Gas Dryer

Secadora a gas

Models/Modelos 110.9674#, 9676¢

¢ = color number/nt_mero de color

W10142263A Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

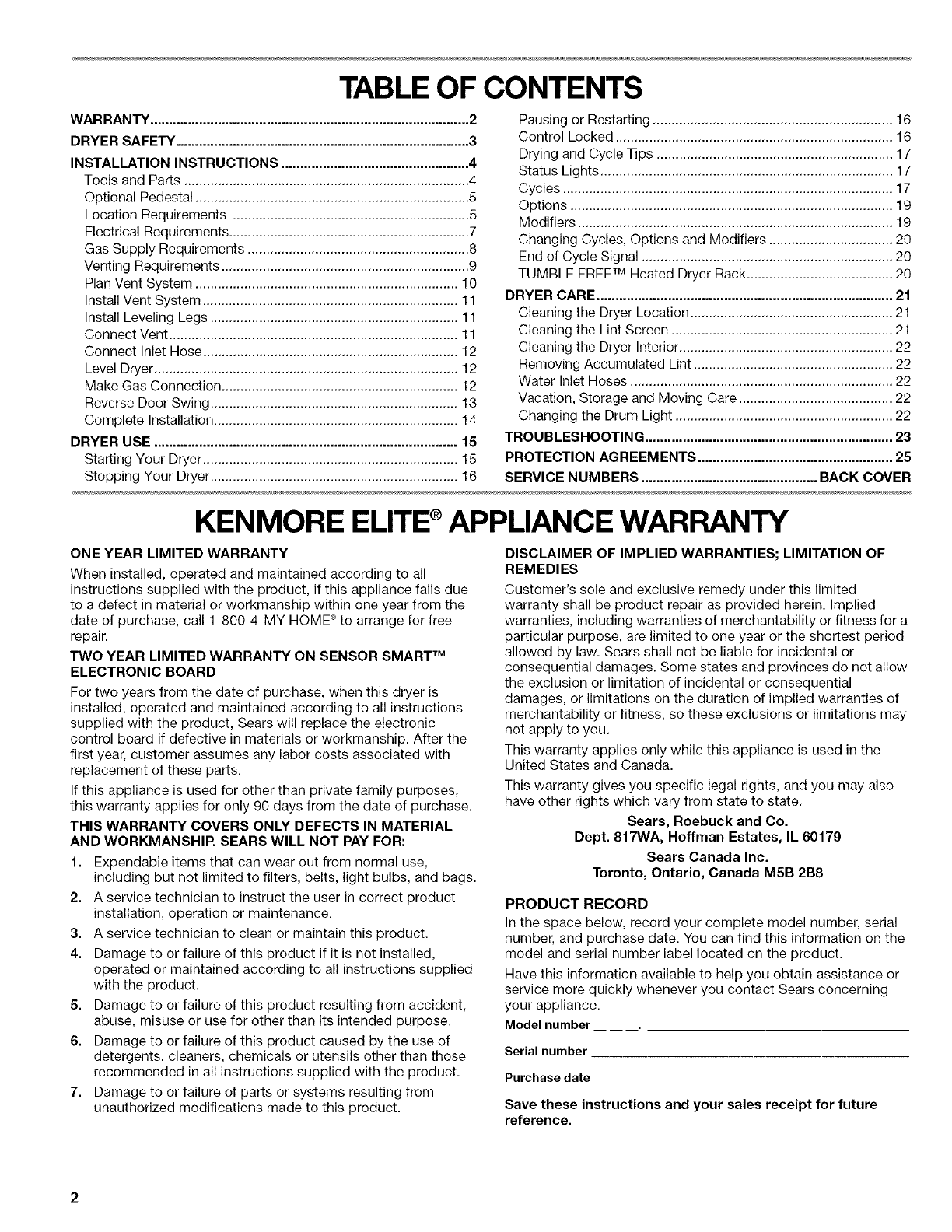

TABLEOF CONTENTS

WARRANTY ..................................................................................... 2

DRYER SAFETY .............................................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 4

Tools and Parts ............................................................................ 4

Optional Pedestal ......................................................................... 5

Location Requirements ............................................................... 5

Electrical Requirements ................................................................ 7

Gas Supply Requirements ........................................................... 8

Venting Requirements .................................................................. 9

Plan Vent System ...................................................................... 10

Install Vent System .................................................................... 11

Install Leveling Legs .................................................................. 11

Connect Vent ............................................................................. 11

Connect Inlet Hose .................................................................... 12

Level Dryer ................................................................................. 12

Make Gas Connection ............................................................... 12

Reverse Door Swing .................................................................. 13

Complete Installation ................................................................. 14

DRYER USE ................................................................................. 15

Starting Your Dryer .................................................................... 15

Stopping Your Dryer .................................................................. 16

Pausing or Restarting ................................................................ 16

Control Locked .......................................................................... 16

Drying and Cycle Tips ............................................................... 17

Status Lights .............................................................................. 17

Cycles ........................................................................................ 17

Options ...................................................................................... 19

Modifiers .................................................................................... 19

Changing Cycles, Options and Modifiers ................................. 20

End of Cycle Signal ................................................................... 20

TUMBLE FREETM Heated Dryer Rack ....................................... 20

DRYER CARE ............................................................................... 21

Cleaning the Dryer Location ...................................................... 21

Cleaning the Lint Screen ........................................................... 21

Cleaning the Dryer Interior ......................................................... 22

Removing Accumulated Lint ..................................................... 22

Water Inlet Hoses ...................................................................... 22

Vacation, Storage and Moving Care ......................................... 22

Changing the Drum Light .......................................................... 22

TROUBLESHOOTING .................................................................. 23

PROTECTION AGREEMENTS .................................................... 25

SERVICE NUMBERS ............................................... BACK COVER

KENMORE ELITE®APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ®to arrange for free

repair.

TWO YEAR LIMITED WARRANTY ON SENSOR SMART TM

ELECTRONIC BOARD

For two years from the date of purchase, when this dryer is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace the electronic

control board if defective in materials or workmanship. After the

first year, customer assumes any labor costs associated with

replacement of these parts.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

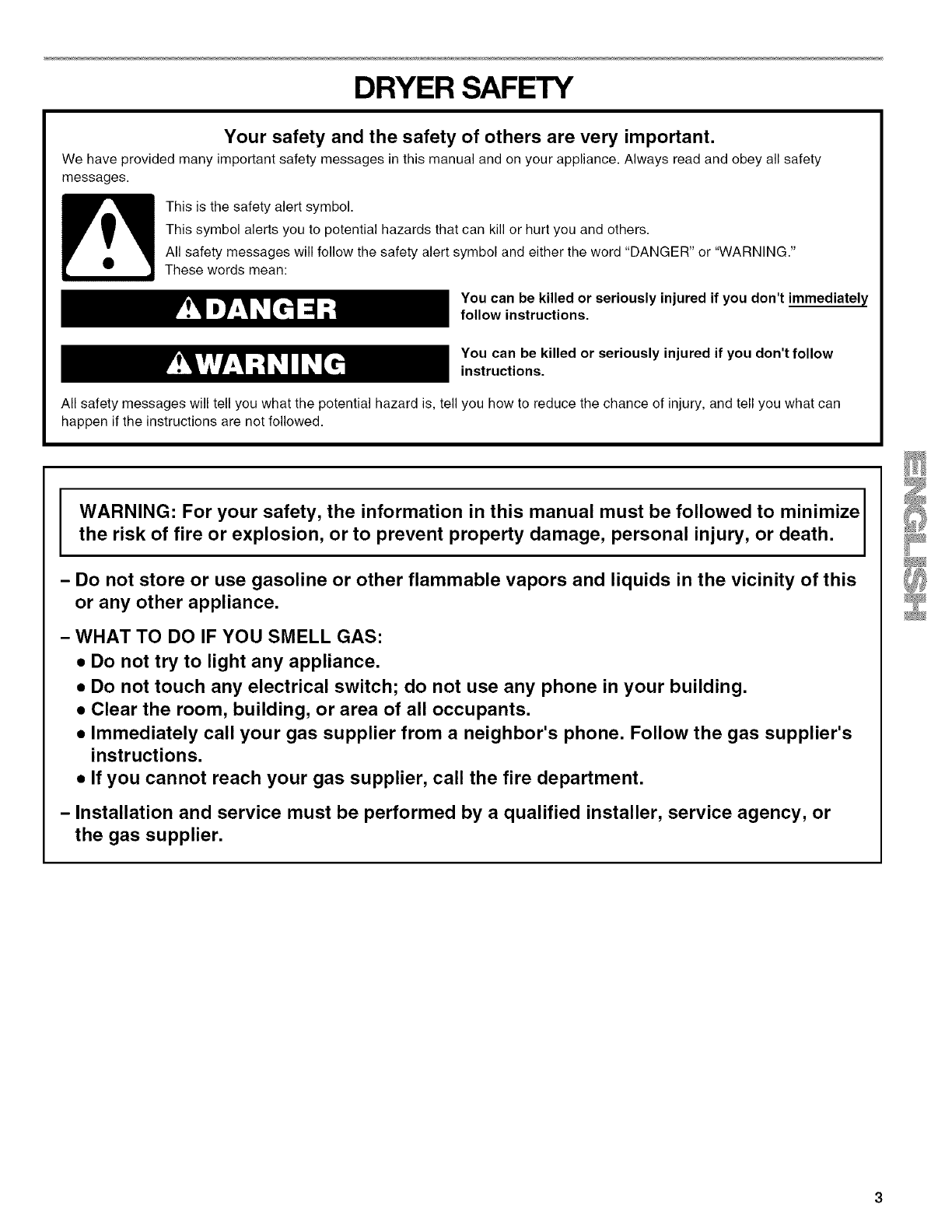

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

I WARNING: For your safety, the information in this manual must be followed to minimize

the risk of fire or explosion, or to prevent property damage, personal injury, or death,

-Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

•Do not try to light any appliance.

•Do not touch any electrical switch; do not use any phone in your building.

•Clear the room, building, or area of all occupants.

•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency, or

the gas supplier.

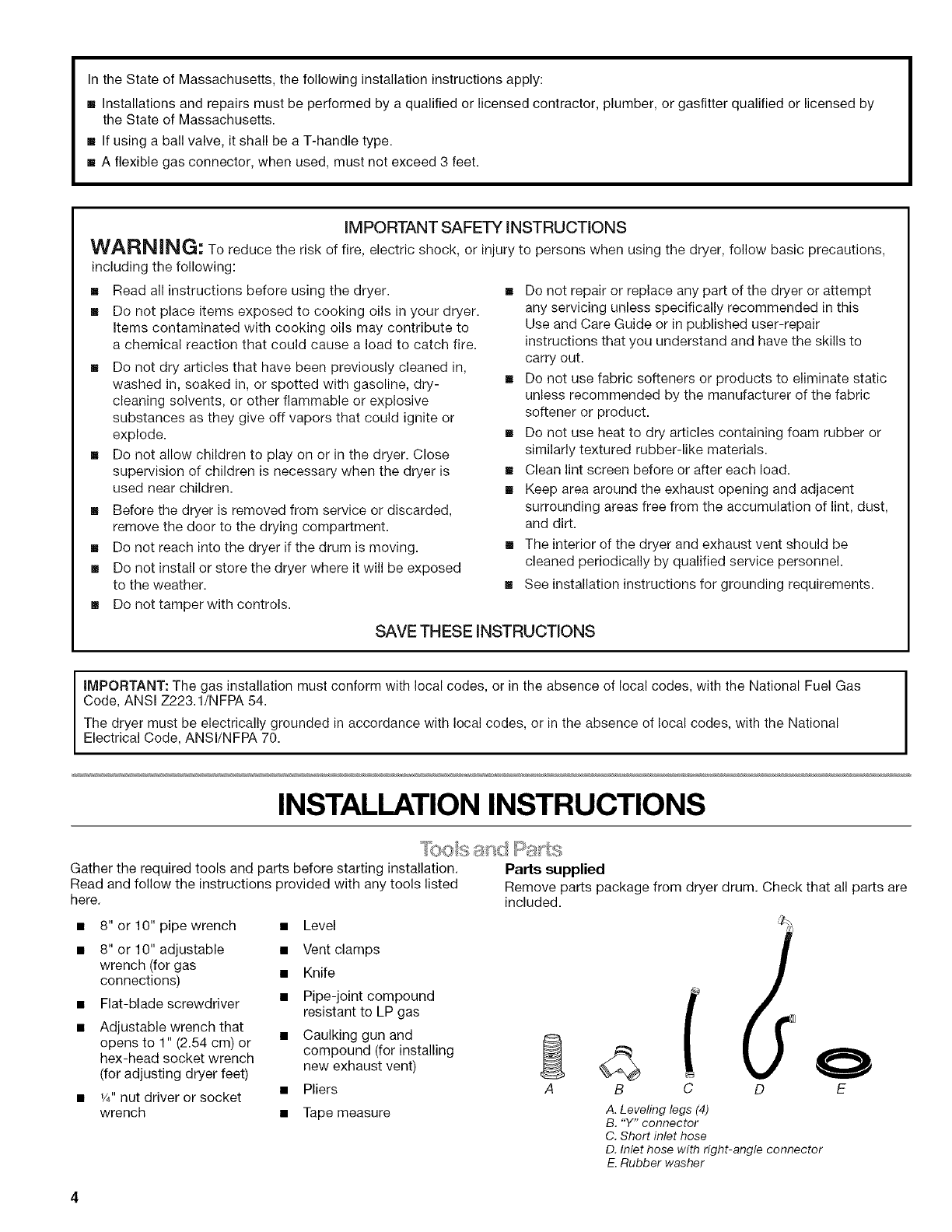

In the State of Massachusetts, the following installation instructions apply:

• Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

• If using a ball valve, it shall be a T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

• Read all instructions before using the dryer.

• Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

• Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, or other flammable or explosive

substances as they give off vapors that could ignite or

explode.

• Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is

used near children.

• Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

• Do not reach into the dryer if the drum is moving.

• Do not install or store the dryer where it will be exposed

to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this

Use and Care Guide or in published user-repair

instructions that you understand and have the skills to

carry out.

• Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

• Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

• Clean lint screen before or after each load.

• Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust,

and dirt.

[] The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

• See installation instructions for grounding requirements.

SAVE THESE INSTRUCTIONS

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas

Code, ANSI Z223.1/NFPA 54.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National

Electrical Code, ANSI/NFPA 70.

INSTALLATION INSTRUCTIONS

Gather the required tools and parts before starting installation. Parts supplied

Read and follow the instructions provided with any tools listed Remove parts package from dryer drum. Check that all parts are

here. included.

8" or 10" pipe wrench

8" or 10" adjustable

wrench (for gas

connections)

Flat-blade screwdriver

Adjustable wrench that

opens to 1" (2.54 cm) or

hex-head socket wrench

(for adjusting dryer feet)

v4" nut driver or socket

wrench

• Level

• Vent clamps

• Knife

• Pipe-joint compound

resistant to LP gas

• Caulking gun and

compound (for installing

new exhaust vent)

• Pliers

• Tape measure

A B O D E

A. Leveling legs (4)

B. "Y" connector

C. Short inlet hose

D. Inlet hose with right-angle connector

E. Rubber washer

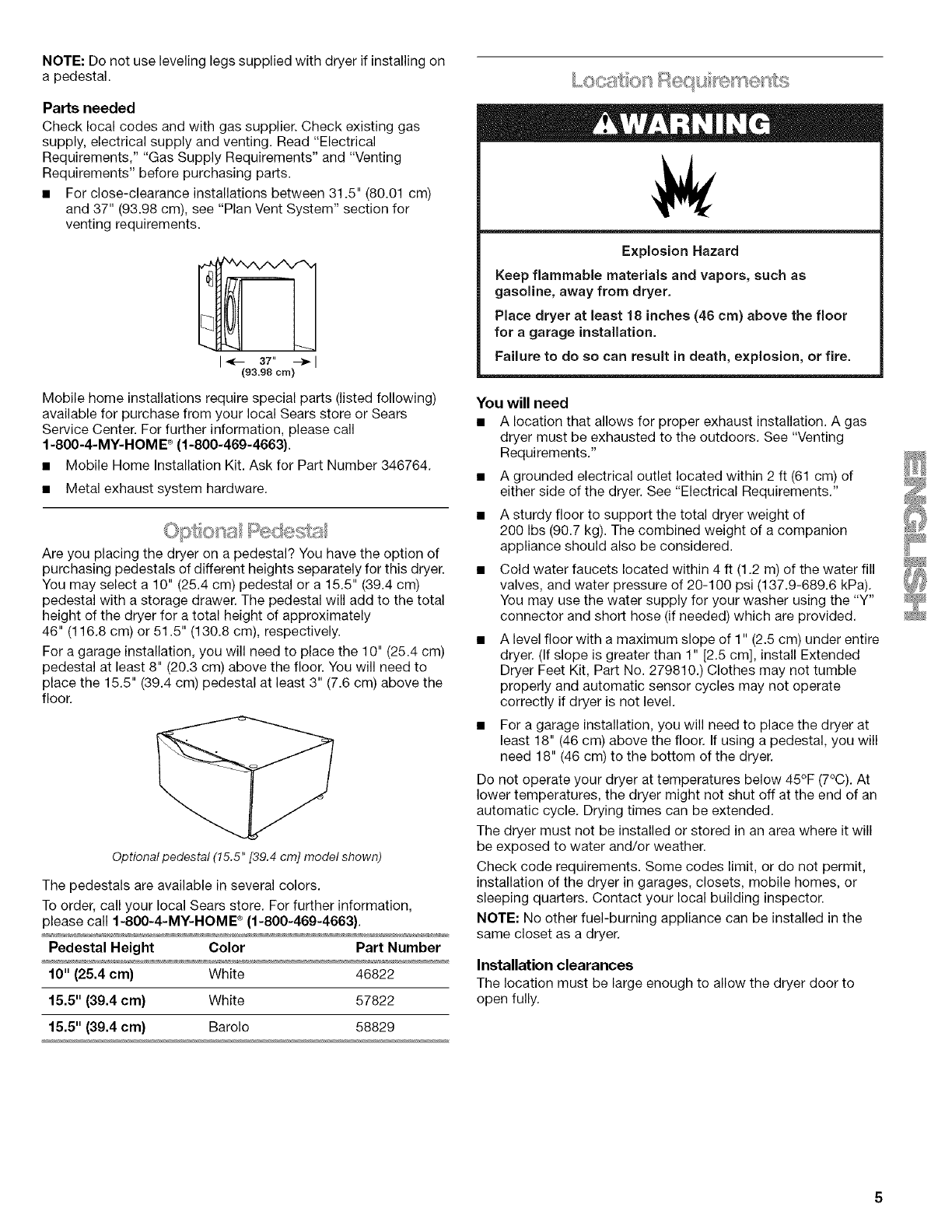

NOTE: Do not use leveling legs supplied with dryer if installing on

a pedestal.

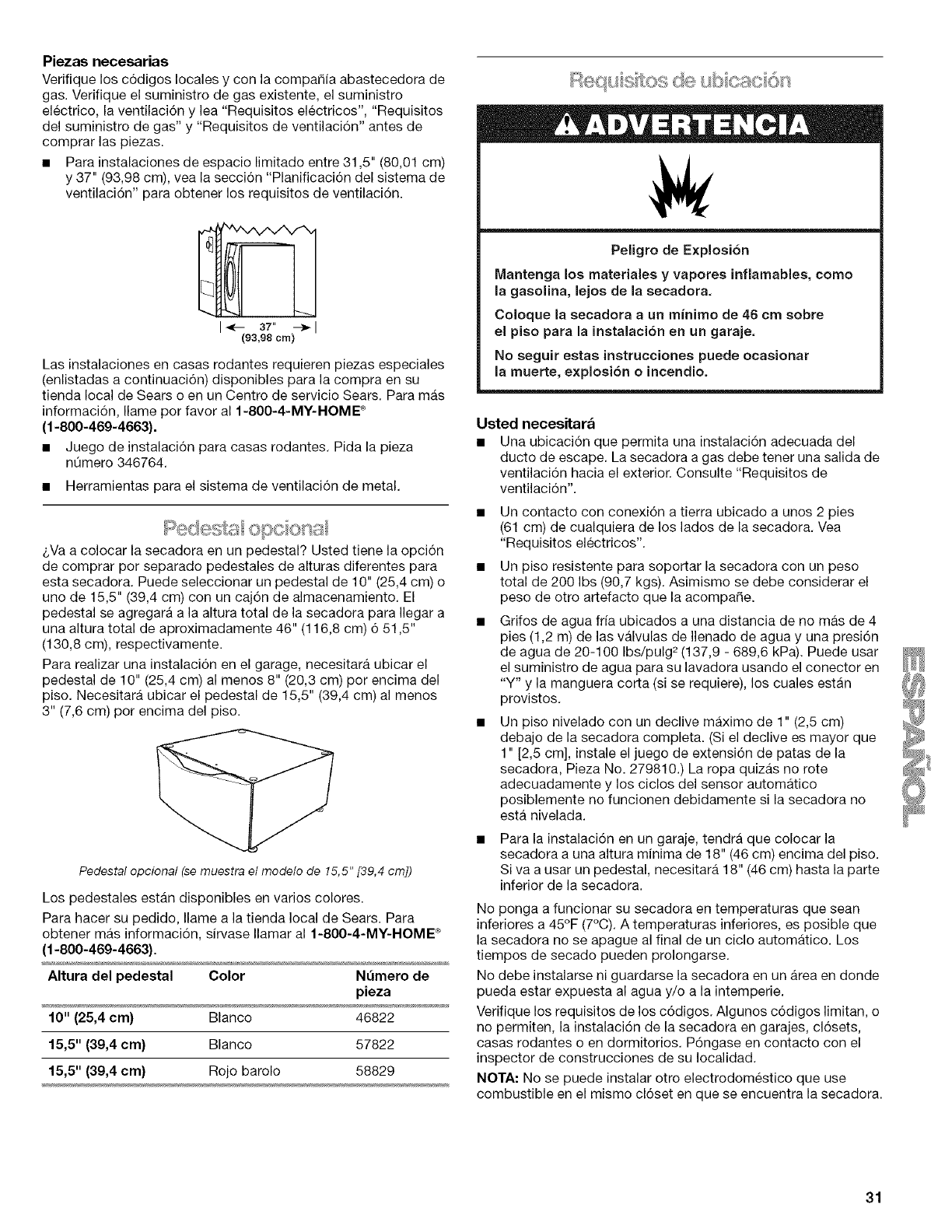

Parts needed

Check local codes and with gas supplier. Check existing gas

supply, electrical supply and venting. Read "Electrical

Requirements," "Gas Supply Requirements" and "Venting

Requirements" before purchasing parts.

• For close-clearance installations between 31.5" (80.01 cm)

and 37" (93.98 cm), see "Plan Vent System" section for

venting requirements.

I*- 37" --_1

(93.98 cm)

Mobile home installations require special parts (listed following)

available for purchase from your local Sears store or Sears

Service Center. For further information, please call

1-800-4-MY-HOM E®(1-800-469-4663).

• Mobile Home Installation Kit. Ask for Part Number 346764.

• Metal exhaust system hardware.

Are you placing the dryer on a pedestal? You have the option of

purchasing pedestals of different heights separately for this dryer.

You may select a 10" (25.4 cm} pedestal or a 15.5" (89.4 cm}

pedestal with a storage drawer. The pedestal will add to the total

height of the dryer for a total height of approximately

46" (116.8 cm) or 51.5" (180.8 cm), respectively.

For a garage installation, you will need to place the 10" (25.4 cm)

pedestal at least 8" (20.8 cm) above the floor. You will need to

place the 15.5" (89.4 cm) pedestal at least 3" (7.6 cm} above the

floor.

Optional pedestal (15.5" [39.4 cm] model shown)

The pedestals are available in several colors.

To order, call your local Sears store. For further information,

please call 1-800-4-MY-HOME ®(f-800-469-4563}.

Pedestal Height Color Part Number

10" (25.4 cm) White 46822

15.5" (39.4 cm) White 57822

15.5" (39.4 cm) Barele 58829

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 era) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

You will need

• A location that allows for proper exhaust installation. A gas

dryer must be exhausted to the outdoors. See "Venting

Requirements."

• A grounded electrical outlet located within 2 ft (61 cm) of

either side of the dryer. See "Electrical Requirements."

• A sturdy floor to support the total dryer weight of

200 Ibs (90.7 kg). The combined weight of a companion

appliance should also be considered.

Cold water faucets located within 4 ft (1.2 m) of the water fill

valves, and water pressure of 20-100 psi (137.9-689.6 kPa).

You may use the water supply for your washer using the "Y"

connector and short hose (if needed) which are provided.

A level floor with a maximum slope of 1" (2.5 cm) under entire

dryer. (If slope is greater than 1" [2.5 cm], install Extended

Dryer Feet Kit, Part No. 279810.) Clothes may not tumble

properly and automatic sensor cycles may not operate

correctly if dryer is not level.

• For a garage installation, you will need to place the dryer at

least 18" (46 cm) above the floor. If using a pedestal, you will

need 18" (46 cm) to the bottom of the dryer.

Do not operate your dryer at temperatures below 45°F (7°C). At

lower temperatures, the dryer might not shut off at the end of an

automatic cycle. Drying times can be extended.

The dryer must not be installed or stored in an area where it will

be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes, or

sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the

same closet as a dryer.

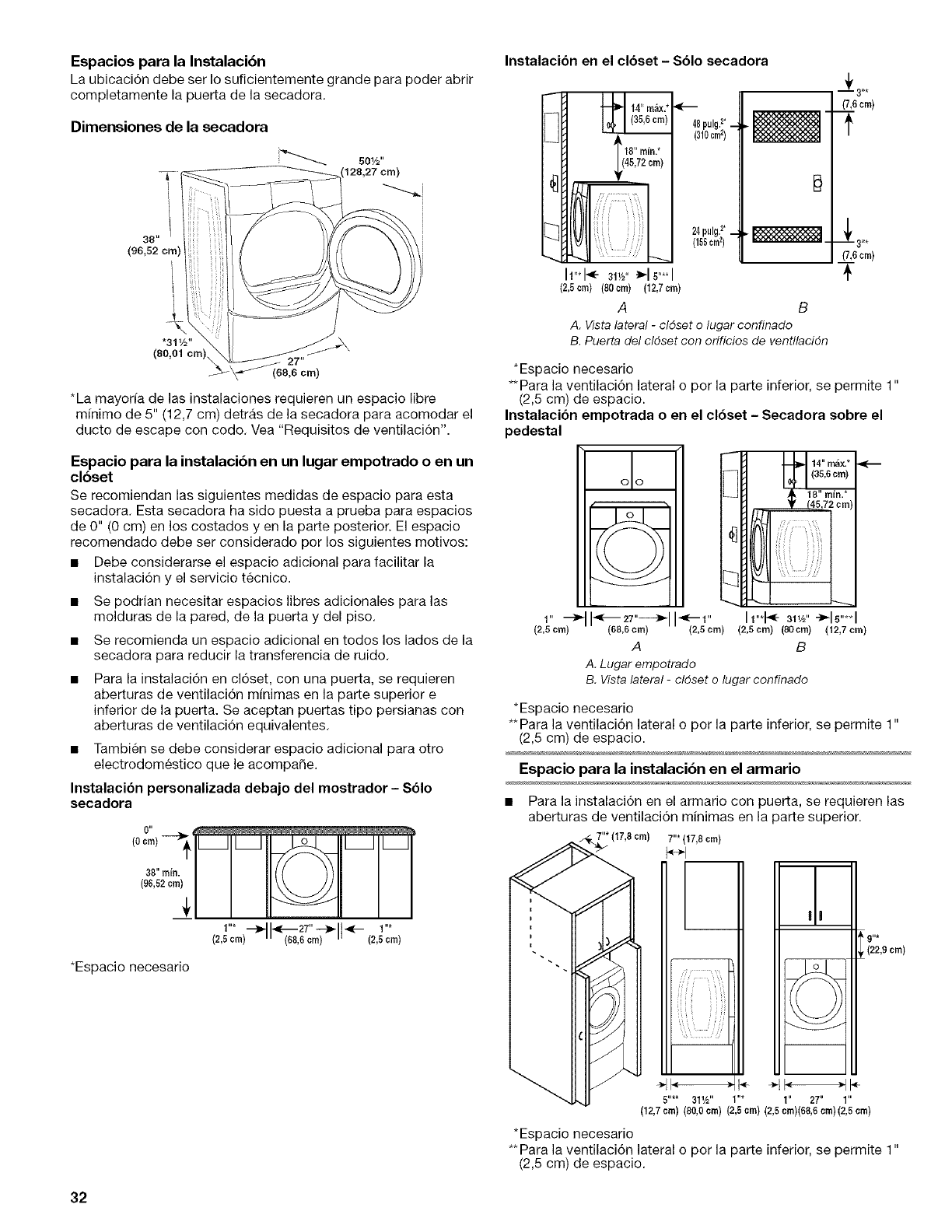

Installation clearances

The location must be large enough to allow the dryer door to

open fully,

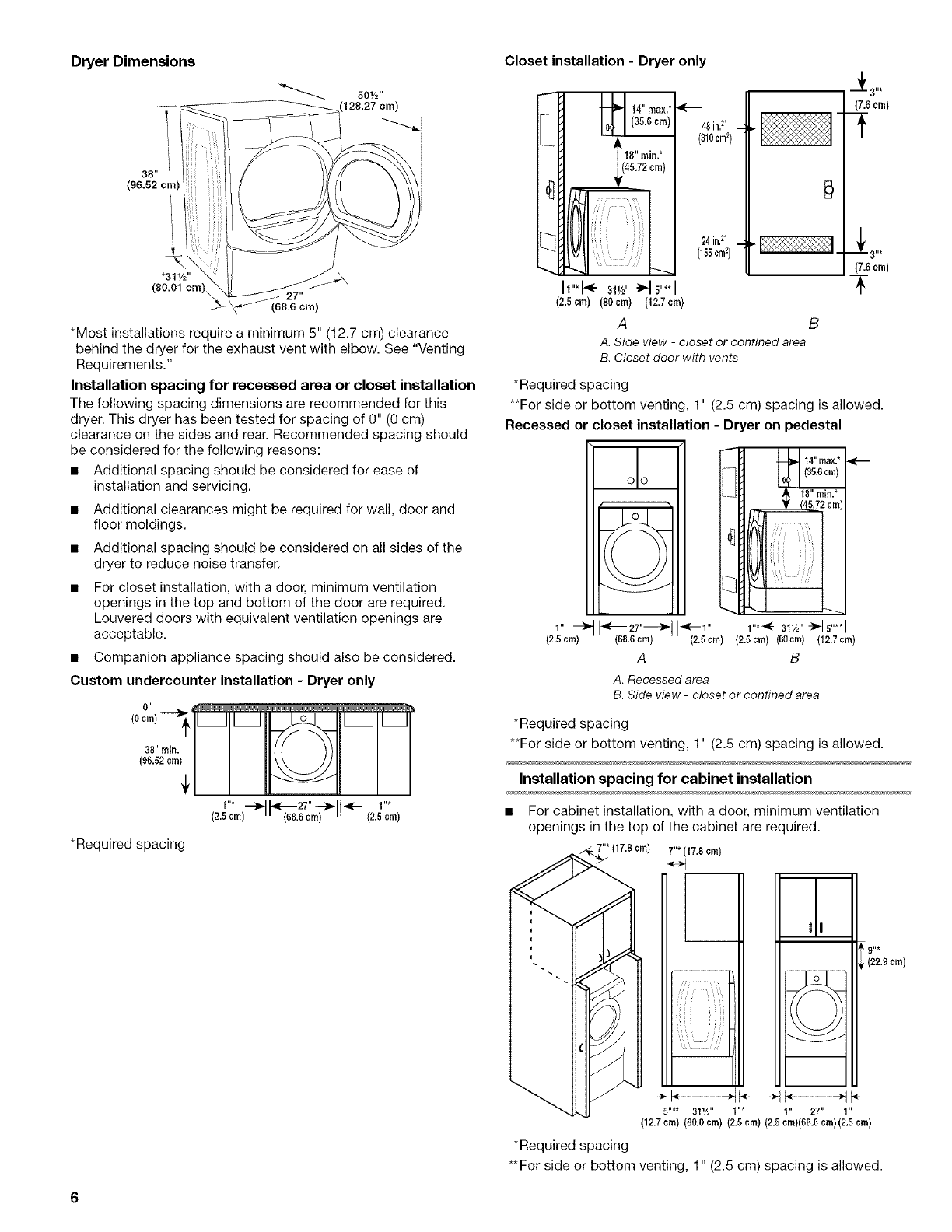

Dryer Dimensions

*Most installations require a minimum 5" (12.7 cm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting

Requirements."

Installation spacing for recessed area or closet installation

The following spacing dimensions are recommended for this

dryer. This dryer has been tested for spacing of 0" (0 cm)

clearance on the sides and rear. Recommended spacing should

be considered for the following reasons:

•Additional spacing should be considered for ease of

installation and servicing.

Additional clearances might be required for wall, door and

floor moldings.

Additional spacing should be considered on all sides of the

dryer to reduce noise transfer.

For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

• Companion appliance spacing should also be considered.

Custom undercounter installation - Dryer only

O"

1"* _ _-_27" _ _-- 1"*

2.5 crn 68.6 crn (2.5 crn)

*Required spacing

Closet installation -Dryer only

[_] "_ 14"max.'_'_

[_ J(35.6crn) 48inY

f 18'.'.in.* (310cm2)

24in?*

(155cm2)

11"*1<-31v2"_ls ....

(2.5cm)(80crn) (12.7crn)

A B

A. Side view - closet or confined area

B. Closet door with vents

(7.6cm)

*Required spacing

**For side or bottom venting, 1" (2.5 cm) spacing is allowed.

Recessed or closet installation - Dryer on pedestal

eel

1"

(2.5cm)

IH Hql, mox,

U

1 27 31 ,,-16....

(68.6crn) (2.5 crn) {2.5 cm) (6Ocrn) {12.7 cm)

A B

A. Recessed area

B. Side view -closet or confined area

*Required spacing

**For side or bottom venting, 1" (2.5 cm) spacing is allowed.

Installation spacing for cabinet installation

• For cabinet installation, with a door, minimum ventilation

openings in _he top of the cabinet are required.

_ 7"'(176_r.) 7,11(176_.,)

......

_ 5"** 31%" 1"

(12.7 cm) (80.0 cm) (2.5 crn) (2.5 crn)(68.6 crn) (2.5 crn)

*Required spacing

**For side or bottom venting, 1" (2.5 cm) spacing is allowed.

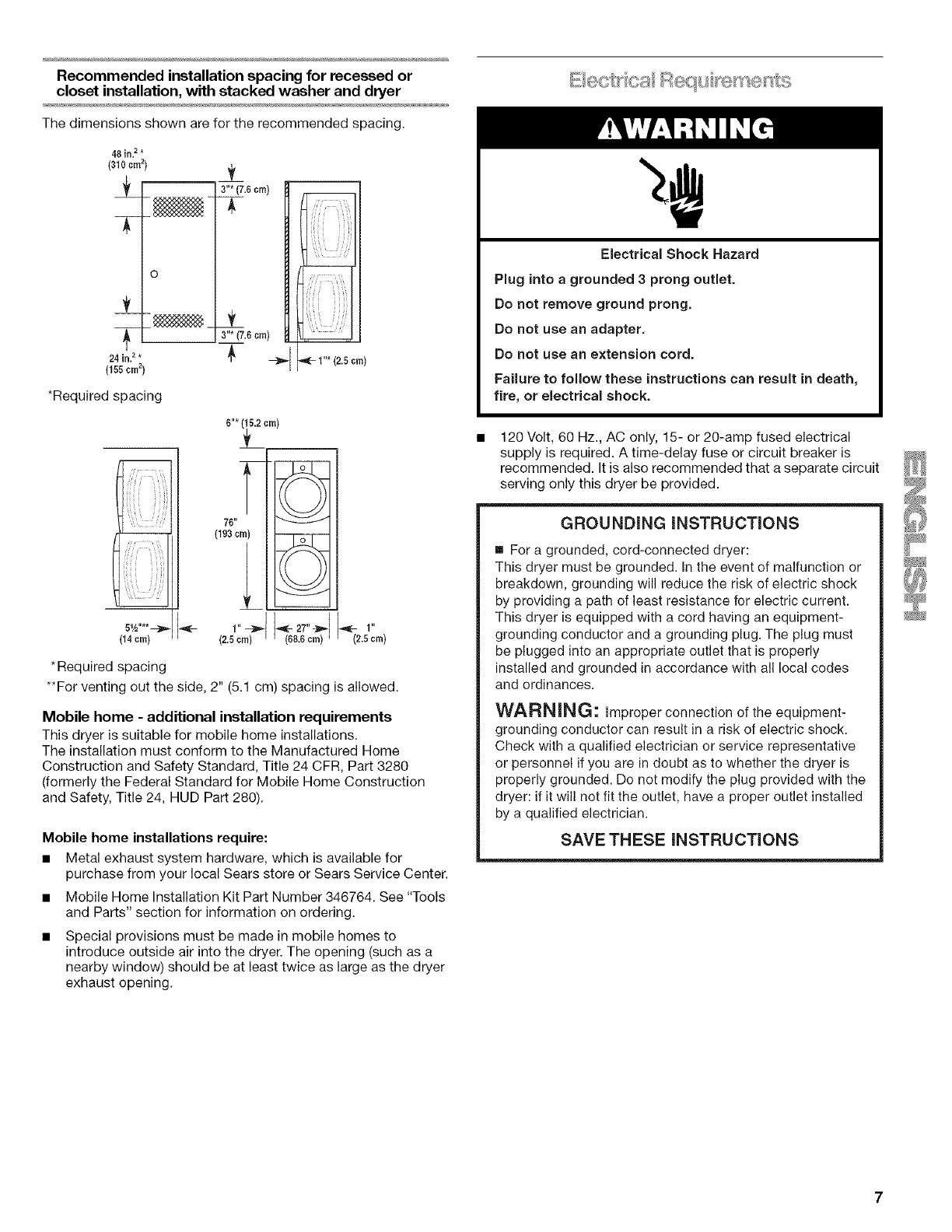

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown arefor the recommended spacing.

48 in.2*

{310 cm2)

T

o

24 in.2 *

(155cm2)

•Required spacing

m

5½"** --_

(14cm)

*Required spacing

.6cm)

i

!

3"* (7.6 cm)

/_ -_, _ 1"* (2.5crn)

6"* {15.2 crn)

!_

----/_N--

76" _

(193 cm)

1"--1_- _--27"_ "_ _ 1"

(2.5 cm) 68.6 cm 2.5 cm

**For venting out the side, 2" (5.1 cm) spacing is allowed.

Mobile home -additional installation requirements

This dryer is suitable for mobile home installations.

The installation must conform to the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280).

Mobile home installations require:

[] Metal exhaust system hardware, which is available for

purchase from your local Sears store or Sears Service Center.

[]

[]

Mobile Home Installation Kit Part Number 346764. See "Tools

and Parts" section for information on ordering.

Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a

nearby window) should be at least twice as large as the dryer

exhaust opening.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter,

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

120 Volt, 60 Hz., AC only, 15- or 20-amp fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is also recommended that a separate circuit

serving only this dryer be provided.

GROUNDING INSTRUCTIONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes

and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is

properly grounded. Do not modify the plug provided with the

dryer: if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

SAVE THESE INSTRUCTIONS

Explosion Hazard

Use a new CSA international approved gas supply line.

install ashut-off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 13" (33 cm) water

column.

Examples of aqualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Gas Type

Natural gas:

This dryer is equipped for use with Natural gas. It is design-

certified by CSA International for LP (propane or butane) gases

with appropriate conversion.

• Your dryer must have the correct burner for the type of gas in

your home. Burner information is located on the rating plate

in the door well of your dryer. If this information does not

agree with the type of gas available, contact your local Sears

store or Sears Service Center.

LP gas conversion:

Conversion must be made by aqualified technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting your gas company.

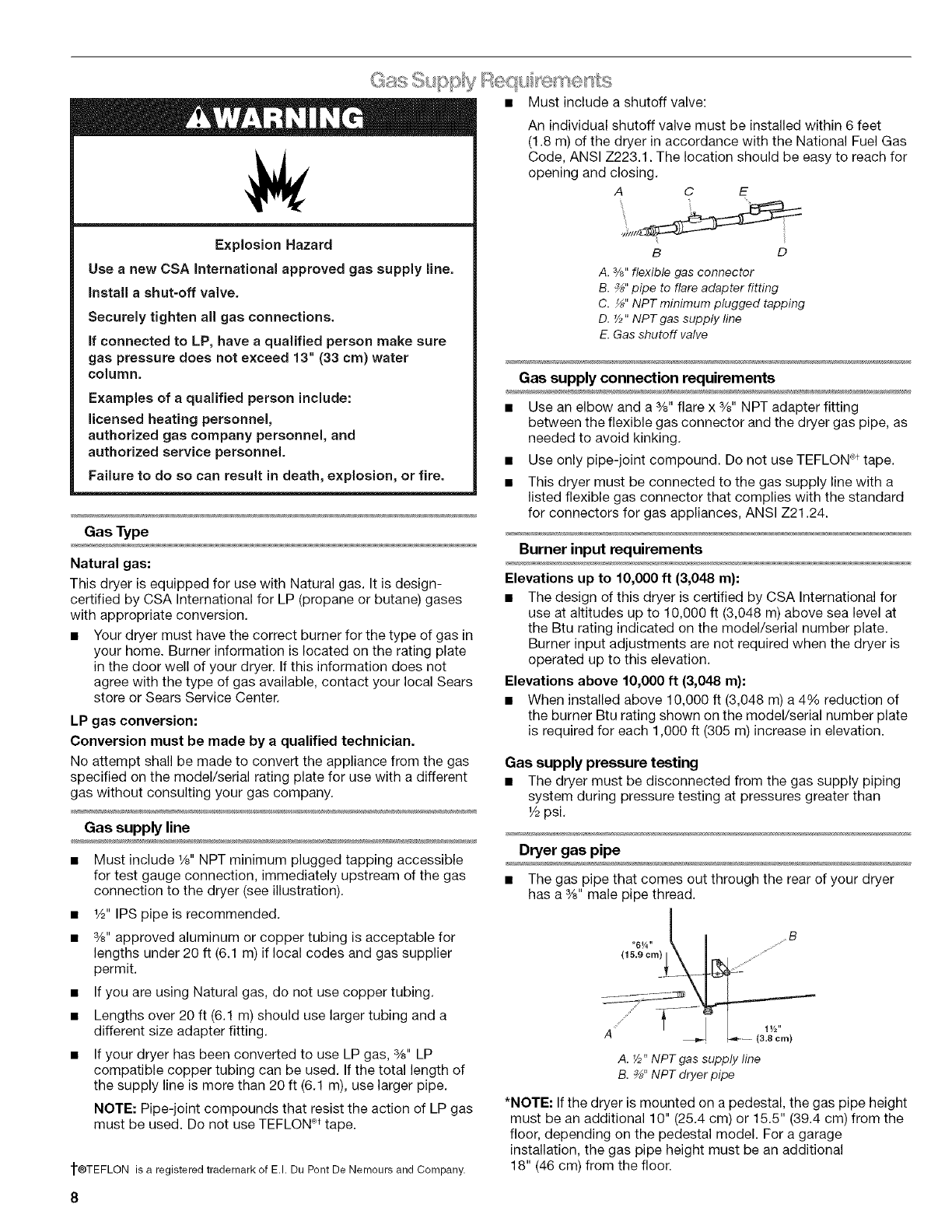

Gas supply line

• Must include %" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas

connection to the dryer (see illustration).

• rA" IPS pipe is recommended.

• %" approved aluminum or copper tubing is acceptable for

lengths under 20 ft (6.1 m) if local codes and gas supplier

permit.

• If you are using Natural gas, do not use copper tubing.

• Lengths over 20 ft (6.1 m) should use larger tubing and a

different size adapter fitting.

• If your dryer has been converted to use LP gas, %" LP

compatible copper tubing can be used. If the total length of

the supply line is more than 20 ft (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas

must be used. Do not use TEFLON °t tape.

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

Must include a shutoff valve:

An individual shutoff valve must be installed within 6 feet

(1.8 m) of the dryer in accordance with the National Fuel Gas

Code, ANSI Z223.1. The location should be easy to reach for

opening and closing.

A C E

B D

A. %" flexible gas connector

B. _" pipe to flare adapter fitting

C. _" NPTminimum plugged tapping

D. ½" NPTgas supply line

E.Gas shutoff valve

Gas supply connection requirements

• Use an elbow and a 3/8"flare x 3/8"NPT adapter fitting

between the flexible gas connector and the dryer gas pipe, as

needed to avoid kinking.

• Use only pipe-joint compound. Do not use TEFLON _t tape.

• This dryer must be connected to the gas supply line with a

listed flexible gas connector that complies with the standard

for connectors for gas appliances, ANSI Z21.24.

Burner input requirements

Elevations up to 10,000 ft (3,048 m):

• The design of this dryer is certified by CSA International for

use at altitudes up to 10,000 ft (3,048 m) above sea level at

the Btu rating indicated on the model/serial number plate.

Burner input adjustments are not required when the dryer is

operated up to this elevation.

Elevations above 10,000 ft (3,048 m):

• When installed above 10,000 ft (3,048 m) a 4% reduction of

the burner Btu rating shown on the model/serial number plate

is required for each 1,000 ft (305 m) increase in elevation.

Gas supply pressure testing

• The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than

1/2psi.

Dryer gas pipe

• The gas pipe that comes out through the rear of your dryer

has a %" male pipe thread.

*6¼"

(15.9 cm)

/

/,

/

At¼"

(3.8cm)

A. ½" NPT gas supply line

B. _" NPT dryer pipe

*NOTE: If the dryer is mounted on a pedestal, the gas pipe height

must be an additional 10" (25.4 cm) or 15.5" (39.4 cm) from the

floor, depending on the pedestal model. For a garage

installation, the gas pipe height must be an additional

18" (46 cm) from the floor.

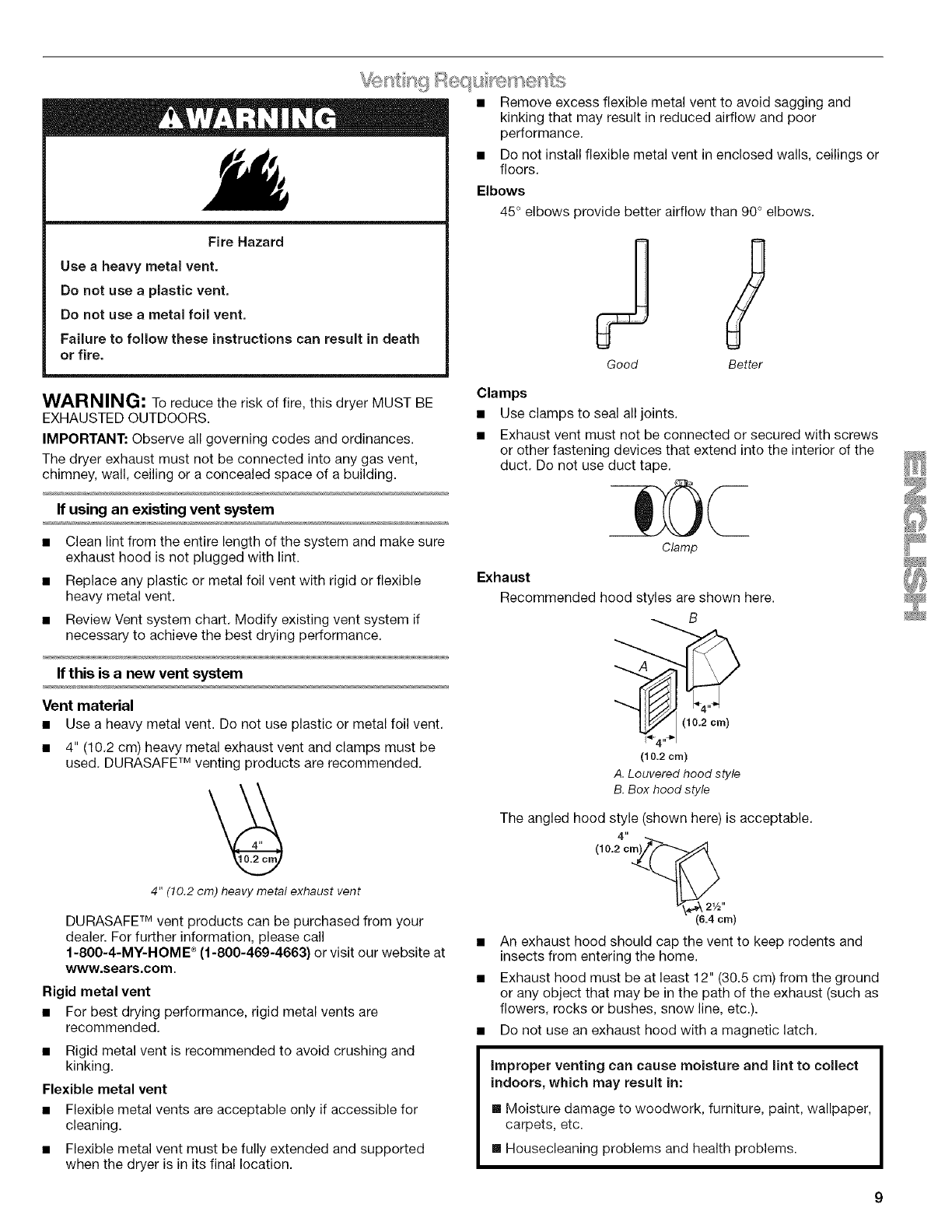

• Removeexcessflexiblemetalventtoavoidsaggingand

kinkingthatmayresultinreducedairflowandpoor

performance.

• Donotinstallflexiblemetalventinenclosedwalls,ceilingsor

floors.

FireHazard

Useaheavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

Elbows

45° elbows provide better airflow than 90 ° elbows.

/

Good Better

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling or a concealed space of a building.

If using an existing vent system

• Clean lint from the entire length of the system and make sure

exhaust hood is not plugged with lint.

• Replace any plastic or metal foil vent with rigid or flexible

heavy metal vent.

• Review Vent system chart. Modify existing vent system if

necessary to achieve the best drying performance.

If this is a new vent system

Vent material

• Use a heavy metal vent. Do not use plastic or metal foil vent.

• 4" (10.2 cm) heavy metal exhaust vent and clamps must be

used. DURASAFE TM venting products are recommended.

4" (10.2cm) heavymetal exhaust vent

DURASAFE TM vent products can be purchased from your

dealer. For further information, please call

1-8O0-4-MY-HOME ®(1-800-469-4863} or visit our website at

www.sears.com.

Rigid metal vent

• For best drying performance, rigid metal vents are

recommended.

• Rigid metal vent is recommended to avoid crushing and

kinking.

Flexible metal vent

• Flexible metal vents are acceptable only if accessible for

cleaning.

• Flexible metal vent must be fully extended and supported

when the dryer is in its final location.

Clamps

• Use clamps to seal all joints.

• Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into the interior of the

duct. Do not use duct tape.

Clamp

Exhaust

Recommended hood styles are shown here.

B

(10.2 cm)

A. Louvered hood style

B. Box hood style

The angled hood style (shown here) is acceptable.

(6.4 cm)

• An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

• Exhaust hood must be at least 12" (30.5 cm) from the ground

or any object that may be in the path of the exhaust (such as

flowers, rocks or bushes, snow line, etc.).

• Do not use an exhaust hood with a magnetic latch.

improper venting can cause moisture and lint to collect

indoors, which may result in:

[] Moisture damage to woodwork, furniture, paint, wallpaper,

carpets, etc.

[] Housecleaning problems and health problems.

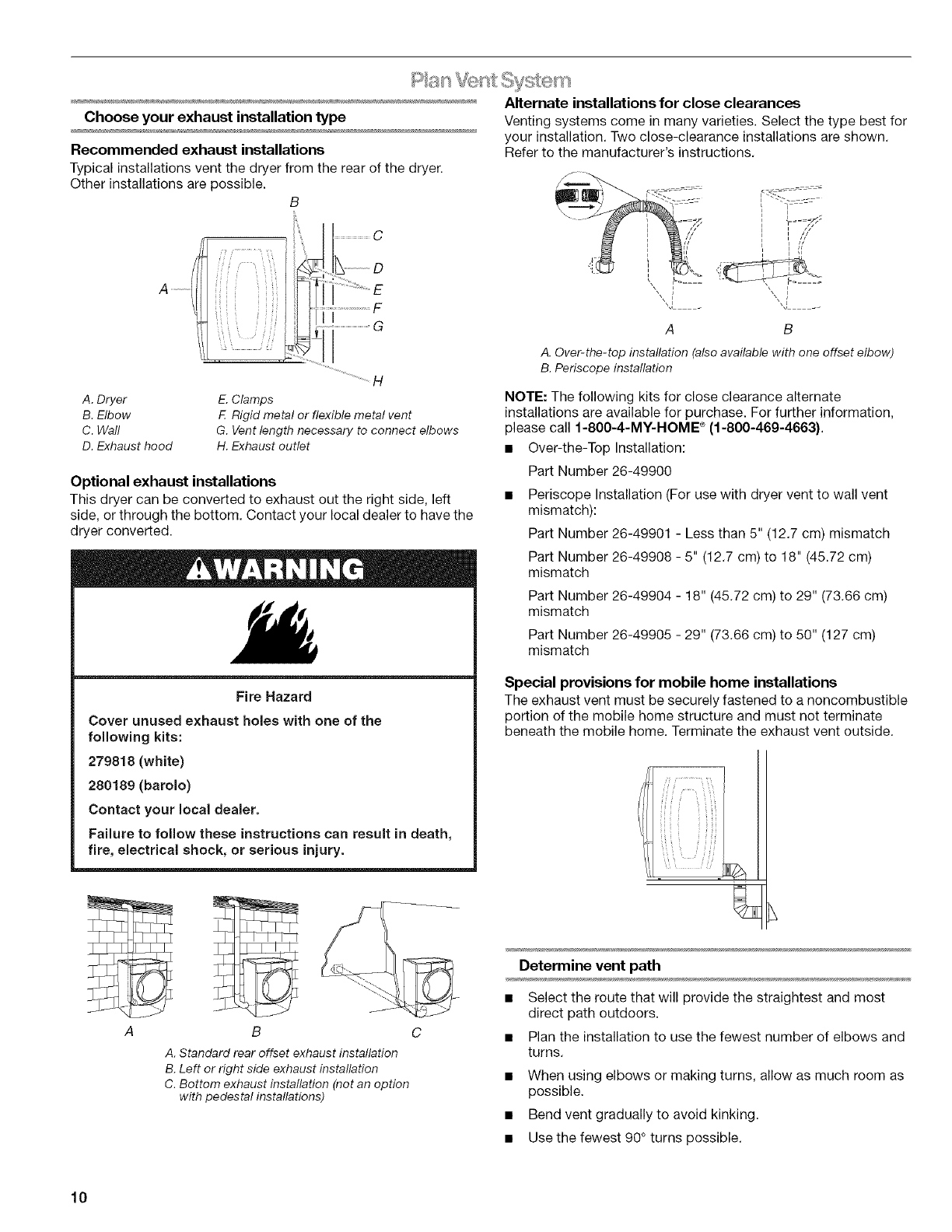

Choose your exhaust installation type

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are possible.

B

A.........I

A. Dryer

B. Elbow

C. Wall

D. Exhaust hood

E. Clamps

F. Rigid metal or flexible metal vent

G. Vent length necessary to connect elbows

H. Exhaust outlet

Optional exhaust installations

This dryer can be converted to exhaust out the right side, left

side, or through the bottom. Contact your local dealer to have the

dryer converted.

Fire Hazard

Cover unused exhaust holes with one of the

following kits:

279818 (white)

280189 (barolo)

Contact your local dealer.

Failure to follow these instructions can result in death,

fire, electrical shock, or serious injury.

A B

A. Standard rear offset exhaust installation

B. Left or right side exhaust installation

C. Bottom exhaust installation (not an option

with pedestal installations)

C

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown.

Refer to the manufacturer's instructions.

....

] i!! ]l

I,?

n

i Js

,j _ Xj _-

A B

A. Over-the-top installation (also available with one offset elbow)

B. Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase. For further information

please call 1-800-4-MY-HOME ®(f-800-469-4663).

•Over-the-Top Installation:

Part Number 26-49900

• Periscope Installation (For use with dryer vent to wall vent

mismatch):

Part Number 26-49901 - Less than 5" (12.7 cm) mismatch

Part Number 26-49908 - 5" (12.7 cm) to 18" (45.72 cm)

mismatch

Part Number 26-49904 - 18" (45.72 cm) to 29" (73.66 cm)

mismatch

Part Number 26-49905 - 29" (73.66 cm) to 50" (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home. Terminate the exhaust vent outside.

Determine vent path

• Select the route that will provide the straightest and most

direct path outdoors.

• Plan the installation to use the fewest number of elbows and

turns.

• When using elbows or making turns, allow as much room as

possible.

• Bend vent gradually to avoid kinking.

• Use the fewest 90° turns possible.

10

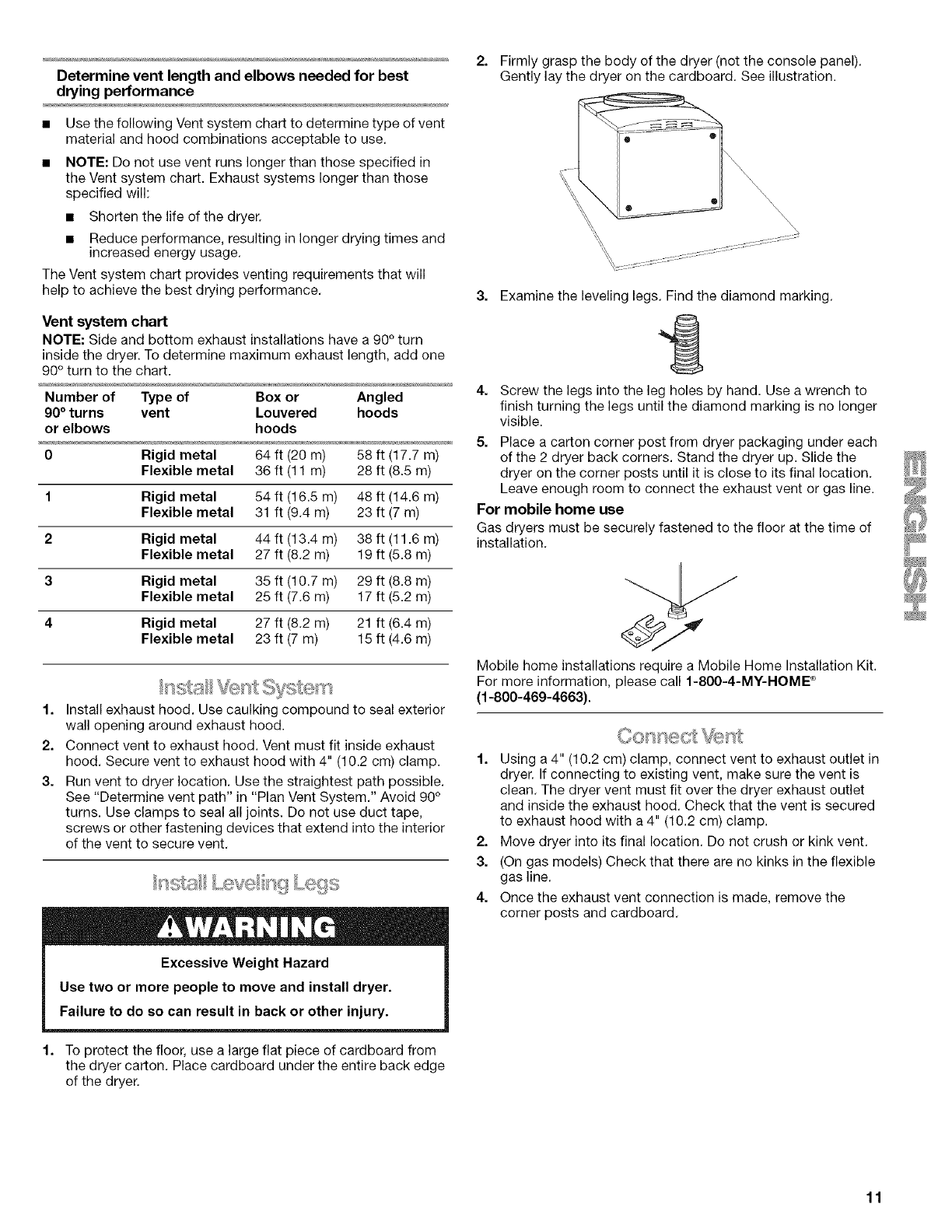

Determine vent length and elbows needed for best

drying performance

• Use the following Vent system chart to determine type of vent

material and hood combinations acceptable to use.

•NOTE: Do not use vent runs longer than those specified in

the Vent system chart. Exhaust systems longer than those

specified will:

• Shorten the life of the dryer.

• Reduce performance, resulting in longer drying times and

increased energy usage.

The Vent system chart provides venting requirements that will

help to achieve the best drying performance.

Vent system chart

NOTE: Side and bottom exhaust installations have a 90 ° turn

inside the dryer. To determine maximum exhaust length, add one

90° turn to the chart.

Number of Type of Box or Angled

g0° turns vent Louvered hoods

or elbows hoods

0 Rigid metal 64 ft (20 m) 58 ft (17.7 m)

Flexible metal 36 ft (11 m) 28 ft (8.5 m)

1 Rigid metal 54 ft (16.5 m) 48 ft (14.6 m)

Flexible metal 31 ft (9.4 m) 23 ft (7 m)

2 Rigid metal 44 ft (13.4 m) 38 ft (11.6 m)

Flexible metal 27 ft (8.2 m) 19 ft (5.8 m)

3 Rigid metal 35 ft (10.7 m) 29 ft (8.8 m)

Flexible metal 25 ft (7.6 m) 17 ft (5.2 m)

4 Rigid metal 27 ft (8.2 m) 21 ft (6.4 m)

Flexible metal 23 ft (7 m) 15 ft (4.6 m)

1. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

2. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4" (10.2 cm) clamp.

3. Run vent to dryer location. Use the straightest path possible.

See "Determine vent path" in "Plan Vent System." Avoid 90°

turns. Use clamps to seal all joints. Do not use duct tape,

screws or other fastening devices that extend into the interior

of the vent to secure vent.

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

1. To protect the floor, use a large flat piece of cardboard from

the dryer carton. Place cardboard under the entire back edge

of the dryer.

2. Firmly grasp the body of the dryer (not the console panel).

Gently lay the dryer on the cardboard. See illustration.

3. Examine the leveling legs. Find the diamond marking.

4. Screw the legs into the leg holes by hand. Use a wrench to

finish turning the legs until the diamond marking is no longer

visible.

5. Place a carton corner post from dryer packaging under each

of the 2 dryer back corners. Stand the dryer up. Slide the

dryer on the corner posts until it is close to its final location.

Leave enough room to connect the exhaust vent or gas line.

For mobile home use

Gas dryers must be securely fastened to the floor at the time of

installation.

Mobile home installations require a Mobile Home Installation Kit.

For more information, please call 1-800-4-MY-HOME ®

(1-800-469-4663).

1. Using a 4" (10.2 cm) clamp, connect vent to exhaust outlet in

dryer. If connecting to existing vent, make sure the vent is

clean. The dryer vent must fit over the dryer exhaust outlet

and inside the exhaust hood. Check that the vent is secured

to exhaust hood with a 4" (10.2 cm) clamp.

2. Move dryer into its final location. Do not crush or kink vent.

3. (On gas models) Check that there are no kinks in the flexible

gas line.

4. Once the exhaust vent connection is made, remove the

corner posts and cardboard.

11

© no4; E4ose

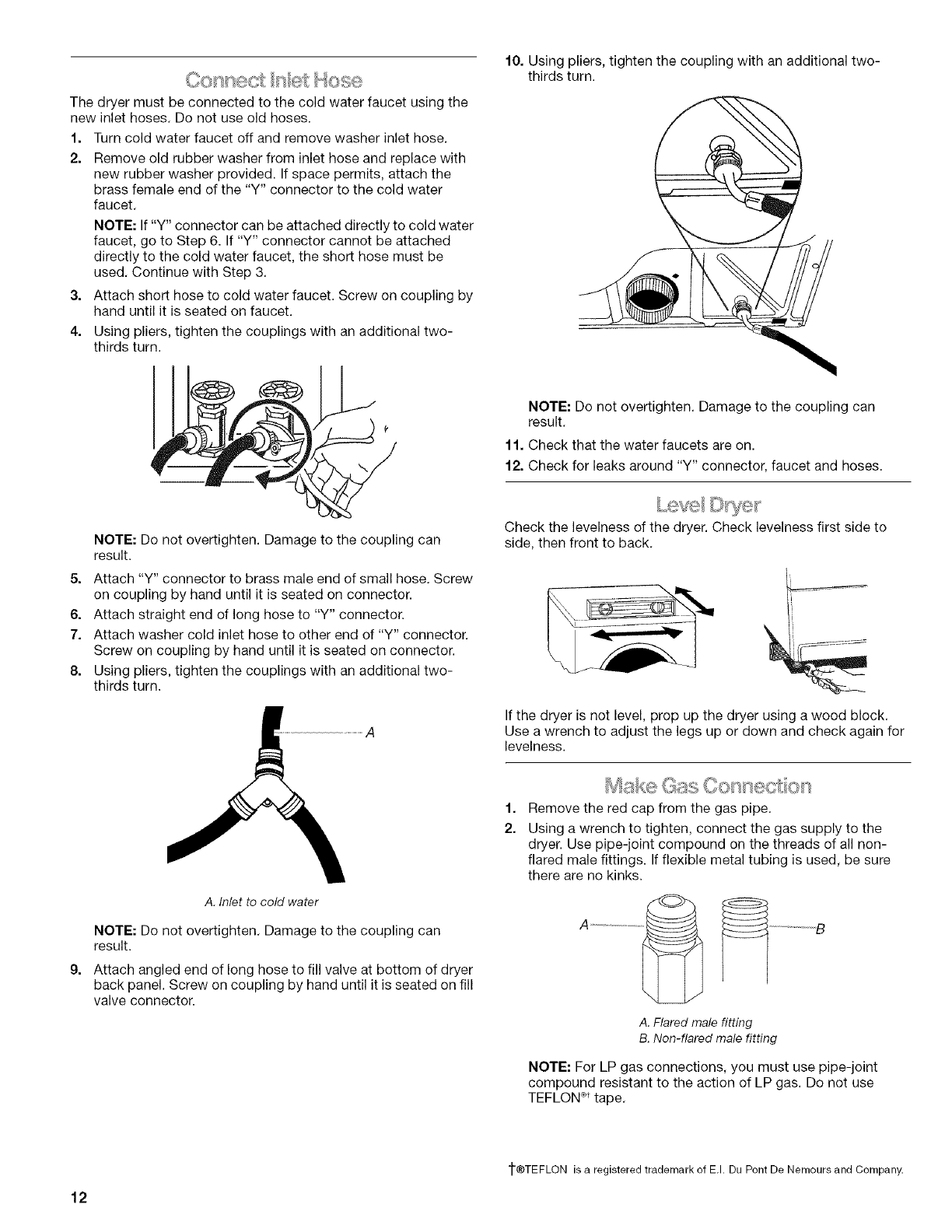

The dryer must be connected to the cold water faucet using the

new inlet hoses, Do not use old hoses.

1. Turn cold water faucet off and remove washer inlet hose.

2. Remove old rubber washer from inlet hose and replace with

new rubber washer provided. If space permits, attach the

brass female end of the "Y" connector to the cold water

faucet,

NOTE: If "Y" connector can be attached directly to cold water

faucet, go to Step 6. If "Y" connector cannot be attached

directly to the cold water faucet, the short hose must be

used. Continue with Step 3.

3. Attach short hose to cold water faucet. Screw on coupling by

hand until it is seated on faucet.

4. Using pliers, tighten the couplings with an additional two-

thirds turn.

10. Using pliers, tighten the coupling with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

5. Attach "Y" connector to brass male end of small hose. Screw

on coupling by hand until it is seated on connector.

6. Attach straight end of long hose to "Y" connector.

7. Attach washer cold inlet hose to other end of "Y" connector.

Screw on coupling by hand until it is seated on connector.

8. Using pliers, tighten the couplings with an additional two-

thirds turn.

9,

A

A. Inlet to cold water

NOTE: Do not overtighten. Damage to the coupling can

result.

Attach angled end of long hose to fill valve at bottom of dryer

back panel. Screw on coupling by hand until it is seated on fill

valve connector.

NOTE: Do not overtighten. Damage to the coupling can

result.

11. Check that the water faucets are on.

12. Check for leaks around "Y" connector, faucet and hoses.

Check the levelness of the dryer. Check levelness first side to

side, then front to back.

If the dryer is not level, prop up the dryer using a wood block.

Use a wrench to adjust the legs up or down and check again for

levelness.

1,

2.

Remove the red cap from the gas pipe.

Using a wrench to tighten, connect the gas supply to the

dryen Use pipe-joint compound on the threads of all non-

flared male fittings. If flexible metal tubing is used, be sure

there are no kinks.

A..............................__ _ ..........................B

A. Flared male fitting

B. Non-flared male fitting

NOTE: For LP gas connections, you must use pipe-joint

compound resistant to the action of LP gas. Do not use

TEFLON _t tape.

12

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company•

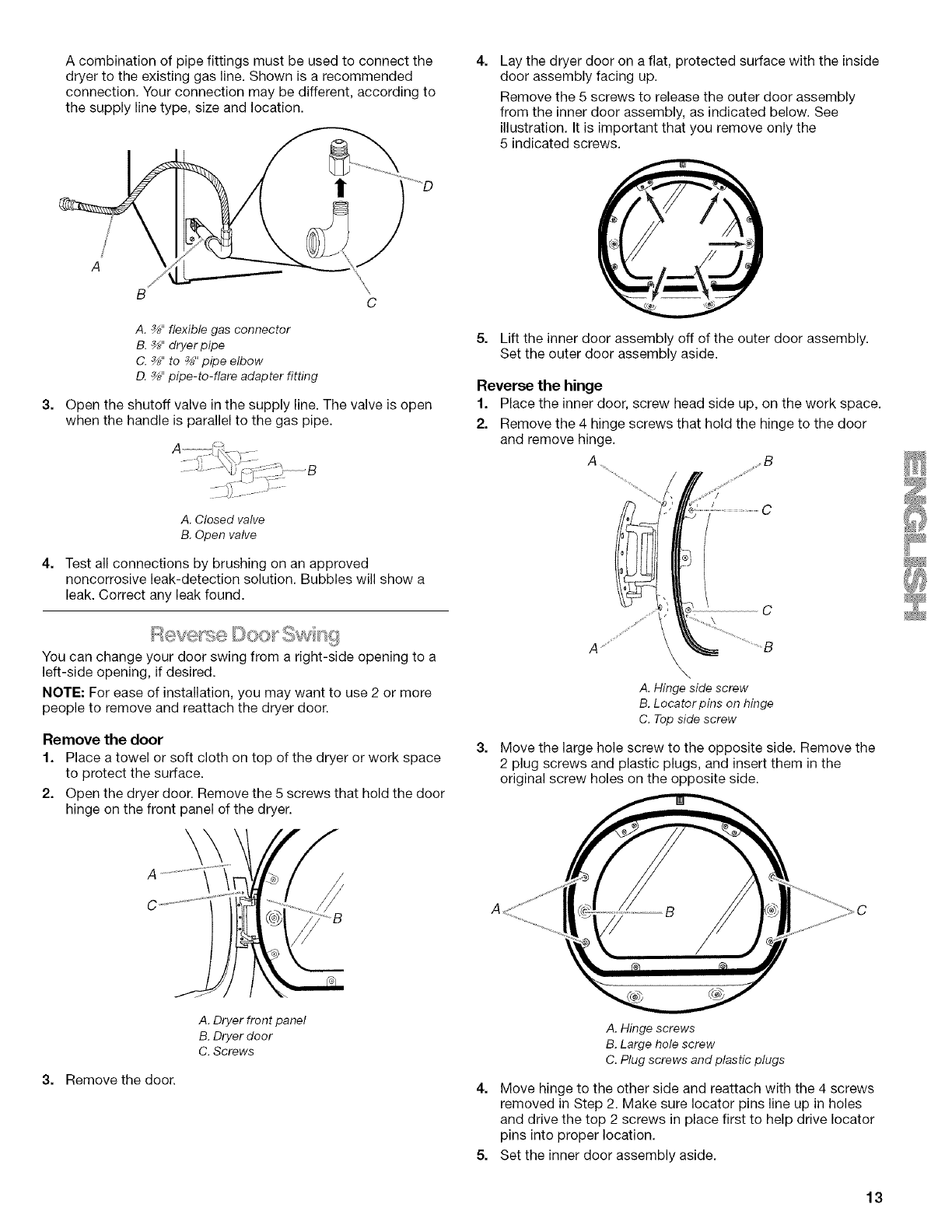

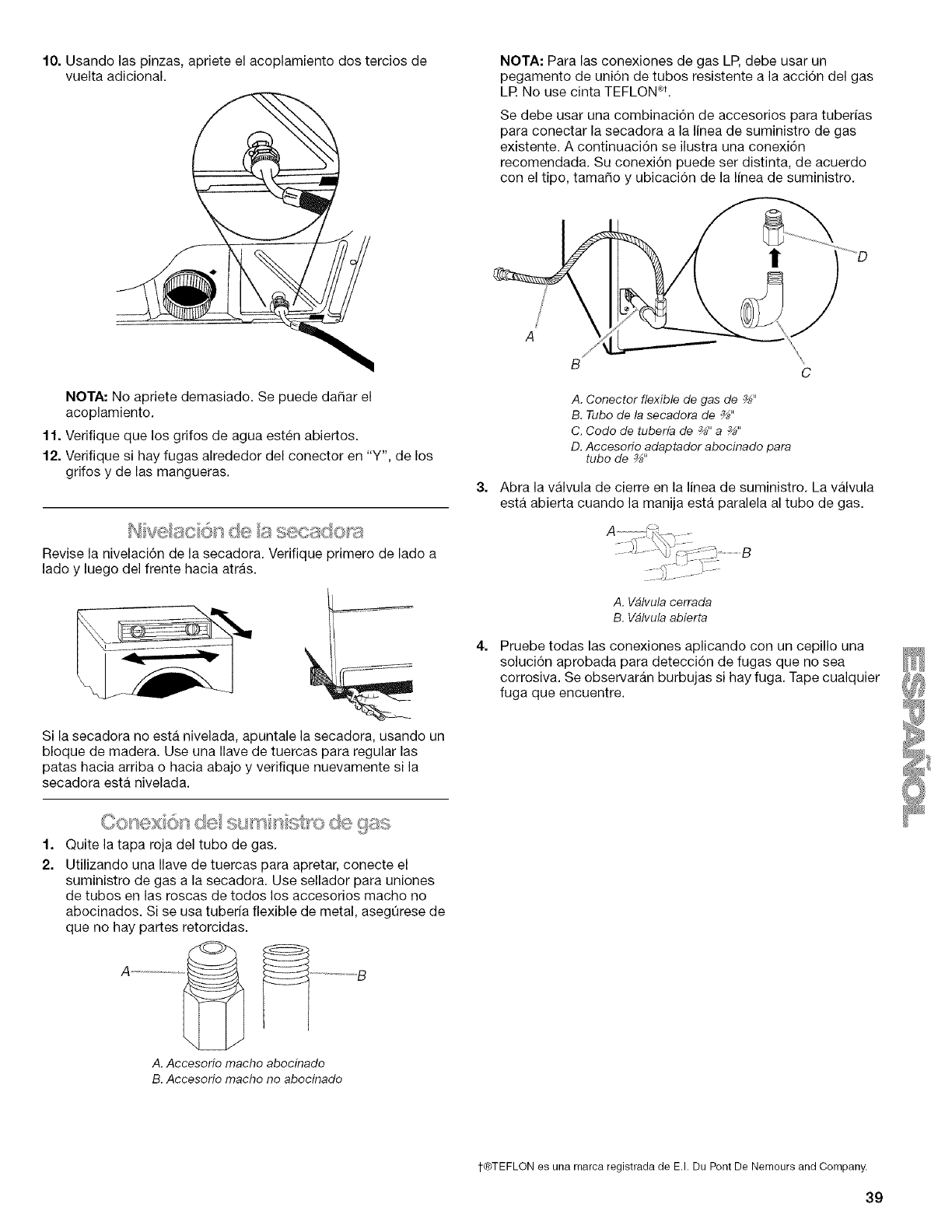

A combination of pipe fittings must be used to connect the

dryer to the existing gas line. Shown is a recommended

connection. Your connection may be different, according to

the supply line type, size and location.

!

3,

4,

A. _" flexible gas connector

B. _" dryer pipe

C. _" to _" pipe elbow

D. _" pipe-to-flare adapter fitting

Open the shutoff valve in the supply line. The valve is open

when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

Test all connections by brushing on an approved

noncorrosive leak-detection solution. Bubbles will show a

leak. Correct any leak found.

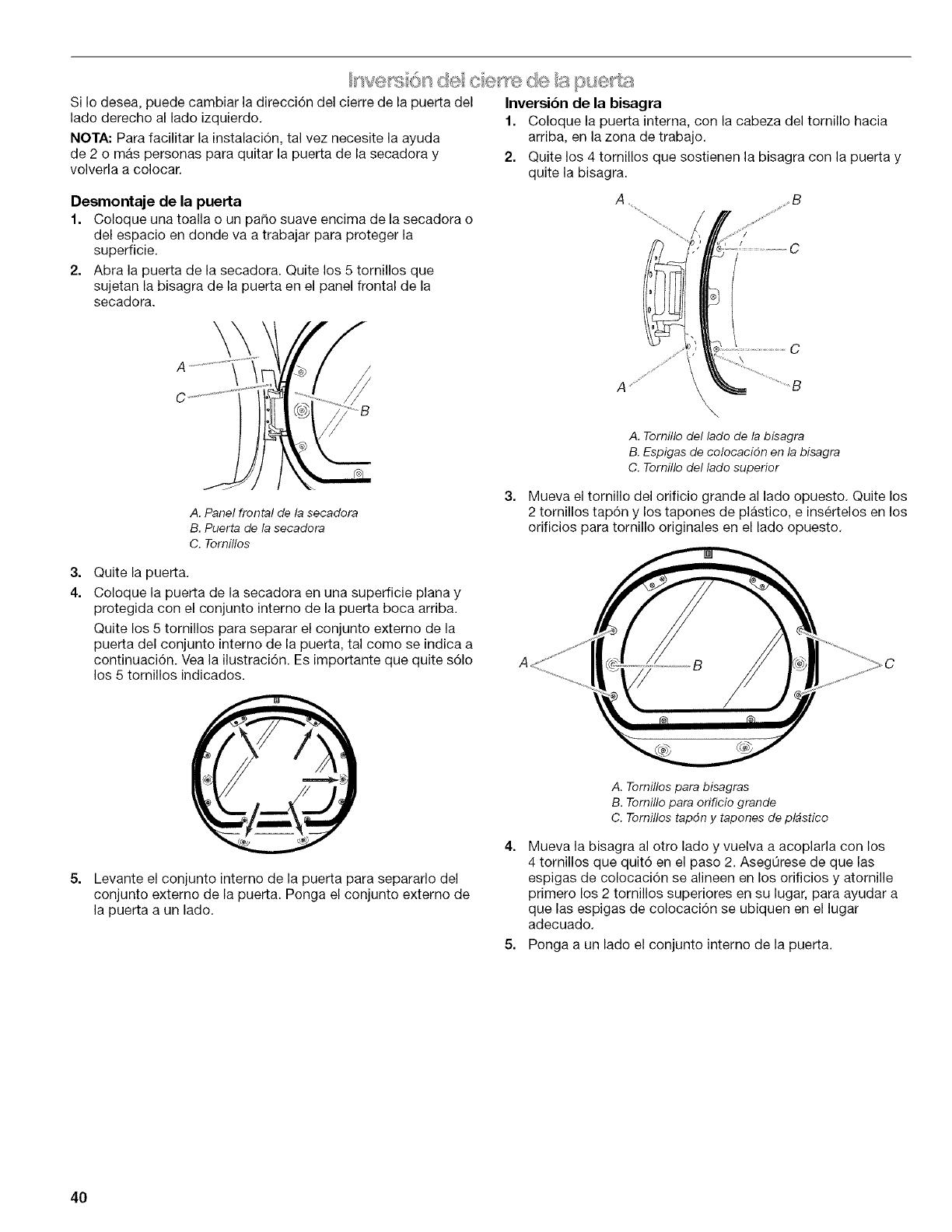

You can change your door swing from a right-side opening to a

left-side opening, if desired.

NOTE: For ease of installation, you may want to use 2 or more

people to remove and reattach the dryer door.

Remove the door

1. Place a towel or soft cloth on top of the dryer or work space

to protect the surface.

2. Open the dryer door. Remove the 5 screws that hold the door

hinge on the front panel of the dryer.

4, Lay the dryer door on a flat, protected surface with the inside

door assembly facing up.

Remove the 5 screws to release the outer door assembly

from the inner door assembly, as indicated below. See

illustration. It is important that you remove only the

5 indicated screws.

5. Lift the inner door assembly off of the outer door assembly.

Set the outer door assembly aside.

Reverse the hinge

1. Place the inner door, screw head side up, on the work space.

2. Remove the 4 hinge screws that hold the hinge to the door

and remove hinge.

A

C

C

3,

\\

A. Hinge side screw

B. Locator pins on hinge

C. Top side screw

Move the large hole screw to the opposite side. Remove the

2 plug screws and plastic plugs, and insert them in the

original screw holes on the opposite side.

3. Remove the door.

A. Dryer front panel

B. Dryer door

C. Screws

A. Hinge screws

B. Large hole screw

C. Plug screws and plastic plugs

4. Move hinge to the other side and reattach with the 4 screws

removed in Step 2. Make sure Iocator pins line up in holes

and drive the top 2 screws in place first to help drive locater

pins into proper location.

5. Set the inner door assembly aside.

13

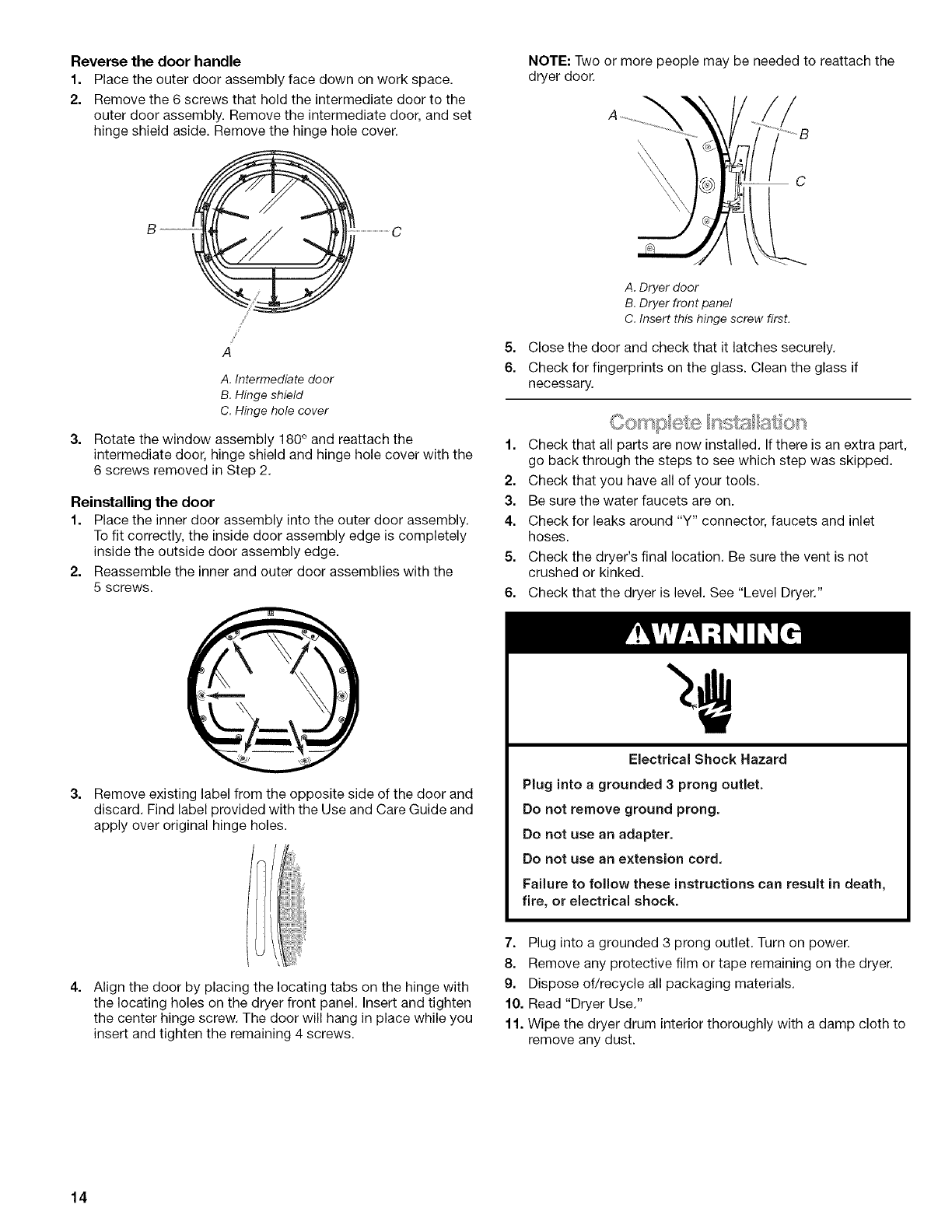

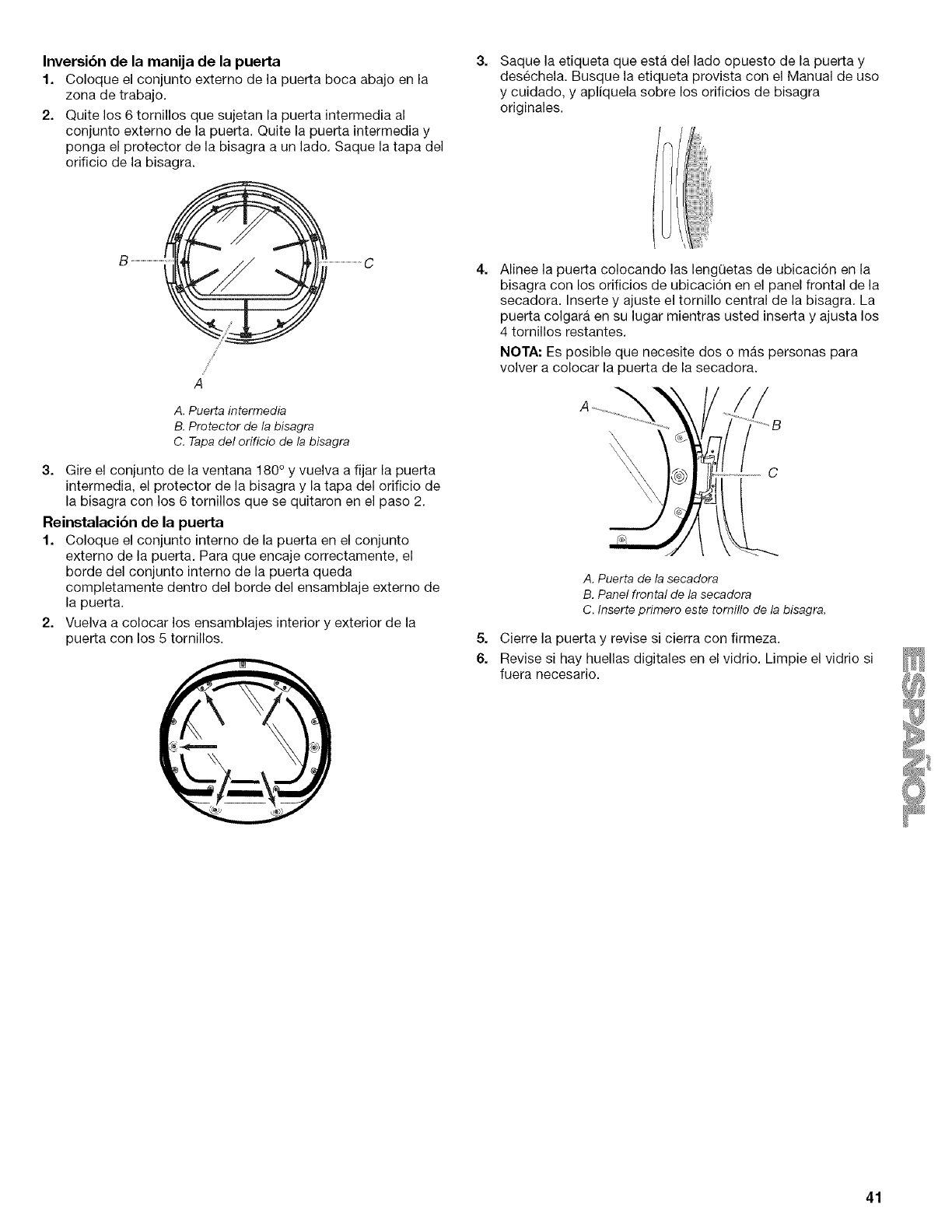

Reverse the door handle

1. Place the outer door assembly face down on work space.

2. Remove the 6 screws that hold the intermediate door to the

outer door assembly. Remove the intermediate door, and set

hinge shield aside. Remove the hinge hole cover.

/

J

A

A. Intermediate door

B. Hinge shield

C. Hinge hole cover

3. Rotate the window assembly 180° and reattach the

intermediate door, hinge shield and hinge hole cover with the

6 screws removed in Step 2,

Reinstalling the door

1. Place the inner door assembly into the outer door assembly.

To fit correctly, the inside door assembly edge is completely

inside the outside door assembly edge.

2. Reassemble the inner and outer door assemblies with the

5 screws.

3, Remove existing label from the opposite side of the door and

discard, Find label provided with the Use and Care Guide and

apply over original hinge holes.

4. Align the door by placing the locating tabs on the hinge with

the locating holes on the dryer front panel. Insert and tighten

the center hinge screw. The door will hang in place while you

insert and tighten the remaining 4 screws.

NOTE: Two or more people may be needed to reattach the

dryer door.

A. Dryer door

B. Dryer front panel

C. Insert this hinge screw first.

5. Close the door and check that it latches securely,

6. Check for fingerprints on the glass. Clean the glass if

necessary.

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Be sure the water faucets are on.

4. Check for leaks around "Y" connector, faucets and inlet

hoses.

5. Check the dryer's final location. Be sure the vent is not

crushed or kinked.

6. Check that the dryer is level. See "Level Dryer."

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

7. Plug into a grounded 3 prong outlet. Turn on power.

8. Remove any protective film or tape remaining on the dryer.

9. Dispose of/recycle all packaging materials.

10. Read "Dryer Use."

11. Wipe the dryer drum interior thoroughly with a damp cloth to

remove any dust.

14

12. Select a Timed Dry heated cycle, and start the dryer. Do not

select the Air Only Temperature setting.

If the dryer will not start, check the following:

• Dryer is plugged into a grounded 3 prong outlet.

• Electrical supplyis connected.

• Household fuse is intact and tight, or circuit breaker has

not tripped.

• Dryer door is closed.

This Dryer automatically runs an installation diagnostic routine at

the start of its first cycle.

If you receive an L2 code, there may be a problem with your

home power supply keeping the dryer's heater from turning

on. See "Troubleshooting."

If you receive an AF code, your dryer vent may be crushed or

blocked. See "Troubleshooting."

NOTE: You may notice a burning odor when the dryer is first

heated. This odor is common when the heating element is first

used. The odor will go away.

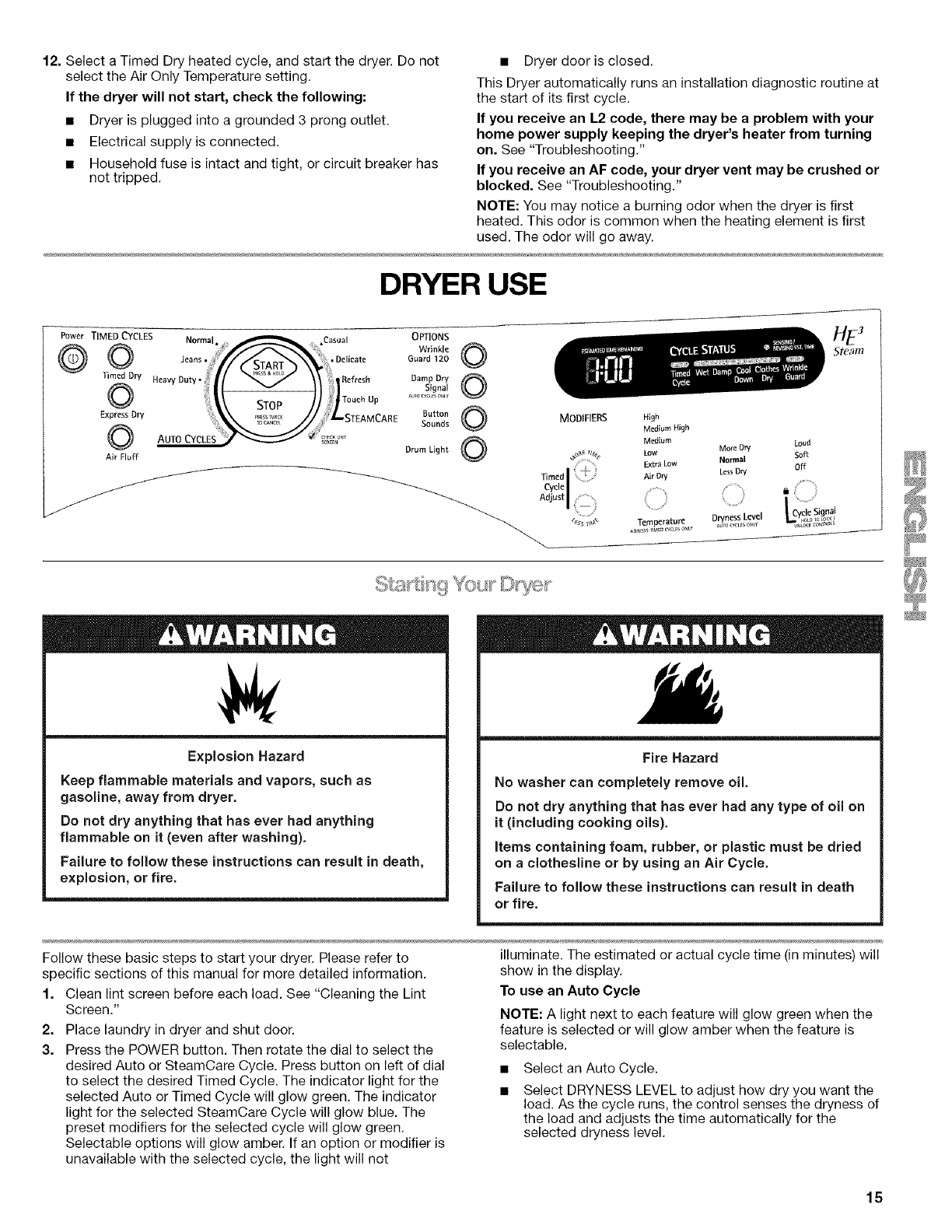

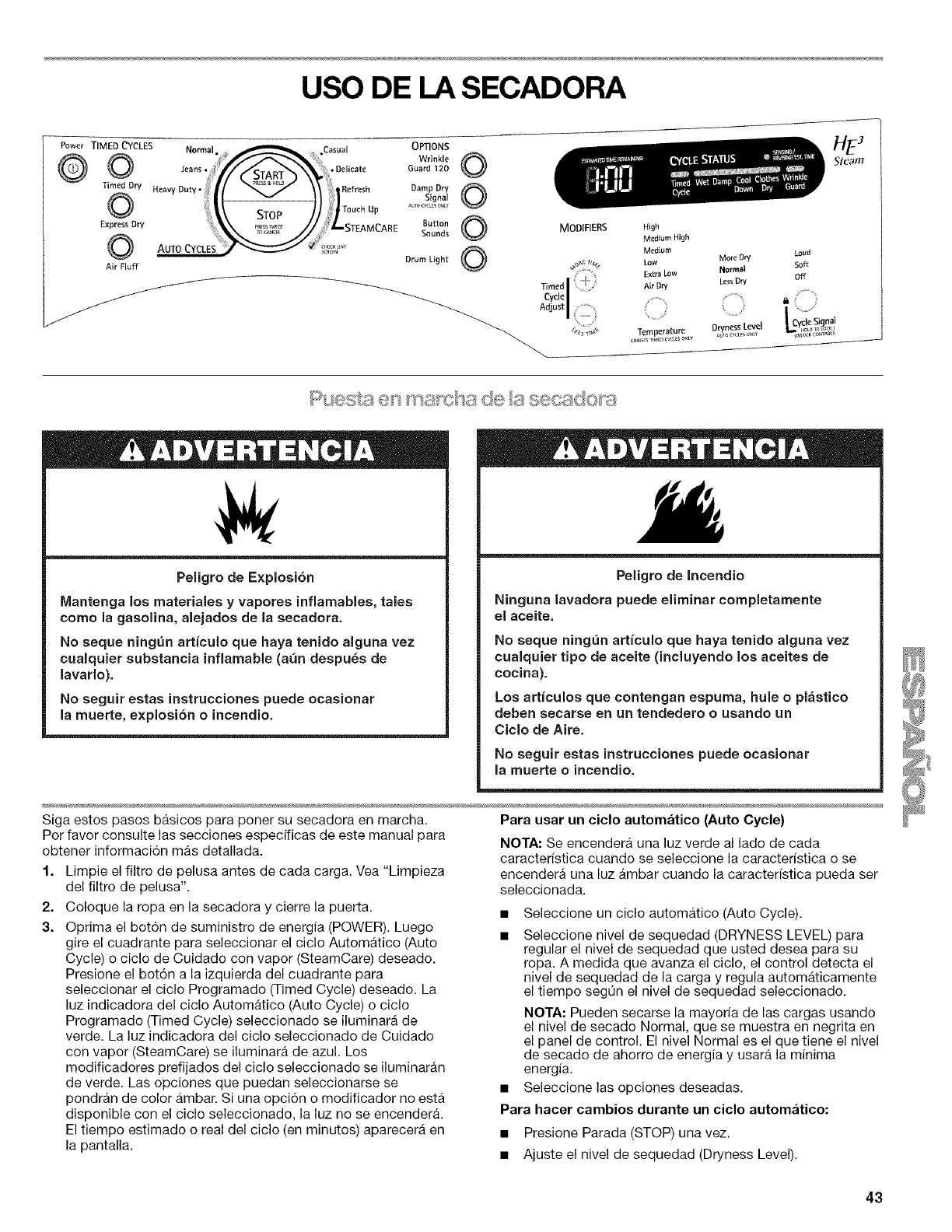

DRYER USE

Power TIMED CYCLES Normal. .... .Casual OPTIONS

O ............ Wrinkle O

Jeans • ° Delicate Guard 120

T,°.°ry,°.v,ou, . i0o,..

O L: "'°'

:\\ STO /I ooo,o, .............

Express Dry STEAMCARE SoundsButt°n© MODIFIERS

AUTO CYCLES \_ '/ ?_ ''

Air Fluff Drum Ught _ n_

High

Medium High

Medium

Low

Extra Low

Air Dry

Temperature

ADJUS_SI_M_OFYCLESONIY

Morn Dry Loud

Normal Soft

Less Dnl Off

I

D_ness Level I_ .o D,ooc_

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Failure to follow these instructions can result in death,

explosion, or fire.

Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Items containing foam, rubber, or plastic must be dried

on aclothesline or by using an Air Cycle.

Failure to follow these instructions can result in death

or fire.

Follow these basic steps to start your dryer. Please refer to

specific sections of this manual for more detailed information.

f. Clean lint screen before each load. See "Cleaning the Lint

Screen."

2. Place laundry in dryer and shut door.

3. Press the POWER button. Then rotate the dial to select the

desired Auto or SteamCare Cycle. Press button on left of dial

to select the desired Timed Cycle. The indicator light for the

selected Auto or Timed Cycle will glow green. The indicator

light for the selected SteamCare Cycle will glow blue. The

preset modifiers for the selected cycle will glow green.

Selectable options will glow amber. If an option or modifier is

unavailable with the selected cycle, the light will not

illuminate. The estimated or actual cycle time (in minutes) will

show in the display.

To use an Auto Cycle

NOTE: A light next to each feature will glow green when the

feature is selected or will glow amber when the feature is

selectable.

Select an Auto Cycle.

Select DRYNESS LEVEL to adjust how dry you want the

load. As the cycle runs, the control senses the dryness of

the load and adjusts the time automatically for the

selected dryness level.

15

NOTE: Most loads may be dried using the Normal

dryness level, which is shown in bold letters on your

control panel. Normal is the energy preferred dryness

level and will use the least energy.

• Select the desired Options.

To make changes during an Auto Cycle:

• Press STOP once.

Adjust Dryness Level.

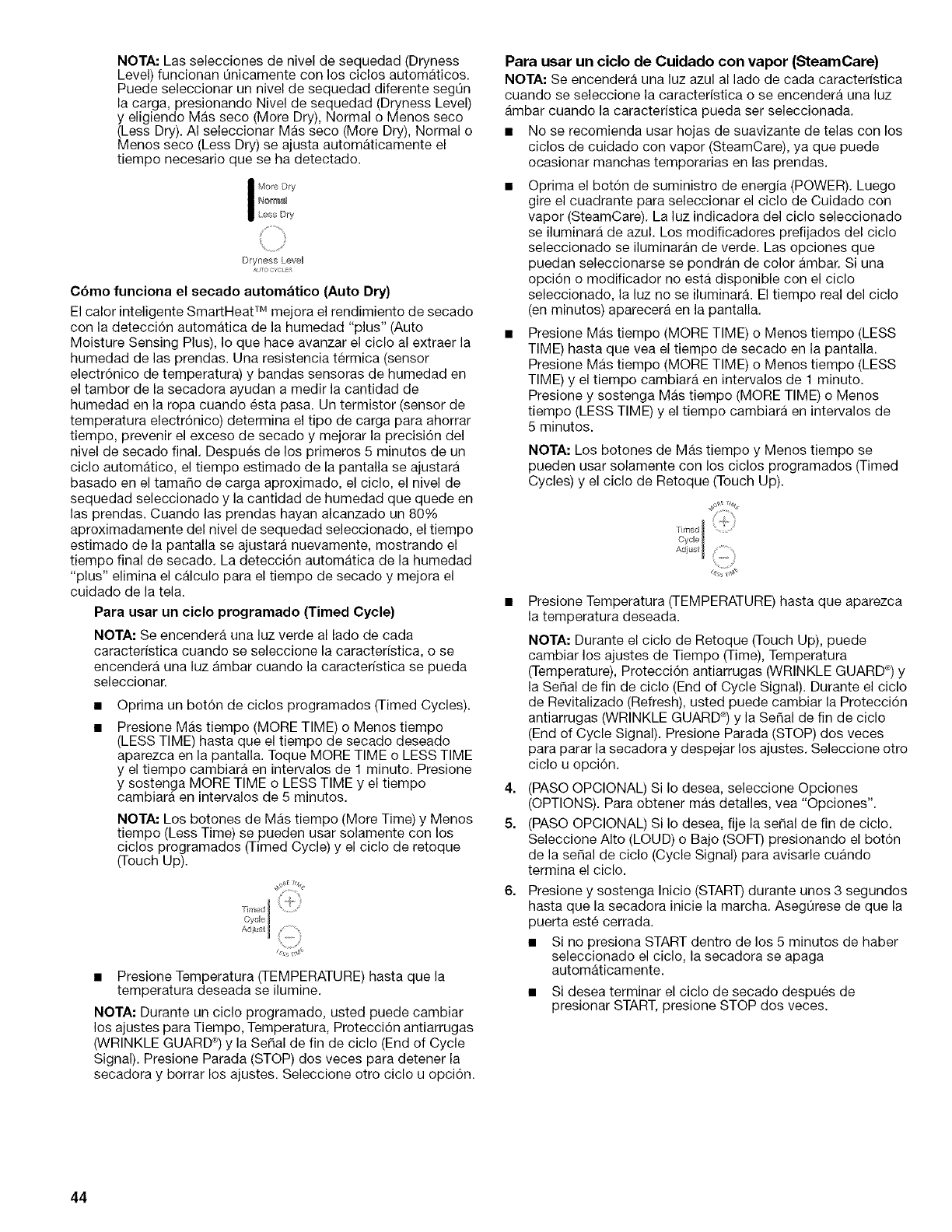

NOTE: Dryness Level selections can be made only while

using Auto Cycles. You can select a different dryness

level, depending on your load, by pressing Dryness Level

and choosing More Dry, Normal or Less Dry. Selecting

More Dry, Normal or Less Dry automatically adjusts the

sensed time needed.

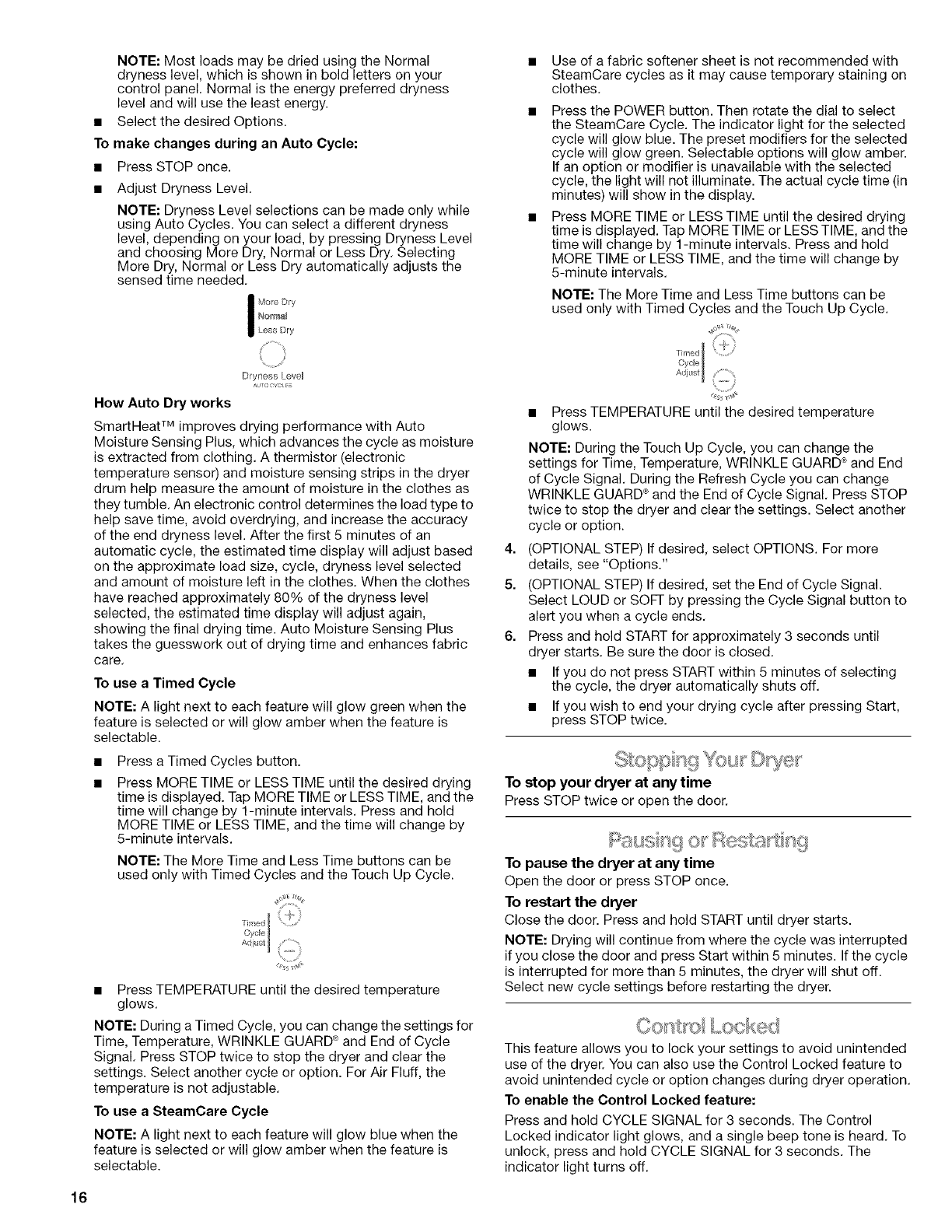

I _¢ore Dry

N_rmal

Less Dry

D yness Leve)

Au ro cYci _s

How Auto Dry works

SmartHeat TM improves drying performance with Auto

Moisture Sensing Plus, which advances the cycle as moisture

is extracted from clothing. A thermistor (electronic

temperature sensor) and moisture sensing strips in the dryer

drum help measure the amount of moisture in the clothes as

they tumble. An electronic control determines the load type to

help save time, avoid overdrying, and increase the accuracy

of the end dryness level. After the first 5 minutes of an

automatic cycle, the estimated time display will adjust based

on the approximate load size, cycle, dryness level selected

and amount of moisture left in the clothes. When the clothes

have reached approximately 80% of the dryness level

selected, the estimated time display will adjust again,

showing the final drying time. Auto Moisture Sensing Plus

takes the guesswork out of drying time and enhances fabric

care.

To use a Timed Cycle

NOTE: A light next to each feature will glow green when the

feature is selected or will glow amber when the feature is

selectable.

Press a Timed Cycles button.

Press MORE TIME or LESS TIME until the desired drying

time is displayed. Tap MORE TIME or LESS TIME, and the

time will change by 1-minute intervals. Press and hold

MORE TIME or LESS TIME, and the time will change by

5-minute intervals.

NOTE: The More Time and Less Time buttons can be

used only with Timed Cycles and the Touch Up Cycle.

Adjust "_"

T(med

Cycle

• Press TEMPERATURE until the desired temperature

glows.

NOTE: During a Timed Cycle, you can change the settings for

Time, Temperature, WRINKLE GUARD _ and End of Cycle

Signal. Press STOP twice to stop the dryer and clear the

settings. Select another cycle or option. For Air Fluff, the

temperature is not adjustable.

To use a SteamCare Cycle

NOTE: A light next to each feature will glow blue when the

feature is selected or will glow amber when the feature is

selectable.

Use of a fabric softener sheet is not recommended with

SteamCare cycles as it may cause temporary staining on

clothes.

• Press the POWER button. Then rotate the dial to select

the SteamCare Cycle. The indicator light for the selected

cycle will glow blue. The preset modifiers for the selected

cycle will glow green. Selectable options will glow amber.

If an option or modifier is unavailable with the selected

cycle, the light will not illuminate. The actual cycle time (in

minutes) will show in the display.

• Press MORE TIME or LESS TIME until the desired drying

time is displayed. Tap MORE TIME or LESS TIME, and the

time will change by 1-minute intervals. Press and hold

MORE TIME or LESS TIME, and the time will change by

5-minute intervals.

NOTE: The More Time and Less Time buttons can be

used only with Timed Cycles and the Touch Up Cycle.

Timed

Cycle

AdAist

• Press TEMPERATURE until the desired temperature

glows.

NOTE: During the Touch Up Cycle, you can change the

settings for Time, Temperature, WRINKLE GUARD _ and End

of Cycle Signal. During the Refresh Cycle you can change

WRINKLE GUARD ®and the End of Cycle Signal. Press STOP

twice to stop the dryer and clear the settings. Select another

cycle or option.

4. (OPTIONAL STEP) If desired, select OPTIONS. For more

details, see "Options."

5. (OPTIONAL STEP) If desired, set the End of Cycle Signal.

Select LOUD or SOFT by pressing the Cycle Signal button to

alert you when a cycle ends.

6. Press and hold START for approximately 3 seconds until

dryer starts. Be sure the door is closed.

• If you do not press START within 5 minutes of selecting

the cycle, the dryer automatically shuts off.

• If you wish to end your drying cycle after pressing Start,

press STOP twice.

,;,i>r,.Ol,!II g _ =.,

To stop your dryer at any time

Press STOP twice or open the door.

To pause the dryer at any time

Open the door or press STOP once.

To restart the dryer

Close the door. Press and hold START until dryer starts.

NOTE: Drying will continue from where the cycle was interrupted

if you close the door and press Start within 5 minutes. If the cycle

is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

This feature allows you to lock your settings to avoid unintended

use of the dryer. You can also use the Control Locked feature to

avoid unintended cycle or option changes during dryer operation.

To enable the Control Locked feature:

Press and hold CYCLE SIGNAL for 3 seconds. The Control

Locked indicator light glows, and a single beep tone is heard. To

unlock, press and hold CYCLE SIGNAL for 3 seconds. The

indicator light turns off.

16

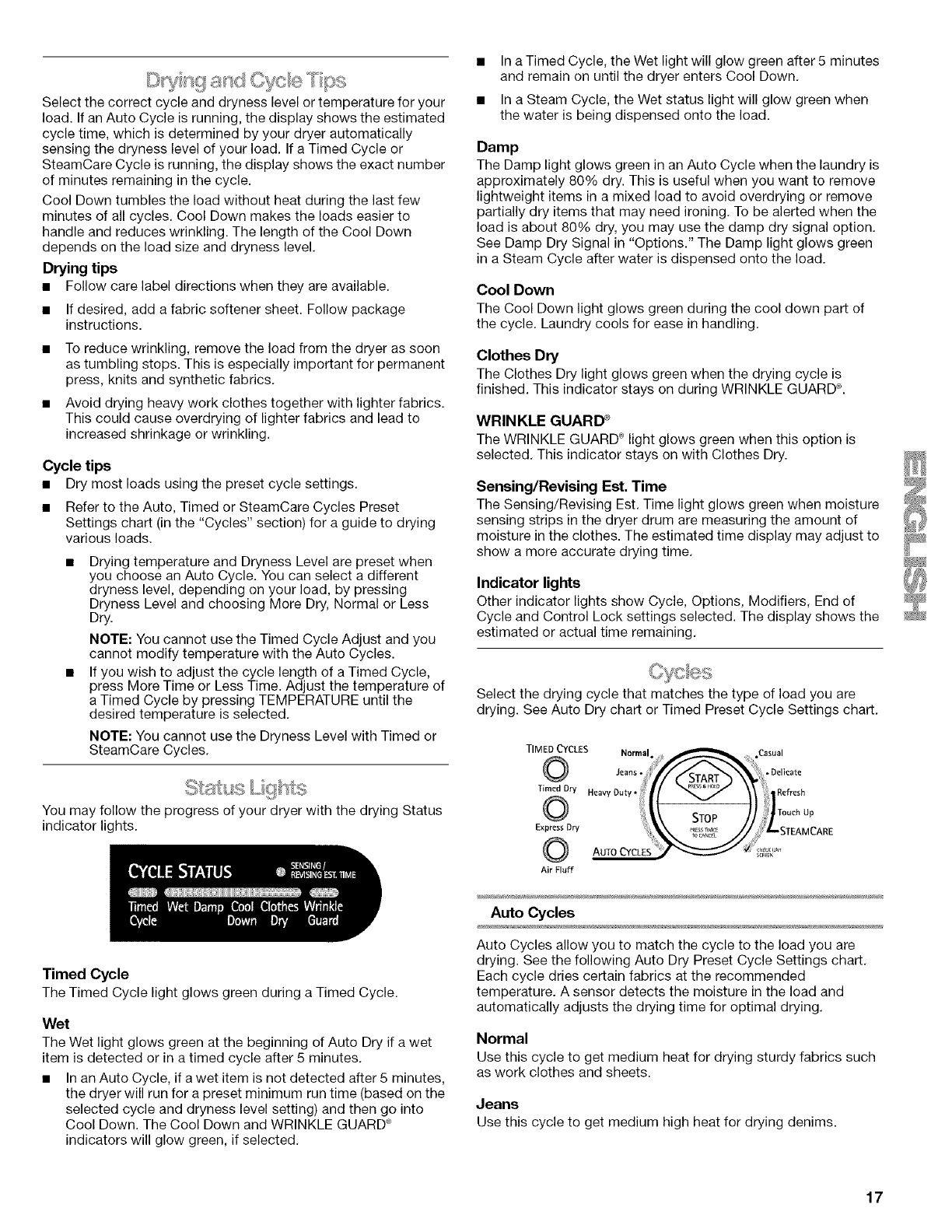

Select the correct cycle and dryness level or temperature for your

load. If an Auto Cycle is running, the display shows the estimated

cycle time, which is determined by your dryer automatically

sensing the dryness level of your load. If a Timed Cycle or

SteamCare Cycle is running, the display shows the exact number

of minutes remaining in the cycle.

Cool Down tumbles the load without heat during the last few

minutes of all cycles. Cool Down makes the loads easier to

handle and reduces wrinkling. The length of the Cool Down

depends on the load size and dryness level.

Drying tips

• Follow care label directions when they are available.

• If desired, add a fabric softener sheet. Follow package

instructions.

• To reduce wrinkling, remove the load from the dryer as soon

as tumbling stops. This is especially important for permanent

press, knits and synthetic fabrics.

• Avoid drying heavy work clothes together with lighter fabrics.

This could cause overdrying of lighter fabrics and lead to

increased shrinkage or wrinkling.

Cycle tips

• Dry most loads using the preset cycle settings.

• Refer to the Auto, Timed or SteamCare Cycles Preset

Settings chart (in the "Cycles" section) for a guide to drying

various loads.

• Drying temperature and Dryness Level are preset when

you choose an Auto Cycle. You can select a different

dryness level, depending on your load, by pressing

Dryness Level and choosing More Dry, Normal or Less

Dry.

NOTE: You cannot use the Timed Cycle Adjust and you

cannot modify temperature with the Auto Cycles.

• If you wish to adjust the cycle length of a Timed Cycle,

press More Time or Less Time. Adjust the temperature of

a Timed Cycle by pressing TEMPERATURE until the

desired temperature is selected.

NOTE: You cannot use the Dryness Level with Timed or

SteamCare Cycles.

You may follow the progress of your dryer with the drying Status

indicator lights.

Timed Cycle

The Timed Cycle light glows green during a Timed Cycle.

Wet

The Wet light glows green at the beginning of Auto Dry if a wet

item is detected or in a timed cycle after 5 minutes.

• In an Auto Cycle, if a wet item is not detected after 5 minutes,

the dryer will run for a preset minimum run time (based on the

selected cycle and dryness level setting) and then go into

Cool Down. The Cool Down and WRINKLE GUARD ®

indicators will glow green, if selected.

In a Timed Cycle, the Wet light will glow green after 5 minutes

and remain on until the dryer enters Cool Down.

In a Steam Cycle, the Wet status light will glow green when

the water is being dispensed onto the load.

Damp

The Damp light glows green in an Auto Cycle when the laundry is

approximately 80% dry. This is useful when you want to remove

lightweight items in a mixed load to avoid overdrying or remove

partially dry items that may need ironing. To be alerted when the

load is about 80% dry, you may use the damp dry signal option.

See Damp Dry Signal in "Options." The Damp light glows green

in a Steam Cycle after water is dispensed onto the load.

Cool Down

The Cool Down light glows green during the cool down part of

the cycle. Laundry cools for ease in handling.

Clothes Dry

The Clothes Dry light glows green when the drying cycle is

finished. This indicator stays on during WRINKLE GUARD ®.

WRINKLE GUARD _

The WRINKLE GUARD ®light glows green when this option is

selected. This indicator stays on with Clothes Dry.

Sensing/Revising Est. Time

The Sensing/Revising Est. Time light glows green when moisture

sensing strips in the dryer drum are measuring the amount of

moisture in the clothes. The estimated time display may adjust to

show a more accurate drying time.

Indicator lights

Other indicator lights show Cycle, Options, Modifiers, End of

Cycle and Control Lock settings selected. The display shows the

estimated or actual time remaining.

Select the drying cycle that matches the type of load you are

drying. See Auto Dry chart or Timed Preset Cycle Settings chart.

TIMED CYCLES Normal.

O Jeans,

Timed Dry Heavy Duty.

©

Express Dry

OAUTOOfCLES

Air Fluff

_asual

• Delicate

Refresh

i

Touch Up

-STEAMCARE

Auto Cycles

Auto Cycles allow you to match the cycle to the load you are

drying. See the following Auto Dry Preset Cycle Settings chart.

Each cycle dries certain fabrics at the recommended

temperature. A sensor detects the moisture in the load and

automatically adjusts the drying time for optimal drying.

Normal

Use this cycle to get medium heat for drying sturdy fabrics such

as work clothes and sheets.

Jeans

Use this cycle to get medium high heat for drying denims.

17

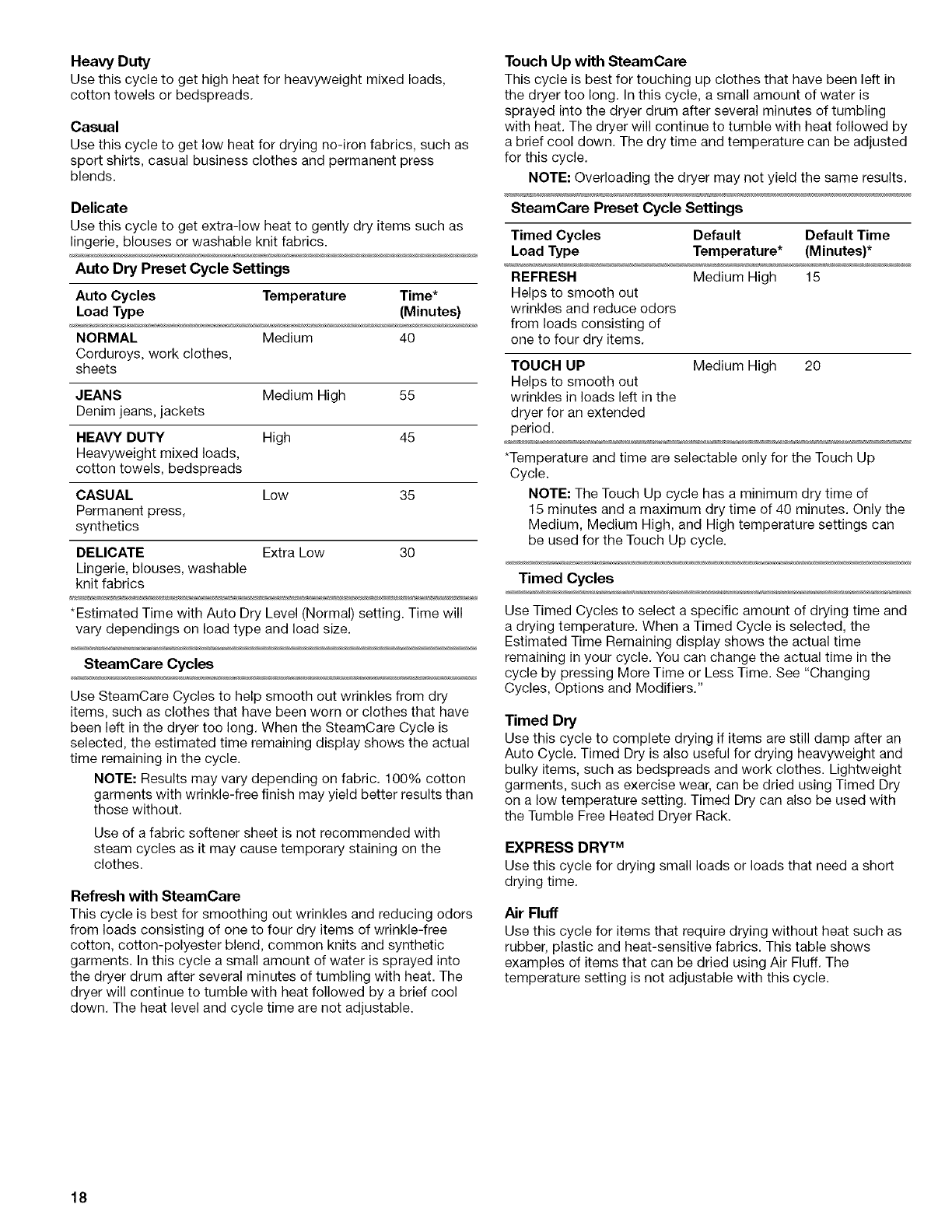

Heavy Duty

Use this cycle to get high heat for heavyweight mixed loads,

cotton towels or bedspreads.

Casual

Use this cycle to get low heat for drying no-iron fabrics, such as

sport shirts, casual business clothes and permanent press

blends.

Delicate

Use this cycle to get extra-low heat to gently dry items such as

lingerie, blouses or washable knit fabrics.

Auto Dry Preset Cycle Settings

Auto Cycles Temperature Time*

Load Type (Minutes)

NORMAL Medium 40

Corduroys, work clothes,

sheets

JEANS Medium High 55

Denim jeans, jackets

HEAVY DUTY High 45

Heavyweight mixed loads,

cotton towels, bedspreads

CASUAL Low 35

Permanent press,

synthetics

DELICATE Extra Low 30

Lingerie, blouses, washable

knit fabrics

*Estimated Time with Auto Dry Level (Normal) setting. Time will

vary dependings on load type and load size.

SteamCare Cycles

Use SteamCare Cycles to help smooth out wrinkles from dry

items, such as clothes that have been worn or clothes that have

been left in the dryer too long. When the SteamCare Cycle is

selected, the estimated time remaining display shows the actual

time remaining in the cycle.

NOTE: Results may vary depending on fabric. 100% cotton

garments with wrinkle-free finish may yield better results than

those without.

Use of a fabric softener sheet is not recommended with

steam cycles as it may cause temporary staining on the

clothes.

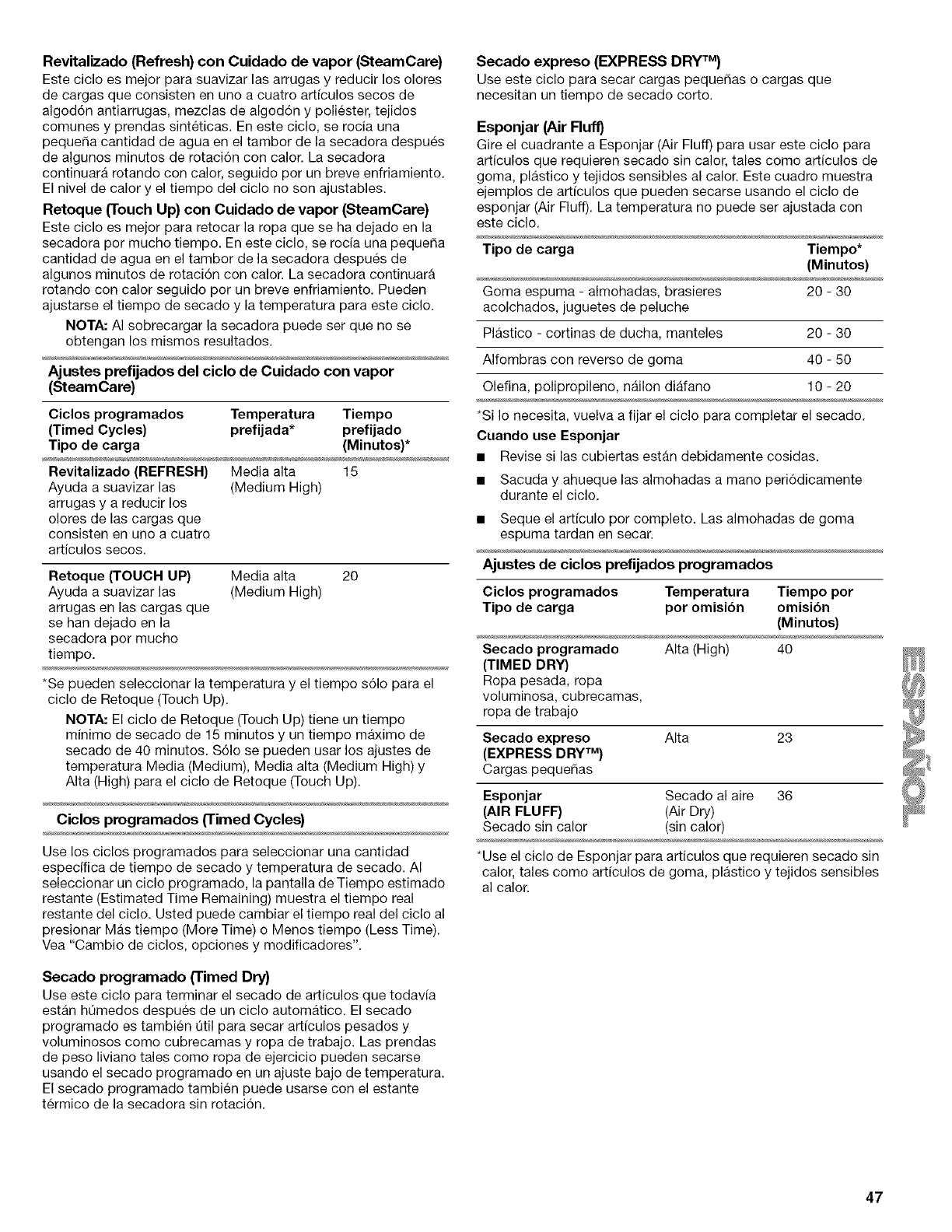

Refresh with SteamCare

This cycle is best for smoothing out wrinkles and reducing odors

from loads consisting of one to four dry items of wrinkle-free

cotton, cotton-polyester blend, common knits and synthetic

garments. In this cycle a small amount of water is sprayed into

the dryer drum after several minutes of tumbling with heat. The

dryer will continue to tumble with heat followed by a brief cool

down. The heat level and cycle time are not adjustable.

Touch Up with SteamCam

This cycle is best for touching up clothes that have been left in

the dryer too long. In this cycle, a small amount of water is

sprayed into the dryer drum after several minutes of tumbling

with heat. The dryer will continue to tumble with heat followed by

a brief cool down. The dry time and temperature can be adjusted

for this cycle.

NOTE: Overloading the dryer may not yield the same results.

SteamCare Preset Cycle Settings

Timed Cycles Default Default Time

Load Type Temperature* (Minutes)*

REFRESH Medium High 15

Helps to smooth out

wrinkles and reduce odors

from loads consisting of

one to four dry items.

TOUCH UP Medium High 20

Helps to smooth out

wrinkles in loads left in the

dryer for an extended

period.

*Temperature and time are selectable only for the Touch Up

Cycle.

NOTE: The Touch Up cycle has a minimum dry time of

15 minutes and a maximum dry time of 40 minutes. Only the

Medium, Medium High, and High temperature settings can

be used for the Touch Up cycle.

Timed Cycles

Use Timed Cycles to select a specific amount of drying time and

a drying temperature. When a Timed Cycle is selected, the

Estimated Time Remaining display shows the actual time

remaining in your cycle. You can change the actual time in the

cycle by pressing More Time or Less Time. See "Changing

Cycles, Options and Modifiers."

Timed Dry

Use this cycle to complete drying if items are still damp after an

Auto Cycle. Timed Dry is also useful for drying heavyweight and

bulky items, such as bedspreads and work clothes. Lightweight

garments, such as exercise wear, can be dried using Timed Dry

on a low temperature setting. Timed Dry can also be used with

the Tumble Free Heated Dryer Rack.

EXPRESS DRY TM

Use this cycle for drying small loads or loads that need a short

drying time.

Air Fluff

Use this cycle for items that require drying without heat such as

rubber, plastic and heat-sensitive fabrics. This table shows

examples of items that can be dried using Air Fluff. The

temperature setting is not adjustable with this cycle.

18

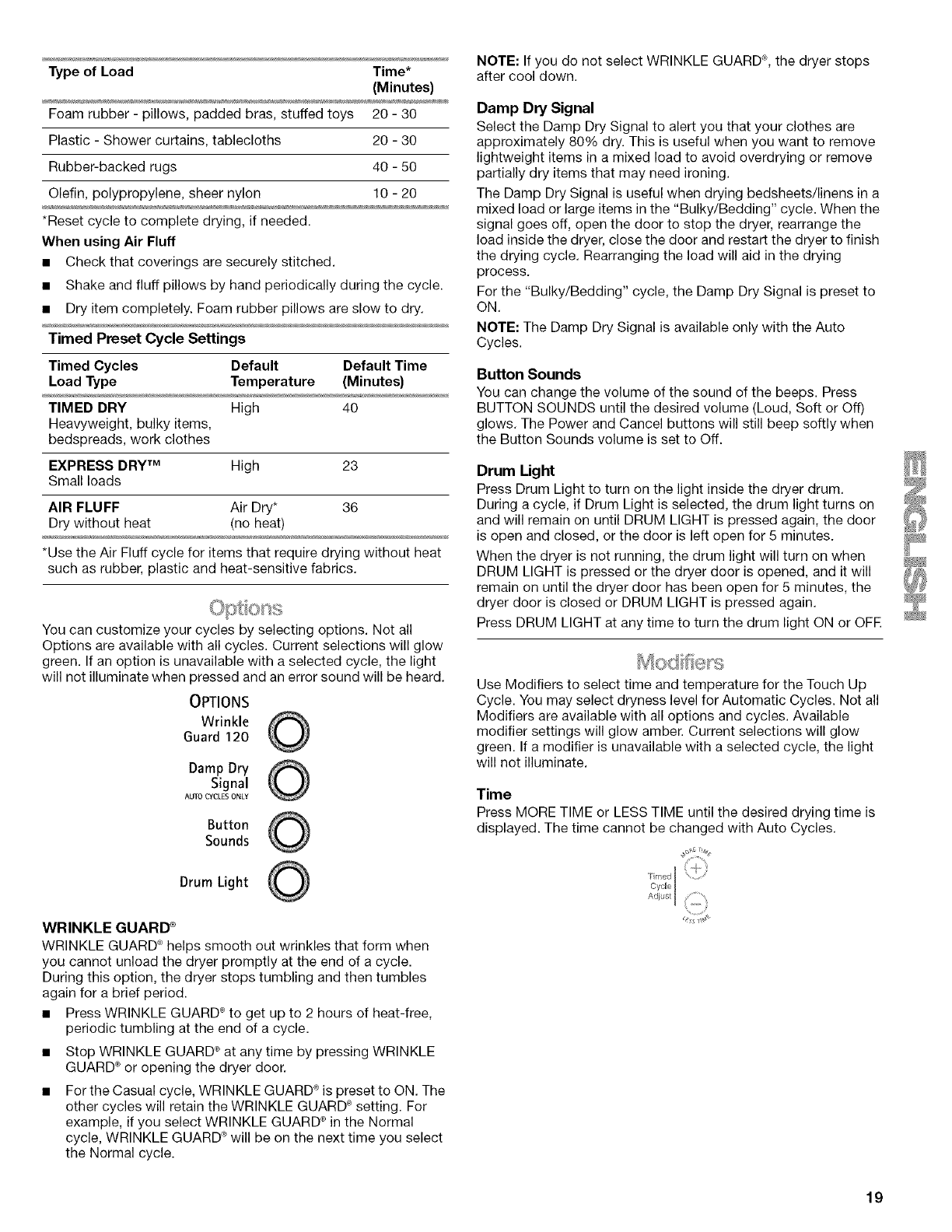

Type of Load Time*

(Minutes)

Foam rubber - pillows, padded bras, stuffed toys 20 - 30

Plastic - Shower curtains, tablecloths 20 - 30

Rubber-backed rugs 40 - 50

Olefin, polypropylene, sheer nylon 10 - 20

*Reset cycle to complete drying, if needed.

When using Air Fluff

• Check that coverings are securely stitched.

• Shake and fluff pillows by hand periodically during the cycle.

• Dry item completely. Foam rubber pillows are slow to dry.

Timed Preset Cycle Settings

Timed Cycles Default Default Time

Load Type Temperature (Minutes)

TIMED DRY High 40

Heavyweight, bulky items,

bedspreads, work clothes

EXPRESS DRYTM High 23

Small loads

AIR FLUFF Air Dry* 36

Dry without heat (no heat)

*Use the Air Fluff cycle for items that require drying without heat

such as rubber, plastic and heat-sensitive fabrics.

You can customize your cycles by selecting options. Not all

Options are available with all cycles. Current selections will glow

green. If an option is unavailable with a selected cycle, the light

will not illuminate when pressed and an error sound will be heard.

OPTIONS

Wrinkle

Guard 120

Damp Dry

Signal

AUTO CYCLES ONLY

Button

Sounds

NOTE: If you do not select WRINKLE GUARD _, the dryer stops

after cool down.

Damp Dry Signal

Select the Damp Dry Signal to alert you that your clothes are

approximately 80% dry. This is useful when you want to remove

lightweight items in a mixed load to avoid overdrying or remove

partially dry items that may need ironing.

The Damp Dry Signal is useful when drying bedsheets/linens in a

mixed load or large items in the "Bulky/Bedding" cycle. When the

signal goes off, open the door to stop the dryer, rearrange the

load inside the dryer, close the door and restart the dryer to finish

the drying cycle. Rearranging the load will aid in the drying

process.

For the "Bulky/Bedding" cycle, the Damp Dry Signal is preset to

ON.

NOTE: The Damp Dry Signal is available only with the Auto

Cycles.

Button Sounds

You can change the volume of the sound of the beeps. Press

BUTTON SOUNDS until the desired volume (Loud, Soft or Off)

glows. The Power and Cancel buttons will still beep softly when

the Button Sounds volume is set to Off.

Drum Light

Press Drum Light to turn on the light inside the dryer drum.

During a cycle, if Drum Light is selected, the drum light turns on

and will remain on until DRUM LIGHT is pressed again, the door

is open and closed, or the door is left open for 5 minutes.

When the dryer is not running, the drum light will turn on when

DRUM LIGHT is pressed or the dryer door is opened, and it will

remain on until the dryer door has been open for 5 minutes, the

dryer door is closed or DRUM LIGHT is pressed again.

Press DRUM LIGHT at any time to turn the drum light ON or OFE

Use Modifiers to select time and temperature for the Touch Up

Cycle. You may select dryness level for Automatic Cycles. Not all

Modifiers are available with all options and cycles. Available

modifier settings will glow amber. Current selections will glow

green. If a modifier is unavailable with a selected cycle, the light

will not illuminate.

Time

Press MORE TIME or LESS TIME until the desired drying time is

displayed. The time cannot be changed with Auto Cycles.

Drum Light

WRINKLE GUARD ®

WRINKLE GUARD ®helps smooth out wrinkles that form when

you cannot unload the dryer promptly at the end of a cycle.

During this option, the dryer stops tumbling and then tumbles

again for a brief period.

• Press WRINKLE GUARD ®to get up to 2 hours of heat-free,

periodic tumbling at the end of a cycle.

Stop WRINKLE GUARD _ at any time by pressing WRINKLE

GUARD _ or opening the dryer door.

For the Casual cycle, WRINKLE GUARD _ is preset to ON. The

other cycles will retain the WRINKLE GUARD ®setting. For

example, if you select WRINKLE GUARD ® in the Normal

cycle, WRINKLE GUARD _ will be on the next time you select

the Normal cycle.

19

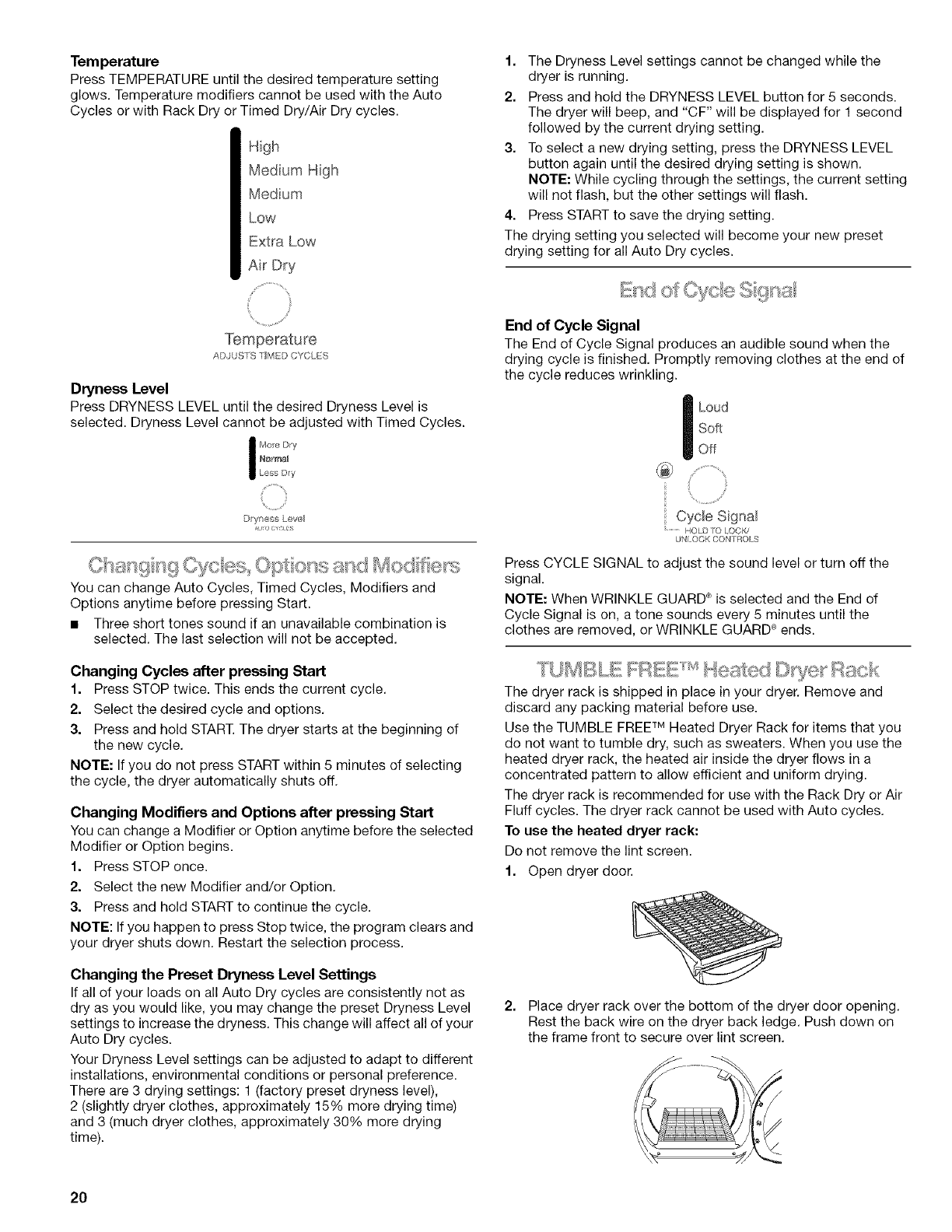

Temperature

Press TEMPERATURE until the desired temperature setting

glows. Temperature modifiers cannot be used with the Auto

Cycles or with Rack Dry or Timed Dry/Air Dry cycles.

Medum High

Medium

Low

Extra Low

ADJUSTS FIMED CYCLES

Dryness Level

Press DRYNESS LEVEL until the desired Dryness Level is

selected. Dryness Level cannot be adjusted with Timed Cycles.

I ole Dry

N_tmal

Less Dry

Dryness Level

ulo (TeL s

You can change Auto Cycles, Timed Cycles, Modifiers and

Options anytime before pressing Start.

• Three short tones sound if an unavailable combination is

selected. The last selection will not be accepted.

Changing Cycles after pressing Start

1. Press STOP twice. This ends the current cycle.

2. Select the desired cycle and options.

3. Press and hold START. The dryer starts at the beginning of

the new cycle.

NOTE: If you do not press START within 5 minutes of selecting

the cycle, the dryer automatically shuts off.

Changing Modifiers and Options after preesing Start

You can change a Modifier or Option anytime before the selected

Modifier or Option begins.

1. Press STOP once.

2. Select the new Modifier and/or Option.

3. Press and hold START to continue the cycle.

NOTE: If you happen to press Stop twice, the program clears and

your dryer shuts down. Restart the selection process.

Changing the Preset Dryness Level Settings

If all of your loads on all Auto Dry cycles are consistently not as

dry as you would like, you may change the preset Dryness Level

settings to increase the dryness. This change will affect all of your

Auto Dry cycles.

Your Dryness Level settings can be adjusted to adapt to different

installations, environmental conditions or personal preference.

There are 3 drying settings: 1 (factory preset dryness level),

2 (slightly dryer clothes, approximately 15% more drying time)

and 3 (much dryer clothes, approximately 30% more drying

time).

1. The Dryness Level settings cannot be changed while the

dryer is running.

2. Press and hold the DRYNESS LEVEL button for 5 seconds.

The dryer will beep, and "CF" will be displayed for 1 second

followed by the current drying setting.

3. To select a new drying setting, press the DRYNESS LEVEL

button again until the desired drying setting is shown.

NOTE: While cycling through the settings, the current setting

will not flash, but the other settings will flash.

4. Press START to save the drying setting.

The drying setting you selected will become your new preset

drying setting for all Auto Dry cycles.

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the

drying cycle is finished. Promptly removing clothes at the end of

the cycle reduces wrinkling.

I oud

Soft

Off

Cycb Signal

HOLD TO LOC}<2

UN[ ODK COtITROI S

Press CYCLE SIGNAL to adjust the sound level or turn off the

signal.

NOTE: When WRINKLE GUARD ®is selected and the End of

Cycle Signal is on, a tone sounds every 5 minutes until the

clothes are removed, or WRINKLE GUARD ®ends.

The dryer rack is shipped in place in your dryer. Remove and

discard any packing material before use.

Use the TUMBLE EREF M Heated Dryer Rack for items that you

do not want to tumble dry, such as sweaters. When you use the

heated dryer rack, the heated air inside the dryer flows in a

concentrated pattern to allow efficient and uniform drying.

The dryer rack is recommended for use with the Rack Dry or Air

Fluff cycles. The dryer rack cannot be used with Auto cycles.

To use the heated dryer rack:

Do not remove the lint screen.

1. Open dryer door.

2. Place dryer rack over the bottom of the dryer door opening.

Rest the back wire on the dryer back ledge. Push down on

the frame front to secure over lint screen.

20

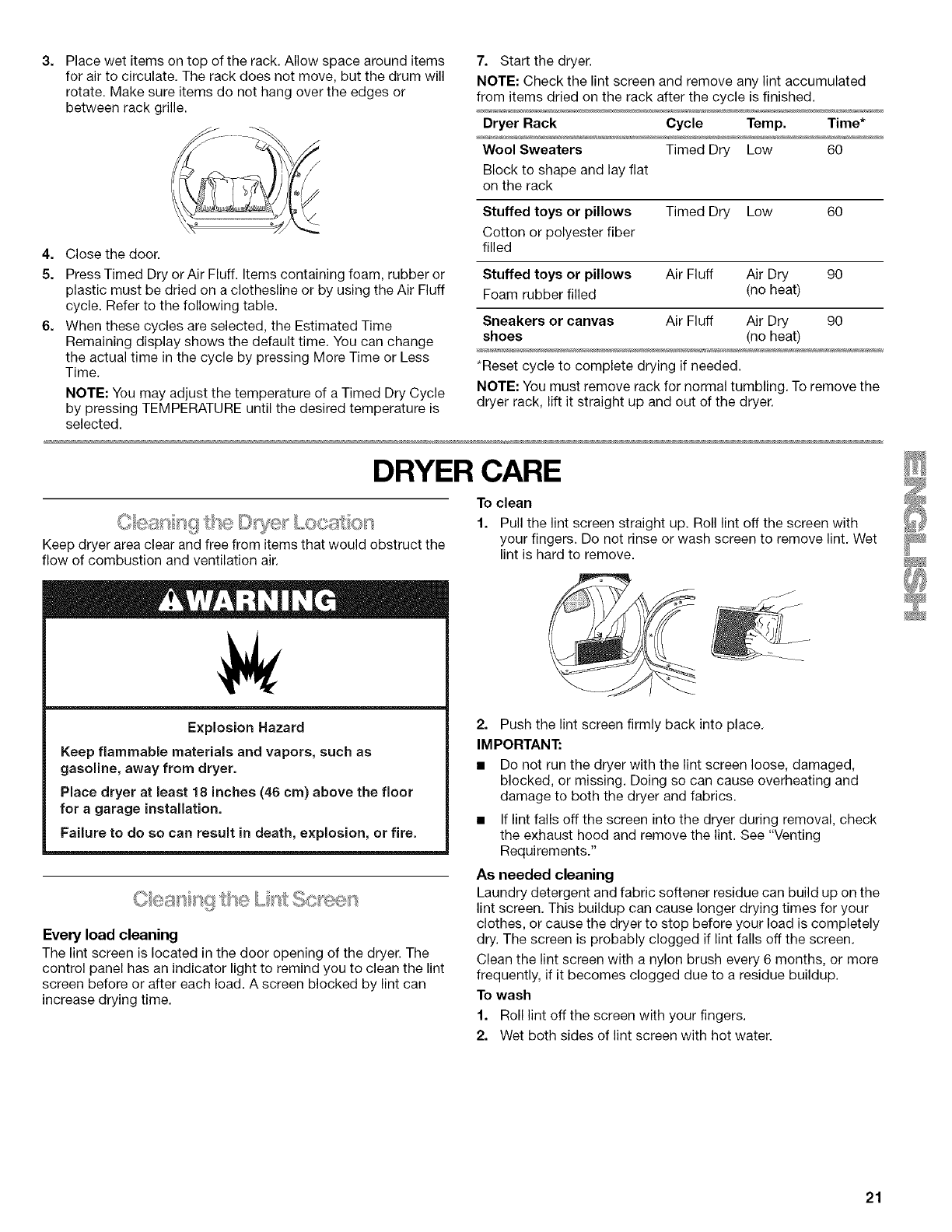

3. Place wet items on top of the rack. Allow space around items

for air to circulate. The rack does not move, but the drum will

rotate. Make sure items do not hang over the edges or

between rack grille.

7. Start the dryer.

NOTE: Check the lint screen and remove any lint accumulated

from items dried on the rack after the cycle is finished.

Dryer Rack Cycle Temp. Time*

Wool Sweaters Timed Dry Low 60

Block to shape and lay flat

on the rack

4. Close the door.

5. Press Timed Dry or Air Fluff. Items containing foam, rubber or

plastic must be dried on a clothesline or by using the Air Fluff

cycle. Refer to the following table.

6. When these cycles are selected, the Estimated Time

Remaining display shows the default time. You can change

the actual time in the cycle by pressing More Time or Less

Time.

NOTE: You may adjust the temperature of a Timed Dry Cycle

by pressing TEMPERATURE until the desired temperature is

selected.

Stuffed toys or pillows Timed Dry Low 60

Cotton or polyester fiber

filled

Stuffed toys or pillows Air Fluff Air Dry 90

Foam rubber filled (no heat)

Sneakers or canvas Air Fluff Air Dry 90

shoes (no heat)

*Reset cycle to complete drying if needed.

NOTE: You must remove rack for normal tumbling, To remove the

dryer rack, lift it straight up and out of the dryer.

DRYER CARE

Keep dryer area clear and free from items that would obstruct the

flow of combustion and ventilation air.

To clean

1. Pull the lint screen straight up. Roll lint off the screen with

your fingers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

Oleanin{ i tlse Sc s

Every load cleaning

The lint screen is located in the door opening of the dryer. The

control panel has an indicator light to remind you to clean the lint

screen before or after each load. A screen blocked by lint can

increase drying time.

2. Push the lint screen firmly back into place,

IMPORTANT:

• Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

• If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. See "Venting

Requirements."

As needed cleaning

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off the screen.

Clean the lint screen with a nylon brush every 6 months, or more

frequently, if it becomes clogged due to a residue buildup.

To wash

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

21

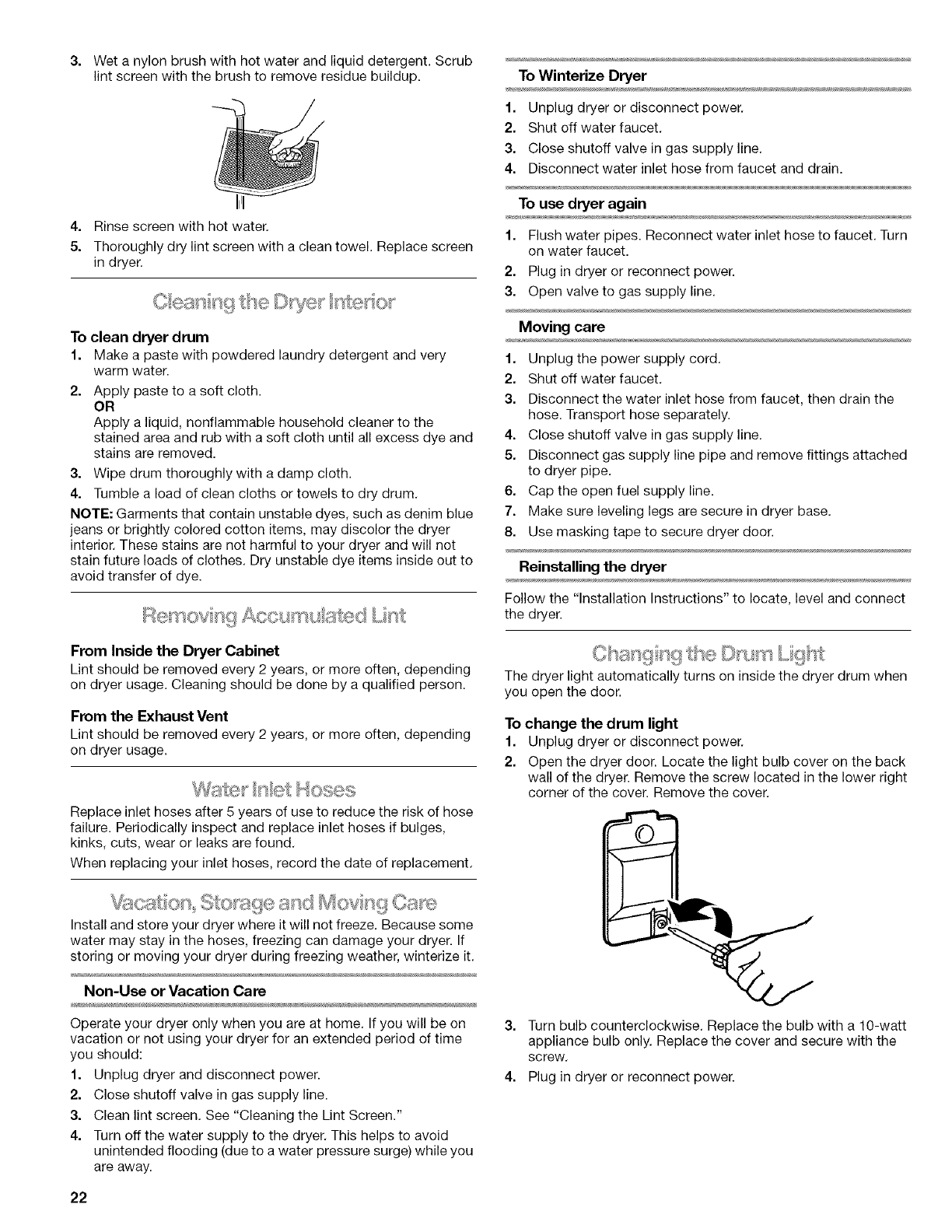

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Replace screen

in dryer.

To clean dryer drum

1. Make a paste with powdered laundry detergent and very

warm water.

2. Apply paste to a soft cloth.

OR

Apply a liquid, nonflammable household cleaner to the

stained area and rub with a soft cloth until all excess dye and

stains are removed.

3. Wipe drum thoroughly with a damp cloth.

4. Tumble a load of clean cloths or towels to dry drum.

NOTE: Garments that contain unstable dyes, such as denim blue

jeans or brightly colored cotton items, may discolor the dryer

interior. These stains are not harmful to your dryer and will not

stain future loads of clothes. Dry unstable dye items inside out to

avoid transfer of dye.

To Winterize Dryer

1. Unplug dryer or disconnect power.

2. Shut off water faucet.

3. Close shutoff valve in gas supply line.

4. Disconnect water inlet hose from faucet and drain.

To use dryer again

1. Flush water pipes. Reconnect water inlet hose to faucet. Turn

on water faucet.

2. Plug in dryer or reconnect power.

3. Open valve to gas supply line.

Moving care

1. Unplug the power supply cord.

2. Shut off water faucet.

3. Disconnect the water inlet hose from faucet, then drain the

hose. Transport hose separately.

4. Close shutoff valve in gas supply line.

5. Disconnect gas supply line pipe and remove fittings attached

to dryer pipe.

6. Cap the open fuel supply line.

7. Make sure leveling legs are secure in dryer base.

8. Use masking tape to secure dryer door.

Reinstalling the dryer

Follow the "Installation Instructions" to locate, level and connect

the dryer.

From Inside the Dryer Cabinet

Lint should be removed every 2 years, or more often, depending

on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending

on dryer usage.

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

@<;t;;},+,iA OF ,_}0 dc sJ _;,:_< _I >vl ,_

........ ........ ,,_ ............. 1_] _,,l(iI I +1}51

Install and store your dryer where it will not freeze. Because some

water may stay in the hoses, freezing can damage your dryer. If

storing or moving your dryer during freezing weather, winterize it.

Non-Use or Vacation Care

Operate your dryer only when you are at home. If you will be on

vacation or not using your dryer for an extended period of time

you should:

1. Unplug dryer and disconnect power.

2. Close shutoff valve in gas supply line.

3. Clean lint screen. See "Cleaning the Lint Screen."

4. Turn off the water supply to the dryer. This helps to avoid

unintended flooding (due to a water pressure surge) while you

are away.

The dryer light automatically turns on inside the dryer drum when

you open the door.

To change the drum light

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back

wall of the dryer. Remove the screw located in the lower right

corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a 10-watt

appliance bulb only. Replace the cover and secure with the

screw.

4. Plug in dryer or reconnect power.

22

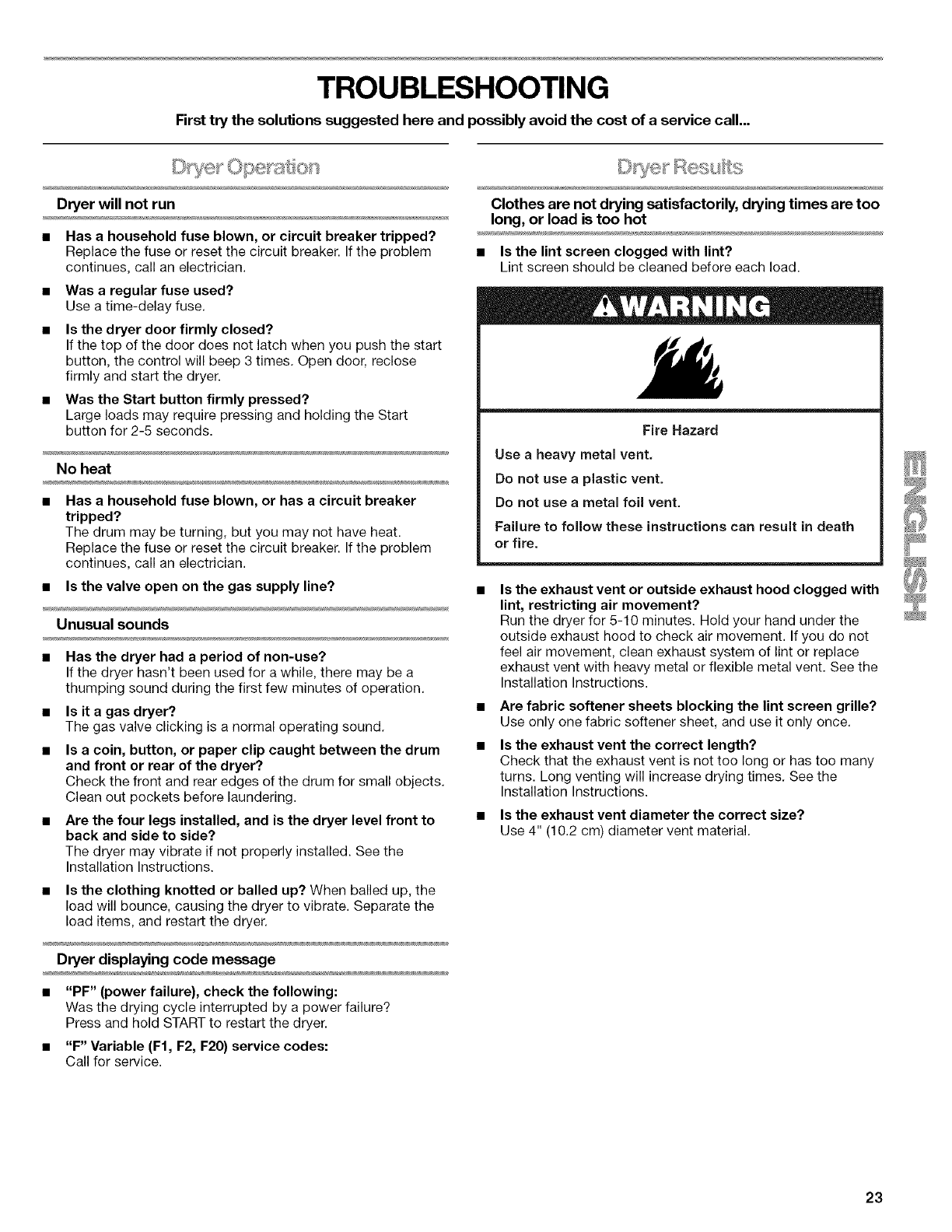

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Dryer will not run

•Has a household fuse blown, or circuit breaker tripped?

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

Was a regular fuse used?

Use a time-delay fuse.

Is the dryer door firmly closed?

If the top of the door does not latch when you push the start

button, the control will beep 3 times. Open door, reclose

firmly and start the dryer.

Was the Start button firmly pressed?

Large loads may require pressing and holding the Start

button for 2-5 seconds.

No heat

Has a household fuse blown, or has a circuit breaker

tripped?

The drum may be turning, but you may not have heat.

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

•Is the valve open on the gas supply line?

Unusualsounds

•Has the dryer had a period of non-use?

If the dryer hasn't been used for a while, there may be a

thumping sound during the first few minutes of operation.

Is it a gas dryer?

The gas valve clicking is a normal operating sound.

Is a coin, button, or paper clip caught between the drum

and front or rear of the dryer?

Check the front and rear edges of the drum for small objects.

Clean out pockets before laundering.

Are the four legs installed, and is the dryer level front to

back and side to side?

The dryer may vibrate if not properly installed. See the

Installation Instructions.

Is the clothing knotted or balled up? When balled up, the

load will bounce, causing the dryer to vibrate. Separate the

load items, and restart the dryer.

Dryer displaying code message

• "PF" (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press and hold START to restart the dryer.

• "F" Variable (F1, F2, F20) service codes:

Call for service.

Clothes are not drying satisfactorily, drying times are too

long, or load is too hot

•Is the lint screen clogged with lint?

Lint screen should be cleaned before each load.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

Is the exhaust vent or outside exhaust hood clogged with

lint, restricting air movement?

Run the dryer for 5-10 minutes. Hold your hand under the

outside exhaust hood to check air movement. If you do not

feel air movement, clean exhaust system of lint or replace

exhaust vent with heavy metal or flexible metal vent. See the

Installation Instructions.

Are fabric softener sheets blocking the lint screen grille?

Use only one fabric softener sheet, and use it only once.

Is the exhaust vent the correct length?

Check that the exhaust vent is not too long or has too many

turns. Long venting will increase drying times. See the

Installation Instructions.

Is the exhaust vent diameter the correct size?

Use 4" (10.2 cm) diameter vent material.

23

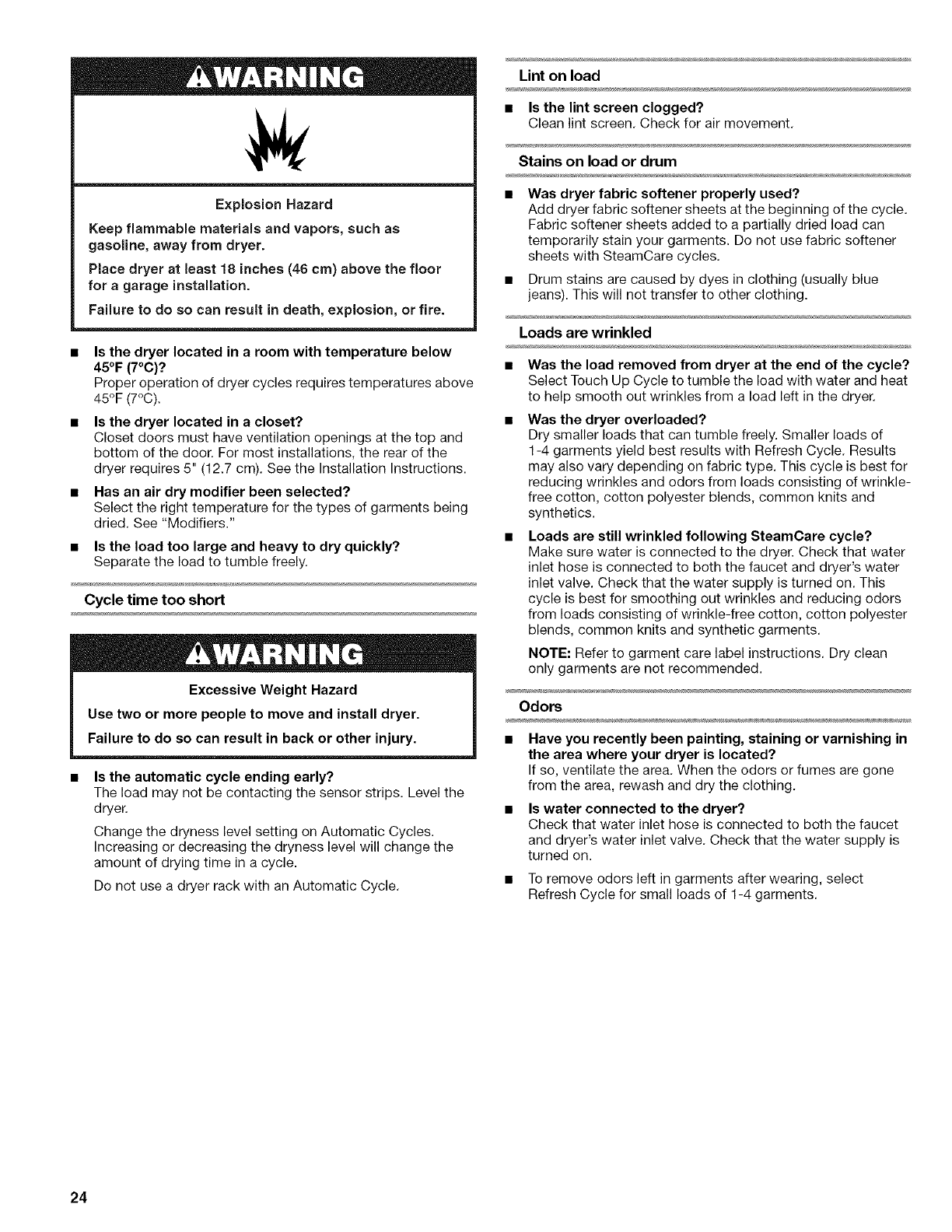

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor

for agarage installation.

Failure to do so can result in death, explosion, or fire.

•Is the dryer located in a room with temperature below

45°F (7°C)?

Proper operation of dryer cycles requires temperatures above

45°F (7°C).

•Is the dryer located in a closet?

Closet doors must have ventilation openings at the top and

bottom of the door. For most installations, the rear of the

dryer requires 5" (12.7 cm). See the Installation Instructions.

•Has an air dry modifier been selected?

Select the right temperature for the types of garments being

dried. See "Modifiers."

•Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Cycle time too short

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

•Is the automatic cycle ending early?

The load may not be contacting the sensor strips. Level the

dryer.

Change the dryness level setting on Automatic Cycles.

Increasing or decreasing the dryness level will change the

amount of drying time in a cycle.

Do not use a dryer rack with an Automatic Cycle.

Lint on load

•Is the lint screen clogged?

Clean lint screen. Check for air movement.

Stains on load or drum

Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle.

Fabric softener sheets added to a partially dried load can

temporarily stain your garments. Do not use fabric softener

sheets with SteamCare cycles.

• Drum stains are caused by dyes in clothing (usually blue

jeans). This will not transfer to other clothing.

Loads are wrinkled

•Was the load removed from dryer at the end of the cycle?

Select Touch Up Cycle to tumble the load with water and heat

to help smooth out wrinkles from a load left in the dryer.

Was the dryer overloaded?

Dry smaller loads that can tumble freely. Smaller loads of

1-4 garments yield best results with Refresh Cycle. Results

may also vary depending on fabric type. This cycle is best for

reducing wrinkles and odors from loads consisting of wrinkle-

free cotton, cotton polyester blends, common knits and

synthetics.

Loads are still wrinkled following SteamCare cycle?

Make sure water is connected to the dryer. Check that water

inlet hose is connected to both the faucet and dryer's water

inlet valve. Check that the water supply is turned on. This

cycle is best for smoothing out wrinkles and reducing odors

from loads consisting of wrinkle-free cotton, cotton polyester

blends, common knits and synthetic garments.

NOTE: Refer to garment care label instructions. Dry clean

only garments are not recommended.

Odors

Have you recently been painting, staining or varnishing in

the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone

from the area, rewash and dry the clothing.

Is water connected to the dryer?

Check that water inlet hose is connected to both the faucet

and dryer's water inlet valve. Check that the water supply is

turned on.

• To remove odors left in garments after wearing, select

Refresh Cycle for small loads of 1-4 garments.

24

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase, Your new

Kenmore ®product is designed and manufactured for years of

dependable operation, But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product, Here's what the Agreement* includes:

v' Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

v' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

v' Unlimited service calls and nationwide service, as often as

you want us, whenever you want us,

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months,

v' Product replacement if your covered product can't be fixed.

v' Annual Preventive Maintenance Check at your request - no

extra charge.

v' Fast help by phone -we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

v' Power surge protection against electrical damage due to

power fluctuations.

v' $250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

v' Rental reimbursement if repair of your covered product takes

longer than promised.

v' 10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we will

provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S,A. or Canada call 1-800-4-MY-HOME ®.

25

26

JNDICE

GARANTIA .................................................................................... 28

SEGURIDAD DE LA SECADORA ................................................ 29

INSTRUCCIONES DE INSTALACION ......................................... 30

Herramientas y piezas ............................................................... 30

Pedestal opcional ...................................................................... 31

Requisites de ubicaci6n ............................................................ 31

Requisites electricos .................................................................. 33

Requisites del suministro de gas ............................................... 34

Requisites de ventilaci6n ........................................................... 35

Planificaci6n del sistema de ventilaci6n .................................... 36

Instalaci6n del sistema de ventilaci6n ....................................... 37

Instalaci6n de las patas niveladoras .......................................... 37

Conexi6n del ducto de escape .................................................. 38

Conexi6n de las mangueras de entrada ................................... 38

Nivelaci6n de la secadora .......................................................... 39

Conexi6n del suministro de gas ................................................ 39

Inversi6n del cierre de la puerta ................................................ 40

Complete la instalaci6n ............................................................. 42

USO DE LA SECADORA .............................................................. 43

Puesta en marcha de la secadora ............................................. 43

Detenci6n de la marcha de la secadora .................................... 45

Pausa o reanudaci6n de la marcha ........................................... 45

Control bloqueado (Control Locked) ......................................... 45

Sugerencias de ciclos y secado ................................................ 45

Luces de estado ......................................................................... 45

Ciclos .......................................................................................... 46

Opciones .................................................................................... 48

Modificadores ............................................................................ 49

Cambio de ciclos, opciones y modificadores ........................... 49

Serial de fin de ciclo ................................................................... 50

Estante termico de la secadora TUMBLE FREETM .................... 50

CUIDADO DE LA SECADORA ..................................................... 51

Limpieza del lugar donde esta la secadora ............................... 51

Limpieza del filtro de pelusa ...................................................... 51

Limpieza del interior de la secadora .......................................... 51

Eliminaci6n de pelusa acumulada ............................................. 51

Mangueras de entrada de agua ................................................. 52

Cuidado durante las vacaciones, el almacenamiento

y las mudanzas .......................................................................... 52

Cambio de la luz del tambor ...................................................... 52

SOLUCION DE PROBLEMAS ..................................................... 53

CONTRATOS DE PROTECCION ................................................ 55

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

27

GARANTiA DE LOS ELECTRODOMI STICOS

KENMORE ELITE

GARANTiA LIMITADA DE UN AI_IO

Cuando este electrodomestico haya side instalado, operado y

mantenido segQn las instrucciones provistas con el producto, si

este electrodomestico falla por defectos de material o de mano

de obra dentro de un a_o a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ®para gestionar la reparaci6n libre de cargo.

GARANTiA LIMITADA DE DOS AI;,IOS PARA EL TABLERO

ELECTRONICO SENSOR SMART TM

Durante dos a_os a partir de la fecha de compra, siempre y

cuando esta secadora haya side instalada, operada y mantenida

de conformidad con todas las instrucciones provistas con el

producto, Sears reemplazara el tablero de control electr6nico si

tuviera defectos en los materiales o en la mano de obra. Despues

del primer afio, el cliente asume la responsabilidad por cualquier

costo de mane de obra relativa al reemplazo de estas

refacciones.

Si este electrodomestico es empleado para algQn otro uso que

no sea el domestico familiar, esta garantia s61o tiene vigencia per

90 dfas a partir de la fecha de compra.

ESTA GARANTIA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

SIGUIENTE:

1. Los artfculos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitaci6n, filtros, correas, focos

y bolsas.

2. Un tecnico de servicio para ense_arle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este

producto.

4. Da_os a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Da_os a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Da_os a este producto o fallas del mismo causados per el

uso de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Da_os a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANT|AS IMPLICITAS; LIMITACION DE

RECURSOS

El Qnico y exclusive recurso del cliente segQn los terminos de

esta garantia limitada sera el de reparar el producto segQn se

estipula en la presente. Las garantias implfcitas, incluyendo las

garantias de comerciabilidad o de capacidad para un prop6sito

particular, seran limitadas a un aSo o al periodo mas corto

permitido por ley. Sears no se hara responsable por da_os

incidentales o consecuentes. AIgunos estados y provincias no

permiten la exclusi6n o limitaci6n de daSos incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar una

garantia implicita de comerciabilidad o capacidad, de mode que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su case.

Esta garantia se aplica s61o mientras este electrodomestico se

usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales especificos, yes posible

que usted tenga tambien otros derechos, los cuales varian de un

estado a otro.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el n_mero completo de

modelo y serie asf como la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta con el nQmero de

modelo y de serie ubicada en el producto.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico.

Numero de modelo

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

28

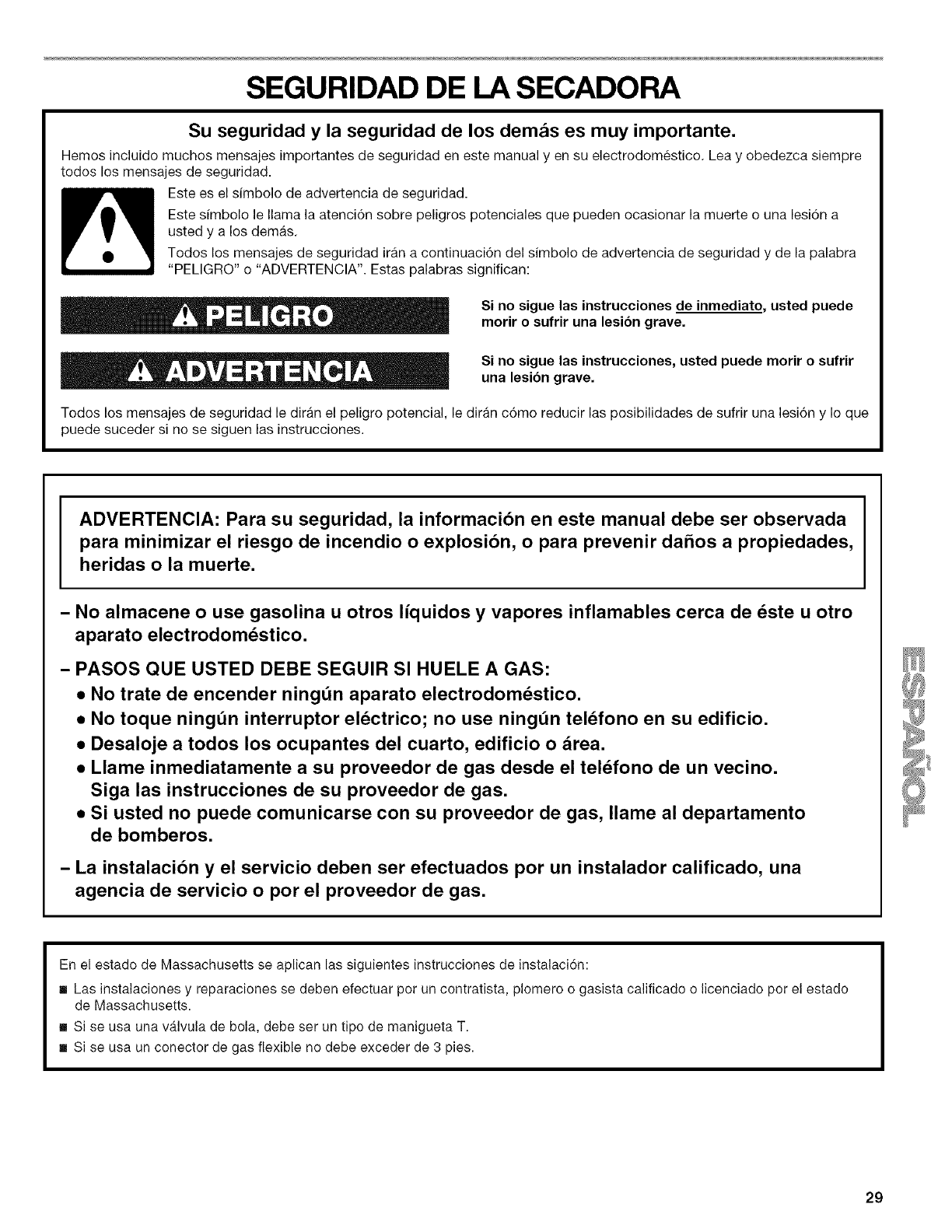

SEGURIDAD DE LA SECADORA

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA'. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran cdmo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

ADVERTENCIA: Para su seguridad, la informacibn en este manual debe ser observada

para minimizar el riesgo de incendio o explosibn, o para prevenir da_os a propiedades,

heridas o la muerte.

-No almacene o use gasolina u otros liquidos y vapores inflamables cerca de dste u otro

aparato electrodomdstico.

-PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

•No trate de encender ningdn aparato electrodomdstico.

•No toque ningdn interruptor eldctrico; no use ningdn teldfono en su edificio.

•Desaloje a todos los ocupantes del cuarto, edificio o_rea.

•Llame inmediatamente a su proveedor de gas desde el teldfono de un vecino.

Siga las instrucciones de su proveedor de gas.

•Si usted no puede comunicarse con su proveedor de gas, Ilame al departamento

de bomberos.

- La instalacibn y el servicio deben ser efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalacidn:

[] Las instalaciones y reparaciones se deben efectuar pot un contratista, plomero o gasista calificado o licenciado pot el estado

de Massachusetts.

[] Si se usa una v_lvula de bola, debe ser un tipo de manigueta T.

[] Si se usa un conector de gas flexible no debe exceder de 3 pies.

29

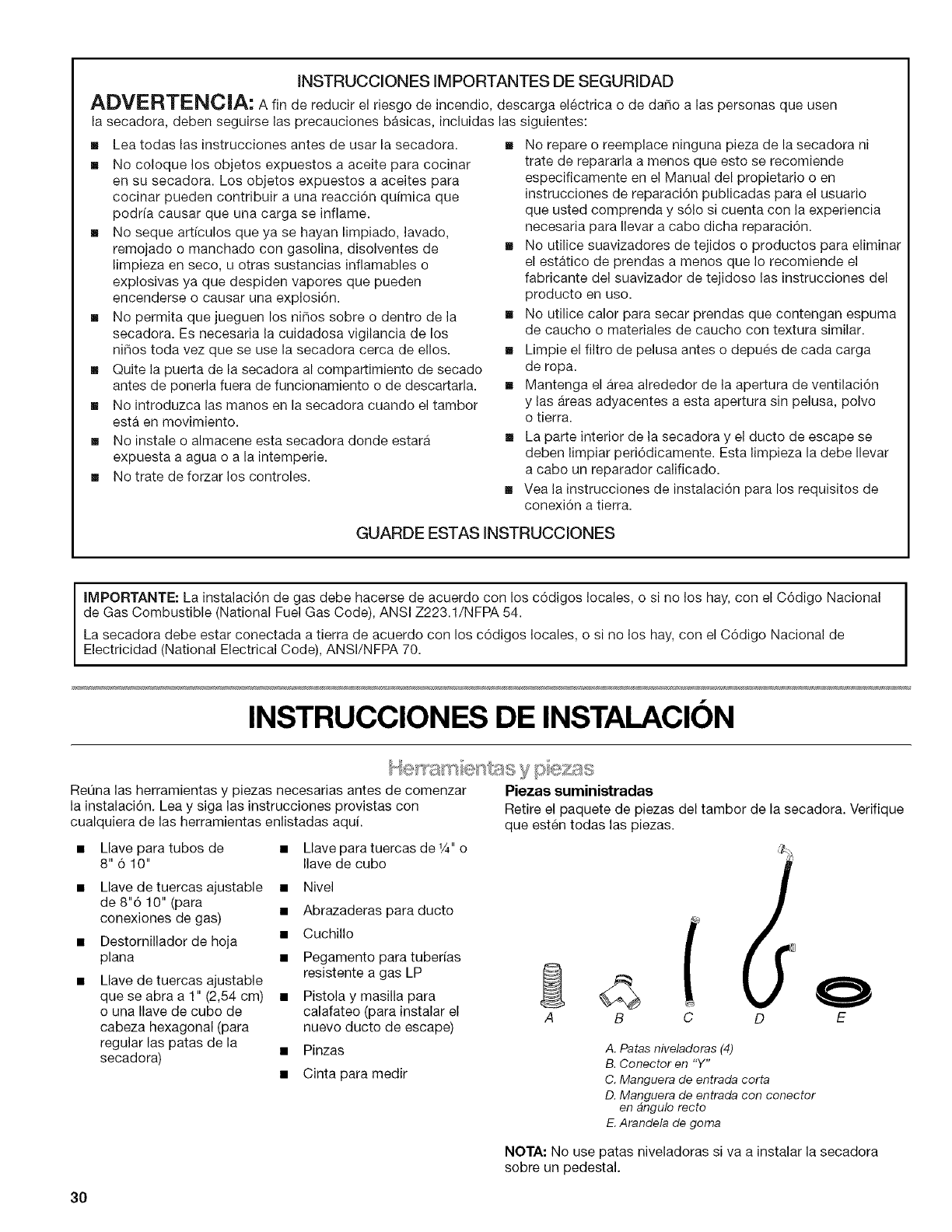

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: A fin de reducir el riesgo de incendio, descarga electrica o de daffo alas personas que usen

la secadora, deben seguirse las precauciones basicas, incluidas las siguientes:

• Lea todas las instrucciones antes de usar la secadora.

• No coloque los objetos expuestos a aceite para cocinar

en su secadora. Los objetos expuestos a aceites para

cocinar pueden contribuir a una reacci6n qufmica que

podffa causar que una carga se inflame.

• No seque artfculos que ya se hayan limpiado, lavado,

remojado o manchado con gasolina, disolventes de

limpieza en seco, u otras sustancias inflamables o

explosivas ya que despiden vapores que pueden

encenderse o causar una explosi6n.

• No permita que jueguen los ni_os sobre o dentro de la

secadora. Es necesaria la cuidadosa vigilancia de los

niffos toda vez que se use la secadora cerca de ellos.

• Quite la puerta de la secadora al compartimiento de secado

antes de ponerla fuera de funcionamiento o de descartarla.

• No introduzca las manes en la secadora cuando el tambor

esta en movimiento.

• No instale o almacene esta secadora donde estara

expuesta a agua o a la intemperie.

• No trate de forzar los controles.

• No repare o reemplace ninguna pieza de la secadora ni

trate de repararla a menos que esto se recomiende

especificamente en el Manual del propietario o en

instrucciones de reparaci6n publicadas para el usuario

que usted comprenda y s61o si cuenta con la experiencia

necesaria para Ilevar a cabo dicha reparaci6n.

• No utilice suavizadores de tejidos o productos para eliminar

el estatico de prendas a menos que Io recomiende el

fabricante del suavizador de tejidoso las instrucciones del

producto en uso.

• No utilice calor para secar prendas que contengan espuma

de caucho o materiales de caucho con textura similar.

• Limpie el filtro de pelusa antes o depues de cada carga

de ropa.

• Mantenga el Area alrededor de la apertura de ventilaci6n

y las Areas adyacentes a esta apertura sin pelusa, polvo

o tierra.

[] La parte interior de la secadora y el ducto de escape se

deben limpiar peri6dicamente. Esta limpieza la debe Ilevar

a cabo un reparador calificado.

• Vea la instrucciones de instalaci6n para los requisites de

conexi6n a tierra.

GUARDE ESTAS INSTRUCCIONES

IMPORTANTE: La instalaci6n de gas debe hacerse de acuerdo con los c6digos locales, o si no los hay, con el C6digo Nacional

de Gas Combustible (National Fuel Gas Code), ANSI Z223.1/NFPA 54.

La secadora debe estar conectada a tierra de acuerdo con los c6digos locales, o si no los hay, con el C6digo Nacional de

Electricidad (National Electrical Code), ANSI/NFPA 70.

,yA_

INSTRUCCIONES DE INSTALACION

ReOna las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aqui.

• Llave para tubes de • Llave para tuercas de _A" o

8" 6 10" Ilave de cube

Llave de tuercas ajustable

de 8"6 10" (para

conexiones de gas)

Destornillador de hoja

plana

Llave de tuercas ajustable

que se abra a 1" (2,54 cm)

o una Ilave de cube de

cabeza hexagonal (para

regular las patas de la

secadora)

• Nivel

• Abrazaderas para ducto

• Cuchillo

• Pegamento para tubeffas

resistente a gas LP

• Pistola y masilla para

calafateo (para instalar el

nuevo ducto de escape)

• Pinzas

• Cinta para medir

Piezas suministradas

Retire el paquete de piezas del tambor de la secadora. Verifique

que esten todas las piezas.

A C D

A. Patas niveladoras (4)

B. Conector en "Y"

C. Manguera de entrada corta

D. Manguera de entrada con conector

en 4ngulo recto

E. Arandela de goma

NOTA: No use patas niveladoras si va a instalar la secadora

sobre un pedestal.

3O

Piezas necesarias

Verifique los c6digos locales y con la compar_ia abastecedora de

gas. Verifique el suministro de gas existente, el suministro

electrico, la ventilacidn y lea "Requisites electricos", "Requisites

del suministro de gas" y "Requisitos de ventilacidn" antes de

comprar las piezas.

•Para instalaciones de espacio limitado entre 31,5" (80,01 cm)

y 37" (93,98 cm), vea la secci6n "Planificaci6n del sistema de

ventilacidn" para obtener los requisites de ventilacidn.

I_- 3z" --_1

(93,98 cm)

Las instalaciones en casas rodantes requieren piezas especiales

(enlistadas a continuaci6n) disponibles para la compra en su

tienda local de Sears o en un Centro de servicio Sears. Para mas

informacidn, Ilame por favor al 1-800-4-MY-HOME _

(1-800-469-4663).

• Juego de instalaci6n para casas rodantes. Pida la pieza

nQmero 346764.

• Herramientas para el sistema de ventilaci6n de metal.

sVa a colocar la secadora en un pedestal? Usted tiene la opci6n

de comprar por separado pedestales de alturas diferentes para

esta secadora. Puede seleccionar un pedestal de 10" (25,4 cm) o

uno de 15,5" (89,4 cm) con un caj6n de almacenamiento. El

pedestal se agregara a la altura total de la secadora para Ilegar a

una altura total de aproximadamente 46" (116,8 cm) 6 51,5"

(130,8 cm), respectivamente.

Para realizar una instalaci6n en el garage, necesitara ubicar el

pedestal de 10" (25,4 cm) al menos 8" (20,3 cm) por encima del

piso. Necesitara ubicar el pedestal de 15,5" (39,4 cm) al menos

3" (7,6 cm) pot encima del piso.

Pedestal opcional (se muestra el modelo de 15,5" [39,4 crn])

Los pedestales estan disponibles en varies colores.

Para hacer su pedido, Ilame a la tienda local de Sears. Para

obtener mas informacidn, sirvase Ilamar al 1-800-4-MY-HOME ®

(1-800-469-4663).

Altura del pedestal Color NQmero de

pieza

10" (25,4 cm} Blanco 46822

15,5" (39,4 cm) Blanco 57822

15,5" (39,4 cm) Rojo barolo 58829

Peligro de Explosion

Mantenga Ice materialee y vapores inflamablee, como

la gasolina, lejos de la secadora,

Coloque la secadora a un minimo de 46 cm eobre

el pieo para la instalacion en un garaje.

No eeguir eetae instrucciones puede ocasionar

la muerte, explosion oincendio.

Usted necesitar&

• Una ubicaci6n que permita una instalacidn adecuada del

ducto de escape. La secadora a gas debe tener una salida de

ventilacidn hacia el exterior. Consulte "Requisitos de

ventilaci6n".

• Un contacto con conexidn a tierra ubicado a unos 2 pies

(61 cm) de cualquiera de los lados de la secadora. Vea

"Requisites electricos'.

• Un piso resistente para soportar la secadora con un peso

total de 200 Ibs (90,7 kgs). Asimismo se debe considerar el

peso de otro artefacto que la acompafie.

Grifos de agua fria ubicados a una distancia de no mas de 4

pies (1,2 m) de las valvulas de Ilenado de agua y una presidn

de agua de 20-100 Ibs/pulg 2(137,9 - 689,6 kPa). Puede usar

el suministro de agua para su lavadora usando el conector en

"Y" y la manguera corta (si se requiere), los cuales estan

provistos.

Un piso nivelado con un declive maximo de 1" (2,5 cm)

debajo de la secadora completa. (Si el declive es mayor que

1" [2,5 cm], instale el juego de extensi6n de patas de la

secadora, Pieza No. 279810.) La ropa quizas no rote

adecuadamente y los ciclos del sensor automatico

posiblemente no funcionen debidamente si la secadora no

esta nivelada.

Para la instalacidn en un garaje, tendra que colocar la

secadora a una altura minima de 18" (46 cm) encima del piso.

Siva a usar un pedestal, necesitara 18" (46 cm) hasta la parte

inferior de la secadora.

No ponga a funcionar su secadora en temperaturas que sean

inferiores a 45°F (7°C). A temperaturas inferiores, es posible que

la secadora no se apague al final de un ciclo automatico. Los

tiempos de secado pueden prolongarse.

No debe instalarse ni guardarse la secadora en un Area en donde

pueda estar expuesta al agua y/o a la intemperie.

Verifique los requisitos de los cddigos. Algunos c6digos limitan, o

no permiten, la instalaci6n de la secadora en garajes, cl6sets,

casas rodantes o en dormitorios. P6ngase en contacto con el

inspector de construcciones de su Iocalidad.

NOTA: No se puede instalar otro electrodomestico que use

combustible en el mismo cl6set en que se encuentra la secadora.

31

Espacios para la Instalacibn

La ubicaci6n debe ser le suficientemente grande para poder abrir

completamente la puerta de la secadora.

Dimensiones de la secadora

38"

(96,52 cm)

*La mayor[a de las instalaciones requieren un espacio libre

mfnimo de 5" (12,7 cm) detras de la secadora para acomodar el

ducto de escape con codo. Vea "Requisites de ventilaci6n'.

Espacio para la instalacibn en un lugar empotrado o en un

clbset

Se recomiendan las siguientes medidas de espacio para esta

secadora. Esta secadora ha sido puesta a prueba para espacios

de 0" (0 cm) en los costados yen la parte posterior. El espacio

recomendado debe ser considerado por los siguientes motivos:

•Debe considerarse el espacio adicional para facilitar la

instalaci6n y el servicio tecnico.

• Se podrian necesitar espacios libres adicionales para las

molduras de la pared, de la puerta y del piso.

• Se recomienda un espacio adicional en todos los lados de la

secadora para reducir la transferencia de ruido.

Para la instalaci6n en cl6set, con una puerta, se requieren

aberturas de ventilaci6n mfnimas en la parte superior e

inferior de la puerta. Se aceptan puertas tipo persianas con

aberturas de ventilaci6n equivalentes.

• Tambien se debe considerar espacio adicional para otro

electrodomestico que le acompaSe.

Instalacibn personalizada debajo del mostrador - Sblo

secadora

0"

,0cm, ,,, ,, ,I

38" rninm_

(96,52 c

1"* ---_-_27"--}_ _ 1"*

(2,5 cm) _l (68,6 crn) u(2,5 cm)

*Espacio necesario

Instalacibn en el clbset - Sblo secadora

I1"*1_31,J2"_15"**1

(2,5crn) (80cm) (12,7cm)

A

(7,6cm)

-NNN-f

(7,6cm)

+

B

A. Vista lateral -cldset o lugar confinado

B. Puerta del cldset con orificios de ventilacidn

*Espacio necesario

**Para la ventilaci6n lateral o por la parte inferior, se permite 1"

(2,5 cm) de espacio.

Instalaci6n empotrada o en el cl6set - Secadora sobre el

pedestal

1" "-_1_27"--_11_-1 '' 11"4<-31,_""_ls"**l

(2,5 cm) (68,6 cm) (2,5 cm) (2,5 cm) (80cm) (12,7 cm)

A B

A. Lugar empetrade

B. Vista lateral -cldset o lugar confinado

*Espacio necesario

**Para la ventilaci6n lateral o por la parte inferior, se permite 1"

(2,5 cm) de espacio.

Espacio para la instalacibn en el armario

• Para la instalaci6n en el armario con puerta, se requieren las

aberturas de ventilaci6n minimas en la parte superior.

_(17,8 cm)_17,8 cm) ,2_,

_9"*

(22,9 ¢m)

W

5"** 31W' 1" 1" 27" 1"

(12,7 cm) (80,0 cm) (2,5 cm) (2,5 cm)(68,6 cm) (2,5 cm)

*Espacio necesario

**Para la ventilaci6n lateral o por la parte inferior, se permite 1"

(2,5 cm) de espacio.

32

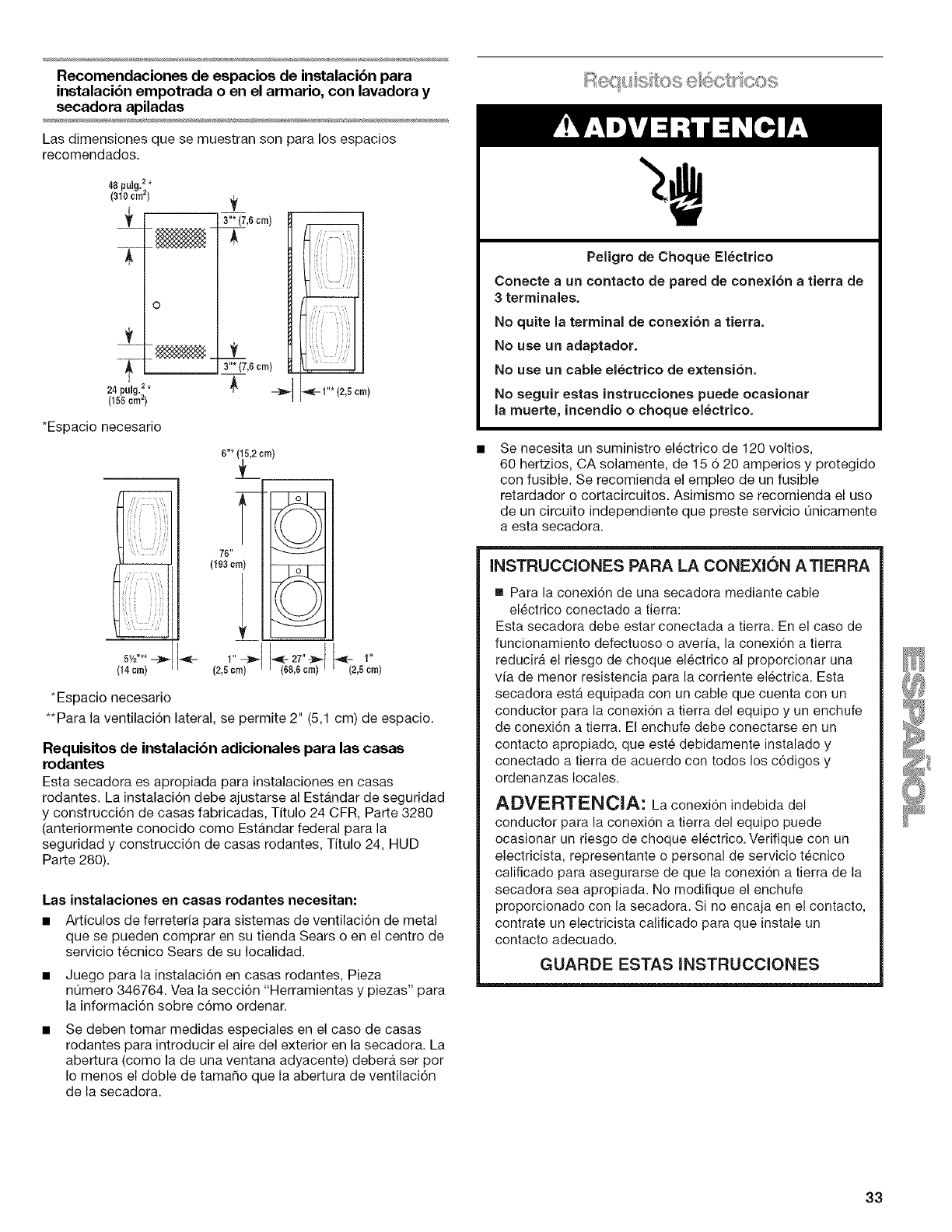

Recomendaciones de espacios de instalacibn para

instalacibn empotrada o en el armario, con lavadora y

secadora apiladas

Las dimensiones que se muestran son para los espacios

recomendados.

48 pulg? *

(310crn2)

T

o

T

24 pulg. _ *

(155cm2)

Y_

3"* (7,6 cm)

3"* (7,6 cm)

n

i, iiii,ii,li,¸

*Espacio necesario

_'__, !t ,__i__J

5½"** --_i

(14cm)

6"* (_5,2 cm)

\'_--Jj

76" _

(193 cm)

/" --_D,_ _- 27" _

(2,5 cm) 68,6 cm

1"

(2,5cm)

*Espacio necesario

**Para la ventilaci6n lateral, se permite 2" (5,1 cm) de espacio.

Requisitos de instalacibn adicionales para las casas

rodantes

Esta secadora es apropiada para instalaciones en casas

rodantes. La instalaci6n debe ajustarse al Estandar de seguridad

y construcci6n de casas fabricadas, Tftulo 24 CFR, Parte 3280

(anteriormente conocido como Estandar federal para la

seguridad y construcci6n de casas rodantes, Titulo 24, HUD

Parte 280).

Las instalaciones en casas rodantes necesitan:

[] Articulos de ferreteria para sistemas de ventilaci6n de metal

que se pueden comprar en su tienda Sears o en el centro de

servicio tecnico Sears de su Iocalidad.

[] Juego para la instalaci6n en casas rodantes, Pieza

nQmero 346764. Vea la secci6n "Herramientas y piezas" para

la informaci6n sobre c6mo ordenar.

Se deben tomar medidas especiales en el caso de casas

rodantes para introducir el aire del exterior en la secadora. La

abertura (como la de una ventana adyacente) debera ser por

Io menos el doble de tamale que la abertura de ventilaci6n

de la secadora.

Peligro de Choque Electrico

Conecte aun contacto de pared de conexion atierra de

3terminales.

No quite la terminal de conexion atierra.

No use un adaptador.

No use un cable el_ctrico de extension.

No seguir eetas inetrucciones puede ocasionar

la muerte, incendio o choque electrico.

Se necesita un suministro electrico de 120 voltios,

60 hertzios, CA solamente, de 15 6 20 amperios y protegido

con fusible. Se recomienda el empleo de un fusible

retardador o cortacircuitos. Asimismo se recomienda el uso

de un circuito independiente que preste servicio L_nicamente

a esta secadora.

INSTRUCCIONES PARA LA CONEXION ATIERRA

[] Para la conexi6n de una secadora mediante cable

electrico conectado a tierra:

Esta secadora debe estar conectada a tierra. En el case de

funcionamiento defectuoso o averia, la conexi6n a tierra

reducirb, el riesgo de choque electrico al proporcionar una

via de menor resistencia para la corriente electrica. Esta

secadora est& equipada con un cable que cuenta con un

conductor para la conexi6n a tierra del equipo y un enchufe

de conexi6n a tierra. El enchufe debe conectarse en un

contacto apropiado, que este debidamente instalado y

conectado a tierra de acuerdo con todos los c6digos y

ordenanzas locales.

ADVERTENCIA: La conexi6n indebida del

conductor para la conexion a tierra del equipo puede

ocasionar un riesgo de cheque electrico. Verifique con un

electricista, representante o personal de servicio tecnico

calificado para asegurarse de que la conexion a tierra de la

secadora sea apropiada. No modifique el enchufe

proporcionado con la secadora. Si no encaja en el contacto,

contrate un electricista calificado para que instale un

contacto adecuado.

GUARDE ESTAS INSTRUCCIONES

33

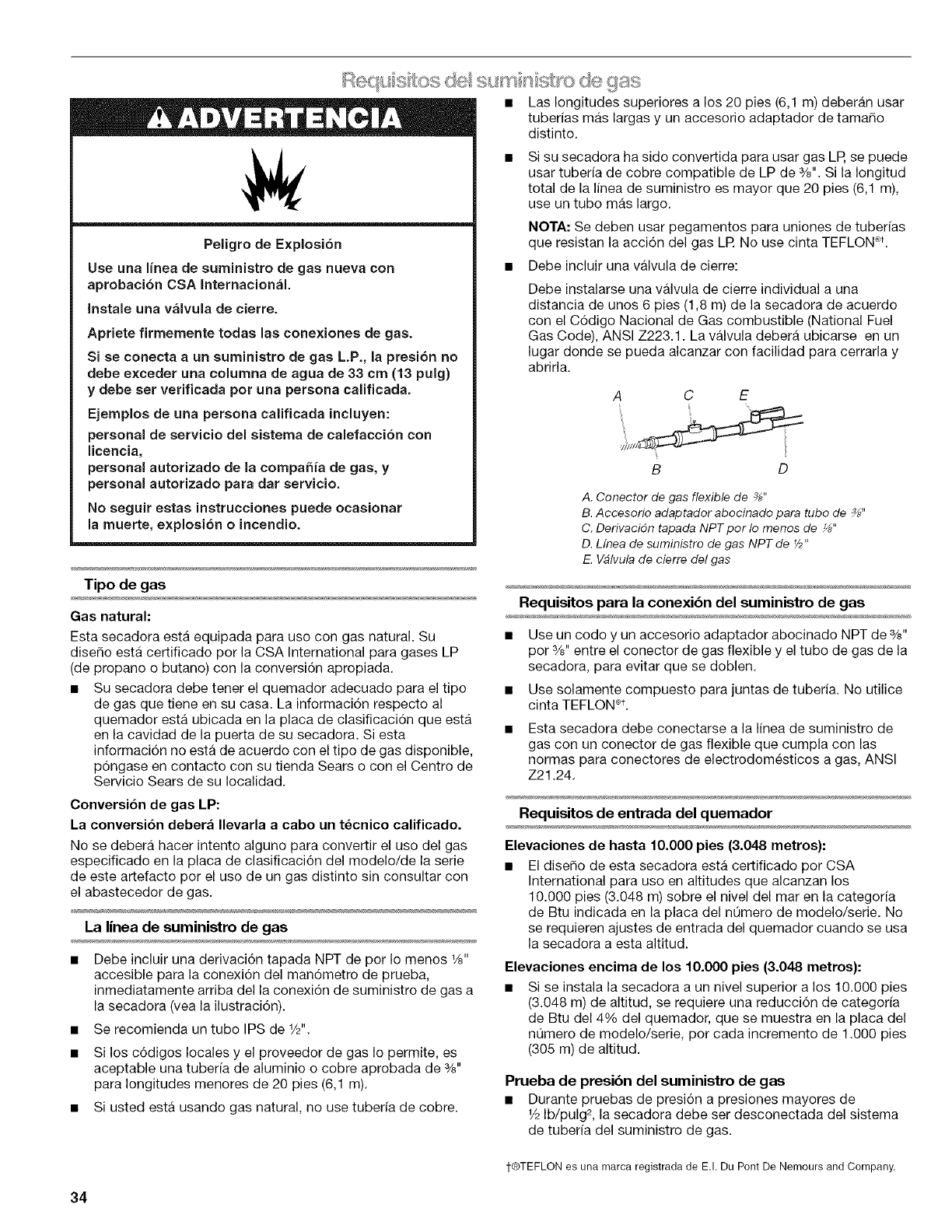

• Las longitudes superiores a los 20 pies (6,1 m) deber4tn usar

tuberias mas largas y un accesorio adaptador de tamafio

distinto,

Peligro de Explosi6n

Use una linea de suministro de gas nueva con

aprobaci6n CSA InternacionaL

Instale una valvula de cierre.

Apriete firmemente todas las conexiones de gas.

Si se conecta a un suministro de gas L.P., la presibn no

debe exceder una columna de agua de 33 cm (13 pulg)

y debe ser verificada por una persona calificada.

Ejemplos de una persona calificada incluyen:

personal de servicio del sistema de calefaccion con

licencia,

personal autorizado de la compafiJa de gas, y

personal autorizado para dar servicio,

No seguir estas instrucciones puede ocasionar

la muerte, explosibn o incendio.

Tipo de gas

Gas natural:

Esta secadora esta equipada para use con gas natural. Su

disefio esta certificado por la CSA International para gases LP

(de propano o butano) con la conversi6n apropiada,

• Su secadora debe tener el quemador adecuado para el tipo

de gas que tiene en su casa. La informaci6n respecto al

quemador esta ubicada en la placa de clasificaci6n que esta

en la cavidad de la puerta de su secadora. Siesta

informaci6n no esta de acuerdo con el tipo de gas disponible,

p6ngase en contacto con su tienda Sears o con el Centre de

Servicio Sears de su Iocalidad,

Conversi6n de gas LP:

La conversi6n deberb Ilevarla a cabo un tecnico calificado.

Si su secadora ha sido convertida para usar gas LP, se puede

usar tuberfa de cobre compatible de LP de %". Si la Iongitud

total de la linea de suministro es mayor que 20 pies (6,1 m),

use un tubo mas largo,

NOTA: Se deben usar pegamentos para uniones de tuberfas

que resistan la acci6n del gas LR No use cinta TEFLON%

• Debe incluir una vMvula de cierre:

Debe instalarse una valvula de cierre individual a una

distancia de unos 6 pies (1,8 m) de la secadora de acuerdo

con el C6digo Nacional de Gas combustible (National Fuel

Gas Code), ANSI Z223,1. La vMvula debera ubicarse en un

lugar donde se pueda alcanzar con facilidad para cerrarla y

abrirla.

A C E

B D

A. Conector de gas flexible de _"

B. Accesorio adaptador abocinado para tube de _"

C. Derivacidn tapada NPT por Io menos de _"

D. Lfnea de surninistro de gas NPT de Y_"

E. V#lvula de cierre del gas

Requisitos para la conexibn del suministro de gas

• Use un codo y un accesorio adaptador abocinado NPT de %"

por %" entre el conector de gas flexible y el tubo de gas de la

secadora, para evitar que se doblen,

• Use solamente compuesto para juntas de tuberia. No utilice

cinta TEFLON%

Esta secadora debe conectarse a la linea de suministro de

gas con un conector de gas flexible que cumpla con las

normas para conectores de electrodomesticos a gas, ANSI

Z21.24,

Requisitos de entrada del quemador

No se debera hacer intento alguno para convertir el uso del gas

especificado en la placa de clasificaci6n del modelo/de la serie

de este artefacto por el use de un gas distinto sin consultar con

el abastecedor de gas,

La linea de suministro de gas

Debe incluir una derivaci6n tapada NPT de por Io menos V8"

accesible para la conexi6n del man6metro de prueba,

inmediatamente arriba della conexi6n de suministro de gas a

la secadora (vea la ilustraci6n).

• Se recomienda un tubo IPS de V2".

• Si los c6digos locales y el proveedor de gas Io permite, es

aceptable una tuberfa de aluminio o cobre aprobada de %"

para longitudes menores de 20 pies (6,1 m),

• Si usted esta usando gas natural, no use tuberfa de cobre.

Elevaciones de hasta 10.000 pies (3.048 metros):

• El disefio de esta secadora esta certificado por CSA

International para uso en altitudes que alcanzan los

10.000 pies (3.048 m) sobre el nivel del mar en la categor[a

de Btu indicada en la placa del nQmero de modelo/serie. No

se requieren ajustes de entrada del quemador cuando se usa

la secadora a esta altitud.

Elevaciones encima de los 10.000 pies (3.048 metros):

• Si se instala la secadora a un nivel superior a los 10.000 pies

(3.048 m) de altitud, se requiere una reducci6n de categorfa

de Btu del 4% del quemador, que se muestra en la placa del

nQmero de modelo/serie, per cada incremento de 1.000 pies

(305 m) de altitud,

Prueba de presibn del suministro de gas

• Durante pruebas de presi6n a presiones mayores de

V2Ib/pulg 2, la secadora debe ser desconectada del sistema

de tuberfa del suministro de gas.

1-®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

34

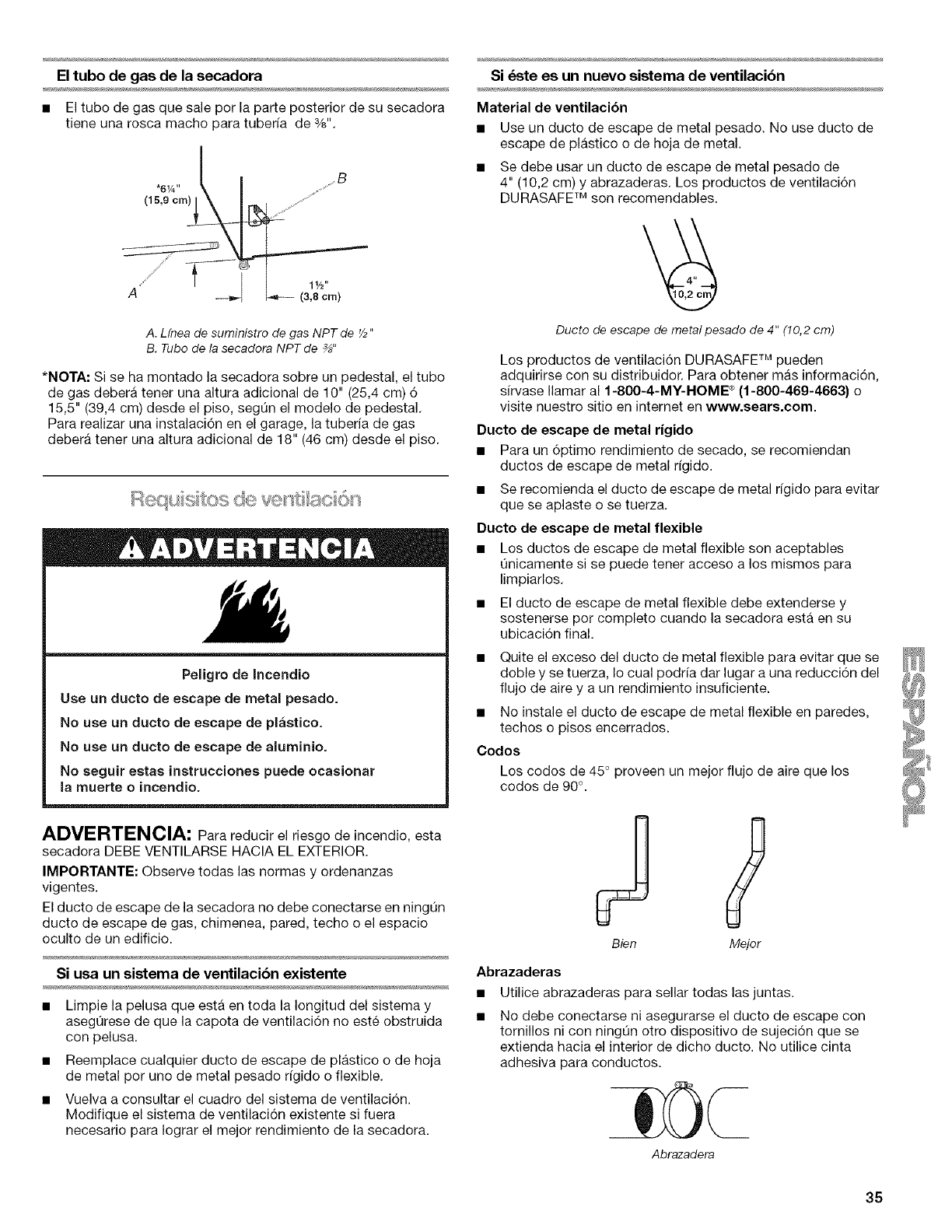

El tubo de gas de la secadora

• El tubo de gas que sale por la parte posterior de su secadora

tiene una rosca macho para tuberfa de %".

A........... L 1,/2"

(3,8 cm)

A. Lfnea de suministro de gas NPT de _/2"

B. Tubo de la secadora NPT de _"

*NOTA: Si se ha montado la secadora sobre un pedestal, el tubo

de gas debera tener una altura adicional de 10" (25,4 cm) 6

15,5" (39,4 cm) desde el piso, segQn el modelo de pedestal.

Para realizar una instalaci6n en el garage, la tuberia de gas

debera tener una altura adicional de 18" (46 cm) desde el piso.

Peligro de Incendio

Use un ducto de escape de metal pesade.

No use un ducto de escape de plastico.

No use un ducto de escape de aluminio,

No seguir eetas inetrucciones puede ocasionar

la muerte o incendio.

ADVERTENCIA: Para reducir el riesgo de incendio, esta

secadora DEBE VENTILARSE HACIA EL EXTERIOR.

IMPORTANTE: Observe todas las normas y ordenanzas

vigentes.

El ducto de escape de la secadora no debe conectarse en ning_n

ducto de escape de gas, chimenea, pared, techo o el espacio

oculto de un edificio.

Si usa un sistema de ventilacibn existente

• Limpie la pelusa que esta en toda la Iongitud del sistema y

aseg_rese de que la capota de ventilaci6n no este obstruida

con pelusa.

• Reemplace cualquier ducto de escape de plastico o de hoja

de metal por uno de metal pesado rfgido o flexible.

• Vuelva a consultar el cuadro del sistema de ventilaci6n.

Modifique el sistema de ventilaci6n existente si fuera

necesario para Iograr el mejor rendimiento de la secadora.

Si _ste es un nuevo sistema de ventilacibn

Material de ventilaci6n

• Use un ducto de escape de metal pesado. No use ducto de

escape de plastico o de hoja de metal.

• Se debe usar un ducto de escape de metal pesado de

4" (10,2 cm) y abrazaderas. Los productos de ventilaci6n

DURASAFF Mson recomendables.

Ducto de escape de metal pesado de 4" (10,2 cm)

Los productos de ventilaci6n DURASAFE TM pueden

adquirirse con su distribuidor. Para obtener mas informaci6n,

sirvase Ilamar al f-800-4-MY-HOME ®(1-800-469-4663} o

visite nuestro sitio en internet en www.sears.com.

Ducto de escape de metal rigido

• Para un 6ptimo rendimiento de secado, se recomiendan

ductos de escape de metal rfgido.

• Se recomienda el ducto de escape de metal rfgido para evitar

que se aplaste o se tuerza.

Ducto de escape de metal flexible

• Los ductos de escape de metal flexible son aceptables

Onicamente si se puede tenet acceso a los mismos para

limpiarlos.

• El ducto de escape de metal flexible debe extenderse y

sostenerse por completo cuando la secadora esta en su

ubicaci6n final.

• Quite el exceso del ducto de metal flexible para evitar que se

doble y se tuerza, Io cual podr[a dar lugar a una reducci6n del

flujo de aire y a un rendimiento insuficiente.

• No instale el ducto de escape de metal flexible en paredes,

techos o pisos encerrados.

Codes

Los codos de45 ° proveen un mejorflujo de aire quelos

codos de 90°.

Abrazaderas

/

Bien Mejor

Utilice abrazaderas para sellar todas las juntas.

No debe conectarse ni asegurarse el ducto de escape con

tornillos ni con ningQn otro dispositivo de sujeci6n que se

extienda hacia el interior de dicho ducto. No utilice cinta

adhesiva para conductos.

Abrazadera

35

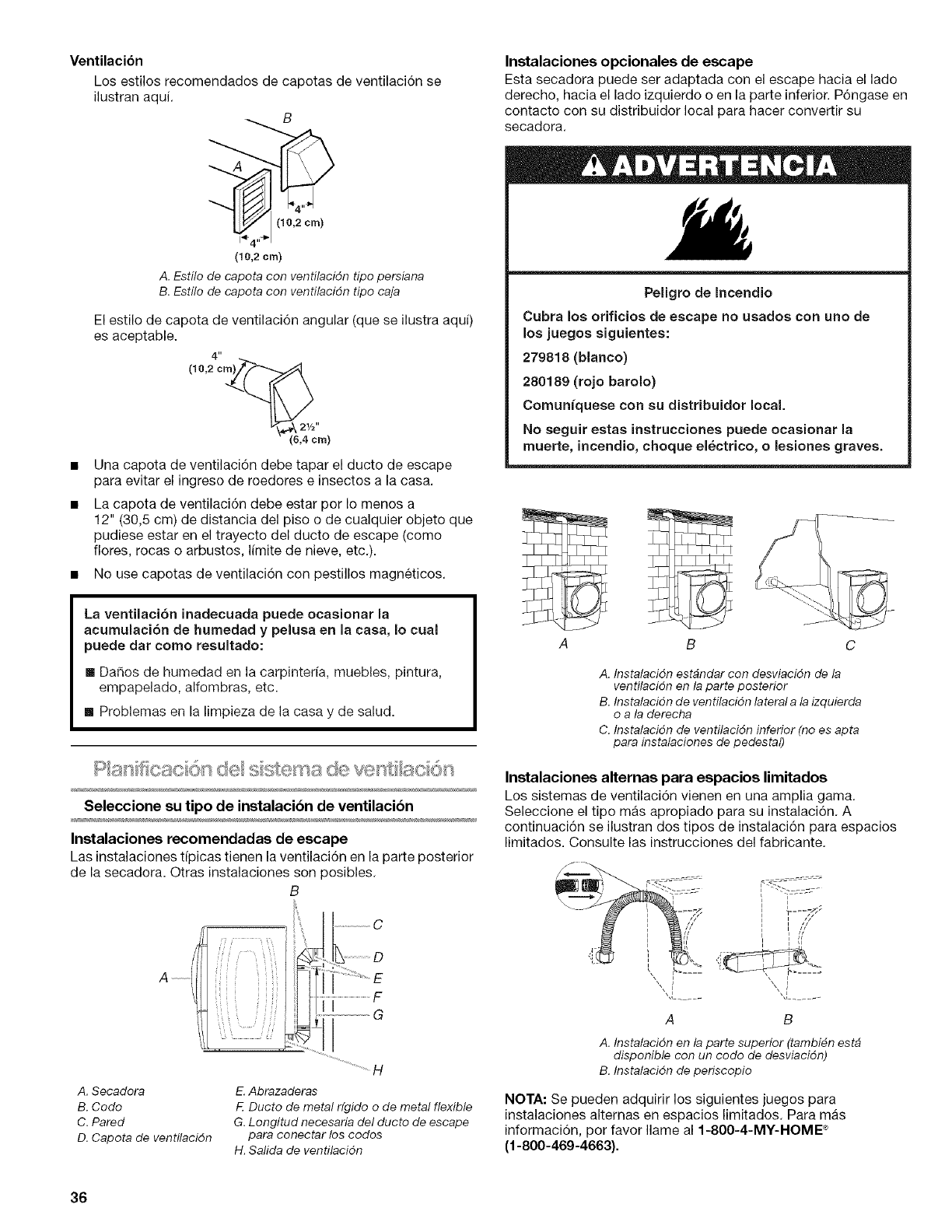

Ventilacibn

Los estilos recomendados de capotas de ventilaci6n se

ilustran aqui.

B

(10,2 cm)

(10,2 cm)

A. Estflo de capota con ventilacidn tipepersiana

B. Estilo de capota con ventilacidn tipo caja

El estilo de capota de ventilaci6n angular (que se ilustra aquf)

es aceptable.

4"

(10,2 cm__

17_,_ 21/2 ''

• (6,4 cm)

Una capota de ventilaci6n debe tapar el ducto de escape

para evitar el ingreso de roedores e insectos a la casa.

La capota de ventilaci6n debe estar por Io menos a

12" (30,5 cm) de distancia del piso o de cualquier objeto que

pudiese estar en el trayecto del ducto de escape (como

flores, rocas o arbustos, Ifmite de nieve, etc.).

• No use capotas de ventilaci6n con pestillos magneticos.

La ventilaci6n inadecuada puede ocasionar la

acumulaci6n de humedad y peluea en la caea, Io cual

puede dar como resultado:

[] Dahos de humedad en la carpinterfa, muebles, pintura,

empapelado, alfombras, etc.

[] Problemas en la limpieza de la casa y de salud.

Seleeeione su tipo de instalaci6n de ventilaci6n

Instalaciones reeomendadas de escape

Las instalaciones tfpicas tienen la ventilaci6n en la parte posterior

de la secadora. Otras instalaciones son posibles.

B

A--

i7

777 tit

t!j!

......... C

A. Secadora

B. Codo

C. Pared

D. Capota de ventilacidn

E. Abrazaderas

F. Ducto de metal rfgido o de metal flexible

G. Longitud necesaria del ducto de escape

para conectar los codes

H. Salida de ventilacidn

Instalaciones opcionales de escape

Esta secadora puede ser adaptada con el escape hacia el lado

derecho, hacia el lado izquierdo o en la parte inferior. P6ngase en

contacto con su distribuidor local para hacer convertir su

secadora.

Peligro de Incendio

Cubra los orificioe de escape no ueadoe con uno de

los juegoe eiguientes:

279818 (blanco)

280189 (rojo barolo)

Comunfqueee con su distribuidor local.

No seguir eetas inetrucciones puede ocasionar la

muerte, incendio, choque electrico, o leeiones graves.

A B C

A. Instalacidn est4ndar con desviacidn de la

ventilacidn en la parte posterior

B. Instalacidn de ventilacidn lateral a la izquierda

o a la derecha

C. Instalacidn de ventilacidn inferior (no es apta

para instalaciones de pedestal)

Instalaciones alternas para espacios limitados

Los sistemas de ventilaci6n vienen en una amplia gama.

Seleccione el tipo mas apropiado para su instalaci6n. A

continuaci6n se ilustran dos tipos de instalaci6n para espacios

limitados. Consulte las instrucciones del fabricante.

i//

Ji

= u

,t

¢ x\

\= \_1

A B

A. Instalacidn en la parte superior (tambi_n est4

disponible con un codo de desviacidn)

B. Instalacidn de periscopio

NOTA: Se pueden adquirir los siguientes juegos para

instalaciones alternas en espacios limitados. Para mas

informacidn, por favor Name al 1-800-4-MY-HOME ®

(1-800-469-4663}.

36

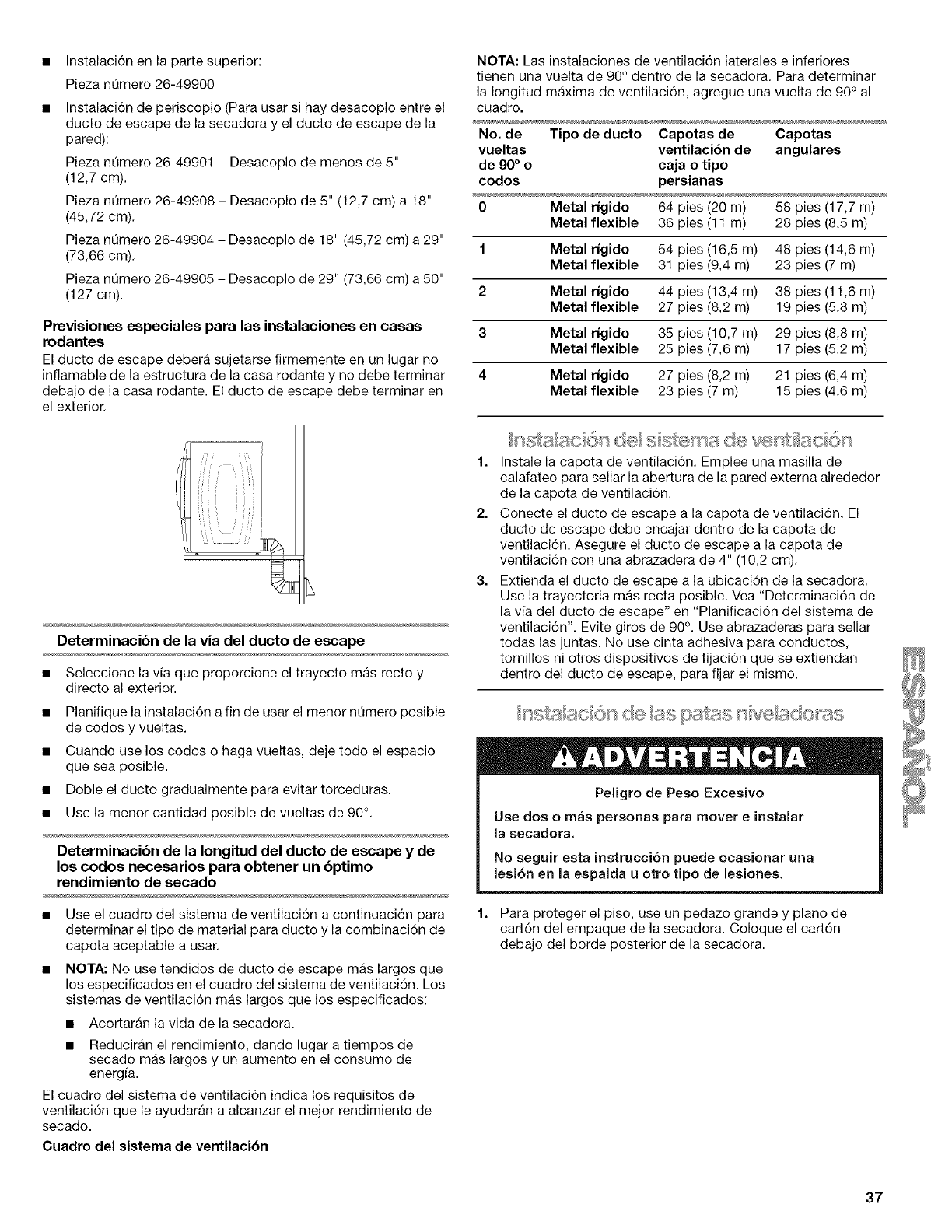

Instalaci6n en la parte superior:

Pieza nQmero 26-49900

Instalaci6n de periscopio (Para usar si hay desacoplo entre el

ducto de escape de la secadora y el ducto de escape de la

pared):

Pieza nQmero 26-49901 - Desacoplo de menos de 5"

(12,7 cm).

Pieza nQmero 26-49908- Desacoplo de 5" (12,7 cm) a 18"

(45,72 cm).

Pieza nQmero 26-49904 - Desacoplo de 18" (45,72 cm) a 29"

(73,66 cm).

Pieza nQmero 26-49905 - Desacoplo de 29" (73,66 cm) a 50"

(127 cm).

Previsiones especiales para las instalaciones en casas

rodantes

El ducto de escape debera sujetarse firmemente en un lugar no

inflamable de la estructura de la casa rodante y no debe terminar

debajo de la casa rodante. El ducto de escape debe terminar en

el exterior.

Determinacibn de la via del ducto de escape

• Seleccione la vfa que proporcione el trayecto mas recto y

directo al exterior.

• Planifique la instalaci6n a fin de usar el menor nQmero posible

de codes y vueltas.

• Cuando use los codos o haga vueltas, deje todo el espacio

que sea posible.

• Doble el ducto gradualmente para evitar torceduras.

• Use la menor cantidad posible de vueltas de 90°.

Determinacibn de la Iongitud del ducto de escape y de

los codos necesarios para obtener un bptimo

rendimiento de secado

• Use el cuadro del sistema de ventilaci6n a continuaci6n para

determinar el tipo de material para ducto y la combinaci6n de

capota aceptable a usar.

•NOTA: No use tendidos de ducto de escape mas largos que

los especificados en el cuadro del sistema de ventilaci6n. Los

sistemas de ventilaci6n mas largos que los especificados:

• Acortaran la vida de la secadora.

• Reduciran el rendimiento, dando lugar a tiempos de

secado mas largos y un aumento en el consume de

energfa.

El cuadro del sistema de ventilaci6n indica los requisitos de

ventilaci6n que le ayudaran a alcanzar el mejor rendimiento de

secado.

Cuadro del sistema de ventilaci6n

NOTA: Las instalaciones de ventilaci6n laterales e inferiores

tienen una vuelta de 90 ° dentro de la secadora. Para determinar

la Iongitud maxima de ventilaci6n, agregue una vuelta de 90 ° al

cuadro.

No. de Tipo de ducto Capotas de Capotas

vueltas ventilaci6n de angulares

de 90° o caja o tipo

codos persianas

0 Metal rigido 64 pies (20 m) 58 pies (17,7 m)

Metal flexible 36 pies (11 m) 28 pies (8,5 m)

1 Metal rigido 54 pies (16,5 m) 48 pies (14,6 m)

Metal flexible 31 pies (9,4 m) 23 pies (7 m)

2 Metal rigido 44 pies (13,4 m) 38 pies (11,6 m)

Metal flexible 27 pies (8,2 m) 19 pies (5,8 m)

3 Metal rigido 35 pies (10,7 m) 29 pies (8,8 m)

Metal flexible 25 pies (7,6 m) 17 pies (5,2 m)

4 Metal rigido 27 pies (8,2 m) 21 pies (6,4 m)

Metal flexible 23 pies (7 m) 15 pies (4,6 m)

1. Instale la capota de ventilaci6n. Emplee una masilla de

calafateo para sellar la abertura de la pared externa alrededor

de la capota de ventlaci6n.

2. Conecte el ducto de escape a la capota de ventilaci6n. El

ducto de escape debe encajar dentro de la capota de

ventlaci6n. Asegure el ducto de escape a la capota de

ventlaci6n con una abrazadera de 4" (10,2 cm).

3. Extienda el ducto de escape a la ubicaci6n de la secadora.

Use la trayectoria mas recta posible. Vea "Determinaci6n de

la vfa del ducto de escape" en "Planificaci6n del sistema de

ventlaci6n'. Evite giros de 90 °. Use abrazaderas para selar

todas las juntas. No use cinta adhesiva para conductos,

tornilos ni otros dispositivos de fijaci6n que se extiendan

dentro del ducto de escape, para fijar el mismo.

ll,;_<_I _s,= _Jl 011!)II!_S Ii,t)at_x::_ I]IVI_III;I_ClOFIS

Peligro de Peso Exceeivo

Use doe o mas personas para mover e instalar

la eecadora,

No eeguir eeta inetruccion puede ocaeionar una

lesion en la espalda u otro tipo de leeiones.

1. Para proteger el piso, use un pedazo grande y piano de

cart6n del empaque de la secadora. Coloque el cartdn

debajo del borde posterior de la secadora.

37

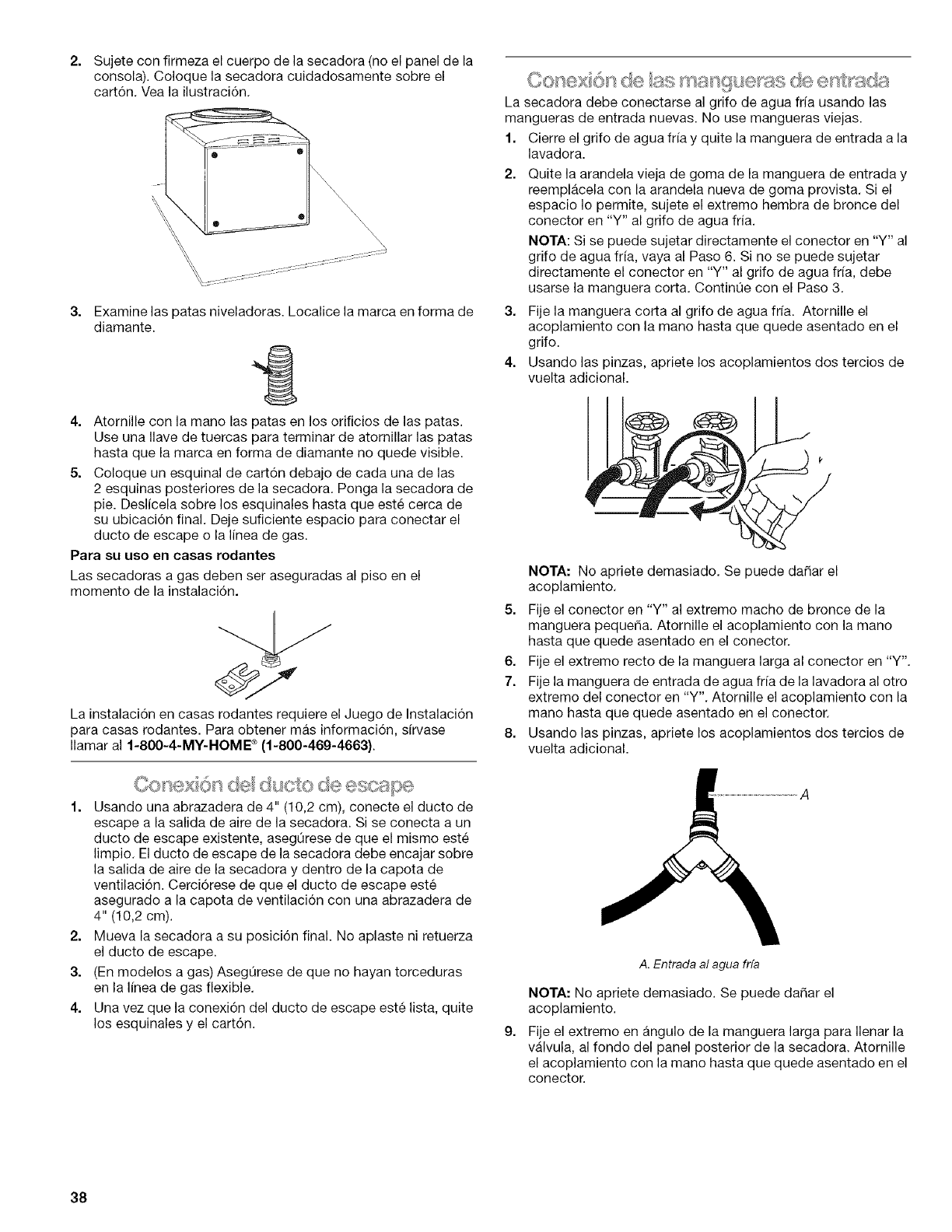

2. Sujete con firmeza el cuerpo de la secadora (no el panel de la

consola). Coloque la secadora cuidadosamente sobre el

cart6n. Vea la ilustraci6n.

\

3. Examine las patas niveladoras. Localice la marca en forma de

diamante.

4. Atornille con la mano las patas en los orificios de las patas.

Use una Ilave de tuercas para terminar de atornillar las patas

hasta que la marca en forma de diamante no quede visible.

5. Coloque un esquinal de cart6n debajo de cada una de las

2 esquinas posteriores de la secadora. Ponga la secadora de

pie. Deslicela sobre los esquinales hasta que este cerca de

su ubicaci6n final. Deje suficiente espacio para conectar el

ducto de escape o la linea de gas.

Para su uso en casas rodantes

Las secadoras a gas deben set aseguradas al piso en el

momento de la instalaci6n.

La instalaci6n en casas rodantes requiere el Juego de Instalaci6n

para casas rodantes. Para obtener mas informaci6n, sfrvase

Ilamar al 1-800-4-MY-HOME ®(1-800-469-4663).

1. Usando una abrazadera de 4" (10,2 cm), conecte el ducto de

escape a la salida de aire de la secadora. Si se conecta a un

ducto de escape existente, asegQrese de que el mismo este

limpio. El ducto de escape de la secadora debe encajar sobre

la salida de aire de la secadora y dentro de la capota de

ventilaci6n. Cerci6rese de que el ducto de escape este

asegurado a la capota de ventilaci6n con una abrazadera de

4" (10,2 cm).

2. Mueva la secadora a su posici6n final. No aplaste ni retuerza

el ducto de escape.

3. (En modelos a gas) AsegQrese de que no hayan torceduras

en la Ifnea de gas flexible.

4. Una vez que la conexi6n del ducto de escape este lista, quite

los esquinales y el cart6n.

La secadora debe conectarse al grifo de agua fria usando las

mangueras de entrada nuevas. No use mangueras viejas.

1. Cierre el grifo de agua frfa y quite la manguera de entrada a la

lavadora.

2. Quite la arandela vieja de goma de la manguera de entrada y

reemplacela con la arandela nueva de goma provista. Si el

espacio Io permite, sujete el extremo hembra de bronce del

conector en "Y" al grifo de agua fria.

NOTA: Si se puede sujetar directamente el conector en "Y" al

grifo de agua frfa, vaya al Paso 6. Si no se puede sujetar

directamente el conector en "Y" al grifo de agua frfa, debe

usarse la manguera corta. ContinQe con el Paso 3.

3. Fije la manguera corta al grifo de agua frfa. Atornille el

acoplamiento con la mane hasta que quede asentado en el

grifo.

4. Usando las pinzas, apriete los acoplamientos dos tercios de

vuelta adicional.

NOTA: No apriete demasiado. Se puede da_ar el

acoplamiento.

5. Fije el conector en "Y" al extremo macho de bronce de la

manguera pequer_a. Atornille el acoplamiento con la mane

hasta que quede asentado en el conector.

6. Fije el extremo recto de la manguera larga al conector en "Y".

7. Fije la manguera de entrada de agua frfa de la lavadora al otro

extremo del conector en "Y". Atornille el acoplamiento con la

mano hasta que quede asentado en el conector.

8. Usando las pinzas, apriete los acoplamientos dos tercios de

vuelta adicional.

9.

A. Entrada al agua frfa

NOTA: No apriete demasiado. Se puede da_ar el

acoplamiento.

Fije el extremo en angulo de la manguera larga para Ilenar la

valvula, al fondo del panel posterior de la secadora. Atornille

el acoplamiento con la mane hasta que quede asentado en el

conector.

38

10. Usando las pinzas, apriete el acoplamiento dos tercios de

vuelta adicional. NOTA: Para las conexiones de gas LP, debe usar un

pegamento de uni6n de tubos resistente a la acci6n del gas

LR No use cinta TEFLON%

Se debe usar una combinaci6n de accesorios para tuber[as

para conectar la secadora a la linea de suministro de gas

existente. A continuaci6n se ilustra una conexi6n

recomendada. Su conexi6n puede set distinta, de acuerdo

con el tipo, tamafio y ubicaci6n de la linea de suministro.

!

NOTA: No apriete demasiado. Se puede dafiar el

acoplamiento.

11. Verifique que los grifos de agua esten abiertos.

12. Verifique si hay fugas alrededor del conector en "Y", de los

grifos y de las mangueras.

3.

Revise la nivelaci6n de la secadora. Verifique primero de lado a

lado y luego del frente hacia atras.

4.

A

A. Conector flexible de gas de %"

B. Tubo de la secadora de _"

C. Codo de tuberfa de _" a %"

D. Accesorio adaptador abocinado para

tubo de %"

Abra la valvula de cierre en la linea de suministro. La valvula

esta abierta cuando la manija esta paralela al tubo de gas.

A. Vblvula cerrada

B. Vblvula abierta

Pruebe todas las conexiones aplicando con un cepillo una

soluci6n aprobada para detecci6n de fugas que no sea

corrosiva. Se observaran burbujas si hay fuga. Tape cualquier

fuga que encuentre.

Si la secadora no esta nivelada, apuntale la secadora, usando un

bloque de madera. Use una lave de tuercas para regular las

patas hacia arriba o hacia abajo y verifique nuevamente si la

secadora esta nivelada.

1.

2.

Quite la tapa roja del tube de gas.

Utilizando una lave de tuercas para apretar, conecte el

suministro de gas a la secadora. Use sellador para uniones

de tubos en las roscas de todos los accesorios macho no

abocinados. Si se usa tuberia flexible de metal, asegQrese de

que no hay partes retorcidas.

A. Accesorio macho abocinado

B. Aecesorio macho no abocinado

_®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

39

Si Io desea, puede cambiar la direcci6n del cierre de la puerta del

lade derecho al lado izquierdo.

NOTA: Para facilitar la instalaci6n, tal vez necesite la ayuda

de 2 o mas personas para quitar la puerta de la secadora y

volverla a colocar.

Desmontaje de la puerta

1. Coloque una toalla o un paso suave encima de la secadora o

del espacio en donde va a trabajar para proteger la

superficie.

2. Abra la puerta de la secadora. Quite los 5 tornillos que

sujetan la bisagra de la puerta en el panel frontal de la

secadora.

A. Panel frontal de la secadora

B. Puerta de la secadora

C. Tornillos

Inversibn de la bisagra

1. Coloque la puerta interna, con la cabeza del tomillo hacia

arriba, en la zona de trabajo.

2. Quite los 4 tornillos que sostienen la bisagra con la puerta y

quite la bisagra.

A..............

C

C

a

\

A. Tomillo del lade de la bisagra

B. Espigas de colocacidn enla bisagra

C. Tomillodel lade superior

3. Mueva el tornillo del orificio grande al lade opuesto. Quite los

2 tornillos tap6n y los tapones de plastico, e insertelos en los

orificios para tomillo originales en el lado opuesto.

3.

4.

Quite la puerta.

Coloque la puerta de la secadora en una superficie plana y

protegida con el conjunto interne de la puerta boca arriba.

Quite los 5 tornillos para separar el conjunto externo de la

puerta del conjunto interne de la puerta, tal como se indica a

continuaci6n. Vea la ilustraci6n. Es importante que quite s61o

los 5 tornillos indicados.

5. Levante el conjunto interno de la puerta para separarlo del

conjunto externo de la puerta. Ponga el conjunto externo de

la puerta a un lade.

A. Tornilles para bisagras

B. Tornillo para oriflcie grande

C. Tornillos tapdn y tapones de plbstico

4. Mueva la bisagra al otro lado y vuelva a acoplarla con los

4 tornillos que quit6 en el paso 2. AsegQrese de que las

espigas de colocaci6n se alineen en los orificios y atornille

primero los 2 tornillos superiores en su lugar, para ayudar a

que las espigas de colocaci6n se ubiquen en el lugar

adecuado.

5. Ponga a un lado el conjunto interne de la puerta.

40

Inversibn de la manija de la puerta

1. Coloque el conjunto externo de la puerta boca abajo en la

zona de trabajo.

2. Quite los 6 tornillos que sujetan la puerta intermedia al

conjunto externo de la puerta. Quite la puerta intermedia y

ponga el protector de la bisagra a un lado, Saque la tapa del

orificio de la bisagra.

_. // .A

/

/

A

A. Puerta intermedia

B. Protector de la bisagra

C. Tapa del orificio de la bisagra

3. Gire el conjunto de la ventana 180° y vuelva a fijar la puerta

intermedia, el protector de la bisagra y la tapa del orificio de

la bisagra con los 6 tornillos que se quitaron en el paso 2.

Reinstalaci6n de la puerta

1. Coloque el conjunto interno de la puerta en el conjunto

externo de la puerta. Para que encaje correctamente, el

borde del conjunto interno de la puerta queda

completamente dentro del borde del ensamblaje externo de

la puerta.

2. Vuelva a colocar los ensamblajes interior y exterior de la

puerta con los 5 tornillos.

3, Saque la etiqueta que esta del lado opuesto de la puerta y

desechela. Busque la etiqueta provista con el Manual de uso

y cuidado, y apliquela sobre los orificios de bisagra

originales.

4, Alinee la puerta colocando las lengQetas de ubicaci6n en la

bisagra con los orificios de ubicaci6n en el panel frontal de la

secadora. Inserte y ajuste el tornillo central de la bisagra. La

puerta colgara en su lugar mientras usted inserta y ajusta los

4 tornillos restantes.

NOTA: Es posible que necesite dos o mas personas para

volver a colocar la puerta de la secadora.

5,

6.

A. Puerta de la secadora

B. Panel frontal de la secadora

C.Inserte primero este tornillo de la bisagra.

Cierre la puerta y revise si cierra con firmeza.

Revise si hay huellas digitales en el vidrio. Limpie el vidrio si

fuera necesario.

41

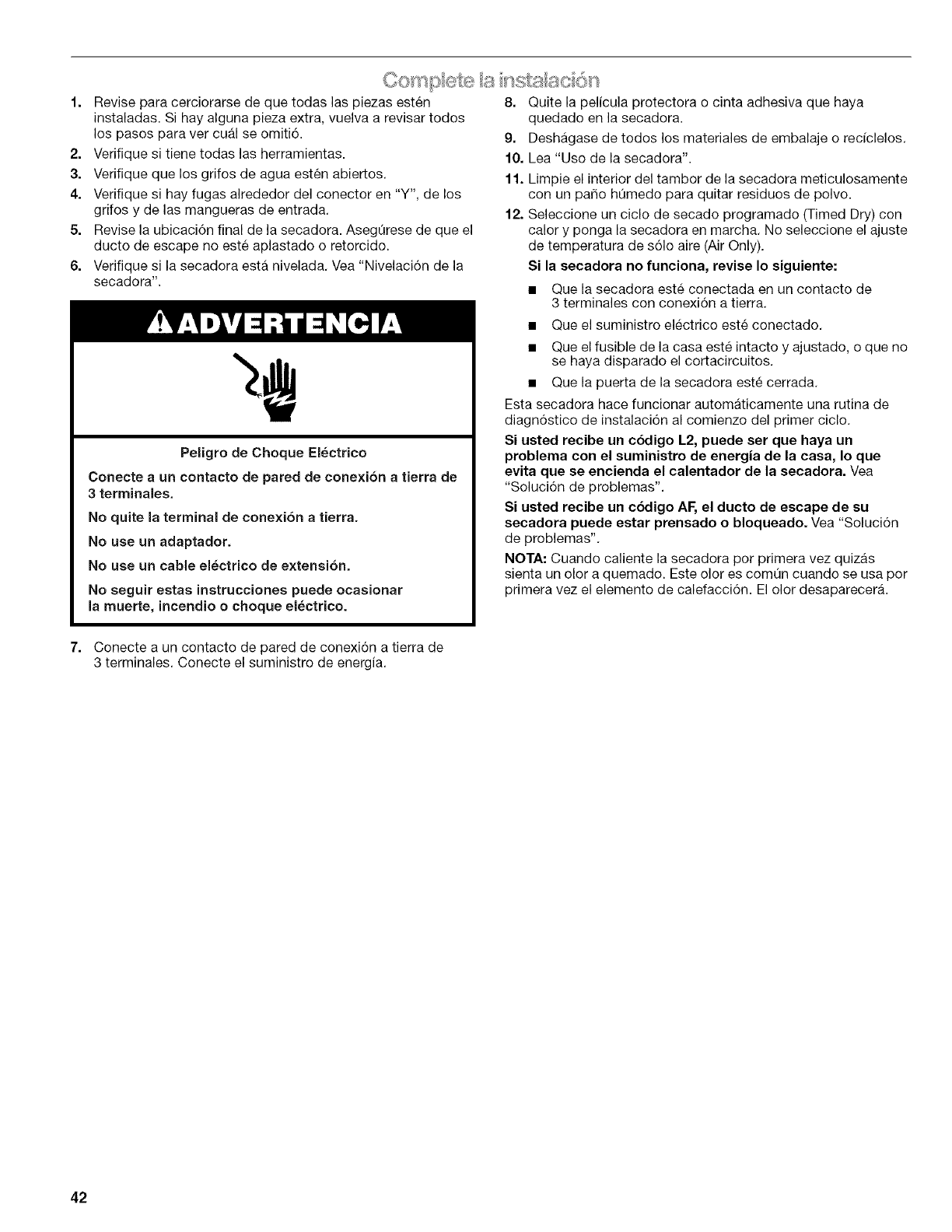

1. Revise para cerciorarse de que todas las piezas esten

instaladas. Si hay alguna pieza extra, vuelva a revisar todos

los pasos para ver cual se omiti6.

2. Verifique si tiene todas las herramientas.

3. Verifique que los grifos de agua esten abiertos.

4. Verifique si hay fugas alrededor del conector en "Y', de los

grifos y de las mangueras de entrada.

5. Revise la ubicaci6n final de la secadora. AsegQrese de que el

ducto de escape no este aplastado o retorcido.

6. Verifique si la secadora esta nivelada. Vea "Nivelaci6n de la

secadora".

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n atierra de

3 terminalee.

No quite la terminal de conexi6n atierra.

No use un adaptador,

No use un cable electrico de extensi6n.

No seguir estas instrucciones puede ocaeionar

la muerte, incendio ochoque electrico.

8. Quite la pelicula protectora o cinta adhesiva que haya

quedado en la secadora.

9. Deshagase de todos los materiales de embalaje o redclelos.

10. Lea "Use de la secadora".

11.

12.

Limpie el interior del tambor de la secadora meticulosamente

con un paso hL_medo para quitar residuos de polvo.

Seleccione un ciclo de secado programado (Timed Dry) con

calory ponga la secadora en marcha. No seleccione el ajuste

de temperatura de s61o aire (Air Only).

Si la secadora no funciona, revise Io siguiente:

• Que la secadora este conectada en un contacto de

3 terminales con conexi6n a tierra.

• Que el suministro electrico este conectado.

• Que el fusible de la casa este intacto y ajustado, o que no

se haya disparado el cortacircuitos.

• Que la puerta de la secadora este cerrada.

Esta secadora hace funcionar automaticamente una rutina de

diagn6stico de instalaci6n al comienzo del primer ciclo.

Si usted recibe un c6digo L2, puede ser que haya un

problema con el suministro de energia de la casa, Io que

evita que se encienda el calentador de la secadora. Vea

"Soluci6n de problemas".

Si usted recibe un c6digo AF, el ducto de escape de su

secadora puede estar prensado o bloqueado. Vea "Soluci6n

de problemas".

NOTA: Cuando caliente la secadora per primera vez quizas

sienta un olor a quemado. Este olor es comQn cuando se usa por

primera vez el elemento de calefacci6n. El olor desaparecera.

7. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales. Conecte el suministro de energia.

42

USO DE LA SECADORA

Power TIMED CYCLES

©Normal..Casual OPTIONS

..... ..... .0e,i0ate O

TimedD,y, a,y00 . ::1=efr=h 00mp

OSTO //L7hu,

='-°" L: ==0':=O

OAUTO CYCLES _ ,Z Icl=='

Air Fluff Drum Light O

MODIFIERS High

Midlum High

Medium Loud

Low More Dry

Extra Low Normal Soft

I Less Dry Off

Timed I Air Dry

........... cw_siena1

_ss _ _ Temperature Dryness Levd I.. HOLDTO_0_

AOJUSYSTEMEDCYCLESO_L¥ AUIo f_tLlS O_L¥ U_OQK _ON

_,,J,,,>+_<:__,J.... c Iii S@08<JOF8

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables, tales

come la gasolina, alejados de la secadora.

No seque ningun articulo que haya tenido alguna vez

cualquier substancia inflamable (aun despues de

lavarlo).

No seguir estas instrucciones puede ocasionar

la muerte, explosion o incendio.

Peligro de Incendio

Ninguna lavadora puede eliminar completamente

el aceite.

No seque ningun artculo que haya tenido alguna vez

cualquier tipo de aceite (incluyendo los aceites de

cocina).

Los artculos que contengan espuma_ hule o plastico

deben secarse en un tendedero o usando un

Ciclo de Aire.

No seguir estas instrucciones puede ocasionar

la muerte o incendio.

Siga estos pasos basicos para poner su secadora en marcha.

Por favor consulte las secciones especificas de este manual para

obtener informaci6n mas detallada.

1. Limpie el filtro de pelusa antes de cada carga. Vea "Limpieza

del filtro de pelusa".

2. Coloque la ropa en la secadora y cierre la puerta.

3. Oprima el bot6n de suministro de energia (POWER). Luego

gire el cuadrante para seleccionar el ciclo Automatico (Auto

Cycle) o ciclo de Cuidado con vapor (SteamCare) deseado.

Presione el bot6n a la izquierda del cuadrante para

seleccionar el ciclo Programado (Timed Cycle) deseado. La

luz indicadora del ciclo Automatico (Auto Cycle) o ciclo

Programado (Timed Cycle) seleccionado se iluminara de

verde. La luz indicadora del ciclo seleccionado de Cuidado

con vapor (SteamCare) se iluminara de azul. Los

modificadores prefijados del ciclo seleccionado se iluminaran

de verde. Las opciones que puedan seleccionarse se

pen@an de color ambar. Si una opci6n o modificador no esta

disponible con el ciclo seleccionado, la luz no se encendera.

El tiempo estimado o real del ciclo (en minutos) aparecera en

la pantala.

Para usar un ciclo automatico (Auto Cycle)

NOTA: Se encendera una luz verde al lade de cada

caracteristica cuando se seleccione la caracteristica o se

encendera una luz ambar cuando la caracteristica pueda ser

seleccionada.

• Seleccione un ciclo automatico (Auto Cycle).

• Seleccione nivel de sequedad (DRYNESS LEVEL) para

regular el nivel de sequedad que usted desea para su

ropa. A medida que avanza el ciclo, el control detecta el

nivel de sequedad de la carga y regula automaticamente

el tiempo segQn el nivel de sequedad seleccionado.

NOTA: Pueden secarse la mayoria de las cargas usando

el nivel de secado Normal, que se muestra en negrita en

el panel de control. El nivel Normal es el que tiene el nivel

de secado de ahorro de energia y usara la minima

energia.

• Seleccione las opciones deseadas.

Para hacer cambios durante un ciclo automatico:

• Presione Parada (STOP) una vez.

• Ajuste el nivel de sequedad (Dryness Level).

43

NOTA: Las selecciones de nivel de sequedad (Dryness

Level) funcionan Qnicamente con los ciclos automaticos.

Puede seleccionar un nivel de sequedad diferente segQn

la carga, presionando Nivel de sequedad (Dryness Level)

y eligiendo Mas seco (More Dry), Normal o Menos seco

(Less Dry). AI seleccionar Mas seco (More Dry), Normal o

Menos seco (Less Dry) se ajusta automaticamente el

tiempo necesario que se ha detectado.

More Dry

Nermal

Less Dry

Dlyness Level

AuroCYCLES

C6mo funciona el secado automatico (Auto Dry}

El calor inteligente SmartHeat TM mejora el rendimiento de secado

con la detecci6n automatica de la humedad "plus" (Auto •

Moisture Sensing Plus), Io que hace avanzar el ciclo al extraer la

humedad de las prendas. Una resistencia termica (sensor

electr6nico de temperatura) y bandas sensoras de humedad en

el tambor de la secadora ayudan a medir la cantidad de

humedad en la ropa cuando esta pasa. Un termistor (sensor de

temperatura electr6nico) determina el tipo de carga para ahorrar

tiempo, prevenir el exceso de secado y mejorar la precisi6n del

nivel de secado final. Despues de los primeros 5 minutos de un

ciclo automatico, el tiempo estimado de la pantalla se ajustara

basado en el tamaSo de carga aproximado, el ciclo, el nivel de

sequedad seleccionado y la cantidad de humedad que quede en

las prendas. Cuando las prendas hayan alcanzado un 80%

aproximadamente del nivel de sequedad seleccionado, el tiempo

estimado de la pantalla se ajustara nuevamente, mostrando el

tiempo final de secado. La detecci6n automatica de la humedad

"plus" elimina el calculo para el tiempo de secado y mejora el

cuidado de la tel&

Para usar un ciclo programado (Timed Cycle)

NOTA: Se encendera una luz verde al lado de cada

caracteristica cuando se seleccione la caracter[stica, o se

encendera una luz ambar cuando la caracter[stica se pueda

seleccionar.

Oprima un bot6n de ciclos programados (Timed Cycles).

Presione Mas tiempo (MORE TIME) o Menos tiempo

(LESS TIME) hasta que el tiempo de secado deseado

aparezca en la pantalla. Toque MORE TIME o LESS TIME

y el tiempo cambiara en intervalos de 1 minuto. Presione

y sostenga MORE TIME o LESS TIME y el tiempo

cambiara en intervalos de 5 minutos.

NOTA: Los botones de Mas tiempo (More Time) y Menos

tiempo (Less Time) se pueden usar solamente con los

ciclos programados (Timed Cycle) y el ciclo de retoque

(Touch Up).

AdjL_St { "_"

Timed ............

Cycle

• Presione Temperatura (TEMPERATURE) hasta que la

temperatura deseada se ilumine.

NOTA: Durante un ciclo programado, usted puede cambiar

los ajustes para Tiempo, Temperatura, Protecci6n antiarrugas

0NRINKLE GUARD ®)y la SeSal de fin de ciclo (End of Cycle

Signal). Presione Parada (STOP) dos veces para detener la

secadora y borrar los ajustes. Seleccione otro ciclo u opci6n.

Para usar un ciclo de Cuidado con vapor (SteamCare)

NOTA: Se encendera una luz azul al lado de cada caracter[stica

cuando se seleccione la caracter[stica o se encendera una luz

ambar cuando la caracteristica pueda ser seleccionada.

• No se recomienda usar hojas de suavizante de telas con los

ciclos de cuidado con vapor (SteamCare), ya que puede

ocasionar manchas temporarias en las prendas.

Oprima el bot6n de suministro de energia (POWER). Luego

gire el cuadrante para seleccionar el ciclo de Cuidado con

vapor (SteamCare). La luz indicadora del ciclo seleccionado

se iluminara de azul. Los modificadores prefijados del ciclo

seleccionado se iluminaran de verde. Las opciones que

puedan seleccionarse se pondran de color ambar. Si una

opci6n o modificador no esta disponible con el ciclo

seleccionado, la luz no se iluminar& El tiempo real del ciclo

(en minutes) aparecera en la pantalla.

Presione Mas tiempo (MORE TIME) o Menos tiempo (LESS

TIME) hasta que vea el tiempo de secado en la pantalla.

Presione Mas tiempo (MORE TIME) o Menos tiempo (LESS

TIME) y el tiempo cambiara en intervalos de 1 minuto.

Presione y sostenga Mas tiempo (MORE TIME) o Menos

tiempo (LESS TIME) y el tiempo cambiara en intervalos de

5 minutes.

NOTA: Los botones de Mas tiempo y Menos tiempo se

pueden usar solamente con los ciclos programados (Timed

Cycles) y el ciclo de Retoque (Touch Up).

4.

5.

6=

Presione Temperatura (TEMPERATURE) hasta que aparezca

la temperatura deseada.

NOTA: Durante el ciclo de Retoque (Touch Up), puede

cambiar los ajustes de Tiempo (Time), Temperatura

(Temperature), Protecci6n antiarrugas (WRINKLE GUARD ®)y

la SeSal de fin de ciclo (End of Cycle Signal). Durante el ciclo

de Revitalizado (Refresh), usted puede cambiar la Protecci6n

antiarrugas (WRINKLE GUARD_9 y la SeSal de fin de ciclo

(End of Cycle Signal). Presione Parada (STOP) dos veces

para parar la secadora y despejar los ajustes. Seleccione otro

ciclo u opci6n.

(PASO OPCIONAL) Si Io desea, seleccione Opciones

(OPTIONS). Para obtener mas detalles, vea "Opciones".

(PASO OPCIONAL) Si Io desea, fije la seSal de fin de ciclo.

Seleccione Alto (LOUD) o Bajo (SOFT) presionando el bot6n

de la sepal de ciclo (Cycle Signal) para avisarle cuando

termina el ciclo.

Presione y sostenga Inicio (START) durante unos 3 segundos

hasta que la secadora inicie la marcha. AsegQrese de que la

puerta este cerrada.

• Si no presiona START dentro de los 5 minutos de haber

seleccionado el ciclo, la secadora se apaga

automaticamente.

• Si desea terminar el ciclo de secado despues de

presionar START, presione STOP dos veces.

44

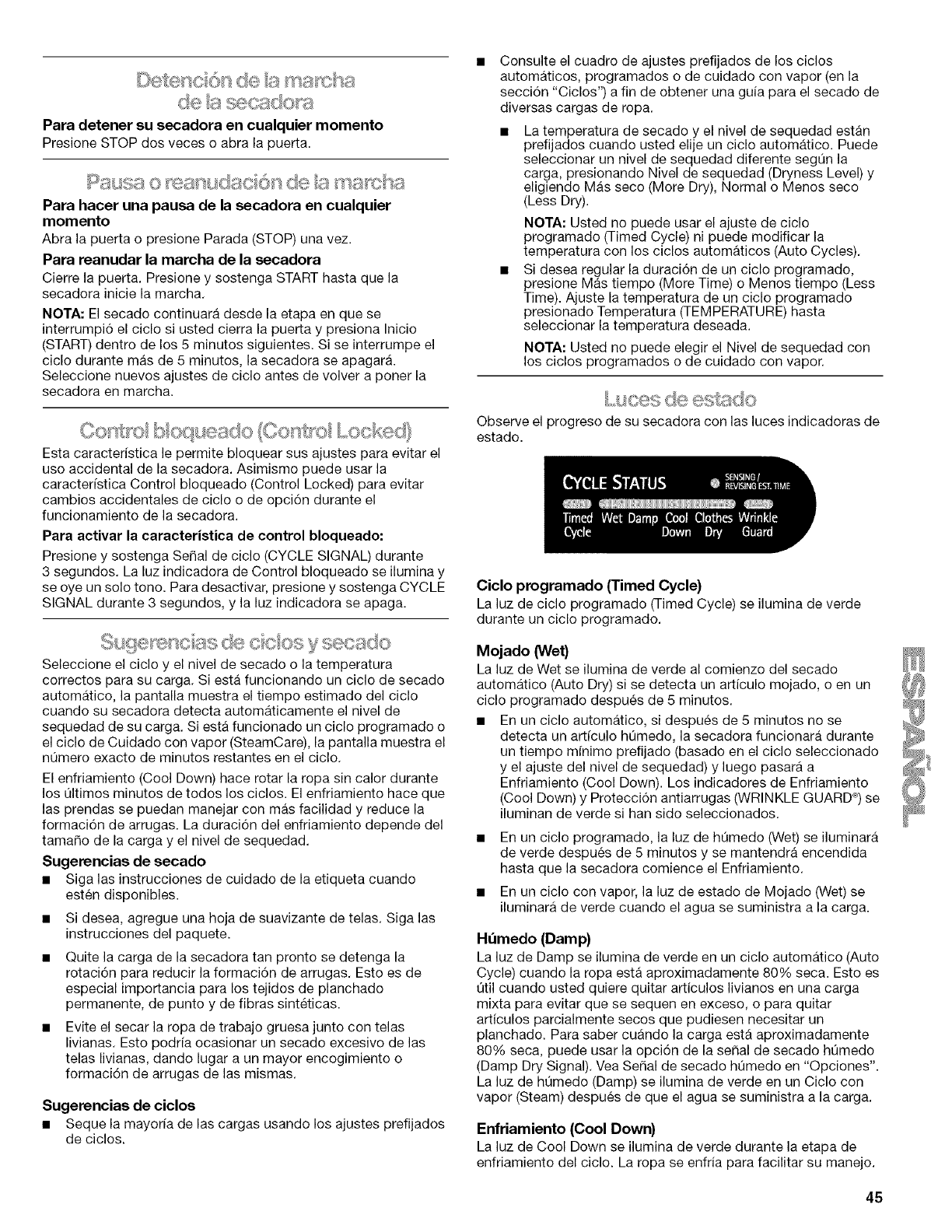

Iara detener su s_adora en cualquier momento

Presione STOP dos veces o a!ora la puerta.

Para hacer una pausa de la _cadora en cualquier

momento

Abra la puerta o presione Parada (STOP) una vez.

Para reanudar la marcha de la secadora

Cierre la puerta. Presione y sostenga START hasta que la

secadora inicie la marcha.

NOTA: El secado continuara desde la etapa en que se

interrumpi6 el ciclo si usted cierra la puerta y presiona Inicio

(START) dentro de los 5 minutos siguientes. Si se interrumpe el

ciclo durante mas de 5 minutos, la secadora se apagara.

Seleccione nuevos ajustes de ciclo antes de velvet a poner la

secadora en marcha.

i_' ._ 'e %' ,._ _ %! _ _* " _' 2'{ _/_"_ '_'_{ _

6< k, <,q eado ©@'@o Losked}

Esta caracterfstica le permite bloquear sus ajustes para evitar el

uso accidental de la secadora. Asimismo puede usar la

caracterfstica Control bloqueado (Control Locked) para evitar

cambios accidentales de ciclo o de opci6n durante el

funcionamiento de la secadora.

Para activar la caracteristica de control bloqueado:

Presione y sostenga SePal de ciclo (CYCLE SIGNAL) durante

3 segundos. La luz indicadora de Control bloqueado se ilumina y

se eye un solo tono. Para desactivar, presione y sostenga CYCLE

SIGNAL durante 3 segundos, y la luz indicadora se apaga.

Consulte el cuadro de ajustes prefijados de los ciclos

automaticos, programados o de cuidado con vapor (en la

secci6n "Ciclos") a fin de obtener una guia para el secado de

diversas cargas de ropa.

• La temperatura de secado y el nivel de sequedad estan

prefijados cuando usted elije un ciclo automatico. Puede

seleccionar un nivel de sequedad diferente segQn la

carga, presionando Nivel de sequedad (Dryness Level) y

eligiendo Mas seco (More Dry), Normal o Menos seco

(Less Dry).

NOTA: Usted no puede usar el ajuste de ciclo

programado (Timed Cycle) ni puede modificar la

temperatura con los ciclos automaticos (Auto Cycles).

• Si desea regular la duraci6n de un ciclo programado,

presione Mas tiempo (More Time) o Menos tiempo (Less

Time). Ajuste la temperatura de un ciclo programado

presionado Temperatura (TEMPERATURE) hasta

seleccionar la temperatura deseada.

NOTA: Usted no puede elegir el Nivel de sequedad con

los ciclos programados o de cuidado con vapor.

Observe el progreso de su secadora con las luces indicadoras de

estado.

Ciclo programado (Timed Cycle)

La luz de ciclo programado (Timed Cycle) se ilumina de verde

durante un ciclo programado.

Seleccione el ciclo y el nivel de secado o la temperatura

correctos para su carga. Si esta funcionando un ciclo de secado

automatico, la pantalla muestra el tiempo estimado del ciclo

cuando su secadora detecta automaticamente el nivel de

sequedad de su carga. Siesta funcionado un ciclo programado o

el ciclo de Cuidado con vapor (SteamCare), la pantalla muestra el

nQmero exacto de minutos restantes en el ciclo.

El enfriamiento (Cool Down) hace rotar la ropa sin calor durante

los QItimos minutes de todos los ciclos. El enfriamiento hace que

las prendas se puedan manejar con mas facilidad y reduce la

formaci6n de arrugas. La duraci6n del enfriamiento depende del

tama_o de la carga y el nivel de sequedad.

Sugemncias de secado

• Siga las instrucciones de cuidado de la etiqueta cuando

esten disponibles.

• Si desea, agregue una hoja de suavizante de telas. Siga las

instrucciones del paquete.

Quite la carga de la secadora tan pronto se detenga la

rotaci6n para reducir la formaci6n de arrugas. Esto es de

especial importancia para los tejidos de planchado

permanente, de punto y de fibras sinteticas.

Evite el secar la ropa de trabajo gruesa junto con telas

livianas. Esto podrfa ocasionar un secado excesivo de las

telas livianas, dando lugar a un mayor encogimiento o

formaci6n de arrugas de las mismas.

Sugerencias de ciclos

• Seque la mayorfa de las cargas usando los ajustes prefijados

de ciclos.

Mojado (Wet)

La luz de Wet se ilumina de verde al comienzo del secado

automatico (Auto Dry) si se detecta un articulo mojado, o en un

ciclo programado despues de 5 minutos.

• En un ciclo automatico, si despues de 5 minutos no se

detecta un artfculo hQmedo, la secadora funcionara durante

un tiempo mfnimo prefijado (basado en el ciclo seleccionado

y el ajuste del nivel de sequedad) y luego pasara a

Enfriamiento (Cool Down). Los indicadores de Enfriamiento

(Cool Down) y Protecci6n antiarrugas (WRINKLE GUARD_3 se

iluminan de verde si han side seleccionados.

• En un ciclo programado, la luz de hQmedo (Wet) se iluminara

de verde despues de 5 minutes y se mantendra encendida

hasta que la secadora comience el Enfriamiento.

• En un ciclo con vapor, la luz de estado de Mojado (Wet) se

iluminara de verde cuando el agua se suministra a la carga.

Humedo (Damp)

La luz de Damp se ilumina de verde en un ciclo automatico (Auto

Cycle) cuando la ropa esta aproximadamente 80% seca. Esto es

Qtil cuando usted quiere quitar articulos livianos en una carga

mixta para evitar que se sequen en exceso, o para quitar

articulos parcialmente secos que pudiesen necesitar un

planchado. Para saber cuando la carga esta aproximadamente

80% seca, puede usar la opci6n de la sepal de secado hQmedo

(Damp Dry Signal). Vea SePal de secado hQmedo en "Opciones".

La luz de hQmedo (Damp) se ilumina de verde en un Ciclo con

vapor (Steam) despues de que el agua se suministra a la carga.

Enfriamiento (Cool Down)

La luz de Cool Down se ilumina de verde durante la etapa de

enfriamiento del ciclo. La ropa se enfria para facilitar su manejo.

45

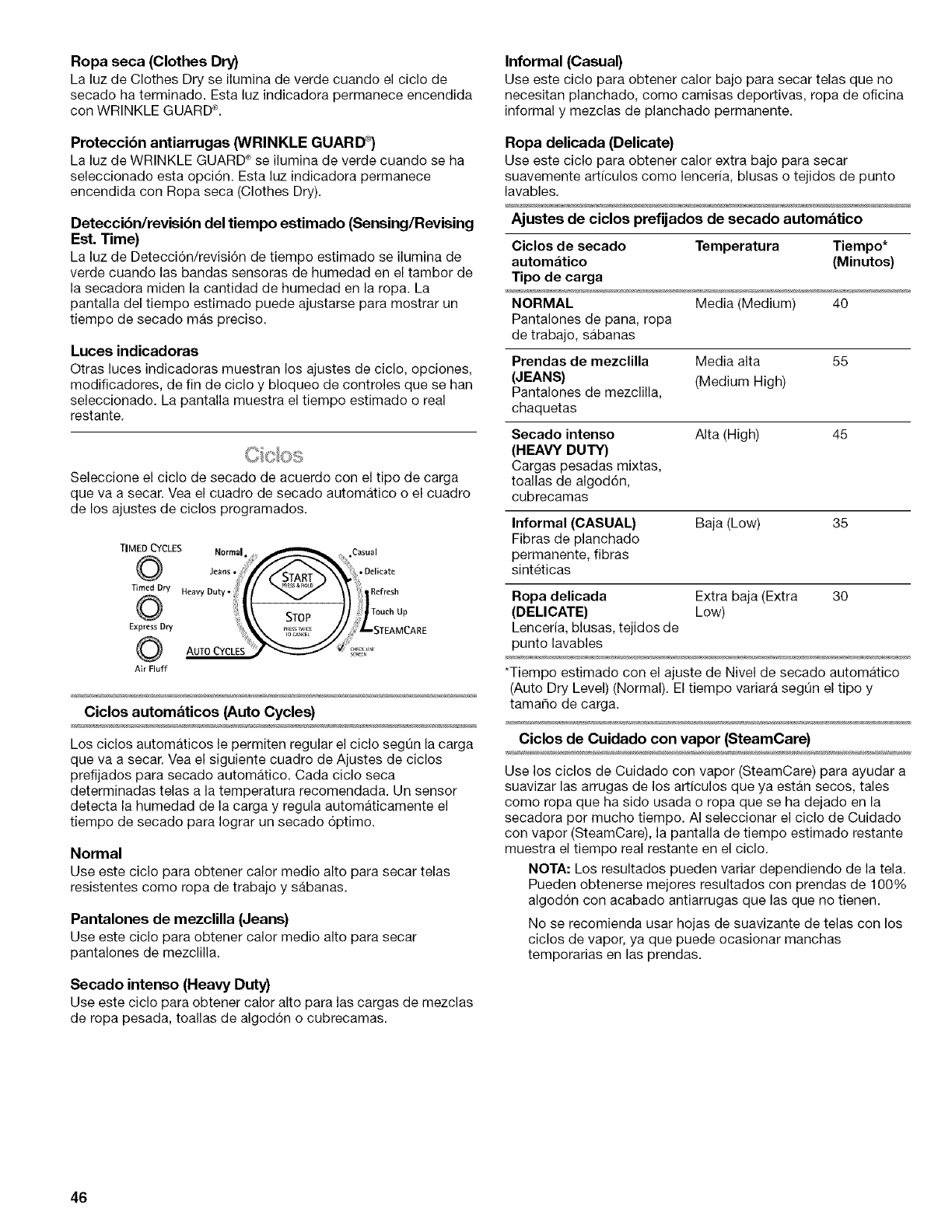

Ropa seca (Clothes Dry)

La luz de Clothes Dry se ilumina de verde cuando el ciclo de

secado ha terminado. Esta luz indicadora permanece encendida

con WRINKLE GUARD ®.

Proteccibn antiarrugas (WRINKLE GUARD e_}

La luz de WRINKLE GUARD ® se ilumina de verde cuando se ha

seleccionado esta opci6n. Esta luz indicadora permanece

encendida con Ropa seca (Clothes Dry).

Deteccibn/revisibn del tiempo estimado (Sensing/Revising

Est. Time)

La luz de Detecci6n/revisi6n de tiempo estimado se ilumina de

verde cuando las bandas sensoras de humedad en el tambor de

la secadora miden la cantidad de humedad en la ropa. La

pantalla del tiempo estimado puede ajustarse para mostrar un

tiempo de secado mas preciso.

Luces indicadoras

Otras luces indicadoras muestran los ajustes de ciclo, opciones,

modificadores, de fin de ciclo y bloqueo de controles que se han

seleccionado. La pantalla muestra el tiempo estimado o real

restante.

Seleccione el ciclo de secado de acuerdo con el tipo de carga

que va a secar. Vea el cuadro de secado automatico o el cuadro

de los ajustes de ciclos programados.

TIMED CYCLES Normal Casual

Jeans • . Delicate

Timed Dry Heavy Duty, Refresh

Touch Up

Express Dry -STEAMCARE

AUTO CYCLES _._, i_

Air Fluff

Ciclos autom&ticos (Auto Cycles)

Los ciclos automaticos le permiten regular el ciclo segQn la carga

que va a secar. Vea el siguiente cuadro de Ajustes de ciclos

prefijados para secado automatico. Cada ciclo seca

determinadas telas a la temperatura recomendada. Un sensor

detecta la humedad de la carga y regula automaticamente el

tiempo de secado para Iograr un secado 6ptimo.

Normal

Use este ciclo para obtener calor medio alto para secar telas

resistentes como ropa de trabajo y sabanas.

Pantalones de mezclilla (Jeans)

Use este ciclo para obtener calor medio alto para secar

pantalones de mezclilla.

Secado intenso (Heavy Duty)

Use este ciclo para obtener calor alto para las cargas de mezclas

de ropa pesada, toallas de algod6n o cubrecamas.

Informal (Casual)

Use este ciclo para obtener calor bajo para secar telas que no

necesitan planchado, como camisas deportivas, ropa de oficina

informal y mezclas de planchado permanente.

Ropa delicada (Delicate)

Use este ciclo para obtener calor extra bajo para secar

suavemente artfculos como lenceria, blusas o tejidos de punto

lavables.

_/sJ_J _ssJ/sJ/sJ/sJ,'_

Ajustes de ciclos prefijados de secado autom&tico

Ciclos de secado Temperatura Tiempo*

automatico (Minutos)

Tipo de carga

NORMAL Media (Medium) 40

Pantalones de pana, ropa

de trabajo, sabanas

Prendas de mezclilla

(JEANS)

Pantalones de mezclilla,

chaquetas

Media alta

(Medium High)

55

Secado intenso

(HEAVY DUTY)

Cargas pesadas mixtas,

toallas de algod6n,

cubrecamas

Alta (High) 45

Informal (CASUAL)

Fibras de planchado

permanente, fibras

sinteticas

Baja (Low) 35

Ropa delicada Extra baja (Extra 30

(DELICATE) Low)

Lenceria, blusas, tejidos de

punto lavables

*Tiempo estimado con el ajuste de Nivel de secado automatico

(Auto Dry Level) (Normal). El tiempo variara segQn el tipo y

tamaffo de carga.

Ciclos de Cuidado con vapor (SteamCare)

Use los ciclos de Cuidado con vapor (SteamCare) para ayudar a

suavizar las arrugas de los articulos que ya estan secos, tales

como ropa que ha side usada o ropa que se ha dejado en la

secadora per mucho tiempo. AI seleccionar el ciclo de Cuidado

con vapor (SteamCare), la pantalla de tiempo estimado restante

muestra el tiempo real restante en el ciclo.

NOTA: Los resultados pueden variar dependiendo de la tela.

Pueden obtenerse mejores resultados con prendas de 100%

algod6n con acabado antiarrugas que las que no tienen.

No se recomienda usar hojas de suavizante de telas con los

ciclos de vapor, ya que puede ocasionar manchas

temporarias en las prendas.

46

Revitalizado (Refresh) con Cuidado de vapor (SteamCare)

Este ciclo es mejor para suavizar las arrugas y reducir los olores

de cargas que consisten en uno a cuatro artfculos secos de

algod6n antiarrugas, mezclas de algod6n y poliester, tejidos

comunes y prendas sinteticas. En este ciclo, se rocia una

pequefia cantidad de agua en el tambor de la secadora despues

de algunos minutos de rotaci6n con calor. La secadora

continuara rotando con calor, seguido per un breve enfriamiento,

El nivel de calor y el tiempo del ciclo no son ajustables.

Retoque (Touch Up) con Cuidado de vapor (SteamCare)

Este ciclo es mejor para retocar la ropa que se ha dejado en la

secadora por mucho tiempo. En este ciclo, se rocia una pequefia

cantidad de agua en el tambor de la secadora despues de

algunos minutos de rotaci6n con calor. La secadora continuara

rotando con calor seguido per un breve enfriamiento. Pueden

ajustarse el tiempo de secado y la temperatura para este ciclo.

NOTA: AI sobrecargar la secadora puede set que no se

obtengan los mismos resultados,

Ajustes prefijados del ciclo de Cuidado con vapor

(SteamCare)

Ciclos programados Temperatura Tiempo

(Timed Cycles) prefijada* prefijado

Tipo de carga (Minutes)*

Revitalizado (REFRESH) Media alta t5

Ayuda a suavizar las (Medium High)

arrugas y a reducir los

olores de las cargas que

consisten en uno a cuatro

articulos secos,

Retoque (TOUCH UP) Media alta 20

Ayuda a suavizar las (Medium High)

arrugas en las cargas que

se han dejado en la

secadora per mucho

tiempo.

*Se pueden seleccionar la temperatura y el tiempo s61o para el

ciclo de Retoque (Touch Up).

NOTA: El ciclo de Retoque (Touch Up) tiene un tiempo

minimo de secado de 15 minutos y un tiempo maximo de

secado de 40 minutos. S61o se pueden usar los ajustes de

temperatura Media (Medium), Media alta (Medium High) y

AIta (High) para el ciclo de Retoque (Touch Up).

Ciclos programados (Timed Cycles)

Use los ciclos programados para seleccionar una cantidad

especffica de tiempo de secado y temperatura de secado. AI

seleccionar un ciclo programado, la pantalla de Tiempo estimado

restante (Estimated Time Remaining) muestra el tiempo real

restante del ciclo. Usted puede cambiar el tiempo real del ciclo al

presionar Mas tiempo (More Time) o Menos tiempo (Less Time).

Vea "Cambio de ciclos, opciones y modificadores".

Secado programado (Timed Dry)

Use este ciclo para terminar el secado de articulos que todavfa

estan h0medos despues de un ciclo automatico. El secado

programado es tambien t]til para secar artfculos pesados y

voluminosos como cubrecamas y ropa de trabajo. Las prendas

de peso liviano tales come ropa de ejercicio pueden secarse

usando el secado programado en un ajuste bajo de temperatura.

El secado programado tambien puede usarse con el estante

termico de la secadora sin rotaci6n,

Secado expreso (EXPRESS DRY TM)

Use este ciclo para secar cargas pequefias o cargas que

necesitan un tiempo de secado corto.

Esponjar (Air Fluff)

Gire el cuadrante a Esponjar (Air Fluff) para usar este ciclo para

articulos que requieren secado sin calor, tales como articulos de

goma, plastico y tejidos sensibles al calor. Este cuadro muestra

ejemplos de artfculos que pueden secarse usando el ciclo de

esponjar (Air Fluff), La temperatura no puede ser ajustada con

este ciclo,

Tipo de carga Tiempo*

(Minutos)

Goma espuma - almohadas, brasieres 20 - 30

acolchados, juguetes de peluche

Plastico - cortinas de ducha, manteles 20 - 30

AIfombras con reverso de goma 40 - 50

Olefina, polipropileno, nailon diafano 10 - 20

*Si Io necesita, vuelva a fijar el ciclo para completar el secado,

Cuando use Esponjar

• Revise si las cubiertas estan debidamente cosidas.

• Sacuda y ahueque las almohadas a mano peri6dicamente

durante el ciclo,

• Seque el artfculo por completo. Las almohadas de goma

espuma tardan en secar.

Ajustes de ciclos prefijados programados

Ciclos programados Temperatura Tiempo por

Tipo de carga por omisi6n omisi6n

(Minutes)

Secado programado Alta (High) 40

(TIMED DRY)

Ropa pesada, ropa

voluminosa, cubrecamas,

ropa de trabajo

Secado expreso Alta 23

(EXPRESS DRY TM)

Cargas pequefias

Esponjar Secado al aire 36

(AIR FLUFF) (Air Dry)

Secado sin calor (sin calor)

*Use el ciclo de Esponjar para articulos que requieren secado sin

calor, tales come artfculos de goma, plastico y tejidos sensibles

al calor.

47

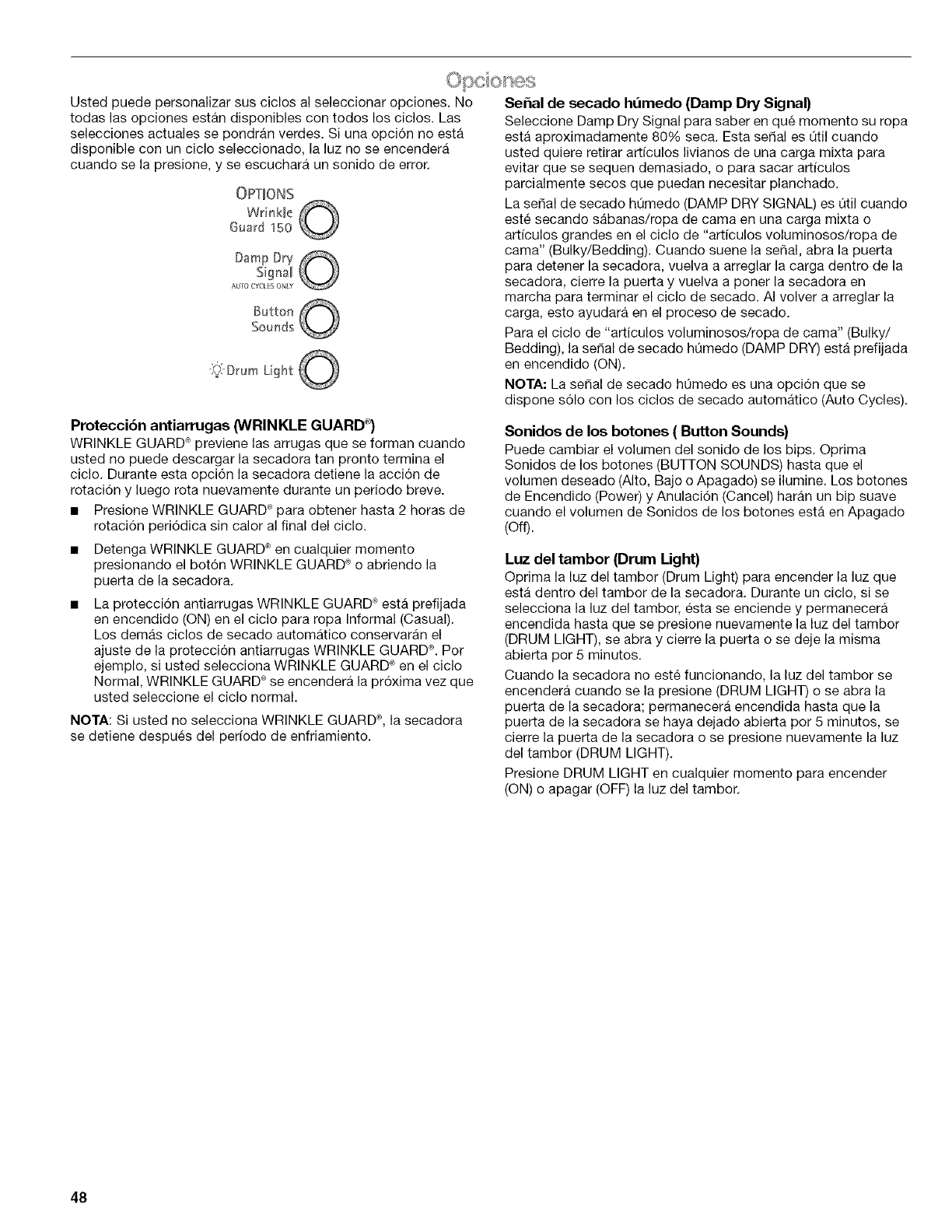

Usted puede personalizar sus ciclos al seleccionar opciones. No

todas las opciones estan disponibles con todos los ciclos. Las

selecciones actuales se pondran verdes. Si una opci6n no esta

disponible con un ciclo seleccionado, la luz no se encendera

cuando se la presione, y se escuchara un sonido de error.

Wrinkle

Guard 150

Damp Dry 0

Signal

AU[O CYCLES ONlY

Button

Sounds

:_: Drum Light O

Proteccibn antiarrugas (WRINKLE GUARD e]

WRINKLE GUARD ®previene las arrugas que se forman cuando

usted no puede descargar la secadora tan pronto termina el

ciclo. Durante esta opci6n la secadora detiene la acci6n de

rotaci6n y luego rota nuevamente durante un periodo breve.

• Presione WRINKLE GUARD ®para obtener hasta 2 horas de

rotaci6n peri6dica sin calor al final del ciclo.

• Detenga WRINKLE GUARD ®en cualquier memento

presionando el bot6n WRINKLE GUARD _ o abriendo la

puerta de la secadora.

• La protecci6n antiarrugas WRINKLE GUARD ®esta prefijada

en encendido (ON) en el ciclo para ropa Informal (Casual).

Los demas ciclos de secado automatico conservaran el

ajuste de la protecci6n antiarrugas WRINKLE GUARD ®.Per

ejemplo, si usted selecciona WRINKLE GUARD ®en el ciclo

Normal, WRINKLE GUARD ®se encendera la pr6xima vez que

usted seleccione el ciclo normal.

NOTA: Si usted no selecciona WRINKLE GUARD ®,la secadora

se detiene despues del perfodo de enfriamiento.

Sehal de secado humedo (Damp Dry Signal)

Seleccione Damp Dry Signal para saber en que memento su ropa

esta aproximadamente 80% seca. Esta sepal es Qtil cuando

usted quiere retirar artfculos livianos de una carga mixta para

evitar que se sequen demasiado, o para sacar artfculos

parcialmente secos que puedan necesitar planchado.

La sepal de secado hQmedo (DAMP DRY SIGNAL) es Qtil cuando

este secando sabanas/ropa de cama en una carga mixta o

artfculos grandes en el ciclo de "artfculos voluminosos/ropa de

cama" (Bulky/Bedding). Cuando suene la sepal, abra la puerta

para detener la secadora, vuelva a arreglar la carga dentro de la

secadora, cierre la puerta y vuelva a poner la secadora en

marcha para terminar el ciclo de secado. AI volver a arreglar la

carga, esto ayudara en el proceso de secado.

Para el ciclo de "articulos voluminosos/ropa de cama" (Bulky/

Bedding), la sepal de secado hQmedo (DAMP DRY) esta prefijada

en encendido (ON).

NOTA: La sepal de secado hQmedo es una opci6n que se

dispone s61o con los ciclos de secado automatico (Auto Cycles).

Sonidos de los botones ( Button Sounds)

Puede cambiar el volumen del sonido de los bips. Oprima

Sonidos de los botones (BUTTON SOUNDS) hasta que el

volumen deseado (Alto, Bajo o Apagado) se ilumine. Los botones

de Encendido (Power) y Anulaci6n (Cancel) haran un bip suave

cuando el volumen de Sonidos de los botones esta en Apagado

(Off).

Luz del tambor (Drum Light)

Oprima la luz del tambor (Drum Light) para encender la luz que

esta dentro del tambor de la secadora. Durante un ciclo, si se

selecciona la luz del tambor, esta se enciende y permanecera

encendida hasta que se presione nuevamente la luz del tambor

(DRUM LIGHT), se abra y cierre la puerta o se deje la misma

abierta por 5 minutos.

Cuando la secadora no este funcionando, la luz del tambor se

encendera cuando se la presione (DRUM LIGHT) o se abra la

puerta de la secadora; permanecera encendida hasta que la

puerta de la secadora se haya dejado abierta por 5 minutos, se

cierre la puerta de la secadora o se presione nuevamente la luz

del tambor (DRUM LIGHT).

Presione DRUM LIGHT en cualquier momento para encender

(ON) o apagar (OFF) la luz del tambor.

48

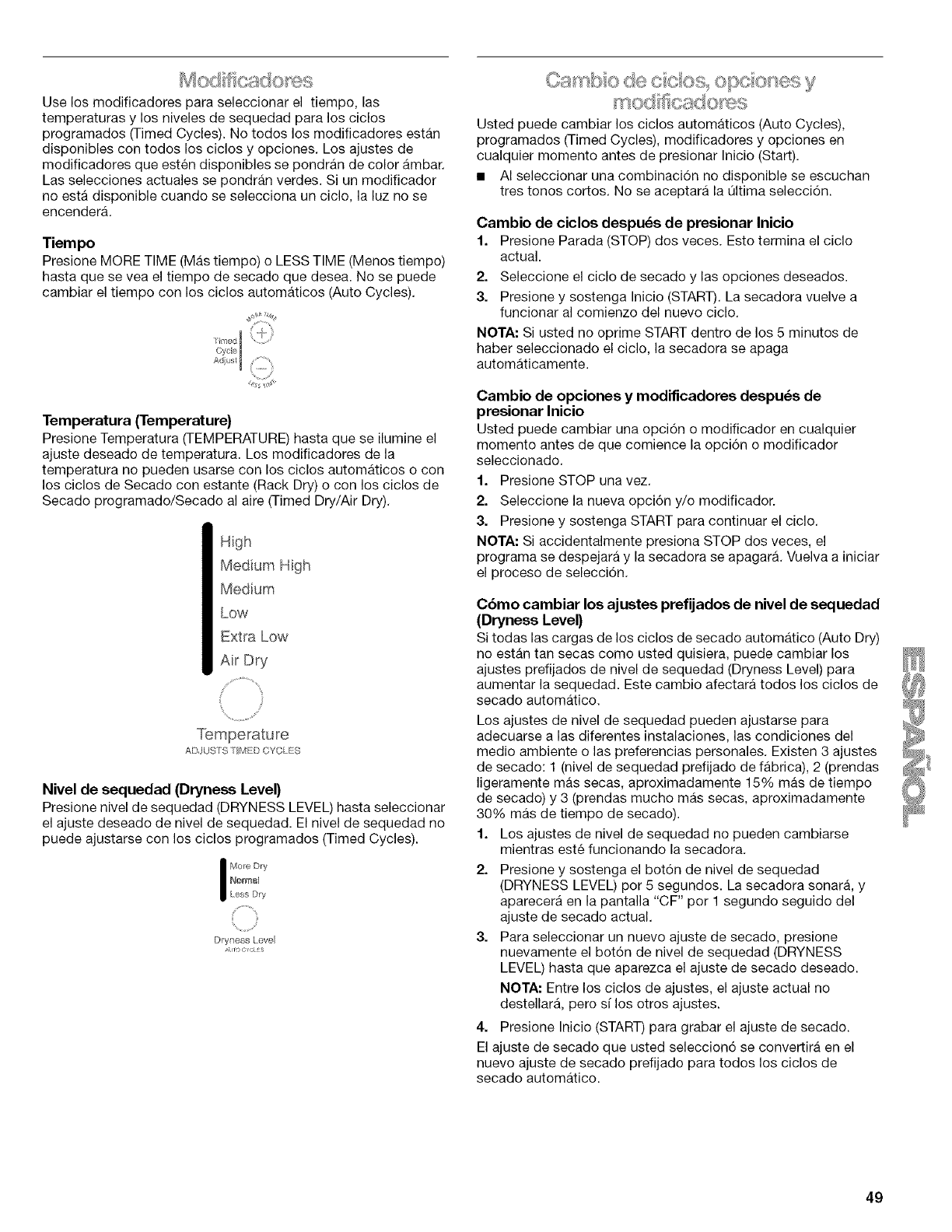

Use los modificadores para seleccionar el tiempo, las

temperaturas y los niveles de sequedad para los ciclos

programados (Timed Cycles). No todos los modificadores estan

disponibles con todos los ciclos y opciones. Los ajustes de

modificadores que esten disponibles se pen@an de color ambar.

Las selecciones actuales se pondran verdes. Si un modificador

no esta disponible cuando se selecciona un ciclo, la luz no se

encendera.

Tiempo

Presione MORE TIME (Mas tiempo) o LESS TIME (Menos tiempo)

hasta que se vea el tiempo de secado que desea. No se puede

cambiar el tiempo con los ciclos automaticos (Auto Cycles).

j _,,p!i

]mad .........

Cycle

Temperatura (Temperature)

Presione Temperatura (TEMPERATURE) hasta que se ilumine el

ajuste deseado de temperatura. Los modificadores de la

temperatura no pueden usarse con los ciclos automaticos o con

los ciclos de Secado con estante (Rack Dry) o con los ciclos de

Secado programado/Secado al aire (Timed Dry/Air Dry).

Medium High

Medium

Low

Extra Low

Air Dry

ADJUSTST_MED CYCLFS

Nivel de sequedad (Dryness Level)

Presione nivel de sequedad (DRYNESS LEVEL) hasta seleccionar

el ajuste deseado de nivel de sequedad. El nivel de sequedad no

puede ajustarse con los ciclos programados (Timed Cycles).

I ore Dry

Less D_y

Dryness Level

at,) o,_t

Usted puede cambiar los ciclos automaticos (Auto Cycles),

programados (Timed Cycles), modificadores y opciones en

cualquier memento antes de presionar Inicio (Start).

• AI seleccionar una combinaci6n no disponible se escuchan

tres tonos cortos. No se aceptara la QItima selecci6n.

Cambio de ciclos despu_s de presionar Inicio

1. Presione Parada (STOP) dos veces. Esto termina el ciclo

actual.

2. Seleccione el ciclo de secado y las opciones deseados.

3. Presione y sostenga Inicio (START). La secadora vuelve a

funcionar al comienzo del nuevo ciclo.

NOTA: Si usted no oprime START dentro de los 5 minutos de

haber seleccionado el ciclo, la secadora se apaga

automaticamente.

Cambio de opciones y modificadores despu_s de

presionar Inicio

Usted puede cambiar una opci6n o modificador en cualquier

momento antes de que comience la opci6n o modificador

seleccionado.

1. Presione STOP una vez.

2. Seleccione la nueva opci6n y/o modificador.

3. Presione y sostenga START para continuar el ciclo.

NOTA: Si accidentalmente presiona STOP dos veces, el

programa se despejara y la secadora se apagar& Vuelva a iniciar

el proceso de selecci6n.

Cbmo cambiar los ajustes prefijados de nivel de sequedad

(Dryness Level)

Si todas las cargas de los ciclos de secado automatico (Auto Dry)

no estan tan secas come usted quisiera, puede cambiar los

ajustes prefijados de nivel de sequedad (Dryness Level) para

aumentar la sequedad. Este cambio afectara todos los ciclos de

secado automatico.

Los ajustes de nivel de sequedad pueden ajustarse para

adecuarse alas diferentes instalaciones, las condiciones del

medio ambiente o las preferencias personales. Existen 3 ajustes

de secado: 1 (nivel de sequedad prefijado de fabrica), 2 (prendas

ligeramente mas secas, aproximadamente 15% mas de tiempo

de secado) y 3 (prendas mucho mas secas, aproximadamente

30% mas de tiempo de secado).

1. Los ajustes de nivel de sequedad no pueden cambiarse

mientras este funcionando la secadora.

2. Presione y sostenga el bot6n de nivel de sequedad

(DRYNESS LEVEL) por 5 segundos. La secadora sonar& y

aparecera en la pantalla "CF" por 1 segundo seguido del

ajuste de secado actual.

3. Para seleccionar un nuevo ajuste de secado, presione

nuevamente el bot6n de nivel de sequedad (DRYNESS

LEVEL) hasta que aparezca el ajuste de secado deseado.

NOTA: Entre los ciclos de ajustes, el ajuste actual no

destellar& pero sf los otros ajustes.

4. Presione Inicio (START) para grabar el ajuste de secado.

El ajuste de secado que usted seleccion6 se convertira en el

nuevo ajuste de secado prefijado para todos los ciclos de

secado automatico.

49

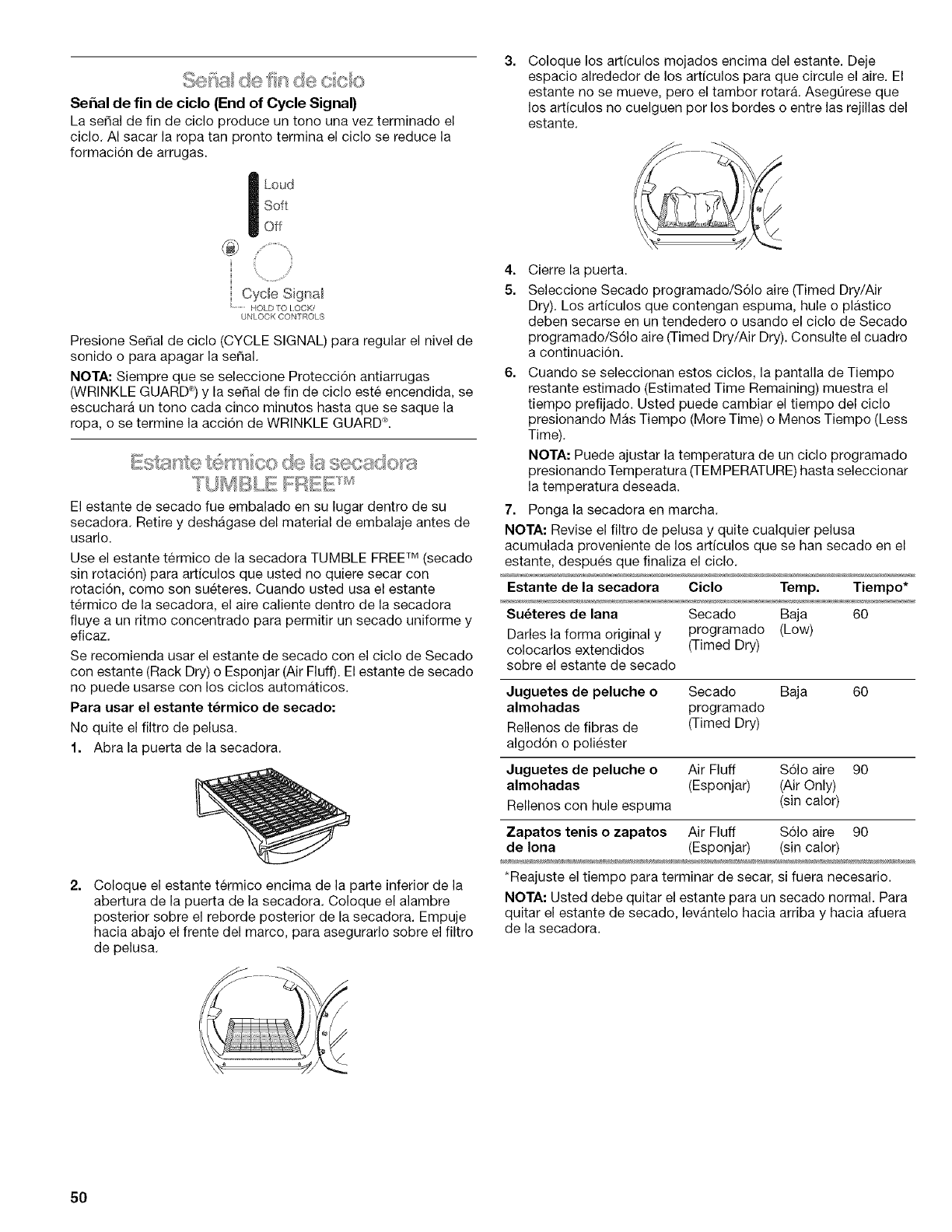

de fn de coo

SePal de fin de ciclo (End of Cycle Signal)

La serial de fin de ciclo produce un tono una vez terminado el

ciclo. AI sacar la ropa tan pronto termina el ciclo se reduce la

formaci6n de arrugas.

I oud

Soft

Off

Cycle Signal

.........HOLD TO lOCK/

UNLOCK CONTRO S

Presione SePal de ciclo (CYCLE SIGNAL) para regular el nivel de

sonido o para apagar la sepal.

NOTA: Siempre que se seleccione Protecci6n antiarrugas

(WRINKLE GUARD _)y la sepal de fin de ciclo este encendida, se

escuchara un tono cada cinco minutos hasta que se saque la

ropa, o se termine la acci6n de WRINKLE GUARD_L

TUMBLE FREE

El estante de secado fue embalado en su lugar dentro de su

secadora. Retire y deshagase del material de embalaje antes de

usarlo.

Use el estante termico de la secadora TUMBLE FREF u (secado

sin rotaci6n) para articulos que usted no quiere secar con

rotaci6n, como son sueteres. Cuando usted usa el estante

termico de la secadora, el aire caliente dentro de la secadora

fluye a un ritmo concentrado para permitir un secado uniforme y

eficaz.

Se recomienda usar el estante de secado con el ciclo de Secado

con estante (Rack Dry) o Esponjar (Air Fluff}. El estante de secado

no puede usarse con los ciclos automaticos.

Para usar el estante t_rmico de secado:

No quite el filtro de pelusa.

1. Abra la puerta de la secadora.

2. Coloque el estante termico encima de la parte inferior de la

abertura de la puerta de la secadora. Coloque el alambre

posterior sobre el reborde posterior de la secadora. Empuje

hacia abajo el frente del marco, para asegurarlo sobre el filtro

de pelusa.

3. Coloque los art[culos mojados encima del estante. Deje

espacio alrededor de los artfculos para que circule el aire. El

estante no se mueve, pero el tambor rotar& AsegQrese que

los articulos no cuelguen por los bordes o entre las rejillas del

estante.

4.

5.

6.

Cierre la puerta.

Seleccione Secado programado/S61o aire (Timed Dry/Air

Dry). Los articulos que contengan espuma, hule o plastico

deben secarse en un tendedero o usando el ciclo de Secado

programado/S61o aire (Timed Dry/Air Dry). Consulte el cuadro

a continuaci6n.

Cuando se seleccionan estos ciclos, la pantalla de Tiempo

restante estimado (Estimated Time Remaining) muestra el

tiempo prefijado. Usted puede cambiar el tiempo del ciclo

presionando Mas Tiempo (More Time) o Menos Tiempo (Less

Time).

NOTA: Puede ajustar la temperatura de un ciclo programado

presionando Temperatura (TEMPERATURE) hasta seleccionar

la temperatura deseada.

7. Ponga la secadora en marcha.

NOTA: Revise el filtro de pelusa y quite cualquier pelusa

acumulada proveniente de los articulos que se han secado en el

estante, despues que finaliza el ciclo.

Estante de la secadora Ciclo Temp. Tiempo*

Su_teres de lana Secado Baja 60

Darles la forma original y programado (Low)

colocarlos extendidos (Timed Dry)

sobre el estante de secado

Juguetes de peluche o

almohadas

Rellenos de fibras de

algod6n o poliester

Secado

programado

(Timed Dry)

Baja 60

Juguetes de peluche oAir Fluff S61o aire 90

almohadas (Esponjar) (Air Only)

Rellenos con hub espuma (sin calor)

Zapatos tenis o zapatos Air Fluff S61o aire 90

de Iona (Esponjar) (sin calor)

*Reajuste el tiempo para terminar de secar, si fuera necesario.

NOTA: Usted debe quitar el estante para un secado normal. Para

quitar el estante de secado, levantelo hacia arriba y hacia afuera

de la secadora.

5O

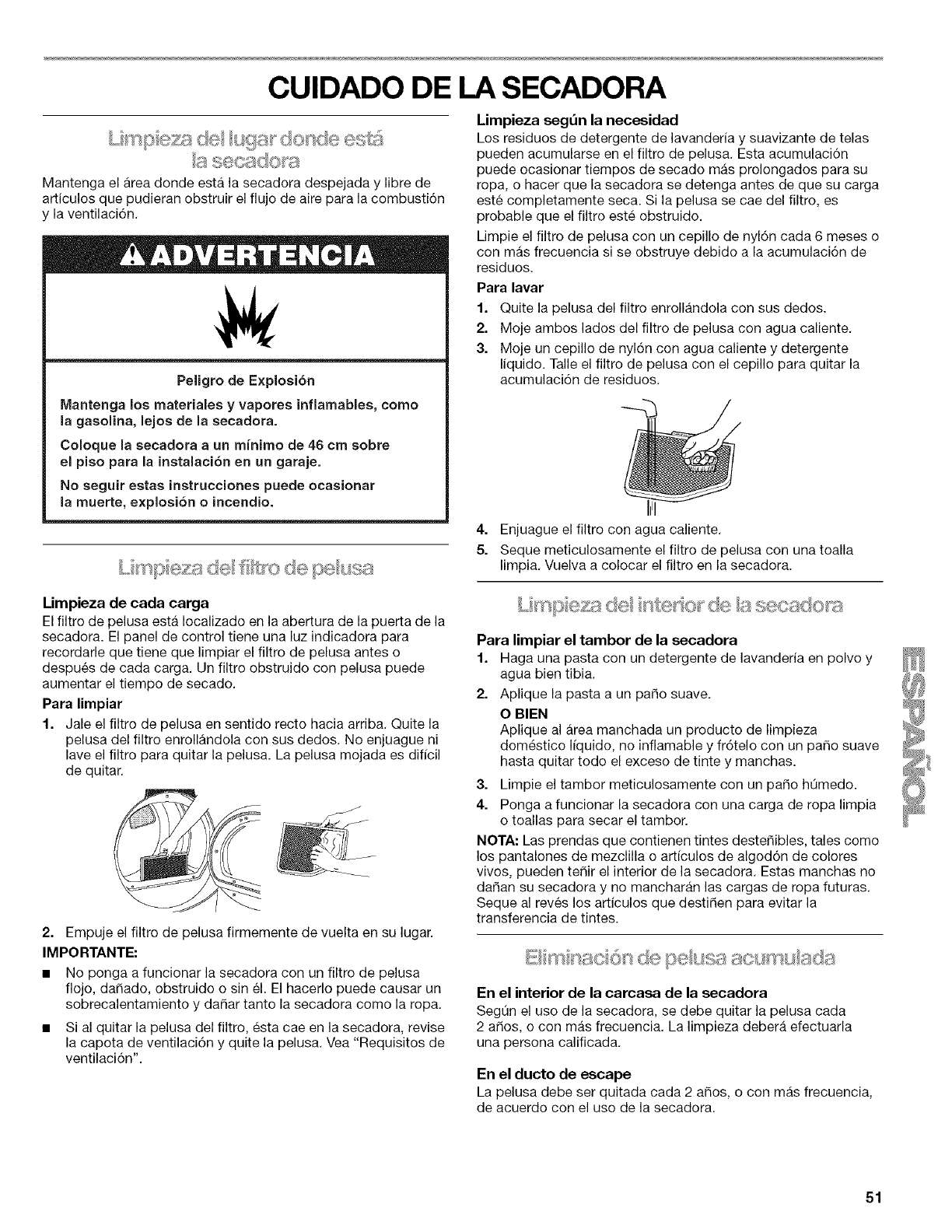

CUIDADO DE LA SECADORA

Mantenga el area donde esta la secadora despejada y libre de

articulos que pudieran obstruir el flujo de aire para la combusti6n

y la ventilaci6n,

Peligro de Explosion

Mantenga los materialee y vapores inflamables, como

la gaeolina, lejoe de la eecadora.

Coloque la eecadora aun mfnimo de 46 cm eobre

el pieo para la instalacion en un garaje.

No eeguir eetae inetrucciones puede ocasionar

la muerte, explosion o incendio.

Limpieza segun la necesidad

Los residuos de detergente de lavanderia y suavizante de telas

pueden acumularse en el filtro de pelusa, Esta acumulaci6n

puede ocasionar tiempos de secado mas prolongados para su

ropa, o hacer que la secadora se detenga antes de que su carga

este completamente seca. Si la pelusa se cae del filtro, es

probable que el filtro este obstruido.

Limpie el filtro de pelusa con un cepillo de nyl6n cada 6 meses o

con mas frecuencia si se obstruye debido a la acumulaci6n de

residues.

Para lavar

1. Quite la pelusa del filtro enrollandola con sus dedos.

2. Moje ambos lades del filtro de pelusa con agua caliente,

3. Moje un cepillo de nyl6n con agua caliente y detergente

liquido. Talle el filtro de pelusa con el cepillo para quitar la

acumulaci6n de residuos.

4. Enjuague el filtro con agua caliente,

5. Seque meticulosamente el filtro de pelusa con una toalla

limpia, Vuelva a colocar el filtro en la secadora.

Limpieza de cada carga

El filtro de pelusa esta Iocalizado en la abertura de la puerta de la

secadora. El panel de control tiene una luz indicadora para

recordarle que tiene que limpiar el filtro de pelusa antes o

despues de cada carga, Un filtro obstruido con pelusa puede

aumentar el tiempo de secado.

Para limpiar

1. Jale el filtro de pelusa en sentido recto hacia arriba, Quite la

pelusa del filtro enrollandola con sus dedos, No enjuague ni

lave el filtro para quitar la pelusa. La pelusa mojada es diffcil

de quitar.

2. Empuje el filtro de pelusa firmemente de vuelta en su lugar.

IMPORTANTE:

• No ponga a funcionar la secadora con un filtro de pelusa

flojo, daSado, obstruido o sin 61.El hacerlo puede causar un

sobrecalentamiento y daSar tanto la secadora como la ropa.

• Sial quitar la pelusa del filtro, esta cae en la secadora, revise

la capota de ventilaci6n y quite la pelusa, Vea "Requisitos de

ventilaci6n'.

Para limpiar el tambor de la secadora

1. Haga una pasta con un detergente de lavanderia en polvo y

agua bien tibia,

2. Aplique la pasta a un patio suave,

O BIEN

Aplique al area manchada un producto de limpieza

domestico Ifquido, no inflamable y fr6telo con un pado suave

hasta quitar todo el exceso de tinte y manchas.

3. Limpie el tambor meticulosamente con un paso h0medo.

4. Ponga a funcionar la secadora con una carga de ropa limpia

o toallas para secar el tambor.

NOTA: Las prendas que contienen tintes dester3ibles, tales como

los pantalones de mezclilla o artfculos de algod6n de colores

vivos, pueden te_ir el interior de la secadora, Estas manchas no

daSan su secadora y no mancharan las cargas de ropa futuras.

Seque al reves los articulos que destiden para evitar la

transferencia de tintes.

En el interior de la carcasa de la secadora

Seg0n el uso de la secadora, se debe quitar la pelusa cada

2 argos, o con mas frecuencia, La limpieza debera efectuarla

una persona calificada,

En el ducto de escape

La pelusa debe ser quitada cada 2 a_os, o con mas frecuencia,

de acuerdo con el uso de la secadora.

51

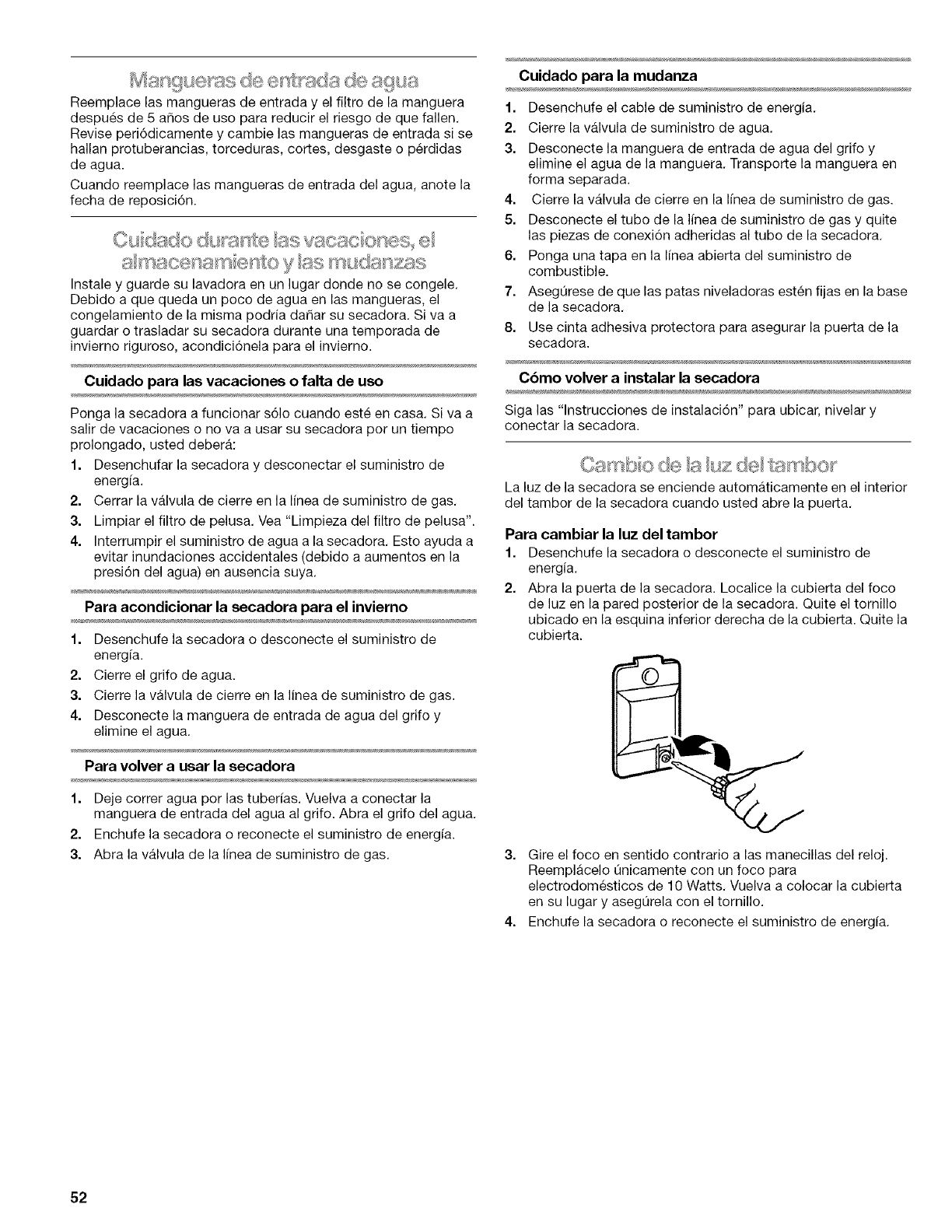

Reemplace las mangueras de entrada y el filtro de la manguera

despu@s de 5 a_os de uso para reducir el riesgo de que fallen.

Revise peri6dicamente y cambie las mangueras de entrada si se

hallan protuberancias, torceduras, cortes, desgaste o p@rdidas

de agua.

Cuando reemplace las mangueras de entrada del agua, anote la

fecha de reposici6n.

,, ,, i%2 X _ " "53@

Instale y guarde su lavadora en un lugar donde no se congele.

Debido a que queda un poco de agua en las mangueras, el

congelamiento de la misma podria da_ar su secadora. Siva a

guardar o trasladar su secadora durante una temporada de

invierno riguroso, acondici6nela para el invierno.

Cuidado para las vacaciones o falta de uso

Ponga la secadora a funcionar s61o cuando este en casa. Siva a

salir de vacaciones o no va a usar su secadora per un tiempo

prolongado, usted debera:

1. Desenchufar la secadora y desconectar el suministro de

energia.

2. Cerrar la valvula de cierre en la linea de suministro de gas.

3. Limpiar el filtro de pelusa. Vea "Limpieza del filtro de pelusa".

4. Interrumpir el suministro de agua a la secadora. Esto ayuda a

evitar inundaciones accidentales (debido a aumentos en la

presi6n del agua) en ausencia suya.

Para acondicionar la secadora para el invierno

1. Desenchufe la secadora o desconecte el suministro de

energ[a.

2. Cierre el grifo de agua.

3. Cierre la valvula de cierre en la linea de suministro de gas.

4. Desconecte la manguera de entrada de agua del grifo y

elimine el agua.

Para volver a usar la secadora

1. Deje correr agua por las tubeHas. Vuelva a conectar la

manguera de entrada del agua al grifo. Abra el grifo del agua.

2. Enchufe la secadora o reconecte el suministro de energ[a.

3. Abra la valvula de la lnea de suministro de gas.

Cuidado para la mudanza

1. Desenchufe el cable de suministro de energia.

2. Cierre la valvula de suministro de agua.

3. Desconecte la manguera de entrada de agua del grifo y

elimine el agua de la manguera. Transporte la manguera en

forma separada.

4. Cierre la valvula de cierre en la lnea de suministro de gas.

5. Desconecte el tubo de la linea de suministro de gas y quite

las piezas de conexi6n adheridas al tube de la secadora.

6. Ponga una tapa en la lnea abierta del suministro de

combustible.

7. Aseg@ese de que las patas niveladoras esten fijas en la base

de la secadora.

8. Use cinta adhesiva protectora para asegurar la puerta de la

secadora.

Cbmo volver a instalar la secadora

Siga las "lnstrucciones de instalaci6n" para ubicar, nivelar y

conectar la secadora.

La luz de la secadora se enciende autom£ticamente en el interior

del tambor de la secadora cuando usted abre la puerta.

Para cambiar la luz del tambor

1. Desenchufe la secadora o desconecte el suministro de

energia.

2. Abra la puerta de la secadora. Localice la cubierta del foco

de luz en la pared posterior de la secadora. Quite el tornillo

ubicado en la esquina inferior derecha de la cubierta. Quite la

cubierta.

3. Gire el foco en sentido contrario a las manecillas del reloj.

Reemplacelo Qnicamente con un foco para

electrodomesticos de 10 Watts. Vuelva a colocar la cubierta

en su lugar y aseg@ela con el tornillo.

4. Enchufe la secadora o reconecte el suministro de energ[a.

52

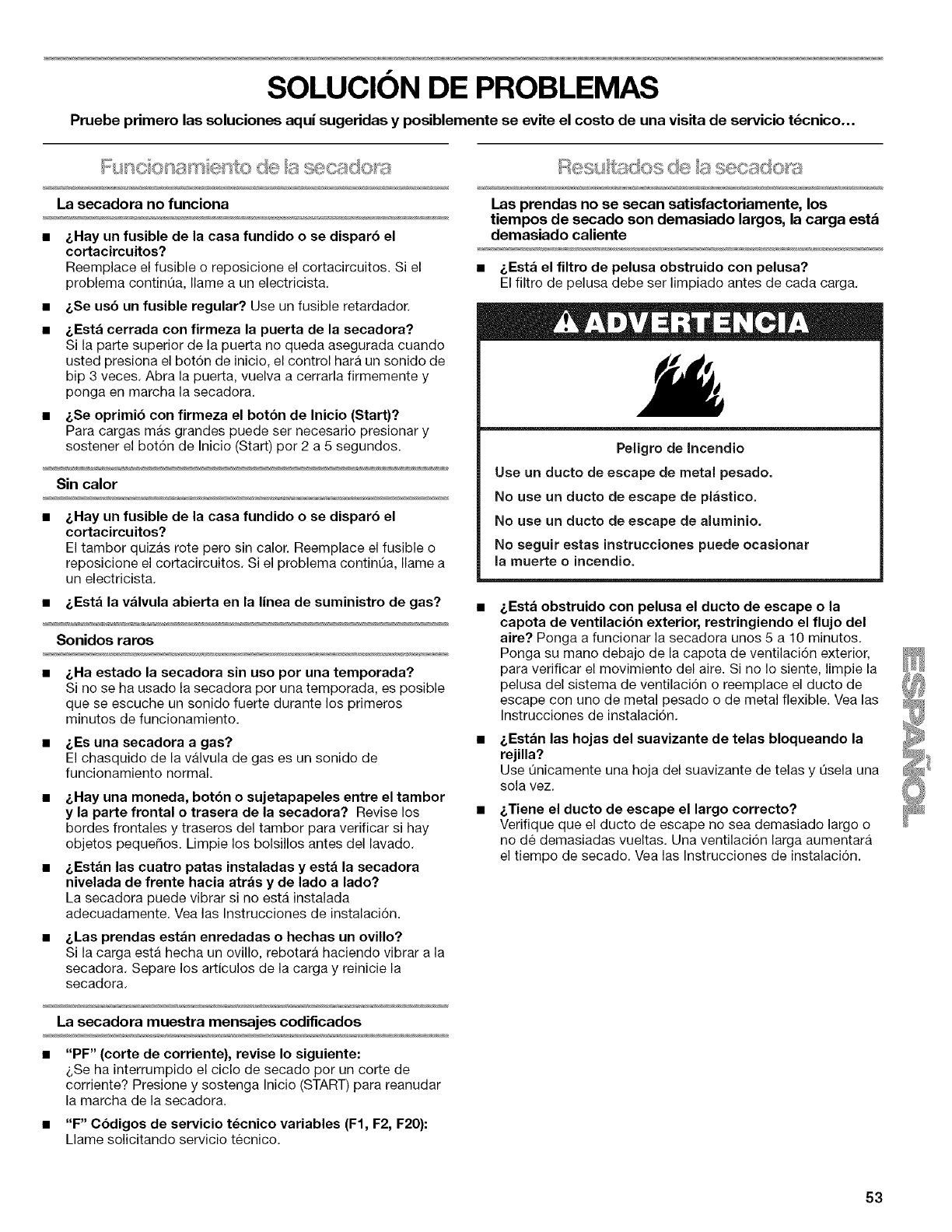

SOLUCION DE PROBLEMAS

Pruebe primero las soluciones aqui sugeridas y posiblemente se evite el costo de una visita de servicio t_cnico...

La secadora no funciona

&Hay un fusible de la casa fundido o se dispar6 el

cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el

problema continQa, Name a un electricista,

&Se us6 un fusible regular? Use un fusible retardador.

&Esta cerrada con firmeza la puerta de la secadora?

Si la parte superior de la puerta no queda asegurada cuando

usted presiona el bot6n de inicio, el control hara un sonido de

bip 3 veces, Abra la puerta, vuelva a cerrarla firmemente y

ponga en marcha la secadora,

&Se oprimi6 con firmeza el botbn de Inicio (Start)?

Para cargas mas grandes puede ser necesario presionar y

sostener el bot6n de Inicio (Start) per 2 a 5 segundos.

Sin calor

&Hay un fusible de la casa fundido o se dispar6 el

cortacircuitos?

El tambor quizas rote pete sin calor. Reemplace el fusible o

reposicione el cortacircuitos, Si el problema continQa, Name a

un electricista.

•&Est_ la valvula abierta en la linea de suministro de gas?

Sonidos raros

&Ha estado la secadora sin uso por una temporada?

Si no se ha usado la secadora per una temporada, es posible

que se escuche un sonido fuerte durante los primeros

minutos de funcionamiento.

•&Es una secadora a gas?

El chasquido de la valvula de gas es un sonido de

funcionamiento normal.

&Hay una moneda, bot6n o sujetapapeles entre el tambor

y la parte frontal o trasera de la secadora? Revise los

bordes frontales y traseros del tambor para verificar si hay

objetos peque_os. Limpie los bolsillos antes del lavado,

&Est_n las cuatro patas instaladas yest_ la secadora

nivelada de frente hacia atr_s yde lado a lado?

La secadora puede vibrar si no esta instalada

adecuadamente, Vea las Instrucciones de instalaci6n.

&Las prendas estbn enredadas o hechas un ovillo?

Si la carga esta hecha un ovillo, rebotara haciendo vibrar a la

secadora, Separe los articulos de la carga y reinicie la

secadora,

La secadora muestra mensajes codificados

"PF" (corte de corriente), revise Io siguiente:

_,Se ha interrumpido el ciclo de secado per un corte de

corriente? Presione y sostenga Inicio (START) para reanudar

la marcha de la secadora.

• "F" C6digos de servicio t_cnico variables (F1, F2, F20):

Llame solicitando servicio tecnico.

Las prendas no se secan satisfactoriamente, los

tiempos de secado son demasiado largos, la carga est&

demasiado caliente

•&Esta el filtro de pelusa obstruido con pelusa?

El filtro de pelusa debe ser limpiado antes de cada carga,

Peligro de Incendio

Use un ducto de escape de metal pesado.

No use un ducto de escape de plasticoo

No use un ducto de escape de aluminio.

No seguir eetas instrucciones puede ocasionar

la muerte o incendio.

&Esta obstruido con pelusa el ducto de escape o la

capota de ventilaci6n exterior, restringiendo el flujo del

aire? Ponga a funcionar la secadora unos 5 a 10 minutes,

Ponga su mane debajo de la capota de ventilaci6n exterior,

para verificar el movimiento del aire. Si no Io siente, limpie la

pelusa del sistema de ventilaci6n o reemplace el ducto de

escape con uno de metal pesado o de metal flexible. Vea las

Instrucciones de instalaci6n.

&Estan las hojas del suavizante de telas bloqueando la

rejilla?

Use Qnicamente una hoja del suavizante de telas y _sela una

sola vez.

&Tiene el ducto de escape el largo correcto?

Verifique que el ducto de escape no sea demasiado largo o

no de demasiadas vueltas, Una ventilaci6n larga aumentara

el tiempo de secado. Vea las Instrucciones de instalaci6n.

53

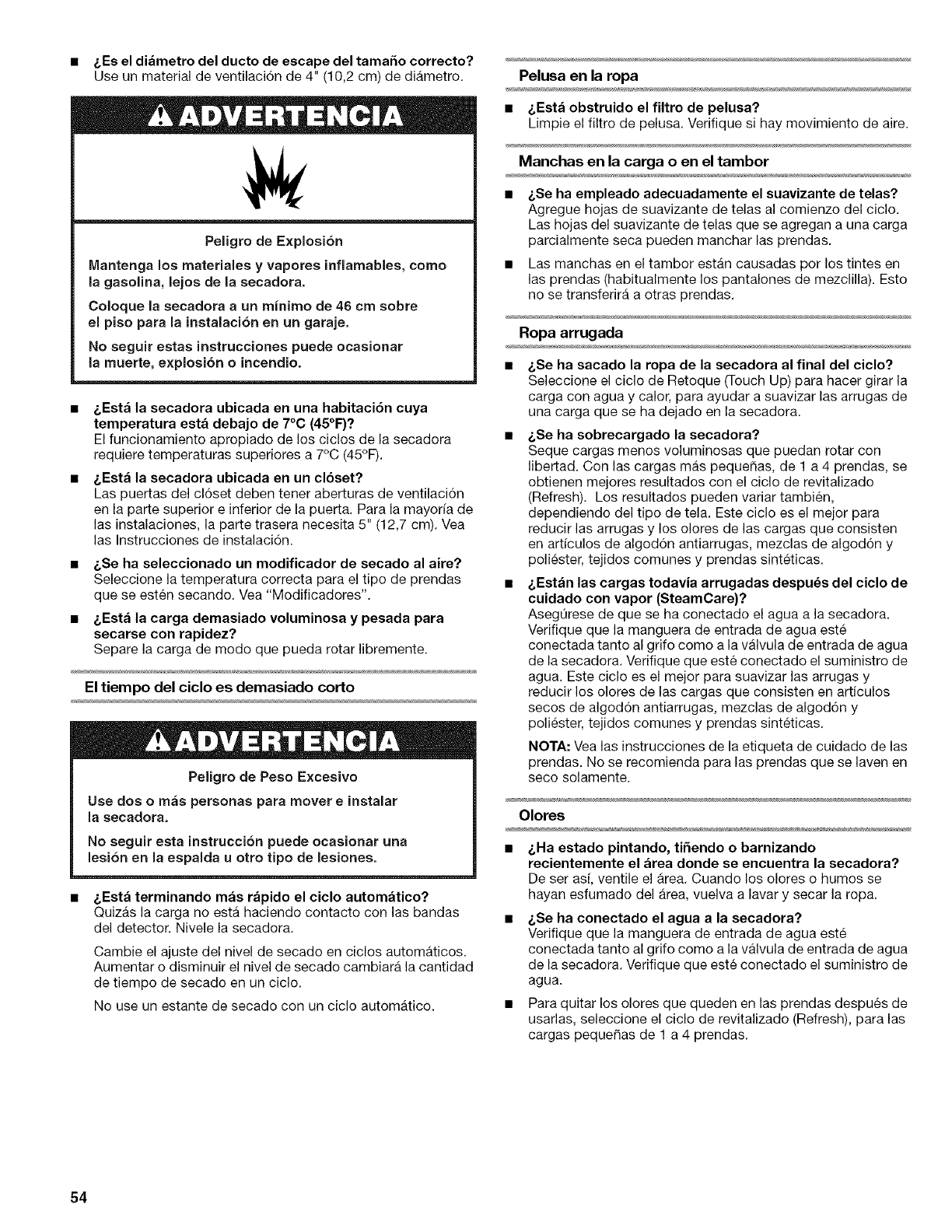

•&Es el dibmetro del ducto de escape del tamale correcto?

Use un material de ventilaci6n de 4" (10,2 cm) de diametro. Pelusa en la ropa

Peligro de Explosi6n

IVlantenga los materiales yvapores inflamables, come

la gasolina, lejos de la secadora.

Coloque la secadera aun minimo de 46 cm sobre

el piso para la instalaci6n en un garaje,

No seguir estas instrucciones puede ecasionar

la muerte, e×plosi6n oincendio.

&Esta la secadora ubicada en una habitaci6n cuya

temperatura estb debajo de 7°C (45°F)?

El funcionamiento apropiado de los ciclos de la secadora

requiere temperaturas superiores a 7°C (45°F).

&Esta la secadora ubicada en un clbset?

Las puertas del cl6set deben tener aberturas de ventilaci6n

en la parte superior e inferior de la puerta. Para la mayorfa de

las instalaciones, la parte trasera necesita 5" (12,7 cm). Vea

las Instrucciones de instalaci6n.

•&Se ha seleccionado un modificador de secado al aire?

Seleccione la temperatura correcta para el tipo de prendas

que se esten secando. Vea "Modificadores".

•&Esta la carga demasiado voluminosa y pesada para

secarse con rapidez?

Separe la carga de mode que pueda rotar libremente.

El tiempo del ciclo es demasiado corto

Peligro de Peso Excesive

Use dos o mas personas para mover einstalar

la secadora.

No seguir esta instruccion puede ocasionar una

lesi6n en la espalda u otro tipo de lesiones.

• &Esta terminando mas rapido el ciclo automatico?

Quizas la carga no esta haciendo contacto con las bandas

del detector. Nivele la secadora.

Cambie el ajuste del nivel de secado en ciclos automaticos.

Aumentar o disminuir el nivel de secado cambiara la cantidad

de tiempo de secado en un ciclo.

No use un estante de secado con un ciclo automatico.

• &Esta obstruido el filtro de pelusa?

Limpie el filtro de pelusa. Verifique si hay movimiento de aire.

Manchas en la carga o en el tambor

&Se ha empleado adecuadamente el suavizante de telas?

Agregue hojas de suavizante de telas al comienzo del ciclo.

Las hojas del suavizante de telas que se agregan a una carga

parcialmente seca pueden manchar las prendas.

•Las manchas en el tambor estan causadas per los tintes en

las prendas (habitualmente los pantalones de mezclilla). Esto

no se transferira a otras prendas.

Ropa arrugada

&Se ha sacado la ropa de la secadora al final del ciclo?

Seleccione el ciclo de Retoque (Touch Up) para hacer girar la

carga con agua y calor, para ayudar a suavizar las arrugas de

una carga que se ha dejado en la secadora.

&Se ha sobrecargado la secadora?

Seque cargas menos voluminosas que puedan rotar con

libertad. Con las cargas mas pequeSas, de 1 a 4 prendas, se

obtienen mejores resultados con el ciclo de revitalizado

(Refresh). Los resultados pueden variar tambien,

dependiendo del tipo de tela. Este ciclo es el mejor para

reducir las arrugas y los olores de las cargas que consisten

en artfculos de algod6n antiarrugas, mezclas de algod6n y

poliester, tejidos comunes y prendas sinteticas.

&Estan las cargas todavia arrugadas despu_s del ciclo de

cuidado con vapor (SteamCare)?

AsegQrese de que se ha conectado el agua a la secadora.

Verifique que la manguera de entrada de agua este

conectada tanto al grifo come a la valvula de entrada de agua

de la secadora. Verifique que este conectado el suministro de

agua. Este ciclo es el mejor para suavizar las arrugas y

reducir los olores de las cargas que consisten en articulos

secos de algod6n antiarrugas, mezclas de algod6n y

poliester, tejidos comunes y prendas sinteticas.

NOTA: Vea las instrucciones de la etiqueta de cuidado de las

prendas. No se recomienda para las prendas que se laven en

seco solamente.

Olores

&Ha estado pintando, ti5endo o barnizando

recientemente el _rea donde se encuentra la secadora?

De ser as[, ventile el Area. Cuando los olores o humos se

hayan esfumado del Area, vuelva a lavar y secar la ropa.

&Se ha conectado el agua a la secadora?

Verifique que la manguera de entrada de agua este

conectada tanto al grifo come a la valvula de entrada de agua

de la secadora. Verifique que este conectado el suministro de

agua.

Para quitar los olores que queden en las prendas despues de

usarlas, seleccione el ciclo de revitalizado (Refresh), para las

cargas pequer_as de 1 a 4 prendas.

54

CONTRATOS DE PROTECCION

Contratos maestros de proteccibn v'

iFelicitaciones per su inteligente adquisicidn! Su nuevo producto

Kenmore ®esta disefiado y fabricado para proporcionarle afios de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es alli donde el Contrato maestro de protecci6n

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambien ayuda a prolongar la v'

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato*:

v' Piezas y mano de obra necesarias para ayudar a mantener

los productos funcionando correctamente bajo uso normal,

no s61o en caso de defectos. Nuestra cobertura va mucho

mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que esten excluidas de la

cobertura -- protecci6n verdadera.

v' Servicio experto a cargo de un personal de mas de 10.000

t_cnicos de servicio autorizados pot Sears, Io que significa

que su producto sera reparado por alguien en quien usted

puede confiar.

v' Llamadas de servicio ilimitado y servicio en todo el pals,

con la frecuencia que usted desee, cuando usted desee.

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en el

transcurso de doce meses.

v' Reemplazo del producto si su producto protegido no puede

set reparado.

v' Revisi6n anual de mantenimiento preventivo a solicitud

suya - sin costo adicional.

Ayuda rapida por tel_fono - Io que nosotros Ilamamos

Soluci6n r_pida - apoyo por telefono a cargo de un

representante de Sears para todos los productos. Piense en

nosotros como si fueramos un "manual parlante para el

propietario".

v' Protecci6n de sobrevoltaje contra da_os electricos debido a

fluctuaciones de electricidad.

Protecci6n por p_rdida de comida, por un valor anual de

$250, por cualquier perdida de comida que sea come

resultado de fallas mecanicas de cualquier refrigerador o

congelador cubierto bajo la garantia.

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido.

v' 10% de descuento sobre el precio comL_n por el servicio de

reparaci6n que no este bajo protecci6n, as[ como tambien las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61otiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo. Si

por algt]n motivo usted Io cancela durante el perfodo de la

garantia del producto, le proveeremos un reembolso total. 0 un

reembolso proporcional en cualquier momento posterior a la

expiraci6n del periodo de la garantfa, iAdquiera hoy su Contrato

maestro de protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios einformacibn adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canada vada en algunos articulos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros artfculos principales del hogar, en los EE.UU. o

en Canada Ilame al 1-800-4-MY-HOME_L

55

Your Home

For repair- in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home so/utions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427) Sea rs

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

W10142263A TN SM . 6/07

® Registered Trademark /Trademark /Service Mark of Sears Brands, LLC Printed in U.S.A,

• TM

© 2007 Sears Brands, LLC ® Marca reglstrada /Marca de comercio /SMMarca de servicio de Sears Brands, LLC Impreso en EE. UU,
