Bottom-Mount Refrigerator

,Jo,. Cst"e G_._de

Refrigerador con congelador en la parte inferior

,,<_,, y cu c_ac_o

R6frig_rateur bcong61ateur en bas

\

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

WIOI37663A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

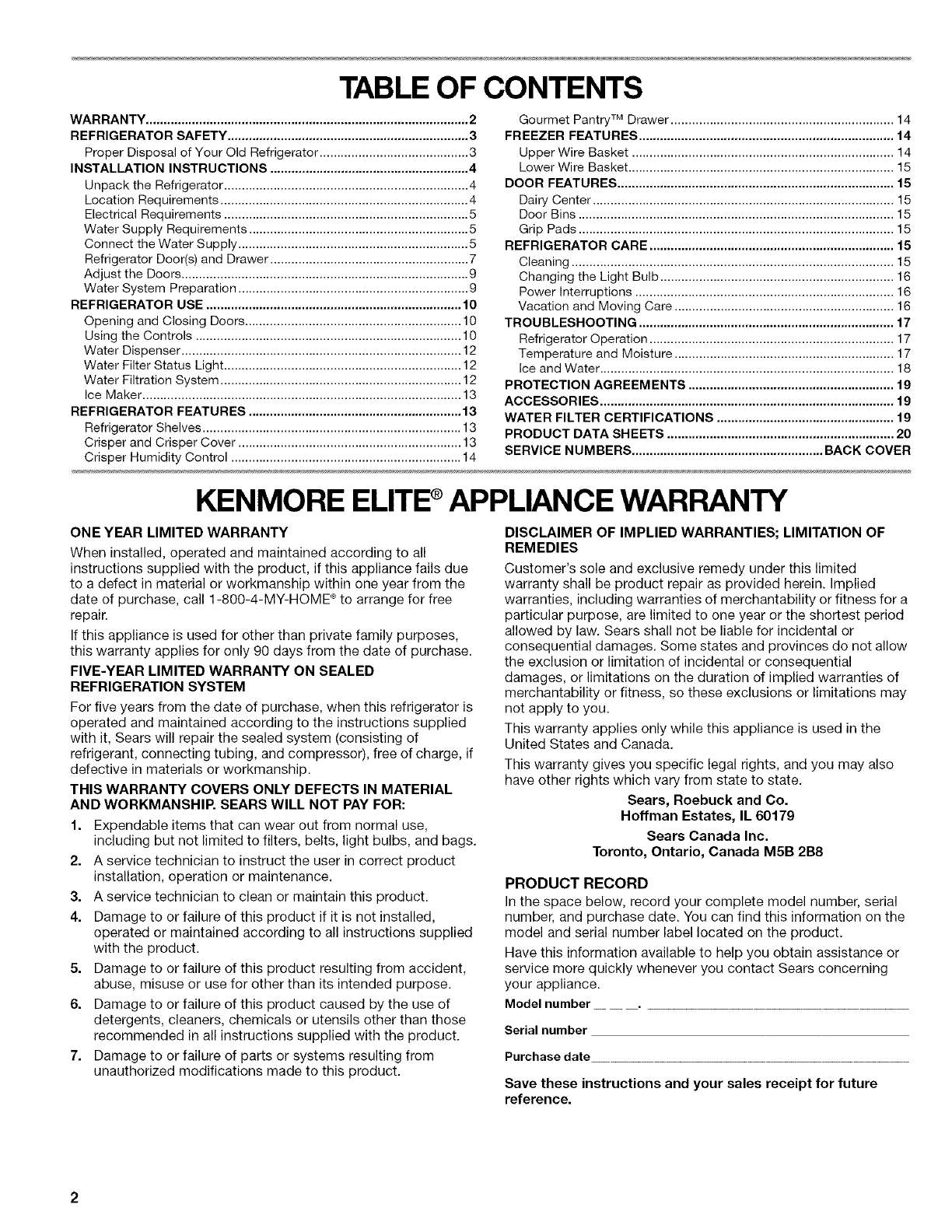

TABLEOF CONTENTS

WARRANTY ........................................................................................... 2

REFRIGERATOR SAFETY .................................................................... 3

Proper Disposal of Your Old Refrigerator .......................................... 3

INSTALLATION INSTRUCTIONS ........................................................ 4

Unpack the Refrigerator ..................................................................... 4

Location Requirements ...................................................................... 4

Electrical Requirements ..................................................................... 5

Water Supply Requirements .............................................................. 5

Connect the Water Supply ................................................................. 5

Refrigerator Door(s) and Drawer ........................................................ 7

Adjust the Doors ................................................................................. 9

Water System Preparation ................................................................. 9

REFRIGERATOR USE ........................................................................ 10

Opening and Closing Doors ............................................................. 10

Using the Controls ........................................................................... 10

Water Dispenser ............................................................................... 12

Water Filter Status Light ................................................................... 12

Water Filtration System .................................................................... 12

Ice Maker .......................................................................................... 13

REFRIGERATOR FEATURES ............................................................ 13

Refrigerator Shelves ......................................................................... 13

Crisper and Crisper Cover ............................................................... 13

Crisper Humidity Control ................................................................. t 4

Gourmet Pantry TM Drawer ............................................................... 14

FREEZER FEATURES ........................................................................ 14

Upper Wire Basket .......................................................................... 14

Lower Wire Basket ........................................................................... 15

DOOR FEATURES .............................................................................. 15

Dairy Center ..................................................................................... 15

Door Bins ......................................................................................... 15

Grip Pads ......................................................................................... 15

REFRIGERATOR CARE ..................................................................... 15

Cleaning ........................................................................................... 15

Changing the Light Bulb .................................................................. 16

Power Interruptions ......................................................................... 16

Vacation and Moving Care .............................................................. 16

TROUBLESHOOTING ........................................................................ 17

Refrigerator Operation ..................................................................... 17

Temperature and Moisture .............................................................. 17

Ice and Water ................................................................................... 18

PROTECTION AGREEMENTS .......................................................... 19

ACCESSORIES ................................................................................... 19

WATER FILTER CERTIFICATIONS .................................................. 19

PRODUCT DATA SHEETS ................................................................ 20

SERVICE NUMBERS ...................................................... BACK COVER

KENMORE ELITE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ®to arrange for free

repair.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

FIVE-YEAR LIMITED WARRANTY ON SEALED

REFRIGERATION SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to the instructions supplied

with it, Sears will repair the sealed system (consisting of

refrigerant, connecting tubing, and compressor), free of charge, if

defective in materials or workmanship.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

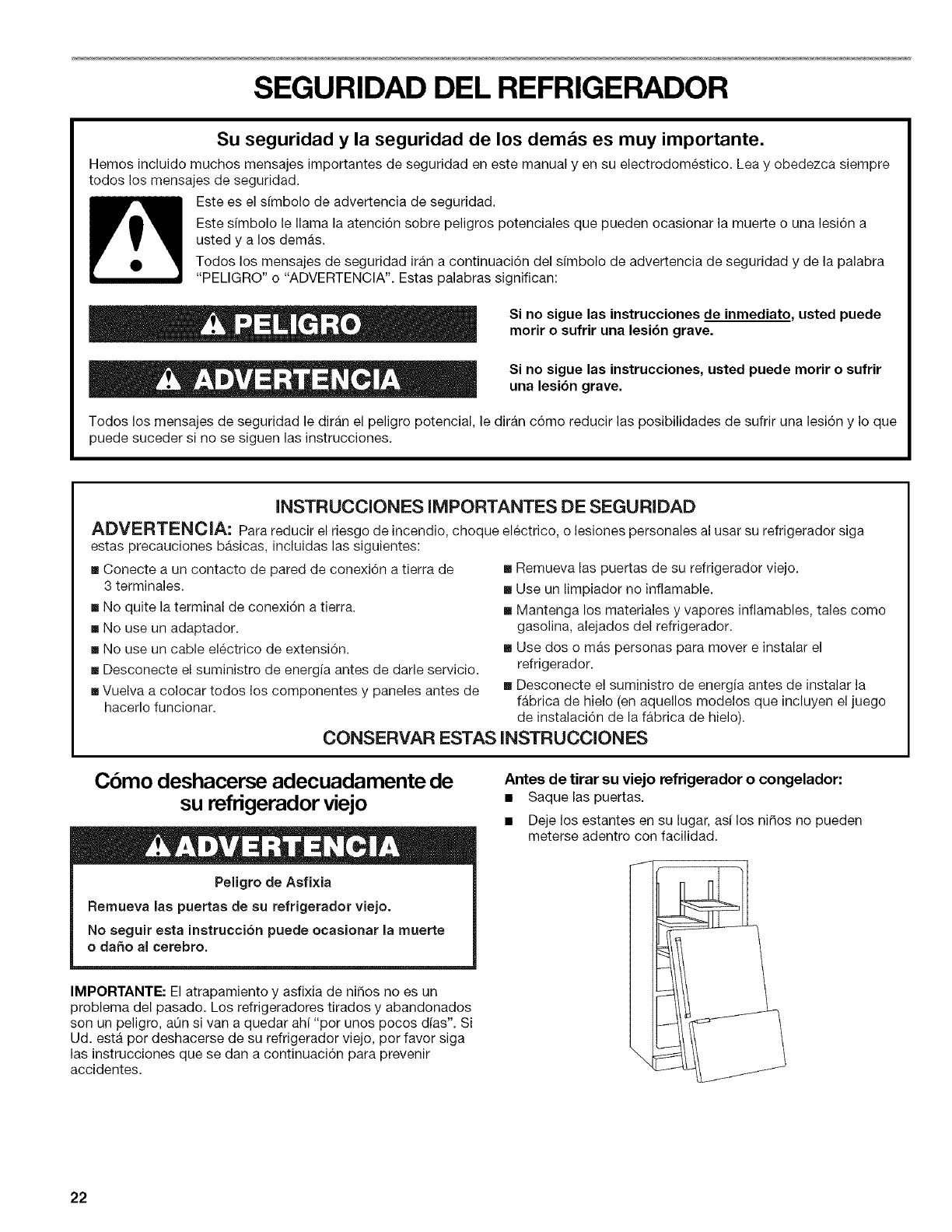

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,

including the following:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

[] Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVETHESEINSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

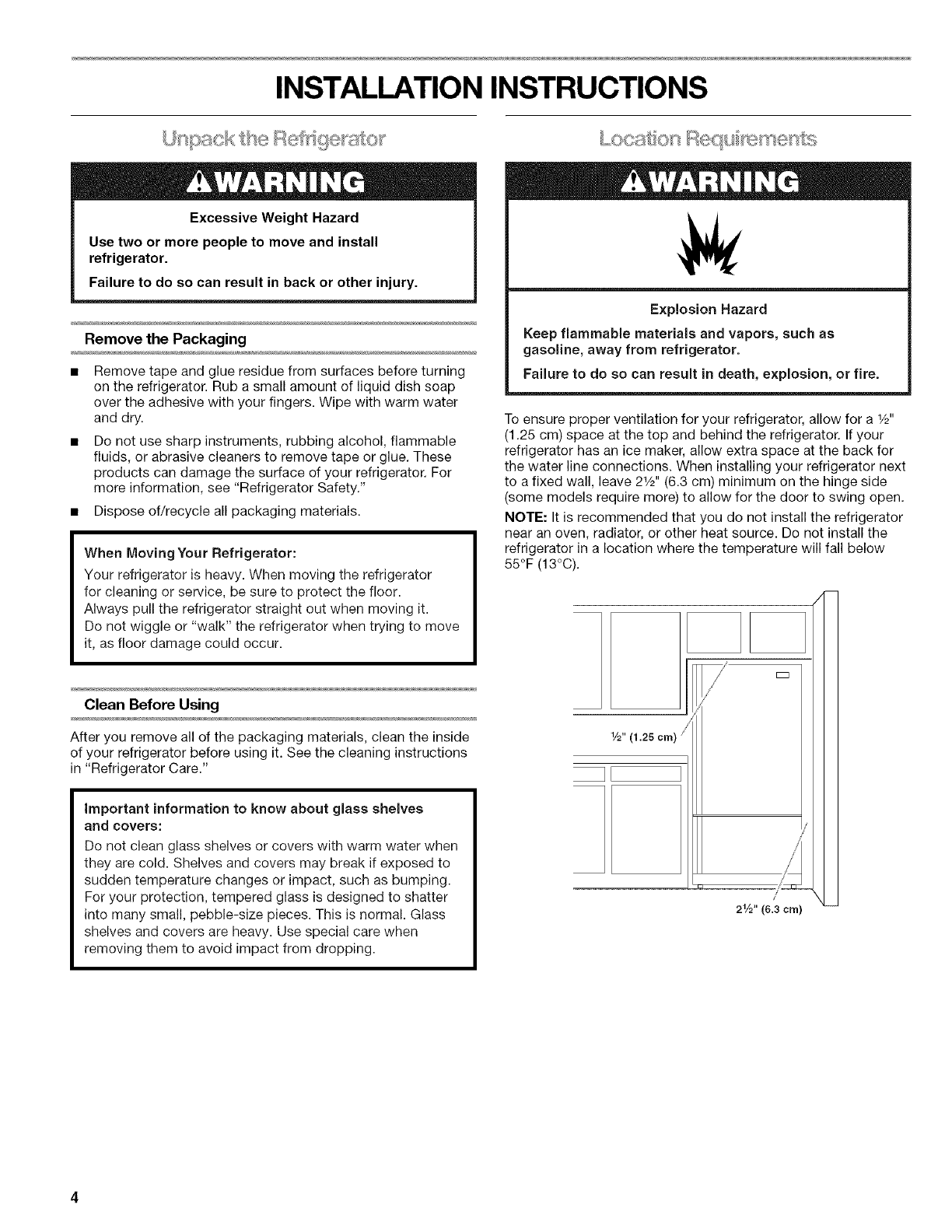

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

• Dispose of/recycle all packaging materials.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

LO(., <__£.4 Fleql.lI;l(_ mel"_ts

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a W'

(1.25 cm) space at the top and behind the refrigerator. If your

refrigerator has an ice maker, allow extra space at the back for

the water line connections. When installing your refrigerator next

to a fixed wall, leave 2W' (6.3 cm) minimum on the hinge side

(some models require more) to allow for the door to swing open.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below

55°F (13°C).

1/2" I

]E

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

4O

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here. 4.

TOOLS NEEDED:

• Flat-blade screwdriver • 1/411Nut driver

• 7/16"and 1/2"Open-end or two • 1/4"Drill bit

adjustable wrenches • Cordless drill 5.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Do not use a piercing-type or 3/16II(4.76 mm) saddle valve

which reduces water flow and clogs more easily.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 35 and

120 psi (241 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 and 120 psi (241 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

to 60 psi (276 to 414 kPa):

Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFR

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Find a 1/2"to 11/4'' (12.7 mm to 3.18 mm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower right rear of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

Using a cordless drill, drill a 1/4"hole in the cold water pipe

you have selected.

%

........ A

_ G

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"drilled hole

in the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

slowly and evenly so the washer makes a watertight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe.

Connect to Refrigerator

Depending on your model, the water line may come down from

the top or up from the bottom. Follow the connection instructions

for your model.

Style 1

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut and

sleeve as shown. Tighten the compression nut. Do not

overtighten. Confirm copper tubing is secure by pulling on

copper tubing.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the copper tubing. Secure copper tubing to

refrigerator cabinet with a "P" clamp.

4.

5.

Slide the compression nut over the sleeve and screw into the

water valve inlet port.

A. Plastic water tubing C. Compression nut

B. Sleeve D. Copper tubing

Using an adjustable wrench, hold the nut on the plastic water

line to keep it from moving. Then, with a second wrench turn

the compression nut on the copper tubing counterclockwise

to completely tighten. Do not overtighten.

B_ @

@

C

Di

Ei

A. Copper tubing D. Compression sleeve

B. "P" clamp E. Water valve inlet port

C. Compression nut

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Style 2

1. Create a service loop (minimum diameter of 2 ft [61 cm]) with

the copper tubing. Avoid kinks when coiling the copper

tubing.

2. Remove the plastic cap from water valve inlet port. Place a

compression nut and sleeve on the copper tubing.

3. Insert the end of the copper tubing into the water valve inlet

port. Shape tubing slightly so that the tubing feeds straight

into the port to avoid kinks.

A. Plastic water line D. Copper tubing

B. Water valve inlet port E. "P" clamp

C. Compression nut

6. Check connection by pulling on copper tubing. Attach copper

tubing to refrigerator cabinet with a "P" clamp. Turn on water

supply to refrigerator and check for leaks. Correct any leaks.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill the ice container.

Graphicsareincludedlaterinthissection.

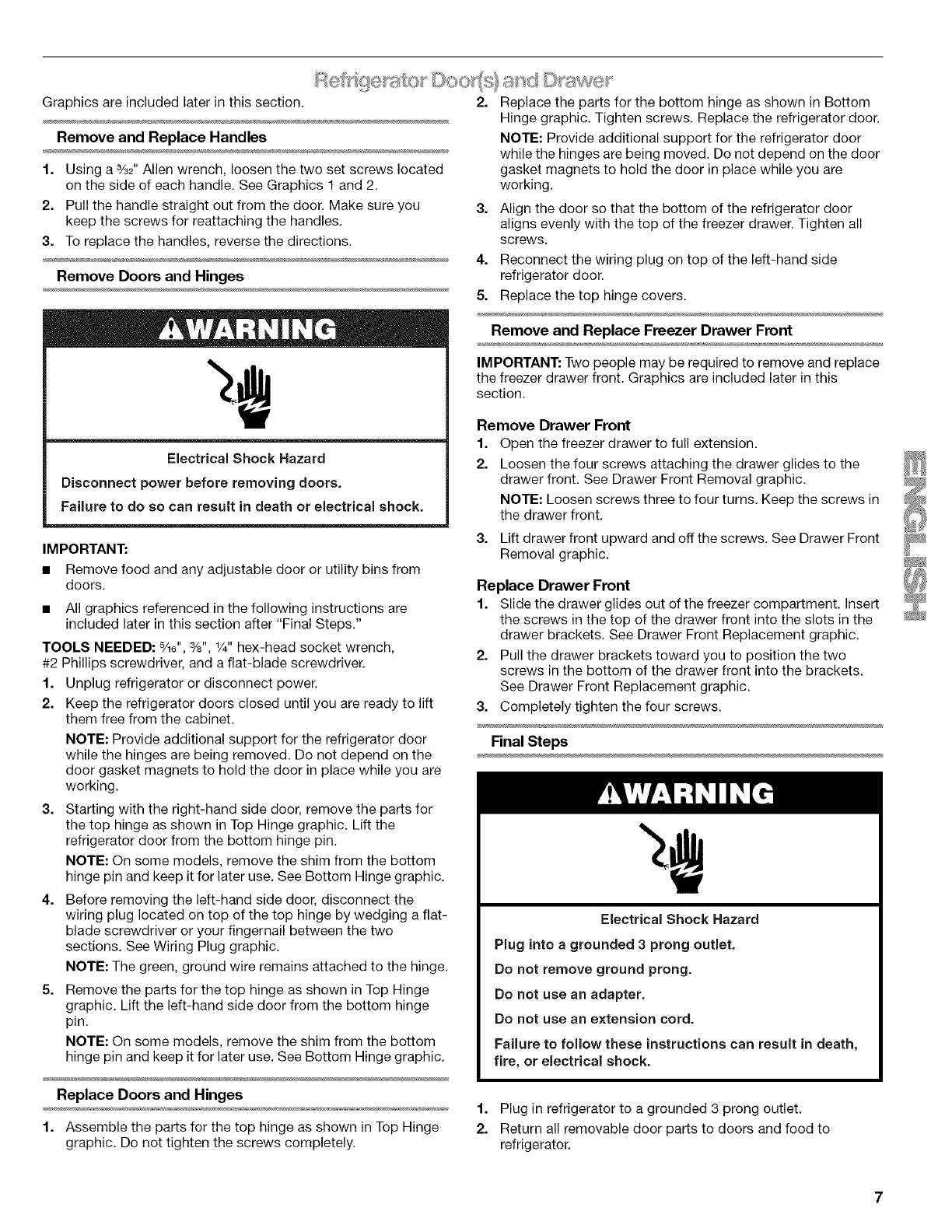

Remove and Replace Handles

1. Using a %2" Allen wrench, loosen the two set screws located

on the side of each handle. See Graphics 1 and 2.

2. Pull the handle straight out from the door. Make sure you 3.

keep the screws for reattaching the handles,

3. To replace the handles, reverse the directions.

4.

Remove Doors and Hinges

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

IMPORTANT:

• Remove food and any adjustable door or utility bins from

doors,

• All graphics referenced in the following instructions are

included later in this section after "Final Steps."

TOOLS NEEDED: %6", %", 1/4"hex-head socket wrench,

#2 Phillips screwdriver, and a flat-blade screwdriver.

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator doors closed until you are ready to lift

them free from the cabinet.

NOTE: Provide additional support for the refrigerator door

while the hinges are being removed. Do not depend on the

door gasket magnets to hold the door in place while you are

working.

3= Starting with the right-hand side door, remove the parts for

the top hinge as shown in Top Hinge graphic. Lift the

refrigerator door from the bottom hinge pin,

NOTE: On some models, remove the shim from the bottom

hinge pin and keep it for later use. See Bottom Hinge graphic,

4= Before removing the left-hand side door, disconnect the

wiring plug located on top of the top hinge by wedging a flat-

blade screwdriver or your fingernail between the two

sections. See Wiring Plug graphic.

NOTE: The green, ground wire remains attached to the hinge,

5= Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the left-hand side door from the bottom hinge

pin.

NOTE: On some models, remove the shim from the bottom

hinge pin and keep it for later use. See Bottom Hinge graphic.

Replace Doors and Hinges

1. Assemble the parts for the top hinge as shown in Top Hinge

graphic. Do not tighten the screws completely.

2. Replace the partsforthe bottom hingeas shown inBottom

Hinge graphic.Tightenscrews.Replace therefrigeratordoor.

NOTE: Provideadditionalsupportforthe refrigeratordoor

whilethe hingesarebeingmoved. Do notdepend on thedoor

gasketmagnets to holdthedoor inplacewhileyou are

working.

Align the door so that the bottom of the refrigerator door

aligns evenly with the top of the freezer drawer. Tighten all

screws,

Reconnect the wiring plug on top of the left-hand side

refrigerator door.

5. Replace the top hinge covers.

Remove and Replace Freezer Drawer Front

IMPORTANT: Two people may be required to remove and replace

the freezer drawer front. Graphics are included later in this

section.

Remove Drawer Front

1. Open the freezer drawer to full extension.

2. Loosen the four screws attaching the drawer glides to the

drawer front. See Drawer Front Removal graphic.

NOTE: Loosen screws three to four turns. Keep the screws in

the drawer front.

3. Lift drawer front upward and off the screws. See Drawer Front

Removal graphic.

Replace Drawer Front

1. Slide the drawer glides out of the freezer compartment. Insert

the screws in the top of the drawer front into the slots in the

drawer brackets. See Drawer Front Replacement graphic.

2. Pull the drawer brackets toward you to position the two

screws in the bottom of the drawer front into the brackets.

See Drawer Front Replacement graphic.

3. Completely tighten the four screws.

Final Steps

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug in refrigerator to a grounded 3 prong outlet.

2. Return all removable door parts to doors and food to

refrigerator.

A. Hinge Cover Screw

B. Top Hinge Cover

C. 5A6"Hex-Head Hinge Screws

D. Top Hinge

Bottom Hinges

o_ ............. A

_. c

A. Shim (on some models)

B. Bottom Hinge

C. Hinge Screws

A. Loosen 4 Door Bracket Screws

A. %2" Set Screw

\

@

A

A. %2" Set Screw

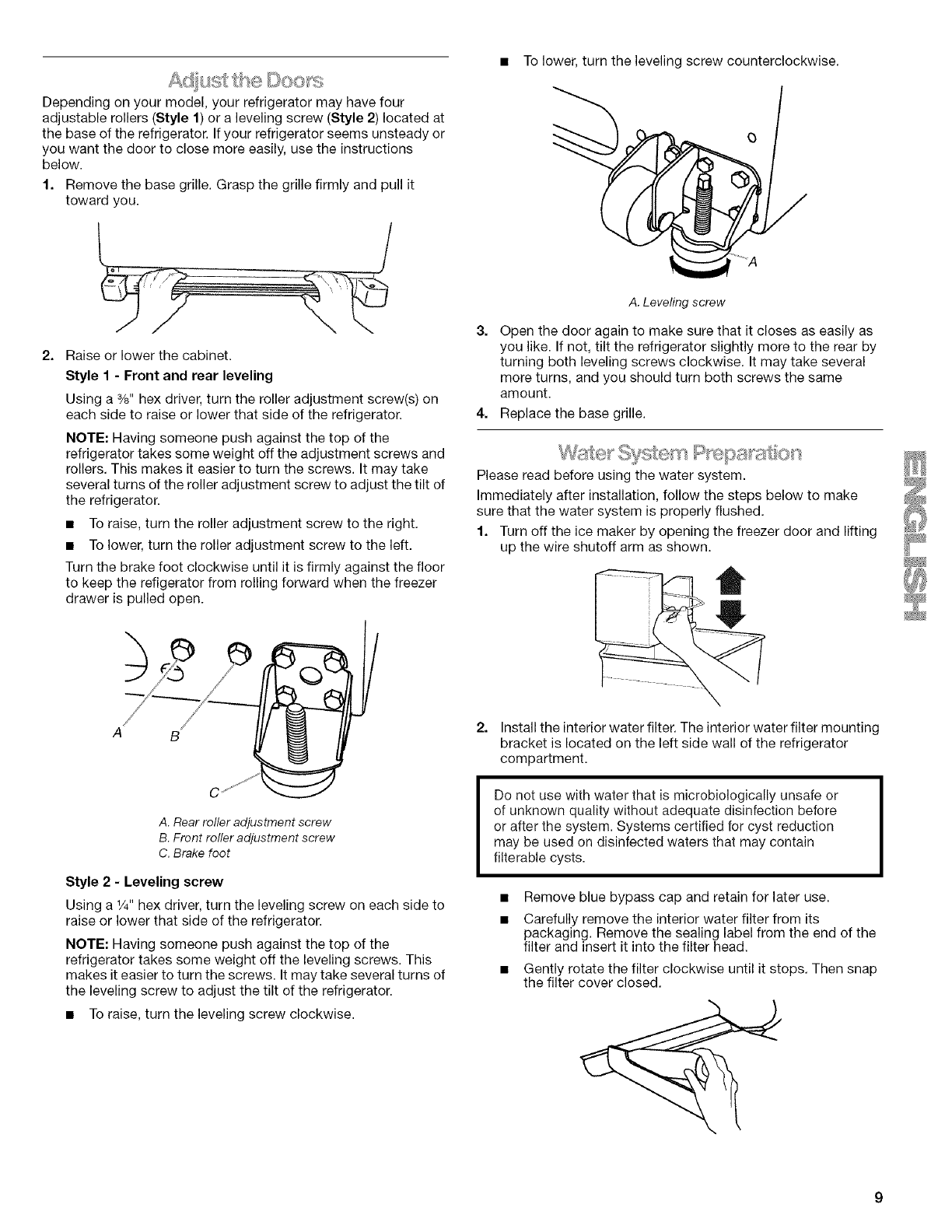

Depending on your model, your refrigerator may have four

adjustable rollers (Style 1) or a leveling screw (Style 2) located at

the base of the refrigerator, If your refrigerator seems unsteady or

you want the door to close more easily, use the instructions

below.

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

2, Raise or lower the cabinet.

Style 1 - Front and rear leveling

Using a %" hex driver, turn the roller adjustment screw(s) on

each side to raise or lower that side of the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the adjustment screws and

rollers. This makes it easier to turn the screws. It may take

several turns of the roller adjustment screw to adjust the tilt of

the refrigerator.

• To raise, turn the roller adjustment screw to the right.

• To lower, turn the roller adjustment screw to the left.

Turn the brake foot clockwise until it is firmly against the floor

to keep the refigerator from rolling forward when the freezer

drawer is pulled open.

A. Rear roller adjustment screw

B. Front roller adjustment screw

C. Brake foot

Style 2 - Leveling screw

Using a 1/4"hex driver, turn the leveling screw on each side to

raise or lower that side of the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws. This

makes it easier to turn the screws. It may take several turns of

the leveling screw to adjust the tilt of the refrigerator.

• To raise, turn the leveling screw clockwise.

• To lower, turn the leveling screw counterclockwise.

/

A. Leveling screw

3. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning both leveling screws clockwise. It may take several

more turns, and you should turn both screws the same

amount.

4. Replace the base grille.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly flushed.

1. Turn off the ice maker by opening the freezer door and lifting

up the wire shutoff arm as shown.

2, Install the interior water filter. The interior water filter mounting

bracket is located on the left side wall of the refrigerator

compartment.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Remove blue bypass cap and retain for later use.

Carefully remove the interior water filter from its

packaging. Remove the sealing label from the end of the

filter and insert it into the filter head.

Gently rotate the filter clockwise until it stops. Then snap

the filter cover closed.

3.

4.

5.

Press the Water button on the dispenser control panel. Use a

sturdy container to depress and hold the dispenser lever for

5 seconds, then release it for 5 seconds. Repeat until water

begins to flow. Once water begins to flow, continue

depressing and releasing the dispenser lever (5 seconds on,

5 seconds off) for an additional 2 minutes. This will flush air

from the filter and water dispensing system. Additional

flushing may be required in some households. As air is

cleared from the system, water may spurt out of the

dispenser.

NOTE: After five minutes of continuous dispensing, the

dispenser will stop dispensing water to avoid flooding. To

continue dispensing, remove the container and press the

dispensing lever again.

Inspect the filter system for water leaks. If you see water

leaks, see the "Troubleshooting" section.

Turn on the ice maker by opening the freezer door and

lowering the wire shutoff arm as shown. Please refer to the

"Ice Maker" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

REFRIGERATOR USE

There are two refrigerator compartment doors. The doors can be

opened and closed either separately or together.

There is a vertically-hinged seal on the left refrigerator door.

• When the left side door is opened, the hinged seal

automatically folds inward so that it is out of the way.

• When both doors are closed, the hinged seal automatically

forms a seal between the two doors.

..................... A

A. Hinged seal

Osng {se Oo s/yo s

IMPORTANT:

• When the power is on, the temperature display shows the

actual temperature of the compartment.

• Wait 24 hours for your refrigerator to cool completely before

adding food. If you add food before the refrigerator has

cooled completely, your food may spoil.

NOTE: Adjusting the refrigerator and freezer temperature

controls to a colder than recommended setting will not cool

the compartments any faster.

The recommended settings should be correct for normal

household refrigerator use. The controls are set correctly

when milk or juice is as cold as you like and when ice cream

is firm.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

Temperature Controls

For your convenience, your temperature controls are preset at

the factory. When you first install your refrigerator, make sure the

controls are still set to the recommended set points as shown.

Recommended Settings

Freezer

(o F) Recommended Settng

Refrigerator

css _} Recommende_ setting

To Turn Cooling Off/On:

Press the Freezer Up Arrow until OFF appears in the display.

Neither compartment will cool. Press either the Freezer or

Refrigerator Down Arrow to turn the cooling back on.

Adjusting Controls

The REFRIGERATOR control adjusts the refrigerator

compartment temperature. The FREEZER control adjusts the

freezer compartment temperature.

If you need to adjust the temperature in either the refrigerator or

freezer compartment, use the settings listed in the chart as a

guide.

To Adjust Set Point Temperatures:

The first touch of the Up Arrow or Down Arrow displays the

current temperature set point. The display will show the set point

for approximately 3 seconds, and then return to the actual

temperature.

• Press the Up Arrow or Down Arrow touch pads until the

desired temperature set point is displayed.

NOTE: Except when first turning on the refrigerator, do not

adjust either temperature control more than one setting at a

time. Wait 24 hours for the temperature to stabilize between

adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control 1° lower

FREEZER too warm/too little ice FREEZER Control 1°

lower

REFRIGERATOR too cold REFRIGERATOR

Control 1° higher

FREEZER too cold FREEZER Control 1°

higher

Additional Control Center Features

Rapid Cool

The Rapid Cool feature assists with periods of high refrigerator

use, full grocery loads, or temporarily warm room temperatures.

10

Press the Rapid Cool touch pad to set the freezer and

refrigerator to the lowest temperature settings. Press the

Rapid Cool touch pad again to return to the normal

refrigerator set point.

NOTE: The Rapid Cool feature will automatically shut off in

approximately 12 hours. When Rapid Cool is on, you cannot

adjust the temperature in either compartment.

Quick Cubes

The Quick Cubes feature assists with temporary periods of heavy

ice use by increasing ice production.

• Press Quick Cubes to set the freezer to the lowest

temperature settings. Press Quick Cubes again to return the

freezer to the normal set point.

NOTE: The Quick Cubes feature will automatically shut off in

approximately 24 hours. When Quick Cubes is on, you

cannot adjust the freezer temperature.

Vacation Mode (on some models)

In Vacation Mode, the freezer will not automatically defrost as

often to conserve energy.

• Press the Vacation Mode touch pad until the indicator light is

lit to turn on this feature. Press the Vacation Mode touch pad

again or open the refrigerator door to turn off this feature.

NOTE: The refrigerator door may be opened within 1 hour of

setting Vacation Mode without turning off the feature.

Temp Alarm (on some models)

The Temp Alarm feature provides temperature information in the

event of a power outage.

Power outage: During a power outage, if the temperatures in the

refrigerator and freezer compartments exceed normal operating

temperatures, the highest temperature reached will be displayed.

• Press the Temp Alarm touch pad until the indicator light is lit,

to turn on this feature. Press and hold Temp Alarm for

3 seconds until the indicator light goes off to turn off this

feature.

Temperature alarm: An alarm will sound repeatedly if the freezer

or refrigerator compartment temperatures exceed normal

operating temperatures for an hour or more.

The temperature displays will alternately show the current

temperatures and the highest temperatures the compartments

reached.

• Press the Temp Alarm touch pad once to stop the audible

alarm and alternating temperature displays. The Temp Alarm

light will continue to flash until the refrigerator returns to the

set temperature.

®

©

Door Alarm

The Door Alarm feature sounds a chime every few seconds when

the refrigerator door has been left open for 5 continuous minutes.

The chime will sound until the door is closed or Door Alarm is

turned off. The lights bulbs will turn off if any door is left open for

6 continuous minutes. Closing all the doors for I second will

cause the lights to come back on.

• Press the Door Alarm touch pad to turn this feature on or off.

The indicator light will be lit when the Door Alarm feature is

on.

Filter Reset (on some models)

See "Water Filter Status Light."

OrderO R_pla ce

©

P,_ss 3sec

_o reset

User Preferences

The control center allows you to set user preferences, if desired.

Temperature Display (F_C)

This preference allows you to change the temperature display.

F - Temperature in degrees Fahrenheit

C - Temperature in degrees Celsius

Alarm (AL)

This preference allows you to turn off the sound of all alarms.

ON - You will hear the alarm sound.

OFF - You will not hear the alarm sound.

Sabbath Mode (SAB)

ON - All control center lights, interior lights and alarm tones will

be disabled.

OFF - All control center lights, interior lights and alarm tones will

be enabled.

NOTE: Press the door alarm touch pad for three seconds to

restore all lights.

To Access the User Preferences Menu:

1. Press and hold the Door Alarm touch pad for three seconds.

The preference name will appear in the Freezer display and

the preference status (F or C) or (ON or OFF) will appear in the

Refrigerator display.

2. Use the Freezer (+) or (-) touch pads to scroll through the

preference names. When the desired preference name is

displayed, press the Refrigerator (+) or (-) touch pads to

change the preference status.

3. Set your preferences by pressing and holding the Door Alarm

touch pad for three seconds.

11

IMPORTANT:

• If you did not flush the water system when the refrigerator

was first installed, see "Water System Preparation" for

instructions on flushing the water system.

• Allow 24 hours for the refrigerator to cool down and chill

water. Dispense enough water every week to maintain a fresh

supply.

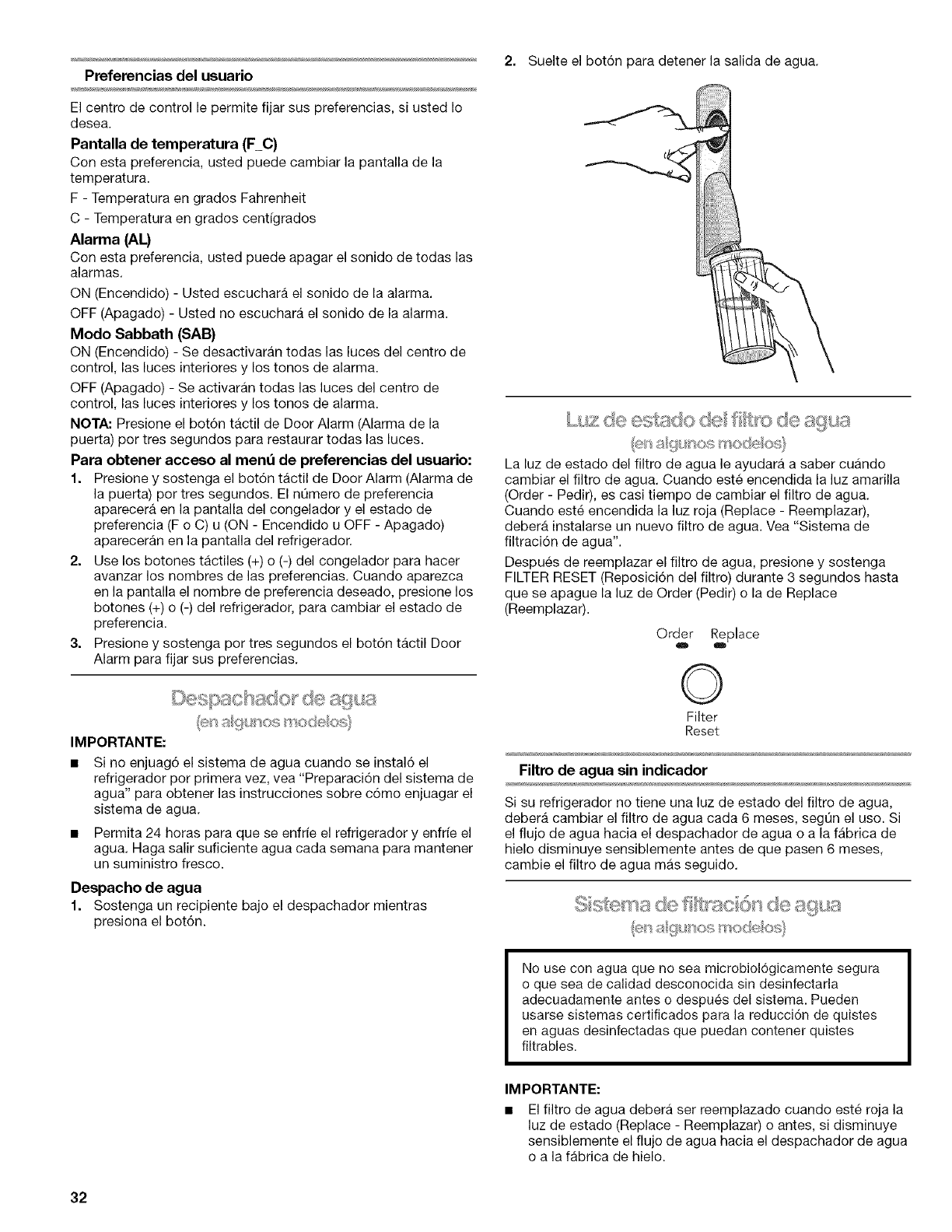

Dispensing Water

1. Hold a container under the dispenser while pressing the

button.

2. Release the button to stop dispensing.

The water filter status light will help you know when to change

the water filter. When the yellow (Order) light is on, it is almost

time to change the water filter. When the red (Replace) light is on,

a new water filter should be installed. See "Water Filtration

System."

After replacing the water filter, press and hold FILTER RESET for

3 seconds until the Order or Replace light turns off.

Order Replace

m0

Filter

Reset

Non-Indicator Water Filter

If your refrigerator does not have a water filter status light, you

should change the water filter every 6 months depending on your

usage. If the water flow to the dispenser or ice maker decreases

noticeably before 6 months have passed, replace the water filter

more often.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

IMPORTANT:

• The water filter should be replaced when the status light is

red (Replace) or earlier if the flow of water to your water

dispenser or ice maker decreases noticeably.

• Air trapped in the system may cause water and the water

filter to eject. Dispense water for 2 minutes before removing

the used water filter.

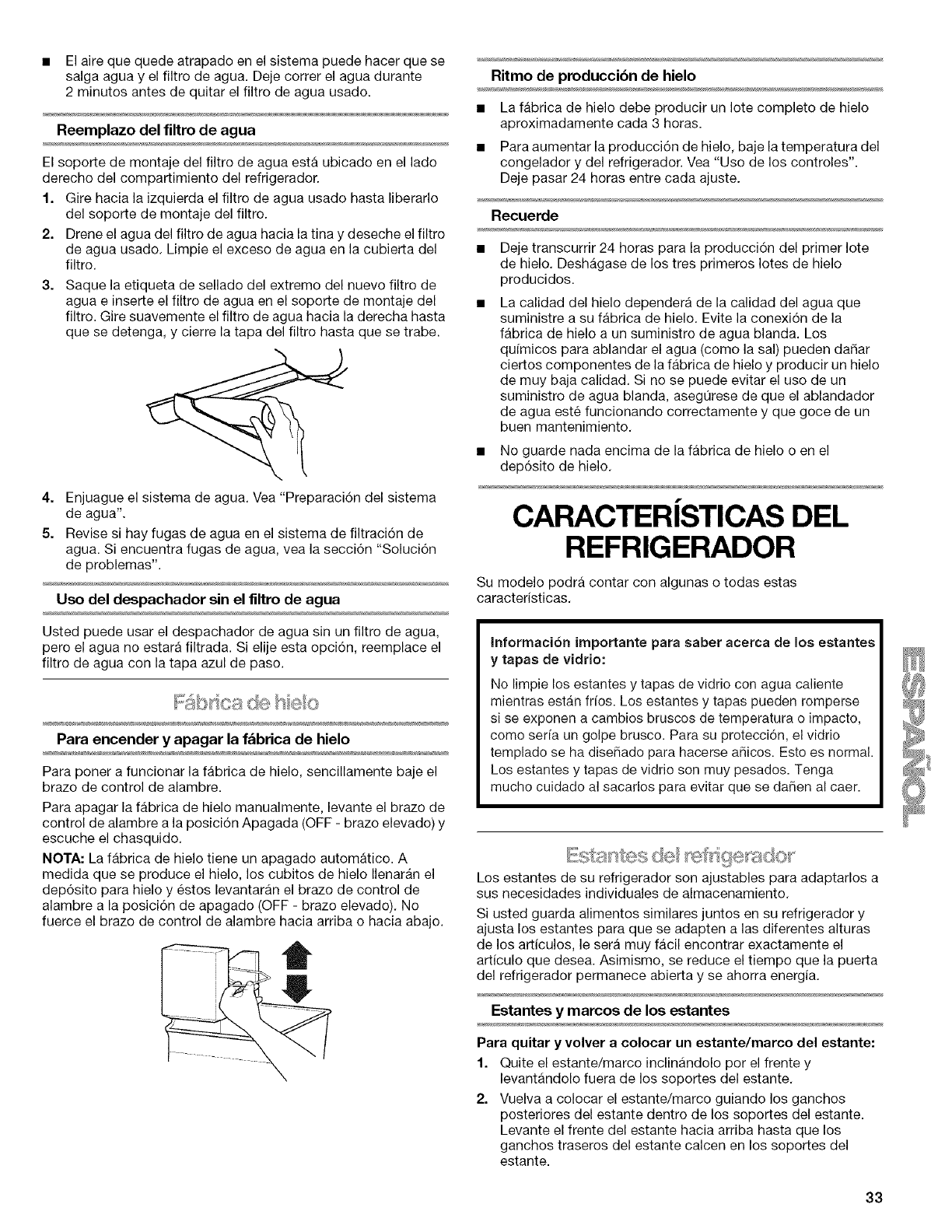

Replacing the Water Filter

The water filter mounting bracket is located on the right side of

the refrigerator compartment.

1. Turn the used water filter counterclockwise until it releases

from the filter mounting bracket.

2. Drain water from the water filter into the sink, and discard the

used water filter. Wipe up the excess water in the filter cover.

3. Remove the sealing label from the end of the new water filter

and insert the water filter into the filter mounting bracket.

Gently rotate the water filter clockwise until it stops, and snap

the filter cover closed.

4. Flush the water system. See "Water System Preparation."

5. Inspect the water filter system for leaks. If you see water

leaks, see "Troubleshooting."

Using the Dispenser Without a Water Filter

You can use the water dispenser without a water filter, but your

water will not be filtered. If you choose this option, replace the

water filter with the blue bypass cap.

12

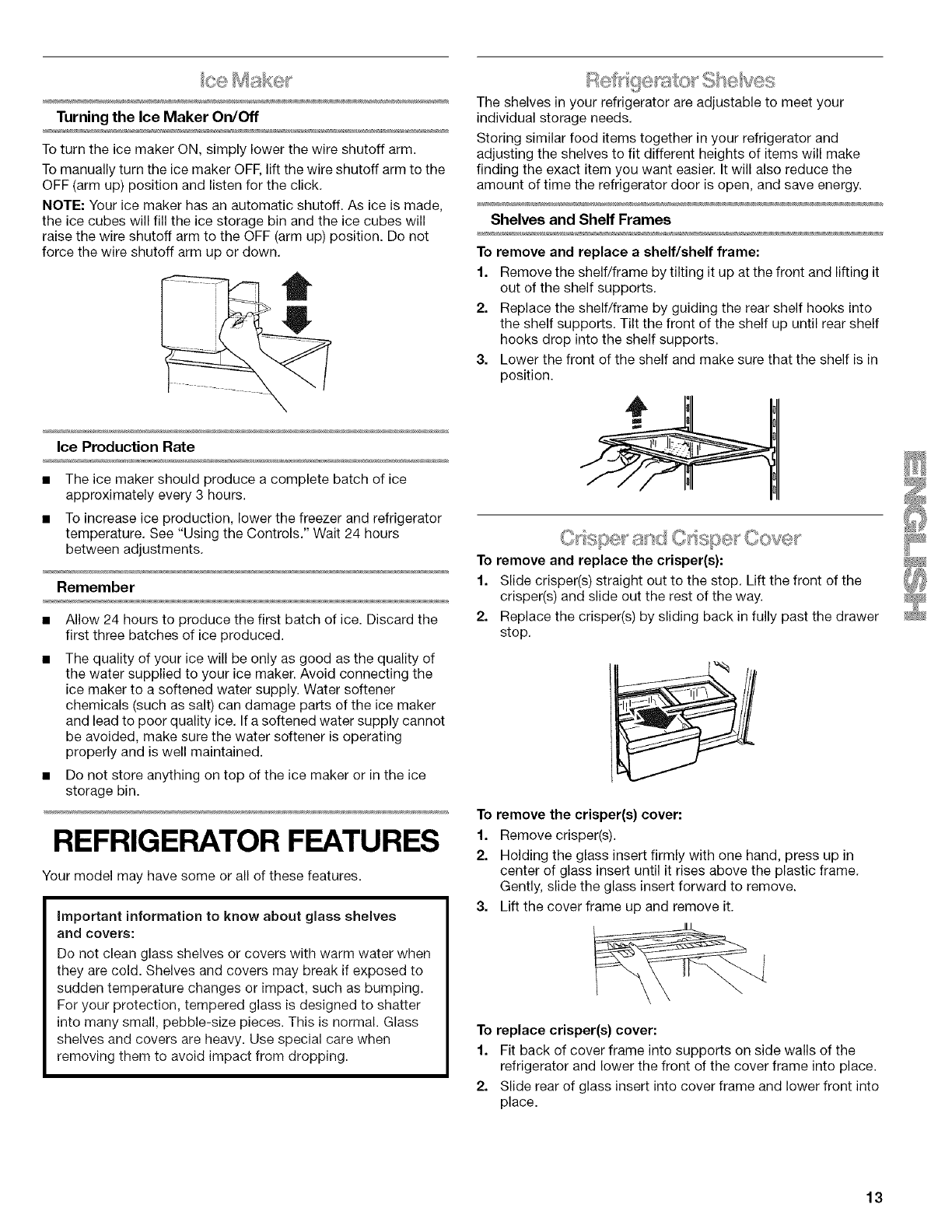

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

Ice Production Rate

• The ice maker should produce a complete batch of ice

approximately every 3 hours.

• To increase ice production, lower the freezer and refrigerator

temperature. See "Using the Controls." Wait 24 hours

between adjustments.

Remember

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not store anything on top of the ice maker or in the ice

storage bin.

REFRIGERATOR FEATURES

Your model may have some or all of these features.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

The shelves in your refrigerator are adjustable to meet your

individual storage needs.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open, and save energy.

Shelves and Shelf Frames

To remove and replace a shelf/shelf frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

3. Lower the front of the shelf and make sure that the shelf is in

position.

To remove and replace the crisper(s}:

1. Slide crisper(s) straight out to the stop. Lift the front of the

crisper(s) and slide out the rest of the way.

2. Replace the crisper(s) by sliding back in fully past the drawer

stop.

To remove the crisper(s) cover:

1. Remove crisper(s).

2. Holding the glass insert firmly with one hand, press up in

center of glass insert until it rises above the plastic frame.

Gently, slide the glass insert forward to remove.

3. Lift the cover frame up and remove it.

To replace crisper(s) cover:

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

13

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bags or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

The full-width, temperature-controlled drawer can be used to

store large party trays, dell items, or beverages. For storage

flexibility the drawer features a divider and an adjustable

temperature control.

NOTE: Do not place leafy vegetables in the temperature-

controlled drawer. Colder temperatures could damage leafy

produce.

Drawer Removal and Replacement

To remove the drawer:

1. Lift the lid. Pull the drawer out to its full extension.

2. Tilt up the front of the drawer and pull it straight out.

To replace the drawer:

1. Push the metal glide rails to the rear of the refrigerator.

2. Place the drawer onto the glide rails and slide the drawer

toward the rear of the refrigerator.

Drawer Divider

To remove the divider:

1. Pull the drawer out to its full extension.

2. Lift the front of the divider to unhook it from the rear wall of

the drawer and lift the divider out.

To replace the divider:

1. Hook the back of the divider over the rear wall of the drawer.

2. Lower the divider into place.

Drawer Temperature Control

The temperature control, located under the lid on the right-hand

side of the drawer, regulates the amount of cold air coming into

the drawer.

NOTE: Cold air directed into the drawer can decrease the

refrigerator temperature. The refrigerator temperature may need

to be adjusted.

• Slide the temperature control to the least cold setting if you

want the drawer to be the same temperature as the

refrigerator compartment.

• Slide the temperature control to a colder setting when you

want the drawer to be colder than the refrigerator

compartment.

NOTE: Use the coldest setting when storing meats.

Colder

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meats (liver) ...................... 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

FREEZER FEATURES

Your model may have some or all of these features.

To remove wire basket:

Pull upper basket out to full extension and lift out.

To replace wire basket:

Slide upper basket into freezer. Make sure the back of the basket

hooks behind the rail catch.

14

To remove wire basket:

Pull drawer open to full extension. Tilt the lower basket forward

and lift out.

To replace wire basket:

Tilt the lower basket front down and set the basket into the

drawer rail.

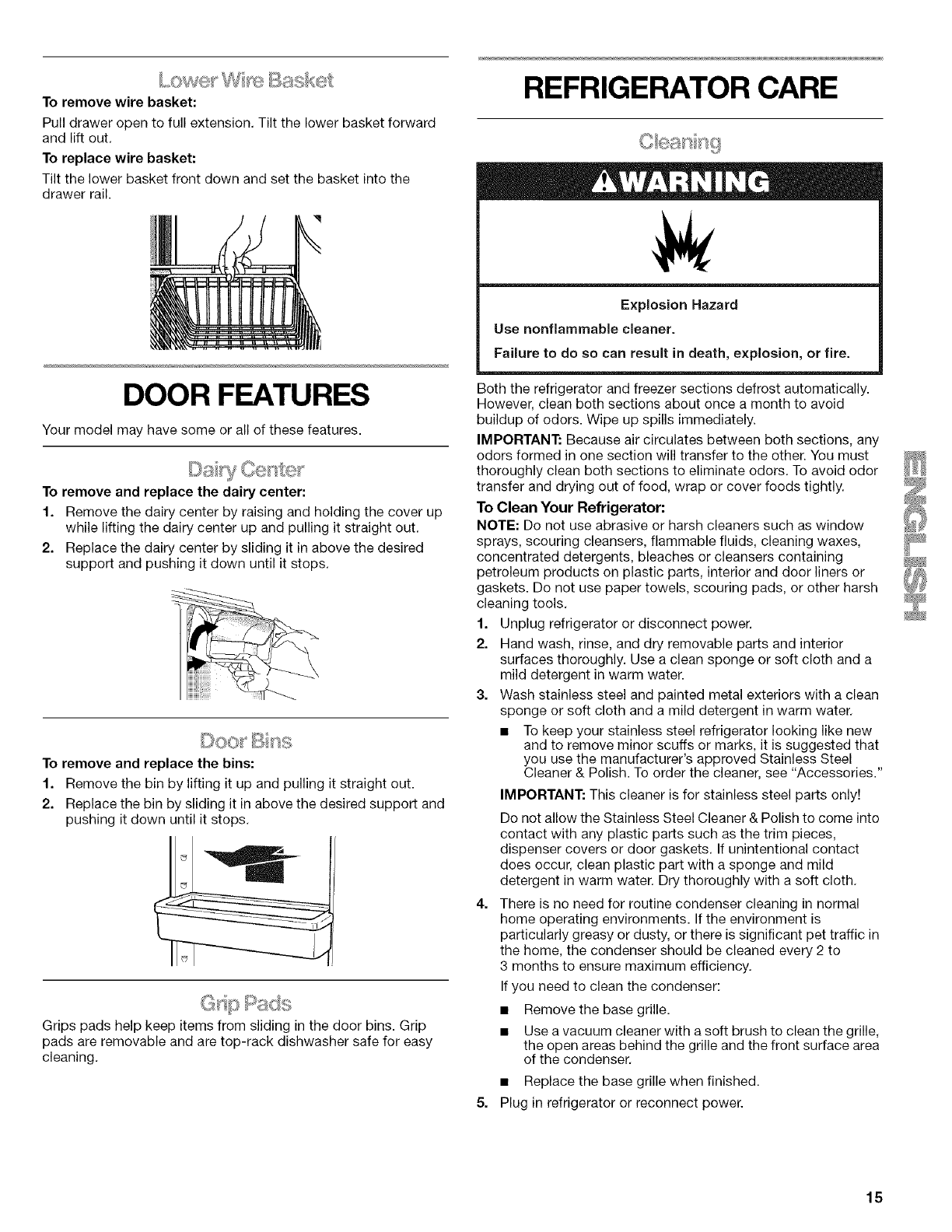

DOOR FEATURES

Your model may have some or all of these features.

To remove and replace the dairy center:

1. Remove the dairy center by raising and holding the cover up

while lifting the dairy center up and pulling it straight out.

2. Replace the dairy center by sliding it in above the desired

support and pushing it down until it stops.

©oo Bss

To remove and replace the bins:

1. Remove the bin by lifting it up and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

, {a_a/ss.£_

Grips pads help keep items from sliding in the door bins. Grip

pads are removable and are top-rack dishwasher safe for easy

cleaning.

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

• To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see "Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

4,

5,

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If unintentional contact

does occur, clean plastic part with a sponge and mild

detergent in warm water. Dry thoroughly with a soft cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

Remove the base grille.

Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

15

NOTE: Not all appliance bulbs will fit your refrigerator, Be sure to

replace the bulb with an appliance bulb of the same size, shape,

and wattage (no greater than 40 watts),

Changing the Refrigerator Light Bulb

1. Unplug the refrigerator or disconnect power.

2. Slide the light shield toward the back of the compartment to

release it from the light assembly.

3,

4.

Replace burned-out bulb(s) with appliance bulb(s) no greater

than 40 watts.

Replace the light shield by inserting the tabs on the shield

into the liner holes on each side of light assembly. Slide the

shield toward the front until it locks into place.

NOTE: To avoid damaging the light shield, do not force the

shield beyond the locking point.

5. Plug in refrigerator or reconnect power.

Changing the Freezer Light Bulb

1. Unplug refrigerator or disconnect power.

NOTE: You may need to remove the upper freezer shelf or basket

to access the light assembly.

2. The light shield opens from the back. Firmly press forward on

the notches in the back of the shield and pull the shield down.

3. Remove the shield and replace the burned-out bulb with an

appliance bulb no greater than 40 watts.

4. Insert the front tabs of the shield into the liner and snap the

back portion of the shield over the light assembly.

5. Plug in refrigerator or reconnect power.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Depending on your model, raise wire shutoff arm to OFF

(up) position, or press the switch to OFR

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or press the switch to OFF,

depending on your model.

3. Turn the Temperature controls off. See "Using the Controls."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or press the switch to OFF,

depending on your model.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Turn the Temperature controls off. See "Using the Controls."

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR raise the leveling screws so they don't

scrape the floor. See "Adjust the Doors."

9. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

16

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

•Power cord unplugged? Plug into a grounded 3 prong

outlet.

•Is outlet working? Plug in a lamp to see if the outlet is

working.

•Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker.

•Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls,"

•New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with explanations.

•Buzzing - heard when the water valve opens to fill the ice

maker

•Pulsating - fans/compressor adjusting to optimize

performance

•Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

•Sizzling/Gurgling - water dripping on the heater during

defrost cycle

•Popping - contraction/expansion of inside walls, especially

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

•Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold,

The doors will not close completely

•Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

•Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

Temperature is too warm

•New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

•Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors

fully closed.

17

The ice maker is not producing ice or not enough ice The water dispenser will not operate properly

•Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

•Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

•Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

•Kink in the water source line? Straighten the water source

line.

•Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

•New installation? Flush and fill the water system. See "Water

Dispenser."

•New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

•Is the water pressure at least 35 psi (241 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

•Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not

close all the way, see "The doors will not close completely."

•Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

•Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

•Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

•Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color inthe ice

•New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

•Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

•Odor transfer from food? Use airtight, moisture proof

packaging to store food.

•Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be

clogged or incorrectly installed. Replace filter or reinstall it

correctly.

•Refrigerator door closed completely? Close the door

firmly. If it does not close completely, see "The doors will not

close completely."

Recently removed the doors? Make sure the water

dispenser wire/tube assembly has been properly reconnected

at the bottom of the refrigerator door. See "Refrigerator

Doors."

•Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

Water is leaking from the dispenser system

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

•New installation? Flush the water system. See "Water

Dispenser."

•Recently changed water filter? Flush the water system. See

"Water Dispenser."

• Water on the floor near the base grille? Make sure the

water dispenser tube connections are fully tightened. See

"Refrigerator Doors."

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

•Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

•Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system

needs additional flushing. Flush the water system before

using a new water filter. Replace water filter when indicated.

See "Water Filtration System."

18

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase, Your new

Kenmore ®product is designed and manufactured for years of

dependable operation, But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product, Here's what the Agreement* includes:

v' Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

v' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

v' Unlimited service calls and nationwide service, as often as

you want us, whenever you want us,

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months,

v' Product replacement if your covered product can't be fixed.

v' Annual Preventive Maintenance Check at your request - no

extra charge.

v' Fast help by phone -we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

v' Power surge protection against electrical damage due to

power fluctuations.

v' $250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

v' Rental reimbursement if repair of your covered product takes

longer than promised.

v' 10% discount off the regular price of any non-covered repair

service and related installed parts,

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we will

provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U,S.A. or Canada call 1-800-4-MY-HOME ®.

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Replacement Filter:

Order Part #469006-750

WATER FILTER

CERTIFICATIONS

TrademarWModel DesmnalEon

UKF8OUIAXX7N

Stale of Cahik)rnia

Deparlrnent of Ileallh Services

Water Treatment Device

CertificateNumber

03- 1583

DateIssuod September 16,2003

Date Rovi_ed April 22, 2004

ReNacernent Elements

ysts

m_.my

Oraan*e Contaminants

Ca,bol u_,m

p<]lchl_tubr ni_'nr

]ox,mhcn_

Rated Service Capacit_ 7f0 _aI Rated Se_'Jice Flow- 0 7_ _pm

Conditions of Cediflcatton:

Do not use wheTe wateT _s m_crubiok,g_cally un_ate or with water of _mkaown quahty, except that _y_erns cem f_ed for

cyst reduction may b_ used on d_mfected water_ that may c_,mam f_herable cy_t_

19

PRODUCT DATA SHEETS

Interior Water Filtration System

Model 469006-750 Capacity 750 Gallons (2839 Liters)

System tested and certified by NSF International against NSF/ANSI

_) Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead,

Mercury, Atrazine, Benzene, p-Dichlorobenzene, Carbofuran,

Toxaphene, Cysts, Turbidity, Asbestos and Lindane.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction NSF Reduction Average Average Minimum%

Aesthetic Effects Requirements Influent Effluent Reduction

Chlorine Taste/Odor 50% reduction 96.84

Particulate Class I* 85% reduction 98.94

1.88 mg/L

5,700,000 #/mL 0.05 mg/L

30,583 #/mL

Influent Challenge Maximum

Concentration Effluent

2.0 mg/L_+ 10% 0.06 mg/L **

At least 10,000 69,000 #/mL

particles/mL

Influent Challenge Maximum

Concentration Effluent

Contaminant Average Average

Reduction Influent Effluent

NSF Reduction Minimum%

Requirements Reduction

0.010 mg/L >99.29%

0.010 mg/L >99.29%

0.002 mg/L 90.91

0.002 mg/L 75.93

0.005 mg/L 92.14%

0.075 mg/L 99.74%

Lead: @ pH 6.5 0.153 mg/L t 0.15 mg/L _+10% < 0.001mg/L < 0.001mg/L

Lead: @ pH 8.5 0.150 mg/L t 0.15 mg/L _+10% < 0.001mg/L < 0.001mg/L

Mercury: @ pH 6.5 0.006 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L

Mercury: @ pH 8.5 0.006 mg/L 0.006 mg/L _+10% 0.0015 mg/L 0.0008 mg/L

Benzene 0.014 mg/L 0.015 mg/L _+10% 0.0011 mg/L 0.0006 mg/L

p-Dichlorobenzene 0.208 mg/L 0.225 mg/L _+10% < 0.0005 mg/L < 0.0005 mg/L

Carbofuran 0.04 mg/L 0.081 mg/L 0.08 mg/L _+10% < 0.001mg/L < 0.001mg/L 98.46%

Toxaphene 0.003 mg/L 0.015 mg/L 0.015 _+10% < 0.001mg/L < 0.001mg/L 91.67%

Atrazine 0.003 mg/L 0.009mg/L 0.009 mg/L _+10% < 0.002 mg/L < 0.002 mg/L 75.31%

Asbestos 99% 155 MF/L 107to 10_fibers/L tt <1 MF/L <1 MF/L >99.99%

Live Cysts _ >99.95% 166,500 #/L 5O,00O/L min. <1 #/L _ <1 #/L _ >99.99

Turbidity 0.5 NTU 10.7 NTU 11 _+1 NTU 0.49 NTU 0.31 NTU 95.2

Lindane 0.0002 mg/L 0.002 mg/L 0.002 _+10% < 0.0001mg/L 0.000 mg/L 96.50%

Average%

Reduction

>97.26

99.52

Average%

Reduction

>99.35%

>99.33%

95.70

86.22

95.71%

99.76%

98.74%

92.97%

76.99%

>99.99%

>99.99

97.09

98.72%

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.78 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to

71.6°F (20°C to 22°C).

•It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• The filter monitor system measures the amount of water that

passes through the filter and alerts you to replace the filter.

When 90% of the filter's rated life is used, the yellow (Order)

light comes on. When 100% of the filter's rated life is used,

the red (Replace) light comes on, and it is recommended that

you replace the filter. For models without filter status lights,

replace the filter every 6 months. Use replacement filter

model 469006-750. 2007 suggested retail price of

$49.99 U.S.A./S65.95 Canada. Prices are subject to change

without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the "Water Filtration System" section for the

Manufacturer's name and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 35 - 120 psi (241 - 827 kPa)

Water Temperature 33 ° - 100°F (1o _ 38oc)

Service Flow Rate 0.78 gpm (2.9 L/min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

(R_NSF is a registered trademark of NSF International.

20

iNDICE

GARANT|A ........................................................................................... 21

SEGURIDAD DEL REFRIGERADOR ................................................. 22

C6mo deshacerse adecuadamente de su refrigerador viejo .......... 22

INSTRUCCIONES DE INSTALACION ............................................... 23

Desempaqae el refrigerader ............................................................ 23

Requisites de ubicaci6n ................................................................... 23

Requisites el6ctricos ........................................................................ 24

Requisites del suministro de agua .................................................. 24

Conecte el suministro de agua ........................................................ 24

Caj6n y puerta(s) del refrigerador .................................................... 26

Ajuste las puertas ............................................................................. 29

Preparaci6n del sistema de agua .................................................... 29

use DE SU REFRIGERADOR ........................................................... 30

C6mo abrir y cerrar las puertas ....................................................... 30

Use de los controles ........................................................................ 30

Despachador de agua ...................................................................... 32

Luz de estado del filtro de agua ...................................................... 32

Sistema de filtraci6n de agua .......................................................... 32

FAbrica de hielo ................................................................................ 33

CARACTERiSTICAS DEL REFRIGERADOR .................................... 33

Estantes del refrigerador .................................................................. 33

Caj6n para verdaras y tapa .............................................................. 34

Control de humedad del caj6n para verduras ................................ 34

Caj6n Gourmet Pantry TM ................................................................. 34

CARAOTERiSTICAS DEL CONGELADOR ....................................... 35

Canasta de alambre superior .......................................................... 35

Canasta de alambre inferior ............................................................ 35

CARACTERiSTICAS DE LA PUERTA ............................................... 35

Centre de productos I&cteos ........................................................... 35

Recipientes de la puerta .................................................................. 35

AImohadillas de adherencia ............................................................ 35

CUlDADO DE SU REFRIGERADOR ................................................. 36

Limpieza ........................................................................................... 36

C6mo cambiar el foeo ..................................................................... 36

Cortes de corriente .......................................................................... 37

Cuidado durante las vacaciones y mudanzas ................................ 37

SOLUCION DE PROBLEMAS ........................................................... 38

Funcionamiento del refrigerador ..................................................... 38

Temperatura y humedad ................................................................. 38

Hielo y agua ..................................................................................... 39

CONTRATOS DE PROTECCION ...................................................... 40

ACCESORIOS ..................................................................................... 40

HOJA DE DATES DEL PRODUCTO ................................................. 41

NUMEROS DE SERVICIO ..................................... CONTRAPORTADA

GARANTiA DE LOS ELECTRODOMI STICOS KENMORE ELITE

GARANT|A LIMITADA DE UN AISle

Cuando este electrodomestico haya side instalado, operado y

mantenido segQn las instrucciones provistas con el producto, si

este electrodomestico falla per defectos de material o de mane

de obra dentro de un afio a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ®para gestionar la reparaci6n libre de cargo.

Si este electrodomestico es empleado para algQn otro use que

no sea el domestico familiar, esta garant[a s61o tiene vigencia per

90 dias a partir de la fecha de compra.

GARANTiA LIMITADA PeR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACI()N

Per cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo alas instrucciones provistas

con el mismo, Sears reparara el sistema sellado (que consiste en

el refrigerante, tuber[a de conexi6n, y compresor) libre de cargo,

si hay defectos de material o de mane de obra.

ESTA GARANT|A CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANe DE OBRA. SEARS NO PAGARA PeR LO

SIGUIENTE:

1. Los articulos no reutilizables que pueden gastarse per el use

normal, incluyendo, pero sin limitaci6n, filtros, correas, feces

y bolsas.

2. Un tecnico de servicio para ensefiarle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este

producto.

4. Dafios a este producto o fallas del mismo en case de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Dafios a este producto o fallas del mismo come resultado de

accidente, abuse, use indebido o un use diferente de aquel

para el cual fue creado.

6. Dafios a este producto o fallas del mismo causados per el

use de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Dafios a piezas o sistemas o fallas de los mismos come

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANTiAS IMPL|CITAS; LIMITACION DE

RECURSOS

El Qnico y exclusive recurso del cliente segQn los terminos de

esta garantia limitada sera el de reparar el producto segt]n se

estipula en la presente. Las garant[as implicitas, incluyendo las

garant[as de comerciabilidad o de capacidad para un prop6sito

particular, seran limitadas a un a_o o al per[ode mas corto

permitido per ley. Sears no se hara responsable per dafios

incidentales o consecuentes. AIgunos estados y provincias no

permiten la exclusi6n o limitaci6n de da_os incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar una

garant[a impl[cita de comerciabilidad o capacidad, de mode que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su case.

Esta garant[a se aplica s61o mientras este electrodomestico se

usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales espec[ficos, yes posible

que usted tenga tambien otros derechos, los cuales var[an de un

estado a otto.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el nt]mero complete de

modelo y serie asi come la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta con el nQmero de

modelo y de serie ubicada en el producto.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico.

Numero de modelo

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

21

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del sfmbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas, incluidas las siguientes:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• No quite la terminal de conexi6n a tierra.

• No use un adaptador.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energia antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerseadecuadamente de

surefrigeradorviejo

Peligro de Asfixia

Rernueva las puertas de su refrigerador viejo.

No seguir esta instruccion puede ocasionar la muerte

oda5o al cerebro.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, at]n si van a quedar ahf "por unos pocos dfas". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Saque las puertas.

• Deje los estantes en su lugar, asf los nitros no pueden

meterse adentro con facilidad.

22

INSTRUCCIONES DE INSTALACION

Peligro de Peso Excesivo

Use dos o mas personas para mover einstalar

el refrigerador.

No seguir esta instruccibn puede ocasionar una

lesion en la espalda u otro tipo de lesiones.

Cbmo quitar los materiales de empaque

Quite los restos de cinta y goma de las superficies de su

refrigerador antes de encenderlo. Frote un poco de

detergente liquido para vajillas sobre el adhesive con los

dedos. Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, Ifquidos

inflamables o productos de limpieza abrasivos para eliminar

los restos de cinta o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para mas informaci6n, vea

"Seguridad del refrigerador".

• Deshagase de todos los materiales de embalaje o reciclelos.

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria danar

el piso.

Limpieza antes del uso

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

Informaci6n importante para saber acerca de los estantes

ytapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est;&n fifes. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

come serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha dise_ado para hacerse a_icos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se da_en al caer.

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta inetruccion puede ocasionar la muerte,

explosi6n, oincendio.

Para asegurar la ventilaci6n apropiada de su refrigerador, permita

un espacio de 1/2"(1,25 cm) en la parte superior y detras del

refrigerador. Si su refrigerador tiene fabrica de hielo, asegL_rese

que hay espacio adicional atras para las conexiones de la Ifnea

de agua. Cuando instale su refrigerador junto a una pared fija,

deje 21/2'' (6,3 cm) mfnimo del lado de la bisagra (algunos

modelos requieren mas) para permitir que la puerta se abra

completamente.

NOTA: No se recomienda instalar el refrigerador cerca de un

homo, radiador u otra fuente de calor. No instale el refrigerador

en un lugar donde la temperatura sea menor de 55°F (13°C).

1/2"(12s cm)s'/

][

i

/

21/2'' (6,3cm)

23

Peligro de Cheque Electrico

Cenecte a un contacto de pared de cone×ion a tierra de

3 terminalee.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable electrico de e×tensi6n.

No seguir estas instrucciones puede ocaeionar

la muerte, incendio e cheque electrice.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15- 6 20-amps,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interrupter. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

de

Re_na las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aqui.

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana • Llave de tuercas de %"

•Llaves de boca de 7/_d'y %" o •Broca de V4"

dos Ilaves ajustables •Taladro inalambrico

IMPORTANTE:

•Todas las instalaciones deben hacerse de acuerdo a los

requisitos locales de plomeria.

• No use una valvula perforadora 0 una valvula de montura de

3A6"(4,76 mm), que reduce el flujo de agua y se obstruye con

mas facilidad.

•Use tuberfa de cobre y revise si hay fugas. Instale la tuberfa

de cobre s61o en Areas donde la temperatura vaya a

permanecer per encima del punto de congelaci6n.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

35 y 120 Ibs/pulg 2 (241 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si tiene preguntas

acerca de la presi6n del agua, Ilame a un plomero competente

autorizado.

Suministro de agua per 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 35 y 120 Ibs/pulg 2 (241 y

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua frfa, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un mfnimo de 40 a 60 Ibs/

pulg 2 (276 a 414 kPa).

Si la presi6n de agua hacia el sistema de 6smosis inversa es

menor de 40 a 60 Ibs/pulg = (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado. Reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del use intense.

Si su refrigerador tiene un filtro de agua, se podra reducir la

presi6n aQn mas si se usa en conjunto con un sistema de

6smosis inversa. Saque el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de conectar la tuberfa

de agua, ponga la fabrica de hielo en la posici6n OFF (Apagado).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuberia de

agua se vacfe.

3. Localice una tuberia de agua fria vertical de V_"a 1%"

(12,7 mm a 3,18 mm) cerca del refrigerador.

IMPORTANTE:

4.

• Asegt]rese de que sea una tuberfa de agua fria.

• Una tuberfa horizontal funcionara, pero debe seguirse el

procedimiento indicado a continuaci6n: Taladre per el

lade de arriba de la tuberia, no per debajo. Esto ayudara

a mantener el agua alejada del taladro. Esto tambien evita

que se acumule el sedimento normal en la valvula.

Determine la Iongitud de la tuberia de cobre que necesite.

Mida desde la conexi6n en la parte inferior derecha de la

parte posterior del refrigerador a la tuberfa de agua. Agregue

7 pies (2,1 m) para poder mover el refrigerador para limpiarlo.

Use tuberia de cobre de %" (6,35 mm) de diametro externo.

AsegQrese que ambos extremes de la tuberfa de cobre estan

cortados a escuadra.

24

5. Usando un taladro sin cord6n, taladre un orificio de 1/4"en la

tuberfa de agua fria que ha seleccionado.

A

B

C

D

E

F

G

A. Tuberfa de agua frfa

B. Abrazadera para tuberfa

C. Tuberfa de cobre

D. Tuerca de compresidn

E, Manga de

compresidn

F V_lvula de cierre

G. Tuerca de presidn

6. Afiance la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuberfa. AsegQrese de que el extreme de

salida se encuentra s61idamente fijo en el orificio taladrado de

1/4"en la tuber[a de agua y que la arandela esta bajo la

abrazadera de la tuberfa. Apriete la tuerca de presidn. Apriete

los tornillos de la abrazadera para tuberia lentamente yen

forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberfa de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tuberia en el extremo de salida hasta donde

sea posible. Atornille la tuerca de compresi6n con el extremo

de salida usando la Ilave inglesa ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberia en un recipiente o

fregadero y ABRA el suministro principal de agua. Enjuague

la tuber[a hasta que el agua salga limpia. CIERRE la valvula

de cierre del tubo de agua.

Conexibn al refrigerador

Dependiendo de su modelo, la linea de agua puede bajar de la

parte superior o subir de la parte inferior. Siga las instrucciones

de conexi6n para su modelo.

Estilo 1

1. Quite la tapa de plastico del puerto de entrada de la valvula

de agua. Fije el tube de cobre a la entrada de la valvula

usando una tuerca de compresidn y manga de compresi6n

come se muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado. Verifique que la tuberia de cobre este segura

jalando la tuberia de cobre.

2.

3=

Debe crear un lazo de servicio con la tuberfa de cobre. Evite

torceduras al enrollar la tuberia de cobre. Asegure la tuberfa

de cobre a la carcasa del refrigerador con una

abrazadera "P".

C

D

@

o

A.Tuberfa de cobre D. Manga de

B. Abrazadera "P" compresidn

C. Tuerca de E. Puerto de entrada de

compresidn la v#lvula de agua

Abra el suministro de agua al refrigerador y revise si hay

fugas de agua. Tape cualquier fuga que encuentre.

I:stilo 2

1. Debe crear un lazo de servicio (diametro minimo de 2 pies

[61 cm]) con la tuberfa de cobre. Evite torceduras al enrollar la

tuberfa de cobre.

2. Quite la tapa de plastico del puerto de entrada de la valvula

de agua. Coloque una manga y tuerca de compresi6n en la

tuberia de cobre.

3. Introduzca el extremo de la tuberfa de cobre al puerto de

entrada de la valvula de agua. Moldee ligeramente la tuberfa

de tal forma que la tuberfa alimente directo al puerto para

evitar torceduras.

4. Deslice la tuerca de compresi6n sobre la manga y atornille

hacia el puerto de entrada de la valvula de agua.

A. Tuberfa de agua de pl#stico C. Tuerca de compresidn

B. Manga D. Tuberfa de cobre

25

5. Con una Ilave de tuercas ajustable, sostenga la tuerca sobre

la linea de agua de plastico para evitar que se mueva. Luego,

con una segunda Ilave, gire la tuerca de compresi6n de la

tuberia de cobre en el sentido contrario de las manecillas del

reloj para apretar completamente. No apriete demasiado.

A. Lfnea de agua de plbstico

B. Puerto de entrada de la

vblvula de agua

C. Tuerca de compresidn

D. Tuberfa de cobre

E. Abrazadera "P"

6. Verifique la conexi6n jalando la tuberia de cobre. Sujete la

tuberia de cobre a la carcasa del refrigerador con una

abrazadera "P'. Abra el suministro de agua al refrigerador y

revise si hay fugas de agua. Tape cualquier fuga que

enouentre.

Complete la instalacibn

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexi6n atierra de

3 terminales,

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibno

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

NOTA: Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo. Deshagase de los tres primeros Iotes de hielo

producidos. Deje transcurrir 3 dias para que se vuelva a Ilenar de

hielo el recipiente.

Las ilustraciones aparecen mas adelante en esta secci6n.

Para quitar y volver a colocar las agarraderas

1. Con una Ilave Allen de %2", afloje los dos tornillos de ajuste

ubicados a los lados de cada manija. Vea las

ilustraciones 1 y 2.

2. Jab la manija directamente hacia afuera de la puerta.

AsegOrese de guardar los tornillos para reinstalar las manijas.

3. Para volver a colocar las agarraderas, invierta las

instrucciones.

Cbmo quitar las puertas y las bisagras

Peligro de Choque Electrico

Desconecte el suminietro de energia antes de sacar

las puertas.

No seguir eeta instruccion puede ocasionar la muerte

o choque electrico.

IMPORTANTE:

• Quite todos los alimentos y cualquier recipiente ajustable o

de uso general de las puertas.

• Todas las ilustraciones alas que se hace referencia en las

siguientes instrucciones se incluyen mas adelante en esta

secci6n despues de "Pasos finales".

HERRAMIENTAS NECESARIAS:, Ilave de cubo de cabeza

hexagonal de %6", %" y 1/4",destornillador Phillips #2 y un

destomillador de hoja plana.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Mantenga las puertas del refrigerador cerradas hasta que

este listo para levantarlas y quitarlas de la carcasa.

NOTA: Proporcione soporte adicional a la puerta del

refrigerador mientras se quitan las bisagras. No se confie en

que los imanes de la junta de las puertas van a sostener la

puerta en su lugar mientras trabaja.

3. Comenzando por el lado derecho de la puerta, saque las

piezas de la bisagra superior, como se muestra en la

ilustraci6n Bisagra superior. Levante y saque la puerta del

refrigerador del pasador inferior de la bisagra.

NOTA: En algunos modelos, quite la cuba del pasador de la

bisagra inferior y guardelo para usarlo posteriormente. Vea la

ilustraci6n Bisagra inferior.

26

4= Antes de quitar la puerta de la izquierda, desconecte el

enchufe de cableado ubicado en la parte superior de la

bisagra superior acu_ando un destornillador de hoja plana o

su u_a entre las dos secciones. Vea la ilustraci6n del enchufe

de cableado.

NOTA: El alambre verde que va a tierra permanece adherido

a la bisagra.

5= Quite los componentes de la bisagra superior como se

muestra en la ilustraci6n Bisagra superior. Levante la puerta

del lado izquierdo del pasador inferior de la bisagra.

NOTA: En algunos modelos, quite la cuba del pasador de la

bisagra inferior y guardelo para use posterior, Vea la

ilustraci6n Bisagra inferior.

Cbmo volver a poner las puertas y las bisagras en su

lugar

2=

Ensamble los componentes de la bisagra superior, como se

muestra en la ilustraci6n Bisagra superior. No atornille

completamente los tornillos.

Vuelva a colocar los componentes de la bisagra inferior,

come se muestra en la ilustraci6n Bisagra inferior. Apriete los

tornillos. Vuelva a poner en su lugar la puerta del refrigerador.

NOTA: Proporcione soporte adicional para la puerta del

refrigerador mientras las bisagras se mueven. No se confie en

que los imanes de las empaquetaduras de las puertas van a

sostener la puerta en su lugar mientras trabaja.

3. Alinee la puerta de mode que la base de la puerta del

refrigerador este alineada en forma pareja con la parte

superior del caj6n del congelador. Apriete todos los tornillos,

4. Vuelva a conectar el enchufe de cableado sobre el lade

izquierdo de la puerta del refrigerador.

5. Vuelva a colocar las cubiertas de la bisagra superior.

Cbme quitar y velver el frente del cajbn del congelador

IMPORTANTE: Pueden necesitarse dos personas para quitar y

reemplazar el frente del caj6n del congelador. Las ilustraciones

aparecen mas adelante en esta secci6n,

Para quitar el frente del cajbn

1. Abra el caj6n del congelador en toda su extensi6n.

2. Afloje los cuatro tornillos que sujetan las guias del caj6n al

frente del caj6n, Vea la ilustraci6n Remoci6n del frente del

caj6n,

NOTA: Afloje los tornillos tres o cuatro vueltas. Mantenga los

tornillos en el frente del caj6n.

3. Levante el frente del caj6n hacia arriba y fuera de los tornillos.

Vea la ilustraci6n Remoci6n del frente del caj6n.

Para reemplazar del frente del cajbn

1. Deslice ias gufas fuera del compartimiento del congelador.

Inserte los tornillos en la parte superior del frente del caj6n,

dentro de las ranuras que estan en los soportes del caj6n.

Vea la ilustraci6n C6mo volver a colocar el frente del caj6n.

2. Jale los soportes del caj6n hacia usted para colocar los dos

tornillos en la base del frente del caj6n, dentro de los

soportes. Vea la ilustraci6n C6mo velvet a colocar el frente

del caj6n,

3. Apriete per completo los cuatro tornillos.

Pasos finales

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3terminales.

No quite la terminal de conexibn a tierra.

No use un adaptador,

No use un cable electrico de extensi6n,

No seguir estas instrucciones puede ecasionar

la muerte, incendio o choque emectrico.

1=

2.

Conecte el refrigerador en un contacto de pared de conexi6n

a tierra de 3 terminales,

Regrese todas las partes desmontables alas puertas y la

comida al refrigerador.

27

Bisagras inferiores

A

B

A. Cuda (en atgunos modetos)

B. Bisagra inferior

C. Tornillos de ta bisagra

Enchufe de cableado

A. Tomillo de ajuste de _/:32"

/

/

,/

/

\\

@

A

3

A. Tomillo de ajuste de _32"

A. Aflo _los tornittos de

sc porte de/a puerta

28

SegQn el modelo, su refrigerador puede tener cuatro rodillos

regulables (Estilo 1) o un tornillo-pie nivelador (Estilo 2) ubicado

en la base del refrigerador. Si su refrigerador parece poco firme o

si usted desea que la puerta se cierre con mas facilidad, siga las

instrucciones a continuaci6n,

1. Quite la rejilla de la base. Tome la rejilla con firmeza y jalela

hacia usted.

2. Levante o baje la carcasa.

Estilo 1-Nivelaci6n delantera y trasera

Con un destornillador hexagonal de %", gire el(los) tornillo(s)

de ajuste del rodillo que estan a cada lado, para levantar o

bajar ese lado del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita el peso de los tomillos reguladores

y los rodillos. Esto facilita el giro de los tornillos. Puede

precisar darle varias vueltas al tornillo regulador para ajustar

la inclinaci6n del refrigerador.

• Para levantarlo, gire el tornillo regulador del rodillo hacia

la derecha.

• Para bajarlo, gire el tornillo regulador del rodillo hacia la

izquierda.

Gire el pie del freno hacia la derecha hasta que quede

firmemente contra el piso, para evitar que el refrigerador

ruede hacia adelante cuando se abra el caj6n del congelador.

A. Tomillo regulador trasero del rodillo

B. Tomillo regulador delantero del rodillo

C. Pie de freno

Estilo 2-Tornillo nivelador

Con un destornillador hexagonal de W', gire el tornillo

nivelador que esta a cada lado, para levantar o bajar ese lade

del refrigerador.

NOTA: Para quitar un poco de peso de los tornillos

niveladores, haga que alguien empuje la parte superior del

refrigerador. Esto facilita el giro de los tornillos. Puede

precisar darle varias vueltas al tornillo nivelador para ajustar

la inclinaci6n del refrigerador.

• Para levantar, gire el tornillo nivelador hacia la derecha.

• Para bajar, gire el tornillo nivelador hacia la izquierda.

/

A. Tornillo nivelador

3. Abra la puerta nuevamente para verificar que se cierra con la

facilidad que usted desea, De Io contrario, incline el

refrigerador ligeramente mas hacia la parte posterior, girando

ambos tornillos niveladores hacia la derecha. Puede tomar

varias vueltas mas, y usted debera girar ambos tomillos la

misma cantidad de veces.

4. Vuelva a colocar la rejilla de la base.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despu&s de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente purgado.

1. Apague la fabrica de hielo abriendo la puerta del congelador

y levantando el brazo de control de alambre como se

muestra.

2. Instale el filtro de agua interior. El soporte de montaje del filtro

de agua interior se ubica sobre la pared izquierda del

compartimiento del refrigerador.

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Saque la tapa azul de desvfo y guardela para usarla mas

tarde.

Saque con cuidado el filtro interno de filtraci6n de agua

de su empaque, Retire la etiqueta de sellado del extreme

del filtro e insertela en la cabeza del filtro.

Gire suavemente el filtro hacia la derecha hasta que se

detenga. Luego trabe la tapa del filtro para cerrar.

29

3.

4.

5.

Presione el bot6n de Water (Agua) en el panel de control del

despachador. Use un recipiente firme para oprimir y sostener

la palanca del despachador por 5 segundos, luego sueltelo

por 5 segundos. Repita hasta que el agua empiece a fluir.

Una vez que el agua comience a fluir, continQe oprimiendo y

soltando la palanca del despachador (5 minutes encendido,

5 minutos apagado) por 2 minutos adicionales. Esto purgara

aire del filtro y del sistema de despacho de agua. En algunas

casas puede requerirse purgado adicional. Conforme se saca

el aire del sistema, el agua puede chorrear del despachador.

NOTA: Despues de cinco minutos de despacho continue, el

despachador dejara de dispensar agua para evitar una

inundaci6n. Para continuar despachando, quite el recipiente

y presione nuevamente la palanca del despachador.

Inspeccione el sistema de filtraci6n para que no haya fugas.

Si encuentra fugas de agua, vea la secci6n de "Soluci6n de

problemas".

Ponga la fabrica de hielo a funcionar abriendo la puerta del

congelador y bajando el braze de control de alambre como

se muestra. Vea la secci6n "Fabrica de hielo" para obtener

mas instrucciones sobre el funcionamiento de su fabrica de

hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

• Deshagase de los tres primeros Iotes de hielo

producidos.

USO DE SU REFRIGERADOR

IJ,>O @D 0,;::_ (;01" I];R le,>

IMPORTANTE:

• Cuando el aparato este encendido, la pantalla de

temperatura muestra la temperatura real del compartimiento.

Espere 24 horas para que el refrigerador se enfrie

completamente antes de agregar alimentos. Si agrega

alimentos antes de que el refrigerador se haya enfriado por

complete, sus alimentos podrfan echarse a perder.

NOTA: Si ajusta los controles de la temperatura del

refrigerador y del congelador a un ajuste mas frfo que el

recomendado no enfriara mas rapidamente los

compartimientos.

Los ajustes recomendados deben ser los correctos para un

use domestico normal del refrigerador. Los controles estan

ajustados correctamente cuando la leche o los jugos estan

tan fries como Ud. desea y cuando el helado tiene

consistencia firme.

Si la temperatura esta demasiado caliente o demasiado fr[a

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no esten obstruidos.

Controles de temperatura

Para su conveniencia, los controles de temperatura vienen

prefijados de fabrica. Cuando instale el refrigerador per primera

vez, asegQrese de que los controles esten todavfa fijados en los

puntos fijos recomendados, como se muestra.

Ajustes recomendados

Freezer

(o F) Recommended Settag

Refrigerator

(}}6too.....a }_q_"'_yo®s' 'sk-.....tas t4)u®Yt :_s,

El compartimiento del refrigerador tiene dos puertas. Las puertas

pueden abrirse y cerrarse ya sea individualmente o a la vez.

Hay una junta con bisagras verticales en la puerta izquierda del

refrigerador.

• Cuando se abre la puerta izquierda, la junta con bisagras se

pliega hacia adentro automaticamente, para quedar fuera del

camino.

Cuando ambas puertas estan cerradas, la junta con bisagras

forma automaticamente un sello entre las dos puertas.

.............................A

A. Junta con bisagras

C38 _} Recom_eaded Setting

Para encender/apagar el enfriamiento:

Oprima la flecha hacia arriba del congelador hasta que aparezca

OFF (Apagado) en la pantalla. No se enfria ningQn

compartimiento. Oprima la flecha hacia abajo ya sea del

congelador o del refrigerador para velvet a encender el

enfriamiento.

Cbmo ajustar los controles

El control del REFRIGERADOR regula la temperatura del

compartimiento del refrigerador. El control del CONGELADOR

regula la temperatura del compartimiento del congelador.

Si necesita regular la temperatura en el compartimiento del

refrigerador o del congelador, utilice come guia los ajustes que

se enumeran en la tabla.

Para regular temperaturas de punto de ajuste:

La primera vez que usted toca la flecha hacia arriba o la flecha

hacia abajo se muestra en la pantalla el punto de ajuste de la

temperatura actual. La pantalla va a mostrar el punto de ajuste

por aproximadamente 3 segundos y luego va a regresar a la

temperatura real.

• Presione los botones tactiles de flecha hacia arriba o flecha

hacia abajo hasta que aparezca en la pantalla el punto de

ajuste de la temperatura deseada.

30

NOTA: Excepto cuando enciende per primera vez su

refrigerador, no ajuste ninguno de los controles de

temperatura mas de un ajuste a la vez, Espere 24 horas para

que se estabilice la temperatura entre los ajustes.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR demasiado Control del REFRIGERADOR

caliente 1° mas bajo

CONGELADOR demasiado Control del CONGELADOR

caliente/muy poco hielo 1° mas bajo

REFRIGERADOR demasiado Control del REFRIGERADOR

fifo 1° mas alto

CONGELADOR demasiado

fifo

Control del CONGELADOR

1° mas alto

Funciones adicionales del centro de control

Rapid Cool (Enfriamiento r_pido)

La caracteristica de Rapid Cool (Enfriamiento rapido) ayuda en

los periodos de alto uso del refrigerador, cargas Ilenas de

comestibles o temperaturas de cuarto temporalmente tibias.

• Oprima el botdn tactil de Rapid Cool para ajustar el

congelador y el refrigerador a los ajustes de temperatura mas

bajos. Oprima de nuevo el botdn tactil de Rapid Cool para

regresar al punto de ajuste normal del refrigerador.

NOTA: La caracteristica de Rapid Cool se apagara

automaticamente en aproximadamente 12 horas. Cuando

Rapid Cool esta encendido, no se puede ajustar la

temperatura en cualquier compartimiento.

Quick Cubes (Cubos r_pidos)

La caracteristica de Quick Cubes (Cubos rapidos) ayuda con

perfodos temporales de alto uso de hielo incrementando la

producci6n de hielo.

• Presione Quick Cubes para ajustar el congelador a los

ajustes mas bajos de temperatura, Presione Quick Cubes

otra vez para regresar el congelador al punto de ajuste

normal.

NOTA: La caracterfstica de Quick Cubes se apagara

automaticamente en aproximadamente 24 horas, Cuando

Quick Cubes esta encendido, usted no puede ajustar la

temperatura del congelador.

Vacation Mode (Modo de vacaciones) (en algunos

modelos)

En el modo de vacaciones, el congelador no se descongelara

automaticamente con la misma frecuencia, para conservar

energfa.

• Para que se encienda esta caracteristica, presione el bot6n

tactil Vacation Mode (Modo de vacaciones) hasta que se

encienda la luz indicadora. Para apagar esta caracterfstica,

presione nuevamente el bot6n tactil de Vacation mode o abra

la puerta del refrigerador.

NOTA: Se puede abrir la puerta del refrigerador en menos de

1 hora de ajustar Vacation Mode (Modo de vacaciones) sin

apagar la caracteristica,

Temp Alarm (Alarma de temperatura) (en algunos

modelos)

La caracterfstica Temp Alarm (Alarma de temperatura) provee

informaci6n importante acerca de la temperatura en el caso de

que haya un corte de corriente,

Cortes de corriente: Durante un corte de corriente, si las

temperaturas en los compartimientos del refrigerador y del

congelador exceden las temperaturas de operaci6n normal, la

temperatura mas alta alcanzada aparecera en la pantalla.

• Para que se encienda esta caracteristica, presione el bot6n

tactil Temp Alarm (Alarma de temperatura) hasta que se

encienda la luz indicadora. Oprima y sostenga Temp Alarm

por 3 segundos hasta que la luz indicadora se encienda para

apagar esta caracteristica,

Alarma de temperatura: Una alarma sonara repetidamente si las

temperaturas del compartimiento del congelador o del

refrigerador exceden las temperaturas de operaci6n normales

por una hora o mas.

Las pantallas de temperatura mostraran en forma alternada las

temperaturas corrientes y las temperaturas mas altas que hayan

alcanzado los compartimientos,

• Presione el bot6n tactil Temp Alarm una vez para detener la

alarma audible y las pantallas alternadas de temperatura. La

luz de Temp Alarm continuara destellando hasta que el

refrigerador regrese a la temperatura de ajuste.

®

©

Door Alarm (Alarma de la puerta)

La caracteristica de Door Alarm (Alarma de la puerta) hace sonar

una seSal cada pocos segundos cuando la puerta del

refrigerador ha quedado abierta durante 5 minutos seguidos, La

seSal sonara hasta que se cierre la puerta o se apague la alarma

de la puerta. Los focos se apagaran si se deja abierta cualquier

puerta por 6 minutos continuos. El cerrar las puertas por

1 segundo ocasionara que las luces se vuelvan a prender.

• Presione el bot6n tactil de Door Alarm para encender o

apagar esta caracteristica. La luz indicadora se encendera

cuando este encendida la caracter[stica Door Alarm.

Reposicibn del filtro (en algunos modelos)

Vea"Luz de estado del filtro de agua".

Order Replace

® ®

©

Press 3 _ec

o ,e_e_

31

Preferencias del usuario

El centro de control le permite fijar sus preferencias, si usted Io

desea.

Pantalla de temperatura (F_C)

Con esta preferencia, usted puede cambiar la pantalla de la

temperatura.

F - Temperatura en grados Fahrenheit

C - Temperatura en grados centfgrados

Alarma (AL}

Con esta preferencia, usted puede apagar el sonido de todas las

alarmas.

ON (Encendido) - Usted escuchara el sonido de la alarma.

OFF (Apagado) - Usted no escuchara el sonido de la alarma.

Modo Sabbath (SAB)

ON (Encendido) - Se desactivaran todas las luces del centro de

control, las luces interiores y los tonos de alarma.

OFF (Apagado) - Se activaran todas las luces del centro de

control, las luces interiores y los tonos de alarma.

NOTA: Presione el bot6n tactil de Door Alarm (Alarma de la

puerta) por tres segundos para restaurar todas las luces.

Para obtener acceso al menu de preferencias del usuario:

1. Presione y sostenga el bot6n tactil de Door Alarm (Alarma de

la puerta) por tres segundos. El nOmero de preferencia

aparecera en la pantalla del congelador y el estado de

preferencia (F o C) u (ON - Encendido u OFF - Apagado)

apareceran en la pantalla del refrigerador.

2. Use los botones tactiles (+) o (-) del congelador para hacer

avanzar los nombres de las preferencias. Cuando aparezca

en la pantalla el nombre de preferencia deseado, presione los

botones (+) o (-) del refrigerador, para cambiar el estado de

preferencia.

3. Presione y sostenga por tres segundos el bot6n tactil Door

Alarm para fijar sus preferencias.

IMPORTANTE:

• Si no enjuag6 el sistema de agua cuando se instal6 el

refrigerador por primera vez, vea "Preparaci6n del sistema de

agua" para obtener las instrucciones sobre c6mo enjuagar el

sistema de agua.

• Permita 24 horas para que se enfrie el refrigerador y enfrfe el

agua. Haga salir suficiente agua cada semana para mantener

un suministro fresco.

Despacho de agua

1. Sostenga un recipiente bajo el despachador mientras

presiona el bot6n.

2. Suelte el bot6n para detener la salida de agua.

La luz de estado del filtro de agua le ayudara a saber cuando

cambiar el filtro de agua. Cuando este encendida la luz amarilla

(Order - Pedir), es casi tiempo de cambiar el filtro de agua.

Cuando este encendida la luz roja (Replace - Reemplazar),

debera instalarse un nuevo filtro de agua. Vea "Sistema de

filtraci6n de agua".

Despues de reemplazar el filtro de agua, presione y sostenga

FILTER RESET (Reposici6n del filtro) durante 3 segundos hasta

que se apague la luz de Order (Pedir) o la de Replace

(Reemplazar).

Orderm R_eplace

O

Filter

Reset

Filtro de agua sin indicador

Si su refrigerador no tiene una luz de estado del filtro de agua,

debera cambiar el filtro de agua cada 6 meses, segt]n el uso. Si

el flujo de agua hacia el despachador de agua o a la fabrica de

hielo disminuye sensiblemente antes de que pasen 6 meses,

cambie el filtro de agua mas seguido.

No use con agua que no sea microbiologicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

IMPORTANTE:

• El filtro de agua debera set reemplazado cuando este roja la

luz de estado (Replace - Reemplazar) o antes, si disminuye

sensiblemente el flujo de agua hacia el despachador de agua

o a la fabrica de hielo.

32

• El aire que quede atrapado en el sistema puede hacer que se

salga agua y el filtro de agua. Deje correr el agua durante

2 minutos antes de quitar el filtro de agua usado.

Reemplazo del filtro de agua

El soporte de montaje del filtro de agua esta ubicado en el lado

derecho del compartimiento del refrigerador.

1. Gire hacia la izquierda el filtro de agua usado hasta liberarlo

del soporte de montaje del filtro.

2. Drene el agua del filtro de agua hacia la tina y deseche el filtro

de agua usado. Limpie el exceso de agua en la cubierta del

filtro.

3. Saque la etiqueta de sellado del extremo del nuevo filtro de

agua e inserte el filtro de agua en el soporte de montaje del

filtro. Gire suavemente el filtro de agua hacia la derecha hasta

que se detenga, y cierre la tapa del filtro hasta que se trabe.

4. Enjuague el sistema de agua. Vea "Preparaci6n del sistema

de agua".

5. Revise si hay fugas de agua en el sistema de filtraci6n de

agua. Si encuentra fugas de agua, vea la secci6n "Soluci6n

de problemas".

Uso del despachador sin el filtro de agua

Usted puede usar el despachador de agua sin un filtro de agua,

pero el agua no estara filtrada. Si elije esta opci6n, reemplace el

filtro de agua con la tapa azul de paso.

Para encender y apagar la f&brica de hielo

Para poner a funcionar la fabrica de hielo, sencillamente baje el

brazo de control de alambre.

Para apagar la fabrica de hielo manualmente, levante el brazo de

control de alambre a la posici6n Apagada (OFF - brazo elevado) y

escuche el chasquido.

NOTA: La fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el

dep6sito para hielo y estos levantaran el brazo de control de

alambre a la posici6n de apagado (OFF - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

Ritmo de produccibn de hielo

• La fabrica de hielo debe producir un Iote completo de hielo

aproximadamente cada 3 horas.

• Para aumentar la producci6n de hielo, baje la temperatura del

congelador y del refrigerador. Vea "Uso de los controles".

Deje pasar 24 horas entre cada ajuste.

Recuerde

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexi6n de la

fabrica de hielo a un suministro de agua blanda. Los

qufmicos para ablandar el agua (como la sal) pueden da_ar

ciertos componentes de la fabrica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua blanda, asegt]rese de que el ablandador

de agua este funcionando correctamente y que goce de un

buen mantenimiento.

• No guarde nada encima de la fabrica de hielo o en el

dep6sito de hielo.

CARACTERiSTICAS DEL

REFRIGERADOR

Su modelo podra contar con algunas o todas estas

caracteristicas.

Informacion importante para saber acerca de los estantes

y tapae de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn frfos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha dise_ado para hacerse a_icos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se da_en al caer.

Los estantes de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento.

Si usted guarda alimentos similares juntos en su refrigerador y

ajusta los estantes para que se adapten a las diferentes alturas

de los articulos, le sera muy facil encontrar exactamente el

articulo que desea. Asimismo, se reduce el tiempo que la puerta

del refrigerador permanece abierta y se ahorra energia.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco del estante:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Levante el frente del estante hacia arriba hasta que los

ganchos traseros del estante calcen en los soportes del

estante.

33

3. Baje el frente del estante y asegOrese de que el estante esta

en posici6n.

Para quitar y volver a colocar el(los) caj6n(es) para verduras:

1. Deslice el(los) caj6n(cajones) hasta el tope. Levante el frente

del(de los) caj6n(es) para verduras y desNcelo(s)

completamente hacia afuera.

2. Reemplace el(los) caj6n(es) para verduras deslizandolo hacia

atras completamente pasando el tope del caj6n.

Para quitar la tapa del(de los) cajbn(es) para verduras:

1. Quite el(los) caj6n(es) para verduras.

2. Sostenga la pieza de vidrio firmemente con una mano y

apriete en el centro de la pieza de vidrio hasta que se levante

por encima del marco de plAstico. Deslice suavemente la

pieza de vidrio hacia adelante para sacarla.

3. Levante el marco de la tapa y quitelo.

Para reemplazar la tapa del(de los) caj6n(es) para verduras:

1. Calce la parte trasera del marco de la tapa en los soportes

que estan en las paredes laterales del refrigerador y baje la

parte delantera del marco de la tapa hasta su lugar.

2. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar.

............................ ........+_,,,+;_S,,j+t+>J+F8

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (abierto) deja que el aire hQmedo salga del caj6n para

verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el caj6n para verduras. No lave ni

pele las moras sino en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y guardelas en el caj6n para verduras.

HIGH (cerrado) mantiene el aire hQmedo en el cajdn para

verduras, yes el mas adecuado para conservar las verduras

frescas de hoja.

• Verduras de hoja: Lavelas con agua frfa, escQrralas y corte o

arranque las pares magulladas o amarillentas. Coldquelas en

una bolsa o recipiente de plastico y guardelas en el caj6n

para verduras.

(HIGHe • + * ®LOW

iuII I I

El caj6n de ancho completo y con temperatura controlada puede

usarse para guardar bandejas grandes para fiesta, carnes frias o

bebidas. Para una versatilidad en el almacenamiento, el caj6n

ofrece un divisor y un control ajustable de temperatura.

NOTA: No coloque los vegetales que tienen muchas hojas en el

caj6n de temperatura controlada. Las temperaturas mas frias

pueden daiar los productos con hojas.

Remocibn y reemplazo del cajbn

Para sacar el caj6n:

1. Levante la tapa. Jale el caj6n hacia afuera, en toda su

extensi6n.

2. Levante el frente del caj6n y jalelo derecho para sacarlo.

Para volver a colocar el caj6n:

1. Empuje las guias de metal hacia la parte trasera del

refrigerador.

2. Coloque el caj6n sobre las gufas y deslcelo hacia la parte

trasera del refrigerador.

Divisor del cajbn

Para sacar el divisor:

1. Jale el caj6n hacia afuera, en toda su extensi6n.

2. Levante el frente del divisor para desengancharlo de la pared

posterior del caj6n y levantar el divisor.

Para volver a sacar el divisor:

1. Enganche la parte trasera del divisor por encima de la pared

posterior del caj6n.

2. Baje el divisor para colocarlo en su lugar.

Control de temperatura del cajbn

El control de temperatura, que esta ubicado debajo de la tapa en

el lado derecho del caj6n, regula la cantidad de aire fifo que entra

en el caj6n.

NOTA: El aire fr[o que se dirige hacia el caj6n puede disminuir la

temperatura del refrigerador. Tal vez necesite ajustarse la

temperatura del refrigerador.

• Deslice el control de temperatura hacia el ajuste menos frio si

desea que el caj6n tenga la misma temperatura que el

compartimiento del refrigerador.

34

Deslice el control de temperatura hacia un ajuste mas frio

cuando desee que el cajdn este mas fifo que el

compartimiento del refrigerador.

NOTA: Use el ajuste mas fifo cuando almacene carnes.

Colder

u

Guia para la conservacibn de carnes

Por Io general guarde todas las carries en su envoltura original

siempre y cuando sea hermetica y a prueba de humedad. Vuelva

a envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a periodos de conservacidn. Para guardar la came por

un tiempo mas prolongado que los perfodos indicados,

congelela.

Pescado fresco o mariscos ..... Qselos el mismo d[a de su compra

PolIo, came de res molida, carnes varias (higado) ............ 1-2 dfas

Carnes frfas, filetes/asados ............................................... 3-5 dfas

Carnes curadas ............................................................... 7-10 dfas

Sobras - Cubra las sobras con envoltura de plastico, papel de

aluminio o guardelas en recipientes de plastico con tapas

hermeticas.

CARACTERJSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracterfsticas,

Para quitar la canasta de alambre:

Jab completamente la canasta hacia afuera y levantela hacia

afuera.

Para reemplazar la canasta de alambre:

Deslice la canasta superior dentro del congelador. Aseg_rese de

que la parte trasera de la canasta se engancha detras del reten

del riel,

Para reemplazar la canasta de alambre:

Incline el frente de la canasta inferior hacia abajo y ajuste la

canasta dentro del riel del caj6n.

CARACTERiSTICAS DE LA

PUERTA

Su modelo podra contar con algunas o todas estas

caracteristicas,

Para quitar y volver acolocar el centro de productos Ibcteos:

1. Saque el centre de productos lacteos levantando y

sosteniendo la cubierta, a la vez que levanta el centro de

productos lacteos y Io jala directamente hacia afuera,

2. Reemplace el centro de productos lacteos deslizandolo hacia

adentro sobre el soporte deseado y empujandolo hacia abajo

hasta que se detenga,

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo encima del

soporte deseado y empujandolo hacia abajo hasta que se

detenga.

Oana de s smbs:; n'ff do

Para quitar la canasta de alambre:

Jale completamente la canasta, Incline la canasta inferior hacia el

frente y levantela hacia afuera.

mo }ad as de adbe renc s

Las almohadillas de adherencia ayudan a mantener los articulos

sin deslizar en los contenedores de la puerta. Las almohadillas

de adherencia son removibles y pueden colocarse en el estante

superior de la lavavajillas para una limpieza facil.

35

CUIDADO DE SU REFRIGERADOR

Peligro de E×plosion

Use un limpiador no inflamable.

No seguir esta instruccion puede ocasionar la muerte,

explosion oincendio.

4.

Tanto la secci6n del refrigerador come la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la 5.

acumulaci6n de olores, Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, cualquier olor que se forma en una secci6n pasara a

la otra. Usted debe limpiar meticulosamente ambas secciones

para eliminar olores, Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o asperos, tales

come aerosoles para ventanas, productos de limpieza para pulir,

Ifquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos de petr61eo en las partes de plastico,

revestimientos interiores o de la puerta o juntas. No use toallas

de papel, estropajos para fregar u otros utensilios de limpieza

asperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energ[a.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un pa_o suave y un detergente

delicado en agua tibia, 3.

3. Lave las superficies externas metMicas pintadas y de acero

inoxidable con una esponja limpia o un paso suave y 4.

detergente delicado con agua tibia.

• Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras peque_as, se

sugiere usar un limpiador de acero inoxidable aprobado

por el fabricante. Para pedir el limpiador, vea

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable!

No permita que el limpiador de acero inoxidable entre en

contacto con ninguna parte de plastico tales como las piezas

decorativas, las tapas del despachador o las

empaquetaduras de la puerta, Si se produce contacto no

intencional, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia, Seque meticulosamente con

un pa_o suave.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

es particularmente grasoso o polvoriento, o si hay bastante

transito de mascotas en el hogar, el condensador debera

limpiarse cada dos o tres meses para asegurar la maxima

eficacia.

Si necesita limpiar el condensador:

Quite la rejilla de la base.

Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energfa.

BIOTA: No todos los focos para electrodomesticos son

adecuados para su refrigerador. AsegOrese de reernplazar el foco

con otro foco para electrodomesticos del mismo tamaBo, forma y

vataje (que no sea de mas de 40 vatios).

Cbmo cambiar el foco del refrigerador

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Deslice la protecci6n del foco hacia la parte de atras del

compartimiento para soltarlo del ensamblaje del foco.

Reemplace el(los) foco(s) fundidos con focos para

electrodomesticos de no mas de 40 vatios.

Vuelva a colocar la protecci6n del foco introduciendo las

leng(Jetas de la protecci6n en los orificios del revestimiento

interno a cada lade del ensamblaje del foco. Deslice la

protecci6n hacia el frente hasta que quede asegurada en su

lugar.

NOTA: Para evitar dar_ar la protecci6n del foco, no fuerce la

protecci6n mas alia del punto deride se asegura.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

36

Cbmocambiarelfocodelcongelador

Desenchufe el refrigerador o desconecte el suministro de

energia.

NOTA: Puede set que necesite quitar el estante o canasta

superior del congelador para Iograr acceso al ensamblaje del

foco.

2. La protecci6n del foco se abre desde atras. Presione

firmemente hacia el frente sobre las muescas en la parte

trasera de la protecci6n y jale la protecci6n hacia abajo.

3. Quite la protecci6n y reemplace el foco fundido con un foco

para electrodomesticos de no mas de 40 vatios.

4. Introduzca las lengQetas del frente de la protecci6n dentro

del revestimiento interno y trabe la porci6n trasera de la

protecci6n sobre el ensamblaje del foco.

5. Enchufe el refrigerador o reconecte el suministro de energia.

© }d:es de en e

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas cerradas (segQn el modelo) para que los

alimentos se rnantengan frios y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 Ibs (907 g) de hielo seco en el congelador por cada

pie cQbico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frb por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio per mas tiempo que uno Ileno de alimentos de

pastelerfa. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden velvet a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Ii/i I'YILI_[]IS I2X:_o"=6o,_,,=,_,=

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los arlculos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el braze de control de alambre a la posici6n

apagado (OFF - hacia arriba) o mueva el interrupter a la

posici6n apagado (OFF), dependiendo de su modelo.

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacfe el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un dfa antes.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (OFF - hacia

arriba) o mueva el interruptor a la posici6n apagado

(OFF), dependiendo del modelo.

3. Gire los controles de temperatura hacia la posici6n de

apagado. Vea "Uso de los controles".

4. Limpie el refrigerador, pasele un pa_o y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los pasos a

continuaci6n para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un dfa antes.

• Desconecte la tubena de agua que esta atras del

refrigerador.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (OFF - hacia

arriba) o mueva el interruptor a la posici6n apagado

(OFF), dependiendo del modelo.

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacfe el dep6sito de hielo.

4. Gire los controles de temperatura hacia la posici6n de

apagado. Vea "Uso de los controles".

5. Desenchufe el refrigerador.

6. Limpie, pasele un paso y seque bien.

7. Saque todas las partes desmontables, envuelvalas bien y

asegQrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

8. SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O BEN, levante los tornillos

niveladores para no rayar el piso. Vea "Ajuste las puertas".

9. Sostenga las puertas cerradas y el cable pegado a la parte

posterior del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo en su lugar

y lea la secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

37

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

Peligre de Cheque Electrico

Conecte aun centacto de pared de conexi6n atierra de

3 terminalee.

No quite la terminal de conexi6n atierra.

No use un adaptader.

No use un cable electrico de extensiono

No seguir estas instrucciones puede ocasionar

la muerte, incendio ocheque electrico.

•&Esta desenchufado el cable el_ctrico? Ooneote a un

contacto de pared de conexi6n a tierra de 3 terminales.

•&Funciona el contacto? Enchufe una lampara para ver si

funciona el contacto.

•&Hay un fusible fundido o se disparb el cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el

problema continL_a, Ilame a un electricista.

• &Estan encendidos los controles? AsegQrese de que los

controles del refrigerador esten encendidos. Vea "Use de los

controles".

•&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrfe per

complete.

NOTA: El ajustar los controles de temperatura en la posici6n

mas frfa no enfrfa ningL_ncompartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per periodos mas

largos que su refrigerador anterior debido al compresor y los

ventladores de alto rendimiento. Es posible que la unidad

funcione per mas tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con explicaciones.

•Zumbido - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo

Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desempeSo

Sonido sibilante/vibraciones - flujo de Ifquido refrigerante,

movimiento de la tuberfa de agua o artfculos guardados

arriba del refrigerador

Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n

Estallido - contracci6n/expansi6n de la paredes interiores,

especialmente durante el enfriamiento inicial

Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelaci6n y corre hacia la

bandeja recolectora

Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

•&Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dificil abrir las puertas

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instruccion puede ocasionar la muerte,

explosion o incendio.

•&Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies de contacto con jab6n

suave y agua tibia. Enjuague y seque con un pado suave.

La temperatura esta demasiado caliente

•&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie per

complete.

&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

38

&Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vueiva a

la temperatura normal,

&Se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Ajuste los

controles a un ajuste mas frio, Fijese en la temperatura en

24 horas, Vea "Uso de los controles".

Hay acumulacibn de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

•&Est_ h0meda la habitaci6n? Esto contribuye a la

acumulaci6n de humedad.

&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al minimo el n_mero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La f&brica de hielo no produce hielo o no produce

suficiente hielo

&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la v_lvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre,

•&Hay un estrechamiento en la tuberfa de suministro de

agua? Un estrechamiento en la tuberfa puede reducir el flujo

de agua, Enderece la tuberia de suministro de agua.

•&Esta encendida la fabrica de hielo? AsegQrese de que el

brazo o interruptor de cierre de alambre (dependiendo del

modelo) este en la posici6n de ON (Encendido).

&Es nueva la instalaci6n? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

&Esta completamente cerrada la puerta del congelador?

Cierre con firmeza la puerta del compartimiento del

congelador. Si la puerta del compartimiento del congelador

no se cierra completamente, vea "Las puertas no cierran

completamente".

• &Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo produzca

mas hielo.

• &Se trab6 un cubo de hielo en el brazo eyector de la

fabrica de hielo?

Saque el hielo del brazo eyector con un utensilio de plastico.

&Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fabrica de hielo. Si el

volumen de hielo aumenta, el filtro puede estar obstruido o

haberse instalado incorrectamente. Reemplace el filtro o

vuelva a instalarlo correctamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Yea "Requisitos del

suministro de agua".

Los cubos de hielo son huecos o pequehos

NOTA: Esto es una indicaci6n de baja presi6n de agua.

•&No esta abierta pot completo la v_lvula de cierre de

agua? Abra completamente la valvula de cierre de agua.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua,

&Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fabrica de hielo, Si

mejora la calidad de hielo, el filtro puede estar obstruido o

haberse instalado incorrectamente, Reemplace el filtro o

vuelva a instalarlo correctamente,

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua".

• &At)n tiene preguntas acerca de la presi6n de agua?

Llame a un plomero competente autorizado.

El hielo tiene real sabor, real olor o un color gris&ceo

• &Son nuevas las conexiones de plomeria? Las conexiones

nuevas de plomerfa pueden producir un hielo descolorido o

de real sabor.

&Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo, Deje

transcurrir 24 horas para que la fabrica de hielo haga hielo

nuevo.

• &Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida,

• &Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro de agua para eliminar los

minerales.

• &Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtraci6n de agua necesita enjuagarse mas. _,

Enjuague el sistema de agua antes de usar un nuevo filtro.

Reemplace el filtro de agua cuando se indique. Vea "Sistema _j:_,i

de filtraci6n de agua". ,,,,_,,

?

El despachador de agua no funciona debidamente

&Se ha conectado el refrigerador aun suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre,

• &Hay un estrechamiento en la tuberia de suministro de

agua? Enderece la tuberfa de suministro de agua.

•&Es nueva la instalaci6n? Enjuague y Ilene el sistema de

agua. Vea "Despachador de agua".

•&Est_ la presi6n de agua a por Io menos 35 Ibs/pulg 2

(241 kPa)? La presi6n de agua de la casa determina el flujo

del despachador. Vea "Requisitos del suministro de agua".

&Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar el despachador. Si mejora

el flujo de agua, el filtro puede estar obstruido o haberse

instalado incorrectamente, Reemplace el filtro o vuelva a

instalarlo correctamente.

•&Est_ completamente cerrada la puerta del refrigerador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

39

&Se han quitado las puertas recientemente? AsegOrese de

que el conjunto de tuberia/alambre del despachador de agua

se haya vuelto a conectar en la parte inferior de la puerta del

refrigerador. Vea "Puertas del refrigerador'.

&Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisites del

suministro de agua".

El agua gotea del sistema del despachador

NOTA: Es normal que caigan una o dos gotas de agua despues

de despachar agua.

•&No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del

despachador per 2 a 3 segundos despues de soltar la

palanca del despachador.

•&Es nueva la instalacibn? Enjuague el sistema de agua. Vea

"Despachador de agua".

•&Ha cambiado recientemente el filtro de agua? Enjuague

el sistema de agua. Vea "Despachador de agua".

&Hay agua en el piso cerca de la rejilla de la base?

AsegL_rese de que las conexiones de la tuberia del

despachador de agua esten bien ajustadas. Vea "Puertas del

refrigerador".

El agua del despachador esta tibia

NOTA: El agua del despachador se enfrfa solamente a

50°F (10°C).

•&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el suministro de agua se enfrfe

completamente.

•&Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrfe completamente.

•&No se ha usado el despachador de agua recientemente?

Puede set que el primer vaso de agua no este frio. Descarte

el agua del primer vase.

•&Se ha conectado el refrigerador a una tuberia de agua

fria? AsegOrese de que el refrigerador este conectado a una

tuberia de agua frfa. Vea "Requisites del suministro de agua".

CONTRATOS DE

PROTECCION

Contratos maestros de proteccibn

iFelicitaciones por su inteligente adquisicidn! Su nuevo producto

Kenmore ®esta dise_ado y fabricado para proporcionarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventive o reparaci6n de vez

en cuando. Es allf donde el Contrato maestro de protecci6n

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aquf Io que se incluye en el

Contrato*:

v' Piezas ymano de obra necesarias para ayudar a mantener

los productos funcionando correctamente bajo uso normal,

no s61o en caso de defectos. Nuestra cobertura va mucho

mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que esten excluidas de la

cobertura -- proteeci6n verdadera.

v' Servicio experto a cargo de un personal de mas de 10.000

t_cnicos de servicio autorizados por Sears, Io que significa

que su producto sera reparado por alguien en quien usted

puede confiar.

v' Llamadas de servicio ilimitado y servicio en todo el pals,

con la frecuencia que usted desee, cuando usted desee.

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en el

transcurso de doce meses.

v' Reemplazo del producto si su producto protegido no puede

ser reparado.

v' Revisi6n anual de mantenimiento preventivo a solicitud

suya - sin costo adicional.

v' Ayuda rapida por telefono - Io que nosotros Ilamamos

Solucibn rapida - apoyo por telefono a cargo de un

representante de Sears para todos los productos. Piense en

nosotros come si fueramos un "manual parlante para el

propietario".

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad.

v' Proteccibn por perdida de comida, por un valor anual de

$250, per cualquier perdida de comida que sea como

resultado de fallas mecanicas de cualquier refrigerador o

congelador cubierto bajo la garantia.

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido.

v' 10% de descuento sobre el precio comQn por el servicio de

reparaci6n que no este bajo protecci6n, asi como tambien las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,

de dia o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo. Si

per algQn motive usted Io cancela durante el periodo de la

garantia del producto, le proveeremos un reembolso total. O un

reembolso proporcional en cualquier momento posterior a la

expiraci6n del perfodo de la garantia, iAdquiera hey su Contrato

maestro de protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios einformaci6n adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canada varia en algunos artfculos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos principales del hogar, en los EE.UU. o

en Canada Ilame al 1-800-4-MY-HOME ®.

ACCESORIOS

Refacciones:

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME®y pida el nOmero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado de Kenmore.

Limpiador de acero inoxidable:

Pida la pieza No. D22 M40083 R

Filtro de repuesto:

Pida la pieza No. 469006-750

40

HOJA DE DATOS DEL PRODUCTO

Sistema interno de filtracibn de agua

Modelo 469006-750 Capacidad 750 galones (2839 litros)

Sistema probado y certificado per NSF International segQn la norma

NSF/ANS142 para la reducci6n de cloro, sabor y olor, de parficulas de

clase I* y segQn la norma NSF/ANSl 53 para la reducci6n de plomo,

mercurio, atrazina, benceno, paradiclorobenceno, carbofurano,

toxafeno, quistes, turbidez, asbestos y lindano.

Este sistema ha sido comprobado segQn las normas NSF/ANSl 42 y 53 para la reducci6n de las sustancias citadas a continuaci6n.

La concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite

permitido para agua saliendo del sistema, tal come se especifica en las normas NSF/ANSI 42 y 53.

Reduccibn de Requisitos de Promedio Concentracibn en M_ximo Promedio % minimo de %promedio

sustancias reducci6n de NSF influente el agua a tratar efluente efluente reducci6n de reduccibn

Efectos est_ticos

Cloro, sabor/olor 1,88 mg/L 0,05 mg/L

Clase de particulas I* 5.700.000/mL 30.583/mL

Reducci6n de Promedio Promedio

50% reducci6n

85% reducci6n

Requisitos de

2,0 mg/L _+10% 0,06 mg/L**

Por Io menos 10.000 69.000/mL

particulas/mL

Concentracibn en M_ximo

96,84 >97,26

98,94 99,52

%minimo de %promedio

contaminantes

Plomo: a pH 6,5

Plomo: a pH 8,5

Mercurio: a pH 6,5

Plomo: a pH 8,5

Benceno

Paradiclorobenceno

Carbofurano

Toxafeno

Atrazina

Asbestos

Quistes vivos;

Turbidez

Lindano

reducci6n de NSF

0,010 mg/L

0,010 mg/L

0,002 mg/L

0,002 mg/L

0,005 mg/L

0,075 mg/L

0,04 mg/L

0,003 mg/L

0,003 mg/L

99%

>99,95%

0,5 NTU

0,0002 mg/L

influente

0,153 mg/U

0,150 mg/U

0,006 mg/L

0,006 mg/L

0,014 mg/L

0,208 mg/L

0,081 mg/L

0,015 mg/L

0,009mg/L

155 MF/L

166.500/L

10,7 NTU

0,002 mg/L

el agua a tratar

0,15 mg/L_+ 10%

0,15 mg/L_+ 10%

0,006 mg/L _+10%

0,006 mg/L _+10%

0,015 mg/L_+ 10%

0,225 mg/L_+ 10%

0,08 mg/L_+ 10%

0,015 _+10%

0,009 mg/L _+10%

107a 108fibras/U t

50.000/L min.

11 _+1 NTU

0,002 _+10%

efluente

< 0,001 mg/L

< 0,001 mg/L

0,0005 mg/L

0,0015 mg/L

0,0011 mg/L

< 0,0005 mg/L

< 0,001 mg/L

< 0,001 mg/L

< 0,002 mg/L

<1 MF/L

<1 /L _

0,49 NTU

< 0,0001mg/L

efluente

< 0,001 mg/L

< 0,001 mg/L

0,0003 mg/L

0,0008 mg/L

0,0006 mg/L

< 0,0005 mg/L

< 0,001 mg/L

< 0,001 mg/L

< 0,002 mg/L

<1 MF/L

<1 /U

0,31 NTU

0,000 mg/L

reducci6n

>99,29%

>99,29%

90,91

75,93

92,14%

99,74%

98,46%

91,67%

75,31%

>99,99%

>99,99

95,2

96,50%

de reducci6n

>99,35%

>99,33%

95,70

86,22

95,71%

99,76%

98,74%

92,97%

76,99%

>99,99%

>99,99

97,09

98,72%

Parametros de la prueba: pH = 7,5 + 0,5

Temp. = 68°F a 71,6°F (20°C a 22°C).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que el producto se desempeSe tal como se ofrece en la

publicidad.

• El sistema monitor del filtro mide la cantidad de agua que

pasa a traves del filtro y Io pone en alerta para reemplazar el

filtro. Cuando se ha usado el 90% de la duraci6n nominal del

filtro, se encendera la luz amarilla (Order - Pedir). Cuando se

ha usado el 100% de la duraci6n nominal del filtro, se

encendera la luz roja (Replace - Reemplazar) y se le

recomienda reemplazar el filtro. Para los modelos sin luces

de estado del filtro, reemplace el filtro cada 6 meses. Use el

modelo de filtro de repuesto 469006-750. El precio sugerido

de venta al por menor durante el a_o 2007 es de $49,99 en

EE.UU./$65,95 en CanadA. Los precios estan sujetos a

cambio sin previo aviso.

• El producto es para uso con agua fria Qnicamente.

• No use con agua que no sea microbiol6gicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

si no se indica Io contrario. Flujo= 0,78 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2 (413,7 kPa)

• Consulte la secci6n "Sistema de filtraci6n de agua" para

obtener el hombre y nQmero telef6nico del fabricante.

• Refierase a la secci6n "Garantia" para verificar la garantfa

limitada del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n de agua 35 - 120 Ibs/pulg 2 (241 - 827 kPa)

Temperatura de agua 33 ° - 100°F (1 o _ 38oc)

Tasa de flujo de servicio 0,78 gpm (2,9 L/min) a 60 Ibs/pulg 2.

*Tamale de las par_iculas clase I: >0,5 a <1 um

**El requisite de prueba es de cuando menos 100.000 particulas/ml de polvo fine de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El rendimiento puede variar segL_nlas condiciones del agua local.

ttFibras mayores de 10 um de Iongitud.

_Basado en la filtraci6n de quistes de Cryptosporidium parvum.

® NSF es una marca registrada de NSF International.

41

TABLE DES MATII RES

GARANTIE ........................................................................................... 42

SleCURITle DU RleFRIGI_RATEUR .................................................... 43

Mise au rebut de votre vieux r6frig@ateur ....................................... 43

INSTRUCTIONS D'INSTALLATION ................................................... 44

D&ballage du r&frig6rateur ............................................................... 44

Exigences d'emplacement ............................................................... 44

Sp6cifications &lectriques ................................................................ 45

Sp6cifications de I'alimentation en eau ........................................... 45

Raccordement de la canalisation d'eau .......................................... 45

Porte(s) et tiroir du r&frig6rateur ....................................................... 47

Ajustement de les portes ................................................................. 50

Pr6paration du syst_me d'eau ......................................................... 50

UTILISATION DU RI_FRIGIeRATEUR ................................................ 51

Ouverture et fermeture des portes .................................................. 51

Utilisation des commandes ............................................................. 51

Distributeur d'eau ............................................................................. 53

T&moin lumineux de 1'6tat du filtre b.eau ......................................... 53

Syst_me de filtration d'eau .............................................................. 53

Machine & glagons ........................................................................... 54

CARACTE_RISTIQUES DU RleFRIGERATEUR ................................. 54

Tablettes du r6frig@ateur ................................................................. 54

Bac & 16gumes et couvercle ............................................................. 55

R&glage de I'humidit6 dans le bac & 16gumes ................................ 55

Tiroir Gourmet Pantry TM ................................................................... 55

CARACTI_RISTIQUES DU CONGIeLATEUR .................................... 56

Panier m6tallique sup6rieur ............................................................. 56

Panier m6tallique inf6rieur ............................................................... 56

CARACTI_RISTIQUES DE LA PORTE .............................................. 56

Compartiment & produits laitiers ..................................................... 56

Balconnets dans la porte ................................................................. 56

Dispositifs de retenue ...................................................................... 56

ENTRETIEN DU RI_FRIGleRATEUR .................................................. 57

Nettoyage ........................................................................................ 57

Remplacement de I'ampoule d'6clairage ........................................ 57

Pannes de courant ........................................................................... 58

Entretien avant les vacances ou Iors d'un d6m6nagement ............ 58

DEPANNAGE ...................................................................................... 59

Fonctionnement du r6frig6rateur ..................................................... 59

Temp6rature et humidit6 ................................................................. 60

Glagons et eau ................................................................................. 60

CONTRATS DE PROTECTION .......................................................... 62

ACCESSOIRES ................................................................................... 62

FEUlLLES DE DONNI_ES SUR LE PRODUlT .................................. 63

NUMEROS DE SERVICE ............................ COUVERTURE ARRI#RE

GARANTIE DES APPAREILS MI NAGERS KENMORE ELITE

GARANTIE LIMITI:!:E DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, si cet appareil menager

fait defaut par suite d'un vice de mat@iau ou de fabrication au

cours de I'annee qui suit la date d'achat, composer le

1-800-4-MY-HOME ®pour obtenir une reparation gratuite.

Si cet appareil menager fonctionne a toute autre fin que

I'utilisation familiale privee, la presente garantie ne s'appliquera

que pendant 90 jours a partir de la date d'achat.

GARANTIE LIMITI:!:E DE CINQ ANS SUR LE SYSTEME DE

RI:!:FRIGI:!:RATIONSCELLI:!:

Pendant cinq ans a compter de la date d'achat, Iorsque ce

refrig@ateur est utilise et entretenu conformement aux

instructions fournies avec le produit, Sears reparera le systeme

scelle (comprenant le refrigerant, la tubulure de raccordement et

le compresseur) sans frais, s'il existe une defectuosit6 des

materiaux ou de fabrication.

LA PRC:SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATC:RIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite a une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer a I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les defauts du produit si celui-ci n'est

pas installe, utilise ou entretenu conformement a toutes les

instructions fournies avec le produit

5. L'endommagement ou les ddauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation autre que

pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par

I'utilisation de detergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommandes dans

toutes les instructions fournies avec le produit.

L'endommagement ou les defauts des pieces ou systemes

resultant d'une modification non autorisee faite au produit.

7.

42

CLAUSE D'EXONI:!:RATION DE RESPONSABILITI :!:AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente

garantie limitee consiste en la reparation prevue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualite marchande et d'aptitude a un usage particulier, sont

limitees & un an ou a la plus courte periode autorisee par la Ioi.

Sears n'assume aucune responsabilite pour les dommages

fortuits ou indirects. Certains €tats ou certaines provinces ne

permettent pas I'exclusion ou la limitation des dommages fortuits

ou indirects, ou la limitation de la duree des garanties implicites

de qualite marchande ou d'aptitude a un usage particulier, de

sorte que cette exclusion ou limitation peut ne pas _tre

applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

menager est utilise aux Ctats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous .pouvez egalement jouir d'autres droits qui peuvent varier

d'un Etat a I'autre.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Darts I'espace ci-dessous, inscrivez les numeros de modele et de

s@ie complets et la date d'achat. Vous trouverez ces

renseignements sur I'etiquette des numeros de modele et de

serie situee sur le produit.

Gardez ces renseignements a disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil menager.

Num_ro de mod_le

Num_ro de s_rie

Date d'achat

Conservez ces instructions et votre regu de vente pour

r_f_rence ult_rieure.

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est tres importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES iNSTRUCTiONS DE SI-CURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise b, 3 alveoles reliee & la

terre.

• Ne pas enlever la broche de liaison _. la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant

I'entretien.

• Replacer pieces et panneaux avant de faire la remise en

marche.

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du refrigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

• Debrancher le refrigerateur avant I'installation de la

machine a glagons (seulement pour modeles pr&ts b,

recevoir une machine a glagons).

CONSERVEZ CES iNSTRUCTiONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever les portes de votre vieux refrigerateur.

Le non-respect de cette instruction peut causer

un deces ou des I_sions cerebrales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrig6rateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrig@ateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

/

43

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

Le non-respect de cette instruction peut causer

une blessure au dos eu d'autre blessure.

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et la colle des surfaces du

refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide pour la vaisselle sur I'adhesif avec

les doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir "Securit6 du refrigerateur".

• Jeter ou recycler tousles materiaux d'emballage.

D_placement de votre r_frigerateur :

Votre refrig@ateur est Iourd. Lots du deplacement du

refrig@ateur pour le nettoyage ou le service, veiller a proteger

le plancher. Toujours tirer le r6frigerateur tout droit Iors du

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait 6tre endommage.

Nettoyage avant I utilisation

Apres avoir enleve tous les materiaux d'emballage, nettoyer

I'int@ieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sent exposes a des

changements soudains de temperature ou _ un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sent

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les materiaux et les vapeurs inflammables, telle

que ressence, loin du refrigerateur.

Le non-respect de cette instruction peut causer

un d_ces, une explosion ou un incendie.

Pour assurer une ventilation convenable a votre refrigerateur,

laisser un espace de _/_"(1,25 cm) en haut et derriere le

refrigerateur. Si votre refrigerateur comporte une machine

glagons, s'assurer qu'un espace additionnel est prevu a I'arriere

pour permettre les connexions des conduits d'eau. En cas

d'installation du refrig@ateur pres d'un mur fixe, laisser un

minimum de 2Y_" (6,3 cm) du c6te de la charniere (certains

modeles necessitent davantage d'espace) pour permettre a la

porte de s'ouvrir sans obstruction.

REMARQUE : II est recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrigerateur dans un

endroit ou la temp@ature baissera au-dessous de 55°F (13°C).

44

Risque de choc eleetrique

Brancher sur une prise a3alveoles reliee a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur,

Ne pas utiliser un c_ble de rallongeo

Le non=respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrig@ateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrig@ateur ou du congelateur

selon le modele) a la position OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desire.

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

•Tournevis a lame plate •

•Cles plates de 7/_6"et _/2"ou deux •

cles a molette reglables •

Tourne-ecrou de %"

Foret de V4"

Perceuse sans fil

IMPORTANT :

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Ne pas employer de robinet d'arr6t a etrier de ¾d' (4,76 mm)

ou de type a percer, ce qui r_duit le debit d'eau et cause une

obstruction plus facilement.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temp@ature se maintient au-dessus du point de congelation.

Preseion de I'eau

Une alimentation en eau froide avec une pression entre 35 et

120 Ib/po _(241 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrig@ateur dolt _tre entre 35 et 120 Ib/po _ (241 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au syst_me dolt _tre d'un minimum de 40 a 60 Ib/po _ (276

414 kPa).

Si la pression de I'eau au syst_me d'osmose inverse est

inferieure a 40 a 60 Ib/po _(276 a 414 kPa) :

• Verifier pour voir si le filtre a sediment du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrig@ateur a une cartouche de filtre a eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration de I'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appelez un plombier qualifie agree.

Lire toutes les instructions avant de commencer.

IMPORTANT :Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde & la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement _une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de V_"a 1V4"

(12,7 mm a 3,18 mm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais le procede

suivant dolt _tre suivi : percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet

4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion au bas du c6te arriere

droit du refrig@ateur et le tuyau d'arrivee d'eau. Ajouter une

Iongueur de 7 pi (2,1 m) pour permettre le deplacement du

refrigerateur pour le nettoyage. Utiliser un tube en cuivre de

V4"(6,35 mm) de diametre exterieur. Veiller ace que le tube

soit coupe d'equerre aux deux extremites.

45

5. Lors de I'utilisation d'une perceuse sans ill, percer un trou de

1/4"dans le tuyau de canalisation d'eau froide choisie.

A

C

D

G

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

E Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. V@ifier que le raccord du robinet est bien

engage darts le trou de 1/4"perce dans la canalisation et que

la rondelle d'etancheite est placee sous la bride de tuyau.

Serrer I'ecrou de serrage. Serrer lentement et uniformement

les vis de la bride de tuyau afin que la rondelle forme une

jonction etanche. Ne pas serrer excessivement car ceci

pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Ins@er

I'extremit6 du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou de compression sur le

raccord de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau.

Raccordement au r_frig_rateur

Selon le modele, la canalisation d'eau peut _tre configuree vers le

haut ou vers le bas. Suivre les instructions de raccordement

appropriees a votre modele.

Style 1

1. Enlever le capuchon de plastique de la valve d'entree d'eau.

Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustre. Serrer

I'ecrou de compression. Ne pas serrer excessivement.

V@ifier que le tube en cuivre est fixe solidement en tirant sur

le tube en cuivre.

2. Creer une boucle de service avec le tube de cuivre. 12viterles

deformations en pliant le tube de cuivre. Fixer le tube en

cuivre a la caisse du refrig6rateur avec une bride en "P".

@

A. Tube en cuivre

B. Bride en "P"

C. Ecrou de compression

D. Bague de compression

E. Valve d'entr_e d'eau

3. Ouvrir I'arrivee d'eau au refrig6rateur et verifier s'il y a des

fuites. Corriger toute fuite.

Style 2

1. Creer une boucle de service (diam_tre minimum de 2 pi

[61 cm]) avec le tube de cuivre. 12viterles deformations en

pliant le tube de cuivre.

2. Retirer le capuchon de plastique du robinet d'arrivee d'eau.

Placer un ecrou de compression et une bague sur le tube de

cuivre.

3. Inserer I'extremit6 du tube de cuivre dans I'orifice d'arrivee

d'eau. Ajuster le tube de cuivre de far, on ace qu'il s'adapte

parfaitement a I'orifice d'arrivee d'eau pour eviter les

deformations.

4. Faire glisser I'ecrou de compression sur la bague, serrer pour

le fixer sur I'orifice d'arrivee d'eau.

A. Tube en plastique pour

canalisation d'eau

B. Bague

C. Ecrou de

compression

D. Tube de cuivre

46

5= A I'aide d'une cle a molette, fixer I'ecrou sur la canalisation

d'eau pour I'emp_cher de se deplacer. Ensuite, a I'aide d'une

deuxieme cle, tourner I'ecrou sur le tube de cuivre dans le

sens antihoraire pour serrer completement. Ne pas serrer

excessivement.

A. Canalisation d'eau en

plastique

B. Orifice d'arriv_e d'eau

C. Ecrou de compression

D. Tube de cuivre

E. Bride en "P"

6. Verifier la solidite du raccordement en tirant sur le tube de

cuivre. Fixer le tube de cuivre a la caisse du refrigerateur

I'aide d'une bride en "P". Ouvrir la canalisation d'eau du

refrigerateur et inspecter s'il y a des fuites. Corriger toute

fuite.

Achever rinstallation

Risque de choc electrique

Brancher sur une prise a 3alveoles reliee a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur,

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

1. Brancher le refrig6rateur sur une prise a 3 alveoles.

REMARQUE : Prevoir un delai de 24 heures pour la production

du premier lot de glagons. Jeter les trois premiers lots de glagons

produits. Prevoir un delai de 3 jours pour le remplissage complet

du recipient a glagons.

Les illustrations sont incluses plus loin dans cette section.

Enl_vement et r_installation des poign_es

1. /_,I'aide d'une cle Allen de %2", desserrer les deux vis de

retenue situees sur le c6te de chaque poignee. Voir

illustrations 1 et 2.

2. Tirer sur la poignee tout droit pour la sortir de la porte.

S'assurer de garder les vis pour reinstaller les poignees.

3. Pour reinstaller les poignees, suivre les instructions dans

I'ordre inverse.

Enl_vement des portes et des charni_res

Risque de choc electrique

Deconnecter la source de courant electrique avant

d'enlever les portes.

Le non-respect de cette instruction peut causer

un d_ces ou un choc electrique.

IMPORTANT :

• Retirer les aliments et tout balconnet ou compartiment

utilitaire des portes.

• Toutes les illustrations mentionnees dans les instructions

suivantes sont incluses plus loin dans cette section apres "€tapes

finales".

OUTILLAGE REQUIS : Cles a douille a lame hexagonale de %6",

6/8"et 1A",tournevis Phillips n° 2 et tournevis a t_te plate.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laisser le refrigerateur ferme jusqu'a ce vous soyez pr_t ale

soulever de la caisse.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3= En commengant par la porte du c6te droit, 6ter les pieces de

la charniere superieure -voir I'illustration de la charniere

superieure. Soulever la porte du refrigerateur de I'axe de la

charniere inferieure.

REMARQUE : Sur certains modeles, 6ter la cale de I'axe de

la charniere inferieure et la conserver pour utilisation

ulterieure. Voir I'illustration de la charniere inferieure.

47

4.

5=

Avant de retirer la porte du c6te gauche, deconnecter la fiche

de branchement situee sur la partie superieure de la

charniere superieure en coingant un tournevis a lame plate ou

votre ongle entre les deux sections. Voir I'illustration de la

Fiche de branchement.

REMARQUE :Le conducteur vert et le conducteur de liaison

la terre restent fixes a la charniere.

Enlever les pieces de la charniere superieure - voir

I'illustration de la charniere superieure. Soulever la porte du

c6te gauche de I'axe de la charniere inferieure.

REMARQUE : Sur certains modules, 6ter la cale de I'axe de

la charniere inferieure et la conserver pour utilisation

ulterieure. Voir I'illustration de la charniere inferieure.

Remplacement des portes et des charni_res

1=

2=

Assembler les pieces de la charniere superieure. Voir

I'illustration de la charniere superieure. Ne pas completement

serrer les vis.

Replacer les pieces de la charniere inferieure. Voir I'illustration

de la charniere inferieure. Resserrer les vis. Replacer la porte

du refrigerateur.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

3. Aligner correctement la porte au niveau du bas de la porte du

compartiment de congelation et du sommet de la porte du

refrigerateur. Serrer toutes les vis.

4. Reconnecter la fiche de branchement sur la partie superieure

de la porte du c6te gauche du refrigerateur.

5. Reinstaller les caches de la charniere superieure.

Enl_vement et r_installation de la fagade du tiroir

de cong_lation

IMPORTANT : Deux personnes peuvent _tre necessaires pour

retirer et reinstaller de la fagade du tiroir de congelation. Les

illustrations sont incluses plus loin dans cette section.

Enl_vement de la fagade du tiroir

1. Ouvrir le tiroir de congelation completement.

2. Desserrer les quatre vis fixant les glissieres du tiroir a la

fagade du tiroir. Voir I'illustration de depose de I'avant du

tiroir.

REMARQUE : Desserrer les vis en appliquant trois a quatre

tours. Laisser les vis sur la fagade du tiroir.

3. Glisser la fagade du tiroir vers le haut et hors des vis. Voir

I'illustration de depose de I'avant du tiroir.

R_installation de la fagade du tiroir

1. Tirer les glissieres du tiroir hors du compartiment de

congelation. Inserer les vis au sommet de la fa(;ade du tiroir

dans les trous situes sur les brides du tiroir. Voir I'illustration

de reinstallation de I'avant du tiroir.

2. Tirer les brides du tiroir vers vous pour placer les deux vis au

bas de la fagade du tiroir dans les brides. Voir I'illustration de

reinstallation de I'avant du tiroir.

3. Serrer completement les quatre vis.

Etapes finales

Risque de choc electrique

Brancher sur une prise a 3alveolee reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur,

Ne pae utilieer un c_ble de rallonge.

Le non-respect de cee instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Reinstaller toutes les pieces amovibles dans les portes; y

ranger les aliments.

48

Charni_res inf_rieures

A. Cate (sur certains mod_les)

B. Charni_re inf_rieure

C. Vis de ehamiere

Fiche de branchement

A. Vis de retenue de s/32"

/

/

/

/

/

/

/

\\

@

@

A

3

A. Vis de retenue de _32"

iiiiiiiiiiiiiiii

A. Desserrer tes 4 vis (bride de porte)

49

Solon votre modelo, le refrig6ratour pout comporter quatre

roulettes reglablos (Style 1) ou une vis de reglago de I'aplomb

(Style 2) situeos a la base du refrig6ratour. Si votre refrig@atour

semble instable ou si vous desiroz que los portes so ferment plus

facilement, fairo le reglago de I'inclinaison du refrigeratour on

suivant los instructions ci-dessous.

1. Retirer la grille de la base. Tonir la grille fermement ot tiror

vers sol pour la detachor.

2. Soulever ou abaisser la caisse.

Style 1-Nivellement avant et arri_re

,&,I'aide d'un tournevis a t_te hexagonale de %", tourner les

vis de reglage des roulettes pour soulever et abaisser chaque

c6te du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

rdrigerateur, le poids devient moins Iourd sur les vis de

reglage et les roulettes, ce qui rend plus facile I'ajustement

des vis. II peut _tre necessaire de tourner les vis de reglage

de plusieurs tours pour ajuster I'inclinaison du rdrigerateur.

• Pour soulever, tourner la vis de reglage des roulettes vers

la droite.

• Pour abaisser, tourner la vis de reglage des roulettes vers

la gauche.

Faire tourner le pied de stabilisation dans le sens horaire pour

le placer fermement en contact avec le sol, pour que le

refrigerateur ne puisse rouler vers I'avant Iors de I'ouverture

du tiroir du congelateur.

B

A. Vis de r_glage arriere

B. Vis de r_glage avant

C. Pied de stabilisation

Style 2-Vis de r_glage de I'aplomb

A I'aide d'un tournevis a t_te hexagonale de _/4",tourner la vis

de reglage de I'aplomb pour soulever et abaisser chaque

c6te du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

rdrigerateur, le poids devient moins Iourd sur la vis de

reglage de I'aplomb, ce qui rend plus facile I'ajustement des

vis. II peut @re necessaire de tourner la vis de reglage de

I'aplomb de plusieurs tours pour ajuster I'inclinaison du

refrigerateur.

• Pour soulever, tourner la vis de reglage de I'aplomb dans

le sens horaire.

3=

• Pour abaisser, tourner la vis de reglage de I'aplomb dans

le sens antihoraire.

A. Visde r_glage de I'aplomb

Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi

facilement que vous I'aimez. Sinon, incliner legerement le

refrig@ateur vers I'arriere en tournant les deux vis avant de

reglage des roulettes dans le sens horaire. II faudra peut-_tre

plusieurs tours et vous devriez tourner les deux vis de reglage

des roulettes de fagon egale.

4. Reinstaller la grille de la base.

Veuillez lire avant I'utilisation du syst_me d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour avoir la certitude que le systeme d'eau est bien nettoye.

1. Arr_ter la machine a gla9ons en ouvrant la porte du

congelateur et en soulevant le bras de commande en broche

comme illustre.

2= Installer le filtre a eau interieur. La bride de montage du filtre

eau interieur est situee du c6te gauche du compartiment de

refrig@ation.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant ou

apres le systeme. Les systemes certifies pour la reduction

de kyste peuvent _tre utilises pour I'eau desinfectee qui

peut contenir des kystes filtrables.

Enlever le capuchon bleu de deviation et le garder pour

utilisation ult@ieure.

Enlever minutieusement le filtre a eau interieur de son

emballage. Enlever I'etiquette de scellement au bout du

filtre et I'ins@er dans la t6te du filtre.

Tourner delicatement le filtre dans le sens horaire jusqu'a

son arr_t et enclencher le couvercle du filtre pour le

fermer.

50

3=

IMPORTANT :

4=

5.

Appuyer sur le bouton d'eau du tableau de commande du

distributeur. Utiliser un recipient robuste pour appuyer sur le

levier du distributeur pendant 5 secondes, puis rel&cher

pendant 5 secondes. R6peter I'operation jusqu'a ce que I'eau

commence a couler. Une fois que I'eau commence a couler,

rep6ter I'operation (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant •

2 minutes suppl_£mentaires. Ceci permettra d'evacuer I'air du

filtre et du syst_me de distribution d'eau. Une vidange

suppl_£mentaire peut _tre necessaire dans certains domiciles.

Pendant I'evacuation de I'air du syst_me, de I'eau peut gicler

du distributeur.

REMARQUE :Apres cinq minutes de distribution d'eau

continue, le distributeur cessera la distribution afin d'eviter

une inondation. Pour poursuivre la distribution, enlever le •

recipient et appuyer a nouveau sur le levier du distributeur.

Inspecter le syst_me de filtre pour les fuites d'eau. Si vous

constatez des fuites d'eau, voir la section "D_£pannage".

Mettre la machine a glagons en marche en ouvrant la porte

du congelateur et en abaissant le bras de commande en

broche comme illustr& Veuillez consulter la section "Machine

glagons" pour d'autres instructions sur le fonctionnement

de la machine a glagons.

• Accorder 24 heures pour produire la premiere quantit_£ de

gla9ons.

• Jeter les trois premieres quantit_£s de glagons produites.

UTILISATION

DU RI FRIGI RATEUR

II y a deux portes pour le compartiment de rSfrigeration. Les

portes peuvent 8tre ouvertes et fermees s_£par_£mentou

ensemble.

II y a sur la porte de gauche du r_£frig_£rateurun joint a charniere

verticale.

• Lors de I'ouverture de la porte du c6t_£gauche, le joint

charniere se replie automatiquement pour qu'il n'y ait pas

d'interference.

•Lorsque les deux portes sont ferm_£es, le joint a charniere

assure automatiquement I'etanch_£ite entre les deux portes.

............ A

A. Joint a charniere

• Lorsque I'appareil est sous tension, I'afficheur indique la

temp_£rature r_£elledu compartiment.

Attendre 24 heures avant de placer des aliments dans le

refrigerateur. Si vous ajoutez des aliments avant que le

rdrigerateur ait completement refroidi, vos aliments peuvent

_tre abfmes.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur & un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus vite.

Les reglages recommand_£s devraient convenir a un usage

domestique normal. Les commandes sont regl_£es

correctement Iorsque le lait ou le jus est aussi froid que vous

I'aimez et Iorsque la cr_me glacee est ferme.

Si la temperature est trop elew£e ou trop basse dans les

compartiments de r_£frigeration ou de congelation, w£rifier

d'abord les ouvertures d'aeration pour s'assurer qu'elles ne

sent pas bloquees avant d'ajuster les commandes.

Commandes de temperature

Pour votre commodite, les commandes de temperature sont

pr_£regl_£esa I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore pr_£reglees aux points

de reglage recommand_£s tel qu'illustr&

R_glages recommand_s

Frsezer Refrigerator

in_al s_ing 0' F initial _,_i_ g 38'F

D_sactivation/activation du refroidissement :

Appuyer sur la fleche vers le haut du congelateur jusqu'& ce que

OFF (arrSt) apparaisse sur I'affichage. Aucun compartiment ne

refroidira, Appuyer sur la fleche vers le bas congelateur ou du

refrigerateur pour remettre en marche le refroidissement.

Ajustement des r6glages de commande

La commande du REFRIGCRATEUR r_gle la temperature du

compartiment de refrigeration. La commande du

CONGC:LATEUR regle la temperature du compartiment de

congelation.

S'il est necessaire d'ajuster la temperature dans le compartiment

de refrigeration ou de congelation, utiliser les reglages indiques

dans le tableau ci-dessous comme guide.

Pour ajuster les r_glages de temperature :

Lorsqu'on appuie une premiere fois sur la fleche vers le haut ou

vers le bas, le point de r_£glageactuel de la temp_£rature s'affiche.

L'affichage indique le point de reglage pendant environ

3 secondes puis revient a la temp_£rature reelle,

• Appuyer sur les touches vers le haut ou vers le bas jusqu'a

I'affichage du point de reglage d_£sir_£de la temp_£rature,

51

REMARQUE : Ne pas ajuster les commandes de temperature de

plus d'un cran a la fois, sauf Iors de la raise en marche initiale du

refrig6rateur. Attendre 24 heures entre les ajustements pour que

la temperature puisse se stabiliser.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Tourner le reglage de

TEMPERATURE du

RERIGERATEUR 1° plus bas

CONGI2LATEUR trop tiede/ Tourner le reglage de

trop peu de gla(_ons TEMPERATURE du

CONGCLATEUR 1° plus bas

REFRIGERATEUR trop froid Tourner le reglage de

TEMPERATURE du

RERIGERATEUR 1° plus haut

CONGC:LATEUR trop froid Tourner le reglage de

TEMPERATURE du

CONGCLATEUR 1° plus haut

Autres caract_ristiques du centre de commande

Rapid Cool (refroidissement maximum)

La caracteristique Rapid Cool est utile Iors de p@iodes

d'utilisation intense du refrigerateur, de I'addition d'un grand

nombre d'aliments ou de I'el6vation temporaire de la temperature

de la piece.

• Appuyer sur la touche Rapid Cool pour regler le congelateur

et le refrig@ateur aux reglages de temp@ature les plus bas.

Appuyer a nouveau sur la touche Rapid Cool pour revenir au

point de reglage normal du refrig@ateur.

REMARQUE : La caracteristique Rapid Cool s'eteindra

automatiquement au bout de 2 heures environ. Lorsque la

fonction Rapid Cool est activee, la temp@ature ne peut _tre

ajustee.

Quick Cubes (glac_;onsrapides)

La fonction Quick Cubes augmente la production de gla_ons, ce

qui est utile en periode d'utilisation intense de glagons.

• Appuyer sur Quick Cubes pour regler le congelateur aux

reglages de temp@ature les plus bas. Appuyer a nouveau sur

Quick Cubes pour remettre le congelateur au point de

reglage normal.

REMARQUE : La fonction Quick Cubes s'arr_tera

automatiquement environ 24 heures apres. Lorsque cette

fonction est activee, la temperature du congelateur ne peut

pas _tre ajustee.

Vacation Mode (mode vacances) (certains modules)

En mode Vacances, le congelateur ne se degivrera pas

automatiquement aussi souvent pour economiser I'energie.

• Appuyer sur la touche Vacation Mode jusqu'a ce que le

temoin lumineux s'allume pour activer cette fonction.

Appuyer sur la touche Vacation Mode a nouveau ou ouvrir la

porte du refrig@ateur pour desactiver cette fonction.

REMARQUE : La porte du refrig@ateur peut @re ouverte

dans un delai d'une heure apres le reglage du mode

Vacances sans desactiver la fonction.

Temp Alarm (Alarme de temperature) (certains modules)

La fonction Temp Alarm fournit des informations sur la

temperature en cas de panne de courant.

Panne de courant : Lors d'une panne de courant, si les

temp@atures des compartiments de refrigeration et de

congelation depassent les temperatures de fonctionnement

normal, la temperature la plus elevee sera affichee.

• Pour activer cette caracteristique, appuyer sur la touche

Temp Alarm jusqu'a ce que le temoin lumineux s'allume. Pour

desactiver cette caract@istique, appuyer sur Temp Alarm

pendant 3 secondes jusqu'a ce que le temoin lumineux

s'eteigne.

Alarme de temperature :Un signal d'alarme sera _mis

plusieurs reprises si les temp@atures dans les compartiments de

refrigeration ou de congelation excedent les temp@atures de

fonctionnement normales pendant une heure ou plus.

Les affichages de temperature afficheront alternativement les

temperatures en cours et les temperatures les plus elevees

atteintes darts les compartiments.

• Appuyer une fois sur la touche Temp Alarm pour arr@er le

signal sonore et I'alternance d'affichage des temperatures. Le

temoin Temp Alarm continuera de clignoter jusqu'a ce que la

temperature du refrigerateur se stabilise.

o

©

Door Alarm (avertisseur de la porte)

La caracteristique Door Alarm fait retentir une sonnerie toutes les

quelques secondes Iorsque la porte du refrig@ateur a ete laissee

ouverte continuellement pendant 5 minutes. La sonnerie retentira

jusqu'a ce que la porte soit fermee ou que la caracteristique Door

Alarm soit desactivee. Les lampes s'eteignent si une des portes

est laissee ouverte pendant 6 minutes en continu. En fermant

toutes les portes pendant 1 seconde, les lampes se rallument.

• Appuyer sur la touche Door Alarm pour activer ou desactiver

cette caract@istique. Le temoin lumineux est allume Iorsque

la caracteristique Door Alarm est activee.

©

Filter Reset (r_installation du filtre) (certains modules)

Voir "Temoin lumineux de I'etat du filtre a eau".

Order Replace

® ®

©

ta rese_

Pr6f6rences de I'utilisateur

Le centre de commande vous permet de regler les pref@ences

de I'utilisateur si desire.

52

Affichage de la temperature (F_C)

Cette pref@ence vous permet de modifier I'affichage de la

temperature.

F - Temperature en degres Fahrenheit

C - Temp@ature en degres Celsius

Alarme (AL)

Cette pref@ence vous permet de desactiver le son de toutes les

alarmes.

ON (marche) - Le son de I'alarme sera audible.

OFF (arr@) - Le son de I'alarme ne sera pas audible.

Mode Sabbath (SAB)

ON - Tousles eclairages du centre de commande, les eclairages

int@ieurs et les signaux d'alarme sont desactives.

OFF - Tousles eclairages du centre de commande, les eclairages

int@ieurs et les signaux d'alarme sent actives.

REMARQUE : Appuyer sur la touche d'alarme de la porte

pendant trois secondes pour rallumer tousles eclairages.

Pour acceder au menu des preferences de I'utilisateur :

1. Appuyer sur la touche Door Alarm (alarme de la porte)

pendant 3 secondes. Le nom de la preference appara;t sur

I'affichage du congelateur et le statut de la preference (F/C)

ou (ON/OFF) apparaft sur I'affichage du refrig@ateur.

2. Utiliser les touches (+) ou (-) du congelateur pour faire defiler

les noms de preference. Lorsque le nom de la pref6rence

desiree s'affiche, appuyer sur les touches (+) ou (-) du

refrig6rateur pour modifier le statut de la pref6rence.

3. Enregistrer les pref@ences en appuyant sur la touche Door

Alarm pendant 3 secondes.

Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir

quand changer le filtre & eau. Lorsque le temoin jaune (Order/

commander) est allume, il est pratiquement temps de changer le

filtre a eau. Lorsque le temoin rouge (Replace/remplacer) est

allume, un nouveau filtre a eau doit _tre installe. Voir "Syst_me de

filtration de I'eau".

Apr_s remplacement du filtre a eau, appuyer sur FILTER RESET

(reinitialisation du filtre) pendant 3 secondes jusqu'a ce que les

temoins Order (commander) ou Replace (remplacer) s'eteignent.

Order Replace

O

Filter

Reset

Pas de t_moin lumineux de I'_tat du filtre &eau

Si votre modele de refrigerateur n'est pas equipe d'un temoin

lumineux de I'etat du filtre a eau, il est recommande de remplacer

le filtre tousles six mois, selon I'utilisation. Si le debit d'eau ou la

production de glagons baisse de fa9on marquee en moins de six

mois, remplacer le filtre plus frequemment.

IMPORTANT"

• Si le syst@me d'eau n'a pas @tevidange Iors de I'installation

initiale du refrigerateur, voir "Preparation du systeme d'eau"

pour les instructions sur la purge du systeme d'eau.

• Accorder 24 heures pour que le refrig@ateur se refroidisse et

rafrafchisse I'eau. Puiser une quantite suffisante d'eau

chaque semaine pour maintenir un approvisionnement frais.

Distribution d'eau

1. Tenir un recipient sous le distributeur tout en appuyant sur le

bouton.

2. Rel&cher le bouton pour arr_ter la distribution.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant ou

apres le systeme. Les systemes certifies pour la reduction

de kyste peuvent _tre utilises pour I'eau desinfectee qui

peut contenir des kystes filtrables.

IMPORTANT :

•Le filtre a eau doit _tre remplace Iorsque le temoin de I'etat du

filtre est rouge (Replace/remplacer) ou des que le debit d'eau

au distributeur d'eau ou a la machine a glagons diminue de

fa(_on perceptible.

•L'air emprisonne dans le syst_me peut causer I'ejection de

I'eau et du filtre a eau. Faire couler I'eau pendant 2 minutes

avant d'enlever le filtre a eau use.

Remplacement du flltre &eau

La bride de montage du filtre a eau est situee du c6te droit du

refrig@ateur. _@

1. Tourner le filtre use dans le sens antihoraire jusqu'a ce qu'il se

degage de la bride de montage du filtre.

2. Vider I'eau du filtre a eau dans I'evier et jeter le filtre a eau @_,_

use. Essuyer I'exces d'eau dans le couvercle du filtre.

53

3= Enlever I'etiquette scellee de I'extremite du filtre neuf et

I'inserer dans la bride de montage du filtre. Tourner

delicatement le filtre dans le sens horaire jusqu'& ce que le

filtre s'arr_te, et enclencher le couvercle du filtre ferme.

4. Vidanger le systeme d'eau. Voir la section "Preparation du

systeme d'eau".

5. Inspecter le systeme de filtre pour les fuites d'eau. Si vous

constatez des fuites d'eau, voir "Depannage".

Utilisation du distributeur sans filtre &eau

On peut utiliser le distributeur d'eau sans filtre a eau, mais I'eau

ne sera pas filtree. Si vous choisissez cette option, replacer le

filtre avec le capuchon bleu de deviation.

Mise en marche/arr_t de la machine _gla_ons

Pour mettre la machine a glagons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a glagons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine a glagons a un arr_t automatique.

Au fur eta mesure de la fabrication de la glace, les glagons

remplissent le bac d'entreposage de glagons. Les glagons

soulevent le bras de commande en broche a la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

Taux de production des glaqons

• La machine a glagons devrait produire une quantite de

glagons complete environ toutes les 3 heures.

Pour augmenter la production de glagons, diminuer la

temperature du congelateur et du refrigerateur. Voir

"Utilisation des commandes". Attendre 24 heures entre les

ajustements.

A Noter

• Accorder 24 heures pour produire la premiere quantite de

gla£ons. Jeter les trois premieres quantites de gla(_ons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons. 12viterde

brancher la machine a glagons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine

gla(_ons et causer une pietre qualite des gla(_ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a glagons ou dans le bac a gla(_ons.

CARACTI RISTIQUES DU

REFRIGERATEUR

Votre modele peut comporter certaines ou toutes ces

caracteristiques.

Importante reneeignements a eavoir au sujet des tablettes

et dee couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con£u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Les tablettes dans votre refrigerateur peuvent _tre reglees pour

correspondre a vos besoins de rangement individuels.

Le remisage d'aliments semblables ensemble dans le

refrigerateur et le reglage des tablettes pour convenir

differentes hauteurs d'articles alimentaires et de contenants,

permettront de trouver I'article desire plus facilement et reduiront

aussi le temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes et cadres de tablette

Pour retimr et r_installer une tablette/un cadre de tablette :

1. Retirer le cadre/la tablette en inclinant le devant vers le haut

et en le soulevant hors des supports de tablette.

2. Reinstaller le cadre/la tablette en guidant les crochets arriere

de la tablette darts les supports de tablette. Incliner le devant

de la tablette vers le haut jusqu'a ce que les crochets arriere

tombent dans les supports de tablette.

3. Abaisser le devant de la tablette et s'assurer que la tablette

est fixee solidement en place.

54

Pour retirer et r_installer le(s) bac(s) _I_gumes :

1. Faire glisser le(s) bac(s) tout droit jusqu'a la butee. Soulever le

devant du ou des bacs et glisser le reste du ou des bacs

completement vers I'exterieur.

2. Reinstaller le(s) bac(s) en les faisant glisser completement au-

dela de la butee.

Pour retirer le couvercle du ou des bacs :

1. Retirer le(s) bac(s),

2. En retenant fermement d'une main I'insertion en verre,

pousser vers le haut au centre de I'insertion en verre jusqu'a

ce qu'elle se souleve hors du cadre en plastique. Glisser

delicatement I'insertion en verre vers I'avant pour la retirer.

3. Soulever le cadre du couvercle et le retirer.

Pour r_installer le couvercle du ou des bacs :

1. Introduire I'arriere du cadre du couvercle dans les supports

sur les parois laterales du refrig6rateur et abaisser le devant

du cadre du couvercle en place.

2. Faire glisser I'arriere de I'insertion en verre dans le cadre du

couvercle et abaisser le devant en place.

Ce reglage permet de contr61er le degre d'humidite dans les bacs

legumes etanches. La commande peut _tre reglee a n'importe

quel reglage entre LOW et HIGH.

En position LOW (ouvert) le reglage laisse echapper I'air humide

pour mieux conserver les fruits et legumes a pelures.

• Fruits : Laver, laisser secher et mettre au refrigerateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Les trier et les conserver dans I'emballage original dans le

bac a legumes ou les conserver sur une tablette du

refrigerateur dans un sac ferme en papier sans _tre serr&

• Legumes a pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferme) le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes frais et les

legumes a feuilles.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou eliminer les sections endommagees et d_colorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Ii HIGH ___ e_L°W

i ii II II

Le tiroir pleine largeur a temperature contr61ee peut _tre utilise

pour remiser des grands plateaux de reception, de la charcuterie

ou des boissons. Pour plus de flexibilite de remisage, le tiroir

comporte une cloison et une commande de temperature

ajustable.

REMARQUE : Ne pas placer de legumes a feuilles dans le tiroir &

temperature contr61ee. Des temperatures plus froides peuvent

endommager les legumes a feuilles.

D_pose et r6installation du tiroir

Pour enlever le tiroir :

1. Soulever le couvercle, Tirer le tiroir pour I'ouvrir

completement,

2. Soulever I'avant du tiroir et le tirer tout droit pour le sortir.

Pour r_installer le tiroir :

1. Pousser les glissieres metalliques jusqu'& I'arriere du

refrigerateur.

2. Placer le tiroir sur les glissieres et faire glisser le tiroir vers

I'arriere du refrigerateur.

Cloison de tiroir

Pour enlever la cloison :

1. Tirer le tiroir pour I'ouvrir completement,

2. Soulever I'avant de la cloison pour la decrocher de la paroi

arriere du tiroir et soulever la cloison pour la sortir.

Pour r_installer la cloison :

1. Accrocher I'arriere de la cloison sur la paroi arriere du tiroir.

2. Abaisser la cloison en place.

Commande de temperature du tiroir

La commande de temperature, situee sous le couvercle sur le

c6te droit du tiroir, regule la quantite d'air froid penetrant dans le

tiroir.

REMARQUE : L'air froid dirige dans le tiroir peut faire baisser la

temperature du refrigerateur. La temperature du refrigerateur

peut n_cessiter un ajustement.

• Faire glisser la commande de temperature au reglage le

moins froid si vous voulez que que le tiroir soit a la m_me

temperature que le compartiment de refrigeration.

55

Faire glisser la commande de temperature a un reglage plus

froid si vous voulez que le tiroir soit plus froid que le

compartiment de refrigeration.

REMARQUE : Utiliser le reglage le plus froid pour la

conservation de viandes.

Colder

E

Guide d'entreposage des viandes

La plupart des viandes peuvent _tre conservees dans leur

emballage original tant que cet emballage est hermetique et

I'epreuve de I'humidite. Emballer de nouveau si necessaire. Voir

le tableau suivant pour les periodes de conservation. Si la viande

dolt _tre conservee pour une periode plus Iongue que la duree

donnee, faire congeler la viande.

Poissons, mollusques

ou crustaces frais ..................................... utiliser le jour de I'achat

Poulet, boeuf hache, abats comestibles (foie) .............. 1 a 2 jours

Charcuterie, steaks/r6tis ............................................... 3 a 5 jours

Viandes traitees ........................................................... 7 a 10 jours

Les restes - Couvrir les restes avec de la pellicule en plastique ou

du papier d'aluminium. II est convenable aussi d'utiliser des

contenants en plastique avec couvercles hermetiques.

CARACTERISTIQUES DU

CONGELATEUR

Votre modele peut comporter certaines ou toutes ces

caracteristiques.

Pour retirer le panier m_tallique :

Tirer sur le panier metallique pour le sortir completement et le

so@ever.

Pour r_installer le panier metallique :

Faire glisser le panier superieur dans le congelateur. S'assurer

que I'arriere du panier s'accroche derriere le taquet du rail.

Pour retirer le panier m_tallique :

Ouvrir le tiroir completement. Incliner le panier inferieur vers

I'avant et le soulever.

Pour r_installer le panier m_tallique :

Incliner I'avant du panier inferieur vers le bas et positionner le

panier dans le rail du tiroir.

CARACTI RISTIQUES DE

LA PORTE

Votre modele peut comporter certaines ou toutes ces

caracteristiques.

_ _C_ ¸ _ _=_ _,

Pour retirer et r_Jnstaller le compartiment a produits laitiers :

1. Retirer le compartiment a produits laitiers en soulevant et en

retenant le couvercle, tout en soulevant le compartiment et en

le tirant pour le sortir.

2. Reinstaller le compartiment en le faisant glisser sur le support

desire et en le poussant jusqu'a ce qu'il s'arr_te.

e_b ioo_e

laliI1S

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus du

support desire et en le poussant jusqu'a ce qu'il s'arr_te.

Les dispositifs de retenue aident a emp_cher les articles de

glisser dans les balconnets de porte. IIs sont amovibles et

peuvent aller au lave-vaisselle (dans le panier superieur) pour un

nettoyage facile.

56

ENTR IEN DU REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour eviter une accumulation d'odeurs. Essuyer

les renversements immediatement.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transfer6es

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour eviter le transfert d'odeurs et

I'ass_chement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides

inflammables, cires nettoyantes, detergents concentres, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures int_rieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en

metal peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est sugger6 d'utiliser le nettoyant et poli

pour acier inoxydable approuve par le fabricant. Pour

commander le produit de nettoyage, voir "Accessoires".

IMPORTANT : Ce nettoyant doit _tre utilise sur les pieces en

acier inoxydable uniquement!

Veiller ace que le nettoyant et poli pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact non intentionnel, nettoyer la piece de

plastique avec une eponge et un detergent doux dans de

I'eau tiede. Secher parfaitement avec un linge doux.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

5.

Si vous avez besoin de nettoyer le condenseur :

Retirer la grille de la base.

Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

[_e_space nentde a_'s iioue

REMARQUE : Toutes les lampes pour appareils menagers ne

sont pas compatibles avec ce refrigerateur. Veiller a remplacer la

lampe par une lampe de marne taille/forme/puissance (pas plus

de 40 W).

Remplacement de I'ampoule du compartiment de

r_frig_ration

1. D_brancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Faire glisser le couvercle de I'ampoule d'eclairage vers

I'arriere du compartiment pour le liberer de I'ensemble

d'eclairage.

3.

4.

Remplacer la ou les ampoule(s) grillee(s) par une ampoule

electrique pour appareil menager de pas plus de 40 watts.

Reinstaller le couvercle de I'ampoule d'eclairage en inserant

les onglets de I'ecran dans les trous appropries de chaque

c6te de I'ensemble d'eclairage. Faire glisser le couvercle vers

I'avant de I'unite jusqu'a ce qu'il se verrouille en place.

REMARQUE : Pour eviter d'endommager le couvercle de la

lampe, ne pas forcer le couvercle au-dela du point de

verrouillage.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Remplacement de I'ampoule du compartiment de

cong_lation

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

REMARQUE : On peut avoir besoin d'enlever la tablette ou le

panier superieur(e) du compartiment de congelation pour

acceder a I'ensemble d'eclairage.

2. Le couvercle de I'ampoule d'eclairage s'ouvre par I'arriere.

Appuyer fermement sur les encoches a I'arriere du couvercle

et tirer le couvercle vers le bas.

%

57

3. Enlever le couvercle et remplacer I'ampoule grillee par une

ampoule pour appareil menager de pas plus de 40 watts.

4. Inserer les onglets avant du couvercle dans le rev_tement et

enclencher la partie arriere sur I'ensemble d'eclairage.

5. Brancher le refrig@ateur ou reconnecter la source de courant

electrique.

Si le courant electrique dolt _tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles.

Si le service dolt _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

._,NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cults. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

....... 3_J/*.[] .....

C_" ................. :s"* .....

Vacances

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence :

1. Consommer tousles aliments p@issables et congeler les

autres.

2. Si votre refrig6rateur a une machine a glagons automatique :

• Selon le modele, soulever le bras de commande en

broche a la position OFF (elevee) ou appuyer sur le

commutateur a la position OFF (arr_t).

• Fermer I'approvisionnement d'eau de la machine

glat_ons.

3. Vider le bac a glagons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre d_part :

1. Enlever tous les aliments du refrig@ateur.

2. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glat_ons au moins une journee a I'avance.

• Selon le modele, Iorsque la derniere quantite de glagons

est deposee, soulever le bras de commande en broche

la position OFF (elevee) ou appuyer sur le commutateur

la position OFF (art@).

3. 12teindre les commandes de temp@ature. Voir "Utilisation des

commandes".

4.

5.

Nettoyer le refrigerateur, I'essuyer et bien le secher.

,&,I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Selon le modele, Iorsque la derniere quantite de gla£ons

est deposee, soulever le bras de commande en broche

la position OFF (elevee) ou appuyer sur le commutateur

la position OFF (arr6t).

2. Retirer tousles aliments du refrig@ateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a glagons.

4. 12teindre les commandes de temperature. Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Nettoyer, essuyer et secher a fond.

7. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble & I'aide de ruban adhesif pour qu'elles

ne bougent pas nine s'entrechoquent durant le

demenagement.

8. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU soulever les vis de nivellement

pour qu'elles n'egratignent pas le plancher. Voir "Ajustement

des portes".

9. Fermer les portes a I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a gla(_ons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

58

DEPANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coQt d'une visite de service non n_cessaire.

Le r_frig_rateur ne fonctionne pas

Risque de choc electrique

Brancher sur une prise a3alveoles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc electrique.

•Le cordon d'alimentation _lectrique est-il debranch_?

Brancher sur une prise a 3 alveoles reliee & la terre.

•La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

•Un fusible est-il grill_ ou un disjoncteur s'est-il

declench_? Remplacer le fusible ou rearmer le disjoncteur.

•Les commandes sont-elles sur ON (marche)? S'assurer

que les commandes du refrigerateur sont sur ON (marche).

Voir "Utilisation des commandes".

•S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Mettre les commandes de la temperature sur

la position la plus froide ne refroidira aucun des

compartiments plus rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si

une importante quantite de nourriture y est ajoutee, si les portes

sont frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur semble bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau rdrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'explications.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a gla9ons

Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

Gr_sillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule clans le plateau de degivrage

Grincement/craquement - se produit Iorsque la glace est

ejectee du moule a gla(;ons.

Les portes ne ferment pas compl_tement

•La porte est-elle bloqu_e en position ouverte? Deplacer

les emballages d'aliments pour liberer la porte.

•Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en

position correcte.

Les portes sont difflciles &ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

•Les joints d'etanch_it_ sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux

eta I'eau tiede. Rincer et secher avec un linge doux.

59

La temperature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrig6rateur se refroidisse

completement.

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s)

ou laiss_e(s) ouverte(s)? Ceci permet & Fair chaud de

penetrer dans le refrig6rateur. Minimiser les ouvertures de

porte et garder les portes completement fermees.

Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

Les reglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II y a une accumulation d'humidit_ &I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est

normale.

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidit&

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s)

ou laiss_e(s) ouverte(s)? Ceci permet & Fair humide de

penetrer dans le refrig6rateur. Minimiser les ouvertures de

porte et garder les portes completement fermees.

La machine & glac.ons ne produit pas ou pas

suffisamment de glaqons

Le r_frig_rateur est-il connect_ _I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur & I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

•La machine agla£:ons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON (mise en marche).

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de glagons. Attendre 72 heures pour la production complete

de glagons.

La porte du cong_lateur est-elle compl_tement ferrule?

Bien fermer la porte du compartiment de congelation. Si la

porte du compartiment de congelation ne ferme pas

completement, voir "Les portes ne ferment pas

completement".

Une grande quantit_ de glaqons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a gla_ons produise

plus de glagons.

Un gla£:on est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

Un filtre _ eau est-il install_ sur le r_frig_rateur? Enlever le

filtre et faire fonctionner la machine a glagons. Si le volume de

glace augmente, le filtre est probablement obstrue ou real

install& Remplacer le filtre ou le reinstaller correctement.

Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau'.

Les glaqons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau est-elle compl_tement

ouverte? Ouvrir la valve d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un filtre a eau est-il install_ sur le refrig_rateur? Enlever le

filtre et faire fonctionner la machine & glagons. Si la qualite

des glagons augmente, le filtre est probablement obstrue ou

real install& Remplacer le filtre ou le reinstaller correctement.

Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau'.

Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

6O

GoOt, odeur ou couleur grise des gla_ons

•Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une decoloration et un

mauvais go_t des gla_ons.

•Les gla(_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla(;ons. Laver le compartiment a gla_ons. Accorder

24 heures pour la fabrication de nouveaux gla_ons.

•Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a I'air eta I'humidite pour conserver les

aliments.

•L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin(;age

additionnel. Rincer le syst_me de filtration d'eau avant

d'utiliser un nouveau filtre. Remplacer le filtre a eau a la date

indiquee. Voir "Syst_me de filtration de I'eau".

Le distributeur d'eau ne fonctionne pas correctement

Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrig6rateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

•La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Redresser la canalisation d'eau.

• S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau. Voir "Distributeur d'eau'.

La pression de I'eau est-elle inf_rieure a35 Ib/po 2

(241 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

Un filtre a eau est-il installe sur le r_frig_rateur? Enlever le

filtre et faire fonctionner le distributeur. Si I'ecoulement d'eau

augmente, le filtre est probablement obstrue ou mal installe.

Remplacer le filtre ou le reinstaller correctement.

La porte du r_frig_rateur est-elle bien fermee? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

Les portes ont-elles _t_ r_cemment enlev_es? S'assurer

que I'assemblage c&ble/tuyau du distributeur d'eau a ete

correctement reconnecte en has de la porte du refrig6rateur.

Voir "Portes du refrigerateur".

Un syst_me de filtration de I'eau aosmose inverse est-il

connecte a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

L'eau coule du syst_me de distribution

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas ete maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Rincer le syst_me de

distribution d'eau. Voir "Distributeur d'eau".

Le filtre a eau a-t-il ete recemment change? Rincer le

systeme de distribution d'eau. Voir "Distributeur d'eau".

Trouve-t-on de I'eau au sol pros de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau

sent completement serrees. Voir "Portes du refrigerateur".

L'eau du distributeur est tilde

REMARQUE : L'eau du distributeur est seulement refrigeree

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

•Une grande quantite d'eau a-t-elle r_cemment _t_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

•N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

•Le r_frig_rateur est-il branch_ aI'arriv_e d'eau froide?

S'assurer que le refrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

61

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous f_licitons d'avoir fait un achat judicieux. Votre nouvel

appareil Kenmore ®est con(;u et fabrique pour vous procurer des

annees de fonctionnement liable. Mais comme pour tousles

produits, il pourra & I'occasien necessiter un entretien preventif

ou une reparation. Le cas echeant, un Contrat principal de

protection peut vous epargner de I'argent et des soucis.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouvel appareil menager. Le Centrat* inclut :

v' Pi_ces et main-d'oeuvre necessaires pour conserver les

appareils en etat de fonctionnement correct pendant une

utilisation normale, pas uniquement les defaillances. Notre

couverture va bien au-dela de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne

sent exclues de ce contrat - protection reelle.

v' Un service d'expert propose par plus de 10 000 techniciens

d'entretien Sears autorises, ce qui signifie que quelqu'un de

cenfiance prendra soin de votre produit.

v' Appels de service illimit_s et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

v' Garantie "Anti-citron" -remplacement de votre produit

couvert si plus de quatre pannes se produisent en de9a de

douze reels.

v' Remplacement du produit si votre produit ceuvert ne peut

_tre repar&

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires.

v' Aide rapide par t_l_phone -nous appelons cela Resolution

rapide - support telephonique d'un agent de Sears sur tous

les produits. Considerez-nous comme un "manuel d'utilisateur

parlant".

v' Protection contre les sautes de puissance pour prevenir les

dommages electriques attribuables aux fluctuations de

courant.

v' Couverture pour la perte de nourriture de 250 $par an sur

tout aliment alt6re en raison d'une defaillance mecanique sur

tout refrigerateur ou cengelateur couvert.

v' Remboursement de location si la reparation du produit

couvert prend plus de temps que promis.

v' 10 %de r_duction sur le prix courant de toute intervention de

reparation non-couverte et pieces de rechange.

Des que vous achetez le Contrat, il suffit d'un appel telephonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en

tout temps jour et nuit ou prendre un rendez-vous de service en

direct.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison

pendant la periode de garantie du produit, nous vous

rembourserons integralement ou nous vous verserons un

remboursement au prorata apres I'expiration de la periode de

garantie. Achetez votre Contrat principal de protection

aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires aux I_tats-Unis,

composez le 1-800-827-6655.

*Le contrat de couverture au Canada varie pour certains

articles. Pour des informations d_taill_es, appelez Sears

Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears d'appareils

menagers et d'articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils menagers, aux ¢.-U. ou au

Canada, composez le 1-800-4-MY-HOME ®.

ACCESSOIRES

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME _ et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poll pour acier inoxydable :

Commander la piece N° D22 M40083 R

Filtres de rechange :

Commander la piece N° 469006-750

62

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau int rieur

ModUle 469006-750/Capacit_ : 750 gallons (2839 litres)

Syst&me test& et certifi& par NSF International en vertu de la norme

(_ NSF/ANSI 42 (r&duction du goQt et de I'odeur du chlore, et particules

(classe I*)); et en vertu de la norme NSF/ANSl 53 (r&duction de plomb,

mercure, atrazine, benz&ne, p-dichlorobenz&ne, carbofuran,

toxaph&ne, kystes, turbidit&, amiante, et lindane).

Ce produit a ete teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enumTrees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a et6 reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le syst_me, tel que specifie dans les normes NSF/ANSl 42 et 53.

R_d. de substances Effluent %de rdd.

Effets esthdtiques moyen minimale

Goat/odeur de chlore 0,05 mg/L 96,84

Particules (classe I*) 30,583 #/mL 98,94

R_duction de

contaminant

Plomb :& pH 6,5

Plomb :a pH 8,5

Mercure : a pH 6,5

Mercure : a pH 8,5

Benz&ne

p-dichlorobenz&ne

Carbofuran

Toxaph_ne

Atrazine

Amiante

Kystes _

Turbidit_

Lindane

Crit_res de Affluent moyen

r_duction NFS

r_duction de 50 % I1,88 mg/L

r_duetion de 85 % 5 700 000 #/mL

Crit_res de

r_duction NFS

0,010 mg/L

0,010 mg/L

0,002 mg/L

0,002 mg/L

0,005 mg/L

0,075 mg/L

0,04 mg/L

0,003 mg/L

0,003 mg/L

99 %

>99,95 %

0,5 NTU

0,0002 mg/L

Affluent moyen

0,153 mg/U

0,150 mg/U

0,006 mg/L

0,006 mg/L

0,014 mg/L

0,208 mg/L

0,081 mg/L

0,015 mg/L

0,009mg/L

155 MF/L

166 500 #/L

10,7 NTU

0,002 mg/L

Concentration dans Effluent

I'eau atraiter maximal

2,0 mg/L_+ 10 % 0,06 mg/L **

Au moins 10 000 69 000 #/mL

particules/mL

Concentration dans Effluent

I'eau &traiter

0,15 mg/L _+10 %

0,15 mg/L _+10 %

0,006 mg/L_+ 10 %

0,006 mg/L_+ 10 %

0,015 mg/L _+10 %

0,225 mg/L _+10 %

0,08 mg/L _+10 %

0,015 _+10 %

0,009 mg/L _+10 %

107a 10nfibres/U _

50 OOO/Lmin.

11 _+1 NTU

0,002 _+10 %

maximal

< 0,001mg/L

< 0,001mg/L

0,0005 mg/L

0,0015 mg/L

0,0011 mg/L

< 0,0005 mg/L

< 0,001mg/L

< 0,001mg/L

< 0,002 mg/L

<1 MF/L

<1 #/U

0,49 NTU

< 0,0001 mg/L

Effluent

moyen

< 0,001 mg/L

< 0,001 mg/L

0,0003 mg/L

0,0008 mg/L

0,0006 mg/L

< 0,0005 mg/L

< 0,001 mg/L

< 0,001 mg/L

< 0,002 mg/L

<1 MF/L

<1 #/L*

0,31 NTU

0,000 mg/L

% de r_d.

minimale

>99,29 %

>99,29 %

90,91

75,93

92,14 %

99,74 %

98,46 %

91,67 %

75,31%

>99,99 %

>99,99

95,2

96,50 %

% de r_d.

moyenne

>97,26

99,52

%de r_d.

moyenne

>99,35 %

>99,33 %

95,70

86,22

95,71%

99,76 %

98,74 %

92,97 %

76,99 %

>99,99 %

>99,99

97,09

98,72 %

Parametres de test : pH

Temp@ature = 68°F a 71,6°F (20°C a 22°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonc&

• Le syst_me de contr61e du filtre mesure la quantite d'eau qui

passe par le filtre et vous alerte Iorsqu'il faut remplacer le

filtre. Lorsque 90 % de la vie estimee du filtre sont utilises, le

temoin jaune (Order/commander) s'allume. Lorsque 100 %

de la vie estimee du filtre sont utilises, le temoin rouge

(Replace/remplacer) s'allume et il est recommande de

remplacer le filtre. Remplacer le filtre des modeles sans

indicateur de I'etat du filtre tous les six mois. Utiliser une

cartouche de remplacement 469006-750. Prix sugger6 au

detail en 2007 de 49,99 $US/65,95 SCAN. Les prix sont

sujets a des changements sans preavis.

• Le produit ne dolt _tre utilise que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif

de desinfection adequat avant ou apres le syst_me. Les

systemes certifies pour la reduction de kyste peuvent _tre

utilises pour I'eau desinfectee qui peut contenir des kystes

filtrables.

= 7,5 _+0,5 a moins d'indications contraires. Debit = 0,78 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

• Veuillez vous ref@er a la section "Syst_me de filtration de

I'eau" pour le nomet le numero de telephone du fabricant.

• Veuillez vous ref@er a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d application/Parametres

d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 35 - 120 Ib/po _ (241 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (1°- 38°C)

Debit nominal 0,78 gpm (2,9 Lpm) a 60 Ib/po 2

*Classe I - taille des particules : > 0,5 a <1 IJm

**Exigence de test : au moins 100 000 par_icules/mL (poussi_re de test fine AC).

tCes contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions

locales de I'eau.

tfFibres de Iongueur sup_rieure a 10 I_m

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque d_pos_e de NSF International.

63

Your Home

For repair- in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home solutions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427 Sea rs

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

W10137663A

© 2007 Sears Brands, LLC

R " TM SM •

® Registered Trademark /Trademark / Service Mark of Sears Brands, LLC

• TM . SM

® Marca reglstrada /Marca de comerclo /Marca de servicio de Sears Brands, LLC

• . TM SM

®Marque deposee /Marque de commerce /Marque de service de Sears Brands, LLC

8/07

Printed in U.S.A.

Impreso en EE.UU.

Imprim_ aux E.-U.
