ELI T E {R;,

BOTTOM FREEZER REFRIGERATOR

CONGELADOR INFERIOR REFRIGERADOR

CONGI=LATEUR INFI=RIEUR RI=FRIGleRATEUR

Models /Modelos /Modeles 795.7719_{:, 7754_{:,7755_{:

_!:=color number, numero de color, numero de couleur

mmt[io

3828JD8998A Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Printed In Korea Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

English Version 2

Spanish Version 38

French Version 74

Warranty 3

Protection Agreements 4

Safety Instructions 5-6

Grounding Requirements 6

Parts And Features 7

Refrigerator Installation 8-17

Unpacking Your Refrigerator 8

Installation 8

Removing And Replacing

Your Refrigerator Handles And Doors 9-16

Leveling And Door Alignment 17

Base Cover 17

Using Your Refrigerator 18-27

Ensuring Proper Air Circulation 18

Multi-Flow 18

Setting The Controls 18

Adjusting Control Settings 19

Food Storage Guide 19

Storing Frozen Food 20

I_ Refrigerator Section

Water Dispenser 20

Refrigerator Shelves 21

Bottle Holder 21

Suprafresh Crispers with Tilt-out

Compartment 22

Crisper Humidity Control 22

Crisper with Tilt-out Feature 22

Removing Crisper 22

Crisper Cover With Lattice On Inner

Surface 23

Glide'N'Serve 24

Modular Door Bin 24

Dairy Bin 25

Egg Box 25

I_ Freezer Section

Tilting Door 25

Ice Bin 25

Tilt-Out Door Basket 26

Durabase 26

Durabase Divider 26

Pull Out Drawer 26

Filter 27

Care And Cleaning 28-29

General Cleaning Tips 28

Outside 28

Inside Walls 28

Door Liner And Gaskets 28

Plastic Parts 28

Condenser Coils 28

Light Bulb Replacement 28-29

Power Interruptions 29

When You Go On Vacation 29

When You Move 29

About The Automatic Icemaker 30

Connecting The Water Line 31-33

Troubleshooting Guide 34-37

BOTTOM FREEZER REFRIGERATOR WARRANTY

EL I T E ®

Kenmore Elite Appliance Warranty

One Year Limited Warranty

When installed, operated and maintained according to all instructions supplied with the product, if this appliance fails

due to a defect in material or workmanship within one year from the date of purchase, call 1-800-4-MY-HOME ® to

arrange for free repair.

If this appliance is used for other than private family purposes, this warranty applies for only 90 days from the date

of purchase.

Five Year Limited Warranty on Sealed Refrigeration System

For five years from the date of purchase, when this refrigerator is installed, operated, and maintained accroding to

the instructions supplied with it, Sears will repair the sealed system (consisting of refrigerant, connecting tubing, and

compressor), free of charge, if defective in material or workmanship.

This warranty covers only defects in material and workmanship. Sears will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to filters, belts, light bulbs, and

bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to all instructions

supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended

purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than

those recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthoriFed modification made to this product.

Disclaimer of implid warranties; limitation of remedies

Customer's sole and exclusive remedy under this limited warranty shall be product repair as provided herein,

Implied warranties, including warranties of merchantability or fitness for a particular purpose, are limited to one year

or the shortest period allowed by law. Sears shall not be liable for incidental or consequential damages. Some

states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or linitations on

the durarion of implied warranties of merchantability or fitness, so these exclusions or limitations may not apply to

you.

This warranty applies only while this appliance is used in the United States and Canada.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

In the U.S.A.

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years

of dependable operation. But like all products, it may

require preventive maintenance or repair from time to time.

That's when having a Master Protection Agreement can

save you money and aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend

the life of your new product. Here's what's included

in the Agreement:

v' Expert service by our 12,000 professional repair

specialists

v' Unlimited service and no charge for parts and labor

on all covered repairs

v' "No-lemon" guarantee--replacement of your covered

product if four or more product failures occur within

twelve months

v' Product replacement if your covered product can't

be fixed

v' Annual Preventive Maintenance Check at your

request--no extra charge

v' Fast help by phone--phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling

v' Power surge protection against electrical damage due

to power fluctuations

v' Rental reimbursement if repair of your covered product

takes longer than promised

Once you purchase the Agreement, a simple phone

call is all that it takes for you to schedule service.

You can call anytime day or night, or schedule a

service appointment online.

Sears has over 12,000 professional repair specialists,

who have access to over 4.5 million quality parts and

accessories. That's the kind of professionalism you can

count on to help prolong the life of your new purchase

for years to come. Purchase your Master Protection

Agreement today!

Some limitations and exclusions apply.

For prices and additional information call

1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. call 1-800-4-MY-HOME. ®

In Canada

Maintenance Agreements

Your purchase has added value because you can depend

on Sears HomeCentral ®for service. With over 2400

Service Technicians and more than a million parts and

accessories, we have the tools, parts, knowledge and

skills to back our pledge: We Service What We Sell.

Your Kenmore®product is designed, manufactured and

tested to provide years of dependable operation.

But like all products, it may require service from time to

time. The Sears Maintenance Agreement offers you an

outstanding service program, affordably priced.

The Sears Maintenance Agreement:

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and

tear

• Provides phone support from a Sears technician on

products requiring in-home repair

• Even if you don't need repairs, provides an annual

Preventive Maintenance Check, at your request, to

ensure that your product is proper running condition

Some limitations apply. For more information about

Sears Canada Maintenance Agreements,

call 1-800-361-6665

In the space below, record the date of purchase, model and serial number of your product. You will find the model and

serial number printed on an identification label located on the right-hand side of the refrigerator compartment. Have

these items of information available whenever you contact Sears concerning your product.

Model No. Date of Purchase

Serial No. Dealer

Save these instructions and attach your sales receipt for future reference.

Thisguidecontainsmanyimportantsafetymessages.Alwaysreadandobeyallsafetymessages.

Thisisthesafetyalertsymbol.Italertsyouto safetymessagesthatinformyou

of hazardsthatcankillorhurtyouorothers,orcausedamagetotheproduct.

Allsafetymessageswillbeprecededbythesafetyalertsymbolandthehazard

signalwordDANGER,WARNING,or CAUTION.Thesewordsmean:

Youwill be killed or seriously injured if you don't follow instructions.

You can be killed or seriously injured if you don't follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

may result in minor or moderate injury, or product damage only.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if

the instructions are not followed.

To reduce the risk of fire, electric shock, or injury

to persons when using your product, basic safety

precautions should be followed, including the following

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the power

cord. Always grip the plug firmly and pull it straight out from

the outlet.

• Repair or replace immediately all electric service cords that

have become frayed or otherwise damaged. Do not use a

cord that shows cracks or abrasion damage along its length

or at either the plug or connector end.

• When moving your refrigerator away from the wall,

be careful not to roll over or damage the power cord.

• DO NOT store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

• DO NOT allow children to climb, stand, or hang on the

refrigerator doors or shelves in the refrigerator. They could

damage the refrigerator and seriously injure themselves.

• Keep fingers out of pinch point areas; clearances between

the doors and cabinet are necessarily small. Be careful

closing doors when children are in the area.

• Unplug your refrigerator before cleaning or making any

repairs.

NOTE: We strongly recommend that any servicing be

performed by a qualified individual.

• Before replacing a burned-out light bulb, unplug the

refrigerator or turn off power at the circuit breaker or fuse

box in order to avoid contact with a live wire filament. (A

burned-out light bulb may break when being replaced.)

NOTE: Setting either or both controls to the OFF position

does not remove power to the light circuit.

• This refrigerator must be properly installed in accordance

with the Attention Installer Instructions that were taped

to the front of the refrigerator.

• After your refrigerator is in operation, do not touch the cold

surfaces in the freezer compartment when hands are damp

or wet. Skin may adhere to the extremely cold surfaces.

• In refrigerators with automatic icemakers, avoid contact

with the moving parts of the ejector mechanism, or with the

heating element that releases the cubes. DO NOT place

fingers or hands on the automatic icemaking mechanism

while the refrigerator is plugged in.

• DO NOT refreeze frozen foods which have thawed

completely. The United States Department of Agriculture in

Home and Garden Bulletin No. 69 says:

...You may safely refreeze frozen foods that have thawed if

they still contain ice crystals or if they are still cold--below

40°F (4°C).

...Thawed ground meats, poultry or fish that have any off-

odor or off-color should not be refrozen and should not be

eaten. Thawed ice cream should be discarded. If the odor

or color of any food is poor or questionable, get rid of it.

The food may be dangerous to eat.

Even partial thawing and refreezing reduces the eating

quality of foods, particularly fruits, vegetables and prepared

foods. The eating quality of red meats is affected less than

that of many other foods. Use refrozen foods as soon as

possible to save as much of their quality as you can.

• Do not modify or extend the power cord

length. _ (_)-'_4-'_

It will cause electric shock or fire. = ,_f,_ _|_" ,.'1

SAVE THESE INSTRUCTIONS

Child entrapment and suffocation are not problems of

the past. Junked or abandoned refrigerators are still

dangerous...even if they will sit for just a few days. If

you are getting rid of your old refrigerator, please follow

the instructions at right to help prevent accidents.

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER

•Take off the doors.

• Leave the shelves in place so that

children may not easily climb inside.

Your old refrigerator may have a cooling system that used

CFCs (chlorofluorocarbons). CFCs are believed to harm

stratospheric ozone.

If you are throwing away your old refrigerator, make sure

the CFC refrigerant is removed for proper disposal by a

qualified servicer. If you intentionally release this CFC

refrigerant, you can be subject to fines and imprisonment

under provisions of environmental legislation.

IMPORTANT: Please read carefully.

TO CONNECT ELECTRICITY

Electrical Shock Hazard

FOR PERSONAL SAFETY, this appliance must be

properly grounded. Have the wall outlet and the

circuit checked by a qualified electrician to make sure

the outlet is properly grounded.

3-prong

grounding type

wall receptacle

3-prong

grounding

plug_

Ensure proper

ground exists

before use.

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for

115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.

This provides the best performance and also prevents

overloading house wiring circuits which could cause a fire

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

Use a receptacle which cannot be turned off with a switch

or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is encountered,

it is your personal responsibility and obligation to have it

replaced with a properly grounded three-prong wall outlet.

Do not, under any circumstances, cut or remove the

third (ground) prong from the power cord.

NOTE: Before performing any type of installation,

cleaning, or removing a light bulb, turn the control

(Thermostat, Refrigerator Control or Freezer Control,

depending on the model) to OFF and then disconnect the

refrigerator from the electrical source. When you are

finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator Control or

Freezer Control, depending on the model) to the desired

setting.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain

conditions, we strongly recommend against the use of

an extension cord. However, if you still elect to use an

extension cord, it is absolutely necessary that it be a

UL-listed (USA), 3-wire grounding type appliance

extension cord having a grounding type plug and outlet,

and that the electrical rating of the cord be 15 amperes

(minimum) and 120 volts.

Use of an extension cord will increase the clearance

needed for the back of the refrigerator.

Usethispageto becomemorefamiliarwiththepartsandfeatures.Pagereferencesareincludedforyourconvenience.

NOTE:Thisguidecoversseveraldifferentmodels.Therefrigeratoryouhavepurchasedmayhavesome

orallof theitemslistedbelow.Thelocationsofthefeaturesshownbelowmaynotmatchyourmodel.

0Refrigerator Light (p. 28)

0 Filter (Inside) (p. 27)

0Refrigerator Shelves (p. 21)

Modular Door Bins (p. 24)

Supra Fresh Crisper with -iqlt-Out Compartment (p. 22)

Glide'N'Serve (p. 24)

_Adjusta Cube Ice Maker (p. 30)

Ice Bin (p. 25)

_lPull out Drawer (p. 26)

ODurabase (p. 26)

@Divider (p. 26)

OTilt-Out Door Basket (795.7754", 7755* Models only)

(p. 26)

ODairy Bin (p. 25)

Bottle Holder (795.7755* Model Only) (p. 21)

Egg Box (p. 25)

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any warning-

type labels, the model and serial number label, or the

TechSheet that is attached to back wall of the refrigerator.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also be

easily removed by rubbing a small amount of liquid dish

soap over the adhesive with your fingers. Wipe with warm

water and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see the Important Safety Instructions

section.

Refrigerator shelves are installed in the shipping position.

Please reinstall shelves according to your individual

storage needs.

INSTALLATION

1. To avoid vibration, the unit must be leveled. If required,

adjust the leveling legs to compensate for unevenness

of the floor. The front should be slightly higher than the

rear to aid in door closing. Leveling legs can be turned

easily by tipping the cabinet slightly. Turn the leveling

legs clockwise ("='_) to raise the unit, counterclockwise

(_,.L) to lower them.

2. Install this appliance in an area where the temperature

is between 55°F (13°C) and 110°F (43°C.) If the

temperature around the appliance is too low or high,

cooling ability may be adversely affected.

3. Allow the clearance of at least 2 inch from the ceiling and 1

inch from the side walls for better cooling efficiency, ease of

installation, proper air circulation and electrical connections.

A CAUTION: Avoid placing the unit near heat sources,

direct sunlight or moisture.

1. Clean your refrigerator thoroughly and wipe off all dust

accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are packed

together to prevent possible damage during shipment.

3. Let your refrigerator run for at least 2 or 3 hours before

putting food in it. Check the flow of cold air in the

freezer compartment to ensure proper cooling. Your

refrigerator is now ready for use.

When Moving Your Refrigerator

Your refrigerator is heavy. When moving the

refrigerator for cleaning or service, be sure to protect

the floor. Always pull the refrigerator straight out

when moving it. Do not wiggle or walk the refrigerator

when trying to move it, as floor damage could occur.

WARNING

• Be careful when you work with hinge, base grille,

stopper etc. You may be injured.

• Do not put hands or foot or metal sticks into air vents,

base grille, or bottom of refrigerator. You may be injured

or receive an electrical shock.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

HOW TO REMOVE DOOR HANDLES (795.7719* Model)

To move refrigerator through a house door, it maybe necessary to remove refrigerator and freezer door handles.

NOTE: Handle appearance may vary from

illustrations on this page.

1. Removing Refrigerator Handle

• Grasp the handle tightly with both hands

and slide the handle up (1)(this may

require some force).

• The keyhole slots (2) on the back of the

handle allow the handle to separate from

the mounting screws (3).

CAUTION: The handle could be

damaged if you hit it with a hammer

while removing or attaching.

CAUTION: When you assemble or

disassemble handle, you must push or

pull with reasonable force.

Screws

mounted

on door Keyhole slots

on back of

handle

2. Removing Freezer Drawer Handle

• Press the handle against door first.

• Grasp the handle tightly with both hands

and slide the handle to right (1)(this may

require some force).

• The keyhole slots (2) on the back of the

handle allow the handle to separate from

the mounting screws (3).

Screws

mounted

on door

Keyhole slots

on back of

handle

HOW TO REPLACE DOOR HANDLES (795.7719* Model)

NOTE: Handle appearance may vary from

illustrations on this page.

1. Replacing Refrigerator Door Handle

• Align keyhole slots (1) on the top and

bottom of the back of the handle with

the screws (2) mounted on the front of

the door.

• Press the handle against the door

front, making sure that the screws (2)

go into the keyhole slots (1).

• Holding the handle with both hands,

press it firmly against the front of the

door and slide the handle down (3).

mounted \

on door

2. Replacing Freezer Drawer Handle

• Align keyhole slots (4) on the right and

left sides of the back of the handle

with the screws (5) mounted on the

front of the drawer.

• Press the handle against the drawer

front, making sure that the screws (5)

go into the keyhole slots (4).

• Holding the handle with both hands,

press it firmly against the front of the

drawer and slide the handle to the left

(6).

Screws

mounted

on door

Keyhole slots

on back of

handle

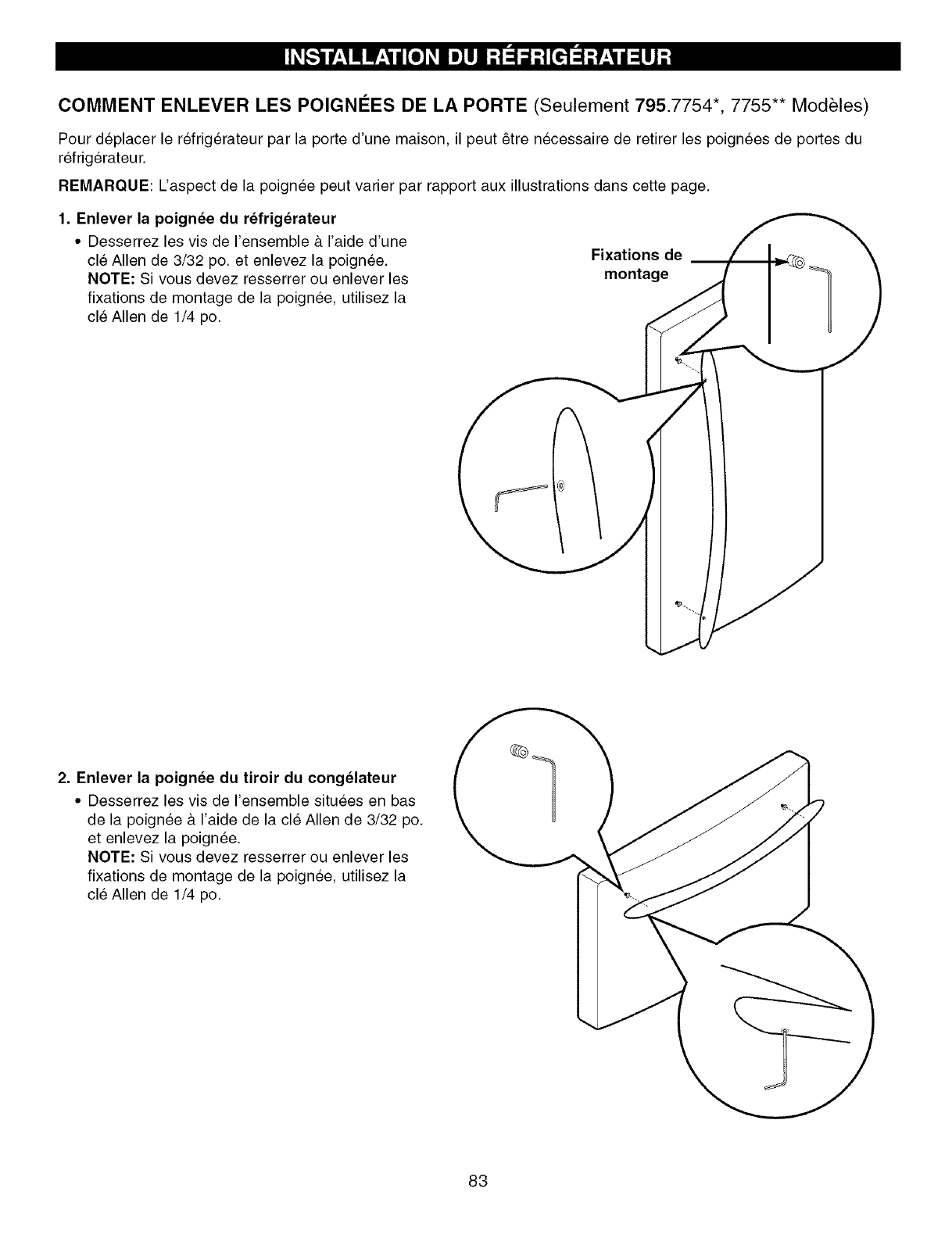

HOW TO REMOVE DOOR HANDLES (795.7754*, 7755* Models)

To move refrigerator through a house door, it maybe necessary to remove refrigerator and freezer door handles.

NOTE: Handle appearance may vary from illustrations on this page.

1. Removing Refrigerator Handle

•Loosen the set screws with the 3/32" Allen

wrench and remove the handle.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a 1/4"

Allen wrench.

Set Screw

Allen Wrench

Mounting

Fasteners

2. Removing Freezer Drawer Handle

• Loosen the set screws located on the lower

side of the handle with the 3/32" Allen

wrench and remove the handle.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a 1/4"

Allen wrench.

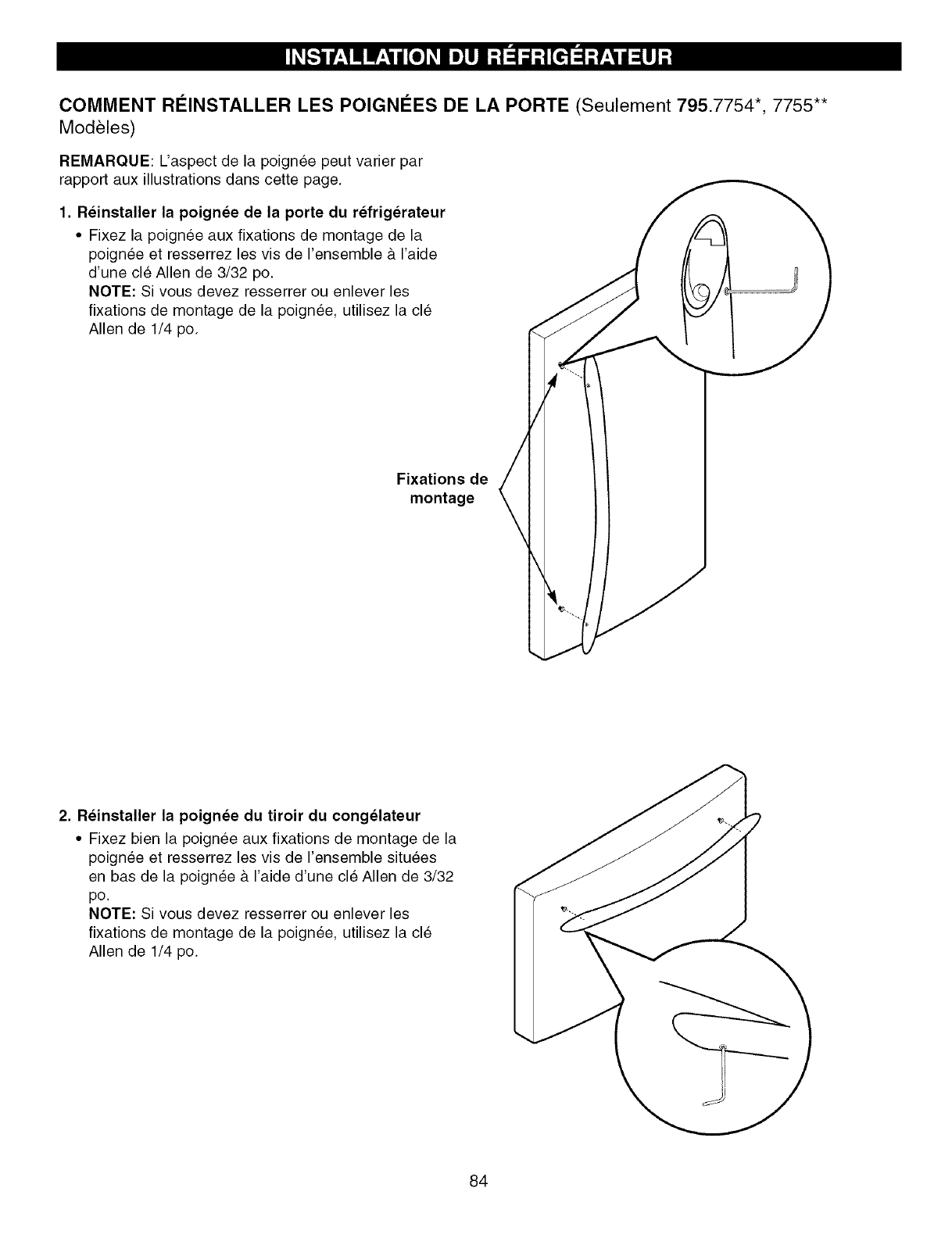

HOWTO REPLACE DOOR HANDLES (795.7754*, 7755* Models)

NOTE: Handle appearance may vary from illustrations on this page.

1. Replacing Refrigerator Door Handle

•Place the handle on the door by adjusting handle

footprints to fit mounting fastners and tighten the set

screws with the 3/32" Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed use a 1/4" Allen wrench.

Mounting

Fasteners

2. Replacing Freezer Drawer Handle

• Place the handle on the door by adjusting handle

footprints to fit mounting fastners and tighten the set

screws on the bottom of the handle with a 3/32"

Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed use a 1/4" Allen wrench.

REMOVING AND REPLACING REFRIGERATOR DOORS

1. Removing Refrigerator Door

CAUTION: Before you begin, unplug the refrigerator. Remove food and bins from doors.

• Left Door

1. Disconnect water supply tube by pushing back on the disconnect ring (4).

2. Open door. Loosen top hinge cover screw (1).

Use flat tip screwdriver to pry back hooks on front underside of cover (3). Lift up cover.

3. Disconnect door switch wire harness (2). Remove cover.

4. Attach the tube on the door with door.

5. Pull out the tube.

6. Disconnect the three wire harnesses (5). Remove the grounding screw (6).

7. Rotate hinge lever (7) counterclockwise and remove. Lift top hinge (8) free of hinge lever latch (9).

CAUTION: When lifting hinge free of latch, be careful that door does not fall forward.

8. Lift door up from middle hinge pin (10) and remove door.

9. Place door, inside facing up, down onto a non-scratching surface.

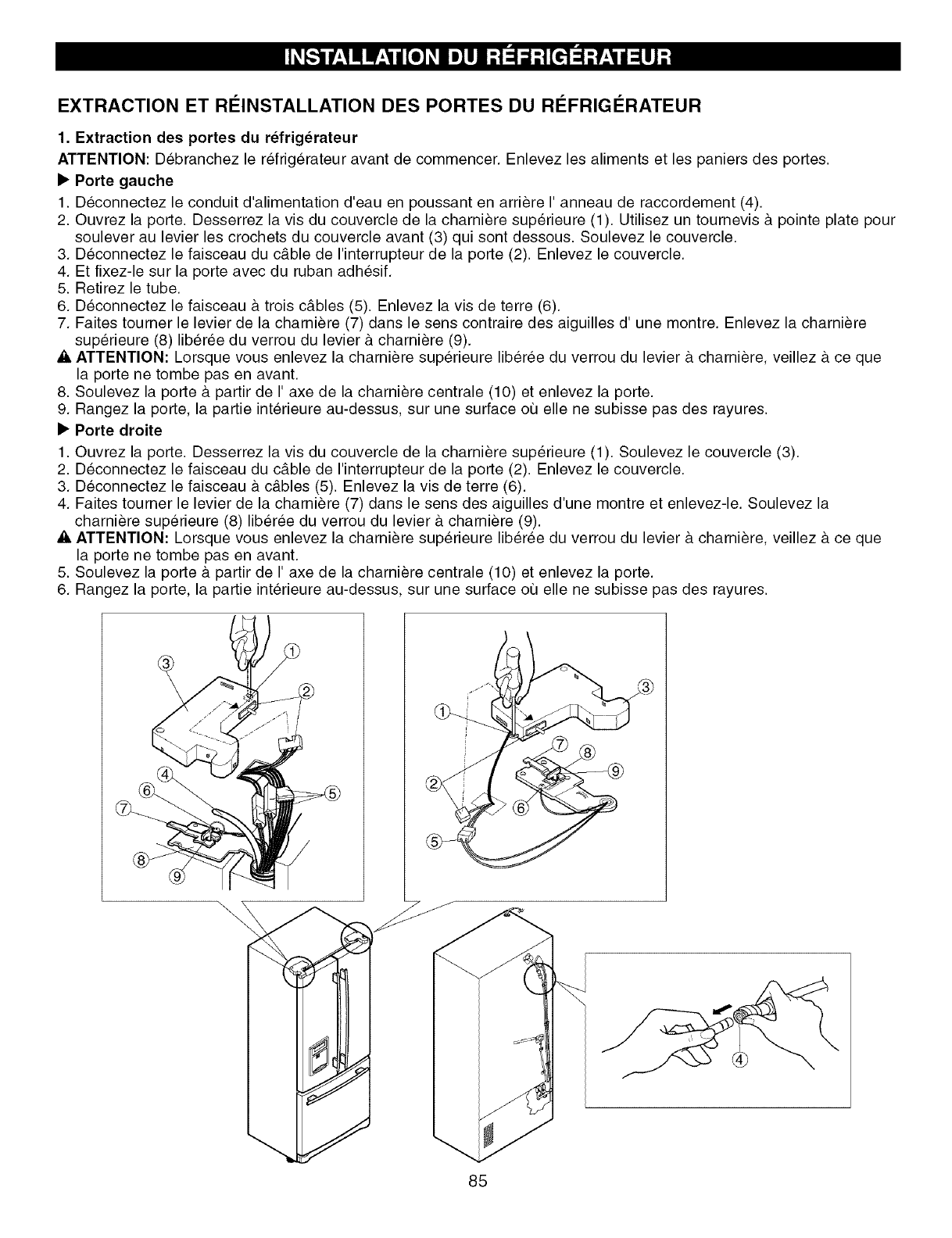

• Right Door

1. Open door. Loosen top hinge cover screw (1). Lift up cover (3).

2. Disconnect door switch wire harness (2). Remove cover.

3. Disconnect wire harness (5). Remove the grounding screw (6).

4. Rotate hinge lever (7) clockwise and remove. Lift top hinge (8) free of hinge lever latch (9).

CAUTION: When lifting hinge free of latch, be careful that door does not fall forward.

5. Lift door up from middle hinge pin (10) and remove door.

6. Place door, inside facing up, down onto a non-scratching surface.

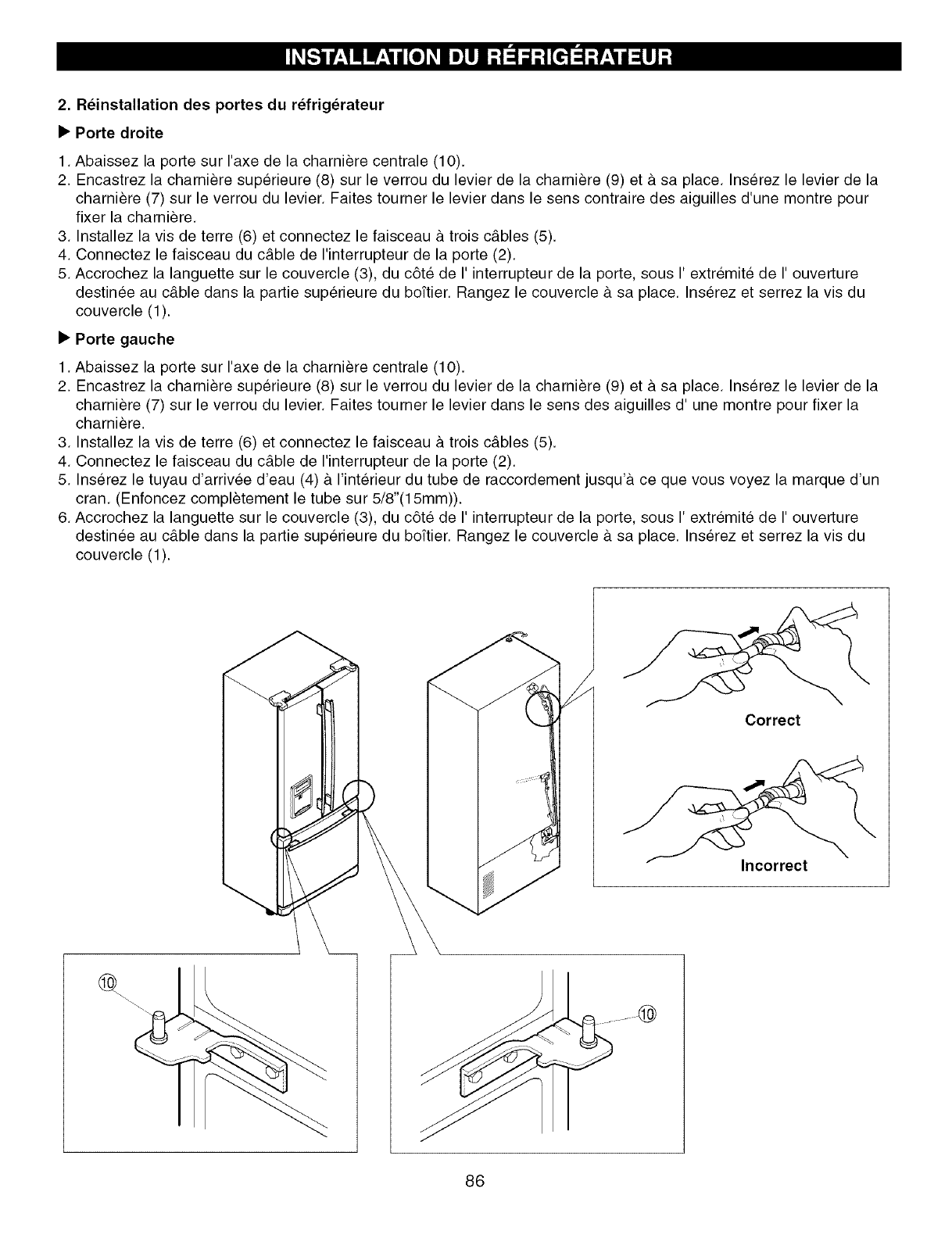

2. Replacing Refrigerator Door

•Right Door

1. Lower the door onto middle hinge pin (10).

2. Fit top hinge (8) over hinge lever latch (9) and into place. Insert hinge lever (7) under lever latch. Rotate lever

counterclockwise to secure hinge.

3. Install the grounding screw (6) and connect the three wire harnesses (5).

4. Connect door switch wire harness (2).

5. Hook tab on door switch side of cover under edge of wire opening in cabinet top. Position cover (3) into place. Insert

and tighten cover screw (1).

• Left Door

1. Lower the door onto middle hinge pin (10).

2. Fit top hinge (8) over hinge lever latch (9) and into place. Insert hinge lever (7) under lever latch. Rotate lever clockwise

to secure hinge.

3. Install the grounding screw (6) and connect the three wire harnesses (5).

4. Connect door switch wire harness (2).

5. Insert the water supply tube (4) into the connector tube until you see only one scale mark.

(Fully insert the tube over 5/8"(15mm)).

6. Hook tab on door switch side of cover (3) under edge of wire opening in cabinet top. Position cover into place. Insert

and tighten cover screw (1).

Correct

Incorrect

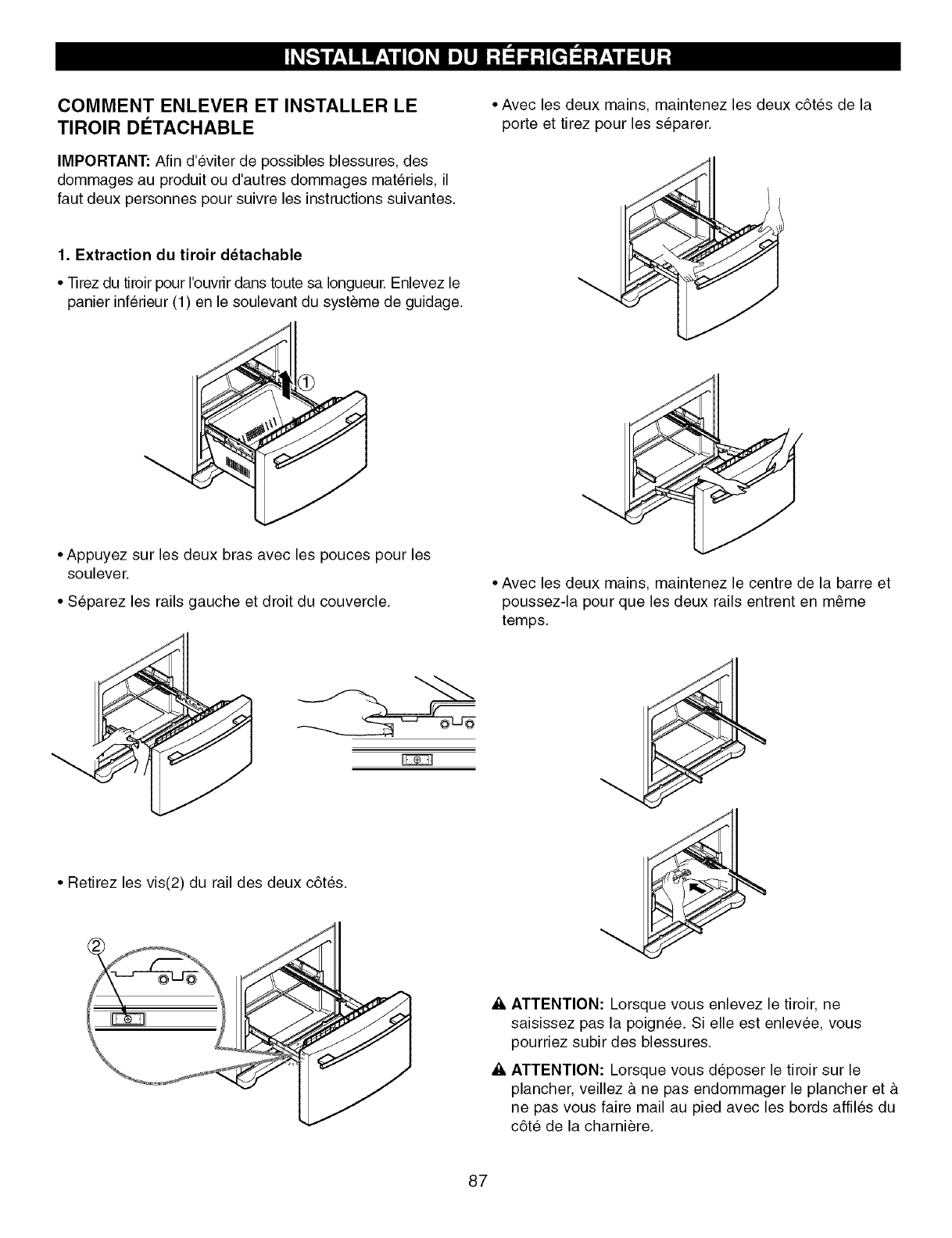

HOWTO REMOVE AND INSTALL THE

PULLOUT DRAWER

IMPORTANT: To avoid possible injury or product or

property damage, you will need two people to perform the

following instructions.

1. Removing Pullout Drawer

• Pull the drawer open to full extension. Remove the

lower basket (1) by lifting basket from rail system.

(If you tilt the door, it will be easier.)

• Press both hangers with your thumbs to lift it up.

• Separate the left and right rail cover

• Remove the screws(2) of the rail on both sides.

OLr5

• With both hands, hold both sides of the door and pull it

up to separate it from the rails.

• With both hands, hold the center bar and push it in to let

both rails fitted simultaneously.

CAUTION: When you remove the drawer, do not hold

the handle. If it may come off and it could cause

personal injury.

CAUTION: When laying the drawer down, be careful

not to damage the floor or hurt your feet by the sharp

edges on hinge side.

HOW TO REMOVE AND INSTALL THE

PULLOUT DRAWER

IMPORTANT: To avoid possible injury or product or

property damage, you will need two people to perform the

following instructions.

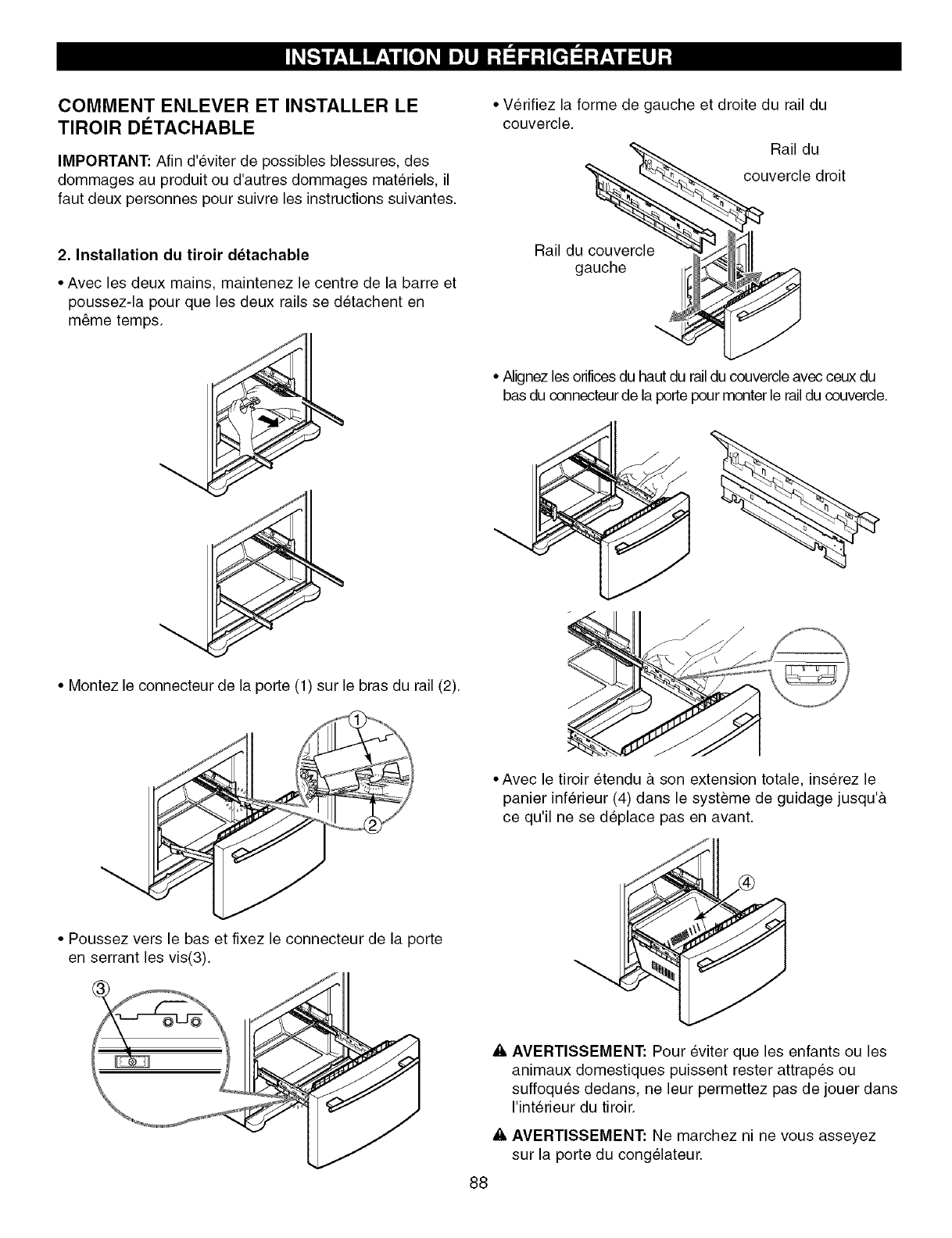

2. Installing Pullout Drawer

•With both hands, hold the center bar and push it out to

let both rails out to full extension simultaneously.

• Hook door supports (1) into rail tabs (2).

• Lower door into final position and tighten the screws (3).

• Make sure you have a right rail cover for each side.

Rail Cover

Right

Rail Cover

• Align the top holes of the rail cover with the top holes of

the door supports to assemble the rail covers.

Assembly Hole

• With the drawer pulled out to full extension, insert the

lower basket (4) in the rail assembly.

_i, WARNING: To prevent accidental child and pet

entrapment or suffocation risk. DO NOT allow them to

play inside of drawer.

WARNING: DO NOT step or sit down on freezer door.

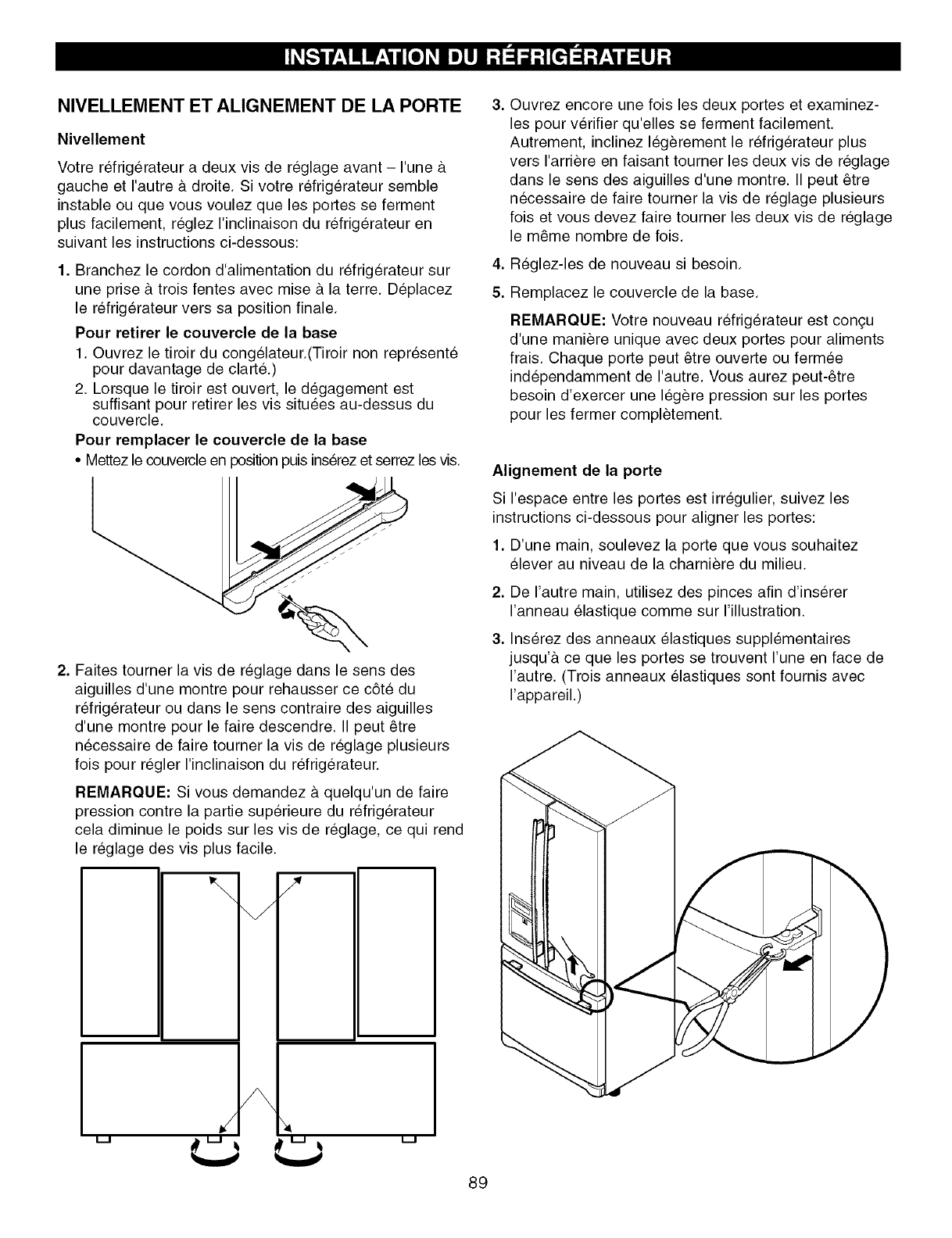

LEVELING AND DOOR ALIGNMENT

Leveling

Your refrigerator has two front leveling legs--one on the

right and one on the left. Adjust legs to alter tilt from front-

to-back or side-to-side. If your refrigerator seems

unsteady or you want the doors to close easier, adjust the

refrigerator's tilt using the instructions below:

1. Plug the refrigerator's power cord into a 3-prong grounded

outlet. Move the refrigerator into its final position. Remove

the base cover.

To remove the base cover

1. Open the Freezer Drawer. (Drawer not shown for clarity.)

2. Once drawer is open there is sufficient clearance to

remove screws on top of cover.

To replace base cover

• Place cover into position and insert and tighten legs.

2. Turn the leveling leg clockwise to raise that side of the

refrigerator or counterclockwise to lower it. It may take

several turns of the leveling leg to adjust the tilt of the

refrigerator.

NOTE: Having someone push backward against the

top of the refrigerator takes some weight off the

leveling legs. This makes it easier to adjust the legs.

3. Open both doors again and check to make sure that

they close easily. If not, tilt the refrigerator slightly more

to the rear by turning both leveling legs clockwise. It

may take several more turns, and you should turn both

leveling legs the same amount.

4. Re-adjust if necessary.

5. Replace the base cover.

NOTE: Your new refrigerator is uniquely designed with

two fresh food doors. Either door can be opened or

closed independently of one another. You may have to

exert slight pressure on doors to get them to close

completely.

Door Alignment

If the space between your doors is uneven, follow the

instructions below to align the doors:

1. With one hand, lift up the door you want to raise at

middle hinge.

2. With other hand, use pliers to insert snap ring as

shown.

3. Insert additional snap rings until the doors are aligned.

(Three snap rings are provided with the refrigerator.)

ENSURING PROPER AIR CIRCULATION

In order to ensure proper temperatures, air must flow •

between the refrigerator and freezer sections. As shown

in the illustration below, air enters at top of the freezer and

circulates down. From the bottom of the freezer, air is

forced up to the top of the refrigerator. Air enters •

refrigerator through the top vent, then circulates and

exists at the bottom, where it returns to the freezer.

MULTI-FLOW

• Multi-Flow means powerful and effective cooling

operation. This is especially noticeable when new food

is placed in the refrigerator compartment.

• If water or foreign substances enter the cool air vent

while cleaning, efficiency will be lowered. In addition, if

gasket is damaged, efficiency may be lowered because

of escaping cool air.

Do not block any of cool air vents with food packages.

If the vents are blocked, airflow will be interrupted and

temperature and moisture problems may occur.

IMPORTANT: Because air circulates between both

sections, any odors formed in one section will transfer to

the other. You must thoroughly clean both sections to

eliminate odors. To prevent odor transfer and drying out of

food, wrap or cover foods tightly. (See the Food Storage

Guide section for details.)

SETTING THE CONTROLS

Your refrigerator has a control pad on the dispenser that

lets you regulate the temperature in the freezer and

refrigerator compartments.

Initially set the REFRIGERATOR CONTROL at 37°F

(3°C) and the FREEZER CONTROL at O°F (-18°C).

Leave it at this setting for 24 hours (one day) to

stabilize. Then adjust the compartment temperature as

desired.

• Refrigerator Temp Control: 33°F to 46°F (O°C to 8°0)

The lower the number setting, the colder the refrigerator

compartment will become.

• Freezer Temp Control: -6°F to 8°F (-21 °C to -13°C)

When the setting is at a lower number, the freezer

compartment becomes colder. The refrigerator

compartment becomes warmer because less cold air

flows into the refrigerator.

NOTE: If you want to change °F to °C or the reverse,

press and hold FREEZER key and REFRIGERATOR key

simultaneously for 5 seconds or more.

• Ultra Ice : Press the Ultra Ice button and the LED will

turn on. This function will remain activated for 24 hours

and increase the cooling speed of the freezer and the

amount of ice produced.

• Dispenser Lock : Press and hold the LOCK button for 3

seconds to lock the dispenser.

When it is locked, the dispenser will not operate. To

unlock, press and hold the LOCK button for 3 seconds.

• Filter Reset : When the FILTER RESET icon turns on,

you have to change the water filter. Press the FILTER

RESET button for 3 seconds to turn the icon off. You

need to change the water filter approximately every 6

months.

_, WARNING: If a door is open, the dispenser does not

work.

ADJUSTING CONTROL SETTINGS

Give the refrigerator time to cool down completely before

making final adjustments. It is best to wait 24 hours

before doing this. The mid-settings indicated in the

previous section should be correct for normal household

refrigerator usage. The controls are set correctly when

milk or juice is as cold as you like and when ice cream

is firm.

The refrigerator control functions as the thermostat for the

entire appliance (refrigerator and freezer sections). The

higher the number setting, the longer the compressor will

run to keep the temperature colder. The freezer control

adjusts the cold air flow from the freezer to the

refrigerator. Setting the freezer control to a lower

temperature keeps more cold air in the Freezer

compartment to make it colder.

If you need to adjust temperatures in the refrigerator or

freezer, start by adjusting the refrigerator. Then wait 24

hours before checking the freezer temperature. If it is too

warm or too cold, then adjust the freezer control.

Use the settings listed in the chart below as a guide.

Always remember to wait at least 24 hours between

adjustments.

CONDITION/ RECOMMENDED

REASON: ADJUSTMENT:

• REFRIGERATOR section too

wa rm

- Door opened often

- Large amount of food added

- Room temperature very warm

Set REFRIGERATOR

control to next lower

number, wait 24

hours, then re-check

• FREEZER section too

warm/ice not made fast

enough

- Door opened often

- Large amount of food added

- Very cold room temperature

(can't cycle often enough)

- Heavy ice usage

- Air vents blocked by items

Set FREEZER control

to next lower number,

wait 24 hours, then re-

check

Move items out of

airstream

• REFRIGERATOR section too

cold

- Controls not set correctly for

your conditions

Set REFRIGERATOR

control to next higher

number, wait 24

hours, then re-check

• FREEZER section too cold

- Controls not set correctly for

your conditions

Set FREEZER control

to next higher number,

wait 24 hours, then re-

check

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

Items How to

Butter or •

margarine

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Cheese • Store in the original wrapping until

you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Milk • Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Eggs • Store in original carton or Egg Box

on interior shelf, not on door shelf.

Fruit • Wash, let dry, and store in

refrigerator in plastic bags or in

the crisper. Do not wash or hull

berries until you are ready to use

them. Sort and keep berries in

their original container in a

crisper, or store in a sloosely

closed paper bag on a refrigerator

shelf.

Leafy vegetables •Remove store wrapping and trim

or tear off bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

crisper.

Vegetables with

skins (carrots,

peppers)

• Place in plastic bags or plastic

container and store in crisper.

Fish • Use fresh fish and shellfish the

same day purchased.

Leftovers Cover leftovers with plastic wrap

or aluminum foil. Plastic

containers with tight lids can also

be used.

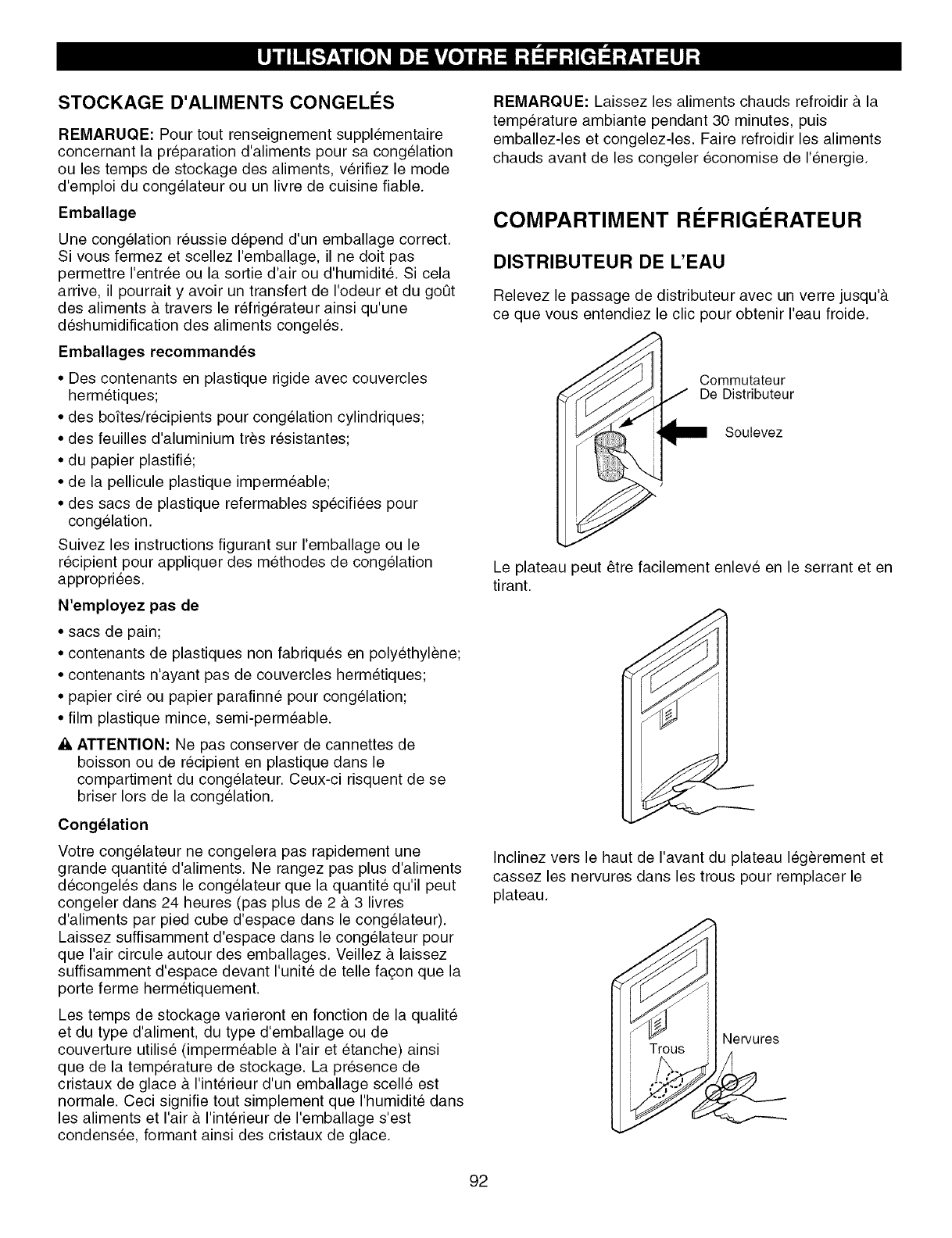

STORING FROZEN FOOD

NOTE: For further information about preparing food for

freezing or food storage times, check a freezer guide or a

reliable cookbook.

Packaging

Successful freezing depends on correct packaging. When

you close and seal the package, it must not allow air or

moisture in or out. If it does, you could have food odor

and taste transfer throughout the refrigerator and also dry

out frozen food.

Packaging recommendations

• Rigid plastic containers with tight-fitting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

• Specified freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use

• Bread wrappers

• Non-polyethylene plastic containers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

A CAUTION: Do not keep beverage cans or plastic food

containers in the freezer compartment. They may be

break if they freeze.

Freezing

Your freezer will not quick-freeze any large quantity of

food. Do not put more unfrozen food into the freezer than

will freeze within 24 hours (no more than 2 to 3 Ibs of food

per cubic foot of freezer space). Leave enough space in

the freezer for air to circulate around packages. Be careful

to leave enough room at the front so the door can close

tightly.

Storage times will vary according to the quality and type

of food, the type of packaging or wrap used (airtight and

moisture-proof) and the storage temperature. Ice crystals

inside a sealed package are normal. This simply means

that moisture in the food and air inside the package have

condensed, creating ice crystals.

NOTE: Allow hot foods to cool at room temperature for

30 minutes, then package and freeze. Cooling hot foods

before freezing saves energy.

REFRIGERATOR SECTION

WATER DISPENSER

Push the dispenser pad with a glass until you hear a click

to get cold water.

Dispenser Switch

Push

Tray can be easily removed by pressing and pulling it.

Tilt up the front of tray slightly and snap the ribs into the

holes to replace the tray.

Ribs

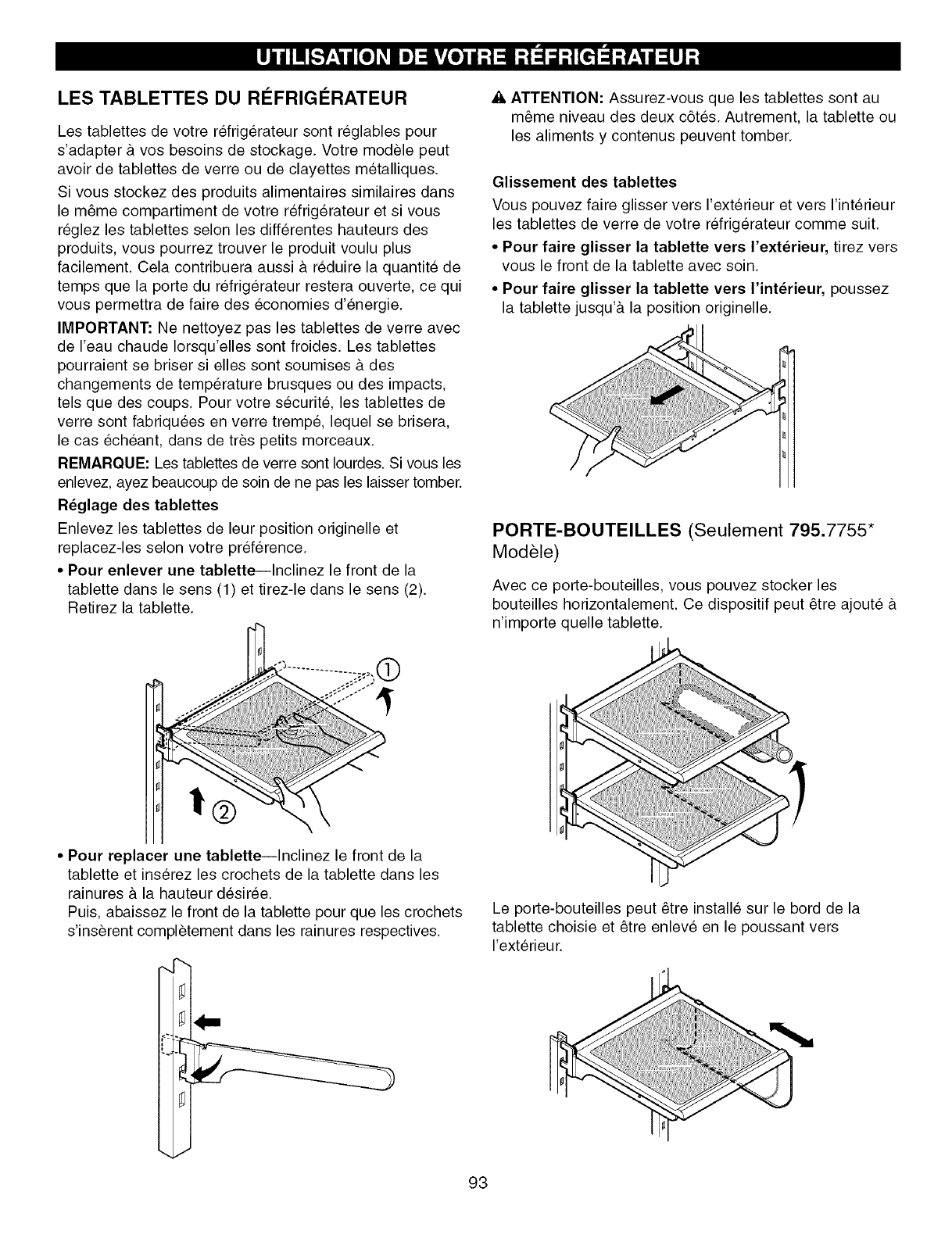

REFRIGERATOR SHELVES

The shelves in your refrigerator are adjustable to meet

your individual storage needs. Your model may have

glass or wire shelves.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will

make finding the exact item you want easier; it will also

reduce the amount of time the refrigerator door is open,

saving energy.

IMPORTANT: Do not clean glass shelves with warm

water when they are cold. Shelves may break if exposed

to sudden temperature changes or impact, such as

bumping. For your protection, glass shelves are made

with tempered glass, which will shatter into small pebble-

sized pieces.

NOTE: Glass shelves are heavy. Use special care when

removing them to avoid dropping them.

Adjusting Shelves

Remove shelves from the shipping position and replace

shelves in the position you want.

• To remove a shelf--Tilt up the front of the shelf in the

direction of (1) and lift it in the direction of (2). Pull the

shelf out.

_, CAUTION: Make sure that shelves are level from one

side to the other. Failure to do so may result in the

shelf falling or spilling food.

Sliding Out Shelves

You can slide glass shelves in and out of your refrigerator

as follows.

• To slide the shelf out, carefully pull front of shelf

toward you.

• To slide shelf in, push shelf in until it stops.

BOTTLE HOLDER (795.7755* Model Only)

Bottles can be stored laterally with this bottle holder. It

can be attached to any shelf.

• To replace a shelf--Tilt the front of the shelf up and

guide the shelf hooks into the slots at a desired height.

Then lower the front of the shelf so that the hooks drop

into the slots.

Bottle holder can be removed by pulling it straight out and

installed by placing it at the end of the shelf you want and

pushing it inward.

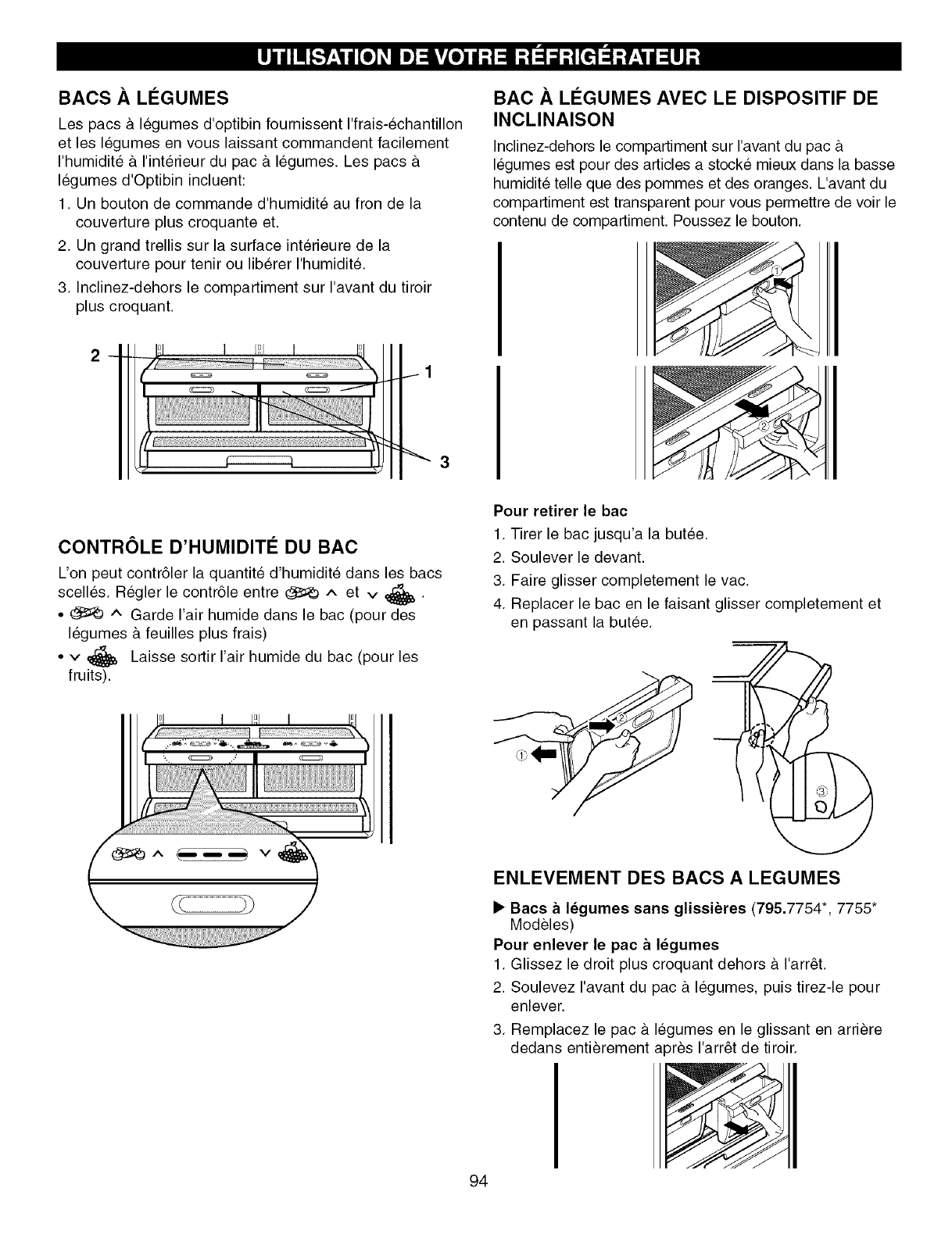

SUPRAFRESH CRISPERS WITH TILT-OUT

COMPARTMENT

Crispers with Tilt-Out Compartment

The crispers provide fresher-tasting fruit and vegetables

by letting you easily control humidity inside the drawer.

The crispers include:

1. A crisper drawer humidity control switch.

2. A lattice on the underside of the cover to efficiently hold

or release moisture.

3. A tilt-out compartment on the front of the crisper drawer.

CRISPER WITH TILT-OUT FEATURE

Tilt-Out Compartment

The tilt-out compartment on the front of the crisper is for

items stored best in low humidity such as apples and

oranges. The front of the compartment is transparent to

allow you to see compartment contents. Push the button

on the front of the compartment to open it.

CRISPER HUMIDITY CONTROL

You can control the amount of humidity in the moisture-

sealed crispers. Adjust the control to any setting between

_::_ ^ and v_ .

• _ ^ keeps moist air in the crisper for best storage

of fresh, leafy vegetables.

• v _ lets moist air out of the crisper for best storage

of fruits.

To remove tilt-out compartment

1. Pull crisper drawer out to the stop.

2. Open the compartment.

3. Grasp side of drawer and pull outward to release tab at

compartment base. Pull compartment toward you to

remove.

4. To replace compartment, insert compartment base tab

into one side of drawer. Pull slightly outward on

opposite side of drawer to insert other base tab.

REMOVING CRISPER

• Crispers without rails (795.7754*, 7755* Models)

To remove crisper drawer

1. Slide drawer straight out to the stop.

2. Lift the front of the drawer, then pull it out to remove.

3. Replace the drawer by sliding it back in fully past the

drawer stop.

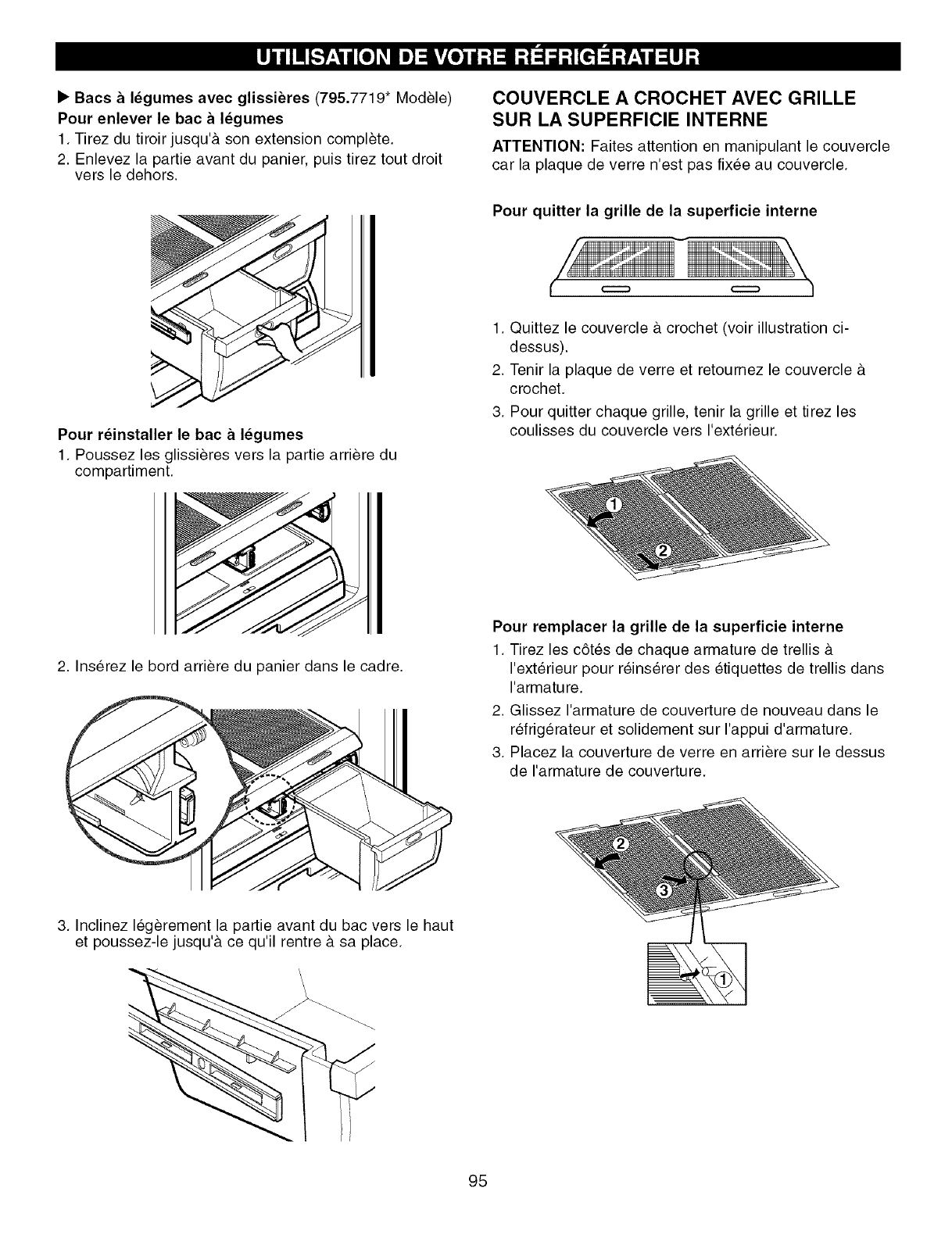

• Crispers with rails (795.7719" Model)

To remove crisper

1. Pull drawer out to full extension.

2. Lift the front of basket up and pull straight out.

CRISPER COVER WITH LATTICE ON INNER

SURFACE

WARNING: Be careful when handling glass cover since

glass is not attached to cover.

To remove lattice

1. Be sure glass cover is removed.

2. Turn the cover frame over. Each lattice has its own

frame within the cover frame.

3. Pull left and right sides of lattice frame outward to

release lattice tabs from frame. Remove lattice.

To replace crisper

1. Push rails to the back of the compartment.

2. Insert the back corner of the basket into frame.

3. Slightly tilt up the front and push back until it snaps into

place.

To replace lattice

1. Pull sides of each lattice frame outward to re-insert

tabs of lattice into frame.

2. Slide the cover frame back into refrigerator and

securely onto frame support.

3. Place the glass cover back onto top of cover frame.

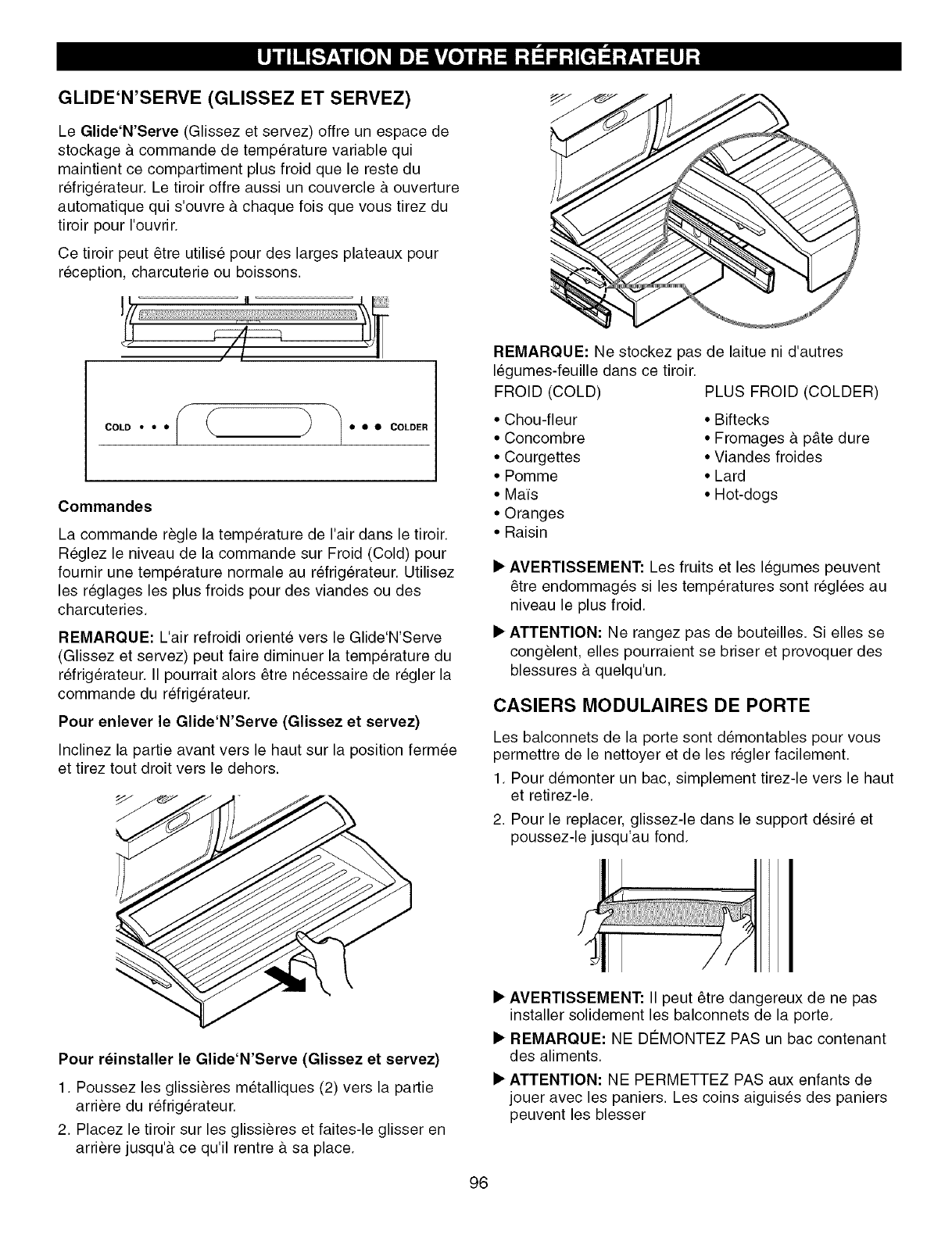

GLIDE'N'SERVE

The Glide'N'Serve provides storage space with a variable

temperature control that keeps the compartment colder than

refrigerator temperature. The drawer also features a self-

opening lid that opens whenever the drawer is pulled open.

This drawer can be used for large party trays, deli items,

or beverages.

Controls

The control regulates the air temperature in the drawer.

Set control level to cold to provide normal refrigerator

temperature. Use the colder setting for meats or other deli

items.

NOTE: Cold air directed to the Glide'N'Serve can

decrease refrigerator temperature. Refrigerator

control may need to be adjusted.

To remove Glide'N'Serve

Tilt up the front on it's closed position and pull straight out.

Glide'N'Serve Food Storage Guide

NOTE: DO NOT store lettuce or other leafy produce in

this drawer.

COLD COLDER

• cauliflower • steaks

• cucumbers • hard cheeses

• zucchinis • cold cuts

• apples • bacon

• corn • hot dogs

• oranges

• grapes

CAUTION: Fruits and vegetables may be damaged at

the coldest setting.

CAUTION: DO NOT store bottles. If they are frozen,

they can be broken and cause personal injury.

MODULAR DOOR BIN

The door bins are removable for easy cleaning and

adjusting.

1. To remove the bin, simply lift the bin up and pull

straight out.

2. To replace the bin, slide it in above the desired support

button and push down until it snaps in the place.

To replace Glide'N'Serve

1. Push metal rails to the back of the refrigerator.

2. Place drawer onto rails and slide drawer back until it

falls into place.

WARNING: Somebody can be hurt if door bins are not

firmly assembled.

CAUTION: DO NOT adjust a bin that is loaded with

food.

CAUTION: DO NOT allow children to play with

baskets. Sharp corners on baskets could cause injury.

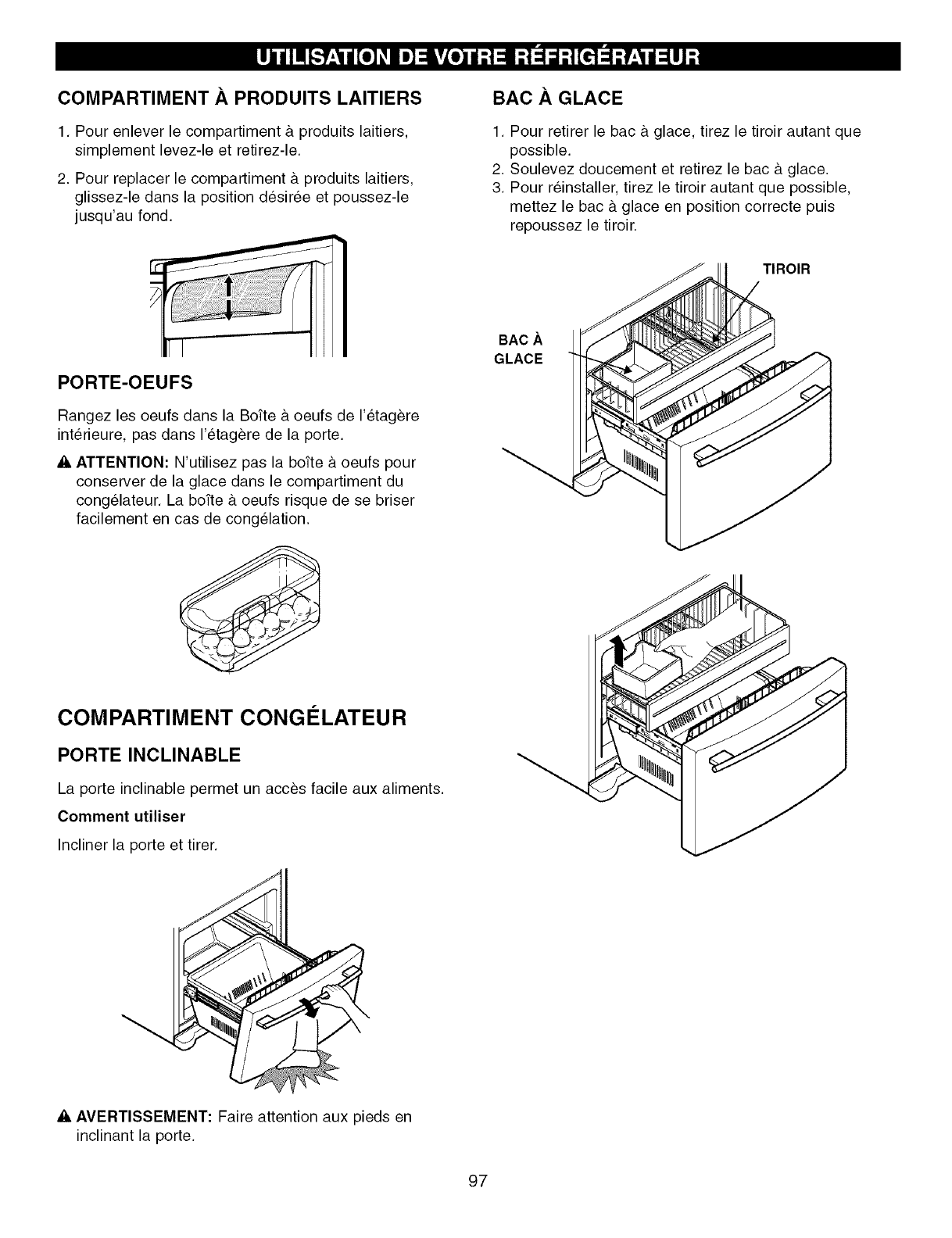

DAIRY BIN

1. To remove the dairy bin, simply lift it and pull straight

out.

2.To replace the dairy bin, slide it in above the desired

location and push down until it stops.

ICE BIN

1. To separate the ice bin, pull out the drawer as much as

possible.

2. Gently lift and pull out the ice bin.

3. To install, pull out the drawer as much as possible and set

the ice bin in its correct position, then push in the drawer.

EGG BOX

Store the egg box on the interior shelf, not on the door

shelf.

A CAUTION: Do not use the egg box as an ice storage

bin in the freeler compartment. The egg box can easily

break if it freeles.

ICE BIN

DRAWER

FREEZER SECTION

TILTING DOOR

The tilting door provides easy access for stored foods.

How to use

-Iqltthe door down and pull it out.

WARNING: Be careful when you open tilting door so

that you do not injure your foot!

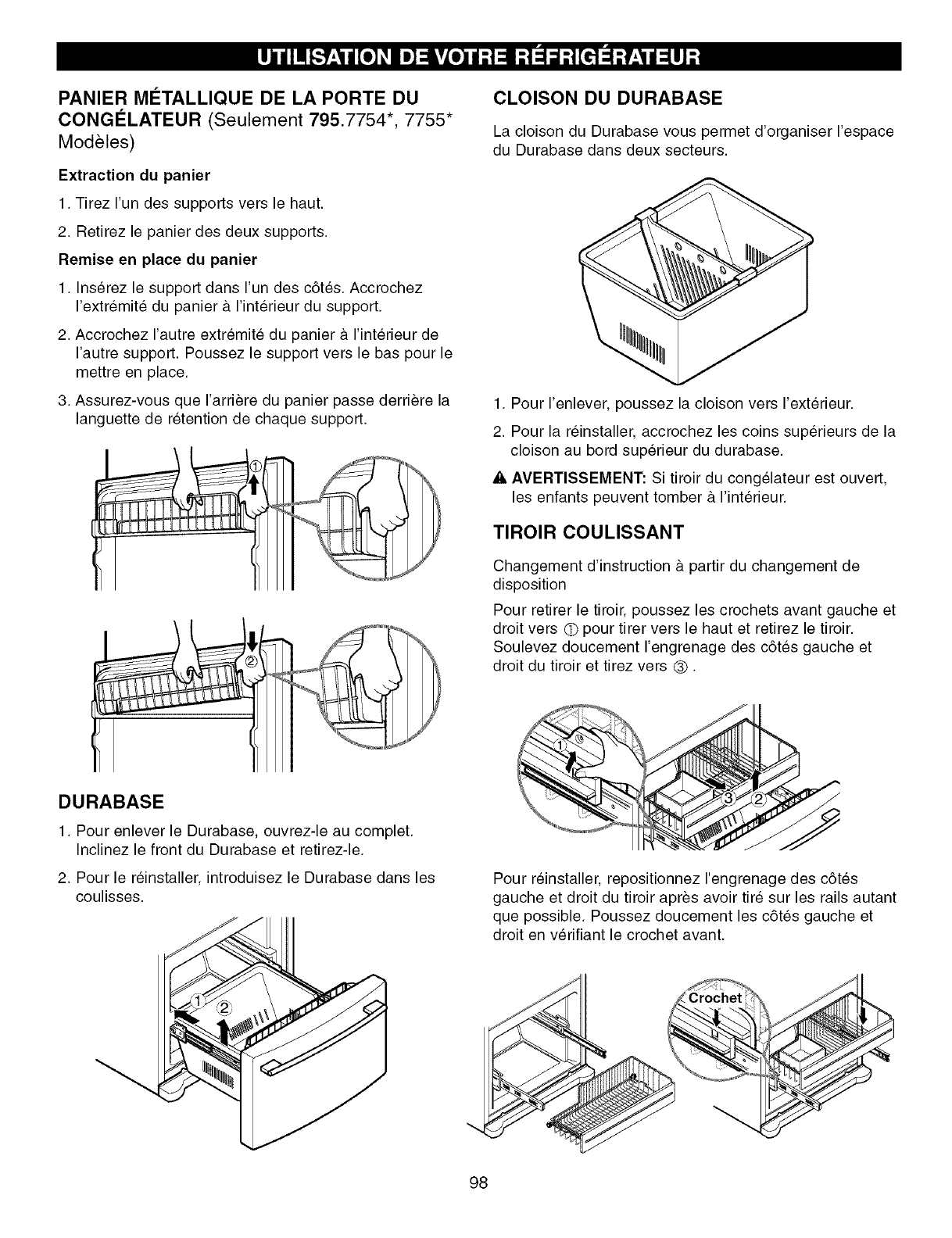

TILT-OUT DOOR BASKET (795.7754*, 7755* Models

only)

To remove basket

1. Pull one of the brackets upward.

2. Remove basket from both brackets.

To replace basket

1. Insert bracket into one side. Hook end of basket into

bracket.

2. Hook other basket end into other bracket. Push bracket

down into place.

3. Be sure back of basket goes behind retention tab on

each bracket.

DURABASE DIVIDER

The Durabase divider allows you to organize the

Durabase area into sections.

1. To remove, pull the divider staight up.

2. To install, hook the top corners of the divider over the

top edge of the durabase.

WARNING: When the divider of the freezer drawer is

removed, children may crawl inside.

PULL OUT DRAWER

To separate the drawer, push the front left and right hooks

in O direction to pull up and remove.

Then gently lift the gear part of rear left and right side of

the drawer and pull it out in ® direction.

DURABASE

1. To remove the Durabase, push it back to the end as

much as possible. Tilt up the front of the Durabase and

pull straight out.

2. To install, insert the Durabase in rail assembly.

To install, reposition the gear part of rear left and right

side of the drawer after pulling out both rails as much as

possible, and gently push down both left and right side

.×

while checking the hook on the front part.

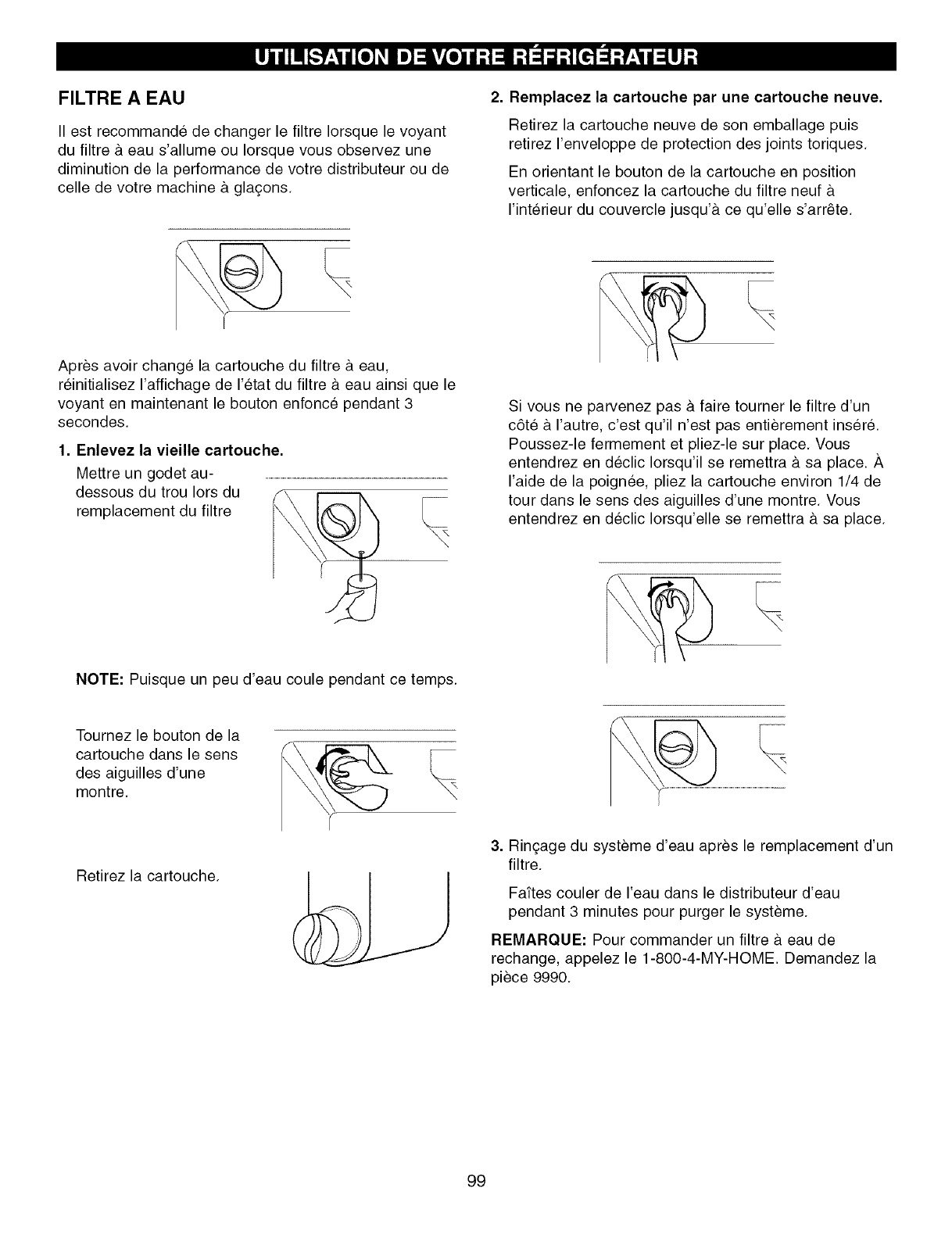

FILTER

It is recommended that you replace the filter when the

water filter indicator icon turns on or your water dispenser

or ice maker performance decreases noticeably.

After changing the water filter cartridge, reset the water

filter status display and indicator icon by pressing and

holding the Filter Reset button for 3 seconds.

1. Remove the old cartridge.

Place a container under

the hole of filter holder. __ _._

NOTE: When filter is being removed, the water drains

through the hole.

Rotate the knob of the

cartridge counter

clockwise.

2. Replace with a new cartridge.

Take the new cartridge out of its packaging and

remove protective cover from the o-rings.

With cartridge knob in the vertical position, push the

new filter cartridge into the cover until it stops.

If you can't turn the filter from side to side, it isn't fully

inserted. Push it in firmly and twist it into place. You will

hear the snap when it clicks into place.

Using its handle, twist the cartridge clockwise about 1/4

turn. You will hear the snap when it clicks into place.

Pull out the filter cartridge.

3. Flushing the Water System After Replacing Filter

Dispense water through the water dispenser for 3

minutes to purge the system.

NOTE: To purchase replacement water filter cartridges, call

1-800-4-MY-HOME ®. Ask for part number 9990.

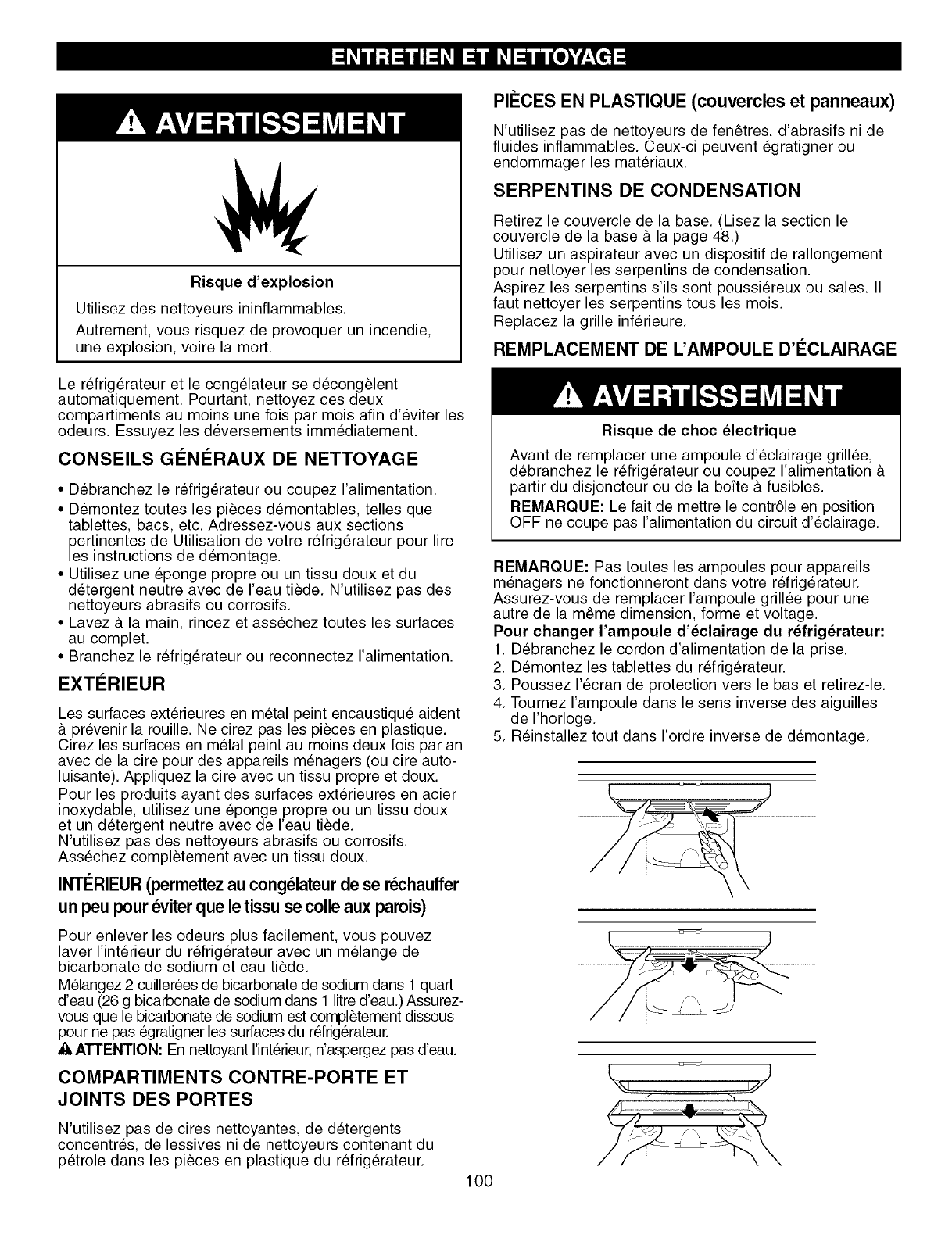

Explosion Hazard

Use non-flammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freeFer sections defrost

automatically. However, clean both sections about once

a month to prevent odors. Wipe up spills immediately.

GENERAL CLEANING TIPS

• Unplug refrigerator or disconnect power.

• Remove all removable parts, such as shelves,

crispers, etc. Refer to sections in Using Your

Refrigerator for removal instructions.

• Use a clean sponge or soft cloth and a mild detergent in

warm water. Do not use abrasive or harsh cleaners.

• Hand wash, rinse and dry all surfaces thoroughly.

• Plug in refrigerator or reconnect power.

OUTSIDE

Waxing external painted metal surfaces helps provide rust

protection. Do not wax plastic parts. Wax painted metal

surfaces at least twice a year using appliance wax (or

auto paste wax). Apply wax with a clean, soft cloth.

For products with a stainless steel exterior, use a clean

sponge or soft cloth and a mild detergent in warm water.

Do not use abrasive or harsh cleaners. Dry thoroughly

with a soft cloth.

CONDENSER COILS

Remove base cover. (See the base cover section on page 14.)

Use a vacuum cleaner with an extended attachment to

clean condenser coils.

Vacuum coils when dusty or dirty. Coils may need to be

cleaned as often as every other month.

Replace base cover.

LIGHT BULB REPLACEMENT

Electrical Shock Hazard

Before replacing a burned-out light bulb, either unplug

the refrigerator or turn off power at the circuit breaker

or fuse box.

NOTE: Moving the control to the OFF position

does not remove power to the light circuit.

NOTE: Not all appliance bulbs will fit your refrigerator. Be

sure to replace the bulb with one of the same size, shape

and wattage.

To change Refrigerator Light Bulbs

1. Unplug Refrigerator, or disconnect power at the circuit

breaker.

2. If necessary, remove top shelf or shelves.

3. Using a flat instrument, gently pry the lamp cover loose in

the front as shown. Rotate downward to remove rear tabs.

4. Make sure the bulbs are cool to the touch.

Turn bulbs counterclockwise to remove. Insert new bulb(s).

5. Assemble in reverse order by snapping the Lamp Cover

in, engaging the rear tabs followed by the front tabs.

INSIDE WALLS (allow freezer to warm up so

cloth won't stick)

To help remove odors, you can wash the inside of the

refrigerator with a mixture of baking soda and warm water.

Mix 2 tablespoons baking soda to 1 quart of water (26 g

soda to 1 liter water.) Be sure the baking soda is

completely dissolved so does it not scratch the surfaces

of the refrigerator.

&CAUTION: While cleaning the inside, do not spray water.

DOOR LINERS AND GASKETS

Do not use cleaning waxes, concentrated detergents,

bleaches, or cleaners containing petroleum on plastic

refrigerator parts.

PLASTIC PARTS (covers and panels)

.............................................¢'1

Do not use window sprays, abrasive cleansers, or flammable

fluids. These can scratch or damage the material. 28

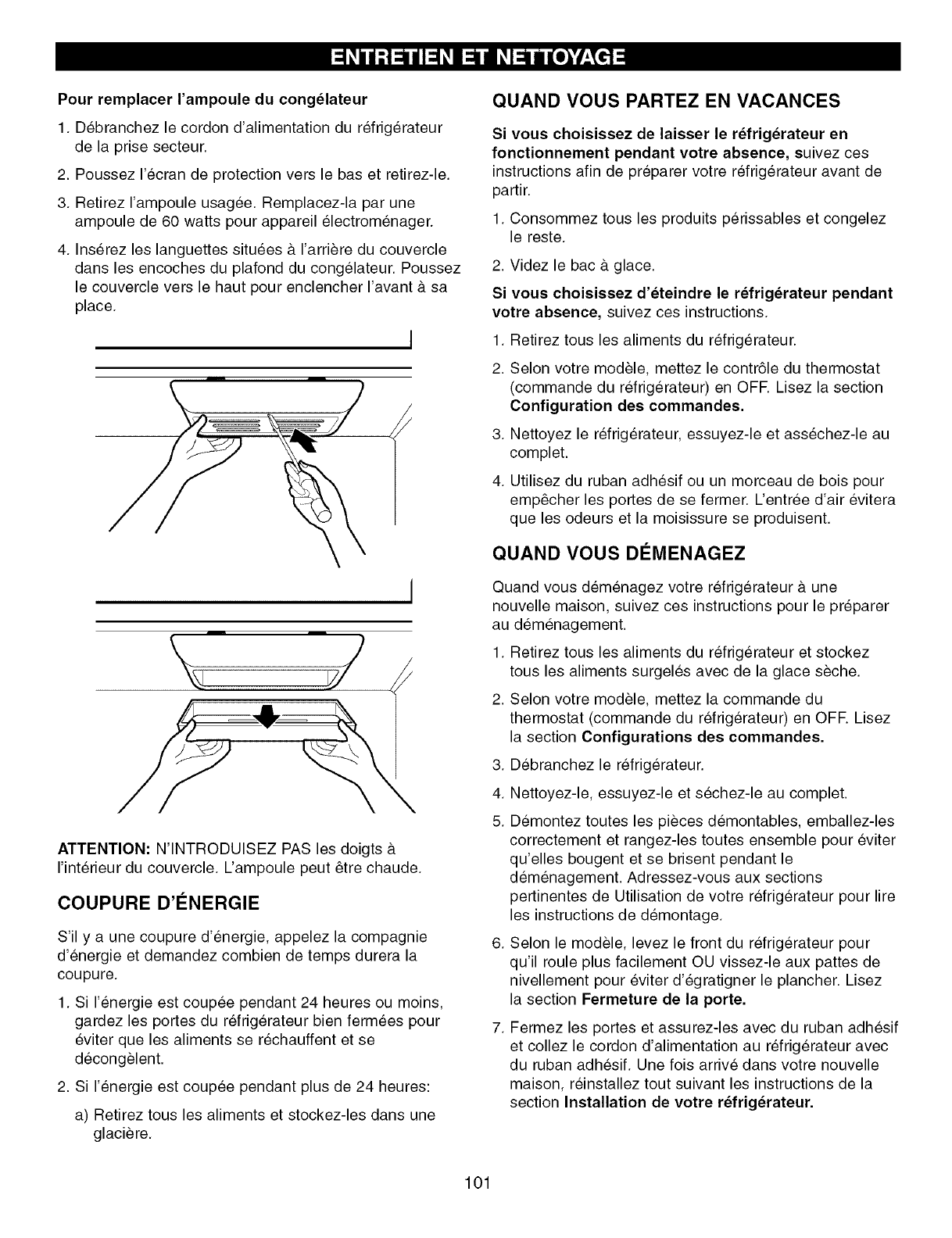

Tochangefreezerlight

1.Unplugrefrigeratorpowercordformoutlet.

2. Usinga flatinstrument,gentlyprythelampcoverloose

inthefrontasshown.Rotatedownwardto removethe

reartabs.

3. Makesurethebulbiscoolto thetouch.Turnthebulb

counterclockwiseto remove.

4. Replacewitha new60-wattappliancebulb.

5. Inserttabsonbackofcoverintoslotsinfreezerceiling.

Pushcoverupto snapfrontintoplace.

_i, CAUTION: DO NOT place fingers inside of cover.

Lamp may be hot.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep

all refrigerator doors closed to help foods stay

cold and frozen.

2. If the power will be out for more than 24 hours:

a) Remove all frozen food and store it in a frozen

food locker.

WHEN YOU GO ON VACATION

if you choose to leave the refrigerator on while you

are away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Empty the ice bin.

If you choose to turn the refrigerator off before you

leave, follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control to OFR See the Setting the

Controls section.

Clean refrigerator, wipe it and dry well.

Tape rubber or wood blocks to the tops of both doors to

prop them open far enough for air to get in. This stops

odor and mold from building up.

WHEN YOU MOVE

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Depending on your model, turn the thermostat control

(refrigerator control) to OFF. See the Setting the

Controls section.

3. Unplug the refrigerator.

4. Clean, wipe and dry thoroughly.

5. Take out all removable parts, wrap them well and tape

them together so they don't shift and rattle during the

move. Refer to sections in Using your Refrigerator for

removable instructions.

6. Depending on the model, raise the front of the

refrigerator so it rolls more easily OR screw in the

leveling legs all the way so they don't scrape the floor.

See the Door Closing section.

7. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back

and refer to the Installing Your Refrigerator section for

preparation instructions.

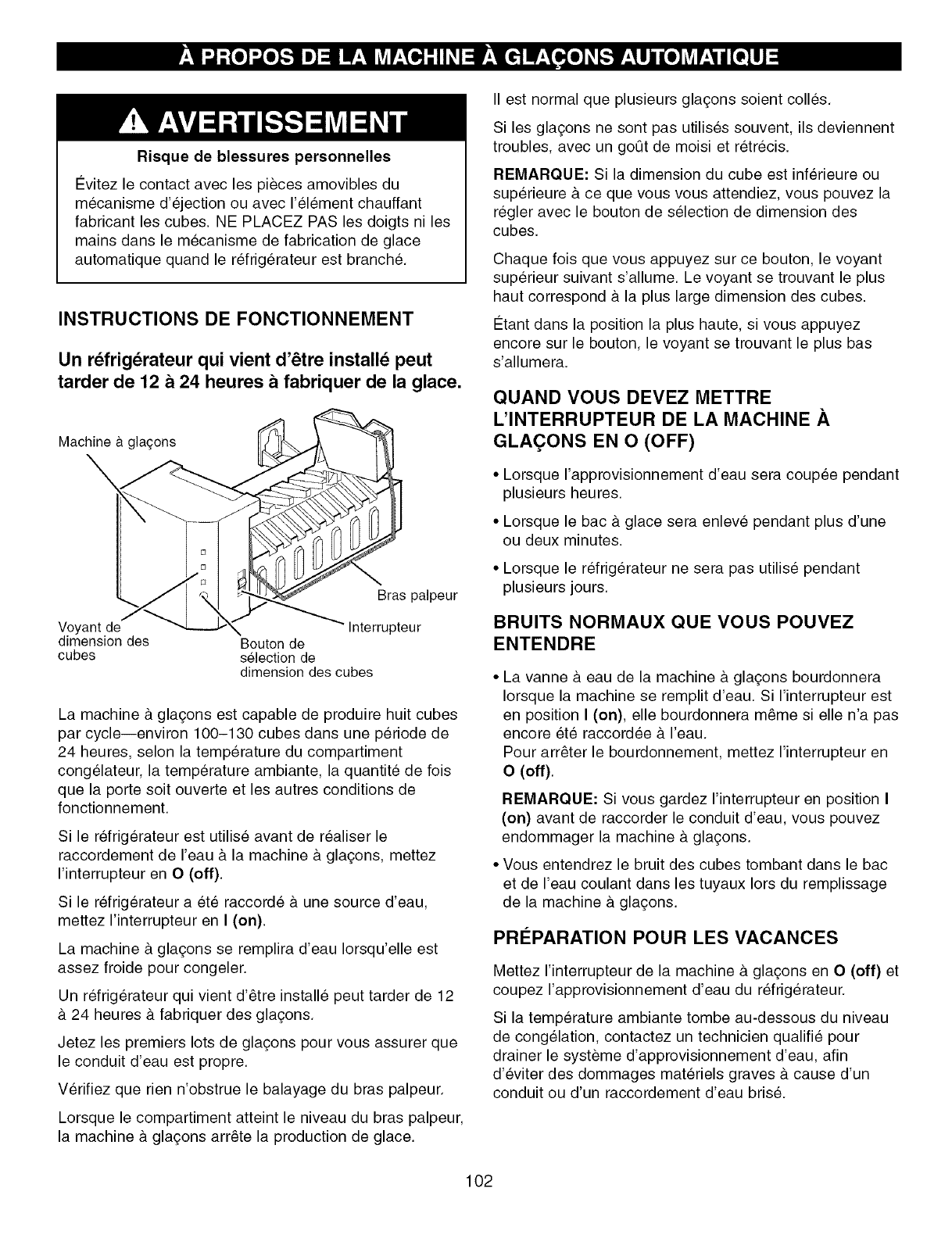

Personal injury Hazard

Avoid contact with the moving parts of the ejector

mechanism, or with the heating element that releases

the cubes. DO NOT place fingers or hands on the

automatic icemaking mechanism while the refrigerator

is plugged in.

OPERATION INSTRUCTIONS

A newly-installed refrigerator may take

12 to 24 hours to begin making ice.

Icemaker

'Automatic

Shut off Arm

Cube Size Power Switch

Indicator Light Cube Size

Select Button

The icemaker will produce eight cubes per cycle--

approximately 100-130 cubes in a 24-hour period,

depending on freezer compartment temperature, room

temperature, number of door openings and other

operating conditions.

If the refrigerator is used before the water connection is

made to the icemaker, set the power switch to O (off).

When the refrigerator has been connected to the water

supply, set the power switch to I (on).

The icemaker will fill with water when it cools to freezing.

A newly-installed refrigerator may take 12 to 24 hours to

begin making ice cubes.

Throw away the first few batches of ice to allow the water

line to clear.

Be sure nothing interferes with the sweep of the feeler

arm.

When the bin fills to the level of the feeler arm, the

icemaker will stop producing ice.

It is normal for several cubes to be stuck together.

If ice is not used frequently, old ice cubes will become

cloudy, taste stale, and shrink.

NOTE: If the cube size is smaller or larger than you

expected, you can regulate the size with the cube size

button.

Every time you press the cube size button, the indicator

moves up one light. The higher the light position, the

larger the cubes will be. Pressing at the highest position

returns the indicator to the lowest position.

WHEN YOU SHOULD SET THE ICEMAKER

POWER SWITCH TO O (OFF)

• When the water supply will be shut off for several hours.

• When the ice storage bin is removed for more than a

minute or two.

• When the refrigerator will not be used for several days.

NORMAL SOUNDSYOU MAY HEAR

• The icemaker water valve will buzz as the icemaker fills

with water. If the power switch is in the I (on) position, it

will buzz even if it has not yet been hooked up to water.

To stop the buzzing, move the power switch to O (off).

NOTE: Keeping the power switch in the I (on) position

before the water line is connected can damage the

icemaker.

• You will hear the sound of cubes dropping into the bin

and water running in the pipes as the icemaker refills.

PREPARING FOR VACATION

Set the icemaker power switch to O (off) and shut off the

water supply to the refrigerator.

If the ambient temperature will drop below freezing, have

a qualified servicer drain the water supply system to

prevent serious property damage due to flooding from

ruptured water lines or connections.

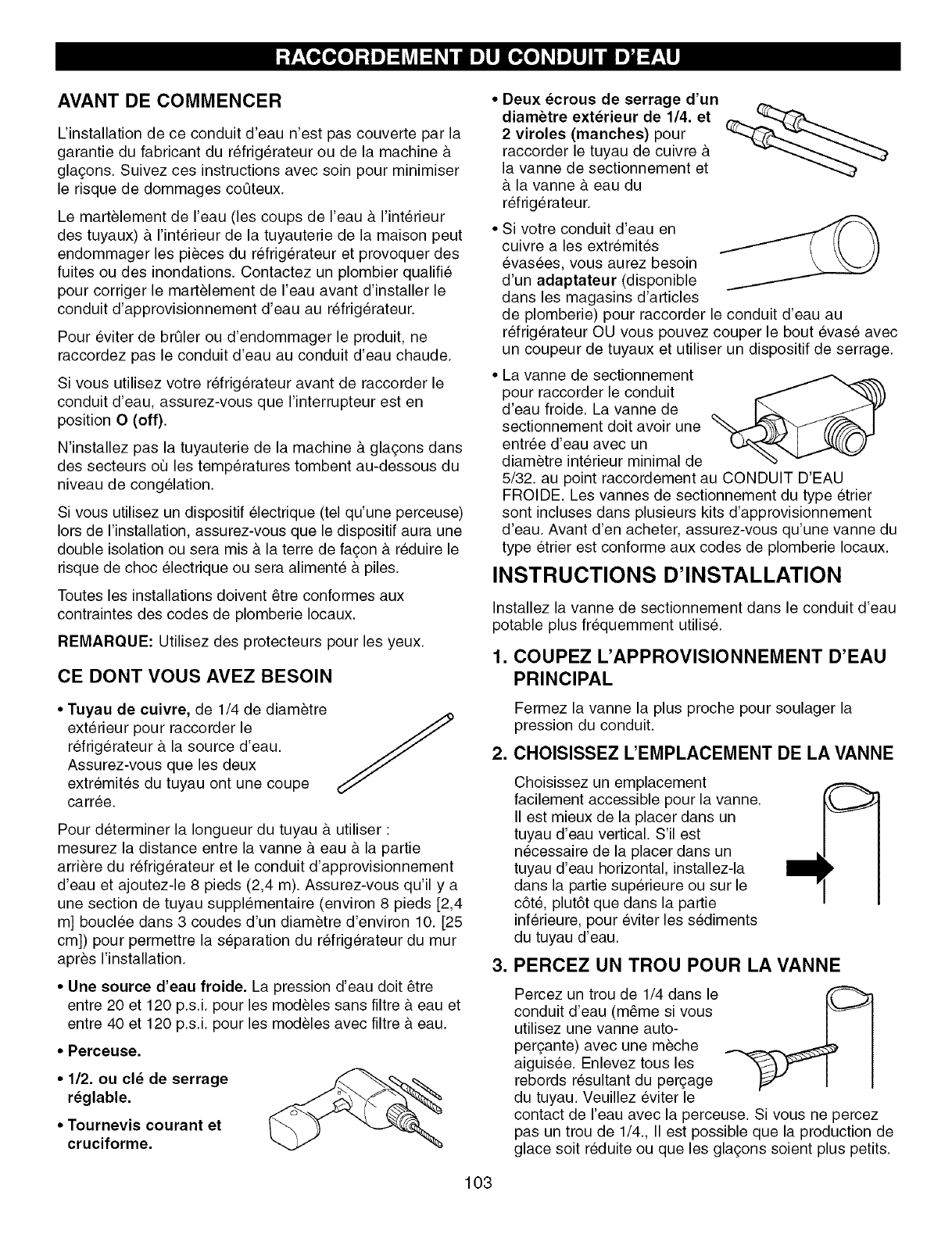

BEFORE YOU BEGIN

This water line installation is not warranted by the

refrigerator or icemaker manufacturer. Follow these

instructions carefully to minimize the risk of expensive

water damage.

Water hammer (water banging in the pipes) in house •

plumbing can cause damage to refrigerator parts and lead

to water leakage or flooding. Call a qualified plumber to

correct water hammer before installing the water supply

line to the refrigerator.

To prevent burns and product damage, do not hook up

the water line to the hot water line.

If you use your refrigerator before connecting the water

line, make sure the icemaker power switch is in the O •

(off) position.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double-

insulated or grounded in a manner to prevent the hazard

of electric shock, or is battery-powered.

All installations must be in accordance with local plumbing

code requirements.

NOTE: Wear eye protection.

WHAT YOU WILL NEED

•Copper Tubing, 1/4" outer

diameter to connect the refrigerator

to the water supply. Be sure both

ends of the tubing are cut square.

To determine how much tubing you need: measure

the distance from the water valve on the back of the

refrigerator to the water supply pipe. Then add 8 feet

(2.4 m). Be sure there is sufficient extra tubing (about 8 feet

[2.4 m] coiled into 3 turns of about 10" [25 cm] diameter) to

allow the refrigerator to move out from the wall after

installation.

•A cold water supply. The water pressure must be

between 20 and 120 p.s.i, on models without a water

filter and between 40 and 120 p.s.i, on models with a

water filter.

•Power drill.

• 1/2" or adjustable

wrench.

• Straight- and Phillips-

blade screwdriver.

Two 1/4" outer diameter

compression nuts and

2ferrules (sleeves) to

connect the copper tubing to

the shutoff valve and the

refrigerator water valve.

If your existing copper water

line has a flared fitting at the

end, you will need an

adapter (available at

plumbing supply stores) to

connect the water line to the refrigerator OR you can

cut off the flared fitting with a tube cutter and then use

a compression fitting.

Shutoff valve to connect to

the cold water line. The

shutoff valve should have a

water inlet with a minimum

inside diameter of 5/32" at

the point of connection to the

COLD WATER LINE. Saddle-type shutoff valves are

included in many water supply kits. Before purchasing,

make sure a saddle-type valve complies with your local

plumbing codes.

INSTALLATION INSTRUCTIONS

Install the shutoff valve on the nearest frequently used

drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure on

the line.

,CHOOSETHE VALVELOCATION

Choose a location for the valve

that is easily accessible. It is best

to connect into the side of a

vertical water pipe. When it is

necessary to connect into a

horizontal water pipe, make the

connection to the top or side,

rather than at the bottom, to avoid

drawing off any sediment from the water pipe.

,DRILLTHEHOLEFORTHEVALVE

Drill a 1/4" hole in the water

pipe (even if using a self-

piercing valve) using a

sharp bit. Remove any burrs

resulting from drilling the

hole in the pipe. Take care

not to allow water to drain

into the drill. Failure to drill a 1/4" hole may result in

reduced ice production or smaller cubes.

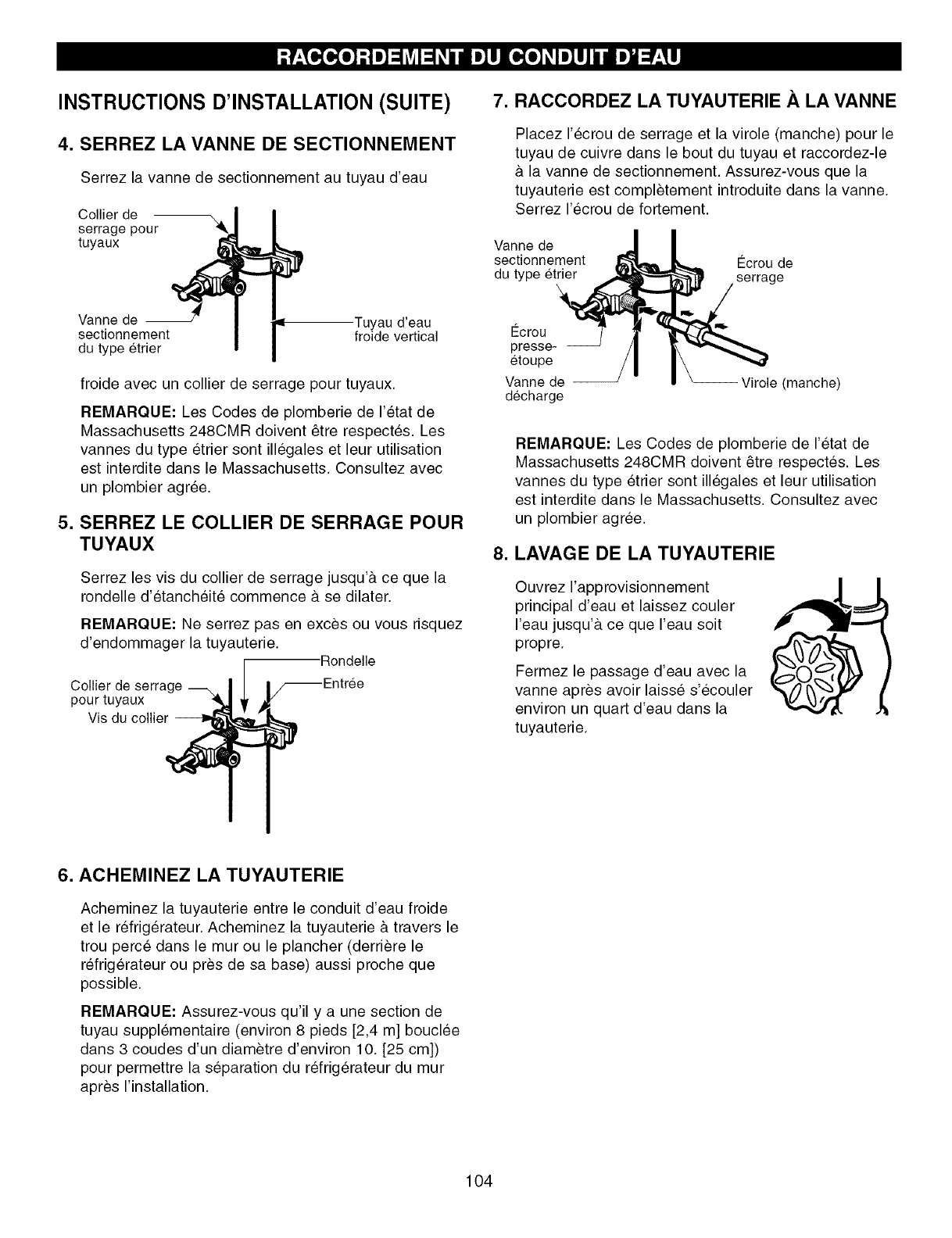

INSTALLATION INSTRUCTIONS

(CONTINUED)

FASTEN THE SHUTOFF VALVE

Fasten the shutoff valve to the cold water pipe with

the pipe clamp.

Pipe Clamp

Saddle-Type

Shutoff Valve Vertical Cold

Water Pipe

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten or you may crush

the tubing. -Washer

Pipe Clamp -- End

Clamp

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing and

connect it to the shutoff valve. Make sure the tubing is

fully inserted into the valve. Tighten the compression

nut securely.

Saddle-Type Compression

Shutoff Valve Nut

Packing --

Nut

Outlet Ferrule (sleeve)

Valve

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

8. FLUSH OUT THE TUBING

Turn the main water supply on

and flush out the tubing until the

water is clear.

Shut the water off at the water

valve after about one quart of

water has been flushed through

the tubing.

6. ROUTE THE TUBING

Route the tubing between the cold water line and the

refrigerator.

Route the tubing through a hole drilled in the wall or

floor (behind the refrigerator or adjacent base cabinet)

as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing (about

8 feet coiled into 3 turns of about 10" diameter) to

allow the refrigerator to move out from the wall after

installation.

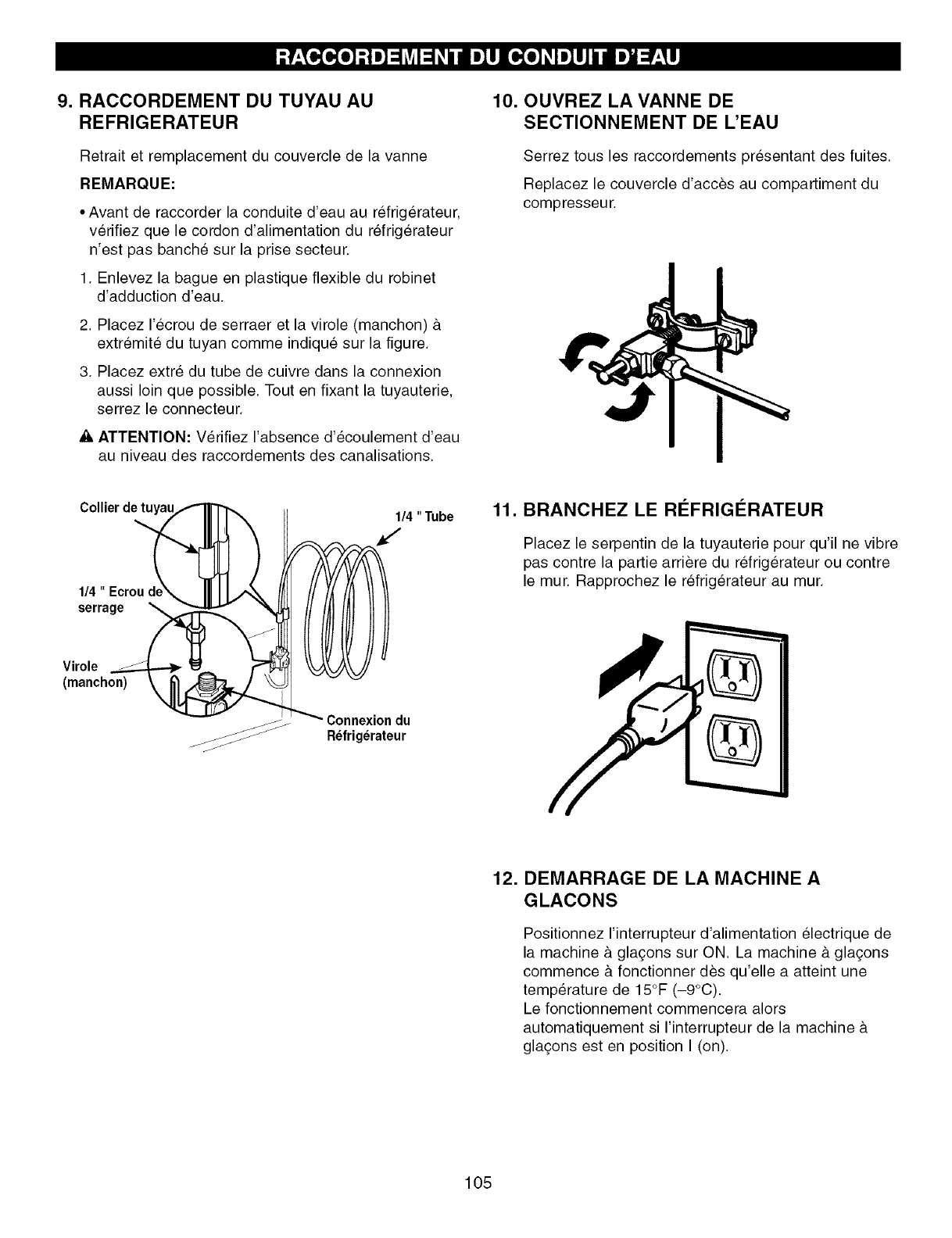

,CONNECT THE TUBING TO THE

REFRIGERATOR

Removing and Replacing Valve Cover

NOTE:

• Before making the connection to the refrigerator, be

sure the refrigerator power cord is not plugged into

the wall outlet.

1. Remove the plastic flexible cap from the water

valve.

IO.TURN THE WATER ON AT THE

SHUTOFF VALVE

Tighten any connections that leak.

Reattach the compressor compartment access cover.

2. Place the compression nut and ferrule (sleeve) onto

the end of the tubing as shown.

3. Insert the end of the copper tubing into the

connection as far as possible. While holding the

tubing, tighten the fitting.

&CAUTION: Check to see if leaks occurs at water

line connections.

Tubing C_

1/4'mpression_

Nut _

Ferrule _ 'e

(sleeve) _k_

Refrigerator

Connection

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the wall.

Push the refrigerator back to the wall.

12. START THE ICEMAKER

Set the icemaker power switch to the ON position.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (-9°C) or below. It

will then begin operation automatically if the icemaker

power switch is in the I (on) position.

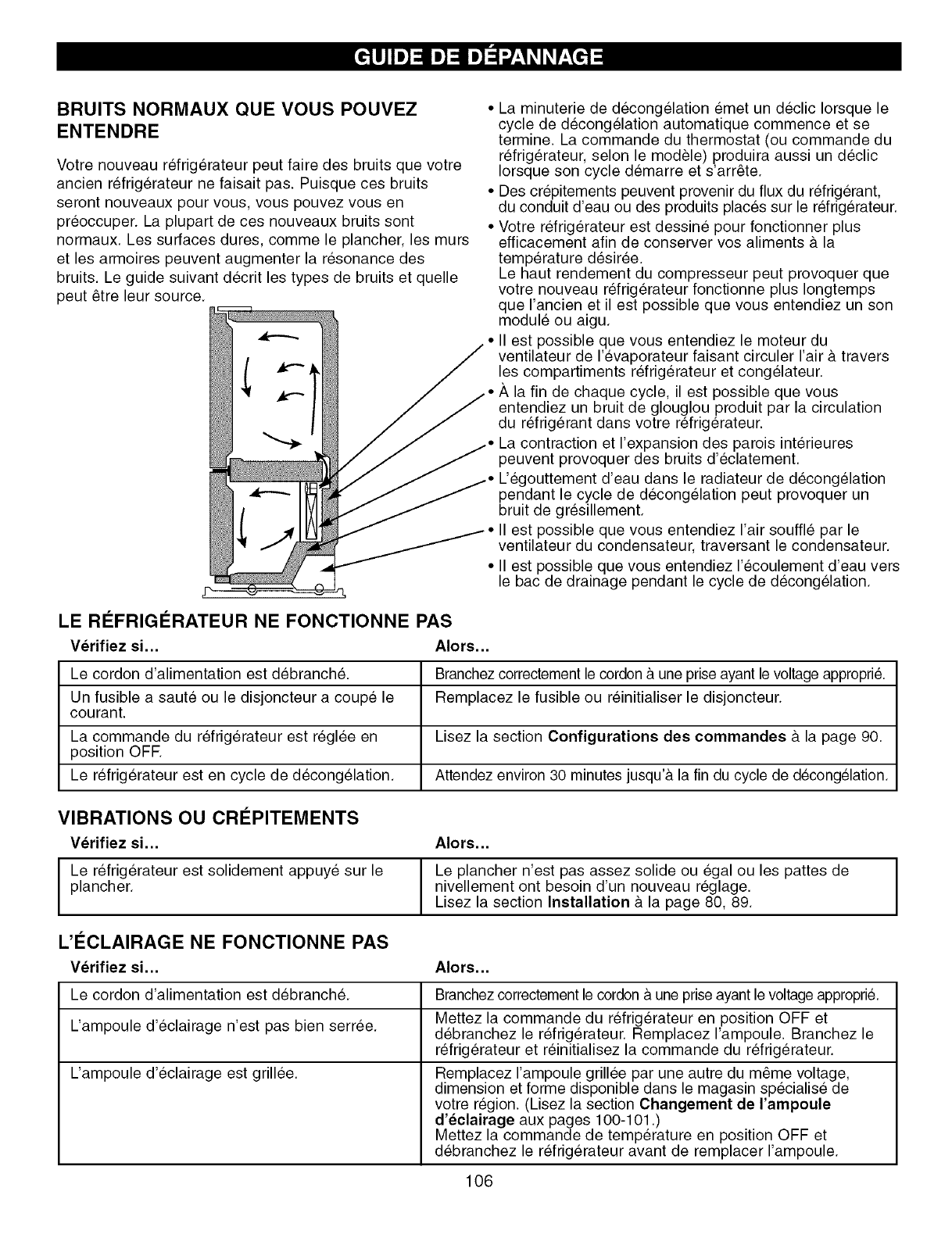

UNDERSTANDING SOUNDS YOU MAY HEAR

Your new refrigerator may make sounds that your old one

didn't make. Because the sounds are new to you, you

might be concerned about them. Most of the new sounds

are normal. Hard surfaces, like the floor, walls and

cabinets, can make the sounds seem louder than they

actually are. The following describes the kinds of sounds

and what may be making them.

•The defrost timer will click when the automatic defrost

cycle begins and ends. The thermostat control (or

refrigerator control, depending on the model) will also

click when cycling on and off.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Your refrigerator is designed to run more efficiently

to keep your food items at the desired temperature.

The high efficiency compressor may cause your new

refrigerator to run longer than your old one, and

you may hear a pulsating or high-pitched sound.

• You may hear the evaporator fan motor circulating the air

through the refrigerator and freezer compartments.

• As each cycle ends, you may hear a gurgling sound due

to the refrigerant flowing in your refrigerator.

Contraction and expansion of the inside walls may cause

a popping noise.

Water dripping on the defrost heater during a defrost

cycle may cause a sizzling sound.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

REFRIGERATOR DOES NOT OPERATE

Check if... Then...

The power supply cord is unplugged. Firmly plug the cord into a live outlet with proper voltage.

A household fuse has blown or circuit Replace the fuse or reset the circuit breaker.

breaker tripped.

The refrigerator control is set to the OFF position. Refer to the Setting the Controls section on page 18.

Refrigerator is in the defrost cycle. Wait about 30 minutes for defrost cycle to end.

VIBRATION OR RATTLING NOISE

Check if... Then...

The refrigerator is not resting solidly on Floor is weak or uneven or leveling legs need adjusting.

the floor. See Installation section on page 8 and 17.

LIGHTS DO NOT WORK

Check if... Then...

The power supply cord is unplugged. Firmly plug the cord into a live outlet with proper voltage.

Light bulb is loose in the socket. Turn the refrigerator control to the OFF position and unplug

the refrigerator. Gently remove the bulb and reinsert. Then

plug in refrigerator and reset the refrigerator control.

Light bulb has burned out. Replace with an appliance bulb of the same wattage, size

and shape available at your local hardware store. (See the

Changing the Light Bulb(s) section on pages 28-29.) Turn

the temperature control to the OFF position and unplug the

refrigerator prior to replacement.

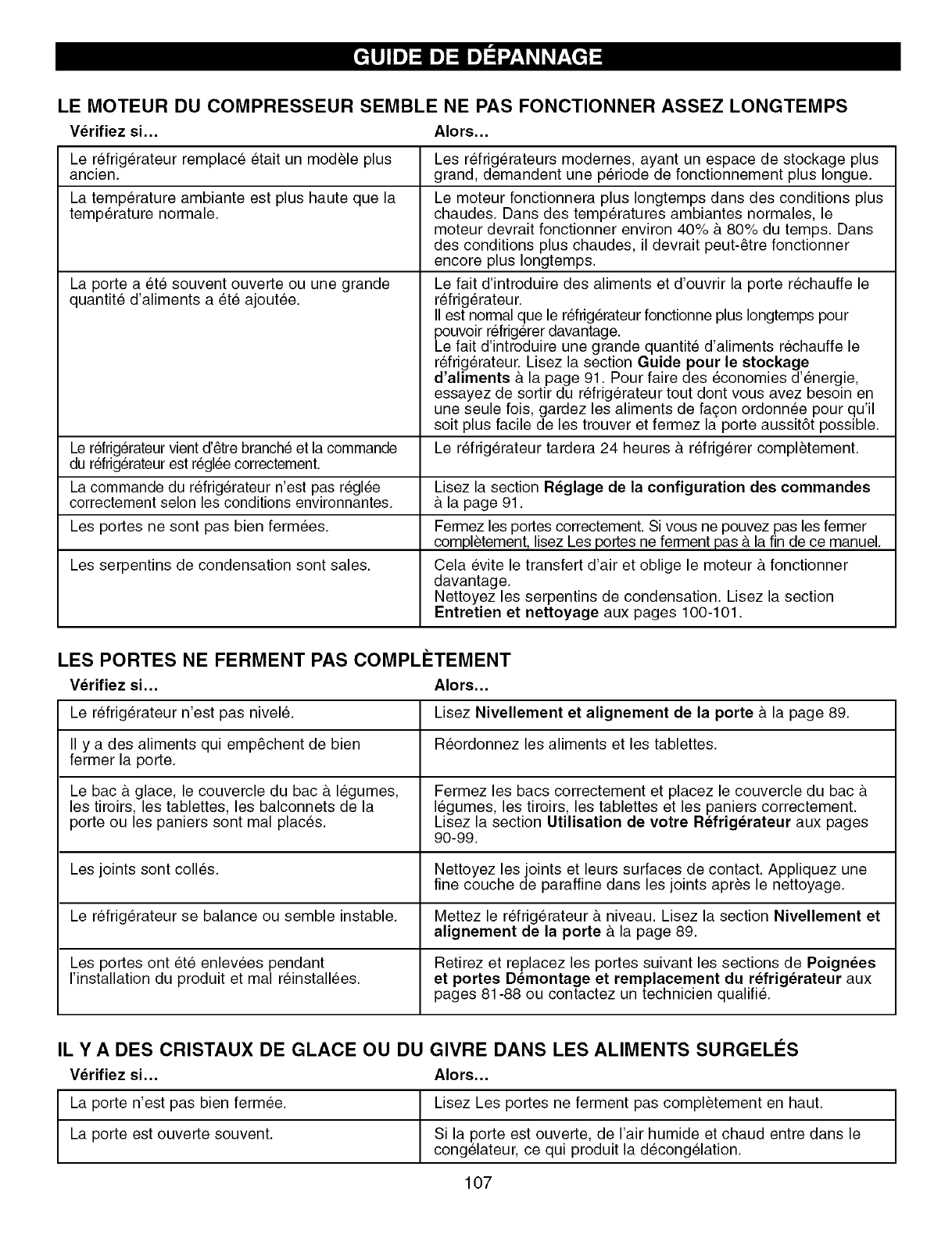

COMPRESSOR MOTOR SEEMS TO RUN TOO MUCH

Check if... Then...

The refrigerator that was replaced was an Modern refrigerators with more storage space require

older model, more operating time.

The room temperature is hotter than normal. The motor will run longer under warm conditions. At normal

room temperatures, expect your motor to run about 40% to

80% of the time. Under warmer conditions, expect it to run

even more often.

The door is opened often or a large amount

of food has just been added.

Adding food and opening the door warms the refrigerator.

It is normal for the refrigerator to run longer in order to cool

the refrigerator back down. Adding a large amount of food

warms the refrigerator. See the Food Storage Guide section

on page 19. In order to conserve energy, try to get everything

you need out of the refrigerator at once, keep food organized

so it is easy to find and close the door as soon as the food

is removed.

The refrigerator was recently plugged in and The refrigerator will take up to 24 hours to cool

the refrigerator control was set correctly, completely.

The refrigerator control is not set correctly for the See the Adjusting Control Settings section on page 19.

surrounding conditions.

The doors are not closed completely. Push the doors firmly shut. If they will not shut all the way, see

Doors will not close completely below.

The condenser coils are dirty. This prevents air transfer and makes the motor work harder.

Clean the condenser coils. Refer to the Care and Cleaning

section on pages 28-29.

DOORS WILL NOT CLOSE COMPLETELY

Check if... Then...

The refrigerator is not level. See Leveling and Door Alignment section on page 17.

Food packages are blocking the door open. Rearrange food containers to clear door and door shelves.

The ice bin, crisper cover, pans, shelves, door bins Push bins all the way in and put crisper cover, pans, shelves

or baskets are out of position, and baskets into their correct positions. See the Using Your

Refrigerator section on pages 18-27.

The gaskets are sticking. Clean gaskets and the surface that they touch. Rub a thin coat

of paraffin wax on the gaskets after cleaning.

The refrigerator wobbles or seems unstable. Level the refrigerator. Refer to the Leveling and Door

Alignment section on page 17.

The doors were removed during product installation Remove and replace the doors according to the Removing

and not properly replaced, and Replacing Refrigerator handles and doors section on

pages 9-16, or call a qualified service technician.

FROST OR ICE CRYSTALS ON FROZEN FOOD

Check if... Then...

The door is not closing properly. See Doors will not close completely above.

The door is opened often. When the door is opened, warm, humid air is allowed in

the freezer, resulting in frost.

ICE HAS OFF-TASTE OR ODOR

Check if... Then...

The icemaker was recently installed. Discard first few batches of ice to avoid discolored or

off-flavored ice.

The ice has been stored for too long. Throw away old ice and make new supply.

The food has not been wrapped tightly in Rewrap foods since odors may migrate to the ice if food

either compartment, is not wrapped properly.

The water supply contains minerals such as sulfur. A filter may need to be installed to eliminate taste and

odor problems.

The interior of refrigerator needs cleaning. See Care and Cleaning section on pages 28-29.

Ice storage bin needs cleaning. Empty and wash bin. Discard old cubes.

THERE IS WATER IN THE DEFROST DRAIN PAN

Check if... Then...

The refrigerator is defrosting. The water will evaporate. It is normal for water to drip into the

defrost pan.

It is more humid than normal. Expect that the water in the defrost pan will take longer to

evaporate. This is normal when it is hot or humid.

THE REFRIGERATOR SEEMS TO MAKE TOO MUCH NOISE

Check if... Then...

The sounds may be normal for your refrigerator. Refer to the Understanding Sounds You May Hear section

on page 34.

THE ICEMAKER IS NOT PRODUCING ICE OR ICE CUBES ARE FREEZING TOO SLOWLY

Check if... Then...

The freezer temperature is cold enough to produce iceJ Wait 24 hours after hook-up for ice production. See the

tSetting the Controls section on page 18.

Door left open. Check to see if something is holding the door open.

CUBES PRODUCED BY ICEMAKER ARE TOO SMALL

Check if... Then...

Smaller cube size level is selected. Select larger cube size using cube size selector.

Water shutoff valve connecting refrigerator to water Call a plumber to clear the valve.

line may be clogged.

THE DOORS ARE DIFFICULT TO OPEN

Check if... Then...

The gaskets are dirty or sticky. Clean gaskets and the surfaces that they touch. Rub a thin

coat of appliance polish or kitchen wax on the gaskets after

cleaning.

The door is reopened within a short time after having When you open the door, warmer air enters the refrigerator.

been opened. As the warm air cools, it can create a vacuum. If the door is

hard to open, wait 5 minutes to allow the air pressure to

equalize, then see if it opens more easily.

TEMPERATURE IS TOO WARM OR THERE IS INTERIOR MOISTURE BUILDUP

Check if... Then...

The air vents are blocked. Cold air circulates

from the freezer to the fresh food section and

back again through air vents in the wall dividing

the two sections.

The doors are opened often.

Locate air vents by using your hand to sense airflow and

move all packages that block vents and restrict airflow. Refer

to Multi Flow on page 18 for the location of air vents.

When the door is opened, warm humid air is allowed into

the refrigerator. The more the door is opened, the faster the

humidity builds up, and the more warm air the refrigerator

must cool. In order to keep the refrigerator cool, try to get

everything you need out of the refrigerator at once, keep

food organized so it is easy to find and close the door as

soon as the food is removed.

The control is not set correctly for the surrounding Refer to the Setting the Controls section on page 18.

conditions. Wait 24 hours for temperatures to stabilize or even out. If the

temperature is too cold or too warm, move the dial one

number at a time.

A large amount of food has just been added Adding food warms the refrigerator. It can take a few hours

to the refrigerator or freezer, for the refrigerator to return to normal temperature.

The food is not packaged correctly. Wrap food tightly and wipe off damp containers prior to

storing in the refrigerator to avoid moisture accumulation. If

necessary, repackage food according to the guidelines in the

Food Storage Guide section on page 19.

The doors are not closing completely. See Doors will not close completely on page 35.

The weather is humid. In humid weather, air carries moisture into refrigerator

when doors are opened.

A self-defrost cycle was completed. It is normal for droplets to form on the back wall after the

refrigerator self-defrosts.

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciSn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

S-es/..----s

® Registered Trademark /Trademark /SM Service Mark of Sears, Roebuck and Co.

TM SM

® Marca Registrada /Marca de Fdtbrica /Marca de Servicio de Sears, Roebuck and Co.

MC MD

Marque de commerce /Marque depos6e de Sears, Roebuck and Co. ® Sears, Roebuck and Co.

ELI T E {R;,

BOTTOM FREEZER REFRIGERATOR

CONGELADOR INFERIOR REFRIGERADOR

CONGI=LATEUR INFI=RIEUR RI=FRIGleRATEUR

Models /Modelos /Modeles 795.7719_{:, 7754_{:,7755_{:

_!:=color number, numero de color, numero de couleur

mmt[io

3828JD8998A Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Printed In Korea Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

Versibn en Ingles 38

Garantfa 39

Contrato Maestro De Proteccion 40

Mensajes De Seguridad 41-42

Requerimientos De Conexibn A Tierra 42

Partes Y Caracterfsticas 43

Instalacibn Del Refrigerador 44-53

Desempacando El Refrigerador 44

Instalaci6n 44

C6mo Quitar Y Volver a Colocar Las

Jaladeras De La Puerta, Del Caj6n 45-52

Nivelaci6n Y Alineaci6n De La Puerta 53

Cubierta de la base 53

Usando Su Refrigerador 54-63

Para Asegurar Una Circulaci6n Apropiada

Del Aire 54

Cubierta Del Recipiente Para Hortalizas

Con Celosia En La Superficie Intema 59

Glide'N'Serve (Deslizar Y Servir) 60

Modular Door Bin (Canastas Ajustables) 60

Recipiente Para L&cteos 61

Compartimiento Para Huevos 61

I_ SECCION CONGELADOR

Puerta inclinable 61

Recipiente Para Hielo 61

Bastidor De Puerta De Alambre Del

Congelador 62

Durabase 62

Divisor De La Durabase 62

Caj6n Removible 62

FILTRO de Agua 63

Cuidado YLimpieza 64-65

Multiflujo 54 Consejos Generales De Limpieza 64

Configurando Los Controles 54 Parte Exterior 64

Ajuste De Los Controles 55 Paredes Internas 64

Guia De Almacenamiento De Alimentos 55

Como Guardar Alimentos Congelados 56

I_ SECCION REFRIGERADOR

Dispensador Del Agua 56

Anaqueles Del Refrigerador 57

Soporte Para Vino 57

Cajones Super Frescos Con

Compartimientos Inclinables 58

Revestimientos Y Empaques

De La Puerta 64

Partes Plasticas 64

Bobinas Del Condensador 64

Reemplazo Del Foco 64-65

Apagones 65

Cuando Ud. Salga De Vacaciones 65

Si Se Muda 65

Control De La Humedad Del Recipiente

Para Hortalizas

Cajon Con Compartimiento Inclinable

Para Retirar El Recipiente

Para Hortalizas

Acerca De La Fabrica De Hielo 66

Conexion De La Linea De Agua 67-69

Guia Para Localizacibn

De Problemas 70-73

GARANTIADELFRIGORIFICOCONCONGELADORINFERIOR

EL I T E ®

fGarantia de electrodomesticos Kenmore Elite

Garantia Iimitada de un ano

Si, tras ser instalado, operado y mantenido segun todas las instrucciones incluidas con el producto, este

electrodomestico sufriera averias debidas a defectos de material o mano de obra, dentro del periodo de un ano

desde la fecha de compra, Ilame al 1-800-4-MY-HOME(r) para su reparacion gratuita.

Si este electrodomestico se utiliza con propositos distintos a los fines privados de una familia, esta garantia solo

sera aplicable durante 90 dias desde la fecha de compra.

Garantia limitada de cinco anos en sistemas de refrigeracion sellados

Durante cinco anos tras la fecha de compra, siempre que el frigorifico sea instalado, operado y mantenido segun

las instrucciones incluidas, Sears reparara el sistema sellado de refrigeracion (formado por el refrigerante,

conductos de conexion y compresor), de forma gratuita, si detectara un defecto de los materiales o de la mano de

obra.

Esta garantia cubre unicamente los defectos de material y mano de obra. Sears NO cubrira:

1. Elementos consumibles que pueden gastarse debido al uso normal, incluyendo de forma enunciativa pero no

limitativa, los filtros, correas, bombillas y bolsas de la unidad.

2. Un tecnico de servicio para mostrar al usuario la instalacion, funcionamiento o mantenimiento correctos del

producto.

3. Un tecnico de servicio para realizar labores de limpieza o mantenimiento del producto.

4. Danos o averias en caso de no acatar las instrucciones de instalacion, funcionamiento o mantenimiento incluidas

con el producto.

5. Danos o averias en caso de accidente, abuso, uso inadecuado o uso con propositos distintos a los fines para los

que rue disenado.

6. Danos o averias en caso de utilizar detergentes, limpiadores, sustancias quimicas o utensilios distintos a los

recomendados en las instrucciones incluidas con el producto.

7. Danos o averias en las piezas o sistemas provocadas por modificaciones en el producto no autorizadas.

Clausula de exencion de responsabilidad o garantias implicitas; limitacion de recursos

El unico y exclusive recurso del cliente bajo esta garantia limitada sera la reparacion del producto como se ha

mencionado. Las garantias implicitas, incluyendo garantias de comerciabilidad o idoneidad para un fin concreto,

estas limitadas a un ano o el periodo de tiempo mas reducido permitido por la ley. Sears no sera responsable de

los danos incidentales o derivados. Ciertos estados y provincias no permiten exclusiones o limitaciones de danos

incidentales o derivados, o limitaciones en relacion a la duracion de las garantias implicitas de comerciabilidad o

idoneidad, de tal forma que estas limitaciones o excepciones pueden no ser pertinentes para usted.

Esta garantia sera aplicable unicamente mientras este electrodomestico sea utilizado dentro de los Estados Unidos

y Canada.

Esta garantia le otorga unos derechos legales especificos, e incluso puede conferirle otros derechos, distintos

dependiendo del estado en que se encuentre.

Sears, Roebuck y Co., Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

En Estados Unidos

Contrato Maestro de Proteccion

Felicidades por hacer una compra inteligente. Su nuevo

refrigerador Kenmore ® esta disefiado y fabricado para durar

muchos afios. Sin embargo de vez en cuando este requiere

de mantenimiento preventivo o reparaciones. Es por esto

que al tener el Contrato Maestro de Proteccion Ud.

Puede ahorrar tiempo y dinero.

Adquiera su Contrato Maestro de Proteccion y prot#jase

de gastos inesperados.

El Contrato Maestro de Proteccion tambien le ayuda a

prolongar la vida de su aparato. Este contrato incluye Io

v' Servicio experto por nuestros 12,000 especialistas en

reparaciones

v' Servicio ilimitado sin cargo alguno en refacciones y

mano de obra en todas las reparaciones cubiertas

v' Garantia "No-lemon" - reemplazo del producto

cubierto si se falla mas de tres veces en un lapso de 12

meses

v' Reemplazo del producto si el producto cubierto no

puede ser reparado

v' Revision Anual de Mantenimiento Preventivo sin

cargo alguno, a solicitud suya.

v' Ayuda rapida pot telefono - asistencia instructiva y no

tecnica para los productos reparados en su casa,

ademas de un programa conveniente de reparaciones

v' Proteccibn de la fuente de poder contra dafios

electricos debido fluctuaciones de energia

v' Reembolso pot alquiler si la reparacion del producto

cubierto toma mas tiempo de Io prometido

Una vez que adquiera el Contrato, solamente necesitara

hacer una simple Ilamada telefonica para programar su

servicio. Ud. puede Ilamar a cualquier hora, ya sea de dia

o de noche, o tambien programar una visita de servicio

"en linea".

Sears cuenta con mas de 12,000 especialistas

profesionales en reparacidn que tienen acceso a mas de

4.5 millones de refacciones y accesorios de calidad. Este

es el profesionalismo con el que Ud. puede contar para

alargar por muchos afios la vida de su aparato, iAdquiera

su Contrato Maestro de Proteccion ahora!

Aplican restricciones

Para informacion adicional y precios, Ilame al

1-800-827-6655.

Servicio de Instalacibn Sears

Para instalaciones profesionales garantizadas por Sears

tales como electrodomesticos, puertas para garages o

calentadores de agua, Ilame al 1-800-4-MY-HOME.®

En Canada

Contrato de Mantenimiento

Su compra tiene un valor agregado porque usted puede

acudir a Sears HomeCentral ® para servicio. Con mas de

2400 Tecnicos de Servicio y mas de un millon de partes y

accesorios, nosotros tenemos las herramientas, partes,

conocimiento y habilidades para cumplir nuestro

compromiso: Reparamos Io que Vendemos.

Su nuevorefrigerador Kenmore ® esta disefiado y fabricado

para durar muchos afios. Sin embargo de vez en cuando

este requiere de mantenimiento preventivo o reparaciones.

Es por esto que al tener el Contrato Maestro de

Proteccidn Ud. puede ahorrar tiempo y dinero.

Contrato de Mantenimiento de Sears:

• Es nuestra manera comprar el servicio de mafiana al

precio de hoy.

• Eliminar cuentas de reparaciones debido a un uso

normal y raspones.

• Cuenta con soporte telefdnico de tecnicos de Sears en

productos que requieren reparacion en casa.

• Aun cuando usted no necesite reparaciones, cuenta con

una Revision de Mantenimiento Preventivo anual, a su

disposici6n, para asegurar que su producto esta

funcionando de la manera adecuada.

Aplican restricciones. Para mas informacion acerca

del Contrato de Mantenimiento de Sears Canada Ilame

al 1-800-361-6665

En el espacio inferior, registre la fecha de compra, modelo y numero de serie de su producto. Usted encontrara el

modelo y numero de serie impresos en una etiqueta de identificacion Iocalizada en el lado derecho adentro del

refrigerador.

Tenga estos datos a la mano cada vez que contacte a Sears para algo relacionado con su producto.

Modelo Fecha de Compra

No. de Serie Distribuidor

Guarde esta instrucciones y anexe su recibo de compra para futuras referencias.

Esta guia contiene muchos mensajes importantes sobre la seguridad. Lea y obedezca siempre todos mensajes de

seguridad.

Este es el simbolo de Alerta de seguridad. Sirve para alertarle sobre la presencia de mensajes de

seguridad que le informan acerca de peligros potenciales que pueden ocasionar la muerte o lesiones

tanto a usted como a otras personas, o que pueden ocasionar dafios al producto.

Todos los mensajes de seguridad seran precedidos por el simbolo de alerta de seguridad y por una de

las siguientes palabras de alerta: PELIGRO, ADVERTENCIA, CUIDADO. Estas palabras significan:

Si no sigue las instrucciones, Ud. sufrira lesiones graves o muerte.

Si no sigue las instrucciones, usted puede morir o sufrir lesiones graves.

Indica una situacion de riesgo inminente, que si no se evita, puede resultar en

lesiones leves o moderadas, o s61o en dafios al producto.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesi6n

y Io que puede suceder si no se siguen las instrucciones.

Para reducir el riesgo de fuego, de choques el_ctricos, o

de lesiones a las personas, deben seguir las siguientes

precauciones de seguridad:

Lea todas las instrucciones antes de utilizar este aparato.

• NUNCA desconecte a su refrigerador jalando del cable de

alimentaci6n. Siempre agarre el enchufe firmemente y

jalelo derecho hacia afuera del tomacorriente.

• Repare o reemplace inmediatamente todas las extensiones

de alimentaci6n electrica que se hayan desgastado o

dafiado de alguna manera. No utilice una extensi6n que

tenga grietas o arafiazos en algtJn lugar a Io largo del cable,

o en el extremo donde esta su enchufe o su tomacorriente.

• When moving your refrigerator away from the wall,

be careful not to roll over or damage the power cord.

• NO almacene ni use gasolina u otros liquidos o vapores

combustibles cerca de este ni de cualquier otto aparato

electrodomestico.

• NO permita que los nifios escalen, se paten o se cuelguen

de las puertas o estantes del refrigerador. EIIos podrian

dafiar al refrigerador y lastimarse gravemente.

• Mantenga sus dedos alejados de los puntos de pellizco;

per necesidad, el espacio entre las puertas y el gabinete es

pequefio. Tenga cuidado al cerrar las puertas cuando hay

nifios en el area.

• Desconecte el refrigerador antes de limpiarlo o de hacer

cualquier reparaci6n.

NOTA" Recomendamos encarecidamente que cualquier

servicio de mantenimiento debe set realizado per una

persona calificada.

• Antes de cambiar una bombilla quemada, desconecte el

refrigerador o apague la energia electrica en el cortacircuito

o en la caja de fusibles, para evitar un contacto con un

filamento de alambre que tenga voltaje. (Es posible que una

bombilla quemada se rompa al tratar de cambiarla.)

NOTA" Poniendo uno o ambos controles en la posici6n de

OFF (APAGADO) no elimina la electricidad del circuito de

iluminaci6n.

• Este refrigerador debe ser instalado correctamente de

acuerdo con Atencibn Instrucciones para el Instalador que

se aseguraron con cinta adhesiva al frente del refrigerador.

• No toque las superficies frias del compartimiento

congelador con las manes mojadas o hL_medas,despues

de que su refrigerador este funcionando. La piel se puede

adherir a las superficies extremadamente frias.

• En los refrigeradores que tienen fabricas automaticas de

hielo, evite el contacto con las partes m6viles del

mecanismo expulsor y con el elemento calefactor que

libera a los cubitos. Cuando el refrigerador este conectado,

NO ponga los dedos ni las manes en el mecanismo

automatico de hacer hielo.

• NO vuelva a congelar los alimentos que se hayan

descongelado totalmente. El Departamento de Agricultura de

Estados Unidos en su Boletin No. 69 de Hogar y Jardin dice:

...Usted puede velvet a congelar sin peligro, los alimentos

congelados que se hayan descongelado, siempre y cuando

ellos todavia contengan cristales de hielo, o si contintJan

fries -- a menos de 40°F (4°C).

...La came molida, aves o pescado que tengan un mal

olor, o un mal color no deben volver a ser congelados y no

deben ser consumidos. Los helados que se hayan

descongelado deben ser desechados. Si el olor o el color

de algun alimento es malo o dudoso, desechelo. Puede set

peligroso consumir ese alimento.

Hasta un descongelamiento parcial seguido de volver a

congelar los alimentos reduce su calidad, especialmente la

de las frutas, hortalizas y alimentos preparados. La calidad

de las carnes rojas se afecta menos que la de muchos

otros alimentos. Para poder salvar Io masque se pueda de

su calidad, consuma los alimentos que se hayan vuelto a

congelar, tan pronto come sea posible.

•No modifique ni prolongue el largo -. _)-14--,-

del cable de alimentacibn. ._

Esto podria provocar una descarga

electrica o un incendio.

GUARDE ESTAS INSTRUCCIONES

El atrapamiento y asfixia de los niSos no son problemas

del pasado. Los refrigeradores descartados o

abandonados siguen siendo peligrosos.., aun si van a

quedar en un sitio solo unos pocos dfas. Si usted esta

por deshacerse de su refrigerador viejo, para evitar

accidentes, por favor siga las instrucciones que se dan a

la derecha.

ANTES DE TIRAR SU

REFRIGERADOR O

CONGELADOR VIEJO

•Retire las puertas.

• Deje los estantes en su sitio para que

los ni_os no puedan meterse adentro

facilmente.

Es posible que su refrigerador viejo tenga un sistema de

refrigeraci6n que utilizaba CFCs (clorofluorocarbonos). Se

cree que los CFCs hacen daSo al ozono de la

estratosfera.

Si usted va a deshacerse de su refrigerador viejo,

asegurese de que el refrigerante CFC sea retirado por

una persona de mantenimiento calificada. Si libera

intencionalmente el refrigerante CFC, Ud. puede estar

sujeto a multas o prision, segun Io previsto en la

legislacion ambiental vigente.

IMPORTANTE: Favor de leer con cuidado.

CONEXION ELI_CTRICA

Riesgo de Choque Electrico

PARA LA SEGURIDAD PERSONAL, este aparato

debe estar conectado a tierra correctamente. Haga

revisar el circuito y el tomacorriente de pared por un

electricista calificado, para asegurarse de que el

tomacorriente este conectado a tierra correctamente.

Tomacorrientede pared

para conexidn a tierra, I_

de 3 terminales _1, _-i_---_.._'

terrain.alespara I

conexl6n a 1/

tierra

Antes de utilizar, ase, t]rese

de que exista una buena

conexi6n a tierra.

MI_TODO DE CONEXION A TIERRA

RECOMENDADO

Su refrigerador debe estar siempre enchufado en su

propio tomacorriente, que debe estar conectado

correctamente a tierra. El circuito electrico debe ser de

115 voltios AC, 60 Hz, con fusibles de 15 A 20 amperios.

Esto brinda el mejor desempe_o y evita que se

produzcan sobrecargas en los circuitos electricos de la

casa, los cuales podrian ocasionar riesgos de incendio

debido a un sobrecalentamiento de los cables. Se

recomienda proveer un circuito separado, solo para este

producto. Use un receptaculo que no pueda ser

desconectado por medio de un interruptor de pared o de

cadena. No utilice un cable de extensi6n Cuando se

encuentre un tomacorriente de pared de

dos terminales, es su responsabilidad y obligaci6n

personal hacerlo reemplazar con un tomacorriente de

pared que este correctamente conectado a tierra.

Bajo ninguna circunstancia se debe cortar ni quitar el

tercer terminada (tierra) del cable de alimentacion.

NOTA: Antes de hacer ningun tipo de instalaci6n, de

limpieza o de cambio de bombillas, apague (OFF) el

control (termostato, control del refrigerador 6 del

congelador, segun el modelo), y luego desconecte el

refrigerador del tomacorriente. Cuando haya terminado,

vuelva a conectar el refrigerador y ajuste el control

(termostato, control del refrigerador 6 del congelador,

segun el modelo) a la posicion deseada.

USO DE CABLES DE EXTENSION

Debido a potenciales riesgos de seguridad, nosotros

le recomendamos encarecidamente que no utilice

cables de extensibn. Sin embargo, si usted todavia elige

utilizar un cable de extensi6n, es absolutamente

necesario que utilice un cable de extension que se

encuentre en la lista UL ( Estados Unidos), de 3

conductores con conexion a tierra, apropiado para

aparatos electrodomesticos, que tenga un enchufe y un

tomacorriente para conexion a tierra, y que la capacidad

electrica del cable sea de 15 amperios (minimo) y 120

voltios.

El uso de un cable de extension aumentara el espacio

libre necesario en la parte de arras de su refrigerador.

)

Use esta secci6n para familiarizarse mas con las partes y caracterfsticas.

NOTA" Esta gufa cubre varios modelos diferentes. Es posible que el refrigerador que usted ha comprado tenga algunas

o todas las partes que aparecen en la siguiente lista. Es posible que la posici6n de algunas de las caracterfsticas que

se muestran a continuaci6n no coincida con la de su modelo.

O Luz de refrigerador (p. 64)

Filtro (Interno) (p. 63)

_Anaqueles Del Refrigerador (p. 57)

Canastas Ajustables (p. 60)

_ Cajones super frescos con compartimientos

inclinables (p. 58)

Caj6n "Deslizar y Servir" (p. 60)

Fabrica de hielos Automatica (p. 66)

O Recipiente para Hielos (p. 61)

_lCaj6n Removible (p. 62)

@Durabase (p. 62)

_lDivisor de la Durabase (p. 62)

_Canasto inclinable (Solamente 795.7754*, 7755*

Modelos) (p. 62)

_Compartimiento de Lacteos (p. 61)

OSorporte para vino (Solamente 795.7755* Modelo)

(p. 57)

_Caja de Huevos (p. 61)

INSTALACION

Peligro por Exceso de Peso

Use dos o mas personas para mover e instalar el

refrigerador.

Si no Io hace as[, puede resultar en lesidn de la

espalda o de otro tipo.

DESEMPACANDO EL REFRIGERADOR

Antes de usarlo, retire la cinta y cualesquier etiquetas

temporales de su refrigerador. No retire las etiquetas de

tipo de advertencia, la etiqueta de modelo y ntJmero de

serie, o la hoja de Informacidn Tecnica que se adhiere a

la pared posterior del refrigerador.

Para quitar cualquier cinta o pegamento remanente, frote

rapido el Area con su dedo. El residuo de cinta o

pegamento puede ser removido facilmente frotando una

pequefia cantidad de jabdn I[quido para vajillas sobre el

adhesivo con sus dedos. Enjuague con agua tibia y seque.

No use instrumentos afilados, alcohol, ni fluidos

inflamables o limpiadores abrasivos para remover la cinta

o pegamento. Estos productos pueden dafiar la superficie

de su refrigerador. Para mas informaci6n, vea la seccion

Instrucciones de Seguridad Importantes.

Los estantes del refrigerador estan instalados en la

posicion para transporte.

Favor de reinstalar los anaqueles de acuerdo a sus

necesidades individuales de almacenamiento.

Cuando Mueva su Refrigerador:

Su refrigerador es pesado. Cuando mueva el

refrigerador para su limpieza o servicio, asegurese

de proteger el piso. Mantenga siempre de pie el

refrigerador al moverlo. No menee ni haga caminar

al refrigerador cuando trate de moverlo, puesto que

podr[a ocurrir dafio al piso.

Peligro de Explosion

Mantenga los materiales y vapores inflamables, tales

como gasolina, lejos del refrigerador.

Una falla en hacer esto, puede resultar en muerte,

explosion o incendio.

1. Para evitar la vibracion la unidad debe estar nivelada.

Si se requiere, ajuste los tornillos de nivelacion para

compensar el desnivel del piso. El frente deber[a ser

ligeramente mas alto que la parte posterior para ayudar

a cerrar la puerta. Los tornillos de nivelacidn pueden

ser girados con facilidad inclinando ligeramente el

gabinete. Gire los tornillos de nivelacidn en el sentido

de las manecillas del reloj (_) para elevar la

unidad, en el sentido contrario al de las manecillas del

reloj ( _..L ) para bajarlo.

2. Instale este aparato en un Area donde la temperatura

este entre 55°F (13°C) y 110°F (43°C). Si la

temperatura alrededor del aparato es demasiado baja

o alta, la capacidad para enfriar puede ser afectada

adversamente.

3. Deje un espacio libre de al menos 2 pulgadas del techo

y 1 pulgada de las paredes laterales para una mejor

eficiencia de refrigeraci6n, para tener facilidad de

instalacion, para una circulacion de aire apropiada y

para hacer las conexiones electricas.

A CUlDADO" Evite colocar la unidad cerca de fuentes de

calor, luz directa del sol o humedad.

LUEGO

1. Limpie a fondo su refrigerador y retire todo el polvo

acumulado durante su transporte.

2. Instale los accesorios tales como bandeja para cubos

de hielo, cajones, estantes, etc., en sus lugares

apropiados. Estos vienen empacados juntos para evitar

posible dafio durante el transporte.

3. Permita que su refrigerador funcione por al menos 2 6

3 horas antes de colocar alimentos en el. Verifique el

flujo de aire fr[o en el compartimiento del congelador

para asegurar un enfriamiento apropiado.

ADVERTENCIA

•Tenga cuidado cuando usted trabaje con BISAGRAS, la

rejilla de base, tapones, etc.. Usted puede resultar

lesionado. Su refrigerador esta listo ahora para usarse.

• No coloque las manos o un pie o varillas metalicas en

las aberturas de aire, en la rejilla de la base o en la

parte del rondo del refrigerador. Ud. puede resultar

lesionado o recibir un choque electrico.

COMO QUITAR LAS JALADERAS DE LA PUERTA (Solamente 795.7719" Modelo)

Para mover el refrigerador a traves de la

puerta de una casa, puede que sea necesario

remover las manijas de la puerta del

refrigerador.

NOTA: La apariencia de la jaladera puede ser

diferente a las que aparecen en las

figuras de esta pagina.

1. Para quitar la jaladera del refrigerador

• Agarre la jaladera firmemente con ambas

manos y hagala deslizar hacia arriba (1)

(esto puede requerir bastante fuerza).

• Las ranuras con forma de ojo de

cerradura (2) de la parte posterior de la

jaladera permiten que esta se separe de

los tornillos de montaje (3).

CUlDADO: AI tratar de quitar y colocar

la jaladera, ella se puede da_ar y romper

cuando usted golpee con el martillo.

_, CUlDADO: Cuando ensamble o

desensamble la jaladera, Ud. debe

empujarla y jalarla con un momento de

fuerza.

Tornillos

montado

s en

la puerta

Ranuras con

forma de ojo

de cerradura

en la parte

posterior de

la jaladera

2. Para quitar la jaladera del Cajon del

congelador

• Agarre la jaladera firmemente con ambas

manos y hagala deslizar hacia la derecha

(1) (esto puede requerir bastante fuerza).

• Las ranuras con forma de ojo de

cerradura (2) de la parte posterior de la

jaladera permiten que esta se separe de

los tornillos de montaje (3).

Tornillos

montados @_

la puerta

Ranuras con forma de

ojo de cerradura en la

parte posterior de la

jaladera

COMO VOLVER A INSTALAR LAS JALADERAS DE LA PUERTA (Solamente 795.7719" Modelo)

NOTA: La apariencia de la jaladera puede

ser diferente alas que aparecen en

las figuras de esta pagina.

1. Para volver a instalar la jaladera de la

puerta del refrigerador

• Alinee las ranuras con forma de ojo de

cerradura (1) de la parte superior e

inferior de la parte posterior de la

jaladera a los tornillos (2) montados al

frente de la puerta.

• Presione la jaladera contra el frente de

la puerta, asegurando que los tornillos

(2) entrenen las ranuras con forma de

ojo de cerradura (1).

• Sosteniendo la jaladera con ambas

manos, presi6nela firmemente contra el

frente de la puerta y hagala deslizar

hacia abajo (3).

®{

Tornillos

montado

sen

la puerta

2. Para volver a instalar la jaladera de la

puerta del cajon del congelador

• Alinee las ranuras con forma de ojo de

cerradura (4) a la derecha e izquierda de

la parte posterior de la jaladera con los

tornillos (5) montados al frente del caj6n.

• Presione la jaladera contra el frente del

caj6n, asegurando que los tornillos (5)

entrenen las ranuras con forma de ojo

de cerradura (4).

• Sosteniendo la jaladera con ambas

manos, presi6nela firmemente contra el

frente del caj6n y hagala deslizar hacia

la izquierda(6).

Tornillos

montado

sen

la puerta

Ranuras con forma de ojo

de cerradura en la parte

posterior de la jaladera

COMO QUITAR LAS JALADERAS DE LA PUERTA (Solamente 795.7754*, 7755* Modelos)

Para mover el refrigerador a traves de la puerta de una casa, puede que sea necesario remover las manijas de la

puerta del refrigerador.

NOTA: La apariencia de la jaladera puede ser diferente alas que aparecen en las figuras de esta pagina.

1. Para quitar la jaladera del refrigerador

• Afloje los tornillos de fijaci6n con una Ilave Tornillos

Allen de 3/32" y retire la manija.

NOTA: Para ajustar o retirar los tornillos de de montaje

montaje de la manija utilice una Ilave Allen

de 1/4".

2. Para quitar la jaladera del Cajon del

congelador

• Afloje los tornillos de fijacion ubicados en la

parte inferior de la manija con una Ilave

Allen de 3/32" y retire la manija.

NOTA" Para ajustar o retirar los tornillos de

montaje de la manija utilice una Ilave Allen

de 1/4".

COMO VOLVER A INSTALAR LAS JALADERAS DE LA PUERTA (Solamente 795.7719" Modelo)

NOTA: La apariencia de la jaladera puede ser diferente alas que aparecen en las figuras de esta pagina.

1. Para volver a instalar la jaladera de la puerta del

refrigerador

• Sujete la manija a los tornillos de montaje y ajuste

los tornillos de fijacion con una Ilave Allen de 3/32".

NOTA: Para ajustar o retirar los tornillos de montaje

de la manija utilice una Ilave Allen de 1/4".

Tornillos

de montaje

2. Para volver a instalar la jaladera de la puerta del

cajbn del congelador

• Sujete la manija firmemente a los tornillos de

montaje y ajuste los tornillos de fijacion en la parte

inferior de la manija con una Ilave Allen de 3/32".

NOTA: Para ajustar o retirar los tornillos de montaje

de la manija utilice una Ilave Allen de 1/4".

COMO QUITAR Y VOLVER A COLOCAR LAS PUERTAS DEL REFRIGERADOR

1. Como quitar la puerta del refrigerador

CUIDADO: Antes de comenzar, apague y desconecte el refrigerador. Saque los alimentos y cualesquier recipientes de

las puertas.

• Puerta izquierda

1. Desconecte el tubo de abastecimiento de agua empujando hacia atras el anillo de desconexion (4).

2. Abra la puerta. Afloj e el tornillo de la cubierta de la bisagra superior (1). Use un destornillador piano para palanquear

los ganchos del frente de la cubierta, en el lado de abajo, hacia atras (3). Levante la cubierta.

3. Desconecte el arnes de alambres del interruptor de la puerta (2). Retire la cubierta.

4. Y sujetelo a la puerta mediante cinta adhesiva.

5. Extraiga el tubo.

6. Desconecte los tres arneses de alambres (5). Quite el tornillo de conexi6n a tierra (6).

7. Haga girar a la palanca de la bisagra (7) en el sentido contrario al de las manecillas del reloj y retfrela. Levante la

bisagra superior (8) hasta que salga de la retencion de la palanca de la bisagra (9).

A CUIDADO: AI levantar la bisagra hacia afuera de la retenci6n, tenga cuidado para que la puerta no se caiga hacia

adelante.

8. Levante la puerta del pasador de la bisagra del medio (10) y retire la puerta.

9. Coloque la puerta, con el lado interior hacia arriba, sobre una superficie que no produzca rayaduras.

• Puerta derecha

1. Abra la puerta. Afloj e el tornillo de la cubierta de la bisagra superior (1). Levante la cubierta (3).

2. Desconecte el arnes de alambres del interruptor de la puerta (2). Retire la cubierta.

3. Desconecte el arnes de alambres (5). Quite el tornillo de conexi6n a tierra (6).

4. Haga girar a la palanca de la bisagra (7) en el sentido de las manecillas del reloj y retfrela. Levante la bisagra

superior (8) hasta que salga de la retencion de la palanca de la bisagra (9).

A CUIDADO: AI levantar la bisagra hacia afuera de la retenci6n, tenga cuidado para que la puerta no se caiga hacia

adelante.

5. Levante la puerta del pasador de la bisagra del medio (10) y retire la puerta.

6. Coloque la puerta, con el lado interior hacia arriba, sobre una superficie que no produzca rayaduras.

2. Como volver a colocar las puertas del refrigerador

•Puerta derecha

1. Baj e la puerta sobre el pasador de la bisagra del medio (10).

2. Coloque la bisagra superior (8) sobre la retencion de la palanca de la bisagra (9) hasta que quede en su puesto.

Inserte la palanca de la bisagra (7) debaj o de la retencion de la palanca. Haga girar la palanca en la direccion

contraria alas manecillas del reloj para asegurar la bisagra.

3. Instale el tornillo de conexion a tierra (6) y conecte los tres arneses de alambres (5).

4. Conecte el arnes de alambres del interruptor de la puerta (2).

5. Enganche la lengQeta de la cubierta del lado de la puerta baj o el filo de la abertura para los alambres, en la parte

superior del gabinete. Coloque la cubierta (3) en su puesto. Inserte y aj uste el tornillo de la cubierta (1).

•Puerta izquierda

1. Baj e la puerta sobre el pasador de la bisagra del medio (10).

2. Coloque la bisagra superior (8) sobre la retencion de la palanca de la bisagra (9) hasta que quede en su puesto.

Inserte la palanca de la bisagra (7) debajo la retencion de la palanca. Haga girar la palanca en la direccion de las

manecillas del reloj para asegurar la bisagra.

3. Instale el tornillo de conexion a tierra (6) y conecte los tres arneses de alambres (5).

4. Conecte el arnes de alambres del interruptor de la puerta (2).

5. Inserte la manguera de agua (4) en la tuberia hasta que solo se vea la marca graduada.

(Inserte el tubo completamente, 5/8"(15 mm)).

6. Enganche la lengQeta de la cubierta del lado de la puerta (3) baj o el filo de la abertura para los alambres, en la parte

superior del gabinete. Coloque la cubierta en su puesto. Inserte y aj uste el tornillo de la cubierta (1).

Correcto

Incorrecto

COMO RETIRAR E INSTALAR EL CAJON

DESLIZABLE

IMPORTANTE: Para evitar una posible lesion, dafio al

producto o a la propiedad, Ud. necesitara dos personas

para ejecutar las instrucciones siguientes

1. Para Retirar el Cajon Deslizable

•Jale el cajon abierto al maximo. Retire la canasta

inferior (1) levantandola del sistema de rieles.

• Presione las dos perchas con los pulgares para

elevarla.

• Separe la cubierta izquierda y derecha de la guia.

• Retire los tornillos(2) de ambos lados de la gufa.

•Con ambas manos, sujete los dos lados de la puerta y

tire hacia arriba para separarla.

• Con ambas manos, sujete el centro de la barra y

empuje hacia dentro para que las dos gufas encajen a

la vez.

_, CUIDADO: Cuando Ud. quite el caj6n, no sostenga la

agarradera. Si se sale, podrfa causar lesiones

personales.

_, CUlDADO: AI colocar el cajon en el piso, tenga

cuidado de no dafiar el piso y lesionarse el pie con las

orillas afiladas en el lado de la bisagra.

COMO RETIRAR E INSTALAR EL CAJON

DESLIZABLE

IMPORTANTE: Para evitar una posible lesion, dafio al

producto o a la propiedad, Ud. necesitara dos personas

para ejecutar las instrucciones siguientes

2. Instalacion del Cajon Deslizable

•Con ambas manos, sujete el centro de la barra y tire

hacia fuera para que las dos guias salgan a la vez.

• Monte el conector de la puerta (1) a la percha de la

guia (2).

• Compruebela parteizquierday derechade lagufa de la cubierta.

Guia

derecha

Guia

izquierda

• Alinee los orificios superiores de la cubierta de la guia

con los orificios superiores del conector de la puerta

para montar la guia de la cubierta.

• Empuje hacia abajo y monte el conector de la puerta

apretando los tornillos(3).

• Con el cajon extraido en toda su extension, inserte la

canasta inferior (4) en el ensamble del riel hasta que no

se mueva hacia adelante.

_i, ADVERTENClA: Para prevenir riesgos de

atrapamiento y sofocacion accidental de nifios y

mascotas, NO les permita jugar dentro del cajon.

ADVERTENCIA" NO se pare ni se siente sobre la

puerta del congelador.

NIVELACION Y ALINEACION DE LA PUERTA

Nivelacion

Su refrigerador tiene dos tornillos de nivelaci6n al frente -

uno a la derecha y uno a la izquierda. Si su refrigerador

parece inestable o si quiere que las puertas cierren mas

facilmente, ajuste la inclinaci6n del refrigerador usando

las siguientes instrucciones:

1. Conecte el cable de alimentaci6n del refrigerador a una

entrada de tres espigas que este conectada a tierra.

Mueva el refrigerador a su posici6n final.

Para remover la cubierta de la base:

1. Abra la gabeta del refrigerador (La gaveta no se

muestra por claridad)

2. Una vez abierta la gaveta, existe suficiente

iluminacidn para remover los tornillos en el tope de

la cubierta.

Para reemplazar la cubierta de la base:

• Coloque la cubierta dentro de la posicidn e inserte y

apriete los tornillos.

.Abra ambas puertas otra vez, para asegurarse que

cierren facilmente. Si no, incline el refrigerador un poco

mas hacia atras girando ambos tornillos en el sentido

de las manecillas del reloj. Puede requerir varias

vueltas mas, y usted deberia hacer girar la misma

cantidad a ambos tornillos niveladores.

4. Reajuste si fuera necesario.

5. Reemplazar la cubierta de la base

NOTA'Su nuevo refrigerador esta disefiado de una

forma unica con dos puertas para alimentos frescos.

Cualquiera de las puertas puede ser abierta o cerrada

independientemente de la otra. Debe ejercer una ligera

presi6n sobre la puerta para Iograr cerrarala

completamente.

Alineacion de la Puerta

Si el espacio entre sus puertas es desigual, siga las

instrucciones a continuacion para alinear las puertas:

1. Con una mano, levante la puerte que desee para

aumentar a la bisagra media.

2. Con la otra mano, use los alicates para insertar el

anillo de retencion como se muestra.

3. Inserte los anillos de retenci6n adicionales hasta que

las puertas se alineen. (son suministrados tres anillos

de retencion con la unidad)

2. Gire el tornillo de nivelaci6n en el sentido de las

manecillas del reloj para elevar ese lado del

refrigerador o en el sentido contrario a las manecillas

del reloj para bajarlo. Puede requerir varias vueltas de

los tornillos de nivelaci6n para ajustar la inclinaci6n del

refrigerador.

NOTA" Hacer que alguien empuje contra la parte

superior del refrigerador quita algo del peso aplicado a

los tornillos de nivelaci6n. Esto hace mas facil ajustarlos.

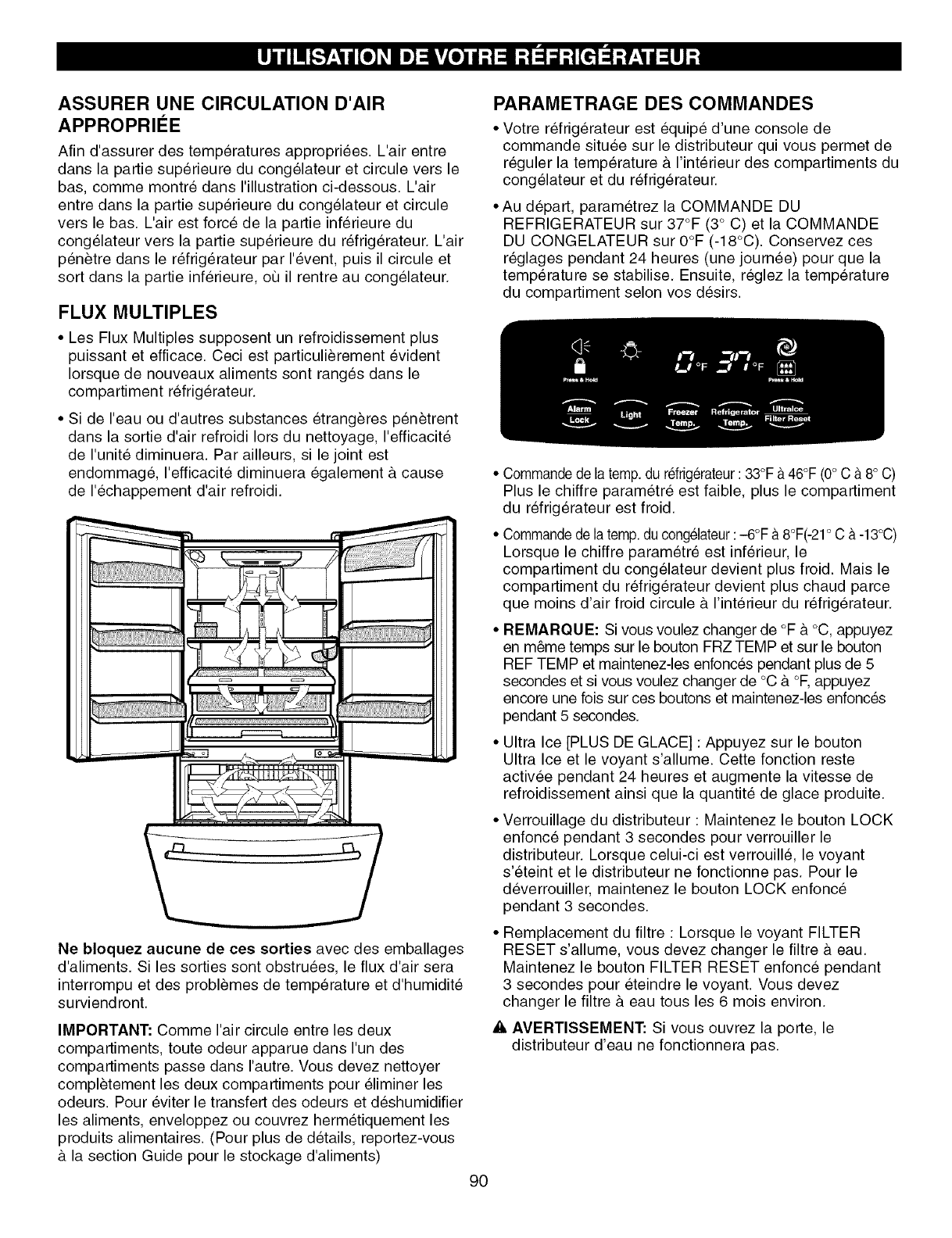

PARA ASEGURAR UNA CIRCULACION

APROPIADA DEL AIRE

Para asegurar las temperaturas correctas, el aire debe fluir

entre las secciones del refrigerador y del congelador. El aire

entra en la parte superior del congelador y circula hacia

abajo Desde la parte baja del congelador, el aire es forzado

a la parte superior del refrigerador. El aire entra al

refrigerador a traves de la rejilla de ventilacion, luego circula

y sale en la parte inferior, donde regresa al congelador.

MULTIFLUJO

• El ventilador de enfriamiento opera con mas potencia y

efectividad que en la operacion normal. Esto se nota

especialmente cuando se colocan alimentos nuevos en

el compartimiento del refrigerador.

• Si durante la limpieza, agua o substancias extrafias

entran a la ventilacion de aire frfo, la eficiencia

disminuir& AdemD.s, si el empaque esta dafiado, la

eficiencia puede disminuir debido al escape del aire fifo.

No bloquee ninguna de estas rejillas con paquetes de

alimentos. Si las rejillas son bloqueadas, el flujo de aire

sera interrumpido y pueden ocurrir problemas de

humedad y temperatura.

IMPORTANTE" Puesto que el aire circula entre ambas

secciones, cualesquier olores formados en una seccion

se transferiran a la otra. Para eliminar olores Ud. tiene

que limpiar meticulosamente ambas secciones. Para

evitar la transferencia de olor y que la comida se seque,

envuelva o cubra los alimentos hermeticamente. (Vea los

detalles en la seccion de la Gufa de Almacenamiento de

Alimentos.)

CONFIGURAR LOS CONTROLES

Su refrigerador tiene un panel de control sobre el

dispensador que le permite regular la temperature en

los compartiemientos del refrigerador y del congelador

Inicialmente se configura el CONTROL DEL

REFRIGERADOR a 37°F(3°C) y el CONTROL DEL

CONGELADOR a 0°F(-18°C). Defe en esta

configuraci6n durante 24 horas (un dfa) para estabilizar.

Luego ajuste la temperature del compartimiento segun

Io deseado.

• EL Control de la Temperatura del Refrigerador : 33°F a

46°F (0°C a 8°C)

AI menor numero de configuraci6n, el compartimiento

del congelador se volverD, mas fifo.

• EL Control de la Temperatura del Congelador : -6°F a

8°F (-21 °C a -13°C)

Cuando la configuraci6n estD.en un numero inferior, el

compartimiento del congelador se vuelve mas fifo. Pero el

compartimiento del refrigerador se vuelve mas calido a

causa de que fluye menos aire fifo dentro del refrigerador.

NOTA" Si desea cambiar de °F a °C o viseversa,

presione y mantenga pulsado el bot6n FRZ TEMP y el

bot6n REF TEMP al mismo tiempo durante 5 segundos.

• MAS HIELO : Presione el bot6n Ultra Ice y se encenderD.

la LED. Esta funci6n permanecera active por 24 horas e

incrementa la velocidad de enfriamiento del congelador y

aumenta la produccion de hielo

• Bloqueo del Dispensador : Presione y mantenga pulsado

el bot6n LOCK por 3 segundos para bloquear el

dispensador. Cuando esta bloqueado, se apagara la LED y

el dispensador no funcionar& Para desbloquear, presione

y mantenga pulsado el bot6n LOCK por 3 segundos.

• Restaurar el filtro : Cuando se enciendo la FILTER

RESET icono, debe cambiar el filtro de agua. Presione

el bot6n FILTER RESET por 3 segundos para apagar la

icono. Necesita cambiar el filtro de agua cada 6 meses

aproximadamente.

_, ADVERTENClA" Si abre la puerta, el dispensador no

funciona.

AJUSTE DE LOS CONTROLES GU|A DE ALMACENAMIENTO DE ALIMENTOS

De al refrigerador tiempo para enfriarse completamente

antes de hacer los ajustes finales. Es mejor esperar 24

horas antes de hacer esto. Las opciones medias indicadas

en la seccion previa deberian ser correctas para uso del

refrigerador a nivel domestico. Los controles estan

correctamente ajustados cuando la leche o el jugo estan tan

frios como a Ud. le gusta y cuando el helado esta firme.

El control del refrigerador funciona como si fuera el

termostato de todo el aparato (secciones del refrigerador

y congelador). A mayor numero de la seleccion, mas

tiempo funcionara el compresor para mantener la

temperatura mas fria. El control del congelador ajusta el

flujo de aire fifo desde el congelador al refrigerador.

Ajustar el control del congelador a una temperatura mas

baja mantiene mas aire frio en el compartimiento del

congelador para hacerlo mas fifo.

Si usted necesita ajustar las temperaturas en el

refrigerador o en el congelador, comience por ajustar la del

refrigerador. Luego espere 24 horas antes de verificar las

temperaturas del congelador. Siesta demasiado caliente o

demasiado fifo, entonces ajuste el control del congelador.

Use las configuraciones listadas en la tabla siguiente

como una guia. Recuerde siempre esperar al menos 24

horas entre ajustes.

CONDICION/RAZON: AJUSTE

RECOMENDADO:

• Seccidn del REFRIGERADOR

demasiado abrigada

- Puerta abierta con frecuencia

- Gran cantidad de alimentos

ag regados

- Temperatura de la habitacion

muy caliente

• Seccion del CONGELADOR

demasiado abrigada/se

demora mucho en hacer hielo

- Puerta abierta con frecuencia

- Gran cantidad de alimentos

ag regados

- Temperatura de la habitacidn

muy caliente (no puede hacer

ciclos con suficiente

frecuencia)

- Uso de hielo muy frecuente

- Rejillas de aire bloqueadas

por articulos

• Seccidn de REFRIGERADOR

demasiado fria

-Controles no fijados

correctamente para sus

condiciones

Ajuste el control del

REFRIGERADOR al

siguiente nivel inferior,

espere 24 horas,

luego vuelva a checar

Ajuste el control del

CONGELADOR al

siguiente nivel inferior,

espere 24 horas,

luego vuelva a checar

Mueva los articulos

fuera de la corriente

de aire

Ajuste el control del

REFRIGERADOR al

siguiente nivel superior,

espere 24 horas, luego

vuelva a checar

Envuelva o almacene alimentos en el refrigerador en

materiales hermeticos y a prueba de humedad a menos

que se indique de otra forma. Esto evita que el olor y el

sabor de los alimentos se transfieran por todo el

refrigerador. Para productos fechados, verifique el codigo

de fecha para asegurar la frescura.

Articulos Cbmo

Mantequilla o •

Margarina Mantenga la mantequilla abierta en

un plato cubierto o en un

compartimiento cerrado. AI guardar

una cantidad extra, envuelvala en

empaques para congelar y congele.

Queso •Almacene en el empaque original

hasta que Ud. este listo para usarlo.

Una vez abierto, vuelva a envolver

hermeticamente en envoltura

plastica u hoja de aluminio.

Leche •Limpie las cajas de leche. Para

mejor almacenamiento, coloque

la leche en un anaquel interior, no

en el anaquel de la puerta.

Huevos •Guarde la caja para huevos en el

carton original o en una percha

interior, no en una percha de la

puerta.

Frutas •Lave, deje secar, y guarde en el

refrigerador en bolsas de plastico

o en el recipiente para hortalizas

frescas. No lave ni quite la

cascara alas bayas (fresas y

similares) hasta que Ud. este listo

para usarlas. Clasifique y

mantengalas en su envase original

en un recipiente para frutas

frescas, o guardelas en una bolsa

de papel ligeramente abierta en un

anaquel del refrigerador.

Hortalizas de •

Hoja Retire la envoltura de la tienda y

corte o arranque las Areas

maltratadas y descoloridas. Lave

en agua fria y deje secar. Coloque

en bolsa de plastico o recipiente

de plastico y guarde en un

recipiente para hortalizas frescas.

Pescado • Use el pescado y marisco fresco

el mismo dia que Io compr6.

Hortalizas con

cascara

(zanahorias,

pimientos)

• Coloque en bolsas de plastico o

recipiente de plastico y guarde en

un recipiente para hortalizas frescas.

• Seccidn del CONGELADOR

demasiado fria

- Controles no fijados

correctamente para sus

condiciones

Ajuste el control del

CONGELADOR al

siguiente nivel superior,

espere 24 horas, luego

vuelva a checar

Sobras • Cubra las sobras con envoltura

plastica u hoja de aluminio.

Tambien se pueden usar

contenedores plasticos con tapas

hermeticas.

COMO GUARDAR ALIMENTOS

CONGELADOS

NOTA: Para mayor informaci6n sobre preparaci6n de

alimentos para congelar o sobre tiempos de almacenaje

de alimentos, verifique una guia de congelaci6n o un libro

de cocina confiable.

Empacado

La congelacion exitosa depende del empacado correcto.

Cuando Ud. cierre y selle el paquete, este no debe

permitir que pase aire o humedad hacia adentro o afuera.

Si Io hace, podria tener transferencias de olor y sabor de

la comida por todo el refrigerador y tambien se puede

secar la comida congelada.

Recomendaciones de empaque:

• Contenedores de plastico rigido con tapas de cierre

hermetico.

• Jarras para enlatar/congelar de paredes verticales

rectas

• Papel aluminio de uso pesado

• Papel recubierto con plastico

• Envolturas de plastico no permeable

• Bolsas de plastico auto-sellantes con especificacion de

tipo para congelador

Siga las instrucciones del recipiente odel empaque para

los metodos de congelaci6n apropiados.

No use:

• Envolturas para pan

• Recipientes de plastico que no sean de polietileno

• Recipientes sin tapas hermeticas

• Envoltura para congelador recubierta de cera o papel

encerado

• Envoltura delgada semipermeable

ACUIDADO: No mantenga latas ni envases plasticos de

bebidas en el compartimiento del congelador. EIIos se

pueden romper cuando se congelan.

Congelaci6n

Su congelador no congelara rapidamente cualquier

cantidad grande de alimentos. No coloque mas alimentos

sin congelar en el congelador que los que se podran

congelar en un plazo de 24 horas (no mas de 2 a 3 libras

de alimentos por pie c0bico de espacio en el congelador).

Deje suficiente espacio en el congelador para que el aire

circule alrededor de los paquetes.Tenga cuidado de dejar

espacio suficiente al frente de manera que la puerta

pueda cerrar hermeticamente.

Los tiempos de guardado variaran de acuerdo con la

calidad y tipo de alimento, el tipo de empaque o envoltura

usados (a prueba de humedad y hermetico al aire) y la

temperatura de almacenamiento. Los cristales de hielo

dentro de un paquete sellado son normales. Esto

simplemente significa que la humedad del alimento y del

aire dentro del paquete se ha condensado, creando

cristales de hielo.

NOTA: Permita que los alimentos calientes se enfrfen a la

temperatura de la habitaci6n durante unos 30 minutos,

luego empaque y congele. Enfriar los alimentos calientes

antes de congelar ahorra energfa.

SECCl0N REFRIGERADOR

DISPENSADOR DEL AGUA

Empuje hacia arriba el interru )tor del dispensador con un

cristal hasta que usted oye tecleo para conseguir la agua

frfa.

Interruptor Del

Dispensador

Empuje

hacia arriba

La bandeja puede ser quitada facilmente presionandolo y

tirando.

Incline encima del frente de la bandeja levemente y

encaje a presi6n las costillas hacia los agujeros para

substituir la bandeja.

Costillas

ANAQUELES DEL REFRIGERADOR

Los anaqueles de su refrigerador son ajustables para

satisfacer sus necesidades individuales de almacenamiento.

Su modelo puede tener anaqueles de cristal o de alambre.

Guardar artfculos de alimentos similares juntosen su refrigerador

y ajustar los anaqueles para adaptarlos alas diferentes alturas

de los articulos hara mas facil que Ud. encuentre el articulo

exacto que quiere, reducira tambien el tiempo que la puerta del

refrigerador este abierta, ahorrando energfa.

IMPORTANTE: No limpie los anaqueles de cristal con

agua tibia cuando esten frfos. Los anaqueles se pueden

romper si son expuestos a cambios de temperatura

repentinos o a impactos, tales como golpes. Para su

protecci6n, los anaqueles de cristal son fabricados con

vidrio templado, el cual se rompera en pedazos del

tamafio de un guijarro.

NOTA" Los anaqueles de cristal son pesados. Tenga

especial cuidado al retirarlos para evitar dejarlos caer.

Ajuste de los Anaqueles

Retire los anaqueles de la posici6n de embarque y vuelva

a colocarlos en la posici6n que Ud. desee.

•Para retirar un anaquel--lncline hacia arriba el frente

del anaquel en la direcci6n de (1) y levantelo en la

direcci6n de (2). Jale el anaquel hacia afuera.

A CUIDADO: Asegurese de que los anaqueles esten

nivelados de un lado al otro. La falla en hacer esto

puede resultar en la cafda del anaquel o en derrames

de los alimentos.

Deslizando los anaqueles hacia afuera

Ud. puede deslizar los anaqueles de cristal hacia adentro

y afuera de su refrigerador como sigue:

•Para deslizar el anaquel hacia afuera, con cuidado

jale el frente del anaquel hacia Ud.

•Para deslizar el anaquel hacia adentro, empuje el

anaquel hacia adentro hasta que se detenga.

SOPORTE PARA VINO (Solamente 795.7755*

Modelo)

Las botellas se pueden almacenar lateralmente con este

soporte para vino. €:ste puede ser sujetado a cualquier

anaquel.

•Para volver a colocar un anaquelIIncline el frente

del anaquel hacia arriba y gufe los ganchos del anaquel

dentro de las ranuras a una altura deseada.Luego baje

el frente del anaquel de forma que los ganchos encajen

dentro de las ranuras.

El soporte para vino puede ser sacado, jalandolo derecho

hacia fuera, e instalado, colocandolo en el extremo del

anaquel que Ud. quiera y empujandolo hacia adentro.

CAJONES SUPER FRESCOS CON

COMPARTIMIENTOS INCLINABLES

Cajones con compartimientos inclinables

Los cajones hacen mas frescos los vegetales y frutas,

permitiendole controlar facilmente la humedad dentro de

los cajones. Los cajones Optibin incluyen:

1. Un control de humedad.

2. Un sistema que permite mantener o liberar la

humedad.

3. Un compartimiento inclinable al frente del cajon.

CAJON CON COMPARTIMIENTO

INCLINABLE

Compartimiento inclinable

El compartimiento inclinable al frente del cajon es para

Iograr el mejor almacenamiento con baja humedad como

en manzanas y naranjas. El frente del compartimiento es

transparente, Io que permite ver el contenido. Presione el

boton al frente para abrirlo.

CONTROL DE HUMEDAD DE LOS CAJONES

Ud. puede controlar la cantidad de humedar en los

cajones, ajustando el control en cualq uier posicion entre

_:::_ ^ Yv _i_ .

• _ ^ mantiene la mayor cantidad de aire en el cajon

para la mejor conservacion de vegetales frescos.

• v _ permite que el aire salga del caj on de

vegetales para la mejor conservacion de frutas.

Para quitar las puertas moviles del cajon de vegetales

1. Levante la puerta tan alto como se pueda abrir.

2. Usando sus manos, presione la bisagra de plastico

hacia el centro de la puerta.

3. Levante la puerta y quitela.

4. Para volver a colorar, realice los pasos en orden inverso.

PARA RETIRAR EL REClPIENTE PARA HORTALIZAS

•Recipientes sin rieles (795.7754*, 7755* Modelos)

Para quitar el cajon de vegetales:

1. Deslice el cajon hacia afuera hasta que tope.

2. Levante la parte frontal del cajon, jale para sacarlo.

3. Vuelva a colocar el cajon, deslizandolo hacia adentro

hasta )asar los topes.

•Recipientes con rieles (795.7719" Modelo)

Para quitar el cajon

1. Jale el cajon hacia afuera Io maximo posible.

2. Levante la parte delantera del caj6n y saquelo.

CUBIERTA DE LOS CAJONES CON REJILLA

INTERIOR

PRECAUCION: Tenga cuidad cuando maneje la cubierta

de vidrio, ya que esta se puede soltar.

Para quitar la rejilla interior

Para volver a colocar el cajbn

1. Empuje los rieles hasta la parte posterior del

compartimento.

t----t

1. Quite la cubierta como se ilustra arriba.

2. Sostenga el vidrio y gire la cubierta de los cajones.

3. Sostenga la rejilla y jale los lados de la cubierta de los

cajones hacia fuera para quitarlas.

2. Inserte la esquina posterior del cajon en el bastidor.

Para volver a colocar las rejillas interiores

1. Para cada rejilla, inserte la ceja central 1 (cerca de la

cubierta de vidrio) y jale los lados de la cubierta para

insertarla.

2. Deslice la cubierta del marco de nuevo en el

refrigerador y asegurelo en el soporte del marco.

3. Coloque la cubierta de vidrio otra vez sobre el marco.

3. Incline ligeramente la parte delantera y empuje hasta

que quede en su posicion.place.

CAJON DESLIZANTE

El cajon deslizante proporciona espacio de almacenamiento

con un control de temperatura variable que mantiene el

compartimento mas frio que la temperatura del refrigerador.

El cajon dispone de una tapa de apertura automatica que

se abre cuando se jala.

Controles

El control regula la temperatura del alre en el cajon.

Ajuste el nivel de control a frio para proporcionar una

temperatura de refrigeracion normal. Utilice el ajuste mas

frio para carne o fiambre.

NOTA" El aire frio dirigido al caj6n deslizante puede

disminuir la temperatura del refrigerador. Es

posible que necesite ajustar el control del

refrigerador.

Para quitar el cajon deslizante

Incline hacia arriba la parte delantera en la posicion

cerrada y saque.

NOTA" No guarde lechuga ni otros vegetales con hojas

en este caj6n.

FRiO (COLD) M/_,SFRiO (COLDER)

• coliflor • filetes

• pepinos • quesos fuertes

• calabacines • fiambres

• manzanas • bacon

• maiz • perritos calientes

• naranjas

• uvas

_, ADVERTENCIA: Las frutas y los vegetales pueden

da_arse con el ajuste mas frio.

_, PREOAUOION" NO guarde botellas. Si se congelan,

pueden romperse y causar lesiones personales.

CANASTAS AJUSTABLES

Los recipientes de las puertas son removibles para facil

limpieza y ajuste.

1. Para sacar el recipiente, simplemente levantelo hacia

arriba y jale hacia afuera.

2. Para volver a colocar el recipiente, deslicelo por

encima del bot6n de apoyo deseado y presione hacia

abajo hasta que se detenga.

Para volver a colocar el cajbn deslizante

1. Empuje los rieles metalicos (2) hasta la parte posterior

del refrigerador.

2. Coloque el cajon sobre los rieles y deslice hacia arras

hasta que quede en su posici6n.

_, ADVERTENCIA: Alguien puede resultar herido si los

recipientes de la puerta no estan firmemente ensamblados.

_, NOTA: NO ajuste un recipiente que este cargado de

alimentos.

_, CUlDADO: NO permita que los niSos jueguen con las

canastas. Las esquinas filosas de las canastas podrfan

lesionarlos.

RECIPIENTE PARA LACTEOS

1. Para retirar el recipiente para lacteos, simplemente

levantelo y jalelo recto hacia afuera.

2. Para volver a colocar el recipiente para lacteos,

deslfcelo por encima de la ubicacion deseada y empuje

hacia bajo hasta que se detenga.

COMPARTIMIENTO PARA HUEVOS

Guarde la caja para huevos en una percha interior, no en

una percha de la puerta.

A CUlDADO" No use la caja para huevos como un

recipiente para guardar hielo en el compartimiento del

congelador. Si se congela, la caja para huevos puede

romperse facilmente.

SECCION CONGELADOR

PORTE INCLINABLE

La puerta inclinable provee de un facil acceso a los

alimentos congelados.

Como usar

Incline la puerta hacia abajo y jale hacia afuera.

APRECAUCION: Tenga cuidado al abrir la puerta, se

puede lastimar un pie.

REClPIENTE PARA HIELO

1. Para separar el receptaculo para hielo, saque el caj6n

tanto como sea posible.

2. Levante y extraiga con cuidado el receptaculo para hielo.

3. Para reinstalar, extraiga el caj6n tanto como sea posible y

coloque el receptaculo para hielo en la posici6n correcta. A

continuaci6n, empuje hacia dentro el caj6n.

CAJON

RECEPTACULO

PARA HIELO

BASTIDOR DE PUERTA DE ALAMBRE DEL

CONGELADOR (Solamente 795.7754*, 7755*

Modelos)

Para remover el canasto

1. Tire uno de los soportes hacia abajo.

2. Remueva el canasto de los ambos soportes.

Para reemplazar el canasto

1. Inserte el canasto dentro de un lado. Enganche el

extremo del canasto dentro del soporte.

2. Enganche otro extremo del canasto dentro del otro

soporte. Empuje el canasto abajo dentro del lugar.

3. AsegtJrese de que la parte posterior del canasto quede

detras de la lengQeta de retenci6n sobre cada soporte.

DIVISOR DE LA DURABASE

El divisor de la Durabase le permite organizar el area de

la Durabase en secciones.

1. Para retirar, jale el divisor derecho hacia arriba.

2. Para instalar, enganche las esquinas superiores del

divisor sobre el borde superior de la Durabase.

_, ADVERTENCIA: Cuando la guia del caj6n del

congelador es retirada, los nifios pueden arrastrarse

hacia adentro.

CAJON REMOVIBLE

Para separar el caj6n, empuje hacia dentro los ganchos

frontales izquierdo y derecho en la direcci6n @ para tirar

hacia arriba y extraer. A continuaci6n, levante con

cuidado la parte del engranaje del lado posterior izquierdo

y derecho del caj6n y tire de 61en la direcci6n ®.

DURABASE

1. Para retirar la Durabase (Base durable), empujela

hacia atras tanto como sea posible. Incline el frente de

la Durabase hacia arriba y jale recto hacia afuera.

2. Para instalar, inserte la Durabase en el ensamble de

los rieles.

Para reinstalar, coloque la parte del engranaje del lado

izquierdo y derecho del cajdn, una vez extraidos ambas

guias tanto como sea posible, y empuje hacia abajo con

cuidado tanto el lado izquierdo como el derecho sin

perder de vista el gancho de la parte frontal.

FILTRO DE AGUA

Se recomienda que se cambie el filtro cuando la icono

del indicador del filtro de agua se enciende o cuando el

rendimiento de su dispensador de agua o de hacer hielo

decae notablemente.

2. Reemplace con un cartucho nuevo.

Toma el cartucho nuevo de su empaque y retire la

cubierta protectora de los anillos toricos. Con la manija

del cartucho en la posicion vertical, empuje el nuevo

cartucho de filtro dentro de la cubierta hasta que se

detenga.

Despues de cambiar el cartucho del filtro de agua,

restaure la pantalla de estado del filtro de agua y la

icono del indicador presionando y manteniendo pulsado

por 3 segundos.

1. Extraccion del cartucho usado.

Coloque un recipiente ................................................................................................................................................

debajo del orificio para f\ F--Z--N

evitar que el agua se

desborde.

NOTE: El recambio del filtro causa una pequeSa

acumulaci6n de agua de drenaje.

Gire el boton del

cartucho en sentido

contrario al reloj.

Si no puede girar el filtro de lade a lade, este no esta

completamente insertado. Empujalo firmemente y

utilice sus manijas.

Usando sus manijas, tuerza el cartucho una cuarta

vuelta al sentido del reloj. Escuchara un sonido cuando

se acomode a su lugar.

Extraigalo.

3. Vaciar el Sistema de Agua despues del

Reemplazamiento del Filtro.

Dispense el agua a traves del dispensador por 3

minutos para vaciar el sistema.

NOTA: Para ordenar un filtro de agua de repuesto Ilame

al 1-800-4-MY-HOME ®. Pida la parte numero 9990.

Riesgo de Explosi6n

Use un limpiador no inflamable.

La falla en hacer esto puede resultar en muerte,

explosi6n, o incendio.

Tanto las secciones del refrigerador y congelador

descongelan automaticamente. Sin embargo, limpie

ambas secciones aproximadamente una vez al mes para

evitar olores. Seque los derrames inmediatamente.

CONSEJOS GENERALES DE LIMPIEZA

•Desenchufe el refrigerador o desconecte la corriente.

• Retire todas las partes removibles, tales como

anaqueles, recipientes, etc. Consulte las secciones en

Usando Su Refrigerador para ver las instrucciones

sobre c6mo retirar.

• Use una esponja para limpiar o patio suave y un

detergente ligero en agua tibia. No use limpiadores

abrasivos o fuertes.

• Lave a mano, enjuague y seque toda la superficie a fondo.

• Enchufe el refrigerador o reconecte la corriente.

PARTE EXTERIOR

Encerar las superficies de metal pintadas del exterior

ayuda a suministrar protecci6n contra la corrosi6n. No

aplique cera a las partes plasticas. Encere las superficies

de metal pintadas al menos dos veces por afio usando

cera para electrodomesticos (o cera en pasta para

automoviles). Aplique la cera con un patio suave y limpio.

Para productos con un exterior de acero inoxidable, use

una esponja limpia o un patio suave y un detergente

ligero en agua tibia. No use limpiadores fuertes o

abrasivos. Seque a fondo con un patio suave.

PAREDES INTERNAS (dej e que el congelador se

caliente para que el pa5o no se quede pegado)

Para ayudar a eliminar los olores, usted puede lavar el

interior del refrigerador con una mezcla de bicarbonato de

sodio y agua tibia. Mezcle 2 cucharadas de bicarbonato

de sodio con un cuarto de agua (26 Gramos de

bicarbonato de sodio para un litro de agua). Asegurese de

que el bicarbonato de sodio este completamente disuelto

de manera que no raye las superficies del refrigerador.

CUIDADO: No rocie agua al limpiar el interior.

REVESTIMIENTOS Y EMPAQUES DE LA PUERTA

En las partes de plastico del refrigerador no use ceras

limpiadoras, detergentes concentrados, blanqueadores, o

limpiadores que contengan petroleo.

PARTES PLASTICAS (cubiertas y paneles)

No use sprays limpiadores de ventanas, limpiadores abrasives,

ni fluidos inflamables. Estos pueden rayar o dafiar el material.

BOBINAS DEL CONDENSADOR

Quite la cubierta de la base. (Yea la cubierta de la base

en la pagina 82.)

Use una aspiradora con un accesorio extendido para

limpiar las bobinas del condensador.

Limpie con aspiradora las bobinas cuando esten polvosas

o sucias. Puede ser necesario limpiar las bobinas cada

dos meses.

Vuelva a colocar la rejilla de la base.

REEMPLAZO DEL FOCO

Peligro de Choque Electrico

Antes de reemplazar un foco quemado, desconecte el

refrigerador o apague la corriente en el corta circuito

o en la caja de fusibles.

NOTA: Mover el control a la posici6n OFF no quita la

energia al circuito de la luz.

NOTA: No todos los focos de electrodomesticos serviran

con su refrigerador. Asegurese de reemplazar el foco con

uno del mismo tamafio, forma y vatios.

Para cambiar la luz del refrigerador:

1. Desconecte el cable de corriente de la toma de energia.

2. Retire los anaqueles del refrigerador.

3. Jale hacia abajo la protecci6n empujandola hacia atras

para retirarla.

4. De vuelta al foco en el sentido inverso alas manecillas

del reloj.

5. El ensamble es en el orden reverso del desensamble.

Para cambiar la luz del congelador:

1. Desconecte el cable de alimentacion del refrigerador

del tomacorriente.

2. Jale hacia abajo la proteccion empujandola hacia atras

para retirarla.

3. Saque el foco viejo. Reemplacelo con un foco para

electrodomesticos de 60 votios.

4. Inserte las lengQetas de la parte posterior de la

cubierta en las ranuras del techo del congelador.

Ejerza presion hacia arriba para que el frente calce en

su lugar.

CUANDO UD. SALGA DE VACACIONES

Si usted prefiere dej ar el refrigerador encendido

mientras esta fuera, antes de salir, siga estos pasos

para preparar su refrigerador.

1. Use todos los alimentos perecederos y congele todos

los otros articulos.

2. Vacie el recipiente para el hielo.

Si usted decide apagar el refrigerador antes de salir,

siga estos pasos.

1. Retire todos los alimentos del refrigerador.

2. Dependiendo de su modelo, fije el control del

termostato (control del refrigerador) a OFR Vea la

seccion Configurando los controles.

3. Limpie el refrigerador, enjuaguelo y sequelo bien.

4. Coloque con cinta bloques de caucho o de madera en

las partes superiores de ambas puertas para

mantenerlas suficientemente abiertas y permitir que entre

el aire. Esto evita que se acumule el olor y el moho.

CUlDADO" NO coloque los dedos dentro de la

cubierta. El foco puede estar caliente.

APAGONES

Si la electricidad se va, Ilame a la compafiia de electricidad

y pregunte cuanto tiempo estara fuera de servicio.

1. Si no habra energia por 24 horas o menos, mantenga

ambas puertas del refrigerador cerradas para ayudar a

que los alimentos se mantengan frios y congelados.

2. Si no habra energia por mas de 24 horas:

a) Retire todo el alimento congelado y guarde en un

armario de alimentos congelados.

CUANDO UD. SE CAMBIE DE CASA

Cuando usted vaya a mover su refrigerador a una nueva

casa, siga estos pasos para prepararse a la mudanza

1. Retire todos los alimentos del refrigerador y empaque

todos los alimentos congelados en hielo seco.

2. Dependiendo de su modelo, gire el control del

termostato (control del refrigerador) a OFR Vea la

seccion Configurando los controles.

3. Desconecte el refrigerador.

4. Limpie, enjuague y seque completamente.

5. Saque todas las partes removibles, envuelvalas bien y

pongales cinta adhesiva para que no se dispersen y

pierdan durante la mudanza. Refierase alas secciones

en Usando Su Refrigerador para ver instrucciones

sobre partes removibles.

6. Dependiendo del modelo, eleve el frente del refrigerador

de forma que ruede mas facilmente 0 atornille las patas

de nivelacion completamente para que no rayen el piso.

Vea la seccion Como Cerrar la Puerta.

7. Coloque cinta para cerrar las puertas y coloque cinta al

cable de alimentacion que va al gabinete del

refrigerador.

Cuando usted Ilegue a su nueva casa, saque todo, y

consulte la seccion Instalando Su Refrigerador para ver

las instrucciones de preparaci6n.

Peligro de Lesion Personal

Evite el contacto con las partes moviles del

mecanismo eyector, ocon el elemento de calefaccion

que libera los cubos. NO coloque los dedos omanos

en el mecanismo automatico para hacer hielos

mientras el refrigerador este conectado.

INSTRUCCIONES DE OPERACIC)N

Un refrigerador nuevamente instalado se

puede tomar de 12 a 24 horas para comenzar

a hacer hielo

F_brica de hielo

NOTA: Si el tamaSo del cubo es menor o mayor de Io

que usted esperaba, usted puede regular el tamaSo con

el boron del tamaSo de los cubos.

Cada vez que usted presiona el botdn de tama_o de los

cubos, la luz del indicador se mueve hacia arriba. A mas

alta posicidn de la luz, mayor sera el tama_o de los

cubos. Presionar en la posicion mas alta regresa el

indicador a la posicion mas baja.

CUANDO DEBERJA AJUSTAR EL

CONMUTADOR DE ENCENDIDO DE LA

FABRICA DE HIELO A O (APAGADO)

• Cuando el suministro de agua sera cortado por varias horas.

• Cuando el recipiente de almacenamiento de hielo sea

retirado por mas de uno o dos minutos.

• Cuando el refrigerador no sera usado por varios dias.

Braze

Sensor

Luz Indicadora

del TamaSo del Cube Interrupter

Bot6n Selector

del TamaSo del Cube

La fabrica de hielo producira 8 cubos por ciclo -

aproximadamente 100 - 130 cubos en un periodo de 24

horas, dependiendo de la temperatura del compartimiento

del congelador, de la temperatura de la habitacion, del

numero de aperturas de puertas y otras condiciones de

operacion.

Si el refrigerador es usado antes de que la conexion del

agua sea efectuada con el fabricante de hielo, ajuste el

conmutador de energia a O (apagado).

Cuando el refrigerador haya sido conectado al suministro

de agua, ajuste el conmutador de energia a I (encendido).

La fabrica de hielo se Ilenara con agua cuando se enfrie

a una temperatura de congelacion. Un refrigerador recien

instalado puede requerir de 12 a 24 horas para comenzar

a hacer cubos de hielo.

Deshagase de los primeros Iotes de hielo para permitir

que la linea de agua se limpie.

Asegurese de que nada interfiera con el barrido del brazo

del sensor.

Cuando el compartimiento se Ilene a nivel del brazo del

sensor, la maquina fabrica de hielo dejara de producir hielo.

Es normal que varios cubos de hielo se atoren.

Si el hielo no se usa frecuentemente, los cubos de hielo

viejo se volveran nubosos, de mal sabor y mas peque_os.

SONIDOS NORMALES QUE USTED PUEDE

ESCUCHAR

• La valvula de la fabrica de hielo producira un zumbido

mientras el productor de hielo se Ilene con agua. Si el

conmutador de energia esta en la posici6n I

(encendido), producira el zumbido aun si no ha sido

conectado al agua. Para detener el sonido, mueva el

conmutador de encendido a O (apagado).

NOTA: Mantener el conmutador de encendido en la

posicion I(encendido) antes de que la linea de agua

sea conectada puede da_ar la fabrica de hielo.

• Usted escuchara el sonido de los cubos cayendo en el

recipiente y el agua corriendo en los tubos conforme la

fabrica de hielo se recargue.

PREPARANDOSE PARA SALIR DE

VACACIONES

Ponga el conmutador de energia de la fabrica de hielo en

O (apagado) y corte el suministro de agua al refrigerador.

Si la temperatura ambiente baja mas alia del punto de

congelacion, haga que un tecnico de servicio calificado

drene el sistema de suministro de agua para prevenir

serios da_os a la propiedad debido a la inundacion desde

lineas o conexiones de agua rotas.

ANTES DE COMENZAR

Esta instalacion de la Ifnea de agua no esta garantizada

por el fabricante del refrigerador ni de la fabrica de hielo.

Siga estas instrucciones con cuidado para minimizar el

riesgo de daSos onerosos por el agua.

El martillo de agua (golpes del agua en los tubos) en la

plomerfa de la casa puede ocasionar daSos alas partes

del refrigerador y conducir a fugas de agua o inundacion.

Llame a un plomero calificado para corregir el martillo de

agua antes de instalar la Ifnea de suministro de agua

para el refrigerador.

Para evitar daSos al producto y quemaduras, no conecte

la Ifnea de agua a la Ifnea de agua caliente.

Si usted usa el refrigerador antes de conectar la Ifnea de

agua, asegurese de que el conmutador de encendido de

la fabrica de hielo este en la posicion O (apagado).

No instale los tubos de la fabrica de hielo en Areas donde

las temperaturas sean menores al punto de congelacion.

AI usar cualquier dispositivo electrico (tal como un taladro

electrico), durante la instalaci6n, asegurese de que el

dispositivo este doblemente aislado o conectado a tierra

para que evite el peligro de choque electrico, o que sea

operado por baterfas.

Todas las instalaciones deben estar de acuerdo con los

requerimientos del codigo de plomerfa local.

NOTA" Use proteccion para los ojos.

LO QUE UD. NECESITARA

•Tuberfa de Cobre, 1/4" de diametro

exterior para conectar el refrigerador

al suministro de agua. Asegurese de

que ambos extremos de la tuberfa

sean cortados perpendicularmente.

Para determinar cuanta tuberfa usted necesita: mida la

distancia desde la valvula de agua en la parte posterior

del refrigerador al tubo de suministro de agua. Luego

agregue ocho pies (2.4 m). Asegurese de que haya

suficiente tuberfa extra (unos 8 pies (2.4 m) enrollados en

3 vueltas de 10"(25 cm de diametro ) para permitir que el

refrigerador pueda ser movido de la pared despues de su

instalacion.

• Un suministro de agua fria. La presion de agua debe

estar entre 20 y 120 p.s.i, en modelos sin filtro de agua

y entre 40 y 120 p.s.i, en modelos con filtro de agua.

• Taladro electrico.

• Llave de 1/2"o aj ustable.

• Desarmador piano y

Phillips.

•Dos tuercas de compresion

de diametro exterior de 1/4"

y 2 casquillos (mangos) para

conectar la tuberfa de cobre a

la valvula de cierre y a la

valvula de agua del refrigerador.

• Si su Ifnea de agua de cobre

existente tiene una conexi6n

acampanada en el extremo,

usted necesitara un

adaptador (disponible en las

tiendas de suministro de plomeria) para conectar la

Ifnea de agua al refrigerador Ousted puede cortar la

conexion acampanada con un cortador de tuberfa y

luego usar una conexion de compresion.

• Valvula de cierre para conectar a la linea de agua

fria. Esta valvula de cierre

deberfa tener una entrada de

agua con un mfnimo de

diametro interior de 5/32" en

el punto de conexion a la

LfNEA DE AGUA FRfA. Las

valvula de cierre del tipo silla son incluidas en muchos

juegos de suministro para el agua. Antes de comprar,

asegurese de que una valvula del tipo silla cumpla con

sus codigos de plomerfa locales.

INSTRUCCIONES DE INSTALACION

Instale la valvula de cierre en la Ifnea de agua potable

usada mas frecuentemente y mas proxima.

1. CORTE DEL SUMINISTRO PRINCIPAL DE AGUA

Abra la Ilave mas proxima para liberar la presion en la line&

2. ELIJA LA UBICACION DE LA VALVULA

Elija una ubicaci6n para la valvula que

sea facilmente accesible. Es mejor

conectar dentro del lado de un tubo de

agua vertical. Cuando sea necesario

conectar dentro de un tubo de agua

horizontal, haga la conexion en la parte

superior o lateral, masque en la base,

para evitar la aspiracion de cualquier

sedimento del tubo de agua.

3. PERFORACION DELAGUJERO PARA LA VALVULA

Perfore un agujero de 1/4" en el tubo de agua (aun

cuando sea usando una valvula

auto-perforante) usando una

punta afilada. Tenga cuidado de

no permitir que el agua se drene

dentro de la perforacion. La falla

en taladrar un agujero de 1/4"

puede resultar en produccion de

hielo reducida o cubos mas pequeSos.

INSTRUCCIONES DE INSTALACION

(CONTINUACI()N)

4. INSTALE LA VALVULA DE ClERRE

Asegure la valvula de cierre al tubo de agua fria con la

abrazadera del tubo.

Abrazadera

del tubo

Valvula de

Cierre Tipo

Silla

Tube Vertical

de Agua Fria

NOTA: Conforme a los C6digos de Plomeria de la

Commonwealth of Massachusetts 248CMR. Las

valvulas de silla son ilegales y el uso no es permitido

en Massachusetts. Consulte con su plomero

autorizado.

5. APRIETE LA ABRAZADERA DEL TUBO

Apriete los tornillos de la abrazadera hasta que la

arandela de sellamiento comience a engrosar.

NOTA" No apriete de mas o Ud. puede aplastar la

tuberia.

Abrazadera del

Tubo

Tornillo de la

Abrazadera

-Arandela

_ Entrada

7. CONECTE LA TUBER|A A LA VALVULA

Coloque la tuerca de compresion y el casquillo

(manga) para la tuberia de cobre en el extremo de la

tuberia y conectelo a la valvula de cierre. Asegurese

de que la tuberia este completamente insertada en la

valvula. Apriete la tuerca de compresion firmemente.

Valvula de J_ ... LTuerca de

Cierre Tipo _ _""_t Compresidn

deTuerca_/ _ __-_ q

Empaque

VAIvula uillo (manga)

de Salida

NOTA" Conforme a los Codigos de Plomeria de la

Commonwealth of Massachusetts 248CMR. Las

valvulas de silla son ilegales y el uso no es permitido

en Massachusetts. Consulte con su plomero

autorizado.

8. ENJUAGUE LA TUBER|A

Abra el suministro de agua

principal y deje correr el agua en

la tuberia hasta que el agua este

clara.

Cierre el suministro de agua en la

valvula de agua despues de que

aproximadamente un cuarto de

agua haya recorrido a traves de la

tuberia.

6. ENRUTE LA TUBERJA

Dirija la tuberia entre la linea de agua fria y el

refrigerador.

Dirija la tuberia a traves de un agujero perforado en la

pared o en el piso (detras del refrigerador o del

gabinete de base adyacente) tan cerca de la pared

como sea posible.

NOTA" Asegurese de que haya suficiente tuberia extra

(unos 8 pies enrollados en 3 vueltas de unas 10" de

diametro) para que el refrigerador se pueda mover

lejos de la pared despues de la instalacion.

9. CONECTAR LA TUBER|A AL REFRIGEDOR

Remover y reemplazar la Tapa de la Valvula

NOTA:

•Antes de hacer la conexi6n al refrigerador, asegurese

de que el cable electrica del refrigerador esta

desconectada de la toma electrica.

1. Retire la cubierta de plastico flexible de la valvula

de agua.

2. Coloque la tuerca de compresi6n y la ferula

(manguito) en el extremo del tubo como se muestra.

3. Introduzca el extremo del tubo de cobre en el

conducto hasta donde sea poioble. Apriete la

abrazadera mientras sujeta el tubo.

_, PRECAUCION: Controle si la unidad pierde agua

en las juntas de la tuberfa de agua.

Abraza__._/d_-ra_Tubode1/4 "

Tuercade _ l )[]_

compresin

de 1/4" "_

Ferula _

(manguito)

X_ Conducto del

frigorifico

10. ABRA EL AGUA EN LA VALVULA DE

CIERRE

Apriete cualquier conexi6n que tenga goteo.

Vuelva a asegurar la cubierta de acceso al

compartimiento del compresor.

11. CONECTE EL REFRIGERADOR

Coloque el rollo de tuberfa de forma que no vibre

contra el respaldo del refrigerador o contra la pared.

Empuje el refrigerador hacia la pared.

12. INICIAR LA MAQUINA DE HACER HIELO

Configure el interruptor de la maquina de hacer hielo

en la posici6n ON. La maquina de hacer hielo

comenzara a operar cuando se alcance una

temperature de 15°F (-9°C). Comenzara entonces la

operaci6n autom4ticamente, si el conmutador de

encendido de la fabrica de hielo esta en la posici6n I

(Encendido).

ENTENDIENDO LOS SONIDOS QUE UD. PUEDE OIR

Su nuevo refrigerador puede hacer sonidos que su aparato

anterior no hacia. Puesto que los sonidos son nuevos para

usted, podria estar preocupado sobre ellos. La mayoria de

los nuevos sonidos son normales. Las superficies duras,

como el piso, paredes y gabinetes, pueden hacer que los

sonidos parezcan mas fuertes de Io que realmente son. Lo

siguiente describe las clases de sonidos y Io que puede

estar produciendolos.

•El temporizador de descongelamiento hara clic cuando el

ciclo de descongelamiento automatico comience y

termine. El control del termostato (o control del

refrigerador, dependiendo del modelo) tambien hara clic

al inicio y final del ciclo.

• Los ruidos de cascabeles pueden provenir del flujo del

refrigerante, de la linea de agua, o de articulos

guardados en la parte superior del refrigerador.

• Su refrigerador esta disefiado para funcionar mas

eficientemente para guardar alimentos a la temperatura

deseada. El compresor de alta eficiencia puede causar

que su nuevo refrigerador funcione por mas tiempo que

el antiguo, y puede ser que Ud. oiga un sonido de

pulsaci6n o tonos altos.

• Usted puede oir el motor del ventilador del evaporador

circulando el aire en el refrigerador y los compartimentos

del congelador.

• Conforme cada ciclo termine, usted puede oir un sonido de

gorgoteo debido al refrigerante que fluye en su refrigerador.

• La contracci6n y expansi6n de las paredes interiores

puede causar un sonido de ipop!.

• El goteo de agua en el calentador del descongelador

durante un ciclo de descongelamiento puede causar un

sonido de chirrido.

• Usted puede oir el aire que esta siendo forzado sobre el

condensador por el ventilador del condensador.

• Usted puede oir el agua que corre a la bandeja de

drenado durante el ciclo de descongelamiento.

EL REFRIGERADOR NO FUNCIONA

Verifique si...

El cable de suministro de energia esta

desconectado.

Un fusible de la casa se ha fundido o el

interruptor de circuito se dispar6.

El control del refrigerador esta colocado en la

posici6n OFE

El refrigerador esta en el ciclo de descongelar.

Luego...

Conecte firmemente el cable en un receptaculo que funcione con el

voltaje apropiado.

Reemplace el fusible o reinicie el interruptor de circuito.

Refierase a la secci6n Configuraci6n de los Controles en la

pagina 54.

Espere unos 30 minutos para que el ciclo de descongelamiento termine.

SONIDO DE VlBRACl0N O CASCABELES

Verifique si... Luego...

El refrigerador no esta descansando El piso esta debil o desnivelado o las patas de nivelaci6n

s61idamente sobre el piso. necesitan ajuste.

Vea la secci6n Instalacion en la pagina 44, 53.

LAS LUCES NO FUNClONAN

Verifique si... Luego...

El cable de suministro de energia esta Conecte firmemente el cable en un receptaculo que funcione

desconectado, con el voltaje apropiado.

El foco de la luz esta flojo en la boquilla. Gire el control del refrigerador a la posici6n OFF y desconecte

el refrigerador. Retire suavemente el foco y reinsertelo. Luego

conecte el refrigerador y reinicie el control del refrigerador.

El foco de la luz se ha quemado. Reemplace con un foco para electrodomesticos de los mismos

vatios, tamafio y forma disponible en su ferreteria local. ( Vea la

secci6n Cbmo Cambiar los Focos en las paginas 64-65). Ajuste el

control de temperatura a la posici6n OFF y desconecte el

refrigerador antes del reemplazo.

Verifique si...

El refrigerador que fue reemplazado era un

modelo mas viejo.

EL COMPRESOR PARECE FUNCIONAR DEMASIADO

Luego...

Los refrigeradores modernos con mas espacio de almacenamiento

requieren mas tiempo para operaci6n.

La temperatura de la habitaci6n es mas El motor funcionara mas tiempo bajo condiciones de calor. A

calurosa que Io normal, temperaturas de habitaci6n normales, espere que su motor

funcione entre 40 y 80% del tiempo. Bajo condiciones de mas

calor, espere que funcione con mas frecuencia.

La puerta esta abierta con frecuencia o una

gran cantidad de alimento ha sido agregada. Agregar alimentos y abrir la puerta calienta el refrigerador.

Es normal parael refrigeradorfuncionarm_.stiempocon objeto de enfriar

el refrigeradora la temperaturaanterior.Afiadir unagran cantidadde

alimentoscalientael refrigerador.Veaa la seccbn Guia de

Almacenamientode Alimentos en la pagina55. Con objeto de conservar

la energfa,trate de obtenertodo Io que usted necesitadel refrigeradorde

una sola vez, mantengael alimentoorganizadode formaque sea f&cilde

encontrary derre la puerta tan pronto como el alimentosea retirado.

Elrefrigeradorruerecientementeconectadoy el control El refrigerador tarda unas 24 horas en enfriarse completamente.

del refrigeradorestabaajustadocorrectamente.

El control del refrigerador no esta correctamente Vea la secci6n Ajuste de Controles en la pagina 55.

ajustado para las condiciones prevalecientes.

Las puertas no estan cerradas por completo. Empujelas puertasfirmemente para que cierren bien. Si no cierran

completamente,vea Laspuertas no cerraran completamentea contJnuad6n.

Las bobinas del condensador estan sucias. Esto evita la transferencia de aire y hace que el motor funcione

mas duramente.

Limpie las bobinas del condensador. Refierase a la secci6n

Cuidado y Limpieza en las paginas 64-65.

LAS PUERTAS NO CIERRAN COMPLETAMENTE

Verifique si... Luego...

El refrigerador no esta nivelado. Vea Nivelacion y Alineamiento de la Puerta en la pagina 53.

Los paquetes de alimentos estan bloqueando la Vuelva a colocar los recipientes de alimentos para liberar la

apertura de la puerta, puerta y los compartimentos de la puerta.

El recipiente del hielo, la cubierta del recipiente, Coloque todos los recipientes bien adentro y ponga la cubierta

charolas, anaqueles, compartimentos de la del recipiente, cazuelas, anaqueles y canastas en sus

puerta o canastas estan fuera de su lugar, posiciones correctas. Use la secci6n Usando Su Refrigerador

en las paginas 54-63.

Los empaques estan pegajosos. Limpie los empaques y las superficies que estos tocan. Frote

una capa delgada de cera de parafina en los empaques

despues de limpiar.

El refrigerador se bambolea o parece inestable. Nivele el refrigerador. Refierase a la secci6n Nivelacibn y

Alineamiento de Puerta en la pagin 53.

Las puertas fueron retiradas durante la Retire y reemplace las puertas de acuerdo a la secci6n C6mo

instalaci6n del producto y no fueron colocadas Retirar la Puerta del Refrigerador y Como Volver a Colocar

nuevamente en su lugar apropiadamente. Puertas y Jaladeras del Refrigerador en las paginas 45-52, o

Ilame a un tecnico de servicio calificado.

CRISTALES DE ESCARCHA O HIELO EN ALIMENTOS CONGELADOS

Verifique si...

t a puerta no esta cerrando adecuadamente.

La puerta es abierta con frecuencia.

Luego...

Vea Las puertasnocerrarancompletamentearriba.

Cuando la puerta es abierta, se permite el aire humedo, caliente en

el congelador, resultante en escarcha.

EL HIELO TIENE MAL SABOR UOLOR

Verifique si... Luego...

La fabrica de hielo fue instalada recientemente. Deseche los primeros Iotes de hielo para evitar hielo sin sabor y

descolorido.

El hielo ha estado almacenado demasiado tiempo. Tire el hielo viejo y haga nuevo.

El alimento no ha sido envuelto hermeticamente Vuelva a envolver los alimentos puesto que los olores pueden

en algun compartimiento migrar al hielo si el alimento no esta bien envuelto.

El suministro de agua contiene minerales tales Puede ser necesario instalar un filtro (o reemplazarlo) para

como azufre, eliminar el problema de olor y sabor.

El interior del refrigerador necesita limpieza. Vea la seccion Cuidado y Limpieza en las paginas 64-65.

El recipientede almacenaje de hielo necesita limpieza. Vacie y lave el recipiente. -[]re los hielos viejos.

HAY AGUA EN LA CHAROLA DE DRENADO DEL DESCONGELADOR

Verifique si... Luego...

La temperatura del congelador es El agua se evaporara. Es normal que el agua gotee en la

suficientemente frfa para producir hielo, charola de descongelamiento.

Se dejo abierta la puerta. Espere que el agua en la charola de descongelamiento se tardara

mas en evaporar. Esto es normal cuando hace calor o humedad.

EL REFRIGERADOR PARECE HACER DEMASIADO RUIDO

Verifique si... Luego...

I Los sonidos pueden ser normales para su Refierase a lasecci6n Entendiendo los Sonidos que Usted Puede

refrigerador. Oir en la pagina 70.

LA FABRICA DE HIELO NO ESTA PRODUCIENDO HIELO O LOS CUBOS DE HIELO SE

ESTAN CONGELANDO DEMASlADO LENTAMENTE

Verifique si... Luego...

Esta seleccionado el nivel de tama_o de cubo Espere 24 horas despues de iniciar la produccion de hielo. Vea

mas peque_o, la seccion Aj ustando los Controles en la pagin 54.

La valvula de cierre de agua que conecta el Verifique para ver si algo esta manteniendo la puerta abierta.

refrigerador a la linea de agua puede estar tapada.

LOS CUBOS HECHOS LA FABRICA DE HIELO SON DEMASIADO PEQUENOS

Verifique si... Luego...

Esta seleccionado el nivel de tama_o de cubo Seleccione el tama_o de cubo mas grande usando el selector

mas peque_o, de tama_o de cubo.

La valvula de cierre de agua que conecta el Llame a un plomero para limpiar la valvula.

refrigerador a la linea de agua puede estar tapada.

LAS PUERTAS ABREN CON DIFICULTAD

Verifique si... Luego...

Los empaques estan sucios o pegajosos. Limpie los empaques y las superficies que tocan. Frote un paso

delgado de pulimento para aparatos domesticos o cera de

cocina en los empaques despues de limpiar.

La puerta es reabierta en un corto tiempo Cuando usted abre la puerta, el aire mas caliente entra al

despues de haber sido abierta refrigerador. Conforme el aire caliente se enfria, puede crear un

vacio. Si es dificil abrir la puerta, espere 5 minutos para permitir que

la presion del aire se iguale, luego vea si se abre mas facilmente.

LA TEMPERATURA ES DEMASIADO CALIENTE O HAY ACUMULACION DE HUMEDAD

Verifique si...

Las ventilas de aire estan bloqueadas. El aire

frfo circula desde el congelador a la seccion de

frutas frescas y de regreso a traves de los

ventilas de aire que dividen las 2 Secciones.

Las puertas son abiertas con frecuencia.

El control no esta actualmente fijado para las

condiciones del lugar.

Luego...

Ubique las ventilaciones de aire usando su mano para sentir el

flujo de aire y mueva todos los paquetes que bloqueen las

ventilas y restrinjan el flujo de aire. Refierase a Multiflujo en la

pagina 54 para la ubicacion de ventilas de aire.

Cuando la puerta es abierta, se permite la entrada de aire

humedo tibio en el refrigerador. Entre masse abre la puerta,

mas rapidamente la humedad se deposita, y mas aire tibio tiene

que enfriar el refrigerador. Con objeto de mantener fifo el

refrigerador, trate de sacar todo Io que necesita del refrigerador

a la vez, mantenga el alimento organizado de manera que sea

facil de encontrar y cierre la puerta tan pronto como el alimento

sea retirado.

Refierase a la seccion Configurando los Controles en la

pagina 54.

Espere 24 horas para que las temperaturas se estabilicen o

nivelen. Si la temperatura es demasiado frfa o demasiado

caliente, mueva el control una vez a la vez.

Una gran cantidad de alimento ha sido apenas ASadir alimentos calienta el refrigerador. Puede tomarle varias

agregado al refrigerador o congelador, horas para que regrese a la temperatura normal.

El alimento no esta empacado correctamente. Envuelva los alimentos hermeticamente y seque los recipientes

humedos antes de almacenarlos en el refrigerador para evitar

acumulacion de humedad. Si es necesario, vuelva a empacar

los alimentos de acuerdo a los lineamientos en la secci6n Guia

de Almacenamiento de Alimentos en la pagina 55.

Las puertas no estan cerrando completamente. Vea Las puertas no cierran completamente en la pagina 71.

El clima es humedo. En clima humedo, el aire transporta humedad al refrigerador

cuando las puertas estan abiertas.

Un ciclo de auto-descongelaci6n se termin6. Es normal que se formen gotas en la pared trasera despues de

que el refrigerador se auto-descongele.

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciSn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

S-es/..----s

® Registered Trademark /Trademark /SM Service Mark of Sears, Roebuck and Co.

TM SM

® Marca Registrada /Marca de Fdtbrica /Marca de Servicio de Sears, Roebuck and Co.

MC MD

Marque de commerce /Marque depos6e de Sears, Roebuck and Co. ® Sears, Roebuck and Co.

ELI T E {R;,

BOTTOM FREEZER REFRIGERATOR

CONGELADOR INFERIOR REFRIGERADOR

CONGI=LATEUR INFI=RIEUR RI=FRIGleRATEUR

Models /Modelos /Modeles 795.7719_{:, 7754_{:,7755_{:

_!:=color number, numero de color, numero de couleur

mmt[io

3828JD8998A Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Printed In Korea Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

Version en fran£ais

Garantie

Accords De Protection

Mesures de s_curit_

77-78

Specifications pour la mise a la terre 78

Composants et fonctions 79

Installation du r_frig_rateur 80-99

D_ballage du r_frig_rateur 80

Installation 80

Extraction et r_installation des portes et

des poign_es de votre r_frig_rateur 81-88

Nivellement et alignement de la porte 89

Couvercle de la base 89

Utilisation de votre r_frig_rateur 90-99

Assurer une circulation d'air appropri_e 90

Flux multiples 90

Configuration des commandes 90

R_glage de la configuration des

commandes 91

Guide pour le stockage d'aliments 91

Stockage d'aliments congel_s 92

I1_COMPARTIMENT RI_FRIGI_RATEUR

Distributeur de I'eau 92

Tablettes du r_frig_rateur 93

Porte-bouteilles 93

Bacs _, L_gumes 94

Contr61e de I'humidit_ dans le bac &

I_gumes 94

Bad/_ L_gumes Avec Le Dispositif De

Inclinaison 94

Enlevement Des Bacs A Legumes 94

Couvercle du bac & I_gumes avec grille

dans sa surface int_rieure 95

Glide'N'Serve (Glissez et servez) 96

Modular Door Bin (Casiers Modulaires

de Porte) 96

Compartiment & produits laitiers 97

Porte - oeufs 97

I1_COMPARTIMENT CONGI_LATEUR

Porte inclinable 97

Bac & glace 97

Panier m_tallique de la porte du

cong_lateur 98

Durabase 98

Cloison du Durabase 98

Tiroir coulissant 98

FILTRE a eau 99

Entretien et nettoyage 100-101

Conseils pour le nettoyage g_n_ral 100

Ext_rieur 100

Parois int_rieures 100

Contre-porte et paniers de la porte 100

Pi_ces en plastique 100

Serpentin 100

Remplacement de I'ampoule

d'_clairage 100-101

Pannes d'_lectricit_ 101

Si vous partez en vacances 101

Quand vous d_menagez 101

.&.propos de la machine a gla£ons

automatique

Connexion du conduit d'eau

Guide de d_pannage

102

103-105

106-109

GARANTIE RI:[:FRIGI RATEURCONGI:[:LATEUREN BAS

E L I T E ®

Garantie pour appareils Kenmore Elite

Garantie limitee d'un an

Une lois installe,mis en fonctionnement et utilisesous le respect des instructionsfournies avec le produit, si cet appareil cesse de

fonclionner correctement en raison d'undefaut, dans le materielou la fabricalion, appelez au 1-800-4-MY-HOME(r) pour une

reparation sans frais pendant un delai d'un an a partirde la date d'achat.

Si I'usagede I'unitedifferede I'utilisaliondomestique normale,cette garanlie ne s'appliquera que pendant 90 jours a compter de la

date d'achat.

Garantie limitee de cinq ans sur le Systeme de refrigeration scelle

Pendant cinq ans a compter de la date d'achat, Iorsque ce refrigerateur est installe, mis en fonctionnement et entretenu

conformement aux instructions fournies avec le produit, Sears reparera gratuitement le systeme scelle (compose du

condenseur, du tube de connexion et du compresseur) si celui-la presente des defauts de materiaux ou de fabrication.

Cette garantie couvre uniquement des defauts dans le materiel et/ou la fabrication. Sears NE paiera PAS:

1. Des aMiclesconsomptibles pouvant s'usera cause d'un usage normal, y compris mais non limiteaux filtres,courroies,ampoules

et sacs.

2. Un technicien de service pour renseigner I'ulilisateursur I'installation,la mise en fonctionnement ou I'entretiencorrectsde

I'appareil.

3. Un technicien de service pour neltoyer ou maintenircet appareil.

4. Les dommages ou les dysfonctionnementscauses a cet appareil par une installalion,une mise en fonctionnement ou un

entrelien ne respectantpas toutes les instructionsfoumies avec le produit.

5. Les dommages ou les dysfonctionnementscauses a cet appareil par un accident, un usage abusif, un emploi incorrect,ou une

utilisationautre que celle pour laquellecet appareilest prevu.

6. Les dommages ou les dysfonctionnementscauses a cet appareil par I'utilisationde detergents,de nettoyants,de produits

chimiques ou d'ustensiles autres que ceux recommandes dans toutes les instructionsfournies avec ce produit.

7. Les dommages ou les dysfonctionnementsdes piecesou des systemes resultantde modificationsnon autorisees faites a cet

appareil.

Clause d'exoneration de responsabilite au titre de garanties implicites : limitation des recours

L'engagement de Sears a reparer un produit defectueux dans les conditions prevuesci-dessus constitue le recours unique et

exclusifde I'acheteursous cette garantie limitee.

Les garanlies implicites,y compris les garantiesde qualite marchande et d'aptitudea un usage particulier,sont limitees a un an ou a

la periode la plus courte autoriseepar la Ioi.Sears ne sera pas tenu responsabledes dommages fortuitsou consecutifs.Certains

etats ou provinces ne permettent pas I'exclusionou la limitationdes dommages fortuitsou consecutifs, ni les limitationssur la duree

des garanlies implicitesde qualite marchande ou d'aptitudea un usage particulier; par consequent, ces exclusionsou limitations

peuvent ne pas vous etre applicables.

Cette garanlie ne s'applique que si cet appareil est mis en service aux Etats-Unis ou au Canada.

Cette garanlievous confere des droitsjuridiques specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'un

etat a I'autre.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2138

I TATS UNIS

Entente Principal de Protection

Felicitations pour avoir fait un achat intelligent. Votre

nouveau produit Kenmore est dessine et fabrique pour

_tre durable pendant certaines annees selon I'operation.

Mais comme tous les produits, il peut demander de

service preventif ou quelque reparation. Alors, si vous

avez L'Entente Principal de Protection, vous pouvez

economiser de rargent et sauver du temps.

Achetez votre Entente Principal de Protection et protegez-

vous des depenses imprevus.

L'entente Principal de Protection aussi vous aide pour

prolonger la vie de votre appareil. L'entente inclus le

v' Service expert pour nos 12,000 specialistes en

reparation.

v' Service illimite et aucun payement pour des pieces

de rechange et le main-d'oeuvre dans toutes les

reparations compris.

v' Garantie _,No-lemon ,, - Remplacement de votre

produit s'il a plus de trois echecs pendant 12 mois.

v' Remplacement de votre produit s'il ne peut pas _tre

repar&

v' Entretien preventif annuel sans quelque prix, & votre

demande.

v' Rapide aide pour telephone -Attention pour tel6phone

de quelque technicien de Sears pour les produit &

reparer chez vous. Aussi, un programme pour la

reparation commode.

v' Protection a la source de puissance contre les

dommages electriques causes par des fluctuations de

puissance.

v' Remboursement pour Iouer si votre produit a besoin

de plus de temps pour la reparation.

Depuis que vous achetez votre entente, vous pouvez nous

appeler pour avoir de I'aide de notre service. Vous pouvez

nous appeler quelque temps par le jour ou la nuit, ou vous

pouvez faire un rendez-vous pour avoir le service.

Sears a plus de 12000 specialistes techniciens qui ont

acces & plus de 4.5 millions de pieces de reparation et

accessoires de qualit& Ceci est le service professionnel

que vous allez avoir pour prolonger la vie de votre

appareil. Achetez votre Entente Principal de Protection

maintenant!

II peut appliquer des restrictions.

Pour avoir de I'information additionnelle veuillez

appeler 1-800-827-6655.

Service d'installation Sears

Pour des installations professionnelles garanties pour les

appareils menagers, portes & garage ou chauffeur d'eau,

veuillez appeler au numero 1-800-4-MY-HOME O.

Canada

Entente d'entretien

Cet achat a une valeur ajoutee gr&ce au service Le centre

du foyer Sears ®.Avec plus de 2 400 techniciens et un

acces & plus de 900 000 pieces et accessoires, nous

avons les outils, les pieces, la connaissance et rhabilete

pour offrir un Service apres-vente assur&

Cet appareil Kenmore ®est con(;u, fabrique et teste pour

offrir des annees de fonctionnement fiable. Toutefois, tout

appareil peut necessiter un service de temps & autre. Le

contrat d'entretien Sears offre un excellent programme

d'entretien & prix abordable.

Contrat d'entretien Sears

•C'est une fa(_on de se procurer un service & bon prix

•€:limine les frais de reparation resultant d'une utilisation

normale

• Assure une aide non technique et explicative

• M_me si aucune reparation n'est necessaire, permet une

verification preventive annuelle, sur demande, afin de

s'assurer que rappareil fonctionne adequatement

Certaines limitations s'appliquent. Pour plus de details

concernant le contrat d'entretien Sears Canada,

telephoner au 1-800-361-6665

Dans respace ci-dessous, noter la date d'achat, les numeros de modele et de serie du produit. Les numeros de modele

et de serie sont imprimes sur la plaque signaletique du c6te droit du compartiment du refrigerateur. Avoir ces

informations disponibles au moment de communiquer avec Sears concernant ce produit.

N° de modele Date d'achat

N° de serie

Conserver ces instructions et la facture & des fins de references.

Ce manuel contient plusieurs messages de securit6 importants. Lissez et obeissez toujours tousles messages de s6curit&

Celui-ci est le symbole d'un avis de s6curit& II vous avertit sur des messages de securit6 vous signalant

des risques de mort ou de blessures pour vous ou pour d'autres personnes ou bien sur des risques

d'endommager le produit.

Tous les messages de securit6 seront pr6ced6s du symbole d'avis de securit6 et du mot-indicateur

DANGER, AVERTISSEMENT, ATTENTION. Ces mots signifient:

Vous serez mort ou gravement blesse si vous ne suivez pas ces instructions.

Vous pouvez 6tre mort ou gravement blesse si vous ne suivez pas ces instructions.

Signale des situations dangereuses, sinon interdites, pouvant provoquer des

blessures peu importantes ou endommager uniquement le produit.

Tousles messages de securit6 identifient le risque, vous disent comment reduire les chances de vous blesser et vous

racontent ce qui se passe si les instructions ne sont pas respectees.

Pour r6duire le risque d'incendie,de choc _lectrique ou de

blessuresIors de rutilisationde votre produit, les mesures de

s_curit6 de base, dont les suivantes,doivent 6tre respect_es:

Lissez toutes les instructions avant d'utiliser cet appareil.

•Ne debranchez JAMAIS votre refrig6rateur en tirant du

c&ble d'alimentation. Saisissez toujours fermement la fiche

et bien la debrancher de la prise de courant.

• Reparez ou remplacez immediatement tout cordon

d'alimentation devenu effiloche ou endommage d'une autre

maniere. N'utilisez pas de cordons montrant des fissures ou

des marques d'abrasion dans sa Iongueur ou dans la fiche

ou rextremit6 du connecteur.

• Lorsque vous eloignez I'appareil du mur, assurez-vous de

ne pas le faire rouler sur le cordon d'alimentation ou de ne

pas rab'_merautrement.

• N'emmagasinez ni n'utilisez de I'essence ou d'autres

liquides ou gaz inflammables pres de cet appareil ou de

n'importe quel autre appareil.

• Ne permettez pas aux enfants de grimper, s'asseoir, se mette

debout ni de se pendre &la porte centrale du refrig6rateur. IIs

pourraient ab'_merle refrig6rateur et subir des blessures graves.

• Maintenez yes doigts loin des zones des points de

pincement; les espaces entre les portes et le bo'_tieretant

necessairement minuscules. Veillez & fermer les portes

Iorsqu'il y a des enfants dans les alentours.

• Debranchez votre refrig6rateur avant de proceder & toute

operation de nettoyage ou reparation.

REMARQUE: Nous recommandons vivement que toute

reparation soit effectuee par une personne qualifiee.

• Avant de remplacer une ampoule d'eclairage brQI6e,

debranchez le refrig6rateur ou deplacez le disjoncteur ou le

fusible sur la position arr6t afin d'eviter le contact avec le

filament d'un fil sous tension. (Une ampoule d'eclairage

brQI6e peut se casser lersqu'elle est remplacee.)

REMARQUE: M6me si vous reglez un interrupteur ou les

deux interrupteurs sur la position Arr6t, cela ne met pas le

circuit de la lampe hors tension.

• Ce refrig6rateur doit 6tre correctement installe en

respectant les Instructions pour I'installateur qui sent collees

sur la fagade du refrig6rateur.

• Des que votre refrig6rateur est en marche, ne touchez pas

aux surfaces froides du compartiment du congelateur si vos

mains sent humides ou mouillees. Votre peau pourrait

s'adherer & ces surfaces extr6mement froides.

•€:vitez le contact avec les pieces mobiles du mecanisme

d'ejection ou avec I'el6ment chauffant qui libere les glagons

dans les refrig6rateurs & machine & gla(;ons automatique.

Ne placez pas vos doigts ou vos mains dans le mecanisme

automatique de la machine & glagons alors que le

refrig6rateur est branch&

• Ne congelez pas de nouveau les aliments qui se sent

completement degel6s. Le Ministere de I'Agriculture des

Etats-Unis dit, dans son bulletin n° 69:

...Vous pouvez, en toute s6curit& congeler de nouveau des

aliments congeles qui se sent degel6s s'ils contiennent

encore des cristaux de glace ou qu'ils sont encore

froids--au-dessous de 40°F (4°C).

...La viande hach6e, la volaille ou le poisson d6geles ayant une

odeur ou une couleur anormales ne doivent 6tre ni congeles

de nouveau ni manges. La creme glacee fondue doit 6tre

jetee. Si rodeur ou la couleur d'un aliment quelconque est

mauvaise ou douteuse, en debarrassez-vous.

II pourrait 6tre dangereux de manger de tels aliments.

M6me une decong61ation partielle et une nouvelle

congelation reduisent la qualite pour la consommation des

aliments, notamment des fruits, des legumes et des plats

prepar6s. La qualite pour la consommation des viandes

rouges est moins affectee que celle de la plupart des autres

aliments. Utilisez les aliments recongeles des que possible

afin de preserver autant que possible leur qualit&

• Ne modifiez nine rallongez le cordon t&"_.

d'alimentation.

Autrement, vous risquez de provoquer

un choc electrique ou un incendie.

CONSERVEZ CES INSTRUCTIONS

Les enfants enfermes et suffoques accidentellement ne

representent pas des problemes du pass& Les

r6frigerateurs jetes ou abandonnes sont encore

dangereux.., m6me si on pense qu'ils n'y resteront que

quelques jours. Si vous vous debarrassez de votre vieux

r6frig6rateur, veuillez bien suivre les instructions pour

aider & prevenir des accidents.

AVANT DE VOUS DEBARRASSER

DE VOTRE VIEUX REFRIGERATEUR

OU CONGELATEUR

•Enlevez les portes.

• Laissez les tablettes & sa place pour

que les enfants ne puissent pas y

grimper aisement.

Votre vieux refrig6rateur peut avoir un systeme de

r6frigeration employant du CFC (chlorofluorocarbure). Les

refrig6rants CFC seraient nocifs pour I'ozone

stratospherique.

Si vous jetez votre vieux r6frig6rateur, veillez & enlever le

refrig6rant CFC pour une elimination appropriee par un

technicien qualifie. Si vous liberez intentionnellement ce

refrig6rant CFC, vous pouvez 6tre soumis & des amendes

et & des peines d'emprisonnement suivant les dispositions

de la legislation en matiere d'environnement.

IMPORTANT: Veuillez lire attentivement cette section.

POUR LA MISE SOUS TENSION DE CET APPAREIL

Risque de choc electrique

POUR LA SECURITI_ DES PERSONNES, cet

appareil dolt 6tre correctement mis & la terre.

Demandez & un electricien qualifie de verifier la prise

murale ainsi que le circuit pour vous assurer que la

prise murale est correctement mise & la terre.

Fiche & trois

broches i

Prise murale &

trois fentes avec

mise & la terre ,-,

ssurez-vous qu'i a

une mise a la terre

appropriee avant d'utiiiser

le refrigerateur.

MI_THODE DE MISE A LA TERRE RECOMMANDEE

Le refrig6rateur dolt 6tre toujours branche sur une prise de

courant correctement reliee & la terre et dedi6e, classee

pour 115 V, 60 Hz, uniquement & c.a. et munie d'un fusible

de 15 ou 20 amperes. Ceci assure la meilleure

performance et previent aussi la surchauffe des circuits

electriques de I'installation, evitant le risque d'incendie par

surchauffe des c&bles. II est recommande d'utiliser un

circuit separ6 pour cet appareil. Utilisez une prise de

courant qui ne puisse pas 6tre eteinte par un interrupteur

ou une cha?nette. N'employez pas de rallonges.

Si la prise murale n'a que deux fentes, c'est votre

responsabilite et votre obligation personnelles de la faire

remplacer par une prise murale & trois encoches

correctement reliee & la terre.

Ne coupez ni n'enlevez la broche de mise ala terre de la

fiche du cordon d'alimentation dans aucune circonstance.

REMARQUE: Avant d'effectuer toute operation

d'installation ou de nettoyage ou d'enlever I'ampoule

d'eclairage, placez I'interrupteur (thermostat, commande

du refrig6rateur ou commande du congelateur, en fonction

du modele) sur la position Arr6t (OFF) et ensuite

debranchez le refrig6rateur de la prise de courant. Apres

avoir fini I'operation entreprise, branchez de nouveau le

refrig6rateur sur la prise de courant et retablissez

I'interrupteur (thermostat, commande du r6frigerateur ou

commande du congelateur, en fonction du modele) sur la

position requise pour le reglage desir6.

UTILISATION DE RALLONGES

En raison des risques potentiels pour la s6curite,

nous decourageons vivement I'utilisation d'une

rallonge. Cependant, si vous voulez quand m6me utiliser

une rallonge, il vous faut absolument employer une

rallonge trifilaire, certifiee UL (€:tats-Unis), avec une fiche

et une prise murale pour mise & la terre, classee 15

amperes minimum, pour 120V.

L'utilisation d'une rallonge augmentera I'espace libre

requis pour la partie arriere du refrig6rateur.

Utilisez cette page pour vous familiariser avec les composants et les fonctions de I'unit&

REMARQUE" Ce manuel couvre plusieurs modeles differents. Le refrig6rateur que vous avez achete peut avoir certains

ou tousles el6ments listes ci-dessous. L'emplacement des fonctions montre ci-dessous pourrait ne pas coTncider avec

celui de votre modele.

O Lumiere du refrig6rateur (p. 100)

O Filtre & eau (Interieur) (p. 99)

Tablettes (p. 93)

Casiers Modulaires de Porte (p. 96)

@ Bac & legumes (p. 94)

(Maintient les fruits et les legumes frais et plus fermes)

Glide'N'Serve (Glissez et servez) (p. 96)

Machine & glagons Customcube (p. 102)

O Bac & glace (p. 97)

OITiroir Coulissant (p. 98)

_lDurabase (p. 98)

_Cloison du durabase (p. 98)

_Panier de la porte du congelateur

(Seulement 795.7754*, 7755* Modeles) (p. 98)

_Compartiment & produits laitiers (p. 97)

Porte-bouteilles (Seulement 795.7755* Modele) (p. 93)

Porte-oeufs (p. 97)

INSTALLATION

Risque de poids excessif

Faites appel & deux ou plus personnes pour deplacer

et installer le refrig6rateur.

Autrement, vous risquez de vous faire mal au dos ou

de subir d'autres blessures.

DCBALLAGE DE VOTRE RI_FRIGI_RATEUR

Enlevez le ruban adhesif et tout autre etiquette temporaire

de votre refrig6rateur avant de I'utiliser. N'enlevez aucune

etiquette d'avertissement, ni I'etiquette du numero de

modele et de serie ni la fiche technique qui est attachee &

la face arriere du refrig6rateur.

Pour retirer tout reste de ruban adhesif ou de colle, frottez

rapidement la zone avec votre pouce. Les restes de

ruban adhesif ou de colle peuvent _tre egalement enleves

en frottant une petite quantite de savon liquide & vaisselle

sur I'adhesif avec vos doigts.

Nettoyez-le avec de I'eau tiede et sechez-le.

N'employez pas d'instruments tranchants, alcool & brQler,

substances inflammables ni des detergents abrasifs pour

enlever le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrig6rateur. Pour plus

d'information, reportez-vous & la section Instructions de

securite importantes.

Les tablettes du refrig6rateur sont installees dans la

position prevue pour le transport de I'unit&

Veuillez reinstaller les tablettes suivant vos besoins

personnels de stockage.

Si vous deplacez votre refrigerateur:

Votre refrig6rateur est Iourd. Si vous le deplacez pour

effectuer des operations de nettoyage ou des

reparations, assurez-vous de proteger le plancher.

Tirez toujours du refrig6rateur tout droit pour le

deplacer. N'essayez de deplacer le refrig6rateur en le

balangant ni en le faisant faire de petits pas, car le

plancher pourrait en resulter endommag&

Risque d'explosion

Maintenez les materiaux et les gaz inflammables, tels

que I'essence, loin du refrig6rateur.

Autrement, vous risquez de provoquer des morts,

une explosion ou un incendie.

1. Afin d'eviter des vibrations, I'unite doit _tre nivelee.

Reglez les vis de reglage pour compenser les

irregularites du plancher, si besoin. La fa(_ade du

refrigerateur doit _tre legerement plus haute que la partie

arriere afin de rendre plus facile la fermeture de la porte.

Vous pouvez facilement faire tourner les vis de reglage

en inclinant legerement le boTtier. Faites tourner les vis

de reglage dans le sens des aiguilles d'une montre

("_'_) pour rehausser I'unit& et dans le sens contraire

des aiguilles d'une montre (¢,,.L) pour I'abaisser.

2. Installez cet appareil & un endroit ou la temperature

reste entre 55°F (13°C) et 110°F (43°C). Si la

temperature de la piece ou se trouve I'appareil est trop

froide ou trop chaude, elle pourrait nuire & la capacite

de refroidissement du refrigerateur.

3. Prevoyez un espace libre d'au moins 2 pouces & partir

du plafond et de 1 pouce & partir des murs lateraux

pour un refroidissement plus efficace, une installation

plus facile, une circulation d'air et des connexions

electriques appropriees.

ATTENTION: Evitez de ranger I'unite pres de sources

de chaleur ou & un endroit ou elle serait exposee & la

lumiere directe du soleil ou & I'humidit&

ENSUITE

1. Nettoyez completement votre refrigerateur eLenlevez toute

la poussiere accumulee pendant le transport de I'unit&

2. Installez les accessoires tels que le bac & glace, les

tiroirs, les tablettes, etc., & leur place. IIs ont ete

emballes ensemble afin de prevenir de possibles

dommages pendant le transport de I'unit&

3. Faites marcher votre refrigerateur pendant 2 ou 3

heures minimum avant d'y ranger des aliments. Verifiez

le flux d'air refroidi dans le compartiment du

congelateur pour garantir un refroidissement appropri&

Votre refrigerateur est maintenant pr_t pour _tre utilis&

AVERTISSEMENT

• Faites attention Iorsquevous travaillez avec la charniere, la grille

inferieure, le taquet, etc. Vous pourriez subir des blessures.

• Ne placez ni vos mains ni vos pieds ni des b&tons

metalliques dans les grilles d'aeration, la grille inferieure

ou la partie inferieure du refrigerateur. Vous pourriez

subir des blessures ou un choc electrique.

COMMENT ENLEVER LES POIGNI_ES DE LA PORTE (Seulement 795.7719" ModUle)

Pour deplacer le refrig6rateur par la porte d'une maison, il peut 6tre necessaire de retirer les poignees de portes du

refrig6rateur.

REMARQUE: L'aspect de la poignee peut

varier par rapport aux illustrations dans cette

page.

1. Enlever la poignee du refrigerateur

•Saisissez fermement la poignee avec les

deux mains et faites-la glisser vers le

haut (1)(ceci suppose une certaine

force).

• Les encoches en trou de serrure (2) dans

la face arriere de la poignee vous

permettent de la saisir pour la separer

des vis de montage (3).

A ATTENTION: Si vous frappez la

poignee & I'aide d'un marteau Iorsque

vous I'enlevez ou I'attachez, elle

pourrait en resulter endommager et

cassee.

A ATTENTION: Lorsque vous montez ou

demontez la poignee, vous devez

pousser et tirer un certains avec force.

Vis

montees _/

sur la

porte

Encoches

el3 trou

de serrure

dans la face

arriere

de la

poignee

2. Enlever la poignee du tiroir du

congelateur

• Saisissez fermement la poignee avec les

deux mains et faites-la glisser vers la

droite (1)(ceci suppose une certaine

force).

• Les encoches en trou de serrure (2) dans

la face arriere de la poignee vous

permettent de la saisir pour la separer

des vis de montage (3).

Vis

montees _l

sur la

porte

Encoches en

trou de serrure

dans la face arriere

de la poignee

COMMENT RI_INSTALLER LES POIGNI_ES DE LA PORTE (Seulement 795.7719" ModUle)

REMARQUE: L'aspect de la poignee peut

varier par rapport aux illustrations dans cette

page.

1. Reinstaller la poignee de la porte du

refrigerateur

•Alignez les encoches en trou de serrure

(1) dans les parties superieure et

inferieure de la face arriere de la poignee,

& I'aide des vis (2) montees sur la fa(_ade

de la porte.

• Pressez la poignee contre la fagade de la

porte, en vous assurant que les vis (2)

rentrent dans les encoches en trou de

serrure (1).

• Tout en saisissant la poignee avec les

deux mains, pressez-la fermement contre

la fa(_ade de la porte et faites glisser la

poignee vers le bas (3).

Vis

montees

sur la

porte

2. Reinstaller la poignee du tiroir du

congelateur

• Alignez les encoches en trou de serrure

(4) dans les parties droite et gauche de la

face arriere de la poignee, & I'aide des vis

(5) montees sur la fa(_ade du tiroir.

• Pressez la poignee contre la fagade du

tiroir, en vous assurant que les vis (5)

rentrent dans les encoches en trou de

serrure (4).

• Tout en saisissant la poignee avec les

deux mains, pressez-la fermement contre

la fagade du tiroir et faites glisser la

poignee vers la gauche (6).

Vis

montees

sur la

porte

Encoches en

trou de serrure

dans la face

arriere de la

poignee

COMMENT ENLEVER LES POIGNI_ES DE LA PORTE (Seulement 795.7754*, 7755** ModUles)

Pour deplacer le refrig6rateur par la porte d'une maison, il peut 6tre necessaire de retirer les poignees de portes du

refrig6rateu r.

REMARQUE: L'aspect de la poignee peut varier par rapport aux illustrations dans cette page.

1. Enlever la poignee du refrigerateur

• Desserrez les vis de I'ensemble & I'aide d'une

cle Allen de 3/32 po. et enlevez la poignee.

NOTE: Si vous devez resserrer ou enlever les

fixations de montage de la poign6e, utilisez la

cle Allen de 1/4 po.

Fixations de

montage

2. Enlever la poignee du tiroir du congelateur

• Desserrez les vis de I'ensemble situees en bas

de la poignee & I'aide de la cle Allen de 3/32 po.

et enlevez la poignee.

NOTE: Si vous devez resserrer ou enlever les

fixations de montage de la poign6e, utilisez la

cle Allen de 1/4 po.

COMMENT RI_INSTALLER LES POIGNI_ES DE LA PORTE (Seulement 795.7754*, 7755**

ModUles)

REMARQUE: L'aspect de la poignee peut varier par

rapport aux illustrations dans cette page.

1. Reinstaller la poignee de la porte du refrigerateur

• Fixez la poignee aux fixations de montage de la

poignee et resserrez les vis de I'ensemble & I'aide

d'une cle Allen de 3/32 po.

NOTE: Si vous devez resserrer ou enlever les

fixations de montage de la poignee, utilisez la cle

Allen de 1/4 po.

Fixations de

montage

2. Reinstaller la poignee du tiroir du congelateur

• Fixez bien la poignee aux fixations de montage de la

poignee et resserrez les vis de I'ensemble situees

en bas de la poignee & I'aide d'une cle Allen de 3/32

po.

NOTE: Si vous devez resserrer ou enlever les

fixations de montage de la poignee, utilisez la cle

Allen de 1/4 po.

EXTRACTION ET RI_INSTALLATION DES PORTES DU RI_FRIGI_RATEUR

1. Extraction des portes du refrigerateur

ATTENTION: Debranchez le refrig6rateur avant de commencer. Enlevez les aliments et les paniers des portes.

•Porte gauche

1. Deconnectez le conduit d'alimentation d'eau en poussant en arriere I' anneau de raccordement (4).

2. Ouvrez la porte. Desserrez la vis du couvercle de la charniere superieure (1). Utilisez un tournevis & pointe plate pour

soulever au levier les crochets du couvercle avant (3) qui sont dessous. Soulevez le couvercle.

3. Deconnectez le faisceau du c&ble de I'interrupteur de la porte (2). Enlevez le couvercle.

4. Et fixez-le sur la porte avec du ruban adhesif.

5. Retirez le tube.

6. Deconnectez le faisceau & trois c&bles (5). Enlevez la vis de terre (6).

7. Faites tourner le levier de la charniere (7) dans le sens contraire des aiguilles d' une montre. Enlevez la charniere

superieure (8) liber6e du verrou du levier & charniere (9).

AATTENTION: Lorsque vous enlevez la charniere superieure liber6e du verrou du levier & charniere, veillez & ce que

la porte ne tombe pas en avant.

8. Soulevez la porte & partir de I' axe de la charniere centrale (10) et enlevez la porte.

9. Rangez la porte, la partie interieure au-dessus, sur une surface ou elle ne subisse pas des rayures.

•Porte droite

1. Ouvrez la porte. Desserrez la vis du couvercle de la charniere superieure (1). Soulevez le couvercle (3).

2. Deconnectez le faisceau du c&ble de I'interrupteur de la porte (2). Enlevez le couvercle.

3. Deconnectez le faisceau & c&bles (5). Enlevez la vis de terre (6).

4. Faites tourner le levier de la charniere (7) dans le sens des aiguilles d'une montre et enlevez-le. Soulevez la

charniere superieure (8) liber6e du verrou du levier & charniere (9).

AATTENTION: Lorsque vous enlevez la charniere superieure liber6e du verrou du levier & charniere, veillez & ce que

la porte ne tombe pas en avant.

5. Soulevez la porte & partir de I' axe de la charniere centrale (10) et enlevez la porte.

6. Rangez la porte, la partie interieure au-dessus, sur une surface ou elle ne subisse pas des rayures.

2. Reinstallation des portes du refrigerateur

•Porte droite

1. Abaissez la porte sur I'axe de la charniere centrale (10).

2. Encastrez la charniere superieure (8) sur le verrou du levier de la charniere (9) et & sa place. Inserez le levier de la

charniere (7) sur le verrou du levier. Faites tourner le levier dans le sens contraire des aiguilles d'une montre pour

fixer la charniere.

3. Installez la vis de terre (6) et connectez le faisceau & trois c&bles (5).

4. Connectez le faisceau du c&ble de I'interrupteur de la porte (2).

5. Accrochez la languette sur le couvercle (3), du c6te de I' interrupteur de la porte, sous I' extremit6 de I' ouverture

destinee au c&ble dans la partie superieure du boTtier. Rangez le couvercle & sa place. Inserez et serrez la vis du

couvercle (1).

•Porte gauche

1. Abaissez la porte sur I'axe de la charniere centrale (10).

2. Encastrez la charniere superieure (8) sur le verrou du levier de la charniere (9) et & sa place. Inserez le levier de la

charniere (7) sur le verrou du levier. Faites tourner le levier dans le sens des aiguilles d' une montre pour fixer la

charniere.

3. Installez la vis de terre (6) et connectez le faisceau & trois c&bles (5).

4. Connectez le faisceau du c&ble de I'interrupteur de la porte (2).

5. Inserez le tuyau d'arrivee d'eau (4) & I'interieur du tube de raccordement jusqu'& ce que vous voyez la marque d'un

cran. (Enfoncez completement le tube sur 5/8"(15mm)).

6. Accrochez la languette sur le couvercle (3), du c6te de I' interrupteur de la porte, sous I' extremit6 de I' ouverture

destinee au c&ble dans la partie superieure du boTtier. Rangez le couvercle & sa place. Inserez et serrez la vis du

couvercle (1).

Correct

Incorrect

COMMENT ENLEVER ET INSTALLER LE

TIROIR DETACHABLE

IMPORTANT: Afin d'eviter de possibles blessures, des

dommages au produit ou d'autres dommages materiels, il

faut deux personnes pour suivre les instructions suivantes.

1. Extraction du tiroir detachable

• -firez du tiroir pour I'ouvrir dans toute sa Iongueur. Enlevez le

panier inferieur (1) en le soulevant du systeme de guidage.

• Appuyez sur les deux bras avec les pouces pour les

soulever.

• Separez les rails gauche et droit du couvercle.

• Retirez les vis(2) du rail des deux c6tes.

• Avec les deux mains, maintenez les deux c6tes de la

porte et tirez pour les separer.

• Avec les deux mains, maintenez le centre de la barre et

poussez-la pour que les deux rails entrent en m6me

temps.

AATTENTION: Lorsque vous enlevez le tiroir, ne

saisissez pas la poignee. Si elle est enlevee, vous

pourriez subir des blessures.

A ATTENTION: Lorsque vous deposer le tiroir sur le

plancher, veillez A ne pas endommager le plancher et A

ne pas vous faire mail au pied avec les bords affiles du

c6te de la charniere.

COMMENT ENLEVER ET INSTALLER LE

TIROIR DETACHABLE

IMPORTANT: Afin d'eviter de possibles blessures, des

dommages au produit ou d'autres dommages materiels, il

faut deux personnes pour suivre les instructions suivantes.

• Verifiez la forme de gauche et droite du rail du

couvercle.

Rail du

couvercle droit

2 Installation du tiroir detachable

• Avec les deux mains, maintenez le centre de la barre et

poussez-la pour que les deux rails se detachent en

m6me temps.

• Montez le connecteur de la porte (1) sur le bras du rail (2).

Rail du couvercle

gauche

• Alignezles orificesdu haut du raildu couvercle avec ceux du

bas du connecteur de la porte pour monter le raildu couvercle.

• Poussez vers le bas et fixez le connecteur de la porte

en serrant les vis(3).

• Avec le tiroir etendu & son extension totale, inserez le

panier inferieur (4) dans le systeme de guidage jusqu'&

ce qu'il ne se deplace pas en avant.

_/®

AAVERTISSEMENT: Pour eviter que les enfants ou les

animaux domestiques puissent rester attrapes ou

suffoques dedans, ne leur permettez pas de jouer dans

I'interieur du tiroir.

A AVERTISSEMENT: Ne marchez nine vous asseyez

sur la porte du congelateur.

NIVELLEMENT ET ALIGNEMENT DE LA PORTE 3.

Nivellement

Votre refrig6rateur a deux vis de reglage avant - I'une &

gauche et I'autre & droite. Si votre refrig6rateur semble

instable ou que vous voulez que les portes se ferment

plus facilement, reglez I'inclinaison du refrig6rateur en

suivant les instructions ci-dessous:

1. Branchez le cordon d'alimentation du refrig6rateur sur

une prise & trois fentes avec mise & la terre. Deplacez

le refrig6rateur vers sa position finale.

Pour retirer le couvercle de la base

1. Ouvrez le tiroir du congelateur.(Tiroir non represent6

pour davantage de clart&)

2. Lorsque le tiroir est ouvert, le degagement est

suffisant pour retirer les vis situees au-dessus du

couvercle.

Pour remplacer le couvercle de la base

• Mettez le couvercle en position puis inserez et serrez les vis.

2. Faites tourner la vis de reglage dans le sens des

aiguilles d'une montre pour rehausser ce c6te du

refrig6rateur ou dans le sens contraire des aiguilles

d'une montre pour le faire descendre. II peut 6tre

necessaire de faire tourner la vis de reglage plusieurs

lois pour regler I'inclinaison du refrig6rateur.

REMARQUE: Si vous demandez & quelqu'un de faire

pression contre la pattie superieure du refrig6rateur

cela diminue le poids sur les vis de reglage, ce qui rend

le reglage des vis plus facile.

Ouvrez encore une lois les deux portes et examinez-

les pour verifier qu'elles se ferment facilement.

Autrement, inclinez legerement le refrig6rateur plus

vers I'arriere en faisant tourner les deux vis de reglage

dans le sens des aiguilles d'une montre. II peut 6tre

necessaire de faire tourner la vis de reglage plusieurs

lois et vous devez faire tourner les deux vis de reglage

le m6me nombre de fois.

Reglez-les de nouveau si besoin.

Remplacez le couvercle de la base.

REMARQUE: Votre nouveau refrig6rateur est congu

d'une maniere unique avec deux portes pour aliments

frais. Chaque porte peut 6tre ouverte ou fermee

independamment de I'autre. Vous aurez peut-6tre

besoin d'exercer une legere pression sur les portes

pour les fermer completement.

Alignement de la porte

Si I'espace entre les portes est irregulier, suivez les

instructions ci-dessous pour aligner les portes:

1. D'une main, soulevez la porte que vous souhaitez

elever au niveau de la charniere du milieu.

De I'autre main, utilisez des pinces afin d'inserer

I'anneau elastique comme sur I'illustration.

Inserez des anneaux elastiques supplementaires

jusqu'& ce que les portes se trouvent I'une en face de

I'autre. (Trois anneaux elastiques sont fournis avec

I'appareil.)

ASSURER UNE CIRCULATION D'AIR

APPROPRII_E

Afin d'assurer des temperatures appropriees. L'air entre

dans la partie superieure du congelateur et circule vers le

bas, comme montre dans I'illustration ci-dessous. L'air

entre dans la partie superieure du congelateur et circule

vers le bas. L'air est force de la partie inferieure du

congelateur vers la partie superieure du refrig6rateur. L'air

penetre dans le refrig6rateur par I'event, puis il circule et

sort dans la partie inferieure, ou il rentre au congelateur.

FLUX MULTIPLES

• Les Flux Multiples supposent un refroidissement plus

puissant et efficace. Ceci est particulierement evident

Iorsque de nouveaux aliments sont ranges dans le

compartiment refrig6rateur.

• Si de I'eau ou d'autres substances etrangeres penetrent

dans la sortie d'air refroidi Iors du nettoyage, I'efficacite

de I'unite diminuera. Par ailleurs, si le joint est

endommag& I'efficacite diminuera egalement & cause

de I'echappement d'air refroidi.

Ne bloquez aucune de ces sorties avec des emballages

d'aliments. Si les sorties sont obstruees, le flux d'air sera

interrompu et des problemes de temperature et d'humidite

surviendront.

IMPORTANT: Comme I'air circule entre les deux

compartiments, toute odeur apparue dans I'un des

compartiments passe dans I'autre. Vous devez nettoyer

completement les deux compartiments pour eliminer les

odeurs. Pour eviter le transfert des odeurs et deshumidifier

les aliments, enveloppez ou couvrez hermetiquement les

produits alimentaires. (Pour plus de details, reportez-vous

& la section Guide pour le stockage d'aliments)

PARAMETRAGE DES COMMANDES

• Votre refrig6rateur est equip6 d'une console de

commande situee sur le distributeur qui vous permet de

reguler la temperature & I'interieur des compartiments du

congelateur et du refrig6rateur.

• Au depart, parametrez la COMMANDE DU

REFRIGERATEUR sur 37°F (3° C) et la COMMANDE

DU CONGELATEUR sur 0°F (-18°C). Conservez ces

reglages pendant 24 heures (une journee) pour que la

temperature se stabilise. Ensuite, reglez la temperature

du compartiment selon vos desirs.

• Commandede la temp.du rdrigerateur : 33°F &46°F (0° C &8° C)

Plus le chiffre parametre est faible, plus le compartiment

du refrigerateur est froid.

• Commandedela temp.du congelateur:-6°F &8°F(-21°C &-13°C)

Lorsque le chiffre parametre est inferieur, le

compartiment du congelateur devient plus froid. Mais le

compartiment du refrigerateur devient plus chaud parce

que moins d'air froid circule & I'interieur du refrigerateur.

•REMARQUE: Si vous voulez changer de °F & °C, appuyez

en m_me temps sur le bouton FRZ TEMP et sur le bouton

REF TEMP et maintenez-les enfonces pendant plus de 5

secondes et si vous voulez changer de °C & °F, appuyez

encore une lois sur ces boutons et maintenez-les enfonces

pendant 5 secondes.

• Ultra Ice [PLUS DE GLACE] : Appuyez sur le bouton

Ultra Ice et le voyant s'allume. Cette fonction reste

activee pendant 24 heures et augmente la vitesse de

refroidissement ainsi que la quantite de glace produite.

• Verrouillage du distributeur : Maintenez le bouton LOCK

enfonce pendant 3 secondes pour verrouiller le

distributeur. Lorsque celui-ci est verrouille, le voyant

s'eteint et le distributeur ne fonctionne pas. Pour le

deverrouiller, maintenez le bouton LOCK enfonce

pendant 3 secondes.

• Remplacement du filtre : Lorsque le voyant FILTER

RESET s'allume, vous devez changer le filtre & eau.

Maintenez le bouton FILTER RESET enfonce pendant

3 secondes pour eteindre le voyant. Vous devez

changer le filtre & eau tousles 6 mois environ.

AVERTISSEMENT: Si vous ouvrez la porte, le

distributeur d'eau ne fonctionnera pas.

RI_GLAGEDE LA CONFIGURATION DES COMMANDES GUIDE POUR LE STOCKAGE D'ALIMENTS

Laissez du temps au refrig6rateur pour qu'il refroidisse

completement I'air avant de faire les reglages finaux. II vaut

mieux d'attendre 24 heures avant d'etablir la configuration

finale. Les reglages intermediaires indiques dans la section

prec6dente doivent _tre corriges pour une utilisation

menagere normale du refrig6rateur. Les commandes sont

correctement regl6es Iorsque le lait et le jus sont aussi frais

que vous voulez et que la creme glacee est ferme.

La commande du refrig6rateur fonctionne comme un

thermostat pour I'appareil tout entier (compartiments

refrig6rateur et congelateur). Plus haut est le numero

auquel cette commande est regl6e, plus Iongtemps

marchera le compresseur pour maintenir la temperature

plus froide. La commande du congelateur regle le flux

d'air refroidi du congelateur au refrig6rateur. Regler la

commande du congelateur & une temperature plus froide

maintient plus frais Fair dans le compartiment du

congelateur pour le refroidir encore plus.

Si vous avez besoin de regler les temperatures dans le

refrig6rateur ou le congelateur, commencez par regler

celle du refrig6rateur. Ensuite, attendez 24 heures avant

de verifier la temperature dans le congelateur. Si elle est

trop chaude ou trop froide, reglez alors la commande du

congelateur.

Utilisez les configurations listees dans le tableau ci-

dessous comme un guide.

Rappelez-vous toujours d'attendre au moins 24 heures

entre deux reglages.

CONDITION/ REGLAGE

CAUSE: RECOMMANDI_:

Pour ranger les aliments dans le refrig6rateur, enveloppez-

les ou ranges-les dans des recipients etanches et

impermeables & Fair, sauf indication contraire. Ceci evite le

transfert de I'odeur et du goQt des aliments & travers le

refrig6rateur. Pour les produits dates, verifiez le code de la

date pour garantir leur fraTcheur.

I_lement Comment faire

Beurreoumargarine Maintenezlebeurreouvertdansun

recipientouuncompartimentferm& Si

vousrangezunstockde reserve,

enveloppez-ledansun emballagepour

congelationet congelez-le.

Fromage Stockez-ledansson emballageoriginal

jusqu'asonutilisation.ApresI'avoirouvert,

enveloppez-lede nouveauhermetiquement

dansunepelliculeplastiqueou dupapier

aluminium.

Lait Nettoyezles cartonsa lait.Pourun

meilleurstockage,rangezle lait surune

tabletteinterieure,nonpassur unetablette

de porte.

Oeufs Rangezlesoeufsdansleuremballage

d'origineoudanslaBofteaoeufsdeI'etagere

interieure,pasdansI'etageredelaporte.

• REFRIGERATEURtropchaud.

- Ouverturefrequentedelaporte.

- Grandequantited'alimentsajoutee.

- Temperatureambiantetropchaude.

Re,glezla commandedu

REFRIGERATEURversle

numeroplusbassuivant,

attendez24 heures,puis

verifiezde nouveau.

• CONGELATEURtrop chaud/

productionde glaceinsuffisamment

rapide.

- Ouverturefrequentede laporte.

- Grandequantited'alimentsajoutee.

- Temperatureambiantetropfroide(le

moteurnese metpasenmarche

suffisammentsouvent).

- Utilisationintensede glace.

- Grillesd'aerationobstrueespardes

elements.

Reglezla commandedu

CONGELATEURversle

numeroplusbassuivant,

attendez24 heures,puis

verifiezdenouveau.

Deplacezleselementshors

ducourantd'air.

• REFRIGERATEURtropfroid.

- Commandesincorrectementreglees

pourlesconditionsdefonctionnement

actuelles.

Re.glezla commandedu

REFRIGERATEURversle

numeroplushautsuivant,

attendez24 heures,puis

verifiezdenouveau.

• CONGELATEURtrop froid.

- Commandesincorrectementreglees

pourlesconditionsdefonctionnement

actuelles.

Reglezla commandedu

CONGELATEURversle

numeroplushautsuivant,

attendez24 heures,puis

verifiezdenouveau.

Fruits Lavez-les,laissez-lessecheret rangez-les

dansdessacsdeplastiqueoudanslebac

legumesa I'interieurdu refrigerateur.Ne

lavezni n'epluchezleraisinjusqu'acevous

soyezpr_ta I'utiliser.Rangezet conservez

leraisindansleurrecipientoriginaldansun

baca legumes,ourangez-ledansunsac

enpapierpartiellementfermesur une

tablettedurefrigerateur.

Legumes-feuille EnlevezI'emballageemployepourleur

stockageet coupezlegerementoujetez

leszonesmeurtrieset decolorees.Lavez-

lesavecde I'eaufroideet egouttez-les.

Placez-lesdansdes sacsenplastiqueou

desconteneursen plastiqueet rangez-les

dansle baca legumes.

Legumesavec

peau(carottes,

poivrons)

Placez-lesdansdes sacsenplastiqueou

dansdes recipientsenplastiqueet rangez-

lesdanslebac a legumes.

Poisson I, Utilisezlepoissonfraiset lescrustaceset

mollusquesle m_mejouro_vouslesavez

achetes.

Restes Couvrezles restesavecdufilmplastiqueou

dupapieraluminium.Vouspouvez

egalementutiliserdesrecipientsen

plastiquemunisdecouvercleshermetiques.

STOCKAGE D'ALIMENTS CONGELI_S

REMARUQE: Pour tout renseignement supplementaire

concernant la preparation d'aliments pour sa congelation

ou les temps de stockage des aliments, verifiez le mode

d'emploi du congelateur ou un livre de cuisine fiable.

Emballage

Une congelation reussie depend d'un emballage correct.

Si vous fermez et scellez I'emballage, il ne doit pas

permettre I'entree ou la sortie d'air ou d'humidit& Si cela

arrive, il pourrait y avoir un transfert de I'odeur et du goQt

des aliments & travers le refrig6rateur ainsi qu'une

deshumidification des aliments congeles.

Emballages recommandes

• Des contenants en plastique rigide avec couvercles

hermetiques;

• des boTtes/recipients pour congelation cylindriques;

• des feuilles d'aluminium tres resistantes;

• du papier plastifie;

• de la pellicule plastique impermeable;

• des sacs de plastique refermables specifi6es pour

congelation.

Suivez les instructions figurant sur I'emballage ou le

recipient pour appliquer des methodes de congelation

appropriees.

N'employez pas de

• sacs de pain;

• contenants de plastiques non fabriques en polyethylene;

• contenants n'ayant pas de couvercles hermetiques;

• papier cire ou papier parafinne pour congelation;

• film plastique mince, semi-permeable.

A ATTENTION: Ne pas conserver de cannettes de

boisson ou de recipient en plastique dans le

compartiment du congelateur. Ceux-ci risquent de se

briser Iors de la congelation.

Congelation

Votre congelateur ne congelera pas rapidement une

grande quantite d'aliments. Ne rangez pas plus d'aliments

decongel6s dans le congelateur que la quantite qu'il peut

congeler dans 24 heures (pas plus de 2 & 3 livres

d'aliments par pied cube d'espace dans le congelateur).

Laissez suffisamment d'espace dans le congelateur pour

que I'air circule autour des emballages. Veillez & laissez

suffisamment d'espace devant I'unite de telle fa(_on que la

porte ferme hermetiquement.

Les temps de stockage varieront en fonction de la qualite

et du type d'aliment, du type d'emballage ou de

couverture utilise (impermeable & I'air et etanche) ainsi

que de la temperature de stockage. La presence de

cristaux de glace & I'interieur d'un emballage scelle est

normale. Ceci signifie tout simplement que I'humidite dans

les aliments et I'air & I'interieur de I'emballage s'est

condensee, formant ainsi des cristaux de glace.

REMARQUE: Laissez les aliments chauds refroidir & la

temperature ambiante pendant 30 minutes, puis

emballez-les et congelez-les. Faire refroidir les aliments

chauds avant de les congeler economise de I'energie.

COMPARTIMENT RI FRIGI RATEUR

DISTRIBUTEUR DE L'EAU

Relevez le passage de distributeur avec un verre jusqu'&

ce que vous entendiez le clic pour obtenir I'eau froide.

Commutateur

De Distributeur

Soulevez

Le plateau peut _tre facilement enleve en le serrant et en

tirant.

Inclinez vers le haut de I'avant du plateau legerement et

cassez les nervures dans les trous pour remplacer le

plateau.

Nervures

LES TABLETTES DU RI_FRIGI_RATEUR

Les tablettes de votre refrig6rateur sont reglables pour

s'adapter & vos besoins de stockage. Votre modele peut

avoir de tablettes de verre ou de clayettes metalliques.

Si vous stockez des produits alimentaires similaires dans

le m_me compartiment de votre refrig6rateur et si vous

reglez les tablettes selon les differentes hauteurs des

produits, vous pourrez trouver le produit voulu plus

facilement. Cela contribuera aussi & reduire la quantite de

temps que la porte du refrig6rateur restera ouverte, ce qui

vous permettra de faire des economies d'energie.

IMPORTANT: Ne nettoyez pas les tablettes de verre avec

de I'eau chaude Iorsqu'elles sont froides. Les tablettes

pourraient se briser si elles sont soumises & des

changements de temperature brusques ou des impacts,

tels que des coups. Pour votre securit& les tablettes de

verre sont fabriquees en verre tremp& lequel se brisera,

le cas ech6ant, dans de tres petits morceaux.

REMARQUE: Les tablettes de verre sont Iourdes. Si vous les

enlevez, ayez beaucoup de soin de ne pas les laisser tomber.

Reglage des tablettes

Enlevez les tablettes de leur position originelle et

replacez-les selon votre pref6rence.

• Pour enlever une tablette--lnclinez le front de la

tablette dans le sens (1) et tirez-le dans le sens (2).

Retirez la tablette.

AATTENTION: Assurez-vous que les tablettes sont au

m_me niveau des deux c6tes. Autrement, la tablette ou

les aliments y contenus peuvent tomber.

Glissement des tablettes

Vous pouvez faire glisser vers I'exterieur et vers I'interieur

les tablettes de verre de votre refrig6rateur comme suit.

•Pour faire glisser la tablette vers I'exterieur, tirez vers

vous le front de la tablette avec soin.

•Pour faire glisser la tablette vers I'interieur, poussez

la tablette jusqu'& la position originelle.

PORTE-BOUTEILLES (Seulement 795.7755*

ModUle)

Avec ce porte-bouteilles, vous pouvez stocker les

bouteilles horizontalement. Ce dispositif peut _tre ajoute &

n'importe quelle tablette.

•Pour replacer une tablette--lnclinez le front de la

tablette et inserez les crochets de la tablette dans les

rainures & la hauteur desir6e.

Puis, abaissez le front de la tablette pour que les crochets

s'inserent completement dans les rainures respectives.

r--

Le porte-bouteilles peut _tre installe sur le bord de la

tablette choisie et 6tre enleve en le poussant vers

I'exterieur.

BACS .A LC:GUMES

Les pacs & legumes d'optibin fournissent I'frais-echantillon

et les legumes en vous laissant commandent facilement

I'humidite & I'interieur du pac & legumes. Les pacs &

legumes d'Optibin incluent:

1. Un bouton de commande d'humidite au fron de la

couverture plus croquante et.

2. Un grand trellis sur la surface interieure de la

couverture pour tenir ou liberer I'humidit&

3. Inclinez-dehors le compartiment sur I'avant du tiroir

plus croquant.

BAC ._,LC:GUMES AVEC LE DISPOSITIF DE

INCLINAISON

Inclinez-dehors le compartiment sur I'avant du pac &

legumes est pour des articles a stocke mieux dans la basse

humidite telle que des pommes et des oranges. L'avant du

compartiment est transparent pour vous permettre de voir le

contenu de compartiment. Poussez le bouton.

.--1

CONTROLE D'HUMIDITI_ DU BAC

L'on peut contr61er la quantite d'humidite dans les bacs

scelles. Regler le contr61e entre _ A et v _.

• _ A Garde I'air humide dans le bac (pour des

legumes & feuilles plus frais)

• v _ Laisse sortir I'air humide du bac (pour les

fruits).

Pour retirer le bac

1. Tirer le bac jusqu'a la butee.

2. Soulever le devant.

3. Faire glisser completement le vac.

4. Replacer le bac en le faisant glisser completement et

en passant la butee.

ENLEVEMENT DES BACS A LEGUMES

•Bacs a legumes sans glissieres (795.7754*, 7755*

Modeles)

Pour enlever le pac a legumes

1. Glissez le droit plus croquant dehors & I'arr_t.

2. Soulevez I'avant du pac & legumes, puis tirez-le pour

enlever.

3. Remplacez le pac & legumes en le glissant en arriere

dedans entierement apres I'arr_t de tiroir.

•Bacs alegumes avec glissieres (795.7719" Modele)

Pour enlever le bac a legumes

1. Tirez du tiroir jusqu'& son extension complete.

2. Enlevez la partie avant du panier, puis tirez tout droit

vers le dehors.

COUVERCLE ACROCHET AVEC GRILLE

SUR LA SUPERFIClE INTERNE

ATTENTION: Faites attention en manipulant le couvercle

car la plaque de verre n'est pas fixee au couvercle.

Pour quitter la grille de la superficie interne

Pour reinstaller le bac alegumes

1. Poussez les glissieres vers la partie arriere du

compartiment.

1. Quittez le couvercle & crochet (voir illustration ci-

dessus).

2. Tenir la plaque de verre et retournez le couvercle &

crochet.

3. Pour quitter chaque grille, tenir la grille et tirez les

coulisses du couvercle vers I'exterieur.

2. Inserez le bord arriere du panier dans le cadre.

Pour remplacer la grille de la superficie interne

1. Tirez les c6t6s de chaque armature de trellis &

I'exterieur pour reins6rer des etiquettes de trellis dans

I'armature.

2. Glissez I'armature de couverture de nouveau dans le

refrig6rateur et solidement sur I'appui d'armature.

3. Placez la couverture de verre en arriere sur le dessus

de I'armature de couverture.

3. Inclinez legerement la partie avant du bac vers le haut

et poussez-le jusqu'& ce qu'il rentre & sa place.

GLIDE'N'SERVE (GLISSEZ ET SERVEZ)

Le Glide'N'Serve (Glissez et servez) offre un espace de

stockage & commande de temperature variable qui

maintient ce compartiment plus froid que le reste du

refrig6rateur. Le tiroir offre aussi un couvercle & ouverture

automatique qui s'ouvre & chaque fois que vous tirez du

tiroir pour I'ouvrir.

Ce tiroir peut _tre utilise pour des larges plateaux pour

reception, charcuterie ou boissons.

Commandes

La commande regle la temperature de Fair dans le tiroir.

Reglez le niveau de la commande sur Froid (Cold) pour

fournir une temperature normale au refrig6rateur. Utilisez

les reglages les plus froids pour des viandes ou des

charcuteries.

REMARQUE: L'air refroidi oriente vers le Glide'N'Serve

(Glissez et servez) peut faire diminuer la temperature du

refrig6rateur. II pourrait alors 6tre necessaire de regler la

commande du refrig6rateur.

Pour enlever le Glide'N'Serve (Glissez et servez)

Inclinez la partie avant vers le haut sur la position fermee

et tirez tout droit vers le dehors.

Pour reinstaller le Glide'N'Serve (Glissez et servez)

1. Poussez les glissieres metalliques (2) vers la partie

arriere du refrig6rateur.

2. Placez le tiroir sur les glissieres et faites-le glisser en

arriere jusqu'& ce qu'il rentre & sa place.

REMARQUE: Ne stockez pas de laitue ni d'autres

legumes-feuille dans ce tiroir.

FROID (COLD)

• Chou-fleur

• Concombre

• Courgettes

• Pomme

• MaTs

• Oranges

• Raisin

PLUS FROID (COLDER)

• Biftecks

• Fromages & p&te dure

• Viandes froides

• Lard

• Hot-dogs

•AVERTISSEMENT: Les fruits et les legumes peuvent

_tre endommages si les temperatures sont regl6es au

niveau le plus froid.

• ATTENTION: Ne rangez pas de bouteilles. Si elles se

congelent, elles pourraient se briser et provoquer des

blessures & quelqu'un.

CASlERS MODULAIRES DE PORTE

Les balconnets de la porte sont demontables pour vous

permettre de le nettoyer et de les regler facilement.

1. Pour demonter un bac, simplement tirez-le vers le haut

et retirez-le.

2. Pour le replacer, glissez-le dans le support desir6 et

poussez-le jusqu'au fond.

•AVERTISSEMENT: II peut 6tre dangereux de ne pas

installer solidement les balconnets de la porte.

• REMARQUE: NE DI_MONTEZ PAS un bac contenant

des aliments.

• ATTENTION" NE PERMETTEZ PAS aux enfants de

jouer avec les paniers. Les coins aiguises des paniers

peuvent les blesser

COMPARTIMENT ._, PRODUITS LAITIERS

1. Pour enlever le compartiment & produits laitiers,

simplement levez-le et retirez-le.

2. Pour replacer le compartiment & produits laitiers,

glissez-le dans la position desir6e et poussez-le

jusqu'au fond.

BAC AGLACE

1. Pour retirer le bac & glace, tirez le tiroir autant que

possible.

2. Soulevez doucement et retirez le bac & glace.

3. Pour reinstaller, tirez le tiroir autant que possible,

mettez le bac & glace en position correcte puis

repoussez le tiroir.

PORTE-OEUFS

Rangez les oeufs dans la BoTte & oeufs de I'etagere

interieure, pas dans I'etagere de la porte.

A ATTENTION: N'utilisez pas la boTte & oeufs pour

conserver de la glace dans le compartiment du

congelateur. La boTte & oeufs risque de se briser

facilement en cas de congelation.

COMPARTIMENT CONGI_LATEUR

PORTE INCLINABLE

La porte inclinable permet un acces facile aux aliments.

Comment utiliser

Incliner la porte et tirer.

AVERTISSEMENT: Faire attention aux pieds en

inclinant la porte.

BAC A

GLACE

TIROIR

PANIER MI_TALLIQUE DE LA PORTE DU

CONGI_LATEUR (Seulement 795.7754*, 7755*

ModUles)

Extraction du partier

1. Tirez I'un des supports vers le haut.

2. Retirez le panier des deux supports.

Remise en place du panier

1. Inserez le support dans I'un des c6tes. Accrochez

I'extremit6 du panier& I'interieur du support.

2. Accrochez I'autre extremit6 du panier& I'interieur de

I'autre support. Poussez le support vers le bas pour le

mettre en place.

3. Assurez-vous que I'arriere du panier passe derriere la

languette de retention de chaque support.

CLOISON DU DURABASE

La cloison du Durabase vous permet d'organiser I'espace

du Durabase dans deux secteurs.

1. Pour I'enlever, poussez la cloison vers I'exterieur.

2. Pour la reinstaller, accrochez les coins superieurs de la

cloison au bord superieur du durabase.

AVERTISSEMENT: Si tiroir du congelateur est ouvert,

les enfants peuvent tomber & I'interieur.

TIROIR COULISSANT

Changement d'instruction & partir du changement de

disposition

Pour retirer le tiroir, poussez les crochets avant gauche et

droit vers O pour tirer vers le haut et retirez le tiroir.

Soulevez doucement I'engrenage des c6tes gauche et

droit du tiroir et tirez vers ®.

DURABASE

1. Pour enlever le Durabase, ouvrez-le au complet.

Inclinez le front du Durabase et retirez-le.

2. Pour le reinstaller, introduisez le Durabase dans les

coulisses. Pour reinstaller, repositionnez I'engrenage des c6tes

gauche et droit du tiroir apres avoir tire sur les rails autant

que possible. Poussez doucement les c6tes gauche et

droit en verifiant le crochet avant.

FILTRE A EAU

II est recommande de changer le filtre Iorsque le voyant

du filtre & eau s'allume ou Iorsque vous observez une

diminution de la performance de votre distributeur ou de

celle de votre machine & gla(_ons.

Apres avoir change la cartouche du filtre & eau,

reinitialisez I'affichage de I'etat du filtre & eau ainsi que le

voyant en maintenant le bouton enfonce pendant 3

secondes.

1. Enlevez la vieille cartouche.

Mettre un godet au-

dessous du trou Iors du

remplacement du filtre

NOTE: Puisque un peu d'eau coule pendant ce temps.

2. Remplacez la cartouche par une cartouche neuve.

Retirez la cartouche neuve de son emballage puis

retirez I'enveloppe de protection des joints toriques.

En orientant le bouton de la cartouche en position

verticale, enfoncez la cartouche du filtre neuf &

I'interieur du couvercle jusqu'& ce qu'elle s'arr6te.

Si vous ne parvenez pas & faire tourner le filtre d'un

c6te & I'autre, c'est qu'il n'est pas entierement inser&

Poussez-le fermement et pliez-le sur place. Vous

entendrez en declic Iorsqu'il se remettra & sa place. ,&,

I'aide de la poignee, pliez la cartouche environ 1/4 de

tour dans le sens des aiguilles d'une montre. Vous

entendrez en declic Iorsqu'elle se remettra & sa place.

Tournez le bouton de la

cartouche dans le sens

des aiguilles d'une

montre.

Retirez la cartouche.

3. Rin(_age du systeme d'eau apres le remplacement d'un

filtre.

FaTtes couler de I'eau dans le distributeur d'eau

pendant 3 minutes pour purger le systeme.

REMARQUE: Pour commander un filtre & eau de

rechange, appelez le 1-800-4-MY-HOME. Demandez la

piece 9990.

Risque d'explosion

Utilisez des nettoyeurs ininflammables.

Autrement, vous risquez de provoquer un incendie,

une explosion, voire la mort.

PIECES EN PLASTIQUE (couvercles et panneaux)

N'utilisez pas de nettoyeurs de fen6tres, d'abrasifs ni de

fluides inflammables. Ceux-ci peuvent egratigner ou

endommager les materiaux.

SERPENTINS DE CONDENSATION

Retirez le couvercle de la base. (Lisez la section le

couvercle de la base & la page 48.)

Utilisez un aspirateur avec un dispositif de rallongement

pour nettoyer les serpentins de condensation.

Aspirez les serpentins s'ils sont poussiereux ou sales. II

faut nettoyer les serpentins tousles mois.

Replacez la grille inferieure.

REMPLACEMENT DE L'AMPOULE D'C:CLAIRAGE

Le refrig6rateur et le congelateur se decongelent

automatiquement. Pourtant, nettoyez ces deux

compartiments au moins une fois par mois afin d'eviter les

odeurs. Essuyez les deversements immediatement.

CONSEILS GI_NI_RAUX DE NETTOYAGE

• Debranchez le refrig6rateur ou coupez I'alimentation.

• Demontez toutes les pieces demontables, telles que

tablettes, bacs, etc. Adressez-vous aux sections

pertinentes de Utilisation de votre refrig6rateur pour lire

les instructions de demontage.

• Utilisez une eponge propre ou un tissu doux et du

detergent neutre avec de I'eau tiede. N'utilisez pas des

nettoyeurs abrasifs ou corrosifs.

• Lavez & la main, rincez et assechez toutes les surfaces

au complet.

• Branchez le refrig6rateur ou reconnectez I'alimentation.

EXTI_RIEUR

Les surfaces exterieures en metal peint encaustique aident

& prevenir la rouille. Ne cirez pas les pieces en plastique.

Cirez les surfaces en metal peint au moins deux fois par an

avec de la cire pour des appareils menagers (ou cire auto-

luisante). Appliquez la cire avec un tissu propre et doux.

Pour les produits ayant des surfaces exterieures en acier

inoxydable, utilisez une eponge propre ou un tissu doux

et un detergent neutre avec de I'eau tiede.

N'utilisez pas des nettoyeurs abrasifs ou corrosifs.

Assechez completement avec un tissu doux.

INTI_RIEUR(permettez au cong_lateur de se rg_chauffer

un peu pour _viter que le tissu se colle aux parois)

Pour enlever les odeurs plus facilement, vous pouvez

laver I'interieur du refrig6rateur avec un melange de

bicarbonate de sodium et eau tiede.

Melangez 2 cuillerees de bicarbonate de sodium dans 1 quart

d'eau (26 g bicarbonate de sodium dans 1 litre d'eau.) Assurez-

vous que le bicarbonate de sodium est completement dissous

pour ne pas egratigner les surfaces du refrigerateur.

ATTENTION: En nettoyant rinterieur, n'aspergez pas d'eau.

COMPARTIMENTS CONTRE-PORTE ET

JOINTS DES PORTES

N'utilisez pas de cires nettoyantes, de detergents

concentres, de lessives ni de nettoyeurs contenant du

petrole dans les pieces en plastique du refrigerateur.

100

Risque de choc electrique

Avant de remplacer une ampoule d'eclairage grillee,

debranchez le refrigerateur ou coupez I'alimentation &

partir du disjoncteur ou de la boTte& fusibles.

REMARQUE: Le fait de mettre le contr61e en position

OFF ne coupe pas I'alimentation du circuit d'eclairage.

REMARQUE: Pas toutes les ampoules pour appareils

menagers ne fonctionneront dans votre refrigerateur.

Assurez-vous de remplacer I'ampoule grillee pour une

autre de la m_me dimension, forme et voltage.

Pour changer I'ampoule d'eclairage du refrigerateur:

1. Debranchez le cordon d'alimentation de la prise.

2. Demontez les tablettes du refrigerateur.

3. Poussez I'ecran de protection vers le bas et retirez-le.

4. Tournez I'ampoule dans le sens inverse des aiguilles

de I'horloge.

5. Reinstallez tout dans I'ordre inverse de demontage.

Pour remplacer I'ampoule du congelateur

1. Debranchez le cordon d'alimentation du refrig6rateur

de la prise secteur.

2. Poussez I'ecran de protection vers le bas et retirez-le.

3. Retirez I'ampoule usagee. Remplacez-la par une

ampoule de 60 watts pour appareil electrom6nager.

4. Inserez les languettes situees & I'arriere du couvercle

dans les encoches du plafond du congelateur. Poussez

le couvercle vers le haut pour enclencher I'avant & sa

place.

ATTENTION: N'INTRODUISEZ PAS les doigts &

I'interieur du couvercle. L'ampoule peut _tre chaude.

COUPURE D'ENERGIE

S'il y a une coupure d'energie, appelez la compagnie

d'energie et demandez combien de temps durera la

coupure.

1. Si I'energie est coupee pendant 24 heures ou moins,

gardez les portes du refrig6rateur bien fermees pour

eviter que les aliments se rechauffent et se

decongelent.

2. Si I'energie est coupee pendant plus de 24 heures:

a) Retirez tousles aliments et stockez-les dans une

glaciere.

QUAND VOUS PARTEZ EN VACANCES

Si vous choisissez de laisser le refrigerateur en

fonctionnement pendant votre absence, suivez ces

instructions afin de preparer votre refrig6rateur avant de

partir.

1. Consommez tousles produits perissables et congelez

le reste.

2. Videz le bac & glace.

Si vous choisissez d'eteindre le refrigerateur pendant

votre absence, suivez ces instructions,

1. Retirez tousles aliments du refrig6rateur.

2. Selon votre modele, mettez le contr61e du thermostat

(commande du refrig6rateur) en OFE Lisez la section

Configuration des commandes.

3. Nettoyez le refrig6rateur, essuyez-le et assechez-le au

complet.

4. Utilisez du ruban adhesif ou un morceau de bois pour

emp_cher les portes de se fermer. L'entree d'air evitera

que les odeurs et la moisissure se produisent.

QUANDVOUS DEMENAGEZ

Quand vous dem6nagez votre refrig6rateur & une

nouvelle maison, suivez ces instructions pour le preparer

au demenagement.

1. Retirez tousles aliments du refrig6rateur et stockez

tousles aliments surgeles avec de la glace seche.

2. Selon votre modele, mettez la commande du

thermostat (commande du refrig6rateur) en OFE Lisez

la section Configurations des commandes.

3. Debranchez le refrig6rateur.

4. Nettoyez-le, essuyez-le et sechez-le au complet.

5. Demontez toutes les pieces demontables, emballez-les

correctement et rangez-les toutes ensemble pour eviter

qu'elles bougent et se brisent pendant le

dem6nagement. Adressez-vous aux sections

pertinentes de Utilisation de votre refrig6rateur pour lire

les instructions de demontage.

6. Selon le modele, levez le front du refrig6rateur pour

qu'il roule plus facilement OU vissez-le aux pattes de

nivellement pour eviter d'egratigner le plancher. Lisez

la section Fermeture de la porte.

7. Fermez les portes et assurez-les avec du ruban adhesif

et collez le cordon d'alimentation au refrig6rateur avec

du ruban adhesif. Une lois arrive dans votre nouvelle

maison, reinstallez tout suivant les instructions de la

section Installation de votre refrigerateur.

101

Risque de blessures personnelles

Evitez le contact avec les pieces amovibles du

mecanisme d'ejection ou avec I'el6ment chauffant

fabricant les cubes. NE PLACEZ PAS les doigts ni les

mains dans le mecanisme de fabrication de glace

automatique quand le refrig6rateur est branch&

INSTRUCTIONS DE FONCTIONNEMENT

Un r6frig6rateur qui vient d'6tre install6 peut

tarder de 12 a24 heures a fabriquer de la glace.

Machine & gla(_ons

Bras palpeur

Voyant de Interrupteur

dimension des Bouton de

cubes selection de

dimension des cubes

La machine & gla(_ons est capable de produire huit cubes

par cycle--environ 100-130 cubes dans une periode de

24 heures, selon la temperature du compartiment

congelateur, la temperature ambiante, la quantite de fois

que la porte soit ouverte et les autres conditions de

fonctionnement.

Si le r6frigerateur est utilise avant de realiser le

raccordement de I'eau & la machine & gla(;ons, mettez

I'interrupteur en O (off).

Si le refrig6rateur a 6te raccorde & une source d'eau,

mettez I'interrupteur en I (on).

La machine & gla(;ons se remplira d'eau Iorsqu'elle est

assez froide pour congeler.

Un refrig6rateur qui vient d'6tre installe peut tarder de 12

& 24 heures & fabriquer des gla(;ons.

Jetez les premiers lots de gla(;ons pour vous assurer que

le conduit d'eau est propre.

Verifiez que rien n'obstrue le balayage du bras palpeur.

Lorsque le compartiment atteint le niveau du bras palpeur,

la machine & gla(_ons arr6te la production de glace.

II est normal que plusieurs gla(;ons soient colles.

Si les glagons ne sont pas utilises souvent, ils deviennent

troubles, avec un goQt de moisi et retr6cis.

REMARQUE: Si la dimension du cube est inferieure ou

superieure & ce que vous vous attendiez, vous pouvez la

regler avec le bouton de selection de dimension des

cubes.

Chaque fois que vous appuyez sur ce bouton, le voyant

superieur suivant s'allume. Le voyant se trouvant le plus

haut correspond & la plus large dimension des cubes.

€:tant dans la position la plus haute, si vous appuyez

encore sur le bouton, le voyant se trouvant le plus bas

s'allumera.

QUAND VOUS DEVEZ METTRE

L'INTERRUPTEUR DE LA MACHINE .&,

GLA_ONS EN O (OFF)

•Lorsque I'approvisionnement d'eau sera coupee pendant

plusieurs heures.

•Lorsque le bac & glace sera enleve pendant plus d'une

ou deux minutes.

• Lorsque le refrig6rateur ne sera pas utilise pendant

plusieurs jours.

BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE

• La vanne & eau de la machine & gla(_ons bourdonnera

Iorsque la machine se remplit d'eau. Si I'interrupteur est

en position I (on), elle bourdonnera m6me si elle n'a pas

encore et6 raccordee & I'eau.

Pour arr6ter le bourdonnement, mettez I'interrupteur en

o (off).

REMARQUE: Si vous gardez I'interrupteur en position I

(on) avant de raccorder le conduit d'eau, vous pouvez

endommager la machine & glagons.

• Vous entendrez le bruit des cubes tombant dans le bac

et de I'eau coulant dans les tuyaux Iors du remplissage

de la machine & gla(_ons.

PRI_PARATION POUR LES VACANCES

Mettez I'interrupteur de la machine & gla(_ons en O (off) et

coupez I'approvisionnement d'eau du refrig6rateur.

Si la temperature ambiante tombe au-dessous du niveau

de congelation, contactez un technicien qualifie pour

drainer le systeme d'approvisionnement d'eau, afin

d'eviter des dommages materiels graves & cause d'un

conduit ou d'un raccordement d'eau bris&

1O2

AVANT DE COMMENCER

L'installation de ce conduit d'eau n'est pas couverte par la

garantie du fabricant du refrig6rateur ou de la machine &

gla£ons. Suivez ces instructions avec soin pour minimiser

le risque de dommages coQteux.

Le martelement de I'eau (les coups de I'eau & I'interieur

des tuyaux) & rinterieur de la tuyauterie de la maison peut

endommager les pieces du refrig6rateur et provoquer des

fuites ou des inondations. Contactez un plombier qualifie

pour corriger le martelement de reau avant d'installer le

conduit d'approvisionnement d'eau au refrig6rateur.

Pour eviter de brQler ou d'endommager le produit, ne

raccordez pas le conduit d'eau au conduit d'eau chaude.

Si vous utilisez votre refrig6rateur avant de raccorder le

conduit d'eau, assurez-vous que rinterrupteur est en

position O (off).

N'installez pas la tuyauterie de la machine & gla(;ons dans

des secteurs ou les temperatures tombent au-dessous du

niveau de congelation.

Si vous utilisez un dispositif electrique (tel qu'une perceuse)

Iors de rinstallation, assurez-vous que le dispositif aura une

double isolation ou sera mis & la terre de fa(;on & reduire le

risque de choc electrique ou sera alimente & piles.

Toutes les installations doivent _tre conformes aux

contraintes des codes de plomberie Iocaux.

REMARQUE" Utilisez des protecteurs pour les yeux.

CE DONT VOUS AVEZ BESOIN

Deux ecrous de serrage d'un

diametre exterieur de 1/4. et

2 viroles (manches) pour

raccorder le tuyau de cuivre &

la vanne de sectionnement et

& la vanne & eau du

refrig6rateur.

Si votre conduit d'eau en

cuivre ales extremit6s

evas6es, vous aurez besoin

d'un adaptateur (disponible

dans les magasins d'articles

de plomberie) pour raccorder le conduit d'eau au

refrig6rateur OU vous pouvez couper le bout evas6 avec

un coupeur de tuyaux et utiliser un dispositif de serrage.

La vanne de sectionnement

pour raccorder le conduit

d'eau froide. La vanne de

sectionnement doit avoir une

entree d'eau avec un

diametre interieur minimal de

5/32. au point raccordement au CONDUIT D'EAU

FROIDE. Les vannes de sectionnement du type etrier

sont incluses dans plusieurs kits d'approvisionnement

d'eau. Avant d'en acheter, assurez-vous qu'une vanne du

type etrier est conforme aux codes de plomberie Iocaux.

INSTRUCTIONS D'INSTALLATION

Installez la vanne de sectionnement dans le conduit d'eau

potable plus frequemment utilis&

1. COUPEZ L'APPROVISIONNEMENT D'EAU

PRINCIPAL

•Tuyau de cuivre, de 1/4 de diametre

exterieur pour raccorder le

refrig6rateur & la source d'eau.

Assurez-vous que les deux

extremit6s du tuyau ont une coupe

carree.

Pour determiner la Iongueur du tuyau & utiliser :

mesurez la distance entre la vanne & eau & la partie

arriere du refrig6rateur et le conduit d'approvisionnement

d'eau et ajoutez-le 8 pieds (2,4 m). Assurez-vous qu'il y a

une section de tuyau supplementaire (environ 8 pieds [2,4

m] bouclee dans 3 coudes d'un diametre d'environ 10. [25

cm]) pour permettre la separation du refrig6rateur du mur

apres rinstallation.

• Une source d'eau froide. La pression d'eau doit _tre

entre 20 et 120 p.s.i, pour les modeles sans filtre & eau et

entre 40 et 120 p.s.i, pour les modeles avec filtre & eau.

• Perceuse.

• 1/2. ou cle de serrage

reglable.

•Tournevis courant et

cruciforme.

Fermez la vanne la plus proche pour soulager la

pression du conduit.

2. CHOISISSEZ L'EMPLACEMENT DE LA VANNE

Choisissez un emplacement

facilement accessible pour la vanne.

II est mieux de la placer dans un

tuyau d'eau vertical. S'il est

necessaire de la placer dans un

tuyau d'eau horizontal, installez-la

dans la partie superieure ou sur le

c6t& plut6t que dans la partie

inferieure, pour eviter les sediments

du tuyau d'eau.

3. PERCEZ UN TROU POUR LA VANNE

Percez un trou de 1/4 dans le

conduit d'eau (m_me si vous

utilisez une vanne auto-

per(;ante) avec une meche

aiguisee. Enlevez tousles

rebords resultant du per(;age

du tuyau. Veuillez eviter le

contact de reau avec la perceuse. Si vous ne percez

pas un trou de 1/4., II est possible que la production de

glace soit reduite ou que les gla(;ons soient plus petits.

103

INSTRUCTIONS D'INSTALLATION (SUITE)

4. SERREZ LA VANNE DE SECTIONNEMENT

Serrez la vanne de sectionnement au tuyau d'eau

Collier de

serrage pour

tuyaux

Vanne de Tuyau d'eau

sectionnement froide vertical

du type etrier

froide avec un collier de serrage pour tuyaux.

REMARQUE: Les Codes de plomberie de I'etat de

Massachusetts 248CMR doivent 6tre respectes. Les

vannes du type etrier sont illegales et leur utilisation

est interdite dans le Massachusetts. Consultez avec

un plombier agree.

5. SERREZ LE COLLIER DE SERRAGE POUR

TUYAUX

Serrez les vis du collier de serrage jusqu'& ce que la

rondelle d'etanch6it6 commence & se dilater.

REMARQUE: Ne serrez pas en exces ou vous risquez

d'endommager la tuyauterie. Rondelle

Collier de serrage

pour tuyaux I j

Vis du collier

7. RACCORDEZ LA TUYAUTERIE ._, LA VANNE

Placez I'ecrou de serrage et la virole (manche) pour le

tuyau de cuivre dans le bout du tuyau et raccordez-le

& la vanne de sectionnement. Assurez-vous que la

tuyauterie est completement introduite dans la vanne.

Serrez I'ecrou de fortement.

Vanne de

sectionnement €:crou de

du type etrier serrage

€:crou

presse- --

etoupe

Vanne de

decharge Virole (manche)

REMARQUE" Les Codes de plomberie de I'etat de

Massachusetts 248CMR doivent 6tre respectes. Les

vannes du type etrier sont illegales et leur utilisation

est interdite dans le Massachusetts. Consultez avec

un plombier agree.

8. LAVAGE DE LA TUYAUTERIE

Ouvrez I'approvisionnement

principal d'eau et laissez couler

I'eau jusqu'& ce que I'eau soit

propre.

Fermez le passage d'eau avec la

vanne apres avoir laisse s'ecouler

environ un quart d'eau dans la

tuyauterie.

6. ACHEMINEZ LA TUYAUTERIE

Acheminez la tuyauterie entre le conduit d'eau froide

et le refrig6rateur. Acheminez la tuyauterie & travers le

trou perce dans lemur ou le plancher (derriere le

refrig6rateur ou pres de sa base) aussi proche que

possible.

REMARQUE: Assurez-vous qu'il y a une section de

tuyau supplementaire (environ 8 pieds [2,4 m] bouclee

dans 3 coudes d'un diametre d'environ 10. [25 cm])

pour permettre la separation du refrig6rateur du mur

apres I'installation.

1O4

9. RACCORDEMENT DU TUYAU AU

REFRIGERATEUR

Retrait et remplacement du couvercle de la vanne

REMARQUE:

•Avant de raccorder la conduite d'eau au refrig6rateur,

verifiez que le cordon d'alimentation du refrig6rateur

n'est pas banche sur la prise secteur.

1. Enlevez la bague en plastique flexible du robinet

d'adduction d'eau.

2. Placez recrou de serraer et la virole (manchon) &

extremit6 du tuyan comme indique sur la figure.

3. Placez extre du tube de cuivre dans la connexion

aussi loin que possible. Tout en fixant la tuyauterie,

serrez le connecteur.

AATTENTION: Verifiez rabsence d'ecoulement d'eau

au niveau des raccordements des canalisations.

10. OUVREZ LA VANNE DE

SECTIONNEMENT DE L'EAU

Serrez tous les raccordements presentant des fuites.

Replacez le couvercle d'acces au compartiment du

compresseur.

Collier de tuyal f1/4 "Tube

1/4 "Ecr //

serrage _- f/

Virole

(manchon) \

Refrigerateur

11. BRANCHEZ LE RI_FRIGI_RATEUR

Placez le serpentin de la tuyauterie pour qu'il ne vibre

pas contre la partie arriere du refrig6rateur ou contre

lemur. Rapprochez le refrig6rateur au mur.

12. DEMARRAGE DE LA MACHINE A

GLACONS

Positionnez rinterrupteur d'alimentation electrique de

la machine A gla£;ons sur ON. La machine A gla£;ons

commence A fonctionner des qu'elle a atteint une

temperature de 15°F (-9°C).

Le fonctionnement commencera alors

automatiquement si rinterrupteur de la machine A

gla(_ons est en position I (on).

1O5

BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE

Votre nouveau refrig6rateur peut faire des bruits que votre

ancien refrig6rateur ne faisait pas. Puisque ces bruits

seront nouveaux pour vous, vous pouvez vous en

preoccuper. La plupart de ces nouveaux bruits sont

normaux. Les surfaces dures, comme le plancher, les murs

et les armoires peuvent augmenter la resonance des

bruits. Le guide suivant decrit les types de bruits et quelle

peut 6tre leur source.

•La minuterie de decong61ation emet un declic Iorsque le

cycle de decong61ation automatique commence et se

termine. La commande du thermostat (ou commande du

refrig6rateur, selon le modele) produira aussi un declic

Iorsque son cycle demarre et s'arr6te.

• Des crepitements peuvent provenir du flux du r6frigerant,

du conduit d'eau ou des produits places sur le refrig6rateur.

• Votre refrig6rateur est dessine pour fonctionner plus

efficacement afin de conserver vos aliments & la

temperature desir6e.

Le haut rendement du compresseur peut provoquer que

votre nouveau refrig6rateur fonctionne plus Iongtemps

que I'ancien et il est possible que vous entendiez un son

module ou aigu.

• II est possible que vous entendiez le moteur du

ventilateur de I'evaporateur faisant circuler I'air & travers

les compartiments refrig6rateur et congelateur.

,&,la fin de chaque cycle, il est possible que vous

entendiez un bruit de glouglou produit par la circulation

du refrig6rant dans votre refrig6rateur.

La contraction et I'expansion des parois interieures

peuvent provoquer des bruits d'eclatement.

L'egouttement d'eau dans le radiateur de decong61ation

pendant le cycle de decong61ation peut provoquer un

bruit de gresillement.

II est possible que vous entendiez I'air souffle par le

ventilateur du condensateur, traversant le condensateur.

• II est possible que vous entendiez I'ecoulement d'eau vers

le bac de drainage pendant le cycle de decong61ation.

LE RI_FRIGI_RATEUR NE FONCTIONNE PAS

Verifiez si... Alors...

Le cordon d'alimentation est debranch6. Branchez correctement le cordon & une prise ayant le voltage approprie.

Un fusible a saute ou le disjoncteur a coupe le Remplacez le fusible ou reinitialiser le disjoncteur.

courant.

La commande du refrig6rateur est regl6e en Lisez la section Configurations des commandes & la page 90.

position OFE

Le refrig6rateur est en cycle de decong61ation. Attendez environ 30 minutes jusqu'& la fin du cycle de decong61ation.

VIBRATIONS OU CRI_PITEMENTS

Verifiez si... Alors...

Le refrig6rateur est solidement appuye sur le Le plancher n'est pas assez solide ou egal ou les pattes de

plancher, nivellement ont besoin d'un nouveau reglage.

Lisez la section Installation & la page 80, 89.

L'I_CLAIRAGE NE FONCTIONNE PAS

Verifiez si... Alors...

Le cordon d'alimentation est debranch6.

L'ampoule d'eclairage n'est pas bien serree.

L'ampoule d'eclairage est grillee.

Branchez correctement le cordon & une prise ayant le voltage approprie.

Mettez la commande du r6frigerateur en position OFF et

debranchez le refrig6rateur. Remplacez I'ampoule. Branchez le

refrig6rateur et reinitialisez la commande du refrig6rateur.

Remplacez I'ampoule grillee par une autre du m6me voltage,

dimension et forme disponible dans le magasin specialis6 de

votre region. (Lisez la section Changement de I'ampoule

d'eclairage aux pages 100-101 .)

Mettez la commande de temperature en position OFF et

debranchez le refrig6rateur avant de remplacer I'ampoule.

106

LE MOTEUR DU COMPRESSEUR SEMBLE NE PAS FONCTIONNER ASSEZ LONGTEMPS

Verifiez si... Alors...

Le refrig6rateur remplace etait un modele plus

ancien.

La temperature ambiante est plus haute que la

temperature normale.

La porte a et6 souvent ouverte ou une grande

quantite d'aliments a et6 ajoutee.

Le refrig@ateurvient d'etre branche et la commande

du refrig6rateur est regl6e correctement.

La commande du refrig@ateur n'est pas regl6e

correctement selon les conditions environnantes.

Les portes ne sont pas bien fermees.

Les serpentins de condensation sont sales.

Les refrig6rateurs modernes, ayant un espace de stockage plus

grand, demandent une periode de fonctionnement plus Iongue.

Le moteur fonctionnera plus Iongtemps dans des conditions plus

chaudes. Dans des temperatures ambiantes normales, le

moteur devrait fonctionner environ 40% & 80% du temps. Dans

des conditions plus chaudes, il devrait peut-_tre fonctionner

encore plus Iongtemps.

Le fait d'introduire des aliments et d'ouvrir la porte rechauffe le

refrig6rateur.

IIest normal que le refrig6rateur fonctionne plus Iongtemps pour

pouvoir refrig@erdavantage.

Le fait d'introduire une grande quantite d'aliments rechauffe le

refrig6rateur. Lisez la section Guide pour le stockage

d'aliments & la page 91. Pour faire des economies d'energie,

essayez de sortir du refrig6rateur tout dont vous avez besoin en

une seule lois, gardez les aliments de fa(_on ordonnee pour qu'il

soit plus facile de les trouver et fermez la porte aussit6t possible.

Le refrig6rateur tardera 24 heures & refrig6rer completement.

Lisez la section Reglage de la configuration des commandes

& la page 91.

Fermez les portes correctement. Si vous ne pouvez pas les fermer

completement, lisez Les portes ne ferment pas & la fin de ce manuel.

Cela evite le transfert d'air et oblige le moteur & fonctionner

davantage.

Nettoyez les serpentins de condensation. Lisez la section

Entretien et nettoyage aux pages 100-101.

LES PORTES NE FERMENT PAS COMPLI_TEMENT

Verifiez si... Alors...

Le refrig6rateur n'est pas nivel& Lisez Nivellement et alignement de la porte & la page 89.

II y a des aliments qui emp6chent de bien Reordonnez les aliments et les tablettes.

fermer la porte.

Le bac & glace, le couvercle du bac & legumes, Fermez les bacs correctement et placez le couvercle du bac &

les tiroirs, les tablettes, les balconnets de la legumes, les tiroirs, les tablettes et les paniers correctement.

porte ou les paniers sont mal places. Lisez la section Utilisation de votre Refrigerateur aux pages

90-99.

Les joints sont colles. Nettoyez les joints et leurs surfaces de contact. Appliquez une

fine couche de paraffine dans les joints apres le nettoyage.

Le refrig6rateur se balance ou semble instable. Mettez le refrig6rateur & niveau. Lisez la section Nivellement et

alignement de la porte & la page 89.

Les portes ont et6 enlevees pendant Retirez et replacez les portes suivant les sections de Poignees

I'installation du produit et mal reinstall6es, et portes Demontage et remplacement du refrigerateur aux

pages 81-88 ou contactez un technicien qualifi&

IL Y A DES CRISTAUX DE GLACE OU DU GIVRE DANS LES ALIMENTS SURGELI'--S

Verifiez si... Alors...

La porte n'est pas bien fermee.

La porte est ouverte souvent.

Lisez Les portes ne ferment pas completement en haut.

Si la porte est ouverte, de I'air humide et chaud entre dans le

congelateur, ce qui produit la decong61ation.

1O7

LA GLACE A UN MAUVAIS GOUT OU ODEUR

Verifiez si... Alors...

La machine & gla(;ons vient d'etre installee. N'utilisez pas les premiers lots de gla(_ons pour eviter les

gla(;ons troubles et avec un mauvais goQt.

La glace a et6 Iongtemps stockee. Jetez les vieux gla(;ons et remplissait le compartiment avec de

I'eau fraTche.

Les aliments n'ont pas et6 bien enveloppes Emballez les aliments de nouveau pour eviter que leur odeur se

dans leurs compartiments, transmette aux glagons.

L'eau contient des mineraux, tels que le sulfure. II peut _tre necessaire un filtre & eau (ou de le remplacer) afin

d'eliminer les mauvaises odeurs et goQts.

L'interieur du refrig6rateur a besoin de nettoyage. Lisez la section Entretien et nettoyage aux pages 100-101.

Le bac & glace a besoin de nettoyage. Videz et nettoyez le bac. N'utilisez pas les vieux glagons.

IL Y A DE L'EAU DANS LE BAC DE DRAINAGE DE D¢CONGI_LATION

Verifiez si... Alors...

Le refrig6rateur est en decong61ation. L'eau sera evapor6e. II est normal que de I'eau tombe dans le

bac de decong61ation.

II est plus humide que d'habitude. II est normal que I'eau du bac de decongelation tarde plus Iongtemps

&6tre evapor6e. Cela est normal Iorsqu'il fait chaud ou humide.

IL SEMBLE QUE LE RI_FRIGI_RATEUR FAIT BEAUCOUP DE BRUIT

Verifiez si... Alors...

I Les bruits sont normaux dans votre Lisez la section Bruits normaux que vous pouvez entendre &

refrig6rateur, la page 106.

LA MACHINE ._,GLAgONS NE PRODUlT PAS DE GLACE OU ELLE PREND TROP DE TEMPS

.&,LA PRODUlRE

Verifiez si... Alors...

La temperature du congelateur est assez froide • Attendez 24 heures apres la mise en marche pour la

pour produire de la glace, production de glace. Lisez la section Configurations des

commandes & la page 90.

La porte est restee ouverte. Verifiez s'il y a quelque chose qui garde la porte ouverte.

LES CUBES PRODUlTS PAR LA MACHINE ._, GLAgONS SONT TRI_S PETITS

Verifiez si... Alors...

La dimension plus petite des cubes est Selectionnez une dimension plus grande des cubes avec le

selectionnee, selecteur de dimension des cubes.

La vanne de sectionnement d'eau qui raccorde le Contactez un plombier pour nettoyer la vanne.

refrigerateur au conduit d'eau est bouchonnee.

IL EST TRI_S DIFFICILE D'OUVRIR LES PORTES

Verifiez si... Alors...

Les joints sont sales ou collants. Nettoyez les joints et leurs surfaces de contact. Appliquez une

fine couche de cire dans les joints apres le nettoyage.

Vous voulez rouvrir la porte peu de temps apres Lorsque vous ouvrez la porte, de Fair chaud entre dans le

I'avoir ouverte, refrig6rateur. Le refroidissement brusque de I'air chaud cree un

vide. S'il est difficile d'ouvrir la porte, attendez 5 minutes pour

permettre que la pression d'air s'equilibre et essayez alors de

I'ouvrir plus facilement.

108

LA TEMPI RATURE EST TRI S CHAUDE OU IL Y A DE L'HUMIDITI INTI RIEURE

Verifiez si... Alors...

Les conduits de ventilation d'air sont bloques.

L'air circule du congelateur & la section des

aliments frais et revienne & travers les conduits

de ventilation de la cloison divisant les deux

sections.

Les portes sont ouvertes souvent.

Sentez le flux d'air des conduits de ventilation avec votre main

et deplacez tousles aliments qui bloquent les conduits de

ventilation et reduisent le flux d'air. Lisez Flux multiples & la

page 90 pour I'emplacement des conduits d'air.

Si la porte est ouverte, de I'air chaud entre dans le refrig6rateur.

Plus de temps la porte est ouverte, plus d'humidite y entrera et

plus d'air chaud le refrig6rateur devra refroidir. Pour garder le

refrig6rateur froid, essayez de sortir du refrig6rateur tout ce dont

vous avez besoin en une seule lois, gardez les aliments de

fa£on ordonnee pour qu'il soit plus facile de les trouver et

fermez la porte aussit6t possible.

La commande n'est pas regl6e correctement Lisez la section Configurations des commandes & la page 90.

selon les conditions environnantes. Attendez 24 heures pour que les temperatures deviennent

stables. Si la temperature est tres froide ou tres chaude,

composez un seul numero par fois.

Une grande quantite d'aliments vient d'etre Quand vous introduisez des aliments chauds dans le

introduite dans le refrig6rateur ou dans le refrig6rateur, il est possible que le refrig6rateur tarde quelques

congelateur, heures pour reprendre la temperature normale.

Les aliments ne sont pas bien emballes. Emballez les aliments correctement et essuyez bien les

compartiments avant de les stocker dans le refrig6rateur pour

eviter I'accumulation d'humidit& S'il est necessaire, remballez

les aliments suivant les instructions de la section Guide pour le

stockage d'aliments & la page 91.

Les portes ne sont pas bien fermees. Lisez Les portes ne ferment pas completement & la page 107.

Le temps est humide. Dans un climat humide, I'air transporte de I'humidite vers le

refrig6rateur Iorsque les portes sont ouvertes.

Un cycle de decong61ation automatique vient de La formation de gouttelettes d'eau sur la paroi arriere est

se completer, normale apres la decong61ation du refrig6rateur.

109

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciSn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

S-es/..----s

® Registered Trademark /Trademark /SM Service Mark of Sears, Roebuck and Co.

TM SM

® Marca Registrada /Marca de Fdtbrica /Marca de Servicio de Sears, Roebuck and Co.

MC MD

Marque de commerce /Marque depos6e de Sears, Roebuck and Co. ® Sears, Roebuck and Co.

Kenmore Elite 79577192600 User Manual REFRIGERATOR Manuals And Guides L0606606

KENMORE ELITE Bottom Mount Refrigerator Manual L0606606 KENMORE ELITE Bottom Mount Refrigerator Owner's Manual, KENMORE ELITE Bottom Mount Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
