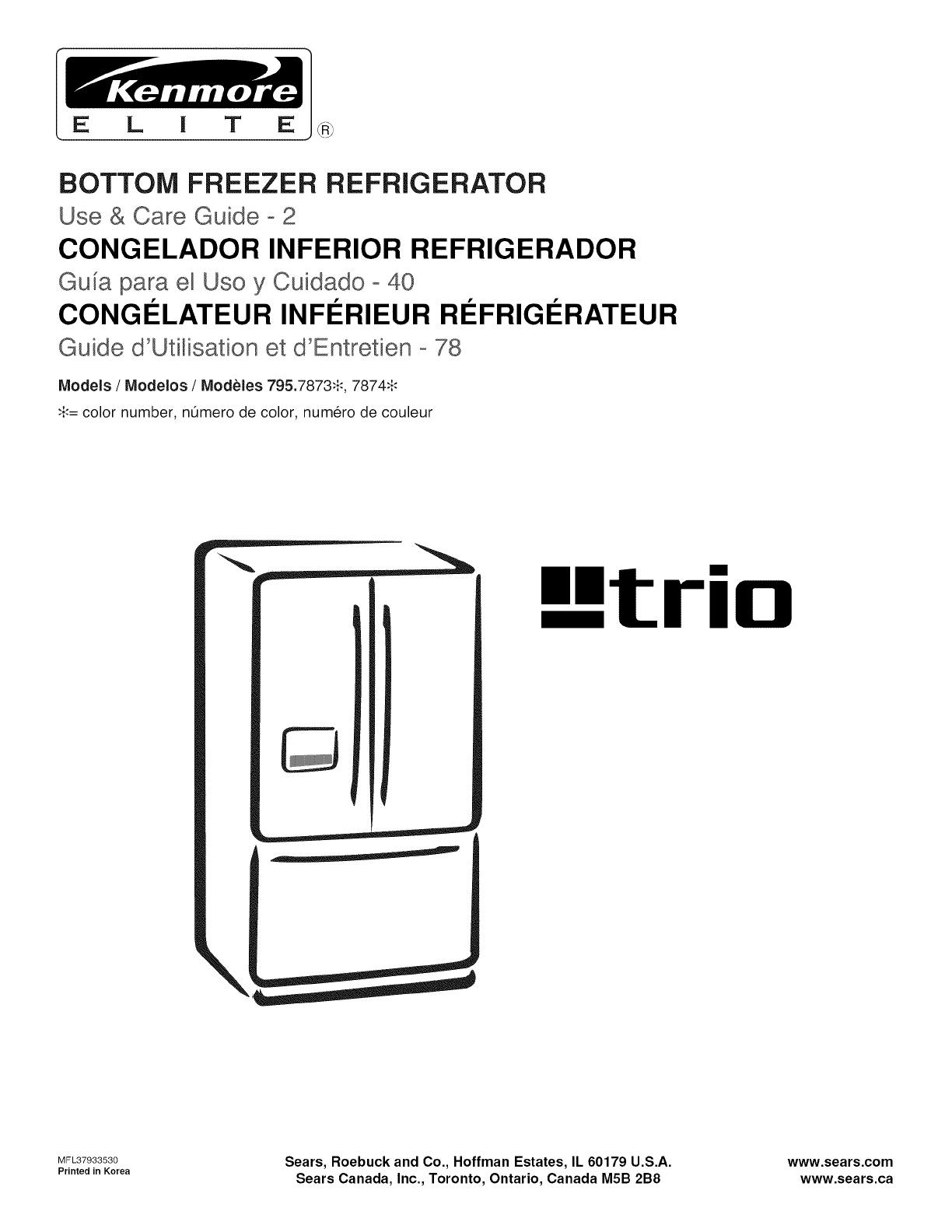

BOTTOM FREEZER REFRIGERATOR

Use & Care Guide -2

CONGELADOR INFERIOR REFRIGERADOR

Guia para el Uso y Cuidado o40

CONGCLATEUR INFCRIEUR RCFRIGCRATEUR

Guide d'Utilisation et d'Entretien - 78

Models /Modelos /Modeles 795.7873:_-', 7874:_-"

.t.= color number, nOmero de color, numero de couleur

mmtrio

MFL37933530 Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Printed in Korea Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

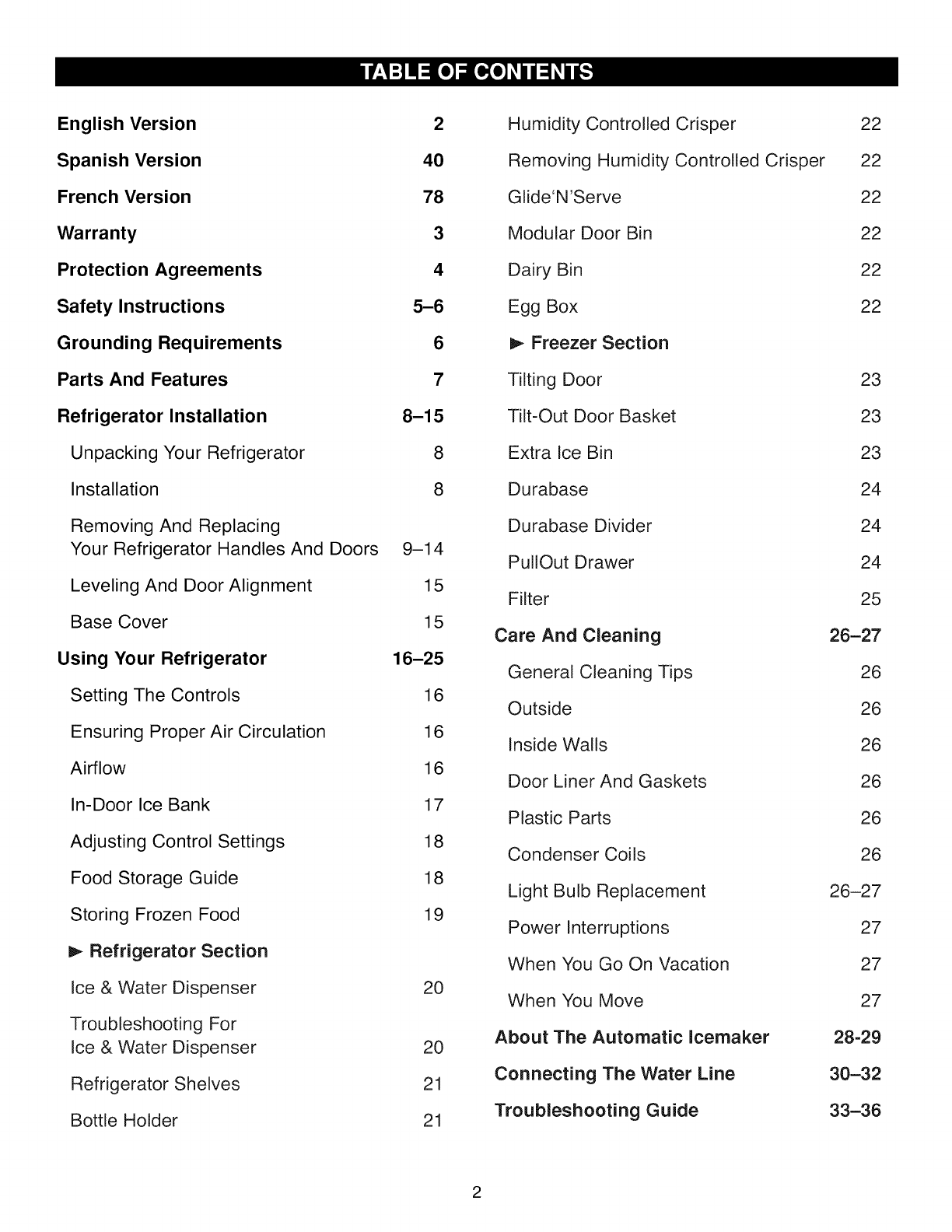

English Version 2

Spanish Version 40

French Version 78

Warranty 3

Protection Agreements 4

Safety Instructions 5-6

Grounding Requirements 6

Parts And Features 7

Refrigerator Installation 8-15

Unpacking Your Refrigerator 8

Installation 8

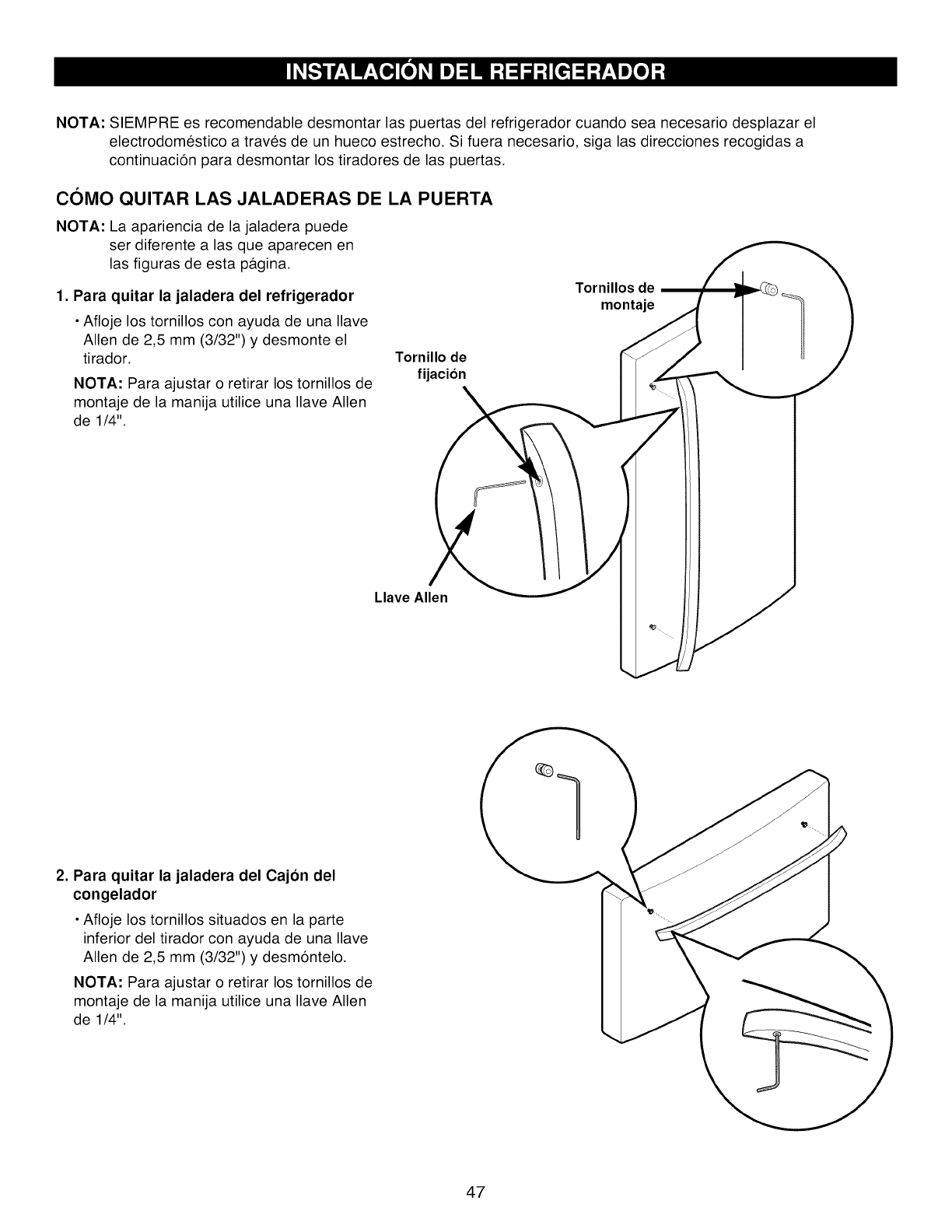

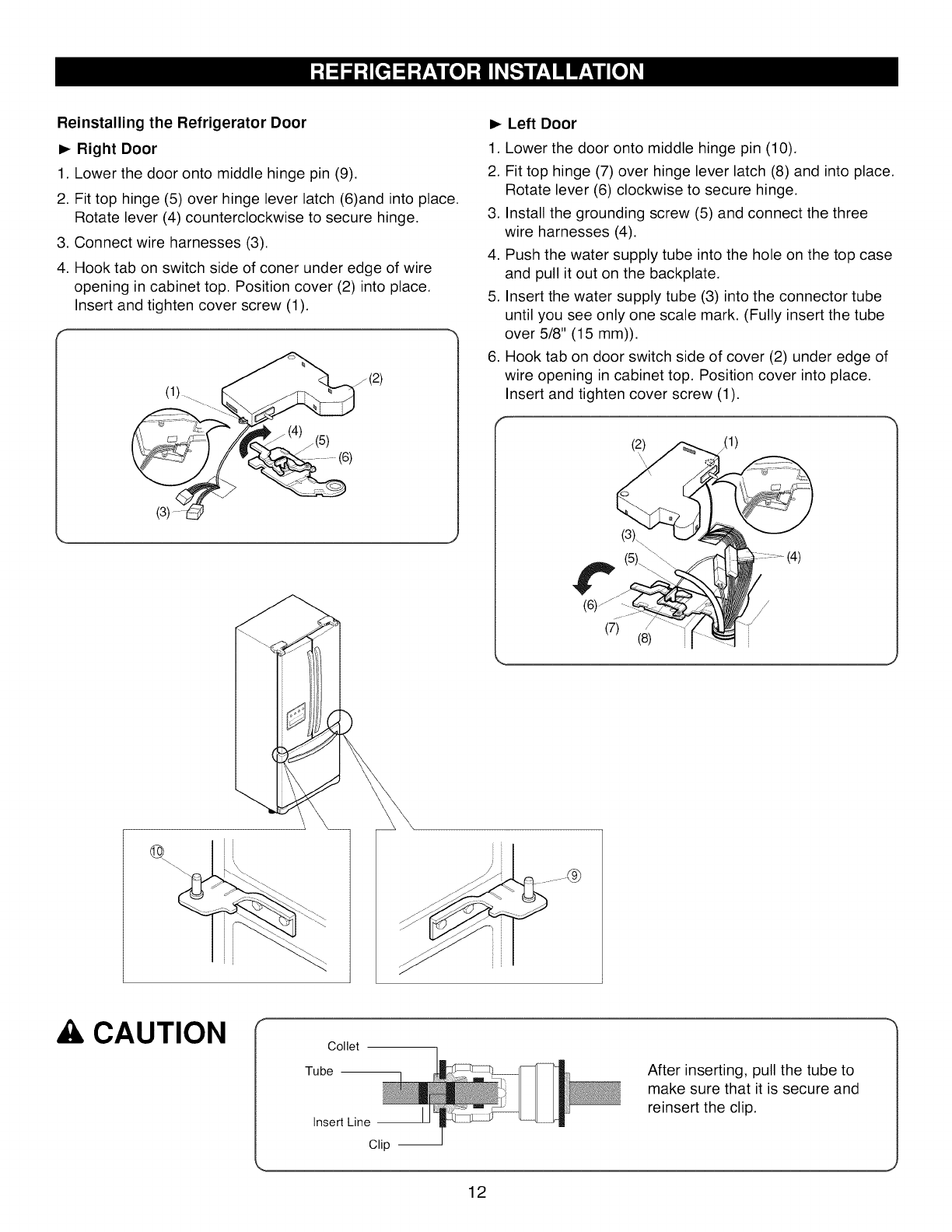

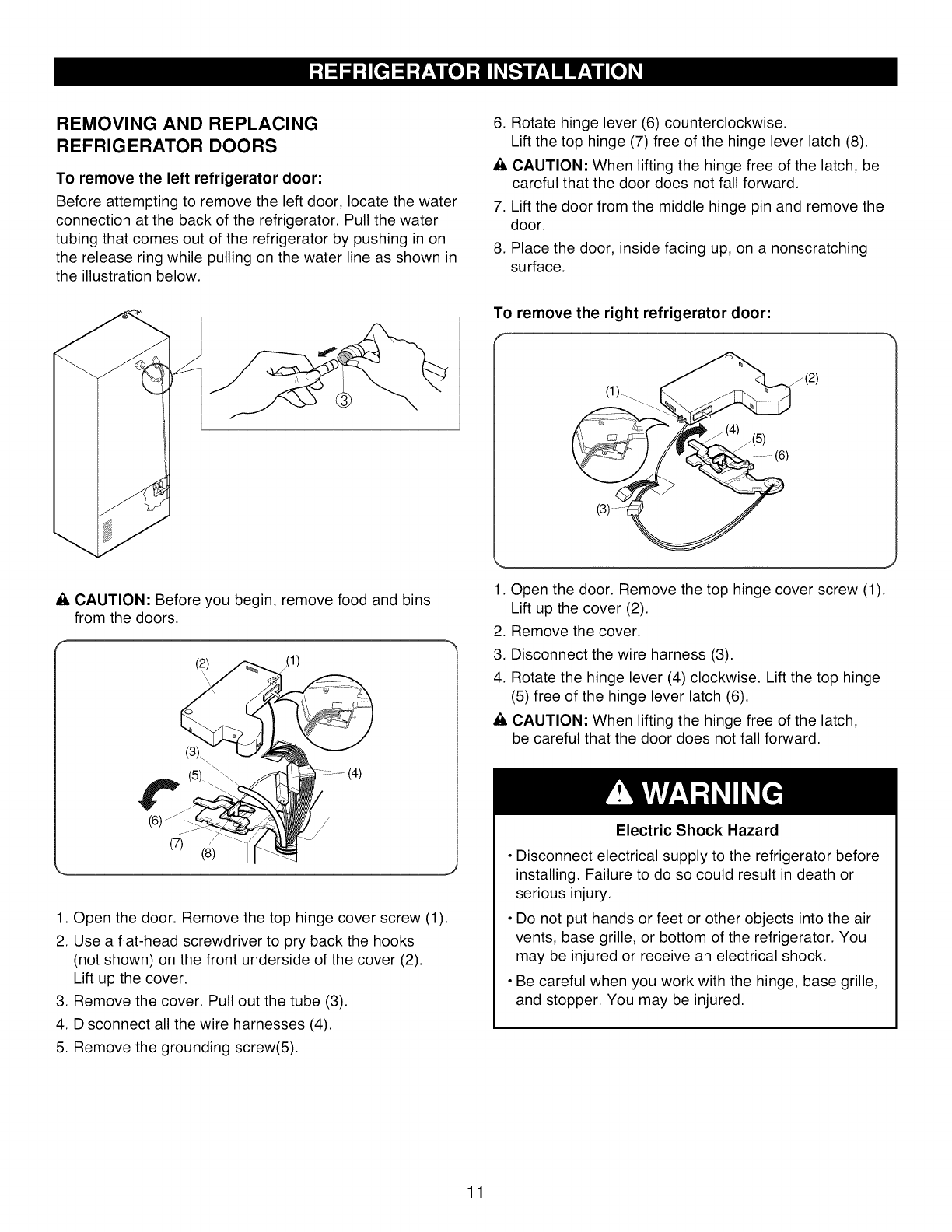

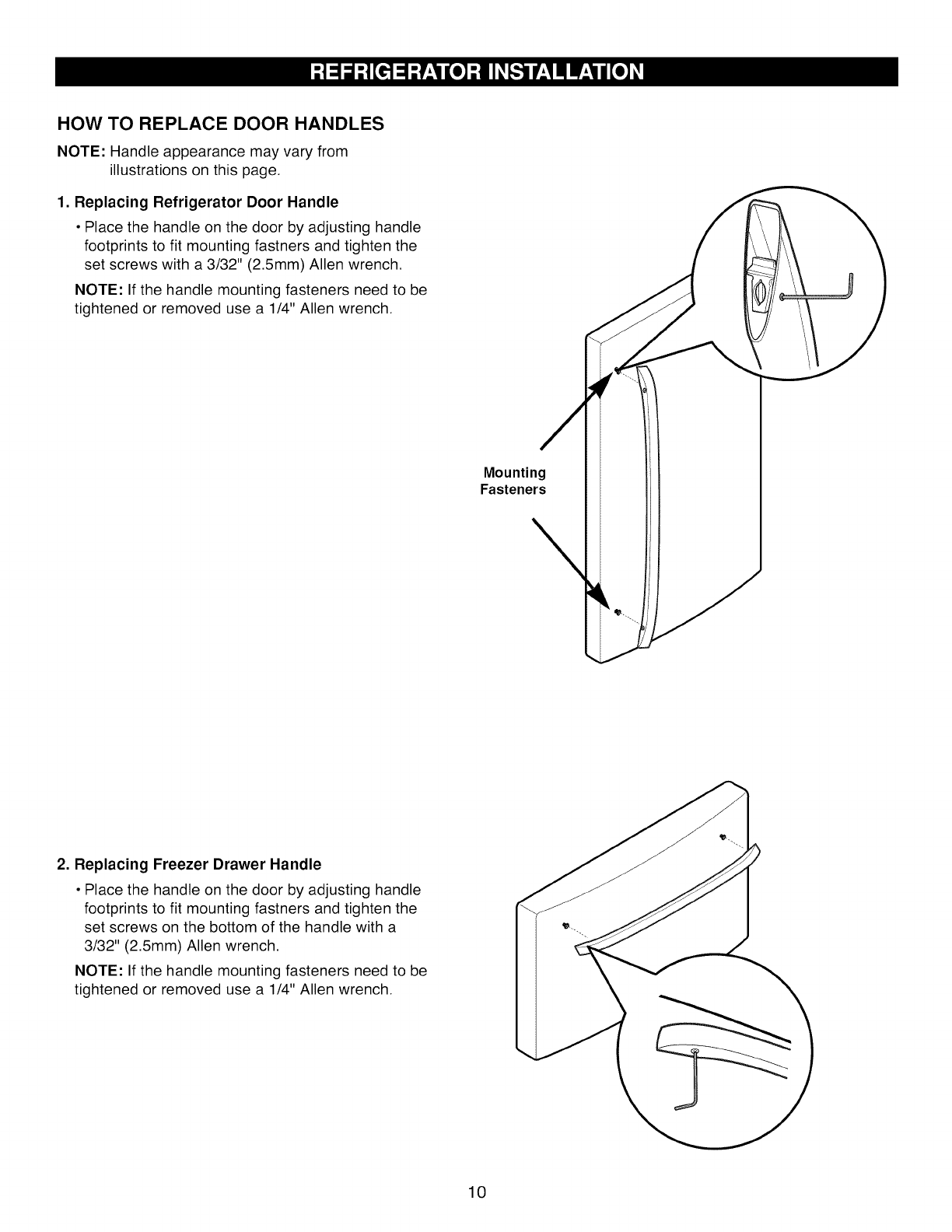

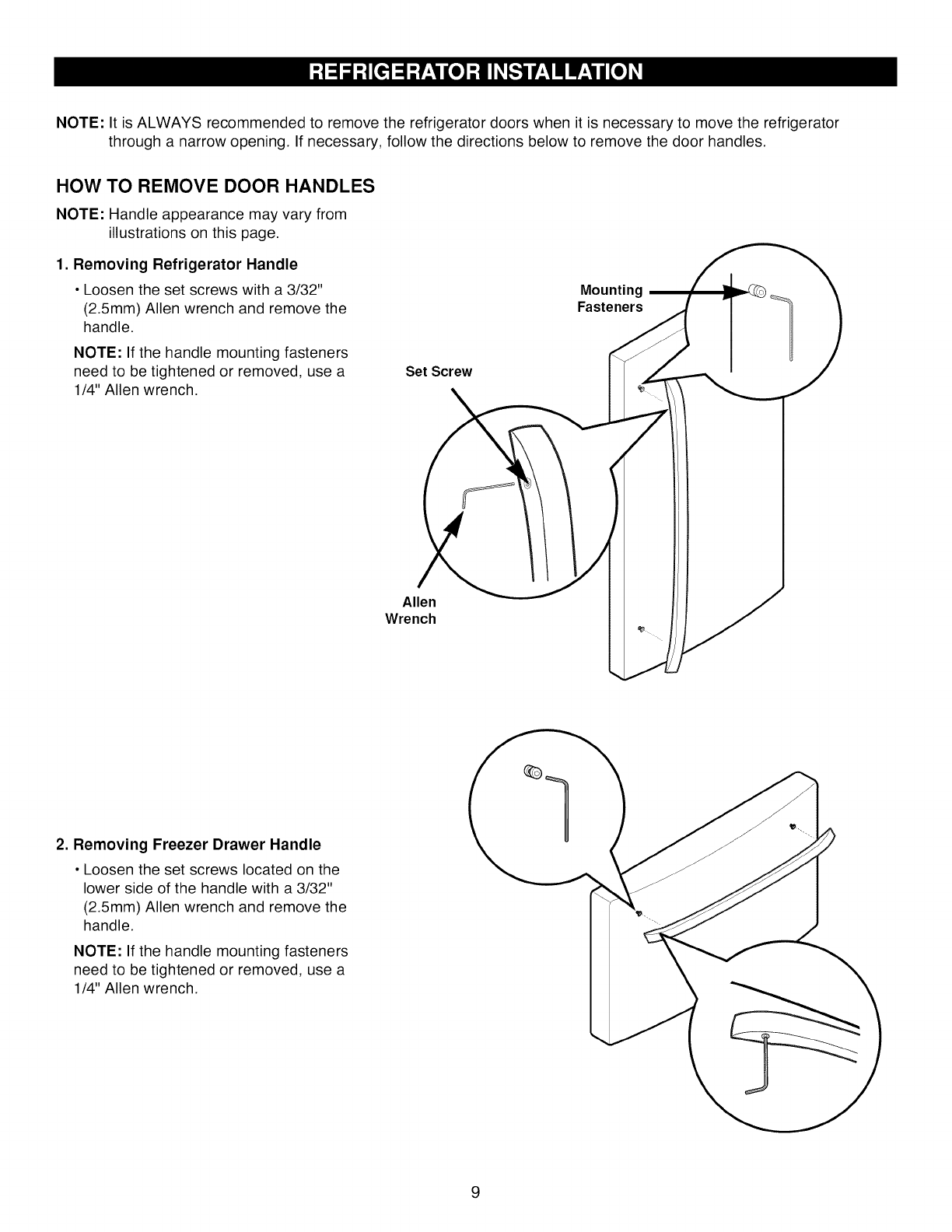

Removing And Replacing

Your Refrigerator Handles And Doors 9-14

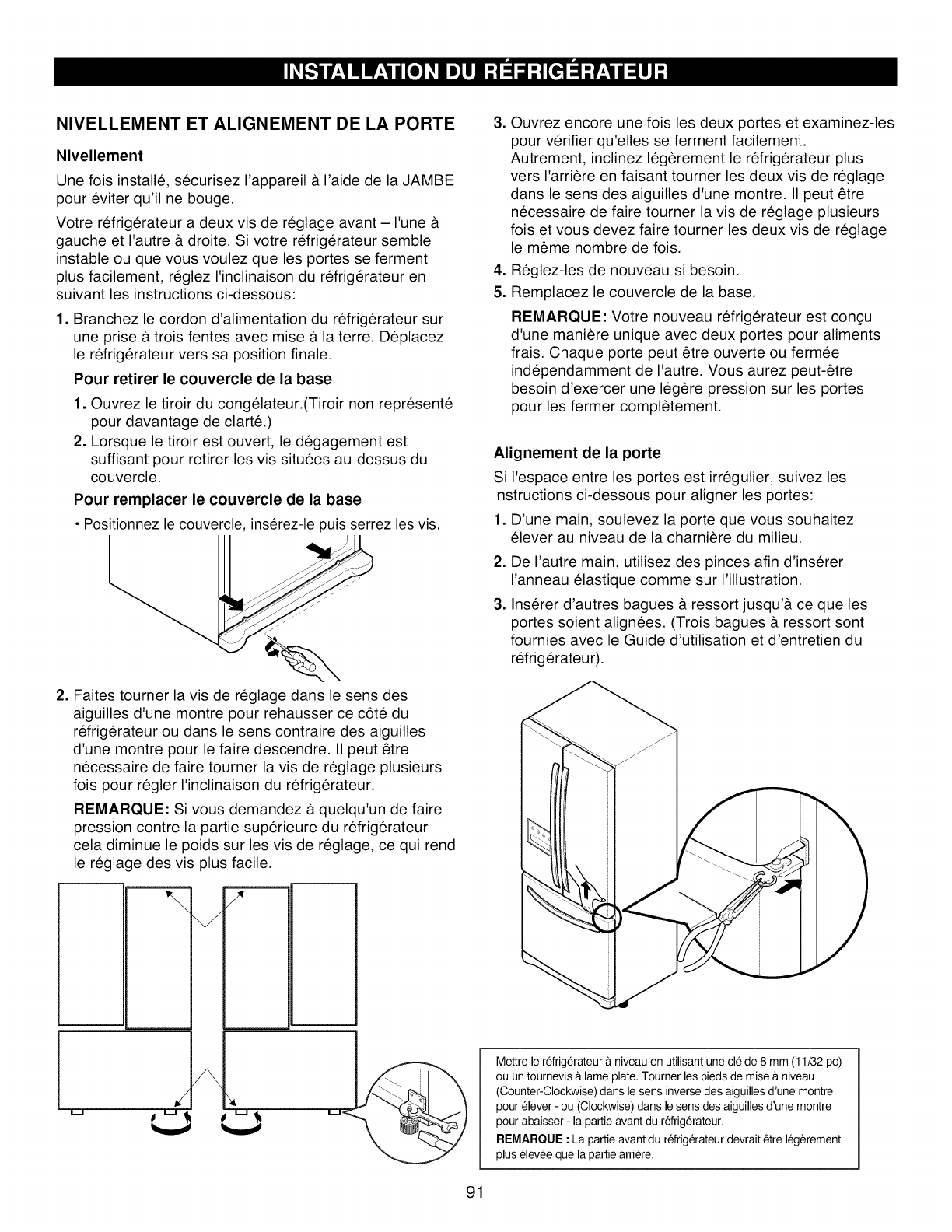

Leveling And Door Alignment 15

Base Cover 15

Using Your Refrigerator 16-25

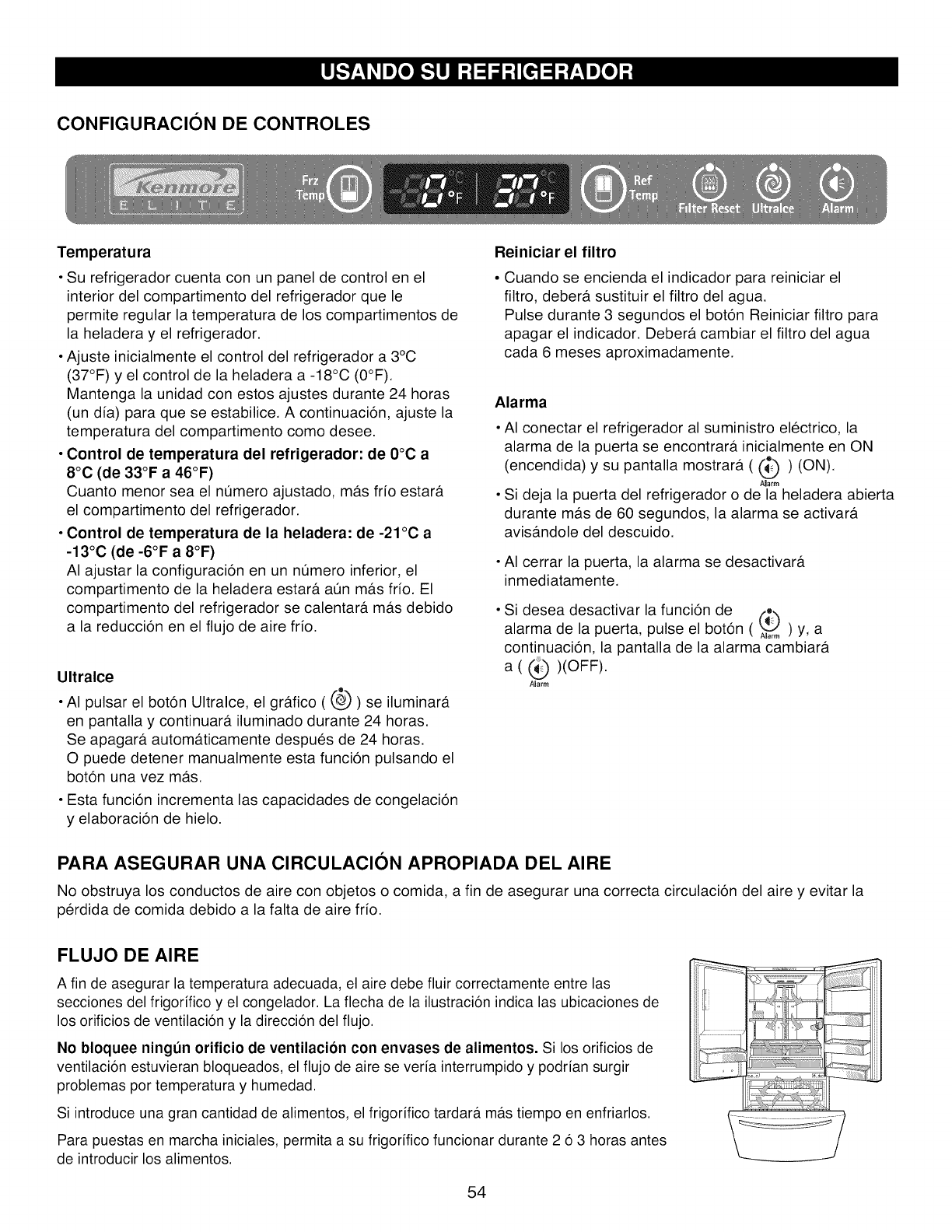

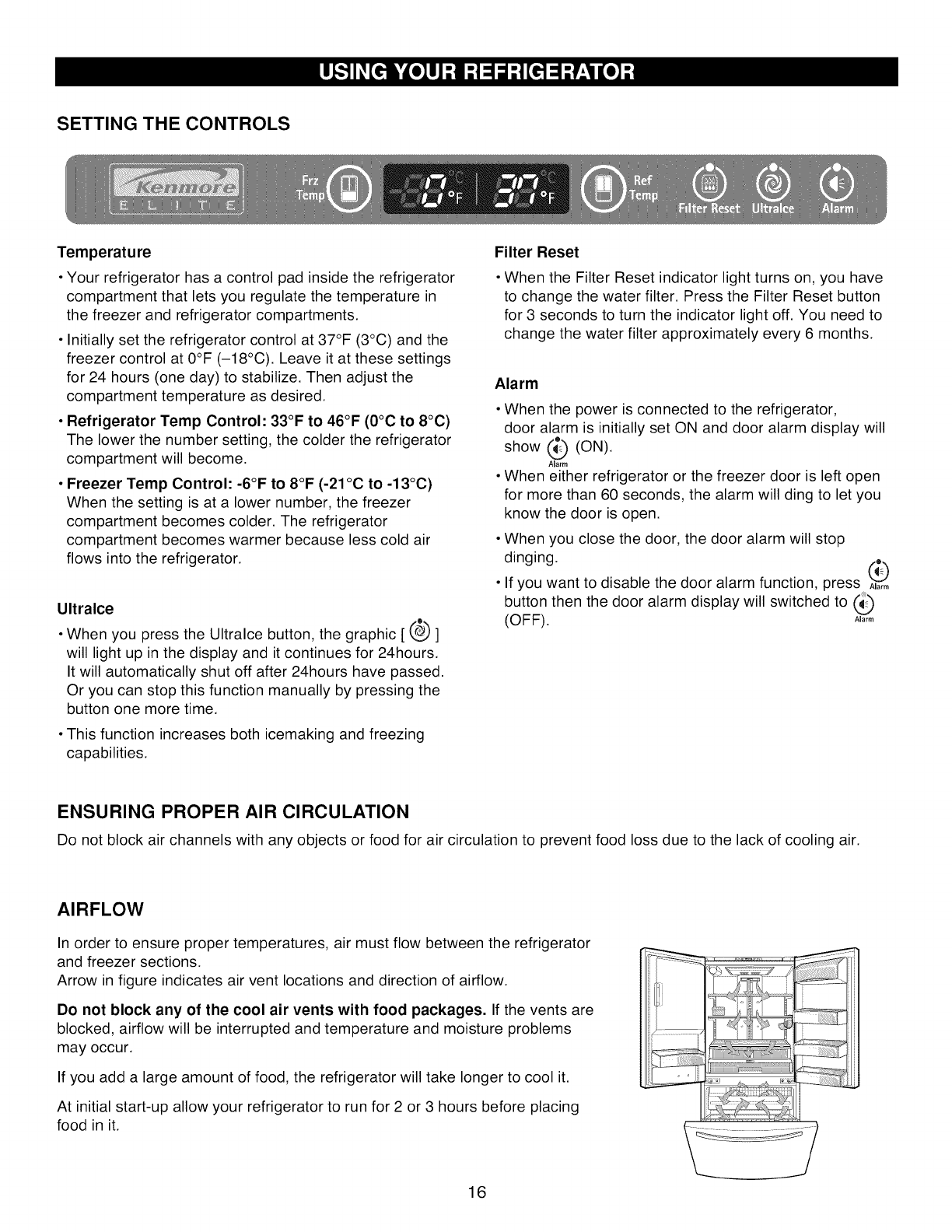

Setting The Controls 16

Ensuring Proper Air Circulation 16

Airflow 16

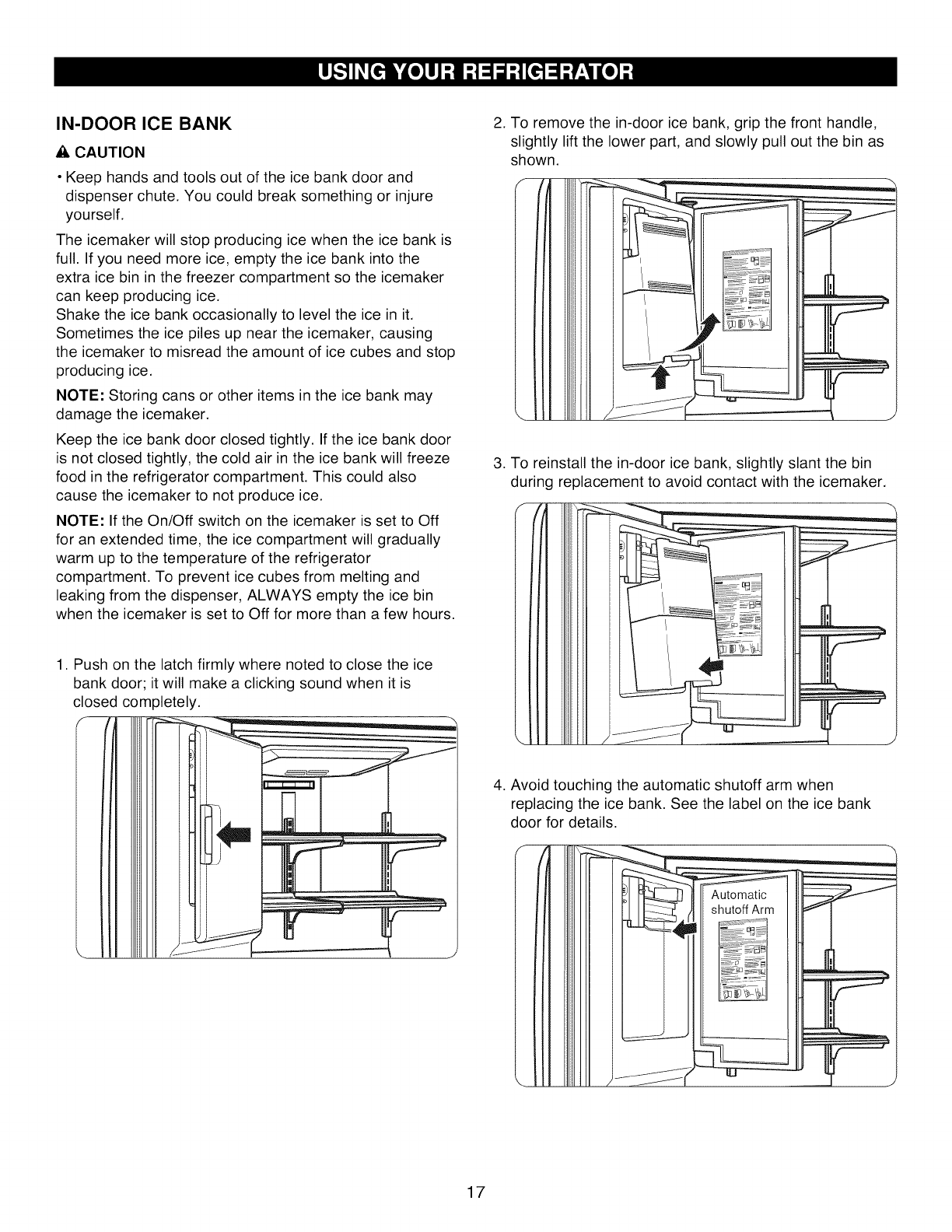

In-Door Ice Bank 17

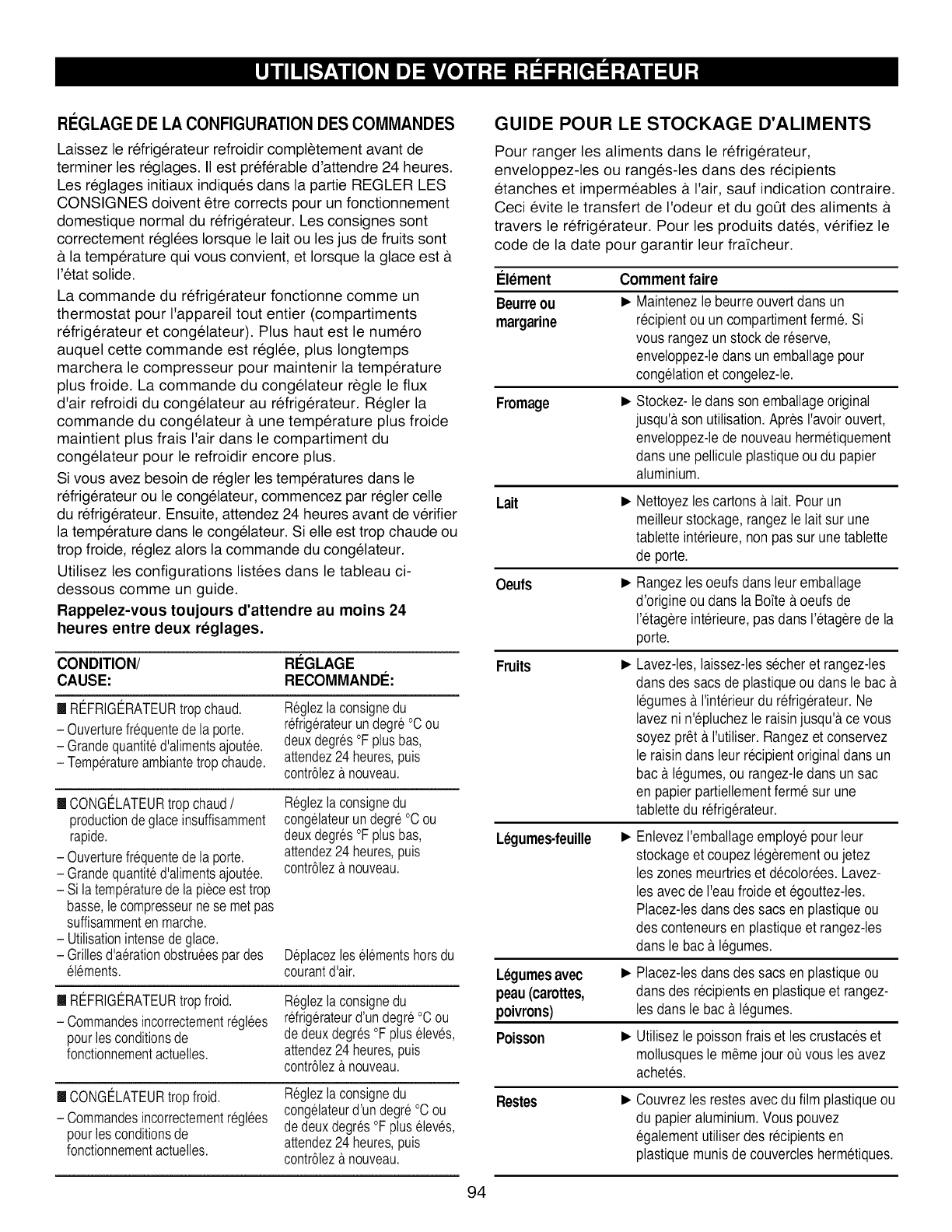

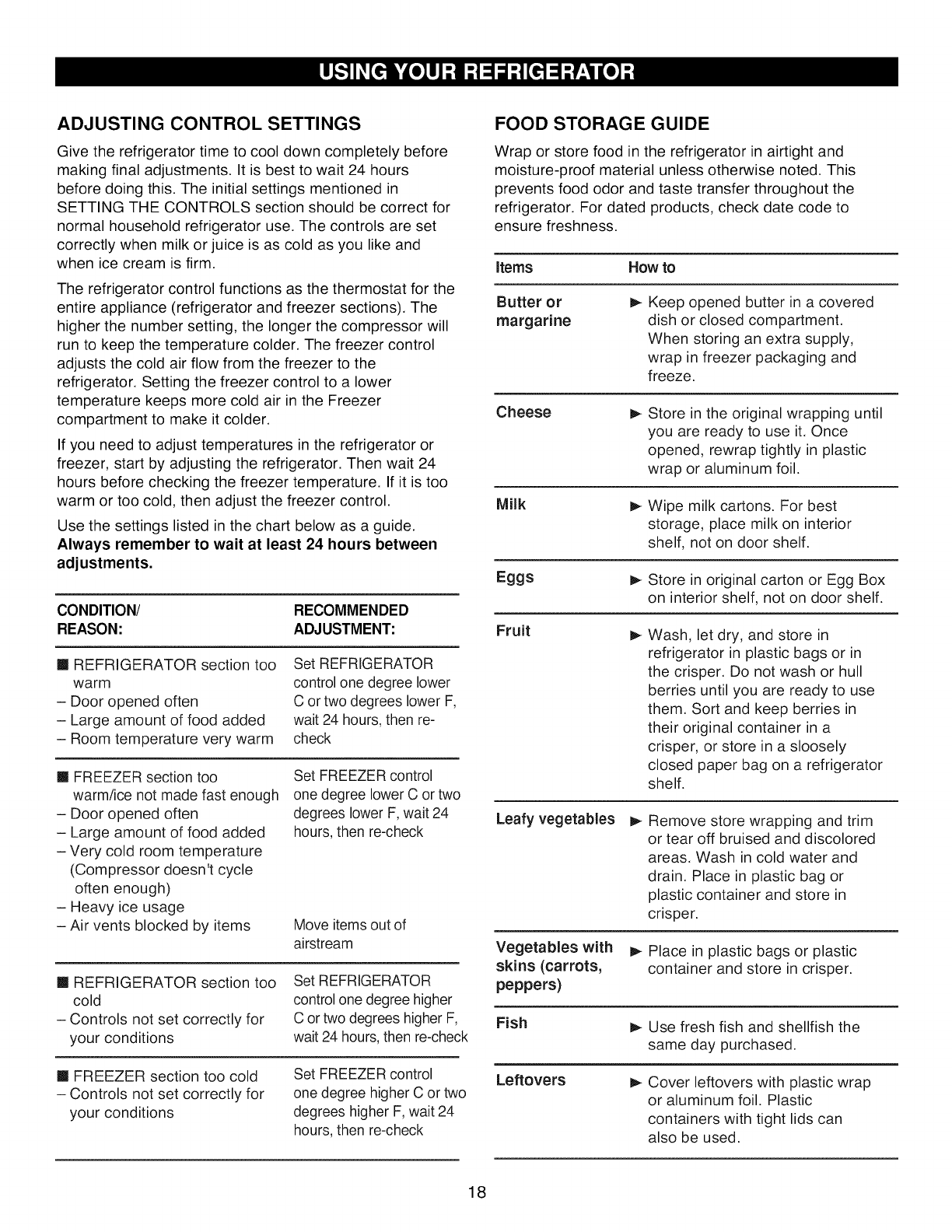

Adjusting Control Settings 18

Food Storage Guide 18

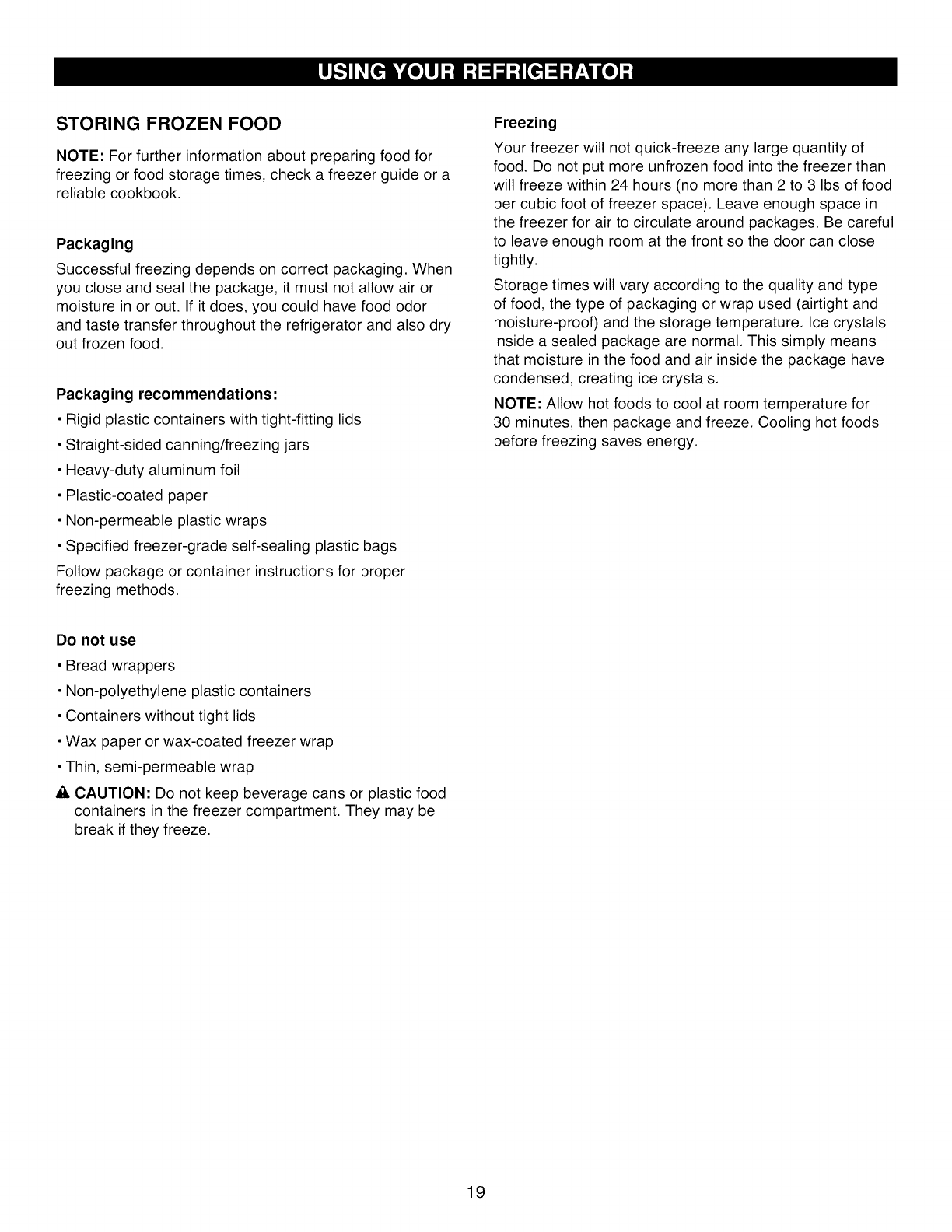

Storing Frozen Food 19

P,-Refrigerator Section

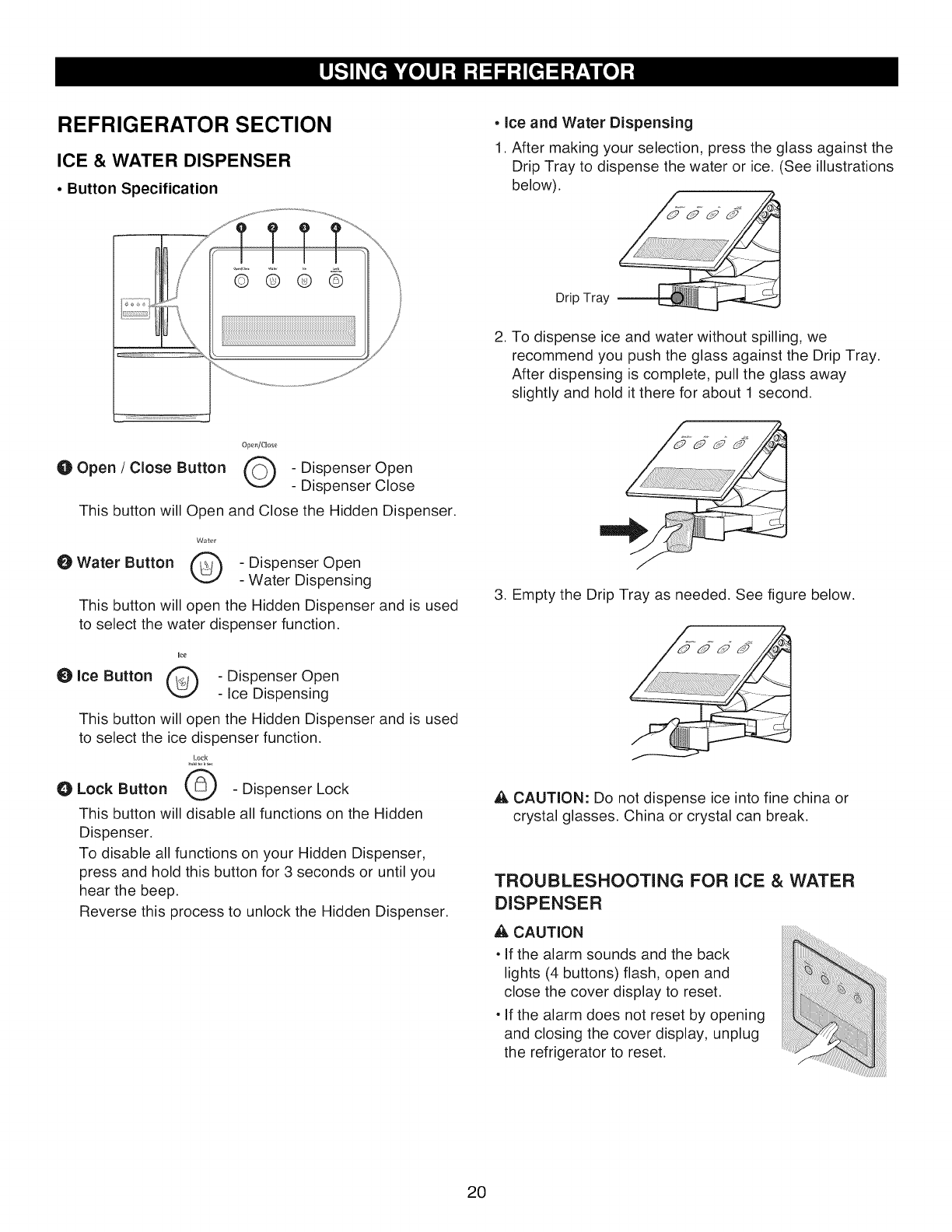

Ice & Water Dispenser 20

Troubleshooting For

Ice & Water Dispenser 20

Refrigerator Shelves 21

Bottle Holder 21

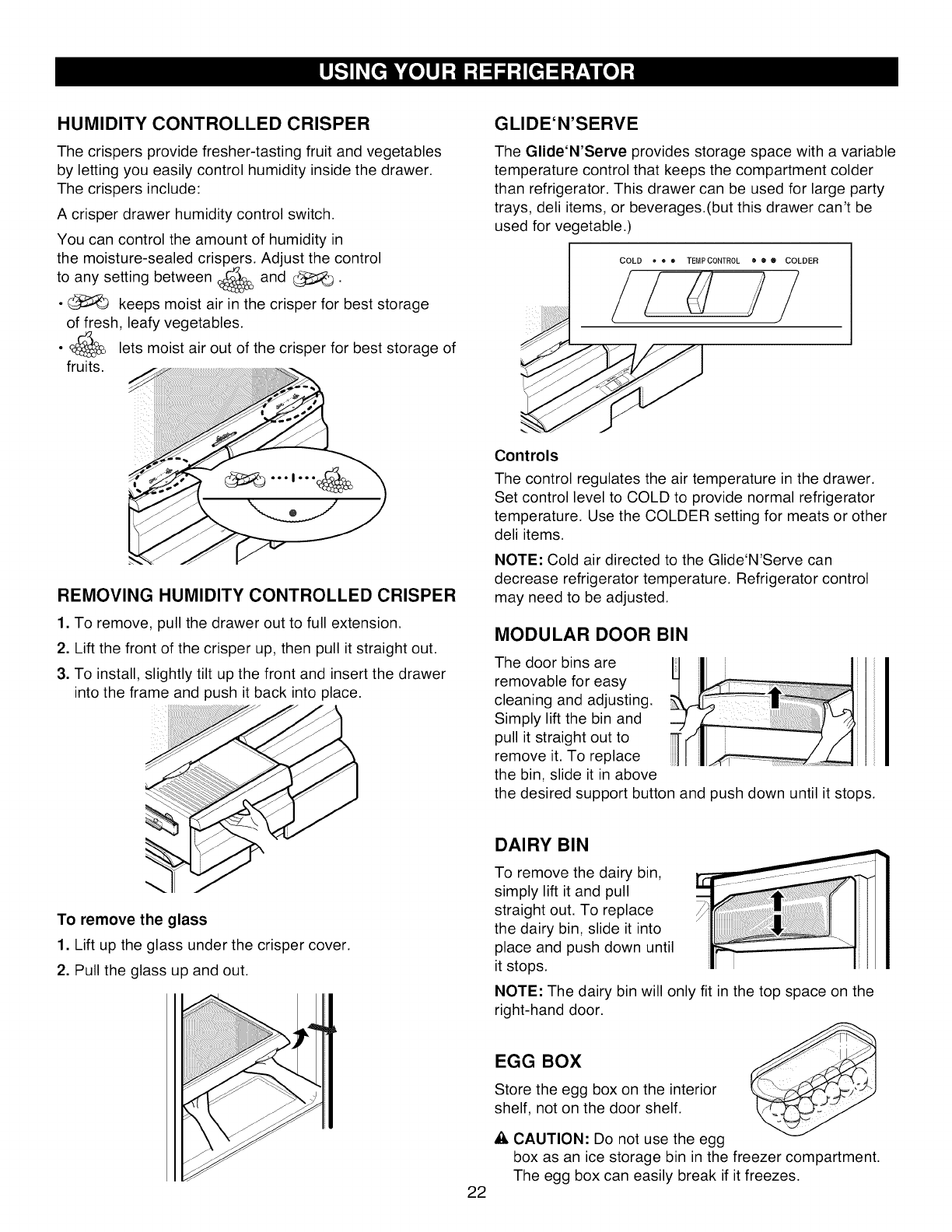

Humidity Controlled Crisper 22

Removing Humidity Controlled Crisper 22

Glide'N'Serve 22

Modular Door Bin 22

Dairy Bin 22

Egg Box 22

P,-Freezer Section

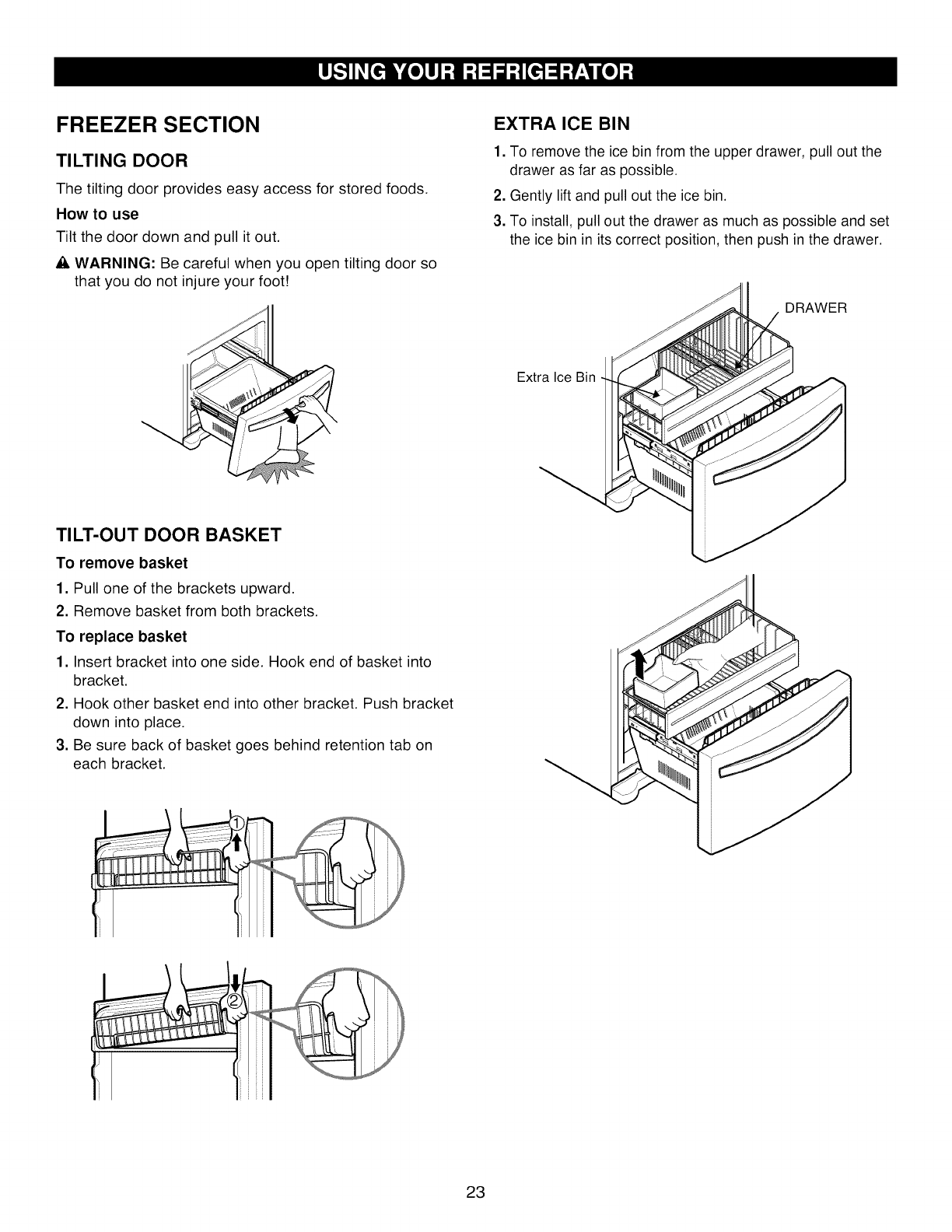

Tilting Door 23

Tilt-Out Door Basket 23

Extra Ice Bin 23

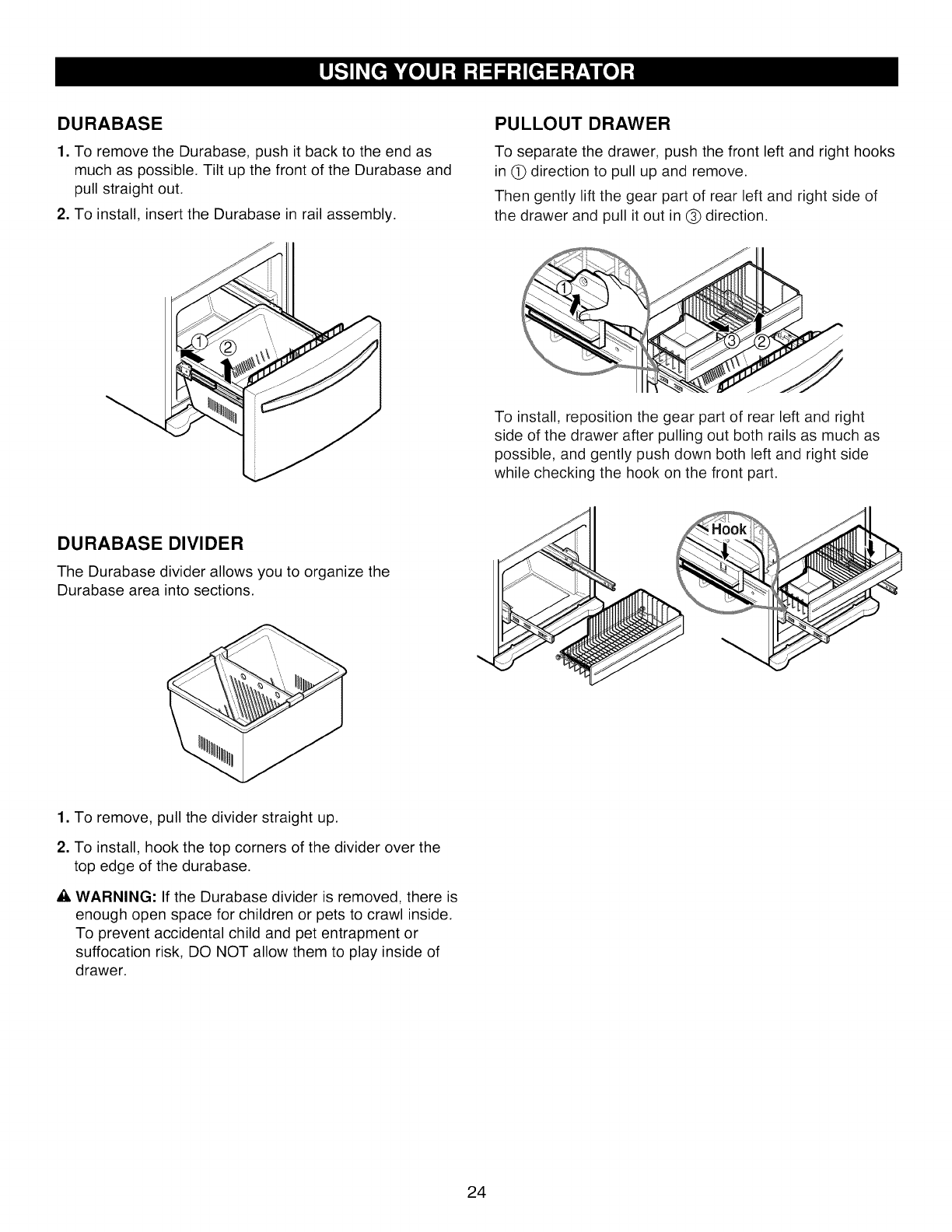

Durabase 24

Durabase Divider 24

PullOut Drawer 24

Filter 25

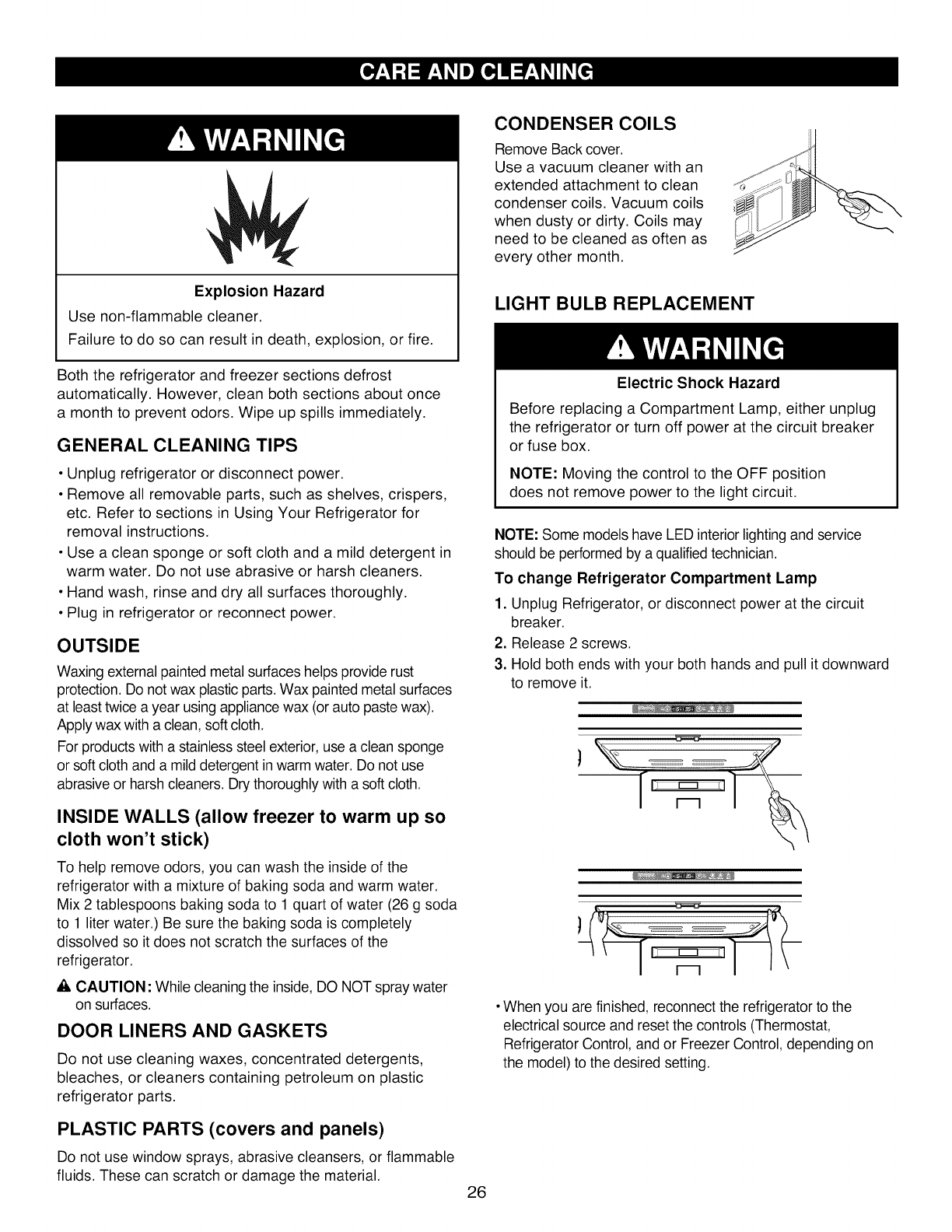

Care And Cleaning 26-27

General Cleaning Tips 26

Outside 26

Inside Walls 26

Door Liner And Gaskets 26

Plastic Parts 26

Condenser Coils 26

Light Bulb Replacement 26-27

Power Interruptions 27

When You Go On Vacation 27

When You Move 27

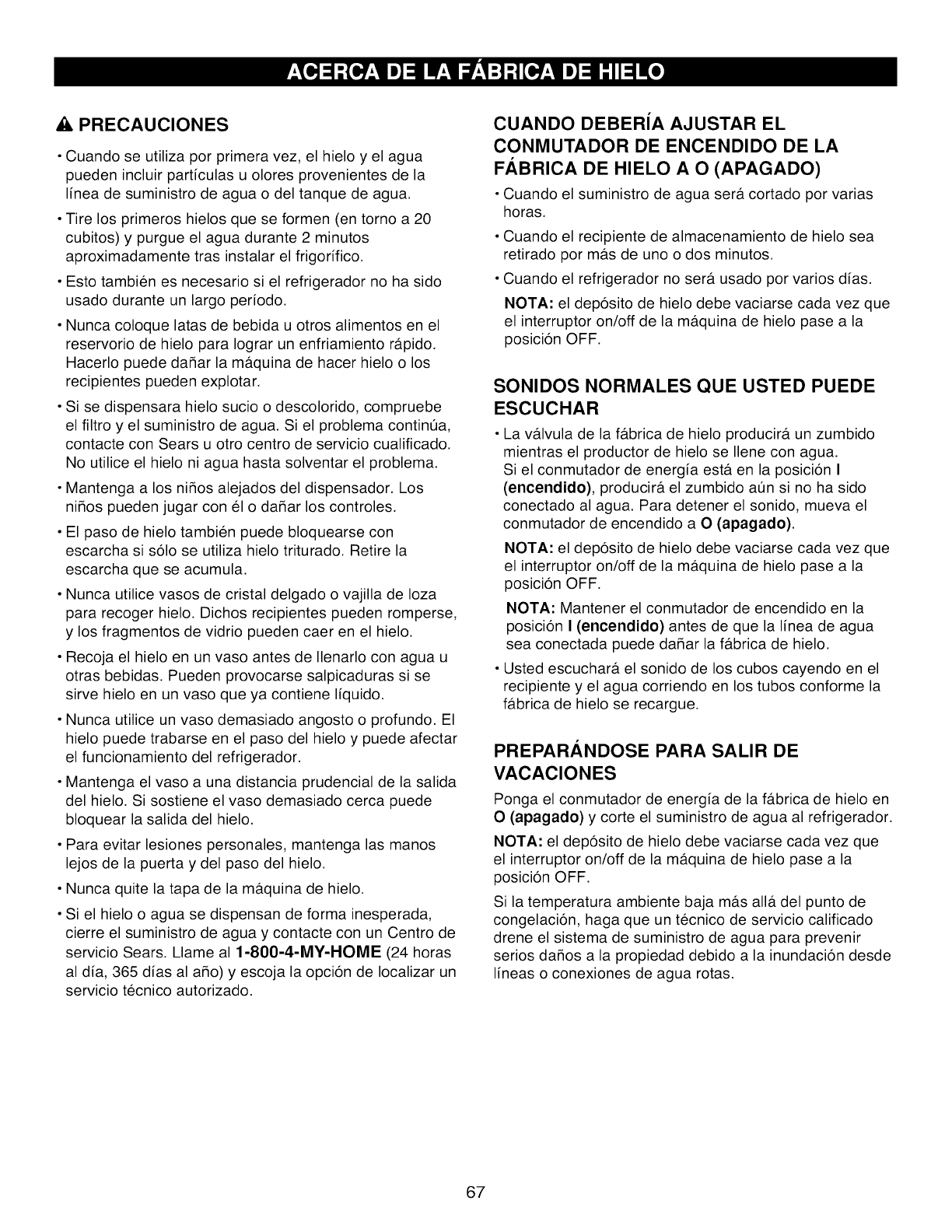

About The Automatic Icemaker 28-29

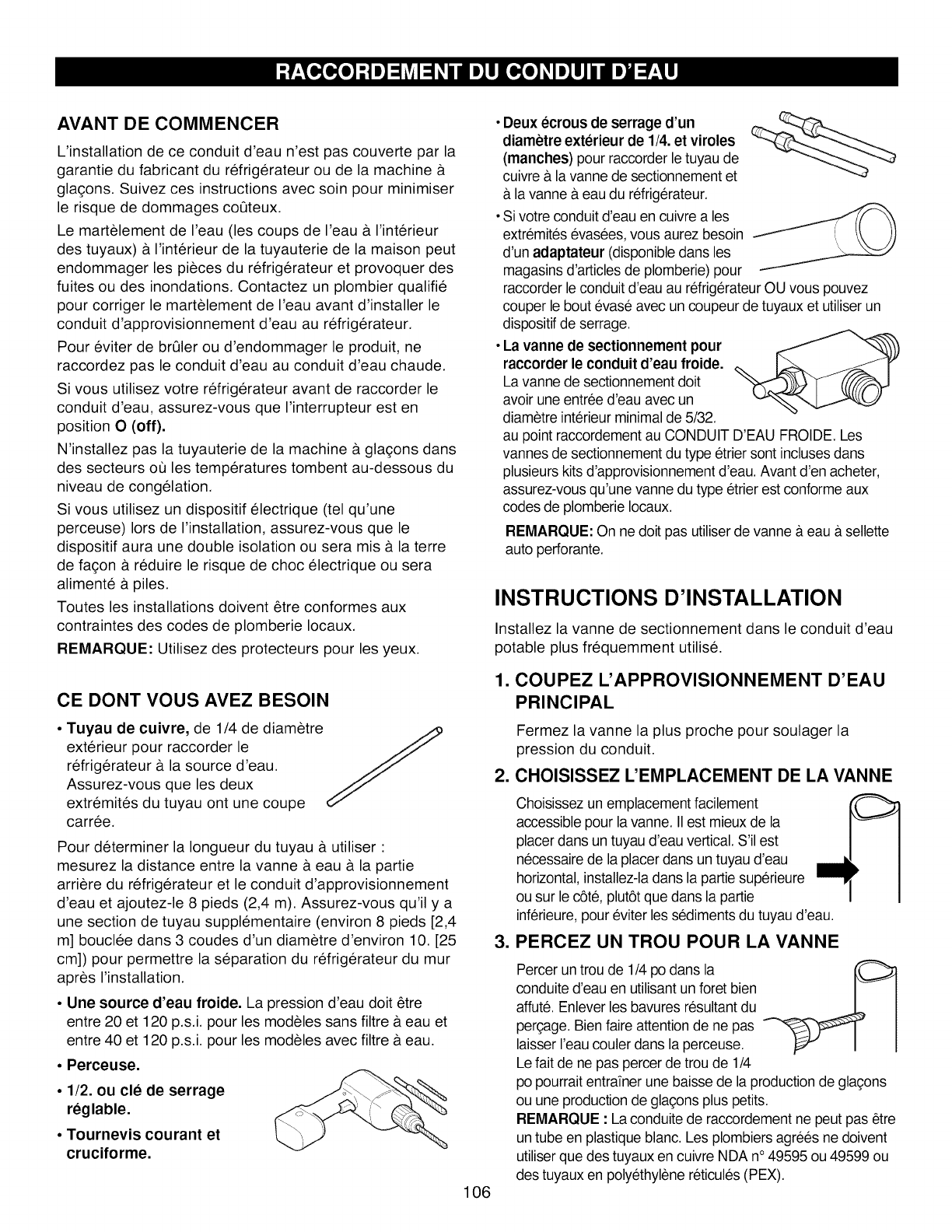

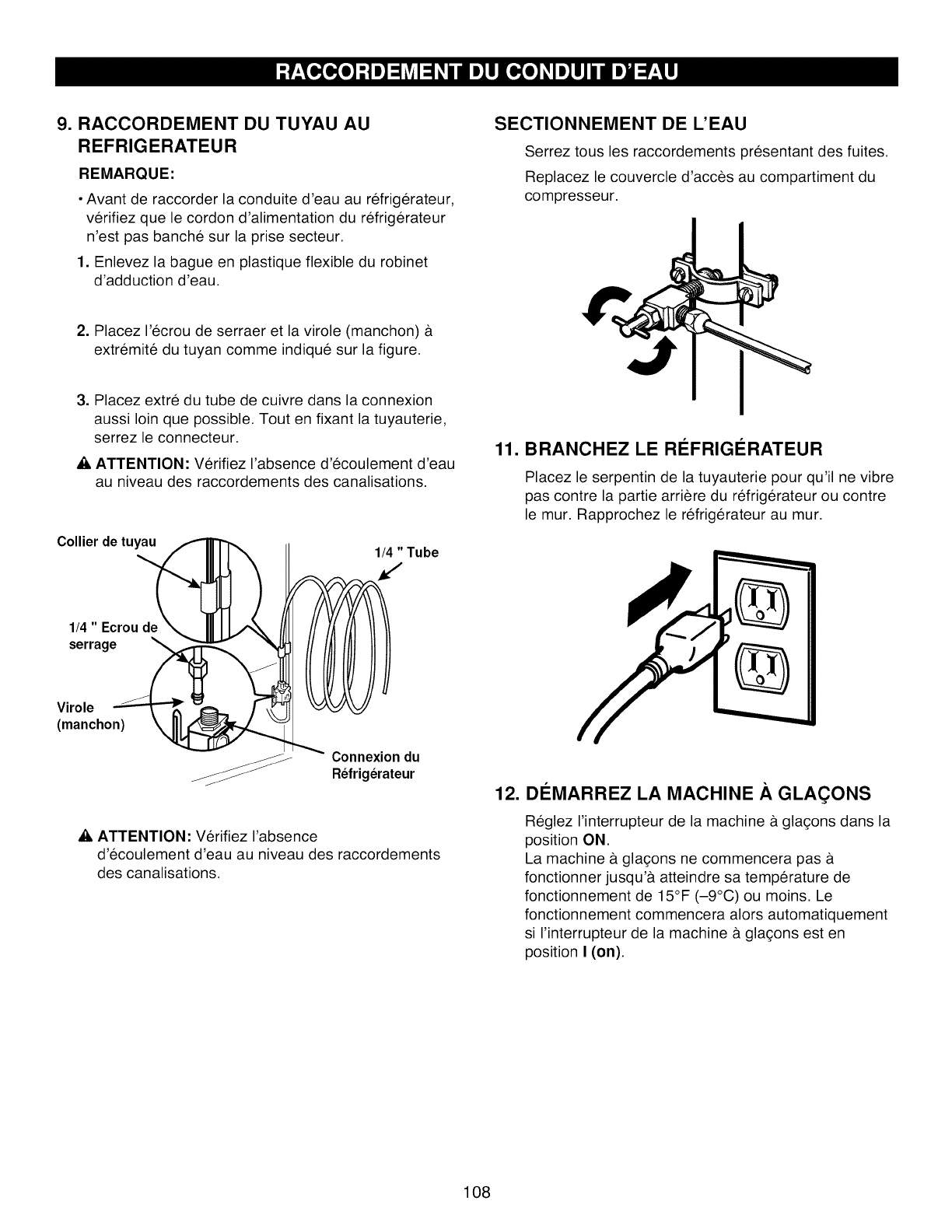

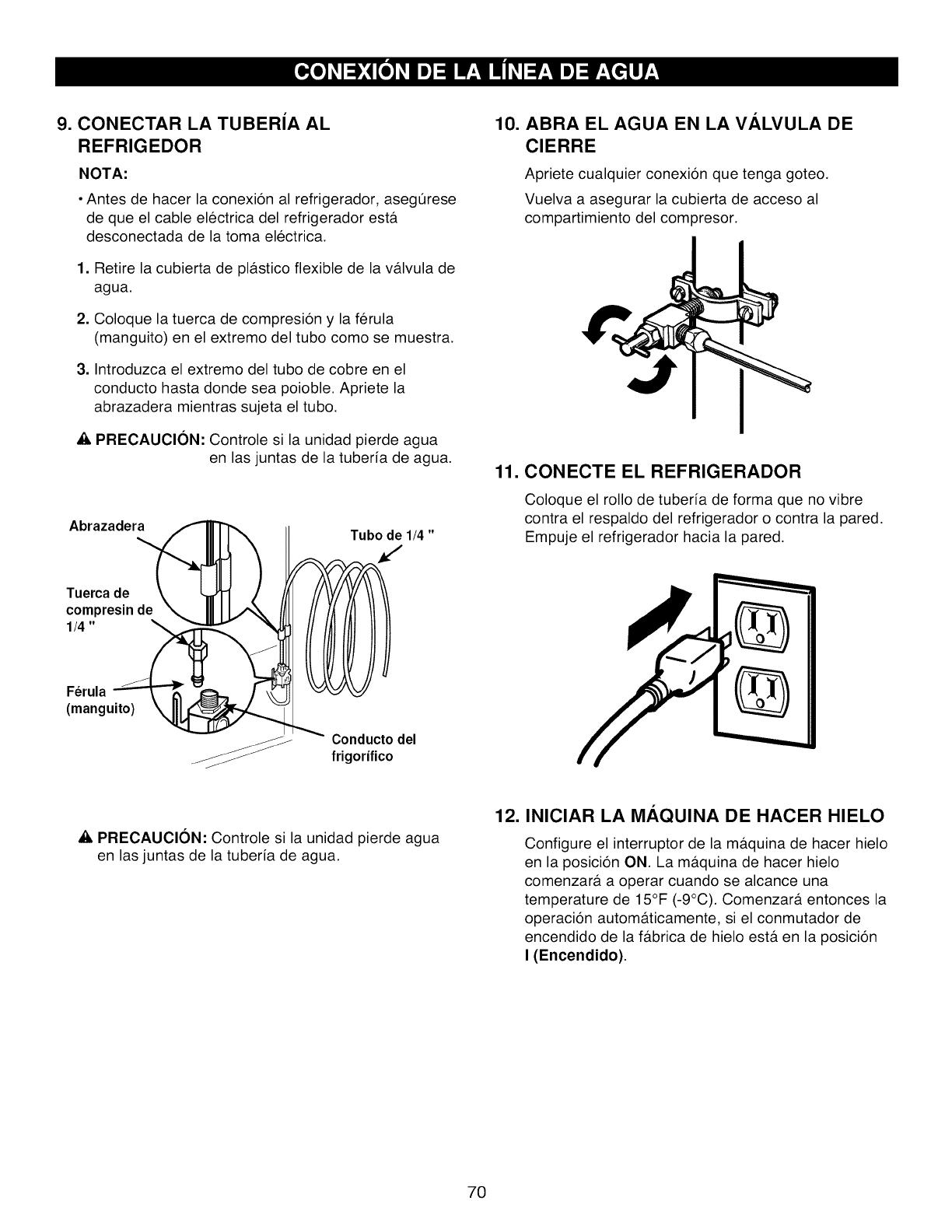

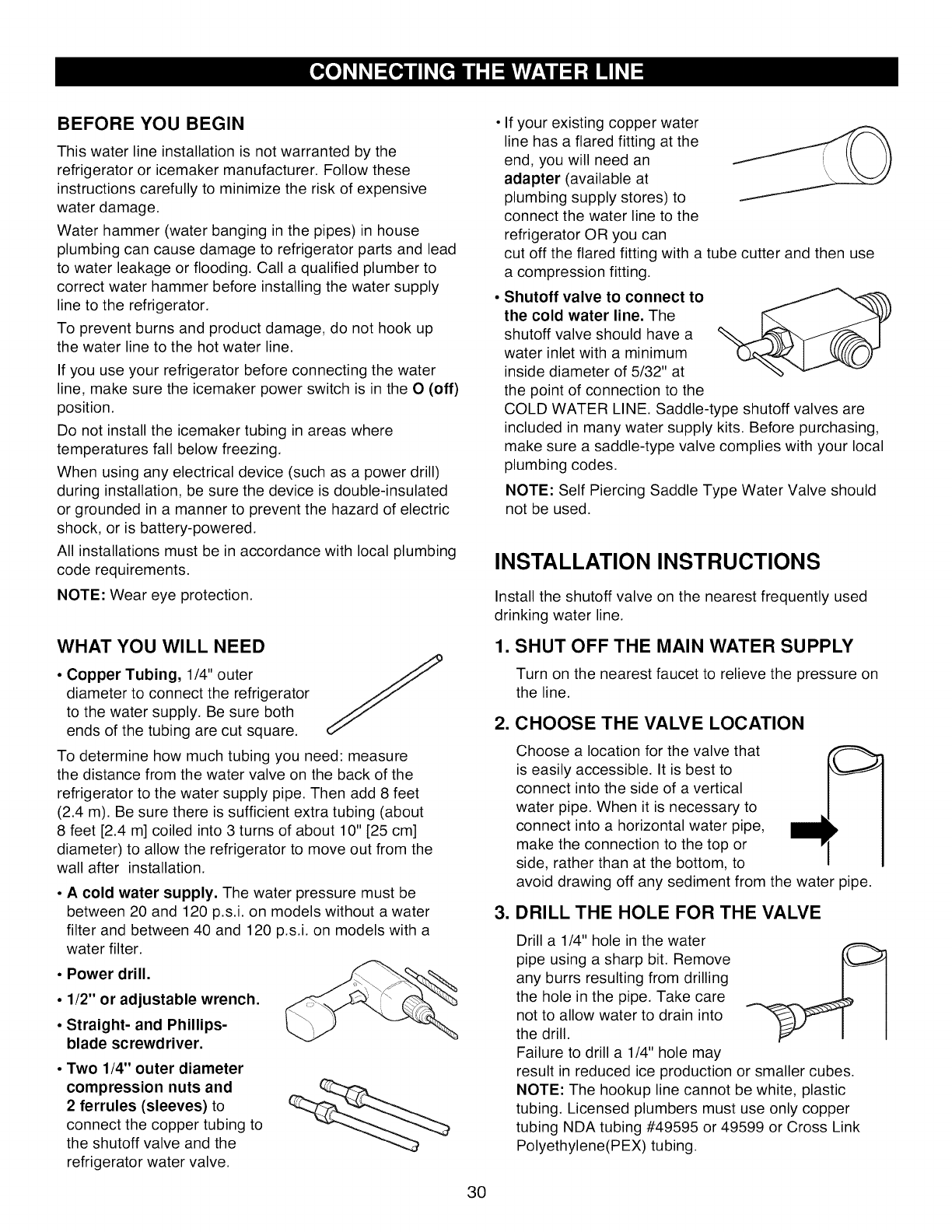

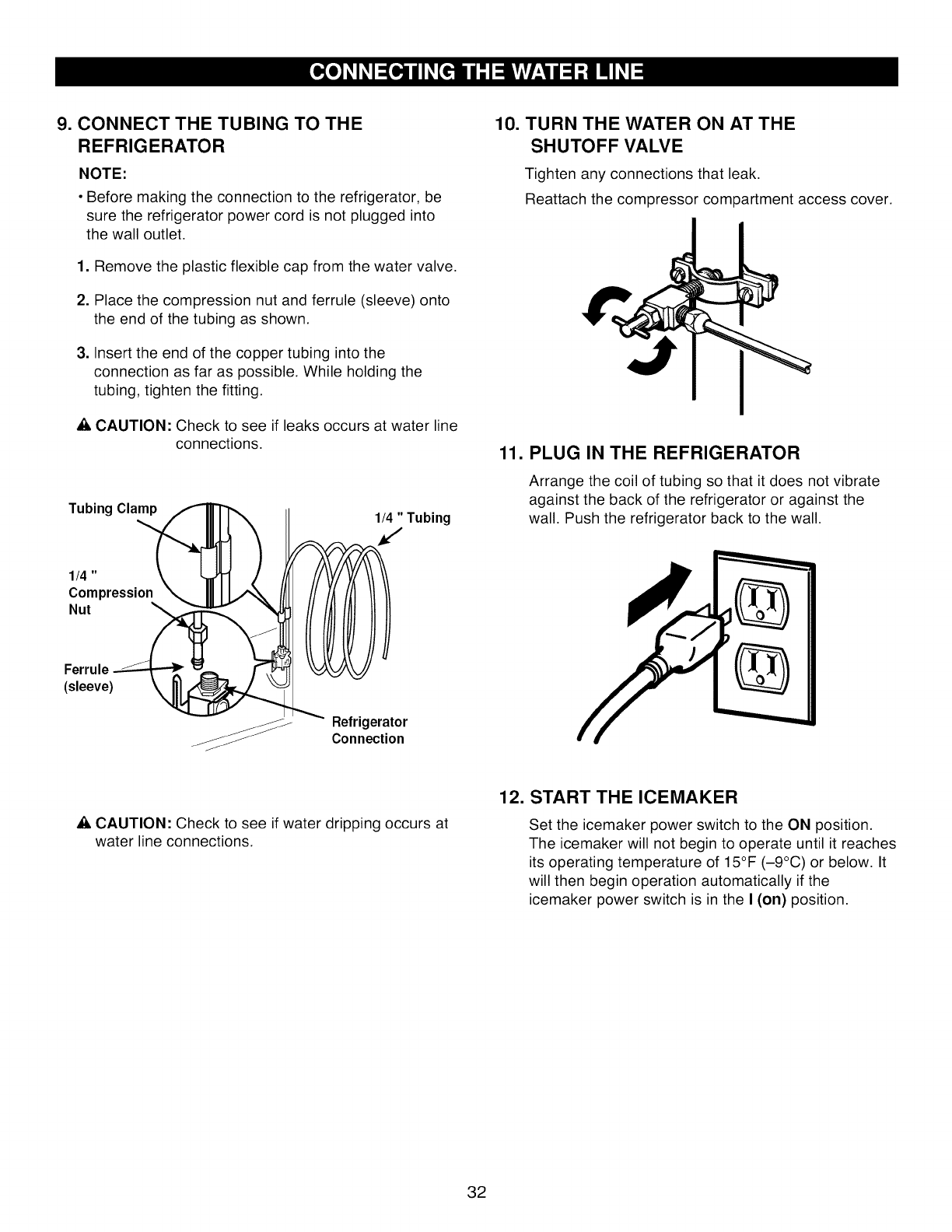

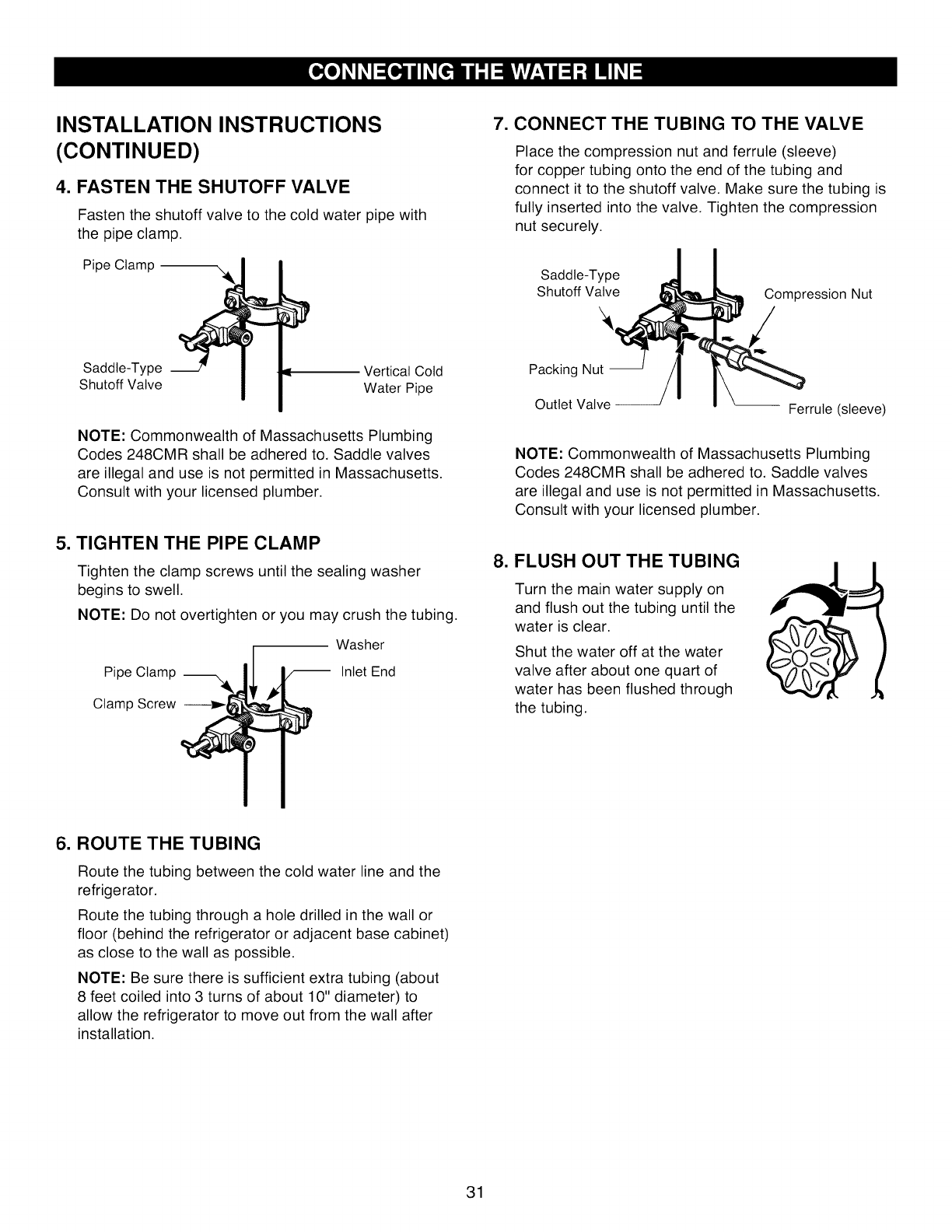

Connecting The Water Line 30-32

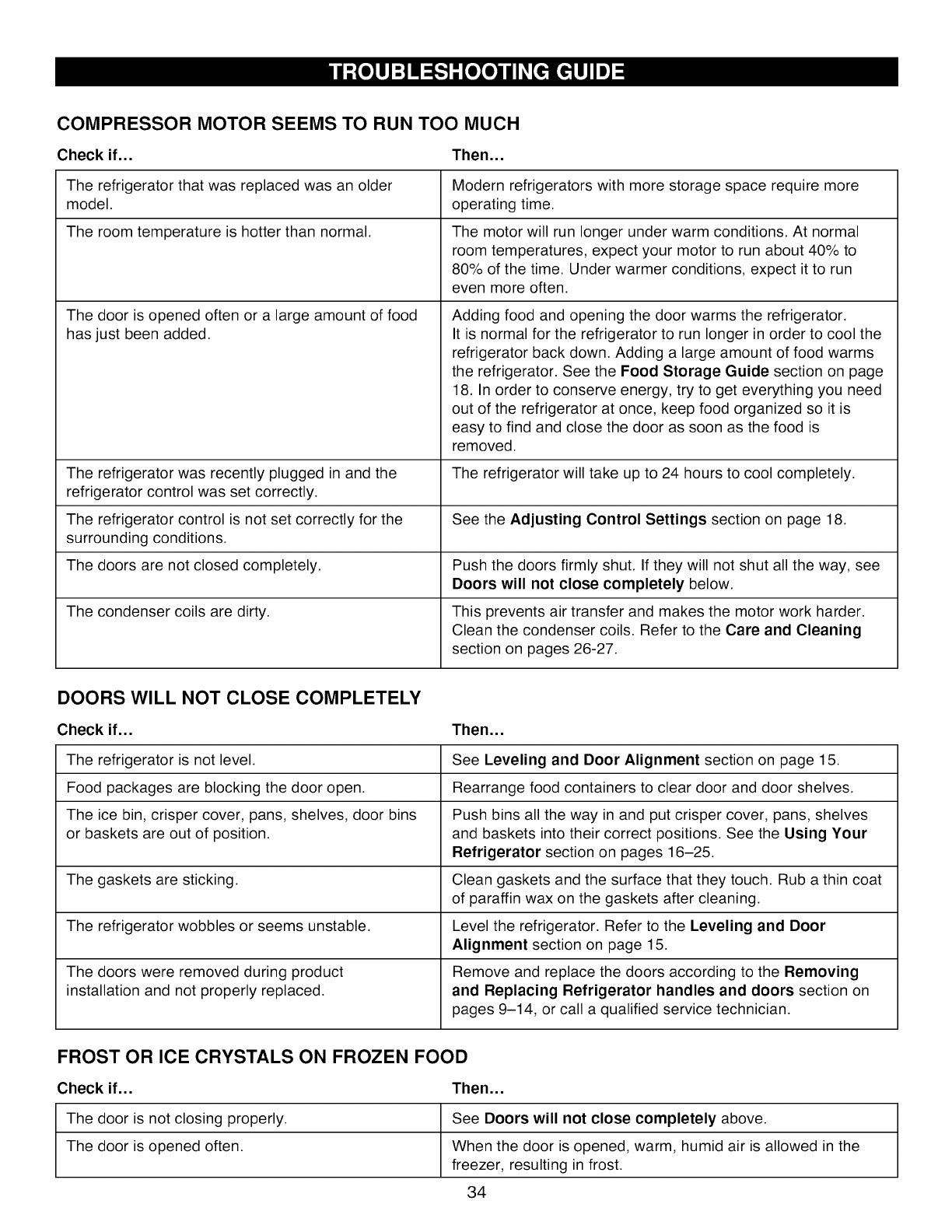

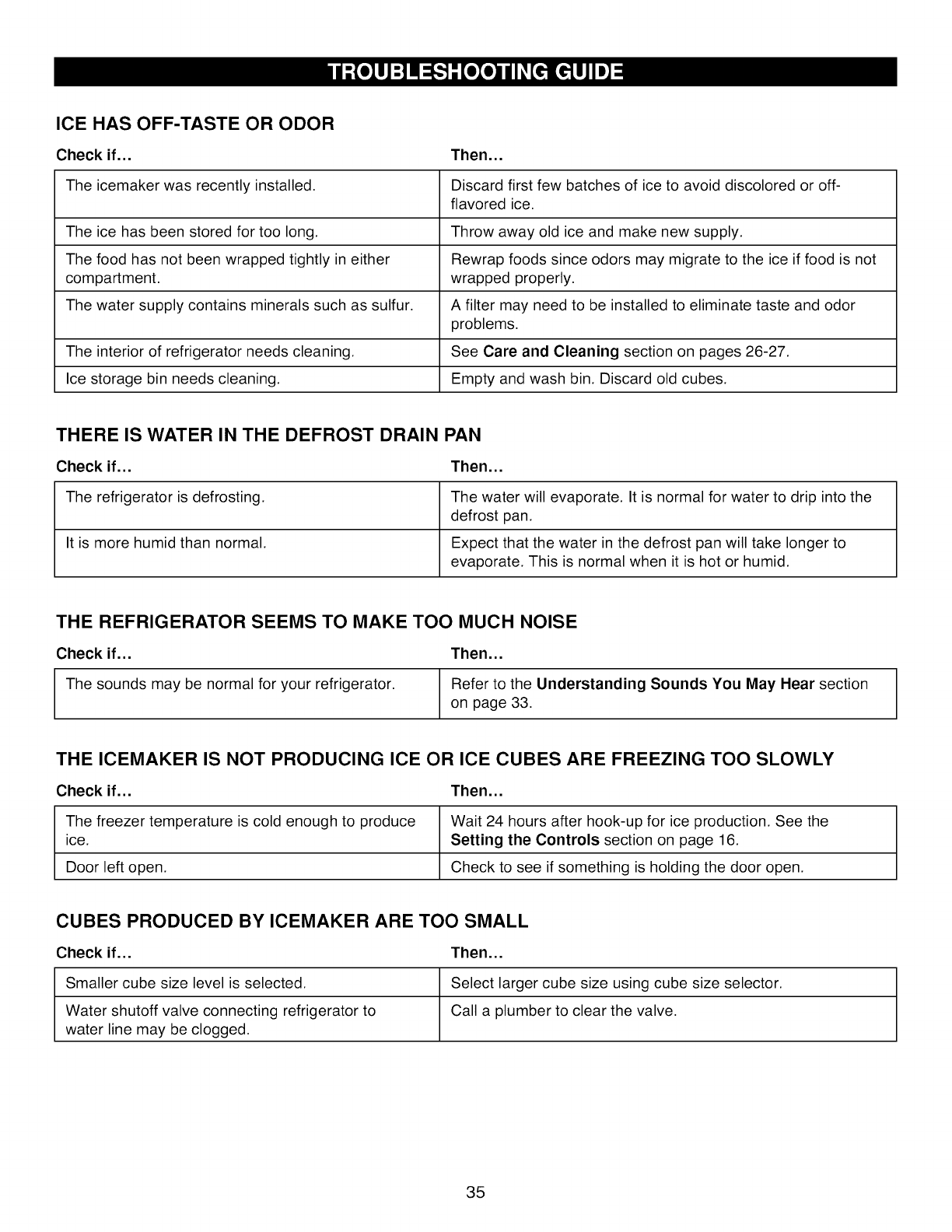

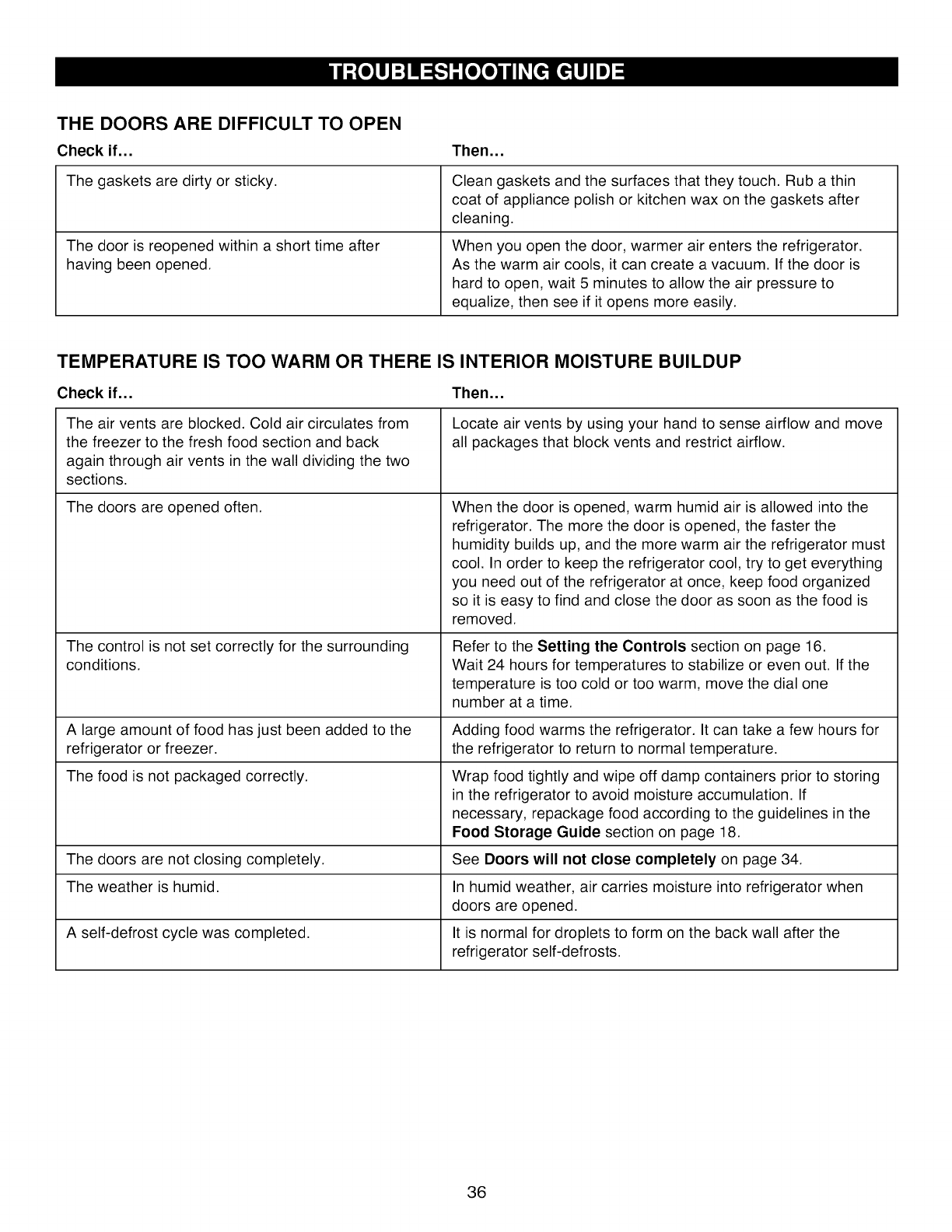

Troubleshooting Guide 33-36

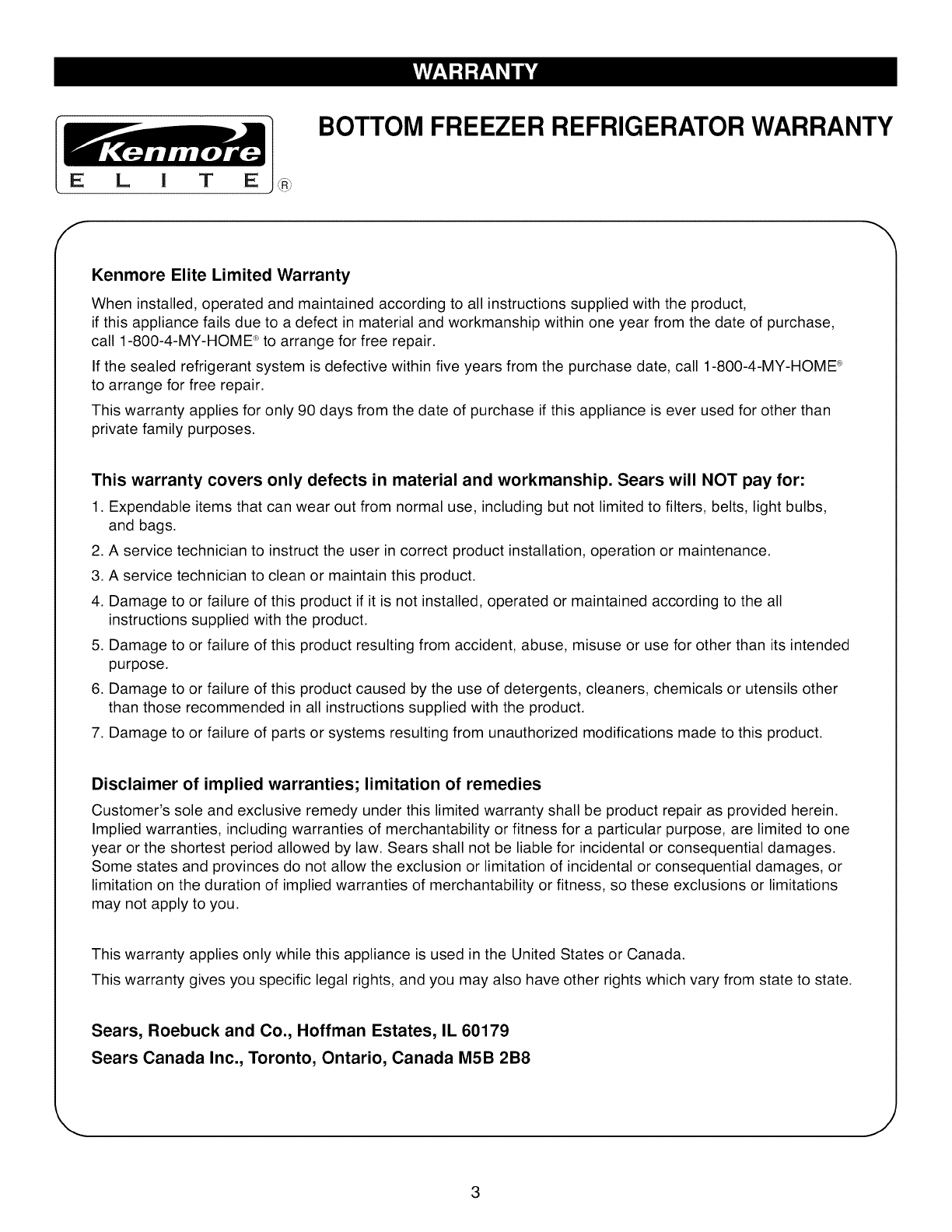

BOTTOM FREEZER REFRIGERATOR WARRANTY

®

f

Kenmore Elite Limited Warranty

When installed, operated and maintained according to all instructions supplied with the product,

if this appliance fails due to a defect in material and workmanship within one year from the date of purchase,

call 1-800-4-MY-HOME ®to arrange for free repair.

If the sealed refrigerant system is defective within five years from the purchase date, call 1-800-4-MY-HOME ®

to arrange for free repair.

This warranty applies for only 90 days from the date of purchase if this appliance is ever used for other than

private family purposes.

This warranty covers only defects in material and workmanship. Sears will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to filters, belts, light bulbs,

and bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to the all

instructions supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended

purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other

than those recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modifications made to this product.

Disclaimer of implied warranties; limitation of remedies

Customer's sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

Implied warranties, including warranties of merchantability or fitness for a particular purpose, are limited to one

year or the shortest period allowed by law. Sears shall not be liable for incidental or consequential damages.

Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or

limitation on the duration of implied warranties of merchantability or fitness, so these exclusions or limitations

may not apply to you.

This warranty applies only while this appliance is used in the United States or Canada.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

J

3

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ® product is designed and manufactured for

years of dependable operation. But like all products, it

may require preventive maintenance or repair from time to

time. That's when having a Master Protection Agreement

can save you money and aggravation.

The Master Protection Agreement also helps extend the

life of your new product. Here's what the Agreement*

includes:

Parts and labor needed to help keep products operating

properly under normal use, not just defects.

Our coverage goes well beyond the product warranty.

No deductibles, no functional failure excluded from

coverage-- real protection.

Expert service by a force of more than 10,000

authorized Sears service technicians, which means

someone you can trust will be working on your product.

I_ Unlimited service calls and nationwide service, as

often as you want us, whenever you want us.

"No=lemon" guarantee - replacement of your covered

product if four or more product failures occur within

twelve months.

1_ Product replacement if your covered product can't be fixed.

Annual Preventive Maintenance Check at your

request - no extra charge.

Fast help by phone - we call it Rapid Resolution -

phone support from a Sears representative on all

products. Think of us as a "talking owner's manual."

[_ Power surge protection against electrical damage due

to power fluctuations.

$250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of any

covered refrigerator or freezer.

Rental reimbursement if repair of your covered

product takes longer than promised.

I_ 10% discount off the regular price of any non-covered

repair service and related installed parts.

Once you purchase the Agreement, a simple phone call is

all that it takes for you to schedule service. You can call

anytime day or night, or schedule a service appointment

online.

The Master Protection Agreement is a risk free purchase.

If you cancel for any reason during the product warranty

period, we will provide a full refund. Or, a prorated refund

anytime after the product warranty period expires.

Purchase your Master Protection Agreement today7

Some limitations and exclusions apply.

For prices and additional information in the U.S.A. call

1=800-827=6655

* Coverage in Canada varies on some items. For full

details call Sears Canada at 1=800=361=6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. or Canada call 1=800-4=MY=

HOME ®.

In the space below, record the date of purchase, model and serial number of your product. You will find the model and

serial number printed on an identification label located on the right-hand side of the refrigerator compartment. Have these

items of information available whenever you contact Sears concerning your product.

Model No. Date of Purchase

Serial No. Dealer

Save these instructions and attach your sales receipt for future reference.

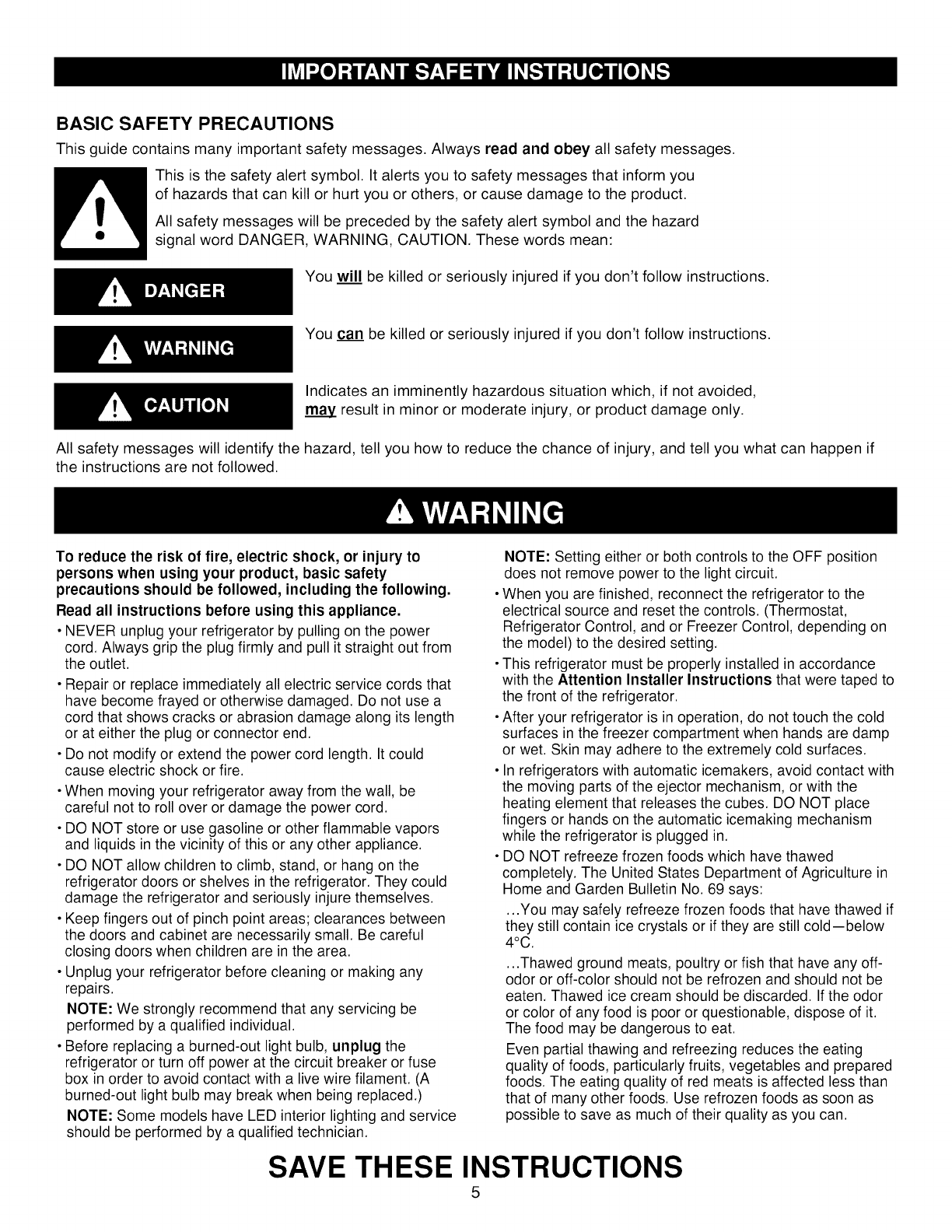

BASIC SAFETY PRECAUTIONS

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you

of hazards that can kill or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard

signal word DANGER, WARNING, CAUTION. These words mean:

You will be killed or seriously injured if you don't follow instructions.

You can be killed or seriously injured if you don't follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

may result in minor or moderate injury, or product damage only.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if

the instructions are not followed.

To reduce the risk of fire, electric shock, or injury to

persons when using your product, basic safety

precautions should be followed, including the following.

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the power

cord. Always grip the plug firmly and pull it straight out from

the outlet.

• Repair or replace immediately all electric service cords that

have become frayed or otherwise damaged. Do not use a

cord that shows cracks or abrasion damage along its length

or at either the plug or connector end.

• Do not modify or extend the power cord length. It could

cause electric shock or fire.

•When moving your refrigerator away from the wall, be

careful not to roll over or damage the power cord.

• DO NOT store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

• DO NOT allow children to climb, stand, or hang on the

refrigerator doors or shelves in the refrigerator. They could

damage the refrigerator and seriously injure themselves.

• Keep fingers out of pinch point areas; clearances between

the doors and cabinet are necessarily small. Be careful

closing doors when children are in the area.

• Unplug your refrigerator before cleaning or making any

repairs.

NOTE: We strongly recommend that any servicing be

performed by a qualified individual.

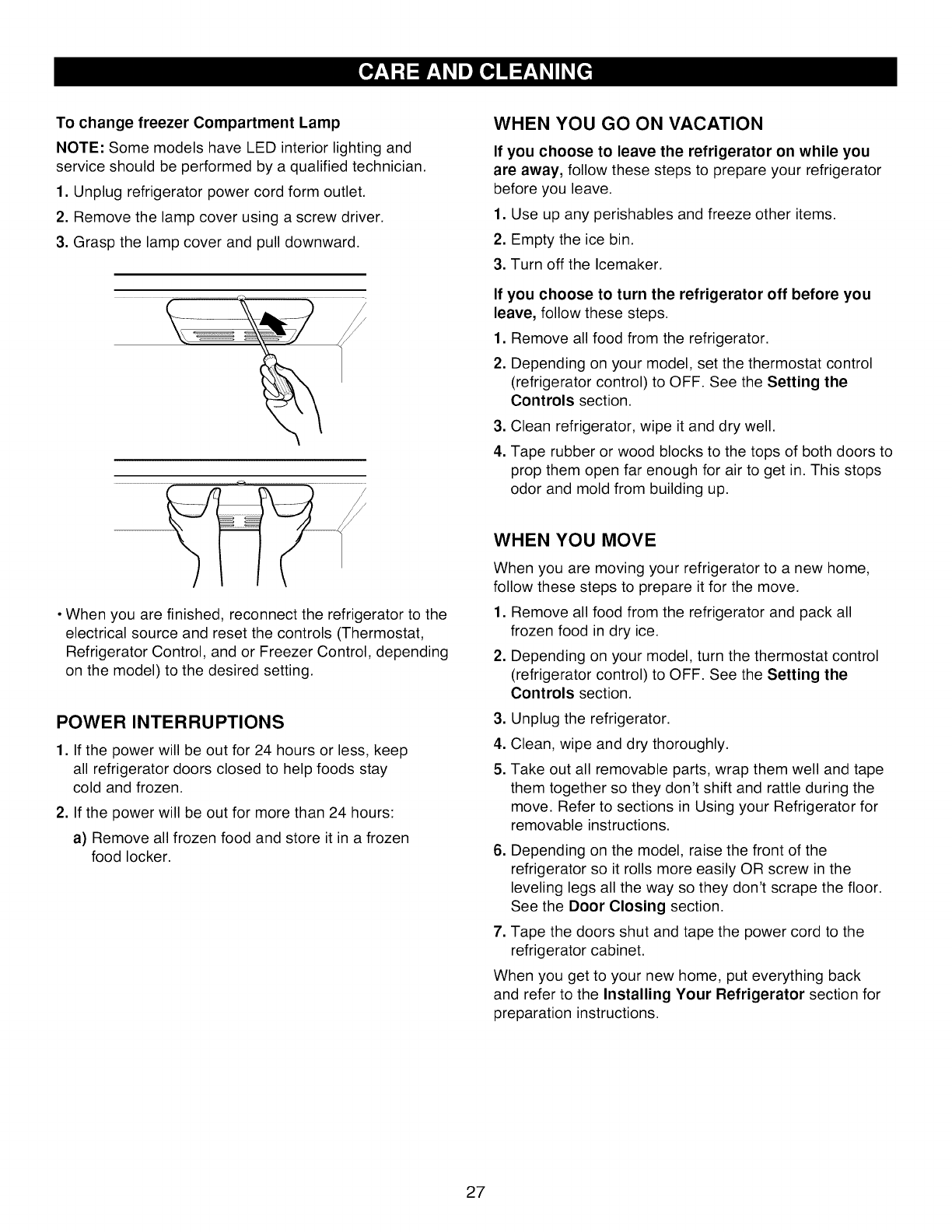

• Before replacing a burned-out light bulb, unplug the

refrigerator or turn off power at the circuit breaker or fuse

box in order to avoid contact with a live wire filament. (A

burned-out light bulb may break when being replaced.)

NOTE: Some models have LED interior lighting and service

should be performed by a qualified technician.

NOTE: Setting either or both controls to the OFF position

does not remove power to the light circuit.

•When you are finished, reconnect the refrigerator to the

electrical source and reset the controls. (Thermostat,

Refrigerator Control, and or Freezer Control, depending on

the model) to the desired setting.

•This refrigerator must be properly installed in accordance

with the Attention Installer Instructions that were taped to

the front of the refrigerator.

•After your refrigerator is in operation, do not touch the cold

surfaces in the freezer compartment when hands are damp

or wet. Skin may adhere to the extremely cold surfaces.

• In refrigerators with automatic icemakers, avoid contact with

the moving parts of the ejector mechanism, or with the

heating element that releases the cubes. DO NOT place

fingers or hands on the automatic icemaking mechanism

while the refrigerator is plugged in.

• DO NOT refreeze frozen foods which have thawed

completely, The United States Department of Agriculture in

Home and Garden Bulletin No. 69 says:

...You may safely refreeze frozen foods that have thawed if

they still contain ice crystals or if they are still cold--below

4°C.

...Thawed ground meats, poultry or fish that have any off-

odor or off-color should not be refrozen and should not be

eaten. Thawed ice cream should be discarded. If the odor

or color of any food is poor or questionable, dispose of it.

The food may be dangerous to eat.

Even partial thawing and refreezing reduces the eating

quality of foods, particularly fruits, vegetables and prepared

foods. The eating quality of red meats is affected less than

that of many other foods. Use refrozen foods as soon as

possible to save as much of their quality as you can.

SAVE THESE INSTRUCTIONS

5

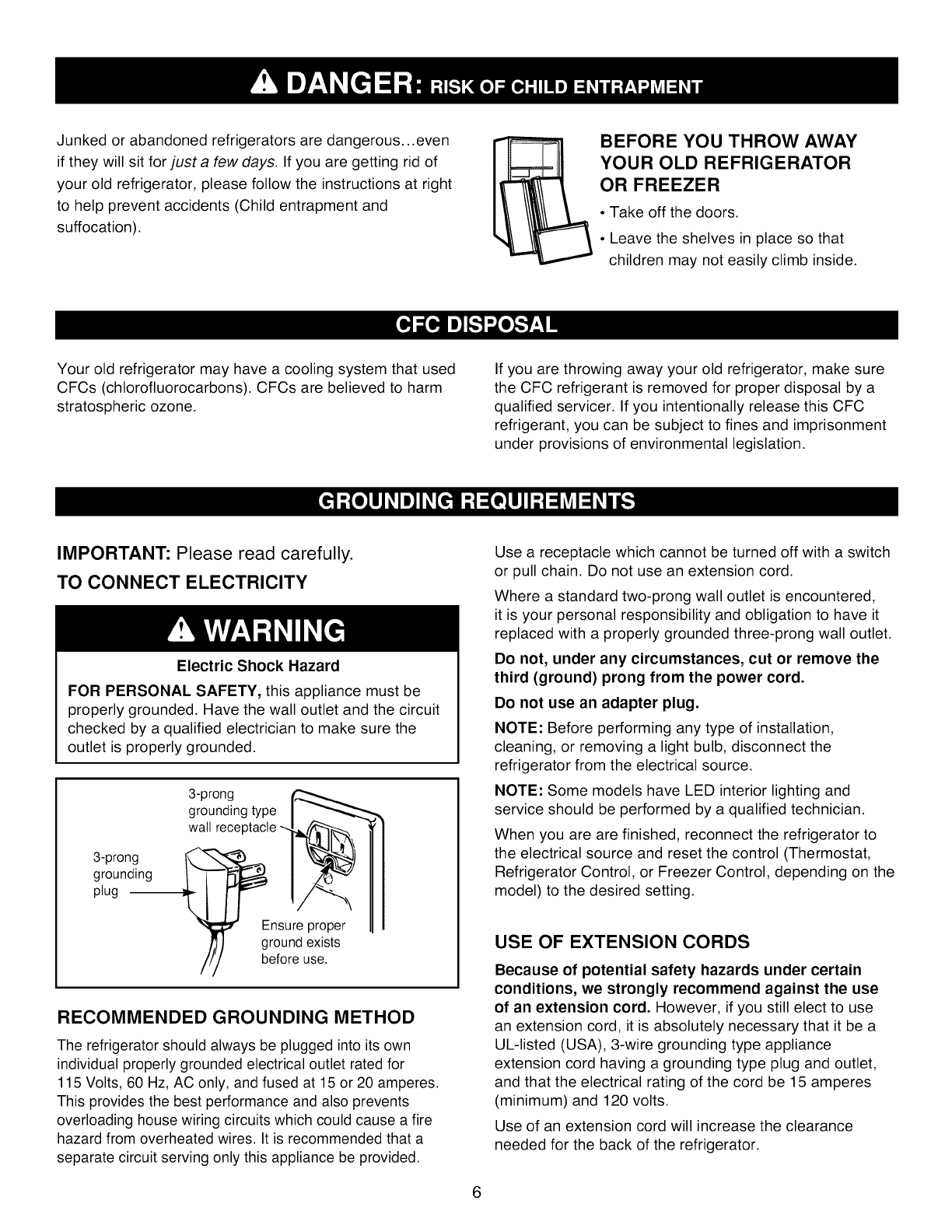

Junked or abandoned refrigerators are dangerous...even

if they will sit for just a few days. If you are getting rid of

your old refrigerator, please follow the instructions at right

to help prevent accidents (Child entrapment and

suffocation).

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER

• Take off the doors.

• Leave the shelves in place so that

children may not easily climb inside.

Your old refrigerator may have a cooling system that used

CFCs (chlorofluorocarbons). CFCs are believed to harm

stratospheric ozone.

If you are throwing away your old refrigerator, make sure

the CFC refrigerant is removed for proper disposal by a

qualified servicer. If you intentionally release this CFC

refrigerant, you can be subject to fines and imprisonment

under provisions of environmental legislation.

IMPORTANT: Please read carefully.

TO CONNECT ELECTRICITY

Electric Shock Hazard

FOR PERSONAL SAFETY, this appliance must be

properly grounded. Have the wall outlet and the circuit

checked by a qualified electrician to make sure the

outlet is properly grounded.

3-prong

grounding

plug

3-prong

groundingtype

wall receptacle--,.,_,,f_

Ensureproper

)groundexists

/// beforeuse.

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for

115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.

This provides the best performance and also prevents

overloading house wiring circuits which could cause a fire

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

Use a receptacle which cannot be turned off with a switch

or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is encountered,

it is your personal responsibility and obligation to have it

replaced with a properly grounded three-prong wall outlet.

Do not, under any circumstances, cut or remove the

third (ground) prong from the power cord.

Do not use an adapter plug.

NOTE: Before performing any type of installation,

cleaning, or removing a light bulb, disconnect the

refrigerator from the electrical source.

NOTE: Some models have LED interior lighting and

service should be performed by a qualified technician.

When you are are finished, reconnect the refrigerator to

the electrical source and reset the control (Thermostat,

Refrigerator Control, or Freezer Control, depending on the

model) to the desired setting.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain

conditions, we strongly recommend against the use

of an extension cord. However, if you still elect to use

an extension cord, it is absolutely necessary that it be a

UL-listed (USA), 3-wire grounding type appliance

extension cord having a grounding type plug and outlet,

and that the electrical rating of the cord be 15 amperes

(minimum) and 120 volts.

Use of an extension cord will increase the clearance

needed for the back of the refrigerator.

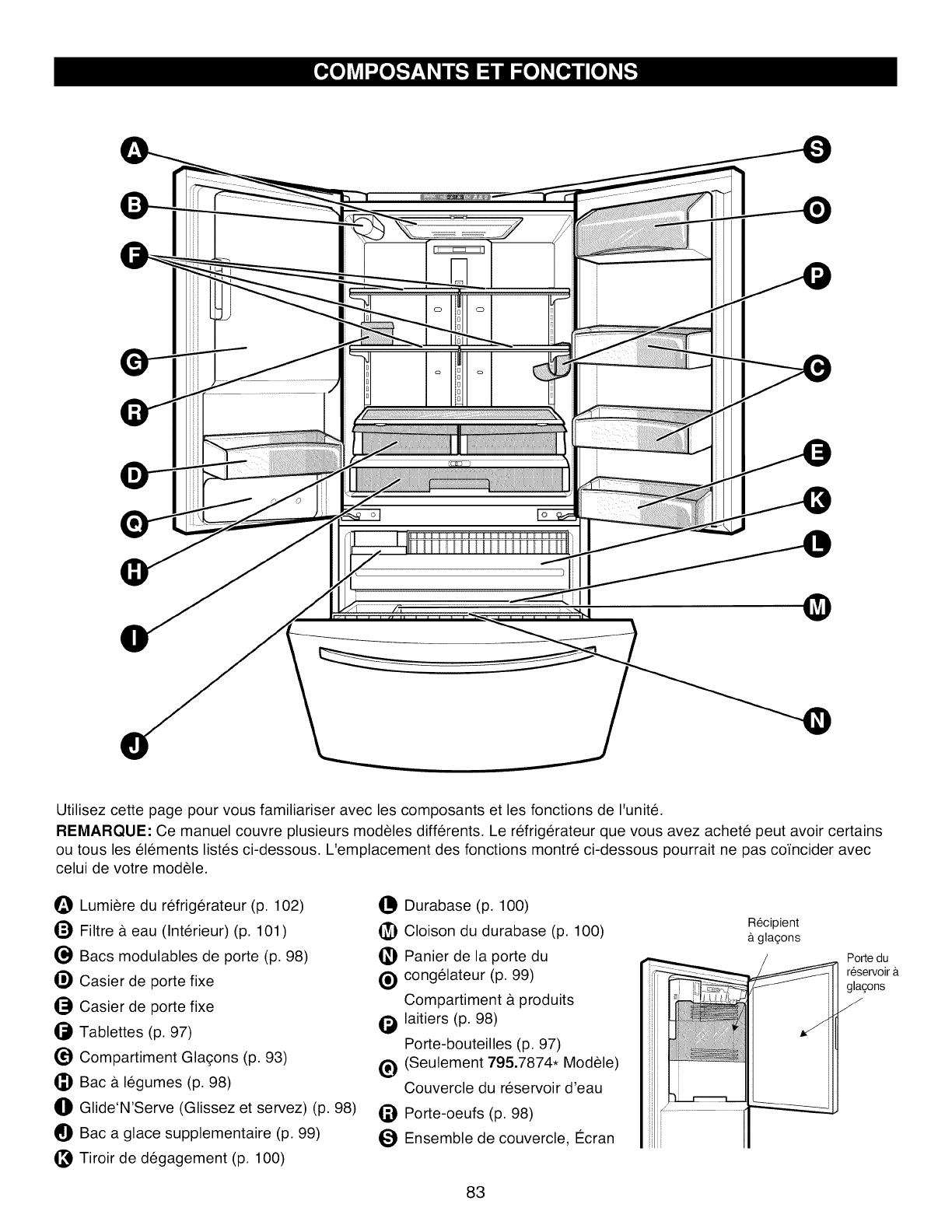

Usethispageto becomemorefamiliarwiththepartsandfeatures.Pagereferencesareincludedforyourconvenience.

NOTE:Thisguidecoversseveraldifferentmodels.Therefrigeratoryouhavepurchasedmayhavesomeorallofthe

itemslistedbelow.Thelocationsofthefeaturesshownbelowmaynotmatchyourmodel.

0Refrigerator Light (p. 26)

Filter (Inside) (p. 25)

(_ Modular Door Bins (p. 22)

_) Fixed Door Bin

Fixed Door Bin

Refrigerator Shelves (p. 21)

(_ Ice Room (p. 17)

(Ice Maker and Ice Bucket)

_D Humidity Controlled Crisper (p. 22)

_[_ Glide'N'Serve (p. 22)

Extra Ice Bin (p. 23)

Pullout Drawer (p. 24)

Durabase (p. 24)

(_) Divider (p. 24)

_) Tilt-Out Door Basket (p. 23)

(_ Dairy Bin (p. 22)

Bottle Holder (p. 21)

(795.7874* Model Only)

(_) Water Tank Cover

Egg Box (p. 22)

Cover Assembly, Display

Ice Bucket

Ice Room

Door

7

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

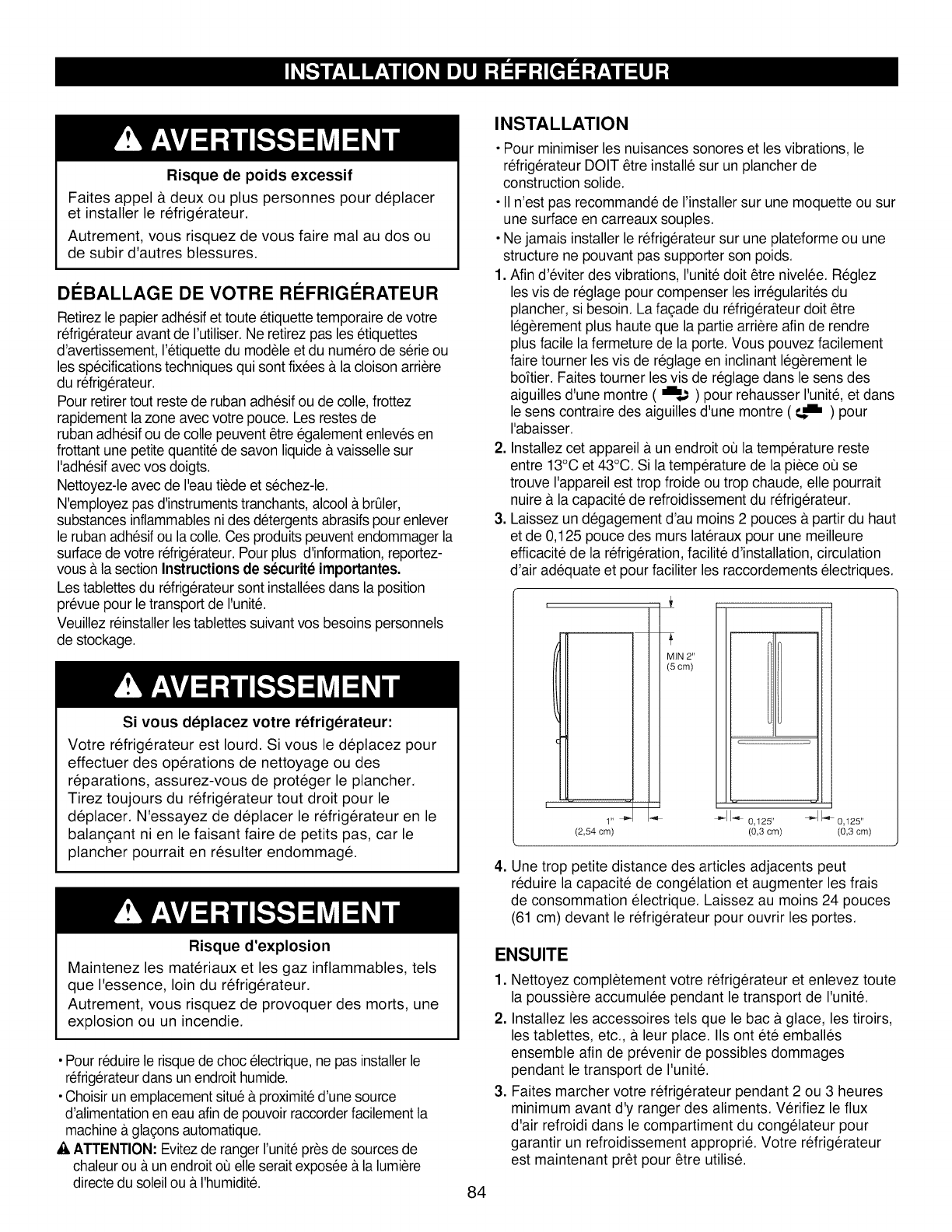

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any warning-type

labels, the model and serial number label, or the Tech

Sheet that is attached to back wall of the refrigerator.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also be

easily removed by rubbing a small amount of liquid dish

soap over the adhesive with your fingers. Wipe with warm

water and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see the Important Safety Instructions

section.

Refrigerator shelves are installed in the shipping position.

Please reinstall shelves according to your individual

storage needs.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the

refrigerator for cleaning or service, be sure to protect

the floor. Always pull the refrigerator straight out

when moving it. Do not wiggle or walk the refrigerator

when trying to move it, as floor damage could occur.

INSTALLATION

• To minimize noise and vibration, the refrigerator MUST

be installed on a solidly constructed floor.

• Carpeting and soft tile surfaces are not recommended.

• Never install the refrigerator on a platform or weakly

supported structure.

1. To avoid vibration, the unit must be leveled. If required,

adjust the leveling legs to compensate for unevenness

of the floor. The front should be slightly higher than the

rear to aid in door closing. Leveling legs can be turned

easily by tipping the cabinet slightly. Turn the leveling

legs clockwise ('_',,,_) to raise the unit,

counterclockwise ( t,,,'_" ) to lower it.

2. Install this appliance in an area where the temperature

is between 55°F (13°C) and 110°F (43°C.) If the

temperature around the appliance is too low or high,

cooling ability may be adversely affected.

3. Allow the clearance of at least 2 inch from the top and

0.125 inch from the side walls for better cooling

efficiency, ease of installation, proper air circulation and

electrical connections.

(2.54 cm)

-,- _11_ 0.125,_

(0.3 cm)

_11_ 0.125,_

(0.3 cm)

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

• To reduce the risk of electric shock, do not install the

refrigerator in a wet or damp area.

• Select a place where a water supply can be easily

connected for the automatic icemaker.

&CAUTION: Avoid placing the unit near heat sources,

direct sunlight or moisture.

4. Too small a distance from adjacent items may result in

lowered freezing capability and increased electricity

consumption charges. Allow at least 24 in. (61 cm) in

front of the refrigerator to open the doors.

NEXT

1. Clean your refrigerator thoroughly and wipe off all dust

accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are packed

together to prevent possible damage during shipment.

3. Let your refrigerator run for at least 2 or 3 hours before

putting food in it. Check the flow of cold air in the

freezer compartment to ensure proper cooling. Your

refrigerator is now ready for use.

NOTE:ItisALWAYSrecommendedto removetherefrigeratordoorswhenit isnecessaryto movetherefrigerator

througha narrowopening.Ifnecessary,followthedirectionsbelowtoremovethedoorhandles.

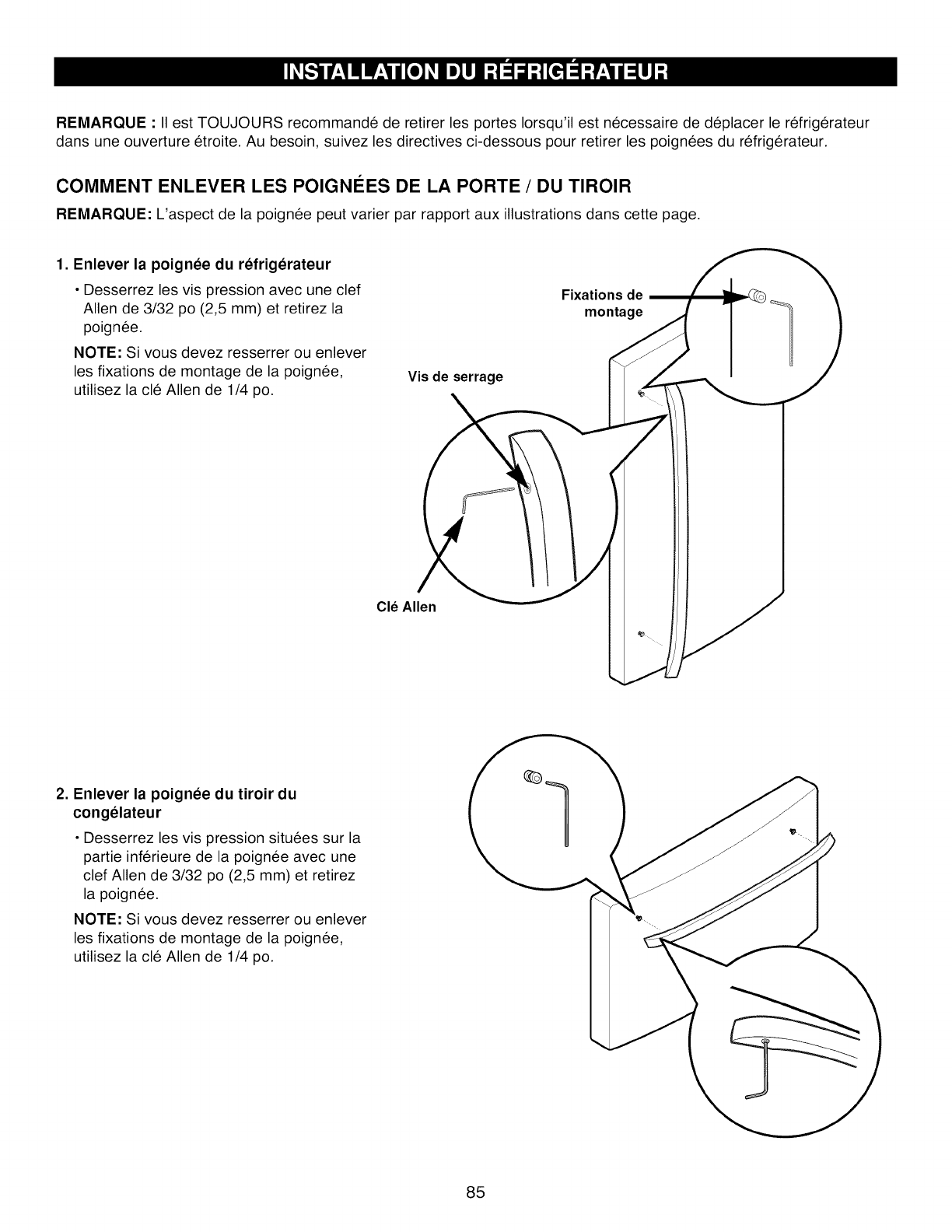

HOW TO REMOVE DOOR HANDLES

NOTE: Handle appearance may vary from

illustrations on this page.

1. Removing Refrigerator Handle

•Loosen the set screws with a 3/32"

(2.5mm) Allen wrench and remove the

handle.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a

1/4" Allen wrench.

Set Screw

Mounting

Fasteners

Allen

Wrench

2. Removing Freezer Drawer Handle

• Loosen the set screws located on the

lower side of the handle with a 3/32"

(2.5mm) Allen wrench and remove the

handle.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a

1/4" Allen wrench.

9

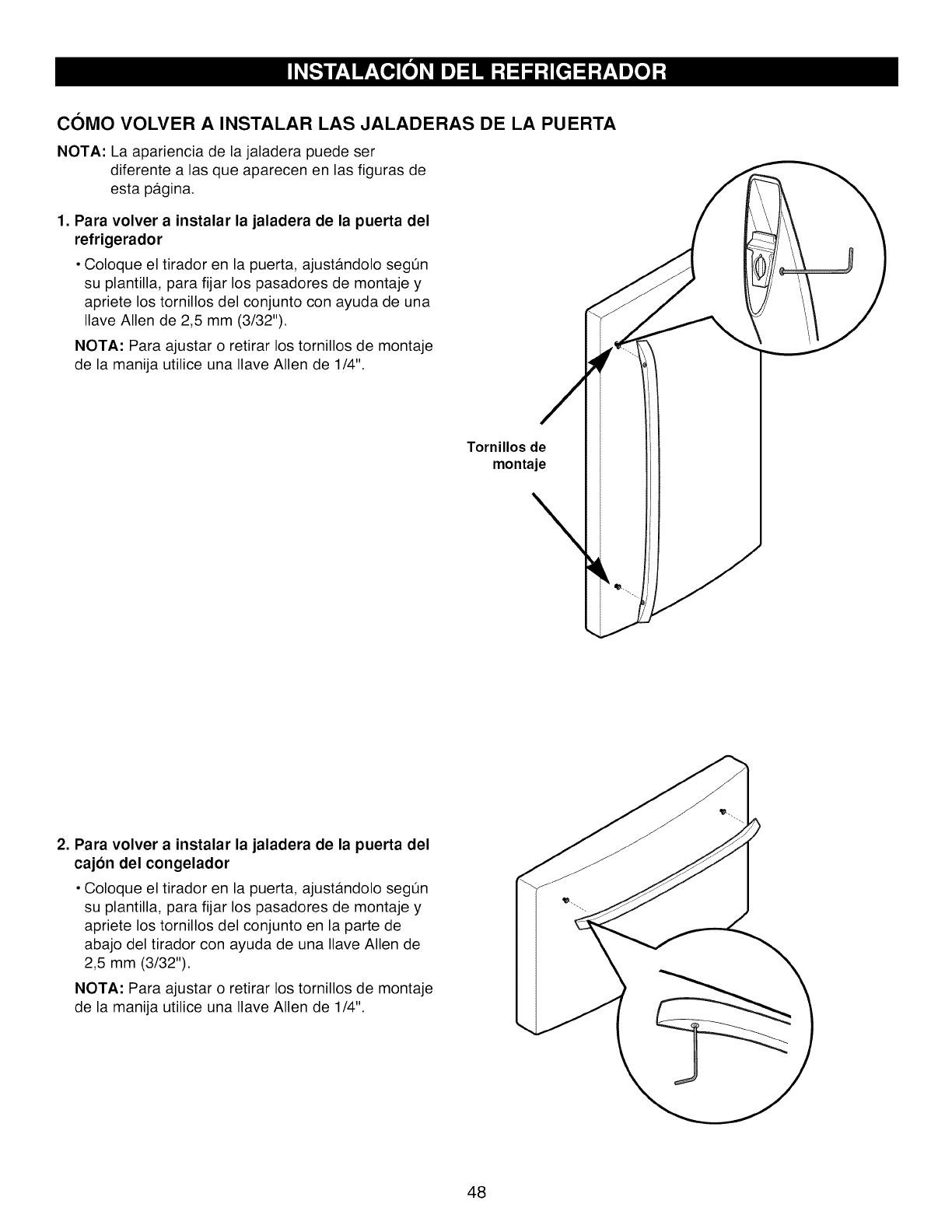

HOW TO REPLACE DOOR HANDLES

NOTE: Handle appearance may vary from

illustrations on this page.

1. Replacing Refrigerator Door Handle

•Place the handle on the door by adjusting handle

footprints to fit mounting fastners and tighten the

set screws with a 3/32" (2.5mm) Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed use a 1/4" Allen wrench.

Mounting

Fasteners

2. Replacing Freezer Drawer Handle

• Place the handle on the door by adjusting handle

footprints to fit mounting fastners and tighten the

set screws on the bottom of the handle with a

3/32" (2.5mm) Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed use a 1/4" Allen wrench.

10

REMOVING AND REPLACING

REFRIGERATOR DOORS

To remove the left refrigerator door:

Before attempting to remove the left door, locate the water

connection at the back of the refrigerator. Pull the water

tubing that comes out of the refrigerator by pushing in on

the release ring while pulling on the water line as shown in

the illustration below.

• , CAUTION: Before you begin, remove food and bins

from the doors.

(2) _1)

(3).

1. Open the door. Remove the top hinge cover screw (1).

2. Use a flat-head screwdriver to pry back the hooks

(not shown) on the front underside of the cover (2).

Lift up the cover.

3. Remove the cover. Pull out the tube (3).

4. Disconnect all the wire harnesses (4).

5. Remove the grounding screw(5).

6. Rotate hinge lever (6) counterclockwise.

Lift the top hinge (7) free of the hinge lever latch (8).

&CAUTION: When lifting the hinge free of the latch, be

careful that the door does not fall forward.

.

8.

Lift the door from the middle hinge pin and remove the

door.

Place the door, inside facing up, on a nonscratching

surface.

To remove the right refrigerator door:

(2)

(3)_

1. Open the door. Remove the top hinge cover screw (1).

lift up the cover (2).

2. Remove the cover.

3. Disconnect the wire harness (3).

4. Rotate the hinge lever (4) clockwise. Lift the top hinge

(5) free of the hinge lever latch (6).

_, CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

Electric Shock Hazard

• Disconnect electrical supply to the refrigerator before

installing. Failure to do so could result in death or

serious injury.

• Do not put hands or feet or other objects into the air

vents, base grille, or bottom of the refrigerator. You

may be injured or receive an electrical shock.

• Be careful when you work with the hinge, base grille,

and stopper. You may be injured.

11

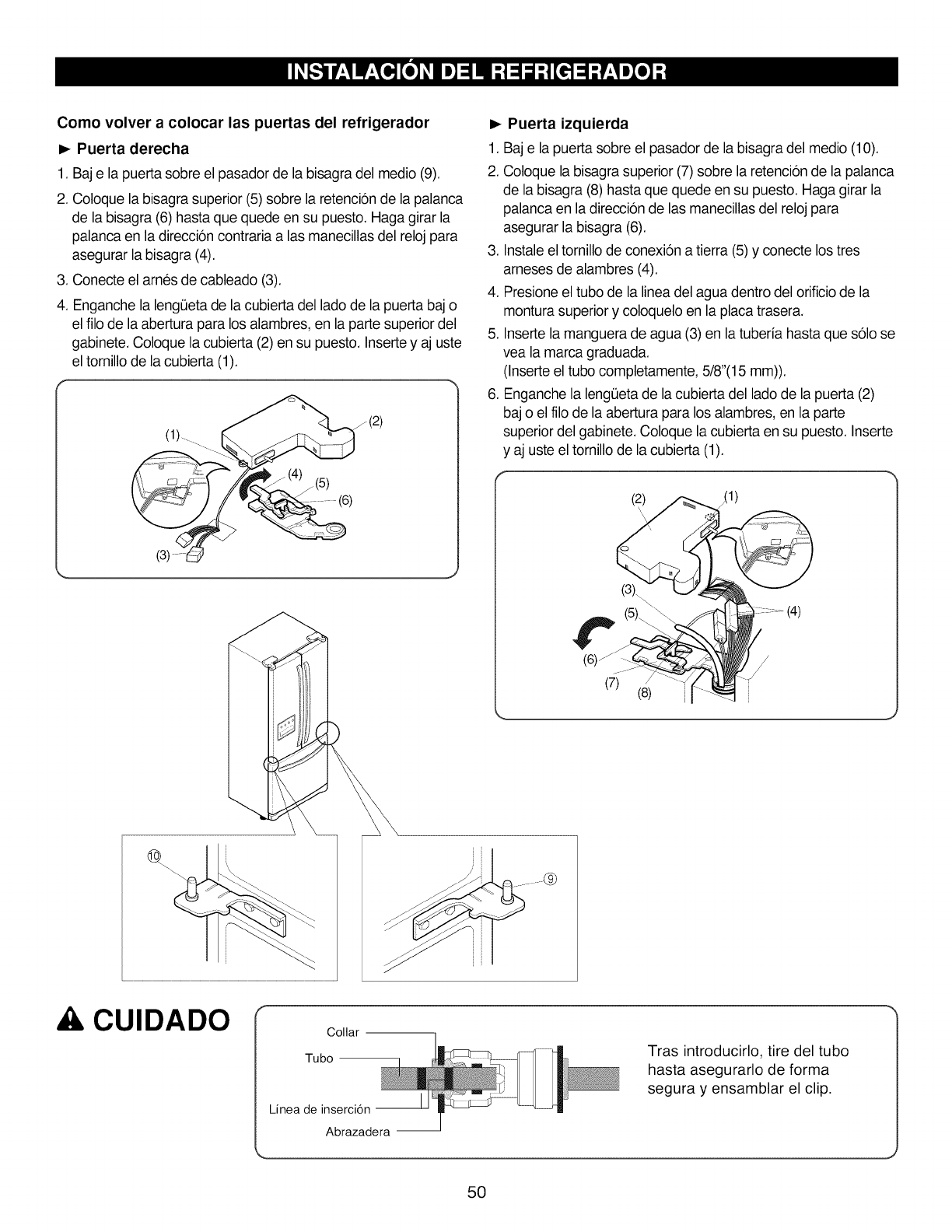

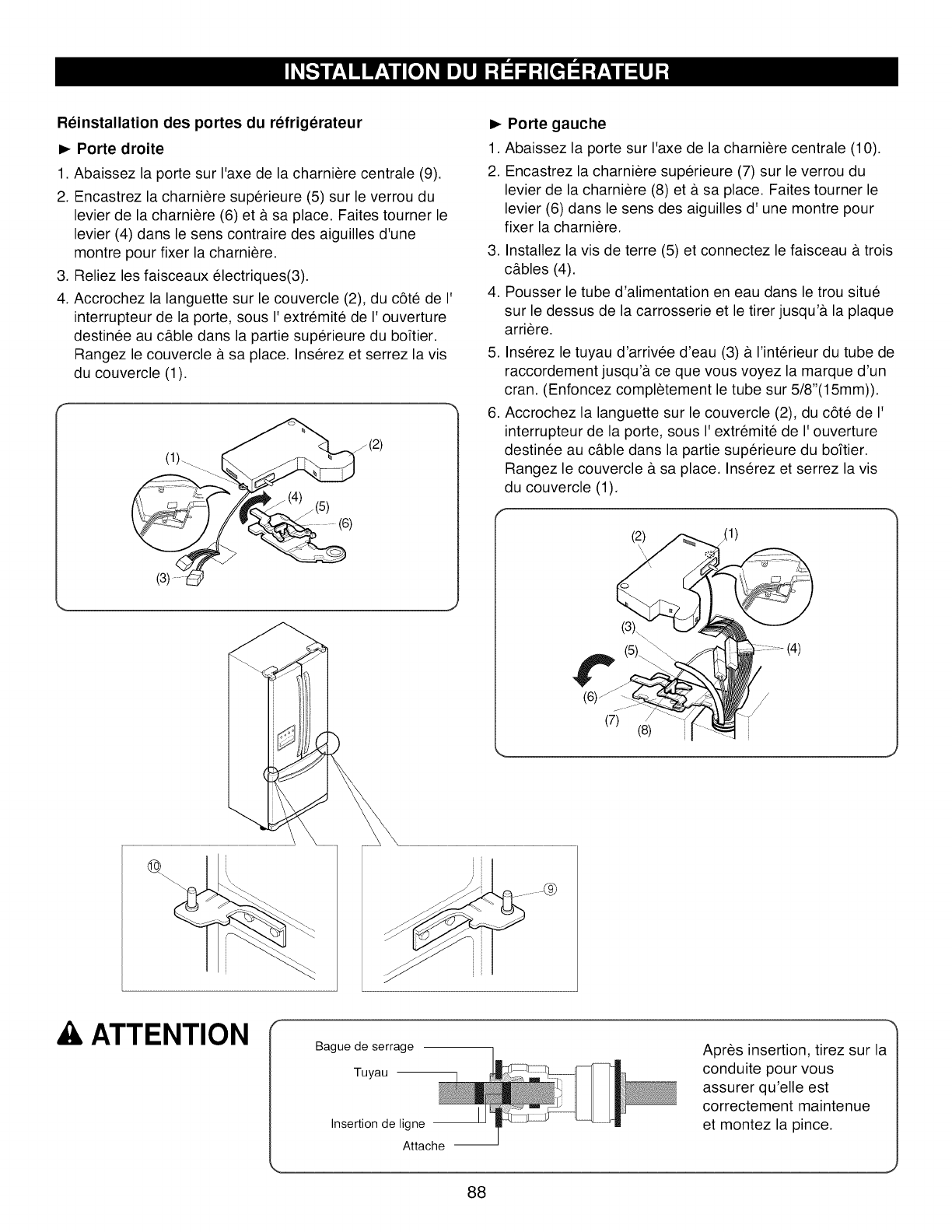

Reinstalling the Refrigerator Door

I_ Right Door

1. Lower the door onto middle hinge pin (9).

2. Fit top hinge (5) over hinge lever latch (6)and into place.

Rotate lever (4) counterclockwise to secure hinge.

3. Connect wire harnesses (3).

4. Hook tab on switch side of coner under edge of wire

opening in cabinet top. Position cover (2) into place.

Insert and tighten cover screw (1).

(1).........

_2J _

(3) _

(2)

(4) (5)

I_ Left Door

1. Lower the door onto middle hinge pin (10).

2. Fit top hinge (7) over hinge lever latch (8) and into place.

Rotate lever (6) clockwise to secure hinge.

3. Install the grounding screw (5) and connect the three

wire harnesses (4).

4. Push the water supply tube into the hole on the top case

and pull it out on the backplate.

5. Insert the water supply tube (3) into the connector tube

until you see only one scale mark. (Fully insert the tube

over 5/8" (15 mm)).

6. Hook tab on door switch side of cover (2) under edge of

wire opening in cabinet top. Position cover into place.

Insert and tighten cover screw (1).

(2) _1)

(3).

\\

/

(8)

ACAUTION Collet

Tube

Insert Line

Clip I

After inserting, pull the tube to

make sure that it is secure and

reinsert the clip.

12

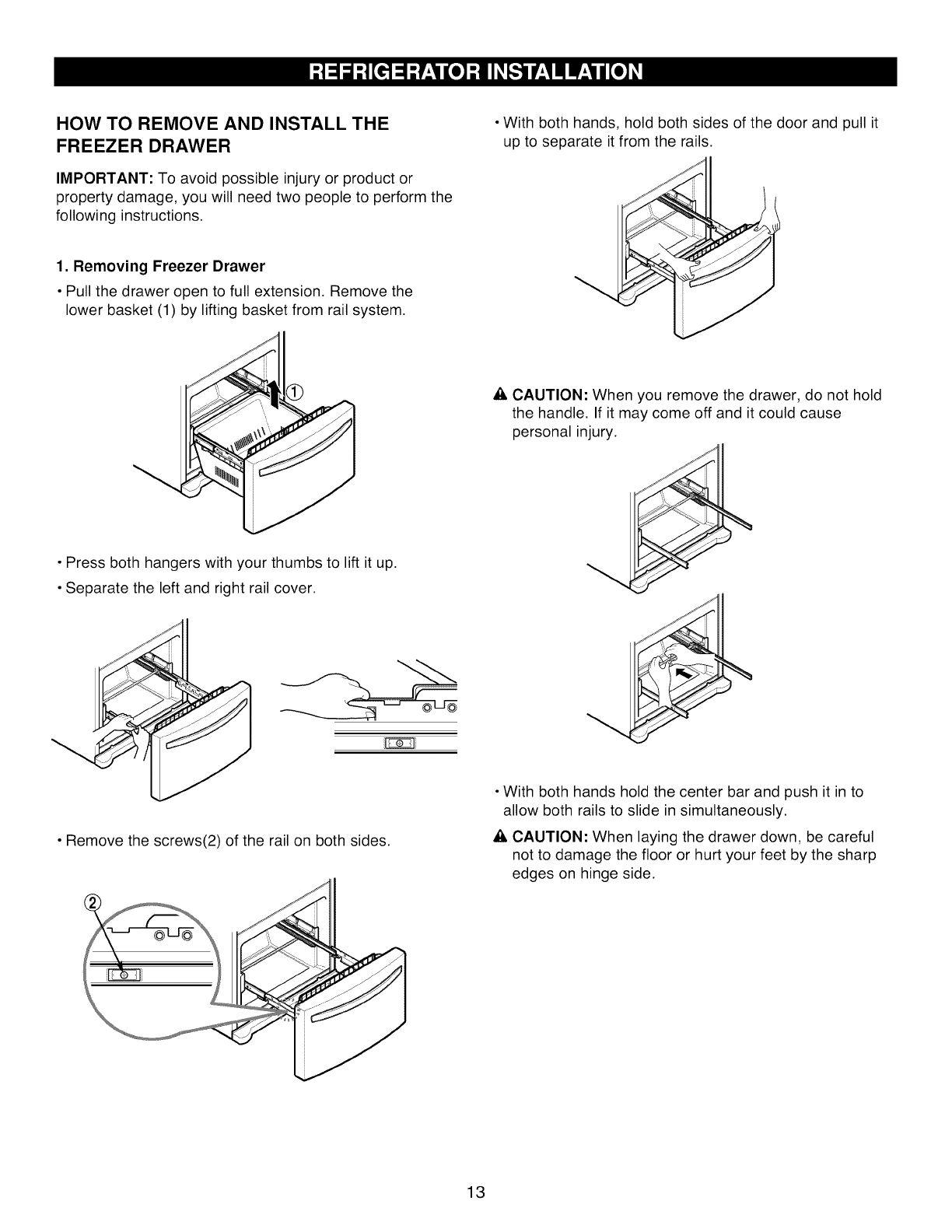

HOW TO REMOVE AND INSTALL THE

FREEZER DRAWER

IMPORTANT: To avoid possible injury or product or

property damage, you will need two people to perform the

following instructions.

1. Removing Freezer Drawer

•Pull the drawer open to full extension. Remove the

lower basket (1) by lifting basket from rail system.

• Press both hangers with your thumbs to lift it up.

• Separate the left and right rail cover.

• Remove the screws(2) of the rail on both sides.

• With both hands, hold both sides of the door and pull it

up to separate it from the rails.

_, CAUTION: When you remove the drawer, do not hold

the handle. If it may come off and it could cause

personal injury.

• With both hands hold the center bar and push it in to

allow both rails to slide in simultaneously.

• , CAUTION: When laying the drawer down, be careful

not to damage the floor or hurt your feet by the sharp

edges on hinge side.

13

HOW TO REMOVE AND INSTALL THE

FREEZER DRAWER

IMPORTANT: To avoid possible injury or product or

property damage, you will need two people to perform the

following instructions.

2. Installing Freezer Drawer

• Hold the center bar with both hands and pull it out until

both rails are fully extended.

• Hook door supports (1) into rail tabs (2).

• Lower door into final position and tighten the screws (3).

• Make sure you have a right rail cover for each side.

_ Right

Rail Cover

Left _'_

Rail Cover _J_

• Align the top holes of the rail cover with the top holes of

the door supports to assemble the rail covers.

Assembly Hole

• With the drawer pulled out to full extension, insert the

lower basket (4) in the rail assembly.

_, WARNING: To prevent accidental child and pet

entrapment or suffocation risk, DO NOT allow them to

play inside of drawer.

• , WARNING: DO NOT step or sit down on freezer door.

14

LEVELING AND DOOR ALIGNMENT

Leveling

Your refrigerator has two front leveling legsione on the

right and one on the left. Adjust legs to alter tilt from front-

to-back or side-to-side. If your refrigerator seems

unsteady or you want the doors to close easier, adjust the

refrigerator's tilt using the instructions below:

1. Plug the refrigerator's power cord into a 3-prong

grounded outlet. Move the refrigerator into its final

position. Remove the base cover.

To remove the base cover

1. Open the Freezer Drawer. (Drawer not shown for

clarity.)

2. Once drawer is open there is sufficient clearance to

remove screws on top of cover.

To replace base cover:

• Place cover into position and insert and tighten

screws.

2. Turn the leveling leg clockwise to raise that side of the

refrigerator or counterclockwise to lower it. It may take

several turns of the leveling leg to adjust the tilt of the

refrigerator.

NOTE: Having someone push backward against the

top of the refrigerator takes some weight off the leveling

legs. This makes it easier to adjust the legs.

3. Open both doors again and check to make sure that

they close easily. If not, tilt the refrigerator slightly more

to the rear by turning both leveling legs clockwise. It

may take several more turns, and you should turn both

leveling legs the same amount.

4. Re-adjust if necessary.

5. Replace the base cover.

NOTE: Your new refrigerator is uniquely designed with

two fresh food doors. Either door can be opened or

closed independently of one another. You may have to

exert slight pressure on doors to get them to close

completely.

Door Alignment

If the space between your doors is uneven, follow the

instructions below to align the doors:

1. With one hand, lift up the door you want to raise at

middle hinge.

2. With other hand, use pliers to insert snap ring as

shown.

3. Insert additional snap rings until the doors are aligned.

(Three snap rings are 3rovided with the refrigerator in

the Use & Care Guide 3acket.)

m

Level the refrigerator by us=ngan 11/32 inch (8mm)

wrench or a flat blade screw driver. Turn the leveling

legs (Counter-Clockwise) to raise or (Clockwise) to lower

the height of the front of the refrigerator.

NOTE: The front of the refrigerator should be slightly

higher than the back.

15

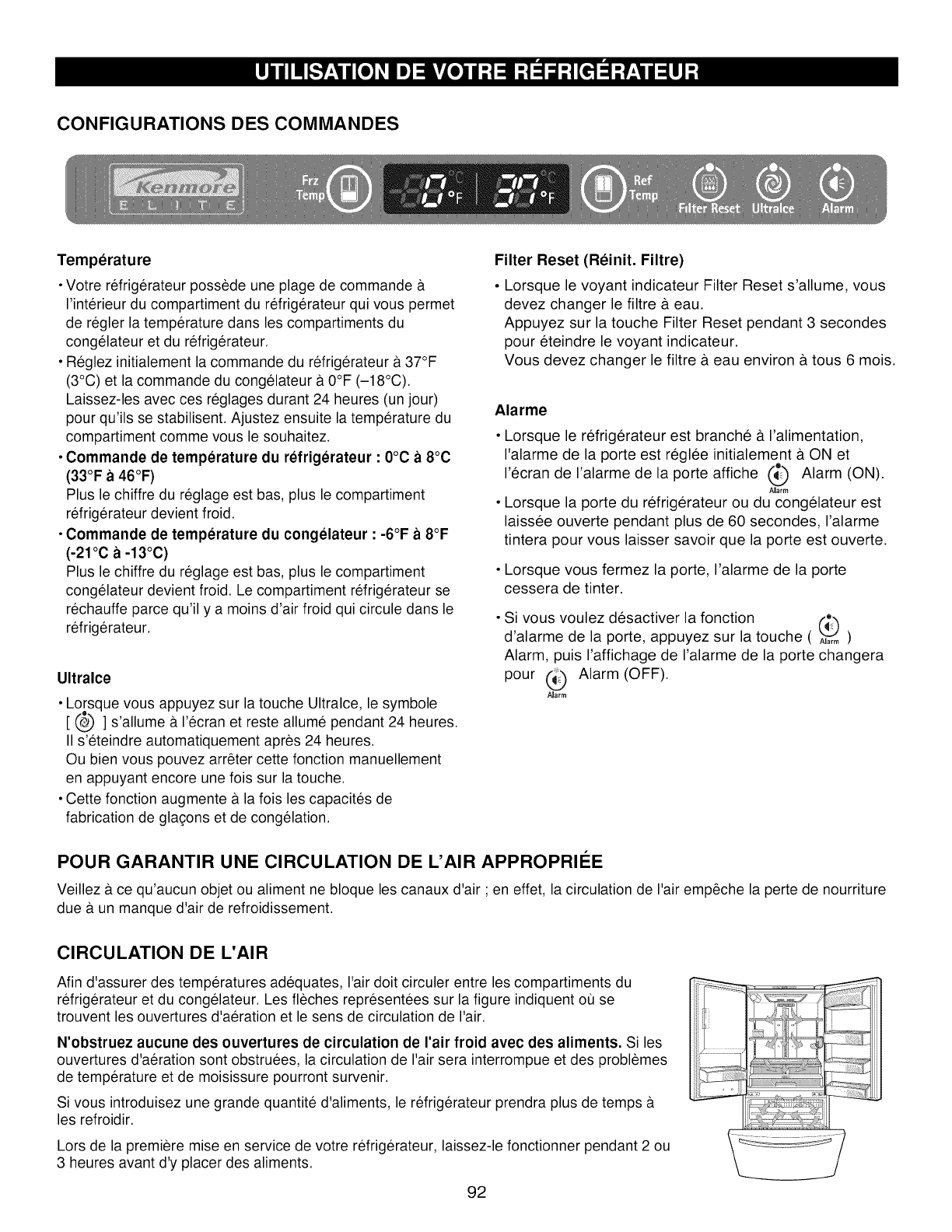

SETTING THE CONTROLS

Temperature

• Your refrigerator has a control pad inside the refrigerator

compartment that lets you regulate the temperature in

the freezer and refrigerator compartments.

• Initially set the refrigerator control at 37°F (3°C) and the

freezer control at 0°F (-18°C). Leave it at these settings

for 24 hours (one day) to stabilize. Then adjust the

compartment temperature as desired.

• Refrigerator Temp Control: 33°F to 46°F (0°C to 8°C)

The lower the number setting, the colder the refrigerator

compartment will become.

• Freezer Temp Control: -6°F to 8°F (-21°C to -13°C)

When the setting is at a lower number, the freezer

compartment becomes colder. The refrigerator

compartment becomes warmer because less cold air

flows into the refrigerator.

Ultralce

• When you press the Ultralce button, the graphic [ _ ]

will light up in the display and it continues for 24hours.

It will automatically shut off after 24hours have passed.

Or you can stop this function manually by pressing the

button one more time.

• This function increases both icemaking and freezing

capabilities.

Filter Reset

• When the Filter Reset indicator light turns on, you have

to change the water filter. Press the Filter Reset button

for 3 seconds to turn the indicator light off. You need to

change the water filter approximately every 6 months.

Alarm

• When the power is connected to the refrigerator,

door alarm is initially set ON and door alarm display will

show _ (ON).

Alarm

• When either refrigerator or the freezer door is left open

for more than 60 seconds, the alarm will ding to let you

know the door is open.

• When you close the door, the door alarm will stop

dinging. f.%

• If you want to disable the door alarm function, press

button then the door alarm display will switched to

(OFF). Al_,_

ENSURING PROPER AIR CIRCULATION

Do not block air channels with any objects or food for air circulation to prevent food loss due to the lack of cooling air.

AIRFLOW

In order to ensure proper temperatures, air must flow between the refrigerator

and freezer sections.

Arrow in figure indicates air vent locations and direction of airflow.

Do not block any of the cool air vents with food packages. If the vents are

blocked, airflow will be interrupted and temperature and moisture problems

may occur.

If you add a large amount of food, the refrigerator will take longer to cool it.

At initial start-up allow your refrigerator to run for 2 or 3 hours before placing

food in it.

16

I

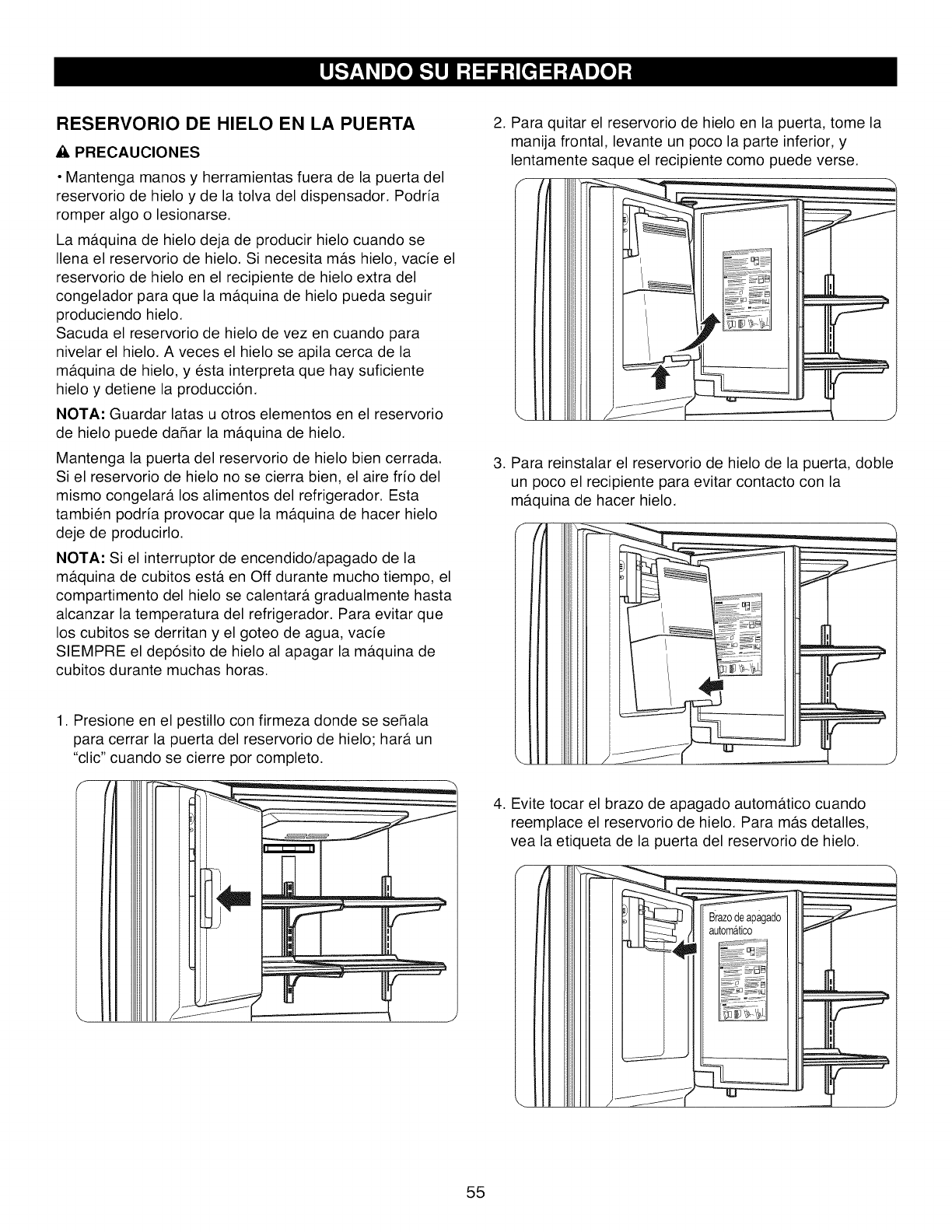

IN-DOOR ICE BANK

A CAUTION

•Keep hands and tools out of the ice bank door and

dispenser chute. You could break something or injure

yourself.

The icemaker will stop producing ice when the ice bank is

full. If you need more ice, empty the ice bank into the

extra ice bin in the freezer compartment so the icemaker

can keep producing ice.

Shake the ice bank occasionally to level the ice in it.

Sometimes the ice piles up near the icemaker, causing

the icemaker to misread the amount of ice cubes and stop

producing ice.

NOTE: Storing cans or other items in the ice bank may

damage the icemaker.

Keep the ice bank door closed tightly. If the ice bank door

is not closed tightly, the cold air in the ice bank will freeze

food in the refrigerator compartment. This could also

cause the icemaker to not produce ice.

NOTE: If the On/Off switch on the icemaker is set to Off

for an extended time, the ice compartment will gradually

warm up to the temperature of the refrigerator

compartment. To prevent ice cubes from melting and

leaking from the dispenser, ALWAYS empty the ice bin

when the icemaker is set to Off for more than a few hours.

1. Push on the latch firmly where noted to close the ice

bank door; it will make a clicking sound when it is

closed completely.

2. To remove the in-door ice bank, grip the front handle,

slightly lift the lower part, and slowly pull out the bin as

shown.

3. To reinstall the in-door ice bank, slightly slant the bin

during replacement to avoid contact with the icemaker.

4. Avoid touching the automatic shutoff arm when

replacing the ice bank. See the label on the ice bank

door for details.

17

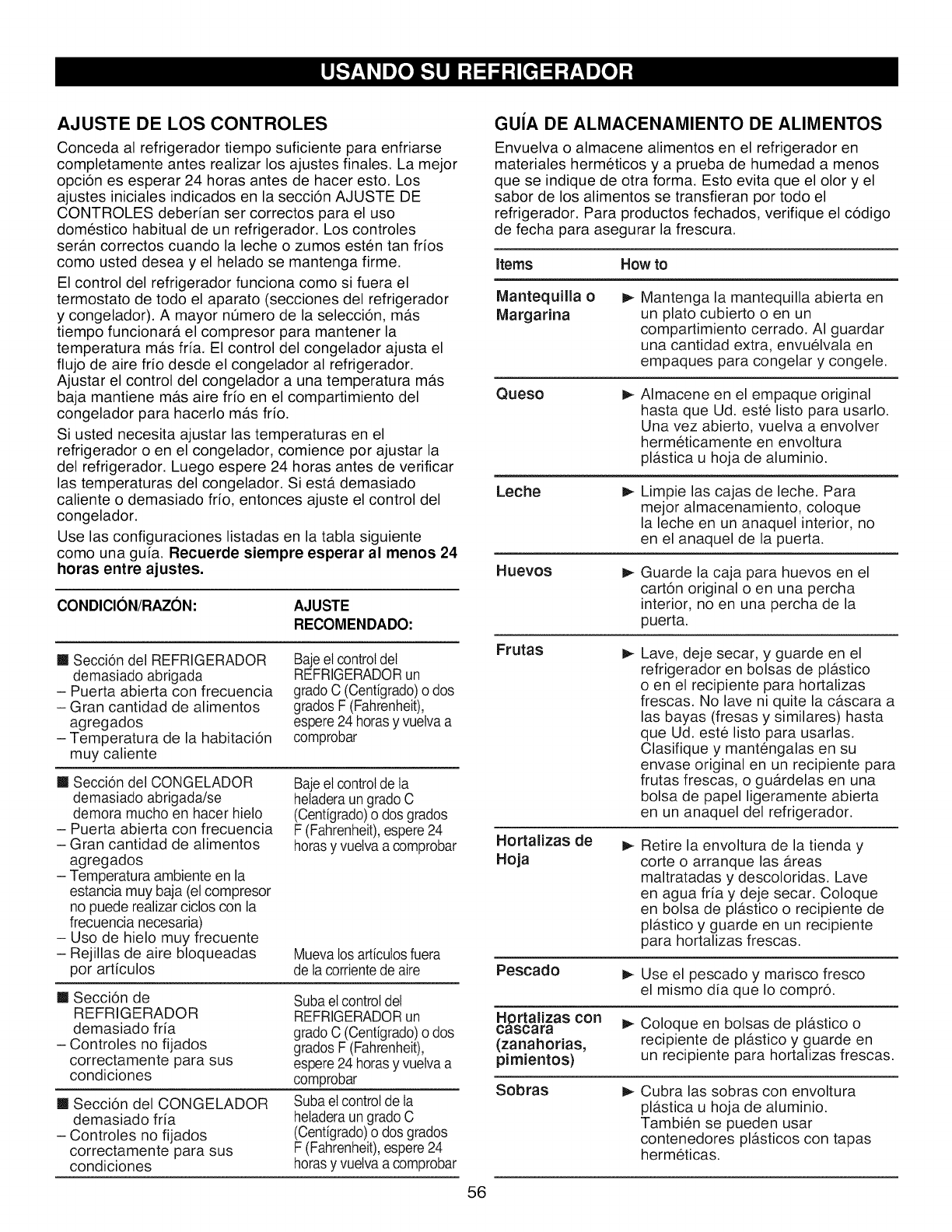

ADJUSTING CONTROL SETTINGS

Give the refrigerator time to cool down completely before

making final adjustments. It is best to wait 24 hours

before doing this. The initial settings mentioned in

SETTING THE CONTROLS section should be correct for

normal household refrigerator use. The controls are set

correctly when milk or juice is as cold as you like and

when ice cream is firm.

The refrigerator control functions as the thermostat for the

entire appliance (refrigerator and freezer sections). The

higher the number setting, the longer the compressor will

run to keep the temperature colder. The freezer control

adjusts the cold air flow from the freezer to the

refrigerator. Setting the freezer control to a lower

temperature keeps more cold air in the Freezer

compartment to make it colder.

If you need to adjust temperatures in the refrigerator or

freezer, start by adjusting the refrigerator. Then wait 24

hours before checking the freezer temperature. If it is too

warm or too cold, then adjust the freezer control.

Use the settings listed in the chart below as a guide.

Always remember to wait at least 24 hours between

adjustments.

CONDITION/ RECOMMENDED

REASON: ADJUSTMENT:

[] REFRIGERATOR section too

warm

- Door opened often

- Large amount of food added

- Room temperature very warm

Set REFRIGERATOR

control one degree lower

C or two degrees lower F,

wait 24 hours, then re-

check

[] FREEZER section too

warm/ice not made fast enough

- Door opened often

- Large amount of food added

- Very cold room temperature

(Compressor doesn't cycle

often enough)

- Heavy ice usage

- Air vents blocked by items

Set FREEZER control

one degree lower C or two

degrees lower F, wait 24

hours, then re-check

Move items out of

airstream

[] REFRIGERATOR section too

cold

- Controls not set correctly for

your conditions

Set REFRIGERATOR

control one degree higher

C or two degrees higher F,

wait 24 hours, then re-check

[] FREEZER section too cold

- Controls not set correctly for

your conditions

Set FREEZER control

one degree higher C or two

degrees higher F, wait 24

hours, then re-check

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

items How to

Butter or

margarine

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Cheese Store in the original wrapping until

you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Milk Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Eggs _ Store in original carton or Egg Box

on interior shelf, not on door shelf.

Fruit _ Wash, let dry, and store in

refrigerator in plastic bags or in

the crisper. Do not wash or hull

berries until you are ready to use

them. Sort and keep berries in

their original container in a

crisper, or store in a sloosely

closed paper bag on a refrigerator

shelf.

Leafy vegetables Remove store wrapping and trim

or tear off bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

crisper.

Vegetables with _ Place in plastic bags or plastic

skins (carrots, container and store in crisper.

peppers)

Fish Use fresh fish and shellfish the

same day purchased.

Leftovers Cover leftovers with plastic wrap

or aluminum foil. Plastic

containers with tight lids can

also be used.

18

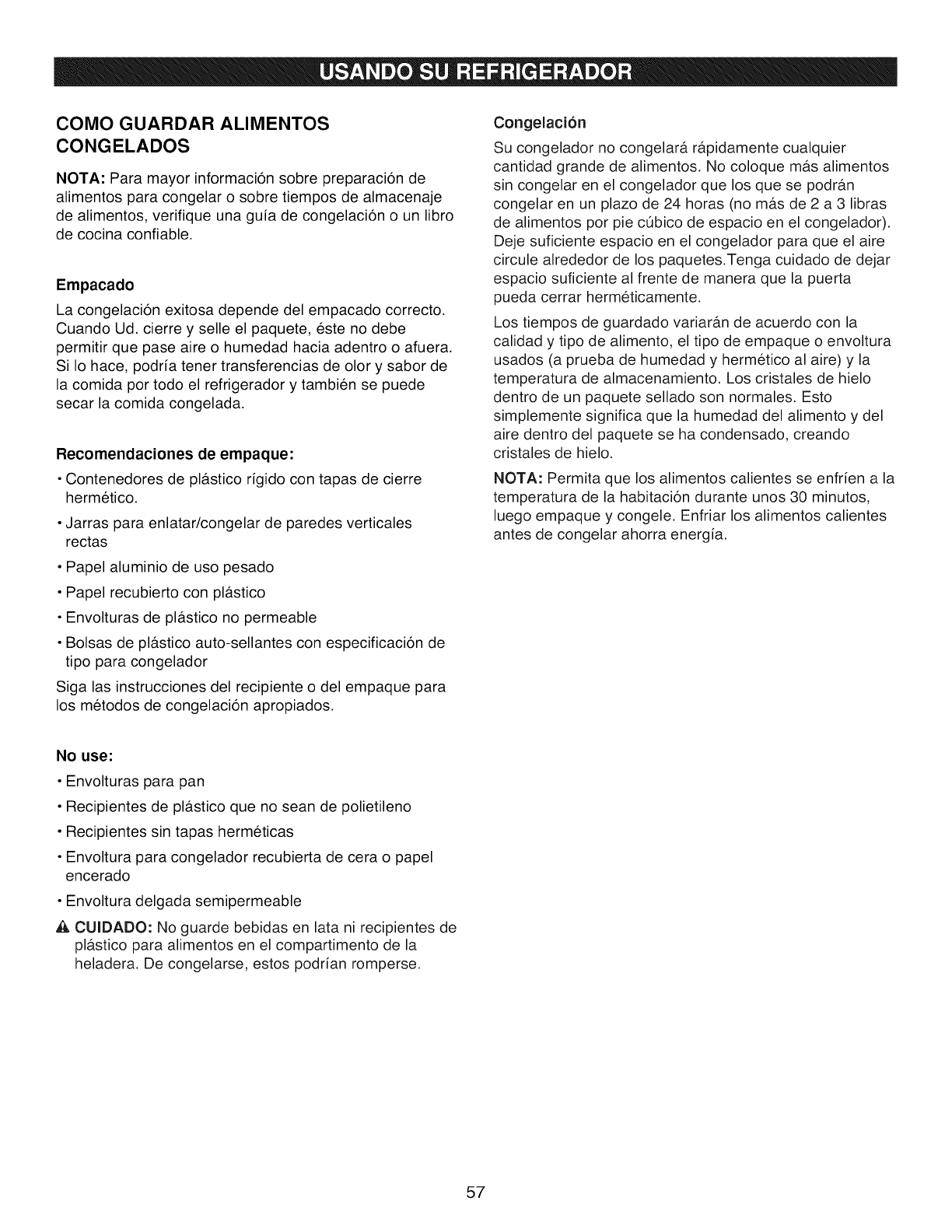

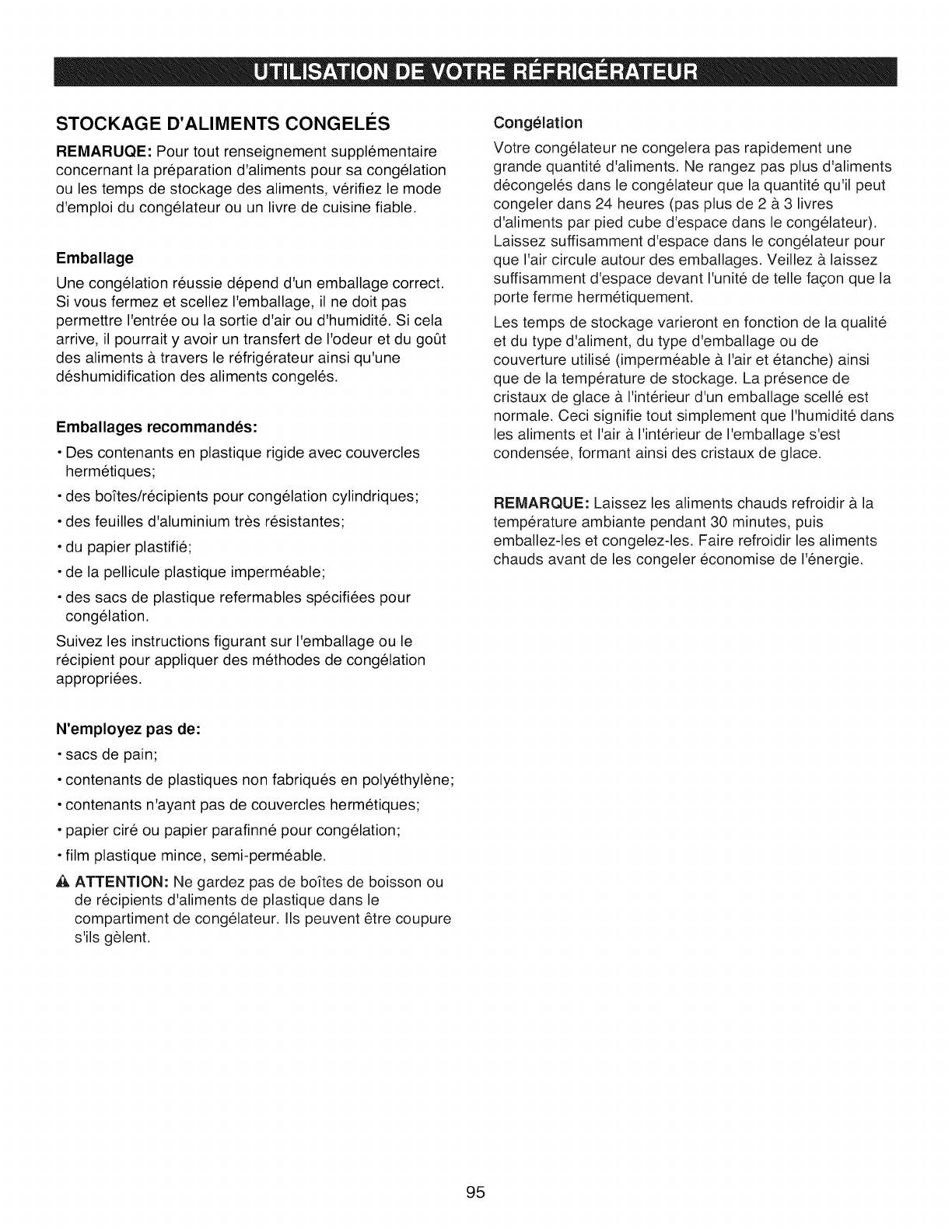

STORING FROZEN FOOD

NOTE: For further information about preparing food for

freezing or food storage times, check a freezer guide or a

reliable cookbook.

Packaging

Successful freezing depends on correct packaging. When

you close and seal the package, it must not allow air or

moisture in or out. If it does, you could have food odor

and taste transfer throughout the refrigerator and also dry

out frozen food.

Packaging recommendations:

•Rigid plastic containers with tight-fitting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

• Specified freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Freezing

Your freezer will not quick-freeze any large quantity of

food. Do not put more unfrozen food into the freezer than

will freeze within 24 hours (no more than 2 to 3 Ibs of food

per cubic foot of freezer space). Leave enough space in

the freezer for air to circulate around packages. Be careful

to leave enough room at the front so the door can close

tightly.

Storage times will vary according to the quality and type

of food, the type of packaging or wrap used (airtight and

moisture-proof) and the storage temperature. Ice crystals

inside a sealed package are normal. This simply means

that moisture in the food and air inside the package have

condensed, creating ice crystals.

NOTE: Allow hot foods to cool at room temperature for

30 minutes, then package and freeze. Cooling hot foods

before freezing saves energy.

Do not use

• Bread wrappers

• Non-polyethylene plastic containers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

_, CAUTION: Do not keep beverage cans or plastic food

containers in the freezer compartment. They may be

break if they freeze.

19

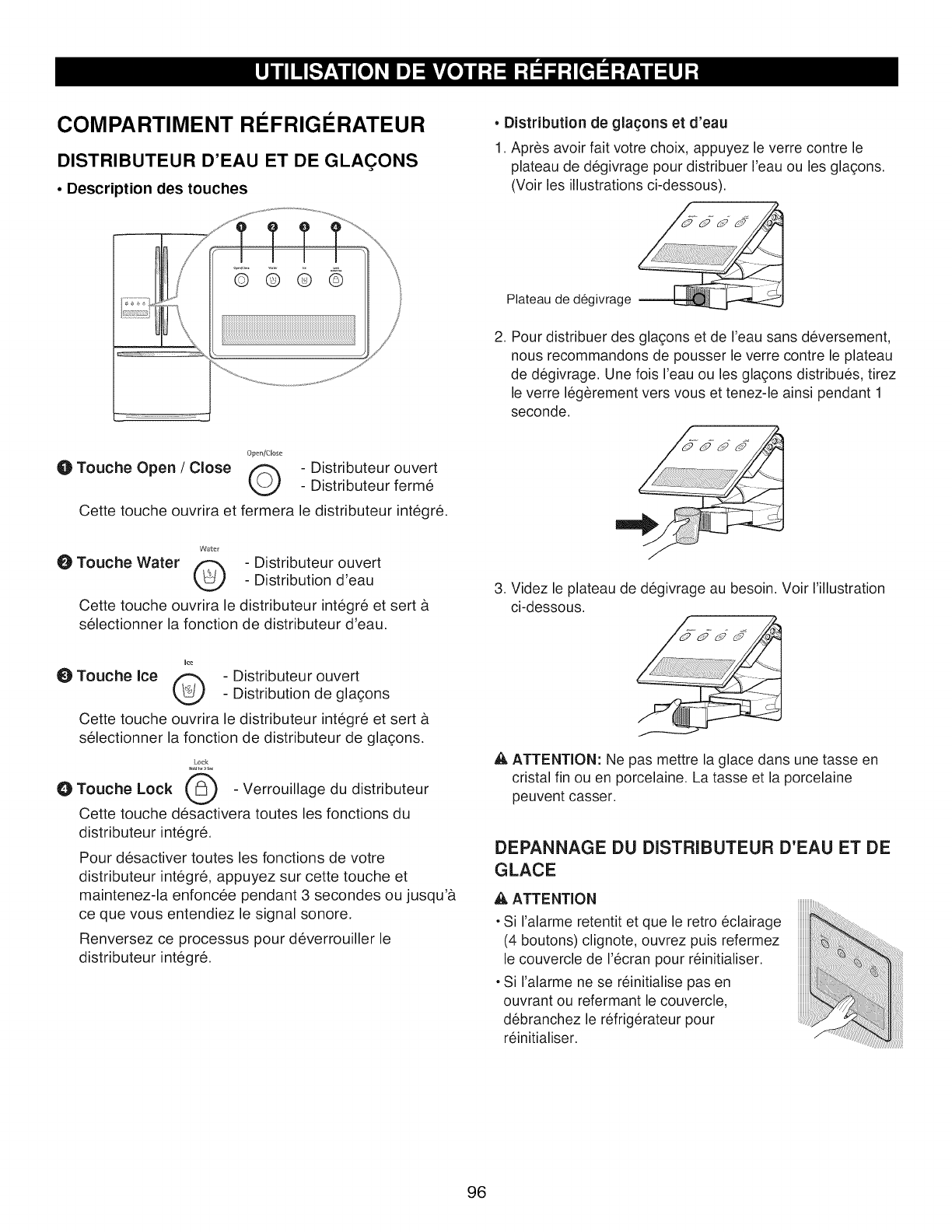

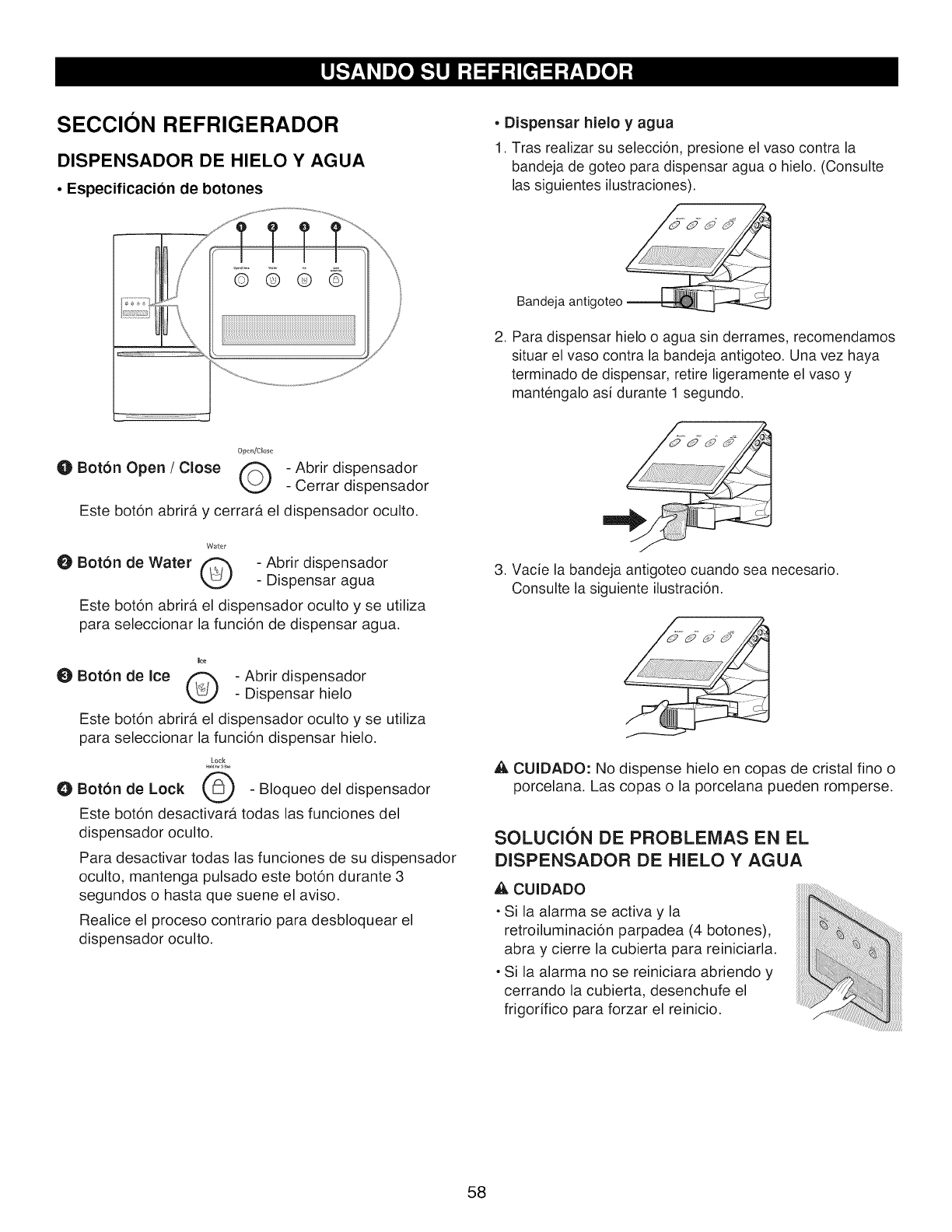

REFRIGERATOR SECTION

ICE & WATER DISPENSER

• Button Specification

•ice and Water Dispensing

1. After making your selection, press the glass against the

Drip Tray to dispense the water or ice. (See illustrations

below).

Drip Tray

2. To dispense ice and water without spilling, we

recommend you push the glass against the Drip Tray.

After dispensing is complete, pull the glass away

slightly and hold it there for about 1 second.

O Open /Close Button ('_ - Dispenser Open

- Dispenser Close

This button will Open and Close the Hidden Dispenser.

Water

OWater Button _ - Dispenser Open

- Water Dispensing

This button will open the Hidden Dispenser and is used

to select the water dispenser function.

N_e

OIce Button _ - Dispenser Open

-Ice Dispensing

This button will open the Hidden Dispenser and is used

to select the ice dispenser function.

Lo_'k

O Lock Button _ - Dispenser Lock

This button will disable all functions on the Hidden

Dispenser.

To disable all functions on your Hidden Dispenser,

press and hold this button for 3 seconds or until you

hear the beep.

Reverse this process to unlock the Hidden Dispenser.

3. Empty the Drip Tray as needed. See figure below.

A CAUTION: Do not dispense ice into fine china or

crystal glasses. China or crystal can break.

TROUBLESHOOTING FOR ICE & WATER

DISPENSER

_t, CAUTION

•If the alarm sounds and the back

lights (4 buttons) flash, open and

close the cover display to reset.

•If the alarm does not reset by opening

and closing the cover display, unplug

the refrigerator to reset.

2O

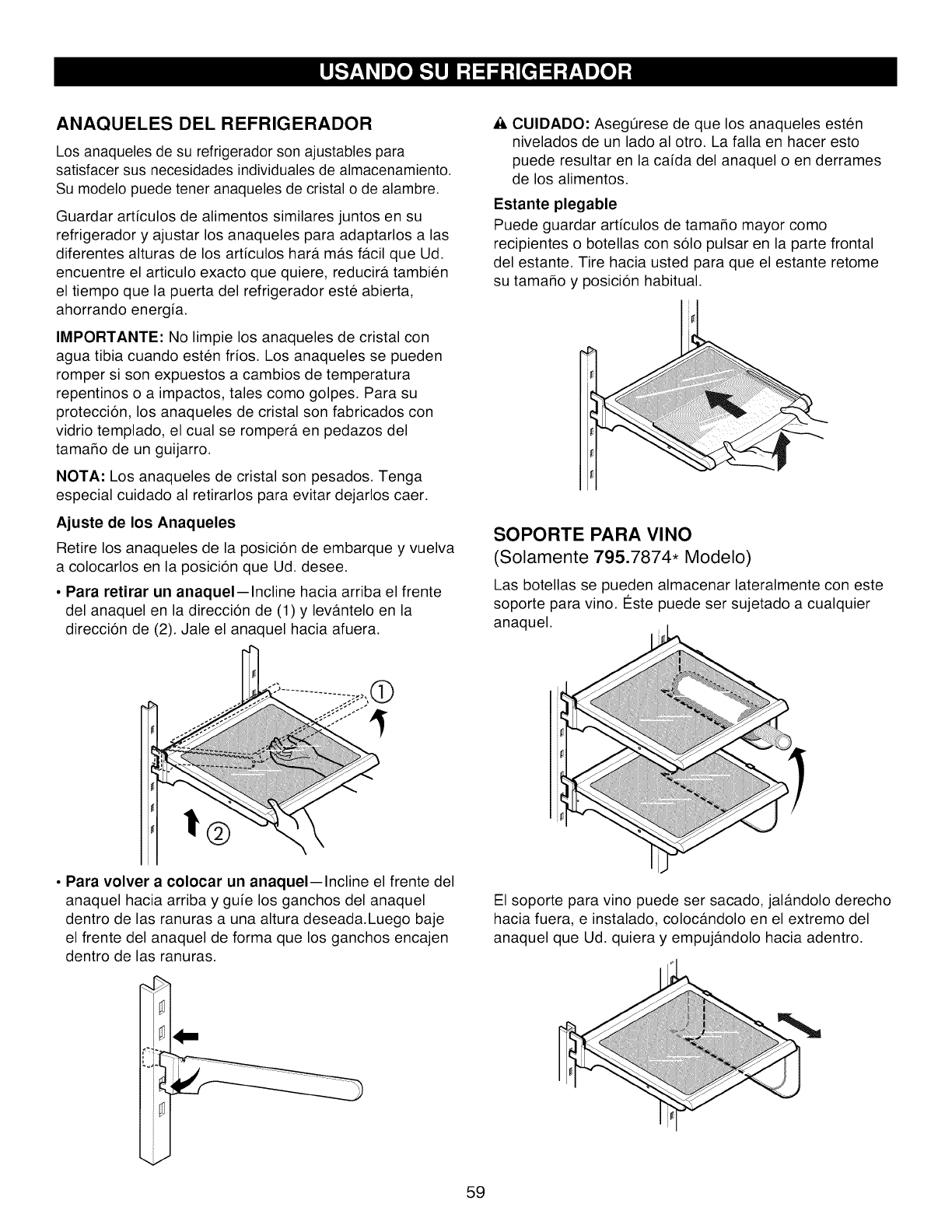

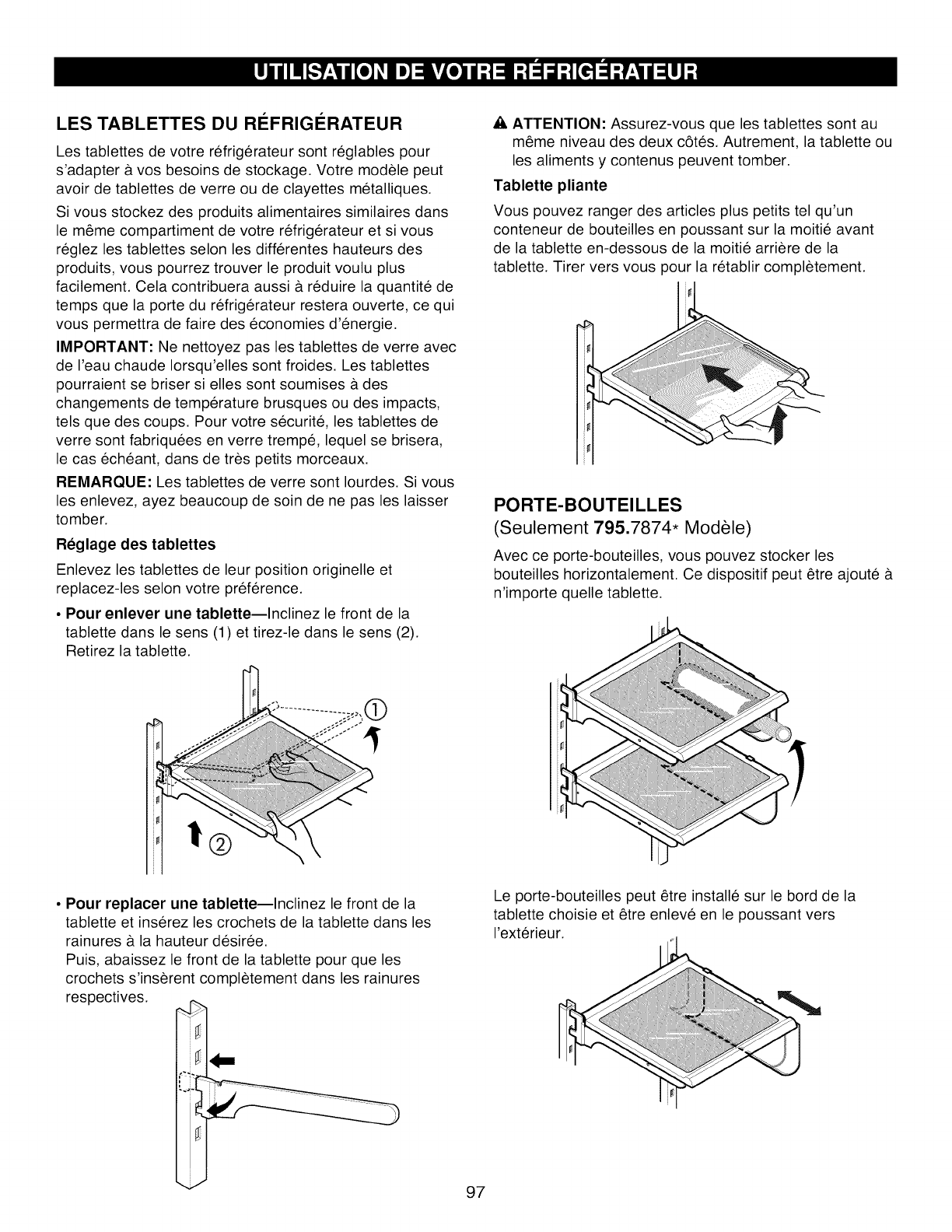

REFRIGERATOR SHELVES

The shelves in your refrigerator are adjustable to meet

your individual storage needs. Your model may have

glass or wire shelves.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will

make finding the exact item you want easier; it will also

reduce the amount of time the refrigerator door is open,

saving energy.

IMPORTANT: Do not clean glass shelves with warm

water when they are cold. Shelves may break if exposed

to sudden temperature changes or impact, such as

bumping. For your protection, glass shelves are made

with tempered glass, which will shatter into small pebble-

sized pieces.

NOTE: Glass shelves are heavy. Use special care when

removing them to avoid dropping them.

Adjusting Shelves

Remove shelves from the shipping position and replace

shelves in the position you want.

• To remove a shelf--Tilt up the front of the shelf in the

direction of (1) and lift it in the direction of (2). Pull the

shelf out.

• To reinstall a shelf--Tilt the front of the shelf up and

guide the shelf hooks into the slots at a desired height.

Then lower the front of the shelf so that the hooks drop

into the slots.

_, CAUTION: Make sure that shelves are level from one

side to the other. Failure to do so may result in the shelf

falling or spilling food.

Folding Shelf

You can store taller items such as a gallon container or

bottles by simply pushing the front half of shelf

underneath back half of shelf. Pull toward you to returm to

a full shelf.

BOTTLE HOLDER (795.7874* Model Only)

Bottles can be stored laterally with this bottle holder.

It can be attached to any shelf.

_c

Bottle holder can be removed by pulling it straight out and

installed by placing it at the end of the shelf you want and

pushing it inward.

21

HUMIDITY CONTROLLED CRISPER

The crispers provide fresher-tasting fruit and vegetables

by letting you easily control humidity inside the drawer.

The crispers include:

A crisper drawer humidity control switch.

You can control the amount of humidity in

the moisture-sealed crispers. Adjust the control

to any setting between _ and I

• _ keeps moist air in the crisper for best storage

of fresh, leafy vegetables.

_Jo

• _ lets moist air out of the crisper for best storage of

fruits.

REMOVING HUMIDITY CONTROLLED CRISPER

1. To remove, pull the drawer out to full extension.

2. Lift the front of the crisper up, then pull it straight out.

3. To install, slightly tilt up the front and insert the drawer

into the frame and push it back into place.

To remove the glass

1. Lift up the glass under the crisper cover.

2. Pull the glass up and out.

22

GLIDE'N'SERVE

The Glide'N'Serve provides storage space with a variable

temperature control that keeps the compartment colder

than refrigerator. This drawer can be used for large party

trays, deli items, or beverages.(but this drawer can't be

used for veqetable.)

COLD • ,, o TEMPCONTROL • e • COLDER

Controls

The control regulates the air temperature in the drawer.

Set control level to COLD to provide normal refrigerator

temperature. Use the COLDER setting for meats or other

dell items.

NOTE: Cold air directed to the Glide'N'Serve can

decrease refrigerator temperature. Refrigerator control

may need to be adjusted.

MODULAR DOOR BIN

The door bins are

removable for easy

cleaning and adjusting.

Simply lift the bin and

pull it straight out to

remove it. To replace

the bin, slide it in above

the desired support button and push down until it stops.

DAIRY BIN

To remove the dairy bin,

simply lift it and pull

straight out. To replace

the dairy bin, slide it into

place and push down until

it stops.

NOTE: The dairy bin will only fit in the top space on the

right-hand door.

EGG BOX __

Store the egg box on the interior

shelf, not on the door shelf.

_, CAUTION: Do not use the egg

box as an ice storage bin in the freezer compartment.

The egg box can easily break if it freezes.

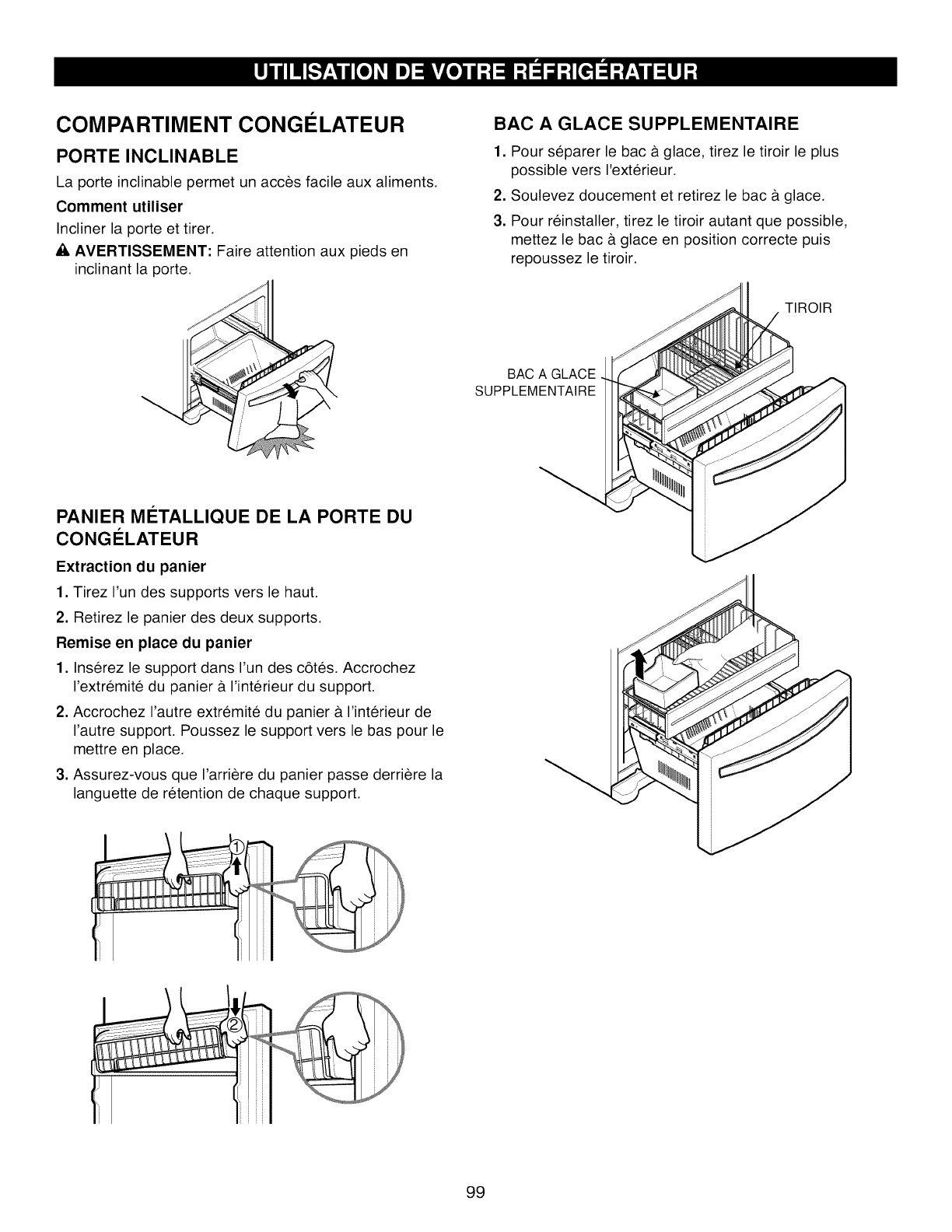

FREEZER SECTION

TILTING DOOR

The tilting door provides easy access for stored foods.

How to use

Tilt the door down and pull it out.

WARNING: Be careful when you open tilting door so

that you do not injure your foot!

TILT-OUT DOOR BASKET

To remove basket

1. Pull one of the brackets upward.

2. Remove basket from both brackets.

To replace basket

1. Insert bracket into one side. Hook end of basket into

bracket.

2. Hook other basket end into other bracket. Push bracket

down into place.

3. Be sure back of basket goes behind retention tab on

each bracket.

EXTRA ICE BIN

1. To remove the ice bin from the upper drawer, pull out the

drawer as far as possible.

2. Gently lift and pull out the ice bin.

3. To install, pull out the drawer as much as possible and set

the ice bin in its correct position, then push in the drawer.

Extra Ice Bin

DRAWER

23

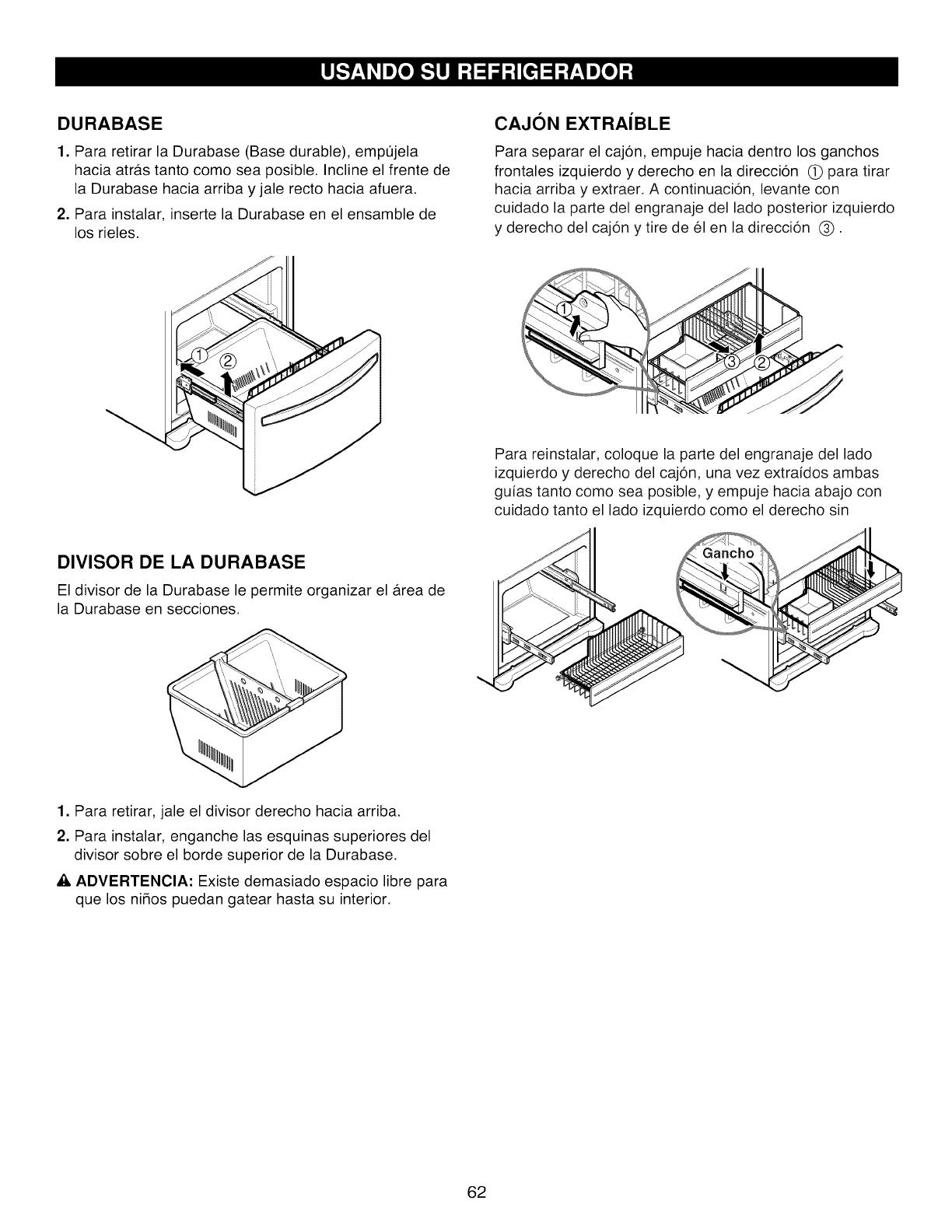

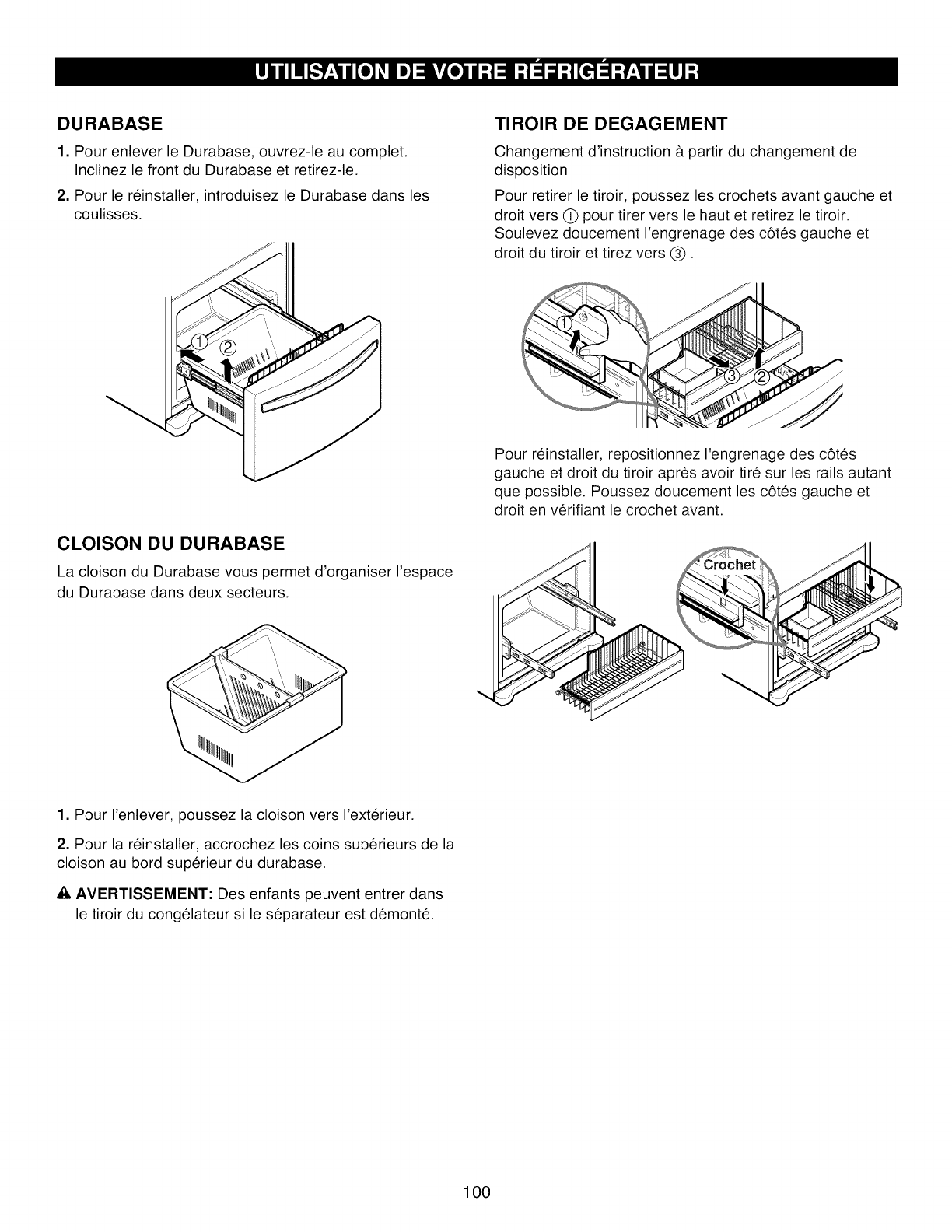

DURABASE

1. To remove the Durabase, push it back to the end as

much as possible. Tilt up the front of the Durabase and

pull straight out.

2. To install, insert the Durabase in rail assembly.

PULLOUT DRAWER

To separate the drawer, push the front left and right hooks

in (_) direction to pull up and remove.

Then gently lift the gear part of rear left and right side of

the drawer and pull it out in (_) direction.

To install, reposition the gear part of rear left and right

side of the drawer after pulling out both rails as much as

possible, and gently push down both left and right side

while checking the hook on the front part.

DURABASE DIVIDER

The Durabase divider allows you to organize the

Durabase area into sections.

1. To remove, pull the divider straight up.

2. To install, hook the top corners of the divider over the

top edge of the durabase.

_, WARNING: If the Durabase divider is removed, there is

enough open space for children or pets to crawl inside.

To prevent accidental child and pet entrapment or

suffocation risk, DO NOT allow them to play inside of

drawer.

24

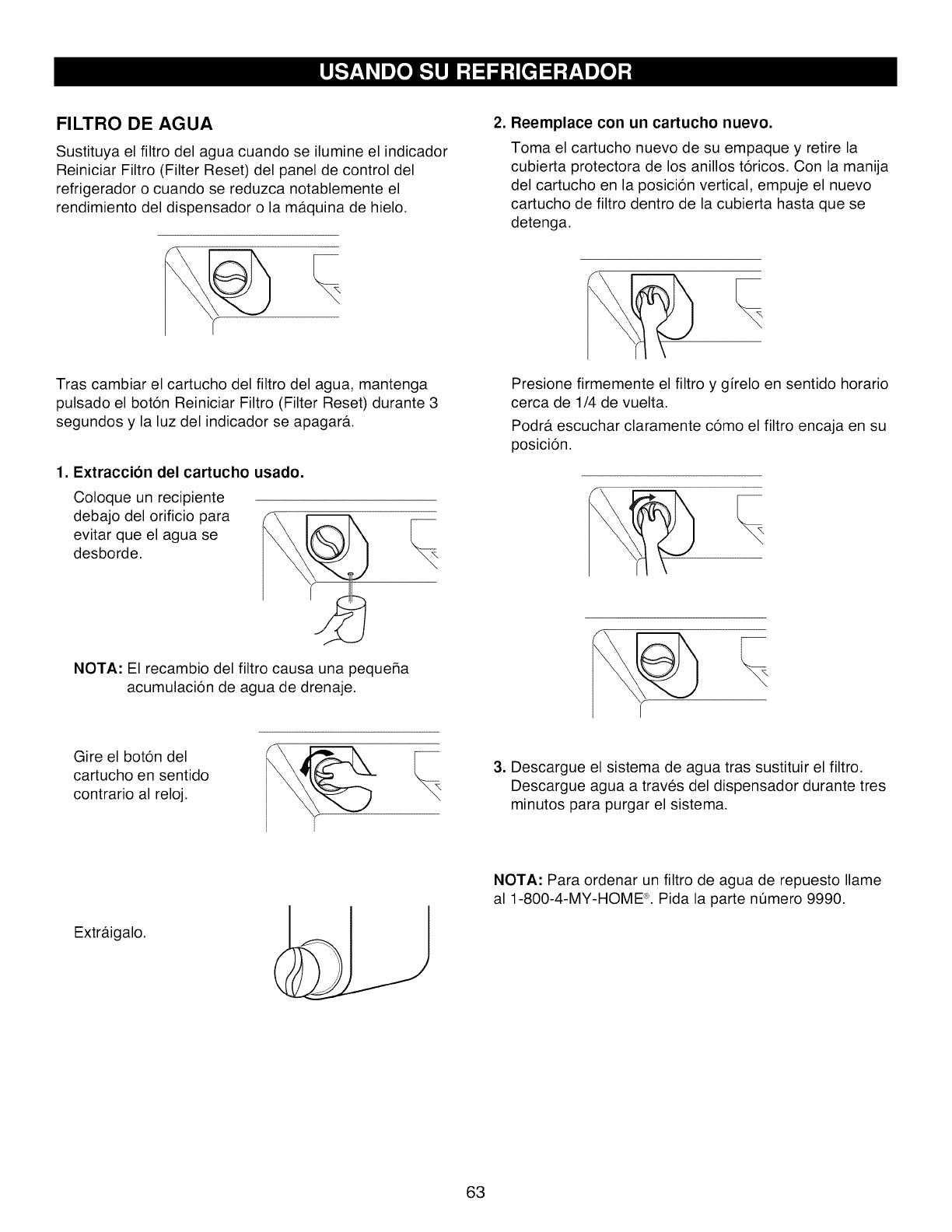

FILTER

Replace the water filter when the refrigerator control pad

Filter Reset indicator light turns on, or when your water

dispenser or icemaker performance decreases noticeably.

2. Replace with a new cartridge.

Take the new cartridge out of its packaging and

remove protective cover from the o-rings.

With cartridge knob in the vertical position, push the

new filter cartridge into the cover until it stops.

\

After changing the water filter cartridge, press and hold

the Filter Reset button for 3 seconds; indicator light will go

out.

1. Remove the old cartridge.

Place a container under

the hole of filter holder.

Push the filter in firmly and turn it clockwise about

1/4 turn.

You will hear it snap when the filter clicks into place.

NOTE: When filter is being removed, the water drains

through the hole. \

Rotate the knob

of the cartridge

counter-clockwise. \

3. Flush the water system after replacing filter. Dispense

water through the water dispenser for three minutes to

flush the system.

Pull out the filter cartridge.

NOTE: To purchase replacement water filter cartridges,

call 1-800-4-MY-HOME ®.Ask for part number 9990.

25

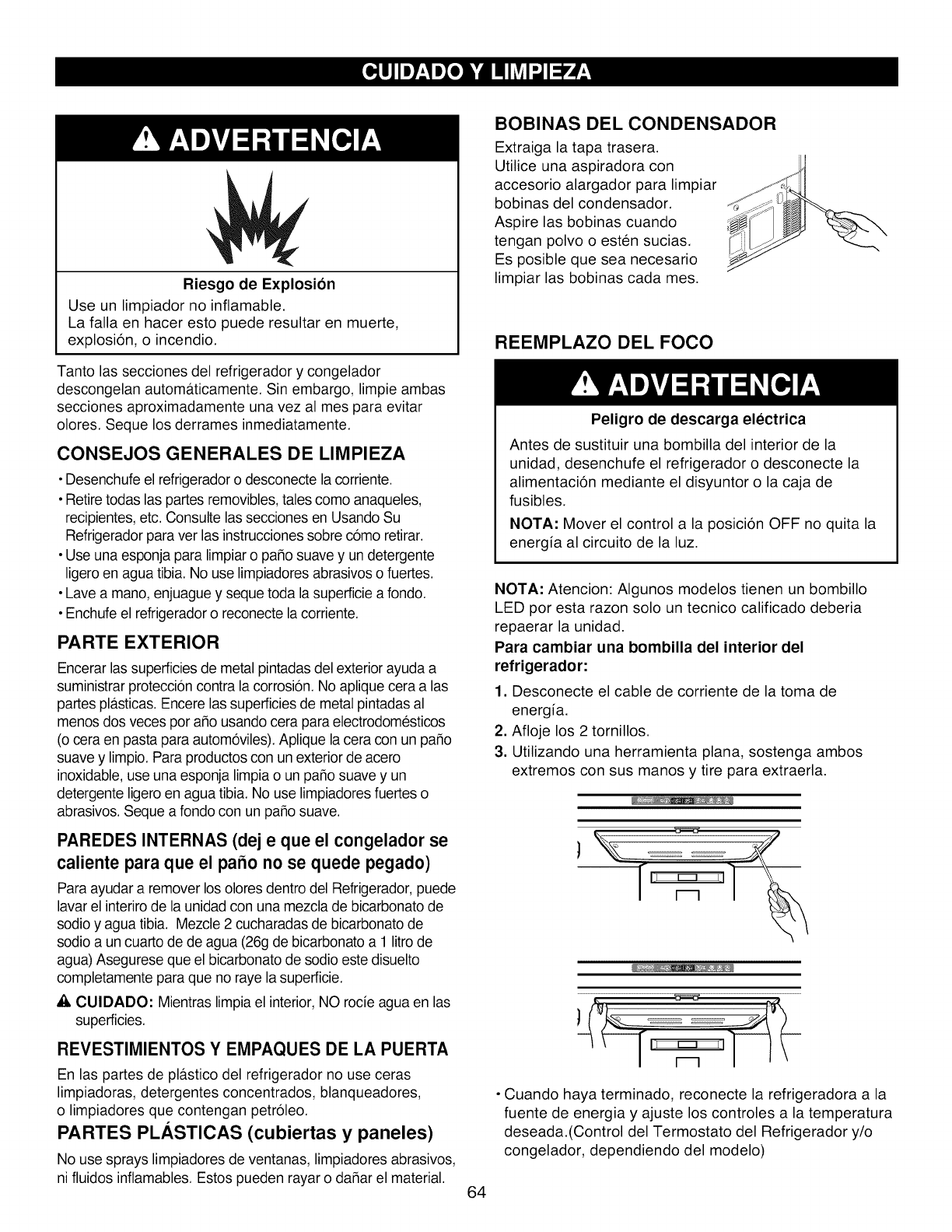

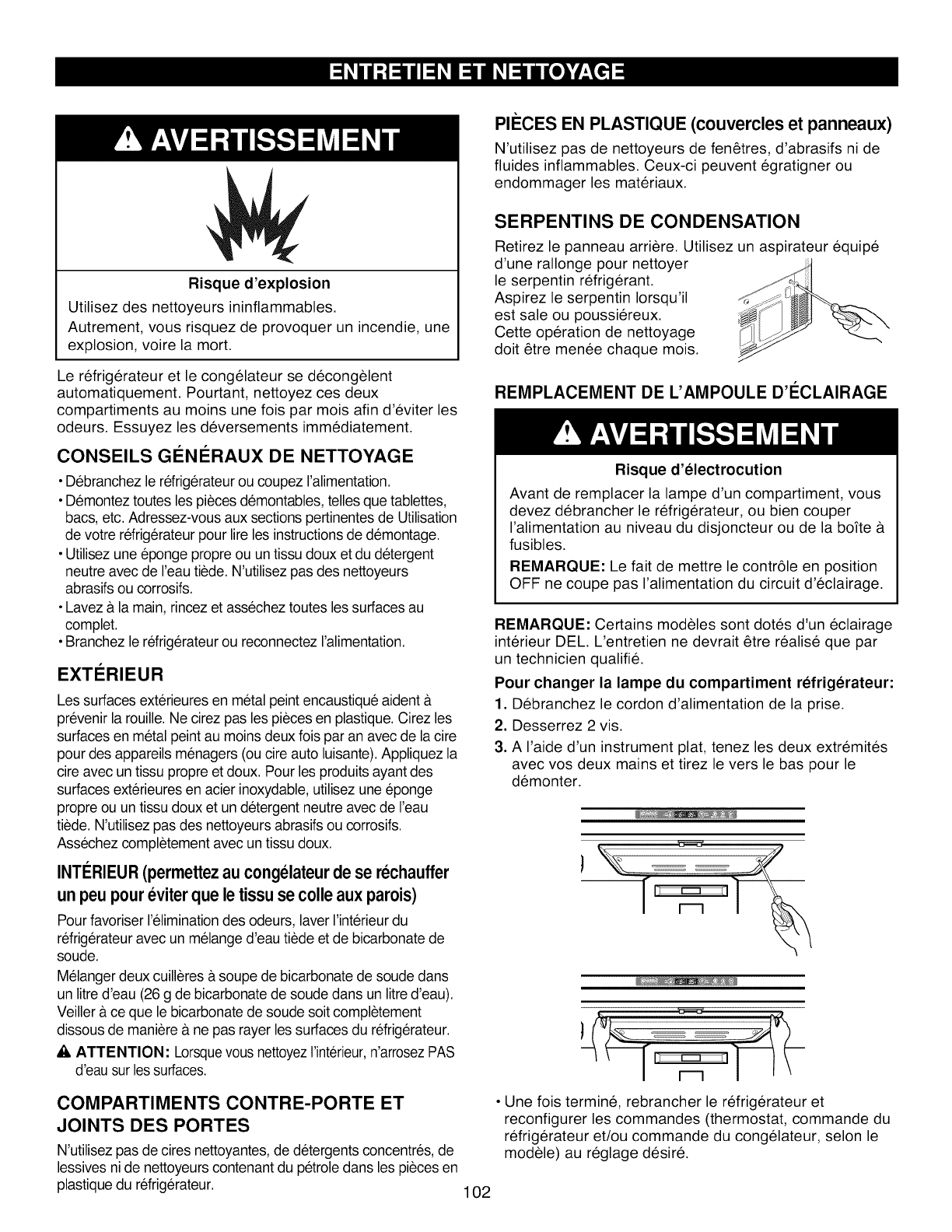

Explosion Hazard

Use non-flammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost

automatically. However, clean both sections about once

a month to prevent odors. Wipe up spills immediately.

GENERAL CLEANING TIPS

• Unplug refrigerator or disconnect power.

• Remove all removable parts, such as shelves, crispers,

etc. Refer to sections in Using Your Refrigerator for

removal instructions.

• Use a clean sponge or soft cloth and a mild detergent in

warm water. Do not use abrasive or harsh cleaners.

• Hand wash, rinse and dry all surfaces thoroughly.

• Plug in refrigerator or reconnect power.

OUTSIDE

Waxing external painted metal surfaces helps provide rust

protection. Do not wax plastic parts. Wax painted metal surfaces

at leasttwice a year using appliance wax (or auto paste wax).

Apply wax with a clean, soft cloth.

For products with a stainless steel exterior, use a clean sponge

or soft cloth and a mild detergent in warm water. Do not use

abrasive or harsh cleaners. Drythoroughly with a soft cloth.

INSIDE WALLS (allow freezer to warm up so

cloth won't stick)

To help remove odors, you can wash the inside of the

refrigerator with a mixture of baking soda and warm water.

Mix 2 tablespoons baking soda to 1 quart of water (26 g soda

to 1 liter water.) Be sure the baking soda is completely

dissolved so it does not scratch the surfaces of the

refrigerator.

&CAUTION: While cleaning the inside, DO NOT spray water

on surfaces.

DOOR LINERS AND GASKETS

Do not use cleaning waxes, concentrated detergents,

bleaches, or cleaners containing petroleum on plastic

refrigerator parts.

PLASTIC PARTS (covers and panels)

Do not use window sprays, abrasive cleansers, or flammable

fluids. These can scratch or damage the material. 26

CONDENSER COILS

Remove Back cover.

Use a vacuum cleaner with an

extended attachment to clean

condenser coils. Vacuum coils

when dusty or dirty. Coils may

need to be cleaned as often as

every other month.

LIGHT BULB REPLACEMENT

Electric Shock Hazard

Before replacing a Compartment Lamp, either unplug

the refrigerator or turn off power at the circuit breaker

or fuse box.

NOTE: Moving the control to the OFF position

does not remove power to the light circuit.

NOTE: Some models have LED interior lighting and service

should be performed by a qualified technician.

To change Refrigerator Compartment Lamp

1. Unplug Refrigerator, or disconnect power at the circuit

breaker.

2. Release 2 screws.

3. Hold both ends with your both hands and pull it downward

to remove it.

• When you are finished, reconnect the refrigerator to the

electrical source and reset the controls (Thermostat,

Refrigerator Control, and or Freezer Control, depending on

the model) to the desired setting.

To change freezer Compartment Lamp

NOTE: Some models have LED interior lighting and

service should be performed by a qualified technician.

1. Unplug refrigerator power cord form outlet.

2. Remove the lamp cover using a screw driver.

3. Grasp the lamp cover and pull downward.

• When you are finished, reconnect the refrigerator to the

electrical source and reset the controls (Thermostat,

Refrigerator Control, and or Freezer Control, depending

on the model) to the desired setting.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep

all refrigerator doors closed to help foods stay

cold and frozen.

2. If the power will be out for more than 24 hours:

a) Remove all frozen food and store it in a frozen

food locker.

WHEN YOU GO ON VACATION

If you choose to leave the refrigerator on while you

are away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Empty the ice bin.

3. Turn off the Icemaker.

If you choose to turn the refrigerator off before you

leave, follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control) to OFF. See the Setting the

Controls section.

.

4.

Clean refrigerator, wipe it and dry well.

Tape rubber or wood blocks to the tops of both doors to

prop them open far enough for air to get in. This stops

odor and mold from building up.

WHEN YOU MOVE

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Depending on your model, turn the thermostat control

(refrigerator control) to OFF. See the Setting the

Controls section.

3. Unplug the refrigerator.

4. Clean, wipe and dry thoroughly.

5. Take out all removable parts, wrap them well and tape

them together so they don't shift and rattle during the

move. Refer to sections in Using your Refrigerator for

removable instructions.

6. Depending on the model, raise the front of the

refrigerator so it rolls more easily OR screw in the

leveling legs all the way so they don't scrape the floor.

See the Door Closing section.

7. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back

and refer to the Installing Your Refrigerator section for

preparation instructions.

27

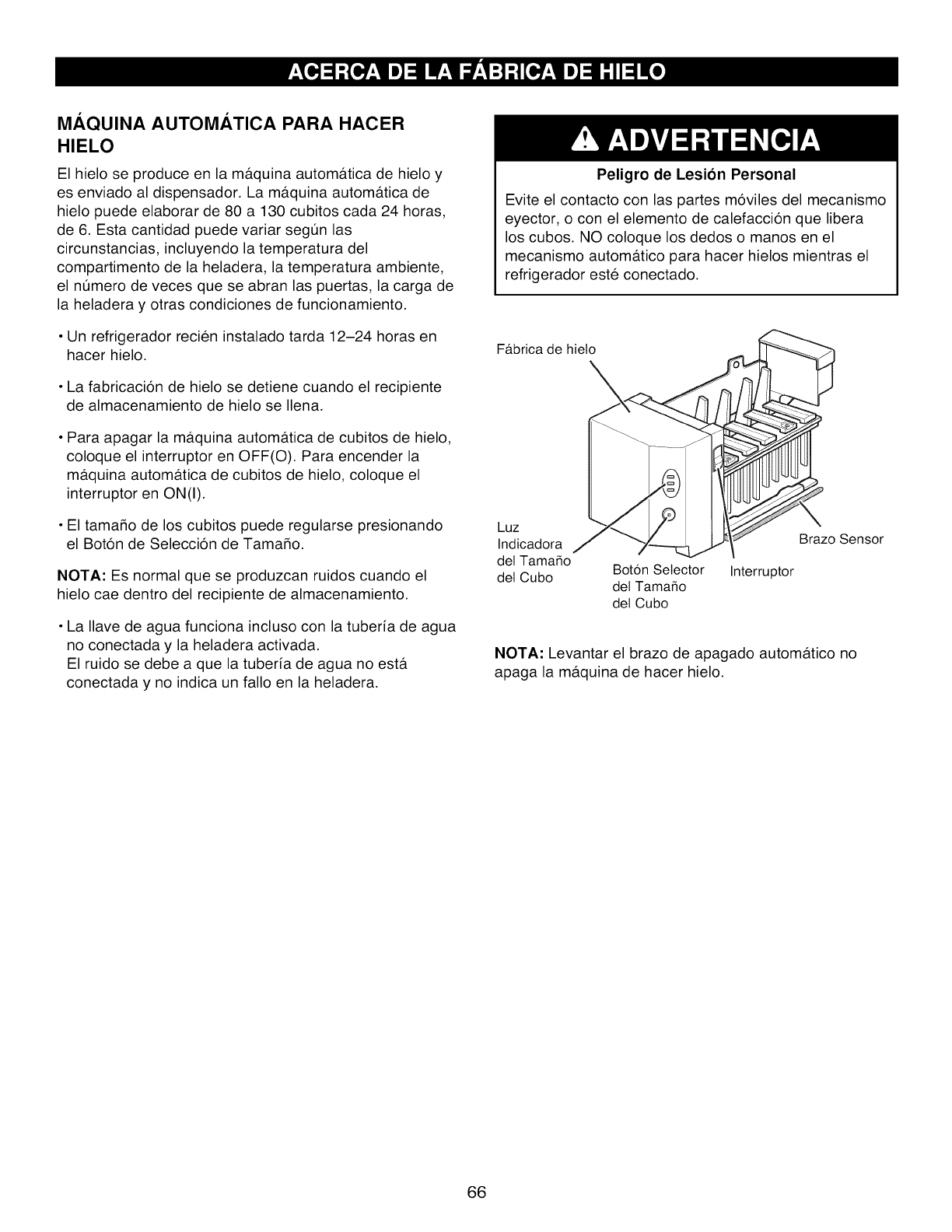

AUTOMATIC ICEMAKER

Ice is made in the automatic icemaker and sent to the

dispenser. The automatic icemaker can make 6 ice cubes

at a time, 80-130 cubes per 24-hour period. This quantity

may vary by circumstance, including freezer compartment

temperature, room temperature, number of door

openings, freezer load, and other operating conditions.

• It takes about 12 to 24 hours for a newly installed

refrigerator to make ice.

• Icemaking stops when the ice storage bin is full.

• To turn off the automatic icemaker, set the icemaker

switch to OFF(O). To turn on the automatic icemaker,

set the switch to ON(I).

• You can regulate the cube size by pressing the Cube

Size Select Button.

NOTE: It is normal that a noise is produced when ice

drops into the ice storage bin.

• Even when the water pipe is not connected and the Ice

Maker is turned on, the water valve operates. The noise

is generated because the water pipe is not connected,

which does not mean the icemaker is defective.

Personal injury Hazard

Avoid contact with the moving parts of the ejector

mechanism, or with the heating element that releases

the cubes. DO NOT place fingers or hands on the

automatic icemaking mechanism while the refrigerator

is plugged in.

Icemaker

Cube Size

Indicator Light Cube Size Power

Select Button Switch

Automatic

Shut off Arm

NOTE: Raising the automatic shutoff arm does not turn

off the icemaker.

28

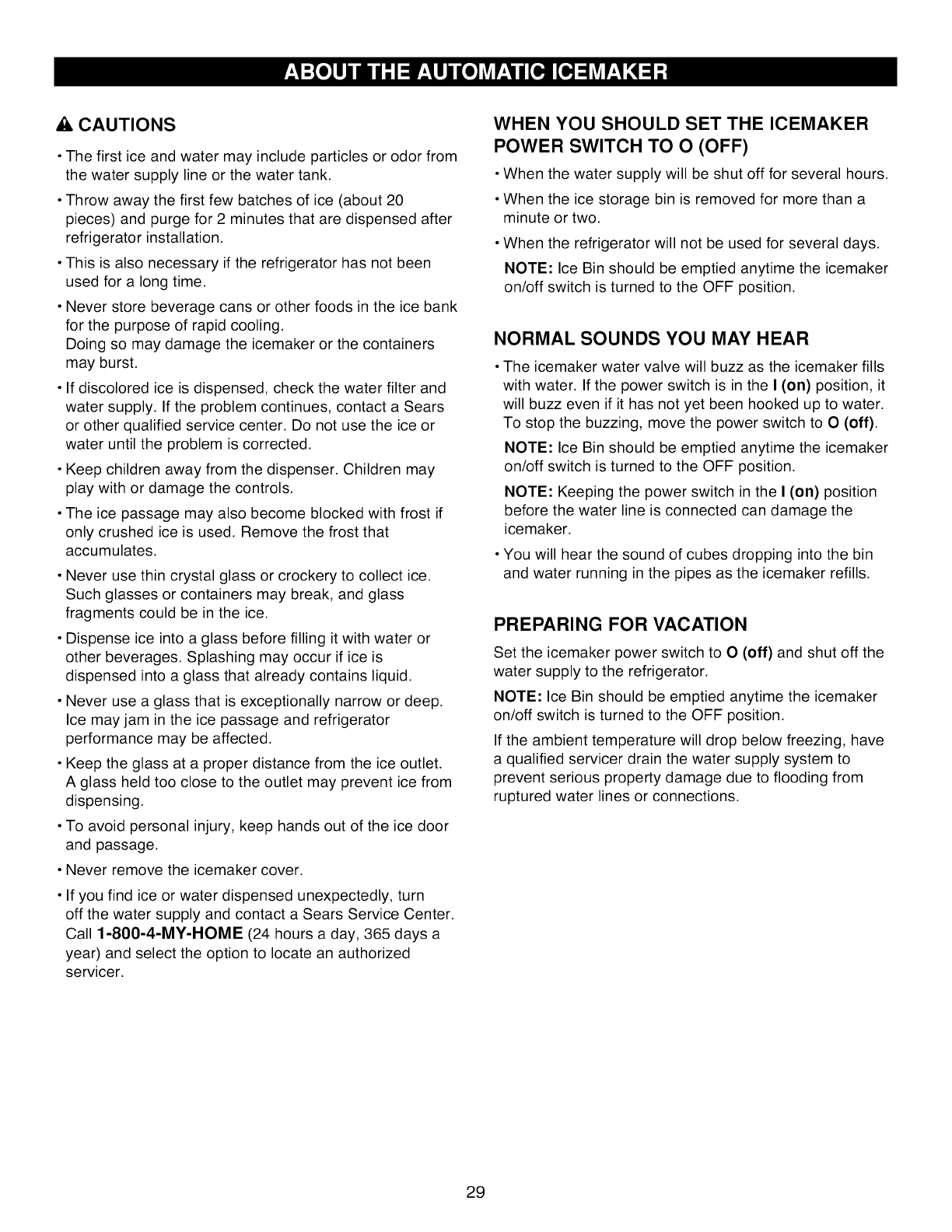

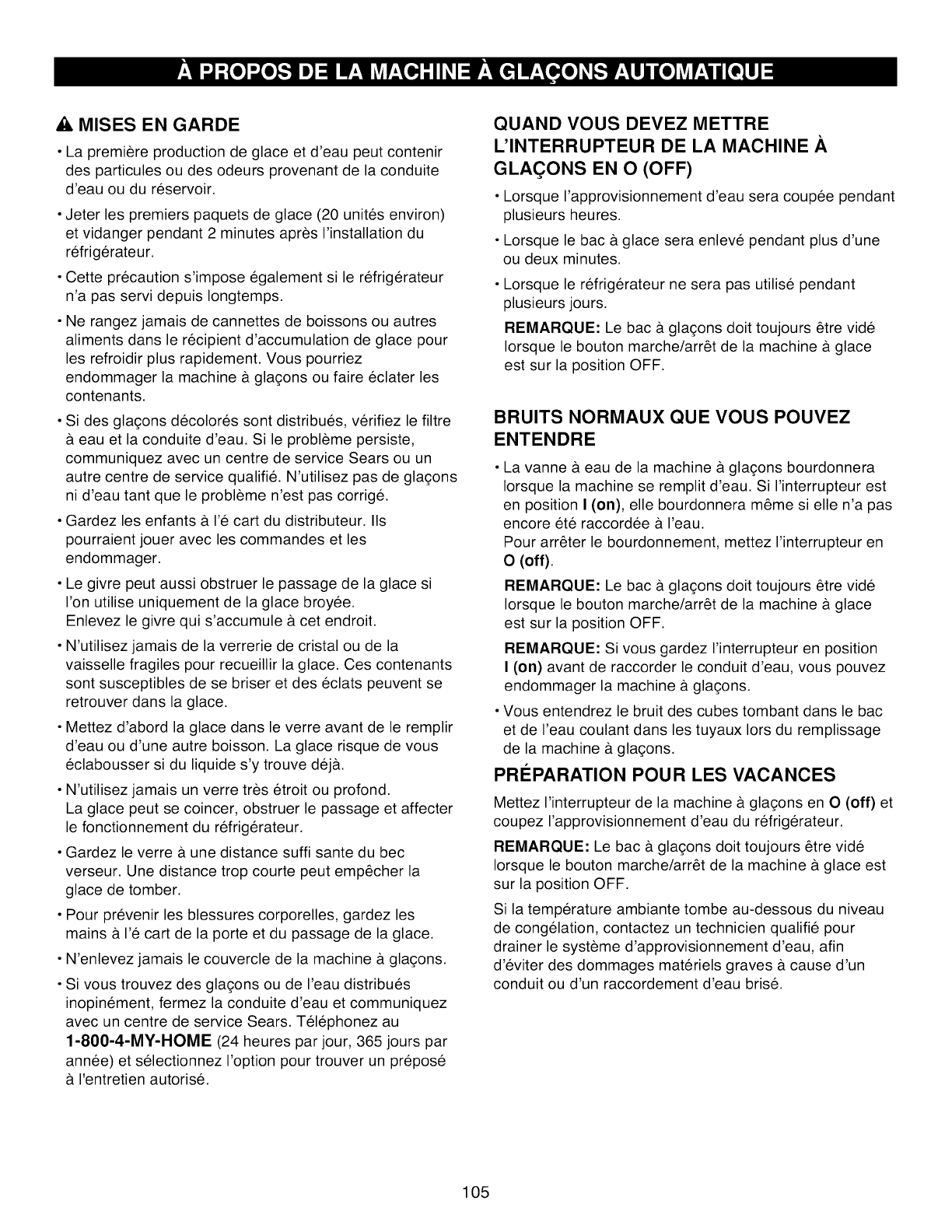

_b,CAUTIONS

•The first ice and water may include particles or odor from

the water supply line or the water tank.

• Throw away the first few batches of ice (about 20

pieces) and purge for 2 minutes that are dispensed after

refrigerator installation.

• This is also necessary if the refrigerator has not been

used for a long time.

• Never store beverage cans or other foods in the ice bank

for the purpose of rapid cooling.

Doing so may damage the icemaker or the containers

may burst.

• If discolored ice is dispensed, check the water filter and

water supply. If the problem continues, contact a Sears

or other qualified service center. Do not use the ice or

water until the problem is corrected.

• Keep children away from the dispenser. Children may

play with or damage the controls.

• The ice passage may also become blocked with frost if

only crushed ice is used. Remove the frost that

accumulates.

• Never use thin crystal glass or crockery to collect ice.

Such glasses or containers may break, and glass

fragments could be in the ice.

• Dispense ice into a glass before filling it with water or

other beverages. Splashing may occur if ice is

dispensed into a glass that already contains liquid.

• Never use a glass that is exceptionally narrow or deep.

Ice may jam in the ice passage and refrigerator

performance may be affected.

• Keep the glass at a proper distance from the ice outlet.

A glass held too close to the outlet may prevent ice from

dispensing.

• To avoid personal injury, keep hands out of the ice door

and passage.

• Never remove the icemaker cover.

• If you find ice or water dispensed unexpectedly, turn

off the water supply and contact a Sears Service Center.

Call 1-800-4-MY-HOME (24 hours a day, 365 days a

year) and select the option to locate an authorized

servicer.

WHEN YOU SHOULD SET THE ICEMAKER

POWER SWITCH TO O(OFF)

• When the water supply will be shut off for several hours.

• When the ice storage bin is removed for more than a

minute or two.

• When the refrigerator will not be used for several days.

NOTE: Ice Bin should be emptied anytime the icemaker

on/off switch is turned to the OFF position.

NORMAL SOUNDS YOU MAY HEAR

• The icemaker water valve will buzz as the icemaker fills

with water. If the power switch is in the I (on) position, it

will buzz even if it has not yet been hooked up to water.

To stop the buzzing, move the power switch to O (off).

NOTE: Ice Bin should be emptied anytime the icemaker

on/off switch is turned to the OFF position.

NOTE: Keeping the power switch in the I (on) position

before the water line is connected can damage the

icemaker.

• You will hear the sound of cubes dropping into the bin

and water running in the pipes as the icemaker refills.

PREPARING FOR VACATION

Set the icemaker power switch to O (off) and shut off the

water supply to the refrigerator.

NOTE: Ice Bin should be emptied anytime the icemaker

on/off switch is turned to the OFF position.

If the ambient temperature will drop below freezing, have

a qualified servicer drain the water supply system to

prevent serious property damage due to flooding from

ruptured water lines or connections.

29

BEFORE YOU BEGIN

This water line installation is not warranted by the

refrigerator or icemaker manufacturer. Follow these

instructions carefully to minimize the risk of expensive

water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and lead

to water leakage or flooding. Call a qualified plumber to

correct water hammer before installing the water supply

line to the refrigerator.

To prevent burns and product damage, do not hook up

the water line to the hot water line.

If you use your refrigerator before connecting the water

line, make sure the icemaker power switch is in the O (off)

position.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power drill)

during installation, be sure the device is double-insulated

or grounded in a manner to prevent the hazard of electric

shock, or is battery-powered.

All installations must be in accordance with local plumbing

code requirements.

NOTE: Wear eye protection.

WHAT YOU WILL NEED

• Copper Tubing, 1/4" outer

diameter to connect the refrigerator

to the water supply. Be sure both

ends of the tubing are cut square.

To determine how much tubing you need: measure

the distance from the water valve on the back of the

refrigerator to the water supply pipe. Then add 8 feet

(2.4 m). Be sure there is sufficient extra tubing (about

8 feet [2.4 m] coiled into 3 turns of about 10" [25 cm]

diameter) to allow the refrigerator to move out from the

wall after installation.

•Acold water supply. The water pressure must be

between 20 and 120 p.s.i, on models without a water

filter and between 40 and 120 p.s.i, on models with a

water filter.

•Power drill.

• 1/2" or adjustable wrench.

•Straight- and Phillips-

blade screwdriver.

•Two 1/4" outer diameter

compression nuts and

2ferrules (sleeves) to

connect the copper tubing to

the shutoff valve and the

refrigerator water valve.

30

• If your existing copper water

line has a flared fitting at the

end, you will need an

adapter (available at

plumbing supply stores) to

connect the water line to the

refrigerator OR you can

cut off the flared fitting with a tube cutter and then use

a compression fitting.

Shutoff valve to connect to

the cold water line. The

shutoff valve should have a

water inlet with a minimum

inside diameter of 5/32" at

the point of connection to the

COLD WATER LINE. Saddle-type shutoff valves are

included in many water supply kits. Before purchasing,

make sure a saddle-type valve complies with your local

plumbing codes.

NOTE: Self Piercing Saddle Type Water Valve should

not be used.

INSTALLATION INSTRUCTIONS

Install the shutoff valve on the nearest frequently used

drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure on

the line.

2. CHOOSE THE VALVE LOCATION

Choose a location for the valve that

is easily accessible. It is best to

connect into the side of a vertical

water pipe. When it is necessary to

connect into a horizontal water pipe,

make the connection to the top or

side, rather than at the bottom, to

avoid drawing off any sediment from the water pipe.

3. DRILL THE HOLE FOR THE VALVE

Drill a 1/4" hole in the water

pipe using a sharp bit. Remove

any burrs resulting from drilling

the hole in the pipe. Take care

not to allow water to drain into

the drill.

Failure to drill a 1/4" hole may

result in reduced ice production or smaller cubes.

NOTE: The hookup line cannot be white, plastic

tubing. Licensed plumbers must use only copper

tubing NDA tubing #49595 or 49599 or Cross Link

Polyethylene(PEX) tubing.

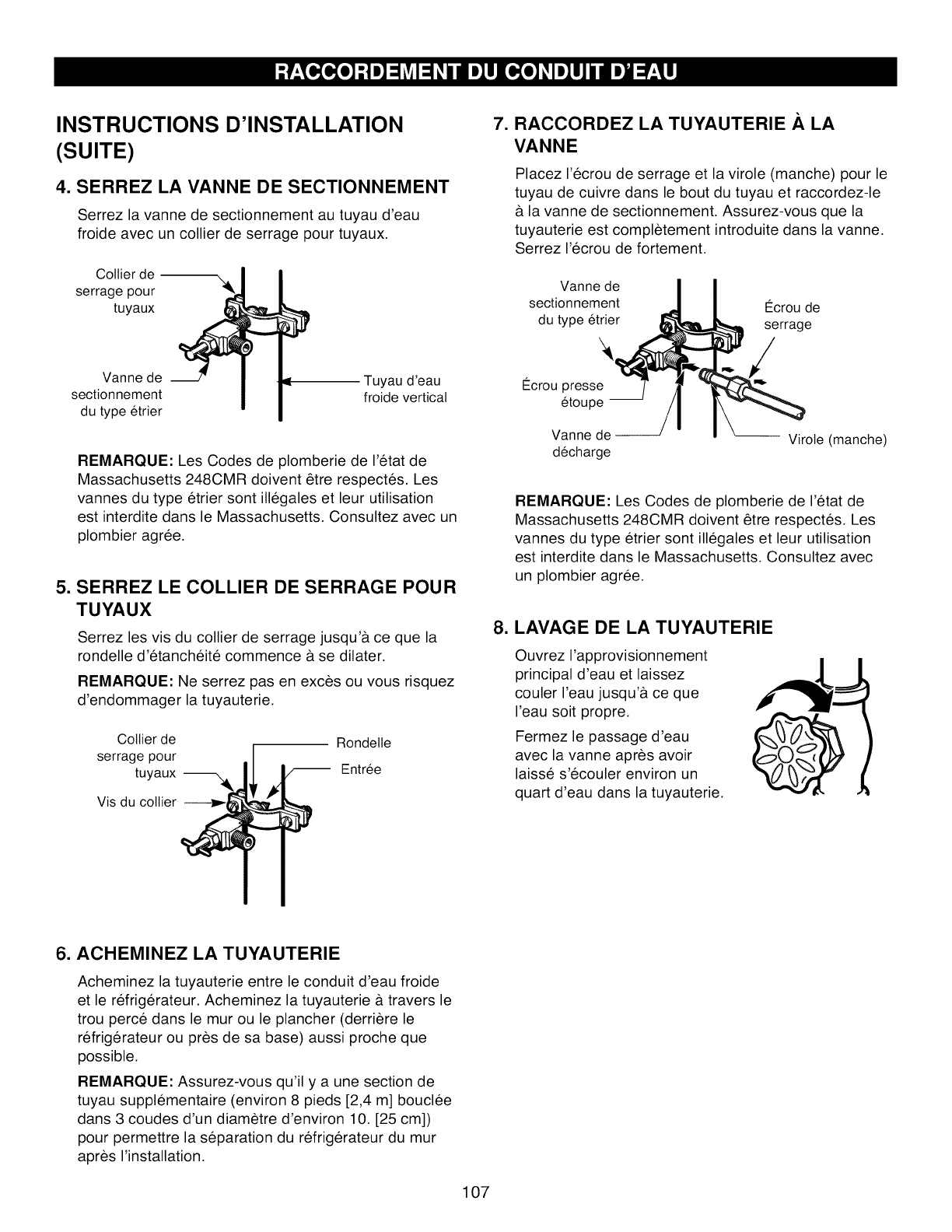

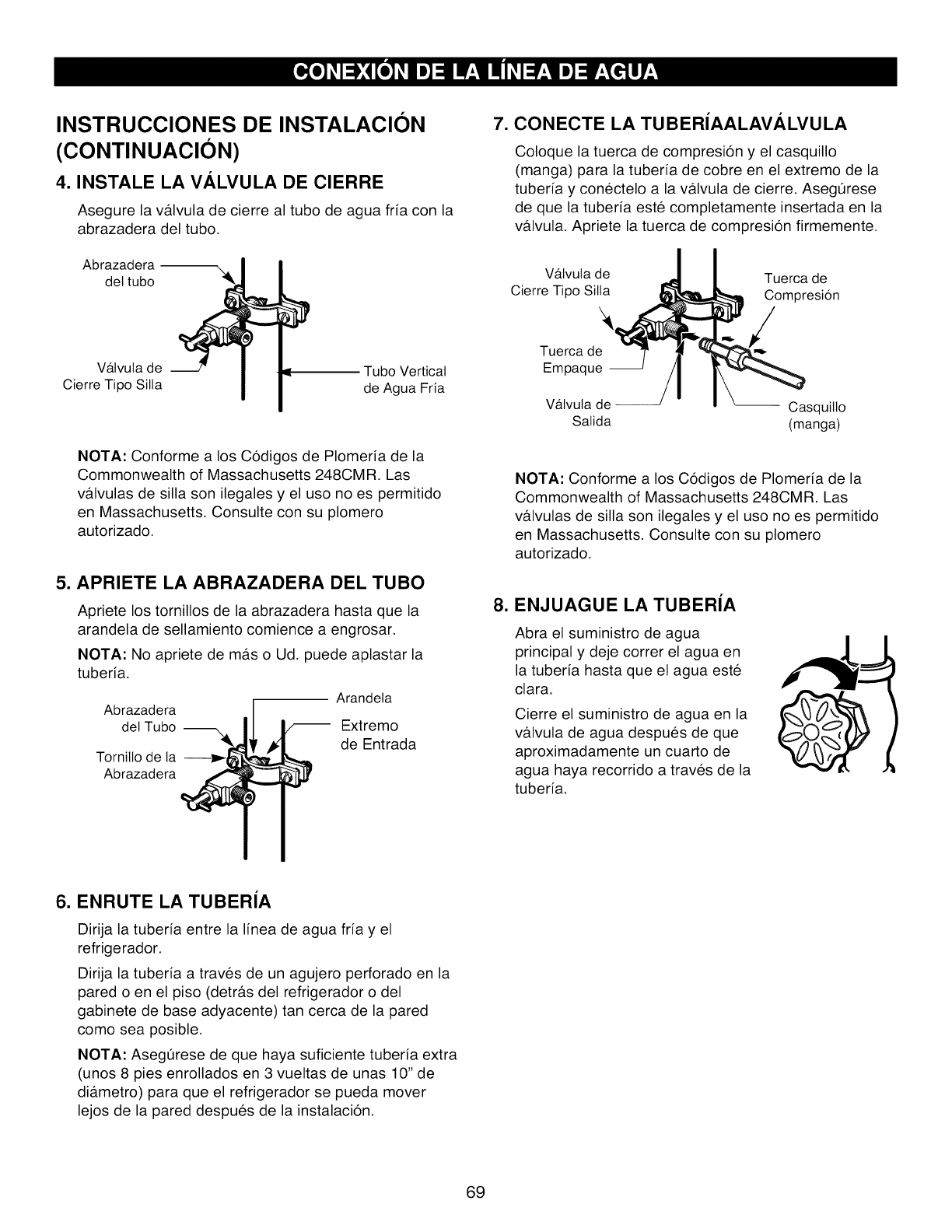

INSTALLATION INSTRUCTIONS

(CONTINUED)

4. FASTEN THE SHUTOFF VALVE

Fasten the shutoff valve to the cold water pipe with

the pipe clamp.

Pipe Clamp

Saddle-Type

Shutoff Valve

,)

Vertical Cold

Water Pipe

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten or you may crush the tubing.

Washer

Pipe Clamp i

Clamp Screw --

Inlet End

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing and

connect it to the shutoff valve. Make sure the tubing is

fully inserted into the valve. Tighten the compression

nut securely.

Saddle-Type ,,_

Shutoff Valve _

Packing Nut _

Outlet Valve

h

_! ompression Nut

./

_ Ferrule (sleeve)

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

8. FLUSH OUT THE TUBING

Turn the main water supply on

and flush out the tubing until the

water is clear.

Shut the water off at the water

valve after about one quart of

water has been flushed through

the tubing.

6. ROUTE THE TUBING

Route the tubing between the cold water line and the

refrigerator.

Route the tubing through a hole drilled in the wall or

floor (behind the refrigerator or adjacent base cabinet)

as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing (about

8 feet coiled into 3 turns of about 10" diameter) to

allow the refrigerator to move out from the wall after

installation.

31

9. CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE:

•Before making the connection to the refrigerator, be

sure the refrigerator power cord is not plugged into

the wall outlet.

1. Remove the plastic flexible cap from the water valve.

2. Place the compression nut and ferrule (sleeve) onto

the end of the tubing as shown.

3. Insert the end of the copper tubing into the

connection as far as possible. While holding the

tubing, tighten the fitting.

_, CAUTION: Check to see if leaks occurs at water line

connections.

TubingCla_

1/4" \ /

Compression IIIIJ/' N

Nut _ -4

1/4 "Tubing

(sleeve)

Refrigerator

Connection

10. TURN THE WATER ON AT THE

SHUTOFF VALVE

Tighten any connections that leak.

Reattach the compressor compartment access cover.

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the

wall. Push the refrigerator back to the wall.

_, CAUTION: Check to see if water dripping occurs at

water line connections.

12. START THE ICEMAKER

Set the icemaker power switch to the ON position.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (-9°C) or below. It

will then begin operation automatically if the

icemaker power switch is in the I (on) position.

32

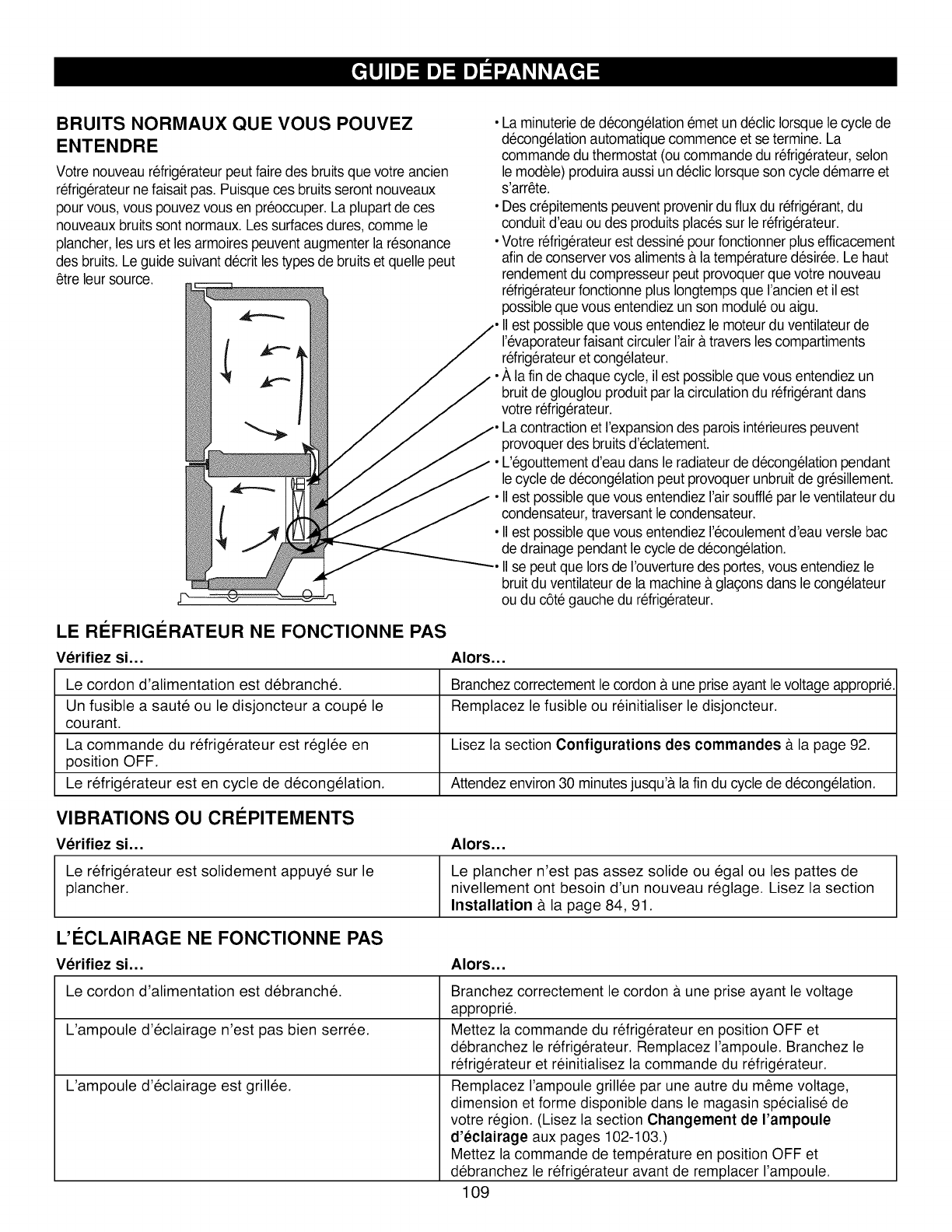

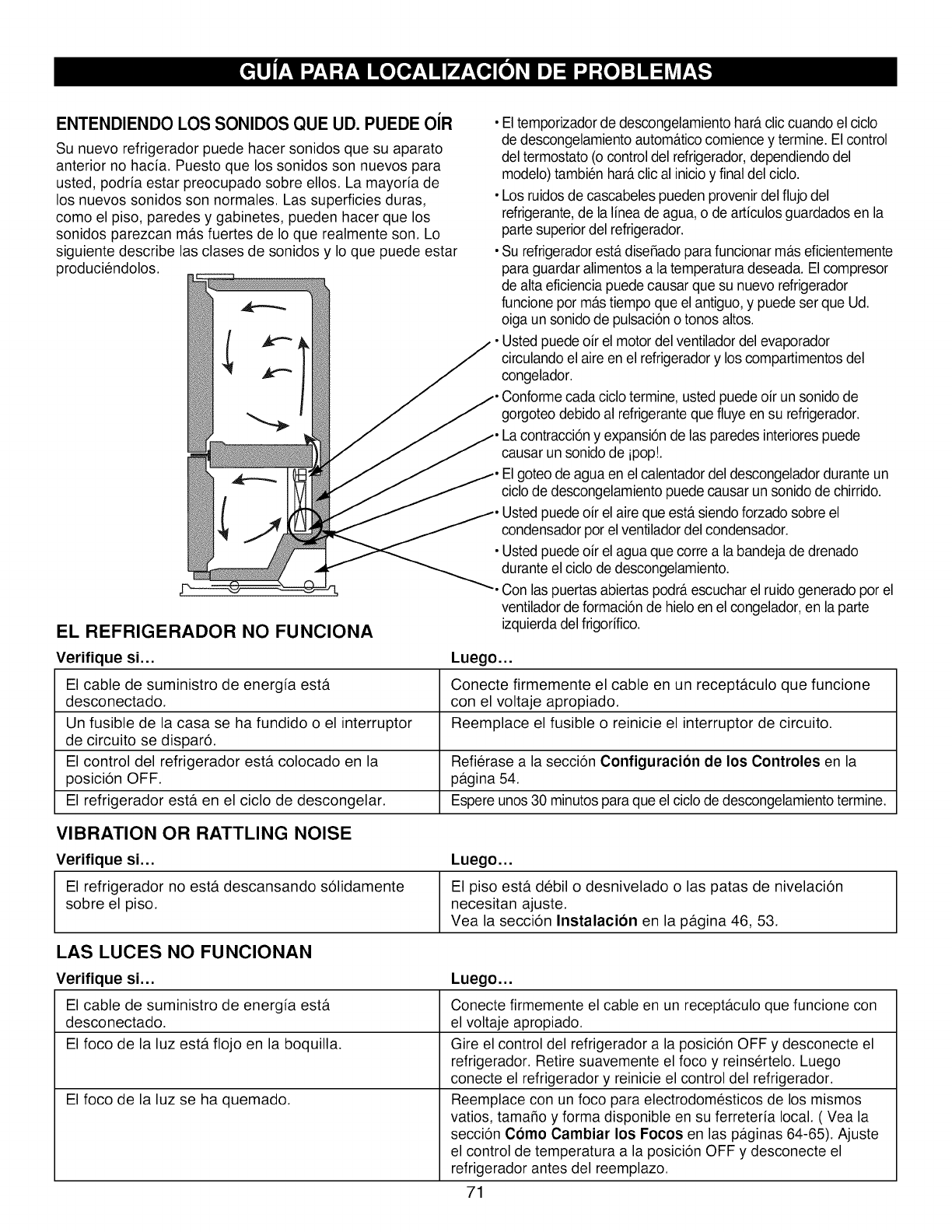

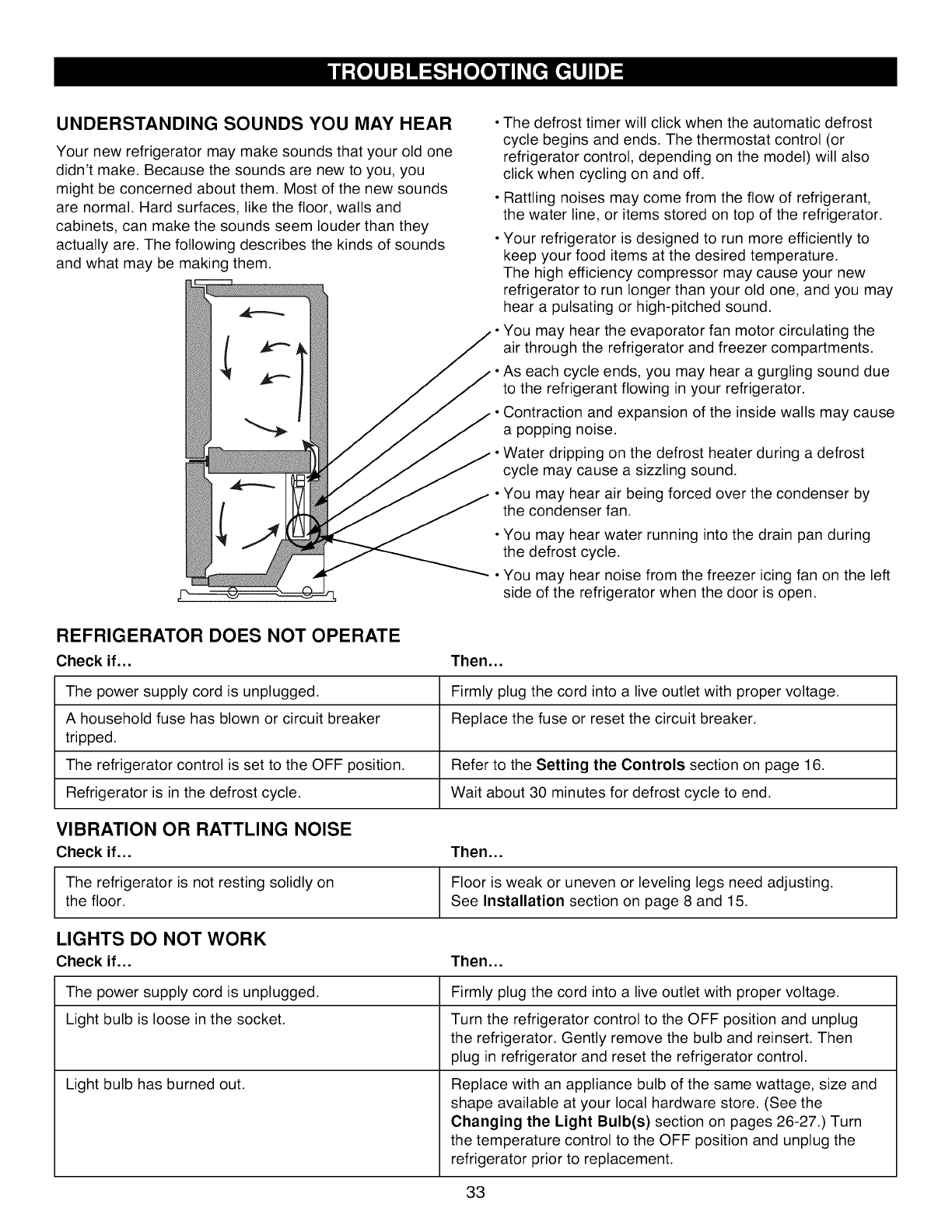

UNDERSTANDING SOUNDS YOU MAY HEAR

Your new refrigerator may make sounds that your old one

didn't make. Because the sounds are new to you, you

might be concerned about them. Most of the new sounds

are normal. Hard surfaces, like the floor, walls and

cabinets, can make the sounds seem louder than they

actually are. The following describes the kinds of sounds

and what may be making them.

• The defrost timer will click when the automatic defrost

cycle begins and ends. The thermostat control (or

refrigerator control, depending on the model) will also

click when cycling on and off.

• Rattling noises may come from the flow of refrigerant,

the water line, or items stored on top of the refrigerator.

• Your refrigerator is designed to run more efficiently to

keep your food items at the desired temperature.

The high efficiency compressor may cause your new

refrigerator to run longer than your old one, and you may

hear a pulsating or high-pitched sound.

You may hear the evaporator fan motor circulating the

air through the refrigerator and freezer compartments.

As each cycle ends, you may hear a gurgling sound due

to the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause

a popping noise.

• Water dripping on the defrost heater during a defrost

cycle may cause a sizzling sound.

• You may hear air being forced over the condenser by

the condenser fan.

• You may hear water running into the drain pan during

the defrost cycle.

• You may hear noise from the freezer icing fan on the left

side of the refrigerator when the door is open.

REFRIGERATOR DOES NOT OPERATE

Check if...

The power supply cord is unplugged.

A household fuse has blown or circuit breaker

tripped.

The refrigerator control is set to the OFF position.

Refrigerator is in the defrost cycle.

Then...

Firmly plug the cord into a live outlet with proper voltage.

Replace the fuse or reset the circuit breaker.

Refer to the Setting the Controls section on page 16.

Wait about 30 minutes for defrost cycle to end.

VIBRATION OR RATTLING NOISE

Check if... Then...

Floor is weak or uneven or leveling legs need adjusting.

See Installation section on page 8 and 15.

The refrigerator is not resting solidly on

the floor.

LIGHTS DO NOT WORK

Check if... Then...

The power supply cord is unplugged. Firmly plug the cord into a live outlet with proper voltage.

Light bulb is loose in the socket. Turn the refrigerator control to the OFF position and unplug

the refrigerator. Gently remove the bulb and reinsert. Then

plug in refrigerator and reset the refrigerator control.

Light bulb has burned out. Replace with an appliance bulb of the same wattage, size and

shape available at your local hardware store. (See the

Changing the Light Bulb(s) section on pages 26-27.) Turn

the temperature control to the OFF position and unplug the

refrigerator prior to replacement.

33

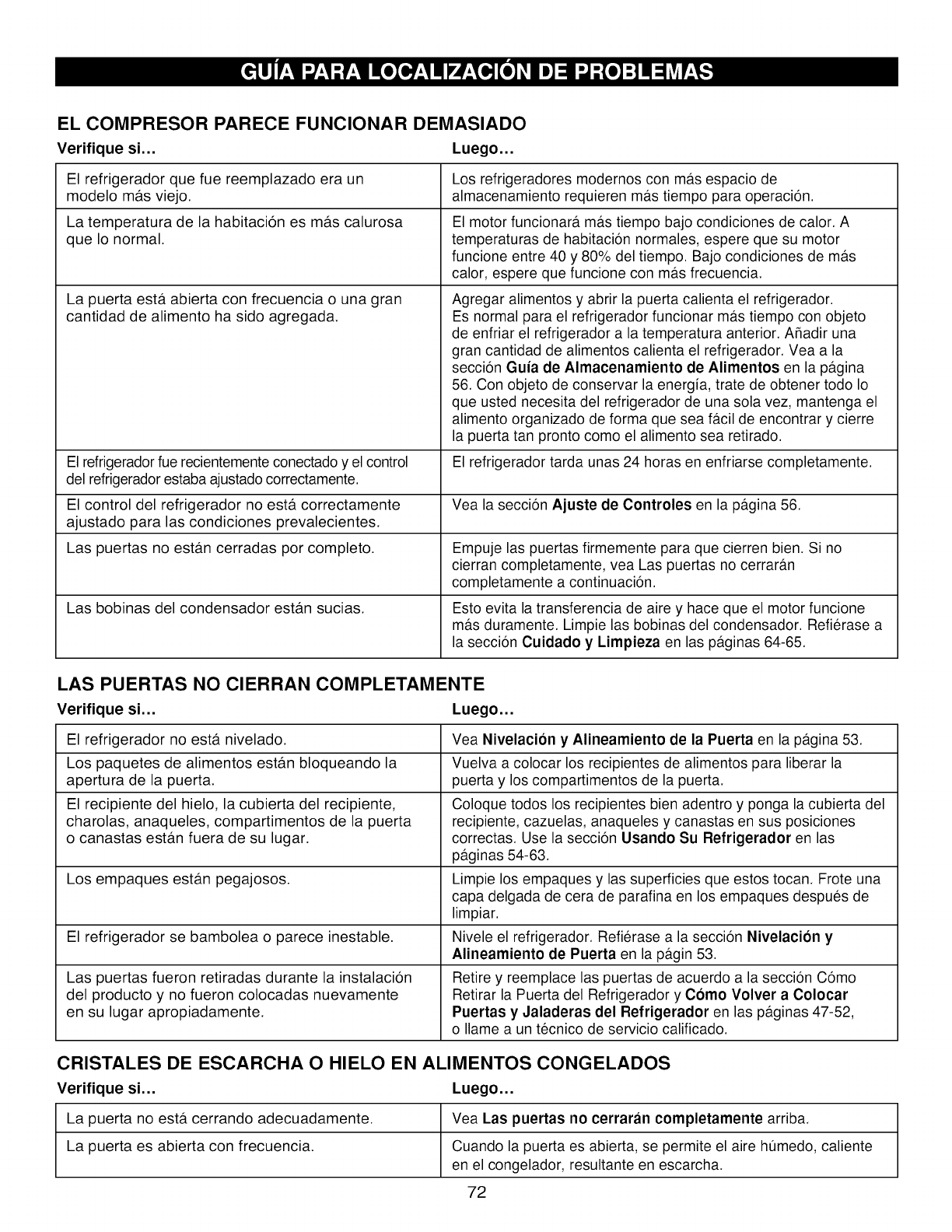

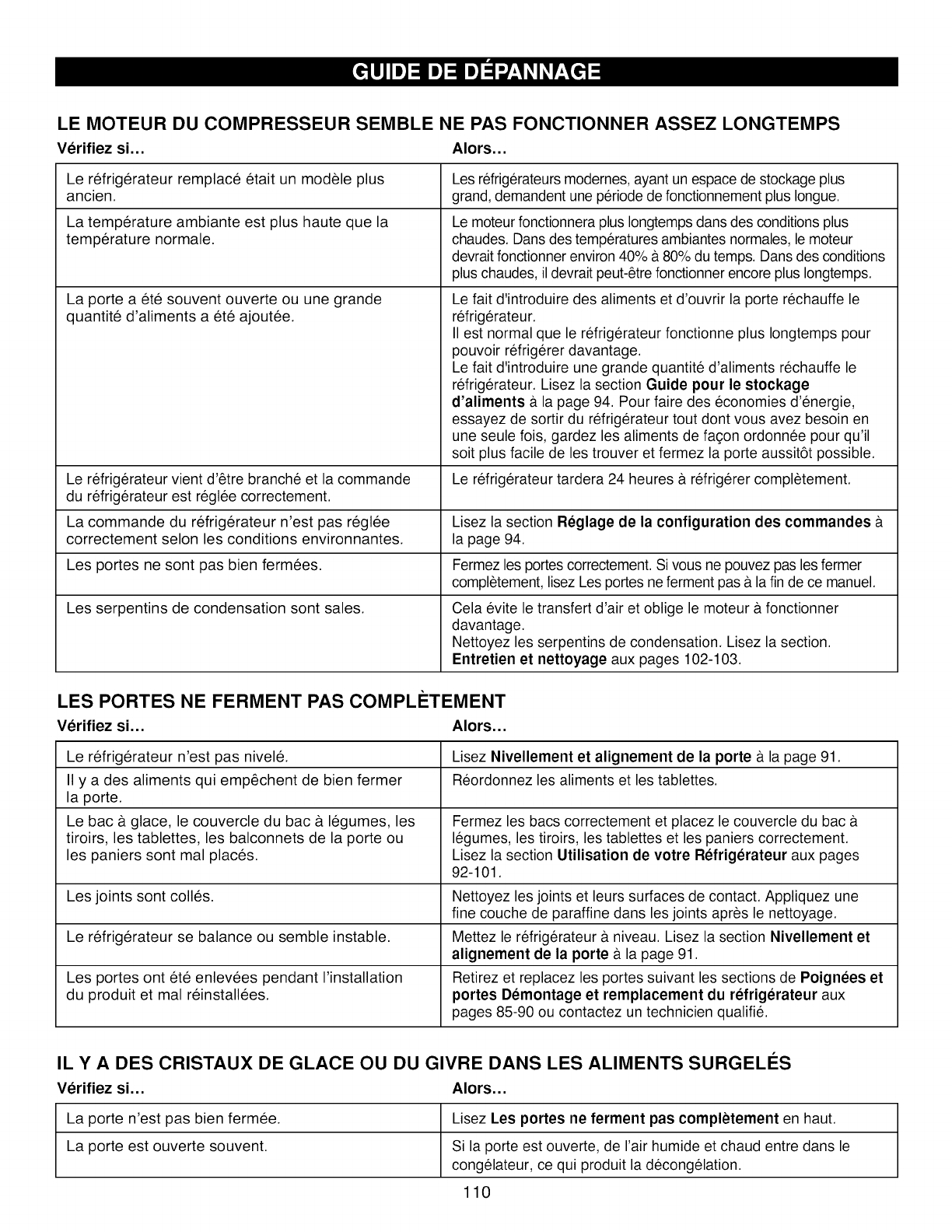

COMPRESSOR MOTOR SEEMS TO RUN TOO MUCH

Check if... Then...

The refrigerator that was replaced was an older

model.

The room temperature is hotter than normal.

The door is opened often or a large amount of food

has just been added.

Modern refrigerators with more storage space require more

operating time.

The motor will run longer under warm conditions. At normal

room temperatures, expect your motor to run about 40% to

80% of the time. Under warmer conditions, expect it to run

even more often.

Adding food and opening the door warms the refrigerator.

It is normal for the refrigerator to run longer in order to cool the

refrigerator back down. Adding a large amount of food warms

the refrigerator. See the Food Storage Guide section on page

18. In order to conserve energy, try to get everything you need

out of the refrigerator at once, keep food organized so it is

easy to find and close the door as soon as the food is

removed.

The refrigerator was recently plugged in and the The refrigerator will take up to 24 hours to cool completely.

refrigerator control was set correctly.

The refrigerator control is not set correctly for the See the Adjusting Control Settings section on page 18.

surrounding conditions.

The doors are not closed completely. Push the doors firmly shut. If they will not shut all the way, see

Doors will not close completely below.

The condenser coils are dirty. This prevents air transfer and makes the motor work harder.

Clean the condenser coils. Refer to the Care and Cleaning

section on pages 26-27.

DOORS WILL NOT CLOSE COMPLETELY

Check if... Then...

The refrigerator is not level. See Leveling and Door Alignment section on page 15.

Food packages are blocking the door open. Rearrange food containers to clear door and door shelves.

The ice bin, crisper cover, pans, shelves, door bins Push bins all the way in and put crisper cover, pans, shelves

or baskets are out of 3osition. and baskets into their correct positions. See the Using Your

Refrigerator section on pages 16-25.

The gaskets are sticking. Clean gaskets and the surface that they touch. Rub a thin coat

of paraffin wax on the gaskets after cleaning.

The refrigerator wobbles or seems unstable. Level the refrigerator, Refer to the Leveling and Door

Alignment section on page 15.

The doors were removed during product Remove and replace the doors according to the Removing

installation and not properly replaced, and Replacing Refrigerator handles and doors section on

pages 9-14, or call a qualified service technician.

FROST OR ICE CRYSTALS ON FROZEN FOOD

Check if... Then...

The door is not closing properly. See Doors will not close completely above.

The door is opened often. When the door is opened, warm, humid air is allowed in the

freezer, resulting in frost.

34

ICE HAS OFF-TASTE OR ODOR

Check if... Then...

The icemaker was recently installed. Discard first few batches of ice to avoid discolored or off-

flavored ice.

The ice has been stored for too long. Throw away old ice and make new supply.

The food has not been wrapped tightly in either Rewrap foods since odors may migrate to the ice if food is not

compartment, wrapped properly.

The water supply contains minerals such as sulfur. A filter may need to be installed to eliminate taste and odor

problems.

The interior of refrigerator needs cleaning. See Care and Cleaning section on pages 26-27.

Ice storage bin needs cleaning. Empty and wash bin. Discard old cubes.

Check if...

The refrigerator is defrosting.

THERE IS WATER IN THE DEFROST DRAIN PAN

Then...

The water will evaporate. It is normal for water to drip into the

defrost pan.

It is more humid than normal. Expect that the water in the defrost pan will take longer to

evaporate. This is normal when it is hot or humid.

THE REFRIGERATOR SEEMS TO MAKE TOO MUCH NOISE

Check if... Then...

The sounds may be normal for your refrigerator. Refer to the Understanding Sounds You May Hear section

on page 33.

THE ICEMAKER IS NOT PRODUCING ICE OR ICE CUBES ARE FREEZING TOO SLOWLY

Check if... Then...

The freezer temperature is cold enough to produce Wait 24 hours after hook-up for ice production. See the

ice. Setting the Controls section on page 16.

Door left open. Check to see if something is holding the door open.

CUBES PRODUCED BY ICEMAKER ARE TOO SMALL

Check if... Then...

Smaller cube size level is selected. Select larger cube size using cube size selector.

Water shutoff valve connecting refrigerator to Call a plumber to clear the valve.

water line may be clogged.

35

THE DOORS ARE DIFFICULT TO OPEN

Check if...

The gaskets are dirty or sticky.

The door is reopened within a short time after

having been opened.

Then...

Clean gaskets and the surfaces that they touch. Rub a thin

coat of appliance polish or kitchen wax on the gaskets after

cleaning.

When you open the door, warmer air enters the refrigerator.

As the warm air cools, it can create a vacuum. If the door is

hard to open, wait 5 minutes to allow the air pressure to

equalize, then see if it opens more easily.

TEMPERATURE IS TOO WARM OR THERE IS INTERIOR MOISTURE BUILDUP

Checkif... Then...

The air vents are blocked. Cold air circulates from

the freezer to the fresh food section and back

again through air vents in the wall dividing the two

sections.

The doors are opened often.

The control is not set correctly for the surrounding

conditions.

Locate air vents by using your hand to sense airflow and move

all packages that block vents and restrict airflow.

When the door is opened, warm humid air is allowed into the

refrigerator. The more the door is opened, the faster the

humidity builds up, and the more warm air the refrigerator must

cool. In order to keep the refrigerator cool, try to get everything

you need out of the refrigerator at once, keep food organized

so it is easy to find and close the door as soon as the food is

removed.

Refer to the Setting the Controls section on page 16.

Wait 24 hours for temperatures to stabilize or even out. If the

temperature is too cold or too warm, move the dial one

number at a time.

A large amount of food has just been added to the Adding food warms the refrigerator. It can take a few hours for

refrigerator or freezer, the refrigerator to return to normal temperature.

The food is not packaged correctly. Wrap food tightly and wipe off damp containers prior to storing

in the refrigerator to avoid moisture accumulation. If

necessary, repackage food according to the guidelines in the

Food Storage Guide section on page 18.

The doors are not closing completely. See Doors will not close completely on page 34.

The weather is humid. In humid weather, air carries moisture into refrigerator when

doors are opened.

A self-defrost cycle was completed. It is normal for droplets to form on the back wall after the

refrigerator self-defrosts.

36

37

38

39

Version en espa_a 40

Garantia 41

Contrato maestro de proteccion 42

Mensajes de seguridad 43-44

Requerimientos de cone×ion a tierra 44

Partes y caracteristicas 45

Irlstalacion del refrigerador 46-53

Desempacando el refrigerador 46

Instalacion 46

Como quitar y volver a colocar las

jaladeras de la puerta, del cajon 47-52

Nivelaci6n y alineaci6n de la puerta 53

Cubierta de la base 53

Usando su refrigerador 54-63

Configuraci6n de los controles 54

Asegurar la correcta circulacion del aire 54

Flujo de aire 54

Deposito de hielo del Interior

de la puerta 55

Ajuste de los controles 56

Guia de almacenamiento de alimentos 56

Como guardar aNmentos congelados 57

I_ SECCION REFRIGERADOR

Dispensador de hielo y agua 58

Solucion de problemas en

el dispensador de hielo y agua 58

Anaqueles del refrigerador 59

Soporte para vino 59

Control de la humedad del recipiente

para hortaNzas firmes 60

Para retirar el recipiente para hortaNzas 60

Glide'N'Serve (caj6n desNzante)

Canastas ajustables

Recipiente para I#.cteos

Compartimiento para huevos

I_ SECCION CONGELADOR

Porte inclinable

Bastidor de puerta de

alambre del congelador

Deposito de hielo extra

Durabase

Divisor de la durabase

Cajon extraible

FILTRO de agua

Cuidado ylimpieza

Consejos generales de limpieza

Parte exterior

Paredes Internas

Revestimientos y empaques

de la puerta

Partes plb.sticas

Bobinas del condensador

Reemplazo del foco

Apagones

Cuando Ud. Salga de vacaciones

Si se muda

Acerca de la f_ibrica de hielo

Conexion de la linea de agua

Guia para Iocalizacion

de problemas

60

60

60

60

61

61

61

62

62

62

63

64-65

64

64

64

64

64

64

64-65

65

65

65

66-67

68-70

71-74

40

®

GARANTIA DEL FRIGORIFICO CON

CONGELADOR INFERIOR

f

Garantia limitada de Kenmore Elite

Si, tras ser instalado, operado y mantenido segOn todas las instrucciones incluidas con el producto, este

electrodomestico sufriera averias debidas a defectos de material y mano de obra, dentro del periodo de un a_o

desde la fecha de compra, Ilame al 1-800-4-MY-HOME ®para su reparacion gratuita.

Si el sistema de refrigeracion estanco resulta defectuoso en un plazo de cinco a_os desde la fecha de compra,

flame al 1-800-4-MY-HOME ® para solicitar su reparacion gratuita.

Esta garantia serif efectiva 0nicamente durante 90 dias a partir de la fecha de compra si este electrodomestico

es utilizado en alguna ocasion para fines distintos al del uso familiar privado.

Esta garantia cubre t_nicamente los defectos de material y mano de obra. Sears NO cubrira:

1. Elementos consumibles que pueden gastarse debido al uso normal, incluyendo de forma enunciativa pero no

limitativa, los filtros, correas, focos y bolsas de la unidad.

2. Un tecnico de servicio para mostrar al usuario la instalacion, funcionamiento o mantenimiento correctos del

producto.

3. Un tecnico de servicio para realizar labores de limpieza o mantenimiento del producto.

4. Da_os o averias en caso de no acatar todas las instrucciones de instalacion, funcionamiento o

mantenimiento incluidas con el producto.

5. Da_os o averias en caso de accidente, abuso, uso inadecuado o uso con propositos distintos a los fines

para los que fue dise_ado.

6. Da_os o averias en caso de utilizar detergentes, limpiadores, sustancias quimicas o utensilios distintos a los

recomendados en las instrucciones incluidas con el producto.

7. Da_os o averias en las piezas o sistemas provocadas por modificaciones del producto no autorizadas.

Clausula de exencion de responsabilidad o garantias implicitas; limitacion de recursos

El t]nico y exclusive recurso del cliente bajo esta garantia limitada sera la reparacion del producto como se ha

mencionado. Las garantias implicitas, incluyendo garantias de comerciabilidad o idoneidad para un fin

concreto, estas limitadas a un a_o o el periodo de tiempo mas reducido permitido por la ley. Sears no sera.

responsable de los da_os incidentales o derivados. Ciertos estados y provincias no permiten exclusiones o

limitaciones de da_os incidentales o derivados, o limitaciones en relacion a la duracion de las garantias

implicitas de comerciabilidad o idoneidad, de tal forma que estas limitaciones o excepciones pueden no ser

pertinentes para usted.

Esta garantia sera aplicable Onicamente mientras este electrodomestico sea utilizado dentro de los Estados

Unidos o Canada.

Esta garantia le otorga unos derechos legales especificos, e incluso puede conferirle otros derechos, distintos

dependiendo del estado en que se encuentre.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

/

41

Contratos de proteccion maestra

Felicidades por realizar una compra inteligente. Su nuevo

producto Kenmore® ha sido disefiado y manufacturado para

proporcionarle afios de funcionamiento fiable. Pero, como todos

los productos, puede necesitar un mantenimiento preventivo o

reparacionespuntuales. Contar con una Acuerdo maestro de

protecci6n puede ahorrarledinero y problemas.

El Contrato de protecci6n maestra tambien le ayuda a

ampliar la vida de su nuevo producto. Lo siguiente es Io que

se incluye en el contrato*:

Piezas y mano de obra necesaria para ayudar a mantener

los productos en funcionamiento adecuado bajo un uso

normal, no solo defectos. Nuestra cobertura va mucho mas

alia de la garantfa del producto. Sin franquicia, ni falla

funcional excluidos de lacobertura: protecci6n real.

dServicio experto otorgado por un grupo de mas de 10.000

tecnicos de reparacion autorizados de Sears, Io que significa

que alguien en quien usted confia trabajar_tcon su producto.

_Servicio ilimitado a domicilio en toda la naci6n, cuantas

veces quiera, cuando Io necesite.

I_ Garantia eontra productos defeetuosos: reposicionde su

producto cubierto si ocurren cuatro o mas fallas del producto

dentro de doce meses.

Reposiei6n del produeto si el producto cubierto no puede

repararse.

Revision anual de mantenimiento preventJvo a su solicitud:

sin cargo adicional.

_Ayuda rapida pot telefono; nosotros la Ilamamos

Resoluci6n rapida, asistenciatelefonica en todos los

productos por parte de un representante de Sears. Piense en

nosotros como en un "manual del usuarioparlante".

Proteccion contra descargas electricas para dafios debido

a fluctuaciones electricas.

Proteccion pot perdida de alimentos de $250 anualmente

por alimentos que se han echado a perder por un real

funcionamiento de refrigeradoreso freezers cubiertos por la

garantia.

I_ Reembolso pot alquiler si la reparacion del producto cubierto

toma ma.stiempo del prometido.

I_ 10% de descuento del precio comun de cualquier reparacion

no cubierta y piezas instaladas relacionadas.

Una vez que adquiera el contrato, s61o necesita realizar

una Ilamada telefonica para programar el servicio. Puede

Ilamar a cualquier hora del dia o de la noche, o programar

la citadel servicio por Internet.

El Acuerdo principal de proteccion se traduce en una

compra libre de riesgos. Si decidiera cancelarlo por

cualquier motivo durante el periodo de garantia del

producto, le proporcionaremos un reembolso completo.

O un reembolso proporciona en cualquier momento tras

la terminacion del periodo de garantia del producto.

iAdquiera hoy mismo su Acuerdo maestro de proteccion!

Existen ciertas limitaciones y exclusiones.

Para precios e informaci6n adicional, Ilame al

1=800=827=6655.+

*La cobertura en Canada es diferente en algunos

items. Para mas detalles llame a Sears Canada al

1=800=361=6665.

Servicio de instalacion de Sears

Para la instalacidn profesional garantizada de Sears de

electrodomesticos, dispositivos para abrir puertas de

garaje, calentadores de agua y otros aparatos

importantes para el hogar, en los EE.UU. o Canad& Ilame

al 1=800=4=MY=HOME®.

En el espacio inferior, registre la fecha de compra, modelo y nQmero de serie de su producto. Usted encontrar4t el

modelo y nQmero de serie impresos en una etiqueta de identificacion Iocalizada en el lado derecho adentro del

refrigerador. Tenga estos datos a la mano cada vez que contacte a Sears para algo relacionado con su producto.

Modelo. Fecha de Compra

No. de Serie Distribuidor

Guarde esta instrucciones y anexe su recibo de compra para futuras referencias.

42

PRECAUCIONES B.&SICAS DE SEGURIDAD.

Esta guia contiene muchos mensajes importantes sobre la seguridad. Lea y obedezca siempre todos mensajes de seguridad.

Este es el s[mbolo de Alerta de seguridad. Sirve para alertarle sobre la presencia de mensajes de

seguridad que le informan acerca de peligros potenciales que pueden ocasionar la muerte o lesiones

tanto a usted como a otras personas, o que pueden ocasionar dafios al producto.

Todos los mensajes de seguridad ser&n precedidos por el s[mbolo de alerta de seguridad y por una de las

siguientes palabras de alerta: PELIGRO, ADVERTENCIA, CUIDADO. Estas palabras significan:

Si no sigue las instrucciones, Ud. sufrira lesiones graves o muerte.

Si no sigue las instrucciones, usted puede morir o sufrir lesiones graves.

Indica una situaci6n de riesgo inminente, que si no se evita, puede resultar en

lesiones leves o moderadas, o s61o en dafios al producto.

Todos los mensajes de seguridad le dir#.n el peligro potencial, le diran como reducir las posibilidades de sufrir una lesion

y Io que puede suceder si no se siguen las instrucciones.

Parareducirel riesgodefuego,de choqueselectricos,o de

lesionesa laspersonas,debenseguirlassiguientesprecauciones

deseguridad:

Leatodaslas instruccionesantesde utilizaresteaparato.

• NUNCAdesconectea su refrigeradorjalandodelcablede

alimentaci6n.Siempreagarreel enchufefirmementey jaleloderecho

haciaafueradeltomacorriente.

• Repareo reemplaceinmediatamentetodaslas extensionesde

alimentacbnelectricaquese hayandesgastadoo dafiadodealguna

manera.No utiliceunaextensbnquetengagrietaso arafiazosen

algenlugara Iolargodelcable,o enelextremodondeestasu enchufe

osu tomacorriente.

• Nomodifiqueoextiendaelcabledealimentacion.Estopodriacausar

uncortocircuitoo unfuego.

• Cuandoapartesu refrigeradordela pared,eviteenrollaro dafiarel

cabledealimentacion.

• NOalmaceneniusegasolinau otrosliquidosovaporescombustibles

cercadeestenidecualquierotroaparatoelectrodomestico.

• NOpermitaquelos nifiosescalen,se pareno se cuelguende las

puertaso estantesdel refrigerador.EIIospodriandafiaralrefrigerador

y lastimarsegravemente.

• Mantengasusdedosalejadosdelos puntosdepellizco;pornecesidad,

elespacioentrelas puertasy elgabinetees pequefio.Tengacuidado

alcerrarlas puertascuandohaynifiosenel area.

• Desconecteel refrigeradorantesdelimpiarloo dehacercualquier

reparacbn.

NOTA:Recomendamosencarecidamentequecualquierserviciode

mantenimientodebeser realizadoporunapersonacalificada.

• Antesdecambiarunabombillaquemada,desconecteelrefrigeradoro

apaguelaenergiaelectricaenelcortacircuitooenlacajadefusibles,

paraevitaruncontactoconunfilamentodealambrequetengavoltaje.

(Esposiblequeunabombillaquemadase rompaaltratardecambiarla.)

NOTA:AIgunosmodelostienenunbombilloLEDporestarazonsolo

untecnicocalificadodeberiarepaerarla unidad.

NOTA:Poniendounooamboscontrolesen laposicbndeOFF

(APAGADO)noeliminalaelectricidaddelcircuitodeiluminacbn.

•Cuandohayaterminado,reconectelarefrigeradoraa lafuentede

energiay ajustelos controlesa latemperaturadeseada.(Controldel

Termostatodel Refrigeradory/ocongelador,dependiendodelmodelo)

•Esterefrigeradordebeser instaladocorrectamentedeacuerdocon

AtencionInstruccionesparael Instalador quese aseguraroncon

cintaadhesivaalfrentedelrefrigerador.

•Notoquelas superficiesfriasdelcompartimientocongeladorcon las

manosmojadaso hemedas,despuesdequesu refrigeradoreste

funcionando.Lapielse puedeadheriralas superficies

extremadamentefrias.

•Enlosrefrigeradoresquetienenfabricasautomaticasdehielo,eviteel

contactoconlas partesm6vilesdel mecanismoexpulsory conel

elementocalefactorqueliberaa loscubitos.Cuandoel refrigerador

esteconectado,NO pongalosdedosnilasmanosenelmecanismo

autom&ticodehacerhielo.

•NOvuelvaa congelarlosalimentosquese hayandescongelado

totalmente.ElDepartamentodeAgriculturade EstadosUnidosen su

BoletinNo.69de Hogary Jardindice:

...Ustedpuedevolvera congelarsin peligro,losalimentoscongelados

quese hayandescongelado,siemprey cuandoellostodaviacontengan

cristalesdehielo,osi contint_anfrios- amenosde40°F(4°C).

...La camemolida,aveso pescadoquetenganunrealolor,o unreal

colornodebenvolvera sercongeladosy nodebenserconsumidos.

Losheladosquese hayandescongeladodebenserdesechados.Siel

oloro elcolordealgenalimentoes maloo dudoso,desechelo.Puede

serpeligrosoconsumiresealimento.Hastaundescongelamiento

parcialseguidodevolvera congelarlosalimentosreducesu calidad,

especialmenteladelasfrutas,hortalizasy alimentospreparados.La

calidaddelas carnesrojasse afectamenosquelade muchosotros

alimentos.ParapodersalvarIom&squese puedadesu calidad,

consumalos alimentosquese hayanvueltoa congelar,tan pronto

comosea posible.

GUARDE ESTAS INSTRUCCIONES

43

Refrigeradores que no esten en operacion o

abandonados son peligrosos ... aun asi cuando solo sea

por unos dias. Si necesita deshechar su refrigerador,

porfavor siga las instrucciones a la derecha para prevenir

cualquier accidente (Ninos se pueden quedar encerrados

y asfixiarse).

ANTES DE TIRAR SU

REFRIGERADOR O

CONGELADOR VIEJO

• Retire las puertas.

• Deje los estantes en su sitio para que los

ni_os no puedan meterse adentro

facilmente.

Es posible que su refrigerador viejo tenga un sistema de

refrigeracion que utilizaba CFCs (clorofluorocarbonos). Se

cree que los CFCs hacen da_o al ozono de la

estratosfera.

Si usted va a deshacerse de su refrigerador viejo,

asegQrese de que el refrigerante CFC sea retirado por

una persona de mantenimiento calificada. Si libera

intencionalmente el refrigerante CFC, Ud. puede estar

sujeto a multas o prision, segQn Io previsto en la

legislacion ambiental vigente.

IMPORTANTE: Favor de leer con cuidado.

CONEXION ELI_CTRICA

Peligro de descarga electrica

PARA LA SEGURIDAD PERSONAL, este aparato

debe estar conectado a tierra correctamente. Haga

revisar el circuito y el tomacorriente de pared por un

electricista calificado, para asegurarse de que el

tomacorriente este conectado a tierra correctamente.

Tomacorriente de pared

para conexion a tierra, --.

de 3 terminales

Enchufe

de 3 terminales

para conexion a

tierra

Antesde utilizar,

asegQresede que exista una

buenaconexiona tierra.

MF!:TODO DE CONEXION A TIERRA

RECOMENDADO

Su refrigerador debe estar siempre enchufado en su propio

tomacorriente, que debe estar conectado correctamente a

tierra. El circuito electrico debe ser de 115 voltios AC, 60 Hz,

con fusibles de 15 A 20 amperios.

Esto brinda el mejor desempeSo y evita que se produzcan

sobrecargas en los circuitos electricos de la casa, los cuales

podrian ocasionar riesgos de incendio debido a un

sobrecalentamiento de los cables. Se recomienda proveer un

circuito separado, solo para este producto. Use un

receptaculo que no pueda ser desconectado por medio de

un interruptor de pared o de cadena. No utilice un cable de

extension Cuando se encuentre un tomacorriente de pared

de dos terminales, es su responsabilidad y obligacion

personal hacerlo reemplazar con un tomacorriente de pared

que este correctamente conectado a tierra.

Bajo ninguna circunstancia se debe cortar ni quitar el

tercer terminada (tierra) del cable de alimentacion.

No utilize un adaptador de corriente.

NOTA: Atencion: Antes de instalar, limpiar o cambiar el

bombillo de la unidad, desconecte el refrigferador de la

fuente de electricidad.

NOTA" Algunos modelos tienen un bombillo LED por esta

razon solo un tecnico calificado deberia repaerar la unidad.

Cuando haya terminado, reconecte la refrigeradora a la

fuente de energia y ajuste los controles a la temperatura

deseada.(Control del Termostato del Refrigerador y/o

congelador, dependiendo del modelo)

USO DE CABLES DE EXTENSION

Debido a potenciales riesgos de seguridad, nosotros le

recomendamos encarecidamente que no utilice cables

de extension. Sin embargo, si usted todavia elige utilizar

un cable de extension, es absolutamente necesario que

utilice un cable de extension que se encuentre en la lista UL

(Estados Unidos), de 3 conductores con conexion a tierra,

apropiado para aparatos electrodomesticos, que tenga un

enchufe y un tomacorriente para conexion a tierra, y que la

capacidad electrica del cable sea de 15 amperios (minimo) y

120 voltios.

El uso de un cable de extension aumentara el espacio libre

necesario en la parte de atras de su refrigerador.

44

Use esta seccion para familiarizarse mas con las partes y caracteristicas.

NOTA: Esta guia cubre varios modelos diferentes. Es posible que el refrigerador que usted ha comprado tenga algunas

o todas las partes que aparecen en la siguiente lista. Es posible que la posicion de algunas de las caracteristicas que

se muestran a continuacion no coincida con la de su modelo.

Q Luz de refrigerador (p. 64)

Filtro (Interno) (p. 63)

Deposito con puertas modulares (p. 60)

Deposito para puerta fijo

Deposito para puerta fijo

Anaqueles Del Refrigerador (p. 59)

_} Heladera (pag. 55)

(Maquina de cubitos y bandeja de hielo)

_[} Cajones super frescos con

compartimientos inclinables (p. 60)

_[_ Cajon "Deslizar y Servir" (p. 60)

Deposito de hielo extra (p. 61)

Cajon extraible (p. 62)

Durabase (p. 62)

(_} Divisor de la Durabase (p. 62)

Canasto inclinable (p. 61)

Compartimiento de Lacteos (p. 60)

Sorporte para vino (p. 59)

(Solamente 795.7874, Modelo)

(_} Cubierta del deposito de agua.

Caja de Huevos (p. 59)

Montaje de la cubierta, Pantalla

Deposito de hielo Puerta

de la

heladera

45

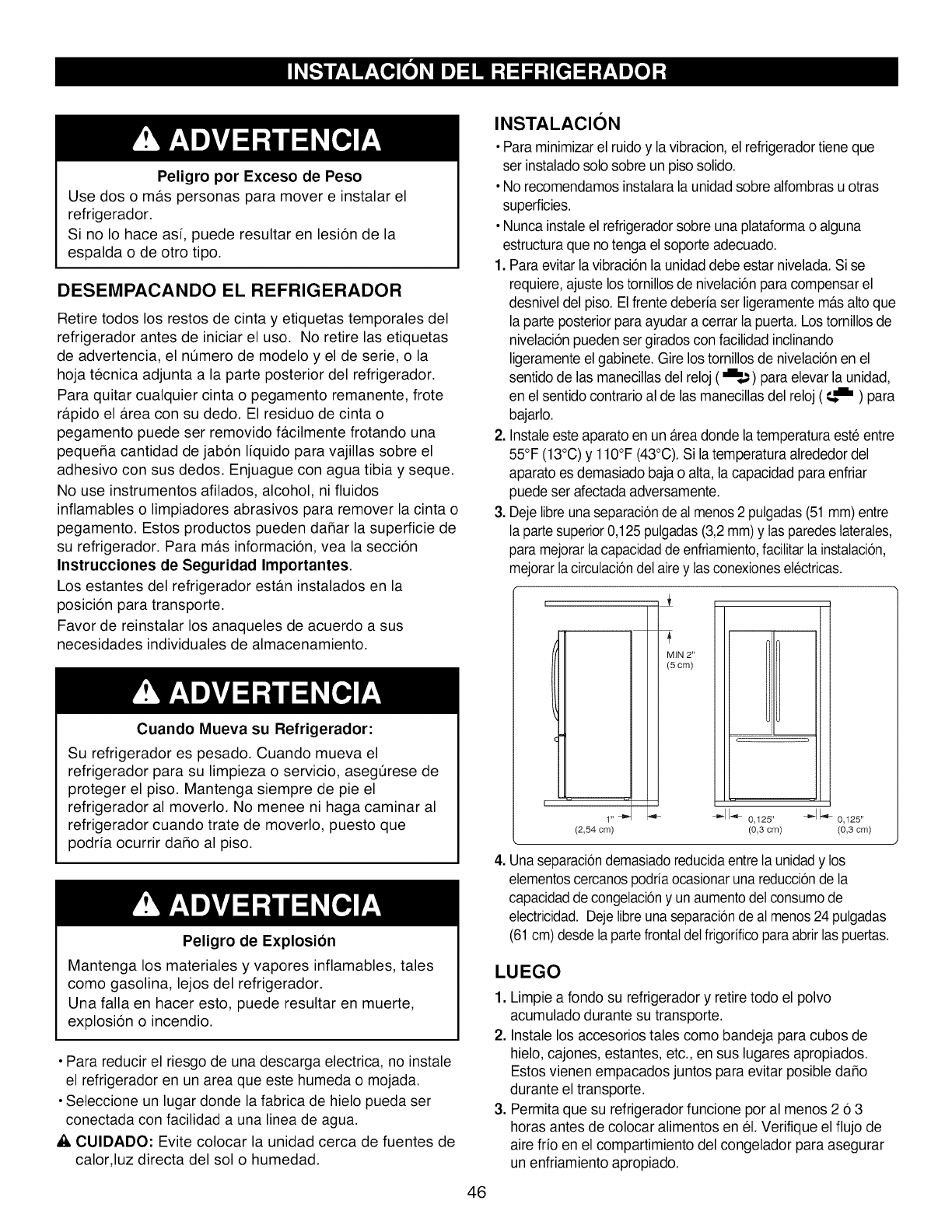

Peligro por Exceso de Peso

Use dos o m&s personas para mover e instalar el

refrigerador.

Si no Io hace asi, puede resultar en lesi6n de la

espalda o de otro tipo.

DESEMPACANDO EL REFRIGERADOR

Retire todos los restos de cinta y etiquetas temporales del

refrigerador antes de iniciar el uso. No retire las etiquetas

de advertencia, el nt3mero de modelo y el de serie, o la

hoja tecnica adjunta a la parte posterior del refrigerador.

Para quitar cualquier cinta o pegamento remanente, frote

rapido el area con su dedo. El residuo de cinta o

pegamento puede ser removido facilmente frotando una

pequefia cantidad de jabon liquido para vajillas sobre el

adhesivo con sus dedos. Enjuague con agua tibia y seque.

No use instrumentos afilados, alcohol, ni fluidos

inflamables o limpiadores abrasivos para remover la cinta o

pegamento. Estos productos pueden dafiar la superficie de

su refrigerador. Para mas informacion, vea la seccion

Instrucciones de Seguridad Importantes.

Los estantes del refrigerador estan instalados en la

posicion para transporte.

Favor de reinstalar los anaqueles de acuerdo a sus

necesidades individuales de almacenamiento.

Cuando Mueva su Refrigerador:

Su refrigerador es pesado. Cuando mueva el

refrigerador para su limpieza o servicio, asegQrese de

proteger el piso. Mantenga siempre de pie el

refrigerador al moverlo. No menee ni haga caminar al

refrigerador cuando trate de moverlo, puesto que

podria ocurrir dafio al piso.

Peligro de Explosion

Mantenga los materiales y vapores inflamables, tales

como gasolina, lejos del refrigerador.

Una falla en hacer esto, puede resultar en muerte,

explosion o incendio.

• Para reducir el riesgo de una descarga electrica, no instale

el refrigerador en un area que este humeda o mojada.

• Seleccione un lugar donde la fabrica de hielo pueda ser

conectada con facilidad a una linea de agua.

• , CUIDADO: Evite colocar la unidad cerca de fuentes de

calor,luz directa del sol o humedad.

46

INSTALACION

• Para minimizarel ruidoy la vibracion,el refrigeradortiene que

ser instaladosolo sobre un piso solido.

• No recomendamosinstalarala unidadsobre alfombras u otras

superficies.

• Nunca instaleel refrigeradorsobre una plataformao alguna

estructuraque no tenga el soporte adecuado.

1. Para evitarla vibraci6n la unidaddebe estar nivelada.Si se

requiere, ajustelos tornillosde nivelacbn para compensarel

desniveldel piso. El frentedeberia ser ligeramentemas alto que

la parte posteriorpara ayudar acerrar la puerta. Lostomillos de

nivelaci6npueden ser girados con facilidadinclinando

ligeramenteel gabinete.Gire los tomillos de nivelaci6nen el

sentidode las manecillasdel reloj( _ ) para elevar la unidad,

en el sentidocontrario al de las manecillasdel reloj (t,.,"_" ) para

bajarlo.

2. Instale este aparato en un area donde latemperatura este entre

55°F (13°C) y 110°F (43°C).Si la temperatura alrededordel

aparato es demasiado baja o alta, la capacidadpara enfriar

puede ser afectada adversamente.

3. Deje libreunaseparacionde atmenos2 putgadas(51 mm)entre

la partesuperior0,125 pulgadas(3,2 mm) y las paredestaterates,

paramejorarla capacidaddeenfriamiento,facilitarla instatacion,

mejorarlacircutaciondet airey las conexionesetectricas.

MIN 2"

(5cm)

1..... I1-_0,125" _-II_ 0,125"

(2,54 cm) (0,3 cm) (0,3 cm)

4. Una separaciondemasiadoreducidaentre ta unidady los

etementoscercanospodriaocasionaruna reduccionde la

capacidaddecongetaciony unaumentodetconsumode

etectricidad. Dejelibreunaseparacionde al menos24 pulgadas

(61cm) desde laparte frontaldetfrigorificopara abrirlaspuertas.

LUEGO

1. Limpie a fondo su refrigerador y retire todo el polvo

acumulado durante su transporte.

2. Instale los accesorios tales como bandeja para cubos de

hielo, cajones, estantes, etc., en sus lugares apropiados.

Estos vienen empacados juntos para evitar posible dafio

durante el transporte.

3. Permita que su refrigerador funcione por al menos 2 6 3

horas antes de colocar alimentos en el. Verifique el flujo de

aire frio en el compartimiento del congelador para asegurar

un enfriamiento apropiado.

NOTA:SIEMPREesrecomendabledesmontarlaspuertasdelrefrigeradorcuandoseanecesariodesplazarel

electrodomesticoatravesdeunhuecoestrecho.Sifueranecesario,sigalasdireccionesrecogidasa

continuacionparadesmontarlostiradoresdelaspuertas.

COMO QUITAR LAS JALADERAS DE LA PUERTA

NOTA" La apariencia de la jaladera puede

ser diferente alas que aparecen en

las figuras de esta pagina.

1. Para quitar la jaladera del refrigerador

•Afloje los tornillos con ayuda de una Ilave

Allen de 2,5 mm (3/32") y desmonte el

tirador.

NOTA" Para ajustar o retirar los tornillos de

montaje de la manija utilice una Ilave Allen

de 1/4".

Tornillo de

fijacion

Tornillos de

montaje

Llave Allen

2. Para quitar la jaladera del Cajon del

congelador

• Afloje los tornillos situados en la parte

inferior del tirador con ayuda de una Ilave

Allen de 2,5 mm (3/32") y desmontelo.

NOTA" Para ajustar o retirar los tornillos de

montaje de la manija utilice una Ilave Allen

de 1/4".

47

COMO VOLVER A INSTALAR LAS JALADERAS DE LA PUERTA

NOTA: La apariencia de la jaladera puede ser

diferente a las que aparecen en las figuras de

esta pagina.

1. Para volver a instalar la jaladera de la puerta del

refrigerador

•Coloque el tirador en la puerta, ajustb.ndolo segQn

su plantilla, para fijar los pasadores de montaje y

apriete los tornillos del conjunto con ayuda de una

Ilave Allen de 2,5 mm (3/32").

NOTA" Para ajustar o retirar los tornillos de montaje

de la manija utilice una Ilave Allen de 1/4".

Tornillos de

montaje

2. Para volver a instalar la jaladera de la puerta del

cajon del congelador

•Coloque el tirador en la puerta, ajustb.ndolo segQn

su plantilla, para fijar los pasadores de montaje y

apriete los tornillos del conjunto en la parte de

abajo del tirador con ayuda de una Ilave Allen de

2,5 mm (3/32").

NOTA" Para ajustar o retirar los tornillos de montaje

de la manija utilice una Ilave Allen de 1/4".

48

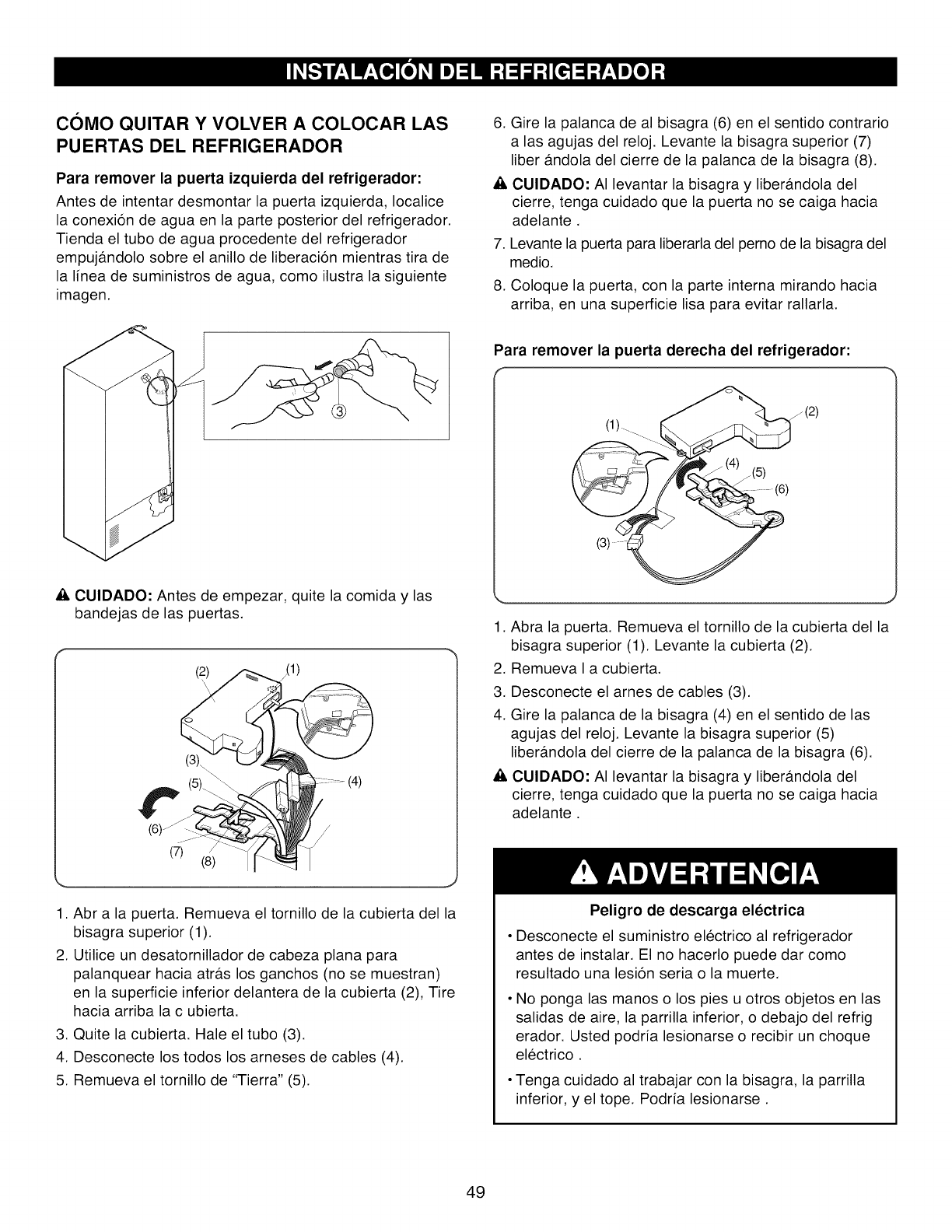

COMO QUITAR Y VOLVER ACOLOCAR LAS

PUERTAS DEL REFRIGERADOR

Para remover la puerta izquierda del refrigerador:

Antes de intentar desmontar la puerta izquierda, Iocalice

la conexion de agua en la parte posterior del refrigerador.

Tienda el tubo de agua procedente del refrigerador

empujandolo sobre el anillo de liberacion mientras tira de

la linea de suministros de agua, como ilustra la siguiente

imagen.

_, CUIDADO: Antes de empezar, quite la comida y las

bandejas de las puertas.

(2) _1)

(3).

/

/

........... J

1. Abr a la puerta. Remueva el tornillo de la cubierta della

bisagra superior (1).

2. Utilice un desatornillador de cabeza plana para

palanquear hacia atra.s los ganchos (no se muestran)

en la superficie inferior delantera de la cubierta (2), Tire

hacia arriba la c ubierta.

3. Quite la cubierta. Hale el tubo (3).

4. Desconecte los todos los arneses de cables (4).

5. Remueva el tornillo de "Tierra" (5).

6. Gire la palanca de al bisagra (6) en el sentido contrario

a las agujas del reloj. Levante la bisagra superior (7)

liber andola del cierre de la palanca de la bisagra (8).

_, CUIDADO: AI levantar la bisagra y liberandola del

cierre, tenga cuidado que la puerta no se caiga hacia

adelante.

7. Levante la puerta para liberarla del perno de la bisagra del

medio.

8. Coloque la puerta, con la parte interna mirando hacia

arriba, en una superficie lisa para evitar rallarla.

Para remover la puerta derecha del refrigerador:

f

(2)

(3)<_

.

,

3.

4.

A

Abra la puerta. Remueva el tornillo de la cubierta della

bisagra superior (1). Levante la cubierta (2).

Remueva I a cubierta.

Desconecte el ames de cables (3).

Gire la palanca de la bisagra (4) en el sentido de las

agujas del reloj. Levante la bisagra superior (5)

liberandola del cierre de la palanca de la bisagra (6).

CUlDADO: AI levantar la bisagra y liberandola del

cierre, tenga cuidado que la puerta no se caiga hacia

adelante.

Peligro de descarga electrica

•Desconecte el suministro electrico al refrigerador

antes de instalar. El no hacerlo puede dar como

resultado una lesion seria o la muerte.

• No ponga las manos o los pies u otros objetos en las

salidas de aire, la parrilla inferior, o debajo del refrig

erador. Usted podria lesionarse o recibir un choque

electrico.

• Tenga cuidado al trabajar con la bisagra, la parrilla

inferior, y el tope. Podria lesionarse.

49

Como volver a colocar las puertas del refrigerador

I_ Puerta derecha

1. Baje la puerta sobre el pasador de la bisagra del medio (9).

2. Coloque la bisagra superior (5) sobre la retencion de la palanca

de la bisagra (6) hasta que quede en su puesto. Haga girar la

palanca en la direccioncontraria alas manecillas del reloj para

asegurar la bisagra (4).

3. Conecte el arnes de cableado (3).

4. Enganche la lengQetade la cubierta del lado de la puerta baj o

el filo de laabertura para los alambres, en la parte superior del

gabinete. Coloque la cubierta (2) en su puesto. Inserte y aj uste

el tornillo de la cubierta (1).

j(2)

(1).....

I_ Puerta izquierda

1. Baj e la puerta sobre el pasador de la bisagra del medio (10).

2. Coloque la bisagra superior (7)sobre la retencion de la palanca

de la bisagra (8) hasta que quede en su puesto. Haga girar la

palanca en la direccion de las manecillas del reloj para

asegurar la bisagra (6).

3. Instaleel tornillo de conexion a tierra (5) y conecte los tres

arneses de alambres (4).

4. Presione el tubo de la lineadel agua dentro del orificio de la

montura superior y coloquelo en la placa trasera.

5. Inserte la manguera de agua (3) en latuberia hasta que solo se

vea la marca graduada.

(Inserte el tubo completamente, 5/8"(15 mm)).

6. Enganche la lengQetade lacubierta del lado de la puerta (2)

baj o el filo de la abertura para los alambres, en la parte

superior del gabinete. Coloque la cubierta en su puesto. Inserte

y aj uste el tornillo de la cubierta (1).

(2) / 1)

(3).

J

\

ACUIDADO Collar

Tubo --

Linea de insercion

Abrazadera --

Tras introducirlo, tire del tubo

hasta asegurarlo de forma

segura y ensamblar el clip.

50

COMO DESMONTAR E INSTALAR EL

CAJON DE LA HELADERA

IMPORTANTE: Para evitar una posible lesion, daSo al

producto o a la propiedad, Ud. necesitar& dos personas

para ejecutar las instrucciones siguientes

1. Extraiga el Cajon de la Heladera

• Jale el cajon abierto al maximo. Retire la canasta inferior

(1) levantandola del sistema de rieles.

• Con ambas manos, sujete los dos lados de la puerta y

tire hacia arriba para separarla.

J

• Presione las dos perchas con los pulgares para elevarla.

• Separe la cubierta izquierda y derecha de la guia.

J

• Retire los tornillos(2) de ambos lados de la guia.

_, CUIDADO: Cuando Ud. quite el cajon, no sostenga la

agarradera. Si se sale, podria causar lesiones

personales.

• Con ambas manos sujete el centro de la barra y

empujela hacia adentro, permita que ambos rieles se

deslizen simultaneamente.

_, CUlDADO: AI colocar el cajon en el piso, tenga

cuidado de no daSar el piso y lesionarse el pie con las

orillas afiladas en el lado de la bisagra.

51

COMO DESMONTAR E INSTALAR EL

CAJON DE LA HELADERA

IMPORTANTE: Para evitar una posible lesi6n, dafio al

producto o a la propiedad, Ud. necesitar& dos personas

para ejecutar las instrucciones siguientes

2. Instalacion del Cajon de la Heladera

•Sujete la barra central con ambas manos y extraigala

hasta que ambos rieles esten completamente

desplegados.

• Monte el conector de la puerta (1) a la percha de la guia

(2).

• Empuje hacia abajo y monte el conector de la puerta

apretando los tornillos(3).

• Compruebe la parte izquierda y derecha de la guia de la

cubierta. _ Guia

derecha

Guia

izquierda

• Alinee los orificios superiores de la cubierta de la guia

con los orificios superiores del conector de la puerta

para montar la uia de la cubierta.

Orificio de

montaje

• Con el cajon extraido en toda su extension, inserte la

canasta inferior (4) en el ensamble del riel hasta que no

se mueva hacia adelante _1

0

_i, ADVERTENCIA: Para prevenir riesgos de

atrapamiento y sofocacion accidental de nifios y

mascotas, NO les permita jugar dentro del cajon.

_i, ADVERTENClA: NO se pare ni se siente sobre la

puerta del congelador.

52

NIVELACION Y ALINEACION DE LA PUERTA

Nivelacion

Despues de la instalacion, fije el producto con el

SOPORTE para evitar que se mueva hacia la izquierda o

derecha.

Su refrigerador tiene dos tornillos de nivelacion al frente -

uno a la derecha y uno a la izquierda. Si su refrigerador

parece inestable o si quiere que las puertas cierren ma.s

facilmente, ajuste la inclinacion del refrigerador usando

las siguientes instrucciones:

1. Conecte el cable de alimentacion del refrigerador a una

entrada de tres espigas que este conectada a tierra.

Mueva el refrigerador a su posicion final.

Para remover la cubierta de la base:

1. Abra la gabeta del refrigerador (La gaveta no se

muestra por claridad)

2. Una vez abierta la gaveta, existe suficiente iluminacion

para remover los tornillos en el tope de la cubierta.

Para reemplazar la cubierta de la base:

• Coloque la cubierta en su posicion, encaje y apriete

los tornillos.

.

.

5.

Abra ambas puertas otra vez, para asegurarse que

cierren fa.cilmente. Si no, incline el refrigerador un poco

mas hacia atra.s girando ambos tornillos en el sentido

de las manecillas del reloj. Puede requerir varias

vueltas mas, y usted deberia hacer girar la misma

cantidad a ambos tornillos niveladores.

Reajuste si fuera necesario.

Reemplazar la cubierta de la base

NOTA:Su nuevo refrigerador esta dise_ado de una

forma Qnica con dos puertas para alimentos frescos.

Cualquiera de las puertas puede ser abierta o cerrada

independientemente de la otra. Debe ejercer una ligera

presion sobre la puerta para Iograr cerrarala

completamente.

Alineacion de la Puerta

Si el espacio entre sus puertas es desigual, siga las

instrucciones a continuacion para alinear las puertas:

1. Con una mano, levante la puerte que desee para

aumentar a la bisagra media.

2. Con la otra mano, use los alicates para insertar el anillo

de retencion como se muestra.

3. Inserte algunos aros C hasta Iograr nivelar las puertas

(Tres aros C vienen incluidos en la guia de uso y

cuidado del refrigerador).

2. Gire el tornillo de nivelacion en el sentido de las

manecillas del reloj para elevar ese lado del

refrigerador o en el sentido contrario a las manecillas

del reloj para bajarlo. Puede requerir varias vueltas de

los tornillos de nivelacion para ajustar la inclinacion del

refrigerador.

NOTA: Hacer que alguien empuje contra la parte

superior del refrigerador quita algo del peso aplicado a

los tornillos de nivelacion. Esto hace mas facil

ajustarlos.

i

i

i

i

i

i

i

i

i

i

i

i

i

i

m

Nivele la unidad usando una Ilave de 11/32 inch (8mm) o

un destornillador piano. Gire los pies de la unidad

(Counter-Clockwise) para elevarla o (Clockwise) para

bajarla.

NOTA: El frente del refrigerador debe estar levemente

inclinado hacia atras.

53

CONFIGURACION DE CONTROLES

Temperatura

•Su refrigerador cuenta con un panel de control en el

interior del compartimento del refrigerador que le

permite regular la temperatura de los compartimentos de

la heladera y el refrigerador.

• Ajuste inicialmente el control del refrigerador a 3°C

(37°F) y el control de la heladera a -18°C (0°F).

Mantenga la unidad con estos ajustes durante 24 horas

(un dia) para que se estabilice. A continuacion, ajuste la

temperatura del compartimento como desee.

• Control de temperatura del refrigerador: de 0°C a

8°C (de 33°F a 46°F)

Cuanto menor sea el nOmero ajustado, mas frio estara

el compartimento del refrigerador.

• Control de temperatura de la heladera: de -21°C a

-13°C (de -6°F a 8°F)

AI ajustar la configuracion en un nOmero inferior, el

compartimento de la heladera estara at]n mas frio. El

compartimento del refrigerador se calentara mas debido

a la reduccion en el flujo de aire frio.

Ultralce

• AI pulsar el bot6n Ultralce, el grafico ( Q se iluminara

en pantalla y continuar& iluminado durante 24 horas.

Se apagara, autom&ticamente despues de 24 horas.

O puede detener manualmente esta funcion pulsando el

boton una vez m&s.

• Esta funcion incrementa las capacidades de congelacion

y elaboracion de hielo.

Reiniciar el filtro

• Cuando se encienda el indicador para reiniciar el

filtro, debera sustituir el filtro del agua.

Pulse durante 3 segundos el boton Reiniciar filtro para

apagar el indicador. Deber& cambiar el filtro del agua

cada 6 meses aproximadamente.

Alarma

• AI conectar el refrigerador al suministro electrico, la

alarma de la puerta se encontrar& inicialmente en ON

(encendida) y su pantalla mostrar& ( _ ) (ON).

Alarm

• Si deja la puerta del refrigerador o de la heladera abierta

durante mas de 60 segundos, la alarma se activara

avisandole del descuido.

• AI cerrar la puerta, la alarma se desactivara

inmediatamente.

• Si desea desactivar la funcion de f.t',

alarma de la puerta, pulse el boton ( _ ) y, a

continuacion, la pantalla de la alarma cambiara

a ( _ )(OFF).

Alarm

PARA ASEGURAR UNA CIRCULACION APROPIADA DEL AIRE

No obstruya los conductos de aire con objetos o comida, a fin de asegurar una correcta circulaci6n del aire y evitar la

perdida de comida debido a la falta de aire frio.

FLUJO DE AIRE

A fin de asegurar la temperatura adecuada, el aire debe fluir correctamente entre las

secciones del frigorifico y el congelador. La flecha de la ilustracion indica las ubicaciones de

los orificios de ventilacion y la direccion del flujo.

No bloquee ninglJn orificio de ventilacion con envases de alimentos. Si los orificios de

ventilaci6n estuvieran bloqueados, el flujo de aire se veria interrumpido y podrian surgir

problemas por temperatura y humedad.

Si introduce una gran cantidad de alimentos, el frigorifico tardara m,Cstiempo en enfriarlos.

Para puestas en marcha iniciales, permita a su frigorifico funcionar durante 2 6 3 horas antes

de introducir los alimentos.

!!!_........2!!

54

RESERVORIO DE HIELO EN LA PUERTA

_, PRECAUCIONES

•Mantenga manos y herramientas fuera de la puerta del

reservorio de hielo y de la tolva del dispensador. Podria

romper algo o lesionarse.

La maquina de hielo deja de producir hielo cuando se

Ilena el reservorio de hielo. Si necesita ma.s hielo, vacie el

reservorio de hielo en el recipiente de hielo extra del

congelador para que la maquina de hielo pueda seguir

produciendo hielo.

Sacuda el reservorio de hielo de vez en cuando para

nivelar el hielo. A veces el hielo se apila cerca de la

maquina de hielo, y esta interpreta que hay suficiente

hielo y detiene la produccion.

NOTA" Guardar latas u otros elementos en el reservorio

de hielo puede dafiar la maquina de hielo.

Mantenga la puerta del reservorio de hielo bien cerrada.

Si el reservorio de hielo no se cierra bien, el aire frio del

mismo congelara los alimentos del refrigerador. Esta

tambien podria provocar que la maquina de hacer hielo

deje de producirlo.

NOTA" Si el interruptor de encendido/apagado de la

ma.quina de cubitos est#. en Off durante mucho tiempo, el

compartimento del hielo se calentara gradualmente hasta

alcanzar la temperatura del refrigerador. Para evitar que

los cubitos se derritan y el goteo de agua, vacie

SlEMPRE el deposito de hielo al apagar la maquina de

cubitos durante muchas horas.

1. Presione en el pestillo con firmeza donde se sefiala

para cerrar la puerta del reservorio de hielo; hara un

"clic" cuando se cierre por completo.

2. Para quitar el reservorio de hielo en la puerta, tome la

manija frontal, levante un poco la parte inferior, y

lentamente saque el recipiente como puede verse.

3. Para reinstalar el reservorio de hielo de la puerta, doble

un poco el recipiente para evitar contacto con la

maquina de hacer hielo.

4. Evite tocar el brazo de apagado automatico cuando

reemplace el reservorio de hielo. Para mb.s detalles,

vea la etiqueta de la puerta del reservorio de hielo.

55

AJUSTE DE LOS CONTROLES

Conceda al refrigerador tiempo suficiente para enfriarse

completamente antes realizar los ajustes finales. La mejor

opcion es esperar 24 horas antes de hacer esto. Los

ajustes iniciales indicados en la seccion AJUSTE DE

CONTROLES deberian ser correctos para el uso

domestico habitual de un refrigerador. Los controles

seran correctos cuando la leche o zumos esten tan frios

como usted desea y el helado se mantenga firme.

El control del refrigerador funciona como si fuera el

termostato de todo el aparato (secciones del refrigerador

y congelador). A mayor n_mero de la seleccion, mas

tiempo funcionara el compresor para mantener la

temperatura ma.s fria. El control del congelador ajusta el

flujo de aire frio desde el congelador al refrigerador.

Ajustar el control del congelador a una temperatura mas

baja mantiene ma.s aire frio en el compartimiento del

congelador para hacerlo mas frio.

Si usted necesita ajustar las temperaturas en el

refrigerador o en el congelador, comience por ajustar la

del refrigerador. Luego espere 24 horas antes de verificar

las temperaturas del congelador. Siesta demasiado

caliente o demasiado frio, entonces ajuste el control del

congelador.

Use las configuraciones listadas en la tabla siguiente

como una guia. Recuerde siempre esperar al menos 24

horas entre ajustes.

CONDICION/RAZON: AJUSTE

RECOMENDADO:

[] Seccion del REFRIGERADOR

demasiado abrigada

- Puerta abierta con frecuencia

- Gran cantidad de alimentos

agregados

- Temperatura de la habitacion

muy caliente

Bajeet controldel

REFRIGERADORun

gradoC (Centigrado)o dos

grados F (Fahrenheit),

espere24 horas y vuetvaa

comprobar

[] Secci6n del CONGELADOR

demasiado abrigada/se

demora mucho en hacer hielo

- Puerta abierta con frecuencia

- Gran cantidad de alimentos

agregados

- Temperatura ambiente en la

estancia muy baja (elcompresor

no puede realizar ciclos con la

frecuencia necesaria)

- Uso de hielo muy frecuente

- Rejillas de aire bloqueadas

por articulos

Bajeel controlde ta

hetaderaungradoC

(Centigrado)o dos grados

F (Fahrenheit),espere24

horasy vuetvaa comprobar

Muevalos articulosfuera

de la corrientede aire

[] Seccion de

REFRIGERADOR

demasiado fria

- Controles no fijados

correctamente para sus

condiciones

[] Seccion del CONGELADOR

demasiado fria

- Controles no fijados

correctamente para sus

condiciones

Subael controldel

REFRIGERADORun

gradoC (Centigrado)o dos

grados F (Fahrenheit),

espere24 horas y vuetvaa

comprobar

Subael controlde ta

hetaderaungradoC

(Centigrado)o dos grados

F (Fahrenheit),espere24

horasy vuetvaa comprobar

GUiA DE ALMACENAMIENTO DE ALIMENTOS

Envuelva o almacene alimentos en el refrigerador en

materiales hermeticos y a prueba de humedad a menos

que se indique de otra forma. Esto evita que el olor y el

sabor de los alimentos se transfieran por todo el

refrigerador. Para productos fechados, verifique el codigo

de fecha para asegurar la frescura.

Items How to

Mantequilla o

Margarina Mantenga la mantequilla abierta en

un plato cubierto o en un

compartimiento cerrado. AI guardar

una cantidad extra, envuelvala en

empaques para congelar y congele.

Queso Almacene en el empaque original

hasta que Ud. este listo para usarlo.

Una vez abierto, vuelva a envolver

hermeticamente en envoltura

plastica u hoja de aluminio.

Leche Limpie las cajas de leche. Para

mejor almacenamiento, coloque

la leche en un anaquel interior, no

en el anaquel de la puerta.

Huevos Guarde la caja para huevos en el

carton original o en una percha

interior, no en una percha de la

puerta.

Frutas Lave, deje secar, y guarde en el

refrigerador en bolsas de plastico

o en el recipiente para hortalizas

frescas. No lave ni quite la cascara a

las bayas (fresas y similares) hasta

que Ud. este listo para usarlas.

Clasifique y mantengalas en su

envase original en un recipiente para

frutas frescas, o guardelas en una

bolsa de papel ligeramente abierta

en un anaquel del refrigerador.

Hortalizas de

Hoja Retire la envoltura de la tienda y

corte o arranque las b.reas

maltratadas y descoloridas. Lave

en agua fria y deje secar. Coloque

en bolsa de plastico o recipiente de

plastico y guarde en un recipiente

para hortalizas frescas.

Pescado Use el pescado y marisco fresco

el mismo dia que Io compr6.

Hortalizas con

CaSCara

(zanahorias,

pimientos)

Coloque en bolsas de plb.stico o

recipiente de plastico y guarde en

un recipiente para hortalizas frescas.

Sobras Cubra las sobras con envoltura

plb,stica u hoja de aluminio.

Tambien se pueden usar

contenedores plasticos con tapas

hermeticas.

56

COMO GUARDAR ALIMENTOS

CONGELADOS

NOTA: Para mayor informacion sobre preparacion de

alimentos para congelar o sobre tiempos de almacenaje

de alimentos, verifique una guia de congelacion o un libro

de cocina confiable.

Empacado

La congelacion exitosa depende del empacado correcto.

Cuando Ud. cierre y selle el paquete, este no debe

permitir que pase aire o humedad hacia adentro o afuera.

Si Io hace, podria tener transferencias de olor y sabor de

la comida por todo el refrigerador y tambien se puede

secar la comida congelada.

Recomendaciones de empaque:

• Contenedores de plastico rigido con tapas de cierre

hermetico.

• Jarras para enlatar/congelar de paredes verticales

rectas

• Papel aluminio de uso pesado

• Papel recubierto con plastico

• Envolturas de plastico no permeable

• Bolsas de pl,Cstico auto-sellantes con especificacion de

tipo para congelador

Siga las instrucciones del recipiente o del empaque para

los metodos de congelacion apropiados.

Congelacion

Su congelador no congelar& r&pidamente cualquier

cantidad grande de alimentos. No coloque m&s alimentos

sin congelar en el congelador que los que se podr&n

congelar en un plazo de 24 horas (no m_ts de 2 a 3 libras

de alimentos por pie cObico de espacio en el congelador).

Deje suficiente espacio en el congelador para que el aire

circule alrededor de los paquetes.Tenga cuidado de dejar

espacio suficiente al frente de manera que la puerta

pueda cerrar hermeticamente.

Los tiempos de guardado variar&n de acuerdo con la

calidad y tipo de alimento, el tipo de empaque o envoltura

usados (a prueba de humedad y hermetico al aire) y la

temperatura de almacenamiento. Los cristales de hielo

dentro de un paquete sellado son normales. Esto

simplemente significa que la humedad del alimento y del

aire dentro del paquete se ha condensado, creando

cristales de hielo.

NOTA: Permita que los alimentos calientes se enfrien a la

temperatura de la habitaci6n durante unos 30 minutos,

luego empaque y congele. Enfriar los alimentos calientes

antes de congelar ahorra energia.

No use:

• Envolturas para pan

• Recipientes de plastico que no sean de polietileno

• Recipientes sin tapas hermeticas

• Envoltura para congelador recubierta de cera o papel

encerado

• Envoltura delgada semipermeable

_, CUIDADO: No guarde bebidas en lata ni recipientes de

plb.stico para alimentos en el compartimento de la

heladera. De congelarse, estos podrian romperse.

57

SECCION REFRIGERADOR

DISPENSADOR DE HIELO Y AGUA

• Especificacion de botones

• Dispensar hielo y agua

1. Tras realizar su selecci6n, presione el vaso contra la

bandeja de goteo para dispensar agua o hielo. (Consulte

las siguientes ilustraciones).

Bandeja antigoteo

2. Para dispensar hielo o agua sin derrames, recomendamos

situar el vaso contra la bandeja antigoteo. Una vez haya

terminado de dispensar, retire ligeramente el vaso y

mantengalo asi durante 1 segundo.

O Boton Open /Close _ - Abrir dispensador

- Cerrar dispensador

Este boton abrir& y cerrar& el dispensador oculto.

Water

O Boton de Water ('_ - Abrir dispensador

- Dispensar agua

Este boton abrir& el dispensador oculto y se utiliza

para seleccionar la funcion de dispensar agua.

Ice

O Boton de Ice _ - Abrir dispensador

- Dispensar hielo

Este boton abrirgt el dispensador oculto y se utiliza

para seleccionar la funcion dispensar hielo.

Lod<

O Boton de Lock @ - Bloqueo del dispensador

Este boton desactivara todas las funciones del

dispensador oculto.

Para desactivar todas las funciones de su dispensador

oculto, mantenga pulsado este bot6n durante 3

segundos o hasta que suene el aviso.

Realice el proceso contrario para desbloquear el

dispensador oculto.

3. Vacie la bandeja antigoteo cuando sea necesario.

Consulte la siguiente ilustracion.

_t, CUIDADO: No dispense hielo en copas de cristal fino o

porcelana. Las copas o la porcelana pueden romperse.

SOLUCION DE PROBLEIVIAS EN EL

DISPENSADOR DE HIELO Y AGUA

_b,CUIDADO

retroiluminacion parpadea (4 botones),

abra y cierre la cubierta para reiniciarla.

• Si la alarma no se reiniciara abriendo y

cerrando la cubierta, desenchufe el _._

frigorifico para forzar el reinicio.

58

ANAQUELES DEL REFRIGERADOR

Los anaqueles de su refrigerador son ajustables para

satisfacer sus necesidades individuales de almacenamiento.

Su modelo puede tener anaqueles de cristal o de alambre.

Guardar art[culos de alimentos similares juntos en su

refrigerador y ajustar los anaqueles para adaptarlos alas

diferentes alturas de los art[culos har_t mas facil que Ud.

encuentre el articulo exacto que quiere, reducir#, tambien

el tiempo que la puerta del refrigerador este abierta,

ahorrando energ[a.

IMPORTANTE: No limpie los anaqueles de cristal con

agua tibia cuando esten frios. Los anaqueles se pueden

romper si son expuestos a cambios de temperatura

repentinos o a impactos, tales como golpes. Para su

protecci6n, los anaqueles de cristal son fabricados con

vidrio templado, el cual se rompera en pedazos del

tamafio de un guijarro.

NOTA: Los anaqueles de cristal son pesados. Tenga

especial cuidado al retirarlos para evitar dejarlos caer.

Ajuste de los Anaqueles

Retire los anaqueles de la posicion de embarque y vuelva

a colocarlos en la posicion que Ud. desee.

• Para retirar un anaquel--lncline hacia arriba el frente

del anaquel en la direccion de (1) y levantelo en la

direccion de (2). Jale el anaquel hacia afuera.

_, CUIDADO: AsegOrese de que los anaqueles esten

nivelados de un lado al otro. La falla en hacer esto

puede resultar en la caida del anaquel o en derrames

de los alimentos.

Estante plegable

Puede guardar articulos de tamafio mayor como

recipientes o botellas con solo pulsar en la parte frontal

del estante. Tire hacia usted para que el estante retome

su tamafio y posicion habitual.

SOPORTE PARA VINO

(Solamente 795.7874* Modelo)

Las botellas se pueden almacenar lateralmente con este

soporte para vino. E_stepuede ser sujetado a cualquier

anaquel.

• Para volver a colocar un anaquel-lncline el frente del

anaquel hacia arriba y gu[e los ganchos del anaquel

dentro de las ranuras a una altura deseada.Luego baje

el frente del anaquel de forma que los ganchos encajen

dentro de las ranuras.

El soporte para vino puede ser sacado, jal#.ndolo derecho

hacia fuera, e instalado, colocandolo en el extremo del

anaquel que Ud. quiera y empujandolo hacia adentro.

59

CONTROL DE LA HUMEDAD DEL

RECIPIENTE PARA HORTALIZAS FIRMES

Ud. puede controlar la cantidad de humedad en estos

recipientes de humedad sellada. Guarde los vegetales o

frutas que requieran mas o menos humedad en

accesorios separados. Ajuste el control a alguna

seleccion entre _ y I

• _ mantiene aire hQmedo en el accesorio para mejor

almacenamiento de hortalizas de hoja, frescos.

• _ permite que el aire hQmedo salga del accesorio

para un mejor almacenamiento de frutas.

GLIDE'N'SERVE (CAJON DESLIZANTE)

El Glide'N'Serve (Caj6n Deslizante) proporciona espacio

de almacenamiento con un control de temperatura

variable que mantiene el compartimento m&s frio que el

refrigerador. Este caj6n puede utilizarse para charolas

grandes, fiambre o bebidas. (Pero no debe usarse para

verduras.)

COLD _ • • TEI_PCONTROL • • ® COLDER

PARA RETIRAR EL RECIPIENTE PARA

HORTALIZAS

1. Para retirar, jale el cajon hacia fuera a toda su

extension.

2. Levante el frente del recipiente, luego jalelo derecho

hacia afuera.

3. Para instalar, incline hacia arriba ligeramente el frente

e inserte el cajon en el bastidor y empuje hacia atras

para que quede en su lugar.

Para quitar el vidrio:

1. Levante el vidrio despues de haber insertado un dedo

en el agujero situado debajo de la cubierta del cajon.

2. Levante el vidrio y saquelo.

Controles

El control regula la temperatura del aire en el cajon. Utilice el

ajuste COLD (impreso en la superficie) para una temperatura

de refrigerador normal. Utilice el ajuste COLDER (impreso en

la superficie) para carnes o fiambre.

NOTA: El aire frio dirigido al cajon deslizante puede

disminuir la temperatura del refrigerador. Es posible que

necesite ajustar el control del refrigerador.

CANASTAS AJUSTABLES

Los recipientes de la

puerta son desmontables

para una limpieza y

ajuste sencillos.

Solo levante el recipiente

y tire de 61para retirarlo.

Para volver a colocarlo, deslicelo sobre el soporte deseado y

empt]jelo hacia abajo hasta que se detenga.

RECIPIENTE PARA LACTEOS

Para quitar el recipiente de

lacteos, solo levantelo y

saquelo. Para volver a

colocarlo, deslicelo en su

lugar y presionelo hacia

abajo hasta que se detenga.

NOTA: El compartimento para lacteos solo podr_t instalarse

en el espacio superior de la puerta derecha.

60

COMPARTIMIENTO PARA HUEVOS _

Guarde la caja para huevos en una percha

interior,no en una percha de la puerta.

A CUlDADO: No use la caja para

huevos como un recipiente para

guardar hielo en el compartimiento del congelador. Si se

congela, la caja para huevos puede romperse facilmente.

SECCION CONGELADOR

PORTE INCLINABLE

La puerta inclinable provee de un facil acceso a los

alimentos congelados.

C0mo usar

Incline la puerta hacia abajo y jale hacia afuera.

&PRECAUCION: Tenga cuidado al abrir la puerta, se

puede lastimar un pie.

BASTIDOR DE PUERTA DE ALAMBRE DEL

CONGELADOR

Para remover el canasto

1. Tire uno de los soportes hacia abajo.

2. Remueva el canasto de los ambos soportes.

Para reemplazar el canasto

1. Inserte el canasto dentro de un lado. Enganche el

extremo del canasto dentro del soporte.

2. Enganche otro extremo del canasto dentro del otro

soporte. Empuje el canasto abajo dentro del lugar.

3. AsegQrese de que la parte posterior del canasto quede

detras de la lengQeta de retencion sobre cada soporte.

DEPOSITO DE HIELO EXTRA

1. Para extraer el deposito de hielo del cajon superior, tire

del cajon hacia fuera tanto como sea posible.

2. Levante y extraiga con cuidado el receptaculo para

hielo.

3. Para reinstalar, extraiga el cajon tanto como sea

posible y coloque el recepta.culo para hielo en la

posicion correcta. A continuacion, empuje hacia dentro

el cajon.

DEPOSlTO DE

HIELO EXTRA

RECEPTACULO

PARA HIELO

61

DURABASE

1. Para retirar la Durabase (Base durable), empOjela

hacia atras tanto como sea posible. Incline el frente de

la Durabase hacia arriba y jale recto hacia afuera.

2. Para instalar, inserte la Durabase en el ensamble de

los rieles.

CAJON EXTRAJBLE

Para separar el cajon, empuje hacia dentro los ganchos

frontales izquierdo y derecho en la direccion O para tirar

hacia arriba y extraer. A continuacion, levante con

cuidado la parte del engranaje del lado posterior izquierdo

y derecho del cajon y tire de 61en la direccion (_.

Para reinstalar, coloque la parte del engranaje del lado

izquierdo y derecho del cajon, una vez extraidos ambas

guias tanto como sea posible, y empuje hacia abajo con

cuidado tanto el lado izquierdo como el derecho sin

DIVISOR DE LA DURABASE

El divisor de la Durabase le permite organizar el Area de

la Durabase en secciones.

1. Para retirar, jale el divisor derecho hacia arriba.

2. Para instalar, enganche las esquinas superiores del

divisor sobre el borde superior de la Durabase.

ADVERTENCIA: Existe demasiado espacio libre para

que los niSos puedan gatear hasta su interior.

62

FILTRO DE AGUA

Sustituya el filtro del agua cuando se ilumine el indicador

Reiniciar Filtro (Filter Reset) del panel de control del

refrigerador o cuando se reduzca notablemente el

rendimiento del dispensador o la maquina de hielo.

Tras cambiar el cartucho del filtro del agua, mantenga

pulsado el boton Reiniciar Filtro (Filter Reset) durante 3

segundos y la luz del indicador se apagara.

1. Extraccion del cartucho usado.

Coloque un recipiente

debajo del orificio para

evitar que el agua se

desborde. \

NOTA: El recambio del filtro causa una peque_a

acumulacion de agua de drenaje.

2. Reemplace con un cartucho nuevo.

Toma el cartucho nuevo de su empaque y retire la

cubierta protectora de los anillos toricos. Con la manija

del cartucho en la posicion vertical, empuje el nuevo

cartucho de filtro dentro de la cubierta hasta que se

detenga.

Presione firmemente el filtro y girelo en sentido horario

cerca de 1/4 de vuelta.

Podr#. escuchar claramente como el filtro encaja en su

posicion.

Gire el boton del

cartucho en sentido

contrario al reloj.

3. Descargue el sistema de agua tras sustituir el filtro.

Descargue agua a traves del dispensador durante tres

minutos para purgar el sistema.

Extraigalo.

NOTA: Para ordenar un filtro de agua de repuesto Ilame

al 1-800-4-MY-HOME ®.Pida la parte nQmero 9990.

63

Riesgo de Explosion

Use un limpiador no inflamable.

La falla en hacer esto puede resultar en muerte,

explosion, o incendio.

Tanto las secciones del refrigerador y congelador

descongelan autom,Cticamente. Sin embargo, limpie ambas

secciones aproximadamente una vez al mes para evitar

olores. Seque los derrames inmediatamente.

CONSEJOS GENERALES DE LIMPIEZA

• Desenchufe el refrigerador o desconecte la corriente.

• Retire todas las partes removibles, tales como anaqueles,

recipientes,etc. Consulte las secciones en Usando Su

Refrigerador para ver las instrucciones sobre como retirar.

• Use una esponja para limpiar o patio suave y un detergente

ligero en agua tibia. No use limpiadores abrasivos o fuertes.

• Lave a mano, enjuague y seque toda la superficiea fondo.

• Enchufe el refrigerador o reconecte la corriente.

PARTE EXTERIOR

Encerar las superficies de metal pintadas del exterior ayuda a

suministrar proteccion contra la corrosion. No aplique cera a las

partes plasticas. Encere las superficies de metal pintadas al

menos dos veces por ato usando cera para electrodomesticos

(o cera en pasta para automoviles). Aplique lacera con un patio

suave y limpio. Para productos con un exterior de acero

inoxidable,use una esponja limpia o un patio suave y un

detergente ligero en agua tibia. No use limpiadores fuertes o

abrasivos. Seque a fondo con un patio suave.

PAREDES INTERNAS (dej e que el congelador se

caliente para que el paso no se quede pegado)

Para ayudar a remover los olores dentro del Refrigerador, puede

lavar el interiro de la unidad con una mezcla de bicarbonato de

sodio y agua tibia. Mezcle 2 cucharadas de bicarbonato de

sodio a un cuarto de de agua (26g de bicarbonato a 1 litrode

agua) Asegurese que el bicarbonato de sodio este disuelto

completamente para que no raye lasuperficie.

CUlDADO: Mientras limpia el interior, NO rocie agua en las

superficies.

REVESTIMIENTOS Y EMPAQUES DE LA PUERTA

En las partes de plastico del refrigerador no use ceras

limpiadoras, detergentes concentrados, blanqueadores,

o limpiadores que contengan petroleo.

PARTES PLASTICAS (cubiertas ypaneles)

No use sprays limpiadores de ventanas, limpiadores abrasivos,

ni fluidos inflamables. Estos pueden rayar o datar el material. 64

BOBINAS DEL CONDENSADOR

Extraiga la tapa trasera,

Utilice una aspiradora con

accesorio alargador para limpiar

bobinas del condensador.

Aspire las bobinas cuando

tengan polvo o esten sucias.

Es posible que sea necesario

limpiar las bobinas cada mes.

REEMPLAZO DEL FOCO

Peligro de descarga electrica

Antes de sustituir una bombilla del interior de la

unidad, desenchufe el refrigerador o desconecte la

alimentacion mediante el disyuntor o la caja de

fusibles.

NOTA: Mover el control a la posicion OFF no quita la

energia al circuito de la luz.

NOTA: Atencion: Algunos modelos tienen un bombillo

LED por esta razon solo un tecnico calificado deberia

repaerar la unidad.

Para cambiar una bombilla del interior del

refrigerador:

1. Desconecte el cable de corriente de la toma de

energia.

2. Afloje los 2 tornillos.

3. Utilizando una herramienta plana, sostenga ambos

extremos con sus manos y tire para extraerla.

t-

• Cuando haya terminado, reconecte la refrigeradora a la

fuente de energia y ajuste los controles a la temperatura

deseada.(Control del Termostato del Refrigerador y/o

congelador, dependiendo del modelo)

Para cambiar una bombilla del interior de la nevera:

NOTA: Algunos modelos tienen iluminacion interior LED,

y el servicio tecnico debe ser realizado por personal

calificado.

1. Desconecte el cable de alimentacion del refrigerador

del tomacorriente.

2. Retire la tapa del compartimento de la foco con ayuda

de un destornillador.

3. Sujete la tapa y tire de ella hacia abajo.

/

/

• Cuando usted haya terminado, reconecte el refrigerador

a la fuente electrica y reinicia los controles. (Termostato,

Control del Refrigerador, y/o Control del Congelador,

dependiendo del modelo) a la configuracion deseada.

APAGONES

Si la electricidad se va, Ilame a la compa_ia de

electricidad y pregunte cuanto tiempo estara fuera de

servicio.

1. Si no habr& energia por 24 horas o menos, mantenga

ambas puertas del refrigerador cerradas para ayudar a

que los alimentos se mantengan frios y congelados.

2. Si no habra energia por m&s de 24 horas:

a) Retire todo el alimento congelado y guarde en un

armario de alimentos congelados.

CUANDO UD. SALGA DE VACACIONES

Si usted prefiere dej ar el refrigerador encendido

mientras esta_fuera, antes de salir, siga estos pasos

para preparar su refrigerador.

1. Use todos los alimentos perecederos y congele todos

los otros articulos.

2. Vacie el recipiente para el hielo.

3. Apague la maquina de hielo.

Si usted decide apagar el refrigerador antes de salir,

siga estos pasos.

1. Retire todos los alimentos del refrigerador.

2. Dependiendo de su modelo, fije el control del

termostato (control del refrigerador) a OFF. Vea la

seccion Configurando los controles.

3. Limpie el refrigerador, enjuaguelo y sequelo bien.

4. Coloque con cinta bloques de caucho o de madera en las

partes superiores de ambas puertas para mantenerlas

suficientemente abiertas y permitir que entre el aire. Esto

evita que se acumule el olor y el moho.

CUANDO UD. SE CAMBIE DE CASA

Cuando usted vaya a mover su refrigerador a una nueva

casa, siga estos pasos para prepararse a la mudanza

1. Retire todos los alimentos del refrigerador y empaque

todos los alimentos congelados en hielo seco.

2. Dependiendo de su modelo, gire el control del

termostato (control del refrigerador) a OFF. Vea la

seccion Configurando los controles.

3. Desconecte el refrigerador.

4. Limpie, enjuague y seque completamente.

5. Saque todas las partes removibles, envuelvalas bien y

pongales cinta adhesiva para que no se dispersen y

pierdan durante la mudanza. Refierase a las secciones

en Usando Su Refrigerador para ver instrucciones

sobre partes removibles.

6. Dependiendo del modelo, eleve el frente del

refrigerador de forma que ruede m&s f&cilmente O

atornille las patas de nivelacion completamente para

que no rayen el piso. Vea la seccion Como Cerrar la

Puerta.

7. Coloque cinta para cerrar las puertas y coloque cinta al

cable de alimentacion que va al gabinete del

refrigerador.

Cuando usted Ilegue a su nueva casa, saque todo, y

consulte la seccion Instalando Su Refrigerador para ver

las instrucciones de preparacion.

65

MAQUINA AUTOMATICA PARA HACER

HIELO

El hielo se produce en la ma.quina automatica de hielo y

es enviado al dispensador. La maquina automatica de

hielo puede elaborar de 80 a 130 cubitos cada 24 horas,

de 6. Esta cantidad puede variar segQn las

circunstancias, incluyendo la temperatura del

compartimento de la heladera, la temperatura ambiente,

el nQmero de veces que se abran las puertas, la carga de

la heladera y otras condiciones de funcionamiento.

•Un refrigerador recien instalado tarda 12-24 horas en

hacer hielo.

• La fabricacion de hielo se detiene cuando el recipiente

de almacenamiento de hielo se Ilena.

• Para apagar la maquina automatica de cubitos de hielo,

coloque el interruptor en OFF(O). Para encender la

maquina automatica de cubitos de hielo, coloque el

interruptor en ON(I).

• El tama_o de los cubitos puede regularse presionando

el Boton de Seleccion de Tama_o.

NOTA: Es normal que se produzcan ruidos cuando el

hielo cae dentro del recipiente de almacenamiento.

• La Ilave de agua funciona incluso con la tuberia de agua

no conectada y la heladera activada.

El ruido se debe a que la tuberia de agua no esta

conectada y no indica un fallo en la heladera.

Peligro de Lesion Personal

Evite el contacto con las partes moviles del mecanismo

eyector, o con el elemento de calefaccion que libera

los cubos. NO coloque los dedos o manos en el

mecanismo automb.tico para hacer hielos mientras el

refrigerador este conectado.

Fabrica de hielo

Luz

Indicadora

del Tama_o

del Cubo Boton Selector

del Tama5o

del Cubo

Interruptor

Brazo Sensor

NOTA" Levantar el brazo de apagado automatico no

apaga la maquina de hacer hielo.

66

,& PRECAUCIONES

•Cuando se utiliza por primera vez, el hielo y el agua

pueden incluir particulas u olores provenientes de la

linea de suministro de agua o del tanque de agua.

• Tire los primeros hielos que se formen (en torno a 20

cubitos) y purgue el agua durante 2 minutos

aproximadamente tras instalar el frigorifico.

• Esto tambien es necesario si el refrigerador no ha sido

usado durante un largo periodo.

• Nunca coloque latas de bebida u otros alimentos en el

reservorio de hielo para Iograr un enfriamiento rapido.

Hacerlo puede da_ar la maquina de hacer hielo o los

recipientes pueden explotar.

• Si se dispensara hielo sucio o descolorido, compruebe

el filtro y el suministro de agua. Si el problema continQa,

contacte con Sears u otro centro de servicio cualificado.

No utilice el hielo ni agua hasta solventar el problema.

• Mantenga a los ni_os alejados del dispensador. Los

ni_os pueden jugar con 61o da_ar los controles.

• El paso de hielo tambien puede bloquearse con

escarcha si solo se utiliza hielo triturado. Retire la

escarcha que se acumula.

• Nunca utilice vasos de cristal delgado o vajilla de Ioza

para recoger hielo. Dichos recipientes pueden romperse,

y los fragmentos de vidrio pueden caer en el hielo.

• Recoja el hielo en un vaso antes de Ilenarlo con agua u

otras bebidas. Pueden provocarse salpicaduras si se

sirve hielo en un vaso que ya contiene liquido.

• Nunca utilice un vaso demasiado angosto o profundo. El

hielo puede trabarse en el paso del hielo y puede afectar

el funcionamiento del refrigerador.

• Mantenga el vaso a una distancia prudencial de la salida

del hielo. Si sostiene el vaso demasiado cerca puede

bloquear la salida del hielo.

• Para evitar lesiones personales, mantenga las manos

lejos de la puerta y del paso del hielo.

• Nunca quite la tapa de la maquina de hielo.

• Si el hielo o agua se dispensan de forma inesperada,

cierre el suministro de agua y contacte con un Centro de

servicio Sears. Llame al 1-800-4-MY-HOME (24 horas

al dia, 365 dias al aSo) y escoja la opcion de Iocalizar un

servicio tecnico autorizado.

CUANDO DEBERIA AJUSTAR EL

CONMUTADOR DE ENCENDIDO DE LA

FABRICA DE HIELO A O (APAGADO)

• Cuando el suministro de agua sera cortado por varias

horas.

• Cuando el recipiente de almacenamiento de hielo sea

retirado por mas de uno o dos minutos.

• Cuando el refrigerador no sera. usado por varios dias.

NOTA: el deposito de hielo debe vaciarse cada vez que

el interruptor on/off de la maquina de hielo pase a la

posicion OFF.

SONIDOS NORMALES QUE USTED PUEDE

ESCUCHAR

• La valvula de la fb.brica de hielo producira, un zumbido

mientras el productor de hielo se Ilene con agua.

Si el conmutador de energia esta. en la posicion I

(encendido), producira el zumbido at]n si no ha sido

conectado al agua. Para detener el sonido, mueva el

conmutador de encendido a O (apagado).

NOTA: el deposito de hielo debe vaciarse cada vez que

el interruptor on/off de la maquina de hielo pase a la

posicion OFF.

NOTA: Mantener el conmutador de encendido en la

posicion I (encendido) antes de que la linea de agua

sea conectada puede da_ar la fabrica de hielo.

• Usted escuchara el sonido de los cubos cayendo en el

recipiente y el agua corriendo en los tubos conforme la

fabrica de hielo se recargue.

PREPARANDOSE PARA SALIR DE

VACACIONES

Ponga el conmutador de energia de la fa.brica de hielo en

O (apagado) y corte el suministro de agua al refrigerador.

NOTA: el deposito de hielo debe vaciarse cada vez que

el interruptor on/off de la maquina de hielo pase a la

posicion OFF.

Si la temperatura ambiente baja ma.s alia del punto de

congelacion, haga que un tecnico de servicio calificado

drene el sistema de suministro de agua para prevenir

serios da_os a la propiedad debido a la inundacion desde

lineas o conexiones de agua rotas.

67

ANTES DE COMENZAR

Esta instalacion de la linea de agua no est& garantizada

por el fabricante del refrigerador ni de la f&brica de hielo.

Siga estas instrucciones con cuidado para minimizar el

riesgo de da_os onerosos por el agua.

El martillo de agua (golpes del agua en los tubos) en la

plomeria de la casa puede ocasionar da_os alas partes

del refrigerador y conducir a fugas de agua o inundacion.

Llame a un plomero calificado para corregir el martillo de

agua antes de instalar la linea de suministro de agua

para el refrigerador.

Para evitar da_os al producto y quemaduras, no conecte

la linea de agua a la linea de agua caliente.

Si usted usa el refrigerador antes de conectar la linea de

agua, asegQrese de que el conmutador de encendido de

la f&brica de hielo este en la posicion O (apagado).

No instale los tubos de la f&brica de hielo en &reas donde

las temperaturas sean menores al punto de congelacion.

AI usar cualquier dispositivo electrico (tal como un taladro

electrico), durante la instalacion, asegQrese de que el

dispositivo este doblemente aislado o conectado a tierra

para que evite el peligro de choque electrico, o que sea

operado por baterias.

Todas las instalaciones deben estar de acuerdo con los

requerimientos del codigo de plomeria local.

NOTA: Use proteccion para los ojos.

LO QUE UD. NECESITARA

• Tuberia de Cobre, 1/4" de diametro

exterior para conectar el refrigerador

al suministro de agua. AsegQrese de

que ambos extremos de la tuberia

sean cortados perpendicularmente.

Para determinar cuanta tuberia usted necesita: mida la

distancia desde la v&lvula de agua en la parte posterior

del refrigerador al tubo de suministro de agua. Luego

agregue ocho pies (2.4 m). AsegQrese de que haya

suficiente tuberia extra (unos 8 pies (2.4 m) enrollados en

3 vueltas de 10" (25 cm de diametro ) para permitir que el

refrigerador pueda ser movido de la pared despues de su

instalacion.

• Un suministro de agua fria. La presion de agua debe

estar entre 20 y 120 p.s.i, en modelos sin filtro de agua

y entre 40 y 120 p.s.i, en modelos con filtro de agua.

• Taladro electrico.

• Llave de 1/2" o aj ustable.

• Desarmador piano y Phillips.

• Dos tuercas de compresion de

dia_metro exterior de 1/4" y 2 _ _::::::7_

casquillos (mangos) para

conectar la tuberia de cobre a la

v&lvula de cierre y a la valvula de

agua del refrigerador. 68

•Si su linea de agua de cobre .,,,_

existente tiene una conexion

acampanada en el extremo,

usted necesitar& un

adaptador (disponible en las

tiendas de suministro de plomeria) para conectar la

linea de agua al refrigerador Ousted puede cortar la

conexion acampanada con un cortador de tuberia y

luego usar una conexion de compresion.

•Valvula de cierre para

conectar a la linea de agua

fria. Esta v&lvula de cierre

deberia tener una entrada de

agua con un minimo de

dib.metro interior de 5/32" en

el punto de conexion a la

LJNEA DE AGUA FRJA. Las va.lvula de cierre del tipo

silla son incluidas en muchos juegos de suministro para

el agua. Antes de comprar, asegOrese de que una

vb.lvula del tipo silla cumpla con sus codigos de plomeria

locales.

NOTA" no deberia utilizarse la valvula de agua auto-

perforada de asiento.

INSTRUCClONES DE INSTALAClON

Instale la valvula de cierre en la linea de agua potable

usada mas frecuentemente y mas proxima.

1. CORTE DEL SUMINISTRO PRINCIPAL DE AGUA

Abra la tlave mas proxima para liberar la presion en la tinea.

2. ELIJA LA UBICACION DE LA VALVULA

,

Elija una ubicacion para la v&lvula que

sea f&cilmente accesible. Es mejor

conectar dentro del lado de un tubo de

agua vertical. Cuando sea necesario

conectar dentro de un tubo de agua

horizontal, haga la conexion en la

parte superior o lateral, m&s queen la

base, para evitar la aspiracion de

cualquier sedimento del tubo de agua.

PERFORACION DEL AGUJERO PARA LA

VALVULA

Taladre un agujero de 1/4" en

la tuberia de agua usando una

broca filosa. Limpie cualquier

polvillo resultante de la

perforacion del agujero en la

tuberia. Cuide de no permitir

que el agua moje el taladro. El no hacer un agujero de

1/4" puede resultar en una produccion disminuida de

hielo o en cubos mas peque_os.

NOTA: La linea de conexion no puede ser de plastico

blanco. Los tecnicos en fontaneria solo deben

emplear tuberias de cobre, tuberias NDA n° 49595 6

49599, o tuberias de polietileno reticulado (PEX).

INSTRUCCIONES DE INSTALACION

(CONTINUACION)

4. INSTALE LA VALVULA DE CIERRE

Asegure la vb.lvula de cierre al tubo de agua fria con la

abrazadera del tubo.

Abrazadera

del tubo _

Vatvuta de

Cierre Tipo Silla

,)

Tubo Vertical

de Agua Fria

NOTA: Conforme a los Codigos de Plomeria de la

Commonwealth of Massachusetts 248CMR. Las

valvulas de silla son ilegales y el uso no es permitido

en Massachusetts. Consulte con su plomero

autorizado.

5. APRIETE LA ABRAZADERA DEL TUBO

Apriete los tornillos de la abrazadera hasta que la

arandela de sellamiento comience a engrosar.

NOTA: No apriete de mas o Ud. puede aplastar la

tuberia.

Abrazadera

del Tubo --

Tornillo de ta --

Abrazadera

Arandela

Extremo

de Entrada

7. CONECTE LA TUBERiAALAVALVULA

Coloque la tuerca de compresion y el casquillo

(manga) para la tuberia de cobre en el extremo de la

tuberia y conectelo a la valvula de cierre. Aseg0rese

de que la tuberia este completamente insertada en la

valvula. Apriete la tuerca de compresion firmemente.

Valvuta de

Cierre Tipo Silla

T%C duee*

Vatvula de

Satida

It

Tuerca de

_ Compresion

./

Casquillo

(manga)

NOTA: Conforme a los Codigos de Plomeria de la

Commonwealth of Massachusetts 248CMR. Las

valvulas de silla son ilegales y el uso no es permitido

en Massachusetts. Consulte con su plomero

autorizado.

8. ENJUAGUE LA TUBERiA

Abra el suministro de agua

principal y deje correr el agua en

la tuberia hasta que el agua este

clara.

Cierre el suministro de agua en la

valvula de agua despues de que

aproximadamente un cuarto de

agua haya recorrido a traves de la

tuberia.

6. ENRUTE LA TUBERJA

Dirija la tuberia entre la linea de agua fria y el

refrigerador.

Dirija la tuberia a traves de un agujero perforado en la

pared o en el piso (detras del refrigerador o del

gabinete de base adyacente) tan cerca de la pared

como sea posible.

NOTA: Aseg0rese de que haya suficiente tuberia extra

(unos 8 pies enrollados en 3 vueltas de unas 10" de

dib.metro) para que el refrigerador se pueda mover

lejos de la pared despues de la instalacion.

69

9. CONECTAR LA TUBERiA AL

REFRIGEDOR

NOTA:

•Antes de hacer la conexion al refrigerador, asegOrese

de que el cable electrica del refrigerador esta

desconectada de la toma electrica.

1. Retire la cubierta de plastico flexible de la valvula de

agua.

2. Coloque la tuerca de compresion y la ferula

(manguito) en el extremo del tubo como se muestra.

3. Introduzca el extremo del tubo de cobre en el

conducto hasta donde sea poioble. Apriete la

abrazadera mientras sujeta el tubo.

&PRECAUCION: Controle si la unidad pierde agua

en las juntas de la tuberia de agua.

Abrazadera_

Tuerca de

compresin de

1/4"

Tubo de 1/4"

Ferula

(manguito)

Conductodel

frigorifico

10. ABRA EL AGUA EN LA VALVULA DE

CIERRE

Apriete cualquier conexion que tenga goteo.

Vuelva a asegurar la cubierta de acceso al

compartimiento del compresor.

11. CONECTE EL REFRIGERADOR

Coloque el rollo de tuberia de forma que no vibre

contra el respaldo del refrigerador o contra la pared.

Empuje el refrigerador hacia la pared.

PRECAUCION: Controle si la unidad pierde agua

en las juntas de la tuberia de agua.

12. INICIAR LA MAQUINA DE HACER HIELO

Configure el interruptor de la maquina de hacer hielo

en la posicion ON. La maquina de hacer hielo

comenzar& a operar cuando se alcance una

temperature de 15°F (-9°C). Comenzar& entonces la

operacion autom&ticamente, si el conmutador de

encendido de la fabrica de hielo esta en la posicion

I (Encendido).

7O

ENTENDIENDO LOS SONIDOS QUE UD. PUEDE OiR

Su nuevo refrigerador puede hacer sonidos que su aparato

anterior no hacia. Puesto que los sonidos son nuevos para

usted, podria estar preocupado sobre ellos. La mayoria de

los nuevos sonidos son normales. Las superficies duras,

como el piso, paredes y gabinetes, pueden hacer que los

sonidos parezcan m,_sfuertes de Io que realmente son. Lo

siguiente describe las clases de sonidos y Io que puede estar

produciendolos.

•El temporizadorde descongelamientohark clic cuando el ciclo

de descongelamientoautom_tticocomience y termine. Elcontrol

del termostato (o controldel refrigerador,dependiendodel

modelo) tambien hark clic al inicio y final del ciclo.

•Los ruidosde cascabelespueden provenirdel flujo del

refrigerante,de la linea de agua, o de articulos guardados en la

parte superior del refrigerador.

•Su refrigeradoresta diseSadopara funcionar maseficientemente

para guardaralimentos a la temperatura deseada. Elcompresor

de alta eficiencia puedecausar que su nuevo refrigerador

funcionepor mastiempo que el antiguo,y puede ser que Ud.

oiga un sonido de pulsaci6no tonos altos.

Usted puede oir el motordel ventiladordel evaporador

circulandoel aire en el refrigeradory loscompartimentosdel

congelador.

Conforme cada ciclo termine, usted puedeoir un sonido de

gorgoteo debido al refrigeranteque fluye en su refrigerador.

La contracci6ny expansi6nde las paredesinteriorespuede

causar un sonido de ipop!.

El goteo de agua en el calentador deldescongeladordurante un

ciclode descongelamientopuede causar un sonido de chirrido.

Usted puede oir el aireque esta siendo forzado sobre el

condensadorpor el ventiladordel condensador.

•Usted puede oir el aguaque corre a la bandejade drenado

durante el ciclo de descongelamiento.

Con las puertasabiertas podra escucharel ruidogenerado por el

ventiladorde formaci6n de hielo en el congelador,en la parte

izquierda delfrigorifico.

EL REFRIGERADOR NO FUNCIONA

Verifique si... Luego...

El cable de suministro de energ[a esta Conecte firmemente el cable en un receptaculo que funcione

desconectado, con el voltaje apropiado.

Un fusible de la casa se ha fundido o el interruptor Reemplace el fusible o reinicie el interruptor de circuito.

de circuito se dispar6.

El control del refrigerador est& colocado en la Refierase a la secci6n Configuracion de los Controles en la

posici6n OFF. pagina 54.

El refrigerador est& en el ciclo de descongelar. Espere unos 30 minutospara que el ciclo de descongelamientotermine.

VIBRATION OR RATTLING NOISE

Verifique si... Luego...

El refrigerador no est& descansando s61idamente El piso esta debil o desnivelado o las patas de nivelaci6n

sobre el piso. necesitan ajuste.

Vea la secci6n Instalacion en la pagina 46, 53.

LAS LUCES NO FUNCIONAN

Verifique si... Luego...

El cable de suministro de energ[a esta

desconectado.

El foco de la luz esta flojo en la boquilla.

El foco de la luz se ha quemado.

Conecte firmemente el cable en un receptaculo que funcione con

el voltaje apropiado.

Gire el control del refrigerador a la posici6n OFF y desconecte el

refrigerador. Retire suavemente el foco y reinsertelo. Luego

conecte el refrigerador y reinicie el control del refrigerador.

Reemplace con un foco para electrodomesticos de los mismos

vatios, tamaSo y forma disponible en su ferreteria local. ( Vea la

secci6n Como Cambiar los Focos en las p_tginas 64-65). Ajuste

el control de temperatura a la posici6n OFF y desconecte el

refrigerador antes del reemplazo.

71

EL COMPRESOR PARECE FUNClONAR DEMASIADO

Verifique si... Luego...

El refrigerador que fue reemplazado era un

modelo mas viejo.

La temperatura de la habitacion es mas calurosa

que Io normal.

La puerta esta. abierta con frecuencia o una gran

cantidad de alimento ha sido agregada.

Los refrigeradores modernos con m,Csespacio de

almacenamiento requieren mas tiempo para operacion.

El motor funcionar_t mas tiempo bajo condiciones de calor. A

temperaturas de habitacion normales, espere que su motor

funcione entre 40 y 80% del tiempo. Bajo condiciones de mas

calor, espere que funcione con mas frecuencia,

Agregar alimentos y abrir la puerta calienta el refrigerador.

Es normal para el refrigerador funcionar mas tiempo con objeto

de enfriar el refrigerador a la temperatura anterior, ASadir una

gran cantidad de alimentos calienta el refrigerador. Vea a la

seccion Guia de Almacenamiento de Alimentos en la pagina

56. Con objeto de conservar la energia, trate de obtener todo Io

que usted necesita del refrigerador de una sola vez, mantenga el

alimento organizado de forma que sea facil de encontrar y cierre

la puerta tan pronto como el alimento sea retirado.

El refrigerador fue recientemente conectado y el control El refrigerador tarda unas 24 horas en enfriarse completamente.

del refrigerador estaba ajustadocorrectamente.

El control del refrigerador no est& correctamente Yea la seccion Ajuste de Controles en la p_tgina56.

ajustado para las condiciones prevalecientes.

Las puertas no estan cerradas por completo. Empuje las puertas firmemente para que cierren bien, Si no

cierran completamente, vea Las puertas no cerraran

completamente a continuacion.

Las bobinas del condensador estan sucias. Esto evita la transferencia de aire y hace que el motor funcione

m,Csduramente. Limpie las bobinas del condensador. Refierase a

la seccion Cuidado y Limpieza en las paginas 64-65.

LAS PUERTAS NO ClERRAN COMPLETAMENTE

Verifique si... Luego...

El refrigerador no esta nivelado. Vea Nivelacion y Alineamiento de la Puerta en la pagina 53.

Los paquetes de alimentos estan bloqueando la Vuelva a colocar los recipientes de alimentos para liberar la

apertura de la puerta, puerta y los compartimentos de la puerta.

El recipiente del hielo, la cubierta del recipiente, Coloque todos los recipientes bien adentro y ponga la cubierta del

charolas, anaqueles, compartimentos de la puerta recipiente, cazuelas, anaqueles y canastas en sus posiciones

o canastas est&n fuera de su lugar, correctas. Use la seccion Usando Su Refrigerador en las

p_tginas 54-63.

Los empaques estan pegajosos. Limpie los empaques y las superficies que estos tocan, Frote una

capa delgada de cera de parafina en los empaques despues de

limpiar.

El refrigerador se bambolea o parece inestable. Nivele el refrigerador. Refierase a la seccion Nivelacion y

Alineamiento de Puerta en la pagin 53.

Las puertas fueron retiradas durante la instalacion Retire y reemplace las puertas de acuerdo a la seccion Como

del producto y no fueron colocadas nuevamente Retirar la Puerta del Refrigerador y Corno Volver a Colocar

en su lugar apropiadamente. Puertas y Jaladeras del Refrigerador en las paginas 47-52,

o Ilame a un tecnico de servicio calificado.

CRISTALES DE ESCARCHA O HIELO EN ALIMENTOS CONGELADOS

Verifique si... Luego...

La puerta no esta cerrando adecuadamente. Vea Las puertas no cerrar_in completamente arriba,

La puerta es abierta con frecuencia. Cuando la puerta es abierta, se permite el aire humedo, caliente

en el congelador, resultante en escarcha,

72

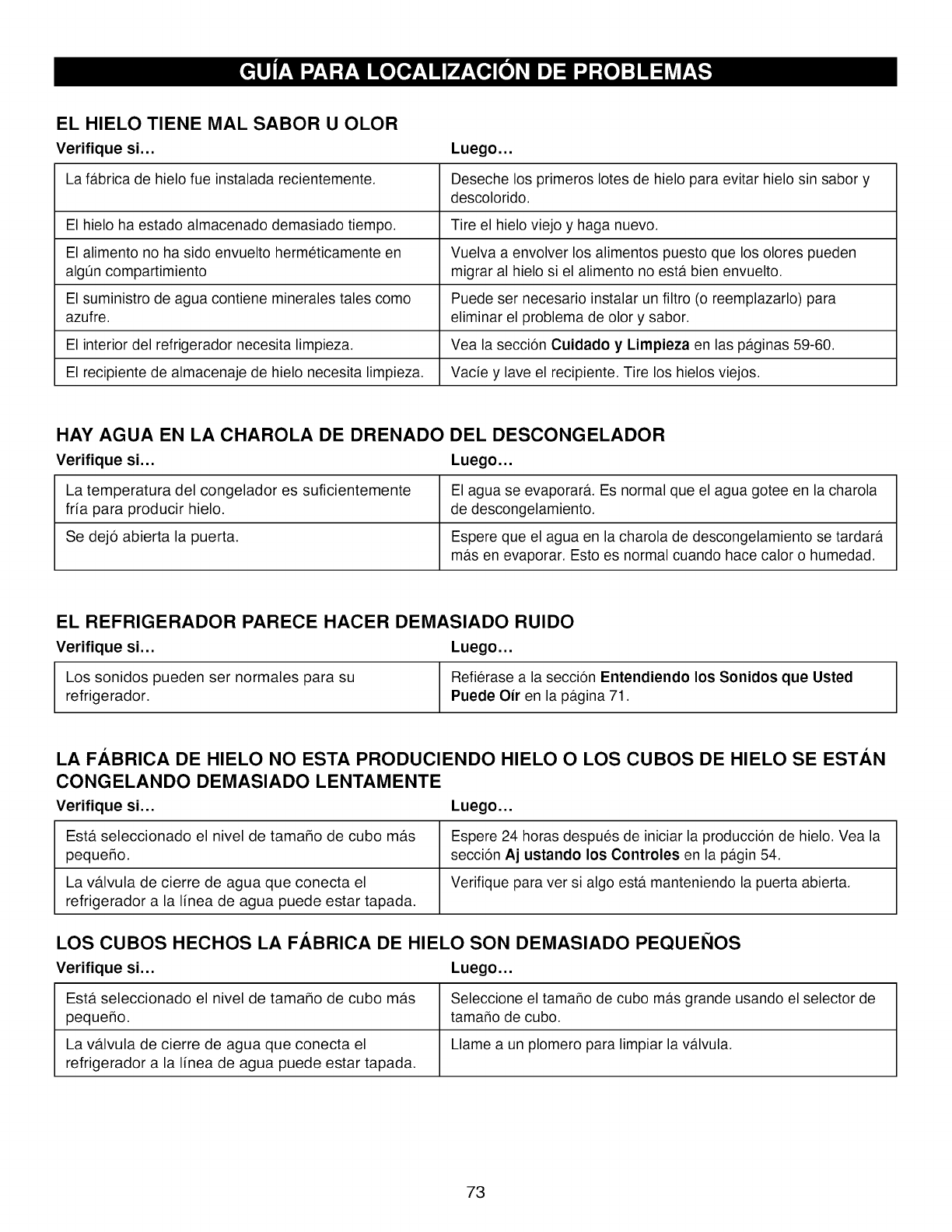

EL HIELO TIENE MAL SABOR U OLOR

Verifique si... Luego...

La f_tbrica de hielo fue instalada recientemente. Deseche los primeros Iotes de hielo para evitar hielo sin sabor y

descolorido.

El hielo ha estado almacenado demasiado tiempo. Tire el hielo viejo y haga nuevo.

El alimento no ha sido envuelto hermeticamente en Vuelva a envolver los alimentos puesto que los olores pueden

algt]n compartimiento migrar al hielo si el alimento no esta bien envuelto.

El suministro de agua contiene minerales tales como Puede ser necesario instalar un filtro (o reemplazarlo) para

azufre, eliminar el problema de olor y sabor.

El interior del refrigerador necesita limpieza, Vea la seccion Cuidado y Limpieza en las p_tginas 59-60.

El recipiente de almacenaje de hielo necesita limpieza, Vacie y lave el recipiente. Tire los hielos viejos.

HAY AGUA EN LA CHAROLA DE DRENADO DEL DESCONGELADOR

Verifique si... Luego...

La temperatura del congelador es suficientemente El agua se evaporar& Es normal que el agua gotee en la charola

fria para producir hielo, de descongelamiento.

Se dejo abierta la puerta. Espere que el agua en la charola de descongelamiento se tardara

mas en evaporar. Esto es normal cuando hace calor o humedad.

EL REFRIGERADOR PARECE HACER DEMASIADO RUIDO

Verifique si... Luego...

Los sonidos pueden ser normales para su Refierase a la seccion Entendiendo los Sonidos que Usted

refrigerador. Puede Oir en la pagina 71.

LA FABRICA DE HIELO NO ESTA PRODUCIENDO HIELO O LOS CUBOS DE HIELO SE ESTAN

CONGELANDO DEMASIADO LENTAMENTE

Verifique si... Luego...

Esta. seleccionado el nivel de tama_o de cubo mas Espere 24 horas despues de iniciar la produccion de hielo. Vea la

peque_o, seccion Aj ustando los Controles en la p_tgin 54.

La vb.lvula de cierre de agua que conecta el Verifique para ver si algo esta manteniendo la puerta abierta,

refrigerador a la linea de agua puede estar tapada.

LOS CUBOS HECHOS LA F.,&,BRICA DE HIELO SON DEMASIADO PEQUEI_IOS

Verifique si... Luego...

Esta. seleccionado el nivel de tama_o de cubo mas Seleccione el tama_o de cubo mas grande usando el selector de

peque_o, tama_o de cubo.

La vb.lvula de cierre de agua que conecta el Llame a un plomero para limpiar la valvula,

refrigerador a la linea de agua puede estar tapada.

73

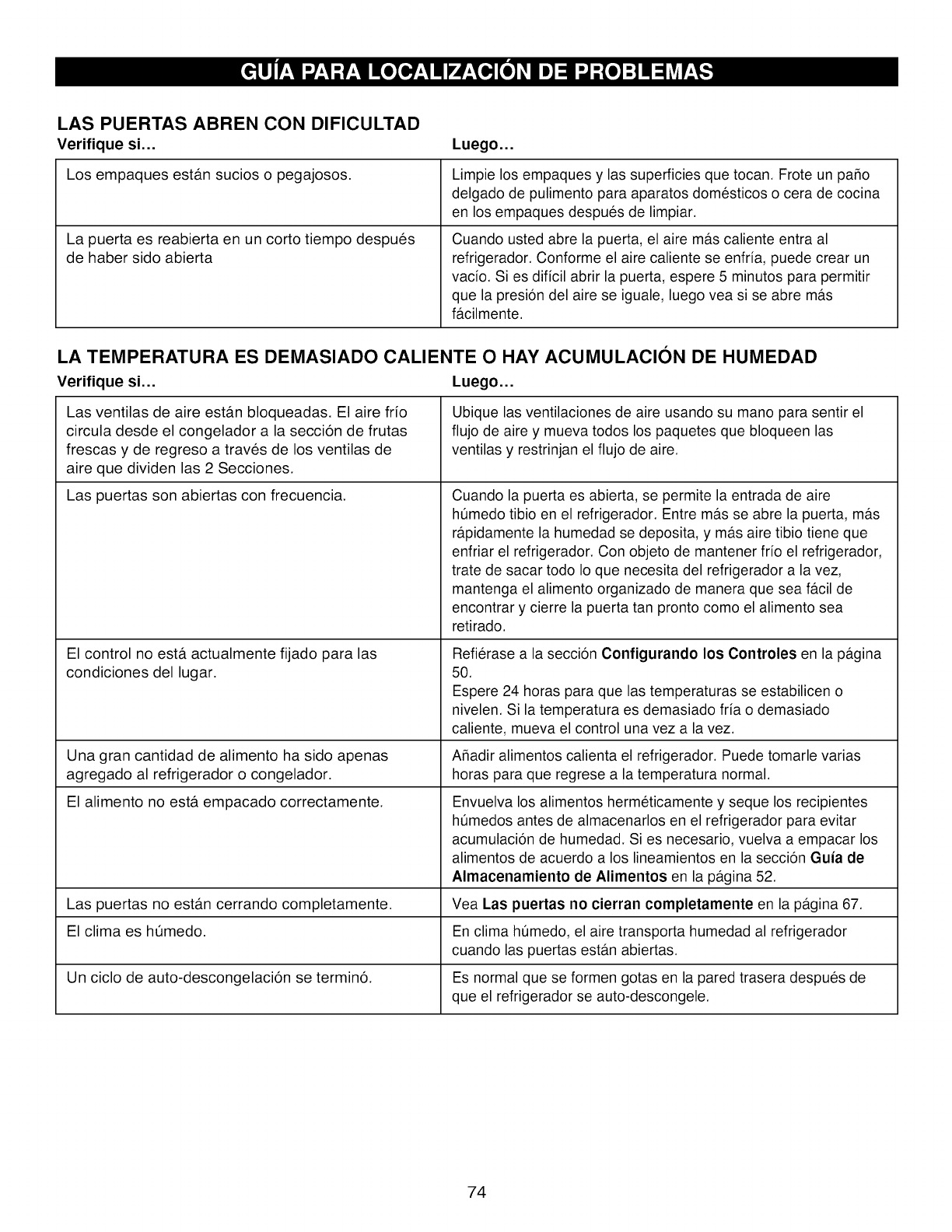

LAS PUERTAS ABREN CON DIFICULTAD

Verifique si... Luego...

Los empaques estan sucios o pegajosos.

La puerta es reabierta en un corto tiempo despues

de haber sido abierta

Limpie los empaques y las superficies que tocan. Frote un paso

delgado de pulimento para aparatos domesticos o cera de cocina

en los empaques despues de limpiar.

Cuando usted abre la puerta, el aire mas caliente entra al

refrigerador. Conforme el aire caliente se enfria, puede crear un

vacio. Si es dificil abrir la puerta, espere 5 minutos para permitir

que la presion del aire se iguale, luego vea si se abre mas

facilmente.

LA TEMPERATURA ES DEMASIADO CALIENTE O HAY ACUMULACION DE HUMEDAD

Verifique si... Luego...

Las ventilas de aire estb.n bloqueadas. El aire frio

circula desde el congelador a la seccion de frutas

frescas y de regreso a traves de los ventilas de

aire que dividen las 2 Secciones.

Las puertas son abiertas con frecuencia.

El control no est#. actualmente fijado para las

condiciones del lugar.

Ubique las ventilaciones de aire usando su mano para sentir el

flujo de aire y mueva todos los paquetes que bloqueen las

ventilas y restrinjan el flujo de aire.

Cuando la puerta es abierta, se permite la entrada de aire

ht]medo tibio en el refrigerador. Entre masse abre la puerta, mas

rapidamente la humedad se deposita, y mas aire tibio tiene que

enfriar el refrigerador. Con objeto de mantener frio el refrigerador,

trate de sacar todo Io que necesita del refrigerador a la vez,

mantenga el alimento organizado de manera que sea facil de

encontrar y cierre la puerta tan pronto como el alimento sea

retirado.

Refierase a la seccion Configurando los Controles en la pagina

50.

Espere 24 horas para que las temperaturas se estabilicen o

nivelen. Si la temperatura es demasiado fria o demasiado

caliente, mueva el control una vez a la vez.

Una gran cantidad de alimento ha sido apenas A_adir alimentos calienta el refrigerador. Puede tomarle varias

agregado al refrigerador o congelador, horas para que regrese a la temperatura normal.

El alimento no esta empacado correctamente. Envuelva los alimentos hermeticamente y seque los recipientes

ht]medos antes de almacenarlos en el refrigerador para evitar

acumulacion de humedad. Si es necesario, vuelva a empacar los

alimentos de acuerdo a los lineamientos en la seccion Guia de

Almacenamiento de Alimentos en la p_tgina 52.

Las puertas no estan cerrando completamente. Yea Las puertas no cierran completamente en la pagina 67.

El clima es hOmedo. En clima humedo, el aire transporta humedad al refrigerador

cuando las puertas est&n abiertas.

Un ciclo de auto-descongelacion se termino. Es normal que se formen gotas en la pared trasera despues de

que el refrigerador se auto-descongele.

74

75

76

77

Version en fran_ais 78

Garantie 7g

Accords de protection 80

Mesures de securite 81-82

Specifications pour la raise a la terre 82

Composants et fonctions 83

Installation du refrigerateur 84-91

Deballage du refrig6rateur 84

Installation 84

Extraction et reinstallation des portes et

des poignees de votre refrig6rateur 85-90

Nivellement et alignement de la porte 91

Couvercle de la base 91

Utilisation de votre refrigerateur 92-101

Configurations des commandes 92

Pour garantir une circulation de L'air

appropriee 92

Circulation de Fair 92

Reserve a glagons dans la contre-porte 93

Reglage de la configuration des

commandes 94

Guide pour le stockage d'aliments 94

Stockage d'aliments congeles 95

D,-COlVlPARTIMENT REFRIGleRATEUR

Distributeur d'eau et de gla(;ons 96

Depannage du distributeur

d'eau et de glace 96

Les tablettes du refrig6rateur 97

Porte-bouteilles 97

Contr61e d'humidite des bacs a. legumes 98

Enlevement des bacs a legumes 98

Glide'N'Serve (Glissez et servez) 98

Modular door bin

(Casiers modulaires de porte) 98

Compartiment a produits laitiers 98

Porte - oeufs 98

D,-COlVlPARTliVlENT CONGC:LATEUR

Porte inclinable 99

Panier metallique de la porte du

congelateur 99

Bac a glace supplementaire 99

Durabase 100

CIoison du durabase 100

Tiroir de degagement 100

FILTRE & eau 101

Entretien et nettoyage 102-103

Conseils pour le nettoyage gen6ral 102

Exterieur 102

Patois interieures 102

Contre-porte et paniers de la porte 102

Pieces en plastique 102

Serpentin 102

Remplacement de I'ampoule

d'eclairag e 102-103

Pannes d'electricit6 103

Si vous partez en vacances 103

Quand vous demenagez 103

Apropos de la machine a glagons

automatique

Raccordement du conduit d'eau

Guide de depannage

104-105

106-108

10g-112

78

®

GARANTIE REFRIGERATEUR CONGELATEUR EN

BAS

f

Garantie limitee Kenmore Elite

Une fois installe, mis en fonction et entretenu conformement & toutes les consignes fournies avec le produit, si cet

appareil a une defaillance due #.un defaut de materiel ou de main-d'oeuvre dans la premiere annee suivant la

date d'achat, tel6phonez au 1-800-4-MY-HOME ®afin de prendre les arrangements necessaires pour une

reparation gratuite.

Si le systeme refrig6rant scelle est defectueux dans les cinq annees suivant la date d'achat, tel6phonez au 1-800-

4-MY-HOME ®afin de prendre les arrangements necessaires pour une reparation gratuite.

Cette garantie est applicable pendant seulement 90 jours a partir de la date d'achat si cet appareil est utilise dans

un autre but qu'une utilisation familiale privee.

Cette garantie couvre seulement les defauts de materiel et de main-d'oeuvre. Sears ne paiera

PAS pour :

1. Les articles consommables qui peuvent s'user dans des conditions d'usure normale, incluant, mais sans s'y limiter,

les filtres, courroies, ampoules et sacs.

2. Les services d'un technicien en entretien et en reparation pour expliquer a I'utilisateur I'installation, le fonctionnement

et I'entretien appropries du produit.

3. Les services d'un technicien en entretien et en reparation pour nettoyer ou entretenir ce produit.

4. Les dommages a ou les defaillances de ce produit s'il n'est pas installe, utilise ou entretenu conformement a toutes

les consignes fournies avec le produit.

5. Les dommages a ou les defaillances de ce produit resultant d'un accident, de I'abus, d'un mauvais emploi ou d'une

utilisation inappropriee.

6. Les dommages a ou les defaillances de ce produit causes par I'utilisation de detergents, de nettoyants, de produits

chimiques ou d'outils autres que ceux recommandes dans toutes les consignes fournies avec le produit.

7. Les dommages a des ou les defaillances de pieces ou de systemes resultant de modifications non autorisees

apportees ace produit.

Avis de non-responsabilite des garanties implicites; limitation des recours

L'unique et exclusif recours du client sous cette garantie limitee sera la reparation du produit aux conditions

mentionnees dans ce document. Les garanties implicites, incluant les garanties de commercialite ou en fonction d'un

but particulier, sont limitees a une annee ou a la periode la plus courte permise par la Ioi. Sears ne sera pas tenue

responsable des dommages indirects ou consecutifs. Certains €:tatset provinces ne permettent pas I'exclusion ou la

limitation des dommages indirects ou consecutifs ou la limitation de la duree des garanties implicites de commercialite

ou en fonction d'un but particulier, donc ces exclusions ou limitations peuvent ne pas s'appliquer a vous.

Cette garantie est applicable seulement pendant que cet appareil est utilise aux €:tats-Unis ou au Canada.

Cette garantie vous octroie des droits specifiques et vous pouvez aussi posseder d'autres droits qui peuvent varier d'un

Etat a I'autre.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

79

,J

Contrat de protection superieure

Felicitationspour votreachat intelligent.Votre nouveau produit

Kenmore® est congu et fabrique pourdes annees de

fonctionnementfiable. Toutefois,comme tousles produits, il peut

necessiter_tI'occasionun entretienou une r@aration de

prevention. C'est dans ces cas-I_tque le Prototype d'accord de

protection peut vous @argner de I'argentet des problemes.

C'est alors que votre Contratde protectionsup@ieurepeut vous

faire economiser de I'argentet des enervements. Le Contrat de

protection superieurevous aideegalement a.prolongerla vie de

votre nouveau produit.Voici ce que couvre ce contratde garantie :

I_ Les pieces et la main-d'oeuvre necessaires pour que votre

appareil continue a.bien fonctionner a.un usage normal, et pas

juste les vices de pieces et de main-d'oeuvre. Notrecouverture

d@asse largement la garantie du produit. Pas de franchise,

pas de panne fonctionnelle exclues de notre couverture - une

protection reelle.

I_ Un service expertpar uneforce de plus de 10000 techniciens

de service Sears autorises,ce qui signifieque lapersonne qui

s'occupera de votre appareilsera pleinementqualifiee.

I_ Un nombre illimited'appels de service et un service national,

aussisouvent que vous le desirez, partoutot_vous le desirez.

Une garantie "pas citron"- nous remplaceronsle produit couvert

si quatre pannes ou plus se produisentpendant les premiers

douze mois.

Le remplacementdu produit si le produit couvert ne peut 6tre

r@are.

Une v@ificationd'entretienpreventif chaque annee si vous la

demandez- gratuitement.

dAide rapidepar tel@hone - c'est ce que nous appelons

Resolutionrapide- unsoutien tel@honiqued'un representant

Sears pour tous les produits.Pensez _tce service comme a un

,,guide d'utilisationvocal _.

Une protectioncontre les sautes de puissanceen cas de

dommage electriquedQa des fluctuations de puissance

electrique.

IZ[250 $ de protectionen cas de perte d'aliments chaqueannee,

pour toute perte d'alimentssi cette perte est due a une panne

mecaniquede tout refrig6rateurou congelateurcouvert.

Le remboursementd'une locationsi la r@aration de votre

produit couvert prend plus de temps que prevu.

10%d'escompte sur le prix normal de toute r@aration non

couverte et de toutes les pieces installeesconnexes.

Quand vous aurez souscrit a.ce contrat, il vous suffira de

donner un simple coup de tel@hone pour obtenir notre

service. Vous pouvez appeler n'importe quand, jour et nuit,

ou obtenir un rendez-vous en ligne a.I'lnternet.

Le Prototype d'accord de protection est un achat sans risque.

Si pour une raison quelconque vous annulez durant la

p@iode de garantie du produit, vous obtiendrez un

remboursement complet. Ou bien, vous ben6ficierez d'un

remboursement calcule au prorata n'importe quand apres

I'expiration de la p@iode de garantie du produit.

Faites I'achat de votre Prototype d'accord de protection des

aujourd'hui !

Certaines limites et exclusions s'appliquent.

Pour obtenir les prix et des renseignements

additionnels, aux I_tats-UnJs, appelez le 1-800-827-6655.

*La couverture au Canada varie sur certains articles.

Pour de plus amples renseignements, appelez au

Canada le 1=800=361=6665.

Service d'installation Sears

Pour une installation professionnel/e d'un appareil

electrom6nager, d'un mecanisme d'ouverture de porte de

garage, d'un appareil de chauffage d'eau ou de tout

article menager majeur de Sears, aux Etats-Unis ou au

Canada, appelez le 1=800=4=MY=HOME®.

Dans I'espace ci-dessous, noter la date d'achat, les numeros de modele et de s@ie du produit. Les numeros de modele

et de serie sont imprimes sur la plaque signaletique du c6te droit du compartiment du refrigerateur. Avoir ces informations

disponibles au moment de communiquer avec Sears concernant ce produit.

N° de modele Date d'achat

N° de serie

Conserver ces instructions et la facture a.des fins de references.

80

PRECAUTIONS DE SECURITE DE BASE

Ce manuel contient plusieurs messages de securit6 importants. Lissez et obeissez toujours tous les messages de securit&

Celui-ci est le symbole d'un avis de securit& II vous avertit sur des messages de s6curite vous signalant

des risques de mort ou de blessures pour vous ou pour d'autres personnes ou bien sur des risques

d'endommager le produit.

Tousles messages de s6curite seront pr6ced6s du symbole d'avis de s6curite et du mot-indicateur

DANGER, AVERTISSEMENT, ATTENTION. Ces mots signifient:

Vous serez mort ou gravement blesse si vous ne suivez pas ces instructions.

Vous pouvez 6tre mort ou gravement blesse si vous ne suivez pas ces

instructions.

Signale des situations dangereuses, sinon interdites, Douvant provoquer des

blessures peu importantes ou endommager uniquement le produit.

Tousles messages de s6curite identifient le risque, vous disent comment reduire les chances de vous blesser et vous

racontent ce qui se passe si les instructions ne sont pas respectees.

Pourreduirele risqued'incendie,dechocelectriqueoude

blessuresIorsde rutilisation devotreproduit,lesmesuresde

securitede base,dontles suivantes,doiventOtrerespectees:

Lisseztouteslesinstructionsavantd'utilisercetappareil.

•NedebranchezJAMAISvotrerefrig6rateurentirantdu c&ble

d'alimentation.Saisisseztoujoursfermementlaficheet bienla

debrancherdelaprisedecourant.

• Reparezou remplacezimmediatementtoutcordond'alimentation

devenueffilocheou endommaged'uneautremaniere.N'utilisezpas

de cordonsmontrantdesfissuresoudes marquesd'abrasiondanssa

Iongueuroudansla ficheou I'extremit6duconnecteur.

• Nepas prolongeroumodifierlaIongueurduc&bled'alimentation.

Celarisqueraitd'entrafnerunchocelectriqueouunincendie.

• LorsquevouseloignezI'appareildumur,assurez-vousdenepas le

faireroulersurlecordond'alimentationoude nepasI'abfmer

autrement.

• N'emmagasineznin'utilisezdeI'essenceoud'autresliquidesou gaz

inflammablespresdecetappareiloude n'importequelautreappareil.

• Nepermettezpas auxenfantsde grimper,s'asseoir,se mettedebout

nidese pendrea la portecentraledurefrig6rateur.IIspourraient

abfmerlerefrig6rateuret subirdes blessuresgraves.

• Maintenezvosdoigtsloindeszonesdes pointsdepincement;les

espacesentrelesporteset lebottleretantnecessairement

minuscules.Veilleza fermerlesportesIorsqu'ily adesenfantsdans

lesalentours.

• Debranchezvotrerefrigerateuravantde procederatouteoperationde

nettoyageou reparation.

REMARQUE:Nousrecommandonsvivementquetoutereparation

soiteffectueeparunepersonnequalifiee.

•Avantde remplaceruneampouled'eclairagebrelee,debranchezle

refrigerateuroudeplacezledisjoncteurou lefusiblesur laposition

arr_tafind'eviterlecontactaveclefilamentd'unfil soustension.(Une

ampouled'eclairagebreleepeutse casserIorsqu'elleestremplacee.)

REMARQUE:Certainsmodelessontdotesd'uneclairageinterieur

DEL L'entretiennedevrait_trerealisequeparuntechnicienqualifi&

REMARQUE:Memesivousreglezuninterrupteuroulesdeux

interrupteurssur lapositionArret,celanemetpaslecircuitdelalampe

horstension.

•Unefoistermin&rebrancherlerefrigerateuret reconfigurerles

commandes(thermostat,commandedu refrigerateuret/oucommande

ducongelateur,selonlemodele)aureglagedesir&

•Cerefrigerateurdoltetrecorrectementinstalleen respectantles

InstructionspourI'installateurquisontcolleessur lafagadedu

refrigerateur.

•Desquevotrerefrigerateuresten marche,netouchezpasaux

surfacesfroidesdu compartimentducongelateursi vosmainssont

humidesoumouillees.Votrepeaupourraits'adhereraces surfaces

extremementfroides.

•I_vitezlecontactaveclespiecesmobilesdumecanismed'ejectionou

avecI'elementchauffantquiliberelesgla_onsdanslesrefrigerateurs

machineaglagonsautomatique.Neplacezpasvosdoigtsouvos

mainsdanslemecanismeautomatiquede lamachineaglagonsalors

quelerefrigerateurestbranch&

•Necongelezpasdenouveaules aliments.quise sontcompletement

degeles.LeMinisteredeI'Agriculturedes Etats-Unisdit,dansson

bulletinno69:

...Vouspouvez,entoutesecurit&congelerdenouveaudesaliments

congelesquise sontdegeless'ilscontiennentencoredescristauxde

glaceouqu'ilssontencorefroids-au-dessousde40°F(4°0).

...Laviandehachee,lavolailleoulepoissondegelesayantuneodeurou

unecouleuranormalesnedoivent_trenicongelesdenouveaunimanges.

Lacremeglaceefonduedolt_trejetee.SiI'odeuroulacouleurd'unaliment

quelconqueestmauvaiseoudouteuse,endebarrassez-vous.

IIpourrait_tredangereuxdemangerdetelsaliments.Memeune

decongelationpartielleet unenouvellecongelationreduisentlaqualite

pourlaconsommationdes aliments,notammentdesfruits,des

legumeset desplatsprepares.Laqualitepourlaconsommationdes

viandesrougesestmoinsaffecteequecelledelaplupartdesautres

aliments.Utilisezles alimentsrecongelesdesquepossibleafinde

preserverautantquepossibleleurqualit&

CONSERVER CES INSTRUCTIONS

81

Les refrigerateurs mis au rebut ou abandonnes sont

dangereux.., m6me s'ils ne restent sur place que pendant

quelques jours. Si vous vous debarrassez de votre ancien

refrigerateur, veuillez suivre les instructions figurant &

droite afin de prevenir tout accident (emprisonnement et

suffocation d'un enfant).

AVANT DE VOUS

DEBARRASSER DE VOTRE

VIEUX REFRIGERATEUR OU

CONGELATEUR

• Enlevez les portes.

• Laissez les tablettes a sa place pour que

les enfants ne puissent pas y grimper

aisement.

Votre vieux refrigerateur peut avoir un systeme de

refrigeration employant du CFC (chlorofluorocarbure).

Les refrigerants CFC seraient nocifs pour I'ozone

stratospherique.

Si vous jetez votre vieux refrigerateur, veillez a enlever le

refrigerant CFC pour une elimination appropriee par un

technicien qualifi& Si vous liberez intentionnellement ce

refrigerant CFC, vous pouvez 6tre soumis #,des amendes

et a des peines d'emprisonnement suivant les dispositions

de la legislation en matiere d'environnement.

IMPORTANT: Veuillez lire attentivement cette section.

POUR LA MISE SOUS TENSION DE CET APPAREIL

Risque d'electrocution

POUR LA SI_CURITI_ DES PERSONNES, cet

appareil doit 6tre correctement mis a la terre.

Demandez & un electricien qualifie de verifier la prise

murale ainsi que le circuit pour vous assurer que la

prise murale est correctement mise a la terre.

Prise murale b.

trois fentes avec

mise a.la terre -_.

Fiche b.

trois broches

Assurez-vous qu'il y

a une mise b.la terre appropriee

avant d'utiliser le refrigerateur.

MC:THODEDE MISE ._,LA TERRE RECOMMANDC:E

Le refrigerateur doit 6tre toujours branche sur une prise de

courant correctement reliee a la terre et dediee, classee

pour 115 V, 60 Hz, uniquement a c.a. et munie d'un fusible

de 15 ou 20 amperes. Ceci assure la meilleure performance

et previent aussi la surchauffe des circuits electriques de

I'installation, evitant le risque d'incendie par surchauffe des

c&bles. II est recommande d'utiliser un circuit separe pour cet

appareih Utilisez une prise de courant qui ne puisse pas 6tre

eteinte par un interrupteur ou une chafnette. N'employez pas

de rallonges.

Si la prise murale n'a que deux fentes, c'est votre

responsabilite et votre obligation personnelles de la faire

remplacer par une prise murale a trois encoches

correctement reliee a la terre.

Ne coupez ni n'enlevez la broche de mise ala terre de la

fiche du cordon d'alimentation dans aucune

circonstance.

Ne pas utiliser d'adaptateur.

REMARQUE : Avant de realiser la moindre installation,

d'effectuer un nettoyage ou de proceder au remplacement

d'une ampoule, debrancher le refrigerateur.

REMARQUE : Certains modeles sont dotes d'un eclairage

interieur DEL. L'entretien ne devrait 6tre realise que par un

technicien qualifi&

Une fois termine, rebrancher le refrigerateur et reconfigurer

les commandes (thermostat, commande du refrigerateur

et/ou commande du congelateur, selon le modele) au

reglage desire.

82

UTILISATION DE RALLONGES

En raison des risques potentiels pour la securite, nous

decourageons vivement rutilisation d'une rallonge.

Cependant, si vous voulez quand m6me utiliser une

rallonge, il vous faut absolument employer une rallonge

trifilaire, certifiee UL (#tats-Unis), avec une fiche et une prise

murale pour raise a la terre, classee 15 amperes minimum,

pour 120V.

L'utilisation d'une rallonge augmentera I'espace libre requis

pour la partie arriere du refrigerateur.

Io IIIIIo

II,

lr

o o

)

Utilisez cette page pour vous familiariser avec les composants et les fonctions de I'unite.

REMARQUE: Ce manuel couvre plusieurs modeles differents. Le r6frigerateur que vous avez achete peut avoir certains

ou tousles el6ments listes ci-dessous. L'emplacement des fonctions montre ci-dessous )ourrait ne pas cofncider avec

celui de votre modele.

Q Lumiere du refrig6rateur (p. 102)

Filtre & eau (Interieur) (p. 101)

Bacs modulables de porte (p. 98)

_) Casier de porte fixe

Casier de porte fixe

Tablettes (p. 97)

Compartiment Glagons (p. 93)

_[} Bac a legumes (p. 98)

_[_ Glide'N'Serve (Glissez et servez) (p. 98)

Bac a glace supplementaire (p. 99)

Tiroir de degagement (p. 100)

Durabase (p. 100)

(_ Cloison du durabase (p. 100)

Panier de la porte du

_) congelateur (p. 99)

Compartiment a produits

laitiers (p. 98)

Porte-bouteilles (p. 97)

(_) (Seulement 795.7874, Modele)

Couvercle du reservoir d'eau

Porte-oeufs (p. 98)

Ensemble de couvercle, €:cran

Recipient

& glagons

Porte du

reservoir &

glagons

83

Risque de poids excessif

Faites appel a deux ou plus personnes pour deplacer

et installer le refrig6rateur.

Autrement, vous risquez de vous faire mal au dos ou

de subir d'autres blessures.

DI_BALLAGE DE VOTRE RI:!:FRIGI:!:RATEUR

Retirez le papier adhesif et toute etiquette temporaire de votre

r6frigerateuravant de I'utiliser. Ne retirez pas les etiquettes

d'avertissement, I'etiquettedu modele et du numero de serie ou

les specifications techniques qui sont fixees a la cloison arriere

du refrig6rateur.

Pour retirer tout restede ruban adhesif ou de colle, frottez

rapidement la zone avec votre pouce. Les restes de

ruban adhesif ou de colle peuvent _tre egalement enleves en

frottant une petite quantite de savon liquide a vaisselle sur

I'adhesifavec vos doigts.

Nettoyez-le avec de I'eautiede et sechez-le.

N'employezpas d'instrumentstranchants,alcool a brt31er,

substances inflammablesni des detergents abrasifs pour enlever

leruban adhesif ou la colle.Ces produits peuventendommager la

surface de votre r6frigerateur.Pour plus d'information,reportez-

vous a lasection Instructionsde securite importantes.

Les tablettes du refrig6rateursont installees dans la position

prevue pour le transport de I'unit&

Veuillez reinstaller les tablettes suivant vos besoins personnels

de stockage.

Si vous deplacez votre refrigerateur:

Votre refrig6rateur est Iourd. Si vous le deplacez pour

effectuer des operations de nettoyage ou des

reparations, assurez-vous de proteger le plancher.

Tirez toujours du refrig6rateur tout droit pour le

deplacer. N'essayez de deplacer le refrig6rateur en le

balangant ni en le faisant faire de petits pas, car le

plancher pourrait en resulter endommag&

Risque d'explosion

Maintenez les materiaux et les gaz inflammables, tels

que I'essence, loin du refrigerateur.

Autrement, vous risquez de provoquer des morts, une

explosion ou un incendie.

•Pour reduirele risque de choc electrique, ne pas installerle

refrigerateurdans un endroit humide.

• Choisirun emplacementsitue a proximite d'une source

d'alimentationen eau afin de pouvoir raccorderfacilement la

machinea glagons automatique.

ATTENTION: Evitez de ranger I'unitepres de sourcesde

chaleur ou a un endroit ot_elle seraitexposee a lalumiere

directedu soleil ou a I'humidit& 84

INSTALLATION

• Pour minimiser les nuisances sonores et les vibrations, le

refrigerateur DOlT _tre installe sur un plancher de

construction solide.

• IIn'est pas recommande de I'installer sur une moquette ou sur

une surface en carreaux souples.

• Ne jamais installer le refrigerateur sur une plateforme ou une

structure ne pouvant pas supporter son poids.

1. Afin d'eviter des vibrations, I'unitedoit _tre nivelee. Reglez

les vis de reglage pour compenser les irregularites du

plancher, si besoin. La fagade du refrigerateur doit _tre

legerement plus haute que la partie arriere afin de rendre

plus facile la fermeture de la porte. Vous pouvez facilement

faire tourner les vis de reglage en inclinant legerement le

boftier. Faites tourner les vis de reglage dans le sens des

aiguilles d'une montre ( ,,L# ) pour rehausser I'unite, et dans

le sens contraire des aiguilles d'une montre ( _..L ) pour

I'abaisser.

2. Installez cet appareil a un endroit or] la temperature reste

entre 13°C et 43°C. Si la temperature de la piece or] se

trouve I'appareil est trop froide ou trop chaude, elle pourrait

nuire a la capacite de refroidissement du refrigerateur.

3. Laissez un degagement d'au moins 2 pouces a partir du haut

et de 0,125 pouce des murs lateraux pour une meilleure

efficacite de la refrigeration, facilite d'installation, circulation

d'air adequate et pour faciliter les raccordements electriques.

t"

(2,54 cm)

MIN 2"

(5 crn)

_-II-_o,_25,,

(0,3 cm)

_11-_o,_25"

(0,3 cm)

4. Une trop petite distance des articles adjacents peut

reduire la capacite de congelation et augmenter les frais

de consommation electrique. Laissez au moins 24 pouces

(61 cm) devant le refrigerateur pour ouvrir les portes.

ENSUITE

1. Nettoyez completement votre refrigerateur et enlevez toute

la poussiere accumulee pendant le transport de Punk&

2. Installez les accessoires tels que le bac a glace, les tiroirs,

les tablettes, etc., a leur place. IIs ont ete emballes

ensemble afin de prevenir de possibles dommages

pendant le transport de Punk&

3. Faites marcher votre refrigerateur pendant 2 ou 3 heures

minimum avant d'y ranger des aliments. Verifiez le flux

d'air refroidi dans le compartiment du congelateur pour

garantir un refroidissement appropri& Votre refrigerateur

est maintenant pr_t pour _tre utilis&

REMARQUE: IIestTOUJOURSrecommandederetirerlesportesIorsqu'ilestnecessairededeplacerlerefrig6rateur

dansuneouvertureetroite.Aubesoin,suivezlesdirectivesci-dessouspourretirerlespoigneesdur6frigerateur.

COMMENT ENLEVER LES POIGNI_ES DE LA PORTE /DU TIROIR

REMARQUE: L'aspect de la poignee peut varier par rapport aux illustrations dans cette page.

1. Enlever la poignee du refrigerateur

•Desserrez les vis pression avec une clef

Allen de 3/32 po (2,5 mm) et retirez la

poignee.

NOTE: Si vous devez resserrer ou enlever

les fixations de montage de la poignee,

utilisez la cle Allen de 1/4 po. Vis de serrage

Fixations de

montage

Cle Allen

2. Enlever la poignee du tiroir du

congelateur

• Desserrez les vis pression situees sur la

partie inferieure de la poignee avec une

clef Allen de 3/32 po (2,5 mm) et retirez

la poignee.

NOTE: Si vous devez resserrer ou enlever

les fixations de montage de la poignee,

utilisez la cle Allen de 1/4 po.

85

COMMENT RI_INSTALLER LES POIGNI_ES DE LA PORTE /DU TIROIR

REMARQUE: L'aspect de la poignee peut varier par rapport aux illustrations dans cette page.

1. Reinstaller la poignee de la porte du

refrigerateur

•Placez la poignee sur la porte en ajustant les

empreintes de la poignee pour qu'elles

correspondent aux fixations de montage et

serrez les vis pression avec une clef Allen de

3/32 po (2,5 mm).

NOTE: Si vous devez resserrer ou enlever les

fixations de montage de la poignee, utilisez la cle

Allen de 1/4 po.

Fixations de

montage

2. Reinstaller la poignee du tiroir du congelateur

• Placez la poignee sur la porte en ajustant les

empreintes de la poignee pour qu'elles

correspondent aux fixations de montage et serrez

les vis pression & la base de la poignee avec une

clef Allen de 3/32 po (2,5 mm).

NOTE: Si vous devez resserrer ou enlever les

fixations de montage de la poignee, utilisez la cle

Allen de 1/4 po.

86

EXTRACTION ET RI INSTALLATION DES

PORTES DU RI FRIGI RATEUR

Pour enlever la porte gauche du refrigerateur :

A I'arriere du refrigerateur, retirez la conduite d'eau du

raccord.

Tirer sur le tube d'arrivee d'eau pour le separer du raccord

tout en appuyant sur I'anneau de rel&che situe sur ce

dernier.

Tirer sur le collet, dans la direction opposee & la fleche

(cf. illustration), puis tirer le tube dans la direction indiquee

par la fleche.

• , ATTENTION: Avant de commencer, 6ter les aliments

et les balconnets des portes.

(2) _1)

(3).

/

/

1. Ouvrir la porte. (Dter la vis servant & maintenir en place

le couvercle de la charniere superieure (1).

2. Faire levier sur les crochets (non illustres) en inserant

un tournevis & lame plate sous la face avant du

couvercle (2). Soulever ce dernier.

3. Enlever le couvercle. Tirer sur le tube (3).

4. Deconnecter tousles faisceaux de c&bles (4).

5. Oter la vis de mise & la terre (5).

6. Faites pivoter le levier de la charniere (6) dans le sens

contraire des aiguilles d'une montre. Soulever la

charniere superieure (7) pour la degager du Ioquet (8)

permettant de I'immobiliser.

&ATTENTION: Au moment de soulever la charniere

pour la degager du Ioquet, veiller a ce que la porte ne

tombe pas vers I'avant.

7. Soulever la porte pour la degager de la fiche du milieu.

Enlever la porte.

8. Placer la porte, face interieure dirigee vers le haut, sur

une surface ne risquant pas de la rayer.

Pour enlever la porte droite du refrigerateur :

f

(2)

....._ ..... : _'_(4)/(5)

1. Ouvrir la porte. (Dter la vis servant a maintenir en place

le couvercle de la charniere superieure (1). Soulever le

couvercle (2).

2. Oter le couvercle.

3. Deconnecter le faisceau de c&bles (3).

4. Faites pivoter le levier de la charniere (4) dans le sens

des aiguilles d'une montre. Soulever la charniere

superieure (5) pour la degager du Ioquet (6) permettant

de I'immobiliser.

AATTENTION: Au moment de soulever la charniere

pour la degager du Ioquet, veiller & ce que la porte ne

tombe pas vers I'avant.

Risque d'electrocution

•Deconnecter I'alimentation electrique du refrigerateur

avant d'installer ce dernier. Le non-respect de cette

consigne pourrait entrafner un daces ou une blessure

grave.

• Ne pas placer les mains, les pieds ou d'autres objets

dans les orifices de ventilation, la grille de base ou en

bas du refrigerateur. Vous pourriez 6tre blesse ou

recevoir un choc electrique.

• Manipuler la charniere, la grille de la base et la butee

avec precaution. Vous pourriez vous blesser.

87

Reinstallation des portes du refrigerateur

I_ Porte droite

1. Abaissez la porte sur I'axe de la charniere centrale (9).

2. Encastrez la charniere superieure (5) sur le verrou du

levier de la charniere (6) eta sa place. Faites tourner le

levier (4) dans le sens contraire des aiguilles d'une

montre pour fixer la charniere.

3. Reliez les faisceaux electriques(3).

4. Accrochez la languette sur le couvercle (2), du c6te de I'

interrupteur de la porte, sous I' extremit6 de I' ouverture

destinee au c&ble dans la partie superieure du boftier.

Rangez le couvercle & sa place. Inserez et serrez la vis

du couvercle (1).

(1).. (2)

_(4) _(5)

1.

2.

Porte gauche

Abaissez la porte sur I'axe de la charniere centrale (10).

Encastrez la charniere superieure (7) sur le verrou du

levier de la charniere (8) eta sa place. Faites tourner le

levier (6) dans le sens des aiguilles d' une montre pour

fixer la charniere.

3. Installez la vis de terre (5) et connectez le faisceau a trois

c&bles (4).

4. Pousser le tube d'alimentation en eau dans le trou situe

sur le dessus de la carrosserie et le tirer jusqu'a la plaque

arriere.

5. Inserez le tuyau d'arrivee d'eau (3) a I'interieur du tube de

raccordement jusqu'a ce que vous voyez la marque d'un

cran. (Enfoncez completement le tube sur 5/8"(15mm)).

6. Accrochez la languette sur le couvercle (2), du c6te de I'

interrupteur de la porte, sous I' extremit6 de I' ouverture

destinee au c&ble dans la partie superieure du boftier.

Rangez le couvercle a sa place. Inserez et serrez la vis

du couvercle (1).

(2) (1)

/

/

ATTENTION Bague de serrage

Tuyau

Insertion de ligne

Attache --

Apres insertion, tirez sur la

conduite pour vous

assurer qu'elle est

correctement maintenue

et montez la pince.

88

COMMENT ENLEVER ET INSTALLER LE

TIROIR DU CONGELATEUR

IMPORTANT: Afin d'eviter de possibles blessures, des

dommages au produit ou d'autres dommages materiels, il

faut deux personnes pour suivre les instructions

suivantes.

1. Demonter le tiroir du congelateur

•Tirez du tiroir pour I'ouvrir dans toute sa Iongueur.

Enlevez le panier inferieur (1) en le soulevant du

systeme de guidage.

• Avec les deux mains, maintenez les deux c6tes de la

porte et tirez pour les separer.

J

• , ATTENTION: Lorsque vous enlevez le tiroir, ne

saisissez pas la poignee. Si elle est enlevee, vous

pourriez subir des blessures.

• Appuyez sur les deux bras avec les pouces pour les

soulever.

• Separez les rails gauche et droit du couvercle.

J

• Retirez les vis(2) du rail des deux c6tes.

_u-d

• Tenir la barre centrale des deux mains et la pousser

vers I'interieur, de fagon & ce que les deux glissieres

coulissent simultanement.

_, ATTENTION: Lorsque vous deposer le tiroir sur le

plancher, veillez & ne pas endommager le plancher et #.

ne pas vous faire mail au pied avec les bords affiles du

c6te de la charniere.

89

COMMENT ENLEVER ET INSTALLER LE

TIROIR DU CONGELATEUR

IMPORTANT: Afin d'eviter de possibles blessures, des

dommages au produit ou d'autres dommages materiels, il

faut deux personnes pour suivre les instructions

suivantes.

2. Installer le tiroir du congelateur

• Tenez la barre centrale avec les deux mains et tirez-la

vers I'exterieur jusqu'a ce

que les deux rails soient

entierement etendus.

• Montez le connecteur de la porte (1) sur le bras du rail (2).

• Verifiez la forme de gauche et droite du rail du

couvercle. _ Rail du

Rail du couvercte

gauche

• Alignez les orifices du haut du rail du couvercle avec

ceux du bas du connecteur de la porte pour monter le

rail du

Orifice de

montage

• Avec le tiroir etendu #.son extension totale, inserez le

panier inferieur (4) dans le systeme de guidage jusqu'a

ce qu'il ne se deplace pas en avant.

• Poussez vers le bas et fixez le connecteur de la porte

en serrant les vis(3).

_, AVERTISSEMENT: Pour eviter que les enfants ou les

animaux domestiques puissent rester attrapes ou

suffoques dedans, ne leur permettez pas de jouer dans

I'interieur du tiroir.

_, AVERTISSEMENT: Ne marchez ni ne vous asseyez

sur la porte du congelateur.

90

NIVELLEMENT ET ALIGNEMENT DE LA PORTE

Nivellement

Une fois installe, securisez I'appareil & I'aide de la JAMBE

pour eviter qu'il ne bouge.

Votre r6frigerateur a deux vis de reglage avant - I'une &

gauche et I'autre a droite. Si votre r6frigerateur semble

instable ou que vous voulez que les portes se ferment

plus facilement, reglez I'inclinaison du refrig6rateur en

suivant les instructions ci-dessous:

1. Branchez le cordon d'alimentation du r6frigerateur sur

une prise a trois fentes avec mise #. la terre. Deplacez

le refrig6rateur vers sa position finale.

Pour retirer le couvercle de la base

1. Ouvrez le tiroir du congelateur.(Tiroir non repr6sente

pour davantage de clart&)

2. Lorsque le tiroir est ouvert, le degagement est

suffisant pour retirer les vis situees au-dessus du

couvercle.

Pour remplacer le couvercle de la base

• Positionnez le couvercle, inserez-le puis serrez les vis.

2. Faites tourner la vis de reglage dans le sens des

aiguilles d'une montre pour rehausser ce c6te du

refrig6rateur ou dans le sens contraire des aiguilles

d'une montre pour le faire descendre. II peut 6tre

necessaire de faire tourner la vis de reglage plusieurs

fois pour regler I'inclinaison du r6frigerateur.

REMARQUE: Si vous demandez &quelqu'un de faire

pression contre la partie superieure du refrig6rateur

cela diminue le poids sur les vis de reglage, ce qui rend

le reglage des vis plus facile.

\/'

3. Ouvrez encore une fois les deux portes et examinez-les

pour verifier qu'elles se ferment facilement.

Autrement, inclinez legerement le r6frigerateur plus

vers I'arriere en faisant tourner les deux vis de reglage

dans le sens des aiguilles d'une montre. II peut 6tre

necessaire de faire tourner la vis de reglage plusieurs

fois et vous devez faire tourner les deux vis de reglage

le m6me nombre de fois.

4. Reglez-les de nouveau si besoin.

5. Remplacez le couvercle de la base.

REMARQUE: Votre nouveau refrig6rateur est con(;u

d'une maniere unique avec deux portes pour aliments

frais. Chaque porte peut _tre ouverte ou fermee

independamment de I'autre. Vous aurez peut-_tre

besoin d'exercer une legere pression sur les portes

pour les fermer completement.

Alignement de la porte

Si I'espace entre les portes est irregulier, suivez les

instructions ci-dessous pour aligner les portes:

1. D'une main, soulevez la porte que vous souhaitez

elever au niveau de la charniere du milieu.

.

3.

De I'autre main, utilisez des pinces afin d'inserer

I'anneau elastique comme sur I'illustration.

Inserer d'autres bagues a ressort jusqu'a ce que les

portes soient alignees. (Trois bagues #. ressort sont

fournies avec le Guide d'utilisation et d'entretien du

refrig6rateur).

m

Mettre le refrig6rateur & niveau en utilisant une cle de 8 mm (11/32 po)

ou un tournevis & lame plate. Tourner les pieds de mise a niveau

(Counter-Clockwise) dans le sens inverse des aiguilles d'une montre

pour elever - ou (Clockwise) dans le sens des aiguilles d'une montre

pour abaisser - la partie avant du refrig6rateur.

REMARQUE : La partie avant du refrig6rateur devrait _tre legerement

plus elev6e que la partie arriere.

91

CONFIGURATIONS DES COMMANDES

Temperature

• Votre refrig6rateur possede une plage de commande

I'interieur du compartiment du r6frigerateur qui vous permet

de regler la temperature dans les compartiments du

congelateur et du r6frigerateur.

• Reglez initialement la commande du r6frigerateur a 37°F

(3°C) et la commande du congelateur a 0°F (-18°C).

Laissez-les avec ces reglages durant 24 heures (un jour)

pour qu'ils se stabilisent. Ajustez ensuite la temperature du

compartiment comme vous le souhaitez.

•Commande de temperature du refrigerateur : 0°C a8°C

(33°F a 46°F)

Plus le chiffre du reglage est bas, plus le compartiment

refrig6rateur devient froid.

• Commande de temperature du congelateur : -6°F a 8°F

(-21°C a -13°C)

Plus le chiffre du reglage est bas, plus le compartiment

congelateur devient froid. Le compartiment refrig6rateur se

rechauffe parce qu'il y a moils d'air froid qui circule darts le

refrig6rateur.

Ultralce

• Lorsque vous appuyez sur la touche Ultralce, le symbole

[ G ] s'allume _tI'ecran et reste allume pendant 24 heures.

IIs'eteindre automatiquement apres 24 heures.

Ou bien vous pouvez arr_ter cette fonction manuellement

en appuyant encore une fois sur la touche.

• Cette fonction augmente & la fois les capacites de

fabrication de glagons et de congelation.

Filter Reset (Reinit. Filtre)

• Lorsque le voyant indicateur Filter Reset s'allume, vous

devez changer le filtre & eau.

Appuyez sur la touche Filter Reset pendant 3 secondes

pour eteindre le voyant indicateur.

Vous devez changer le filtre & eau environ & tous 6 mois.

Alarme

•Lorsque le refrig6rateur est branche & I'alimentation,

I'alarme de la porte est regl6e initialement & ON et

I'ecran de I'alarme de la porte affiche _ Alarm (ON).

Alarm

• Lorsque la porte du refrig6rateur ou du congelateur est

laissee ouverte pendant plus de 60 secondes, I'alarme

tintera pour vous laisser savoir que la porte est ouverte.

• Lorsque vous fermez la porte, I'alarme de la porte

cessera de tinter.

• Si vous voulez desactiver la fonction f,.,_

d'alarme de la porte, appuyez sur la touche ( _ )

Alarm, puis I'affichage de I'alarme de la porte changera

pour ('q:') Alarm (OFF).

Alarm

POUR GARANTIR UNE CIRCULATION DE L'AIR APPROPRII_E

Veillez _tce qu'aucun objet ou aliment ne bloque les canaux d'air ; en effet, la circulation de I'air emp6che la perte de nourriture

due a un manque d'air de refroidissement.

CIRCULATION DE L'AIR

Afin d'assurer des temperatures adequates, I'air dolt circuler entre les compartiments du

refrig6rateur et du congelateur. Les fleches repr6sentees sur la figure indiquent ot] se

trouvent les ouvertures d'aeration et le sens de circulation de I'air.

N'obstruez aucune des ouvertures de circulation de I'air froid avec des aliments. Si les

ouvertures d'aeration sont obstruees, la circulation de I'air sera interrompue et des problemes

de temperature et de moisissure pourront survenir.

Si vous introduisez une grande quantite d'aliments, le refrig6rateur prendra plus de temps

les refroidir.

Lors de la premiere mise en service de votre refrig6rateur, laissez-le fonctionner pendant 2 ou

3 heures avant d'y placer des aliments.

92

_ i;i_!i¸ ,_

RECIPIENT D'ACCUMULATION DE GLACE

AMISES EN GARDE

•Gardez les mains et les outils & I'e cart de la porte du

recipient d'accumulation de glace et de la chute du

distributeur. Vous pourriez endommager du materiel ou

vous blesser.

La machine & glagons cessera de produire de la glace

Iorsque le bac est plein. S'il vous faut plus de glace, videz

le recipient d'accumulation de glace dans le bac a glace

supplementaire du congelateur pour que la machine

poursuive sa production.

Secouez #. I'occasion le recipient d'accumulation de glace

pour egaliser son contenu. II arrive que la glace s'empile &

proximite de la machine & glagons qui arr6tera alors sa

production en interpretant que le bac est plein.

REMARQUE • Le fait de ranger des cannettes ou d'autres

articles dans le recipient d'accumulation de glace risque

d'endommager la machine & glagons.

Gardez la porte du recipient d'accumulation bien fermee.

Sinon, I'air froid du bac gelera les aliments du

compartiment r6frigerateur. La machine & glagons risque

egalement d'interrompre sa production.

REMARQUE • Si I'interrupteur On/Off (Marche/Arr6t) sur

la machine _tglagons est r6gle & Off (Arr6t) pour une

Iongue periode, le compartiment & glace se rechauffera

graduellement jusqu'& atteindre la temperature du

compartiment r6frigerateur. Pour prevenir la fonte des

glagons et la fuite du distributeur, videz TOUJOURS le

bac & glace Iorsque la machine & glagons est r6glee & Off

(Arr6t) pendant plus de quelques heures.

1. Poussez sur le Ioquet fermement & I'endroit indique

pour fermer la porte du recipient d'accumulation de

glace; un cliquetement se fera entendre Iorsque la

fermeture sera complete.

2. Pour retirer le recipient d'accumulation de glace,

saisissez la poignee frontale, soulevez legerement la

partie inferieure, puis tirez lentement sur le bac pour le

degager, comme illustr&

3. Pour remettre le bac en place, penchez-le legerement

pour eviter le contact avec la machine #.glagons.

\

4. €:vitez de toucher au bras d'arr6t automatique Iors de la

remise en place du bac. Lisez I'e tiquette sur la porte du

bac pour les details.

93

RI_GLAGEDE LA CONFIGURATIONDESCOMMANDES

Laissez le r6frigerateur refroidir completement avant de

terminer les reglages. II est preferable d'attendre 24 heures.

Les reglages initiaux indiques dans la partie REGLER LES

CONSlGNES doivent 6tre corrects pour un fonctionnement

domestique normal du refrigerateur. Les consignes sont

correctement reglees Iorsque le lait ou les jus de fruits sont

la temperature qui vous convient, et Iorsque la glace est

I'etat solide.

La commande du refrigerateur fonctionne comme un

thermostat pour I'appareil tout entier (compartiments

refrigerateur et congelateur). Plus haut est le numero

auquel cette commande est reglee, plus Iongtemps

marchera le compresseur pour maintenir la temperature

plus froide. La commande du congelateur regle le flux

d'air refroidi du congelateur au refrigerateur. Regler la

commande du congelateur a une temperature plus froide

maintient plus frais I'air dans le compartiment du

congelateur pour le refroidir encore plus.

Si vous avez besoin de regler les temperatures dans le

refrig6rateur ou le congelateur, commencez par regler celle

du refrig6rateur. Ensuite, attendez 24 heures avant de verifier

la temperature dans le congelateur. Si elle est trop chaude ou

trop froide, reglez alors la commande du congelateur.

Utilisez les configurations listees dans le tableau ci-

dessous comme un guide.

Rappelez-vous toujours d'attendre au moins 24

heures entre deux reglages.

CONDITION/ RI_GLAGE

CAUSE: RECOMMANDI_:

[] RFtFRIGFtRATEURtropchaud.

- Ouverture%quentedela porte.

- Grandequantited'alimentsajoutee.

- Temperatureambiantetropchaude.

[] CONGC:LATEURtrop chaud/

productiondeglaceinsuffisamment

rapide.

- Ouverture%quentedela porte.

- Grandequantited'alimentsajoutee.

- Silatemperaturedela pieceesttrop

basse,lecompresseurnese metpas

suffisammentenmarche.

- Utilisationintensedeglace.

- Grillesd'aerationobstrueespardes

el6ments.

[] RFtFRIGFtRATEURtropfroid.

- Commandesincorrectementregl6es

pourlesconditionsde

fonctionnementactuelles.

[] CONGFtLATEURtrop froid.

- Commandesincorrectementregl6es

pourlesconditionsde

fonctionnementactuelles.

Reglezlaconsignedu

refrig6rateurundegre°Cou

deuxdegres°Fplusbas,

attendez24 heures,puis

contr61eza nouveau.

Reglezlaconsignedu

congelateurundegre°Cou

deuxdegres°Fplusbas,

attendez24 heures,puis

contr61eza nouveau.

Deplacezlesel6mentshorsdu

courantd'air.

Reglezlaconsignedu

refrig6rateurd'undegre°Cou

dedeuxdegres°Fpluselev6s,

attendez24 heures,puis

contr61eza nouveau.

Reglezlaconsignedu

congelateurd'un degre°Cou

dedeuxdegres°Fpluselev6s,

attendez24 heures,puis

contr61eza nouveau.

GUIDE POUR LE STOCKAGE D'ALIMENTS

Pour ranger les aliments dans le refrigerateur,

enveloppez-les ou ranges-les dans des recipients

etanches et impermeables a I'air, sauf indication contraire.

Ceci evite le transfert de I'odeur et du goGt des aliments

travers le refrig6rateur. Pour les produits dates, verifiez le

code de la date pour garantir leur frafcheur.

I_lement

Beurreou

margarine

Fromage

Comment faire

• Maintenezle beurreouvertdans un

recipientou un compartimentferme. Si

vous rangezun stockde reserve,

enveloppez-ledans unemballagepour

congelationet congelez-le.

• Stockez-le dans son emballageoriginal

jusqu'ason utilisation.ApresI'avoirouvert,

enveloppez-lede nouveauhermetiquement

dans une pelliculeplastiqueou du papier

aluminium.

Lait

Oeufs

Fruits

Legumes-feuille

Legumesavec

peau(carottes,

poivrons)

Poisson

• Nettoyezles cartons a lait. Pourun

meilleurstockage, rangezle lait sur une

tablette interieure,non passur unetablette

de porte.

• Rangezles oeufsdans leur emballage

d'origine ou dans la Boite a oeufsde

I'etagereinterieure,pasdans I'etagerede la

porte.

• Lavez-les,laissez-lessecheret rangez-les

dans des sacs de plastiqueou dans le bac

legumesa I'interieurdu refrigerateur.Ne

lavez ni n'epluchezle raisinjusqu'a ce vous

soyez pr_t a I'utiliser.Rangezet conservez

le raisindans leur recipientoriginaldans un

bac a legumes,ou rangez-ledans un sac

en papierpartiellementfermesur une

tablettedu refrigerateur.

• EnlevezI'emballageemployepourleur

stockageet coupezlegerementoujetez

les zonesmeurtrieset decolorees.Lavez-

les avecde I'eaufroideet egouttez-les.

Placez-lesdans des sacs en plastiqueou

des conteneursen plastiqueet rangez-les

dans le bac a legumes.

• Placez-lesdans des sacs en plastiqueou

dans des recipientsen plastiqueet rangez-

les dans le bac a legumes.

• Utilisezle poissonfraiset les crustaceset

mollusquesle memejour oQvous les avez

achetes.

Restes • Couvrez les restesavecdu film plastiqueou

du papieraluminium.Vouspouvez

egalementutiliserdes recipientsen

plastiquemunisdecouvercleshermetiques.

94

STOCKAGE D'ALIMENTS CONGELES

REMARUQE: Pour tout renseignement supplementaire

concernant la preparation d'aliments pour sa congelation

ou les temps de stockage des aliments, verifiez le mode

d'emploi du congelateur ou un livre de cuisine fiable.

Emballage

Une congelation reussie depend d'un emballage correct.

Si vous fermez et scellez I'emballage, il ne doit pas

permettre I'entree ou la sortie d'air ou d'humidit& Si cela

arrive, il pourrait y avoir un transfert de I'odeur et du goOt

des aliments & travers le refrig6rateur ainsi qu'une

deshumidification des aliments congeles.

Emballages recommandes:

•Des contenants en plastique rigide avec couvercles

hermetiques;

• des boTtes/recipients pour congelation cylindriques;

• des feuilles d'aluminium tres resistantes;

• du papier plastifie;

• de la pellicule plastique impermeable;

• des sacs de plastique refermables specifi6es pour

congelation.

Suivez les instructions figurant sur I'emballage ou le

recipient pour appliquer des methodes de congelation

appropriees.

Congelation

Votre congelateur ne congelera pas rapidement une

grande quantite d'aliments. Ne rangez pas plus d'aliments

decongel6s dans le congelateur que la quantite qu'il peut

congeler dans 24 heures (pas plus de 2 & 3 livres

d'aliments par pied cube d'espace dans le congelateur).

Laissez suffisamment d'espace dans le congelateur pour

que Fair circule autour des emballages. Veillez & laissez

suffisamment d'espace devant I'unite de telle fagon que la

porte ferme hermetiquement.

Les temps de stockage varieront en fonction de la qualite

et du type d'aliment, du type d'emballage ou de

couverture utilise (impermeable & Fair et etanche) ainsi

que de la temperature de stockage. La presence de

cristaux de glace & I'int@ieur d'un emballage scelle est

normale. Ceci signifie tout simplement que I'humidite dans

les aliments et Fair & I'int@ieur de I'emballage s'est

condensee, formant ainsi des cristaux de glace.

REMARQUE: Laissez les aliments chauds refroidir & la

temperature ambiante pendant 30 minutes, puis

emballez-les et congelez-les. Faire refroidir les aliments

chauds avant de les congeler economise de I'energie.

N'employez pas de:

• sacs de pain;

• contenants de plastiques non fabriques en polyethylene;

• contenants n'ayant pas de couvercles hermetiques;

• papier cire ou papier parafinne pour congelation;

• film plastique mince, semi-permeable.

_, ATTENTION: Ne gardez pas de boftes de boisson ou

de recipients d'aliments de plastique dans le

compartiment de congelateur. IIs peuvent _tre coupure

s'ils gelent.

95

COMPARTIMENT RC:FRIGC:RATEUR

DISTRIBUTEUR D'EAU ET DE GLA(_ONS

• Description des touches

•Distribution de glagons et d'eau

1. Apres avoir fait votre choix, appuyez le verre contre le

plateau de degivrage pour distribuer I'eau ou les glagons.

(Voir les illustrations ci-dessous).

Plateau de degivrage

2. Pour distribuer des glagons et de I'eau sans deversement,

nous recommandons de pousser le verre centre le plateau

de degivrage. Une fois I'eau ou les glagons distribues, tirez

le verre legerement vers vous et tenez-le ainsi pendant 1

seconde.

Open/tie e

0 Touche Open /Close 0 - Distributeur ouvert

- Distributeur ferme

Cette touche ouvrira et fermera le distributeur integr6.

Water

O Touche Water _ - Distributeur ouvert

- Distribution d'eau

Cette touche ouvrira le distributeur integr6 et sert &

selectionner la fonction de distributeur d'eau.

3. Videz le plateau de degivrage au besoin. Voir I'illustration

ci-dessous.

Ice

O Touche Ice _ - Distributeur ouvert

- Distribution de glagons

Cette touche ouvrira le distributeur integr6 et sert &

selectionner la fonction de distributeur de glagons.

Leek

O Touche Lock (8) - Verrouillage du distributeur

Cette touche desactivera toutes les fonctions du

distributeur integr&

Pour desactiver toutes les fonctions de votre

distributeur integr6, appuyez sur cette touche et

maintenez-la enfoncee pendant 3 secondes ou jusqu'&

ce que vous entendiez le signal sonore.

Renversez ce processus pour deverrouiller le

distributeur integr&

A ATTENTION: Ne pas mettre la glace dans une tasse en

cristal fin ou en porcelaine. La tasse et la porcelaine

peuvent casser.

DEPANNAGE DU DISTRIBUTEUR D'EAU ET DE

GLACE

_k ATTENTION

• Si I'alarme retentit et que le retro eclairage

(4 boutons) clignote, ouvrez puis refermez

le couvercle de I'ecran pour reinitialiser.

• Si I'alarme ne se reinitialise pas en

ouvrant ou refermant le couvercle,

debranchez le refrig6rateur pour

reinitialiser.

96

LES TABLETTES DU RI_FRIGI_RATEUR

Les tablettes de votre r6frigerateur sont reglables pour

s'adapter & vos besoins de stockage. Votre modele peut

avoir de tablettes de verre ou de clayettes metalliques.

Si vous stockez des produits alimentaires similaires dans

le m6me compartiment de votre r6frigerateur et si vous

reglez les tablettes selon les differentes hauteurs des

produits, vous pourrez trouver le produit voulu plus

facilement. Cela contribuera aussi a reduire la quantite de

temps que la porte du r6frigerateur restera ouverte, ce qui

vous permettra de faire des economies d'energie.

IMPORTANT: Ne nettoyez pas les tablettes de verre avec

de I'eau chaude Iorsqu'elles sont froides. Les tablettes

pourraient se briser si elles sont soumises & des

changements de temperature brusques ou des impacts,

tels que des coups. Pour votre securit6, les tablettes de

verre sont fabriquees en verre trempe, lequel se brisera,

le cas ech6ant, dans de tres petits morceaux.

REMARQUE: Les tablettes de verre sont Iourdes. Si vous

les enlevez, ayez beaucoup de soin de ne pas les laisser

tomber.

Reglage des tablettes

Enlevez les tablettes de leur position originelle et

replacez-les selon votre pref6rence.

•Pour enlever une tabletteIInclinez le front de la

tablette dans le sens (1) et tirez-le dans le sens (2).

Retirez la tablette.

• , ATTENTION: Assurez-vous que les tablettes sont au

m6me niveau des deux c6tes. Autrement, la tablette ou

les aliments y contenus peuvent tomber.

Tablette pliante

Vous pouvez ranger des articles plus petits tel qu'un

conteneur de bouteilles en poussant sur la moitie avant

de la tablette en-dessous de la moitie arriere de la

tablette. Tirer vers vous pour la retablir completement.

PORTE-BOUTEILLES

(Seulement 795.7874* Modele)

Avec ce porte-bouteilles, vous pouvez stocker les

bouteilles horizontalement. Ce dispositif peut 6tre ajoute

n'importe quelle tablette.

•Pour replacer une tabletteIInclinez le front de la

tablette et inserez les crochets de la tablette dans les

rainures #. la hauteur d6siree.

Puis, abaissez le front de la tablette pour que les

crochets s'inserent completement dans les rainures

respectives.

Le porte-bouteilles peut 6tre installe sur le bord de la

tablette choisie et 6tre enleve en le poussant vers

I'exterieur.

97

CONTROLE D'HUMIDIT¢: DES BACS .A

LEGUMES

Vous pouvez contr61er le pourcentage d'humidite dans les

bacs #. legumes frafcheur. Le stockage des legumes et

des fruits exige plus ou moins d'humidite dans chaque

bac & legumes. Reglez le contr61e entre _ et _ .

• _ Garde I'air humide dans le bac a legumes pour un

meilleur stockage des legumes frais et feuillu.

• _ Enleve I'air humide du bac a legumes pour un

meilleur stockage des fruits.

ENLEVEMENT DES BACS A LEGUMES

1. Pour I'enlever, ouvrez completement le tiroir.

2. Levez le front du bac a legumes et retirez-le.

3. Pour le replacer, inclinez #.peine le front du bac

legumes, introduisez le tiroir dans le cadre et poussez-

le jusqu'a la position originelle.

Pour enlever le verre:

1. Inserez un doigt dans le trou qui se trouve au-dessous

du couvercle du bac a legumes, puis soulevez le verre.

2. Tirez du verre en dehors vers le haut.

GLIDE'N'SERVE (GLISSEZ ET SERVEZ)

Le Glide'N'Serve fournit un espace de stockage avec un

contr61ede temperaturevariable qui permet de disposer d'un

compartiment plus froid que le reste du r6frigerateur.

Ce tiroir peut _tre utilise pour les grands plateaux, la charcuterie

ou les boissons. (mais ce tiroir n'est pas convenable pour les

legumes.)

COLD o • ® TEMPCONTROL • • • COLDER

iiiiiil /

98

Commandes

La commande permet de reguler la temperature d'air dans le

tiroir. Reglez lacommande sur COLD (imprimesur la surface)

pour obtenir une temperature normale, identique au refrig6rateur.

Reglez sur COLDER (imprime sur la surface) pour les viandes et

autre charcuterie.

REMARQUE" L'air refroidi oriente vers le Glide'N'Serve (Glissez

et servez) peut faire diminuer la temperature du refrig6rateur. II

pourrait alors _tre necessaire de regler la commande du

refrig6rateur.

MODULAR DOOR BIN

[CASIERSMODULAIRES DE PORTE]

Les balconnets sont

amovibles pour faciliter le

nettoyage et I'ajustement.

Soulevez simplement le

balconnet et tirez-le en ligne

droite pour I'enlever. Pour

le replacer, glissez-le au-dessus du bouton de support voulu,

puis poussez-le vers le bas jusqu'a ce qu'il s'immobilise.

COMPARTIMENT .A PRODUITS LAITIERS

Pour enlever le balconnet des ................-:

produits laitiers,vous n'avez qu'&

lesoulever et le tirer en ligne droite.

Pour le replacer, glissez-le en

place et poussez par en bas

jusqu'& ce qu'il s'immobilise.

REMARQUE • Le balconnet des produits laitiers ne peut se

placer que dans la zone superieure de la contre-porte de droite.

PORTE-OEUFS

Rangezles oeufsdans la BoTtea oeufsde 1'6tagere

interieure,pas dans %tagerede la porte.

& ATTENTION: N'utilisezpasta boTtea oeufspourconserverde la

gtacedans lecompartimentdu congetateur.La boTtea oeufs

risquedese briserfacilementencas de congetation.

COMPARTIMENT CONGI_LATEUR

PORTE INCLINABLE

La porte inclinable permet un acces facile aux aliments.

Comment utiliser

Incliner la porte et tirer.

& AVERTISSEMENT: Faire attention aux pieds en

inclinant la porte.

PANIER MI_TALLIQUE DE LA PORTE DU

CONGCLATEUR

Extraction du panier

1. Tirez I'un des supports vers le haut.

2. Retirez le panier des deux supports.

Remise en place du panier

1. Inserez le support dans I'un des c6tes. Accrochez

I'extremite du panier & I'interieur du support.

2. Accrochez I'autre extremite du panier a I'interieur de

I'autre support. Poussez le support vers le bas pour le

mettre en place.

3. Assurez-vous que I'arriere du panier passe derriere la

languette de retention de chaque support.

BAC A GLACE SUPPLEMENTAIRE

1. Pour separer le bac & glace, tirez le tiroir le plus

possible vers I'exterieur.

2. Soulevez doucement et retirez le bac a glace.

3. Pour reinstaller, tirez le tiroir autant que possible,

mettez le bac & glace en position correcte puis

repoussez le tiroir.

BAC A GLACE

SUPPLEMENTAIRE

TIROIR

99

DURABASE

1. Pour enlever le Durabase, ouvrez-le au complet.

Inclinez le front du Durabase et retirez-le.

2. Pour le reinstaller, introduisez le Durabase dans les

coulisses.

TIROIR DE DEGAGEMENT

Changement d'instruction a partir du changement de

disposition

Pour retirer le tiroir, poussez les crochets avant gauche et

droit vers O pour tirer vers le haut et retirez le tiroir.

Soulevez doucement I'engrenage des c6tes gauche et

droit du tiroir et tirez vers (_.

CLOISON DU DURABASE

La cloison du Durabase vous permet d'organiser I'espace

du Durabase dans deux secteurs.

Pour reinstaller, repositionnez I'engrenage des c6tes

gauche et droit du tiroir apres avoir tire sur les rails autant

que possible. Poussez doucement les c6tes gauche et

droit en verifiant le crochet avant.

1. Pour I'enlever, poussez la cloison vers I'exterieur.

2. Pour la reinstaller, accrochez les coins superieurs de la

cloison au bord superieur du durabase.

& AVERTISSEMENT: Des enfants peuvent entrer dans

le tiroir du congelateur si le separateur est demont6.

100

FILTRE A EAU

Remplacez le filtre & eau Iorsque le signal de Filter Reset

(changement du filtre) du panneau de contr61e du

refrig6rateur s'allume, ou si la performance du distributeur

d'eau ou de la machine #.glagons decroit sensiblement.

2. Remplacez la cartouche par une cartouche neuve.

Retirez la cartouche neuve de son emballage puis

retirez I'enveloppe de protection des joints toriques.

En orientant le bouton de la cartouche en position

verticale, enfoncez la cartouche du filtre neuf &

I'interieur du couvercle jusqu'& ce qu'elle s'arr6te.

Apres le changement de la cartouche du filtre & eau,

appuyez 3 secondes sur la touche Filter Reset ; le signal

s'eteint.

1. Enlevez la vieille cartouche.

Mettre un godet au-dessous du trou Iors du

remplacement du filtre

Poussez fermement sur le filtre pour le faire penetrer et

tournez-le d'environ 1/4 de tour dans le sens horaire.

Vous entendez un coup sec Iorsque le filtre est mis en

place.

NOTE: Puisque un peu d'eau coule pendant ce temps.

Tournez le bouton de la

cartouche dans le sens

des aiguilles d'une

montre.

Retirez la cartouche.

\

3. Faites ecouler I'eau apres le remplacement du filtre.

Distribuez I'eau par le distributeur de I'eau pendant trois

minutes pour rincer le systeme.

REMARQUE: Pour commander un filtre & eau de

rechange, appelez le 1-800-4-MY-HOME ®.Demandez la

piece 9990.

101

Risque d'explosion

Utilisez des nettoyeurs ininflammables.

Autrement, vous risquez de provoquer un incendie, une

explosion, voire la mort.

Le r6frigerateur et le congelateur se decongelent

automatiquement. Pourtant, nettoyez ces deux

compartiments au moins une fois par mois afin d'eviter les

odeurs. Essuyez les deversements immediatement.

CONSEILS GENERAUX DE NETTOYAGE

• Debranchez le r6frigerateur ou coupez I'alimentation.

• Demontez toutes les pieces demontables, telles que tablettes,

bacs, etc. Adressez-vous aux sections pertinentes de Utilisation

de votre r6frigerateurpour lire les instructions de demontage.

• Utilisez une eponge propre ou un tissu doux et du detergent

neutre avec de I'eautiede. N'utilisezpas des nettoyeurs

abrasifs ou corrosifs.

• Lavez & la main, rincez et assechez toutes les surfaces au

complet.

• Branchez le r6frigerateurou reconnectez I'alimentation.

EXTERIEUR

Les surfaces exterieures en metal peint encaustique aident

prevenir la rouille. Ne cirez pas les pieces en plastique. Cirez les

surfaces en metal peint au moins deux fois par an avec de lacire

pour des appareils managers (ou cire auto luisante). Appliquez la

cire avec un tissu propre et doux. Pour les produits ayant des

surfaces exterieures en acier inoxydable, utilisez une eponge

propre ou un tissu doux et un detergent neutre avec de I'eau

tiede. N'utilisezpas des nettoyeurs abrasifs ou corrosifs.

Assechez completement avec un tissu doux.

INTI_RIEUR(permettezaucongelateurdeserechauffer

unpeupoureviterqueletissusecolleauxparois)

Pour favoriser I'eliminationdes odeurs, laver I'interieurdu

r6frigerateuravec un melange d'eau tiede etde bicarbonate de

soude.

Melanger deux cuilleres a soupe de bicarbonate de soude dans

un litre d'eau (26 g de bicarbonate de soude dans un litre d'eau).

Veiller ace que le bicarbonate de soude soit completement

dissous de maniere _tne pas rayer les surfaces du r6frigerateur.

• , ATTENTION: Lorsquevous nettoyezl'interieur,n'arrosezPAS

d'eausur lessurfaces.

COMPARTIMENTS CONTRE-PORTE ET

JOINTS DES PORTES

N'utilisez pas de cires nettoyantes,de detergents concentres, de

lessives nide nettoyeurs contenant du petrole dans les pieces en

plastique du r6frigerateur. 102

PII_CES EN PLASTIQUE (couvercles et panneaux)

N'utilisez pas de nettoyeurs de fen6tres, d'abrasifs ni de

fluides inflammables. Ceux-ci peuvent egratigner ou

endommager les materiaux.

SERPENTINS DE CONDENSATION

Retirez le panneau arriere. Utilisez un aspirateur equipe

d'une rallonge pour nettoyer

le serpentin refrigerant.

Aspirez le serpentin Iorsqu'il

est sale ou poussiereux.

Cette operation de nettoyage

doit 6tre menee chaque mois.

REMPLACEMENT DE L'AMPOULE D'I_CLAIRAGE

Risque d'electrocution

Avant de remplacer la lampe d'un compartiment, vous

devez debrancher le refrigerateur, ou bien couper

I'alimentation au niveau du disjoncteur ou de la bofte &

fusibles.

REMARQUE: Le fait de mettre le contr61e en position

OFF ne coupe pas I'alimentation du circuit d'eclairage.

REMARQUE: Certains modeles sont dotes d'un eclairage

interieur DEL, L'entretien ne devrait 6tre realise que par

un technicien qualifi&

Pour changer la lampe du compartiment refrig6rateur:

1. Debranchez le cordon d'alimentation de la prise.

2. Desserrez 2 vis.

3. A I'aide d'un instrument plat, tenez les deux extremites

avec vos deux mains et tirez le vers le bas pour le

demonter.

•Une fois termine, rebrancher le refrigerateur et

reconfigurer les commandes (thermostat, commande du

refrigerateur et/ou commande du congelateur, selon le

modele) au reglage desire.

Pour changer la lampe du compartiment congelateur:

REMARQUE : Certains modeles sont dotes d'un

eclairage interieur DEL L'entretien ne devrait 6tre realise

que par un technicien qualifie.

1. Debranchez le cordon d'alimentation du refrigerateur

de la prise secteur.

2. Retirez le couvercle du temoin lumineux & I'aide d'un

tournevis.

3. Saisissez le couvercle du temoin lumineux et tirez-le

vers le bas.

• Une fois termine, rebrancher le refrigerateur et

reconfigurer les commandes (thermostat, commande du

refrigerateur et/ou commande du congelateur, selon le

modele) au reglage desire.

COUPURE D'IeNERGIE

S'il y a une coupure d'energie, appelez la compagnie

d'energie et demandez combien de temps durera la

coupure.

1. Si I'energie est coupee pendant 24 heures ou moins,

gardez les portes du refrigerateur bien fermees pour

eviter que les aliments se rechauffent et se

decongelent.

2. Si I'energie est coupee pendant plus de 24 heures:

a) Retirez tousles aliments et stockez-les dans une

glaciere.

QUAND VOUS PARTEZ EN VACANCES

Si vous choisissez de laisser le refrigerateur en

fonctionnement pendant votre absence, suivez ces

instructions afin de preparer votre refrigerateur avant de

partir.

1. Consommez tousles produits perissables et congelez

le reste.

2. Videz le bac & glace.

3. Eteignez la machine & gla_ons

Si vous choisissez d'eteindre le refrigerateur pendant

votre absence, suivez ces instructions.

1. Retirez tous les aliments du refrigerateur.

2. Selon votre modele, mettez le contrSle du thermostat

(commande du refrigerateur) en OFF. Lisez la section

Configuration des commandes.

3. Nettoyez le refrigerateur, essuyez-le et assechez-le au

complet.

4. Utilisez du ruban adhesif ou un morceau de bois pour

empecher les portes de se fermer. L'entree d'air evitera

que les odeurs et la moisissure se produisent.

QUAND VOUS DEMENAGEZ

Quand vous demenagez votre refrigerateur #.une

nouvelle maison, suivez ces instructions pour le preparer

au demenagement.

1. Retirez tous les aliments du refrigerateur et stockez

tous les aliments surgeles avec de la glace seche.

2. Selon votre modele, mettez la commande du

thermostat (commande du refrigerateur) en OFF. Lisez

la section Configurations des commandes.

3. Debranchez le refrigerateur.

4. Nettoyez-le, essuyez-le et sechez-le au complet.

5. Demontez toutes les pieces demontables, emballez-les

correctement et rangez-les toutes ensemble pour eviter

qu'elles bougent et se brisent pendant le

demenagement. Adressez-vous aux sections

pertinentes de Utilisation de votre refrigerateur pour Iire

les instructions de demontage.

6. Selon le modele, levez le front du refrigerateur pour

qu'il roule plus facilement OU vissez-le aux pattes de

nivellement pour eviter d'egratigner le plancher. Lisez

la section Fermeture de la porte.

7. Fermez les portes et assurez-les avec du ruban adhesif

et collez le cordon d'alimentation au refrigerateur avec

du ruban adhesif.

Une fois arrive dans votre nouvelle maison, reinstallez

tout suivant les instructions de la section Installation de

votre refrigerateur.

103

MACHINE .& GLA(_ONS AUTOMATIQUE

La glace est faite dans icemaker automatique et envoyee

au distributeur automatique. Icemaker automatique peut

faire 6 cubes de glace & la fois, 80-130 cubes par periode

de 24 heures. Cette quantite peut varier par la

circonstance, en incluant la temperature de compartiment

de congelateur, la temperature de piece, la frequence

d'ouverture des portes, la charge de congelateur et

d'autres conditions d'utilisation.

•Un refrig6rateur nouvellement installe prend de 12 a 24

heures pour produire de la glace.

• La production de glace cesse Iorsque le bac a glace est

plein.

• Pour eteindre cet appareil automatique a glagons, mettre

I'interrupteur sur OFF(O). Pour allumer cet appareil

automatique a glagons, mettre I'interrupteur sur ON(I).

• Vous pouvez choisir la taille en appuyant sur le bouton

de selection de la taille des glagons.

REMARQUE : II est normal d'entendre un bruit Iorsque

les glagons tombent dans le bac.

• La valve d'eau marche m_me si le tuyau d'eau n'est pas

connecte et le Distributeur de glagons est en marche. Le

bruit est produit parce que le conduit d'eau n'est pas

relie, ce qui ne signifie pas que la machine a glagons est

en panne.

Risque de blessures personnelles

I_vitez le contact avec les pieces amovibles du

mecanisme d'ejection ou avec I'element chauffant

fabricant les cubes. NE PLACEZ PAS les doigts ni les

mains dans le mecanisme de fabrication de glace

automatique quand le refrigerateur est branch&

Machine & glagons

Voyant de

dimension Bouton de selection

des cubes de dimension des

cubes

Interrupteur

Bras patpeur

REMARQUE : Le soulevement du bras d'arr6t

automatique n'interrompt pas le fonctionnement de la

machine a glagons.

104

,& MISES EN GARDE

•La premiere production de glace et d'eau peut contenir

des particules ou des odeurs provenant de la conduite

d'eau ou du reservoir.

• Jeter les premiers paquets de glace (20 unites environ)

et vidanger pendant 2 minutes apres I'installation du

refrig6rateur.

• Cette precaution s'impose egalement si le refrig6rateur

n'a pas servi depuis Iongtemps.

• Ne rangez jamais de cannettes de boissons ou autres

aliments dans le recipient d'accumulation de glace pour

les refroidir plus rapidement. Vous pourriez

endommager la machine & glagons ou faire eclater les

contenants.

• Si des glagons decolor6s sont distribues, verifiez le filtre

eau et la conduite d'eau. Si le probleme persiste,

communiquez avec un centre de service Sears ou un

autre centre de service qualifi& N'utilisez pas de glagons

ni d'eau tant que le probleme n'est pas corrig&

• Gardez les enfants a 1'6cart du distributeur. IIs

pourraient jouer avec les commandes et les

endommager.

• Le givre peut aussi obstruer le passage de la glace si

I'on utilise uniquement de la glace broyee.

Enlevez le givre qui s'accumule #.cet endroit.

• N'utilisez jamais de la verrerie de cristal ou de la

vaisselle fragiles pour recueillir la glace. Ces contenants

sont susceptibles de se briser et des eclats peuvent se

retrouver dans la glace.

• Mettez d'abord la glace dans le verre avant de le remplir

d'eau ou d'une autre boisson. La glace risque de vous

eclabousser si du liquide s'y trouve deja.

• N'utilisez jamais un verre tres etroit ou profond.

La glace peut se coincer, obstruer le passage et affecter

le fonctionnement du refrigerateur.

• Gardez le verre a une distance suffi sante du bec

verseur. Une distance trop courte peut emp6cher la

glace de tomber.

• Pour prevenir les blessures corporelles, gardez les

mains a I'e cart de la porte et du passage de la glace.

• N'enlevez jamais le couvercle de la machine a glagons.

• Si vous trouvez des glagons ou de I'eau distribues

inopinement, fermez la conduite d'eau et communiquez

avec un centre de service Sears. Telephonez au

1-800-4-MY-HOME (24 heures par jour, 365 jours par

annee) et selectionnez I'option pour trouver un prepose

I'entretien autorise.

QUAND VOUS DEVEZ METTRE

L'INTERRUPTEUR DE LA MACHINE .A

GLA(_ONS EN O (OFF)

• Lorsque I'approvisionnement d'eau sera coupee pendant

plusieurs heures.

• Lorsque le bac a glace sera enleve pendant plus d'une

ou deux minutes.

• Lorsque le refrigerateur ne sera pas utilise pendant

plusieurs jours.

REMARQUE: Le bac a glagons doit toujours 6tre vide

Iorsque le bouton marche/arr6t de la machine a glace

est sur la position OFF.

BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE

• La vanne & eau de la machine a glagons bourdonnera

Iorsque la machine se remplit d'eau. Si I'interrupteur est

en position I (on), elle bourdonnera m6me si elle n'a pas

encore ete raccordee a I'eau.

Pour arr6ter le bourdonnement, mettez I'interrupteur en

O(off).

REMARQUE: Le bac a glagons doit toujours 6tre vide

Iorsque le bouton marche/arr6t de la machine a glace

est sur la position OFF.

REMARQUE: Si vous gardez I'interrupteur en position

I (on) avant de raccorder le conduit d'eau, vous pouvez

endommager la machine a glagons.

• Vous entendrez le bruit des cubes tombant dans le bac

et de I'eau coulant dans les tuyaux Iors du remplissage

de la machine a.glagons.

PRI_PARATION POUR LES VACANCES

Mettez I'interrupteur de la machine a glagons en O (off) et

coupez I'approvisionnement d'eau du refrigerateur.

REMARQUE: Le bac a glagons doit toujours _tre vide

Iorsque le bouton marche/arr_t de la machine a glace est

sur la position OFF.

Si la temperature ambiante tombe au-dessous du niveau

de congelation, contactez un technicien qualifie pour

drainer le systeme d'approvisionnement d'eau, afin

d'eviter des dommages materiels graves & cause d'un

conduit ou d'un raccordement d'eau bris&

105

AVANT DE COMMENCER

L'installation de ce conduit d'eau n'est pas couverte par la

garantie du fabricant du refrig6rateur ou de la machine &

glagons. Suivez ces instructions avec soin pour minimiser

le risque de dommages coOteux.

Le martelement de I'eau (les coups de I'eau a I'interieur

des tuyaux) a I'interieur de la tuyauterie de la maison peut

endommager les pieces du r6frigerateur et provoquer des

fuites ou des inondations. Contactez un plombier qualifie

pour corriger le martelement de I'eau avant d'installer le

conduit d'approvisionnement d'eau au r6frigerateur.

Pour eviter de brQler ou d'endommager le produit, ne

raccordez pas le conduit d'eau au conduit d'eau chaude.

Si vous utilisez votre refrig6rateur avant de raccorder le

conduit d'eau, assurez-vous que I'interrupteur est en

position O (off).

N'installez pas la tuyauterie de la machine a glagons dans

des secteurs ou les temperatures tombent au-dessous du

niveau de congelation.

Si vous utilisez un dispositif electrique (tel qu'une

perceuse) Iors de I'installation, assurez-vous que le

dispositif aura une double isolation ou sera mis a la terre

de fagon a reduire le risque de choc electrique ou sera

alimente a piles.

Toutes les installations doivent 6tre conformes aux

contraintes des codes de plomberie Iocaux.

REIVlARQUE: Utilisez des protecteurs pour les yeux.

CE DONT VOUS AVEZ BESOIN

•Tuyau de cuivre, de 1/4 de diametre

exterieur pour raccorder le

refrig6rateur a la source d'eau.

Assurez-vous que les deux

extr6mites du tuyau ont une coupe

carree.

Pour determiner la Iongueur du tuyau a utiliser :

mesurez la distance entre la vanne a eau #, la partie

arriere du refrigerateur et le conduit d'approvisionnement

d'eau et ajoutez-le 8 pieds (2,4 m). Assurez-vous qu'il y a

une section de tuyau supplementaire (environ 8 pieds [2,4

m] bouclee dans 3 coudes d'un diametre d'environ 10. [25

cm]) pour permettre la separation du refrigerateur du mur

apres I'installation.

• Une source d'eau froide. La pression d'eau doit _tre

entre 20 et 120 p.s.i, pour les modeles sans filtre #.eau et

entre 40 et 120 p.s.i, pour les modeles avec filtre a eau.

• Perceuse.

• 1/2. ou cle de serrage

reglable.

• Tournevis courant et

cruciforme.

106

• Deux ecrous de serrage d'un ,_,,,,,,,,__

diarnetre exterieur de 1/4. et viroles

(rnanches) pour raccorder le tuyau de

cuivre a la vanne de sectionnement et

la vanne a eau du refrig6rateur.

• Si votre conduit d'eau en cuivre ales jlf'ff"_'_

extremit6s 6vasees, vous aurez besoin

d'un adaptateur (disponible dans les ....\-

magasins d'articles de plomberie) pour

raccorder le conduit d'eau au r6frigerateur OU vous pouvez

couper le bout evas6 avec un coupeur de tuyaux et utiliser un

dispositifde serrage.

• La vanne de sectionnernent pour

raccorder le conduit d'eau froide.

La vanne de sectionnement doit

avoir une entree d'eau avec un

diametre interieur minimalde 5/32.

au point raccordement au CONDUIT D'EAU FROIDE. Les

vannes de sectionnement du type etrier sont incluses dans

plusieurs kits d'approvisionnement d'eau. Avant d'en acheter,

assurez-vous qu'une vanne du type etrier est conforme aux

codes de plomberie Iocaux.

REMARQUE: On ne doit pas utiliserde vanne a eau a sellette

auto perforante.

INSTRUCTIONS D'INSTALLATION

Installez la vanne de sectionnement dans le conduit d'eau

potable plus frequemment utilis&

1. COUPEZ L'APPROVISIONNEMENT D'EAU

PRINCIPAL

Fermez la vanne la plus proche pour soulager la

pression du conduit.

2. CHOISISSEZ L'EMPLACEMENT DE LA VANNE

Choisissez un emplacement facilement

accessible pour la vanne. IIest mieuxde la

placer dans un tuyau d'eau vertical. S'ilest

necessaire de la placer dans un tuyau d'eau

horizontal, installez-la dans la partie superieure

ou sur le c6te, plut6tque dans la partie

inferieure,pour eviter les sediments du tuyau d'eau.

3. PERCEZ UN TROU POUR LA VANNE

Percer un trou de 1/4 po dans la

conduite d'eau en utilisant un foret bien

affut& Enlever les bavures resultant du

pergage. Bien faire attention de ne pas

laisser I'eaucouler dans la perceuse.

Lefait de ne pas percer de trou de 1/4

po pourrait entrafner une baisse de la production de glagons

ou une production de glagons plus petits.

REMARQUE : Laconduite de raccordement ne peut pas _tre

untube en plastique blanc. Les plombiers agrees ne doivent

utiliserque des tuyaux en cuivre NDA n° 49595 ou 49599 ou

des tuyaux en polyethylene reticules (PEX).

INSTRUCTIONS D'INSTALLATION

(SUITE)

4. SERREZ LA VANNE DE SECTIONNEMENT

Serrez la vanne de sectionnement au tuyau d'eau

froide avec un collier de serrage pour tuyaux.

Collier de --

serrage pour

tuyaux

Vanne de

sectionnement

du type etrier

Tuyau d'eau

froide vertical

REMARQUE: Les Codes de plomberie de I'etat de

Massachusetts 248CMR doivent 6tre respectes. Les

vannes du type etrier sont illegales et leur utilisation

est interdite dans le Massachusetts. Consultez avec un

plombier agree.

5. SERREZ LE COLLIER DE SERRAGE POUR

TUYAUX

Serrez les vis du collier de serrage jusqu'& ce que la

rondelle d'etanch6it6 commence a se dilater.

REMARQUE: Ne serrez pas en exces ou vous risquez

d'endommager la tuyauterie.

Collier de

serrage pour

tuyaux --

Vis du collier --

Rondette

Entree

=RACCORDEZ LA TUYAUTERIE .& LA

VANNE

Placez I'ecrou de serrage et la virole (manche) pour le

tuyau de cuivre dans le bout du tuyau et raccordez-le

la vanne de sectionnement. Assurez-vous que la

tuyauterie est completement introduite dans la vanne.

Serrez I'ecrou de fortement.

Vanne de

sectionnement

du type etrier

t_croupresse

etoupe --

t_crou de

serrage

Vanne de Virole (manche)

decharge

REMARQUE: Les Codes de plomberie de I'etat de

Massachusetts 248CMR doivent 6tre respectes. Les

vannes du type etrier sont illegales et leur utilisation

est interdite dans le Massachusetts. Consultez avec

un plombier agree.

8. LAVAGE DE LA TUYAUTERIE

Ouvrez I'approvisionnement

principal d'eau et laissez

couler I'eau jusqu'a ce que

I'eau soit propre.

Fermez le passage d'eau

avec la vanne apres avoir

laisse s'ecouler environ un

quart d'eau dans la tuyauterie.

6. ACHEMINEZ LA TUYAUTERIE

Acheminez la tuyauterie entre le conduit d'eau froide

et le r6frigerateur. Acheminez la tuyauterie & travers le

trou perce dans lemur ou le plancher (derriere le

r6frigerateur ou pres de sa base) aussi proche que

possible.

REMARQUE" Assurez-vous qu'il y a une section de

tuyau supplementaire (environ 8 pieds [2,4 m] bouclee

dans 3 coudes d'un diametre d'environ 10. [25 cm])

pour permettre la separation du refrigerateur du mur

apres I'installation.

107

9. RACCORDEMENT DU TUYAU AU

REFRIGERATEUR

REMARQUE:

•Avant de raccorder la conduite d'eau au r6frigerateur,

verifiez que le cordon d'alimentation du refrig6rateur

n'est pas banche sur la prise secteur.

1. Enlevez la bague en plastique flexible du robinet

d'adduction d'eau.

SECTIONNEMENT DE L'EAU

Serrez tousles raccordements presentant des fuites.

Replacez le couvercle d'acces au compartiment du

compresseur.

2. Placez I'ecrou de serraer et la virole (manchon) &

extremit6 du tuyan comme indique sur la figure.

3. Placez extre du tube de cuivre dans la connexion

aussi loin que possible. Tout en fixant la tuyauterie,

serrez le connecteur.

_i, ATTENTION: Verifiez I'absence d'ecoulement d'eau

au niveau des raccordements des canalisations.

Collier de tu_

1/4"Ecroude _ _1111_

serrage

1/4 "Tube

Virole

(manchon)

Connexion du

Refrigerateur

_i, ATTENTION: Verifiez I'absence

d'ecoulement d'eau au niveau des raccordements

des canalisations.

11. BRANCHEZ LE REFRIGERATEUR

Placez le serpentin de la tuyauterie pour qu'il ne vibre

pas contre la partie arriere du r6frigerateur ou contre

le mur. Rapprochez le r6frigerateur au mur.

12. DI_MARREZ LA MACHINE .A GLA(_ONS

Reglez I'interrupteur de la machine a gla(_ons dans la

position ON.

La machine a gla(_ons ne commencera pas &

fonctionner jusqu'a atteindre sa temperature de

fonctionnement de 15°F (-9°C) ou moins. Le

fonctionnement commencera alors automatiquement

si I'interrupteur de la machine a gla(_ons est en

position I (on).

108

BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE

Votre nouveau r@igerateur peut faire des bruitsque votre ancien

r6frigerateurne faisait pas. Puisque ces bruits serontnouveaux

pourvous, vous pouvezvous en preoccuper.La plupart de ces

nouveauxbruits sont normaux. Les surfacesdures, comme le

plancher,les urs et les armoirespeuvent augmenterla resonance

des bruits. Le guide suivant decrit les typesde bruits et quelle peut

etre leur source.

LE RI_FRIGI_RATEUR NE FONCTIONNE PAS

•La minuteriede decong61ationemet un declic Iorsquele cycle de

decong61ationautomatiquecommence et se termine. La

commande du thermostat (ou commande du r@igerateur,selon

le modele) produiraaussi un declic Iorsqueson cycle demarre et

s'arr_te.

•Des cr@itementspeuvent provenir du flux du refrig6rant,du

conduitd'eau ou des produitsplaces sur le r6frigerateur.

•Votre r6frigerateurestdessine pour fonctionner plus efficacement

afin de conserver vos aliments a la temperature desir6e.Le haut

rendementdu compresseur peut provoquer que votre nouveau

r6frigerateurfonctionne plus Iongtempsque I'ancien et il est

possibleque vous entendiez un son module ou aigu.

IIest possible que vousentendiez le moteurdu ventilateurde

I'evaporateurfaisant circuler I'aira travers les compartiments

refrig6rateuret congelateur.

•,&,la fin de chaque cycle, ilest possible que vousentendiez un

bruit de glouglou produit parla circulation du refrig6rantdans

votre r6frigerateur.

La contractionet I'expansiondes parois interieurespeuvent

provoquer des bruits d'eclatement.

•L'egouttement d'eaudans le radiateur de decong61ationpendant

le cycle de decong61ationpeut provoquerunbruitde gresillement.

• IIest possible que vousentendiez I'airsouffle par le ventilateurdu

condensateur,traversantle condensateur.

• IIest possible que vousentendiez I'ecoulementd'eau versle bac

de drainage pendant le cycle de decong61ation.

IIse peut que Iorsde I'ouverturedes portes, vous entendiezle

bruit du ventilateurde la machinea gla(;onsdans lecongelateur

ou du cStegauche du refrig6rateur.

Verifiez si... Alors...

Le cordon d'alimentation est debranch6. Branchez correctement le cordon a une prise ayant le voltage approprie.

Un fusible a saute ou le disjoncteur a coupe le Remplacez le fusible ou reinitialiser le disjoncteur.

courant.

La commande du refrigerateur est reglee en Lisez la section Configurations des cornrnandes a la page 92.

position OFF.

Le refrigerateur est en cycle de decongelation. Attendez environ 30 minutesjusqu'#,la fin du cycle de decongelation.

VIBRATIONS OU CRI_PITEMENTS

Verifiez si... Alors...

Le refrigerateur est solidement appuye sur le Le plancher n'est pas assez solide ou egal ou les pattes de

plancher, nivellement ont besoin d'un nouveau reglage. Lisez la section

Installation #. la page 84, 91.

L'I_CLAIRAGE NE FONCTIONNE PAS

Verifiez si... Alors...

Le cordon d'alimentation est debranche.

L'ampoule d'eclairage n'est pas bien serree.

L'ampoule d'eclairage est grillee.

Branchez correctement le cordon a.une prise ayant le voltage

approprie.

Mettez la commande du refrigerateur en position OFF et

debranchez le refrigerateur. Remplacez I'ampoule. Branchez le

refrigerateur et reinitialisez la commande du refrigerateur.

Remplacez I'ampoule grillee par une autre du m6me voltage,

dimension et forme disponible dans le magasin specialise de

votre region. (Lisez la section Changernent de I'arnpoule

d'eclairage aux pages 102-103.)

Mettez la commande de temperature en position OFF et

debranchez le refrigerateur avant de remplacer I'ampoule.

109

LE MOTEUR DU COMPRESSEUR SEMBLE NE PAS FONCTIONNER ASSEZ LONGTEMPS

Verifiez si... Alors...

Le r6frigerateur remplace etait un modele plus

ancien.

La temperature ambiante est plus haute que la

temperature normale.

La porte a et6 souvent ouverte ou une grande

quantite d'aliments a et6 ajoutee.

Les r6frigerateurs modernes, ayant un espace de stockage plus

grand, demandent une periode de fonctionnement plus Iongue.

Le moteur fonctionnera plus Iongtemps dans des conditions plus

chaudes. Dans des temperatures ambiantes normales, le moteur

devrait fonctionner environ 40% a 80% du temps. Dans des conditions

plus chaudes, il devrait peut-_tre fonctionner encore plus Iongtemps.

Le fait d'introduire des aliments et d'ouvrir la porte rechauffe le

r6frigerateur.

II est normal que le r6frigerateur fonctionne plus Iongtemps pour

pouvoir r6frigerer davantage.

Le fait d'introduire une grande quantite d'aliments rechauffe le

refrig6rateur. Lisez la section Guide pour le stockage

d'aliments a la page 94. Pour faire des economies d'energie,

essayez de sortir du refrig6rateur tout dont vous avez besoin en

une seule fois, gardez les aliments de fagon ordonnee pour qu'il

soit plus facile de les trouver et fermez la porte aussit6t possible.

Le refrig6rateur vient d'etre branche et la commande Le refrig6rateur tardera 24 heures a refrig6rer completement.

du refrig6rateur est regl6e correctement.

La commande du refrig6rateur n'est pas regl6e Lisez la section Reglage de la configuration des commandes

correctement selon les conditions environnantes, la page 94.

Les portes ne sont pas bien fermees. Fermez les portes correctement. Si vous ne pouvez pas les fermer

completement, lisez Les portes ne ferment pas a la fin de ce manuel.

Les serpentins de condensation sont sales. Cela evite le transfert d'air et oblige le moteur a fonctionner

davantage.

Nettoyez les serpentins de condensation. Lisez la section.

Entretien et nettoyage aux pages 102-103.

LES PORTES NE FERMENT PAS COMPLI-TEMENT

Verifiez si... Alors...

Le refrig6rateur n'est pas nivel& Lisez Nivellement et alignement de la porte a la page 91.

II y a des aliments qui emp6chent de bien fermer Reordonnez les aliments et les tablettes.

la porte.

Le bac a glace, le couvercle du bac & legumes, les Fermez les bacs correctement et placez le couvercle du bac

tiroirs, les tablettes, les balconnets de la porte ou legumes, les tiroirs, les tablettes et les paniers correctement.

les paniers sont mal places. Lisez la section Utilisation de votre Refrigerateur aux pages

92-101.

Les joints sont colles. Nettoyez les joints et leurs surfaces de contact. Appliquez une

fine couche de paraffine dans les joints apres le nettoyage.

Le refrig6rateur se balance ou semble instable. Mettez le refrig6rateur a niveau. Lisez la section Nivellement et

alignement de la porte a la page 91.

Les portes ont et6 enlevees pendant I'installation Retirez et replacez les portes suivant les sections de Poignees et

du produit et mal reinstall6es, portes Demontage et remplacement du refrigerateur aux

pages 85-90 ou contactez un technicien qualifi&

IL Y A DES CRISTAUX DE GLACE OU DU GIVRE DANS LES ALIMENTS SURGELI_S

Verifiez si... Alors...

La porte n'est pas bien fermee. Lisez Les portes ne ferment pas completement en haut.

La porte est ouverte souvent. Si la porte est ouverte, de I'air humide et chaud entre dans le

congelateur, ce qui produit la decongelation.

110

LA GLACE A UN MAUVAIS GOUT OU ODEUR

Verifiez si... Alors...

La machine _tgla_ons vient d'etre installee. N'utilisez pas les premiers lots de gla_ons pour eviter les gla_ons

troubles et avec un mauvais goQt.

La glace a et6 Iongtemps stockee. Jetez les vieux glagons et remplissait le compartiment avec de

I'eau fraTche.

Les aliments n'ont pas et6 bien enveloppes dans leurs Emballez les aliments de nouveau pour eviter que leur odeur se

compartiments, transmette aux glagons.

L'eau contient des mineraux, tels que le sulfure. II peut _tre necessaire un filtre a eau (ou de le remplacer) afin

d'eliminer les mauvaises odeurs et goQts.

L'interieur du refrig6rateur a besoin de nettoyage. Lisez la section Entretien et nettoyage aux pages 102-103.

Le bac a glace a besoin de nettoyage. Videz et nettoyez le bac. N'utilisez pas les vieux glagons.

IL Y A DE L'EAU DANS LE BAC DE DRAINAGE DE DI_CONGI_LATION

Verifiez si... Alors...

Le refrig6rateur est en decong61ation. L'eau sera evapor6e. II est normal que de I'eau tombe dans le bac

de decong61ation.

II est plus humide que d'habitude. II est normal que I'eau du bac de decong61ation tarde plus

Iongtemps a _tre 6vaporee. Cela est normal Iorsqu'il fait chaud ou

humide.

IL SEMBLE QUE LE RI_FRIGI_RATEUR FAIT BEAUCOUP DE BRUIT

Verifiez si... Alors...

Les bruits sont normaux dans votre refrig6rateur. Lisez la section Bruits normaux que vous pouvez entendre _tla

page 109.

LA MACHINE .&,GLA(_ONS NE PRODUIT PAS DE GLACE OU ELLE PREND TROP DE TEMPS

.A LA PRODUIRE

Verifiez si... Alors...

La temperature du congelateur est assez froide Attendez 24 heures apres la mise en marche pour la production

pour produire de la glace, de glace. Lisez la section Configurations des commandes a la

page 92.

La porte est restee ouverte. Verifiez s'il y a quelque chose qui garde la porte ouverte.

LES CUBES PRODUITS PAR LA MACHINE .A GLA(_ONS SONT TRI_S PETITS

Verifiez si... Alors...

La dimension plus petite des cubes est Selectionnez une dimension plus grande des cubes avec le

selectionn6e, selecteur de dimension des cubes.

La vanne de sectionnement d'eau qui raccorde le Contactez un plombier pour nettoyer la vanne.

r6frigerateur au conduit d'eau est bouchonnee.

111

IL EST TRI_S DIFFICILE D'OUVRIR LES PORTES

Verifiez si... Alors...

Les joints sont sales ou collants.

Vous voulez rouvrir la porte peu de temps apres

I'avoir ouverte.

Nettoyez les joints et leurs surfaces de contact. Appliquez une

fine couche de cire dans les joints apres le nettoyage.

Lorsque vous ouvrez la porte, de I'air chaud entre dans le

refrig6rateur. Le refroidissement brusque de I'air chaud cree un

vide. S'il est difficile d'ouvrir la porte, attendez 5 minutes pour

permettre que la pression d'air s'equilibre et essayez alors de

I'ouvrir plus facilement.

LA TEMPI:!:RATURE EST TRI_S CHAUDE OU IL Y A DE L'HUMIDITI:!: INTI:!:RIEURE

Verifiez si... Alors...

Les conduits de ventilation d'air sont bloques.

L'air circule du congelateur & la section des

aliments frais et revienne a travers les conduits de

ventilation de la cloison divisant les deux sections.

Les portes sont ouvertes souvent.

La commande n'est pas regl6e correctement selon

les conditions environnantes.

Une grande quantite d'aliments vient d'etre

introduite dans le refrig6rateur ou dans le

congelateur.

Les aliments ne sont pas bien emballes.

Sentez le flux d'air des conduits de ventilation avec votre main et

deplacez tousles aliments qui bloquent les conduits de ventilation

et reduisent le flux d'air.

Si la porte est ouverte, de I'air chaud entre dans le r6frigerateur.

Plus de temps la porte est ouverte, plus d'humidite y entrera et

plus d'air chaud le r6frigerateur devra refroidir. Pour garder le

refrig6rateur froid, essayez de sortir du refrig6rateur tout ce dont

vous avez besoin en une seule fois, gardez les aliments de fagon

ordonnee pour qu'il soit plus facile de les trouver et fermez la

porte aussit6t possible.

Lisez la section Configurations des commandes a la page 85.

Attendez 24 heures pour que les temperatures deviennent

stables. Si la temperature est tres froide ou tres chaude,

composez un seul numero par fois.

Quand vous introduisez des aliments chauds dans le

refrig6rateur, il est possible que le refrig6rateur tarde quelques

heures pour reprendre la temperature normale.

Emballez les aliments correctement et essuyez bien les

compartiments avant de les stocker dans le refrig6rateur pour

eviter I'accumulation d'humidit& S'il est necessaire, remballez les

aliments suivant les instructions de la section Guide pour le

stockage d'aliments a la page 86.

Les portes ne sont pas bien fermees. Lisez Les portes ne ferment pas completement a la page 101.

Le temps est humide. Dans un climat humide, I'air transporte de I'humidite vers le

refrig6rateur Iorsque les portes sont ouvertes.

Un cycle de d6congelation automatique vient de La formation de gouttelettes d'eau sur la paroi arriere est normale

se completer, apres la decong61ation du refrig6rateur.

112

113

114

115

Your Home

Forexperttroubleshootingand homesolutionsadvice:

anage

For repair- in your home- of all major brand appliances,

lawnandgardenequipment, orheatingandcoolingsystems,

Forthe replacement parts, accessories and

owner'smanualsthatyouneedtodoqt-yourself.

ForSears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-8o0-_69-_663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

. . Sea,rs Parts & RepairService C:nter

1 800 488 1222 (U.S.A.) 1 800 469 4663 (Canada)

www.sears.com www.sears.ca

To :urch:se t protection agreement on tproduct s:rviced bY Sears:

1800 827 6655 (U.S.A.) 1 800 36t 6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en frangais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Me

1-888-SU-HOGAR ® (1-800=533=6937)

(1=888-784-6427) _ www.sears.ca ......

TM

® Registered Trademark /Trademark /SM Service Mark of Sears Brands, LLC

® Marca Registrada /TM Marca de F&brica /SM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce /MDMarque d_posee de Sears Brands, LLC © Sears Brands, LLC
