Model/Modelo: 796.3155*

Kenmore Elite®

Top-Loading

Automatic Washer

Lavadora automática de carga superior

P/N MFL68267013

Sears Brands Management Corporation











Use & Care Guide

Manual de Uso y Cuidado

English / Español

* = color number, número de color

Para obtener los mejores resultados, deberá

utilizarse un detergente HE para lavadoras de

alta ecacia y baja espuma.

high eciency

TABLE OF CONTENTS

PRODUCT RECORD

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore®













•Parts and labor

under normal use. Coverage goes

well beyond the product warranty. 

 real protection.

•Expert service 



•Unlimited service calls and nationwide service, 



•“No-lemon”guarantee







•Productreplacement



•Annual Preventive Maintenance Check 



•Fast help by phone – 





•Power surge protection power



•$300 Food Loss Protection



• Service Promise: $50





•25% discount repair



















Some limitations and exclusions apply.

For prices and additional information in the U.S.A.

call 1-800-827-6655.

*Coverage in Canada varies on some items.

For full details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-844-553-6667, and in Canada call 1-800-469-4663.

In the space below, record the date of purchase, model,

and serial number of your product. You will nd the

model and serial number printed on an identication

plate located inside the washer lid. Have these items of

information available whenever you contact Sears

concerning your product.

Model No.

Date of Purchase

Serial No.

Save these instructions and your sales receipt for

future reference.

PROTECTION AGREEMENTS

IMPORTANT SAFETY INSTRUCTIONS 

GROUNDING REQUIREMENTS

FEATURES AND BENEFITS

 6

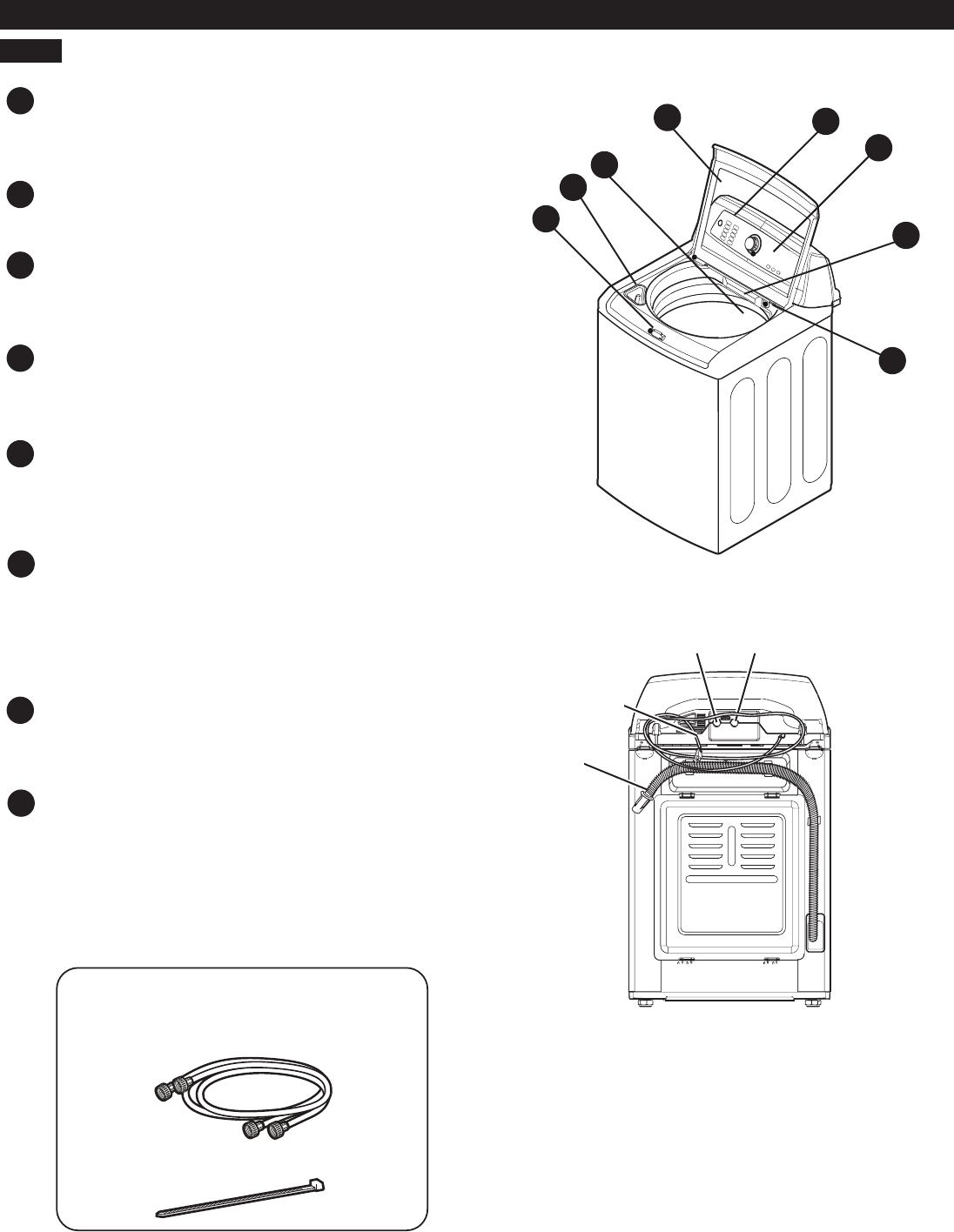

Optional Accessories .......................................................... 6

Included Accessories .......................................................... 6

INSTALLATION REQUIREMENTS

Key Dimensions and Specications .................................. 7

Choose the Proper Location ............................................. 7

Flooring ................................................................................. 7

Clearances ...........................................................................7

INSTALLATION INSTRUCTIONS

Unpacking and Removing Shipping Material ................ 8

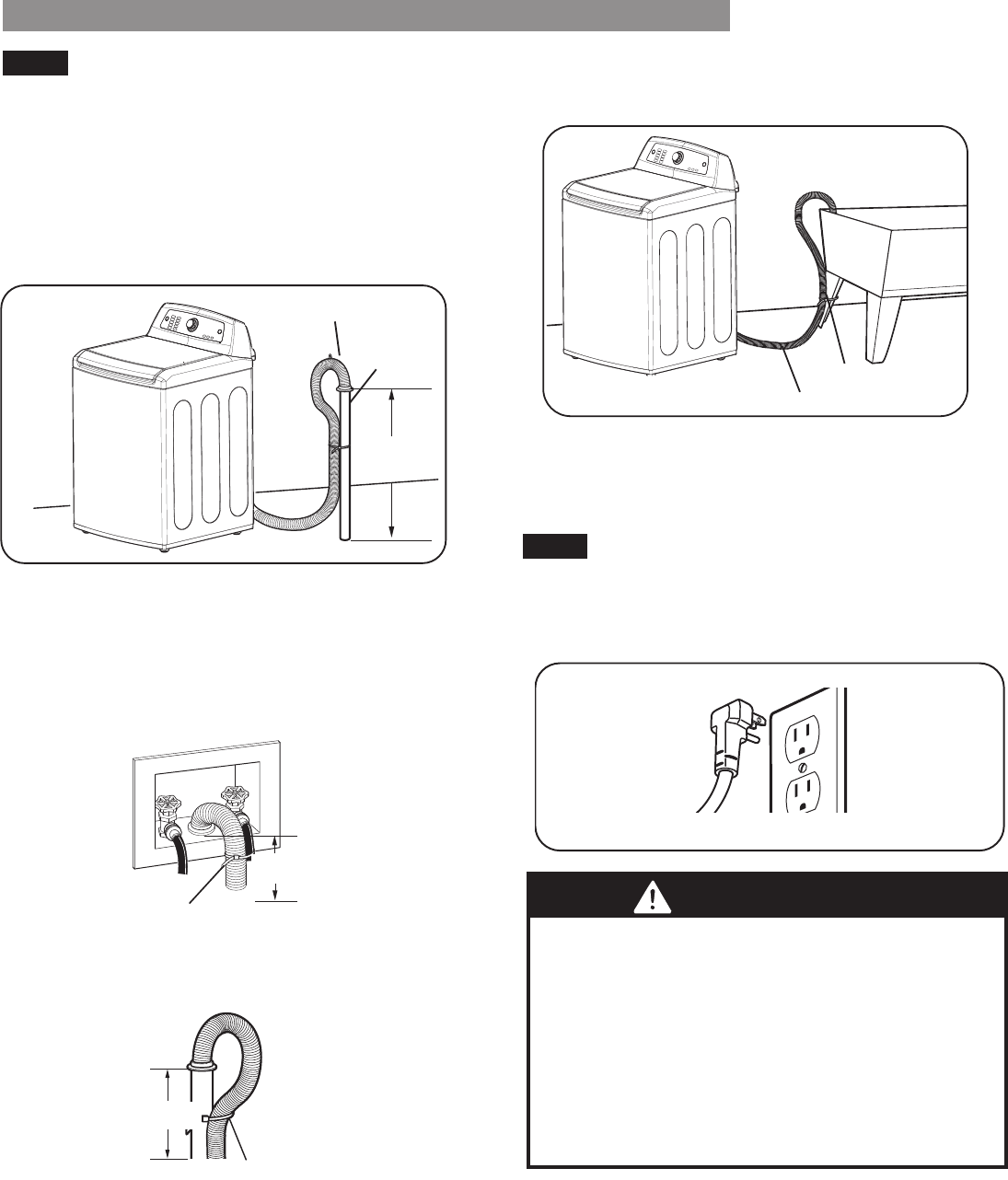

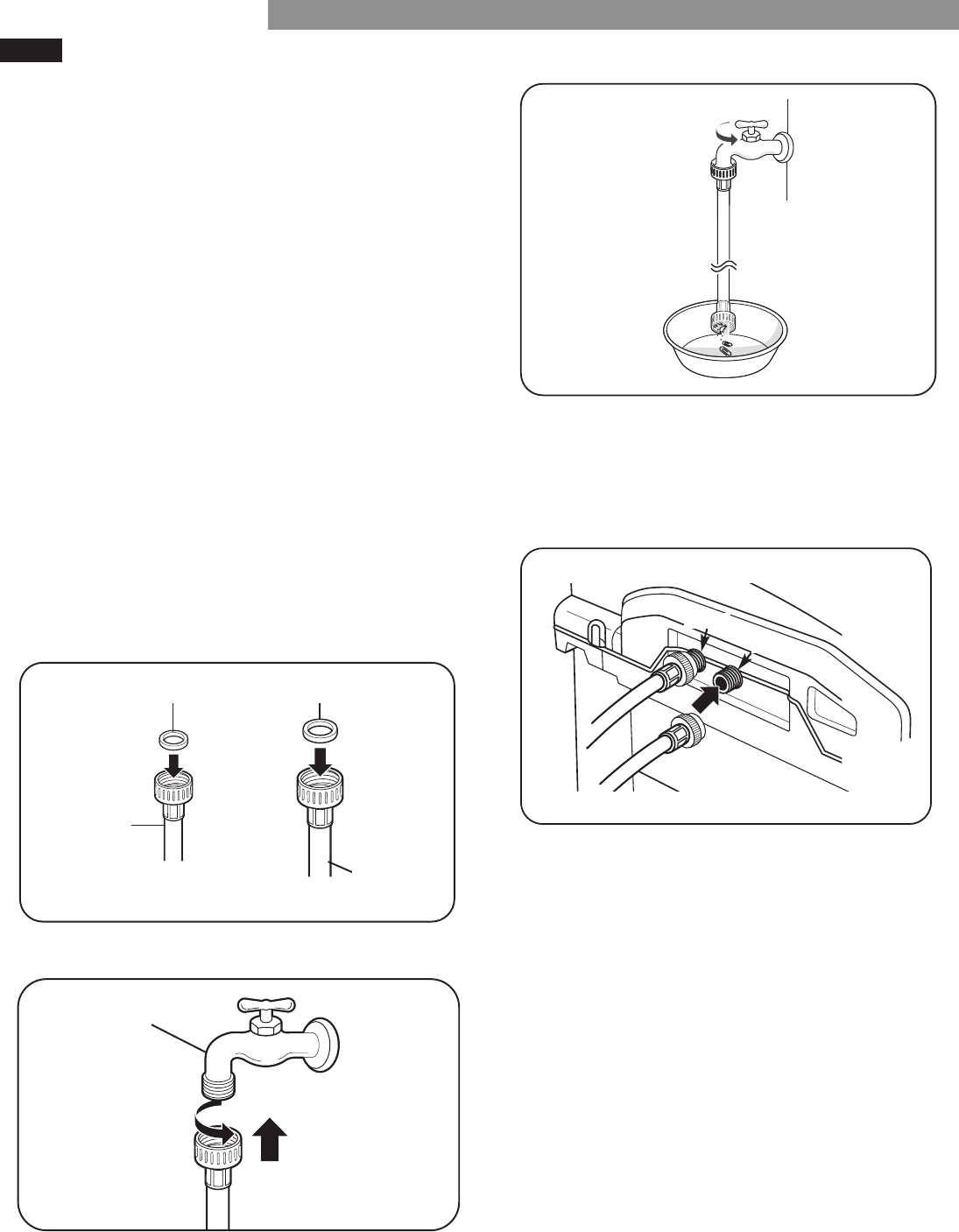

Connecting the Water Lines............................................... 9

Connecting the Drain Hose ............................................. 10

Connect to the Power Supply ..........................................10

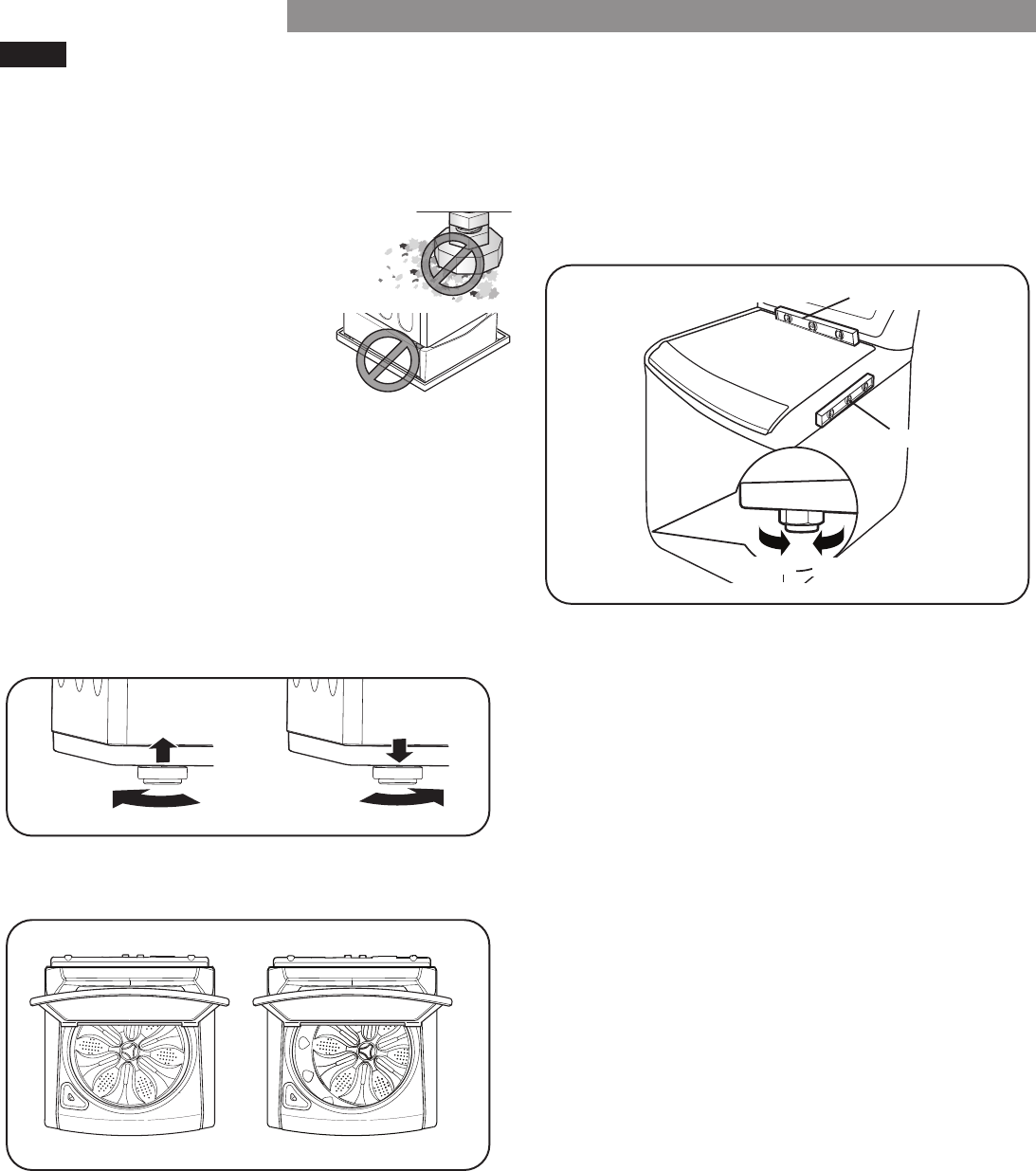

Leveling the Washer ....................................................... 11

HOW TO USE

Control Panel Features ..................................................... 12

Operating the Washer ..................................................... 13

Cycle Guide ................................................................. 14-15

Sorting Wash Loads ......................................................... 16

About the Dispensers ........................................................ 17

Detergent and Dispenser Use .........................................18

Time and Status Display ................................................. 19

Cycle Modier Buttons .....................................................20

Option Buttons ............................................................ 21-23

Accela Wash ..................................................................21

Steam Treat .................................................................... 21

Extra Rinse ..................................................................... 21

Deep Fill .......................................................................... 21

Add Garments ............................................................... 21

Chime ................................................................................21

Fabric Softener .............................................................. 22

Energy Saver ................................................................. 22

Soak ................................................................................. 22

Delay Wash ................................................................... 22

Rinse & Spin ................................................................... 22

Control Lock .................................................................... 22

Special Drain Feature ...................................................... 22

CARE AND CLEANING

Regular Cleaning .......................................................... 23

Maintenance ...................................................................24

Cleaning the Washer ....................................................25

DIAGNOSTICS ......................................................................26

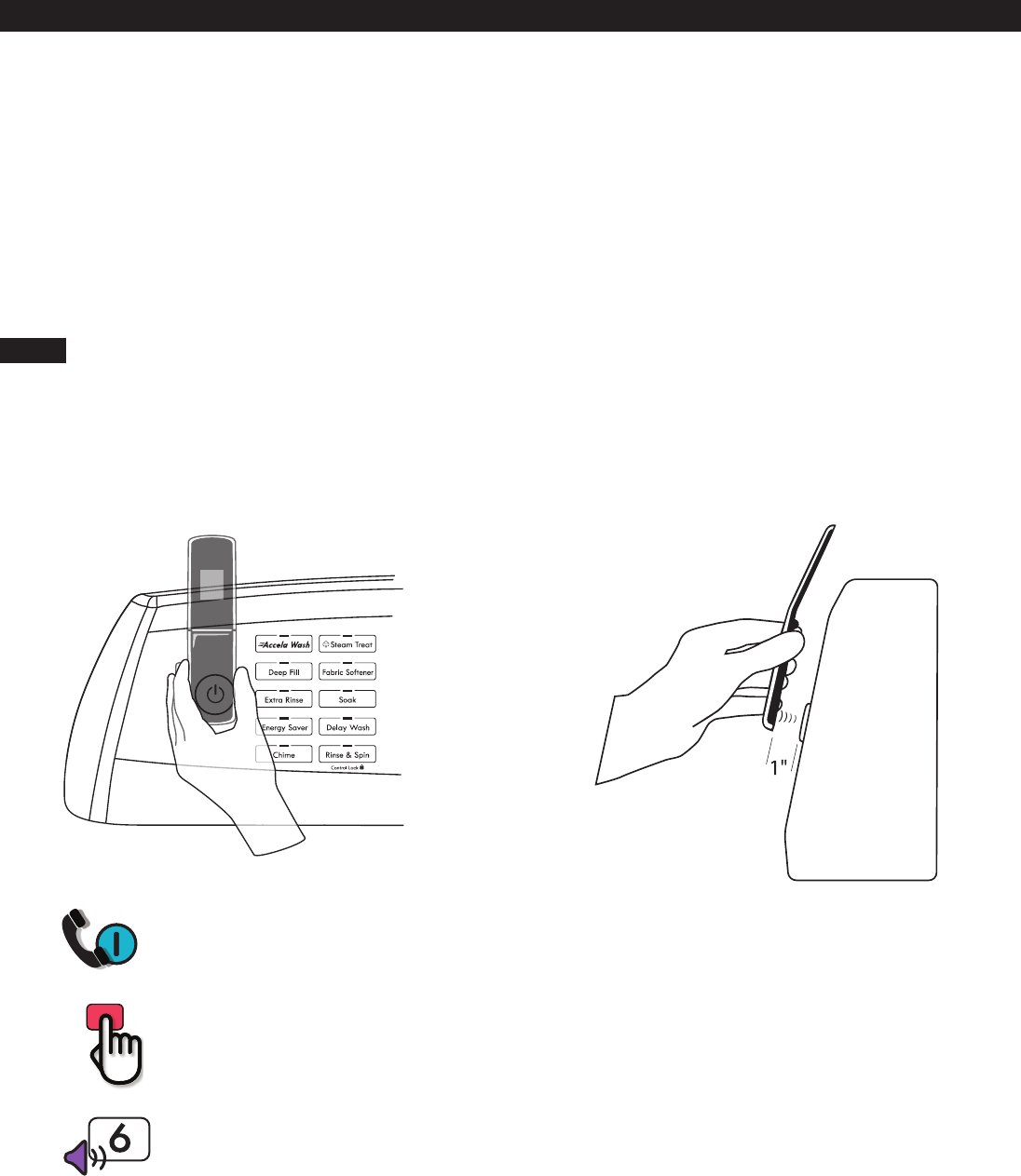

Using Diagnostics ..............................................................26

TROUBLESHOOTING GUIDE

Normal Sounds You May Hear ....................................... 27

Before Calling for Service ........................................27-32

Error Codes ................................................................. 31-32

WARRANTY33

SERVICE 

SAFETY MESSAGES

IMPORTANT SAFETY INSTRUCTIONS

There are many important safety messages in this manual and on your appliance. Always read and obey

all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can result in prop-

erty damage and/or serious bodily harm or death.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING

or CAUTION. These words mean:

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell

you what can happen if the instructions are not followed.

Toreducetheriskofre,electricshock,orinjuryto

persons when using this appliance, follow basic pre-

cautions, including the following.



















































































































Thereisariskofsuocation.









WARNING:



Wash hands after

handling.

WARNING









CAUTION

IMPORTANT SAFETY INSTRUCTIONS

Toreducetheriskofre,electricshock,orinjurytopersons

when using this appliance, follow basic precautions, including

the following.

•Unplugthewasherbeforecleaning



•Never use harsh chemicals, abrasive cleaners, or solvents to

clean the washer.

•Do not put oily or greasy rags or clothing on top of the

washer.



•Do not wash items that are soiled with vegetable or cooking

oil.



•Disconnect this appliance from the power supply before

attempting any user maintenance. Turning the controls to

the OFF position does not disconnect this appliance from the

power supply.



•Do not combine detergents, fabric softeners, and/or other

laundryproductsfromdierentmanufacturersforuseina

load,unlessspeciedonthelabel.

•Do not mix chlorine bleach with ammonia or acids such

as vinegar. Follow package directions when using laundry

products.



•Do not reach into the washer while parts are moving.

Before

loading, unloading, or adding items, push in the cycle selector

knob and allow the tub to coast to a complete stop before

reaching inside.



RefertoINSTALLATIONINSTRUCTIONSfordetailed

grounding procedures.









Donot,underanycircumstances,cutorremovethethird

(ground) prong from the power cord.



Forpersonalsafety,thisappliancemustbeproperly

grounded. 



Thepowercordofthisapplianceisequippedwitha

3-prong (grounding) plug which mates with a standard 3-prong

(grounding) wall outlet



•This washer must be plugged into a 120VAC, 60Hz

grounded outlet. 



Havethewalloutletandcircuitcheckedbyaqualied

electrician to make sure the outlet is properly grounded.





•Where a standard 2-prong wall outlet is encountered, it

is your personal responsibility and obligation to have it

replaced with a properly grounded 3-prong wall outlet.





Donotinstalloncarpet.Installthewasheronasolidoor.



Donotremovegroundingprong.Donotusean adapter or

extension cord. Plug into a grounded 3-prong outlet.





Donot,underanycircumstances,cutorremovethethird

(ground) prong from the power cord.



Thewashershouldalwaysbepluggedintoitsown

individualelectricaloutletwhichhasavoltagerating

thatmatchestheratingplate.Thisprovidesthebest

performanceandalsopreventsoverloadinghousewiring

circuitswhichcouldcausearehazardfromoverheated

wires.

Neverunplugyourwasherbypullingonthepowercord.

Alwaysgripplugrmlyandpullstraightoutfromthe

outlet.Failuretofollowthiswarningcancauseserious

injury,re,electricshock,ordeath.

Immediatelyrepairorreplaceallpowercordsthathave

becomefrayedorotherwisedamaged.Donotuseacord

thatshowscracksorabrasiondamagealongitslengthor

ateitherend.Consultwithaqualiedservicetechnician.

Failuretofollowthiswarningcancauseseriousinjury,re,

electricshock,ordeath.

Wheninstallingormovingthewasher,becarefulnotto

pinch,crush,ordamagethepowercord.Failuretofollow

thiswarningcancauseseriousinjury,re,electricshock,or

death.

Thewashermustbeinstalledandelectricallygrounded

byaqualiedservicetechnicianinaccordancewithlocal

codestopreventshockhazardandassurestabilityduring

operation.

Thewasherisheavy.Twoormorepeoplewillbeneeded

toinstallandmovetheappliance.Failuretodosocan

resultindamagetopropertyorseriousbodilyinjury.

Storeandinstallthewasherwhereitwillnotbeexposed

totemperaturesbelowfreezingorexposedtooutdoor

weatherconditions.Failuretofollowthiswarningcan

causeseriousleakdamage.

Toreducetheriskofelectricshock,donotinstallthe

washerinhumidspaces.Failuretofollowthiswarningcan

causeseriousinjury,re,electricshock,ordeath.

Toreducetheriskofpersonalinjury,adheretoallindustry

recommendedsafetyproceduresincludingtheuseoflong

sleevedglovesandsafetyglasses.Failuretofollowallof

thesafetywarningsinthismanualcouldresultinproperty

damage,personalinjuryordeath.

Neverattempttooperatethisapplianceifitisdamaged,

malfunctioning,partiallydisassembledorhasmissingor

brokenparts,includingadamagedcordorplug.

Tominimizethepossibilityofelectricshock,unplugthis

appliancefromthepowersupplyordisconnectthewasher

atthehouseholddistributionpanelbyremovingthefuse

orswitchingoffthecircuitbreakerbeforeattemptingany

maintenanceorcleaning.

WARNING

IMPORTANT SAFETY INSTRUCTIONS

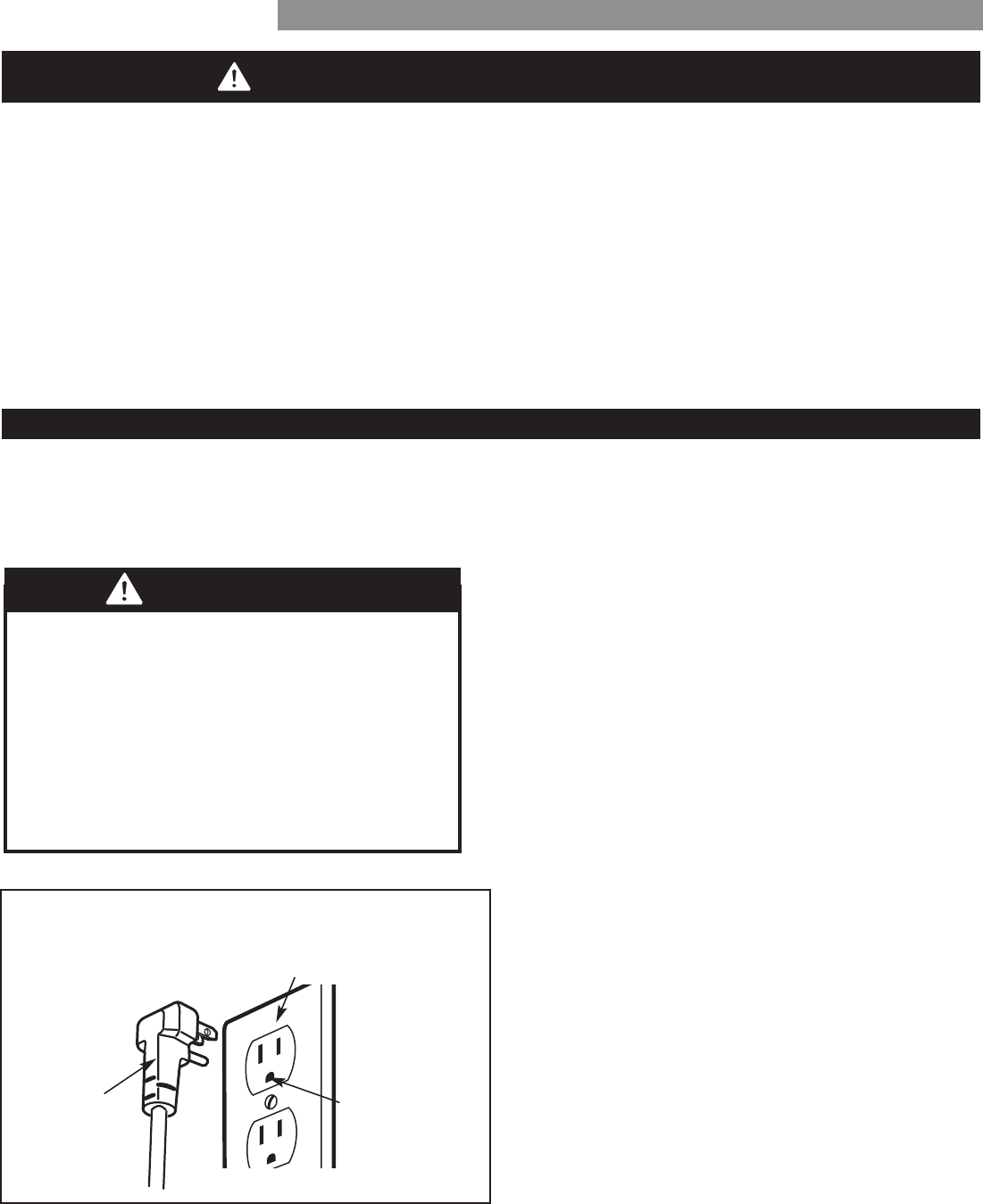

GROUNDING REQUIREMENTS











































IMPORTANT: Please read carefully.

TO CONNECT ELECTRICITY











to







GROUNDING INSTRUCTIONS



















WARNING

WARNING: RISK TO CHILDREN

Ensure proper

ground exists

before use.

3-prong

grounding type

wall receptacle



grounding



FEATURES AND BENEFITS

KEY PARTS AND COMPONENTS

LIDLOCK

The washer lid is locked during operation. The lid

can be unlocked by pressing the START/PAUSE

button to stop the washer.

ULTRA-CAPACITYSTAINLESSSTEELTUB

The ultra-large stainless steel tub offers extreme

durability.

SOFTCLOSE,TEMPEREDGLASSLID

The soft close hinges allow the lid to close gently

and quietly. The tempered glass is durable and

makes it easy to observe the washing process.

CONTROLPANELWITHLEDDISPLAY

The easy-to-read LED display shows cycle options,

settings, cycle status and estimated time remaining.

SMARTRINSE

This washer is designed to save rinse water by

using a jet spray rinse system in NORMAL/CASUAL

and HEAVY DUTY cycles.

DIAGNOSTICS

Should you experience any problems with

your washing machine, it has the capability

of transmitting data via your telephone to the

Diagnostics Team. This gives you the capability

of speaking directly to our specially trained

technicians. The technician records the data

transmitted from your machine and uses it to

analyze the issue, providing a fast and effective

diagnosis.

BLEACHDISPENSER

The Bleach Dispenser compartment holds liquid

bleach that is dispensed automatically at the

proper time during the wash cycle.

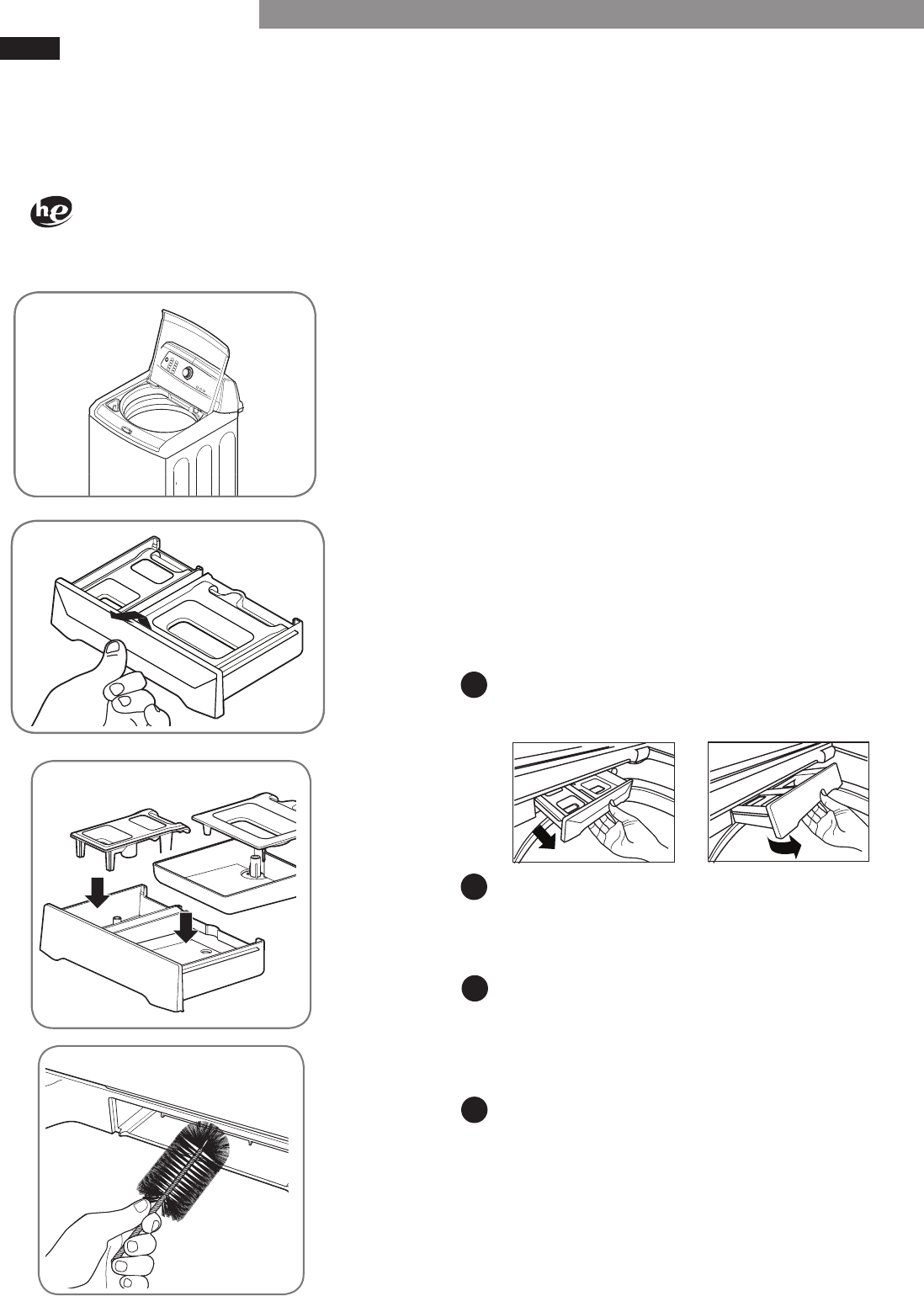

DISPENSERDRAWER

Add detergent or softener to the main wash

compartment of the dispenser drawer. Cleaning

products are dispensed automatically at the

proper time during the wash cycle.

Cold Water

Inlet valve

Hot Water

Inlet valve

Power

Cord

Drain

Hose

Optional Accessory





Included Accessory



INSTALLATION REQUIREMENTS

KEY DIMENSIONS AND SPECIFICATIONS

CHOOSE THE PROPER LOCATION

CLEARANCES

FLOORING

WARNING

•Washer is heavy. Two or more people are required when

moving and unpacking the washer. 



•Store and install the washer where it will not be exposed

to temperatures below freezing or exposed to outdoor

weather conditions.



•Properly ground washer to conform with all electric

governing codes and ordinances.





•To reduce the risk of electric shock, do not install the

washer in humid spaces.



Toensureproperairow,donotblockthelarge

openingonthebottomofthewasherwith

carpetingorothermaterials.

•Do not remove ground prong. Do not use an adapter

or extension cord. Plug into a grounded 3-prong

outlet.



NOTE: Installing the washer in a humid space, or installing or

storing the washer where it will be exposed to the weather or

freezing temperatures, may result in rust or other damage that

is not covered in the product warranty.

PowerOutlet



















NOTE: It is the personal responsibility and obligation of

the product owner to have a proper outlet installed by a

qualied service technician.

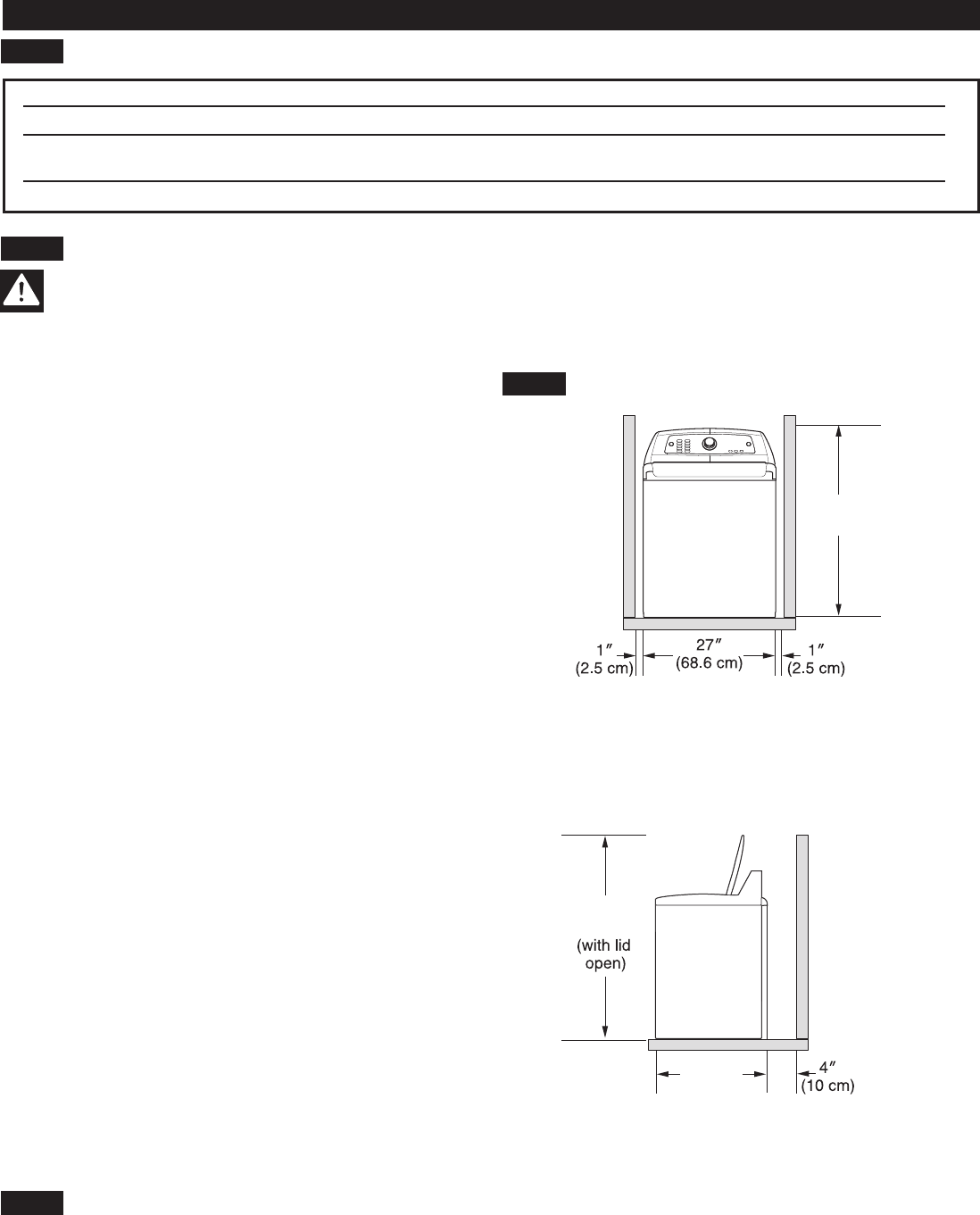

To ensure sufcient clearance for water lines and airow,

allow minimum clearances of at least 1 in. (2.5 cm) at the

sides and 4 in. (10 cm) behind the unit. Be sure to allow

for wall, door, or oor moldings that may increase the

required clearances.























NOTE:









Description Top-Loading Washer

Rated Voltage/Frequency 120VAC, 60Hz

Dimensions 27 in. (W) X 28 / in. (D) X 45 / in. (H), 56 in. (H with lid open)

68.6 cm (W) X 72.1 cm (D) X 115.9 cm (H), 142.3 cm (H with lid open)

Net Weight 145.7 lbs. (66.1 kg)

45 /"

(115.9 cm)

56 "

(142.3 cm)

28 ³/"

(72.1 cm)

INSTALLATION INSTRUCTIONS

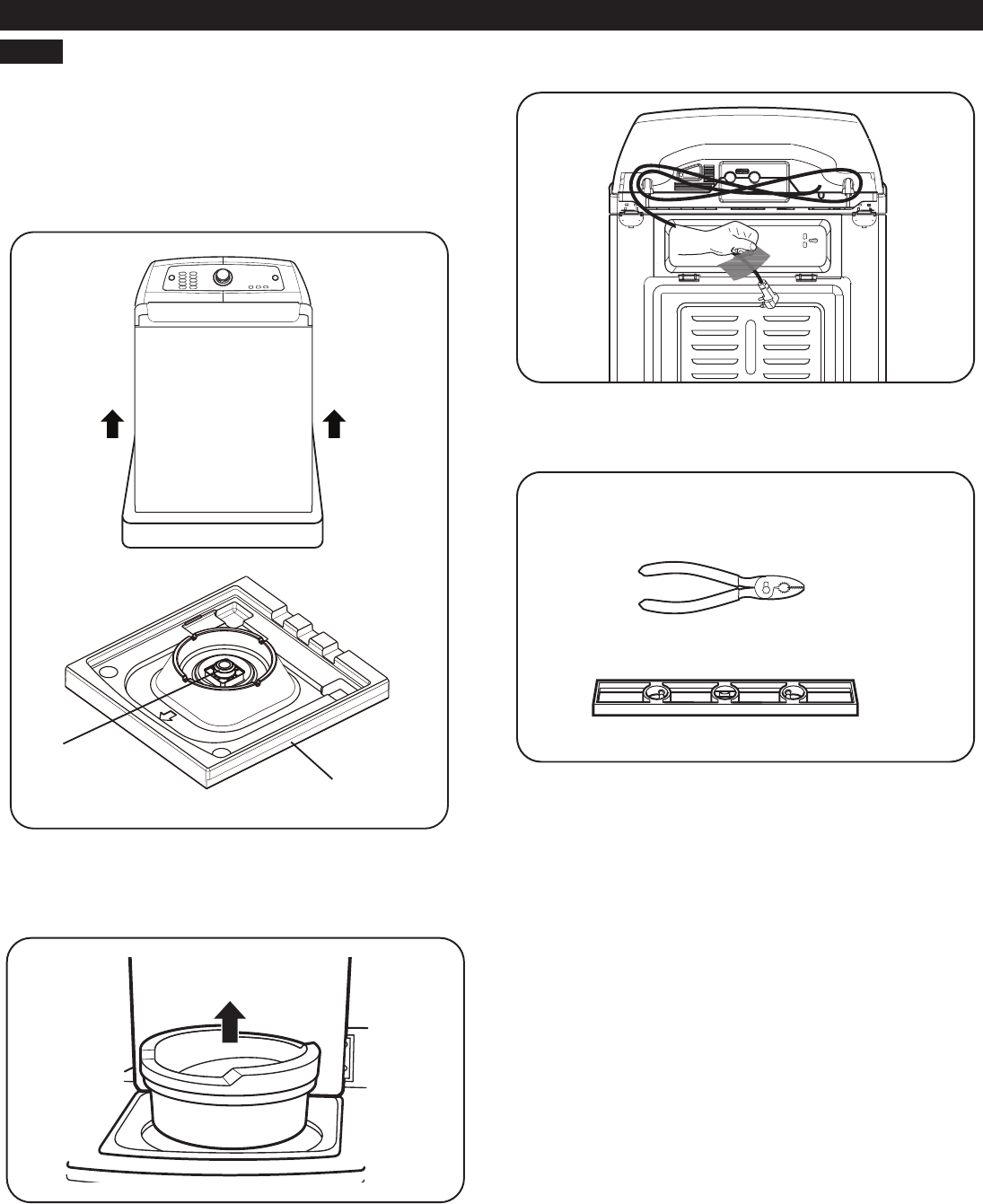

UNPACKING AND REMOVING SHIPPING MATERIAL

When removing the washer from the carton base, be

sure the plastic tub support comes off with the base.

If you must lay the washer down to remove the base

packaging materials, always protect the side of the

washer and lay it carefully on its side. DO NOT lay the

washer on its front or back.

1.







2.







NOTE: To prevent damage, do not remove the foam

block until the washer is at the nal location.

3.





TOOLS YOU WILL NEED



Carton Base



INSTALLATION INSTRUCTIONS

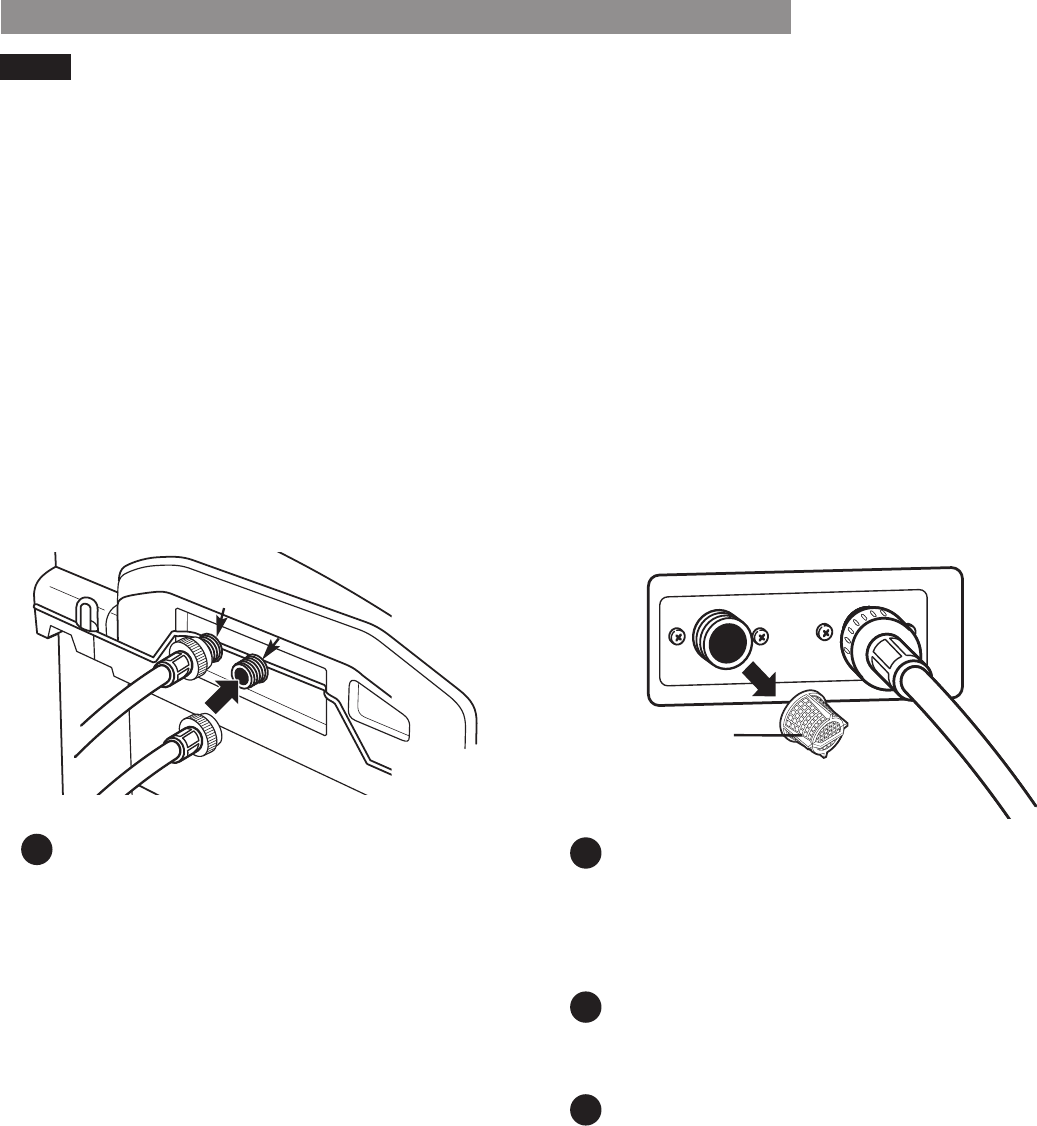

CONNECTING THE WATER LINES

•IMPORTANT:



•IMPORTANT:

Kenmore











120 



























4. Attach the (red) hot water line to the hot water inlet on

the back of the washer. Attach the (blue) cold water

line to the cold water inlet on the back of the washer.

Tighten the ttings securely. Turn ON both faucets

all the way and check for leaks at both ends of the

hoses.

NOTE: Be careful not to cross-thread the hose

ttings. This will damage the valve and could result in

property damage from leaks.

2. 





1.



3.









Water Faucet

Rubber Seal

Water Hose

(to water inlet

on washer)

Water Hose

(to tap)

Rubber Seal

Hot

Cold

Rubber Seal

Water Hose

(to water inlet

on washer)

Water Hose

(to tap)

Rubber Seal

Hot

Cold

Rubber Seal

Water Hose

(to water inlet

on washer)

Water Hose

(to tap)

Rubber Seal

Hot

Cold

INSTALLATION INSTRUCTIONS

CONNECTING THE DRAIN HOSE

CONNECT TO THE POWER SUPPLY















Option1:Standpipe

Option2:LaundryTub







Washer should be plugged into a 120-VAC, 60-Hz

grounded 3-prong outlet. Plug in the washer.

Drain Hose

Tie Strap

Laundry Tub



















WARNING





NOTE:





























Cable Tie

35"~47"

(0.9~1.2 m)

Cable Tie

35"~47"

(0.9~1.2 m)







Drain Line

Standpipe





INSTALLATION INSTRUCTIONS

LEVELING THE WASHER







NOTE:







NOTE:























3.









1.







2.



Raise Lower

Right Wrong















 

front to back

side to side

Raise

Lower

HOW TO USE

POWER (ON/OFF) BUTTON

Press to turn the washer ON. Press again to turn

the washer OFF. Pressing the POWER button dur-

ing a cycle will cancel that cycle and any load

settings will be lost. The lid will unlock after a

brief pause.

NOTE:

















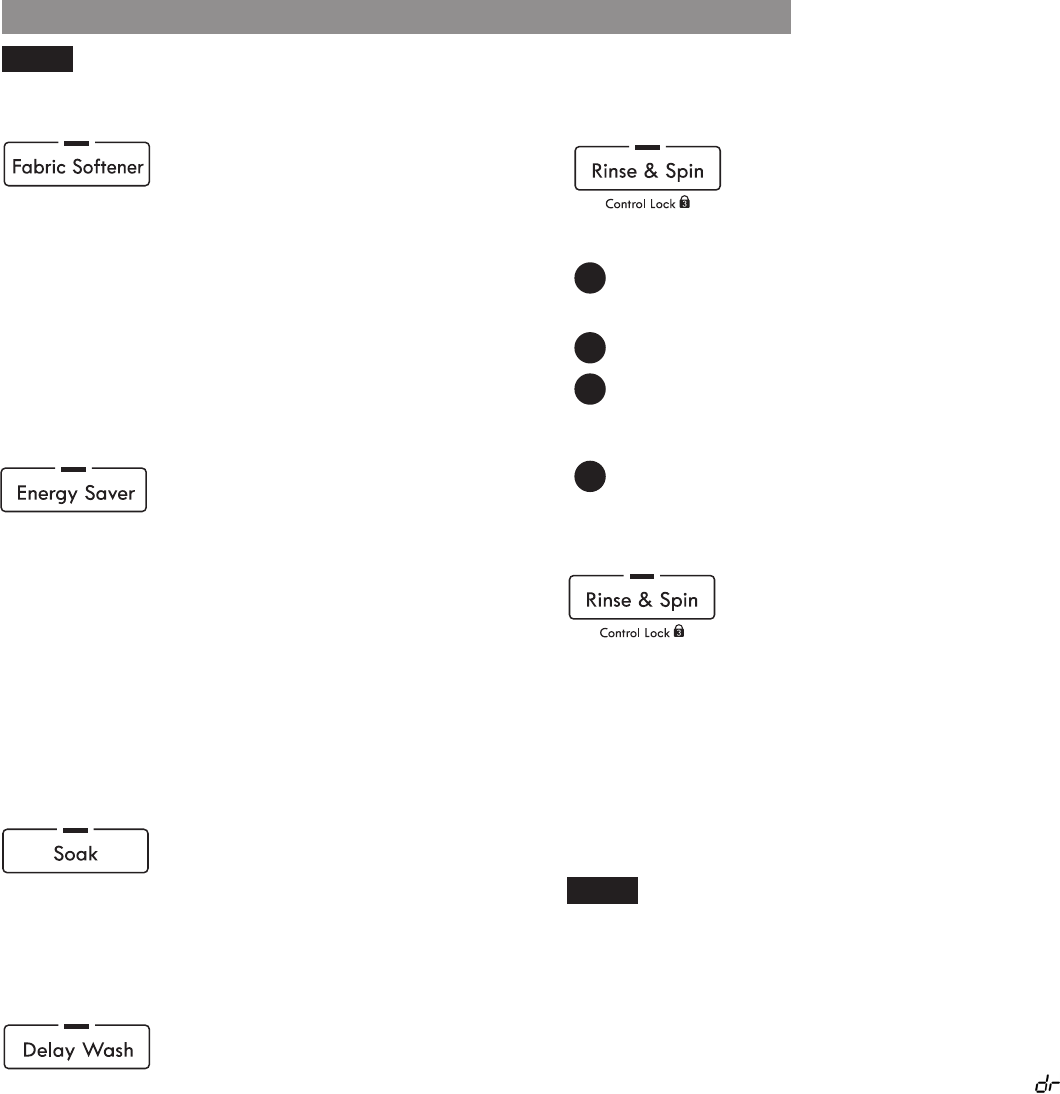

SPECIAL CYCLE AND OPTION BUTTONS

These buttons allow you to select special cycles or

options.

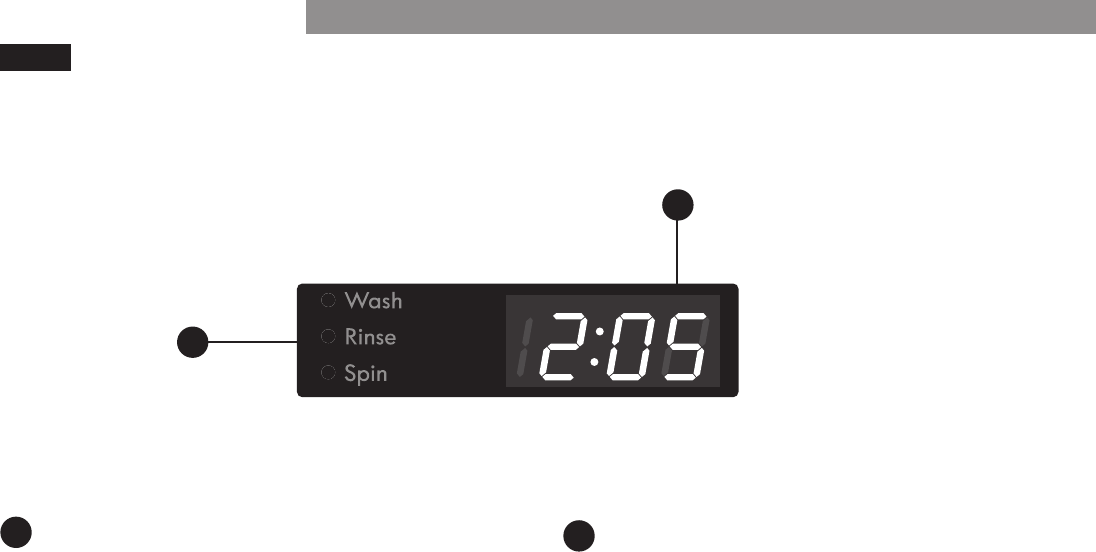

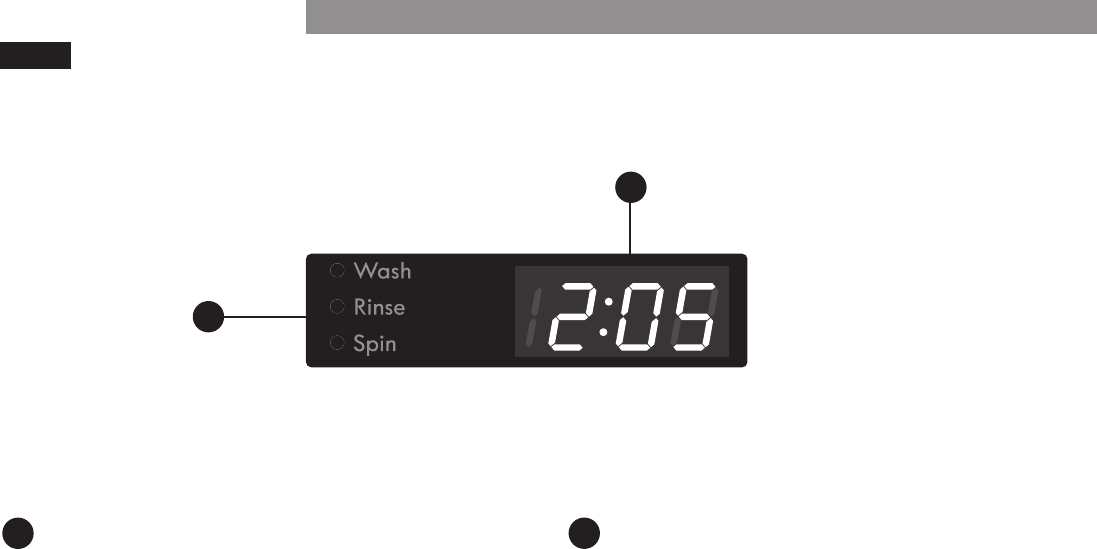

TIME AND STATUS DISPLAY

The display shows the cycle status and estimated

time remaining.

CYCLE SELECTOR KNOB

Turn this knob to select the desired cycle. Once the

desired cycle has been selected, the standard presets

will appear in the display. These settings can be

adjusted using the cycle setting buttons anytime

before starting the cycle.

START/PAUSE BUTTON

Press this button to start the selected cycle.

If the washer is running, use this button to pause the

cycle without losing the current settings.

NOTE













CYCLE MODIFIER BUTTONS

Use these buttons to adjust the settings for the se-

lected cycle. The settings light up above the

buttons to show the current selection.

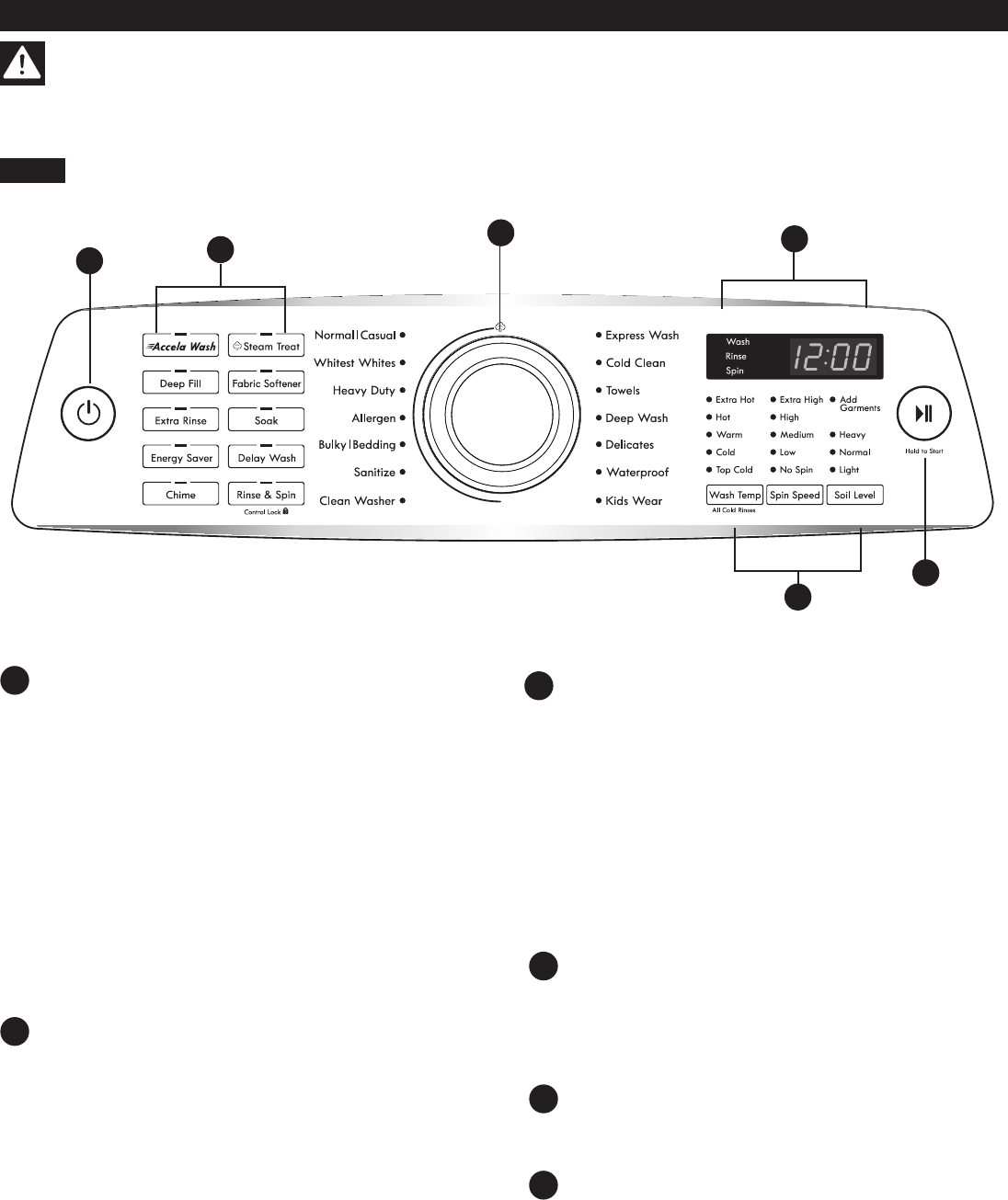

CONTROL PANEL FEATURES

WARNING: Toreducetheriskofre,electricshock,orinjurytopersons,readandfollowthis

entire Use & Care Guide, including the Important Safety Instructions, before operating this washer.

NOTE: To protect your clothing, not all settings are available on all cycle selections.

HOW TO USE

OPERATING THE WASHER

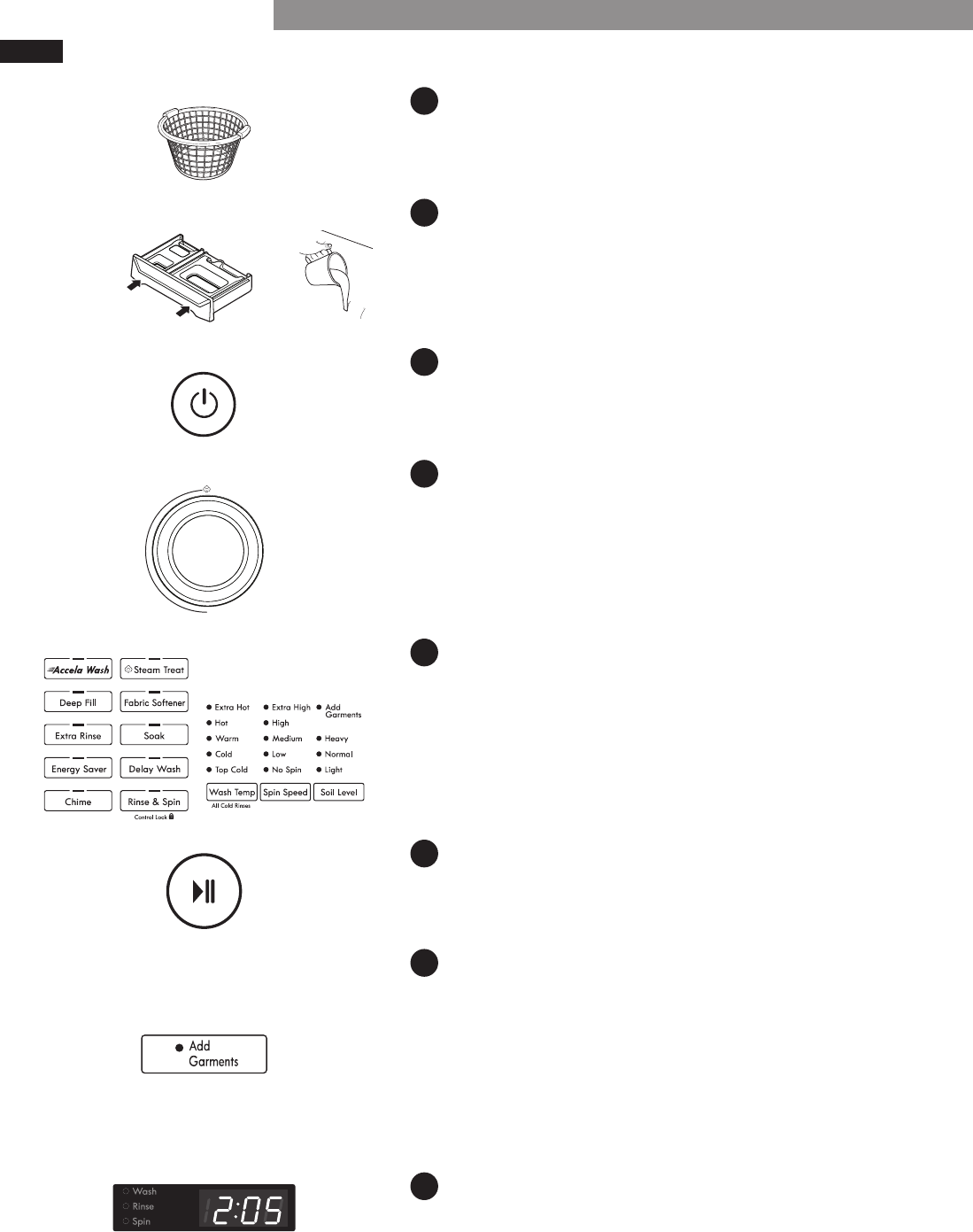

1SORT LAUNDRY AND LOAD WASHER

Sort laundry by fabric type, soil level, color and load size, as

needed. Open the door and load the items into the washer.



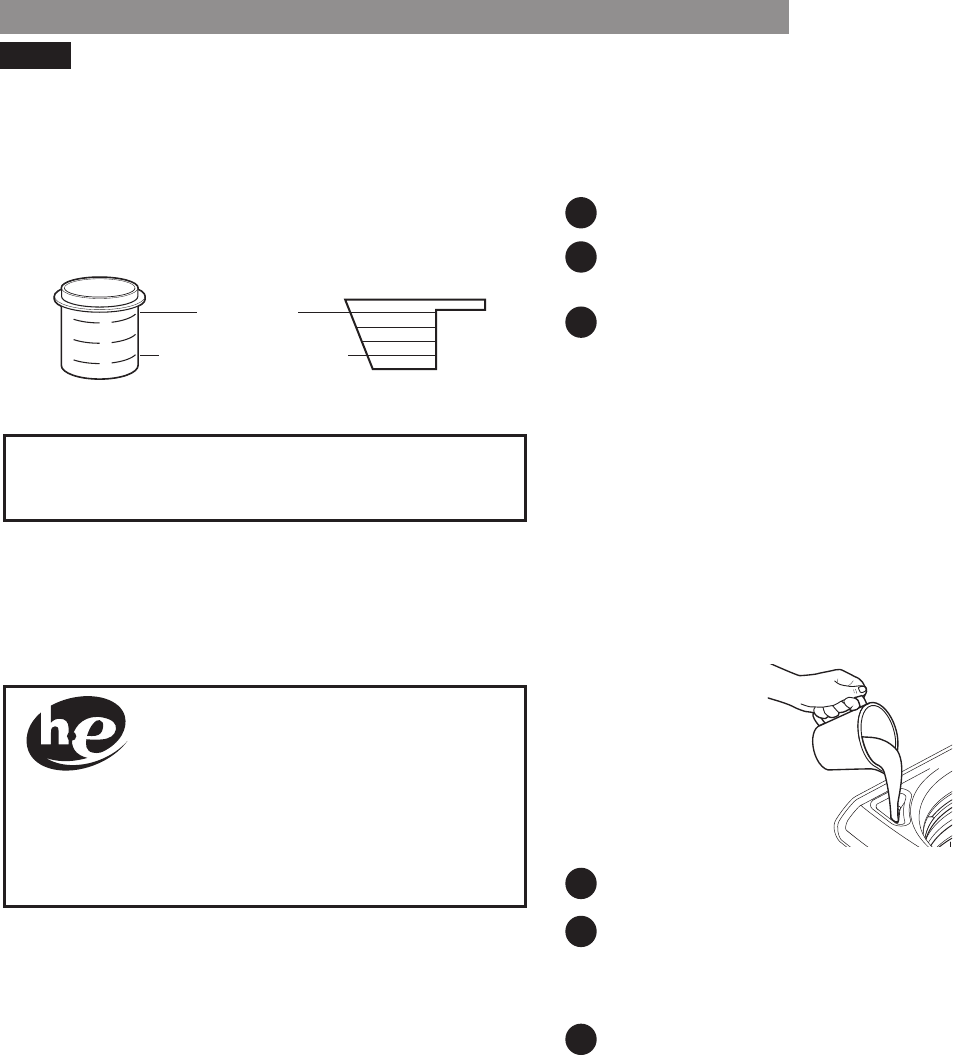

Detergent

 2ADD CLEANING PRODUCT









3TURN ON THE WASHER

Press the POWER button to turn ON the washer. The lights

around the cycle selector knob will illuminate and a chime will

sound.

4SELECT A CYCLE

Turn the cycle selector knob in either direction to select the de-

sired cycle. The preset Wash Temp, Spin Speed, Soil Level, and

Option settings for that cycle will be shown.

5SELECT CYCLE MODIFIERS & OPTIONS (optional)

Default settings for the selected cycle can now be changed if

desired. Use the cycle modier buttons.

NOTE: To protect your fabrics, not all modiers are

available on all cycles. A different chime will sound and the

LED will not come on if the selection is not allowed. Cycle op-

tions can also be added by using the option buttons.

6BEGIN CYCLE

Press the START/PAUSE button to begin the cycle. The door will

lock, and the washer will briey tumble the load without water

to measure its weight. Once the weight of the load is mea-

sured, the washer will begin the selected wash cycle.

7ADD GARMENTS LIGHT

The ADD GARMENTS light will illuminate near the

beginning of the wash cycle to indicate when it is safe to add

items to the load. Press the START/PAUSE button to pause the

cycle and add garments to the load.

NOTE: 





8RESUME CYCLE

Press the START/PAUSE button to resume the wash cycle.

HOW TO USE

CYCLE GUIDE

The cycle guide below shows the default settings, available options and recommended fabric

types for each cycle. Allowable modier adjustments are shown below the default setting for

each cycle.

 





Temperature

Spin

Speed 





Steam

Treat 

 Deep

 







 



  



Hot







Medium

No Spin







 



Hot Medium 







Low

No Spin







 



  

Hot







Medium

Low

No Spin















  



Medium

Low

No Spin







Bedding







 Low 

Hot





Medium

No Spin 













  



Medium

Low

No Spin









Hot  

= Default Setting



NOTE:























**CERTIFIED BY NSF: NSF International (formerly the National Sanitation

Foundation), certies that the SANITIZE cycle reduces 99.9% of bacteria on

laundry, and none of the bacteria will carry over onto the next laundry load.

CYCLE GUIDE

The cycle guide below shows the default settings, available options and recommended fabric

types for each cycle. Allowable modier adjustments are shown below the default setting for

each cycle.

 





Temperature

Spin

Speed 





Steam

Treat 

 Deep

 















  







Medium

Low

No Spin



















  



Medium

Low

No Spin





 

  

Hot







Medium

Low

No Spin





Deep









 Medium 

Hot









Low

No Spin













garments

 Low 



 No Spin 











 Low 



 No Spin 



Kids











  

Hot





Medium

Low

No Spin





= Default Setting



HOW TO USE

NOTE:

SORTING WASH LOADS

CAUTION













• If possible, do not wash any water-resistant items.

If you must, please select the Bulky/Bedding cycle.









GroupingSimilarItems

For the best washing results, and to reduce the possibility

of damage to clothing, care should be taken to sort the

clothing into loads that are made up of similar items.

Mixing different fabric types and/or soil levels can result

in poor wash performance, color transfer or discoloration,

fabric damage or linting. Fabrics should be sorted into

groups as described below.

Colors









Soil Level









Fabric Type













Lint Type













LoadingtheWasher





































NOTE: Use the BULKY/BEDDING cycle for large or





















Sort Laundry...

by Colors

Whites

Lights

Darks

by Soil

Heavy

Normal

Light

by Fabric

Delicates

Easy Care

Sturdy

by Lint

Lint Producer

Lint Collector

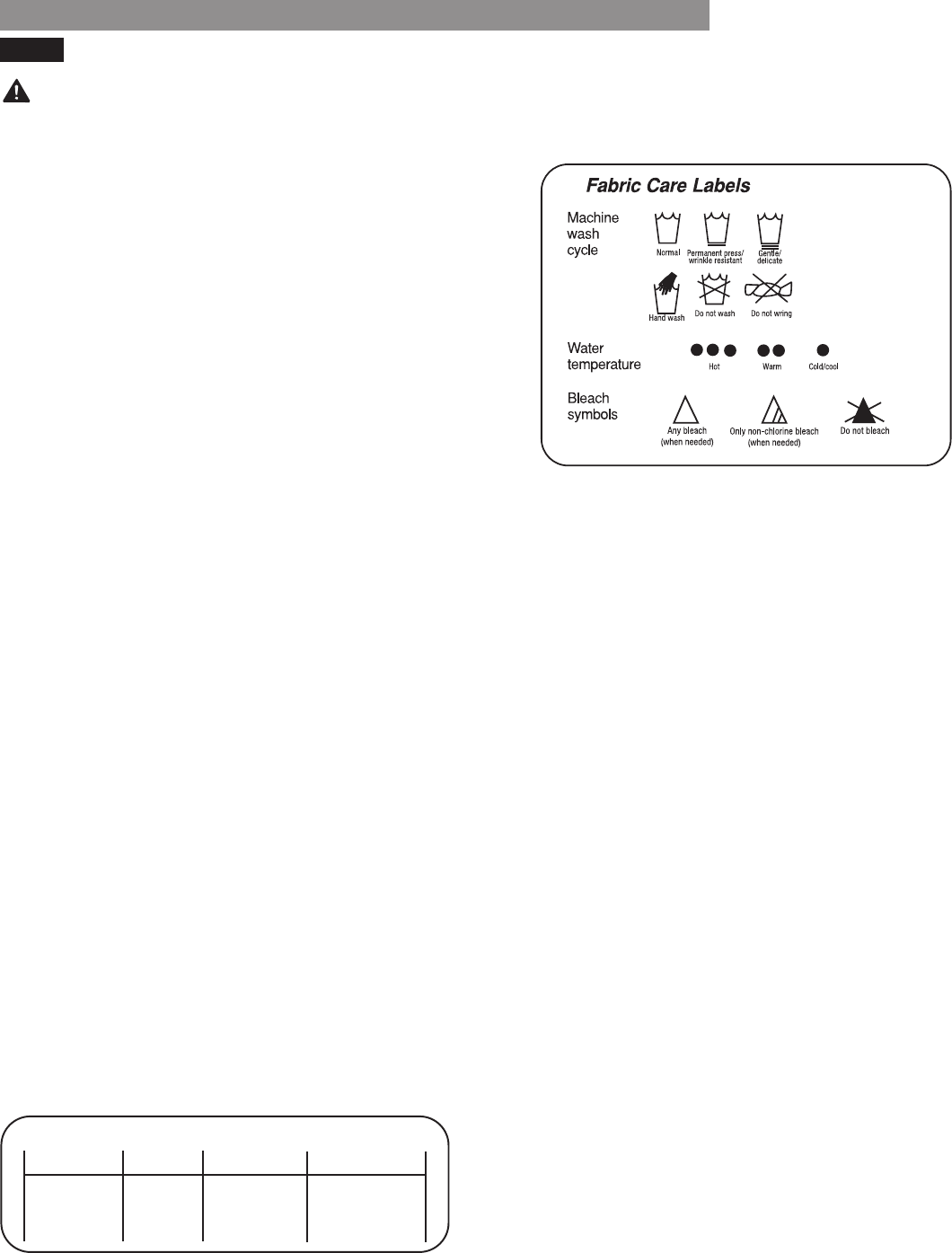

Fabric Care Labels

Many articles of clothing include a fabric care label.

Using the chart below, adjust the cycle and option

selections to care for your clothing according to the

manufacturer’s recommendations.

HOW TO USE

ABOUT THE DISPENSERS

The automatic dispenser consists of two compartments

which hold:





1. For best performance, load clothes as shown.

2. Load clothes loosely, and do not load clothes over the

maximum guideline on the tub. Clothes need room to

circulate in order to get clean.

Main Wash Detergent Compartment











Liquid Bleach Compartment



































onto 













DANGER

Dispenser Drawer

Never















Fabric Softener Compartment





Never exceed the manufacturer’s recommendations when adding

softener. Using too much fabric softener can result in buildup in cloth-

ing and the washer.







Do not





Maximum guideline

DETERGENT AND DISPENSER USE

AWordAboutDetergents















For proper wash performance, always measure the

detergent using the measurements provided by the

detergent manufacturer.

The normal amount of HE detergent needed, for

average loads, is less than ½ of the recommended

maximum. Use less detergent for soft water, light soil

or smaller loads. Never use more than the maximum

amount recommended by the detergent

manufacturer.

IMPORTANT: 





















¼ to ½ 



NOTE: Extra care must be exercised when using 2X and

3X concentrated detergents because even a little bit extra

can contribute to the problems mentioned above.

NOTE: Detergents designated as HE compatible may not

provide optimal results.

IMPORTANT: Your washing machine is designed for use

with only High-Efciency (HE) detergents. HE detergents

are formulated specically for High-Efciency washers

and contain suds-reducing agents. Always look for the

HE symbol when purchasing detergent.

Designed to use only

High-Eciency(HE)detergent

UsingtheSoftenerandDetergentDispenser

To add detergent, bleach, and fabric softener to the

automatic dispenser:

Open the dispenser drawer.

Load the laundry products into the

appropriate compartments.

Close the drawer before starting the cycle.

NOTE: It is normal for a small amount of water to

remain in the bleach and softener compartments at the

end of the cycle.

IMPORTANT: Do not place or store laundry products,

such as detergent, bleach, or liquid fabric softener, on

top of your washer or dryer. Wipe up any spills immedi-

ately. These products can damage the nish and controls.

UsingtheLiquidBleachDispenser





















































Detergent Powdered

Detergent

HOW TO USE

TIME AND STATUS DISPLAY

The time and status display shows the estimated time remaining and cycle progress.

ESTIMATED TIME REMAINING













NOTE: The time shown is only an estimate. This time

is based on normal operating conditions. Several

external factors (load size, room temperature,

incoming water temperature, etc.) can affect the

actual time.

CYCLE STATUS INDICATOR

These LEDs will illuminate when a cycle is selected

to indicate which stages will run. When a cycle is

running, the LED will blink for the active stage. Once

a stage is complete, the LED will turn off. If a cycle

is paused, the active LED will stop blinking.

WASH TEMP

WASH TEMP selects the wash and rinse temperature

combination for the selected cycle. Press the WASH

TEMP button until the indicator light for the desired

setting is lit.















SPIN SPEED

Higher spin speeds extract more water from clothes,

reducing drying time and saving energy.

Press the SPIN SPEED button until the desired speed

is selected. Some fabrics, such as delicates, require

a slower spin speed. To protect your clothing, not all

spin speeds are available for all cycles.

SOIL LEVEL







A B

CYCLE MODIFIER BUTTONS















 





NOTE: To protect your garments, not every wash/rinse

temperature, spin speed, soil level, or option is avail-

able with every cycle. A chime will sound and the LED

will not light if a selection is not allowed.

HOW TO USE

ABC

HOW TO USE

Your washing machine features several additional cycle

options that customize cycles to meet your individual needs.

Turn ON the washer and turn the cycle selector knob to

select the desired cycle. If the cycle selection is changed

after the options have been selected, all settings will be

changed to the default settings for the new cycle.

Use the cycle modier buttons to adjust the settings for

that cycle.

Press the cycle option button(s) for the option(s) you

would like to add. The button will light when that option

is selected. If the selected option is not allowed for the

selected cycle, the chime will sound twice to alert you

and the LED will not illuminate.

Press the START/PAUSE button to start the cycle. After a

brief delay, the lid will lock and the cycle will begin.

NOTE:











ACCELAWASH

Adding this option reduces the cycle time

while maintaining wash performance

similar to the same cycle without ACCELA

WASH.

STEAMTREAT

Select the STEAM TREAT button to add the

cleaning power of steam to the selected

cycle.

Adding steam to cycles helps provide improved cleaning

performance, giving fabrics the benet of a deep clean.

The steam option is not available on all cycles.

Turn ON the washer and turn the cycle selector knob

to select a cycle that allows the steam option.

Press the STEAM TREAT button. The washer will

automatically adjust the cycle settings.

Set any other desired options.

Press the START/PAUSE button to start the cycle.

CAUTION











OPTION BUTTONS

IMPORTANT NOTES ABOUT STEAM CYCLES:









EXTRARINSEThis option will add an extra rinse to the

selected cycle. Use this option to help en-

sure the removal of detergent or bleach

residue from fabrics. Liquid fabric softener, if used, is

always dispensed in the nal rinse.

NOTE:



DEEPFILL 







AddGarments





























CHIME















OPTION BUTTONS

FABRICSOFTENER

















NOTE:









ENERGYSAVER







NOTE:













SOAK

This option provides up to 180 minutes

of presoaking prior to the start of the

selected cycle. Use the SOAK option to

presoak garments to help remove difcult spots or stains on

fabrics. At the end of the presoak time, the selected cycle will

begin with the same water used for the soak.

DELAYWASH















NOTE:





HOW TO USE

RINSE&SPIN























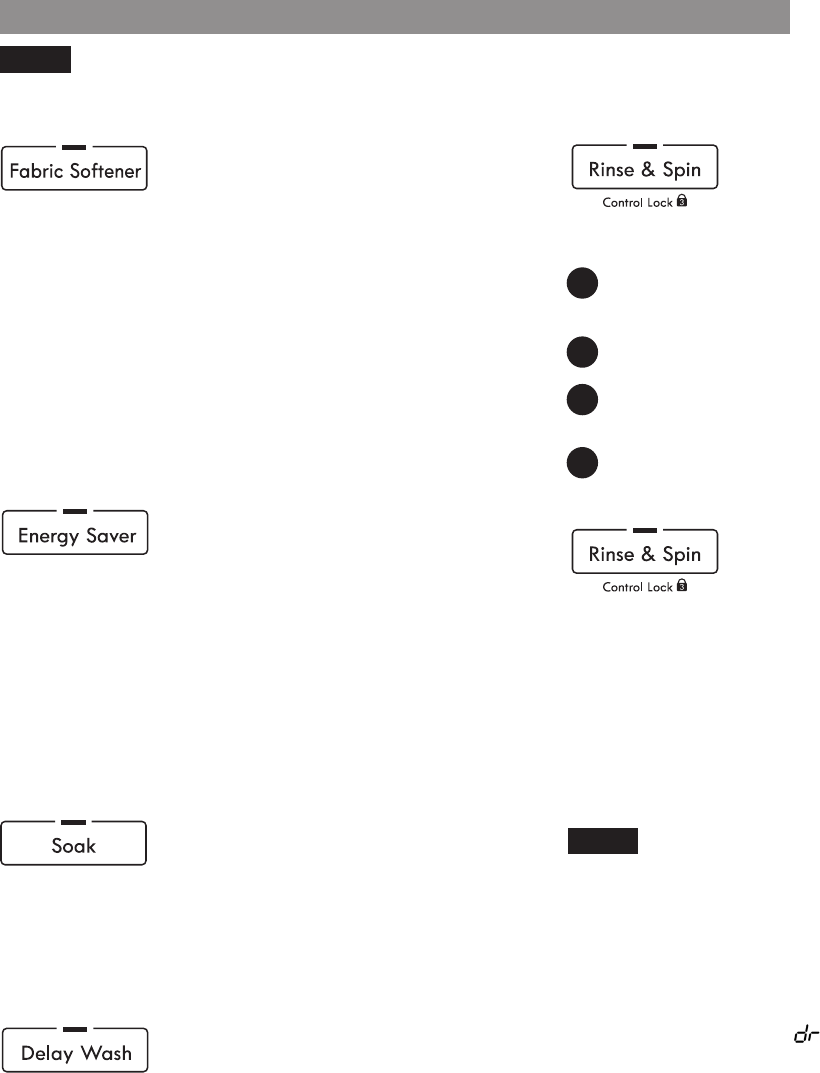

CONTROLLOCK

Use this option to disable the controls.

The washer can only be locked during a

cycle. This feature can prevent children

from changing cycles or operating the

machine. Once the control lock is set, it must be deactivated

before any controls, except the power button, can be used.

Once the washer has shut off, the power button will al-

low the machine to be turned ON, but the controls will still

be locked. When the controls are locked, CL will display

alternately with the estimated time remaining. Press and

hold the RINSE & SPIN button for 3 seconds to activate or

deactivate CONTROL LOCK.

SPECIAL DRAIN FEATURE















 









NOTE:







To reduce the riskofre,electricshock,orinjurytopersons,readandfollowthisentireUse&

Care Guide, including the Important Safety Instructions, before operating this washer.

•Unplugthewasherbeforecleaningtoavoidtheriskofelectricshock. Failure to follow this warning can cause seri-

ous injury, re, electric shock, or death.

•Neveruseharshchemicals,abrasivecleaners,orsolventstocleanthewasher. They will damage the nish.

CleaningtheExterior

Proper care of your washer can extend its life. The outside

of the machine can be cleaned with warm water and a

mild, nonabrasive household detergent.

Immediately wipe off any spills with a soft, damp cloth.

IMPORTANT: Do not use solvents, cleaning alcohols, or

similar products. Never use steel wool or abrasive cleaners

because they can damage the surface.

CareandCleaningoftheInterior

Use a towel or soft cloth to wipe around the washer lid

opening and lid glass.

Always remove items from the washer as soon as the cycle

is complete. Leaving damp items in the washer can cause

wrinkling, color transfer, and odor. Run the CLEAN WASH-

ER cycle once a month, or more often if needed, to remove

detergent buildup and other residue.

Clean Washer Cycle

Remove any clothing in the tub.

Add liquid chlorine bleach or another tub cleaner

designed specically for cleaning washers.

- If using liquid chlorine bleach

Add liquid chlorine bleach to the bleach

compartment.

NOTE: Add one cup of liquid bleach. Do not exceed the

maximum ll line and do not pour undiluted liquid bleach

directly into the tub.

- If using powdered cleaners

Remove the liquid detergent cup and add powder

cleaner to the main wash compartment of the dispens-

er drawer.

- If using a tablet cleaner

Put the tablet directly into the tub.

NOTE:







Close the lid and press the POWER button to turn the

washer ON. Press the CLEAN WASHER button, then

press the START/PAUSE button to begin the cycle.

Selecting any other cycle after CLEAN WASHER has

been selected will cause the CLEAN WASHER cycle to

be cancelled.

After the cycle ends, open the lid and allow the tub

interior to dry completely.

NOTE: Run the CLEAN WASHER cycle once a month. If a

mildewy or musty smell is present, run the clean washer

cycle once a week for three consecutive weeks.

CARE AND CLEANING

REGULAR CLEANING

WARNING:

StoringtheWasher

If the washer will not be used for an extended period of

time and is in an area that could be exposed to freezing

temperatures, perform the following steps to protect the

washer from damage.

Turn OFF the water supply.

Disconnect hoses from water supply and drain water

from hoses.

Plug the power cord into a properly grounded electrical

outlet.

Add 1 gallon of nontoxic recreational vehicle (RV) an-

tifreeze to the empty tub and close the lid. NEVER use

automotive antifreeze.















Unplug the power cord, dry the tub interior with a soft

cloth, and close the lid.

Remove the inserts from the dispenser. Drain any water

in the compartments and let them dry.

Store the washer in an upright position.

To remove the antifreeze from the washer after

storage, run a complete EXPRESS WASH cycle using

detergent. Do not add laundry to this cycle.

RemovingMineralBuildup









®











Leave the Lid Open





CleaningtheWaterInletFilters

If the washer does not ll properly, an error message

will show on the display. The inlet valve lter screens

could be plugged by hard water scale, sediment in the

water

supply, or other debris.

NOTE: The inlet screens protect the delicate parts of

the inlet valve from being damaged by particles that

could enter the valves with the water supply. Operat-

ing the washer with these lters removed could cause a

valve to stick open resulting in ooding and/or property

damage.

Carefully remove the lters from the water valves

and soak them in white vinegar or a lime scale re-

mover, following the manufacturer’s instructions. Be

careful not to damage the lters while cleaning.

Rinse thoroughly before reinstalling. Press the lters

back into place.

Before reattaching the hoses, ush the hoses and

water lines by running several gallons of water into

a bucket or drain.

MAINTENANCE

Hot

Cold

Inlet Filter

Hot

Cold

Inlet Filter

Turn OFF both water faucets completely. Unscrew

the hot and cold water lines from the back of the

washer.

IMPORTANT: Only use inlet hoses provided by KEN-

MORE. Aftermarket hoses are not guaranteed to t or

function correctly. Other hoses may not tighten correctly

and could cause leaks. Subsequent damage to prod-

uct or property will not be covered under the terms

of the product warranty. Hoses can be ordered by

calling 1-844-553-6667 (U.S.A.) or 1-800-469-4663

(Canada).

CARE AND CLEANING

CLEANING THE WASHER

ProperUseofDetergent









NOTE:

Lid:



Exterior:





MovingandStorage:









LongVacations:





DispenserDrawer:

































CareandCleaningoftheWasher

Diagnostics

HOLD



NOTE:

PUSH 



LISTEN





























 















NOTE:









Using Diagnostics













The following sounds may be heard while the washer is

operating. They are normal.

Clicking:

Lid lock relay when the lid locks and unlocks.

Spraying or hissing:

Water spraying or circulating during the cycle.

Your washing machine is equipped with an automatic error-monitoring system to detect and diagnose problems at

an early stage. If your washer does not function properly or does not function at all, check the following before you

call for service:

Humming or gurgling:

Drain pump is pumping water from the washer at times

during a cycle.

NORMAL SOUNDS YOU MAY HEAR

BEFORE CALLING FOR SERVICE

Problem Possible Cause Solutions

Rattling and

clanking noise Foreign objects, such as keys, coins, or safety pins,

may be in tub or pump. Stop washer, check tub and drain lter for foreign objects.

If noise continues after washer is restarted, call for service.

Thumping

sound Heavy wash loads may produce a thumping

sound.

Washer load may be out of balance.

This is normal. If sound continues, washer is probably

out of balance. Stop and redistribute wash load.

Pause the cycle and redistribute the load after the lid

unlocks.

Vibrating noise Packaging materials were not removed.

Wash load may be unevenly distributed in

the tub.

Not all leveling feet are resting rmly and

evenly on the oor.

Floor not rigid enough.

See the UNPACKING AND REMOVING SHIPPING MATE-

RIAL section in the installation requirements.

Pause the cycle and redistribute the load after the lid

unlocks.

See Leveling the Washer in the Installation Instructions.

Make sure that the oor is solid and does not ex.

See Flooring in the Installation Requirements.

Water leaking Inlet hose connection is loose at faucet

or washer.

House drain pipes are clogged.

Drain hose has come out of drain or

is not inserted far enough.





Check hoses for leaks, cracks and splits.

Check and tighten hose connections.

The washer pumps out water very rapidly. Check for

water backing up out of the drain pipe during drain.

If water is seen coming out of the drain, check for

proper drain hose installation and check for restric-

tions in the drain. Contact a plumber to repair drain

pipe.

Tie drain hose to inlet hose or standpipe to prevent it

from coming out during drain. For smaller drain pipes,

insert the drain hose into the pipe as far as the drain

hose ange. For larger drain pipes, insert the drain

hose into the pipe 1-2 inches past the ange.











Wrinkling 



















TROUBLESHOOTING GUIDE

BEFORE CALLING FOR SERVICE (continued)

Problem Possible Cause Solutions

Excessive sudsing Too much detergent or incorrect

detergent. HE detergents are formulated specically for

High-Efciency washers and contain suds-reducing

agents. Only use detergent with the High-Ef-

ciency (HE) logo. For detergent quantities refer

to the How to Use section.

Staining 



Bleach or softener was added

directly to the wash load in the tub.

Washer was not unloaded promptly.

Clothes were not properly sorted.













Always use the dispensers to ensure that laundry

products are properly dispensed at the right

time in the cycle.

Always remove items from the washer as soon as

possible after the cycle is complete.

Always wash dark colors separately from light

colors and whites to prevent discoloration.

Never wash heavily soiled items washed with

lightly soiled items.

Washer will not turn ON

NOTE









Power cord is not properly plugged in.

House fuse is blown, circuit breaker has

tripped, or power outage has occurred.

House fuse is blown, circuit breaker has

tripped, due to multiple

appliances on one outlet.

Make sure that the plug is plugged securely into

a grounded, 3-prong, 120-VAC, 60-Hz outlet.

Reset circuit breaker or replace fuse. Do not

increase fuse capacity. If the problem is a circuit

overload, have it corrected by a qualied

electrician.









Wash cycle time is longer than usual The washer automatically adjusts the

wash time for the amount of laundry,

water pressure and other operating

conditions.

This is normal. The washer adjusts cycle time auto-

matically to provide optimal results for the selected

cycle. The time remaining shown in the display is only

an estimate. Actual time may vary.

Musty or mildewy odor in washer Incorrect or too much detergent has

been used.

Inside of tub was not cleaned properly.

Use only High-Efciency (HE) detergent in accor-

dance with the manufacturer’s instructions.

Run the CLEAN WASHER cycle regularly.

Water leaks Oversudsing of detergent. 

























TROUBLESHOOTING GUIDE

BEFORE CALLING FOR SERVICE (continued)

Problem PossibleCauses Solutions

Washer will not operate 









Lid is open









































































Washernotlling

properly 

























































BEFORE CALLING FOR SERVICE (continued)

Problem PossibleCauses Solutions

Washerwillnotdrainwater 













Poor stain removal 



















Bleach does not dispense 



















Premature dispensing of bleach 





















Incomplete or no dispensing of

detergent 









































NOTE:

























Waterleakseveryload  



TROUBLESHOOTING GUIDE

BEFORE CALLING FOR SERVICE (continued)

Problem Possible Cause Solutions

Thedisplayshows:  

















The display shows: Lid lock switch error. Make sure that the lid is closed prop-

erly and press the START/PAUSE but-

ton. The washer will not operate unless

the lid is locked.

Make sure that nothing is caught

under the lid, including shipping mate-

rial or clothing.

Make sure that the latch mechanism is

fully retracted.

If the lid is closed and the lid lock

error message is displayed, call for

service.

The display shows: Special Drain Feature. 













Washerllswithwa-

ter slowly or not at all,

or the display shows:

Water supply faucets are not fully open.

Water line hoses are kinked, pinched,

or crushed.

Water inlet lters are clogged.

Water supply pressure to faucet or

house is too low.

Water supply connected with leak-

limiting hoses.

Make sure that the water faucets are

fully open.

Make sure the hoses are not kinked or

pinched. Be careful when moving the

washer during cleaning and mainte-

nance.

Clean the inlet lters. See Mainte-

nance in the Care and Cleaning sec-

tion.

Check another faucet in the house to

make sure that household water pres-

sure is adequate and ow is not re-

stricted. Disconnect the inlet hose from

the washer and run a few gallons of

water through the hose to ush the

water supply lines. If ow is too low,

contact a plumber to have the water

lines repaired.

Hoses designed to limit leaks can trip

falsely and prevent the washer from

lling. The use of leak limiting hoses is

not recommended.

NOTE:



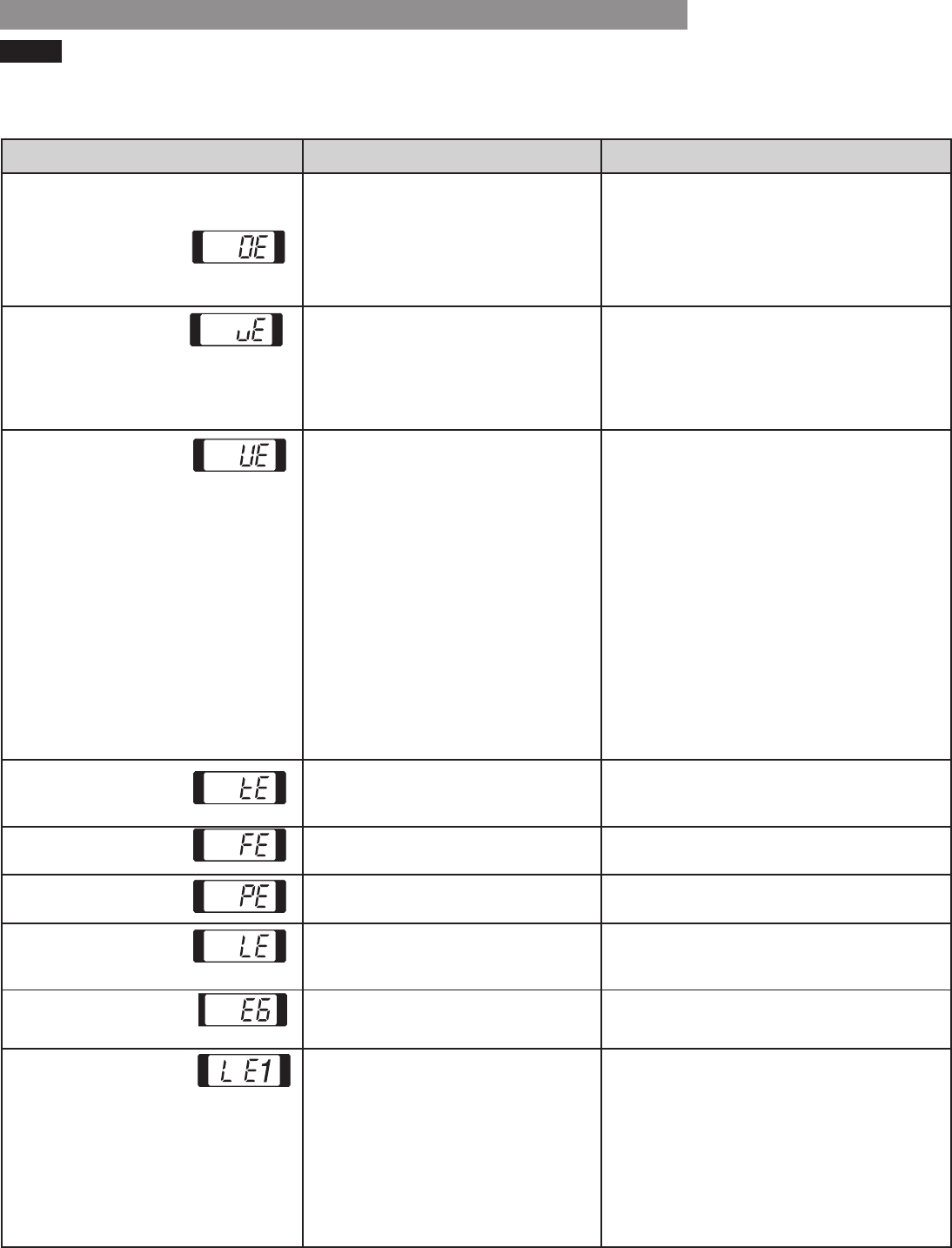

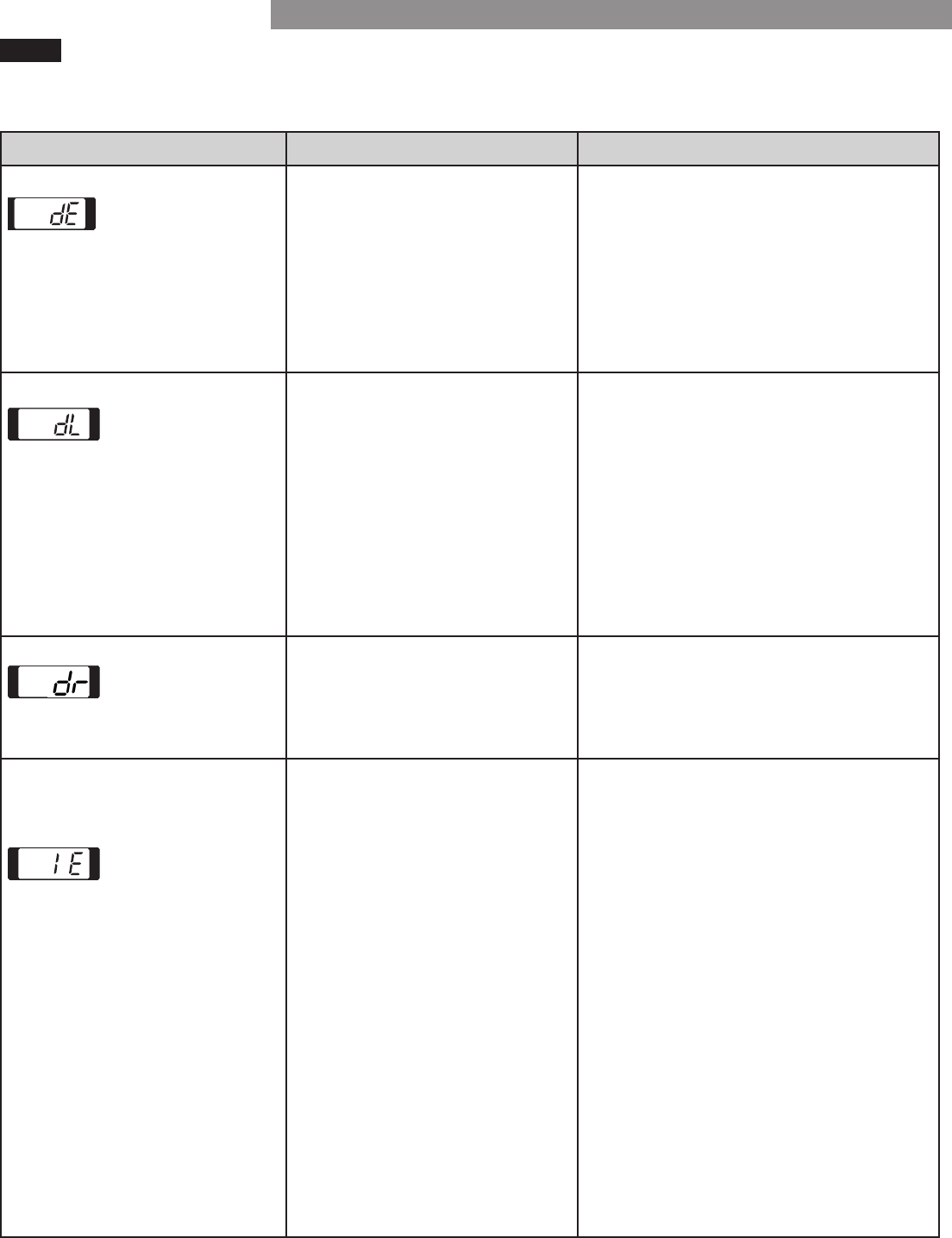

Error Codes

BEFORE CALLING FOR SERVICE (continued)

Problem Possible Cause Solutions

Water in the washer drains

slowly or not at all, or the

display shows:

Drain hose is kinked, pinched, or

clogged.

Drain discharge is more than 96 inches

above bottom of washer.

Make sure the drain hose is free of

clogs, kinks, etc., and is not pinched behind

or under the washer.

Adjust or repair drain. Maximum drain

height is 96 inches (8 ft.)

The display shows: The washer has detected an out of

balance load. If the washer detects a load that is too

far out of balance to spin, it will dis-

play this code while it is attempting to

rebalance the load. The washer will

add water and try to redistribute the

load automatically. This display is for

your information only, and no action is

required.

The display shows: If the uE rebalance (see above) is not

successful, this error will be displayed.

The load is too small.

Heavy articles are mixed with lighter

items.

The load is out of balance.

The automatic attempt to rebalance the load

was not successful. The cycle has been paused

to allow the load to be manually adjusted.

Small loads may need additional items to be

added to allow the washer to balance the

loads.

The load may have heavy items loaded with

lighter items. Always try to wash articles of

somewhat similar weight to allow the washer

to evenly distribute the weight of the load for

spinning.

Manually redistribute the load if articles have

become tangled preventing the automatic

distribution from working properly.

The display shows: Control error. Unplug the washer and wait 60 seconds.

Reconnect power and try again. If the error

reappears, call for service.

The display shows: Water level is too high due to a faulty

water valve. Close the water faucets, unplug the wash-

er, and call for service.

The display shows: The water level sensor is not working

correctly. Close the water faucets, unplug the wash-

er, and call for service.

The display shows: A motor error has occurred. Allow the washer to stand for 30 minutes

and then restart the cycle. If the LE error

code persists, call for service.

Thedisplayshows: Clutch error. Mechanical failure.

Unplug the washer and call for service.

Thedisplayshows: Foreign objects, such as coins, pins, clips,

etc., caught between the wash plate

and the inner basket.

Turn off the washer and then press the

Power button. Press the spin speed button

without selecting a cycle to drain and

spin the load.

When the spin is complete, remove the

clothes and then nd and remove any

objects caught in the wash plate.

Always check pockets, etc., before wash-

ing to prevent error codes or damage to

the washer or clothing.

TROUBLESHOOTING GUIDE

KENMORE ELITE LIMITED WARRANTY

FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workman-

ship when it is correctly installed, operated and maintained according to all supplied instructions.

WITH PROOF OF SALE, a defective appliance will receive free repair or replacement at option

of seller.

For warranty coverage details to obtain free repair or replacement, visit the web page: www.kenmore.

com/warranty.

This warranty applies for only 90 DAYS from the sale date in the United States, and is void in Canada, if

this appliance is ever used for other than private household purposes.

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to lters, belts, bags or

screw-in base light bulbs.

2. A service technician to clean or maintain this appliance, or to instruct the user in correct appliance instal-

lation, operation and maintenance.

3. Service calls to correct appliance installation not performed by Sears authorized service agents, or to

repair problems with house fuses, circuit breakers, house wiring, and plumbing or gas supply systems

resulting from such installation.

4. Damage to or failure of this appliance resulting from installation not performed by Sears authorized

service agents, including installation that was not in accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly oper-

ated and maintained according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident,

alteration, abuse, misuse or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of de-

tergents, cleaners, chemicals or utensils other than those recommended in all instructions supplied with the

product.

8. Damage to or failure of parts or systems resulting from unauthorized modications made to this appli-

ance.

9. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined

to have the appropriate certication logo.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as

provided herein. Implied warranties, including warranties of merchantability or tness for a particular pur-

pose, are limited to one year or the shortest period allowed by law. Seller shall not be liable for incidental

or consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental

or consequential damages, or limitation on the duration of implied warranties of merchantability or tness,

so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States or Canada*.

This warranty gives you specic legal rights, and you may also have other rights which vary from state to

state.

* In-home repair service is not available in all Canadian geographical areas, nor will this warranty cover

user or servicer travel and transportation expenses if this product is located in a remote area (as dened

by Sears Canada Inc.) where an authorized servicer is not available.

SearsBrandsManagementCorporation,HomanEstates,IL60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

WARRANTY

ÍNDICE

REGISTRO DEL PRODUCTO

Acuerdos maestros de protección

Felicidades por haber realizado una compra inteligente.

Su nuevo ®

















• Piezas y mano de obra no sólo para la reparación de

defectos de fabricación, sino para mantener los productos

en funcionamiento bajousonormal. No hay ninguna falla

funcional deducible que se excluya de la cobertura: se trata

de una protección real.

•Servicio experto de técnicos de servicio experimentados

conaba en millones de hogares cada año.

•Visitas a su domicilio ilimitadas y servicio en todo el país

todas las veces que nos necesite, cuando nos necesite.

•Garantíapordefectosdefabricación: reemplazo de su

producto cubierto después de tres averías de productos

separados se producen dentro del los 12 meses y se requiere

una cuarta reparación. Incluye la entrega gratuita y la

instalación, si es necesario, del producto de reemplazo.

•Reemplazodelproducto: si éste no puede repararse.

•Control de mantenimiento preventivo anual a pedido, sin

cargos extra.

•Ayuda rápida por teléfono: asistencia por teléfono de un

agente de servicio para cualquier producto. Piense en nosotros

como un “manual de usuario que habla”.

•Protección de picos de tensión contra daños eléctricos debidos

a uctuacionesdelaenergía.

•Protección de $300 por pérdida de comida que se haya

producido como resultado una falla mecánica cualquier

refrigerador o congelador cubierto.

•Promesa de servicio: $50 si la primera tentativa de reparación

del producto cubierto no puede llevarse a cabo y el producto

no es utilizable en espera de mayor servicio de reparación.

•25% de descuento del precio normal de cualquier servicio de

reparación no cubierto y de piezas relacionadas instaladas.



















Se aplican algunas limitaciones y exclusiones.

Para consultar precios y e información adicional en los EE. UU.

llame al 1-800-827-6655.

* La cobertura en Canadá varía en algunos aspectos.

Para más detalles, llame a Sears Canadá a 1-800-361-6665.

Servicio de instalación de Sears

Para solicitar la instalación profesional de Sears de

electrodomésticos, dispositivos para apertura de puertas de garaje,

calentadores de agua y otros electrodomésticos, en los EE. UU. llame

al 1-844-553-6667, y en Canadá llame al 1-800-469-4663.

En el espacio de abajo, registre la fecha de la compra, el modelo y

número de serie del producto. Usted encontrará el número de modelo

y de serie impreso en una placa de identicación ubicada dentro de

la tapa de la lavadora. Tenga esta información disponible cuando se

comunique con Sears con relación a su producto.

N.º de modelo

Fecha de compra

N.º de serie

Guarde estas instrucciones y su recibo de venta para referencia

futura.

ACUERDOS DE PROTECCIÓN

INSTRUCCIONES IMPORTANTES

SOBRE SEGURIDAD 

REQUISITOS DE CONEXIÓN A TIERRA37

FUNCIONES Y VENTAJAS

  38

Accesorio Opcional ..................................................................... 38

Accesorios incluidos ..................................................................... 38

REQUISITOS DE INSTALACIÓN

 Dimensionesyespecicacionesclave 

Escoja el lugar adecuado ...........................................................

Tipo de piso ...................................................................................

Espacios de instalación ................................................................ 

INSTRUCCIONES PARA LA INSTALACIÓN

Desempaquetado y desembalaje del material

de transporte ............................................................................... 40

Conexión de las tuberías de agua .......................................... 41

Conexión de la manguera de drenaje ................................... 42

Conexión del suministro eléctrico .............................................. 42

Nivelación de la lavadora ........................................................ 43

INSTRUCCIONES DE USO

Funciones del panel de control

Manejo de la lavadora .............................................................. 45

Guía de ciclos ........................................................................46-47

Clasicación de las cargas de lavado .................................... 48

Acerca de los dispensadores .................................................... 49

Uso del detergente y del dispensador ................................... 50

Pantalla de tiempo y estado .................................................... 51

Botones modicadores de ciclo ................................................ 52

Botones de opción .................................................................53-54

Lavado accela ......................................................................... 53

Tratamiento con vapor ........................................................... 53

Enjuague extra ......................................................................... 53

Lavado profundo ..................................................................... 53

Agregar una prenda ............................................................. 53

Aviso sonoro.............................................................................. 53

Suavizante ................................................................................ 54

Ahorro de Energía ................................................................... 54

Remojo ....................................................................................... 54

Lavado demorado .................................................................. 54

Aclarado y centrifugado ....................................................... 54

Bloqueo de los controles ........................................................ 54

Función de drenaje especial ..................................................... 54

CUIDADO Y LIMPIEZA

Limpieza regular 

Mantenimiento .............................................................................. 56

Limpieza de la lavadora ........................................................... 57

DIAGNOSTICS 

  

GUÍA DE SOLUCIÓN DE PROBLEMAS

Sonidos normales que se pueden escuchar 

Antes de solicitar asistencia técnica ................................... 59-64

Códigos de error ...................................................................63-64

GARANTÍA 

SERVICIO TÉCNICO Contraportada

MENSAJES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

En este manual y en su electrodoméstico guran muchos mensajes importantes de seguridad. Lea y cumpla siempre

con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad. Este símbolo lo alerta sobre posibles riesgos que pueden resultar

en daños sobre la propiedad y/o lesiones físicas graves o la muerte.

Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y de las

palabras de señal de PELIGRO, ADVERTENCIA o PRECAUCIÓN. Estas palabras signican:

Todos los mensajes de seguridad le indicarán cuál es el posible peligro, lo que debe hacer para reducir la

probabilidad de lesiones y lo que puede ocurrirle si no se siguen las instrucciones.

Para reducir el riesgo de incendio, descarga eléctrica o

lesiones personales al utilizar este electrodoméstico, siga estas

precauciones básicas, entre las que se incluyen las siguientes:

























u otras 

































































provistas 



























Existeriesgodeasxia.









ADVERTENCIA:

Lávese las

manos después de manipular.







PRECAUCIÓN

PELIGRO

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica o lesiones

personales al utilizar este electrodoméstico, siga estas precauciones

básicas, entre las que se incluyen las siguientes:

•Desenchufe la lavadora antes de proceder a su limpieza para

evitar posibles descargas eléctricas.

•No utilice nunca productos químicos fuertes, limpiadores abrasivos

o disolventes para limpiar la lavadora. Dañarán el acabado.

•No coloque trapos grasosos o aceitosos sobre la lavadora. Estas

sustancias despiden vapores que podrían prender fuego a los

materiales.

•No lave prendas que estén sucias con aceite vegetal o de cocina.

Las mismas pueden quedar con algo de aceite luego del lavado y

prenderse fuego.

•Desconecte este electrodoméstico de la toma de corriente antes de

realizar cualquier función de mantenimiento. Colocar los controles

en la posición OFF (apagado) no desconecta el electrodoméstico

de la toma de corriente. Si no se cumple con esta advertencia se

podrán producir lesiones graves, incendios, descargas eléctricas o

muerte.

•No combine detergentes, suavizantes y otros productos de

lavandería de diferentes fabricantes en una misma carga, a menos

queasíseespeciqueenlaetiqueta.

•No mezcle blanqueador con cloro con amoniaco o ácidos, como

vinagre. Siga las direcciones del paquete al usar productos de

lavandería. Un uso indebido puede producir gases venenosos, lo que

puede resultar en heridas graves o la muerte.

•No coloque las manos dentro de la lavadora cuando sus partes

estén en movimiento. Antes de cargar, descargar o agregar

prendas, presione la perilla selectora de ciclos y espere hasta que

la tina se detenga totalmente antes de meter las manos dentro.

Si no se cumple con esta advertencia se podrán producir lesiones

graves, incendios, descargas eléctricas o muerte.

•Consulte las INSTRUCCIONES DE INSTALACIÓN para obtener

información detallada de los procedimientos de conexión a tierra.

Junto con la lavadora se encuentran las instrucciones de instalación

como referencia. Si cambiara de lugar la lavadora, contrate a una

personadelserviciocalicadaparaquelacontroleyreinstale.Sino

se cumple con esta advertencia se podrán producir lesiones graves,

incendios, descargas eléctricas o muerte.

•Bajoningunacircunstancia,corteoquitela tercera clavija

(de conexión a tierra) del cable eléctrico. Si no se cumple con

esta advertencia se podrán producir lesiones graves, incendios,

descargas eléctricas o muerte.

•Por motivos de seguridad personal, este electrodoméstico debe

estar conectado a tierra adecuadamente. Si no se cumple con

esta advertencia se podrán producir lesiones graves, incendios,

descargas eléctricas o muerte.

•El cable de alimentación de este electrodoméstico está equipado

con un enchufe de tres clavijas (de conexión a tierra) que coincide

con una toma de corriente para tres clavijas (de conexión a tierra)

para así minimizar la posibilidad de descarga eléctrica de este

electrodoméstico.

•Esta lavadora debe estar enchufada a una toma de corriente de

120 V de CA, 60 Hz y con conexión a tierra. Si no se cumple con

esta advertencia se podrán producir lesiones graves, incendios,

descargas eléctricas o muerte.

•Solicite a un electricistacalicadoquecontrolelatomade

corriente y el circuito eléctrico para asegurarse de que la toma de

corrienteestácorrectamenteconectadaatierra.Sinosecumple

con esta advertencia se podrán producir lesiones graves, incendios,

descargas eléctricas o muerte.

•No combine detergentes, suavizantes para ropa y otros productos de

lavandería de diferentes fabricantes en una misma colada, a menos

queasíloespeciquelaetiqueta.

•No mezcle blanqueador con cloro con amoniaco o ácidos, como

vinagre. Para usar productos de lavandería, siga las instrucciones del

paquete. Un uso indebido puede producir gases venenosos, lo que

puede resultar en heridas graves o la muerte.

•No coloque las manos dentro de la lavadora cuando ésta esté en

funcionamiento. Antes de cargar, descargar o agregar prendas,

espere a que la tina se detenga totalmente antes de meter las manos

dentro. Si no sigue esta advertencia se podrían producir lesiones

graves, incendio, electrocución o la muerte.

•La lavadora debería estar siempre conectada a un toma de corriente

individual que tenga un voltaje nominal que corresponda a las

especicacionesdevoltajenominaldelaplaca.Deestemodo

obtendrá un rendimiento óptimo y también evitará que se produzca

sobrevoltaje en el cableado de la casa que pudiese favorecer el

riesgo de incendio por sobrecalentamiento de los cables.

•Nunca desenchufe su lavadora tirando del cable de alimentación.

Cojaelenchufermementeytiredelmismohaciafueraparasacarlo

de la toma de corriente. Si no sigue esta advertencia se podrían

producir lesiones graves, incendio, electrocución o la muerte.

•Repare o reemplace de inmediato todos los cables de alimentación

que estén pelados o dañados de algún modo. No use un cable con

cortaduras o abrasión en alguna parte del mismo o en sus extremos.

Consulteunprofesionalcualicadodelserviciotécnico.Sinosigue

esta advertencia se podrían producir lesiones graves, incendio,

electrocución o la muerte.

•Al instalar o cambiar de lugar la lavadora, evite pinzar, aplastar

o dañar el cable de alimentación. Si no sigue esta advertencia se

podrían producir lesiones graves, incendio, electrocución o la muerte.

•La lavadora debe ser instalada con una toma a tierra apropiada

poruntécnicocualicadoquecumplaconloscódigoslocales,para

evitar riesgos de electrocución y garantizar la estabilidad del aparato

durante su funcionamiento.

•La lavadora es pesada. Se necesitan dos o más personas para

instalar y mover el electrodoméstico. Si no se cumple esta

advertencia, se podrían producir daños en la propiedad y daños

corporales graves.

•No almacene ni instale la lavadora en lugares expuestos a

temperaturas bajo cero ni a inclemencias meteorológicas. Si no sigue

advertencia,sepodríanproducirdañosporltraciones.

•Conelndereducirelriesgodeelectrocuciónnoinstalelalavadora

en espacios húmedos. Si no sigue esta advertencia se podrían

producir lesiones graves, incendio, electrocución o la muerte.

•Andereducirelriesgodelesiónpersonal,debeadherirseatodos

los procedimientos de seguridad recomendados por la industria,

incluso el uso de guantes de manga larga y gafas de seguridad. El

incumplimiento de estas advertencias de seguridad en este manual

podrían ocasionar daño a la propiedad, lesión personal o muerte.

•Nunca intente utilizar este electromodomestico si esta danado, tiene

una falla, esta parcialmente desarmado, tiene partes danadas o le

faltan partes, incluido un cable o un enchufe danado.

•Para minimizar la posibilidad de que ocurra una descarga electrica,

antes de realizar cualquier tarea de mantenimiento o limpieza

desconecte este electrodomestico del suministro electrico o

desconecte la lavadora del panel de distribucion de la casa quitando

el fusible o desconectando el disyuntor.

ADVERTENCIA

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

REQUISITOS DE CONEXIÓN A TIERRA















































IMPORTANTE: Lea atentamente

la siguiente información.

PARA CONECTAR LA ELECTRICIDAD











para evitar







INSTRUCCIONES DE CONEXIÓN A TIERRA



















ADVERTENCIA

ADVERTENCIA: RIESGO PARA LOS NIÑOS







a tierra











tierra





a tierra

FUNCIONES Y VENTAJAS

PIEZAS Y COMPONENTES CLAVE

BLOQUEODELATAPA







TINADEACEROINOXIDABLEDEULTRA-CAPACIDAD





TAPADECIERRESUAVE







PANELDECONTROLTRASEROCONPANTALLALED







SMARTRINSE









DIAGNOSTICS













DISPENSADORDEBLANQUEADOR



 



GAVETADELDISPENSADOR









Cold Water

Inlet valve

Hot Water

Inlet valve

Power

Cord

Drain

Hose

Manguera

de drenaje







 



• Hot and Cold Water Hoses (with 2 seals per

hose, at each end)

• Cable tie (for securing drain hose)

Included Accessories

• Mangueras de agua caliente y agua fría (con dos sellos

por manguera, 1 en cada extremo)

Accesorios incluidos

• Sujetador de cable (para asegurar la manguera de

drenaje)

Accesorio Opcional

REQUISITOS DE INSTALACIÓN

DIMENSIONES Y ESPECIFICACIONES CLAVE

ESCOJA EL LUGAR ADECUADO ESPACIOS DE INSTALACIÓN

TIPO DE PISO

ADVERTENCIA

•La lavadora es pesada. Se necesitan dos o más personas para

trasladar y desempaquetar la lavadora. 





•No almacene ni instale la lavadora en lugares expuestos a

temperaturas de congelación ni a inclemencias meteorológicas.





•Conecte la lavadora adecuadamente a tierra según los códigos y

las ordenanzas vigentes. 





•Conelndereducirelriesgodedescargaseléctricasno

instale la lavadora en espacios húmedos. 





Paraasegurarunadecuadoujodelaire,nobloqueelagran

aberturasituadaenlaparteinferiordelalavadoraconuna

alfombrauotrosmateriales.

•No elimine el cable de conexión a tierra. No use un adaptador o

prolongador. Enchufe en una toma de corriente con conexión a

tierrade3clavijas.



NOTA: 







Tomadecorriente



















NOTA: 





Para asegurar que se haya dotado de suciente espacio

para las tuberías de agua y ujo de aire, deje espacios míni-

mos de por lo menos 2,5 cm (1 pulgada) en los lados y de

10 cm (4 pulgadas) detrás de la unidad. No olvide tener en

cuenta las molduras de paredes, puertas o piso, que podrían

aumentar la distancia de separación necesaria.

NOTA:























Descripción Lavadora de carga superior

Tensión nominal y frecuencia 120 V de CA, 60 Hz

Dimensiones

27" (anchura) X 28 /" (profundidad) X 45 5/" (altura), 56" (altura con la tapa abierta)

68,6 cm (anchura) X 72,1 cm (profundidad) X 115,9 cm (altura), 142,3 cm (altura con la tapa abierta)

Peso neto 66.1 kg (145,7 libras)

















/



























/

INSTRUCCIONES PARA LA INSTALACIÓN

DESEMPAQUETADO Y DESEMBALAJE DEL MATERIAL DE TRANSPORTE

Al retirar la lavadora de la base de cartón, asegúrese de que el

soporte de plástico de la tina sale junto con la base de cartón.

Si debe asentar la lavadora hacia abajo para quitar los

materiales de embalaje de la base, siempre proteja el lado de

la lavadora y deposítela con cuidado sobre su lado. NUNCA



1. 









2. 











NOTA: 



3. 





HERRAMIENTAS QUE NECESITARÁ







CONEXIÓN DE LAS TUBERÍAS DE AGUA

•IMPORTANTE: 



•IMPORTANTE: 















































4. 

ubicada en la parte trasera de la lava-

dora. Conecte la tubería de agua fría (azul) a la entrada

de agua fría situada en la parte posterior de la lava-

dora. Ajuste las uniones con rmeza. Abra las llaves de

paso del agua y revise si hay fugas.

NOTA: 

Ya que ello dañaría la válvula y podría

provocar daños a la propiedad debido a las fugas.

2. 







1. 



3. 











Water Faucet



Rubber Seal

Water Hose

(to water inlet

on washer)

Water Hose

(to tap)

Rubber Seal

Hot

Cold

Rubber Seal

Water Hose

(to water inlet

on washer)

Water Hose

(to tap)

Rubber Seal

Hot

Cold



Frio

Rubber Seal

Water Hose

(to water inlet

on washer)

Water Hose

(to tap)

Rubber Seal

Hot

Cold



Manguera





Manguera

de agua







INSTRUCCIONES PARA LA INSTALACIÓN

CONEXIÓN DE LA MANGUERA DE DRENAJE

CONEXIÓN DEL SUMINISTRO ELÉCTRICO















Opción1:Tubovertical

Opción2:Lavadero







La lavadora requiere una toma de corriente de 120

V de CA, 60 Hz y tres clavijas con conexión a tierra.

Enchufe la lavadora.























ADVERTENCIA





NOTA:

































Cable Tie

35"~47"

(0.9~1.2 m)

Cable Tie

35"~47"

(0.9~1.2 m)



















Tina de

lavadora

Banda de sujeción

Manguera de drenaje

INSTRUCCIONES PARA LA INSTALACIÓN









INSTRUCCIONES PARA LA INSTALACIÓN

NIVELACIÓN DE LA LAVADORA









NOTA: 









NOTA: 



























3.











1. 







2.





Raise Lower

Right Wrong



















Bien 

Bajar



De lado a lado

De la parte frontal

a la parte trasera

Subir

Bajar

INSTRUCCIONES DE USO

BOTÓN POWER (ENCENDER/APAGAR)

Presione este botón para prender la lavadora.

Presiónelo de nuevo para apagarla. Al presionar el

botón POWER durante un ciclo, se cancelará el ciclo

y todos los ajustes de carga se perderán. La tapa se

destrabará tras una breve pausa.

NOTA:















 ytodoslosajustesdelciclose

perderán.

CICLO ESPECIAL Y BOTONES DE OPCIÓN

Estos botones le permiten seleccionar ciclos u opciones

especiales.

PANTALLA DE TIEMPO Y ESTADO

La pantalla muestra el estado del ciclo y el tiempo

restante estimado.

PERILLA DEL SELECTOR DE CICLO

Gire esta perilla para seleccionar el ciclo que desee.

Una vez seleccionado el ciclo deseado, se mostrarán

en pantalla los ajustes estándar para dicho ciclo.

Estos ajustes pueden cambiarse utilizando los botones

de ajuste del ciclo en cualquier momento antes de

que el ciclo comience.

BOTÓN START/PAUSE

Presione este botón para iniciar el ciclo seleccionado.

Si la lavadora está funcionado, use este botón para

poner en pausa el ciclo sin perder los ajustes actuales.

NOTA















BOTONES MODIFICADORES DE CICLO

Utilice estos botones para denir los ajustes del ciclo

seleccionado. Los indicadores luminosos ubicados sobre

los botones muestran la selección actual.

FUNCIONES DEL PANEL DE CONTROL

ADVERTENCIA:

Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea

y cumpla completamente este manual de uso y cuidado, incluyendo las instrucciones importantes sobre

seguridad, antes de poner en funcionamiento la lavadora.

NOTA: 



MANEJO DE LA LAVADORA

CLASIFICACIÓN DE LAS PRENDAS Y CARGA DE LA LAVADORA

Clasique las prendas por tipo de tela, nivel de suciedad, color y

tamaño de la carga, según sea necesario. Abra la tapa y cargue

las prendas seleccionadas en la lavadora.



Detergent

 2

PRODUCTO DE LIMPIEZA





PRENDER LA LAVADORA

Presione el botón POWER para prender la lavadora. Las luces

alrededor de la perilla del selector se iluminarán y se emitirá un

aviso sonoro.

SELECCIONAR UN CICLO

Gire la perilla del selector de ciclo en cualquier dirección para

seleccionar el ciclo que desee. MY CYCLE, DRAIN & SPIN y CLEAN

WASHER se seleccionan presionando los botones de opción. Se

mostrarán los valores predenidos de temperatura de lavado y

enjuague, velocidad de centrifugado, nivel de suciedad y los ajustes

de opción para dicho ciclo.

SELECCIONAR LOS MODIFICADORES DE CICLO Y LAS OPCIONES

Si lo desea, ahora puede cambiar los ajustes predeterminados del

ciclo seleccionado. Use los botones modicadores de ciclo WASH

TEMP, SPIN SPEED, SOIL LEVEL.

NOTA: 





INICIAR EL CICLO

Presione el botón START/PAUSE para que comience el ciclo. La tapa

se bloqueará y la lavadora se agitará brevemente sin agua para

medir el peso de la carga.

LUZ PARA AGREGAR UNA PRENDA

La luz ADD GARMENTS se prenderá al principio del ciclo de

lavado para indicar que es seguro agregar más prendas a la

carga. Presione el botón START/PAUSE para pausar el ciclo y

agregar prendas a la carga.

NOTA: 





FIN DEL CICLO





INSTRUCCIONES DE USO

NOTA: 









Estos ciclos usan diferentes movimientos de lavado para optimizar el rendimiento de la limpieza o el cuidado

delasprendas.Losmovimientosdelavadopuedensonardeformadistintaenlasdiferentesfasesdelciclode

lavado. Esto es normal.

GUÍA DE CICLOS

La siguiente guía de ciclos muestra los ajustes predeterminados, así como las opciones

disponibles y los tipos de tejidos recomendados para cada ciclo. Debajo del ajuste

predeterminado para cada ciclo, se muestran los ajustes modicadores permitidos.

= Ajuste predeterminado



 Tipo de tejido

 Temperatura













 

vapor



juague



Lavado

pro

  Suavi























Fria







Media





Ligero





 



Media









Lento





Ligero



















Fria





Media

Lento





Ligero



















Media

Lento





Ligero



Bedding













Lento





Fria



Media





Ligero



















Media

Lento





Ligero









Ligero

INSTRUCCIONES DE USO







**CERTIFICADO POR NSF: NSF International (anteriormente, National Sanitation

Foundation, Fundación Nacional de Saneamiento), certica que el ciclo de

desinfección SANITIZE reduce el 99,9% de las bacterias presentes en la colada y

que no se transmitirá ninguna bacteria a la siguiente carga.

INSTRUCCIONES DE USO

GUÍA DE CICLOS

La siguiente guía de ciclos muestra los ajustes predeterminados, así como las opciones

disponibles y los tipos de tejidos recomendados para cada ciclo. Debajo del ajuste

predeterminado para cada ciclo, se muestran los ajustes modicadores permitidos.

= Ajuste predeterminado







Estos ciclos usan diferentes movimientos de lavado para optimizar el rendimiento de la limpieza o el cuidado

delasprendas.Losmovimientosdelavadopuedensonardeformadistintaenlasdiferentesfasesdelciclode

lavado. Esto es normal.

 Tipo de tejido

 Temperatura









 

 

vapor



juague



Lavado

pro





Suavi















  Ligero

Fria





Media

Lento





















  



Media

Lento





Ligero



 Serviettes

  



Fria





Media

Lento





Ligero

 





 Media 



Fria







Lento





Ligero















 Lento Ligero



Fria







 



  Ligero

Fria









Kids wear



 

 

Ligero



Fria



Media

Lento







CLASIFICACIÓN DE LAS CARGAS DE LAVADO

PRECAUCIÓN





















-Ejemplosdeartículosapruebadeaguaoresistente

al agua incluyen ciertos tapetes para colchón, fundas

para colchones, equipo para la lluvia, equipo para

acampar, ropa para esquiar, equipo para exteriores y

artículos similares.

Agrupacióndeprendassimilares

Para obtener los mejores resultados al lavar y reducir

las posibilidades de dañar las prendas, es necesario

tener cuidado a la hora de clasicar la ropa en coladas

formadas por prendas similares. Si se mezclan diferentes

tipos de tejidos o niveles de suciedad, el rendimiento

del lavado se verá degradado, y podrían producirse

transferencias de color o decoloraciones, daños en los

tejidos o formación de pelusas en las prendas. Los tejidos

se deben clasicar en grupos tal como se describe a

continuación.

Colores











Nivel de suciedad









Tipodetejido















Tipo de pelusas

















Cargadelalavadora











































NOTA: Use el ciclo para prendas voluminosas y de cama

con



























Sort Laundry...

by Colors

Whites

Lights

Darks

by Soil

Heavy

Normal

Light

by Fabric

Delicates

Easy Care

Sturdy

by Lint

Lint Producer

Lint Collector

Etiquetas de cuidado de las prendas

Muchas prendas de vestir incluyen una etiqueta de

cuidado de la prenda. Utilice el siguiente diagrama para

ajustar el ciclo y las opciones para cuidar la prenda de

acuerdo con las recomendaciones del fabricante.

INSTRUCCIONES DE USO

ACERCA DE LOS DISPENSADORES

El dispensador automático está compuesto de dos compartimientos

que contienen:





Compartimiento del detergente del lavado principal









nunca exceda las recomendaciones del

fabricante. Si usa demasiado detergente, puede suceder que en

lugar de diluirse se acumule en la ropa y en la lavadora.













Compartimiento del blanqueador líquido





























































PELIGRO

Compartimiento

de suavizador

de tela líquido

Compartimiento

principal de

detergente en polvo

para lavadora

Inserto

Compartimiento

principal de

detergente líquido

para lavadora

Compartimiento

de blanqueador

líquido

Compartimiento del suavizante





Al agregar el suavizante, nunca exceda las recomendaciones

del fabricante. Si usa demasiado suavizante, puede suceder que en

lugar de diluirse se acumule en la ropa y en la lavadora.















1. Para un mejor rendimiento, cargue la ropa como se

muestra.

2. Cargue la ropa sin apretarla, y no cargue ropa por

encima de la línea de guía de la tina. La ropa debe

circular para su limpieza.

Línea de guía máxima

Haga esto No haga esto

USO DEL DETERGENTE Y DEL DISPENSADOR

Unaspalabrassobrelosdetergentes

















Para un rendimiento adecuado del lavado, mida

siempre el detergente usando las medidas que

proporciona el fabricante del detergente.

La cantidad normal de detergente necesaria, para

las cargas habituales, es menos de la ½ del máximo

recomendado. Usemenosdetergente



Nunca recomendada por

el fabricante del detergente.

IMPORTANTE: 



























¼½ 



NOTA: 







NOTA: 

no proporcionen

resultados óptimos.

IMPORTANTE: Su lavadora está diseñada para su uso

exclusivo con detergentes de alta eciencia (HE).

Los detergentes HE están formulados especícamente

para lavadoras de alta eciencia y contienen agentes

reductores de espuma. Cuando compre detergente, busque

siempre el símbolo HE, de alta eciencia.

Diseñado para usar sólo

detergentedealtaeciencia(HE)

Usodesuavizanteydedispensadorde

detergente

Para agregar detergente, blanqueador y suavizante

al dispensador automático:

Abra la gaveta del dispensador.

Cargue los productos de lavado en el

compartimiento adecuado.

Cierre la gaveta antes de comenzar el ciclo.

NOTA: 

de agua en los compartimientos del

blanqueador y del suavizante.

IMPORTANTE: 









Usodeldispensadordeblanqueadorlíquido





























































Cantidad



Detergente

 Detergente



INSTRUCCIONES DE USO

PANTALLA DE TIEMPO Y ESTADO

La pantalla de tiempo y estado muestra el tiempo estimado restante y el progreso del ciclo.

TIEMPO ESTIMADO RESTANTE

















NOTA: 











INDICADOR DE ESTADO DEL CICLO

Estos LED se iluminan cuando se selecciona un ciclo

para indicar las fases que se van a realizar. Cu-

ando un ciclo está en marcha, el LED parpadeará

para la fase activa. Una vez completada la fase,

el LED se apagará. Si un ciclo está en pausa, el

LED activo dejará de parpadear.

WASH TEMP (temperatura del agua)

WASH TEMP selecciona la combinación de

temperaturas de lavado y enjuague para el ciclo

seleccionado. Presione el botón WASH TEMP hasta

que se prenda la luz del indicador para el ajuste

deseado.

















SPIN SPEED (velocidad de centrifugado)

Las velocidades de centrifugado más altas extraen

más agua de la ropa, lo que reduce el tiempo de

secado y ahorran energía.

Presione el botón SPIN SPEED hasta que seleccione

la velocidad deseada. Algunas telas, como las

prendas delicadas, requieren una velocidad de

centrifugado más lenta. Para proteger su ropa,

no todas las velocidades de centrifugado están

disponibles para todos los ciclos.

SOIL LEVEL (nivel de suciedad)









A B

BOTONES MODIFICADORES DE CICLO



























NOTA: 

temperaturas de lavado/enjuague, velocidades de

centrifugado, niveles de suciedad y opciones están

disponibles para todos los ciclos. Sonará un aviso

sonoro y el LED no se iluminará si no se permite una

determinada selección.

AB C

INSTRUCCIONES DE USO

La lavadora incluye varias opciones adicionales

para daptar los ciclos a sus necesidades particulares.

Prenda la lavadora (posición ON) y gire la perilla del

selector para seleccionar el ciclo deseado. Si después

de seleccionar las opciones se modica la selección

del ciclo, todos los ajustes cambiarán a los ajustes

predeterminados del nuevo ciclo.

Use los botones modicadores de ciclo para congurar

los ajustes para ese ciclo.

Presione los botones de opción de ciclo para las

opciones que desee agregar. El botón se prenderá

cuando seleccione la opción. Si la opción seleccionada

no se permite para el ciclo seleccionado, el aviso

sonoro sonará dos veces para alertarle y el LED no se

iluminará.

Presione el botón START/PAUSE para iniciar el

ciclo. Tras una breve demora, la tapa se trabará y

comenzará el ciclo.

NOTA:

están



minutos





ACCELAWASH(LAVADOACCELA)

Al añadirse la opción ACCELA WASHse

reduce el tiempo del ciclo, pero se

logran resultados similares al mismo

ciclo sin ACCELA WASH.

STEAMTREAT(TRATAMIENTOCONVAPOR)

Los ciclos de VAPOR incluyen (Renovar con

vapor), Normal, Bulky/Bedding (Prendas

voluminosas y de cama), ropa infantil,

Heavy Duty (Mucha suciedad), Sanatize y Whitest Whites

(Blancos más blancos). Al añadir vapor a estos ciclos, se

obtiene un rendimiento de limpieza mayor al mismo tiempo

que reduce el consumo de energía y agua. Con el uso de un

rocío de vapor caliente y agua fría, los tejidos obtienen los

benecios de un lavado súper caliente, sin el uso de energía

o daño potencial a los tejidos.

Prenda la lavadora (posición ON) y gire la perilla del

selector para seleccionar un ciclo que permita la opción

de vapor.

Presione el botón AÑADIR VAPOR. La lavadora

establecerá automáticamente los ajustes de ciclo.

Ajuste cualquier otra opción deseada.

Presione el botón START/PAUSE para que comience el

ciclo.

PRECAUCIÓN





• No intente anular el mecanismo de cierre de la puerta o

meter al s manos en la lavadora durante un ciclo de vapor.

El vapor puede ocasionar graves quemaduras.

BOTONES DE OPCIÓN

NOTAS IMPORTANTES SOBRE LOS CICLOS DE

VAPOR:









EXTRARINSE(enjuagueextra)

Esta opción agregará un enjuague

extra al ciclo seleccionado. Use

esta opción para asegurarse de la

total eliminación de los residuos de detergente o

blanqueador de las telas. El suavizante líquido, si se

usa, siempre se dispensa en el enjuague nal.

NOTA:



DEEP FILL (Lavado profundo)

Utilice esta opción si desea agregar más

agua a su carga de lavado. Esta opción es

especialmente útil para cargas grandes o

voluminosas.

ADDGARMENTS(agregarunaprenda)































CHIME(avisosonoro)













BOTONES DE OPCIÓN

FABRICSOFTENER(suavizante)

















NOTA:







ENERGYSAVER(AhorrodeEnergía)









NOTE:

















SOAK(remojo)

Esta opción proporciona un remojado

previo max 180 minutos antes de que

comience el ciclo seleccionado. Use la

opción SOAK para remojar previamente

las prendas con el n de eliminar las manchas difíciles de las

prendas. Al nal del tiempo de remojo, el ciclo seleccionado

comenzará con la misma agua usada para el remojo.

DELAYWASH(lavadodemorado)















NOTA:





RINSE&SPIN(aclaradoycentrifugado)

























CONTROLLOCK(bloqueodeloscontroles)

Utilice esta opción para deshabilitar los con-

troles. La lavadora sólo se puede bloquear du-

rante un ciclo. Esta función impide que los niños

cambien los ciclos o manejen la máquina. Una

vez activado el bloqueo de los controles, es necesario desactivarlo

antes de que se pueda usar cualquiera de los controles, excepto

el botón de alimentación. Una vez apagada la lavadora, el botón

de alimentación permitirá prender la máquina, pero los controles

continuarán bloqueados. Cuando los controles están bloqueados, el

mensaje CL aparecerá alternativamente junto con el tiempo estima-

do restante. Mantenga presionado el botón RINSE & SPIN durante 3

segundos para activar o desactivar el bloqueo de los controles.

INSTRUCCIONES DE USO

FUNCIÓN DE DRENAJE ESPECIAL

























NOTA:







Limpiezadelexterior

Unos cuidados adecuados prolongarán la vida útil de la

lavadora. Puede limpiar el exterior de la máquina con agua

caliente y un detergente doméstico suave y no abrasivo.

Limpie inmediatamente cualquier derrame con un paño

suave y húmedo.

IMPORTANTE: 

ni productos similares. No utilice nunca lana metálica ni

limpiadores abrasivos; pueden dañar la supercie.

Cuidadoylimpiezadelinterior

Use una toalla o un trapo suave para limpiar alrededor

de la abertura y del cristal de la tapa de la lavadora.

Siempre saque las prendas de la lavadora en cuanto se

complete el ciclo. Dejar prendas húmedas en la lavadora

puede ocasionar la aparición de arrugas, transferencias

de color y olores. Utilice el ciclo CLEAN WASHER una vez

al mes, o más a menudo si es necesario, para eliminar la

acumulación de detergente y demás residuos.

Ciclo de limpieza de la lavadora



Agregue blanqueador con cloro líquido u otro limpiador de

tinas diseñado especícamente para limpiar lavadoras.

- Si usa blanqueador con cloro líquido





NOTA: Agregue una taza de blanqueador líquido. No exceda

la línea de llenado máximo y no vierta blanqueador líquido sin

diluir directamente en la tina.

- Si usa limpiadores en polvo



en polvo al compartimiento de lavado principal de la

gaveta del dispensador.

- Si usa un limpiador en tabletas

Ingrese la tableta directamente en la tina.

NOTA:









Cierre la tapa y presione el botón POWER para encender

la lavadora. Presione el botón CLEAN WASHER, y luego

presione el botón START/PAUSE para iniciar el ciclo. Si

selecciona cualquier otro ciclo después de seleccionar CLEAN

WASHER, hará que se cancele el ciclo CLEAN WASHER.

Cuando nalice el ciclo, abra la tapa y deje que el interior

de la tina se seque completamente.

NOTA:  una







CUIDADO Y LIMPIEZA

LIMPIEZA REGULAR

ADVERTENCIA:

Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea y cumpla completamente

este manual de uso y cuidado, incluyendo las instrucciones importantes sobre seguridad, antes de poner en funcionamiento la lavadora.

• Desenchufelalavadoraantesdeprocederasulimpiezaparaevitarposiblesdescargaseléctricas.Sinosesigueestaadvertencia,

podrían ocasionarse riesgos de lesiones graves, incendio, descarga eléctrica o, incluso, muerte.

• Noutilicenuncaproductosquímicosfuertes,limpiadoresabrasivosodisolventesparalimpiarlalavadora.

Almacenamientodelalavadora

Si no se va a usar la lavadora durante un período

prolongado y se encuentra en una zona de inviernos

rigurosos, realice los siguientes pasos para proteger la

lavadora de cualquier daño.

Cierre el suministro de agua.

Desconecte las mangueras del suministro de agua y

drenaje el agua contenida en las mangueras.

Enchufe el cable de alimentación a una toma de

corriente conectada a tierra adecuadamente.

Agregue 3,5 litros de anticongelante no tóxico de tipo

RV en la tina vacía y cierre la tapa.















Desenchufe el cable de alimentación, seque el interior

de la tina con un trapo suave y cierre la tapa.

Retire los insertos del dispensador. Drene el agua de

los compartimientos y déjelos secar.

Almacene la lavadora en posición vertical.

Para extraer el anticongelante de la lavadora tras el

almacenamiento, ejecute un ciclo DE LAVADO EXPRÉS

completo usando detergente. No agregue ropa a este

ciclo.

Eliminacióndelaacumulacióndeminerales









®















Dejelatapaabierta







Limpiezadelosltrosdeentradadeagua

Si la lavadora no se llena correctamente, en la pantalla

aparecerá un mensaje de error. Las pantallas del ltro

de la válvula de entrada podrían estar taponadas por

depósitos de agua dura, sedimentos en el suministro de

agua u otros residuos.

NOTA:



















IMPORTANTE: 



tienen garantía de que se ajusten o

funcionen correctamente. Otras mangueras puede que

no se aprieten correctamente y ocasionen fugas. Los

daños subsiguientes a los productos o la propiedad no

quedarán cubiertos de acuerdo con los términos de la

garantía del producto.











Enjuague abundantemente antes de volver

a instalarlos. Presione sobre los ltros para

colocarlos en su sitio.

Antes de volver a conectar las mangueras, deje

correr varios litros de agua por las mangueras y

tuberías de agua en un cubo o un desagüe.

MANTENIMIENTO

Hot

Cold

Inlet Filter



Frio

Hot

Cold

Inlet Filter



entrada

CUIDADO Y LIMPIEZA

LIMPIEZA DE LA LAVADORA

Usoadecuadodeldetergente









NOTA:



Tapa:



Exterior:





Mudanzayalmacenamiento:











Vacacioneslargas:







Gavetadeldispensador:







































Cuidadoylimpiezadelalavadora

Diagnostics

MANTENGA el micrófono del teléfono sobre el botón de ENCENDIDO, cuando el centro

de llamadas se lo solicite, a no más de 2,5 cm (pero sin tocar) la máquina.

NOTA: No pulse ningún otro botón ni gire el mando del selector de ciclo.

MANTENGA PULSADO el botón de WASH TEMP mientras sigue sujetando el teléfono

sobre el botón POWER.

ESPERE A ESCUCHAR tres pitidos. Tras escuchar los tres pitidos, suelte el botón de WASH

TEMP. Mantenga el teléfono en su sitio hasta que haya terminado la transmisión de tonos.

Esto tarda unos 6 segundos y en la pantalla aparecerá el recuento de tiempo. Una vez

nalizadalacuentaatrásycuandolostonossehayandetenido,reanudesuconversación

con el técnico que le podrá ayudar a utilizar la información transmitida para el análisis.



















 

















NOTA:











Uso de Diagnostics















Los siguientes sonidos se pueden oír mientras la lava-

dora está en funcionamiento. Son ruidos normales.

Clics:

Relé del bloqueo de la tapa cuando la tapa se traba

y destraba.

Rociado o sibilante:

Agua rociándose o circulando durante el ciclo.

Su lavadora está equipada con un sistema automático de monitorización de errores para detectar y diagnosticar

problemas en una fase temprana. Si tu lavadora no funciona correctamente o no funciona en absoluto, com-

pruebe lo siguiente antes de llamar al servicio técnico:

Zumbido o borboteo:

La bomba de drenaje bombeando agua desde la

lavadora durante un ciclo.

SONIDOS NORMALES QUE SE PUEDEN ESCUCHAR

ANTES DE SOLICITAR ASISTENCIA TÉCNICA

Problema Causa posible Soluciones

Ruido

metálico y de

traqueteo

Objetos extraños, como llaves, monedas, o

imperdibles, pueden estar en la tina o en la

bomba.

Detenga la lavadora, compruebe la tina y el ltro de drenaje en

busca de objetos extraños. Si después de reiniciar la lavadora el

ruido continúa, llame al servicio.

Sonido de

golpes

Las cargas de prendas pesadas pueden

producir un sonido de golpes.

Es posible que la carga de la lavadora

esté desbalanceada.

Esto es normal. Si el sonido continúa, es posible que la lavadora

está desbalanceada. Deténgala y redistribuya la carga de

lavado.

Pause el ciclo y redistribuya la carga después de que la tapa se

destrabe.

Ruido de

vibración

No se han retirado todos los materiales del

embalaje.

Es posible que la carga de lavado no esté

uniformemente distribuida en la tina.

No todas las patas niveladoras se

encuentran apoyadas rmemente en el

piso.

El piso no es lo sucientemente rígido.

Consulte la sección DESEMPAQUETADO Y DESEMBALAJE DEL

MATERIAL DE TRANSPORTE en los requisitos de instalación.

Pause el ciclo y redistribuya la carga después de que la tapa se

destrabe.

Consulte la sección Nivelación de la lavadora en las Instrucciones.

Asegúrese de que el piso sea sólido y no ceda. Consulte la

sección Tipo de piso en Requisitos de instalación.

Fuga de

agua

La conexión de las mangueras de agua

no está bien encajada en la llave o en la

lavadora.

Las tuberías de drenaje de la casa están

taponadas.

La manguera de drenaje se ha salido del

drenaje o

no está insertada lo suciente.







Compruebe las mangueras en busca de fugas, grietas y rupturas.

Compruebe y apriete las conexiones de las mangueras.

La lavadora bombea agua muy rápidamente. Compruebe si

durante el drenaje, el agua vuelve hacia atrás y se sale de la

tubería de drenaje. Si ve agua saliendo del desagüe, compruebe

que la instalación de la manguera de drenaje es correcta y

busque si hay algún taponamiento en el desagüe. Póngase en

contacto con un plomero para reparar la tubería de drenaje.

Amarre la manguera de drenaje a la manguera de entrada o

a una tubería ja para impedir que se pueda salir durante el

drenaje. Debería estar insertada al reborde en las tuberías de

drenaje más pequeñas o el reborde debería estar insertado entre

3 y 5 centímetros en la tubería de drenaje.











Arrugas

























GUÍA DE SOLUCIÓN DE PROBLEMAS

ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)

Problema Causa posible Soluciones

Exceso de espuma

Demasiado detergente o detergente

inadecuado. Los detergentes HE están formulados especícamente

para lavadoras de alta eciencia y contienen agentes

reductores de espuma. Utilice sólo detergentes con

el logotipo de alta eciencia (HE). Para información

sobre las cantidades de detergente, consulte la sección

Instrucciones.

Manchas





El blanqueador o el suavizante se han

agregado directamente a la carga

de lavado en la tina.

La lavadora no se descargó

inmediatamente.

La ropa no se agrupó correctamente.

















Use siempre los dispensadores para asegurarse

de que los productos de lavandería se distribuyen

correctamente en el momento adecuado del ciclo.

Siempre saque las prendas de la lavadora lo

antes posible en cuanto se complete el ciclo.

Siempre lave los colores oscuros separados de los

colores claros y los blancos para evitar la decoloración.

Nunca lave prendas con mucha suciedad junto con

otras con poca suciedad.

La lavadora no se prende.

NOTA















El cable de alimentación no se ha

enchufado de forma adecuada.

Se ha fundido el fusible, ha saltado el

disyuntor o se ha producido un corte

de suministro eléctrico en la vivienda.

Se ha fundido el fusible, ha saltado

el disyuntor, debido a la conexión

de varios electrodomésticos en una

misma toma de corriente.

Asegúrese de que el enchufe está correctamente

enchufado a una toma de corriente de 120 V de

CA, 60 Hz y tres clavijas con toma de tierra.

Reinicie el disyuntor o sustituya el fusible. No

aumente la capacidad del fusible. Si el problema

es una sobrecarga del circuito, haga que lo

solucione un electricista cualicado.









El ciclo de lavado tarda

más de lo normal

La lavadora ajusta de forma

automática el tiempo de lavado en

función de la cantidad de ropa para

lavar, la presión del agua y demás

condiciones de funcionamiento.

Esto es normal. La lavadora ajusta el tiempo

de ciclo de forma automática para brindar los

resultados óptimos para el ciclo seleccionado. El

tiempo restante que se muestra en la pantalla es

sólo una estimación. El tiempo real puede variar.

Olor a humedad o moho en

la lavadora

Se ha estado usando demasiado

detergente o un detergente

inadecuado.

El interior de la tina no se lavó

correctamente.

Use sólo detergente de alta eciencia (HE) de

acuerdo con las instrucciones del fabricante.

Ejecute el ciclo de limpieza, CLEAN WASHER, con

regularidad.

Fugas de agua

Exceso de espuma de detergente. 

























GUÍA DE SOLUCIÓN DE PROBLEMAS

ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)

Problema Causasposibles Soluciones

La lavadora no

funciona 































































































La lavadora no

se llena de agua

correctamente



Las mangueras de entrada pueden estar



































































ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)

Problema Causa posible Soluciones

Lalavadora

nodrena





















Mala

eliminación de

las manchas























blanqueador

no se

distribuye

























Prematura

distribución

del

blanqueador



























Incompleta

o ninguna

distribución de

detergente

Compartimientos de detergente





































NOTA:























Fugasde

aguaentodas

lascargas



 





GUÍA DE SOLUCIÓN DE PROBLEMAS

ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)

Problema Causa posible Soluciones

Lapantallamuestra:  



















La pantalla muestra: Error del interruptor de bloqueo de

la tapa. Asegúrese de que la tapa está

correctamente cerrada y presione el botón

START/PAUSE. La lavadora no funcionará a

menos que la tapa esté trabada.

Asegúrese de que no hay nada atascado

bajo la tapa, como material de embalaje o

ropa.

Asegúrese de que el mecanismo del pestillo

esté completamente retraído.

Si la tapa está cerrada y se muestra el

mensaje de error de bloqueo de la tapa,

llame al servicio técnico.

La pantalla muestra: Función de drenaje especial. 











La lavadora se rellena con

agua lentamente o no se llena

en absoluto, o la pantalla

muestra:

Las llaves de suministro del agua no

están completamente abiertas.

Las mangueras de las tuberías de

agua están retorcidas, pinzadas u

taponadas.

Los ltros de entrada de agua

están taponados.

La presión del suministro de agua a

la llave o a la casa es demasiado

baja.

Suministro de agua conectado a

mangueras con limitación de fugas.

Asegúrese de que las llaves de agua están

totalmente abiertas.

Asegúrese de que las mangueras no estén

retorcidas ni pinzadas. Tenga cuidado al

desplazar la lavadora durante las tareas de

limpieza o mantenimiento.

Limpie los ltros de entrada. Consulte el

apartado Mantenimiento en la sección

Cuidado y limpieza.

Compruebe otra llave de la casa para

asegurarse de que la presión de agua es la

adecuada y que el ujo no está restringido.

Desconecte la manguera de entrada de la

lavadora y deje que corran algunos litros de

agua a través de la manguera para purgar

las tuberías de suministro de agua. Si el ujo

es demasiado débil, contacte con un plomero

para que repare las tuberías de agua.

Las mangueras diseñadas para limitar

las fugas pueden activarse erróneamente

y evitar que la lavadora se llene. No

se recomienda el uso de mangueras con

limitación de fugas.

NOTA:





Códigos de error

ANTES DE SOLICITAR ASISTENCIA TÉCNICA (continuación)

Problema Causa posible Soluciones

El agua en la lavadora drena

demasiado lento o no drena,

o la pantalla muestra:

La manguera de drenaje está retorcida,

apretada o taponada.

La descarga del desagüe está a más de

243,8 cm (96 pulgadas) por encima de

la parte inferior de la lavadora.

Asegúrese de que la manguera de drenaje esté

libre de taponamientos, dobladuras, etc., y no esté

apretada debajo de la lavadora.

Ajuste o repare el drenaje. La altura máxima del

drenaje es de 243,8 cm (96 pulgadas).

La pantalla muestra: La lavadora ha detectado una carga

desbalanceada.

Si la lavadora detecta una carga demasiado

desbalanceada como para poder girar, mostrará

este código mientras intenta rebalancear la carga. La

lavadora agregará agua e intentará redistribuir la

carga automáticamente. Esta pantalla es únicamente

para su información y no requiere ninguna acción.

La pantalla muestra: Si el rebalanceo uE (ver arriba) no tiene

éxito, mostrará este error.

La carga es demasiado pequeña.

Hay artículos pesados mezclados con

artículos más ligeros.

La carga está desbalanceada.

El intento automático para rebalancear la carga no

tuvo éxito. El ciclo se puso en pausa para permitir que

la carga se ajuste manualmente.

Puede ser que necesite agregar artículos adicionales

a las cargas pequeñas para que la lavadora pueda

balancear las cargas.

Puede ser que la carga contenga artículos pesados

y otros más ligeros. Siempre trate de lavar artículos

que de alguna manera sean de pesos similares para

ayudar a la lavadora a distribuir el peso de la carga

para una buena rotación.

Redistribuya manualmente la carga si los artículos

se han enredado y no permiten que la distribución

automática funcione apropiadamente.

La pantalla muestra: Error de control.

Desenchufe la lavadora y espere 60 segundos.

Vuelva a conectarla y pruebe de nuevo. Si el error se

vuelve a producir, llame al servicio técnico.

La pantalla muestra: El nivel de agua es demasiado alto

debido a una válvula de agua con falla.

Cierre las llaves de agua, desenchufe la lavadora y

llame al servicio técnico.

La pantalla muestra: El sensor de nivel de agua no funciona

correctamente.

Cierre las llaves de agua, desenchufe la lavadora y

llame al servicio técnico.

La pantalla muestra: Se ha producido un error del motor.

Deje que la lavadora descanse durante 30 minutos y,

a continuación, reinicie el ciclo. Si el código de error

LE persiste, llame al servicio técnico.

Lapantallamuestra: Error de embrague.

Falla mecánica.

Desenchufe la lavadora y llame al servicio técnico.

Lapantallamuestra: Los objetos extraños como monedas,

pasadores, clips, etc., atrapados entre

la chapa de lavado y el cesto interior.

Apague la lavadora y pulse el botón de

Encendido/ Apagado. Pulse el botón de

velocidad de centrifugado sin seleccionar un

ciclo para vaciado y centrifugado de la carga.

Cuando haya nalizado el centrifugado,

saque la ropa y encuentre y retire los objetos

atrapados en la chapa de lavado.

Compruebe siempre los bolsillos, etc., antes del

lavado para evitar códigos de error o daños en

la lavadora o la ropa.

GUÍA DE SOLUCIÓN DE PROBLEMAS

GARANTÍA LIMITADA DE KENMORE ELITE

POR UN AÑO a partir de la fecha de venta, este electrodoméstico está cubierto por la garantía contra defectos de

material o mano de obra cuando la instalación, operación y mantenimiento del electrodoméstico son correctos y siguen todas

las instrucciones suministradas.

JUNTO CON LA PRUEBA DE VENTA, el electrodoméstico defectuoso recibirá sin cargo su reparación o reemplazo, a

opción del vendedor.

Para conocer los detalles de la cobertura de garantía para obtener la reparación o el reemplazo gratis del producto, visite

la página Web: www.kenmore.com/warranty

Esta cobertura de garantía aplica sólo por 90 DÍAS a partir de la fecha de venta en los Estados Unidos, y no será válida en

Canadá, si el electrodoméstico es utilizado para otro n que no sea de uso doméstico.

Esta garantía cubre ÚNICAMENTE los defectos de material y mano de obra, y NO pagará:

1. Elementos consumibles que puedan desgastarse debido al uso normal, incluyendo entre otros, los ltros, correas, bolsas o

bombillas extraíbles.

2. Un técnico de servicio para realizar labores de limpieza o mantenimiento del electrodoméstico, o para enseñar al usuario

la instalación, funcionamiento o mantenimiento correctos del producto.

3. Llamadas al servicio técnico para corregir la instalación del electrodoméstico no realizada por agentes de servicio

autorizados de Sears, o bien para solucionar problemas relacionados con fusibles domésticos, disyuntores, cableado,

sistemas de plomería o de suministro de gas, que resulten de tal instalación.

4. Daños o averías resultantes de la instalación no realizada por agentes de servicio autorizados de Sears, incluida la

instalación que no fue realizada de acuerdo con los códigos eléctricos, de gas o de fontanería.

5. Daños o averías, incluyendo la decoloración u óxido de la supercie, si el funcionamiento y mantenimiento del

electrodoméstico no son correctos de acuerdo a las instrucciones suministradas.

6. Daños o averías, incluyendo la decoloración u óxido de la supercie, que resulten de cualquier accidente, alteración,

abuso, uso incorrecto o uso con propósitos distintos a los nes para los que el producto fue diseñado.

7. Daños o averías, incluyendo la decoloración u óxido de la supercie, causados por el uso de detergentes, limpiadores,

sustancias químicas o utensilios distintos a los recomendados en todas las instrucciones suministradas con el producto.

8. Daños o fallas de los componentes o sistemas como resultado de modicaciones hechas sin autorización a este producto.

9. Servicio técnico al electrodoméstico si el modelo y placa de serie han sido removidos, alterados, o cuando no pueda

determinarse fácilmente que tenga el logo de certicación apropiado.

Descargo de responsabilidad de garantías implícitas; limitación de acciones legales

El único y exclusivo recurso del cliente bajo esta garantía limitada será la reparación del producto como se indica en

la presente. Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud para un objetivo particular,

se encuentran limitadas a un año o al período más corto permitido por la ley. Sears no será responsable de los daños

incidentales o derivados. Algunos estados y provincias no permiten la exclusión o limitación de daños o limitaciones

incidentales o resultantes, o limitaciones sobre la duración de garantías implícitas o de comerciabilidad o aptitud, por lo

tanto las limitaciones o exclusiones anteriores pueden no aplicarse en su caso.

Esta garantía podrá aplicarse sólo si este electrodoméstico se utiliza en los Estados Unidos o Canadá*.

Esta garantía le otorga derechos legales especícos, y usted también puede contar con otros derechos, que pueden variar

de estado a estado.

*El servicio de reparación a domicilio no está disponible en todas las áreas geográcas de Canadá. Tampoco esta garantía

cubrirá los gastos de traslado o transporte del usuario o del técnico de reparación si el producto está ubicado en un área

remota (tal como la dene Sears Canada Inc.) donde no haya ningún técnico de servicio disponible.

SearsBrandsManagementCorporation,HomanEstates,IL60179

Sears Canada Inc., Toronto, Ontario, Canadá M5B 2C3

GARANTÍA

NOTA

Kenmore Elite 79631552610 User Manual WASHER Manuals And Guides 1610037L

Navigation menu

Versions of this User Manual:

Views

Navigation
