Kenmore Pro 66513873K601 User Manual DISHWASHER Manuals And Guides L0701270

KENMORE PRO Dishwasher Manual L0701270 KENMORE PRO Dishwasher Owner's Manual, KENMORE PRO Dishwasher installation guides

User Manual: Kenmore Pro 66513873K601 66513873K601 KENMORE PRO DISHWASHER - Manuals and Guides View the owners manual for your KENMORE PRO DISHWASHER #66513873K601. Home:Kitchen Appliance Parts:Kenmore Pro Parts:Kenmore Pro DISHWASHER Manual

Open the PDF directly: View PDF .
Page Count: 76

TM

ULTRA WASH ®Dishwasher

Lavavajillas ULTRA WASH ®

Lave-vaisselle ULTRA WASH ®

....... _ ', ,,

Model/Modelo/Modele 665.13873

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

8580320 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

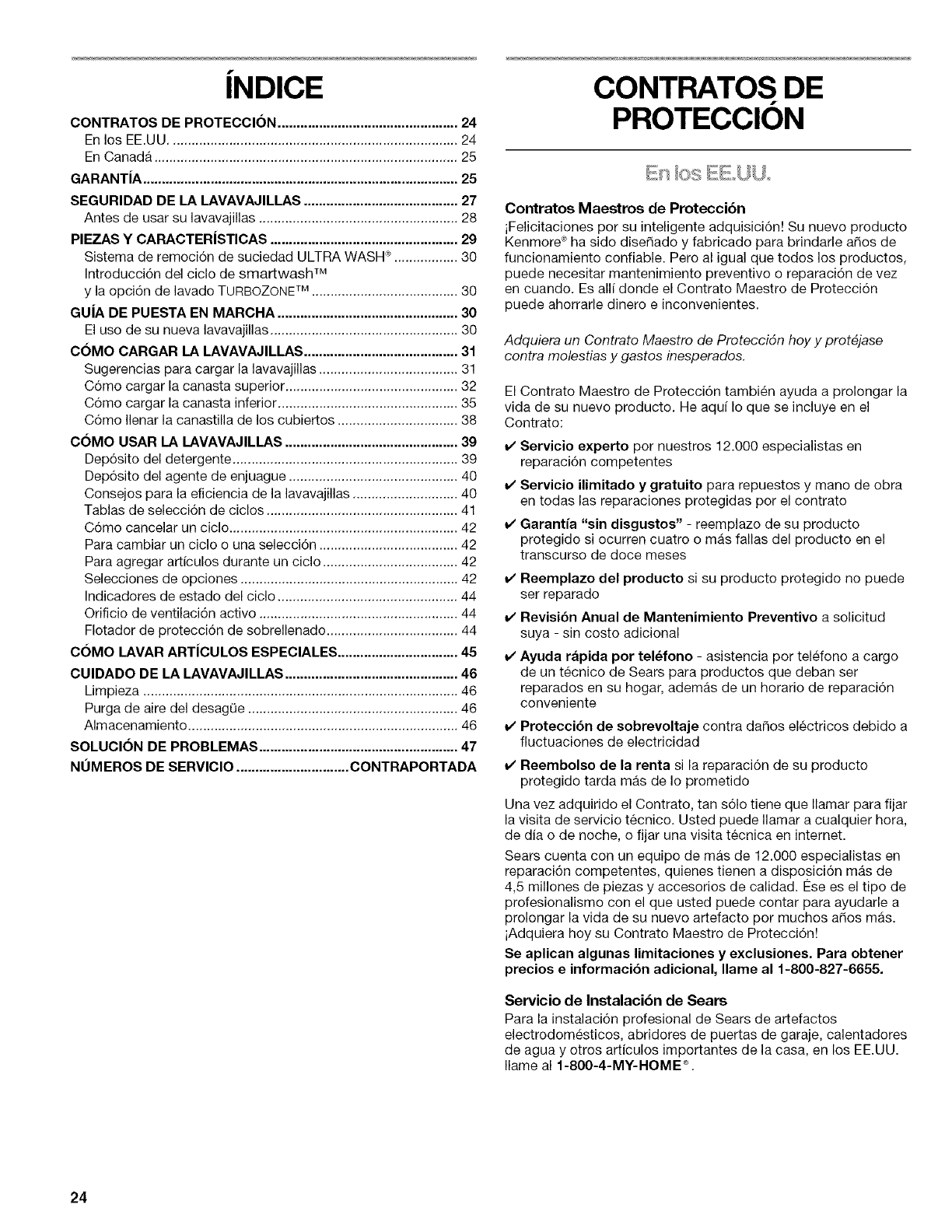

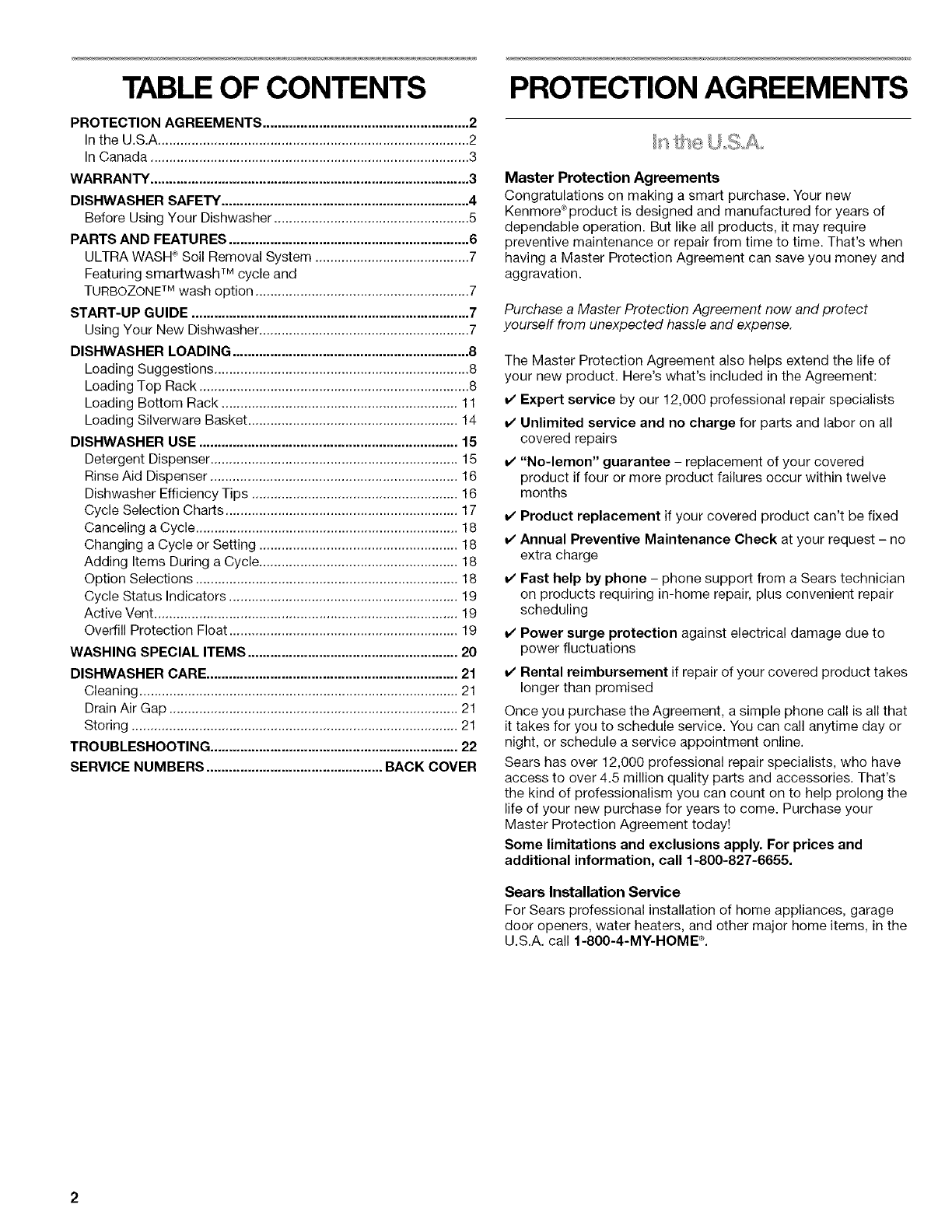

TABLE OF CONTENTS

PROTECTION AGREEMENTS ....................................................... 2

In the U.S.A ................................................................................... 2

In Canada ..................................................................................... 3

WARRANTY ..................................................................................... 3

DISHWASHER SAFETY .................................................................. 4

Before Using Your Dishwasher .................................................... 5

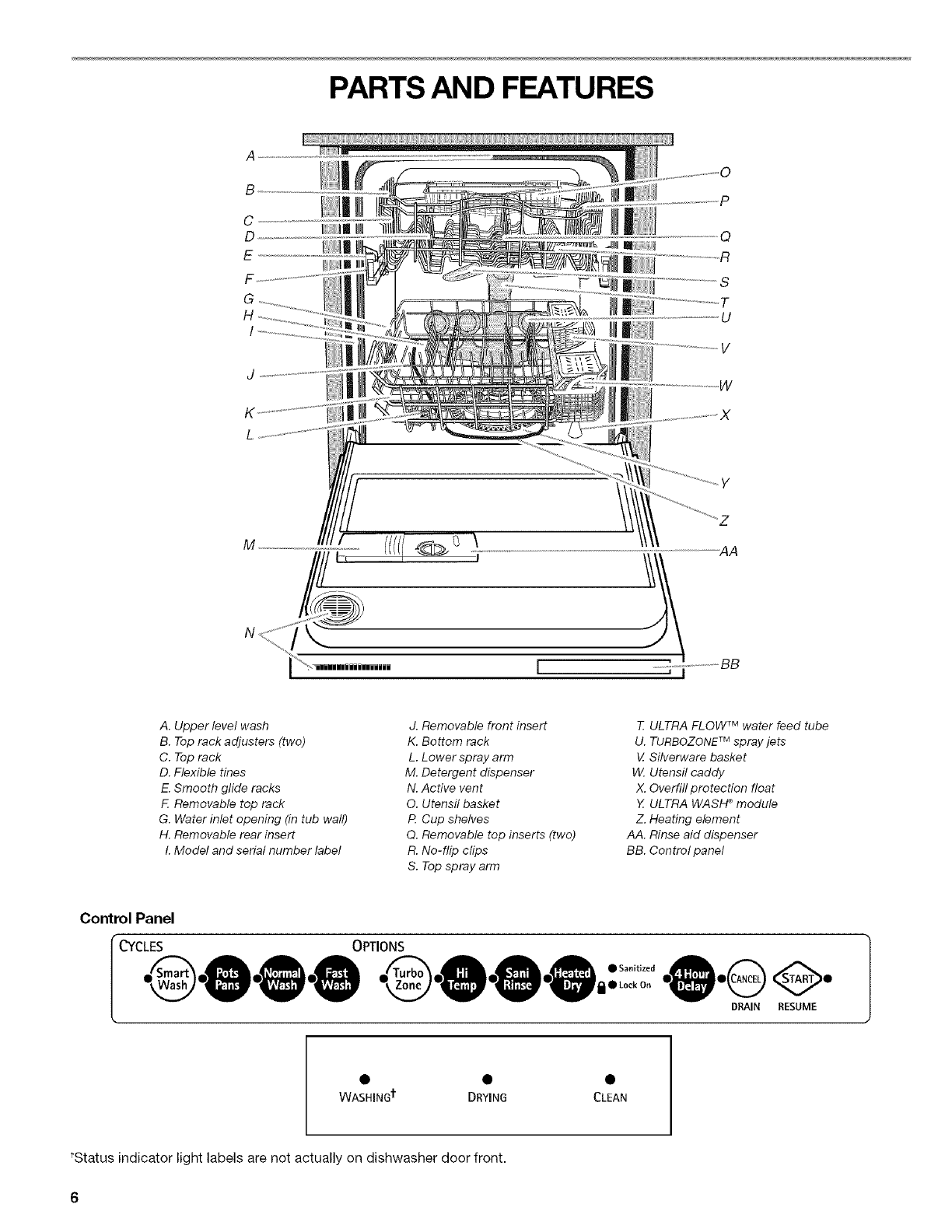

PARTS AND FEATURES ................................................................ 6

ULTRA WASH ° Soil Removal System ......................................... 7

Featuring smartwash TM cycle and

TURBOZONETM wash option ......................................................... 7

START-UP GUIDE .......................................................................... 7

Using Your New Dishwasher ........................................................ 7

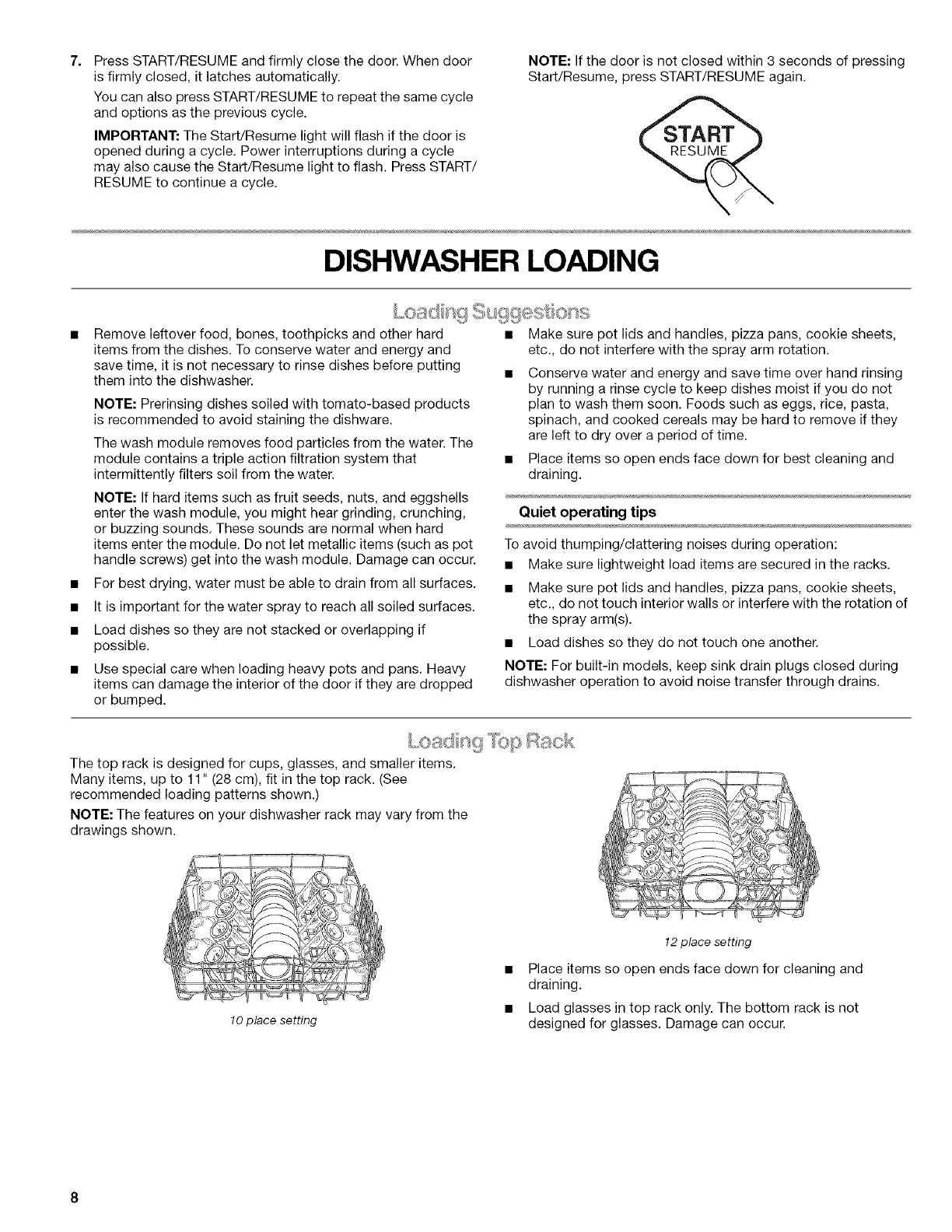

DISHWASHER LOADING ............................................................... 8

Loading Suggestions .................................................................... 8

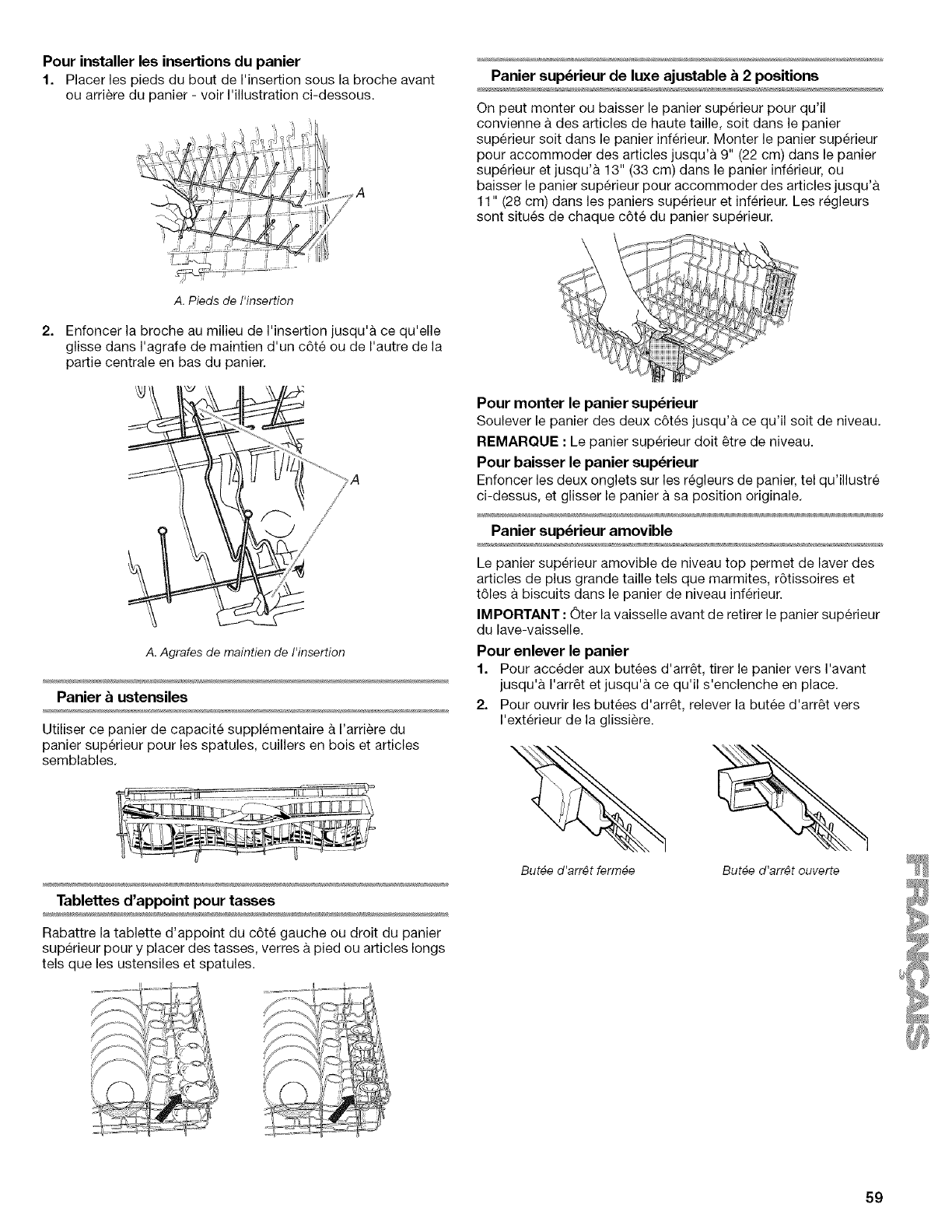

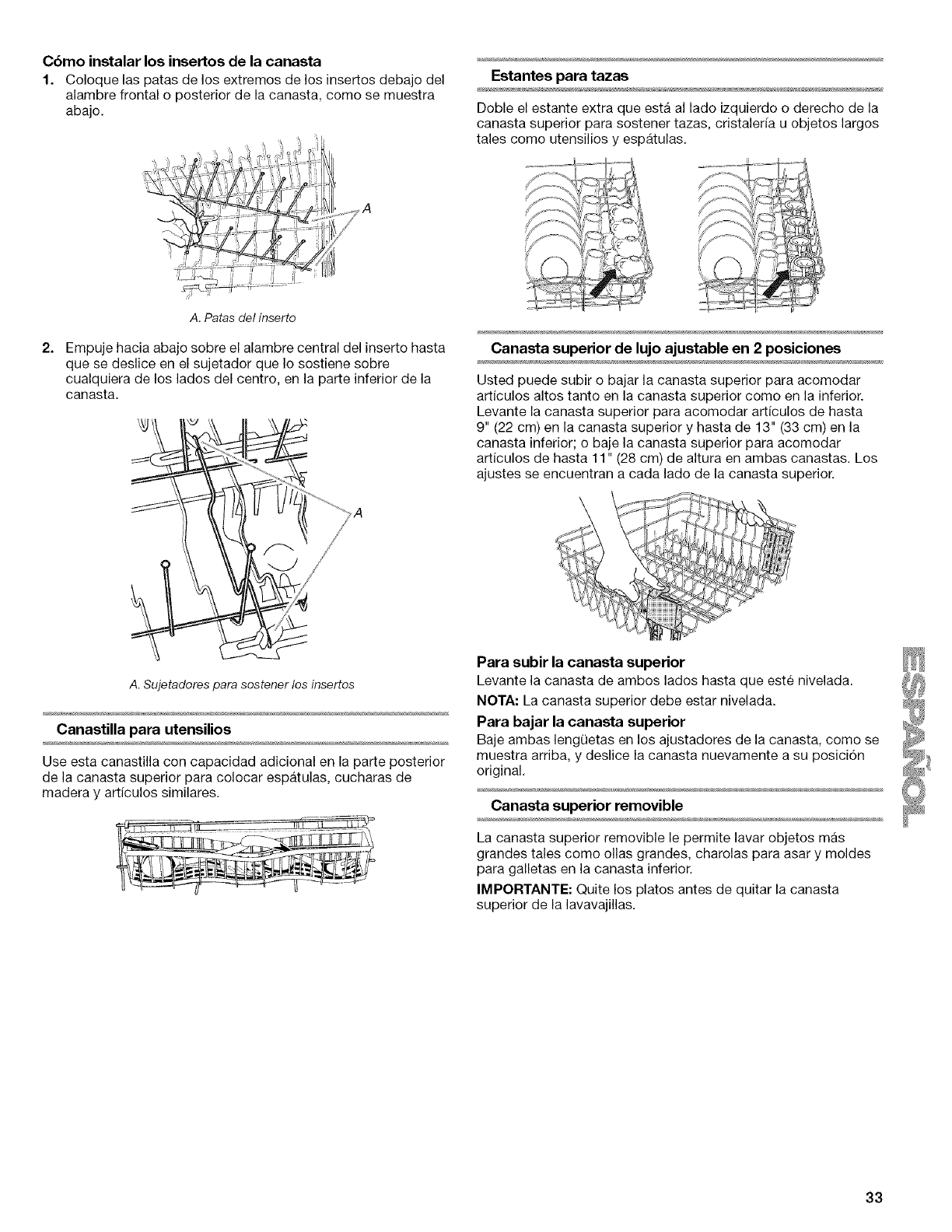

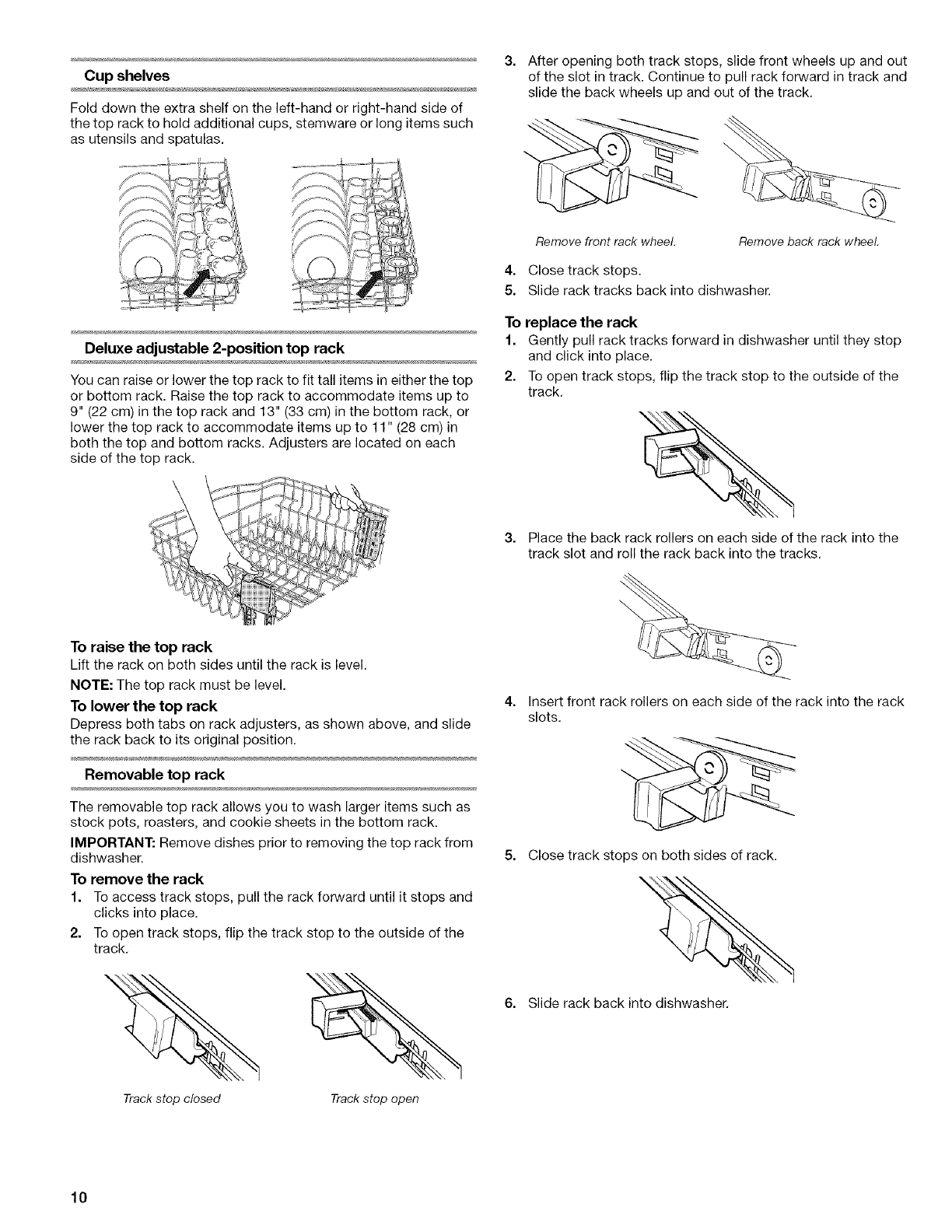

Loading Top Rack ........................................................................ 8

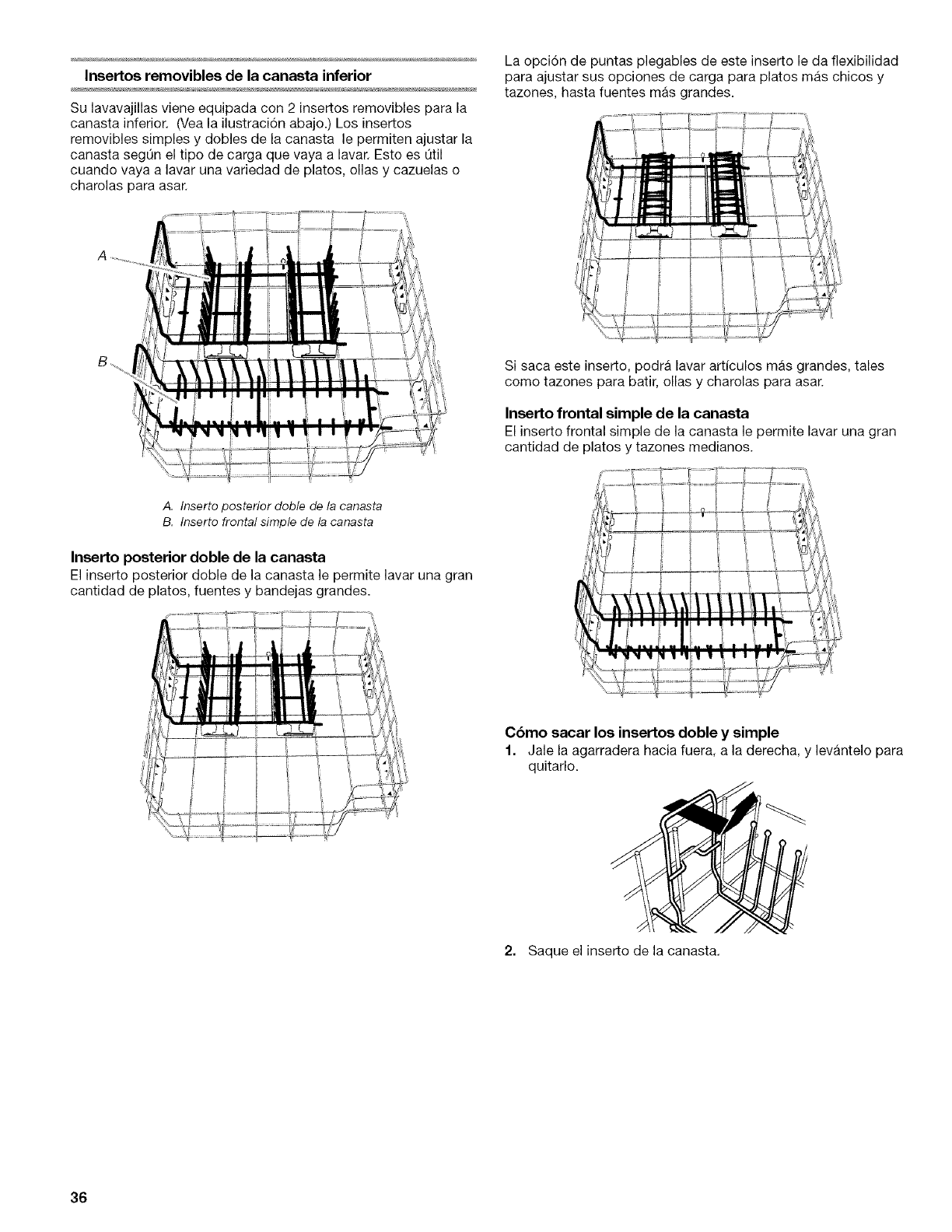

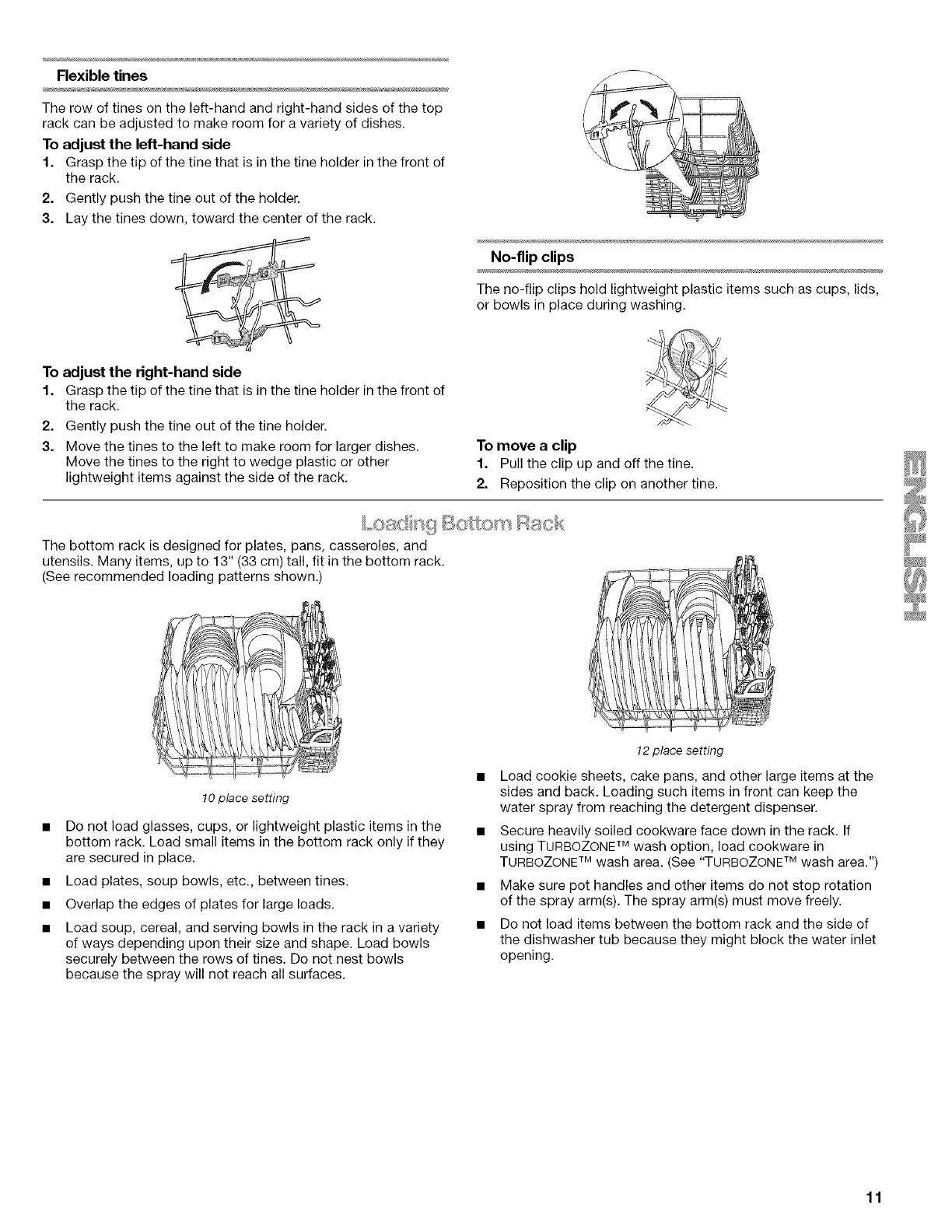

Loading Bottom Rack ............................................................... 11

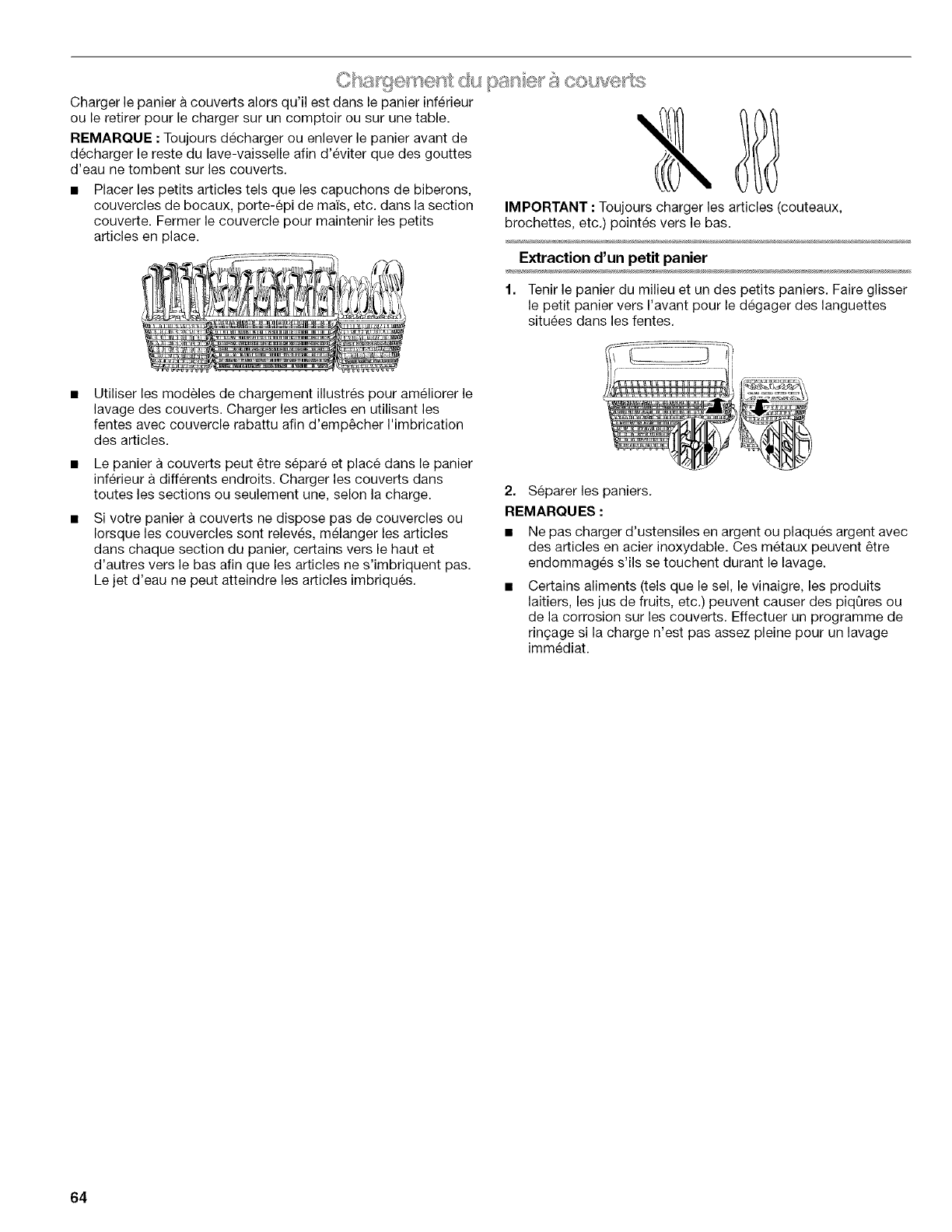

Loading Silverware Basket ........................................................ 14

DISHWASHER USE ..................................................................... 15

Detergent Dispenser .................................................................. 15

Rinse Aid Dispenser .................................................................. 16

Dishwasher Efficiency Tips ....................................................... 16

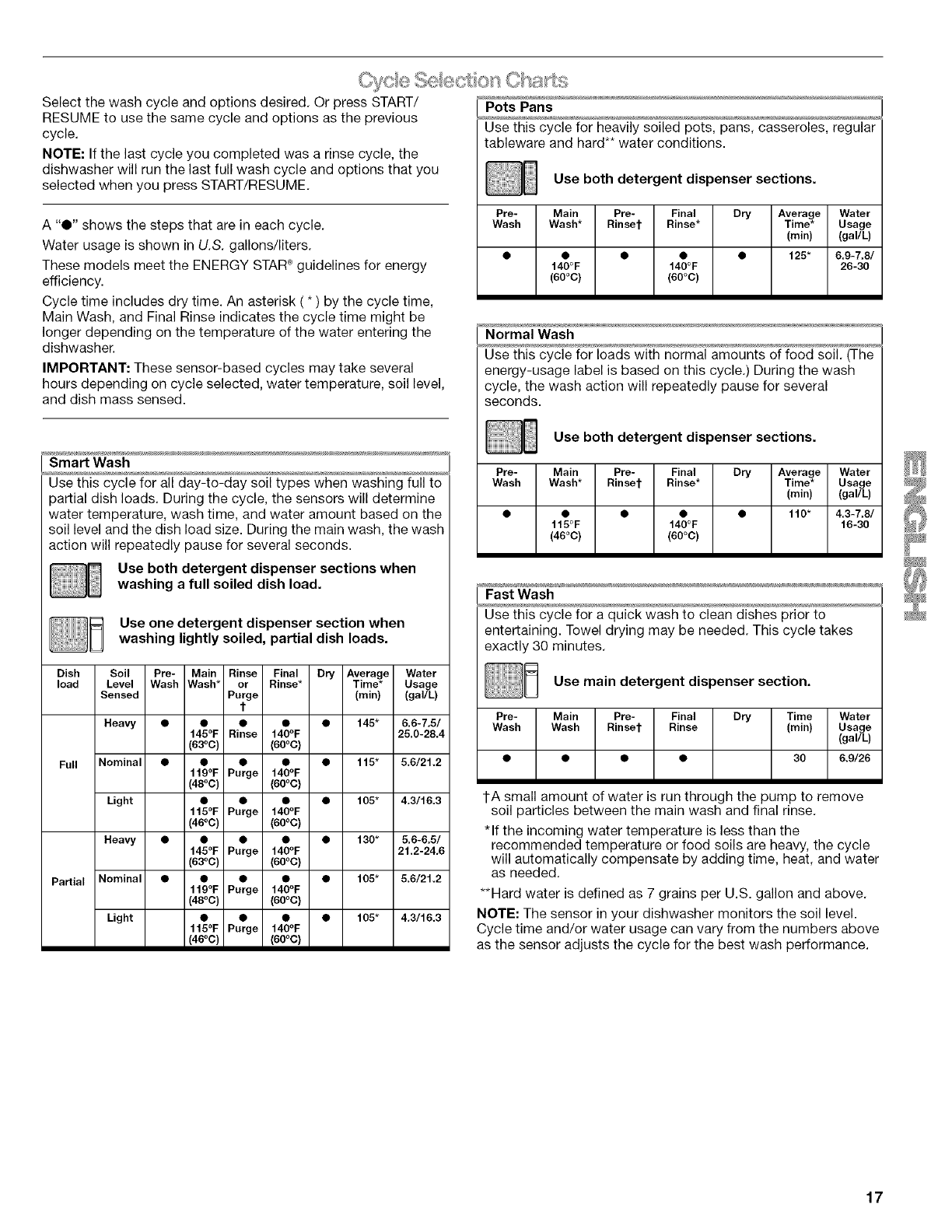

Cycle Selection Charts .............................................................. 17

Canceling a Cycle ...................................................................... 18

Changing a Cycle or Setting ..................................................... 18

Adding Items During a Cycle ..................................................... 18

Option Selections ...................................................................... 18

Cycle Status Indicators ............................................................. 19

Active Vent ................................................................................. 19

Overfill Protection Float ............................................................. 19

WASHING SPECIAL ITEMS ........................................................ 20

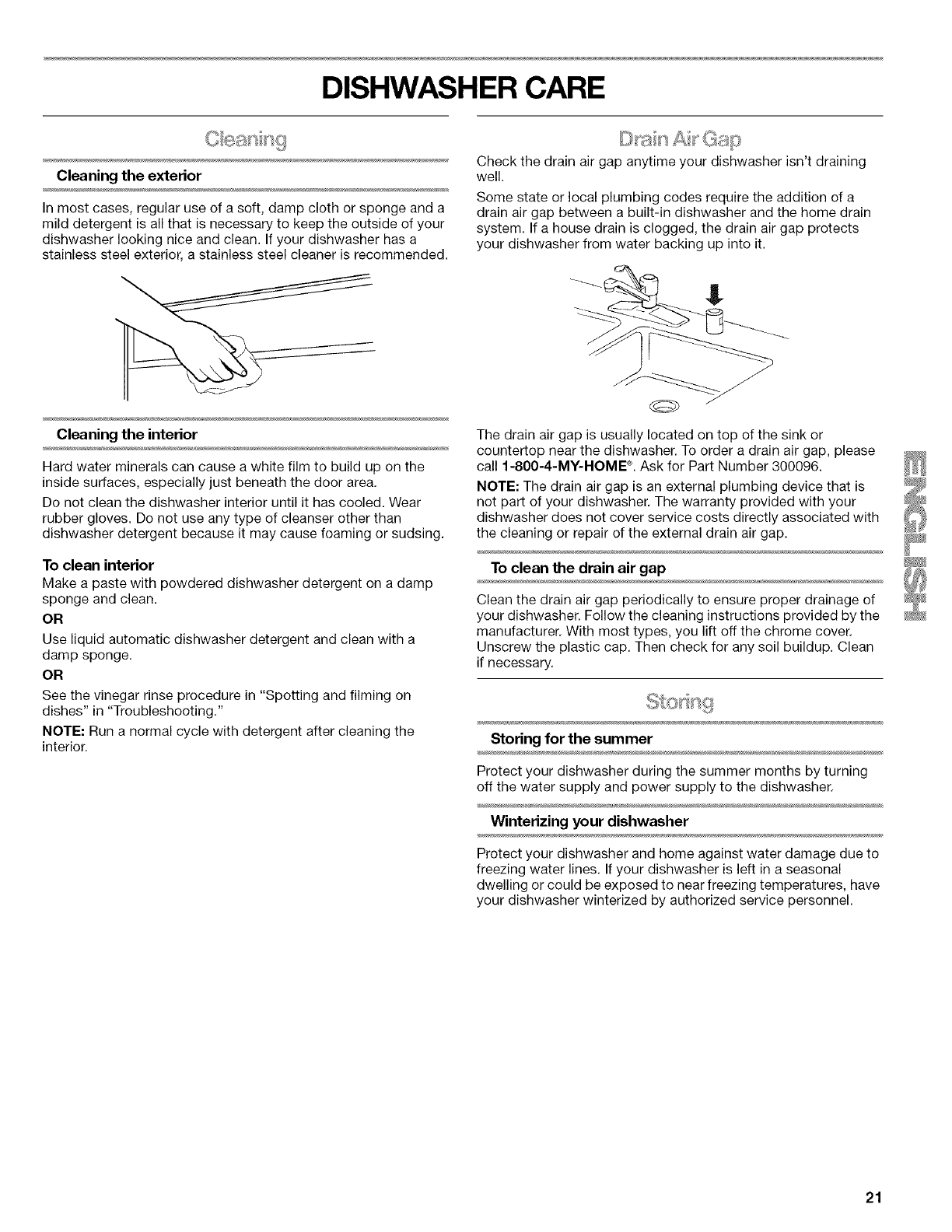

DISHWASHER CARE ................................................................... 21

Cleaning ..................................................................................... 21

Drain Air Gap ............................................................................. 21

Storing ....................................................................................... 21

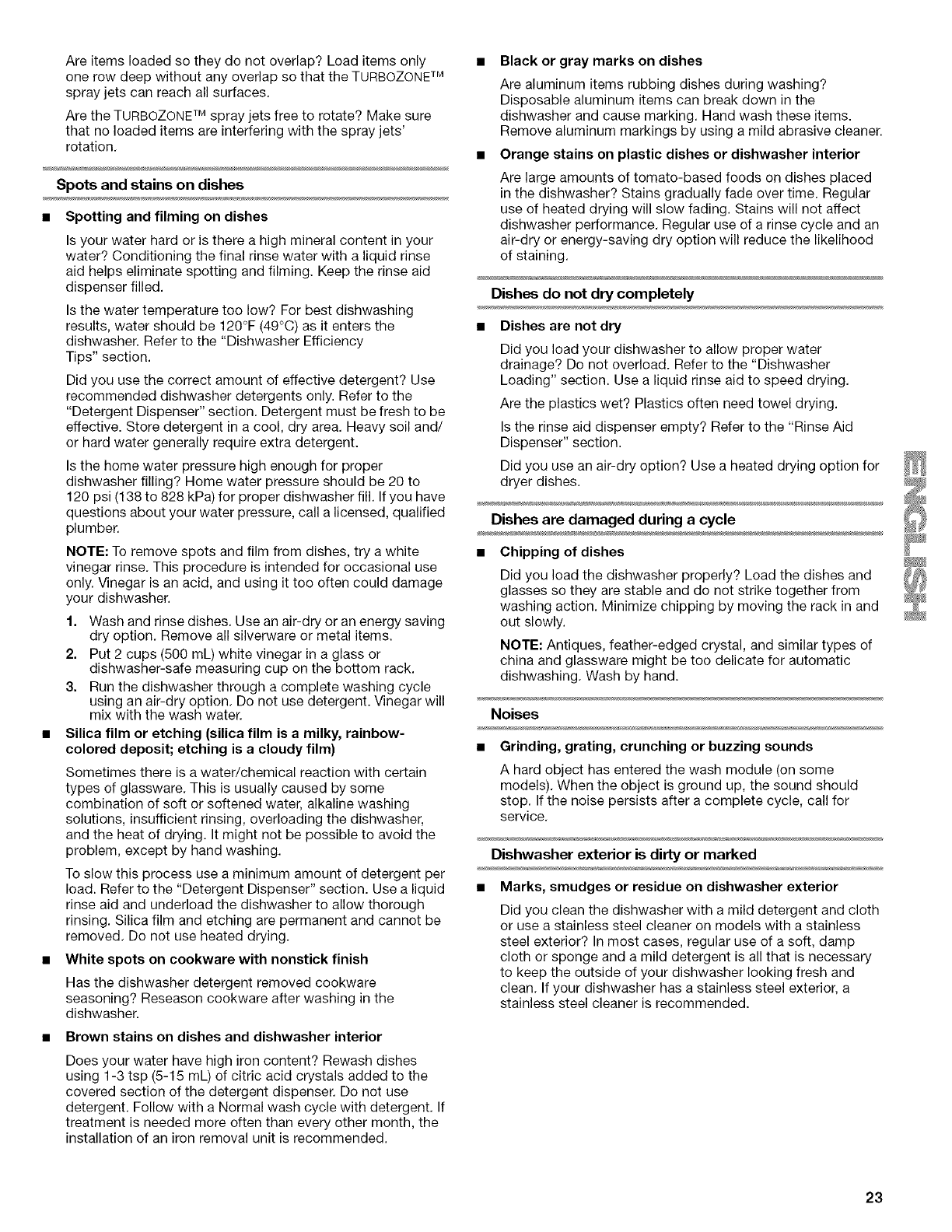

TROUBLESHOOTING .................................................................. 22

SERVICE NUMBERS ............................................... BACK COVER

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists

v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

v' Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME ®.

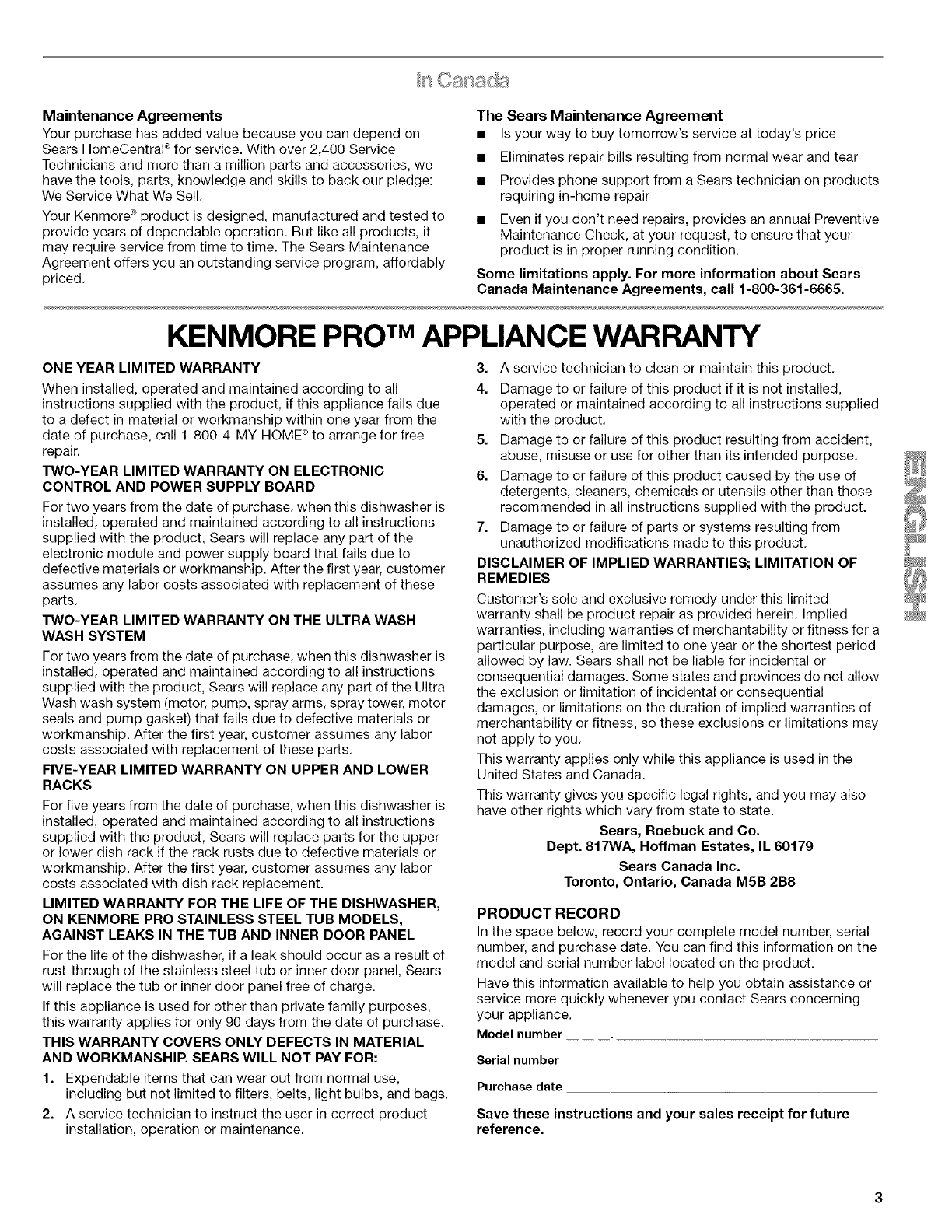

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore ®product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

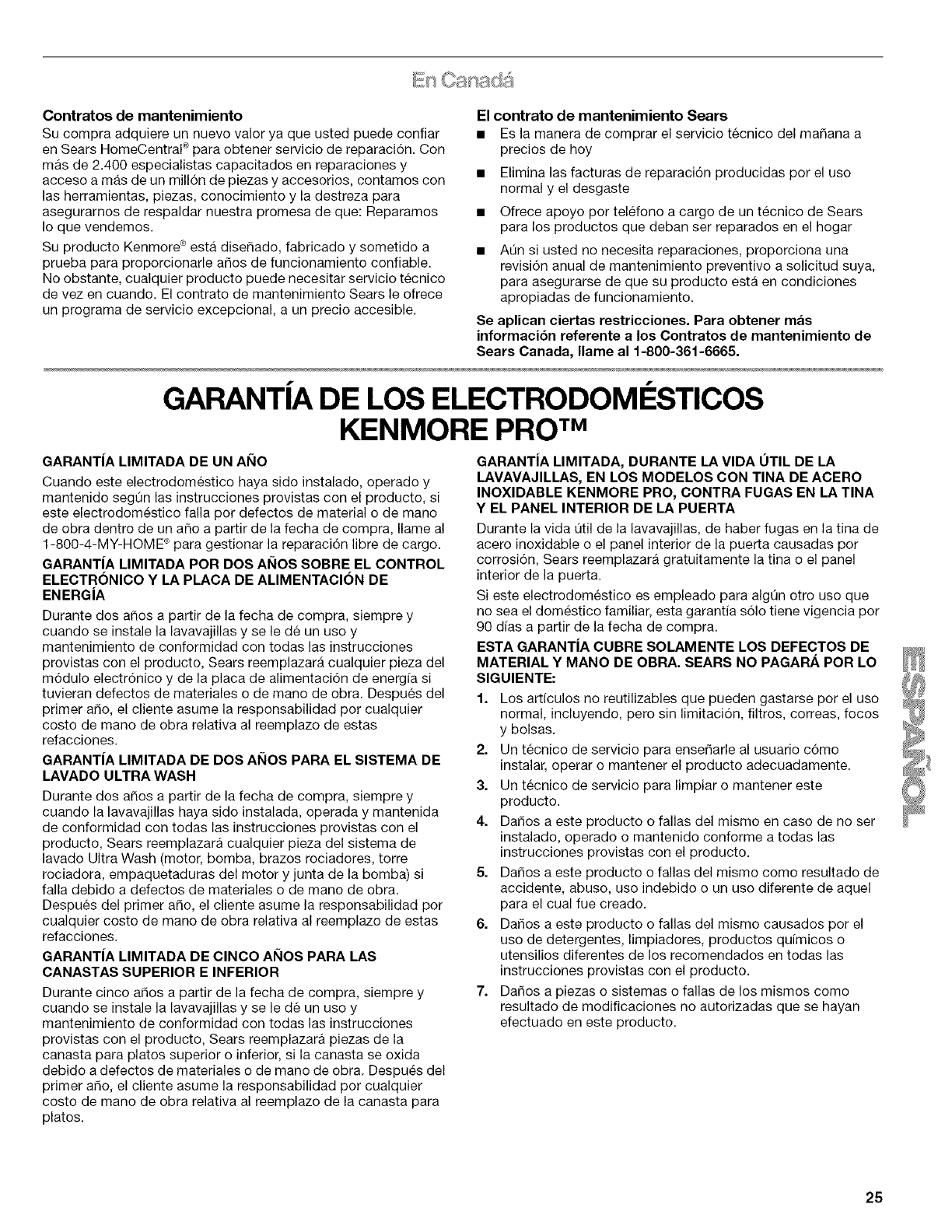

KENMORE PROTMAPPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ° to arrange for free

repair.

TWO-YEAR LIMITED WARRANTY ON ELECTRONIC

CONTROL AND POWER SUPPLY BOARD

For two years from the date of purchase, when this dishwasher is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace any part of the

electronic module and power supply board that fails due to

defective materials or workmanship. After the first year, customer

assumes any labor costs associated with replacement of these

parts.

TWO-YEAR LIMITED WARRANTY ON THE ULTRA WASH

WASH SYSTEM

For two years from the date of purchase, when this dishwasher is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace any part of the Ultra

Wash wash system (motor, pump, spray arms, spray tower, motor

seals and pump gasket) that fails due to defective materials or

workmanship. After the first year, customer assumes any labor

costs associated with replacement of these parts.

FIVE-YEAR LIMITED WARRANTY ON UPPER AND LOWER

RACKS

For five years from the date of purchase, when this dishwasher is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace parts for the upper

or lower dish rack if the rack rusts due to defective materials or

workmanship. After the first year, customer assumes any labor

costs associated with dish rack replacement.

LIMITED WARRANTY FOR THE LIFE OF THE DISHWASHER,

ON KENMORE PRO STAINLESS STEEL TUB MODELS,

AGAINST LEAKS IN THE TUB AND INNER DOOR PANEL

For the life of the dishwasher, if a leak should occur as a result of

rust-through of the stainless steel tub or inner door panel, Sears

will replace the tub or inner door panel free of charge.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

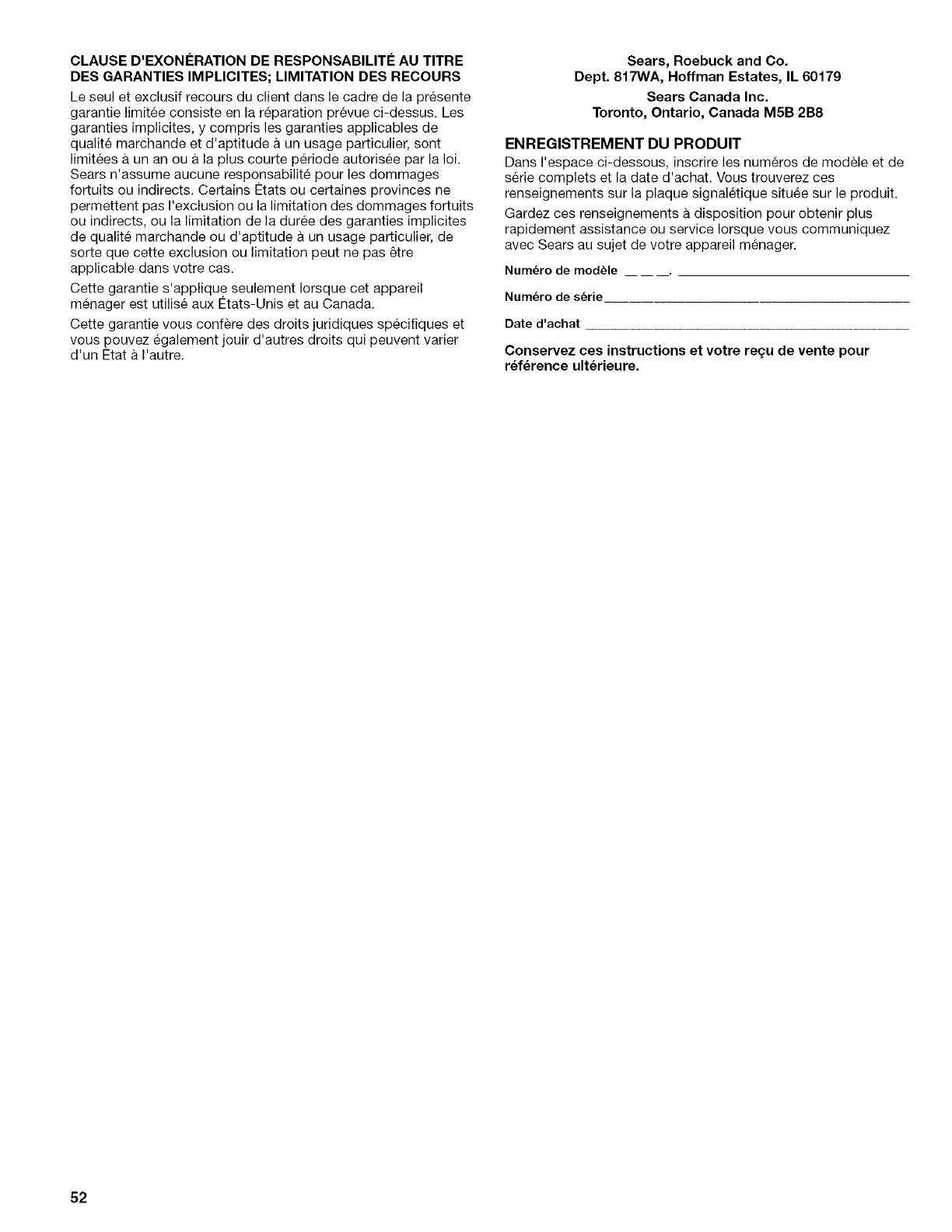

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

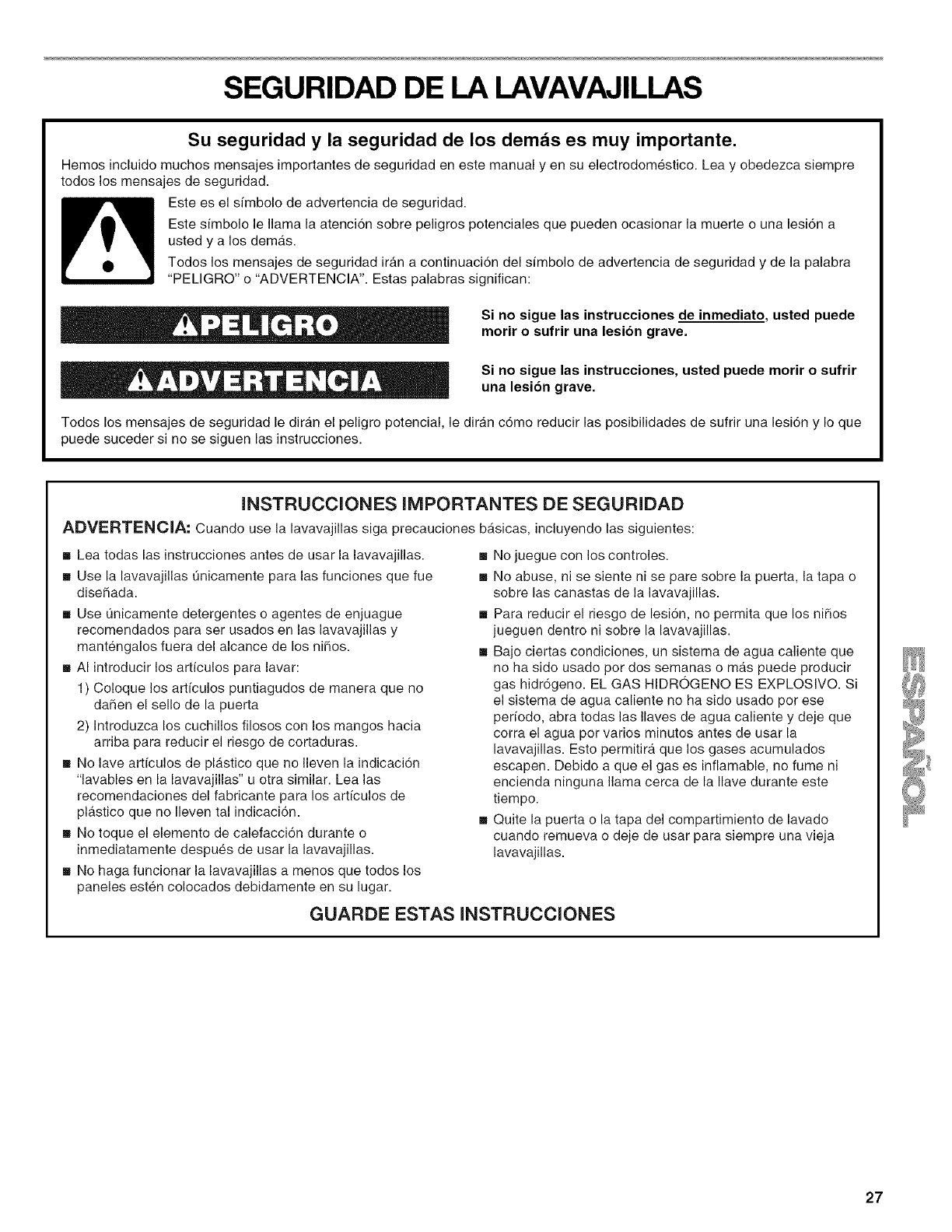

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

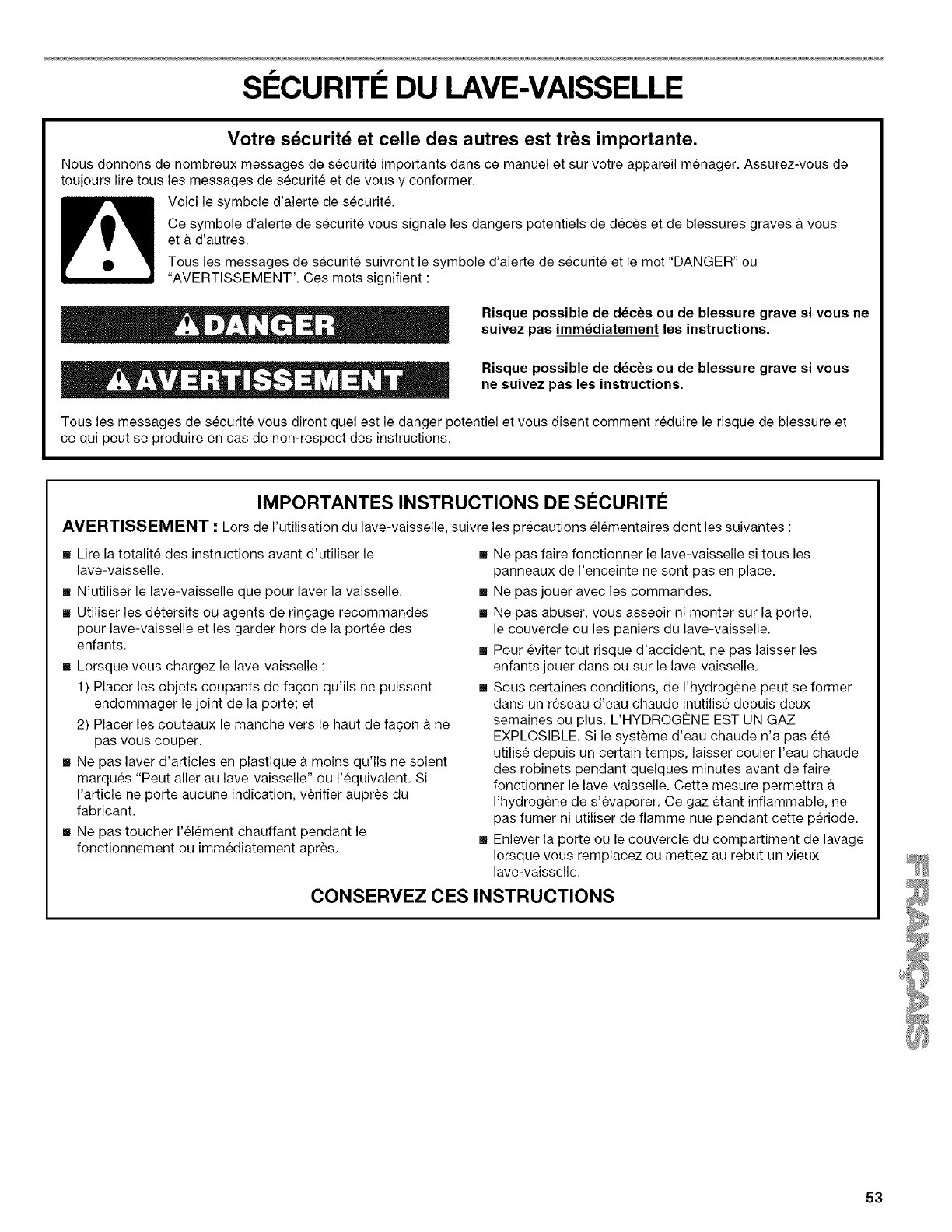

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher. [] Do not tamper with controls.

[] Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended for use

in a dishwasher, and keep them out of the reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

[] Do not touch the heating element during or immediately

after use.

[] Do not operate the dishwasher unless all enclosure panels

are properly in place.

[] Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

[] To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

[] Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVETHESEINSTRUCTIONS

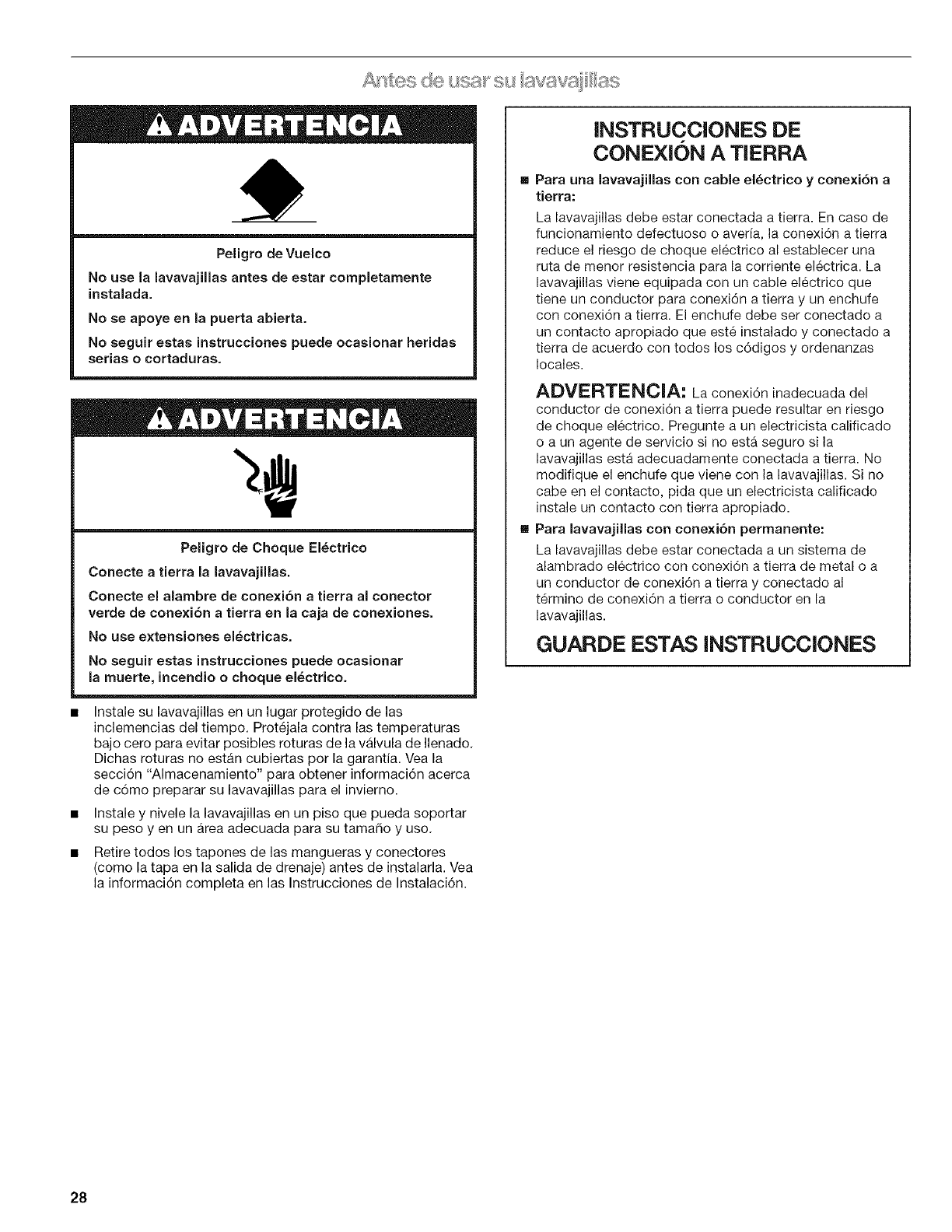

GROUNDING INSTRUCTIONS

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box,

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

•Install where dishwasher is protected from the elements,

Protect against freezing to avoid possible rupture of fill valve.

Such ruptures are not covered by the warranty. See "Storing"

section for winter storage information.

• Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

• Remove all shipping plugs from hoses and connectors (such

as the cap on the drain outlet) before installing. See

Installation Instructions for complete information.

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the

risk of electric shock by providing a path of least

resistance for electric current. The dishwasher is

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is installed and

grounded in accordance with all local codes and

ordinances,

WARNING: Improper connection of the

equipment-grounding conductor can result in a risk of

electric shock. Check with a qualified electrician or

service representative if you are in doubt whether the

dishwasher is properly grounded. Do not modify the

plug provided with the dishwasher; if it will not fit the

outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a grounded

metal, permanent wiring system, or an equipment-

grounding conductor must be run with the circuit

conductors and connected to the equipment-

grounding terminal or lead on the dishwasher.

SAVE THESE INSTRUCTIONS

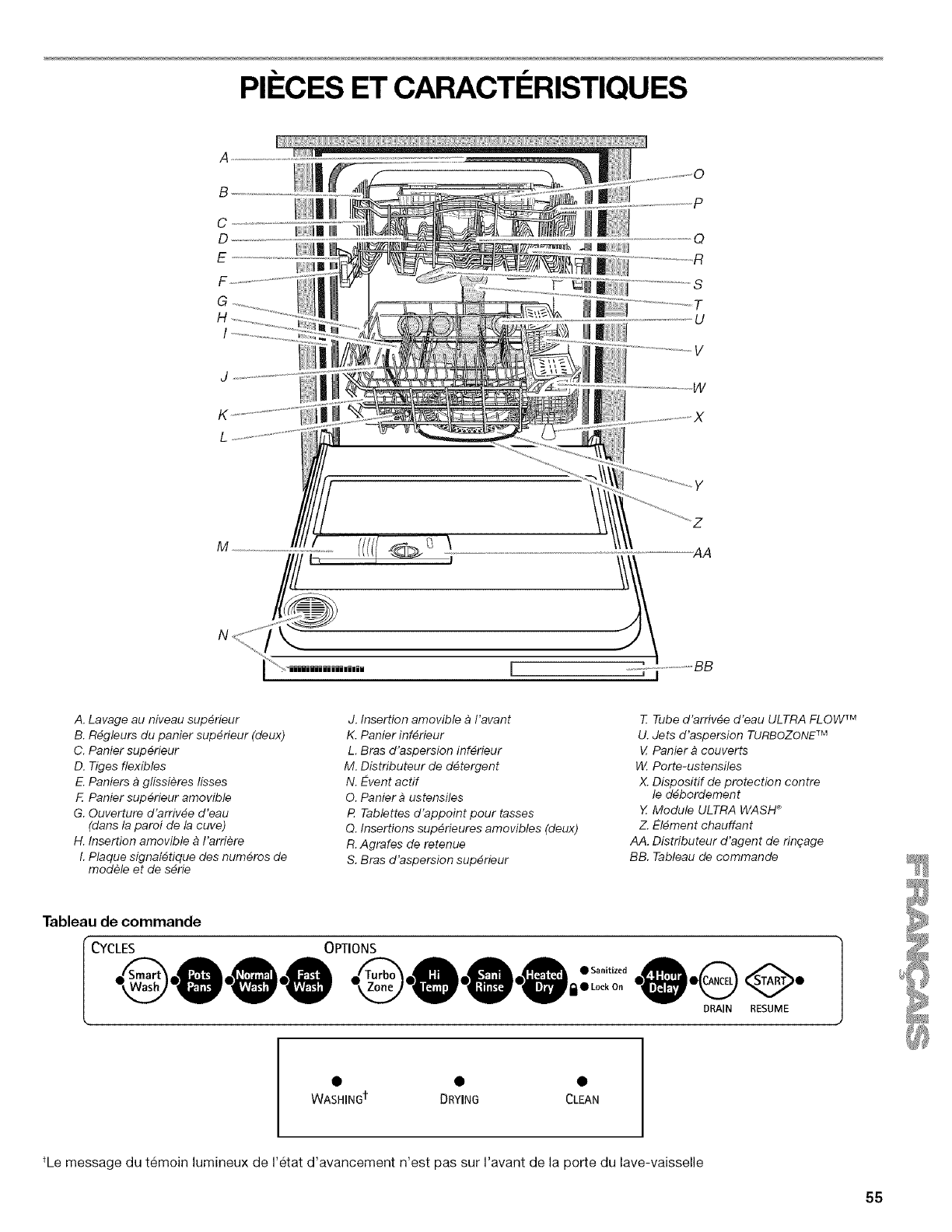

PARTS AND FEATURES

A

B

C

D

E

J

K

L

0

R

S

,T

U

M

[:::_ ............................BB

A. Upper level wash

B. Top rack adjusters (two)

C. Top rack

D. Flexible tines

E. Smooth glide racks

£Removable top rack

G. Water inlet opening (in tub wall)

H. Removable rear insert

I. Model and serial number label

J. Removable front insert

K. Bottom rack

L. Lower spray arm

M. Detergent dispenser

N. Active vent

O. Utensil basket

RCup shelves

Q. Removable top inserts (two)

R. No-flip clips

S. Top spray arm

TULTRA FLOW TM water feed tube

U. TURBOZONE TM spray jets

V. Silverware basket

14/.Utensil caddy

X. Overfill protection float

XULTRA WASH _module

Z. Heating element

AA. Rinse aid dispenser

BB. Control panel

Control Panel

CYCLES OPTIONS

• O@.O DRAIN RESUME

WASHING'f DRYING CLEAN

tStatus indicator light labels are not actually on dishwasher door front.

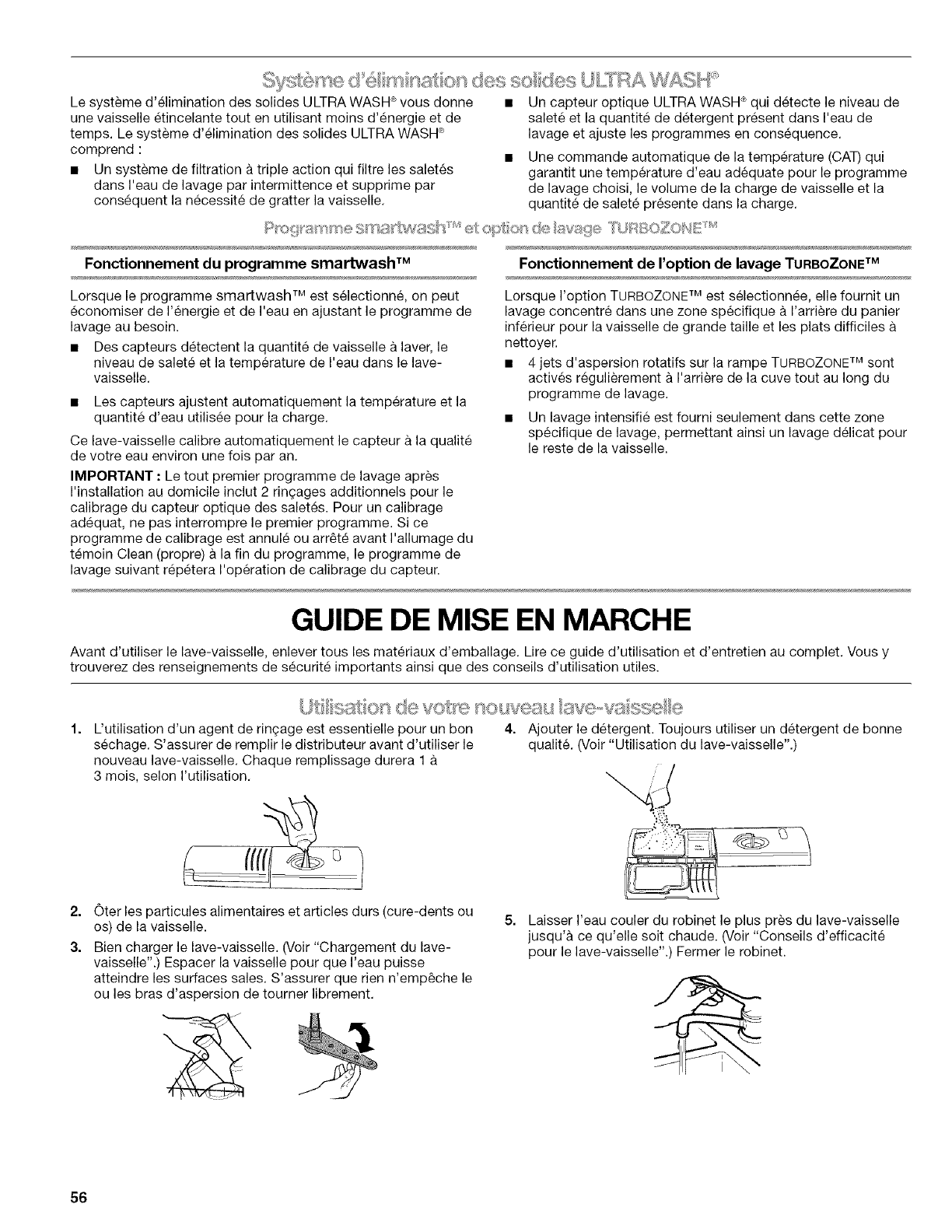

TheULTRAWASH_SoilRemovalSystemgivesyousparkling •

cleandishes,whileusinglessenergyandtime.TheULTRA

WASH_SoilRemovalSystemincludes:

• ATripleActionFiltrationsystemthatintermittentlyfilterssoil •

fromthewashwater,thuseliminatingtheneedtoscrape

dishes•

AnULTRAWASH°opticalsoilsensorthatdetectssoillevel

anddetergentquantityappearinginthewashwaterand

adjuststhecyclesasneeded.

AnAutomaticTemperatureControl(ATC)thatensuresthe

properwatertemperaturefortheselectedwashcycle,dish

loadsize,andsoilleveloftheload.

How the smartwash TM cycle works

When the smartwash TM cycle is selected, it saves energy and

water by adjusting the wash cycle as needed•

• Sensors detect the size of the dish load, the soil level, and the

water temperature in the dishwasher•

• Sensors automatically adjust the temperature and the

amount of water used for the load.

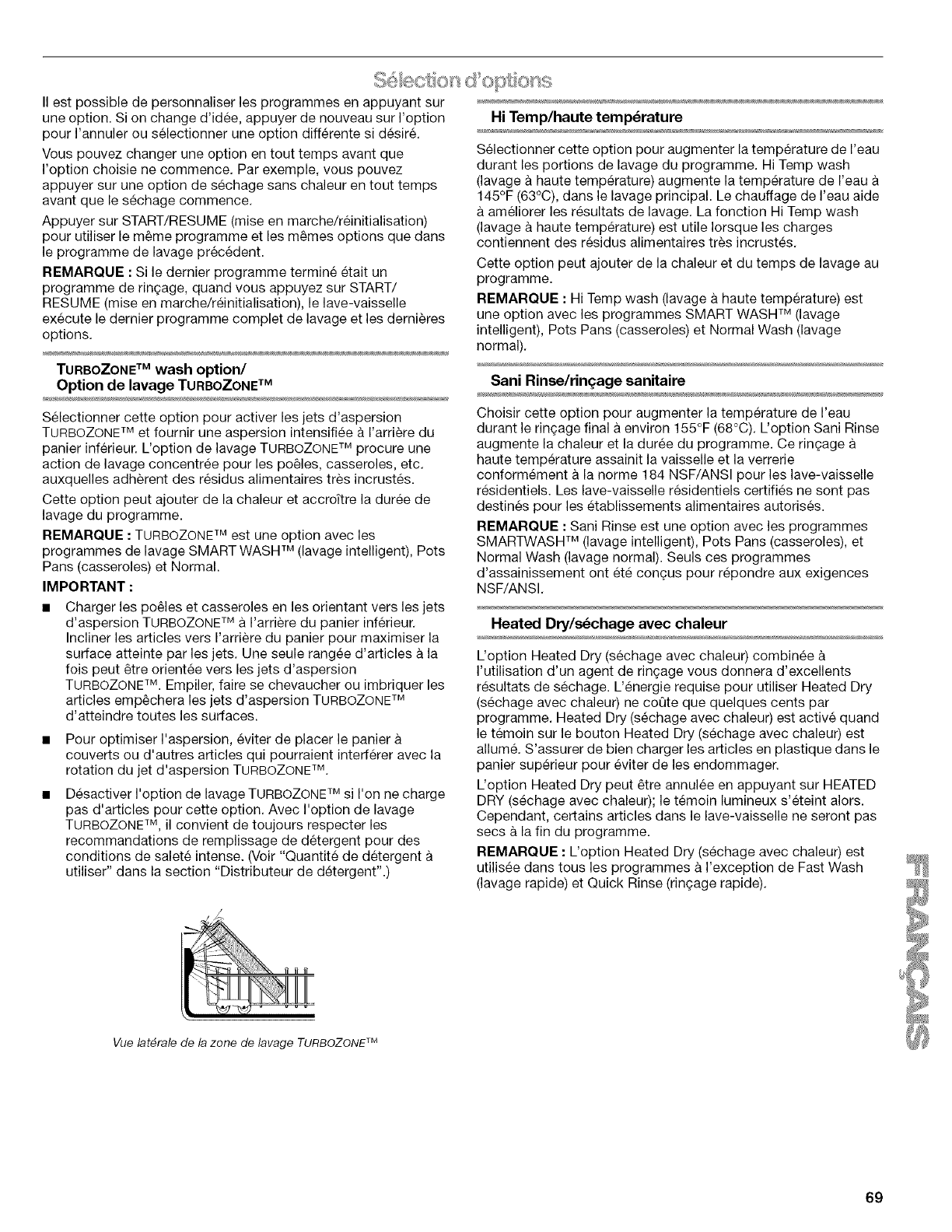

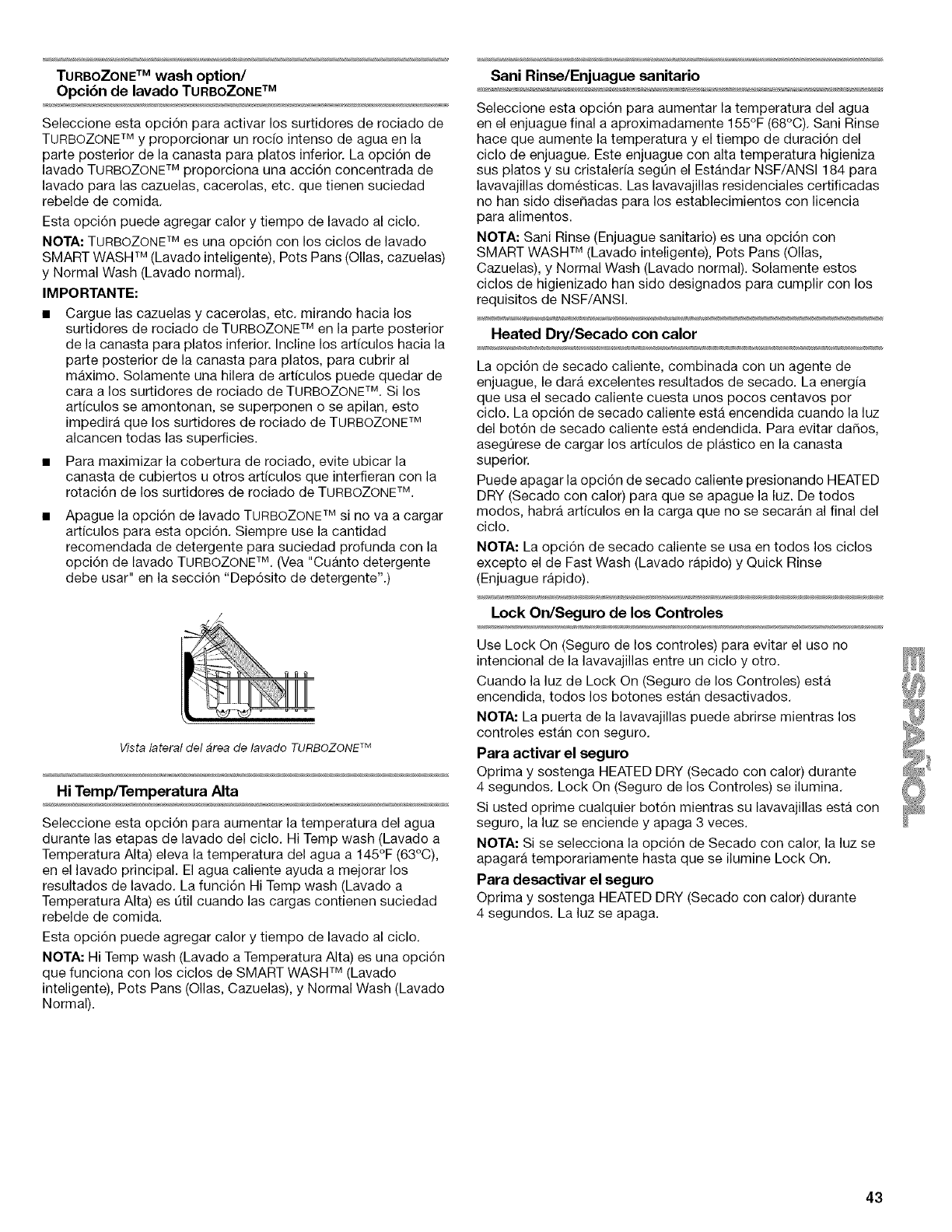

How the TURBOZONETM wash option works

When the TURBOZONETM option is selected, it provides a

concentrated wash to a specific zone in the back of the lower

dish rack for large, hard-to-clean dishes.

• 4 rotating spray jets on the TURBOZONETM manifold are

periodically activated at the back of the tub throughout the

wash cycle•

• Intensified cleaning is provided only to this specific wash

area, allowing you to gently clean the rest of the dish load.

This dishwasher will automatically calibrate the sensor

approximately once a year to your water quality.

IMPORTANT: The very first wash cycle after installation in your

home will be adjusted to include an additional 2 rinses for optical

soil sensor calibration• For proper calibration, the first cycle

should not be interrupted. If this calibration cycle is canceled or

stopped before the Clean light comes on at the end of the cycle,

the next wash cycle will repeat this sensor calibration.

START-UP GUIDE

Before using your dishwasher, remove all packaging materials. Read this entire Use and Care Guide. You will find important safety

information and useful operating tips.

2.

3.

Rinse aid is essential for good drying. Be sure to fill the 4. Add detergent. Always use a quality brand detergent. (See

dispenser before you use your new dishwasher. Each filling "Dishwasher Use.")

will last about 1 to 3 months depending on your usage.

Scrape large food soil and hard items (toothpicks or bones)

from dishes•

Properly load the dishwasher• (See "Dishwasher Loading.")

Load dishes with space in between so water will reach the

soiled surfaces. Make sure nothing keeps the spray arm(s)

from spinning freely•

5. Run hot water at the sink nearest your dishwasher until the

water is hot. (See "Dishwasher Efficiency Tips•") Turn off

water.

\

6. Press the desired cycle and option selections. (See

"Dishwasher Use.")

7. NOTE:Ifthedoorisnotclosedwithin3secondsofpressing

Start/Resume,pressSTART/RESUMEagain.

PressSTART/RESUMEandfirmlyclosethedoor.Whendoor

isfirmlyclosed,itlatchesautomatically.

YoucanalsopressSTART/RESUMEtorepeatthesamecycle

andoptionsasthepreviouscycle.

IMPORTANT:TheStart/Resumelightwillflashifthedooris

openedduringacycle.Powerinterruptionsduringacycle

mayalsocausetheStart/Resumelighttoflash.PressSTART/

RESUMEtocontinueacycle.

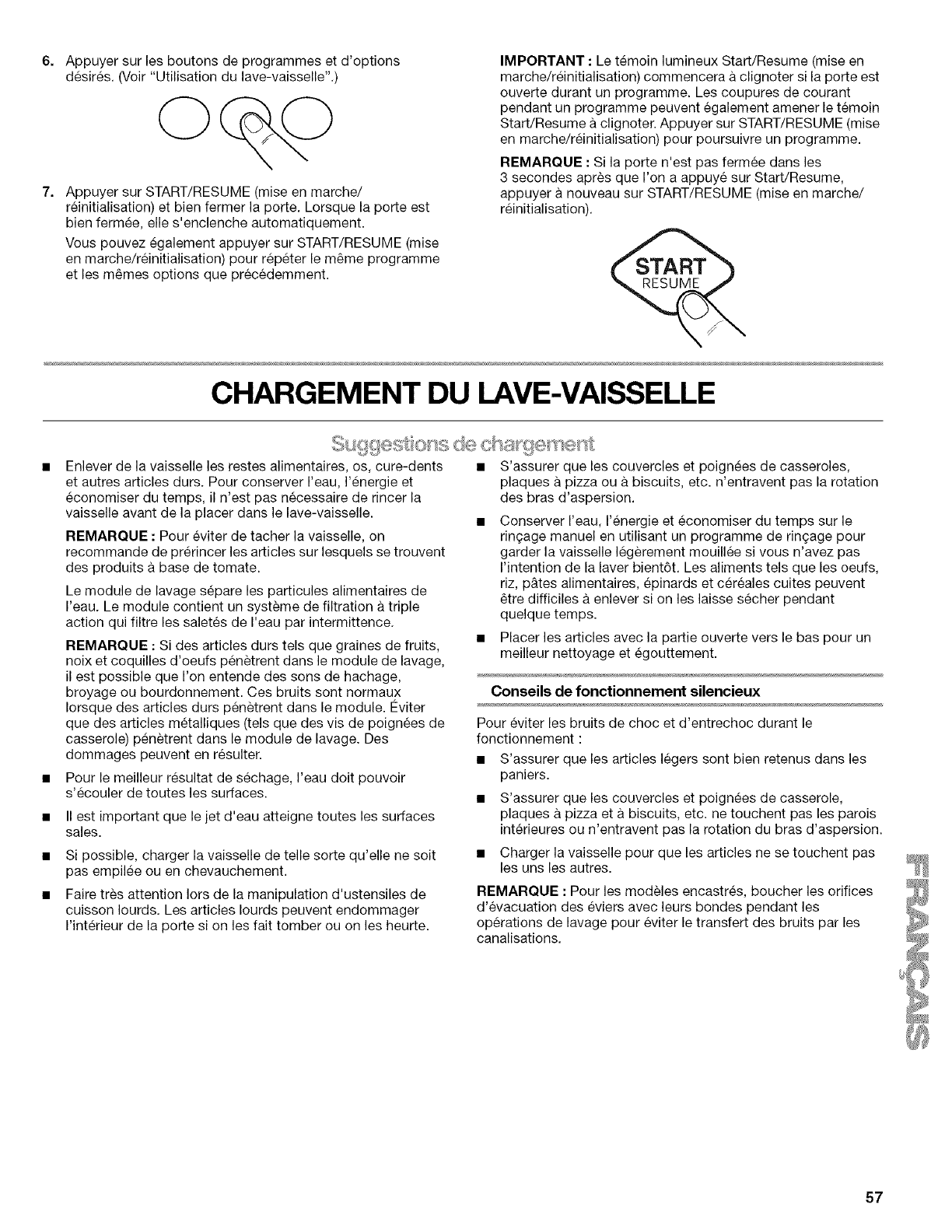

DISHWASHER LOADING

Remove leftover food, bones, toothpicks and other hard

items from the dishes. To conserve water and energy and

save time, it is not necessary to rinse dishes before putting

them into the dishwasher.

NOTE: Prerinsing dishes soiled with tomato-based products

is recommended to avoid staining the dishware.

The wash module removes food particles from the water. The

module contains a triple action filtration system that

intermittently filters soil from the water.

NOTE: If hard items such as fruit seeds, nuts, and eggshells

enter the wash module, you might hear grinding, crunching,

or buzzing sounds. These sounds are normal when hard

items enter the module. Do not let metallic items (such as pot

handle screws) get into the wash module. Damage can occur.

For best drying, water must be able to drain from all surfaces.

It is important for the water spray to reach all soiled surfaces.

Load dishes so they are not stacked or overlapping if

possible.

Use special care when loading heavy pots and pans. Heavy

items can damage the interior of the door if they are dropped

or bumped.

• Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not interfere with the spray arm rotation.

Conserve water and energy and save time over hand rinsing

by running a rinse cycle to keep dishes moist if you do not

plan to wash them soon. Foods such as eggs, rice, pasta,

spinach, and cooked cereals may be hard to remove if they

are left to dry over a period of time.

• Place items so open ends face down for best cleaning and

draining.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the racks.

•Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not touch interior walls or interfere with the rotation of

the spray arm(s).

•Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed during

dishwasher operation to avoid noise transfer through drains.

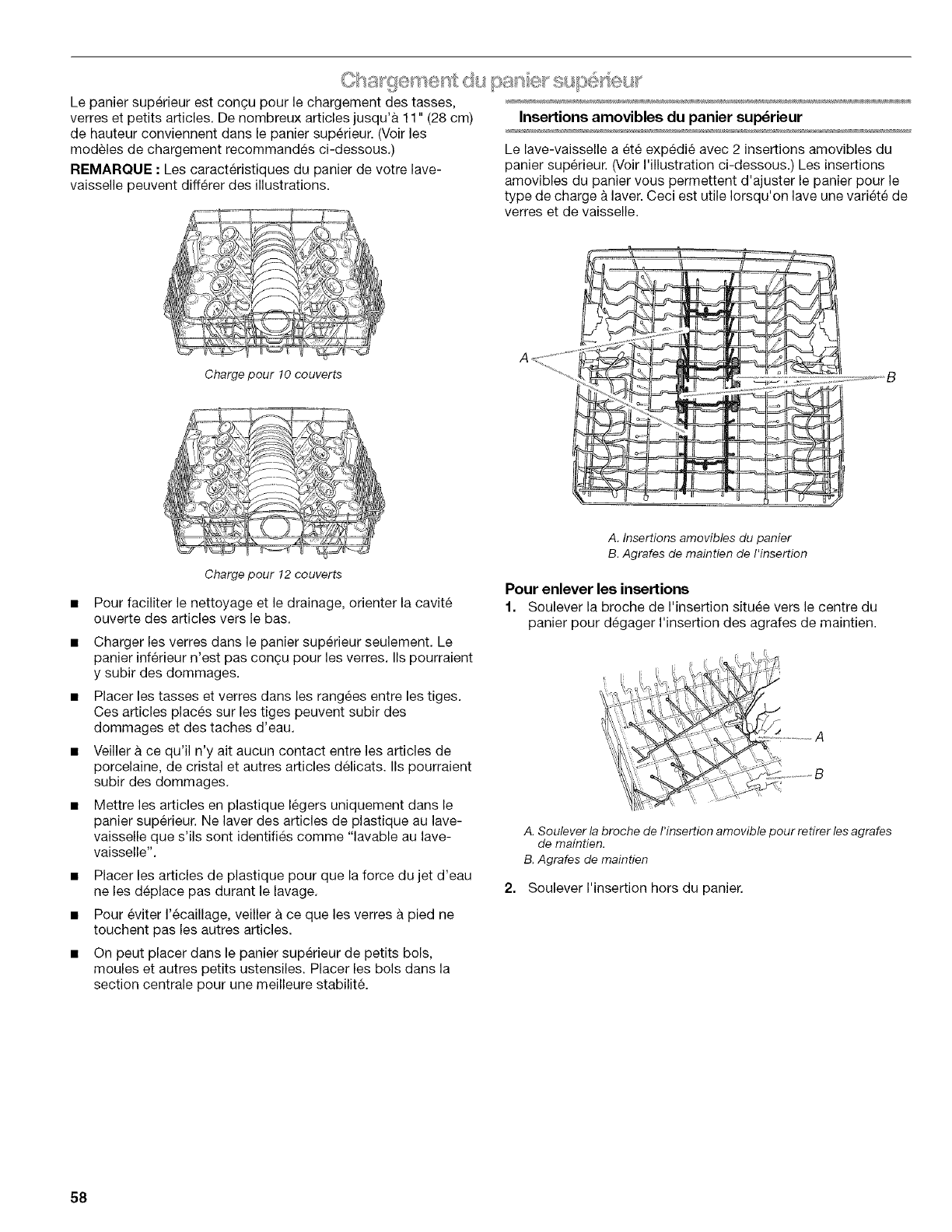

The top rack is designed for cups, glasses, and smaller items.

Many items, up to 11" (28 cm), fit in the top rack. (See

recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the

drawings shown.

10 place setting

12 place setting

Place items so open ends face down for cleaning and

draining.

Load glasses in top rack only. The bottom rack is not

designed for glasses. Damage can occur.

• Placecupsandglassesintherowsbetweentines.Placing

themoverthetinescanleadtobreakageandwaterspots.

• China,crystal,andotherdelicateitemsmustnottoucheach

otherduringdishwasheroperation.Damagemayoccur.

• Loadlightweightplasticitemsinthetoprackonly.Only

plasticitemsmarked"dishwashersafe"arerecommended.

• Loadplasticitemssotheforceofthespraydoesnotmove

themduringthecycle.

• Toavoidchipping,donotletstemwaretouchotheritems.

• Smallbowls,pans,andotherutensilscanbeplacedinthe

toprack.Loadbowlsinthecentersectionforbeststability.

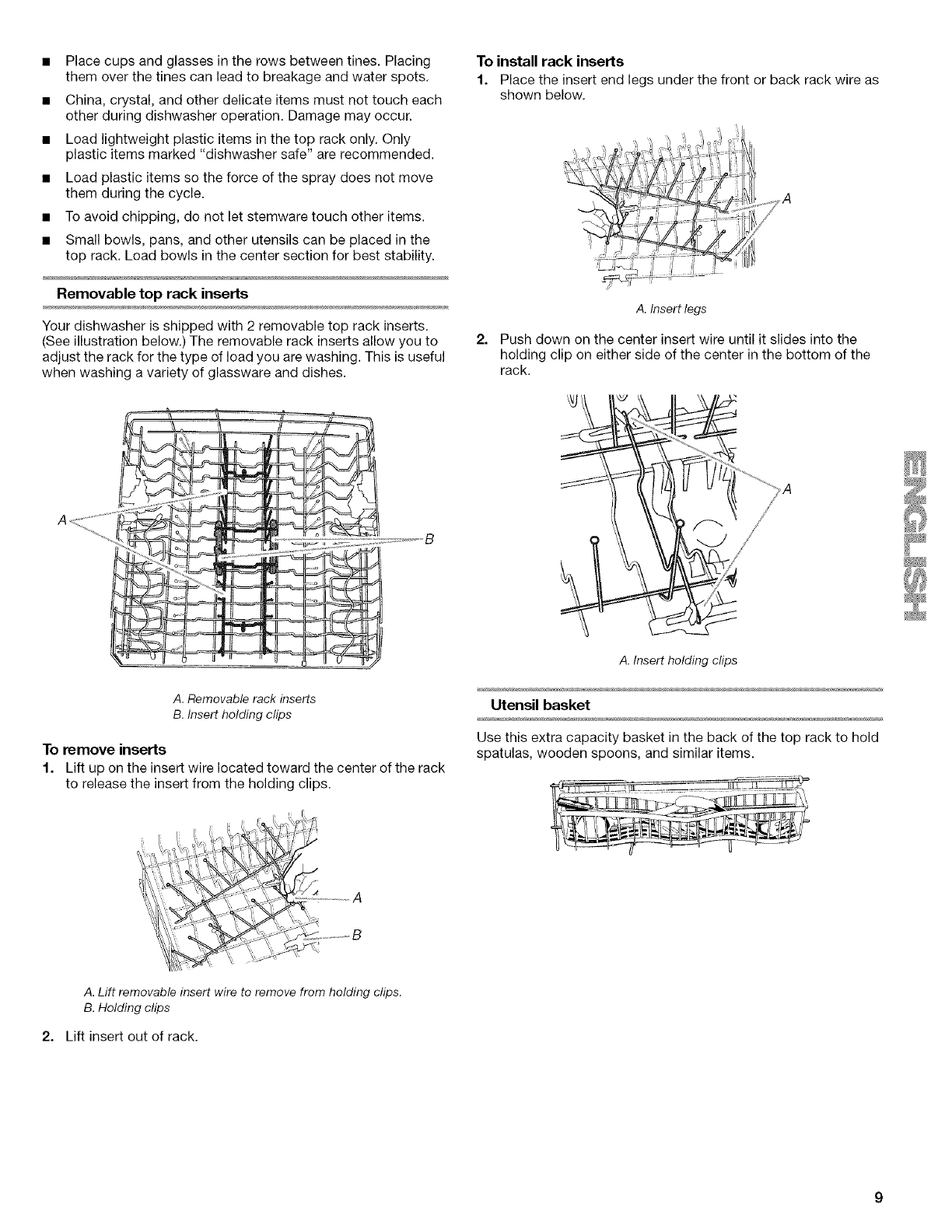

Removable top rack inserts

Your dishwasher is shipped with 2 removable top rack inserts.

(See illustration below.) The removable rack inserts allow you to

adjust the rack for the type of load you are washing. This is useful

when washing a variety of glassware and dishes.

A. Removable rack inserts

B. Insert holding clips

To remove inserts

1. Lift up on the insert wire located toward the center of the rack

to release the insert from the holding clips.

To install rack inserts

1. Place the insert end legs under the front or back rack wire as

shown below.

A. Insert legs

2. Push down on the center insert wire until it slides into the

holding clip on either side of the center in the bottom of the

rack.

ii _ ........................

A. Insert holding clips

Utensil basket

Use this extra capacity basket in the back of the top rack to hold

spatulas, wooden spoons, and similar items.

A. Lift removable insert wire to remove from holding clips.

B. Holding clips

2. Lift insert out of rack.

Cup shelves

Fold down the extra shelf on the left-hand or right-hand side of

the top rack to hold additional cups, stemware or long items such

as utensils and spatulas.

3. After opening both track stops, slide front wheels up and out

of the slot in track. Continue to pull rack forward in track and

slide the back wheels up and out of the track.

\

Deluxe adjustable 2-position top rack

You can raise or lower the top rack to fit tall items in either the top

or bottom rack. Raise the top rack to accommodate items up to

9" (22 cm) in the top rack and 13" (33 cm) in the bottom rack, or

lower the top rack to accommodate items up to 11" (28 cm) in

both the top and bottom racks. Adjusters are located on each

side of the top rack.

To raise the top rack

Lift the rack on both sides until the rack is level.

NOTE: The top rack must be level.

To lower the top rack

Depress both tabs on rack adjusters, as shown above, and slide

the rack back to its original position.

Removable top rack

The removable top rack allows you to wash larger items such as

stock pots, roasters, and cookie sheets in the bottom rack.

IMPORTANT: Remove dishes prior to removing the top rack from

dishwasher.

To remove the rack

1. To access track stops, pull the rack forward until it stops and

clicks into place.

2. To open track stops, flip the track stop to the outside of the

track.

Removefront rack wheel. Removeback rack wheel

4. Close track stops.

5. Slide rack tracks back into dishwasher.

To replace the rack

1. Gently pull rack tracks forward in dishwasher until they stop

and click into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. Place the back rack rollers on each side of the rack into the

track slot and roll the rack back into the tracks,

4.

\

Insert front rack rollers on each side of the rack into the rack

slots.

5. Close track stops on both sides of rack.

6. Slide rack back into dishwasher.

Track stop closed Track stop open

10

Flexible tines

The row of tines on the left-hand and right-hand sides of the top

rack can be adjusted to make room for a variety of dishes.

To adjust the left-hand side

1. Grasp the tip of the tine that is in the tine holder in the front of

the rack.

2. Gently push the tine out of the holder.

3. Lay the tines down, toward the center of the rack.

To adjust the right-hand side

1. Grasp the tip of the tine that is in the tine holder in the front of

the rack.

2. Gently push the tine out of the tine holder.

3. Move the tines to the left to make room for larger dishes.

Move the tines to the right to wedge plastic or other

lightweight items against the side of the rack.

No-flip clips

The no-flip clips hold lightweight plastic items such as cups, lids,

or bowls in place during washing.

To move a clip

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

L,,a,.= s I3oeom I IscH

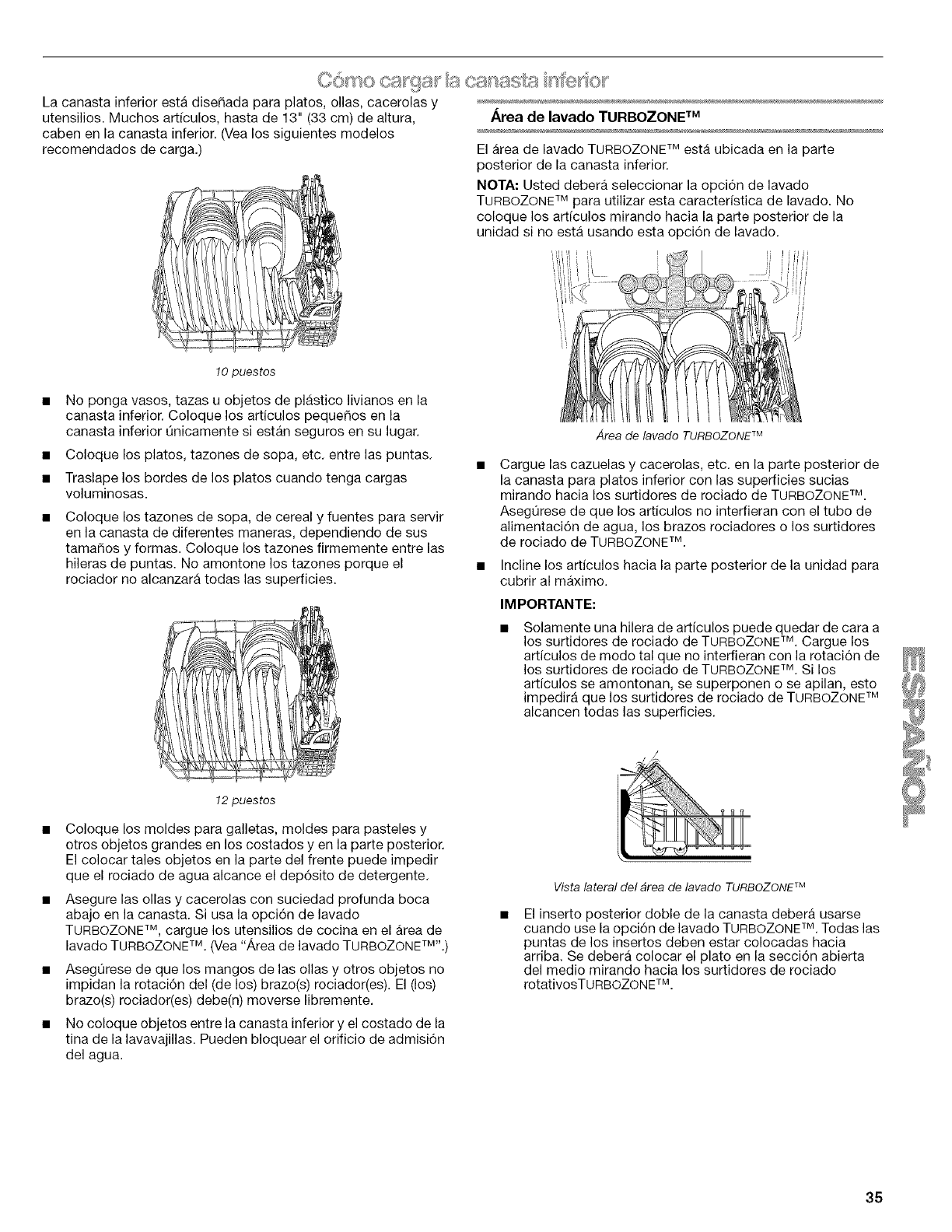

The bottom rack is designed for plates, pans, casseroles, and

utensils. Many items, up to 13" (33 cm) tall, fit in the bottom rack.

(See recommended loading patterns shown.)

!0 place setting

Do not load glasses, cups, or lightweight plastic items in the

bottom rack. Load small items in the bottom rack only if they

are secured in place.

Load plates, soup bowls, etc., between tines.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls

securely between the rows of tines. Do not nest bowls

because the spray will not reach all surfaces.

!2 place setting

Load cookie sheets, cake pans, and other large items at the

sides and back. Loading such items in front can keep the

water spray from reaching the detergent dispenser.

Secure heavily soiled cookware face down in the rack. If

using TURBOZONETM wash option, load cookware in

TURBOZONETM wash area. (See "TURBOZONETM wash area.")

Make sure pot handles and other items do not stop rotation

of the spray arm(s). The spray arm(s) must move freely.

Do not load items between the bottom rack and the side of

the dishwasher tub because they might block the water inlet

opening.

11

TURBOZONE TM wash area

The TURBOZONETM wash area is located at the back of the lower

dish rack.

NOTE: You must select the TURBOZONETM wash option to utilize

this wash feature. Do not face items toward the rear of the unit if

you are not using this wash option.

H

TURBOZONETM wash area

Load pans, casserole dishes, etc. in the back of the lower

dish rack with the soiled surfaces facing the TURBOZONETM

spray jets. Make sure items do not interfere with the water

feed tube, spray arms, or TURBOZONETM spray jets.

• Tip items toward the rear of the unit to maximize coverage.

IMPORTANT:

Only one row of items may face the TURBOZONETM spray

jets. Load items so they do not interfere with the rotation

of the TURBOZONETM spray jets. Stacking, overlapping, or

nesting items will keep the TURBOZONETM spray jets from

reaching all of the surfaces.

A. Double rack rear insert

B. Single rack front insert

Double rack rear insert

The double rack rear insert allows you to wash a number of large

plates, platters, and trays.

TURBOZONETM wash area side view

The double rack rear insert must be used when using the

TURBOZONETM wash option. All insert tines should be in

the up position. The dish should be placed in the open,

middle section of this insert facing the TURBOZONETM

rotating spray jets.

Removable bottom rack inserts

Your dishwasher is shipped with 2 removable bottom rack

inserts. (See illustration below.) The double and single removable

rack inserts allow you to adjust the rack for the type of load you

are washing. This is usdul when washing a variety of dishes, pots

and pans, or roasters.

The fold-down tines option on this insert gives you the flexibility

to adjust your loading options for smaller plates and bowls to

larger platters.

Removing this insert allows you to wash larger items such as

large mixing bowls, stock pots, and roasters.

12

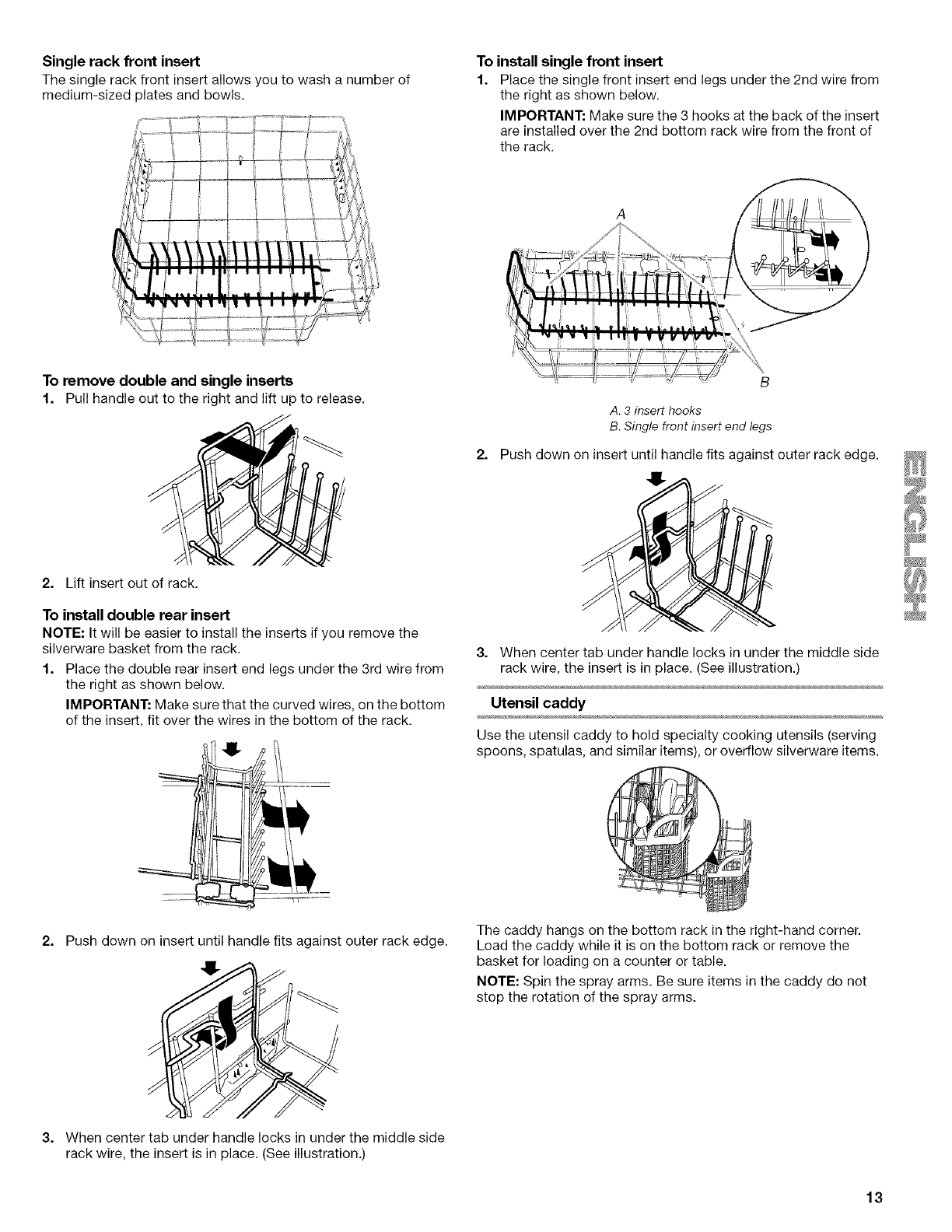

Single rack front insert

The single rack front insert allows you to wash a number of

medium-sized plates and bowls.

To install single front insert

1. Place the single front insert end legs under the 2nd wire from

the right as shown below.

IMPORTANT: Make sure the 3 hooks at the back of the insert

are installed over the 2nd bottom rack wire from the front of

the rack.

A

To remove double and single inserts

1. Pull handle out to the right and lift up to release.

2.

B

A. 3 insert hooks

B. Single front insert end legs

Push down on insert until handle fits against outer rack edge.

2. Lift insert out of rack.

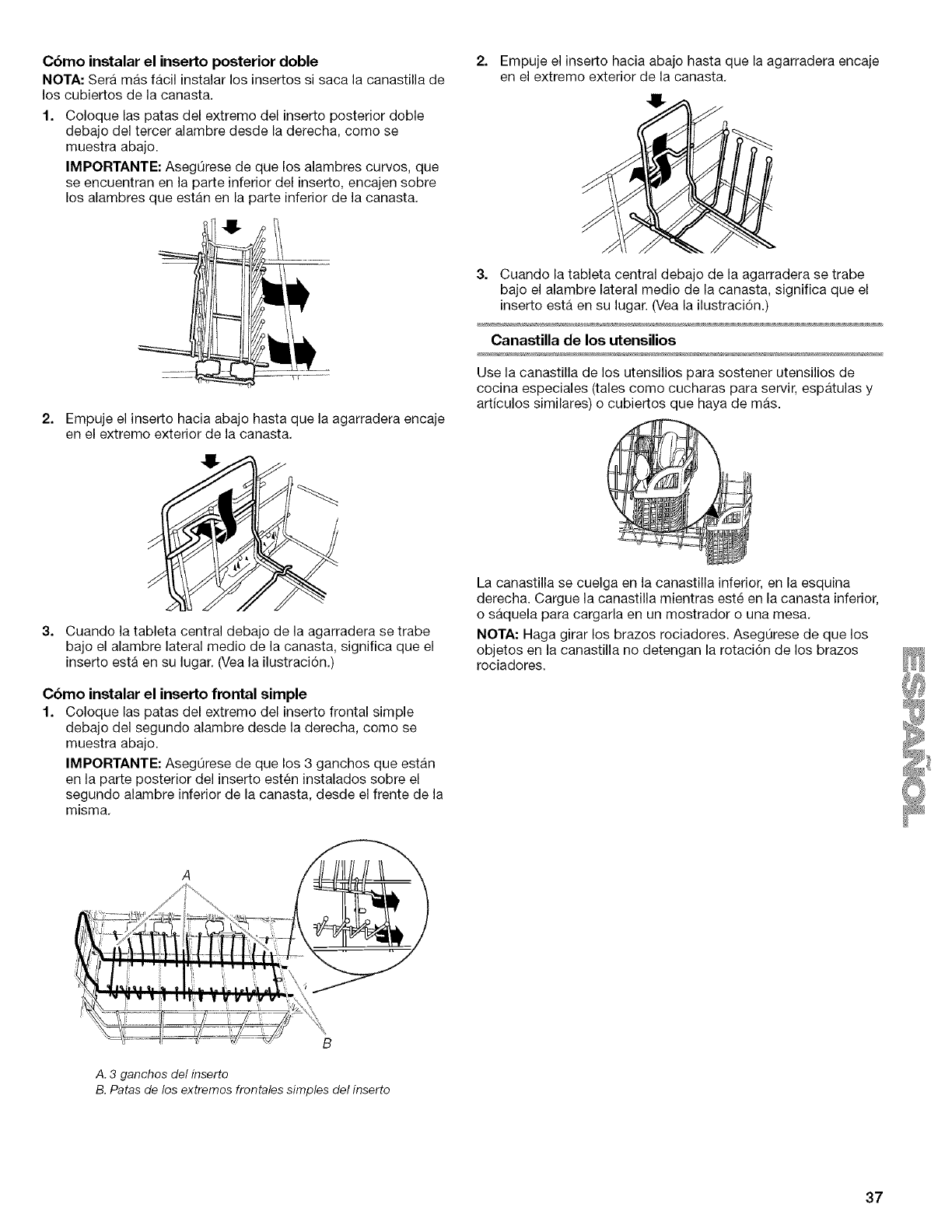

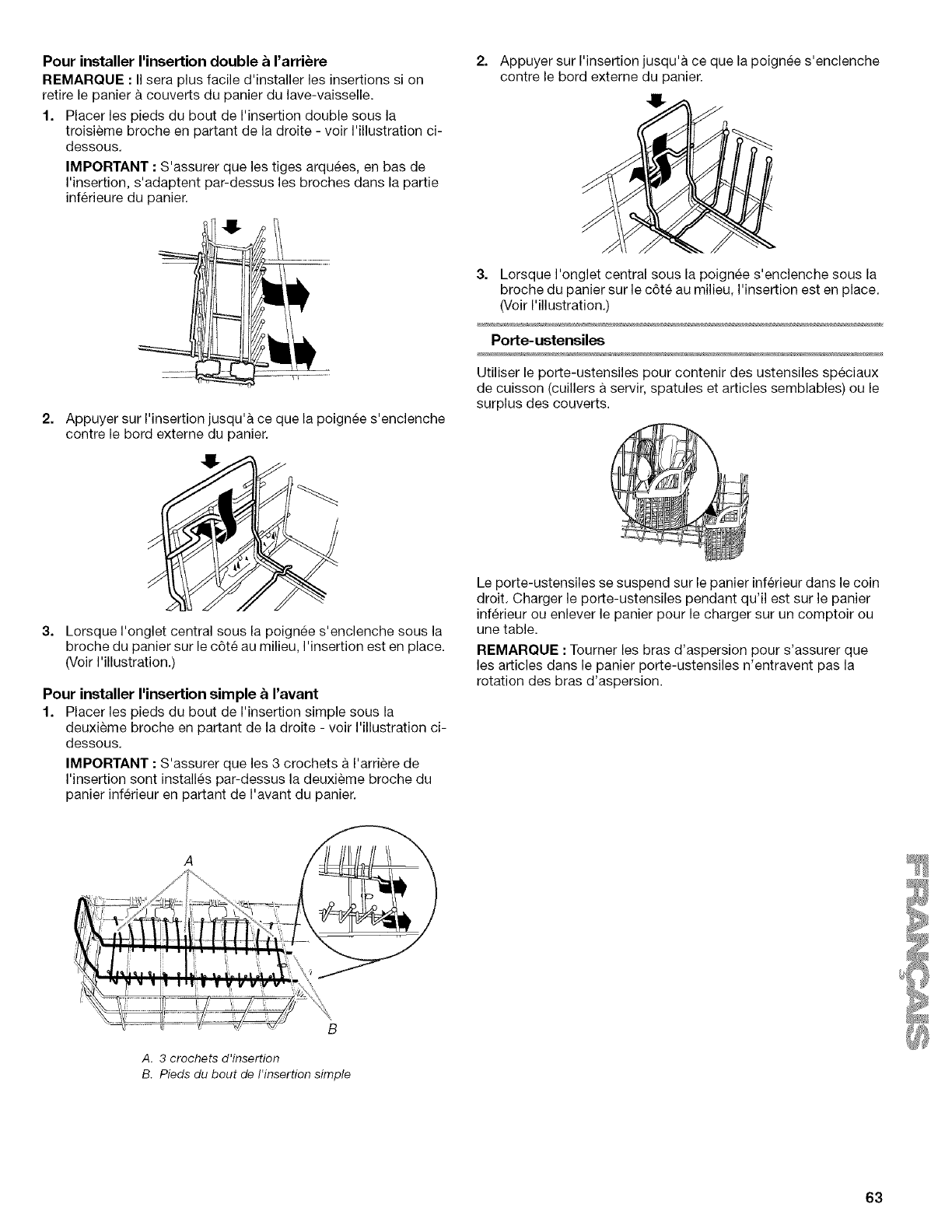

To install double rear insert

NOTE: It will be easier to install the inserts if you remove the

silverware basket from the rack.

1. Place the double rear insert end legs under the 3rd wire from

the right as shown below.

IMPORTANT: Make sure that the curved wires, on the bottom

of the insert, fit over the wires in the bottom of the rack.

3. When center tab under handle locks in under the middle side

rack wire, the insert is in place. (See illustration.)

Utensil caddy

Use the utensil caddy to hold specialty cooking utensils (serving

spoons, spatulas, and similar items), or overflow silverware items.

2. Push down on insert until handle fits against outer rack edge. The caddy hangs on the bottom rack in the right-hand corner.

Load the caddy while it is on the bottom rack or remove the

basket for loading on a counter or table.

NOTE: Spin the spray arms. Be sure items in the caddy do not

stop the rotation of the spray arms.

3. When center tab under handle locks in under the middle side

rack wire, the insert is in place. (See illustration.)

13

_¢. =_I= , _= _, _ _ _

ILAJ II l'I OIIV_!I WIFe _::t,',,<:,_,,s,s.

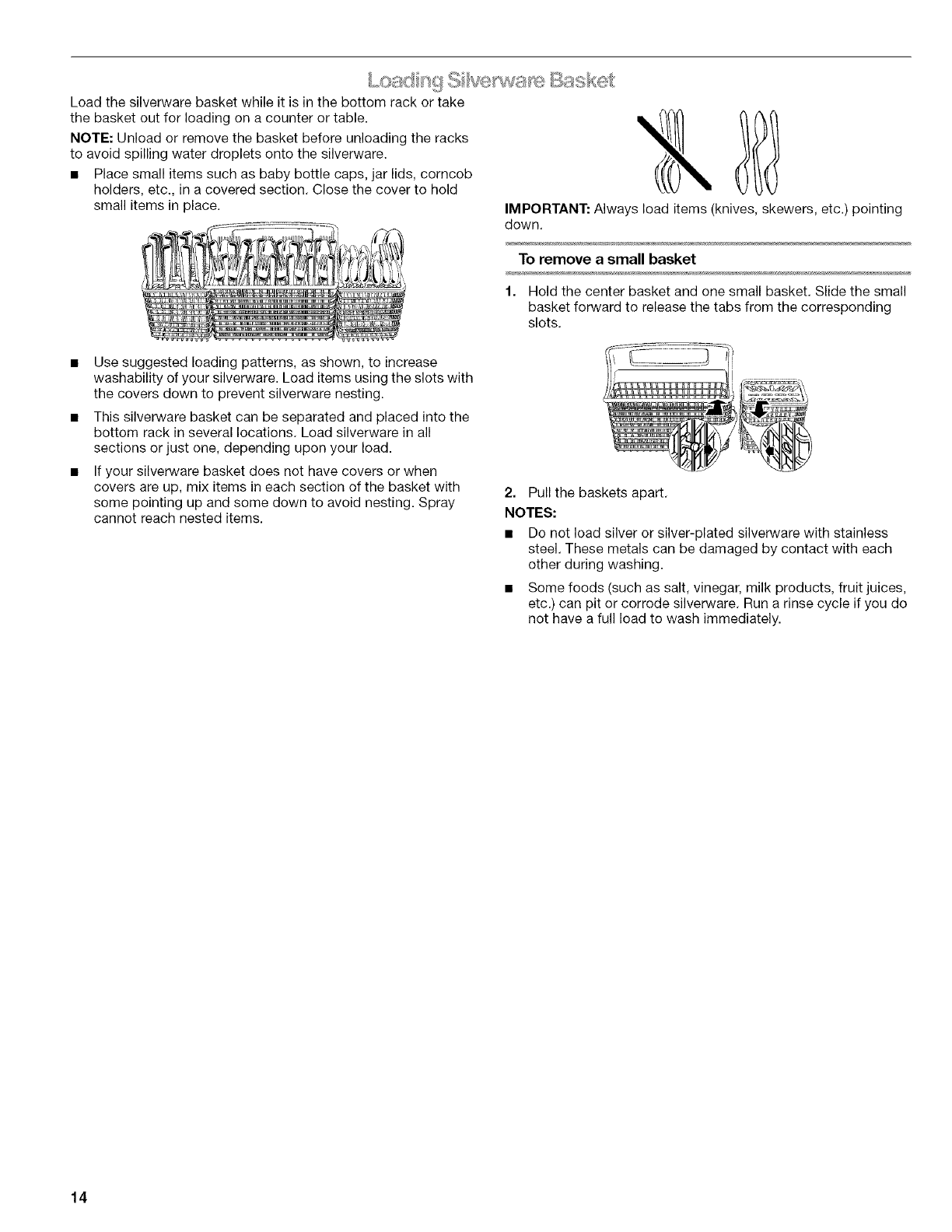

Load tie silverware basket while it is in the bottom rack or take

the basket out for leading on a counter or table.

NOTE: Unload or remove the basket before unloading tie racks

to avoid spilling water droplets onto the silverware.

• Place small items such as baby bottle caps, jar lids, corncob

holders, etc., in a covered section. Close the cover to hold

small items in place.

(0",,

IMPORTANT: Always load items (knives, skewers, etc.) pointing

down.

To remove a small basket

1. Hold the center basket and one small basket. Slide the small

basket forward to release the tabs from the corresponding

slots.

Use suggested loading patterns, as shown, to increase

washability of your silverware. Load items using the slots with

the covers down to prevent silverware nesting.

This silverware basket can be separated and placed into the

bottom rack in several locations. Load silverware in all

sections or just one, depending upon your load.

If your silverware basket does not have covers or when

covers are up, mix items in each section of the basket with

some pointing up and some down to avoid nesting. Spray

cannot reach nested items.

2. Pull the baskets apart.

NOTES:

• Do not load silver or silver-plated silverware with stainless

steel. These metals can be damaged by contact with each

other during washing.

• Some foods (such as salt, vinegar, milk products, fruit juices,

etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

14

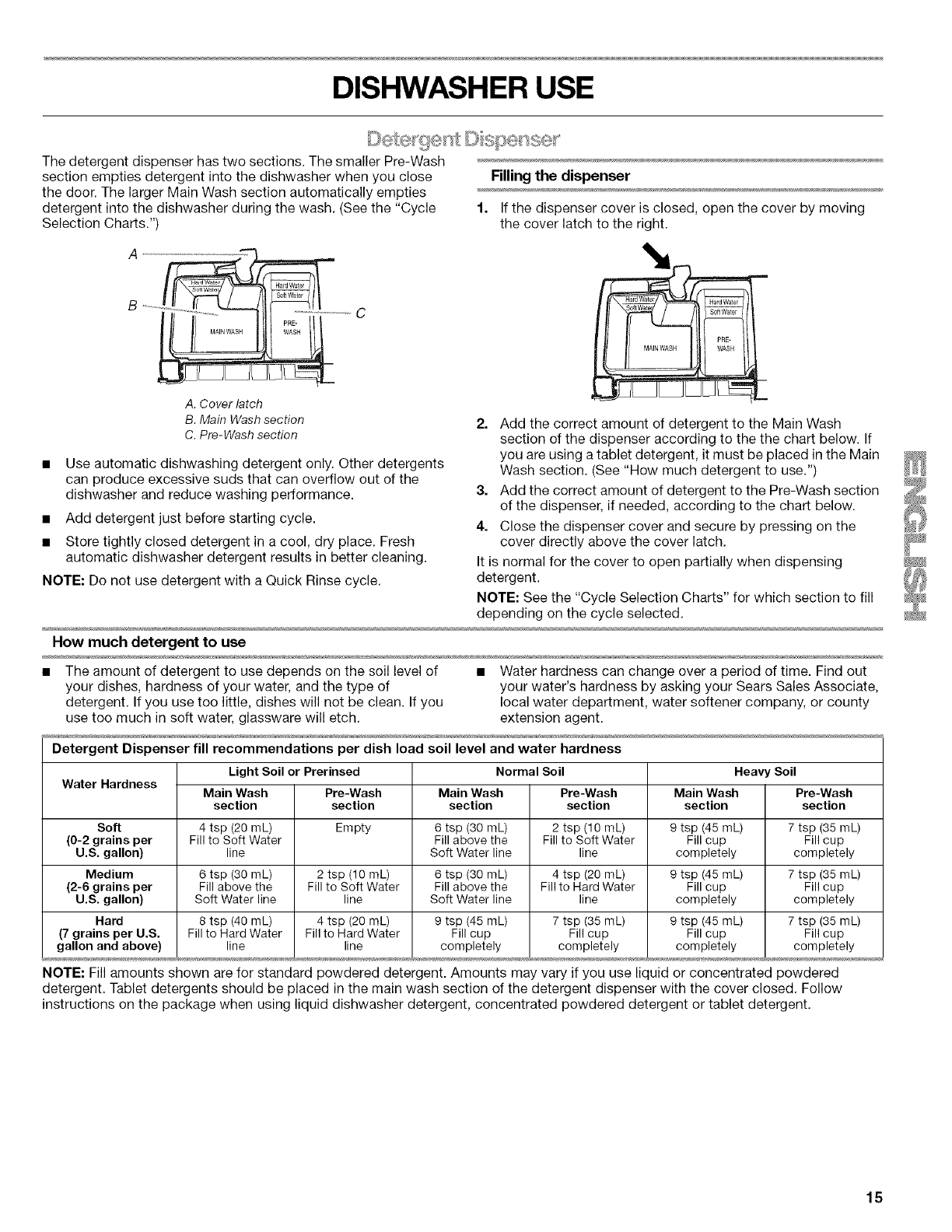

DISHWASHER USE

The detergent dispenser has two sections. The smaller Pre-Wash

section empties detergent into the dishwasher when you close

the door. The larger Main Wash section automatically empties

detergent into the dishwasher during the wash. (See the "Cycle

Selection Charts.")

Filling the dispenser

1. If the dispenser cover is closed, open the cover by moving

the cover latch to the right.

A

A. Cover latch

B. Main Wash section

C. Pre-Wash section

• Use automatic dishwashing detergent only. Other detergents

can produce excessive suds that can overflow out of the

dishwasher and reduce washing performance.

• Add detergent just before starting cycle.

• Store tightly closed detergent in a cool, dry place. Fresh

automatic dishwasher detergent results in better cleaning.

NOTE: Do not use detergent with a Quick Rinse cycle.

2. Add the correct amount of detergent to the Main Wash

section of the dispenser according to the the chart below. If

you are using a tablet detergent, it must be placed in the Main

Wash section. (See "How much detergent to use.")

3. Add the correct amount of detergent to the Pre-Wash section

of the dispenser, if needed, according to the chart below.

4. Close the dispenser cover and secure by pressing on the

cover directly above the cover latch.

It is normal for the cover to open partially when dispensing

detergent.

NOTE: See the "Cycle Selection Charts" for which section to fill

depending on the cycle selected.

How much detergent to use

• The amount of detergent to use depends on the soil level of • Water hardness can change over a period of time. Find out

your dishes, hardness of your water, and the type of your water's hardness by asking your Sears Sales Associate,

detergent. If you use too little, dishes will not be clean. If you local water department, water softener company, or county

use too much in soft water, glassware will etch. extension agent.

Detergent Dispenser fill recommendations per dish load soil level and water hardness

Light Soil or Prerinsed Normal Soil Heavy Soil

Water Hardness Pre-Wash Main Wash Pre-Wash Main Wash Pre-Wash

section section section section section

Empty 6 tsp (30 mL) 2 tsp (10 mL) 9 tsp (45 mL) 7 tsp (35 mL)

Fill above the Fill to Soft Water Fill cup Fill cup

Soft Water line line completely completely

2 tsp (10 mL) 6 tsp (30 mL) 4 tsp (20 mL) 9 tsp (45 mL) 7 tsp (35 mL)

Fill to Soft Water Fill above the Fill to Hard Water Fill cup Fill cup

line Soft Water line line completely completely

Soft

(0-2 grains per

U.S. gallon)

Medium

(2-6 grains per

U.S. gallon)

Hard

(7 grains per U.S.

gallon and above)

Main Wash

section

4 tsp (20 mL)

Fill to Soft Water

line

6 tsp (30 mL)

Fill above the

Soft Water line

8 tsp (40 mL)

Fill to Hard Water

line

4 tsp (20 mL)

Fill to Hard Water

line

9 tsp (45 mL)

Fill cup

completely

7 tsp (35 mL)

Fill cup

completely

9 tsp (45 mL)

Fill cup

completely

7 tsp (35 mL)

Fill cup

completely

NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if you use lic uid or concentrated powdered

detergent. Tablet detergents should be placed in the main wash section of the detergent dispenser with the cover closed. Follow

instructions on the package when using liquid dishwasher detergent, concentrated powdered detergent or tablet detergent.

15

IMPORTANT: Your dishwasher is designed to use a liquid rinse aid. The use of rinse aids greatly improves drying by allowing water to

drain from the dishes after the final rinse. They also keep water from forming droplets that can dry as spots or streaks. Do not use a

solid or bar-type rinse aid.

Filling the dispenser

The rinse aid dispenser holds 5 oz (150 mL) of rinse aid. Under

normal conditions, this will last for about 1 to 3 months.

1. Make sure the dishwasher door is fully open.

2. Turn the dispenser knob to "Open" and lift it out.

A.....

USERINSEAIDFOR Full

BETTERDRTIcNcGo _

A. Dispenser knob

B. Indicator

C. Indicator window

4. Clean up any spilled rinse aid with a damp cloth.

5. Place the knob back into the opening and turn to the "Lock"

position.

Rinse aid setting

The amount of rinse aid released into the final rinse can be

adjusted. For most water conditions, the factory setting of 2 will

give good results. If you have hard water or notice rings or

calcium spots on your glasses or dishes, try a higher setting.

Lock

0

3. Pour rinse aid into the opening until the indicator points to

"Full." Take care not to overfill. (When the rinse aid indicator

drops to the "Add" level, add more rinse aid.)

Full

Add

To adjust the setting

1. Remove the dispenser knob.

2. Turn the arrow adjuster inside the dispenser to the desired

setting by either using your fingers or inserting a flat-blade

screwdriver into the center of the arrow and turning.

3. Replace the dispenser knob.

Hot water dissolves and activates the dishwashing detergent. Hot water also dissolves grease on dishes and helps glasses dry spot-

free. For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Loads may not wash as well if the water

temperature is too low. Water that is too hot can make some soils harder to remove and cause certain detergent ingredients not to

function. If your water heater is located far from the dishwasher, it may be necessary to run the hot water at the faucet closest to the

dishwasher to minimize the amount of cold water in the water line.

To check water temperature Additional efficiency tips

1. Run hot water at the faucet closest to your dishwasher for at •

least 1 minute.

2. Place a candy or meat thermometer in a glass measuring •

cup.

3. Check the temperature on the thermometer as the water is

running into the cup.

To save water, energy and time, do not rinse dishes before

putting them into the dishwasher.

Use a delay feature to run your dishwasher during off-peak

hours. Local utilities recommend avoiding heavy usage of

energy at certain times of day.

During the summer, run your dishwasher at night. This

reduces daytime heat buildup in the kitchen.

Use a rinse aid to improve drying.

Use cycles or options that add extra heat to the wash or rinse

portion of the cycle only when needed.

If your home is equipped with a water softener, you may want

to avoid starting the dishwasher during the regeneration of

the softener, since this may contribute to poor wash

performance.

16

°>ee lo</n

Select the wash cycle and options desired. Or press START/

RESUME to use the same cycle and options as the previous

cycle.

NOTE: If the last cycle you completed was a rinse cycle, the

dishwasher will run the last full wash cycle and options that you

selected when you press START/RESUME.

A "O" shows the steps that are in each cycle.

Water usage is shown in U.S. gallons/liters.

These models meet the ENERGY STAR®guidelines for energy

efficiency.

Cycle time includes dry time. An asterisk ( * ) by the cycle time,

Main Wash, and Final Rinse indicates the cycle time might be

longer depending on the temperature of the water entering the

dishwasher.

IMPORTANT: These sensor-based cycles may take several

hours depending on cycle selected, water temperature, soil level,

and dish mass sensed.

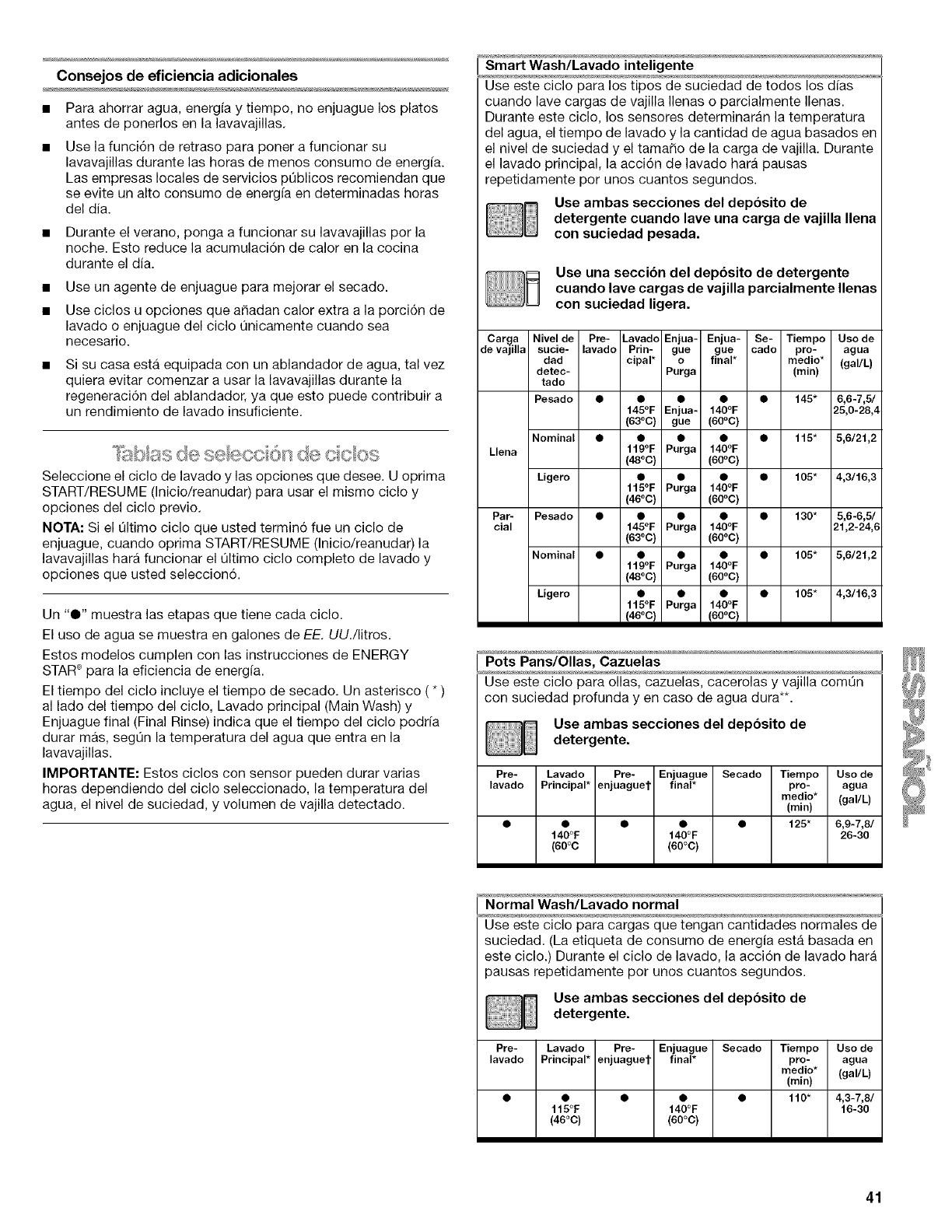

Smart Wash

Use this cycle for all day-to-day soil types when washing full to

partial dish loads. During the cycle, the sensors will determine

water temperature, wash time, and water amount based on the

soil level and the dish load size. During the main wash, the wash

action will repeatedly pause for several seconds.

Use both detergent dispenser sections when

washing a full soiled dish load.

Use one detergent dispenser section when

washing lightly soiled, partial dish loads.

Dish Soil Pre- Main Rinse Final Dry Average Water

load Level Wash Wash* or Rinse* Time* Usage

Sensed Purge (rain) (gal/L)

t

Heavy • • • • • 145" 6,6-7,5/

145°F Rinse 140°F 25,0-28.4

(63°C) (60°C)

Full Nominal • • • • • 115" 5.6/21.2

119°F Purge 140°F

(4S°C) (60°0)

Light • • • • 105" 4,3/16.3

115°F Purge 140°F

(46°C) (60°0)

Heavy • • • • • 130* 5,6-6,5/

145°F Purge 140°F 21.2-24,6

(63°C) (60°0)

Partial Nominal • • • • • 105" 5.6/21.2

119°F Purge 140°F

(48°C) (60°0)

Light • • • • 106" 4,3/16.3

115°F Purge 140°F

(46°C) (60°0)

Pots Pans

Use this cycle for heavily soiled pots, pans, casseroles, regular

tableware and hard** water conditions.

Use both detergent dispenser sections.

Pre- Main Pre- Final Dry Average Water

Wash Wash* Rinse1- Rinse* Time* Usage

(rain) (gal/L)

•••••125* 6,6-7,8/

140 oF 140 °F 26-30

(60°C) (6OoC)

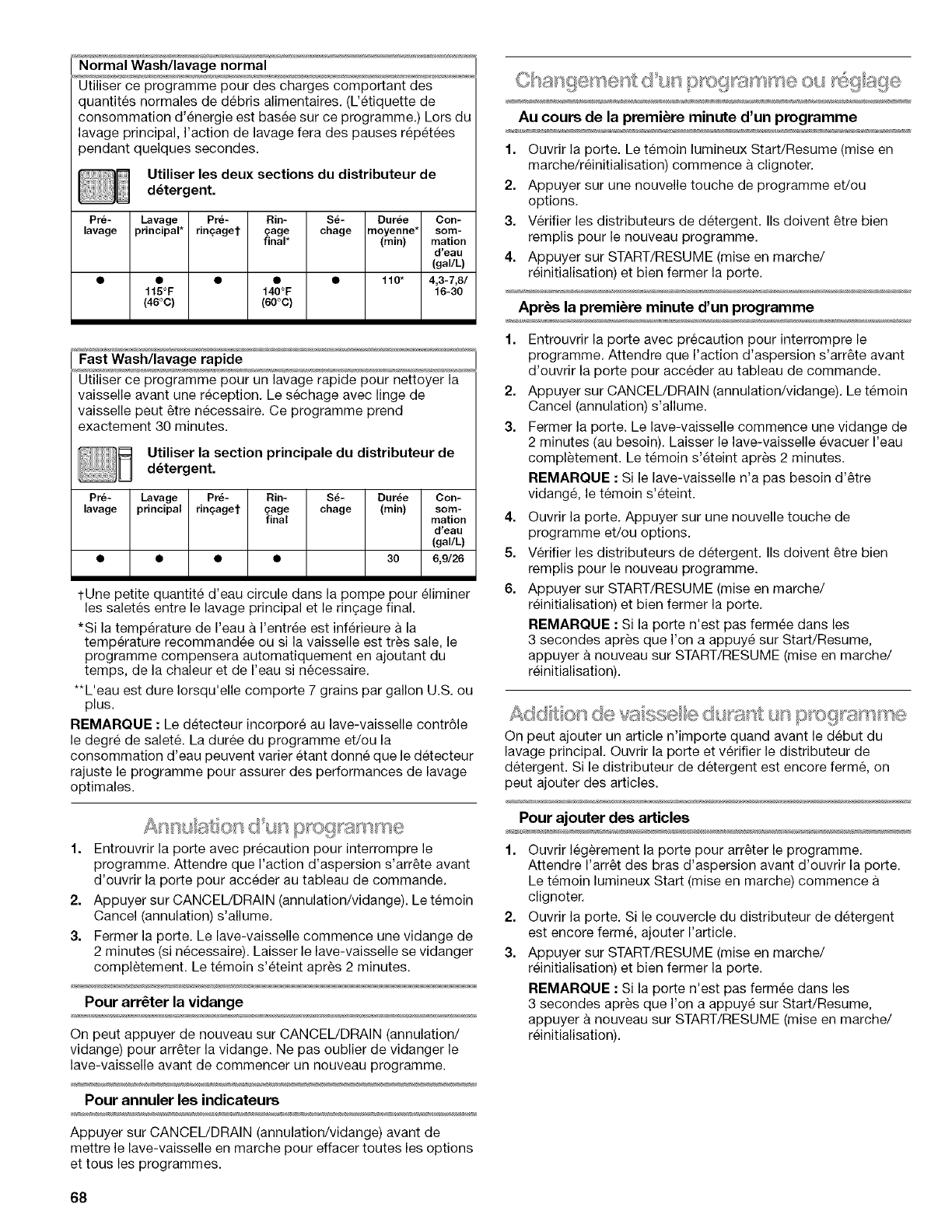

Normal Wash

Use this cycle for loads with normal amounts of food soil. (The

energy-usage label is based on this cycle.) During the wash

cycle, the wash action will repeatedly pause for several

seconds.

Use both detergent dispenser sections.

Pre- Main Pre- Final Dry Average Water

Wash Wash* Rinser Rinse* Time* Usage

(rain) (gal/L)

•••••110" 4.3-7,8/

115°F 140°F 16-30

(46°C) (6OoC)

Fast Wash

Use this cycle for a quick wash to clean dishes prior to

entertaining. Towel drying may be needed. This cycle takes

exactly 30 minutes.

Use main detergent dispenser section.

Pre- Main Pre- Final Dry Time Water

Wash Wash Rinser Rinse (rain) Usage

(gal/L)

• • • • 30 6.6/26

A small amount of water is run through the pump to remove

soil particles between the main wash and final rinse.

*If the incoming water temperature is less than the

recommended temperature or food soils are heavy, the cycle

will automatically compensate by adding time, heat, and water

as needed.

**Hard water is defined as 7 grains per U.S. gallon and above.

NOTE: The sensor in your dishwasher monitors the soil level.

Cycle time and/or water usage can vary from the numbers above

as the sensor adjusts the cycle for the best wash performance.

17

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door to access the control

panel.

2. Press CANCEL/DRAIN. The Cancel light glows.

3. Close the door. The dishwasher starts a 2-minute drain (if

needed). Let the dishwasher drain completely. The light turns

off after 2 minutes.

To stop the drain

You can press CANCEL!DRAIN again to stop the drain. Be sure

to drain the dishwasher before starting a new cycle.

To clear the indicators

Press CANCEL!DRAIN before starting the dishwasher to clear all

options and cycles.

During the first minute of a cycle

1. Open the door. The Start/Resume light begins flashing.

2. Press a new cycle and/or options.

3. Check the detergent dispensers. They must be filled properly

for the new cycle.

4. Press START/RESUME and firmly close the door.

After the first minute of a cycle

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door to access the control

panel.

2. Press CANCEL!DRAIN. The Cancel light glows.

3. Close the door. Your dishwasher starts a 2-minute drain (if

needed). Let the dishwasher drain completely. The light turns

off after 2 minutes.

NOTE: If your dishwasher does not need draining, the light

turns off.

4. Open the door. Select a new cycle and/or options.

5. Check the detergent dispensers. They must be filled properly

for the new cycle.

6. Press START/RESUME and firmly close the door.

NOTE: If the door is not closed within 3 seconds of pressing

Start/Resume, press START/RESUME again.

You can add an item anytime before the main wash starts. Open

the door and check the detergent dispenser. If the cover is still

closed, you can add items.

To add items

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door. The Start light begins

flashing.

2. Open the door. If the detergent dispenser cover is still closed,

add the item.

3. Press START/RESUME and firmly close the door.

NOTE: If the door is not closed within 3 seconds of pressing

Start/Resume, press START/RESUME again.

,_._._,.,.,s 0@@C;t; .} '_S

You can customize your cycles by pressing an option. If you

change your mind, press the option again to turn the option off,

or select a different option if desired.

You can change an option anytime before the selected option

begins. For example, you can press an unheated drying option

anytime before drying begins.

Press START/RESUME to use the same cycle and option(s) as

the previous wash cycle.

NOTE: If the last cycle you completed was a rinse cycle, when

you press START/RESUME, the dishwasher runs the last full

wash cycle and options.

TURBOZONETM wash option

Select this option to activate the TURBOZONETM spray jets and

provide intensified water spray to the back of the lower dish rack.

The TURBOZONETM wash option provides a concentrated wash

action to pans, casseroles, etc. with tough food soil.

This option may add heat and wash time to the cycle.

NOTE: TURBOZONETM is an option with the SMART WASH TM,

Pots Pans, and Normal Wash cycles.

IMPORTANT:

Load pans, casserole dishes, etc. facing the TURBOZONETM

spray .jets in the back of the lower dish rack. Tip items toward

the rear of the dish rack to maximize coverage. Only one row

of items may face the TURBOZONETM spray jets. Stacking,

overlapping, or nesting items will keep the TURBOZONETM

spray jets from reaching all of the surfaces.

• To maximize spray coverage, avoid placing silverware basket

or other items to interfere with the rotation of the

TURBOZONETM spray jets.

Turn the TURBOZONETM wash option off if not loading items

for this option. Always use the Heavy Soil detergent fill

recommendation with TURBOZONETM wash option. (See

"How much detergent to use" in "Detergent Dispenser"

section.)

7

lf fl fl

11

Side view of TURBOZONETM wash area

18

HiTemp

Select this option to increase the water temperature during the

wash portions of the cycle. Hi Temp wash raises the water

temperature to 145°F (63°C), in the main wash. Heating the water

helps improve washing results. Hi Temp wash is useful when

loads contain tough food soil.

This option may add heat and wash time to the cycle.

NOTE: Hi Temp wash is an option with the SMART WASH TM,

Pots Pans, and Normal Wash cycles.

Sani Rinse

Select this option to raise the water temperature in the final rinse

to approximately 155°F (68°C). Sani Rinse adds heat and time to

the cycle. This high temperature rinse sanitizes your dishes and

glassware in accordance with NSF/ANSl Standard 184 for

Residential Dishwashers. Certified residential dishwashers are

not intended for licensed food establishments.

NOTE: Sani Rinse is an option with SMART WASH TM, Pots Pans,

and Normal Wash cycles. Only these sanitization cycles have

been designed to meet the NSF/ANSI requirements.

Heated Dry

The Heated Dry option in combination with rinse aid will give you

excellent drying results. The energy to use Heated Dry costs

pennies per cycle. Heated Dry is on when the light is lit on the

Heated Dry button. Be sure to load plastic items in the upper rack

to avoid damage.

You may turn off the Heated Dry option by pressing HEATED DRY

so that the light goes off. However, you will have items in your

dishload that will not be dry at the end of the cycle.

NOTE: The Heated Dry option is used in all cycles except Fast

Wash and Quick Rinse.

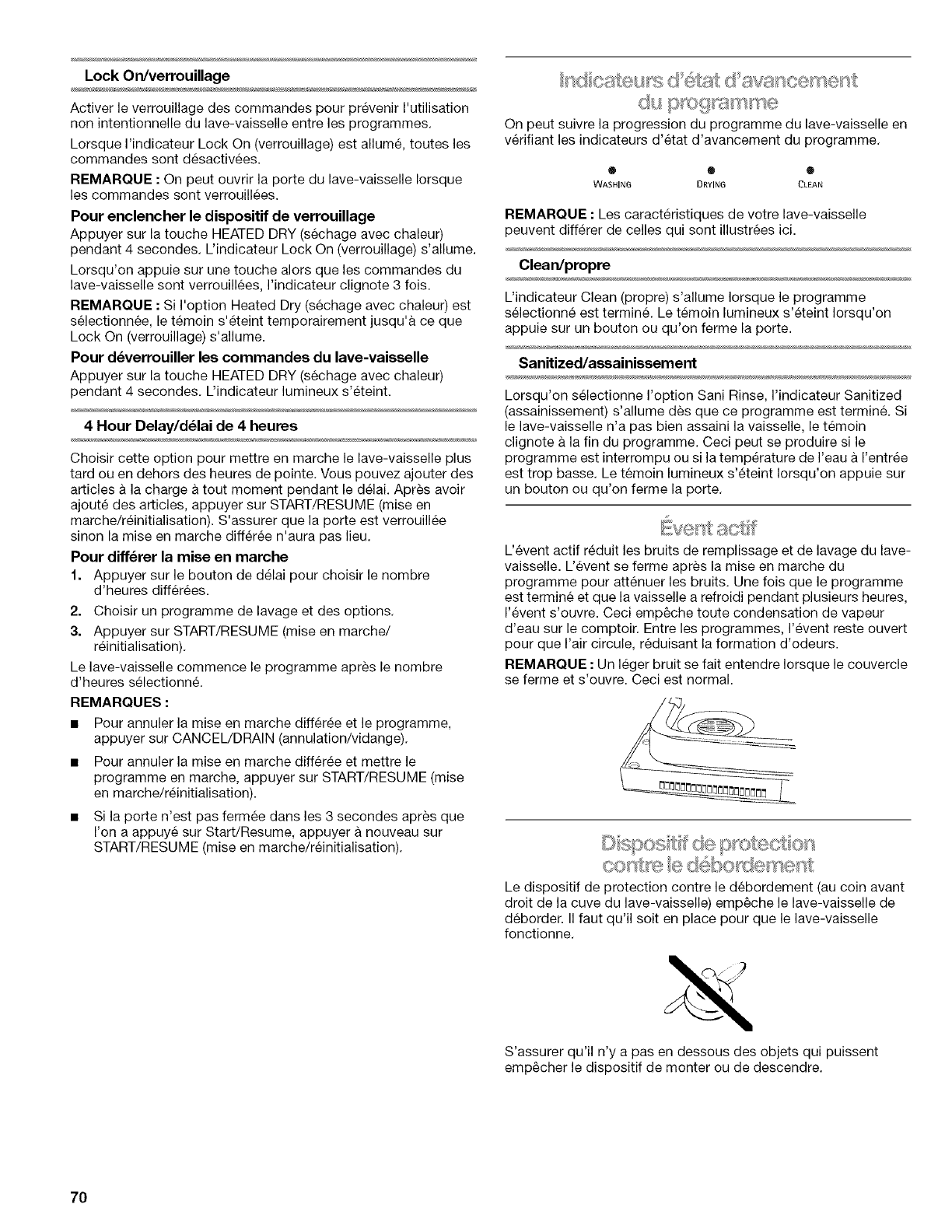

Lock On

Use the Lock On to prevent unintended use of the dishwasher

between cycles.

When Lock On is lit, all buttons are disabled.

NOTE: The dishwasher door can be opened while the controls

are locked.

To turn on the Lock

Press and hold HEATED DRY for 4 seconds. Lock On glows.

If you press any pad while your dishwasher is locked, the light

flashes 3 times.

NOTE: If the Heated Dry option is selected, the light will

temporarily turn off until Lock On glows.

To turn off the Lock

Press and hold HEATED DRY for 4 seconds. The light turns off.

4 Hour Delay

Select this option to run your dishwasher at a later time or during

off-peak hours. You can add items to the load anytime during the

delay. After adding items, press START/RESUME. Make sure the

door is latched or the delay will not continue.

To delay the start

1. Press the delay button to choose the number of hours

delayed.

2. Select a wash cycle and options.

3. Press START/RESUME.

The dishwasher starts the cycle in the selected number of hours.

NOTES:

• To cancel the delay and cycle, press CANCEL/DRAIN.

• To cancel the delay and start the cycle, press START/

RESUME.

• If the door is not closed within 3 seconds of pressing Start/

Resume, press START/RESUME again.

Follow the progress of your dishwasher with the Cycle Status

indicators.

• ® ®

WASHING DRYING CLEAN

NOTE: The features on your dishwasher may vary from those

shown here.

Clean

Clean glows when a cycle is finished. The light turns off when you

press any button or close the door.

Sanitized

If you select the Sani Rinse option, Sanitized glows when the

Sani Rinse cycle is finished. If your dishwasher did not properly

sanitize your dishes, the light flashes at the end of the cycle. This

can happen if the cycle is interrupted or the incoming water

temperature is too low. The light turns off when you press any

button or close the door.

The active vent reduces the filling and washing sounds from your

dishwasher. The vent closes, after the cycle starts, to lock in

sound. After the cycle finishes and the dishes cool for several

hours, the vent opens. This keeps any water vapor from

collecting on the countertop. Between cycles, the vent stays

open for airflow, reducing the buildup of odors.

NOTE: There is a slight noise when the vent closes or opens. This

is normal.

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It must be

in place for the dishwasher to operate.

Check under the float for objects that may keep the protector

from moving up or down.

19

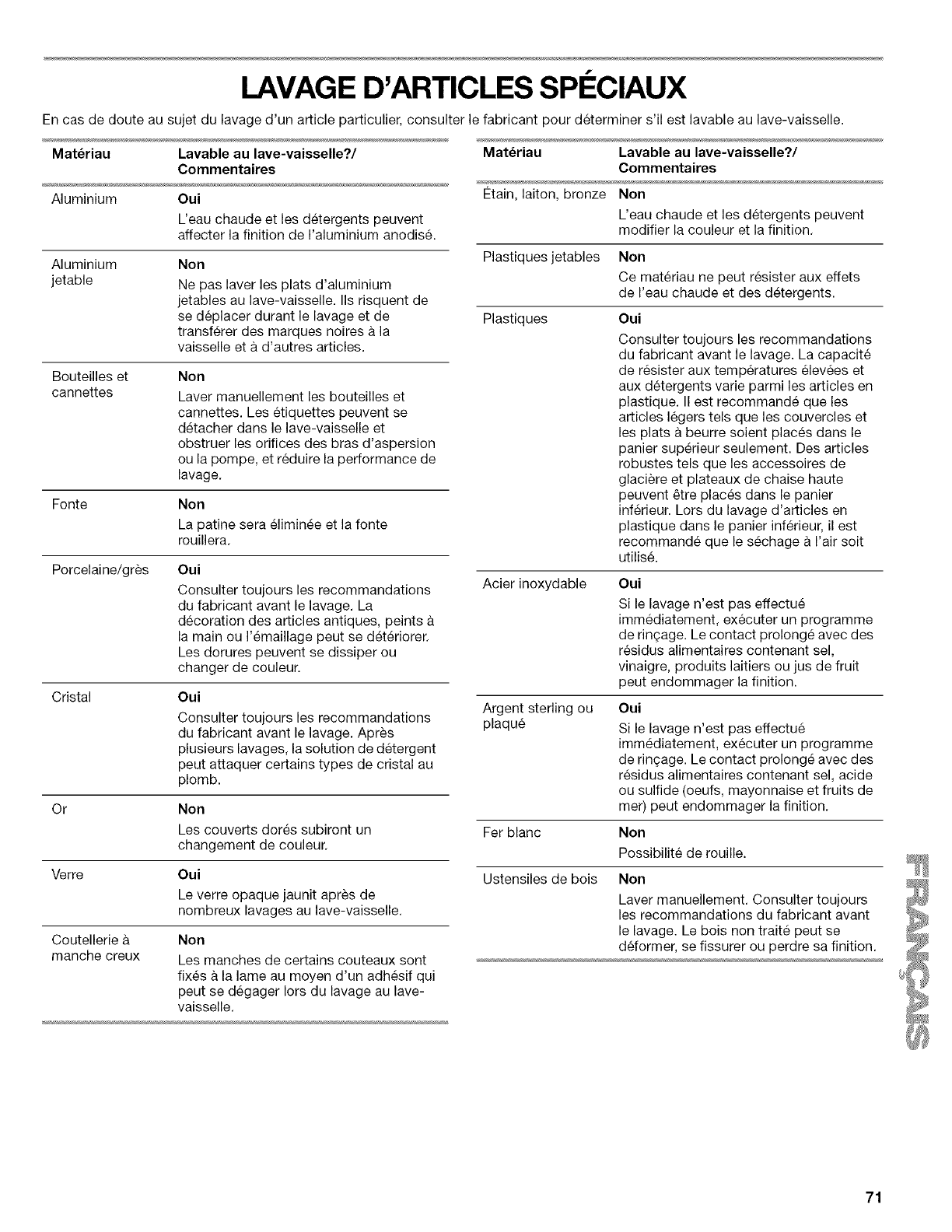

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments Material Dishwasher Safe?/Comments

Aluminum Yes Pewter, Brass, No

High water temperature and detergents Bronze High water temperatures and detergent

can affect finish of anodized aluminum, can discolor or pit the finish.

Disposable No

Aluminum Do not wash throwaway aluminum pans

in the dishwasher. These might shift

during washing and transfer black marks

to dishes and other items.

Bottles and Cans No

Wash bottles and cans by hand. Labels

attached with glue can loosen and clog

the spray arms or pump and reduce

washing performance.

Cast Iron No

Seasoning will be removed, and iron will

rust.

China/ Yes

Stoneware Always check manufacturer's

recommendations before washing.

Antique, hand-painted, or over-the-glaze

patterns may fade. Gold leaf can discolor

or fade.

Crystal Yes

Always check manufacturer's

recommendations before washing. Some

types of leaded crystal can etch with

repeated washing.

Gold No

Gold-colored flatware will discolor.

Glass Yes

Milk glass yellows with repeated

dishwasher washing.

Hollow-Handle No

Knives Handles of some knives are attached to

the blade with adhesives which can

loosen if washed in the dishwasher.

Disposable No

Plastics Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's

recommendations before washing.

Plastic items may vary in their ability to

withstand high temperatures and

detergents. It is recommended that light

items such as lids and butter dishes be

placed in the upper rack only. Sturdy

items such as coolers and high-chair

trays may be placed in the lower rack.

When washing plastic items in the lower

rack, it is recommended that an air dry

be used.

Stainless Steel Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, vinegar, milk

products, or fruit juice can damage

finish.

Sterling Silver or

Silver Plate

Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, acid, or sulfide

(eggs, mayonnaise, and seafood) can

damage finish.

Tin No

Can rust.

Wooden Ware No

Wash by hand. Always check

manufacturer's instructions before

washing. Untreated wood can warp,

crack, or lose its finish.

2O

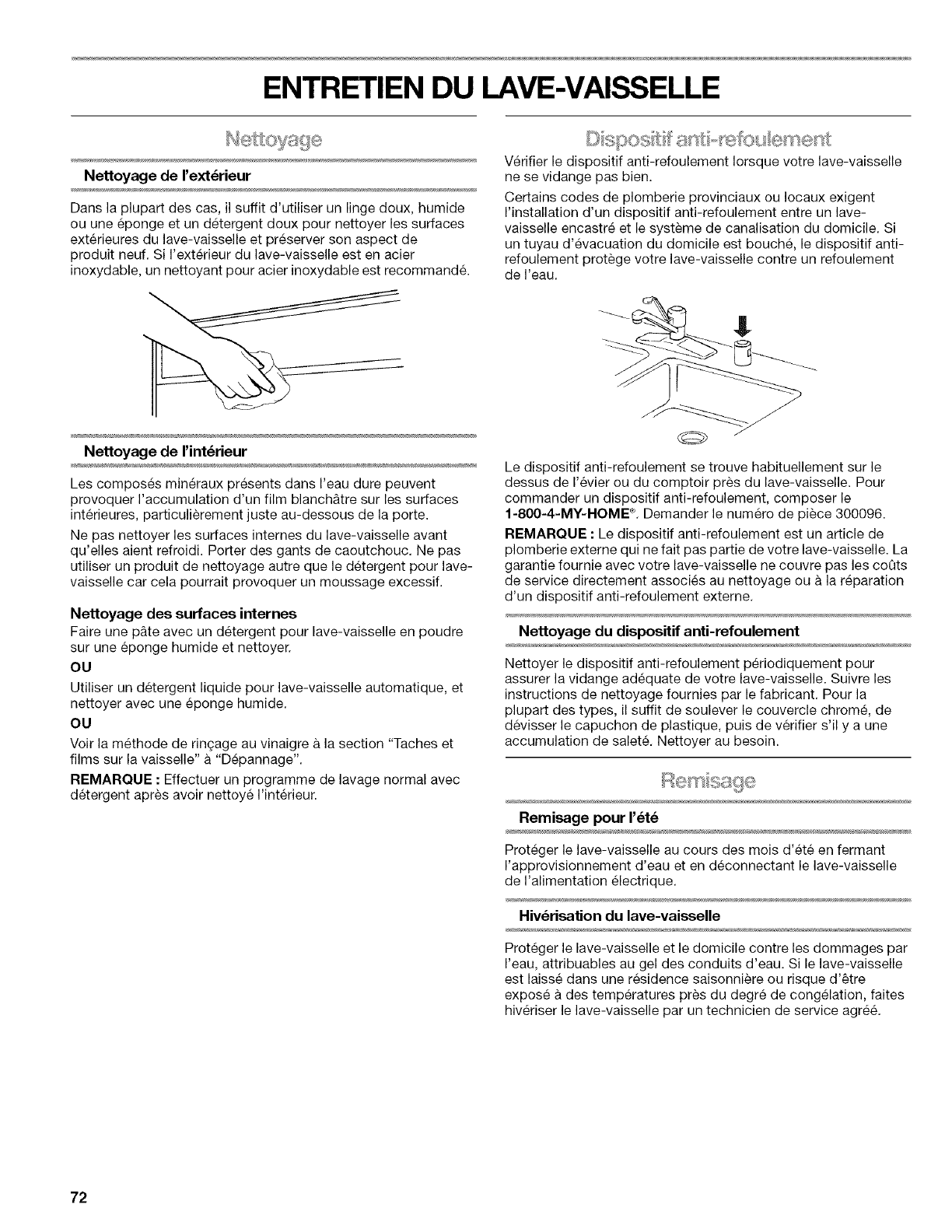

DISHWASHER CARE

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a

mild detergent is all that is necessary to keep the outside of your

dishwasher looking nice and clean. If your dishwasher has a

stainless steel exterior, a stainless steel cleaner is recommended.

Cleaning the interior

Hard water minerals can cause a white film to build up on the

inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. Wear

rubber gloves. Do not use any type of cleanser other than

dishwasher detergent because it may cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp

sponge and clean.

OR

Use liquid automatic dishwasher detergent and clean with a

damp sponge.

OR

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a normal cycle with detergent after cleaning the

interior.

Check the drain air gap anytime your dishwasher isn't draining

well.

Some state or local plumbing codes require the addition of a

drain air gap between a built-in dishwasher and the home drain

system. If a house drain is clogged, the drain air gap protects

your dishwasher from water backing up into it.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap, please

call 1-800-4-MY-HOME ®.Ask for Part Number 300096.

NOTE: The drain air gap is an external plumbing device that is

not part of your dishwasher. The warranty provided with your

dishwasher does not cover service costs directly associated with

the cleaning or repair of the external drain air gap.

Toclan the drain air ga

Clean the drain air gap periodically to ensure proper drainage of

your dishwasher. Follow the cleaning instructions provided by the

manufacturer. With most types, you lift off the chrome cover.

Unscrew the plastic cap. Then check for any soil buildup. Clean

if necessary.

Storing for the summer

Protect your dishwasher during the summer months by turning

off the water supply and power supply to the dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage due to

freezing water lines. If your dishwasher is left in a seasonal

dwelling or could be exposed to near freezing temperatures, have

your dishwasher winterized by authorized service personnel.

21

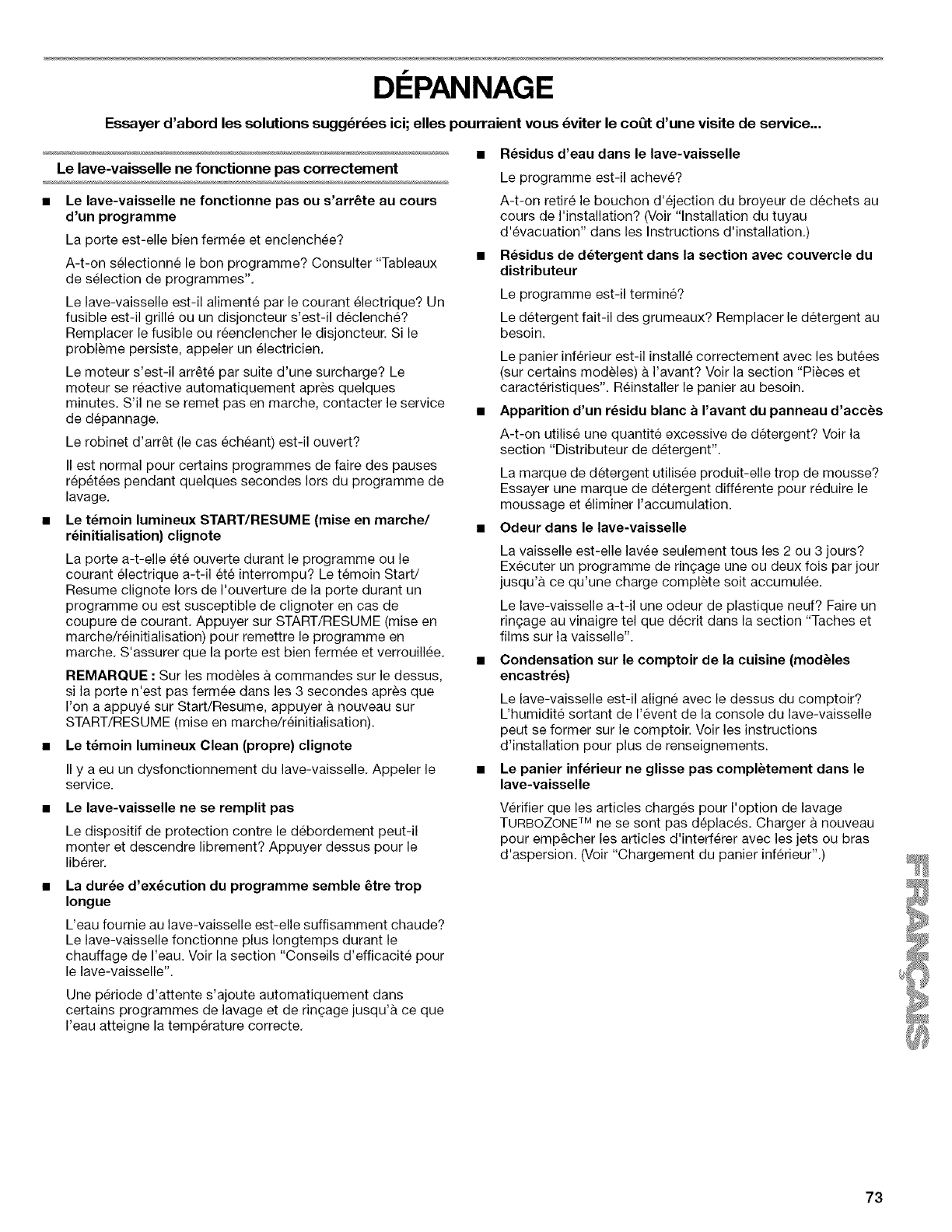

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Dishwasher is not operating properly

•Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle Selection

Charts."

Is there power to the dishwasher? Has a household fuse

blown, or has a circuit breaker tripped? Replace the fuse or

reset the circuit breaker. If the problem continues, call an

electrician.

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not

restart, call for service.

Is the water shutoff valve (if installed) turned on?

It is normal for certain cycles to repeatedly pause for several

seconds during the wash cycle.

•START/RESUME light is flashing

Was the door opened during the cycle, or was the power

interrupted? The Start/Resume light will flash when the door

is opened during a cycle, or may flash if the power is

interrupted. Press START/RESUME to resume the cycle.

Make sure the door is fully closed and latched.

NOTE: On top control models, if the door is not closed within

3 seconds of pressing Start/Resume, press START/RESUME

again.

•Clean light is flashing

The dishwasher has malfunctioned. Call for service.

•Dishwasher will not fill

Is the overfill protection float able to move up and down

freely? Press down to release.

•Dishwasher seems to run too long

Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Refer to the

"Dishwasher Efficiency Tips" section.

A delay automatically occurs in some wash and rinse cycles

until the water reaches the proper temperature.

•Water remains in the dishwasher

Is the cycle complete?

Was the disposer knockout plug removed during installation?

(See "Install the drain hose" in the Installation Instructions.)

•Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if necessary.

Is the bottom rack installed properly with the bumpers (on

some models) in the front? Refer to the "Parts and Features"

section. Reinstall the rack if necessary.

•White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

•Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle

once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a vinegar

rinse as described in the section "Spotting and filming on

dishes."

•Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the countertop? Moisture from

the vent in the dishwasher console can form on the counter.

Refer to the Installation Instructions for more information.

•Bottom rack does not fully slide into the dishwasher

Check to see if items loaded for TURBOZONETM wash option

have shifted. Reload to keep items from interfering with spray

jets or spray arm. (See "Loading Bottom Rack.")

Dishes are not completely clean

•Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the "Dishwasher

Loading" section.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil and/

or hard water generally require extra detergent.

Do you have hard water? You may need to increase the

amount of detergent you are using. Refer to the "Detergent

Dispenser" section. Also, you may need to switch to a

detergent with a phosphorus content of 83%.

Is detergent caked in dispenser? Use fresh detergent only. Do

not allow detergent to sit for several hours in a wet dispenser.

Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and

cans?

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. If you have

questions about your water pressure, call a licensed, qualified

plumber.

Are high suds slowing the wash arm? Do not use soap or

laundry detergents. Use recommended dishwasher

detergents only.

•Dishes in the TURBOZONE TM wash area are not clean

Are the dishes loaded to face the TURBOZONETM spray jets?

Load soiled dish surfaces to face the back of the dishwasher

toward the TURBOZONETM spray jets. Tilt the dishes toward

the back so water can drain from surfaces, and the lower

spray arm can wash the item from below.

NOTE: Loaded items may shift when dish racks are pushed

into the dishwasher. Make sure dishes do not interfere with

the spray arms, water feed tube, or TURBOZONETM spray jets.

22

Are items loaded so they do not overlap? Load items only

one row deep without any overlap so that the TURBOZONETM

spray jets can reach all surfaces.

Are the TURBOZONETM spray jets free to rotate? Make sure

that no loaded items are interfering with the spray jets'

rotation.

Spots and stains on dishes

•Spotting and filming on dishes

Is your water hard or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse

aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of effective detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil and/

or hard water generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. If you have

questions about your water pressure, call a licensed, qualified

plumber.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional use

only. Vinegar is an acid, and using it too often could damage

your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy saving

dry option. Remove all silverware or metal items.

2. Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing cycle

using an air-dry option. Do not use detergent. Vinegar will

mix with the wash water.

Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain

types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the dishwasher,

and the heat of drying. It might not be possible to avoid the

problem, except by hand washing.

To slow this process use a minimum amount of detergent per

load. Refer to the "Detergent Dispenser" section. Use a liquid

rinse aid and underload the dishwasher to allow thorough

rinsing. Silica film and etching are permanent and cannot be

removed. Do not use heated drying.

• White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

•Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to the

covered section of the detergent dispenser. Do not use

detergent. Follow with a Normal wash cycle with detergent. If

treatment is needed more often than every other month, the

installation of an iron removal unit is recommended.

•Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive cleaner.

•Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed

in the dishwasher? Stains gradually fade over time. Regular

use of heated drying will slow fading. Stains will not affect

dishwasher performance. Regular use of a rinse cycle and an

air-dry or energy-saving dry option will reduce the likelihood

of staining.

Dishes do not dry completely

•Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Dishwasher

Loading" section. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Did you use an air-dry option? Use a heated drying option for

dryer dishes.

Dishes are damaged during a cycle

•Chipping of dishes

Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from

washing action. Minimize chipping by moving the rack in and

out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of

china and glassware might be too delicate for automatic

dishwashing. Wash by hand.

Noises

•Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some

models). When the object is ground up, the sound should

stop. If the noise persists after a complete cycle, call for

service.

Dishwasher exterior is dirty or marked

•Marks, smudges or residue on dishwasher exterior

Did you clean the dishwasher with a mild detergent and cloth

or use a stainless steel cleaner on models with a stainless

steel exterior? In most cases, regular use of a soft, damp

cloth or sponge and a mild detergent is all that is necessary

to keep the outside of your dishwasher looking fresh and

clean. If your dishwasher has a stainless steel exterior, a

stainless steel cleaner is recommended.

23

iNDICE

CONTRATOS DE PROTECCION ................................................ 24

En los EE.UU ............................................................................. 24

En Canada ................................................................................. 25

GARANTiA .................................................................................... 25

SEGURIDAD DE LA LAVAVAJILLAS ......................................... 27

Antes de usar su lavavajillas ..................................................... 28

PIEZAS Y CARACTERiSTICAS .................................................. 29

Sistema de remoci6n de suciedad ULTRA WASH _ ................. 30

Introducci6n del ciclo de smartwash TM

y la opci6n de lavado TURBOZONETM ....................................... 30

GUiA DE PUESTA EN MARCHA ................................................ 30

El uso de su nueva lavavajillas .................................................. 30

COMO CARGAR LA LAVAVAJILLAS ......................................... 31

Sugerencias para cargar la lavavajillas ..................................... 31

C6mo cargar la canasta superior .............................................. 32

C6mo cargar la canasta inferior ................................................ 35

C6mo Ilenar la canastilla de los cubiertos ................................ 38

COMO USAR LA LAVAVAJILLAS .............................................. 39

Dep6sito del detergente ............................................................ 39

Dep6sito del agente de enjuague ............................................. 40

Consejos para la eficiencia de la lavavajillas ............................ 40

Tablas de selecci6n de ciclos ................................................... 41

C6mo cancelar un ciclo ............................................................. 42

Para cambiar un ciclo o una selecci6n ..................................... 42

Para agregar artfculos durante un ciclo .................................... 42

Selecciones de opciones .......................................................... 42

Indicadores de estado del ciclo ................................................ 44

Orificio de ventilaci6n activo ..................................................... 44

Flotador de protecci6n de sobrellenado ................................... 44

COMO LAVAR ARTiCULOS ESPECIALES ................................ 45

CUIDADO DE LA LAVAVAJILLAS .............................................. 46

Limpieza .................................................................................... 46

Purga de aire del desagQe ........................................................ 46

Almacenamiento ........................................................................ 46

SOLUCION DE PROBLEMAS ..................................................... 47

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®ha sido dise_ado y fabricado para brindarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es alli donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Proteccidn hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Proteccidn tambien ayuda a prolongar la

vida de su nuevo producto. He aquf Io que se incluye en el

Contrato:

v' Servicio experto per nuestros 12.000 especiaiistas en

reparaci6n competentes

v' Servicio ilimitado ygratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el

transcurso de doce meses

v' Reemplazo del producto si su producto protegido no puede

ser reparado

v' Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

v' Ayuda r_pida por tel_fono - asistencia por telefono a cargo

de un t_cnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horario de reparaci6n

conveniente

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 miiiones de piezas y accesorios de calidad. 12sees el tipo de

profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto por muchos ados mas.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios einforrnaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

24

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral _ para obtener servicio de reparaci6n. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso a mas de un mill6n de piezas y accesorios, contamos con

las herramientas, piezas, conocimiento y la destreza para

aseguramos de respaldar nuestra promesa de que: Reparamos

Io que vendemos.

Su producto Kenmore ® esta diseSado, fabricado y sometido a

prueba para proporcionarle argos de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

•Es la manera de comprar el servicio tecnico del maSana a

precios de hoy

• Elimina las facturas de reparaci6n producidas por el uso

normal y el desgaste

• Ofrece apoyo per telefono a cargo de un tecnico de Sears

para los productos que deban ser reparados en el hogar

AQn si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su producto esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas

informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

GARANTIA DE LOS ELECTRODOMI STICOS

KENMORE PRO TM

GARANTIA LIMITADA DE UN AI_IO

Cuando este electrodomestico haya side instalado, operado y

mantenido segt]n las instrucciones provistas con el producto, si

este electrodomestico falla per defectos de material o de mano

de obra dentro de un aSo a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ®para gestionar la reparaci6n libre de cargo.

GARANT|A LIMITADA POR DOS AI_IOS SOBRE EL CONTROL

ELECTRONICO Y LA PLACA DE ALIMENTACION DE

ENERGJA

Durante dos aSos a partir de la fecha de compra, siempre y

cuando se instale la lavavajillas y se le de un uso y

mantenimiento de conformidad con todas las instrucciones

provistas con el producto, Sears reemplazara cualquier pieza del

m6dulo electr6nico y de la placa de alimentaci6n de energfa si

tuvieran defectos de materiales o de mano de obra. Despues del

primer aSo, el cliente asume la responsabilidad por cualquier

costo de mano de obra relativa al reemplazo de estas

refacciones.

GARANT|A LIMITADA DE DOS AI_IOS PARA EL SISTEMA DE

LAVADO ULTRA WASH

Durante dos aSos a partir de la fecha de compra, siempre y

cuando la lavavajillas haya sido instalada, operada y mantenida

de conformidad con todas las instrucciones provistas con el

producto, Sears reemplazara cualquier pieza del sistema de

lavado Ultra Wash (motor, bomba, brazos rociadores, torre

rociadora, empaquetaduras del motor y junta de la bomba) si

falla debido a defectos de materiales o de mano de obra.

Despues del primer aSo, el cliente asume la responsabilidad por

cualquier costo de mano de obra relativa al reemplazo de estas

refacciones.

GARANTIA LIMITADA DE CINCO AI_IOS PARA LAS

CANASTAS SUPERIOR EINFERIOR

Durante cinco a_os a partir de la fecha de compra, siempre y

cuando se instale la lavavajillas y se le de un uso y

mantenimiento de conformidad con todas las instrucciones

provistas con el producto, Sears reemplazara piezas de la

canasta para plates superior o inferior, si la canasta se oxida

debido a defectos de materiales o de mano de obra. Despues del

primer aSo, el cliente asume la responsabilidad por cualquier

costo de mano de obra relativa al reemplazo de la canasta para

platos.

GARANTIA LIMITADA, DURANTE LA VIDA UTIL DE LA

LAVAVAJILLAS, EN LOS MODELOS CON TINA DE ACERO

INOXlDABLE KENMORE PRO, CONTRA FUGAS EN LA TINA

YEL PANEL INTERIOR DE LA PUERTA

Durante la vida _til de la lavavajillas, de haber fugas en la tina de

acero inoxidable o el panel interior de la puerta causadas por

corrosi6n, Sears reemplazara gratuitamente la tina o el panel

interior de la puerta.

Si este electrodomestico es empleado para algQn otro uso que

no sea el domestico familiar, esta garantia s61o tiene vigencia per

90 dfas a partir de la fecha de compra.

ESTA GARANTJA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

SIGUlENTE:

1. Los articulos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitaci6n, filtros, correas, feces

y bolsas.

2. Un tecnico de servicio para ense_arle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este

producto.

4. Da_os a este producto o fallas del mismo en case de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Da_os a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un use diferente de aquel

para el cual fue creado.

6. Da_os a este producto o fallas del mismo causados por el

uso de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Da_os a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

25

EXCLUSION DE GARANTIAS IMPL|CITAS; LIMITACION DE

RECURSOS

El _nico y exclusivo recurso del cliente segQn los terminos de

esta garantfa limitada sera el de reparar el producto segQn se

estipula en la presente. Las garantias implicitas, incluyendo las

garantfas de comerciabilidad o de capacidad para un prop6sito

particular, seran limitadas a un a_o o al periodo mas corto

permitido por ley, Sears no se hara responsable por da_os

incidentales o consecuentes, Algunos estados y provincias no

permiten la exclusi6n o limitaci6n de da_os incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar una

garantfa implicita de comerciabilidad o capacidad, de modo que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su caso,

Esta garantfa se aplica s61o mientras este electrodomestico se

usa en los Estados Unidos y CanadA,

Esta garantfa le otorga derechos legales especfficos, yes posible

que usted tenga tambien otros derechos, los cuales varian de un

estado a otro.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el n_mero completo de

modelo y serie asf como la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta con el nQmero de

modelo y de serie ubicada en el producto,

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico.

Numero de modelo

Numero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

26

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a

usted y a los demas.

Todos los mensajes de seguridad iran a continuacidn del sfmbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

[NSTRUCCIONES [MPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones bAsicas, incluyendo las siguientes:

[] Lea todas las instrucciones antes de usar la lavavajillas.

[] Use la lavavajillas t]nicamente para las funciones que fue

disedada.

[] Use Qnicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y

mantengalos fuera del alcance de los niSos.

[] AI introducir los articulos para lavar:

1) Coloque los artfculos puntiagudos de manera que no

daffen el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia

arriba para reducir el riesgo de cortaduras.

[] No lave artfculos de plAstico que no Ileven la indicaci6n

"lavables en la lavavajillas" u otra similar. Lea las

recomendaciones del fabricante para los artfculos de

plastico que no Ileven tal indicaci6n.

[] No toque el elemento de calefaccion durante o

inmediatamente despues de usar la lavavajillas.

[] No haga funcionar la lavavajillas a menos que todos los

paneles esten colocados debidamente en su lugar.

[] No juegue con los controles.

[] No abuse, ni se siente ni se pare sobre la puerta, la tapa o

sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los ni_os

jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente que

no ha side usado por dos semanas o m&s puede producir

gas hidr6geno. EL GAS HIDROGENO ES EXPLOSIVO. Si

el sistema de agua caliente no ha sido usado pot ese

peffodo, abra todas las Ilaves de agua caliente y deje que

corra el agua pot varios minutos antes de usar la

lavavajillas. Esto permitir& que los gases acumulados

escapen. Debido a que el gas es inflamable, no fume ni

encienda ninguna llama cerca de la Ilave durante este

tiempo.

[] Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una vieja

lavavajillas.

GUARDE ESTAS [NSTRUCC[ONES

27

"6 _" !_,_ _ _ !!_ _ _

Peligro de Vuelco

No use la lavavajillas antes de estar completarnente

instaladao

No se apoye en la puerta abiertao

No seguir estas instrucciones puede ocasionar heridas

serias o cortaduras.

Peligro de Cheque Electrico

Conecte a tierra ia lavavajillas.

Conecte el alambre de cenexi6n a tierra al conector

verde de cenexibn atierra en la caja de cone×iones.

No use extensiones electricaso

No seguir estas instrucciones puede ecasionar

la rnuerte, incendio o cheque electrico.

• Instale su lavavajillas en un lugar protegido de las

inclemencias del tiempo. Protejala contra las temperaturas

bajo cero para evitar posibles roturas de la valvula de Ilenado.

Dichas roturas no estan cubiertas per la garantia. Vea la

secci6n "Almacenamiento" para obtener informaci6n acerca

de c6mo preparar su lavavajillas para el invierno.

Instale y nivele la lavavajillas en un piso que pueda soportar

su peso yen un Area adecuada para su tamale y use.

Retire todos los tapones de las mangueras y conectores

(come la tapa en la salida de drenaje) antes de instalarla. Vea

la informaci6n completa en las Instrucciones de Instalaci6n.

INSTRUCCIONES DE

CONEXION A TIERRA

Para una lavavajillas con cable el_ctrico yconexi6n a

tierra:

La lavavajillas debe estar conectada a tierra. En case de

funcionamiento defectuoso o averfa, la conexi6n a tierra

reduce el riesgo de cheque electrico al establecer una

ruta de menor resistencia para la corriente electrica. La

lavavajillas viene equipada con un cable electrico que

tiene un conductor para conexi6n a tierra y un enchufe

con conexi6n a tierra. El enchufe debe set conectado a

un contacto apropiado que este instalado y conectado a

tierra de acuerdo con todos los c6digos y ordenanzas

locales.

ADVERTENC_A: La conexi6n inadecuada del

conductor de conexi6n a tierra puede resultar en riesgo

de cheque electrico. Pregunte a un electricista calificado

o a un agente de servicio si no esta seguro si la

lavavajillas esta adecuadamente conectada a tierra. No

modifique el enchufe que viene con la lavavajillas. Si no

cabe en el contacto, pida que un electricista calificado

instale un contacto con tierra apropiado.

Rata lavavajillas con conexi6n permanente:

La lavavajillas debe estar conectada a un sistema de

alambrado electrico con conexi6n a tierra de metal o a

un conductor de conexi6n a tierra y conectado al

termino de conexi6n a tierra o conductor en la

lavavajillas.

GUARDE ESTAS INSTRUCCIONES

28

PIEZAS Y CARACTERiSTICAS

J

L

P

0

R

S

T

U

V

W

': _ iiiiiiiiiiliiiiili

J

J

......_,,.......................BB

A. Lavado de nivel superior

B. Ajustes de la canasta superior (dos)

C. Canasta superior

D. Puntas flexibles

E, Canastas f_cilmente deslizables

F. Canasta superior removible

G. Oriflcio de entrada de agua

(en la pared de la tina)

H. Inserto posterior removible

L Etiqueta de nOmero de

modelo y serie

J. Inserto frontal removible

K. Canasta inferior

L. Brazo rociador inferior

M. Depdsito de detergente

N. Orificio de ventilacidn activo

O. Canastilla para utensifios

REstantes para tazas

Q. Insertos superiores removibles (dos)

R. Sujetadores seguros

S. Brazo rociador superior

7: Tube de afimentacidn de agua

ULTRA FLOW TM

U. Surtidores de rociado de

TURBOZONE TM

Canastilla para cubiertos

W. Canastilla de los utensifios

X. Flotador de proteccidn

de sobrellenado

Y. MGdulo ULTRA WASH _

Z. Elemento de calefaccidn

AA. D_posito del agente de enjuague

BB. Panel de control

Panel de control

I CYCLES OPTIONS • Lock On

DRAIN RESUME

WASHING1 DRYING CLEAN

tLas etiquetas de la luz indicadora de estado no estan en realidad en el frente de la puerta de la lavavajillas,

29

El sistema de remocidn de suciedad ULTRA WASH _ le brinda •

plates limpios y relucientes, empleando el menor tiempo posible

y la menor cantidad de energia. El sistema de remocidn de

suciedad ULTRA WASH ° incluye: •

• Un sistema de Filtraci6n de Triple Acci6n que filtra

intermitentemente la suciedad del agua de lavado eliminando

asf la necesidad de refregar la vajilla.

Un sensor de suciedad 6ptico ULTRA WASH _ que detecta el

nivel de suciedad y la cantidad de detergente que aparece en

el agua de lavado y ajusta los ciclos segOn sea necesario.

Un Control Automatico de Temperatura (CAT) que asegura la

temperatura apropiada del agua segOn el ciclo de lavado

seleccionado, el tamafio de la carga de vajilla y el nivel de

suciedad de la carga.

/st 'oducc76's de c7co de Sins SS _'i_y a

Cbmo funciona el ciclo de smartwash TM

Cuando se selecciona el ciclo smartwash TM, se ahorra energiay

agua ajustando el ciclo de lavado segOnsea necesario.

• Los sensores detectan el tamafio de la carga de lavado, el

nivel de suciedad y la temperatura del agua en la lavavajillas.

• Los sensores ajustan automaticamente la temperatura y la

cantidad de agua usada para la carga.

Alrededor de una vez al afio esta lavavajillas calibrara

automaticamente el sensor segOn la calidad del agua.

IMPORTANTE: Despues de la instalaci6n en su hogar el primer

ciclo de lavado se ajustara para incluir 2 enjuagues adicionales y

asi calibrar el sensor de suciedad 6ptico. Para que se produzca

un calibrado adecuado, el primer ciclo no debera ser

interrumpido. Si este ciclo de calibrado se cancela o detiene

antes de que se encienda la luz de limpio al final del ciclo, el

pr6ximo ciclo de lavado repetira este calibrado del sensor.

Cbmo funciona la opcibi de lavado TIRBOZONE TM

Cuando se selecciona la opci6n TURBOZONE TM, se proporciona

un lavado concentrado hacia una zona especifica en la parte

posterior de la canasta inferior de la vajilla para la vajilla que sea

grande y dificil de lavar.

• 4 surtidores rotativos de rociado en el tubo mQltiple

TURBOZONETM se activan peri6dicamente en la parte

posterior de la tina a Io largo del ciclo de lavado.

• Solamente en esta Area de lavado especifica se provee una

limpieza intensa, Io que le permite a usted limpiar

suavemente el resto de la carga de la vajilla.

GUiA DE PUESTA EN MARCHA

Antes de usar su lavavajillas, quite todos los materiales de embalaje. Lea todo este Manual de Uso y Cuidado. Usted encontrara

informaci6n de seguridad importante as[ como consejos Qtiles para la operaci6n.

1=

2=

3.

....,,II.I.1_,1 111_::_!!IIILI111.1.4"11_1_i3<:=_,... _;o_F==._=,,_

El agente de enjuague es esencial para un buen secado. 4. Agregue detergente. Siempre use un detergente de buena

AsegQrese de Ilenar el dep6sito antes de usar su nueva calidad. (Consulte "C6mo usar la lavavajillas".)

lavavajillas. Cada Ilenado durara de 1 a 3 meses segQn el

use,

Quite los pedazos grandes de restos de alimentos y otros

objetos duros (palillos o huesos) de los platos.

Cargue adecuadamente la lavavajillas. (Consulte "C6mo

cargar la lavavajillas".) Cargue los platos con espacio entre

enos para que el agua alcance las superficies con suciedad.

Aseg@ese de que nada impida que el (los) brazo(s)

rociador(es) gire(n) libremente.

5= Deje correr agua caliente en el fregadero que este mas cerca

de su lavavajillas hasta que el agua salga caliente. (Consulte

"Consejos para la eficiencia de la lavavajillas".) Cierre la Nave

del agua.

\

30

6.

7.

Oprima las selecciones de ciclo y opciones que desee. (Vea

"Cdmo usar lavavajillas".)

Presione START/RESUME (Inicio/reanudar) y cierre la puerta

con firmeza. La puerta queda asegurada automaticamente

cuando se la cierra con firmeza.

Tambien puede presionar START/RESUME (inicio/reanudar)

para repetir el mismo ciclo y opciones queen el ciclo previo.

IMPORTANTE: La luz de Start/Resume (inicio/reanudar)

comenzara a destellar si se abre la puerta durante un ciclo.

Los cortes de corriente durante un ciclo tambien pueden

hacer que la luz de Start/Resume destelle. Presione START/

RESUME (inicio/reanudar) para continuar un ciclo.

NOTA: Si no se cierra la puerta dentro de los 3 segundos de

haber presionado Start/Resume, presione START/RESUME

(inicio/reanudar) nuevamente.

COMO CARGAR LA LAVAVAJILLAS

..... _7_".... tJ_........... _:., _ _>_,__J,#_ _,._

Quite los restos de alimentos, huesos, palillos y otros

articulos duros de los platos. Para conservar agua, energia y

ahorrar tiempo, no es necesario enjuagar los platos antes de

ponerlos en la lavavajillas.

NOTA: Se recomienda preenjuagar la vajilla sucia con

productos a base de tomate para evitar que se manche la

vajilla.

El m6dulo de lavado quita las partfculas de alimentos del

agua. El m6dulo contiene un sistema de filtraci6n de triple

acci6n que filtra intermitentemente la suciedad del agua.

NOTA: Si objetos duros tales come semillas de frutas,

nueces y cascara de huevo entran en el m6dulo de lavado,

usted podra oir cuando el material esta siendo molido,

triturado o podra escuchar zumbidos. Estos sonidos son

normales cuando entran objetos duros en el m6dulo. No

permita que objetos metalicos (tales como los tornillos de los

mangos de ollas) se introduzcan en el m6dulo de lavado ya

que pueden dafiarlo.

Para Iograr un mejor secado, el agua debe escurrirse de

todas las superficies.

Es importante que el rociado de agua alcance todas las

superficies sucias.

Coloque los platos de manera que no esten amontonados o

superpuestos de ser posible.

Preste especial cuidado cuando cargue ollas y cazuelas

pesadas. Los artfculos pesados pueden dafiar el interior de la

puerta si se dejan caer o se golpean.

Aseg_rese que las tapas de ollas y los mangos, moldes para

pizza, moldes para galletas, etc., no interfieran con la

rotaci6n del brazo rociador.

Conserve agua, energfa y ahorre tiempo de enjuague a mano

haciendo correr un ciclo de enjuague para mantener los

platos h_medos, si usted no planea lavarlos pronto. Los

alimentos tales como los huevos, arroz, pasta, espinaca y

cereales cocidos pueden ser dificiles de eliminar si Ilegan a

secarse despues de un tiempo.

Coloque los objetos de manera que su parte c6ncava mire

hacia abajo para una mejor limpieza y para que el agua se

escurra.

el funcionamiento silencioso

Consejos para

Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento:

• Aseg_rese de que los objetos livianos esten firmes en las

canastas.

•Aseg_rese de que las tapas y los mangos de las ollas, los

moldes para pizza, los moldes para galletas, etc. no toquen el

interior de las paredes ni interfieran con la rotaci6n del (de

los) braze(s) rociador(es).

• Coloque los platos de manera que no se toquen entre si.

NOTA: Para modelos empotrados, mantenga los tapones de

desagQe del fregadero cerrados mientras la lavavajillas este

funcionando para evitar que el ruido se pase por el conducto de

desagQe.

31

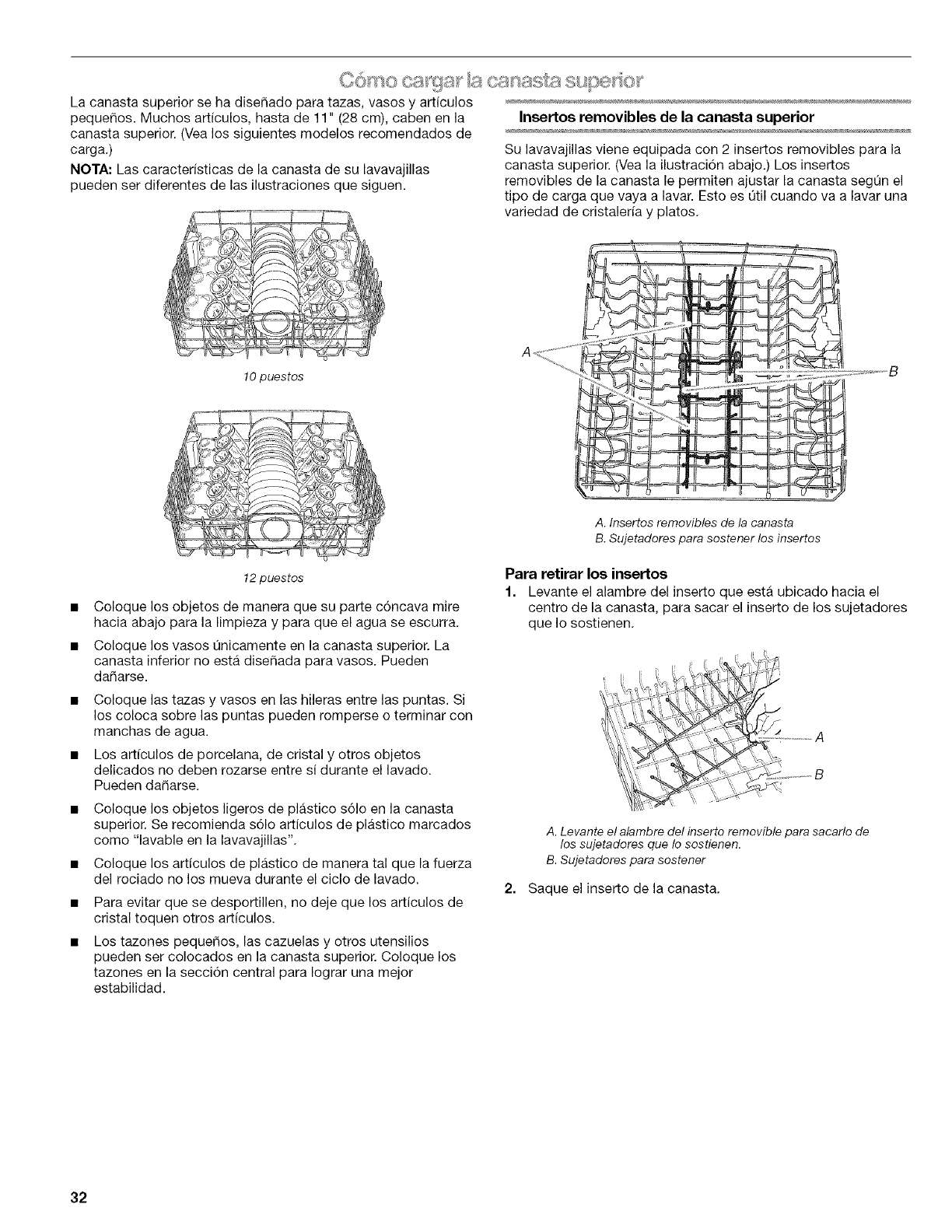

La canasta superior se ha dise_ado para tazas, vases y articulos

pequefios. Muchos artfculos, hasta de 11" (28 cm), caben en la

canasta superior. (Vea los siguientes modelos recomendados de

carga,)

NOTA: Las caracteristicas de la canasta de su lavavajillas

pueden set diferentes de las ilustraciones que siguen.

Insertos removibles de la canasta superior

Su lavavajillas viene equipada con 2 insertos removibles para la

canasta superior. (Vea la ilustraci6n abajo.) Los insertos

removibles de la canasta le permiten ajustar la canasta segQn el

tipo de carga que vaya a lavar. Esto es Qtil cuando va a lavar una

variedad de cristalerfa y platos,

10 puestos .....................B

A. Insertos removibles de la canasta

B. Sujetadores para sostener los insertos

12 puestos

Coloque los objetos de manera que su parte c6ncava mire

hacia abajo para la limpieza y para que el agua se escurra.

Coloque los vasos Qnicamente en la canasta superior. La

canasta inferior no esta diseSada para vasos. Pueden

daSarse.

Coloque las tazas y vasos en las hileras entre las puntas. Si

los coloca sobre las puntas pueden romperse o terminar con

manchas de agua.

Los artfculos de porcelana, de cristal y otros objetos

delicados no deben rozarse entre si durante el lavado.

Pueden dar_arse.

Coloque los objetos ligeros de plastico s61o en la canasta

superior. Se recomienda s61o articulos de plastico marcados

como "lavable en la lavavajillas",

Coloque los articulos de plastico de manera tal que la fuerza

del rociado no los mueva durante el ciclo de lavado.

Para evitar que se desportillen, no deje que los articulos de

cristal toquen otros articulos.

Los tazones pequer_os, las cazuelas y otros utensilios

pueden ser colocados en la canasta superior. Coloque los

tazones en la secci6n central para Iograr una mejor

estabilidad.

Para retirar los insertos

1. Levante el alambre del inserto que esta ubicado hacia el

centro de la canasta, para sacar el inserto de los sujetadores

que Io sostienen.

A. Levante el alambre de/inserto removible para sacarlo de

los sujetadores que Io sostienen.

B. Sujetadores para sostener

2. Saque el inserto de la canasta,

32

Cbmo instalar los insertos de la canasta

1. Coloque las patas de los extremos de los insertos debajo del

alambre frontal o posterior de la canasta, como se muestra

abajo.

Estantes para tazas

Doble el estante extra que esta al lade izquierdo o derecho de la

canasta superior para sostener tazas, cristalerfa u objetos largos

tales come utensilios y espatulas.

2.

A. Patas del inserto

Empuje hacia abajo sobre el alambre central del inserto hasta

que se deslice en el sujetador que Io sostiene sobre

cualquiera de los lades del centre, en la parte inferior de la

canasta.

_A

A. Sujetadores para sostener los insertos

Canastilla para utensilios

Use esta canastilla con capacidad adicional en la parte posterior

de la canasta superior para colocar espatulas, cucharas de

madera y articulos similares.

Canasta superior de lujo ajustable en 2 posiciones

Usted puede subir o bajar la canasta superior para acomodar

articulos altos tanto en la canasta superior como en la inferior.

Levante la canasta superior para acomodar articulos de hasta

9" (22 cm) en la canasta superior y hasta de 13" (33 cm) en la

canasta inferior; o baje la canasta superior para acomodar

articulos de hasta 11" (28 cm) de altura en ambas canastas. Los

ajustes se encuentran a cada lade de la canasta superior.

Para subir la canasta superior

Levante la canasta de ambos lades hasta que este nivelada.

NOTA: La canasta superior debe estar nivelada.

Para bajar la canasta superior

Baje ambas leng(_etas en los ajustadores de la canasta, como se

original.muestraarriba, y deslice la canasta nuevamente a su posici6n

Canasta superior removible

La canasta superior removible le permite lavar objetos mas

grandes tales come ollas grandes, charolas para asar y moldes

para galletas en la canasta inferior.

IMPORTANTE: Quite los platos antes de quitar la canasta

superior de la lavavajillas.

33

Para quitar la canasta

1. Para Iograr acceso a los topes del riel, jale el riel hacia

adelante hasta que se detenga y haga un chasquido en su

lugar.

2. Para abrir los topes del riel, de vuelta el tope hacia fuera del

riel.

5. Cierre los topes del riel a ambos lados de la canasta.

3.

Tope del riel cerrado Tope del riel abierto

Despues de abrir ambos topes del riel, deslice las ruedas

frontales hacia arriba y fuera de la ranura del riel. ContinOe

jalando la canasta hacia adelante en el riel y deslice las

ruedas posteriores hacia arriba y fuera del riel.

\

Saque la rueda frontal de

la canasta. Saque la rueda posterior de

la canasta.

4. Cierre los topes del riel.

5. Deslice los rieles de la canasta nuevamente en la lavavajillas.

Para volver a colocar la canasta

1. Jale suavemente los rieles de la canasta hacia delante en la

lavavajillas, hasta que se detengan y hagan un chasquido en

su lugar.

2. Para abrir los topes del riel, de vuelta el tope hacia fuera del

riel.

3. Coloque los rodillos posteriores de la canasta a cada lado de

la misma en la ranura del riel, y vuelva a deslizar la canasta

dentro de los rieles.

\

6. Deslice la canasta nuevamente en la lavavajillas.

Puntas flexibles

La hilera de puntas a los lados izquierdo y derecho de la canasta

superior se puede ajustar para acomodar diversos tamados de

platos.

Para ajustar el lado izquierdo

1. Agarre el extremo de la punta que este en el recipiente para

puntas en el frente de la canasta.

2. Jale con cuidado la punta hacia afuera del recipiente.

3. Doble las puntas hacia abajo, en direcci6n al centre de la

canasta.

Para ajustar el lado derecho

1. Agarre el extremo de la punta que este en el recipiente para

puntas en el frente de la canasta.

2. Jale con cuidado la punta hacia afuera del recipiente.

3. Mueva las puntas hacia la izquierda para acomodar platos

mas grandes. Mueva las puntas hacia la derecha para sujetar

articulos de plastico u otros artfculos livianos contra la pared

lateral de la canasta.

Sujetadores seguros

Los sujetadores seguros sirven para sostener los art[culos

livianos de plastico tales come tazas, tapas o tazones en su lugar

durante el lavado.

4. Inserte los rodillos frontales de la canasta sobre cada lado de

la misma, en las ranuras.

Para mover un sujetador

1. Jale el sujetador hacia arriba y fuera de la punta.

2. Vuelva a colocar el sujetador en otra punta.

34

La canasta inferior esta diseffada para platos, ollas, cacerolas y

utensilios. Muchos artfculos, hasta de 13" (33 cm) de altura,

caben en la canasta inferior. (Vea los siguientes modelos

recomendados de carga.)

Area de lavado TURBOZONE TM

El Area de lavado TURBOZONETM esta ubicada en la parte

posterior de la canasta inferior.

NOTA: Usted debera seleccionar la opci6n de lavado

TURBOZONETM para utilizar esta caracteristica de lavado. No

coloque los art[culos mirando hacia la parte posterior de la

unidad si no esta usando esta opci6n de lavado.

!0 puestos

No ponga vasos, tazas u objetos de plastico livianos en la

canasta inferior. Coloque los articulos pequeffos en la

canasta inferior Qnicamente si estan seguros en su lugar.

Coloque los platos, tazones de sopa, etc. entre las puntas.

Traslape los bordes de los platos cuando tenga cargas

voluminosas.

Coloque los tazones de sopa, de cereal y fuentes para servir

en la canasta de diferentes maneras, dependiendo de sus

tamaffos y formas. Coloque los tazones firmemente entre las

hileras de puntas. No amontone los tazones porque el

rociador no alcanzara todas las superficies.

Area de lavado TURBOZONETM

Cargue las cazuelas y cacerolas, etc. en la parte posterior de

la canasta para platos inferior con las superficies sucias

mirando hacia los surtidores de rociado de TURBOZONETM.

AsegQrese de que los articulos no interfieran con el tubo de

alimentaci6n de agua, los brazes rociadores o los surtidores

de rociado de TURBOZONETM.

Incline los articulos hacia la parte posterior de la unidad para

cubrir al maximo.

IMPORTANTE:

Solamente una hilera de articulos puede quedar de cara a

los surtidores de rociado de TURBOZONETM. Cargue los

articulos de modo tal que no interfieran con la rotaci6n de

los surtidores de rociado de TURBOZONETM. Si lOS

articulos se amontonan, se superponen o se apilan, esto

impedira que los surtidores de rociado de TURBOZONETM

alcancen todas las superficies.

12 puestos

Coloque los moldes para galletas, moldes para pasteles y

otros objetos grandes en los costados yen la parte posterior.

El colocar tales objetos en la parte del frente puede impedir

que el rociado de agua alcance el dep6sito de detergente.

Asegure las ollas y cacerolas con suciedad profunda boca

abajo en la canasta. Si usa la opci6n de lavado

TURBOZONETM, cargue los utensilios de cocina en el Area de

TM _7

lavado TURBOZONE ._ea "Area de lavado TURBOZONETM .)

AsegOrese de que los mangos de las elias y otros objetos no

impidan la rotaci6n del (de los) braze(s) rociador(es). El (los)

braze(s) rociador(es) debe(n) moverse libremente.

No coloque objetos entre la canasta inferior y el costado de la

tina de la lavavajillas. Pueden bloquear el orificio de admisi6n

del agua.

/

1]ff

Vista lateral del brea de lavado TURBOZONETM

El inserto posterior doble de la canasta debera usarse

cuando use la opci6n de lavado TURBOZONETM. Todas las

puntas de los insertos deben estar colocadas hacia

arriba. Se debera colocar el plato en la secci6n abierta

del medio mirando hacia los surtidores de rociado

rotativosTURBOZONE TM.

35

Insertosremoviblesdelacanastainferior

Su lavavajillas viene equipada con 2 insertos removibles para la

canasta inferior. (Vea la ilustracidn abajo.) Los insertos

removibles simples y dobles de la canasta le permiten ajustar la

canasta segQn el tipo de carga que vaya a lavar. Esto es Qtil

cuando vaya a lavar una variedad de platos, ollas y cazuelas o

charolas para asar.

La opci6n de puntas plegables de este inserto le da flexibilidad

para ajustar sus opciones de carga para plates mas chicos y

tazones, hasta fuentes mas grandes.

Si saca este inserto, podra lavar artfculos mas grandes, tales

como tazones para batir, elias y charolas para asar.

Inserto frontal simple de la canasta

El inserto frontal simple de la canasta le permite lavar una gran

cantidad de platos y tazones medianos.

A. Inserto posterior doble de la canasta

B. Inserto frontal simple de la canasta

Inserto posterior doble de la canasta

El inserto posterior doble de la canasta le permite lavar una gran

cantidad de platos, fuentes y bandejas grandes.

Cbmo sacar los insertos doble y simple

1. Jale la agarradera hacia fuera, a la derecha, y levantelo para

quitarlo.

2. Saque el inserto de la canasta.

36

Cbmo instalar el inserto posterior doble

NOTA: Sera mas facil instalar los insertos si saca la canastilla de

los cubiertos de la canasta.

Coloque las patas del extremo del inserto posterior doble

debajo del tercer alambre desde la derecha, como se

muestra abajo.

IMPORTANTE: AsegQrese de que los alambres curvos, que

se encuentran en la parte inferior del inserto, encajen sobre

los alambres que estan en la parte inferior de la canasta.

2. Empuje el inserto hacia abajo hasta que la agarradera encaje

en el extremo exterior de la canasta.

2. Empuje el inserto hacia abajo hasta que la agarradera encaje

en el extremo exterior de la canasta.

3. Cuando la tableta central debajo de la agarradera se trabe

bajo el alambre lateral medio de la canasta, significa que el

inserto esta en su lugar. (Vea la ilustraci6n.)

Cbmo instalar el inserto frontal simple

1. Coloque las patas del extremo del inserto frontal simple

debajo del segundo alambre desde la derecha, como se

muestra abajo.

IMPORTANTE: AsegQrese de que los 3 ganchos que estan

en la parte posterior del inserto esten instalados sobre el

segundo alambre inferior de la canasta, desde el frente de la

misma.

3. Cuando la tableta central debajo de la agarradera se trabe

bajo el alambre lateral medio de la canasta, significa que el

inserto esta en su lugar. (Vea la ilustraci6n.)

Canastilla de los utensilios

Use la canastilla de los utensilios para sostener utensilios de

cocina especiales (tales como cucharas para servir, espatulas y

articulos similares) o cubiertos que haya de mas.

La canastilla se cuelga en la canastilla inferior, en la esquina

derecha. Cargue la canastilla mientras este en la canasta inferior,

o saquela para cargarla en un mostrador o una mesa.

NOTA: Haga girar los brazos rociadores. AsegQrese de que los

objetos en la canastilla no detengan la rotaci6n de los brazos

rociadores.

B

A. 3 ganchos del inserto

B. Patas de los extremos frontales simples del inserto

37

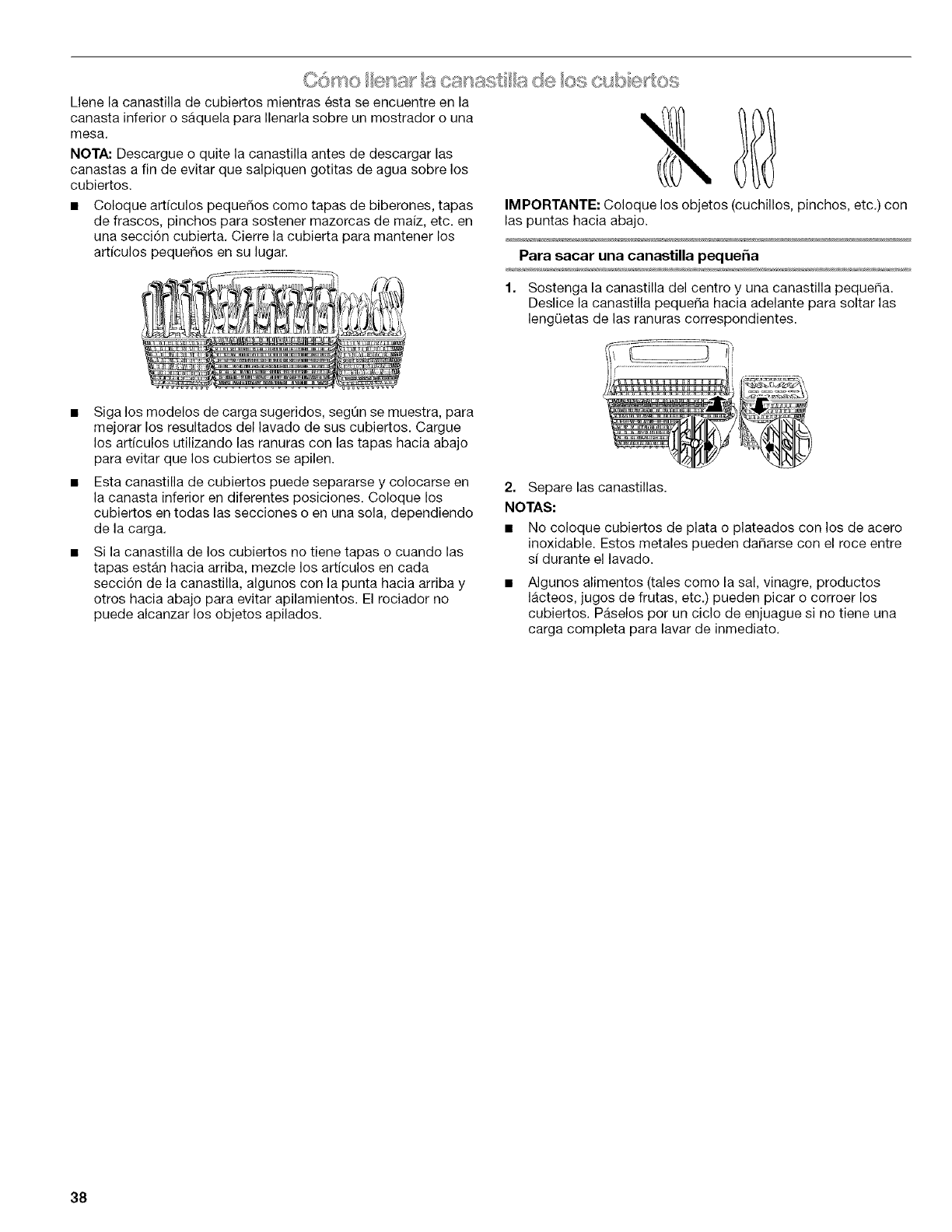

Llene la canastilla de cubiertos mientras esta se encuentre en la

canasta inferior o saquela para Ilenarla sobre un mostrador o una

mesa.

NOTA: Descargue o quite la canastilla antes de descargar las

canastas a fin de evitar que salpiquen gotitas de agua sobre los

cubiertos.

• Coloque arlculos pequer_os como tapas de biberones, tapas

de frascos, pinchos para sostener mazorcas de maiz, etc. en

una secci6n cubierta. Cierre la cubierta para mantener los

arlculos pequer_os en su lugar.

IMPORTANTE: Coloque los objetos (cuchillos, pinchos, etc.) con

las puntas hacia abajo.

Para sacar una canastilla pequeSa

1. Sostenga la canastilla del centre y una canastilla pequer_a.

Deslice la canastilla pequer_a hacia adelante para soltar las

leng(Jetas de las ranuras correspondientes.

Siga los modelos de carga sugeridos, segt]n se muestra, para

mejorar los resultados del lavado de sus cubiertos. Cargue

los articulos utilizando las ranuras con las tapas hacia abajo

para evitar que los cubiertos se apilen.

Esta canastilla de cubiertos puede separarse y colocarse en

la canasta inferior en diferentes posiciones. Coloque los

cubiertos en todas las secciones o en una sola, dependiendo

de la carga.

Si la canastilla de los cubiertos no tiene tapas o cuando las

tapas estan hacia arriba, mezcle los articulos en cada

secci6n de la canastilla, algunos con la punta hacia arriba y

otros hacia abajo para evitar apilamientos. El rociador no

puede alcanzar los objetos apilados.

2. Separe las canastillas.

NOTAS:

• No coloque cubiertos de plata o plateados con los de acero

inoxidable. Estos metales pueden dafiarse con el roce entre

si durante el lavado.

Algunos alimentos (tales como la sal, vinagre, productos

lacteos, jugos de frutas, etc.) pueden picar o corroer los

cubiertos. Paselos por un ciclo de enjuague si no tiene una

carga completa para lavar de inmediato.

38

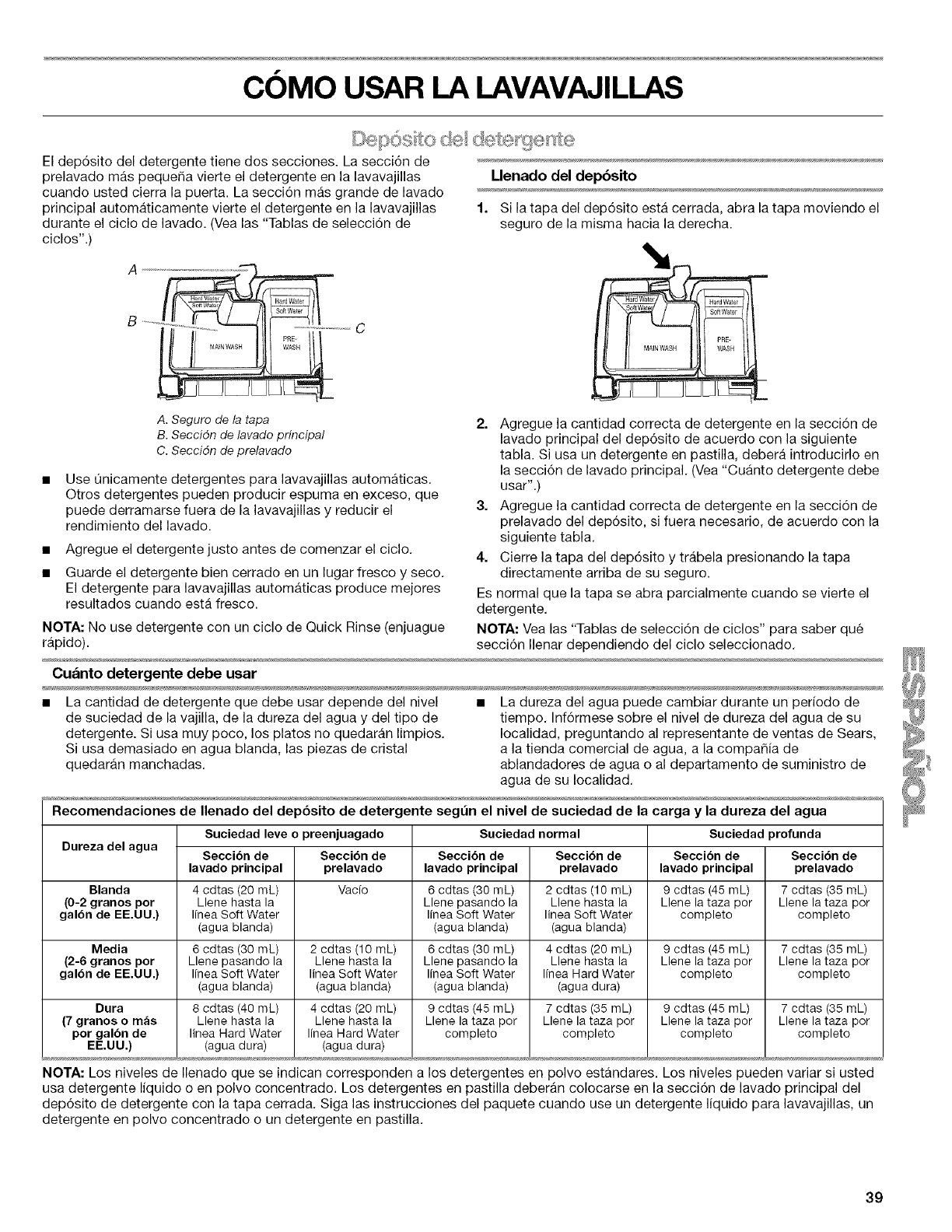

COMO USAR LA LAVAVAJILLAS

El dep6sito del detergente tiene dos secciones. La secci6n de

prelavado mas peque_a vierte el detergente en la lavavajillas

cuando usted cierra la puerta. La secci6n mas grande de lavado

principal automaticamente vierte el detergente en la lavavajillas

durante el ciclo de lavado. (Vea las "Tablas de selecci6n de

ciclos".)

Llenado del depbsito

1. Si la tapa del dep6sito est_l cerrada, abra la tapa moviendo el

seguro de la misma hacia la derecha.

A. Seguro de la tapa

B. Seccidn de lavado principal

C. Seccidn de prelavado

Use 0nicamente detergentes para lavavajillas automaticas.

Otros detergentes pueden producir espuma en exceso, que

puede derramarse fuera de la lavavajillas y reducir el

rendimiento del lavado.

Agregue el detergente justo antes de comenzar el ciclo.

Guarde el detergente bien cerrado en un lugar fresco y seco,

El detergente para lavavajillas automaticas produce mejores

resultados cuando esta fresco.

NOTA: No use detergente con un ciclo de Quick Rinse (enjuague

rapido).

2. Agregue la cantidad correcta de detergente en la secci6n de

lavado principal del dep6sito de acuerdo con la siguiente

tabla. Si usa un detergente en pastilla, debera introducirlo en

la secci6n de lavado principal, (Vea "Cuanto detergente debe

usar",)

3. Agregue la cantidad correcta de detergente en la secci6n de

prelavado del dep6sito, si fuera necesario, de acuerdo con la

siguiente tabla.

4. Cierre la tapa del dep6sito y trabela presionando la tapa

directamente arriba de su seguro.

Es normal que la tapa se abra parcialmente cuando se vierte el

detergente,

NOTA: Vea las "Tablas de selecci6n de ciclos" para saber que

secci6n Ilenar dependiendo del ciclo seleccionado,

Cu_nto detergente debe usar _4

•La cantidad de detergente que debe usar depende del nivel •La dureza del agua puede cambiar durante un periodo de

de suciedad de la vajilla, de la dureza del agua y del tipo de tiempo, Inf6rmese sobre el nivel de dureza del agua de su

detergente. Si usa muy poco, los platos no quedaran limpios, Iocalidad, preguntando al representante de ventas de Sears,

Si usa demasiado en agua blanda, las piezas de cristal a la tienda comercial de agua, a la compa_ia de

quedaran manchadas, ablandadores de agua o al departamento de suministro de

agua de su Iocalidad,

Recomendaciones de Ilenado del dep6sito de detergente seglJn el nivel de suciedad de la carga y la dureza del agua

Suciedad leve o preenjuagado Suciedad normal Suciedad profunda

Dureza del agua Secci_n de Seccibn de Seccibn de Secci_n de

prelavado lavado principal lavado principal prelavado

Blanda Vacio 6 cdtas (30 mL) 9 cdtas (45 mL) 7 cdtas (35 mL)

(0-2 granos per Llene pasando la Llene la taza por Llene la taza por

gal6n de EE.UU.) Ifnea Soft Water completo completo

(agua blanda)

Media 6 cdtas (30 mL) 9 cdtas (45 mL) 7 cdtas (35 mL)

(2-6 granos por Llene pasando la Llene la taza por Llene la taza por

gal6n de EE.UU.) Ifnea Soft Water completo completo

(agua blanda)

Dura

(7granos o m_s

por galbn de

EE.UU.)

Seccibn de

lavado principal

4 cdtas (20 mL)

Llene hasta la

Ifnea Soft Water

(agua blanda)

6 cdtas (30 mL)

Llene pasando la

Ifnea Soft Water

(agua blanda)

8 cdtas (40 mL)

Llene hasta la

linea Hard Water

(agua dura)

2 cdtas (10 mL)

Llene hasta la

linea Soft Water

(agua blanda)

4 cdtas (20 mL)

Llene hasta la

Ifnea Hard Water

(agua dura)

9 cdtas (45 mL)

Llene la taza por

completo

Secci_n de

prelavado

2 cdtas (10 mL)

Llene hasta la

linea Soft Water

(agua blanda)

4 cdtas (20 mL)

Llene hasta la

Ifnea Hard Water

(agua dura)

7 cdtas (35 mL)

Llene la taza por

completo

9 cdtas (45 mL)

Llene la taza por

completo

7 cdtas (35 mL)

Llene la taza por

completo

NOTA: Los niveles de Ilenado que se indican corresponden los detergentes en polvo estandares. Los niveles pueden variar si usted

usa detergente liquido o en polvo concentrado. Los detergentes en pastilla deberan colocarse en la secci6n de lavado principal del

dep6sito de detergente con la tapa cerrada, Siga las instrucciones del paquete cuando use un detergente liquido para lavavajillas, un

detergente en polvo concentrado o un detergente en pastilla,

39

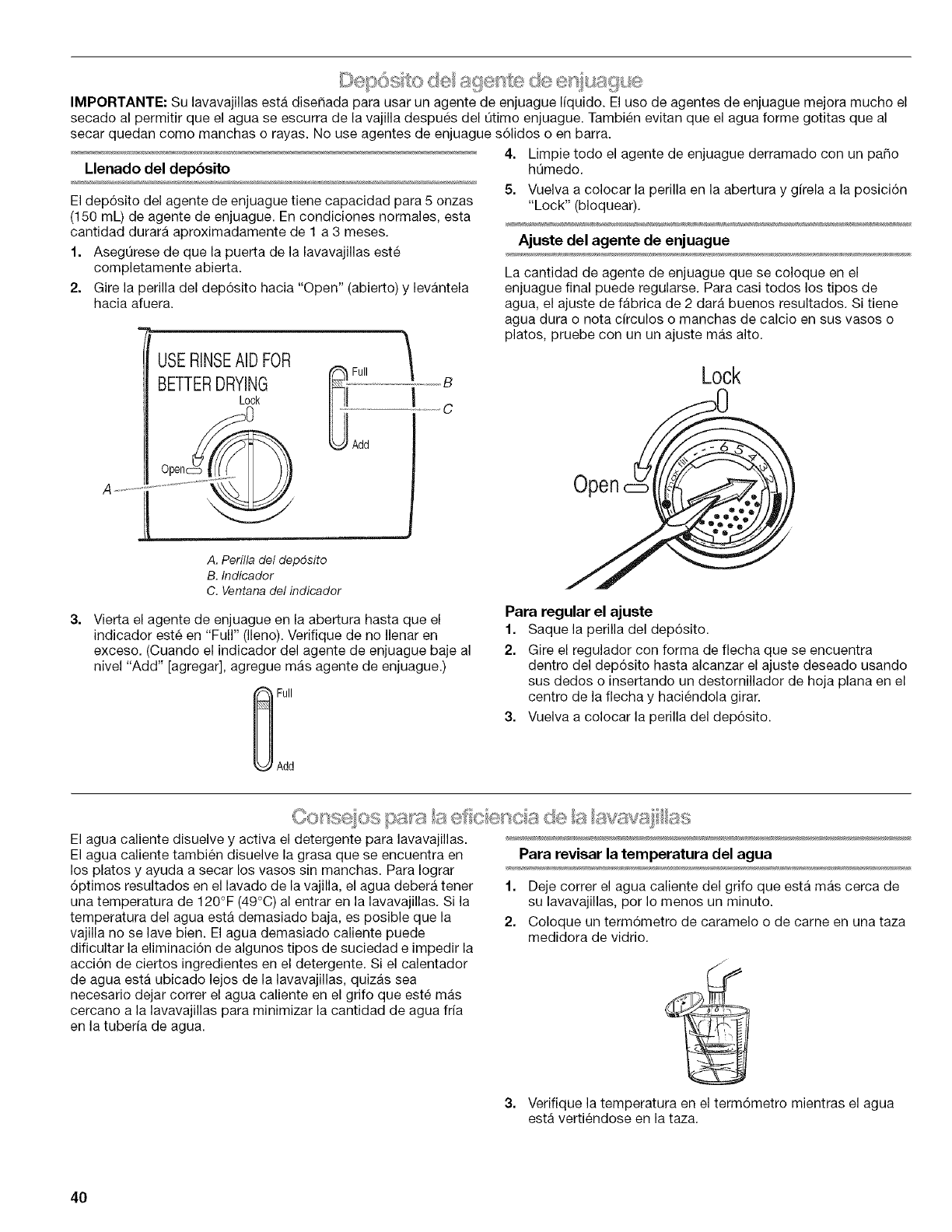

©ep6s de a{ en X} de e@ua{i ue

IMPORTAHTE: Su lavavajillas esta dise_ada para usar un agente de enjuague liquido. El uso de agentes de enjuague mejora mucho el

secado al permitir que el agua se escurra de la vajilla despues del Qtimo enjuague. Tambien evitan que el agua forme gotitas que al

secar quedan como manchas o rayas. No use agentes de enjuague s61idos o en barra.

4. Limpie todo el agente de enjuague derramado con un paso

Llenado del depbsito h_medo.

El dep6sito del agente de enjuague tiene capacidad para 5 onzas

(150 mL) de agente de enjuague. En condiciones normales, esta

cantidad durara aproximadamente de 1 a 3 meses.

1. AsegQrese de que la puerta de la lavavajillas este

completamente abierta.

2. Gire la perilla del dep6sito hacia "Open" (abierto) y levantela

hacia afuera.

A.......

BETTERDRYING B

[@11...................................! c

......

,, J

A. Perilla del depdsito

B. Indicador

C. Ventana del indicador

3= Vierta el agente de enjuague en la abertura hasta que el

indicador este en "Full" (lleno). Verifique de no Ilenar en

exceso. (Cuando el indicador del agente de enjuague baje al

nivel "Add" [agregar], agregue mas agente de enjuague.)

Full

Add

5. Vuelva a colocar la perilla en la abertura y girela a la posici6n

"Lock" (bloquear).

Ajuste del agente de enjuague

_J

La cantidad de agente de enjuague que se coloque en el

enjuague final puede regularse. Para casi todos los tipos de

agua, el ajuste de fabrica de 2 dara buenos resultados. Si tiene

agua dura o nota circulos o manchas de calcio en sus vasos o

platos, pruebe con un un ajuste mas alto.

Lock

0

Para regular el ajuste

1. Saque la perilla del dep6sito.

2. Gire el regulador con forma de flecha que se encuentra

dentro del dep6sito hasta alcanzar el ajuste deseado usando

sus dedos o insertando un destornillador de hoja plana en el

centro de la flecha y haciendola girar.

3. Vuelva a colocar la perilla del dep6sito.

El agua caliente disuelve y activa el detergente para lavavajillas.

El agua caliente tambien disuelve la grasa que se encuentra en

los plates y ayuda a secar los vasos sin manchas. Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera tener

una temperatura de 120°F (49°C) al entrar en la lavavajillas. Si la

temperatura del agua esta demasiado baja, es posible que la

vajilla no se lave bien. El agua demasiado caliente puede

dificultar la eliminaci6n de algunos tipos de suciedad e impedir la

acci6n de ciertos ingredientes en el detergente. Si el calentador

de agua esta ubicado lejos de la lavavajillas, quizas sea

necesario dejar correr el agua caliente en el grifo que este mas

cercano a la lavavajillas para minimizar la cantidad de agua fria

en la tubena de agua.

Para revisar la temperatura del agua

1. Deje correr el agua caliente del grifo que esta mas cerca de

su lavavajillas, por Io menos un minute.

2. Coloque un term6metro de caramelo o de came en una taza

medidora de vidrio.

3. Verifique la temperatura en el term6metro mientras el agua

esta vertiendose en la taza.

40

Consejosde eficiencia adicionales

• Para ahorrar agua, energia y tiempo, no enjuague los plates

antes de ponerlos en la lavavajillas.

Use la funci6n de retraso para poner a funcionar su

lavavajillas durante las horas de menos consumo de energfa.

Las empresas locales de servicios pQblicos recomiendan que

se evite un alto consume de energfa en determinadas horas

del dia.

• Durante el verano, ponga a funcionar su lavavajillas por la

noche. Esto reduce la acumulaci6n de calor en la cocina

durante el dia.

• Use un agente de enjuague para mejorar el secado.

• Use ciclos u opciones que afiadan calor extra a la porci6n de

lavado o enjuague del ciclo Qnicamente cuando sea

necesario.

Si su casa esta equipada con un ablandador de agua, tal vez

quiera evitar comenzar a usar la lavavajillas durante la

regeneraci6n del ablandador, ya que esto puede contribuir a

un rendimiento de lavado insuficiente.

as de se ecc <ii nde scos

Seleccione el ciclo de lavado y las opciones que desee, U oprima

START/RESUME (Inicio/reanudar) para usar el mismo ciclo y

opciones del ciclo previo,

NOTA: Si el qtimo ciclo que usted termin6 fue un ciclo de

enjuague, cuando oprima START/RESUME (Inicio/reanudar) la

lavavajillas hara funcionar el Qltimo ciclo complete de lavado y

opciones que usted seleccion6.

Un "O" muestra las etapas que tiene cada ciclo.

El uso de agua se muestra en galones de EE. UU./litros.

Estos modelos cumplen con las instrucciones de ENERGY

STAR®para la eficiencia de energfa.

El tiempo del ciclo incluye el tiempo de secado. Un asterisco ( * )

al lade del tiempo del ciclo, Lavado principal (Main Wash) y

Enjuague final (Final Rinse) indica que el tiempo del ciclo podrfa

durar mas, segQn la temperatura del agua que entra en la

lavavajillas.

IMPORTANTE: Estos ciclos con sensor pueden durar varias

horas dependiendo del ciclo seleccionado, la temperatura del

agua, el nivel de suciedad, y volumen de vajilla detectado.

Smart Wash/Lavado inteligente

Use este ciclo para los tipos de suciedad de todos los dfas

cuando lave cargas de vajilla Ilenas o parcialmente Ilenas.

Durante este ciclo, los sensores determinaran la temperatura

del agua, el tiempo de lavado y la cantidad de agua basados en

el nivel de suciedad y el tamafio de la carga de vajilla. Durante

el lavado principal, la acci6n de lavado hara pausas

repetidamente por unos cuantos segundos.

Use ambas secciones del depbsito de

detergente cuando lave una carga de vajilla Ilena

con suciedad pesada.

Use una seccibn del depbsito de detergente

cuando lave cargas de vajilla parcialmente Ilenas

con suciedad ligera.

Carga Nivel de Pre- Lavado Enjua- Enjua- Se- Tiempo Uso de

devajilla sucie- lavado Prin- gue gue cado pro- agua

dad cipal* o final* medio* (gal/L)

detec- Purga (rain)

tado

Pesado ••• ••145" 6,6-7,5/

145°F Enjua- 140°F 25,0-28,4

(63°0) gue (60°C)

Nominal ••• ••115" 5,6/21,2

Llena 119°F Purga 140°F

(48°0) (60°0)

Ligero • • • • 105" 4,3/16,3

115°F Purga 140°F

(46°0) (60°0)

Par- Pesado ••• ••130" 5,6-6,5/

cial 145°F Purga 140°F 21,2-24,6

(63°C) (60°0)

Nominal ••• • • 105" 5,6/21,2

119°F Purga 140°F

(48°0) (60°0)

Ligero • • • • 105" 4,3/16,3

115°F Purga 140°F

(46°C) (60°C)

Pots Pans/Ollas, Cazuelas

Use este ciclo para elias, cazuelas, cacerolas y vajilla comQn

con suciedad profunda y en caso de agua dura**.

Use ambas secciones del depbsito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Uso de

lavado Principal* enjuaguet final* pro- agua

medio* (gal/L)

(rain)

•••••125" 6,9-7,8/

140°F 140°F 26-30

(60°C (60°C)

Normal Wash/Lavado normal

Use este ciclo para cargas que tengan cantidades normales de

suciedad. (La etiqueta de consume de energia esta basada en

este ciclo.) Durante el ciclo de lavado, la acci6n de lavado hara

pausas repetidamente per unos cuantos segundos.

Use ambas secciones del depbsito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Use de

lavado Principal* enjuaguet final* pro- agua

medio* (gal/L)

(rain}

•••••110" 4,3-7,8/

115°F 140°F 16-30

(46°0) (60°C)

41

Fast Wash/Lavado rapido

Use este ciclo para un lavado rapido para limpiar la vajilla antes

de recibir invitados. Puede ser necesario secar con repasador.

Este ciclo Ileva alrededor de 30 minutos.

Use la seccibn principal del dep6sito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Uso de

lavado Principal enjuague'_ final (rain) agua

(gal/L)

•••••30 6,6/26

tUna peque_a cantidad de agua pasa per la bomba para quitar

las particulas de suciedad entre el lavado principal y el

enjuague final.

*Si la temperatura del agua de entrada es mas baja que la

temperatura recomendada, o si la suciedad es muy profunda,

el ciclo Io compensara automaticamente agregando tiempo,

calory agua, segQn sea necesario.

**Se entiende por agua dura el agua con 7 granos o mas per

gal6n de EE.UU.

NOTA: El sensor en su lavavajillas monitorea el nivel de suciedad.

El tiempo del ciclo y/o el use del agua pueden ser diferentes de

los nQmeros anteriores ya que el sensor se ajusta para obtener

un rendimiento de lavado 6ptimo.

p x....,,,._OS_,/Ce SK ," ,

1. Con ouidado abra la puerta ligeramente para detener el ciolo.

Espere a que la acci6n de rooiado se detenga antes de abrir

la puerta para acceder al panel de control,

2. Oprima CANCEL!DRAIN (Oanoelar/desaguar). La luz de

cancelar se ilumina.

3. Cierre la puerta, La lavavajillas comienza un desagie de

2 minutos (de ser necesario), Deje que la lavavajillas

complete el desagQe. La luz se apaga al cabo de los

2 minutos.

Para detener el desagiie

Usted puede oprimir CANCEL/DRAIN (Cancelar/desaguar)

nuevamente para detener el desagQe. Acu@dese de desaguar la

lavavajillas antes de comenzar un nuevo ciclo.

Para despejar los indicadores

Antes de poner la lavavajillas en marcha, presione CANCEL!

DRAIN (Cancelar/desaguar) para despejar todas las opciones y

ciclos.

Z>'_--, ....... '' " " " ",> %,* eisss_"_x+ i;_,'s

Durante el primer minuto de un ciclo

1. Abra la puerta. La luz de Start/Resume (inicio/reanudar)

comienza a destellar.

2. Optima un nuevo ciclo y/u opciones.

3. Revise los dep6sitos de detergente. Deben ser Ilenados

correctamente para el nuevo ciclo.

4. Presione START/RESUME (Inicio/reanudar) y cierre la puerta

con firmeza.

Luego del primer minuto de un ciclo

1. Con cuidado abra la puerta ligeramente para detener el ciclo.

Espere a que la acci6n de rociado se detenga antes de abrir

la puerta para acceder al panel de control.

2. Oprima CANCEL!DRAIN (Cancelar/desaguar). La luz de

cancelar se ilumina.

3. Cierre la puerta. Su lavavajillas inicia un desagQe de

2 minutes (de set necesario). Deje que la lavavajillas

complete todo el desagQe. La luz se apaga al transcurrir los

2 minutes.

NOTA: Si su lavavajillas no necesita desaguarse, la luz se

apaga.

4.

5.

6.

Abra la puerta. Seleccione un nuevo ciclo y/u opciones.

Revise los dep6sitos de detergente. Deben ser Ilenados

correctamente para el nuevo ciclo.

Presione START/RESUME (Inicio/reanudar) y cierre la puerta

con firmeza.

NOTA: Si no se cierra la puerta dentro de los 3 segundos de

haber presionado Start/Resume, presione START/RESUME

(Inicio/reanudar) nuevamente.

Usted puede agregar un articulo en cualquier momento antes de

que comience el lavado principal. Abra la puerta y revise el

dep6sito del detergente. Si la tapa esta con cerrada, usted puede

agregar articulos.

Para agregar articulos

1. Abra la puerta ligeramente para detener el ciclo. Espere a que

la acci6n de rociado se detenga antes de abrir la puerta. La

luz de inicio comienza a destellar.

2. Abra la puerta. Si la tapa del dep6sito del detergente esta con

cerrada, agregue el articulo.

3. Presione START/RESUME (Inicio/reanudar) y cierre la puerta

con firmeza.

NOTA: Si no se cierra la puerta dentro de los 3 segundos de

haber presionado Start/Resume, presione START/RESUME

(Inicio/reanudar) nuevamente.

Puede personalizar sus ciclos al oprimir una opci6n. Si cambia

de opini6n, optima nuevamente la opci6n para desactivarla, o

seleccione otra opci6n diferente si Io desea,

Usted puede cambiar una opci6n en cualquier momento antes

de que dicha opci6n seleccionada comience. Por ejemplo, usted

puede oprimir una opci6n de secado sin calor en cualquier

momento antes de que comience el secado.

Optima START/RESUME (Inicio/reanudar) para usar el mismo

ciclo y opci6n (opciones) del ciclo de lavado previo.

NOTA: Si el @timo ciclo que usted termin6 fue uno de enjuague,

cuando usted oprime START/RESUME (Inicio/reanudar), la

lavavajillas pone en funcionamiento el @timo ciclo completo de

lavado y opciones.

42

TURBOZONETM wash option/

Opcibn de lavado TURBOZONETM

Seleccione esta opci6n para activar los surtidores de rociado de

TURBOZONETM y proporcionar un roc[o intenso de agua en la

parte posterior de la canasta para plates inferior. La opci6n de

lavado TURBOZONETM proporciona una acci6n concentrada de

lavado para las cazuelas, cacerolas, etc. que tienen suciedad

rebelde de comida,

Esta opci6n puede agregar calory tiempo de lavado al ciclo,

NOTA: TURBOZONETM es una opci6n con los ciclos de lavado

SMART WASH TM (Lavado inteligente), Pots Pans (Ollas, cazuelas)

y Normal Wash (Lavado normal).

IMPORTANTE:

• Cargue las cazuelas y cacerolas, etc, mirando hacia los

surtidores de rociado de TURBOZONETM en la parte posterior

de la canasta para plates inferior. Incline los artfculos hacia la

parte posterior de la canasta para platos, para cubrir al

maximo. Solamente una hilera de artfculos puede quedar de

cara a los surtidores de rociado de TURBOZONETM. Si los

articulos se amontonan, se superponen o se apilan, esto

impedira que los surtidores de rociado de TURBOZONETM

alcancen todas las superficies.

• Para maximizar la cobertura de rociado, evite ubicar la

canasta de cubiertos u otros articulos que interfieran con la

rotaci6n de los surtidores de rociado de TURBOZONETM.

Apague la opci6n de lavado TURBOZONETM si no va a cargar

articulos para esta opci6n, Siempre use la cantidad

recomendada de detergente para suciedad profunda con la

opci6n de lavado TURBOZONETM, _ea "Cuanto detergente

debe usar" en la secci6n "Dep6sito de detergente".)

/

_fl fill

Vistalateral del #rea de lavado TURBOZONETM

Hi Temp/Temperatura Alta

Seleccione esta opci6n para aumentar la temperatura del agua

durante las etapas de lavado del ciclo, Hi Temp wash (Lavado a

Temperatura Alta) eleva la temperatura del agua a 145°F (63°C),

en el lavado principal. El agua caliente ayuda a mejorar los

resultados de lavado, La funci6n Hi Temp wash (Lavado a

Temperatura Alta) es Qtil cuando las cargas contienen suciedad

rebelde de comida.

Esta opci6n puede agregar calory tiempo de lavado al ciclo,

NOTA: Hi Temp wash (Lavado a Temperatura AIta) es una opci6n

que funciona con los ciclos de SMART WASH TM (Lavado

inteligente), Pots Pans (Ollas, Cazuelas), y Normal Wash (Lavado

Normal).

Sani Rinse/Enjuague sanitario

Seleccione esta opci6n para aumentar la temperatura del agua

en el enjuague final a aproximadamente 155°F (68°C), Sani Rinse

hace que aumente la temperatura y el tiempo de duraci6n del

ciclo de enjuague, Este enjuague con alta temperatura higieniza

sus plates y su cristalerfa segQn el Estandar NSF/ANSl 184 para

lavavajillas domesticas. Las lavavajillas residenciales certificadas

no han sido diseSadas para los establecimientos con licencia

para alimentos.

NOTA: Sani Rinse (Enjuague sanitario) es una opci6n con

SMART WASH TM (Lavado inteligente), Pots Pans (Ollas,

Cazuelas), y Normal Wash (Lavado normal). Solamente estos

ciclos de higienizado hart side designados para cumplir con los

requisitos de NSF/ANSI.

Heated Dry/Secado con calor

La opci6n de secado caliente, combinada con un agente de

enjuague, le dara excelentes resultados de secado. La energfa

que usa el secado caliente cuesta unos pocos centavos por

ciclo. La opci6n de secado caliente esta encendida cuando la luz

del bot6n de secado caliente esta endendida. Para evitar dados,

asegt]rese de cargar los artfculos de plastico en la canasta

superior.

Puede apagar la opci6n de secado caliente presionando HEATED

DRY (Secado con calor) para que se apague la luz. De todos

modos, habra articulos en la carga que no se secaran al final del

ciclo.

NOTA: La opci6n de secado caliente se usa en todos los ciclos

excepto el de Fast Wash (Lavado rapido) y Quick Rinse

(Enjuague rapido).

Lock On/Seguro de los Controles

Use Lock On (Seguro de los controles) para evitar el uso no

intencional de la lavavajillas entre un ciclo y otro.

Cuando la luz de Lock On (Seguro de los Controles) esta

encendida, todos los botones estan desactivados,

NOTA: La puerta de la lavavajillas puede abrirse mientras los

controles estan con seguro,

Para activar el seguro

Oprima y sostenga HEATED DRY (Secado con calor) durante

4 segundos, Lock On (Seguro de los Controles) se ilumina,

Si usted oprime cualquier bot6n mientras su lavavajillas esta con

seguro, la luz se enciende y apaga 3 veces.

NOTA: Si se selecciona la opci6n de Secado con calor, la luz se

apagara temporariamente hasta que se ilumine Lock On,

Para desactivar el seguro

Oprima y sostenga HEATED DRY (Secado con calor) durante

4 segundos. La luz se apaga.

43

4HourDelay/Retrasode4horas

Seleccione esta opci6n para poner a funcionar su lavavajillas

mas tarde o durante las horas de menos consumo de energfa. Se

pueden agregar artfculos a la carga en cualquier momento

durante el retraso. Despues de agregar artfculos, presione

START/RESUME (Inicio/reanudar). AsegQrese de que la puerta

este cerrada con seguro o el ciclo con retraso no continuara.

Para retrasar el inicio

1. Presione el bot6n de retraso para elegir el n_mero de horas

de retraso.

2. Seleccione un ciclo de lavado y opciones.

3. Oprima START/RESUME (Inicio/reanudar).

La lavavajillas inicia el ciclo dentro del nQmero seleccionado de

horas.

NOTAS:

• Para cancelar el retraso y el ciclo, oprima CANCEL/DRAIN

(Cancelar/desaguar).

• Para cancelar el retraso y comenzar el ciclo, presione START/

RESUME (Inicio/reanudar).

• Si no se cierra la puerta dentro de los 3 segundos de haber

presionado Start/Resume, presione START/RESUME (Inicio/

reanudar) nuevamente.

Siga de cerca el progreso de lavado de su lavavajillas con los

Indicadores de Estado del Ciclo.

Q • •

WASHING DRYING CLEAN

NOTA: Las caracteristicas de su lavavajillas pueden ser

diferentes de las que se muestran aqui.

Clean/Limpio

La luz de Clean (Limpio) se ilumina cuando se ha terminado un

ciclo. La luz se apaga cuando usted presiona cualquier bot6n o

cierra la puerta.

Sanitized/Higienizado

Si usted selecciona la opci6n de Sani Rinse (Enjuague Sanitario),

la luz de Sanitized (Higienizado) se ilumina cuando el ciclo de

Enjuague Sanitario se ha terminado. Si su lavavajillas no higieniz6

sus plates adecuadamente, la luz se enciende y apaga al termino

del ciclo. Esto puede ocurrir si se interrumpe el ciclo o si la

temperatura del agua de entrada es muy baja. La luz se apaga

cuando usted presiona cualquier bot6n o cierra la puerta.

O_co de ve__t a_:_os'_actvo

El orificio de ventilaci6n activo reduce los sonidos de Ilenado y

lavado de su lavavajillas. El orificio se cierra para bloquear el

sonido despues de que comienza el ciclo. El orificio se abre

despues de que termine eJciclo y de que Jos platos se enfrien pot

varias horas. Esto evita que se acumule el vapor de agua en el

mostrador. El orificio de ventilaci6n permanece abierto entre

cicJos para el flujo de aire, Io que reduce la acumuJaci6n de

olores.

NOTA: Cuando se cierra y se abre la tapa del orificio, se escucha

un ruido ligero. Esto es normal.

El flotador de protecci6n de sobrellenado (ubicado en la esquina

frontal derecha de la tina de la lavavajillas) evita que la lavavajillas

se Ilene en exceso. Este dispositivo tiene que estar en su lugar

para que la lavavajillas pueda funcionar.

Revise debajo del flotador si hay objetos que pudieran impedir

que el protector suba o baje.

44

COMO LAVARARTiCULOS ESPECIALES

Si tiene dudas acerca del lavado de un articulo determinado, consulte con el fabricante para vet si se trata de un articulo lavable en la

lavavajillas.

Material &Lavable en la lavavajillas?/

Comentarios

Aluminio Si

La temperatura alta del agua y los

detergentes pueden afectar el acabado

del aluminio anodizado,

Material &Lavable en la lavavajillas?/

Comentarios

Peltre, lat6n, No

bronce Las temperaturas altas del agua y el

detergente pueden decolorar o picar el

acabado.

Aluminio No

desechable No lave bandejas de aluminio

desechables en la lavavajillas. 12stas

podrfan moverse durante el lavado y dejar

marcas negras en los platos y otros

objetos.

Botellas y latas No

Lave las botellas y latas a mano, Las

etiquetas engomadas pueden soltarse y

obstruir los brazos rociadores o la bomba

y reducir el rendimiento de lavado.

Hierro fundido No

Se perdera el curado y el hierro se

oxidar&

Porcelana/

Ceramica de

gres

Si

Siempre consulte las recomendaciones

del fabricante antes de lavar. Los dise_os

antiguos, pintados a mano o sobre

glaseado se deste_iran, Los acabados

dorados pueden perder su color o

intensidad.

Cristal Si

Siempre consulte las recomendaciones

del fabricante antes de lavar. Algunos

tipos de cristal de sosa pueden corroerse

despues de varias lavadas.

Oro No

Los cubiertos dorados perderan

su color.

Vidrio Si

Los vasos de leche se pondran

amarillentos luego de varias lavadas en la

lavavajillas.

Cuchillos con No

mango hueco Los mangos de algunos cuchillos estan

fijados a la hoja con adhesivos que

pueden aflojarse al ser lavados en la

lavavajillas.

Plasticos No

desechables No pueden resistir las temperaturas

altas del agua y los detergentes.

Plasticos Si

Siempre consulte las recomendaciones

del fabricante antes de lavar. La

capacidad de los objetos de plastico

para resistir las temperaturas altas y los

detergentes varfa, Es recomendable

colocar los objetos livianos, tales como

tapas y mantequeras, s61o en la canasta

superior. Objetos duros tales como

refrigerantes y bandejas de sillas para

bebes pueden colocarse en la canasta

inferior. Cuando lave objetos de plastico

en la canasta inferior, es recomendable

usar un secado al aire.

Acero inoxidable Si

Haga correr un ciclo de enjuague si no

va a lavar de inmediato. El contacto

prolongado con los alimentos que

contienen sal, vinagre, productos

lacteos o jugos de fruta puede da_ar el

acabado.

Plata Sterling o

con ba_o de plata

Si

Haga correr un ciclo de enjuague si no

va a lavar de inmediato. El contacto

prolongado con los alimentos que

contienen sal, acido o sulfuro (huevos,

mayonesa y mariscos) puede da_ar el

acabado.

Hojalata No

Puede oxidarse,

Artfculos de No

madera Lavelos a mano. Consulte siempre las

recomendaciones del fabricante antes

de lavar. La madera no tratada puede

deformarse, agrietarse o perder el

acabado.

45

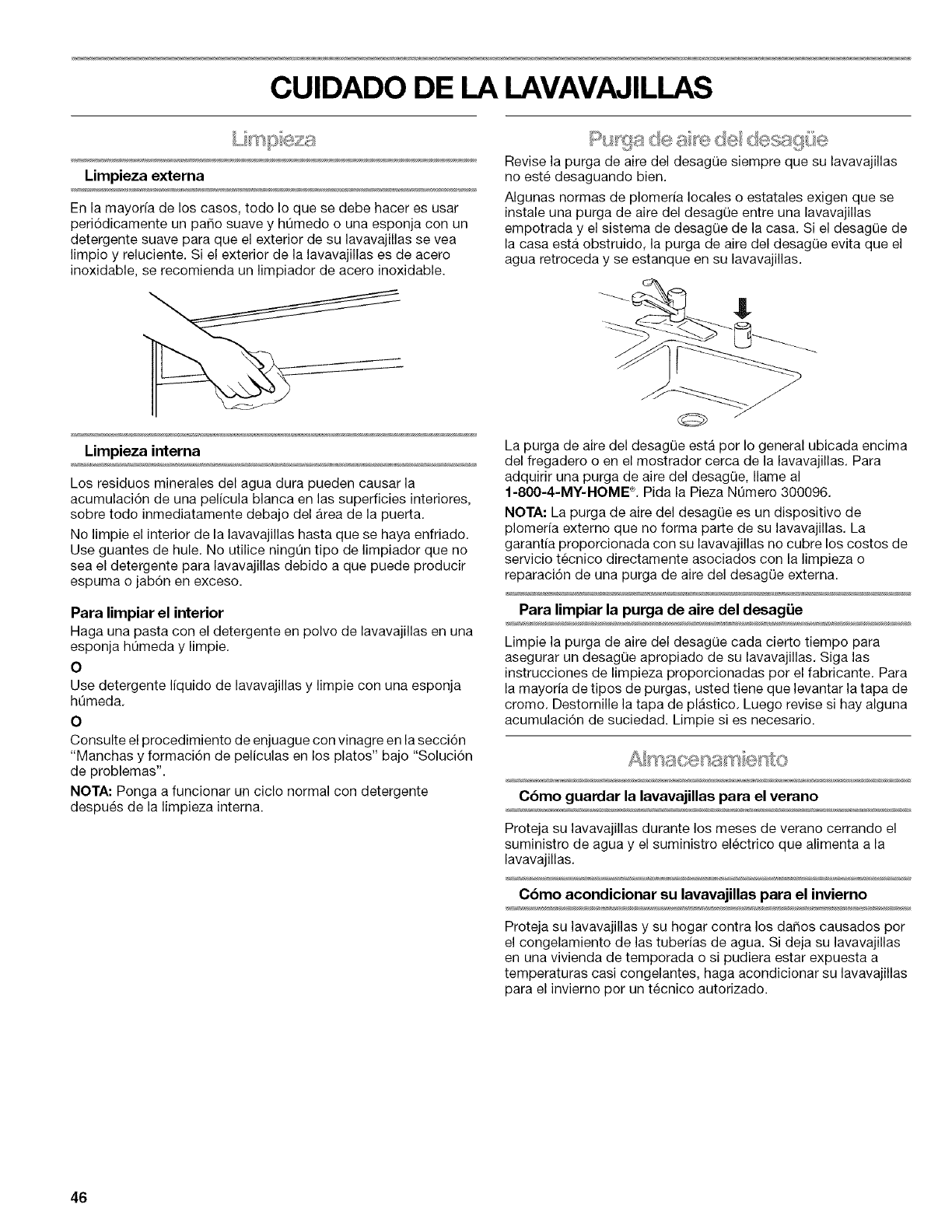

CUIDADO DE LA LAVAVAJILLAS

Limpieza externa

En la mayor[a de los cases, todo Io que se debe hacer es usar

peri6dicamente un pa_o suave y hQmedo o una esponja con un

detergente suave para que el exterior de su lavavajillas se vea

limpio y reluciente. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda un limpiador de acero inoxidable.

Limpieza interna

Los residuos minerales del agua dura pueden causar la

acumulaci6n de una pelicula blanca en las superficies interiores,

sobre todo inmediatamente debajo del Area de la puerta.

No limpie el interior de la lavavajillas hasta que se haya enfriado.

Use guantes de hule. No utilice ningQn tipo de limpiador que no

sea el detergente para lavavajillas debido a que puede producir

espuma o jab6n en exceso.

Para limpiar el interior

Haga una pasta con el detergente en polvo de lavavajillas en una

esponja hQmeda y limpie.

O

Use detergente liquido de lavavajillas y limpie con una esponja

hQmeda.

O

Consulte el procedimiento de enjuague con vinagre en la secci6n

"Manchas y formaci6n de peliculas en los platos" bajo "Soluci6n

de problemas".

NOTA: Ponga a funcionar un ciclo normal con detergente

despues de la limpieza interna.

_>_, ,_s de se de dess:!i}gUe

Revise la purga de aire del desagQe siempre que su lavavajillas

no este desaguando bien.

Algunas normas de plomer[a locales o estatales exigen que se

instale una purga de aire del desagQe entre una lavavajillas

empotrada y el sistema de desagQe de la casa. Si el desagQe de

la casa esta obstruido, la purga de aire del desagQe evita que el

agua retroceda y se estanque en su lavavajillas.

La purga de aire del desagQe esta por Io general ubicada encima

del fregadero o en el mostrador cerca de la lavavajillas. Para

adquirir una purga de aire del desagQe, Ilame al

1-800-4-MY-HOME ®.Pida la Pieza NL_mero300096.

NOTA: La purga de aire del desagQe es un dispositivo de

plomer[a externo que no forma parte de su lavavajillas. La

garant[a proporcionada con su lavavajillas no cubre los costos de

servicio tecnico directamente asociados con la limpieza o

reparaci6n de una purga de aire del desagOe externa.

Para limpiar la purga de aire del desagiJe

Limpie la purga de aire del desagQe cada cierto tiempo para

asegurar un desagQe apropiado de su lavavajillas. Siga las

instrucciones de limpieza proporcionadas per el fabricante. Para

la mayoria de tipos de purgas, usted tiene que levantar la tapa de

cromo. Destornille la tapa de plastico. Luego revise si hay alguna

acumulaci6n de suciedad. Limpie si es necesario.

Cbmo guardar la lavavajillas para el verano

Proteja su lavavajillas durante los meses de verano cerrando el

suministro de agua y el suministro electrico que alimenta a la

lavavajillas.

Cbmo acondicionar su lavavajillas para el invierno

Proteja su lavavajillas y su hogar contra los da_os causados por

el congelamiento de las tuberias de agua. Si deja su lavavajillas

en una vivienda de temporada o si pudiera estar expuesta a

temperaturas casi congelantes, haga acondicionar su lavavajillas

para el invierno per un tecnico autorizado.

46

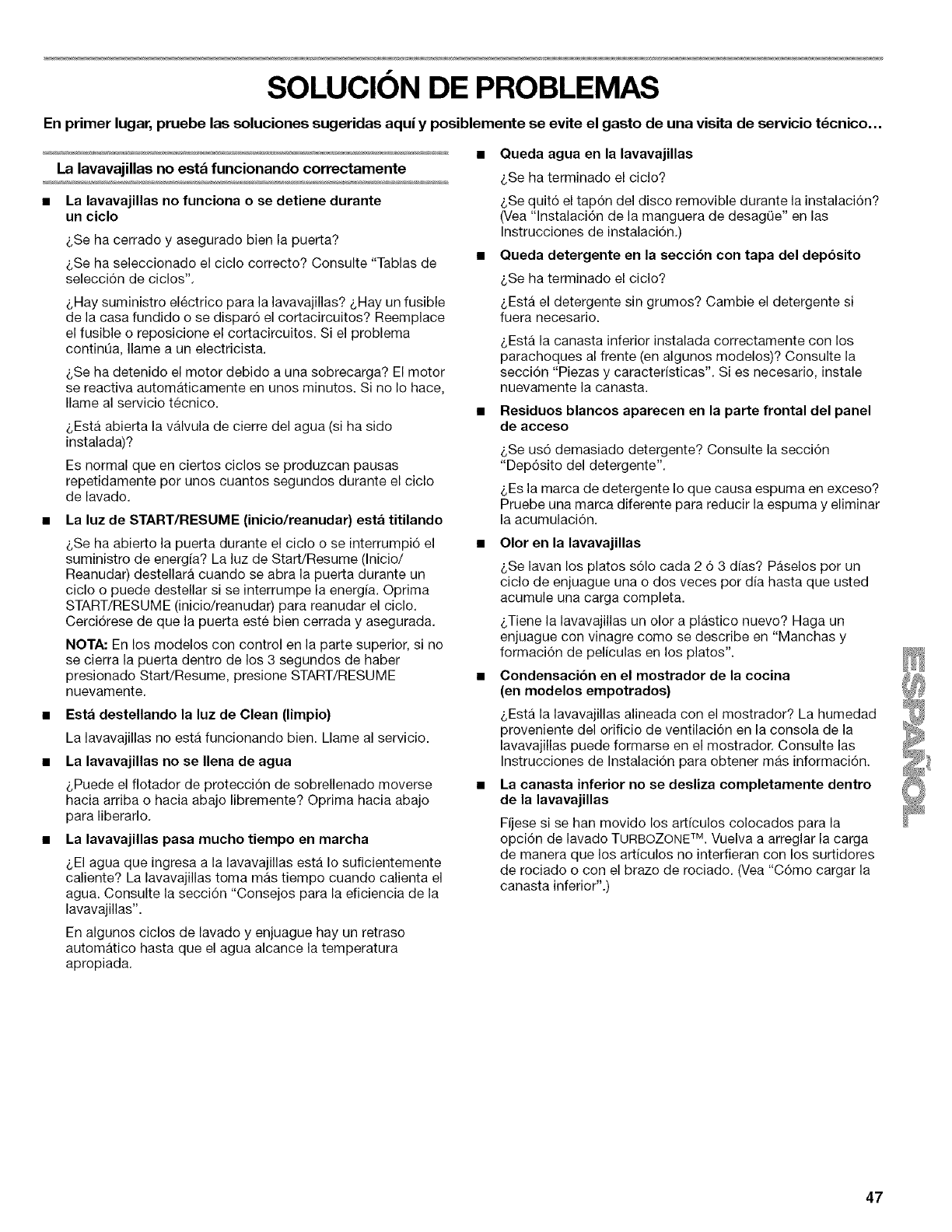

SOLUCION DE PROBLEMAS

En primer lugar, pruebe las soluciones sugeridas aqui y posiblemente se evite el gasto de una visita de servicio t_cnico...

La lavavajillas no estb funcionando correctamente

•La lavavajillas no funciona o se detiene durante

un ciclo

_,Se ha cerrado y asegurado bien la puerta?

_,Se ha seleccionado el ciclo correcto? Consulte "Tablas de

selecci6n de ciclos",

_,Hay suministro electrico para la lavavajillas? _,Hay un fusible

de la casa fundido o se dispar6 el cortacircuitos? Reemplace

el fusible o reposicione el cortacircuitos. Si el problema

continua, Ilame a un electricista.

_,Se ha detenido el motor debido a una sobrecarga? El motor

se reactiva automaticamente en unos minutes. Si no Io hace,

Ilame al servicio tecnico.

_,Esta abierta la valvula de cierre del agua (si ha sido

instalada)?

Es normal queen ciertos ciclos se produzcan pausas

repetidamente per unos cuantos segundos durante el ciclo

de lavado,

•La luz de START/RESUME (inicio/reanudar) esta titilando

_,Se ha abierto la puerta durante el ciclo o se interrumpi6 el

suministro de energfa? La luz de Start/Resume (Inicio/

Reanudar) destellara cuando se abra la puerta durante un

ciclo o puede destellar si se interrumpe la energfa. Oprima

START/RESUME (inicio/reanudar) para reanudar el ciclo,

Cerciorese de que la puerta este bien cerrada y asegurada,

NOTA: En los modelos con control en la parte superior, si no

se cierra la puerta dentro de los 3 segundos de haber

presionado Start/Resume, presione START/RESUME

nuevamente,

•Esta destellando la luz de Clean (limpio)

La lavavajillas no esta funcionando bien. Llame al servicio.

•La lavavajillas no se Ilena de agua

_,Puede el flotador de protecci6n de sobrellenado moverse

hacia arriba o hacia abajo libremente? Optima hacia abajo

para liberarlo,

•La lavavajillas pasa mucho tiempo en marcha

_,EIagua que ingresa a la lavavajillas esta Io suficientemente

caliente? La lavavajillas toma mas tiempo cuando calienta el

agua. Consulte la secci6n "Consejos para la eficiencia de la

lavavajillas".

En algunos ciclos de lavado y enjuague hay un retraso

automatico hasta que el agua alcance la temperatura

apropiada.

•Queda agua en la lavavajillas

_,Se ha terminado el ciclo?

_,Se quit6 el tap6n del disco removible durante la instalaci6n?

(Vea "lnstalaci6n de la manguera de desagQe" en las

Instrucciones de instalaci6n,)

•Queda detergente en la secci6n con tapa del dep6sito

_,Se ha terminado el ciclo?

_,Esta el detergente sin grumos? Cambie el detergente si

fuera necesario.

_,Esta la canasta inferior instalada correctamente con los

parachoques al frente (en algunos modelos)? Consulte la

secci6n "Piezas y caracteristicas", Si es necesario, instale

nuevamente la canasta.

Residuos blancos aparecen en la parte frontal del panel

de acceso

_,Se us6 demasiado detergente? Consulte la secci6n

"Dep6sito del detergente",

_,Esla marca de detergente Io que causa espuma en exceso?

Pruebe una marca diferente para reducir la espuma y eliminar

la acumulaci6n.

•Olor en la lavavajillas

_,Se lavan los platos s61o cada 2 6 3 dfas? Paselos por un

ciclo de enjuague una o dos veces pot dia hasta que usted

acumule una carga completa.

_,Tiene la lavavajillas un olor a plastico nuevo? Haga un

enjuague con vinagre como se describe en "Manchas y

formaci6n de peliculas en los plates".

Condensacibn en el mostrador de la cocina

(en modelos empotrados)

_,Esta la lavavajillas alineada con el mostrador? La humedad

proveniente del orificio de ventilaci6n en la consola de la

lavavajillas puede formarse en el mostrador. Consulte las

Instrucciones de Instalaci6n para obtener mas informaci6n.

La canasta inferior no se desliza completamente dentro

de la lavavajillas

F[jese si se han movido los artfculos colocados para la

opci6n de lavado TURBOZONETM. Vuelva a arreglar la carga

de manera que los articulos no interfieran con los surtidores

de rociado o con el braze de rociado. (Vea "C6mo cargar la

canasta inferior".)

47

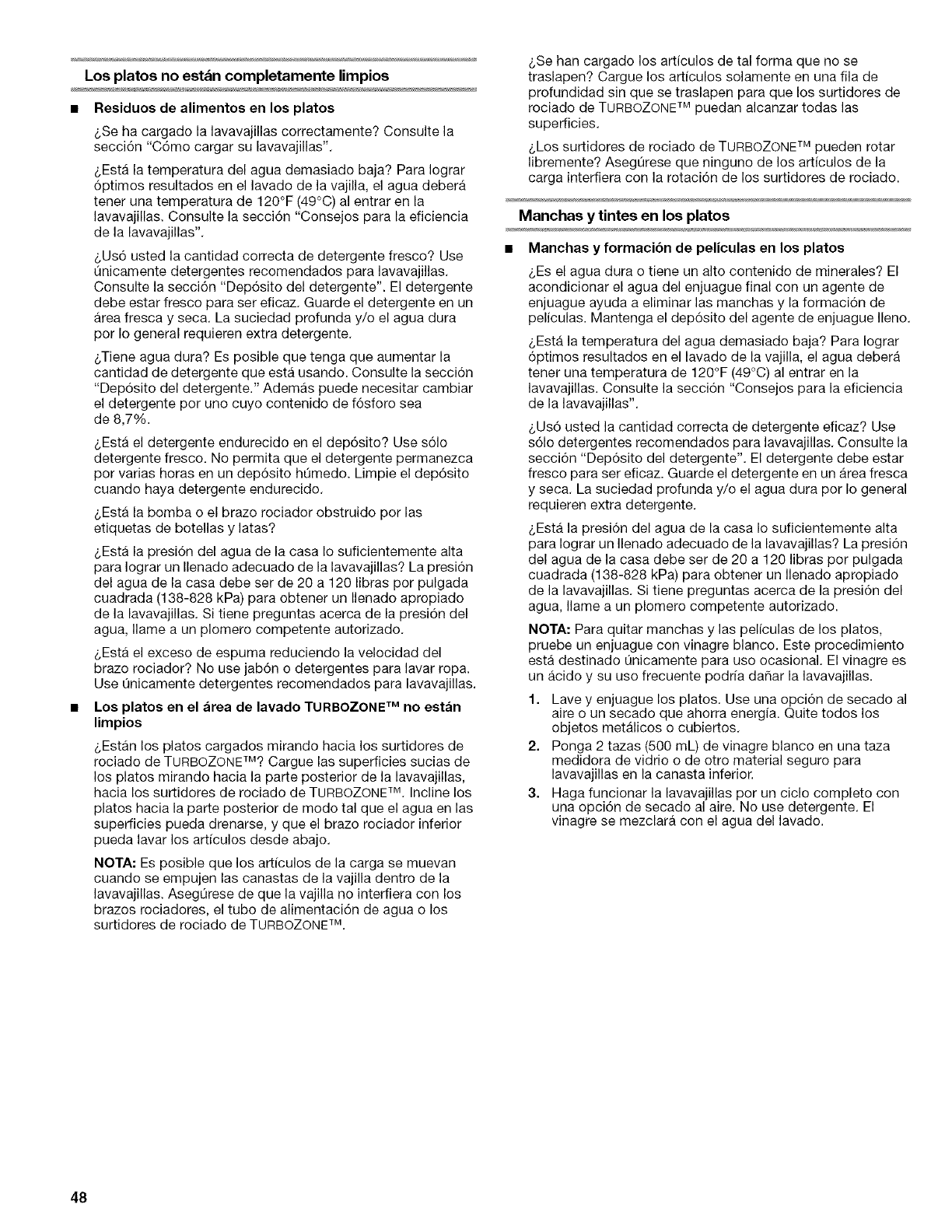

Losplatosnoest&ncompletamentelimpios

•Residuos de alimentos en los platos

_,Se ha cargado la lavavajillas correctamente? Consulte la

secci6n "C6mo cargar su lavavajillas",

_,EstA la temperatura del agua demasiado baja? Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera

tener una temperatura de 120°F (49°C) al entrar en la

lavavajillas. Consulte la secci6n "Consejos para la eficiencia

de la lavavajillas",

_,Us6 usted la cantidad correcta de detergente fresco? Use

Qnicamente detergentes recomendados para lavavajillas,

Consulte la secci6n "Dep6sito del detergente". El detergente

debe estar fresco para ser eficaz, Guarde el detergente en un

Area fresca y seca, La suciedad profunda y/o el agua dura

por Io general requieren extra detergente,

_,Tiene agua dura? Es posible que tenga que aumentar la

cantidad de detergente que esta usando. Consulte la secci6n

"Dep6sito del detergente." Ademas puede necesitar cambiar

el detergente per uno cuyo contenido de f6sforo sea

de 8,7%.

_,EstA el detergente endurecido en el dep6sito? Use s61o

detergente fresco. No permita que el detergente permanezca

por varias horas en un dep6sito hQmedo. Limpie el dep6sito

cuando haya detergente endurecido,

_,EstA la bomba o el brazo rociador obstruido por las

etiquetas de botellas y latas?

_,EstA la presi6n del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presi6n

del agua de la casa debe ser de 20 a 120 libras per pulgada

cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas. Si tiene preguntas acerca de la presi6n del

agua, Ilame a un plomero competente autorizado,

_,EstA el exceso de espuma reduciendo la velocidad del

brazo rociador? No use jab6n o detergentes para lavar ropa.

Use Qnicamente detergentes recomendados para lavavajillas.

•Los platos en el Area de lavado TURBOZONE TM no estan

limpios

_,EstAn los plates cargados mirando hacia los surtidores de

rociado de TURBOZONETM?Cargue las superficies sucias de

los platos mirando hacia la parte posterior de la lavavajillas,

hacia los surtidores de rociado de TURBOZONETM. Incline los

platos hacia la parte posterior de mode tal que el agua en las

superficies pueda drenarse, y que el braze rociador inferior

pueda lavar los artfculos desde abajo,

NOTA: Es posible que los artfculos de la carga se muevan

cuando se empujen las canastas de la vajilla dentro de la

lavavajillas. AsegOrese de que la vajilla no interfiera con los

brazos rociadores, el tube de alimentaci6n de agua o los

surtidores de rociado de TURBOZONETM.

_,Se han cargado los articulos de tal forma que no se

traslapen? Cargue los artfculos solamente en una ilia de

profundidad sin que se traslapen para que los surtidores de

rociado de TURBOZONETM puedan alcanzar todas las

superficies,

?,Los surtidores de rociado de TURBOZONETM pueden rotar

libremente? AsegOrese que ninguno de los articulos de la

carga interfiera con la rotaci6n de los surtidores de rociado.

Manchas y tintes en los platos

•Manchas y formaci6n de peliculas en los platos

_,Es el agua dura o tiene un alto contenido de minerales? El

acondicionar el agua del enjuague final con un agente de

enjuague ayuda a eliminar las manchas y la formaci6n de

peliculas. Mantenga el dep6sito del agente de enjuague Ileno,

_,EstA la temperatura del agua demasiado baja? Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera

tenet una temperatura de 120°F (49°C) al entrar en la

lavavajillas. Consulte la secci6n "Consejos para la eficiencia

de la lavavajillas".

_,Us6 usted la cantidad correcta de detergente eficaz? Use

s61o detergentes recomendados para lavavajillas, Consulte la

secci6n "Dep6sito del detergente". El detergente debe estar

fresco para ser eficaz. Guarde el detergente en un Area fresca

y seca, La suciedad profunda y/o el agua dura per Io general

requieren extra detergente,

_,EstA la presi6n del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presi6n

del agua de la casa debe ser de 20 a 120 libras por pulgada

cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas, Si tiene preguntas acerca de la presi6n del

agua, Ilame a un plomero competente autorizado.

NOTA: Para quitar manchas y las pelfculas de los platos,

pruebe un enjuague con vinagre blanco. Este procedimiento

esta destinado Qnicamente para uso ocasional. El vinagre es

un acido y su use frecuente podrfa da_ar la lavavajillas.

1. Lave y enjuague los platos, Use una opci6n de secado al

aire o un secado que ahorra energia. Quite todos los

objetos metMicos o cubiertos,

2. Ponga 2 tazas (500 mL) de vinagre blanco en una taza

medidora de vidrio o de otro material seguro para

lavavajillas en la canasta inferior.

3. Haga funcionar la lavavajillas por un ciclo completo con

una opci6n de secado al aire. No use detergente, El

vinagre se mezclara con el agua del lavado.

48

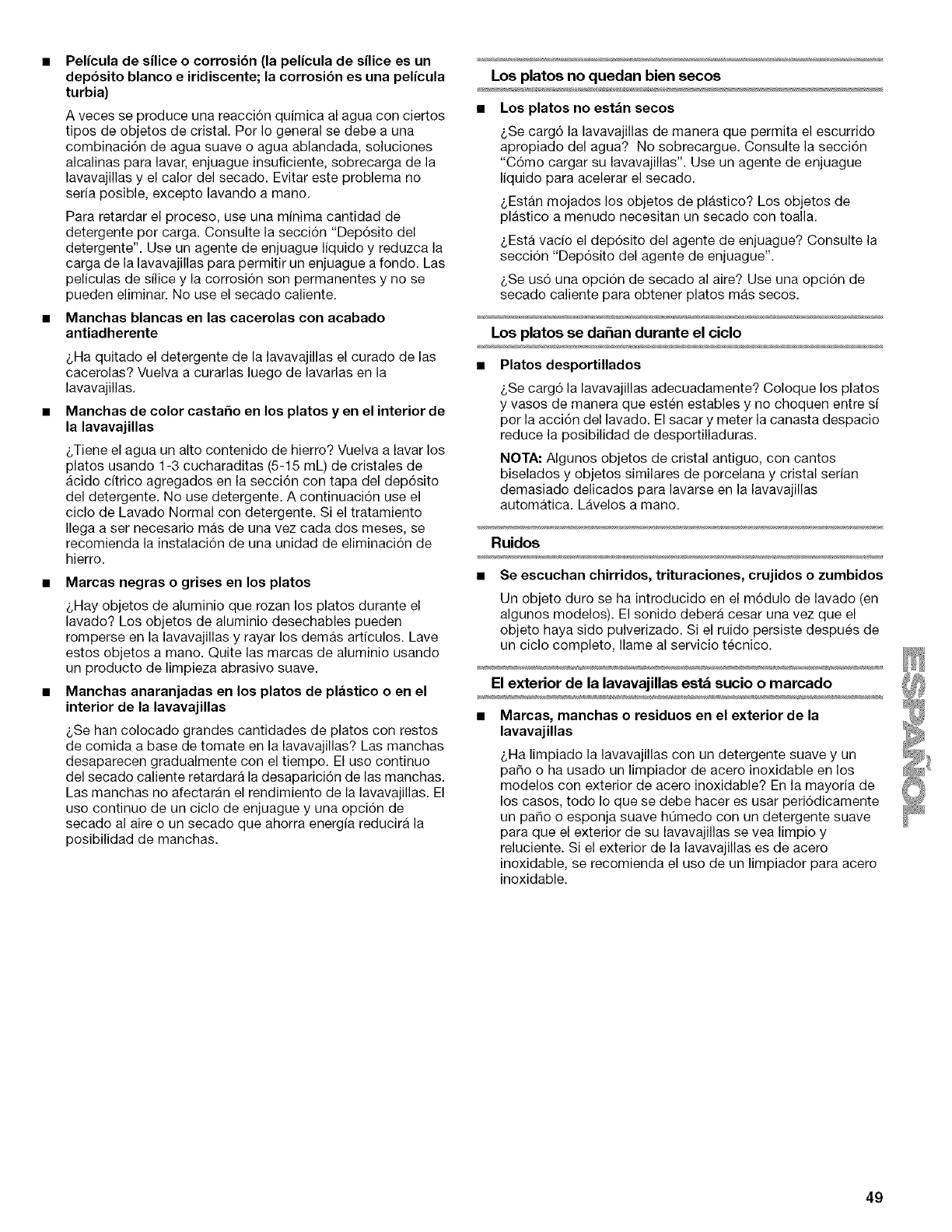

Pelicula de silice o corrosibn (la pelicula de silice es un

dep6sito blanco eiridiscente; la corrosi6n es una pelicula

turbia)

A veces se produce una reacci6n quimica al agua con ciertos

tipos de objetos de cristal. Per Io general se debe a una

combinaci6n de agua suave o agua ablandada, soluciones

alcalinas para lavar, enjuague insuficiente, sobrecarga de la

lavavajillas y el calor del secado. Evitar este problema no

seria posible, excepto lavando a mane,

Para retardar el proceso, use una minima cantidad de

detergente per carga. Consulte la secci6n "Dep6sito del

detergente". Use un agente de enjuague liquido y reduzca la

carga de la lavavajillas para permitir un enjuague a fondo. Las

peliculas de sflice y la corrosi6n son permanentes y no se

pueden eliminar. No use el secado caliente.

Manchas blancas en las cacerolas con acabado

antiadherente

_,Ha quitado el detergente de la lavavajillas el curado de las

cacerolas? Vuelva a curarlas luego de lavarlas en la

lavavajillas,

Manchas de color casta5o en los platos y en el interior de

la lavavajillas

_,Tiene el agua un alto contenido de hierro? Vuelva a lavar los

plates usando 1-3 cucharaditas (5-15 mL) de cristales de

acido citrico agregados en la secci6n con tapa del dep6sito

del detergente. No use detergente. A continuaci6n use el

ciclo de Lavado Normal con detergente, Si el tratamiento

Ilega a ser necesario mas de una vez cada dos meses, se

recomienda la instalaci6n de una unidad de eliminaci6n de

hierro,

•Marcas negras o grises en los platos

_,Hay objetos de aluminio que rozan los platos durante el

lavado? Los objetos de aluminio desechables pueden

romperse en la lavavajillas y rayar los demas artfculos. Lave

estos objetos a mano, Quite las marcas de aluminio usando

un producto de limpieza abrasive suave.

Manchas anaranjadas en los platos de plastico o en el

interior de la lavavajillas

_,Se hart colocado grandes cantidades de platos con restos

de comida a base de tomate en la lavavajillas? Las manchas

desaparecen gradualmente con el tiempo, El uso continue

del secado caliente retardara la desaparici6n de las manchas.

Las manchas no afectaran el rendimiento de la lavavajillas. El

uso continuo de un ciclo de enjuague y una opci6n de

secado al aire o un secado que ahorra energfa reducira la

posibilidad de manchas.

Los platos no quedan bien secos

•Los platos no est_n secos

_,Se carg6 la lavavajillas de manera que permita el escurrido

apropiado del agua? No sobrecargue, Consulte la secci6n

"C6mo cargar su lavavajillas". Use un agente de enjuague

liquido para acelerar el secado,

_,Estan mojados los objetos de plastico? Los objetos de

plastico a menudo necesitan un secado con toalla,

_,Esta vacfo el depdsito del agente de enjuague? Consulte la

seccidn "Depdsito del agente de enjuague",

_,Se us6 una opcidn de secado al aire? Use una opcidn de

secado caliente para obtener platos mas secos,

Los platos se dafian durante el ciclo

•Platos desportillados

_,Se carg6 la lavavajillas adecuadamente? Coloque los plates

y vasos de manera que esten estables y no choquen entre sf

por la acci6n del lavado. El sacar y meter la canasta despacio

reduce la posibilidad de desportilladuras.

NOTA: Algunos objetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal serian

demasiado delicados para lavarse en la lavavajillas

automatica. Lavelos a mane,

Ruidos

•Se escuchan chirridos, trituraciones, crujidos o zumbidos

Un objeto duro se ha introducido en el m6dulo de lavado (en

algunos modelos), El sonido debera cesar una vez que el

objeto haya sido pulverizado. Si el ruido persiste despues de

un ciclo complete, Ilame al servicio tecnico,

El exterior de la lavavajillas esta sucio o marcado

•Marcas, manchas o residuos en el exterior de la

lavavajillas

_,Ha limpiado la lavavajillas con un detergente suave y un _

pa_o o ha usado un limpiador de acero inoxidable en los

modelos con exterior de acero inoxidable? En la mayoria de

los casos, todo Io que se debe hacer es usar peri6dicamente

un paso o esponja suave hQmedo con un detergente suave

para que el exterior de su lavavajillas se vea limpio y

reluciente. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda el use de un limpiador para acero

inoxidable,

49

TABLE DES MATI#RES

CONTRATS DE PROTECTION ................................................... 50

Aux €:tats-Unis ........................................................................... 50

Au Canada ................................................................................. 51

GARANTIE .................................................................................... 51

SECURITE DU LAVE-VAISSELLE .............................................. 53

Avant d'utiliser le lave-vaisselle ................................................. 54

PIECES ET CARACTERISTIQUES ............................................. 55

Systeme d'elimination des solides ULTRA WASH ° .................. 56

Programme smartwash TM

et option de lavage TURBOZONETM .......................................... 56

GUIDE DE MISE EN MARCNE ................................................... 56

Utilisation de votre nouveau lave-vaisselle ............................... 56

CNARGEMENT DU LAVE-VAISSELLE ...................................... 57

Suggestions de chargement ..................................................... 57

Chargement du panier sup@ieur .............................................. 58

Chargement du partier inf@ieur ................................................ 61

Chargement du panier a couverts ............................................ 64

UTILISATION DU LAVE-VAISSELLE ......................................... 65

Distributeur de detergent .......................................................... 65

Distributeur d'agent de ringage ................................................. 66

Conseils d'efficacite pour le lave-vaisselle ............................... 66

Tableaux de selection de programmes .................................... 67

Annulation d'un programme ...................................................... 68

Changement d'un programme ou reglage ................................ 68

Addition de vaisselle durant un programme ............................. 68

Selection d'options .................................................................... 69

Indicateurs d'etat d'avancement du programme ..................... 70

Event actif .................................................................................. 70

Dispositif de protection contre le debordement ....................... 70

LAVAGE D'ARTICLES SPECIAUX .............................................. 71

ENTRETIEN DU LAVE-VAISSELLE ............................................ 72

Nettoyage .................................................................................. 72

Dispositif anti-refoulement ........................................................ 72

Remisage ................................................................................... 72

DEPANNAGE ................................................................................ 73

NUMr!:ROS DE SERVICE ....................... COUVERTURE ARRIERE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est con_u et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tousles produits, il pourra a I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal

de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot6gez-vous contre /es depenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deg& de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre r@are

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au telephone - assistance tel6phonique fournie

par un technicien de Sears pour les produits reparables &

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

D_s que vous souscrivez le Contrat, il suffit d'un simple appel

t61ephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acc_s & plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles impertants de la maisen, aux ¢.-U. composer le

1-800-4-MY-HOME ®.

50

Au ©shads

Contrats d'entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

specialistes formes et I'acc_s a plus d'un million de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ®est con£;u, fabrique et verifi6 pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit peut necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable a un prix

abordable.

Le contrat d'entrstien Sears

• Constitue une maniere d'acheter un service pour demain au

prix d'aujourd'hui

• Elimine les factures pour les reparations imputables a I'usure

normale

• Fournit un support t61ephonique assure par un technicien de

chez Sears pour les produits necessitant une reparation

domicile

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement.

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears

Canada, composer le 1-800-361-6665.

GARANTIE DES APPAREILS MI NAGERS KENMORE PROTM

GARANTIE LIMITCE DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, si cet appareil menager

fait defaut par suite d'un vice de materiau ou de fabrication au

cours de I'annee qui suit la date d'achat, composer le

1-800-4-MY-HOME ° pour obtenir une reparation gratuite.

GARANTIE LIMITEE DE DEUX ANS SUR LE TABLEAU DE

COMMANDE ELECTRONIQUE ET D'ALIMENTATION

ELECTRIQUE

Pendant deux arts a compter de la date d'achat, Iorsque ce lave-

vaisselle est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, Sears remplacera toute

piece du module electronique et du tableau d'alimentation

electrique s'il existe des defectuosites de materiaux ou de main-

d'oeuvre. Apres la premiere annee, le client assume tousles frais

de main-d'oeuvre associes au remplacement de ces pieces.

GARANTIE LIMITI_E DE DEUX ANS SUR LE SYSTI_ME DE

LAVAG E U LTRA WASH

Pendant deux ans a compter de la date d'achat, Iorsque ce lave-

vaisselle est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, Sears remplacera toute

piece du systeme de lavage Ultra Wash (moteur, pompe, bras

d'aspersion, tourelle d'aspersion, joints d'etancheite de moteur

et de pompe) s'il existe des d6fectuosites de materiaux ou de

main-d'oeuvre. Apres la premiere annee, le client assume tousles

frais de main-d'oeuvre associes au remplacement de ces pieces.

GARANTIE LIMITCE DE CINQ ANS SUR LES PANIERS

SUPCRIEUR ET INFI_RIEUR

Pendant cinq ans & compter de la date d'achat, Iorsque ce lave-

vaisselle est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, Sears remplacera les

pieces du du panier superieur ou inferieur si le panier rouille du

fait de materiaux ou de main-d'oeuvre ddectueux. Apres la

premiere annee, le client assume tous les frais de main-d'oeuvre

associes au remplacement du panier.

GARANTIE LIMITI_E AVIE CONTRE LES FUITES DANS LA

CUVE ET LE PANNEAU INTERNE DE LA PORTE SUR LES

MODI_LES ACUVE EN ACIER INOXYDABLE KENMORE PRO

Pendant toute la duree de vie du lave-vaisselle, si une fuite

survient a la suite d'une perforation par la rouille de la cuve en

acier inoxydable ou du panneau interne de la porte, Sears

remplacera, sans frais, la cuve ou le panneau interne de la porte.

Si cet appareil menager fonctionne & toute autre fin que

I'utilisation familiale privee, la presente garantie ne s'appliquera

que pendant 90 jours a partir de la date d'achat.

LA PRE_SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATCRIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite a une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer a I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les defauts du produit si celui-ci n'est

pas installe, utilise ou entretenu conformement a toutes les

instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation autre que

pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par

I'utilisation de detergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommandes dans

toutes les instructions fournies avec le produit.

7. L'endommagement ou les defauts des pieces ou systemes

resultant d'une modification non autorisee faite au produit.

51

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente

garantie limitee consiste en la reparation prevue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualite marchande et d'aptitude a un usage particulier, sont

limitees a un an ou a la plus courte p@iode autorisee par la Ioi.

Sears n'assume aucune responsabilite pour les dommages

fortuits ou indirects. Certains 12tats ou certaines provinces ne

permettent pas I'exclusion ou la limitation des dommages fortuits

ou indirects, ou la limitation de la duree des garanties implicites

de qualite marchande ou d'aptitude a un usage particulier, de

sorte que cette exclusion ou limitation peut ne pas _tre

applicable darts votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

menager est utilise aux Ctats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous pouvez egalement jouir d'autres droits qui peuvent varier

d'un Etat a I'autre.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans I'espace ci-dessous, inscrire les numeros de modele et de

s@ie complets et la date d'achat. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Gardez ces renseignements a disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil menager.

Nurn_ro de rnod_le

Nurn_ro de s_rie

Date d'achat

Conservez ces instructions et votre regu de vente pour

r_f_rence ult_rieure.

52

SI CURITI DU LAVE-VAISSELLE

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas lee instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEM ENT : Lors de I'utilisation du lave-vaisselle, suivre les precautions elementaires dont les suivantes :

[] Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

[] N'utiliser le lave-vaisselle que pour laver la vaisselle.

[] Utiliser les detersifs ou agents de rin(_age recommandes

pour lave-vaisselle et les garder hors de la portee des

enfants.

[] Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de far,on qu'ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon a ne

pas vous couper.

[] Ne pas laver d'articles en plastique a moins qu'ils ne soient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si

I'article ne porte aucune indication, verifier aupres du

fabricant.

[] Ne pas toucher I'element chauffant pendant le

fonctionnement ou immediatement apres.

[] Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

[] Ne pas jouer avec les commandes.

[] Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

[] Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

[] Sous certaines conditions, de I'hydrogene peut se former

darts un reseau d'eau chaude inutilise depuis deux

semaines ou plus. L'HYDROGI2NE EST UN GAZ

EXPLOSlBLE. Si le systeme d'eau chaude n'a pas ete

utilise depuis un certain temps, laisser couler I'eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra

I'hydrog_ne de s'evaporer. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme nue pendant cette periode.

[] Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

53

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'a ce qu'il soit

completement installe.

Ne pas appuyer sur la porte ouverte,

Le non=respect de ces instructions peut causer des

biessures graves ou des coupures.

Risque de choc electrique

Relier le lave-vaisselle ala terre d'une m_thode

electrique,

Brancher le fil relie ala terre au connecteur vert relie

la terre dans la boite de la borne.

Ne pas utiliser un c_ble de ralionge.

Le non-respect de ces instructions peut causer

un deces, un incendie eu un choc electrique.

[] Installer le lave-vaisselle dans un endroit & I'abri des

intemperies. Proteger I'appareil centre le gel pour eviter une

rupture possible du robinet de remplissage. De telles ruptures

ne sent pas couvertes par la garantie. Voir la section

"Remisage" pour la preparation du remisage en hiver.

[] Installer et niveler le lave-vaisselle sur un plancher qui pourra

en supporter le poids, et darts un espace convenable pour

ses dimensions et son utilisation.

[] Enlever tous les bouchons d'expedition des tuyaux et des

raccords (tel que le capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions d'installation pour des

renseignements complets.

iNSTRUCTIONS DE IV]iSE A LA TERRE

[] Pour un lave-vaisselle reli_ _ la terre, branch_ avec

un cordon :

Le lave-vaisselle dolt @re relie a la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la mise a terre

reduira le risque d'un choc electrique en fournissant le

moins de resistance pour le courant electrique. Le lave-

vaisselle est equip6 d'un cordon avec un conducteur

pour relier les appareils a la terre. La fiche dolt _tre

branchee sur une prise appropriee, installee et reliee & la

terre conformement aux codes et reglements Iocaux.

AVERTISSEMENT :La connexion incorrecte

du conducteur pour relier les appareils a la terre peut

causer le risque de choc electrique. Verifier avec un

electricien competent ou un representant de service si

vous avez des doutes si le lave-vaisselle est

correctement relie a la terre. Ne pas modifier la fiche

fournie avec le lave-vaisselle; si elle n'entre pas dans la

prise, faire installer une prise appropriee par un

electricien competent.

[] Pour un lave-vaisselle branch_ en permanence :

Le lave-vaisselle dolt @re branche & un systeme

d'installation electrique permanent en metal relie & la

terre, ou un conducteur pour relier les appareils dolt _tre

relie avec les conducteurs du circuit et branche a une

borne pour relier les appareils a la terre ou au cordon

d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

54

PII CES ET CARACTI RISTIQUES

B

C

D14|

f

J

L

P

0

R

S

T

U

V

W

': _iiiiiiiiiiliililli

J

J

......_,,.......................BB

A. Lavage au niveau sup_rieur

B. R_gleurs du panier sup_rieur (deux)

C. Panier sup_rieur

D. Tiges flexibles

E. Paniers a glissieres lisses

FPanier sup_rieur amovible

G. Ouverture d'arriv_e d'eau

(dans la parei de la cuve)

H. Insertion amovible a I'arriere

I. Plaque signal_tique des num_ros de

modele et de s_rie

J. Insertion amovible b I'avant

K. Panier inf_rieur

L. Bras d'aspersion inf_rieur

M. Distributeur de d_tergent

N. Event actif

O. Panier b ustensiles

RTablettes d'appoint pour tasses

Q. Insertions sup#rieures amovibles (deux)

R.Agrafes de retenue

S. Bras d'aspersion sup_rieur

TTube d'arriv#e d'eau ULTRA FLOW TM

U. Jets d'aspersion TURBOZONETM

V. Panier a couverts

Vt4Porte-ustensiles

X. Dispositif de protection contre

le d_bordement

Y. Module ULTRA WASH c_

Z. Element chauffant

AA. Distributeur d'agent de ringage

BB. Tableau de commande

Tableau de commande

I CYCLES OPTIONS

0 WS@S_ 0_¢. 8 .Sanitized

.Lock On

DRAIN RESUME

WASHINGf DRYING CLEAN

tLe message du temoin lumineux de I'etat d'avancement n'est pas sur I'avant de la porte du lave-vaisselle

55

......_BC_y,_ ,,_4_ !_, _,_s,,s , _ _ _£_

Le systeme d'elimination des solides ULTRA WASH _ vous donne •

une vaisselle etincelante tout en utilisant moins d'energie et de

temps. Le systeme d'elimination des solides ULTRA WASH _

comprend : •

• Un systeme de filtration a triple action qui filtre les saletes

dans I'eau de lavage par intermittence et supprime par

consequent la necessite de gratter la vaisselle.

Un capteur optique ULTRA WASH _ qui detecte le niveau de

salete et la quantite de detergent present dans I'eau de

lavage et ajuste les programmes en consequence.

Une commande automatique de la temp@ature (CAT) qui

garantit une temperature d'eau adequate pour le programme

de lavage choisi, le volume de la charge de vaisselle et la

quantite de salete presente dans la charge.

Fonctionnement du programme smartwash TM

Lersque le pregramme smartwash TM est selectionne, en peut

economiser de I'energie et de I'eau en ajustant le programme de

lavage au besoin.

• Des capteurs detectent la quantite de vaisselle a laver, le

niveau de salete et la temperature de I'eau dans le lave-

vaisselle.

• Les capteurs ajustent automatiquement la temperature et la

quantite d'eau utilisee pour la charge.

Ce lave-vaisselle calibre automatiquement le capteur a la qualite

de votre eau environ une fois par an.

IMPORTANT : Le tout premier programme de lavage apres

I'installation au domicile inclut 2 tint;ages additionnels pour le

calibrage du capteur optique des saletes. Pour un calibrage

adequat, ne pas interrompre le premier programme. Si ce

programme de calibrage est annule ou arr@e avant I'allumage du

temoin Clean (propre) a la fin du programme, le programme de

lavage suivant repetera I'operation de calibrage du capteur.

Fonctionnement de roption de lavage TURBOZONETM

Lorsque I'option TURBOZONETM est selectionnee, elle fournit un

lavage concentre dans une zone specifique a I'arriere du panier

inferieur pour la vaisselle de grande taille et les plats difficiles

nettoyer.

• 4 jets d'aspersion rotatifs sur la rampe TURBOZONETM sent

actives regulierement a I'arriere de la cuve tout au long du

programme de lavage.

• Un lavage intensifie est fourni seulement dans cette zone

specifique de lavage, permettant ainsi un lavage delicat pour

le reste de la vaisselle.

GUIDE DE MISE EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tous les mat@iaux d'emballage. Lire ce guide d'utilisation et d'entretien au complet. Vous y

trouverez des renseignements de securite importants ainsi que des conseils d'utilisation utiles.

1. I_'utilisation d'un agent de ringage est essentielle pour un bon 4.

sechage. S'assurer de remplir le distributeur avant d'utiliser le

nouveau lave-vaisselle. Chaque remplissage durera 1

3 mois, selon I'utilisation.

2=

3.

Ajouter le detergent. Toujours utiliser un detergent de bonne

qualite. (Voir "Utilisation du lave-vaisselle".)

Oter les particules alimentaires et articles durs (cure-dents ou

os) de la vaisselle.

Bien charger le lave-vaisselle. (Voir "Chargement du lave-

vaisselle".) Espacer la vaisselle pour que I'eau puisse

atteindre les surfaces sales. S'assurer que rien n'emp_che le

ou les bras d'aspersion de tourner librement.

5. Laisser I'eau couler du robinet le plus pres du lave-vaisselle

jusqu'a ce qu'elle soit chaude. (Voir "Conseils d'efficacite

pour le lave-vaisselle".) Fermer le robinet.

\

56

6.

7.

Appuyer sur les boutons de programmes et d'options

desires. (Voir "Utilisation du lave-vaisselle".)

Appuyer sur START/RESUME (mise en marche/

reinitialisation) et bien fermer la porte. Lorsque la porte est

bien fermee, elle s'enclenche automatiquement.

Vous pouvez egalement appuyer sur START/RESUME (mise

en marche/reinitialisation) pour rep6ter le m_me programme

et les m_mes options que prec6demment.

IMPORTANT : Le temoin lumineux Start/Resume (mise en

marche/reinitialisation) commencera a clignoter si la porte est

ouverte durant un programme. Les coupures de courant

pendant un programme peuvent egalement amener le temoin

Start/Resume a clignoter. Appuyer sur START/RESUME (raise

en marche/reinitialisation) pour poursuivre un programme.

REMARQUE : Si la porte n'est pas fermee dans les

3 secondes apr_s que I'on a appuye sur Start/Resume,

appuyer a nouveau sur START/RESUME (raise en marche/

reinitialisation).

CHARGEMENT DU LAVE-VAISSELLE

Enlever de la vaisselle les restes alimentaires, os, cure-dents

et autres articles durs. Pour conserver I'eau, I'energie et

economiser du temps, il n'est pas necessaire de rincer la

vaisselle avant de la placer dans le lave-vaisselle.

REMARQUE :Pour eviter de tacher la vaisselle, on

recommande de prerincer les articles sur lesquels se trouvent

des produits a base de tomate.

Le module de lavage separe les particules alimentaires de

I'eau. Le module contient un systeme de filtration a triple

action qui filtre les saletes de I'eau par intermittence.

REMARQUE : Si des articles durs tels que graines de fruits,

noix et coquilles d'oeufs penetrent dans le module de lavage,

il est possible que I'on entende des sons de hachage,

broyage ou bourdonnement. Ces bruits sont normaux

Iorsque des articles durs penetrent dans le module. Cviter

que des articles metalliques (tels que des vis de poignees de

casserole) penetrent dans le module de lavage. Des

dommages peuvent en resulter.

Pour le meilleur resultat de sechage, I'eau dolt pouvoir

s'ecouler de toutes les surfaces.

II est important que le jet d'eau atteigne toutes les surfaces

sales.

• S'assurer que les couvercles et poignees de casseroles,

plaques a pizza ou a biscuits, etc. n'entravent pas la rotation

des bras d'aspersion.

Conserver I'eau, I'energie et economiser du temps sur le

rin9age manuel en utilisant un programme de rin(_age pour

garder la vaisselle legerement mouillee si vous n'avez pas

I'intention de la laver bient6t. Les aliments tels que les oeufs,

riz, p&tes alimentaires, epinards et cereales cuites peuvent

_tre difficiles a enlever si on les laisse secher pendant

quelque temps.

•Placer les articles avec la partie ouverte vers le bas pour un

meilleur nettoyage et egouttement.

Conseils de fonctionnement silencieux

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sont bien retenus dans les

paniers.

• S'assurer que les couvercles et poignees de casserole,

plaques a pizza eta biscuits, etc. ne touchent pas les parois

interieures ou n'entravent pas la rotation du bras d'aspersion.

Si possible, charger la vaisselle de telle sorte qu'elle ne soit

pas empilee ou en chevauchement.

Faire tr_s attention Iors de la manipulation d'ustensiles de

cuisson Iourds. Les articles Iourds peuvent endommager

I'interieur de la porte si on les fait tomber ou on les heurte.

•Charger la vaisselle pour que les articles ne se touchent pas

les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les orifices

d'evacuation des eviers avec leurs bondes pendant les

operations de lavage pour eviter le transfert des bruits par les

canalisations.

57

Le panier superieur est congu pour le chargement des tasses,

verres et petits articles. De nombreux articles jusqu'a 11" (28 cm)

de hauteur conviennent dans le panier superieur. (Voir les

modeles de chargement recommandes ci-dessous.)

REMARQUE : Les caracteristiques du panier de votre lave-

vaisselle peuvent differer des illustrations.

/

Charge pour 10 couverts

Insertions amovibles du panier superieur

Le lave-vaisselle a ete expedie avec 2 insertions amovibles du

panier superieur. (Voir I'illustration ci-dessous.) Les insertions

amovibles du panier vous permettent d'ajuster le panier pour le

type de charge a laver. Ceci est utile Iorsqu'on lave une variete de

verres et de vaisselle.

.... _....... ;!............ L ,,-....

/k!, \\=, i',1....

Charge pour 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la cavite

ouverte des articles vers le bas.

Charger les verres dans le panier superieur seulement. Le

panier inferieur n'est pas congu pour les verres. IIs pourraient

y subir des dommages.

Placer les tasses et verres dans les rangees entre les tiges.

Ces articles places sur les tiges peuvent subir des

dommages et des taches d'eau.

Veiller & ce qu'il n'y ait aucun contact entre les articles de

porcelaine, de cristal et autres articles delicats. IIs pourraient

subir des dommages.

Mettre les articles en plastique legers uniquement dans le

panier superieur. Ne laver des articles de plastique au lave-

vaisselle que s'ils sent identifies comme "lavable au lave-

vaisselle".

Placer les articles de plastique pour que la force du jet d'eau

ne les deplace pas durant le lavage.

Pour eviter I'ecaillage, veiller ace que les verres a pied ne

touchent pas les autres articles.

On peut placer dans le panier superieur de petits bob,

moules et autres petits ustensiles. Placer les bols dans la

section centrale pour une meilleure stabilite.

A. Insertions amovibles du panier

B. Agrafes de maintien de I'insertion

Pour enlever les insertions

1. Soulever la broche de I'insertion situee vers le centre du

panier pour degager I'insertion des agrafes de maintien.

A. Soulever la broche de I'insertion amovible pour retirer les agrafes

de maintien.

B. Agrafes de maintien

2. Soulever I'insertion hors du panier.

58

Pour installer les insertions du panier

1. Placer les pieds du bout de I'insertion sous la broche avant

ou arriere du panier- voir I'illustration ci-dessous.

2.

A. Pieds de I'insertion

Enfoncer la broche au milieu de I'insertion jusqu'a ce qu'elle

glisse dans I'agrafe de maintien d'un c6te ou de I'autre de la

partie centrale en bas du panier.

_A

A. Agrafes de maintien de I'insertion

Panier &ustensiles

Utiliser ce panier de capacite supplementaire & I'arriere du

panier superieur pour les spatules, cuillers en bois et articles

semblables.

Panier sup6rieur de luxe ajustable &2 positions

On peut monter ou baisser le panier superieur pour qu'il

convienne a des articles de haute taille, soit dans le panier

superieur soit dans le panier inferieur. Monter le panier superieur

pour accommoder des articles jusqu'a 9" (22 cm) dans le panier

superieur et jusqu'a 13" (33 cm) dans le panier inferieur, ou

baisser le panier sup_rieur pour accommoder des articles jusqu'a

11" (28 cm) dans les paniers superieur et inferieur. Les regleurs

sont situes de chaque c6te du panier superieur.

Pour monter le panier sup_rieur

Soulever le panier des deux c6tes jusqu'& ce qu'il soit de niveau.

REMARQUE :Le panier superieur doit _tre de niveau.

Pour baisser le partier sup_rieur

Enfoncer les deux onglets sur les regleurs de panier, tel qu'illustre

ci-dessus, et glisser le panier a sa position originale.

Panier sup6rieur amovible

Le panier superieur amovible de niveau top permet de laver des

articles de plus grande taille tels que marmites, r6tissoires et

t61es a biscuits dans le panier de niveau inferieur.

IMPORTANT :Oter la vaisselle avant de retirer le panier superieur

du lave-vaisselle.

Pour enlever le partier

1. Pour acceder aux butees d'arr_t, tirer le panier vers I'avant

jusqu'& I'arr_t et jusqu'& ce qu'il s'enclenche en place.

2. Pour ouvrir les butees d'arr_t, relever la butee d'arr_t vers

I'exterieur de la glissiere.

Tablettes d'appoint pour tasses

Rabattre la tablette d'appoint du c6te gauche ou droit du panier

superieur pour y placer des tasses, verres a pied ou articles longs

tels que les ustensiles et spatules.

Butte d'arr_t ferm_e Butte d'arr_t ouverte

59

3. Apres ouverture des deux butees d'arr_t, faire glisser les

roues avant vers le haut pour les sortir de la fente dans la

glissiere. Continuer & tirer le panier vers I'avant et faire glisser

les roues arriere vers le haut pour les sortir de la glissiere.

\

Retirer la roue avant du paniei_ Retirer la roue arriere du paniet:

4. Fermer les butees d'arr_t.

5. Faire glisser les butees de panier pour les reinstaller dans le

lave-vaisselle.

Pour r6installer le panier

1. Tirer doucement les butees du panier vers I'avant dans le

lave-vaisselle jusqu'& I'arr_t et jusqu'& ce qu'elles

s'enclenchent en place.

2. Pour ouvrir les butees d'arr_t, relever la butee d'arr_t vers

I'exterieur de la glissiere,

Tiges flexibles

La rangee de tiges du c6te gauche et du c6te droit du panier

superieur peut _tre ajustee pour fournir de I'espace pour divers

plats.

Pour ajuster le c6t_ gauche

1. Saisir le bout de la tige retenue dans le support a I'avant du

panier.

2. Pousser doucement la tige a I'exterieur du support de la tige.

3. Abaisser la rangee de tiges, vers le centre du panier.

Pour ajuster le c6t_ droit

1. Saisir le bout de la tige retenue dans le support a I'avant du

panier.

2. Pousser doucement la tige a I'exterieur du support de la tige.

3. Deplacer les tiges vers la gauche pour faire de la place pour

les articles de vaisselle plus gros. D_placer les tiges vers la

droite pour coincer des articles legers en plastique ou autres

contre le c6te du panier.

3.

4=

Placer les roulettes arriere du panier de chaque c6te du

panier dans la fente de la glissiere et faire fouler le panier

pour le reinstaller dans les glissieres.

\

Inserer les roulettes avant du partier de chaque c6te du

panier dans les fentes du panier.

Agrafes de retenue

Les agrafes de retenue maintiennent les articles legers en

plastique tels que les tasses, couvercles ou bols en place

pendant le lavage.

5. Fermer les butees d'arr_t des deux c6tes du panier. Pour d_placer une agrafe

1. Tirer I'agrafe vers le haut pour la separer de la tige.

2. Reinstaller I'agrafe sur une autre tige.

6. Faire glisser le panier pour le reinstaller dans le lave-vaisselle.

60

Le panier inferieur est congu pour les assiettes, casseroles et

ustensiles. De nombreux articles jusqu'& 13" (33 cm) de hauteur

conviennent dans le panier inferieur. (Voir les modeles de

chargement recommandes ci-dessous.)

Charge pour 10 couverts

Ne pas mettre de verres, de tasses ni d'articles en plastique

leger dans le panier inferieur. Ne charger de petits articles

dans le panier inferieur que s'ils sont bien fixes en place.

Charger les assiettes, bols a soupe, etc. entre les tiges.

Pour une charge importante, placer les bords des assiettes

en chevauchement.

Charger les bols a soupe, a cer_ales et de service dans le

panier de diverses fagons selon leur taille et forme. Charger

les bols solidement entre les rangees de tiges. Ne pas

imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

W'% ....

Zone de lavage TURBOZONE TM

La zone de lavage TURBOZONETM est situee a I'arriere du panier

inferieur.

REMARQUE : On doit selectionner I'option de lavage

TURBOZONETM pour utiliser cette caracteristique de lavage. Ne

pas placer les articles vers I'arriere de I'unite si cette option de

lavage n'est pas utilisee.

Zone de lavage TURBOZONE TM

Charger potions, casseroles, etc. a I'arriere du panier

inferieur avec les surfaces sales en face des jets d'aspersion

TURBOZONETM. Verifier que les articles n'interferent pas avec

le tube d'alimentation d'eau, les bras d'aspersion ou les jets

d'aspersion TURBOZONETM.

Incliner les articles vers I'arriere de I'unite pour maximiser

I'arrosage des surfaces.

IM PORTANT :

Seulement une rangee d'articles peut _tre en face des

jets d'aspersion TURBOZONETM. Charger les articles de

fagon ace qu'ils ne puissent pas interferer avec les jets

d'aspersion TURBOZONETM. Les articles empiles, ou en

chevauchement ou imbriques emp_cheront les jets

d'aspersion TURBOZONETM d'atteindre toutes les

surfaces.

Charge pour 12 couverts

Charger les plaques a biscuits, moules a g&teaux et autres

gros articles sur les c6tes eta I'arri_re. Le chargement de tels

articles a I'avant peut emp_cher le jet d'eau d'atteindre le

distributeur de detergent.

Immobiliser les ustensiles de cuisson tres sales dans le

panier, cavite vers le bas. En cas d'utilisation de I'option de

lavage TURBOZONETM, charger les ustensiles de cuisson dans

la zone de lavage TURBOZONETM. (Voir "Zone de lavage

TURBOZONETM".)

Veiller ace que les poignees des ustensiles et autres articles

n'entravent pas la rotation du ou des bras d'aspersion. Le ou

les bras d'aspersion doivent pouvoir tourner librement.

Ne pas charger d'articles entre le panier inferieur et la paroi

laterale de la cuve du lave-vaisselle. Cela risque de bloquer

I'arrivee d'eau.

__ tiff

l[

Vue lat_rale de la zone de lavage TURBOZONETM

L'insertion double a I'arriere du panier doit _tre utilisee en

cas d'utilisation de I'option de lavage TURBOZONETM.

Toutes les tiges d'insertion doivent 6tre en position

elevee. La vaisselle doit _tre placee darts la section

ouverte, moyenne, face aux jets d'aspersion

TURBOZONETM.

61

Insertions amovibles du panier de niveau inf_rieur

Le lave-vaisselle a ete expedi6 avec 2 insertions amovibles du

panier de niveau inferieur. (Voir I'illustration ci-dessous.) Les

insertions amovibles (doubles et simples) du panier vous

permettent d'ajuster le panier pour le type de charge a laver. Ceci

est utile Iors du lavage d'une varlet6 de plats, casseroles et

po61ons ou plats de r6tissage.

Le retrait de cette insertion vous permet de laver de plus gros

articles tels que des grands bols melangeurs, marmites et

r6tissoires.

Insertion simple & ravant du panier

L'insertion simple a I'avant du panier permet de laver un grand

nombre d'assiettes et de bols de taille moyenne.

A. Insertion double du panier

B. Insertion simple du panier

Insertion double a I'arri_re du panier

L'insertion double a I'arriere du panier vous permet de laver un

grand nombre de grandes assiettes, plats de service et plateaux.

2

Pour retirer les insertions doubles et simples

1. Tirer sur la poignee vers la droite et la soulever vers le haut

pour la degager.

L'option de tiges rabattables sur cette insertion donne une

flexibilite permettant d'ajuster les options de chargement des

assiettes et bols de petite taille aux plats plus grands.

2. Soulever I'insertion hers du panier.

62

Pour installer I'insertion double &I'arri_re

REMARQUE : II sera plus facile d'installer les insertions si on

retire le panier& couverts du panier du lave-vaisselle.

1. Placer les pieds du bout de I'insertion double sous la

troisieme broche en partant de la droite - voir I'illustration ci-

dessous.

IMPORTANT :S'assurer que les tiges arquees, en bas de

I'insertion, s'adaptent par-dessus les broches dans la partie

inferieure du panier.

2. Appuyer sur I'insertion jusqu'a ce que la poignee s'enclenche

centre le bord externe du panier.

2. Appuyer sur I'insertion jusqu'& ce que la poignee s'enclenche

contre le bord externe du panier.

3. Lorsque I'onglet central sous la poignee s'enclenche sous la

broche du panier sur le c6te au milieu, I'insertion est en place.

(Voir I'illustration.)

Pour installer I'insertion simple & ravant

1. Placer les pieds du bout de I'insertion simple sous la

deuxieme broche en partant de la droite - voir I'illustration ci-

dessous.

IMPORTANT :S'assurer que les 3 crochets & I'arriere de

I'insertion sont installes par-dessus la deuxieme broche du

panier inferieur en partant de I'avant du panier.

3. Lorsque I'onglet central sous la poignee s'enclenche sous la

broche du panier sur le c6te au milieu, I'insertion est en place.

(Voir I'illustration.)

Porte-ustensiles

Utiliser le porte-ustensiles pour contenir des ustensiles speciaux

de cuisson (cuillers a servir, spatules et articles semblables) ou le

surplus des couverts.

Le porte-ustensiles se suspend sur le panier inferieur dans le coin

droit. Charger le porte-ustensiles pendant qu'il est sur le panier

inf_rieur ou enlever le panier pour le charger sur un comptoir ou

une table.

REMAROUE : Tourner les bras d'aspersion pour s'assurer que

les articles dans le panier porte-ustensiles n'entravent pas la

rotation des bras d'aspersion.

B

A. 3 crochets d'insertion

B. Pieds du bout de I'insertion simple

63

Charger le panier & couverts alors qu'il est dans le panier inf@ieur

ou le retirer pour le charger sur un comptoir ou sur une table.

REMARQUE : To@ours decharger ou enlever le panier avant de

decharger le reste du lave-vaisselle afin d'eviter que des gouttes

d'eau ne tombent sur les couverts.

• Placer les petits articles tels que les capuchons de biberons,

couvercles de bocaux, porte-epi de mafs, etc. dans la section

couverte. Fermer le couvercle pour maintenir les petits

articles en place.

((0\

IMPORTANT : Toujours charger les articles (couteaux,

brochettes, etc.) pointes vers le bas.

Extraction d'un petit partier

1. Tenir le panier du milieu et un des petits paniers. Faire glisser

le petit panier vers I'avant pour le degager des languettes

situees dans les fentes.

Utiliser les modeles de chargement illustres pour ameliorer le

lavage des couverts. Charger les articles en utilisant les

fentes avec couvercle rabattu afin d'emp_cher I'imbrication

des articles.

Le panier a couverts peut @re separe et place dans le panier

inf@ieur a differents endroits. Charger les couverts dans

toutes les sections ou seulement une, selon la charge.

Si votre panier a couverts ne dispose pas de couvercles ou

Iorsque les couvercles sont releves, melanger les articles

dans chaque section du panier, certains vers le haut et

d'autres vers le bas afin que les articles ne s'imbriquent pas.

Le jet d'eau ne peut atteindre les articles imbriques.

2. Separer les paniers.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec

des articles en acier inoxydable. Ces metaux peuvent _tre

endommages s'ils se touchent durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits

laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou

de la corrosion sur les couverts. Effectuer un programme de

ringage si la charge n'est pas assez pleine pour un lavage

immediat.

64

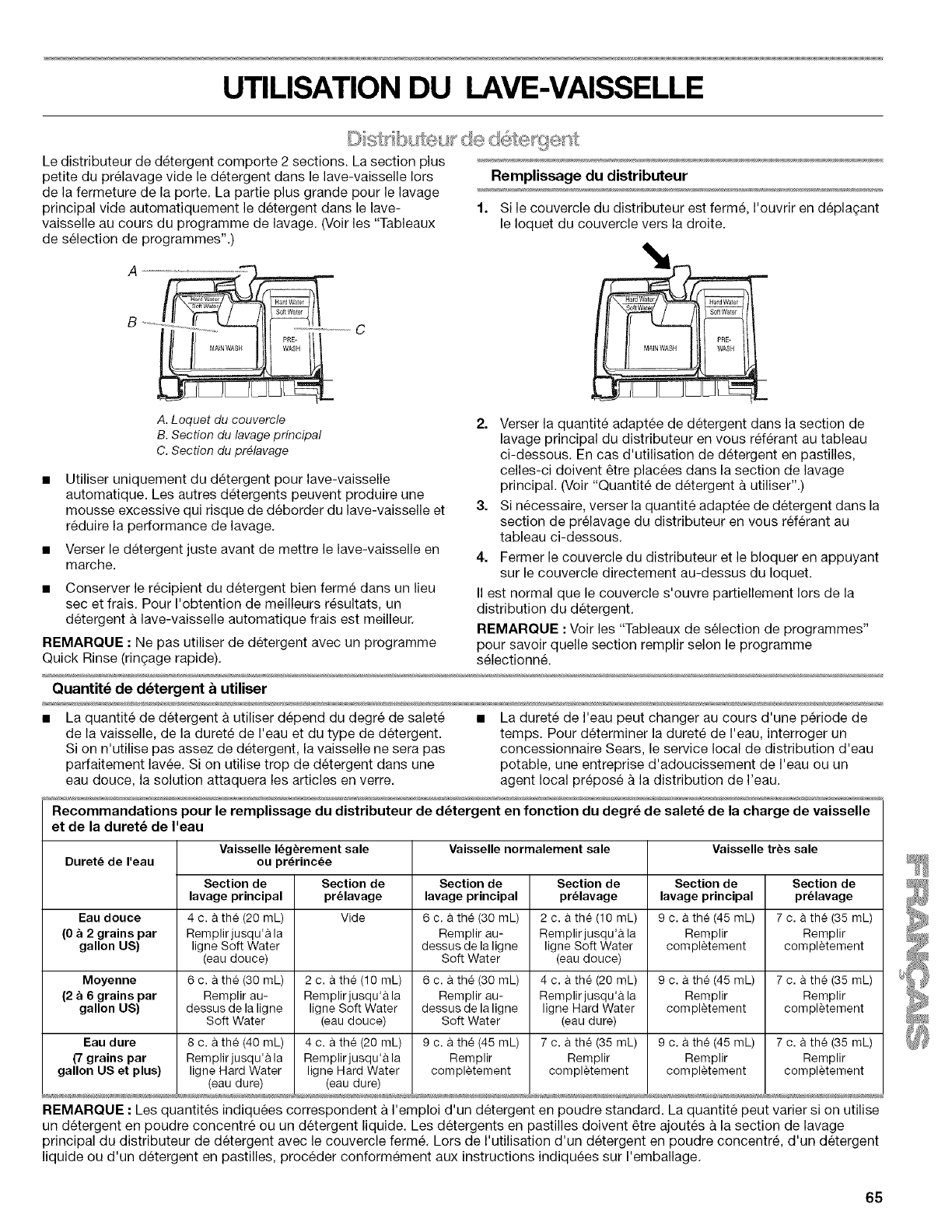

UTILISATION DU LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La section plus

petite du prelavage vide le detergent dans le lave-vaisselle Iors

de la fermeture de la porte. La partie plus grande pour le lavage

principal vide automatiquement le detergent dans le lave-

vaisselle au cours du programme de lavage. (Voir les "Tableaux

de selection de programmes".)

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en deplagant

le Ioquet du couvercle vers la droite.

A. Loquet du couvercle

B. Section du lavage principal

C. Section du pr_lavage

Utiliser uniquement du detergent pour lave-vaisselle

automatique. Les autres detergents peuvent produire une

mousse excessive qui risque de deborder du lave-vaisselle et

reduire la performance de lavage.

Verser le detergent juste avant de mettre le lave-vaisselle en

marche.

Conserver le recipient du detergent bien ferme dans un lieu

sec et frais. Pour I'obtention de meilleurs resultats, un

detergent a lave-vaisselle automatique frais est meilleur.

REMARQUE : Ne pas utiliser de detergent avec un programme

Quick Rinse (ringage rapide).

2. Verser la quantite adaptee de detergent dans la section de

lavage principal du distributeur en vous referant au tableau

ci-dessous. En cas d'utilisation de detergent en pastilles,

celles-ci doivent _tre placees darts la section de lavage

principal. (Voir "Quantite de detergent a utiliser".)

3. Si necessaire, verser la quantite adaptee de detergent dans la

section de prelavage du distributeur en vous ref6rant au

tableau ci-dessous.

4. Fermer le couvercle du distributeur et le bloquer en appuyant

sur le couvercle directement au-dessus du Ioquet.

II est normal que le couvercle s'ouvre partiellement Iors de la

distribution du detergent.

REMARQUE : Voir les "Tableaux de selection de programmes"

pour savoir quelle section remplir selon le programme

selectionne.

Quantit_ de d_tergent &utiliser

•La quantite de detergent a utiliser depend du degre de salete •La durete de I'eau peut changer au cours d'une periode de

de la vaisselle, de la durete de I'eau et du type de detergent, temps. Pour determiner la durete de I'eau, interroger un

Si on n'utilise pas assez de detergent, la vaisselle ne sera pas concessionnaire Sears, le service local de distribution d'eau

parfaitement lavee. Si on utilise trop de detergent darts une potable, une entreprise d'adoucissement de I'eau ou un

eau douce, la solution attaquera les articles en verre, agent local prepose a la distribution de I'eau.

Recommandations pour le remplissage du distributeur de d_tergent en fonction du degr_ de salet_ de la charge de vaisselle

et de la duret_ de I'eau

Vaisselle I_g_rement sale Vaisselle normalement sale Vaisselle tr_s sale

Duret_ de I'eau ou pr_rinc_e

Section de Section de Section de Section de Section de Section de

lavage principal pr_lavage lavage principal pr_lavage lavage principal pr_lavage

Eau douce 4 c. a th_ (20 mL) Vide 6 c. a th_ (30 mL) 2 c. a th_ (10 mL) 9 c. a th_ (45 mL) 7 c. a th_ (35 mL)

(0 _ 2 grains par Remplirjusqu'& la Remplir au- Remplirjusqu'a la Remplir Remplir

gallon US) ligne Soft Water dessus de la ligne ligne Soft Water compl_tement oompletement

(eau douce) Soft Water (eau deuce)

Moyenne 6 c. & th_ (30 mL) 2 c. a th_ (10 mL) 6 c. & th_ (30 mL) 4 c. a th_ (20 mL) 9 c. & th_ (45 mL) 7 c. a th_ (35 mL)

(2 _ 6 grains par Remplir au- Remplirjusqu'a la Remplir au- Remplirjusqu'a la Remplir Remplir

gallon US) dessus de la ligne ligne Soft Water dessus de la ligne ligne Hard Water compl_tement completement

Soft Water (eau deuce) Soft Water (eau dure)

Eau dure

(7 grains par

gallon US et plus)

8 c. a th_ (40 mL)

Remplirjusqu'&la

ligne Hard Water

(eau dure)

4 c. a th_ (20 mL)

Remplir jusqu'a la

ligne Hard Water

(eau dure)

9 c. & th_ (45 mL)

Remplir

corn pl_tement

7 c. a th_ (35 mL)

Remplir

completement

9 c. & th_ (45 mL)

Remplir

corn pl_tement

7 c. a th_ (35 mL)

Remplir

completement

REMARQUE : Les quantites indiquees correspondent a Fern oloi d'un detergent en poudre standard. La quantite peut varier si on utilise

un detergent en poudre concentre ou un detergent liquide. Les detergents en pastilles doivent _tre ajoutes a la section de lavage

principal du distributeur de detergent avec le couvercle ferme. Lors de I'utilisation d'un detergent en poudre concentre, d'un detergent

liquide ou d'un detergent en pastilles, proceder conformement aux instructions indiquees sur I'emballage.

65

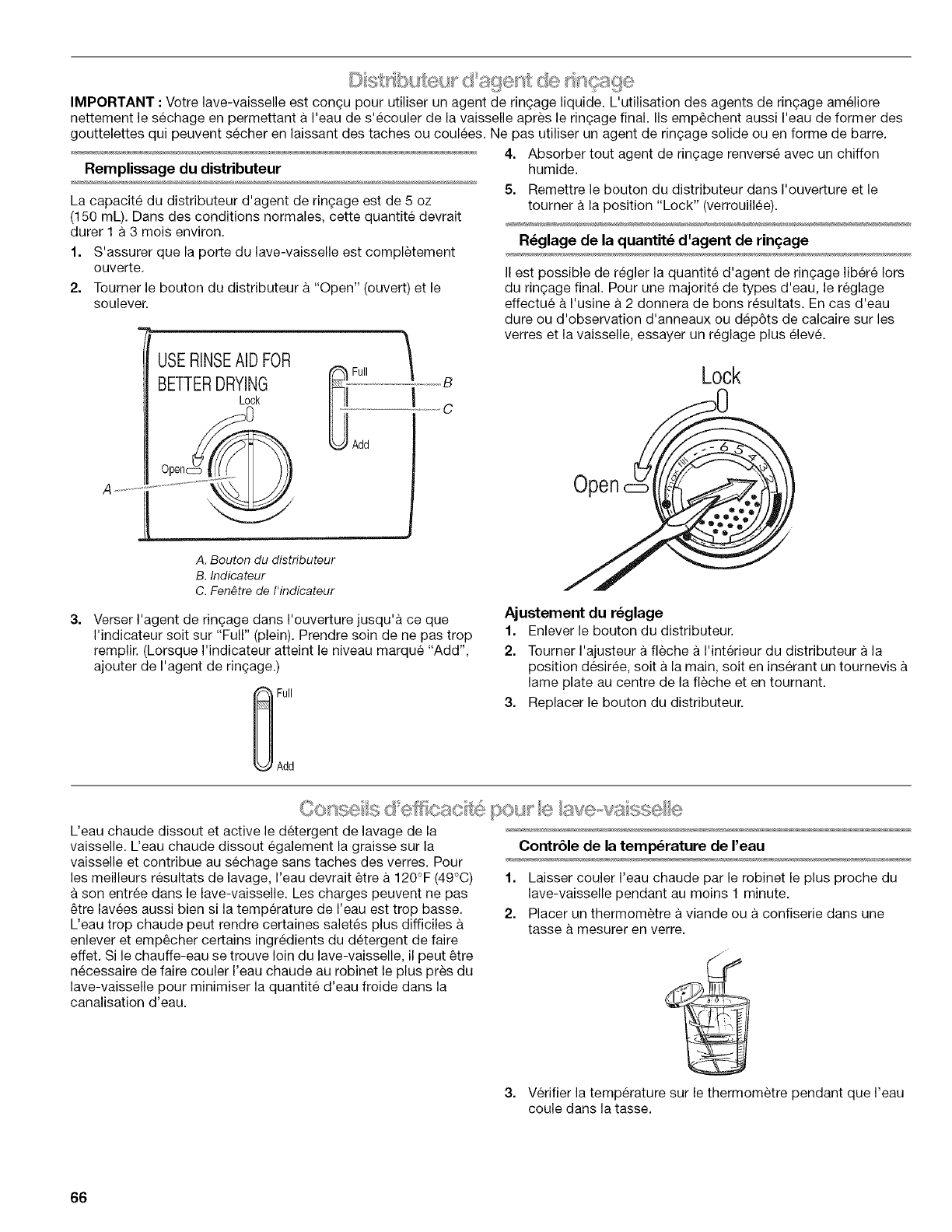

IMPORTANT : Votre lave-vaisselle est con(_u pour utiliser un agent de rin(_age liquide. L'utilisation des agents de ringage ameliore

nettement le sechage en permettant a I'eau de s'ecouler de la vaisselle apres le rin(_age final. IIs emp_chent aussi I'eau de former des

gouttelettes qui peuvent secher en laissant des taches ou coulees. Ne pas utiliser un agent de ringage solide ou en forme de barre.

4. Absorber tout agent de ringage renverse avec un chiffon

Remplissage du distributeur humide.

La capacite du distributeur d'agent de ringage est de 5 oz

(150 mL). Dans des conditions normales, cette quantite devrait

durer I a 3 mois environ.

1. S'assurer que la porte du lave-vaisselle est completement

ouverte.

2. Tourner le bouton du distributeur a "Open" (ouvert) et le

so@ever.

A.....

BETTERDRYING B

[@11...................................! c

O dd

......

A. Bouton du distributeur

B. Indicateur

C. Fen_tre de rindicateur

3. Verser I'agent de ringage dans I'ouverture jusqu'a ce que

I'indicateur soit sur "Full" (plein). Prendre soin de ne pas trop

remplir. (Lorsque I'indicateur atteint le niveau marque "Add",

ajouter de I'agent de ringage.)

Full

Add

5. Remettre le bouton du distributeur darts I'ouverture et le

tourner a la position "Lock" (verrouillee).

R_glage de la quantit_ d'agent de rin_age

II est possible de regler la quantite d'agent de ringage liber6 Iors

du rin(_age final. Pour une majorite de types d'eau, le reglage

effectue a I'usine a 2 donnera de bons resultats. En cas d'eau

dure ou d'observation d'anneaux ou dep6ts de calcaire sur les

verres et la vaisselle, essayer un reglage plus eleve.

Lock

0

Ajustement du r_glage

1. Enlever le bouton du distributeur.

2. Tourner I'ajusteur a fleche a I'interieur du distributeur a la

position desiree, soit a la main, soit en inserant un tournevis &

lame plate au centre de la fleche et en tournant.

3. Replacer le bouton du distributeur.

L'eau chaude dissout et active le detergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage sans taches des verres. Pour

les meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Les charges peuvent ne pas

_tre lavees aussi bien si la temperature de I'eau est trop basse.

L'eau trop chaude peut rendre certaines saletes plus difficiles

enlever et emp6cher certains ingredients du detergent de faire

effet Si le chauffe-eau se trouve loin du lave-vaisselle, il peut _tre

necessaire de faire couler I'eau chaude au robinet le plus pres du

lave-vaisselle pour minimiser la quantite d'eau froide dans la

canalisation d'eau.

Contr61e de la temperature de reau

1.

2.

Laisser couler I'eau chaude par le robinet le plus proche du

lave-vaisselle pendant au moins 1 minute.

Placer un thermometre a viande ou a confiserie dans une

tasse a mesurer en verre.

3. Verifier la temperature sur le thermometre pendant que I'eau

coule dans la tasse.

66

Conseils d'efficacit_ suppl_mentaires

• Pour _conomiser de I'eau, de I'energie et du temps, ne pas

rincer la vaisselle avant de la placer dans le lave-vaisselle.

Utiliser la caracteristique de mise en marche differ6e pour

faire fonctionner votre lave-vaisselle en dehors des heures de

pointe. Les services publics Iocaux recommandent d'eviter

I'emploi intense d'energie & certaines heures du jour.

• Durant I'ete, faire fonctionner le lave-vaisselle la nuit pour

reduire I'accumulation de chaleur dans la cuisine durant la

journee.

• Utiliser un agent de rin(;age pour ameliorer le sechage.

• Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou & la section de rint_age

du programme seulement Iorsque cela s'impose.

Si votre domicile est equip6 d'un adoucisseur d'eau, vous

voudrez peut-_tre eviter de mettre le lave-vaisselle en marche

durant la regen6ration de I'adoucisseur, laquelle pourrait

entrafner une mauvaise performance de lavage.

_sb e_: ux de se ect ( _'_de pso!{i_a _ s}es

Selectionner le programme de lavage et les options desires. Ou

appuyer sur START/RESUME (mise en marche/reinitialisation)

pour utiliser le m_me programme et les m_mes options qu'au

programme anterieur.

REMARQUE : Si le dernier programme acheve etait un ringage,

le lave-vaisselle executera le dernier programme de lavage

complet et les options que vous avez choisies quand vous

appuyez sur START/RESUME (mise en marche/reinitialisation).

Le "Q" indique les 6tapes de chaque programme.

La consommation d'eau est indiquee en gallons am6ricains/litres.

Ces modeles sont conformes aux lignes directrices d'efficacite

energetique ENERGY STAR®.

La duree du programme inclut la duree de sechage. Un

asterisque ( * ) a c6te de la duree du programme, de Main Wash

(lavage principal), et de Final Rinse (ringage final) indique que la

duree du programme peut _tre plus Iongue selon la temperature

de I'eau entrant dans le lave-vaisselle.

IMPORTANT : Ces programmes a detecteurs peuvent durer

plusieurs heures selon le programme selectionne, la temperature

de I'eau, le niveau de salete, et la quantite de vaisselle detectee.

Smart Wash/lavage intelligent

Utiliser ce programme pour tousles types de saletes courantes

Iors du lavage d'une charge de vaisselle complete ou partielle.

Durant le programme, les detecteurs determineront la

temperature de I'eau, la duree de lavage et la quantite d'eau en

fonction du niveau de salete et la quantite de vaisselle & laver.

Lors du lavage principal, I'action de lavage fera des pauses

repetees pendant quelques secondes.

Utiliser les deux sections du distributeur de

detergent Iors du lavage d'une charge complete

de vaisselle sale.

Utiliser une seule section du distributeur de

detergent Iors du lavage de charges partielles de

vaisselle I_g_rement sale.

Charge Quan- Pr6- Lavage Rin- Rin- S_- Dur_e Con-

de vais- tit_ de lavage prim qage qage chage rnoy- som-

selle d_bris cipal* ou vi- final* enne* raation

dange (rain) d'eau

t(gal/L)

Vais- • • • • • 145" 6,6-7,5/

selle 145°F Rin- 140°F 25,0-28,4

tres (63°0) _age (6O°C)

sale

Corn- Vais- • • • • • 115" 5,6/21,2

plete selle 119°F Vi- 140°F

racy. (48°0) dange (60°0)

sale

Vais- • • • • 105" 4,3/16,3

selle 115°F Vi- 140°F

peu (46°0) dange (60°0)

sale

Vais- • • • • • 130" 5,6-6,5/

selle 145°F Vi- 140°F 21,2-24,6

tres (63°0) dange (60°0)

sale

Par- Vais- • • • • • 105" 5,6/21,2

tielle selle 119°F Vi- 140°F

racy. (48°0) dange (60°0)

sale

Vais- • • • • 105" 4,3/16,3

selle 115°F Vi- 140°F

peu (46°0) dange (60°0)

sale

Pots Pans/Casseroles

Utiliser ce programme pour les marmites, casseroles et la

vaisselle ordinaire tres sales et Iorsque I'eau est dure**.

Utiliser les deux sections du distributeur de

detergent.

Pr_- Lavage Pr6- Rin- S_- Dur6e Con-

lavage principal* rin£aget gage chage rnoyenne* sora-

final* (rain) mation

d_eau

(gal/L)

•••••125" 6,9-7,8/

140 °F 140 °F 26-30

(60°C) (60°C)

67

Normal Wash/lavage normal

Utiliser ce programme pour des charges comportant des

quantites normales de debris alimentaires. (L'etiquette de

consommation d'energie est basee sur ce programme.) Lors du

lavage principal, I'action de lavage fera des pauses repetees

pendant quelques secondes.

Utiliser les deux sections du distributeur de

d_tergent.

Pr_- Lavage Pr_- Rin- S_- Dur_e Con-

lavage principal* rinqagel" gage chage rnoyenne* sore-

final* (rnin) mation

d'eau

(gal/L)

•••••110" 4,3-7,8/

If5°F 140°F 16-30

(46°0) (60°0)

Fast Wash/lavage rapide

Utiliser ce programme pour un lavage rapide pour nettoyer la

vaisselle avant une reception. Le sechage avec linge de

vaisselle peut _tre necessaire. Ce programme prend

exactement 30 minutes.

Utiliser la section principale du distributeur de

d_tergent.

Pr_- Lavage Pr_- Rin- S_- Dur_e Con-

lavage principal rin_agel" gage chage (min) sore-

final mation

d'eau

(gal/L)

•••• 30 6,9/26

tUne petite quantite d'eau circule dans la pompe pour eliminer

les saletes entre le lavage principal et le ringage final.

*Si la temperature de I'eau a I'entree est inferieure a la

temperature recommandee ou si la vaisselle est tres sale, le

programme compensera automatiquement en ajoutant du

temps, de la chaleur et de I'eau si necessaire.

**L'eau est dure Iorsqu'elle comporte 7 grains par gallon U.S. ou

plus.

REMARQUE : Le detecteur incorpore au lave-vaisselle contr61e

le degre de salet& La duree du programme et/ou la

consommation d'eau peuvent varier etant donne que le detecteur

rajuste le programme pour assurer des performances de lavage

optimales.

1. Entrouvrir la porte avec precaution pour interrompre le

programme. Attendre que I'action d'aspersion s'arr_te avant

d'ouvrir la porte pour acceder au tableau de commande.

2. Appuyer sur CANCEL/DRAIN (annulation/vidange). Le temoin

Cancel (annulation) s'allume.

3. Fermer la porte. Le lave-vaisselle commence une vidange de

2 minutes (si necessaire). Laisser le lave-vaisselle se vidanger

completement. Le temoin s'eteint apres 2 minutes.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL/DRAIN (annulation/

vidange) pour arr_ter la vidange. Ne pas oublier de vidanger le

lave-vaisselle avant de commencer un nouveau programme.

Pour annuler les indicateups

Appuyer sur CANCEL!DRAIN (annulation/vidange) avant de

mettre le lave-vaisselle en marche pour effacer toutes les options

et tousles programmes.

Au coups de la premiere minute d'un programme

1. Ouvrir la porte. Le temoin lumineux Start/Resume (mise en

marche/reinitialisation) commence a clignoter.

2. Appuyer sur une nouvelle touche de programme et/ou

options.

3. Verifier les distributeurs de detergent. IIs doivent _tre bien

remplis pour le nouveau programme.

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation) et bien fermer la porte.

Apr_s la premiere minute d'un programme

1. Entrouvrir la porte avec precaution pour interrompre le

programme. Attendre que I'action d'aspersion s'arr_te avant

d'ouvrir la porte pour acceder au tableau de commande.

2. Appuyer sur CANCEL!DRAIN (annulation/vidange). Le temoin

Cancel (annulation) s'allume.

3. Fermer la porte. Le lave-vaisselle commence une vidange de

2 minutes (au besoin). Laisser le lave-vaisselle evacuer I'eau

completement. Le temoin s'eteint apres 2 minutes.

REMARQUE : Si le lave-vaisselle n'a pas besoin d'etre

vidange, le temoin s'eteint.

4.

5.

6.

Ouvrir la porte. Appuyer sur une nouvelle touche de

programme et/ou options.

Verifier les distributeurs de detergent. IIs doivent _tre bien

remplis pour le nouveau programme.

Appuyer sur START/RESUME (mise en marche/

reinitialisation) et bien fermer la porte.

REMARQUE : Si la porte n'est pas fermee dans les

3 secondes apres que I'on a appuye sur Start/Resume,

appuyer a nouveau sur START/RESUME (mise en marche/

reinitialisation).

On peut ajouter un article n'importe quand avant le debut du

lavage principal, Ouvrir la porte et verifier le distributeur de

detergent, Si le distributeur de detergent est encore ferme, on

peut ajouter des articles.

Pour ajouter des articles

1. Ouvrir legerement la porte pour arr_ter le programme.

Attendre I'arr_t des bras d'aspersion avant d'ouvrir la porte.

Le temoin lumineux Start (mise en marche) commence

clignoter.

2. Ouvrir la porte. Si le couvercle du distributeur de detergent

est encore ferme, ajouter I'article.

3. Appuyer sur START/RESUME (mise en marche/

reinitialisation) et bien fermer la porte.

REMARQUE : Si la porte n'est pas fermee dans les

3 secondes apres que I'on a appuye sur Start/Resume,

appuyer a nouveau sur START/RESUME (mise en marche/

reinitialisation).

68

II est possible de personnaliser les programmes en appuyant sur

une option. Si on change d'idee, appuyer de nouveau sur I'option

pour I'annuler ou selectionner une option differente si desir&

Vous pouvez changer une option en tout temps avant que

I'option choisie ne commence. Par exemple, vous pouvez

appuyer sur une option de sechage sans chaleur en tout temps

avant que le sechage commence.

Appuyer sur START/RESUME (mise en marche/reinitialisation)

pour utiliser le m_me programme et les m_mes options que dans

le programme de lavage prec6dent.

REMARQUE :Si le dernier programme termine etait un

programme de ringage, quand vous appuyez sur START/

RESUME (mise en marche/reinitialisation), le lave-vaisselle

execute le dernier programme complet de lavage et les dernieres

options.

TURBOZONETM wash option/

Option de lavage TURBOZONETM

Selectionner cette option pour activer les jets d'aspersion

TURBOZONETM et fournir une aspersion intensifiee a I'arriere du

panier inferieur. L'option de lavage TURBOZONETM procure une

action de lavage concentree pour les po_les, casseroles, etc.

auxquelles adherent des residus alimentaires tres incrustes.

Cette option peut ajouter de la chaleur et accroftre la duree de

lavage du programme.

REMARQUE :TURBOZONETM est une option avec les

programmes de lavage SMART WASW M(lavage intelligent), Pots

Pans (casseroles) et Normal.

IMPORTANT :

• Charger les po_les et casseroles en les orientant vers les jets

d'aspersion TURBOZONETM a I'arriere du panier inferieur.

Incliner les articles vers I'arriere du panier pour maximiser la

surface atteinte par les jets. Une seule rangee d'articles a la

fois peut _tre orientee vers les jets d'aspersion

TURBOZONETM. Empiler, faire se chevaucher ou imbriquer les

articles emp_chera les jets d'aspersion TURBOZONETM

d'atteindre toutes les surfaces.

• Pour optimiser I'aspersion, eviter de placer le panier

couverts ou d'autres articles qui pourraient interferer avec la

rotation du jet d'aspersion TURBOZONETM.

Desactiver I'option de lavage TURBOZONETM si I'on ne charge

pas d'articles pour cette option. Avec I'option de lavage

TURBOZONETM, il convient de toujours respecter les

recommandations de remplissage de detergent pour des

conditions de salete intense. (Voir "Quantite de detergent

utiliser" dans la section "Distributeur de detergent".)

Vue lat_rale de lazone de lavage TURBOZONETM

Hi Temp/haute temperature

Selectionner cette option pour augmenter la temperature de I'eau

durant les portions de lavage du programme. Hi Temp wash

(lavage a haute temperature) augmente la temperature de I'eau

145°F (63°C), dans le lavage principal. Le chauffage de I'eau aide

ameliorer les resultats de lavage. La fonction Hi Temp wash

(lavage a haute temperature) est utile Iorsque les charges

contiennent des residus alimentaires tres incrustes.

Cette option peut ajouter de la chaleur et du temps de lavage au

programme.

REMARQUE :Hi Temp wash (lavage a haute temperature) est

une option avec les programmes SMART WASH TM (lavage

intelligent), Pots Pans (casseroles) et Normal Wash (lavage

normal).

Sani Rinse/rin_age sanitaire

Choisir cette option pour augmenter la temperature de I'eau

durant le ringage final a environ 155°F (68°C). L'option Sani Rinse

augmente la chaleur et la duree du programme. Ce ringage

haute temperature assainit la vaisselle et la verrerie

conformement a la norme 184 NSF/ANSI pour les lave-vaisselle

residentiels. Les lave-vaisselle residentiels certifies ne sont pas

destines pour les etablissements alimentaires autorises.

REMARQUE :Sani Rinse est une option avec les programmes

SMARTWASH TM (lavage intelligent), Pots Pans (casseroles), et

Normal Wash (lavage normal). Seuls ces programmes

d'assainissement ont ete congus pour repondre aux exigences

NSF/ANSI.

Heated Dry/s_chage avec chaleur

Uoption Heated Dry (sechage avec chaleur) combinee &

I'utilisation d'un agent de ringage vous donnera d'excellents

resultats de sechage. L'energie requise pour utiliser Heated Dry

(sechage avec chaleur) ne coQte que quelques cents par

programme. Heated Dry (sechage avec chaleur) est active quand

le temoin sur le bouton Heated Dry (sechage avec chaleur) est

allum& S'assurer de bien charger les articles en plastique dans le

panier superieur pour eviter de les endommager.

Uoption Heated Dry peut _tre annulee en appuyant sur HEATED

DRY (sechage avec chaleur); le temoin lumineux s'eteint alors.

Cependant, certains articles dans le lave-vaisselle ne seront pas

secs & la fin du programme.

REMARQUE : L'option Heated Dry (sechage avec chaleur) est

utilisee dans tousles programmes & I'exception de Fast Wash

(lavage rapide) et Quick Rinse (ringage rapide).

69

Lock On/verrouillage

Activer le verrouillage des commandes pour prevenir I'utilisation

non intentionnelle du lave-vaisselle entre les programmes.

Lorsque I'indicateur Lock On (verrouillage) est allume, toutes les

commandes sent desactiv6es.

REMARQUE : On peut ouvrir la porte du lave-vaisselle Iorsque

les commandes sent verrouillees.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche HEATED DRY (sechage avec chaleur)

pendant 4 secondes. L'indicateur Lock On (verrouillage) s'allume.

Lorsqu'on appuie sur une touche alors que les commandes du

lave-vaisselle sent verrouillees, I'indicateur clignote 3 fois.

REMARQUE : Si I'option Heated Dry (sechage avec chaleur) est

selectionn6e, le temoin s'eteint temporairement jusqu'a ce que

Lock On (verrouillage) s'allume.

Pour d_verrouiller les commandes du lave-vaisselle

Appuyer sur la touche HEATED DRY (sechage avec chaleur)

pendant 4 secondes. L'indicateur lumineux s'eteint.

4 Hour Delay/d_lai de 4 heures

Choisir cette option pour mettre en marche le lave-vaisselle plus

tard ou en dehors des heures de pointe. Vous pouvez ajouter des

articles a la charge a tout moment pendant le delai. Apr_s avoir

ajoute des articles, appuyer sur START/RESUME (mise en

marche/reinitialisation). S'assurer que la porte est verrouillee

sinon la mise en marche diff@ee n'aura pas lieu.

Pour diff_rer la mise en marche

1. Appuyer sur le bouton de delai pour choisir le nombre

d'heures differ6es.

2. Choisir un programme de lavage et des options.

3. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

Le lave-vaisselle commence le programme apres le nombre

d'heures selectionne.

REMARQUES :

• Pour annuler la mise en marche differee et le programme,

appuyer sur CANCEL/DRAIN (annulation/vidange).

• Pour annuler la mise en marche diff@ee et mettre le

programme en marche, appuyer sur START/RESUME (mise

en marche/reinitialisation).

• Si la porte n'est pas fermee dans les 3 secondes apres que

I'on a appuye sur Start/Resume, appuyer a nouveau sur

START/RESUME (mise en marche/reinitialisation).

6S_ %_¢%@yfi_'%<_y$csss

On peut suivre la progression du programme du lave-vaisselle en

v@ifiant les indicateurs d'etat d'avancement du programme.

• ® o

WASHING DRYING CLEAN

REMARQUE : Les caracteristiques de votre lave-vaisselle

peuvent differer de celles qui sont illustrees ici.

Clearv'propre

L'indicateur Clean (propre) s'allume Iorsque le programme

selectionne est termine. Le temoin lumineux s'eteint Iorsqu'on

appuie sur un bouton ou qu'on ferme la porte.

Sanitized/assainissement

Lorsqu'on selectionne I'option Sani Rinse, I'indicateur Sanitized

(assainissement) s'allume des que ce programme est termine. Si

le lave-vaisselle n'a pas bien assaini la vaisselle, le temoin

clignote & la fin du programme. Ceci peut se produire si le

programme est interrompu ou si la temp@ature de I'eau a I'entree

est trop basse. Le temoin lumineux s'eteint Iorsqu'on appuie sur

un bouton ou qu'on ferme la porte.

L'event actif reduit les bruits de remplissage et de lavage du lave-

vaisselle. L'event se ferme apres la mise en marche du

programme pour attenuer les bruits. Une fois que le programme

est termine et que la vaisselle a refroidi pendant plusieurs heures,

I'event s'ouvre. Ceci emp_che toute condensation de vapeur

d'eau sur le comptoir. Entre les programmes, I'event reste ouvert

pour que I'air circule, reduisant la formation d'odeurs.

REMARQUE : Un leger bruit se fait entendre Iorsque le couvercle

se ferme et s'ouvre. Ceci est normal.

Le dispositif de protection contre le d@bordement (au coin avant

droit de la cure du lave-vaisselle) empSche le lave-vaisselle de

d@border. II faut qu'il soit en place pour que le lave-vaisselle

fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui puissent

emp@cher le dispositif de monter ou de descendre.

70

LAVAGE D'ARTICLES SPECIAUX

En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner s'il est lavable au lave-vaisselle.

Materiau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents peuvent

affecter la finition de I'aluminium anodis&

Aluminium

jetable

Non

Ne pas laver les plats d'aluminium

jetables au lave-vaisselle. IIs risquent de

se deplacer durant le lavage et de

transf@er des marques noires & la

vaisselle eta d'autres articles.

Bouteilles et

cannettes

Non

Laver manuellement les bouteilles et

cannettes. Les etiquettes peuvent se

detacher dans le lave-vaisselle et

obstruer les orifices des bras d'aspersion

ou la pompe, et reduire la performance de

lavage.

Fonte Non

La patine sera eliminee et la fonte

rouillera.

Porcelaine/gres Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La

decoration des articles antiques, peints

la main ou I'emaillage peut se deteriorer.

Les dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui

Consulter toujours les recommandations

du fabricant avant le lavage. Apres

plusieurs lavages, la solution de detergent

peut attaquer certains types de cristal au

plomb.

Or Non

Les couverts dores subiront un

changement de couleur.

Verre Oui

Le verre opaque jaunit apres de

nombreux lavages au lave-vaisselle.

Coutellerie & Non

manche creux Les manches de certains couteaux sont

fixes & la lame au moyen d'un adhesif qui

peut se degager lots du lavage au lave-

vaisselle.

Mat_riau Lavable au lave-vaisselle?/

Comrnentaires

Etain, laiton, bronze Non

L'eau chaude et les detergents peuvent

modifier la couleur et la finition.

Plastiques jetables Non

Ce mat@iau ne peut resister aux effets

de I'eau chaude et des detergents.

Plastiques Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La capacite

de resister aux temperatures elev6es et

aux detergents varie parmi les articles en

plastique. II est recommande que les

articles legers tels que les couvercles et

les plats a beurre soient places dans le

panier sup@ieur seulement. Des articles

robustes tels que les accessoires de

glaciere et plateaux de chaise haute

peuvent _tre places dans le panier

inferieur. Lors du lavage d'articles en

plastique dans le panier inf@ieur, il est

recommande que le sechage a I'air soit

utilis&

Acier inoxydable

Argent sterling ou

plaque

Oui

Si le lavage n'est pas effectue

immediatement, executer un programme

de ringage. Le contact prolonge avec des

residus alimentaires contenant sel,

vinaigre, produits laitiers ou jus de fruit

peut endommager la finition.

Oui

Si le lavage n'est pas effectue

immediatement, executer un programme

de rin(_age. Le contact prolonge avec des

residus alimentaires contenant sel, acide

ou sulfide (oeufs, mayonnaise et fruits de

met) peut endommager la finition.

Fer blanc Non

Possibilite de rouille.

Ustensiles de bois Non

Laver manuellement. Consulter toujours

les recommandations du fabricant avant

le lavage. Le bois non traite peut se

deformer, se fissurer ou perdre sa finition.

®

71

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de I'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un tinge doux, humide

ou une eponge et un detergent doux pour nettoyer les surfaces

exterieures du lave-vaisselle et preserver son aspect de

produit neuf. Si I'ext_rieur du lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est recommande.

Nettoyage de I'int_rieur

Les composes min_raux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanch&tre sur les surfaces

interieures, particulierement juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant

qu'elles aient refroidi. Porter des gants de caoutchouc. Ne pas

utiliser un produit de nettoyage autre que le detergent pour lave-

vaisselle car cela pourrait provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une p&te avec un detergent pour lave-vaisselle en poudre

sur une eponge humide et nettoyer.

OU

Utiliser un detergent liquide pour lave-vaisselle automatique, et

nettoyer avec une eponge humide.

OU

Voir la methode de rin(;age au vinaigre & la section "Taches et

films sur la vaisselle" a "Depannage".

REMARQUE : Effectuer un programme de lavage normal avec

detergent apres avoir nettoye I'interieur.

Verifier le dispositif anti-refoulement Iorsque votre lave-vaisselle

ne se vidange pas bien.

Certains codes de plomberie provinciaux ou Iocaux exigent

I'installation d'un dispositif anti-refoulement entre un lave-

vaisselle encastre et le systeme de canalisation du domicile. Si

un tuyau d'evacuation du domicile est bouche, le dispositif anti-

refoulement protege votre lave-vaisselle centre un refoulement

de I'eau.

Le dispositif anti-refoulement se trouve habituellement sur le

dessus de I'evier ou du comptoir pres du lave-vaisselle. Pour

commander un dispositif anti-refoulement, composer le

1-800-4-MY-HOME ®.Demander le numero de piece 300096.

REMARQUE : Le dispositif anti-refoulement est un article de

plomberie externe qui ne fait pas partie de votre lave-vaisselle. La

garantie fournie avec votre lave-vaisselle ne couvre pas les coQts

de service directement associes au nettoyage ou a la reparation

d'un dispositif anti-refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement pour

assurer la vidange adequate de votre lave-vaisselle. Suivre les

instructions de nettoyage fournies par le fabricant. Pour la

plupart des types, il suffit de soulever le couvercle chrome, de

devisser le capuchon de plastique, puis de verifier s'il y a une

accumulation de salete. Nettoyer au besoin.

Remisage pour I'_t_

Proteger le lave-vaisselle au cours des mois d'ete en fermant

I'approvisionnement d'eau et en deconnectant le lave-vaisselle

de I'alimentation electrique.

Hiv_dsation du lave-vaisselle

Proteger le lave-vaisselle et le domicile contre les dommages par

I'eau, attribuables au gel des conduits d'eau. Si le lave-vaisselle

est laisse dans une residence saisonniere ou risque d'etre

expose a des temperatures pres du degre de congelation, faites

hiveriser le lave-vaisselle par un technicien de service agree.

72

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici; elles pourraient vous _viter le coOt d'une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

•Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme

La porte est-elle bien fermee et enclenchee?

A-t-on selectionne le bon programme? Consulter "Tableaux

de selection de programmes".

Le lave-vaisselle est-il alimente par le courant electrique? Un

fusible est-il grille ou un disjoncteur s'est-il declenche?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

Le moteur s'est-il arr_t6 par suite d'une surcharge? Le

moteur se reactive automatiquement apres quelques

minutes. S'il ne se remet pas en marche, contacter le service

de depannage.

Le robinet d'arr_t (le cas echeant) est-il ouvert?

II est normal pour certains programmes de faire des pauses

rep6t6es pendant quelques secondes Iors du programme de

lavage.

•Le t_moin lumineux START/RESUME (mise en marche/

r_initialisation) clignote

La porte a-t-elle ete ouverte durant le programme ou le

courant electrique a-t-il et6 interrompu? Le temoin Start/

Resume clignote Iors de I'ouverture de la porte durant un

programme ou est susceptible de clignoter en cas de

coupure de courant. Appuyer sur START/RESUME (mise en

marche/reinitialisation) pour remettre le programme en

marche. S'assurer que la porte est bien fermee et verrouillee.

REMARQUE : Sur les modeles & commandes sur le dessus,

si la porte n'est pas fermee dans les 3 secondes apres que

I'on a appuye sur Start/Resume, appuyer & nouveau sur

START/RESUME (mise en marche/reinitialisation).

•Le t_moin lumineux Clean (propre) clignote

II y a eu un dysfonctionnement du lave-vaisselle. Appeler le

service.

•Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre le debordement peut-il

monter et descendre librement? Appuyer dessus pour le

liberer.

•La dur_e d'ex_cution du programme semble _tre trop

Iongue

L'eau fournie au lave-vaisselle est-elle suffisamment chaude?

Le lave-vaisselle fonctionne plus Iongtemps durant le

chauffage de I'eau. Voir la section "Conseils d'efficacite pour

le lave-vaisselle".

Une periode d'attente s'ajoute automatiquement dans

certains programmes de lavage et de ringage jusqu'& ce que

I'eau atteigne la temperature correcte.

•R_sidus d'eau darts le lave-vaisselle

Le programme est-il acheve?

A-t-on retire le bouchon d'ejection du broyeur de dechets au

cours de I'installation? (Voir "Installation du tuyau

d'evacuation" dans les Instructions d'installation.)

R_sidus de d_tergent dans la section avec couvercle du

distributeur

Le programme est-il termine?

Le detergent fait-il des grumeaux? Remplacer le detergent au

besoin.

Le panier inferieur est-il installe correctement avec les butees

(sur certains modeles) a I'avant? Voir la section "Pieces et

caracteristiques". Reinstaller le panier au besoin.

•Apparition d'un r_sidu blanc aI'avant du panneau d'acc_s

A-t-on utilise une quantite excessive de detergent? Voir la

section "Distributeur de detergent".

La marque de detergent utilisee produit-elle trop de mousse?

Essayer une marque de detergent differente pour reduire le

moussage et eliminer I'accumulation.

•Odeur darts le lave-vaisselle

La vaisselle est-elle lavee seulement tous les 2 ou 3 jours?

Executer un programme de rin(_age une ou deux fois par jour

jusqu'a ce qu'une charge complete soit accumulee.

Le lave-vaisselle a-t-il une odeur de plastique neuf? Faire un

ringage au vinaigre tel que decrit dans la section "Taches et

films sur la vaisselle".

Condensation sur le comptoir de la cuisine (modUles

encastr_s)

Le lave-vaisselle est-il aligne avec le dessus du comptoir?

L'humidite sortant de I'event de la console du lave-vaisselle

peut se former sur le comptoir. Voir les instructions

d'installation pour plus de renseignements.

Le panier inf_rieur ne glisse pas compl_tement dans le

lave-vaisselle

Verifier que les articles charges pour I'option de lavage

TURBOZONETM ne se sont pas deplaces. Charger a nouveau

pour emp_cher les articles d'interferer avec les jets ou bras

d'aspersion. (Voir "Chargement du panier inferieur".)

73

Vaissellepascompletementnettoy_e

•R_sidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? Voir la section

"Chargement du lave-vaisselle".

La temperature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait 6tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tres sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

L'eau que vous utilisez est-elle dure? II se peut que vous ayez

besoin d'augmenter la quantite de detergent que vous

utilisez. Consulter la section "Distributeur de detergent". II se

peut egalement que vous ayez besoin de changer et de

choisir un detergent avec un contenu de phosphore

de 8,7 %.

Y a-t-il des grumeaux de detergent dans le distributeur?

Utiliser uniquement un detergent frais. Ne pas laisser le

detergent pendant plusieurs heures dans un distributeur

humide. Nettoyer le distributeur Iorsqu'il s'y trouve des

grumeaux de detergent.

La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des

etiquettes de bouteilles et de cannettes?

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si vous avez des questions au sujet de la

pression de votre eau, appeler un plombier qualifie agre6.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne pas utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents recommandes

pour lave-vaisselle.

•La vaisselle dans la zone de lavage TURBOZONE TM n'est

pas propre

La vaisselle est-elle chargee face aux jets d'aspersion

TURBOZONETM?Charger les surfaces sales de la vaisselle

face a I'arriere du lave-vaisselle, vers les jets d'aspersion

TURBOZONETM. Incliner la vaisselle vers I'arriere pour que

I'eau puisse couler des surfaces et pour que le bras

d'aspersion inferieur puisse laver I'article par le dessous.

REMARQUE : Les articles charges peuvent se deplacer

Iorsque les paniers sent pousses a I'interieur du lave-

vaisselle. Verifier que les articles n'interferent pas avec les

bras d'aspersion, le tube d'alimentation d'eau ou les jets

d'aspersion TURBOZONETM.

Les articles sont-ils places sans chevauchement? Charger les

articles en une seule rangee de profondeur sans

chevauchement afin que les jets d'aspersion TURBOZONETM

puissent atteindre toutes les surfaces.

Les jets d'aspersion TURBOZONETM peuvent-ils effectuer

librement leur rotation? Verifier qu'aucun article n'interfere

avec la rotation des jets d'aspersion.

Presence de taches sur la vaisselle

•Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration elevee

de mineraux? Le conditionnement de I'eau de rin(_age final

avec un agent de rin(_age liquide favorise I'elimination des

taches et films. Veiller a ce que le distributeur soit toujours

rempli d'un agent de ringage.

La temperature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent efficace? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tr_s sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si vous avez des questions au sujet de la

pression de votre eau, appeler un plombier qualifie agree.

REMARQUE : Pour eliminer les taches et films sur la

vaisselle, essayer un ringage avec de I'eau vinaigree. Cette

methode ne devrait _tre utilisee qu'occasionnellement. Le

vinaigre est un acide et son utilisation trop frequente pourrait

endommager le lave-vaisselle.

1. Laver et rincer la vaisselle. Utiliser le sechage a I'air ou

une option de sechage economique. Enlever tous les

couverts ou articles metalliques.

2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une

tasse a mesurer en verre ou lavable au lave-vaisselle dans

le panier inferieur.

3. Faire executer au lave-vaisselle un programme de lavage

complet et un sechage a I'air. Ne pas utiliser de detergent.

Le vinaigre se melangera a I'eau de lavage.

Film de silice ou attaque (le film de silice est un d_p6t

blanc irise; I'attaque produit I'apparence d'un film

translucide)

II y a parfois une reaction chimique de I'eau avec certains

types de verres. Ceci est habituellement imputable

certaines combinaisons d'eau douce ou adoucie, solution de

lavage alcaline, rin(_age insuffisant, chargement excessif du

lave-vaisselle, et la chaleur de sechage. II peut _tre

necessaire de laver manuellement ces articles pour eliminer

completement le probleme.

74

Pour ralentir ce processus, utiliser la quantite minimale de

detergent par charge. Consulter la section "Distributeur de

detergent". Utiliser un agent de ring;age liquide, et ne pas trop

charger le lave-vaisselle pour permettre un ring;age & fond. II

n'est pas possible d'eliminer le film de silice ou I'effet de

I'attaque chimique qui demeurent en permanence. Ne pas

utiliser un sechage avec chaleur.

• Taches blanches sur les ustensiles de cuisson

rev_tement anti-adhesif

Le detergent du lave-vaisselle a-t-il elimin6 la patine? Gen6rer

une nouvelle patine apres le lavage au lave-vaisselle.

•Taches marron sur la vaisselle et les surfaces internes du

lave-vaisselle

L'eau comporte-t-elle une concentration de fer elevee? Laver

de nouveau la vaisselle apres avoir verse 1 a 3 c. a the

(5-15 mL) de cristaux d'acide citrique dans la section fermee

du distributeur de detergent. Ne pas utiliser de detergent.

Executer ensuite un programme de lavage Normal avec

detergent. Si ce traitement est necessaire plus frequemment

qu'a intervalles de deux mois, on recommande I'installation

d'un dispositif d'elimination du fer.

•Marques noires ou grises sur la vaisselle

Des articles d'aluminium frottent-ils contre la vaisselle durant

le lavage? Les articles d'aluminium jetables peuvent se briser

dans le lave-vaisselle et causer des marques. Laver ces

articles a la main. Pour eliminer les marques d'aluminium,

employer un produit de nettoyage moyennement abrasif.

•Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il

y a une quantite considerable de residus alimentaires a base

de tomates? Les taches peuvent se dissiper graduellement

la Iongue. L'utilisation frequente du sechage avec chauffage

peut ralentir le processus de dissipation des taches. Les

taches n'affectent pas la performance du lave-vaisselle. Pour

reduire le risque de formation de taches, utiliser

regulierement un programme de ring;age et un sechage a Fair

ou une option de sechage economique.

Vaisselle pas compl_tement s_che

•La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il ete charge de maniere a permettre un

drainage adequat de I'eau? Ne pas charger excessivement.

Voir la section "Chargement du lave-vaisselle". Utiliser un

agent de ring;age liquide pour accelerer le sechage.

Les articles de plastique sont-ils humides? II est souvent

necessaire de secher les articles de plastique avec une

serviette.

Le distributeur d'agent de ring;age est-il vide? Voir la section

"Distributeur d'agent de ring;age".

A-t-on utilise un sechage a I'air? Utiliser une option de

sechage avec chauffage pour une vaisselle plus seche.

Vaisselle endommag_e au cours d'un programme

•I_caillagede la vaisselle

A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et

qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser

I'ecaillage en deplag;ant lentement les paniers.

REMARQUE : Les antiquites, le cristal tres mince et certains

types de porcelaine et de verre peuvent _tre trop delicats

pour le lavage automatique. Laver a la main.

Bruits

•I_mission de bruits de broyage ou de bourdonnement

Un objet dur a penetr6 dans le module de lavage (sur certains

modeles). Le bruit devrait cesser apres le broyage de I'objet.

Si le bruit persiste apr_s un programme complet, faire un

appel de service.

Uext_deur du lave-vaisselle est sale ou marqu_

•Marques, taches ou r_sidus sur I'ext_rieur du lave-

vaisselle

Avez-vous nettoye le lave-vaisselle avec un detergent doux et

un chiffon ou avez-vous utilise un nettoyant pour acier

inoxydable sur les modeles a exterieur en acier inoxydable?

Dans la plupart des cas, il suffit d'utiliser un linge doux,

humide ou une eponge et un detergent doux pour nettoyer

les surfaces exterieures du lave-vaisselle et preserver son

aspect de produit neuf. Si I'exterieur de votre lave-vaisselle

est en acier inoxydable, un nettoyant pour acier inoxydable

est recommande.

75

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-4694663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase aprotection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en fran£ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

8580320

@2006 Sears Brands, LLC

R " TM SM •

® Registered Trademark /Trademark / Service Mark of Sears Brands, LLC

TM • SM

® Marca Registrada /Marca de comerclo /Marca de Servicio de Sears Brands, LLC

TM

J J Marque de service de Sears Brands, LLC

®Marque deposee /Marque de commerce /SM •

6/06

Printed in U.S.A.

Impreso en EE. UU.

Imprim_ aux E.-U.
