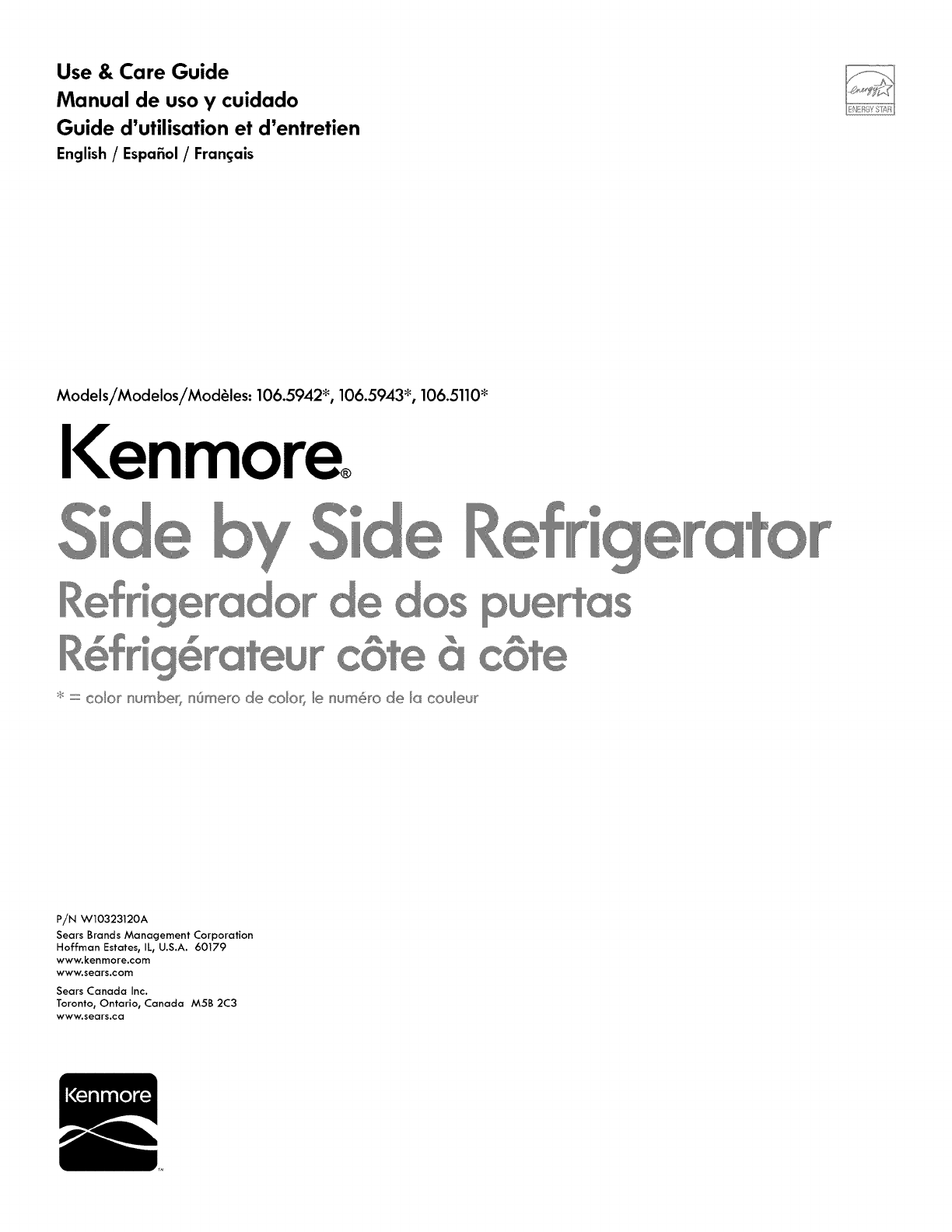

Use & Care Guide

Manual de uso y cuidado

Guide d'utilisation et d'entretien

English /Espafiol /Fran_ais

Models/Modelos/Mod_les: 106.5942% 106.5943% 106.5110_

I<enmore

@ @ @

,,,,zcolor number, n@nero de colo_, le num@o de la couleur

P/N W10323120A

Sears Brands Management Corporation

Hoffman Estates, IL, U.S.A. 60179

www.kenmore.com

www.sears.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

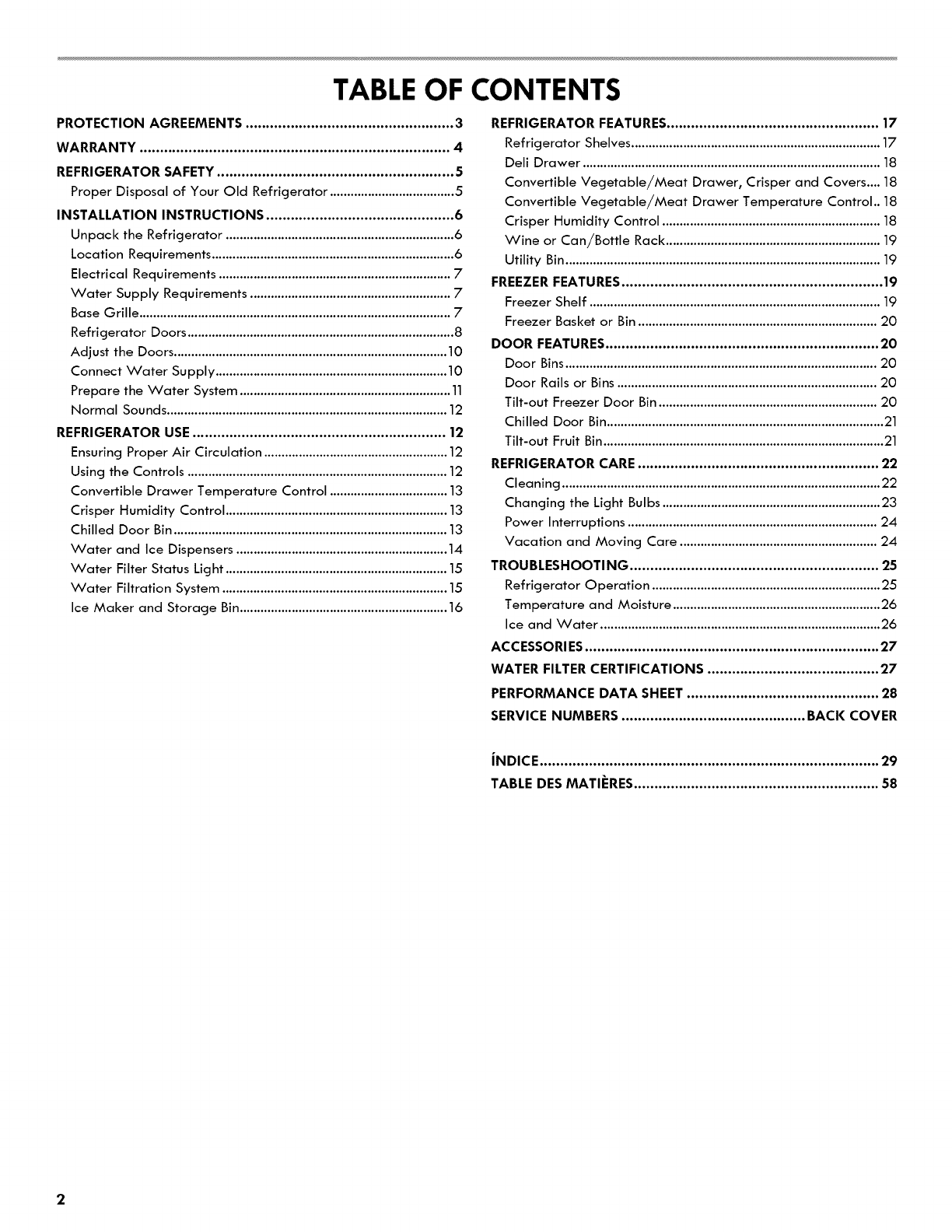

TABLEOF CONTENTS

PROTECTION AGREEMENTS ................................................... 3

WARRANTY ............................................................................ 4

REFRIGERATOR SAFETY .......................................................... 5

Proper Disposal of Your Old Refrigerator .................................... 5

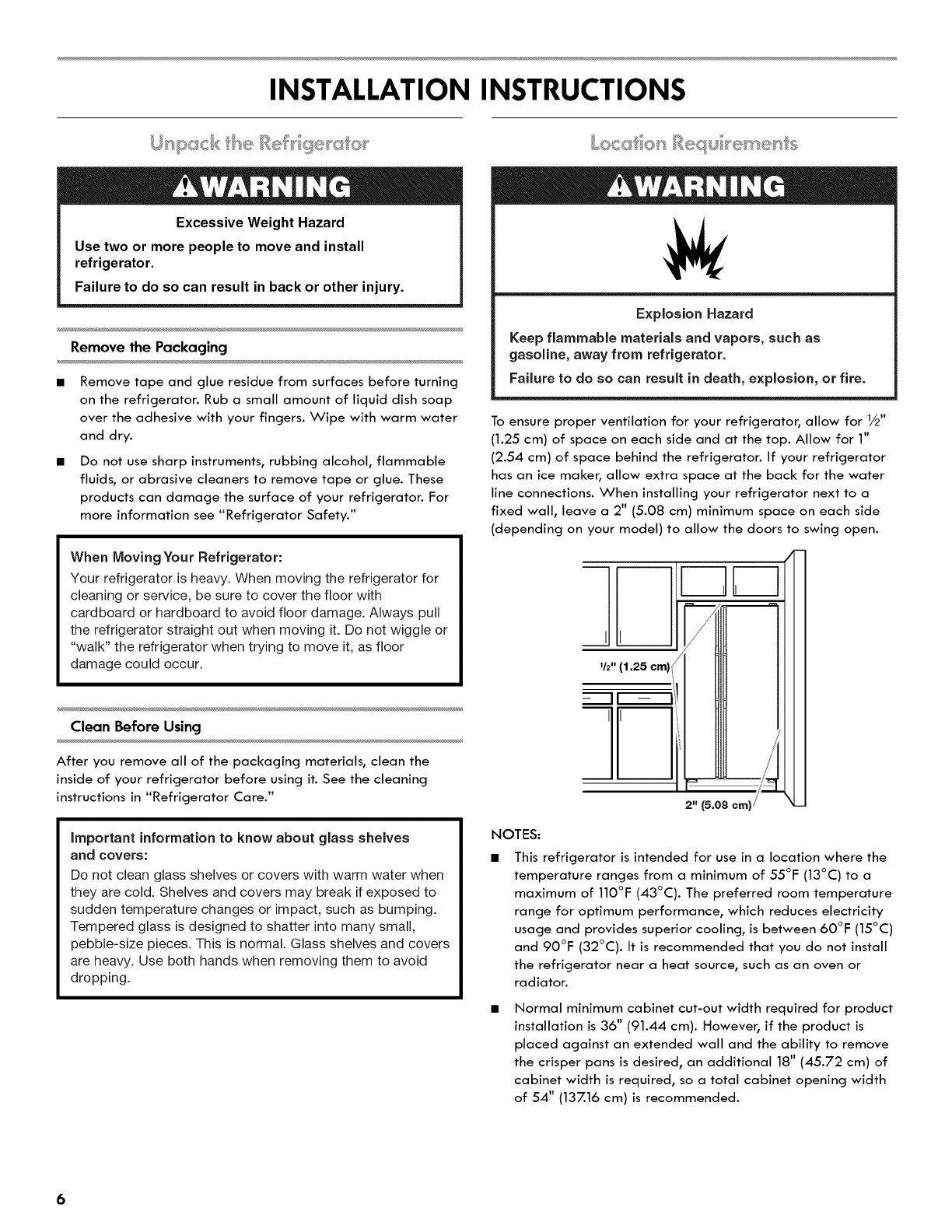

INSTALLATION INSTRUCTIONS .............................................. 6

Unpack the Refrigerator .................................................................. 6

Location Requirements ...................................................................... 6

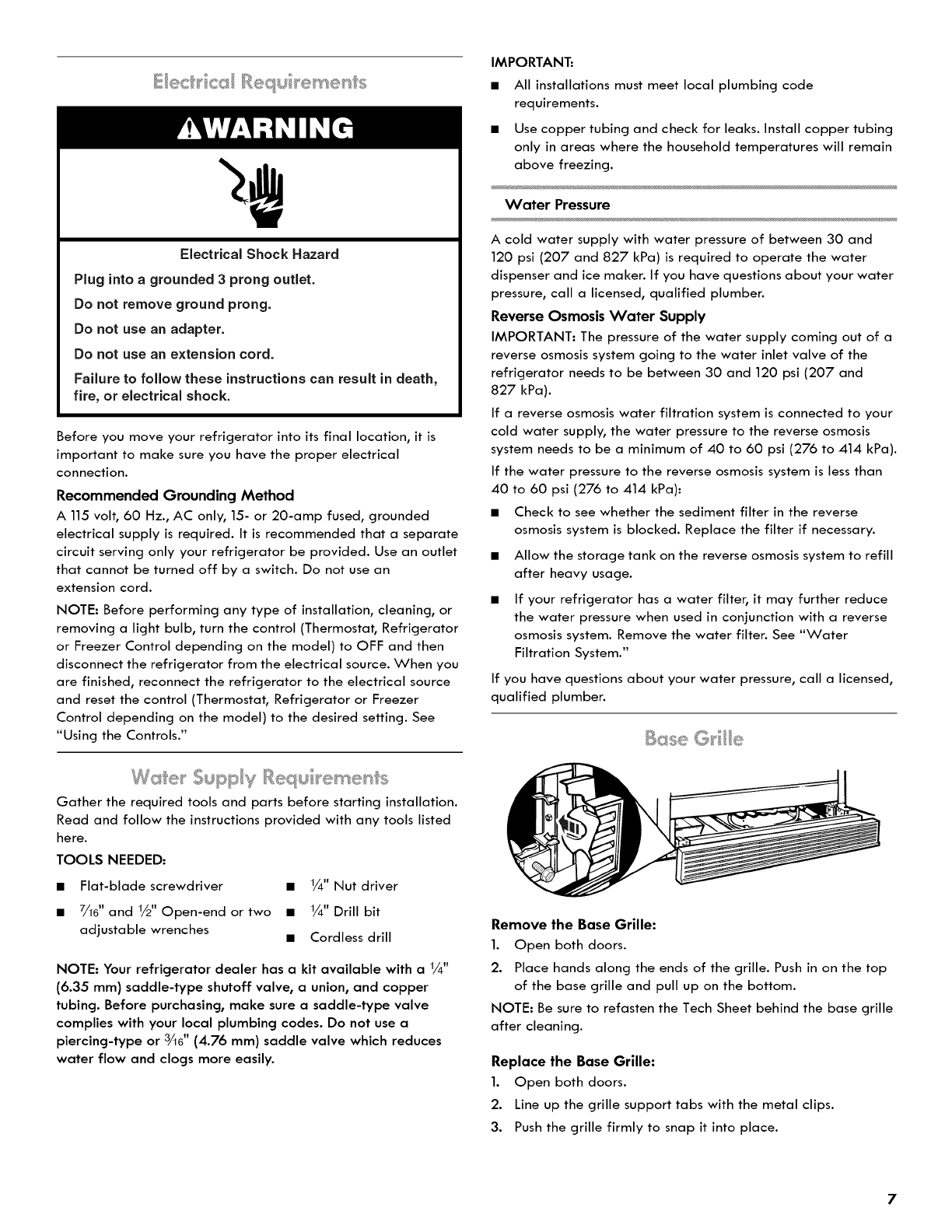

Electrical Requirements ................................................................... 7

Water Supply Requirements .......................................................... 7

Base Grille .......................................................................................... 7

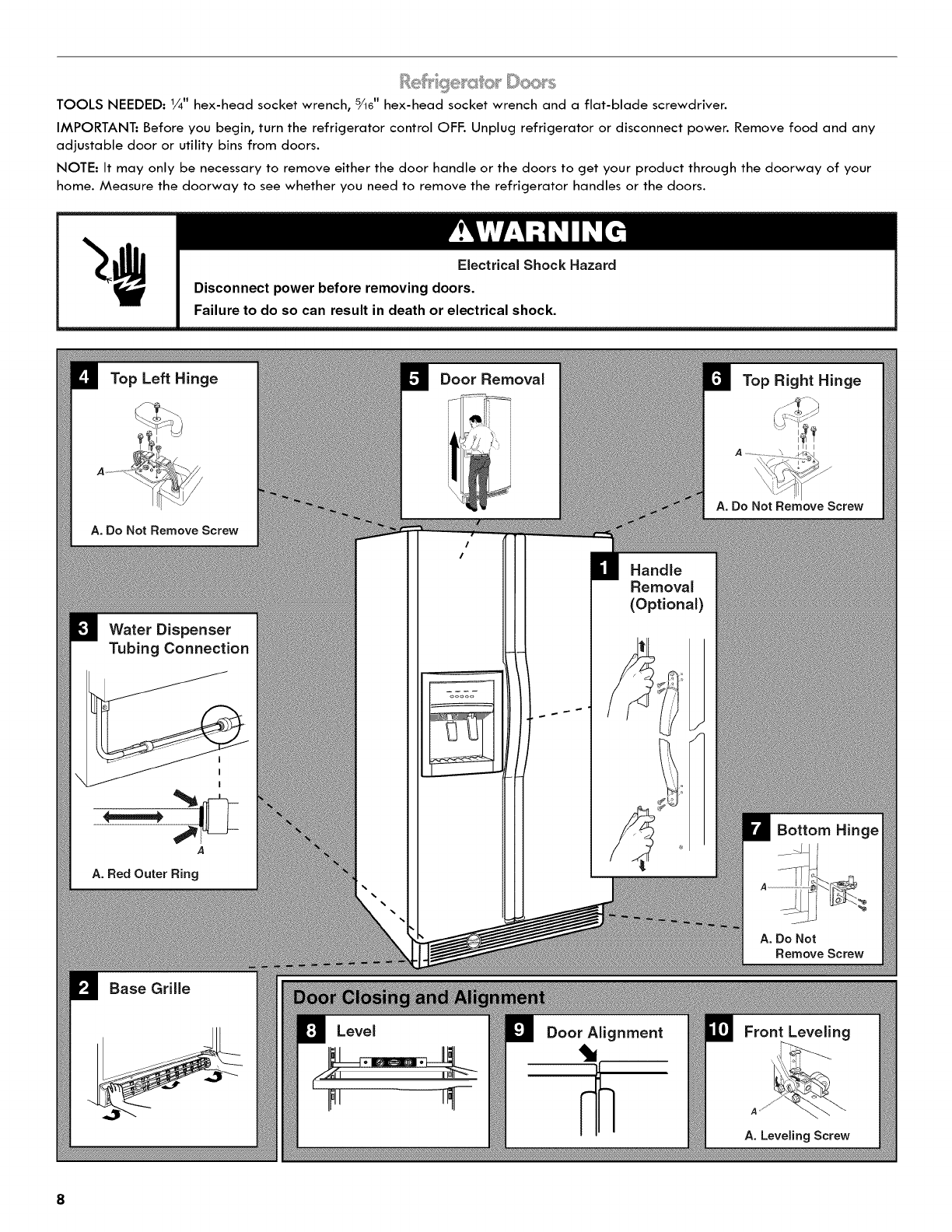

Refrigerator Doors ............................................................................. 8

Adiust the Doors ............................................................................... 10

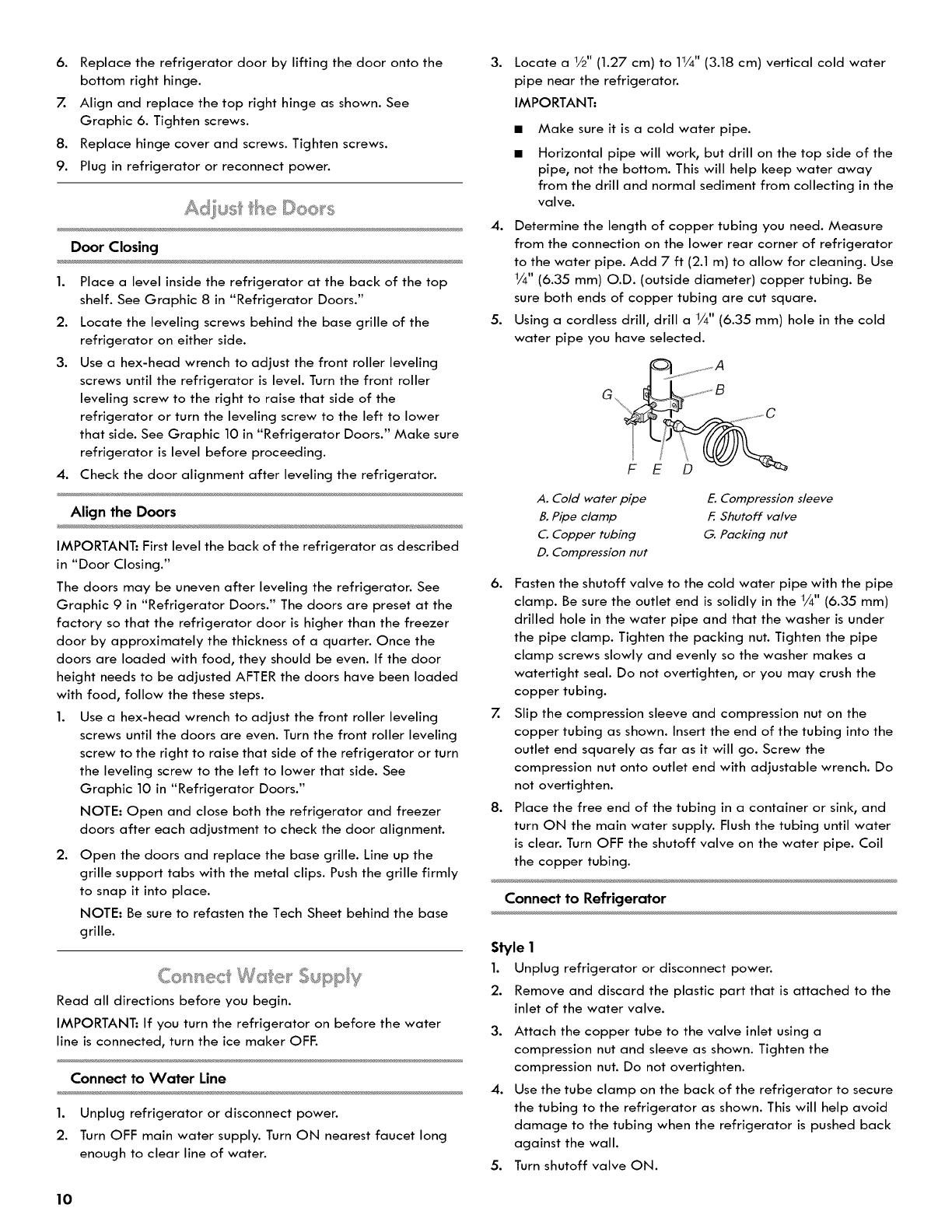

Connect Water Supply ................................................................... 10

Prepare the Water System ............................................................. 11

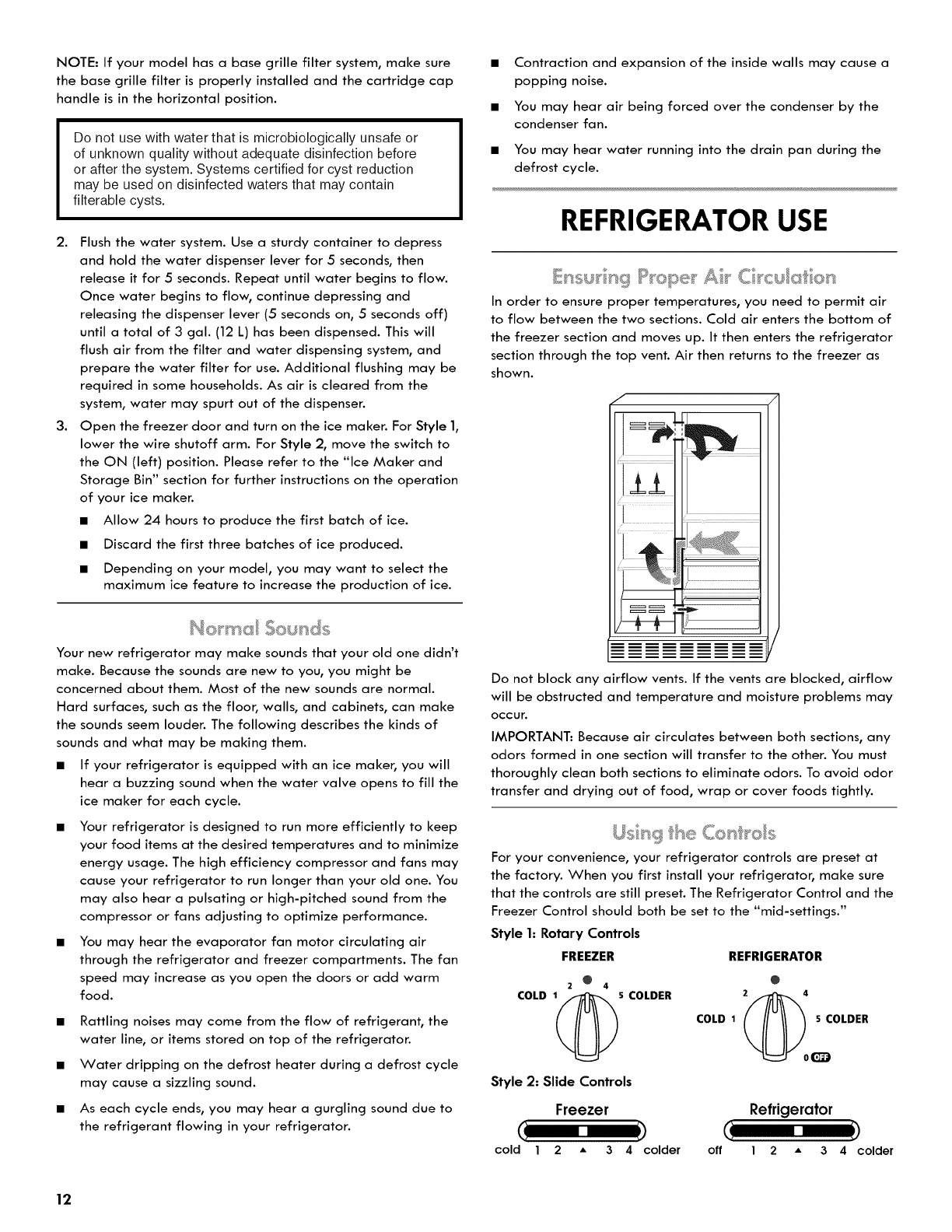

Normal Sounds ................................................................................. 12

REFRIGERATOR USE .............................................................. 12

Ensuring Proper Air Circulation ..................................................... 12

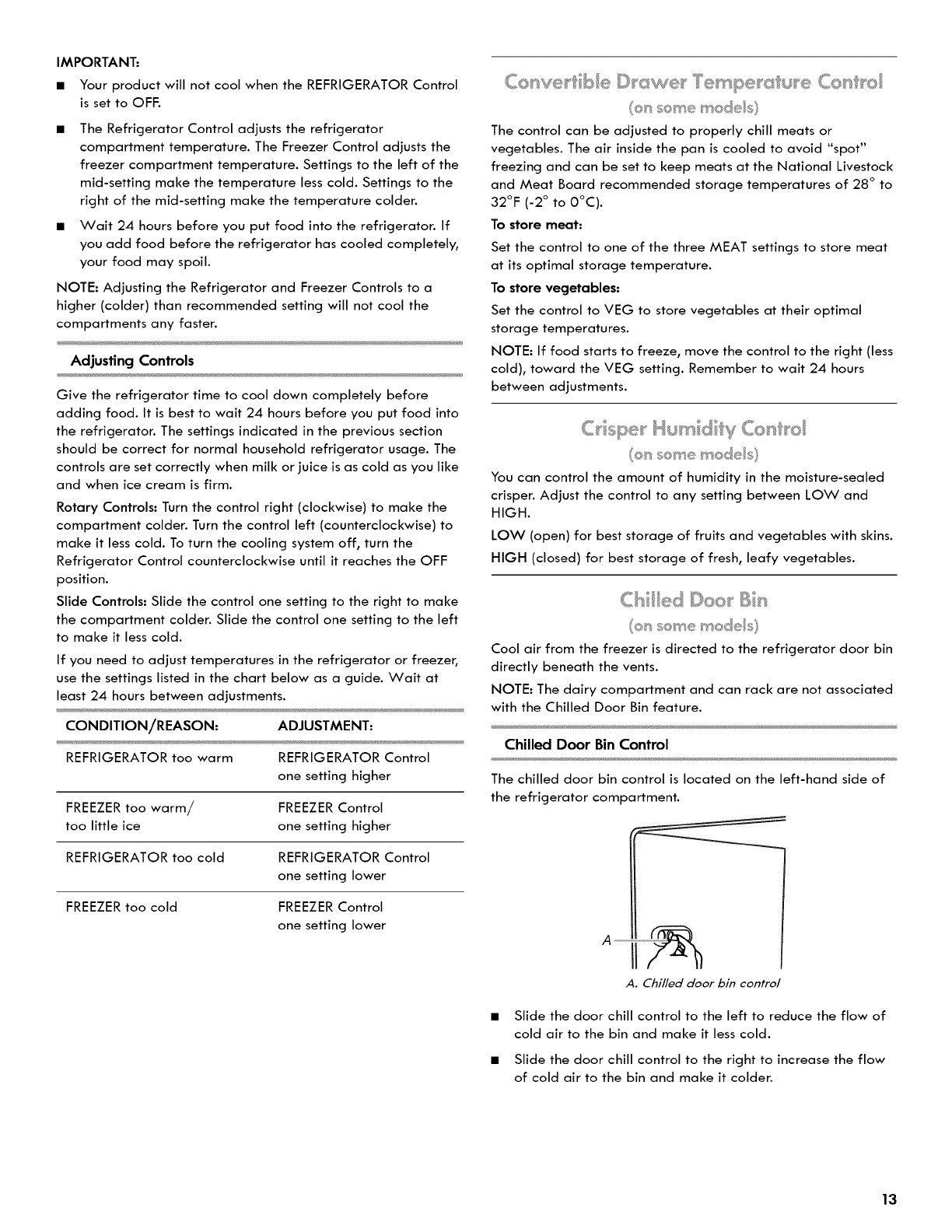

Using the Controls ........................................................................... 12

Convertible Drawer Temperature Control .................................. 13

Crisper Humidity Control ................................................................ 13

Chilled Door Bin ............................................................................... 13

Water and Ice Dispensers ............................................................. 14

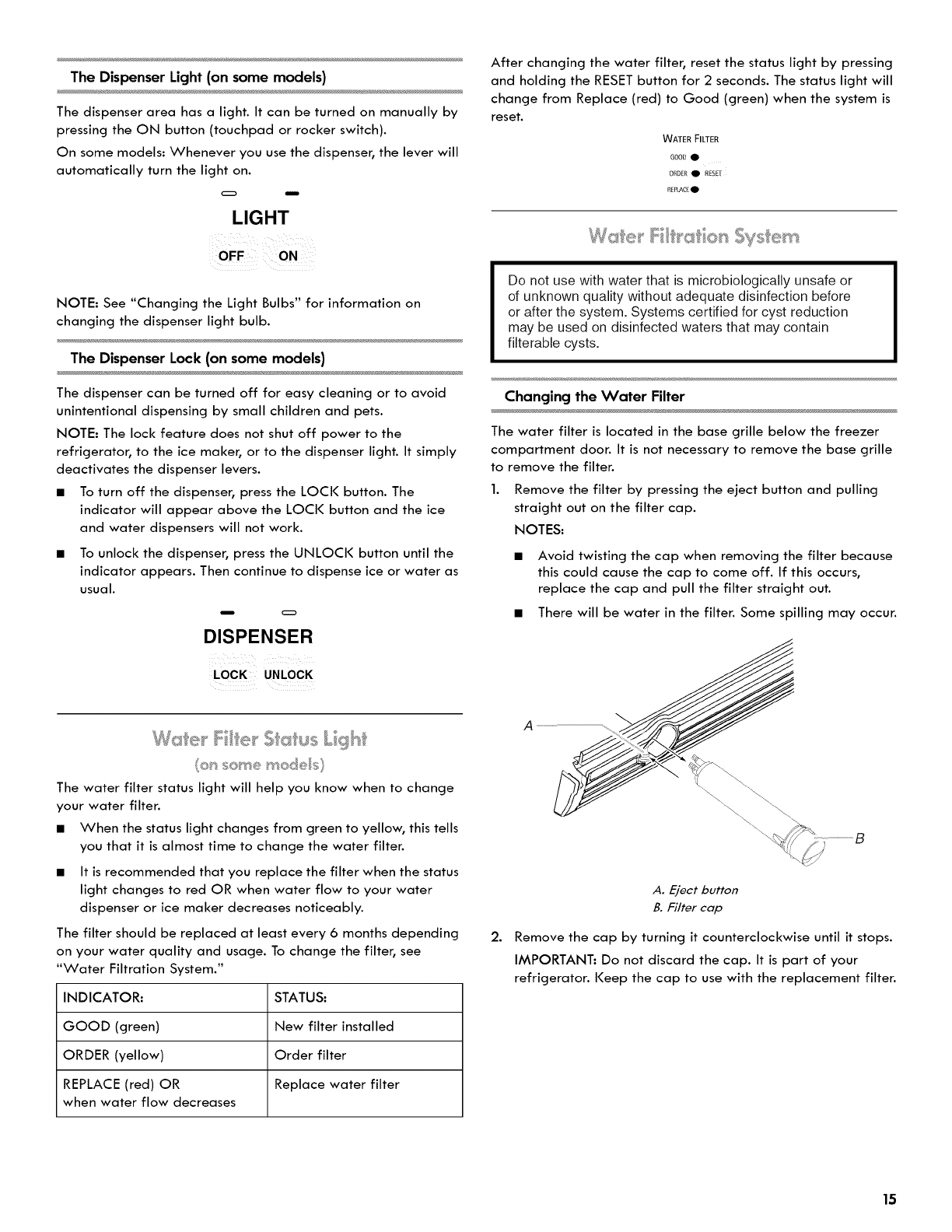

Water Filter Status Light ................................................................ 15

Water Filtration System ................................................................. 15

Ice Maker and Storage Bin ............................................................ 16

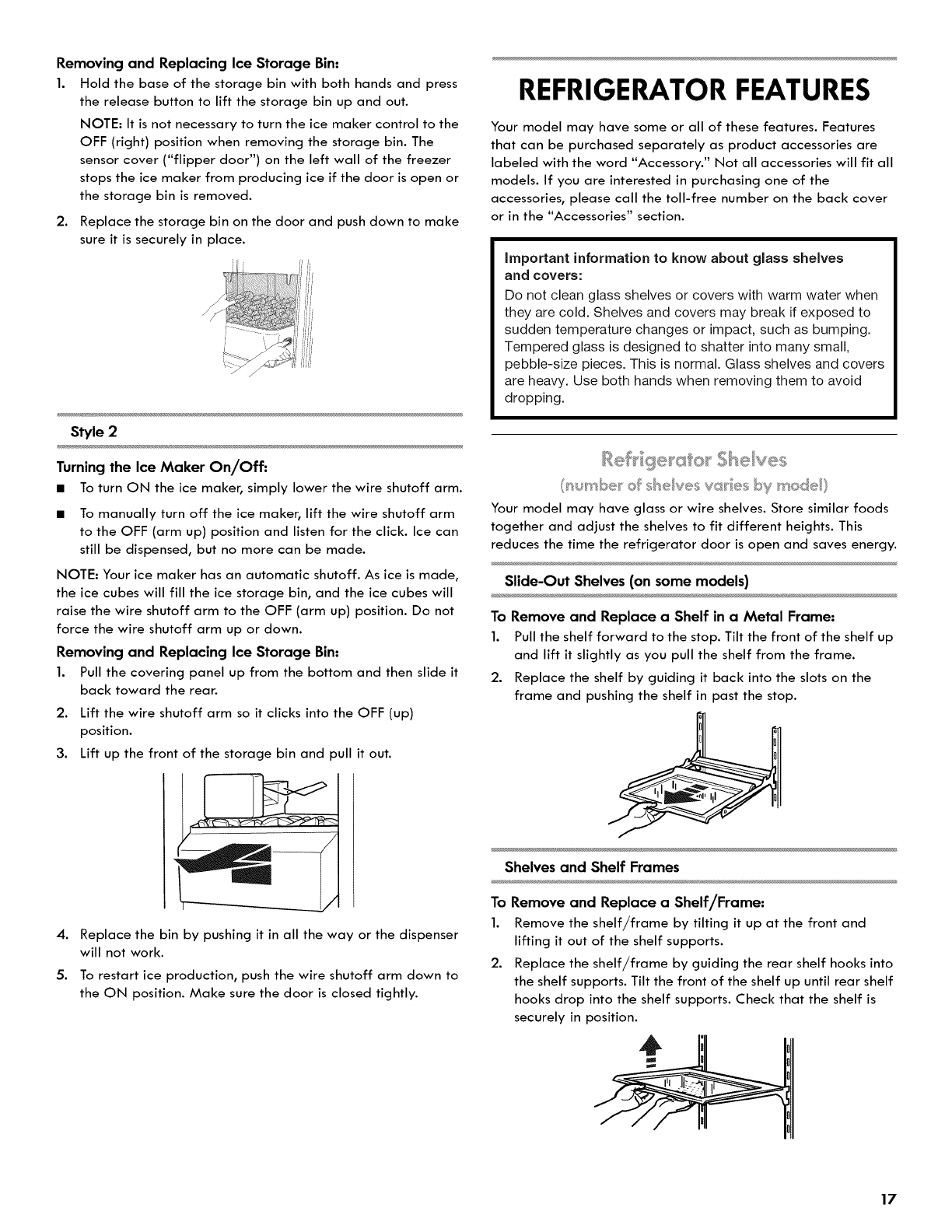

REFRIGERATOR FEATURES.................................................... 17

Refrigerator Shelves........................................................................ 17

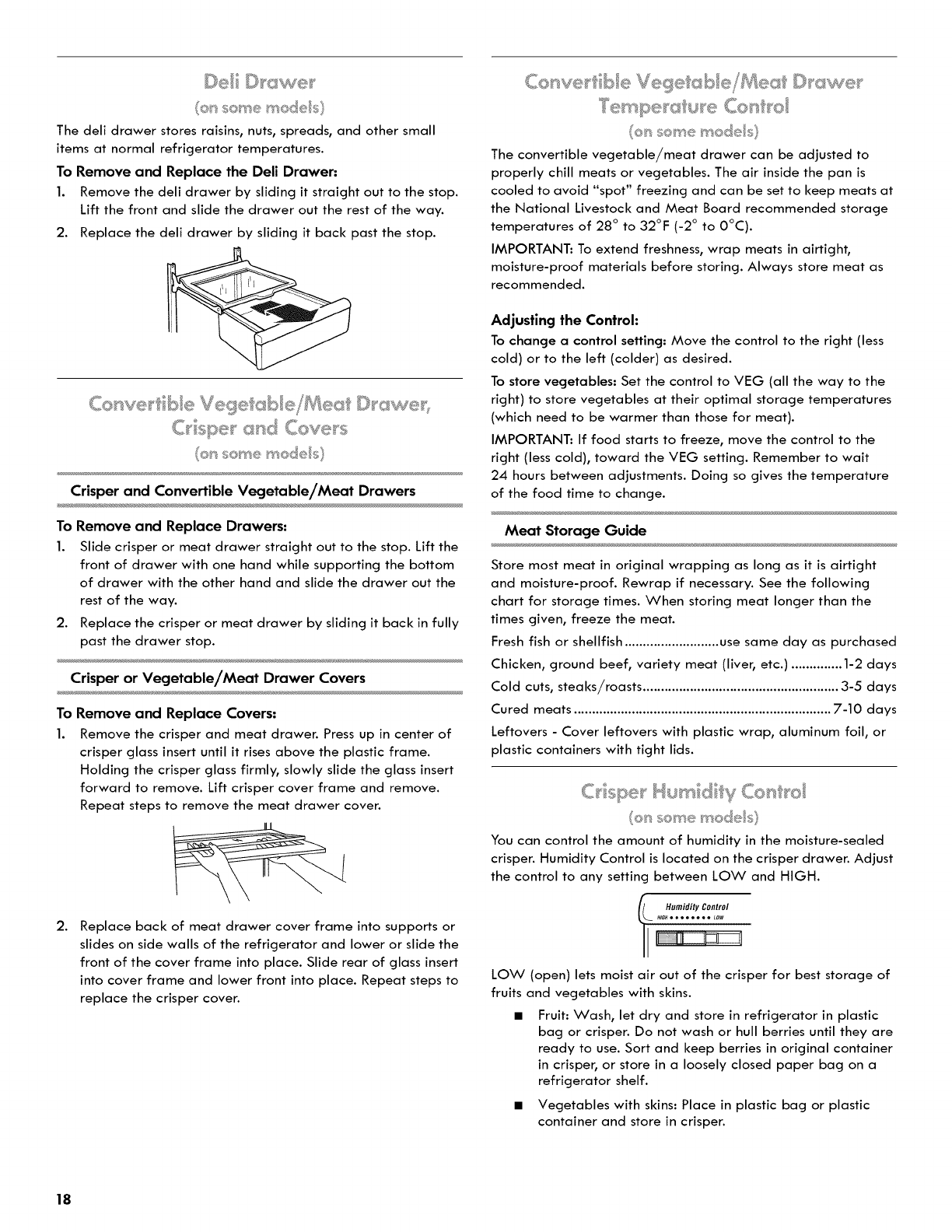

Dell Drawer ...................................................................................... 18

Convertible Vegetable/Meat Drawer, Crisper and Covers.... 18

Convertible Vegetable/Meat Drawer Temperature Control.. 18

Crisper Humidity Control ............................................................... 18

Wine or Can/Bottle Rack .............................................................. 19

Utility Bin........................................................................................... 19

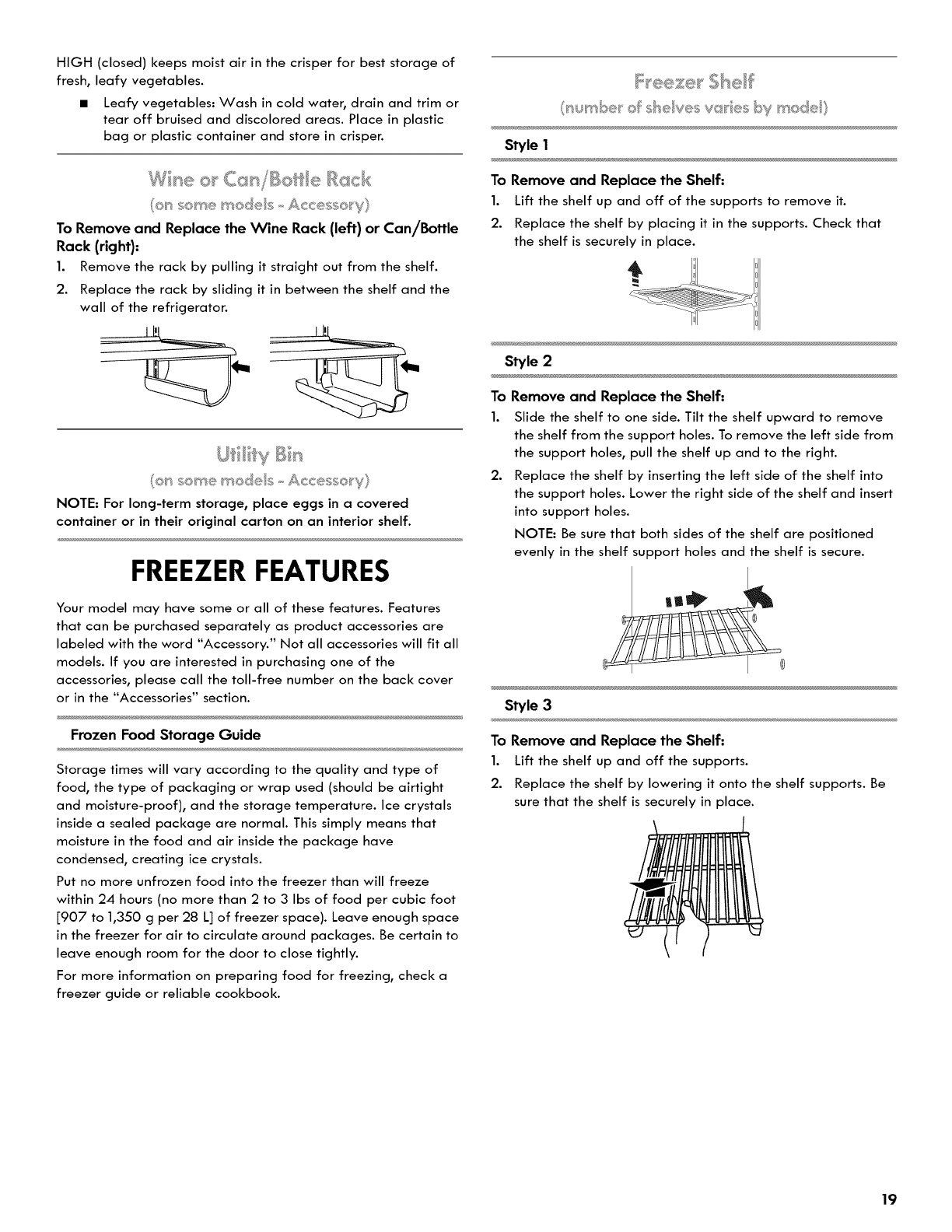

FREEZER FEATURES................................................................ 19

Freezer Shelf .................................................................................... 19

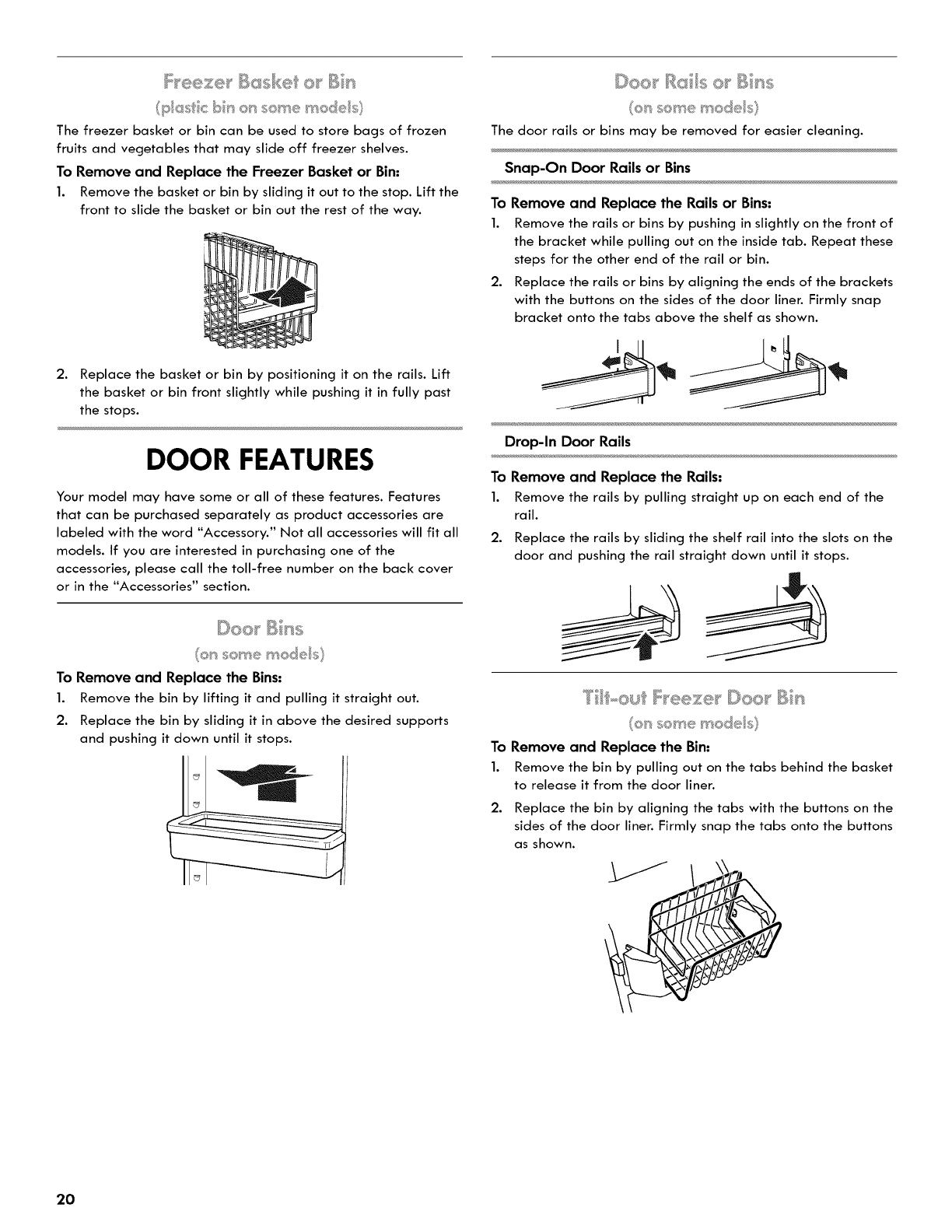

Freezer Basket or Bin ..................................................................... 20

DOOR FEATURES................................................................... 20

Door Bins.......................................................................................... 20

Door Rails or Bins ........................................................................... 20

Tilt-out Freezer Door Bin ............................................................... 20

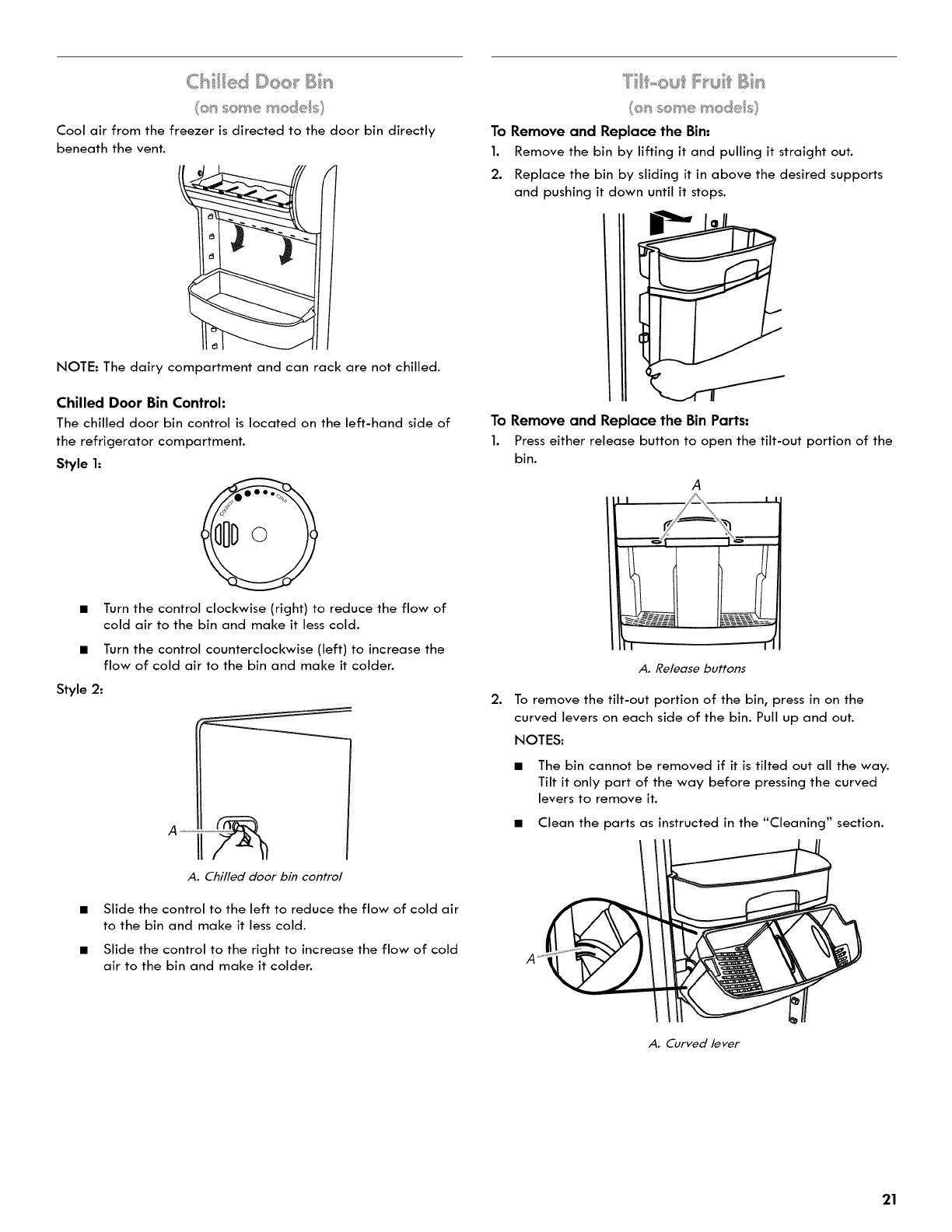

Chilled Door Bin................................................................................21

Tilt-out Fruit Bin.................................................................................21

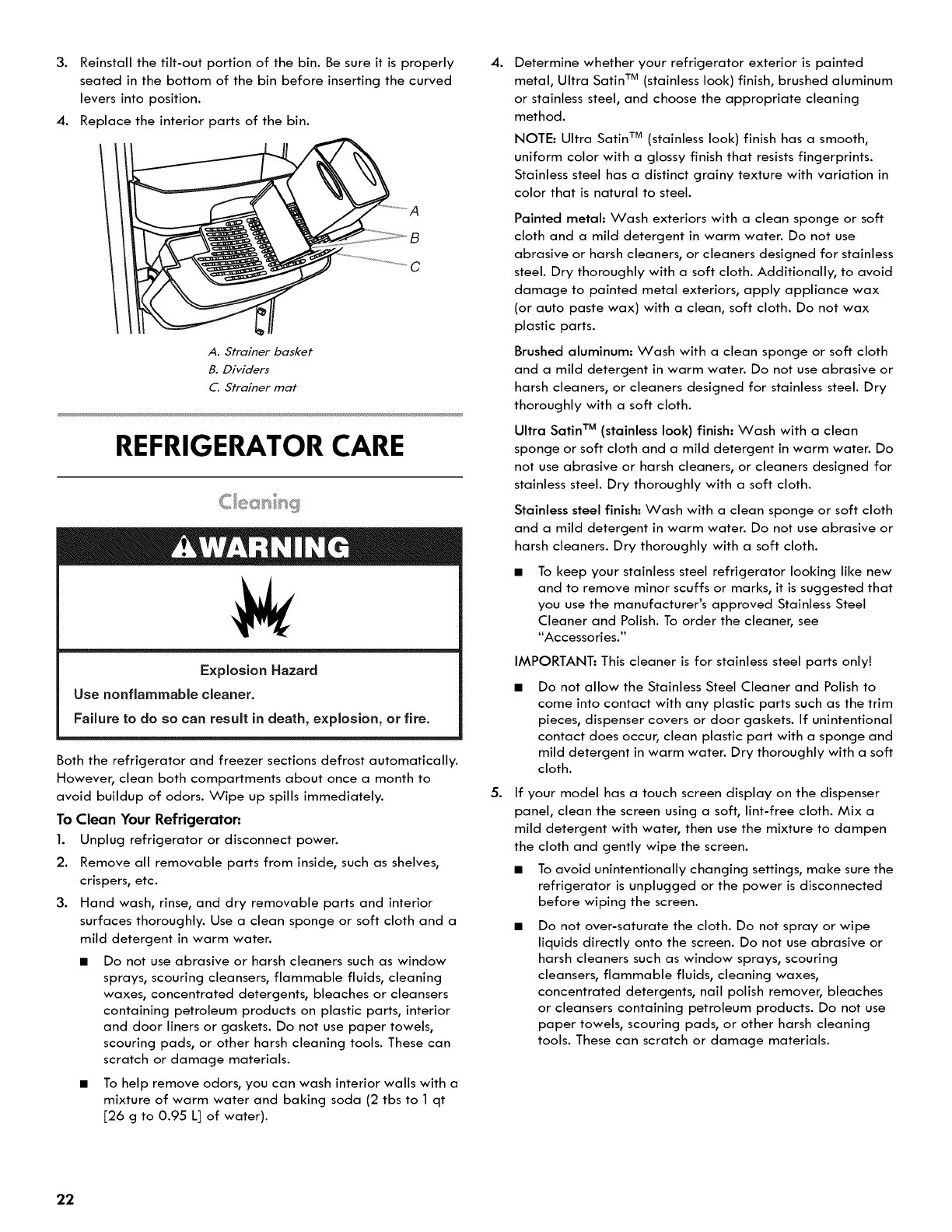

REFRIGERATOR CARE ........................................................... 22

Cleaning ............................................................................................22

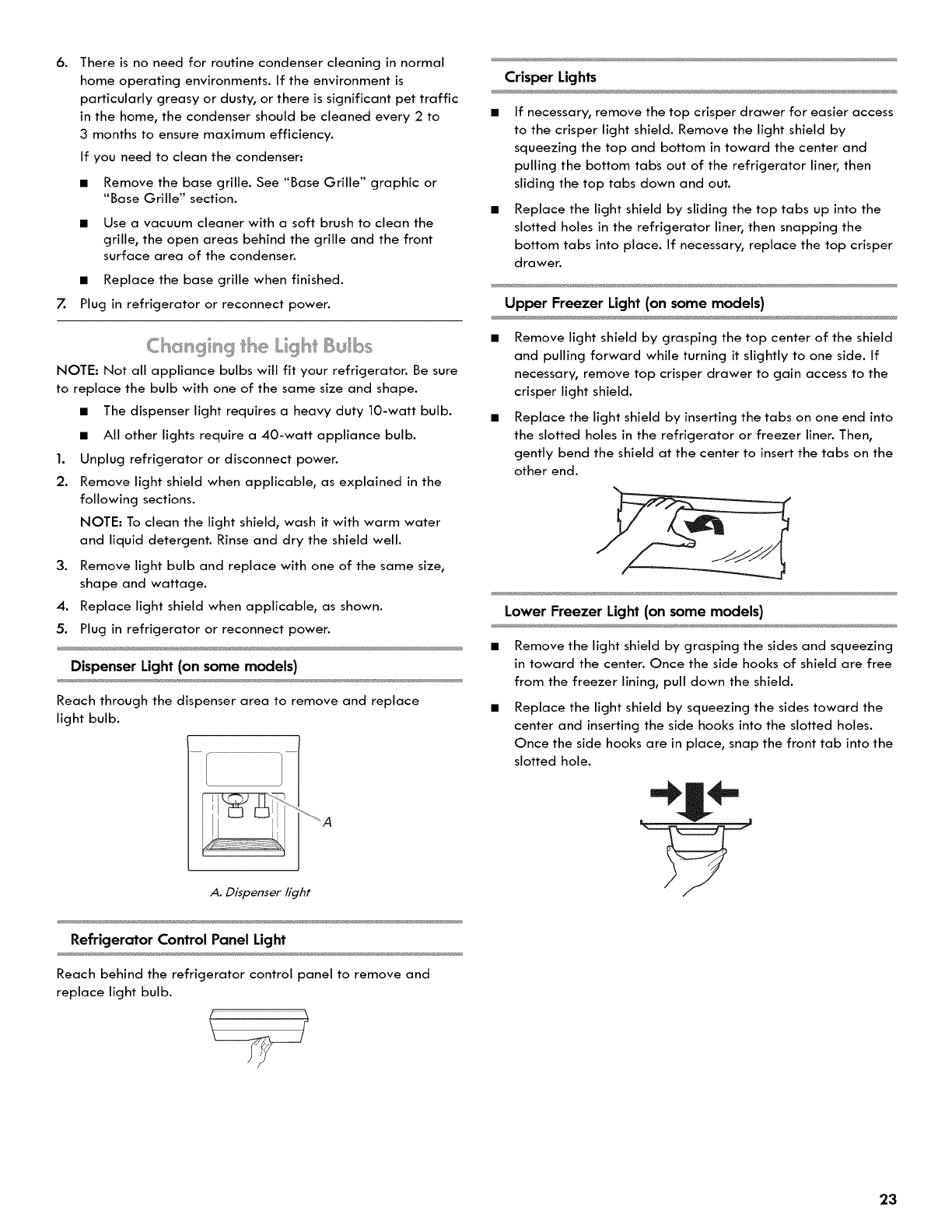

Changing the Light Bulbs ...............................................................23

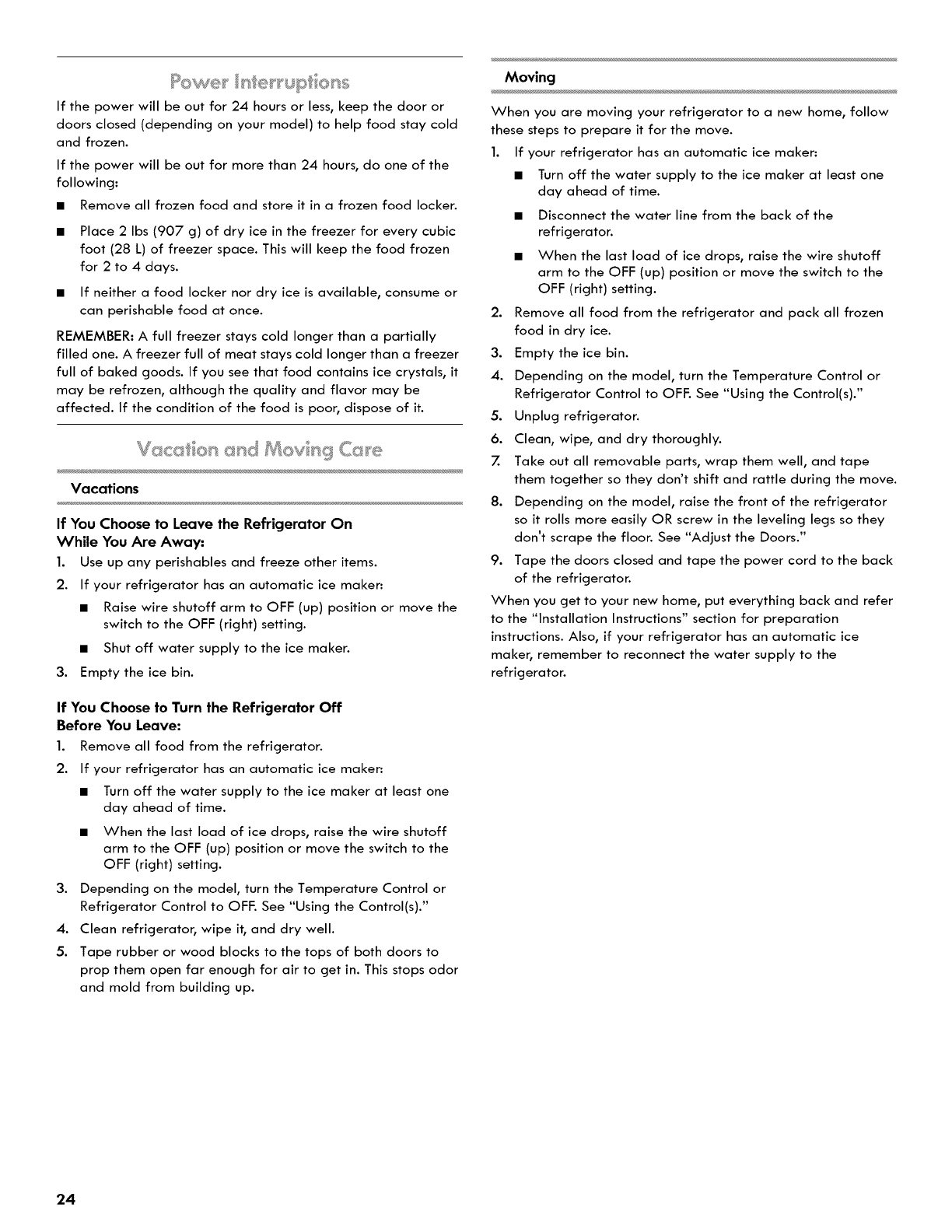

Power Interruptions ........................................................................ 24

Vacation and Moving Care ......................................................... 24

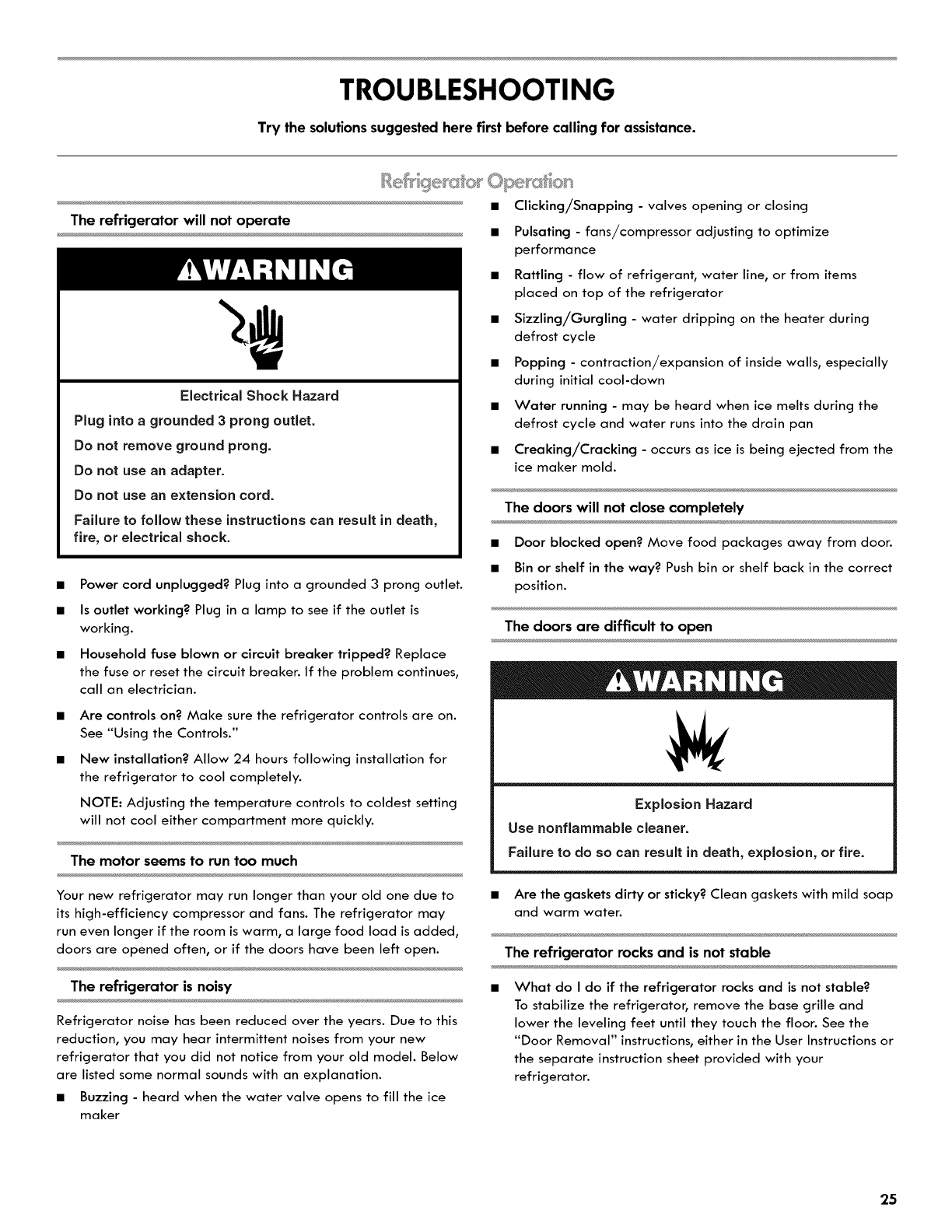

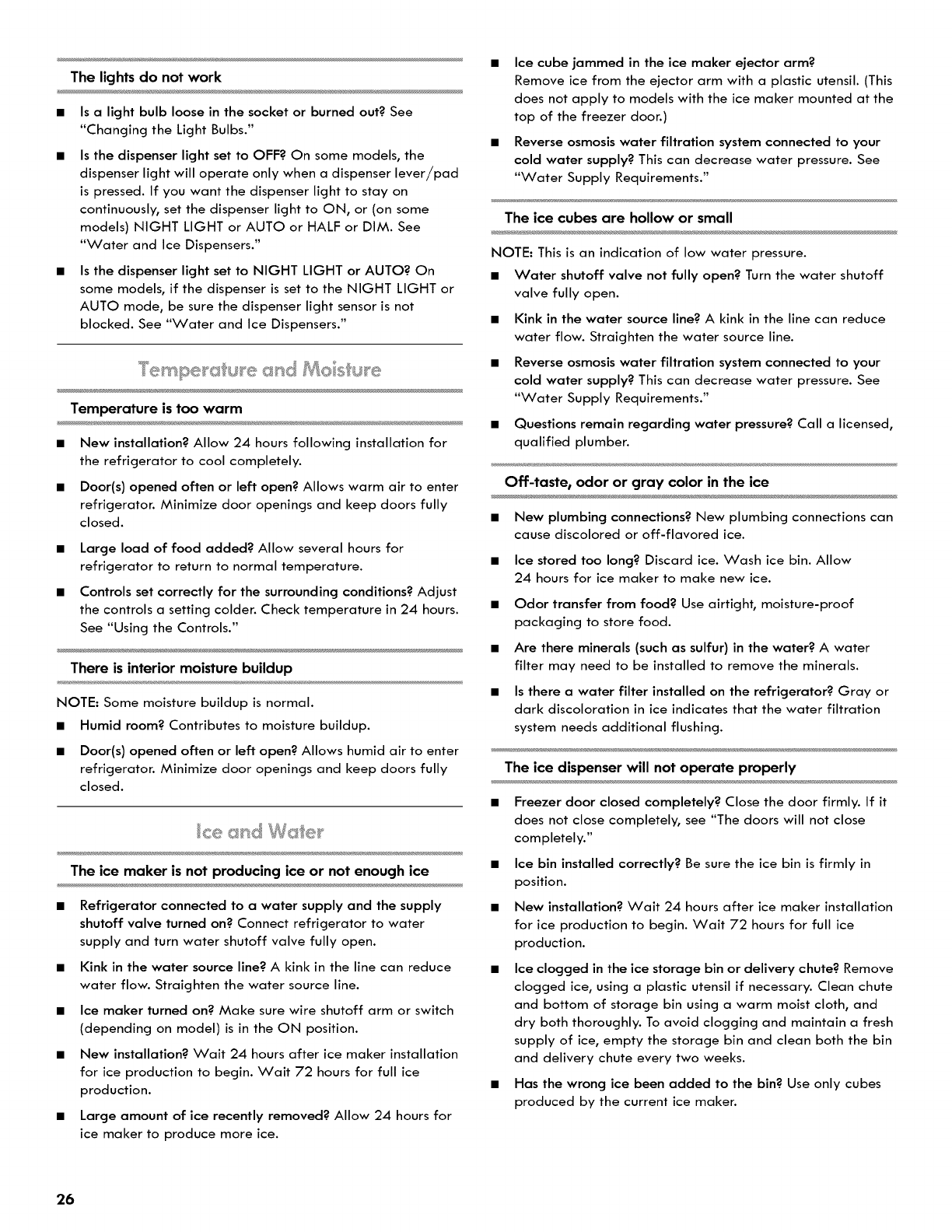

TROUBLESHOOTING ............................................................. 25

Refrigerator Operation ..................................................................25

Temperature and Moisture ............................................................26

Ice and Water .................................................................................26

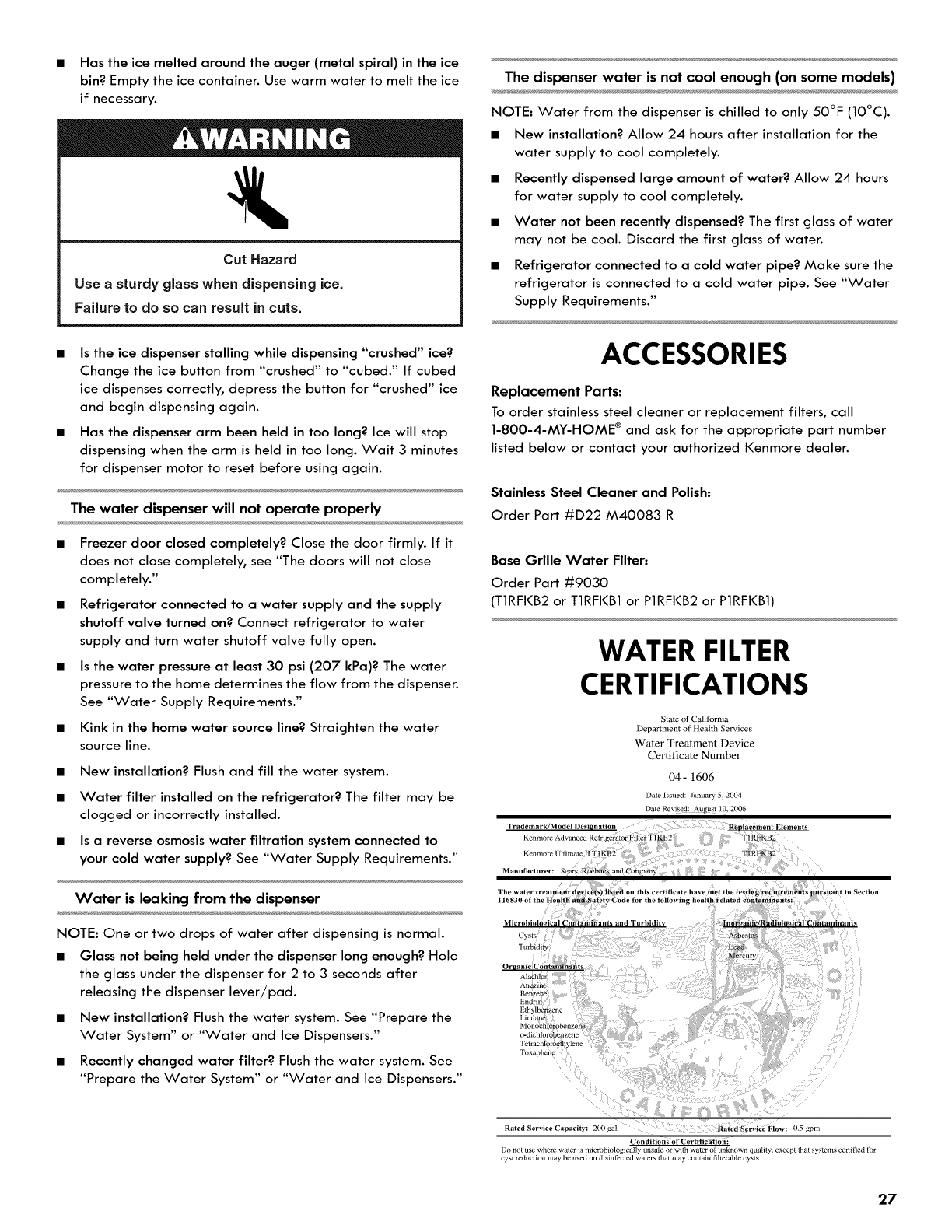

ACCESSORI ES........................................................................ 27

WATER FILTER CERTIFICATIONS .......................................... 27

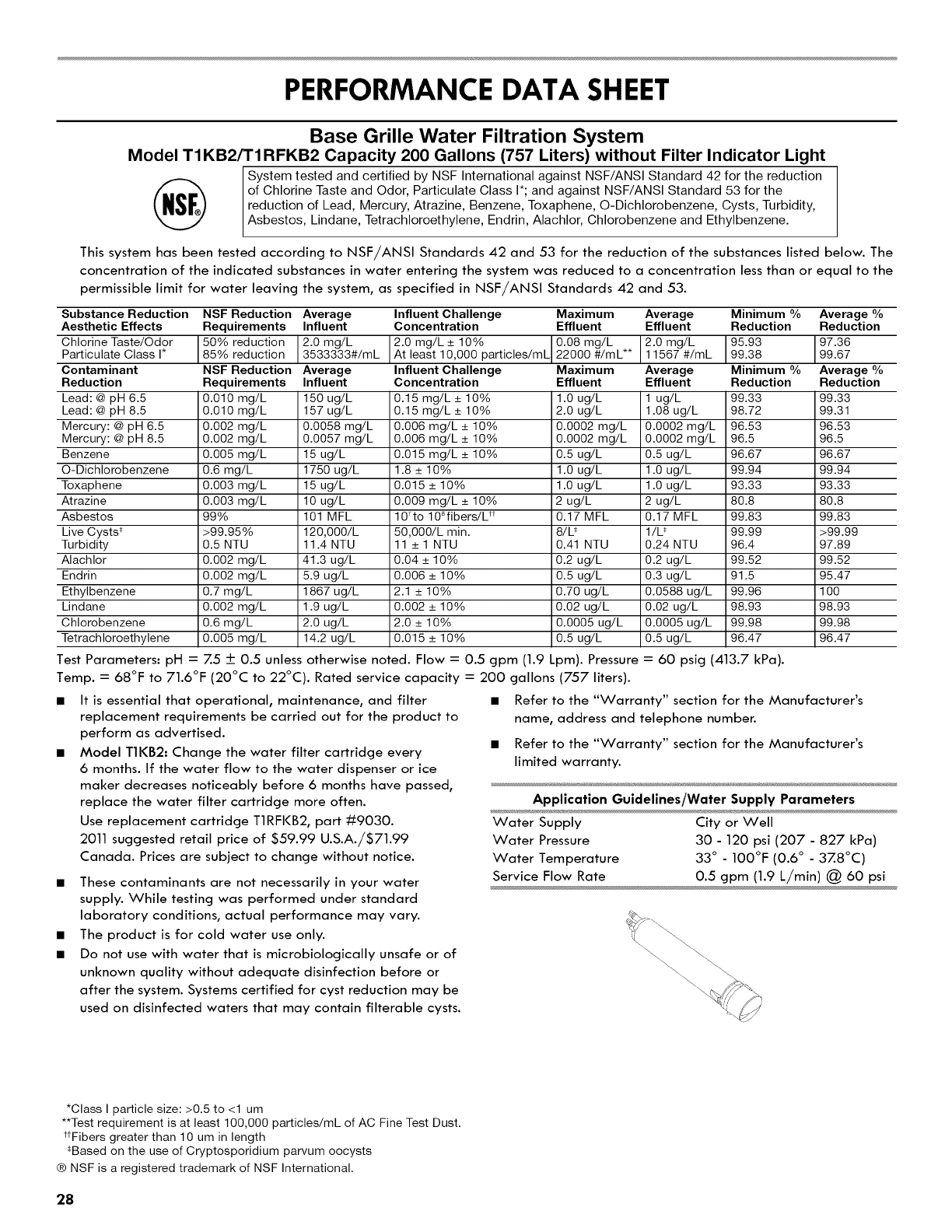

PERFORMANCE DATA SHEET ............................................... 28

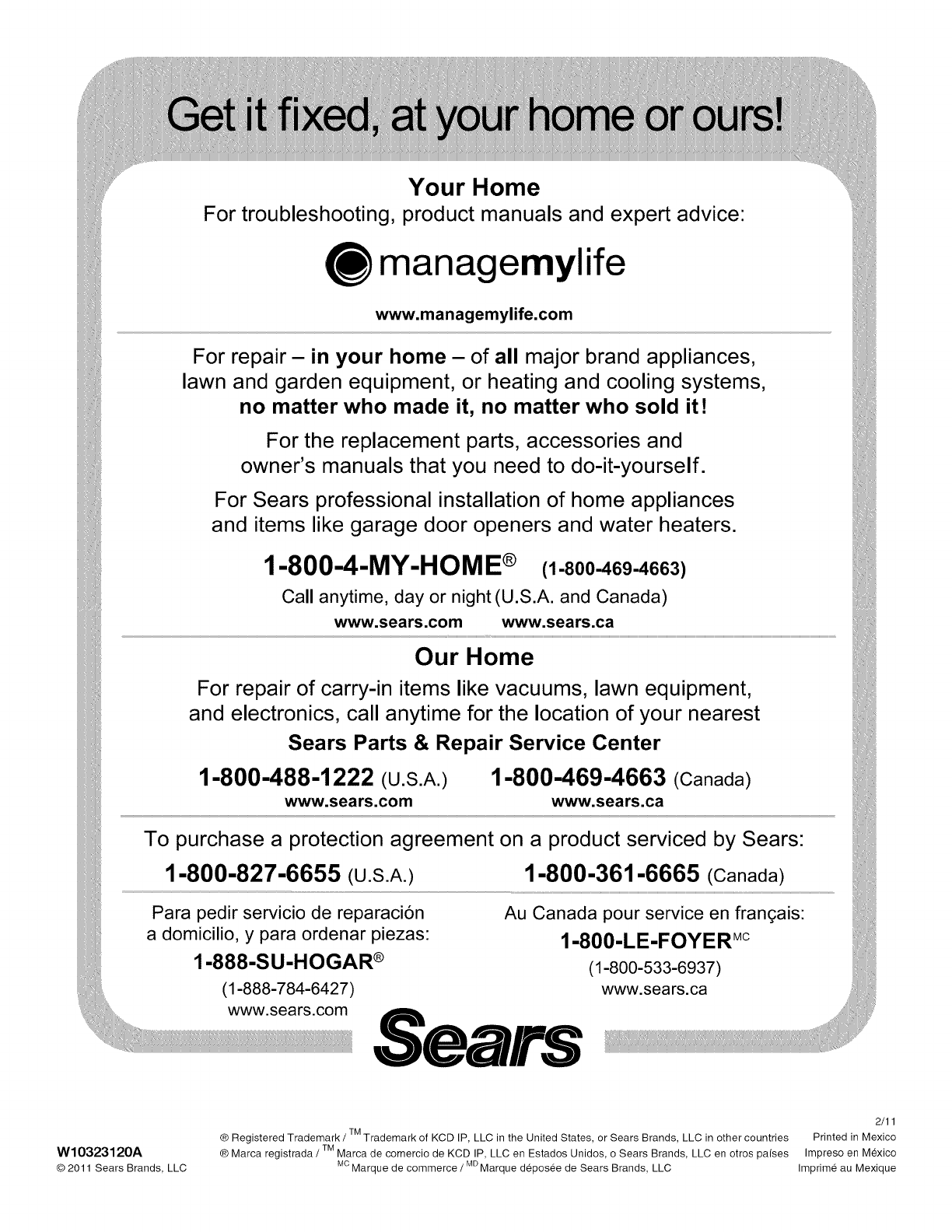

SERVICE NUMBERS ............................................. BACK COVER

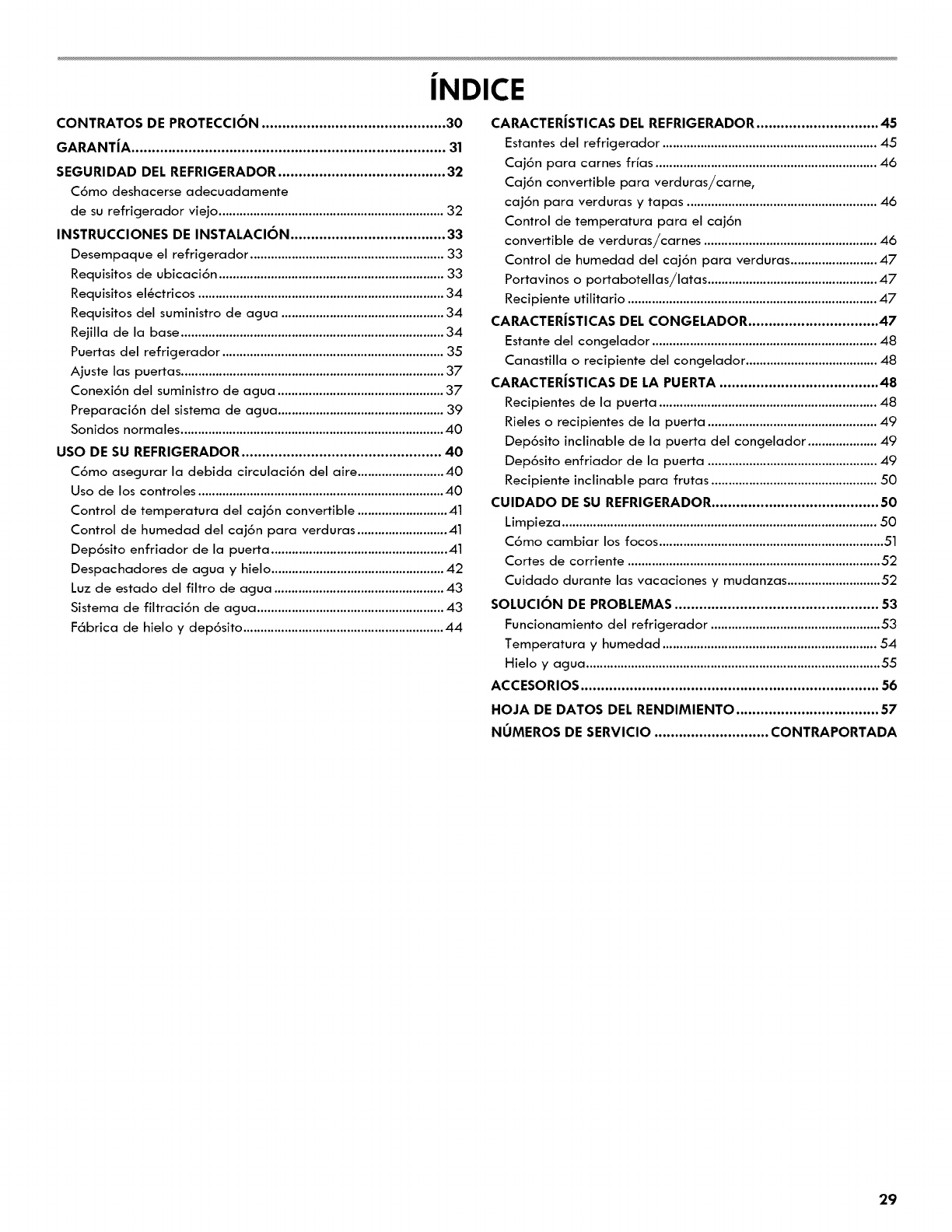

JNDICE ................................................................................... 29

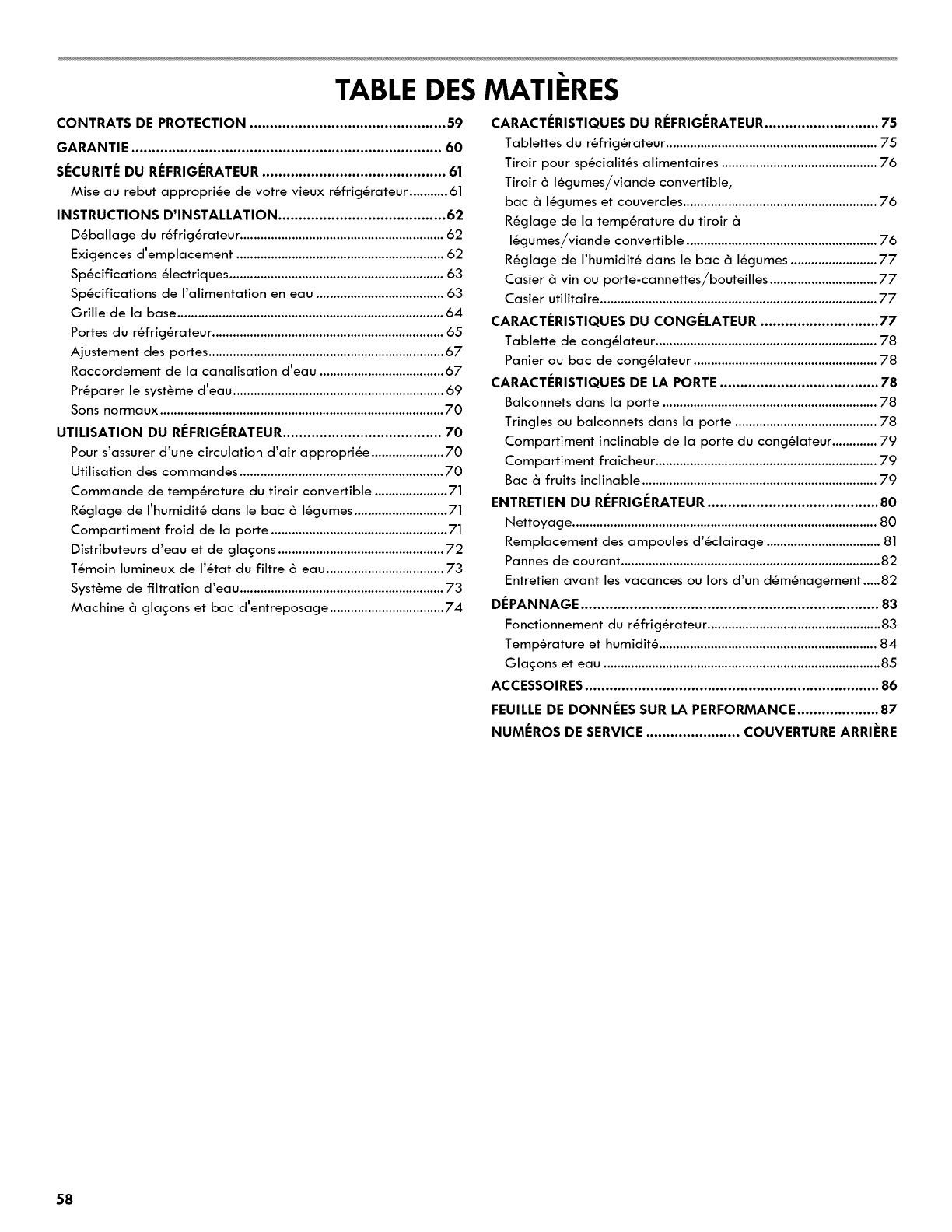

TABLE DES MATIERES ............................................................ 58

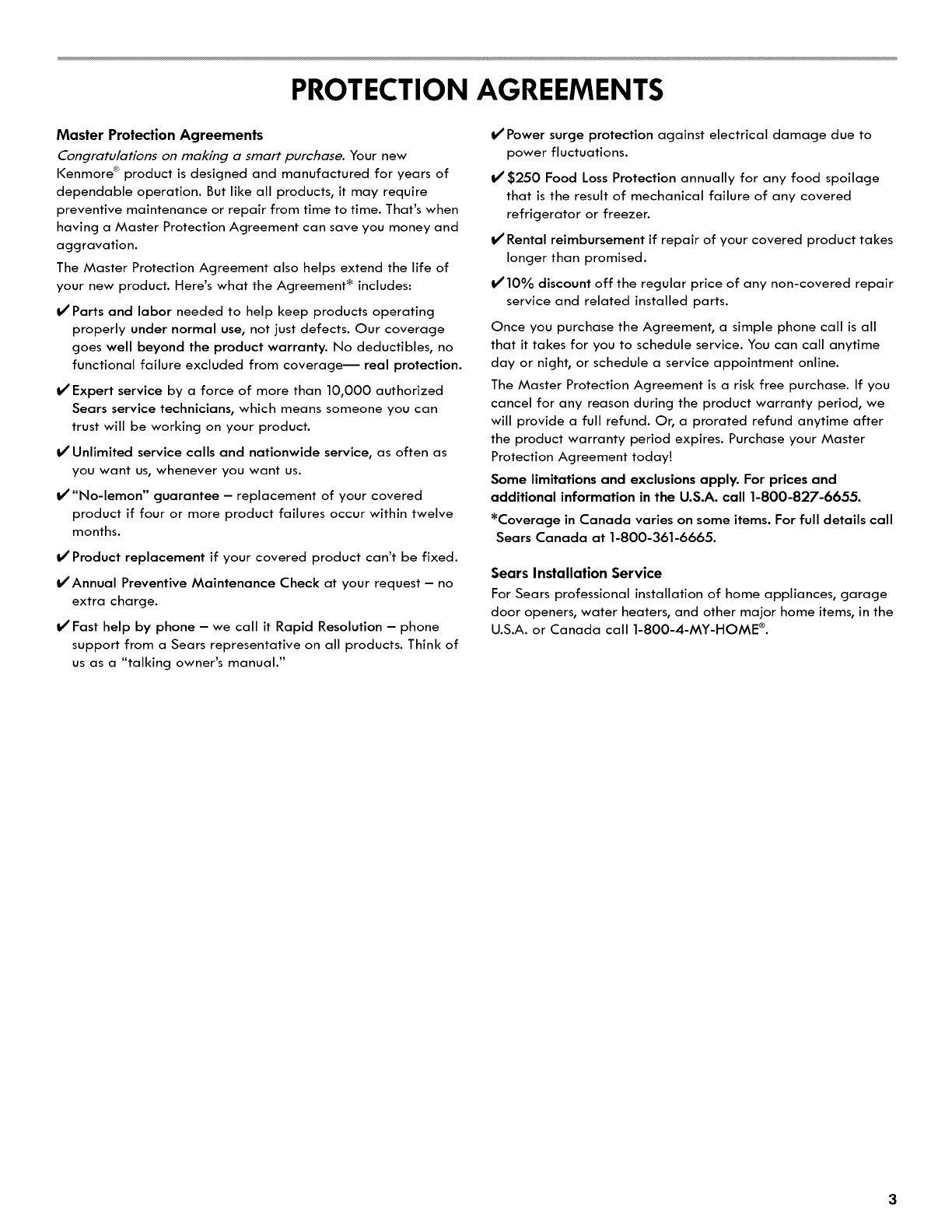

PROTECTION AGREEMENTS

Master Protection Agreements

Congratu/ations on making a smart purchase. Your new

I<enmore ® product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product. Here's what the Agreement _ includes:

l/Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage I real protection.

I/' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

l/Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

1/'"No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months.

I/' Product replacement if your covered product can't be fixed.

I/Annual Preventive Maintenance Check at your request - no

extra charge.

l/Fast help by phone- we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

I/' Power surge protection against electrical damage due to

power fluctuations.

l/$250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

l/Rental reimbursement if repair of your covered product takes

longer than promised.

1/10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after

the product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details call

Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. or Canada call 1-800-4-MY-HOME ®.

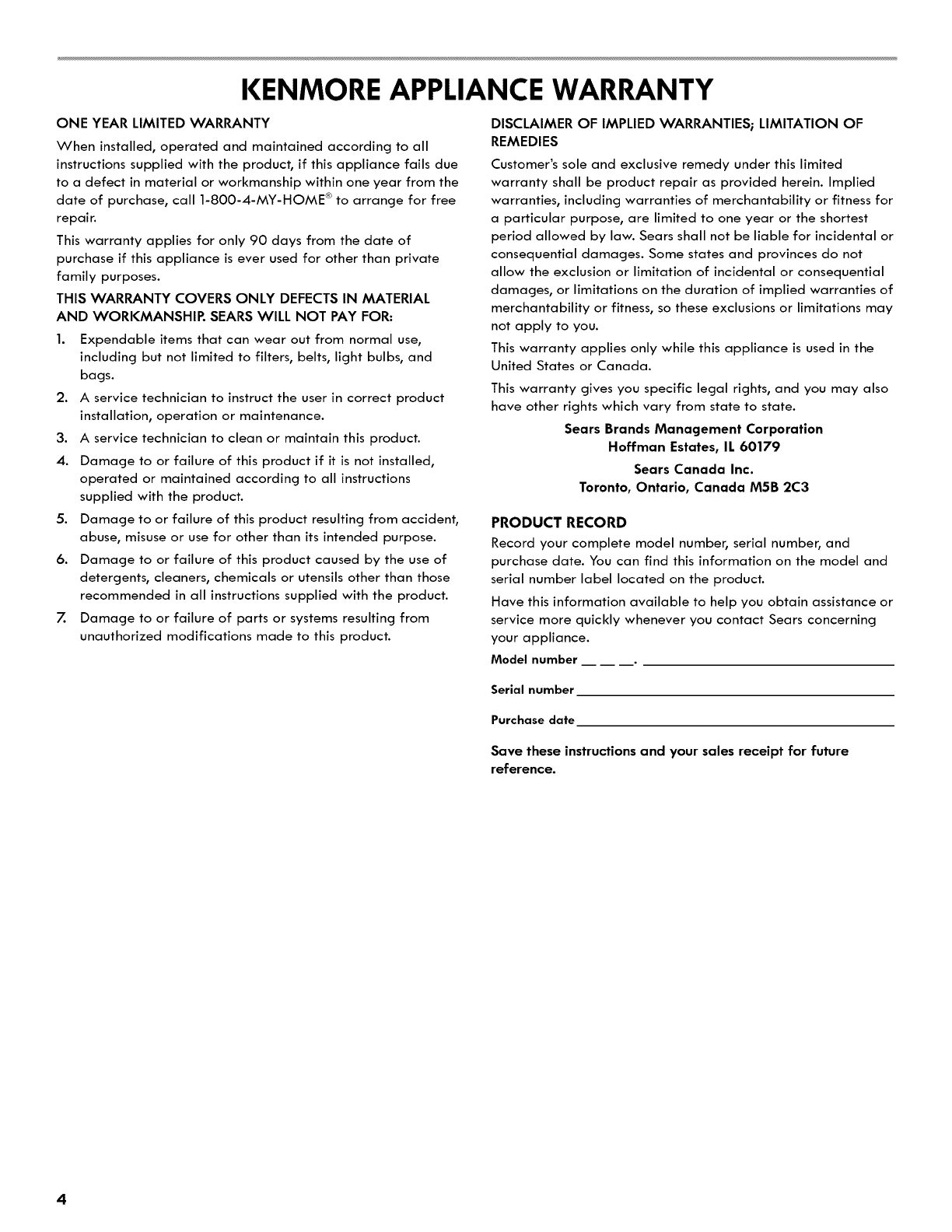

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ® to arrange for free

repair.

This warranty applies for only 90 days from the date of

purchase if this appliance is ever used for other than private

family purposes.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and

bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions

supplied with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for

a particular purpose, are limited to one year or the shortest

period allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not

allow the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States or Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2C3

PRODUCT RECORD

Record your complete model number, serial number, and

purchase date. You can find this information on the model and

serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

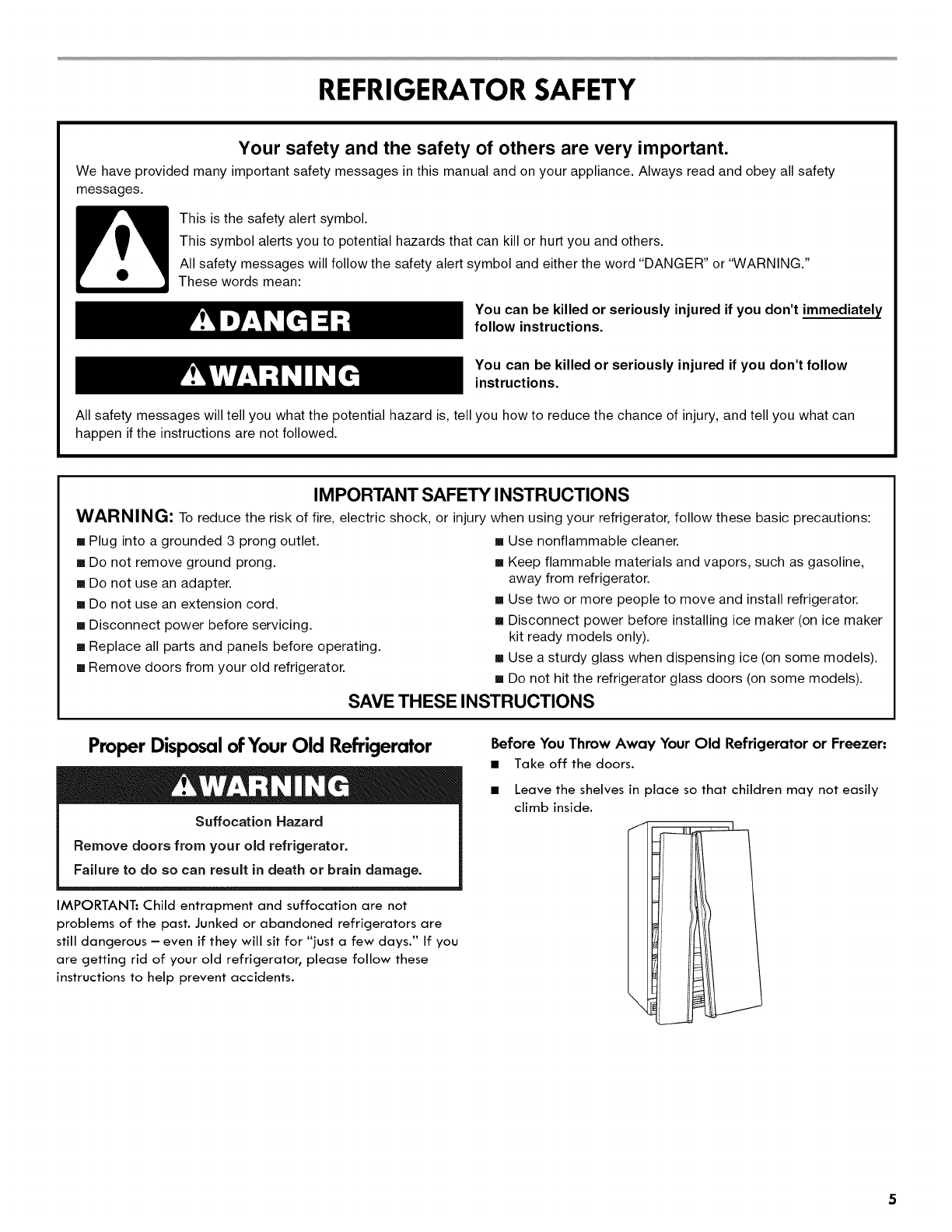

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

• Do not hit the refrigerator glass doors (on some models).

SAVE THESE INSTRUCTIONS

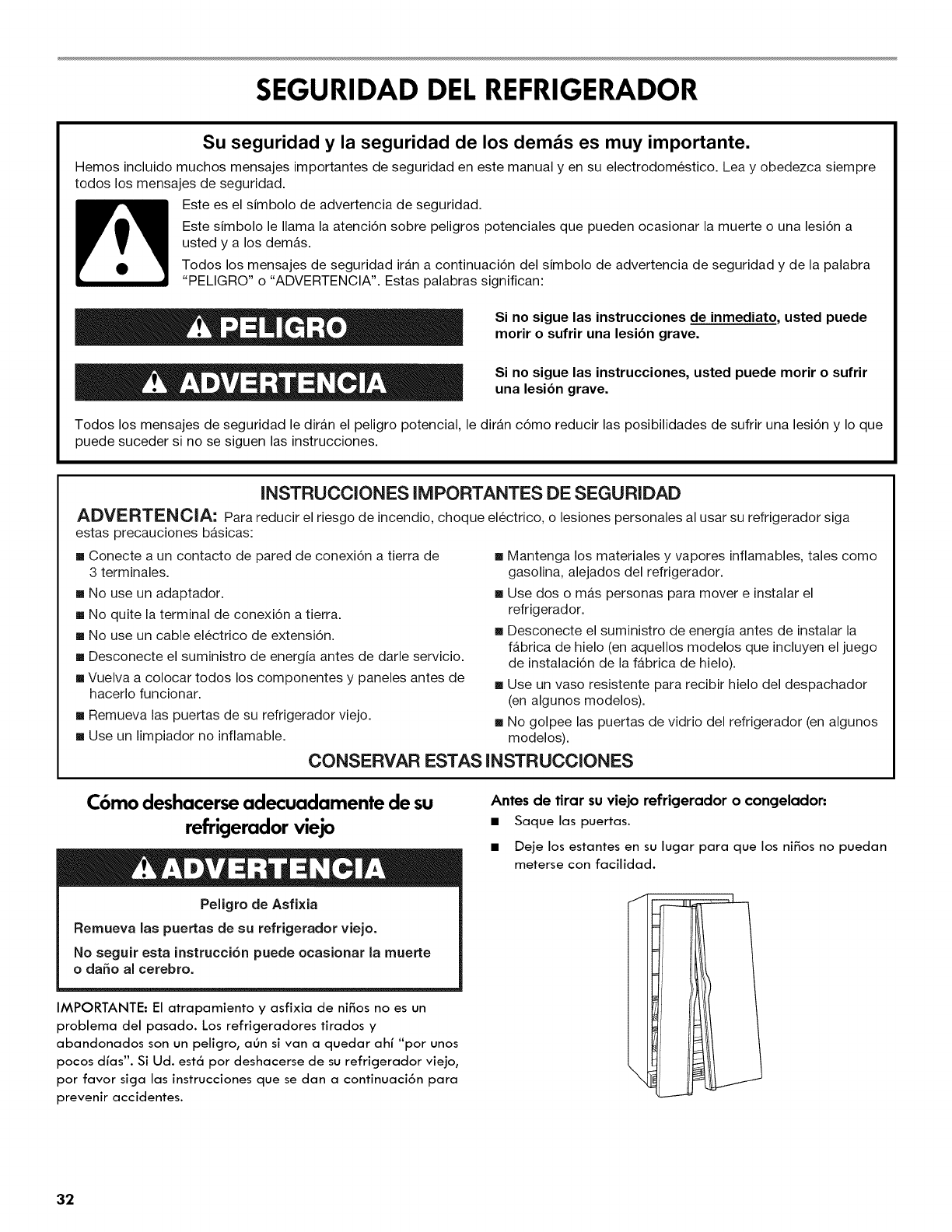

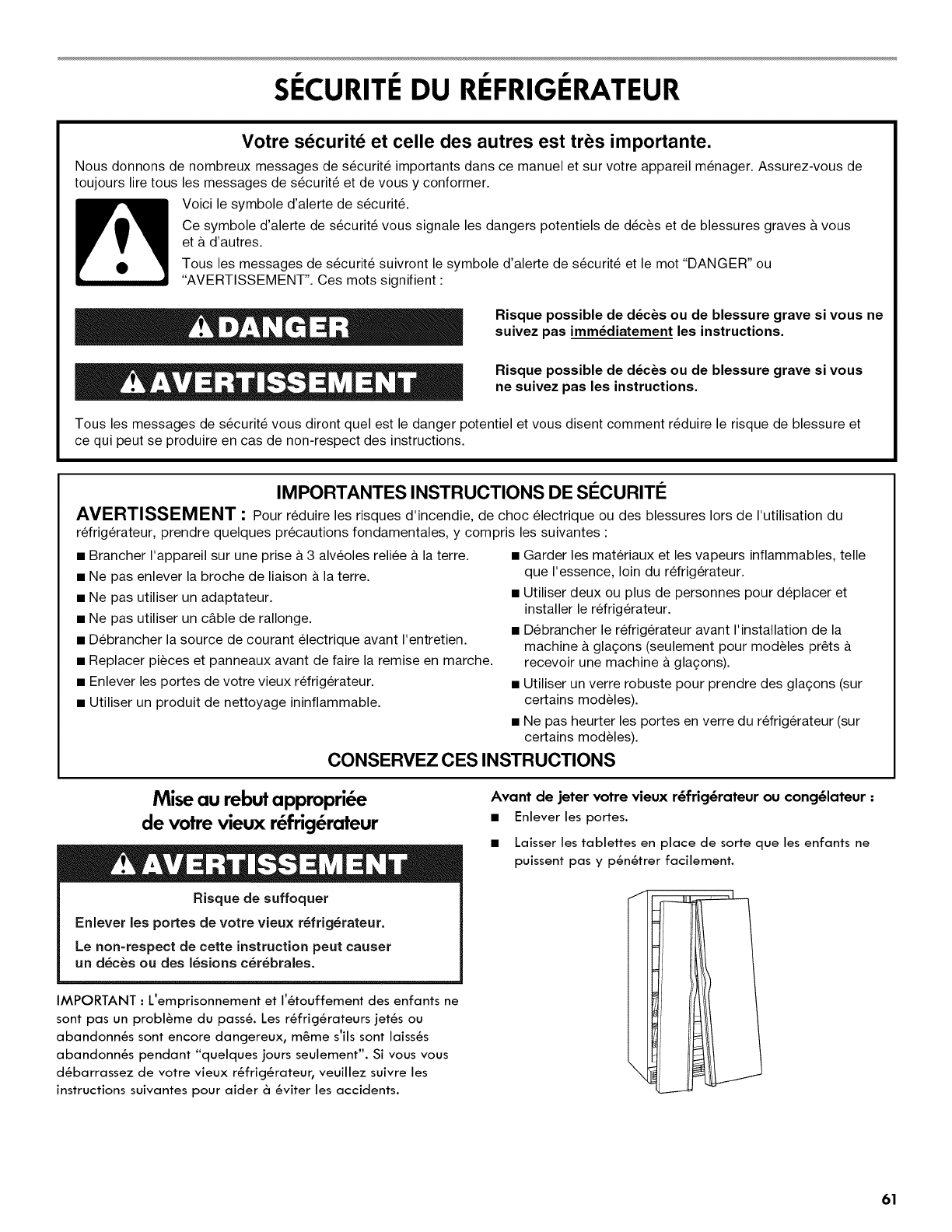

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not

problems of the past. Junked or abandoned refrigerators are

still dangerous - even if they will sit for "just a few days." If you

are getting rid of your old refrigerator t please follow these

instructions to help prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

•Take off the doors.

•Leave the shelves in place so that children may not easily

climb inside.

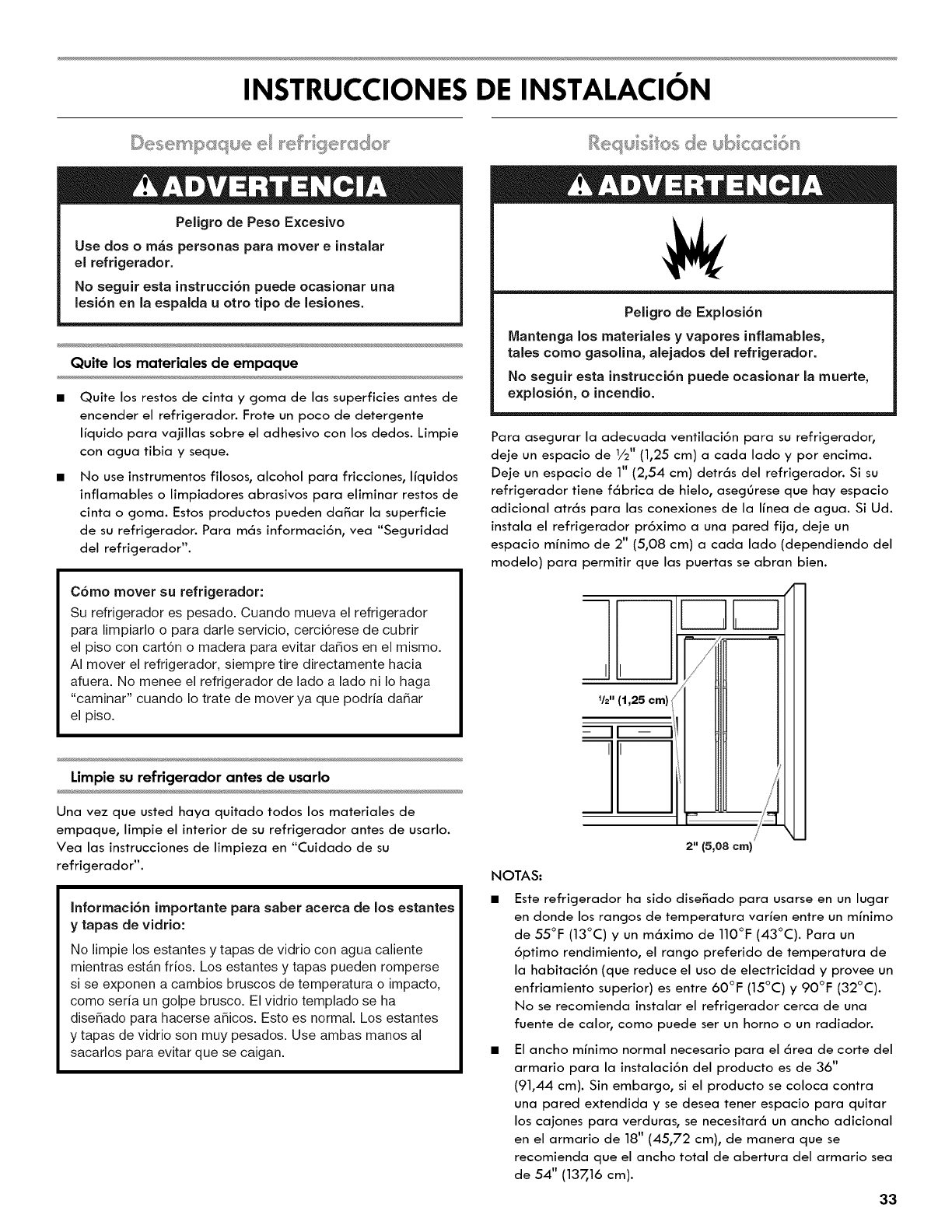

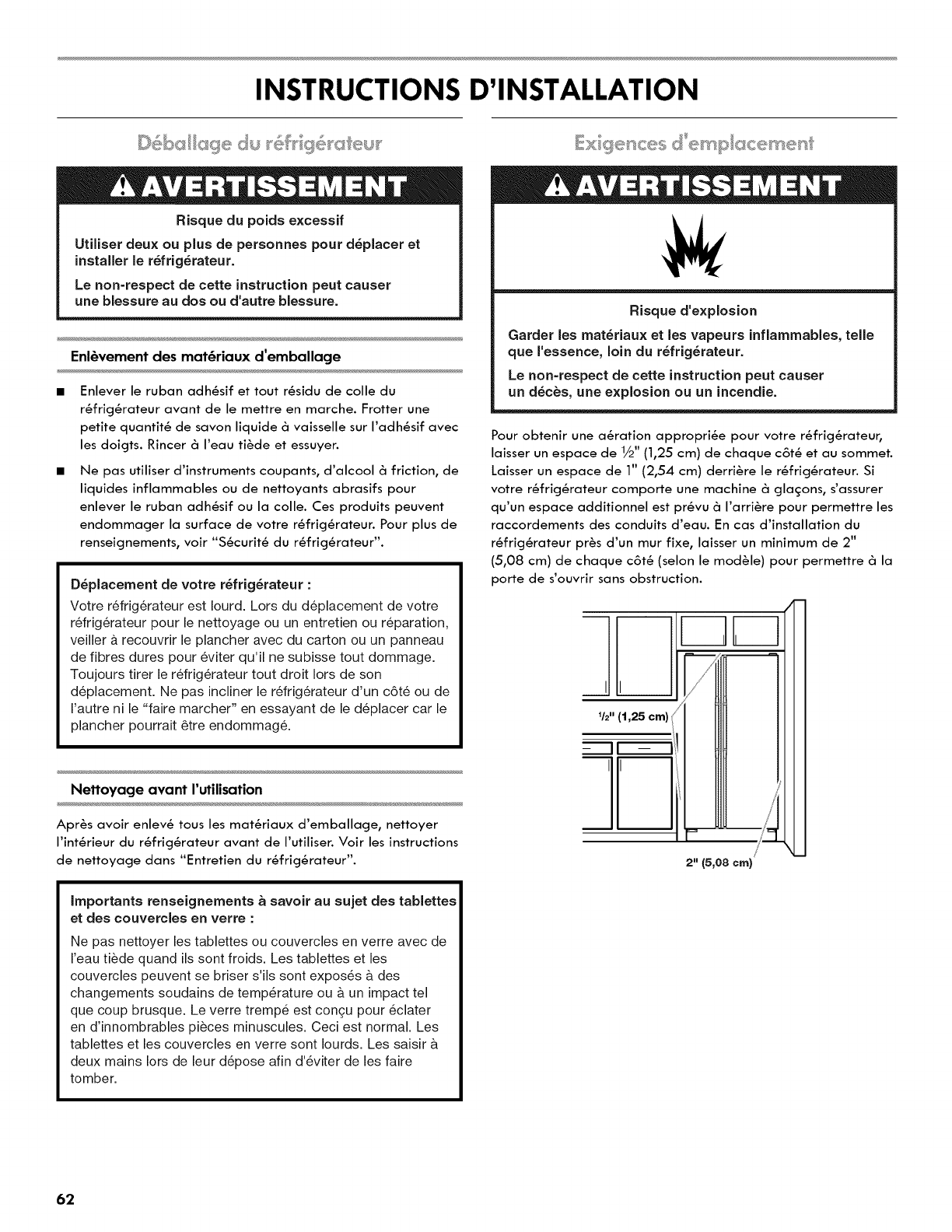

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with

cardboard or hardboard to avoid floor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

"walk" the refrigerator when trying to move it, as floor

damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the

inside of your refrigerator before using it. See the cleaning

instructions in "Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) of space on each side and at the top. Allow for 1"

(2.54 cm) of space behind the refrigerator. If your refrigerator

has an ice maker, allow extra space at the back for the water

line connections. When installing your refrigerator next to a

fixed wall, leave a 2" (5.08 cm) minimum space on each side

(depending on your model) to allow the doors to swing open.

IIIlj

2" (5.08 cm)

NOTES:

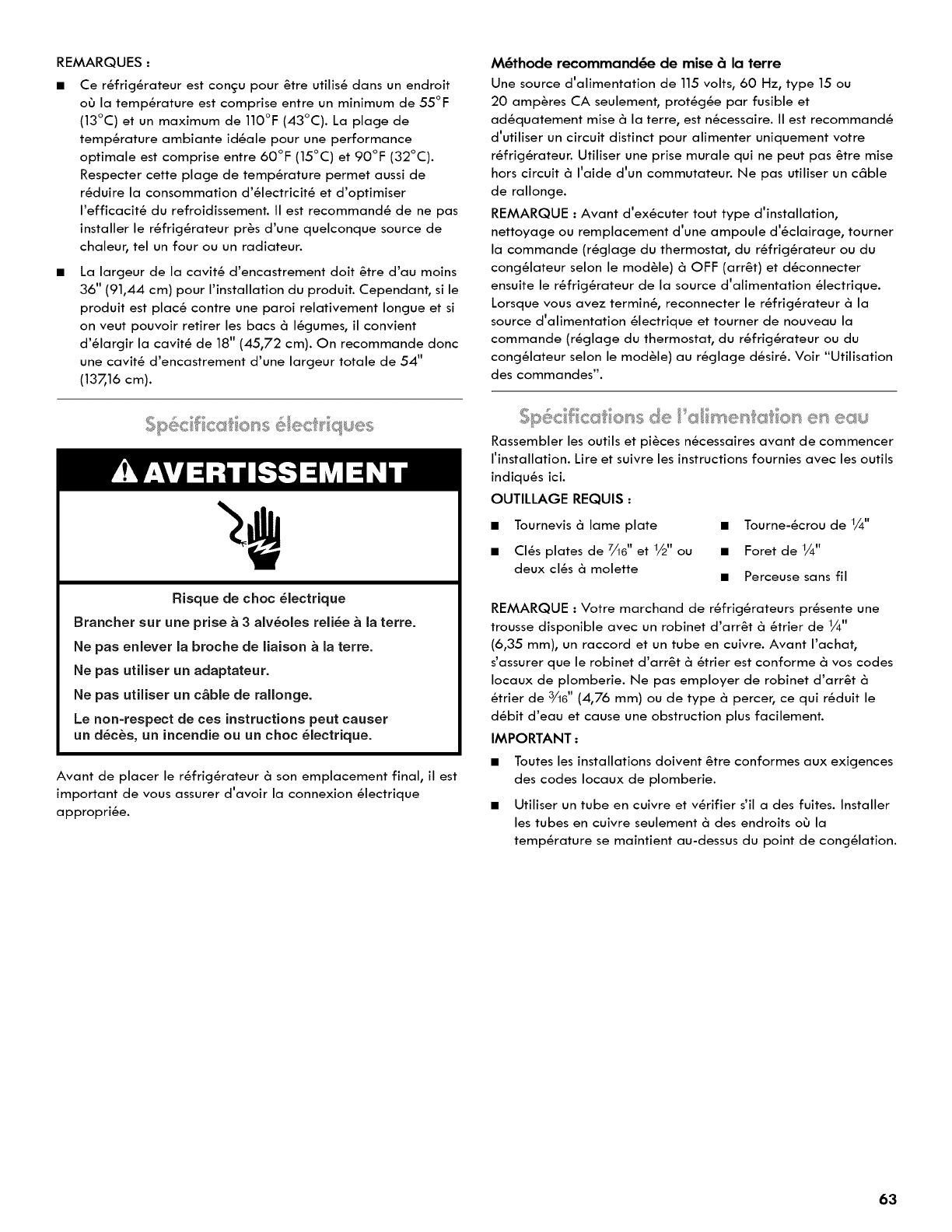

This refrigerator is intended for use in a location where the

temperature ranges from a minimum of 55°F (13°C) to a

maximum of 110°F (43°C). The preferred room temperature

range for optimum performance, which reduces electricity

usage and provides superior cooling, is between 60°F (15°C)

and 90°F (32°C). It is recommended that you do not install

the refrigerator near a heat source, such as an oven or

radiator.

Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is

placed against an extended wall and the ability to remove

the crisper pans is desired, an additional 18" (45.72 cm) of

cabinet width is required, so a total cabinet opening width

of 54" (137.16 cm) is recommended.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 volt, 60 Hz., AC only, 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer

Control depending on the model) to the desired setting. See

"Using the Controls."

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • 1/4" Nut driver

• 7/16" and 1/2" Open-end or two • 1/4" Drill bit

adjustable wrenches • Cordless drill

NOTE: Your refrigerator dealer has a kit available with a1/4"

(6.35 ram) saddle-type shutoff valve, a union, and copper

tubing. Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes. Do not use a

piercing-type or 3/%- (4.76 ram) saddle valve which reduces

water flow and clogs more easily.

IMPORTANT:

• All installations must meet local plumbing code

requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce

the water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

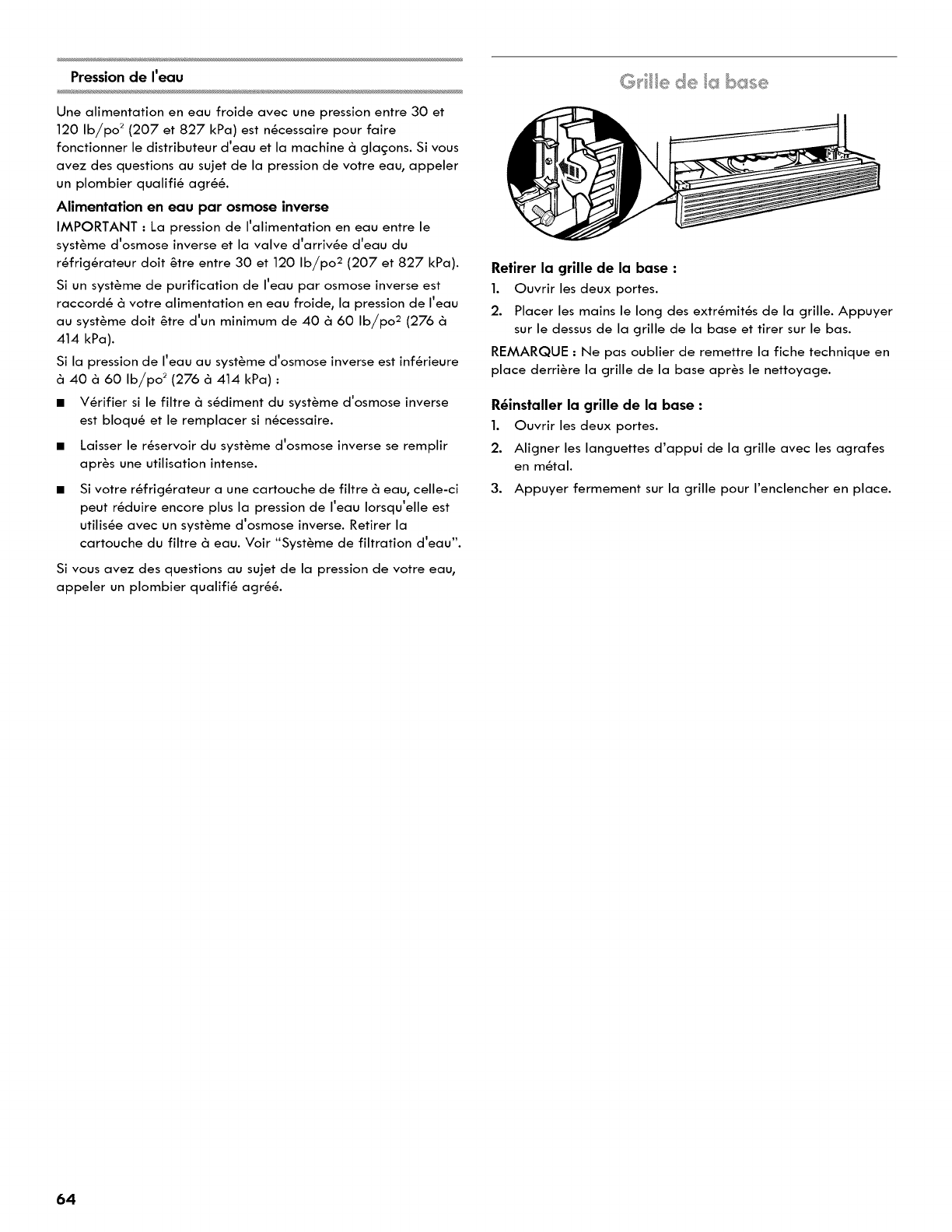

Remove the Base Grille:

1. Open both doors.

2. Place hands along the ends of the grille. Push in on the top

of the base grille and pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

TOOLS NEEDED: 1/4" hex-head socket wrench, 5_6" hex-head socket wrench and a flat-blade screwdriver.

IMPORTANT: Before you begin, turn the refrigerator control OFF. Unplug refrigerator or disconnect power. Remove food and any

adjustable door or utility bins from doors.

NOTE: It may only be necessary to remove either the door handle or the doors to get your product through the doorway of your

home. Measure the doorway to see whether you need to remove the refrigerator handles or the doors.

1_ Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

A. Do Not Remove Screw

A. Red Outer Ring

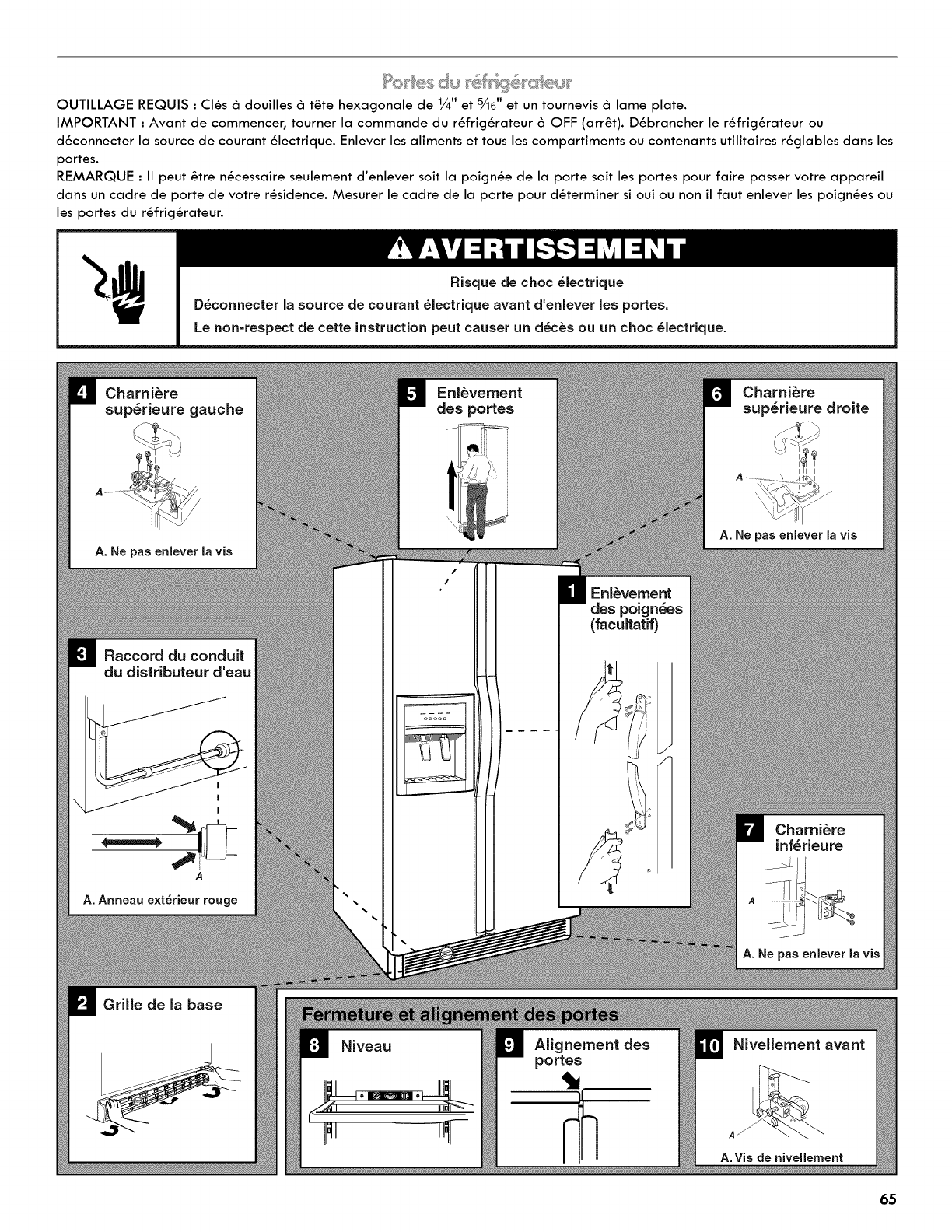

Door Removal

A. Do Not Remove Screw

A. Do Not

Remove Screw

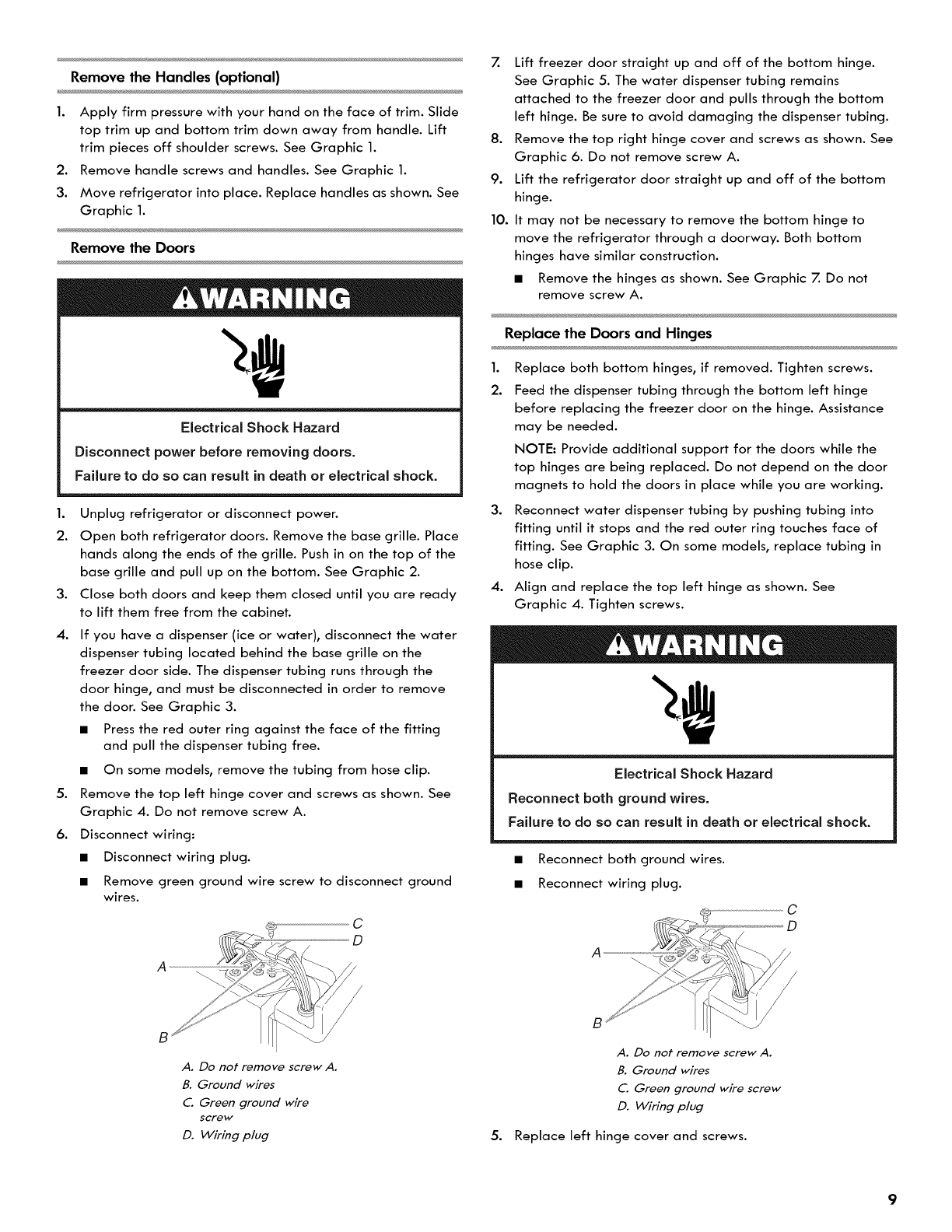

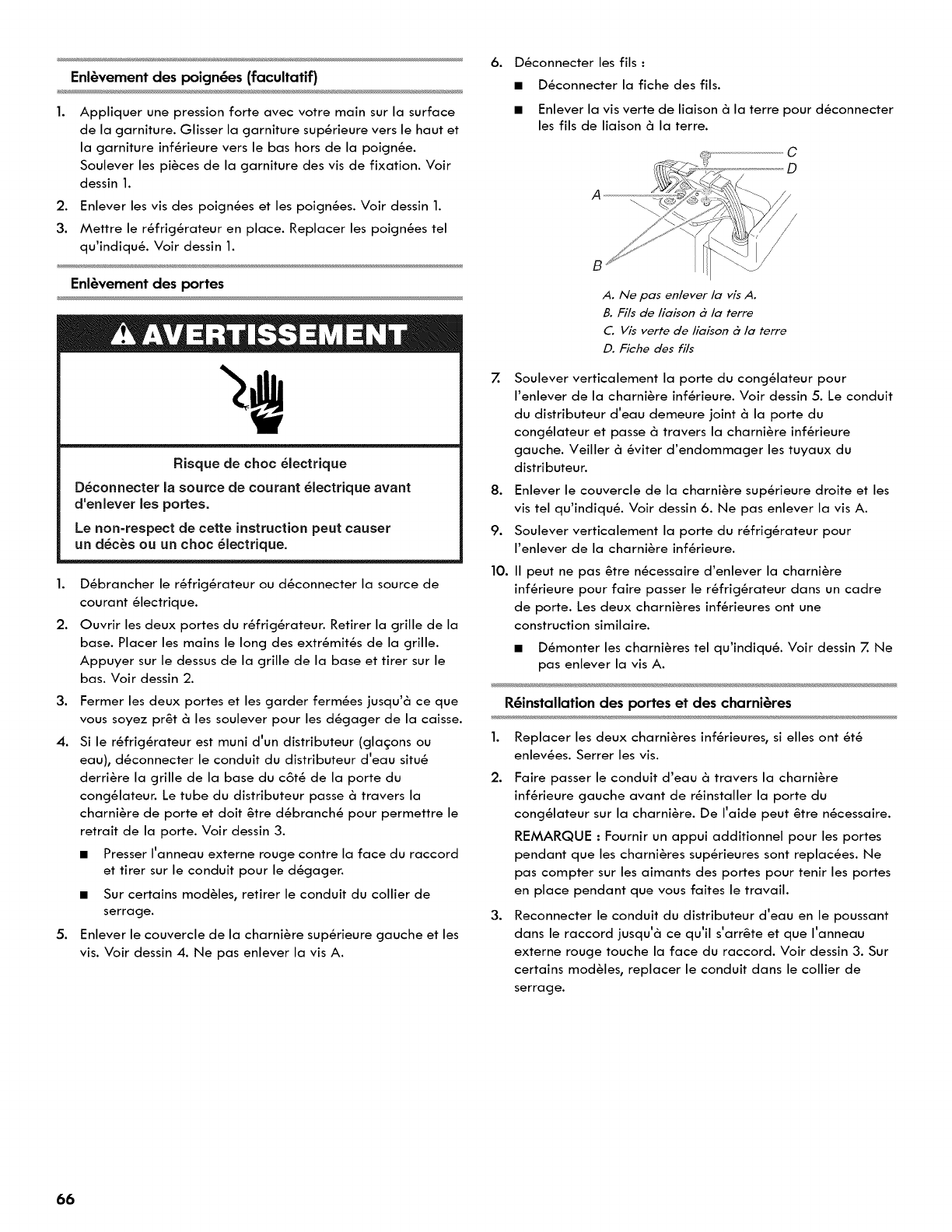

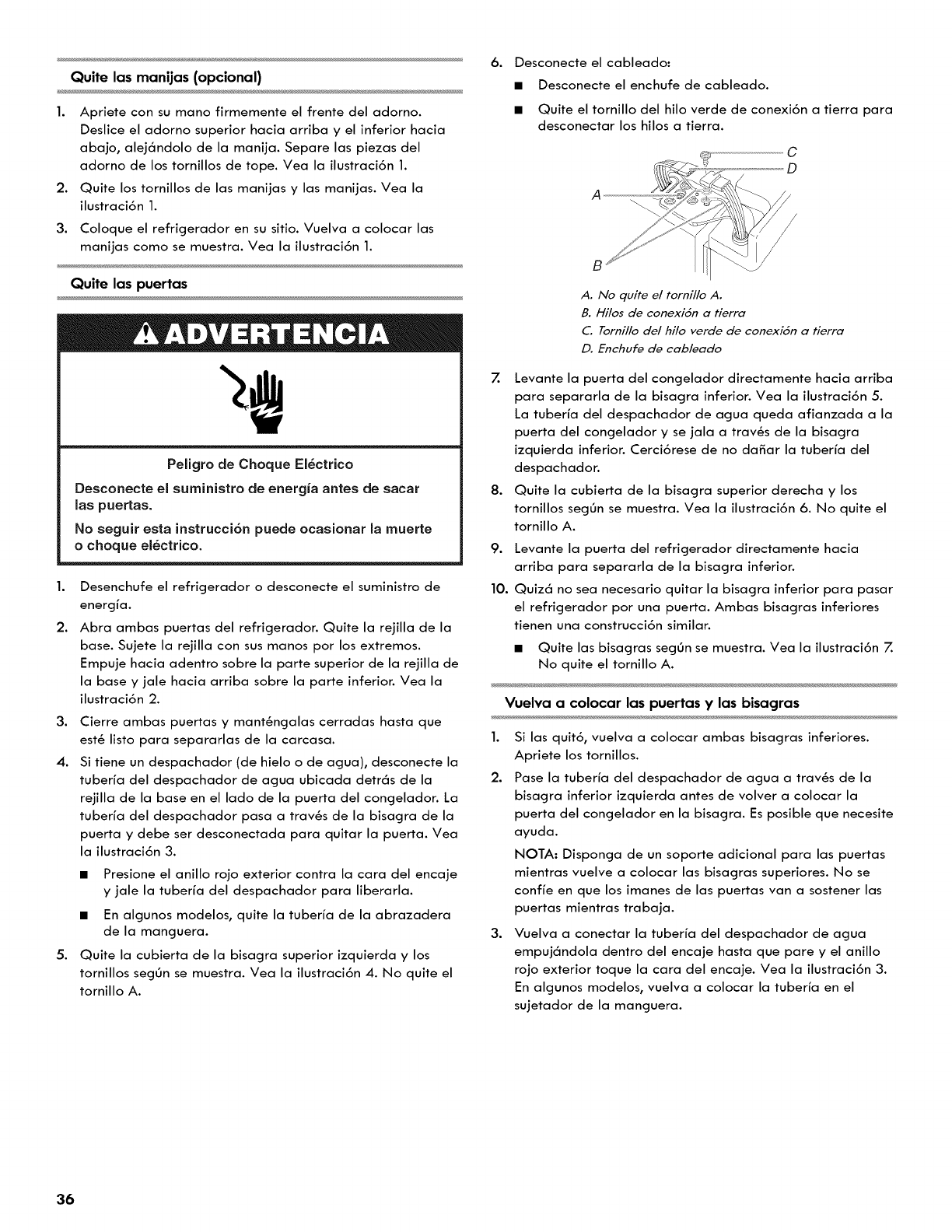

Remove the Handles (optional)

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift

trim pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Remove the Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

]°

3°

5°

Unplug refrigerator or disconnect power.

Open both refrigerator doors. Remove the base grille. Place

hands along the ends of the grille. Push in on the top of the

base grille and pull up on the bottom. See Graphic 2.

Close both doors and keep them closed until you are ready

to lift them free from the cabinet.

If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the

freezer door side. The dispenser tubing runs through the

door hinge, and must be disconnected in order to remove

the door. See Graphic 3.

• Press the red outer ring against the face of the fitting

and pull the dispenser tubing free.

• On some models, remove the tubing from hose clip.

Remove the top left hinge cover and screws as shown. See

Graphic 4. Do not remove screw A.

Disconnect wiring:

• Disconnect wiring plug.

• Remove green ground wire screw to disconnect ground

wires.

A. Do not remove screw A.

B. Ground wires

C. Green ground wire

screw

D. Wiring p/ug

7. Lift freezer door straight up and off of the bottom hinge.

See Graphic 5. The water dispenser tubing remains

attached to the freezer door and pulls through the bottom

left hinge. Be sure to avoid damaging the dispenser tubing.

8° Remove the top right hinge cover and screws as shown. See

Graphic 6. Do not remove screw A.

9° Lift the refrigerator door straight up and off of the bottom

hinge.

10° It may not be necessary to remove the bottom hinge to

move the refrigerator through a doorway. Both bottom

hinges have similar construction.

• Remove the hinges as shown. See Graphic 7. Do not

remove screw A.

Replace the Doors and Hinges

1°

Replace both bottom hinges, if removed. Tighten screws.

Feed the dispenser tubing through the bottom left hinge

before replacing the freezer door on the hinge. Assistance

may be needed.

NOTE: Provide additional support for the doors while the

top hinges are being replaced. Do not depend on the door

magnets to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into

fitting until it stops and the red outer ring touches face of

fitting. See Graphic 3. On some models, replace tubing in

hose clip.

4° Align and replace the top left hinge as shown. See

Graphic 4. Tighten screws.

Electrical Shock Hazard

Reconnect both ground wires.

Failure to do so can result in death or electrical shock.

5°

• Reconnect both ground wires.

• Reconnect wiring plug.

A. Do not remove screw A.

B. Ground wires

C. Green ground wire screw

D. Wiring p/ug

Replace left hinge cover and screws.

6. Replace the refrigerator door by lifting the door onto the

bottom right hinge.

7. Align and replace the top right hinge as shown. See

Graphic 6. Tighten screws.

8. Replace hinge cover and screws. Tighten screws.

9. Plug in refrigerator or reconnect power.

Ac psf ,he ,, =

_' °_' LIOOI5

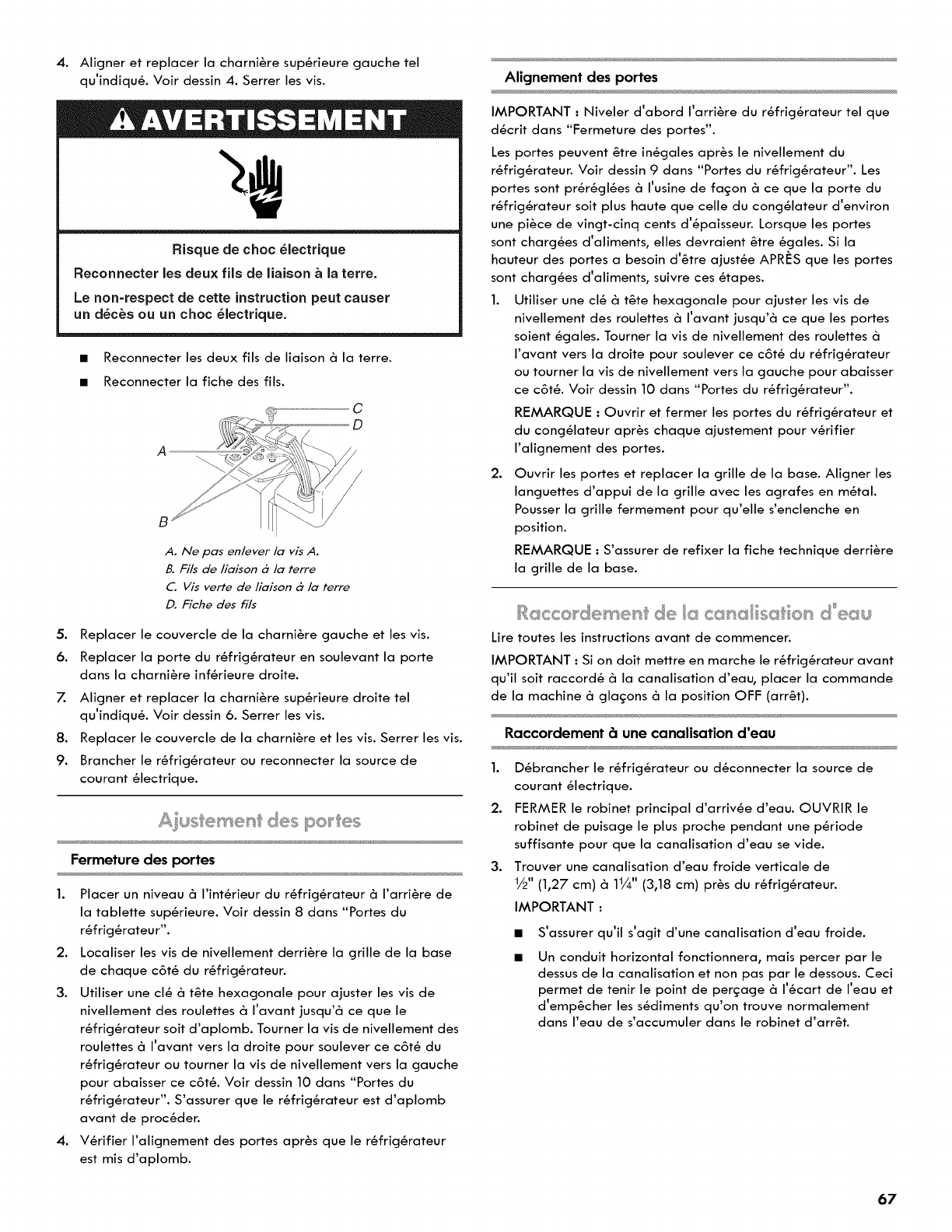

Door Closing

1. Place a level inside the refrigerator at the back of the top

shelf. See Graphic 8 in "Refrigerator Doors."

2. Locate the leveling screws behind the base grille of the

refrigerator on either side.

3. Use a hex-head wrench to adjust the front roller leveling

screws until the refrigerator is level. Turn the front roller

leveling screw to the right to raise that side of the

refrigerator or turn the leveling screw to the left to lower

that side. See Graphic 10 in "Refrigerator Doors." Make sure

refrigerator is level before proceeding.

4. Check the door alignment after leveling the refrigerator.

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."

The doors may be uneven after leveling the refrigerator. See

Graphic 9 in "Refrigerator Doors." The doors are preset at the

factory so that the refrigerator door is higher than the freezer

door by approximately the thickness of a quarter. Once the

doors are loaded with food, they should be even. If the door

height needs to be adjusted AFTER the doors have been loaded

with food, follow the these steps.

1. Use a hex-head wrench to adjust the front roller leveling

screws until the doors are even. Turn the front roller leveling

screw to the right to raise that side of the refrigerator or turn

the leveling screw to the left to lower that side. See

Graphic 10 in "Refrigerator Doors."

NOTE: Open and close both the refrigerator and freezer

doors after each adjustment to check the door alignment.

2. Open the doors and replace the base grille. Line up the

grille support tabs with the metal clips. Push the grille firmly

to snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base

grille.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water

line is connected, turn the ice maker OFF.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"(1.27 cm) to 11/4'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

Make sure it is a cold water pipe.

Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away

from the drill and normal sediment from collecting in the

valve.

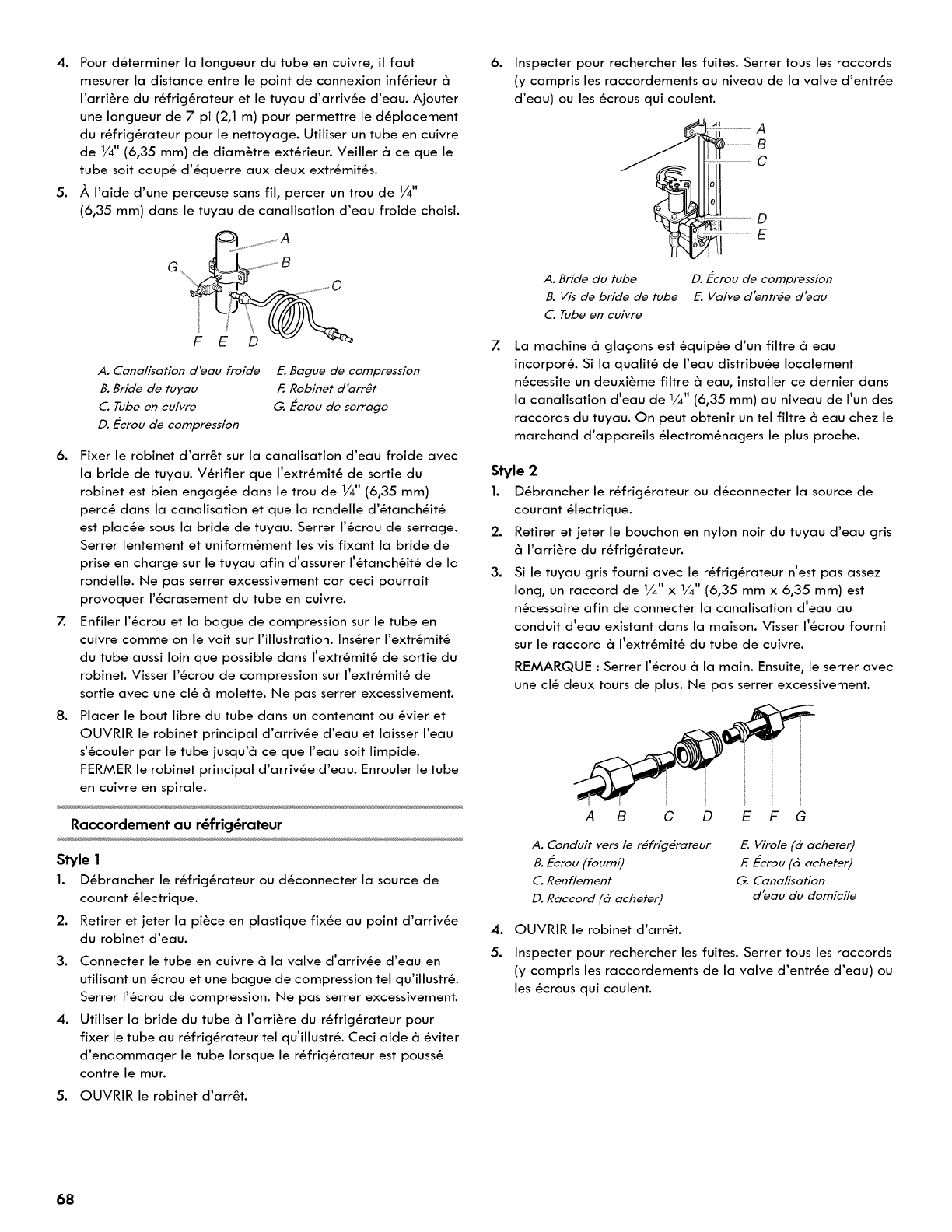

4. Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of refrigerator

to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use

1/4"(6.35 mm) O.D. (outside diameter) copper tubing. Be

sure both ends of copper tubing are cut square.

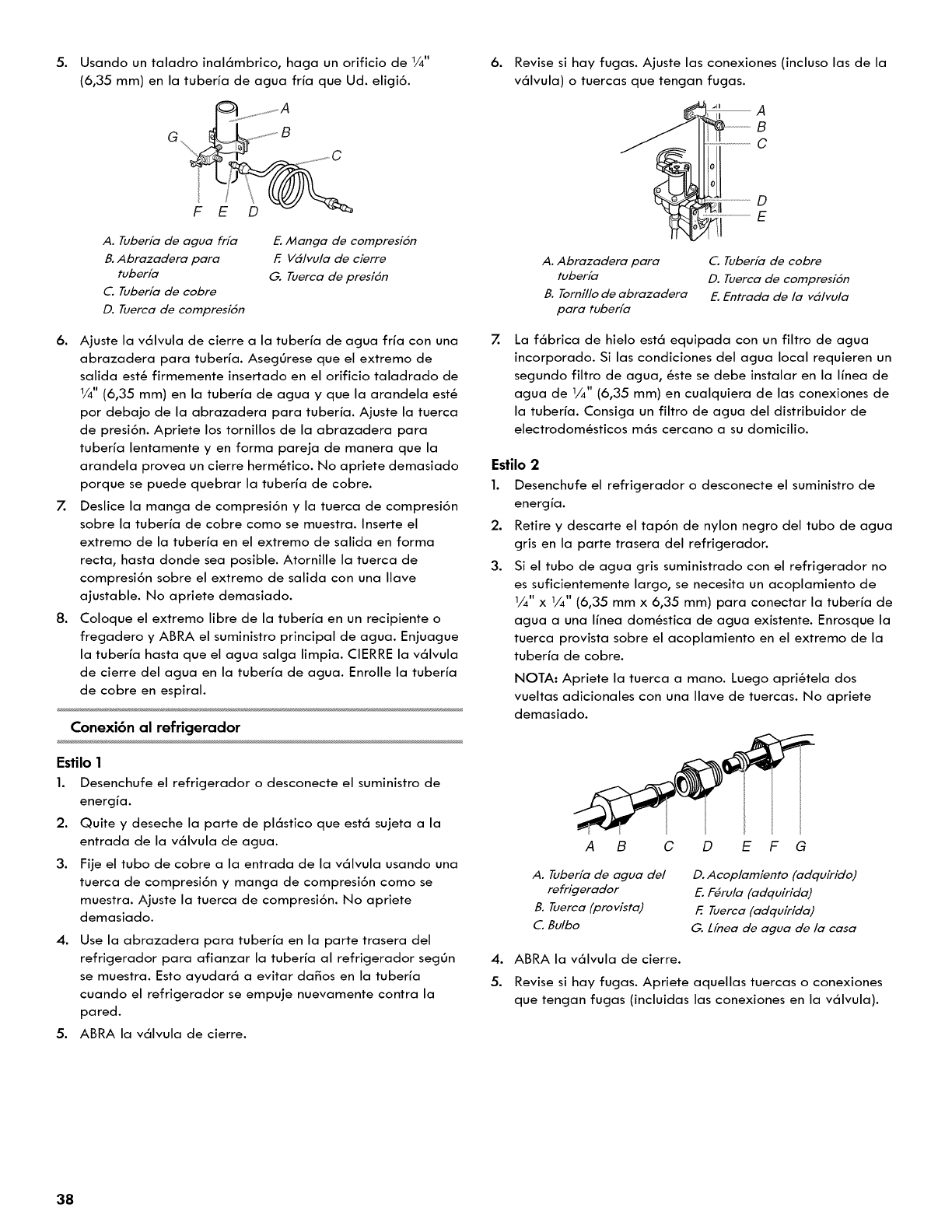

5. Using a cordless drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under

the pipe clamp. Tighten the packing nut. Tighten the pipe

clamp screws slowly and evenly so the washer makes a

watertight seal. Do not overtighten, or you may crush the

copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the

compression nut onto outlet end with adjustable wrench. Do

not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water

is clear. Turn OFF the shutoff valve on the water pipe. Coil

the copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove and discard the plastic part that is attached to the

inlet of the water valve.

3. Attach the copper tube to the valve inlet using a

compression nut and sleeve as shown. Tighten the

compression nut. Do not overtighten.

4. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

5. Turn shutoff valve ON.

6. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Tube clamp screw

C. Copper tubing

D. Compression nut

E. Valve inlet

The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the 1/4" (6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray

water tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not

long enough, a 1/4" x 1/4" (6.35 mm x 6.35 mm) coupling is

needed in order to connect the water tubing to an existing

household water line. Thread the provided nut onto the

coupling on the end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a

wrench two more turns. Do not overtighten.

A B C D E F G

A. Refrigerator water

tubing

B. Nut {provided)

C. Bulb

D. Coupling {purchased)

E. Ferrule {purchased)

F. Nut {purchased)

G. Household water

line

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

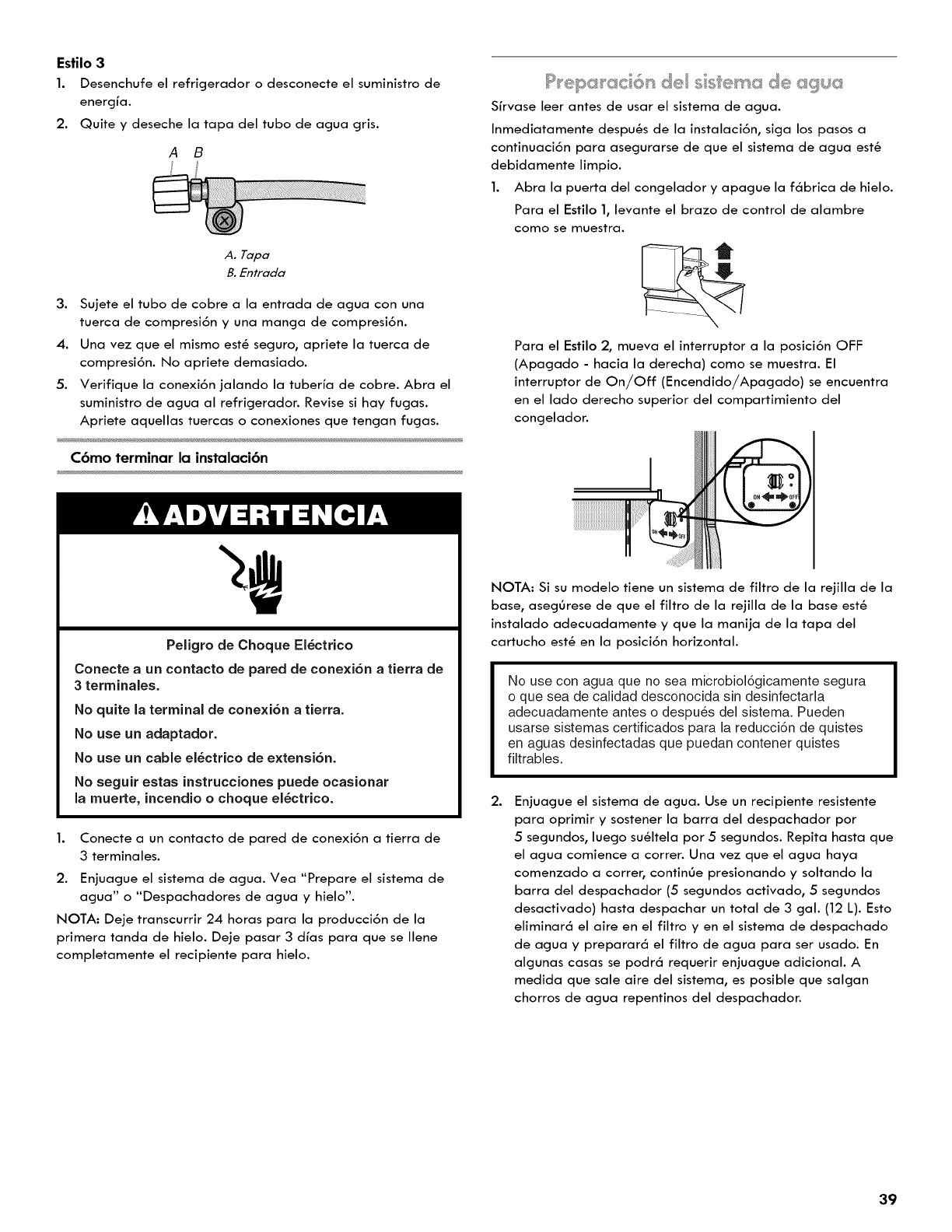

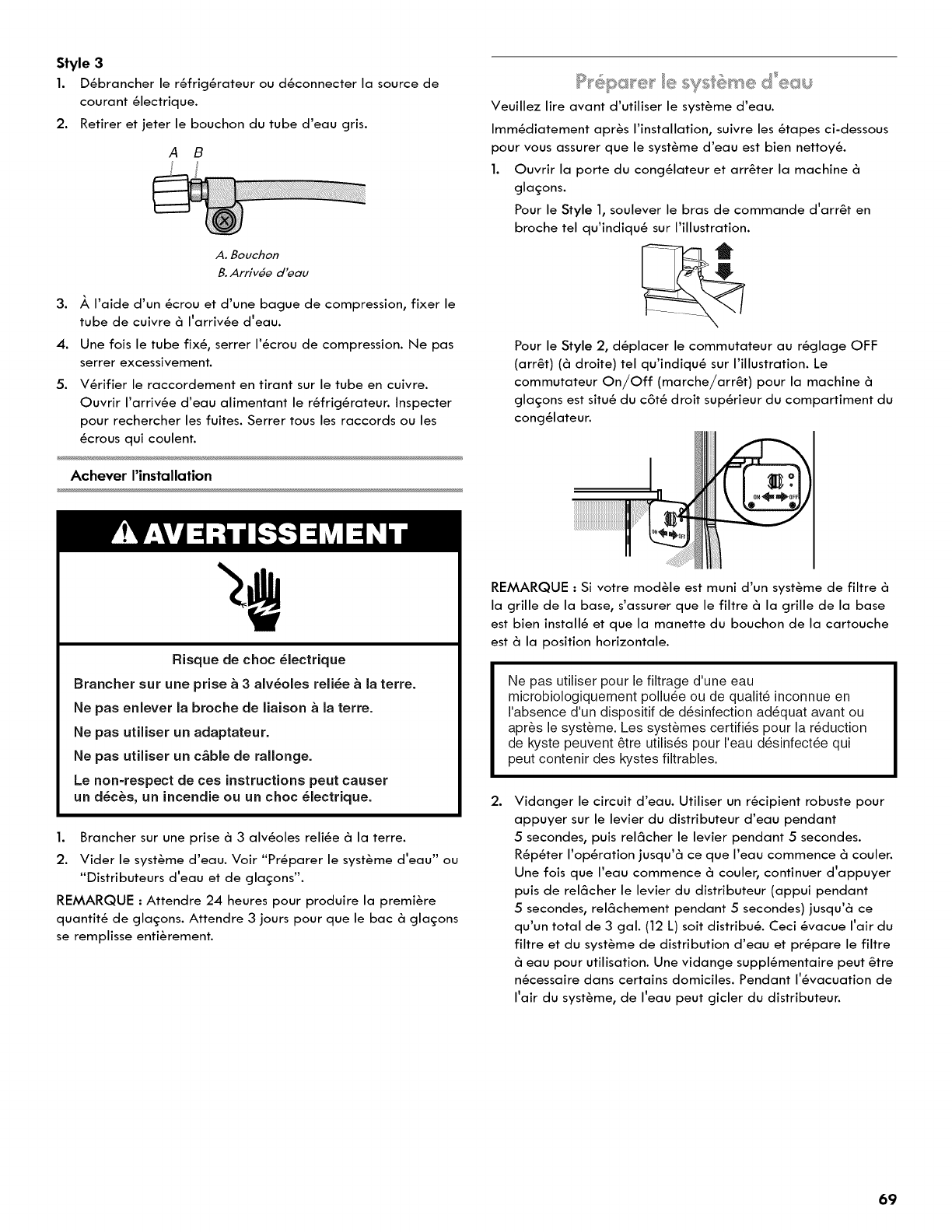

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the cap from the gray water tube.

A B

Using a compression nut and sleeve, attach the copper tube

to the water inlet.

Once secured, tighten the compression nut. Do not

overtighten.

Check the connection by pulling on the copper tubing. Turn

on water supply to refrigerator. Check for leaks. Tighten any

nuts or connections that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or

"Water and Ice Dispensers."

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

I. Open the freezer door and turn off the ice maker.

For Style I, lift up the wire shutoff arm as shown.

For Style 2, move the switch to the OFF (right) setting as

shown. The On/Off switch is located on the top right side of

the freezer compartment.

A. Cap

B. Inlet

NOTE: If your model has a base grille filter system, make sure

the base grille filter is properly installed and the cartridge cap

handle is in the horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

2o Flush the water system. Use a sturdy container to depress

and hold the water dispenser lever for 5seconds, then

release it for 5seconds. Repeat until water begins to flow.

Once water begins to flow, continue depressing and

releasing the dispenser lever (5 seconds on, 5seconds off)

until a total of 3 gal. (12 L) has been dispensed. This will

flush air from the filter and water dispensing system, and

prepare the water filter for use. Additional flushing may be

required in some households. As air is cleared from the

system, water may spurt out of the dispenser.

3. Open the freezer door and turn on the ice maker. For Style 1,

lower the wire shutoff arm. For Style 2, move the switch to

the ON (left) position. Please refer to the "Ice Maker and

Storage Bin" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

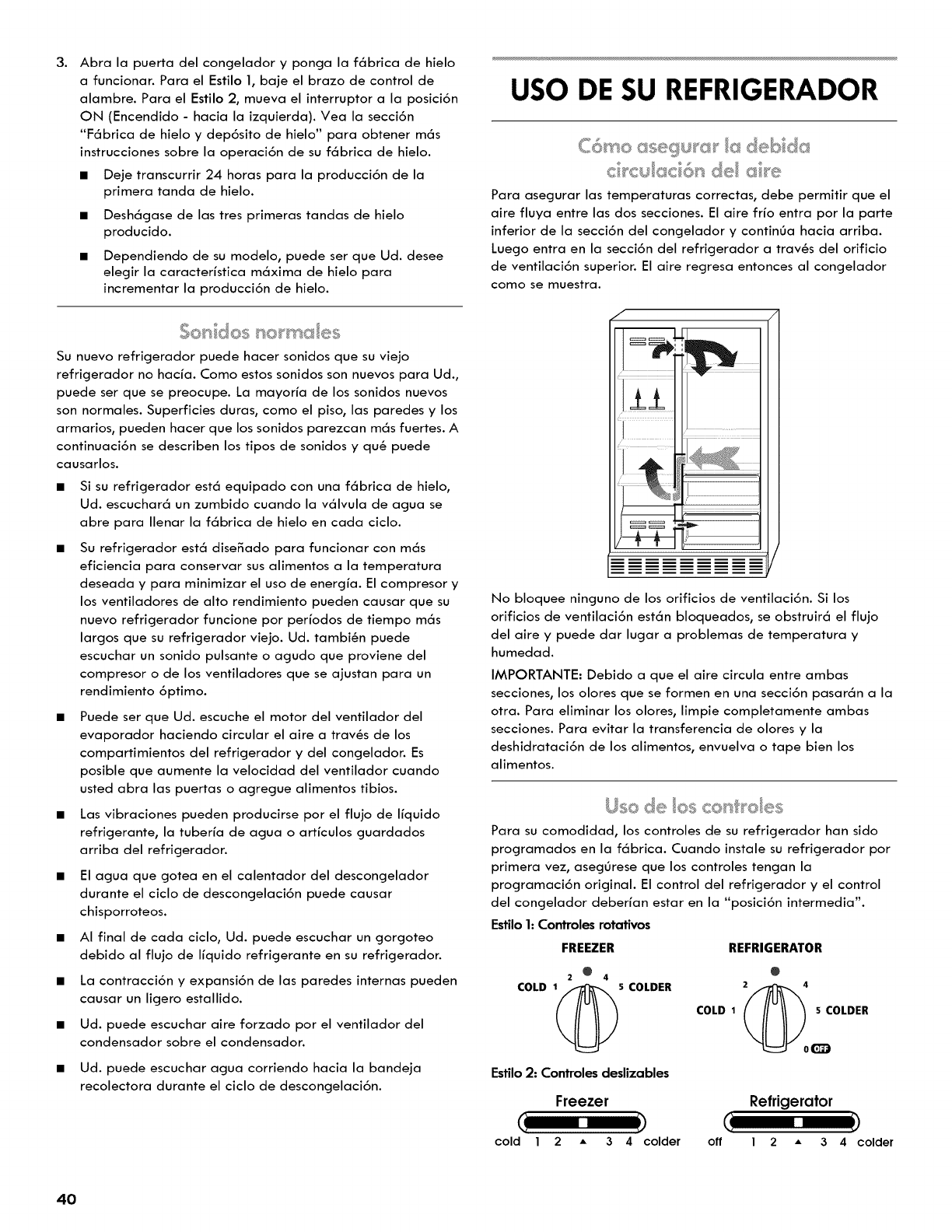

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal.

Hard surfaces, such as the floor, walls, and cabinets, can make

the sounds seem louder. The following describes the kinds of

sounds and what may be making them.

• If your refrigerator is equipped with an ice maker, you will

hear a buzzing sound when the water valve opens to fill the

ice maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

You may hear the evaporator fan motor circulating air

through the refrigerator and freezer compartments. The fan

speed may increase as you open the doors or add warm

food.

Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

Contraction and expansion of the inside walls may cause a

popping noise.

You may hear air being forced over the condenser by the

condenser fan.

You may hear water running into the drain pan during the

defrost cycle.

REFRIGERATOR USE

In order to ensure proper temperatures, you need to permit air

to flow between the two sections. Cold air enters the bottom of

the freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

Illiiiiiiiiiiii

__=__

Do not block any airflow vents. If the vents are blocked, airflow

will be obstructed and temperature and moisture problems may

occur.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

For your convenience, your refrigerator controls are preset at

the factory. When you first install your refrigerator, make sure

that the controls are still preset. The Refrigerator Control and the

Freezer Control should both be set to the "mid-settings."

Style 1: Rotary Controls

FREEZER REFRIGERATOR

• •

2 4

COLD l@s COLDER 2__.

COLD 1s COLDER

Style 2: Slide Controls

Freezer Refrigerator

cold 12 A 3 4 colder off 12 _ 3 4 colder

IMPORTANT:

• Your product will not cool when the REFRIGERATOR Control

is set to OFF.

The Refrigerator Control adjusts the refrigerator

compartment temperature. The Freezer Control adjusts the

freezer compartment temperature. Settings to the left of the

mid-setting make the temperature less cold. Settings to the

right of the mid-setting make the temperature colder.

Wait 24 hours before you put food into the refrigerator. If

you add food before the refrigerator has cooled completely,

your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) than recommended setting will not cool the

compartments any faster.

Adjusting Controls

Give the refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food into

the refrigerator. The settings indicated in the previous section

should be correct for normal household refrigerator usage. The

controls are set correctly when milk or juice is as cold as you like

and when ice cream is firm.

Rotary Controls: Turn the control right (clockwise) to make the

compartment colder. Turn the control left (counterclockwise) to

make it less cold. To turn the cooling system off, turn the

Refrigerator Control counterclockwise until it reaches the OFF

position.

Slide Controls: Slide the control one setting to the right to make

the compartment colder. Slide the control one setting to the left

to make it less cold.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at

least 24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZERtoo warm/ FREEZERControl

too little ice one setting higher

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

FREEZERtoo cold FREEZERControl

one setting lower

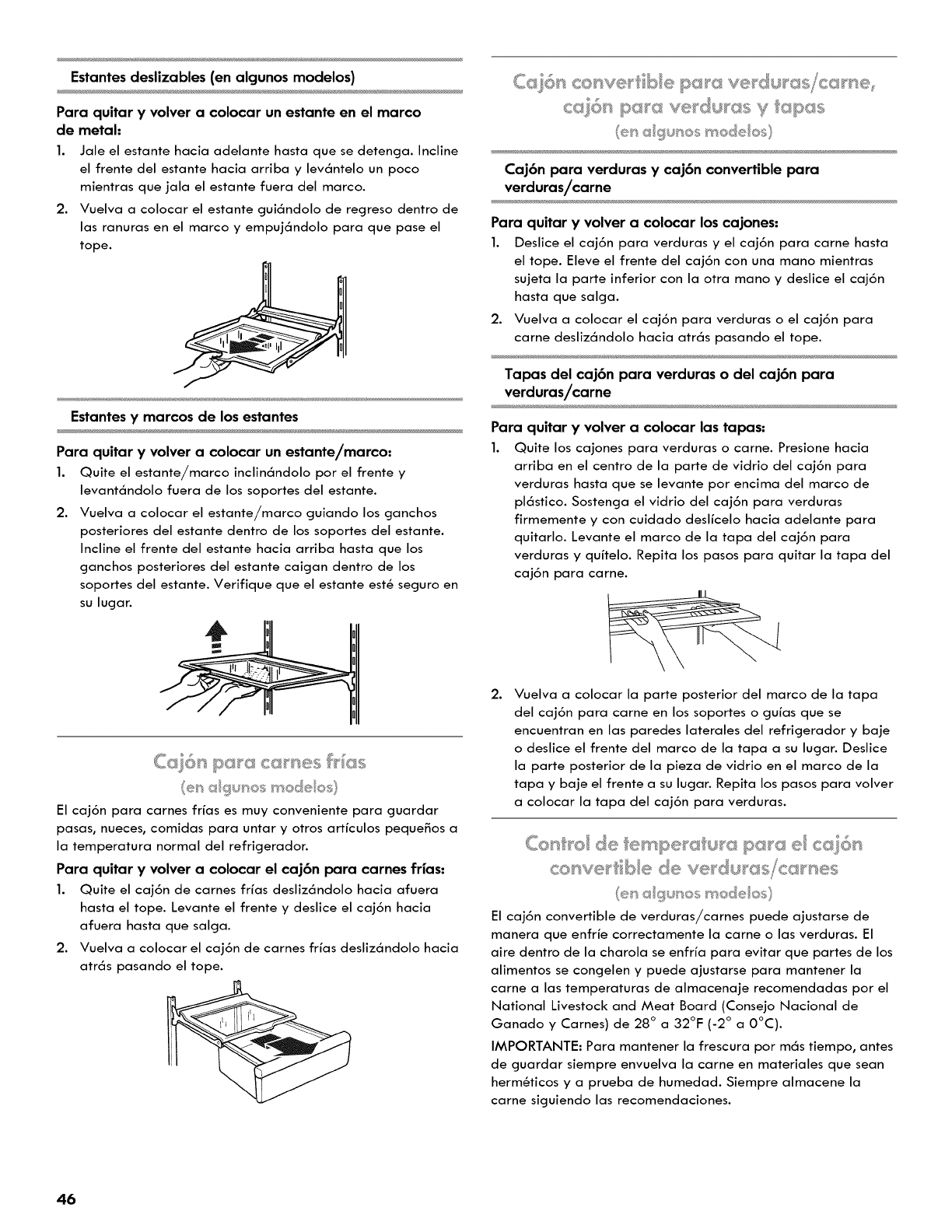

The control can be adjusted to properly chill meats or

vegetables. The air inside the pan is cooled to avoid "spot"

freezing and can be set to keep meats at the National Livestock

and Meat Board recommended storage temperatures of 28 ° to

32°F (-2 ° to 0°C).

To store meat:

Set the control to one of the three MEAT settings to store meat

at its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal

storage temperatures.

NOTE: If food starts to freeze, move the control to the right (less

cold), toward the VEG setting. Remember to wait 24 hours

between adjustments.

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Ch ed DOO_ _ B_}

(on so_r_e modes)

Cool air from the freezer is directed to the refrigerator door bin

directly beneath the vents.

NOTE: The dairy compartment and can rack are not associated

with the Chilled Door Bin feature.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of

the refrigerator compartment.

A.......

A. Chilled door bin control

Slide the door chill control to the left to reduce the flow of

cold air to the bin and make it less cold.

Slide the door chill control to the right to increase the flow

of cold air to the bin and make it colder.

Wc4et ce ......

13_s_!_¢_set's e"_ sot_'_emodes}

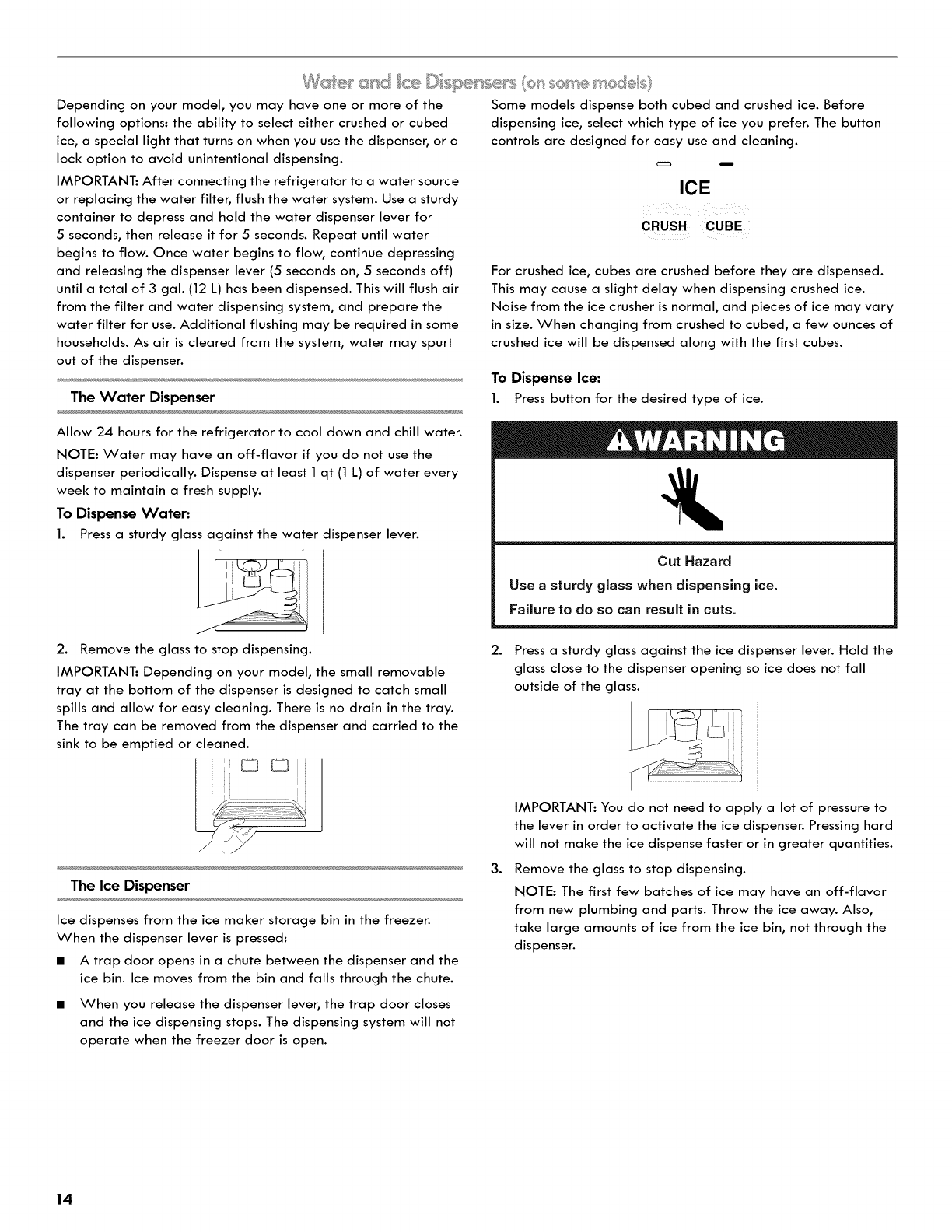

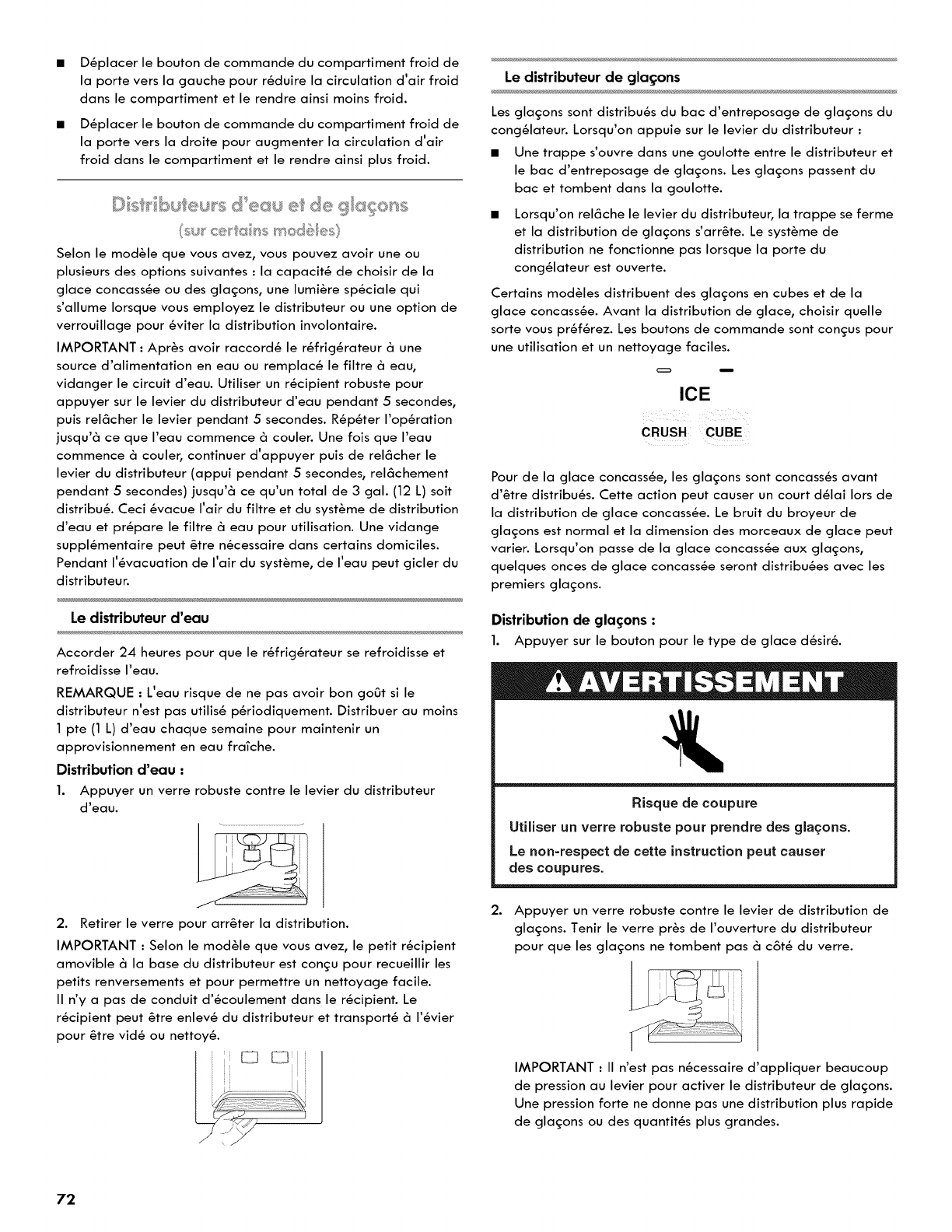

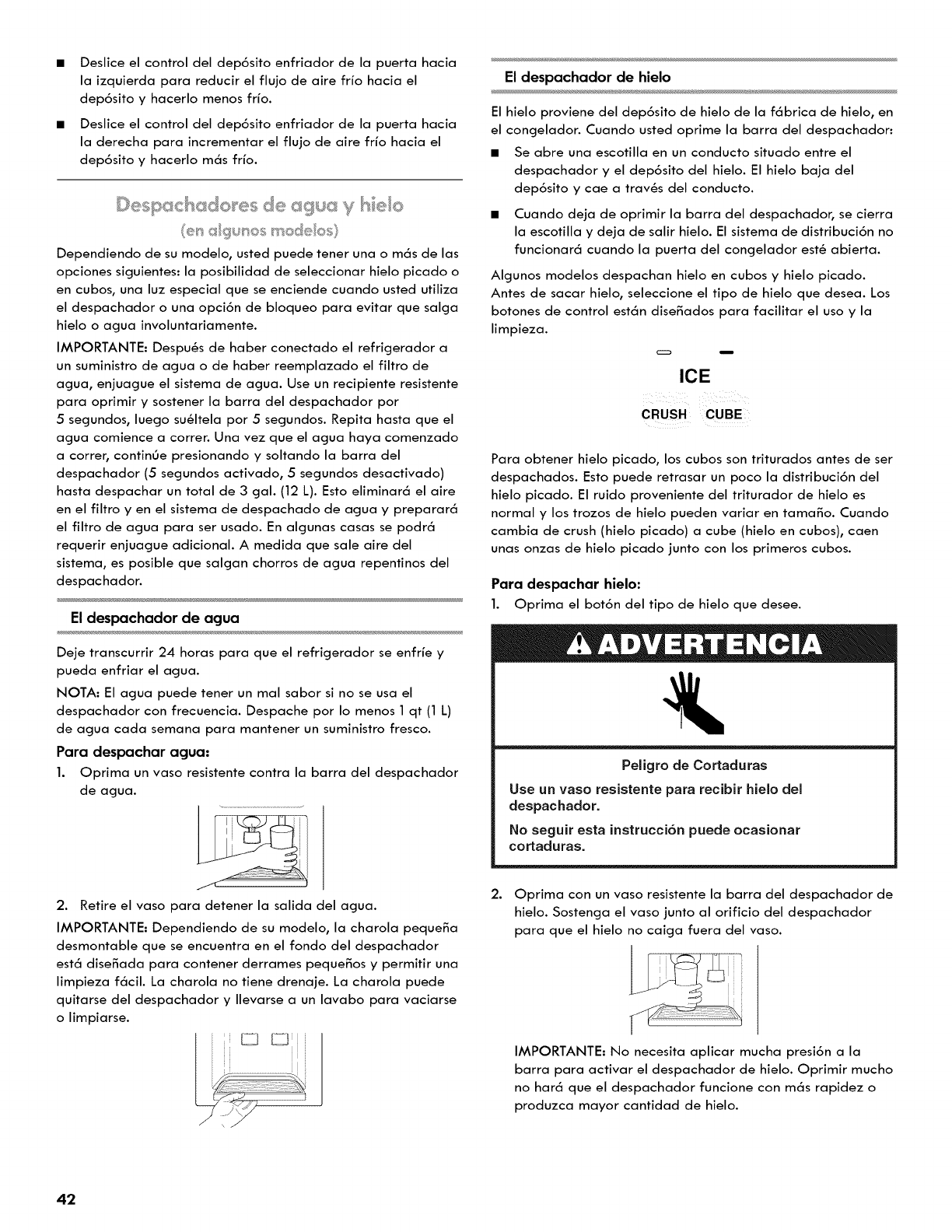

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing.

IMPORTANT: After connecting the refrigerator to a water source

or replacing the water filter, flush the water system. Use a sturdy

container to depress and hold the water dispenser lever for

5seconds, then release it for 5seconds. Repeat until water

begins to flow. Once water begins to flow, continue depressing

and releasing the dispenser lever (5 seconds on, 5seconds off)

until a total of 3 gal. (12 L) has been dispensed. This will flush air

from the filter and water dispensing system, and prepare the

water filter for use. Additional flushing may be required in some

households. As air is cleared from the system, water may spurt

out of the dispenser.

The Water Dispenser

Allow 24 hours for the refrigerator to cool down and chill water.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense at least 1 qt (1 L) of water every

week to maintain a fresh supply.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

....--r-

2. Remove the glass to stop dispensing.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer. The button

controls are designed for easy use and cleaning.

ICE

For crushed ice, cubes are crushed before they are dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may vary

in size. When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Pressbutton for the desired type of ice.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

2, Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer.

When the dispenser lever is pressed:

•A trap door opens in a chute between the dispenser and the

ice bin. Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not

operate when the freezer door is open.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away. Also,

take large amounts of ice from the ice bin, not through the

dispenser.

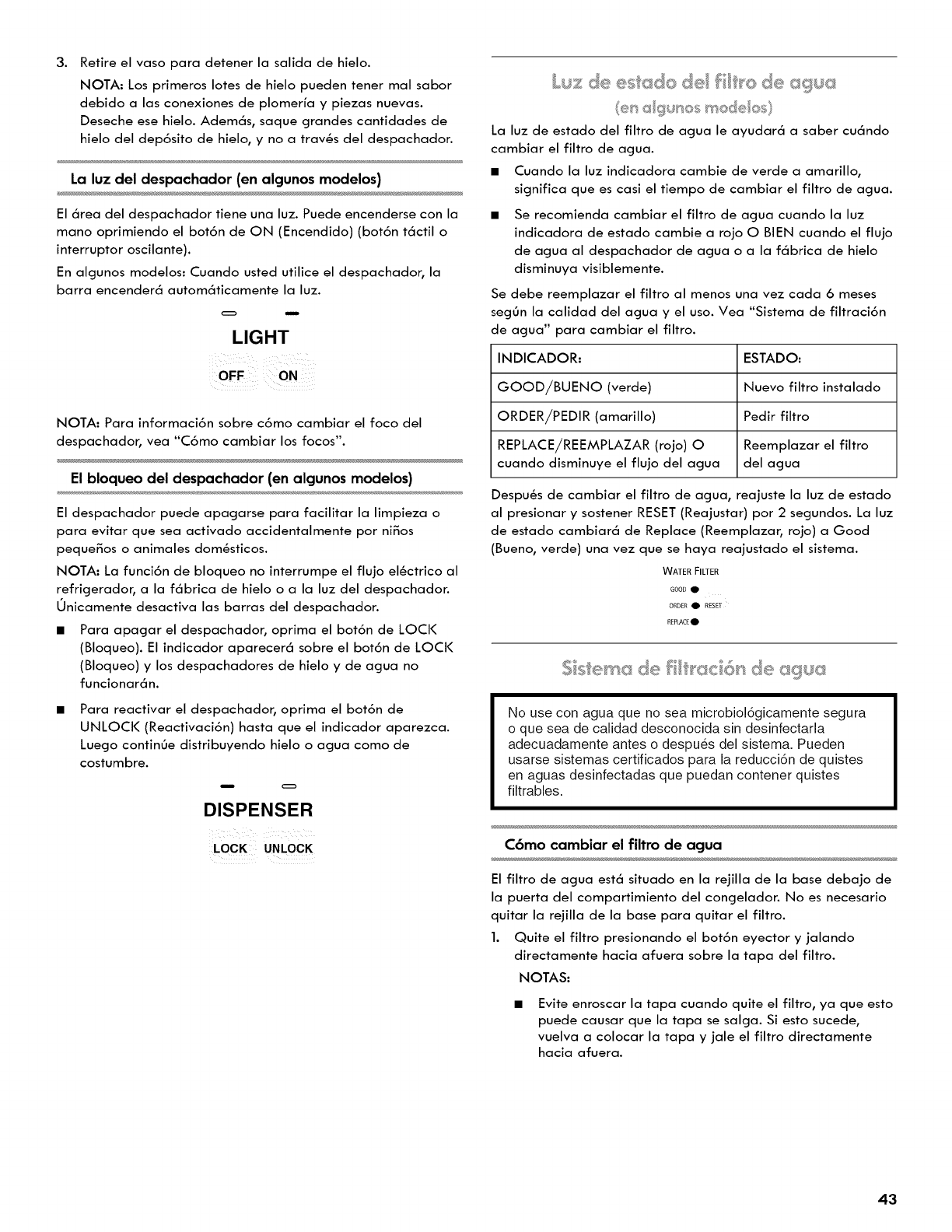

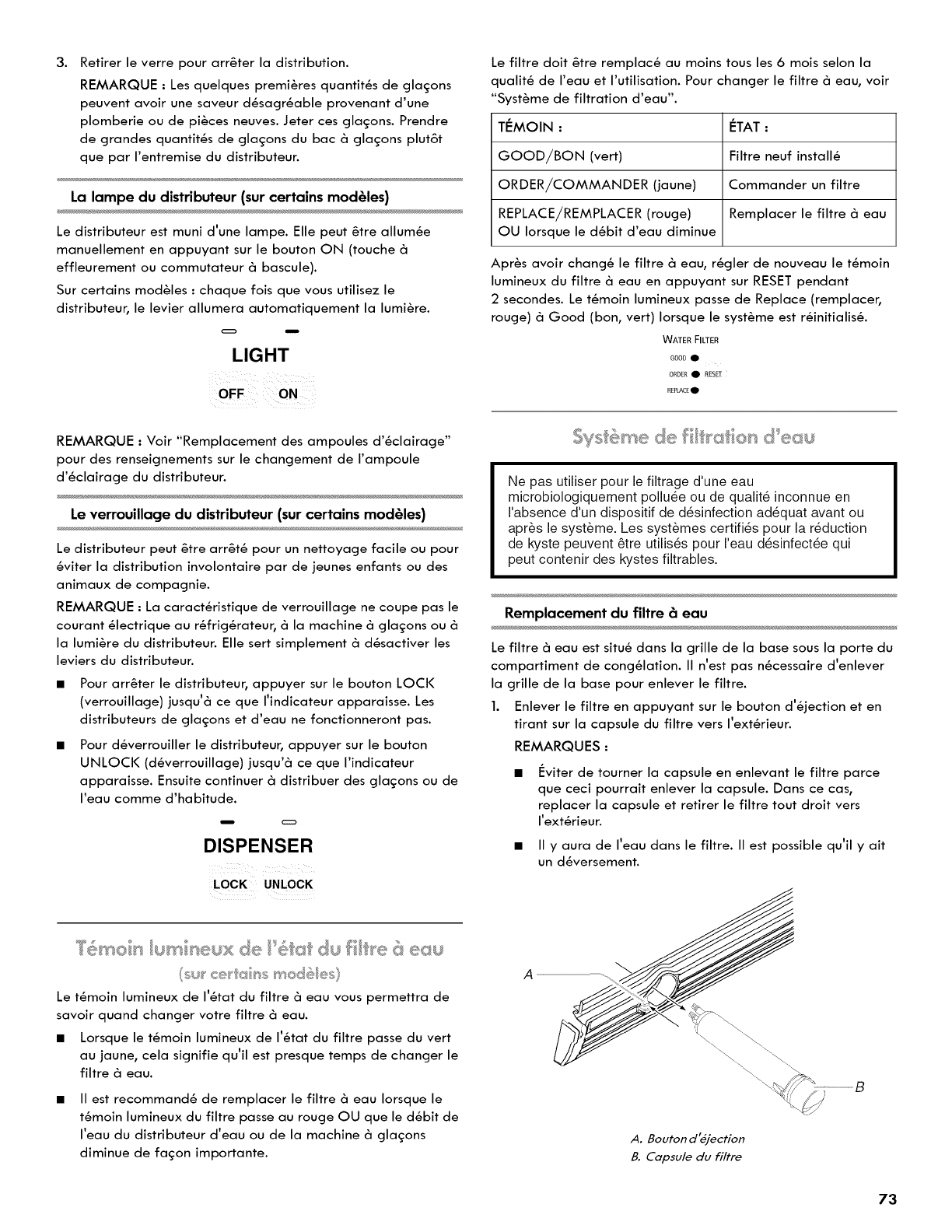

The Dispenser Light (on some models)

The dispenser area has a light. It can be turned on manually by

pressing the ON button (touchpad or rocker switch).

On some models: Whenever you use the dispenser, the lever will

automatically turn the light on.

LIGHT

NOTE: See "Changing the Light Bulbs" for information on

changing the dispenser light bulb.

The Dispenser Lock (on some models)

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser levers.

• To turn off the dispenser, press the LOCI< button. The

indicator will appear above the LOCI< button and the ice

and water dispensers will not work.

To unlock the dispenser, press the UNLOCK button until the

indicator appears. Then continue to dispense ice or water as

usual.

DISPENSER

LOCK UNLOCK

The water filter status light will help you know when to change

your water filter.

• When the status light changes from green to yellow, this tells

you that it is almost time to change the water filter.

It is recommended that you replace the filter when the status

light changes to red OR when water flow to your water

dispenser or ice maker decreases noticeably.

The filter should be replaced at least every 6months depending

on your water quality and usage. To change the filter, see

"Water Filtration System."

INDICATOR: STATUS:

GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter

when water flow decreases

After changing the water filter, reset the status light by pressing

and holding the RESET button for 2 seconds. The status light will

change from Replace (red) to Good (green) when the system is

reset.

WATER FILTER

GOOD •

ORDER• R_SET

RH_AC •

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

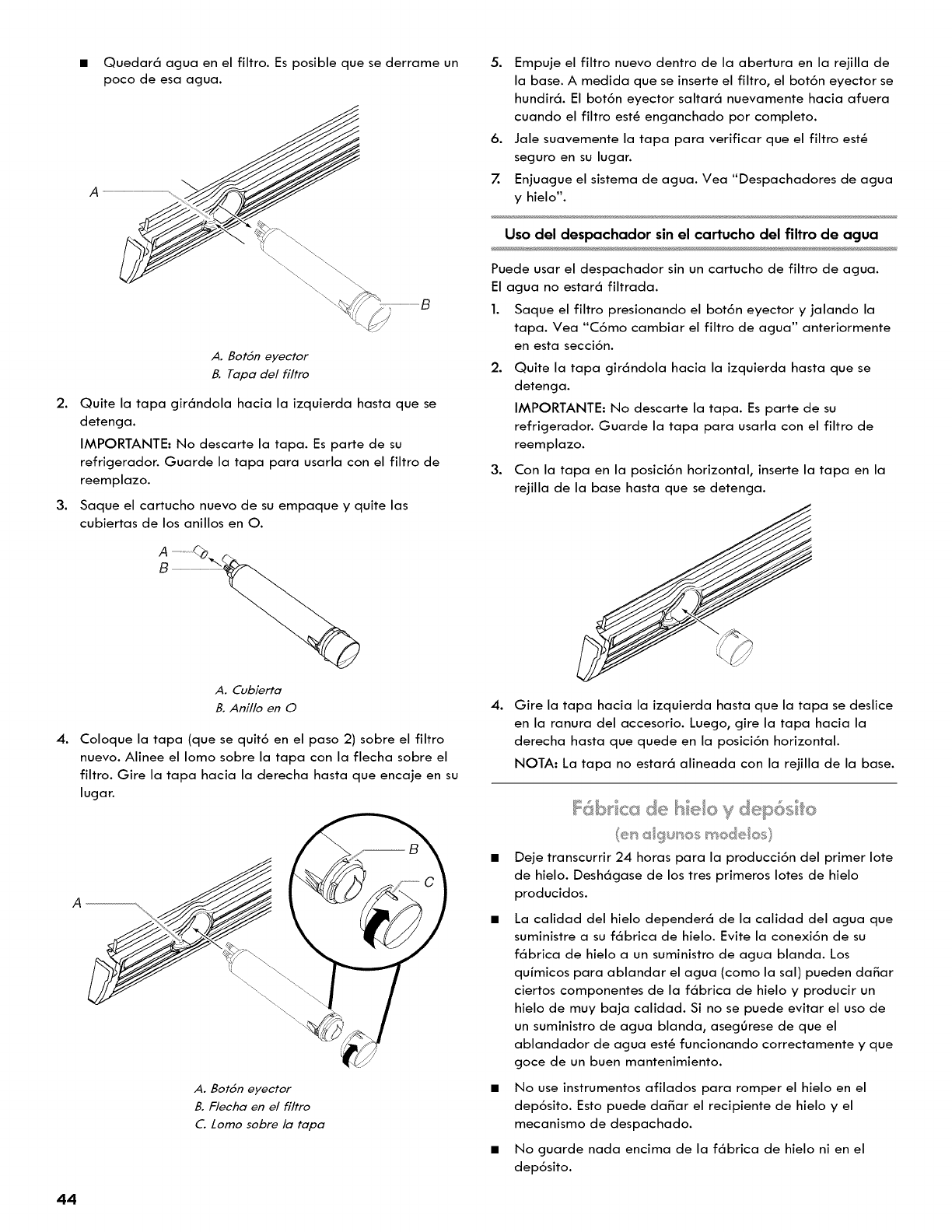

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling

straight out on the filter cap.

NOTES:

• Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,

replace the cap and pull the filter straight out.

• There will be water in the filter. Some spilling may occur.

A.......................

A. Eject button

B. Filter cap

Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

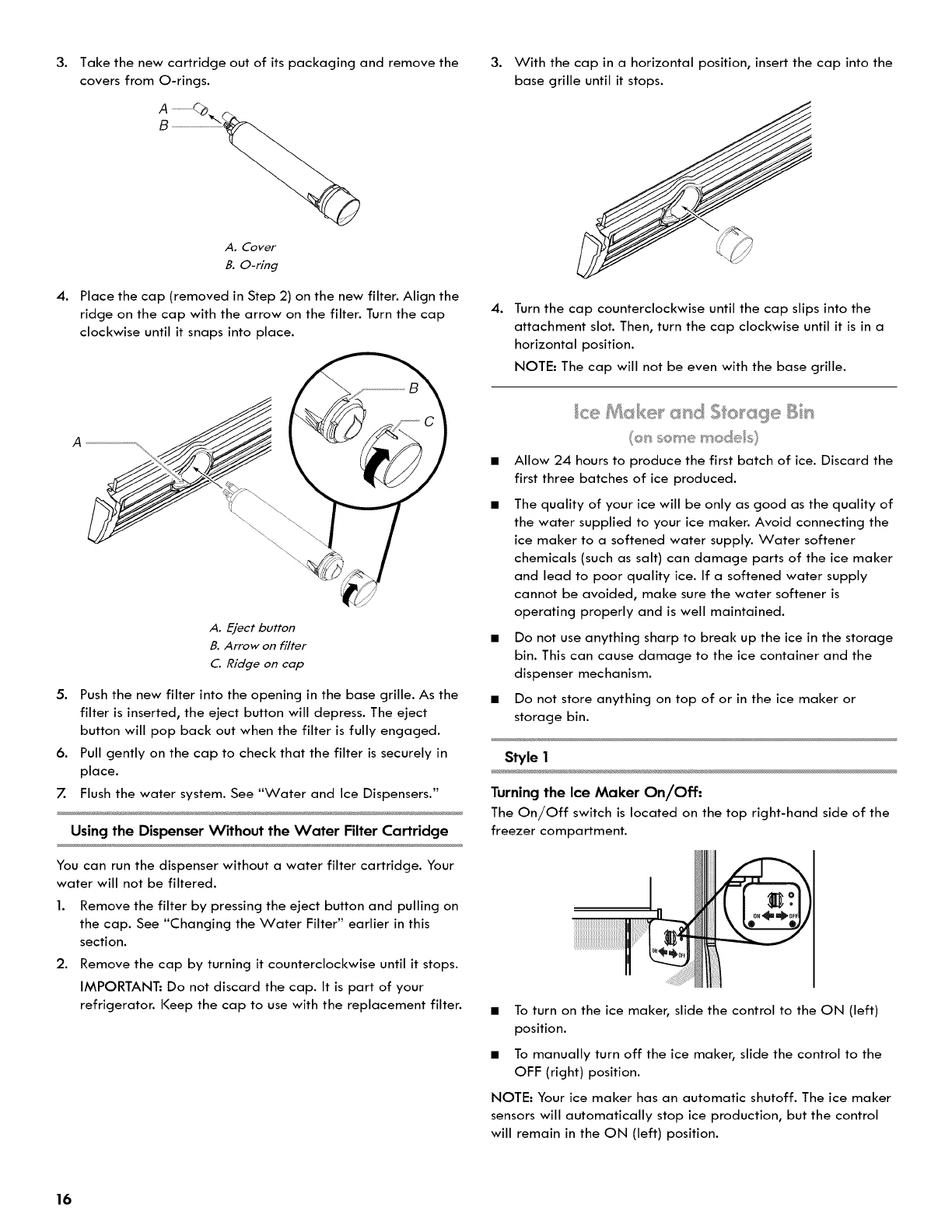

Take the new cartridge out of its packaging and remove the

covers from O-rings.

A. Cover

B. O-ring

Place the cap (removed in Step 2) on the new filter. Align the

ridge on the cap with the arrow on the filter. Turn the cap

clockwise until it snaps into place.

With the cap in a horizontal position, insert the cap into the

base grille until it stops.

Turn the cap counterclockwise until the cap slips into the

attachment slot. Then, turn the cap clockwise until it is in a

horizontal position.

NOTE: The cap will not be even with the base grille.

A. Eject button

B. Arrow on filter

C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the

filter is inserted, the eject button will depress. The eject

button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in

place.

7. Flush the water system. See "Water and Ice Dispensers."

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on

the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

ce N_ :s e__'c_d S'i_e_fage B_

Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply

cannot be avoided, make sure the water softener is

operating properly and is well maintained.

Do not use anything sharp to break up the ice in the storage

bin. This can cause damage to the ice container and the

dispenser mechanism.

Do not store anything on top of or in the ice maker or

storage bin.

Style 1

Turning the Ice Maker On/Off.

The On/Off switch is located on the top right-hand side of the

freezer compartment.

• To turn on the ice maker, slide the control to the ON (left)

position.

• To manually turn off the ice maker, slide the control to the

OFF (right) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensors will automatically stop ice production, but the control

will remain in the ON (left) position.

Removing and Replacing Ice Storage Bin=

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

Style 2

Turning the Ice Maker On/Off:

• To turn ON the ice maker, simply lower the wire shutoff arm.

• To manually turn off the ice maker, lift the wire shutoff arm

to the OFF (arm up) position and listen for the click. Ice can

still be dispensed, but no more can be made.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin, and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

Removing and Replacing Ice Storage Bin=

1. Pull the covering panel up from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up)

position.

3. Lift up the front of the storage bin and pull it out.

Replace the bin by pushing it in all the way or the dispenser

will not work.

To restart ice production, push the wire shutoff arm down to

the ON position. Make sure the door is closed tightly.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features

that can be purchased separately as product accessories are

labeled with the word "Accessory." Not all accessories will fit all

models. If you are interested in purchasing one of the

accessories, please call the toll-free number on the back cover

or in the "Accessories" section.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-Out Shelves (on some models)

To Remove and Replace a Shelf in aMetal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame.

1. Remove the shelf/frame by tilting it up at the front and

lifting it out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check that the shelf is

securely in position.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Dell Drawer:

1. Remove the dell drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the dell drawer by sliding it back past the stop.

(on sor_'_e_'_,_edes)

Crisper and Convertible Vegetable/Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom

of drawer with the other hand and slide the drawer out the

rest of the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, slowly slide the glass insert

forward to remove. Lift crisper cover frame and remove.

Repeat steps to remove the meat drawer cover.

2. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place. Slide rear of glass insert

into cover frame and lower front into place. Repeat steps to

replace the crisper cover.

.....'"", '" Vege' able/Me® , D°os

ICl,IIp@Iiillll@ ='., ,=

(ot"_sot'_'_e_'}";odeLi)

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to avoid "spot" freezing and can be set to keep meats at

the National Livestock and Meat Board recommended storage

temperatures of 28 ° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control:

To change a control setting: Move the control to the right (less

cold) or to the left (colder) as desired.

To store vegetables: Set the control to VEG (all the way to the

right) to store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the

right (less cold), toward the VEG setting. Remember to wait

24 hours between adjustments. Doing so gives the temperature

of the food time to change.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight

and moisture-proof. Rewrap if necessary. See the following

chart for storage times. When storing meat longer than the

times given, freeze the meat.

Fresh fish or shellfish .......................... use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) .............. 1-2 days

Cold cuts, steaks/roasts ...................................................... 3-5 days

Cured meats ....................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

(on so_s'te_s'todels)

You can control the amount of humidity in the moisture-sealed

crisper. Humidity Control is located on the crisper drawer. Adjust

the control to any setting between LOW and HIGH.

LHumidity Control

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic

bag or crisper. Do not wash or hull berries until they are

ready to use. Sort and keep berries in original container

in crisper, or store in a loosely closed paper bag on a

refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or

tear off bruised and discolored areas. Place in plastic

bag or plastic container and store in crisper.

Ca qBo e Bc ck

To Remove and Replace the Wine Rack (left) or Can/Bottle

Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

NOTE: For long-term storage, place eggs in a covered

container or in their original carton on an interior shelf.

FREEZERFEATURES

Your model may have some or all of these features. Features

that can be purchased separately as product accessories are

labeled with the word "Accessory." Not all accessories will fit all

models. If you are interested in purchasing one of the

accessories, please call the toll-free number on the back cover

or in the "Accessories" section.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of

food, the type of packaging or wrap used (should be airtight

and moisture-proof), and the storage temperature. Ice crystals

inside a sealed package are normal. This simply means that

moisture in the food and air inside the package have

condensed, creating ice crystals.

Put no more unfrozen food into the freezer than will freeze

within 24 hours (no more than 2 to 3 Ibs of food per cubic foot

[907 to 1,350 g per 28 L] of freezer space). Leave enough space

in the freezer for air to circulate around packages. Be certain to

leave enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

_%_eez@__;s_se _!_

Style 1

To Remove and Replace the Shelf:

1. Lift the shelf up and off of the supports to remove it.

2. Replace the shelf by placing it in the supports. Check that

the shelf is securely in place.

Style 2

To Remove and Replace the Shelf:

1. Slide the shelf to one side. Tilt the shelf upward to remove

the shelf from the support holes. To remove the left side from

the support holes, pull the shelf up and to the right.

2. Replace the shelf by inserting the left side of the shelf into

the support holes. Lower the right side of the shelf and insert

into support holes.

NOTE: Be sure that both sides of the shelf are positioned

evenly in the shelf support holes and the shelf is secure.

Style 3

To Remove and Replace the Shelf:

1. Lift the shelf up and off the supports.

2. Replace the shelf by lowering it onto the shelf supports. Be

sure that the shelf is securely in place.

l%'eeze_ _B_}_s!_ie/_e_" B _'_,s

(p c_s_'c bs on sosw_,_'m':_dds}

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin=

1. Remove the basket or bin by sliding it out to the stop. Lift the

front to slide the basket or bin out the rest of the way.

2. Replace the basket or bin by positioning it on the rails. Lift

the basket or bin front slightly while pushing it in fully past

the stops.

DOOR FEATURES

Your model may have some or all of these features. Features

that can be purchased separately as product accessories are

labeled with the word "Accessory." Not all accessories will fit all

models. If you are interested in purchasing one of the

accessories, please call the toll-free number on the back cover

or in the "Accessories" section.

Doo B

{e_:_s®m® modes

To Remove and Replace the Bins.

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

DQo * B ss

(on s®_'ss®modes)

The door rails or bins may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins=

1. Remove the rails or bins by pushing in slightly on the front of

the bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail or bin.

2. Replace the rails or bins by aligning the ends of the brackets

with the buttons on the sides of the door liner. Firmly snap

bracket onto the tabs above the shelf as shown.

Drop-In Door Rails

To Remove and Replace the Rails=

1. Remove the rails by pulling straight up on each end of the

rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

{c,__}s®me modes}

To Remove and Replace the Bin=

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

Ill'

£,h ed Dee

Cool air from the freezer is directed to the door bin directly

beneath the vent.

NOTE: The dairy compartment and can rack are not chilled.

Chilled Door Bin Control:

The chilled door bin control is located on the left-hand side of

the refrigerator compartment.

Style 1-

• Turn the control clockwise (right) to reduce the flow of

cold air to the bin and make it less cold.

• Turn the control counterclockwise (left) to increase the

flow of cold air to the bin and make it colder.

Style 2:

A.......

{o__}so_'se r}sodets}

To Remove and Replace the Bin:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

To Remove and Replace the Bin Parts:

1. Press either release button to open the tilt-out portion of the

bin.

/_\ I I

A. Release buttons

2. To remove the tilt-out portion of the bin, press in on the

curved levers on each side of the bin. Pull up and out.

NOTES:

The bin cannot be removed if it is tilted out all the way.

Tilt it only part of the way before pressing the curved

levers to remove it.

• Clean the parts as instructed in the "Cleaning" section.

A. Chilled door bin control

Slide the control to the left to reduce the flow of cold air

to the bin and make it less cold.

Slide the control to the right to increase the flow of cold

air to the bin and make it colder.

A. Curved lever

3. Reinstall the tilt-out portion of the bin. Be sure it is properly

seated in the bottom of the bin before inserting the curved

levers into position.

4. Replace the interior parts of the bin.

A. Strainer basket

B. Dividers

C. Strainer mat

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both compartments about once a month to

avoid buildup of odors. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

Determine whether your refrigerator exterior is painted

metal, Ultra Satin TM (stainless look) finish, brushed aluminum

or stainless steel, and choose the appropriate cleaning

method.

NOTE: Ultra Satin TM (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use

abrasive or harsh cleaners, or cleaners designed for stainless

steel. Dry thoroughly with a soft cloth. Additionally, to avoid

damage to painted metal exteriors, apply appliance wax

(or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners. Dry thoroughly with a soft cloth.

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner and Polish. To order the cleaner, see

"Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner and Polish to

come into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If unintentional

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth.

If your model has a touch screen display on the dispenser

panel, clean the screen using a soft, lint-free cloth. Mix a

mild detergent with water, then use the mixture to dampen

the cloth and gently wipe the screen.

• To avoid unintentionally changing settings, make sure the

refrigerator is unplugged or the power is disconnected

before wiping the screen.

• Do not over-saturate the cloth. Do not spray or wipe

liquids directly onto the screen. Do not use abrasive or

harsh cleaners such as window sprays, scouring

cleansers, flammable fluids, cleaning waxes,

concentrated detergents, nail polish remover, bleaches

or cleansers containing petroleum products. Do not use

paper towels, scouring pads, or other harsh cleaning

tools. These can scratch or damage materials.

6. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic

in the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

•Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the

grille, the open areas behind the grille and the front

surface area of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure

to replace the bulb with one of the same size and shape.

• The dispenser light requires a heavy duty lO-watt bulb.

• All other lights require a 40-watt appliance bulb.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable, as explained in the

following sections.

NOTE: To clean the light shield, wash it with warm water

and liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable, as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light (on some models)

Reach through the dispenser area to remove and replace

light bulb.

A. Dispenser light

Crisper Lights

If necessary, remove the top crisper drawer for easier access

to the crisper light shield. Remove the light shield by

squeezing the top and bottom in toward the center and

pulling the bottom tabs out of the refrigerator liner, then

sliding the top tabs down and out.

Replace the light shield by sliding the top tabs up into the

slotted holes in the refrigerator liner, then snapping the

bottom tabs into place. If necessary, replace the top crisper

drawer.

Upper Freezer Light (on some models)

Remove light shield by grasping the top center of the shield

and pulling forward while turning it slightly to one side. If

necessary, remove top crisper drawer to gain access to the

crisper light shield.

Replace the light shield by inserting the tabs on one end into

the slotted holes in the refrigerator or freezer liner. Then,

gently bend the shield at the center to insert the tabs on the

other end.

Lower Freezer Light (on some models)

Remove the light shield by grasping the sides and squeezing

in toward the center. Once the side hooks of shield are free

from the freezer lining, pull down the shield.

Replace the light shield by squeezing the sides toward the

center and inserting the side hooks into the slotted holes.

Once the side hooks are in place, snap the front tab into the

slotted hole.

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

Place 2 Ibs (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen

for 2 to 4 days.

If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially

filled one. A freezer full of meat stays cold longer than a freezer

full of baked goods. If you see that food contains ice crystals, it

may be refrozen, although the quality and flavor may be

affected. If the condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On

While You Are Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off

Before You Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

•Turn off the water supply to the ice maker at least one

day ahead of time.

• When the last load of ice drops, raise the wire shutoff

arm to the OFF (up) position or move the switch to the

OFF (right) setting.

Depending on the model, turn the Temperature Control or

Refrigerator Control to OFF. See "Using the Control(s)."

Clean refrigerator, wipe it, and dry well.

Tape rubber or wood blocks to the tops of both doors to

prop them open far enough for air to get in. This stops odor

and mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one

day ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff

arm to the OFF (up) position or move the switch to the

OFF (right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFF. See "Using the Control(s)."

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape

them together so they don't shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator

so it rolls more easily OR screw in the leveling legs so they

don't scrape the floor. See "Adjust the Doors."

9. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer

to the "Installation Instructions" section for preparation

instructions. Also, if your refrigerator has an automatic ice

maker, remember to reconnect the water supply to the

refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first before calling for assistance.

,_ _ L2pC CS ©__

• Clicking/Snapping - valves opening or closing

The refrigerator will not operate

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Pulsating -fans/compressor adjusting to optimize

performance

• Rattling -flow of refrigerant, water line, or from items

placed on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

Popping -contraction/expansion of inside walls, especially

during initial cool-down

• Water running -may be heard when ice melts during the

defrost cycle and water runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Power cord unplugged? Plug into a grounded 3 prong outlet.

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Your new refrigerator may run longer than your old one due to

its high-efficiency compressor and fans. The refrigerator may

run even longer if the room is warm, a large food load is added,

doors are opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

• Buzzing - heard when the water valve opens to fill the ice

maker

• Are the gaskets dirty or sticky? Clean gaskets with mild soap

and warm water.

The refrigerator rocks and is not stable

What do 1do if the refrigerator rocks and is not stable?

To stabilize the refrigerator, remove the base grille and

lower the leveling feet until they touch the floor. See the

"Door Removal" instructions, either in the User Instructions or

the separate instruction sheet provided with your

refrigerator.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

Is the dispenser light set to OFF? On some models, the

dispenser light will operate only when a dispenser lever/pad

is pressed. If you want the dispenser light to stay on

continuously, set the dispenser light to ON, or (on some

models) NIGHT LIGHT or AUTO or HALF or DIM. See

"Water and Ice Dispensers."

Is the dispenser light set to NIGHT LIGHT or AUTO? On

some models, if the dispenser is set to the NIGHT LIGHT or

AUTO mode, be sure the dispenser light sensor is not

blocked. See "Water and Ice Dispensers."

Temperature is too warm

New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

Controls set correctly for the surrounding conditions? Adjust

the controls a setting colder. Check temperature in 24 hours.

See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil. (This

does not apply to models with the ice maker mounted at the

top of the freezer door.)

Reverse osmosis water filtration system connected to your

cold water supply? This can decrease water pressure. See

"Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to your

cold water supply? This can decrease water pressure. See

"Water Supply Requirements."

• Questions remain regarding water pressure? Call a licensed,

qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections can

cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

Odor transfer from food? Use airtight, moisture-proof

packaging to store food.

Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Ice bin installed correctly? Be sure the ice bin is firmly in

position.

New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

Ice clogged in the ice storage bin or delivery chute? Remove

clogged ice, using a plastic utensil if necessary. Clean chute

and bottom of storage bin using a warm moist cloth, and

dry both thoroughly. To avoid clogging and maintain a fresh

supply of ice, empty the storage bin and clean both the bin

and delivery chute every two weeks.

Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

• Has the ice melted around the auger (metal spiral) in the ice

bin? Empty the ice container. Use warm water to melt the ice

if necessary.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

Is the ice dispenser stalling while dispensing "crushed" ice?

Change the ice button from "crushed" to "cubed." If cubed

ice dispenses correctly, depress the button for "crushed" ice

and begin dispensing again.

Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

Kink in the home water source line? Straighten the water

source line.

• New installation? Flush and fill the water system.

• Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

• Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough? Hold

the glass under the dispenser for 2 to 3 seconds after

releasing the dispenser lever/pad.

• New installation? Flush the water system. See "Prepare the

Water System" or "Water and Ice Dispensers."

• Recently changed water filter? Flush the water system. See

"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough (on some models)

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure the

refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ® and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner and Polish:

Order Part #D22 M40083 R

Base Grille Water Filter:

Order Part #9030

(T1RFKB2 or T1RFKB1or P1RFKB2or P1RFKB1)

WATER FILTER

CERTIFICATIONS

State of California

Department of Heahh Services

Water Treatment Device

CertificateNmnber

Trademark/Model Desiffnation

04- 1606

Date issued: January 5, 2004

Date Revised. August I0, 2(_)6

ReDlacemen/Elements

Cysts

I'urbldlty

()r_anic Contaminants

l'etrachloroethyIene

Toxapbcne

R_tedServicoC_pzcity: 200gaI Rated Serviee Flow: 0.5gpr

Conditions of Certification:

Do nol use where water is mlcrohlologicaily unsa{i_ or wi_h water of unknown quahty, except that system_ certified for

cy_/reduction may, be used on disinfected watelx that may contain fiherable cysts

PERFORMANCE DATA SHEET

Base Grille Water Filtration System

Model TIKB2/TIRFKB2 Capacity 200 Gallons (757 Liters) without Filter Indicator Light

System tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction

of Chlorine Taste and Odor, Particulate Class I*; and against NSF/ANSI Standard 53 for the

reduction of Lead, Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene, Cysts, Turbidity,

Asbestos, Lindane, Tetrachloroethylene, Endrin, Alachlor, Chlorobenzene and Ethylbenzene.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L + 10% 0.08 mg/L ** 2.0 mg/L 95.93 97.36

Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL 11567 #/mL 99.38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 mg/L 150 ug/L 0.15 mg/L + 10% 1.0 ug/L 1 ug/L 99.33 99.33

Lead: @ pH 8.5 0.010 mg/L 157 ug/L 0.15 mg/L _+10% 2.0 ug/L 1.08 ug/L 98.72 99.31

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L + 10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53

Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L _+10% 0.5 ug/L 0.5 ug/L 96.67 96.67

O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 _+10% 1.0 ug/L 1.0 ug/L 99.94 99.94

Toxaphene 0.003 mg/L 15 ug/L 0.015 _+10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L _+10% 2 ug/L 2 ug/L 80.8 80.8

Asbestos 99% 101 MFL 107to 108fibers/U t 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/U 1/U 99.99 >99.99

Turbidity 0.5 NTU 11.4 NTU 11 _+1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 _+10% 0.2 ug/L 0.2 ug/L 99.52 99.52

Endrin 0.002 mg/L 5.9 ug/L 0.006 _+10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 _+10% 0.70 ug/L 0.0588 ug/L 99.96 100

Lindane 0.002 mg/L 1.9 ug/L 0.002 _+10% 0.02 ug/L 0.02 ug/L 98.93 98.93

Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 _+10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98

Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 _+10% 0.5 ug/L 0.5 ug/L 96.47 96.47

Test Parameters: pH : 7.5 4- 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure =60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).

It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

Model T1KB2: Change the water filter cartridge every

6 months. If the water flow to the water dispenser or ice

maker decreases noticeably before 6 months have passed,

replace the water filter cartridge more often.

Use replacement cartridge T1RFKB2, part #9030.

2011 suggested retail price of $59.99 U.S.A./S71.99

Canada. Prices are subject to change without notice.

• These contaminants are not necessarily in your water

supply. While testing was performed under standard

laboratory conditions, actual performance may vary.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be

used on disinfected waters that may contain filterable cysts.

Refer to the "Warranty" section for the Manufacturer's

name, address and telephone number.

Refer to the "Warranty" section for the Manufacturer's

limited warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - IO0°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min) @ 60 psi

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

JNDICE

CONTRATOS DE PROTECCION ............................................. 30

GARANTJA ............................................................................. 31

SEGURIDAD DEL REFRIGERADOR ......................................... 32

C6mo deshacerse adecuadamente

de su refrigerador viejo ................................................................. 32

INSTRUCCIONES DE INSTALACION ...................................... 33

Desempaque el refrigerador ........................................................ 33

Requisitos de ubicaci6n ................................................................. 33

Requisitos el6ctricos .......................................................................34

Requisitos del suministro de agua ............................................... 34

Rejilla de la base ............................................................................34

Puertas del refrigerador ................................................................ 35

Ajuste las puertas ............................................................................37

Conexi6n del suministro de agua ................................................ 37

Preparaci6n del sistema de agua ................................................ 39

Sonidos normales ............................................................................40

USO DE SU REFRIGERADOR ................................................. 40

C6mo asegurar la debida circulaci6n del aire ......................... 40

Uso de los controles .......................................................................40

Control de temperatura del caj6n convertible ..........................41

Control de humedad del caj6n para verduras .......................... 41

Dep6sito enfriador de la puerta ...................................................41

Despachadores de agua y hielo ..................................................42

Luz de estado del filtro de agua .................................................43

Sistema de filtraci6n de agua ......................................................43

F6brica de hielo y dep6sito ..........................................................44

CARACTERJSTICAS DEL REFRIGERADOR .............................. 45

Estantes del refrigerador .............................................................. 45

Caj6n para carnes frfas ................................................................ 46

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ....................................................... 46

Control de temperatura para el caj6n

convertible de verduras/carnes .................................................. 46

Control de humedad del caj6n para verduras ......................... 47

Portavinos o portabotellas/latas ................................................. 47

Recipiente utilitario ........................................................................ 47

CARACTERJSTICAS DEL CONGELADOR ................................ 47

Estante del congelador ................................................................. 48

Canastilla o recipiente del congelador ...................................... 48

CARACTERJSTICAS DE LA PUERTA ....................................... 48

Recipientes de la puerta ............................................................... 48

Rieles o recipientes de la puerta ................................................. 49

Dep6sito inclinable de la puerta del congelador .................... 49

Dep6sito enfriador de la puerta ................................................. 49

Recipiente inclinable para frutas ................................................ 50

CUIDADO DE SU REFRIGERADOR ......................................... 50

Limpieza ........................................................................................... 50

C6mo cambiar los focos ................................................................. 51

Cortes de corriente ......................................................................... 52

Cuidado durante las vacaciones y mudanzas ........................... 52

SOLUCION DE PROBLEMAS .................................................. 53

Funcionamiento del refrigerador ................................................. 53

Temperatura y humedad .............................................................. 54

Hielo yagua ..................................................................................... 55

ACCESORIOS ......................................................................... 56

HOJA DE DATOS DEL RENDIMIENTO ................................... 57

NOMEROS DE SERVICIO ............................ CONTRAPORTADA

CONTRATOS DE PROTECCION

Contratos maestros de protecci6n

iFe/icitociones por su infe/igente ac/quisiciSn! Su nuevo producto

Kenmore _ est6 diseSado y fabricado para proporcionarle aSos

de funcionamiento confialole. Pero al igual que todos los

productos, puede necesitar mantenimiento preventivo o

reparaci6n de vez en cuando. Es all[ donde el Contrato maestro

de protecci6n puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tamloi6n ayuda a prolongar

la vida de su nuevo producto. He aquf Io que se incluye en el

Contrato*:

I/Piezas ymano de obra necesarias para ayudar a mantener

los productos funcionando correctamente bajo uso normal,

no s61o en caso de defectos. Nuestra cobertura va mucho

m6s all6 de la garantfa del producto. No existen deducibles

ni fallas de funcionamiento que est6n excluidas de la

cobertura -- protecci6n verdadera.

I/Servicio experto a cargo de un personal de m6s de 10.000

t6cnicos de servicio autorizados pot Sears, Io que significa

que su producto ser6 reparado por alguien en quien usted

puede confiar.

I/Llamadas de servicio ilimitado y servicio en todo el pals, con

la frecuencia que usted desee, cuando usted desee.

I/Garantfa "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o m6s del producto en el

transcurso de doce meses.

I/Reemplazo del producto si su producto protegido no puede

ser reparado.

I/Revisi6n anual de mantenimiento preventivo a solicitud suya

- sin costo adicional.

I/Ayuda r6pida por telSfono - Io que nosotros Ilamamos

Soluci6n r6pida - apoyo por tel6fono a cargo de un

representante de Sears para todos los productos. Piense en

nosotros como si fu6ramos un "manual parlante para el

propietario".

I/Protecci6n de sobrevoltaje contra da_os el6ctricos debido a

fluctuaciones de electricidad.

I/Protecci6n por p6rdida de comida, por un valor anual de

$250, por cualquier p6rdida de comida que sea como

resultado de fallas mec6nicas de cualquier refrigerador o

congelador cubierto bajo la garantfa.

I/Reembolso de la renta si la reparaci6n de su producto

protegido tarda m6s de Io prometido.

1/10% de descuento sobre el precio comOn por el servicio de

reparaci6n que no est6 bajo protecci6n, asf como tambi6n

las piezas relacionadas con el mismo que se hayan

instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para

fijar la visita de servicio t6cnico. Usted puede Ilamar a cualquier

hora, de dfa o de noche, o fijar una visita t6cnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo. Si

por algOn motivo usted Io cancela durante el perfodo de la

garantfa del producto, le proveeremos un reembolso total. O un

reembolso proporcional en cualquier momento posterior a la

expiraci6n del perfodo de la garantfa, iAdquiera hoy su

Contrato maestro de protecci6n!

Se aplican algunas limitaciones yexclusiones. Para obtener

precios e informaci6n adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canad6 varfa en algunos artfculos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de instalaci6n de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodom6sticos, abridores de puertas de garaje,

calentadores de agua y otros artfculos principales del hogar, en

los EE.UU. o en Canad6 Ilame al 1-800-4-MY-HOME _;.

GARANTJA DE LOS ELECTRODOMESTICOS KENMORE

GARANTIA LIMITADA DE UN AI_IO

Cuando este electrodomSstico haya sido instalado, operado y

mantenido segOn las instrucciones provistas con el producto, si

este electrodomSstico falla por defectos de material o de mano

de obra dentro de un a_o a partir de la fecha de compra, Ilame

al 1-800-4-MY-HOME _;para gestionar la reparaci6n libre de

cargo.

Esta garantfa s61o tiene vigencia durante 90 dfas a partir de la

fecha de compra si este aparato se ha usado alguna vez para

fines diferentes de los privados de una familia.

ESTA GARANTIA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGAR/_ POR LO

1. Los artfculos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitaci6n, filtros, correas, focos

y bolsas.

2. Un tScnico de servicio para ense_arle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un t6cnico de servicio para limpiar o mantener este

producto.

4. Da_os a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Da_os a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Da_os a este producto o fallas del mismo causados por el

uso de detergentes, limpiadores, productos qufmicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Da_os a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANTIAS IMPLIClTAS; LIMITAClON DE

RECURSOS

El 6nico y exclusivo recurso del cliente segOn los tSrminos de

esta garantfa limitada ser6 el de reparar el producto segOn se

estipula en la presente. Las garantfas implfcitas, incluyendo las

garantfas de comerciabilidad o de capacidad para un

prop6sito particular, ser6n limitadas a un a_o o al perfodo m6s

corto permitido por ley. Sears no se har6 responsable por da_os

incidentales o consecuentes. Algunos estados y provincias no

permiten la exclusi6n o limitaci6n de da_os incidentales o

consecuentes, o limitaciones acerca de cu6nto debe durar una

garantfa implfcita de comerciabilidad o capacidad, de modo

que las limitaciones o exclusiones arriba mencionadas pueden

no aplicarse en su caso.

Esta garantfa se aplica s61o mientras este electrodom&stico se

usa en los Estados Unidos o Canad6.

Esta garantfa le otorga derechos legales espec[ficos, yes

posible que usted tenga tambiSn otros derechos, los cuales

varfan de un estado a otto.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

REGISTRO DEL PRODUCTO

Anote el nOmero completo de modelo y serie asf como la fecha

de compra. Usted puede encontrar esta informaci6n en la

etiqueta con el nOmero de modelo y de serie ubicada en el

producto.

Tenga esta informaci6n disponible para facilitarle la obtenci6n

de asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodom6stico.

N0mero de modelo

NOmero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra para

referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• No use un adaptador.

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energia antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

• Use un vaso resistente para recibir hielo del despachador

(en algunos modelos).

• No golpee las puertas de vidrio del refrigerador (en algunos

modelos).

CONSERVAR ESTAS INSTRUCCIONES

C6mo deshacerse adecuadamente de su

refrigerador vie_o

Antes de tirar su viejo refrigerador o congelador.

• Saque las puertas.

• Deje los estantes en su lugar para que los ni_os no puedan

meterse con facilidad.

Peligro de Asfi×ia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte

o daSo al cerebro.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un

problema del pasado. Los refrigeradores tirados y

abandonados son un peligro, a0n si van a quedar ahi "por unos

pocos dfas'. Si Ud. est6 por deshacerse de su refrigerador viejo,

por favor siga las instrucciones que se dan a continuaci6n para

prevenir accidentes.

INSTRUCCIONES DE INSTALACION

Peligro de Peso E×cesivo

Use dos o m_s personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puecle ocasionar una

lesi6n en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

Quite los restos de cinta y goma de las superficies antes de

encender el refrigerador. Frote un poco de detergente

Ifquido para vajillas sobre el adhesivo con los dedos. Limpie

con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables o limpiadores abrasivos para eliminar restos de

cinta o goma. Estos productos pueden dafiar la superficie

de su refrigerador. Para m6s informaci6n, vea "Seguridad

del refrigerador".

C6mo mover su refrigerador:

Su refrigerador es pesado. Cuando mueva el refrigerador

para limpiarlo o para darle servicio, cerci6rese de cubrir

el piso con cart6n o madera para evitar da_os en el mismo.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria dar_ar

el piso.

Limpie su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

Informaci6n importante para saber aeerca de los estantes

ytapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est_n frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura oimpacto,

como seria un golpe brusco. El vidrio templado se ha

dise_ado para hacerse a_icos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

Reqt;_s _es _

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n, o incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador,

deje un espacio de 1/2" (1,25 cm) a cada lado y por encima.

Deje un espacio de 1" (2,54 cm) detr6s del refrigerador. Si su

refrigerador tiene f6brica de hielo, aseg0rese que hay espacio

adicional atr6s para las conexiones de la linea de agua. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje un

espacio minimo de 2" (5,08 cm) a cada lado (dependiendo del

modelo) para permitir que las puertas se abran bien.

2" (5,08 cm)

NOTAS:

Este refrigerador ha sido disefiado para usarse en un lugar

en donde los rangos de temperatura varien entre un minimo

de 55°F (13°C) y un m6ximo de 110°F (43°C). Para un

6ptimo rendimiento, el rango preferido de temperatura de

la habitaci6n (que reduce el uso de electricidad y provee un

enfriamiento superior) es entre 60°F (15°C) y 90°F (32°C).

No se recomienda instalar el refrigerador cerca de una

fuente de calor, como puede ser un homo o un radiador.

El ancho minimo normal necesario para el 6rea de corte del

armario para la instalaci6n del producto es de 36"

(91,44 cm). Sin embargo, si el producto se coloca contra

una pared extendida y se desea tener espacio para quitar

los cajones para verduras, se necesitar6 un ancho adicional

en el armario de 18" (45,72 cm), de manera que se

recomienda que el ancho total de abertura del armario sea

de 54" (137,16 cm).

Peligro de Choque El_ctrico

Conecte aun contacto de pared de conexi6n a tierra de

3terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muer_e, incendio o choque el_ctrico.

Antes de mover el refrigerador a su ubicaci6n final, es

importante asegurarse de que tiene la conexi6n el6ctrica

adecuada.

M6todo de conexi6n a tierra recomendado

Se requiere una fuente de energ[a eJ6ctrica de 115 VoJtios,

60 Hz, CA solamente y con fusibles de 15 6 20 amperios,

conectada a tierra. Se recomienda que use un circuito separado

s61o para su refrigerador. Use un tomacorriente que no se

pueda apagar con un interruptor. No use un cable el&ctrico de

extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza

o de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de

la fuente de energia. Cuando haya terminado, reconecte el

refrigerador a la fuente de energia el6ctrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada. Vea "Uso de

los controles".

• Use tuberias de cobre y revise si hay fugas. Instale tuberia

de cobre s61oen 6reas donde la temperatura va a

permanecer por encima del punto de congelaci6n.

Presi6n del acjua

Se necesita un suministro de agua fria con presi6n de agua

entre 30 y 120 Ibs/pulg 2(207 y 827 kPa) para hacer funcionar

el despachador de agua y la f6brica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la v61vula de entrada de

agua del refrigerador necesitar6 ser entre 30 y 120 Ibs/pulg 2

(207 y 827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua ifia, la presi6n de agua al sistema

de 6smosis inversa necesitar6 ser de un minimo de 40 a 60 Ibs/

pulg 2(276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg 2(276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa est6 bloqueado y reempl6celo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despu6s del uso intenso.

Si su refrigerador tiene un filtro de agua, se podr6 reducir la

presi6n aOn m6s si se usa en conjunto con un sistema de

6smosis inversa. Quite el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presi6n de agua, Ilame a un

plomero competente autorizado.

ks (:_@ ¢3 _XSS@

ReOna las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aquL

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana •

•Llaves de boca de 7,A6" y 1/2" •

O dos Ilaves ajustables •

Llave para tuercas de 1/4"

Broca de 1/4"

Taladro inal6mbrico

NOTA: El distribuidor de su refrigerador tiene un juego

disponible con una v61vula de cierre tipo montura de 1,4"

(6,35 mm), una uni6n y tubeHa de cobre. Antes de comprar,

asegOrese que la v61vula tipo montura cumpla con los c6digos

de plomeHa de su Iocalidad. No use una v61vula perforadora o

una v61vula de montura de 3,46"(4,76 mm) que reduce el flujo

de agua y se obstruye con m6s facilidad.

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeHa.

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Coloque las manos sobre los extremos de la rejilla. Empuje

hacia adentro sobre la parte superior de la rejilla de la base

y jale hacia arriba la parte inferior.

NOTA: AsegOrese de volver a fijar la Hoja t6cnica en la parte

trasera de la rejilla de la base despu6s de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas.

2. Alinee las lengLietas del soporte de la rejilla con los

sujetadores met61icos.

3. Empuje la rejilla con firmeza para que encaje en su lugar.

HERRAMIENTASNECESARIAS:Llavesdetubodecabezahexagonalde1/4"y5_6" y un destornillador de cabeza plana.

IMPORTANTE: Antes de comenzar, APAGUE el control del refrigerador. Desenchufe el refrigerador o desconecte el suministro de

energfa. Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.

NOTA: Solamente pudiera ser necesario quitar la manija de la puerta o las puertas para Iograr introducir el producto por la entrada

a su hogar. Mida la abertura de la puerta para determinar si es necesario quitar las puertas o las manijas.

Peligro de Choque El_ctrico

Desconecte el surninistro de energia antes de sacar las puertas.

No seguir esta instrucci6n puede ocasionar la muerte o choque el_ctrico.

Bisagra superior

izquierda

Conexi6n de la

tuberia del despa=

chador de agua

--2c

A. Anillo rojo exterior

Rejilla de la base

C6mo quitar

la puerta

C6mo quitar

las manijas

(opcional)

Bisagra superior

derecha

Bisagra inferior

A. No quite el tornillo

Quite las manijas (opcional)

1. Apriete con su mano firmemente el frente del adorno.

Deslice el adorno superior hacia arriba y el inferior hacia

abajo, alej6ndolo de la manija. Separe las piezas del

adorno de los tornillos de tope. Vea la ilustraci6n 1.

2. Quite los tornillos de las manijas y las manijas. Vea la

ilustraci6n 1.

3. Coloque el refrigerador en su sitio. Vuelva a colocar las

manijas como se muestra. Vea la ilustraci6n 1.

Quite las puertas

Peligro de Choque EI6ctrico

Desconecte el suministro de energia antes de sacar

las puertas.

No seguir esta instrucci6n puede ocasionar la muerte

ochoque el6ctrico.

1°

5°

Desenchufe el refrigerador o desconecte el suministro de

energfa.

Abra ambas puertas del refrigerador. Quite la rejilla de la

base. Sujete la rejilla con sus manos por los extremos.

Empuje hacia adentro sobre la parte superior de la rejilla de

la base y jale hacia arriba sobre la parte inferior. Vea la

ilustraci6n 2.

Cierre ambas puertas y mant6ngalas cerradas hasta que

est6 listo para separarlas de la carcasa.

Si tiene un despachador (de hielo o de agua), desconecte la

tuberfa del despachador de agua ubicada detr6s de la

rejilla de la base en el lado de la puerta del congelador. La

tuberfa del despachador pasa a trav6s de la bisagra de la

puerta y debe ser desconectada para quitar la puerta. Vea

la ilustraci6n 3.

•Presione el anillo rojo exterior contra la cara del encaje

y jale la tuberfa del despachador para liberarla.

• En algunos modelos, quite la tuberfa de la abrazadera

de la manguera.

Quite la cubierta de la bisagra superior izquierda y los

tornillos seg0n se muestra. Vea la ilustraci6n 4. No quite el

tornillo A.

Desconecte el cableado:

• Desconecte el enchufe de cableado.

• Quite el tornillo del hilo verde de conexi6n a tierra para

desconectar los hilos a tierra.

A. No quite el tornillo A.

K Hilos de conexiSn a tierra

C, Torni//o de/hi/o verde de eonexiSn a tierra

D. Enehufe de eab/eado

7. Levante la puerta del congelador directamente hacia arriba

para separarla de la bisagra inferior. Vea la ilustraci6n 5.

La tuberfa del despachador de agua queda afianzada a la

puerta del congelador y se jala a trav6s de la bisagra

izquierda inferior. Cerci6rese de no da_ar la tubeHa del

despachador.

8. Quite la cubierta de la bisagra superior derecha y los

tornillos segOn se muestra. Vea la ilustraci6n 6. No quite el

tornillo A.

9. Levante la puerta del refrigerador directamente hacia

arriba para separarla de la bisagra inferior.

10. Quiz6 no sea necesario quitar la bisagra inferior para pasar

el refrigerador por una puerta. Ambas bisagras inferiores

tienen una construcci6n similar.

• Quite las bisagras segOn se muestra. Vea la ilustraci6n 7.

No quite el tornillo A.

Vuelva a colocar las puertas y las bisagras

1°

3°

Si las quit6, vuelva a colocar ambas bisagras inferiores.

Apriete los tornillos.

Pase la tuberfa del despachador de agua a trav6s de la

bisagra inferior izquierda antes de volver a colocar la

puerta del congelador en la bisagra. Es posible que necesite

ayuda.

NOTA: Disponga de un soporte adicional para las puertas

mientras vuelve a colocar las bisagras superiores. No se

confie en que los imanes de las puertas van a sostener las

puertas mientras trabaja.

Vuelva a conectar la tuberfa del despachador de agua

empuj6ndola dentro del encaje hasta que pare y el anillo

rojo exterior toque la cara del encaje. Vea la ilustraci6n 3.

En algunos modelos, vuelva a colocar la tuberfa en el

sujetador de la manguera.

4. Alinee y vuelva a colocar la bisagra superior izquierda

segOn se muestra. Vea la ilustraci6n 4. Apriete los tornillos.

Peligro de Choque EI6ctrico

Reconecte las dos conexiones a tierra.

No seguir estas instrucciones puede ocasionar

la muerte o choque el6ctrico.

• Reconecte las dos conexiones a tierra.

• Reconecte el enchufe del cableado.

A. No quite el tornillo A.

B. Hilos de conexiSn a tierra

C, Torni//o de/hi/o verde de eonexiSn a tierra

D. Enehufe de cab/earle

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del

refricjerador como se describe en "Cierre de la puerta".

Es posible que las puertas queden desparejas despu6s de

nivelar el refricjerador. Vea la ilustraci6n 9 en "Puertas del

refrigerador". Las puertas est6n prefijadas de f6brica, de

manera que la puerta del refricjerador est6 m6s alta que la

puerta del concjelador aproximadamente por el espesor de una

moneda. Una vez que las puertas est6n carcjadas de alimentos,

deberfan estar niveladas. Si se necesita ajustar la altura de la

puerta DESPUI_Sde que las puertas est6n carcjadas de

alimentos, siga estos pasos.

1. Use una Ilave de cabeza hexagonal para ajustar los tornillos

niveladores del rodillo delantero hasta que las puertas est6n

parejas. Gire el tornillo nivelador del rodillo delantero hacia

la derecha para levantar ese lado del refricjerador o cjire el

tornillo nivelador hacia la izquierda para bajar ese lado.

Vea la ilustraci6n 10 en "Puertas del refricjerador".

NOTA: Despu6s de cada ajuste, abra y cierre las puertas del

concjelador y del refricjerador para comprobar el

alineamiento de las mismas.

2. Abra las puertas y vuelva a colocar la rejilla de la base.

Alinee las pesta_as de apoyo de la rejilla con los

sujetadores met61icos. Empuje la rejilla con firmeza, hasta

que encaje a presi6n en su sitio.

NOTA: Cerci6rese de reponer la Hoja t6cnica detr6s de la

rejilla de la base.

Vuelva a colocar la cubierta de la bisacjra izquierda y los

tornillos.

6. Vuelva a colocar la puerta del refrigerador, encaj6ndola

sobre la bisacjra inferior derecha.

7. Alinee y vuelva a colocar la bisacjra superior derecha secjOn

se muestra. Vea la ilustraci6n 6. Apriete los tornillos.

8. Vuelva a colocar la cubierta de la bisacjra y los tornillos.

Apriete los tornillos.

9. Enchufe el refricjerador o reconecte el suministro de enercjfa.

Cierre de la puerta

1. Coloque un nivel dentro del refrigerador, en la parte trasera

del estante superior. Vea la ilustraci6n 8 en "Puertas del

refricjerador".

2. Ubique los tornillos niveladores detr6s de la rejilla de la

base del refricjerador, en cualquiera de los lados.

3. Use una Ilave de cabeza hexagonal para ajustar los tornillos

niveladores del rodillo delantero hasta que el refricjerador

quede nivelado. Gire el tornillo nivelador del rodillo

delantero hacia la derecha para levantar ese lado del

refricjerador o cjire el tornillo nivelador hacia la izquierda

para bajar ese lado. Vea la ilustraci6n 10 en "Puertas del

refricjerador". AsecjOrese de que el refricjerador est6

nivelado antes de proceder.

4. Compruebe la alineaci6n de las puertas despu6s de haber

nivelado el refricjerador.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si enciende el refrigerador antes de conectar la

Ifnea del agua, APAGUE la f6brica de hielo.

Conexi6n a la Ifnea de acjua

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua m6s cercana el tiempo suficiente para que la tuberfa

de agua se vacfe totalmente.

3. Busque una tuberfa vertical de agua frfa de 1/2"(1,27 cm) a

11/4'' (3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegOrese de que sea una tuberfa de agua fr[a.

• Una tuberfa horizontal funcionar6, pero taladre por el

lado superior de la tuberfa, no por debajo. Esto ayudar6

a mantener el agua alejada del taladro y evitar6 que se

junte sedimento normal en la v61vula.

Para determinar la Iongitud de la tuberfa de cobre que va a

necesitar, mida desde la conexi6n de la parte trasera

inferior del refrigerador hasta la tuberfa de agua. Agregue

7 pies (2,1 m) para permitir la limpieza. Use tuberfa de

cobre de 1,4"(6,35 mm) de di6metro externo. AsegOrese que

ambos extremos de la tuberfa de cobre est6n cortados

rectos.

5° Usando un taladro inal6mbrico, haga un orificio de 1/4"

(6,35 mm) en la tubeHa de agua fHa que Ud. eligi6.

A. Tuberfa de agua frfa

B. Abrazadera para

tuberia

C. Tuberia de cobre

D. Tuerca de compresiSn

E./Nanga de compresiSn

F. Vdlvula de cierre

G. Tuerca de presi6n

6. Ajuste la v61vula de cierre a la tuberfa de agua fria con una

abrazadera para tubeHa. AsegOrese que el extremo de

salida est6 firmemente insertado en el orificio taladrado de

1/4"(6,35 ram) en la tubeHa de agua y que la arandela est6

por debajo de la abrazadera para tubeHa. Ajuste la tuerca

de presi6n. Apriete los tornillos de la abrazadera para

tubeHa lentamente yen forma pareja de manera que la

arandela provea un cierre herm6tico. No apriete demasiado

porque se puede quebrar la tubeHa de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tubeHa de cobre como se muestra. Inserte el

extremo de la tubeHa en el extremo de salida en forma

recta, hasta donde sea posible. Atornille la tuerca de

compresi6n sobre el extremo de salida con una Ilave

ajustable. No apriete demasiado.

8. Coloque el extremo libre de la tubeHa en un recipiente o

fregadero y ABRA el suministro principal de agua. Enjuague

la tubeHa hasta que el agua salga limpia. CIERRE la v61vula

de cierre del agua en la tubeHa de agua. Enrolle la tubeHa

de cobre en espiral.

Conexi6n al refrigerador

Estilo I

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite y deseche la parte de pl6stico que est6 sujeta a la

entrada de la v61vula de agua.

3. Fije el tubo de cobre a la entrada de la v61vula usando una

tuerca de compresi6n y manga de compresi6n como se

muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado.

4° Use la abrazadera para tuberfa en la parte trasera del

refrigerador para afianzar la tubeHa al refrigerador segOn

se muestra. Esto ayudar6 a evitar da_os en la tubeHa

cuando el refrigerador se empuje nuevamente contra la

pared.

5. ABRA la v61vula de cierre.

6°

Revise si hay fugas. Ajuste las conexiones (incluso las de la

v61vula) o tuercas que tengan fugas.

A. Abrazadera para

tuberia

B. Tornillode abrazadera

para tuberia

..............B

..................... C

C. Tuberia de cobre

D. Tuerca de compresiSn

E. Entrada de/a vdlvula

La f6brica de hielo est6 equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, 6ste se debe instalar en la Ifnea de

agua de 1/4"(6,35 mm) en cualquiera de las conexiones de

la tubeHa. Consiga un filtro de agua del distribuidor de

electrodom6sticos m6s cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministrode

energia.

2. Retire y descarte el tap6n de nylon negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no

es suficientemente largo, se necesita un acoplamiento de

1/4"x 1/4" (6,35 mm x 6,35 mm) para conectar la tubeHa de

agua a una Ifnea dom6stica de agua existente. Enrosque la

tuerca provista sobre el acoplamiento en el extremo de la

tuberfa de cobre.

NOTA: Apriete la tuerca a mano. Luego apri6tela dos

vueltas adicionales con una Ilave de tuercas. No apriete

demasiado.

A B C D E F G

A. Tuber/a de agua de/

refrigerador

B. Tuerca (provista)

C. Bulbo

D. Acop/amiento (adquirido)

E. F#rula (adquirida)

F, Tuerca (adquirida)

G. L/nea de agua de la casa

4. ABRA la v61vula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la v61vula).

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite y deseche la tapa del tubo de agua gris.

A B

3. Sujete el tubo de cobre a la entrada de agua con una

tuerca de compresi6n y una manga de compresi6n.

4. Una vez que el mismo est6 seguro, apriete la tuerca de

compresi6n. No apriete demasiado.

5. Verifique la conexi6n jalando la tuberfa de cobre. Abra el

suministro de agua al refrigerador. Revise si hay fugas.

Apriete aquellas tuercas o conexiones que tengan fugas.

C6mo terminar la instalaci6n

Sfrvase Jeer antes de usar el sistema de agua.

Inmediatamente despu_s de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua est_

debidamente limpio.

1. Abra la puerta del congelador y apague la f6brica de hielo.

Para el Estilo 1, levante el brazo de control de alambre

como se muestra.

Para el Estilo 2, mueva el interruptor a la posici6n OFF

(Apagado - hacia la derecha) como se muestra. El

interruptor de On/Off (Encendido/Apagado) se encuentra

en el lado derecho superior del compartimiento del

congelador.

Peligro de Choque El@ctrico

Conecte aun contacto de pared de conexi6n a tierra de

3terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio ochoque el6ctrico.

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea "Prepare el sistema de

agua" o "Despachadores de agua y hielo".

NOTA: Deje transcurrir 24 horas para la producci6n de la

primera tanda de hielo. Deje pasar 3 dfas para que se Ilene

completamente el recipiente para hielo.

NOTA: Si su modelo tiene un sistema de filtro de la rejilla de la

base, asegOrese de que el filtro de la rejilla de la base est8

instalado adecuadamente y que la manija de la tapa del

cartucho est8 en la posici6n horizontal.

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu6s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

2. Enjuague el sistema de agua. Use un recipiente resistente

para oprimir y sostener la barra del despachador por

5 segundos, luego suSItela por 5 segundos. Repita hasta que

el agua comience a correr. Una vez que el agua haya

comenzado a correr, continOe presionando y soltando la

barra del despachador (5 segundos activado, 5 segundos

desactivado) hasta despachar un total de 3 gal. (12 L). Esto

eliminar6 el aire en el filtro yen el sistema de despachado

de agua y preparar6 el filtro de agua para ser usado. En

algunas casas se podr6 requerir enjuague adicional. A

medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

3. Abra la puerta del congelador y ponga la f6brica de hielo

a funcionar. Para el Estilo 1, baje el brazo de control de

alambre. Para el Estilo 2, mueva el interruptor a la posici6n

ON (Encendido - hacia la izquierda). Vea la secci6n

"F6brica de hielo y dep6sito de hielo" para obtener m6s

instrucciones sobre la operaci6n de su f6brica de hielo.

•Deje transcurrir 24 horas para la producci6n de la

primera tanda de hielo.

• Desh6gase de las tres primeras tandas de hielo

producido.

• Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracteHstica m6xima de hielo para

incrementar la producci6n de hielo.

USO DE SU REFRIGERADOR

c _cu {s_c@_ de _@'e

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire fifo entra por la parte

inferior de la secci6n del congelador y continOa hacia arriba.

Luego entra en la secci6n del refrigerador a travSs del orificio

de ventilaci6n superior. El aire regresa entonces al congelador

como se muestra.

So s Sos es

Su nuevo refrigerador puede hacer sonidos que su viejo

refrigerador no hacfa. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayoHa de los sonidos nuevos

son normales. Superficies duras, como el piso, las paredes y los

armarios, pueden hacer que los sonidos parezcan m6s fuertes. A

continuaci6n se describen los tipos de sonidos y qu8 puede

causarJos.

Si su refrigerador est6 equipado con una f6brica de hielo,

Ud. escuchar6 un zumbido cuando la v61vula de agua se

abre para Ilenar la f6brica de hielo en cada ciclo.

Su refrigerador est6 dise_ado para funcionar con m6s

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el uso de energfa. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione por periodos de tiempo m6s

largos que su refrigerador viejo. Ud. tambiSn puede

escuchar un sonido pulsante o agudo que proviene del

compresor o de los ventiladores que se ajustan para un

rendimiento 6ptimo.

Puede ser que Ud. escuche el motor del ventilador del

evaporador haciendo circular el aire a travSs de los

compartimientos del refrigerador y del congelador. Es

posible que aumente la velocidad del ventilador cuando

usted abra las puertas o agregue alimentos tibios.

Las vibraciones pueden producirse por el flujo de Ifquido

refrigerante, la tuberfa de agua o artfculos guardados

arriba del refrigerador.

El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de ffquido refrigerante en su refrigerador.

La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

Iiiiiiiiiiiiii

_iii • •

No bloquee ninguno de los orificios de ventilaci6n. Si los

orificios de ventilaci6n est6n bloqueados, se obstruir6 el flujo

del aire y puede dar lugar a problemas de temperatura y

humedad.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasar6n a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para su comodidad, los controles de su refrigerador han sido

programados en la f6brica. Cuando instale su refrigerador por

primera vez, aseg0rese que los controles tengan la

programaci6n original. El control del refrigerador y el control

del congelador debeHan estar en la "posici6n intermedia'.

Estilo 1: Controles rotativos

FREEZER REFRIGERATOR

• •

2 4

COLD l@s COLDER :'@"

COLD 1 sCOLDER

0C_l

Estilo 2: Controles deslizables

Freezer Refrigerator

cold 1 2-3 4 colder off 12-3 4 colder

IMPORTANTE:

•Su producto no enfrfa cuando el control del

REFRIGERADOR est6 en la posici6n de OFF (Apagado).

El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador

ajusta la temperatura del compartimiento del congelador.

Los ajustes hacia la izquierda de la posici6n intermedia

hacen que la temperatura sea menos frfa. Los ajustes hacia

la derecha de la posici6n intermedia hacen que la

temperatura sea m6s frfa.

Espere 24 horas antes de guardar alimentos en el

refrigerador. Si usted introduce alimentos antes de que el

refrigerador se haya enfriado completamente, los alimentos

pueden descomponerse.

NOTA: Poner los controles del refrigerador y del congelador en

un ajuste m6s alto (m6s fifo) que el recomendado no enfriar6

m6s r6pido los compartimientos.

Ajuste de los controles

Permita que el refrigerador se enfrfe completamente antes de

introducir los alimentos. Lo mejor es esperar 24 horas antes de

guardar alimentos en el refrigerador. Los ajustes indicados en la

secci6n anterior deberfan ser los correctos para el uso normal

del refrigerador en una casa. Los controles est6n ajustados

correctamente cuando la leche o los jugos est6n tan frfos como

Ud. desea y cuando el helado tiene consistencia firme.

Controles rotativos: Gire el control a la derecha (en el sentido

de las manecillas del reloj) para hacer el compartimiento m6s

fifo. Gire el control a la izquierda (en el sentido contrario alas

manecillas del reloj) para hacerlo menos fifo. Para apagar el

sistema de enfriamiento, gire el control del refrigerador hacia la

izquierda hasta Ilegar a la posici6n de OFF (Apagado).

Controles deslizables: Deslice el control un ajuste hacia la

derecha para hacer el compartimiento m6s fifo. Deslice el

control un ajuste hacia la izquierda para hacerlo menos frfo.

Si necesita regular las temperaturas en el refrigerador o en el

congelador, utilice como gufa los ajustes que se enumeran en la

tabla siguiente. Espere por Io menos 24 horas entre ajustes.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR

un ajuste m6s alto

CONGELADOR demasiado

caliente/

muy poco hielo

Control del

CONGELADOR

un ajuste m6s alto

REFRIGERADOR demasiado frfo Control del

REFRIGERADOR

un ajuste m6s bajo

CONGELADOR demasiado fifo Control del

CONGELADOR

un ajuste m6s bajo

6e_'_c; g_J_©s n@ede ©s}

Puede ajustarse el control para que enfrie de manera

apropiada las carnes o los vegetales. El aire dentro de la

charola se enfria para evitar que partes de los alimentos se

congelen y puede ajustarse para mantener la came alas

temperaturas de almacenaje recomendadas por el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes) de 28 ° a 32°F (-2 ° a 0°C).

Para guardar la came:

Fije el control en uno de los tres ajustes para MEAT (Came),

para guardar la came en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en

sus temperaturas 6ptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el

control hacia la derecha (menos frfo), hacia el ajuste de VEG

(Verduras). Recuerde que debe esperar 24 horas entre ajustes.

Cos} s_°ede hu_'t'ted#_d de

c pas'e ve 'du as

{en ® gunes _ede esl/

Usted puede controlar el nivel de humedad en el caj6n

herm_tico para verduras. Regule el control a cualquier ajuste

entre LOW (Bajo) y HIGH (Alto).

LOW (Bajo -poslciBn abierta) para el mejor almacenamiento

de frutas y verduras con c6scaras.

HIGH (Alto - posici6n cerrada) para el mejor almacenamiento

de vegetales de hoja frescos.

a guu_es _ode es

El aire frio del congelador es dirigido hacia el dep6sito de la

puerta del refrigerador directamente por debajo de los orificios

de ventilaci6n.

NOTA: El compartimiento para productos 16cteos y el

portalatas no est6n asociados con la caracteristica del dep6sito

enfriador de la puerta.

Control del dep6sito enfriador de la puerta

El control del dep6sito enfriador de la puerta est6 situado del

lado izquierdo del compartimiento del refrigerador.

A. Contro/ de/ depdsito enfriador de/a puerta

Deslice el control del dep6sito enfriador de la puerta hacia

la izquierda para reducir el flujo de aire fHo hacia el

dep6sito y hacerlo menos fifo.

Deslice el control del dep6sito enfriador de la puerta hacia

la derecha para incrementar el flujo de aire fifo hacia el

dep6sito y hacerlo m6s fifo.

'% _ _ _/, J ...... /

Desp_ c _de_esde egu% _j' e©

el's c;_%_ne_%/'n®de esl/

Dependiendo de su modelo, usted puede tener una o mas de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opci6n de bloqueo para evitar que salga

hielo o agua involuntariamente.

IMPORTANTE: DespuSs de haber conectado el refrigerador a

un suministro de agua o de haber reemplazado el filtro de

agua, enjuague el sistema de agua. Use un recipiente resistente

para oprimir y sostener la barra del despachador por

5 segundos, luego suSItela por 5 segundos. Repita hasta que el

agua comience a correr. Una vez que el agua haya comenzado

a correr, continOe presionando y soltando la barra del

despachador (5 segundos activado, 5 segundos desactivado)

hasta despachar un total de 3 gal. (12 L). Esto eliminar6 el aire

en el filtro yen el sistema de despachado de agua y preparar6

el filtro de agua para ser usado. En algunas casas se podr6

requerir enjuague adicional. A medida que sale aire del

sistema, es posible que salgan chorros de agua repentinos del

despachador.

El despachador de agua

Deje transcurrir 24 horas para que el refrigerador se enfHe y

pueda enfriar el agua.

NOTA: El acjua puede tener un mal sabor si no se usa el

despachador con frecuencia. Despache por Io menos 1 qt (1 L)

de agua cada semana para mantener un suministro fresco.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador

de agua.

El despachador de hielo

El hielo proviene del dep6sito de hielo de la f6brica de hielo, en

el congelador. Cuando usted oprime la barra del despachador:

• Se abre una escotilla en un conducto situado entre el

despachador y el dep6sito del hielo. El hielo baja del

dep6sito y cae a trav6s del conducto.

• Cuando deja de oprimir la barra del despachador, se cierra

la escotilla y deja de salir hielo. El sistema de distribuci6n no

funcionar6 cuando la puerta del congelador est_ abierta.

Algunos modelos despachan hielo en cubos y hielo picado.

Antes de sacar hielo, seleccione el tipo de hielo que desea. Los

botones de control est6n diseBados para facilitar el uso y la

limpieza.

ICE

Para obtener hielo picado, los cubos son triturados antes de ser

despachados. Esto puede retrasar un poco la distribuci6n del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tamaBo. Cuando

cambia de crush (hielo picado) a cube (hielo en cubos), caen

unas onzas de hielo picado junto con los primeros cubos.

Para despachar hielo:

1. Oprima el bot6n del tipo de hielo que desee.

Peigro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguJr esta instrucci6n puede ocasionar

cortaduras.

2. Retire el vaso para detener la salida del agua.

IMPORTANTE: Dependiendo de su modelo, la charola pequeBa

desmontable que se encuentra en el fondo del despachador

est6 diseBada para contener derrames pequeBos y permitir una

limpieza f6cil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevarse a un lavabo para vaciarse

o limpiarse.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador

para que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presi6n a la

barra para activar el despachador de hielo. Oprimir mucho

no har6 que el despachador funcione con m6s rapidez o

produzca mayor cantidad de hielo.

3. Retire el vaso para detener la salida de hielo.

NOTA: Los primeros Iotes de hielo pueden tener mal sabor

debido a las conexiones de plomeda y piezas nuevas.

Deseche ese hielo. Adem6s, saque grandes cantidades de

hielo del dep6sito de hielo, y no a trav6s del despachador.

La luz del despachador (en algunos modelos)

El 6rea del despachador tiene una luz. Puede encenderse con la

mano oprimiendo el bot6n de ON (Encendido) (bot6n t6ctil o

interruptor oscilante).

En algunos modelos: Cuando usted utilice el despachador, la

barra encender6 autom6ticamente la luz.

LIGHT

OFF ON

NOTA: Para informaci6n sobre c6mo cambiar el foco del

despachador, vea "C6mo cambiar los focos".

FI bloqueo del despachador (en algunos modelos)

El despachador puede apagarse para facilitar la limpieza o

para evitar que sea activado accidentalmente pot ni_os

peque_os o animales dom6sticos.

NOTA: La funci6n de bloqueo no interrumpe el flujo el6ctrico al

refrigerador, a la f6brica de hielo o a la luz del despachador.

0nicamente desactiva las barras del despachador.

•Para apagar el despachador, oprima el bot6n de LOCI<

(Bloqueo). El indicador aparecer6 sobre el bot6n de LOCI<

(Bloqueo) y los despachadores de hielo y de agua no

funcionar6n.

Para reactivar el despachador, oprima el bot6n de

UNLOCK (Reactivaci6n) hasta que el indicador aparezca.

Luego continOe distribuyendo hielo o agua como de

costumbre.

DISPENSER

LOCK UNLOCK

La luz de estado del filtro de agua le ayudar6 a saber cu6ndo

cambiar el filtro de agua.

• Cuando la luz indicadora cambie de verde a amarillo,

significa que es casi el tiempo de cambiar el filtro de agua.

Se recomienda cambiar el filtro de agua cuando la luz

indicadora de estado cambie a rojo O BIEN cuando el flujo

de agua al despachador de agua o a la f6brica de hielo

disminuya visiblemente.

Se debe reemplazar el filtro al menos una vez cada 6 meses

segOn la calidad del agua y el uso. Vea "Sistema de filtraci6n

de agua" para cambiar el filtro.

IN DICADOR: ESTADO:

GOOD/BUENO (verde) Nuevo filtro instalado

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/REEMPLAZAR (rojo) O Reemplazar el filtro

cuando disminuye el flujo del agua del agua

Despu6s de cambiar el filtro de agua, reajuste la luz de estado

al presionar ysostener RESET (Reajustar) por 2 segundos. La luz

de estado cambiard de Replace (Reemplazar, rojo) a Good

(Bueno, verde) una vez que se haya reajustado el sistema.

WATER FILTER

GOOD •

ORDER • RFS_T

RI-PIA_ •

_s S_@m(S s s

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

C6mo cambiar el filtro de acjua

El filtro de agua est6 situado en la rejilla de la base debajo de

la puerta del compartimiento del congelador. No es necesario

quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando el bot6n eyector y jalando

directamente hacia afuera sobre la tapa del filtro.

NOTAS:

Evite enroscar la tapa cuando quite el filtro, ya que esto

puede causar que la tapa se salga. Si esto sucede,

vuelva a colocar la tapa y jale el filtro directamente

hacia afuera.

• Quedar6 agua en el filtro. Es posible que se derrame un

poco de esa agua.

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de

la base. A medida que se inserte el filtro, el bot6n eyector se

hundir6. El bot6n eyector saltar6 nuevamente hacia afuera

cuando el filtro est6 enganchado per complete.

6. Jale suavemente la tapa para verificar que el filtro est6

seguro en su lugar.

Z Enjuague el sistema de agua. Vea "Despachadores de agua

y hielo".

A. Botbn eyector

B. "Fapa de/filtro

Quite la tapa gir6ndola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Saque el cartucho nuevo de su empaque y quite las

cubiertas de los anillos en O.

A. Cubierta

B. Anillo en 0

Coloque la tapa (que se quit6 en el paso 2) sobre el filtro

nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

filtro. Gire la tapa hacia la derecha hasta que encaje en su

lugar.

A. Botbn eyector

B. Flecha en el filtro

C. Iomo sobre /a tapa

Uso del despachador sin el cartucho del filtro de acjua

Puede usar el despachador sin un cartucho de filtro de agua.

El agua no estar6 filtrada.

1. Saque el filtro presionando el bot6n eyector y jalando la

tapa. Vea "C6mo cambiar el filtro de agua" anteriormente

en esta secci6n.

2. Quite la tapa gir6ndola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Con la tapa en la posici6n horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

4° Gire la tapa hacia la izquierda hasta que la tapa se deslice

en la ranura del accesorio. Luego, gire la tapa hacia la

derecha hasta que quede en la posici6n horizontal.

NOTA: La tapa no estar6 alineada con la rejilla de la base.

Dojo transcurrir 24 horas para la producci6n del primer Iote

de hielo. Desh6gase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo depender6 de la calidad del agua que

suministre a su f6brica de hielo. Evite la conexi6n de su

f6brica de hielo a un suministro de agua blanda. Los

qufmicos para ablandar el agua (come la sal) pueden dafiar

ciertos componentes de la f6brica de hielo y producir un

hielo de muy baja calidad. Si no se puede evitar el use de

un suministro de agua blanda, asegOrese de que el

ablandador de agua est6 funcionando correctamente y que

goce de un buen mantenimiento.

No use instrumentos afilados para romper el hielo en el

dep6sito. Esto puede da_ar el recipiente de hielo y el

mecanismo de despachado.

No guarde nada encima de la f6brica de hielo ni en el

dep6sito.

Estilo I

Para encender y apagar la f_brica de hielo.

El interruptor de On/Off (Encendido/Apagado) se encuentra

en el lado derecho superior del compartimiento del congelador.

C6mo quitar y volver a colocar el dep6sito de hielo.

1. Levante desde abajo el panel que cubre el dep6sito y

deslicelo hacia atr6s.

2. Eleve el brazo de control de alambre hasta que enganche

en la posici6n OFF (Apagado - brazo elevado).

3. Levante y jale de la parte delantera del dep6sito de hielo

para sacarlo.

• Para poner a funcionar la f6brica de hielo, deslice el control

a la posici6n de ON (Encendido - hacia la izquierda).

• Para apagar la f6brica de hielo manualmente, deslice el

control a la posici6n de OFF (Apagado - hacia la derecha).

NOTA: La f6brica de hielo tiene un apagado autom6tico. Los

sensores de la f6brica de hielo detendr6n autom6ticamente la

producci6n de hielo pero el control permanecer6 en la posici6n

de ON (Encendido - hacia la izquierda).

C6mo quitar yvolver a colocar el dep6sito de hielo:

1. Sostenga la base del dep6sito con ambas manos y presione

el bot6n liberador para levantar el dep6sito hacia arriba y

hacia afuera.

NOTA: No es necesario girar el control de la f6brica de

hielo a la posici6n de OFF (Apagado - hacia la derecha)

cuando quite el dep6sito. La cubierta del sensor ("puerta

abatible") en la pared izquierda del congelador hace que

la f6brica de hielo deje de producir hielo si la puerta est6

abierta o se ha quitado el dep6sito.

2. Vuelva a colocar el dep6sito en la puerta y emp0jelo hacia

abajo para asegurarse de que est6 seguro en su lugar.

Estilo2

Para encender y apacjar la f6brica de hielo:

• Para ENCENDER la f6brica de hielo, sencillamente baje el

brazo de control de alambre.

Para apacjar la f6brica de hielo manualmente, levante el

brazo de control de alambre a la posici6n OFF (Apacjado -

brazo elevado) y escuche el chasquido. A0n se puede sacar

hielo del despachador pero no se puede hacer m6s.

NOTA: Su f6brica de hielo tiene un apacjado autom6tico. A

medida que se produce el hielo, los cubitos de hielo Ilenar6n el

dep6sito para hielo y _stos levantar6n el brazo de control de

alambre a la posici6n de OFF (Apacjado - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia

abajo.

4. Vuelva a colocar el dep6sito empuj6ndolo hasta el fondo, o

de Io contrario el despachador de hielo no funcionar6.

5. Para reiniciar la producci6n de hielo, empuje el brazo de

control de alambre hacia abajo a la posici6n ON

(Encendido). Cerci6rese de que la puerta est_ bien cerrada.

CARACTERJSTICAS

DEL REFRIGERADOR

Su modelo podr6 contar con algunas o todas estas

caracteHsticas. Las caracteHsticas que se pueden adquirir por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajar6n en todos los

modelos. Si est6 interesado en adquirir uno de los accesorios,

por favor Ilame al n0mero gratuito que se encuentra en la

contraportada o en la secci6n "Accesorios'.

Jnformaci6n importante para saber acerca de los estantes

y tapas de viclrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est_.n frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura oimpacto,

como seria un golpe brusco. El vidrio templado se ha

disefiado para hacerse afiicos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

_u,_C ,, u,©

Su modelo puede tener estantes de vidrio o alambre. Si usted

guarda alimentos similares juntos y ajusta los estantes para que

se adapten alas diferentes alturas de los articulos, se reduce el

tiempo que el refrigerador permanece abierto y se ahorra

energia.

Estantes deslizables (en alcjunos modelos)

Para quitar y volver a colocar un estante en el marco

de metal.

1. Jale el estante hacia adelante hasta que se detenga. Incline

el frente del estante hacia arriba y lev6ntelo un poco

mientras que ]ala el estante fuera del marco.

2. Vuelva a colocar el estante gui6ndolo de regreso dentro de

las ranuras en el marco y empuj6ndolo para que pase el

tope.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco.

1. Quite el estante/marco inclin6ndolo por el frente y

levant6ndolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante. Verifique que el estante est8 seguro en

su lugar.

O: ii@J pa 'a cames

{es,'_a %,_'_osmode os

El caj6n para carnes frias es muy conveniente para guardar

pasas, nueces, comidas para untar y otros articulos pequeBos a

la temperatura normal del refrigeradon

Para quitar y volver a colocar el caj6n para carnes frias:

1. Quite el caj6n de carnes frias desliz6ndolo hacia afuera

hasta el tope. Levante el frente ydeslice el caj6n hacia

afuera hasta que salga.

2. Vuelva a colocar el caj6n de carnes frias desliz6ndolo hacia

atr6s pasando el tope.

,_na gusos mode os;

Caj6n para verduras y caj6n convertible para

verduras/carne

Para quitar y volver a colocar los cajones.

1. Deslice el caj6n para verduras y el caj6n para came hasta

el tope. Eleve el frente del caj6n con una mano mientras

sujeta la parte inferior con la otra mano y deslice el caj6n

hasta que salga.

2. Vuelva a colocar el caj6n para verduras o el caj6n para

came desliz6ndolo hacia atr6s pasando el tope.

Tapas del caj6n para verduras o del caj6n para

verduras/carne

Para quitar y volver a colocar las tapas:

1. Quite los cajones para verduras o carne. Presione hacia

arriba en el centro de la parte de vidrio del caj6n para

verduras hasta que se levante por encima del marco de

pl6stico. Sostenga el vidrio del caj6n para verduras

firmemente y con cuidado deslicelo hacia adelante para

quitarlo. Levante el marco de la tapa del caj6n para

verduras y quitelo. Repita los pasos para quitar la tapa del

caj6n para came.

2. Vuelva a colocar la parte posterior del marco de la tapa

del caj6n para came en los soportes o guias que se

encuentran en las paredes laterales del refrigerador y baje

o deslice el frente del marco de la tapa a su lugar. Deslice

la parte posterior de la pieza de vidrio en el marco de la

tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

en Mgunos mode os

El caj6n convertible de verduras/carnes puede ajustarse de

manera que enfrie correctamente la came o las verduras. El

aire dentro de la charola se enfria para evitar que partes de los

alimentos se congelen y puede ajustarse para mantener la

came a las temperaturas de almacenaje recomendadas por el

National Livestock and Meat Board (Consejo Nacional de

Ganado y Carnes) de 28 ° a 32°F (-2 ° a 0°C).

IMPORTANTE-" Para mantener la frescura por rods tiempo, antes

de guardar siempre envuelva la carne en materiales que sean

herm_ticos y a prueba de humedad. Siempre almacene la

came siguiendo las recomendaciones.

C6mo ajustar el control:

Para cambiar el ajuste: Mueva el control hacia la derecha

(menos fHo) o hacia la izquierda (m6s fHo), seg6n desee.

Para guardar verduras: Para guardar las verduras a la

temperatura 6ptima (que debe ser m6s caliente que para la

came), mueva el control a la posici6n VEG (hasta el extremo

derecho).

IMPORTANTE: Si los alimentos se empiezan a congelar t mueva

el control hacia la derecha (menos fr[o), hacia el ajuste de VEG.

Recuerde que debe esperar 24 horas entre ajustes. Si Io hace

as[, le da tiempo a la temperatura de los alimentos a que

cambie.

Gu/a para la conservaci6n de carnes

Guarde la mayorfa de las carnes en su envoltura original

siempre y cuando sea herm6tica y a prueba de humedad.

Vuelva a envolverlas si fuera necesario. Consulte el cuadro

siguiente respecto a los peHodos de conservaci6n. Para

guardar la carne por un tiempo m6s prolongado que los

peHodos indicados, cong61ela.

Pescado fresco o mariscos .... 6selos el mismo dfa de su compra

Polio, came de res molida,

carnes varias (hfgado, etc.) ............................................... 1 - 2 dfas

Carnes frfas, filetes/asados ............................................ 3 - 5 dfas

Carnes curadas ................................................................ 7 - 10 dfas

Sobras - Cubra las sobras con envoltura de pl6stico o papel de

aluminio, o gu6rdelas en recipientes de pl6stico con tapas

herm6ticas.

Usted puede controlar el nivel de humedad en el cajin

herm6tico para verduras. El control de humedad est6 ubicado

en el caj6n para verduras. Regule el control a cualquier ajuste

entre LOW (Bajo) y HIGH (Alto).

t_ Humidity Control

mGH*,*.,,.. LOW

LOW (posici6n abierta) deja que el aire hOmedo salga del

caj6n para verduras, yes el m6s adecuado para conservar las

frutas y verduras con c6scara.

•Frutas: L6velas, d6jelas secar y gu6rdelas en el

refrigerador en bolsas de pl6stico o en el caj6n para

verduras. No lave ni pele las moras sino en el momento

de usarlas. Separe y guarde las moras en su recipiente

original en el caj6n para verduras, o gu6rdelas en una

bolsa de papel cerrada sin apretar en un estante del

refrigerador.

• Verduras con c6scaras: Col6quelas en bolsas de pl6stico

o recipientes de pl6stico y gu6rdelas en el caj6n para

verduras.

HIGH (posici6n cerrada) mantiene el aire hOmedo en el caj6n

para verduras, yes el m6s adecuado para conservar las

verduras frescas de hoja.

Verduras de hoja: L6velas con agua fHa, escOrralas y

desh6gase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de pl6stico o un recipiente de

pl6stico y gu6rdelas en el caj6n para verduras.

(I;l'; Cll%,_I'_©I;_IYI©IC_IOI;_-/1i41:C@!!;©I_i0}

Para quitar y volver a colocar el portavinos (a la izquierda)

o el portabotellas/latas (a la derecha):

I. Quite el portabotellas/latas jal6ndolo directamente hacia

afuera del estante.

2. Vuelva a colocar el portabotellas/latas desliz6ndolo entre

el estante y la pared del refrigerador.

NOTA: Para almacenamiento a largo plazo, guarde los huevos

en un recipiente con tapa o en su recipiente original en un

estante interior.

CARACTERJSTICAS

DEL CONGELADOR

Su modelo podr6 contar con algunas o todas estas

caracteHsticas. Las caracteHsticas que se pueden adquirir por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajar6n en todos los

modelos. Si est6 interesado en adquirir uno de los accesorios,

por favor lame al nOmero gratuito que se encuentra en la

contraportada o en la secci6n "Accesorios".

Gu[a para la conservaci6n de alimentos congelados

Los peHodos de conservaci6n variar6n segOn la calidad y tipo

de alimentos, el tipo de embalaje o envoltura empleada

(deber6 ser herm6tico y a prueba de humedad), y la

temperatura de conservaci6n. Es normal que hayan cristales de

hielo dentro de un paquete sellado. Esto simplemente indica que

la humedad y el aire dentro del paquete se hart condensado,

creando cristales de hielo.

No coloque en el congelador m6s alimentos sin congelar de los

que puedan congelarse en 24 horas (no m6s de 2 a 3 Ibs de

alimentos por pie cObico [907 a 1.350 g por 28 L] de espacio en

el congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

herm6ticamente.

Para obtener m6s informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una guia de

congeladores o un buen libro de cocina.

Estilo 1

Para quitar y volver a colocar el estante.

1. Levante el estante y lib&relo de los soportes para quitarlo.

2. Vuelva a colocar el estante en los soportes. Revise que el

estante est6 seguro en su lugar.

Estilo2

Para quitar y volver a colocar el estante:

1. Deslice el estante a un lado. Inclinelo hacia arriba para

quitarlo de los orificios de soporte. Para sacar el lado

izquierdo de los orificios de soporte, jale el estante hacia

arriba yhacia la derecha.

2. Vuelva a colocarlo insertando el lado izquierdo del estante

en los orificios de soporte del mismo. Baje el lado derecho

del estante e ins6rtelo en los orificios de soporte.

NOTA: AsegOrese de que ambos lados del estante est6n

ubicados uniformemente en los orificios de soporte del

estante yque el estante quede fijo.

Estilo3

Para quitar y volver a colocar el estante:

1. Levante el estante y lib6relo de los soportes.

2. Vuelva a colocar el estante baj6ndolo sobre los soportes del

estante. AsegOrese de que el estante est6 fijo en su lugar.

Cc_®s_' _c_o _ec p e_s_ede co_"_g®edos'

{_@c p ®_ste de p <%stco ®_s®l_gu_sos _sode ®s

La canastilla o el recipiente del congelador se puede utilizar

para guardar bolsas de frutas y verduras congeladas que

pudieran caerse de los estantes del congelador.

Para quitar yvolver a colocar la canastilla o recipiente del

congelador.

1. Quite la canastilla o el recipiente desliz6ndola hacia afuera

hasta el tope. Levante el frente de la canastilla o del

recipiente y deslicelo hacia afuera totalmente.

2. Vuelva a colocar la canastilla o el recipiente en su lugar,

coloc6ndolo en los deles. Levante la parte frontal de la

canastilla o del recipiente ligeramente al tiempo que la

empuja hasta despu6s de los topes.

CARACTERJSTICAS

DE LA PUERTA

Su modelo podr6 contar con algunas o todas estas

caracteristlcas. Las caracterlstlcas que se pueden adqulrlr por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajar6n en todos los

modelos. Si est6 interesado en adquirir uno de los accesorios,

por favor Ilame al nOmero gratuito que se encuentra en la

contraportada o en la secci6n "Accesorios".

Pare quitar y voh, era colocar los redpientes.-

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente desliz6ndolo hacia adentro

sobre los soportes elegidos y empuj6ndolo hacia abajo

hasta que se detenga.

Se pueden quitar los rieles y los recipientes de la puerta para

facilitar la limpieza.

Rieles o recipientes a presi6n de la puerta

Para quitar y volver a colocar los rieles o recipientes.

I. Quite los rieles o los recipientes empujando hacia adentro

ligeramente en Ja parte frontal deJ soporte mientras jaJa

hacia afuera Ja JengiJeta interior. Repita estos pasos para el

otto extremo del riel o del recipiente.

2. VueJva a coJocar los rieJes o los recipientes alineando los

extremos de los soportes con los botones que est_n en los

costados del revestimiento de la puerta. Encaje a presi6n el

soporte en las lengiJetas que est_n encima del estante, tal

como se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en

los ranuras de la puerto y empujando el riel directamente

hacia abajo hasta que se detenga.

Dep6s ks _._cl_,'_sb e

Para quitar y volver a colocar el dep6sito.

I. Quite el dep6sito jalando hacia afuera las lengiJetas que se

encuentran detr_s de la canastiJJa para JiberarJa deJ

revestimiento de la puerto.

2. Vuelva a colocar el dep6sito alineando los lengLietas con los

botones laterales del revestimiento de la puerto. Encaje

firmemente las lengLietas en los botones como se muestra.

ee e !_ueA;_?_

e_ .,.. _. _,_:_ ..,.,,.,._.<._<_,.,._

El aire fresco del congelador es dirigido al dep6sito de la

puerta que est6 directamente debajo de los orificios de

ventilaci6n.

NOTA: El compartimiento de los productos 16cteos y el

portalatas no son enfriados.

Control del dep6sito enfriador de la puerta:

El control del dep6sito enfriador de la puerta est6 situado del

lado izquierdo del compartimiento del refrigerador.

Estilo 1: @

• Gire el control en el sentido de las manecillas del reloj

(hacia la derecha) para disminuir el flujo de aire frb al

dep6sito y hacerlo menos frio.

• Gire el control en el sentido contrario a las manecillas

del reloj (hacia la izquierda) para aumentar el flujo de

aire frio al dep6sito y hacerlo m6s frio.

Estilo 2.

A. Centre/de/dep6sito enfriodor de/a puerto

• Deslice el control hacia la izquierda para reducir el flujo

de aire frio hacia el dep6sito y hacerlo menos frio.

• Deslice el control hacia la derecha para aumentar el

flujo de aire frio hacia el dep6sito y hacerlo m6s frio.

Para quitar y volver a colocar el recipiente:

1. Quite el recipiente levant6ndolo y jal6ndolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente desliz6ndolo encima de los

soportes deseados y empuj6ndolo hacia abajo hasta que se

detenga.

Para quitar y volver a colocar las piezas de los recipientes:

1. Presione cualquier botdn de liberacidn para abrir la parte

inclinable del recipiente.

// %a,<

A. Botones de Iiberaci6n

2, Para quitar la parte inclinable del recipiente, presione sobre

las palancas curvas a cada lado del mismo. Jale hacia

arriba y hacia fuera.

NOTAS:

•El recipiente no podr6 quitarse si se inclina hacia fuera

completamente. Inclinelo solamente un poco antes de

presionar las palancas curvas para quitarlo.

• Limpie las piezas segOn se indica en la secci6n

"Limpieza'.

A. Pa/anca curva

Vuelva a instalar la parte inclinable del recipiente.

AsegOrese de que est6 encajado debidamente en la base

del recipiente antes de insertar las palancas curvas en su

lugar.

4. Vuelva a colocar las piezas del interior del recipiente.

A. Canastilla coladora

B. Divisores

C. Tapete colador

CUIDADO DE SU

REFRIGERADOR

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n oincendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan autom6ticamente. No obstante, limpie ambos

compartimientos m6s o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite todas las partes desmontables del interior, tales como

estantes, cajones para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paBo suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o 6speros, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos derivados de

petr61eo en las partes de pl6stico, en el interior,

revestimientos de la puerta o juntas. No use toallas de

papel, estropajos para fregar ni otros utensilios de

limpieza 6speros. I_stos pueden rayar o daBar los

materiales.

5°

•Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato

de sodio (2 cucharadas en un cuarto de gal6n [26 g en

0,95 L] de agua).

Ffjese si su refrigerador tiene el exterior de metal pintado,

acabado Ultra Satin TM (con apariencia inoxidable),

aluminio cepillado o de acero inoxidable y elija el m_todo

de limpieza adecuado.

NOTA: El acabado Ultra Satin TM (con apariencia

inoxidable) tiene un color suave y uniforme con un acabado

brillante que resiste las marcas de los dedos. El acero

inoxidable tiene una textura veteada bien diferenciada con

variaci6n en el color, Io cual es natural en el acero.

Metal pintado: Limpie el exterior con una esponja limpia o

un patio liso y un detergente suave en agua tibia. No use

limpiadores 6speros o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un patio

suave. Adem6s, para evitar datios alas superficies

exteriores met61icas pintadas, aplique cera para

electrodomSsticos (o cera en pasta para autos) con un patio

limpio y suave. No encere las partes de pl6stico.

Aluminio cepillado: Lave con una esponja limpia o un patio

liso y un detergente suave en agua tibia. No use limpiadores

6speros o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un patio suave.

Acabado Ultra Satin TM (con apariencia inoxidable): Lave

con una esponja limpia o un patio liso y un detergente suave

en agua tibia. No use limpiadores 6speros o abrasivos ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un patio suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un patio liso y un detergente suave en agua tibia. No use

productos de limpieza abrasivos o 6speros. Seque

meticulosamente con un patio suave.

Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras pequetias,

se sugiere usar el limpiador de acero inoxidable

aprobado por el fabricante. Para ordenar el limpiador,

vea "Accesorios'.

IMPORTANTE: jEste limpiador es solamente para partes de

acero inoxidable!

• No permita que el limpiador para acero inoxidable

entre en contacto con ninguna parte de pl6stico tales

como las piezas decorativas, las tapas del despachador

o las juntas de la puerta. Si se produce contacto no

intencional, limpie la pieza de pl6stico con una esponja

y detergente suave en agua tibia. Seque

meticulosamente con un patio suave.

Si su modelo tiene una pantalla t6ctil en el panel del

despachador,/mpiela con un patio suave que no deje

pelusa. Mezcle detergente suave con agua y utilice la

mezcla para mojar el patio y limpiar la pantalla

cuidadosamente.

Para evitar cambiar los ajustes involuntariamente,

asegOrese que el refrigerador est8 desconectado o que

se haya desconectado el suministro de energfa antes de

limpiar la pantalla.

6°

• No moje demasiado el patio. No roc{e ni talle/quidos

directamente en la pantalla. No use productos de

limpieza abrasivos o 6speros, como aerosoles para

ventanas, productos de limpieza para pulir, Ifquidos

inflamables, ceras para limpieza, detergentes

concentrados, quitaesmalte, blanqueadores o

limpiadores que contengan productos derivados del

petr61eo. No use toallas de papel, estropajos para

fregar u otros utensilios de limpieza 6speros. I_stos

pueden rayar o datiar los materiales.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el

ambiente contiene mucha grasa o polvo, o si hay bastante

tr6nsito de mascotas en el hogar, el condensador deber6

limpiarse cada dos o tres meses para asegurar la m6xima

eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base. Vea la ilustraci6n "Rejilla de

la base" o la secci6n "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las 6reas abiertas detr6s de la rejilla y el 6rea de

la superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energfa.

C©I,_I,,I© "CQI!_II QF 10!i I'©CO!I

NOTA: No todos los focos para aparatos electrodom_sticos son

adecuados para su refrigerador. AsegOrese de cambiar el foco

con otro que sea del mismo tamatio y forma.

•La luz del despachador requiere de un foco de 10 Watts

de uso intenso.

• Las dem6s luces requieren un foco de 40 Watts para

electrodom_sticos.

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Quite la pantalla de la luz si es necesario, segOn se explica

en las secciones a continuaci6n.

NOTA: Para limpiar la pantalla de la luz, 16vela con agua

tibia y un detergente Ifquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reempl6celo con uno del mismo tamatio,

forma y vatiaje.

4. Vuelva a colocar la pantalla de luz si es necesario.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

Luz del despachador (en algunos modelos)

Quite y reemplace el foco del 6rea del despachador.

A. l uz de/despachador

Luz del panel de control del refrigerador

Quite y reemplace el foco que est_ detr_s del panel de control

del refrigerador.

Luces del caj6n para verduras

Si es necesario, quite el caj6n para verduras superior para

tener mejor acceso a la pantalla de luz del caj6n para

verduras. Quite la pantalla de luz apretando la parte

superior e inferior hacia el centro, jalando las lengLietas

inferiores para sacarlas del revestimiento del refrigerador y

luego deslizando las leng0etas superiores hacia abajo y

hacia fuera.

Vuelva a colocar la pantalla de luz deslizando las leng0etas

superiores dentro de los orificios ranurados que est6n en el

revestimiento del refrigerador, y luego encajando las

lengLietas inferiores en su lugar. Si es necesario, vuelva a

colocar el caj6n superior para verduras.

Luz superior del congelador (en algunos modelos)

Quite la pantalla de luz sujet6ndola por la parte superior

del centro y jal6ndola hacia afuera mientras la gira hacia

uno de los lados. Si es necesario, quite el caj6n para

verduras superior para alcanzar la pantalla de luz.

Vuelva a colocar la pantalla de luz insertando las leng0etas

de uno de los lados en los orificios ranurados del

revestimiento del refrigerador o congelador. Despu_s doble

con cuidado la pantalla en el centro para insertar las

leng0etas sobre el otro lado.

Luz inferior del congelador (en algunos modelos)

Quite la pantalla de luz sujet6ndola por los lados y

apretando hacia el centro. Una vez que los ganchos en los

lados de la pantalla est_n fuera del revestimiento interno

del congelador, ]61ela hacia aba]o.

Vuelva a colocar la pantalla apretando los lados hacia el

centro e insertando los ganchos en los lados de la pantalla

en los orificios ranurados. Una vez que los ganchos est_n en

su lugar, encaje el frente de la pantalla en el orificio

ranurado.

Si no va a haber electricidad por 24 horas o menos, mantenga

la puerta o las puertas cerradas (segOn el modelo) para ayudar

a que los alimentos se mantengan frios y congelados.

Si el corte de electricidad va a durar m6s de 24 horas, siga una

de las opciones a continuaci6n:

• Saque todos los alimentos congelados y gu6rdelos en una

conservadora de comida congelada.

Ponga 2 Ibs (907 g) de hielo seco en el congelador por

cada pie cObico (28 L) de espacio en su congelador. Esto

mantendr6 los alimentos congelados de 2 a 4 dias.

Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene fHo por m6s

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene fHo por m6s tiempo que uno Ileno de alimentos

horneados. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no est6 en buenas condiciones,

desc6rtelo.

<udado

Vacaciones

Si Ud. decide dejar el refricjerador funcionando

mientras est6 ausente.

I. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene f6brica de hielo autom6tica:

• Levante el brazo de control de alambre a la posici6n de

OFF (Apagado - hacia arriba) o mueva el interruptor a

la posici6n de OFF (Apagado - hacia la derecha).

• Cierre el suministro de agua a la f6brica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene f6brica de hielo autom6tica:

• Cierre el suministro de agua a la f6brica de hielo por Io

menos un dia antes.

• Cuando el 61timo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n de OFF (Apagado -

hacia arriba) o mueva el interruptor a la posici6n de

OFF (Apagado - hacia la derecha).

Coloque el control de temperatura o control del

refrigerador, dependiendo del modelo, en la posici6n de

OFF (Apagado). Vea "Uso del (de los) control(es)".

Limpie el refrigerador, p6sele un patio y sSquelo bien.

Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas

y el aire circule. Esto evita que se formen olores y que

crezcan hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los pasos a

continuaci6n para prepararse para la mudanza.

1. Si su refrigerador tiene f6brica de hielo autom6tica:

•Cierre el suministro de agua a la f6brica de hielo por Io

menos un dfa antes.

5. Desenchufe el refrigerador.

6. Limpie, p6sele un paso y seque bien.

7. Saque todas las partes desmontables, envu61valas bien y

aseg0relas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

• Desconecte la tuberfa de agua que est6 atr6s del

refrigerador.

• Cuando el 01timo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n de OFF (Apagado -

hacia arriba) o mueva el interruptor a la posici6n de

OFF (Apagado - hacia la derecha).

Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

Vacfe el dep6sito de hielo.

Coloque el control de temperatura o control del

refrigerador, dependiendo del modelo, en la posici6n de

OFF (Apagado). Vea "Uso del (de los) control(es)".

8. SegOn el modelo, levante la parte delantera del

refrigerador para que ruede con facilidad O BIEN atornille

las patas niveladoras para no rayar el piso. Vea "Ajuste las

puertas".

9. Sostenga las puertas cerradas y el cable a la parte posterior

del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo en su

lugar y lea la secci6n "lnstrucciones de instalaci6n" para

obtener instrucciones de preparaci6n. Adem6s, si su

refrigerador tiene f6brica de hielo autom6tica, recuerde volver

a conectar el suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Pruebe primero las soluciones sugericlas aquf antes de Ilamar para solicitar ayuda.

El refrigerador no funciona

Peligro de Choque El_ctrico

Conecte aun contacto de pared de cone×i6n a tierra de

3terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio ochoque el_ctrico.

_Est6 desenchufado el cable de energfa? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

_Funciona el contacto? Enchufe una 16mpara para ver si

funciona el contacto.

8Hay un fusible de la casa fundido ose dispar6 el

cortacircuitos? Reemplace el fusible o reposicione el

cortacircuitos. Si el problema contin0a, Ilame a un

electricista.

aEst6n encendidos los controles? AsegOrese de que los

controles del refrigerador est6n encendidos. Vea "Uso de los

controles".

8Es nueva la instalaci6n? Deje transcurrir 24 horas despu6s

de la instalaci6n para que el refrigerador se enfrfe por

completo.

NOTA: El ajustar los controles de temperatura en la posici6n

m6s frfa no enfrfa ning0n compartimiento m6s r6pido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refricjerador funcione por perfodos m6s

largos que su refricjerador anterior debido al compresor ylos

ventiladores de alto rendimiento. Es posible que el refricjerador

funcione por m6s tiempo si la habitaci6n est6 caliente, si se ha

acjrecjado una cjran cantidad de alimentos, si se abren las

puertas con frecuencia o si se hart dejado las mismas abiertas.

El refrigerador es ruidoso

El ruido del refricjerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refricjerador que no habfa notado en

el modelo viejo. A continuaci6n se enumeran alcjunos sonidos

normales con una explicaci6n.

• Zumbido - se escucha cuando la v61vula de acjua se abre

para Ilenar la f6brica de hielo

• Chasquido/Ruido seco - V61vulas que se abren o se cierran

Sonido pulsante - los ventiladores/el compresor se est6n

ajustando para obtener el m6ximo desempe_o

• Vibraciones - flujo de Ifquido refrigerante, tubeHa de agua

o arffculos guardados arriba del refrigerador

• Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n

• Estallido - contracci6n/expansi6n de las paredes interiores,

especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelaci6n y el agua corre

hacia la bandeja recolectora

• Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la f6brica de hielo.

Las puertas no cierran completamente

• _Est6 bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

• _Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dif[cil abrir las puertas

Peligro de Explosi6n

Use un lirnpiador no inflarnable.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n oincendio.

• 8Est6n las juntas sucias opegajosas? Limpie las juntas con

un jab6n suave y agua tibia.

El refrigerador se tambalea y no est6 firme

8Qu_ debo hacer si el refrigerador se tambalea y no est6

firme? Para estabilizar el refrigerador, quite la rejilla de la

base y baje las patas niveladoras hasta que toquen el piso.

Vea las instrucciones en "C6mo quitar la puerta", ya sea en

las Instrucciones para el usuario o en la hoja separada de

instrucciones provista con el refrigerador.

Las luces no funcionan

• BEst6 flojo oquemado un foco? Vea "C6mo cambiar los

focos".

8Se ha fijado la luz del despachador en OFF (Apagado)? En

algunos modelos, la luz del despachador funcionar6

solamente cuando se presione una barra o una almohadilla.

Si usted desea que la luz del despachador permanezca

encendida continuamente, ffjela en ON (Encendido), o (en

algunos modelos) NIGHT LIGHT (Luz nocturna), AUTO

(Autom6tico), HALF (Media) o DIM (Tenue). Vea

"Despachadores de agua y hielo".

8Se ha fijado la luz del despachador en NIGHT LIGHT o

AUTO? En algunos modelos, si se ha fijado el despachador

en el modo NIGHT LIGHT (Luz nocturna) o AUTO

(Autom6tico), aseg0rese de que no est6 bloqueado el sensor

de la luz del despachador. Vea "Despachadores de agua y

hielo".

La temperatura est_ demasiado caliente

8Es nueva la instalaci6n? Deje transcurrir 24 horas despu6s

de la instalaci6n para que el refricjerador se enfrfe por

completo.

8Se abre(n) ose deja(n) la(s) puerta(s) abierta(s) a menudo?

Esto hace que entre aire tibio al refricjerador. Reduzca al

mfnimo el n0mero de veces que abre la puerta y mantencja

las puertas completamente cerradas.

_Se ha agregado una gran cantidad de alimentos? Deje que

transcurran varias horas para que el refricjerador vuelva a

la temperatura normal.

8Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes? Ajuste los controles un

ajuste m6s fHo. Rjese en la temperatura en 24 horas. Vea

"Uso de los controles".

Hay acumulaci6n de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• BEst6 h6meda la habitaci6n? Esto contribuye a la

acumulaci6n de humedad.

8Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a menudo?

Esto hace que entre aire h0medo al refricjerador. Reduzca al

m(nimo el n0mero de veces que abre la puerta ymantencja

las puertas completamente cerradas.

La f6brica de hielo no produce hielo o no produce

suficiente hielo

_Se ha conectado el refrigerador a un suministrode agua y

se ha abierto la v61vula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la v61vula de

cierre.

_Hay un estrechamiento en la tuber[a de suministro de

agua? Un estrechamiento en la tuberfa puede reducir el flujo

de agua. Enderece la tubeHa de suministro de agua.

_Est6 encendida la f6brica de hielo? Aseg0rese de que el

interruptor o brazo de cierre de alambre (dependiendo del

modelo) est6 en la posici6n de ON (Encendido).

_Esnueva la instalaci6n? Espere 24 horas despu6s de la

instalaci6n de la f6brica de hielo para que empiece a

producir hielo. Deje transcurrir 72 horas para la producci6n

total de hielo.

• _Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la f6brica de hielo se

resta blezca.

_Se trab6 un cubo de hielo en el brazo eyector de la f6brica

de hielo? Saque el hielo del brazo eyector con un utensilio

de pl6stico. (Esto no se aplica a modelos con la f6brica de

hielo instalada en la parte superior de la puerta del

congelador.)

_Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fHa? Esto puede hacer

que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua".

Los cubos de hielo son huecos o pequefios

NOTA: Esto es una indicaci6n de baja presi6n de agua.

• _No est6 abierta pot completo la v61vula de cierre de

agua? Abra completamente la v61vula de cierre de agua.

• _Hay un estrechamiento en la tuber[a de suministro de

agua? Un estrechamiento en la tubeHa puede reducir el flujo

de agua. Enderece la tubeHa de suministro de agua.

_Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua if[a? Esto puede hacer

que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua".

• _A0n tiene preguntas acerca de la presi6n de agua? Llame

a un plomero competente autorizado.

El hielo tiene mal sabor_ mal olor o un color cjris6ceo

• _Son nuevas las conexiones de plomerfa? Las conexiones

nuevas de plomeHa pueden producir un hielo descolorido o

de mal sabor.

• _Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje

transcurrir 24 horas para que la f6brica de hielo haga hielo

nuevo.

_Ha habido una transferencia de olor de los alimentos? Use

empaques herm6ticos contra humedad para almacenar

comida.

_Contiene el agua minerales (como el azufre)? Podrfa ser

necesario instalar un filtro de agua para eliminar los

minerales.

_Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento oscuro o un color gris del hielo indican que

el sistema de filtrado de agua necesita enjuagarse m6s.

El despachador de hielo no funciona debidamente

_Est6 completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "kas puertas no cierran completamente".

_Se ha instalado correctamente el dep6sito de hielo?

Aseg0rese de que el dep6sito est6 firmemente en su

posici6n.

_Es nueva la instalaci6n? Espere 24 horas despu6s de la

instalaci6n de la f6brica de hielo para que empiece a

producir hielo. Deje transcurrir 72 horas para la producci6n

total de hielo.

_Hay hielo atascado en el dep6sito de hielo o en el

conducto de salida? Saque el hielo que est6 atascado

utilizando un utensilio de pl6stico, si es necesario. Limpie el

conducto y el fondo del dep6sito de hielo usando un pa_o

h0medo tibio y s6quelos a rondo. Para evitar que se

atasquen y mantener un suministro fresco de hielo, vacfe el

dep6sito y limpie el dep6sito y el conducto de salida cada

dos semanas.

_Se ha agregado el hielo incorrecto en el dep6sito? Use

0nicamente el hielo producido por su f6brica de hielo

actual.

_Se ha derretido el hielo alrededor del espiral met61ico en

el dep6sito? Vacfe el dep6sito de hielo. Si es necesario, use

agua tibia para derretir el hielo.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

_EI despachador de hielo se atasca mientras vierte el hielo

"picado"? Cambie el bot6n de hielo de "picado" a "en

cubos". Si despacha el hielo en cubos correctamente,

oprima el bot6n para hielo "picado" y comience a

despachar de nuevo.

_Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribuci6n de hielo. Espere

3 minutos para que el motor del despachador se reposicione

antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

_Est6 completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "kas puertas no cierran completamente'.

_Se ha conectado el refrigerador a un suministro de agua y

se ha abierto la v61vula de cierre? Conecte el refrigerador

al suministro de agua yabra completamente la v61vula de

cierreo

_Est6 la presi6n de agua a por Io menos 30 Ibs/pulg 2

(207 kPa)? La presi6n de agua de la casa determina el flujo

del despachador. Vea "Requisitos del suministro de agua".

_Hay un estrechamiento en la tuber[a de suministro de agua

de la casa? Enderece la tuberfa de suministro de agua.

_Esnueva la instalaci6n? Enjuague y Ilene el sistema de

agua.

_Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

_Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua frfa? Vea "Requisitos

del suministro de agua".

Hay fugas de agua del despachador

NOTA: Es normal que caigan una o dos gotas de agua despu6s

de despachar agua.

• _No se ha puesto el vaso debajo del despachador el tiempo

suficiente? Sostenga el vaso debajo del despachador

durante 2 a 3 segundos despu6s de soltar la barra o la

almohadilla del despachador.

_Esnueva la instalaci6n? Enjuague el sistema de agua. Vea

"Prepare el sistema de agua" o "Despachadores de agua y

hielo".

• _Ha cambiado recientemente el filtro de agua? Enjuague el

sistema de agua. Vea "Prepare el sistema de agua" o

"Despachadores de agua y hielo".

El acjua del despachador no est6 Io suficientemente frfa

(en alcjunos modelos)

NOTA: El agua del despachador se enfrfa solamente a 50°F

flO°C).

• _Es nueva la instalaci6n? Deje transcurrir 24 horas despu6s

de la instalaci6n para que el suministro de agua se enfrfe

completamente.

• _Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrfe completamente.

• _No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no est6 fifo. Descarte

el agua del primer vaso.

_Se ha conectado el refrigerador a una tuber[a de agua

if[a? AsegOrese de que el refrigerador est6 conectado a una

tuberfa de agua frfa. Vea "Requisitos del suministro de

agua".

ACCESORIOS

Refacciones.

Para pedir el limpiador de acero inoxidable o filtros de

repuesto, Ilame al 1-800-4-MY-HOME ® y pida el nOmero de

pieza apropiado que se enlista abajo o p6ngase en contacto

con su distribuidor autorizado Kenmore.

Limpiador de acero inoxidable:

Pida la pieza No. D22 M40083 R

Filtro de agua de la rejilla de la base:

Pida la pieza No. 9030

(T1RFKB2 o T1RFKB1 o P1RFKB2 o P1RFKB1)

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKB2/TIRFKB2 Capacidad de 200 galones (757 litros) sin luz indicadora de filtro

Sistema comprobado y certificado por NSF International, segQn la norma 42 NSF/ANSI para

reducci6n de cloro, sabor y olor, clase de partfculas I*; y bajo la norma 53 NSF/ANSI para la

reducciSn de plomo, mercurio, atrazina, benceno, toxafeno, o-diclorobenceno, quistes, turbidez,

asbestos, lindano, tetracloroetileno, endrina, alaclor, clorobenceno y etilbenceno.

Este sistema ha sido comprobado seg0n las normas 42 y 53 NSF/ANSI para la reducci6n de las sustancias citadas a

continuaci6n. La concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n

menor o igual al Ifmite permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI.

Reducci6n de Requisitos de Promedio Concentraci6n en Maximo Promedio % Minimo % Promedio

sustancias reducci6n de NSF influente el agua a tratar efluente efluente reducci6n reducci6n

Efectos est_ticos

Cloro, sabor/olor 50% reducci6n 2,0 mg/L I 2,0 mg/L + 10% 0,08 mg/L ** 2,0 mg/L 95,93 97,36

Clase de particulas I* 85% reducci6n 3533333#/mL 1P°r0.0001°menOSparticulas/mL 22000 #/mL 11567 #/mL 99,38 99,67

Reducci6n de Requisitos de Promedio Concentraci6n en Maximo Promedio %Minimo %Promedio

contaminantes reducci6n de NSF influente el agua a tratar efluente efluente reducci6n reducci6n

Plomo: @ pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L + 10% 1,0 ug/L 1 ug/L 99,33 99,33

Plomo: @ pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10% 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10% 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benceno 0,005 mg/L 15 ug/L 0,015 mg/L _+10% 0,5 ug/L 0,5 ug/L 96,67 96,67

O-diclorobenceno 0,6 mg/L 1750 ug/L 1,8 _+10% 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxafeno 0,003 mg/L 15 ug/L 0,015 _+10% 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazina 0,003 mg/L 10 ug/L 0,009 mg/L _+10% 2 ug/L 2 ug/L 80,8 80,8

Asbestos 99% 101 MFL 107a 108fibras/U ¢ 0,17 MFL 0,17 MFL 99,83 99,83

Quistes vivos € >99,95% 120.000/L 50.000/L min., 8/U 1/U 99,99 >99,99

Turbidez 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alaclor 0,002 mg/L 41,3 ug/L 0,04 _+10% 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrina 0,002 mg/L 5,9 ug/L 0,006 _+10% 0,5 ug/L 0,3 ug/L 91,5 95,47

Etilbenceno 0,7 mg/L 1867 ug/L 2,1 _+10% 0,70 ug/L 0,0588 ug/L 99,96 100

Lindano 0,002 mg/L 1,9 ug/L 0,002 _+10% 0,02 ug/L 0,02 ug/L 98,93 98,93

Clorobenceno 0,6 mg/L 2,0 ug/L 2,0 _+10% 0,0005 ug/L 0,0005 ug/L 99,98 99,98

Tetracloroetileno 0,005 mg/L 14,2 ug/L 0,015 _+10% 0,5 ug/L 0,5 ug/L 96,47 96,47

Par6metros de la prueba: pH =7,5 ___0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2 manom6trica

(413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 200 galones (757 litros).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempe5e tal como se ofrece en la

publicidad.

• Modelo T1KB2, Cambie el cartucho del filtro de agua cada

6 meses. Si el flujo de agua hacia el despachador o la

f6brica de hielo disminuye sensiblemente antes de que pasen

6 meses, cambie el cartucho del filtro de agua m6s seguido.

Use el cartucho de repuesto T1RFKB2, pieza No. 9030. El

precio sugerido de venta al por menor durante el aSo 2011 es

de $59,99 en EE.UU./$71,99 en Canad6. Precios sujetos a

cambio sin previo aviso.

• Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo

condiciones de laboratorio est6ndares, el desempe_o actual

puede variar.

• El producto es para uso con agua fr[a Onicamente.

• No use con agua que no sea microbiol6gicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu6s del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

•Favor de ver la secci6n "Garant[a" para obtener el nombre,

direcci6n y nOmero telef6nico del fabricante.

• Favor de ver la secci6n "Garantfa" para verificar la garantfa

limitada del fabricante.

Pautas de aplicaci6n/Par_metros para el suministro de agua

Suministro de agua

Presi6n del agua

Temperatura del agua

Flujo nominal de servicio

Municipal o de pozo

30 - 120 Ibs/pulg 2 (207 - 827 kPa)

33 ° _100°F (0,6 °-37,8°C)

0,5 gpm (1,9 L/min) @ 60 Ibs/pulg 2

*TamaSo de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

ttFibras mayores de 10 um de Iongitud

CBasado en la filtraci6n de quistes de Cryptosporidium parvum

® NSF es una marca reaistrada de NSF International.

TABLE DES MATIi::RES

CONTRATS DE PROTECTION ................................................ 59

GARANTIE ............................................................................ 60

SECURITE DU REFRIGERATEUR ............................................. 61

Mise au rebut appropri6e de votre vieux r6frig6rateur ...........61

INSTRUCTIONS D'INSTALLATION ......................................... 62

D6ballage du r6frig6rateur ...........................................................62

Exigences d'emplacement ............................................................ 62

Specifications 6lectriques .............................................................. 63

Specifications de I'alimentation en eau ..................................... 63

Grille de la base .............................................................................64

Portes du r6frig6rateur ...................................................................65

Ajustement des portes ....................................................................67

Raccordement de la canalisation d'eau ....................................67

Preparer le systSme d'eau ............................................................. 69

Sons normaux ..................................................................................70

UTILISATION DU REFRIGERATEUR ....................................... 70

Pour s'assurerd'une circulation d'air appropri_e ..................... 70

Utilisation des commandes ...........................................................70

Commande de temperature du tiroir convertible ..................... 71

R6glage de I'humidit6 darts le bac 6 I6gumes ...........................71

Compartiment froid de la porte ...................................................71

Distributeurs d'eau et de gla_:ons ................................................ 72

T6moin lumineux de I'6tat du filtre 6 eau .................................. 73

SystSme de filtration d'eau ...........................................................73

Machine 6 gla_:ons et bac d'entreposage .................................74

CARACTERISTIQUES DU REFRIGERATEUR ............................ 75

Tablettes du r_frig_rateur ............................................................. 75

Tiroir pour sp_cialit_s alimentaires ............................................. 76

Tiroir 6I_gumes/viande convertible,

bac 6 I_gumes et couvercles ........................................................ 76

R6glage de la temp6rature du tiroir 6

18gumes/viande convertible ....................................................... 76

RSglage de rhumidit8 dans le bac 6 18gumes .........................77

Casier 6 vin ou porte-cannettes/bouteilles ...............................77

Casier utilitaire ................................................................................77

CARACTERISTIQUES DU CONGELATEUR ............................. 77

Tablette de cong_lateur ................................................................ 78

Panier ou bac de cong_lateur ..................................................... 78

CARACTERISTIQUES DE LA PORTE ....................................... 78

Balconnets dans la porte .............................................................. 78

Tringles ou balconnets dans la porte ......................................... 78

Compartiment inclinable de la porte du cong_lateur ............. 79

Compartiment fraTcheur ................................................................ 79

Bac 6 fruits inclinable .................................................................... 79

ENTRETIEN DU REFRIGERATEUR .......................................... 80

Nettoyage ........................................................................................ 80

Remplacement des ampoules d'_clairage ................................. 81

Pannes de courant ...........................................................................82

Entretien avant les vacances ou Iors d'un d_m_nagement .....82

DEPANNAGE ......................................................................... 83

Fonctionnement du rSfrigSrateur ..................................................83

TempSrature et humidit8 ............................................................... 84

Gla_:ons et eau ................................................................................85

ACCESSOIRES ........................................................................ 86

FEUILLE DE DONNEES SUR LA PERFORMANCE .................... 87

NUMEROS DE SERVICE ....................... COUVERTURE ARRII:RE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous £_/ic#ons d'avoirfait un achat_udicieux. Votre nouvel

appareil Kenmore _ est congu et fabriqu_ pour vous procurer des

ann_es de fonctionnement fiable. Mais comme pour tousles

produits, il pourra _ I'occasion n_cessiter un entretien pr_ventif

ou une r_paration. Le cas _ch_ant, un Contrat principal de

protection peut vous _pargner de I'argent et des soucis.

Le Contrat principal de protection contribue aussi 6 prolonger la

vie utile de votre nouvel appareil m6nager. Le Contrat* inclut :

I/Pi6ces et main-d'oeuvre n6cessaires pour conserver les

appareils en 6tat de fonctionnement correct pendant une

utilisation normale, pas uniquement les d6faillances. Notre

couverture va bien au-del6 de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne

sont exclues de ce contrat - protection rSelle.

I/Un service d'expert propos6 par plus de 10 000 techniciens

d'entretien Sears autoris6s, ce qui signifie que quelqu'un de

confiance prendra soin de votre produit.

I/Appels de service illimitSs et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

I/Garantie "Anti-citron" - remplacement de votre produit

couvert si plus de quatre pannes se produisent en deg6 de

douze mois.

I/Remplacement du produit si votre produit couvert ne peut

6tre r6par6.

I/VSrification annuelle d'entretien prSventif sur demande -

sans frais suppl6mentaires.

I/Aide rapide par tSISphone - nous appelons cela RSsolution

rapide - support t616phonique d'un agent de Sears sur tous

les produits. Consid6rez-nous comme un "manuel d'utilisateur

parlant".

I/ Protection contre les sautes de puissance pour pr6venir les

dommages 6lectriques attribuables aux fluctuations de

courant.

I/Couverture pour la perte de nourriture de 250 $ par an sur

tout aliment alt_r_ en raison d'une d_faillance m_canique sur

tout r_frig_rateur ou cong_lateur couvert.

I/Remboursement de location si la r_paration du produit

couvert prend plus de temps que promis.

1/10 %de r_duction sur le prix courant de toute intervention

de r_paration non couverte et pi_ces de rechange.

D_s que vous achetez le Contrat, il suffit d'un appel

t_l_phonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en direct.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison pendant

la p6riode de garantie du produit, nous vous rembourserons

int6gralement ou nous vous verserons un remboursement au

prorata aprSs I'expiration de la p6riode de garantie. Achetez

votre Contrat principal de protection aujourd'hui m6me!

Certaines limitations et exclusions s'appliquent. Pour des prix et

renseignements suppl6mentaires aux Etats-Unis, composez le

1-800-827-6655.

aLe contrat de couverture au Canada varie pour certains

articles. Pour des informations dStaillSes, appelez Sears

Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears d'appareils

m_nagers et d'articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils m_nagers, aux I_.-U. ou au

Canada, composez le 1-800-4-MY-HOME ®.

GARANTIE DESAPPAREILSMENAGERS I(ENMORE

GARANTIE LIMITEE DE UN AN

Lorsqu'il est installS, utilis8 et entretenu conformSment 6 toutes

les instructions fournies avec le produit, sicet appareil mSnager

fait dSfaut par suite d'un vice de matSriau ou de fabrication au

cours de I'annSe qui suit la date d'achat, composer le

1-800-4-MY-HOME _ pour obtenir une rSparation gratuite.

La prSsente garantie s'applique seulement pendant 90 jours 6

compter de la date d'achat si I'appareil est utilis8 6 d'autres fins

que I'utilisation domestique privSe.

LA PRESENTE GARANTIE COUVRE UNIQUEMENT LESVICES

DE MATERIAUX ET DE FABRICATION. SEARS NE PAIERA PAS

POUR :

1. Les pi_ces courantes qui peuvent s'user suite 6 une utilisation

normale, notamment les filtres, courroies, ampoules et sacs.

2. L'intervention d'un technicien pour montrer 6 I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les d_fauts du produit si celui-ci n'est

pas installS, utilis_ ou entretenu conform_ment 6 toutes les

instructions fournies avec le produit.

5. L'endommagement ou les d_fauts du produit r_sultant

d'accident, usage impropre ou abusif ou utilisation autre que

celle pour laquelle il est destin_.

6. L'endommagement ou les d_fauts du produit causes par

I'utilisation de d_tergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommand_s darts

toutes les instructions fournies avec le produit.

7. L'endommagement ou les d_fauts des pi_ces ou syst_mes

r_sultant d'une modification non autoris_e faite au produit.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES

GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la pr_sente

garantie limit_e consiste en la r_paration pr_vue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualit_ marchande et d'aptitude 6 un usage particulier, sont

limit_es 6 un an ou 6 la plus courte p_riode autoris_e par la Ioi.

Sears n'assume aucune responsabilit_ pour les dommages

fortuits ou indirects. Certains I_tats ou certaines provinces ne

permettent pas I'exclusion ou la limitation des dommages

fortuits ou indirects, ou la limitation de la dur6e des garanties

implicites de qualit_ marchande ou d'aptitude 6 un usage

particulier, de sorte que cette exclusion ou limitation peut ne pas

_tre applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

m_nager est utilis_ aux I_tats-Unis ou au Canada.

Cette garantie vous conf_re des droits juridiques sp_cifiques et

vous pouvez _galement jouir d'autres droits qui peuvent varier

d'un I_tat 6 I'autre.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2C3

ENREGISTREMENT DU PRODUIT

Inscrivez les num_ros de module et de s_rie complets et la date

d'achat. Vous trouverez ces renseignements sur I'_tiquette des

num_ros de module et de s_rie situ_e sur le produit.

Gardez ces renseignements 6 disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil m_nager.

Num_ro de module

Nurn_ro de s_rie

Date d'achat

Conservez ces instructions et votre re_:u de vente pour

r_f_rence ult6rieure.

SECURITEDU REFRIGERATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tous les messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tous les messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes •

• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre. • Garder les materiaux et les vapeurs inflammables, telle

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux r6frigerateur.

• Utiliser un produit de nettoyage ininflammable.

que I'essence, loin du r6frigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrig6rateur.

• Debrancher le refrig6rateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine a glagons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

• Ne pas heurter les portes en verre du r6frigerateur (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut appropri_e

de votre vieux r_frig_rateur

Avant de jeter votre vieux r6frig6rateur ou cong61ateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y p6n6trer facilement.

Risque de suffoquer

Enlever les portes de votre vieux r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et 1'6touffement des enfants ne

sont pas un probl6me du pass& Les r6frig6rateurs jet6s ou

abandonn6s sont encore dangereux, m6me s'ils sont laiss6s

abandonn6s pendant "quelques jours seulement". Si vous vous

d6barrassez de votre vieux r6frig6rateur, veuillez suivre les

instructions suivantes pour aider 6 6viter les accidents.

INSTRUCTIONS D'INSTALLATION

Deb_ _ge d_J 6% _6 _ _'

Risque du poids excessif

Utiiiser deu× ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat6riaux d'emballacje

Enlever le ruban adh@sif et tout r_sidu de colle du

r_frig_rateur avant de le mettre en marche. Frotter une

petite quantit_ de savon liquide 6 vaisselle sur I'adh_sif avec

les doigts. Rincer 6 I'eau tilde et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool 6 friction, de

liquides inflammables ou de nettoyants abrasifs pour

enlever le ruban adh_sif ou la colle. Ces produits peuvent

endommager la surface de votre r_frig_rateur. Pour plus de

renseignements, voir "S_curit_ du r_frig_rateur".

D_placement de votre r6frig_rateur :

Votre refrig6rateur est Iourd. Lors du deplacement de votre

refrigerateur pour le nettoyage ou un entretien ou reparation,

veiller & recouvrir le plancher avec du carton ou un panneau

de fibres dures pour eviter qu'il ne subisse tout dommage.

Toujours tirer le refrigerateur tout droit Iors de son

deplacement. Ne pas incliner le refrigerateur d'un c6te ou de

I'autre ni le "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage.

Nettoyacje avant l'utilisation

Apr$s avoir enlev_ tous les mat_riaux d'emballage, nettoyer

I'int_rieur du r_frig_rateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du r_frig_rateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temp@ature ou _ un impact tel

que coup brusque. Le verre tremp_ est con_u pour _clater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir &

deux mains Iors de leur d@ose afin d'_viter de les Mire

tomber.

Risque d'explosion

Garder les mat_riaux et les vapeurs inflammables, telle

que ressence, loin du r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s, une explosion ou un incendie.

Pour obtenir une aSration appropri6e pour votre r6frig6rateur,

laisser un espace de//2" (1,25 cm) de chaque c6t6 et au sommet.

Laisser un espace de 1" (2,54 cm) derriere le r6frig6rateur. Si

votre r6frig6rateur comporte une machine 6 gla£:ons, s'assurer

qu'un espace additionnel est pr6vu 6 I'arri6re pour permettre les

raccordements des conduits d'eau. En cas d'installation du

r6frig6rateur prSs d'un mur fixe, laisser un minimum de 2"

(5,08 cm) de chaque c6t6 (selon le modSle) pour permettre 6 la

porte de s'ouvrir sans obstruction.

¸¸

y--

2" (5,08 cm)

REMARQUES :

Ce r&frig&rateur est con£:u pour 6tre utilis& dans un endroit

oO la temp6rature est comprise entre un minimum de 55°F

(13°C) et un maximum de 110°F (43°C). La plage de

temp6rature ambiante id6ale pour une performance

optimale est comprise entre 60°F (15°C) et 90°F (32°C).

Respecter cette plage de temp6rature permet aussi de

r6duire la consommation d'61ectricit6 et d'optimiser

I'efficacit6 du refroidissement. II est recommand& de ne pas

installer le r6frig6rateur pr6s d'une quelconque source de

chaleur, tel un four ou un radiateur.

La largeur de la cavit6 d'encastrement dolt 6tre d'au moins

36" (91,44 cm) pour I'installation du produit. Cependant, si le

produit est plac6 contre une paroi relativement Iongue et si

on veut pouvoir retirer les bacs 6 16gumes, il convient

d'61argir la cavit6 de 18" (45,72 cm). On recommande donc

une cavit6 d'encastrement d'une largeur totale de 54"

(137,16 cm).

Sp6c c_;_ ©s}S e ed'_' ques

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de railonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le r6frig6rateur 6 son emplacement final, il est

important de vous assurer d'avoir la connexion 61ectrique

appropri6e.

M6thode recommand6e de mise _la terre

Une source d'alimentation de 115volts, 60 Hz, type 15 ou

20 amp6res CA seulement, prot6g6e par fusible et

ad6quatement mise 6 la terre, est n6cessaire. II est recommand6

d'utiliser un circuit distinct pour alimenter uniquement votre

r6frig6rateur. Utiliser une prise murale qui ne peut pas 6tre mise

hors circuit 6 I'aide d'un commutateur. Ne pas utiliser un c6ble

de rallonge.

REMARQUE : Avant d'ex6cuter tout type d'installation,

nettoyage ou remplacement d'une ampoule d'6clairage, tourner

la commande (r6glage du thermostat, du r6frig6rateur ou du

cong61ateur selon le module) 6 OFF (arr6t) et d6connecter

ensuite le r6frig6rateur de la source d'alimentation 61ectrique.

Lorsque vous avez termin6, reconnecter le r6frig6rateur 6 la

source d'alimentation 61ectrique et tourner de nouveau la

commande (r6glage du thermostat, du r6frig6rateur ou du

cong61ateur selon le modSle) au r6glage d6sir6. Voir "Utilisation

des commandes".

• _ _ _ 8 _ _ _ ,£

Spec _e_t o_}s de c_ _xneKk_t_o_'_e_f_e_u

Rassembler les outils et pi_ces n6cessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiqu6s ici.

OUTILLAGE REQUIS :

• Tournevis 6 lame plate • Tourne-&crou de 1/4"

• CI6s plates de 7_6" et _/2" ou • Foret de _/4"

deux cl6s 6 molette • Perceuse sans fil

REMARQUE : Votre marchand de r6frig6rateurs pr6sente une

trousse disponible avec un robinet d'arr6t 6 6trier de _/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr6t 6 6trier est conforme 6 vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr6t 6

6trier de 3/16"(4,76 mm) ou de type 6 percer, ce qui r6duit le

d6bit d'eau et cause une obstruction plus facilement.

IMPORTANT :

• Toutes les installations doivent 6tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et v6rifier s'il a des fuites. Installer

les tubes en cuivre seulement 6 des endroits oO la

temp&rature se maintient au-dessus du point de cong&lation.

Pressiondel'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 et 827 kPa) est nScessaire pour faire

fonctionner le distributeur d'eau et la machine 6 gla_ons. Si vous

avez des questions au sujet de la pression de votre eau, appeler

un plombier qualifi6 agr66.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

syst6me d'osmose inverse et la valve d'arriv6e d'eau du

r6frig6rateur dolt 8tre entre 30 et 120 Ib/po 2 (207 et 827 kPa).

Si un syst6me de purification de I'eau par osmose inverse est

raccord8 6 votre alimentation en eau froide, la pression de I'eau

au systSme doit 8tre d'un minimum de 40 6 60 Ib/po 2 (276 6

414 kPa).

Si la pression de I'eau au syst6me d'osmose inverse est inf6rieure

6 40 6 60 Ib/po 2 (276 6 414 kPa) :

• V6rifier si le filtre 6 s6diment du syst6me d'osmose inverse

est bloqu6 et le remplacer si n6cessaire.

• Laisser le r6servoir du syst6me d'osmose inverse se remplir

apr6s une utilisation intense.

Si votre r6frigSrateur a une cartouche de filtre 6 eau, celle-ci

peut r6duire encore plus la pression de I'eau Iorsqu'elle est

utilis6e avec un syst6me d'osmose inverse. Retirer la

cartouche du filtre 6 eau. Voir "Syst6me de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifi6 agr66.

8e b :se

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extr_mit_s de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derri6re la grille de la base apr6s le nettoyage.

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes

en m_tal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

OUTILLAGE REQUIS : CI6s 6 douilles 6 t6te hexagonale de 1/4" et 5,_6" et un tournevis a lame plate.

IMPORTANT : Avant de commencer, tourner la commande du r6frig6rateur 6 OFF (arr6t). D6brancher le r6frig6rateur ou

d6connecter la source de courant 6lectrique. Enlever les aliments et tousles compartiments ou contenants utilitaires r6glables darts les

portes.

REMARQUE : II peut 6tre n6cessaire seulement d'enlever soit la poign6e de la porte soit les portes pour faire passer votre appareil

darts un cadre de porte de votre r6sidence. Mesurer le cadre de la porte pour d6terminer si oui ou non il taut enlever les poign6es ou

les portes du r6frig6rateur.

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant d'enlever les portes.

Le non=respect de cette instruction peut causer un d_c_s ou un choc _lectrique.

Charni_re

sup_rieure gauche

A. Ne pas enlever la vis

Raccord du conduit

du distributeur d'eau

Grille de la base

Enl_vernent

des portes

Charni_re

sup_rieure droi_e

A. Ne pas enlever la vis

Charni_re

in_rieure

A. Ne pas enlever la vis

Enl_vement des poicjn6es (facultatif)

Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture sup6rieure vers le haut et

la garniture inf6rieure vers le bas hors de la poign6e.

Soulever les pisces de la garniture des vis de fixation. Voir

dessin 1.

2. Enlever les vis des poign6es et les poign6es. Voir dessin 1.

3. Mettre le r6frig6rateur en place. Replacer les poign6es tel

qu'indiqu& Voir dessin 1.

Enl6vement des portes

Risque de choc 61ectrique

D6connecter la source de courant 61ectrique avant

d'enlever les portes.

Le non=respect de cette instruction peut causer

un d6c_s ou un choc 6iectrique.

D&brancher le r6frig&rateur ou d&connecter la source de

courant &lectrique.

Ouvrir les deux portes du r&frig6rateur. Retirer la grille de la

base. Placer les mains le long des extr&mit&s de la grille.

Appuyer sur le dessus de la grille de la base et tirer sur le

bas. Voir dessin 2.

3. Fermer les deux portes et les garder ferm&es jusqu'6 ce que

vous soyez pr6t 6 les soulever pour les d6gager de la caisse.

4. Si le r6frig6rateur est muni d'un distributeur (gla£:ons ou

eau), d6connecter le conduit du distributeur d'eau situ6

derri6re la grille de la base du c6t6 de la porte du

cong61ateur. Le tube du distributeur passe 6 travers la

charni6re de porte et doit 6tre d6branch6 pour permettre le

retrait de la porte. Voir dessin 3.

• Presser I'anneau externe rouge contre la face du raccord

et tirer sur le conduit pour le d6gager.

• Sur certains modules, retirer le conduit du collier de

serrage.

5. Enlever le couvercle de la charni6re sup6rieure gauche et les

vis. Voir dessin 4. Ne pas enlever la vis A.

D&connecter les fils :

• D6connecter la fiche des fils.

• Enlever la vis verte de liaison 6 la terre pour d6connecter

les fils de liaison _ la terre.

A. Ne pas en/ever /a vis A.

B. Fils de liaison d7/a terre

C. Vis verte de liaison d7/a terre

D. Fiche des fi/s

7. Soulever verticalement la porte du cong61ateur pour

renlever de la charni6re inf6rieure. Voir dessin 5. Le conduit

du distributeur d'eau demeure joint 6 la porte du

cong61ateur et passe 6 travers la charni6re inf6rieure

gauche. Veiller 6 6viter d'endommager les tuyaux du

distributeur.

8. Enlever le couvercle de la charni6re sup6rieure droite et les

vis tel qu'indiqu6. Voir dessin 6. Ne pas enlever la vis A.

9. Soulever verticalement la porte du r6frig6rateur pour

renlever de la charni6re inf6rieure.

10. II peut ne pas 6tre n6cessaire d'enlever la charni6re

inf6rieure pour faire passer le r6frig6rateur dans un cadre

de porte. Les deux charni6res inf6rieures ont une

construction similaire.

• D&monter les charni6res tel qu'indiqu6. Voir dessin 7. Ne

pas enlever la vis A.

R6installation des portes et des charni_res

Replacer les deux charni6res inf6rieures, si elles ont &t&

enlev6es. Serrer les vis.

Faire passer le conduit d'eau 6 travers la charni6re

inf6rieure gauche avant de r6installer la porte du

cong61ateur sur la charni6re. De I'aide peut 6tre n6cessaire.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charni6res sup6rieures sont replac6es. Ne

pas compter sur les aimants des portes pour tenir les portes

en place pendant que vous faites le travail.

Reconnecter le conduit du distributeur d'eau en le poussant

dans le raccord jusqu'6 ce qu'il s'arr6te et que I'anneau

externe rouge touche la face du raccord. Voir dessin 3. Sur

certains mod61es, replacer le conduit dans le collier de

serrage.

4. Aligner et replacer la charni6re sup6rieure gauche tel

qu'indiqu6. Voir dessin 4. Serrer les vis.

Risque de choc 61ectrique

Reconnecter les deux ills de liaison a la terre.

Le non=respect de cette instruction peut causer

un d6c_s ou un choc 61ectrique.

• Reconnecter les deux ills de liaison 6la terre.

• Reconnecter la fiche des fils.

A. Ne />as enlever la vis A.

B. Fils de liaison 6 la terre

C. Vis verte de liaison 6 la terre

D. Fiche des fils

5. Replacer le couvercle de la charniSre gauche et les vis.

6. Replacer la porte du rSfrigSrateur en soulevant la porte

darts la charniSre inf_rieure droite.

7. Aligner et replacer la charniSre supSrieure droite tel

qu'indiquS. Voir dessin 6. Serrer les vis.

8. Replacer le couvercle de la charniSre et les vis. Serrer les vis.

9. Brancher le rSfrigSrateur ou reconnecter la source de

courant 81ectrique.

_ses _xx tes

Fermeture des portes

1. Placer un niveau 6 I'intSrieur du rSfrigSrateur 6 I'arriSre de

la tablette supSrieure. Voir dessin 8 dans "Portes du

rSfrigSrateur".

2. Localiser les vis de nivellement derriSre la grille de la base

de chaque c6t8 du rSfrigSrateur.

3. Utiliser une cl6 6 tSte hexagonale pour ajuster les vis de

nivellement des roulettes 6 I'avant jusqu'6 ce que le

rSfrigSrateur soit d'aplomb. Tourner la vis de nivellement des

roulettes 6 I'avant vers la droite pour soulever ce c6t8 du

rSfrigSrateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6t8. Voir dessin 10 dans "Portes du

r_frig_rateur". S'assurer que le r_frig_rateur est d'aplomb

avant de procSder.

4. VSrifier I'alignement des portes aprSs que le rSfrigSrateur

est mis d'aplomb.

Alignement des portes

IMPORTANT : Niveler d'abord I'arri_re du r_frig_rateur tel que

dScrit dans "Fermeture des portes".

Les portes peuvent 8tre inSgales aprSs le nivellement du

rSfrigSrateur. Voir dessin 9 dans "Portes du rSfrigSrateur". Les

portes sont prSrSglSes 6 I'usine de fa_:on 6 ce que la porte du

rSfrigSrateur soit plus haute que celle du congSlateur d'environ

une piSce de vingt-cinq cents d'Spaisseur. Lorsque les portes

sont chargSes d'aliments, elles devraient 8tre 8gales. Si la

hauteur des portes a besoin d'Stre ajustSe APR#S que les portes

sont chargSes d'aliments, suivre ces 8tapes.

1. Utiliser une cl8 6 tSte hexagonale pour ajuster les vis de

nivellement des roulettes 6 I'avant jusqu'6 ce que les portes

soient 8gales. Tourner la vis de nivellement des roulettes 6

I'avant vers la droite pour soulever ce c6t8 du rSfrigSrateur

ou tourner la vis de nivellement vers la gauche pour abaisser

ce c6t8. Voir dessin 10 dans "Portes du rSfrigSrateur".

REMARQUE : Ouvrir et fermer les portes du rSfrigSrateur et

du congSlateur aprSs chaque ajustement pour vSrifier

I'alignement des portes.

2. Ouvrir les portes et replacer la grille de la base. Aligner les

languettes d'appui de la grille avec les agrafes en mStal.

Pousser la grille fermement pour qu'elle s'enclenche en

position.

REMARQUE : S'assurer de refixer la fiche technique derriSre

la grille de la base.

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on dolt mettre en marche le rSfrigSrateur avant

qu'il soit raccord8 6 la canalisation d'eau, placer la commande

de la machine 6 gla_ons 6 la position OFF (arr6t).

Raccordement _une canalisation d'eau

1. DSbrancher le rSfrigSrateur ou dSconnecter la source de

courant 81ectrique.

2. FERMER le robinet principal d'arrivSe d'eau. OUVRIR le

robinet de puisage le plus proche pendant une pSriode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

_/_"(1,27 cm) 6 11/4'' (3,18 cm) prSs du rSfrigSrateur.

IMPORTANT :

S'assurer qu'il s'agit d'une canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ceci

permet de tenir le point de per_age 6 1'Scart de I'eau et

d'empScher les sSdiments qu'on trouve normalement

dans I'eau de s'accumuler darts le robinet d'arrSt.

4. Pour d&terminer la Iongueur du tube en cuivre, il faut

mesurer la distance entre le point de connexion inf6rieur 6

I'arri6re du r6frig6rateur et le tuyau d'arriv6e d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le d6placement

du r6frig6rateur pour le nettoyage. Utiliser un tube en cuivre

de 1/4" (6,35 mm) de diamStre ext6rieur. Veiller 6 ce que le

tube soit coup6 d'6querre aux deux extr6mit6s.

5. ._ I'aide d'une perceuse sans fil, percer un trou de 1/4"

(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F. Robinet d'arr_t

G. Ecrou de serrage

6. Fixer le robinet d'arr6t sur la canalisation d'eau froide avec

la bride de tuyau. V6rifier que I'extr6mit6 de sortie du

robinet est bien engag6e dans le trou de 1/4"(6,35 ram)

perc6 darts la canalisation et que la rondelle d'6tanch6it6

est plac6e sous la bride de tuyau. Serrer 1'6crou de serrage.

Serrer lentement et uniform6ment les vis fixant la bride de

prise en charge sur le tuyau afin d'assurer 1'6tanch6it6 de la

rondelle. Ne pas serrer excessivement car ceci pourrait

provoquer 1'6crasement du tube en cuivre.

7. Enfiler 1'6crou et la bague de compression sur le tube en

cuivre comme on le voit sur I'illustration. Ins6rer I'extr6mit6

du tube aussi loin que possible dans I'extr6mit6 de sortie du

robinet. Visser 1'6crou de compression sur I'extr6mit6 de

sortie avec une cl6 6 molette. Ne pas setter excessivement.

8. Placer le bout libre du tube darts un contenant ou 6vier et

OUVRIR le robinet principal d'arriv6e d'eau et laisser I'eau

s'6couler par le tube jusqu'6 ce que I'eau soit limpide.

FERMER le robinet principal d'arriv6e d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r6frig6rateur

Style 1

1. D6brancher le r6frig6rateur ou d6connecter la source de

courant 61ectrique.

2. Retirer et jeter la piece en plastique fix6e au point d'arriv6e

du robinet d'eau.

3. Connecter le tube en cuivre 6 la valve d'arriv6e d'eau en

utilisant un 6crou et une bague de compression tel qu'illustr&

Serrer 1'6crou de compression. Ne pas serrer excessivement.

4. Utiliser la bride du tube 6 I'arri_re du r6frig6rateur pour

fixer le tube au r6frig6rateur tel qu'illustr& Ceci aide 6 6viter

d'endommager le tube Iorsque le r6frig6rateur est pouss6

contre lemur.

5. OUVRIR le robinet d'arr&t.

6. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements au niveau de la valve d'entr6e

d'eau) ou les 6crous qui coulent.

............... A

..........B

A. Bride du tube D. Ecrou de compression

B. Vis de bride de tube E. Valve d'entr#e d'eau

C. Tube en cuivre

7. La machine 6 gla£:ons est &quip&e d'un filtre 6 eau

incorpor& Si la qualit6 de I'eau distribu6e Iocalement

n6cessite un deuxi&me filtre 6 eau, installer ce dernier darts

la canalisation d'eau de 1/4"(6,35 mm) au niveau de I'un des

raccords du tuyau. On peut obtenir un tel filtre 6 eau chez le

marchand d'appareils 61ectrom6nagers le plus proche.

Style 2

1. D6brancher le r6frig6rateur ou d6connecter la source de

courant 61ectrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

6 I'arri6re du r6frig6rateur.

3. Si le tuyau gris fourni avec le r6frig6rateur n'est pas assez

long, un raccord de 1/4" x 1/4" (6,35 mm x 6,35 mm) est

n6cessaire afin de connecter la canalisation d'eau au

conduit d'eau existant dans la maison. Visser 1'6crou fourni

sur le raccord 6 I'extr6mit6 du tube de cuivre.

REMARQUE : Serrer 1'6crou 6 la main. Ensuite, le serrer avec

une cl6 deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Conduit vers le r#frig#rateur

B. -#crou (fourni)

C. Renf/ement

D. Raceord (6 acheter)

E, Viro/e (6 acheter)

F, _#crou (6 acheter)

G. Cana/isation

d'eau du domicile

OUVRIR le robinet d'arr6t.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entr6e d'eau) ou

les 6crous qui coulent.

Style 3

1. D&brancher le r&frig&rateur ou d&connecter la source de

courant &lectrique.

2. Retirer et jeter le bouchon clu tube cl'eau gris.

A B

A. Bouchon

B. Arriv_e d'eau

A I'aide d'un 6crou et d'une bague de compression, fixer le

tube de cuivre 6 I'arriv6e cl'eau.

Une fois le tube fix6, serrer 1'6crou de compression. Ne pas

serrer excessivement.

V6rifier le raccorclement en tirant sur le tube en cuivre.

Ouvrir I'arriv&e cl'eau alimentant le r&frig&rateur. Inspecter

pour rechercher les fuites. Serrer tousles raccorcls ou les

&crous qui coulent.

Achever rinstallation

VeuiJJez Jire avant cl'utiJiser Je syst_me cl'eau.

Imm6cliatement apr6s l'installation, suivre les 6tapes ci-clessous

pour vous assurer que le syst_me cl'eau est bien nettoy6.

I. Ouvrir Ja porte clu cong6lateur et arr6ter la machine 6

gla_ons.

Pour Je Style I, souJever Je bras de commancle cl'arrSt en

broche tel qu'incliqu6 sur l'illustration.

Pour le Style 2, d&placer le commutateur au r&glage OFF

(arr6t) (6 droite) tel qu'indiqu6 sur I'illustration. Le

commutateur On/Off (marche/arr6t) pour la machine 6

gla£:ons est situ6 du c6t6 droit sup6rieur du compartiment du

cong61ateur.

Risque de choc 61ectrique

Brancher sur une prise a3aIv_oles reli6e a Jaterre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiJiser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d6c_s, un incendie ou un choc 61ectrique.

1. Brancher sur une prise 6 3 alv6oles reli6e 6 la terre.

2. Vider le systSme d'eau. Voir "Pr6parer le systSme d'eau" ou

"Distributeurs d'eau et de gla£:ons".

REMARQUE : Attendre 24 heures pour produire la premiere

quantit6 de gla£:ons. Attendre 3 jours pour que le bac 6 gla£:ons

se remplisse enti6rement.

REMARQUE : Si votre modSle est muni d'un systSme de filtre 6

la grille de la base, s'assurer que le filtre 6 la grille de la base

est bien install6 et que la manette du bouchon de la cartouche

est 6 la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant ou

apr_s le syst_me. Les syst_mes certifi6s pour la r6duction

de kyste peuvent 6tre utilis6s pour I'eau d6sinfect6e qui

peut contenir des kystes filtrables.

2. Vidanger le circuit d'eau. Utiliser un r&cipient robuste pour

appuyer sur le levier clu clistributeur cl'eau pendant

5seconcles, puis rel6cher le levier pendant 5secondes.

R6p6ter I'op6ration jusqu'6 ce que I'eau commence 6 couler.

Une fois que I'eau commence 6 couler, continuer cl'appuyer

puis de rel6cher le levier du distributeur (appui pendant

5secondes, rel6chement pendant 5secondes) jusqu'6 ce

qu'un total de 3 gal. (12 L) soit clistribu&. Ceci &vacue I'air du

filtre et clu systSme de distribution cl'eau et pr6pare le filtre

6 eau pour utilisation. Une viclange suppl6mentaire peut 6tre

n&cessaire clans certains domiciles. Pendant I'&vacuation de

I'air clu systSme, de I'eau peut gicler clu clistributeur.

3, Ouvrir la porte du cong&lateur et mettre en marche la

machine 6 gla£:ons. Pour le Style 1, abaisser le bras de

commande d'arr6t en broche. Pour le Style 2, d6placer le

commutateur 6 la position ON (marche) (6 gauche). Veuillez

vous r_f_rer 6 la section "Machine 6 gla£:ons et bac

d'entreposage" pour d'autres instructions sur le

fonctionnement de la machine 6 gla£:ons.

• Attendre 24 heures pour obtenir la premiere quantit6 de

gla£:ons.

• Jeter les trois premieres quantit6s de gla£:ons produites.

• Selon le modSle que vous avez, vous pouvez vouloir

choisir la caract6ristique de production maximale de

gla£:ons pour augmenter la production de gla£:ons.

II est possible que le r6frig6rateur neuf 6mette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inqui6ter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire parahre les sons plus forts

qu'en r_alit_. Les descriptions suivantes indiquent le genre de

sons et leur origine possible.

• Si votre r_frig_rateur est 6quip_ d'une machine 6 gla£:ons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine 6 gla£:ons pour

chaque programme.

Votre r6frig6rateur est con£:u pour fonctionner plus

efficacement afin de garder les aliments 6 la temperature

d6sir6e et pour minimiser la consommation d'6nergie. Le

compresseur et les ventilateurs haute efficacit& peuvent faire

fonctionner votre r6frig6rateur plus Iongtemps que rancien.

Vous pouvez aussi entendre des bruits saccad6s ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur

d'6vaporation qui fait circuler I'air darts le r6frig6rateur et le

cong6lateur. La vitesse du ventilateur peut augmenter si on

ouvre les portes ou si on ajoute des aliments chauds.

Les vibrations sonores peuvent provenir de I'6coulement du

r6frig6rant, de la canalisation d'eau ou d'articles places sur

le r6frig6rateur.

• L'eau qui d6goutte sur le dispositif de chauffage durant le

programme de d6givrage peut produire un gr6sillement.

• A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au r6frig6rant qui circule darts

votre r6frig6rateur.

La contraction et rexpansion des parois internes peuvent

produire un bruit sec.

Vous pouvez entendre de I'air forc6 sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'6coulement de I'eau darts le plat de

r_cup_ration d'eau pendant le programme de d_givrage.

UTILISATION

DU REFRIGERATEUR

Pour s'assurer d'avoir les temperatures appropri&es, il faut

permettre 6 I'air de circuler entre les deux sections. L'air froid

p6nStre 6 la base de la section du cong6lateur et se d6place

vers le haut. II p6nStre ensuite darts la section du r6frig6rateur 6

travers I'ouverture d'a6ration sup6rieure. L'air retourne ensuite

au cong6lateur tel qu'illustr6.

Ifiii iii ......

Ne pas bloquer les ouvertures d'a6ration. Si les ouvertures

d'a6ration sont bloqu6es, le courant d'air est obstru6 et des

probl6mes de temperature et d'humidit6 peuvent survenir.

IMPORTANT : Comme I'air circule entre les deux sections, toutes

les odeurs form6es darts une section seront transferees 6 I'autre.

Vous devez nettoyer 6 fond les deux sections pour 6liminer les

odeurs. Pour 6viter le transfert d'odeurs et I'ass6chement des

aliments, bien envelopper ou recouvrir herm6tiquement les

aliments.

Pour votre commoditY, les commandes du r6frig6rateur sont

pr6r6gl6es 6 rusine. Lors de I'installation initiale du r6frigSrateur,

s'assurer que les commandes sont encore pr6r6gl6es. La

commande du r6frig6rateur et celle du cong6lateur devraient

toutes les deux se trouver aux "r6glages moyens".

Style 1 :Cornrnandes rotatives

FREEZER REFRIGERATOR

• @

2 4

COLD _@s COLDER 2@_"

COLD 1 S COLDER

o(_)

Style 2:Cornrnandes _ glissi&re

Freezer Refrigerator

cold 1 2 A 3 4 colder off 12 A 3 4 colder

IMPORTANT :

Votre produit ne se refroidira pas quand la commande du

RI_FRIGI_RATEURse trouve 6 OFF (arr_t).

La commande du r&frig&rateur r6gle la temp&rature du

compartiment de r6frig6ration. La commande du

cong61ateur r6gle la temp6rature du compartiment de

cong61ation. Les r6glages 6 la gauche du r6glage moyen

sont pour une temp6rature moins froide. Ceux qui se

trouvent 6 droite sont pour une temp6rature plus froide.

Attendre 24 heures avant de mettre des aliments au

rSfrigSrateur. Si I'on ajoute des aliments avant que le

rSfrigSrateur ait refroidi complStement, les aliments peuvent

s'ab'_mer.

REMARQUE : Tourner les commandes du r_frig_rateur et du

cong_lateur 6 un r_glage plus _lev_ (plus froid) que le r_glage

recommand_ ne refroidira pas les compartiments plus

rapidement.

Ajustement des commandes

Donner au r6frig6rateur le temps de refroidir compl6tement

avant d'y ajouter des aliments. II est preferable d'attendre

24 heures avant de placer les aliments au r6frig6rateur. Les

r6glages indiqu6s dans la section pr6c6dente devraient 6tre

corrects pour I'utilisation normale du r6frig6rateur domestique.

Les r6glages sont faits correctement Iorsque le lait ou le jus est

aussi froid que vous I'aimez et Iorsque la crSme glac6e est

ferme.

Commandes rotatives : Tourner la commande vers la droite

(dans le sens horaire) pour rendre le compartiment plus froid.

Tourner la commande vers la gauche (dans le sens antihoraire)

pour le rendre moins froid. Pour _teindre le syst_me de

refroidissement, tourner la commande du r_frig_rateur darts le

sens antihoraire 6 la position OFF (arr_t).

Commandes & glissi_re : Glisser la commande d'un degr_ vers

la droite pour rendre le compartiment plus froid. Glisser la

commande d'un degr_ vers la gauche pour le rendre moins

froid.

S'il est nScessaire d'ajuster les tempSratures dans le

rSfrigSrateur ou congSlateur, utiliser les rSglages indiquSs dans

le tableau ci-dessous comme guide. Attendre au moins

24 heures entre les ajustements.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tilde R6gler la commande

du RI_FRIGI_RATEUR

6 un degr_ plus _lev_

CONGI_LATEUR trop tilde/

trop peu de gla_:ons

R_gler la commande

du CONGI_LATEUR

6 un degr_ plus _lev_

RI_FRIGI_RATEUR trop froid R_gler la commande

du RI_FRIGI_RATEUR

6 un degr_ plus bas

CONGI_LATEUR trop froid R_gler la commande

du CONGI_LATEUR

6 un degr_ plus bas

s_J ce _sr_smod_, es}

La commande peut atre ajust_e pour bien refroidir les viandes

ou les I_gumes. L'air 6 I'int_rieur du contenant est refroidi pour

_viter les "petits espaces" de cong_lation et peut _tre r_gl_ pour

garder les viandes aux temperatures de conservation de 28 ° 6

32°F (de -2 ° 6 0°C) recommand_es par I'Office national du

b_tail et des viandes.

Pour conserver la viande •

R_gler la commande 6 un des trois r_glages MEAT (viande)

pour conserver la viande 6 la temperature id_ale.

Pour conserver les I_gurnes :

R_gler la commande 6 VEG (l_gumes) pour conserver les

I_gumes 6 la temperature id_ale.

REMARQUE : Si les aliments commencent 6 geler, d_placer la

commande vers la droite (moins froid) en I'orientant vers le

r_glage VEG (l_gumes). Ne pas oublier d'attendre 24 heures

entre les ajustements.

e bac 8 5c

On peut contr61er le degr8 d'humidit8 dans le bac 6 18gumes

8tanche. La commande peut 8tre ajustSe 6 n'importe quel

rSglage entre LOW et HIGH.

LOW (bas)(ouvert) pour une meilleure conservation des fruits et

des 18gumes 6 pelures.

HIGH (81evS)(fermS) pour une meilleure conservation des

18gumes frais et 6 feuilles.

De I'air froid du cong_lateur passe directement dans le

compartiment de la porte du r_frig_rateur situ_ sous les _vents.

REMARQUE : Le compartiment 6 produits laitiers et le

porte-canettes ne sont pas associ_s 6 la caract_ristique

Compartiment froid de la porte.

Commande du compartiment froid de la porte

La commande du compartiment froid de la porte se trouve sur

le c6t8 gauche du compartiment de rSfrigSration.

A. Commande du eompartiment froid de/a porte

D_placer le bouton de commande du compartiment froid de

la porte vers la gauche pour r_duire la circulation d'air froid

dans le compartiment et le rendre ainsi moins froid.

D_placer le bouton de commande du compartiment froid de

la porte vers la droite pour augmenter la circulation d'air

froid dans le compartiment et le rendre ainsi plus froid.

Selon le mod6le que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacit8 de choisir de la

glace concassSe ou des gla_:ons, une lumiSre spSciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour 8viter la distribution involontaire.

IMPORTANT : AprSs avoir raccord8 le rSfrigSrateur 6 une

source d'alimentation en eau ou remplac8 le filtre 6 eau,

vidanger le circuit d'eau. Utiliser un rScipient robuste pour

appuyer sur le levier du distributeur d'eau pendant 5 secondes,

pub rel6cher le levier pendant 5 secondes. RSpSter I'opSration

jusqu'6 ce que I'eau commence 6 couler. Une fois que I'eau

commence 6 couler, continuer d'appuyer puis de rel6cher le

levier du distributeur (appui pendant 5 secondes, rel6chement

pendant 5 secondes) jusqu'6 ce qu'un total de 3 gal. (12 L) soit

distribuS. Ceci 8vacue I'air du filtre et du systSme de distribution

d'eau et prSpare le filtre 6 eau pour utilisation. Une vidange

suppl6mentaire peut 8tre nScessaire darts certains domiciles.

Pendant 1'Svacuation de I'air du systSme, de I'eau peut gicler du

distributeur.

Le distributeur d'eau

Accorder 24 heures pour que le rSfrigSrateur se refroidisse et

refroidisse I'eau.

REMARQUE : L'eau risque de ne pas avoir bon goOt si le

distributeur n'est pas utilis8 pSriodiquement. Distribuer au moins

1 pte (1 L) d'eau chaque semaine pour maintenir un

approvisionnement en eau fraTche.

Distribution d'eau •

1. Appuyer un verre robuste contre le levier du distributeur

d'eau.

Le distributeur de cjla_:ons

Les gla_ons sont distribu_s du bac d'entreposage de gla_:ons du

cong_lateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et

le bac d'entreposage de gla_:ons. Les gla_:ons passent du

bac et tombent dans la goulotte.

Lorsqu'on rel6che le levier du distributeur, la trappe se ferme

et la distribution de gla_:ons s'arr_te. Le syst_me de

distribution ne fonctionne pas Iorsque la porte du

cong_lateur est ouverte.

Certains modules distribuent des gla_:ons en cubes et de la

glace concass_e. Avant la distribution de glace, choisir quelle

sorte vous pr_f_rez. Les boutons de commande sont con_:us pour

une utilisation et un nettoyage faciles.

ICE

CRUSH CUBE

Pour de la glace concass_e, les gla_ons sont concass_s avant

d'etre distribu_s. Cette action peut causer un court d_lai Iors de

la distribution de glace concass_e. Le bruit du broyeur de

gla_:ons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on passe de la glace concass_e aux gla_:ons,

quelques onces de glace concass_e seront distributes avec les

premiers gla_:ons.

Distribution de gla_ons :

1. Appuyer sur le bouton pour le type de glace d_sir_.

Risque de coupure

Utiliser un verre robuste pour prendre des gJa_ons.

Le non=respect de cette instruction peut causer

des coupures.

2. Retirer le verre pour arr6ter la distribution.

IMPORTANT : Selon le modSle que vous avez, le petit r6cipient

amovible 6 la base du distributeur est con_:u pour recueillir les

petits renversements et pour permettre un nettoyage facile.

II n'y a pas de conduit d'6coulement dans le r6cipient. Le

r6cipient peut 6tre enlev6 du distributeur et transport6 6 I'6vier

pour 6tre vid6 ou nettoy6.

2. Appuyer un verre robuste contre le levier de distribution de

gla_:ons. Tenir le verre prSs de I'ouverture du distributeur

pour que les gla_:ons ne tombent pas 6 c6t6 du verre.

IMPORTANT : II n'est pas n6cessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de gla_:ons.

Une pression forte ne donne pas une distribution plus rapide

de gla_:ons ou des quantit_s plus grandes.

3. Retirer le verre pour arr6ter la distribution.

REMARQUE : Les quelques premi@res quantit6s de glagons

peuvent avoir une saveur d6sagr6able provenant d'une

plomberie ou de pi@ces neuves. Jeter ces glagons. Prendre

de grandes quantit6s de gla£:ons du bac 6 glagons plut6t

que par I'entremise du distributeur.

La lampe du distributeur (sur certains modules)

Le distributeur est muni d'une lampe. Elle peut @treallum@e

manuellement en appuyant sur le bouton ON (touche 6

effleurement ou commutateur 6 bascule).

Sur certains mod@les : chaque fois que vous utilisez le

distributeur, le levier allumera automatiquement la lumi@re.

LIGHT

REMARQUE : Voir "Remplacement des ampoules d'6clairage"

pour des renseignements sur le changement de rampoule

d'6clairage du distributeur.

Le verrouillage du distributeur (sur certains mod61es)

Le distributeur peut &tre arr6t6 pour un nettoyage facile ou pour

6viter la distribution involontaire par de jeunes enfants ou des

animaux de compagnie.

REMARQUE : La caract6ristique de verrouillage ne coupe pas le

courant 61ectrique au r6frig6rateur, 6 la machine 6 glagons ou 6

la lumi@re du distributeur. Elle sert simplement 6 d6sactiver les

leviers du distributeur.

Pour arr6ter le distributeur, appuyer sur le bouton LOCI<

(verrouillage) jusqu'6 ce que I'indicateur apparaisse. Les

distributeurs de glagons et d'eau ne fonctionneront pas.

Pour d6verrouiller le distributeur, appuyer sur le bouton

UNLOCK (d6verrouillage) jusqu'6 ce que I'indicateur

apparaisse. Ensuite continuer 6 distribuer des glagons ou de

I'eau comme d'habitude.

DISPENSER

LOCK UNLOCK

Y6moi l .Jmi eux de ! 6kl du fill're a

Le t@moin lumineux de I'@tatdu filtre a eau vous permettra de

savoir quand changer votre filtre 6 eau.

• Lorsque le t6moin lumineux de 1'6tat du fibre passe du vert

au jaune, cela signifie qu'il est presque temps de changer le

filtre 6 eau.

II est recommand@ de remplacer le filtre 6 eau Iorsque le

t6moin lumineux du filtre passe au rouge OU que le d6bit de

I'eau du distributeur d'eau ou de la machine 6 glagons

diminue de fagon importante.

Le filtre dolt @tre remplac@ au moins tousles 6 mois selon la

qualit8 de I'eau et I'utilisation. Pour changer le filtre 6 eau, voir

"Syst@me de filtration d'eau".

TI_MOIN :

GOOD/BON (vert)

ORDER/COMMANDER (]aune)

REPLACE/REMPLACER (rouge)

OU Iorsque le dSbit d'eau diminue

I_TAT:

Filtre neuf install@

Commander un filtre

Remplacer le filtre 6 eau

Apr@s avoir chang@ le filtre 6 eau, rSgler de nouveau le tSmoin

lumineux du filtre 6 eau en appuyant sur RESET pendant

2 secondes. Le tSmoin lumineux passe de Replace (remplacer,

rouge) 6 Good (bon, vert) Iorsque le syst@me est r@initialis@.

WATER FILTER

GOOD •

ORDER • RESET

REPLACE•

Sys{6me ; +' "

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu@e ou de qualit@ inconnue en

I'absence d'un dispositif de d@sinfection ad@quat avant ou

apr_s le syst_me. Les syst_mes certifi@s pour la r@duction

de kyste peuvent @tre utilis@spour I'eau d@sinfect@equi

peut contenir des kystes filtrables.

Remplacement du filtre _ eau

Le filtre 6 eau est situs dans la grille de la base sous la porte du

compartiment de congSlation. II n'est pas nScessaire d'enlever

la grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'@jection et en

tirant sur la capsule du filtre vers I'extSrieur.

REMARQUES :

I_viter de tourner la capsule en enlevant le filtre parce

que ceci pourrait enlever la capsule. Darts ce cas,

replacer la capsule et retirer le filtre tout droit vers

I'ext@rieur.

• II y aura de I'eau dans le filtre. II est possible qu'il y ait

un d6versement.

A.......

A. Bouton d_j'ecHon

B. Calosu/e du filtre

Enlever la capsule en la tournant dans le sens antihoraire

jusqu'6 ce qu'elle s'arr6te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

r6frig6rateur. Garder la capsule pour I'utiliser avec le filtre

de rechange.

Sortir la nouvelle cartouche de son emballage et enlever les

couvercles des joints toriques.

A. Couverc/e

B. Joint torique

Placer la capsule (enlev6e 6 1'6tape 2) sur le nouveau filtre.

Aligner I'ar6te de la capsule avec la fl_che sur le filtre.

Tourner la capsule dans le sens horaire jusqu'6 ce qu'elle

s'enclenche.

A. Bouton d_jection

B. Flbche sur /e fi/tre

C. Ar6te de/a capsu/e

Enfoncer le nouveau filtre dans I'ouverture de la grille de la

base. Lorsque le filtre est ins6r6, le bouton d'6jection sera

enfonc6. II ressortira une fois que le filtre sera compl_tement

enclench&

6. Tirer d&licatement sur la capsule pour v&rifier que le filtre

est bien en place.

ZPurger le circuit d'eau. Voir "Distributeurs d'eau et de

gla_:ons".

Utilisation du distributeur sans cartouche de filtre _eau

Vous pouvez faire fonctionner le distributeur sans filtre 6 eau.

L'eau ne sera pas filtr6e.

1. Retirer le filtre en appuyant sur le bouton d'6jection et en

tirant sur la capsule. Voir "Remplacement du filtre 6 eau"

plus haut dans cette section.

2. Enlever la capsule en la tournant dans le sens antihoraire

jusqu'6 ce qu'elle s'arr6te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

r6frig6rateur. Garder la capsule pour I'utiliser avec le filtre

de rechange.

3. Avec la capsule en position horizontale, ins6rer la capsule

dans la grille de la base jusqu'6 ce qu'elle s'arr6te.

4. Tourner la capsule dans le sens antihoraire jusqu'6 ce qu'elle

glisse dans la fente de fixation. Ensuite tourner la capsule

dans le sens horaire jusqu'6 ce qu'elle soit en position

horizontale.

REMARQUE : La capsule ne s'alignera pas sur la grille de la

base.

Accorder 24 heures pour produire la premiere quantit6 de

gla_ons. Jeter les trois premieres quantit6s de gla_:ons

produites.

La qualit6 de vos gla_ons d6pend de la qualit6 de I'eau

fournie 6 votre machine 6 gla_ons. I_viter de brancher la

machine 6 gla_ons 6 un approvisionnement d'eau adoucie.

Les produits chimiques adoucisseurs d'eau (tels que le sel)

peuvent endommager des pi_ces de la machine 6 gla_ons et

causer une pi_tre qualit6 des gla_ons. Si une alimentation

d'eau adoucie ne peut pas 6tre 6vit6e, s'assurer que

I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

Ne pas utiliser un objet pointu pour briser les gla_:ons dans le

bac. Cette action peut endommager le bac et le m6canisme

du distributeur.

Ne pas garder quoi que ce soit sur le dessus ou dans la

machine 6 gla_:ons ou dans le bac 6 gla_:ons.

Style 1

Mise en marche/arr6t de la machine _gla_:ons •

Le commutateur On/Off se trouve en haut, 6droite du

compartiment de cong&lation.

REMARQUE :Votre machine 6gla_:ons a un arr6t automatique.

Au fur et 6mesure de la fabrication de la glace, les gla_:ons

remplissent le bac d'entreposage de gla_:ons. Les gla_:ons

soul&vent le bras de commande en broche 6la position OFF

(&lev&e). Ne pas forcer le bras de commande en broche vers le

haut ou vers le bas.

Pour retirer et r6installer le bac _gla_:ons :

1. Tirer le panneau qui recouvre le bac 6 gla_:onsen le retirant

hors de la base et ensuite en le glissant vers rarri&re.

2. Soulever le bras en broche jusqu'6 ce qu'il s'enclenche 6la

position OFF (&lev&e).

3. Soulever le devant du bac 6 gla_:onset le retirer.

• Pour mettre en marche la machine 6gla_ons, glisser le

commutateur vers la position ON (vers la gauche).

• Pour arrSter manuellement la machine 6gla_ons, glisser le

commutateur vers la position OFF (vers la droite).

REMARQUE : La machine 6 gla_:ons s'arrSte automatiquement.

Le d&tecteur de la machine 6 gla_:ons arrStera

automatiquement la production de gla_:ons mais le

commutateur restera en position ON (vers la gauche).

Pour retirer et r6installer le bac _gla_:ons •

1. Tenir la base du bac 6 gla_ons 6 deux mains et appuyer sur

le bouton de d&gagement pour pouvoir soulever et retirer le

bac.

REMARQUE :II n'est pas n&cessaire de pousser le

commutateur de la machine 6 gla_:ons vers la position OFF

(vers la droite) Iorsqu'on enl&ve le bac. Le couvercle du

d&tecteur ("porte 6clapet'), sur la paroi gauche du

cong&lateur, interrompt la production de gla_:ons Iorsque la

porte est ouverte ou que le bac n'est pas en place.

2. Remettre le bac en place sur la porte et appuyer vers le bas

pour le replacer correctement.

Style 2

Mise en marche/arr6t de la machine bgla_:ons :

• Pour mettre la machine 6gla_ons en marche, il suffit

d'abaisser le bras de commande en broche.

Pour arrSter manuellement la machine 6 gla_:ons, soulever le

bras de commande en broche 6 la position OFF (&lev&e) et

attendre le clic. Les gla_:ons peuvent encore 8tre distribu&s,

mais aucun autre glad:on ne peut 6tre fait.

4. Replacer le bac 6 gla_:ons en le poussant compl&tement

sinon le distributeur ne fonctionnera pas.

5. Pour remettre la production de gla_:ons en marche, appuyer

sur le bras en broche pour I'abaisser 6 la position ON.

S'assurer que la porte est bien ferm&e.

CARACTERISTIQUES

DU REFRIGERATEUR

Le mod&le que vous avez peut avoir certaines ou toutes ces

caract&ristiques. Les caract&ristiques qui peuvent 8tre achet&es

s&par&ment comme accessoires comportent le mot "Accessoire".

Tousles accessoires ne conviendront pas 6 tousles mod&les. Si

rachat d'accessoires vous int&resse, veuillez composer le num&ro

sans frais sur la couverture ou 6 la section "Accessoires".

Jmportants renseignements asavoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont expos6s & des

changements soudains de temp@ature ou a un impact tel

que coup brusque. Le verre tremp6 est congu pour 6clater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir

deux mains Iors de leur d6pose afin d'6viter de les faire

tomber.

(t_®_tor_"sb_ede ab ®ttes ws_:'e se os'se mod,_4e}

Votre mod&le peut _tre dot& de tablettes en verre ou de

clayettes. Le remisage d'aliments semblables ensemble et le

r&glage des tablettes pour convenir aux diff&rentes hauteurs

r&duiront le temps d%uverture de la porte du r&frig&rateur, ce

qui &conomisera de I'&nergie.

Tablettes coulissantes (sur certains modules)

Pour retirer et replacer une tablette dans un cadre

en m6tal •

1. Tirer la tablette vers I'avant jusqu'_ la butte. Incliner le

devant de la tablette vers le haut et la soulever I_g_rement

alors que vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriSre dans les

fentes sur le cadre et en poussant la tablette au-del6 de la

butSe.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre •

1. Enlever la tablette/le cadre en I'inclinant vers le haut

I'avant et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en cjuidant les crochets

I'arri_re de la tablette dans les supports de tablette. Incliner

le devant de la tablette vers le haut jusqu'_ ce que les

crochets arri_re de la tablette tombent dans les supports de

la tablette. V_rifier pour vous assurer que la tablette est bien

fixSe en position.

Le tiroir pour sp_cialit_s alimentaires conserve les raisins secs,

noix, tartinades et autres petits articles 6 des temperatures

normales de r_fricj_rateur.

Pour retirer et r6installer le tiroir pour sp6cJalJt6s

alimentaires =

Faire glisser le tiroir directement vers I'ext_rieur jusqu'6 la

butte. Soulever le devant et glisser le tiroir vers I'ext_rieur

pour le retirer compl_tement.

Replacer le tiroir pour sp_cialit_s alimentaires en le glissant

sa position au-del6 de la butte.

_;s_,* ce_'te _ss _s'tede esI

Le bac _ I_gumes et le tiroir _ I_gumes/viande

convertible

Pour enlever et r_installer les tiroirs =

1. Glisser le bac 6 I_gumes ou le tiroir 6 viande directement

vers I'ext_rieur jusqu'_ la butte. Soulever le devant du tiroir

avec une main tout en supportant le fond du tiroir avec

rautre main et cjlisser le tiroir pour le sortir compl_tement.

2. R_installer le bac 6 I_cjumes ou le tiroir _viande en le

cjlissant compl_tement, au-del_ de la butte du tiroir.

Les couvercles du bac _I_gumes ou du tiroir

I_gumes/viande

Pour enlever et r_installer les couvercles =

I. Enlever le bac 6 18gumes et le tiroir 6 viande. Appuyer au

centre de l'encart de verre du bac _i l_gumes jusqu'_l ce qu'il

se soulSve au-dessus du cadre en plastique. En tenant

fermement le verre du bac _i J_gumes, glisser soigneusement

l'encart de verre vers J'avant pour l'enJever. Soulever Je

cadre du couvercJe du bac _i l_gumes et J'enlever. R_p_ter

les _tapes pour enlever le couvercle du tiroir 6 viande.

2. R_installer I'arri_re du cadre du couvercle du tiroir 6 viande

dans les supports ou glissi_res sur les parois lat_rales du

r_frig_rateur et abaisser ou faire glisser le devant du cadre

du couvercle en place. Glisser I'arri_re de I'encart de verre

dans le cadre du couvercle et abaisser le devant en place.

R_p_ter les _tapes pour r_installer le couvercle du bac 6

I_gumes.

(su ce_ta rts _'_od6 ®s)

Le tiroir _ I_cjumes/viande convertible peut _tre ajust_ pour

refroidir correctement les viandes ou I_cjumes. Uair 6 I'int_rieur

du contenant est refroidi pour _viter les "petits espaces" de

concj_lation et peut _tre r_cjl_ pour cjarder les viandes aux

temperatures de conservation de 28 ° 6 32°F (de -2 ° 60°C)

recommand_es par I'Office national du b_tail et des viandes.

IMPORTANT : Pour proloncjer la fraicheur, envelopper les

viandes dans un emballacje herm_tique et 6 I'_preuve de

rhumidit_ avant I%ntreposacje. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r6glage :

Pour changer un r6glage : D6placer la commande vers la droite

(moins froid) ou vers la gauche (plus froid) tel que d6sir&

Pour entreposer des 16gumes : R6gler la commande 6 VEG

(16gumes) compl6tement vers la droite pour garder les 16gumes

aux temp6ratures optimales d'entreposage (qui doivent 6tre plus

61ev6es que pour les viandes).

IMPORTANT : Si les aliments commencent 6 geler, d6placer la

commande vers la droite (moins froid) en I'orientant vers le

r6glage VEG. Se rappeler d'attendre 24 heures entre les

ajustements. Avec ce d61ai, les temp6ratures des aliments ont le

temps de changer.

Guide d'entreposacje des viandes

Garder la plus grande partie des viandes dans leur emballage

d'origine tant qu'il est herm6tique et 6 1'6preuve de I'humidit&

Envelopper de nouveau si n6cessaire. Voir le tableau suivant

pour les temps d'entreposage. Lorsque la viande doit 8tre

entrepos6e plus Iongtemps que les temps indiqu6s, congeler la

viande.

Poisson frais ou crustac6s .........6 utiliser le jour m6me de I'achat

Poulet, boeuf hach6, abats comestibles (foie, etc.) ......... 1-2 jours

Charcuterie, steaks/r6tis ..................................................... 3-5 jours

Viandes assaisonn6es ........................................................ 7-10 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou

du papier d'aluminium ou utiliser des contenants en plastique

avec couvercles herm6tiques.

On peut contr61er le degr6 d'humidit6 dans le bac 6 16gumes

6tanche. La commande d'humidit6 est situ6e sur le bac 6

16gumes. La commande peut 6tre ajust6e 6 n'importe quel

r6glage entre LOW (bas) et HIGH (61ev6).

t_ Humidity Control

_:_GH.• *. • • .. LOW

En position LOW (ouvert), le r6glage laisse 6chapper I'air

humide du bac 6 16gumes pour mieux conserver les fruits et

16gumes 6 pelures.

•Fruits : Laver, laisser s6cher et garder au r6frig6rateur

dans un sac en plastique ou dans le bac 6 16gumes. Ne

pas laver ni 6queuter les petits fruits avant le moment de

leur utilisation. R6partir et garder les petits fruits darts le

contenant original dans le bac 6 16gumes ou les

conserver sur une tablette du r6frig6rateur dans un sac

en papier ferm6 sans 8tre serr&

• L6gumes 6 pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac 6

16gumes.

En position HIGH (ferm&), le r&glage permet de retenir

rhumidit& 6 I'int6rieur du bac pour mieux conserver les I&gumes

feuilles frais.

L&gumes 6 feuilles : Laver 6 I'eau froide, &goutter et

couper ou 61iminer les sections endommag6es et

d6color6es. Placer darts un sac ou un contenant en

plastique et ranger darts le bac 6 16gumes.

Oss_e_ _'a v_ eu _.,................................. ................................

(s_.._cc.14"a_s _0od_ es ....Accesso e}

Pour retirer et r6installer le casier avin (a cjauche) ou

le porte-cannettes/bouteilles (_ droite) •

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. R6installer le casier en le glissant entre la tablette et la paroi

du r6frig6rateur.

Case 'u ta 'e

(su ce_t® ns _s®d6 es _,,,A,ccesso _'®

REMARQUE : Garder les oeufs dans un contenant 6 couvercle

ou dans le contenant original sur une tablette int6rieure pour un

remisage prolong&

CARACTERISTIQUES

DU CONGELATEUR

Le modSle que vous avez peut avoir certaines ou toutes ces

caract6ristiques. Les caract6ristiques qui peuvent 6tre achet6es

s6par6ment comme accessoires comportent le mot "Accessoire".

Tousles accessoires ne conviendront pas 6 tousles mod61es. Si

rachat d'accessoires vous int6resse, veuillez composer le num6ro

sans frais sur la couverture ou 6 la section "Accessoires".

Guide d'entreposacje des aliments surcjel6s

Les p6riodes de conservation varieront selon la qualit6 et le type

des aliments, le type d'emballage et de pellicule utilis6s

(herm6tiques et 6 r6preuve de I'humidit6) et la temp6rature

d'entreposage. Les cristaux de glace 6 I'int6rieur d'un

emballage scell6 sont normaux. Les cristaux signifient

simplement que rhumidit6 dans les aliments et rair 6 rint6rieur

de I'emballage se sont condens6s.

Ne pas placer plus d'aliments non congel6s dans le cong61ateur

que la quantit6 qui congSlera darts I'intervalle de 24 heures (pas

plus de 2 6 3 Ib d'aliments par pied cube d'espace dans le

cong61ateur [907 6 1 350 g par 28 L]). Laisser assez d'espace

darts le cong61ateur pour permettre la circulation d'air entre les

emballages. S'assurer aussi de laisser assez d'espace 6 ravant

pour que la porte se ferme herm6tiquement.

Pour plus de renseignements au sujet de la pr6paration des

aliments pour la cong61ation, consulter un guide pour

cong61ateur ou un livre de recettes fiable.

TQb ete de co_'_g6 ®_I'eu_'

(l:e _se_'t"b_e de tab e _es va_'e see_ e" _t_ec_ete"_'

Style 1

Pour enlever et r6installer la tablette •

1. Soulever la tablette hors de ses appuis pour la retirer.

2. Replacer la tablette en la posant sur les appuis. VSrifier que

la tablette est correctement en place.

Style 2

Pour enlever et r6installer la tablette :

1. Faire cjlisser la tablette sur un c6t_. Incliner la tablette vers le

haut pour la retirer des trous du support. Pour retirer le c6t_

gauche des trous du support, tirer la tablette vers le haut et

vers la droite.

2. Replacer la tablette en insSrant le c6t8 cjauche de la

tablette dans les trous du support. Abaisser le c6t8 droit de

la tablette et I'insSrer darts les trous du support.

REMARQUE : S'assurer que les deux c6tSs de la tablette sont

correctement positionnSs dans les trous du support et que la

tablette est fix_e.

Style 3

Pour enlever et r6installer la tablette :

1. Soulever la tablette hors de ses supports.

2. R_installer la tablette en la pla_:ant sur les supports. V_rifier

qu'elle est bienen place.

_Bac e_' p_ast q_,e _u

Le panier ou bac du concj_lateur peut 8tre utilis_ pour cjarder

des sacs de fruits et de I_cjumes concjel_s qui peuvent cjlisser

hors des tablettes de cong_lateur.

Pour enlever et replacer le panier ou bac du concj61ateur •

1. Retirer le panier ou bac en le cjlissant vers I'ext_rieur jusqu'6

la butte. Soulever le devant du partier ou bac et le cjlisser

compl_tement vers I'ext_rieur.

2. Replacer le panier ou bac en le pla_:ant sur les glissiSres.

Soulever 18gSrement le devant du partier ou bac en le

poussant au-del6 des butSes de la glissiSre ]usqu'au fond.

CARACTERISTIQUES

DE LA PORTE

Le modSle que vous avez peut avoir certaines ou toutes ces

caractSristiques. Les caractSristiques qui peuvent 8tre achetSes

sSparSment comme accessoires comportent le mot "Accessoire".

Tousles accessoires ne conviendront pas 6 tous les modSles. Si

I'achat d'accessoires vous intSresse, veuillez composer le numSro

sans frais sur la couverture ou 6 la section "Accessoires".

Pour retlrer et r61nstaller les balconnets •

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. R_installer le balconnet en le cjlissant en place au-dessus des

supports d_sir_s et en I'enfon_:ant jusqu'6 la butte.

YA ' g/es ou boa:os e'Is !a po ,'!t:e

Les trincjles ou balconnets dans la porte peuvent 8tre enlev£s

pour faciliter le nettoyacje.

Tringles ou balconnets enclenchables dans la porte

Pour retirer et r6installer les tringles ou les balconnets :

1. Retirer les trincjles ou balconnets en appuyant I_cj_rement

sur le devant du support tout en tirant hors de la lancjuette

int_rieure. R_p_ter ces _tapes pour I'autre extr_mit_ de la

trincjle ou du balconnet.

2. RSinstaller les tringles ou balconnets en alignant les

extrSmitSs des supports avec les boutons de chaque c6t6 de

la paroi de la porte. Enclencher fermement le support dans

les languettes au-dessus de la tablette tel qu'indiquS.

Trincjles d6pos6es dans la porte

Pour retirer et r6installer les tringles :

1. Retirer les tringles en les soulevant tout droit 6 chaque

extr_mit_ de la tringle.

2. R6installer les tringles en glissant la tringle de la tablette

dans les fentes sur la porte et en poussant la tringle tout

droit jusqu'6 rarr_t.

REMARQUE : Le compartiment 6 produits laitiers et le

porte-cannettes ne sont pas rSfrigSrSs.

Commande du compartiment fra_cheur :

La commande du compartiment fra'_cheur se trouve sur le c6t_

gauche du compartiment du r_frig_rateur.

Style 1 : @

Tourner la commande dans le sens horaire (vers la

droite) pour diminuer la circulation d'air froid dans le

compartiment et le rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

Style 2 :

de a po_e au c@_g@ ateu_

{s_,_°cert® ns n_ed6tes

Pour retirer et r6installer le compartiment :

1. Enlever le compartiment en tirant sur les buttes derriere le

panier pour le lib6rer de la doublure de la porte.

2. Replacer le compartiment en alignant les buttes avec les

boutons sur les c6t6s de la doublure de la porte. Enclencher

fermement les buttes sur les boutons tel qu'indiqu6.

De I'air froid du cong_lateur passe directement au

compartiment de la porte sous les _vents.

A.....

A. Commande du compartiment

fraTcheur

Glisser le bouton de commande vers la gauche pour

r6duire I'arriv6e d'air froid dans le compartiment et le

rendre moins froid.

Glisser le bouton de commande vers la droite pour

augmenter I'arriv6e d'air froid dans le compartiment et

le rendre plus froid.

{su__cesta _ts_ssod6®s}

Pour retirer et r_installer le bac :

1. Retirer le bac en le soulevant et le tirant tout droit.

2. RSinstaller le bac en le faisant glisser au-dessus des supports

dSsirSs et en le poussant vers le bas jusqu'6 ce qu'il s'arrSte.

Pour retirer et r6installer les pi_ces du bac •

1. Appuyer sur I'un des boutons de d6gagement pour ouvrir la

partie inclinable du bac. ENTRETIEN DU

REFRIGERATEUR

A, Boutons de d_gagement

Pour 6ter la partie inclinable du bac, appuyer sur les leviers

incurv6s de chaque c6t6 du bac. Tirer vers le haut pour le

sortir.

REMARQUES :

• II est impossible de retirer le bac s'il est inclin6

complStement. Incliner le bac seulement partiellement

avant d'appuyer sur les leviers incurv6s pour le retirer.

• Nettoyer les pisces tel qu'indiqu6 dans la section

"Nettoyage".

A. Levier incurv#

R6installer la partie inclinable du bac. V6rifier qu'elle repose

correctement au fond du bac avant d'ins6rer les leviers

incurv&s.

R6installer les pi6ces int&rieures du bac.

A. Panier Ioerfor#

B. Cloisons

C. Rev_tement perfor#

Risque d'explosion

Utiliser un produit de nettoyage ininflarnrnable.

Le non=respect de cette instruction peut causer un d6c_s,

une explosion ou un incendie.

Les sections de r6frig6ration et de cong61ation se d6givrent

automatiquement. Toutefois, nettoyer les deux compartiments

environ une fois par mois pour &viter une accumulation d'odeurs.

Essuyer les renversements imm&diatement.

Nettoyage du r6frig6rateur :

1. D6brancher le r6frig6rateur ou d6connecter la source de

courant 61ectrique.

2. Retirer toutes les pi6ces amovibles de rint6rieur, telles que

les tablettes, bacs, etc.

3. Laver 6 la main, rincer et s6cher les pi6ces amovibles et les

surfaces internes 6 fond. Utiliser une 6ponge propre ou un

linge doux et un d6tergent doux dans de I'eau ti6de.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants 6 vitre en atomiseurs, nettoyants 6 r6curer,

liquides inflammables, cires nettoyantes, d6tergents

concentr6s, eaux de Javel ou nettoyants contenant du

p6trole sur les pi6ces en plastique, les garnitures

int6rieures, les doublures de porte ou les joints de porte.

Ne pas utiliser d'essuie-tout, tampons 6 r6curer ou autre

outil de nettoyage abrasif. Ces produits risquent

d'6gratigner ou d'endommager les mat6riaux.

• Pour aider 6 61iminer les odeurs, on peut laver les parois

int6rieures avec un m61ange d'eau ti6de et de

bicarbonate de soude (2 c. 6 soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. D6terminer si votre r6frig6rateur a un ext6rieur en m6tal

peint, un fini Ultra Satin TM (apparence inox), en aluminium

bross6 ou en acier inoxydable et choisir la m6thode de

nettoyage appropri6e.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui r6siste aux

traces de doigts. L'acier inoxydable a souvent une texture

granuleuse unique avec des variations de couleur, ce qui est

naturel pour I'acier.

MStal peint : Laver les surfaces extSrieures avec une Sponge

propre ou un linge doux et un dStergent doux dans de I'eau

tiSde. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con_:u pour I'acier inoxydable. SScher _ fond avec

un linge doux. D'autre part, afin d'Sviter d'endommager les

parties mStalliques extSrieures peintes, appliquer de la cire

pour appareil 81ectrom6nager (ou cire en p6te pour

automobiles) 6 I'aide d'un chiffon propre et doux. Ne pas

cirer les pisces en plastique.

Aluminium bross8 : Laver avec une Sponge propre ou un

linge doux et un dStergent doux dans de I'eau tiSde. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant con_u

pour I'acier inoxydable. SScher 6 fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une Sponge

propre ou un linge doux et un dStergent doux dans de I'eau

tiSde. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con_:u pour I'acier inoxydable. SScher 6 fond avec

un linge doux.

Fini en acier inoxydable : Laver avec une Sponge propre ou

un linge doux et un dStergent doux dans de I'eau tiSde. Ne

pas utiliser de nettoyants abrasifs ou forts. SScher 6 fond

avec un linge doux.

Pour que votre rSfrigSrateur en acier inoxydable

conserve son aspect neuf et pour enlever les petites

_gratignures ou marques, il est sugg_r_ d'utiliser le

nettoyant et poli pour acier inoxydable approuv8 par le

fabricant. Pour commander le nettoyant, voir la section

"Accessoi res".

IMPORTANT : Ce nettoyant doit 8tre utilis8 sur les pisces en

acier inoxydable uniquemenfi

• Veiller 6 ce que le nettoyant et poll pour acier

inoxydable n'entre pas en contact avec les pisces de

plastique telles que garnitures, couvercles de

distributeurs ou joints de porte. En cas de contact non

intentionnel, nettoyer la piSce de plastique avec une

Sponge et un dStergent doux dans de I'eau tiSde. SScher

6 fond avec un linge doux.

Si votre modSle de distributeur est dot8 d'un 8cran tactile

sur le panneau de distribution, nettoyer rScran 6 I'aide d'un

chiffon doux et sans charpie. MSlanger un dStergent doux

avec de I'eau, puis utiliser ce mSlange pour imbiber le

chiffon et nettoyer dSlicatement 1'Scran.

• Pour 6viter de modifier involontairement les r6glages,

s'assurer que le r6frig6rateur est d6branch6 ou que le

courant 6lectrique est d6connect6 avant d'essuyer

I'6cran.

Ne pas saturer le chiffon 6 I'excSs. Ne pas vaporiser ni

essuyer de liquides directement sur I'6cran. Ne pas

utiliser de nettoyants puissants ou abrasifs tels que les

nettoyants 6 vitre en atomiseurs, nettoyants _ r6curer,

liquides inflammables, cires nettoyantes, d6tergents

concentr6s, les dissolvants pour vernis 6 ongles, agents

de blanchiment ou nettoyants contenant du p6trole. Ne

pas utiliser d'essuie-tout, tampons 6 r6curer ou autres

outils de nettoyage abrasifs. Ces produits risquent

d'6gratigner ou d'endommager les mat6riaux.

Le condenseur n'a pas besoin d'etre nettoy& souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particuliSrement graisseux ou

poussi6reux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait 6tre nettoy6 tousles deux ou

trois mois pour assurer une efficacit6 maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir I'illustration de la grille de

la base ou la section "Grille de la base".

• Utiliser un aspirateur 6 brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface 6

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termin6.

Brancher le r6frig6rateur ou reconnecter la source de

courant 6lectrique.

REMARQUE : Votre r6frig6rateur ne pourra pas accommoder

toutes les ampoules pour les appareils m6nagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables.

• La lampe du distributeur demande une ampoule pour

service intense de 10 watts.

• Toutes les autres lampes demandent une ampoule

d'appareil mSnager de 40 watts.

DSbrancher le rSfrigSrateur ou dSconnecter la source de

courant 81ectrique.

Enlever le protecteur d'ampoule au besoin, tel que dScrit

darts les sections suivantes.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

6 I'eau tiSde et avec un d_tergent liquide. Bien rincer et

sScher le protecteur d'ampoule.

3. Enlever I'ampoule d'Sclairage et la remplacer par une de

mSme taille, forme et puissance.

4. Replacer le protecteur d'ampoule au besoin, comme sur

I'illustration.

5. Brancher le rSfrigSrateur ou reconnecter la source de

courant 81ectrique.

Lampe du distributeur (sur certains modules)

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

A. Lampe du distributeur

Lampe du tableau de commande du r6fricj6rateur

Acc&der 6 I'arri6re du tableau de commande du r&frig&rateur

pour enlever et remplacer I'ampoule d'6clairage.

Lampes du bac _16cjumes

Si n6cessaire, retirer le bac 6 I6gumes sup6rieur pour

pouvoir acceder plus facilement au protSge-ampoule du

bac. Oter le protSge-ampoule en pin_:ant la partie

sup6rieure et inf6rieure tout en les rabattant vers le centre et

en retirant les languettes inf6rieures de la doublure du

r6frig6rateur, pub en faisant glisser les languettes

sup6rieures vers le bas et vers I'ext6rieur.

Remettre en place le protSge-ampoule en faisant glisser les

languettes sup6rieures vers le haut et dans les fentes de la

paroi interne du rSfrigSrateur, puis en emboTtant les

languettes infSrieures. Si nScessaire, remettre en place le

bac 6 18gumes supSrieur.

Lampe sup6rieure du concj61ateur (sur certains modules)

Enlever le protecteur d'ampoule en saisissant le centre

supSrieur du protecteur et le retirer vers I'avant en le

tournant 18gSrement d'un c6t8. Si nScessaire, enlever le bac

6 18gumes supSrieur pour accSder au protecteur d'ampoule

du bac.

Replacer le protecteur d'ampoule en insSrant les languettes

6 une extrSmit8 dans les fentes sur la paroi interne du

r6frigSrateur ou du congSlateur. Ensuite courber

dSlicatement le protecteur au centre pour insSrer les

languettes 6 I'autre extremitY.

Lampe inf6rieure du cong61ateur (sur certains modules)

• Enlever le protecteur d'ampoule en saisissant les c6t_s et en

pressant vers le centre. Lorsque les crochets lat_raux du

protecteur sont d_gag_s de la paroi interne du cong_lateur,

retirer le protecteur.

Replacer le protecteur d'ampoule en pressant les c6t_s vers

le centre et en ins_rant les crochets lat_raux dans les fentes.

Une fois que les crochets lat6raux sont en place, enclencher

la languette avant dans la fente.

Si le courant 81ectrique doit 8tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modSle)

fermSe(s) pour aider les aliments 6 demeurer froids et congelSs.

Si le courant doit 8tre interrompu pendant plus de 24 heures,

faire I'une des actions suivantes :

• Retirer tousles aliments congelSs et les entreposer dans un

casier frigorifique.

• Placer 2 Ib (907 g) de neige carbonique dans le congSlateur

pour chaque pied cube (28 L) d'espace de congSlation. Ceci

permettra de garder les aliments congelSs durant deux 6

quatre jours.

• Si I'on ne possSde pas de casier frigorifique ni de neige

carbonique, consommer ou mettre immSdiatement en

conserve les aliments pSrissables.

A NOTER : Un congSlateur plein restera froid plus Iongtemps

qu'un congSlateur partiellement rempli. Un congSlateur plein de

viande demeure froid plus Iongtemps qu'un congSlateur rempli

d'aliments cuits. Si les aliments contiennent des cristaux de

glace, ils peuvent 8tre remis 6 congeler mSme si la qualit8 et la

saveur risquent d'Stre affectSes. Si les aliments semblent de

piStre qualitS, les jeter.

5S_}'_e1_e_s _SV(S_Sfes w;sc(snces o_J

Vacances

Si vous choisissez de laisser le r_frig_rateur en marche

pendant votre absence •

1. Consommer tousles aliments pSrissables et congeler les

autres.

2. Si votre rSfrigSrateur a une machine 6 gla_ons

automatique :

• Soulever le bras de commande en broche 6 la position

d'ARRET (81evSe) ou dSplacer le commutateur 6 la

position OFF (6 droite).

• Fermer I'approvisionnement d'eau de la machine 6

gla_ons.

3. Vider le bac 6 gla_ons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre d_part :

1. Enlever tous les aliments du rSfrigSrateur.

2. Si votre rSfrigSrateur a une machine 6 gla_ons

automatique :

• Fermer I'approvisionnement d'eau de la machine 6

gla_:ons au moins une journSe 6 I'avance.

• Lorsque la derniSre quantit8 de gla_ons est dSposSe,

soulever le bras de commande en broche 6 la position

d'ARRET (81evSe) ou dSplacer le commutateur 6 la

position OFF (6 droite).

3. Tourner la commande de tempSrature (ou la commande du

rSfrigSrateur, selon le modSle) 6 OFF (arrSt). Voir "Utilisation

de la/des commande(s)".

4. Nettoyer le r_frig_rateur, I'essuyer et bien le s_cher.

5o ,_ I'aide de ruban adh_sif, placer des blocs de caoutchouc

ou de bois dans la partie sup_rieure de chaque porte de

fa_:on 6 ce qu'elles soient suffisamment ouvertes pour

permettre I'entr_e de I'air 6 I'int_rieur, afin d'_viter

I'accumulation d'odeur ou de moisissure.

D6m6nagement

Lorsque vous d_m_nagez votre r_frig_rateur 6 une nouvelle

habitation, suivre ces _tapes pour preparer le d_m_nagement.

1. Si votre r_frig_rateur a une machine 6 gla_:ons

automatique :

• Fermer I'approvisionnement d'eau de la machine 6

gla_:ons au moins une journ_e 6 I'avance.

• D_brancher la canalisation d'eau de I'arri_re du

r_frig_rateur.

• Lorsque la derni_re quantit_ de gla_:ons est d_pos_e,

soulever le bras de commande en broche 6 la position

d'ARRir:T (_lev_e) ou d_placer le commutateur 6 la

position OFF (6 droite).

2. Retirer tousles aliments du r_frig_rateur et placer tousles

aliments congel_s darts de la neige carbonique.

3. Vider le bac 6 gla_ons.

4. Tourner la commande de tempSrature (ou la commande du

rSfrig6rateur, selon le modSle) 6 OFF (arrSt). Voir "Utilisation

de la/des commande(s)".

5. D_brancher le r_frig_rateur.

6. Nettoyer, essuyer et s_cher 6 fond.

7. Retirer toutes les pi_ces amovibles, bien les envelopper et les

attacher ensemble 6 I'aide de ruban adh_sif pour qu'elles ne

bougent pas ni ne s'entrechoquent durant le d_m_nagement.

8. Selon le module, soulever le devant du r_frig_rateur pour

qu'il roule plus facilement OU r_tracter les pieds de

nivellement pour qu'ils n'_gratignent pas le plancher. Voir

"Ajustement des portes'.

9. Fermer les portes 6 I'aide de ruban adh_sif et fixer le cordon

d'alimentation _lectrique au dos du r_frig_rateur 6 I'aide de

ruban adh_sif.

Lorsque vous arriverez 6 votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre r_frig_rateur a une

machine 6 gla_:ons automatique, n'oubliez pas de raccorder

rapprovisionnement d'eau au r_frig_rateur.

DEPANNAGE

Essayez lessolutionssugg_r_esici avant de demander de I'aiclepar t_l_phone.

Le r_frig_rateur ne fonctionne pas

Risque de choc 61ectrique

Brancher sur une prise a3alv_oles reli6e a la terre.

Ne pas en_ever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiffser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d6c_s, un incendie ou un choc 61ectrique.

Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise 6 3 alv_oles reli_e 6 la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grill_ ou un disjoncteur s'est-il d_clench_?

Remplacer le fusible ou r_enclencher le disjoncteur. Si le

probl_me persiste, appeler un _lectricien.

• Les commandes sont-elles en marche? S'assurer que les

commandes du r_frig_rateur sont en marche. Voir

"Utilisation des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apr_s I'installation pour que le r_frig_rateur se refroidisse

compl_tement.

REMARQUE : Le fait d'ajuster les commandes de

temperature sur le r_glage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau r_frig_rateur fonctionne plus

Iongtemps que I'ancien gr6ce 6 son compresseur 6 haute

efficacit_ et ses ventilateurs. Le r_frig_rateur peut fonctionner

plus Iongtemps encore si la temperature de la piece est chaude,

si une importante quantit_ de nourriture y est ajout_e, si les

portes sont fr_quemment ouvertes ou si elles ont _t_ laiss_es

ouvertes.

Le r(_frig_rateur est bruyant

Le bruit des rSfrigSrateurs a 8t8 rSduit au cours des annSes. Du

fait de cette rSduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau rSfrigSrateur qui n'avaient

pas 8t8 dScelSs avec votre ancien modSle. Voici une liste des

sons normaux accompagnSs d'une explication.

• Bourdonnement - entendu Iorsque le robinet d'arriv6e d'eau

s'ouvre pour remplir la machine 6 glas:ons

•Cliqu$tement/cr6pitement - ouverture ou fermeture des

vannes

Pulsation - les ventilateurs/le compresseur se r_glent afin

d'optimiser la performance

•Cliquetis - &coulement de liquide r&frig&rant, mouvement

des conduites d'eau ou d'objets pos6s sur le dessus du

r6frig6rateur

•Gr_sillement/gargouillement - de I'eau tombe sur 1'616ment

de chauffage durant le programme de d6givrage

•Bruit d'_clatement - contraction/expansion des parois

internes, particuli_rement Iors du refroidissement initial

•Bruit d'_coulement d'eau - peut 6tre entendu Iorsque la

glace fond Iors du programme de d6givrage et que I'eau

s'6coule dans le plateau de d6givrage

•Grincement/craquement - se produit Iorsque la glace est

_ject6e du moule 6 glas:ons

Les portes ne ferment pas compl_tement

La porte est-elle bloqu_e en position ouverte? D6placer les

emballages d'aliments pour lib6rer la porte.

Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position

correcte.

Les portes sont difficiles _ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

•Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux et 6 I'eau ti6de.

Le r6frig6rateur 1oascule et n'est pas stable

Que dois-je faire si le r_frig_rateur bascule et n'est pas

stable? Pour stabiliser le r6frig6rateur, retirer la grille de la

base et abaisser les pieds de nivellement jusqu'6 ce qu'ils

touchent le plancher. Voir les instructions "D6pose de la

porte", soit dans les instructions d'utilisation, soit sur la feuille

d'instructions fournie s6par6ment avec le r6frig6rateur.

Les ampoules ne fonctionnent pas

•Une ampoule est-elle desserr_e dans la douille ou grill_e?

Voir "Remplacement des ampoules d'6clairage".

La lumi6re du distributeur est-elle r_gl_e & OFF (arr6t)? Sur

certains mod61es, la lumi6re du distributeur ne fonctionne

que si I'on appuie sur un levier/la plaque du distributeur. Si

on d6sire que la lumi6re du distributeur reste allum6e en

permanence, r6gler la lumi6re du distributeur c_ON

(allum6e), ou (sur certains mod61es) NIGHT LIGHT (veilleuse)

ou AUTO ou HALF (luminosit6 r6duite de moiti6) ou DIM

(faible luminosit6). Voir "Distributeurs d'eau et de glas:ons".

La lumi6re du distributeur est-elle r_gl_e 6 NIGHT LIGHT

(veilleuse) ou AUTO? Sur certains mod61es, si le distributeur

est r6g16 au mode NIGHT LIGHT (veilleuse) ou AUTO,

s'assurer que le d6tecteur de la lumi6re du distributeur n'est

pas bloqu6. Voir "Distributeurs d'eau et de glas:ons".

La temperature est trop _lev_e

S'agit-il d'une nouvelle installation? Accorder 24 heures

apr6s I'installation pour que le r6frig6rateur se refroidisse

compl6tement.

•Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet 6 I'air chaud de p6n6trer dans le r6frig6rateur.

Minimiser les ouvertures de porte et garder les portes

compl6tement ferm6es.

•Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le r6frig6rateur revienne

6 sa temp6rature normale.

Les r_glages sont-ils corrects pour les conditions existantes?

Ajuster les commandes un cran plus froid. V6rifier la

temp&rature au bout de 24 heures. Voir "Utilisation des

commandes".

11existe une accumulation d'humidit_ _I'int_rieur

REMARQUE : Une certaine accumulation d'humidit6 est

normale.

•La pi6ce est-elle humide? Ceci contribue 6 I'accumulation de

I'humidit6.

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet 6 I'air humide de p6n6trer dans le r6frig6rateur.

Minimiser les ouvertures de porte et garder les portes

compl6tement ferm6es.

La machine _ cjla_:ons ne produit pas ou pas

suffisamment de gla_:ons

• Le r_frig_rateur est-il connect_ &I'alimentation en eau et le

robinet d'arr6t d'eau est-il ouvert? Brancher le r6frig6rateur

6 I'alimentation en eau et ouvrir le robinet d'arr6t d'eau

compl_tement.

• La canalisation de la source d'eau du domicile comporte-t-

elle une d_formation? Une d6formation dans la canalisation

peut r6duire 1'6coulement d'eau. Redresser la canalisation

d'eau.

• La machine & gla_ons est-elle allum_e? S'assurer que le bras

de commande en broche ou I'interrupteur (selon le mod61e)

est en position ON (marche).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apr6s I'installation pour le commencement de la production

de gla_:ons. Attendre 72 heures pour la production compl6te

de gla_:ons.

• Une grande quantit_ de gla_ons vient-elle d'6tre enlev_e?

Attendre 24 heures pour que la machine 6 gla_:ons produise

plus de gla£:ons.

• Un gla_on est-il coinc_ clans le bras _jecteur? Enlever le

gla£:on du bras 6jecteur avec un ustensile en plastique. (Ceci

ne s'applique pas aux mod61es pour lesquels la machine 6

gla£:ons est mont6e au sommet de la porte du cong61ateur.)

• Un syst6me de filtration de I'eau (_osmose inverse est-il

connect_ 6 votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Sp6cifications de

I'alimentation en eau".

Les gla_:ons sont creux ou petits

GoOt, odeur ou couleur grise des gla_:ons

Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une d6coloration et un

mauvais go0t des gla_:ons.

• Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla£:ons. Laver le compartiment 6 gla_:ons. Accorder

24 heures pour la fabrication de nouveaux gla_:ons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages 6tanches 6 I'air et 6 I'humidit6 pour conserver

les aliments.

L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut 6tre requise afin d'enlever les

min6raux.

Y a-t-il un filtre & eau install_ sur le r_frig_rateur? Une

d6coloration grise ou fonc6e de la glace indique que le

syst6me de filtration de I'eau a besoin d'un rin_:age

additionnel.

Le distributeur de gla_:ons ne fonctionne pas

correctement

• Porte du cong_lateur compl6tement ferm_e? Bien fermer la

porte. Si elle ne ferme pas compl6tement, voir "Les portes ne

ferment pas compl6tement".

• Le bac 6 glagons est-il bien installS? S'assurer que le bac 6

gla£:ons est fermement en place.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apr6s I'installation pour le commencement de la production

de gla£:ons. Attendre 72 heures pour une production

compl6te de gla£:ons.

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

compl6tement ouverte? Ouvrir la valve d'eau compl6tement.

• La canalisation de la source d'eau du domicile comporte-t-

elle une d_formation? Une d6formation dans la canalisation

peut r6duire 1'6coulement d'eau. Redresser la canalisation

d'eau.

Un syst6me de filtration de I'eau & osmose inverse est-il

connect_ &votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Sp6cifications de

I'alimentation en eau".

• Reste-t-il des questions concernant la pression de Ieau.

Appeler un plombier agr66 et qualifi6.

Des gla_ons obstruent-ils le bac d'entreposage ou le goulet

de distribution des glagons? A raide d'un ustensile en

plastique si n6cessaire, retirer les gla£:ons causant

robstruction. Nettoyer le goulet de distribution et le fond du

bac d'entreposage 6 I'aide d'un chiffon ti6de et humide et

s6cher enti6rement ces deux sections. Pour 6viter toute

obstruction et maintenir un approvisionnement en gla£:ons

frais, vider le bac d'entreposage et nettoyer le bac

d'entreposage et le goulet de distribution toutes les deux

semaines.

Les mauvais gla_ons ont-ils _t_ ajout_s au bac? Utiliser

seulement des gla_:ons produits par la machine 6 gla_:ons

courante.

• La glace a-t-elle fondu autour de la tige (spirale en m_tal)

darts le bac & glagons? Vider le bac 6 glagons. Utiliser de

I'eau ti6de pour faire fondre la glace si n6cessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non=respect de cette instruction peut causer

des coupures.

Le distributeur de glagons se bloque-t-il Iorsqu'il distribue de

la glace "concass_e"? Changer le r6glage "crushed" (glace

concass6e) pour le r6glage "cubed" (glagons). Si les glagons

sont correctement distribu6s, abaisser le bouton "crushed"

pour obtenir de la glace concass6e et reprendre la

distribution.

Le bras de distribution a-t-il _t_ retenu trop Iongtemps? Les

glagons cesseront d'etre distribu6s Iorsque le bras est retenu

trop Iongtemps. Attendre 3 minutes pour que le moteur du

distributeur soit r6g16 de nouveau avant d'etre utilis6.

Le distributeur d'eau ne fonctionne pas correctement

• Porte du cong_lateur compl6tement ferm_e? Bien fermer la

porte. Si elle ne ferme pas compl6tement, voir "Les portes ne

ferment pas compl_tement".

• ke r_frig_rateur est-il connect_ & I'alimentation en eau et le

robinet d'arr_t d'eau est-il ouvert? Brancher le r6frig6rateur

6 I'alimentation en eau et ouvrir le robinet d'arr_t d'eau

compl_tement.

• La pression de I'eau est-elle inf_rieure & 30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile d_termine

1'6coulement d'eau du distributeur. Voir "Sp6cifications de

I'alimentation en eau".

D_formation du conduit de canalisation d'eau du domicile?

Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le

syst_me de distribution d'eau.

• Un filtre & eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre obstru_ ou install_ incorrectement.

• Un syst6me de filtration de I'eau &osmose inverse est-il

connect_ &votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apr6s la distribution d'eau.

• ke verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur pendant

2 6 3 secondes apr6s avoir rel6ch_ le levier/la plaque du

distributeur.

• S'agit-il d'une nouvelle installation? Vidanger le syst_me de

distribution d'eau. Voir "Pr6paration du syst6me d'eau" ou

"Distributeurs d'eau et de glagons".

• Le filtre & eau a-t-il _t_ r_cemment change? Vidanger le

syst_me de distribution d'eau. Voir "Preparation du syst_me

d'eau" ou "Distributeurs d'eau et de glagons".

L'eau du distributeur n'est pas assez froide

(sur certains mod61es)

REMARQUE :L'eau du distributeur est refroidie 6 seulement

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apr_s Ilinstallation pour que Ilalimentation dleau refroidisse

compl_tement.

• Une grande quantit_ d'eau a-t-elle r_cemment _t_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse compl6tement.

' g

• N'a-t-on pas r_cemment distribu_ de I eau. Le premier verre

d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

• Le r_frig_rateur est-il branch_ 6 I'arriv_e d'eau froide?

S'assurer que le r6frig_rateur est branch_ 6 I'arriv6e d'eau

froide. Voir "Sp6cifications de I'alimentation en eau".

ACCESSOIRES

Pi_ces de rechancje :

Pour commander le nettoyant pour acier inoxydable ou des

filtres de rechange, composer le 1-800-4-MY-HOME ®et

demander le num6ro de pi6ce indiqu6 ci-dessous ou contacter

votre marchand Kenmore autoris6.

Nettoyant et poli pour acier inoxydable,

Commander la pi6ce N° D22 M40083 R

Rltre _ eau dons la grille de la base :

Commander la piece N° 9030

(T1RFKB2 ou T1RFKB1ou P1RFKB2 ou P1RFKB1)

FEUILLEDE DONNEES SUR LA PERFORMANCE

Syst me de filtration d'eau ala grille de la base

Modble TIKB2/T1 RFKB2 Capacite 200 gallons (757 litres) sans temoin lumineux du filtre

Produit teste et certifie par NSF International en vertu de la norme NSF/ANSI 42 (reduction du goQt et de

(_ I'odeur du chlore, et particules (classe I*)); et en vertu de la norme NSF/ANSI 53 (reduction de plomb,

mercure, atrazine, benzene, toxaphene, o-dichlorobenzene, kystes, turbidite, amiante, lindane,

t6trachloro6thyDne, endrine, alachlore, chlorobenzene et ethylbenzene).

Ce produit a &t& test& selon les normes NSF/ANSI 42 et 53 pour la r&duction des substances &num&r&es ci-dessous. La

concentration des substances indiqu6es dans I'eau entrant dans le syst6me a 6t6 r6duite 6 une concentration moindre ou 6gale

6 la limite permissible pour reau qui quitte le syst6me, tel que sp&cifi& dans les normes NSF/ANSI 42 et 53.

Red. de substances Criteres de Affluent moyen Concentration dans I'eau Effluent Effluent %de red. %de red.

Effets esthetiques reduction NSF atraiter maximal moyen minimale moyenne

GoQt/odeur de chlore 50 % de reduction 2,0 mg/L 2,0 mg/L _+10 % particules/mL 0,08 mg/L ** 2,0 mg/L 95,93 97,36

Particules (classe I*) 85 % de reduction 3533333#/mL Au mo ns 10 000 22000 #/mL 11567 #/mL 99,38 99,67

Reduction de Criteres de Affluent moyen Concentration dans I'eau Effluent Effluent %de red. %de red.

contaminant reduction NSF atraiter maximal moyen minimale moyenne

Plomb : & pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L + 10 % 1,0 ug/L 1 ug/L 99,33 99,33

Plomb : & pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10 % 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10 % 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercure : & pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benzene 0,005 mg/L 15 ug/L 0,015 mg/L _+10 % 0,5 ug/L 0,5 ug/L 96,67 96,67

O-dichlorobenzene 0,6 mg/L 1750 ug/L 1,8 _+10 % 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxaphene 0,003 mg/L 15 ug/L 0,015 _+10 % 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazine 0,003 mg/L 10 ug/L 0,009 mg/L _+10 % 2 ug/L 2 ug/L 80,8 80,8

Amiante 99 % 101 MFL 107& 108fibres/U t 0,17 MFL 0,17 MFL 99,83 99,83

Kystes actifs € >99,95 % 120 000/L 50 000/L min, 8/U 1/U 99,99 >99,99

Turbidit6 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alachlore 0,002 mg/L 41,3 ug/L 0,04 _+10 % 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrine 0,002 mg/L 5,9 ug/L 0,006 _+10 % 0,5 ug/L 0,3 ug/L 91,5 95,47

Ethylbenzene 0,7 mg/L 1867 ug/L 2,1 _+10 % 0,70 ug/L 0,0588 ug/L 99,96 100

Lindane 0,002 mg/L 1,9 ug/L 0,002 _+10 % 0,02 ug/L 0,02 ug/L 98,93 98,93

Chlorobenzene 0,6 mg/L 2,0 ug/L 2,0 _+10 % 0,0005 ug/L 0,0005 ug/L 99,98 99,98

T6trachloro6thylene 0,005 mg/L 14,2 ug/L 0,015 _+10 % 0,5 ug/L 0,5 ug/L 96,47 96,47

Param6tres de test : pH =7,5 ___0,5 6 molns d'indications contraires. D6bit =0,5 gpm (1,9 Lpm). Pression =60 Ib/po 2

Temp6rature = 68°F 6 71,6°F (20°C 6 22°C). Capacit6 de service nominale = 200 gallons (757 litres).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respect6es

pour que ce produit donne le rendement annonc6.

• ModUle T1KB2 : Remplacer la cartouche tous les 6 mois. Si

le d6bit de I'eau au distributeur ou 6 la machine 6 gla£:ons

diminue de fa£:on marqu6e avant que 6 mois ne se soient

6coul6s, remplacer la cartouche du filtre 6 eau plus souvent.

Utiliser la cartouche de remplacement T1RFKB2, piece

N ° 9030. Prix au d6tail sugg6r6 2011 de 59,99 $US/

71,99 SCAN. Les prix sont sujets 6 des changements sans

pr6avis.

• Ces contaminants ne sont pas n6cessairement pr6sents darts

votre approvisionnement d'eau. M6me si le test a 6t6

effectu6 dans des conditions de laboratoires standard, le

rendement r6el peut varier.

• Le produit ne doit 6tre utilis6 que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant ou

aprSs le systSme. Les systSmes certifi6s pour la r6duction de

kyste peuvent 6tre utilis6s pour I'eau d6sinfect6e qui peut

contenir des kystes filtrables.

(413,7 kPa).

• Veuillez vous r&f&rer 6 la section "Garantie" pour le nom,

radresse et le num&ro de t&l&phone du fabricant.

• Veuillez vous r&f&rer 6 la section "Garantie" pour la

garantie limit&e du fabricant.

Directives d'application/

Param&tres d'approvisionnement en eau

Approvisionnement en eau Collectivit6 ou puits

Pression d'eau

Temp6rature d'eau

D6bit nominal

30 - 120 Ib/po 2 (207 - 827 kPa)

33 ° _IO0°F (0,6 ° -37,8°C)

0,5 gpm (1,9 L/min) 6 60 Ib/po 2

*Classe I - taille des particules : > 0,5 & <1 t_m

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

ttFibres de Iongueur superieure & 10 t_m

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque depos6e de NSF International.

Your Home

For troubleshooting, product manuals and expert advice:

managemylife

www.managemylife.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Sea/rs

W10323120A

® Registered Trademark /Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

. TM

® Marca reglstrada /Marca de comercio de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC en otros parses

MCMarque de commerce /MDMarque deposee de Sears Brands, LLC

2/11

Printed in Mexico

impreso en Mexico

imprime au Mexique

Kenmore 10651103111 User Manual REFRIGERATOR Manuals And Guides 1506109L

Navigation menu

Versions of this User Manual:

Views

Navigation
