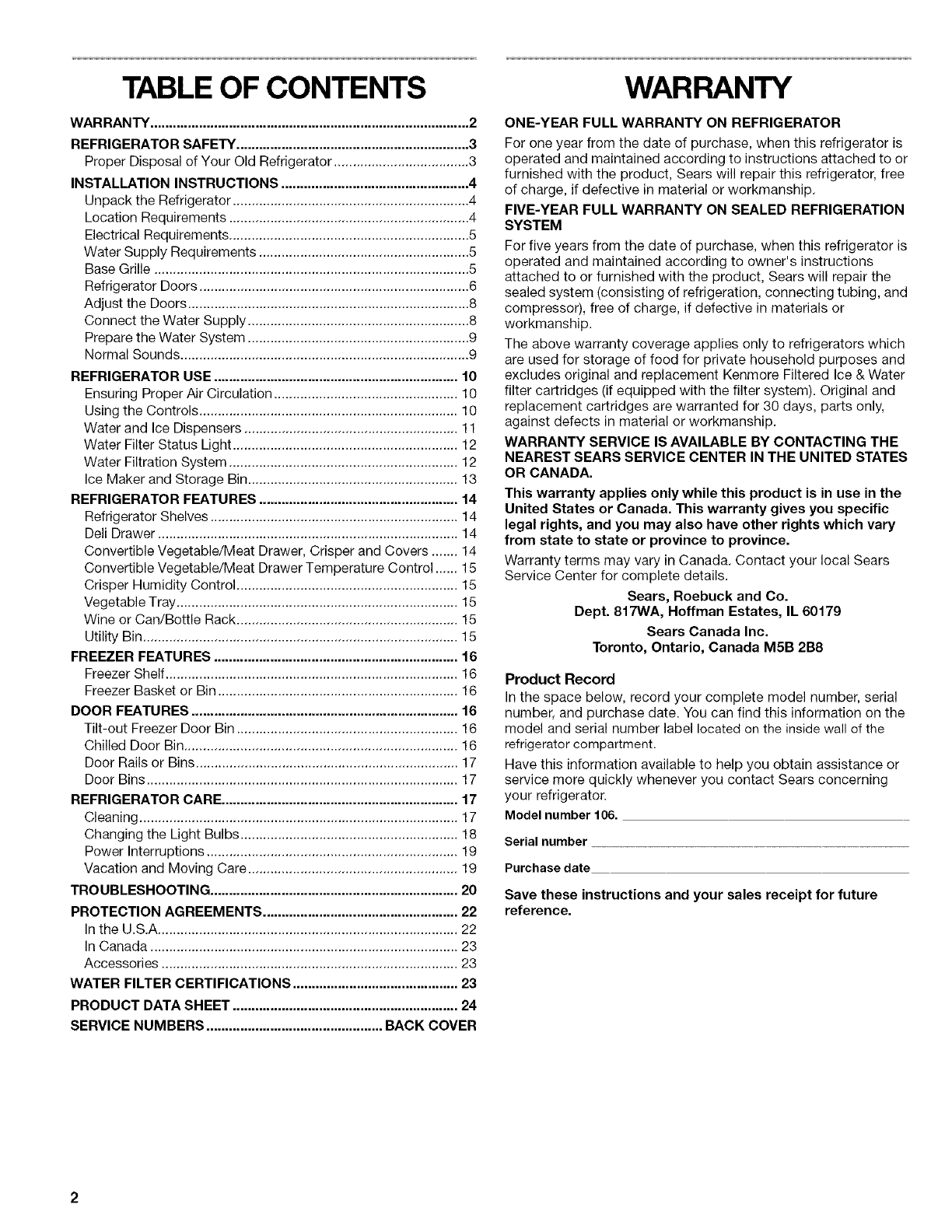

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

Refrigerator Doors ........................................................................ 6

Adjust the Doors ........................................................................... 8

Connect the Water Supply ........................................................... 8

Prepare the Water System ........................................................... 9

Normal Sounds ............................................................................. 9

REFRIGERATOR USE ................................................................. 10

Ensuring Proper Air Circulation ................................................. 10

Using the Controls ..................................................................... 10

Water and Ice Dispensers ......................................................... 11

Water Filter Status Light ............................................................ 12

Water Filtration System ............................................................. 12

Ice Maker and Storage Bin ........................................................ 13

REFRIGERATOR FEATURES ..................................................... 14

Refrigerator Shelves .................................................................. 14

Dell Drawer ................................................................................ 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ....... 14

Convertible Vegetable/Meat Drawer Temperature Control ...... 15

Crisper Humidity Control ........................................................... 15

Vegetable Tray ........................................................................... 15

Wine or Can/Bottle Rack ........................................................... 15

Utility Bin .................................................................................... 15

FREEZER FEATURES ................................................................. 16

Freezer Shelf .............................................................................. 16

Freezer Basket or Bin ................................................................ 16

DOOR FEATURES ....................................................................... 16

Tilt-out Freezer Door Bin ........................................................... 16

Chilled Door Bin ......................................................................... 16

Door Rails or Bins ...................................................................... 17

Door Bins ................................................................................... 17

REFRIGERATOR CARE ............................................................... 17

Cleaning ..................................................................................... 17

Changing the Light Bulbs .......................................................... 18

Power Interruptions ................................................................... 19

Vacation and Moving Care ........................................................ 19

TROUBLESHOOTING .................................................................. 20

PROTECTION AGREEMENTS .................................................... 22

In the U.S.A ................................................................................ 22

In Canada .................................................................................. 23

Accessories ............................................................................... 23

WATER FILTER CERTIFICATIONS ............................................ 23

PRODUCT DATA SHEET ............................................................ 24

SERVICE NUMBERS ............................................... BACK COVER

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to instructions attached to or

furnished with the product, Sears will repair this refrigerator, free

of charge, if defective in material or workmanship.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to owner's instructions

attached to or furnished with the product, Sears will repair the

sealed system (consisting of refrigeration, connecting tubing, and

compressor), free of charge, if defective in materials or

workmanship.

The above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes and

excludes original and replacement Kenmore Filtered Ice & Water

filter cartridges (if equipped with the filter system). Original and

replacement cartridges are warranted for 30 days, parts only,

against defects in material or workmanship.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA.

This warranty applies only while this product is in use in the

United States or Canada. This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state or province to province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

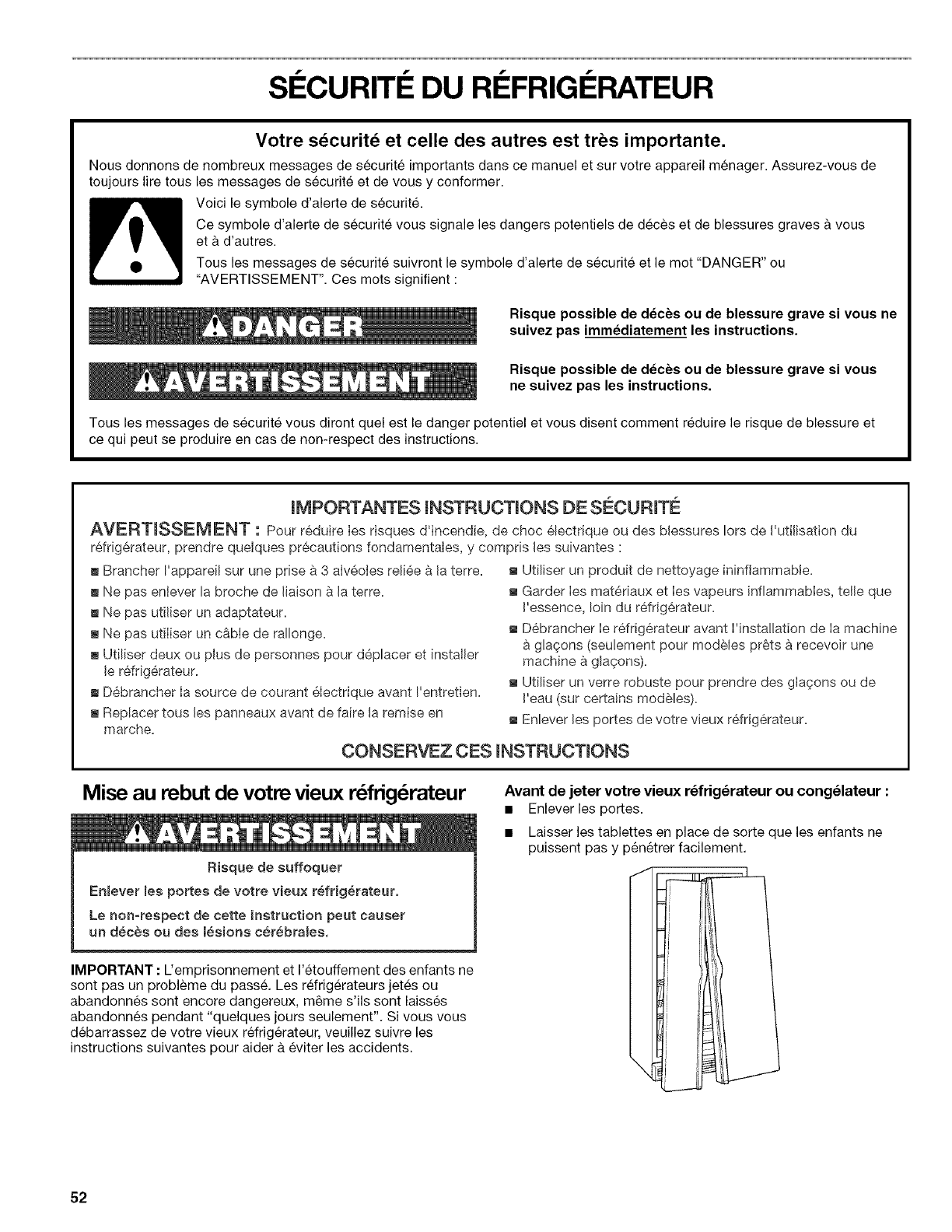

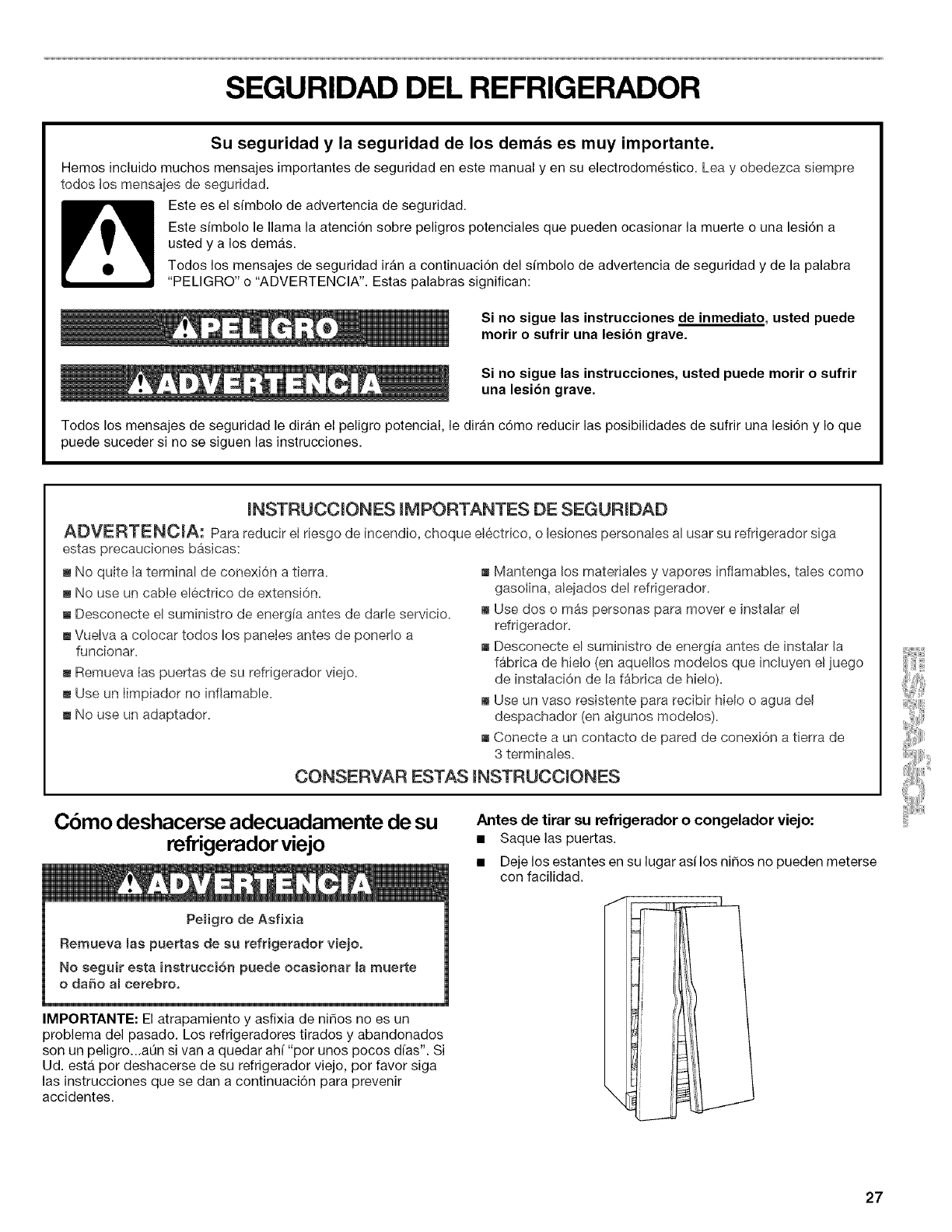

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

m Plug into a grounded 3 prong outlet. _, Use nonflammable cleaner.

m Do not remove ground prong.

m Do not use an adapter.

m Do not use an extension cord.

m Disconnect power before servicing.

m Replace all panels before operating.

m Remove doors from your old refrigerator.

_, Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

_, Use two or more people to move and install refrigerator.

_, Disconnect power before installing ice maker (on ice maker

kit ready models only).

_, Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

---u

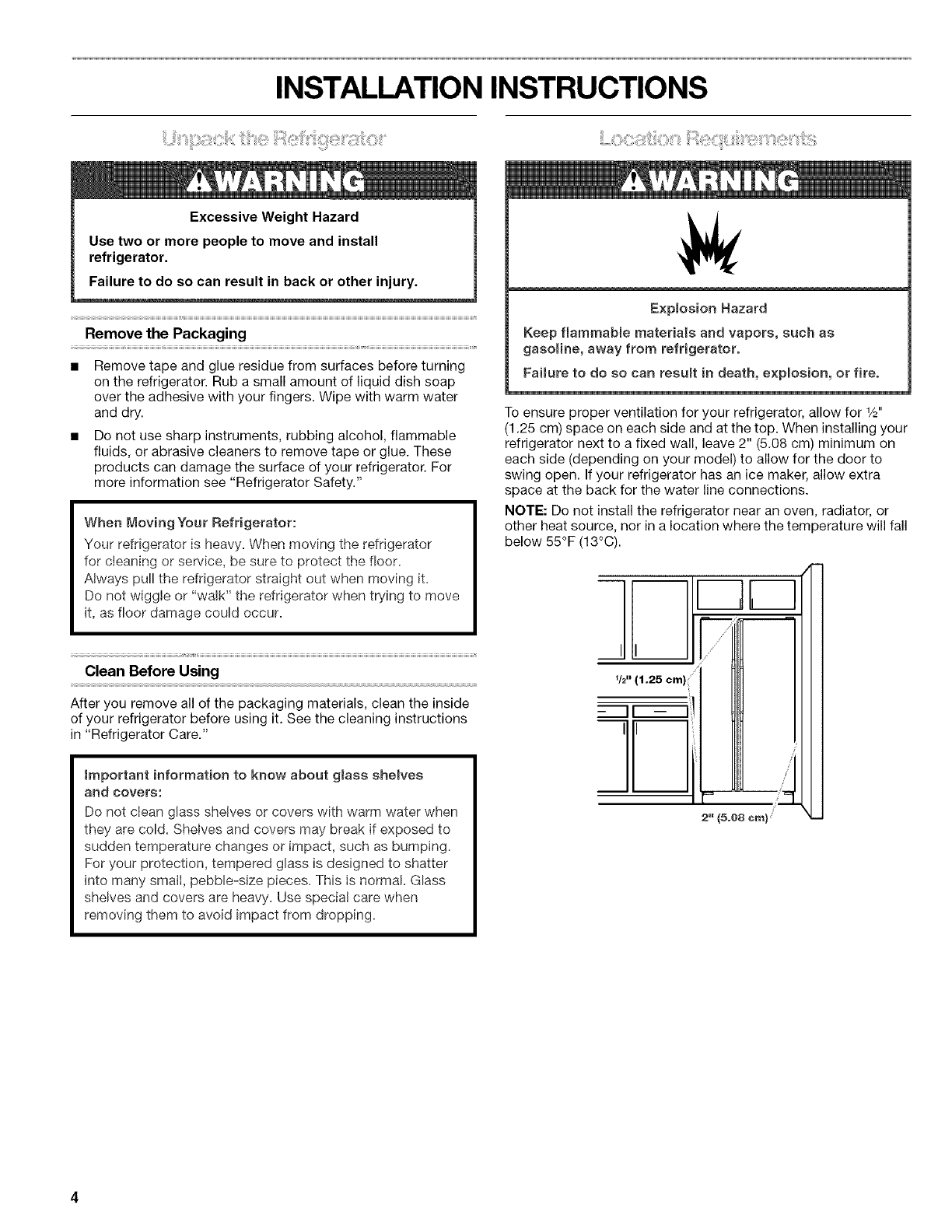

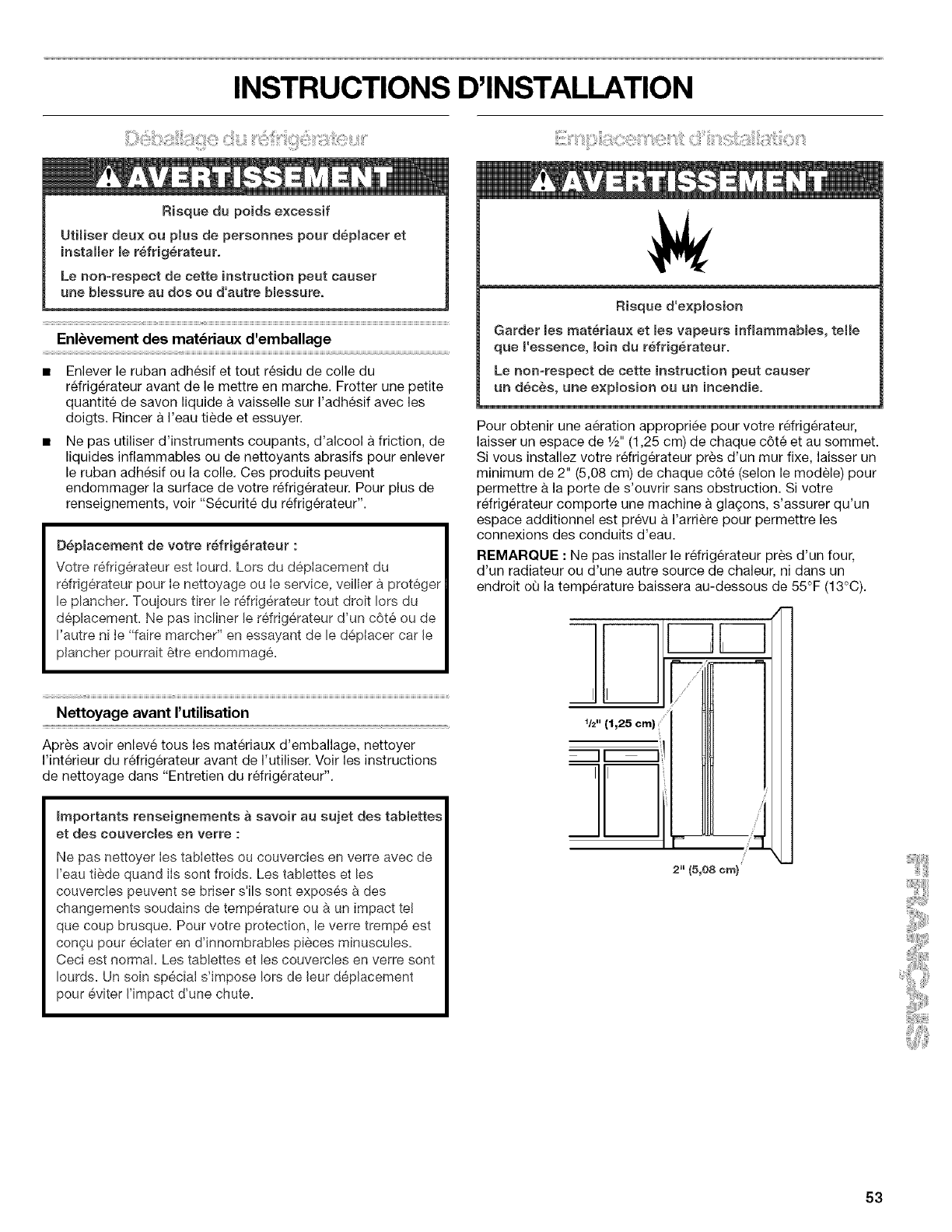

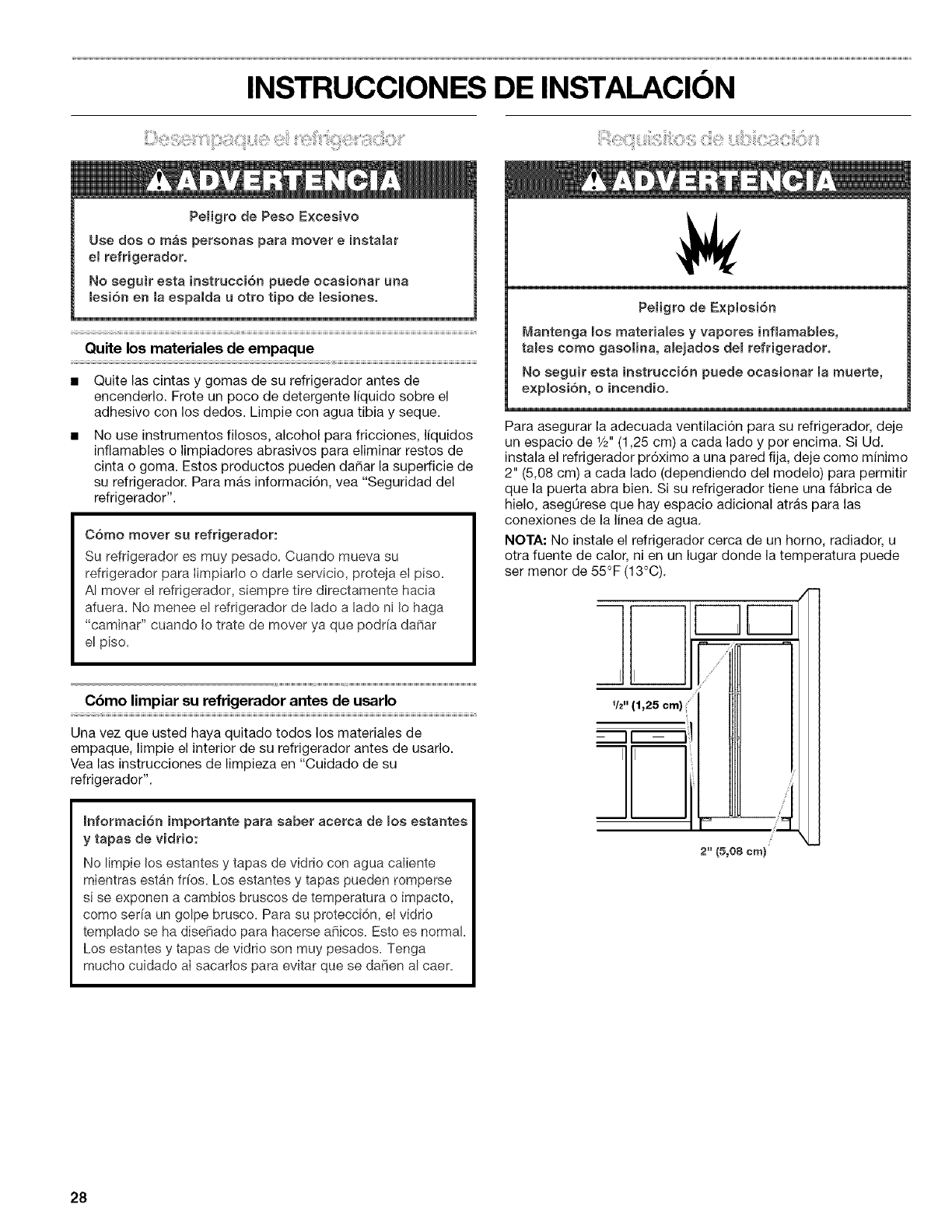

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Mov}ng Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cieaning or service, be sure to protect the floor.

A{ways pu[[ the refrigerator straight out when moving it.

Do not wigg{e or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal Glass

shelves and covers are heavy. Use specia{ care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep f}ammabie materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can resu}t in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for _/_"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

'12" (1.25 crn)

I I -- I!

,//

2" (5.08 _)

Electricam Shock Hazard

Pmuginto a grounded 3prong outlet,

Do not remove ground prong,

Do not use an adapter,

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or eiectricam shock,

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

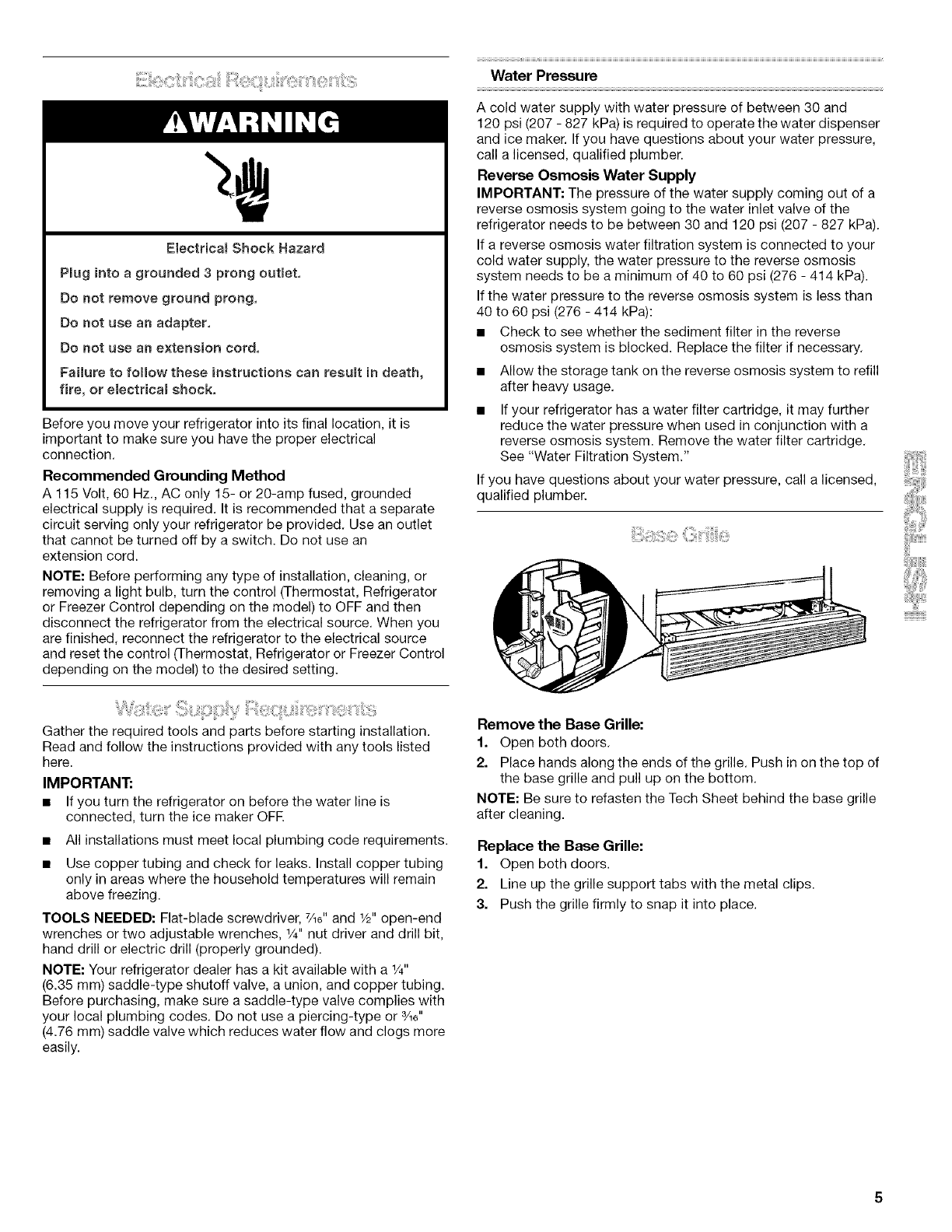

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

IMPORTANT:

• If you turn the refrigerator on before the water line is

connected, turn the ice maker OFR

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

TOOLS NEEDED: Flat-blade screwdriver, 7/16II and 1/211open-end

wrenches or two adjustable wrenches, 1/4"nut driver and drill bit,

hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a 1/4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 - 827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a

reverse osmosis system. Remove the water filter cartridge.

See "Water Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Remove the Base Grille:

1. Open both doors,

2. Place hands along the ends of the grille, Push in on the top of

the base grille and pull up on the bottom,

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

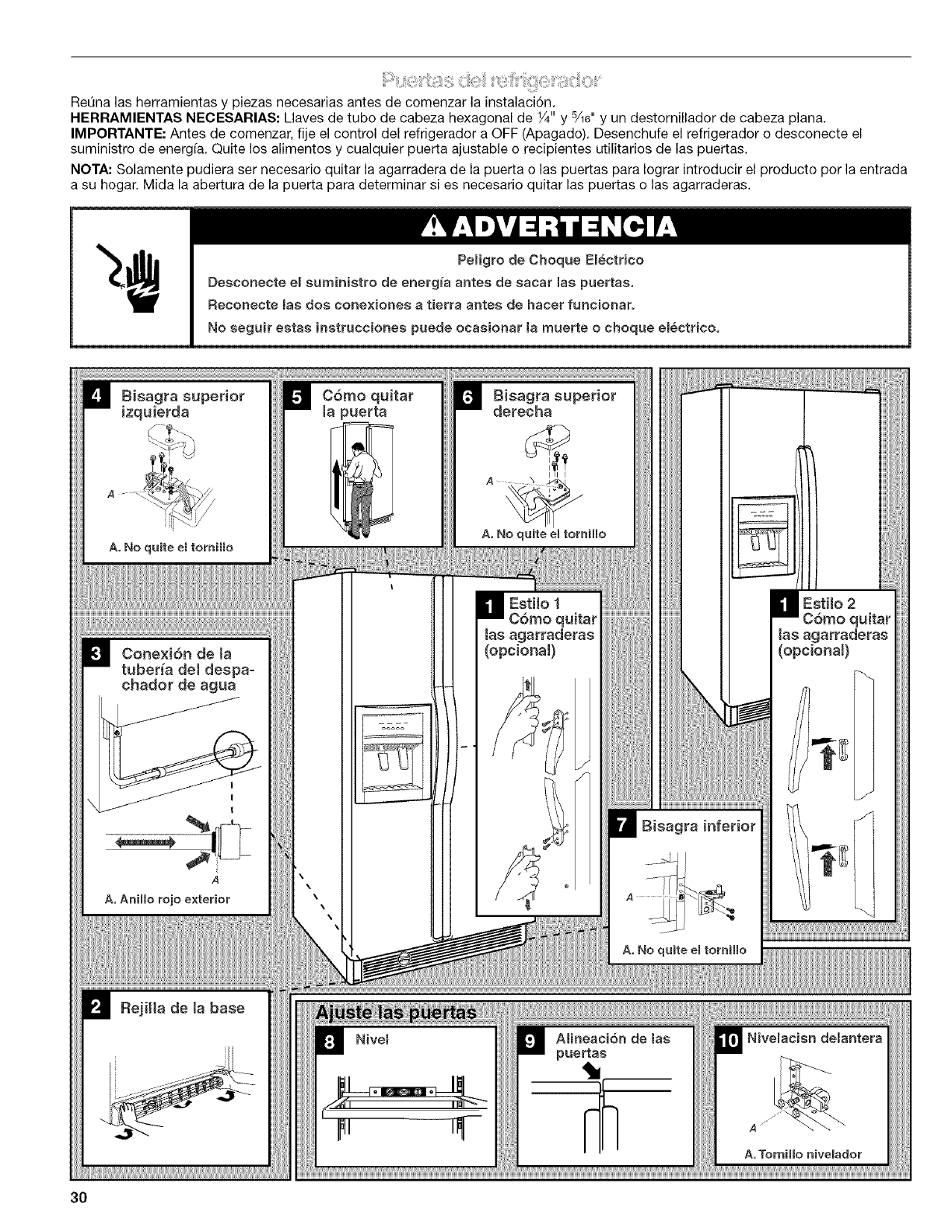

Gathertherequiredtoolsandpartsbeforestartinginstallation.

TOOLSNEEDED:1/4"hex-headsocketwrench,%6"hex-headsocketwrenchandaflat-bladescrewdriver.

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFRUnplugrefrigeratorordisconnectpower.Removefoodandany

adjustabledoororutilitybinsfromdoors.

NOTE:Itmayonlybenecessaryto removeeitherthedoorhandleorthedoorstogetyourproductthroughthedoorwayofyourhome.

Measurethedoorwaytoseewhetheryouneedtoremovetherefrigeratorhandlesorthedoors.

EmectricalShockHazard

Disconnect power before removing doors.

Reconnect both ground wires before operating.

Failure to do so can result in death or electrical shock.

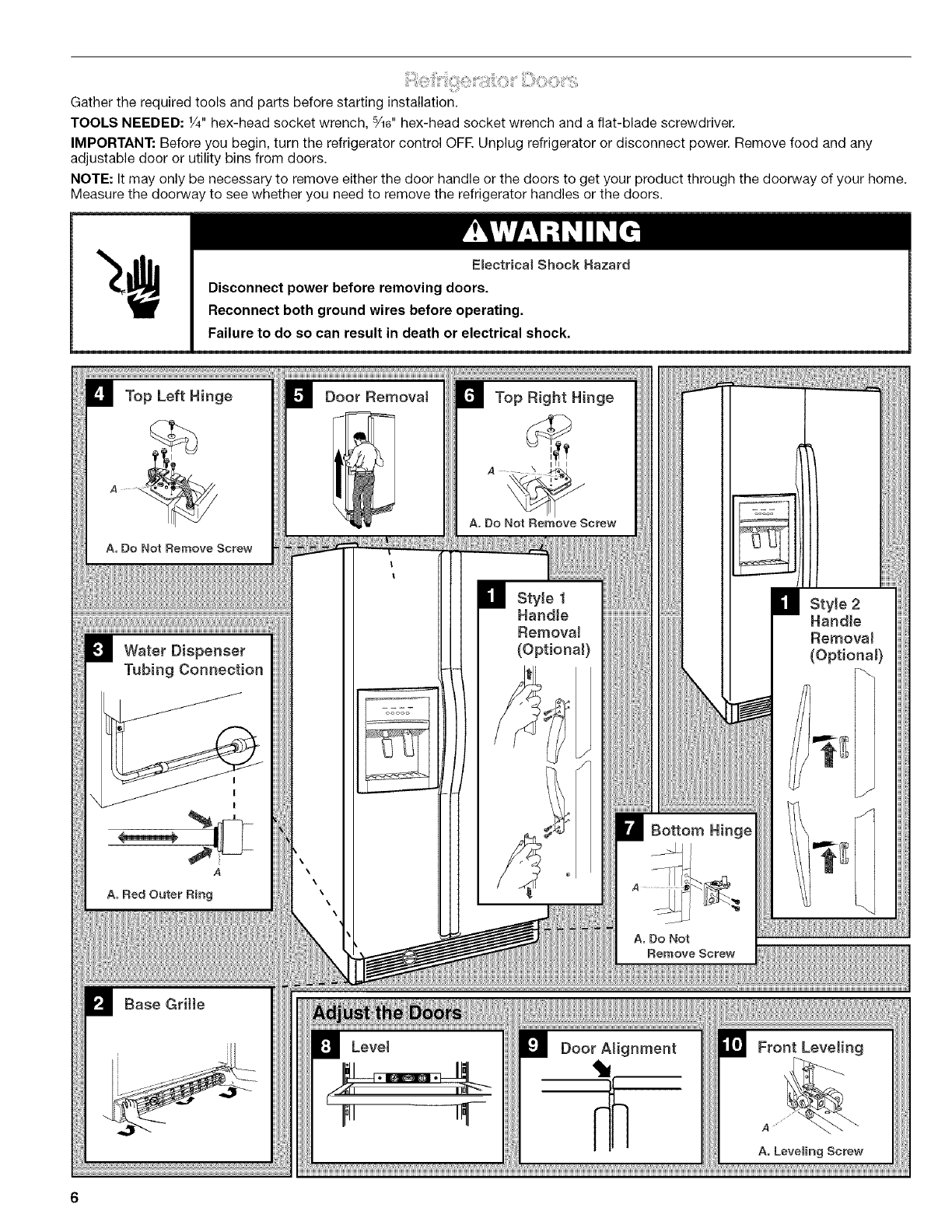

Top Left Hinge

Door RemovaJ Top Right Hinge

A. Do Not Remove Screw

Style 1

Handle

Removal

(OptionaJ)

Bottom Hinge

Door Alignment

Styte 2

HandJe

Removal

(OptionaJ}

Front Leveting

A. Leveling Screw

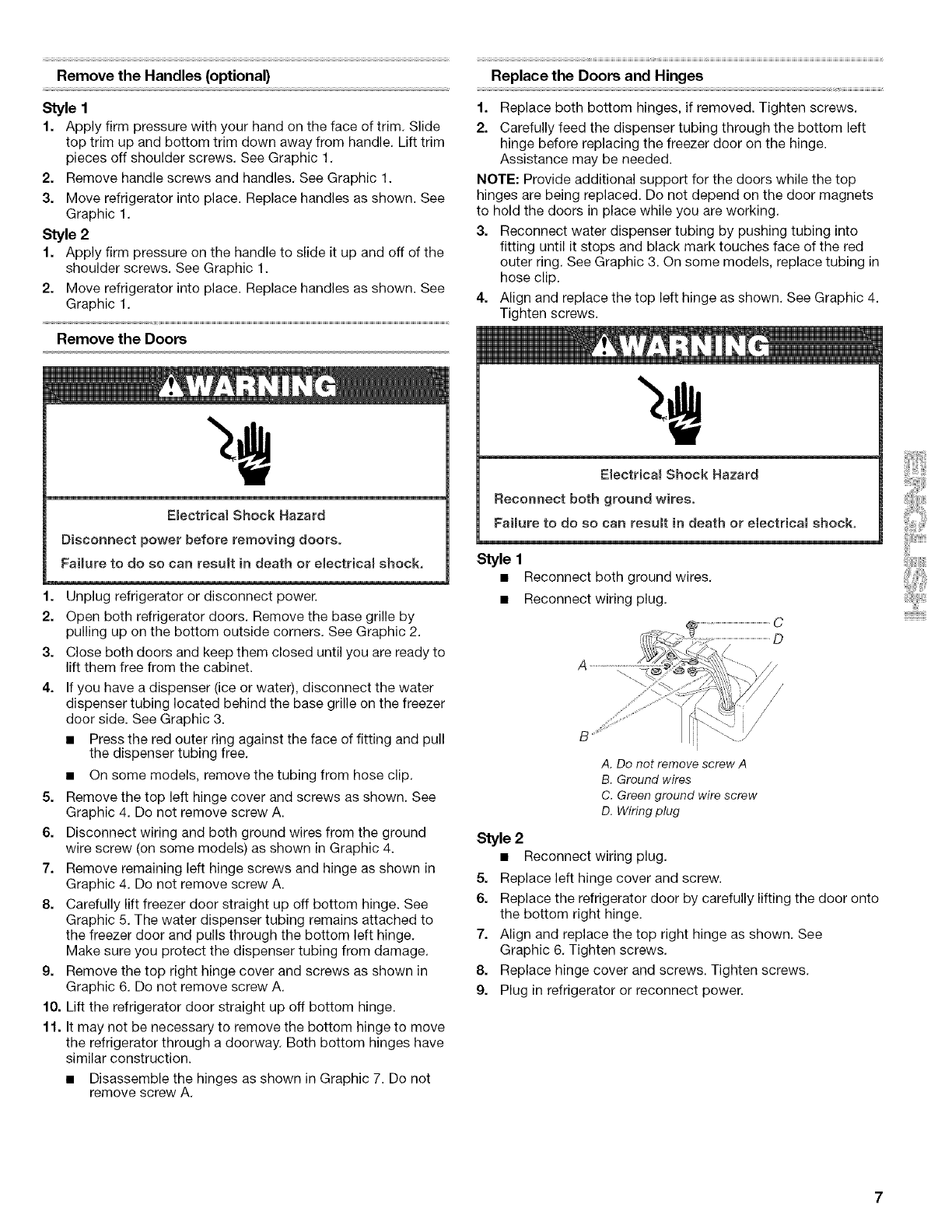

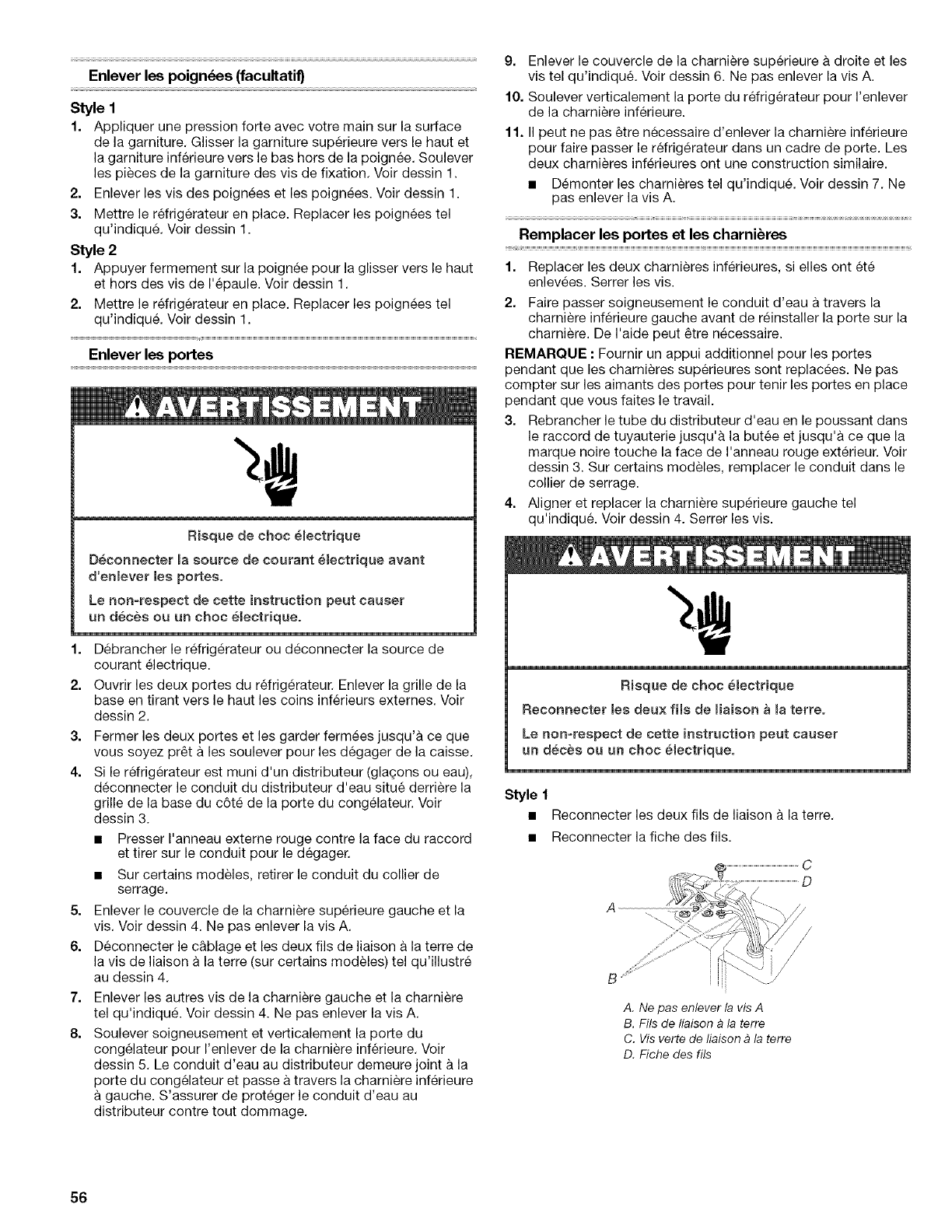

Remove the Handles (optional)

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Style 2

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws. See Graphic 1.

2. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Remove the Doors

E_ectdca_ Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners. See Graphic 2.

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

4. If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the freezer

door side. See Graphic 3.

• Press the red outer ring against the face of fitting and pull

the dispenser tubing free.

• On some models, remove the tubing from hose clip.

5. Remove the top left hinge cover and screws as shown. See

Graphic 4. Do not remove screw A.

6. Disconnect wiring and both ground wires from the ground

wire screw (on some models) as shown in Graphic 4.

7. Remove remaining left hinge screws and hinge as shown in

Graphic 4. Do not remove screw A.

8. Carefully lift freezer door straight up off bottom hinge. See

Graphic 5. The water dispenser tubing remains attached to

the freezer door and pulls through the bottom left hinge.

Make sure you protect the dispenser tubing from damage.

g. Remove the top right hinge cover and screws as shown in

Graphic 6. Do not remove screw A.

10. Lift the refrigerator door straight up off bottom hinge.

11. It may not be necessary to remove the bottom hinge to move

the refrigerator through a doorway. Both bottom hinges have

similar construction.

• Disassemble the hinges as shown in Graphic 7. Do not

remove screw A.

Replace the Doors and Hinges

1. Replace both bottom hinges, if removed. Tighten screws.

2. Carefully feed the dispenser tubing through the bottom left

hinge before replacing the freezer door on the hinge.

Assistance may be needed.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets

to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into

fitting until it stops and black mark touches face of the red

outer ring. See Graphic 3. On some models, replace tubing in

hose clip.

4. Align and replace the top left hinge as shown. See Graphic 4.

Tighten screws.

Electrica_ Shock Hazard

Reconnect both ground wires.

Failure to do so can result in death or eiectdca_ shock.

Style 1

• Reconnect both ground wires.

• Reconnect wiring plug.

A. Do not remove screw A

B. Ground wires

C. Green ground wire screw

D. Wiring plug

Style 2

• Reconnect wiring plug.

5. Replace left hinge cover and screw.

6. Replace the refrigerator door by carefully lifting the door onto

the bottom right hinge.

7. Align and replace the top right hinge as shown. See

Graphic 6. Tighten screws.

8. Replace hinge cover and screws. Tighten screws.

9. Plug in refrigerator or reconnect power.

Door Closing

1. Move the refrigerator into its final position.

2. Place a level inside the refrigerator at the back of the top

shelf. See Graphic 8.

3. Locate the leveling screws behind the base grille of the

refrigerator on either side.

4. Use a hex-head socket wrench to adjust the rear roller

leveling screws until the refrigerator is level. Turn the rear

roller leveling screw to the right to raise that side of the

refrigerator or turn the leveling screw to the left to lower that

side. See Graphic 10. Make sure refrigerator is level before

proceeding.

5. Check the door alignment after leveling the refrigerator.

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."

The doors may be uneven after leveling the refrigerator. See

Graphic 9. The doors are preset at the factory so that the

refrigerator door is higher than the freezer door by approximately

the thickness of a quarter. Once the doors are loaded with food,

they should be even. If the door height needs to be adjusted

AFTER the doors have been loaded with food, follow the these

steps.

1. Use a hex-head socket wrench to adjust the front roller

leveling screws until the doors are even. Turn the front roller

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. See

Graphic 10.

NOTE: Open and close both the refrigerator and freezer

doors after each adjustment to check the door alignment.

2= Open the doors and replace the base grille. Line up the grille

support tabs with the metal clips. Push the grille firmly to

snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base

grille.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

Locate a 1_,, (12.70 mm) to 11/4'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

Make sure it is a cold water pipe.

Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of the

refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for

cleaning. Use 1/4"(6.35 mm) O.D. (outside diameter) copper

tubing. Be sure both ends of copper tubing are cut square.

Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

........ A

G.................. B

.... C

A. Cold water pipe E. Compression sleeve

B. Pipe clamp F.Shutoff valve

C. Copper tubing G.Packing nut

D.Compression nut

6. Fasten shutoff valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the 1/4"(6.35 mm) drilled hole in the

water pipe and that washer is under the pipe clamp. Tighten

packing nut. Tighten the pipe clamp screws carefully and

evenly so washer makes a watertight seal. Do not overtighten

or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto the outlet end with an adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out the tubing until

water is clear. Turn OFF the shutoff valve on the water pipe.

Coil the copper tubing.

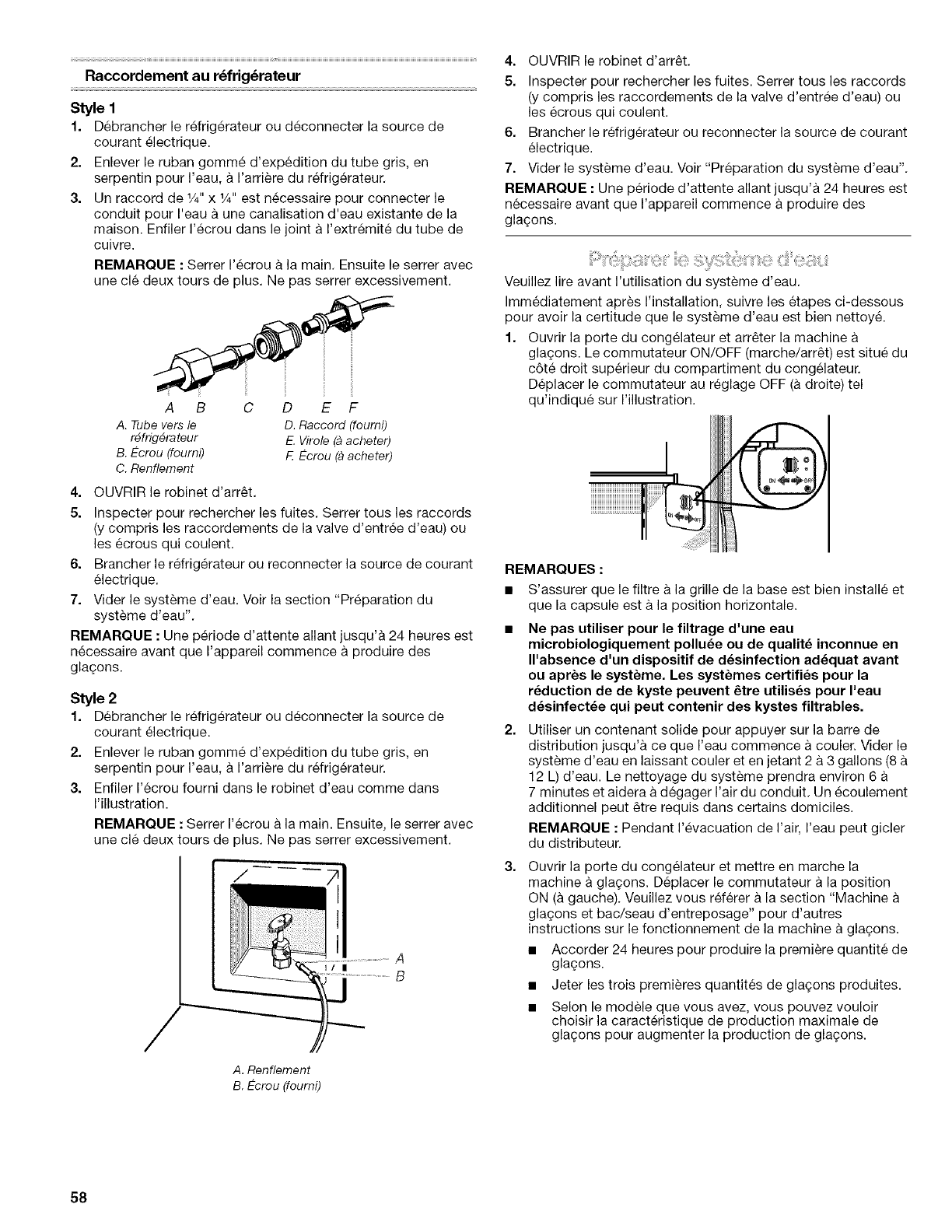

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. A 1/4"x 1/4"coupling is needed to order to connect the water

tubing to an existing household water supply line. Thread the

provided nut onto the coupling on the end of the copper

tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

k B c F

A. Refrigerator water tubing D.Coupling (provided)

B. Nut (provided) E.Ferrule (purchased)

C.Bulb F.Nut (purchased)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system see "Prepare the Water System."

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

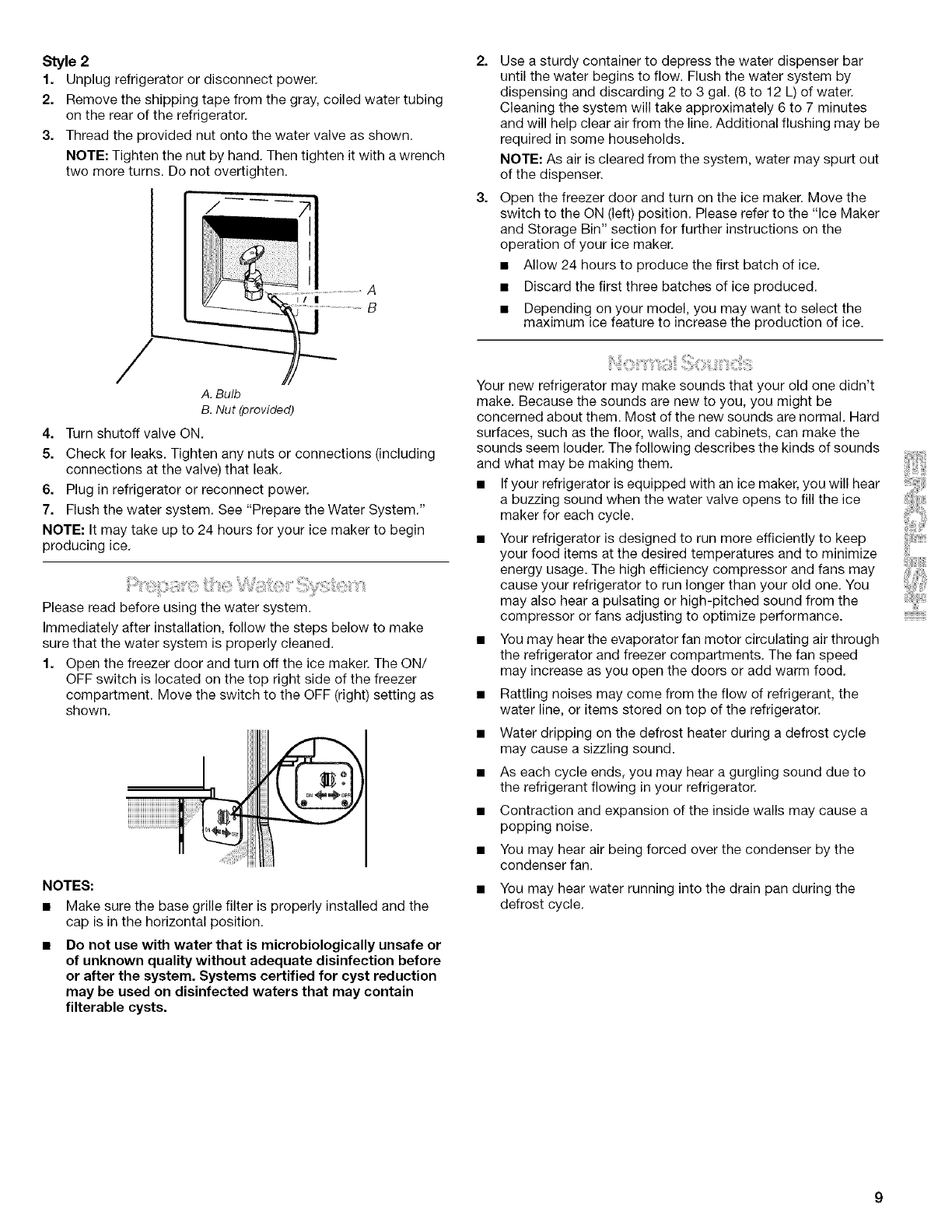

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Use a sturdy container to depress the water dispenser bar

until the water begins to flow. Flush the water system by

dispensing and discarding 2 to 3 gal. (8 to 12 L) of water.

Cleaning the system will take approximately 6 to 7 minutes

and will help clear air from the line. Additional flushing may be

required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Open the freezer door and turn on the ice maker. Move the

switch to the ON (left) position. Please refer to the "Ice Maker

and Storage Bin" section for further instructions on the

operation of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system. See "Prepare the Water System."

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. The ON/

OFF switch is located on the top right side of the freezer

compartment. Move the switch to the OFF (right) setting as

shown.

NOTES:

• Make sure the base grille filter is properly installed and the

cap is in the horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

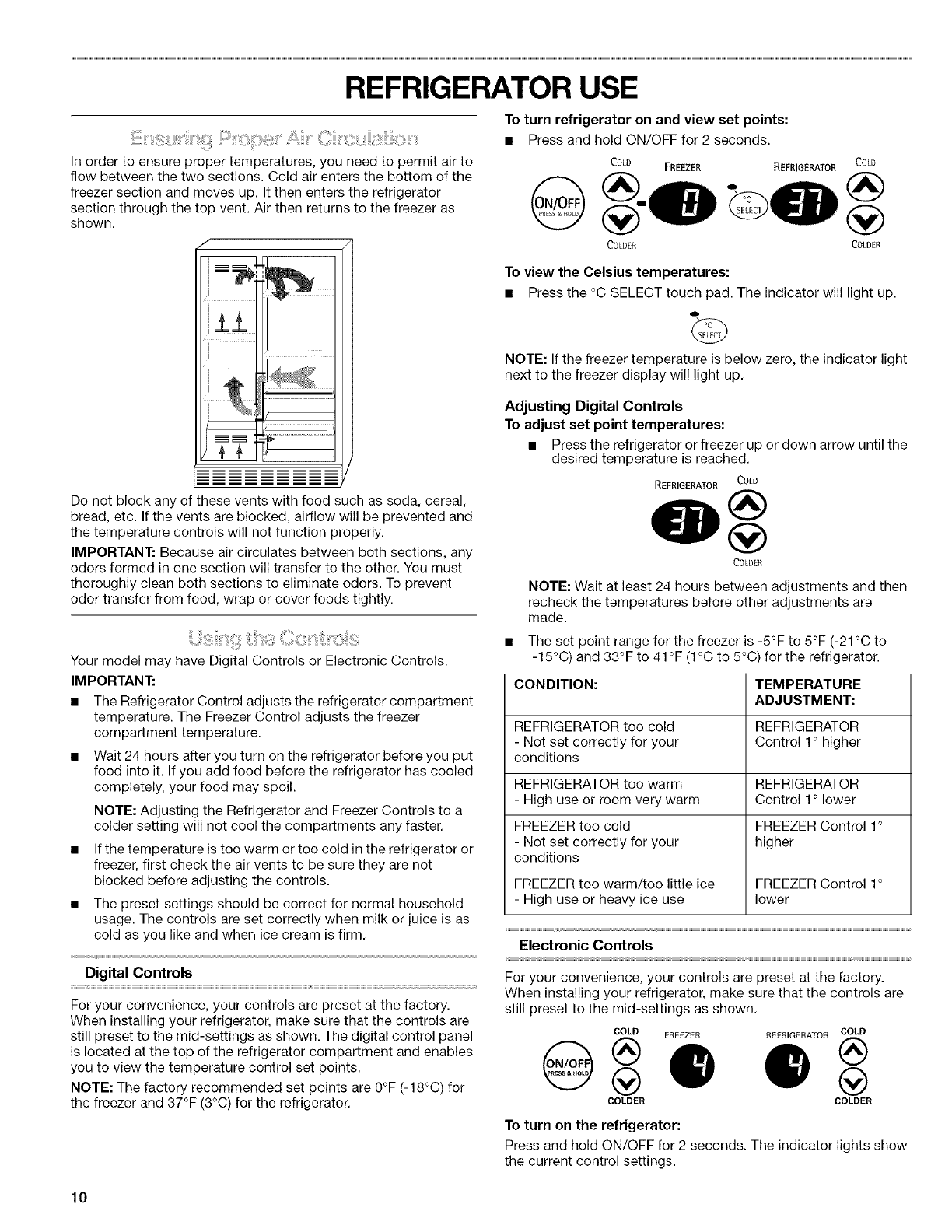

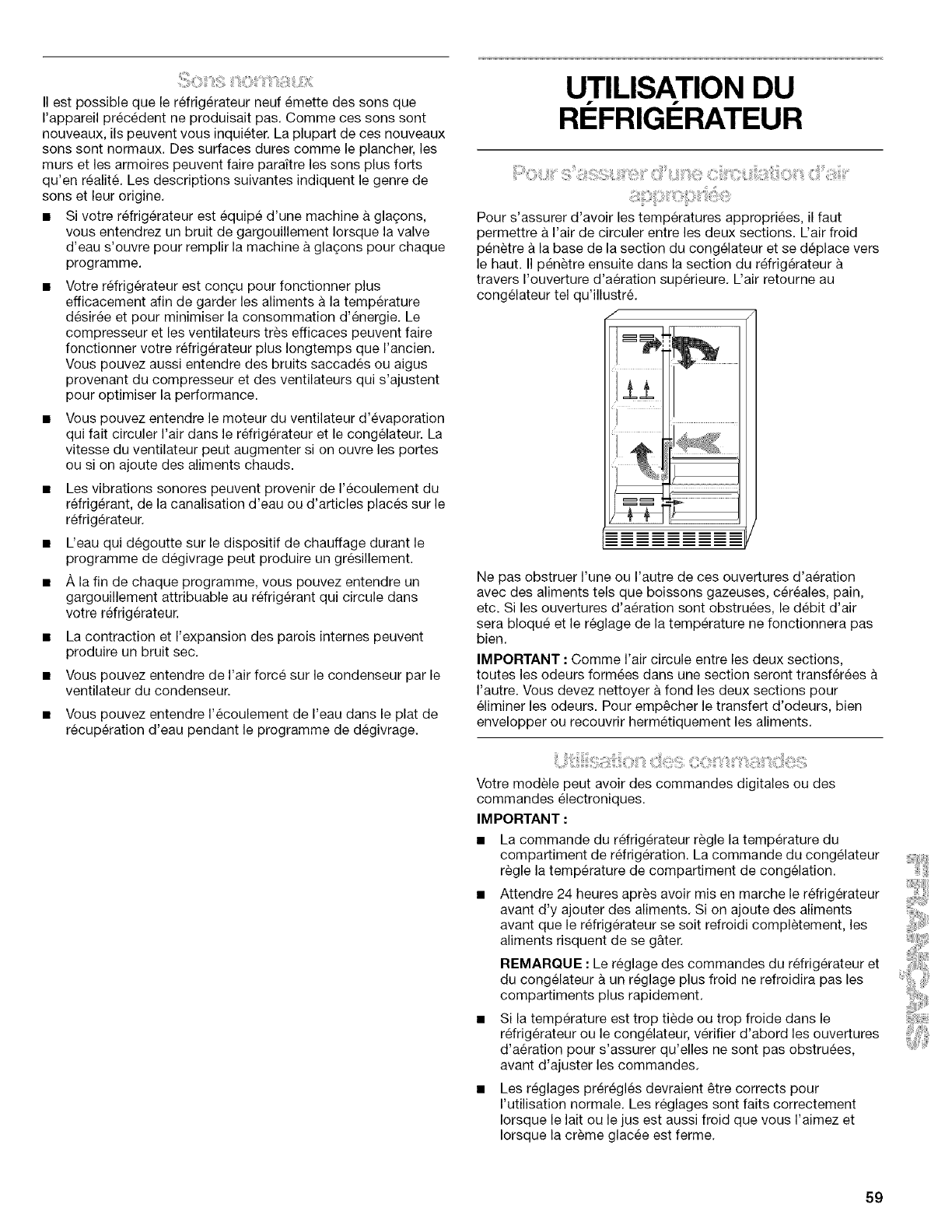

REFRIGERATOR USE

_!!i!ii_i_i%Siiiiil_!!ii__!P!iRO!ii::iij_,_i!!?_i¸¸¸_,_ii_ii_i_i_ii_=Ciii_,_'iil;_,ii__i/iii!i,_!i;_i:iiO_i_i

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

Do not block any of these vents with food such as soda, cereal,

bread, etc. If the vents are blocked, airflow will be prevented and

the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer from food, wrap or cover foods tightly.

Your model may have Digital Controls or Electronic Controls.

IMPORTANT:

• The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature.

• Wait 24 hours after you turn on the refrigerator before you put

food into it. If you add food before the refrigerator has cooled

completely, your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

colder setting will not cool the compartments any faster.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

• The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

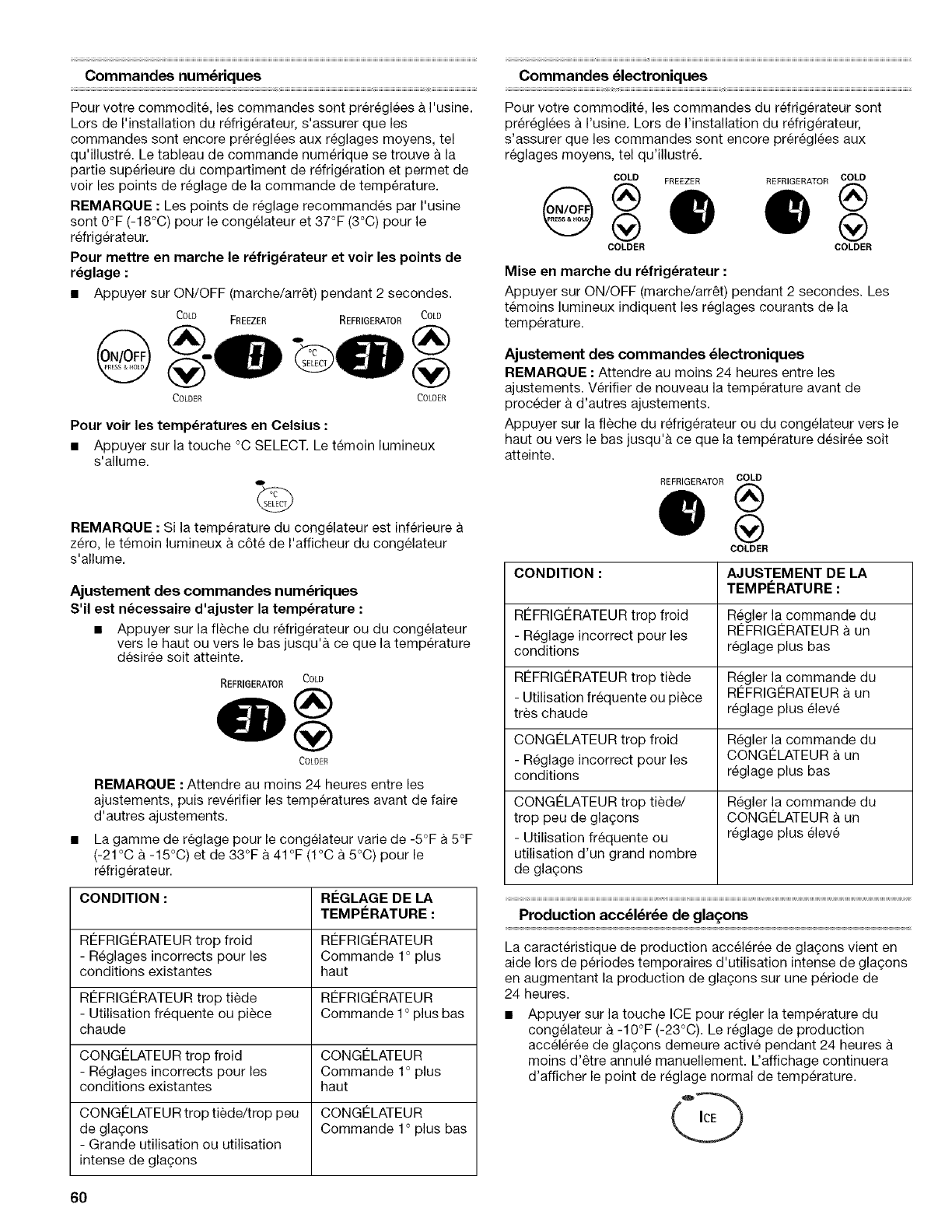

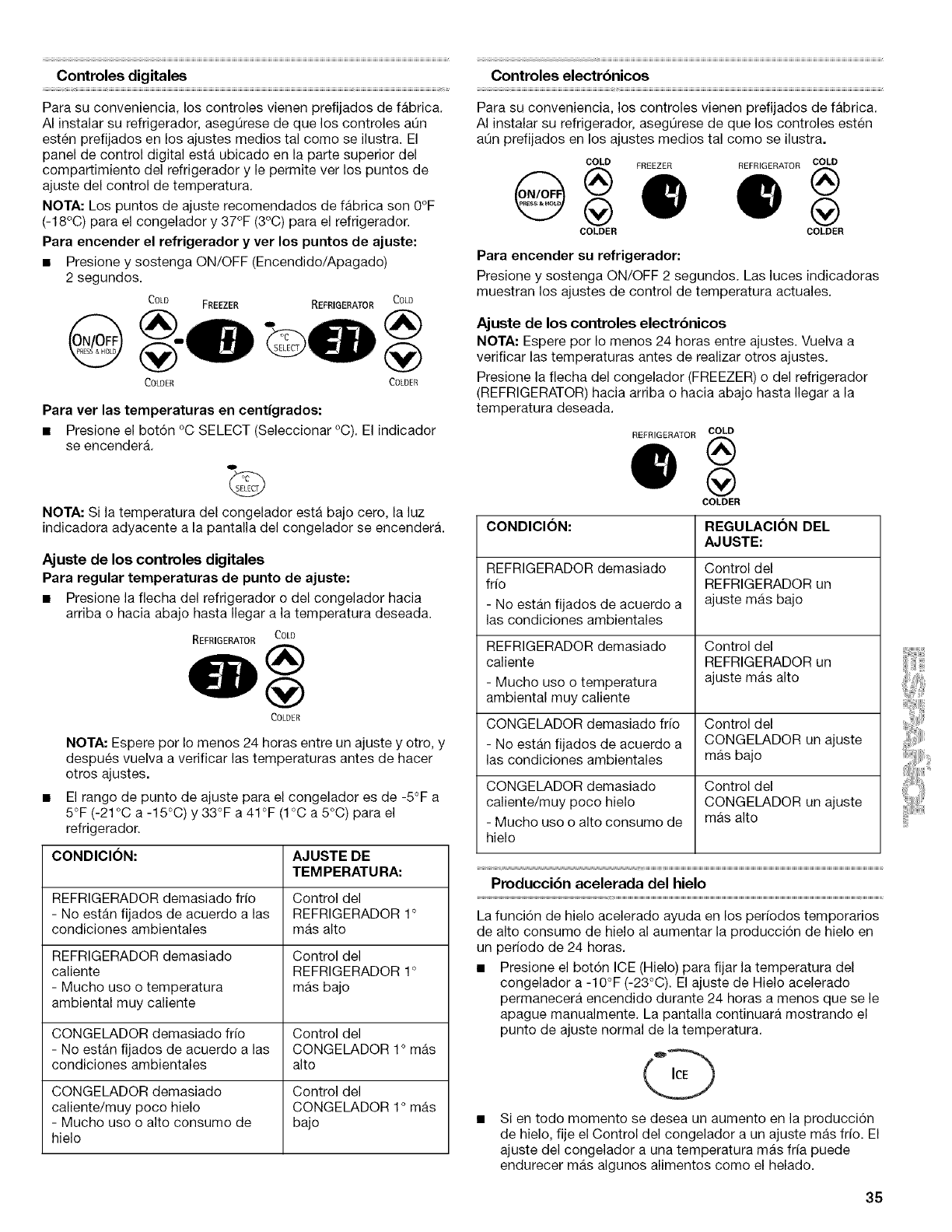

Digital Controls

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the mid-settings as shown. The digital control panel

is located at the top of the refrigerator compartment and enables

you to view the temperature control set points.

NOTE: The factory recommended set points are 0°F (-18°C) for

the freezer and 37°F (3°C) for the refrigerator.

To turn refrigerator on and view set points:

• Press and hold ON/OFF for 2 seconds.

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

To view the Celsius temperatures:

• Press the °C SELECT touch pad. The indicator will light up.

NOTE: If the freezer temperature is below zero, the indicator light

next to the freezer display will light up.

Adjusting Digital Controls

To adjust set point temperatures:

• Press the refrigerator or freezer up or down arrow until the

desired temperature is reached.

REFRIGERATOR COLD

COLDER

NOTE: Wait at least 24 hours between adjustments and then

recheck the temperatures before other adjustments are

made.

The set point range for the freezer is -5°F to 5°F (-21 °C to

-15°C) and 33°F to 41°F (1°C to 5°C) for the refrigerator.

CONDITION: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR

- Not set correctly for your Control 1° higher

conditions

REFRIGERATOR too warm REFRIGERATOR

- High use or room very warm Control 1° lower

FREEZER too cold FREEZER Control 1o

- Not set correctly for your higher

conditions

FREEZER too warm/too little ice FREEZER Control 1o

- High use or heavy ice use lower

Electronic Controls

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the mid-settings as shown.

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

To turn on the refrigerator:

Press and hold ON/OFF for 2 seconds. The indicator lights show

the current control settings.

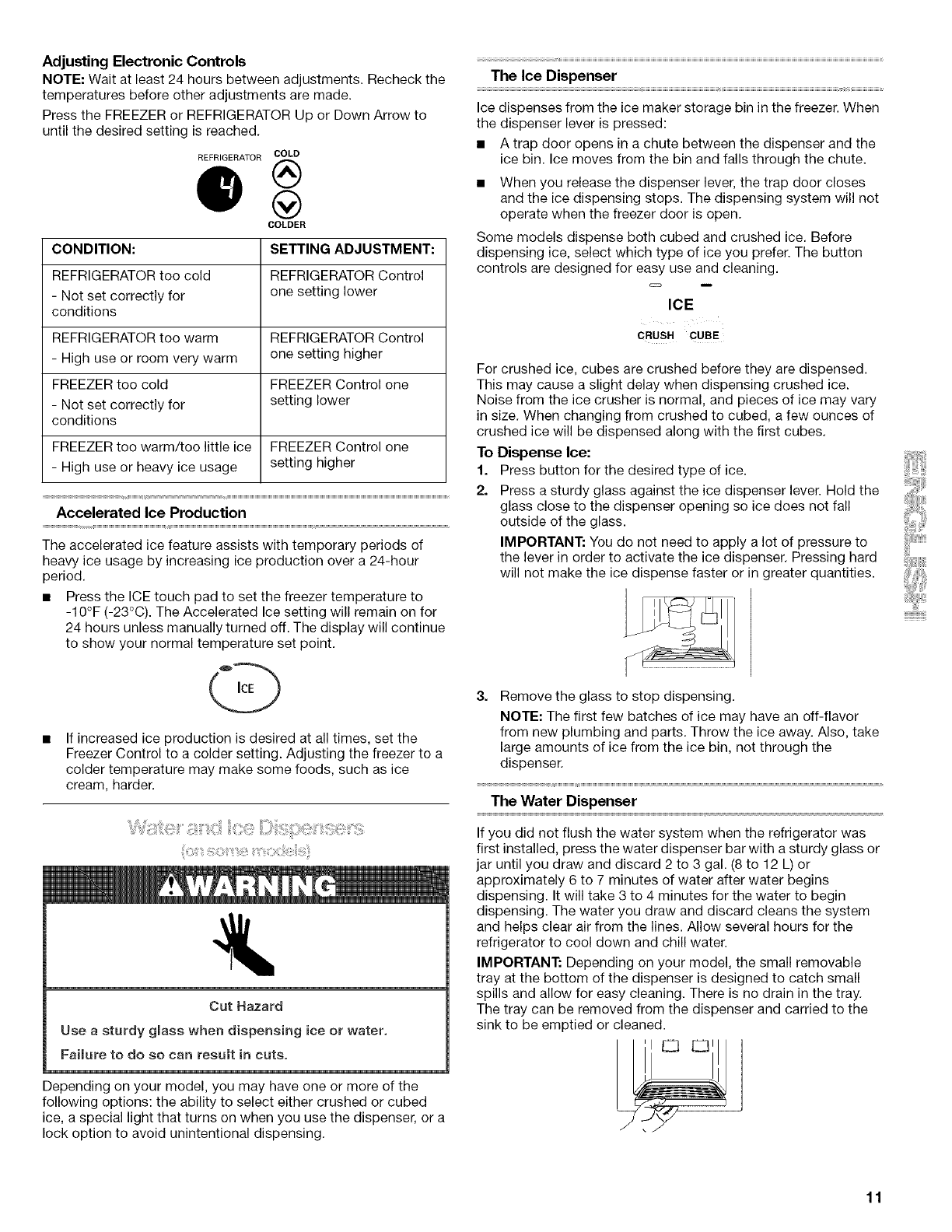

Adjusting Electronic Controls

NOTE: Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

Press the FREEZER or REFRIGERATOR Up or Down Arrow to

until the desired setting is reached.

REFRIGERATOR COLD

COLDER

CONDITION: SETTING ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

- Not set correctly for one setting lower

conditions

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

- High use or room very warm

FREEZER too cold FREEZER Control one

- Not set correctly for setting lower

conditions

FREEZER too warm/too little ice FREEZER Control one

- High use or heavy ice usage setting higher

Accelerated Ice Production

The accelerated ice feature assists with temporary periods of

heavy ice usage by increasing ice production over a 24-hour

period.

• Press the ICE touch pad to set the freezer temperature to

-10°F (-23°C). The Accelerated Ice setting will remain on for

24 hours unless manually turned off. The display will continue

to show your normal temperature set point.

If increased ice production is desired at all times, set the

Freezer Control to a colder setting. Adjusting the freezer to a

colder temperature may make some foods, such as ice

cream, harder.

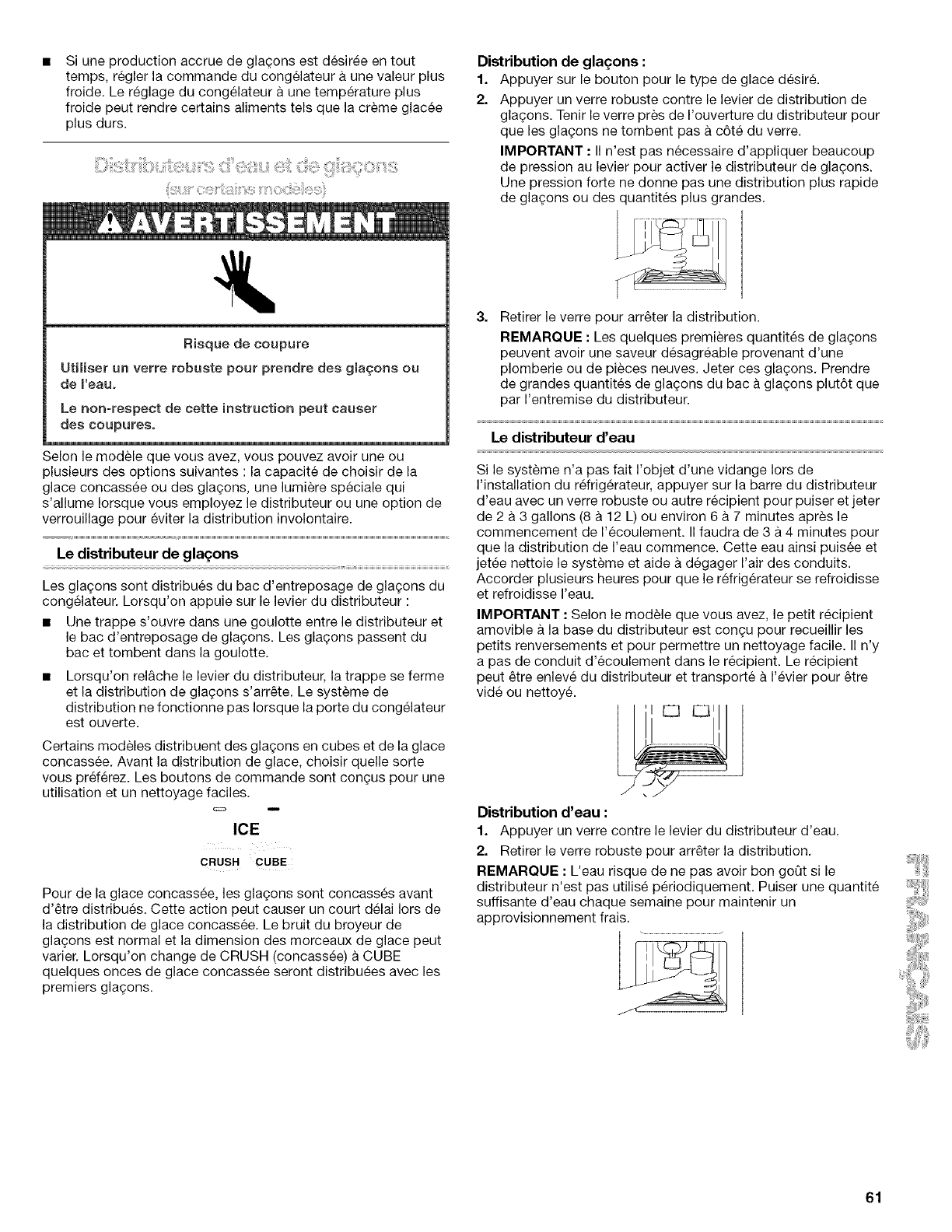

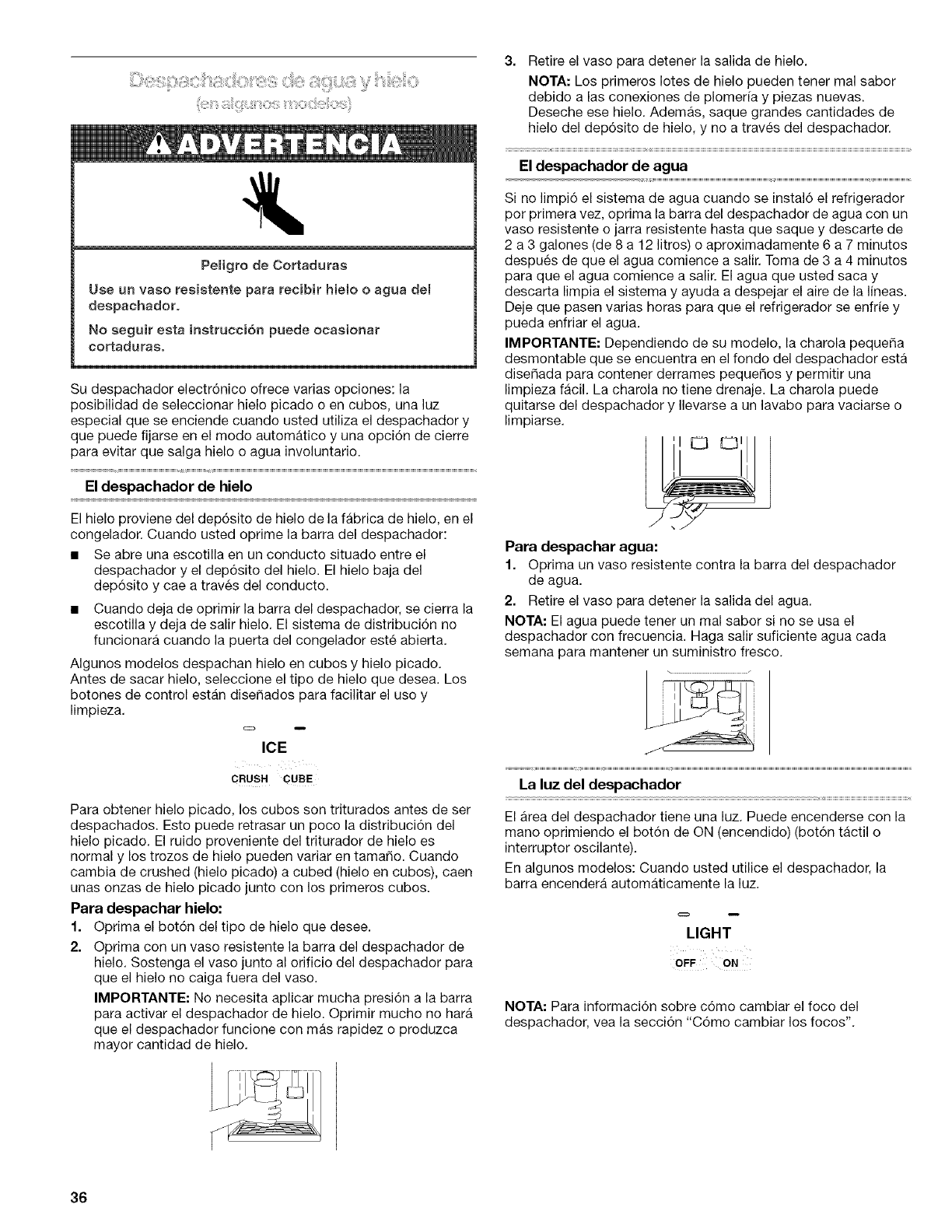

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer. When

the dispenser lever is pressed:

• A trap door opens in a chute between the dispenser and the

ice bin. Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not

operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer. The button

controls are designed for easy use and cleaning.

ICE

CRUSH CUBE

For crushed ice, cubes are crushed before they are dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may vary

in size. When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Press button for the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

3= Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away. Also, take

large amounts of ice from the ice bin, not through the

dispenser.

The Water Dispenser

If you did not flush the water system when the refrigerator was

first installed, press the water dispenser bar with a sturdy glass or

jar until you draw and discard 2 to 3 gal. (8 to 12 L) or

approximately 6 to 7 minutes of water after water begins

dispensing. It will take 3 to 4 minutes for the water to begin

dispensing. The water you draw and discard cleans the system

and helps clear air from the lines. Allow several hours for the

refrigerator to cool down and chill water.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

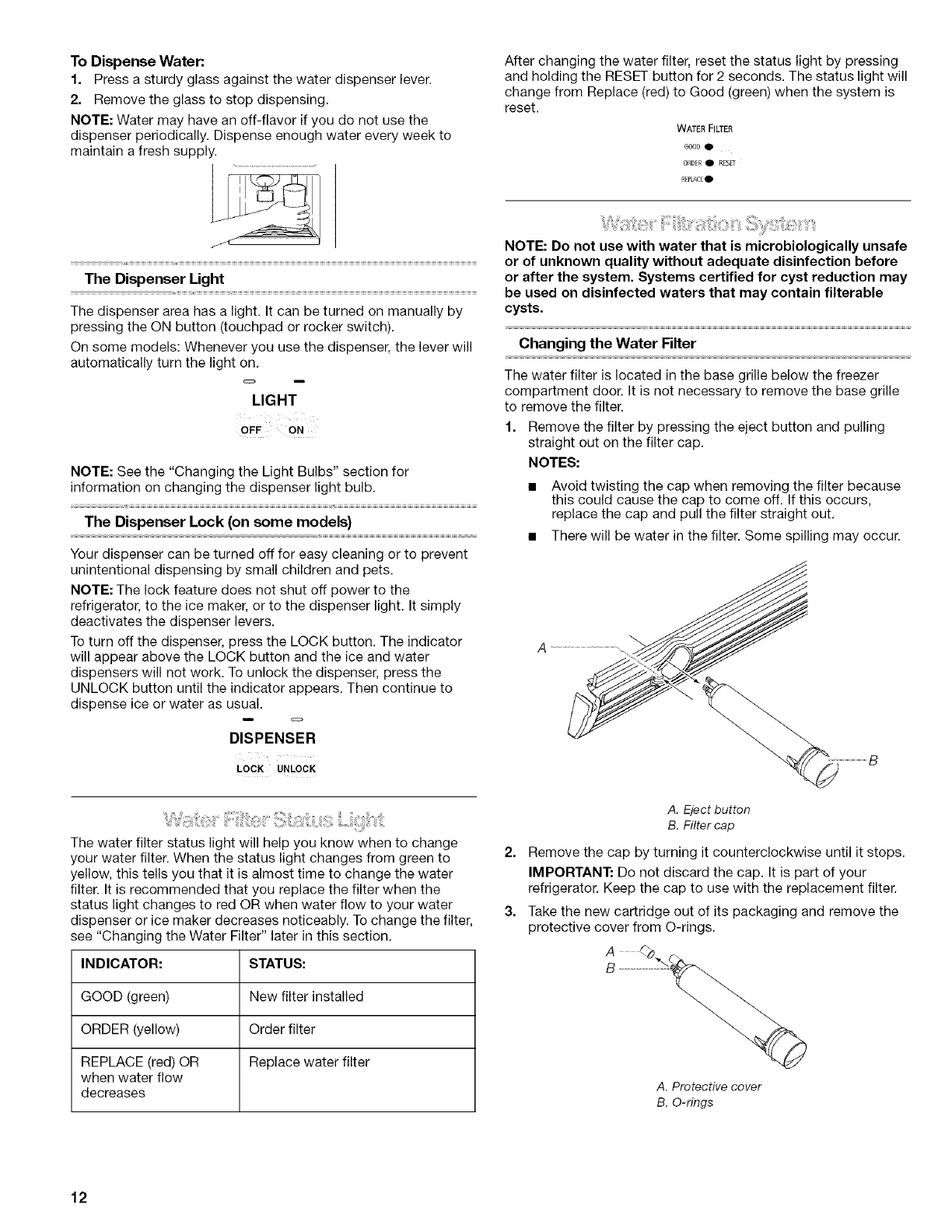

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

After changing the water filter, reset the status light by pressing

and holding the RESET button for 2 seconds. The status light will

change from Replace (red) to Good (green) when the system is

reset.

WATER FILTER

GOOD •

O_RDER• RESET

The Dispenser Light

The dispenser area has a light. It can be turned on manually by

pressing the ON button (touchpad or rocker switch).

On some models: Whenever you use the dispenser, the lever will

automatically turn the light on.

LIGHT

OFF ON

NOTE: See the "Changing the Light Bulbs" section for

information on changing the dispenser light bulb.

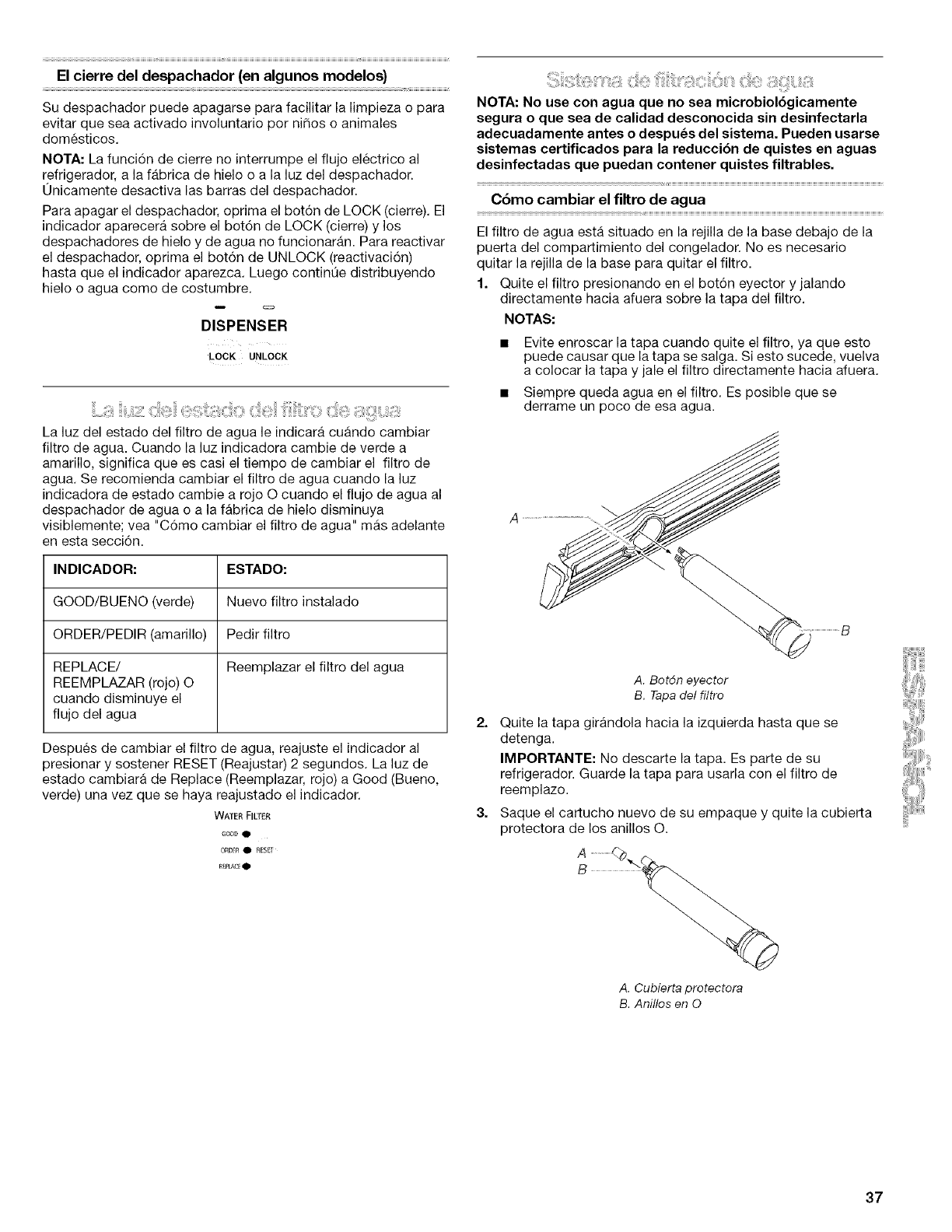

The Dispenser Lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser levers.

To turn off the dispenser, press the LOCK button. The indicator

will appear above the LOCK button and the ice and water

dispensers will not work. To unlock the dispenser, press the

UNLOCK button until the indicator appears. Then continue to

dispense ice or water as usual.

DISPENSER

LOCK UNLOCK

The water filter status light will help you know when to change

your water filter. When the status light changes from green to 2.

yellow, this tells you that it is almost time to change the water

filter. It is recommended that you replace the filter when the

status light changes to red OR when water flow to your water 3.

dispenser or ice maker decreases noticeably. To change the filter,

see "Changing the Water Filter" later in this section.

INDICATOR: STATUS:

GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter

when water flow

decreases

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling

straight out on the filter cap.

NOTES:

• Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,

replace the cap and pull the filter straight out.

• There will be water in the filter. Some spilling may occur.

..............................B

A. Eject button

B. Filter cap

Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

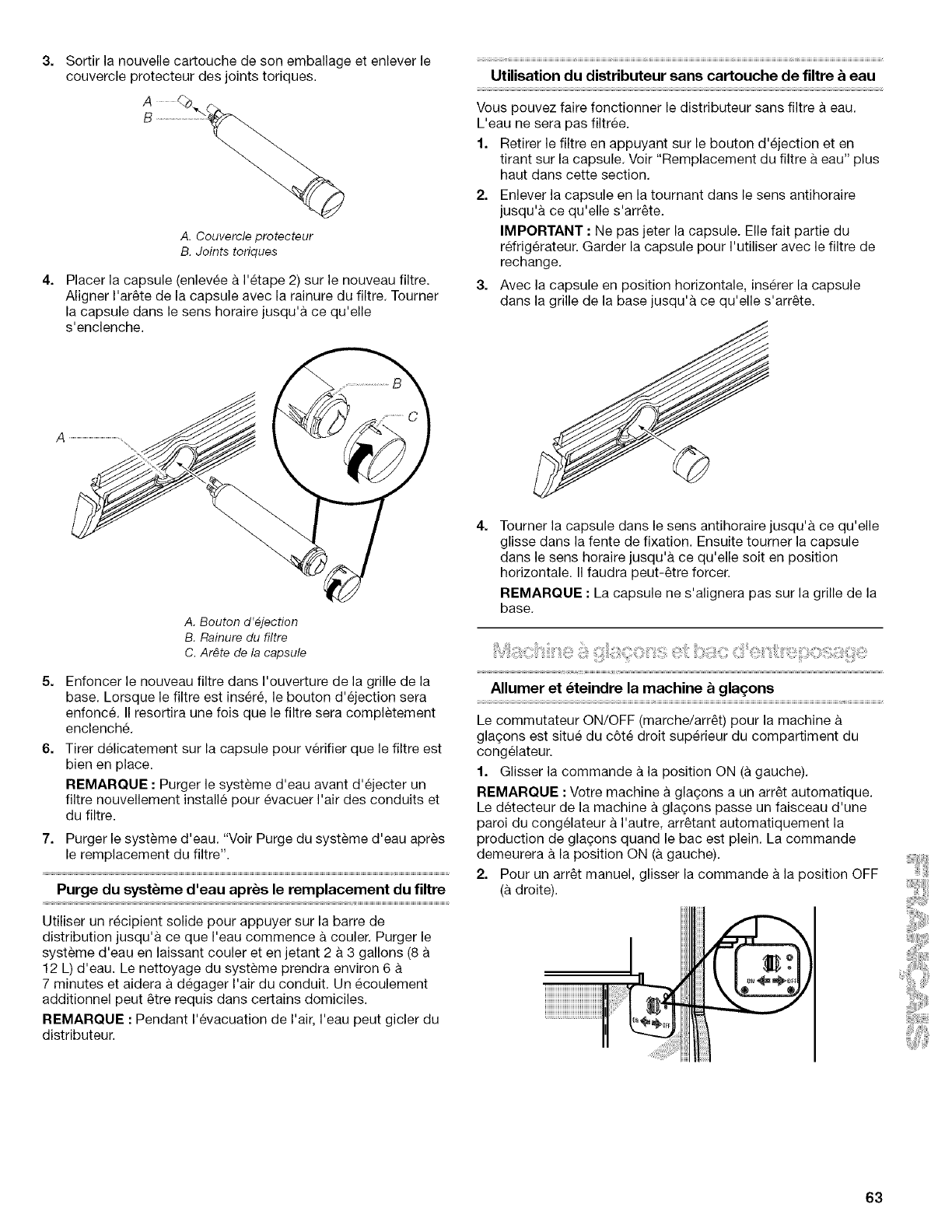

Take the new cartridge out of its packaging and remove the

protective cover from O-rings.

A. Protective cover

B. O-rings

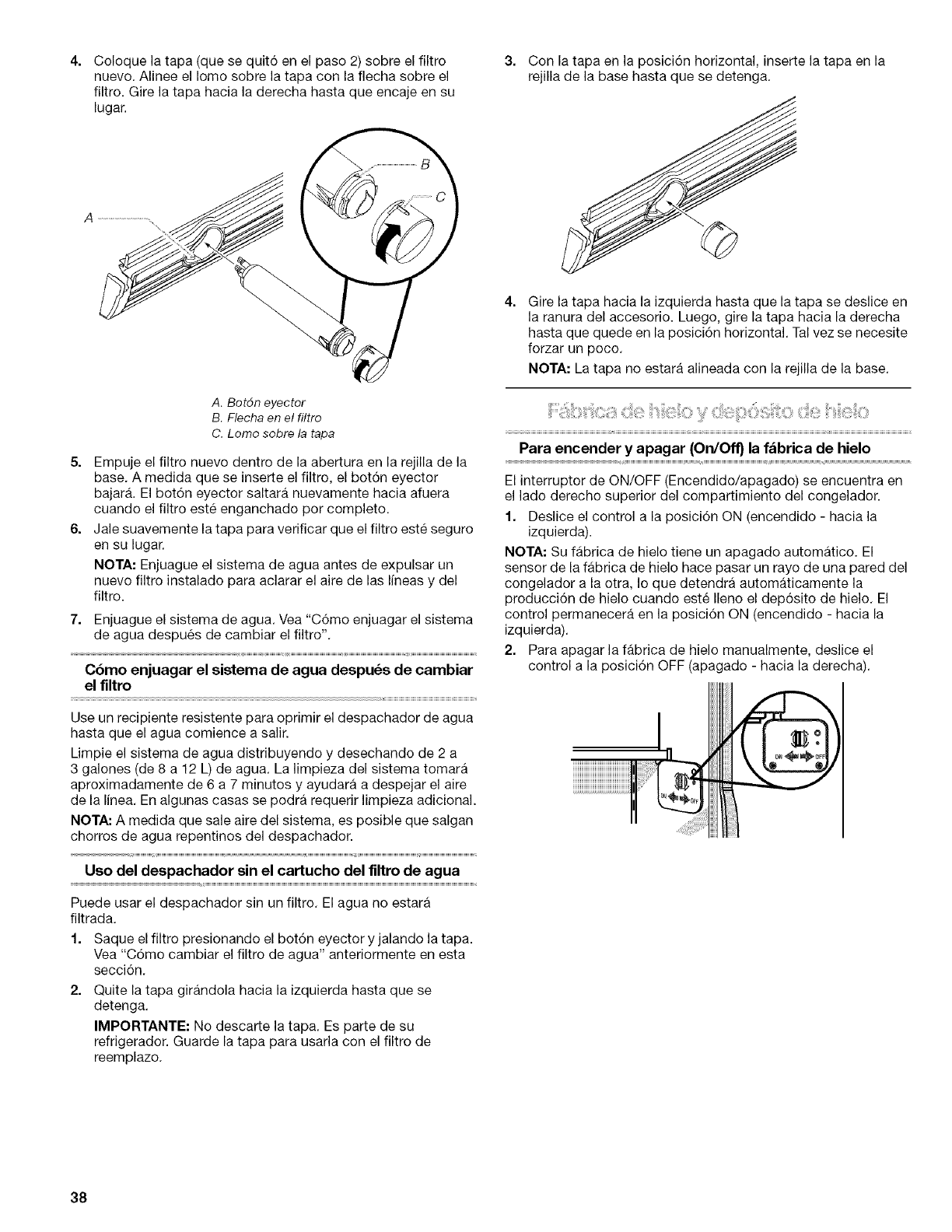

4. Place the cap (removed in Step 2) on the new filter. Align the

ridge on the cap with the arrow on the filter. Turn the cap

clockwise until it snaps into place.

A. Eject button

B. Arrow on filter

C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the

filter is inserted, the eject button will depress. The eject

button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in

place.

NOTE: Flush the water system before ejecting a newly

installed filter to clear air from the lines and filter.

7. Flush the water system. See "Flushing the Water System

After Changing Filter."

Flushing the Water System After Changing Filter

Use a sturdy container to depress the water dispenser lever until

the water begins to flow. Flush the water system by dispensing

and discarding 2 to 3 gal. (8 to 12 L) of water. Cleaning the

system will take approximately 6 to 7 minutes and will help clear

air from the line. Additional flushing may be required in some

households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on

the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3= With the cap in a horizontal position, insert the cap into the

base grille until it stops.

4= Turn the cap counterclockwise until the cap slips into the

attachment slot. Then, turn the cap clockwise until it is in a

horizontal position.

NOTE: The cap will not be even with the base grille.

Turning the Ice Maker On/Off

The ON/OFF switch is located on the top right side of the freezer

compartment.

1. Slide the control to the ON (left) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensor passes a beam from one freezer wall to the other,

automatically stopping ice production when the storage bin is

full. The control will remain in the ON (left) position.

2. To manually turn the ice maker off, slide the control to the

OFF (right) position.

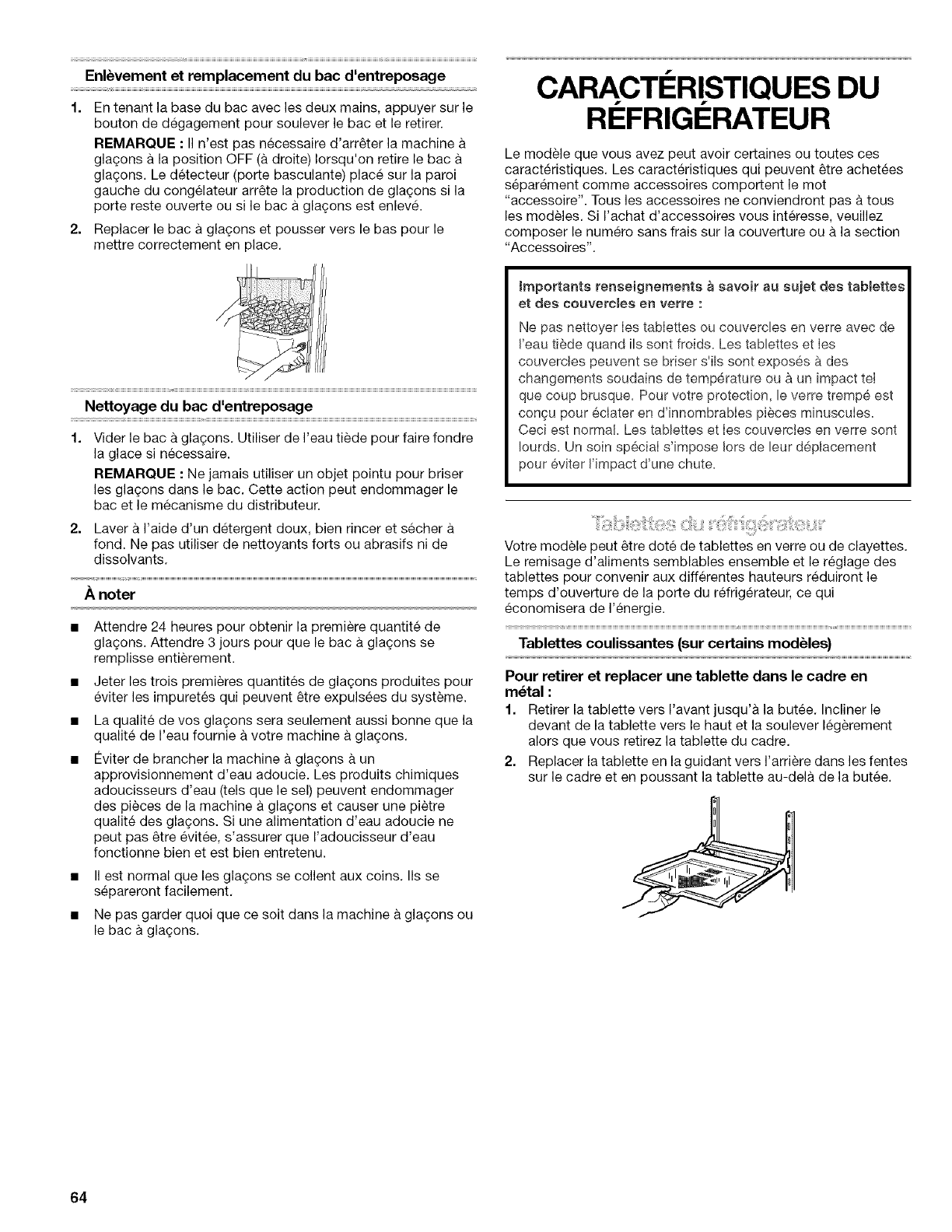

Removing and __Replacing the Storage___Bin _ iii/i_ii!iiiiiiiiiiiiii

1. Hold the base of the storage bin with both hands and press _!

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

Cleaning the Storage Bin

Empty the storage bin. Use warm water to melt the ice if

necessary.

NOTE: Never use anything sharp to break up the ice in the

storage bin. This can cause damage to the storage bin and

the dispenser mechanism.

2. Wash the storage bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

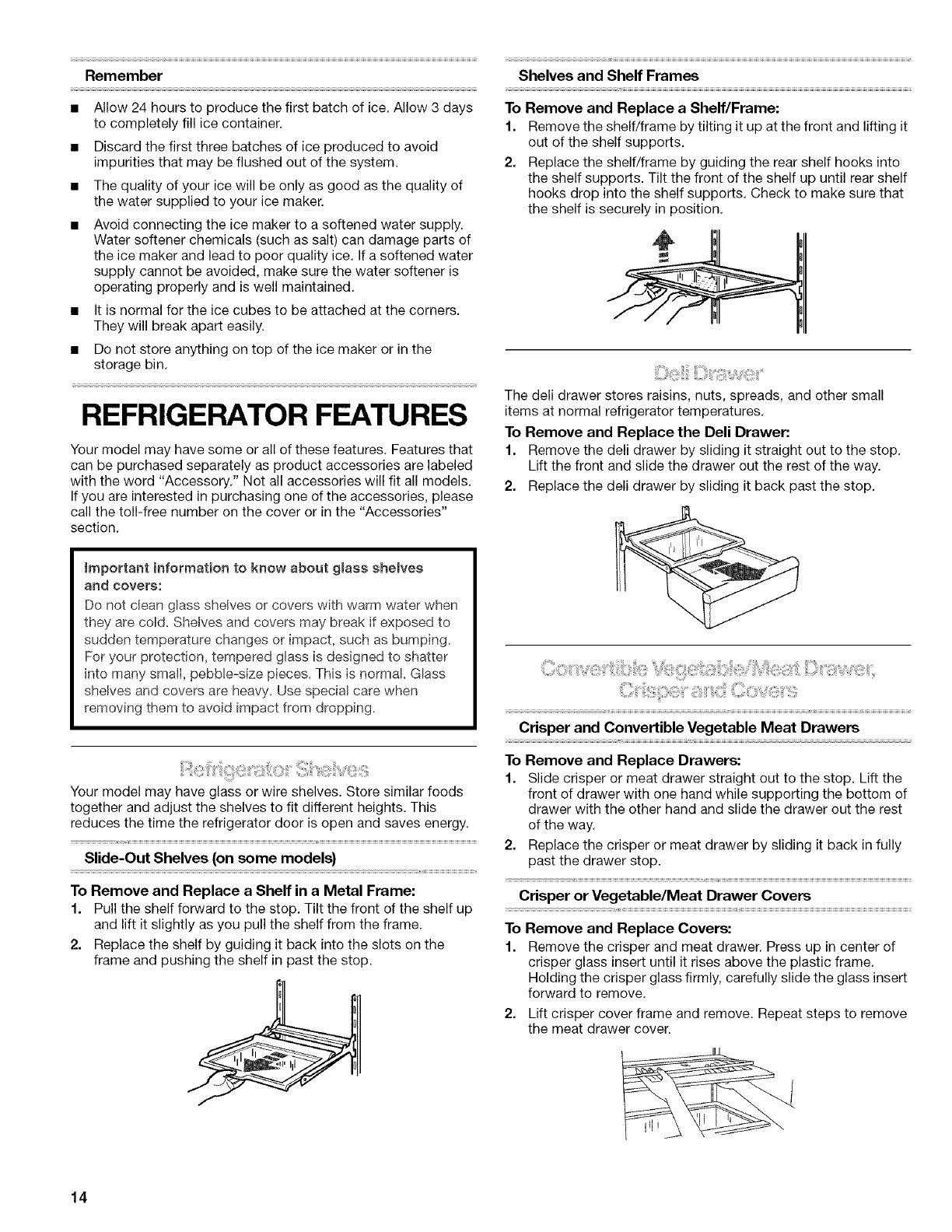

Remember Shelves and Shelf Frames

Allow 24 hours to produce the first batch of ice. Allow 3 days

to completely fill ice container.

Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water

supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

Do not store anything on top of the ice maker or in the

storage bin.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

Important information to know about g_ass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold= Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces= This is normal Glass

shelves and covers are heavy. Use specia! care when

removing them to avoid impact from dropping=

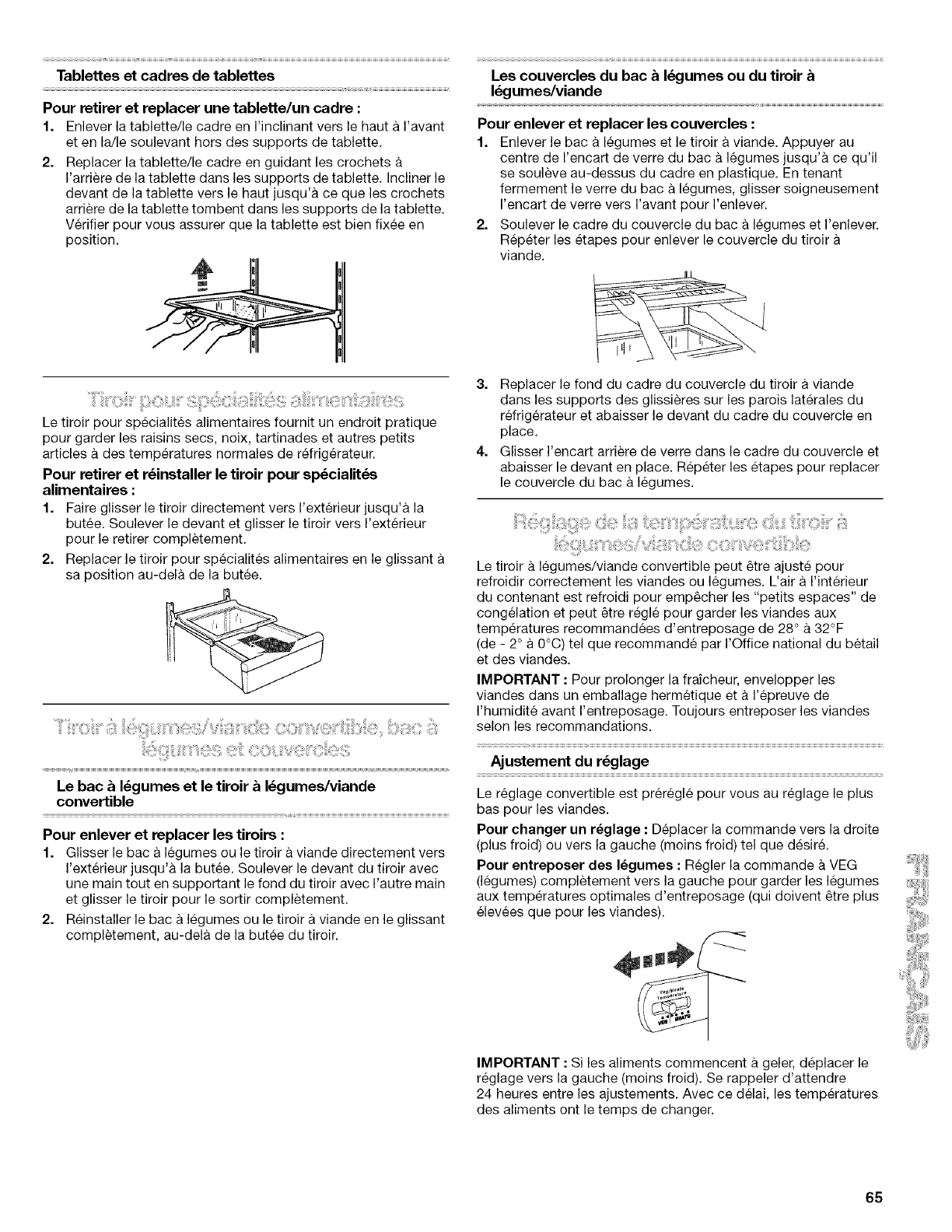

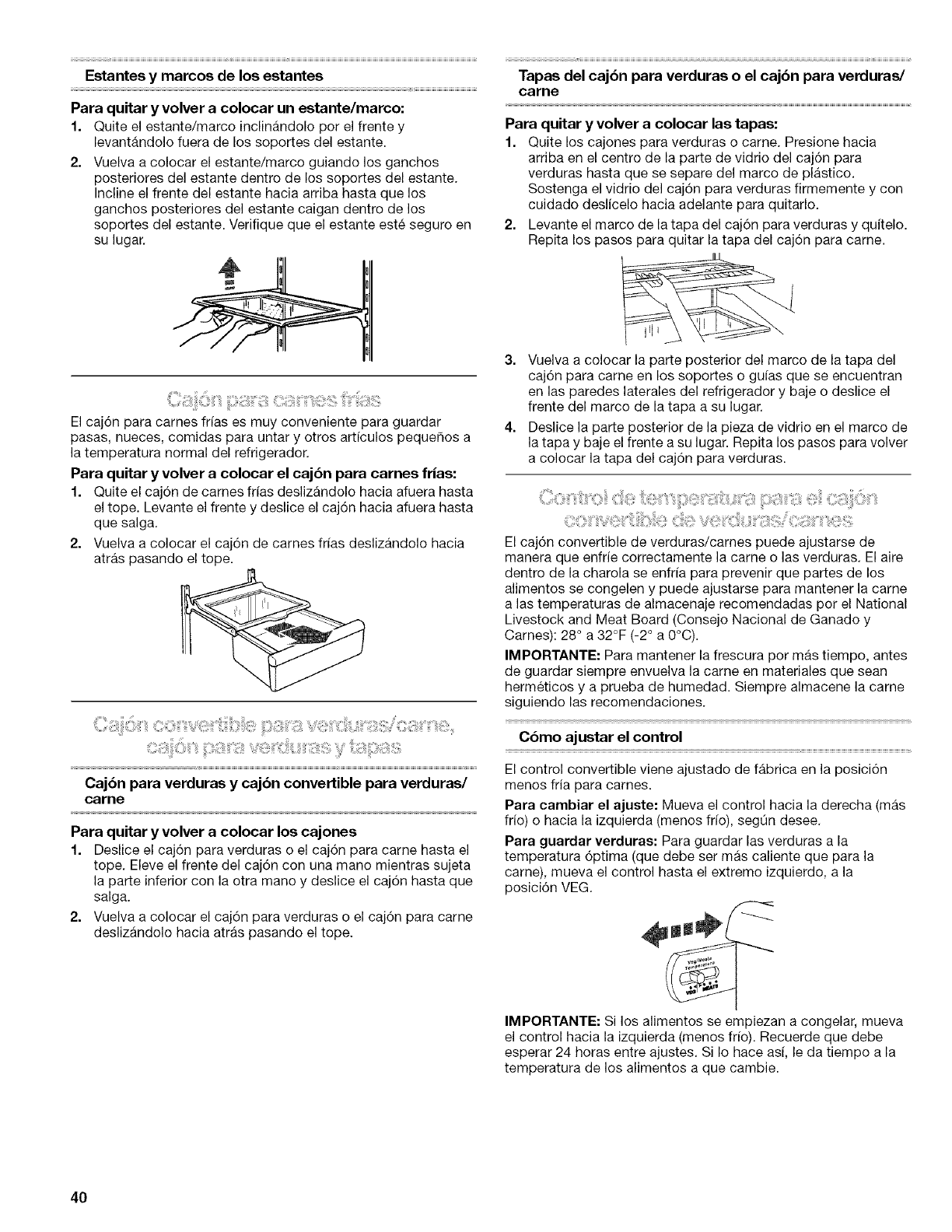

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check to make sure that

the shelf is securely in position.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Dell Drawer:

1. Remove the dell drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the dell drawer by sliding it back past the stop.

Crisper and Convertible Vegetable Meat Drawers

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-Out Shelves (on some models)

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with the other hand and slide the drawer out the rest

of the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, carefully slide the glass insert

forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

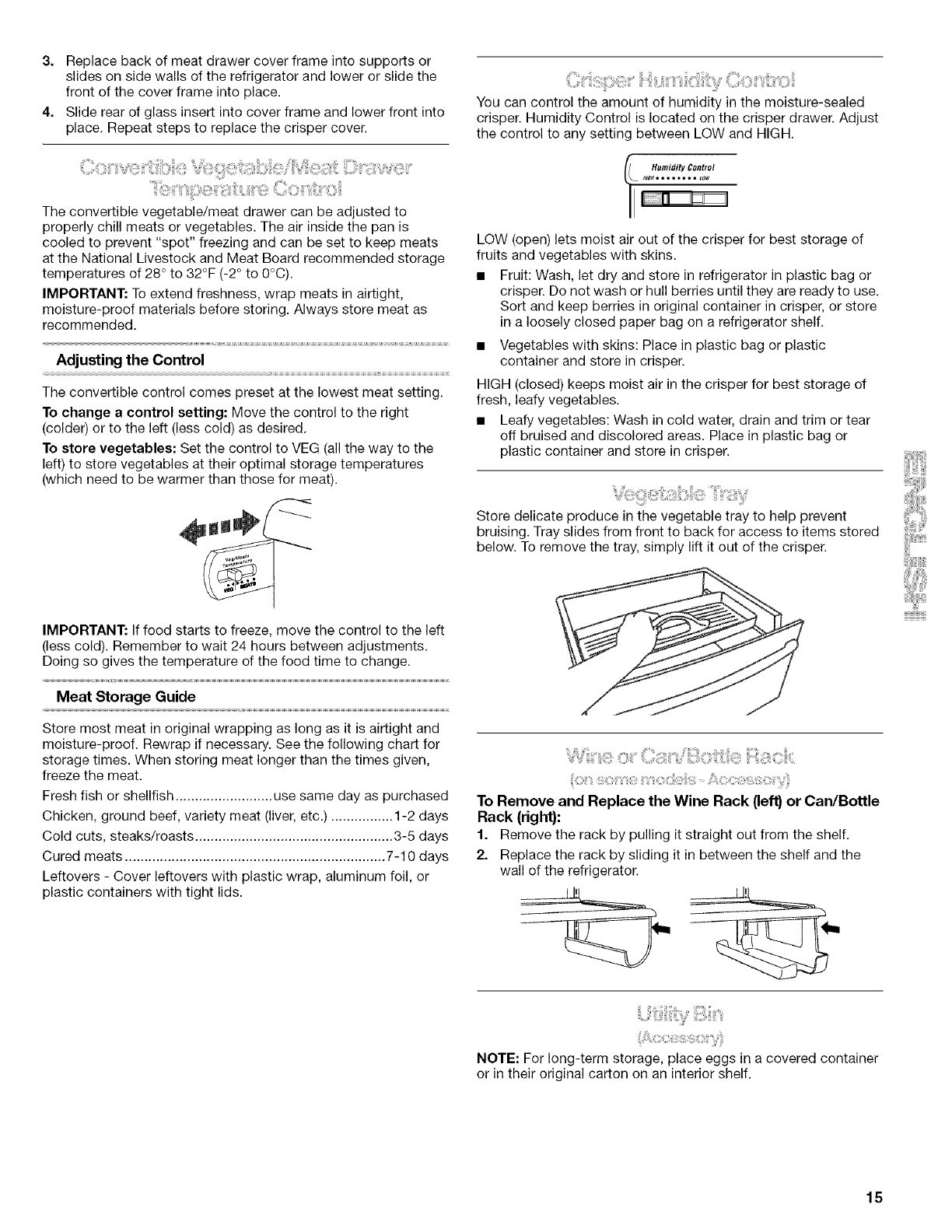

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to prevent "spot" freezing and can be set to keep meats

at the National Livestock and Meat Board recommended storage

temperatures of 28 ° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

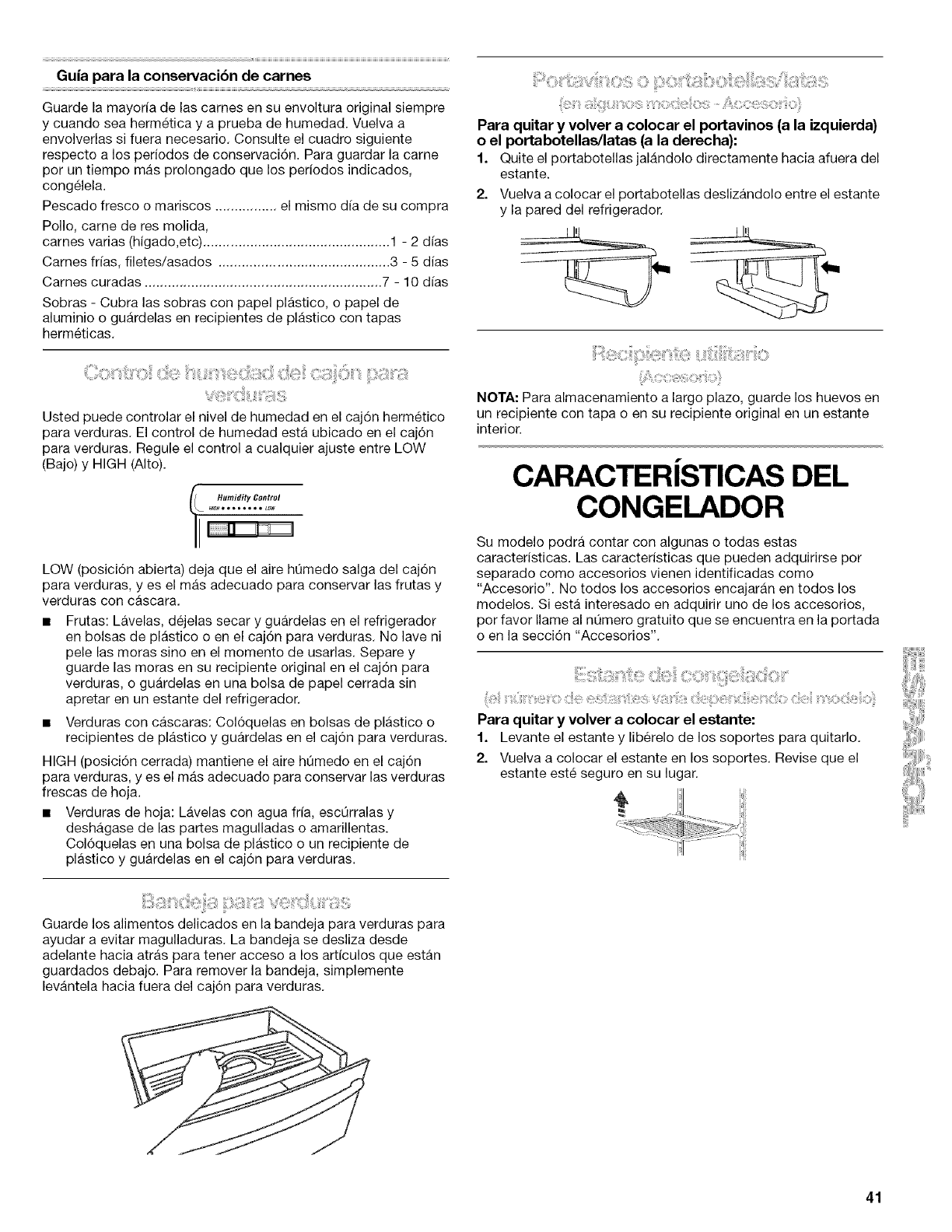

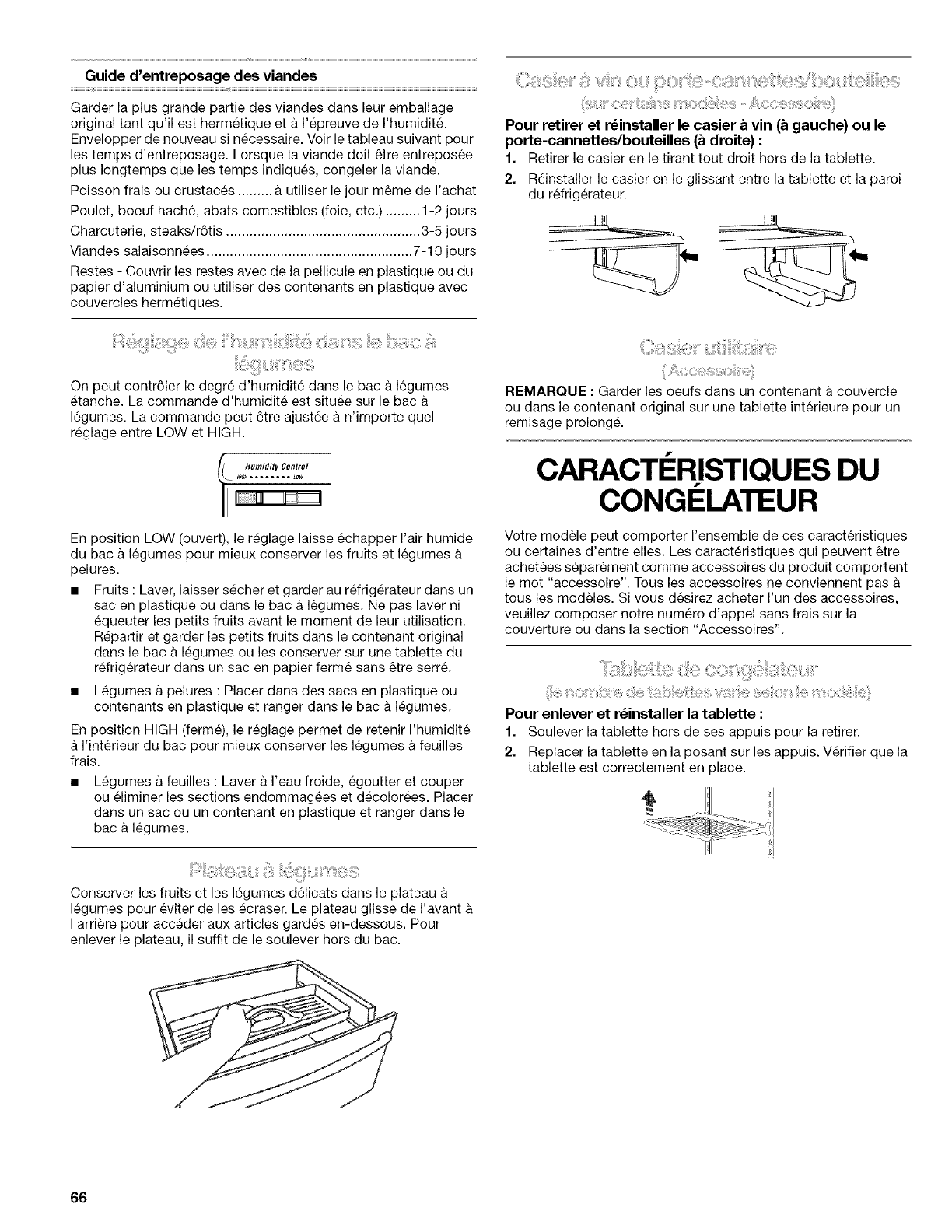

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ................ 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

You can control the amount of humidity in the moisture-sealed

crisper. Humidity Control is located on the crisper drawer. Adjust

the control to any setting between LOW and HIGH.

I_ Humidity Control

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Store delicate produce in the vegetable tray to help prevent

bruising. Tray slides from front to back for access to items stored

below. To remove the tray, simply lift it out of the crisper.

To Remove and Replace the Wine Rack (left) or Can/Bottle

Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

NOTE: For long-term storage, place eggs in a covered container

or in their original carton on an interior shelf.

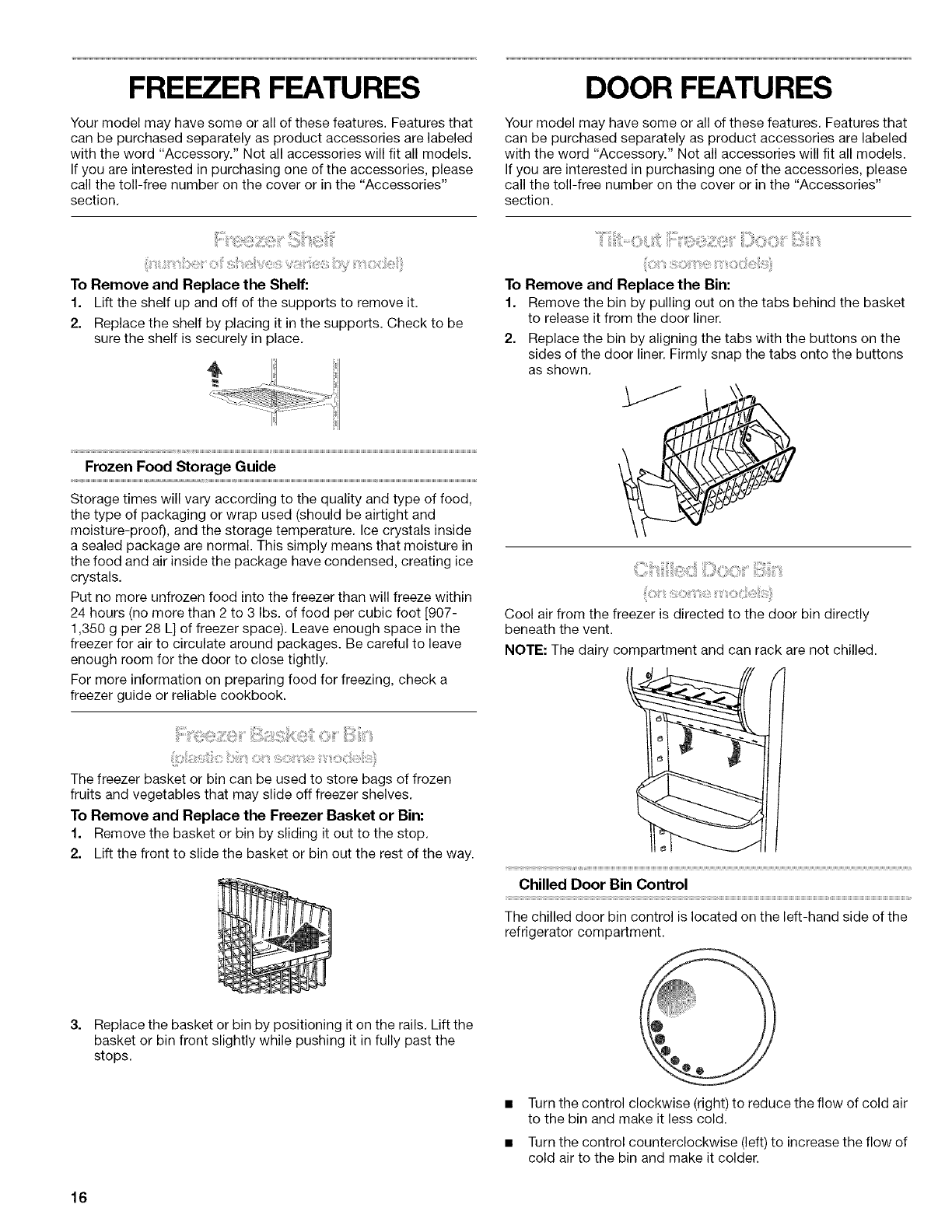

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Shelf:

1. Lift the shelf up and off of the supports to remove it.

2. Replace the shelf by placing it in the supports. Check to be

sure the shelf is securely in place.

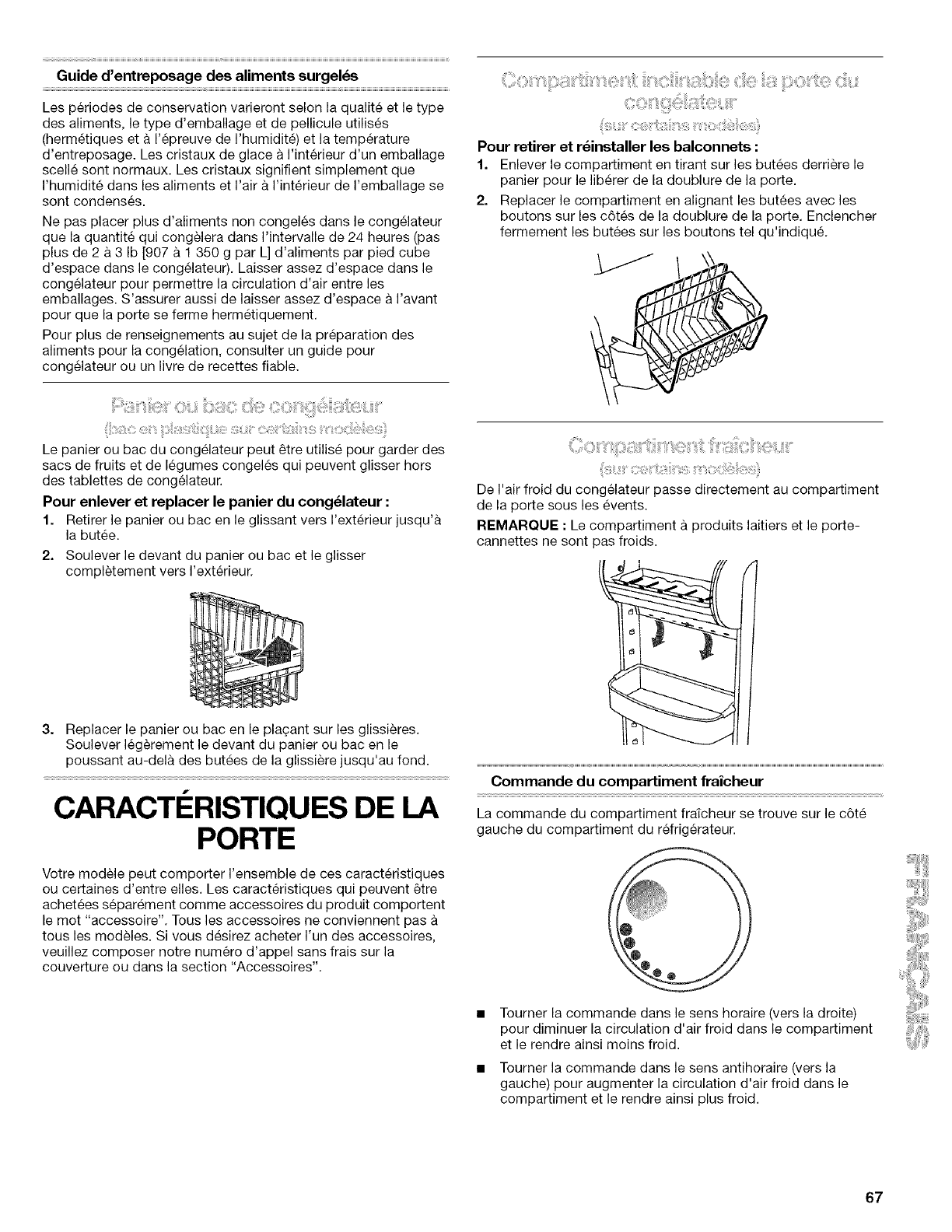

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs. of food per cubic foot [907-

1,350 g per 28 L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. Be careful to leave

enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin:

1. Remove the basket or bin by sliding it out to the stop.

2. Lift the front to slide the basket or bin out the rest of the way.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Bin:

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

Cool air from the freezer is directed to the door bin directly

beneath the vent.

NOTE: The dairy compartment and can rack are not chilled.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

3. Replace the basket or bin by positioning it on the rails. Lift the

basket or bin front slightly while pushing it in fully past the

stops.

Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

i!iiii_,oO_ii_¸¸ii:::_i_!i;_iiiiii__i:::ii,_ii¸¸¸_¸i!i!!i!iii:_iii_l_!i:i_

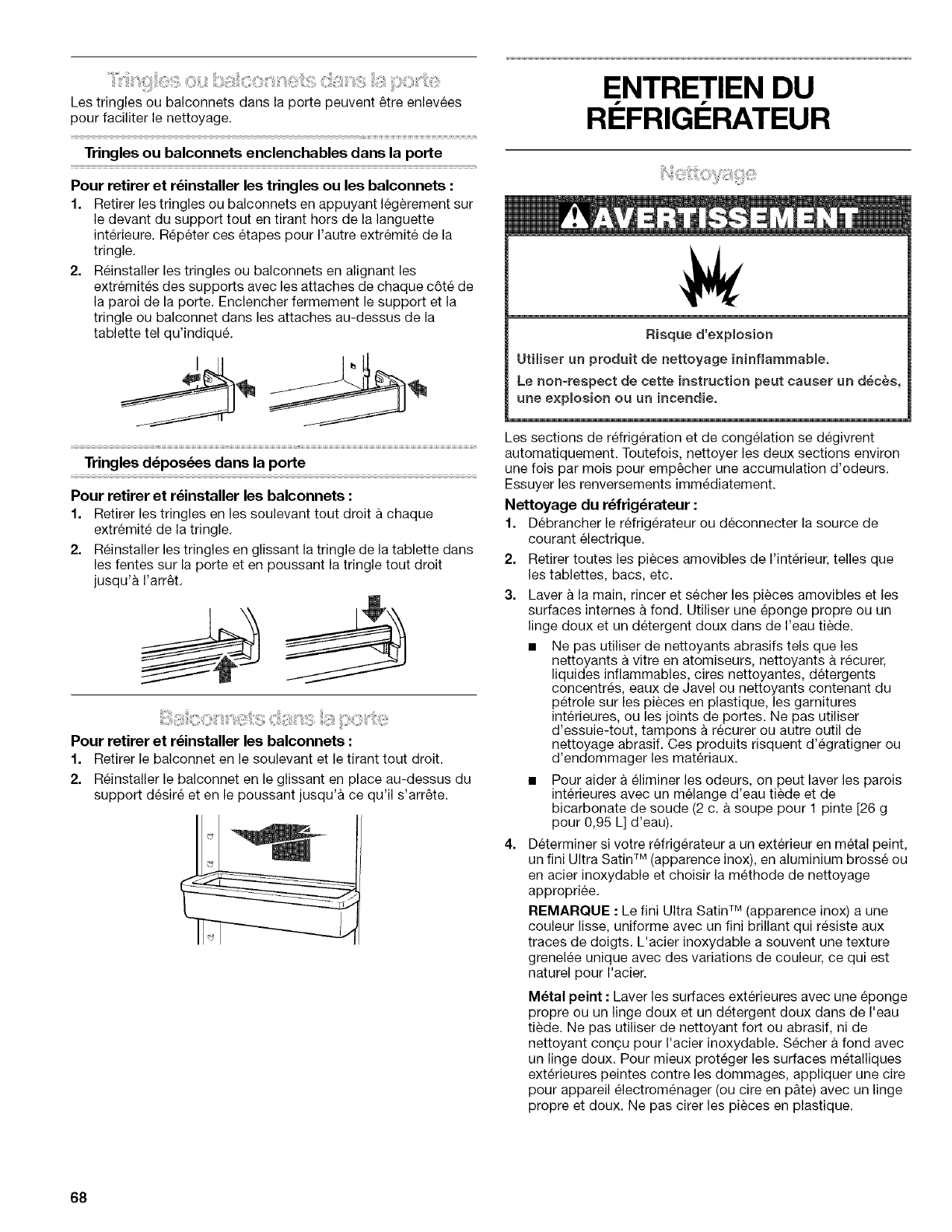

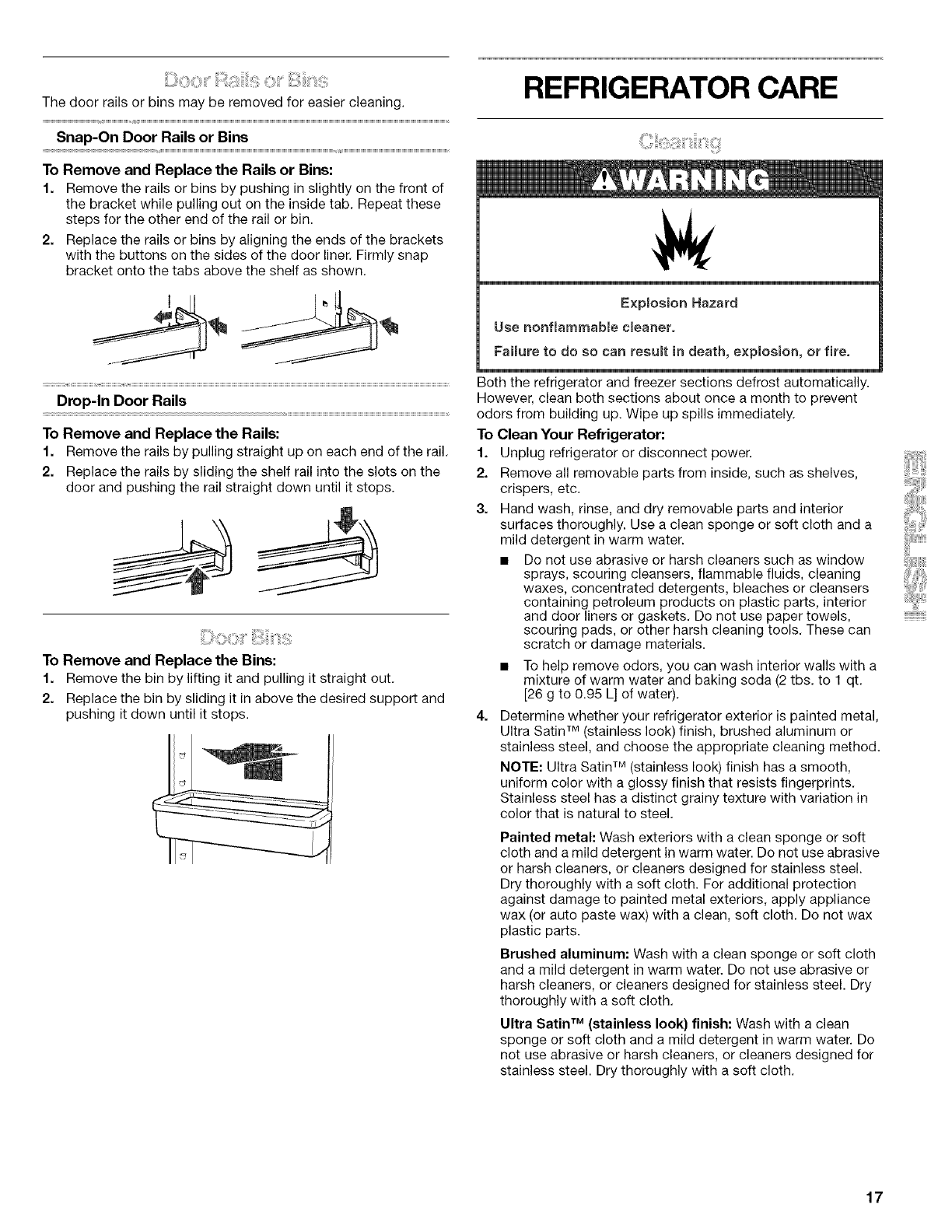

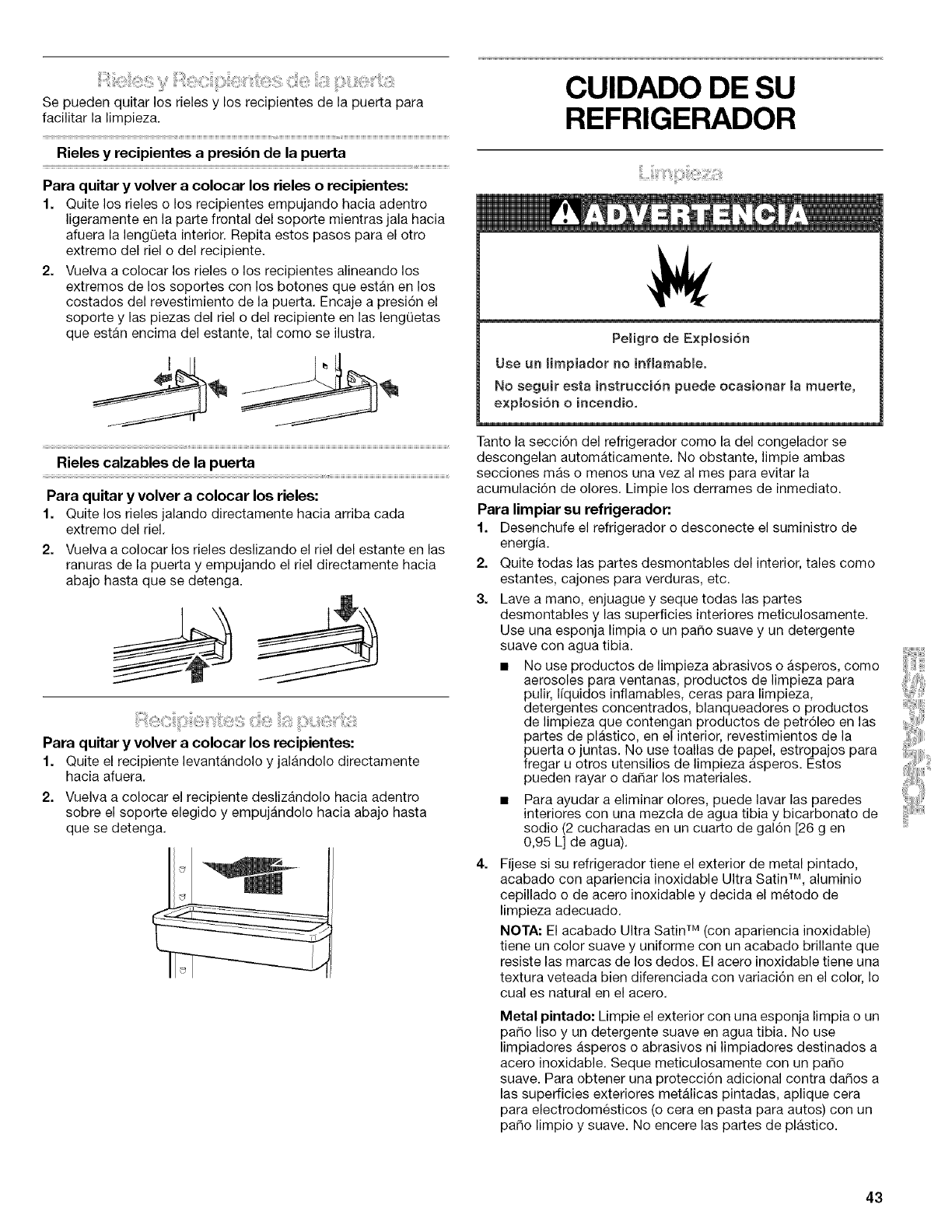

The door rails or bins may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins:

1. Remove the rails or bins by pushing in slightly on the front of

the bracket while pulling out on the inside tab, Repeat these

steps for the other end of the rail or bin.

2. Replace the rails or bins by aligning the ends of the brackets

with the buttons on the sides of the door liner. Firmly snap

bracket onto the tabs above the shelf as shown.

Drop-In Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

To Remove and Replace the Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable c_eaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs. to 1 qt.

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

Ultra Satin TM (stainless look) finish, brushed aluminum or

stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin TM (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

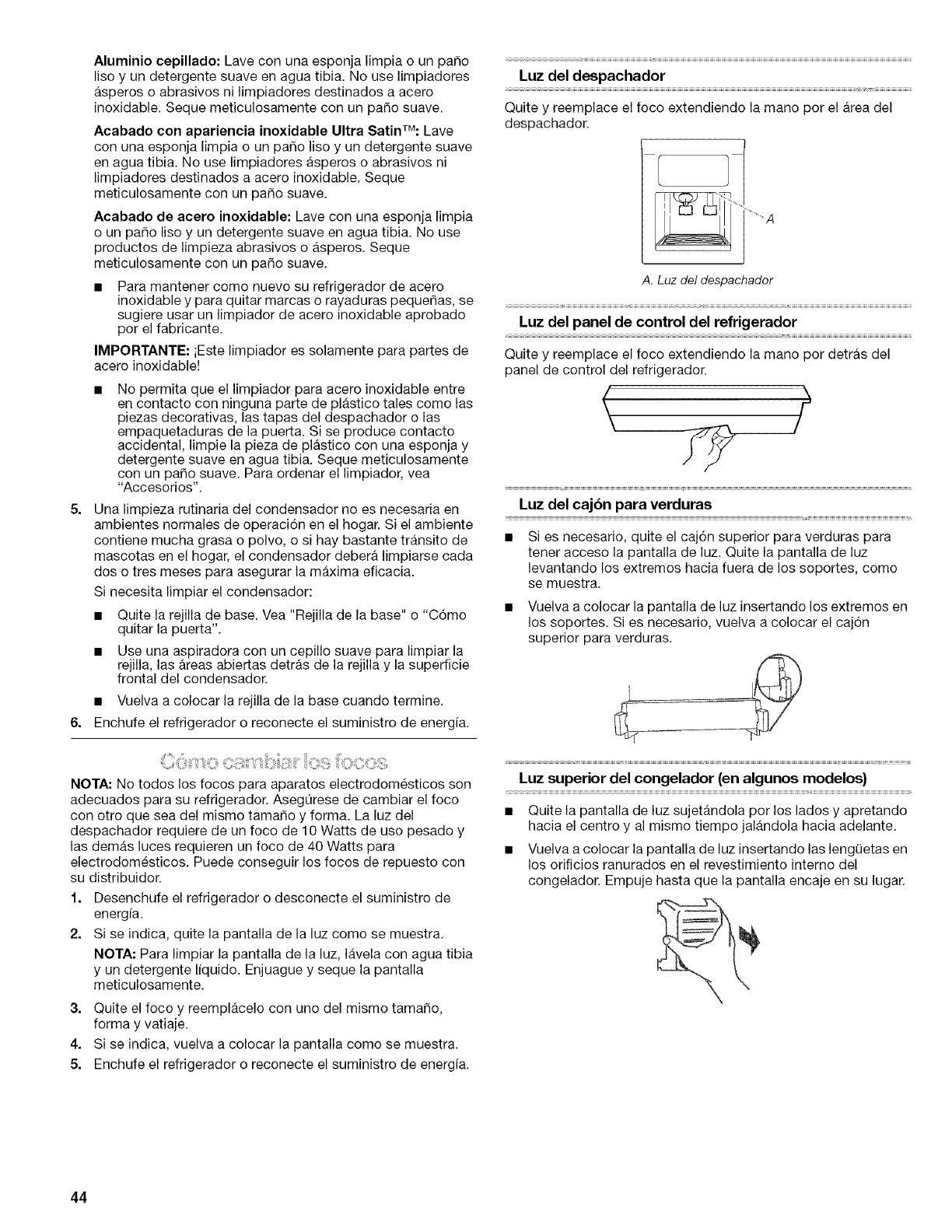

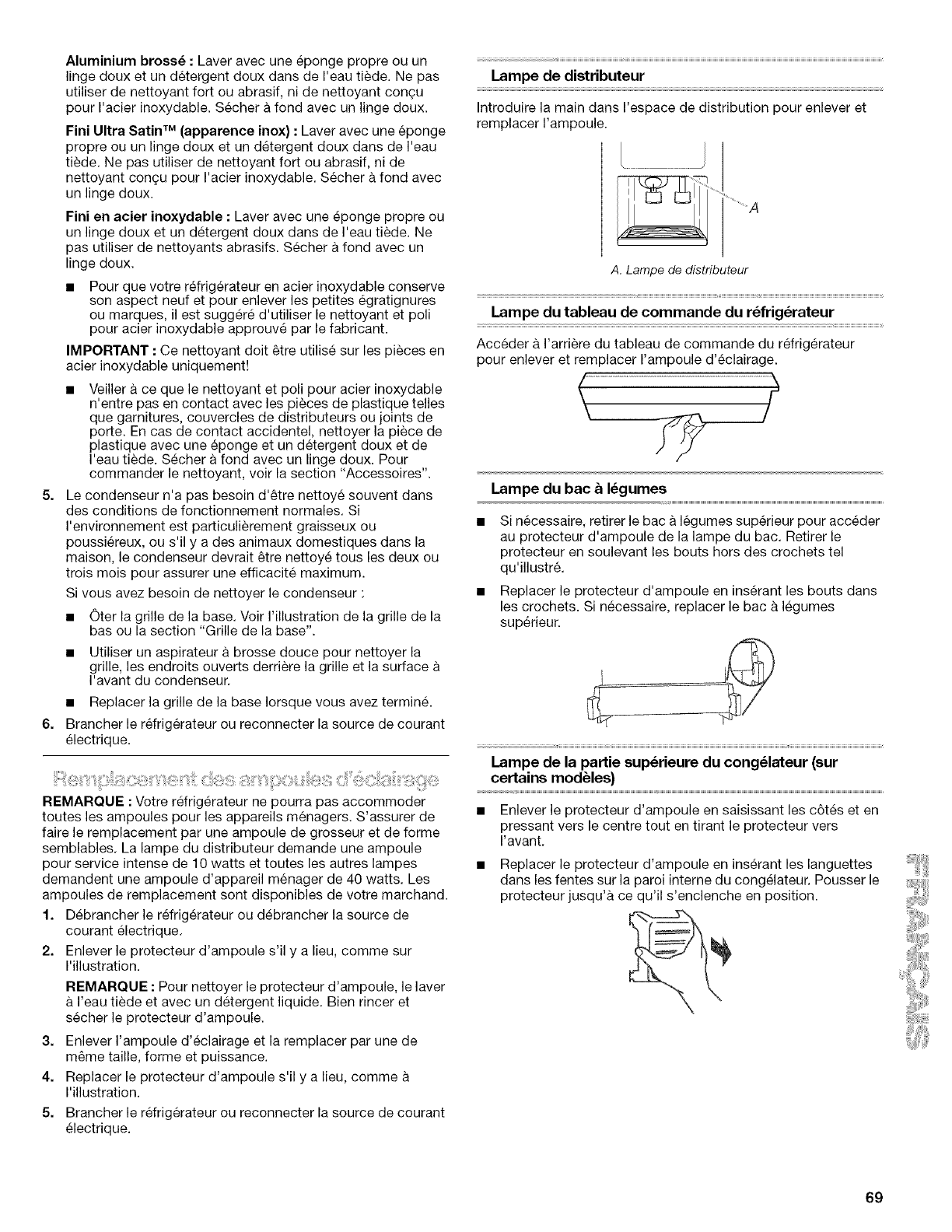

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish.

IMPORTANT: This cleaner is for stainless steel parts only?

• Do not allow the Stainless Steel Cleaner & Polish to come

into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If accidental

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth. To order the cleaner, see "Accessories."

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

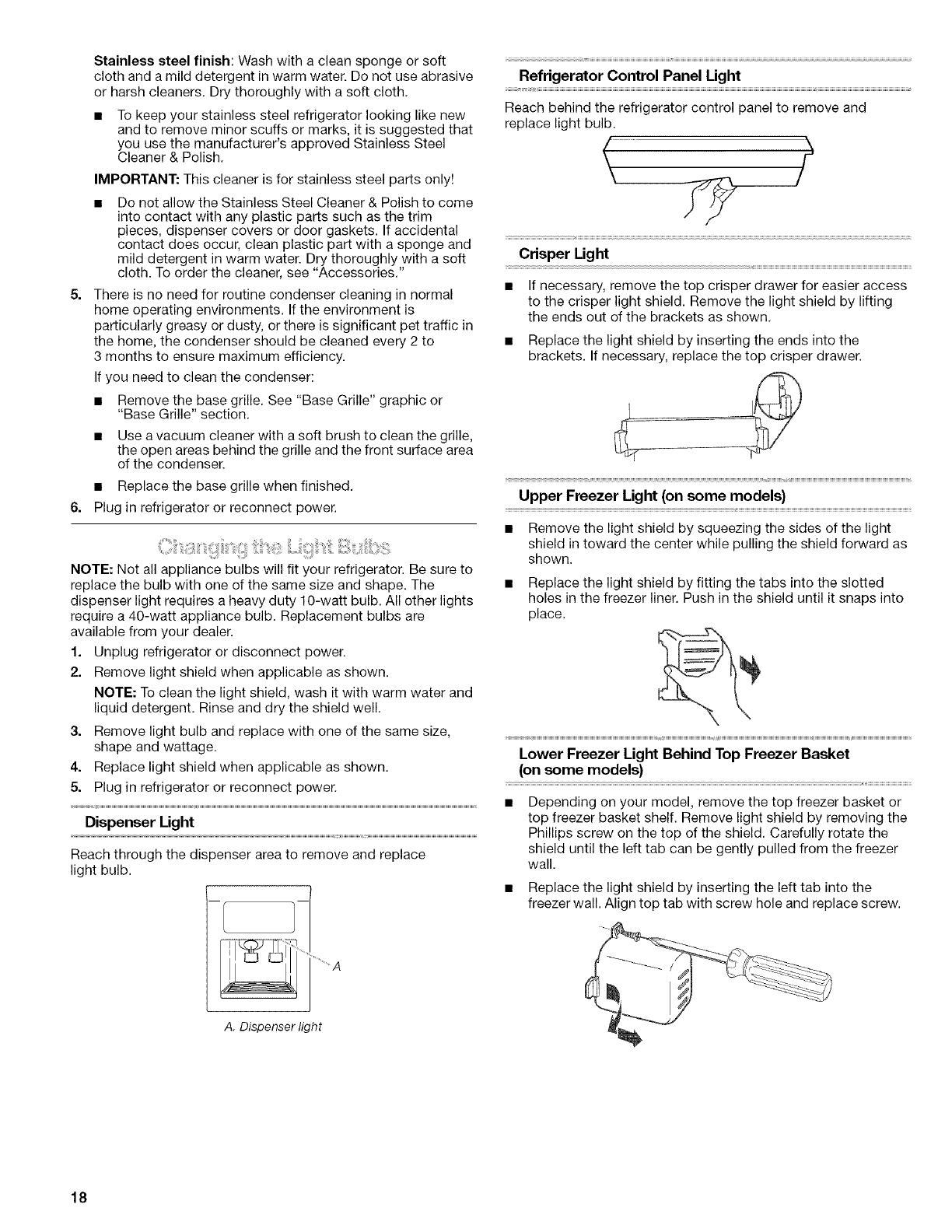

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 10-watt bulb. All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light

Reach through the dispenser area to remove and replace

light bulb.

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Light

• If necessary, remove the top crisper drawer for easier access

to the crisper light shield. Remove the light shield by lifting

the ends out of the brackets as shown.

Replace the light shield by inserting the ends into the

brackets. If necessary, replace the top crisper drawer.

Upper Freezer Light (on some models)

• Remove the light shield by squeezing the sides of the light

shield in toward the center while pulling the shield forward as

shown.

• Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

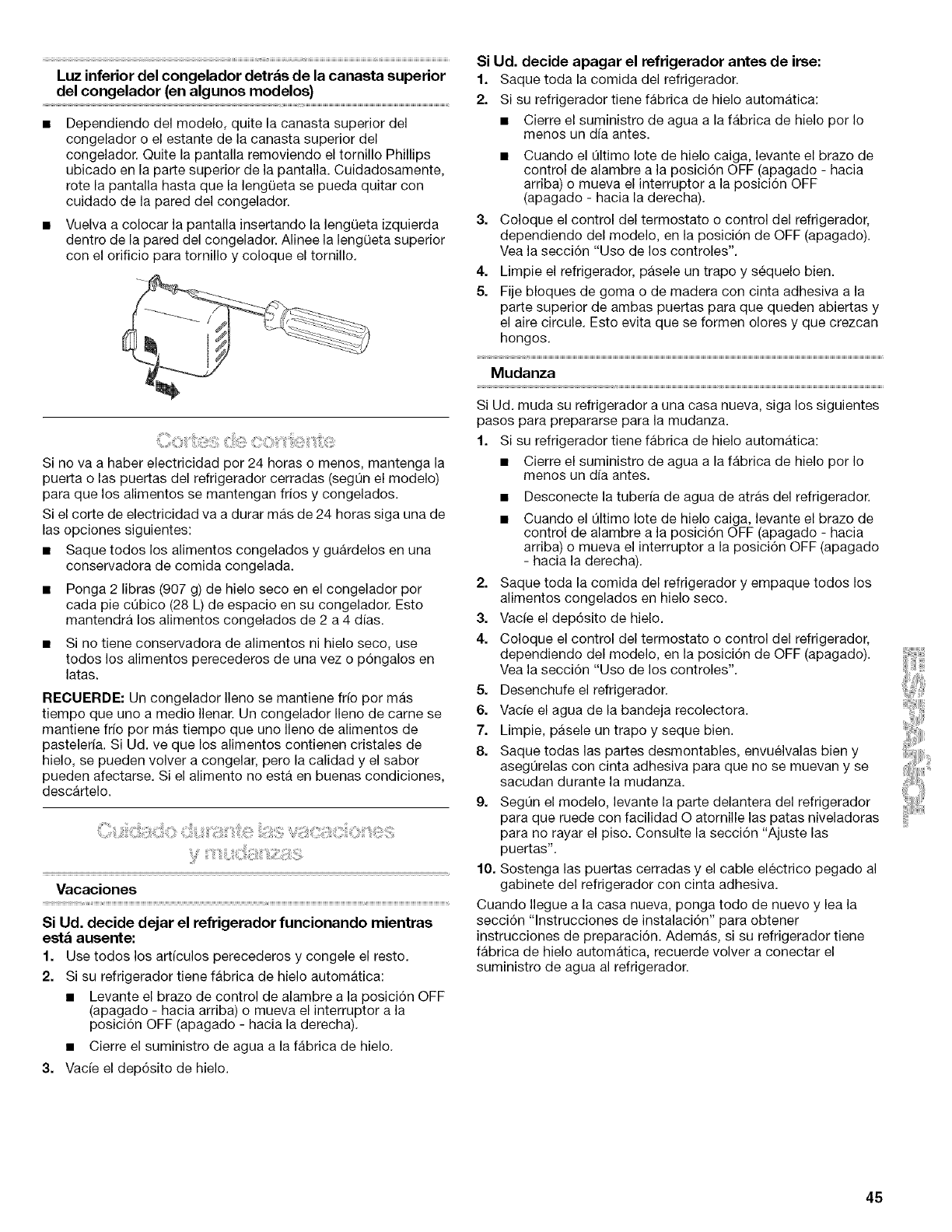

Lower Freezer Light Behind Top Freezer Basket

(on some models)

Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the

Phillips screw on the top of the shield. Carefully rotate the

shield until the left tab can be gently pulled from the freezer

wall.

• Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

A. Dispenser light

iii:::i::_'_;i:iZi_,_,9,i,j_ii!!!__¸¸¸_¸i _ii_!ii!_!:!i!F_iiii%_li_:j:i_iiiiiiiiiOi_%iii_

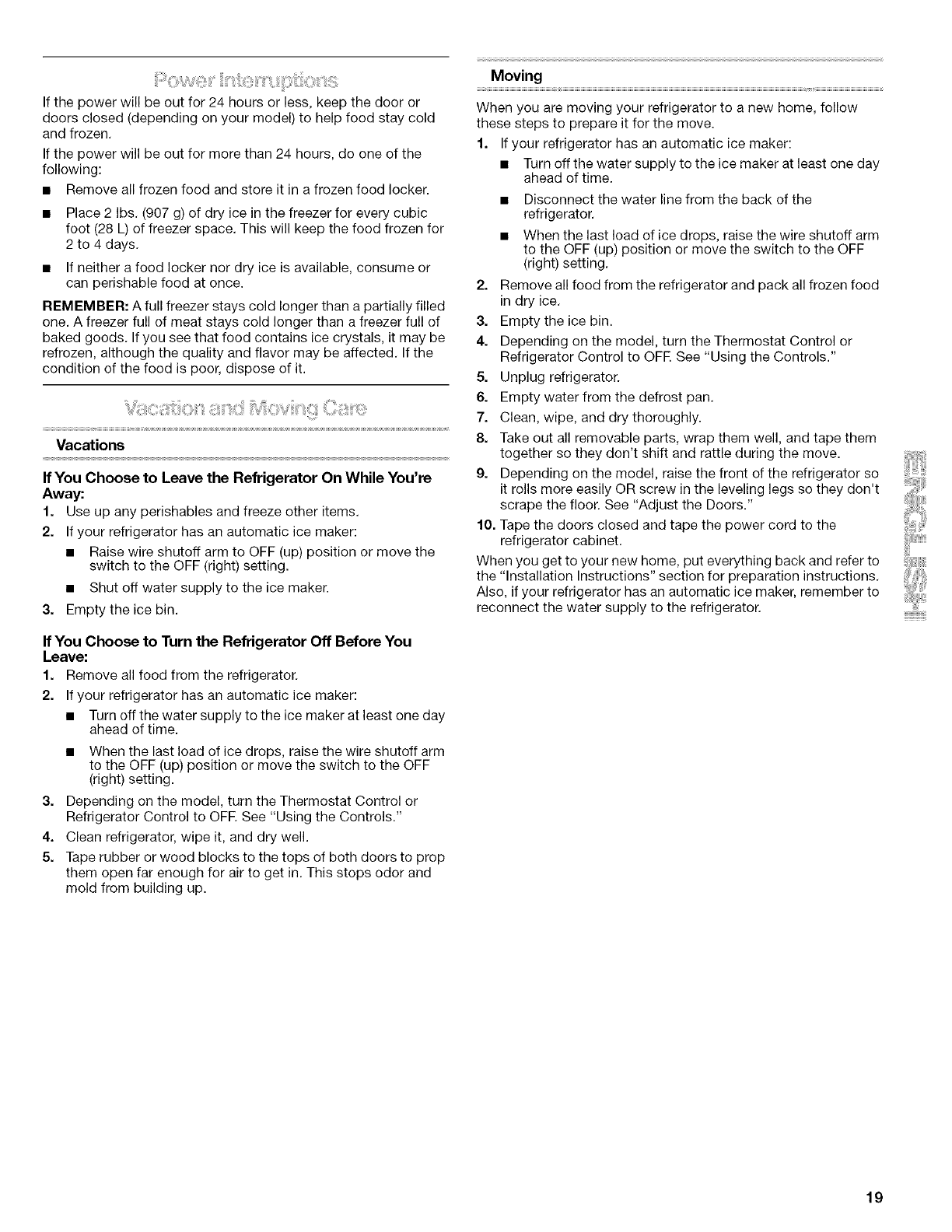

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen for

2 to 4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

Clean refrigerator, wipe it, and dry well.

Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

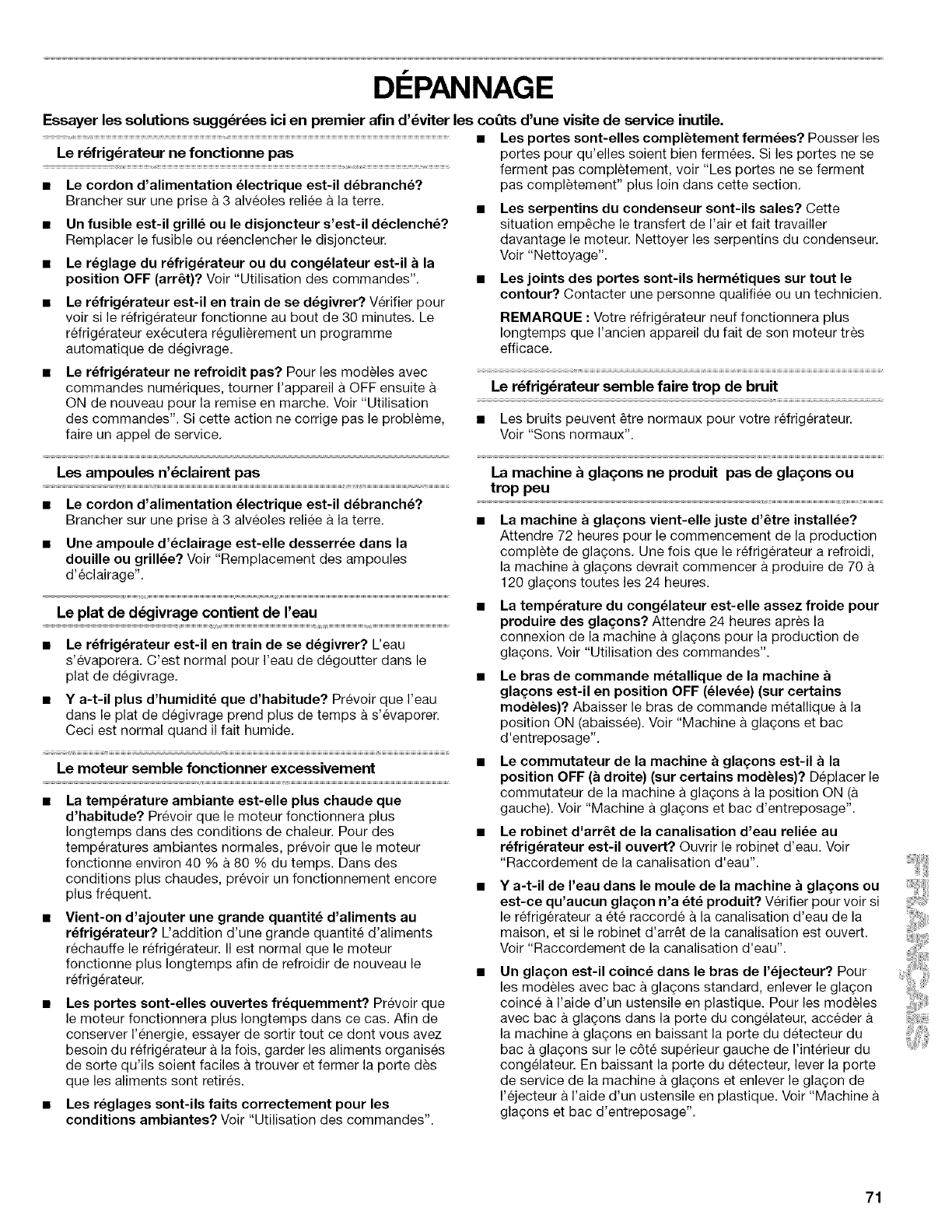

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

Your refrigerator will not operate The refrigerator seems to make too much noise

• Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

• The sounds may be normal for your refrigerator. See "Normal

Sounds."

Has a household fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit breaker.

Is the refrigerator or freezer control turned to the OFF

position? See "Using the Controls."

Is the refrigerator defrosting? Recheck to see whether the

refrigerator is operating in 30 minutes. Your refrigerator will

regularly run an automatic defrost cycle.

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See "Using

the Controls." If this does not correct the problem, call for

service.

The lights do not work

•msthe power supply cord unplugged? Plug into a grounded

3 prong outlet.

•Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

There is water in the defrost drain pan

Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan.

Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate.

The motor seems to run too much

Is the room temperature hotter than normal? The motor

will run longer under warm conditions. At normal room

temperatures, expect your motor to run about 40% to 80% of

the time. Under warmer conditions, it will run even more.

Has a large amount of food just been added to the

refrigerator? Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the

refrigerator back down.

Are the doors opened often? The motor will run longer

when this occurs. Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as

soon as possible.

•Are the controls not set correctly for the surrounding

conditions? See "Using the Controls."

•Are the doors not closed completely? Close the doors

firmly. If they do not close completely, see "The doors will not

close completely" later in this section.

•Are the condenser coils dirty? This prevents air transfer and

makes the motor work harder. Clean the condenser coils. See

"Cleaning."

•Are the door gaskets not sealed all the way around?

Contact a technician or other qualified person.

NOTE: Your new refrigerator will run longer than your old one

due to its high-efficiency motor.

The ice maker is not producing ice or not enough ice

•Has the ice maker just been installed? Wait 72 hours for full

ice production to begin. Once your refrigerator is cooled, the

ice maker should produce 70 to 120 cubes every 24 hours.

•Is the freezer temperature cold enough to produce ice?

Wait 24 hours after ice maker hookup for ice production. See

"Using the Controls."

Is the ice maker wire shutoff arm in the OFF (arm up)

position (on some models)? Lower the wire shutoff arm to

the ON (arm down) position. See "Ice Maker and Storage

Bin."

• Is the ice maker switch in the OFF (right) position (on

some models)? Move ice maker switch to the ON (left)

position. See "Ice Maker and Storage Bin."

•Is the water line shutoff valve to the refrigerator turned

on? Turn on the water valve. See "Connect the Water

Supply."

Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on. See "Connect the Water Supply."

Is an ice cube jammed in the ice maker ejector arm?

For models with a standard ice storage bin, remove the ice

from the ejector arm with a plastic utensil. For models with an

ice storage bin on the freezer door, access the ice maker by

depressing the ice sensor door on the upper left side of the

freezer interior. While depressing the sensor door, lift the ice

maker service door and remove the ice from the ejector with

a plastic utensil. See "Ice Maker and Storage Bin."

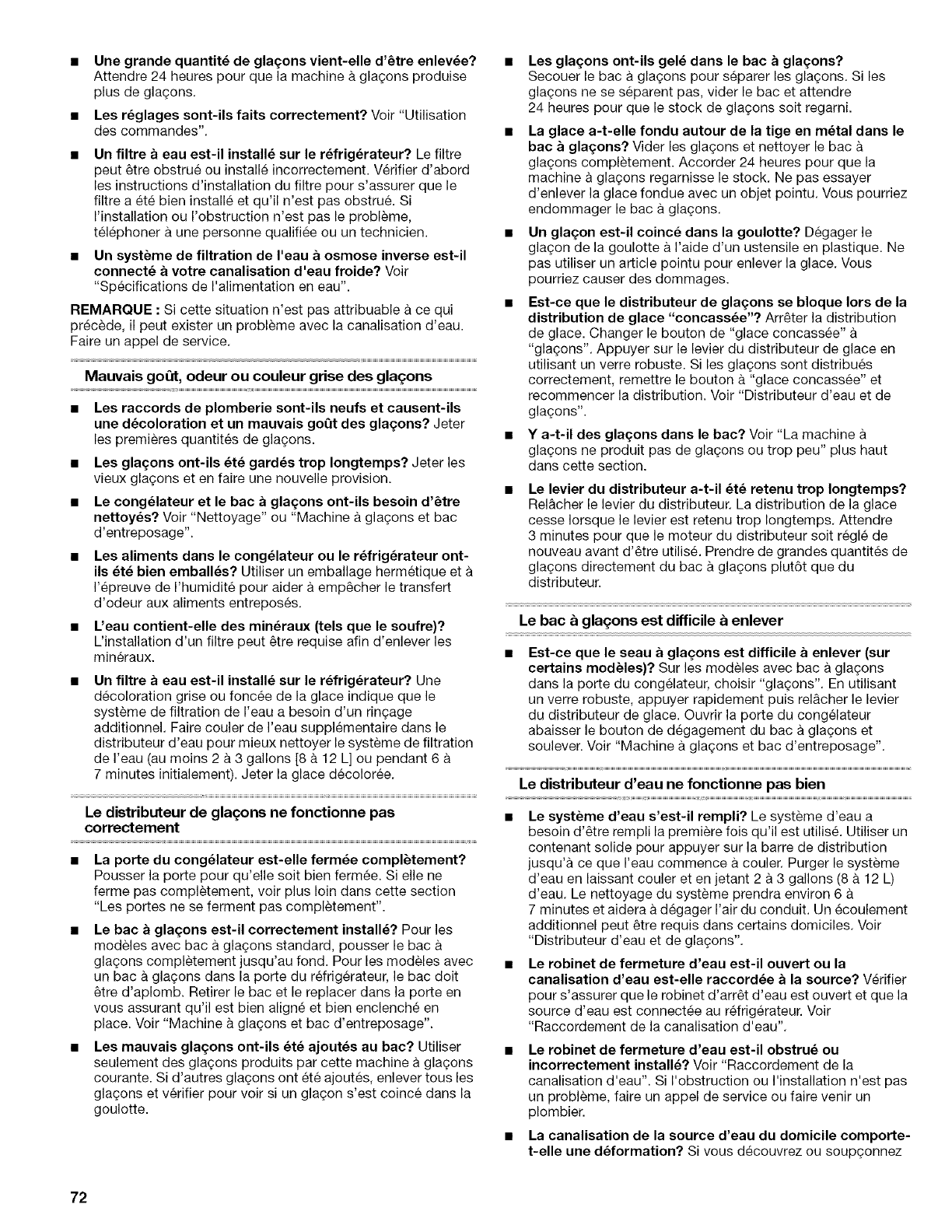

•Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

•Are the controls set correctly? See "Using the Controls."

Is there a water filter installed on the refrigerator? The

filter may be clogged or installed incorrectly. Check the filter

installation instructions to ensure that the filter was installed

correctly and is not clogged. If installation or clogging is not a

problem, call a technician or other qualified person.

•is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

NOTE: If not due to any of the above, there may be a problem

with the water line. Call for service.

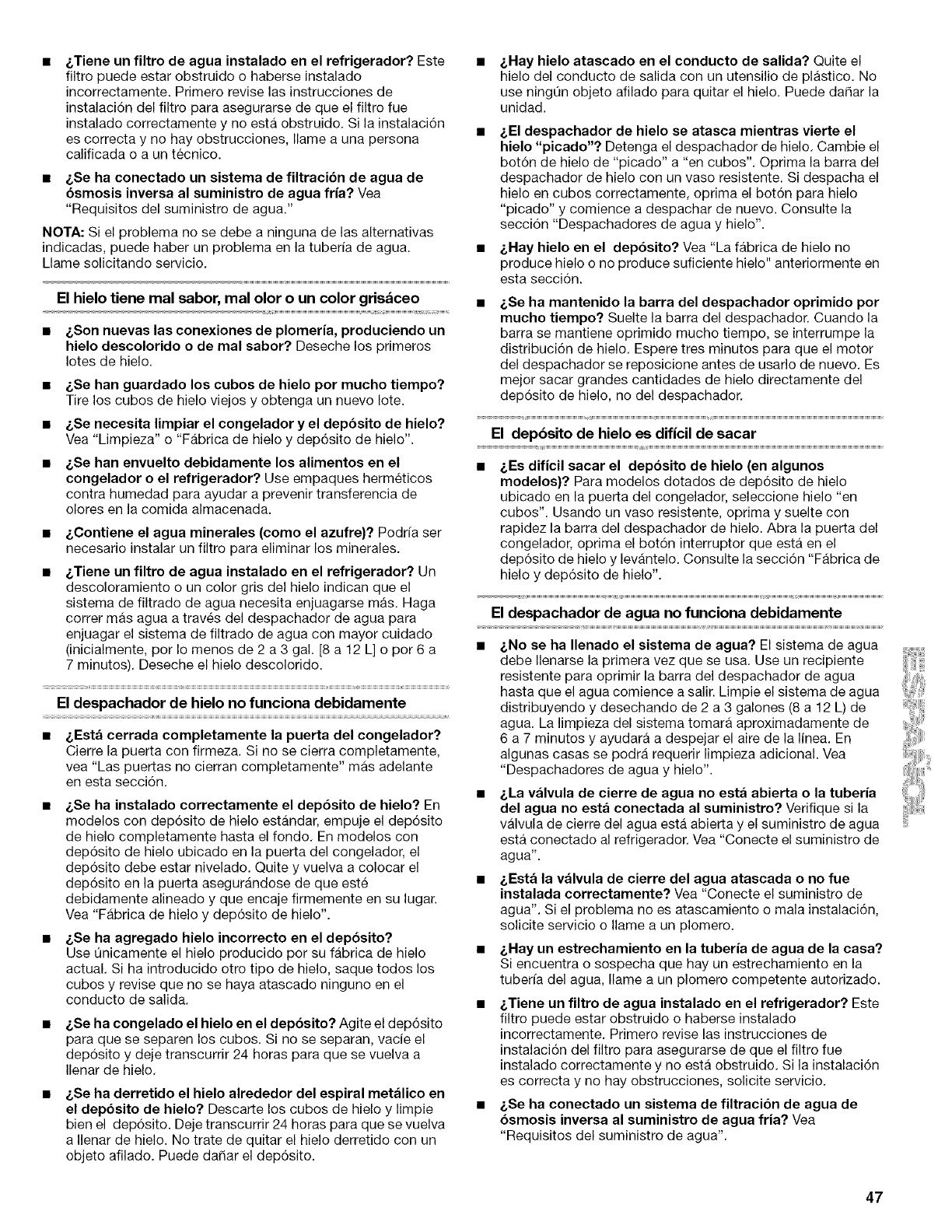

Off-taste, odor or gray color in the ice

•Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

•Have the ice cubes been stored too long? Throw old ice

away and make a new supply.

•Does the freezer and ice storage bin need to be cleaned?

See "Cleaning" or "Ice Maker and Storage Bin."

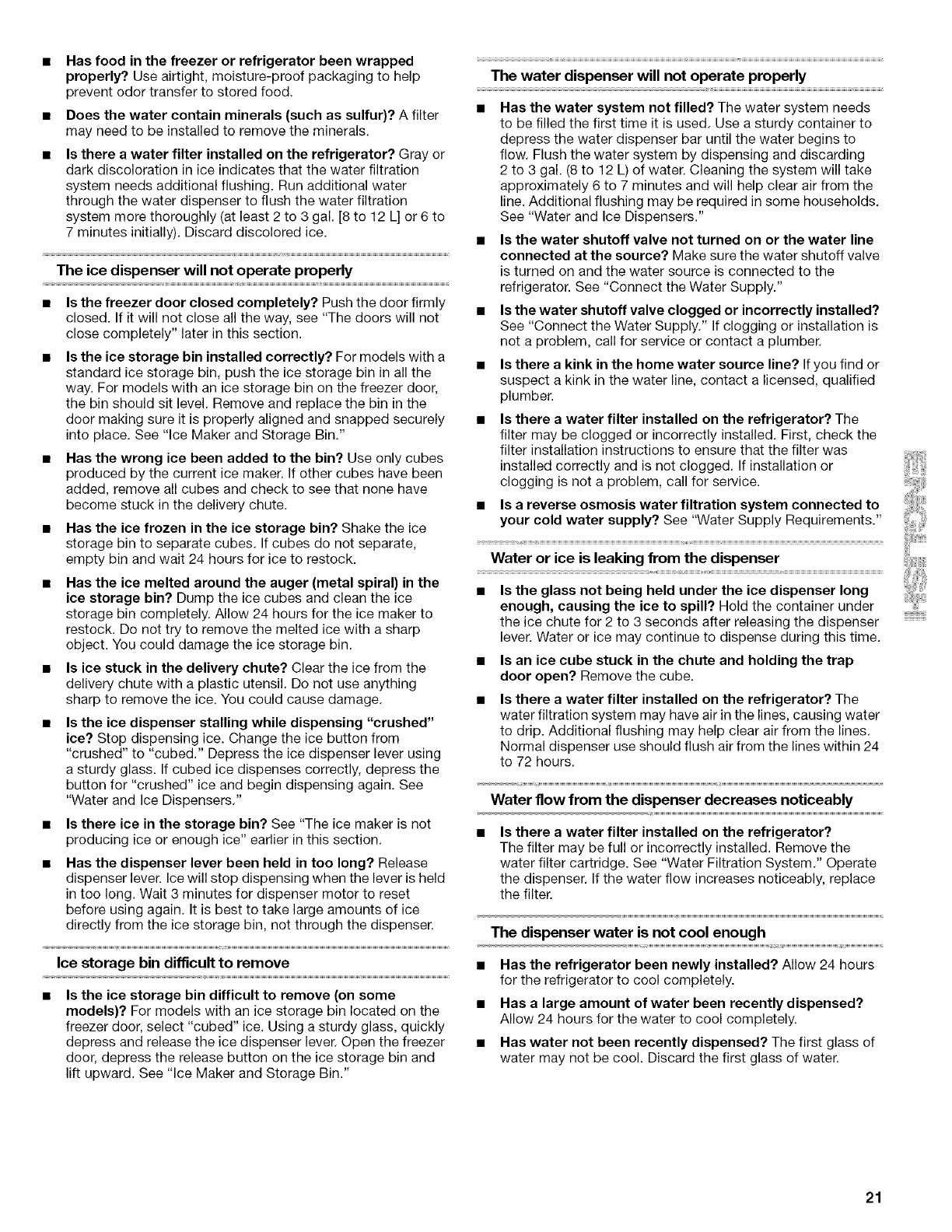

• Has food in the freezer or refrigerator been wrapped

properly? Use airtight, moisture-proof packaging to help

prevent odor transfer to stored food.

•Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing. Run additional water

through the water dispenser to flush the water filtration

system more thoroughly (at least 2 to 3 gal. [8 to 12 L] or 6 to

7 minutes initially). Discard discolored ice.

The ice dispenser will not operate properly

•Is the freezer door closed completely? Push the door firmly

closed. If it will not close all the way, see "The doors will not

close completely" later in this section.

Is the ice storage bin installed correctly? For models with a

standard ice storage bin, push the ice storage bin in all the •

way. For models with an ice storage bin on the freezer door,

the bin should sit level. Remove and replace the bin in the

door making sure it is properly aligned and snapped securely •

into place. See "Ice Maker and Storage Bin."

Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker. If other cubes have been

added, remove all cubes and check to see that none have

become stuck in the delivery chute.

•Has the ice frozen in the ice storage bin? Shake the ice

storage bin to separate cubes. If cubes do not separate,

empty bin and wait 24 hours for ice to restock.

Has the ice melted around the auger (metal spiral) in the

ice storage bin? Dump the ice cubes and clean the ice

storage bin completely. Allow 24 hours for the ice maker to

restock. Do not try to remove the melted ice with a sharp

object. You could damage the ice storage bin.

•Is ice stuck in the delivery chute? Clear the ice from the

delivery chute with a plastic utensil. Do not use anything

sharp to remove the ice. You could cause damage.

Is the ice dispenser stalling while dispensing "crushed"

ice? Stop dispensing ice. Change the ice button from

"crushed" to "cubed." Depress the ice dispenser lever using

a sturdy glass. If cubed ice dispenses correctly, depress the

button for "crushed" ice and begin dispensing again. See

"Water and Ice Dispensers."

•Is there ice in the storage bin? See "The ice maker is not

producing ice or enough ice" earlier in this section.

Has the dispenser lever been held in too long? Release

dispenser lever. Ice will stop dispensing when the lever is held

in too long. Wait 3 minutes for dispenser motor to reset

before using again. It is best to take large amounts of ice

directly from the ice storage bin, not through the dispenser.

Ice storage bin difficult to remove

Is the ice storage bin difficult to remove (on some

models)? For models with an ice storage bin located on the

freezer door, select "cubed" ice. Using a sturdy glass, quickly

depress and release the ice dispenser lever. Open the freezer

door, depress the release button on the ice storage bin and

lift upward. See "Ice Maker and Storage Bin."

The water dispenser will not operate properly

Has the water system not filled? The water system needs

to be filled the first time it is used. Use a sturdy container to

depress the water dispenser bar until the water begins to

flow. Flush the water system by dispensing and discarding

2 to 3 gal. (8 to 12 L) of water. Cleaning the system will take

approximately 6 to 7 minutes and will help clear air from the

line. Additional flushing may be required in some households.

See "Water and Ice Dispensers."

Is the water shutoff valve not turned on or the water line

connected at the source? Make sure the water shutoff valve

is turned on and the water source is connected to the

refrigerator. See "Connect the Water Supply."

Is the water shutoff valve clogged or incorrectly installed?

See "Connect the Water Supply." If clogging or installation is

not a problem, call for service or contact a plumber.

Is there a kink in the home water source line? If you find or

suspect a kink in the water line, contact a licensed, qualified

plumber.

Is there awater filter installed on the refrigerator? The

filter may be clogged or incorrectly installed. First, check the

filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call for service.

Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

Water or ice is leaking from the dispenser

•Is the glass not being held under the ice dispenser long

enough, causing the ice to spill? Hold the container under ..........

the ice chute for 2 to 3 seconds after releasing the dispenser

lever. Water or ice may continue to dispense during this time.

•Is an ice cube stuck in the chute and holding the trap

door open? Remove the cube.

Is there awater filter installed on the refrigerator? The

water filtration system may have air in the lines, causing water

to drip. Additional flushing may help clear air from the lines.

Normal dispenser use should flush air from the lines within 24

to 72 hours.

Water flow from the dispenser decreases noticeably

Is there a water filter installed on the refrigerator?

The filter may be full or incorrectly installed. Remove the

water filter cartridge. See "Water Filtration System." Operate

the dispenser. If the water flow increases noticeably, replace

the filter.

The dispenser water is not cool enough

•Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

•Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

•Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

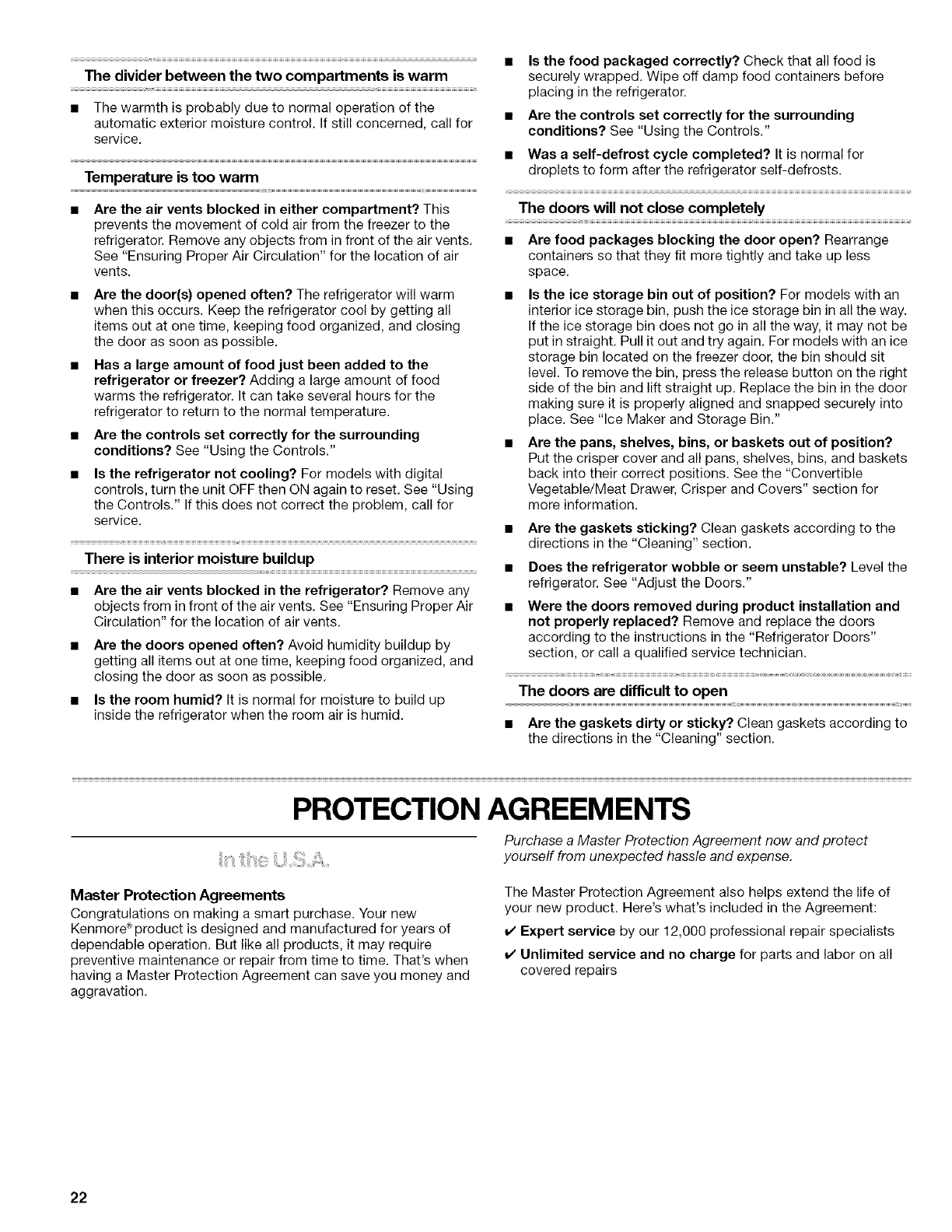

The divider between the two compartments is warm

• The warmth is probably due to normal operation of the

automatic exterior moisture control. If still concerned, call for

service.

Temperature is too warm

Are the air vents blocked in either compartment? This

prevents the movement of cold air from the freezer to the

refrigerator. Remove any objects from in front of the air vents.

See "Ensuring Proper Air Circulation" for the location of air

vents.

Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all

items out at one time, keeping food organized, and closing

the door as soon as possible.

Has a large amount of food just been added to the

refrigerator or freezer? Adding a large amount of food

warms the refrigerator. It can take several hours for the

refrigerator to return to the normal temperature.

Are the controls set correctly for the surrounding

conditions? See "Using the Controls."

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See "Using

the Controls." If this does not correct the problem, call for

service.

There is interior moisture buildup

•Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents. See "Ensuring Proper Air

Circulation" for the location of air vents.

Are the doors opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and

closing the door as soon as possible.

Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

• Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before

placing in the refrigerator.

•Are the controls set correctly for the surrounding

conditions? See "Using the Controls."

• Was a self-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts.

The doors will not close completely

• Are food packages blocking the door open? Rearrange

containers so that they fit more tightly and take up less

space.

Is the ice storage bin out of position? For models with an

interior ice storage bin, push the ice storage bin in all the way.

If the ice storage bin does not go in all the way, it may not be

put in straight. Pull it out and try again. For models with an ice

storage bin located on the freezer door, the bin should sit

level. To remove the bin, press the release button on the right

side of the bin and lift straight up. Replace the bin in the door

making sure it is properly aligned and snapped securely into

place. See "Ice Maker and Storage Bin."

Are the pans, shelves, bins, or baskets out of position?

Put the crisper cover and all pans, shelves, bins, and baskets

back into their correct positions. See the "Convertible

Vegetable/Meat Drawer, Crisper and Covers" section for

more information.

•Are the gaskets sticking? Clean gaskets according to the

directions in the "Cleaning" section.

•Does the refrigerator wobble or seem unstable? Level the

refrigerator. See "Adjust the Doors."

Were the doors removed during product installation and

not properly replaced? Remove and replace the doors

according to the instructions in the "Refrigerator Doors"

section, or call a qualified service technician.

The doors are difficult to open

• Are the gaskets dirty or sticky? Clean gaskets according to

the directions in the "Cleaning" section.

PROTECTION AGREEMENTS

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

Expert service by our 12,000 professional repair specialists

v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

v' Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today)

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME ®.

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore ® product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

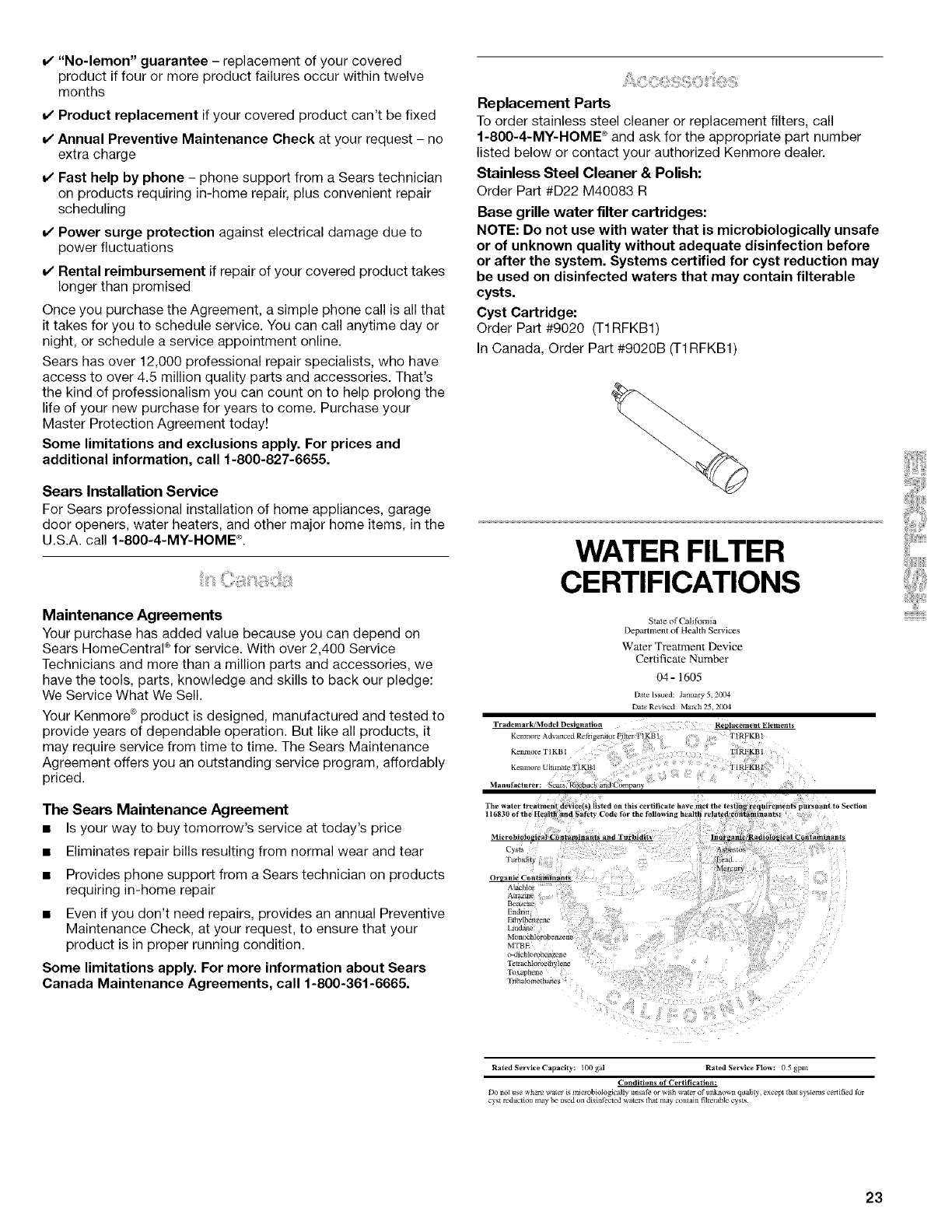

Replacement Parts

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Base grille water filter cartridges:

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Cyst Cartridge:

Order Part #9020 (T1RFKB1)

In Canada, Order Part #9020B (T1RFKB1)

WATER FILTER

CERTIFICATIONS

i r a(leular k/Mortel l)eglH_)atioll

KenmoI_" Advancud R_ fngerator Filte_ T1KI] 1

K_nmtn_ T1KBI

Ke_m_i_ Ultlma_ _IKB]

Maaufacturer: S_m_R p_buckandCompany

Stmc of California

Departmem of Health Selvices

Water Treatment Device

CertificateNumber

04- 1605

Date Issued Januar_ 5, 2004

Dat_ Rcvl_ed March 25, 2(_)4

Replae_*m_,nl El_,meal_

T1RFKB1

TIRf'KBI

rl 1Pd--KlJ t

Endrm

Fdlylbcnz_n_

Lmaan_

Mon_ "Nomoenzen_

M'rlC_-

_hchl_ _l_en7ene

Tem_h],>methylene

R_avhenc

halomethan_

Rated Service Capacity: 100gal RatedServiceFlow: 05gpm

Conditions of Certification:

Do not use where: wa_er is ink mbiologically _safe _ wit_ watur of _nknown quality, except that systems certifi_ for

cys( _ed_c_io_ may be used o_ di_in(_c_ed wa(_rs _[_al_t_y co_(ai_ filtrable cysts

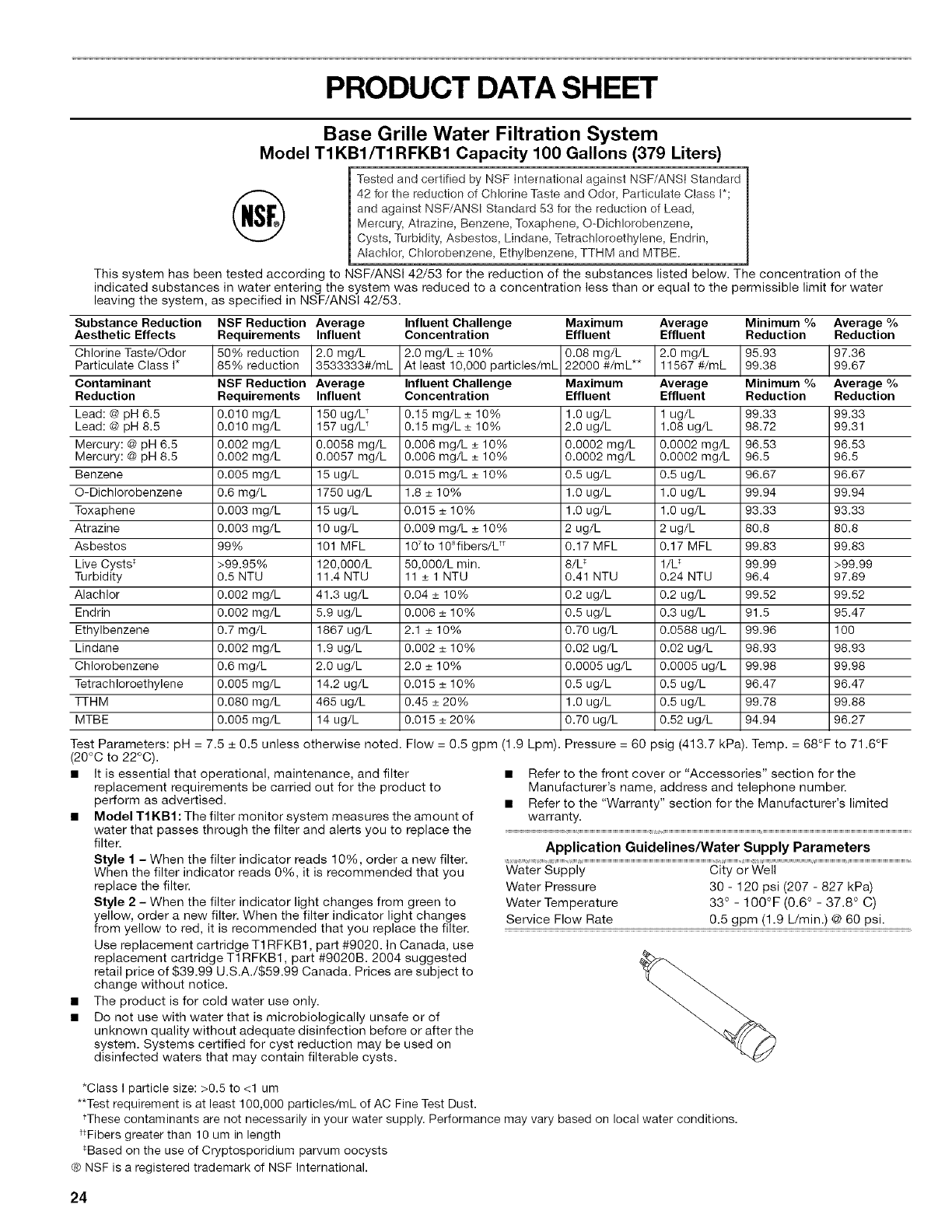

PRODUCT DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

Tested and certified by NSF international against NBF/ANSl Standard

_) 42 for the reduction of Chlorine Taste and Odor, Particulate Class I*;

and against NSF/ANSI Standard 53 for the reduction of Lead,

Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene,

Cysts, Turbidity, Asbestos, Lindane, TetracNoroethylene, Endrin,

AlacNor, Chlorobenzene, Ethylbenzene, TTHM and MTBE=

This system has been tested according to NSF/ANSl 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in NSF/ANSl 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L ± 10% 0.08 mg/L ** 2.0 mg/L 95.93 97.36

Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL 11567 #/mL 99.38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 mg/L 150 ug/U 0.15 mg/L ± 10% 1.0 ug/L 1 ug/L 99.33 99.33

Lead: @ pH 8.5 0.010 mg/L 157 ug/U 0.15 mg/L ± 10% 2.0 ug/L 1.08 ug/L 98.72 99.31

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L ± 10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53

Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L ± 10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L ± 10% 0.5 ug/L 0.5 ug/L 96.67 96.67

O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 ± 10% 1.0 ug/L 1.0 ug/L 99.94 99.94

Toxaphene 0.003 mg/L 15 ug/L 0.015 ± 10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L ± 10% 2 ug/L 2 ug/L 80.8 80.8

Asbestos 99% 101 MFL 107to 108fibers/L tt 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/U 1/U 99.99 >99.99

Turbidity 0.5 NTU 11.4 NTU 11 ± 1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 ± 10% 0.2 ug/L 0.2 ug/L 99.52 99.52

Endrin 0.002 mg/L 5.9 ug/L 0.006 ± 10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 ± 10% 0.70 ug/L 0.0588 ug/L 99.96 100

Lindane 0.002 mg/L 1.9 ug/L 0.002 ± 10% 0.02 ug/L 0.02 ug/L 98.93 98.93

Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 ± 10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98

Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 ± 10% 0.5 ug/L 0.5 ug/L 96.47 96.47

]q-HM 0.080 mg/L 465 ug/L 0.45 ± 20% 1.0 ug/L 0.5 ug/L 99.78 99.88

MTBE 0.005 mg/L 14 ug/L 0.015 ± 20% 0.70 ug/L 0.52 ug/L 94.94 96.27

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm).

(20°C to 22°0).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model T1KB1 : The filter monitor system measures the amount of

water that passes through the filter and alerts you to replace the

filter.

Style 1 - When the filter indicator reads 10%, order a new filter.

When the filter indicator reads 0%, it is recommended that you

replace the filter.

Style 2 - When the filter indicator light changes from green to

yellow, order a new filter. When the filter indicator light changes

from yellow to red, it is recommended that you replace the filter.

Use replacement cartridge T1RFKB1, part #9020. In Canada, use

replacement cartridge T1RFKB1, part #9020B. 2004 suggested

retail price of $39.99 U.S.A./S59.99 Canada. Prices are subject to

change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8 ° C)

Service Flow Rate 0.5 gpm (1.9 L!min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

iNDICE

GARANTIA .................................................................................... 26

SEGURIDAD DEL REFRIGERADOR .......................................... 27

C6mo deshacerse adecuadamente de su refrigerador viejo ... 27

INSTRUCCIONES DE INSTALACION ........................................ 26

Desempaque el refrigerador ...................................................... 28

Requisites de ubicaci6n ............................................................ 28

Requisites electricos ................................................................. 29

Requisitos del suministro de agua ............................................ 29

Rejilla de la base ........................................................................ 29

Puertas del refrigerador ............................................................. 30

Ajuste las puertas ...................................................................... 32

Conexi6n del suministro de agua ............................................. 32

Prepare el sistema de agua ....................................................... 33

Sonidos normales ...................................................................... 34

USO DE SU REFRIGERADOR .................................................... 34

C6mo asegurar la debida circulaci6n del aire .......................... 34

Uso de los controles .................................................................. 34

Despachadores de agua y hielo ................................................ 36

La luz del estado del filtro de agua ........................................... 37

Sistema de filtraci6n de agua .................................................... 37

Fabrica de hielo y dep6sito de hielo ......................................... 38

CARACTER|STICAS DEL REFRIGERADOR ............................. 39

Estantes del refrigerador ........................................................... 39

Caj6n para carnes fr[as ............................................................. 40

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ...................................................... 40

Control de temperatura para el caj6n

convertible de verduras/carnes ................................................. 40

Control de humedad del caj6n para verduras .......................... 41

Bandeja para verduras .............................................................. 41

Portavinos o portabotellas/latas ............................................... 41

Recipiente utilitario .................................................................... 41

CARACTER|STICAS DEL CONGELADOR ................................ 41

Estante del congelador ............................................................. 41

Canastilla o recipiente del congelador ...................................... 42

CARACTER|STICAS DE LA PUERTA ........................................ 42

Dep6sito inclinable de la puerta del congelador ...................... 42

Dep6sito enfriador de la puerta ................................................. 42

Rieles y Recipientes de la puerta .............................................. 43

Recipientes de la puerta ............................................................ 43

CUIDADO DE SU REFRIGERADOR ........................................... 43

Limpieza .................................................................................... 43

C6mo cambiar los focos ........................................................... 44

Cortes de corriente .................................................................... 45

Cuidado durante las vacaciones y mudanzas .......................... 45

SOLUClON DE PROBLEMAS ..................................................... 46

CONTRATOS DE PROTECCION ................................................ 49

En los EE.UU ............................................................................. 49

En Canada ................................................................................. 49

Accesorios ................................................................................. 49

HOJA DE DATOS DEL PRODUCTO .......................................... 50

NUMEROS DE SERVlClO .............................. CONTRAPORTADA

GARANTiA

GARANTiA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un a_o desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo alas instrucciones adheridas al

producto o provistas con el mismo, Sears reparara este

refrigerador, libre de cargo, si hay defectos de material o de

mano de obra.

GARANTiA TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACION

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo alas instrucciones para el

propietario adheridas al producto o provistas con el mismo,

Sears reparara el sistema sellado (que consiste en la

refrigeraci6n, tuberia de conexi6n, y compresor) libre de cargo, si

hay defectos de material o de mano de obra.

La cobertura de la garantfa mencionada anteriormente se aplica

s61o a los refrigeradores que se usan con el prop6sito de

conservar alimentos en hogares y excluye los cartuchos de

filtraci6n de agua y hielo originales y de reemplazo Kenmore (si

estuviesen equipados con el sistema de filtraci6n). Los cartuchos

originales y de reemplazo estan garantizados, solamente las

partes, por 30 dias contra defectos de material o de mano de

obra de sus componentes.

LA GARANTiA DE SERVICIO ESTA DISPONIBLE LLAMANDO

AL CENTRO DE SERVICIO SEARS M/_.SCERCANO EN LOS

ESTADOS UNIDOS O CANADA.

Esta garantia se aplica s61o mientras el producto se usa en

los Estados Unidos o en Canada. Esta garantia le da

derechos legales especificos y Ud. tambi_n puede tener

otros derechos que varian de estado a estado o de provincia

a provincia.

Los terminos de la garantfa pueden variar en Canada. Contacte a

su Centro de Servicio Sears para detalles completes.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Registro del producto

En el espacio de abajo, anote su nQmero completo de modelo y

serie y la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nQmero de modelo y de serie que

se encuentra en la pared interior del compartimiento del

refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

Numero de modelo 106.

Nurnero de serie

Fecha de cornpra

Guarde estas instrucciones y su comprobante de cornpra

para referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a

usted y a los demas.

Todos los mensajes de seguridad ir_.na continuacion del sfmbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran cdmo reducir las posibilidades de sufrir una lesidn y Io que

puede suceder si no se siguen las instrucciones.

[NSTRUCC[ONES [MPORTANTES DE SEGUR[DAD

ADVERTENO[A." Para reducir eI riesgo de incendio, choque e[ectrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

m No quite Ia terminal de conexi6n a tierra.

m No use un cable el6ctrico de extensi6n.

,,, Desconecte ei suministro de energfa antes de darie servicio.

m Vuelva a colocar todos los paneies antes de ponedo a

funcionar.

m Remueva Ias puertas de su refrigerador viejo.

m Use un Iimpiador no infiamable.

m No use un adaptador.

_, Mantenga los materiales y vapores inflamables, tales como

gasolina, aleiados del refrigerador.

_, Use dos o mas personas para mover e instalar el

refrigerador.

_, Desconecte el suministro de energia antes de [nsta[ar la

fabrica de hieto (en aquellos modelos que [ncluyen e[ juego

de [nsta[acidn de la fabrica de hieio).

_, Use un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos).

_, Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS [NSTRUCC[ONES

Cbmo deshacerseadecuadamente desu

refrigeradorviejo

Antes de tirar su refrigerador o congelador viejo:

•Saque las puertas.

• Deje los estantes en su lugar asf los niffos no pueden meterse

con facilidad.

PeBigro de Asfi×ia

Remueva maspuertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte

o daSo al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niffos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...aQn si van a quedar ahf "per unos pocos dfas". Si

Ud. esta por deshacerse de su refrigerador viejo, per favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

INSTRUCCIONES DE INSTALACION

i!iiiii'ii_,i,!:!?S,i!i!_:_;iil__ili%i:i_i:ii:_Lii_::i!:i__i!:i_iiiiiiii_i!:_!t_iiii!_!_i!i:!!!_i_i_!_iiii!!!i_i:::i_O_¸¸_

Pe_igro de Peso E×cesive

Use dee o mac personas para mover e instalar

el refrigeradoro

No seguir esta instrucci6n puede ocasionar una

lesiSn en la espa{da u otto tipo de lesio_eso

Quite los materiales de empaque

• Quite las cintas y gomas de su refrigerador antes de

encenderlo. Frote un poco de detergente Iiquido sobre el

adhesive con los dedos. Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, Iiquidos

inflamables o limpiadores abrasives para eliminar restos de

cinta o goma. Estos productos pueden dar_ar la superficie de

su refrigerador. Para mas informaci6n, vea "Seguridad del

refrigerador".

C6mo mover su refrigerador:

Su refrigerador es muy pesado= Cuando mueva su

refrigerador para Iimpiarlo o darle servicio, proteja el piso=

AI mover at refrigarador, siempre tire directamente hacia

afuera= No menee el refrigerador de lade a lade ni Io haga

"caminar" cuando Io trate de mover ya qua podria daSar

el piso=

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

_nformaci6n importante para saber acerca de _os estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est_n fries= Los estantes y tapas pueden romperse

sise exponen a cambios bruscos de temperatara o impacto,

come seda un golpe brusco= Para su protecci6n, el vidrio

templado se ha diseSado para hacerse a_icos= Esto es normal.

Los estantes y tapas de vidrio son muy pesados= Tenga

mucho cuidado aI sacarlos para evitar qua se daSen al caer=

PeHgro de Explosi6n

Mantenga los materia_es y vapores inflamab_ee,

ta_es come gasolina, a_ejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

e×p_osi6_, o ince_dio°

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de V_" (1,25 cm) a cada lade y per encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje come minimo

2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, asegOrese que hay espacio adicional atras para las

conexiones de la linea de agua.

NOTA: No instale el refrigerador cerca de un homo, radiador, u

otra fuente de calor, ni en un lugar donde la temperatura puede

ser menor de 55°F (13°C).

1 Itm

S¸

V_" (1,25 cm)

II I!

r ...... 2

2" (5,0a ore)

iii::::i_=_::!?=(i::ilLiiiilS;iiiii:OS,_ii!?iii=ii!ii!iOI]i'iiOO_!i_,

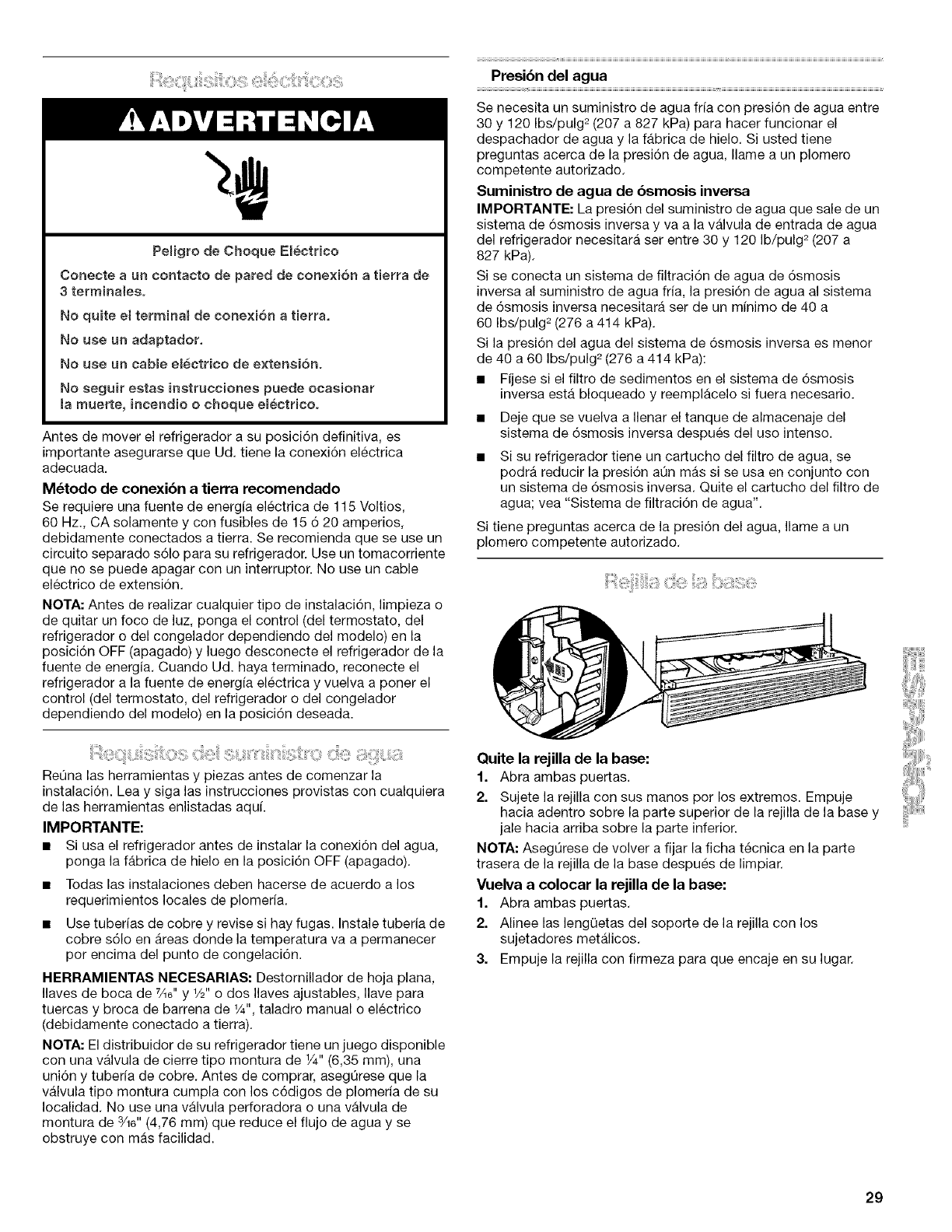

Peligro de Cheque Electrico

Cor_ecte a un cor_tacte de pared de cor_e×i6n a tierra de

3 terminales.

No quite el terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable electrico de e×ter_sJ6r_°

No eeguir estas inetrucciones puede ecaeionar

la muerte, ineendie o cheque electricoo

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interrupter. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

Ret]na las herramientas y piezas antes de comenzar la

instalaci6n. Lea y siga las instrucciones provistas con cualquiera

de las herramientas enlistadas aqu[.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posici6n OFF (apagado).

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en Areas donde la temperatura va a permanecer

per encima del punto de congelaci6n.

HERRAMIENTAS NECESARIAS: Destornillador de hoja plana,

Ilaves de boca de 7Ad'y 1/2"o dos Ilaves ajustables, Ilave para

tuercas y broca de barrena de 1/,,, taladro manual 0 electrico

(debidamente conectado a tierra).

NOTA: El distfibuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

uni6n y tuberia de cobre. Antes de comprar, aseg@ese que la

valvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perforadora 0 una valvula de

montura de 3/16"(4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

Presibn del agua

Se necesita un suministro de agua fda con presi6n de agua entre

30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, lame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ib/pulg 2(207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un mfnimo de 40 a

60 Ibs/pulg =(276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg =(276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del use intense.

Si su refrigerador tiene un cartucho del filtro de agua, se

podra reducir la presi6n at]n mas si se usa en conjunto con

un sistema de 6smosis inversa. Quite el cartucho del filtro de

agua; vea "Sistema de filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, lame a un

plomero competente autorizado.

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Sujete la rejilla con sus manes per los extremes. Empuje

hacia adentro sobre la parte superior de la rejilla de la base y

jale hacia arriba sobre la parte inferior.

NOTA: Aseg_rese de volver a fijar la ficha tecnica en la parte

trasera de la rejilla de la base despues de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas.

2. Alinee las lengQetas del soporte de la rejilla con los

sujetadores metalicos.

3. Empuje la rejilla con firmeza para que encaje en su lugar.

ReQna las herramientas y piezas necesarias antes de comenzar la instalaci6n.

HERRAMIENTAS NECESARIAS: Llaves de tube de cabeza hexagonal de 1/4"y 5/16"y un destornillador de cabeza plana.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador 0 desconecte el

suministro de energfa. Quite los alimentos y cualquier puerta ajustable 0 recipientes utilitarios de las puertas.

NOTA: Solamente pudiera ser necesario quitar la agarradera de la puerta o las puertas para Iograr introducir el producto por la entrada

a su hogar. Mida la abertura de la puerta para determinar si es necesario quitar las puertas 0 las agarraderas.

Peligro de Choque Emectrico

Desconecte emsuministro de energ{a antes de sacar las puertas.

Reconecte masdos conexiones a tierra antes de hacer funcionaro

No seguir estae instrucciones puede ocasionar la muerte 0 choque eiectrico.

Bisagra superior

izquierda C6mo quitar

ta puerta

Conexi6n de Ja

tuber_a det despa-

chador de agua

A, Anillo rojo exterior

Rejilta de ta base

Nivem

Bisagra superior

derecha

A. No quite el torniHo

Estilo 1

C6mo quitar

tas agarraderas

(opcional)

Bisagra inferior

A. No quite el torniHo

EstHo 2

C6mo quitar

tas agarraderas

(opciona!}

Nivemacisn demantera

A. TomiHo nivelador

Quite las agarraderas (opcional)

Estilo 1

1. Apriete con su mane firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo de la

agarradera. Separe las piezas del adorno de los tornillos de

tope. Vea la ilustraci6n 1.

2. Quite los tornillos de las agarraderas y las agarraderas. Vea la

ilustraci6n 1.

3. Coloque el refrigerador en su sitio. Reemplace las

agarraderas como se muestra. Vea la ilustraci6n 1.

Estilo 2

1. Presione firmemente en la agarradera para deslizarla hacia

arriba y hacia afuera de los tornillos de tope. Vea la

ilustraci6n 1.

2. Coloque el refrigerador en su sitio. Reemplace las

agarraderas como se muestra. Vea la ilustraci6n 1.

Quite las puertas

Peligro de Choq_e E_ectrico

Desconecte el suministro de energia antes de sacar

_as puertas.

No seguir esta instruccion puede ocaeionar la muerte

o choque electricoo

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la base

tirando de los extremos exteriores del fondo hacia arriba. Vea

la ilustraci6n 2.

Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas del gabinete.

Si tiene un despachador (de hielo o de agua), desconecte la

tuberia del despachador de agua ubicada detras de la rejilla

de la base en el lade de la puerta del congelador. Vea la

ilustraci6n 3.

• Presione el anillo rojo exterior contra la cara del encaje y

jale la tuberia del despachador para liberarla.

• En algunos modelos, quite la tuberia de la abrazadera de

la manguera.

Quite la cubierta de la bisagra superior izquierda y los

tornillos seg0n se muestra. Vea la ilustraci6n 4. No quite el

tornillo A.

Desconecte el cableado y las dos conexiones a tierra del

tornillo de conexi6n a tierra (en algunos modelos) segL_nse

muestra en la ilustraci6n 4.

Quite los tornillos que quedan en la bisagra izquierda y la

bisagra segL_nse muestra. Vea la ilustraci6n 4. No quite el

tornillo A.

Levante cuidadosamente la puerta del congelador

directamente de la bisagra inferior. Vea la ilustraci6n 5. La

tuberia del despachador de agua queda afianzada a la puerta

del congelador y se jala a traves de la bisagra izquierda

inferior. Cerci6rese de proteger la tuber[a del despachador de

agua contra dados.

9. Quite la cubierta de la bisagra superior derecha y los tornillos

segOn se muestra. Vea la ilustraci6n 6. No quite el tornillo A.

10. Levante la puerta del refrigerador directamente hacia arriba

para separarla de la bisagra inferior.

11. Quiza no sea necesario quitar la bisagra inferior para pasar el

refrigerador por una puerta. Ambas bisagras inferiores tienen

la misma construcci6n.

• Desensamble las bisagras segOn se muestra. Vea la

ilustraci6n 7. No quite el tornillo A.

Vuelva a colocar las puertas y las bisagras

1. Si las quit6, vuelva a colocar ambas bisagras inferiores.

Apriete los tornillos.

2. Pase cuidadosamente la tuber[a del despachador de agua a

traves de la bisagra inferior izquierda antes de reemplazar la

puerta del congelador en la bisagra. Es posible que necesite

ayuda.

NOTA: Disponga de un soporte adicional para las puertas

mientras reemplaza las bisagras superiores. No se confie en que

los imanes de las puertas van a sostener las puertas mientras

trabaja.

3. Reconecte la tuber[a del despachador de agua empujandola

dentro del accesorio hasta que se detenga y la marca negra

toque la cara del anillo rojo exterior. Vea la ilustraci6n 3. En

algunos modelos, vuelva a colocar la tuber[a en la abrazadera

de la manguera.

4. Alinee y remplace la bisagra superior izquierda segOn se

muestra. Vea la ilustraci6n 4. Apriete los tornillos.

Peligro de Cheque Electrico

Reconecte las dos conexiones a tierra.

No seguir estas instrucciones puede ocasionar

la rnuerte o choque electricoo

Estilo 1

• Reconecte las dos conexiones a tierra.

• Reconecte el enchufe del cableado.

A. No quite el tornillo A

B. Hilos de conexidn a tierra

C. Tornillo del hilo verde de conexidn a tierra

D. Enchufe de cableado

Estilo 2

• Reconecte el enchufe del cableado.

5. Reemplace la cubierta de la bisagra izquierda y el tornillo.

6. Reemplace la puerta del refrigerador, encajandola

cuidadosamente sobre la bisagra inferior derecha.

7. Alinee y reemplace la bisagra superior derecha segQn se

muestra. Vea la ilustraci6n 6. Apriete los tornillos.

8. Reemplace la cubierta de la bisagra y los tornillos. Apriete los

tornillos.

9. Enchufe el refrigerador o reconecte el suministro de energia.

Cbmo cerrar la puerta

1. Ubique el refrigerador en su posici6n definitiva.

2. Coloque un nivel dentro del refrigerador, en la parte trasera

del estante superior. Vea la ilustraci6n 8.

3. Ubique los tornillos niveladores detras de la rejilla de la base

del refrigerador, en cualquiera de los lados.

4. Use una Ilave de tubo de cabeza hexagonal para ajustar los

tornillos niveladores del rodillo trasero hasta que el

refrigerador quede nivelado. Gire el tornillo nivelador del

rodillo trasero hacia la derecha para levantar ese lado del

refrigerador o gire el tornillo nivelador hacia la izquierda para

bajar ese lade. Vea la ilustraci6n 10. AsegQrese de que el

refrigerador este nivelado antes de preceder.

5. Compruebe la alineaci6n de las puertas despues de haber

nivelado el refrigerador.

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del refrigerador

como se describe en "C6mo cerrar la puerta".

Es posible que las puertas queden desparejas despues de nivelar

el refrigerador. Vea la ilustraci6n 9. Las puertas estan prefijadas

de fabrica, de manera que la puerta del refrigerador esta mas alta

que la puerta del congelador aproximadamente por el espesor de

una moneda. Una vez que las puertas esten cargadas de

alimentos, deber[an estar niveladas. Si se necesita ajustar la

altura de la puerta DESPU¢S de que las puertas esten cargadas

de alimentos, siga estos pasos.

1. Use una Ilave de tubo de cabeza hexagonal para ajustar los

tornillos niveladores del rodillo delantero hasta que las

puertas esten parejas. Gire el tornillo nivelador del rodillo

delantero hacia la derecha para levantar ese lado del

refrigerador o gire el tornillo nivelador hacia la izquierda para

bajar ese lade. Vea la ilustraci6n 10.

NOTA: Despues de cada ajuste, abra y cierre las puertas del

congelador y del refrigerador para comprobar el alineamiento

de las puertas.

2= Abra las puertas y reemplace la rejilla de la base. Alinee las

pesta_as de apoyo de la rejilla con las abrazaderas

metalicas. Empuje la rejilla con firmeza, hasta que ajuste a

presi6n en su sitio.

NOTA: Cerci6rese de reponer la Hoja Tecnica detras de la

rejilla de la base.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n

apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energ[a.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuber[a de

agua se vac[e totalmente.

3. Busque una tuber[a vertical de agua fr[a de 1/2" a 11A''

(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• Asegt]rese de que sea una tuberia de agua fr[a.

• Una tuber[a horizontal funcionara, pero taladre per el lado

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuber[a de cobre que va a

necesitar, mida desde la conexi6n en la esquina inferior

trasera del refrigerador hasta la tuber[a de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuber[a de cobre de 1_,,

(6,35 mm) de diametro externo. AsegQrese que ambos

extremos de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de 1A"

(6,35 mm) en la tuber[a de agua fr[a que Ud. eligi6.

............A

G__ ........... B

F E D

A. Tuberfade agua frfa E.Manga de compresidn

B.Abrazadera para tuberfa F. V_lvulade cierre

C.Tuberfade cobre G.Tuerca de presidn

D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuber[a. Asegt]rese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1/4"(6,35

mm) en la tuberia de agua y que la arandela este por debajo

de la abrazadera para tuber[a. Ajuste la tuerca de presi6n.

Ajuste los tornillos de la abrazadera para tuberia con cuidado

yen forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuber[a de cobre como se muestra en el grafico.

Inserte el extremo de la tuberia en el extremo de salida hasta

donde sea posible. Atornille la tuerca de compresi6n sobre el

extreme de salida con una Ilave ajustable. No apriete

demasiado.

8= Coloque el extremo libre de la tuber[a dentro de un recipiente

o fregadero y ABRA el suministro principal de agua para lavar

la tuberia hasta que al agua salga limpia. CIERRE la valvula

de cierre del tubo de agua. Enrolle la tuber[a de cobre.

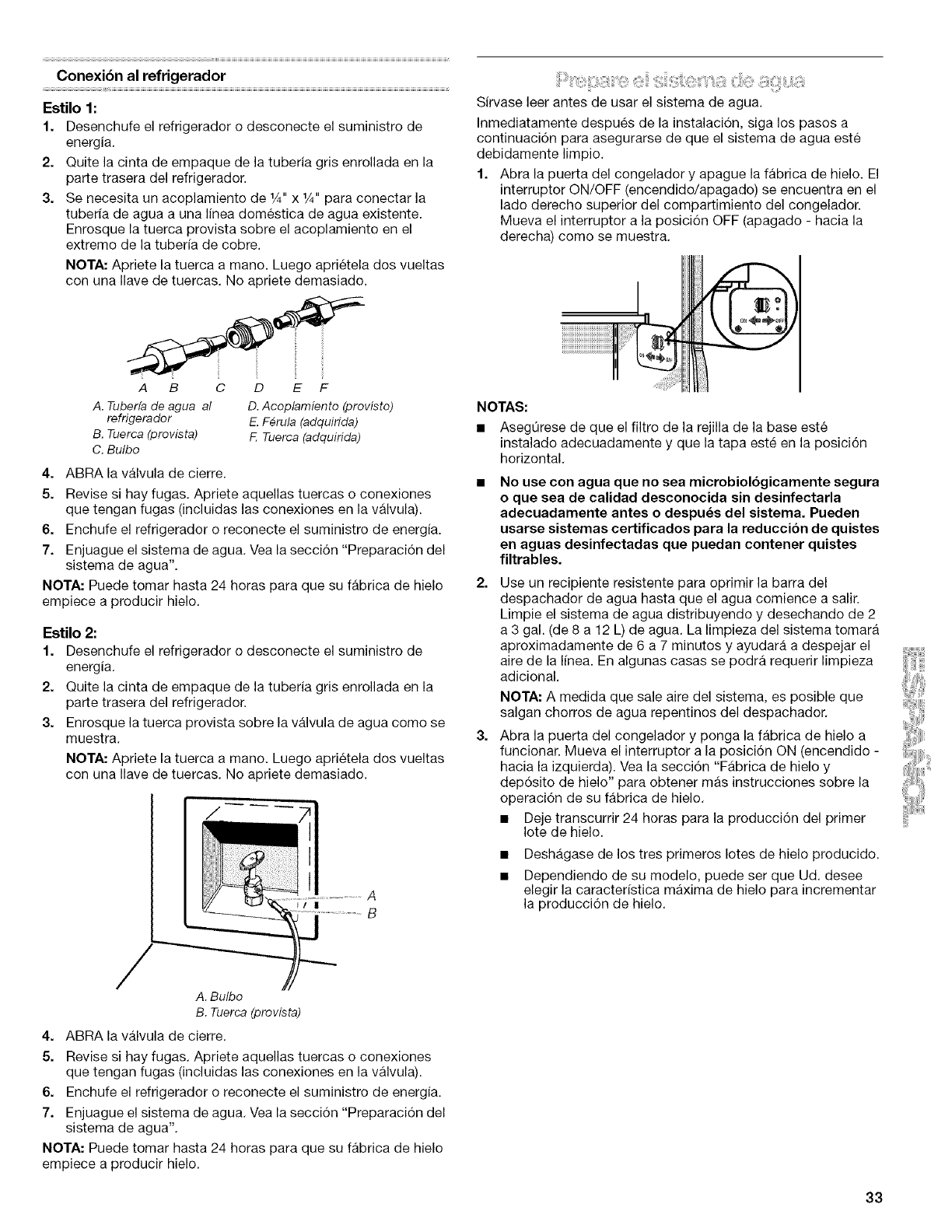

Conexibn al refrigerador

Estilo 1:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia gris enrollada en la

parte trasera del refrigerador.

3. Se necesita un acoplamiento de 1/4"x 1¼,,para conectar la

tuber[a de agua a una linea domestica de agua existente.

Enrosque la tuerca provista sobre el acoplamiento en el

extremo de la tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio.

1. Abra la puerta del congelador y apague la fabrica de hielo. El

interruptor ON/OFF (encendido/apagado) se encuentra en el

lade derecho superior del compartimiento del congelador.

Mueva el interruptor a la posici6n OFF (apagado - hacia la

derecha) como se muestra.

ABcoE F

A. Tuberfadeagua al D.Acoplamiento (provisto)

refrigerador E.F_rula (adquirida)

B. Tuerca(provista) F.Tuerca(adquirida)

C.Bulbo

NOTAS:

• AsegQrese de que el filtro de la rejilla de la base este

instalado adecuadamente y que la tapa este en la posici6n

horizontal.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea la secci6n "Preparaci6n del

sistema de agua".

NOTA: Puede tomar hasta 24 horas para que su fabrica de hielo 2.

empiece a producir hielo.

Estilo 2"

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia gris enrollada en la

parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la valvula de agua como se

muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden

usarse sistemas certificados para la reduccibn de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Use un recipiente resistente para oprimir la barra del

despachador de agua hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando de 2

a 3 gal. (de 8 a 12 L) de agua. La limpieza del sistema tomara

aproximadamente de 6 a 7 minutos y ayudara a despejar el

aire de la Iinea. En algunas casas se podra requerir limpieza

adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

3= Abra la puerta del congelador y ponga la fabrica de hielo a

funcionar. Mueva el interruptor a la posici6n ON (encendido -

hacia la izquierda). Vea la secci6n "Fabrica de hielo y

dep6sito de hielo" para obtener mas instrucciones sobre la

operaci6n de su fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

Deshagase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracter[stica maxima de hielo para incrementar

la producci6n de hielo.

A. Bulbo

B. Tuerca(provista)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea la secci6n "Preparacidn del

sistema de agua".

NOTA: Puede tomar hasta 24 horas para que su fabrica de hielo

empiece a producir hielo.

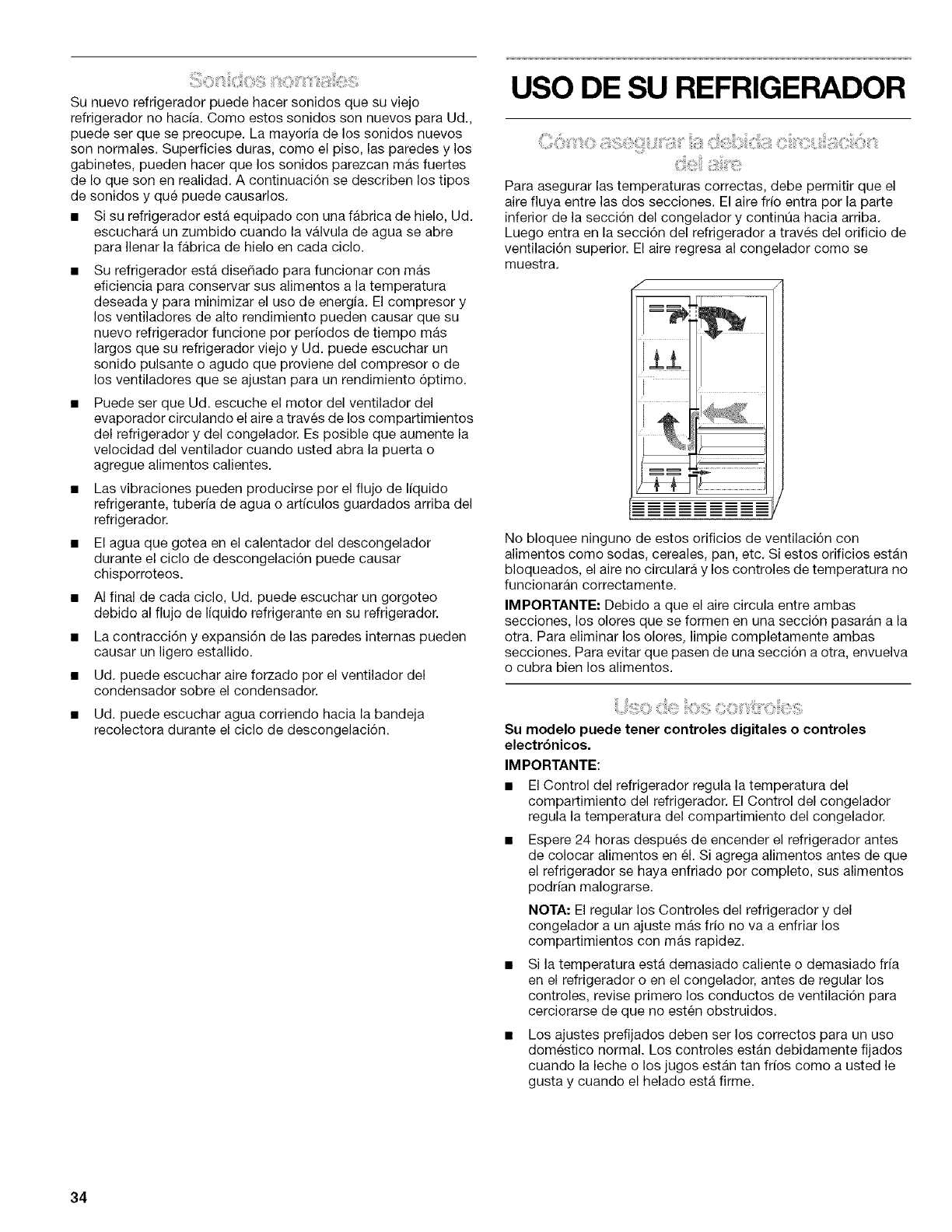

Su nuevo refrigerador puede hacer sonidos que su viejo

refrigerador no hacfa. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayoria de los sonidos nuevos

son normales. Superficies duras, como el piso, las paredes y los

gabinetes, pueden hacer que los sonidos parezcan mas fuertes

de Io que son en realidad. A continuaci6n se describen los tipos

de sonidos y que puede causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

Su refrigerador esta dise_ado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el uso de energia. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione per perfodos de tiempo mas

largos que su refrigerador viejo y Ud. puede escuchar un

sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento 6ptimo.

Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador. Es posible que aumente la

velocidad del ventilador cuando usted abra la puerta o

agregue alimentos calientes.

• Las vibraciones pueden producirse por el flujo de Ifquido

refrigerante, tuberfa de agua o artfculos guardados arriba del

refrigerador.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado per el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

USO DE SU REFRIGERADOR

d!i!,_::i!:i_iii_i!i!ii:!i_iiii_;__i!i!i:_¸

Para asegurar las temperaturas correctas, debe permitir que el

aire fluya entre las dos secciones. El aire frio entra por la parte

inferior de la secci6n del congelador y contint]a hacia arriba.

Luego entra en la secci6n del refrigerador a traves del orificio de

ventilaci6n superior. El aire regresa al congelador como se

muestra.

No bloquee ninguno de estos orificios de ventilaci6n con

alimentos como sodas, cereales, pan, etc. Si estos orificios estan

bloqueados, el aire no circulara y los controles de temperatura no

funcionaran correctamente.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que pasen de una secci6n a otra, envuelva

o cubra bien los alimentos.

Su modelo puede tener controles digitales o controles

electr6nicos.

IMPORTANTE:

• El Control del refrigerador regula la temperatura del

compartimiento del refrigerador. El Control del congelador

regula la temperatura del compartimiento del congelador.

Espere 24 horas despues de encender el refrigerador antes

de colocar alimentos en el. Si agrega alimentos antes de que

el refrigerador se haya enfriado per complete, sus alimentos

podrfan malograrse.

NOTA: El regular los Controles del refrigerador y del

congelador a un ajuste mas frio no va a enfriar los

compartimientos con mas rapidez.

Si la temperatura esta demasiado caliente o demasiado frfa

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no esten obstruidos.

Los ajustes prefijados deben ser los correctos para un uso

domestico normal. Los controles estan debidamente fijados

cuando la leche o los jugos estan tan frfos como a usted le

gusta y cuando el helado esta firme.

Controles digitales

Para su conveniencia, los controles vienen prefijados de fabrica.

AI instalar su refrigerador, asegQrese de que los controles aQn

esten prefijados en los ajustes medios tal como se ilustra. El

panel de control digital esta ubicado en la parte superior del

compartimiento del refrigerador y le permite ver los puntos de

ajuste del control de temperatura.

NOTA: Los puntos de ajuste recomendados de fabrica son 0°F

(-18°C) para el congelador y 37°F (3°C) para el refrigerador.

Para encender el refrigerador y ver los puntos de ajuste:

• Presione y sostenga ON/OFF (Encendido/Apagado)

2 segundos.

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

Para ver las temperaturas en centigrados:

• Presione el bot6n °C SELECT (Seleccionar °C). El indicador

se encendera.

NOTA: Si la temperatura del congelador esta bajo cero, la luz

indicadora adyacente a la pantalla del congelador se encendera.

Ajuste de los controles digitales

Para regular temperaturas de punto de ajuste:

• Presione la fiecha del refrigerador odel congelador hacia

arriba o hacia abajo hasta Ilegar a la temperatura deseada.

REFRIGERATOR COLD

COLDER

NOTA: Espere por Io menos 24 horas entre un ajuste y otro, y

despues vuelva a verificar las temperaturas antes de hacer

otros ajustes.

• El rango de punto de ajuste para el congelador es de -5°F a

5°F (-21 °C a -15°C) y 33°F a 41°F (1°C a 5°C) para el

refrigerador.

CONDICION: AJUSTE DE

TEMPERATURA:

REFRIGERADOR demasiado frio Control del

- No estan fijados de acuerdo alas REFRIGERADOR 1o

condiciones ambientales mas alto

REFRIGERADOR demasiado Control del

caliente REFRIGERADOR 1°

- Mucho use o temperatura mas bajo

ambiental muy caliente

CONGELADOR demasiado frio Control del

- No estan fijados de acuerdo alas CONGELADOR 1o mas

condiciones ambientales alto

CONGELADOR demasiado Control del

caliente/muy poco hielo CONGELADOR 1° mas

- Mucho use o alto consume de bajo

hielo

Controles electrbnicos

Para su conveniencia, los controles vienen prefijados de fabrica.

AI instalar su refrigerador, asegOrese de que los controles esten

aOn prefijados en los ajustes medios tal como se ilustra.

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

Para encender su refrigerador:

Presione y sostenga ON/OFF 2 segundos. Las luces indicadoras

muestran los ajustes de control de temperatura actuales.

Ajuste de los controles electrbnicos

NOTA: Espere por Io menos 24 horas entre ajustes. Vuelva a

verificar las temperaturas antes de realizar otros ajustes.

Presione la flecha del congelador (FREEZER) o del refrigerador

(REFRIGERATOR) hacia arriba o hacia abajo hasta Ilegar a la

temperatura deseada.

CONDICION:

REFRIGERATOR COLD

REFRIGERADOR demasiado

frfo

- No estan fijados de acuerdo a

las condiciones ambientales

REFRIGERADOR demasiado

caliente

- Mucho uso o temperatura

ambiental muy caliente

CONGELADOR demasiado fr[o

- No estan fijados de acuerdo a

las condiciones ambientales

CONGELADOR demasiado

caliente/muy poco hielo

- Mucho uso o alto consumo de

hielo

COLDER

REGULACION DEL

AJUSTE:

Control del

REFRIGERADOR un

ajuste mas bajo

Control del

REFRIGERADOR un

ajuste mas alto

Control del

CONGELADOR un ajuste

mas bajo

Control del

CONGELADOR un ajuste

mas alto

Produccibn acelerada del hielo

La funci6n de hielo acelerado ayuda en los per[odos temporarios

de alto consumo de hielo al aumentar la producci6n de hielo en

un periodo de 24 horas.

• Presione el bot6n ICE (Hielo) para fijar la temperatura del

congelador a -10°F (-23°C). El ajuste de Hielo acelerado

permanecera encendido durante 24 horas a menos que se le

apague manualmente. La pantalla continuara mostrando el

punto de ajuste normal de la temperatura.

Si en todo momento se desea un aumento en la producci6n

de hielo, fije el Control del congelador a un ajuste mas fr[o. El

ajuste del congelador a una temperatura mas fria puede

endurecer mas algunos alimentos como el helado.

i!iiiii'ii_'i'%!!!i!i_!ill%¸:¸:¸:_C:iiii'¸iii¸!¸!iii_¸_,¸JOi_¸¸'¸_:_;_i!!!!:_¸S¸_'_ii::i_!i!_;i;!!!iii!ii:i:ii¸_iL;_i¸:!!i:_¸_iiJ'!ii__iiii_!:!!!_iiiO

PeHgre de Cortadurae

Use ur_ vase reeietente para recibir hielo o agua de[

deepachadero

No seguir eeta [nstrucc[6n puede ocasionar

cortaduraso

Su despachador electr6nico ofrece varias opciones: la

posibilidad de seleccionar hielo picado o en cubes, una luz

especial que se enciende cuando usted utiliza el despachador y

que puede fijarse en el mode automatico y una opci6n de cierre

para evitar que salga hielo o agua involuntario.

El despachador de hielo

El hielo proviene del depdsito de hielo de la fabrica de hielo, en el

congelador. Cuando usted oprime la barra del despachador:

• Se abre una escotilla en un conducto situado entre el

despachador y el dep6sito del hielo. El hielo baja del

dep6sito y cae a traves del conducto.

• Cuando deja de oprimir la barra del despachador, se cierra la

escotilla y deja de salir hielo. El sistema de distribuci6n no

funcionara cuando la puerta del congelador este abierta.

AIgunos modelos despachan hielo en cubes y hielo picado.

Antes de sacar hielo, seleccione el tipo de hielo que desea. Los

botches de control estan diseffados para facilitar el use y

limpieza.

ICE

CRUSH CUBE

Para obtener hielo picado, los cubes son triturados antes de ser

despachados. Esto puede retrasar un poco la distribuci6n del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tamaffo. Cuando

cambia de crushed (hielo picado) a cubed (hielo en cubes), caen

unas onzas de hielo picado junto con los primeros cubes.

Para despachar hielo:

1. Oprima el bot6n del tipo de hielo que desee.

2. Oprima con un vase resistente la barra del despachador de

hielo. Sostenga el vase junto al orificio del despachador para

que el hielo no caiga fuera del vase.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no hara

que el despachador funcione con mas rapidez o produzca

mayor cantidad de hielo.

3= Retire el vase para detener la salida de hielo.

NOTA: Los primeros Iotes de hielo pueden tener mal saber

debido alas conexiones de plomeffa y piezas nuevas.

Deseche ese hielo. Ademas, saque grandes cantidades de

hielo del dep6sito de hielo, y no a traves del despachador.

El despachador de agua

Si no limpi6 el sistema de agua cuando se instal6 el refrigerador

per primera vez, oprima la barra del despachador de agua con un

vase resistente o jarra resistente hasta que saque y descarte de

2 a 3 galones (de 8 a 12 litros) o aproximadamente 6 a 7 minutes

despues de que el agua comience a salir. Toma de 3 a 4 minutes

para que el agua comience a salir. El agua que usted saca y

descarta limpia el sistema y ayuda a despejar el aire de la lineas.

Deje que pasen varias horas para que el refrigerador se enfrie y

pueda enfriar el agua.

IMPORTANTE: Dependiendo de su modelo, la charola pequeffa

desmontable que se encuentra en el fondo del despachador esta

diseffada para contener derrames pequeffos y permitir una

limpieza facil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevarse a un lavabo para vaciarse o

limpiarse.

Para despachar agua:

1. Oprima un vase resistente contra la barra del despachador

de agua.

2. Retire el vase para detener la salida del agua.

NOTA: El agua puede tener un mal saber si no se usa el

despachador con frecuencia. Haga salir suficiente agua cada

semana para mantener un suministro fresco.

La luz del despachador

El Area del despachador tiene una luz. Puede encenderse con la

mane oprimiendo el bot6n de ON (encendido) (bot6n tactil o

interrupter oscilante).

En algunos modelos: Cuando usted utilice el despachador, la

barra encendera automaticamente la luz.

LIGHT

OFF ON

NOTA: Para informaci6n sobre c6mo cambiar el foco del

despachador, vea la secci6n "C6mo cambiar los feces".

El cierre del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la limpieza o para

evitar que sea activado involuntario por niSos o animales

domesticos.

NOTA: La funci6n de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.

0nicamente desactiva las barras del despachador.

Para apagar el despachador, oprima el bot6n de LOCK (cierre). El

indicador aparecera sobre el bot6n de LOCK (cierre) y los

despachadores de hielo y de agua no funcionaran. Para reactivar

el despachador, oprima el bot6n de UNLOCK (reactivaci6n)

hasta que el indicador aparezca. Luego contin0e distribuyendo

hielo o agua como de costumbre.

DISPENSER

LOCK UNLOCK

La luz del estado del filtro de agua le indicara cuando cambiar

filtro de agua. Cuando la luz indicadora cambie de verde a

amarillo, significa que es casi el tiempo de cambiar el filtro de

agua. Se recomienda cambiar el filtro de agua cuando la luz

indicadora de estado cambie a rojo O cuando el flujo de agua al

despachador de agua o a la fabrica de hielo disminuya

visiblemente; vea "C6mo cambiar el filtro de agua" mas adelante

en esta secci6n.

INDICADOR: ESTADO:

GOOD/BUENO (verde) Nuevo filtro instalado

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/ Reemplazar el filtro del agua

REEMPLAZAR (rojo) O

cuando disminuye el

flujo del agua

Despues de cambiar el filtro de agua, reajuste el indicador al

presionar y sostener RESET (Reajustar) 2 segundos. La luz de

estado cambiara de Replace (Reemplazar, rojo) a Good (Bueno,

verde) una vez que se haya reajustado el indicador.

WATER FILTER

GOOD_

ORDER_1_ RESE_

R_PIACEO

NOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Cbmo cambiar el filtro de agua

El filtro de agua esta situado en la rejilla de la base debajo de la

puerta del compartimiento del congelador. No es necesario

quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando en el bot6n eyector y jalando

directamente hacia afuera sobre la tapa del filtro.

NOTAS:

• Evite enroscar la tapa cuando quite el filtro, ya que esto

puede causar que la tapa se salga. Si esto sucede, vuelva

a colocar la tapa y jale el filtro directamente hacia afuera.

• Siempre queda agua en el filtro. Es posible que se

derrame un poco de esa agua.

A. Botdn eyector

B. Tapa del filtro

Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Saque el cartucho nuevo de su empaque y quite la cubierta

protectora de los anillos O.

A. Cubierta protectora

B. Anillos en 0

4. 3. Con la tapa en la posici6n horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

Coloque la tapa (que se quit6 en el paso 2) sobre el filtro

nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

filtro. Gire la tapa hacia la derecha hasta que encaje en su

lugar.

A. Botdn eyector

B. Flecha en el flltro

C. Lomo sobre la tapa

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de la

base. A medida que se inserte el filtro, el bot6n eyector

bajara. El bot6n eyector saltara nuevamente hacia afuera

cuando el filtro este enganchado por completo.

6. Jale suavemente la tapa para verificar que el filtro este seguro

en su lugar.

NOTA: Enjuague el sistema de agua antes de expulsar un

nuevo filtro instalado para aclarar el aire de las lineas y del

filtro.

7= Enjuague el sistema de agua. Vea "C6mo enjuagar el sistema

de agua despues de cambiar el filtro".

Cbmo enjuagar el sistema de agua despu_s de cambiar

el flltro

Use un recipiente resistente para oprimir el despachador de agua

hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando de 2 a

3 galones (de 8 a 12 L) de agua. La limpieza del sistema tomara

aproximadamente de 6 a 7 minutos y ayudara a despejar el aire

de la linea. En algunas casas se podra requerir limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Uso del despachador sin el cartucho del flltro de agua

Puede usar el despachador sin un filtro. El agua no estara

filtrada.

1. Saque el filtro presionando el bot6n eyector y jalando la tapa.

Vea "C6mo cambiar el filtro de agua" anteriormente en esta

secci6n.

2. Quite la tapa girandola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

4= Gire la tapa hacia la izquierda hasta que la tapa se deslice en

la ranura del accesorio. Luego, gire la tapa hacia la derecha

hasta que quede en la posici6n horizontal. Tal vez se necesite

forzar un poco.

NOTA: La tapa no estara alineada con la rejilla de la base.

Para encender y apagar (On/Off) la fbbrica de hielo

El interruptor de ON/OFF (Encendido/apagado) se encuentra en

el lade derecho superior del compartimiento del congelador.

1. Deslice el control a la posici6n ON (encendido - hacia la

izquierda).

NOTA: Su fabrica de hielo tiene un apagado automatico. El

sensor de la fabrica de hielo hace pasar un rayo de una pared del

congelador a la otra, Io que detendra automaticamente la

producci6n de hielo cuando este Ileno el dep6sito de hielo. El

control permanecera en la posici6n ON (encendido - hacia la

izquierda).

2. Para apagar la fabrica de hielo manualmente, deslice el

control a la posici6n OFF (apagado - hacia la derecha).

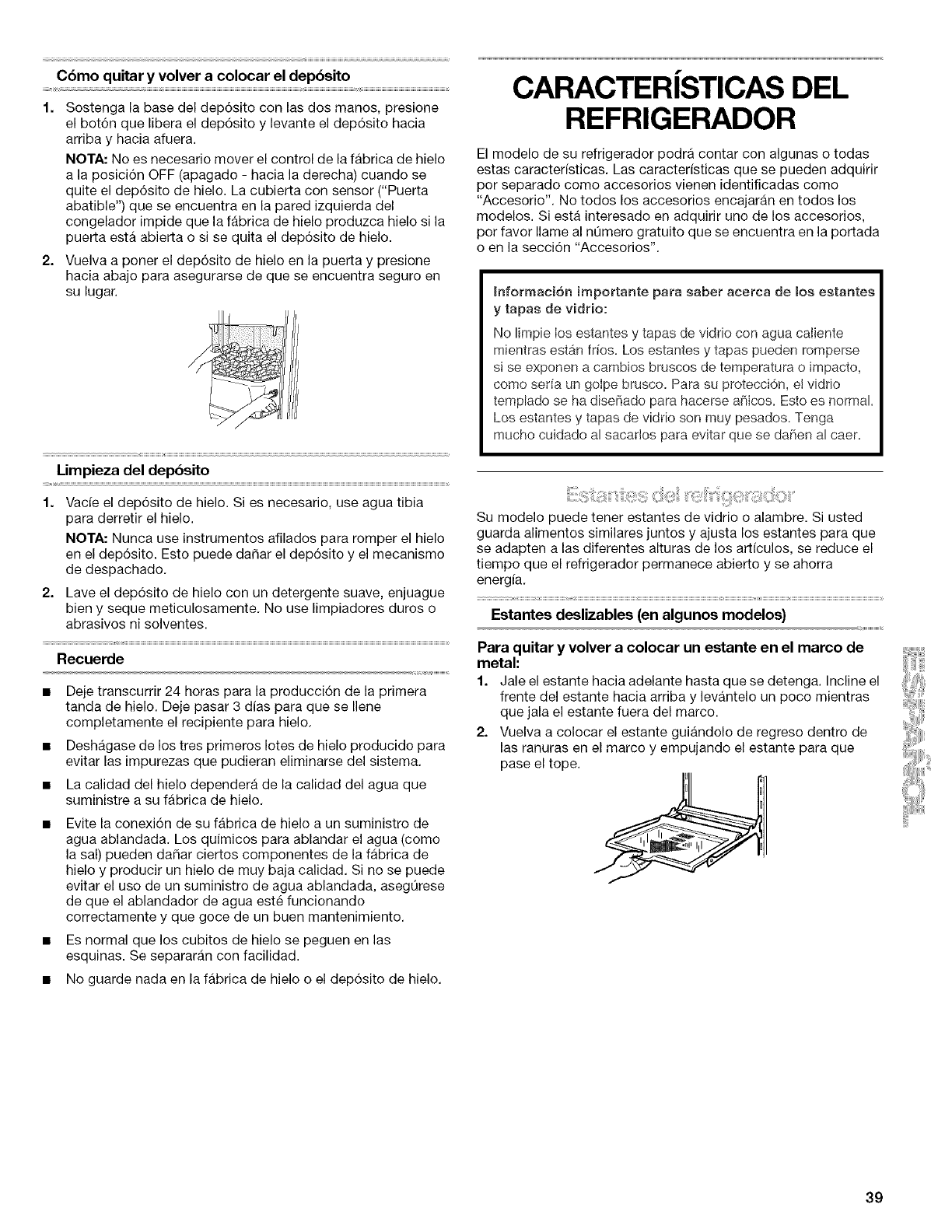

Cbmo quitar y volver a colocar el depbsito

Sostenga la base del dep6sito con las dos manos, presione

el bot6n que libera el dep6sito y levante el dep6sito hacia

arriba y hacia afuera.

NOTA: No es necesario mover el control de la fabrica de hielo

a la posici6n OFF (apagado - hacia la derecha) cuando se

quite el dep6sito de hielo. La cubierta con sensor ("Puerta

abatible") que se encuentra en la pared izquierda del

congelador impide que la fabrica de hielo produzca hielo si la

puerta esta abierta o si se quita el dep6sito de hielo.

2. Vuelva a poner el dep6sito de hielo en la puerta y presione

hacia abajo para asegurarse de que se encuentra seguro en

su lugar.

Limpieza del depbsito

Vade el dep6sito de hielo. Si es necesario, use agua tibia

para derretir el hielo.

NOTA: Nunca use instrumentos afilados para romper el hielo

en el dep6sito. Esto puede dar_ar el dep6sito y el mecanismo

de despachado.

2. Lave el dep6sito de hielo con un detergente suave, enjuague

bien y seque meticulosamente. No use limpiadores duros o

abrasivos ni solventes.

Recuerde

• Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

• Deshagase de los tres primeros Iotes de hielo producido para

evitar las impurezas que pudieran eliminarse del sistema.

•La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo.

Evite la conexi6n de su fabrica de hielo a un suministro de

agua ablandada. Los quimicos para ablandar el agua (como

la sal) pueden da_ar ciertos componentes de la fabrica de

hielo y producir un hielo de muy baja calidad. Si no se puede

evitar el uso de un suministro de agua ablandada, asegQrese

de que el ablandador de agua este funcionando

correctamente y que goce de un buen mantenimiento.

• Es normal que los cubitos de hielo se peguen en las

esquinas. Se separaran con facilidad.

• No guarde nada en la fabrica de hielo o el dep6sito de hielo.

CARACTERiSTICAS DEL

REFRIGERADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracter[sticas que se pueden adquirir

por separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

_nformaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caiiente

mientras est;Jn fr[os= Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como ser[a un goipe brusco. Para su protecci6n, el vidrio

templado se ha diseSado para hacerse a¢_icos=Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daSen al caer=

Su modelo puede tener estantes de vidrio o alambre. Si usted

guarda alimentos similares juntos y ajusta los estantes para que

se adapten alas diferentes alturas de los articulos, se reduce el

tiempo que el refrigerador permanece abierto y se ahorra

energ[a.

Estantes deslizables (en algunos modelos)

Para quitar y volver a colocar un estante en el marco de

metal:

1. Jale el estante hacia adelante hasta que se detenga. Incline el

frente del estante hacia arriba y levantelo un poco mientras

que jala el estante fuera del marco.

2. Vuelva a colocar el estante guiandolo de regreso dentro de

las ranuras en el marco y empujando el estante para que

pase el tope.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo per el frente y

levantandolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante. Verifique que el estante este seguro en

su lugar.

El caj6n para carnes frias es muy conveniente para guardar

pasas, nueces, comidas para untar y otros articulos pequeSos a

la temperatura normal del refrigerador.

Para quitar y volver a colocar el cajbn para carnes frias:

1. Quite el caj6n de carnes fr_as deslizandolo hacia afuera hasta

el tope. Levante el frente y deslice el caj6n hacia afuera hasta

que salga.

2. Vuelva a colocar el caj6n de carnes fr[as deslizandolo hacia

atras pasando el tope.

Cajbn para verduras y cajbn convertible para verduras/

came

Para quitar y volver a colocar los cajones

1. Deslice el caj6n para verduras o el caj6n para carne hasta el

tope. Eleve el frente del caj6n con una mane mientras sujeta

la parte inferior con la otra mane y deslice el caj6n hasta que

salga.

2. Vuelva a colocar el caj6n para verduras o el caj6n para came

deslizandolo hacia atras pasando el tope.

Tapas del cajbn para verduras o el cajbn para verduras/

came

Para quitar y volver a colocar las tapas:

1. Quite los cajones para verduras o carne. Presione hacia

arriba en el centro de la parte de vidrio del caj6n para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del caj6n para verduras firmemente y con

cuidado deslicelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del caj6n para verduras y quitelo.

Repita los pasos para quitar la tapa del caj6n para came.

3. Vuelva a colocar la parte posterior del marco de la tapa del

caj6n para carne en los soportes o gu[as que se encuentran

en las paredes laterales del refrigerador y baje o deslice el

frente del marco de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

i :

El caj6n convertible de verduras/carnes puede ajustarse de

manera que enfrie correctamente la carneo las verduras. El aire

dentro de la charola se enfr[a para prevenir que partes de los

alimentos se congelen y puede ajustarse para mantener la came

alas temperaturas de almacenaje recomendadas per el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes): 28° a 32°F (-2 ° a 0°O).

IMPORTANTE: Para mantener la frescura por mas tiempo, antes

de guardar siempre envuelva la carne en materiales que sean

hermeticos y a prueba de humedad. Siempre almacene la came

siguiendo las recomendaciones.

Cbmo ajustar el control

El control convertible viene ajustado de fabrica en la posici6n

menos fria para oarnes.

Para cambiar el ajuste: Mueva el control hacia la derecha (mas

frio) o hacia la izquierda (menos fr[o), segOn desee.

Para guardar verduras: Para guardar las verduras a la

temperatura 6ptima (que debe ser mas caliente que para la

came), mueva el control hasta el extreme izquierdo, a la

posici6n VEG.

IMPORTANTI::: Si los alimentos se empiezan a congelar, mueva

el control hacia la izquierda (menos fr[o). Necuerde que debe

esperar 24 horas entre aiustes. Si Io hace as[, le da tiempo a la

temperatura de los alimentos a clue cambie.

Guia para la conservacibn de carnes

Guarde la mayorfa de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a los periodos de conservaci6n. Para guardar la carne

por un tiempo mas prolongado que los periodos indicados,

congelela.

Pescado fresco o mariscos ................ el mismo dfa de su compra

Polio, came de res molida,

carnes varias (higado,etc) ................................................ 1 - 2 dfas

Carnes frfas, filetes/asados ............................................ 3 - 5 dias

Carnes curadas ............................................................. 7 - 10 dfas

Sobras - Cubra las sobras con papel plastico, o papel de

aluminio o guardelas en recipientes de plastico con tapas

hermeticas.

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. El control de humedad esta ubicado en el caj6n

para verduras. Regule el control a cualquier ajuste entre LOW

(Bajo) y HIGH (Alto).

LOW (posici6n abierta) deja que el aire hQmedo salga del caj6n

para verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el caj6n para verduras. No lave ni

pele las moras sino en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y guardelas en el caj6n para verduras.

HIGH (posici6n cerrada) mantiene el aire hQmedo en el caj6n

para verduras, yes el mas adecuado para conservar las verduras

frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, escQrralas y

deshagase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de plastico o un recipiente de

plastico y guardelas en el caj6n para verduras.

Guarde los alimentos delicados en la bandeja para verduras para

ayudar a evitar magulladuras. La bandeja se desliza desde

adelante hacia atras para tener acceso a los artfculos que estan

guardados debajo. Para remover la bandeja, simplemente

levantela hacia fuera del caj6n para verduras.

Para quitar y volver a colocar el portavinos (a la izquierda}

o el portabotellas/latas (a la derecha):

1. Quite el portabotellas jalandolo directamente hacia afuera del

estante.

2. Vuelvaa colocar el portabotellas deslizandolo entre el estante

y la pared del refrigerador.

NOTA: Para almacenamiento a largo plazo, guarde los huevos en

un recipiente con tapa o en su recipiente original en un estante

interior.

CARACTERiSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes para quitarlo.

2. Vuelva a colocar el estante en los soportes. Revise que el

estante este seguro en su lugar.

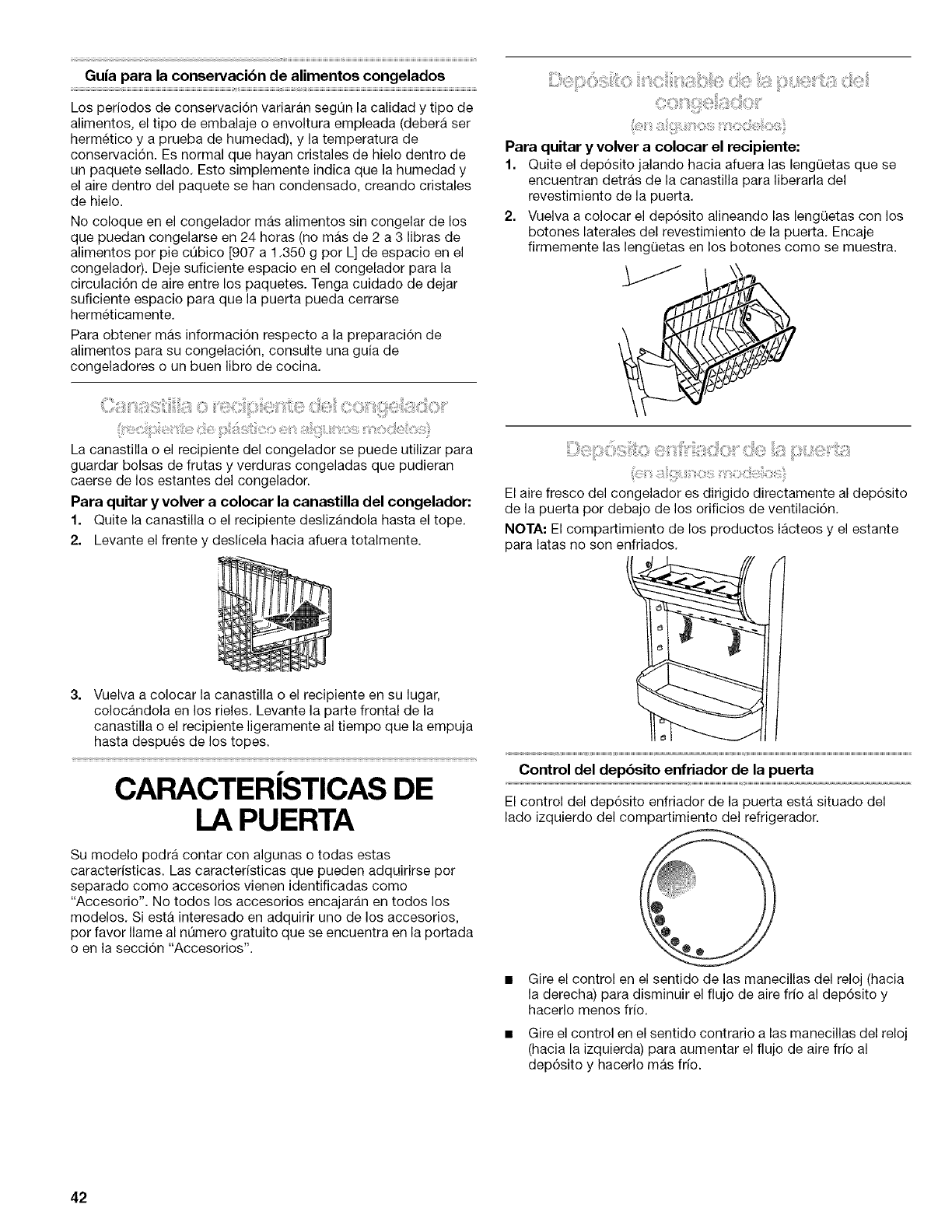

Guia para la conservacibn de alimentos congelados

Los periodos de conservaci6n variaran segOn la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (debera ser

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Es normal que hayan cristales de hielo dentro de

un paquete sellado, Esto simplemente indica que la humedad y

el aire dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 libras de

alimentos por pie ct]bico [907 a 1,350 g por L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente,

Para obtener mas informaci6n respecto a la preparaci6n de

alimentos para su congelaci6n, consulte una guia de

congeladores o un buen libro de cocina,

La canastilla o el recipiente del congelador se puede utilizar para

guardar bolsas de frutas y verduras congeladas que pudieran

caerse de los estantes del congelador.

Para quitar y volver a colocar la canastilla del congelador:

1. Quite la canastilla o el recipiente deslizandola hasta el tope.

2. Levante el frente y deslicela hacia afuera totalmente.

,_:::::i}!!::ii!!_

Para quitar y volver a colocar el recipiente:

1. Quite el dep6sito jalando hacia afuera las leng0etas que se

encuentran detras de la canastilla para liberarla del

revestimiento de la puerta,

2. Vuelva a colocar el dep6sito alineando las lengQetas con los

botones laterales del revestimiento de la puerta, Encaje

firmemente las leng0etas en los botones como se muestra.

El aire fresco del congelador es dirigido directamente al dep6sito

de la puerta por debajo de los orificios de ventilaci6n.

NOTA: El compartimiento de los productos lacteos y el estante

para latas no son enfriados,

3= Vuelva a colocar la canastilla o el recipiente en su lugar,

colocandola en los rieles. Levante la parte frontal de la

canastilla o el recipiente ligeramente al tiempo que la empuja

hasta despues de los topes.

CARACTERiSTICAS DE

LA PUERTA

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracterfsticas que pueden adquirirse pot

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajaran en todos los

modelos, Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Control del depbsito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del

lado izquierdo del compartimiento del refrigerador.

Gire el control en el sentido de las manecillas del reloj (hacia

la derecha) para disminuir el flujo de aire frio al dep6sito y

hacerlo menos frio,

Gire el control en el sentido contrario alas manecillas del reloj

(hacia la izquierda) para aumentar el flujo de aire frfo al

dep6sito y hacerlo mas frfo.

i!:::::iiiiiii,@ii@8_y i!:::::;iii@C_iiil3,iiii@_i!_iii?8<Sd_,8ii_;i3i/i:}Ui@_i_ii'iii!:Si

Se pueden quitar los rieles y los recipientes de la puerta para

facilitar la limpieza.

Rieles y recipientes a presibn de la puerta

Para quitar y volver a colocar los rieles o recipientes:

1. Quite los rieles o los recipientes empujando hacia adentro

ligeramente en la parte frontal del soporte mientras jala hacia

afuera la lengOeta interior. Repita estos pasos para el otro

extremo del riel o del recipiente.

2. Vuelva a colocar los rieles o los recipientes alineando los

extremos de los soportes con los botones que estan en los

costados del revestimiento de la puerta. Encaje a presi6n el

soporte y las piezas del riel o del recipiente en las leng(Jetas

que estan encima del estante, tal como se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo hacia adentro

sobre el soporte elegido y empujandolo hacia abajo hasta

que se detenga.

CUlDADO DE SU

REFRIGERADOR

PeJigro de Explosi6n

Use un limpiador no inflarnabbo

No eeguir esta instrucci6n puede ocasionar la rnuerte,

explosion o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite todas las partes desmontables del interior, tales como

estantes, cajones para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, Iiquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

partes de plastico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estroDajos para

fregar u otros utensilios de limpieza asperos. Estos

pueden rayar o da_ar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de gal6n [26 g en

0,95 L] de agua).

4. Fijese si su refrigerador tiene el exterior de metal pintado,

acabado con apariencia inoxidable Ultra Satin TM, aluminio

cepillado o de acero inoxidable y decida el metodo de

limpieza adecuado.

NOTA: El acabado Ultra Satin TM (con apariencia inoxidable)

tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una

textura veteada bien diferenciada con variaci6n en el color, Io

cual es natural en el acero.

Metal pintado: Limpie el exterior con una esponja limpia o un

paso liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un paso

suave. Para obtener una protecci6n adicional contra da_os a

las superficies exteriores metalicas pintadas, aplique cera

para electrodomesticos (o cera en pasta para autos) con un

paso limpio y suave. No encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un pa_o

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un pa_o suave.

Acabado con apariencia inoxidable Ultra SatinTM: Lave

con una esponja limpia o un pa_o liso y un detergente suave

en agua tibia. No use limpiadores asperos o abrasives ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un paso suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un paso liso y un detergente suave en agua tibia. No use

productos de limpieza abrasives o asperos. Seque

meticulosamente con un paso suave.

• Para mantener come nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras pequer3as, se

sugiere usar un limpiador de acero inoxidable aprobado

per el fabricante.

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable?

No permita que el limpiador para acero inoxidable entre

en contacto con ninguna parte de plastico tales como las

piezas decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto

accidental, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente

con un paso suave. Para ordenar el limpiador, vea

"Accesorios".

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

contiene mucha grasa o polvo, o si hay bastante transito de

mascotas en el hogar, el condensador debera limpiarse cada

dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de base. Vea "Rejilla de la base" o "C6mo

quitar la puerta".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energia.

NOTA: No todos los feces para aparatos electrodomesticos son

adecuados para su refrigerador. AsegOrese de cambiar el foco

con otro que sea del mismo tamale y forma. La luz del

despachador requiere de un foco de 10 Watts de uso pesado y

las demas luces requieren un foco de 40 Watts para

electrodomesticos. Puede conseguir los focos de repuesto con

su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente Ifquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reemplaceio con uno del mismo tamado,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla come se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Luz del despachador

Quite y reemplace el foco extendiendo la mane per el Area del

despachador.

A. Luz del despachador

Luz del panel de control del refrigerador

Quite y reemplace el foco extendiendo la mane per detras del

panel de control del refrigerador.

Luz del cajbn para verduras

Si es necesario, quite el caj6n superior para verduras para

tener acceso la pantalla de luz. Quite la pantalla de luz

levantando los extremes hacia fuera de los soportes, come

se muestra.

• Vuelva a colocar la pantalla de luz insertando los extremes en

los soportes. Si es necesario, vuelva a colocar el caj6n

superior para verduras.

Luz superior del congelador (en algunos modelos)

• Quite la pantalla de luz sujetandola per los lades y apretando

hacia el centro y al mismo tiempo jalandola hacia adelante.

• Vuelva a colocar la pantalla de luz insertando las lengOetas en

los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador detr&s de la canasta superior

del congelador (en algunos modelos)

Dependiendo del modelo, quite la canasta superior del

congelador o el estante de la canasta superior del

congelador. Quite la pantalla removiendo el tornillo Phillips

ubicado en la parte superior de la pantalla. Cuidadosamente,

rote la pantalla hasta que la lengQeta se pueda quitar con

cuidado de la pared del congelador.

• Vuelva a colocar la pantalla insertando la lengQeta izquierda

dentro de la pared del congelador. Alinee la lengQeta superior

con el orificio para tornillo y coloque el tornillo.

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas del refrigerador cerradas (segQn el modelo)

para que los alimentos se mantengan frios y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 libras (907 g) de hielo seco en el congelador por

cada pie ct]bico (28 L) de espacio en su congelador, Esto

mantendra los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frfo por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio per mas tiempo que uno Ileno de alimentos de

pastelerfa. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los artfculos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n OFF

(apagado - hacia arriba) o mueva el interrupter a la

posici6n OFF (apagado - hacia la derecha),

• Cierre el suministro de agua a la fabrica de hielo,

3. Vacfe el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un dfa antes.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interruptor a la posici6n OFF

(apagado - hacia la derecha),

3. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule, Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud, muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un d[a antes.

• Desconecte la tuberia de agua de atras del refrigerador.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interrupter a la posici6n OFF (apagado

- hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vac_e el dep6sito de hielo.

4. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles",

5. Desenchufe el refrigerador.

6. Vac[e el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegQrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O atornille las patas niveladoras

para no rayar el piso. Consulte la secci6n "Ajuste las

puertas",

10. Sostenga las puertas cerradas y el cable electrico pegado al

gabinete del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

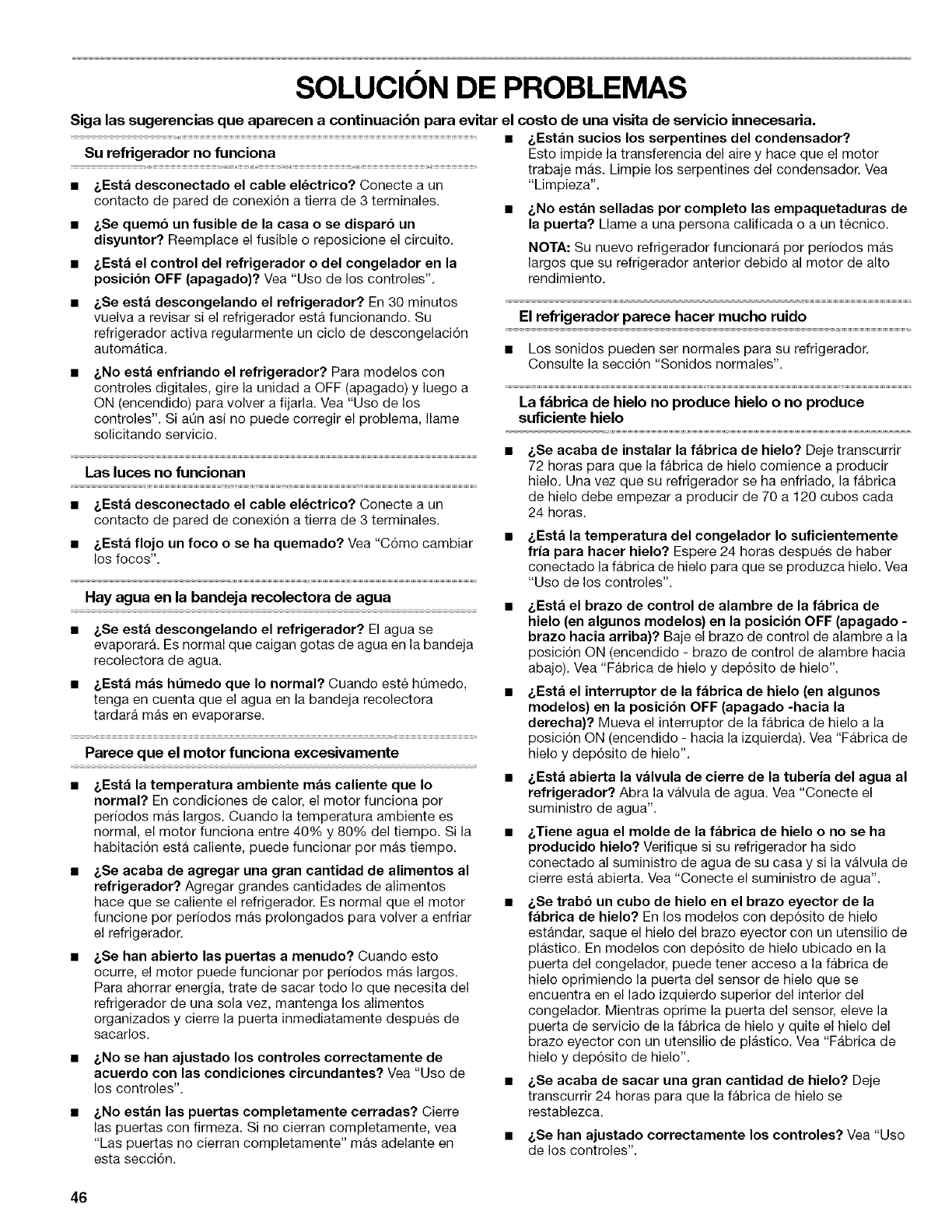

SOLUCION DE PROBLEMAS

Siga las sugerencias que aparecen a continuacibn para evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona

• _,Esta desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

_,Se quemb un fusible de la casa o se dispar6 un

disyuntor? Reemplace el fusible o reposicione el circuito.

_.Esta el control del refrigerador o del congelador en la

posici6n OFF (apagado)? Vea "Use de los controles",

_,Se esta descongelando el refrigerador? En 30 minutos

vuelva a revisar si el refrigerador esta funcionando. Su

refrigerador activa regularmente un ciclo de descongelaci6n

automatica.

/,No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (apagado) y luego a

ON (encendido) para volver a fijarla. Vea "Uso de los

controles". Si alan asi no puede corregir el problema, Name

solicitando servicio.

Las luces no funcionan

• &Esta desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• _,Esta flojo un foco o se ha quemado? Vea "C6mo cambiar

los focos",

Hay agua en la bandeja recolectora de agua •

•_,Se est_ descongelando el refrigerador? El agua se

evaporara, Es normal que caigan gotas de agua en la bandeja

recolectora de agua.

•_,Esta mas ht]medo que Io normal? Cuando este hL_medo,

tenga en cuenta que el agua en la bandeja recolectora

tardara mas en evaporarse.

Parece que el motor funciona excesivamente

_.Esta la temperatura ambiente mas caliente que Io

normal? En condiciones de calor, el motor funciona por

perfodos mas largos. Cuando la temperatura ambiente es

normal, el motor funciona entre 40% y 80% del tiempo. Si la

habitaci6n esta caliente, puede funcionar por mas tiempo,

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador? Agregar grandes cantidades de alimentos

hace que se caliente el refrigerador. Es normal que el motor

funcione per perfodos mas prolongados para volver a enfriar

el refrigerador.

_,Se han abierto las puertas a menudo? Cuando esto

ocurre, el motor puede funcionar per perfodos mas largos.

Para ahorrar energia, trate de sacar todo Io que necesita del

refrigerador de una sola vez, mantenga los aNmentos

organizados y cierre la puerta inmediatamente despues de

sacarlos,

/.No se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Vea "Uso de

los controles".

/,No est_n las puertas completamente cerradas? Cierre

las puertas con firmeza. Si no cierran completamente, yea

"Las puertas no cierran completamente" mas adelante en

esta secci6n.

&Estan sucios los serpentines del condensador?

Esto impide la transferencia del aire y hace que el motor

trabaje mas. Limpie los serpentines del condensador. Vea

"Limpieza".

&No est_n selladas por completo las empaquetaduras de

la puerta? Llame a una persona calificada o a un tecnico.

NOTA: Su nuevo refrigerador funcionara per periodos mas

largos que su refrigerador anterior debido al motor de alto

rendimiento.

El refrigerador parece hacer mucho ruido

•Los sonidos pueden ser normales para su refrigerador.

Consulte la secci6n "Sonidos normales".

La f&brica de hielo no produce hielo o no produce

suficiente hielo

&Se acaba de instalar la fabrica de hielo? Deje transcurrir

72 horas para que la fabrica de hielo comience a producir

hielo, Una vez que su refrigerador se ha enfriado, la fabrica

de hielo debe empezar a producir de 70 a 120 cubos cada

24 horas.

&Esta la temperatura del congelador Io suficientemente

frfa para hacer hielo? Espere 24 horas despues de haber

conectado la fabrica de hielo para que se produzca hielo. Vea

"Uso de los controles".

&Esta el brazo de control de alambre de la fabrica de

hielo (en algunos modelos) en la posici6n OFF (apagado -

brazo hacia arriba)? Baje el braze de control de alambre a la

posicidn ON (encendido - brazo de control de alambre hacia

abajo). Vea "Fabrica de hielo y depdsito de hielo",

&Esta el interruptor de la fabrica de hielo (en algunos

modelos) en la posici6n OFF (apagado -hacia la

derecha)? Mueva el interrupter de la fabrica de hielo a la

posici6n ON (encendido - hacia la izquierda). Vea "Fabrica de

hielo y dep6sito de hielo".

&Esta abierta la valvula de cierre de la tuberia del agua al

refrigerador? Abra la vMvula de agua. Vea "Conecte el

suministro de agua".

&Tiene agua el molde de la fabrica de hielo o no se ha

producido hielo? Verifique si su refrigerador ha sido

conectado al suministro de agua de su casa y si la valvula de

cierre esta abierta. Vea "Conecte el suministro de agua".

&Se trabb un cubo de hielo en el brazo eyector de la

fabrica de hielo? En los modelos con dep6sito de hielo

estandar, saque el hielo del brazo eyector con un utensilio de

plastico, En modelos con dep6sito de hielo ubicado en la

puerta del congelador, puede tenet acceso a la fabrica de

hielo oprimiendo la puerta del sensor de hielo que se

encuentra en el lado izquierdo superior del interior del

congelador. Mientras oprime la puerta del sensor, eleve la

puerta de servicio de la fabrica de hielo y quite el hielo del

brazo eyector con un utensilio de plastico, Vea "Fabrica de

hielo y dep6sito de hielo".

&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca.

&Se han ajustado correctamente los controles? Vea "Uso

de los controles",

&Tiene un filtro de agua instalado en el refrigerador? Este •

filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, Ilame a una persona

calificada o a un tecnico.

• &Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua."

NOTA: Si el problema no se debe a ninguna de las altemativas

indicadas, puede haber un problema en la tuberfa de agua.

Llame solicitando servicio.

El hielo tiene real sabor, real olor o un color gris&ceo

• &Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de real sabor? Deseche los primeros

Iotes de hielo.

• &Se hart guardado los cubos de hielo por mucho tiempo?

Tire los cubos de hielo viejos y obtenga un nuevo Iote.

• &Se necesita limpiar el congelador y el dep6sito de hielo?

Vea "Limpieza" o "Fabrica de hielo y dep6sito de hielo".

&Se han envuelto debidamente los alimentos en el

congelador o el refrigerador? Use empaques hermeticos

contra humedad para ayudar a prevenir transferencia de

olores en la comida almacenada.

• &Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro para eliminar los minerales.

&Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse mas. Haga

cotter mas agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado

(inicialmente, por Io menos de 2 a 3 gal. [8 a 12 L] o por 6 a

7 minutos). Deseche el hielo descolorido.

El despachador de hielo no funciona debidamente

&Est_ cerrada completamente la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente" mas adelante

en esta secci6n.

&Se ha instalado correctamente el dep6sito de hielo? En

modelos con dep6sito de hielo estandar, empuje el dep6sito

de hielo completamente hasta el fondo. En modelos con

dep6sito de hielo ubicado en la puerta del congelador, el

dep6sito debe estar nivelado. Quite y vuelva a colocar el

dep6sito en la puerta asegurandose de que este

debidamente alineado y que encaje firmemente en su lugar.

Vea "Fabrica de hielo y dep6sito de hielo".

&Se ha agregado hielo incorrecto en el dep6sito?

Use Qnicamente el hielo producido por su fabrica de hielo

actual. Si ha introducido otro tipo de hielo, saque todos los

cubos y revise que no se haya atascado ninguno en el

conducto de salida.

&Se ha congelado el hielo en el dep6sito? Agite el dep6sito

para que se separen los cubos, Si no se separan, vacie el

dep6sito y deje transcurrir 24 horas para que se vuelva a

Ilenar de hielo.

&Se ha derretido el hielo alrededor del espiral metalico en

el depbsito de hielo? Descarte los cubos de hielo y limpie

bien el dep6sito. Deje transcurrir 24 horas para que se vuelva

a Ilenar de hielo. No trate de quitar el hielo derretido con un

objeto afilado. Puede dadar el dep6sito.

&Hay hielo atascado en el conducto de salida? Quite el

hielo del conducto de salida con un utensilio de plastico. No

use ningL_n objeto afilado para quitar el hielo. Puede dar3ar la

unidad.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"? Detenga el despachador de hielo. Cambie el

bot6n de hielo de "picado" a "en cubos". Oprima la barra del

despachador de hielo con un vaso resistente. Si despacha el

hielo en cubos correctamente, oprima el bot6n para hielo

"picado" y comience a despachar de nuevo. Consulte la

secci6n "Despachadores de agua y hielo".

&Hay hielo en el depbsito? Vea "La fabrica de hielo no

produce hielo o no produce suficiente hielo" anteriormente en

esta secci6n.

&Se ha mantenido la barra del despachador oprimido por

mucho tiempo? Suelte la barra del despachador. Cuando la

barra se mantiene oprimido mucho tiempo, se interrumpe la

distribuci6n de hielo. Espere tres minutos para que el motor

del despachador se reposicione antes de usarlo de nuevo. Es

mejor sacar grandes cantidades de hielo directamente del

dep6sito de hielo, no del despachador.

El depbsito de hielo es dificil de sacar

&Es dificil sacar el dep6sito de hielo (en algunos

modelos)? Para modelos dotados de dep6sito de hielo

ubicado en la puerta del congelador, seleccione hielo "en

cubos". Usando un vaso resistente, oprima y suelte con

rapidez la barra del despachador de hielo. Abra la puerta del

congelador, oprima el bot6n interruptor que esta en el

dep6sito de hielo y levantelo. Consulte la secci6n "Fabrica de

hielo y dep6sito de hielo".

El despachador de agua no funciona debidamente

&No se ha Ilenado el sistema de agua? El sistema de agua

debe Ilenarse la primera vez que se usa, Use un recipiente

resistente para oprimir la barra del despachador de agua

hasta que el agua comience a salir. Limpie el sistema de agua

distribuyendo y desechando de 2 a 3 galones (8 a 12 L) de

agua. La limpieza del sistema tomara aproximadamente de

6 a 7 minutos y ayudara a despejar el aire de la linea. En

algunas casas se podra requerir limpieza adicional. Vea

"Despachadores de agua y hielo".

&La valvula de cierre de agua no esta abierta o la tuberia

del agua no eeta conectada al suministro? Verifique si la

valvula de cierre del agua esta abierta y el suministro de agua

esta conectado al refrigerador. Vea "Conecte el suministro de

agua'.

&Estb la valvula de cierre del agua atascada o no fue

instalada correctamente? Vea "Conecte el suministro de

agua". Si el problema no es atascamiento o mala instalaci6n,

solicite servicio o Ilame a un plomero.

&Hay un estrechamiento en la tuberia de agua de la casa?

Si encuentra o sospecha que hay un estrechamiento en la

tuberia del agua, Ilame a un plomero competente autorizado.

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, solicite servicio.

&Se ha conectado un sistema de filtracibn de agua de

6smosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua".

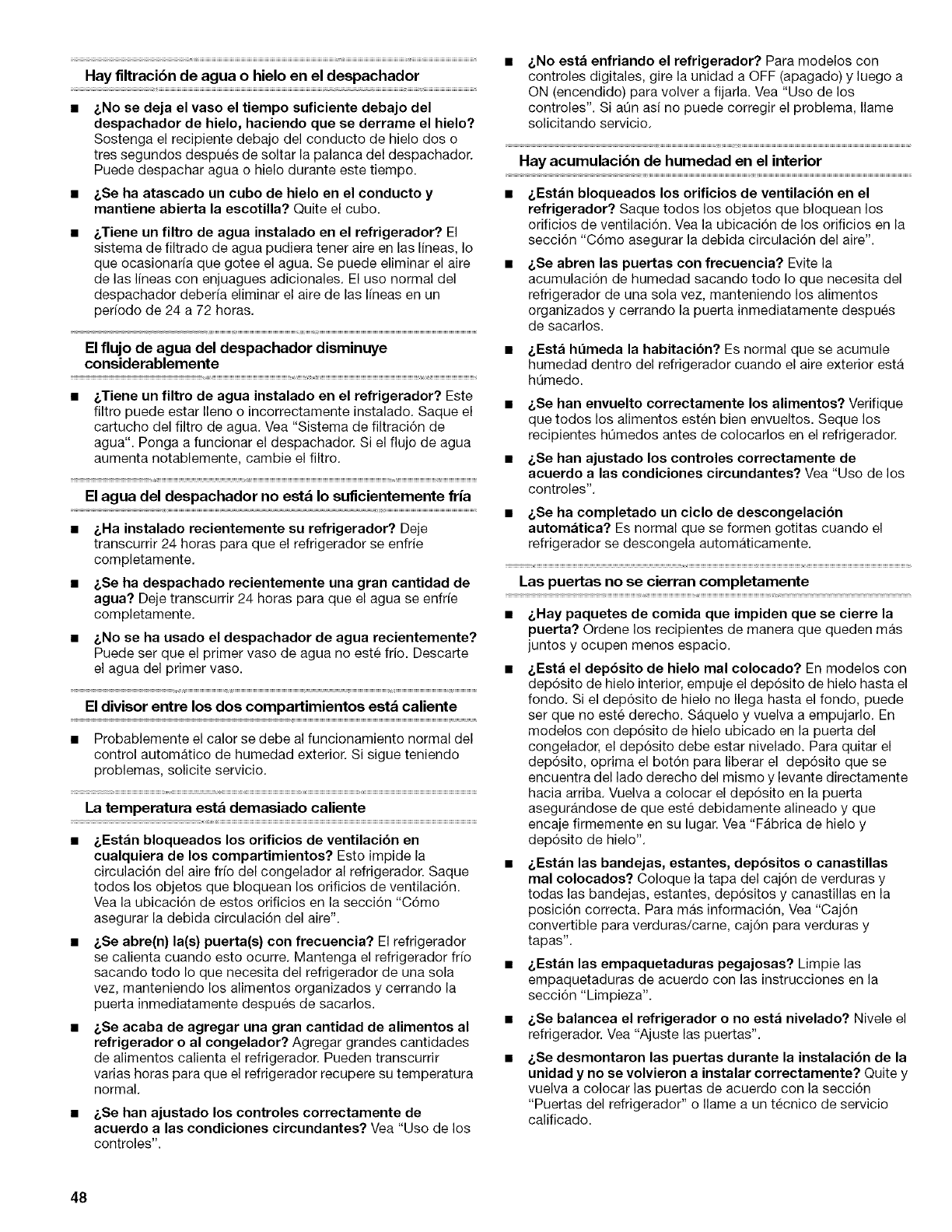

Hay filtracibn de agua o hielo en el despachador

&No se deja el vaso el tiempo suficiente debajo del

despachador de hielo, haciendo que se derrame el hielo?

Sostenga el recipiente debajo del conducto de hielo dos o

tres segundos despues de soltar la palanca del despachador.

Puede despachar agua o hielo durante este tiempo.

&Se ha atascado un cubo de hielo en el conducto y

mantiene abierta la escotilla? Quite el cubo.

&Tiene un filtro de agua instalado en el refrigerador? El

sistema de filtrado de agua pudiera tener aire en las lineas, Io

que ocasionaria que gotee el agua. Se puede eliminar el aire

de las lineas con enjuagues adicionales. El use normal del

despachador deberia eliminar el aire de las Iineas en un

per[odo de 24 a 72 horas.

El flujo de agua del despachador disminuye

considerablemente

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar Ileno o incorrectamente instalado. Saque el •

cartucho del filtro de agua. Vea "Sistema de filtraci6n de

agua". Ponga a funcionar el despachador. Si el flujo de agua

aumenta notablemente, cambie el filtro. •

El agua del despachador no est& Io suficientemente fria

&Ha instalado recientemente su refrigerador? Deje

transcurrir 24 horas para que el refrigerador se enfrie

completamente.

&Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el agua se enfr_e

completamente.

&No se ha usado el despachador de agua recientemente?

Puede ser que el primer vase de agua no este frio. Descarte

el agua del primer vase.

El divisor entre los dos compartimientos est& caliente

• Probablemente el calor se debe al funcionamiento normal del

control automatico de humedad exterior. Si sigue teniendo

problemas, solicite servicio.

La temperatura est& demasiado caliente

&Estan bloqueados los orificios de ventilaci6n en

cualquiera de los compartimientos? Esto impide la

circulaci6n del aire fr_o del congelador al refrigerador. Saque

todos los objetos que bloquean los orificios de ventilaci6n.

Vea la ubicaci6n de estos orificios en la secci6n "C6mo

asegurar la debida circulaci6n del aire".

&Se abre(n) la(s) puerta(s) con frecuencia? El refrigerador

se calienta cuando esto ocurre. Mantenga el refrigerador fr[o

sacando todo Io que necesita del refrigerador de una sola

vez, manteniendo los alimentos organizados y cerrando la

puerta inmediatamente despues de sacarlos.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador? Agregar grandes cantidades

de alimentos calienta el refrigerador. Pueden transcurrir

varias horas para que el refrigerador recupere su temperatura

normal.

•&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes? Vea "Uso de los

controles".

&No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (apagado) y luego a

ON (encendido) para volver a fijarla. Vea "Uso de los

controles". Si aQn asi no puede corregir el problema, Ilame

solicitando servicio.

Hay acumulacibn de humedad en el interior

&Estan bloqueados los orificios de ventilaci6n en el

refrigerador? Saque todos los objetos que bloquean los

orificios de ventilaci6n. Vea la ubicaci6n de los orificios en la

secci6n "C6mo asegurar la debida circulaci6n del aire".

&Se abren las puertas con frecuencia? Evite la

acumulaci6n de humedad sacando todo Io que necesita del

refrigerador de una sola vez, manteniendo los alimentos

organizados y cerrando la puerta inmediatamente despues

de sacarlos.

&Esta ht)meda la habitacibn? Es normal que se acumule

humedad dentro del refrigerador cuando el aire exterior esta

hOmedo.

&Se han envuelto correctamente los alimentos? Verifique

que todos los alimentos esten bien envueltos. Seque los

recipientes hQmedos antes de colocarlos en el refrigerador.

&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes? Vea "Uso de los

controles".

&Se ha completado un ciclo de descongelaci6n

automatica? Es normal que se formen gotitas cuando el

refrigerador se descongela automaticamente.

Las puertas no se cierran completamente

•&Hay paquetes de comida que impiden que se cierre la

puerta? Ordene los recipientes de manera que queden mas

juntos y ocupen menos espacio.

&Esta el dep6sito de hielo real colocado? En modelos con

dep6sito de hielo interior, empuje el dep6sito de hielo hasta el

fondo. Si el dep6sito de hielo no Ilega hasta el fondo, puede

ser que no este derecho. Saquelo y vuelva a empujarlo. En

modelos con dep6sito de hielo ubicado en la puerta del

congelador, el dep6sito debe estar nivelado. Para quitar el

dep6sito, oprima el bot6n para liberar el dep6sito que se

encuentra del lade derecho del mismo y levante directamente

hacia arriba. Vuelva a colocar el dep6sito en la puerta

asegurandose de que este debidamente alineado y que

encaje firmemente en su lugar. Vea "Fabrica de hielo y

dep6sito de hielo".

&Estan las bandejas, estantes, dep6sitos o canastillas

real colocados? Coloque la tapa del caj6n de verduras y

todas las bandejas, estantes, dep6sitos y canastillas en la

posici6n correcta. Para mas informaci6n, Vea "Caj6n

convertible para verduras/carne, caj6n para verduras y

tapas",

•&Estan las empaquetaduras pegajosas? Limpie las

empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza".

•&Se balancea el refrigerador o no esta nivelado? Nivele el

refrigerador. Vea "Ajuste las puertas".

&Se desmontaron las puertas durante la instalaci6n de la

unidad y no se volvieron a instalar correctamente? Quite y

vuelva a colocar las puertas de acuerdo con la secci6n

"Puertas del refrigerador" o Ilame a un tecnico de servicio

calificado.

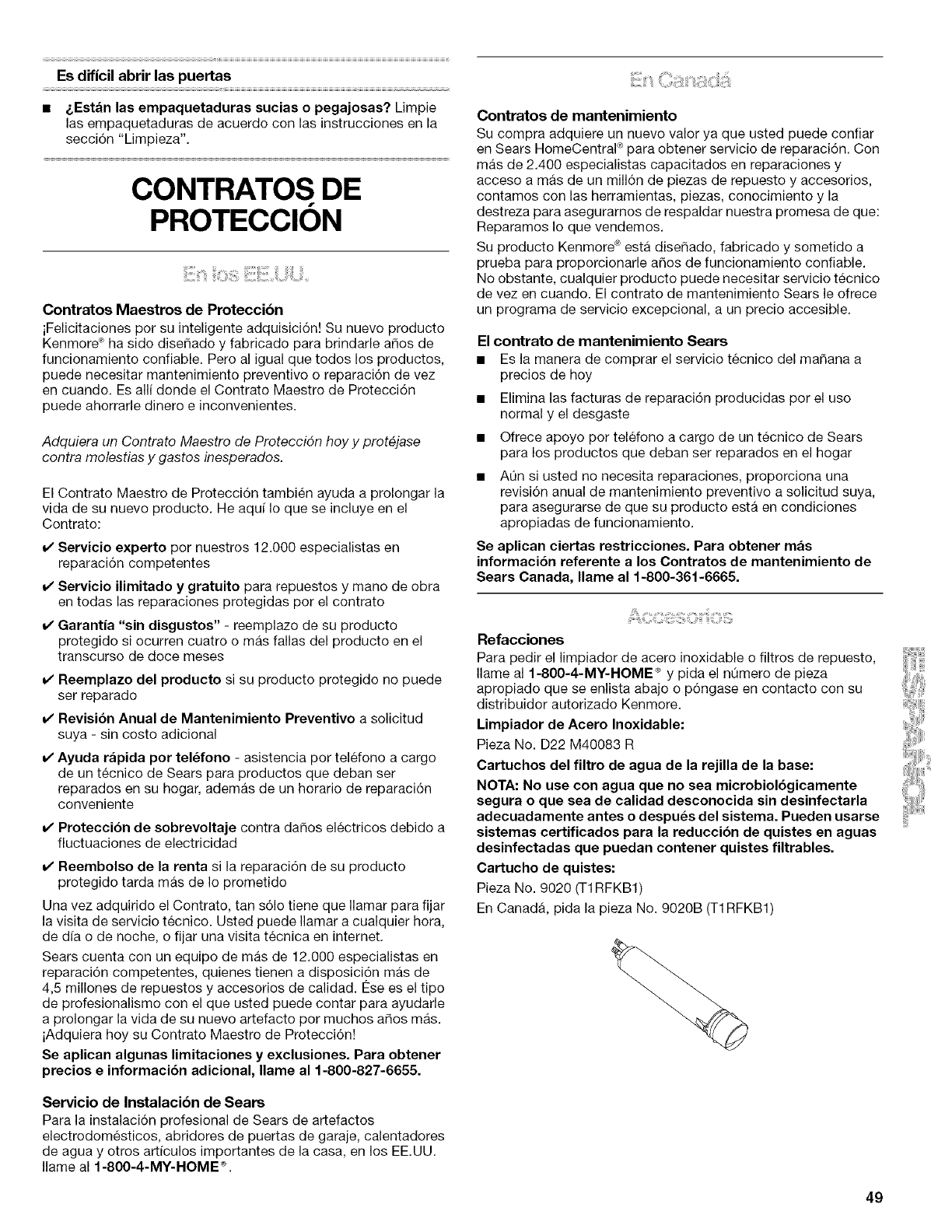

Es dificil abrir las puertas

•&Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza".

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones per su inteligente adquisici6n! Su nuevo producto

Kenmore ®ha sido diseSado y fabricado para brindarle aSos de

funcionamiento cenfiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventive o reparaci6n de vez

en cuando. Es all donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Proteccidn hoy y protejase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aquf Io que se incluye en el

Contrato:

v' Servicio experto per nuestros 12.000 especialistas en

reparaci6n cempetentes

v' Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas faNas del producto en el

transcurso de doce meses

v' Reemplazo del producto si su producto protegido no puede

set reparado

v' Revisibn Anual de Mantenimiento Preventivo a solicitud

suya - sin coste adicional

v' Ayuda rapida por tel6fono - asistencia per telefono a cargo

de un t_cnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horatio de reparaci6n

conveniente

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,

de dfa o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12,000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de repuestos y accesorios de calidad. 12sees el tipo

de profesionalismo con el que usted puede contar para ayudarle

a prolongar la vida de su nuevo artefacto por muchos argos mas.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios einformaci6n adicional, Ilame al 1-800-827-6655.

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral _ para obtener servicio de reparaci6n. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso a mas de un mill6n de piezas de repuesto y accesorios,

contamos con las herramientas, piezas, conecimiento y la

destreza para asegurarnos de respaldar nuestra promesa de que:

Reparamos Io que vendemos.

Su producto Kenmore _>esta diseSado, fabricado y sometido a

prueba para proporcionarle a_os de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuande. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precie accesible.

El contrato de mantenimiento Sears

•Es la manera de comprar el servicio tecnico del maSana a

precies de hey

• Elimina las facturas de reparaci6n producidas por el use

normal y el desgaste

• Ofrece apoyo per telefono a cargo de un tecnico de Sears

para los productos que deban ser reparados en el hogar

AOn si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su producto esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas

informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

Refacciones

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Name al 1-800-4-MY-HOME ® y pida el nQmero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado Kenmore.

Limpiador de Acero Inoxidable:

Pieza No. D22 M40083 R

Cartuchos del filtro de agua de la rejilla de la base:

NOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Cartucho de quistes:

Pieza No. 9020 (T1RFKB1)

En CanadA, pida la pieza No. 9020B (T1RFKB1)

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodemesticos, abridores de puertas de garaje, calentaderes

de agua y otros arlculos importantes de la casa, en los EE.UU.

Name al 1-800-4-MY-HOME ®.

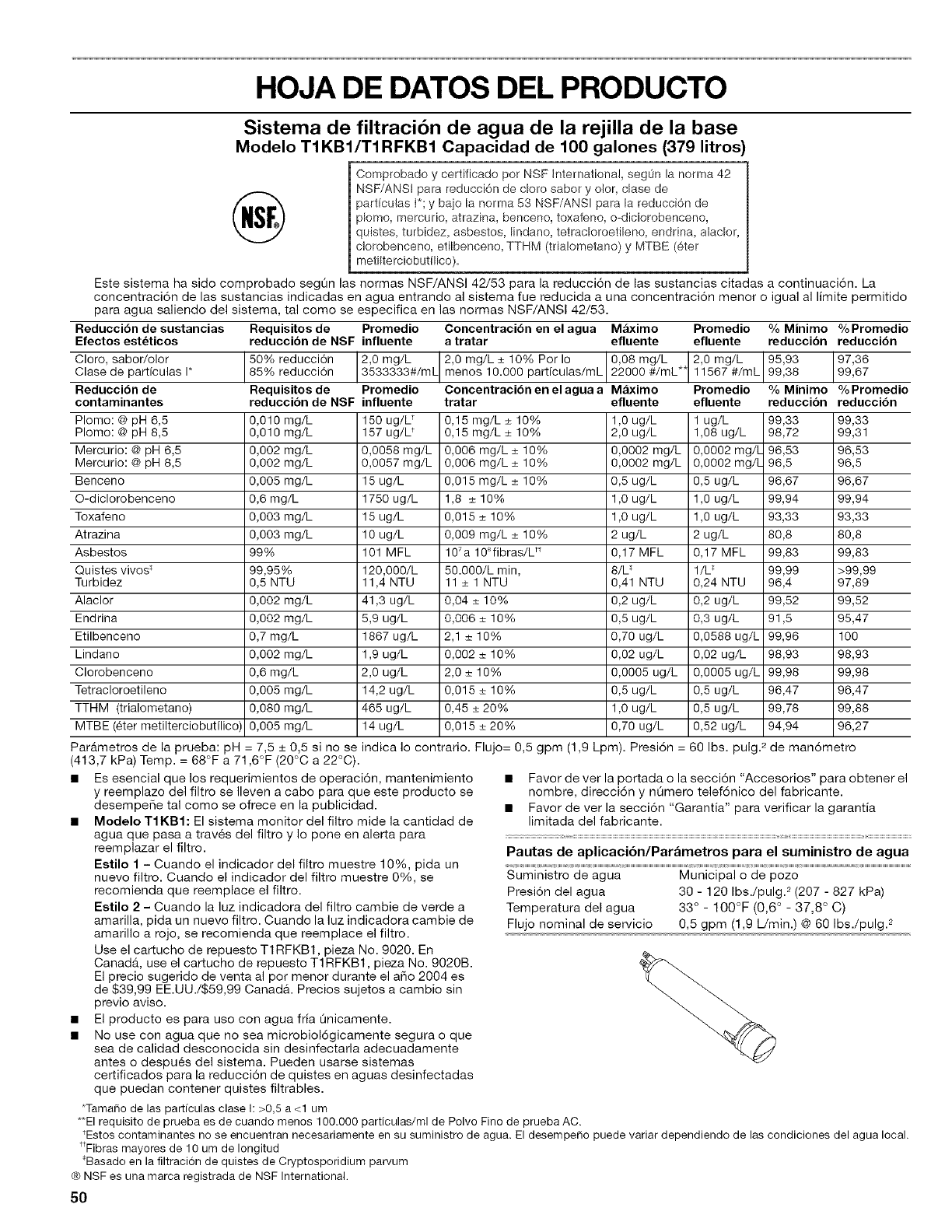

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKB1/TIRFKB1 Capacidad de 100 galones (379 litros

Comprobado y certificado per NSF International, segun la norma 42

NSF/ANSI para reducci6n de cloro sabot y olor, clase do

partfculas I*; y baio la norma 53 NSF/ANSI para la reducci6n de

plomo, mercurio, atrazina, benceno, toxafeno, o-didorobenceno,

quistes, turbidez, asbestos, lindano, tetracloroetileno, endrina, alaclor,

dorobenceno, etilbenceno, TTHM (tria!ometano) y MTBE (_ter

metilterciobutilico)=

Este sistema ha sido comprobado segOn las normas NSF/ANSl 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido

Reducci6n de sustancias

Efectos est_ticos

Cloro, sabor/olor

Clase de partfculas I*

para agua saliendo del sistema, tal como se especifica en las normas NSF/ANSI 42/53.

Requisitos de Promedio Concentraci6n en elagua Maximo

reducci6n de NSF influente a tratar efluente

50% reducci6n 2,0 mg/L 2,0 mg/L ± 10% Por Io 0,08 mg/L **

85% reducci6n 3533333#/mL menos 10.000 part cu as/mL 22000 #/mL

Reducci6n de

contaminantes

Plomo: @ pH 6,5

Plomo: @ pH 8,5

Mercurio: @ pH 6,5

Mercurio: @ pH 8,5

Benceno

O-diclorobenceno

Toxafeno

Atrazina

Asbestos

Quistes vivos _

Turbidez

Alaclor

Endrina

Etilbenceno

Lindano

Clorobenceno

Tetracloroetileno

TTHM (trialometano)

MTBE (_ter metilterciobutilico)

Requisitos de

reducci6n de NSF

0,010 mg/L

0,002 mg/L

0,005 mg/L

0,6 mg/L

0,003 mg/L

99%

99,95%

0,5 NTU

0,002 mg/L

0,7 mg/L

0,002 mg/L

0,6 mg/L

0,005 mg/L

0,080 mg/L

0,005 mg/L

Promedio

influente

150 ug/U

157 ug/U

0,0058 mg/L

0,0057 mg/L

15 ug/L

1750 ug/L

15 ug/L

10 ug/L

101 MFL

120,000/L

11,4 NTU

41,3 ug/L

5,9 ug/L

1867 ug/L

1,9 ug/L

2,0 ug/L

14,2 ug/L

465 ug/L

14 ug/L

Concentraci6n en el agua a Maximo

tratar

0,15 mg/L ± 10%

0,006 mg/L ± 10%

0,015 mg/L ± 10%

1,8 ± 10%

0,015 ± 10%

0,009 mg/L ± 10%

107a 10 nfibras/L t_

50.000/L min,

11 ± 1 NTU

0,04 ± 10%

0,006 ± 10 %

2,1 ± 10%

0,002 ± 10%

2,0 ± 10%

0,015 ± 10%

0,45 ± 20%

0,015 ± 20%

efluente

1,0 ug/L

2,0 ug/L

0,0002 mg/L

0,5 ug/L

1,0 ug/L

2 ug/L

0,17 MFL

8/L _

0,41 NTU

0,2 ug/L

0,5 ug/L

0,70 ug/L

0,02 ug/L

0,0005 ug/L

0,5 ug/L

1,0 ug/L

0,70 ug/L

Par&metros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n =

(413,7 kPa) Temp. = 68°F a 71,6°F (20°C a 22°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempeSe tal como se ofrece en la publicidad.

• Modelo T1KBI" El sistema monitor del filtro mide la cantidad de

agua que pasa a trav&s del filtro y Io pone en alerta para

reemplazar el filtro.

Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se

recomienda que reemplace el filtro.

Estilo 2 - Cuando la luz indicadora del filtro cambie de verde a

amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de

amarillo a rojo, se recomienda que reemplace el filtro.

Promedio

efluente

2,0 mg/L

11567 #/mL

Promedio

efluente

1 ug/L

1,08 ug/L

0,0002 mg/[

0,5 ug/L

1,0 ug/L

2 ug/L

0,17 MFL

1/U

0,24 NTU

0,2 ug/L

0,3 ug/L

0,0588 ug/L

0,02 ug/L

0,0005 ug/L

0,5 ug/L

0,52 ug/L

%Minimo %Promedio

reducci6n reducci6n

95,93 97,36

99,38 99,67

%Minimo %Promedio

reducci6n reducci6n

99,33 99,33

98,72 99,31

96,53 96,53

96,5 96,5

96,67 96,67

99,94 99,94

93,33 93,33

80,8 80,8

99,83 99,83

99,99 >99,99

96,4 97,89

99,52 99,52

91,5 95,47

99,96 100

98,93 98,93

99,98 99,98

96,47 96,47

99,78 99,88

94,94 96,27

60 Ibs. pulg. 2 de man6metro

• Favor de vet la portada o la secci6n "Accesorios" para obtener el

nombre, direcci6n y nOmero telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Par_metros para el surninistro de agua

Suministro de agua

Presi6n del agua 30 - 120 Ibs./pulg. 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ibs./pulg?

Use el cartucho de repuesto T1RFKB1, pieza No. 9020. En

Canad_t, use el cartucho de repuesto T1RFKB1, pieza No. 9020B.

El precio sugerido de venta al pot menor durante el aSo 2004 es

de $39,99 EE.UU./$59,99 CanadA. Precios sujetos a cambio sin

previo aviso.

El producto es para uso con agua fria Onicamente.

No use con agua que no sea microbiol6gicamente segura o que

sea de calidad desconocida sin desinfectarla adecuadamente

antes o despu6s del sistema. Pueden usarse sistemas

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

*Tamaifio de las partfculas clase I: >0,5 a <1 um

"*EI requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El desempei_o puede variar dependiendo de las condiciones del agua local.

t*Fibras mayores de 10 um de Iongitud

_Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

TABLE DES MATII RES

GARANTIE .................................................................................... 51

SI_CURITI_ DU RI_FRIGI_RATEUR .............................................. 52

Mise au rebut de votre vieux refrigerateur ................................. 52

INSTRUCTIONS D'INSTALLATION ............................................ 53

Deballage du refrigerateur ......................................................... 53

Emplacement d'installation ....................................................... 53

Specifications electriques .......................................................... 54

Specifications de I'alimentation en eau ..................................... 54

Grille de la base ......................................................................... 54

Portes du refrigerateur ............................................................... 55

Ajuster les portes ....................................................................... 57

Raccordement de la canalisation d'eau .................................... 57

Preparer le systeme d'eau ......................................................... 58

Sons normaux ............................................................................ 59

UTILISATION DU RI_FRIGI_RATEUR .......................................... 5g

Pour s'assurer d'une circulation d'air appropriee ..................... 59

Utilisation des commandes ....................................................... 59

Distributeurs d'eau et de glagons .............................................. 61

Le temoin lumineux de I'etat du filtre a eau .............................. 62

Systeme de filtration d'eau ........................................................ 62

Machine a glat_ons et bac d'entreposage ................................. 63

CARACTI_RISTIQUES DU RI_FRIGI_RATEUR ........................... 64

Tablettes du refrigerateur .......................................................... 64

Tiroir pour specialit6s alimentaires ............................................ 65

Tiroir a legumes/viande convertible,

bac a legumes et couvercles ..................................................... 65

Reglage de la temperature du tiroir

legumes/viande convertible ....................................................... 65

Reglage de I'humidite dans le bac a legumes .......................... 66

Plateau a legumes ...................................................................... 66

Casier a vin ou porte-cannettes/bouteilles ................................ 66

Casier utilitaire ............................................................................ 66

CARACTI_RISTIQUES DU CONGI_LATEUR .............................. 66

Tablette de cong_lateur ............................................................. 66

Panier ou bac de congelateur .................................................... 67

CARACTI_RISTIQUES DE LA PORTE ........................................ 67

Compartiment inclinable de la porte du congelateur ................ 67

Compartiment frafcheur ............................................................. 67

Tringles ou balconnets dans la porte ........................................ 68

Balconnets dans la porte ........................................................... 68

ENTRETIEN DU RI_FRIGI_RATEUR ............................................ 68

Nettoyage ................................................................................... 68

Remplacement des ampoules d'eclairage ................................ 69

Pannes de courant ..................................................................... 70

Entretien avant les vacances ou Iors d'un demenagement ...... 70

DI_PANNAGE ................................................................................ 71

CONTRATS DE PROTECTION .................................................... 74

Aux Ctats-Unis ........................................................................... 74

Au Canada ................................................................................. 74

Accessoires ................................................................................ 74

FEUILLE DE DONNI_ES SUR LE PRODUIT ............................... 75

NUMI_ROS DE SERVICE ...................... COUVERTURE ARRII_RE

GARANTIE

GARANTIE COMPLI_TE DE UN AN DU RI_FRIGI_RATEUR

Pendant un an a compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

jointes ou fournies avec le produit, Sears reparera ce refrigerateur

sans frais, si la defectuosit6 provient des materiaux ou de la

fabrication.

GARANTIE COMPLI_TE DE CINQ ANS DU SYSTI_ME SCELLI_

DE RI_FRIGI_RATION

Pendant cinq ans a compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions au

proprietaire jointes ou fournies avec le produit, Sears reparera le

systeme scelle (comprenant le systeme de refrigeration, la

tubulure de raccordement et le compresseur) sans frais, s'il

existe une defectuosite des materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux refrigerateurs qui

ont ete utilises pour la conservation des aliments en utilisation

domestique privee et exclut les cartouches originales et de

rechange des filtres a eau et a glace Kenmore (si le refrigerateur

est dote du systeme de filtration). Les cartouches originales et de

rechange sont garanties pendant 30 jours, pieces seulement,

contre les vices de materiaux ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE SEARS LE

PLUS PROCHE AU CANADA OU AUX I_TATS-UNIS.

Cette garantie s'applique seulement pendant que ce produit

est utilis_ au Canada ou aux I_tats-Unis. Cette garantie vous

donne des droits juridiques specifiques et vous pouvez aussi

avoir d'autres droits qui varient d'une province a I'autre ou

d'un I_tat _I'autre.

Les termes de garantie peuvent varier au Canada. Communiquer

avec votre centre de service Sears local pour des details

complets.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Enregistrement du produit

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat. On

peut trouver ces renseignements sur I'etiquette signaletique des

numeros de modele de serie situee sur la paroi interieure du

compartiment refrigerateur.

Ayez ces renseignements a portee de la main pour vous aider

obtenir de I'assistance ou du service plus rapidement Iorsque

vous communiquez avec Sears a propos de votre refrigerateur.

Num_ro de module 106.

Nurn_ro de s_rie

Date d'achat

Garder ces instructions et votre regu de vente pour r_f_rence

ult_rieure.

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT'. Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SC:CURIT¢:

AVERTISSEMENT :pour reduire Ies risques d'incendie, de choc electdque ou des blessures Iors de I'utilisation du

refrig6rateur, prendre queJques precautions fondamentales, y compds les suivantes •

m Brancher I'appareil sur une prise & 3 alv6oles reliee & la terre.

m Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

[] Ne pas utiliser un c&ble de rallonge.

[] Utiliser deux ou plus de personnes pour deplacer et installer

le r_frig6rateur.

[] Debrancher Ia source de courant 6Iectrique avant I'entretien.

[] Replacer tousles panneaux avant de faire la remise en

marche.

[] Utiliser un produit de nettoyage ininflammabJe.

[] Garder Ies mat6riaux et Ies vapeurs inflammables, telle que

I'essence, loin du r6frigerateur.

[] Debrancher Ie refrigerateur avant I'installation de Ia machine

glagons (seulement pour modeles pr_ts a recevoir une

machine & glagons).

[] Utiliser un verre robuste pour prendre des glagons ou de

I'eau (sur certains mod61es).

[] Enlever les portes de votre vieux refrig6rateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r fdg rateur

Risque de suff•quer

Enmever ruesp•rtes de votre vieu× refrigerateuro

Le non-respect de cette instructi•n peut causer

un d_,ces ou des lesi•ns cer_'.brames,

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

IMPORTANT :L'emprisonnement et I'etouffement des enfants ne

sent pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux rdrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

INSTRUCTIONS D'INSTALLATION

Risque du poids exceasif

Utiliser deu× eu pJua de persennes pour depmacer et

installer merefrigerateuro

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessureo

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et tout residu de colle du

refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide a vaisselle sur I'adhesif avec les

doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir "Securite du r6frigerateur".

DepBacement de votre reffigerateur :

Votre refrigerateur est [curd. Lors du deplacement du

refrig&rateur pour ie nettoyage ou ie service, veiHer a proteger

le plancher. Toujours tirer le rdrigerateur tout droit lots du

d6placement. Ne pas incliner le refrigerateur d'un c6te ou de

I'autre ni te "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage.

Nettoyage avant rutilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrig6rateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer Ies tabIettes ou couvercies en verre avec de

I'eau tilde quand iIs sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sent exposes a des

changements soudains de temperature ou a un impact te!

que coup brusque. Pour votre protection, le verre trempe est

con_u pour _clater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sent

Iourds. Un soin speciaI s'impose lots de leur deplacement

pour eviter I'impact d'une chute.

Risque d"explosion

Garder les rnateriau× et les vapeurs inflammables, telle

que _'essence, _oin du refrigerateUro

Le non-respect de cette instruction peut causer

un deces, une e×plosion ou un incendie°

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de _/_"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : Ne pas installer le refrigerateur pres d'un four,

d'un radiateur ou d'une autre source de chaleur, ni dans un

endroit ou la temperature baissera au-dessous de 55°F (13°C).

I I

V2" (1,25 cm),

II I

'11'1

2""(5,08era}

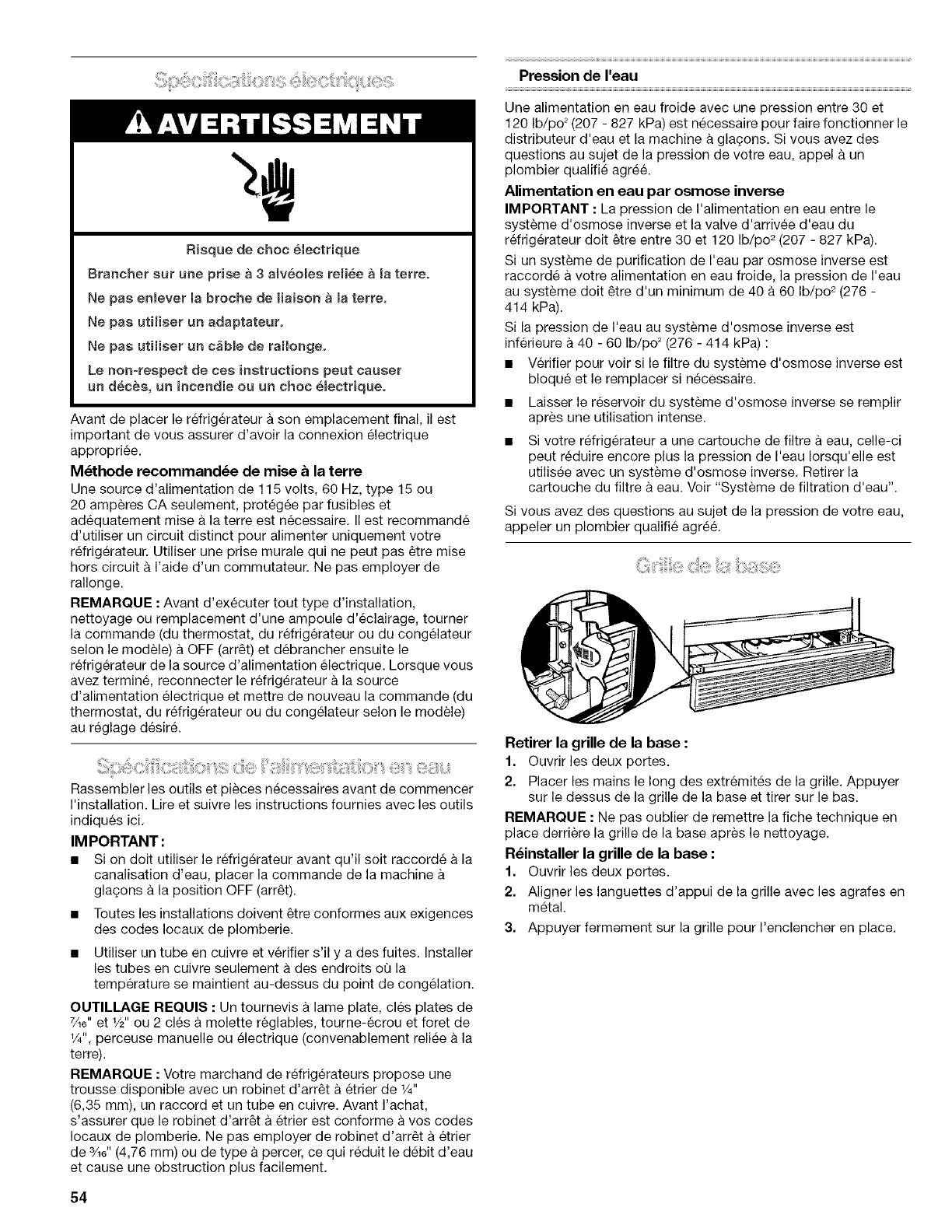

Risque de choc 61ectrique

Brancher sur une prise & 3 amveoles reHee a materre.

Ne pas enmever la broche de liaison ala terre.

Ne pas utHiser un adaptateur,

Ne pas utHiser un c_ble de raHenge°

Le non-respect de ces }nstructions peut causer

un deces, un }ncendie ou un choc 6mectr}que°

Avant de placer le r6frigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale qui ne peut pas 6tre mise

hers circuit a I'aide d'un commutateur. Ne pas employer de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrig6rateur ou du congelateur

selon le modele) a OFF (arr6t) et debrancher ensuite le

refrigerateur de la source d'alimentation electrique. Lorsque vous

avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desir&

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

IM PORTANT:

•Si on dolt utiliser le r6frig6rateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine

glagons a la position OFF (arr6t).

• Toutes les installations doivent 6tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS :Un tournevis & lame plate, cles plates de

7/16"et 1/2"ou 2 cles a molette reglables, tourne-ecrou et foret de

1/4",perceuse manuelle ou electrique (convenablement reliee & la

terre).

REMARQUE : Votre marchand de refrigerateurs propose une

trousse disponible avec un robinet d'arr6t & etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme & vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t & etrier

de 3/16"(4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appel a un

plombier qualifie agre6.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt 6tre entre 30 et 120 Ib/po 2(207 - 827 kPa),

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme dolt 6tre d'un minimum de 40 a 60 Ib/po 2 (276 -

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 - 60 Ib/po 2(276 - 414 kPa) :

• Verifier pour voir si le filtre du syst_me d'osmose inverse est

bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrig6rateur a une cartouche de filtre a eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilis6e avec un syst_me d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agre&

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage,

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

RassemblerlesoutilsetpiecesnecessairesavantdecommencerI'installation.

OUTILSREQUIS:Oles&douillesat_tehexagonalede1/4"et%6"etuntournevisalameplate,

IMPORTANT:Avantdecommencer,tournerlacommandedurefrigerateuraOFF(arr6t),debrancherlerefrigerateuroudeconnecterla

sourcedecourantelectrique.Enleverlesalimentsettouslescompartimentsoucontenantsutilitairesreglablesdanslesportes.

REMARQUE:IIpeut_trenecessaireseulementd'enleversoitlapoigneedelaportesoitlesportespourfairepasservotreappareil

dartsuncadredeportedevotreresidence.Mesurerlecadredelaportepourdeterminersiouiounonilfautenleverlespoigneesoules

portesdurefrigerateur.

Risquedechoc4mectrique

Deconnecter masource de couraot 4mectrique avant d'enmever ruesportes,

Reconnecter ruesdeu× firesde Biaison &la terre avant de faire la remise en marche,

Le non-respect de cette instruction peut causer un deces ou un choc 4_ectrique.

Charni_re

sup4rieure gauche

A. Ne pas en_ever _avis

Raccord du conduit

du distributeur d'eau

A. Anneau e×t_rieur rouge

Gritte de ta base

Enlevement

des portes

Chami_re

sup4rieure droite

A. Ne pas en_ever _a vis

Style 1

Enl_vement

des poign4es

(facultatif)

Chamiere

inf4rieure

A. Ne })as en_ever _avis

Niveau Alignement des

portes

Style 2

Enl_vement

des poign4es

(facultatif)

Nivettement avant

A. Vis de niveHement

Enlever les poign_es (facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface

de la garniture, Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hers de la poignee. Soulever

les pieces de la garniture des vis de fixation, Voir dessin 1.

2. Enlever les vis des poignees et les poignees. Voir dessin 1.

3. Mettre le refrig6rateur en place. Replacer les poignees tel

qu'indique, Voir dessin 1.

Style 2

1. Appuyer fermement sur la poignee pour la glisser vers le haut

et hers des vis de I'epaule. Voir dessin 1,

2. Mettre le refrig6rateur en place. Replacer les poignees tel

qu'indique. Voir dessin 1.

Enlever les portes

Risque de choc electrique

Deconnecter la source de courant eiectrique avant

d'en[ever [es porteso

Le nomrespect de cette instruction peut causer

un deces ou un choc electriqueo

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrigerateur. Enlever la grille de la

base en tirant vers le haut les coins inferieurs externes. Voir

dessin 2.

3. Fermer les deux portes et les garder fermees jusqu'a ce que

vous soyez pr_t ales soulever pour les degager de la caisse.

4. Si le refrigerateur est muni d'un distributeur (gla(_ons ou eau),

deconnecter le conduit du distributeur d'eau situe derriere la

grille de la base du c6te de la porte du congelateur. Voir

dessin 3.

• Presser I'anneau externe rouge contre la face du raccord

et tirer sur le conduit pour le degager.

• Sur certains modeles, retirer le conduit du collier de

serrage.

5. Enlever le couvercle de la charniere superieure gauche et la

vis. Voir dessin 4. Ne pas enlever la vis A.

6. Deconnecter le c_blage et les deux ills de liaison a la terre de

la via de liaison a la terre (sur certains modeles) tel qu'illustre

au dessin 4.

7. Enlever les autres vis de la charniere gauche et la charniere

tel qu'indique. Voir dessin 4. Ne pas enlever la vis A.

8. Soulever soigneusement et verticalement la porte du

congelateur pour I'enlever de la charniere inferieure. Voir

dessin 5. Le conduit d'eau au distributeur demeure joint a la

porte du congelateur et passe a travers la charniere inferieure

gauche. S'assurer de proteger le conduit d'eau au

distributeur contre tout dommage.

g. Enlever le couvercle de la charniere superieure & droite et les

vis tel qu'indique, Voir dessin 6. Ne pas enlever la vis A.

10. Soulever verticalement la porte du refrigerateur pour I'enlever

de la charniere inferieure.

11. II peut ne pas _tre necessaire d'enlever la charniere inferieure

pour faire passer le refrigerateur darts un cadre de porte. Les

deux charnieres inferieures ont une construction similaire.

• Demonter les charnieres tel qu'indique. Voir dessin 7, Ne

pas enlever la vis A.

Remplacer les portes et les charni_res

1. Replacer les deux charnieres inferieures, si elles ont ete

enlevees. Serrer les vis.

2. Faire passer soigneusement le conduit d'eau a travers la

charniere inferieure gauche avant de reinstaller la porte sur la

charniere. De I'aide peut _tre necessaire.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sont replacees. Ne pas

compter sur les aimants des portes pour tenir les portes en place

pendant que vous faites le travail.

3. Rebrancher le tube du distributeur d'eau en le poussant dans

le raccord de tuyauterie jusqu'a la butee et jusqu'a ce que la

marque noire touche la face de I'anneau rouge exterieur. Voir

dessin 3. Sur certains modeles, remplacer le conduit dans le

collier de serrage.

4. Aligner et replacer la charniere superieure gauche tel

qu'indique. Voir dessin 4. Serrer les vis.

Risque de choc electdque

Reconnecter les deux fils de Biaison a Baterreo

Le non=respect de cette instruction peut causer

un deces ou un choc electriqueo

Style 1

• Reconnecter les deux ills de liaison a la terre,

• Reconnecter la fiche desills.

A. Ne pas enlever la vis A

B. Fils de liaison a la terre

C. Vis verte de liaison b la terre

D. Fiche des ills

Style 2

• Reconnecter la fiche des fils.

5. Replacer le couvercle de la charniere gauche et la vis.

6. Replacer la porte du refrig6rateur en soulevant

soigneusement la porte dans la charniere inferieure droite.

7. Aligner et replacer la charniere superieure droite tel

qu'indique. Voir dessin 6. Serrer les vis.

8. Replacer le couvercle de la charniere et les vis. Serrer les vis.

9. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

Fermeture des portes

1. Placer le refrig6rateur a sa position finale.

2. Placer un niveau a I'interieur du refrigerateur & I'arriere de la

tablette superieure. Voir dessin 8.

3. Localiser les vis de nivellement derriere la grille de la base de

chaque c6te du rdrigerateur.

4. Utiliser une cle a douille a t_te hexagonale pour ajuster les vis

de nivellement des roulettes a I'arriere jusqu'a ce que le

refrigerateur soit d'aplomb. Tourner la vis de nivellement des

roulettes a I'arriere vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6te. Voir dessin 10. S'assurer que le

refrigerateur est d'aplomb avant de proceder.

5. Verifier I'alignement des portes apres que le refrigerateur est

mis d'aplomb.

Aligner les portes

IMPORTANT : Niveler d'abord I'arriere du refrigerateur tel que

decrit dans "Fermeture des portes".

Les portes peuvent _tre inegales apr_s le nivellement du

refrigerateur. Voir dessin 9. Les portes sont prereglees & I'usine

de fagon ace que la porte du refrigerateur soit plus haute que

celle du congelateur d'environ une piece de vingt-cinq cents

d'epaisseur. Lorsque les portes sont chargees d'aliments, elles

devraient _tre egales. Si la hauteur des portes a besoin d'etre

ajustee APRES que les portes sent chargees d'aliments, suivre

ces etapes.

1. Utiliser une cle a douille a t_te hexagonale pour ajuster les vis

de nivellement des roulettes a I'avant jusqu'a ce que les

portes soient egales. Tourner la vis de nivellement des

roulettes a I'avant vers la droite pour soulever le c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6te. Voir dessin 10.

REMARQUE : Ouvrir et fermer les portes du refrigerateur et

du congelateur apres chaque ajustement pour verifier

I'alignement des portes.

2= Ouvrir les portes et replacer la grille de la base. Aligner les

languettes d'appui de la grille avec les agrafes en metal.

Pousser la grille fermement pour qu'elle s'enclenche en

position.

REMARQUE : S'assurer de refixer la fiche technique derriere

la grille de la base.

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement &une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"(12,7 mm) a 11/4'' (3,18 cm) pres du refrigerateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inferieur

gauche a I'arriere du refrigerateur et le tuyau d'arrivee d'eau.

Ajouter une Iongueur de 7 pi (2,1 m) pour permettre le

deplacement du refrigerateur pour le nettoyage. Utiliser un

tube en cuivre de 1/4"(6,35 mm) de diametre exterieur. Veiller

ce que le tube soit coupe d'equerre aux deux extremites.

5. A I'aide d'une perceuse electrique reliee a la terre, percer un

trou de 1/4"(6,35 mm) dans le tuyau de canalisation d'eau

froide choisie.

.......... y-A

A. Canalisation d'eau froide

B. Bride de prise en charge

C. Tube en cuivre

D. E-creu de compression

E. Bague de compression

F. Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de 1/4"(6,35 cm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de prise en charge. Serrer I'ecrou de serrage sur la tige

du robinet. Serrer soigneusement et uniformement les vis

fixant la bride de prise en charge sur la tuyauterie afin que la

rondelle forme une jonction etanche. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou du raccord de

compression sur le raccord de sortie avec une cle a molette.

Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3. Un raccord de 1/4"x 1/4"est n_cessaire pour connecter le

conduit pour I'eau a une canalisation d'eau existante de la

maison. Enfiler I'ecrou dans le joint a I'extremite du tube de

cuivre.

REMARQUE :Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B c EF

A. Tubevers le D. Raccord (foumi)

r_frig_rateur E. Virole (aacheter)

B. Ecreu (foumi) _Ecrou (aacheter)

C. Renflement

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir la section "Preparation du

systeme d'eau".

REMARQUE : Une periode d'attente allant jusqu'a 24 heures est

necessaire avant que I'appareil commence a produire des

glagons.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme dans

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

_/ | B

A. Renflement

B. Ecrou (foumi)

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir "Preparation du systeme d'eau".

REMARQUE : Une periode d'attente allant jusqu'a 24 heures est

necessaire avant que I'appareil commence a produire des

glagons.

Veuillez lire avant I'utilisation du syst6me d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour avoir la certitude que le systeme d'eau est bien nettoye.

1. Ouvrir la porte du congelateur et arr_ter la machine

glagons. Le commutateur ON/OFF (marche/arr_t) est situe du

c6te droit superieur du compartiment du congelateur.

Deplacer le commutateur au reglage OFF (a droite) tel

qu'indique sur I'illustration.

REMARQUES :

• S'assurer que le filtre a la grille de la base est bien installe et

que la capsule est a la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualit_ inconnue en

II'absence d'un dispositif de d_sinfection ad_quat avant

ou apr_s le syst_me. Les syst_mes certifies pour la

reduction de de kyste peuvent _tre utilises pour I'eau

d_sinfect_e qui peut contenir des kystes filtrables.

2. Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Vider le

systeme d'eau en laissant couler et en jetant 2 a 3 gallons (8

12 L) d'eau. Le nettoyage du systeme prendra environ 6

7 minutes et aidera a degager I'air du conduit. Un ecoulement

additionnel peut _tre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

3. Ouvrir la porte du congelateur et mettre en marche la

machine a glagons. Deplacer le commutateur a la position

ON (a gauche). Veuillez vous rderer a la section "Machine

glagons et bac/seau d'entreposage" pour d'autres

instructions sur le fonctionnement de la machine a glagons.

• Accorder 24 heures pour produire la premiere quantite de

glagons.

• Jeter les trois premieres quantites de glagons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

glagons pour augmenter la production de glagons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraftre les sons plus forts

qu'en r_alit& Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrigerateur est _quipe d'une machine & glagons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le rdrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule darts

votre refrigerateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION DU

RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections. L'air froid

penetre a la base de la section du congelateur et se deplace vers

le haut. II penetre ensuite dans la section du refrigerateur

travers I'ouverture d'aeration superieure. L'air retourne au

congelateur tel qu'illustr&

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration

avec des aliments tels que boissons gazeuses, cereales, pain,

etc. Si les ouvertures d'aeration sont obstruees, le debit d'air

sera bloque et le reglage de la temperature ne fonctionnera pas

bien.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien

envelopper ou recouvrir hermetiquement les aliments.

Votre modele peut avoir des commandes digitales ou des

commandes electroniques.

IMPORTANT :

•La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature de compartiment de congelation.

Attendre 24 heures apres avoir mis en marche le refrigerateur

avant d'y ajouter des aliments. Si on ajoute des aliments

avant que le refrigerateur se soit refroidi completement, les

aliments risquent de se g&ter.

REMARQUE : Le reglage des commandes du refrigerateur et

du congelateur & un reglage plus froid ne refroidira pas les

compartiments plus rapidement.

Si la temperature est trop tiede ou trop froide dans le

refrigerateur ou le congelateur, verifier d'abord les ouvertures

d'aeration pour s'assurer qu'elles ne sont pas obstruees,

avant d'ajuster les commandes.

Les reglages preregles devraient _tre corrects pour

I'utilisation normale. Les reglages sont faits correctement

Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

Commandes num_riques

Pour votre commodite, les commandes sont prereglees & I'usine.

Lors de I'installation du refrigerateur, s'assurer que les

commandes sont encore prereglees aux reglages moyens, tel

qu'illustr& Le tableau de commande numerique se trouve a la

partie superieure du compartiment de refrigeration et permet de

voir les points de reglage de la commande de temperature.

REMAROUE : Les points de reglage recommandes par I'usine

sont 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le

refrigerateur.

Pour mettre en marche le r_frig_rateur et voir les points de

r_glage :

• Appuyer sur ON/OFF (marche/arr_t) pendant 2 secondes.

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

Pour voir les temperatures en Celsius :

• Appuyer sur la touche °C SELECT. Le temoin lumineux

s'allume.

REMARQUE : Si la temperature du congelateur est inferieure

zero, le temoin lumineux & cGte de I'afficheur du congelateur

s'allume.

Ajustement des commandes numGriques

S'il est n_cessaire d'ajuster la temperature :

• Appuyer sur la fleche du refrigerateur ou du congelateur

vers le haut ou vers le bas jusqu'a ce que la temperature

desiree soit atteinte.

REFRIGERATOR COLD

C01DER

REMARQUE : Attendre au moins 24 heures entre les

ajustements, puis reverifier les temperatures avant de faire

d'autres ajustements.

La gamme de reglage pour le cong_lateur varie de -5°F a 5°F

(-21 °C a -15°C) et de 33°F a 41 °F (1°C a 5°C) pour le

refrigerateur.

CONDITION : RI_GLAGE DE LA

TEMPI_RATURE :

RI2FRIGI2RATEUR trop froid RCFRIGCRATEUR

- Reglages incorrects pour les Commande 1° plus

conditions existantes haut

RC:FRIGC:RATEURtrop tiede REFRIGERATEUR

- Utilisation frequente ou piece Commande 1oplus bas

chaude

CONGI2LATEUR trop froid CONGCLATEUR

- Reglages incorrects pour les Commande 1° plus

conditions existantes haut

CONGI2LATEUR trop tiede/trop peu CONGCLATEUR

de glagons Commande 1° plus bas

- Grande utilisation ou utilisation

intense de glagons

Commandes _lectroniques

Pour votre commodite, les commandes du refrigerateur sont

prereglees a I'usine, Lors de I'installation du refrigerateur,

s'assurer que les commandes sont encore prereglees aux

reglages moyens, tel qu'illustr&

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

Mise en marche du r_frig_rateur :

Appuyer sur ON/OFF (marche/arr_t) pendant 2 secondes. Les

temoins lumineux indiquent les reglages courants de la

temperature.

Ajustement des commandes _lectroniques

REMARQUE : Attendre au moins 24 heures entre les

ajustements. Verifier de nouveau la temperature avant de

proceder & d'autres ajustements.

Appuyer sur la fleche du refrigerateur ou du congelateur vers le

haut ou vers le bas jusqu'& ce que la temperature desiree soit

atteinte.

REFRIGERATOR COLD

COLDER

CONDITION : AJUSTEMENT DE LA

TEMPI_RATURE :

REFRIGERATEUR trop froid Regler la commande du

- Reglage incorrect pour les REFRIGI2RATEUR & un

conditions reglage plus bas

RCFRIGCRATEUR trop tiede Regler la commande du

- Utilisation frequente ou piece RCFRIGI2RATEUR & un

tres chaude reglage plus eleve

CONGI2LATEUR trop froid Regler la commande du

- Reglage incorrect pour les CONGI2LATEUR & un

conditions reglage plus bas

CONGI2LATEUR trop tiede/ Regler la commande du

trop peu de glagons CONGI_LATEUR a un

- Utilisation frequente ou reglage plus eleve

utilisation d'un grand nombre

de gla(_ons

Production acc_l_r_e de gla_ons

La caracteristique de production acceleree de gla(_ons vient en

aide Iors de periodes temporaires d'utilisation intense de gla(_ons

en augmentant la production de glagons sur une periode de

24 heures.

• Appuyer sur la touche ICE pour regler la temperature du

congelateur a -10°F (-23°C). Le reglage de production

acceleree de gla(_ons demeure active pendant 24 heures

moins d'etre annule manuellement. L'affichage continuera

d'afficher le point de reglage normal de temperature.

Siuneproductionaccruedeglagonsestdesireeentout

temps,reglerlacommandeducongelateur&unevaleurplus

froide.Lereglageducongelateuraunetemperatureplus

froidepeutrendrecertainsalimentstelsquelacremeglacee

plusdurs.

Distribution de glagons :

1. Appuyer sur le bouton pour le type de glace desir&

2. Appuyer un verre robuste contre le levier de distribution de

glagons. Tenir le verre pres de I'ouverture du distributeur pour

que les gla(;ons ne tombent pas & c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de gla9ons.

Une pression forte ne donne pas une distribution plus rapide

de glagons ou des quantites plus grandes.

Risque de coupure

Utiliser un verre robuste pour prendre des gla£)ons ou

de I'eau.

Le nomrespect de cette instruction peut causer

des coupures.

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace concassee ou des glagons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

Le distributeur de glagons

Les glagons sont distribues du bac d'entreposage de glagons du

congelateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et

le bac d'entreposage de glagons. Les glagons passent du

bac et tombent dans la goulotte.

Lorsqu'on rel&che le levier du distributeur, la trappe se ferme

et la distribution de glagons s'arr_te. Le syst_me de

distribution ne fonctionne pas Iorsque la porte du congelateur

est ouverte.

Certains modeles distribuent des glagons en cubes et de la glace

concassee. Avant la distribution de glace, choisir quelle sorte

vous pref6rez. Les boutons de commande sont congus pour une

utilisation et un nettoyage faciles.

ICE

CRUSH CUBE

Pour de la glace concassee, les glagons sont concasses avant

d'etre distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

glagons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on change de CRUSH (concassee) a CUBE

quelques onces de glace concassee seront distribuees avec les

premiers glagons.

3= Retirer le verre pour arr_ter la distribution.

REMARQUE : Les quelques premieres quantites de gla(;ons

peuvent avoir une saveur desagreable provenant d'une

plomberie ou de pieces neuves. Jeter ces glagons. Prendre

de grandes quantites de gla(;ons du bac & gla(;ons plut6t que

par I'entremise du distributeur.

Le distributeur d'eau

Si le systeme n'a pas fait I'objet d'une vidange Iors de

I'installation du refrigerateur, appuyer sur la barre du distributeur

d'eau avec un verre robuste ou autre recipient pour puiser et jeter

de 2 a 3 gallons (8 a 12 L) ou environ 6 a 7 minutes apr_s le

commencement de I'ecoulement. II faudra de 3 a 4 minutes pour

que la distribution de I'eau commence. Cette eau ainsi puisee et

jetee nettoie le syst_me et aide a degager I'air des conduits.

Accorder plusieurs heures pour que le refrigerateur se refroidisse

et refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est con(_u pour recueillir les

petits renversements et pour permettre un nettoyage facile. II n'y

a pas de conduit d'ecoulement dans le recipient. Le recipient

peut _tre enleve du distributeur et transporte a I'evier pour _tre

vide ou nettoy&

Distribution d'eau :

1. Appuyer un verre contre le levier du distributeur d'eau.

2. Retirer le verre robuste pour arr_ter la distribution.

REMAROUE :L'eau risque de ne pas avoir bon goQt si le

distributeur n'est pas utilise periodiquement. Puiser une quantite

suffisante d'eau chaque semaine pour maintenir un

approvisionnement frais.

Lampe du distributeur

Le distributeur est muni d'une lampe. Elle peut _tre allumee

manuellement en appuyant sur le bouton ON (touche

effleurement ou commutateur a bascule).

Sur certains modeles : chaque fois que vous utilisez le

distributeur, le levier allumera automatiquement la lumiere.

LIGHT

OFF ON

REMARQUE : Voir la section "Remplacement des ampoules

d'eclairage" pour des renseignements sur le changement de

I'ampoule d'eclairage du distributeur.

Verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre arr_te pour le nettoyage facile ou pour

emp_cher la distribution involontaire par de petits enfants et

animaux de compagnie.

REMARQUE :La caract_ristique de verrouillage ne coupe pas le

courant electrique au refrigerateur, a la machine a glagons ou a la

lumiere du distributeur. Elle sert simplement a desactiver les

leviers du distributeur.

Pour arr_ter le distributeur, appuyer sur le bouton LOCK

(verrouillage) jusqu'a ce que I'indicateur apparaisse. Les

distributeurs de gla(_ons et d'eau ne fonctionneront pas. Pour

deverrouiller le distributeur, appuyer sur le bouton UNLOCK

(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite

continuer a distribuer des gla(_ons ou de I'eau comme

d'habitude.

DISPENSER

LOCK UNLOCK

Le temoin lumineux de I'etat du filtre a eau vous permettra de

savoir quand changer votre cartouche de filtre a eau. Lorsque le

temoin lumineux de I'etat du filtre passe du vert au jaune, cela

signifie qu'il est presque temps de changer la cartouche du filtre

eau. II est recommande de remplacer le filtre a eau Iorsque le

temoin lumineux du filtre passe au rouge OU que le debit de I'eau

du distributeur d'eau ou de la machine a glagons diminue de

fa(_on importante. Pour changer le filtre a eau, voir

"Remplacement du filtre a eau" plus loin dans cette section.

TI_MOIN : I_TAT :

GOOD/BON (vert) Filtre neuf installe

ORDER/COMMANDER Commander un filtre

(jaune)

REPLACE/REMPLACER Remplacer le filtre a eau

(rouge) OU Iorsque le

debit d'eau diminue

Apres avoir change le filtre a eau, regler de nouveau le temoin

lumineux du filtre a eau en appuyant sur RESET pendant

2 secondes. Le temoin lumineux de I'etat passera de Replace

(remplacer, rouge) a Good (bon, vert) Iorsque le temoin lumineux

du filtre a eau est restaure.

WAT£R FILTER

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

II'absence d'un dispositif de desinfection ad_quat avant ou

apr_s le systeme. Les systemes certifies pour la r_duction de

de kyste peuvent _tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes filtrables.

Remplacement du filtre &eau

Le filtre & eau est situe dans la grille de la base sous la porte du

compartiment congelateur. II n'est pas necessaire d'enlever la

grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule du filtre vers I'exterieur.

REMARQUES :

•Cviter de tourner la capsule en enlevant le filtre parce que

ceci pourrait enlever la capsule. Dans ce cas, replacer la

capsule et retirer le filtre tout droit vers I'exterieur.

• II y aura de I'eau dans la cartouche. II est possible qu'il y

ait un deversement.

A. Bouton d'_jection

B. Capsule du filtre

Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

refrigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Sortir la nouvelle cartouche de son emballage et enlever le

couvercle protecteur des joints toriques.

A. Couvercleprotecteur

B. Joints toriques

Placer la capsule (enlev_e a I'etape 2) sur le nouveau filtre.

Aligner I'ar_te de la capsule avec la rainure du filtre. Tourner

la capsule dans le sens horaire jusqu'a ce qu'elle

s'enclenche.

Utilisation du distributeur sans cartouche de filtre &eau

Vous pouvez faire fonctionner le distributeur sans filtre a eau.

L'eau ne sera pas filtree.

1. Retirer le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule. Voir "Remplacement du filtre a eau" plus

haut dans cette section.

2. Enlever la capsule en la tournant dans le sens antihoraire

jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du

refrig6rateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

3= Avec la capsule en position horizontale, inserer la capsule

dans la grille de la base jusqu'a ce qu'elle s'arr_te.

A. Bouton d'_jection

B. Rainure du filtre

C. Ar_te de la capsule

5. Enfoncer le nouveau filtre dans I'ouverture de la grille de la

base. Lorsque le filtre est insere, le bouton d'ejection sera

enfonce. II resortira une fois que le filtre sera completement

enclenche.

6. Tirer delicatement sur la capsule pour verifier que le filtre est

bien en place.

REMARQUE :Purger le systeme d'eau avant d'ejecter un

filtre nouvellement installe pour evacuer I'air des conduits et

du filtre.

7. Purger le systeme d'eau. "Voir Purge du syst_me d'eau apr_s

le remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du filtre

Utiliser un recipient solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en laissant couler et en jetant 2 a 3 gallons (8

12 L) d'eau. Le nettoyage du systeme prendra environ 6

7 minutes et aidera a degager I'air du conduit. Un ecoulement

additionnel peut _tre requis dans certains domiciles.

REMARQUE :Pendant I'evacuation de I'air, I'eau peut gicler du

distributeur.

4= Tourner la capsule dans le sens antihoraire jusqu'a ce qu'elle

glisse dans la fente de fixation. Ensuite tourner la capsule

dans le sens horaire jusqu'a ce qu'elle soit en position

horizontale. II faudra peut-_tre forcer.

REMARQUE :La capsule ne s'alignera pas sur la grille de la

base.

Allumer et _teindre la machine &glagons

Le commutateur ON/OFF (marche/arr_t) pour la machine

gla(_ons est situe du c6te droit superieur du compartiment du

congelateur.

1. Glisser la commande a la position ON (a gauche).

REMARQUE :Votre machine a glagons a un arr_t automatique.

Le detecteur de la machine a glagons passe un faisceau d'une

paroi du congelateur a I'autre, arr_tant automatiquement la

production de gla9ons quand le bac est plein. La commande

demeurera a la position ON (a gauche).

2. Pour un arr_t manuel, glisser la commande a la position OFF

(a droite).

Enl_vement et remplacement du bac d'entreposage

1. En tenant la base du bac avec les deux mains, appuyer sur le

bouton de degagement pour soulever le bac et le retirer.

REMARQUE :II n'est pas necessaire d'arr_ter la machine

glagons a la position OFF (a droite) Iorsqu'on retire le bac

glagons. Le detecteur (porte basculante) place sur la paroi

gauche du congelateur arr_te la production de glagons si la

porte reste ouverte ou si le bac a glagons est enleve.

2. Replacer le bac a glagons et pousser vers le bas pour le

mettre correctement en place.

Nettoyage du bac d'entreposage

1. Vider le bac a glagons. Utiliser de I'eau tiede pour faire fondre

la glace si necessaire.

REMARQUE •Ne jamais utiliser un objet pointu pour briser

les gla9ons dans le bac. Cette action peut endommager le

bac et le mecanisme du distributeur.

2. Laver a I'aide d'un detergent doux, bien rincer et secher

fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de

dissolvants.

Attendre 24 heures pour obtenir la premiere quantite de

glagons. Attendre 3 jours pour que le bac a glagons se

remplisse entierement.

Jeter les trois premieres quantites de glagons produites pour

eviter les impuretes qui peuvent _tre expulsees du systeme.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons.

Cviter de brancher la machine a glagons a un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine a gla£ons et causer une pietre

qualite des glagons. Si une alimentation d'eau adoucie ne

peut pas _tre evitee, s'assurer que I'adoucisseur d'eau

fonctionne bien et est bien entretenu.

II est normal que les gla(_ons se collent aux coins. IIs se

separeront facilement.

Ne pas garder quoi que ce soit dans la machine & glagons ou

le bac a gla9ons.

CARACTERISTIQUES DU

RI FRIGI RATEUR

Le module que vous avez peut avoir certaines ou toutes ces

caract_ristiques. Les caract_ristiques qui peuvent 6tre achetees

separement comme accessoires comportent le mot

"accessoire". Tousles accessoires ne conviendront pas a tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le numero sans frais sur la couverture ou a la section

"Accessoires".

(mportants renseignernents a savoir au sujet dee tabiettes

et des couverclee en verre :

Ne pas nettoyer Ies tabIettes ou couvercles en verre avec de

I'eau tiede quand Us sent froids= Les tablettes et ies

couverctes peuvent se briser s'Us sont exposes & des

changements soudains de temperature ou & un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour _clater en d'innombrabIes pi_ces minuscules.

Ceci est normal. Les tablettes et les couvercies en verre sent

Iourds. Un soin special s'impose lots de leur deplacement

pour @viter I'impact d'une chute.

Votre modele peut @tredote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir aux differentes hauteurs reduiront le

temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules}

Pour retirer et replacer une tablette dans le cadre en

m_tal :

1. Retirer la tablette vers I'avant jusqu'a la butee. Incliner le

devant de la tablette vers le haut et la soulever legerement

alors que vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriere dans les fentes

sur le cadre et en poussant la tablette au-dela de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hers des supports de tablette.

2. Replacer la tablette/le cadre en guidant les crochets

I'arriere de la tablette darts les supports de tablette. Incliner le

devant de la tablette vers le haut jusqu'a ce que les crochets

arriere de la tablette tombent dans les supports de la tablette.

Verifier pour vous assurer que la tablette est bien fixee en

position.

Les couvercles du bac &I_jumes ou du tiroir

16gumes/viande

Pour enlever et replacer les couvercles :

1. Enlever le bac a legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'& ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac & legumes, glisser soigneusement

I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac a legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir

viande.

Le tiroir pour specialites alimentaires fournit un endroit pratique

pour garder les raisins secs, noix, tartinades et autres petits

articles a des temperatures normales de refrigerateur.

Pour retirer et r_installer le tiroir pour sp_cialit_s

alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'a la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant

sa position au-dela de la butee.

Le bac &I_gumes et le tiroir & I_gumes/viande

convertible

Pour enlever et replacer les tiroire :

1. Glisser le bac a legumes ou le tiroir & viande directement vers

I'exterieur jusqu'& la butee. Soulever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement,

2. Reinstaller le bac a legumes ou le tiroir a viande en le glissant

completement, au-dela de la butee du tiroir.

3. Replacer le fond du cadre du couvercle du tiroir & viande

clans les supports des glissieres sur les parois laterales du

refrigerateur et abaisser le devant du cadre du couvercle en

place.

4. Glisser I'encart arriere de verre dans le cadre du couvercle et

abaisser le devant en place. Repeter les crapes pour replacer

le couvercle du bac & legumes.

Le tiroir & legumes/viande convertible peut _tre ajuste pour

refroidir correctement les viandes ou legumes. L'air & I'interieur

du contenant est refroidi pour emp_cher les "petits espaces" de

congelation et peut _tre regle pour garder les viandes aux

temperatures recommandees d'entreposage de 28 ° & 32°F

(de - 2° & 0°C) tel que recommande par I'Office national du betail

et des viandes.

IMPORTANT " Pour prolonger la fraicheur, envelopper les

viandes dans un emballage hermetique et & I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

scion les recommandations.

Ajustement du r_glage

Le reglage convertible est preregle pour vous au reglage le plus

bas pour les viandes.

Pour changer un r_glage : Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) tel que desir&

Pour entreposer des legumes : Regler la commande & VEG

(legumes) completement vers la gauche pour garder les legumes

aux temperatures optimales d'entreposage (qui doivent _tre plus

elevees que pour les viandes).

IMPORTANT : Si les aliments commencent & geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre

24 heures entre les ajustements. Avec ce delai, les temperatures

des aliments ont le temps de changer.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original tant qu'il est hermetique eta I'epreuve de I'humidite.

Envelopper de nouveau si necessaire. Voir le tableau suivant pour

les temps d'entreposage. Lorsque la viande doit _tre entreposee

plus Iongtemps que les temps indiques, congeler la viande.

Poisson frais ou crustaces ......... a utiliser le jour m_me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.) ......... 1-2 jours

Charcuterie, steaks/r6tis .................................................. 3-5 jours

Viandes salaisonnees ..................................................... 7-1 0 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

i:::_i_!!i!i:_!'iiii!ii_,i,x:!!!i_!!iiiiii_ii!!_dl,_!i_!!_!i!ii!_ii%_!ii_h,iii_iiii_i:i::iiii_i_i:!ii_¸_il;:ii_ili!!ii:i_?li_i!!:_:_;ii,_i!!i!:_!_!_:::i_,_i_'!::_iiC__ii!::!ii

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande d'humidite est situee sur le bac

legumes. La commande peut _tre ajustee a n'importe quel

reglage entre LOW et HIGH.

En position LOW (ouvert), le reglage laisse echapper I'air humide

du bac a legumes pour mieux conserver les fruits et legumes

pelures.

• Fruits : Laver, laisser secher et garder au refrigerateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Repartir et garder les petits fruits dans le contenant original

dans le bac a legumes ou les conserver sur une tablette du

refrigerateur dans un sac en papier ferme sans _tre serre.

• Legumes & pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferme), le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes a feuilles

frais.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Conserver les fruits et les legumes delicats dans le plateau

legumes pour eviter de les ecraser. Le plateau glisse de I'avant

I'arriere pour acceder aux articles gardes en-dessous. Pour

enlever le plateau, il suffit de le soulever hors du bac.

Pour retirer et r_installer le casier &vin (&gauche) ou le

porte-cannettes/bouteilles (&droite) :

1. Retirer le casier en le tirant tout droit hors de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

REMARQUE : Garder les oeufs dans un contenant a couvercle

ou dans le contenant original sur une tablette interieure pour un

remisage prolonge.

CARACTI:!:RISTIQUESDU

CONGELATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Pour enlever et r_installer la tablette :

1. Soulever la tablette hors de ses appuis pour la retirer.

2. Replacer la tablette en la posant sur les appuis. Verifier que la

tablette est correctement en place.

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sent normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et I'air a I'interieur de I'emballage se

sont condenses.

Ne pas placer plus d'aliments non congeles dans le cong_lateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib [907 a 1 350 g par L] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace dans le

congelateur pour permettre la circulation d'air entre les

emballages. S'assurer aussi de laisser assez d'espace a I'avant

pour que la porte se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

Le panier ou bac du congelateur peut _tre utilise pour garder des

sacs de fruits et de legumes congeles qui peuvent glisser hors

des tablettes de congelateur.

Pour enlever et replacer le partier du cong_lateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'a

la butee.

2. Soulever le devant du partier ou bac et le glisser

completement vers I'exterieur.

Pour retirer et r_installer les balconnets :

1. Enlever le compartiment en tirant sur les butees derriere le

panier pour le liberer de la doublure de la porte.

2. Replacer le compartiment en alignant les butees avec les

boutons sur les c6tes de la doublure de la porte. Enclencher

fermement les butees sur les boutons tel qu'indique.

De I'air froid du congelateur passe directement au compartiment

de la porte sous les events.

REMARQUE : Le compartiment a produits laitiers et le porte-

cannettes ne sent pas froids.

3. Replacer le panier ou bac en le pla9ant sur les glissieres.

Soulever legerement le devant du panier ou bac en le

poussant au-dela des butees de la glissiere jusqu'au fond.

CARACTI RISTIQUES DE LA

PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Commande du compartiment fraicheur

La commande du compartiment frafcheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

Tourner la commande dans le sens horaire (vers la droite)

pour diminuer la circulation d'air froid dans le compartiment

et le rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

Les tringles ou balconnets dans la porte peuvent _tre enlevees

pour faciliter le nettoyage.

Tringles ou balconnets enclenchables dans la porte

Pour retirer et r_installer les tringles ou les balconnets :

1. Retirer les tringles ou balconnets en appuyant legerement sur

le devant du support tout en tirant hors de la languette

interieure. Repeter ces etapes pour I'autre extremit6 de la

tringle.

2. Reinstaller les tringles ou balconnets en alignant les

extremites des supports avec les attaches de chaque c6te de

la paroi de la porte. Enclencher fermement le support et la

tringle ou balconnet dans les attaches au-dessus de la

tablette tel qu'indiqu&

Tringles d_pos_es dans la porte

Pour retirer et r_installer les balconnets :

1. Retirer les tringles en les soulevant tout droit a chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle tout droit

jusqu'a I'arr_t.

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus du

support desire et en le poussant jusqu'a ce qu'il s'arr_te.

ENTRETIEN DU

RI FRIGI RATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammab[e.

Le non-respect de cette instruction peut causer un deces,

une expmosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, ou les joints de portes. Ne pas utiliser

d'essuie-tout, tampons a recurer ou autre outil de

nettoyage abrasif. Ces produits risquent d'egratigner ou

d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

un fini Ultra Satin TM (apparence inox), en aluminium brosse ou

en acier inoxydable et choisir la methode de nettoyage

appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui resiste aux

traces de doigts. L'acier inoxydable a souvent une texture

grenelee unique avec des variations de couleur, ce qui est

naturel pour I'acier.

Metal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con(;u pour I'acier inoxydable. Secher a fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes centre les dommages, appliquer une cire

pour appareil electromenager (ou cire en p&te) avec un linge

propre et doux. Ne pas cirer les pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant congu

pour I'acier inoxydable. Secher a fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant congu pour Fader inoxydable. Secher a fond avec

un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs. Secher & fond avec un

linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant.

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

• Veiller ace que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles

que garnitures, couvercles de distributeurs ou joints de

porte. En cas de contact accidentel, nettoyer la piece de

plastique avec une eponge et un detergent doux et de

I'eau tiede. Secher a fond avec un tinge doux. Pour

commander le nettoyant, voir la section "Accessoires".

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux ou

poussiereux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait _tre nettoye tousles deux ou

trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir I'illustration de la grille de la

bas ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termin&

Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

REMARQUE : Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sent disponibles de votre marchand.

1. Debrancher le refrig6rateur ou debrancher la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

& I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme

I'illustration.

5. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

Lampe de distributeur

Introduire la main darts I'espace de distribution pour enlever et

remplacer I'ampoule.

A. Lampe de distributeur

Lampe du tableau de commande du r_frig_rateur

Acceder & I'arriere du tableau de commande du refrigerateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampe du bac &I_gumes

• Si necessaire, retirer le bac a legumes superieur pour acceder

au protecteur d'ampoule de la lampe du bac. Retirer le

protecteur en soulevant les bouts hers des crochets tel

qu'illustr&

• Replacer le protecteur d'ampoule en inserant les bouts dans

les crochets. Si necessaire, replacer le bac a legumes

sup_rieur.

Lampe de la partie sup_rieure du cong_lateur (sur

certains modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre tout en tirant le protecteur vers

I'avant.

• Replacer le protecteur d'ampoule en inserant les languettes

dans les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'a ce qu'il s'enclenche en position.

Lampe inf_rieure du cong_lateur derriere le panier

sup_rieur du cong_lateur (sur certains modules)

En fonction du modele que vous avez, enlever le panier

superieur du congelateur ou la tablette du panier superieur du

congelateur. Enlever le protecteur d'ampoule en devissant la

vis Phillips au-dessus du protecteur. Faire tourner avec

precaution le protecteur jusqu'a ce que la languette gauche

puisse _tre tiree doucement de la paroi du congelateur.

• Replacer le protecteur d'ampoule en inserant la languette

gauche dans la paroi du congelateur. Aligner la languette

superieure avec le trou de la vis et replacer la vis.

Si le courant electrique doit 6tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles.

Si le service doit _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

,&,NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cuits, Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis & congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualit& les jeter.

Vacances

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrigerateur a une machine a glagons automatique :

• Soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac a glagons.

Si vous choisissez d'arr6ter le fonctionnement du

r6frig6rateur avant votre d_part :

1. Enlever tousles aliments du refrigerateur.

2. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

3. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. ,&,I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur & une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

2. Retirer tous les aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a glagons.

4. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et les

attacher ensemble a I'aide de ruban adhesif pour qu'elles ne

bougent pas ni ne s'entrechoquent durant le demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour qu'il

roule plus facilement OU visser les pieds de nivellement pour

qu'ils n'egratignent pas le plancher. Voir "Ajustement des

portes".

10. Fermer les portes a I'aide de ruban adhesif et fixer le cordon

d'alimentation a la caisse du refrigerateur.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a glagons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg_r_es ici en premier afin d'_viter les coOts d'une visite de service inutile.

Le r_frig_rateur ne fonctionne pas

Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise & 3 alveoles reliee & la terre.

Un fusible est-il grill_ ou le disjoncteur s'est-il declenche?

Remplacer le fusible ou reenclencher le disjoncteur.

•Le reglage du r_frig_rateur ou du cong_lateur est-il _la

position OFF (arr_t)? Voir "Utilisation des commandes".

Le r_frigerateur est-il en train de se d_givrer? Verifier pour

voir si le refrigerateur fonctionne au bout de 30 minutes. Le

refrigerateur executera regulierement un programme

automatique de degivrage.

Le refrigerateur ne refroidit pas? Pour les modeles avec

commandes numeriques, tourner I'appareil a OFF ensuite

ON de nouveau pour la remise en marche. Voir "Utilisation

des commandes". Si cette action ne corrige pas le probleme,

faire un appel de service.

Les ampoules n'_clairent pas

•Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

•Une ampoule d'eclairage est-elle desserree dans la

douille ou grill_e? Voir "Remplacement des ampoules

d'eclairage".

Le plat de d_=givrage contient de I'eau

•Le r_frig_rateur est-il en train de se degivrer? L'eau

s'evaporera. C'est normal pour I'eau de degoutter dans le

plat de degivrage.

•Y a-t-il plus d'humidit_ que d'habitude? Prevoir que I'eau

dans le plat de degivrage prend plus de temps a s'evaporer.

Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus

Iongtemps darts des conditions de chaleur. Pour des

temperatures ambiantes normales, prevoir que le moteur

fonctionne environ 40 % a 80 % du temps. Dans des

conditions plus chaudes, prevoir un fonctionnement encore

plus frequent.

Vient-on d'ajouter une grande quantit_ d'aliments au

refrig_rateur? L'addition d'une grande quantite d'aliments

rechauffe le refrigerateur. II est normal que le moteur

fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

Les portes sont-elles ouvertes frequemment? Prevoir que

le moteur fonctionnera plus Iongtemps dans ce cas. Afin de

conserver I'energie, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments organises

de sorte qu'ils soient faciles a trouver et fermer la porte des

que les aliments sont retires.

•Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation des commandes".

Les portes sont-elles compl_tement ferrules? Pousser les

portes pour qu'elles soient bien fermees. Si les portes ne se

ferment pas completement, voir "Les portes ne se ferment

pas completement" plus loin dans cette section.

Les serpentins du condenseur sont-ils sales? Cette

situation emp_che le transfert de Fair et fait travailler

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir "Nettoyage".

Les joints des portes sont-ils herm_tiques sur tout le

contour? Contacter une personne qualifiee ou un technicien.

REMARQUE : Votre refrigerateur neuf fonctionnera plus

Iongtemps que I'ancien appareil du fait de son moteur tres

efficace.

Le r_frig_rateur semble faire trop de bruit

• Les bruits peuvent _tre normaux pour votre refrigerateur.

Voir "Sons normaux".

La machine &gla_ons ne produit pas de gla_ons ou

trop peu

La machine agla£ons vient-elle juste d'etre install_e?

Attendre 72 heures pour le commencement de la production

complete de gla(_ons. Une fois que le refrigerateur a refroidi,

la machine a gla9ons devrait commencer a produire de 70

120 gla(_ons toutes les 24 heures.

La temperature du cong_lateur est-elle assez froide pour

produire des gla£ons? Attendre 24 heures apres la

connexion de la machine a gla_ons pour la production de

gla9ons. Voir "Utilisation des commandes".

Le bras de commande m_tallique de la machine

gla_ons est-il en position OFF (elevee) (sur certains

modules)? Abaisser le bras de commande metallique & la

position ON (abaissee). Voir "Machine & gla(;ons et bac

d'entreposage".

Le commutateur de la machine agla£ons est-il _ la

position OFF (a droite) (sur certains modules)? Deplacer le

commutateur de la machine a gla£ons a la position ON (&

gauche). Voir "Machine & gla£ons et bac d'entreposage".

Le robinet d arr_t de la canalisation d'eau reliee au

r_frigerateur est-il ouvert? Ouvrir le robinet d'eau. Voir

"Raccordement de la canalisation d'eau'.

Ya-t-il de I'eau dans le moule de la machine agla£ons ou

est-ce qu'aucun gla_on n'a _t_ produit? Verifier pour voir si

le refrigerateur a ete raccorde & la canalisation d'eau de la

maison, et si le robinet d'arr_t de la canalisation est ouvert.

Voir "Raccordement de la canalisation d'eau".

Un gla£on est-il coinc_ dans le bras de I'_jecteur? Pour

les modeles avec bac & gla_ons standard, enlever le gla(_on

coince a I'aide d'un ustensile en plastique. Pour les modeles

avec bac & glagons darts la porte du congelateur, acceder

la machine a glagons en baissant la porte du detecteur du

bac a glagons sur le c6te superieur gauche de I'interieur du

congelateur. En baissant la porte du detecteur, lever la porte

de service de la machine a gla(_ons et enlever le glagon de

I'ejecteur a I'aide d'un ustensile en plastique. Voir "Machine

glagons et bac d'entreposage'.

• Une grande quantit_ de gla£ons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine & gla(_ons produise

plus de glat_ons.

•Les r_glages sont-ils faits correctement? Voir "Utilisation

des commandes".

Un filtre a eau est-il install_ sur le r_frigerateur? Le filtre

peut _tre obstrue ou installe incorrectement. Verifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a ete bien installe et qu'il n'est pas obstru& Si

I'installation ou I'obstruction n'est pas le probleme,

telephoner & une personne qualifiee ou un technicien.

•Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

REMARQUE : Si cette situation n'est pas attribuable a ce qui

precede, il peut exister un probleme avec la canalisation d'eau.

Faire un appel de service.

Mauvais goOt, odeur ou couleur grise des gla_ons

•Les raccords de plomberie sont-ils neufs et causent-ils

une d_coloration et un mauvais goet des gla£ons? Jeter

les premieres quantites de glagons.

•Les gla_ons ont-ils _te gardes trop Iongtemps? Jeter les

vieux gla_ons et en faire une nouvelle provision.

•Le congelateur et le bac agla_ons ont-ils besoin d'etre

nettoyes? Voir "Nettoyage" ou "Machine a gla_ons et bac

d'entreposage".

Les aliments dans le cong_lateur ou le r_frigerateur ont-

ils _t_ bien emball_s? Utiliser un emballage hermetique et

I'epreuve de I'humidite pour aider a emp_cher le transfert

d'odeur aux aliments entreposes.

•Ueau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il install_ sur le r_frigerateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin_age

additionnel. Faire couler de I'eau supplementaire dans le

distributeur d'eau pour mieux nettoyer le systeme de filtration

de I'eau (au moins 2 & 3 gallons [8 a 12 L] ou pendant 6

7 minutes initialement). Jeter la glace decoloree.

Le distributeur de glaq.ons ne fonctionne pas

correctement

La porte du congelateur est-elle ferrule compl_tement?

Pousser la porte pour qu'elle soit bien fermee. Si elle ne

ferme pas completement, voir plus loin dans cette section

"Les portes ne se ferment pas completement".

Le bac agla£:ons est-il correctement installS? Pour les

modeles avec bac a gla_ons standard, pousser le bac &

glagons completement jusqu'au fond. Pour les modeles avec

un bac a glagons dans la porte du refrigerateur, le bac dolt

6tre d'aplomb. Retirer le bac et le replacer dans la porte en

vous assurant qu'il est bien aligne et bien enclenche en

place. Voir "Machine a glagons et bac d'entreposage'.

Les mauvais gla£:ons ont-ils _t_ ajout_s au bac? Utiliser

seulement des glagons produits par cette machine a glagons

courante. Si d'autres glagons ont ete ajoutes, enlever tousles

gla9ons et verifier pour voir si un gla(;on s'est coince dans la

goulotte.

Les gla£:ons ont-ils gel_ dans le bac agla£ons?

Secouer le bac a glagons pour separer les gla(;ons. Si les

gla(;ons ne se separent pas, vider le bac et attendre

24 heures pour que le stock de gla(;ons soit regarni.

La glace a-t-elle fondu autour de la tige en metal dans le

bac _gla_ons? Vider les gla_ons et nettoyer le bac &

gla(_ons completement. Accorder 24 heures pour que la

machine a gla9ons regarnisse le stock. Ne pas essayer

d'enlever la glace fondue avec un objet pointu. Vous pourriez

endommager le bac a gla_ons.

Un gla£:on est-il coince dans la goulotte? Degager le

glagon de la goulotte a I'aide d'un ustensile en plastique. Ne

pas utiliser un article pointu pour enlever la glace. Vous

pourriez causer des dommages.

Est-ce que le distributeur de gla_ons se bloque Iors de la

distribution de glace "concass_e"? Arr_ter la distribution

de glace. Changer le bouton de "glace concassee"

"glagons". Appuyer sur le levier du distributeur de glace en

utilisant un verre robuste. Si les gla(_ons sent distribues

correctement, remettre le bouton a "glace concassee" et

recommencer la distribution. Voir "Distributeur d'eau et de

glat_ons".

Ya-t-il des gla£ons dans le bac? Voir "La machine

gla(;ons ne produit pas de gla(;ons ou trop peu" plus haut

dans cette section.

Le levier du distributeur a-t-il _t_ retenu trop Iongtemps?

Rel&cher le levier du distributeur. La distribution de la glace

cesse Iorsque le levier est retenu trop Iongtemps. Attendre

3 minutes pour que le moteur du distributeur soit regle de

nouveau avant d'6tre utilis& Prendre de grandes quantites de

glagons directement du bac & gla(_ons plut6t que du

distributeur.

Le bac aglaqons est difficile aenlever

•Est-ce que le seau aglaqons est difficile aenlever (sur

certains modules)? Sur les modeles avec bac a gla_ons

dans la porte du congelateur, choisir "gla£:ons". En utilisant

un verre robuste, appuyer rapidement puis tel&chef le levier

du distributeur de glace. Ouvrir la porte du congelateur

abaisser le bouton de degagement du bac a glagons et

soulever. Voir "Machine a glagons et bac d'entreposage'.

Le distributeur d'eau ne fonctionne pas bien

Le systeme d'eau s'est-il rempli? Le systeme d'eau a

besoin d'etre rempli la premiere fois qu'il est utilis& Utiliser un

contenant solide pour appuyer sur la barre de distribution

jusqu'a ce que I'eau commence a couler. Purger le systeme

d'eau en laissant couler et en jetant 2 a 3 gallons (8 & 12 L)

d'eau. Le nettoyage du systeme prendra environ 6

7 minutes et aidera a degager I'air du conduit. Un ecoulement

additionnel peut 6tre requis dans certains domiciles. Voir

"Distributeur d'eau et de gla(;ons".

Le robinet de fermeture d'eau est-il ouvert ou la

canalisation d'eau est-elle raccordee ala source? Verifier

pour s'assurer que le robinet d'arr_t d'eau est ouvert et que la

source d'eau est connectee au refrigerateur. Voir

"Raccordement de la canalisation d'eau".

Le robinet de fermeture d'eau est-il obstrue ou

incorrectement installS? Voir "Raccordement de la

canalisation d'eau". Si I'obstruction ou I'installation n'est pas

un probleme, faire un appel de service ou faire venir un

plombier.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Si vous decouvrez ou soup(;onnez

une deformation de la canalisation d'eau, contacter un

plombier agre&

Un filtre aeau est-il installe sur le refrig_rateur? Le filtre

peut _tre obstrue ou incorrectement install& Verifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a et6 installe correctement et n'est pas obstru& Si

I'installation ou I'obstruction n'est pas un probleme, faire un

appel de service.

Un systeme de filtration de I'eau aosmose inverse est-il

connect_ _votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

L'eau ou la glace coule du distributeur

La glace se renverse-t-elle parce que le verre n'est pas

tenu sous le distributeur de glagons assez Iongtemps?

Tenir le contenant sous la goulotte de gla(;ons pendant 2

3 secondes apres avoir rel&che le bras de distribution. Une

petite quantite d'eau ou de glagons peut _tre distribuee apres

le degagement du bras.

Un glagon coinc_ dans la goulotte maintient-il ouverte la

porte de distribution? Enlever le gla_on.

Un filtre _ eau est-il install_ sur le r_frig_rateur? II peut y

avoir de Fair dans les canalisations du systeme de filtration

de I'eau ce qui cause la formation de gouttes. Une purge

supplementaire pourrait aider a faire sortir I'air des

canalisations. L'utilisation normale du distributeur devrait

expulser I'air des canalisations en de9a de 24 a 72 heures.

Le d_bit d'eau du distributeur diminue beaucoup

Un filtre a eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre plein ou incorrectement install& 0ter la cartouche

du filtre a eau. Voir "Systeme de filtration de I'eau". Faire

fonctionner le distributeur. Si le debit d'eau augmente de

fagon notable, remplacer le filtre.

L'eau du distributeur n'est pas assez froide

•Le refrig_rateur vient-il d'etre installS? Attendre 24 heures

pour que le refrigerateur refroidisse completement.

•Une grande quantit_ d'eau a-t-elle _t_ r_cemment

distribuee? Attendre 24 heures pour que I'eau refroidisse

completement.

•N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

La cloison entre les deux sections est tilde

• La temperature tiede est probablement attribuable a un

fonctionnement normal du reglage automatique de I'humidite

de I'exterieur. En cas de doute, faire un appel de service.

La temperature est trop tilde

Les ouvertures d'a_ration sont-elles bloqu_es dans une

section ou I'autre? Cette obstruction emp_che le

mouvement de Fair froid du congelateur au refrigerateur.

Enlever tousles objets places devant les ouvertures

d'aeration. Consulter la section "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

La ou les portes sont-elles ouvertes souvent? Prevoir que

le refrigerateur deviendra tiede dans ce cas. Pour garder le

refrigerateur froid, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments bien

ranges et fermer la porte des que les aliments sont retires.

Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur ou au cong_lateur? L'addition d'une grande

quantite d'aliments rechauffe le refrigerateur. Plusieurs

heures peuvent _tre necessaires pour que le refrigerateur

revienne & la temperature normale.

•Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation des commandes".

Le r_frigerateur ne refroidit pas? Pour les modeles avec

commandes numeriques, tourner I'appareil a OFF ensuite

ON de nouveau pour la remise en marche. Voir "Utilisation

des commandes". Si cette action ne corrige pas le probleme,

faire un appel de service.

II y a une accumulation d'humidit_ &I'int_rieur

Les ouvertures d'a_ration sont-elles obstru_es dans le

r_frigerateur? Enlever tousles objets devant les ouvertures

d'air. Se referer a la section "Pour s'assurer d'une circulation

d'air appropriee" pour I'emplacement des ouvertures d'air.

La ou les portes sont-elles ouvertes souvent? Pour eviter

I'accumulation d'humidite, essayer de sortir tout ce dont

vous avez besoin du refrigerateur a la fois, en gardant les

aliments organises et en fermant la porte des que les aliments

sont retires.

•La piece est-elle humide? II est normal que I'humidite

s'accumule a I'interieur du refrigerateur Iorsque I'air de la

piece est humide.

•Les aliments sont-ils bien emball_s? Verifier que tousles

aliments sont bien emballes. Essuyer les contenants humides

d'aliments avant de les placer au refrigerateur.

•Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation des commandes".

•Un programme autod_givreur vient-il de se terminer? II

est normal que des gouttelettes se ferment apres que le

refrigerateur se degivre automatiquement.

Les portes ne se ferment pas compl_tement

•Les emballages d'aliments emp_chent-ils la porte de

fermer? Reorganiser les contenants de sorte qu'ils soient

plus rapproches et prennent moins d'espace.

Le bac aglagons est-il en bonne position? Pour les

modeles de machines a glagons avec bac interieur a gla(_ons,

pousser le bac a glagons completement jusqu'au fond. Si le

bac ne va pas jusqu'au fond, il n'est peut-_tre pas droit. Le

retirer et essayer de nouveau. Pour les modeles avec un bac

gla(_ons dans la porte du congelateur, le bac dolt _tre

d'aplomb. Pour retirer le bac, appuyer sur le bouton de

degagement du c6te droit du bac et le soulever droit vers le

haut. Replacer le bac dans la porte en vous assurant qu'il est

bien aligne et bien enclenche en place. Voir "Machine

glagons et bac d'entreposage".

Les plats, tablettes, bacs ou paniers sont-ils en bonne

position? Placer le couvercle du bac & legumes et tous les

plats, tablettes, bacs et paniers a la position correcte. Voir

plus de renseignements & la section "Tiroir convertible &

viande/legumes, bac a legumes et couvercles" pour plus de

renseignements.

•Les joints sont-ils collants? Nettoyer les joints d'etancheite

conformement aux directives dans la section "Nettoyage".

Le r_frig_rateur branle-t-il ou semble-t-il instable? Niveler

le r6ffigerateur. Voir "Ajuster les portes".

Les portes ont-elles _t_ enlev_es durant I'installation de

I'appareil et real r_install_es? Enlever et replacer les portes

en suivant la section "Portes du refrigerateur" sur certains

modeles ou faire venir un technicien qualifi&

Les portes sont difficiles &ouvrir

•Les joints sont-ils sales ou collants? Nettoyer les joints

d'etancheite conformement aux directives dans la section

"Nettoyage".

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est con_u et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tousles produits, il pourra & I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal

de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot_gez-vous contre /es d_penses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en dega de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au t_l_phone - assistance telephonique fournie

par un technicien de Sears pour les produits reparables

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

Des que vous souscrivez le Contrat, il suffit d'un simple appel

telephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acces a plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles importants de la maison, aux ¢.-U. composer le

1-800-4-MY-HOME ®.

Contrats d'entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

specialistes formes et I'acces a plus d'un million de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est congu, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit peut necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable a un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au

prix d'aujourd'hui

• 121imineles factures pour les reparations imputables a I'usure

normale

• Fournit un support t_lephonique assure par un technicien de

chez Sears pour les produits necessitant une reparation

domicile

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en ben etat de

fonctionnement

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears

Canada, composer le 1-800-361-6665.

Pi_ces de rechange

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME ®et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poll pour acier inoxydable :

Commander la piece N° D22 M40083 R

Cartouches de filtre _eau dans la grille de la base :

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualite inconnue en

II'absence d'un dispositif de desinfection ad_quat avant ou

aprbs le syst_me. Les syst_mes certifies pour la r_duction de

de kyste peuvent _tre utilis_s pour I'eau d_sinfectee qui peut

contenir des kystes filtrables.

Cartouche contre les kystes :

Commander la piece N° 9020 (T1RFKB1)

Au Canada, commander la piece N° 9020B (T1RFKB1)

FEUILLE DE DONNI ES SUR LE PRODUIT

Syst me de filtration d'eau ala grille de la base

Mod_le TIKB1/T1 RFKB1 Capacit_ 100 gallons (379 litres)

Produit test_ et certifi6 par NSF International en vertu de la norme

NSF/ANSi 42 (r_duction du goOt et de Fodeur du chlore, et particules

(classe I*)); et en vertu de la norme NSF/ANS153 (reduction de

plemb, mercure, atrazine, benz_ne, toxaphene, o-dicNorobenz_nc

kystes, turbiditY, amiante, lindane, t_trachloro_thyl_ne, endrine,

alachlore, chlorobenz_ne, _thylbenzene, TTHM et _ther

m_thyltertiobutylique).

Ce produit a &t& test6 selon les normes 42 et 53 NSF/ANSl pour la r6duction des substances &num&r&es ci-dessous. La concentration des

substances indiqu6es dans I'eau entrant clans le syst&me a 6t6 r6duite & une concentration moindre ou &gale & la limite permissible pour

I'eau qui quitte le syst&me, tel que sp6cifi& dans 42 et 53 NSF/ANSl.

Affluent moyen Concentration dans I'eau Effluent Effluent %de r_d. %de r_d.

traiter maximal moyen minimale moyenne

2,0 mg/L 2,0 mg/L _+10 % 0,08 mg/L ** 2,0 mg/L 95,93 97,36

3533333#/mL Au me ns 10 000 part cu es/mL 22000 #/mL 11567 #/mL 99,38 99,67

R_d. de substances Crit_res de

Effets esthdtiques rdduction NFS

GoQt/odeur de chlore 50 % reduction

Particules (classe I*) 85 % reduction

R_duction de Crit_res de

contaminant rdduction NFS

Plomb :& pH 6,5 0,010 mg/L

Plomb : a pH 8,5 0,010 mg/L

Mercure : a pH 6,5 0,002 mg/L

Mercure : a pH 8,5 0,002 mg/L

Benzene 0,005 mg/L

O-dichlorobenz_ne 0,6 mg/L

0,003 mg/L

99 %

>99,95 %

0,5 NTU

0,002 mg/L

0,7 mg/L

0,002 mg/L

0,6 mg/L

T_trachloro_thyl_ne 0,005 mg/L

TTHM 0,080 mg/L

Ether m_thyltertiobutylique 0,005 mg/L

Toxaph_ne

Atrazine

Amiante

Kystes;

Turbidit_

Alachlore

Endrine

Ethylbenzene

Lindane

Chlorobenzene

Affluent moyen Concentration dans I'eau

traiter

150 ug/U

157 ug/U

0,0058 mg/L

0,0057 mg/L

15 ug/L

1750 ug/L

15 ug/L

10 ug/L

101 MFL

120 000/L

11,4 NTU

41,3 ug/L

5,9 ug/L

1867 ug/L

1,9 ug/L

2,0 ug/L

14,2 ug/L

465 ug/L

14 ug/L

0,15 rag/L_+ 10 %

0,006 mg/L _+10 %

0,015 mg/L _+10 %

1,8_+10%

0,015 _+10 %

0,009 mg/L _+10 %

107to 10Bfibres/L t*

50 0OO/L min,

11 _+1 NTU

0,04 _+10 %

0,006 _+10 %

2,1_+10%

0,002 _+10 %

2,0_+10%

0,015 _+10 %

0,45 _+20 %

0,015 _+20 %

Param&tres de test : pH =

Temp@ature = 68°F & 71,6°F (20°C & 22°C).

• II est essentiel que les exigences de fenctionnement, d'entretien

et de remplacement de filtre soient respect&es pour que ce

produit donne le rendement annonc&

• Mod&le T1KB1 : Le syst&me de contr61e du filtre mesure la

quantit6 d'eau qui passe par le filtre et veus signale quand

remplacer le filtre.

Style 1 - Lorsque le t&moin du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le t&moin indique 0 %, il est recommand&

de changer le filtre.

Style 2 - Lorsque le t&moin lumineux du filtre passe du vert au

jaune, commander un nouveau filtre. Lorsque le t&moin lumineux

passe du jaune au rouge, il est recommand& de changer le filtre.

Utiliser une cartouche de remplacement T1RFKB1, la pi&ce

N° 9020. Au Canada, utiliser la cartouche de remplacement

T1RFKB1, la pi&ce N° 9020B. Prix sugg@6 au d&tail en 2004 de

39,99 $US/59,99 SCAN. Les prix sent sujets & des changements

sans pr6avis.

• Le produit ne doit &tre utilis& que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollu&e ou de qualit& inconnue en II'absence d'un dispositif de

d&sinfection ad&quat avant ou apr&s le syst&me. Les syst&mes

certifi&s pour la r6duction de de kyste peuvent &tre utilis&s pour

I'eau d&sinfect&e qui peut contenir des kystes filtrables.

Effluent

maximal

1,0 ug/L

2,0 ug/L

0,0002 mg/L

0,5 ug/L

1,0 ug/L

2 ug/L

0,17 MFL

8/U

0,41 NTU

0,2 ug/L

0,5 ug/L

0,70 ug/L

0,02 ug/L

0,0005 ug/L

0,5 ug/L

1,0 ug/L

0,70 ug/L

Effluent

moyen

1 ug/L

1,08 ug/L

0,0002 mg/L

0,5 ug/L

1,0 ug/L

2 ug/L

0,17 MFL

1/U

0,24 NTU

0,2 ug/L

0,3 ug/L

0,0588 ug/L

0,02 ug/L

0,0005 ug/L

0,5 ug/L

0,52 ug/L

%der_d. %der_d.

minimale moyenne

99,33 99,33

98,72 99,31

96,53 96,53

96,5 96,5

96,67 96,67

99,94 99,94

93,33 93,33

80,8 80,8

99,83 99,83

99,99 >99,99

96,4 97,89

99,52 99,52

91,5 95,47

99,96 100

98,93 98,93

99,98 99,98

96,47 96,47

99,78 99,88

94,94 96,27

7,5 + 0,5 & moins d'indications contraires. D6bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

• Veuillez vous r&f@er & la couverture ou b. la section "Accessoires"

pour le nom, I'adresse et le num@o de t61&phone du fabricant.

• Veuillez vous r6f&rer & la section "Garantie" pour la garantie

limit&e du fabricant.

Directives d'application/

Pararn_tres d'approvisionnement en eau

Pression d'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temp@ature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)

D&bit nominal 0,5 gpm (1,9 L/min.) & 60 Ib/po _

*Classe I - tailles des particules : > 0,5 a <1 I_m

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

tCes contaminants ne sent pas necessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de I'eau.

ttFibres de Iongueur sup@ieure & 10 I_m

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque deposee de NSF International.

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www,sears.com www.sears.ca

iiiiiiiiiiiiiiiii_

Our Home ...................

iiiiiiiiiiiiiiiii_

iiiHHHHHHH_

HHHHHHHH_

For repair of carry-in items like vacuums, lawn equipment, iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiii

and electronics, call or go on-line for the location of your nearest !!!!!!!!!!!!!!!!!_

Sears Parts & Repair Center.

1-800-488-1222 ,,,,,,,,,,,,,,,,,_

Call anytime, day or night (U.S.A. only)

iiiiiiiiiiiiiiii_ iiiii';!;!;!;!;!;!;!;!;!;!;!_i!_il

Parapedirserviciode reparaci6n AuCanada pourserviceenfrangais:

[ adomicilio, yparaordenarpiezas: 1.800.LE.FOYERMC

1"888"SU'HOGARSM (1-800-533-6937)

..... (1-888-784-6427) www.sears.ca

S ARS

2305762A

TM SM .

® Registered Trademark /Trademark /Serwce Mark of Sears, Roebuck and Co,

• TM .. SM

® Marca Reg_strada / Marca de Fabnca /Marca de Servicio de Sears, Roebuck and Co.

•, TM SM •

® Marque de commerce deposee /Marque de commerce/ Marque de service de Sears, Roebuck and Co.

7/04

Printed in U.S.A.

Impreso en EE. UU.

Imprim_ aux E.-U.

Kenmore 10654582400 User Manual REFRIGERATOR Manuals And Guides L0523172

KENMORE Side by Side Refrigerator Manual L0523172 KENMORE Side by Side Refrigerator Owner's Manual, KENMORE Side by Side Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
