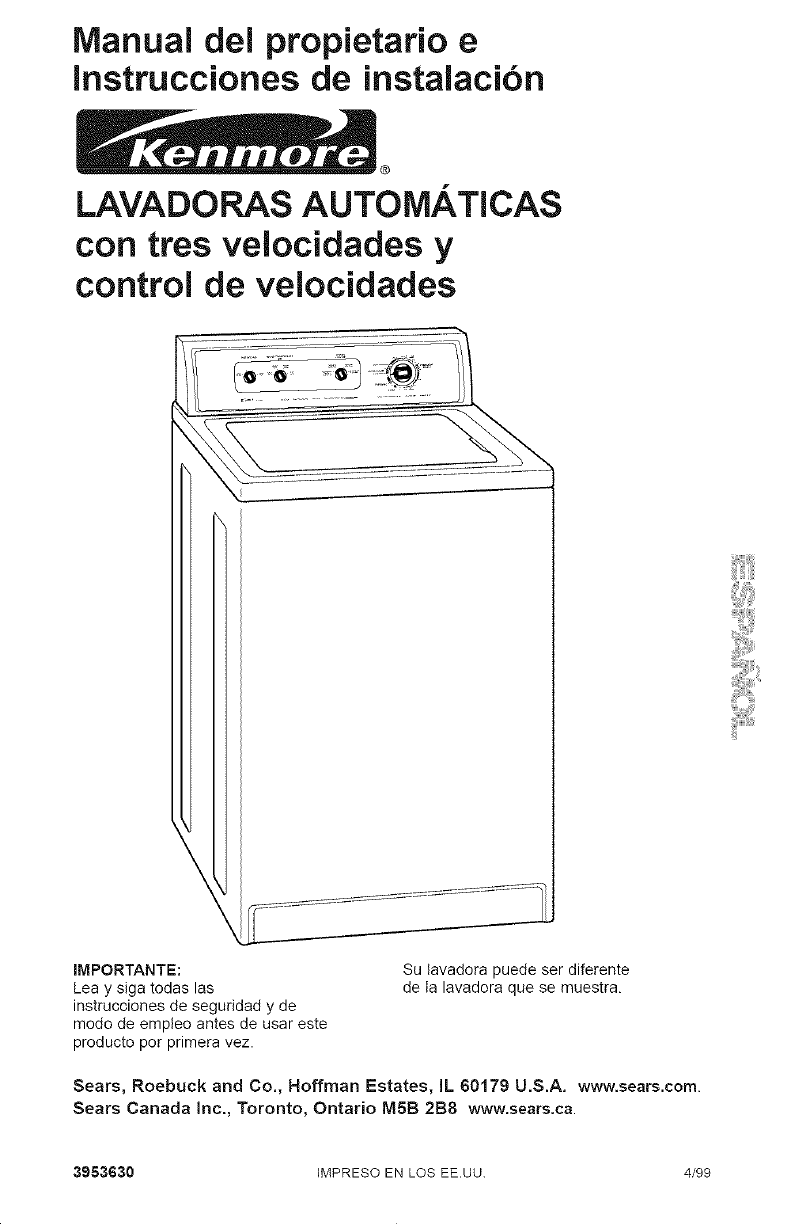

Owner's Manual and

installation instructions

Three-Speed with Speed Control

AUTOMATIC WASHERS

IMPORTANT:

Read and follow all safety

and operating instructions

before first use of this product.

Your washer may look different

from the washer shown.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

3953630 PRINTED IN USA. 4/99

BEFORE USING YOUR NEW WASHER

KENMORE AUTOMATIC WASHER WARRANTY

WASHER SAFETY

INSTALLATION INSTRUCTIONS

OPERATING YOUR WASHER

LAUNDRY TIPS

CARING FOR YOUR WASHER

TROUBLESHOOTING

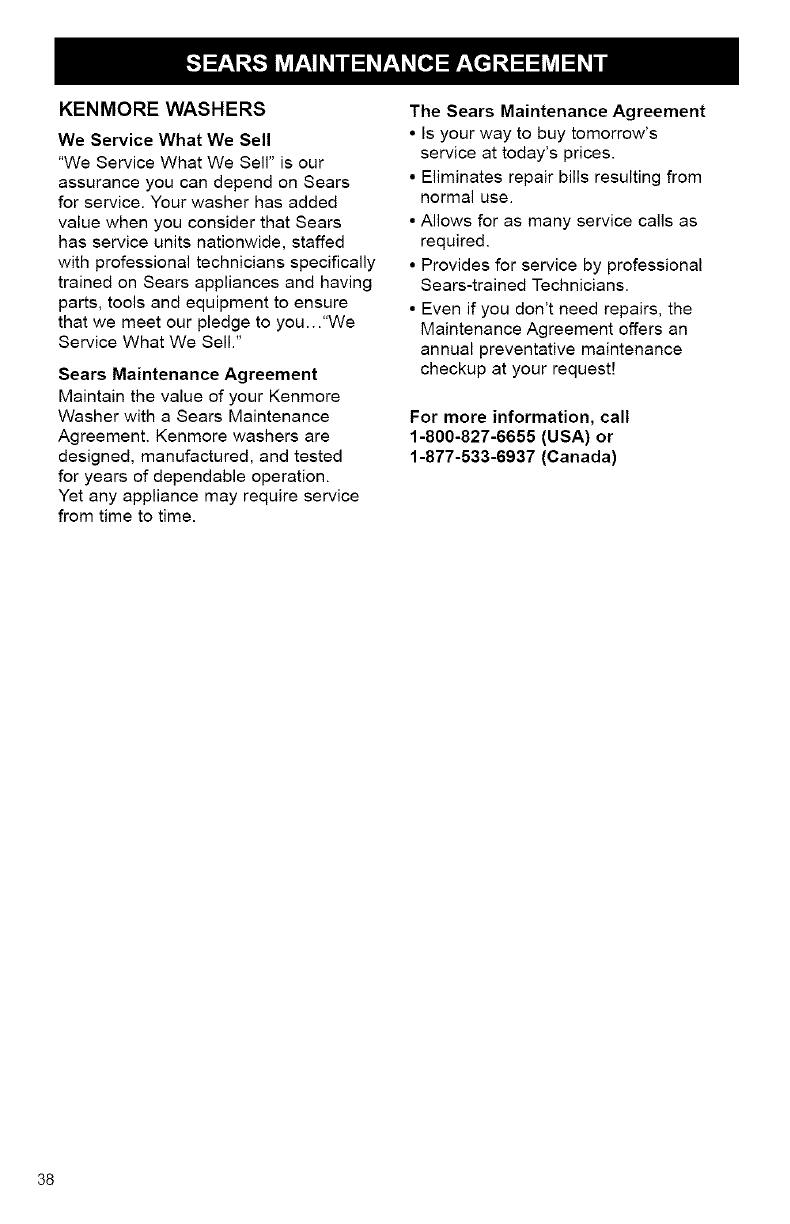

SEARS MAINTENANCE AGREEMENT

Please read this manual. It will help

you install and operate your new

Kenmore washer in the safest and

most economical way.

For more information about the care

and operation of Kenmore appliances call

your nearest Sears store. You will need

the complete model and serial

numbers when requesting information.

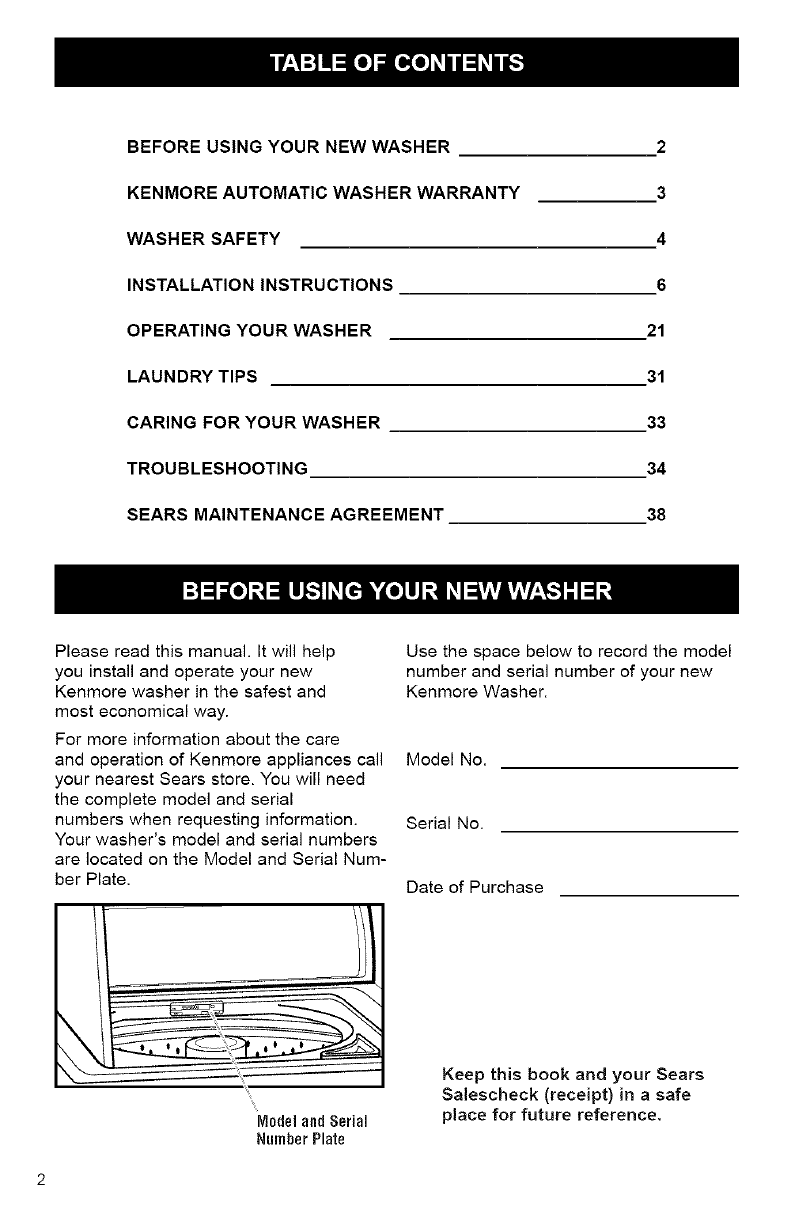

Your washer's model and serial numbers

are located on the Model and Serial Num-

ber Plate.

Model and Serial

Number Plate

Use the space below to record the model

number and serial number of your new

Kenmore Washer.

Model No.

Serial No.

Date of Purchase

Keep this book and your Sears

Salescheck (receipt) in a safe

place for future reference.

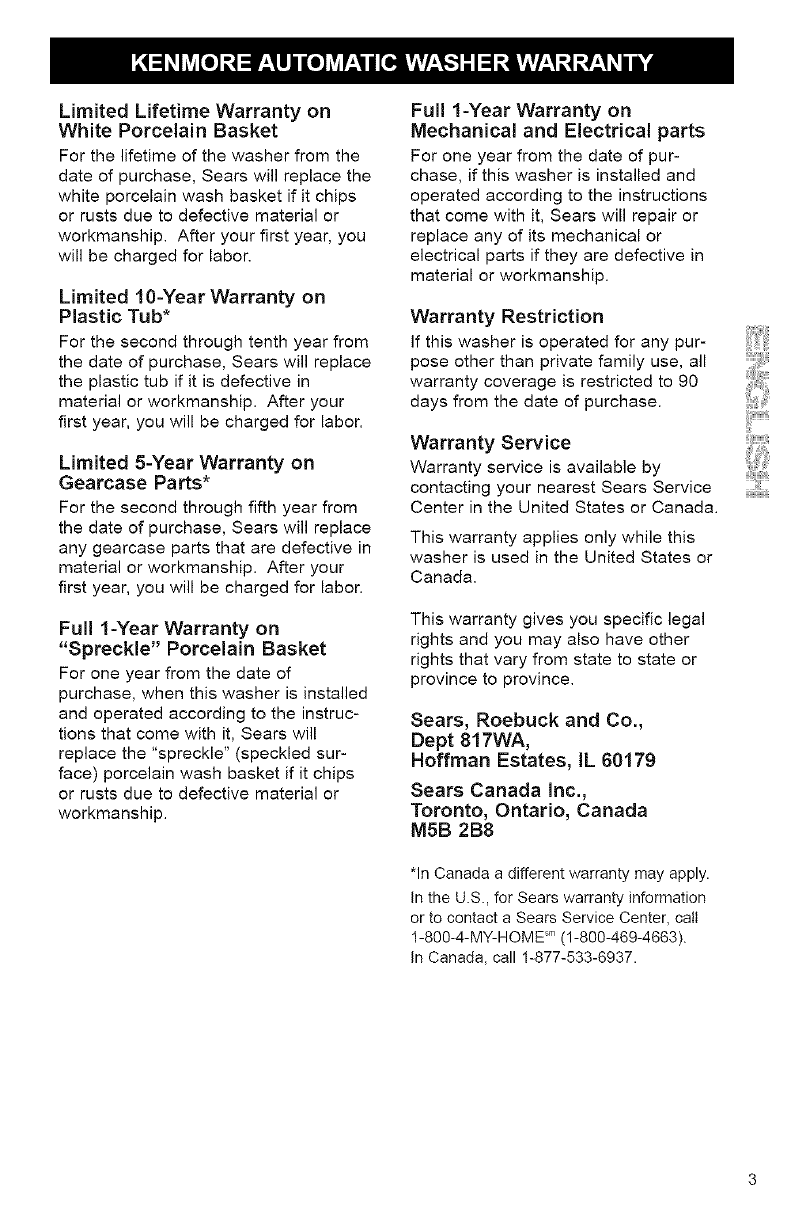

Limited Lifetime Warranty on

White Porcelain Basket

For the lifetime of the washer from the

date of purchase, Sears will replace the

white porcelain wash basket if it chips

or rusts due to defective material or

workmanship. After your first year, you

will be charged for labor.

Limited 10-Year Warranty on

Plastic Tub*

For the second through tenth year from

the date of purchase, Sears will replace

the plastic tub if it is defective in

material or workmanship. After your

first year, you will be charged for labor.

Limited 5-Year Warranty on

Gearcase Parts*

For the second through fifth year from

the date of purchase, Sears will replace

any gearcase parts that are defective in

material or workmanship. After your

first year, you will be charged for labor.

Full 1-Year Warranty on

"Spreckle" Porcelain Basket

For one year from the date of

purchase, when this washer is installed

and operated according to the instruc-

tions that come with it, Sears will

replace the "spreckle" (speckled sur-

face) porcelain wash basket if it chips

or rusts due to defective material or

workmanship.

Full 1-Year Warranty on

Mechanical and Electrical parts

For one year from the date of pur-

chase, if this washer is installed and

operated according to the instructions

that come with it, Sears will repair or

replace any of its mechanical or

electrical parts if they are defective in

material or workmanship.

Warranty Restriction

If this washer is operated for any pur-

pose other than private family use, all

warranty coverage is restricted to 90

days from the date of purchase.

Warranty Service

Warranty service is available by

contacting your nearest Sears Service

Center in the United States or Canada.

This warranty applies only while this

washer is used in the United States or

Canada.

This warranty gives you specific legal

rights and you may also have other

rights that vary from state to state or

province to province.

Sears, Roebuck and Co.,

Dept 817WA,

Hoffman Estates, IL 60179

Sears Canada inc.,

Toronto, Ontario, Canada

MSB 2B8

*In Canada a different warranty may apply.

In the U.S., for Sears warranty information

or to contact a Sears Service Center, call

1-800-4-MY-HOME _ (1-800-469-4663).

In Canada, call 1-877-533-6937.

!!z!

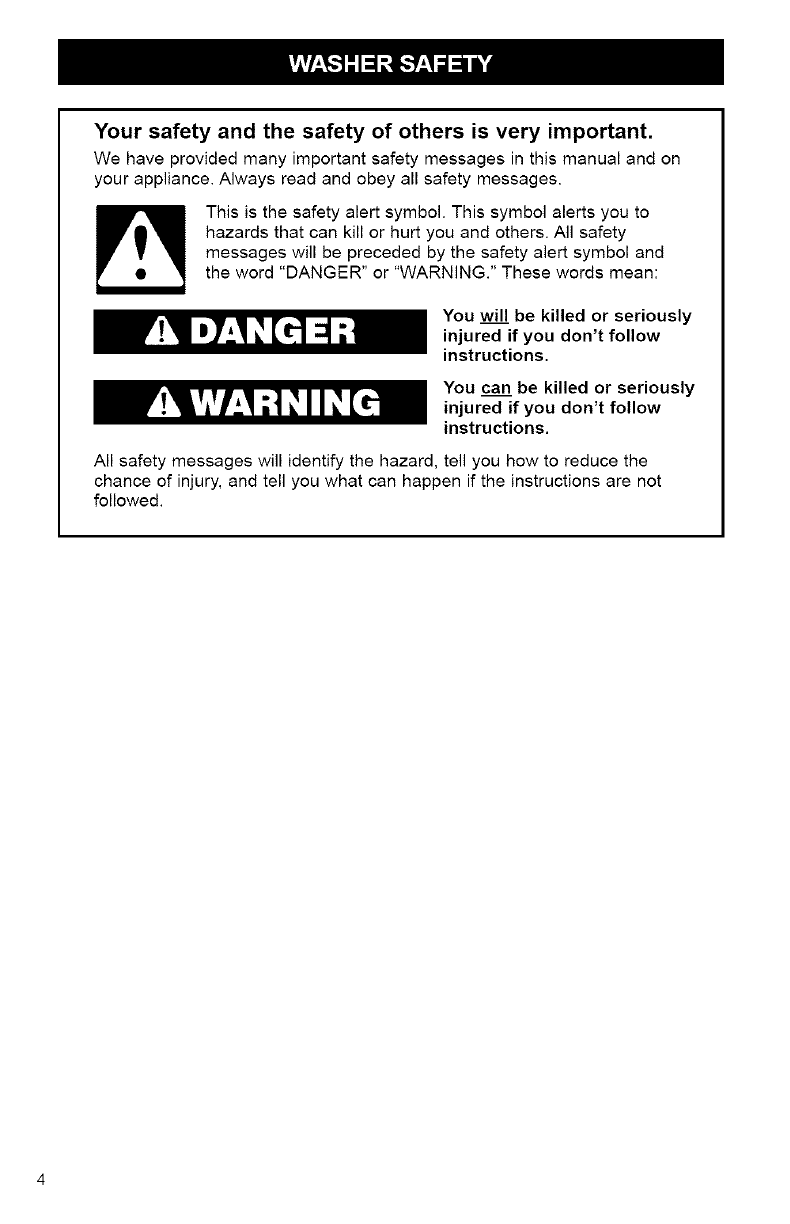

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on

your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to

hazards that can kill or hurt you and others. All safety

messages will be preceded by the safety alert symbol and

the word "DANGER" or "WARNING." These words mean:

You wil__lbe killed or seriously

injured if you don't follow

instructions.

You ca__nbe killed or seriously

injured if you don't follow

instructions.

All safety messages will identify the hazard, tell you how to reduce the

chance of injury, and tell you what can happen if the instructions are not

followed.

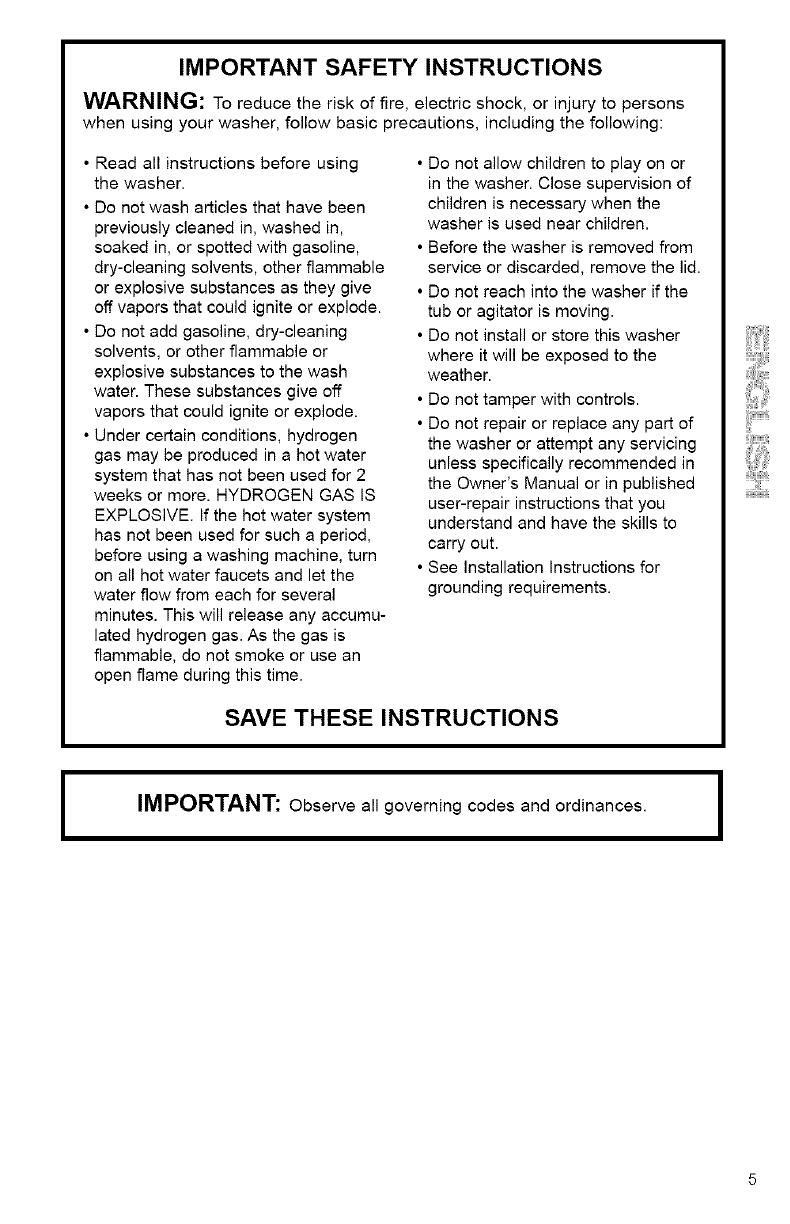

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons

when using your washer, follow basic precautions, including the following:

• Read all instructions before using

the washer.

• Do not wash articles that have been

previously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable

or explosive substances as they give

off vapors that could ignite or explode.

• Do not add gasoline, dry-cleaning

solvents, or other flammable or

explosive substances to the wash

water. These substances give off

vapors that could ignite or explode.

• Under certain conditions, hydrogen

gas may be produced in a hot water

system that has not been used for 2

weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system

has not been used for such a period,

before using a washing machine, turn

on all hot water faucets and let the

water flow from each for several

minutes. This will release any accumu-

lated hydrogen gas. As the gas is

flammable, do not smoke or use an

open flame during this time.

• Do not allow children to play on or

in the washer. Close supervision of

children is necessary when the

washer is used near children.

• Before the washer is removed from

service or discarded, remove the lid.

• Do not reach into the washer if the

tub or agitator is moving.

• Do not install or store this washer

where it will be exposed to the

weather.

• Do not tamper with controls.

• Do not repair or replace any part of

the washer or attempt any servicing

unless specifically recommended in

the Owner's Manual or in published

user-repair instructions that you

understand and have the skills to

carry out.

• See Installation Instructions for

grounding requirements.

SAVE THESE INSTRUCTIONS

IMPORTANT: Observe all governing codes and ordinances. I

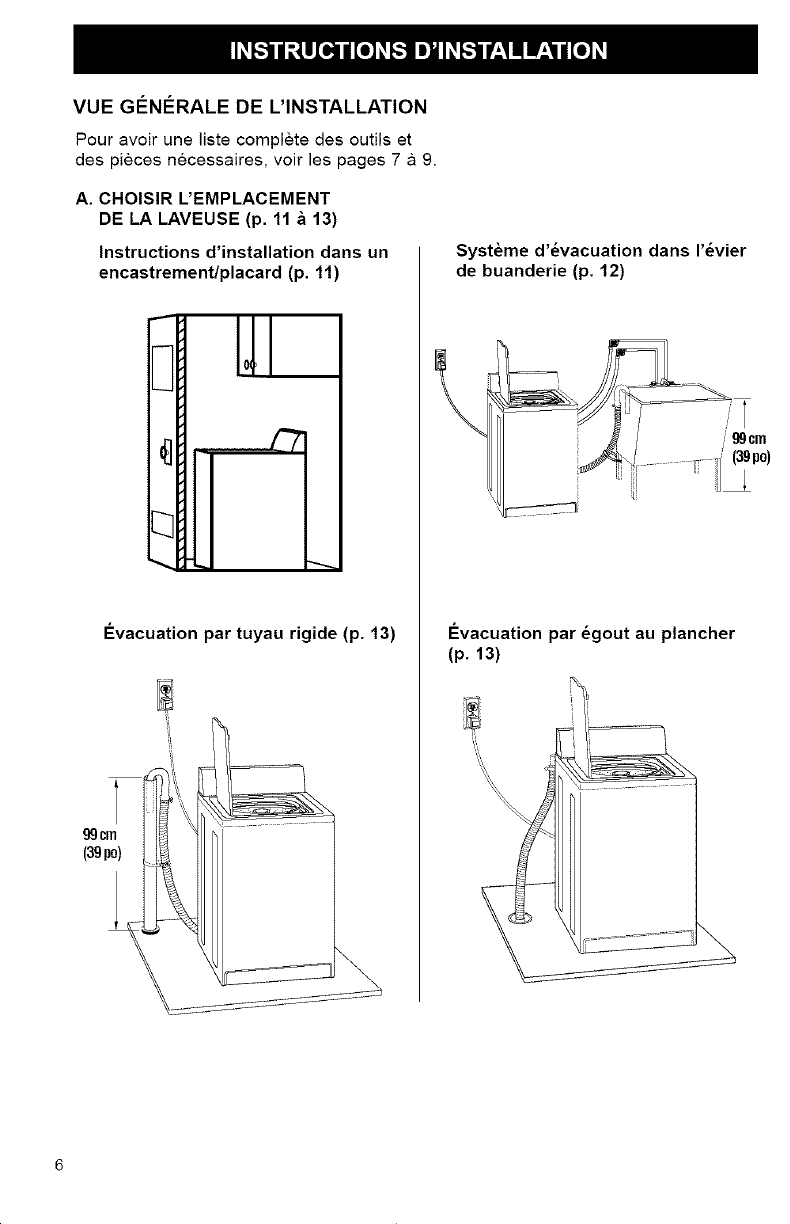

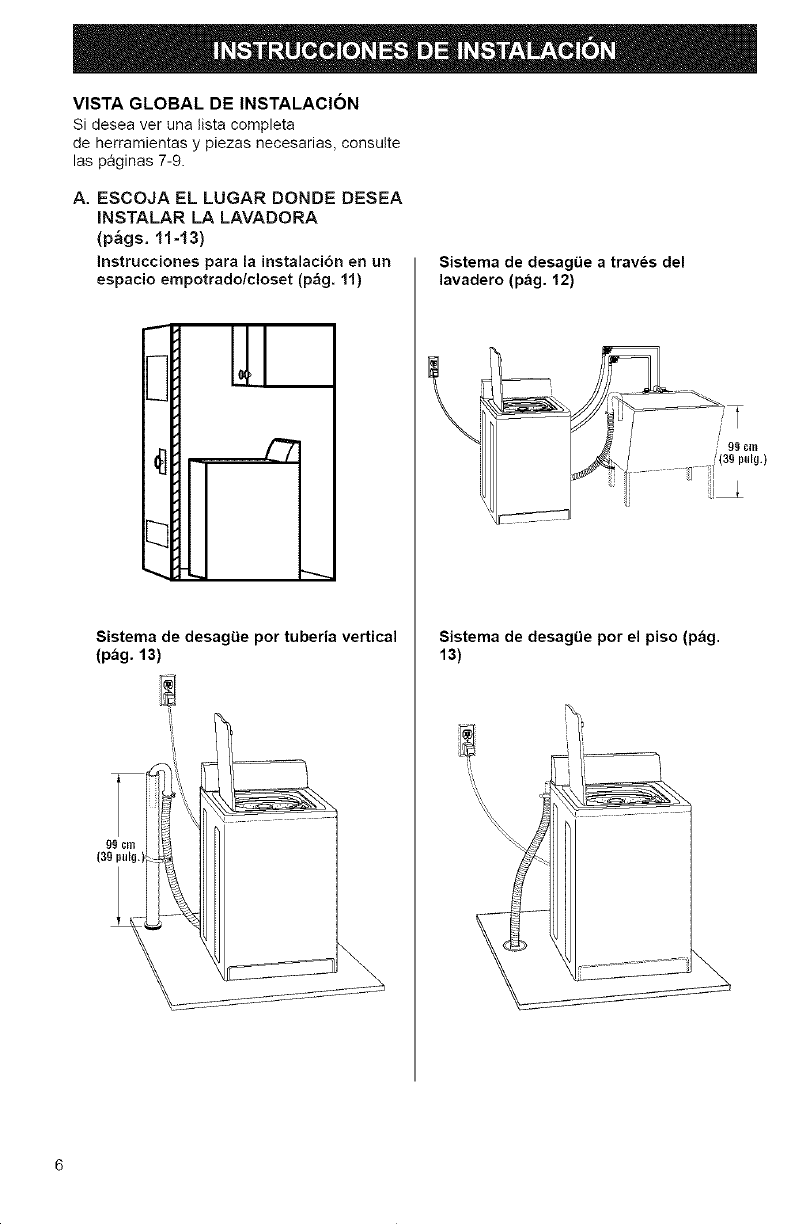

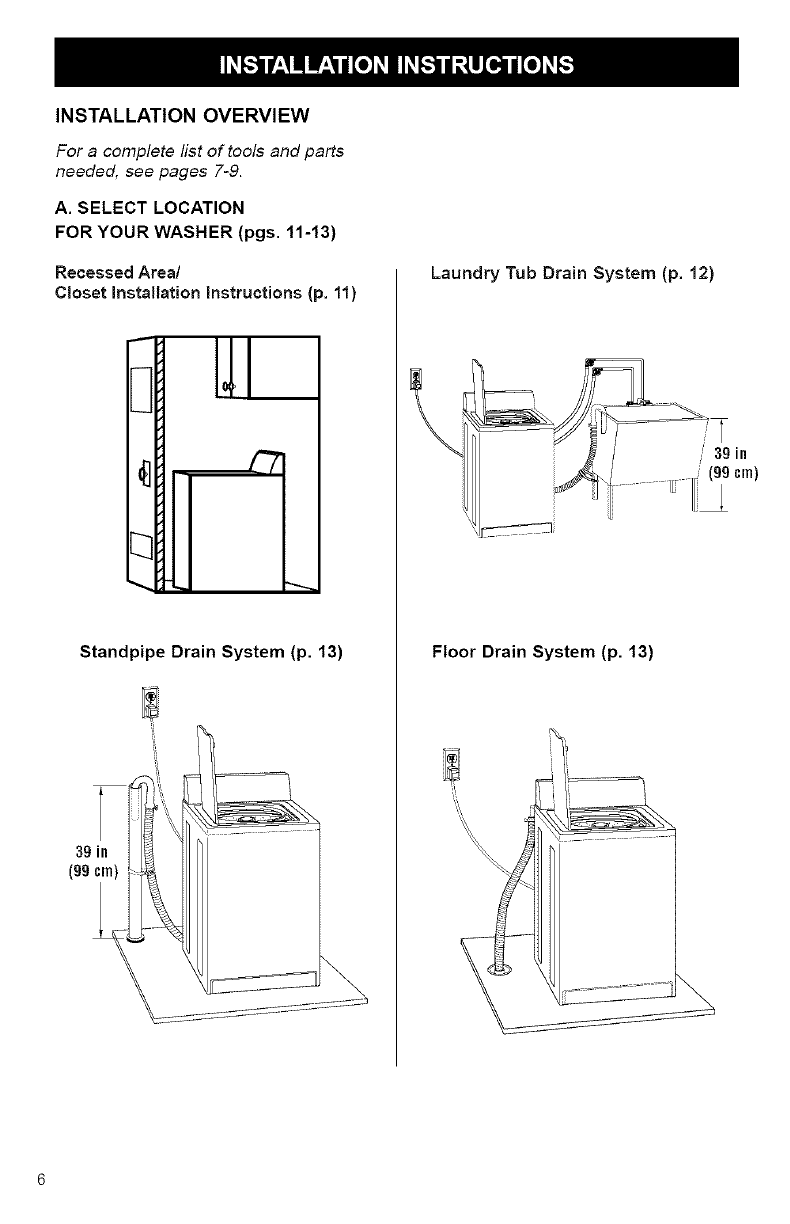

INSTALLATION OVERVIEW

For a complete list of tools and parts

needed, see pages 7-9.

A. SELECT LOCATION

FOR YOUR WASHER (pgs. 11-13)

Recessed Area/

Closet installation instructions (p, 11)

Standpipe Drain System (p. 13)

39in

(99 cm)

Laundry Tub Drain System (p. 12)

Floor Drain System (p. 13)

/39in

:(99 cm)

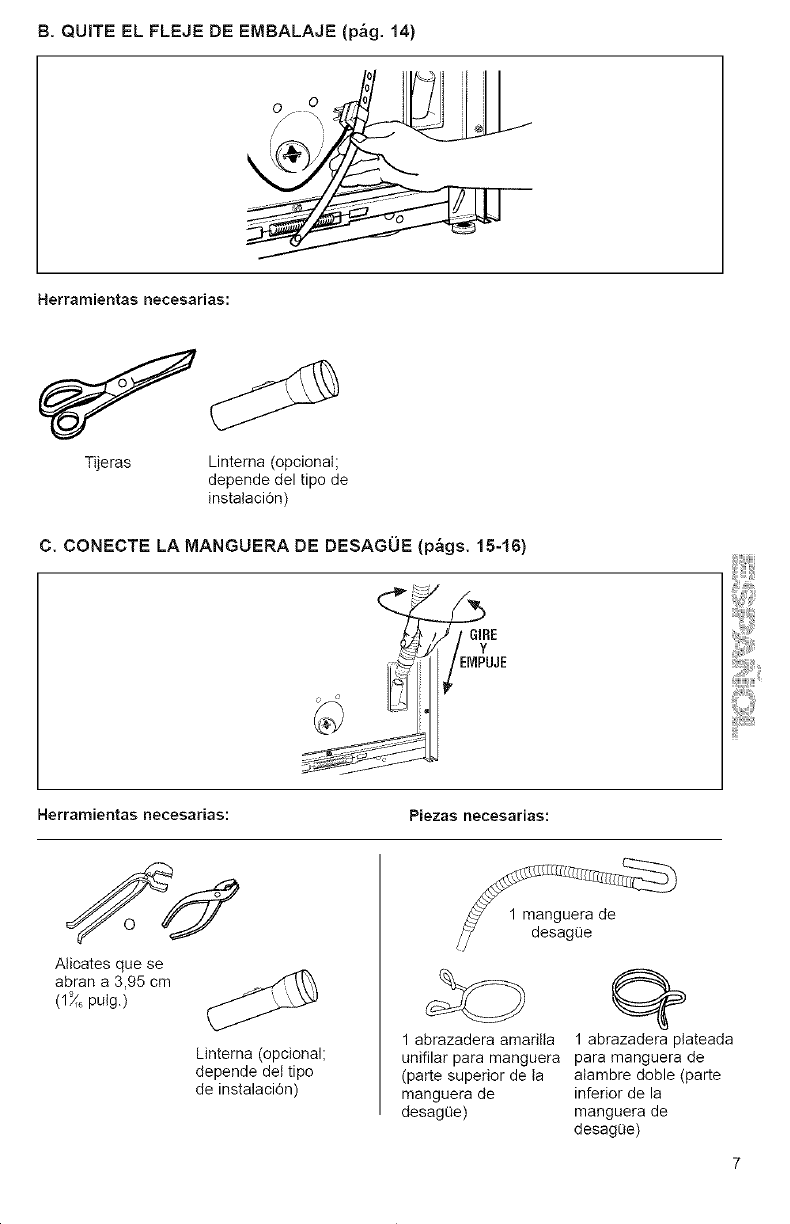

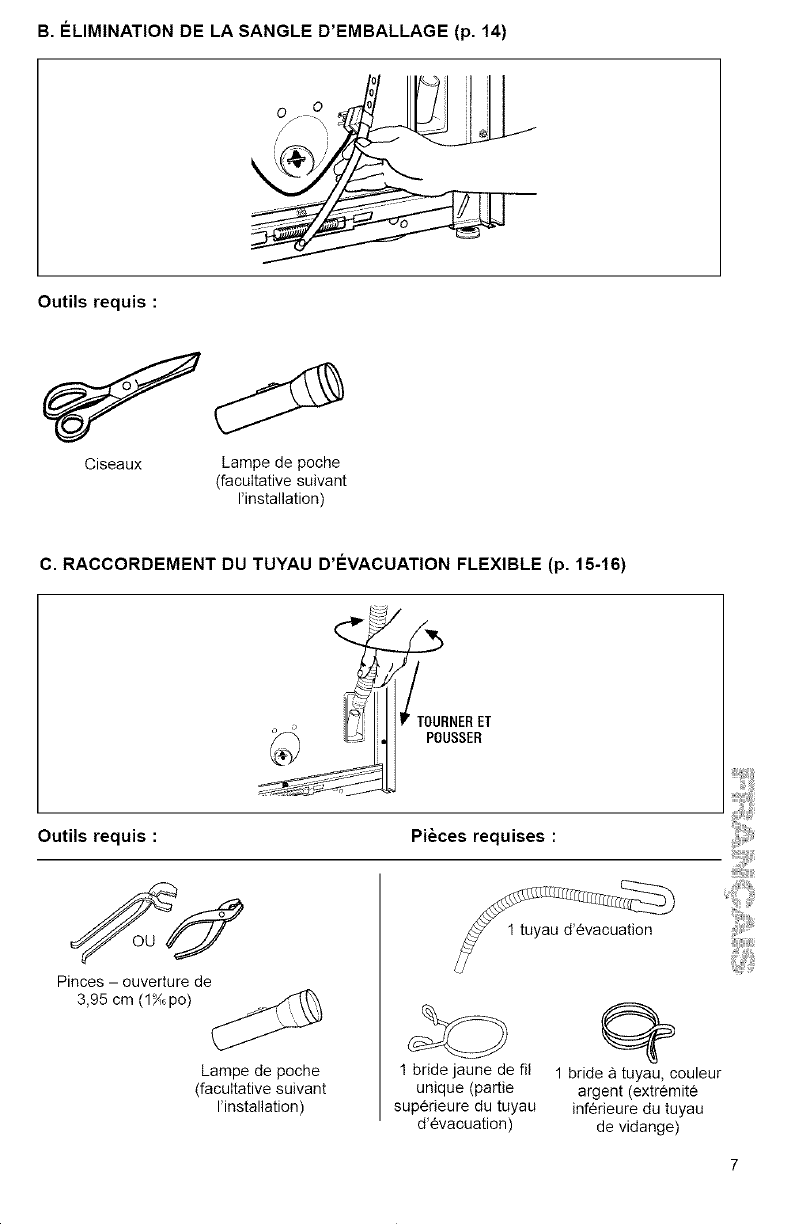

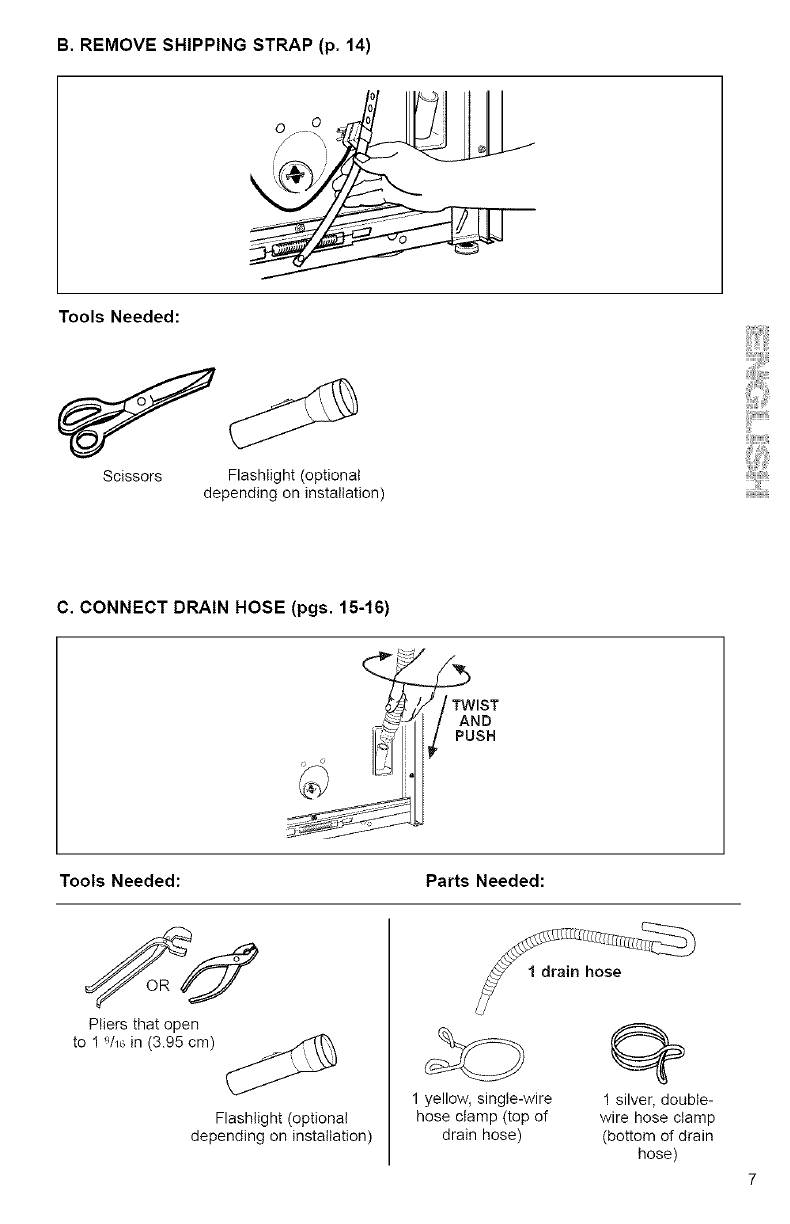

B. REMOVE SHIPPING STRAP (p. 14)

Tools Needed:

Scissors Flashlight (optional

depending on installation) !7

C. CONNECT DRAIN HOSE (pgs. 15-16)

__/TWIST

Tools Needed: Parts Needed:

Pliers that open

to I _J//6in (3.95 cm)

Flashlight (optional

depending on installation)

1 yellow, single-wire

hose clamp (top of

drain hose)

1 silver, double-

wire hose clamp

(bottom of drain

hose)

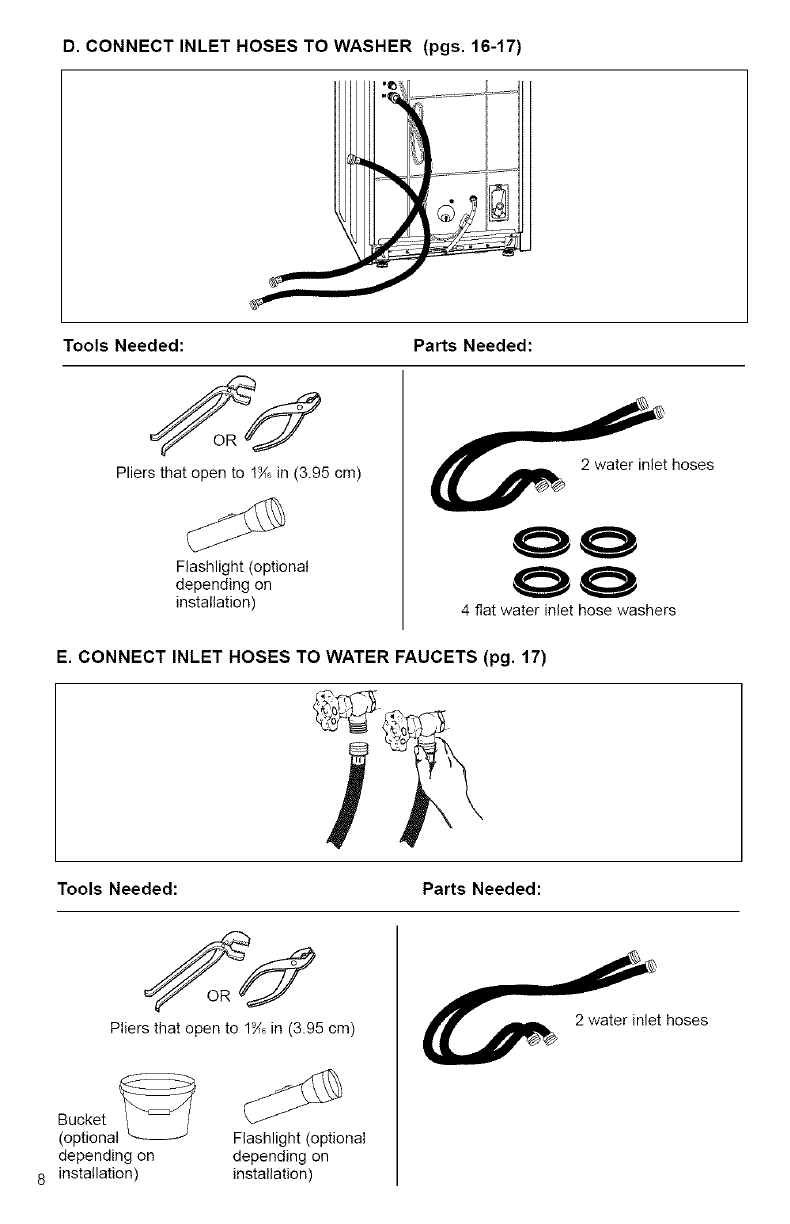

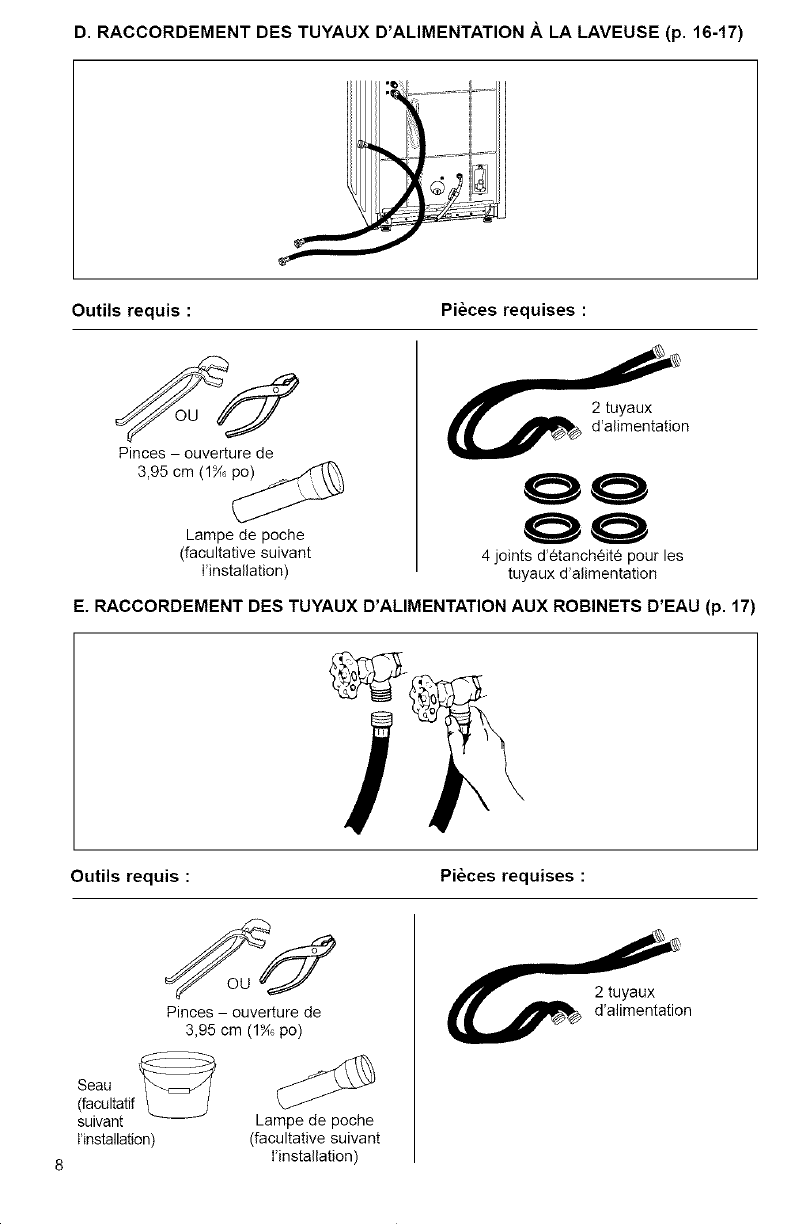

D. CONNECT INLET HOSES TO WASHER (pgs. 16-17)

Tools Needed:

Pliers that open to !%_ in (3.95 cm)

Parts Needed:

2 water inlet hoses

Flashlight (optional

depending on

installation) 4 fiat water inlet hose washers

E. CONNECT INLET HOSES TO WATER FAUCETS (pg. 17)

Tools Needed: Parts Needed:

Pliers that open to 1_ in (3.95 cm)

Bucket _

(optional_ Flashlight (optional

depending on depending on

8 installation) installation)

2 water inlet hoses

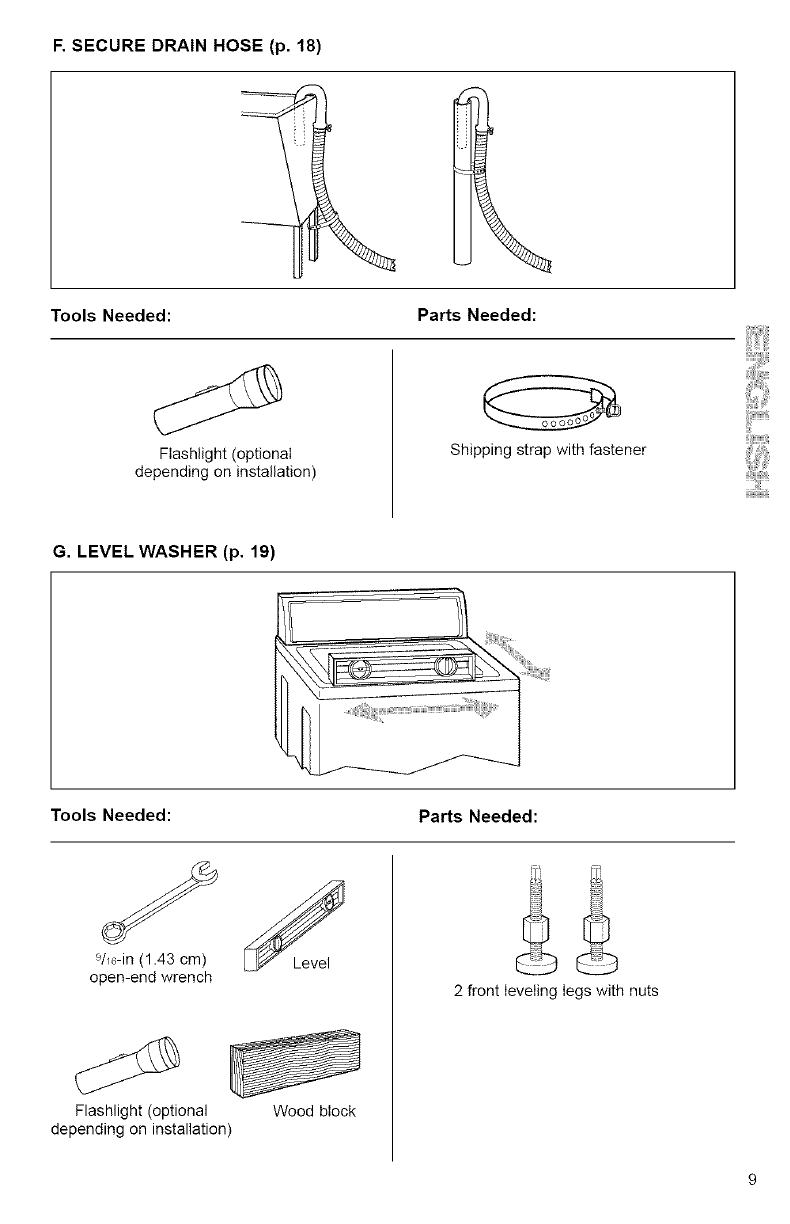

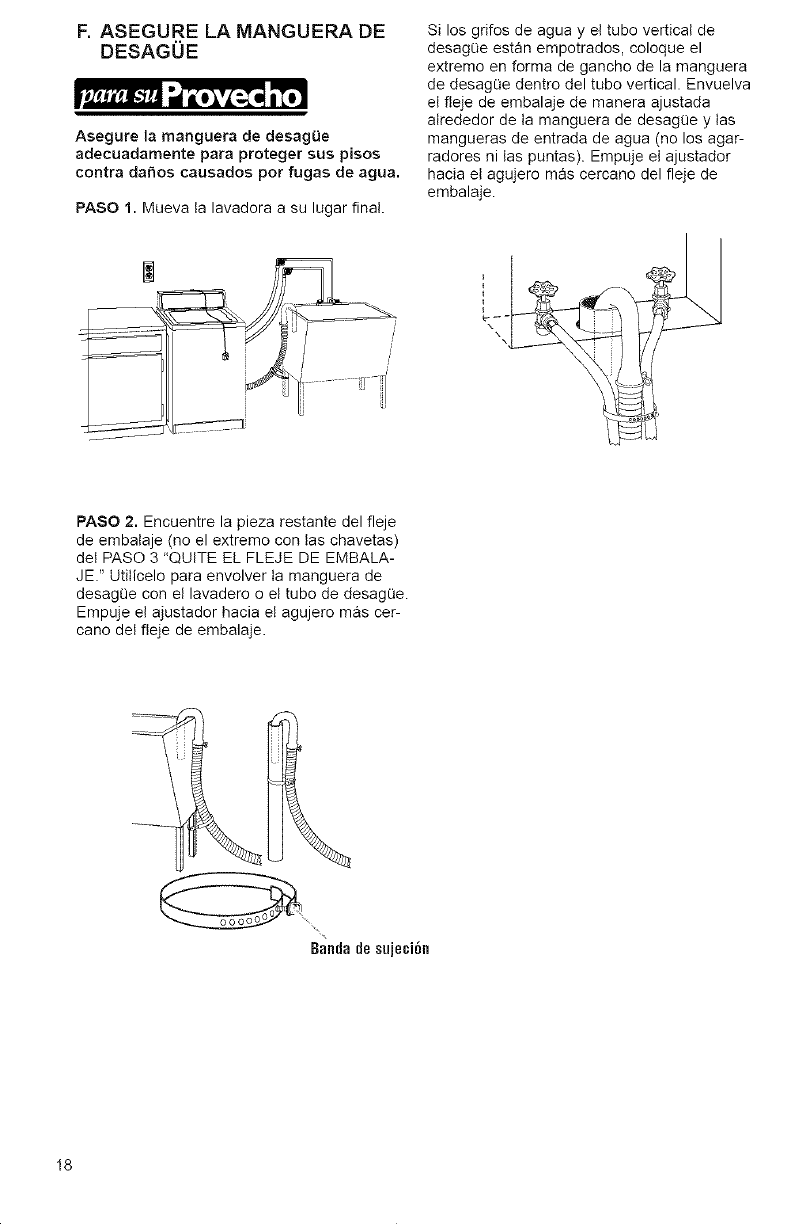

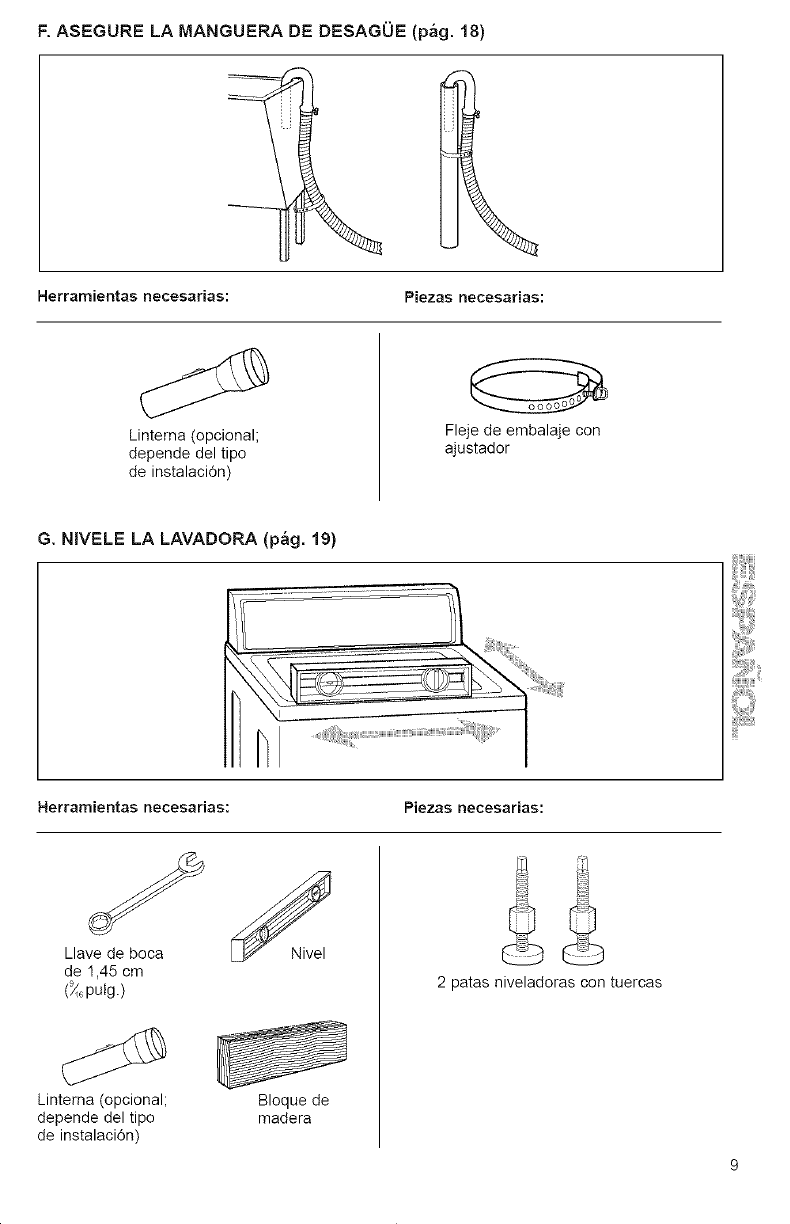

F.SECUREDRAIN HOSE (p. 18)

Tools Needed: Parts Needed:

Flashlight (optional

depending on installation)

Shipping strap with fastener !!z!

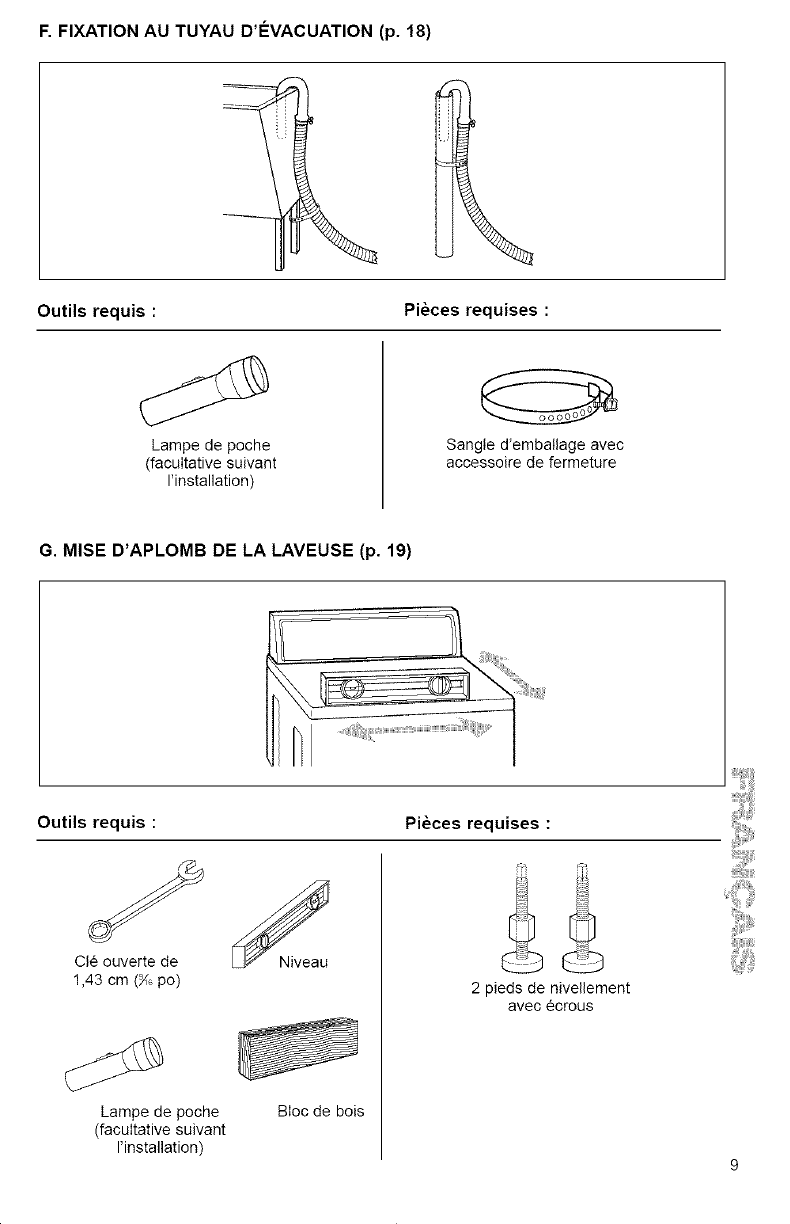

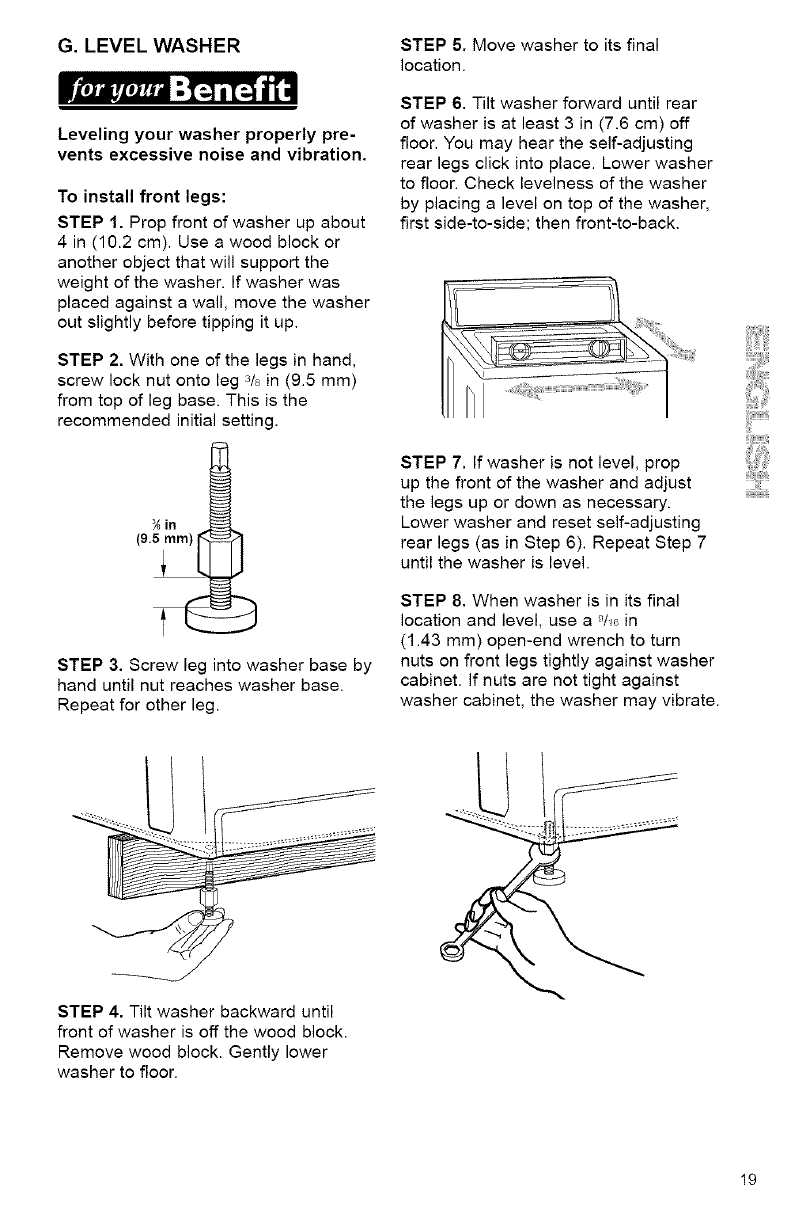

G. LEVEL WASHER (p. 19)

Tools Needed: Parts Needed:

9h6-in (1.43 cm)

open-end wrench

Flashlight (optional

depending on installation)

Wood block

2 front leveling legs with nuts

Wt"='m'_tm "_ i [_ i'J"

Selecting the proper location for your

washer will improve its performance

and minimize concerns like washer

walk or noise.

ELECTRICAL REQUIREMENTS

120-Volt, 60-Hz., AC-only, 15- or

20-ampere fused electrical supply is

required. (Time-delay fuse or circuit

breaker is recommended.) Connect

to an individual branch circuit.

Electrical Shock Hazard

Plug into a grounded 3 prong

outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions

can result in death, fire, or

electrical shock.

This washer is equipped with a power

supply cord having a 3-prong grounding

plug. To minimize possible shock hazard,

you must plug the power supply cord into

a mating 3-prong grounding-type wall

receptacle, grounded in accordance with

National Electrical Code, ANSI/NFPA 70-

latest edition and all local codes and

ordinances.

3prong

grounding-type

wall receptacle

3 prong

unding pug .....

Grounding

grounding plug

Power supply

•For a grounded, cord-

connected washer:

GROUNDING INSTRUCTIONS

This washer must be grounded. In the

event of malfunction or breakdown,

grounding will reduce the risk of

electrical shock by providing a path of

least resistance for electric current. This

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug. The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and

ordinances.

WARNING: Improper connection

of the equipment grounding conductor

can result in a risk of electric shock.

Check with a qualified electrician or

serviceman if you are in doubt as to

whether the appliance is properly

grounded.

Do not modify the plug provided with

the appliance - if it will not fit the

outlet, have a proper outlet installed by

a qualified electrician.

•For a permanently connected

washer:

GROUNDING INSTRUCTIONS

This washer must be connected to a

grounded metal, permanent wiring

system, or an equipment grounding

conductor must be run with the circuit

conductors and connected to the

equipment-grounding terminal or lead

on the appliance.

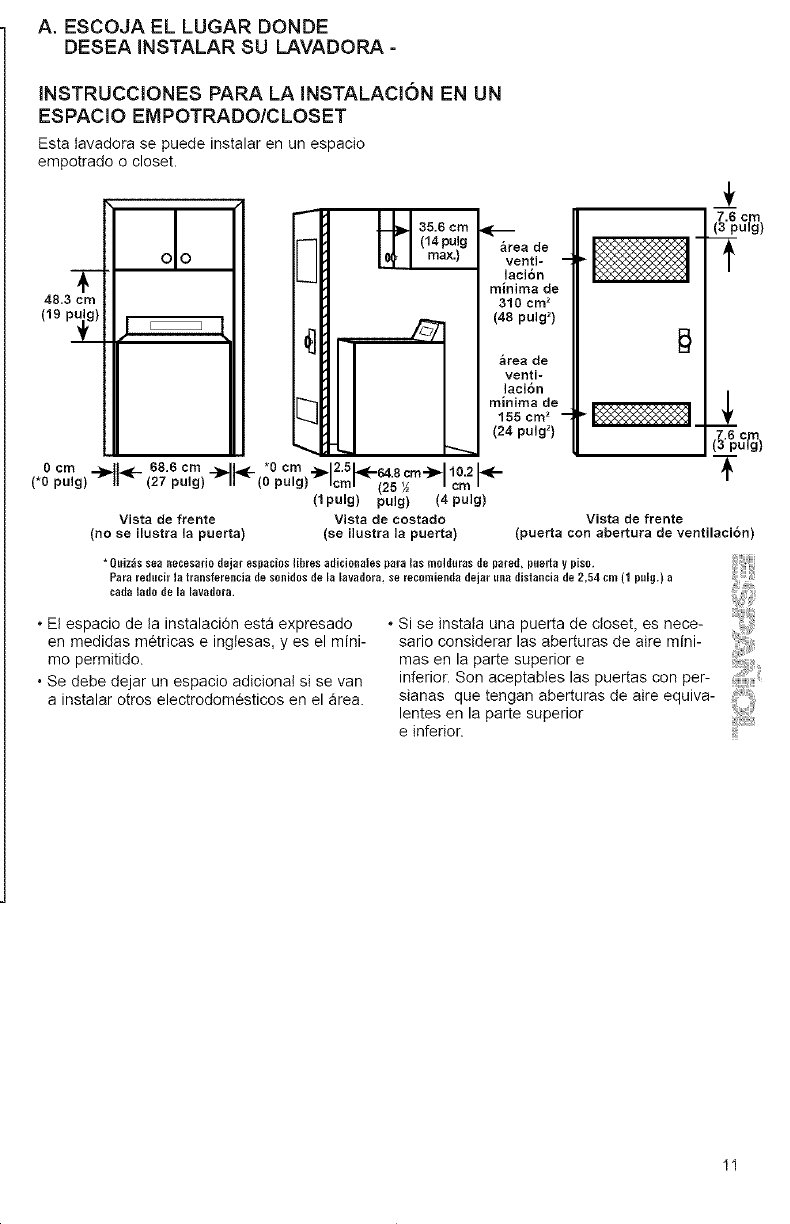

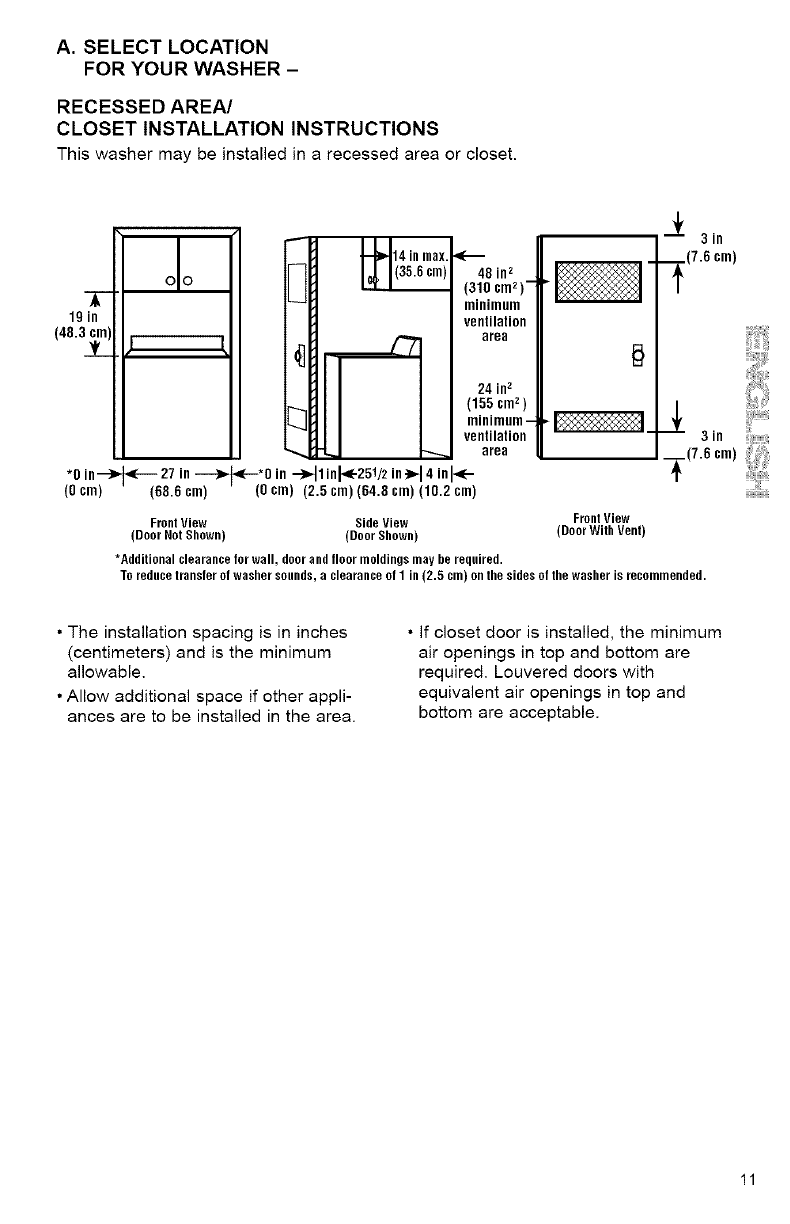

A. SELECT LOCATION

FOR YOUR WASHER -

RECESSED AREAl

CLOSET INSTALLATION INSTRUCTIONS

This washer may be installed in a recessed area or closet.

1gin

(48.31

48 in2

(310cm2)-

minimum

ventilation

area

24 in2

(155cm2)

minimum-

ventilation

-D

_f 3in

._(7.6 cm)

Front View Side View Front View

(Door Net Shown) (Door Shown) (Door With Vent)

*Additional clearance for wall, door and floor moldings may be required.

To reduce transfer of washer sounds, a clearance of I in (2.5 cm) on the sides of the washer is recommended.

• The installation spacing is in inches

(centimeters) and is the minimum

allowable.

• Allow additional space if other appli-

ances are to be installed in the area.

• If closet door is installed, the minimum

air openings in top and bottom are

required. Louvered doors with

equivalent air openings in top and

bottom are acceptable.

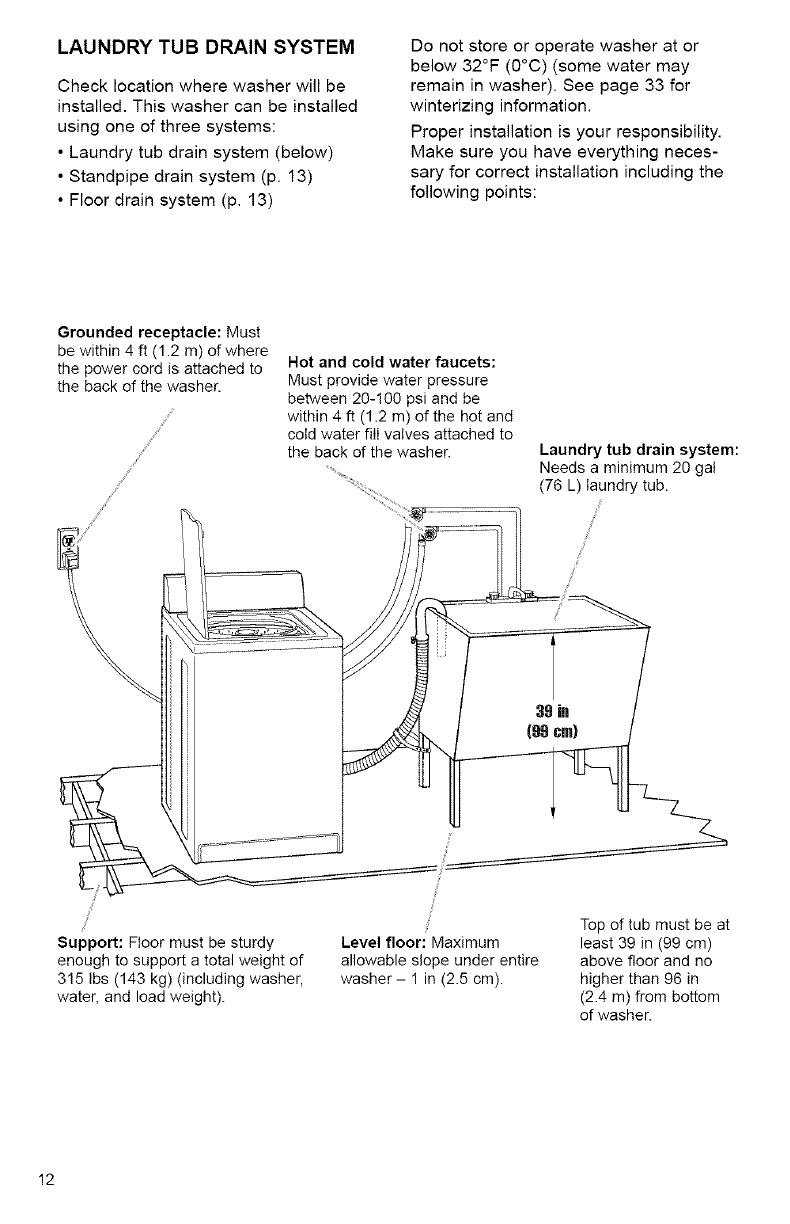

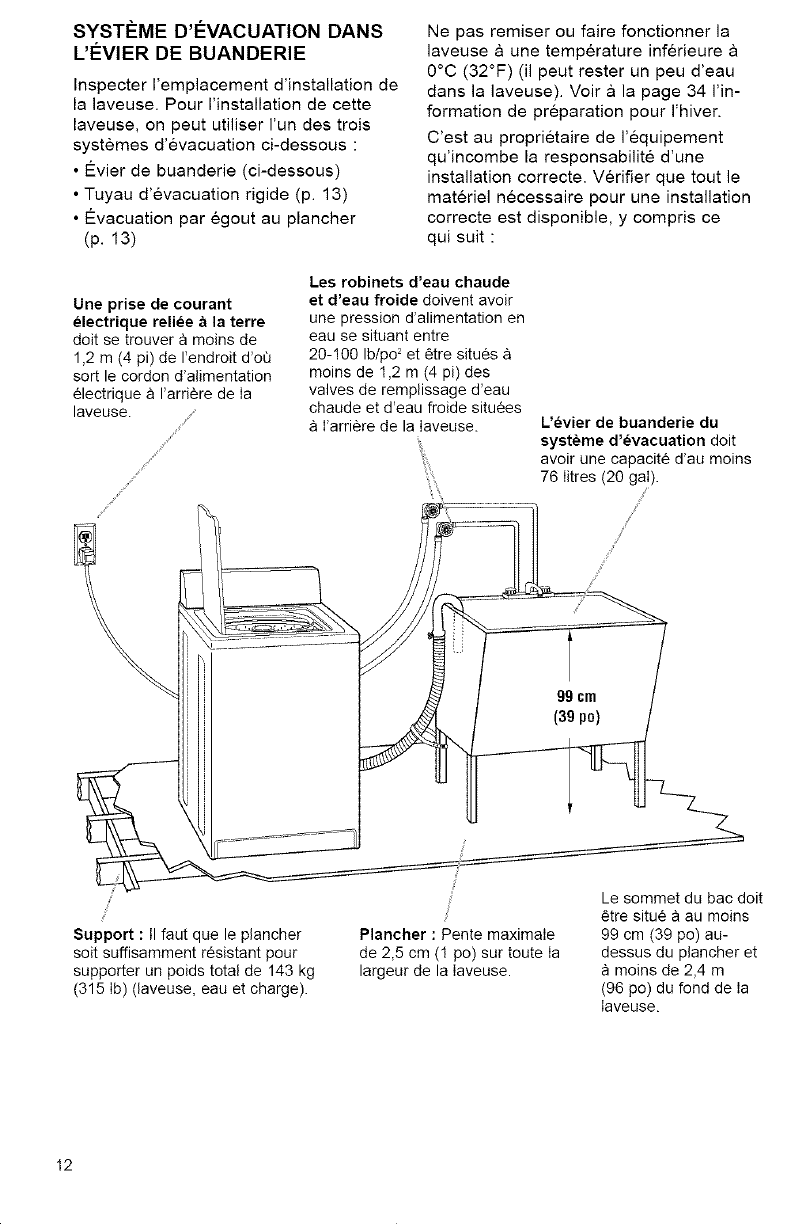

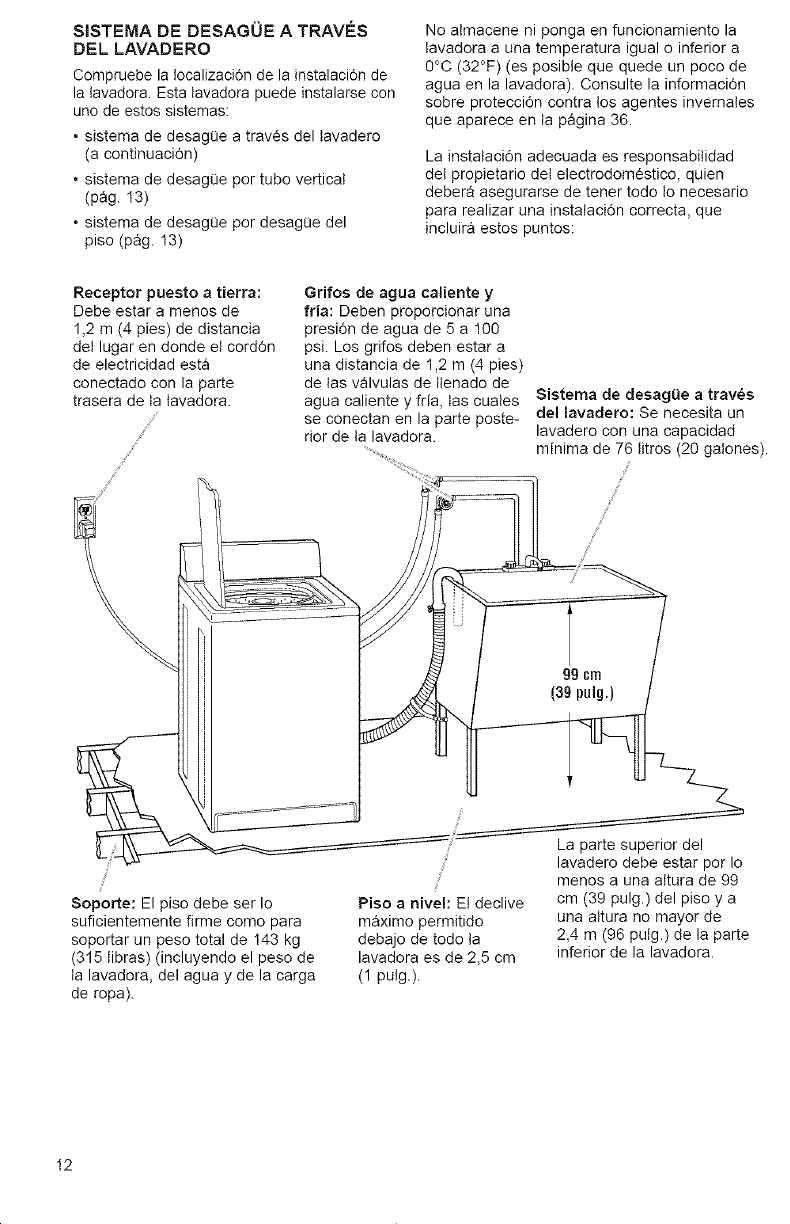

LAUNDRY TUB DRAIN SYSTEM

Check location where washer will be

installed. This washer can be installed

using one of three systems:

• Laundry tub drain system (below)

• Standpipe drain system (p. 13)

• Floor drain system (p. 13)

Do not store or operate washer at or

below 32°F (0°C) (some water may

remain in washer). See page 33 for

winterizing information.

Proper installation is your responsibility.

Make sure you have everything neces-

sary for correct installation including the

following points:

Grounded receptacle: Must

be within 4 ft (1.2 m) of where

the power cord is attached to

the back of the washer.

Hot and cold water faucets:

Must provide water pressure

between 20-100 psi and be

within 4 ft (1.2 m) of the hot and

cold water fill valves attached to

the back of the washer. Laundry tub drain system:

Needs a minimum 20 gat

(76 L) laundry tub.

Support: Floor must be sturdy

enough to support a total weight of

315 Ibs (143 kg) (including washer,

water, and load weight).

Level floor: Maximum

allowable slope under entire

washer- 1 in (2.5 cm).

Top of tub must be at

least 39 in (99 cm)

above floor and no

higher than 96 in

(2.4 m) from bottom

of washer.

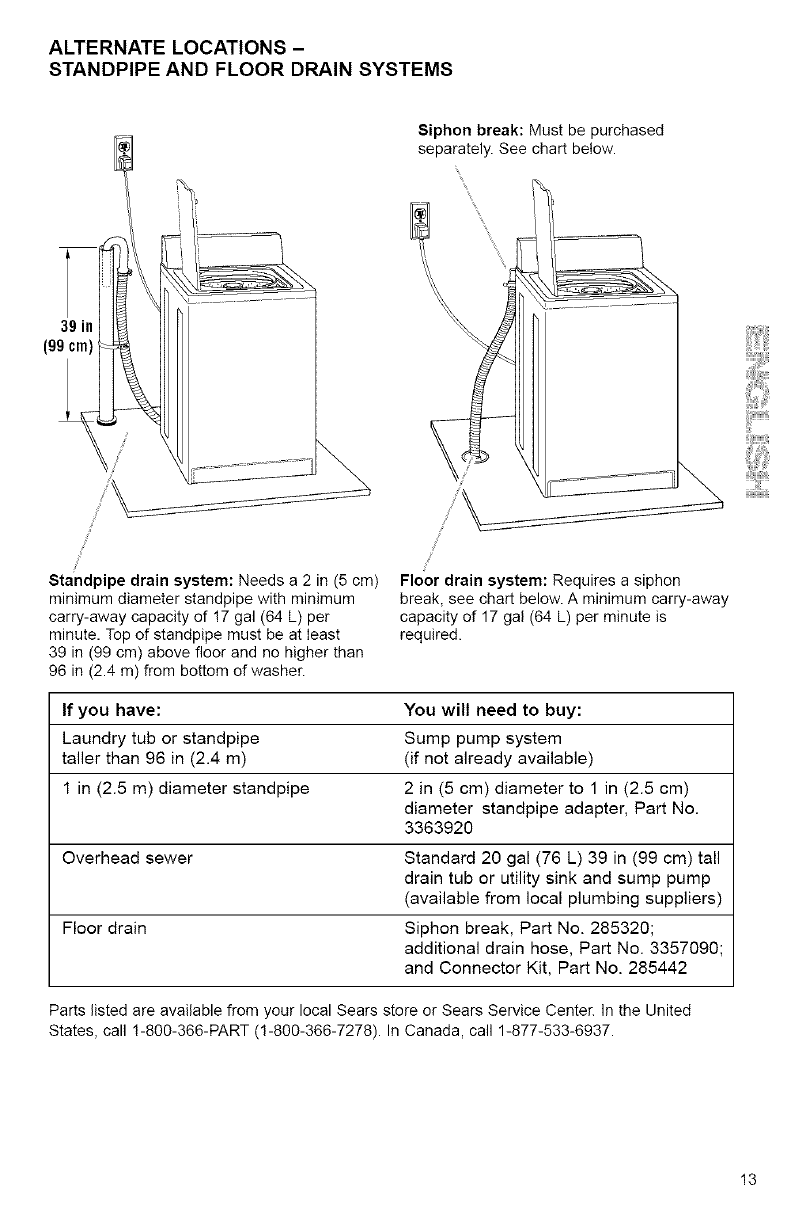

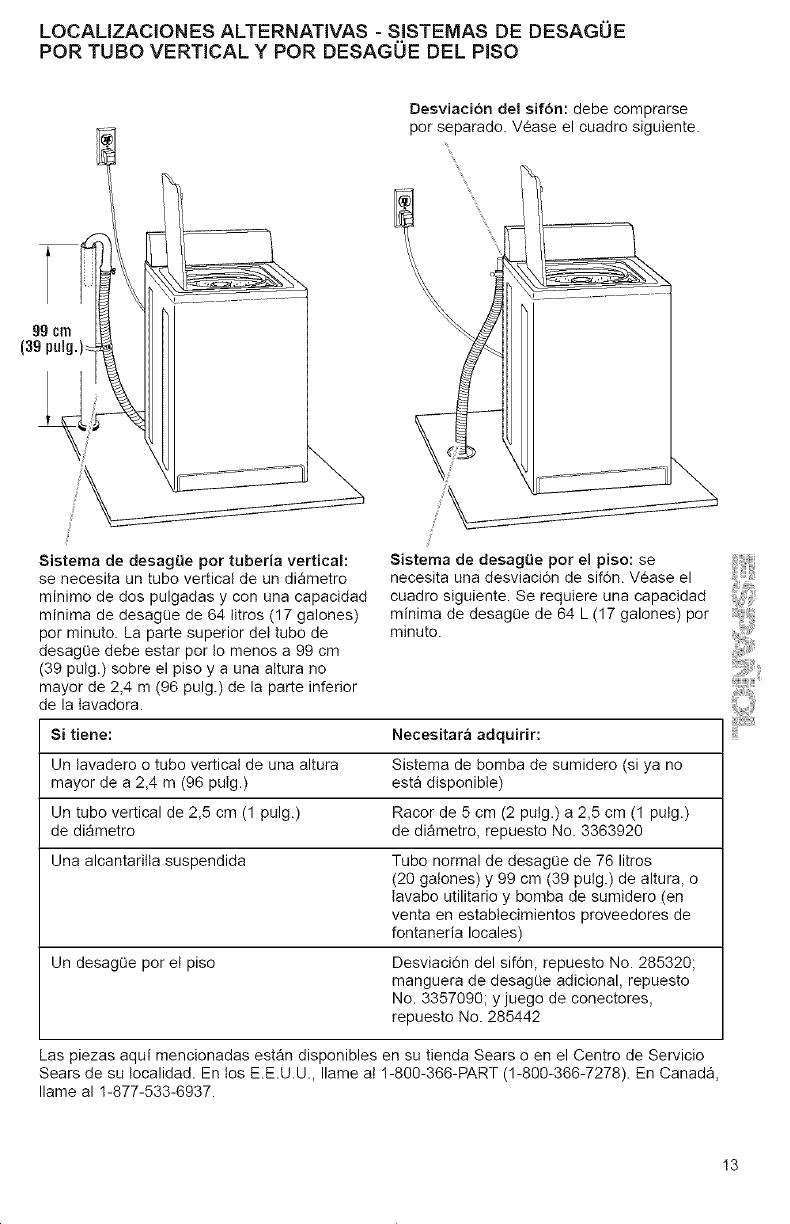

ALTERNATE LOCATIONS -

STANDPIPE AND FLOOR DRAIN SYSTEMS

Siphon break: Must be purchased

separately. See chart below.

39 in

(99 cm)

Standpipe drain system: Needs a 2 in (5 cm)

minimum diameter standpipe with minimum

carry-away capacity of !7 gal (64 L) per

minute. Top of standpipe must be at least

39 in (99 cm) above floor and no higher than

96 in (2.4 m) from bottom of washer.

Floor drain system: Requires a siphon

break, see chart below. A minimum carry-away

capacity of 17 gal (84 L) per minute is

required.

If you have: You will need to buy:

Laundry tub or standpipe Sump pump system

taller than 96 in (2.4 m) (if not already available)

1 in (2.5 m) diameter standpipe 2 in (5 cm) diameter to 1 in (2.5 cm)

diameter standpipe adapter, Part No.

3363920

Overhead sewer Standard 20 gal (76 L) 39 in (99 cm) tall

drain tub or utility sink and sump pump

(available from local plumbing suppliers)

Floor drain Siphon break, Part No. 285320;

additional drain hose, Part No. 3357090;

and Connector Kit, Part No. 285442

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call !-800-366-PART (1-800-366-7278). In Canada, call 1-877-533-6937.

!!z!

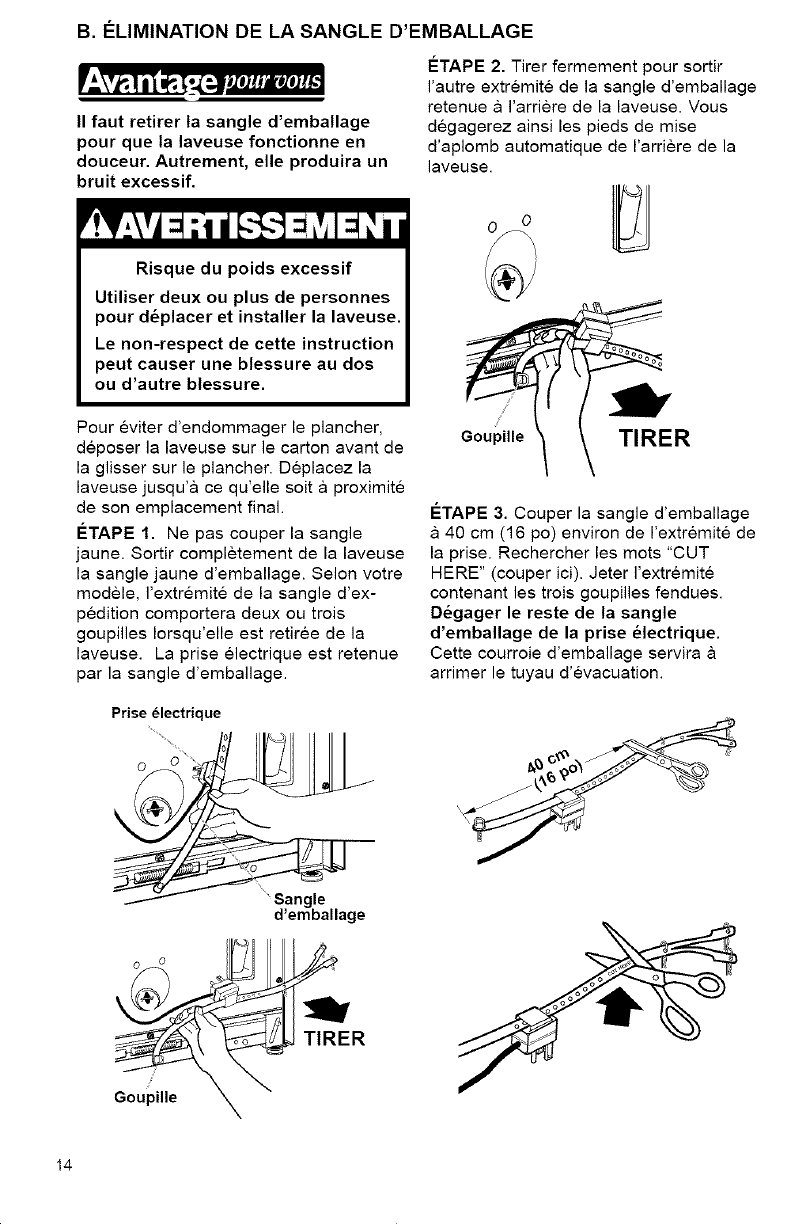

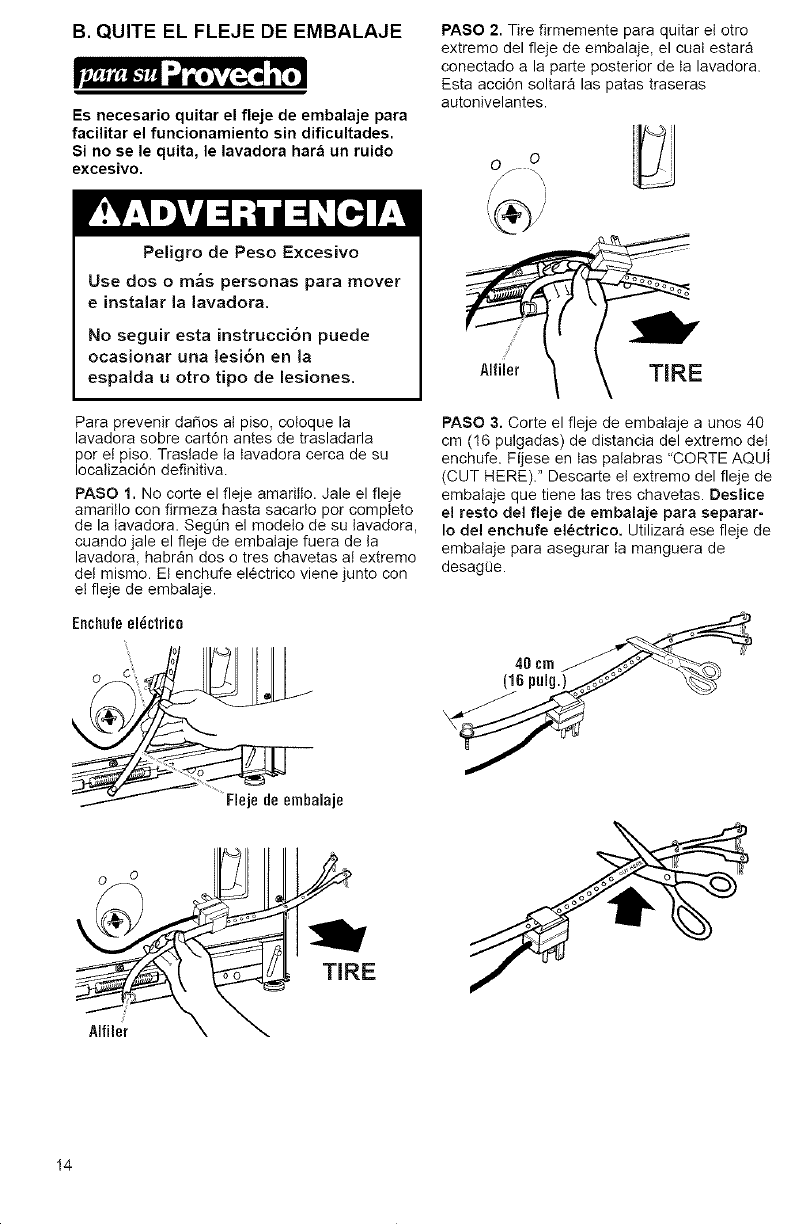

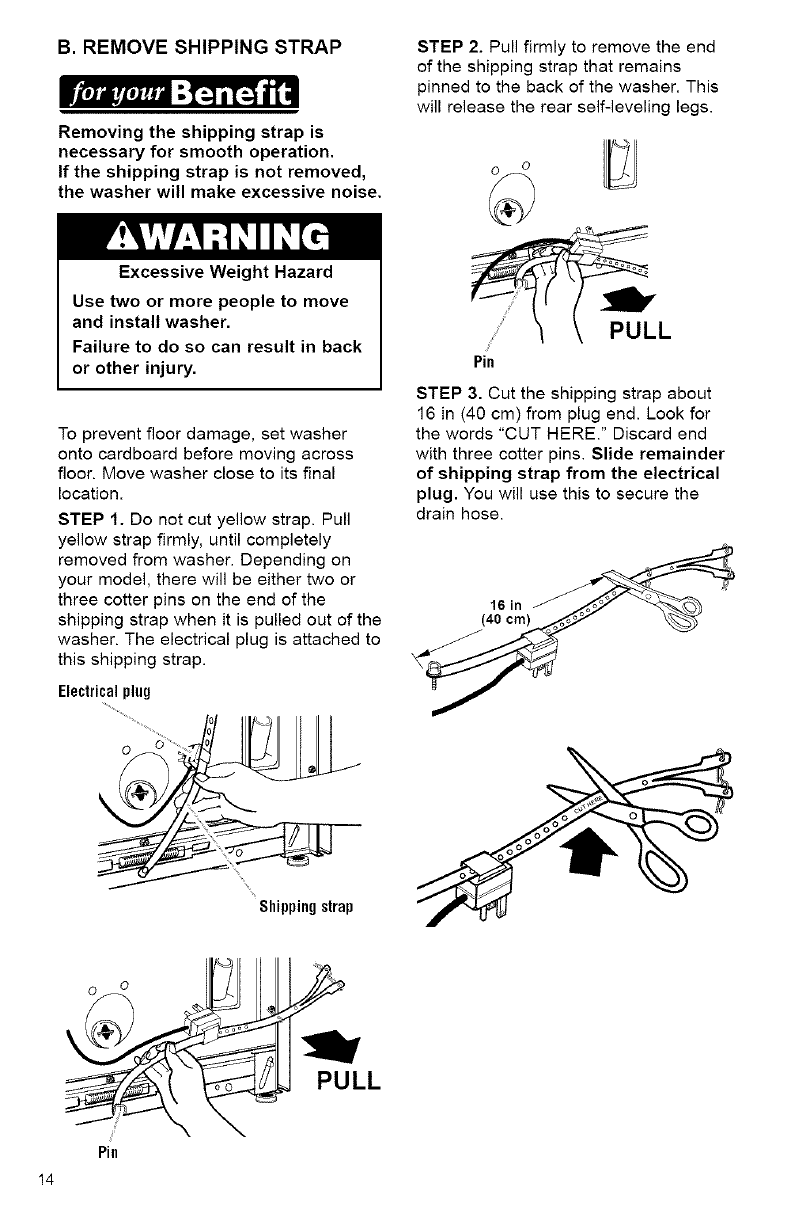

B. REMOVE SHIPPING STRAP

Removing the shipping strap is

necessary for smooth operation.

If the shipping strap is not removed,

the washer will make excessive noise.

STEP 2. Pull firmly to remove the end

of the shipping strap that remains

pinned to the back of the washer. This

will release the rear self-leveling legs.

Excessive Weight Hazard

Use two or more people to move

and install washer.

Failure to do so can result in back

or other injury.

To prevent floor damage, set washer

onto cardboard before moving across

floor. Move washer close to its final

location.

STEP 1. Do not cut yellow strap. Pull

yellow strap firmly, until completely

removed from washer. Depending on

your model, there will be either two or

three cotter pins on the end of the

shipping strap when it is pulled out of the

washer. The electrical plug is attached to

this shipping strap.

Electricalplug

Shippingstrap

Pin \

STEP 3. Cut the shipping strap about

16 in (40 cm)from plug end. Look for

the words "CUT HERE." Discard end

with three cotter pins. Slide remainder

of shipping strap from the electrical

plug. You will use this to secure the

drain hose.

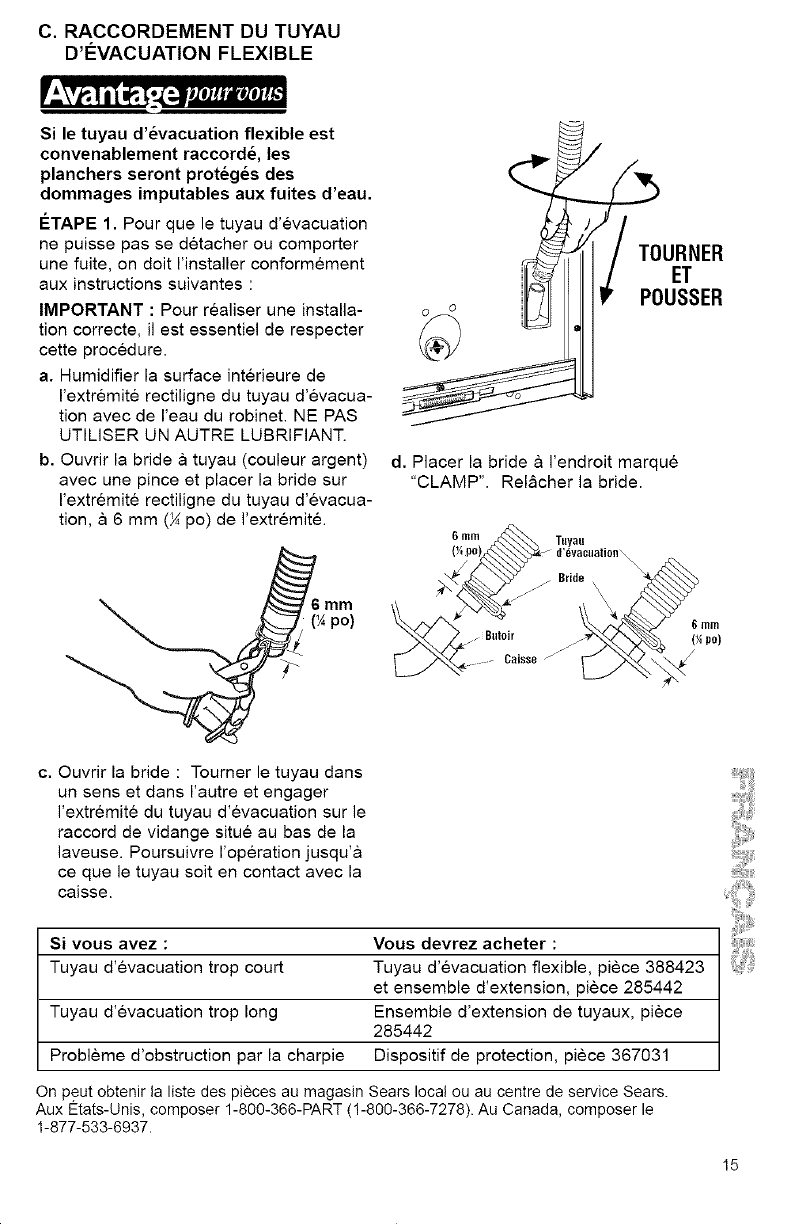

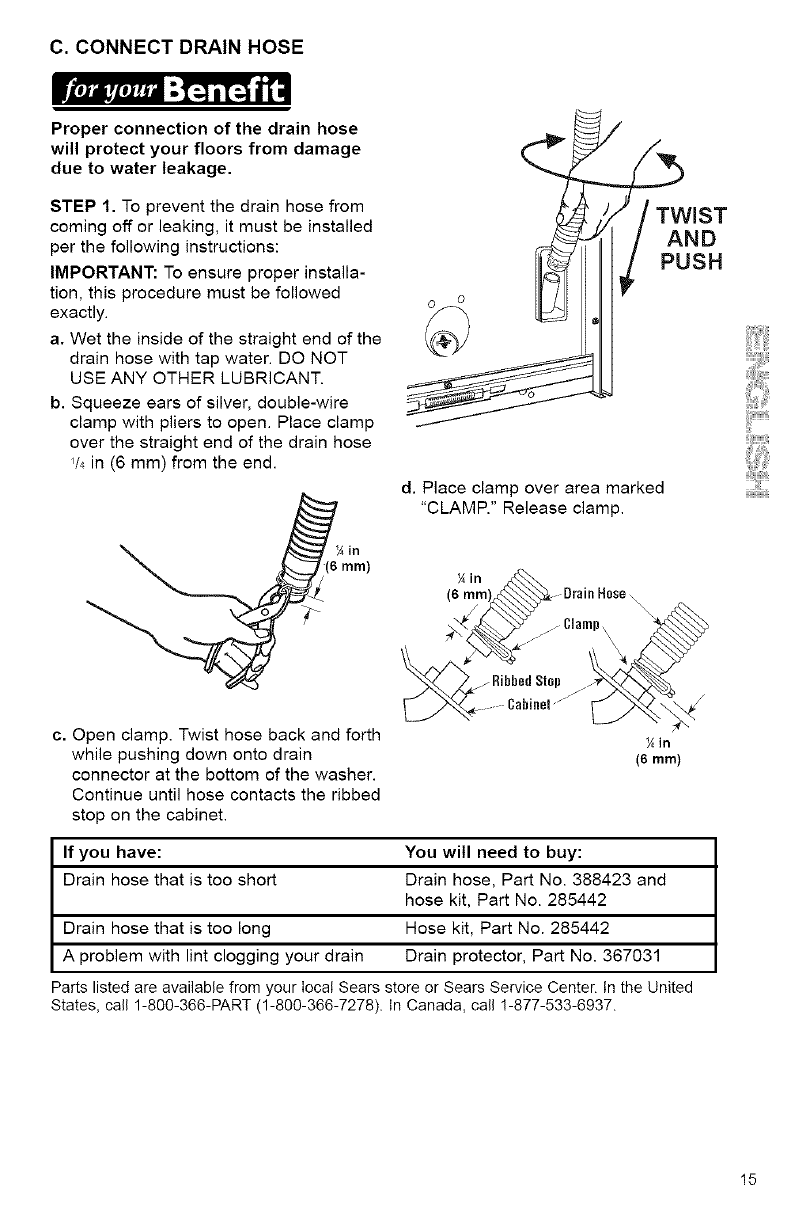

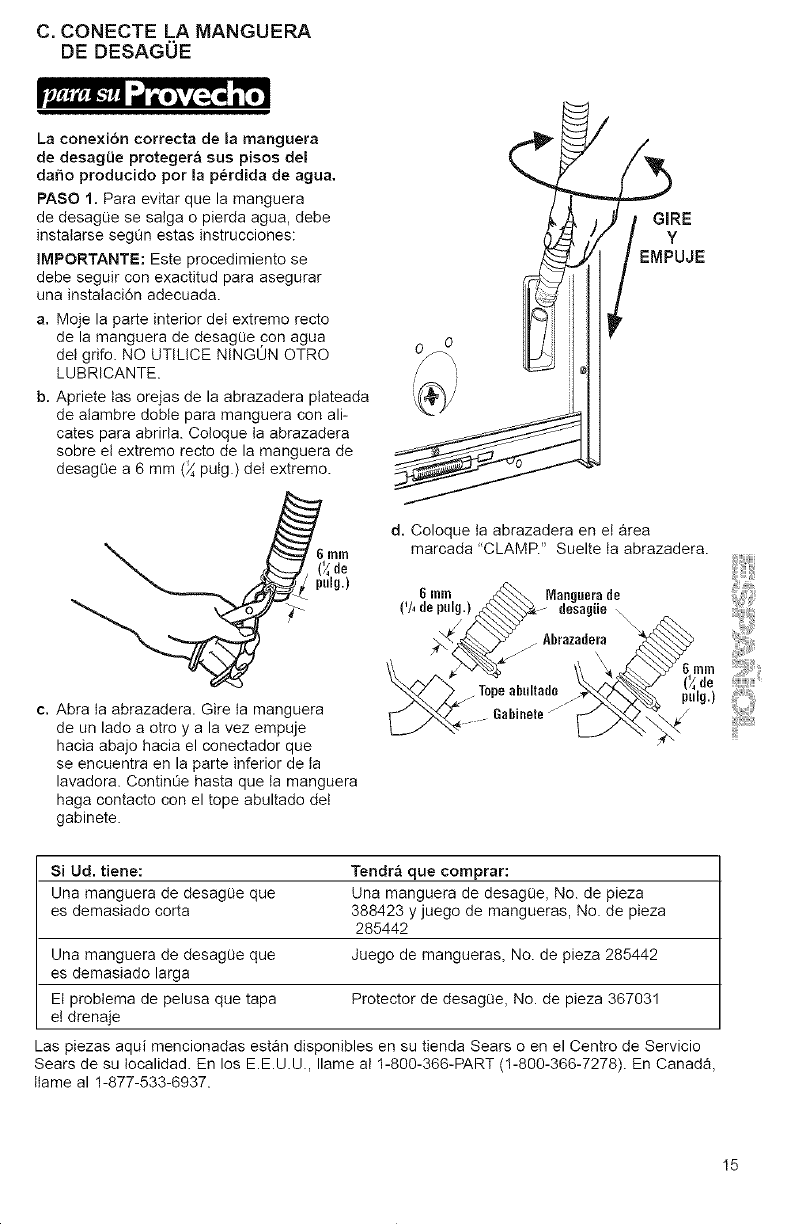

C. CONNECT DRAIN HOSE

Proper connection of the drain hose

will protect your floors from damage

due to water leakage.

STEP '1. To prevent the drain hose from

coming off or leaking, it must be installed

per the following instructions:

IMPORTANT: To ensure proper installa-

tion, this procedure must be followed

exactly.

a. Wet the inside of the straight end of the

drain hose with tap water. DO NOT

USE ANY OTHER LUBRICANT.

b. Squeeze ears of silver, double-wire

clamp with pliers to open. Place clamp

over the straight end of the drain hose

_/ain (6 mm) from the end.

_.( 6_ in

ram)

d. Place clamp over area marked

"CLAMP." Release clamp.

¼in

(6 mm

c. Open clamp. Twist hose back and forth

while pushing down onto drain

connector at the bottom of the washer.

Continue until hose contacts the ribbed

stop on the cabinet.

¼in

(6 mm)

If you have: You will need to buy:

Drain hose that is too short Drain hose, Part No. 388423 and

hose kit, Part No. 285442

Drain hose that is too long Hose kit, Part No. 285442

A problem with lint clogging your drain Drain protector, Part No. 367031

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). In Canada, call !-877-533-6937.

!!z!

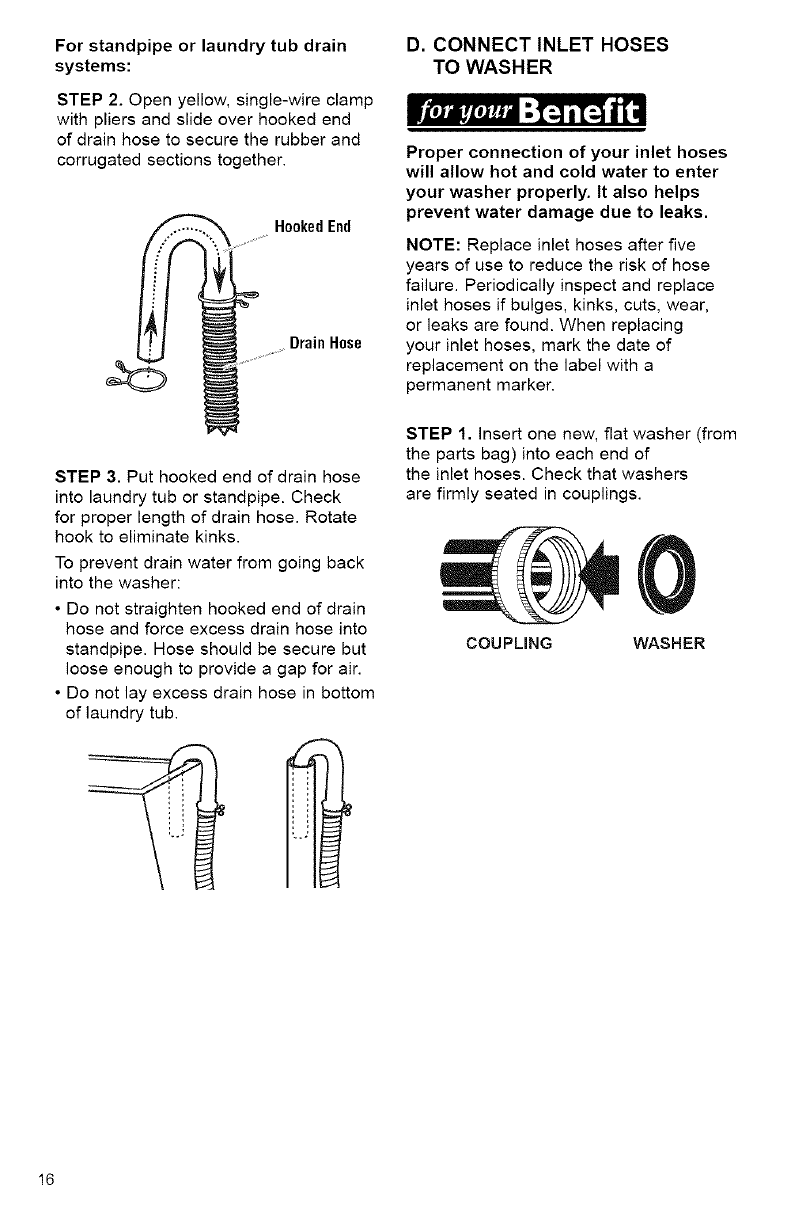

For standpipe or laundry tub drain

systems:

STEP 2. Open yellow, single-wire clamp

with pliers and slide over hooked end

of drain hose to secure the rubber and

corrugated sections together.

HookedEnd

DrainHose

STEP 3. Put hooked end of drain hose

into laundry tub or standpipe. Check

for proper length of drain hose. Rotate

hook to eliminate kinks.

To prevent drain water from going back

into the washer:

• Do not straighten hooked end of drain

hose and force excess drain hose into

standpipe. Hose should be secure but

loose enough to provide a gap for air.

• Do not lay excess drain hose in bottom

of laundry tub.

D. CONNECTINLETHOSES

TO WASHER

Wt,Jl_t,11t',,,"I=] i[ra ill

Proper connection of your inlet hoses

will allow hot and cold water to enter

your washer properly. It also helps

prevent water damage due to leaks.

NOTE: Replace inlet hoses after five

years of use to reduce the risk of hose

failure. Periodically inspect and replace

inlet hoses if bulges, kinks, cuts, wear,

or leaks are found. When replacing

your inlet hoses, mark the date of

replacement on the label with a

permanent marker.

STEP 1. Insert one new, flat washer (from

the parts bag) into each end of

the inlet hoses. Check that washers

are firmly seated in couplings.

COUPLING WASHER

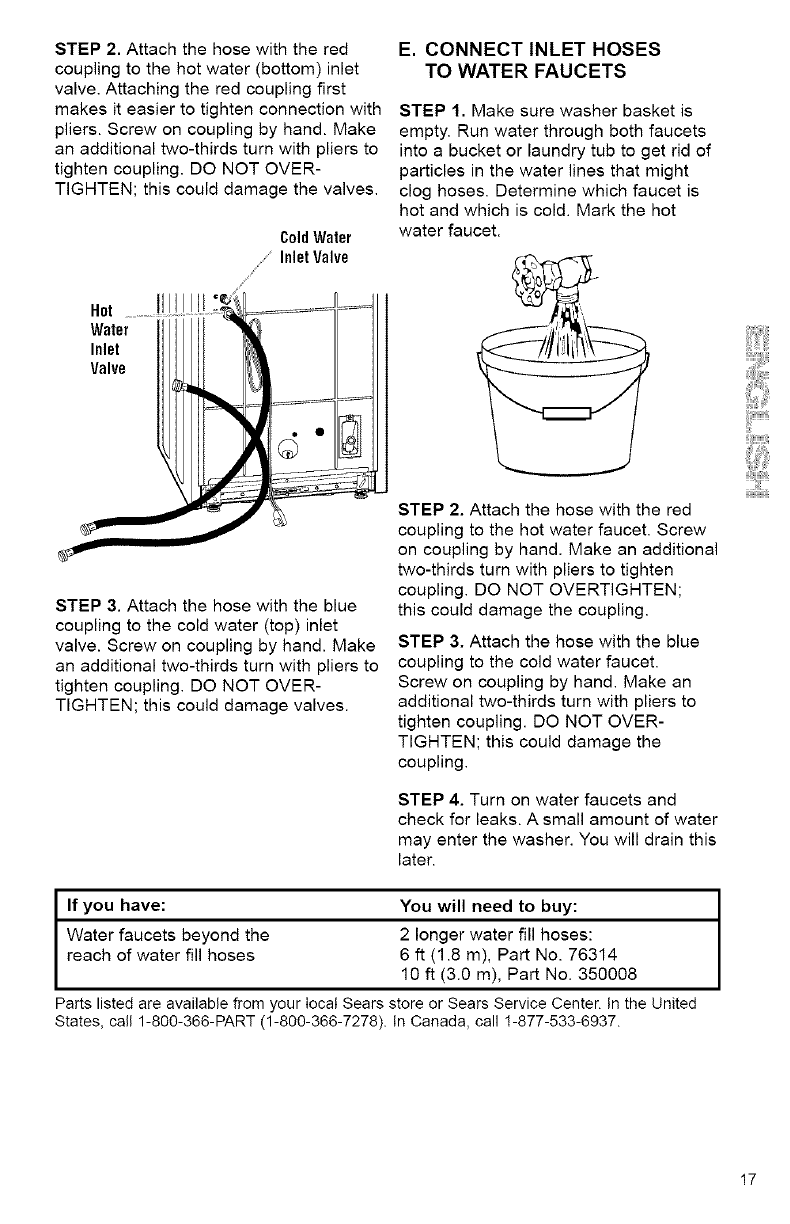

STEP2.Attachthehosewiththered

couplingtothehotwater(bottom)inlet

valve.Attachingtheredcouplingfirst

makesiteasiertotightenconnectionwith

pliers.Screwoncouplingbyhand.Make

anadditionaltwo-thirdsturnwithpliersto

tightencoupling.DONOTOVER-

TIGHTEN;thiscoulddamagethevalves.

Hot

Water

Inlet

Valve

Cold Water

Inlet Valve

STEP 3. Attach the hose with the blue

coupling to the cold water (top) inlet

valve. Screw on coupling by hand. Make

an additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage valves.

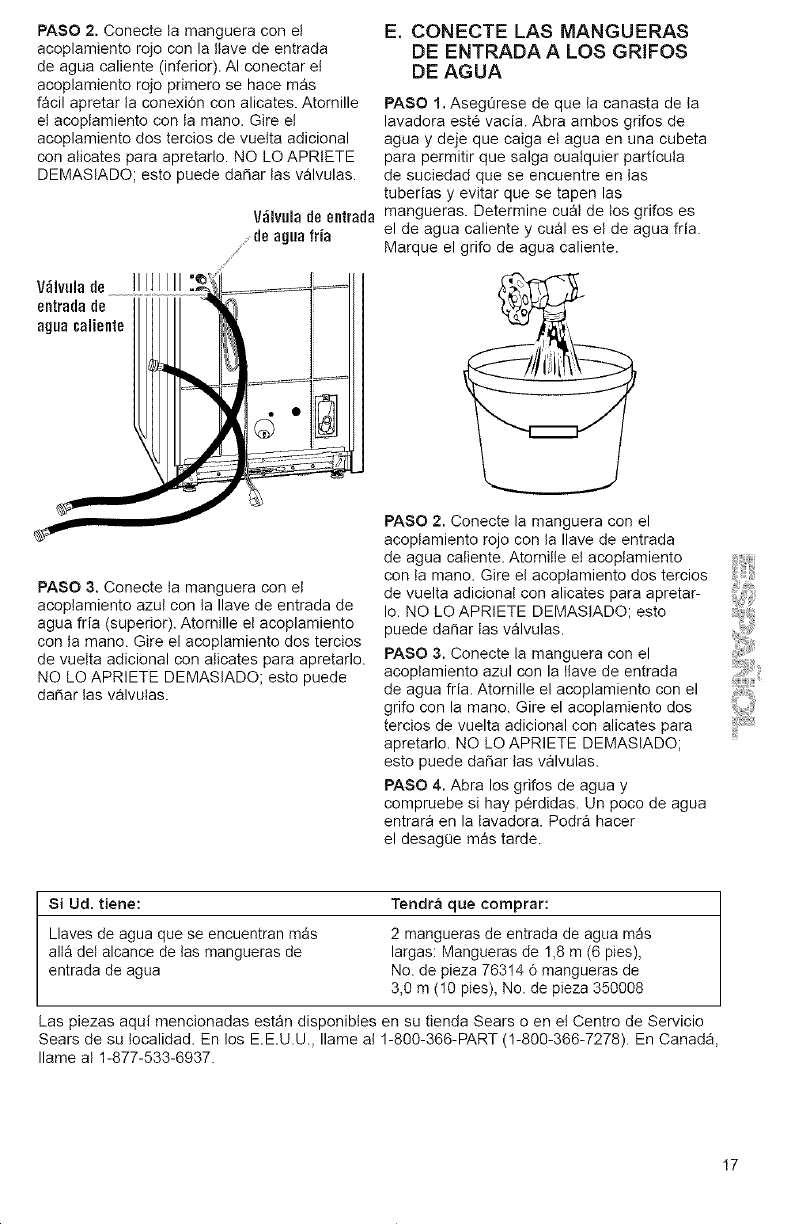

E. CONNECT INLET HOSES

TO WATER FAUCETS

STEP 1. Make sure washer basket is

empty. Run water through both faucets

into a bucket or laundry tub to get rid of

particles in the water lines that might

clog hoses. Determine which faucet is

hot and which is cold. Mark the hot

water faucet.

STEP 2. Attach the hose with the red

coupling to the hot water faucet. Screw

on coupling by hand. Make an additional

two-thirds turn with pliers to tighten

coupling. DO NOT OVERTIGHTEN;

this could damage the coupling.

STEP 3. Attach the hose with the blue

coupling to the cold water faucet.

Screw on coupling by hand. Make an

additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage the

coupling.

STEP 4. Turn on water faucets and

check for leaks. A small amount of water

may enter the washer. You will drain this

later.

If you have: You will need to buy:

Water faucets beyond the 2 longer water fill hoses:

reach of water fill hoses 6 ft (1.8 m), Part No. 76314

10 ft (3.0 m), Part No. 350008

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). In Canada, call !-877-533-6937.

!!z!

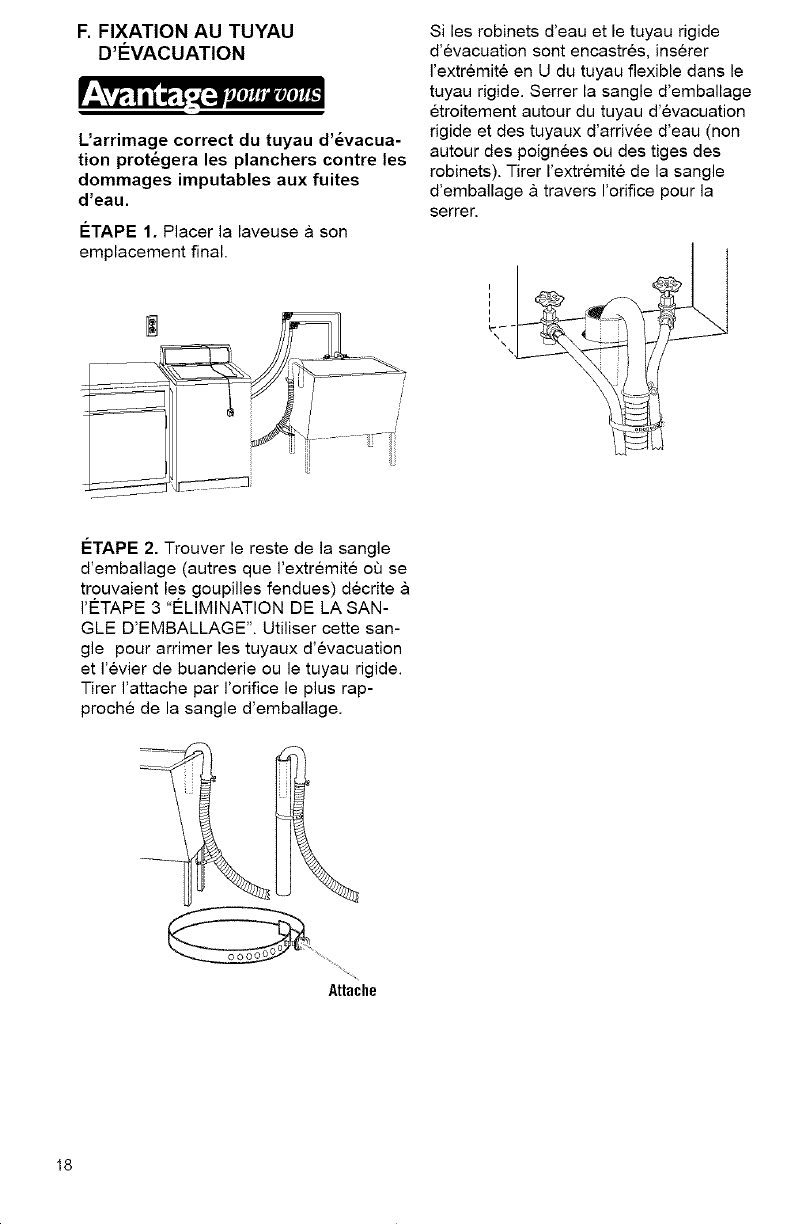

F. SECURE DRAIN HOSE

mr_Jm_re_Ja=I_ i[_ _d

Securing the drain hose properly will

protect your floors from damage due

to water leakage.

STEP 1. Move washer to its final

location.

If the water faucets and drain standpipe

are recessed, put hooked end of drain

hose in standpipe. Tightly wrap the

shipping strap around the drain hose

and water inlet hoses (not the handles

or stems). Push fastener into the

nearest hole in the shipping strap.

_,-- )i

STEP 2. Locate the remaining piece

of shipping strap (not the end with the

cotter pins) from STEP 3 of "REMOVE

SHIPPING STRAP." Use it to wrap the

drain hose together with the laundry tub

or standpipe. Push fastener into the near-

est hole in the shipping strap.

Fastener

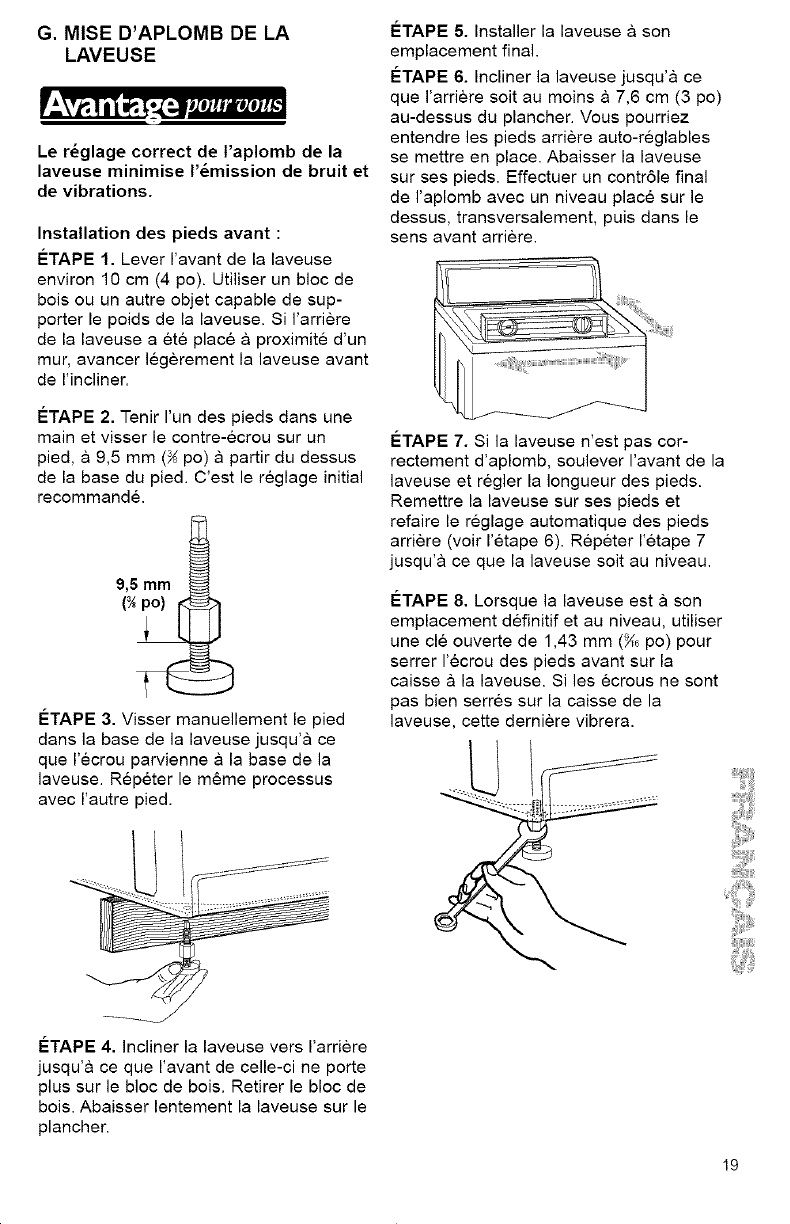

G. LEVEL WASHER

Leveling your washer properly pre-

vents excessive noise and vibration.

To install front legs:

STEP 1. Prop front of washer up about

4 in (10.2 cm). Use a wood block or

another object that will support the

weight of the washer. If washer was

placed against a wall, move the washer

out slightly before tipping it up.

STEP 2. With one of the legs in hand,

screw lock nut onto leg 3/8 in (9.5 mm)

from top of leg base. This is the

recommended initial setting.

¾in _L

STEP 3. Screw leg into washer base by

hand until nut reaches washer base.

Repeat for other leg.

STEP 5. Move washer to its final

location.

STEP 6. Tilt washer forward until rear

of washer is at least 3 in (7.6 cm) off

floor. You may hear the self-adjusting

rear legs click into place. Lower washer

to floor. Check levelness of the washer

by placing a level on top of the washer,

first side-to-side; then front-to-back.

STEP 7. If washer is not level, prop

up the front of the washer and adjust

the legs up or down as necessary.

Lower washer and reset self-adjusting

rear legs (as in Step 6). Repeat Step 7

until the washer is level.

STEP 8. When washer is in its final

location and level, use a _,/_6in

(1.43 ram) open-end wrench to turn

nuts on front legs tightly against washer

cabinet. If nuts are not tight against

washer cabinet, the washer may vibrate.

!!z!

STEP 4. Tilt washer backward until

front of washer is off the wood block.

Remove wood block. Gently lower

washer to floor.

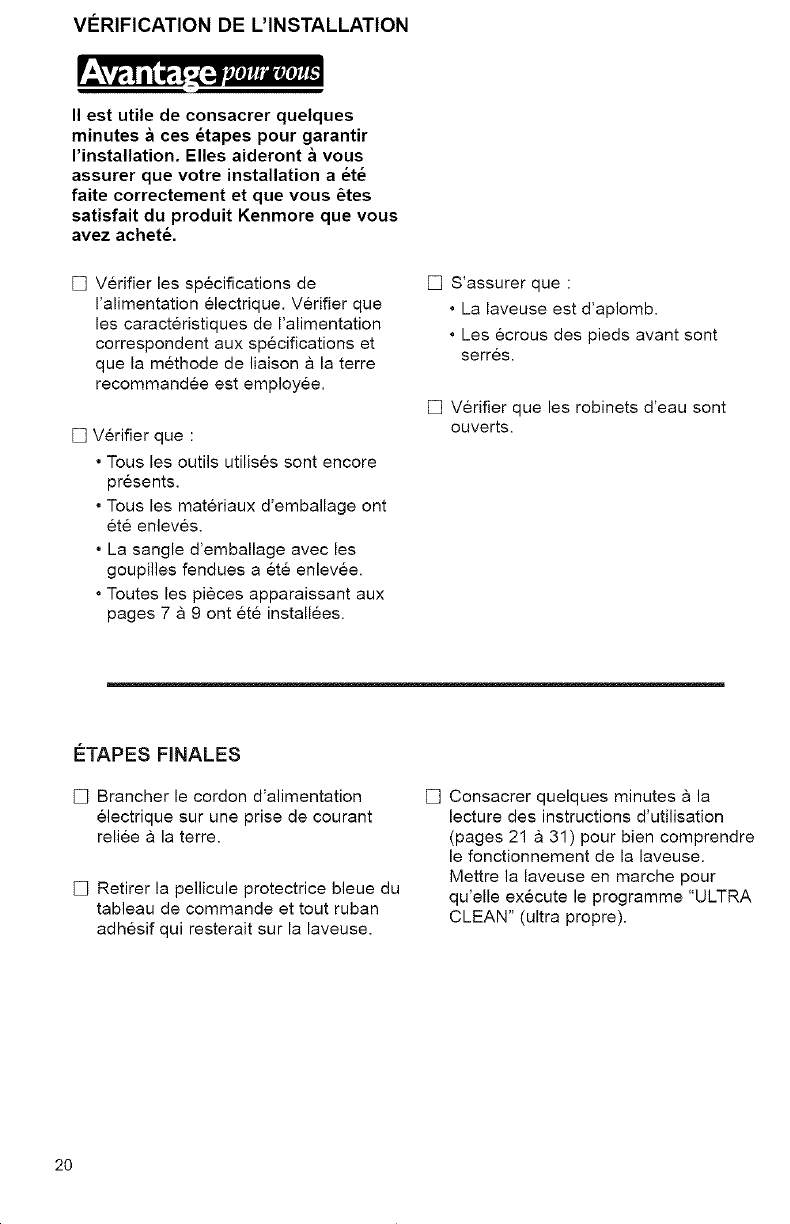

REVIEW INSTALLATION

Take a few minutes to complete

this checklist. It will help assure you

that you have a proper installation

and increase your satisfaction with

your Kenmore washer.

[] Check electrical requirements.

Be sure you have correct electrical

supply and recommended grounding

method.

[] Check that you have:

• All the tools you started with.

• Removed all packaging materials.

• Removed shipping strap with

cotter pins.

• Installed all parts listed on

pages 7-9.

[] Check that:

• The washer is level.

• The nuts on the front legs are tight.

[] Check that the water faucets are

turned on.

FINAL STEPS

[] Plug power supply cord into

grounded outlet.

[] Remove the blue protective film on the

console and any tape remaining on

washer.

[] Take a few minutes and read the

Operating Instructions (pages 21-30)

to fully understand your new washer.

Then, start the washer and allow it to

complete the ULTRA CLEAN Cycle.

IVmm_m_'j" :lq m[:%#l,m

To get the maximum cleaning and

fabric care from your washer, please

read and follow these instructions.

NOTE: The drawings in this section show

the basic features of all models covered

by this manual. Refer to the supplied

"Feature Sheet" for your washer's

particular features.

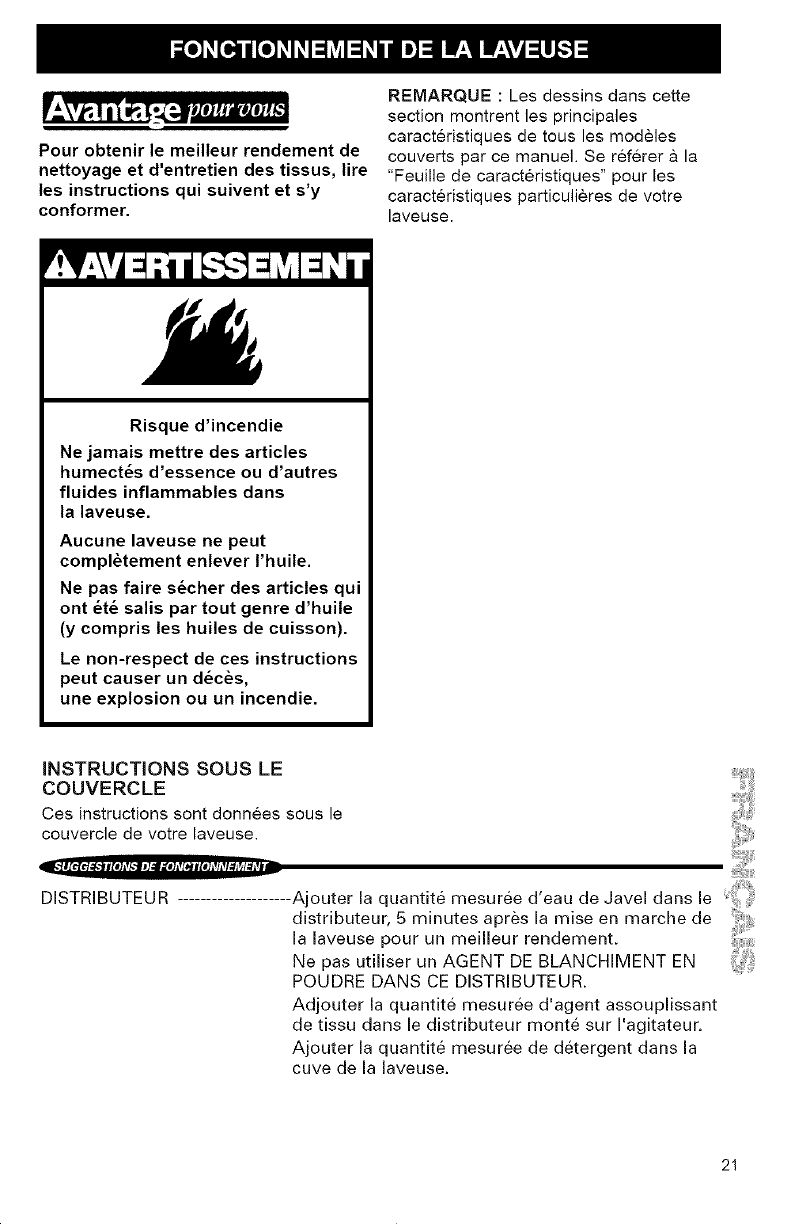

LID INSTRUCTIONS

These instructions are found under the

lid of your washer.

Explosion Hazard

Never place items in the washer

that are dampened with gasoline

or other flammable fluids.

No washer can completely

remove oil.

Do not dry anything that has ever

had any type of oil on it (including

cooking oils).

Failure to follow these instructions

can result in death, explosion,

or fire.

I] :J:l :F__| l/tV[_J_y lI_ :l.'l l [I]t v

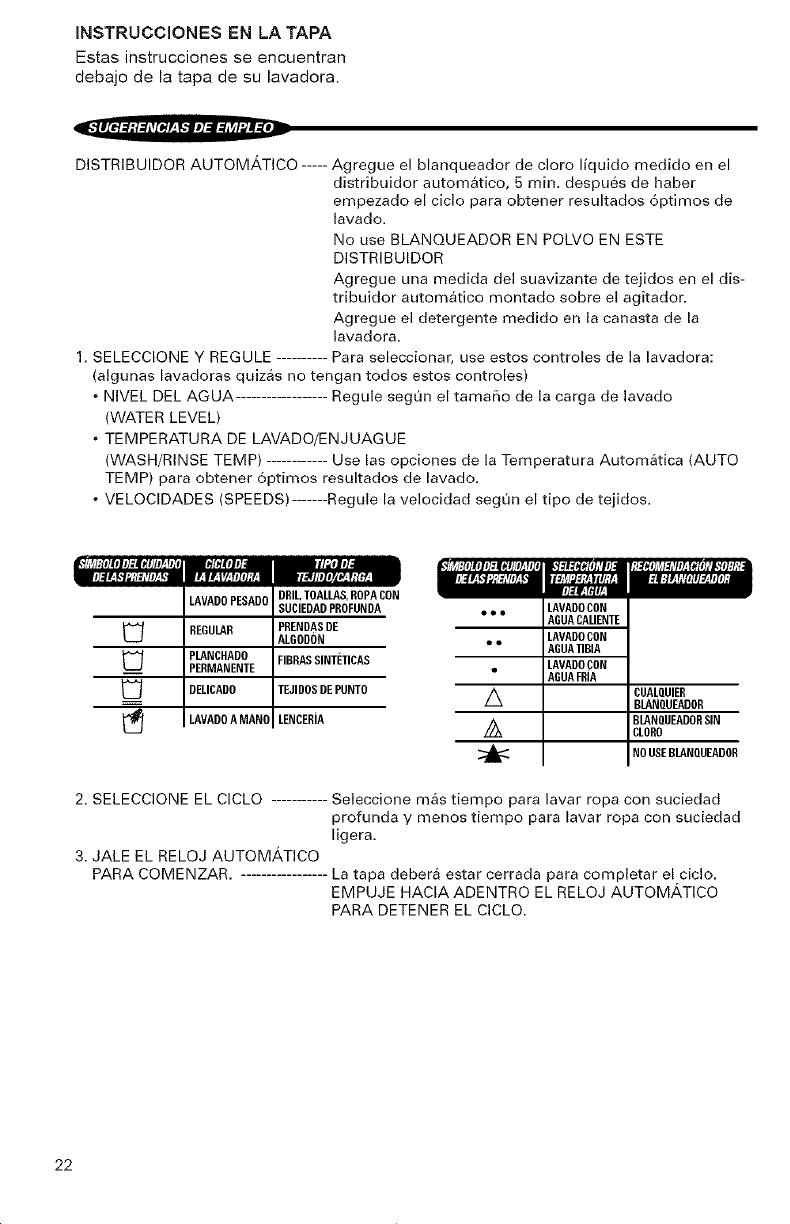

DISPENSER Add measured liquid chlorine bleach to the

dispenser, 5 rain. after the washer cycle starts

for best wash performance.

Do not use POWDERED BLEACH IN THiS

DISPENSER.

Add measured fabric softener to the agitator

mounted dispenser.

Add measured detergent to the washer basket.

1. SELECT & ADJUST Make the selections for these washer controls:

(some washers may not have aJl of these controls)

*WATER LEVEL Adjust to load size.

- WASH /RINSE TEMP ....... Use AUTO TEMP selections for best wash

performance.

- SPEEDS Adjust to fabric type being washed.

HEAVYDUTY

REGULAR

PERMPRESS

DELICATE

HANDWASH

DENIMS,TOWELS; o o

EXTRADIRTY ee

COTTONS =

SYNTHETICS

KNITS z_

LINGERIE

HOTWASH

WARMWASH

COLDWASH

ANY BLEACH

NON-CHLORINE

BLEACH

DONOTBLEACH

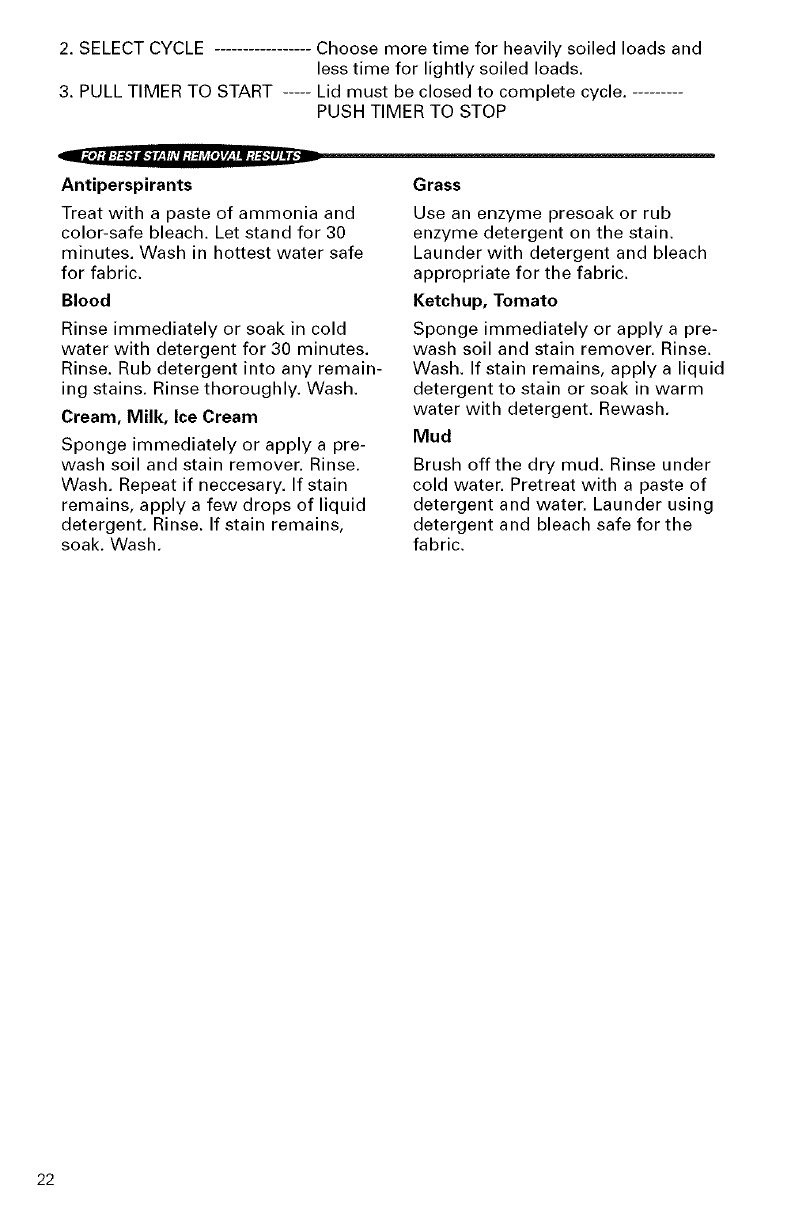

2. SELECT CYCLE Choose more time for heavily soiled loads and

less time for lightly soiled loads.

3. PULL TIMER TO START ..... Lid must be closed to complete cycle. -........

PUSH TIMER TO STOP

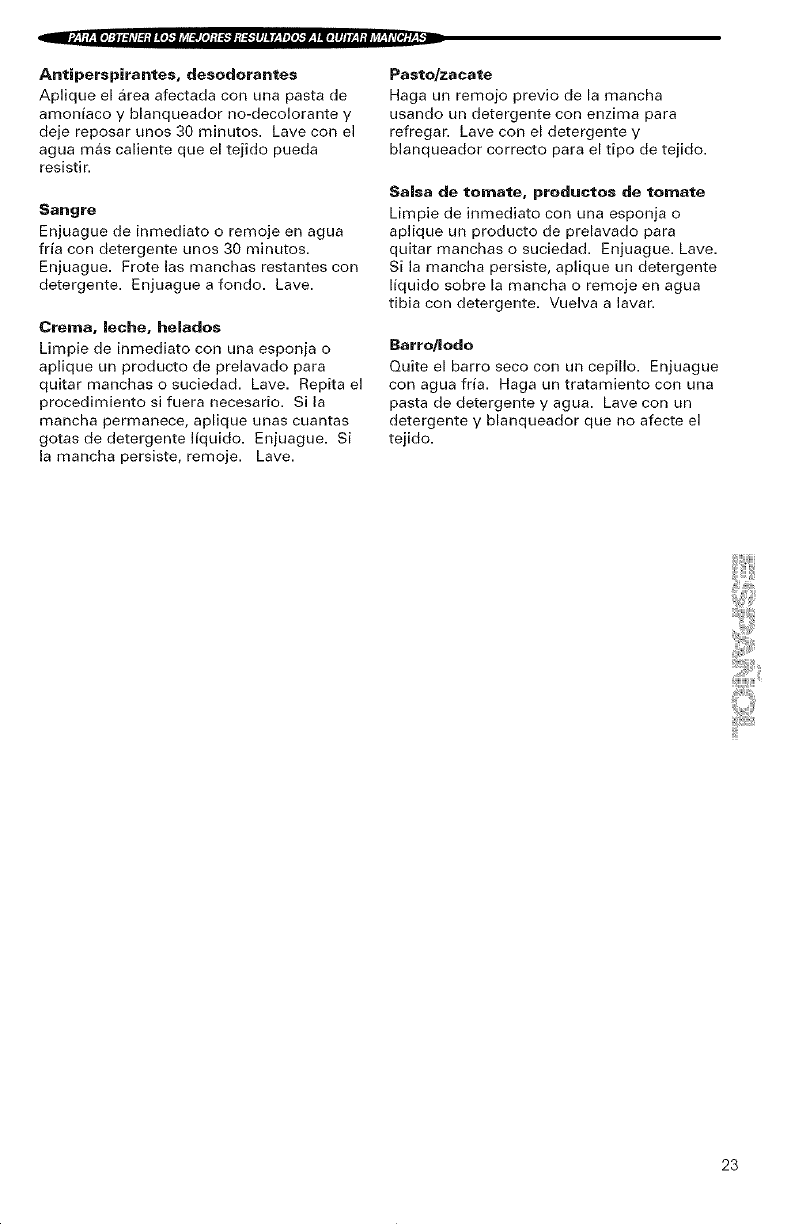

Antiperspirants

Treat with a paste of ammonia and

color-safe bleach. Let stand for 30

minutes. Wash in hottest water safe

for fabric.

Blood

Rinse immediately or soak in cold

water with detergent for 30 minutes.

Rinse. Rub detergent into any remain-

ing stains. Rinse thoroughly. Wash.

Cream, Milk, Ice Cream

Sponge immediately or apply a pre-

wash soil and stain remover. Rinse.

Wash. Repeat if neccesary. If stain

remains, apply a few drops of liquid

detergent. Rinse. If stain remains,

soak. Wash.

Grass

Use an enzyme presoak or rub

enzyme detergent on the stain.

Launder with detergent and bleach

appropriate for the fabric.

Ketchup, Tomato

Sponge immediately or apply a pre-

wash soil and stain remover. Rinse.

Wash. If stain remains, apply a liquid

detergent to stain or soak in warm

water with detergent. Rewash.

Mud

Brush offthe dry mud. Rinse under

cold water. Pretreat with a paste of

detergent and water. Launder using

detergent and bleach safe for the

fabric.

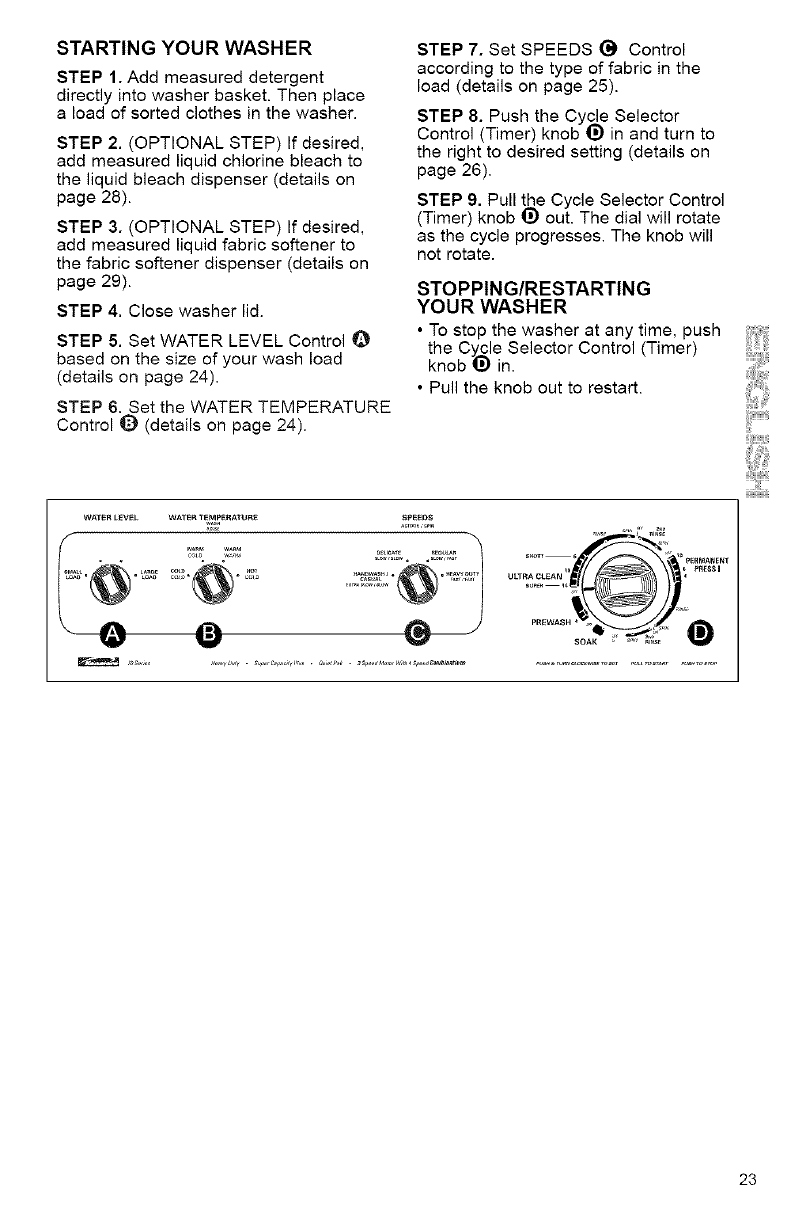

STARTING YOUR WASHER

STEP 1. Add measured detergent

directly into washer basket. Then place

a load of sorted clothes in the washer.

STEP 2. (OPTIONAL STEP) If desired,

add measured liquid chlorine bleach to

the liquid bleach dispenser (details on

page 28).

STEP 3. (OPTIONAL STEP) If desired,

add measured liquid fabric softener to

the fabric softener dispenser (details on

page 29).

STEP 4. Close washer lid.

STEP 5. Set WATER LEVEL Control Q

based on the size of your wash load

(details on page 24).

STEP 6. Set the WATER TEMPERATURE

Control _:) (details on page 24).

STEP 7. Set SPEEDS (_ Control

according to the type of fabric in the

load (details on page 25).

STEP 8. Push the Cy_e Selector

Control (Timer) knob I_ in and turn to

the right to desired setting (details on

page 26).

STEP 9. Pull the Cycle Selector Control

(Timer) knob tt) out. The dial will rotate

as the cycle progresses. The knob will

not rotate.

STOPPING/RESTARTING

YOUR WASHER

• To stop the washer at any time, push

the Cycle Selector Control (Timer)

knob !_ in.

• Pull the knob out to restart.

WATER LEVEL WATER TEMPERATURE SPEEDS

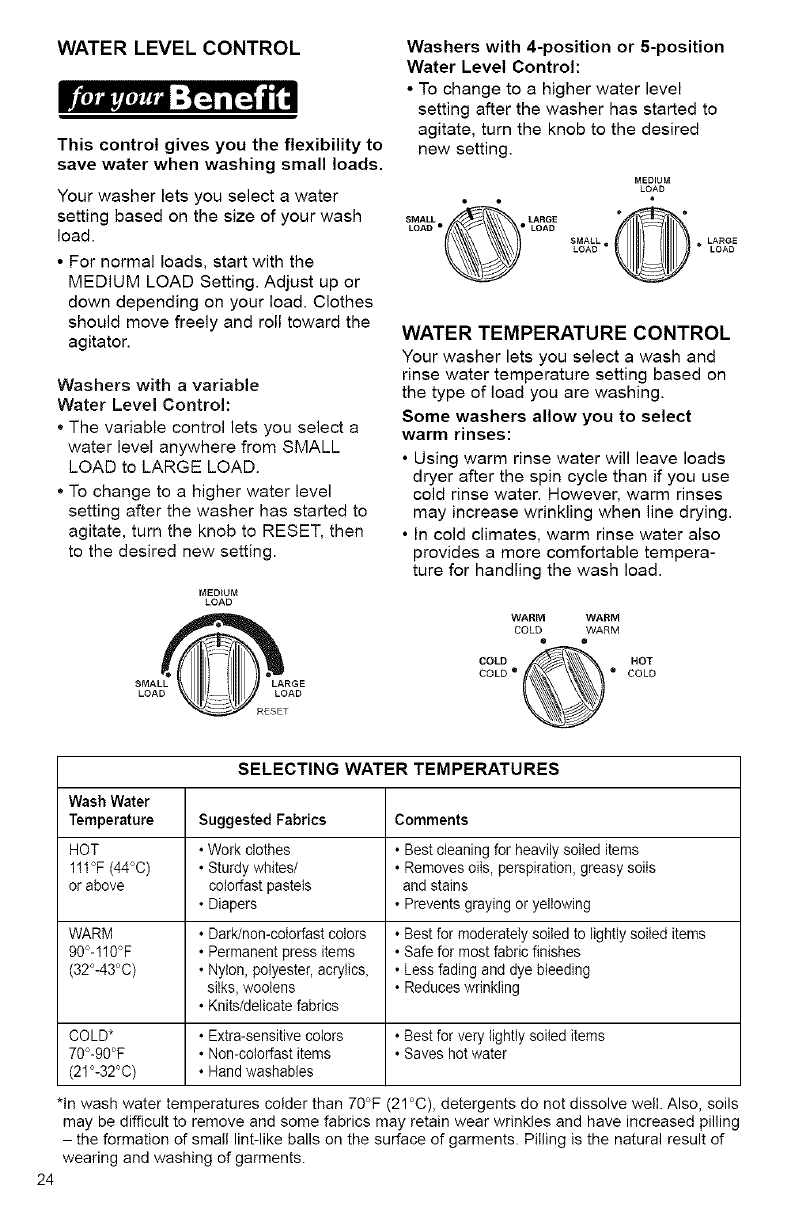

WATER LEVEL CONTROL

This control gives you the flexibility to

save water when washing small loads.

Your washer lets you select a water

setting based on the size of your wash

load.

• For normal loads, start with the

MEDIUM LOAD Setting. Adjust up or

down depending on your load. Clothes

should move freely and roll toward the

agitator.

Washers with a variable

Water Level Control:

• The variable control lets you select a

water level anywhere from SMALL

LOAD to LARGE LOAD

To change to a higher water level

setting after the washer has started to

agitate, turn the knob to RESET, then

to the desired new setting

MEDIUM

LOAD

Washers with 4-position or 5-position

Water Level Control:

• To change to a higher water level

setting after the washer has started to

agitate, turn the knob to the desired

new setting.

MEDIUM

LOAD

.....0 ....@

LOAD •LOAD

• _o%E

WATER TEMPERATURE CONTROL

Your washer lets you select a wash and

rinse water temperature setting based on

the type of load you are washing.

Some washers allow you to select

warm rinses:

• Using warm rinse water will leave loads

dryer after the spin cycle than if you use

cold rinse water. However, warm rinses

may increase wrinkling when line drying.

• In cold climates, warm rinse water also

provides a more comfortable tempera-

ture for handling the wash load.

WARM WARM

COLD WARM

• •

COLD _ HOT

COLD • • COLD

SELECTING WATER TEMPERATURES

Wash Water

Temperature Suggested Fabrics Comments

HOT •Work clothes • Best cleaning for heavily soiIed items

111°F (44°C) •Sturdy whites/ •Removes oils, perspiration, greasy soils

or above colorfast pastels and stains

• Diapers •Prevents graying or yellowing

WARM •Dark/non-colorfast colors •Best for moderately soiled to lightly soiled items

99°-110°F •Permanent press items •Safe for most fabric finishes

(32°-43°C) •Nylon, polyester, acrylics, •Less fading and dye bleeding

silks, woolens •Reduces wrinkling

• Knits/delicate fabrics

COLD* •Extra-sensitive colors •Best for very lightly soiled items

70°-90°F •Non-colorfast items •Saves hot water

(21°-32°O) •Hand washables

*In wash water temperatures colder than 70°F (21°C), detergents do not dissolve well Also, soils

may be difficult to remove and some fabrics may retain wear wrinkles and have increased pilling

- the formation of small lint-like balls on the surface of garments Pilling is the natural result of

wearing and washing of garments

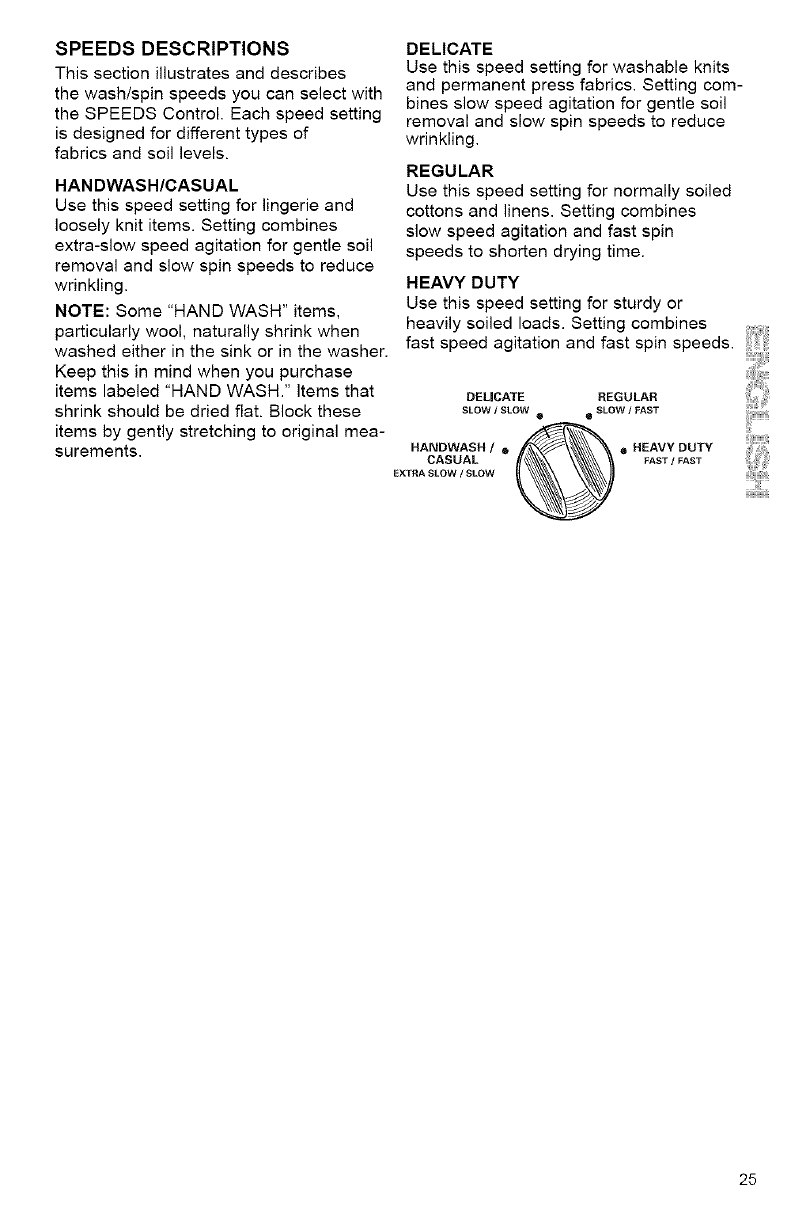

SPEEDSDESCRIPTIONS

Thissectionillustratesanddescribes

thewash/spinspeedsyoucanselectwith

theSPEEDSControl.Eachspeedsetting

isdesignedfordifferenttypesof

fabricsandsoillevels.

HANDWASH/CASUAL

Usethisspeedsettingforlingerieand

looselyknititems.Settingcombines

extra-slow speed agitation for gentle soil

removal and slow spin speeds to reduce

wrinkling.

NOTE: Some "HAND WASH" items,

particularly wool, naturally shrink when

washed either in the sink or in the washer.

Keep this in mind when you purchase

items labeled "HAND WASH." Items that

shrink should be dried flat. Block these

items by gently stretching to original mea-

surements.

DELICATE

Use this speed setting for washable knits

and permanent press fabrics. Setting com-

bines slow speed agitation for gentle soil

removal and slow spin speeds to reduce

wrinkling.

REGULAR

Use this speed setting for normally soiled

cottons and linens. Setting combines

slow speed agitation and fast spin

speeds to shorten drying time.

HEAVY DUTY

Use this speed setting for sturdy or

heavily soiled loads. Setting combines

fast speed agitation and fast spin speeds. ""i _

DELICATE REGULAR

SLOW /SLOW • • SLOW /FAST !

CASUAL //_\%\ \%\\\ \\ _AST1F_ST

EXTRA SLOW /SLOW

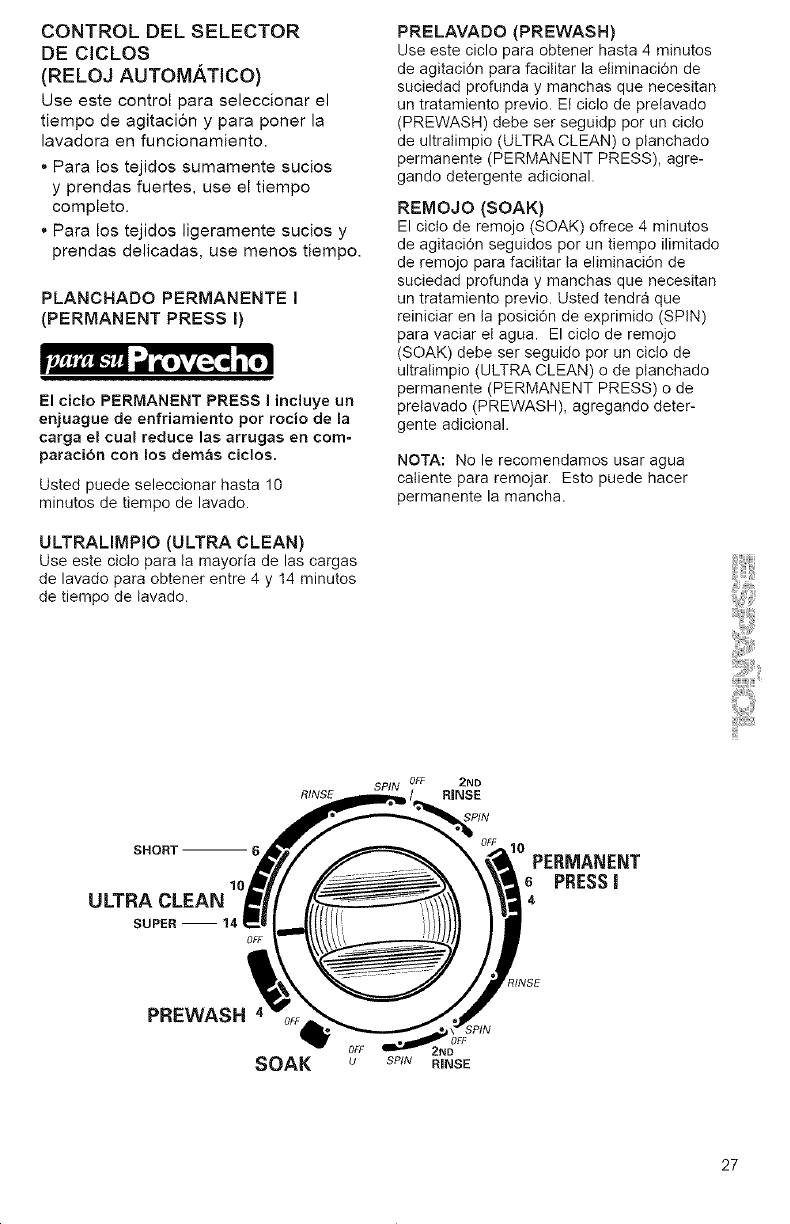

CYCLE SELECTOR

(TIMER) CONTROL

Use this control to choose the agitation

time and to start the washer.

•For heavy soil and sturdy fabrics,

use the full time.

• For light soil and delicate fabrics,

use less time.

PERMANENT PRESSI

_mt,_i,t,J_i= :I_ i[_ i']"

The PERMANENT PRESS ICycle

includes a load cooling spray rinse

that reduces wrinkling compared

to other cycles.

You can select up to 10 minutes of

wash time.

ULTRA CLEAN

Use this cycle for most loads to get

between 4 and 14 minutes of wash time.

PREWASH

Use this cycle to get up to 4 minutes

of agitation to help remove heavy soils

and stains that need pretreatment. PRE-

WASH Cycle should be followed by an

ULTRA CLEAN or PERMANENT PRESS

Cycle with additional detergent.

SOAK

SOAK Cycle features 4 minutes of

agitation followed by an unlimited soak

time to help remove heavy soils and

stains that need pretreatment. You will

need to reset the washer to a SPIN

setting to remove water. SOAK Cycle

should be followed by an ULTRA CLEAN,

PERMANENT PRESS, or PREWASH

Cycle with additional detergent.

NOTE: We do not recommend hot water

for soaking. It may set some stains.

OFF 2ND

SPIN

RINSE RINSE

SHORT -- E

ULTRA CLEAN 1(

SUPER-- 14

OFF

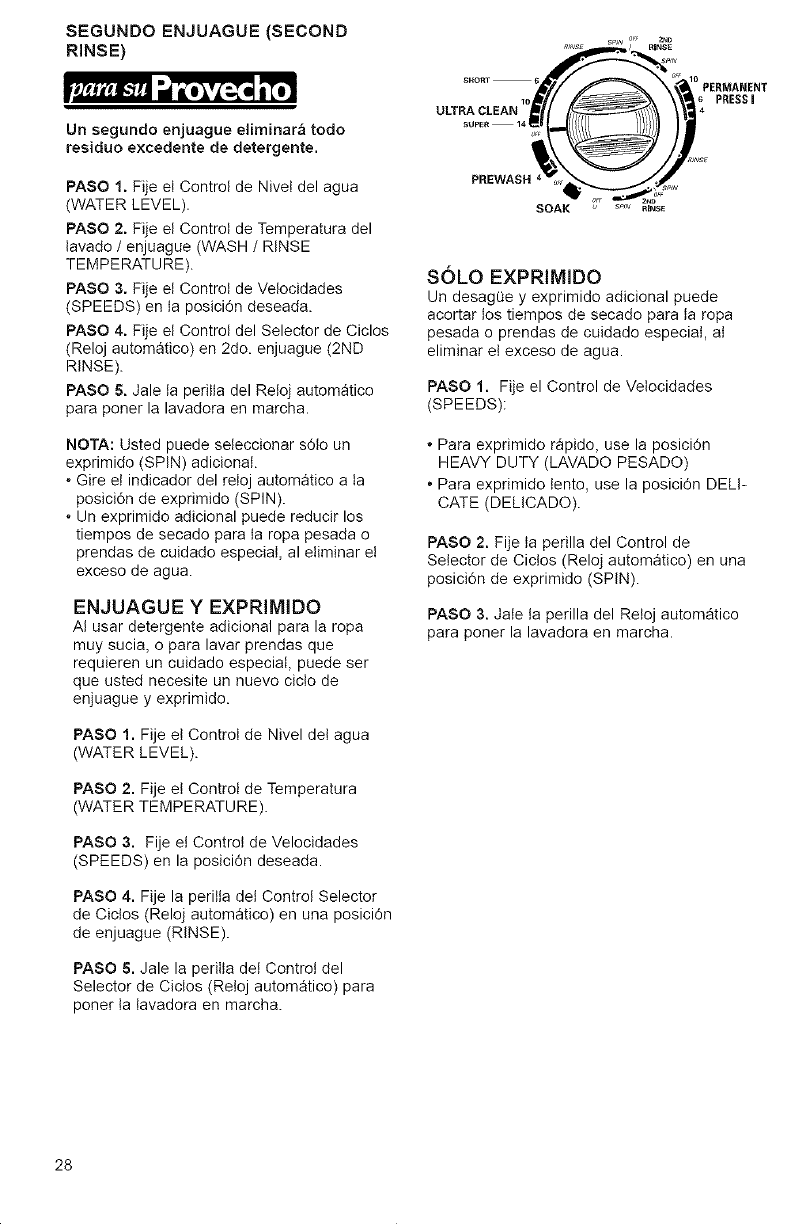

SECOND RINSE

Asecond rinse removes excess

detergent residue.

STEP 1. Set the WATER LEVEL Control.

STEP 2. Set the WASH /RINSE

TEMPERATURE Control.

STEP 3. Set the SPEEDS Control to the

desired position.

STEP 4. Set the Cycle Selector Control

(Timer) to 2nd RINSE.

STEP 5. Pull the Timer knob out to start

the washer.

NOTE: You may select an additional

SPIN only.

• Set the Timer knob to SPIN.

• An additional spin may shorten drying

times for heavy fabrics or special-care

items by removing excess water.

SPIN

PERMANENT

PRESSI

PREWASH OFF

SOAK OFF

U SPIN

SPIN

OFF

2ND

RINSE

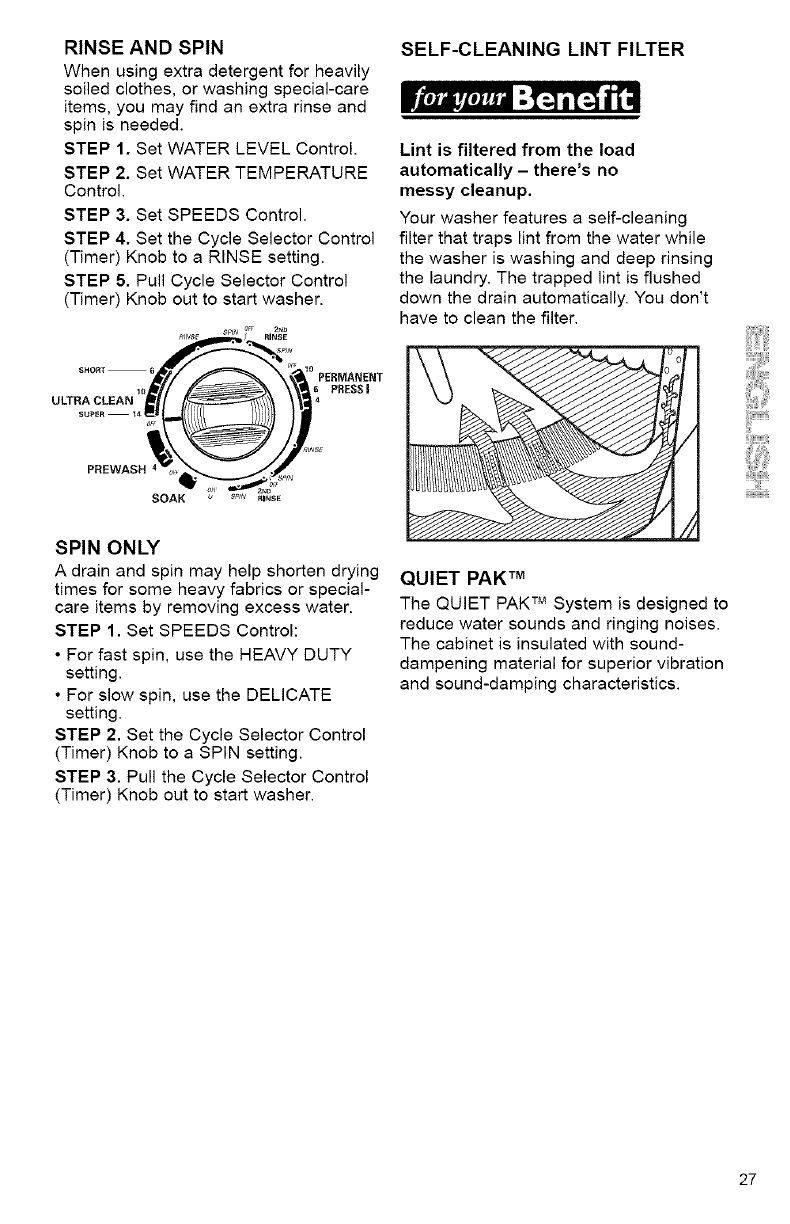

RINSE AND SPIN

When using extra detergent for heavily

soiled clothes, or washing special-care

items, you may find an extra rinse and

spin is needed.

STEP 1. Set WATER LEVEL Control.

STEP 2. Set WATER TEMPERATURE

Control.

STEP 3. Set SPEEDS Control.

STEP 4. Set the Cycle Selector Control

(Timer) Knob to a RINSE setting.

STEP 5. Pull Cycle Selector Control

(Timer) Knob out to start washer.

..... +P,+?, ,,4;_

sao_ _ 0+r _o PERMANENT

ULTRA CLEAN 4

,R,wAs,. .... ..:_Q

SOAK sP_ _INSE

SELF-CLEANING LINT FILTER

.It, Jli+,r,J++_."-IN ii[_ I"[ "

Lint is filtered from the load

automatically -there's no

messy cleanup.

Your washer features a self-cleaning

filter that traps lint from the water while

the washer is washing and deep rinsing

the laundry. The trapped lint is flushed

down the drain automatically. You don't

have to clean the filter.

!!z!

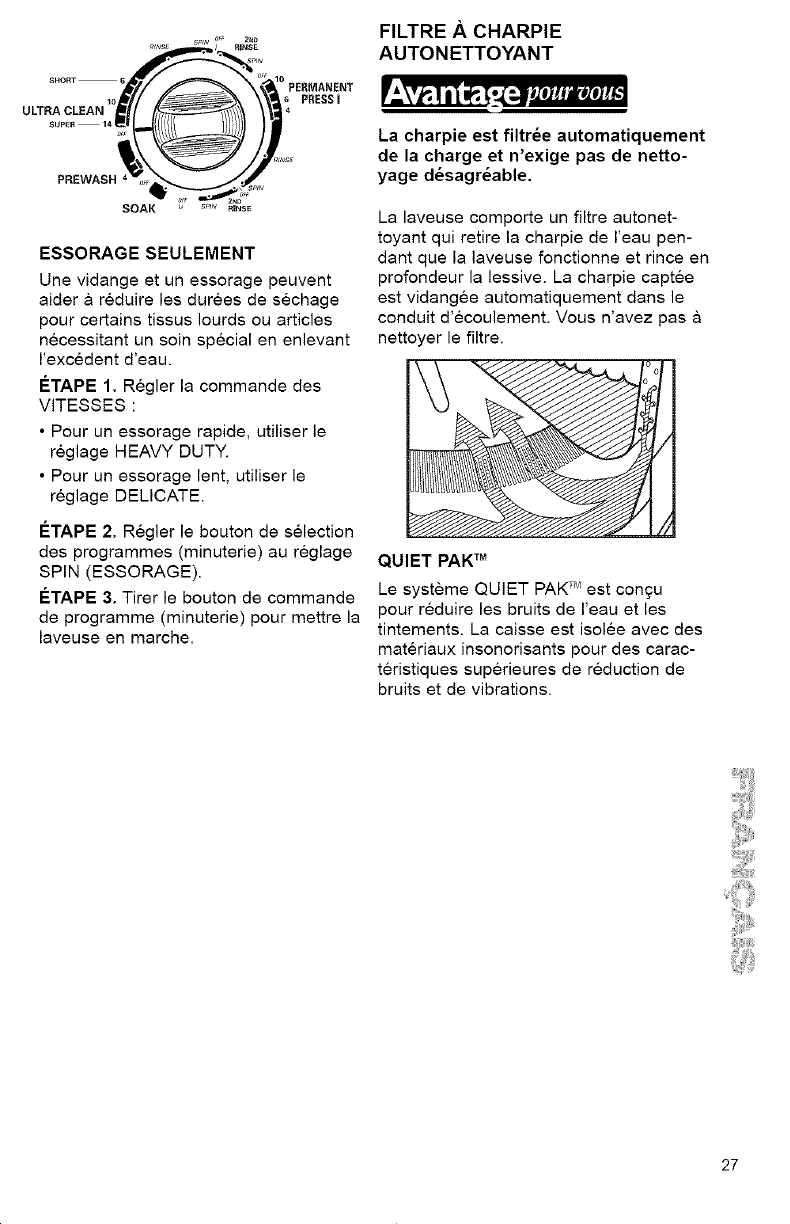

SPIN ONLY

A drain and spin may help shorten drying

times for some heavy fabrics or special-

care items by removing excess water.

STEP 1. Set SPEEDS Control:

• For fast spin, use the HEAVY DUTY

setting.

• For slow spin, use the DELICATE

setting.

STEP 2. Set the Cycle Selector Control

(Timer) Knob to a SPIN setting.

STEP 3. Pull the Cycle Selector Control

(Timer) Knob out to start washer.

QUIET PAK TM

The QUIET PAK TM System is designed to

reduce water sounds and ringing noises.

The cabinet is insulated with sound-

dampening material for superior vibration

and sound-damping characteristics.

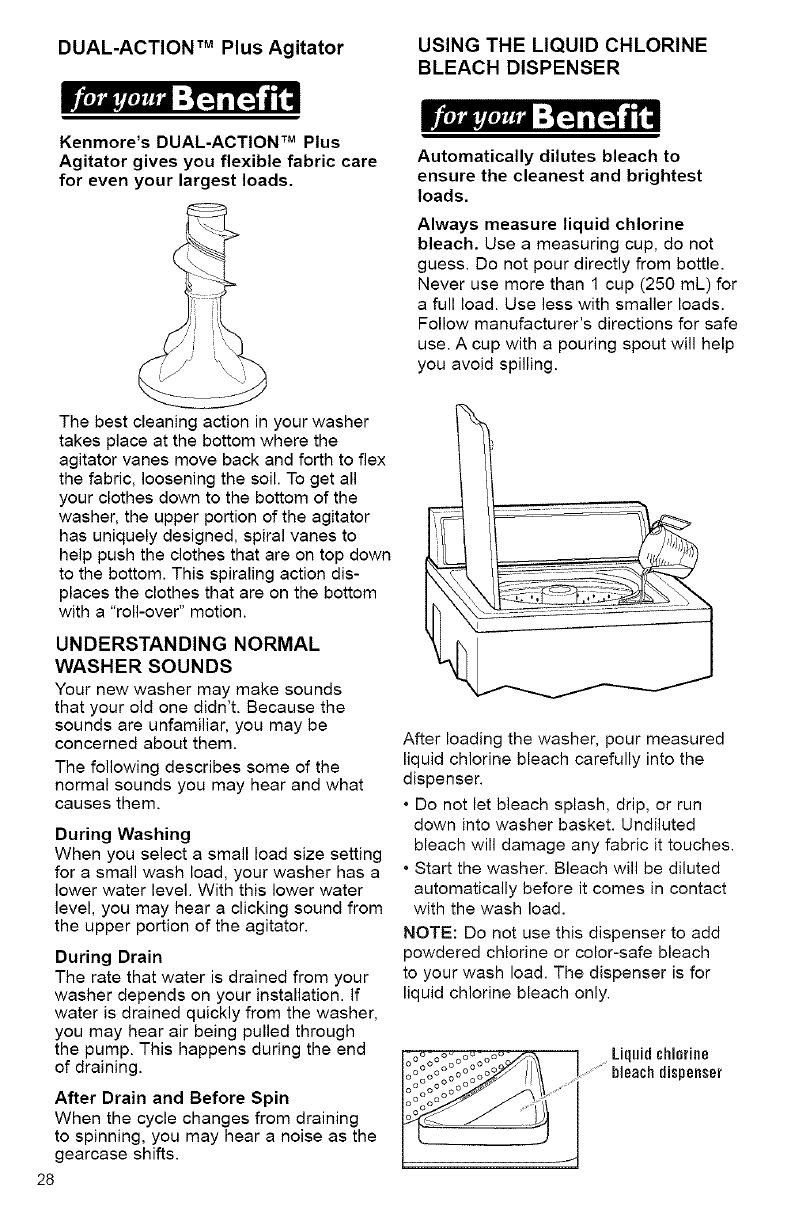

DUAL-ACTION TM Plus Agitator USING THE LIQUID CHLORINE

BLEACH DISPENSER

Kenmore's DUAL-ACTION TM Plus

Agitator gives you flexible fabric care

for even your largest loads.

Ilrto!,t_.,_,.. ;IN m[_)_-"

Automatically dilutes bleach to

ensure the cleanest and brightest

loads.

Always measure liquid chlorine

bleach. Use a measuring cup, do not

guess. Do not pour directly from bottle.

Never use more than 1 cup (250 mL) for

a full load. Use less with smaller loads.

Follow manufacturer's directions for safe

use. A cup with a pouring spout will help

you avoid spilling.

The best cleaning action in your washer

takes place at the bottom where the

agitator vanes move back and forth to flex

the fabric, loosening the soil. To get all

your clothes down to the bottom of the

washer, the upper portion of the agitator

has uniquely designed, spiral vanes to

help push the clothes that are on top down

to the bottom. This spiraling action dis-

places the clothes that are on the bottom

with a "roll-over" motion.

UNDERSTANDING NORMAL

WASHER SOUNDS

Your new washer may make sounds

that your old one didn't. Because the

sounds are unfamiliar, you may be

concerned about them.

The following describes some of the

normal sounds you may hear and what

causes them.

During Washing

When you select a small load size setting

for a small wash load, your washer has a

lower water level. With this lower water

level, you may hear a clicking sound from

the upper portion of the agitator.

During Drain

The rate that water is drained from your

washer depends on your installation, if

water is drained quickly from the washer,

you may hear air being pulled through

the pump. This happens during the end

of draining.

After Drain and Before Spin

When the cycle changes from draining

to spinning, you may hear a noise as the

gearcase shifts.

After loading the washer, pour measured

liquid chlorine bleach carefully into the

dispenser.

• Do not let bleach splash, drip, or run

down into washer basket. Undiluted

bleach will damage any fabric it touches.

• Start the washer. Bleach will be diluted

automatically before it comes in contact

with the wash load.

NOTE: Do not use this dispenser to add

powdered chlorine or color-safe bleach

to your wash load. The dispenser is for

liquid chlorine bleach only.

Liquidchlurine

bleach dispenser

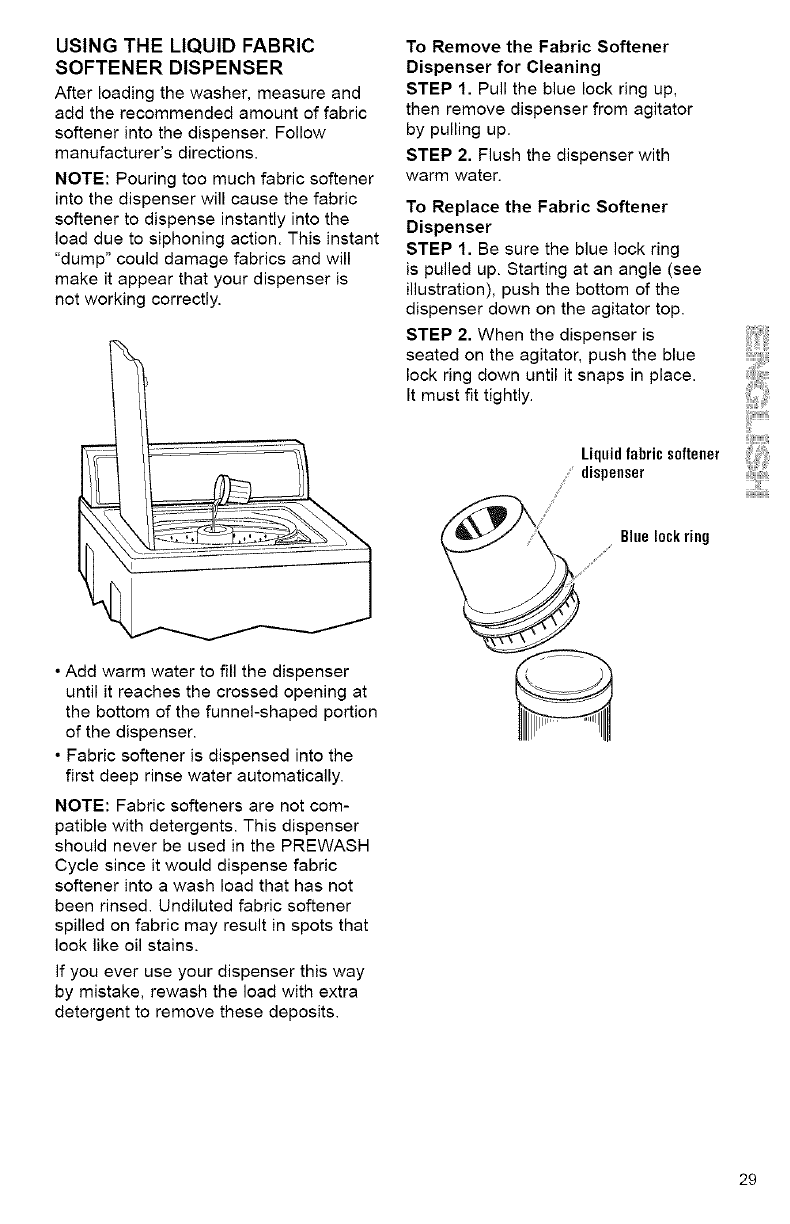

USING THE LIQUID FABRIC

SOFTENER DISPENSER

After loading the washer, measure and

add the recommended amount of fabric

softener into the dispenser. Follow

manufacturer's directions.

NOTE: Pouring too much fabric softener

into the dispenser will cause the fabric

softener to dispense instantly into the

load due to siphoning action. This instant

"dump" could damage fabrics and will

make it appear that your dispenser is

not working correctly.

• Add warm water to fill the dispenser

until it reaches the crossed opening at

the bottom of the funnel-shaped portion

of the dispenser.

• Fabric softener is dispensed into the

first deep rinse water automatically.

NOTE: Fabric softeners are not com-

patible with detergents. This dispenser

should never be used in the PREWASH

Cycle since it would dispense fabric

softener into a wash load that has not

been rinsed. Undiluted fabric softener

spilled on fabric may result in spots that

look like oil stains.

If you ever use your dispenser this way

by mistake, rewash the load with extra

detergent to remove these deposits.

To Remove the Fabric Softener

Dispenser for Cleaning

STEP 1. Pull the blue lock ring up,

then remove dispenser from agitator

by pulling up.

STEP 2. Flush the dispenser with

warm water.

To Replace the Fabric Softener

Dispenser

STEP 1. Be sure the blue lock ring

is pulled up. Starting at an angle (see

illustration), push the bottom of the

dispenser down on the agitator top.

STEP 2. When the dispenser is

seated on the agitator, push the blue

lock ring down until it snaps in place.

It must fit tightly.

Liquid fabric softener

dispenser

__ Blue 10ckring

!!z!

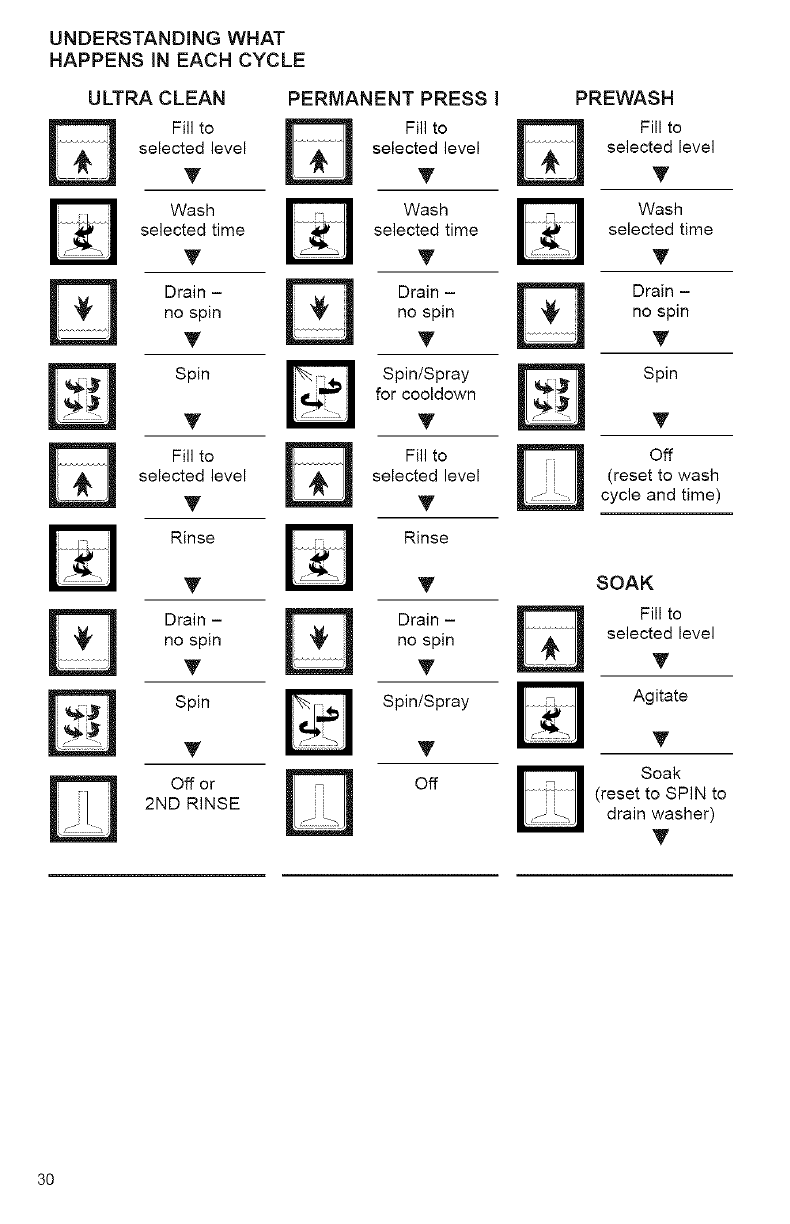

UNDERSTANDING WHAT

HAPPENS IN EACH CYCLE

ULTRA CLEAN

Fill to

selected level

Wash

selected time

Drain -

no spin

Spin

Fill to

selected level

Rinse

Drain -

no spin

Spin

D Off or

2ND RINSE

PERMANENT PRESS I PREWASH

Fill to _ Fill to

selected level selected level

T T

Wash Wash

selected time selected time

T T

Drain - _ Drain -

no spin no spin

T T

Spin/Spray

for cooldown

Fill to

selected level

Rinse

Spin

off

(reset to wash

cycle and time)

SOAK

Drain - _ Fill to

no spin selected level

T T

Spin/Spray Agitate

Soak

(reset to SPIN to

drain washer)

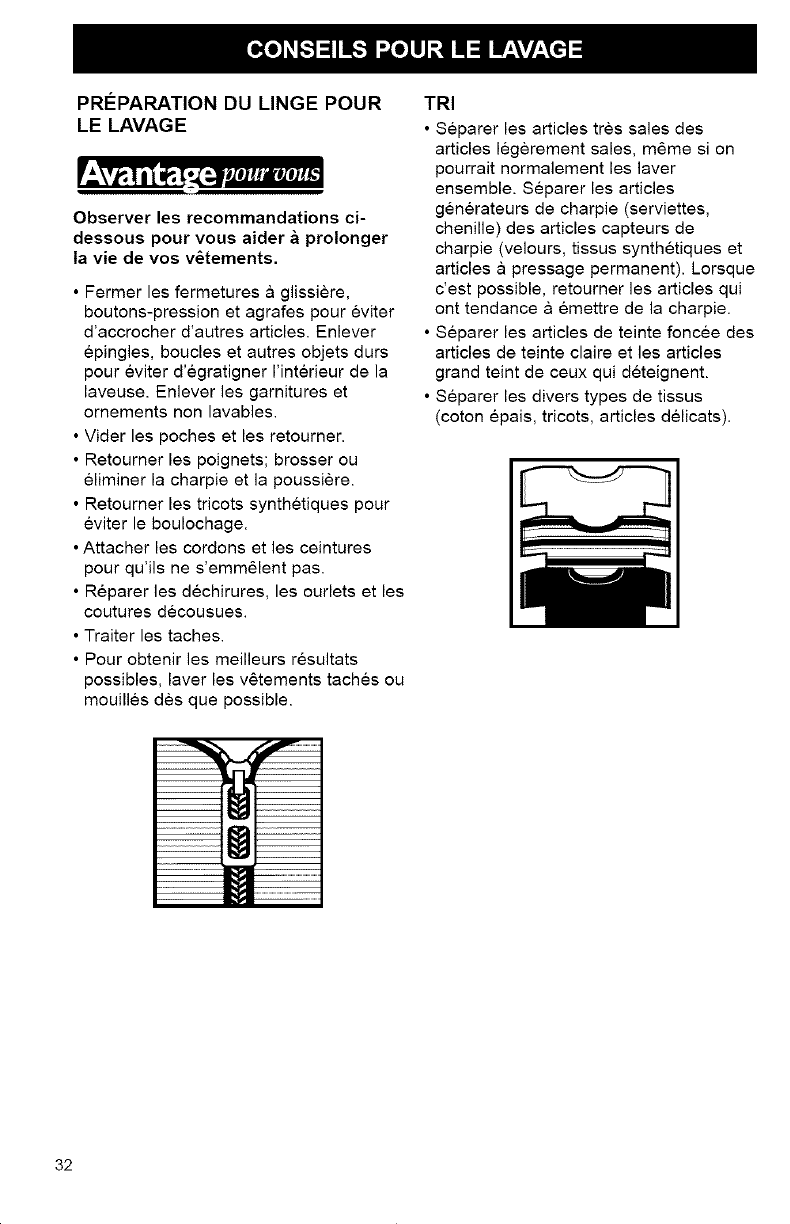

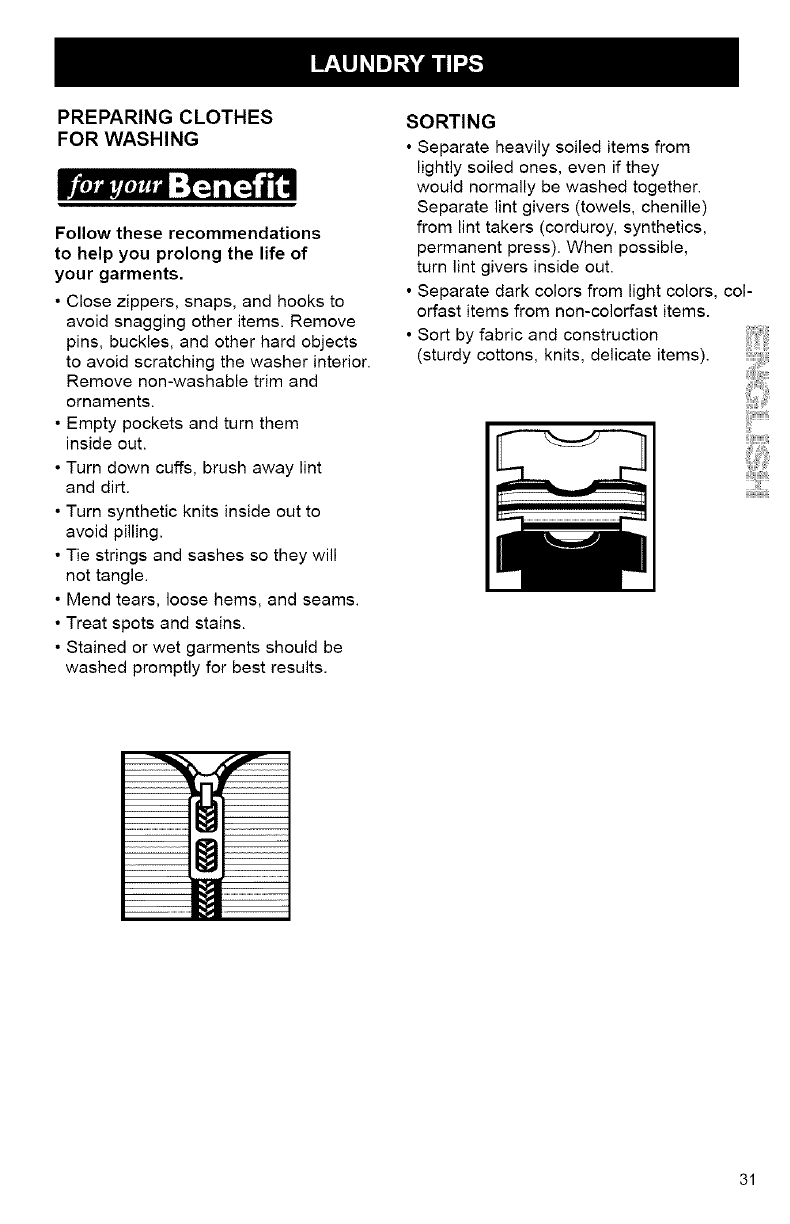

PREPARING CLOTHES

FOR WASHING

Follow these recommendations

to help you prolong the life of

your garments.

•Close zippers, snaps, and hooks to

avoid snagging other items. Remove

pins, buckles, and other hard objects

to avoid scratching the washer interior.

Remove non-washable trim and

ornaments.

• Empty pockets and turn them

inside out.

• Turn down cuffs, brush away lint

and dirt.

• Turn synthetic knits inside out to

avoid pilling.

• Tie strings and sashes so they will

not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be

washed promptly for best results.

SORTING

•Separate heavily soiled items from

lightly soiled ones, even if they

would normally be washed together.

Separate lint givers (towels, chenille)

from lint takers (corduroy, synthetics,

permanent press). When possible,

turn lint givers inside out.

• Separate dark colors from light colors, col-

orfast items from non-colorfast items.

• Sort by fabric and construction

(sturdy cottons, knits, delicate items).

!!z!

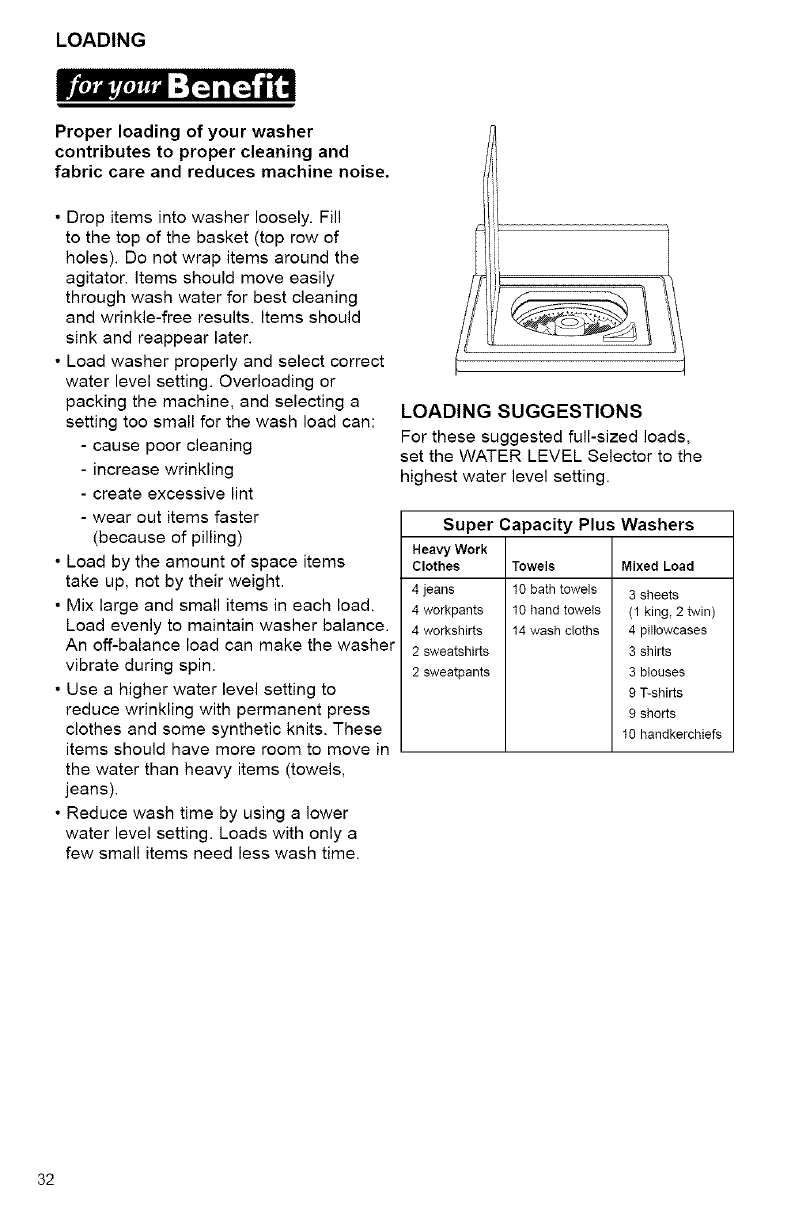

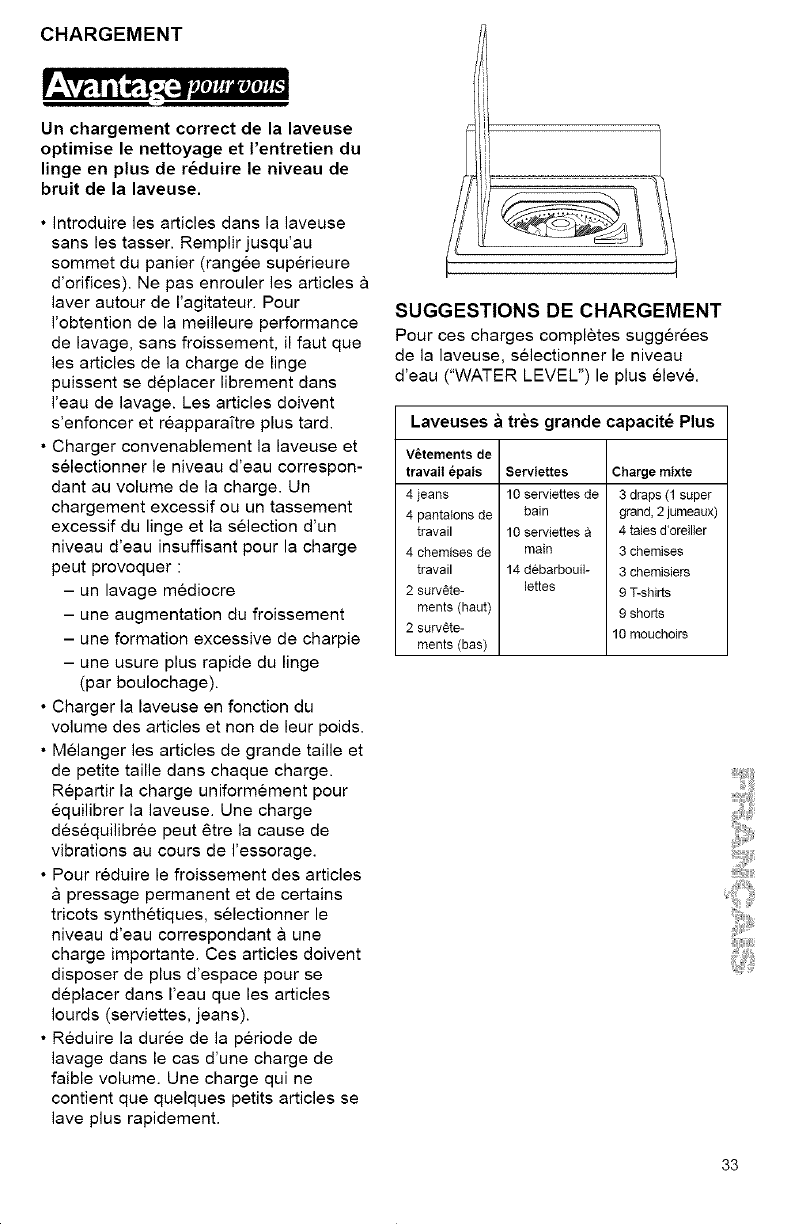

Proper loading of your washer

contributes to proper cleaning and

fabric care and reduces machine noise.

• Drop items into washer loosely. Fill

to the top of the basket (top row of

holes). Do not wrap items around the

agitator, items should move easily

through wash water for best cleaning

and wrinkle-free results. Items should

sink and reappear later.

• Load washer properly and select correct

water level setting. Overloading or

packing the machine, and selecting a

setting too small for the wash load can:

- cause poor cleaning

- increase wrinkling

- create excessive lint

- wear out items faster

(because of pilling)

• Load by the amount of space items

take up, not by their weight.

• Mix large and small items in each load.

Load evenly to maintain washer balance.

An off-balance load can make the washer

vibrate during spin.

• Use a higher water level setting to

reduce wrinkling with permanent press

clothes and some synthetic knits. These

items should have more room to move in

the water than heavy items (towels,

jeans).

• Reduce wash time by using a lower

water level setting. Loads with only a

few small items need less wash time.

LOADING SUGGESTIONS

For these suggested full-sized loads,

set the WATER LEVEL Selector to the

highest water level setting.

Super Capacity Plus Washers

Heavy Work

Clothes

4 jeans

4workpants

4 workshirts

2 sweatshirts

2 sweatpants

Towels Mixed Load

10 bath towels 3 sheets

10 hand towels (1 king, 2 twin)

14 wash cloths 4 pillowcases

3 shirts

3 blouses

9 T-shirts

9 shorts

10 handkerchiefs

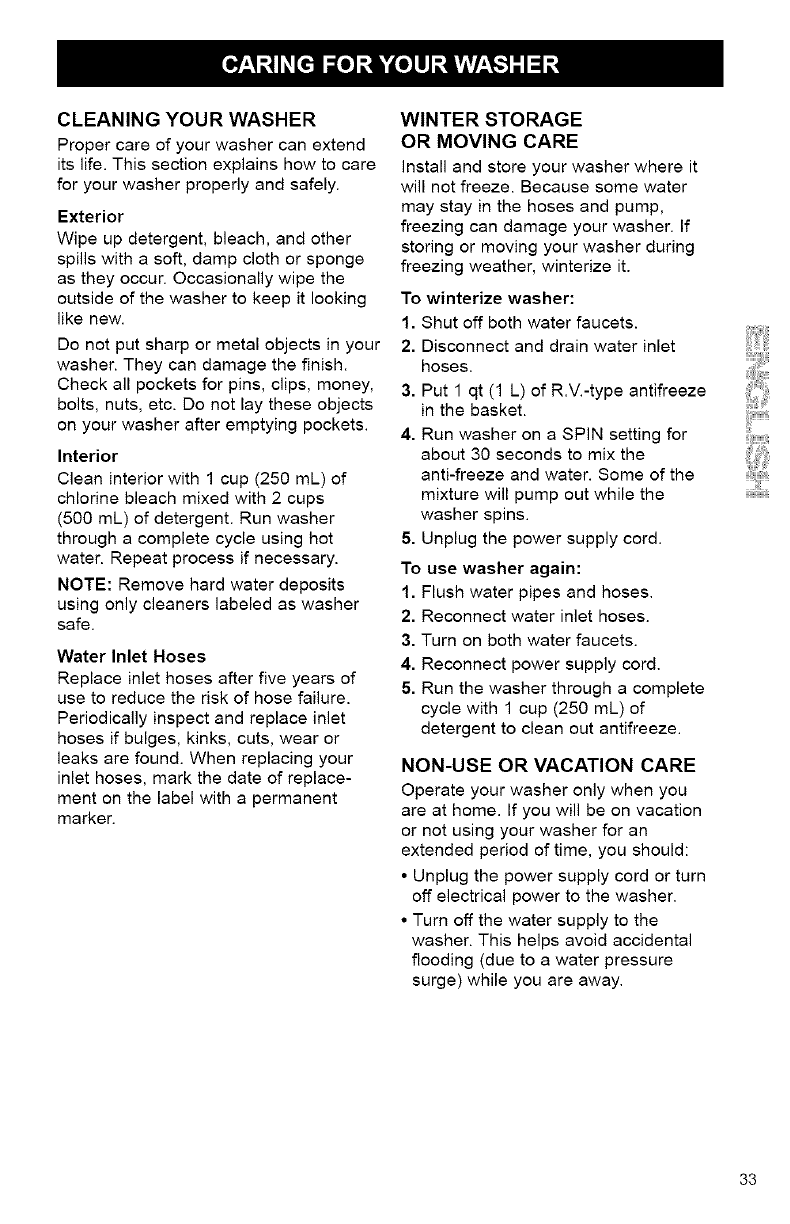

CLEANINGYOUR WASHER

Proper care of your washer can extend

its life. This section explains how to care

for your washer properly and safely.

Exterior

Wipe up detergent, bleach, and other

spills with a soft, damp cloth or sponge

as they occur. Occasionally wipe the

outside of the washer to keep it looking

like new.

Do not put sharp or metal objects in your

washer. They can damage the finish.

Check all pockets for pins, clips, money,

bolts, nuts, etc. Do not lay these objects

on your washer after emptying pockets.

Interior

Clean interior with 1 cup (250 mL) of

chlorine bleach mixed with 2 cups

(500 mL) of detergent. Run washer

through a complete cycle using hot

water. Repeat process if necessary.

NOTE: Remove hard water deposits

using only cleaners labeled as washer

safe.

Water Inlet Hoses

Replace inlet hoses after five years of

use to reduce the risk of hose failure.

Periodically inspect and replace inlet

hoses if bulges, kinks, cuts, wear or

leaks are found. When replacing your

inlet hoses, mark the date of replace-

ment on the label with a permanent

marker.

WINTER STORAGE

OR MOVING CARE

install and store your washer where it

will not freeze. Because some water

may stay in the hoses and pump,

freezing can damage your washer. If

storing or moving your washer during

freezing weather, winterize it.

To winterize washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet

hoses.

3. Put 1 qt (1 L) of R.V.-type antifreeze

in the basket.

4. Run washer on a SPIN setting for

about 30 seconds to mix the

anti-freeze and water. Some of the

mixture will pump out while the

washer spins.

5. Unplug the power supply cord.

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water inlet hoses.

3. Turn on both water faucets.

4. Reconnect power supply cord.

5. Run the washer through a complete

cycle with 1 cup (250 mL) of

detergent to clean out antifreeze.

NON-USE OR VACATION CARE

Operate your washer only when you

are at home. If you will be on vacation

or not using your washer for an

extended period of time, you should:

• Unplug the power supply cord or turn

off electrical power to the washer.

• Turn off the water supply to the

washer. This helps avoid accidental

flooding (due to a water pressure

surge) while you are away.

!!z!

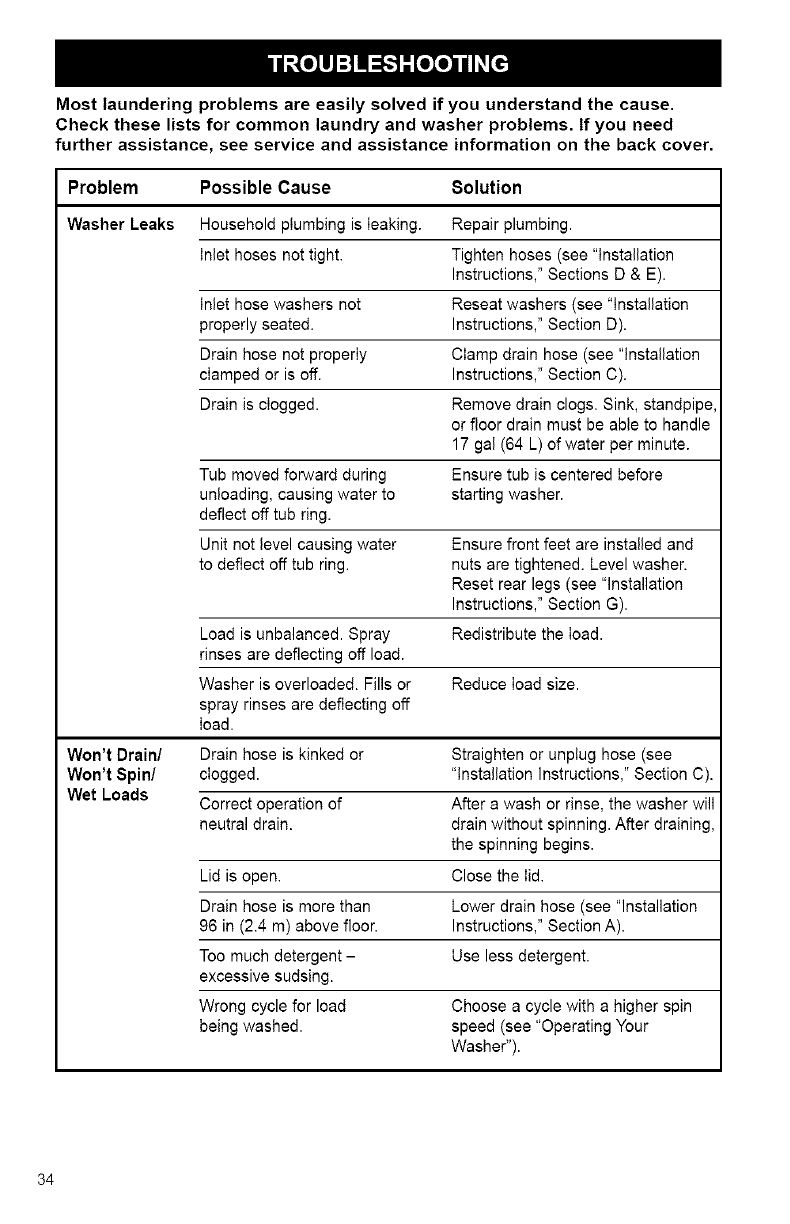

Most laundering problems are easily solved if you understand the cause.

Check these lists for common laundry and washer problems. If you need

further assistance, see service and assistance information on the back cover.

Problem Possible Cause 8olution

Washer Leaks Household ptumbing is Ieaking. Repair plumbing.

Inlet hoses not tight. Tighten hoses (see "Installation

Instructions," Sections D & E).

Inlet hose washers not Reseat washers (see "Installation

properly seated. Instructions," Section D).

Drain hose not properIy CIamp drain hose (see "Installation

cIamped or is off. Instructions," Section C).

Drain is dogged. Remove drain clogs. Sink, standpipe,

or floor drain must be able to handle

17 gal (64 L) of water per minute.

Tub moved forward during Ensure tub is centered before

unloading, causing water to starting washer.

deflect off tub ring.

Unit not level causing water Ensure front feet are installed and

to deflect off tub ring. nuts are tightened. Level washer.

Reset rear legs (see "Installation

Instructions," Section G).

Load is unbalanced. Spray Redistribute the Ioad.

rinses are deflecting off load.

Washer is overloaded. Fills or Reduce Ioad size.

spray rinses are deflecting off

Ioad.

Won't Drain/ Drain hose is kinked or Straighten or unptug hose (see

Won't Spin/ dogged. "Installation Instructions," Section C).

Wet Loads Correct operation of After a wash or rinse, the washer will

neutral drain, drain without spinning. After draining,

the spinning begins.

Lid is open. Close the Iid.

Drain hose is more than Lower drain hose (see "Installation

96 in (2.4 m) above floor. Instructions," Section A).

Too much detergent - Use less detergent.

excessive sudsing.

Wrong cycle for load Choose a cycle with a higher spin

being washed, speed (see "Operating Your

Washer").

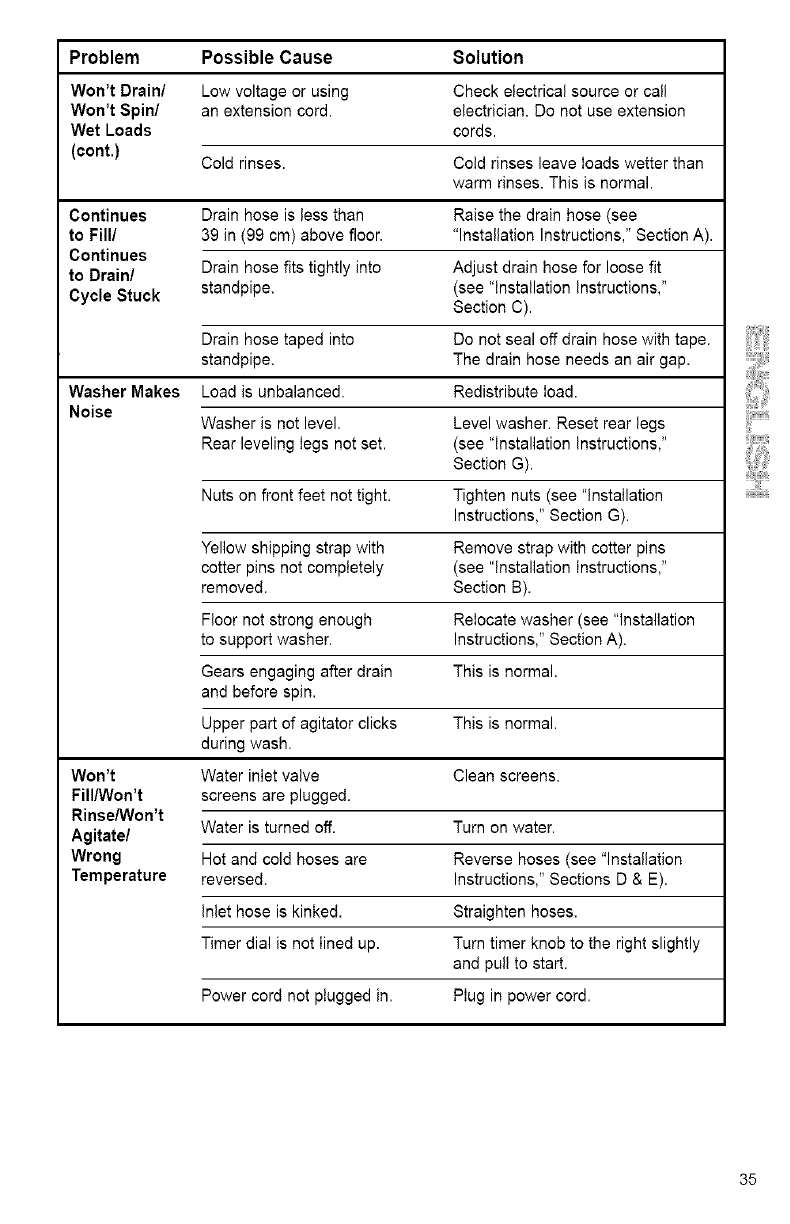

Problem Possible Cause Solution

Won't Drain/ Low voltage or using Check electrical source or call

Won't Spin/ an extension cord. electrician. Do not use extension

Wet Loads cords.

(cont.) Cold rinses. Cotd rinses leave loads wetter than

warm rinses. This is normal.

Continues Drain hose is less than Raise the drain hose (see

to Fill/ 39 in (99 cm) above floor. "Installation Instructions," Section A).

Continues

to Drain/ Drain hose fits tightly into Adjust drain hose for loose fit

Cycle Stuck standpipe. (see "Installation instructions,"

Section C).

Drain hose taped into Do not seal off drain hose with tape.

standpipe. The drain hose needs an air gap.

Washer Makes Load is unbalanced. Redistribute load.

Noise Washer is not level. Level washer. Reset rear legs

Rear leveling iegs not set. (see "installation instructions,"

Section G).

Nuts on front feet not tight. Tighten nuts (see "Installation

Instructions," Section G).

Yellow shipping strap with Remove strap with cotter pins

cotter pins not completely (see "Installation instructions,"

removed. Section B).

Floor not strong enough Relocate washer (see "Installation

to support washer. Instructions," Section A).

Gears engaging after drain This is normal.

and before spin.

Upper part of agitator clicks This is normal.

during wash.

Won't Water inlet valve Clean screens.

Fill/Won't screens are plugged.

Rinse/Won't

Agitate/ Water is turned off. Turn on water.

Wrong Hot and cold hoses are Reverse hoses (see "Installation

Temperature reversed. Instructions," Sections D & E).

Inlet hose is kinked. Straighten hoses.

Timer dial is not lined up. Turn timer knob to the right slightly

and pull to start.

Power cord not plugged in. Piug in power cord.

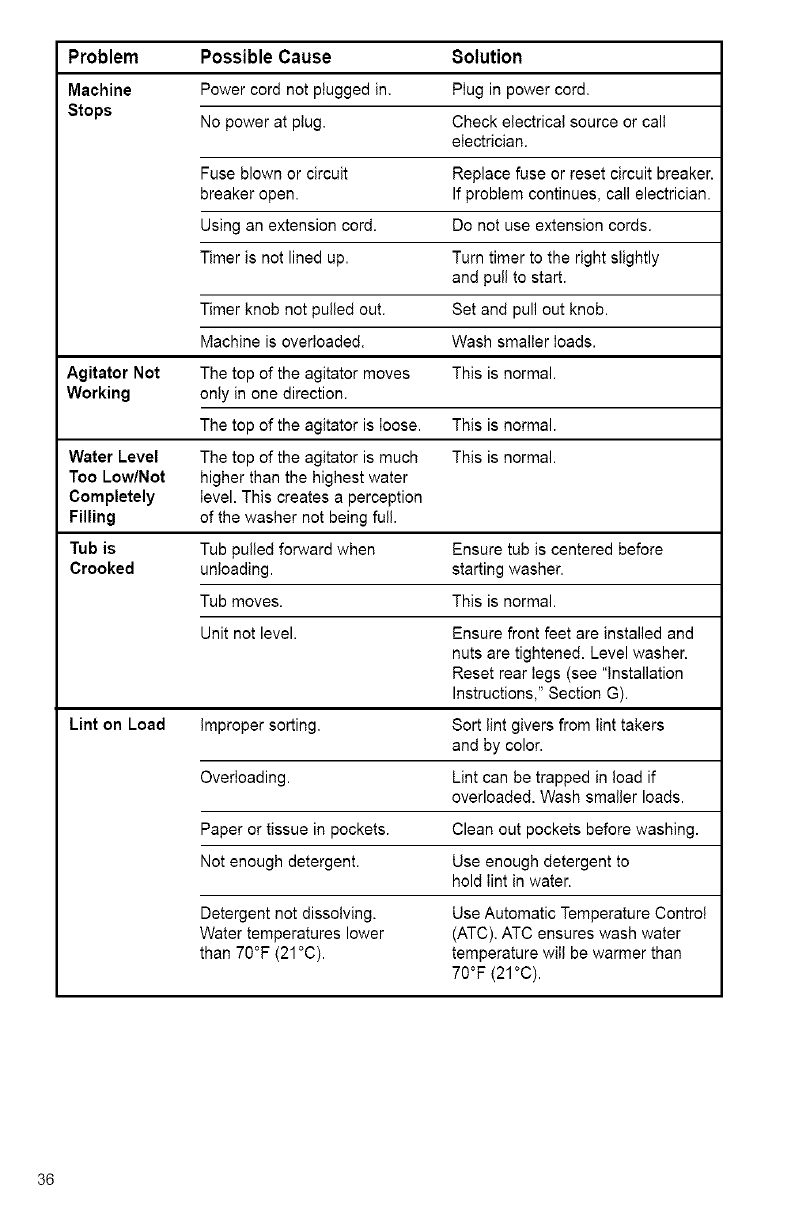

Problem Possible Cause Solution

Machine Power cord not plugged in. Plug in power cord.

Stops No power at plug. Check electrical source or call

eiectrician.

Fuse blown or circuit Replace fuse or reset circuit breaker.

breaker open. If problem continues, call electrician.

Using an extension cord. Do not use extension cords.

Timer is net lined up. Turn timer to the right slightly

and pull to start.

Timer knob not pulled out. Set and pull out knob.

Machine is overioaded. Wash smaller ioads.

Agitator Not The top of the agitator moves This is normal.

Working only in one direction.

The top of the agitator is loose. This is normal.

Water Level The top of the agitator is much This is normal.

Too Low/Not higher than the highest water

Completely ievel. This creates a perception

Filling of the washer not being full.

Tub is Tub pulled forward when Ensure tub is centered before

Crooked unloading, starting washer.

Tub moves. This is normal.

Unit not level. Ensure front feet are installed and

nuts are tightened. Level washer.

Reset rear legs (see "Installation

Instructions," Section G).

Lint on Load Improper sorting. Sort lint givers from iint takers

and by color.

Overioading. Lint can be trapped in lead if

overloaded. Wash smaller loads.

Paper or tissue in pockets. Clean out pockets before washing.

Not enough detergent. Use enough detergent to

hold iint in water.

Detergent not dissolving. Use Automatic Temperature Control

Water temperatures lower (ATC). ATC ensures wash water

than 70°F (21°C). temperature wiil be warmer than

70°F (21°C).

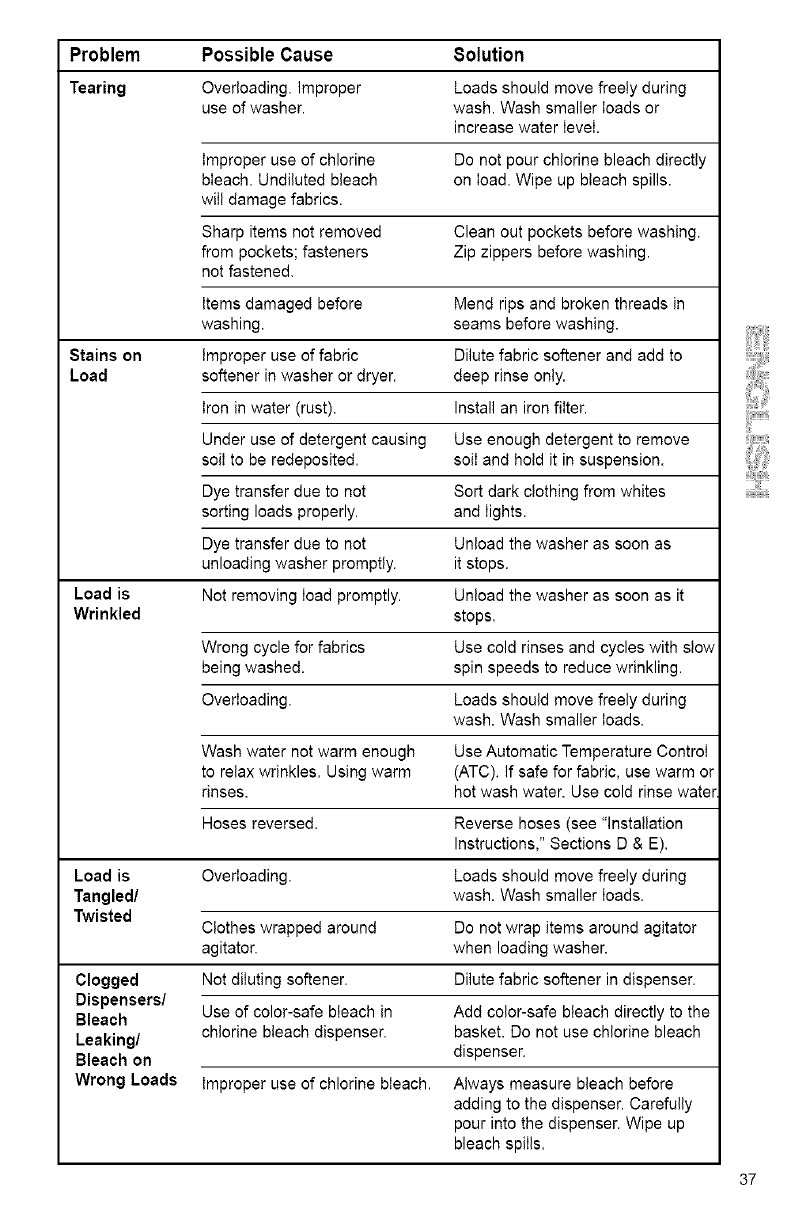

Problem Possible Cause Solution

Tearing Overloading. Improper Loads should move freely during

use of washer, wash. Wash smaller loads or

increase water ievei.

Improper use of chlorine Do not pour cNorine bleach directly

bieach. Undiluted bleach on ioad. Wipe up bleach spills.

wiil damage fabrics.

Sharp items not removed Clean out pockets before washing.

from pockets; fasteners Zip zippers before washing.

not fastened,

Items damaged before Mend rips and broken threads in

washing, seams before washing.

Stains on Improper use of fabric Dilute fabric softener and add to

Load softener in washer or dryer, deep rinse only.

Iron in water (rust). Install an iron filter.

Under use of detergent causing Use enough detergent to remove

soii to be redeposited, soii and hold it in suspension.

Dye transfer due to not Sort dark clothing from whites

sorting loads properly, and lights.

Dye transfer due to not Unload the washer as soon as

unloading washer promptly, it stops.

Load is Not removing Ioad promptly. Unload the washer as soon as it

Wrinkled stops.

Wrong cycle for fabrics Use cold rinses and cycles with slow

being washed, spin speeds to reduce wrinkling.

Overloading. Loads should move freely during

wash. Wash smaller loads.

Wash water not warm enough Use Automatic Temperature Control

to relax wrinkles. Using warm (ATC). If safe for fabric, use warm or

rinses, hot wash water. Use cold rinse water

Hoses reversed. Reverse hoses (see "Installation

Instructions," Sections D & E).

Load is Overloading. Loads should move freely during

Tangled/ wash. Wash smaller loads.

Twisted Clothes wrapped around Do not wrap items around agitator

agitator, when loading washer.

Clogged Not diluting softener. Dilute fabric softener in dispenser.

Dispensers/

Bleach Use of color-safe bieach in Add color-safe bieach directly to the

cNorine bleach dispenser, basket, Do not use cNorine bleach

Leaking/

Bleach on dispenser.

Wrong Loads Improper use of chlorine bleach. Always measure bleach before

adding to the dispenser. Carefully

pour into the dispenser. Wipe up

bleach spilis.

KENMOREWASHERS

WeServiceWhatWeSell

"WeServiceWhatWeSell"isour

assuranceyoucandependonSears

forservice.Yourwasherhasadded

valuewhenyouconsiderthatSears

hasserviceunitsnationwide,staffed

withprofessionaltechniciansspecifically

trainedonSearsappliancesandhaving

parts,toolsandequipmenttoensure

thatwemeetourpledgetoyou..."We

ServiceWhatWeSell."

Sears Maintenance Agreement

Maintain the value of your Kenmore

Washer with a Sears Maintenance

Agreement. Kenmore washers are

designed, manufactured, and tested

for years of dependable operation.

Yet any appliance may require service

from time to time.

The Sears Maintenance Agreement

•Is your way to buy tomorrow's

service at today's prices.

• Eliminates repair bills resulting from

normal use.

• Allows for as many service calls as

required.

• Provides for service by professional

Sears-trained Technicians.

• Even if you don't need repairs, the

Maintenance Agreement offers an

annual preventative maintenance

checkup at your request!

For more information, call

1-800-827-6655 (USA) or

1-877-533-6937 (Canada)

Manual dei propietario e

instrucciones de instalaci6n

LAVADORAS AUTOMATICAS

con tres velocidades y

control de velocidades

IMPORTANTE:

Lea y siga todas las

instrucciones de seguridad y de

modo de empleo antes de usar este

producto por primera vez.

Su tavadora puede ser diferente

de ta lavadora que se muestra.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Sears Canada Inc., Toronto, Ontario MSB 2B8 www.sears.ca

3953630 IMPRESO EN LOS EE.UU 4/99

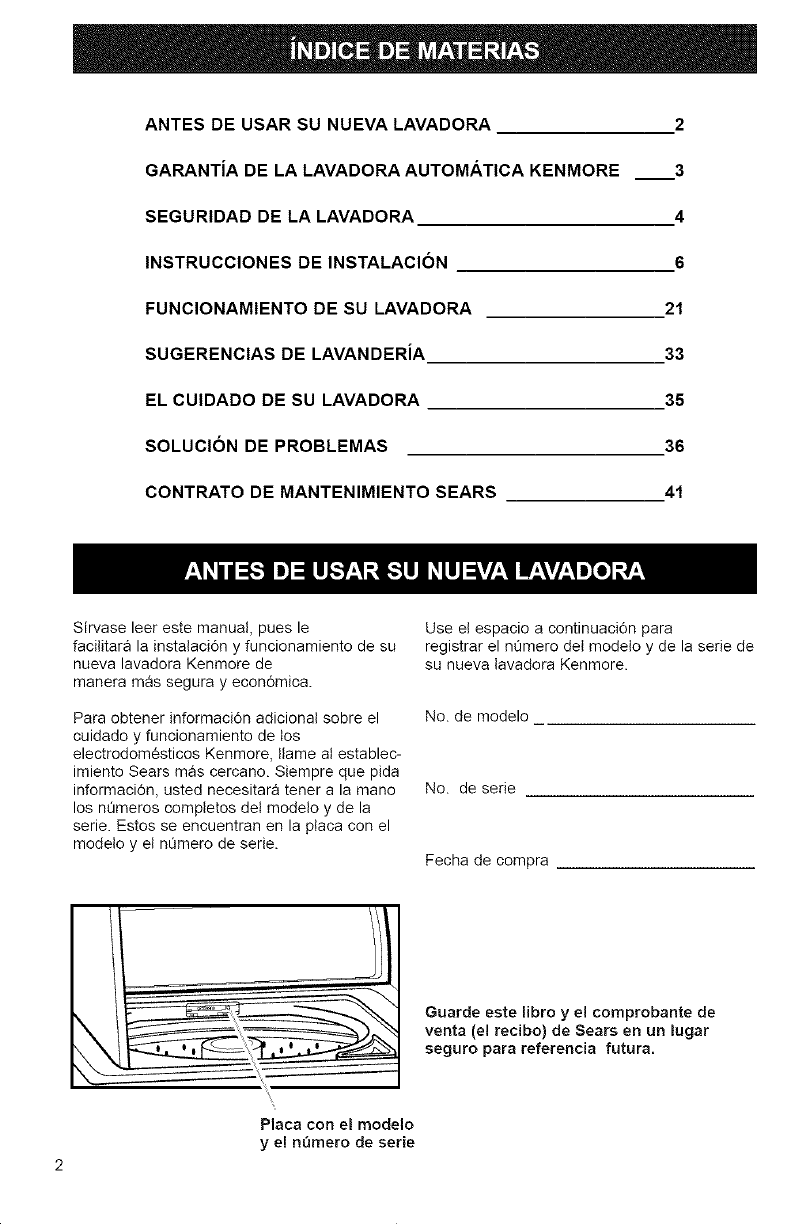

ANTES DE USAR SU NUEVA LAVADORA 2

GARANTiA DE LA LAVADORA AUTOMATICA KENMORE 3

SEGURIDAD DE LA LAVADORA 4

INSTRUCCIONES DE INSTALACION 6

FUNCIONAMIENTO DE SU LAVADORA 21

SUGERENCIAS DE LAVANDERiA 33

EL CUIDADO DE SU LAVADORA 35

SOLUCION DE PROBLEMAS 36

CONTRATO DE MANTENIMIENTO SEARS 41

Sirvase leer este manual, pues le

facititara la instalaci6n y funcionamiento de su

nueva lavadora Kenmore de

manera mas segura y econ6mica.

Para obtener informaci6n adicionat sobre el

cuidado y funcionamiento de los

electrodomesticos Kenmore, tlame at establec-

imiento Sears mas cercano. Siempre que pida

informaci6n, usted necesitara tener a la mane

los nt_meros completes del modelo y de la

serie. Estos se encuentran en la ptaca con el

modeto y et nt3mero de serie.

Use el espacio a continuaci6n para

registrar el nOmero del modelo y de la serie de

su nueva tavadora Kenmore.

No. de modelo

No. de serie

Fecha de compra

Guarde este libro y el comprobante de

venta (el recibo) de Sears en un lugar

seguro para referencia futura.

Piaca con el modelo

y e! nQmero de serie

Garantia Limitada de Vida Util para la

Canasta de Porcelana Blanca

Durante la vida Qtil de la lavadora, a partir de la

fecha de compra, Sears reemplazara la canasta

de lavado en porcetana blanca si esta se

desportillara u oxidara como resultado de defec-

tos de material o de fabricaci6n. Despues de un

a_o, usted ser_ responsable de los gastos de

mano de obra.

Oarantia Limitada de 10 A_os para el

Tambor Plastico*

Desde el segundo a_o y per un maximo de diez

a_os a partir de la fecha de compra, Sears

reemplazara el tambor ptastico si este tuviese

algQn defecto de material o de fabricaci6n.

Despu_s de un arho, usted sera responsable de

los gastos de mano de obra.

Garantia LimJtada de 5 A_os para las

Piezas de la Caja de Engranajes*

Desde el segundo a_o y per un maximo de

cinco a_os a partir de la fecha de compra, Sears

reemplazara cualquier pieza de la caja de

engranajes que tuviese algQn defecto de mate-

rial o de fabricaci6n. Despues de un a_o, usted

sera responsable de los gastos de mano de

obra.

Garantia Integral de 1Aho para la Canasta

de Porcelana con "Salpicados"

Durante un ar3oa partir de ta fecha de compra,

si se instala y pone en funcionamiento la tavado-

ra de conformidad con las instrucciones que

vienen con la misma, Sears reemptazara la

canasta de tavado en porcelana con "satpica-

dos" (superficie con salpicados) si se

desportitlara u oxidara como resultado de defec-

tos de material o de fabricaci6n.

Garantia integral de 1 Afio para Jas Piezas

Mecanicas yComponentes Electricos

Durante un a_o a partir de la fecha de compra, si

se instala y pone en funcionamiento la tavadora

de conformidad con tas instrucciones que vienen

con la misma, Sears reparara o reemplazara

cualquier pieza mecanica o componente electri-

co de esta lavadora que tuviese atgen defecto

de material o de fabricaci6n.

Restricci6n de la Garantia

Si se somete a esta tavadora a un uso ajeno at

familiar privado, todas tas

coberturas de tas garantias arriba citadas

quedan restringidas a 90 dias a partir de ta fecha

de compra.

Servicio de Reparacion de la Garantia

El ser_/icio de reparaci6n de la garantia esta a su

disposici6n al contactarse con el Centro de

Ser_/icioSears de su Iocalidad en los Estados

Unidos o en Canada.

Esta garantia corresponde s61omientras se use

esta tavadora en los Estados Unidos o en

Canada.

Esta garantia le otorga derechos

especificos tegales yes posible que usted tenga

tambien otros derechos que pueden variar de un

estado at otro o de una provincia a otra.

Sears, Roebuck and Co., Dept.

817WA, Hoffman Estates, IL 60179

Sears Canada INC.,

Toronto, Ontario Canada M6B 288

*La garantia que se aplique en Canada puede

ser diferente.

Para obtener informaci6n en los Estados

Unidos referente a la garantia o para ponerse

en contacto con un Centro de Servicio Sears,

per favor Itame a! 1-800-4-MY-HOME SM

(1-800-469-4663). En Canada, tlame al

1-877-533-6937.

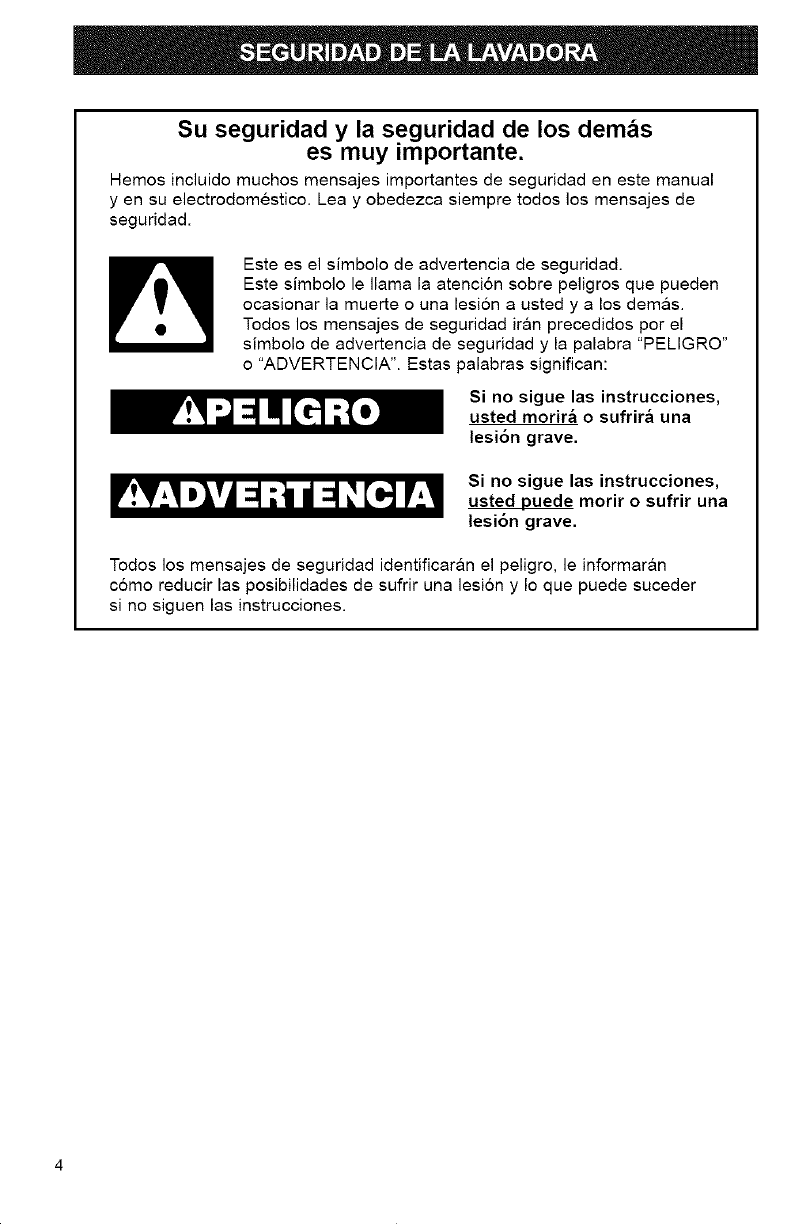

Su seguridad y la seguridad de los demos

es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual

yen su electrodomestico. Lea y obedezca siempre todos los mensajes de

seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sabre peligros que pueden

ocasianar la muerte o una lesion a usted y a los demas.

Todas los mensajes de seguridad iran precedidas par el

simbola de advertencia de seguridad y la palabra "PELIGRO"

o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones,

usted morir_ o sufrir_ una

lesi6n grave.

Si no sigue las instrucciones,

usted puede morir o sufrir una

lesi6n grave.

Tados los mensajes de seguridad identificaran el peligro, le informaran

c6mo reducir las posibilidades de sufrir una lesi6n y Io que puede suceder

si no siguen las instrucciones.

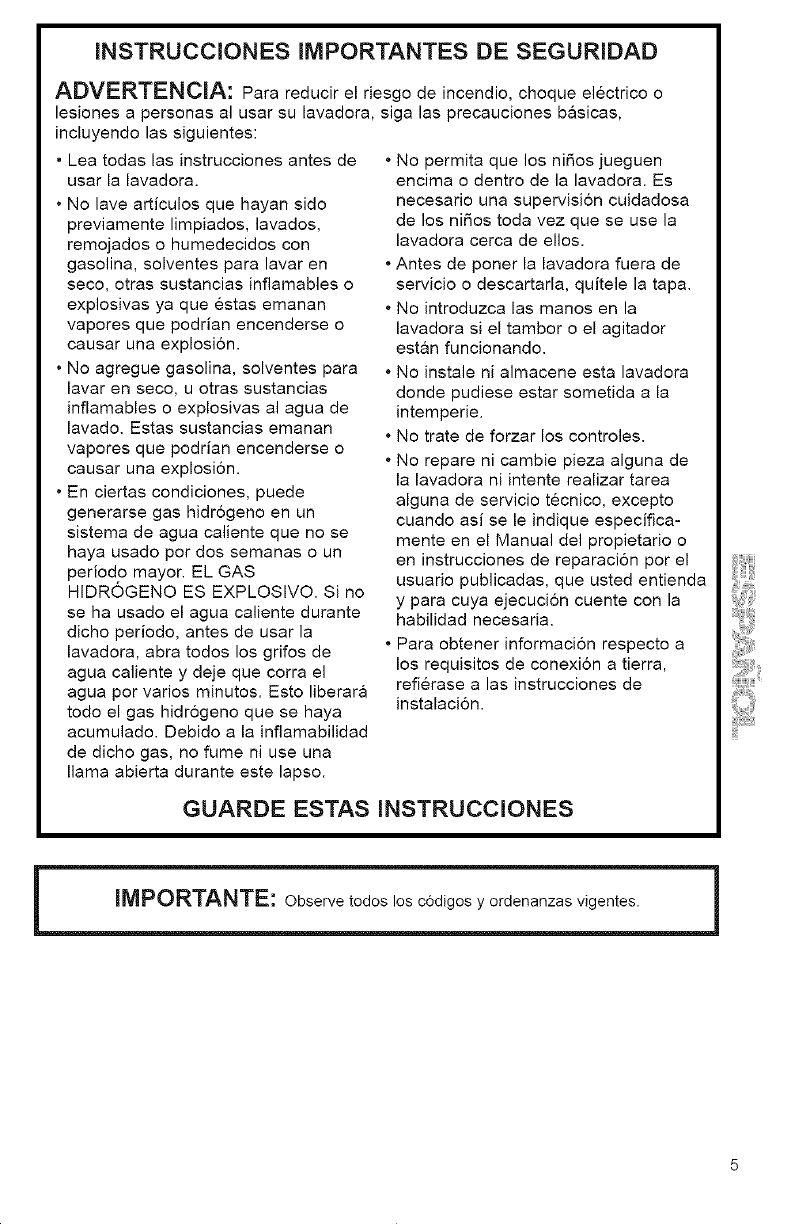

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque electrico o

lesiones a personas al usar su lavadora, siga las precauciones basicas,

incluyendo las siguientes:

• Lea todas las instrucciones antes de

usar la lavadora.

• No lave articulos que hayan sido

previamente limpiados, lavados,

remojados o humedecidos con

gasolina, solventes para lavar en

seco, otras sustancias inflamables o

explosivas ya que estas emanan

vapores que podrian encenderse o

causar una explosion.

• No agregue gasolina, solventes para

lavar en seco, u otras sustancias

inflamables o explosivas al agua de

lavado. Estas sustancias emanan

vapores que podrian encenderse o

causar una explosion.

• En ciertas condiciones, puede

generarse gas hidrogeno en un

sistema de agua caliente que no se

haya usado por dos semanas o un

periodo mayor. EL GAS

HIDROGENO ES EXPLOSIVO. Si no

se ha usado el agua caliente durante

dicho periodo, antes de usar la

lavadora, abra todos los grifos de

agua caliente y deje que corra el

agua por varios minutos. Esto liberara

todo el gas hidrogeno que se haya

acumulado. Debido a la inflamabilidad

de dicho gas, no fume ni use una

llama abierta durante este lapso.

* No permita que los niSos jueguen

encima o dentro de la lavadora. Es

necesario una supervision cuidadosa

de los niSos toda vez que se use la

lavadora cerca de ellos.

, Antes de poner la lavadora fuera de

servicio o descartarla, quitele la tapa.

, No introduzca las manos en la

lavadora si el tambor o el agitador

estan funcionando.

, No instale ni almacene esta lavadora

donde pudiese estar sometida a la

intemperie.

, No trate de forzar los controles.

, No repare ni cambie pieza alguna de

la lavadora ni intente realizar tarea

alguna de servicio tecnico, excepto

cuando asi se le indique especifica-

mente en el Manual del propietario o

en instrucciones de reparacion pot el

usuario publicadas, que usted entienda

y para cuya ejecucion cuente con la

habilidad necesaria.

, Para obtener informacion respecto a

los requisites de conexion a tierra,

refierase alas instrucciones de

instalacion.

GUARDE ESTAS INSTRUCCIONES

VISTA GLOBAL DE INSTALACION

Si desea ver una tista completa

de herramientas y piezas necesarias, consutte

las paginas 7-9.

A. ESCOJA EL LUGAR DONDE DESEA

INSTALAR LA LAVADORA

(p_gs. 11-13)

Instrucciones para la instalacibn en un

espacio empotrado/closet (p_g. 11)

Sistema de desagUe por tuberia vertical

(pag. 13)

99 cm

(39 pulg.', \

Sistema de desag0e a trav_s del

lavadero (pag. 12)

Sistema de desag0e por el piso (pag.

13)

B. QUITE EL FLEJE DE EMBALAJE (p_g. 14)

oii

Herramientas necesarias:

Tijeras Linterna (opcionat;

depende del tipo de

instalaci6n)

C. CONECTE LA MANGUERA DE DESAGUE (p_gs. 15-16)

S/I MPUJE

Herrarnientas Recesarias: Piezas necesarias:

Alicates que se

abran a 3,95 cm

(1_ pulg.)

Linterna (opcional;

depende det tipo

de instalacidn)

1 abrazadera amarilla 1 abrazadera plateada

unifilar para manguera para manguera de

(paRe superior de ta atambre doble (parte

manguera de inferior de la

desag6e) manguera de

desag6e)

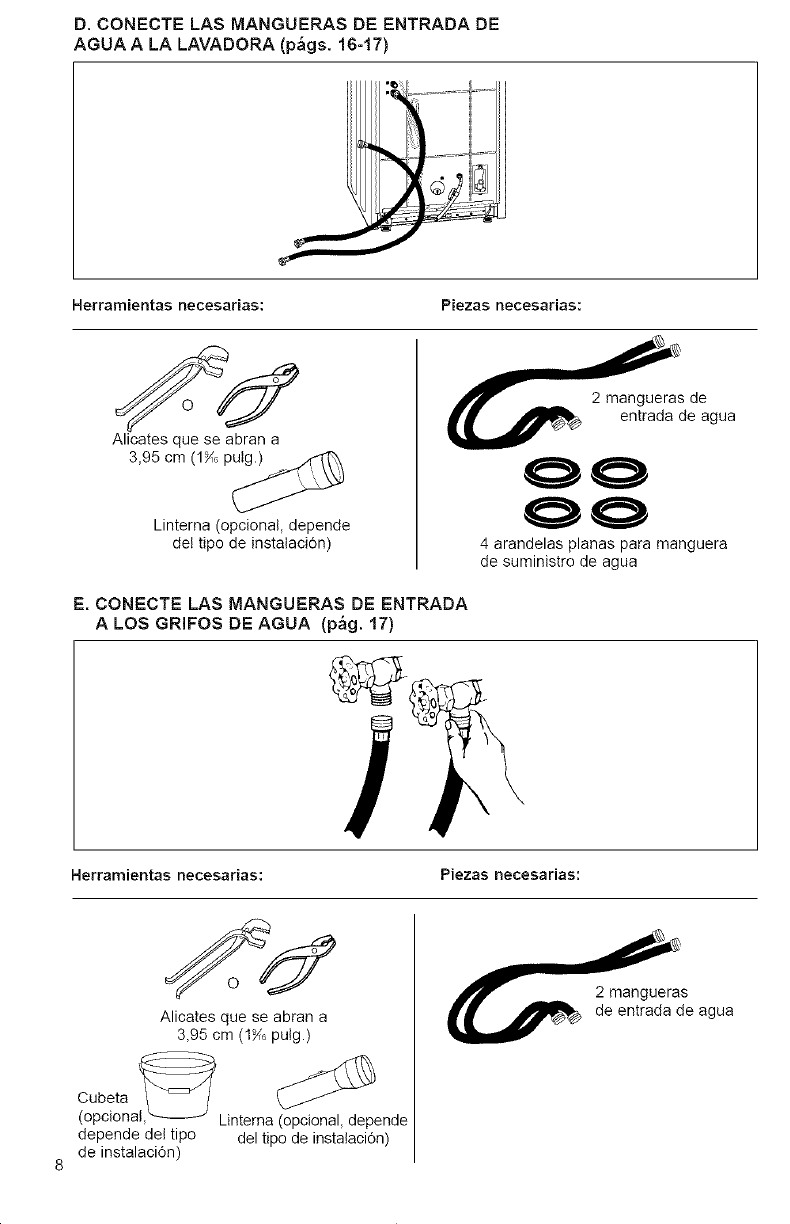

D. CONECTE LAS MANGUERAS DE ENTRADA DE

AGUA A LA LAVADORA (p_gs. 16-17)

Herramientas necesarias: Piezas necesarias:

Alicates que se abran a

3,95 cm (1_ putg.)

Linterna (opcional, depende

de! tipo de instataci6n)

E. CONECTE LAS MANGUERAS DE ENTRADA

ALOS GRIFOS DE AGUA (p_g. 17)

2 mangueras de

entrada de agua

4 arandelas planas para manguera

de suministro de agua

Herramientas 13ecesarias: Piezas necesarias:

Alicates que se abran a

3,95 cm (1_ putg.)

_ub(etoaal_ Linterna _end e

depende del tipo del tipo de instalaci6n)

de instalaci6n)

2 mangueras

de entrada de agua

F. ASEGURE LA MANGUERA DE DESAGOE (p_g. 18)

Herramientas Recesarias: Piezas necesarias:

Linterna (opcional;

depende del tipo

de instalaci6n)

Fleje de embalaje con

ajustador

G. NIVELE LA LAVADORA (p&g. 19)

HerramieRtas necesarias: Piezas necesarias:

Llave de boca

de 1,45 cm

(_ pulg.)

Linterna (opcional; Bloque de

depende del tipo madera

de instalacidn)

2 patas niveladoras con tuercas

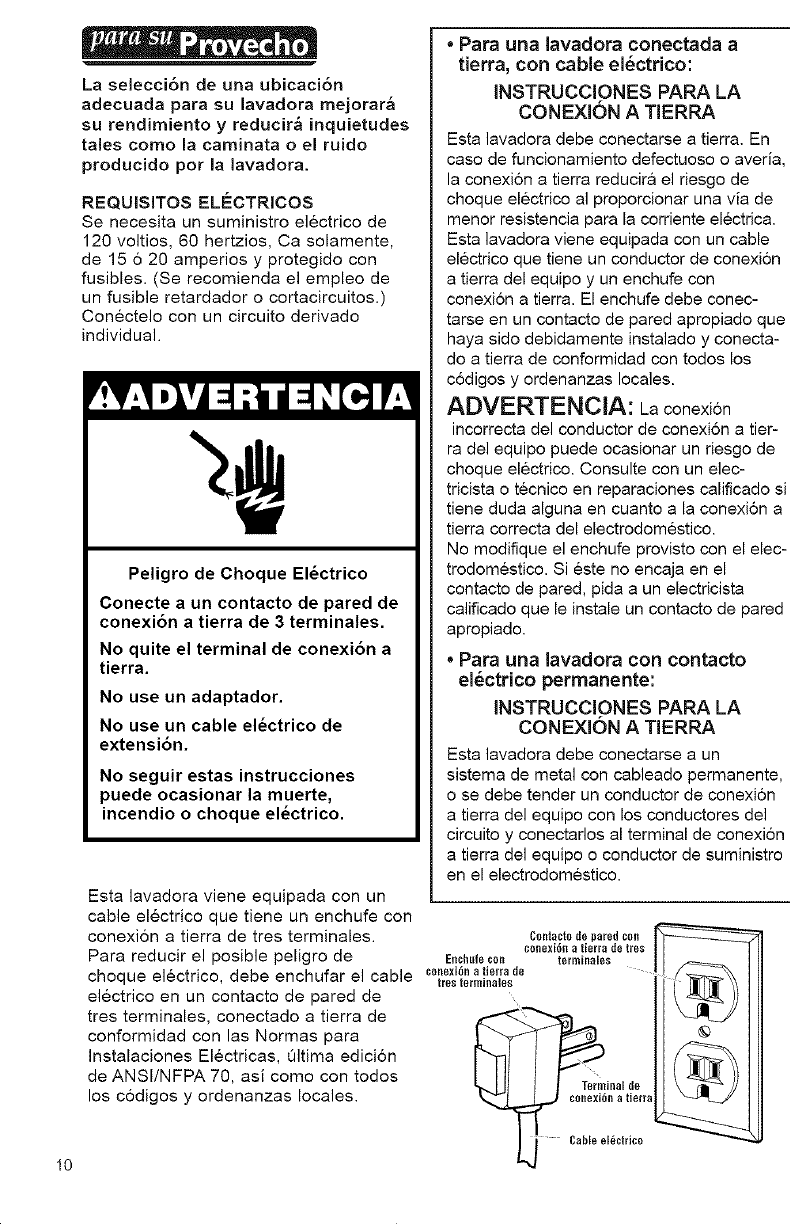

La selecci6n de una ubicaci6n

adecuada para su lavadora mejorar_

su rendimiento y reducir_ inquietudes

tales come la caminata o el ruido

producido per la lavadora.

REQUISITES EL_:CTRICOS

Se necesita un suministro electrico de

120 voltios, 60 hertzios, Ca solamente,

de 15 6 20 amperios y protegido con

fusibles. (Se recomienda el empleo de

un fusible retardador o cortacircuitos.)

Conectelo con un circuito derivado

individual.

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de

conexiCn a tierra de 3 terminales.

No quite el terminal de conexiCn a

tierra.

No use un adaptador.

No use un cable el_ctrico de

extensiCn.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o cheque elCctrico.

Esta lavadora viene equipada con un

cable electrico que tiene un enchufe con

conexi6n a tierra de tres terminales.

* Para una lavadora conectada a

tierra, con cable elCctrico:

INSTRUCCIONES PARA LA

CONEXION ATIERRA

Esta lavadora debe conectarse a tierra. En

case de funcionamiento defectuoso o averia,

la conexion a tierra reducira el riesgo de

cheque electrico al proporcionar una via de

menor resistencia para la corriente electrica.

Esta lavadora viene equipada con un cable

electrico que tiene un conductor de conexion

a tierra del equipo y un enchufe con

conexion a tierra. El enchufe debe conec-

tarse en un contacto de pared apropiado que

haya side debidamente instalado y conecta-

do a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENCIA: La conexion

incorrecta del conductor de conexion a tier-

ra del equipo puede ocasionar un riesgo de

cheque electrico. Consulte con un elec-

tricista o tecnico en reparaciones calificado si

tiene duda alguna en cuanto a la conexion a

tierra correcta del electrodomestico.

No modifique el enchufe provisto con el elec-

trodomestico. Si este no encaja en el

contacto de pared, pida a un electricista

calificado que le instale un contacto de pared

apropiado.

*Para una lavadora con contacto

el_ctrico permanente:

INSTRUCCIONES PARA LA

CONEXION ATIERRA

Esta lavadora debe conectarse a un

sistema de metal con cableado permanente,

o se debe tender un conductor de conexion

a tierra del equipo con los conductores del

circuito y conectarlos al terminal de conexion

a tierra del equipo o conductor de suministro

en el electrodomestico.

C0ntact0 de pared ceil

ceaexidn a tierra de #es

Para reducir el posible peligro de Encbufec0n

cheque electrico, debe enchufar el cable c0nexiCnatierra de

trestermiaales

electrico en un contacto de pared de

tres terminales, conectado a tierra de

conformidad con las Normas para

Instalaciones Electricas, Qltima edicion

de ANSI/NFPA 70, asi come con redes

los codigos y ordenanzas locales.

terminale$

Terminalde

natier_a

_j Cableel_otrice

A. ESCOJA EL LUGAR DONDE

DESEA INSTALAR SU LAVADORA -

INSTRUCCIONES PARA LA INSTALACION EN UN

ESPACIO EMPOTRADO/CLOSET

Esta iavadora se puede instalar en un espacio

empotrado o closet.

48.3 cm

(19 p_g)

olo 35.6 sm

(14 pulg

max.)

_rea de

venti- "_

laci6n

minima de

310 cm z

(48 pulg 2)

;_rea de

venti-

laci6n

minima de

155 cm 2--

(24 pulg 2)

(.o (lpulg) pulg) (4 pulg)

Vista de frente Vista de sostado

(nose ilustra la puerta) (se ilustra la puerta)

7.6 cm

76 cm

(3 pulg)

Vista de frents

(puerta con abertura de ventilaci6n)

*Quizt_ssea necesario dejar espacios libres adicionales para las moldgras de pared, pgetta ypiso.

Psra reduck la transferencia de sonidos de is iavadors, se recomienda deja_ Lrna distancia de 2_54 cm (1 puig.) s

carla lado de is iavadors.

°Et espacio de ta instalaci6n esta expresado

en medidas metricas e inglesas, yes el mini-

mo permitido.

• Se debe dejar un espacio adicionat si se van

a instalar otros electrodomesticos en el area.

*Si se instala una puerta de closet, es nece-

sario considerar las aberturas de aire mini-

mas en la parte superior e

inferior. Son aceptables las puertas con per-

sianas que tengan aberturas de aire equiva-

lentes en la parte superior

e inferior.

SISTEMADEDESAGOEATRAVES

DELLAVADERO

Compruebe la Iocalizaci6n de la instalaci6n de

la lavadora. Esta lavadora puede instalarse con

uno de estos sistemas:

• sistema de desagQe a trav_s del tavadero

(a continuaci6n)

• sistema de desagQe por tubo vertical

(pag. 13)

• sistema de desagQe por desagQe del

piso (pag. 13)

No almacene ni ponga en funcionamiento la

tavadora a una temperatura igual o inferior a

0°C (32°F) (es posible que quede un poco de

agua en la lavadora). Consulte la informaci6n

sobre protecci6n contra los agentes invernates

que aparece en ta pagina 36.

La instataci6n adecuada es responsabitidad

del propietario del electrodomestico, quien

debera asegurarse de tener todo io necesario

para realizar una instataci6n correcta, que

incluira estos puntos:

Receptor puesto a tierra:

Debe estar a menos de

1,2 m (4 pies) de distancia

del lugar en donde el corddn

de electricidad esta

conectado con la parte

trasera de ta tavadora.

Grifos de agua caliente y

fria: Deben proporcionar una

presidn de agua de 5 a 100

psi. Los grifos deben estar a

una distancia de 1,2 m (4 pies)

de tas valvulas de ttenado de

agua caliente y fria, tas cuales Sistema de desag_ie a tray,s

se conectan en la parte poste- del lavadero: Se necesita un

rior de ta lavadora, lavadero con una capacidad

minima de 76 litros (20 gatones).

(39 pulg.)

Soporte: El piso debe ser Io

suficientemente firme como para

soportar un peso total de 143 kg

(315 libras) (incluyendo el peso de

ta lavadora, del agua y de la carga

de ropa).

Piso a nivel: El declive

maximo permitido

debajo de todo ta

lavadora es de 2,5 cm

(1 pulg.).

La parte superior del

lavadero debe estar por Io

menos a una attura de 99

cm (39 pulg.) del piso y a

una altura no mayor de

2,4 m (96 pulg.) de la parte

inferior de la lavadora.

LOCALIZACIONES ALTERNATIVAS - SISTEMAS DE DESAGOE

POR TUBO VERTICAL Y POR DESAGOE DEL PISO

Desviacidn de1 sifbn: debe comprarse

per separado. Vease el cuadro siguiente.

Sistema de desagiie por tuberia vertical:

se necesita un tubo vertical de un diametro

minimo de dos pulgadas y con una capacidad

minima de desagQe de 64 titros (17 galones)

per minuto. La parte superior del tubo de

desag0e debe estar por lo menos a 99 cm

(39 putg.) sobre el piso y a una altura no

mayor de 2,4 m (96 pulg.) de la parte inferior

de la tavadora.

Sisterna de desag0e por el piso: se

necesita una desviaci6n de sif6n. Vease el

cuadro siguiente. Se requiere una capacidad

minima de desagQe de 64 L (17 galones) per

minuto.

Si tiene: Neeesitar_ adquirir:

Un lavadero o tube vertical de una altura Sistema de bomba de sumidero (si ya no

mayor de a 2,4 m (96 putg.) esta disponible)

Un tubo vertical de 2,5 cm (1 pulg.) Racor de 5 cm (2 pulg.) a 2,5 cm (1 putg.)

de diametro de diametro, repuesto No. 3363920

Una alcantaritta suspendida Tube normal de desagLie de 76 litros

(20 ga!ones) y 99 cm (39 pulg.) de altura, o

lavabo utilitario y bomba de sumidero (en

venta en establecimientos proveedores de

fontaneria locales)

Un desag0e por el piso Desviaci6n del sifdn, repuesto No. 285320

manguera de desagLie adicional, repuesto

No. 3357090; y juego de conectores,

repuesto No. 285442

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su tocalidad. En los E.E.U.U., Ilame a! 1-800-366-PART (1-800-366-7278). En Canada,

Ilame al 1-877-533-6937.

B. QUITE EL FLEJE DE EMBALAJE

Es necesario quitar el fleje de embalaje para

facilitar el funcionamiento sin dificultades.

Si no se le quita, le lavadora har_ un ruido

excesivo.

Peligro de Peso Excesivo

Use dos o m&s personas para mover

einstalar la lavadora.

No seguir esta instrucci6n puede

ocasionar una lesi6n en la

espalda uotro tipo de lesiones.

Para prevenir dar_os at piso, coloque la

lavadora sobre cart6n antes de trasladarla

por el piso. Traslade la tavadora cerca de su

Iocalizaci6n definitiva.

PASO 1. No corte el fleje amarillo. Jale el fleje

amarillo con firmeza hasta sacarlo por completo

de la lavadora. SegL_nel modelo de su lavadora,

cuando jale el fleje de embalaje fuera de la

lavadora, habrSn dos o tres chavetas al extreme

de! mismo. Et enchufe el_ctrico viene junto con

el fleje de embalaje.

Enchuteelectric0

Fleje de embalaje

PASO 2. Tire firmemente para quitar el otro

extremo del fleje de embalaje, el cual estara

conectado a la parte posterior de ta lavadora.

Esta acci6n soltara las patas traseras

autonivelantes.

Alfiler

PASO 3. Corte el fleje de embataje a unos 40

cm (16 pulgadas) de distancia del extremo del

enchufe. Fijese en tas palabras "CORTE AQUi

(CUT HERE)." Descarte el extremo del fleje de

embalaje que tiene tas tres chavetas. Deslice

el resto del fleje de embalaje para separar-

Io del enchufe electrico. Utilizara ese fleje de

embataje para asegurar ta manguera de

desag_3e.

40 cm

TIRE

C. CONECTE LA MANGUERA

DE DESAGUE

La conexi6n correcta de la manguera

de desagiJe protegera sus pisos del

da_o producido por la perdida de agua.

PASO 1. Para evitar que la manguera

de desagC_e se salga o pierda agua, debe

instalarse segQn estas instrucciones:

IMPORTANTE: Este procedimiento se

debe seguir con exactitud para asegurar

una instataci6n adecuada.

a. Moje la parte interior det extremo recto

de la manguera de desagLie con agua

de! grifo. NO UTILICE NINGUN OTRO

LUBRICANTE.

b. Apriete tas orejas de la abrazadera plateada

de alambre doble para manguera con ali-

cates para abrirla. Coloque la abrazadera

sobre et extremo recto de la manguera de

desagL_e a 6 mm (_ putg.) det extremo.

c. Abra ta abrazadera. Gire ta manguera

de un lado a otro y a la vez empuje

hacia abajo hacia el conectador que

se encuentra en la parte inferior de la

lavadora. ContinL_e hasta que la manguera

haga contacto con el tope abultado del

gabinete.

d. Coloque ta abrazadera en el area

marcada "CLAMR" Suelte ta abrazadera.

6 mm _(_ Manguerade

---°°hi°°'°j

Si Ud. tiene: Tendr_ que comprar:

Una manguera de desagee que Una manguera de desag_e, No. de pieza

es demasiado corta 388423 y juego de mangueras, No. de pieza

285442

Una manguera de desagOe que Juego de mangueras, No. de pieza 285442

es demasiado larga

El problema de pelusa que tapa Protector de desagee, No. de pieza 367031

e! drenaje

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su tocalidad. En los E.E.U.U., Ilame a! 1-800-366-PART (1-800-366-7278). En Canada,

ttame al 1-877-533-6937.

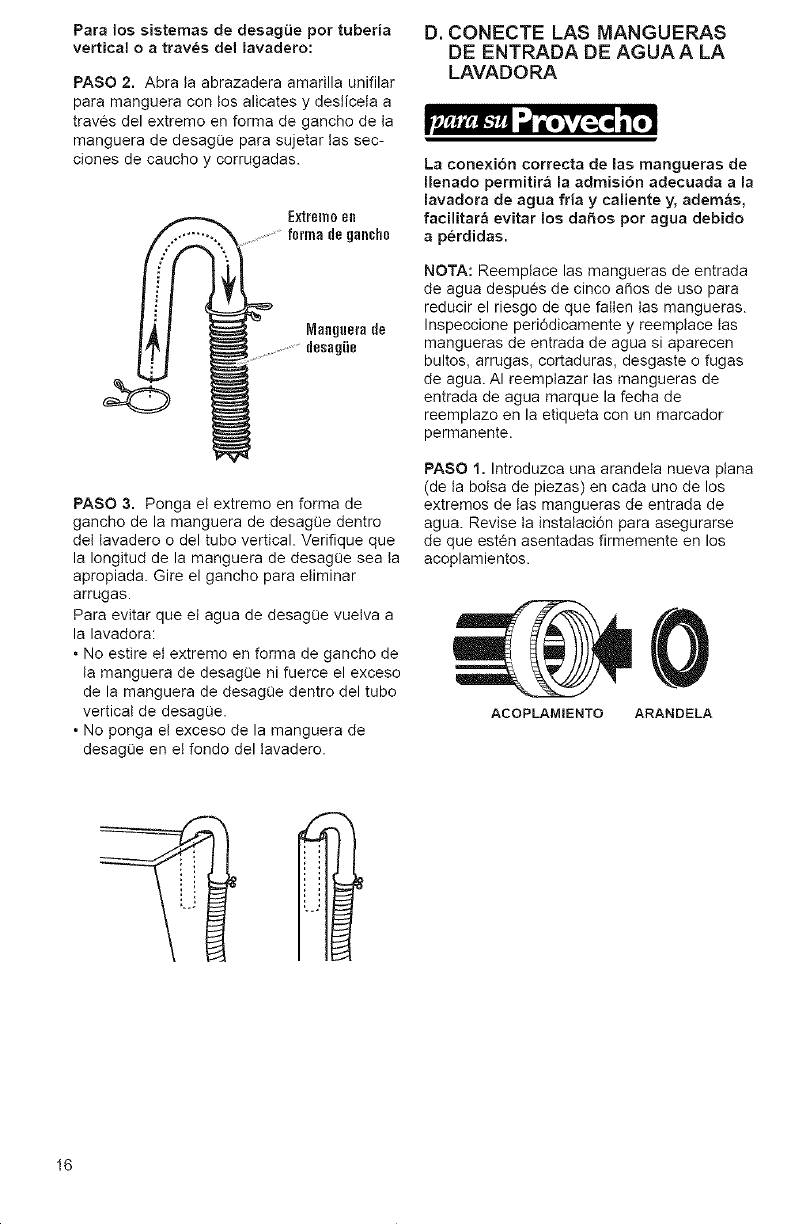

Para los sistemas de desagtie por tuberia

vertical oa traves del lavadero:

PASO 2. Abra ta abrazadera amarilla unifilar

para manguera con los alicates y deslicela a

traves del extremo en forma de gancho de la

manguera de desagOe para sujetar tas sec-

clones de caucho y corrugadas.

Manguerade

desagiie

PASO 3. Ponga el extreme en forma de

gancho de la manguera de desagQe dentro

del lavadero o del tubo vertical. Verifique que

la Iongitud de la manguera de desagQe sea ta

apropiada. Gire el gancho para eliminar

arrugas.

Para evitar que el agua de desagQe vuelva a

la lavadora:

• No estire el extreme en forma de gancho de

ta manguera de desagQe ni fuerce el exceso

de la manguera de desagQe dentro del tubo

vertical de desagOe.

• No ponga el exceso de la manguera de

desagQe en el fondo del tavadero.

D. CONECTE LAS MANGUERAS

DE ENTRADA DE AGUA A LA

LAVADORA

La conexion correcta de las mangueras de

Ilenado permitir& la admieion adecuada a la

lavadora de agua fria y caliente y, adem&s,

facilitar& evitar los daSos por agua debido

ap_rdidas.

NOTA: Reemplace las mangueras de entrada

de agua despues de cinco amos de uso para

reducir el riesgo de que fallen tas mangueras.

Inspeccione peri6dicamente y reemplace tas

mangueras de entrada de agua si aparecen

bultos, arrugas, cortaduras, desgaste o fugas

de agua. AI reemplazar tas mangueras de

entrada de agua marque la fecha de

reemplazo en la etiqueta con un marcador

permanente.

PASO 1. Introduzca una arandela nueva plana

(de la bolsa de piezas) en cada uno de los

extremos de tas mangueras de entrada de

agua. Revise ta instalaci6n para asegurarse

de que esten asentadas firmemente en los

acoplamientos.

ACOPLAMIENTO ARANDELA

PASO2.Conectetamangueracone!

acoplamientorojoconlattavedeentrada

deaguacaliente(inferior).AIconectarel

acoplamientorojoprimerosehacemas

facilapretarlaconexi6nconalicates.Atornille

elacoplamientoconlamane.Gireel

acoplamientodosterciosdevueltaadicional

conalicatesparaapretarlo.NOLOAPRtETE

DEMASIADO;estopuededa_artasvalvulas.

v_lv.lade Illlllll

entrada de

agua caliente

de aguafria

E. CONECTE LAS MANGUERAS

DE ENTRADA A LOS GRIFOS

DE AGUA

PASO 3. Conecte ta manguera con et

acoplamiento azul con la Ilave de entrada de

agua fria (superior). Atomille el acoplamiento

con ta mane. Gire el acoplamiento dos tercios

de vuelta adicional con alicates para apretarlo.

NO LO APRIETE DEMASIADO; esto puede

da_ar tas valvutas.

PASO 1. AsegOrese de que la canasta de la

lavadora este vacia. Abra ambos grifos de

agua y deje que caiga el agua en una cubeta

para permitir que salga cuatquier particula

de suciedad que se encuentre en las

tuberias y evitar que se tapen las

V_lvula de entrada mangueras. Determine cual de los grifos es

el de agua caliente y cual es et de agua fria.

Marque el grifo de agua caliente.

PASO 2. Conecte la manguera con el

acoplamiento rojo con ta Ilave de entrada

de agua caliente. Atornille el acoplamiento

con ta mano. Gire el acoplamiento dos tercios

de vuelta adicionat con alicates para apretar-

Io. NO LO APRIETE DEMASIADO; esto

puede da_ar tas vSlvulas.

PASO 3. Conecte la manguera con el

acoplamiento azul con la tlave de entrada

de agua fria. Atomille el acoplamiento con el

grifo con la mano. Gire el acoplamiento dos

tercios de vuelta adicional con alicates para

apretarlo. NO LO APRIETE DEMASIADO;

esto puede da_ar tas valvulas.

PASO 4. Abra los grifos de agua y

compruebe si hay perdidas. Un poco de agua

entrara en la lavadora. Podra hacer

el desagQe mas tarde.

Si Ud. tiene: Tendra que comprar:

Llaves de agua que se encuentran mas 2 mangueras de entrada de agua mas

alia del alcance de tas mangueras de largas: Mangueras de 1,8 m (6 pies),

entrada de agua No. de pieza 76314 6 mangueras de

3,0 m (10 pies), No. de pieza 350008

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su tocalidad. En los E.E.U.U., Ilame at 1-800-366-PART (1-800-366-7278). En Canada,

Ilame at 1-877-533-6937.

F. ASEGURE LA MANGUERA DE

DESAGUE

Asegure la manguera de desagOe

adecuadamente para proteger sus p{sos

contra dahos causados por fugas de agua.

PASO 1. Mueva ta lavadora a su lugar final.

Si los grifos de agua y el tube vertical de

desagOe estan empotrados, coloque el

extremo en forma de gancho de la manguera

de desagt3e dentro del tubo vertical. Envuelva

el fleje de embalaje de manera ajustada

atrededor de ta manguera de desagQe y tas

mangueras de entrada de agua (no los agar-

radores ni ias puntas). Empuje el ajustador

hacia el agujero mas cercano del fleje de

embalaje.

PASO 2. Encuentre la pieza restante del fleje

de embalaje (no el extremo con tas chavetas)

del PASO 3 "QUITE EL FLEJE DE EMBALA-

JE." Utiticelo para envolver ta manguera de

desagQe con el lavadero o et tubo de desagLie.

Empuje e! ajustador hacia et agujero mas cer-

cane del fleje de embalaje.

Banda de suje¢i6n

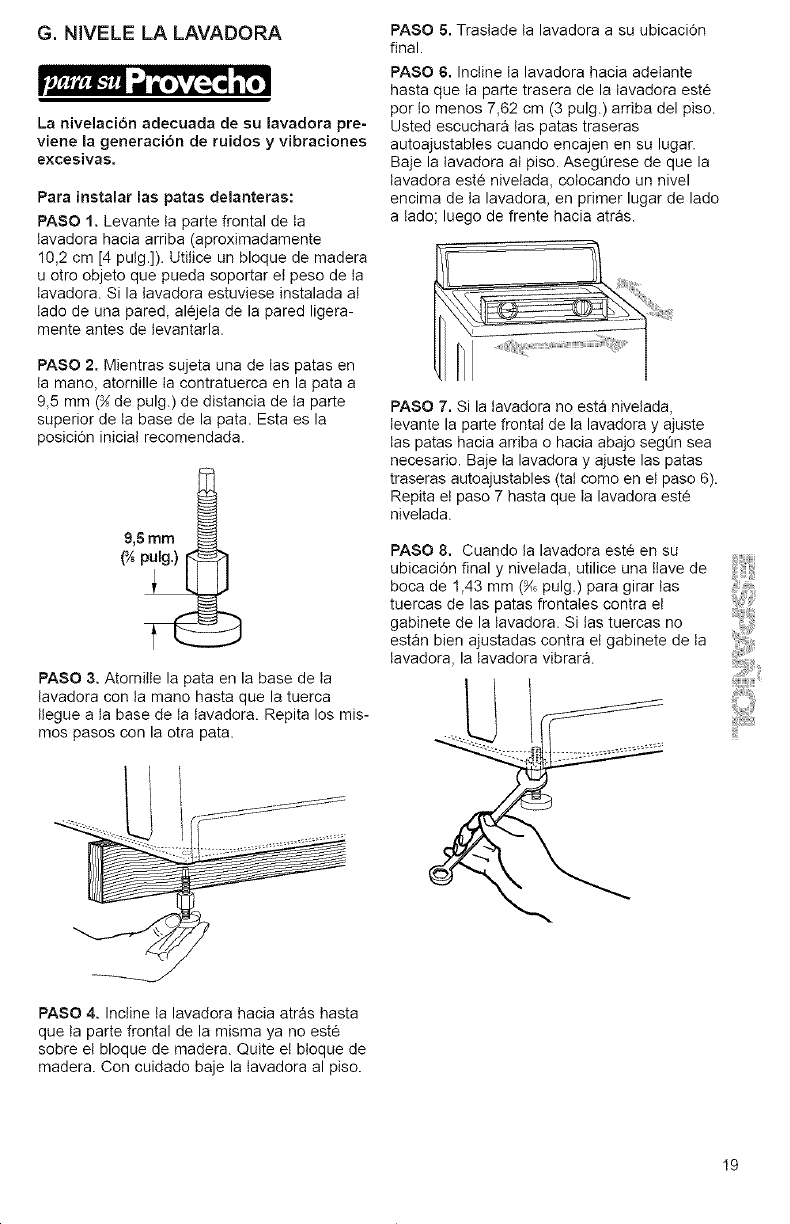

G, NIVELE LA LAVADORA

La nivelaci6n adecuada de su lavadora pre-

viene la generacJ6n de ruidos yvibraciones

excesivas.

Para Jnstalar Jas patas delanteras:

PASO 1. Levante {a parte frontal de ta

tavadora hacia arriba (aproximadamente

I0,2 cm [4 pulg.]). Utilice un bleque de madera

u otro objeto que pueda soportar el peso de {a

tavadora. Si la lavadora estuviese instalada al

lade de una pared, alejela de la pared ligera-

mente antes de tevantarla.

PASO 2. Mientras sujeta una de las patas en

ta mano, atornille la contratuerca en la pata a

9,5 mm (_ de pulg.) de distancia de ta parte

superior de ta base de la pata. Esta es la

posicidn iniciat recomendada.

PASO 3. Atornille la pata en la base de ta

tavadora con ta mane hasta que la tuerca

ttegue a la base de la lavadora. Repita los mis-

mos pasos con la otra pata.

PASO 5. Traslade ta lavadora a su ubicacidn

final.

PASO 6. Incline la lavadora hacia adelante

hasta que la parte trasera de la tavadora este

por lo menos 7,62 cm (3 pulg.) arriba del piso.

Usted escuchara tas patas traseras

autoajustables cuando encajen en su lugar.

Baje la tavadora at piso. AsegL_rese de que la

tavadora este nivelada, colocando un nivel

encima de la lavadora, en primer lugar de lade

a lade; luego de frente hacia atras.

PASO 7. Si la lavadora no esta nivelada,

tevante la parte frontal de la lavadora y ajuste

tas patas hacia arriba o hacia abajo segOn sea

necesario. Baje ta lavadora y ajuste las patas

traseras autoajustables (tal come en el paso 6).

Repita el paso 7 hasta que ta lavadora este

nivelada.

PASO 8. Cuando ta lavadora este en su

ubicacidn final y nivelada, utilice una llave de

boca de 1,43 mm (_ pulg.) para girar tas

tuercas de las patas frontales contra e!

gabinete de la tavadora. Si las tuercas no

estan bien ajustadas contra et gabinete de ta

tavadora, la tavadora vibrara.

PASO 4. Incline la lavadora hacia atras hasta

que ta parte frontal de la misma ya no este

sobre el bloque de madera. Quite et bloque de

madera. Con cuidado baje la tavadora al piso.

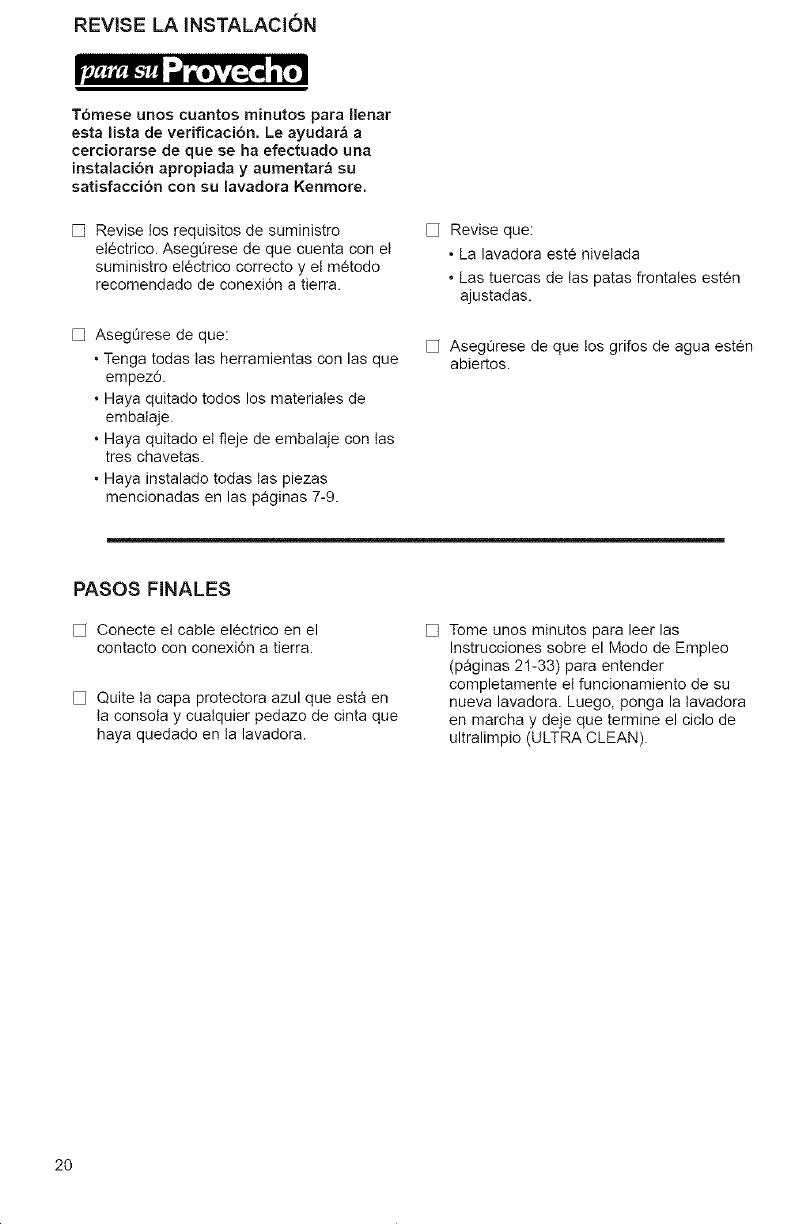

REVISE LA INSTALACI6N

T6mese unos cuantos minutos para Ilenar

esta lista de verificaci6n. Le ayudar& a

cerciorarse de que se ha efectuado una

instalaci6n apropiada yaumentar_ su

satisfacci6n con su lavadora Kenmore.

[] Revise los requisites de suministro

electrico. AsegL_rese de que cuenta con e!

suministro etectrico correcto y el metodo

recomendado de conexi6n a tierra.

[] AsegL_rese de que:

• Tenga todas tas herramientas con las que

empez6.

• Haya quitado todos los materiales de

embataje.

• Haya quitado et fleje de embalaje con tas

tres chavetas.

• Haya instalado todas las piezas

mencionadas en las paginas 7-9.

[] Revise que:

• La lavadora este nivelada

• Las tuercas de tas patas frontales esten

ajustadas.

[] AsegOrese de que los grifos de agua esten

abiertos.

PASOS FINALES

[] Conecte el cable el_ctrico en el

contacto con conexi6n a tierra.

[] Quite ta capa protectora azul que esta en

ta consola y cuatquier pedazo de cinta que

haya quedado en ta lavadora.

[] Tome unos minutos para leer las

Instrucciones sobre el Modo de Empleo

(paginas 21-33) para entender

completamente el funcionamiento de su

nueva lavadora. Luego, ponga la tavadora

en marcha y deje que termine el ciclo de

ultralimpio (ULTRA CLEAN).

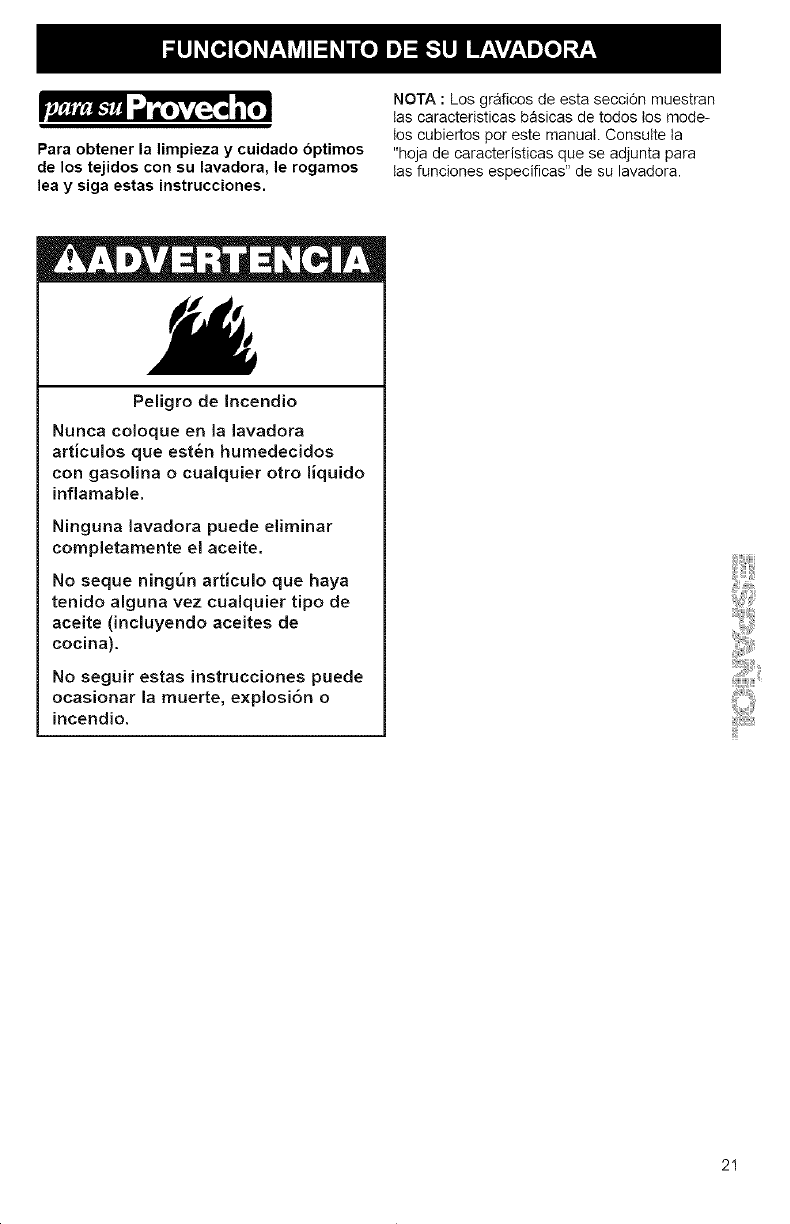

Para obtener la limpieza y cuidado optimos

de los tejidos con su lavadora, le rogamos

lea y siga estas instrucciones.

NOTA :Los graficos de esta seccidn muestran

tas caracteristicas bSsicas de todos los mode-

los cubiertos por este manual. Consulte ta

"hoja de caracteristicas que se adjunta para

tas funciones especificas" de su lavadora.

Peligro de Incendio

Nunca co!oque en la lavadora

articulos que est_n humedecidos

con gasolina o cualquier otro liquido

inflamable.

Ninguna lavadora puede eliminar

completamente el aceite,

No seque ning6n articulo que haya

tenido alguna vez cualquier tipo de

aceite (incluyendo aceites de

cocina).

No seguir estas instrucciones puede

ocasionar la muerte, explosi6n o

incendio.

INSTRUCClONES EN LA TAPA

Estas instrucciones se encuentran

debajo de la tapa de su lavadora.

Il[Pl .',ff:I.'I+_T[+ r_,_'I .',1.1 .',ff£+ Id II =

DISTRIBUIDOR AUTOM/_TICO ..... Agregue el blanqueador de cloro liquido medido en el

distribuidor autom_tico, 5 rain. despues de haber

empezado el ciclo para obtener resultados 6ptimos de

lavado.

No use BLANQUEADOR EN POLVO EN ESTE

DISTRIBUIDOR

Agregue una medida del suavizante de tejidos en el dis-

tribuidor automatico montado sobre el agitador.

Agregue el detergente medido en la canasta de la

lavadora.

1. SELECCIONE Y REGULE .......... Para seleccionar, use estos controles de la lavadora:

(algunas lavadoras quiz,_s no tengan todos estos controles)

+NIVEL DEL AGUA Regule segun el tama_o de la carga de lavado

(WATER LEVEL)

•TEMPERATURA DE LAVADO/ENJUAGUE

(WASH/RINSE TEMP) ............ Use las opciones de la Temperatura Automatica (AUTO

TEMP) para obtener 6ptimos resultados de lavado.

+ VELOCIDADES (SPEEDS) ....... Regule la velocidad segun el tipo de tejidos.

LAVADOPESADO

REGULAR

PLANCHADO

PERMANENTE

DELICADO TEJIDOSDEPUNTO

LAVADOA MANO LENCERJA

DRILTOALLAS,ROPACON

SUCIEDADPROFUNDA

PRENDASDE

ALGODON

FIBBASSINTETICAS

eee

LAVADOCON

AGUACALIENTE

LAVADOCON

AGUATIBIA

LAVADO_;ON

AGUAFRIA

CUALQUIER

BLANQUEADOR

BtANQUEADORSIN

CLORO

NOUSEBLANQUEADOR

2. SELECCIONE EL CICLO ...........

3. JALE EL RELOJ AUTOM_,TICO

PARA COMENZAR.

Seleccione m_s tiempo para lavar ropa con suciedad

profunda ¥ menos tiempo para lavar ropa con suciedad

ligera.

La tapa deber_ estar cerrada para completar el ciclo.

EMPUJE HACIA ADENTRO EL RELOJ AUTOM_,TICO

PARA DETENER EL ClCLO.

Antiperspirantes, desodorantes

Aplique el area afectada con una pasta de

amoniaco y blanqueador no-decolorante ¥

deje reposar unos 30 minutos. Lave con el

agua mas caliente que el tejido pueda

resistir.

Sangre

Enjuague de inmediato o remoje en agua

fria con detergente unos 30 minutos.

Enjuague. Frote las manchas restantes con

detergente. Enjuague a fondo. Lave.

Crema, leche, helados

Limpie de inmediato con una esponja o

aplique un producto de prelavado para

quitar manchas o suciedad. Lave. Repita el

procedimiento si fuera necesario. Si la

mancha permanece, aplique unas cuantas

gotas de detergente liquido. Enjuague. Si

la mancha persiate, remoje. Lave.

Pasto/zacate

Haga un remojo previo de la mancha

usando un detergente con enzima para

refregar. Lave con el detergente y

blanqueador correcto para el tipo de tejido.

Salsa de torrtate, productos de tomate

Limpie de inmediato con una esponja o

aplique un producto de prelavado para

quitar manchas o suciedad. Enjuague. Lave.

Si la mancha persiste, aplique un detergente

liquido sobre la mancha o remoje en agua

tibia con detergente. Vuelva a lavar.

Barro/Iodo

Quite el barro seco con un cepillo. Enjuague

con agua fria. Haga un tratamiento con una

pasta de detergente y agua. Lave con un

detergente y blanqueador que no afecte el

tejido.

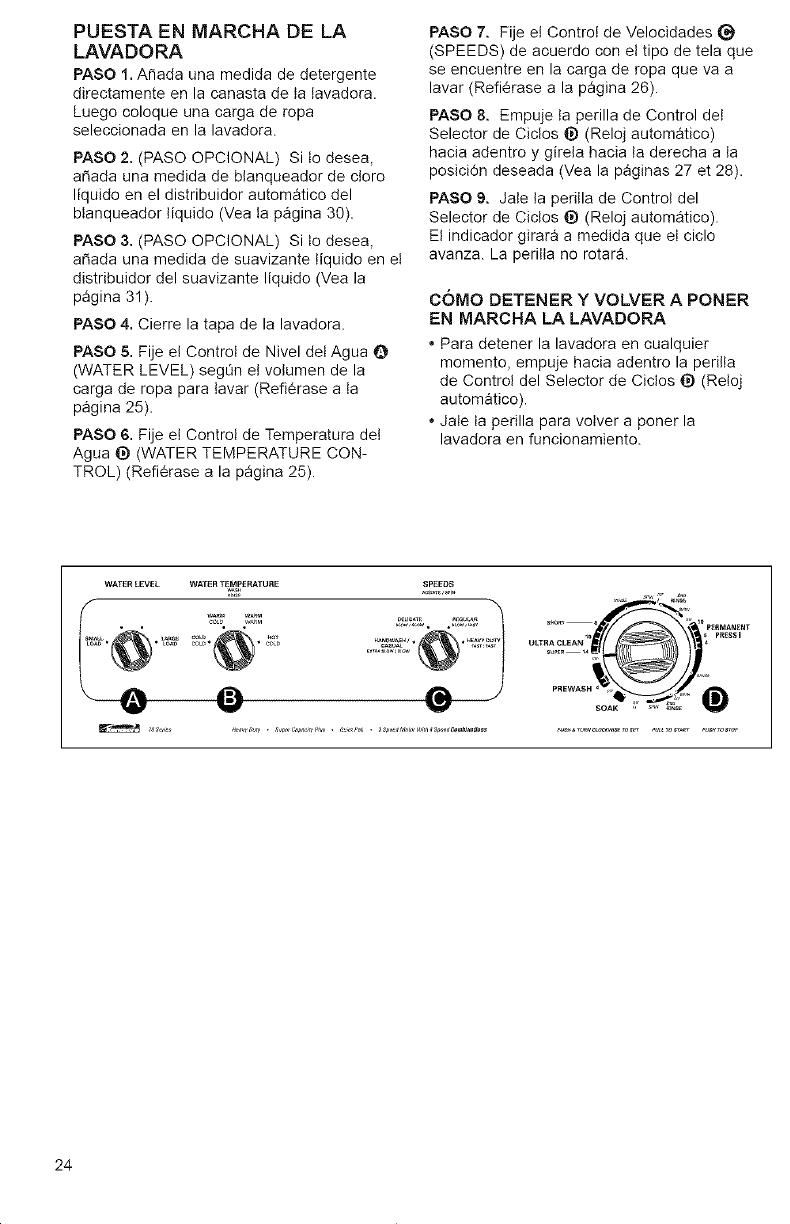

PUESTA EN MARCHA DE LA

LAVADORA

PASO 1. Afiada una medida de detergente

directamente en la canasta de ta lavadora.

Luego coloque una carga de ropa

seleccionada en la lavadora.

PASO 2. (PASO OPCIONAL) Si Io desea,

aSada una medida de blanqueador de cloro

liquido en el distribuidor automat!co del

blanqueador tiquido (Vea ta pagina 30).

PASO 3. (PASO OPCIONAL) Si to desea,

aSada una medida de suavizante tiquido en el

distribuidor del suavizante liquido (Vea la

pagina 31 ).

PASO 4. Cierre la tapa de la lavadora.

PASO 5. Fije el Control de Nivel del Agua Q

(WATER LEVEL) segC_nel volumen de la

carga de ropa para tavar (Refierase a ta

pagina 25).

PASO 6. Fije el Control de Temperatura del

Agua _ (WATER TEMPERATURE CON-

TROL) (Refierase a la pagina 25).

PASO 7. Fije el Control de Velocidades

(SPEEDS) de acuerdo con el tipo de tela que

se encuentre en la carga de ropa que va a

lavar (Refi_rase a la pagina 26).

PASO 8. Empuje ta perilla de Control del

Selector de Ciclos _) (Reloj automat!co)

hacia adentro y girela hacia ta derecha a la

posici6n deseada (Vea la pSginas 27 et 28).

PASO 9. Jale ta perilla de Control del

Selector de Ciclos _ (Reloj automat!co).

Et indicador girara a medida que el ciclo

avanza. La perilta no rotara.

COMO DETENER Y VOLVER A PONER

EN MARCHA LA LAVADORA

•Para detener la lavadora en cualquier

memento, empuje hacia adentro la perilta

de Control del Selector de Ciclos _) (Retoj

automat!co).

•Jale ta perilla para volver a poner la

lavadora en funcionamiento.

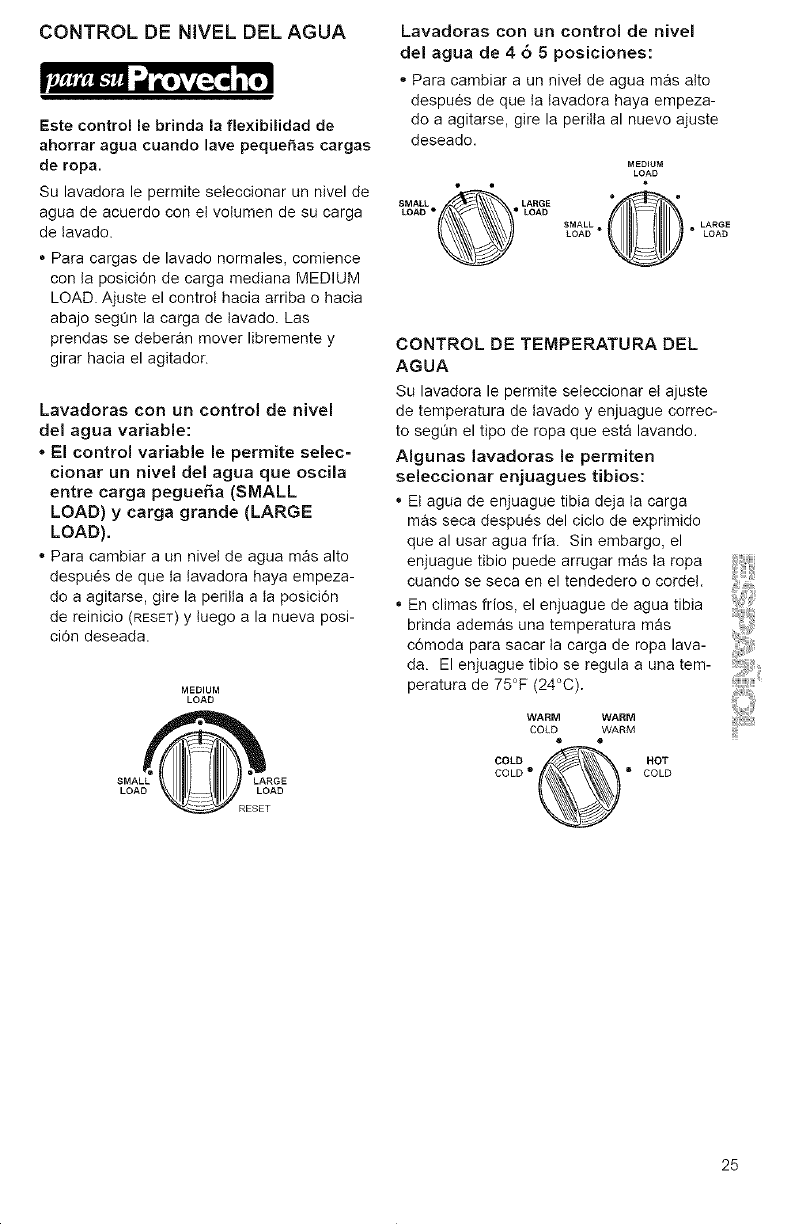

CONTROL DE NIVEL DEL AGUA

Este control le brinda la flexibilidad de

ahorrar agua cuando lave pequehas cargas

de ropa.

Su lavadora le permite seleccionar un nivel de

agua de acuerdo con el volumen de su carga

de tavado.

• Para cargas de lavado normales, comience

con la posici6n de carga mediana MEDIUM

LOAD. Ajuste el control hacia arriba o hacia

abajo seg0n la carga de tavado. Las

prendas se deberan mover libremente y

girar hacia el agitador.

Lavadoras con un control de nivel

del agua variable:

•El control variable le permite selec-

cionar un nivel del agua que oscila

entre carga pegueSa (SMALL

LOAD) y carga grande (LARGE

LOAD),

• Para cambiar a un nivel de agua mas alto

despues de que ta lavadora haya empeza-

do a agitarse, gire la perilla a la posici6n

de reinicio (RESET) y tuego a la nueva posi-

ci6n deseada.

MEDIUM

LOAD

Lavadoras con un control de nivel

del agua de 4 6 5 posiciones:

Para cambiar a un nivel de agua mas alto

despues de que ta lavadora haya empeza-

do a agitarse, gire la peritta al nuevo ajuste

deseado.

MEDIUM

L_D

0 @

SMALL LARGE

LOAD • LOAD

SMALL =e LARGE

LOAD LOAD

CONTROL DE TEMPERATURA DEL

AGUA

Su lavadora le permite seleccionar el ajuste

de temperatura de lavado y enjuague correc-

to seg0n el tipo de ropa que esta lavando.

Algunas lavadoras le permiten

seleccionar enjuagues tibios:

• El agua de enjuague tibia deja la carga

mas seca despues del ciclo de exprimido

que al usar agua fria. Sin embargo, el

enjuague tibia puede arrugar mas ta ropa

cuando se seca en el tendedero o corde!.

• En climas frios, el enjuague de agua tibia

brinda ademas una temperatura mas

c6moda para sacar ta carga de ropa lava-

da. El enjuague tibia se regula a una tem-

peratura de 75°F (24°C).

WARM WARM

COLD WARM

••

COLD _HOT

COLD o o COLD

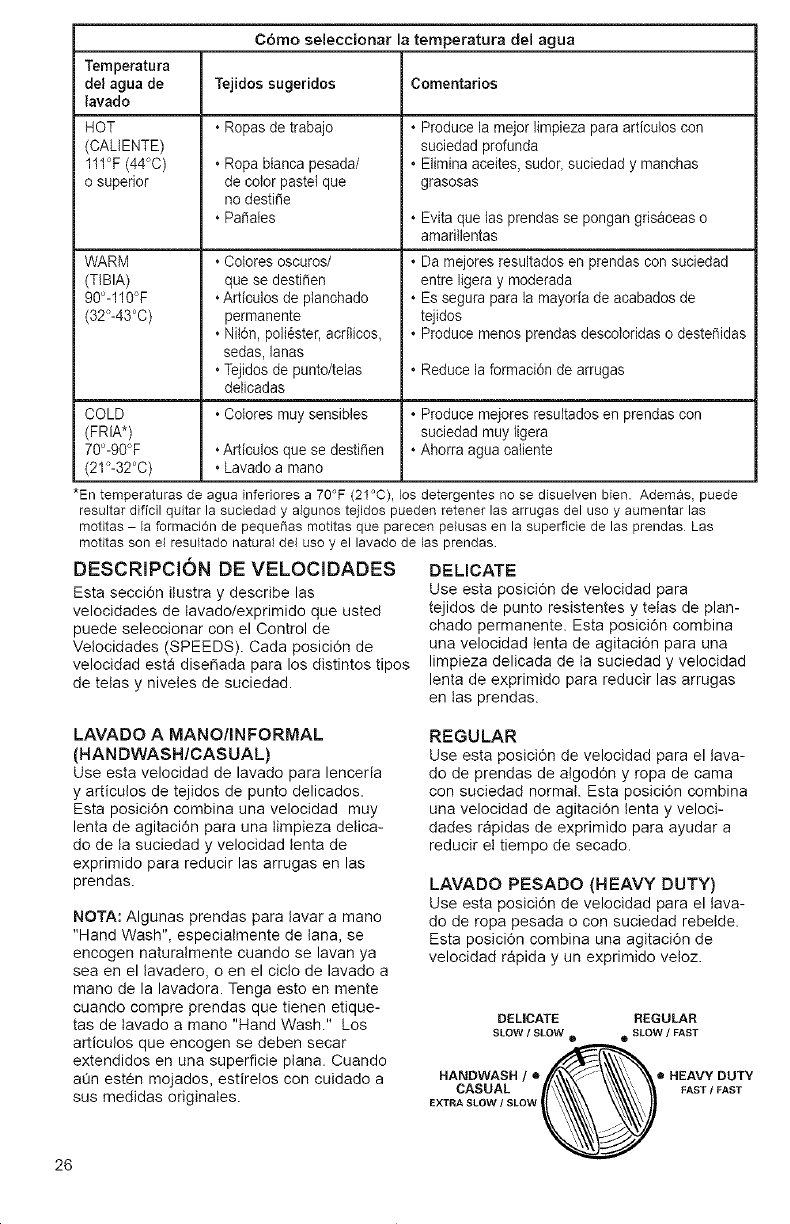

C6mo seleccionar la temperatura del agua

Temperatura

del agua de Tejidos sugeridos Comentarios

lavado

•Ropas de trabajo

HOT

(CAUENTE)

111°F (44°C)

o superior

WARM

(TIBIA)

90o-110OF

(32°-43°C)

•Ropa bianca pesada/

de color pastel que

no destifie

• PaSates

• Colores oscuros/

que se destifien

• Articulos de plan@ado

permanente

• Nit6n, poli6ster, acriticos,

sedas, lanas

• Tejidos de punto/telas

delicadas

• Produce la mejor limpieza para articulos con

suciedad profunda

• Elimina aceites, sudor, suciedad y manchas

grasosas

• Evita que las prendas se pongan grisaceas o

amaritlentas

• Da mejores resultados en prendas con suciedad

entre ligera y moderada

• Es segura para la mayoria de acabados de

tejidos

• Produce menos prendas descoloridas o destei_idas

• Reduce la formaci6n de arrugas

COLD • Cotores muy sensibles • Produce mejores resultados en prendas con

(FRiA*) suciedad muy ligera

70°-90°F • Articulos que se destifien • Ahorra agua catiente

(21°-32°C) • Lavado a mane

*En temperaturas de agua inferiores a 70°F (21°C), los detergentes no se disuelven bien. Ademas, puede

resultar dificil quitar la suciedad y algunos tejidos pueden retener las arrugas del uso y aumentar las

motitas - la formaci6n de pequefias motitas que parecen pelusas en la superficie de las prendas Las

motitas son el resultado natural del uso y el lavado de las prendas

DESCRIPClON DE VELOClDADES

Esta secci6n itustra y describe las

velocidades de lavado/exprimido que usted

puede seleccionar con el Control de

Velocidades (SPEEDS). Cada posici6n de

velocidad esta disefiada para los distintos tipos

de telas y niveles de suciedad.

DELICATE

Use esta posici6n de velocidad para

tejidos de punto resistentes y telas de plan-

chado permanente. Esta posici6n combina

una velocidad tenta de agitaci6n para una

limpieza delicada de ta suciedad y velocidad

lenta de exprimido para reducir las arrugas

en tas prendas.

LAVADO A MANO/INFORMAL

(HANDWASH/CASUAL)

Use esta velocidad de lavado para lenceria

y articulos de tejidos de punto delicados.

Esta posici6n combina una velocidad muy

lenta de agitaci6n para una timpieza delica-

do de la suciedad y velocidad tenta de

exprimido para reducir las arrugas en las

prendas.

NOTA: Algunas prendas para tavar a mano

"Hand Wash", especialmente de lana, se

encogen naturalmente cuando se lavan ya

sea en el lavadero, o en el ciclo de lavado a

mano de la lavadora. Tenga esto en mente

cuando compre prendas que tienen etique-

tas de tavado a mano "Hand Wash." Los

articu!os que encogen se deben secar

extendidos en una superficie plana. Cuando

aQn esten mojados, estiretos con cuidado a

sus medidas originates.

REGULAR

Use esta posici6n de velocidad para el lava-

do de prendas de atgodOn y ropa de cama

con suciedad normal. Esta posiciOn combina

una velocidad de agitaciOn tenta y veloci-

dades rapidas de exprimido para ayudar a

reducir el tiempo de secado.

LAVADO PESADO (HEAVY DUTY)

Use esta posici6n de velocidad para el lava-

do de ropa pesada o con suciedad rebelde.

Esta posiciOn combina una agitaciOn de

velocidad rapida y un exprimido veloz.

DELICATE REGULAR

SLOW ISLOW ® ® SLOW /FAST

HANDWASH /•_\,,_,_',_ • HEAVY DUTY

CONTROL DEL SELECTOR

DE ClCLOS

(RELOJ AUTOMATICO)

Use este control para seleccionar el

tiempo de agitacion y para poner la

lavadora en funcionamiento.

• Para los tejidos sumamente sucios

y prendas fuertes, use el tiempo

completo.

• Para los tejidos ligeramente sucios y

prendas delicadas, use menos tiempo.

PLANCHADO PERMANENTEi

(PERMANENT PRESS I)

El cicIo PERMANENT PRESS Jincluye un

enjuague de enfriamiento por rocio de la

carga el cua! reduce las arrugas en com-

paradbn con los demas c{clos.

Usted puede seleccionar hasta 10

minutos de tiempo de lavado.

ULTRALIMPIO (ULTRA CLEAN)

Use este cicto para la mayoria de las cargas

de lavado para obtener entre 4 y 14 minutos

de tiempo de tavado.

PRELAVADO (PREWASH)

Use este ciclo para obtener hasta 4 minutes

de agitacidn para facititar la eliminacidn de

suciedad profunda y manchas que necesitan

un tratamiento previo. El ciclo de prelavado

(PREWASH) debe ser seguidp por un ciclo

de ultralimpio (ULTRA CLEAN) o planchado

permanente (PERMANENT PRESS), agre-

gando detergente adicional.

REMOJO (SOAK)

El cicto de remojo (SOAK) ofrece 4 minutos

de agitaci6n seguidos por un tiempe ilimitado

de remojo para facilitar ta eliminaci6n de

suciedad profunda y manchas que necesitan

un tratamiento previo. Usted tendr8 que

reiniciar en la posici6n de exprimido (SPIN)

para vaciar el agua. El cicto de remojo

(SOAK) debe ser seguido per un ciclo de

ultratimpio (ULTRA CLEAN) o de planchado

permanente (PERMANENT PRESS) o de

prelavado (PREWASH), agregando deter-

gente adicional.

NOTA: No le recomendamos usar agua

caliente para remojar. Esto puede hacer

permanente la mancha.

SHORT--6

ULTRA CLEAN 1_

SUPER--!4

PREWASH

SOAK

RINSE

OFF 2ND

SPIN RINSE

SPIN

2ND

RINSE

PERMANENT

PRESSI

RINSE

SEGUNDO ENJUAGUE (SECOND

RINSE)

Un segundo enjuague eliminara todo

residuo excedente de detergente.

PASO 1. Fije el Control de Nivel del agua

(WATER LEVEL).

PASO 2. Fije el Control de Temperatura del

tavado /enjuague (WASH /RINSE

TEMPERATURE).

PASO 3. Fije el Control de Ve!ocidades

(SPEEDS) en ta posicidn deseada.

PASO 4. Fije et Control del Selector de Ciclos

(Reloj automatico) en 2do. enjuague (2ND

RINSE).

PASO 5. Jale la peritta del Reloj automatico

para porter la lavadora en marcha.

NOTA: Usted puede seteccionar sdto un

exprimido (SPIN) adicionat.

*Gire e! indicador del reloj automatico a ta

posici6n de exprimido (SPIN).

oUn exprimido adicional puede reducir los

tiempos de secado para ta ropa pesada o

prendas de cuidado especial, al eliminar e!

exceso de agua.

ENJUAGUE YEXPRIMIDO

A! usar detergente adicional para la ropa

muy sucia, o para lavar prendas que

requieren un cuidado especial, puede ser

que usted necesite un nuevo cicto de

enjuague y exprimido.

PASO 1. Fije el Control de Nivel del agua

(WATER LEVEL).

PASO 2. Fije el Control de Temperatura

(WATER TEMPERATURE).

PASO 3. Fije el Control de Velocidades

(SPEEDS) en la posicidn deseada.

PASO 4. Fije la perilla del Control Selector

de Cictos (Reloj automatico) en una posicidn

de enjuague (RINSE).

PASO 5. Jale la peritta del Control del

Selector de Ciclos (Reloj automatico) para

poner ta tavadora en marcha.

ULTRA CLEAN I

SOLO EXPRIMIDO

Un desagQe y exprimido adicional puede

acortar los tiempos de secado para la ropa

pesada o prendas de cuidado especial, at

eliminar el exceso de agua.

PASO 1. Fije el Control de Velocidades

(SPEEDS):

Para exprimido rapido, use la posicidn

HEAVY DUTY (LAVADO PESADO)

• Para exprimido lento, use la posicidn DELI-

CATE (DELICADO).

PASO 2. Fije ta perilla del Control de

Selector de Cictos (Reloj automatico) en una

posici6n de exprimido (SPIN).

PASO 3. Jate la perilla del Reloj automatico

para poner la lavadora en marcha.

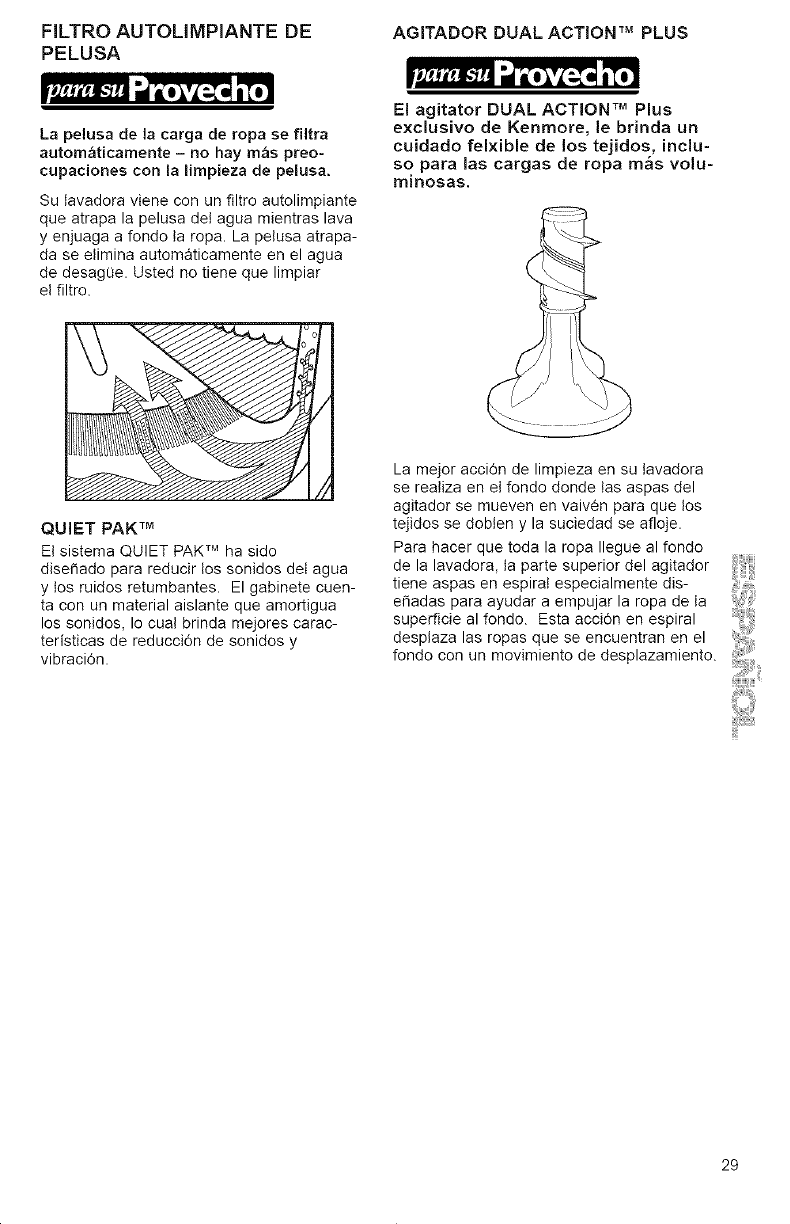

FILTRO AUTOLIMPIANTE DE AGITADOR DUAL ACTION TM PLUS

PELUSA

|_I_!_l.'_l nili_o_'L_a_i[ol

La pelusa de la carga de ropa se filtra

automaticamente - no hay mas preo-

cupaciones con la limpieza de pelusa.

Su lavadora viene con un filtro autolimpiante

que atrapa la pelusa del agua mientras lava

y enjuaga a fondo ta ropa. La pelusa atrapa-

da se elimina automaticamente en el agua

de desag(_e. Usted no tiene que limpiar

el filtro.

El agitator DUAL ACTION TM Plus

exclusivo de Kenmore, le brinda un

cuidado felxible de los tejidos, inclu-

so para las cargas de ropa m_s volu-

t33iFtosas,

QUIET PAK TM

Et sistema QUIET PAK TM ha sido

dise_ado para reducir los sonidos del agua

y tos ruidos retumbantes. El gabinete cuen-

ta con un material aislante que amortigua

los sonidos, Io cua! brinda mejores carac-

teristicas de reducci6n de sonidos y

vibraci6n.

La mejor acci6n de limpieza en su lavadora

se realiza en el fondo donde tas aspas del

agitador se mueven en vaiven para que tos

tejidos se doblen y la suciedad se afloje.

Para hacer que toda la ropa Ilegue al fondo

de la lavadora, ta parte superior del agitador

tiene aspas en espirat especialmente dis-

e_adas para ayudar a empujar la ropa de la

superficie al fondo. Esta acci6n en espiral

desplaza las ropas que se encuentran en el

fondo con un movimiento de desplazamiento.

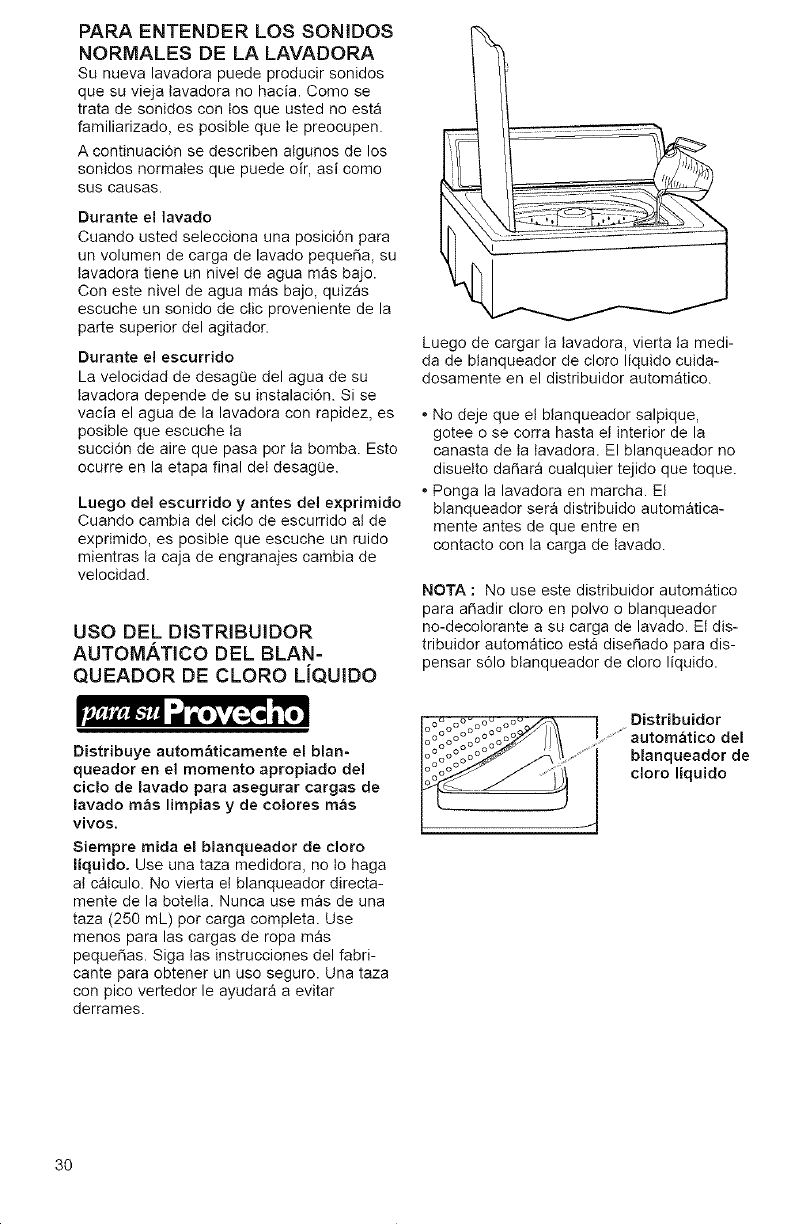

PARA ENTENDER LOS SONIDOS

NORMALES DE LA LAVADORA

Su nueva lavadora puede producir sonides

que su vieja tavadora no hacia. Come se

trata de sonidos con los que usted no esta

familiarizado, es posible que te preocupen.

A continuaci6n se describen algunos de los

sonidos normates que puede oir, asi come

SUS causas.

Durante el lavado

Cuando usted selecciona una posici6n para

un volamen de carga de lavado pequeSa, su

tavadora tiene un nivel de agua mas bajo.

Con este nivel de agaa mas bajo, quizas

escuche un sonido de ctic proveniente de la

parte superior del agitador.

Durante el escurrido

La velocidad de desagQe del agua de su

tavadora depende de su instalaci6n. Si se

vacia el agua de la lavadora con rapidez, es

posible que escuche ta

succi6n de aire que pasa por la bomba. Esto

ecurre en la etapa final del desagQe.

Luego del escurrido y antes del exprimido

Cuando cambia del ciclo de escurrido at de

exprimido, es posible que escuche un ruido

mientras la caja de engranajes cambia de

velocidad.

USO DEL DISTRIBUIDOR

AUTOMATICO DEL BLAN-

QUEADOR DE CLORO LIQUIDO

|,z_-_la _ h_o_,,L_oli_ol

Distribuye autom&ticamente el blan-

queador en el momento apropiado del

cic!o de lavado para asegurar cargas de

lavado mas limpias y de colores mas

vivos.

Siempre mida el blanqueador de cloro

liquido. Use aria taza medidora, no to haga

at calculo. No vierta et blanqueador directa-

mente de la botella. Nunca use mas de una

taza (250 mL) per carga completa. Use

menos para las cargas de ropa mSs

pequeSas. Siga tas instrucciones del fabri-

cante para obtener un use seguro. Una taza

con pico vertedor le ayudara a evitar

derrames.

Luego de cargar la tavadora, vierta la medi-

da de blanqueador de cloro liquido cuida-

dosamente en el distribuidor automatico.

• No deje que el blanqueador salpique,

gotee o se corra hasta el interior de la

canasta de ta tavadora. El blanqueador no

disuelto dar_ara cualquier tejido que toque.

• Ponga la lavadora en marcha. El

blanqueador sera distribuido automatica-

mente antes de que entre en

contacto con la carga de tavado.

NOTA : No use este distribuidor automatico

para a_adir cloro en polvo o blanqaeador

no-decolorante a su carga de lavado. El dis-

tribuidor automatico esta dise_ado para dis-

pensar s61o bianqueador de cloro liquido.

F_ou _o_o _ _u ._-"-q Distribuidor

o o o oo ooo o .......... " =

L°Oooo oo oO°_il/\ !.........automatico de,

I°°o°°°o_._ _\ i blanqueador de

doro.qu,do

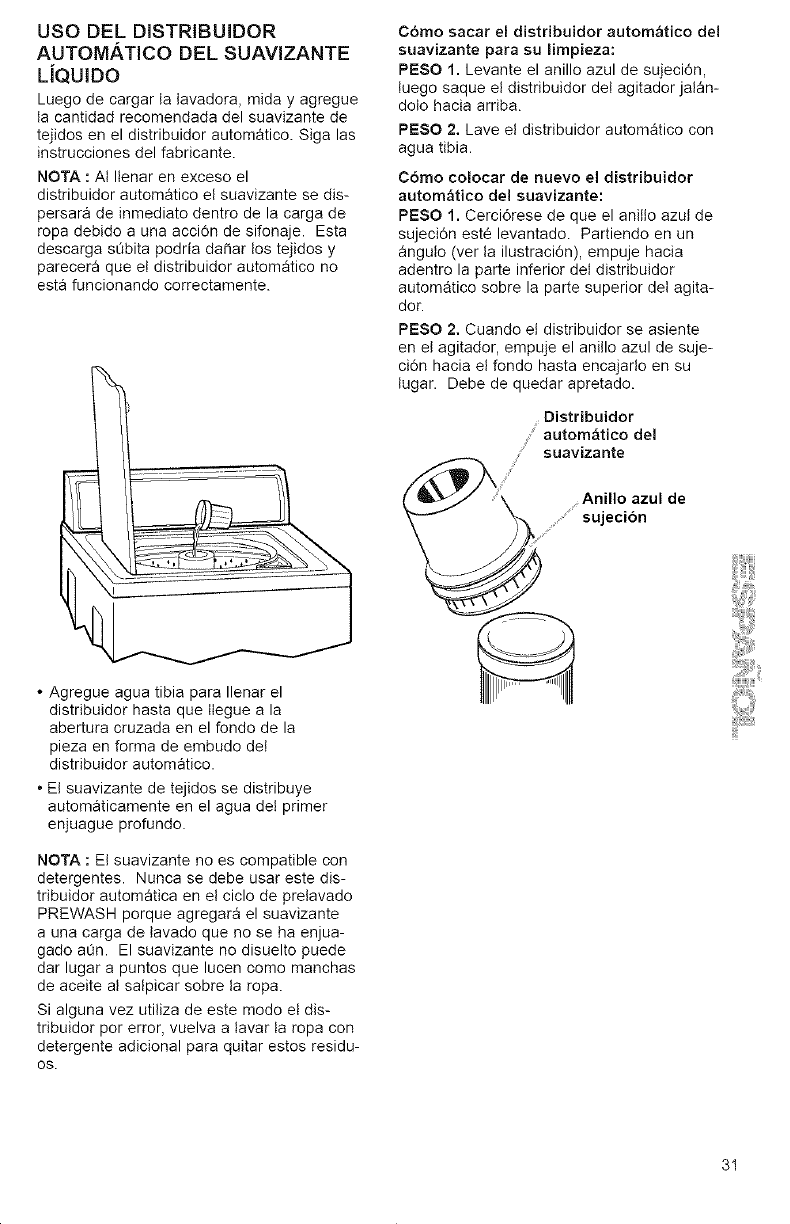

USO DEL DISTRIBUIDOR

AUTOMATICO DEL SUAVIZANTE

LiQUIDO

Luego de cargar {a {avadora, mida y agregue

la cantidad recomendada del suavizante de

tejidos en el distribuidor automatico. Siga las

instrucciones del fabricante.

NOTA : A{ Ilenar en excese el

distribuidor automatico el suavizante se dis-

persara de inmediato dentro de la carga de

ropa debido a una acci6n de sifonaje. Esta

descarga sL_bita podda da_ar los tejidos y

parecera que el distribuidor automatico no

esta funcionando correctamente.

C6mo sacar el distribuidor automatico del

suavizante para su limpieza:

PESO 1. Levante el anillo azul de sujeci6n,

tuego saque el distribuidor dei agitador jalan-

dolo hacia arriba.

PESO 2. Lave el distribuidor automatico con

agua tibia.

C6mo colocar de nuevo el distribuidor

autom&tico del suavizante:

PESO 1. Cerci6rese de que el anillo azul de

sujeci6n este levantado. Partiendo en un

angulo (ver la ilustracidn), empuje hacia

adentro la parte inferior del distribuidor

automatico sobre la parte superior del agita-

dor.

PESO 2, Cuando el distribuidor se asiente

en el agitador, empuje el aniilo azul de suje-

ci6n hacia el fondo hasta encajarto en su

tugar. Debe de quedar apretado.

Distribuidor

autom&tico del

suavizante

Anillo azul de

sujecion

• Agregue agua tibia para Ilenar el

distribuidor hasta que llegue a la

abertura cruzada en el fondo de la

pieza en forma de embudo det

distribuidor automatico.

• El suavizante de tejidos se distribuye

automaticamente en el agua del primer

enjuague profundo.

NOTA : El suavizante no es compatible con

detergentes. Nunca se debe usar este dis-

tribuidor automatica en el ciclo de preiavado

PREWASH porque agregara el suavizante

a una carga de tavado que no se ha enjua-

gado aOn. El suavizante no disuelto puede

dar lugar a puntos que lucen come manchas

de aceite al salpicar sobre ta ropa.

Si alguna vez utiliza de este mode el dis-

tribuidor por error, vuelva a tavar ta ropa con

detergente adicional para quitar estos residu-

OS.

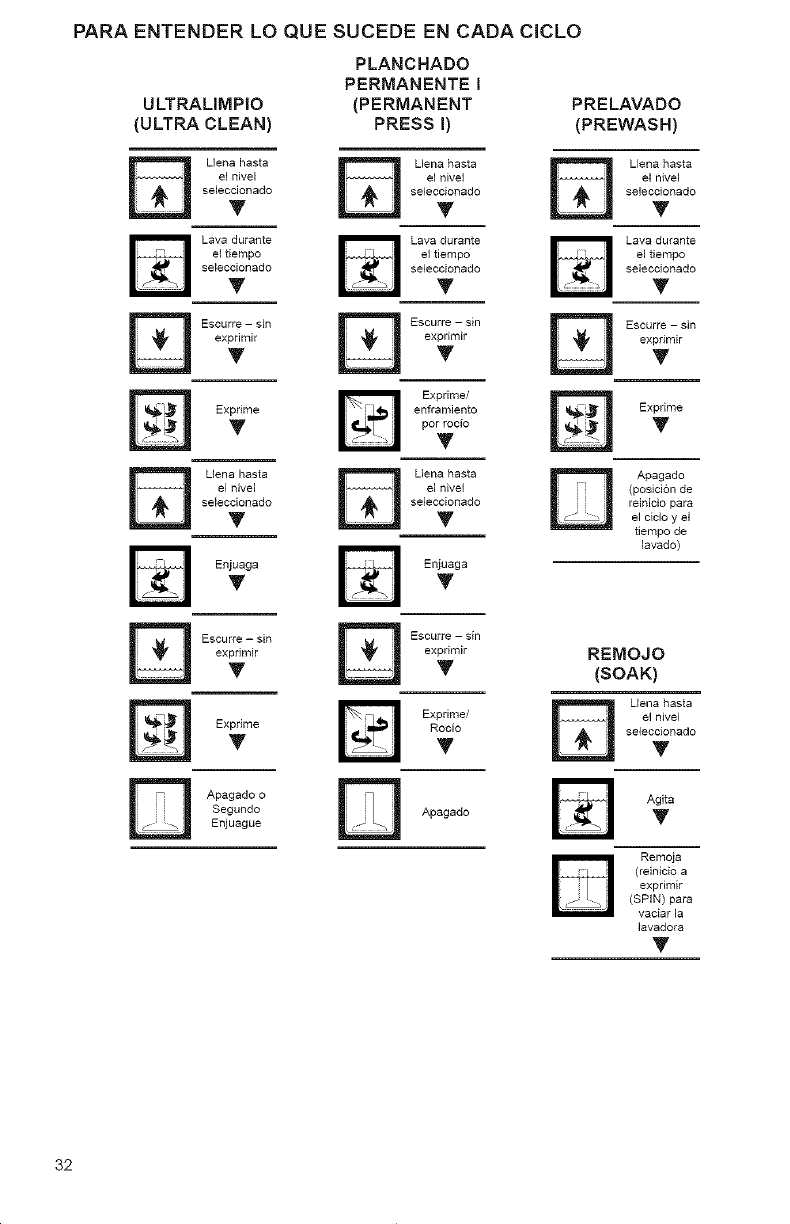

PARA ENTENDER LO QUE SUCEDE EN CADA ClCLO

ULTRALiMPIO

(ULTRA CLEAN)

PLANCHADO

PERMANENTEI

(PERMANENT

PRESSI)

PRELAVADO

(PREWASH)

Liena hasta

el nivel

seleccionado

Lava durante

el tiempo

seleccionado

Esourre - sin

exprimir

Exprime

Llena hasta

el nivel

seleccionado

Enjuaga

Llena basra

e] nive]

se4eccionado

Lava durante

e] tiempo

se4eccionado

Esourre - sin

exprimir

Expnme!

enframiento

porrocio

Llena hasta

eJ nivel

seleccionado

Enjuaga

Llena hasta

el nivel

seleccionado

Lava durante

el tJempo

seleccJonado

Esourre -sin

exprimir

Exprime

Apagado

(p?sici6n de

relnlCD para

el cic]o y e]

tiempo de

lavado)

Escurre - sin

expfimir

ExprimeT

Apagado o

Segundo

Enjuague

Escurre - sin

exprimir

Expfime/

Rocio

D Apagado

REMOJO

(SOAK)

Llena hasta

el nivel

se4eccionado

AgRa

Remoja

(reinicio a

exprimfr

(SPIN) para

vaciarla

lavadora

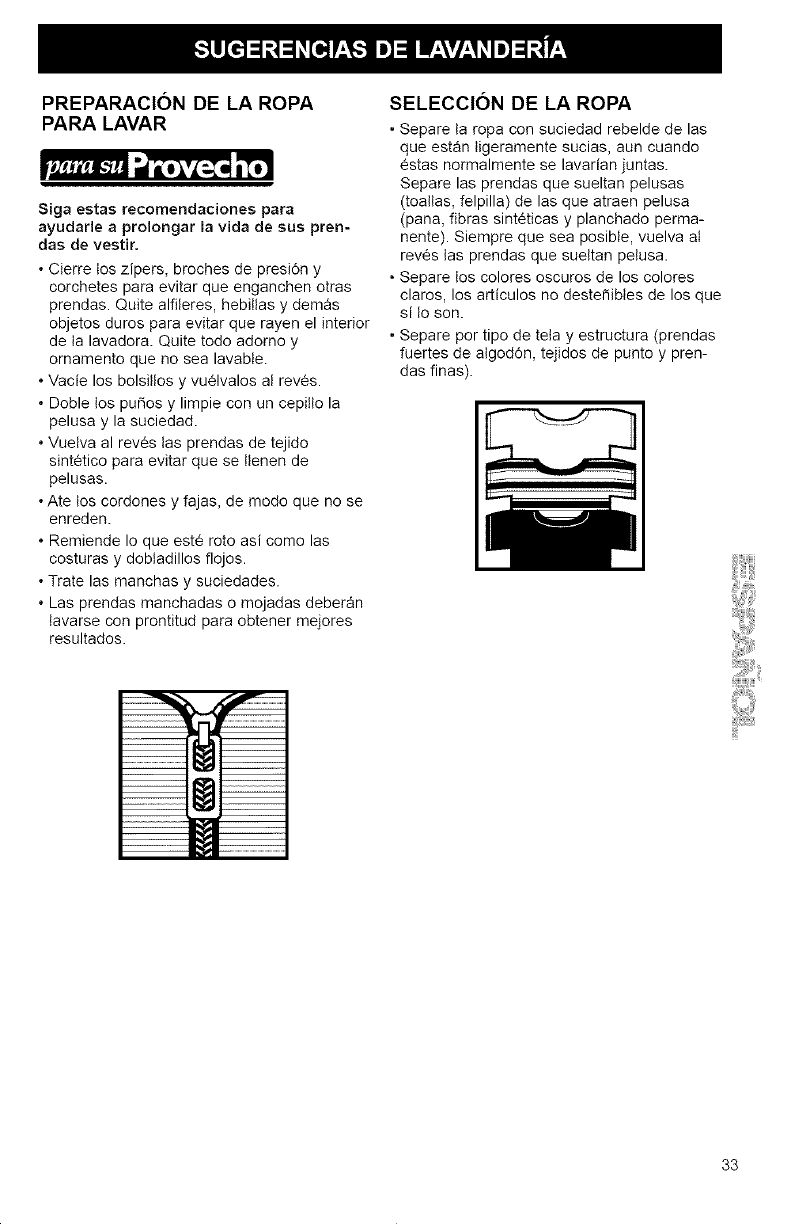

PREPARACION DE LA ROPA

PARA LAVAR

Siga estas recomendaciones para

ayudarle a prolongar la vida de sus pren-

das de vestir.

*Cierre los ziper$, broches de presi6n y

corchetes para evitar que enganchen otras

prendas. Quite alfileres, hebittas y demas

objetos duros para evitar que rayen el interior

de ta lavadora. Quite todo adomo y

ornamento que no sea lavable.

*Vacie los bolsitlos y vu_lvalos al reves.

*Doble los puSos y limpie con un cepitto la

pelusa y la suciedad.

*Vuelva al reves las prendas de tejido

sintetico para evitar que se ttenen de

pelusas.

*Ate tos cordones y fajas, de mode que no se

enreden.

*Remiende Io que este rote asi come las

costuras y dobladillos flojos.

*Trate las manchas y suciedades.

*Las prendas manchadas o mojadas deberan

tavarse con prontitud para obtener mejores

resultados.

SELECClON DE LA ROPA

• Separe ta ropa con suciedad rebelde de las

que estan tigeramente sucias, aun cuando

_stas normalmente se lavarian juntas.

Separe las prendas que sueltan pelusas

(toattas, felpilla) de las que atraen pelusa

(pana, fibras sinteticas y planchado perma-

nente). Siempre que sea posible, vuelva at

rev_s las prendas que sueltan pelusa.

• Separe los colores oscuros de los colores

claros, los articulos no destei_ibles de los que

si io son.

• Separe por tipo de teta y estructura (prendas

fuertes de atgod6n, tejidos de punto y pren-

das finas).

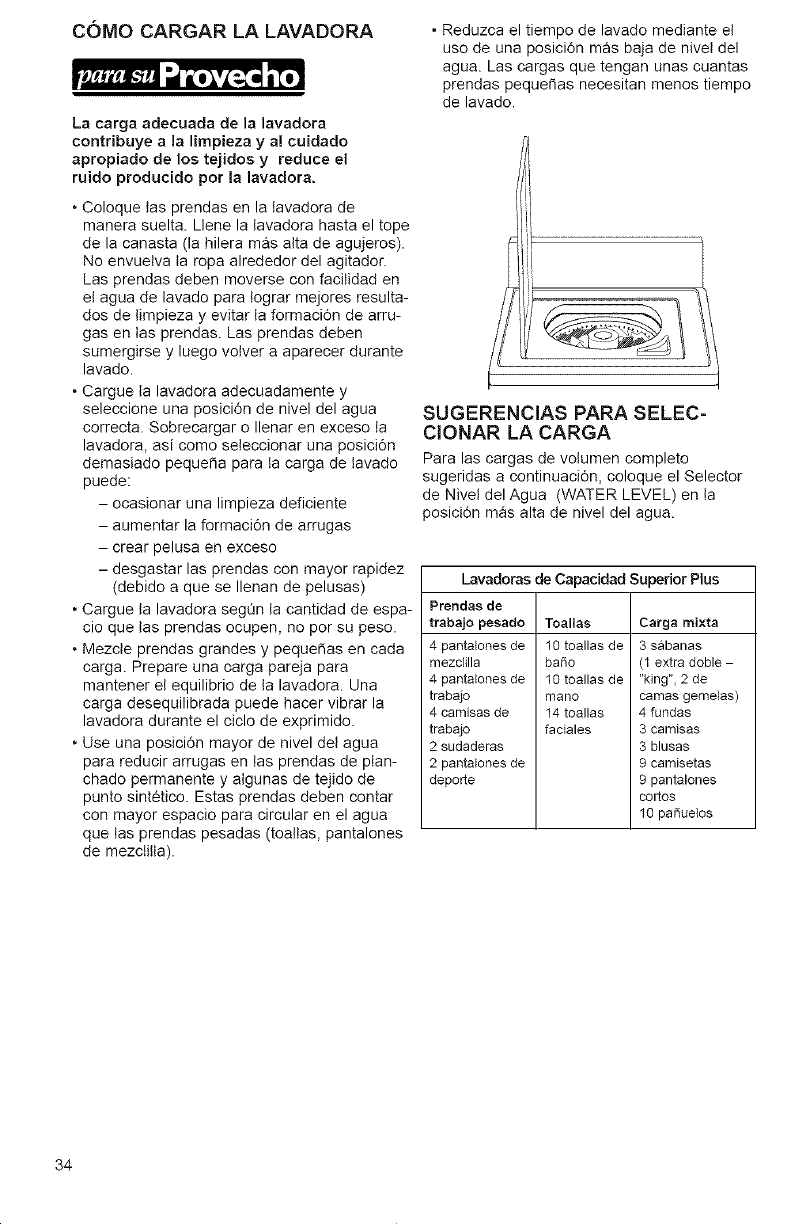

COMO CARGAR LA LAVADORA

La carga adecuada de la lavadora

contribuye a la limpieza ya! cuidado

apropiado de los tejidos y reduce el

ruido producido por la lavadora.

• Coloque tas prendas en la lavadora de

manera suelta. Llene la lavadora hasta el tope

de la canasta (la hilera mas atta de agujeros).

No envuelva ta ropa alrededor del agitador.

Las prendas deben moverse con facitidad en

el agua de lavado para tograr mejores resulta-

dos de timpieza y evitar la formaci6n de arru-

gas en tas prendas. Las prendas deben

sumergirse y luego volver a aparecer durante

lavado.

• Cargue la lavadora adecuadamente y

seleccione una posici6n de nivel del agua

correcta. Sobrecargar o Ilenar en exceso la

lavadora, asi como seleccionar una posici6n

demasiado pequei_a para ta carga de tavado

puede:

- ocasionar una limpieza deficiente

- aumentar la formaci6n de arrugas

- crear pelusa en exceso

- desgastar las prendas con mayor rapidez

(debido a que se Ilenan de pelusas)

• Cargue la lavadora seg_n la cantidad de espa-

cio que tas prendas ocupen, no por su peso.

• Mezcle prendas grandes y pequeSas en cada

carga. Prepare una carga pareja para

mantener el equilibrio de la lavadora. Una

carga desequilibrada puede hacer vibrar la

lavadora durante el ciclo de exprimido.

• Use una posici6n mayor de nivel del agua

para reducir arrugas en tas prendas de plan-

chado permanente y algunas de tejido de

punto sintetico. Estas prendas deben contar

con mayor espacio para circular en el agua

que tas prendas pesadas (toattas, pantalones

de mezctitta).

• Reduzca el tiempo de lavado mediante et

uso de una posici6n mas baja de nivel del

agua. Las cargas que tengan unas cuantas

prendas peque_as necesitan menos tiempo

de lavado.

SUGERENCIAS PARA SELEC-

ClONAR LA CARGA

Para las cargas de volumen completo

sugeridas a continuaci6n, coloque el Selector

de Nivel del Agua (WATER LEVEL) en ta

posici6n mas alta de nivel del agua.

Lavadoras de Capacidad Superior Plus

Prendas de

trabajo pesado

4 pantalones de

mezclilla

4 pantalones de

trabajo

4 camisas de

trabajo

2 sudaderas

2 pantalones de

depoRe

Toallas Carga mixta

10 toallas de 3 sabanas

base (1 extra doble -

10 toallas de "king", 2 de

mano camas gemelas)

14 toallas 4 fundas

faciales 3 camisas

3 blusas

9 camisetas

9 pantalones

cortos

10 pa_uelos

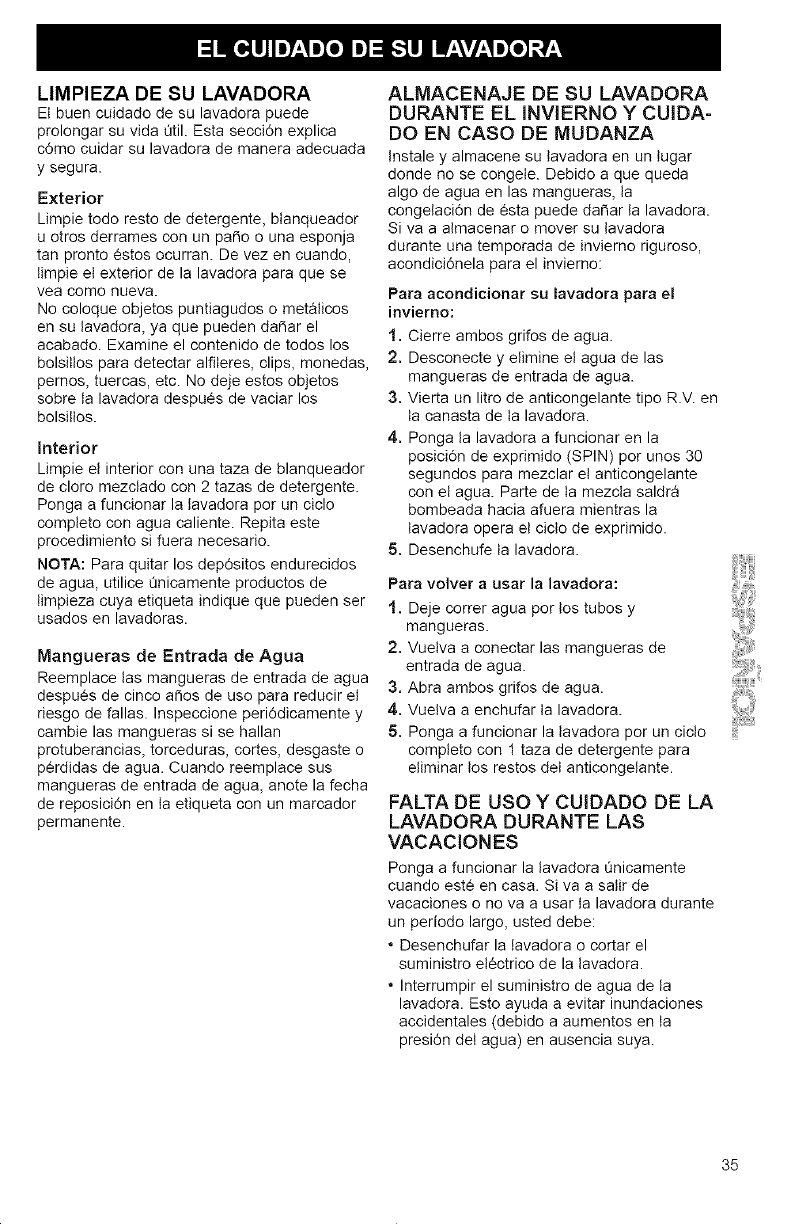

LIMPIEZA DE SU LAVADORA

El buen cuidado de su lavadora puede

prolongar su vida 0til. Esta secci6n explica

c6mo cuidar su lavadora de manera adecuada

y segura.

Exterior

Limpie todo resto de detergente, blanqueador

u otros derrames con un paso o una esponja

tan pronto estos ocurran. De vez en cuando,

timpie et exterior de la lavadora para que se

vea como nueva.

No coloque objetos puntiagudos o metalicos

en su tavadora, ya que pueden da_ar el

acabado. Examine el contenido de todos los

bolsitlos para detectar alfiteres, clips, monedas,

pernos, tuercas, etc. No deje estos objetos

sobre la lavadora despues de vaciar los

bolsittos.

Interior

Limpie el interior con una taza de blanqueador

de cloro mezclado con 2 tazas de detergente.

Ponga a funcionar la lavadora por un ciclo

completo con agua caliente. Repita este

procedimiento si fuera necesario.

NOTA: Para quitar los depdsitos endurecidos

de agua, utilice 0nicamente productos de

timpieza cuya etiqueta indique que pueden ser

usados en lavadoras.

IVlangueras de Entrada de Agua

Reemplace las mangueras de entrada de agua

despues de cinco a_os de uso para reducir et

riesgo de fallas. Inspeccione periddicamente y

cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o

perdidas de agua. Cuando reemplace sus

mangueras de entrada de agua, anote la fecha

de reposici6n en ta etiqueta con un marcador

permanente.

ALMACENAJE DE SU LAVADORA

DURANTE EL INVlERNO Y CUIDA-

DO EN CASO DE MUDANZA

Instale y almacene su tavadora en un tugar

donde no se congele. Debido a que queda

algo de agua en las mangueras, la

congelaci6n de esta puede daSar la lavadora.

Si va a almacenar o mover su tavadora

durante una temporada de invierno riguroso,

acondici6nela para el invierno:

Para acondicionar su lavadora para e!

invierno:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las

mangueras de entrada de agua.

3. Vierta un litro de anticongelante tipo R.V. en

ta canasta de ta lavadora.

4. Ponga ta lavadora a funcionar en la

posici6n de exprimido (SPIN) por unos 30

segundos para mezclar el anticongelante

con el agua. Parte de ta mezcla saldra

bombeada hacia afuera mientras la

tavadora opera e! cicto de exprimido.

5. Desenchufe ta lavadora.

Para voiver a usar la lavadora:

1. Deje correr agua por tos tubos y

mangueras.

2. Vuelva a conectar las mangueras de

entrada de agua.

3. Abra ambos grifos de agaa.

4. Vuelva a enchufar ta lavadora.

5. Ponga a funcionar la lavadora por un ciclo

compteto con 1 taza de detergente para

etiminar tos restos del anticongelante.

FALTA DE USO Y CUIDADO DE LA

LAVADORA DURANTE LAS

VACAClONES

Ponga a funcionar la lavadora L_nicamente

cuando este en casa. Siva a satir de

vacaciones o no va a usar ta lavadora durante

un periodo largo, asted debe:

• Desenchufar la lavadora o cortar el

suministro electrico de la lavadora.

• Interrumpir el suministro de agua de la

lavadora. Esto ayuda a evitar inundaciones

accidentales (debido a aumentos en ta

aresi6n del agua) en ausencia suya.

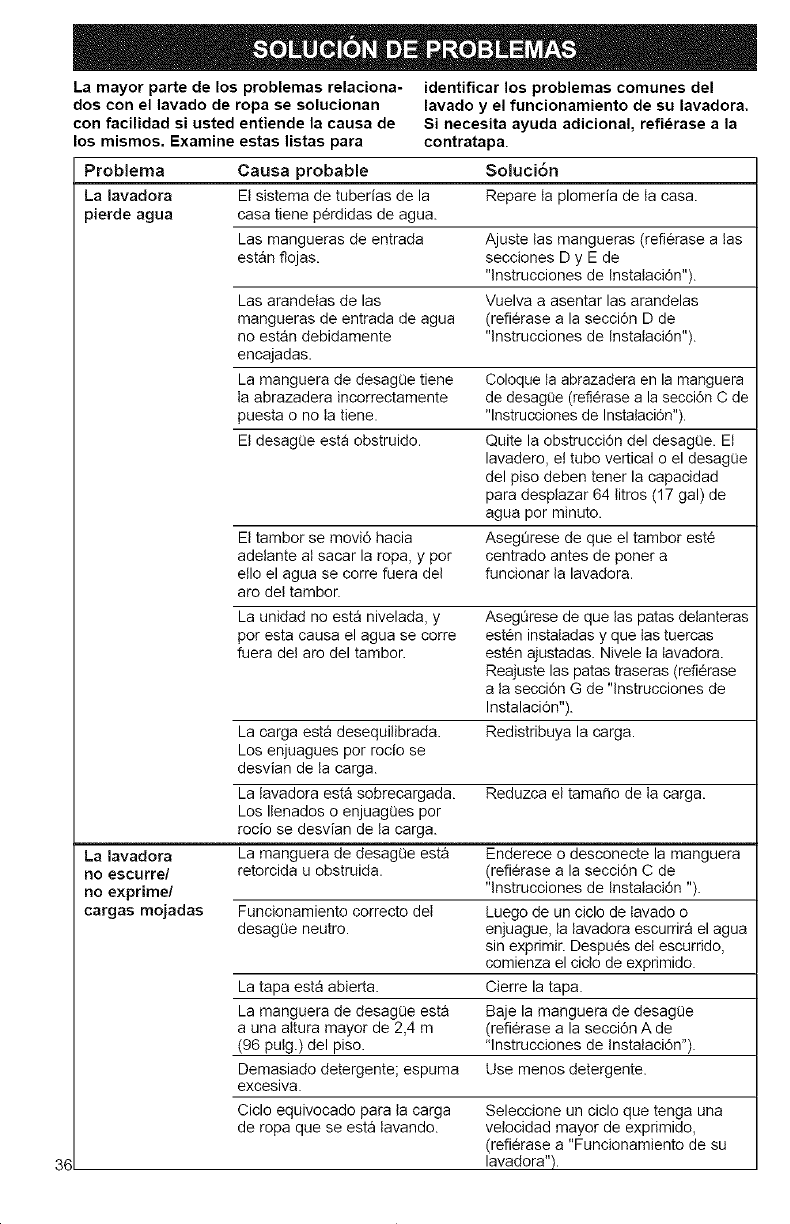

La mayor parte de los problemas relaciona- identificar los problemas comunes del

dos con el lavado de ropa se solucionan lavado y el funcionamiento de su lavadora.

con facilidad si usted entiende la causa de Si necesita ayuda adicional, refi_rase a la

los mismos. Examine estas listas para contratapa.

Problerna Causa probable Soluci6n

La lavadora El sistema de tuberias de la Repare ta plomeria de ta casa.

pierde agua casa tiene perdidas de agua.

Las mangueras de entrada Ajuste tas mangueras (refierase a tas

estan flojas, secciones D y E de

"lnstrucciones de Instalaci6n").

Las arandelas de las Vuelva a asentar las arandelas

mangueras de entrada de agua (refierase a la secci6n D de

no estan debidamente "lnstrucciones de Instataci6n").

encajadas.

La manguera de desag_e tiene Coloque la abrazadera en la manguera

ta abrazadera incorrectamente de desag_e (refi_rase ala secci6n C de

puesta o no ta tiene. "lnstrucciones de Instalaci6n").

Et desag_e esta obstruido. Quite la obstrucci6n del desag_e. Et

lavadero, el tubo vertical o el desag(_e

del piso deben tenet la capacidad

para desplazar 64 titros (17 gal) de

agua pot minuto.

El tambor se movi6 hacia AsegQrese de que el tambor est_

adelante al sacar la ropa, y por centrado antes de poner a

ello el agua se corre fuera de! funcionar ta lavadora.

aro de! tambor.

La unidad no esta nivelada, y AsegC_resede que tas patas delanteras

por esta causa el agua se corre esten instaladas y que tas tuercas

fuera del aro del tambor, esten ajustadas. Nivele la lavadora.

Reajuste las patas traseras (refierase

a ta secci6n G de "lnstrucciones de

Instalaci6n").

La carga esta desequilibrada. Redistribuya la carga.

Los enjuagues pot rocio se

desvian de ta carga.

La lavadora esta sobrecargada. Reduzca el tamafio de ta carga.

Los Ilenados o enjuag_es pot

rocio se desvian de ta carga.

La lavadora La manguera de desag_e esta Enderece o desconecte la manguera

no escurre/ retorcida u obstruida. (refierase a la secci6n C de

no exprimel "lnstrucciones de Instalacidn ").

cargas mojadas Funcionamiento correcto det Luego de un ciclo de lavado o

desag_e neutro, enjuague, ta tavadora escurrira el agua

sin exprimir. Despues del escurrido,

comienza el cicto de exprimido.

La tapa est8 abierta. Cierre la tapa.

La manguera de desagt]e esta Baje la manguera de desagt]e

a una altura mayor de 2,4 m (refierase a la secci6n A de

(96 putg.) del piso. "lnstrucciones de Instalaci6n").

Demasiado detergentel espuma Use menos detergente.

excesiva.

Ciclo equivocado para la carga Seleccione un ciclo que tenga una

de ropa que se esta tavando, ve!ocidad mayor de exprimido,

(refierase a "Funcionamiento de su

lavadora").

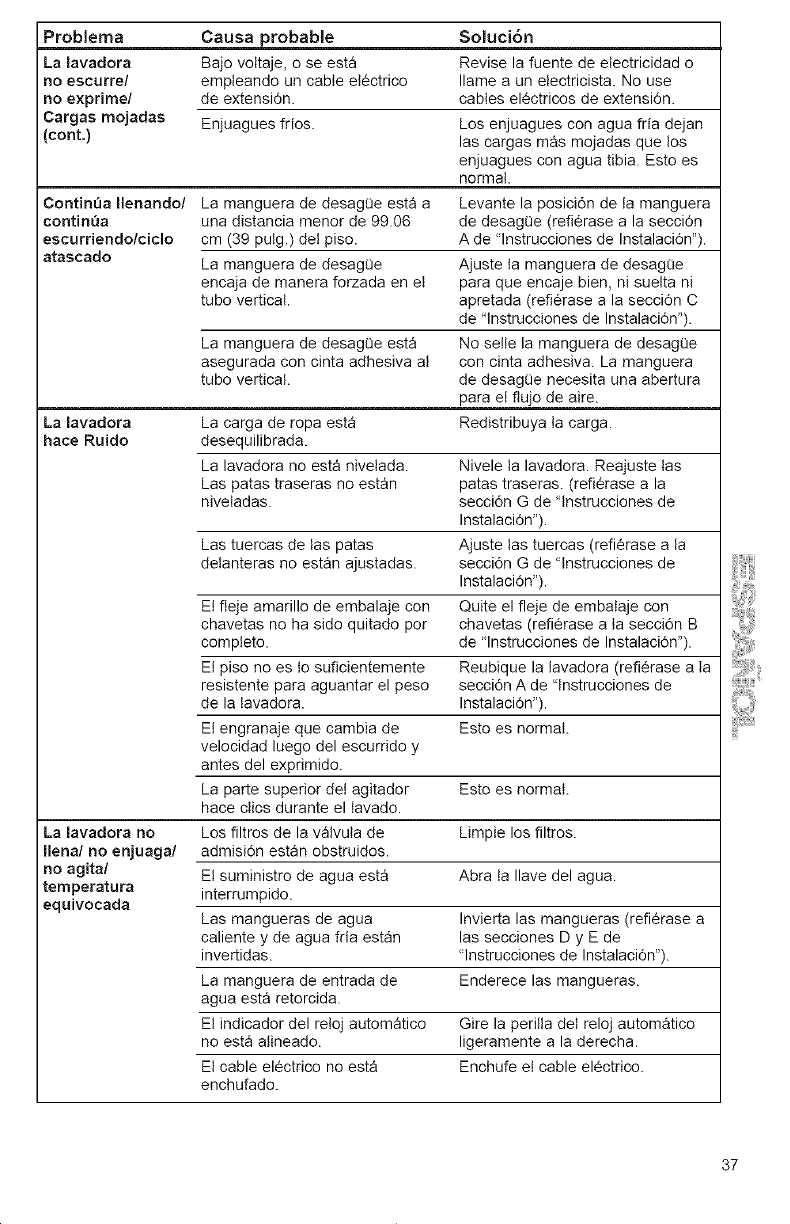

Problema Causa probable Soluci6n

La lavadora Bajo voltaje, o se esta Revise la fuente de electricidad o

no escurre/ empleando un cable electrico Ilame a un electricista. No use

no exprime/ de extensidn, cables electricos de extensidn.

Cargas mojadas Enjuagues frios. Los enjuagues con agua fria dejan

(cont.) las cargas mas mojadas que los

enjuagues con agua tibia. Esto es

normal.

Contin_Ja Ilenando/ La manguera de desagQe est& a Levante la posici6n de la manguera

continua una distancia menor de 99.06 de desagt]e (refierase a la seccidn

escurriendo/ciclo cm (39 putg.) del piso. A de "lnstrucciones de Instalacidn").

atascado La manguera de desagt]e Ajuste ta manguera de desagLie

encaja de manera forzada en el para que encaje bien, ni suelta ni

tube vertical, apretada (refierase a la seccidn C

de "lnstrucciones de Instalaci6n").

La manguera de desagQe esta No selte la manguera de desagQe

asegurada con cinta adhesiva a! con cinta adhesiva. La manguera

tube vertical, de desagQe necesita una abertura

para el flujo de mire.

La lavadora La carga de ropa est_ Redistribuya ta carga.

hace Ruido desequilibrada.

La lavadora no esta nivelada. Nivele ia lavadora. Reajuste ias

Las patas traseras no estan patas traseras. (refierase a la

niveladas, secci6n G de "lnstrucciones de

Instalaci6n").

Las tuercas de tas patas Ajuste tas tuercas (refi_rase a ia

deianteras no estan ajustadas, secci6n G de "lnstrucciones de

Instalaci6n").

El fleje amarillo de embalaje con Quite el fleje de embataje con

chavetas no ha side quitado per chavetas (refierase a la secci6n B

complete, de "lnstrucciones de Instalaci6n").

El piso no es to suficientemente Reubique la lavadora (refi_rase a ta

resistente para aguantar el peso secci6n A de "lnstrucciones de

de la tavadora. Instalacidn").

El engranaje que cambia de Esto es normal.

velocidad luego del escurrido y

antes del exprimido.

La parte superior del agitador Esto es normal.

hace clics durante el tavado.

La lavadora no Los filtros de la valvuta de Limpie los filtros.

Ilena/no enjuaga/ admisi6n estan obstruidos.

no agita/ Et suministro de agua esta Abra ta Ilave del agua.

ternperatura interrumpido.

equivocada Las mangueras de agua Invierta las mangueras (refierase a

caliente y de agua fria est_n las secciones D y E de

invertidas. "lnstrucciones de Instalaci6n").

La manguera de entrada de Enderece las mangueras.

agua esta retorcida.

Et indicador del reloj automatico Gire la periiia dei reloj automatico

no esta alineado, ligeramente a la derecha.

El cable electrico no esta Enchufe el cable electrico.

enchufado.

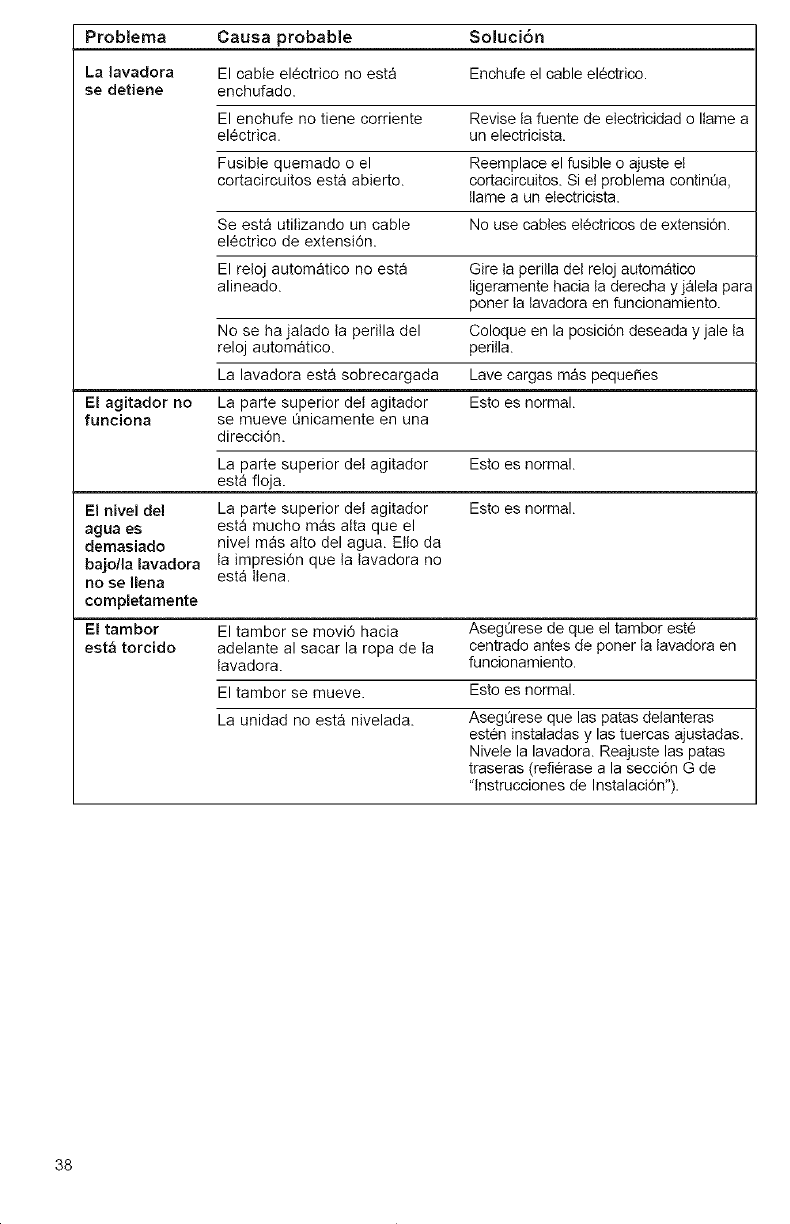

Problerna Causa probable Soluci6n

La lavadora El cable eleetrico no esta Enchufe el cable electrico.

se detiene enchufado.

El enehufe no tiene corriente Revise ia fuente de electricidad o liame a

eleetrica, un electricista.

Fusible quemado o el Reemplace el fusible o ajuste el

cortacircuitos esta abierto, cortaclrcuitos. Si e! problema continL_a,

tlame a un electricista.

Se esta utilizando un cable No use cables electricos de extensi6n.

electrico de extensi6n.

El retoj automatico no esta Gire ta perilla del re!oj automatico

alineado, tigeramente hacia la derecha y jalela para

poner ta tavadora en funcionamiento.

No se ha jalado ta peritla del Coloque en la posici6n deseada y jale ta

reloj automatico, perilla.

La lavadora esta sobrecargada Lave cargas mas peque_es

El agitador no La parte superior del agitador Esto es normal.

fundona se mueve L_nicamente en una

direcci6n.

La parte superior del agitador Esto es normal.

esta floja.

El nivel del La parte superior del agitador Esto es normal.

agua es esta mucho mas alta que el

dernasiado nivet mas atto del agua. Etlo da

bajo/la lavadora ta impresi6n que ta tavadora no

no se Ilena esta ttena.

completamente

El tambor El tambor se movie hacia Aseg_rese de que el tambor este

est& torcido adelante al sacar la ropa de ta centrado antes de poner ta tavadora en

tavadora, funcionamiento.

El tambor se mueve. Esto es normal.

La unidad no esta nivelada. AsegOrese que las patas delanteras

esten instaladas y las tuercas ajustadas.

Nivele la lavadora. Reajuste las patas

traseras (refierase a la secci6n G de

"lnstrucciones de Instalaci6n").

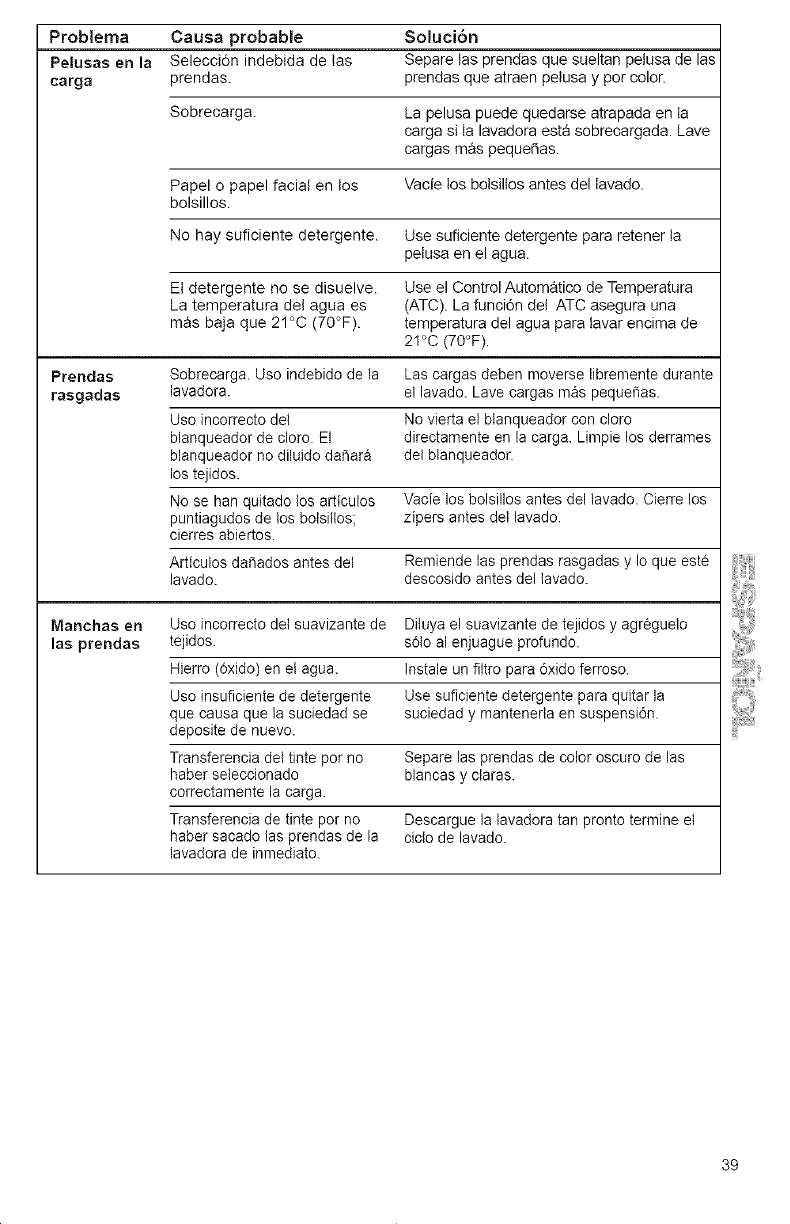

Problerna Causaprobable $oluci6n

Pelusasenla Selecci6nindebidadetas Separetasprendasquesueltanpelusadelas

carga prendas, prendasqueatraenpelusayporcolor.

Sobrecarga. Lapelusapuedequedarseatrapadaenla

cargasitalavadoraestasobrecargada.Lave

cargasmaspequeSas.

Papelopapelfacialentos Vacietosbolsiltosantesdeltavado.

bolsillos.

Nohaysuficientedetergente.Usesuficientedetergentepararetenerta

petusaenelagua.

Eldetergentenosedisuelve.UseelControlAutomaticodeTemperatura

Latemperaturadelaguaes (ATC).Lafunci6ndelATCasegurauna

masbajaque21°C(70°F). temperaturadelaguaparatavarencimade

21°C(70°F).

Prendas Sobrecarga.Usoindebidodela LascargasdebenmoverseIibrementedurante

rasgadas lavadora, ellavado.Lavecargasm_spequeSas.

Usoincorrectodel Noviertaelblanqueadorconcloro

blanqueadordecloro.El directamenteenlacarga.Limpielosderrames

blanqueadornodiluidodafiara delblanqueador.

lostejidos.

NosebanquitadolosarticulosVacielosbolsillosantesdellavado.Cierrelos

puntiagudosdelosbolsitlos; zipersantesdetlavado.

cierresabiertos.

Articulosdafiadosantesdel RemiendelasprendasrasgadasyIoqueest_

lavado, descosidoantesdellavado.

Manchasen Usoincorrectodelsuavizantede DituyaelsuavizantedetejidosyagrCguelo

lasprendastejidos, s61oalenjuagueprofundo.

Hierro(0xido)enetagua. lnstaleunfiltropara6xidoferroso.

UsoinsuficientededetergenteUsesuficientedetergenteparaquitarla

quecausaquelasuciedadse suciedadymantenerlaensuspensi6n.

depositedenuevo.

Transferenciadeltinteporno Separelasprendasdecoloroscurodelas

haberseleccionado blancasyclaras.

correctamentelacarga.

Transferenciadetintepotno Descarguelalavadoratanprontotermineel

habersacadolasprendasdela ciclodelavado.

lavadoradeinmediato.

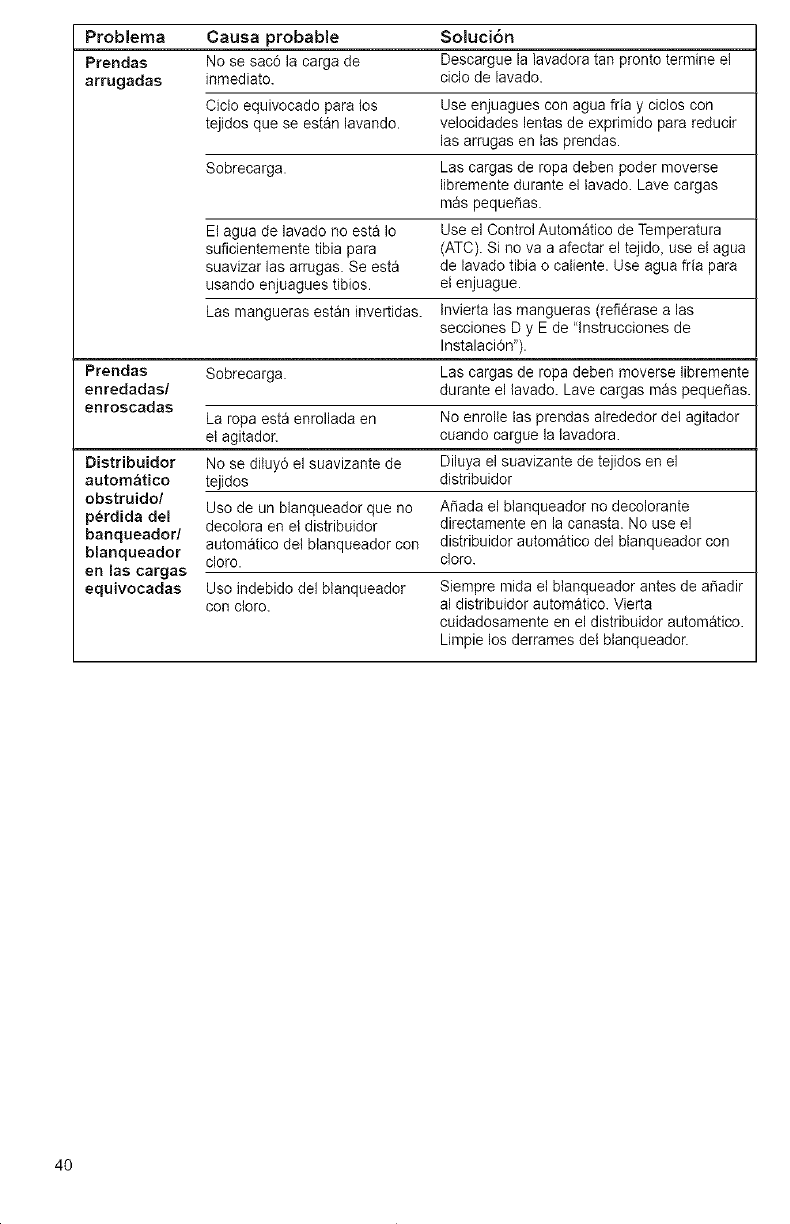

Problema Causa probable Soluci6n

Prendas No se sac6 la carga de Descargue la lavadora tan pronto termine el

arrugadas inmediato, ciclo de lavado.

Ciclo equivocado para los Use enjuagues con agua fda y ciclos con

tejidos que se estan lavando, velocidades lentas de exprimido para reducir

las arrugas en las prendas.

Sobrecarga. Las cargas de ropa deben poder moverse

libremente durante el lavado. Lave cargas

mas pequeSas.

Et agua de lavado no esta Io Use el Control Automatico de Temperatura

suficientemente tibia para (ATC). Si no va a afectar el tejido, use el agua

suavizar las arrugas. Se esta de lavado tibia o caliente. Use agua fria para

usando enjuagues tibios, el enjuague.

Las mangueras estan invertidas, lnvierta las mangueras (refi_rase alas

secciones D y E de "lnstrucciones de

Instalaci6n").

Prendas Sobrecarga. Las cargas de ropa deben moverse libremente

enredadas/ durante el lavado. Lave cargas mas pequeSas.

enroscadas La ropa esta enrollada en No enrolte las prendas alrededor det agitador

et agitador, cuando cargue la lavadora.

Distribuidor No se dituy6 el suavizante de Diluya el suavizante de tejidos en el

automatico tejidos distribuidor

obstruido/ Uso de un blanqueador que no A_ada el blanqueador no decolorante

perdida del decolora en el distribuidor directamente en la canasta. No use el

banqueador/ automatico det btanqueador con distribuidor automatico del blanqueador con

blanqueador cloro, cloro.

en las cargas

equJvocadas Uso indebido del blanqueador Siempre mida el blanqueador antes de a_adir

con ctoro, al distribuidor automatico. Vierta

cuidadosamente en el distribuidor automatico.

Limpie los derrames det btanqueador.

LAVADORAS KENMORE

Reparamos Lo Que Vendemos

La frase "Reparamos Lo Que Vendemos" es

nuestra garantia de que usted puede confiar

en Sears para obtener servicio de reparacidn.

Su lavadora adquiere un nuevo valor cuando

usted considera que Sears tiene unidades de

servicio tecnico en todo el pais, equipadas

con profesionales de servicio tecnico

competentes, especificamente capacitados en

electrodomesticos Sears y que cuentan con

tas piezas de repuesto, herramientas y

equipos para asegurar que cumplamos con

nuestra promesa hecha a usted de

que..."Reparamos Lo Que Vendemos."

Contrato de Mantenimiento Sears

Mantenga el valor de su lavadora Kenmore

con un Contrato de Mantenimiento Sears.

Las tavadoras Kenmore se han dise_ado,

fabricado y sometido a prueba para brindar

amos de funcionamiento confiable. No

obstante, cualquier etectrodomestico puede

necesitar servicio t_enico de vez en cuando

El Contrato de Mantenimiento Sears

*Es la manera de adquirir el servicio tecnico

del manana a precios de hoy.

*Elimina las facturas de reparacidn

producidas por el uso normal.

*Permite tantas visitas de servicio como

sean necesarias.

*Garantiza el servicio de reparacidn

mediante t_cnicos profesionales

capacitados pot Sears.

*Ann si usted no necesita reparacidn alguna,

el Contrato de mantenimiento te ofrece una

revisi6n anuat de mantenimiento preventivo

ia solicitud suya!

Para obtener m_s informaci6n,

llame al

1-800-827-6655 (EE.UU.) o

al 1-877-533-5937 (Canada).

Manuel de I'utilisateur et

instructions d'installation

LAVEUSES AUTOMATIQUES

Atrois vitesses avec

de vitesse

iMPORTANT : Votre laveuse peut etre differente

Lire et observer toutes les de ceile qu' illustree.

instructions de s6curite et

d'utilisation avant la premiere

utilisation de cet appareil.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8 www.sears.ca

39_3630 IMPRIME AUX ETATS-UNIS 4/99

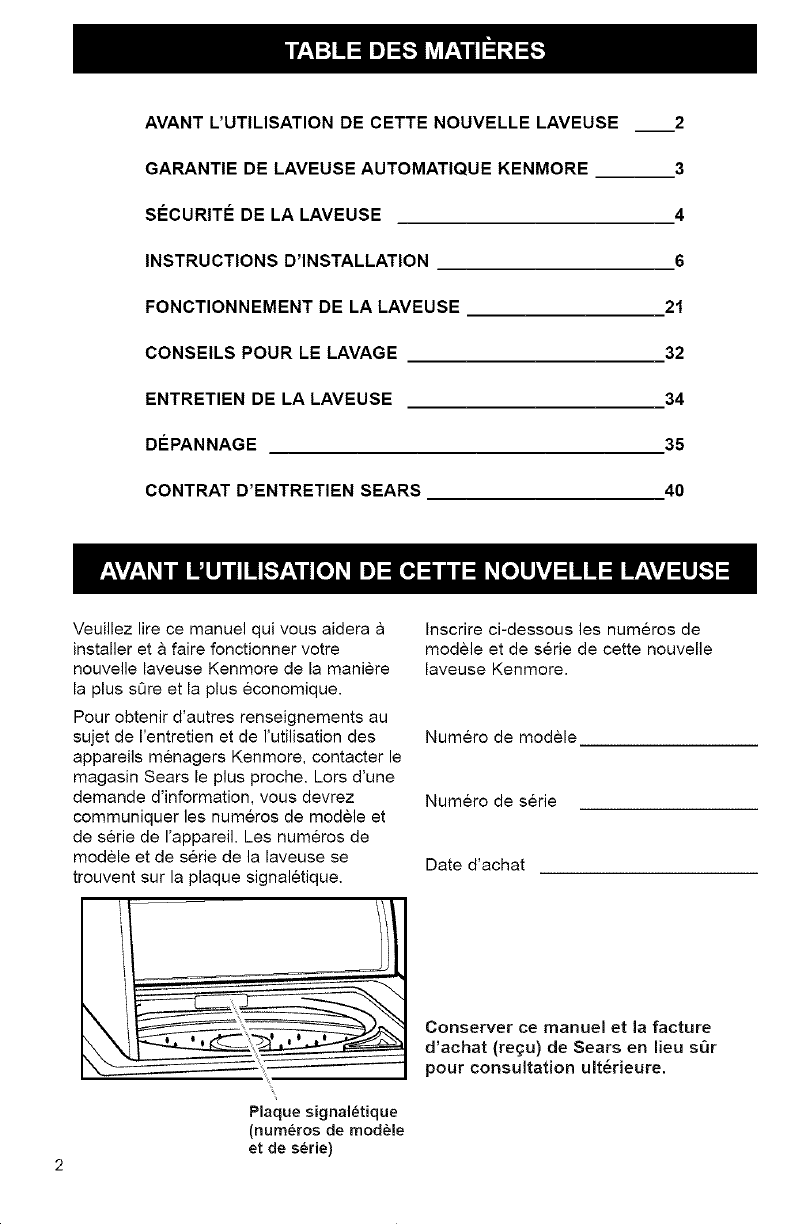

AVANT L'UTILISATION DE CETTE NOUVELLE LAVEUSE

GARANTIE DE LAVEUSE AUTOMATIQUE KENMORE

SECURITI_ DE LA LAVEUSE

INSTRUCTIONS D'INSTALLATION

FONCTIONNEMENT DE LA LAVEUSE

CONSEILS POUR LE LAVAGE

ENTRETIEN DE LA LAVEUSE

DI_PANNAGE

CONTRAT D'ENTRETIEN SEARS

Veuillez lire ce manuel qui vous aidera

installer eta faire fonctionner votre

nouvelle laveuse Kenmore de la maniere

la plus sore et la plus economique.

Pour obtenir d'autres renseignements au

sujet de I'entretien et de I'utilisation des

appareils menagers Kenmore, contacter le

magasin Sears le plus proche. Lors d'une

demande d'information, vous devrez

communiquer les num@os de modele et

de s@ie de I'appareil. Les numeros de

modele et de s@ie de la laveuse se

trouvent sur la plaque signaletique.

Inscrire ci-dessous les num@os de

modele et de serie de cette nouvelle

laveuse Kenmore.

Num@o de modele

Num@o de serie

Date d'achat

Plaque signaletique

(num_ros de module

et de s_rie)

Conserver ce manuel et Ja facture

d'achat (re_:u) de Sears en lieu s_r

pour consultation ult_rieure.

Garantie limitee avie sur le

panier en porcelaine blanche

Pendant la vie de la laveuse, a compter

de la date d'achat, Sears remplacera le

panier de lavage en porcelaine blanche

s'il survient des eclats ou de la rouille

attribuables & des vices de materiau ou

de fabrication. Apres un an, les frais de

main-d'oeuvre vous seront factures.

Garantie limitee de 10 ans sur la

cuve de plastique*

,ik partir de la deuxieme jusqu'& la di-

xieme annee inclusivement & compter

de la date d'achat, Sears remplacera la

cuve de plastique s'i] existe un vice de

materiau ou de fabrication. Apres un an,

les frais de main-d'oeuvre vous seront

factures.

Garantie limitee de 5 ans sur

les composants de la boite

d'engrenages*

,ikpartir de la deuxieme jusqu'& la

cinquieme annee inclusivement &

compter de la date d'achat, Sears rem-

placera toute piece de la bofte d'en-

grenages qui s'averera defectueuse &

cause d'un vice de materiau ou de fabri-

cation. Apres un an, les frais de main-

d'oeuvre vous seront factures.

Garantie complete de 1 an sur le

panier de lavage en porcelaine

tachetee

Pendant une annee & compter de la

date d'achat, Iorsque cette laveuse est

installee et utilisee conformement aux

instructions qui I'accompagnent, Sears

remplacera le panier de lavage en

porcelaine tachetee s'il survient des

eclats ou de la rouille attribuables a un

vice de materiau ou de fabrication.

Garantie complete de 1 an sur les

composants mecaniques et elec-

triques

Pendant un an & compter de la date

d'achat, si la laveuse est installee et

utilisee conformement aux instructions

qui I'accompagnent, Sears reparera ou

remplacera tout composant mecanique

ou electrique qui s'averera defectueux

cause d'un vice de materiau ou de

main-d'oeuvre.

Restriction de la garantie

Si la laveuse est utilisee autrement que

dans une utilisation familiale, la garantie

ci-dessus ne demeure en vigueur que

pendant 90 jours a compter de la date

d'achat.

Service sous garantie

Pour obtenir le service sous garantie,

contacter le Centre de service Sears le

plus proche aux Etats-Unis ou au

Canada.

La presente garantie n' est valable que

pendant que cette laveuse est utilisee

aux Etats-Unis ou au Canada.

Cette garantie vous donne des droits

juridiques specifiques et vous pourriez

avoir d'autres droits qui pourraient varier

d'un Etat a un autre ou d'une province

une autre.

Sears, Roebuck and Co., Dept

817WA, Hoffman Estates, IL 60179

Sears Canada Inc., Toronto,

Ontario, Canada M5B 2B8

Aux t_tats-Unis, composer le

1-800-469-4663 pour obtenir des ren-

seignements sur la garantie de Sears

ou pour contacter un Centre de service

Sears.

*Une garantie differente peut 6tre offerte

au Canada 1-877-533-6937.

Votre securite et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce

manuel et sur votre appareil menager. Assurez-vous de toujours lire tous

les messages de s6curite et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbole d'alerte de securit6 vous signale les dangers

susceptibles de causer le deces et des blessures graves

vous eta d'autres.

Tousles messages de s6curite seront prec6d6s du

symbole d'alerte de s6curite et du mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque certain de d_c6s ou

de blessure grave si vous ne

suivez pas les instructions.

Risque possible de d_c_s ou

de blessure grave si vous ne

suivez pas les instructions.

Tousles messages de securit6 identifient le danger et vous disent

comment reduire le risque de blessure et ce qui peut se produire en cas

de non-respect des instructions.

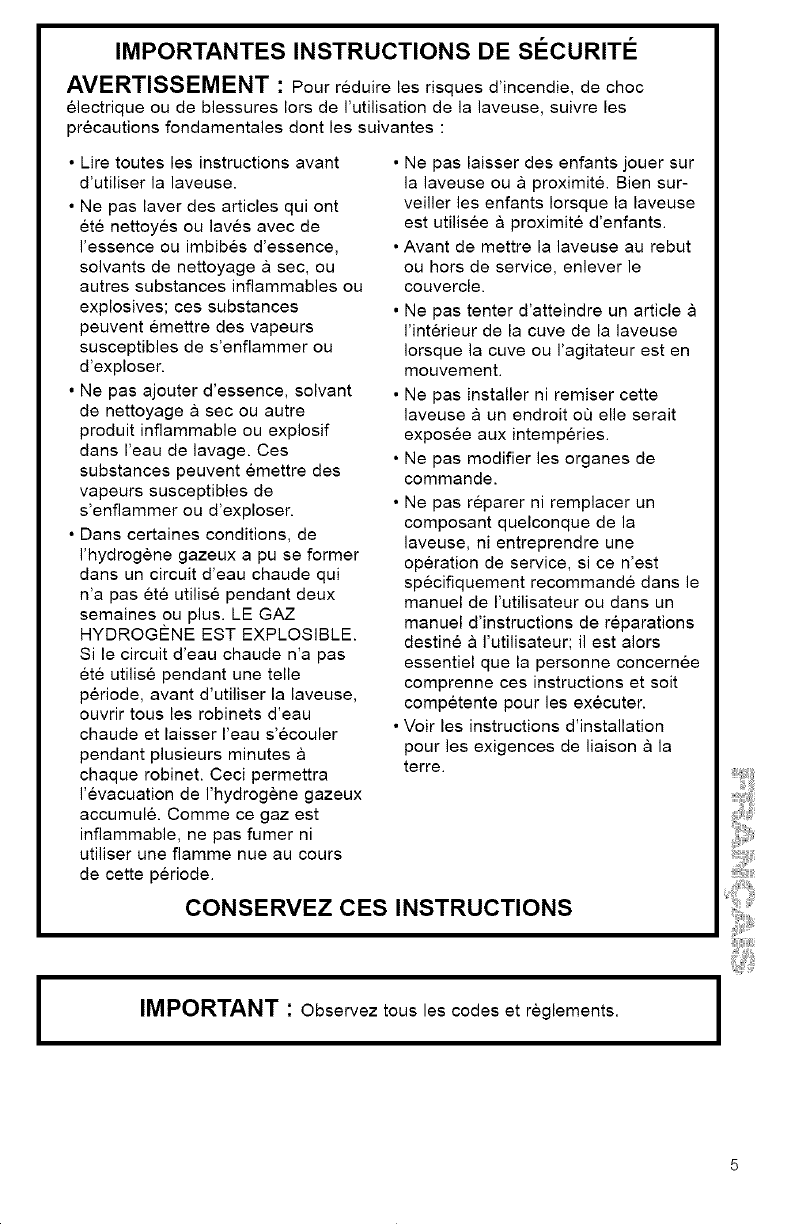

IMPORTANTES INSTRUCTIONS DE SC:CURIT¢:

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc

61ectrique ou de blessures Iors de I'utilisation de la laveuse, suivre les

pr6cautions fondamentales dont les suivantes :

• Lire toutes les instructions avant

d'utiliser la laveuse.

• Ne pas laver des articles qui ont

et6 nettoyes ou lav6s avec de

I'essence ou imbibes d'essence,

solvants de nettoyage a sec, ou

autres substances inflammables ou

explosives; ces substances

peuvent emettre des vapeurs

susceptibles de s'enflammer ou

d'exploser.

• Ne pas ajouter d'essence, solvant

de nettoyage & sec ou autre

produit inflammable ou explosif

darts I'eau de lavage. Ces

substances peuvent emettre des

vapeurs susceptibles de

s'enflammer ou d'exploser.

•Dans certaines conditions, de

I'hydrogene gazeux a pu se former

dans un circuit d'eau chaude qui

n'a pas et6 utilise pendant deux

semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSIBLE.

Si le circuit d'eau chaude n'a pas

et6 utilis6 pendant une telle

periode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau

chaude et laisser I'eau s'ecouler

pendant plusieurs minutes &

chaque robinet. Ceci permettra

1'6vacuation de I'hydrogene gazeux

accumule. Comme ce gaz est

inflammable, ne pas fumer ni

utiliser une flamme nue au cours

de cette periode.

• Ne pas laisser des enfants jouer sur

la laveuse ou a proximite. Bien sur-

veiller les enfants Iorsque la laveuse

est utilisee & proximite d'enfants.

• Avant de mettre la laveuse au rebut

ou hors de service, enlever le

couvercle.

• Ne pas tenter d'atteindre un article

I'int6rieur de la cuve de la laveuse

Iorsque la cuve ou I'agitateur est en

mouvement.

• Ne pas installer ni remiser cette

laveuse & un endroit OL_elle serait

exposee aux intemperies.

• Ne pas modifier les organes de

commande.

• Ne pas reparer ni remplacer un

composant quelconque de la

laveuse, ni entreprendre une

operation de service, si ce n'est

specifiquement recommande dans le

manuel de I'utilisateur ou dans un

manuel d'instructions de reparations

destine a I'utilisateur; il est alors

essentiel que la personne concernee

comprenne ces instructions et soit

competente pour les executer.

• Voir les instructions d'installation

pour les exigences de liaison a la

terre.

CONSERVEZ CES INSTRUCTIONS

IIMPORTANT : Observez tousles codes et reglements. I

VUE GI_NI_RALE DE L'INSTALLATION

Pour avoir une liste complete des outils et

des pieces necessaires, voir les pages 7 & 9.

A. CHOISIR L'EMPLACEMENT

DE LA LAVEUSE (p. 11 &13)

Instructions d'installation dans un

encastrement/placard (p. 11)

- IJI

I_vacuation par tuyau rigide (p. 13)

_cm

(39 p0)

Syst_me d'_vacuation dans I'_vier

de buanderie (p. 12)

I_vacuation par egout au plancher

(p. 13)

B.ELIMINATIONDELASANGLE D'EMBALLAGE (p. 14)

Outils requis :

Ciseaux Lampe de poche

(facultative suivant

I'installation)

C. RACCORDEMENT DU TUYAU D'EVACUATION FLEXIBLE (p. 15-16)

Outils requis : Pi6ces requises :

Pinces - ouverture de

3,95 cm (1-Y,_po)

Lampe de poche

(facultative suivant

I'installation)

1 bride jaune de fil

unique (partie

sup6rieure du tuyau

d_6vacuation)

1 bride a tuyau, couleur

argent (extremit6

inf6rieure du tuyau

de vidange)

D. RACCORDEMENT DES TUYAUX D'ALIMENTATION ALA LAVEUSE (p. 16-17)

.....

Outils requis : Pi_ces requises :

jou

Pinces - ouverture de

3,95 cm (1_ po)

Lampe de poche

(facultative suivant

i'installation)

2 tuyaux

d'alimentation

4 joints d'etanch¢it¢ pour les

tuyaux d'alimentation

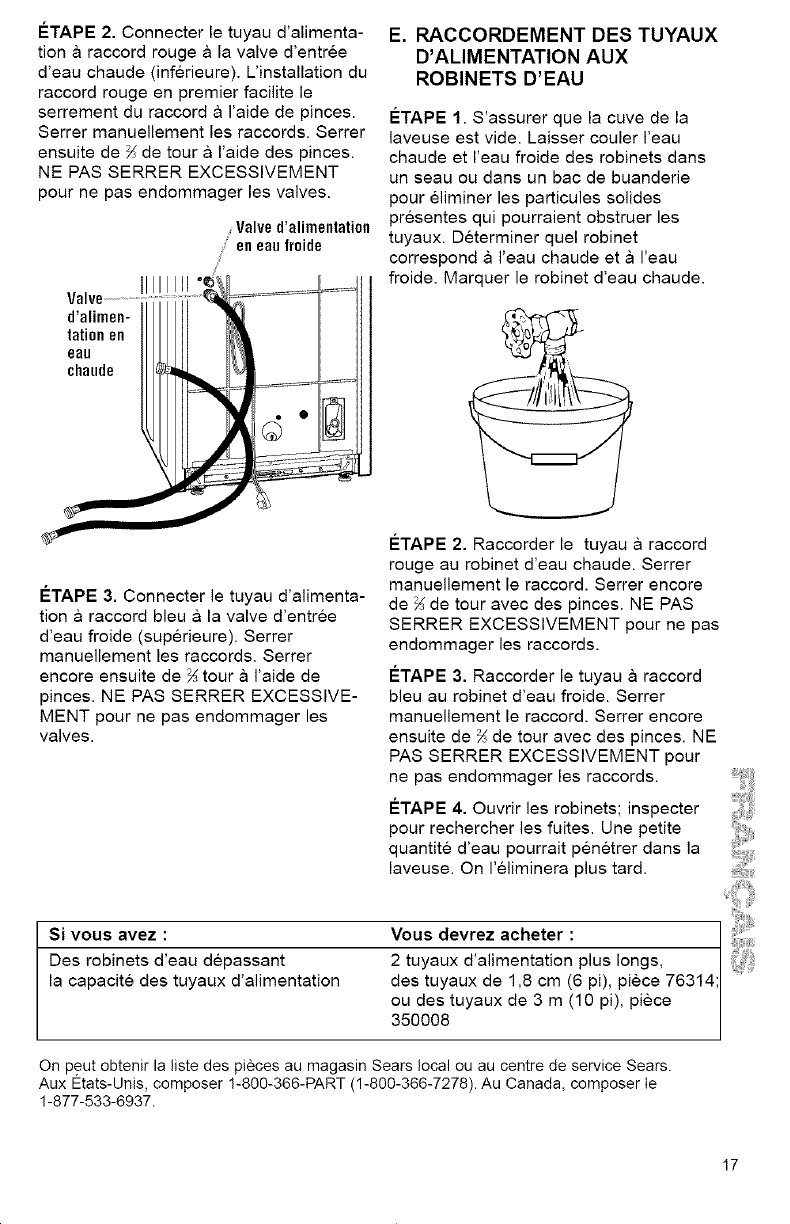

E. RACCORDEMENT DES TUYAUX D'ALIMENTATION AUX ROBINETS D'EAU (p. 17)

Outils requis : Pi&ces requises :

Pinoes - ouverture de

3,95 cm (1_o po)

Seau _

(facultatif

suivant Lampe de poche

t'installation) (facultative suivant

I'installation)

2 tuyaux

d'alimentation

F. FIXATION AU TUYAU D'EVACUATION (p. 18)

Outils requis : Pi_ces requises :

Lampe de poche

(facultative suivant

I'installation)

Sangte d_emballage avec

accessoire de fermeture

G. MISE D'APLOMB DE LA LAVEUSE (p. 19)

Outils requis :Pi&ces requises :

CI6 ouverte de

1,43 cm (_ po)

Lampe de poche

(facultative suivant

I'installation)

Bioc de bois

2 pieds de nivellement

avec ¢crous

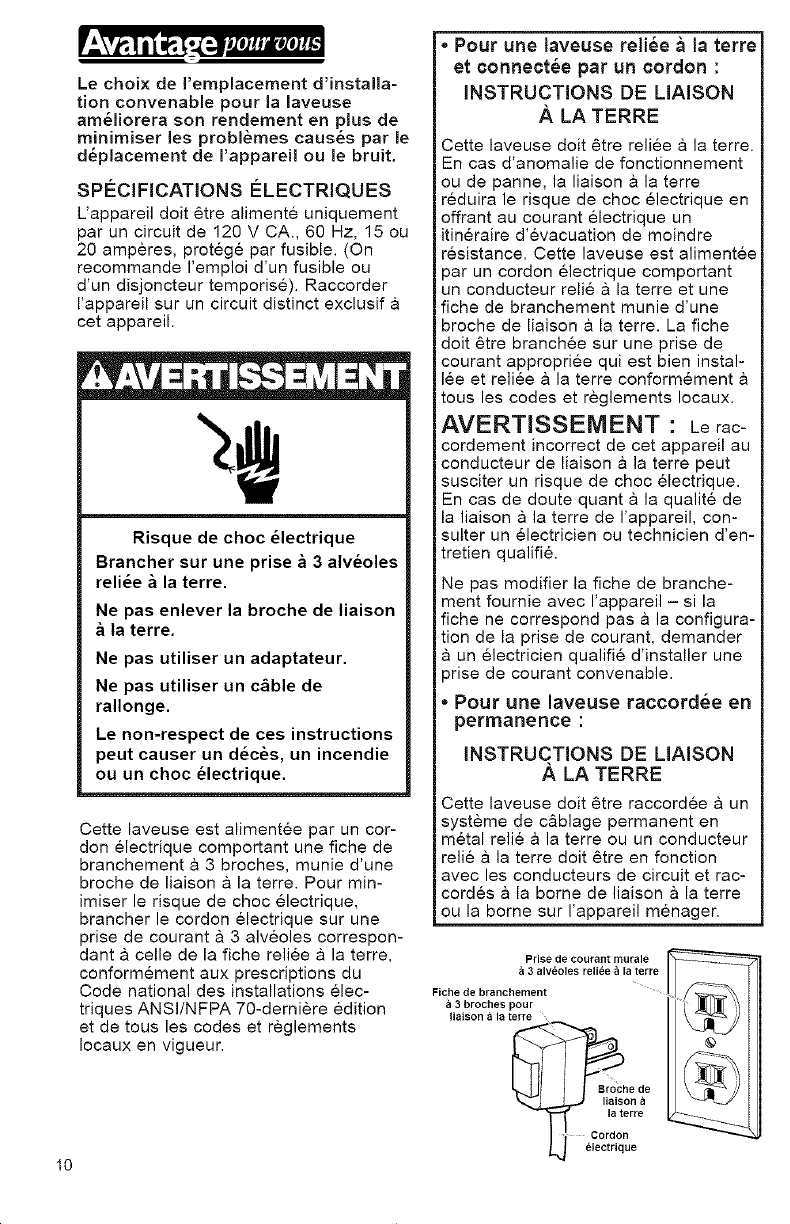

Le choix de I'emplacement d'installa=

tion convenable pour la laveuse

am_liorera son rendement en plus de

minimiser les probl_mes causes par le

d_placement de I'appareil ou le bruit.

SP#CIFICATIONS #LECTRIQUES

L'appareil doit 6tre alimente uniquement

par un circuit de 120 V CA., 60 Hz, 15 ou

20 amperes, proteg6 par fusible. (On

recommande I'emploi d'un fusible ou

d'un disjoncteur temporise). Raccorder

I'appareil sur un circuit distinct exclusif

cet appareil.

Risque de choc _lectrique

Brancher sur une prise _3 alv_oles

reli_e _la terre.

Ne pas enlever la broche de liaison

la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de

rallonge.

Le non-respect de ces instructions

peut causer un d_c_s, un incendie

ou un choc _lectrique.

Cette laveuse est alimentee par un cor-

don electrique comportant une fiche de

branchement & 3 broches, munie d'une

broche de liaison a la terre. Pour min-

imiser le risque de choc electrique,

brancher le cordon electrique sur une

prise de courant a 3 alveoles correspon-

dant a celle de la fiche reliee a la terre,

conformement aux prescriptions du

Code national des installations elec-

triques ANSI/NFPA 70-derniere edition

et de tous les codes et reglements

Iocaux en vigueur.

Pour une laveuse reliee _ la terre

et connectee par un cordon :

INSTRUCTIONS DE LIAISON

ALA TERRE

_,ette laveuse dolt 6tre reliee & la terre.

En cas d'anomalie de fonctionnement

ou de panne, la liaison a la terre

reduira le risque de choc electrique en

offrant au courant electrique un

itineraire d'evacuation de moindre

resistance. Cette laveuse est alimentee

par un cordon electrique comportant

un conducteur relie a la terre et une

fiche de branchement munie d'une

broche de liaison a la terre. La fiche

dolt 6tre branchee sur une prise de

courant appropriee qui est bien instal-

lee et reliee a la terre conformement

tousles codes et reglements Iocaux.

AVERTISSEMENT : he rac-

cordement incorrect de cet appareil au

conducteur de liaison a la terre peut

susciter un risque de choc electrique.

En cas de doute quanta la qualite de

la liaison a la terre de I'appareil, con-

sulter un electricien ou technicien d'en-

tretien qualifie.

Ne pas modifier la fiche de branche-

merit fournie avec I'appareil - si la

fiche ne correspond pas a la configura-

tion de la prise de courant, demander

un electricien qualifie d'installer une

_rise de courant convenable.

Pour une laveuse raccord_e en

permanence :

iNSTRUCTIONS DE LIAISON

ALA TERRE

_,ette laveuse dolt 6tre raccordee a un

systeme de c&blage permanent en

metal relie a la terre ou un conducteur

relie a la terre dolt 6tre en fonction

avec les conducteurs de circuit et rac-

cordes a la borne de liaison a la terre

ou la borne sur I'appareil menager.

Prise de courant murale

3 alveoles reliee a la terre

Fiche de branchement

3 broches pour

liaison a la terre

Br0che de

la terre

Cordon

61ectrique

A. CHOISIR L'EMPLACEMENT DE

LA LAVEUSE

INSTRUCTIONS D'INSTALLATION DANS

UN ENCASTREMENT/PLACARD

On peut installer cette laveuse dans une cavite d'encastrement ou un placard.

48,3 cm

(19 p_)

olo _._ 35,6 cm

(14 po

max.)

Surface

minimale

des

ouvertures

d'a_ration

de 310 cm 2

(48 po 2)

Surface

minimale

des

ouvertures -

d'a_ration

de 155

cm 2

7,6 cm

*0 cm .=_._ 68,6 cm *ocm .-.}_12,51_(--648 cn?-) _10,2_--(24po_)

(o o)-,,- -,,- (o

po) Icml ,125'_po) cm =

1po 4po

Vue avant Vue lat_rale Vue avant

(Porte non repr_sent_e) (Porte repr_sent_e) (Porte avec ouvertures d'a_ration)

*UBespace d'aeration additionel peut _tre necessaire_ tenant compte des moulures pour tour, porte et plancher.

Pour rdduire le bruit drnanant de la laveuse, il est recemmandd de prdvoir un espace libre de un pouce autour de

chacune des faces de Ja Javeuse.

• Les distances de separation sp6cifiees

pour rinstallation sont exprimees en

centimetres (pouces); il s'agit du

minimum accorde.

• II faut prevoir un espace additionnel si

d'autres appareils doivent 6tre installes

au m6me endroit.

• Si la porte du placard est installee, on

doit respecter les valeurs de surface

minimales des ouvertures d'aeration en

haut et en bas. On peut utiliser des

portes & claire-voie offrant une surface

equivalente de passage de rair en haut

et en bas.

SYSTC:ME D'C:VACUATION DANS

L'C:VIER DE BUANDERIE

Inspecter I'emplacement d'installation de

la laveuse. Pour I'installation de cette

laveuse, on peut utiliser Fun des trois

systemes d'evacuation ci-dessous :

•Evier de buanderie (ci-dessous)

• Tuyau d'evacuation rigide (p. 13)

• Evacuation par egout au plancher

(p. 13)

Ne pas remiser ou faire fonctionner la

laveuse & une temperature inferieure

O°C (32°F) (il peut rester un peu d'eau

dans la laveuse). Voir & la page 34 Fin-

formation de preparation pour I'hiver.

C'est au proprietaire de I'equipement

qu'incombe la responsabilite d'une

installation correcte. Verifier que tout le

materiel necessaire pour une installation

correcte est disponible, y compris ce

qui suit :

Une prise de courant

electrique reliee _ la terre

dolt se trouver a moins de

1,2 m (4 pi) de I'endroit d'oQ

sort le cordon d'alimentation

€lectrique a I'arriere de Ia

laveuse.

Les robinets d'eau chaude

et d'eau froide doivent avoir

une pression d'alimentation en

eau se situant entre

20-100 Ib/po2 et etre situes

meins de 1,2 m (4 pi) des

valves de remplissage d'eau

chaude et d'eau freide situ_es

I'arriere de la Iaveuse. L'_vier de buanderie du

syst_me d'_vacuation dolt

avoir une capacit¢ d'au moins

76 Iitres (20 gaI).

,¢

Support :II faut que le plancher

soit suffisamment resistant pour

supporter un poids total de 143 kg

(315 Ib) (laveuse, eau et charge).

Plancher : Pente maximaIe

de 2,5 cm (! po) sur toute Ia

largeur de la Iaveuse.

Le sommet du bac dolt

etre situ¢ a au moins

99 cm (39 po) au-

dessus du plancher et

moins de 2,4 m

(96 po) du fond de Ia

Iaveuse.

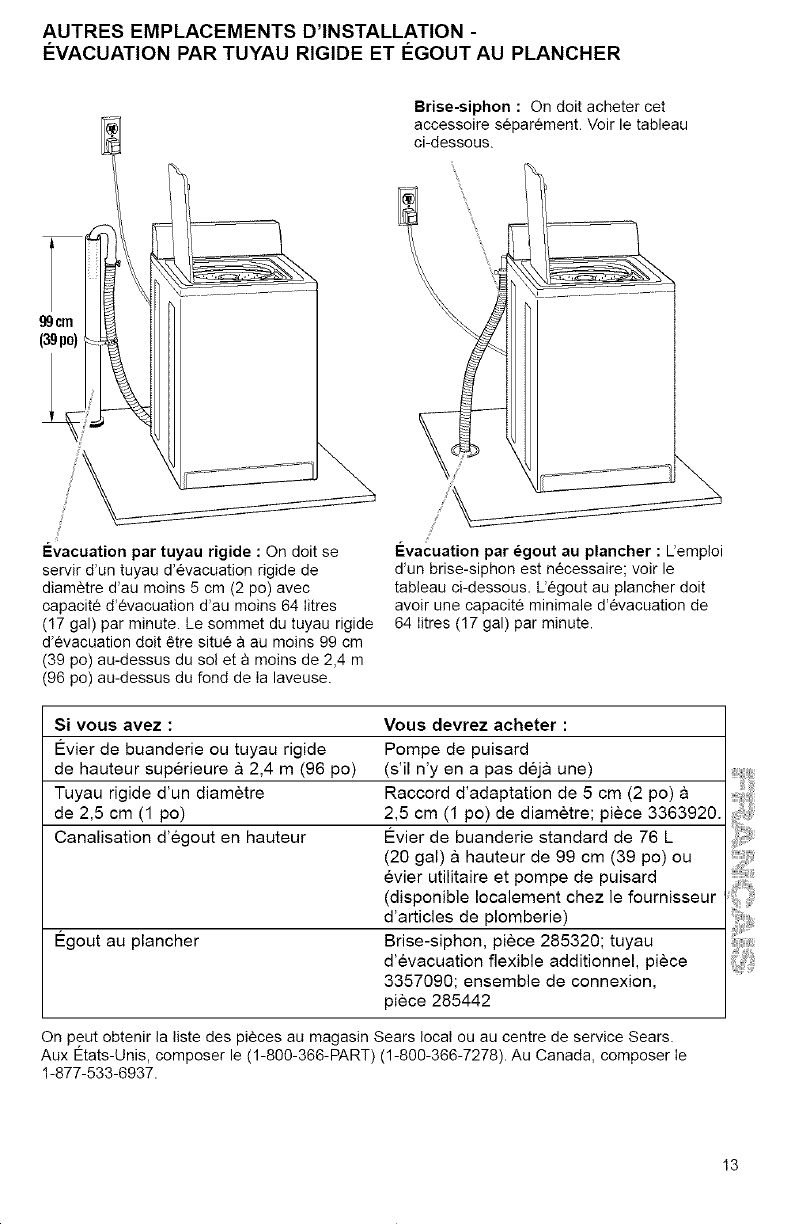

AUTRES EMPLACEMENTS D'INSTALLATION -

leVACUATION PAR TUYAU RIGIDE ET leGOUT AU PLANCHER

Briee-siphon : On dolt acheter cet

accessoire separ6ment. Voir le tableau

ci-dessous.

I_vacuation par tuyau rigide :On dolt se

servir d'un tuyau d'evacuation rigide de

diametre d'au moins 5 cm (2 po) avec

capacite d'6vacuation d'au moins 64 Iitres

(17 gal) par minute. Le sommet du tuyau rigide

d'evacuation dolt etre situ¢ a au moins 99 cm

(39 po) au-dessus du sol eta moins de 2,4 m

(96 po) au-dessus du fond de Ia laveuse.

Evacuation par _gout au plancher : L'emploi

d'un brise-siphon est n¢cessaire; voir le

tableau ci-dessous. L'egout au plancher dolt

avoir une capacite minimale d'¢vacuation de

64 Iitres (17 gal) par minute.

Si vous avez : Vous devrez acheter :

Evier de buanderie ou tuyau rigide Pompe de puisard

de hauteur superieure & 2,4 m (96 po) (s'il n'y en a pas deja une)

Tuyau rigide d'un diametre Raccord d'adaptation de 5 cm (2 po) &

de 2,5 cm (1 po) 2,5 cm (1 po) de diametre; piece 3363920.

Canalisation d'egout en hauteur Evier de buanderie standard de 76 L

(20 gal) & hauteur de 99 cm (39 po) ou

evier utilitaire et pompe de puisard

(disponible Iocalement chez le fournisseur

d'articles de plomberie)

Egout au plancher Brise-siphon, piece 285320; tuyau

d'evacuation flexible additionnel, piece

3357090; ensemble de connexion,

piece 285442

On peut obtenir la liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer le (1-800-366-PART) (1-800-366-7278). Au Canada, composer Ie

1-877-533-6937.

B. I_LIMINATION DE LA SANGLE D'EMBALLAGE

II faut retirer la sangle d'emballage

pour que la laveuse fonctionne en

douceur. Autrement, elle produira un

bruit excessif.

Risque du poids excessif

Utiliser deux ou plus de personnes

pour d_placer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure au dos

ou d'autre blessure.

Pour eviter d'endommager le plancher,

deposer la laveuse sur le carton avant de

la glisser sur le plancher. Deplacez la

laveuse jusqu'& ce qu'elle soit & proximite

de son emplacement final.

I_TAPE 1. Ne pas couper la sangle

jaune. Sortir completement de la laveuse

la sangle jaune d'emballage. Selon votre

modele, I'extremit6 de la sangle d'ex-

pedition comportera deux ou trois

goupilles Iorsqu'elle est retiree de la

laveuse. La prise electrique est retenue

par la sangle d'embaliage.

I_TAPE 2. Tirer fermement pour sortir

I'autre extremit6 de la sangle d'emballage

retenue a I'arriere de la laveuse. Vous

degagerez ainsi les pieds de mise

d'aplomb automatique de I'arriere de la

laveuse.

Goupille R

ETAPE 3. Couper la sangle d'emballage

40 cm (16 po) environ de I'extremit6 de

la prise. Rechercher les mots "CUT

HERE" (couper ici). Jeter I'extremit6

contenant les trois goupilles fendues.

D_gager le reste de la sangle

d'emballage de la prise 61ectrique.

Cette courroie d'emballage servira

arrimer le tuyau d'evacuation.

Prise _lectrique

Goupille

' Sangle

d'emballage

TIRER

_,_ _o'__ _

C. RACCORDEMENT DU TUYAU

D'C:VACUATION FLEXIBLE

Si le tuyau d'_vacuation flexible est

convenablement raccord_, les

planchers seront proteges des

dommages imputables aux fuites d'eau.

ETAPE 1. Pour que le tuyau d'evacuation

ne puisse passe detacher ou comporter

une fuite, on dolt I'installer conformement

aux instructions suivantes :

IMPORTANT : Pour realiser une installa-

tion correcte, il est essentiel de respecter

cette procedure.

a. Humidifier la surface interieure de

I'extremit6 rectiligne du tuyau d'evacua-

tion avec de I'eau du robinet. NE PAS

UTILISER UN AUTRE LUBRIFIANT.

b. Ouvrir la bride a tuyau (couleur argent)

avec une pince et placer la bride sur

I'extremit6 rectiligne du tuyau d'evacua-

tion, a 6 mm (_ po) de I'extremit6.

_. _ymm

po)

c. Ouvrir la bride : Tourner le tuyau dans

un sens et dans I'autre et engager

I'extremit6 du tuyau d'evacuation sur le

raccord de vidange situe au bas de la

laveuse. Poursuivre I'operation jusqu'&

ce que le tuyau soit en contact avec la

caisse.

TOURNER

POUSSER

d. Placer la bride & I'endroit marque

"CLAMP". Rel_cher la bride.

Si vous avez : Vous devrez acheter :

Tuyau d'evacuation trop court Tuyau d'evacuation flexible, piece 388423

et ensemble d'extension, piece 285442

Tuyau d'evacuation trop long Ensemble d'extension de tuyaux, piece

285442

Probleme d'obstruction par la charpie Dispositif de protection, piece 367031

On peut obtenir la liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer 1-800-366-PART (1-800-366-7278). Au Canada, composer le

1-877-533-6937.

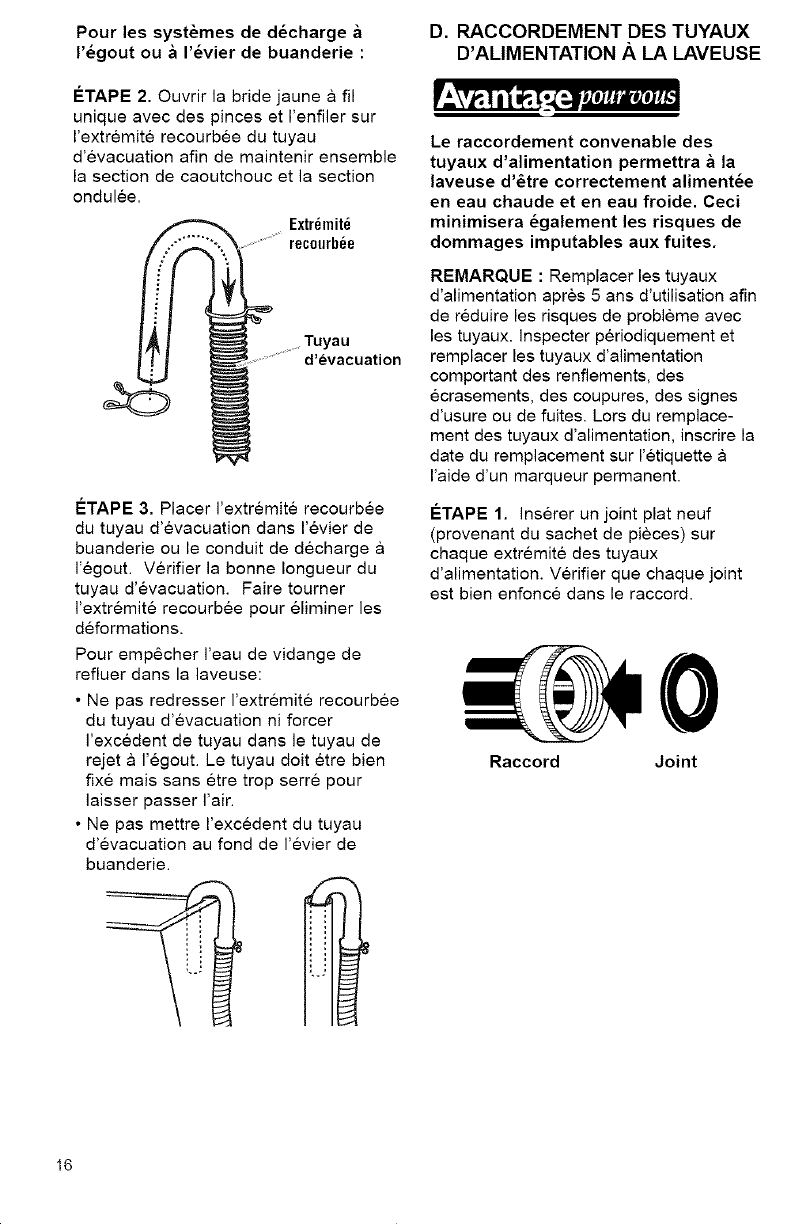

Pour les syst_mes de d_charge &

I'_gout ou &I'_vier de buanderie :

I_TAPE 2. Ouvrir la bride jaune & fil

unique avec des pinces et I'enfiler sur

I'extr6mit6 recourbee du tuyau

d'evacuation afin de maintenir ensemble

la section de caoutchouc et la section

ondulee.

Extr_mit_

:. o, .....................rec0urb_e

Tuyau

.......................d'evacuation

ETAPE 3. Placer I'extr6mit6 recourbee

du tuyau d'evacuation darts 1'6vier de

buanderie ou le conduit de decharge &

1'6gout. V6rifier la bonne Iongueur du

tuyau d'6vacuation. Faire tourner

I'extr6mit6 recourbee pour 61iminer les

deformations.

Pour emp6cher I'eau de vidange de

refluer dans la laveuse:

• Ne pas redresser I'extremit6 recourbee

du tuyau d'evacuation ni forcer

I'exc6dent de tuyau darts le tuyau de

rejet & I'egout. Le tuyau doit etre bien

fix6 mais sans etre trop serre pour

laisser passer I'air.

• Ne pas mettre I'exc6dent du tuyau

d'6vacuation au fond de I'evier de

buanderie.

D. RACCORDEMENT DES TUYAUX

D'ALIMENTATION A LA LAVEUSE

Le raccordement convenable des

tuyaux d'alimentation permettra & la

laveuse d'etre correctement aliment_e

en eau chaude et en eau froide. Ceci

minimisera _galernent les risques de

dommages imputables aux fuites.

REMARQUE : Remplacer les tuyaux

d'alimentation apres 5 ans d'utilisation afin

de r6duire les risques de probl6me avec

les tuyaux. Inspecter p6riodiquement et

remplacer les tuyaux d'alimentation

comportant des renflements, des

ecrasements, des coupures, des signes

d'usure ou de fuites. Lors du remplace-

ment des tuyaux d'alimentation, inscrire la

date du remplacement sur retiquette &

I'aide d'un marqueur permanent.

ETAPE 1. Ins6rer un joint plat neuf

(provenant du sachet de pi6ces) sur

chaque extremit6 des tuyaux

d'alimentation. Verifier que chaque joint

est bien enfonce dans le raccord.

Raccord Joint

I_TAPE2.Connecterletuyaud'alimenta-

tionaraccordrouge&lavalved'entree

d'eauchaude(inferieure).L'installationdu

raccordrougeen premier facilite le

serrement du raccord a I'aide de pinces.

Serrer manuellement les raccords. Serrer

ensuite de _{ de tour & I'aide des pinces.

NE PAS SERRER EXCESSIVEMENT

pour ne pas endommager les valves.

Valved'alimentation

eneaalroide

IIIII III

d'alimen-

tati0n en

eau

chaude

I_TAPE 3. Connecter le tuyau d'alimenta-

tion & raccord bleu & la valve d'entree

d'eau froide (superieure). Serrer

manuellement les raccords. Serrer

encore ensuite de _ tour a I'aide de

pinces. NE PAS SERRER EXCESSIVE-

MENT pour ne pas endommager les

valves.

E. RACCORDEMENT DES TUYAUX

D'ALIMENTATION AUX

ROBINETS D'EAU

I_TAPE 1. S'assurer que la cuve de la

laveuse est vide. Laisser couler I'eau

chaude et I'eau froide des robinets darts

un seau ou dans un bac de buanderie

pour eliminer les particules solides

presentes qui pourraient obstruer les

tuyaux. Determiner quel robinet

correspond a I'eau chaude eta I'eau

froide. Marquer le robinet d'eau chaude.

I_TAPE 2. Raccorder le tuyau a raccord

rouge au robinet d'eau chaude. Serrer

manuellement le raccord. Serrer encore

de _-_de tour avec des pinces. NE PAS

SERRER EXCESSIVEMENT pour ne pas

endommager les raccords.

I_TAPE 3. Raccorder le tuyau a raccord

bleu au robinet d'eau froide. Serrer

manuellement le raccord. Serrer encore

ensuite de 3.4de tour avec des pinces. NE

PAS SERRER EXCESSIVEMENT pour

ne pas endommager les raccords.

I_TAPE 4. Ouvrir les robinets; inspecter

pour rechercher les fuites. Une petite

quantite d'eau pourrait pen6trer darts la

laveuse. On I'eliminera plus tard.

Si vous avez :

Des robinets d'eau depassant

la capacite des tuyaux d'alimentation Vousd.vr.zac.et.rlil

2 tuyaux d'alimentation plus longs, I

des tuyaux de 1,8 cm (6 pi), piece 76314; I

ou des tuyaux de 3 m (10 pi), piece

350008

On peut obtenir la liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer 1-800-366-PART (1-800-366-7278). Au Canada, composer Ie

1-877-533-6937.

F, FIXATION AU TUYAU

D'I_VACUATION

L'arrimage correct du tuyau d'_vacua-

tion prot_gera les planchers contre les

dommages imputables aux fuites

d'eau.

I_TAPE 1. Placer la laveuse & son

emplacement final.

Si les robinets d'eau et le tuyau rigide

d'evacuation sont encastres, inserer

I'extr6mite en U du tuyau flexible dans le

tuyau rigide. Serrer la sangle d'emballage

etroitement autour du tuyau d'evacuation

rigide et des tuyaux d'arrivee d'eau (non

autour des poignees ou des tiges des

robinets). Tirer rextr6mite de la sangle

d'emballage a travers I'orifice pour la

serrer.

_ooi!

I_TAPE 2. Trouver le reste de la sangle

d'emballage (autres que I'extremit6 oQ se

trouvaient les goupilles fendues) decrite

I'#TAPE 3 "#LIMINATION DE LA SAN-

GLE D'EMBALLAGE". Utiliser cette san-

gle pour arrimer les tuyaux d'evacuation

et I'evier de buanderie ou le tuyau rigide.

Tirer I'attache par I'orifice le plus rap-

proche de la sangle d'emballage.

Attache

G. MISE D'APLOMB DE LA

LAVEUSE

• ' _'4L41

Le r_glage correct de l'aplomb de la

laveuse minimise I'_mission de bruit et

de vibrations.

Installation des pieds avant :

I_TAPE 1. Lever I'avant de la laveuse

environ 10 cm (4 po). Utiliser un bloc de

bois ou un autre objet capable de sup-

porter le poids de la laveuse. Si I'arriere

de la laveuse a et6 place & proximite d'un

mur, avancer legerement la laveuse avant

de I'incliner.

I_TAPE 2. Tenir Fun des pieds dans une

main et visser le contre-ecrou sur un

pied, & 9,5 mm (_ po) a partir du dessus

de la base du pied. C'est le reglage initial

recommande.

9,5 mm

I_TAPE 3. Visser manuellement le pied

dans la base de la laveuse jusqu'a ce

que I'ecrou parvienne & la base de la

laveuse. Rep6ter le m6me processus

avec I'autre pied.

I_TAPE 5. Installer la laveuse & son

emplacement final.

I_TAPE 6. Incliner la laveuse jusqu'& ce

que I'arriere soit au moins & 7,6 cm (3 po)

au-dessus du plancher. Vous pourriez

entendre les pieds arriere auto-reglables

se mettre en place. Abaisser la laveuse

sur ses pieds. Effectuer un contr61e final

de I'aplomb avec un niveau place sur le

dessus, transversalement, puis dans le

sens avant arriere.

I_TAPE 7. Si la laveuse n'est pas cor-

rectement d'aplomb, soulever I'avant de la

laveuse et regler la Iongueur des pieds.

Remettre la laveuse sur ses pieds et

refaire le reglage automatique des pieds

arriere (voir I'etape 6). Rep6ter I'etape 7

jusqu'a ce que la laveuse soit au niveau.

I_TAPE 8. Lorsque la laveuse est a son

emplacement definitif et au niveau, utiliser

une cle ouverte de 1,43 mm (_ po) pour

serrer I'ecrou des pieds avant sur la

caisse & la laveuse. Si les ecrous ne sont

pas bien serres sur la caisse de la

laveuse, cette derniere vibrera.

I_TAPE 4. Incliner la laveuse vers I'arriere

jusqu'& ce que I'avant de celle-ci ne porte

plus sur le bloc de bois. Retirer le bloc de

bois. Abaisser lentement la laveuse sur le

plancher.

VITRIFICATION DE L'INSTALLATION

II est utile de consacrer quelques

minutes _ ces _tapes pour garantir

I'installation. Elles aideront b vous

assurer que votre installation a _t_

faite correctement et que vous _tes

satisfait du produit Kenmore que vous

avez achet_.

[] Verifier les specifications de

I'alimentation electrique. Verifier que

les caracteristiques de I'alimentation

correspondent aux specifications et

que la methode de liaison a la terre

recommandee est employee.

[] Verifier que :

• Tousles outils utilises sont encore

presents.

• Tousles materiaux d'emballage ont

et6 enleves.

• La sangle d'emballage avec les

goupilles fendues a et6 enlevee.

• Toutes les pieces apparaissant aux

pages 7 a 9 ont et6 installees.

[] S'assurer que :

• La laveuse est d'aplomb.

• Les ecrous des pieds avant sont

serres.

[] Verifier que les robinets d'eau sont

ouverts.

I_TAPES FINALES

[] Brancher le cordon d'alimentation

electrique sur une prise de courant

reliee a la terre.

[] Retirer la pellicule protectrice bleue du

tableau de commande et tout ruban

adhesif qui resterait sur la laveuse.

[] Consacrer quelques minutes a la

lecture des instructions d'utilisation

(pages 21 a 31) pour bien comprendre

le fonctionnement de la laveuse.

Mettre la laveuse en marche pour

qu'elle execute le programme "ULTRA

CLEAN" (ultra propre).

Pour obtenir le meilleur rendement de

nettoyage et d'entretien des tissus, lire

les instructions qui suivent et s'y

conformer.

REMARQUE : Les dessins dans cette

section montrent les principales

caract@istiques de tousles modeles

couverts par ce manuel. Se ref@er a la

"Feuille de caract@istiques" pour les

caract@istiques particulieres de votre

laveuse.

Risque d'incendie

Ne jamais mettre des articles

humect_s d'essence ou d'autres

fluides inflammables dans

la laveuse.

Aucune laveuse ne peut

compl_tement enlever I'huile.

Ne pas faire s_cher des articles qui

ont _t_ salis par tout genre d'huile

(y compris les huiles de cuisson).

Le non-respect de ces instructions

peut causer un d_c_s,

une explosion ou un incendie.

iNSTRUCTiONS SOUS LE

COUVERCLE

Ces instructions sont donnees sous le

couvercle de votre laveuse.

41,;'tl[#[_#l_l[m]_fk"lJ],_l=_m]_f[_l[m]_%fl##_l#,f_,lJJm

DISTRIBUTEUR Ajouter la quantite mesuree d'eau de Javel dans le

distributeur, 5 minutes apres la mise en marche de

[a [aveuse pour un meiiieur rendement.

Ne pas utiliser un AGENT DE BLANCHIMENT EN

POUDRE DANS CE DISTRIBUTEUR.

Adjouter [a quantite mesuree d'agent assouplissant

de tissu dans le distributeur monte sur I'agitateur.

Ajouter la quantite mesuree de detergent dans la

cuve de [a [aveuse.

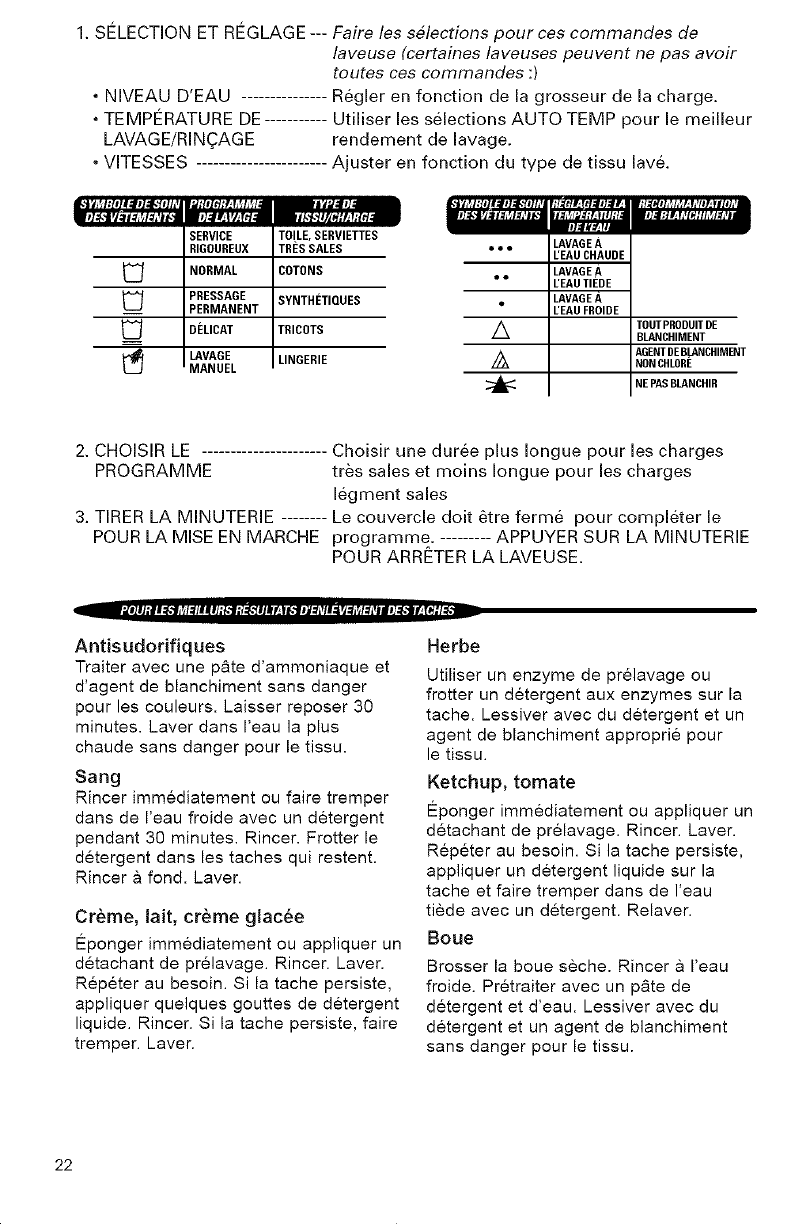

1. SI_LECTION ET RI_GLAGE --- Faire les s#lections pour ces commandes de

laveuse (certaines laveuses peuvent ne pas avoir

toutes ces commandes :)

,NIVEAU D'EAU RegJer en fonction de la grosseur de Jacharge.

,TEMPI_RATURE DE ........... Utiliser Jesselections AUTO TEMP pour le meilleur

LAVAGE/RIN(_AGE rendement de hvage.

VITESSES Ajuster en fonction du type de tissu lav&

SERVICE

RIGOUREUX

NORMAL

PRESSAGE

PERMANENT

DELICAT

LAVAGE

MANUEL

TO!LE, SERVIETTES

TRES SALES

COTONS

SYNTHI_TIQUES •

TRICOTS /_

LINGERIE ,/_

• • • LAVAGE A

L'EAUCHAUDE

LAVAGE A

L'EAUTIEDE

LAVAGE A

L'EAUFROIDE

TOUTPRODUITDE

BLANCHIMENT

AGENTDEBI,ANCHIMENT

NONCHLORE

NEPASBLANCHIR

2. CHOISIR LE

PROGRAMME

3. TIRER LA MINUTERIE ........

POUR LA MISE EN MARCHE

Choisir une duree plus Iongue pour les charges

tres sales et moins Iongue pour les charges

legment sales

Le couverde doit 6tre ferme pour completer le

programme. -........ APPUYER SUR LA MINUTERIE

POUR ARRETER LA LAVEUSE.

Antisudorifiques

Traiter avec une p&te d'ammoniaque et

d'agent de blanchiment sans danger

pour les couleurs. Laisser reposer 30

minutes. Laver dans I'eau la plus

chaude sans danger pour le tissu.

Sang

Rincer immediatement ou faire tremper

dans de I'eau froide avec un detergent

pendant 30 minutes. Rincer. Frotter le

detergent dans les taches qui restent.

Rincer a fond. Laver.

Cr_me, lait, cr_me glac6e

Eponger immediatement ou appliquer un

detachant de prelavage. Rincer. Laver.

Repeter au besoin. Si la tache persiste,

appliquer quelques gouttes de detergent

liquide. Rincer. Si la tache persiste, faire

tremper. Laver.

Herbe

Utiliser un enzyme de prelavage ou

frotter un detergent aux enzymes sur la

tache. Lessiver avec du detergent et un

agent de blanchiment approprie pour

le tissu.

Ketchup, tomate

Eponger immediatement ou appliquer un

detachant de prelavage. Rincer. Laver.

Repeter au besoin. Si la tache persiste,

appliquer un detergent liquide sur la

tache et faire tremper dans de I'eau

tiede avec un detergent. Relaver.

Boue

Brosser la boue seche. Rincer a I'eau

froide. Pretraiter avec un p&te de

detergent et d'eau. Lessiver avec du

detergent et un agent de blanchiment

sans danger pour le tissu.

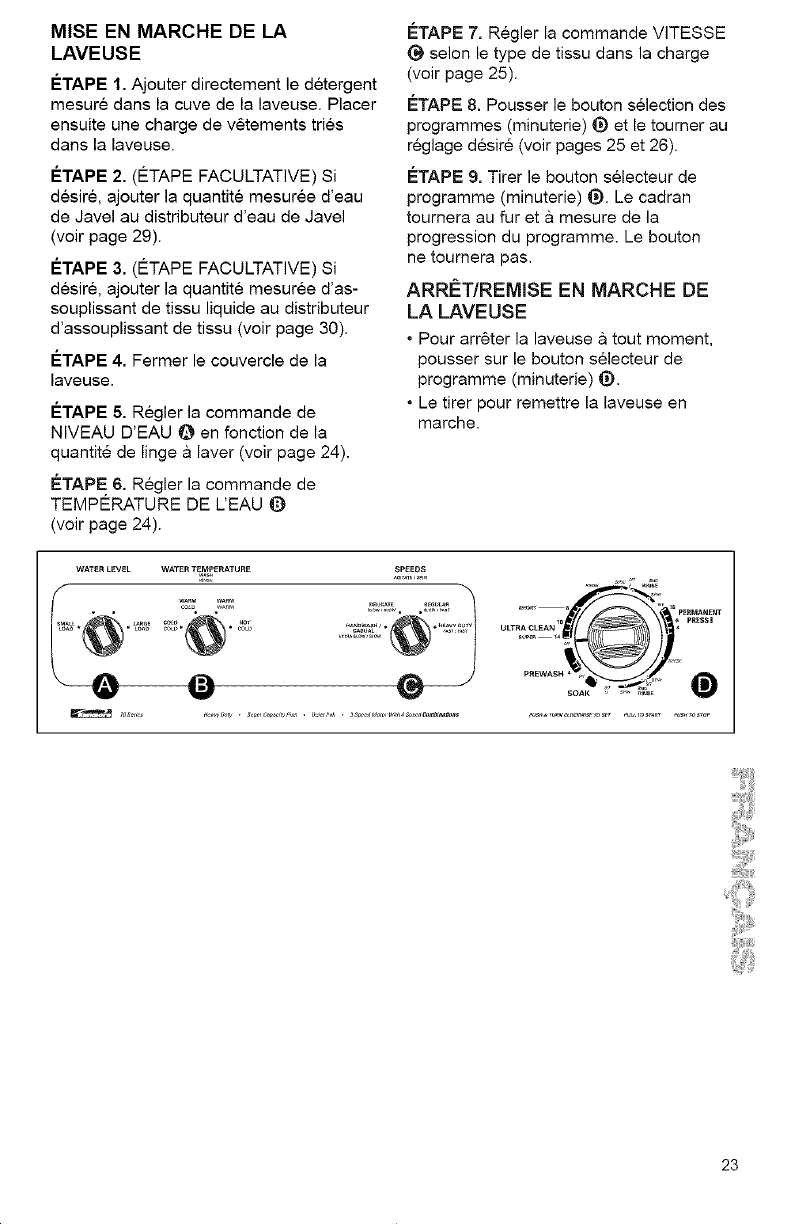

MISE EN MARCHE DE LA

LAVEUSE

I_TAPE 1. Ajouter directement le detergent

mesure dans la cuve de la laveuse. Placer

ensuite une charge de v6tements tries

dans la laveuse.

I_TAPE 2. (ETAPE FACULTATIVE) Si

d6sire, ajouter la quantite mesuree d'eau

de Javel au distributeur d'eau de Javel

(voir page 29).

I_TAPE 3. (ETAPE FACULTATIVE) Si

d6sire, ajouter la quantite mesuree d'as-

souplissant de tissu liquide au distributeur

d'assouplissant de tissu (voir page 30).

I_TAPE 4. Fermer le couvercle de la

laveuse.

I_TAPE 5. Regler la commande de

NIVEAU D'EAU Q en fonction de la

quantite de linge a laver (voir page 24).

ETAPE 6. Regler la commande de

TEMPERATURE DE L'EAU O

(voir page 24).

ETAPE 7. Regler la commande VITESSE

(_ selon le type de tissu dans la charge

(voir page 25).

ETAPE 8. Pousser le bouton selection des

programmes (minuterie) _) et le tourner au

reglage desir6 (voir pages 25 et 26).

ETAPE 9. Tirer le bouton selecteur de

programme (minuterie) _. Le cadran

tournera au fur eta mesure de la

progression du programme. Le bouton

Re tournera pas.

ARR#T/REMISE EN MARCHE DE

LA LAVEUSE

* Pour arr_ter la laveuse a tout moment,

pousser sur le bouton selecteur de

programme (minuterie) _).

* Le tirer pour remettre la laveuse en

marche.

WATERLEVEL WATERTEMPERATURE SPEEDS

_, _ ULTRACLEAN '_ PRESSI

............ ®

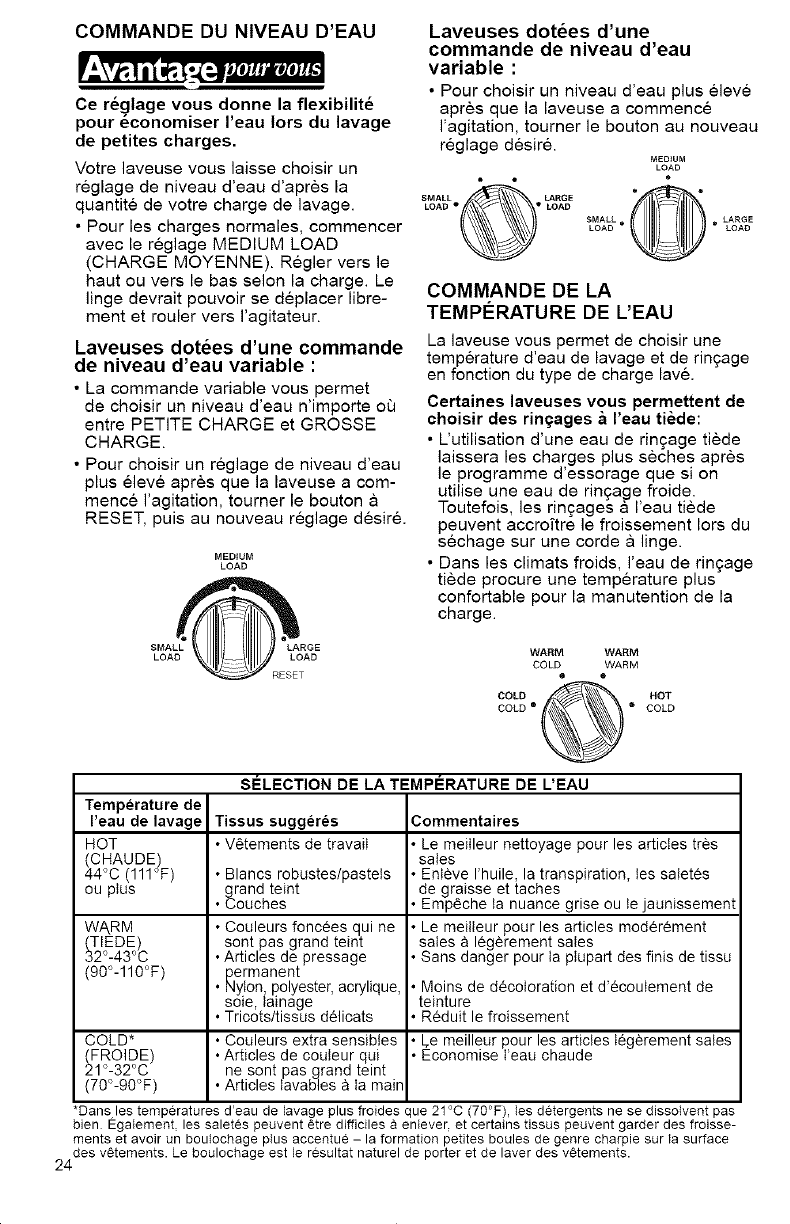

COMMANDE DU NIVEAU D'EAU

Ce r_glage vous donne la flexibilit_

pour _conomiser I'eau Iors du lavage

de petites charges.

Votre laveuse vous laisse choisir un

reglage de niveau d'eau d'apres la

quantite de votre charge de lavage.

• Pour les charges normales, commencer

avec le reglage MEDIUM LOAD

(CHARGE MOYENNE). Regler vers le

haut ou vers le bas selon la charge. Le

linge devrait pouvoir se deplacer libre-

ment et fouler vers I'agitateur.

Laveuses dotees d'une commande

de niveau d'eau variable :

• La commande variable vous permet

de choisir un niveau d'eau n'importe oQ

entre PETITE CHARGE et CROSSE

CHARGE.

• Pour choisir un reglage de niveau d'eau

plus elev6 apres que la laveuse a com-

mence I'agitation, tourner le bouton &

RESET, puis au nouveau reglage desir6.

MEDIUM

LOAD

Laveuses dotees d'une

commande de niveau d'eau

variable :

• Pour choisir un niveau d'eau plus elev6

apres que la laveuse a commence

I'agitation, tourner le bouton au nouveau

reglage desir6. MEDIUM

LOAD

LOAD • LOAD

SMALL LARGE

LOAD _ • LOAD

COMMANDE DE LA

TEMPI_RATURE DE L'EAU

La laveuse vous permet de choisir une

temperature d'eau de lavage et de rin£age

en fonction du type de charge lave.

Certaines laveuses vous permettent de

choisir des rin_ages &I'eau tilde:

• L'utilisation d'une eau de rin_age tiede

laissera les charges plus seches apres

le programme d'essorage que si on

utilise une eau de rin£age froide.

Toutefois, les rin£ages & I'eau tiede

peuvent accroTtre le froissement Iors du

sechage sur une corde a linge.

• Dans les climats froids, I'eau de rin£age

tiede procure une temperature plus

confortable pour la manutention de la

charge.

WARM WARM

COLD WARM

• •

COLD _ HOT

COLD ® _ COLD

SELECTION DE LA TEMPERATURE DE L'EAU

Temperature de

I'eau de lavage Tissus sugger_s Commentaires

HOT •V_tements de travail • Le meitleur nettoyage pour les articles tres

4CHAUDE) sales

4°C (111°F ° Blancs robustes/pastets ° EnIeve I'huile, la transpiration, tes satetes

ou plus grand teint de graisse et taches

• Couches Emp_che ta nuance grise ou te jaunissement

WARM ° Couleurs foncees qui ne ° Le meitteur pour les articles moderement

(TIEDE) sont pas grand teint sales a legerement sales

32°-43°C • Articles de pressage Sans danger pour ta ptupart des finis de tissu

(90°-110°F) permanent

• Nylon, polyester, acrylique, Moins de decotoration et d'ecoutement de

soie, tainage teinture

• Tricots/tissus delicats Reduit le froissement

COLD* • Couleurs extra sensibtes • L,e meilleur pour les articles tegerement sales

(FROIDE) • Articles de couteur qui • Economise t'eau chaude

21°-32°C ne sont pas grand teint

(70°-90°F) • Articles tavables a ta mair

*Dans les temperatures d'eau de lavage plus froides que 21 °C (70°F), tes detergents ne se dissotvent pas

bien Egalement, les saletes peavent etre difficiles a enlever, et certains tissas peavent garder des froisse-

ments et avoir un boulochage ptus accentue - la formation petites boules de genre charpie sur la surface

des vetements. Le boulochage est le resultat naturel de porter et de laver des v¢tements.

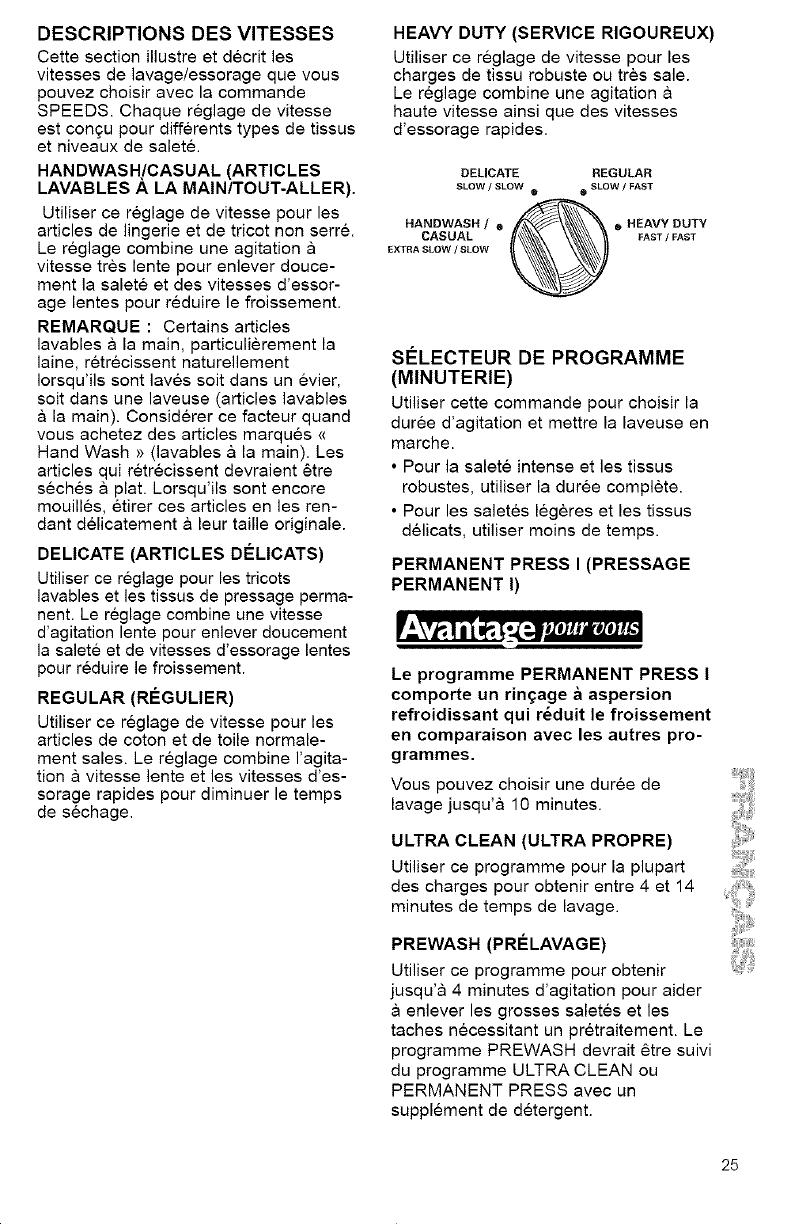

DESCRIPTIONS DES VlTESSES

Cette section illustre et decrit les

vitesses de lavage/essorage que vous

pouvez choisir avec la commande

SPEEDS. Chaque r6glage de vitesse

est con_u pour differents types de tissus

et niveaux de salet6.

HANDWASH!CASUAL (ARTICLES

LAVABLES A LA MAIN/TOUT-ALLER).

Utiliser ce r6glage de vitesse pour les

articles de lingerie et de tricot non serre.

Le r6glage combine une agitation

vitesse tres lente pour enlever douce-

merit la salet6 et des vitesses d'essor-

age lentes pour reduire le froissement.

REMARQUE : Certains articles

lavables & la main, particulierement la

laine, retr6cissent naturellement

Iorsqu'ils sont laves soit dans un evier,

soit dans une laveuse (articles lavables

& la main). Considerer ce facteur quand

vous achetez des articles marques <<

Hand Wash >>(lavables & la main). Les

articles qui r6trecissent devraient 6tre

sech6s & plat. Lorsqu'ils sont encore

mouilles, etirer ces articles en les ren-

dant delicatement & leur taille originale.

DELICATE (ARTICLES DELICATS)

Utiliser ce r6glage pour les tricots

lavables et les tissus de pressage perma-

nent. Le reglage combine une vitesse

d'agitation lente pour enlever doucement

la salet6 et de vitesses d'essorage lentes

pour reduire le froissement.

REGULAR (RI_GULIER)

Utiliser ce reglage de vitesse pour les

articles de coton et de toile normale-

ment sales. Le reglage combine I'agita-

tion a vitesse lente et les vitesses d'es-

sorage rapides pour diminuer le temps

de sechage.

HEAVY DUTY (SERVICE RIGOUREUX)

Utiliser ce reglage de vitesse pour les

charges de tissu robuste ou tres sale.

Le reglage combine une agitation &

haute vitesse ainsi que des vitesses

d'essorage rapides.

DELICATE REGULAR

SLOW / SLOW O • SLOW / FAST

HANDWASH /o _\_X • HEAVY DUTY

CASUAL _FAST /FAST

EXTRA SLOW /SLOW

SI_LECTEUR DE PROGRAMME

(MINUTERIE)

Utiliser cette commande pour choisir la

duree d'agitation et mettre la laveuse en

marche.

• Pour la salet6 intense et les tissus

robustes, utiliser la duree complete.

• Pour les salet6s 16g6res et les tissus

delicats, utiliser moins de temps.

PERMANENT PRESS I (PRESSAGE

PERMANENT I)

Le programme PERMANENT PRESS I

comporte un ringage _ aspersion

refroidissant qui r_duit le froissement

en comparaison avec les autres pro-

grammes.

Vous pouvez choisir une duree de

lavage jusqu'& 10 minutes.

ULTRA CLEAN (ULTRA PROPRE)

Utiliser ce programme pour la plupart

des charges pour obtenir entre 4et 14

minutes de temps de lavage.

PREWASH (PRI_LAVAGE)

Utiliser ce programme pour obtenir

jusqu'a 4 minutes d'agitation pour aider

enlever les grosses saletes et les

taches necessitant un pretraitement. Le

programme PREWASH devrait 6tre suivi

du programme ULTRA CLEAN ou

PERMANENT PRESS avec un

supplement de detergent.

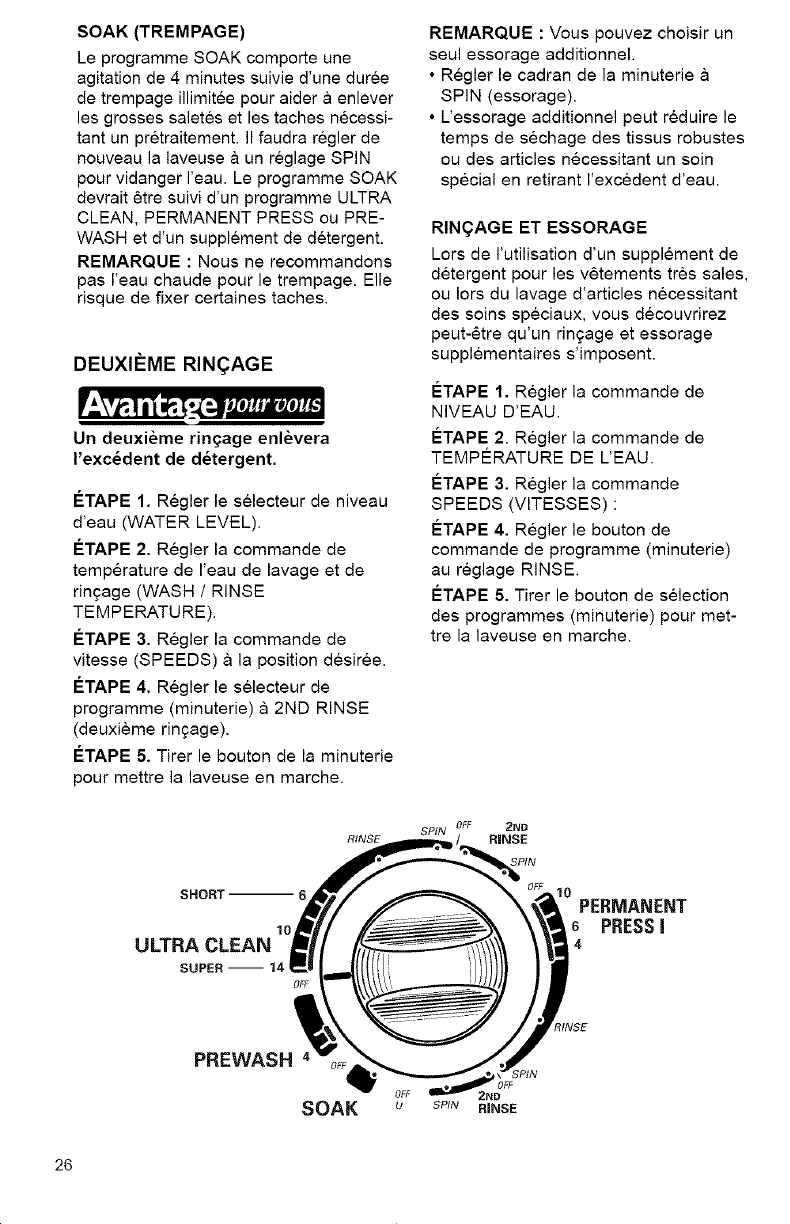

SOAK(TREMPAGE)

LeprogrammeSOAKcomporteune

agitationde4minutessuivied'uneduree

detrempageillimiteepouraideraenlever

les grosses saletes et les taches necessi-

tant un pretraitement. II faudra regler de

nouveau la laveuse a un reglage SPIN

pour vidanger I'eau. Le programme SOAK

devrait 6tre suivi d'un programme ULTRA

CLEAN, PERMANENT PRESS ou PRE-

WASH et d'un supplement de detergent.

REMARQUE : Nous ne recommandons

pas reau chaude pour le trempage. Elle

risque de fixer certaines taches.

DEUXII_ME RIN(;AGE

Url deuxieme rin£:age enlevera

I'excedent de detergent.

I_TAPE 1. Regler le selecteur de niveau

d'eau (WATER LEVEL).

I_TAPE 2. Regler la commande de

temperature de reau de lavage et de

rin£age (WASH /RINSE

TEMPERATURE).

I_TAPE 3. Regler la commande de

vitesse (SPEEDS) a la position desir6e.

I_TAPE 4. Regler le selecteur de

programme (minuterie) a 2ND RINSE

(deuxieme rin£age).

I_TAPE 5. Tirer le bouton de la minuterie

pour mettre la laveuse en marche.

RINSE

SHORT--1

ULTRA CLEAN

SUPER -- 14 i

OFF

REMARQUE : Vous pouvez choisir un

seul essorage additionnel.

• Regler le cadran de la minuterie

SPIN (essorage).

• L'essorage additionnel peut reduire le

temps de sechage des tissus robustes

ou des articles necessitant un soin

special en retirant rexcedent d'eau.

RINi_AGE ET ESSORAGE

Lors de rutilisation d'un supplement de

detergent pour les v6tements tres sales,

ou Iors du lavage d'articles necessitant

des soins speciaux, vous decouvrirez

peut-6tre qu'un rin£age et essorage

supplementaires s'imposent.

I_TAPE 1. Regler la commande de

NIVEAU D'EAU.

I_TAPE 2. Regler la commande de

TEMPERATURE DE L'EAU.

ETAPE 3. Regler la commande

SPEEDS (VITESSES) :

ETAPE 4. Regler le bouton de

commande de programme (minuterie)

au reglage RINSE.

ETAPE 5. Tirer le bouton de selection

des programmes (minuterie) pour met-

tre la laveuse en marche.

OFF 2ND

SPtN RINSE

PREWASH

OFF 2ND

SOAK u SPIN RINSE

SPIN

?INSE

_PERMANENT

PRESSI

SOAK u sp_N RINSE

ESSORAGE SEULEMENT

Une vidange et un essorage peuvent

aider & reduire les durees de sechage

pour certains tissus Iourds ou articles

necessitant un soin special en enlevant

I'excedent d'eau.

I_TAPE 1. Regler la commande des

VITESSES :

• Pour un essorage rapide, utiliser le

reglage HEAVY DUTY.

• Pour un essorage lent, utiliser le

reglage DELICATE.

I_TAPE 2. Regler le bouton de selection

des programmes (minuterie) au reglage

SPIN (ESSORAGE).

I_TAPE 3. Tirer le bouton de commande

de programme (minuterie) pour mettre la

laveuse en marche.

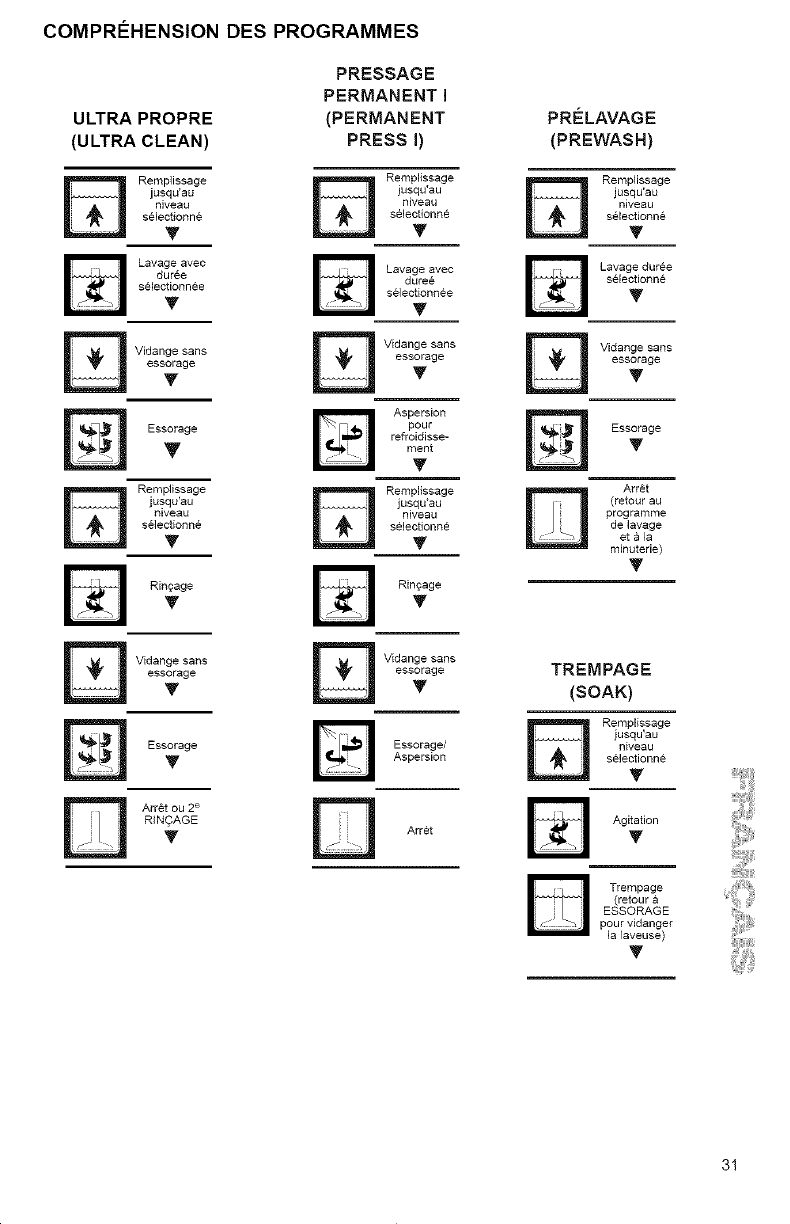

FILTRE A CHARPIE

AUTON ETTOYANT

La charpie est filtr_e automatiquement

de la charge et n'exige pas de netto-

yage d6sagr_able.

La laveuse comporte un filtre autonet-

toyant qui retire la charpie de I'eau pen-

dant que la laveuse fonctionne et rince en

profondeur la lessive. La charpie captee

est vidangee automatiquement dans le

conduit d'ecoulement. Vous n'avez pas &

nettoyer le filtre.

QUIET PAK TM

Le systeme QUIET PAK TM est con_u

pour reduire les bruits de I'eau et les

tintements. La caisse est isolee avec des

materiaux insonorisants pour des carac-

teristiques superieures de reduction de

bruits et de vibrations.

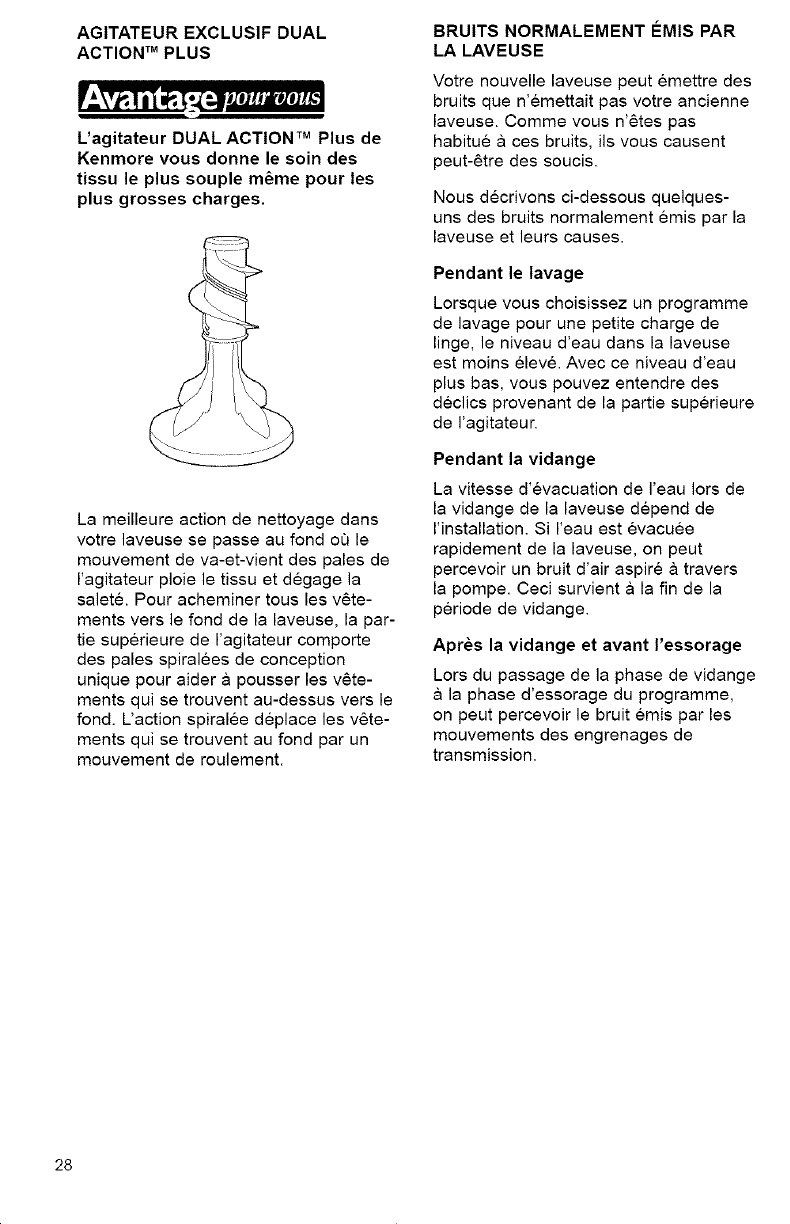

AGITATEUR EXCLUSIF DUAL

ACTION TM PLUS

L'agitateur DUAL ACTION TM Plus de

Kenmore vous donne le soin des

tissu le plus souple m_me pour les

plus grosses charges.

La meilleure action de nettoyage dans

votre laveuse se passe au fond oQ le

mouvement de va-et-vient des pales de

I'agitateur ploie le tissu et degage la

salete. Pour acheminer tousles v6te-

ments vers le fond de la laveuse, la par-

tie superieure de I'agitateur comporte

des pales spiralees de conception

unique pour aider & pousser les v6te-

ments qui se trouvent au-dessus vers le

fond. L'action spiralee deplace les v6te-

ments qui se trouvent au fond par un

mouvement de roulement.

BRUITS NORMALEMENT F:MIS PAR

LA LAVEUSE

Votre nouvelle laveuse peut emettre des

bruits que n'emettait pas votre ancienne

laveuse. Comme vous n'6tes pas

habitue a ces bruits, ils vous causent

peut-6tre des soucis.

Nous decrivons ci-dessous quelques-

uns des bruits normalement emis par la

laveuse et leurs causes.

Pendant le lavage

Lorsque vous choisissez un programme

de lavage pour une petite charge de

linge, le niveau d'eau dans la laveuse

est moins elev6. Avec ce niveau d'eau

plus bas, vous pouvez entendre des

declics provenant de la pattie superieure

de I'agitateur.

Pendant la vidange

La vitesse d'evacuation de I'eau Iors de

la vidange de la laveuse depend de

I'installation. Si I'eau est evacu6e

rapidement de la laveuse, on peut

percevoir un bruit d'air aspire a travers

la pompe. Ceci survient & la fin de la

periode de vidange.

Apr_s la vidange et avant I'essorage

Lors du passage de la phase de vidange

la phase d'essorage du programme,

on peut percevoir le bruit emis par les

mouvements des engrenages de

transmission.

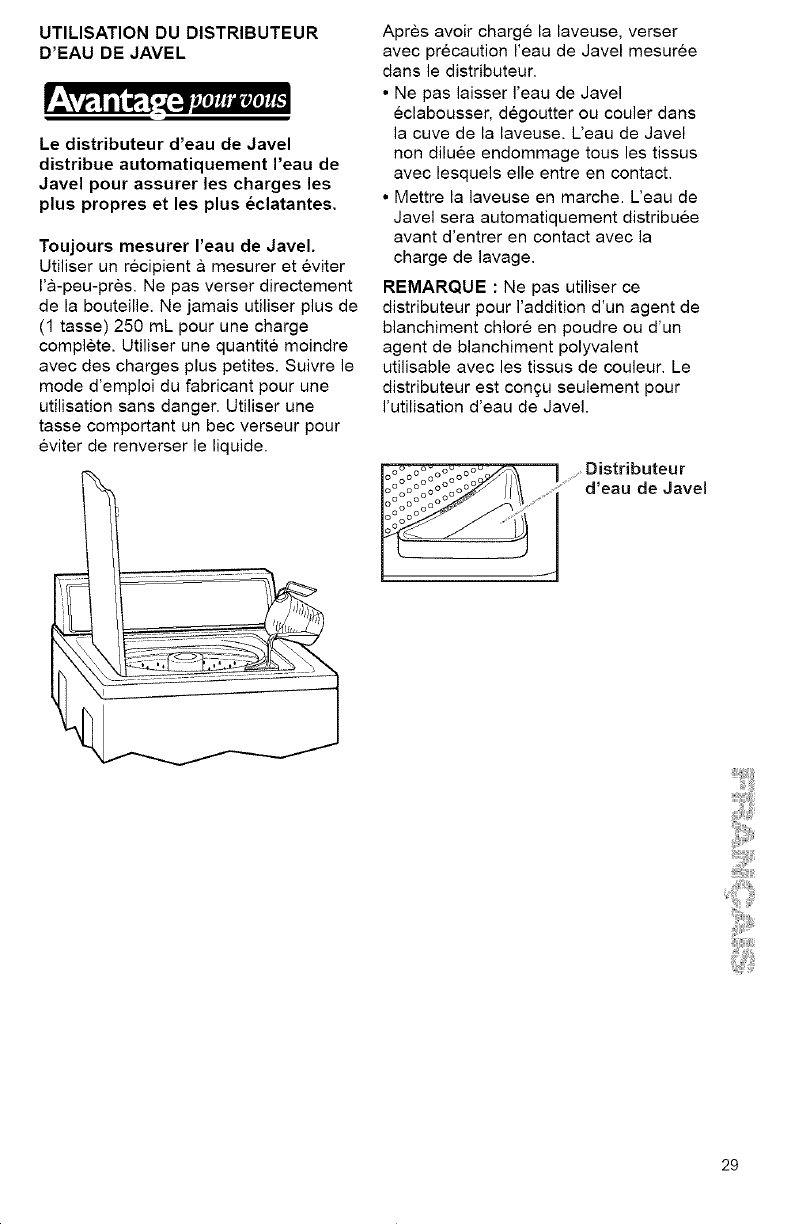

UTILISATION DU DISTRIBUTEUR

D'EAU DE JAVEL

Le distributeur d'eau de Javel

distribue automatiquement I'eau de

Javel pour assurer les charges les

plus propres et les plus _clatantes.

Toujours mesurer I'eau de Javel.

Utiliser un recipient & mesurer et eviter

I'&-peu-pres. Ne pas verser directement

de la bouteifle. Ne jamais utiliser plus de

(1 tasse) 250 mL pour une charge

complete. Utiliser une quantite moindre

avec des charges plus petites. Suivre le

mode d'emploi du fabricant pour une

utilisation sans danger. Utiliser une

tasse comportant un bec verseur pour

eviter de renverser le liquide.

Apres avoir charge la laveuse, verser

avec precaution I'eau de Javel mesuree

dans le distributeur.

• Ne pas laisser I'eau de Javel

eclabousser, degoutter ou couler darts

la cuve de la laveuse. L'eau de Javel

non diluee endommage tous les tissus

avec lesquels elle entre en contact.

• Mettre la laveuse en marche. L'eau de

Javel sera automatiquement distribuee

avant d'entrer en contact avec la

charge de lavage.

REMARQUE : Ne pas utiliser ce

distributeur pour I'addition d'un agent de

blanchiment chlore en poudre ou d'un

agent de blanchiment polyvalent

utilisable avec les tissus de couleur. Le

distributeur est con(_u seulement pour

I'utilisation d'eau de Javel.

Lo_ oO%oVoO_ _ Distributeur

o o o o o o

F_°o°):o°_il// ', d'eau de Javel

oo°oa ° ....

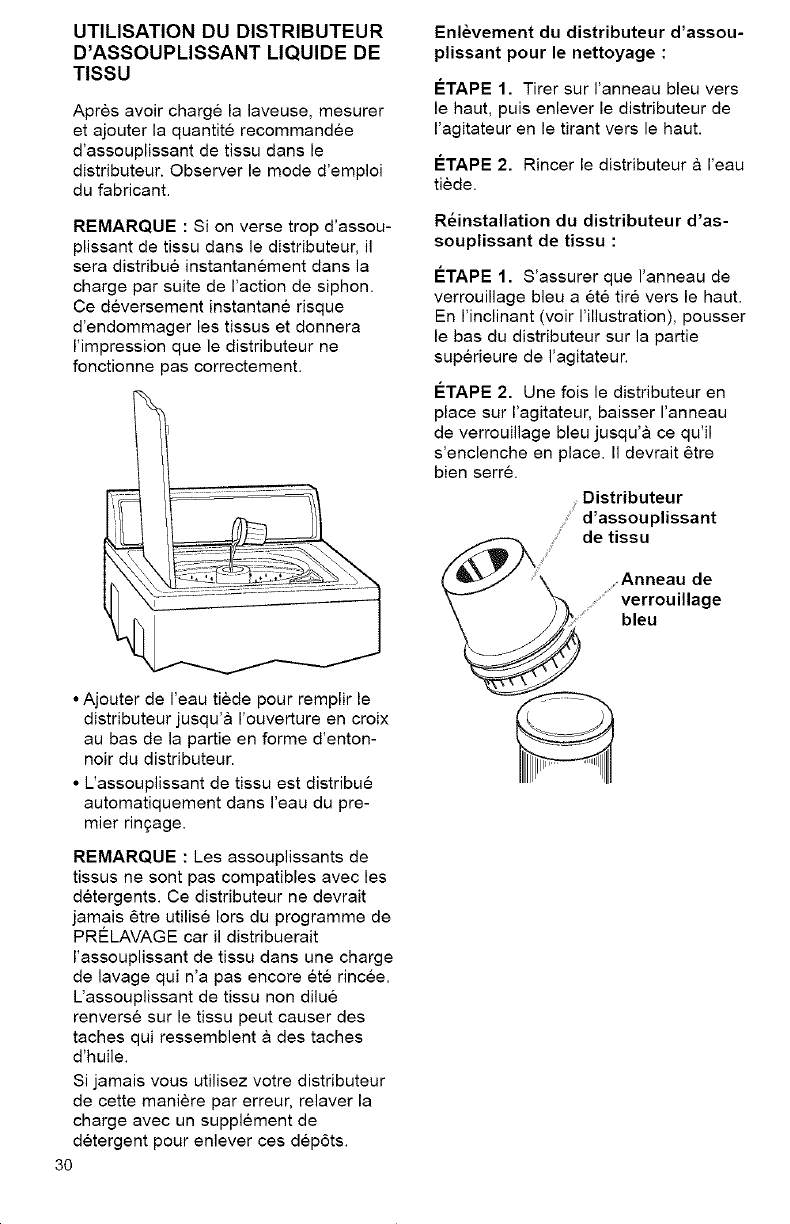

UTILISATION DU DISTRIBUTEUR

D'ASSOUPLISSANT LIQUIDE DE

TISSU

Apres avoir charge la laveuse, mesurer

et ajouter la quantite recommandee

d'assouplissant de tissu dans le

distributeur. Observer le mode d'emploi

du fabricant.

REMARQUE : Si on verse trop d'assou-

plissant de tissu dans le distributeur, il

sera distribue instantanement dans la

charge par suite de Faction de siphon.

Ce deversement instantane risque

d'endommager les tissus et donnera

I'impression que le distributeur ne

fonctionne pas correctement.

• Ajouter de I'eau tiede pour remplir le

distributeur jusqu'& I'ouverture en croix

au bas de la partie en forme d'enton-

noir du distributeur.

• L'assouplissant de tissu est distribue

automatiquement dans I'eau du pre-

mier rin£age.

REMARQUE : Les assouplissants de

tissus ne sont pas compatibles avec les

detergents. Ce distributeur ne devrait

jamais 6tre utilise Iors du programme de

PRC:LAVAGE car il distribuerait

I'assouplissant de tissu darts une charge

de lavage qui n'a pas encore 6te rincee.

L'assouplissant de tissu non dilue

renverse sur le tissu peut causer des

taches qui ressemblent & des taches

d'huile.

Si jamais vous utilisez votre distributeur

de cette maniere par erreur, relaver la

charge avec un supplement de

detergent pour enlever ces depSts.

Enl_vement du distributeur d'assou-

plissant pour le nettoyage :

ETAPE 1. Tirer sur I'anneau bleu vers

le haut, puis enlever le distributeur de

I'agitateur en le tirant vers le haut.

ETAPE 2. Rincer le distributeur & I'eau

tiede.

R6installation du distributeur d'as-

souplissant de tissu :

ETAPE 1. S'assurer que I'anneau de

verrouillage bleu a et6 tire vers le haut.

En I'inclinant (voir I'illustration), pousser

le bas du distributeur sur la partie

superieure de I'agitateur.

ETAPE 2. Une fois le distributeur en

place sur I'agitateur, baisser I'anneau

de verrouillage bleu jusqu'a ce qu'il

s'enclenche en place. II devrait 6tre

bien serre.

Distributeur

d'assouplissant

de tissu

\ v n, oea ,,a%

bleu

COMPRC:HENSION DES PROGRAMMES

ULTRA PROPRE

(ULTRA CLEAN)

Rempiissage

jusqu'au

nJveau

selectionne

Lavage avec

duree

s_lectionn_e

Vidange sans

essorage

EssorageT

Remplissage

jusqu'au

niveau

s@lectionn@

PRESSAGE

PERMANENTI

(PERMANENT

PRESSI)

Remplissage

jusqu'au

niveau

s@lectionn@

Lavage avec

duree

selectionn@e

Vfdange sans

essorage

Aspersion

pour

refroidisse-

ment

Remplissage

jusqu'au

niveau

selectionne

Ringage

TRingage

Vidange sans

essorage

Essorage

Arr@t ou 2e

RiNQAGE

Vidange sans

essorage

Essorage/

Aspersion

Arret

PRELAVAGE

(PREWASH)

Remplissage

jusqu'au

niveau

s_lectionn_

Lavage dur@e

s@lectionn_

Vidange sans

essorage

Essorage

Arr@t

(retour au

programme

de lavage

et a la

minuterie)

TREMPAGE

(SOAK)

Remplissage

jusqu'au

niveau

s61ectionn6

Agitation

Trempage

(retour

ESSORAGE

pour vidanger

la laveuse)

PRI_PARATION DU LINGE POUR

LE LAVAG E

Observer les recommandations ci-

dessous pour vous aider b prolonger

la vie de vos v_tements.

•Fermer les fermetures & giissiere,

boutons-pression et agrafes pour eviter

d'accrocher d'autres articles. Enlever

epingles, boucles et autres objets durs

pour eviter d'egratigner I'interieur de la

laveuse. Enlever les garnitures et

ornements non lavables.

• Vider les poches et les retourner.

• Retoumer les poignets; brosser ou

eliminer la charpie et la poussiere.

• Retourner les tricots synthetiques pour

eviter le boulochage.

• Attacher les cordons et les ceintures

pour qu'ils ne s'emm61ent pas.

• Reparer les dechirures, les ourlets et les

coutures decousues.

• Traiter les taches.

• Pour obtenir les meilleurs resultats

possibles, laver les v6tements taches ou

mouifles des que possible.

TRI

• Separer les articles tres sales des

articles leg6rement sales, m6me si on

pourrait normalement les laver

ensemble. Separer les articles

g_._n6rateurs de charpie (serviettes,

chenille) des articles capteurs de

charpie (velours, tissus synthetiques et

articles a pressage permanent). Lorsque

c'est possible, retourner les articles qui

ont tendance & emettre de la charpie.

• Separer les articles de teinte foncee des

articles de teinte claire et les articles

grand teint de ceux qui deteignent.

• Separer les divers types de tissus

(coton epais, tricots, articles delicats).

CHARGEMENT

Un chargernent correct de la laveuse

optirnise le nettoyage et I'entretien du

linge en plus de r_duire le niveau de

bruit de la laveuse.

• Introduire les articles dans la laveuse

sans les tasser. Remplir jusqu'au

sommet du partier (rangee superieure

d'orifices). Ne pas enrouler les articles

laver autour de I'agitateur. Pour

I'obtention de la meilleure performance

de lavage, sans froissement, il faut que

les articles de la charge de linge

puissent se deplacer librement dans

I'eau de lavage. Les articles doivent

s'enfoncer et reapparaftre plus tard.

• Charger convenablement la laveuse et

selectionner le niveau d'eau correspon-

dant au volume de la charge. Un

chargement excessif ou un tassement

excessif du linge et la selection d'un

niveau d'eau insuffisant pour la charge

peut provoquer :

- un lavage mediocre

- une augmentation du froissement

- une formation excessive de charpie

- une usure plus rapide du linge

(par boulochage).

• Charger la laveuse en fonction du

volume des articles et non de leur poids.

• Melanger les articles de grande taille et

de petite taille dans chaque charge.

Repartir la charge uniformement pour

equilibrer la laveuse. Une charge

des6quilibr6e peut 6tre la cause de

vibrations au cours de I'essorage.

• Pour reduire le froissement des articles

& pressage permanent et de certains

tricots synthetiques, selectionner le

niveau d'eau correspondant & une

charge importante. Ces articles doivent

disposer de plus d'espace pour se

deplacer dans I'eau que les articles

Iourds (serviettes, jeans).

• Reduire la duree de la periode de

lavage dans le cas d'une charge de

faible volume. Une charge qui ne

contient que quelques petits articles se

lave plus rapidement.

SUGGESTIONS DE CHARGEMENT

Pour ces charges completes sugger6es

de la laveuse, selectionner le niveau

d'eau ("WATER LEVEL") le plus elev6.

Laveuses &tr_s grande capacit_ Plus

V_tements de

travail _pais

4 jeans

4 pantalons de

travail

4 chemises de

travail

2 survete-

ments (haut)

2 survete-

ments (bas)

Serviettes Charge mixte

10 serviettes de 3 draps (1 super

bain grand, 2 jumeaux)

10 serviettes a 4 taies d'oreiller

main 3 chemises

14 dcbarbouil- 3 chemisiers

lettes 9 T-shirts

9 shorts

10 mouchoirs

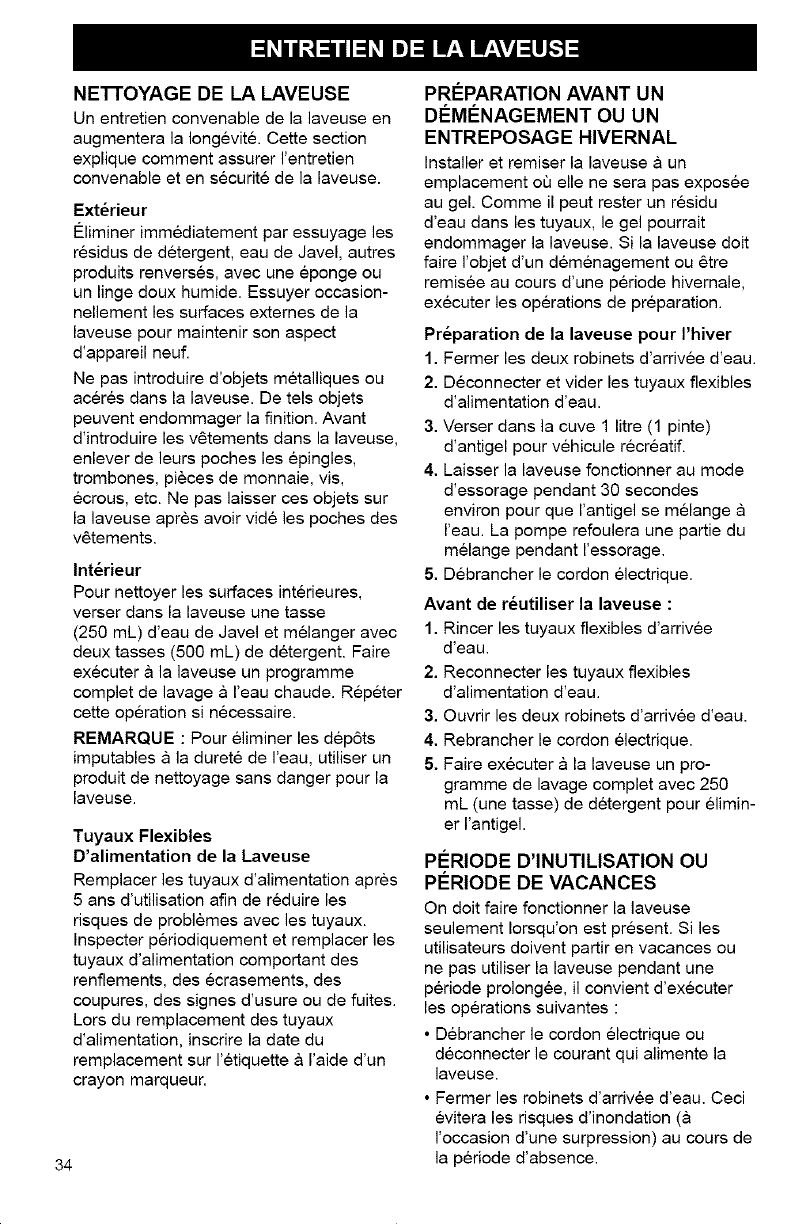

NETI'OYAGE DE LA LAVEUSE

Un entretien convenable de la laveuse en

augmentera la Iong6vit& Cette section

explique comment assurer I'entretien

convenable et en securit6 de la laveuse.

Ext_rieur

Eliminer immediatement par essuyage les

r6sidus de detergent, eau de Javel, autres

produits renverses, avec une eponge ou

un linge doux humide. Essuyer occasion-

nellement les surfaces externes de la

laveuse pour maintenir son aspect

d'appareil neuf.

Ne pas introduire d'objets m6talliques ou

acer6s dans la laveuse. De tels objets

peuvent endommager la finition. Avant

d'introduire les v6tements dans la laveuse,

enlever de leurs poches les epingles,

trombones, pieces de monnaie, vis,

ecrous, etc. Ne pas laisser cos objets sur

la laveuse apres avoir vide les poches des

v6tements.

Int_rieur

Pour nettoyer les surfaces interieures,

verser darts la laveuse une tasse

(250 mL) d'eau de Javel et melanger avec

deux tasses (500 mL) de detergent. Faire

executer a la laveuse un programme

complet de lavage & reau chaude. Rep6ter

cette operation si necessaire.

REMARQUE : Pour 61iminer les d6p6ts

imputables a la durete de I'eau, utiliser un

produit de nettoyage sans danger pour la

laveuse.

Tuyaux Flexibles

D'alimentation de la Laveuse

Remplacer les tuyaux d'alimentation apres

5 ans d'utilisation afin de reduire les

risques de problemes avec les tuyaux.

Inspecter periodiquement et remplacer les

tuyaux d'alimentation comportant des

renflements, des ecrasements, des

coupures, des signes d'usure ou de fuites.

Lors du remplacement des tuyaux

d'alimentation, inscrire la date du

remplacement sur I'etiquette & I'aide d'un

crayon marqueur.

PRI_PARATION AVANT UN

DI_MI_NAGEMENT OU UN

ENTREPOSAGE HIVERNAL

Installer et remiser la laveuse & un

emplacement o_ elle ne sera pas exposee

au gel. Comme il peut rester un residu

d'eau darts les tuyaux, le gel pourrait

endommager la laveuse. Si la laveuse dolt

faire I'objet d'un dem6nagement ou 6tre

remisee au cours d'une periode hivernale,

executer les operations de preparation.

Preparation de la laveuse pour I'hiver

1. Fermer les deux robinets d'arrivee d'eau.

2. Deconnecter et vider les tuyaux flexibles

d'alimentation d'eau.

3. Verser dans la cuve 1 litre (1 pinte)

d'antigel pour vehicule r6creatif.

4. Laisser la laveuse fonctionner au mode

d'essorage pendant 30 secondes

environ pour que rantigel se melange

I'eau. La pompe refoulera une pattie du

melange pendant ressorage.

5. Debrancher le cordon 61ectrique.

Avant de r_utiliser la laveuse :

1. Rincer les tuyaux flexibles d'arrivee

d'eau.

2. Reconnecter les tuyaux flexibles

d'alimentation d'eau.

3. Ouvrir les deux robinets d'arrivee d'eau.

4. Rebrancher le cordon 61ectrique.

5. Faire executer & la laveuse un pro-

gramme de lavage complet avec 250

mL (une tasse) de detergent pour elimin-

er I'antigel.

PleRIODE D'INUTILISATION OU

PI_RIODE DE VACANCES

On dolt faire fonctionner la laveuse

seulement Iorsqu'on est present. Si les

utilisateurs doivent partir en vacances ou

ne pas utiliser la laveuse pendant une

periode prolong6e, il convient d'executer

les operations suivantes :

•Debrancher le cordon electrique ou

deconnecter le courant qui alimente la

laveuse.

• Fermer les robinets d'arrivee d'eau. Ceci

evitera les risques d'inondation (&

I'occasion d'une surpression) au cours de

la periode d'absence.

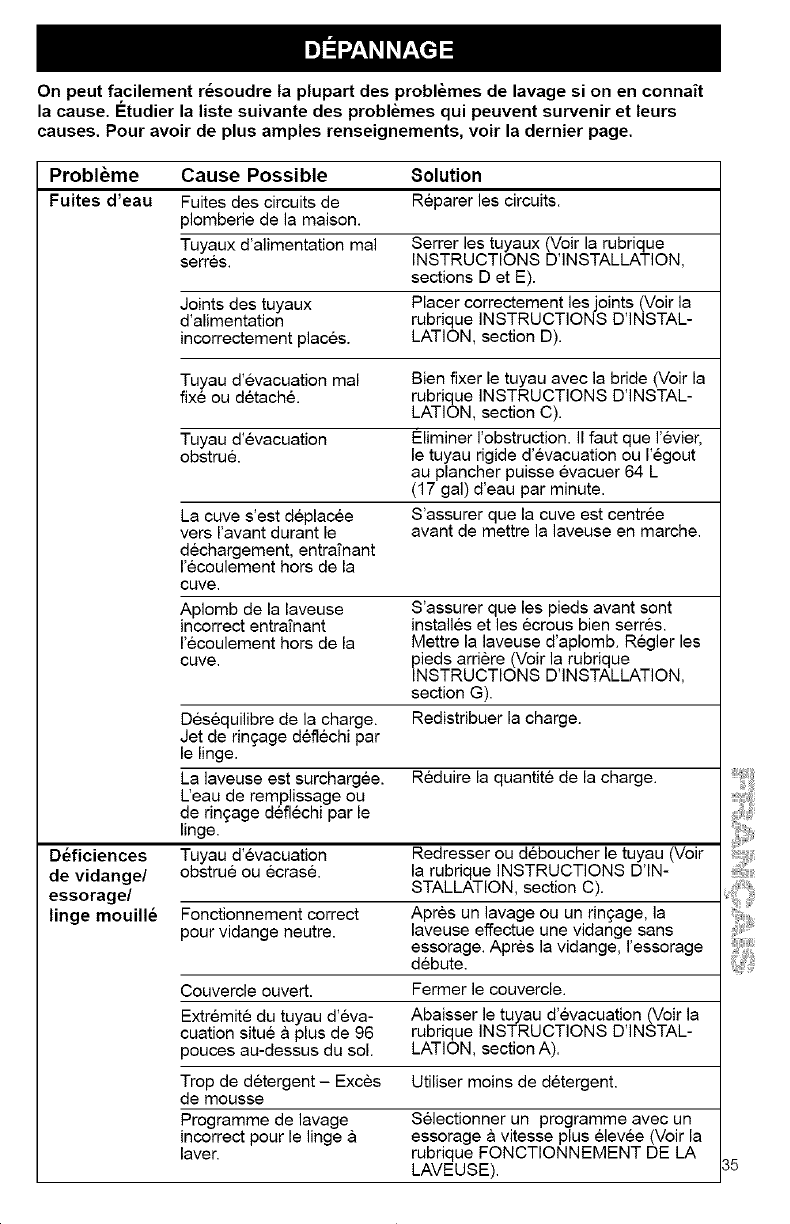

Onpeut facilement r_soudre la plupart des probl_mes de lavage si on en connait

la cause. Etudier la liste suivante des probl_mes qui peuvent survenir et leurs

causes. Pour avoir de plus amples renseignements, voir la dernier page.

Probl_me Cause Possible Solution

Fuites d'eau Fuites des circuits de Reparer les circuits.

plomberie de la maison.

Tuyaux d'alimentation mal Serrer les tuyaux (Voir la rubrique

serres. INSTRUCTIONS D'INSTALLATION,

sections D et E).

Joints des tuyaux Placer correctement les joints (Voir la

d'alimentation rubrique iNSTRUCTiONS D'INSTAL-

incorrectement places. LATION, section D).

Tuyau d'evacuation mal Bien fixer le tuyau avec la bride (Voir la

fixe ou detach6, rubrique iNSTRUCTiONS D'INSTAL-

LATION, section C).

Tuyau d'evacuation Eliminer I'obstruction. II faut que I'evier,

obstrue, le tuyau rigide d'evacuation ou I'egout

au plancher puisse evacuer 64 L

(17 gal) d'eau par minute.

La cuve s'est deplac6e S'assurer que la cuve est centree

vers ravant durant le avant de mettre la laveuse en marche.

dechargement, entrafnant

I'ecoulement hors de la

cuve.

Aplomb de la laveuse S'assurer que les pieds avant sont

incorrect entra_nant installes et les ecrous bien serres.

I'ecoulement hors de la Mettre la laveuse d'aplomb. Regler les

cuve. pieds arriere (Voir la rubrique

INSTRUCTIONS D'INSTALLATION,

section G).

Des6quilibre de la charge. Redistribuer la charge.

Jet de rin_age det16chi par

le linge.

La laveuse est surchargee. Reduire la quantite de la charge.

L'eau de remplissage ou

de rin_age d6flechi par le

linge.

D_ficiences Tuyau d'evacuation Redresser ou deboucher le tuyau (Voir

de vidange/ obstrue ou ecras6, la rubrique iNSTRUCTIONS D'IN-

essorage/ STALLATION, section C).

linge mouill_ Fonctionnement correct Apres un lavage ou un rin_age, la

pour vidange neutre, laveuse effectue une vidange sans

essorage. Apres la vidange, I'essorage

debute.

Couvercle ouvert. Fermer le couvercle.

Extr6mite du tuyau d'eva- Abaisser le tuyau d'evacuation (Voir la

cuation situe & plus de 96 rubrique INSTRUCTIONS D'INSTAL-

pouces au-dessus du sol. LATION, section A).

Trop de detergent - Exces Utiliser moins de detergent.

de mousse

Programme de lavage Selectionner un programme avec un

incorrect pour le linge a essorage & vitesse plus 6levee (Voir la

laver, rubrique FONCTIONNEMENT DE LA

LAVEUSE).

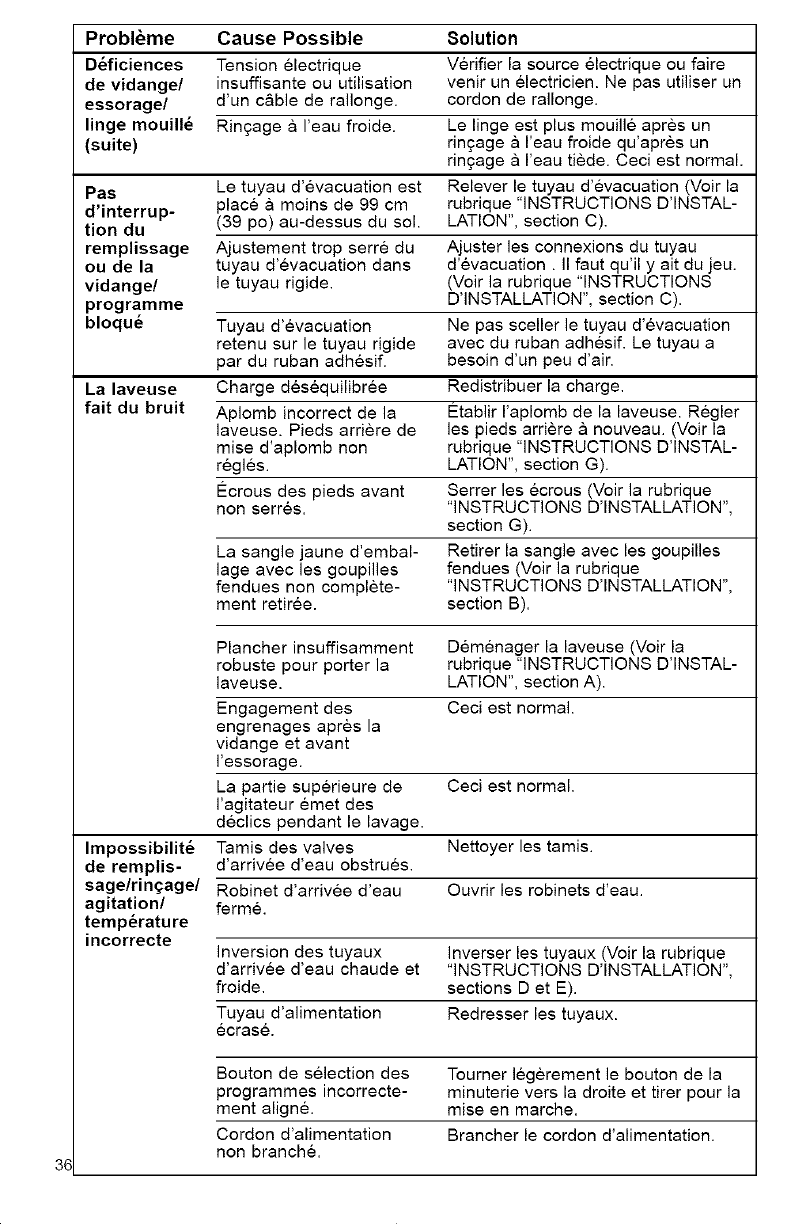

Probl_me Cause Possible 8olution

D_ficiences Tension electrique Verifier la source electrique ou faire

de vidange/ insuffisante ou utilisation venir un electricien. Ne pas utiliser un

essorage/ d'un c&ble de rallonge, cordon de rallonge.

linge mouill6 Rin£age & I'eau froide. Le linge est plus mouill6 apres un

(suite) ringage a I'eau froide qu'apres un

ringage a I'eau tiede. Ceci est normal.

Pas Le tuyau d'evacuation est Relever le tuyau d'evacuation (Voir la

d'interrup- place & moins de 99 cm rubrique "INSTRUCTIONS D'INSTAL-

tion du (39 po) au-dessus du sol. LATION", section C).

remplissage Ajustement trop serre du Ajuster les connexions du tuyau

ou de la tuyau d'evacuation dans d'evacuation. II faut qu'il y ait du jeu.

vidange/ le tuyau rigide. (Voir la rubrique "INSTRUCTIONS

programme D'INSTALLATION", section C).

bloqu6 Tuyau d'evacuation Ne pas sceller le tuyau d'evacuation

retenu sur le tuyau rigide avec du ruban adhesif. Le tuyau a

par du ruban adhesif, besoin d'un peu d'air.

La laveuse Charge d6sequilibr6e Redistribuer la charge.

fait du bruit Aplomb incorrect de la Etablir I'aplomb de la laveuse. Regler

laveuse. Pieds arriere de les pieds arriere a nouveau. (Volt la

mise d'aplomb non rubrique "INSTRUCTIONS D'INSTAL-

regl6s. LATION", section G).

Ecrous des pieds avant Serrer les ecrous (Voir la rubrique

non serres. "INSTRUCTIONS D'INSTALLATION",

section G).

La sangle jaune d'embal- Retirer la sangle avec les goupilles

lage avec les goupilles fendues (Voir la rubrique

fendues non complete- "INSTRUCTIONS D'INSTALLATION",

ment retiree, section B).

Plancher insuffisamment D6menager la laveuse (Voir la

robuste pour porter la rubrique "INSTRUCTIONS D'INSTAL-

laveuse. LATION", section A).

Engagement des Ceci est normal.

engrenages apres la

vidange et avant

I'essorage.

La pattie superieure de Ceci est normal.

I'agitateur emet des

declics pendant le lavage.

Impossibilit6 Tamis des valves Nettoyer les tamis.

de remplis- d'arrivee d'eau obstrues.

sage/ringage/ Robinet d'arrivee d'eau Ouvrir les robinets d'eau.

agitation/ ferme.

temp6rature

incorrecte Inversion des tuyaux Inverser les tuyaux (Voir la rubrique

d'arrivee d'eau chaude et "INSTRUCTIONS D'INSTALLATION",

froide, sections D et E).

Tuyau d'alimentation Redresser les tuyaux.

ecras6.

Bouton de s61ection des Tourner leg6rement le bouton de la

programmes incorrecte- minuterie vers la droite et tirer pour la

ment aligne, mise en marche.

Cordon d'alimentation Brancher le cordon d'alimentation.

non branche.

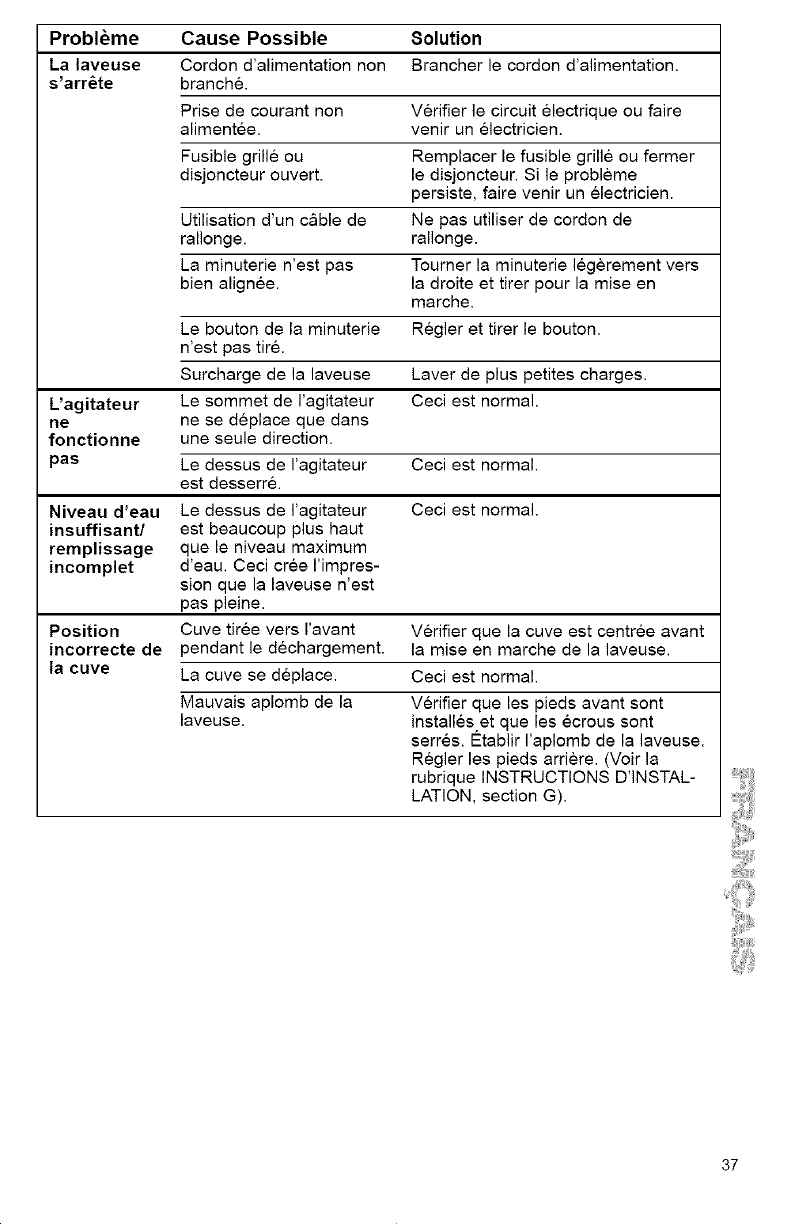

Probl_me Cause Possible Solution

La laveuse Cordon d'alimentation non Brancher le cordon d'alimentation.

s'arr6te branche.

Prise de courant non Verifier le circuit electrique ou faire

alimentee, venir un electricien.

Fusible grille ou Remplacer le fusible grille ou fermer

disjoncteur ouvert, le disjoncteur. Si le probleme

persiste, faire venir un electricien.

Utilisation d'un c_ble de Ne pas utiliser de cordon de

rallonge, rallonge.

La minuterie n'est pas Tourner la minuterie 16gerement vers

bien alignee, la droite et tirer pour la mise en

marche.

Le bouton de la minuterie Regler et tirer le bouton.

n'est pas tire.

Surcharge de la laveuse Laver de plus petites charges.

L'agitateur Le sommet de I'agitateur Ceci est normal.

ne ne se deplace que dans

fonctionne une seule direction.

pas Le dessus de I'agitateur Ceci est normal.

est desserre.

Niveau d'eau Le dessus de I'agitateur Ceci est normal.

insuffisant/ est beaucoup plus haut

remplissage que le niveau maximum

incomplet d'eau. Ceci cree I'impres-

sion que la laveuse n'est

pas pleine.

Position Cuve tiree vers I'avant Verifier que la cuve est centree avant

incorrecte de pendant le dechargement, la mise en marche de la laveuse.

la cuve La cuve se deplace. Ceci est normal.

Mauvais aplomb de la Verifier que les pieds avant sont

laveuse, installes et que les ecrous sont

serres. Etablir I'aplomb de la laveuse.

Regler les pieds arriere. (Voir la

rubrique INSTRUCTIONS D'INSTAL-

LATION, section G).

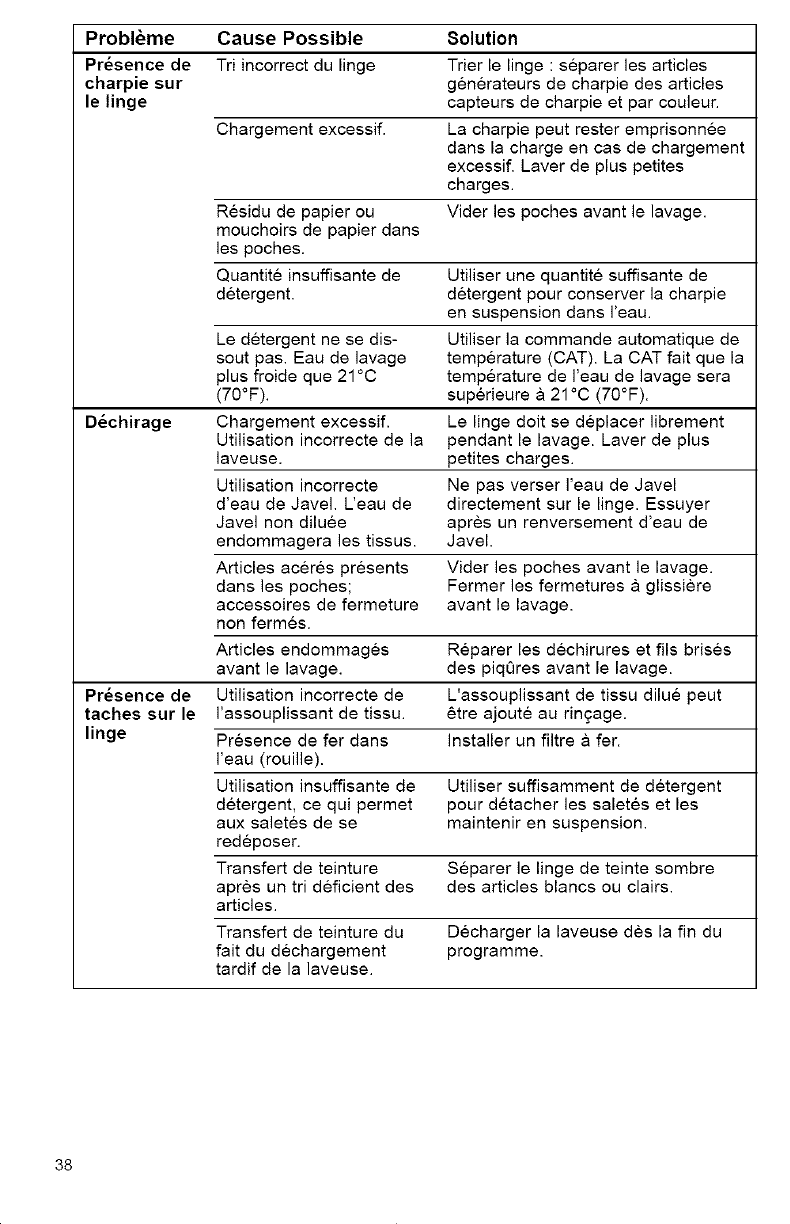

Probl_me Cause Possible 8olution

Presence de Tri incorrect du linge Trier le linge : separer les articles

charpie sur gen6rateurs de charpie des articles

le linge capteurs de charpie et par couleur.

Chargement excessif. La charpie peut rester emprisonnee

darts la charge en cas de chargement

excessif. Laver de plus petites

charges.

Residu de papier ou Vider les poches avant le lavage.

mouchoirs de papier dans

les poches.

Quantite insuffisante de Utiliser une quantite suffisante de

detergent, detergent pour conserver la charpie

en suspension dans I'eau.

Le detergent ne se dis- Utiliser la commande automatique de

sout pas. Eau de lavage temperature (CAT). La CAT fait que la

plus froide que 21 °C temperature de I'eau de lavage sera

(70°F). superieure a 21°C (70°F).

D_chirage Chargement excessif. Le linge dolt se deplacer librement

Utilisation incorrecte de la pendant le lavage. Laver de plus

laveuse, petites charges.

Utilisation incorrecte Ne pas verser I'eau de Javel

d'eau de Javel. L'eau de directement sur le linge. Essuyer

Javel non diluee apres un renversement d'eau de

endommagera les tissus. Javel.

Articles acer6s presents Vider les poches avant le lavage.

dans les poches; Fermer les fermetures a glissiere

accessoires de fermeture avant le lavage.

non fermes.

Articles endommages Reparer les dechirures et ills brises

avant le lavage, des piqQres avant le lavage.

Pr6sence de Utilisation incorrecte de L'assouplissant de tissu dilue peut

taches sur le I'assouplissant de tissu. 6tre ajoute au rin£age.

linge Presence de fer dans Installer un filtre & fer.

I'eau (rouille).

Utilisation insuffisante de Utiliser suffisamment de detergent

detergent, ce qui permet pour detacher les saletes et les

aux salet6s de se maintenir en suspension.

redeposer.

Transfert de teinture Separer le linge de teinte sombre

apres un tri deficient des des articles blancs ou clairs.

articles.

Transfert de teinture du Decharger la laveuse des la fin du

fait du dechargement programme.

tardif de la laveuse.

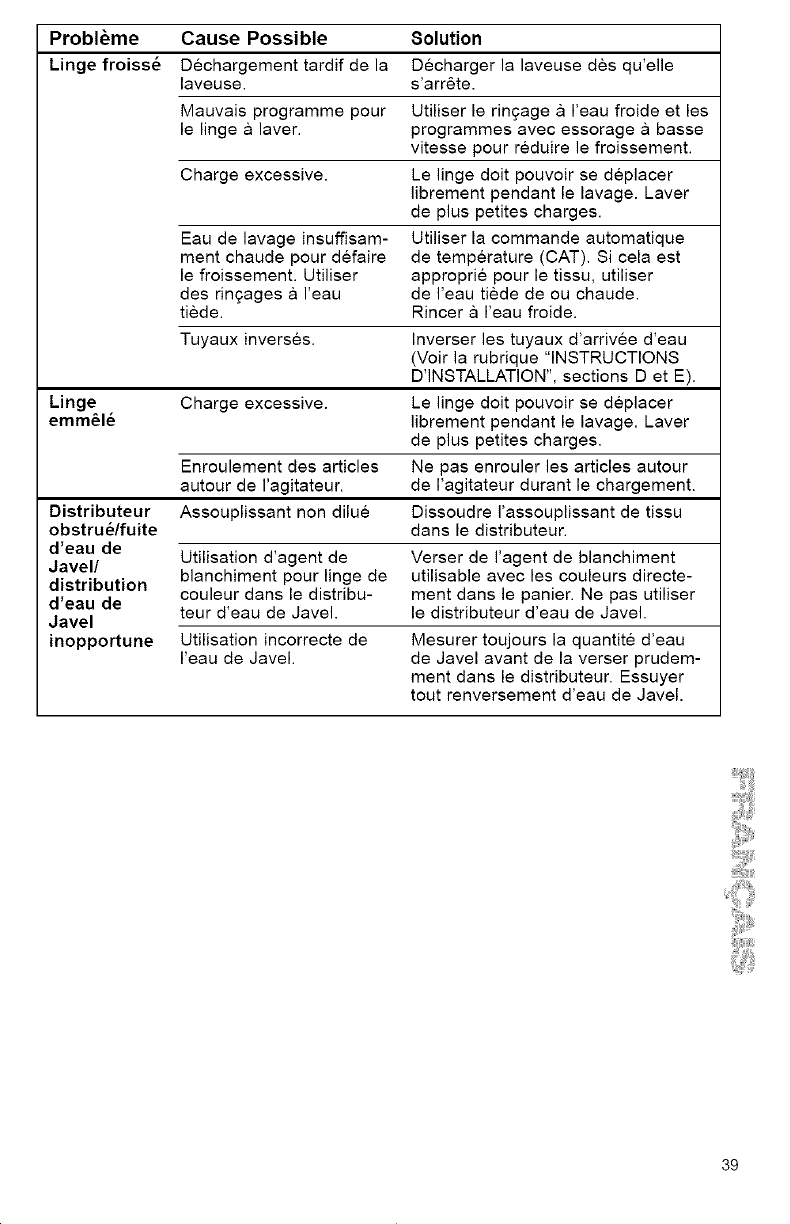

Probl_me Cause Possible Solution

Linge froiss_ Dechargement tardif de la Decharger la laveuse des qu'elle

laveuse, s'arr6te.

Mauvais programme pour Utiliser le rin£age a I'eau froide et les

le linge & laver, programmes avec essorage a basse

vitesse pour reduire le froissement.

Charge excessive. Le linge dolt pouvoir se deplacer

librement pendant le lavage. Laver

de plus petites charges.

Eau de lavage insuffisam- Utiliser la commande automatique

ment chaude pour defaire de temperature (CAT). Si cela est

le froissement. Utiliser approprie pour le tissu, utiliser

des rin£ages & I'eau de I'eau tiede de ou chaude.

tiede. Rincer a I'eau froide.

Tuyaux inverses. Inverser les tuyaux d'arrivee d'eau

(Voir la rubrique "INSTRUCTIONS

D'INSTALLATION", sections D et E).

Linge Charge excessive. Le linge dolt pouvoir se deplacer

emm_l_ librement pendant le lavage. Laver

de plus petites charges.

Enroulement des articles Ne pas enrouler les articles autour

autour de I'agitateur. de I'agitateur durant le chargement.

Distributeur Assouplissant non dilue Dissoudre I'assouplissant de tissu

obstru6/fuite dans le distributeur.

d'eau de Utilisation d'agent de Verser de I'agent de blanchiment

Javel/ blanchiment pour linge de utilisable avec les couleurs directe-

distribution couleur dans le distribu- ment dans le panier. Ne pas utiliser

d'eau de teur d'eau de Javel. le distributeur d'eau de Javel.

Javel

inopportune Utilisation incorrecte de Mesurer toujours la quantite d'eau

I'eau de Javel. de Javel avant de la verser prudem-

ment dans le distributeur. Essuyer

tout renversement d'eau de Javel.

LAVEUSESKENMORE

Nous assurons I'entretien des produits

que nous vendoRs.

"Nous assurons I'entretien des produits

que nous vendors"... C'est ainsi que

nous garantissons que vous pouvez

compter sur Sears pour le service apres-

vente. Votre laveuse est porteuse de

valeur ajoutee si vous tenez compte du

fait que Sears dispose d'etablissements

de service darts tout le pays dotes de

techniciens professionnels qui ont re_u

une formation specifique sur les appareils

Sears et qui disposent des pieces, de

I'outillage et de I'equipement necessaires

pour 6tre a la hauteur de I'engagement

que nous avons pris & votre egard...

"Nous assurons I'entretien des produits

que nous vendors".

Contrat d'entretien Sears

Preservez la valeur de votre laveuse

Kenmore avec un contrat d'entretien

Sears. Les laveuses Kenmore sort

con_ues, fabriquees et testees pour

qu'elles fournissent de nombreuses

annees de service fiable. Malgre tout, tout

appareil moderne peut necessiter des

interventions de service de temps a autre.

Le contrat d'entretien Sears

•Le moyen pour vous d'acheter aux prix

d'aujourd'hui les services dont vous

aurez besoin demain.

• Elimine les factures de reparation

imputables & I'utilisation normale.

• Couvre autant d'interventions de service

que c'est necessaire.

• Prevoit la prestation des services par

des techniciens professionnels formes

par Sears.

• M6me si vous n'avez pas besoin de

reparation, le contrat d'entretien couvre

une inspection annuelle d'entretien

preventif, sur votre demande.

Pour plus de renseignements,

composer le

1-800-827-6655 (I_..U.) ou

1-877-533-6937 (Canada).

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME _ (1-800-460-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

Au Canada pour tout le service -1-877-LE-FOYEF_ _ (1-877-533-6937)

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect

1-800-366-PART (1-800-366-7278)

www,sears,com/partsdirect

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. -5 p.m. CST, Monday -Saturday

1-800-827-6655

Kenmore 11020702990 User Manual AUTOMATIC WASHER Manuals And Guides L0712270

KENMORE Residential Washers Manual L0712270 KENMORE Residential Washers Owner's Manual, KENMORE Residential Washers installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
