Kenmore®

Top-Loading High Efficiency

Low-Water Washer

Lavadora de carga superior, de alto

rendimiento y con nivel bajo de agua

Laveuse haute efficacité à faible

consommation d’eau avec chargement

par le dessus

Models/Modelos/Modèles: 110.26132410, 110.26132411, 110.27132410, 110.27132411, 110.26134610

P/N W10607447E

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

Designed to use only HE High Eciency

detergents.

Diseñada para utilizar solamente

detergentes de alto rendimiento (HE).

Conçue pour l’utilisation d’un détergent

haute efficacité seulement.

Use & Care Guide

Manual de uso y cuidado

Guide d’utilisation et d’entretien

English / Español / Français

Table of Contents...2 / Índice...20 / Table des matières...40

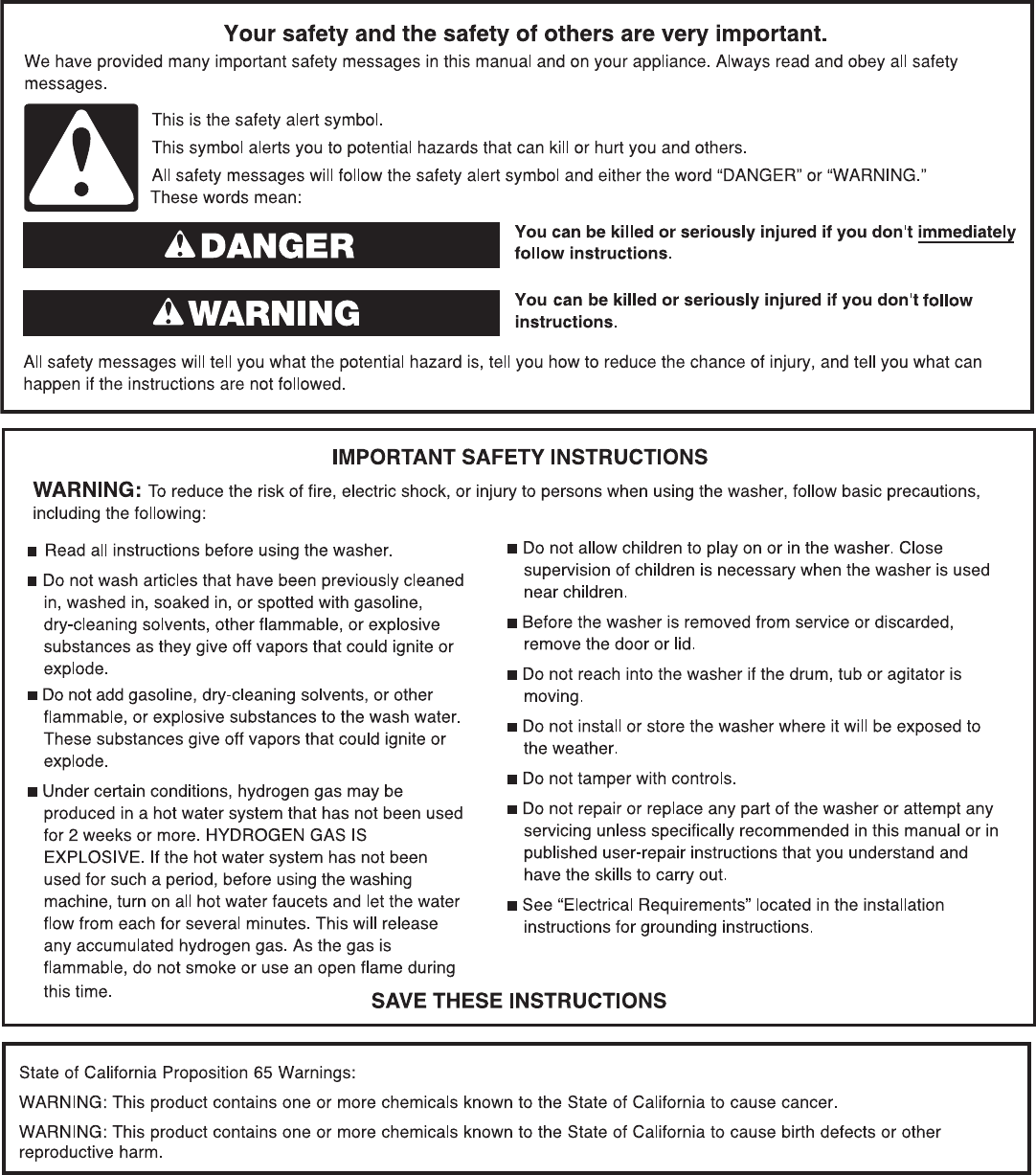

WASHER SAFETY

WASHER SAFETY ��2

WHAT'S NEW UNDER THE LID? ��3

CONTROL PANEL AND FEATURES �� 4

Dispensers �� 6

CYCLE GUIDE �� 7

USING YOUR WASHER ��9

WASHER MAINTENANCE �� 12

TROUBLESHOOTING ��14

PROTECTION AGREEMENTS �� 19

WARRANTY �� 19

ASSISTANCE OR SERVICE ��Back Cover

TABLE OF CONTENTS

WHAT’S NEW UNDER THE LID?

For best performance, it is recommended to load items in loose

heaps evenly around the washplate�

As the washer dampens and moves the load, the level of the

items will settle in the basket� This is normal and does not

indicate that more items should be added�

IMPORTANT: You will not see a washer basket full of water

as with your past agitator-style washer� It is normal for some

of the load to be above the water line�

Choosing the Right Detergent

Use only High Eciency detergents. The package will be marked

“HE” or “High Eciency.” Low-water washing creates excessive

sudsing with a non-HE detergent� Using non-HE detergent

will likely result in longer cycle times and reduced rinsing

performance� It may also result in component malfunction and,

over time, buildup of mold or mildew� HE detergents should be

low-sudsing and quick-dispersing to produce the right amount

of suds for the best performance� They should hold soil in

suspension so it is not redeposited onto clean clothes� Not all

detergents labeled as High Eciency are identical in formulation

and their ability to reduce suds. For example, natural, organic,

or homemade HE detergents may generate a high level of suds�

If you use one of these and see an “F0E2” error code appear

in the display, consider using a dierent HE detergent. Always

follow the detergent manufacturer’s instructions to determine

the amount of detergent to use. Do not go over the Max line

on the dispenser� See “Using Laundry Product Dispensers”

for more information�

Normal Sounds You Can Expect

At dierent stages of the wash cycle, you may hear sounds and

noises that are dierent from those of your previous washer. For

example, you may hear a clicking and hum at the beginning of

the cycle, as the lid lock goes through a self-test� There will be

dierent kinds of humming and whirring sounds as the washplate

moves the load and as basket is slowing down to stop� And

sometimes, you may hear nothing at all as the washer determines

the correct water level for your load or allows time for clothes

to soak�

Use only High Eciency (HE) detergent.

Improved Cleaning

Low-water cleaning means concentrated cleaning� Rather

than diluting detergent as done in an agitator-style washer,

this washer delivers the detergent directly to the soils� This low

water wash also allows the clothing to move in a more eective

way to remove soils�

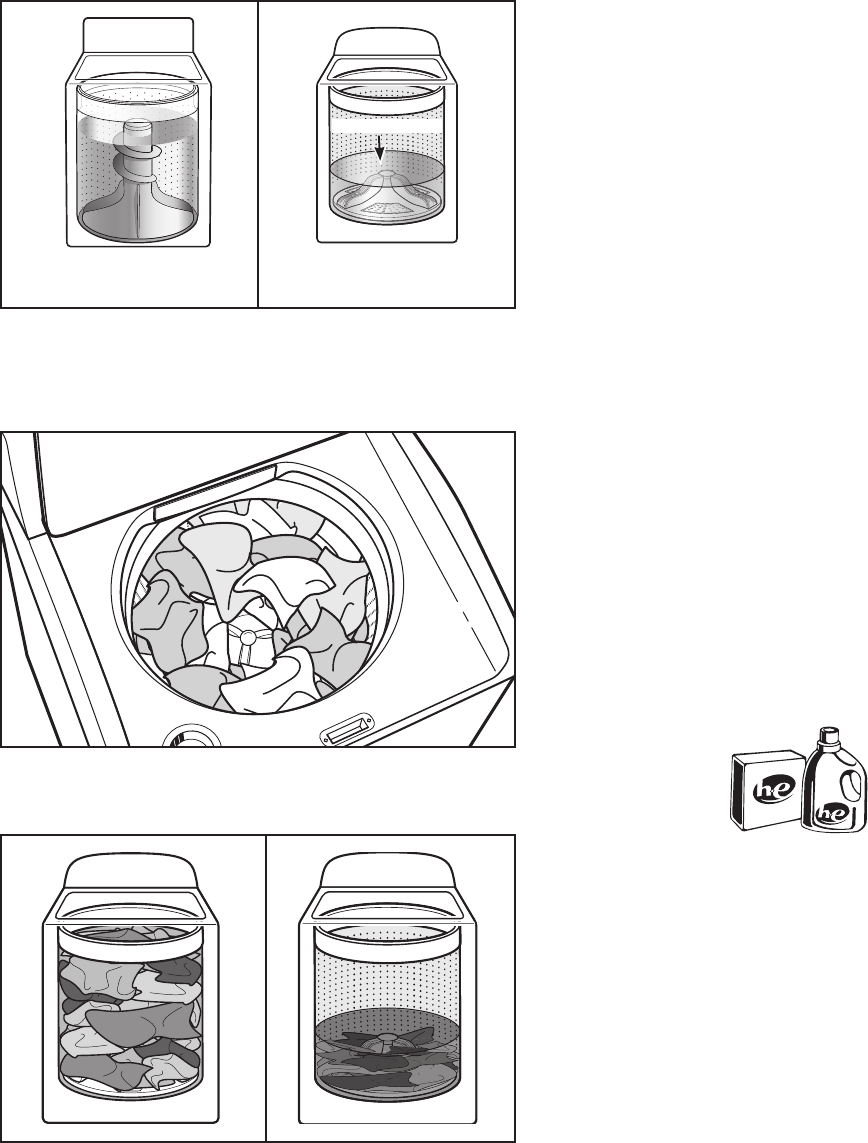

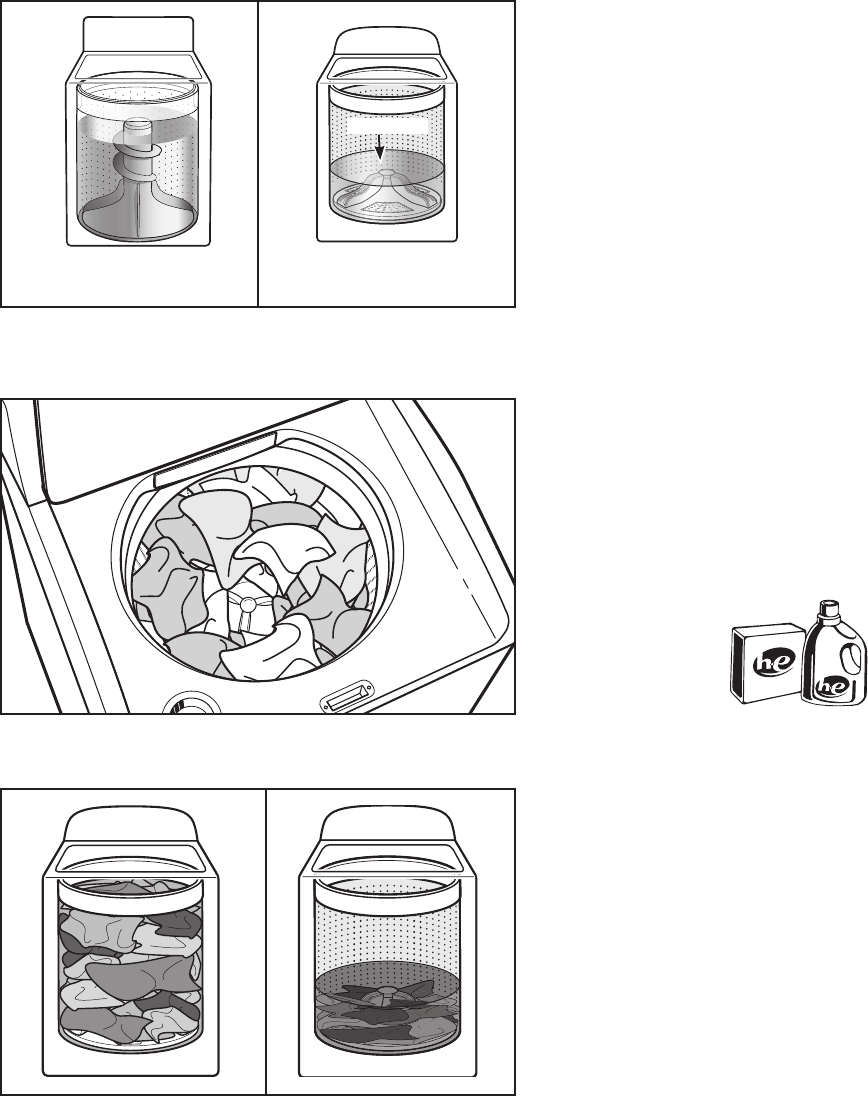

Cleaning with Less Water

The most striking dierence in your new washer is the low-water

washplate wash system� The washer automatically adjusts the

water level to the load size—no water level selector is needed�

Traditional agitator-style

washer Washer with low-water

washplate wash system

Washplate

Automatic Load Size Sensing

Once you start the cycle, the lid will lock, and the washer will

begin the sensing process to determine the correct water level

for the load� This may take several minutes before water is

added. You will nd a step-by-step description in the “Cycle

Status Lights” section�

Initially the basket will start to spin prior to adding water; this is

part of the sensing process and is normal� This low-water wash

method uses less water and energy compared to a traditional

agitator-style washer�

Washplate

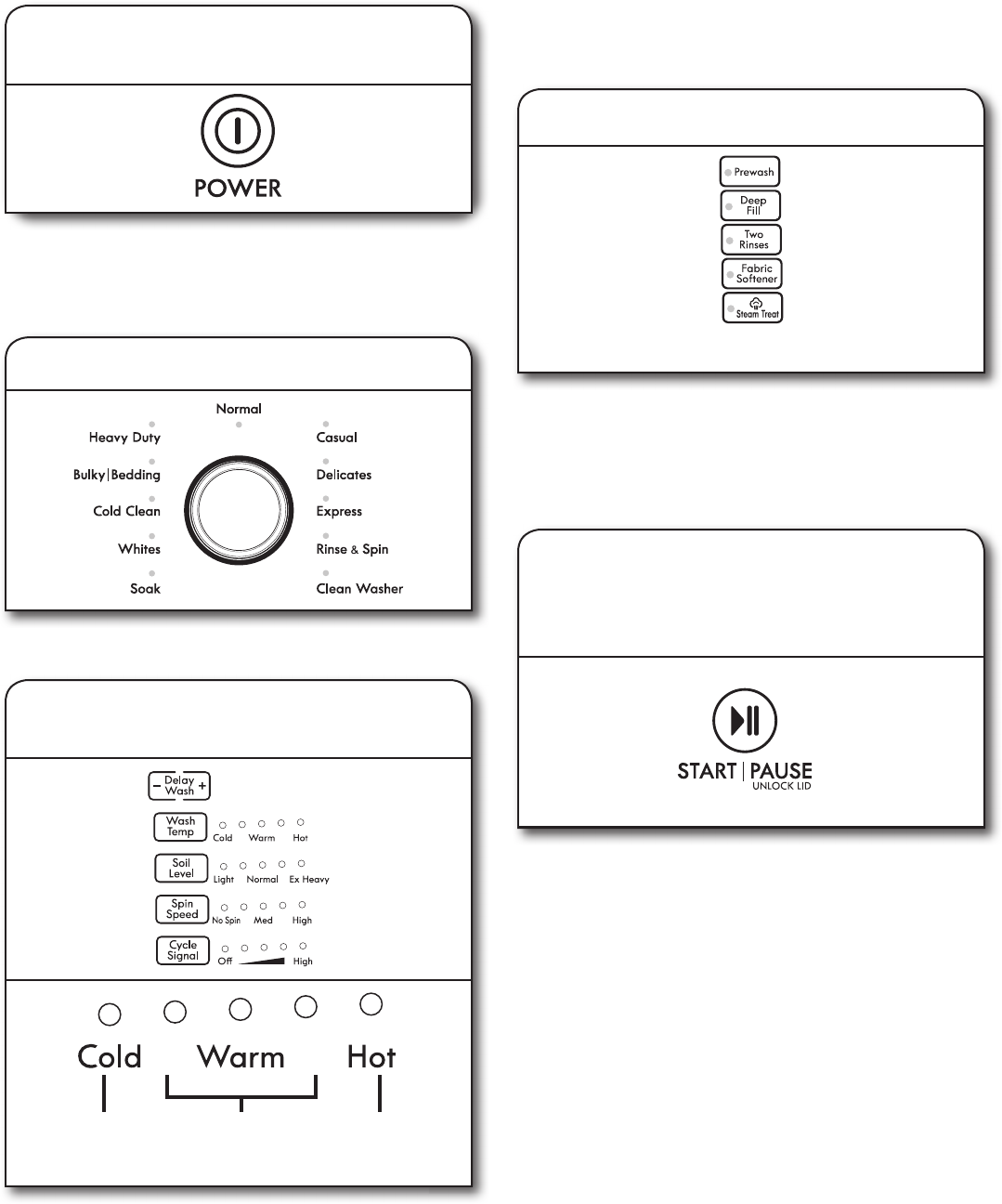

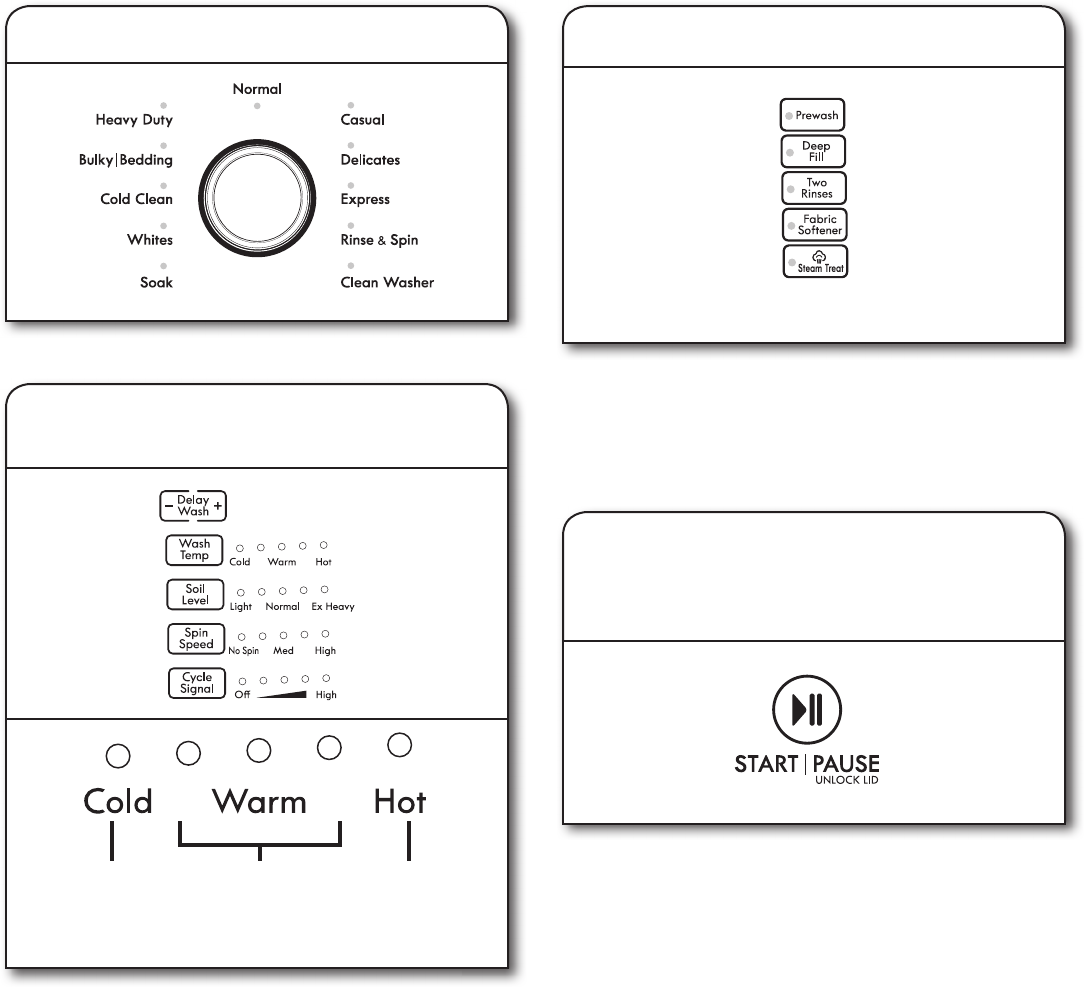

CONTROL PANEL AND FEATURES

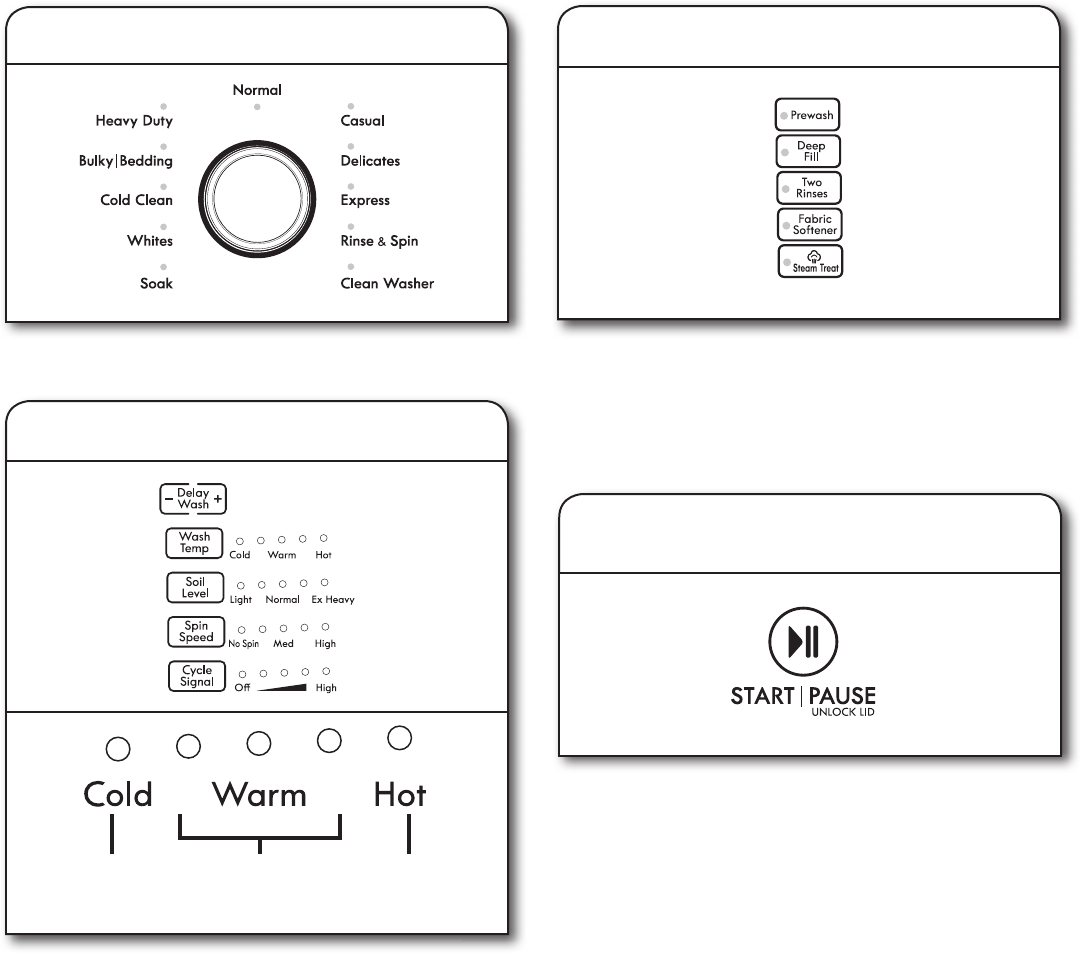

POWER BUTTON

Touch to turn on the washer� Touch to stop/cancel a cycle

at any time�

WASH CYCLE KNOB

Turn the Wash Cycle knob to select a cycle for your laundry

load� See “Cycle Guide” for detailed descriptions of cycles�

TIME DISPLAY

The Estimated Time Remaining display shows the time

required for the cycle to complete� Factors such as load

size and water pressure may a ect the time shown in the

display. Overloading, unbalanced loads, or excessive suds

may cause the washer to adjust the cycle time as well�

DELAY WASH

Use “+” and “–” to delay the start of the wash cycle by up

to 12 hours. To turn o Delay Wash, use “+” and “–” to set

the delay time to “0,” or touch POWER�

START/PAUSE/UNLOCK LID BUTTON

Touch and hold START/PAUSE button for up to 3 seconds

or until the washer starts the selected cycle; touch again

to pause a cycle�

NOTE: If the washer is spinning, it may take several minutes

to unlock the lid�

CYCLE MODIFIERS

When you select a cycle, its default settings will light up�

WASH TEMP

Wash Temp control senses and maintains uniform water

temperatures by regulating incoming hot and cold water�

Select a wash temperature based on the type of fabric

and soils being washed� For best results and following the

garment label instructions, use the warmest wash water

safe for your fabric�

• On some models and cycles, warm and hot water may

be cooler than what your previous washer provided�

• Even for cold wash settings, some warm water may

be added to the washer to maintain a minimum

temperature�

SOIL LEVEL

Select the most suitable setting for your load� For heavily

soiled items, select Ex Heavy Soil Level for more wash

time� For lightly soiled items, select Light Soil Level for

less wash time�

Lighter soil level setting will help reduce tangling and

wrinkling�

SPIN SPEED

This washer automatically selects the spin speed based

on the cycle selected� The preset speeds can be changed�

Not all spin speeds are available with all cycles�

• Faster spin speeds mean shorter dry times, but may

increase wrinkling in your load�

• Slower spin speeds mean less wrinkling, but will leave

your load more damp�

Not all features and cycles are available on all models�

NOTE: The control panel features a sensitive surface that responds to a light touch of your  nger. To ensure your selections are registered,

touch the control panel with your  ngertip, not your  ngernail. When selecting a setting or option, simply touch its name until the desired

section is illuminated�

21 3

7 8

65 7 8

STEAM MODEL

NON-STEAM MODEL

CYCLE STATUS LIGHTS INDICATOR

The Cycle Status Lights show the progress of a cycle� At each

stage of the process you may notice sounds or pauses that

are dierent from traditional washers.

DELAY

When the Delay Wash is selected, this light will come on

to indicate your washer is set-up to run a delayed wash�

ADD A GARMENT

You may place additional clothing in the wash when the

Add a Garment indicator is lit without sacricing wash

performance� Touch START/PAUSE once� The Lid Locked

light will turn o. Open the washer lid, add garments,

and close the lid� Touch and hold START/PAUSE to restart�

WASH

You will hear the motor and washplate moving the load�

It is normal for some of the load to be above the water

line� Low-water cleaning means concentrated cleaning�

Rather than diluting detergent as done in an agitator-style

washer, this washer delivers the detergent directly to the

soils. The motor sounds may change at dierent stages

in the cycle� The wash time is determined by the selected

Soil Level�

RINSE

You will hear sounds similar to the wash cycle as the

washer rinses and moves the load� Fabric softener will

be added if the Fabric Softener option was selected�

SPIN

The washer spins the load at increasing speeds for proper

water removal based on the selected cycle and spin

speed�

COMPLETE

Once the cycle is complete, this light will come on�

Remove the load promptly for best results�

LID LOCKED

To allow for proper load sensing and spinning, the lid

will lock and the Lid Locked light will turn on� This light

indicates that the lid is locked and cannot be opened�

If you need to open the lid, touch START/PAUSE/Unlock

Lid� The lid will unlock once the washer movement has

stopped� This may take several minutes if the load was

spinning at high speed� Touch and hold START/PAUSE/

Unlock Lid again for up to 3 seconds to resume the cycle�

CYCLE SIGNAL

Use this option to adjust volume of the signal that sounds

at end of cycle� The Cycle Signal is a helpful reminder to

remove items from washer as soon as the cycle has

completed�

To turn Button Sounds either On or Off:

While washer is on, touch and hold Cycle Signal for 3

seconds� Washer will make a single beep when the process

is complete�

NOTE:

• Cycle Signal button will still operate, even if you turned

the button sounds o.

• Whatever your preferences are, they remain in eect

through a power loss�

• The Default setting for button sounds is ON�

CYCLE OPTIONS

You may add or remove options for each cycle� Note that

not all options can be used with all cycles, and some are

preset to work with certain cycles�

PREWASH

Use this option to add an extra agitation and soak time

to the beginning of any cycle to break up tough stains�

DEEP FILL

Will add the most amount of water for large or bulky

loads� Items need to move freely� Tightly packing the

load can lead to poor cleaning performance, and may

increase wrinkling and tangling�

TWO RINSES

This option can be used to automatically add a second

rinse to most cycles�

NOTE: If you want to Drain and Spin only, select the Rinse

& Spin cycle, then touch to turn o the Two Rinses option.

FABRIC SOFTENER

This option must be set to ON if using fabric softener�

It ensures that fabric softener is added at the correct

time in the rinse for even distribution�

STEAM TREAT for Steam models or STAIN BOOST for

Non-Steam models

This option provides enhanced cleaning action for tough

stains� It will add additional agitation and soak time to

the cycle�

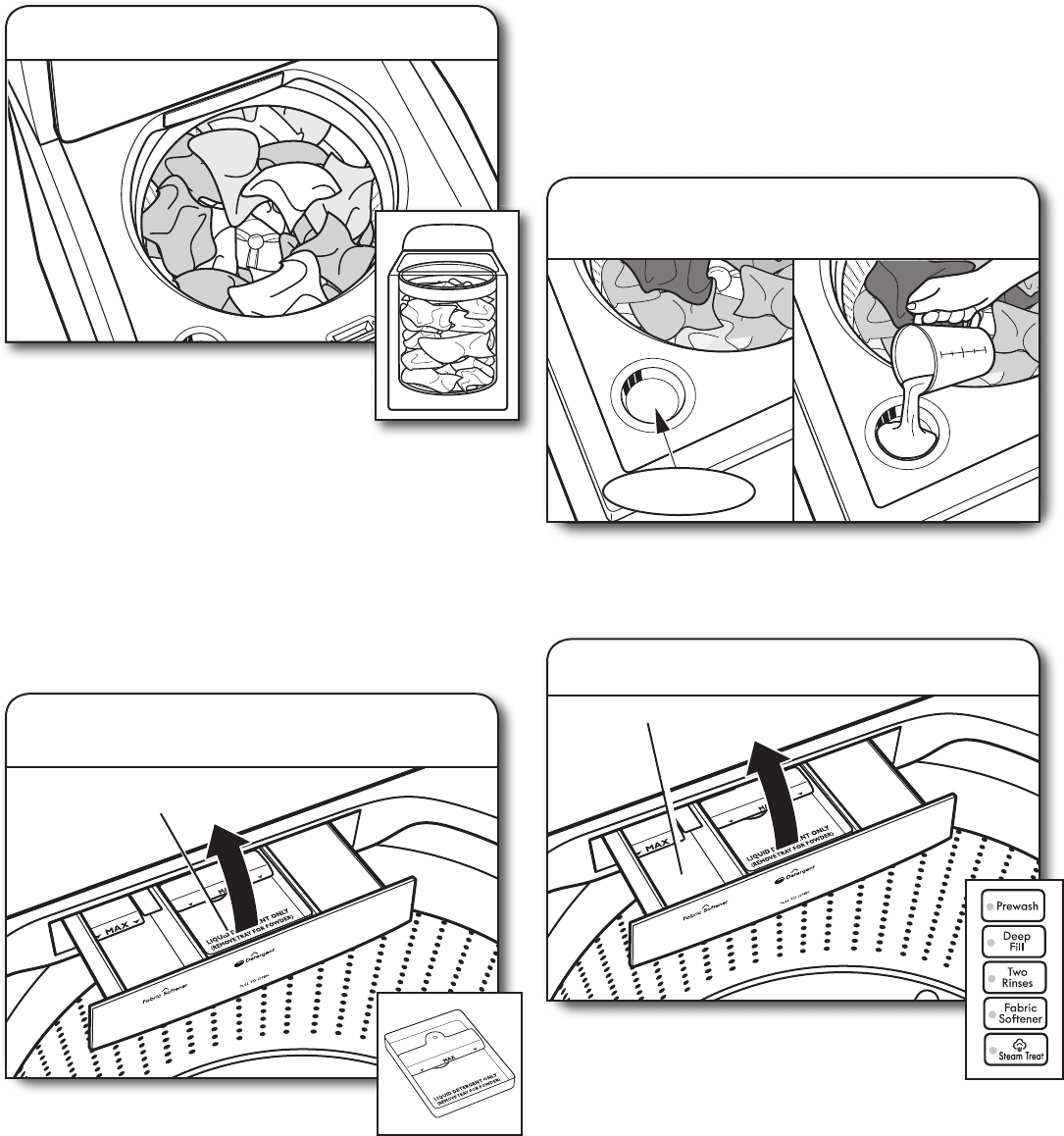

Dispensers

Liquid fabric softener dispenser

Pour measured liquid fabric softener into the liquid fabric

softener dispenser, if desired� It will dispense automatically

at the optimum time�

• Use only liquid fabric softener in this dispenser�

High Efficiency “HE” detergent dispenser

Add liquid or powdered HE detergent product to this

dispenser for your main wash cycle� Remove tray if using

powder detergent�

IMPORTANT: Make sure tray is in drawer when using liquid

detergent and removed when using powder detergent� Do

not go over the Max line.

NOTE: Follow the manufacturer’s instructions to determine

the amount of detergent to use� Do not add single-dose

laundry packets, color-safe bleach, or fabric softener

crystals to dispensers� They will not dispense correctly�

Liquid chlorine bleach dispenser

This dispenser holds up to ¾ cup (180 mL) liquid chlorine

bleach� The bleach will be automatically diluted and

dispensed at the optimum time during the wash cycle�

This dispenser cannot dilute powdered bleach�

NOTE: Fill dispenser with only liquid bleach�

Use only High Efficiency (HE) detergent.

CYCLE GUIDE

Settings shown are default settings for that cycle. Once you select a cycle, the default modi ers or the previous set modi ers for

that cycle will be lit. For best fabric care, choose the cycle that best  ts the load being washed. Not all cycles and options are

available on all models�

Items to Wash: Cycle: Wash

Temp:*

Soil

Level:

Spin

Speed: Available

Options: Cycle Details:

Cottons, linens,

and mixed item

loads

Normal Prewash

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle to clean normally

soiled cottons and mixed fabric

loads� Default settings can be

adjusted as needed�

No-iron fabrics,

cottons, perm

press, linens,

synthetics

Casual Prewash

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle for no-iron

fabrics such as sport shirts,

blouses, casual business clothes,

permanent press, and blends�

The cycle uses a warm wash,

a cool down, and medium

spin speeds for better wrinkle

performance�

Machine-wash

silks, hand-wash

fabrics, and

wool

Delicates Prewash

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle for machine-

washable delicate items� This

cycle uses intermittent wash

action with cool water and

slow spin to gently care for  ne

washables and avoid shrinkage�

Place small items in mesh bags

before washing�

Lightly soiled

items Express Prewash

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle to wash a few

lightly soiled items that are

needed in a hurry� This short

cycle combines high-speed

wash action and high-speed

spin for best cleaning and

shortened dry time�

Heavily soiled

fabrics Soak Prewash

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle to soak small

spots of set in stains on fabrics�

The washer will use intermittent

agitation and soaking� After

time has expired, water will

drain, but the washer will not

spin� Cycle is complete�

Heavily soiled

white fabrics Whites Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

This cycle adds liquid chlorine

bleach to the load at the

proper time for improved

whitening of soiled white

fabrics�

Bright or darkly

colored cottons,

linens, casual

and mixed

loads

Cold Clean Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Cold water with an additional

wash action gently lifts stains

while caring for fabrics�

Settings may be adjusted as

desired but must use only cold

water settings�

* Wash temperatures vary according to the chosen cycle setting� All rinses are cold�

CYCLE GUIDE

Settings shown are default settings for that cycle. Once you select a cycle, the default modi ers or the previous set modi ers for

that cycle will be lit. For best fabric care, choose the cycle that best  ts the load being washed. Not all cycles and options are

available on all models�

* Wash temperatures vary according to the chosen cycle setting� All rinses are cold�

Items to Wash: Cycle: Wash

Temp:* Soil

Level: Spin

Speed: Available

Options: Cycle Details:

Large items

such as sheets,

sleeping

bags, small

comforters,

jackets, small

washable rugs

Bulky/

Bedding Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle to wash large

items such as jackets and small

comforters� The washer will

 ll with enough water to wet

down the load before the wash

portion of the cycle begins and

uses a higher water level than

other cycles�

Sturdy fabrics,

colorfast items Heavy

Duty Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use this cycle for heavily soiled

or sturdy cotton items� This

cycle combines high-speed

wash action, longer wash time,

and extra high-speed spin to

shorten drying times� Adjust

temperature settings as needed�

Swimsuits,

items that need

rinsing only

Rinse &

Spin N/A

N/A

Two Rinses Combines a rinse and high

speed spin for loads requiring

an additional rinse cycle or to

complete a load after power

interruption� Also use for loads

that require rinsing only� If you

want to Drain & Spin only,

select the Rinse & Spin cycle;

then touch to turn o the Two

Rinses option� Use Drain & Spin

to spin excess water out of a

load�

No clothes

in washer Clean

Washer N/A

N/A

N/A N/A

Use this cycle every 30 washes

to keep the inside of your washer

fresh and clean� This cycle

uses a higher water level� Use

with liquid chlorine bleach to

thoroughly clean the inside of

your washer� This cycle should

not be interrupted� See “Washer

Care�”

IMPORTANT: Do not place

garments or other items in the

washer during the Clean Washer

cycle� Use this cycle with an

empty wash tub�

USING YOUR WASHER

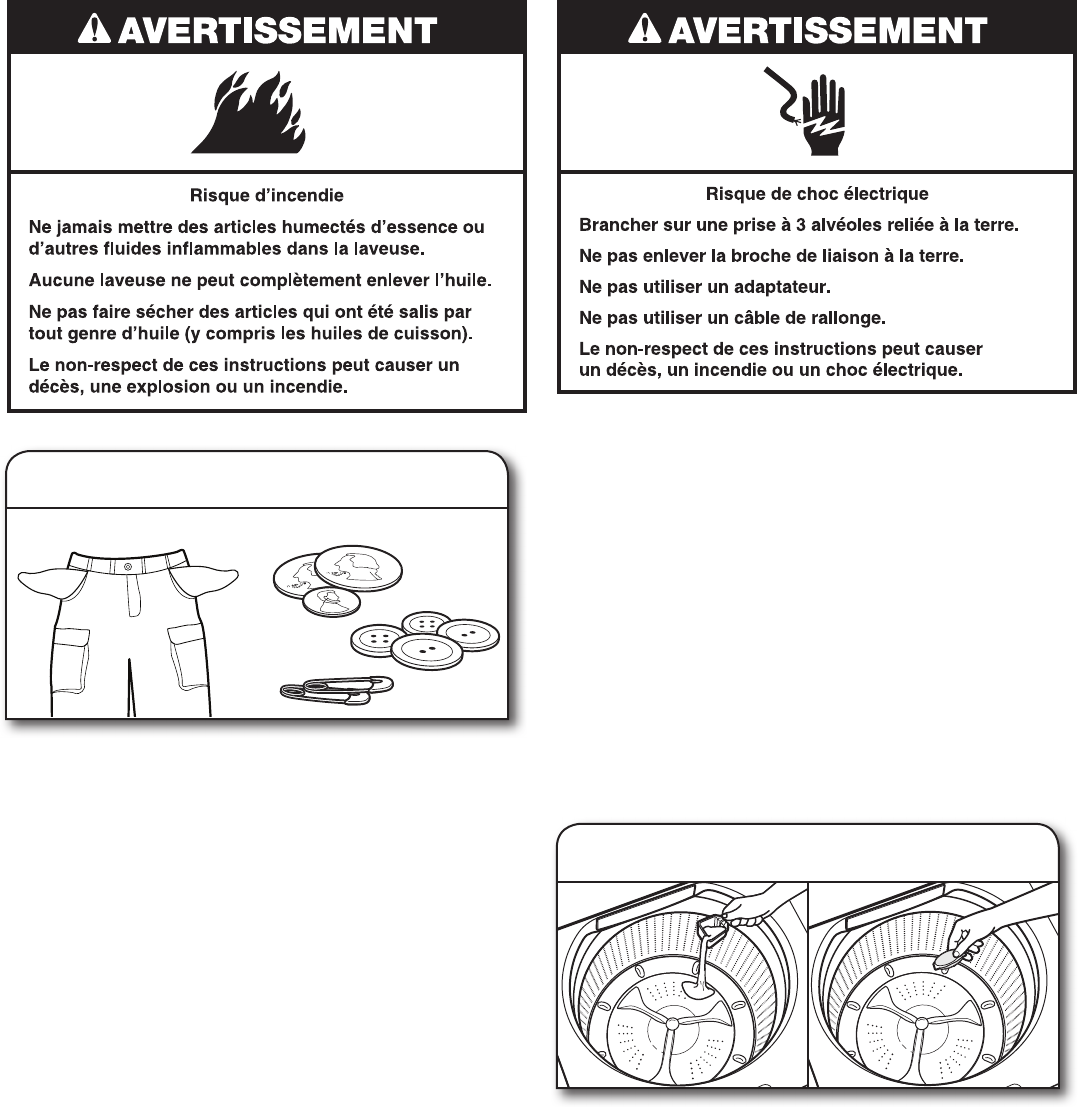

• Empty pockets� Loose change, buttons, or any small object

can pass under the washplate and become trapped, causing

unexpected sounds.

• Sort items by recommended cycle, water temperature,

and colorfastness�

• Separate heavily soiled items from lightly soiled�

• Separate delicate items from sturdy fabrics�

• Do not dry items if stains remain after washing; heat can

set stains into fabric�

• Treat stains promptly�

• Close zippers, fasten hooks, tie strings and sashes�

Remove non-washable trim and ornaments�

• Mend rips and tears to avoid further damage to items

during washing�

Helpful Tips:

• For best performance, use HE liquid detergent when washing

bulky items�

• When washing waterproof or water-resistant items, load

evenly� See “Cycle Guide” for tips and more information

on using the Bulky/Bedding cycle�

• Use mesh bags to help prevent tangling when washing

delicate or small items�

• Turn knits inside out to avoid pilling� Separate lint-takers from

lint-givers� Synthetics, knits, and corduroy fabrics will pick up

lint from towels, rugs, and chenille fabrics�

NOTE: Always read and follow fabric care labels instructions

to avoid damage to your items�

1. Sort and prepare your laundry

For best performance, load items in

loose heaps evenly around the washplate�

Try mixing di erent sized items to reduce

tangling�

IMPORTANT: Items need to move freely

for best cleaning and to reduce wrinkling and tangling�

3. Load laundry into washer

Single-dose laundry packet, color-safe bleach, or fabric

softener crystals can be added to the basket prior to adding

laundry�

NOTE: Do not add clothes to washer basket prior to adding

laundry products� Always follow manufacturers instructions�

2. Add laundry products if desired

6. Add liquid fabric softener

Pour a measured amount of liquid fabric softener

into tray; always follow manufacturer’s directions

for correct amount of fabric softener based on

your load size� Close dispenser drawer� Fabric

Softener is added during rinse�

IMPORTANT: Do not over ll or dilute. Over lling dispenser

will cause fabric softener to immediately dispense into washer�

If Two Rinses option is selected, fabric softener will be

dispensed into the last rinse�

It is normal for a small amount of water to remain in the

dispenser at the end of a cycle�

Liquid

Chlorine Bleach

5. Add liquid chlorine bleach

to dispenser

Do not over ll, dilute, or use more than 1 cup (236 mL).

Do not use color-safe bleach or Oxi products in the same

cycle with liquid chlorine bleach�

Fabric softener tray

Add a measured amount of HE liquid

detergent into detergent tray� This tray holds

3 oz. (89 mL). If adding powder HE detergent, remove inside

tray. Do not over ll tray – adding too much detergent may

cause detergent to be dispensed into the washer too early�

NOTE: Make sure tray is in drawer when using liquid detergent

and removed when using powder detergent� Do not go over the

Max line.

IMPORTANT: Use only High E ciency detergents. The package

will be marked “HE” or “High E ciency.” Low-water washing

creates excessive sudsing with a regular non-HE detergent.

Using regular detergent will likely result in longer cycle

times and reduced rinsing performance� It may also result

in component failures and noticeable mold or mildew� HE

detergents are made to produce the right amount of suds for

the best performance� Follow the manufacturer’s instructions

to determine the amount of detergent to use�

HELPFUL TIP: See “Washer Maintenance” for information on

the recommended method of cleaning washer dispenser trays�

4. Add HE detergent

Removable HE

detergent tray

NOTE: Do not add single-dose laundry packets, color-safe

bleach, or fabric softener crystals to dispensers� They will not

dispense correctly�

Using Laundry Product Dispensers

7. Touch POWER to turn on washer

Make sure the dispenser drawer is closed completely, then

touch POWER to turn on the washer� Other methods of

turning the washer on include opening the lid or turning

the cycle selection knob�

Turn cycle knob to choose your wash cycle�

8. Select cycle

9. Select cycle modiﬁ ers, if desired

Once you select a cycle, the default settings for that cycle will

be lit. Touch the cycle modi er buttons to change the Wash

Temp, Soil Level, and Spin Speed, if desired� Not all settings are

available with all cycles� Even for cold wash settings, some warm

water may be added to the washer to maintain a minimum

temperature�

NOTE: Always read and follow fabric care label instructions

to avoid damage to your items� If not sure which temperature to

use, refer to the diagram above or select a cooler temperature�

11. Touch and hold START/PAUSE/Unlock Lid

to begin wash cycle

10. Select cycle options

Select any other cycle options you may wish to add if not

previously set� Some cycles will automatically add certain

options such as Two Rinses. These may be turned o ,

if desired�

NOTE: Not all options are available with all cycles�

Touch and hold START/PAUSE/Unlock Lid button for up to

3 seconds to start the wash cycle. When the cycle has  nished,

the Complete indicator will light and the end of cycle signal

will sound (if set). Promptly remove items when cycle is done

to avoid odor, reduce wrinkling, and avoid rusting of metal

hooks, zippers, and snaps�

Unlocking the lid to add garments

If you need to open the lid to add 1 or 2 missed items:

Touch START/PAUSE/Unlock Lid to pause washer; the lid will

unlock once the washer movement has stopped� This may take

several minutes if the load was spinning at high speed� Then

close lid and touch and hold START/PAUSE/Unlock Lid again

for up to 3 seconds to restart the cycle�

IMPORTANT: If lid is left open for more than 10 minutes,

the water will pump out and F8E6 error code will appear

on the display�

Light soils

Colors that bleed

or fade

Heavy Soils

Whites

Pastels

Moderate soils

Bright colors

Steam model shown

Replace inlet hoses after 5 years of use to reduce the risk

of hose failure� Periodically inspect and replace inlet hoses

if bulges, kinks, cuts, wear, or leaks are found�

When replacing your inlet hoses, mark the date of

replacement on the label with a permanent marker�

NOTE: This washer does not include inlet hoses� See the

Installation Instructions for more information�

WATER INLET HOSES

WASHER CARE

Recommendations to Help Keep Your Washer Clean

and Performing at its Best

1. Always use High E ciency (HE) detergents and follow the

HE detergent manufacturer’s instructions regarding the

amount of HE detergent to use� Never use more than the

recommended amount because that may increase the rate

at which detergent and soil residue accumulate inside your

washer, which in turn may result in undesirable odor�

2. Use warm and hot wash water settings sometimes (not

exclusively cold water washes), because they do a better

job of controlling the rate at which soils and detergent

accumulate�

3. Always leave the washer lid open between uses to help dry

out the washer and prevent the buildup of odor-causing

residue�

Cleaning Your Top Loading Washer

Read these instructions completely before beginning the

routine cleaning processes recommended below� This Washer

Maintenance Procedure should be performed, at a minimum,

once per month or every 30 wash cycles, whichever occurs

sooner, to control the rate at which soils and detergent may

otherwise accumulate in your washer�

Cleaning the Inside of the Washer

To keep your washer odor-free, follow the usage instructions

provided above, and use this recommended monthly cleaning

procedure:

Clean Washer Cycle

This washer has a special cycle that uses higher water volumes

in combination with liquid chlorine bleach to clean the inside

of the washer�

Begin procedure

1. Chlorine Bleach Procedure:

a. Open the washer lid and remove any clothing or items�

b. Add 1 cup (236 mL) of liquid chlorine bleach to the

bleach compartment�

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause washer damage

over time�

c. Close the washer lid�

d. Do not add any detergent or other chemical to the

washer when following this procedure�

e. Select the CLEAN WASHER cycle�

WASHER MAINTENANCE

WASHER CARE (cont.)

f. Touch and hold the START/PAUSE/Unlock button to

begin the cycle� The Clean Washer Cycle Operation is

described below�

NOTE: For best results, do not interrupt cycle� If cycle must

be interrupted, touch POWER/CANCEL. (For models with

no Power/Cancel button, touch and hold START/PAUSE/

Unlock for three seconds). After the Clean Washer cycle

has stopped, run a

Rinse & Spin

cycle to rinse cleaner

from washer�

Description of Clean Washer Cycle Operation:

1. This cycle will  ll to a water level higher than in normal

wash cycles to provide rinsing at a level above the water

line for normal wash cycle�

2. During this cycle, there will be some agitation and spinning

to increase the removal of soils�

After this cycle is complete, leave the lid open to allow

for better ventilation and drying of the washer interior�

Cleaning the Dispensers

After a period of using your washer, you may  nd some

residue buildup in the washer’s dispensers� To remove residue

from the dispensers, wipe them with a damp cloth and towel

dry� Do not attempt to remove the dispensers or trim for

cleaning� The dispensers and trim are not removable� If your

model has a dispenser drawer, however, remove the drawer

and clean it before or after you run the Clean Washer cycle�

Use an all-purpose surface cleaner, if needed�

Cleaning the Outside of the Washer

Use a soft, damp cloth or sponge to wipe away any spills�

Use only mild soaps or cleaners when cleaning external

washer surfaces�

IMPORTANT: To avoid damaging the washer’s  nish, do not

use abrasive products�

Operate your washer only when you are home� If moving,

or not using your washer for a period of time, follow these

steps:

1. Unplug or disconnect power to washer�

2. Turn o water supply to washer, to avoid  ooding due

to water pressure surge�

NON-USE AND VACATION CARE

REINSTALLING/USING WASHER AGAIN

To reinstall washer after non-use, vacation, winter storage,

or moving:

1. Refer to Installation Instructions to locate, level, and

connect washer�

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses� Reconnect water inlet hoses�

Turn on both water faucets�

2. Plug in washer or reconnect power�

3. Run washer through Bulky/Bedding cycle to clean washer

and remove antifreeze, if used. Use only HE High E ciency

detergent� Use half the manufacturer’s recommended

amount for a medium-size load�

TRANSPORTING YOUR WASHER

1. Shut o both water faucets. Disconnect and drain water

inlet hoses�

2. If washer will be moved during freezing weather, follow

WINTER STORAGE CARE directions before moving�

3. Disconnect drain hose from drain system�

4. Unplug power cord�

5. Place inlet hoses inside washer basket�

6. Drape power cord and drain hose over the console and

secure with masking tape�

7. Place foam packing ring from original shipping materials

back inside washer� If you do not have packing ring, place

heavy blankets or towels into basket opening� Close lid

and place tape over lid and down front of washer� Keep

lid taped until washer is placed in new location� Transport

washer in upright position�

WINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze� Because some water may stay in

hoses, freezing can damage washer� If storing or moving

during freezing weather, winterize your washer�

To winterize washer:

1. Shut o both water faucets; disconnect and drain water

inlet hoses�

2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run

washer on RINSE & SPIN cycle for about 30 seconds to

mix antifreeze and remaining water.

3. Unplug washer or disconnect power�

CLEANING YOUR DISPENSER

IMPORTANT: Dispenser drawer and tray are not dishwasher

safe�

You may  nd laundry product residue leftover in your dispenser

drawer� To remove residue, follow this recommended cleaning

procedure:

1. Pull drawer out until you feel resistance�

2. Push 1 tab downward, and then continue pulling out�

3. Wash in warm, soapy water, using a mild detergent�

4. Rinse with warm water�

5. Air dry, or dry with a towel, then place back into slot�

TROUBLESHOOTING

If you experience Possible Causes Solution

Vibration or O-Balance

Vibration, rocking,

“walking,” or washer

stopped with all dial

lights ashing

Feet may not be in contact with the

oor and locked. Front and rear feet must be in rm contact with oor, and washer

must be level to operate properly� Jam nuts must be tight against

the bottom of the cabinet�

Washer may not be level� Check oor for exing or sagging. If ooring is uneven, a ¾"

(19 mm) piece of plywood under your washer will reduce sound.

See “Level the Washer” in the Installation Instructions�

Load could be unbalanced� Load items in loose heaps evenly around the washplate� Adding

wet items to washer or adding more water to basket could

unbalance washer�

Avoid washing single items� Balance a single item such as a rug

or jeans jacket with a few extra items. If the dial is ashing,

redistribute the load, close the lid, and touch and hold START/

PAUSE/Unlock Lid�

Use Bulky/Bedding cycle for oversized, non-absorbent items such

as comforters or poly-lled jackets. Other items may not be

appropriate for Bulky/Bedding cycle� See “Cycle Guide�”

Item or load not suitable for selected cycle� See “Cycle Guide”

and “Using Your Washer�”

Noises

Clicking or metallic noises Objects caught in washer drain

system� Empty pockets before washing� Loose items such as coins could fall

between basket and tub or may block pump� It may be necessary

to call for service to remove items�

It is normal to hear metal items on clothing such as metal snaps,

buckles, or zippers touch against the stainless steel basket�

Gurgling or humming Washer may be draining water� It is normal to hear the pump making a continuous humming

sound with periodic gurgling or surging as nal amounts of water

are removed during the spin/drain cycles�

Humming Load sensing may be occurring� You may hear the hum of the sensing spins after you have started

the washer� This is normal�

Whirring Basket may be slowing down� You may hear the whirring sound of the basket decelerating� This

is normal�

Water Leaks

Check the following for

proper installation: Washer not level� Water may splash o basket if washer is not level.

Fill hoses not attached tightly� Tighten ll-hose connection.

Fill hose washers Make sure all four ll hose at washers are properly seated.

Drain hose connection Pull drain hose from washer cabinet and properly secure it to

drainpipe or laundry tub�

Do not place tape over drain opening�

Check household plumbing for leaks

or clogged sink or drain� Water can back up out of a clogged sink or drainpipe� Check

all household plumbing for leaks (laundry tubs, drain pipe, water

pipes, and faucets.)

Washer not loaded as recommended� An unbalanced load can cause basket to be out of alignment

and cause water to splash o tub. See “Using Your Washer” for

loading instructions�

Washer not performing as expected

Not enough water

in washer Load not completely covered in water� This is normal operation for an HE low-water washer� The load will

not be completely underwater� The washer senses load sizes and

adds correct amount of water for optimal cleaning� See “What’s

New under the Lid�”

IMPORTANT: Do not add more water to washer� Adding water lifts

the items o the washplate, resulting in less eective cleaning.

Run Clean Washer cycle to optimize the water level and wash

performance�

First try the solutions suggested here for assistance and to possibly avoid a service call�

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Washer won’t run or ll,

washer stops working

(cont.)

Check proper electrical supply� Plug power cord into a grounded 3-prong outlet�

Do not use an extension cord.

Ensure there is power to outlet�

Reset a tripped circuit breaker� Replace any blown fuses�

NOTE: If problems continue, contact an electrician�

Normal washer operation� Lid must be closed for washer to run�

Washer will pause during certain phases of cycle� Do not interrupt

cycle�

Washer may be stopped to reduce suds�

Washer may be tightly packed� Remove several items, rearrange load evenly around the washplate�

Close lid and touch and hold START/PAUSE/Unlock Lid�

Add only 1 or 2 additional items after washer has started�

Do not add more water to the washer�

Not using HE detergent or using too

much HE detergent� Only use HE detergent� Suds from regular detergents can slow or

stop the washer� Always measure detergent and follow detergent

directions based on your load requirements�

To remove suds, cancel cycle� Select RINSE & SPIN� Select your

cycle� Touch and hold

START/PAUSE/Unlock Lid

� Do not add more

detergent�

Washer not draining/

spinning, loads are still

wet

Small items may have been caught

in pump or between basket and tub,

which can slow draining�

Empty pockets and use garment bags for small items�

Using cycles with a lower spin speed� Cycles with lower spin speeds remove less water than cycles

with high spin speeds� Use the recommended cycle/spin speed

for your item�

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Washer won’t run or ll,

washer stops working Check for proper water supply� Both hoses must be attached and have water owing to inlet valve.

Both hot and cold water faucets must be turned on�

Check that inlet valve screens have not become clogged�

Check for any kinks in inlet hoses, which can restrict water ow.

TROUBLESHOOTING

First try the solutions suggested here for assistance and to possibly avoid a service call�

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Washer not draining/

spinning, loads are still

wet (cont.)

Washer may be tightly packed

or unbalanced� Tightly packed loads may not allow the washer to spin correctly,

leaving the load wetter than normal� Evenly arrange the wet load

for balanced spinning. Select DRAIN & SPIN to remove excess

water� See “Using Your Washer” for loading recommendations�

Load o balance. See “Vibration or O-Balance” in Troubleshooting section for

more information�

Check plumbing for correct

drain hose installation� Drain hose

extends into standpipe farther than

4.5" (114 mm).

Check drain hose for proper installation� Use drain hose form

and securely attach to drainpipe or tub� Do not tape over drain

opening. Lower drain hose if the end is higher than 96" (2.4 m)

above the oor. Remove any clogs from drain hose.

Not using HE detergent or using too

much HE detergent� Suds from regular detergent or using too much detergent can

slow or stop draining or spinning� Use only HE detergent� Always

measure and follow detergent directions for your load� To remove

extra suds, select RINSE & SPIN. Do not add detergent.

Dry spots on load after

cycle High speed spins extract more

moisture than traditional top-load

washers�

The high spin speeds combined with air ow during the nal spin

can cause items near the top of the load to develop dry spots

during the nal spin. This is normal.

Incorrect or wrong wash

or rinse temperatures Check for proper water supply� Make sure hot and cold inlet hoses are not reversed�

Both hoses must be attached to both washer and faucet, and have

both hot and cold water owing to inlet valve.

Check that inlet valve screens are not clogged�

Remove any kinks in hoses�

Energy-saving controlled wash

temperatures� ENERGY STAR® qualied washers use cooler wash and rinse water

temperatures than traditional top-load washers� This includes

cooler hot and warm washes�

Load not rinsed Check for proper water supply� Make sure hot and cold inlet hoses are not reversed�

Both hoses must be attached and have water owing to the inlet

valve�

Both hot and cold water faucets must be on�

Inlet valve screens on washer may be clogged�

Remove any kinks in the inlet hose�

Not using HE detergent or using too

much HE detergent� The suds from regular detergent can cause the washer to operate

incorrectly�

Use only HE detergent� Be sure to measure correctly�

Always measure detergent and follow detergent directions based

on load size and soil level�

Washer may be tightly packed� The washer is less ecient at rinsing when load is tightly packed.

Load items in loose heaps evenly around the washplate�

Use cycle designed for the fabrics being washed�

Add only 1 or 2 additional items after washer has started�

Fabric softener option not selected� When using fabric softener, be sure the Fabric Softener option

is selected�

Sand, pet hair, lint, etc�

on load after washing Heavy sand, pet hair, lint, and

detergent or bleach residues may

require additional rinsing�

Add Two Rinses to the selected cycle�

Load is tangling Washer not loaded as recommended� Load items in loose heaps evenly around the washplate�

Reduce tangling by mixing types of load items. Use the

recommended cycle for the type of items being washed�

Wash action and/or spin speed too

fast for load�

Select a cycle with a slower wash action and slower spin speed�

Note that items will be wetter than when using a higher spin speed�

TROUBLESHOOTING

First try the solutions suggested here for assistance and to possibly avoid a service call�

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Not cleaning or

removing stains Wash load not completely

covered in water� Washer senses load size and adds correct amount of water� This is

normal and necessary for clothes to move�

Added more water to washer� Do not add more water to washer. Adding water lifts the items o

the washplate, resulting in less eective cleaning.

Washer not loaded as recommended� Load items in loose heaps evenly around the washplate�

Add only 1 or 2 additional items after washer has started�

Adding detergent on top of load� Add detergent, oxi products, and color-safe bleach to the bottom

of the basket before adding the load items�

Not using HE detergent or using too

much HE detergent� The suds from regular detergent can prevent washer from

operating correctly�

Use only HE detergent� Be sure to measure correctly�

Always measure detergent and follow detergent directions based

on load size and soil level�

Not using correct cycle for fabric

type� Use a higher soil level cycle option and warmer wash temperature

to improve cleaning�

If using Express cycle (on some models), wash only a few items.

Use Whites, Heavy Duty, or Cold Clean cycle for tough cleaning�

See the “Cycle Guide” to match your load with the best cycle�

Not using dispensers� Use dispensers to avoid chlorine bleach and fabric softener

staining�

Load dispensers before starting a cycle�

Avoid overlling.

Do not add products directly onto load�

Not washing like colors together� Wash like colors together and remove promptly after the cycle

is complete to avoid dye transfer�

Odors Monthly maintenance not done

as recommended� Run the Clean Washer cycle after every 30 washes� See “Washer

Care” in “Washer Maintenance�”

Unload washer as soon as cycle is complete�

Not using HE detergent or using too

much HE detergent� Use only HE detergent� Be sure to measure correctly�

Always follow the detergent directions�

See “Washer Care” section�

Fabric Damage Sharp items were in pockets during

wash cycle� Empty pockets, zip zippers, and snap or hook fasteners before

washing to avoid snags and tears�

Strings and straps could have tangled� Tie all strings and straps before starting wash load�

Items may have been damaged

before washing� Mend rips and broken threads in seams before washing�

Fabric damage can occur if the load

is tightly packed� Load items in loose heaps evenly around washplate�

Load items should move freely during wash to avoid damage�

Use cycle designed for the fabrics being washed�

Add only 1 or 2 additional items after washer has started�

Garment care instructions may not

have been followed� Always read and follow garment manufacturer’s care label

instructions� See the “Cycle Guide” to match your load with the

best cycle�

Liquid chlorine bleach may have been

added incorrectly� Do not pour liquid chlorine bleach directly onto load� Wipe up

bleach spills�

Undiluted bleach will damage fabrics� Do not use more than

recommended by manufacturer�

Do not place load items on top of bleach dispenser when loading

and unloading washer�

TROUBLESHOOTING

First try the solutions suggested here for assistance and to possibly avoid a service call�

If you experience Possible Causes Solution

Washer not performing as expected (cont.)

Incorrect dispenser

operation Clogged dispensers or laundry

products dispensing too soon� Do not overll dispenser. Overlling causes immediate dispensing.

Always select Fabric Softener option to assure proper dispensing�

Load dispensers before starting a cycle�

It is normal for small amounts of water to remain in dispenser

at the end of the cycle�

Homes with low water pressure may result in residual powder

in the dispenser� To avoid, select a warmer wash temperature

if possible, depending on your load�

Liquid chlorine bleach not used

in dispenser� Use only liquid chlorine bleach in the bleach dispenser�

Powdered detergent

not dissolving completely

in load

Using too much HE detergent� Follow the manufacturer’s instructions to determine the amount

of detergent to use�

Water temperature is very cold� Select a warmer wash temperature�

Try adding the detergent to the basket prior to adding laundry,

rather than using the detergent dispenser�

Single-dose laundry

packet not dissolving Adding laundry packet incorrectly� Be sure laundry packet is added to washer basket before adding

clothes� Follow the manufacturer’s instructions to avoid damage

to your items�

Error Code Appears in Display

LF (too long to ll) or

F8E1 appears in display Washer taking too long to ll. Drain

extends more than 4.5" (114 mm) into

standpipe�

Check plumbing for correct drain hose installation� Use drain hose

form and attach securely to drainpipe or tub� Do not tape over

drain opening� See Installation Instructions�

Water supply not connected or turned

on� Check water supply to make sure hoses are connected and/or

turned on�

“--” Cycle knob is not on cycle� This is not an error� The selector knob is not on a cycle� Rotate

your selector knob until a cycle lights up�

F## code (F-type error

code) appears in display System error code� Touch START/PAUSE/Unlock Lid once to clear the code� Then

touch START/PAUSE/Unlock Lid again to restart washer� If code

appears again, call for service�

F8E6 code (water

hazard) will appear

on display

Lid is left open for more than

10 minutes and water has

pumped out�

Make sure lid is closed before starting a cycle and/or during

prewash (soak).

Check plumbing for correct drain hose installation� Use drain hose

form and attach securely to drainpipe or tub� Do not tape over

drain opening� See Installation Instructions�

TROUBLESHOOTING

First try the solutions suggested here for assistance and to possibly avoid a service call�

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase.

Your new

Kenmore® product is designed and manufactured for years

of dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That’s

when having a Master Protection Agreement can save you money

and aggravation.

The Master Protection Agreement also helps extend the life

of your new product. Here’s what the Agreement* includes:

4 Parts and labor not just for repairing defects, but to help keep

products operating properly under normal use. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage—real protection.

4 Expert service by experienced service technicians trusted

in millions of homes every year.

4 Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

4 “No-lemon” guarantee – replacement of your covered product

after three separate product failures occur within twelve months

and a fourth repair is required. Includes free delivery and

installation, if necessary, of replacement product.

4 Product replacement if your covered product can’t be xed.

4 Annual Preventive Maintenance Check at your request –

no extra charge.

4 Fast help by phone – phone support from a service agent

on all products to help troubleshoot problems. Think of us

as a “talking owner’s manual.”

4 Power surge protection against electrical damage due

to power uctuations.

4 $300 Food Loss Protection for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

4 Service Promise: $50 if rst attempt at repair of your covered

product can’t be accomplished and product is not usable while

awaiting further repair service.

4 25% discount o the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that it

takes for you to schedule service. You can call anytime day or night.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master Protection

Agreement today!

Some limitations and exclusions apply. For prices and additional

information in the U.S.A., call 1-800-827-6655.

* Coverage in Canada varies on some items. For full details, call

Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A., call 1-844-553-6667 and in Canada call 1-800-469-4663.

05/2016

KENMORE APPLIANCE WARRANTY

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new Kenmore®

product is designed and manufactured for years of dependable

operation.

But like all products, it may require preventive maintenance or

repair from time to time. That’s when having a Master Protection

Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend the life

of your new product. Here’s what the Agreement* includes:

Parts and labor needed to help keep products operating properly

under normal use, not just defects. Our coverage goes well

beyond the product warranty. No deductibles, no functional

failure excluded from coverage—real protection.

Expert service by a force of more than 10,000 authorized Sears

service technicians, which means someone you can trust will be

working on your product.

Unlimited service calls and nationwide service, as often as you

want us, whenever you want us.

Replacement of your covered product if four or more product

failures occur within twelve months.

Product replacement if your covered product can’t be fixed.

Annual Preventive Maintenance Check at your request –

no extra charge.

Fast help by phone – we call it Rapid Resolution – phone support

from a Sears representative on all products. Think of us as a

“talking owner’s manual.”

Power surge protection against electrical damage due

to power uctuations.

Rental reimbursement if repair of your covered product takes

longer than promised.

25% discount o the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master Protection

Agreement today! Some limitations and exclusions apply.

For prices and additional information in the U.S.A., call

1-800-827-6655. *Coverage in Canada varies on some items.

For full details, call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items,

in the U.S.A. call 1-844-553-6667 or in Canada call

1-800-469-4663.

KENMORE LIMITED WARRANTY

FOR ONE YEAR from the date of sale this appliance is warranted

against defects in material or workmanship when it is correctly

installed, operated, and maintained according to all supplied

instructions.

WITH PROOF OF SALE, a defective appliance will receive free

repair or replacement at option of seller.

For warranty coverage details to obtain free repair or

replacement, visit the web page: www.kenmore.com/warranty.

This warranty applies for only 90 DAYS from the sale date in the

United States, and is void in Canada, if this appliance is ever used

for other than private household purposes.

This warranty covers ONLY defects in material and

workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including

but not limited to lters, belts, bags, or screw-in base light

bulbs.

2. A service technician to clean or maintain this appliance, or to

instruct the user in correct appliance installation, operation, and

maintenance.

3. Service calls to correct appliance installation not performed

by Sears authorized service agents, or to repair problems with

house fuses, circuit breakers, house wiring, and plumbing or gas

supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from

installation not performed by Sears authorized service agents,

including installation that was not in accord with electrical, gas,

or plumbing codes.

5. Damage to or failure of this appliance, including discoloration

or surface rust, if it is not correctly operated and maintained

according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration

or surface rust, resulting from accident, alteration, abuse, misuse

or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration

or surface rust, caused by the use of detergents, cleaners,

chemicals, or utensils other than those recommended in all

instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from

unauthorized modications made to this appliance.

9. Service to an appliance if the model and serial plate is missing,

altered, or cannot easily be determined to have the appropriate

certication logo.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION

OF REMEDIES

Customer’s sole and exclusive remedy under this limited warranty

shall be product repair or replacement as provided herein. Implied

warranties, including warranties of merchantability or tness

for a particular purpose, are limited to one year or the shortest

period allowed by law. Seller shall not be liable for incidental

or consequential damages. Some states and provinces do not

allow the exclusion or limitation of incidental or consequential

damages, or limitation on the duration of implied warranties of

merchantability or tness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States or Canada*.

This warranty gives you specic legal rights, and you may also

have other rights which vary from state to state.

* In-home repair service is not available in all Canadian

geographical areas, nor will this warranty cover user or servicer

travel and transportation expenses if this product is located

in a remote area (as dened by Sears Canada Inc.) where an

authorized servicer is not available.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

SEGURIDAD DE LA LAVADORA

SEGURIDAD DE LA LAVADORA �� 20

¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA? �� 22

PANEL DE CONTROL Y CARACTERÍSTICAS ��23

Depósitos �� 25

GUÍA DE CICLOS �� 26

USO DE LA LAVADORA �� 28

MANTENIMIENTO DE LA LAVADORA �� 31

SOLUCIÓN DE PROBLEMAS ��33

CONTRATOS DE PROTECCIÓN �� 39

GARANTÍA �� 39

AYUDA O SERVICIO TÉCNICO ��Contraportada

ÍNDICE

¿QUÉ HAY DE NUEVO DEBAJO DE LA TAPA?

Para obtener el mejor funcionamiento, se recomienda colocar

las prendas en montones ojos y de modo parejo alrededor

de la placa de lavado�

A medida que la moje la carga, las prendas asentarán en la

canasta� Esto es normal y no indica que se deban agregar

más prendas�

IMPORTANTE: No verá una canasta llena de agua como en su

lavadora anterior de estilo tradicional con agitador� Es normal

que parte de la carga quede por encima del nivel de agua�

Selección del detergente adecuado

Use solamente detergentes de alto rendimiento� El paquete

tendrá la indicación “HE” o “High Eciency” (Alto rendimiento).

El lavado con poca agua crea espuma en exceso con un

detergente que no sea HE� El uso de un detergente que no sea

HE probablemente derive en tiempos de ciclo más prolongados

y menor rendimiento de enjuague� También puede ocasionar mal

funcionamiento en los componentes y, con el paso de tiempo,

formación de moho� Los detergentes de alto rendimiento (HE)

deben producir poca espuma y dispersarse rápidamente para

producir la cantidad adecuada de espuma a n de lograr un

rendimiento óptimo� Mantienen la suciedad en suspenso para

que no vuelva a depositarse sobre las prendas limpias� No

todos los detergentes etiquetados como de alto rendimiento

son idénticos en su fórmula y su capacidad de para reducir

espuma� Por ejemplo, detergentes de alto rendimiento naturales,

orgánicos o domésticos pueden generar un alto nivel de espuma�

Si usa uno de estos detergentes y observa un código de error

“F0E2” en la pantalla, considere el uso de un detergente de alto

rendimiento distinto� Siga siempre las instrucciones del fabricante

para determinar la cantidad de detergente que debe utilizar�

No sobrepase de la línea Max (Máx.) del depósito. Consulte la

sección “Cómo usar los depósitos para productos de lavandería”

para obtener más información�

Sonidos comunes que puede esperar

En diferentes etapas del ciclo de lavado, podrá escuchar sonidos

y ruidos distintos de los de su lavadora anterior� Por ejemplo,

podrá escuchar un chasquido y un zumbido al comienzo del

ciclo, cuando el seguro de la tapa realiza una autovericación.

Se escucharán distintos tipos de zumbidos y runruneos mientras

la placa de lavado mueve la carga y mientras la canasta

desacelera para detenerse� Algunas veces no escuchará nada,

ya que la lavadora determina el nivel de agua adecuado para

su carga o deja la ropa remojo por un tiempo�

Use solamente un detergente de Alto rendimiento (HE).

Limpieza mejorada

Una limpieza con bajo nivel de agua signica una limpieza

concentrada� En lugar de diluir el detergente como lo hace

una lavadora con agitador, esta aplica el detergente

directamente sobre la suciedad� Este sistema de bajo nivel

de agua también permite que las prendas se muevan de una

manera más ecaz para quitar las manchas.

Limpieza con menos agua

La mayor diferencia en su nueva lavadora es el sistema de

lavado con placa de lavado y bajo nivel de agua� La lavadora

regula automáticamente el nivel del agua de acuerdo tamaño

de la carga; no se necesita un selector de nivel de agua�

Lavadora de estilo

tradicional con agitador Lavadora con sistema de

lavado con placa de lavado

y bajo nivel de agua

Washplate

Detección automática del tamaño de la carga

Una vez que ponga en marcha el ciclo, la tapa se asegurará

y la lavadora comenzará el proceso de detección para

determinar el nivel de agua adecuado para la carga; esto puede

tomar varios minutos antes de que comience a llenarse de agua�

Encontrará una descripción paso a paso en la sección “Luces de

estado del ciclo”�

La canasta comenzará a girar antes de agregar agua� Esto

forma parte del proceso de detección y es normal� Este método

de lavado con bajo nivel de agua usa menos agua y energía, en

comparación con el estilo tradicional de lavadora con agitador�

Placa de lavado

PANEL DE CONTROL Y CARACTERÍSTICAS

BOTÓN POWER (Encendido)

Presione para encender la lavadora� Presione para

detener/cancelar un ciclo en cualquier momento�

PERILLA DE CICLOS DE LAVADO

Gire la perilla de ciclos de lavado para seleccionar un

ciclo para su carga� Consulte “Guía de ciclos” para ver

descripciones detalladas de los ciclos�

PANTALLA DE TIEMPO

La pantalla Estimated Time Remaining (Tiempo estimado

restante) muestra el tiempo necesario para que se complete

el ciclo� Factores tales como el tamaño de la carga y la

presión del agua pueden afectar el tiempo que se muestra

en la pantalla. Exceso de carga, cargas desequilibradas o

la espuma en exceso también pueden hacer que la lavadora

regule el tiempo del ciclo�

DELAY WASH (Demorado)

Presione “+” y “–” para demorar el inicio del ciclo de lavado

hasta por un máximo de 12 horas. Para apagar Delay Wash

(Demorado), presione “+” y “–” para  jar en “0” el tiempo

de demorado o presione POWER (Encendido).

BOTÓN START/PAUSE/UNLOCK LID (Inicio/pausa/

desbloqueo de la tapa)

Mantenga presionado el botón START/PAUSE (Inicio/Pausa)

un máximo de 3 segundos o hasta que la lavadora ponga

en marcha el ciclo seleccionado� Presione nuevamente para

pausar un ciclo�

NOTA: Si la lavadora está centrifugando, puede tardar

varios minutos para desbloquear la tapa�

MODIFICADORES DE LOS CICLOS

Cuando usted selecciona un ciclo, sus ajustes por defecto

se iluminarán�

WASH TEMP (Temperatura de lavado)

El control Wash Temp (Temperatura de lavado) detecta

y mantiene temperaturas de agua uniformes, regulando

el agua fría y caliente que entra�

Seleccione una temperatura de lavado según el tipo

de tela que esté lavando y el nivel de suciedad� Para

obtener los mejores resultados según las instrucciones de

las etiquetas de las prendas, use el agua de lavado más

caliente que las telas puedan resistir�

• En algunos modelos y ciclos, el agua tibia y caliente

pueden tener una temperatura menor a la que su

lavadora proveía�

• Aun en ajustes de agua fría, un poco de agua tibia

puede agregarse a la lavadora para mantener una

temperatura mínima�

21 3

65 7 8

No todas las características y ciclos están disponibles en todos los modelos�

NOTA: El panel de control tiene una super cie que responde al toque ligero de los dedos. Para cerciorarse de que se hayan registrado

sus selecciones, toque el panel de control con la punta del dedo, no con la uña� Al seleccionar un ajuste o una opción, el hasta que se

ilumine la sección deseada�

MODELO CON VAPOR

MODELO SIN VAPOR

STEAM TREAT (Tratamiento con vapor) para modelos

con vapor o STAIN BOOST (Refuerzo para quitar las

manchas) para modelos sin vapor

Esta opción brinda una acción de limpieza mejorada

para las manchas rebeldes� Agregará tiempo de agitación

y tiempo de remojo adicional al ciclo�

LUCES INDICADORAS DE ESTADO DEL CICLO

Las luces de estado muestran el progreso de un ciclo�

Es posible que note sonidos o pausas en cada etapa del

proceso, que son diferentes de las lavadoras tradicionales�

DELAY (Demora)

Cuando seleccione Delay Wash (Demorado), se encenderá

esta luz para indicar que su lavadora está programada

para poner en marcha un lavado con retraso�

ADD A GARMENT (Agregado de prendas)

Puede colocar prendas adicionales en la lavadora

cuando se encienda la luz indicadora de Add a Garment

(Agregado de prendas) sin sacricar el rendimiento del

lavado. Presione START/PAUSE (Inicio/Pausa) una vez. La

luz de Lid Lock (Bloqueo de la tapa) se apagará. Abra la

tapa de la lavadora, agregue prendas y cierre la tapa�

Mantenga presionado el botón START/PAUSE (Inicio/

Pausa) para volver a poner en marcha la lavadora.

WASH (Lavado)

Escuchará el motor y la placa de lavado que mueve la

carga� Es normal que parte de la carga quede por encima

del nivel de agua� Una limpieza con bajo nivel de agua

signica una limpieza concentrada. En lugar de diluir

el detergente como lo hace una lavadora con agitador,

esta lavadora aplica el detergente directamente sobre

la suciedad� Los sonidos del motor pueden cambiar en

las diferentes etapas del ciclo� El tiempo de lavado está

determinado por el nivel de suciedad seleccionado�

RINSE (Enjuague)

Escuchará sonidos similares a los del ciclo de lavado a

medida que la lavadora enjuaga y mueve la carga� Se

agregará suavizante de telas si se ha seleccionado la

opción de Fabric Softener (Suavizante de telas).

SPIN (Centrifugado)

La lavadora centrifuga la carga a velocidades cada vez

mayores para la extracción adecuada del agua, según

el ciclo seleccionado y la velocidad de centrifugado�

COMPLETE (Terminado)

Una vez que se haya terminado el ciclo, se encenderá esta

luz� Saque la carga de inmediato para obtener mejores

resultados�

LID LOCKED (Tapa bloqueada)

Para permitir una detección y centrifugado correctos de

la carga, la tapa se bloqueará y se encenderá la luz Lid

Locked (Tapa bloqueada). Esta luz indica que la tapa está

asegurada y no se puede abrir�

Si necesita abrir la tapa, presione START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa). La

tapa se desbloqueará una vez que se haya detenido

el movimiento de la lavadora� Esto puede tomar varios

minutos si la carga se estaba centrifugando a alta

velocidad� Mantenga presionado START/PAUSE/Unlock

Lid (Inicio/Pausa/Desbloqueo de la tapa) nuevamente

durante tres segundos para reanudar el ciclo�

SOIL LEVEL (Nivel de suciedad)

Seleccione el ajuste más adecuado para su carga� Para

los artículos con suciedad profunda, seleccione Ex Heavy

Soil Level (Nivel de suciedad muy intenso) para agregar

tiempo de lavado� Para los artículos con suciedad ligera,

seleccione Light Soil Level (Nivel de suciedad ligero) para

disminuir el tiempo de lavado�

Un ajuste de nivel de suciedad más bajo ayuda a reducir

los enredos y la formación de arrugas�

SPIN SPEED (Velocidad de centrifugado)

Esta lavadora selecciona automáticamente la velocidad de

centrifugado según el ciclo seleccionado� Las velocidades

prejadas pueden cambiarse. No todas las velocidades de

centrifugado están disponibles con todos los ciclos�

• Las velocidades de centrifugado más rápidas implican

tiempos de secado más cortos, pero pueden aumentar

la formación de arrugas en la carga�

• Las velocidades de centrifugado más bajas disminuyen

las arrugas, pero dejarán la carga más húmeda�

CYCLE SIGNAL (Señal de ciclo)

Utilice esta opción para regular el volumen de la señal

que suena al nal de un ciclo. Cycle Signal (Señal de ciclo)

es un recordatorio útil para quitar artículos de la lavadora

en cuanto se haya terminado el ciclo�

Para activar o desactivar los sonidos de los botones:

Mientras la lavadora está encendida, mantenga presionado

el botón Cycle Signal (Señal de ciclo) durante tres segundos.

La lavadora emitirá solo pitido cuando se ha completado el

proceso�

NOTA:

• El botón Cycle Signal seguirá funcionando, incluso si se han

desactivado los sonidos de los botones�

• Independientemente de cuáles sean sus preferencias,

seguirán vigentes después de un corte de energía�

• El ajuste predeterminado para los sonidos de los botones es

ON (Activado).

OPCIONES DE LOS CICLOS

Puede agregar o quitar opciones para cada ciclo� Tenga en

cuenta que no todas las opciones pueden usarse con todos

los ciclos, y algunas están prejadas para funcionar con

ciertos ciclos�

PREWASH (Prelavado)

Utilice esta opción para agregar agitación y remojo

adicional al comienzo de cualquier ciclo, para ablandar

las manchas rebeldes�

DEEP FILL (Llenado profundo)

Agregará la mayor cantidad de agua para las cargas

grandes o voluminosas� Los artículos deben moverse

libremente� El cargar la ropa de modo apretado puede

resultar en un rendimiento de limpieza insuciente y

aumentar la formación de arrugas y los enredos�

TWO RINSES (Dos enjuagues)

Esta opción se puede usar para agregar automáticamente

un segundo enjuague a la mayoría de los ciclos�

NOTA: Si desea un desagüe y centrifugado únicamente,

seleccione el ciclo Rinse & Spin (Enjuague y centrifugado)

y luego presione para apagar la opción Two Rinses (Dos

enjuagues).

FABRIC SOFTENER (Suavizante de telas)

Esta opción deberá jarse en ON (Activado) si va a usar

suavizante de telas� Asegura que el suavizante de telas se

agregue en el momento adecuado durante el enjuague,

para que se distribuya uniformemente�

Depósitos

Depósito de suavizante líquido de telas

Si lo desea, vierta una cantidad medida de suavizante de

telas líquido en el depósito de suavizante de telas líquido�

Se aplicará en el momento óptimo�

• Use solamente suavizante de telas líquido en este depósito�

Depósito de detergente de alto rendimiento “HE”

Agregue detergente HE (de alto rendimiento) líquido o en

polvo en este depósito para el ciclo de lavado principal�

Quite la bandeja si utiliza detergente en polvo�

IMPORTANTE: Asegúrese de que la bandeja esté en

el cajón al utilizar el detergente líquido y que no esté

colocada al utilizar el detergente en polvo y no sobrepase

la línea Max (Máx.).

NOTA: Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar�

No agregue paquetes de detergente para ropa de una

dosis única, blanqueador no decolorante ni cristales

de suavizante de telas a los depósitos� No se distribuirán

correctamente�

Depósito del blanqueador líquido con cloro

El depósito tiene una capacidad para hasta ¾ taza

(180 mL) de blanqueador líquido con cloro. El blanqueador

se diluirá y distribuirá automáticamente en el momento

óptimo durante el ciclo de lavado� Este depósito no puede

diluir blanqueador en polvo�

NOTA: Llene el depósito solamente con blanqueador

líquido�

Use solamente un detergente de alto rendimiento (HE).

GUÍA DE CICLOS

Los ajustes que se muestran son los ajustes predeterminados para ese ciclo. Una vez que haya seleccionado un ciclo, los modi cadores

predeterminados o los modi cadores anteriores para ese ciclo se iluminarán. Para lograr el mejor cuidado de las telas, elija el ciclo más

adecuado para la carga que va a lavar� No todos los ciclos y las opciones están disponibles en todos los modelos�

Artículos

a lavar:

Ciclo:

Temperatura

de lavado:*

Nivel de

suciedad:

Velocidad de

centrifugado:

Opciones

disponibles:

Detalles de los ciclos:

Prendas

de algodón,

lino y cargas

de prendas

mezcladas

Normal Prewash

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

Use este ciclo para limpiar

prendas de algodón, y

cargas de telas mixtas con

suciedad normal� Los ajustes

predeterminados pueden

regularse según se necesite�

Telas que

no se

planchan,

de algodón,

con

planchado

permanente,

lino, telas

sintéticas

Casual

(Informal) Prewash

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

Use este ciclo para lavar cargas

con telas que no se planchan

como camisetas deportivas,

blusas, ropa de o cina

informal,  bras de planchado

permanente y mezclas� El

ciclo utiliza un lavado tibio, un

enfriamiento y velocidades de

centrifugado medias para una

mejor reducción de las arrugas�

Seda lavable

a máquina,

telas de

lavado a

mano y lana

Delicates

(Ropa

delicada)

Prewash

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

Use este ciclo para las prendas

delicadas lavables a máquina�

Este ciclo usa una acción de

lavado intermitente con agua

fresca y un centrifugado lento,

para el cuidado delicado de

artículos  nos lavables y evitar

el encogimiento� Coloque los

artículos pequeños en bolsas

de malla antes de lavarlos�

Prendas

suciedad

ligera

Express

(Expreso) Prewash

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

Use este ciclo para lavar pocos

artículos con suciedad ligera

que se necesiten con urgencia�

Este ciclo corto combina

una acción de lavado a alta

velocidad y un centrifugado a

alta velocidad para la mejor

limpieza y tiempos de secado

más cortos�

Telas con

suciedad

profunda

Soak

(Remojo) Prewash

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

Use este ciclo para remojar

manchas pequeñas de suciedad

 jadas en las telas. La lavadora

usará agitación y remojo

intermitentes� Después de que

el tiempo haya terminado,

el agua se vaciará pero la

lavadora no centrifugará�

El ciclo ha terminado�

Telas blancas

con suciedad

profunda

Whites (Ropa

blanca) Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

En este ciclo se agrega

blanqueador líquido con cloro

a la carga en el momento

adecuado para blanquear

mejor las telas blancas sucias�

Cargas de

prendas de

algodón de

colores vivos

u oscuros,

lino, prendas

informales y

cargas mixtas

Cold Clean

(Lavado con

agua fría)

Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat o

Stain Boost

El agua fría con una acción

de lavado adicional quita

con delicadeza las manchas

mientras cuida las telas�

Pueden regularse los ajustes

como desee, pero deberán

usarse solamente ajustes

con agua fría�

* Las temperaturas de lavado varían de acuerdo con el ajuste del ciclo seleccionado� Todos los enjuagues son con agua fría�

Opciones disponibles:

Prewash (Prelavado)

Deep Fill (Llenado profundo)

Two Rinses (Dos enjuagues)

Fabric Softener (Suavizante de telas)

Steam

Treat or Stain Boost (Tratamiento con vapor

o Refuerzo para quitar las manchas)

GUÍA DE CICLOS

Los ajustes que se muestran son los ajustes predeterminados para ese ciclo. Una vez que haya seleccionado un ciclo, los modi cadores

predeterminados o los modi cadores anteriores para ese ciclo se iluminarán. Para lograr el mejor cuidado de las telas, elija el ciclo más

adecuado para la carga que va a lavar� No todos los ciclos y las opciones están disponibles en todos los modelos�

* Las temperaturas de lavado varían de acuerdo con el ajuste del ciclo seleccionado� Todos los enjuagues son con agua fría�

Artículos

a lavar:

Ciclo:

Temperatura

de lavado:*

Nivel de

suciedad:

Velocidad de

centrifugado:

Opciones

disponibles:

Detalles de los ciclos:

Artículos

grandes como

sábanas,

bolsas de

dormir,

edredones

pequeños,

chaquetas

y alfombras

pequeñas

lavables

Bulky/

Bedding

(Artículos

voluminosos/

Ropa de

cama)

Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Utilice este ciclo para lavar

artículos grandes como chaquetas

y edredones pequeños� La

lavadora se llenará con su ciente

agua para mojar la carga antes

de que comience la etapa de

lavado del ciclo y usa un nivel de

agua más alto que otros ciclos�

Telas

resistentes,

prendas que

no destiñen

Heavy

Duty

(Intensa)

Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Use este ciclo para cargas de

algodón pesadas o muy sucias�

Este ciclo combina una acción

de lavado a alta velocidad,

un tiempo de lavado más

prolongado y centrifugado a

velocidad adicionalmente alta

para acortar el tiempo de secado�

Regule los ajustes de temperatura

según sea necesario�

Trajes de

baño, artículos

que sólo

necesiten

enjuague

Rinse & Spin

(

Enjuague &

centrifugado)

N/A

Two Rinses Combina un enjuague y un

centrifugado a alta velocidad

para las cargas que requieran

un ciclo de enjuague adicional

o para terminar de lavar una

carga después de un corte de

corriente� Úselo también para las

cargas que solamente necesiten

enjuague� Si desea un desagüe

y centrifugado únicamente,

seleccione el ciclo Rinse & Spin

(Enjuague y centrifugado) y luego

presione para apagar la opción

Two Rinses (Dos enjuagues).

Utilice Drain & Spin (Desagüe

y centrifugado) para retirar el

exceso de agua de la carga.

Ninguna

prenda en

la lavadora

Clean

Washer

(Limpiar la

lavadora)

N/A

N/A N/A

Use este ciclo cada 30 lavados

para mantener el interior de su

lavadora fresco y limpio� Este ciclo

usa un nivel de agua más alto�

Úselo con blanqueador líquido

con cloro, para limpiar a fondo el

interior de su lavadora� Este ciclo no

debe interrumpirse� Vea “Cuidado

de la lavadora”�

IMPORTANTE: No coloque prendas

ni otros artículos en la lavadora

durante el ciclo Clean Washer

(Limpiar la lavadora). Use este ciclo

con la tina de lavado vacía�

USO DE LA LAVADORA

• Vacíe los bolsillos� Las monedas, los botones o cualquier

objeto pequeño suelto puede pasar debajo de la placa

de lavado y atorarse, provocando sonidos no esperados�

• Separe los artículos según el ciclo recomendado, la

temperatura del agua y la resistencia a perder el color�

• Separe los artículos con mucha suciedad de los que tienen

poca suciedad�

• Separe los artículos delicados de las telas resistentes�

• No seque los artículos si aún hay manchas después

del lavado ya que el calor puede hacer que las manchas

se  jen en forma permanente.

• Trate las manchas inmediatamente�

• Cierre las cremalleras, abroche los ganchos, ate los lazos

y las fajas y quite los adornos y ornamentos que no sean

lavables�

• Remiende lo que esté roto y desgarrado para evitar más

daños a los artículos durante el lavado�

Consejos útiles:

• Para obtener los mejores resultados, utilice detergente HE

líquido al lavar artículos voluminosos�

• Cuando lave artículos a prueba o resistentes al agua,

colóquelos de modo parejo� Consulte “Guía de ciclos” para

obtener consejos y más información acerca del ciclo Bulky/

Bedding (Artículos voluminosos/Ropa de cama).

• Use bolsas de malla para prendas, para ayudar a prevenir

los enredos cuando lave artículos delicados o pequeños�

• Coloque del revés las prendas tejidas para evitar que se

formen motitas� Separe las prendas que sueltan pelusa

de las que la atraen� A las prendas de telas sintéticas, los

tejidos, y la pana se les pegará la pelusa de las toallas, los

tapetes y la felpilla�

NOTA: Siempre lea y siga las instrucciones en las etiquetas

de cuidado de las telas para evitar daños a sus prendas�

1. Separe y prepare su ropa

2. Agregue los productos de lavandería

(si lo desea)

Si va a usar un paquete de detergente para ropa de dosis

única, blanqueador no decolorante o cristales de suavizante

de telas, agréguelos al fondo de la canasta de lavado antes

de agregar las prendas�

NOTA: No agregue prendas a la canasta de la lavadora

antes de agregar los productos de lavandería� Siga siempre

las instrucciones del fabricante�

Para obtener el mejor rendimiento,

se recomienda colocar las prendas en

montones  ojos y de modo parejo alrededor

de la placa de lavado� Pruebe mezclar

prendas de distintos tamaños para reducir los enredos�

IMPORTANTE: Las prendas deben moverse libremente para una

mejor limpieza y para reducir la formación de arrugas y enredos�

3. Cargue las prendas en la lavadora

prendas de distintos tamaños para reducir los enredos�

6. Agregue suavizante de telas líquido

Vierta una cantidad medida de suavizante de telas

líquido en la bandeja� Siempre siga las instrucciones

del fabricante para usar la cantidad correcta de

suavizante de telas según el tamaño de la carga�

Cierre el cajón del depósito� El suavizante de telas

se agrega durante el enjuague�

IMPORTANTE: No llene en exceso ni diluya. El llenado

en exceso del depósito hará que el suavizante de telas se

distribuya inmediatamente en la lavadora�

Si se selecciona la opción Two Rinses (Dos enjuagues),

el suavizante de telas se distribuirá en el enjuague  nal.

Es normal que quede un poco de agua en el depósito al  nal

del ciclo�

Liquid

Chlorine Bleach

5. Agregue blanqueador líquido con cloro

al depósito

No llene en exceso, diluya ni utilice más de 1 taza (236 mL).

No utilice blanqueador no decolorante ni productos oxigenados

en el mismo ciclo con blanqueador líquido con cloro�

Bandeja para el

suavizante de telas

Agregue una cantidad medida de detergente

HE en la bandeja de detergente� Esta bandeja

tiene una capacidad de 3 onzas (89 mL). Si va

a agregar detergente HE en polvo, quite la bandeja interior�

No llene en exceso la bandeja. Agregar demasiado detergente

puede hacer que se distribuya demasiado pronto en la lavadora�

NOTA: Asegúrese de que la bandeja esté en el cajón al utilizar

el detergente líquido y que no esté colocada al utilizar el

detergente en polvo. No sobrepase la línea Max (Máx).

IMPORTANTE: Use solamente detergentes de alto rendimiento�

El paquete tendrá la marca “HE” o “High E ciency” (Alto

rendimiento). El lavado con poca agua crea espuma en

exceso con un detergente normal que no sea HE. El uso de un

detergente común probablemente derive en tiempos de ciclo

más prolongados y menor rendimiento de enjuague� También

puede ocasionar fallas en los componentes y la formación de

moho evidente� Los detergentes de alto rendimiento HE están

hechos para producir la cantidad adecuada de espuma para

el mejor rendimiento� Siga las instrucciones del fabricante

para determinar la cantidad de detergente que debe usar�

CONSEJO ÚTIL: Vea “Mantenimiento de la lavadora”

para obtener información acerca del método recomendado

para la limpieza de los depósitos de la lavadora�

4. Agregue detergente HE

Bandeja desmontable

de detergente HE

NOTA: No agregue los paquetes de detergente para ropa de

dosis única, blanqueador no decolorante o cristales de suavizante

de telas a los depósitos� No se distribuiran correctamente�

Cómo usar los depósitos para productos

de lavandería

7. Presione POWER (Encendido)

para encender la lavadora

Cerciórese de que el cajón del depósito esté cerrado

por completo y luego presione POWER (Encendido) para

encender la lavadora� Otros métodos para encender la

lavadora son levantar la tapa o girar la perilla de selección

de ciclos�

Blanqueador

líquido con cloro

Gire la perilla de los ciclos para elegir su ciclo de lavado�

8. Seleccione un ciclo

9. Seleccione los modiﬁ cadores del ciclo,

si lo desea

Una vez que haya seleccionado un ciclo, los ajustes

predeterminados de ese ciclo se iluminarán� Presione los botones

de los modi cadores del ciclo para los ajustes de Wash Temp

(Temperatura de lavado), el Soil Level (Nivel de suciedad)

y Spin Speed (Velocidad centrifugado), si lo desea. No

todos los ajustes están disponibles con todos los ciclos� Incluso

para los ajustes de lavado con agua fría, se puede agregar

un poco de agua tibia a la lavadora para mantener una

temperatura mínima�

NOTA: Siempre lea y siga las instrucciones de cuidado de

las telas para evitar daños a sus prendas� Si no está seguro de

qué temperatura utilizar, consulte el cuadro anterior o seleccione

una temperatura más baja�

11. Mantenga presionado START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloqueo

de la tapa) para comenzar el ciclo

de lavado

10. Seleccione las opciones del ciclo

Seleccione cualquier otra opción de ciclo que desee agregar,

si no se ha  jado previamente. En algunos ciclos se agregarán

opciones automáticamente, tales como Two Rinses (Dos

enjuagues). Estas opciones pueden desactivarse si lo desea.

NOTA: No todas las opciones están disponibles con todos

los ciclos�

Mantenga presionado el botón START/PAUSE/Unlock Lid

(Inicio/Pausa/Desbloqueo de la tapa) durante un máximo

de 3 segundos para comenzar el ciclo de lavado� Cuando

haya terminado el ciclo, se encenderá el indicador COMPLETE

(Terminado) y se escuchará la señal de  n de ciclo (si se

ha  jado). Retire las prendas de inmediato cuando haya

terminado el ciclo para evitar olores, reducir la formación

de arrugas y evitar que se herrumbren los ganchos, zípers

y broches a presión de metal�

Cómo desbloquear la tapa para agregar prendas

Si usted necesita abrir la tapa para agregar 1 ó 2 prendas:

Presione START/PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo

de la tapa) para pausar la lavadora; la tapa se desbloqueará

una vez que la lavadora haya dejado de moverse� Esto puede

tomar varios minutos si la carga se estaba centrifugando a

alta velocidad� Luego cierre la tapa y mantenga presionado

nuevamente START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloqueo de la tapa) durante un máximo de 3 segundos

para volver a iniciar el ciclo�

IMPORTANTE: Si se deja la tapa abierta por más

de 10 minutos, el agua se extraerá por bombeo y

aparecerá el código de error F8E6 en la pantalla.

Suciedad ligera

Colores que

destiñen o se

opacan

Suciedad

profunda

Ropa blanca

Colores pasteles

Suciedad

moderada

Colores vivos

Se muestra el modelo con vapor

MANTENIMIENTO DE LA LAVADORA

Reemplace las mangueras de entrada después de 5 años

de uso para reducir el riesgo de que fallen� Inspeccione

periódicamente y cambie las mangueras de entrada si

encuentra protuberancias, torceduras, cortes, desgaste

o pérdidas de agua�

Cuando reemplace las mangueras de entrada de agua,

anote la fecha de reposición en la etiqueta con un marcador

permanente�

NOTA: Este lavadora no incluye mangueras de entrada�

Vea las Instrucciones de instalación para más información�

MANGUERAS DE ENTRADA DE AGUA

CUIDADO DE LA LAVADORA

Recomendaciones para a mantener la lavadora limpia

y funcionando con el máximo rendimiento

1. Use siempre detergentes HE (Alto rendimiento) y siga las

instrucciones del fabricante de detergente HE acerca

de la cantidad de detergente HE a usar� Nunca use más

de la cantidad recomendada, ya que puede acelerar la

acumulación de residuos de detergente y suciedad en

la lavadora, lo que puede causar un olor no deseado�

2. Use a veces lavados con agua tibia o caliente

(no solamente lavados con agua fría), ya que pueden

controlar mejor el ritmo en el cual se acumulan la suciedad

y el detergente�

3. Deje siempre la tapa de la lavadora abierta entre un uso

y otro, para ayudar a que se termine de secar la lavadora

y evitar la acumulación de residuos causantes de olores�

Limpieza de la lavadora de carga superior

Lea estas instrucciones por completo antes de comenzar

el proceso de limpieza de rutina que se recomienda a

continuación� El procedimiento de mantenimiento de la

lavadora deberá efectuarse una vez al mes o cada 30 ciclos

de lavado como mínimo, lo primero que ocurra, para controlar

el ritmo en el cual puedan acumularse la suciedad

y el detergente en la lavadora�

Cómo limpiar el interior de la lavadora

Para mantener la lavadora libre de olores, siga las

instrucciones de uso detalladas antes y utilice este

procedimiento mensual de limpieza que recomendamos

a continuación:

Ciclo Clean Washer (Limpiar la lavadora)

Esta lavadora tiene un ciclo especial que utiliza mayores

volúmenes de agua junto con blanqueador líquido con cloro

para limpiar el interior de su lavadora�

CUIDADO DE LA LAVADORA (cont.)

Comience el procedimiento

1. Procedimiento de blanqueador con cloro:

a. Abra la tapa de la lavadora y retire toda la ropa

o artículos del interior�

b. Agregue 1 taza (236 mL) de blanqueador líquido con

cloro al depósito del blanqueador�

NOTA: El uso de blanqueador líquido con cloro de

lo recomendado anteriormente puede ocasionar daños

en la lavadora con el paso del tiempo�

c. Cierre la tapa de la lavadora�

d. No agregue detergente ni ningún otro producto químico

a la lavadora cuando realice este procedimiento�

e. Seleccione el ciclo CLEAN WASHER (Limpiar

la lavadora).

f. Mantenga presionado el botón START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa) para

comenzar el ciclo� A continuación se describe cómo

funciona el ciclo Clean Washer (Limpiar la lavadora).

NOTA: Para obtener los mejores resultados, no interrumpa

el ciclo� Si es necesario interrumpir el ciclo, presione

POWER/CANCEL (Encendido/Cancelar). (Para los

modelos sin botón Power/Cancel (Encendido/Cancelar),

mantenga presionado START/PAUSE/Unlock [Inicio/

Pausa/Desbloqueo] durante tres segundos). Después

de que se detenga el ciclo CLEAN WASHER (Limpiar

la lavadora), ponga en marcha un ciclo Rinse & Spin

(Enjuague y centrifugado) para enjuagar el limpiador

de la lavadora�

Descripción del funcionamiento del ciclo de CLEAN WASHER

(Limpiar la lavadora):

1. Este ciclo llenará la lavadora de agua hasta un nivel más alto

que los ciclos normales de lavado para enjuagar arriba de la

línea de agua de un ciclo normal�

2. Durante este ciclo, habrá períodos de agitación y

centrifugado para eliminar mejor la suciedad�

Una vez que haya  nalizado el ciclo, deje la tapa abierta

para que haya una mejor ventilación y secado del interior

de la lavadora�

Limpieza de los depósitos

Después de usar la lavadora durante cierto tiempo, es posible

que encuentre acumulación de residuos en los depósitos� Para

quitar los restos de los depósitos, límpielos con un paño húmedo

y seque con una toalla. No intente extraer los depósitos ni el

borde para la limpieza� Los depósitos y el borde no se pueden

extraer. Si su modelo tiene un cajón de depósito, sin embargo,

extraer el cajón y límpielo antes o después de poner en marcha

el ciclo CLEAN WASHER (Limpiar la lavadora). Use un limpiador

multiuso para super cies, si es necesario.

Cómo limpiar el exterior de la lavadora

Use un paño suave y húmedo o una esponja para limpiar

cualquier derrame� Utilice sólo limpiadores o jabones suaves

para limpiar las super cies externas de la lavadora.

IMPORTANTE: Para evitar dañar el acabado de la lavadora,

no use productos abrasivos�

TRANSPORTE DE LA LAVADORA

1. Cierre ambos grifos de agua� Desconecte y elimine el agua

de las mangueras de entrada de agua�

2. Si se va a trasladar la lavadora durante una temporada

de invierno riguroso, siga las instrucciones descritas en

CUIDADO PARA EL ALMACENAMIENTO DURANTE EL

INVIERNO antes del traslado�

3. Desconecte la manguera de desagüe del sistema de desagüe�

4. Desenchufe el cable eléctrico�

5. Ponga las mangueras de entrada en el interior de la canasta

de la lavadora�

6. Cuelgue el cable eléctrico y la manguera de desagüe sobre

la consola y asegúrelo con cinta adhesiva�

7. Coloque el anillo de empaque de espuma de los materiales

de envío originales nuevamente en el interior de la lavadora�

Si no tiene el anillo de empaque, coloque mantas gruesas

o toallas en la abertura de la canasta� Cierre la tapa y

coloque cinta sobre la tapa y hacia el frente de la lavadora�

Mantenga la tapa pegada con cinta adhesiva hasta que se

coloque la lavadora en su nuevo lugar� Traslade la lavadora

en posición vertical�

CÓMO REINSTALAR O USAR

LA LAVADORA NUEVAMENTE

Para reinstalar la lavadora después de la falta de uso,

vacaciones, almacenamiento durante el invierno o una mudanza:

1. Consulte las Instrucciones de instalación para ubicar,

nivelar y conectar la lavadora�

2. Antes de usar la lavadora nuevamente, póngala a funcionar

siguiendo el procedimiento recomendado a continuación:

Para volver a usar la lavadora:

1. Deje correr el agua por los tubos y las mangueras� Vuelva a

conectar las mangueras de entrada de agua� Abra ambos

grifos de agua�

2. Enchufe la lavadora o reconecte el suministro de energía�

3. Ponga a funcionar la lavadora en el ciclo Bulky/Bedding

(Artículos voluminosos/Ropa de cama) para limpiarla y para

quitar el anticongelante, de haberlo usado� Use solamente

un detergente de alto rendimiento (HE). Use la mitad de la

cantidad recomendada por el fabricante para una carga

de tamaño mediano�

Ponga a funcionar su lavadora únicamente cuando esté

en casa� Si va a mudarse o no va a usar la lavadora durante

cierto tiempo, siga estos pasos:

1. Desenchufe la lavadora o desconecte el suministro

de energía�

2. Cierre el suministro de agua a la lavadora para evitar

inundaciones debidas a aumentos en la presión del agua�

CUIDADO DURANTE LA PERÍODOS

SIN USO Y VACACIONES

CUIDADO PARA EL ALMACENAMIENTO

DURANTE EL INVIERNO

IMPORTANTE: Para evitar daños, instale y guarde la

lavadora en un lugar donde no se congele� Debido a que

puede quedar un poco de agua en las mangueras, el

congelamiento podría dañar la lavadora� Si va a almacenar

o trasladar su lavadora durante una temporada de invierno

riguroso, acondiciónela para el invierno�

Para acondicionar la lavadora para el invierno:

1. Cierre ambos grifos de agua; desconecte y elimine el agua

de las mangueras de entrada de agua�

2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V. en la

canasta y ponga a funcionar la lavadora en un ciclo de

RINSE & SPIN (Enjuague & centrifugado) durante unos

30 segundos para mezclar el anticongelante con el

agua restante�

3. Desenchufe la lavadora o desconecte el suministro

de energía�

LIMPIEZA DEL DEPÓSITO

IMPORTANTE: El cajón y la bandeja del depósito no son

aptos para la lavavajillas�

Es posible que queden restos de productos de lavandería

en el cajón del depósito� Para quitar el residuo, siga este

procedimiento de limpieza recomendado:

1. Tire el cajón hacia fuera hasta sentir resistencia�

2. Empuje una lengüeta hacia abajo y luego siga tirando

hacia fuera�

3. Lave en agua tibia jabonosa con un detergente suave�

4. Enjuague en agua tibia�

5. Seque al aire o con una toalla, luego vuelva a colocar

dentro de la ranura�

Si experimenta Causas posibles Solución

Vibración o desequilibrio

Vibración, oscilación

o si la lavadora se ha

detenido con todas las

luces parpadeando

Es posible que las patas no estén

haciendo contacto con el piso

y no estén trabadas�

Las patas delanteras y traseras deberán hacer contacto rme

con el piso y la lavadora deberá estar nivelada para funcionar

adecuadamente. Las tuercas adoras deberán estar apretadas

contra la parte inferior de la carcasa�

Es posible que la lavadora no esté

nivelada� Revise si el piso está irregular o hundido� Si el piso no está parejo,

colocar una pieza de madera contrachapada de ¾" (19 mm) debajo

de la lavadora reducirá el sonido�

Vea “Nivelación de la lavadora” en las Instrucciones de instalación�

La carga podría estar desequilibrada� Cargue los artículos de modo parejo en montones ojos alrededor

de la placa de lavado� Agregar artículos mojados o agregar más

agua a la canasta podría causar un desequilibrio en la lavadora�

Evite el lavado de artículos individuales� Para lograr equilibrio,

cargue un artículo como una alfombra o chaqueta de mezclilla

con algunos artículos adicionales� Si están parpadeando las luces,

redistribuya la carga, cierre la tapa y mantenga presionado START/

PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa).

Use el ciclo Bulky/Bedding (Artículos voluminosos/Ropa de cama)

para los artículos de tamaño demasiado grande no absorbentes,

como edredones o chaquetas rellenas de poliéster� Otros artículos

pueden no ser apropiados para el ciclo Bulky/Bedding (Artículos

voluminosos/Ropa de cama). Vea “Guía de ciclos”�

El artículo o la carga no son adecuados para el ciclo seleccionado�

Vea “Guía de ciclos” y “Uso de la lavadora”�

Ruidos

Chasquidos o ruidos

metálicos Objetos atrapados en el sistema

de desagüe de la lavadora� Vacíe los bolsillos antes del lavado� Los artículos sueltos, como

monedas, podrían caer entre la canasta y la tina o bloquear la

bomba� Tal vez sea necesario solicitar servicio técnico para quitar

los artículos�

Es normal escuchar el ruido de los artículos de metal en las

prendas, como broches a presión, hebillas o cremalleras de metal

cuando tocan la canasta de acero inoxidable.

Gorgoteo o zumbido La lavadora puede estar

desaguándose� Es normal escuchar que la bomba haga un sonido continuo

de zumbido, con gorgoteos periódicos o repentinos, cuando salen los

últimos restos de agua durante los ciclos de centrifugado/desagüe�

Zumbido Es posible que esté en marcha una

detección de la carga� Puede ser que escuche el runruneo de los giros de detección después

de haber puesto en marcha la lavadora� Esto es normal�

Zumbidos La canasta puede estar disminuyendo

su velocidad� Puede escuchar el zumbido de la canasta al disminuir su velocidad�

Esto es normal�

Fugas de agua

Verique que

lo siguiente esté

instalado

adecuadamente:

La lavadora no está nivelada� Es posible se salpique agua de la canasta si la lavadora no está

nivelada�

Las mangueras de llenado no están

bien apretadas� Apriete la conexión de las mangueras de llenado.

Arandelas de la manguera de llenado� Asegúrese de que estén debidamente colocadas las cuatro

arandelas planas de las mangueras de llenado�

Conexión de la manguera de

desagüe� Tire de la manguera de desagüe de la carcasa de la lavadora y

asegúrela correctamente al tubo vertical o tina de lavadero�

No coloque cinta adhesiva sobre la abertura del desagüe�

Revise la plomería de la casa para

ver si hay fugas o si el fregadero o

el desague están obstruidos�

Es posible que el el agua retroceda de un fregadero o tubo vertical

bloqueado� Revise toda la plomería de la casa y fíjese si hay fugas

(tinas de lavadero, tubo de desagüe, tubos de agua y grifos).

No se ha cargado la lavadora según

lo recomendado� Una carga desequilibrada puede hacer que la canasta quede

desalineada y que salpique agua fuera de la tina� Vea “Uso

de la lavadora” para las instrucciones de carga�

Pruebe primero las soluciones sugeridas aquí para obtener

asistencia y si es posible evitar una llamada al servicio técnico�

SOLUCIÓN DE PROBLEMAS

Si experimenta Causas posibles Solución

La lavadora no funciona como se esperaba

No hay suciente agua

en la lavadora La carga no está completamente

cubierta en el agua� Este es el funcionamiento normal para una lavadora de HE (Alto

rendimiento) con nivel bajo de agua. La carga no estará sumergida

por completo en el agua� La lavadora detecta el tamaño de las cargas

y agrega la cantidad correcta de agua para la limpieza óptima� Vea

“Qué hay de nuevo debajo de la tapa”�

IMPORTANTE: No agregue más agua a la lavadora� El agua que se

agregue levantará y separará la carga de la placa de lavado, lo que

ocasionará una limpieza menos efectiva�

Ponga en marcha el ciclo Clean Washer (Limpiar la lavadora) para

optimizar el nivel de agua y el rendimiento de la lavadora�

La lavadora no

funciona o no se llena,

la lavadora deja de

funcionar

Verique si hay el suministro

adecuado de agua� Ambas mangueras deben estar instaladas y tener ujo de agua a la

válvula de llenado�

Los grifos de agua fría y caliente deben estar abiertos�

Revise que los ltros de la válvula de entrada no se hayan obstruido.

Revise en busca de torceduras en las mangueras de entrada, que pueden

restringir el ujo de agua.

Pruebe primero las soluciones sugeridas aquí para obtener

asistencia y si es posible evitar una llamada al servicio técnico�

Si experimenta Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La lavadora no

funciona o no se llena,

la lavadora deja de

funcionar (cont.)

Verique que el suministro

eléctrico sea el adecuado� Conecte el cable eléctrico a un tomacorriente de pared de 3 patillas con

conexión a tierra.

No use un cable de extensión.

Cerciórese de que haya suministro eléctrico en el tomacorriente�

Reposicione el disyuntor si se ha desconectado� Reemplace los fusibles

que se hayan quemado�

NOTA: Si los problemas continúan, contacte a un electricista�

Funcionamiento normal de la

lavadora� La tapa deberá estar cerrada para que funcione la lavadora�

La lavadora hará una pausa durante ciertas fases del ciclo�

No interrumpa el ciclo�

Es posible que la lavadora se haya detenido para reducir la espuma�

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí para obtener

asistencia y si es posible evitar una llamada al servicio técnico�

Si experimenta Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La lavadora no

funciona o no se

llena, la lavadora

deja de funcionar

(cont.)

Puede ser que la lavadora se haya

cargado de manera apretada�

Saque varios artículos y vuelva a organizar la carga uniformemente

alrededor de la placa de lavado� Cierre la tapa y mantenga presionado

START/PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa).

Agregue solamente 1 o 2 artículos adicionales después de que haya

comenzado el ciclo�

No agregue más agua a la lavadora�

No se está usando detergente de HE

(Alto rendimiento) o se está usando

demasiado del mismo�

Use solamente un detergente de HE (Alto rendimiento). La espuma

que producen los detergentes comunes puede reducir la velocidad

de la lavadora o detenerla� Mida siempre el detergente y siga las

instrucciones del detergente según los requisitos de la carga�

Para quitar la espuma, anule el ciclo� Seleccione RINSE & SPIN

(Enjuague y centrifugado). Seleccione el ciclo que desee. Mantenga

presionado START/PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de

la tapa). No agregue más detergente.

La lavadora no

desagua/centrifuga,

las cargas todavía

están mojadas

Es posible hayan quedado artículos

pequeños atrapados en la bomba

o entre la canasta y la tina, lo que

reducir la velocidad del desagüe�

Vacíe los bolsillos y use bolsas para prendas para los artículos

pequeños�

Está usando ciclos con una

velocidad más baja de centrifugado� Los ciclos con velocidades de centrifugado más bajas extraen menos

agua que los ciclos con velocidades de centrifugado más altas� Use el

ciclo/la velocidad de centrifugado recomendados para las prendas�

La lavadora puede estar cargada de

manera apretada o desequilibrada� Es posible que las cargas muy apretadas no permitan que la lavadora

centrifugue correctamente, dejando la carga más mojada de lo normal�

Distribuya la carga mojada de modo uniforme para un centrifugado

equilibrado. Seleccione DRAIN & SPIN (Desagüe y centrifugado) para

eliminar el exceso de agua. Vea “Uso de la lavadora” para obtener

recomendaciones sobre cómo cargar�

La carga no está equilibrada� Consulte “Vibración o desequilibrio” en la sección Solución de

problemas para obtener más información�

Revise la plomería para ver si

está instalada correctamente la

manguera de desagüe� La manguera

de desagüe se extiende dentro del

tubo vertical más de 4,5" (114 mm).

Revise la manguera de desagüe para ver si está instalada

correctamente� Use el molde de la manguera de desagüe y sujételo

bien al tubo vertical o a la tina� No ponga cinta adhesiva sobre la

abertura del desagüe. Baje la manguera de desagüe si el extremo

está a más de 96" (2,4 m) por encima del piso. Quite lo que esté

obstruyendo la manguera de desagüe�

No se está usando detergente de HE

(Alto rendimiento) o se está usando

demasiado detergente de HE�

La espuma producida por el detergente común o el uso de demasiado

detergente pueden reducir la velocidad o detener el desagüe o el

centrifugado. Use solamente un detergente de HE (Alto rendimiento).

Mida siempre el detergente y siga las instrucciones del detergente para

su carga. Para quitar la espuma en exceso, seleccione RINSE & SPIN

(Enjuague y centrifugado). No agregue detergente.

Partes secas en

la carga después

del ciclo

Los centrifugados a alta velocidad

quitan mayor humedad que los de

las lavadoras tradicionales de carga

superior�

Las altas velocidades de centrifugado, combinadas con el ujo de aire

durante el centrifugado nal, pueden hacer que partes de los artículos

que están cerca de la parte superior de la carga se sequen durante el

centrifugado nal. Esto es normal.

Temperaturas

incorrectas o

equivocadas

de lavado

o enjuague

Verique si hay suministro

adecuado de agua� Verique que no se hayan invertido las mangueras de entrada del agua

caliente y de agua fría�

Ambas mangueras deberán estar conectadas a la lavadora y al grifo,

y deberán tener ujo de agua caliente y fría a la válvula de entrada.

Revise que los ltros de la válvula de entrada no estén obstruidos.

Enderece las torceduras que pueda haber en las mangueras�

Temperaturas de lavado controladas

para ahorro de energía� Las lavadoras con clasicación ENERGY STAR® usan temperaturas de

agua de lavado y enjuague más frías que las lavadoras tradicionales

de carga superior� Esto incluye lavados calientes y templados a menor

temperatura�

La carga no está

enjuagada Verique si hay suministro adecuado

de agua� Verique que no se han invertido las mangueras de entrada del agua

caliente y del agua fría�

Ambas mangueras deben estar conectadas y tener ujo de agua a la

válvula de llenado�

Si experimenta Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

La carga no está

enjuagada (cont.) Verique si hay suministro

adecuado de agua� Deberán estar abiertos los grifos de agua fría y caliente�

Es posible que estén obstruidos los ltros de la válvula de entrada

en la lavadora�

Enderece las torceduras que pueda haber en la manguera de entrada�

No se está usando detergente de

HE (Alto rendimiento) o se está

usando demasiado detergente

de HE�

Es posible que la espuma ocasionada por un detergente común impida

que la lavadora funcione correctamente�

Use solamente un detergente de HE (Alto rendimiento). Cerciórese

de medirlo correctamente�

Mida siempre el detergente y siga las instrucciones del mismo según

el tamaño de la carga y el nivel de suciedad�

La lavadora puede estar cargada

de manera apretada� La lavadora es menos ecaz en el enjuague cuando la carga está

apretada�

Cargue las prendas de modo uniforme en montones ojos alrededor

de la placa de lavado�

Use el ciclo diseñado para las telas que se van a lavar�

Agregue solamente 1 ó 2 artículos adicionales después de que

la lavadora haya comenzado�

No se ha seleccionado la opción

de suavizante de telas� Cuando use el suavizante de telas, cerciórese de seleccionar la opción

Fabric Softener (Suavizante de telas).

Hay arena, pelo de

mascotas, pelusa, etc�

en la carga después

del lavado

La arena, el pelo de mascotas,

la pelusa o los restos de detergente

o blanqueador excesivos pueden

requerir enjuague adicional�

Agregue Two Rinses (Dos enjuagues) al ciclo seleccionado.

La carga está

enredada No se ha cargado la lavadora

según lo recomendado� Cargue las prendas de modo uniforme en montones ojos alrededor

de la placa de lavado�

Para reducir los enredos, mezcle diferentes tipos de artículos en la

carga� Use el ciclo recomendado para el tipo de prendas que se van

a lavar�

Acción de lavado y/o velocidad

de centrifugado demasiado

rápidas para la carga�

Seleccione un ciclo con una acción de lavado y velocidad de

centrifugado más lentas� Tenga en cuenta que los artículos estarán más

mojados que cuando use un centrifugado a una velocidad más alta�

No limpia ni quita las

manchas La carga no está completamente

cubierta en agua� La lavadora detecta el tamaño de la carga y agrega la cantidad

correcta de agua� Esto es normal y es necesario para que la ropa

se mueva�

Se ha agregado más agua

a la lavadora� No agregue más agua a la lavadora� El agua adicional que se agregue

levantará y separará la carga de la placa de lavado, lo que ocasionará

una menor acción de limpieza�

No se ha cargado la lavadora

según lo recomendado� Cargue las prendas de modo uniforme en montones ojos alrededor

de la placa de lavado�

Agregue solamente 1 ó 2 artículos después de que la lavadora haya

comenzado�

Agregado de detergente

sobre la carga� Agregue el detergente, los productos oxigenados y el blanqueador no

decolorante en el fondo de la canasta antes de colocar las prendas�

No se está usando detergente

de HE (Alto rendimiento) o se está

usando demasiado detergente

de HE�

Es posible que la espuma ocasionada por un detergente común impida

que la lavadora funcione correctamente�

Use solamente un detergente de HE (Alto rendimiento). Cerciórese

de medir correctamente�

Mida siempre el detergente y siga las instrucciones del fabricante

según el tamaño de la carga y el nivel de suciedad�

Pruebe primero las soluciones sugeridas aquí para obtener

asistencia y si es posible evitar una llamada al servicio técnico�

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí para obtener

asistencia y si es posible evitar una llamada al servicio técnico�

SOLUCIÓN DE PROBLEMAS

Si experimenta Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

No limpia ni quita las

manchas (cont.) No está usando el ciclo correcto

para el tipo de tela� Use una opción de ciclo para un nivel de suciedad más alto y una

temperatura de lavado más caliente para mejorar la limpieza�

Si va a usar el ciclo de Express (Expreso) (en algunos modelos), lave

solamente unos pocos artículos�

Para una limpieza poderosa, use el ciclo Whites (Ropa blanca), Heavy

Duty (Intenso) o Cold Clean (Lavado con agua fría).

Vea el “Guia de ciclos” para coincida con su carga a los mejores del ciclo�

No está usando los depósitos� Use los depósitos para evitar que el blanqueador con cloro y el

suavizante de telas manchen la ropa�

Cargue los depósitos antes de comenzar un ciclo�

Evite llenar en exceso.

No agregue productos directamente sobre la carga�

No está lavando los colores

similares juntos� Lave los colores similares juntos y retire la carga inmediatamente

después de que termine el ciclo, para evitar la transferencia de tinte�

Olores No se ha hecho el mantenimiento

mensual según lo recomendado� Ponga a funcionar el ciclo Clean Washer (Limpiar la lavadora) cada

30 lavados� Vea “Cuidado de la lavadora” en “Mantenimiento de

la lavadora”�

Descargue la lavadora en cuanto termine el ciclo�

No se está usando detergente

de HE (Alto rendimiento) o se está

usando demasiado detergente

de HE�

Use solamente un detergente de HE (Alto rendimiento). Cerciórese

de medirlo correctamente�

Siga siempre las indicaciones del fabricante�

Vea la sección “Cuidado de la lavadora”�

Daños en las telas Había objetos losos en los

bolsillos durante el ciclo de lavado� Vacíe los bolsillos, cierre las cremalleras, los broches de presión

y los corchetes antes del lavado para evitar enganches y rasgaduras�

Se han enredado cordones y cintas� Ate todos los cordones y las cintas antes de comenzar a lavar la carga�

Los artículos pueden haber estado

dañados antes del lavado� Remiende lo que esté roto y descosido antes del lavado�

Si la carga está apretada, las telas

pueden dañarse� Cargue las prendas de modo uniforme en montones ojos alrededor

de la placa de lavado�

Los artículos cargados deben moverse libremente durante el lavado

para evitar daños�

Use el ciclo diseñado para las telas que se van a lavar�

Agregue solamente 1 ó 2 artículos adicionales después de que

la lavadora haya comenzado�

Tal vez no se hayan seguido las

instrucciones de las etiquetas de

las prendas�

Lea y siga siempre las instrucciones de la etiqueta de cuidado

proporcionadas por el fabricante de la prenda� Consulte la “Guía

de ciclos” para ver cuál es el mejor ciclo para su carga�

El blanqueador líquido con

cloro puede haberse agregado

incorrectamente�

No vierta blanqueador líquido con cloro directamente sobre la carga�

Limpie los derrames del blanqueador�

El blanqueador no diluido dañará las telas� No use más de lo

recomendado por el fabricante�

No coloque prendas que va a cargar sobre el depósito del blanqueador

cuando ponga o quite la ropa de la lavadora�

Si experimenta Causas posibles Solución

La lavadora no funciona como se esperaba (cont.)

Funcionamiento

incorrecto del depósito Los depósitos están obstruidos o

los productos de lavandería se

aplican demasiado pronto�

No llene en exceso el depósito. El llenado en exceso ocasiona que los

productos se apliquen de inmediato�

Seleccione siempre la opción Fabric Softener (Suavizante de telas)

para asegurarse la distribución adecuada�

Cargue los depósitos antes de comenzar un ciclo�

Es normal que quede un poco de agua en el depósito al nal del ciclo.

En las casas con baja presión de agua, es posible que queden residuos

de polvo en el depósito� Para evitar esto, seleccione una temperatura

de lavado más elevada, si es posible, dependiendo de la carga�

El blanqueador líquido con

cloro no se ha usado en el

depósito�

Use solamente blanqueador líquido con cloro en el depósito del

blanqueador líquido con cloro�

El detergente en polvo

no se disuelve totalmente

en la carga

Está usando demasiado de

detergente� Siga las instrucciones del fabricante para determinar la cantidad de

detergente que debe usar�

La temperatura del agua es

muy fría� Seleccione una temperatura de lavado más elevada�

Agregue el detergente a la canasta antes de agregar las prendas,

en lugar de usar el depósito de detergente�

No se disuelve el

paquete de detergente

para ropa de dosis única

Se está agregando el paquete

de detergente para ropa de

modo incorrecto�

Cerciórese de que el paquete de detergente para ropa se agregue

a la canasta de la lavadora antes de agregar las prendas� Siga las

instrucciones del fabricante para evitar que se dañen las prendas�

Aparece un código de error en la pantalla

Aparece LF (llenado

demasiado prolongado)

o F8E1 en la pantalla

La lavadora tarda demasiado

en llenarse� La manguera de

desagüe se extiende dentro

del tubo vertical más de

4,5" (114 mm).

Revise la plomería para ver si está instalada correctamente la manguera

de desagüe� Use el molde de la manguera de desagüe y sujételo bien al

tubo vertical o a la tina� No ponga cinta adhesiva sobre la abertura del

desagüe� Consulte las Instrucciones de instalación�

El suministro de agua no está

conectado o no se abrió la

válvula�

Revise el suministro de agua para cerciorarse de que las mangueras

están conectadas o se abrieron las válvulas�

“--” La perilla de control no está

en un ciclo� Esto no es un error� La perilla del selector no está en un ciclo� Gire la

perilla del selector hasta que se ilumine un ciclo�

Aparece un código F##

(código de error tipo F)

en la pantalla

Código de error del sistema� Oprima START/PAUSE/Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa)

una vez para borrar el código� Después presione START/PAUSE/Unlock

Lid (Inicio/Pausa/Desbloqueo de la tapa) nuevamente para volver a

iniciar la lavadora� Si el código aparece nuevamente, llame

al servicio técnico�

Aparecerá el código

F8E6 (peligro con el

agua) en la pantalla

Se dejó abierta la tapa por más

de diez minutos y el agua se

extrajo por bombeo.

Asegúrese de que la tapa esté cerrada antes de poner en marcha un

ciclo o durante el prelavado (remojo).

Revise la plomería para ver si está instalada correctamente la manguera

de desagüe� Use el molde de la manguera de desagüe y sujételo bien al

tubo vertical o a la tina� No ponga cinta adhesiva sobre la abertura del

desagüe� Consulte las Instrucciones de instalación�

Pruebe primero las soluciones sugeridas aquí para obtener

asistencia y si es posible evitar una llamada al servicio técnico�

SOLUCIÓN DE PROBLEMAS

CONTRATOS DE PROTECCIÓN

Contratos maestros de protección

Felicitaciones por su inteligente adquisición.

Su nuevo producto

Kenmore® está diseñado y fabricado para poporcionarle años

de funcionamiento conable. Pero al igual que todos los

productos, puede necesitar mantenimiento preventivo o reparación

de vez en cuando. Es allí donde el Contrato maestro de protección

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar la vida

útil de su nuevo producto. He aquí lo que se incluye en el Contrato*:

4 Piezas y mano de obra no solo para reparar defectos,

pero para ayudar a mantener los productos funcionando

correctamente bajo uso normal. Nuestra cobertura va mucho

más allá de la garantía del producto. No existen deducibles

ni fallas de funcionamiento que estén excluidas de la

cobertura—protección verdadera.

4 Servicio de expertos a cargo de técnicos de servicio experimentados

que merecen la conanza de millones de hogares cada año.

4 Visitas de servicio ilimitadas y servicio en todo el país,

con la frecuencia que usted desee, cuando lo desee.

4 Garantía “sin disgustos” – reemplazo de su producto cubierto

después de que ocurran tres fallas independientes del producto

en un plazo de doce meses y se requiera una cuarta reparación.

Incluye entrega e instalación sin cargo, de ser necesario, del

producto de reemplazo.

4 Reemplazo del producto si su producto protegido no puede

ser reparado.

4 Revisión anual de mantenimiento preventivo a solicitud

suya – sin costo adicional.

4 Ayuda rápida por teléfono – asistencia telefónica de

un agente de servicio al cliente para todos los productos

para ayudar a resolver problemas. Piense en nosotros como

si fuéramos un “manual parlante para el propietario”.

4 Protección por sobrevoltaje contra daños eléctricos debidos

a uctuaciones de electricidad.

4 Protección por pérdida de comida, por un valor de $300,

por cualquier pérdida de comida que sea resultado de fallas

mecánicas de cualquier refrigerador o congelador cubierto.

4 Promesa de servicio: $50 si el primer intento de reparar su

producto cubierto no da resultado y el producto no se puede

usar mientras espera otro servicio de reparación.

4 25% de descuento sobre el precio común por el servicio

de reparación que no esté cubierto, así como las piezas

relacionadas que se hayan instalado.

Una vez adquirido el Contrato, tan solo tiene que llamar para jar

la visita de servicio técnico. Puede llamar a cualquier hora, de día

o de noche.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo lo cancela durante el período de la garantía del producto,

le proveeremos un reembolso total. O un reembolso proporcional en

cualquier momento posterior a la expiración del período de la garantía.

¡Adquiera hoy su Contrato maestro de protección!

Se aplican algunas limitaciones y exclusiones. Para obtener precios

e información adicional en EE. UU., llame al 1-800-827-6655.

* La cobertura en Canadá varía para algunos artículos.

Para obtener los detalles completos, llame a Sears Canada

al 1-800-361-6665.

Servicio de instalación de Sears

Para la instalación profesional de Sears de electrodomésticos,

abridores de puertas de garaje, calentadores de agua y otros

artículos principales del hogar, en los EE. UU., llame al

1-844-553-6667 y en Canadá llame al 1-800-469-4663.

05/2016

GARANTÍA DE LOS ELECTRODOMÉSTICOS DE KENMORE

CONTRATOS DE PROTECCIÓN

Contratos maestros de protección

¡Felicitaciones por su inteligente adquisición! Su nuevo producto

Kenmore® está diseñado y fabricado para proporcionarle años de

funcionamiento conable.

Pero al igual que todos los productos, puede necesitar

mantenimiento preventivo o reparación de vez en cuando. Es allí

donde el Contrato maestro de protección puede ahorrarle dinero

e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar

la vida de su nuevo producto. He aquí lo que se incluye en el

Contrato*:

Piezas y mano de obra necesarias para ayudar a mantener los

productos funcionando correctamente bajo uso normal, no sólo

en caso de defectos. Nuestra cobertura va mucho más allá de

la garantía del producto. No existen deducibles ni fallas de

funcionamiento que estén excluidas de la cobertura – protección

verdadera.

Servicio experto a cargo de un personal de más de 10.000

técnicos de servicio autorizados por Sears, lo que signica que su

producto será reparado por alguien en quien usted puede conar.

Llamadas de servicio ilimitado y servicio en todo el país,

con la frecuencia que usted desee, cuando usted desee.

Reemplazo de su producto protegido si ocurren cuatro fallas

o más del producto en el transcurso de doce meses.

Reemplazo del producto si su producto protegido no puede

ser reparado.

Revisión anual de mantenimiento preventivo a solicitud suya –

sin costo adicional.

Ayuda rápida por teléfono – lo que nosotros llamamos Solución

rápida – apoyo por teléfono a cargo de un representante de

Sears para todos los productos. Piense en nosotros como si

fuéramos un “manual parlante para el propietario”.

Protección por sobrevoltaje contra daños eléctricos debido a

uctuaciones de electricidad.

Reembolso de la renta si la reparación de su producto protegido

tarda más de lo prometido.

Descuento del 25% sobre el precio común por el servicio de

reparación que no esté cubierto, así como también las piezas

relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan sólo tiene que llamar para jar

la visita de servicio técnico. Usted puede llamar a cualquier hora,

de día o de noche, o jar una visita técnica en Internet.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo usted lo cancela durante el período de la garantía

del producto, le proveeremos un reembolso total. O un reembolso

proporcional en cualquier momento posterior a la expiración del

período de la garantía. ¡Adquiera hoy su Contrato maestro de

protección! Se aplican algunas limitaciones y exclusiones. Para

informarse sobre los precios y obtener información adicional, en

los EE.UU. llame al 1-800-827-6655. *La cobertura en Canadá

varía para algunos artículos. Para obtener los detalles completos,

llame a Sears Canada al 1-800-361-6665.

Servicio de instalación de Sears

Para la instalación profesional de Sears de aparatos

electrodomésticos, abridores de puertas de garaje, calentadores

de agua y otros artículos principales del hogar, en los EE.UU.

llame a 1-844-553-6667 o en Canadá llame a 1-800-469-4663.

GARANTÍA LIMITADA DE KENMORE

DURANTE UN AÑO a partir de la fecha de venta de este

electrodoméstico, el aparato posee garantía contra defectos en

los materiales o en la mano de obra cuando se instale, opere y

mantenga correctamente de acuerdo con todas las instrucciones

provistas.

CON EL COMPROBANTE DE VENTA, un electrodoméstico

defectuoso recibirá la reparación o sustitución gratuita, a discreción

del vendedor.

Para obtener detalles de la cobertura de la garantía sobre

reparaciones y repuestos sin cargo, visite la página web:

www.kenmore.com/warranty.

Esta garantía es válida solamente durante 90 DÍAS a partir

de la fecha de venta en los Estados Unidos, y no tiene validez

en Canadá, si este electrodoméstico se utiliza en algún momento

para fines que no sean domésticos.

Esta garantía cubre SOLAMENTE los defectos de material

y mano de obra, y NO pagará por:

1. Los artículos no reutilizables que puedan gastarse con el uso

normal, incluyendo, pero sin limitación, ltros, correas, bolsas

y bombillas de luz con rosca en la base.

2. Un técnico de servicio para limpiar o mantener este

electrodoméstico o para enseñarle al usuario la correcta

instalación, uso y mantenimiento de este.

3. Visitas del servicio técnico para corregir la instalación

del electrodoméstico la cual no fue realizada por agentes

autorizados del servicio técnico de Sears, o para reparar

problemas con fusibles domésticos, cortacircuitos, cableado

de la casa y plomería o sistemas de suministro de gas que

resulten de tal instalación.

4. Daños o fallas en el electrodoméstico que resulten de la

instalación la cual no fue realizada por agentes autorizados de

servicio técnico de Sears, lo que incluye instalaciones que no se

realizaron de acuerdo con los códigos eléctricos, de gas o de

plomería.

5. Daños o fallas en el electrodoméstico, lo que incluye decoloración

u óxido en la supercie, si no se hizo un uso y mantenimiento

correcto de acuerdo con todas las instrucciones provistas.

6. Daños o fallas en el electrodoméstico, lo que incluye

decoloración u óxido en la superficie como consecuencia de

un accidente, alteración, abuso, uso indebido o un uso diferente

de aquél para el cual fue diseñado.

7. Daños o fallas en el electrodoméstico lo que incluye decoloración

u óxido en la supercie causados por el uso de detergentes,

limpiadores, productos químicos o utensilios diferentes de

los recomendados en todas las instrucciones provistas con

el producto.

8. Daños o fallas en piezas o sistemas como resultado de

modificaciones no autorizadas que se hayan efectuado

en este electrodoméstico.

9. Servicio técnico a un electrodoméstico si la placa de modelo

y número de serie falta, está alterada o no puede determinarse

con facilidad el logotipo de certificación correspondiente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN

DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta

garantía limitada será el de reparar o sustituir el producto según

se estipula en la presente. Las garantías implícitas, incluyendo

las garantías de comerciabilidad o de capacidad para un

propósito particular, serán limitadas a un año o al período más

corto permitido por ley. El vendedor no se hará responsable por

daños incidentales o consecuentes. Algunos estados y provincias

no permiten la exclusión o limitación de daños incidentales o

consecuentes, la limitación acerca de cuánto debe durar una

garantía implícita de comerciabilidad o capacidad, de modo

que las limitaciones o exclusiones arriba mencionadas pueden

no aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico

se usa en los Estados Unidos o Canadá*.

Esta garantía le otorga derechos legales especícos, y es posible

que usted tenga también otros derechos, los cuales varían de un

estado a otro.

* El servicio de reparación a domicilio no está disponible para

todas las áreas de Canadá y esta garantía no cubrirá los gastos

de transporte o traslado del usuario o técnico de servicio si el

producto se encuentra ubicado en un lugar remoto (de acuerdo

con la definición de Sears Canada Inc.) donde no haya un técnico

de servicio autorizado.

Sears Brands Management Corporation

Homan Estates, IL 60179 U.S.A.

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

SÉCURITÉ DE LA LAVEUSE ��40

QUOI DE NEUF SOUS LE COUVERCLE? �� 42

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES �� 43

Distributeurs �� 45

GUIDE DES PROGRAMMES �� 46

UTILISATION DE LA LAVEUSE �� 48

ENTRETIEN DE LA LAVEUSE �� 51

DÉPANNAGE ��53

CONTRATS DE PROTECTION �� 59

GARANTIE �� 59

ASSISTANCE OU SERVICE ��Couverture arrière

TABLE DES MATIÈRES

SÉCURITÉ DE LA LAVEUSE

QUOI DE NEUF SOUS LE COUVERCLE?

Pour un meilleur rendement, il est recommandé de déposer

les vêtements en vrac et de façon uniforme le long du

plateau de lavage�

À mesure que la laveuse imbibe et déplace la charge, les

vêtements se tassent dans le panier. Ceci est normal et ne signie

pas que l’on doive rajouter des vêtements�

IMPORTANT : Le panier de la laveuse ne sera pas rempli d’eau,

comme avec votre précédente laveuse de type agitateur� Il est

normal qu’une partie de la charge dépasse du niveau d’eau�

Choix du détergent approprié

Utiliser uniquement des détergents haute ecacité. L’emballage

portera la mention “HE” ou “High Eciency” (haute ecacité).

Un lavage avec faible consommation d’eau produit un excès de

mousse avec un détergent non HE� Il est probable que l’utilisation

d’un détergent non HE prolongera la durée des programmes et

réduira la performance de rinçage� Ceci peut aussi entraîner des

malfunctions de composants et, avec le temps, une accumulation

de moisissure� Les détergents HE devraient produire peu de

mousse et se dissoudre rapidement pour produire une quantité

de mousse idéale pour une performance optimale� Ils devraient

retenir les particules de saleté en suspension an qu’elles ne

se redéposent pas sur les vêtements propres� Les détergents

identiés HE ne comportent pas tous une formule identique

et ne produisent pas tous la même quantité de mousse� Par

exemple, les détergents HE naturels, organiques et faits maison

peuvent produire une plus grande quantité de mousse� Si l’un

de ces produits est utilisé et que le code d’erreur “F0E2” s’ache

à l’écran, l’utilisation d’un autre détergent HE est conseillée�

Toujours suivre les instructions du fabricant pour déterminer

la quantité de détergent à utiliser, et ne pas remplir au-delà

de la ligne de remplissage maximum du distributeur. Voir

“Utilisation des distributeurs de produits de lessive” pour

plus d’informations�

Sons normaux prévisibles

Au cours des diérents stades du programme de lavage, vous

entendrez peut-être des bruits que votre laveuse précédente

ne produisait pas. Par exemple, vous entendrez peut-être

un cliquetis au début du programme lorsque le système de

verrouillage du couvercle eectue un test automatique. Diérents

bourdonnements et bruits de frottement rythmique se produiront

à mesure que le plateau de lavage déplace la charge et que

le panier ralentit jusqu’à l’arrêt� Parfois, il est possible que la

laveuse soit complètement silencieuse, lorsqu’elle détermine le

niveau d’eau adéquat ou qu’elle laisse tremper les vêtements�

Utiliser uniquement un détergent haute ecacité (HE).

Nettoyage amélioré

Le système de lavage à faible consommation d’eau signie un

lavage concentré� Plutôt que de diluer du détergent comme dans

une laveuse de type agitateur, cette laveuse libère le détergent

directement sur les endroits souillés� Ce système de lavage à

faible consommation d’eau déplace également les vêtements

d’une manière plus ecace pour éliminer la saleté.

Nettoyer avec moins d’eau

La nouveauté la plus remarquable de cette nouvelle laveuse

est son système de lavage à faible consommation d’eau avec

plateau de lavage� La laveuse ajuste automatiquement le niveau

d’eau en fonction de la taille de la charge – nul besoin de

sélecteur de niveau d’eau�

Laveuse traditionnelle

de type agitateur Laveuse à faible consommation

d’eau avec plateau de lavage

Washplate

Détection automatique de taille de charge

Une fois que l’on démarre le programme, le couvercle se

verrouille et la laveuse entame un processus de détection pour

déterminer le niveau d’eau approprié à la charge� Cela peut

prendre plusieurs minutes avant que l’eau ne soit ajoutée�

Voir la description pas-à-pas dans la section “Témoins lumineux

des programmes”�

Le panier se met tout d’abord à tourner avant que l’eau ne soit

ajouté, ceci est normal et fait partie du processus de détection�

Cette méthode de lavage avec faible consommation d’eau

utilise moins d’eau et d’énergie qu’une laveuse traditionnelle

de type agitateur�

Plateau de lavage

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

BOUTON POWER (mise sous tension)

Appuyer sur ce bouton pour mettre la laveuse en marche�

Appuyer sur ce bouton pour arrêter/annuler un programme

à tout moment�

BOUTON DE PROGRAMME DE LAVAGE

Tourner le bouton de programme pour sélectionner un

programme correspondant à la charge de linge� Voir le

“Guide des programmes” pour des descriptions détaillées�

AFFICHAGE DE LA DURÉE

L’a chage de la durée de programme estimée indique le

temps nécessaire à l’achèvement du programme� Des facteurs

comme la taille de la charge et la pression de l’eau peuvent

a ecter la durée a chée. La laveuse peut également ajuster

la durée du programme en cas de surcharge, de charge

déséquilibrée ou de production excessive de mousse.

DELAY WASH (lavage différé)

Appuyer sur “+” et “–” pour di érer la mise en marche

d’un programme de lavage jusqu’à 12 heures� Pour désactiver

l’option Delay Wash (lavage di érée), utiliser les touches

“+” et “–” pour programmer une heure de mise en marche

di érée de “0” ou appuyer sur POWER (mise sous tension).

BOUTON START/PAUSE/UNLOCK LID

(mise en marche/pause/déverrouillage du couvercle)

Appuyer sur ce bouton pendant 3 secondes ou jusqu’à

ce que la laveuse démarre le programme sélectionné;

appuyer de nouveau pour suspendre un programme�

REMARQUE : Si la laveuse tourne, le couvercle peut mettre

quelques minutes à se déverrouiller�

MODIFICATEURS DE PROGRAMMES

Lorsqu’on sélectionne un programme, ses réglages par défaut

s’allument�

WASH TEMP (témperature de lavage)

La fonction Wash Temp (température de lavage) détecte

et maintient une température uniforme de l’eau en

régulant le débit d’arrivée d’eau chaude et d’eau froide�

Sélectionner une température de lavage en fonction

du type de tissu et de saleté à laver� Pour des résultats

optimaux, suivre les instructions sur l’étiquette du vêtement

et utiliser la température d’eau de lavage la plus chaude

possible qui reste sans danger pour le tissu�

• Sur certains modèles et pour certains programmes, les

températures utilisées pour l’eau chaude et l’eau tiède

peuvent être inférieures aux températures utilisées par

votre précédente laveuse�

• Même avec un lavage à l’eau froide, il est possible que

de l’eau tiède soit ajoutée à la laveuse pour maintenir

une température minimale�

SOIL LEVEL (niveau de saleté)

Sélectionner le réglage le plus adapté à votre charge�

Pour les articles très sales, sélectionner le niveau de saleté

Ex Heavy (saleté très intense) pour prolonger la durée de

lavage� Pour les articles peu sales, sélectionner le niveau

de saleté Light Soil (saleté très légère) pour diminuer la

durée de lavage�

Le réglage de niveau de saleté légère aidera à réduire

l’emmêlement et le froissement�

Certains programmes et certaines caractéristiques ne sont pas disponibles sur certains modèles�

REMARQUE : La surface du tableau de commande est très sensible et il su t d’un léger toucher pour l’activer. Pour s’assurer que vos

sélections ont été sauvegardées, toucher le tableau de commande du bout du doigt et non avec l’ongle� Pour sélectionner un réglage

ou une option, il su t de toucher le nom qui lui correspond jusqu’à ce que la section souhaitée s’allume.

21 3

7 8

65 7 8

Modèle à vapeur

Modèle à fonctionnement sans vapeur

TÉMOINS LUMINEUX DES PROGRAMMES

Les témoins lumineux indiquent la progression du programme.

À chaque étape du processus, il est possible que l’on

remarque des pauses ou des sons diérents de ceux des

laveuses ordinaires�

DELAY (mise en marche différée)

Lorsque la fonction Delay Wash (lavage diéré) est

sélectionnée, le témoin lumineux s’allume pour indiquer

que la laveuse a été réglée pour un lavage diéré.

ADD A GARMENT (ajouter un vêtement)

Il est possible d’ajouter des vêtements supplémentaires

lors du lavage lorsque le témoin lumineux Add a Garment

(ajouter un vêtement) est allumé, sans pour autant

diminuer la performance de lavage� Appuyer une fois

sur START/PAUSE (mise en marche/pause). Le témoin

lumineux Lid Locked (couvercle verrouillé) s’éteint. Ouvrir

le couvercle de la laveuse, ajouter les vêtements et fermer

le couvercle� Appuyer sans relâcher sur START/PAUSE

(mise en marche/pause) pour redémarrer le programme.

WASH (lavage)

On entend le moteur et le plateau de lavage déplacer la

charge� Il est normal qu’une partie de la charge dépasse

du niveau d’eau� Un nettoyage avec faible niveau d’eau

signie un nettoyage concentré. Plutôt que de diluer du

détergent comme dans une laveuse de type agitateur,

cette laveuse libère le détergent directement sur les

endroits souillés� Les bruits émis par le moteur peuvent

changer lors des diérentes étapes du programme.

La durée de lavage est déterminée par le niveau

de saleté sélectionné�

RINSE (rinçage)

On entend des sons similaires à ceux entendus lors du

programme de lavage à mesure que la laveuse rince et

déplace la charge� L’assouplissant sera ajouté si l’option

Fabric Softener (assouplissant) est sélectionnée.

SPIN (essorage)

La laveuse essore la charge à des vitesses augmentant

graduellement pour une bonne extraction de l’eau, en

fonction du programme et de la vitesse d’essorage

sélectionnés�

COMPLETE (terminé)

Une fois le programme terminé, ce témoin s’allume�

Retirer la charge rapidement pour un résultat optimal�

LID LOCKED (couvercle verrouillé)

Pour permettre une bonne détection de la charge et un

bon essorage, le couvercle se verrouille et le témoin Lid

Locked (couvercle verrouillé) s’allume. Ce témoin lumineux

indique que le couvercle est verrouillé et qu’il ne peut

être ouvert�

Si l’on doit ouvrir le couvercle, appuyer sur START/PAUSE/

Unlock Lid (mise en marche/pause/déverrouillage du

couvercle). Le couvercle se déverrouille une fois que le

mouvement de la laveuse a cessé� Il se peut que cela

prenne plusieurs minutes si la laveuse essorait la charge

à grande vitesse� Appuyer de nouveau sur START/PAUSE/

Unlock Lid (mise en marche/pause/déverrouillage

du couvercle) pendant 3 secondes pour reprendre

le programme�

SPIN SPEED (vitesse d’essorage)

Cette laveuse sélectionne automatiquement la vitesse

d’essorage en fonction du programme sélectionné� Les

vitesses préréglées peuvent être modiées. Sur certains

programmes, certaines vitesses d’essorage ne sont pas

disponibles�

• Des vitesses d’essorage plus élevées signient des durées

de séchage plus courtes, mais elles peuvent augmenter

le froissement de la charge�

• Des vitesses d’essorage plus lentes signient moins

de froissement, mais laissent la charge plus humide�

CYCLE SIGNAL (signal de programme)

Utiliser cette option pour ajuster le volume du signal qui

retentit à la n d’un programme. Le signal de programme

peut être utile si l’on souhaite retirer les articles dès la n

du programme�

Pour activer ou désactiver le son des boutons :

Lorsque la laveuse est en marche, appuyer sur Cycle Signal

(signal de n de programme) pendant 3 secondes. La laveuse

émet un seul bip lorsque le processus est terminé�

REMARQUE :

• Le bouton de signal de programme fonctionne toujours,

même lorsque le son des boutons a été désactivé�

• Quelles que soient les préférences de l’utilisateur, elles

restent activées après une panne de courant�

• Par défaut, le son des boutons est réglé sur ON (marche).

OPTIONS DE PROGRAMMES

On peut aussi ajouter ou supprimer des options pour chaque

programme� Noter que certaines options ne peuvent pas être

utilisées avec certains programmes, et que certaines d’entre

elles sont préréglées pour ne fonctionner qu’avec certains

programmes�

PREWASH (prélavage)

Utiliser cette option pour ajouter une agitation

supplémentaire et un temps de trempage au début de

n’importe que programme pour briser les taches tenaces�

DEEP FILL (grand remplissage)

Ajoute la quantité d’eau maximale pour de grosses

charges volumineuses� Les articles doivent pouvoir se

déplacer librement� Des vêtements que l’on aurait tassés

dans la charge pourraient entraîner une mauvaise

performance de lavage et davantage de froissement

et d’emmêlement�

TWO RINSES (deux rinçages)

On peut utiliser cette option pour ajouter

automatiquement un second rinçage à la plupart

des programmes�

REMARQUE : Si uniquement Drain & Spin (vidange

et essorage) est désiré, sélectionner le programme

Rinse & Spin (rinçage et essorage) puis, appuyer pour

désélectionner l’option Two Rinses (deux rinçages).

FABRIC SOFTENER (Assouplissant)

Cette option doit être sélectionnée si l’on utilise de

l’assouplissant durant un programme� Ceci garantit que

l’assouplissant est ajouté au bon moment lors du rinçage

pour être correctement distribué�

STEAM TREAT (traitement à vapeur) pour les modèles

avec vapeur ou STAIN BOOST (activateur anti-taches)

pour les modèles à fonctionnement sans vapeur.

Cette option fournit une action de nettoyage améliorée

pour les taches tenaces� Ceci prolonge la durée

d’agitation et de trempage du programme�

Distributeurs

Distributeur d’assouplissant liquide

Si désiré, verser la mesure d’assouplissant liquide dans le

distributeur d’assouplissant liquide� Celui-ci distribuera

automatiquement le produit au bon moment�

• Utiliser uniquement de l’assouplissant liquide dans ce

distributeur�

Distributeur de détergent haute efficacité “HE”

Verser le détergent HE liquide ou en poudre dans ce

distributeur pour le programme de lavage principal� Retirer

le compartiment lorsque l’on utilise du détergent en poudre�

IMPORTANT : S’assurer que le compartiment se trouve

dans le tiroir lorsque l’on utilise du détergent liquide, et

qu’il a été retiré lorsque l’on utilise du détergent en poudre�

Ne pas dépasser la ligne de remplissage MAX�

REMARQUE : Suivre les recommandations du fabricant

pour déterminer la quantité de détergent à utiliser� Ne pas

ajouter de sachet de lessive à dose unique, d’agent de

blanchiment sans danger pour les couleurs ou des cristaux

d’assouplissant dans les distributeurs� Ils ne seront pas

distribués correctement�

Distributeur d’eau de Javel

Ce distributeur peut contenir jusqu’à ¾ de tasse

(180 ml) d’eau de Javel. L’agent de blanchiment sera

automatiquement dilué et distribué au bon moment

durant le programme de lavage� Ce distributeur ne

peut pas diluer de l’agent de blanchiment en poudre�

REMARQUE : Remplir le distributeur uniquement

avec de l’eau de Javel�

Utiliser uniquement un détergent haute efficacité (HE).

GUIDE DES PROGRAMMES

Les réglages indiqués sont les réglages par défaut pour ce programme. Après avoir sélectionné un programme, les modi cateurs par

défaut ou les modi cateurs précédemment réglés correspondant à ce programme s’allument� Pour un meilleur soin des tissus, choisir

le programme qui convient le mieux à la charge à laver. Certains programmes et options ne sont pas disponibles sur certains modèles.

Articles

à laver :

Programme :

Température

de lavage :*

Niveau

de saleté : Vitesse

d’essorage : Options

disponibles :

Détails du programme :

Charges de

vêtements en

coton, linge

de maison

et charges

mixtes

Normal Prewash

Two Rinses

Fabric Softener

Steam Treat or

Stain Boost

Utiliser ce programme pour

nettoyer les articles en coton

et les charges de tissus mixtes

présentant un degré de saleté

normal� Les réglages par défaut

peuvent être ajustés au besoin�

Articles non

repassables,

articles en

coton, de

pressage

permanent,

linge de

maison, tissus

synthétiques

Casual

(tout-aller) Prewash

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Utiliser ce programme pour

laver des charges de vêtements

qui ne se repassent pas tels que

chemises de sport, chemisiers,

vêtements de travail tout-aller,

articles à pressage permanent

et mélanges de tissus� Ce

programme utilise un lavage

à l’eau tiède, une période de

refroidissement et des vitesses

d’essorage moyennes pour mieux

lutter contre le froissement�

Articles en

soie lavables

en machine,

tissus lavables

à la main et

laine

Delicates

(délicats) Prewash

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Utiliser ce programme pour laver

les articles délicats lavables en

machine� Ce programme utilise

un culbutage intermittent dans

de l’eau froide et un essorage à

faible vitesse pour prendre soin

des articles délicats lavables et

éviter le rétrécissement� Placer

les petits articles dans des sacs

en  let avant le lavage.

Tissus peu

sales Express

(lavage rapide) Prewash

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Utiliser ce programme pour laver

quelques articles légèrement

sales dont on a besoin

rapidement� Ce programme

court combine un lavage et un

essorage à haute vitesse pour un

nettoyage optimal et un temps

de séchage plus court�

Tissus très

sales Soak

(trempage) Prewash

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Utiliser ce programme pour

faire tremper les petites taches

tenaces sur les tissus� La

laveuse alterne périodes de

culbutage et de trempage�

Une fois la durée expirée, l’eau

est évacuée mais la laveuse

n’e ectue pas d’essorage. Le

programme est terminé�

Tissus blancs

très sales Whites

(blancs) Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Ce programme introduit l’agent

de blanchiment liquide à la

charge au moment approprié

pour un blanchiment amélioré

des tissus blancs sales�

Vêtements

en coton

de couleurs

vives ou

foncées, linge

de maison,

vêtements

tout-aller

et charges

mixtes

Cold Clean

(lavage à l’eau

froide)

Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Un lavage à l’eau froide avec

une action supplémentaire de

lavage qui élimine les taches

en douceur tout en prenant soin

des tissus� On peut ajuster les

réglages comme désiré, mais

on doit seulement utiliser les

réglages à l’eau froide�

*Les températures de lavage varient en fonction du réglage du cycle choisi� Tous les rinçages se font à l’eau froide�

Options disponibles :

Prewash (prélavage)

Deep Fill (grand remplissage)

Two Rinses (deux rinçages)

Fabric Softener (assouplissant)

Stain Treat ou Stain Boost (traitement avec vapeur ou activateur anti-taches)

GUIDE DES PROGRAMMES

Les réglages indiqués sont les réglages par défaut pour ce programme. Après avoir sélectionné un programme, les modi cateurs par

défaut ou les modi cateurs précédemment réglés correspondant à ce programme s’allument� Pour un meilleur soin des tissus, choisir

le programme qui convient le mieux à la charge à laver. Certains programmes et options ne sont pas disponibles sur certains modèles.

* Les températures de lavage varient en fonction

du réglage du cycle choisi� Tous les rinçages se

font à l’eau froide�

Articles

à laver :

Programme :

Température

de lavage :*

Niveau

de saleté : Vitesse

d’essorage : Options

disponibles :

Détails du programme :

Articles de

grande taille

comme les

draps, les

sacs de

couchage, les

petits duvets,

les vestes, les

petits tapis

lavables

Bulky/

Bedding

(articles

volumineux/

de literie)

Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Utiliser ce programme pour

laver de gros articles tels que

des vestes et de petites couettes�

La laveuse se remplit de

su samment d’eau pour mouiller

la charge avant que l’étape

de lavage du programme ne

commence� Elle utilise aussi un

niveau d’eau plus élevé que les

autres programmes�

Tissus

résistants,

articles

grand-teint

Heavy

Duty

(service

Intense)

Prewash

Deep Fill

Two Rinses

Fabric Softener

Steam Treat ou

Stain Boost

Utiliser ce programme pour les

articles en coton très sales ou

en coton épais� Ce programme

combine un lavage à vitesse

rapide, une durée de lavage plus

longue et un essorage à vitesse

très élevée pour réduire la durée

de séchage� Ajuster les réglages

de température si nécessaire�

Maillots

de bain

et articles

nécessitant

uniquement

un rinçage

Rinse & Spin

(rinçage et

essorage)

S�O� S�O� Two Rinses

Combine un rinçage et un

essorage à haute vitesse

pour les charges nécessitant

un programme de rinçage

supplémentaire ou pour

achever un cycle de lavage

après une coupure de courant�

À utiliser également pour les

charges nécessitant uniquement

un rinçage� Si l’on souhaite

utiliser uniquement Drain &

Spin (vidange et essorage),

sélectionner le programme Rinse

& Spin (rinçage et essorage).

Ensuite, appuyer pour désactiver

l’option Two Rinses (deux

rinçages). Utiliser Drain & Spin

(vidange et essorage) pour

extraire par essorage l’excédent

d’eau présent dans la charge�

Pas de

vêtements

dans la

laveuse

Clean Washer

(nettoyage de

la laveuse)

S�O� S�O� S�O� S�O�

Utiliser ce programme à

l’issue de chaque série de 30

lavages pour que l’intérieur

de la laveuse reste frais et

propre� Ce programme utilise

un niveau d’eau plus élevé�

Avec ce programme, utiliser

de l’eau de Javel pour nettoyer

soigneusement l’intérieur de

votre laveuse� Ce programme

ne doit pas être interrompu�

Voir “Entretien de la laveuse”�

IMPORTANT : Ne pas placer

de vêtements ou autres articles

dans la laveuse pendant le

programme Clean Washer�

Utiliser ce programme avec

une cuve de lavage vide�

UTILISATION DE LA LAVEUSE

• Vider les poches� Des pièces de monnaie, boutons ou objets

de petite taille sont susceptibles de glisser sous le plateau

de lavage et de s’y coincer, ce qui peut entraîne

des bruits inattendus�

• Trier les articles en fonction du programme et de la

température d’eau recommandés, ainsi que de la solidité

des teintures�

• Séparer les articles très sales des articles peu sales�

• Séparer les articles délicats des tissus résistants�

• Ne pas sécher les vêtements si les taches sont toujours

présentes après le lavage, car la chaleur pourrait  xer

les taches sur le tissu�

• Traiter les taches sans délai�

• Fermer les fermetures à glissière, attacher les crochets,

cordons et ceintures en tissu� Ôter les garnitures et les

ornements non lavables�

• Réparer les déchirures pour éviter que les articles ne

s’endommagent encore davantage lors du lavage�

1. Trier et préparer le linge

Si l’on utilise un sachet de lessive à dose unique, de l’agent de

blanchiment sans danger pour les couleurs ou de l’assouplissant

sous forme de cristaux, les ajouter au panier avant d’ajouter

les vêtements�

REMARQUE : Ne pas ajouter les vêtements au panier de

la laveuse avant d’ajouter des produits de lessive� Toujours

suivre les instructions du fabricant�

2. Ajouter les produits de lessive, si désiré

Conseils utiles :

• Pour une meilleure performance, utiliser un détergent haute

e cacité (HE) pour le lavage des articles volumineux.

• Lors du lavage d’articles imperméables ou résistants à

l’eau, charger la laveuse de façon uniforme� Voir “Guide de

programmes” pour des conseils et pour plus d’informations sur

l’utilisation du programme Bulky/Bedding (articles volumineux/

de literie).

• Utiliser des sacs en  let pour aider à empêcher l’emmêlement

lors du lavage d’articles délicats ou de petits articles�

• Retourner les tricots pour éviter le boulochage� Séparer les

articles qui forment la charpie de ceux qui la retiennent.

Les articles synthétiques, tricots et articles en velours retiennent

la charpie provenant des serviettes, des tapis et des tissus

chenille�

REMARQUE : Toujours lire et suivre les instructions des étiquettes

de soin des tissus pour éviter d’endommager les vêtements�

Pour un meilleur rendement, il est recommandé

de déposer les vêtements en vrac et de façon

uniforme le long du plateau de lavage�

Essayer

de mélanger di érents types d’articles pour

réduire l’emmêlement�

IMPORTANT : Les vêtements doivent pouvoir se déplacer

librement pour un nettoyage optimal et pour réduire

le froissement et l’emmêlement�

3. Charger les vêtements dans la laveuse

6. Ajouter de l’assouplissant liquide

Verser une mesure d’assouplissant liquide

dans le compartiment; toujours suivre les instructions

du fabricant concernant la dose d’assouplissant

utiliser en fonction de la taille de la charge� Fermer le tiroir

du distributeur� L’assouplissant est ajouté lors du rinçage�

IMPORTANT : Ne pas remplir le distributeur excessivement

ni diluer le produit. Si l’on remplit excessivement le distributeur,

l’assouplissant sera distribué dans la laveuse immédiatement�

Si l’on sélectionne l’option Two Rinses (deux rinçages),

l’assouplissant sera distribué au cours du dernier rinçage�

Il est normal qu’il reste une petite quantité d’eau

dans le distributeur une fois le programme terminé�

Liquid

Chlorine Bleach

5. Ajouter l’eau de Javel

dans le distributeur

Ne pas remplir excessivement le distributeur, ne pas diluer ni

utiliser plus d’une tasse (236 ml). Ne pas utiliser d’agent de

blanchiment sans danger pour les couleurs ni de produit Oxi

avec un programme utilisant de l’eau de Javel�

Compartiment d’assouplissant

Ajouter une mesure de détergent HE dans le

compartiment à détergent� La capacité de ce

compartiment est de 3 oz (89 ml). Si l’on ajoute du détergent en

poudre HE, retirer le compartiment intérieur� Ne pas faire remplir

excessivement le compartiment – le fait d’ajouter trop de détergent

peut entraîner sa distribution prématurée dans la laveuse�

REMARQUE : S’assurer que le compartiment se trouve dans le tiroir

lorsque l’on utilise du détergent liquide, et qu’il a été retiré lorsque

l’on utilise du détergent en poudre� Ne pas dépasser la ligne de

remplissage MAX�

IMPORTANT : Utiliser uniquement des détergents haute e cacité.

L’emballage portera la mention “HE” ou “High E ciency” (haute

e cacité). Un lavage avec faible consommation d’eau produit

un excès de mousse avec un détergent non HE ordinaire. Il est

probable que l’utilisation d’un détergent ordinaire prolongera

la durée des programmes et réduira la performance de rinçage�

4. Ajouter le détergent HE

dans le distributeur

Compartiment amovible

à détergent HE

REMARQUE : Ne pas placer de sachets de lessive à dose unique,

de l’agent de blanchiment sans danger pour les couleurs ou

d’assouplissant sous forme de cristaux dans les distributeurs.

Ces produits ne se dissoudront pas correctement�

Utilisation des distributeurs de produits

de lessive

Eau de javel

Ceci peut aussi entraîner des défaillances des composants et une

moisissure perceptible� Les détergents HE sont conçus pour produire

la quantité de mousse adéquate pour le meilleur rendement�

Suivre les instructions du fabricant pour déterminer la quantité

de détergent à utiliser�

CONSEIL UTILE : Voir “Entretien de la laveuse” pour plus

d’information sur la méthode recommandée pour le nettoyage

des distributeurs de la laveuse�

Après avoir sélectionné un programme, les réglages par défaut

correspondant à ce programme s’allument� Appuyer sur les

boutons de réglage du programme pour modi er la température

de lavage, le niveau de saleté et la vitesse d’essorage, si

désiré� Tous les réglages ne sont pas disponibles avec tous les

programmes� Même pour les réglages de lavage à l’eau froide,

de l’eau chaude peut être ajoutée à la laveuse a n de maintenir

une température minimale�

Sélectionner les autres options de programme que l’on

souhaite ajouter, si ce n’est pas déjà fait� Certains programmes

ajoutent automatiquement certaines options telles que Two

Rinses (deux rinçages). Elles peuvent être désactivées, si désiré.

REMARQUE : Toutes les options ne sont pas disponibles

avec tous les programmes�

Appuyer sur le bouton START/PAUSE/Unlock Lid (mise

en marche/pause/déverrouillage du couvercle) jusqu’à 3

secondes pour démarrer le programme de lavage� Lorsque

le programme est terminé, le témoin lumineux Complete

(terminé) s’allume et le signal de  n de programme retentit

(si réglé). Retirer rapidement les vêtements une fois le

programme terminé pour éviter la formation d’odeurs, réduire

le froissement et empêcher les crochets métalliques, fermetures

à glissière et boutons-pression de rouiller�

Déverrouiller le couvercle pour ajouter les vêtements

Si l’on doit ouvrir le couvercle pour ajouter 1 ou 2 vêtements :

Appuyer sur START/PAUSE/Unlock Lid (mise en marche/

pause/déverrouillage du couvercle); le couvercle se

déverrouille une fois que le mouvement de la laveuse a cessé�

Ceci peut prendre plusieurs minutes si la laveuse essorait

la charge à grande vitesse� Fermer ensuite le couvercle et

appuyer de nouveau sur START/PAUSE/Unlock Lid (mise

en marche/pause/déverrouillage du couvercle) pendant

3 secondes pour redémarrer le programme�

IMPORTANT : Si on laisse le couvercle ouvert pendant plus

de 10 minutes, l’eau est vidangée et le code d’erreur F8E6

apparaît sur l’a chage.

REMARQUE : Toujours lire et suivre les instructions des étiquettes

de soin des tissus pour éviter d’endommager les vêtements�

En cas d’incertitude quant à la température à utiliser, se reporter

au schéma ci-dessus ou sélectionner une température inférieure�

Tourner le bouton de programme pour choisir un programme

de lavage�

8. Sélectionner le programme

9. Sélectionner les réglages de programme,

si désiré

11. Appuyer sur START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage

du couvercle) pour démarrer le

programme de lavage

10. Sélectionner les options de programme

Saleté légère

Couleurs qui déteignent

ou s’atténuent

Saleté intense

Blancs

Couleurs claires

Saleté modérée

à légère

Couleurs vives

Illustration : Modèle à vapeur

7. Appuyer sur POWER (mise sous tension)

pour mettre en marche la laveuse

S’assurer que le tiroir du distributeur est complètement

fermé, puis appuyer sur POWER (mise sous tension) pour

mettre la laveuse en marche� D’autres moyens de mettre

en marche la laveuse consistent à ouvrir le couvercle ou

à tourner le bouton de sélection de programme�

ENTRETIEN DE LA LAVEUSE

Recommandations pour une laveuse propre et pour un

niveau de performance optimal

Toujours utiliser des détergents haute eﬃ cacité (HE) et suivre

les recommandations du fabricant de détergent HE pour

déterminer la quantité de détergent HE à utiliser. Ne jamais

utiliser plus que la quantité recommandée de détergent, car

ceci peut augmenter le taux d’accumulation de résidus de

détergent et de souillures à l’intérieur de la laveuse, ce qui

pourrait entraîner la formation d’odeurs indésirables.

2. Exécuter périodiquement des lavages avec de l’eau tiède

ou chaude (et non pas exclusivement des lavages à l’eau

froide), car l’eau tiède ou chaude permet de contrôler plus

eﬃ cacement la vitesse à laquelle les saletés et les résidus

de détergent s’accumulent.

3. Veiller à toujours laisser le couvercle de la laveuse ouvert

entre deux utilisations pour qu’elle puisse sécher, et pour

éviter l’accumulation de résidus générateurs d’odeurs.

Nettoyage de la laveuse à chargement par le dessus

Lire complètement ces instructions avant d’entreprendre les

opérations de nettoyage de routine recommandées ci-dessous.

Le processus d’entretien de la laveuse doit être exécuté au moins

une fois par mois ou à intervalles de 30 lavages (selon la période

la plus courte des deux); ceci permettra de contrôler la vitesse à

laquelle les résidus de détergent et les souillures s’accumulent dans

la laveuse.

Nettoyage de l’intérieur de la laveuse

Pour que l’intérieur de la laveuse reste libre de toute odeur, suivre

les instructions d’utilisation indiquées ci-dessus et eﬀ ectuer la

procédure de nettoyage mensuelle recommandée suivante :

Programme Clean Washer (nettoyage de la laveuse)

Cette laveuse comporte un programme spécial qui utilise des

volumes d’eau plus importants en conjonction avec de l’agent de

blanchiment liquide au chlore pour nettoyer l’intérieur du laveuse.

Début de la procédure

Méthode avec agent de blanchiment au chlore :

a. Ouvrir le couvercle de la laveuse et retirer tout vêtement

ou article.

b. Verser 1 tasse (236 ml) d’agent de blanchiment liquide

au chlore dans le distributeur d’agent de blanchiment.

REMARQUE : L’emploi d’une quantité d’agent de

blanchiment liquide au chlore supérieure à ce qui est

recommandé ci-dessus pourrait endommager la laveuse

avec le temps.

c. Rabattre le couvercle de la laveuse.

d. Ne pas ajouter de détergent ou autre composé chimique

dans la laveuse lors de l’exécution de cette procédure.

e. Sélectionner le programme CLEAN WASHER (nettoyage

de la laveuse).

ENTRETIEN DE LA LAVEUSE (suite)

f. Appuyer et maintenir enfoncer le bouton START/PAUSE/

Unlock Lid (mise en marche/pause/déverrouillage du

couvercle) pour démarrer le programme. Le processus du

programme de nettoyage de la laveuse est décrit ci-dessous.

REMARQUE : Pour de meilleurs résultats, ne pas interrompre

le programme. Si l’on doit annuler le programme, appuyer

sur POWER/CANCEL (mise sous tension/annulation). (Pour

les modèles dépourvus du bouton Power/Cancel [mise sous

tension/annulation], appuyer sur START/PAUSE/Unlock Lid

[mise en marche/pause/déverrouillage du couvercle] pendant

trois secondes). Une fois le programme de nettoyage de la

laveuse arrêté, eﬀ ectuer un programme RINSE & SPIN (rinçage

et essorage) pour rincer le nettoyant de la laveuse.

Description de l’utilisation du programme de nettoyage

de la laveuse :

1. Ce programme remplit la laveuse à un niveau supérieur à

celui des programmes de lavage ordinaires aﬁ n que le niveau

de l’eau de rinçage soit supérieur à celui d’un programme

de lavage ordinaire.

2. Ce programme comporte une agitation et un essorage pour

améliorer l’élimination des souillures.

Une fois ce programme terminé, laisser le couvercle ouvert pour

permettre une meilleure ventilation et pour que l’intérieur de la

laveuse puisse sécher.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut parfois

constater une accumulation de résidus dans les distributeurs de

la laveuse. Pour éliminer les résidus des distributeurs, les essuyer

avec un chiﬀ on humide et les sécher avec une serviette. Ne pas

tenter de retirer les distributeurs ou la garniture pour le nettoyage.

Les distributeurs et la garniture ne peuvent pas être retirés.

Cependant, si votre modèle comporte un tiroir distributeur, retirer

le tiroir et le nettoyer avant ou après avoir eﬀ ectué le programme

de nettoyage de la laveuse. Si nécessaire, utiliser un nettoyant

tout-usage.

Nettoyage de l’extérieur de la laveuse

Utiliser une éponge ou un chiﬀ on doux et humide pour essuyer

les renversements éventuels. Utiliser uniquement des savons ou

nettoyants doux pour nettoyer la surface externe de la laveuse.

IMPORTANT : Aﬁ n d’éviter d’endommager le revêtement

de la laveuse, ne pas utiliser de produits abrasifs.

ENTRETIEN DE LA LAVEUSE

Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation

pour réduire le risque de défaillance. Inspecter périodiquement

les tuyaux; les remplacer en cas de renﬂ ement, de

déformation, de coupure et d’usure ou si une fuite se manifeste.

Lors du remplacement des tuyaux d’arrivée d’eau, noter la

date de remplacement au marqueur indélébile sur l’étiquette.

REMARQUE : Cette laveuse ne comprend pas de tuyaux

d’arrivée d’eau. Voir les Instructions d’installation pour plus

de renseignements.

TUYAUX D’ARRIVÉE D’EAU

Faire fonctionner la laveuse seulement lorsqu’on est présent.

En cas de déménagement ou si l’on n’utilise pas la laveuse

pendant un certain temps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source

de courant électrique.

2. Fermer l’alimentation en eau de la laveuse pour éviter

toute inondation due à une surpression.

NON-UTILISATION ET ENTRETIEN

EN PÉRIODE DE VACANCES

TRANSPORT DE LA LAVEUSE

1. Fermer les deux robinets d’eau. Débrancher et vidanger

les tuyaux d’arrivée d’eau.

2. Si l’on déplace la laveuse pendant une période de gel,

suivre les instructions de la section "Entretien pour

entreposage hivernal" avant de la déplacer.

3. Déconnecter le tuyau de vidange du système de vidange�

4. Débrancher le cordon d’alimentation�

5. Placer les tuyaux d’arrivée d’eau dans le panier de la

laveuse�

6. Faire passer le cordon d’alimentation et le tuyau de

vidange par-dessus la console et les  xer avec du ruban

de masquage�

RÉINSTALLATION/RÉUTILISATION

DE LA LAVEUSE

Pour réinstaller la laveuse après une non-utilisation, un

entreposage pour un hiver, de déménagement ou une période

de vacances :

1. Consulter les instructions d’installation pour choisir

l’emplacement, régler l’aplomb de la laveuse et la raccorder�

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux. Reconnecter

les tuyaux d’arrivée d’eau. Ouvrir les deux robinets d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique�

3. Faire exécuter à la laveuse le programme Bulky/Bedding

(articles volumineux/literie) pour nettoyer la laveuse et

éliminer l’antigel, le cas échéant� Utiliser uniquement un

détergent HE haute e cacité. Utiliser la moitié de la

quantité recommandée par le fabricant pour une charge

de taille moyenne�

ENTRETIEN POUR ENTREPOSAGE HIVERNAL

IMPORTANT : Pour éviter tout dommage, installer et remiser

la laveuse à l’abri du gel. L’eau qui peut rester dans les tuyaux

risque d’abîmer la laveuse en temps de gel� Si la laveuse doit

faire l’objet d’un déménagement ou d’entreposage au cours

d’une période de gel, hivériser la laveuse�

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et vidanger

les tuyaux d’arrivée d’eau.

2. Placer 1 pinte (1 l) d’antigel pour véhicule récréatif

dans le panier et faire fonctionner la laveuse sur

un programme RINSE & SPIN (rinçage et essorage)

pendant environ 30 secondes pour mélanger l’antigel

et l’eau restante�

3. Débrancher la laveuse ou déconnecter la source

de courant électrique�

NETTOYAGE DU TIROIR DU DISTRIBUTEUR

IMPORTANT : Le tiroir du distributeur et le compartiment

ne sont pas lavables au lave-vaisselle�

On trouvera peut-être des traces de produits de lessive

dans le tiroir du distributeur� Pour éliminer ces traces, suivre

la procédure de nettoyage recommandée suivante :

1. Tirer le tiroir jusqu’à ce que l’on sente une résistance�

2. Appuyer sur l’onglet et continuer à tirer�

3. Laver dans une eau tiède et savonneuse

avec un détergent doux.

4. Rincer à l’eau tiède�

5. Sécher à l’air ou avec une serviette, puis le replacer

dans son logement�

TRANSPORT DE LA LAVEUSE (suite)

7. Replacer l’emballage en polystyrène circulaire des

matériaux d’expédition d’origine à l’intérieur de la

laveuse� Si vous n’avez plus l’emballage circulaire, placer

des couvertures lourdes ou des serviettes dans l’ouverture

du panier� Fermer le couvercle et placer du ruban adhésif

sur le couvercle et jusqu’à la partie inférieure avant de la

laveuse� Laisser le couvercle fermé par l’adhésif jusqu’à

ce que la laveuse soit installée à son nouvel emplacement�

Déplacer la laveuse en position verticale�

DÉPANNAGE

Si les phénomènes

suivants se produisent Causes possibles Solution

Vibrations ou déséquilibre

Vibrations, balancement,

eet de “marche”

de la laveuse ou laveuse

qui s'arrête avec tous les

témoins allumés

Les pieds ne sont peut-être

pas en contact avec le plancher

et verrouillés�

Les pieds avant et arrière doivent être en contact ferme avec le plancher

et la laveuse doit être d’aplomb pour fonctionner correcte� Les contre-

écrous doivent être bien serrés contre le bas de la caisse�

La laveuse n’est peut-être

pas d’aplomb� Vérier que le plancher n’est pas incurvé ou qu’il ne s’aaisse pas.

Si le plancher est irrégulier, un morceau de contreplaqué de ¾"

(19 mm) placé sous la laveuse permettra de réduire le bruit.

Voir “Réglage de l’aplomb de la laveuse” dans les Instructions d’installation�

La charge est peut-être

déséquilibré� Charger les vêtements sans les tasser et de façon uniforme le long

du plateau de lavage� Le fait d’ajouter des articles mouillés ou de

rajouter de l’eau dans le panier pourrait déséquilibrer la laveuse�

Éviter de laver un article seul� Compenser le poids d’un article seul tel

un tapis ou une veste en jean par quelques articles supplémentaires pour

équilibrer le tout� Si le cadran clignote, réagencer la charge, fermer le

couvercle et maintenir enfoncée la touche START/PAUSE/Unlock Lid

(mise en marche/pause/déverrouillage du couvercle).

Utiliser le programme Bulky/Bedding (articles volumineux/literie) pour

les articles sur dimensionnés et non absorbants tels que les couettes

ou les vestes avec rembourrage en polyester� Certains articles ne

conviennent pas au programme Bulky/Bedding (articles volumineux/

literie). Voir “Guide des programmes”.

L’article ou la charge ne convient pas au programme sélectionné�

Voir “Guide des programmes” et “Utilisation de la laveuse”�

Bruits

Cliquetis ou bruits

métalliques Des objets sont coincés

dans le système de vidange

de la laveuse�

Vider les poches avant le nettoyage� Les articles mobiles tels des pièces

de monnaie sont susceptibles de tomber entre le panier et la cuve;

ils peuvent aussi obstruer la pompe� Un appel pour intervention de

dépannage s’avéra peut-être nécessaire pour retirer ces objets�

Il est normal d’entendre des articles métalliques faisant partie des

vêtements comme les boutons-pression métalliques, boucles ou

fermetures à glissière toucher le panier en acier inoxydable.

Gargouillement

ou bourdonnement La laveuse est peut-être

en train d’évacuer de l’eau� Il est normal d’entendre la pompe produire un bourdonnement continu

accompagné de gargouillements ou de bruits de pompage périodiques

lorsque les quantités d’eau restantes sont éliminées au cours des

programmes d’essorage/de vidange�

Bourdonnement Le processus de détection de la

charge est peut-être en cours� Il est possible que les essorages émettent un bruit de ronronnement après

la mise en marche de la laveuse� Ceci est normal�

Frottement rythmique Il se peut que le panier

ralentisse� Il se peut que le panier qui ralentit émette un bruit de frottement

rythmique� Ceci est normal�

Fuites d’eau

Vérier ce qui suit pour

que l’installation soit

correcte :

La laveuse n’est pas d’aplomb� Il est possible que de l’eau éclabousse en dehors du panier si la laveuse

n’est pas d’aplomb�

Les tuyaux de remplissage

ne sont pas solidement xés. Serrer le raccord du tuyau de remplissage�

Rondelles d’étanchéité

des tuyaux de remplissage. S’assurer que les quatre rondelles d’étanchéité plates des tuyaux

de remplissage sont correctement installées�

Raccord du tuyau de vidange� Tirer le tuyau de vidange de la caisse de la laveuse et le xer

correctement au tuyau de rejet à l’égout ou l’évier de buanderie�

Ne pas placer de ruban adhésif sur l’ouverture du système de vidange�

Inspecter le circuit de plomberie

du domicile pour vérier qu’il n’y

a pas de fuites ou que l’évier ou le

tuyau de vidange n’est pas obstrué�

De l’eau pourrait refouler de l’évier ou du tuyau de rejet à l’égout

obstrué. Inspecter tout le circuit de plomberie du domicile (éviers de

buanderie, tuyau de vidange, conduites d’eau et robinets) pour vérier

qu’il n’y a aucune fuite�

La laveuse n’a pas été chargée

comme recommandé� Une charge déséquilibrée peut entraîner une déviation du panier; de

l’eau pourrait alors éclabousser en dehors de la cuve� Voir “Utilisation

de la laveuse” pour des instructions sur le chargement�

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation�

DÉPANNAGE

Si les phénomènes

suivants se produisent Causes possibles Solution

La laveuse ne fonctionne pas comme prévu

Quantité d’eau

insusante dans

la laveuse

La charge n’est

pas complètement

submergée dans l’eau�

Ceci correspond à un fonctionnement normal pour une laveuse HE à faible

consommation d’eau� La charge ne sera pas complètement submergée�

La laveuse détecte la taille de la charge et ajoute la bonne quantité d’eau

pour un nettoyage optimal� Voir “Quoi de neuf sous le couvercle”?

IMPORTANT : Ne pas ajouter d’eau dans la laveuse� De l’eau supplémentaire

éloignerait la charge du plateau de lavage en la soulevant, ce qui réduirait

la performance de nettoyage�

Lancer le programme de Clean Washer (nettoyage de la laveuse) an

d’optimiser le niveau d’eau et la performance de lavage�

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

Vérier que

l’alimentation en

eau est correcte�

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la valve d’arrivée.

Les deux robinets d’eau chaude et d’eau froide doivent être ouverts.

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Vérier que les tuyaux d’arrivée d’eau ne sont pas déformés; ceci peut réduire

le débit�

Si les phénomènes

suivants se produisent Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

(suite)

Vérier que l’alimentation

électrique à la laveuse est

correcte�

Brancher le cordon d’alimentation dans une prise à 3 alvéoles reliée à la terre�

Ne pas utiliser de câble de rallonge�

Vérier que la prise est alimentée.

Remettre un disjoncteur qui serait ouvert en marche� Remplacer tout fusible

grillé�

REMARQUE : Si le problème persiste, appeler un électricien�

Fonctionnement normal

de la laveuse� Le couvercle doit être fermé pour que la laveuse puisse fonctionner�

La laveuse fait des pauses durant certaines phases du programme� Ne pas

interrompre le programme�

On peut arrêter la laveuse pour réduire la production de mousse�

La charge de la laveuse

est peut-être trop tassée� Retirer plusieurs articles, et réagencer la charge de façon uniforme le long

du plateau de lavage� Fermer le couvercle et appuyer sans relâcher sur START/

PAUSE/Unlock Lid (mise en marche/pause/déverrouillage du couvercle).

Si l’on souhaite ajouter des vêtements une fois que la laveuse a démarré,

n’en rajouter qu’un ou deux.

Ne pas ajouter d’eau dans la laveuse�

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation�

Si les phénomènes

suivants se produisent Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

La laveuse ne fonctionne

pas ou ne se remplit pas;

elle cesse de fonctionner

(suite)

Détergent HE non utilisé ou

utilisation excessive de détergent

HE�

Utiliser uniquement un détergent HE� La mousse produite par des

détergents ordinaires peut ralentir ou arrêter la laveuse� Toujours

mesurer la quantité de détergent et suivre les instructions du détergent

en fonction des modalités de nettoyage de la charge�

Pour éliminer la mousse, annuler le programme� Sélectionner RINSE

& SPIN (rinçage et essorage). Sélectionner un programme. Appuyer

sans relâcher sur START/PAUSE/Unlock Lid (mise en marche/pause/

déverrouillage du couvercle). Ne pas ajouter de détergent.

La laveuse ne se

vidange/n’essore pas;

les charges restent

mouillées

Des petits articles sont peut-être

coincés dans la pompe ou entre

le panier et la cuve, ce qui peut

ralentir la vidange�

Vider les poches et utiliser des sacs en let pour les petits articles.

Utilisation des programmes

comportant une vitesse

d’essorage inférieure�

Les programmes avec vitesses d’essorage réduites éliminent moins d’eau

que les programmes qui comportent des vitesses d’essorage supérieures�

Utiliser la vitesse d’essorage appropriée/le programme recommandé

pour le vêtement�

La charge de la laveuse est

peut-être tassée ou déséquilibrée�

Des charges trop tassées peuvent empêcher la laveuse d’essorer

correctement : les charges ressortent donc plus mouillées qu’elles ne

devraient l’être� Répartir uniformément la charge mouillée pour que

l’essorage soit équilibré. Sélectionner DRAIN & SPIN (vidange et essorage)

pour éliminer l’eau restée dans la laveuse� Voir “Utilisation de la laveuse”

pour des recommandations sur la façon de charger la laveuse�

Charge déséquilibrée� Voir “Vibration ou déséquilibre” dans la section Dépannage pour plus

d’informations�

Inspecter le circuit de plomberie

pour vérier que le tuyau de

vidange est correctement installé�

Le tuyau de vidange se prolonge

dans le tuyau rigide de rejet à

l’égout au-delà de 4,5" (114 mm).

Vérier que le tuyau de vidange est correctement installé. Utiliser

la bride de retenue pour tuyau de vidange et la xer solidement au

tuyau de rejet à l’égout ou à la cuve� Ne pas placer de ruban adhésif

sur l’ouverture du système de vidange� Abaisser le tuyau de vidange

si l’extrémité se trouve à plus de 96" (2,4 m) au-dessus du plancher.

Retirer toute obstruction du tuyau de vidange�

Détergent HE non utilisé

ou utilisation excessive

de détergent HE�

Un excès de mousse causé par l’utilisation d’un détergent ordinaire

ou d’un surplus de détergent peut ralentir ou arrêter la vidange ou

l’essorage� Utiliser uniquement un détergent HE� Toujours mesurer les

quantités et suivre les instructions gurant sur le détergent en fonction

de la charge. Pour éliminer tout excès de mousse, sélectionner RINSE &

SPIN (rinçage et essorage). Ne pas ajouter de détergent.

Endroits secs sur

la charge après

un programme

Un essorage à vitesse élevée

extrait davantage d’humidité

que les laveuses traditionnelles

à chargement par le dessus�

Un essorage à vitesse élevée associé à une circulation d’air durant

l’essorage nal peut entraîner l’apparition de portions sèches sur

le linge placé sur le haut de la charge au cours de l’essorage nal.

Ceci est normal�

Températures

de lavage ou de

rinçage incorrectes

Vérier que l’alimentation en eau

est correcte� Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide ne sont

pas inversés�

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la valve

d’arrivée�

Vérier que les tamis des valves d’arrivée ne sont pas obstrués.

Éliminer toute déformation des tuyaux.

Températures de lavage

contrôlées pour économies

d’énergie�

Les laveuses certiées de ENERGY STAR® utilisent moins des

températures de lavage et de rinçage inférieures à celes d’une laveuse

traditionnelle à chargement par le dessus. Cela signie également des

températures de lavage à l’eau chaude et à l’eau tiède�

Charge non rincée Vérier que l’alimentation en eau

est correcte� Vérier que les tuyaux d’arrivée d’eau chaude et d’eau froide ne sont

pas inversés�

Les deux tuyaux doivent être xés et l’eau doit pénétrer dans la valve d’arrivée.

Les robinets d’eau chaude et d’eau froide doivent être ouverts tous les deux.

Les tamis de la valve d’arrivée d’eau de la laveuse sont peut-être obstrués�

Éliminer toute déformation du tuyau d’arrivée�

DÉPANNAGE

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation�

Si les phénomènes

suivants se produisent Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Charge non rincée (suite) Détergent HE non utilisé ou utilisation

excessive de détergent HE. La mousse produite par un détergent ordinaire peut empêcher

la laveuse de fonctionner correctement�

Utiliser uniquement un détergent HE� Veiller à mesurer

correctement�

Toujours mesurer la quantité de détergent et suivre les instructions du

détergent en fonction de la taille et du niveau de saleté de la charge�

La charge de la laveuse est

peut-être trop tassée� La laveuse eectuera un rinçage moins performant si la charge est

bien tassée�

Charger les vêtements sans les tasser et de façon uniforme le long

du plateau de lavage�

Utiliser le programme conçu pour les tissus à laver�

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

Option Fabric Softener

(assouplissant) non sélectionnée. Si l’on utilise de l’assouplissant, s’assurer que l’option Fabric

Softener (assouplissant) a été sélectionnée.

Sable, poils d’animaux,

charpie, etc� sur la charge

après le nettoyage

Des résidus lourds de sable, de

poils d’animaux, de charpie et de

détergent ou d’agent de blanchiment

peuvent nécessiter un rinçage

supplémentaire�

Ajouter un Two Rinses (deux rinçages) au programme sélectionné.

La charge est emmêlée La laveuse n’a pas été chargée

comme recommandé� Charger les vêtements sans les tasser et de façon uniforme le long

du plateau de lavage�

Réduire l’emmêlement en mêlant plusieurs types d’articles dans

la charge� Utiliser le programme recommandé correspondant

aux types de vêtements à laver.

Action de lavage ou vitesse

d’essorage trop rapide pour

la charge�

Sélectionner un programme comportant un lavage plus lent et une

vitesse d’essorage inférieure� Notons que les articles seront plus

mouillés que si l’on utilise une vitesse d’essorage supérieure�

Ne nettoie ou

ne détache pas La charge de lavage n’est pas

complètement submergée dans l’eau� La laveuse détecte la taille de la charge et ajoute la quantité

d’eau adéquate� Ceci est normal et nécessaire au mouvement

des vêtements�

Davantage d’eau a été ajoutée

à la laveuse� Ne pas ajouter d’eau dans la laveuse� De l’eau supplémentaire

éloignerait le linge du plateau de lavage en le soulevant, ce qui

réduirait la performance de nettoyage�

La laveuse n’a pas été chargée

comme recommandé� Charger les vêtements sans les tasser et de façon uniforme le long

du plateau de lavage�

Si l’on souhaite ajouter des vêtements une fois que la laveuse

a démarré, n’en rajouter qu’un ou deux.

Ajout de détergent sur le dessus

de la charge� Ajouter le détergent, les produits Oxi et l’agent de blanchiment

sans danger pour les couleurs au fond du panier avant de charger

les articles�

Détergent HE non utilisé ou utilisation

excessive de détergent HE. La mousse produite par un détergent ordinaire peut empêcher

la laveuse de fonctionner correctement�

Utiliser uniquement un détergent HE� Veiller à mesurer correctement�

Toujours mesurer la quantité de détergent et suivre les instructions du

détergent en fonction de la taille et du niveau de saleté de la charge�

Programme utilisé incorrect

par rapport au type de tissu� Utiliser une option de programme de niveau de saleté plus élevée

et une température de lavage plus chaude pour améliorer le

nettoyage�

Si l’on utilise le programme Express (sur certains modèles), ne laver

que quelques articles�

Utiliser le programme Whites (blancs), Heavy Duty (service intense)

ou Cold Clean (lavage à l’eau froide) pour un nettoyage puissant.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation�

DÉPANNAGE

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation�

Si les phénomènes

suivants se produisent Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Ne nettoie ou ne détache

pas (suite) Programme utilisé incorrect

par rapport au type de tissu

(suite).

Voir le “Guide des programmes” pour utiliser le programme

qui correspond le mieux à la charge.

Distributeurs non utilisés� Utiliser les distributeurs pour éviter que l’agent de blanchiment au chlore

ou l’assouplissant ne tachent les vêtements�

Remplir les distributeurs avant de démarrer un programme�

Éviter de les remplir excessivement.

Ne pas verser de produits directement sur la charge�

Les couleurs similaires ne sont

pas lavées ensemble� Laver ensemble les couleurs semblables et les retirer rapidement une fois

le programme terminé pour éviter tout transfert de teinture�

Odeurs L’entretien de la laveuse

n’est pas eectué comme

recommandé�

Faire fonctionner le programme Clean Washer (nettoyage de la laveuse)

après chaque série de 30 lavages� Voir “Entretien de la laveuse” dans

la section “Entretien de la laveuse”�

Vider la laveuse dès que le programme est terminé�

Détergent HE non utilisé

ou utilisation excessive

de détergent HE�

Utiliser uniquement un détergent HE� Veiller à mesurer correctement�

Toujours suivre les instructions du détergent�

Voir la section “Entretien de la laveuse”�

Dommages aux tissus Des objets pointus se trouvaient

dans les poches au moment du

programme de lavage�

Vider les poches, fermer les fermetures à glissière, les boutons-pression

et les agrafes avant le lavage pour éviter d’accrocher et de déchirer

le linge�

Les cordons et les ceintures

se sont peut-être emmêlés� Attacher tous les cordons et les ceintures avant de démarrer le nettoyage

de la charge�

Les articles étaient peut-être

endommagés avant le lavage� Raccommoder les déchirures et repriser les ls cassés des coutures avant

le lavage�

Les tissus peuvent subrir des

dommages si l’on tasse le linge

dans la laveuse�

Charger les vêtements sans les tasser et de façon uniforme le long

du plateau de lavage�

Les articles de charge devraient se bouger librement pendant le cycle

de lavage pour éviter des dommages�

Utiliser le programme conçu pour les tissus à laver�

Si l’on souhaite ajouter des vêtements une fois que la laveuse a démarré,

n’en rajouter qu’un ou deux.

Les instructions de soin des

vêtements n’ont peut-être pas

été suivies�

Avez-vous lu et suivi les instructions d’entretien du fabricant indiquées

sur l’étiquette du vêtement� Voir le “Guide des programmes” pour utiliser

le programme qui correspond le mieux à la charge.

Vous n’avez peut-être pas

ajouté correctement l’eau

de Javel�

Ne pas verser d’eau de Javel directement sur la charge� Essuyer tous

les renversements d’agent de blanchiment�

Un agent de blanchiment non dilué endommagera les tissus� Ne pas

utiliser plus que la quantité recommandée par le fabricant�

Ne pas placer d’articles sur le dessus du distributeur d’agent

de blanchiment lorsqu’on charge et décharge la laveuse�

Fonctionnement incorrect

du distributeur Distributeurs obstrués ou

produits de lessive distribués

trop tôt�

Ne pas remplir excessivement le distributeur. Un remplissage excessif

peut entraîner une distribution immédiate�

Toujours sélectionner l’option Fabric Softener (assouplissant) pour

garantir une bonne distribution�

Remplir les distributeurs avant de démarrer un programme�

Il est normal qu’il reste de petites quantités d’eau dans le distributeur

une fois le programme terminé�

Pour les domiciles présentant une basse pression d’eau, il est possible

qu’il reste de la poudre dans le distributeur� Pour éviter cela, sélectionner

une température de lavage plus chaude (si possible, en fonction de

la charge.)

DÉPANNAGE

Essayer d’abord les solutions suggérées ici pour obtenir de l’aide

et pour éviter une intervention de réparation�

Si les phénomènes

suivants se produisent Causes possibles Solution

La laveuse ne fonctionne pas comme prévu (suite)

Fonctionnement incorrect

du distributeur (suite) Eau de Javel non utilisée dans

le distributeur� Utiliser seulement de l’eau de Javel dans le distributeur d’eau de Javel�

Le détergent en poudre

ne se dissout pas

complètement dans

la charge

Utilisation excessive

de détergent HE� Suivre les recommandations du fabricant pour déterminer la quantité

de détergent à utiliser�

La température de l’eau

est très froide� Sélectionner une température de lavage plus chaude�

Ajouter le détergent dans le panier avant d’ajouter le linge, plutôt que

d’utiliser le distributeur de détergent�

Le sachet de lessive à

dose unique ne se dissout

pas

Sachet de lessive mal utilisé� Veiller à placer le sachet de lessive dans le panier de la laveuse avant

d’ajouter les vêtements� Suivre les instructions du fabricant pour éviter

d’endommager les vêtements�

Un code d’erreur apparaît sur l’acheur

LF (remplissage trop long)

ou F8E1 apparaît sur

l’acheur

La laveuse met trop de temps

à se remplir� Le tuyau de vidange

se prolonge dans le tuyau rigide

de rejet à l’égout au-delà de

4,5" (114 mm).

Inspecter le circuit de plomberie pour vérier que le tuyau de vidange

est correctement installé� Utiliser la bride de retenue pour tuyau de

vidange et la xer solidement au tuyau de rejet à l’égout ou à la cuve.

Ne pas placer de ruban adhésif sur l’ouverture du système de vidange�

Voir les instructions d’installation�

Appareil non connecté à la

source d’eau, ou robinet d’arrêt

fermé�

Vérier l’alimentation en eau pour s’assurer que les tuyaux sont

raccordés et/ou ouverts�

“--” Le bouton de sélection de

programme n’est pas réglé

sur un programme�

Ceci n’est pas une erreur� Le bouton de sélection n’est pas réglé

sur un programme� Tourner le bouton de sélection jusqu’à ce qu’un

programme s’illumine�

Code F## (code d’erreur

de type F) apparaît sur

l’acheur

Code d’erreur du système� Appuyer une fois sur START/PAUSE/Unlock Lid (mise en marche/

pause/déverrouillage du couvercle) pour eacer le code. Puis appuyer

de nouveau sur START/PAUSE/Unlock Lid (mise en marche/pause/

déverrouillage du couvercle) pour redémarrer la laveuse. Si le code

réapparaît, faire un appel de service�

Le code F8E6 (danger lié

à l’eau) apparaîtra sur

l’acheur

Le couvercle a été laissé ouvert

pendant plus de 10 minutes et

l’eau a été vidangée�

S’assurer que le couvercle est fermé avant de démarrer un programme

et/ou pendant le prélavage (trempage).

Inspecter le circuit de plomberie pour vérier que le tuyau de vidange

est correctement installé� Utiliser la bride de retenue pour tuyau de

vidange et la xer solidement au tuyau de rejet à l’égout ou à la cuve.

Ne pas placer de ruban adhésif sur l’ouverture du système de vidange�

Voir les instructions d’installation�

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous félicitons d’avoir fait un achat judicieux

. Votre nouvel

appareil Kenmore® est conçu et fabriqué pour vous procurer

des années de fonctionnement able. Mais comme pour tous les

produits, il pourra à l’occasion nécessiter un entretien préventif ou

une réparation. Le cas échéant, un Contrat principal de protection

peut vous épargner de l’argent et des soucis.

Le Contrat principal de protection contribue aussi à prolonger

la vie utile de votre nouvel appareil ménager. Le Contrat* inclut :

4 Pièces et main-d’oeuvre pour non seulement réparer le

problème, mais aussi s’assurer que l’appareil fonctionne dans

des conditions d’utilisation normales. Notre couverture va bien

au-delà de la garantie du produit. Aucune franchise, aucune

anomalie de fonctionnement ne sont exclues de ce contrat –

protection réelle.

4 Service d’expert oert par des techniciens d’expérience

et appréciés par des millions de familles chaque année.

4 Appels de service illimités et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

4 Garantie “Sans soucis” – remplacement de votre produit

couvert après trois défaillances séparées en douze mois et

qu’une quatrième réparation est requise. Comprend la livraison

et l’installation gratuites, au besoin, du produit de remplacement.

4 Remplacement du produit si votre produit couvert ne peut

être réparé.

4 Vérication annuelle d’entretien préventif sur demande –

sans frais supplémentaires.

4 Aide rapide par téléphone – support téléphonique d’un agent

d’entretien sur tous les produits pour aider à résoudre les problèmes.

Considérez-nous comme un “manuel d’utilisateur parlant.”

4 Protection contre les sautes de puissance pour prévenir les

dommages électriques attribuables aux uctuations de courant.

4 Couverture pour la perte de nourriture de 300 $ sur tout

aliment altéré en raison d’une défaillance mécanique sur tout

réfrigérateur ou congélateur couvert.

4 Services promis : 50 $ si la première tentative de réparation

de votre appareil couvert échoue et qu’il ne peut pas être utilisé

pendant l’attente de la réparation suivante.

4 25 % de réduction sur le prix courant de toute intervention

de réparation non couverte et pièces de rechange.

Dès que vous achetez le Contrat, il sut d’un appel téléphonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en tout

temps jour et nuit.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison pendant

la période de garantie du produit, nous vous rembourserons

intégralement ou nous vous verserons un remboursement au prorata

après l’expiration de la période de garantie. Achetez votre Contrat

principal de protection aujourd’hui même!

Certaines limitations et exclusions s’appliquent. Pour des prix

et renseignements supplémentaires aux États-Unis, composer

le 1-800-827-6655.

* Le contrat de couverture au Canada varie pour certains articles.

Pour des informations détaillées, appeler Sears Canada au

1-800-361-6665.

Service d’installation Sears

Pour une installation professionnelle par Sears d’appareils

ménagers et d’articles tels que les ouvre-portes de garage, chaue-

eau et autres gros appareils ménagers, aux É.-U., composer le

1-844-553-6667 ou au Canada, composer le 1-800-469-4663.

05/2016

GARANTIE DES APPAREILS MÉNAGERS KENMORE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous félicitons d’avoir fait un achat judicieux. Votre nouvel

appareil Kenmore® est conçu et fabriqué pour vous procurer des

années de fonctionnement able.

Mais comme pour tous les produits, il pourra à l’occasion

nécessiter un entretien préventif ou une réparation. Le cas

échéant, un Contrat principal de protection peut vous épargner

de l’argent et des soucis.

Le Contrat principal de protection contribue aussi à prolonger

la vie utile de votre nouvel appareil ménager. Le Contrat* inclut :

Pièces et main d’œuvre nécessaires pour conserver les

appareils en état de fonctionnement correct pendant une

utilisation normale, pas uniquement pour remédier aux

défaillances. Notre couverture s’étend bien au-delà de la

garantie du produit. Aucune franchise, aucune anomalie de

fonctionnement ne sont exclues de ce contrat – protection réelle.

Un service d’expert proposé par plus de 10 000 techniciens

d’entretien Sears autorisés, ce qui signie que quelqu’un de

conance prendra soin de votre produit.

Appels de service illimités et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

Remplacement de votre produit couvert si au moins quatre pannes

se produisent en deçà de douze mois.

Remplacement du produit si votre produit couvert ne peut

être réparé.

Vérication annuelle d’entretien préventif sur demande – sans frais

supplémentaires.

Aide rapide par téléphone – nous appelons cela Résolution

rapide – support téléphonique d’un agent de Sears sur tous les

produits. Considérez-nous comme un “manuel d’utilisateur parlant”.

Protection contre les sautes de puissance pour prévenir les

dommages électriques attribuables aux uctuations de courant.

Remboursement de location si la réparation du produit couvert

prend plus de temps que promis.

25 % de réduction sur le prix courant de toute intervention de

réparation non-couverte et pièces de rechange.

Dès que vous achetez le Contrat, il sut d’un appel téléphonique

pour obtenir un rendez-vous pour une intervention de dépannage ou

d’entretien. Vous pouvez appeler à n’importe quelle heure du jour ou

de la nuit ou prendre un rendez-vous de dépannage en ligne.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison pendant

la période de garantie du produit, nous vous rembourserons

intégralement. Ou nous vous verserons un remboursement au

prorata après l’expiration de la période de garantie. Achetez

votre Contrat principal de protection aujourd’hui même!

Certaines limitations et exclusions s’appliquent. Pour des prix

et renseignements supplémentaires aux États-Unis, composer

le 1-800-827-6655. *Au Canada, la couverture varie en fonction

des articles. Pour des informations détaillées, appeler Sears

Canada au 1-800-361-6665.

Service d’installation Sears

Pour l’installation professionnelle garantie par Sears d’appareils

ménagers et d’articles tels que les ouvre-portes de garage, chauffe-

eau, et autres gros appareils ménagers, aux É.-U. composer le

1-844-553-6667 ou au Canada composer le 1-800-469-4663.

GARANTIE LIMITÉE KENMORE

PENDANT UN AN à compter de la date d’achat, cet appareil

est garanti contre tout défaut de matériau ou de fabrication en

cas d’installation, d’utilisation et d’entretien conformément aux

instructions fournies.

SUR PREUVE DE VENTE, un appareil défectueux sera réparé ou

remplacé gratuitement à la discrétion du vendeur.

Pour connaître les détails sur la couverture de la garantie an

d’obtenir un dépannage gratuit ou un remplacement, visiter la

page Web suivante : www.kenmore.com/warranty

Si cet appareil ménager est utilisé à d’autres ns que pour un

usage privé et domestique, la présente garantie ne s'applique que

pendant 90 JOURS à partir de la date d'achat aux États-Unis, et

est nulle au Canada.

La présente garantie couvre UNIQUEMENT les vices de

matériaux et de fabrication et NE prendra PAS en charge :

1. Les pièces courantes pouvant s’user suite à une utilisation

normale, notamment les ltres, courroies, sacs et les ampoules

d’éclairage à culot à vis.

2. L’intervention d’un technicien de réparation pour nettoyer ou

entretenir cet appareil, ou pour montrer à l’utilisateur comment

installer, utiliser et entretenir correctement cet appareil.

3. Les interventions de dépannage pour rectier l’installation de

l’appareil non réalisée par des agents d’entretien autorisés

de Sears, ou pour intervenir sur des problèmes concernant

les fusibles du domicile, les disjoncteurs, et les systèmes de

plomberie ou d’alimentation de gaz résultant de l’installation.

4. L’endommagement ou l’état défectueux de cet appareil

imputable à l’installation non réalisée par des agents

d’entretien autorisés de Sears, y compris une installation non

conforme aux codes d’électricité, de gaz et de plomberie.

5. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur la

surface, dans le cas où l’utilisation ou l’entretien ne sont pas

conformes à toutes les instructions fournies.

6. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur la

surface, résultant d’un accident, d’un usage impropre ou abusif

ou d’une utilisation autre que celle à laquelle il est destiné.

7. L’endommagement ou l’état défectueux de cet appareil,

notamment une décoloration ou l’apparition de rouille sur

la surface, causé par l’utilisation de détergents, nettoyants,

produits chimiques ou ustensiles autres que ceux recommandés

dans toutes les instructions fournies avec le produit.

8. L’endommagement ou l’état défectueux de pièces ou systèmes

résultant d’une modication non autorisée faite à cet appareil.

9. L’intervention sur l’appareil si la plaque signalétique indiquant

le numéro de modèle et de série est manquante, a subi une

modication, ou s’il est dicile de déterminer si l’appareil porte

le logo de certication approprié.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la présente

garantie limitée consiste en la réparation ou le remplacement

prévus ci-dessus. Les garanties implicites, y compris les garanties

applicables de qualité marchande ou d’aptitude à un usage

particulier, sont limitées à un an ou à la plus courte période

autorisée par la loi. Le vendeur n’assume aucune responsabilité

pour les dommages fortuits ou indirects. Certains États ou certaines

provinces ne permettent pas l’exclusion ou la limitation des

dommages fortuits ou indirects, ou la limitation de la durée des

garanties implicites de qualité marchande ou d’aptitude à un

usage particulier, de sorte que cette exclusion ou limitation peut

ne pas être applicable dans votre cas.

Cette garantie s’applique seulement lorsque cet appareil ménager

est utilisé aux États-Unis ou le Canada*.

Cette garantie vous confère des droits juridiques spéciques et

vous pouvez également jouir d’autres droits qui peuvent varier

d’un État à l’autre.

* Le service de réparation à domicile n’est pas disponible dans

toutes les régions du Canada; cette garantie ne couvrira pas

non plus les frais de déplacement et de transport de l’utilisateur

ou du dépanneur si ce produit se trouve dans une région éloignée

(tel que défini par Sears Canada Inc.) où aucun dépanneur

autorisé n’est disponible.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada, Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

W10607447E

Kenmore 11026132411 W10607447E V01 User Manual WASHER Manuals And Guides 1701383L

Navigation menu

Versions of this User Manual:

Views

Navigation
