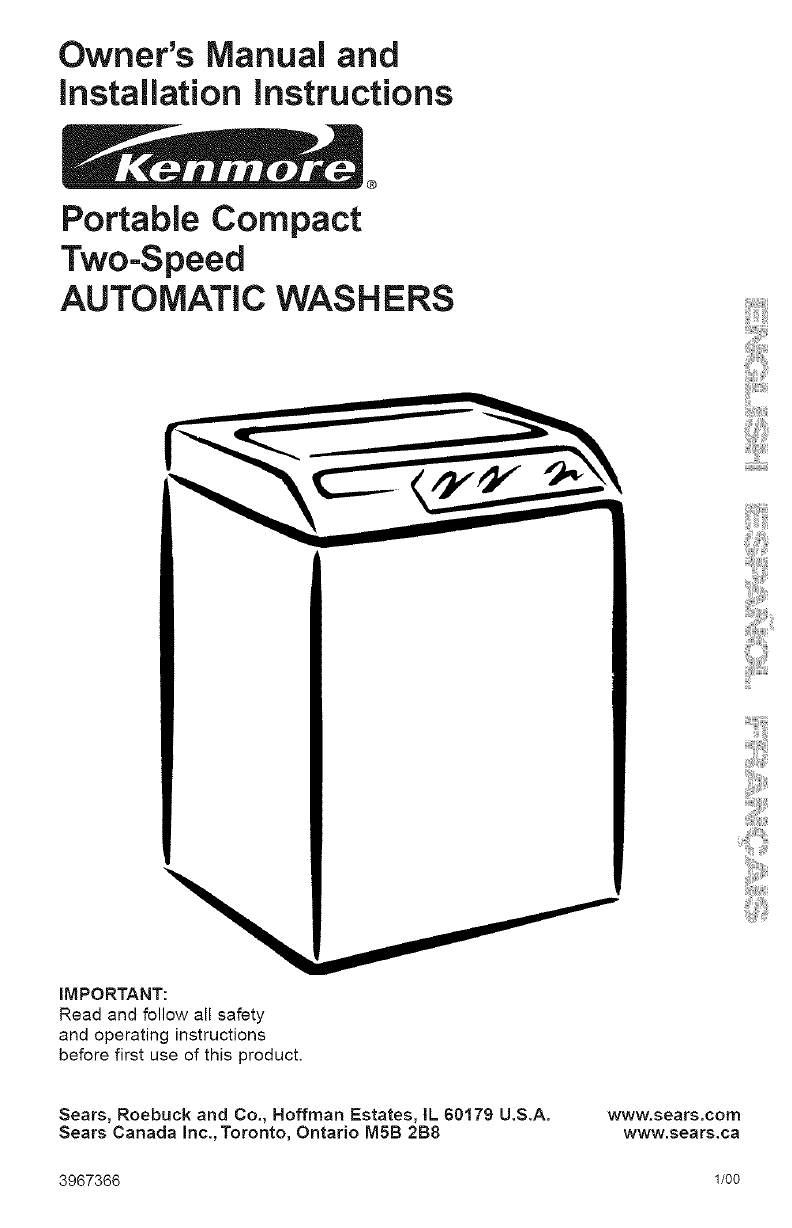

Owner's Manual and

installation instructions

Portable Compact

Two-Speed

AUTOMATIC WASHERS

IMPORTANT:

Read and follow all safety

and operating instructions

before first use of this product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario M5B 2B8

www, sears,com

www.sears.ca

3967366 1/oo

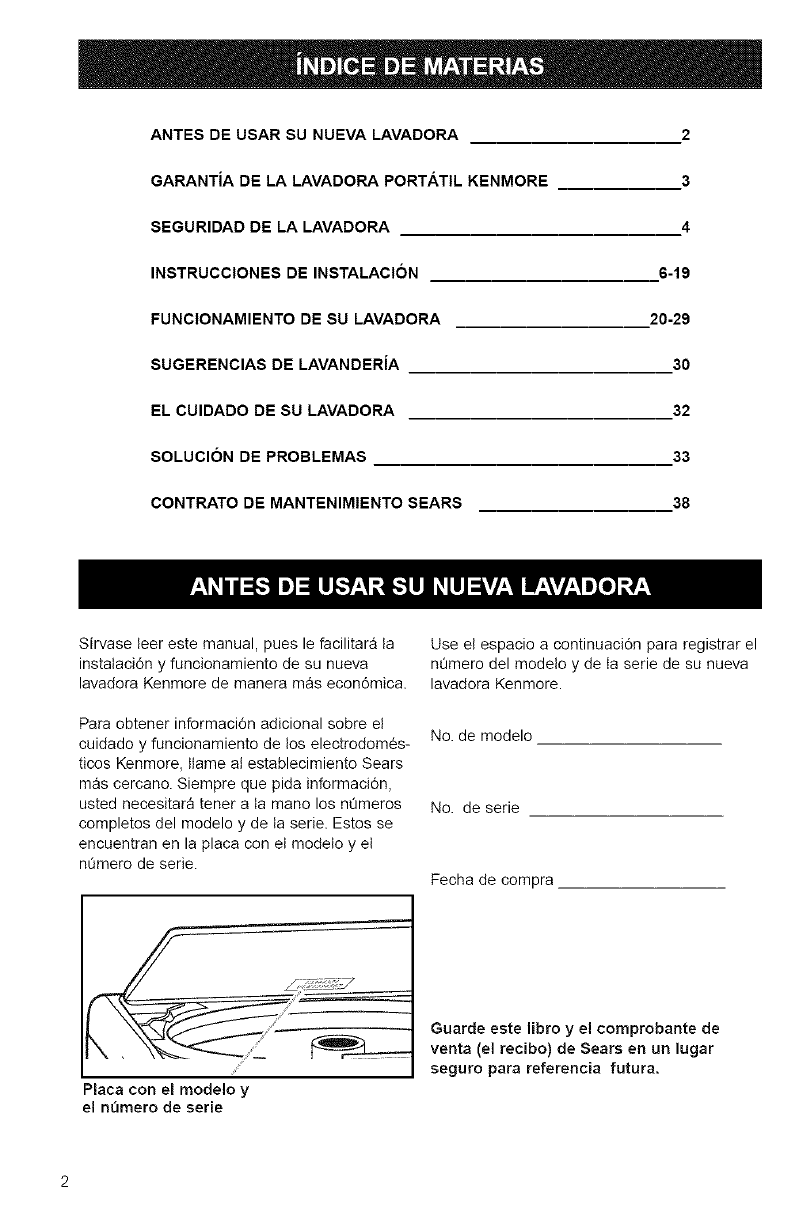

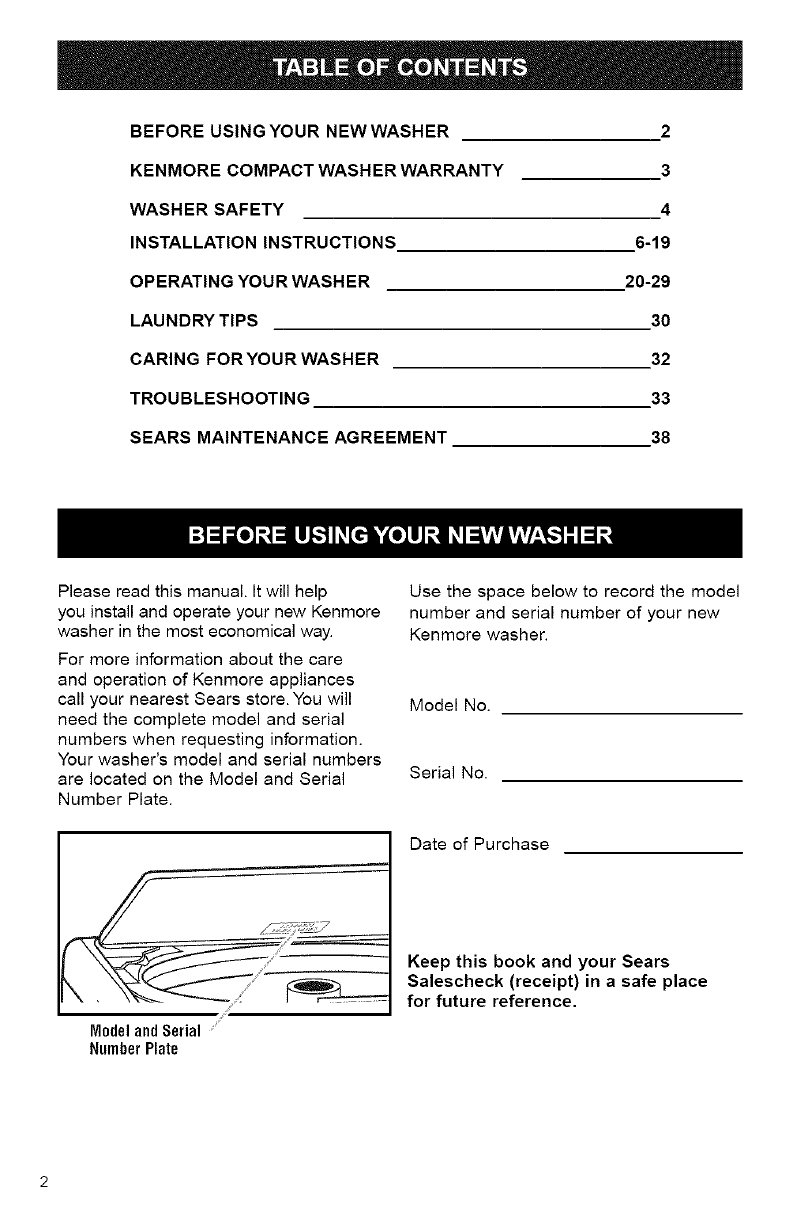

BEFORE USING YOUR NEW WASHER

KENMORE COMPACT WASHER WARRANTY

WASHER SAFETY

INSTALLATION INSTRUCTIONS

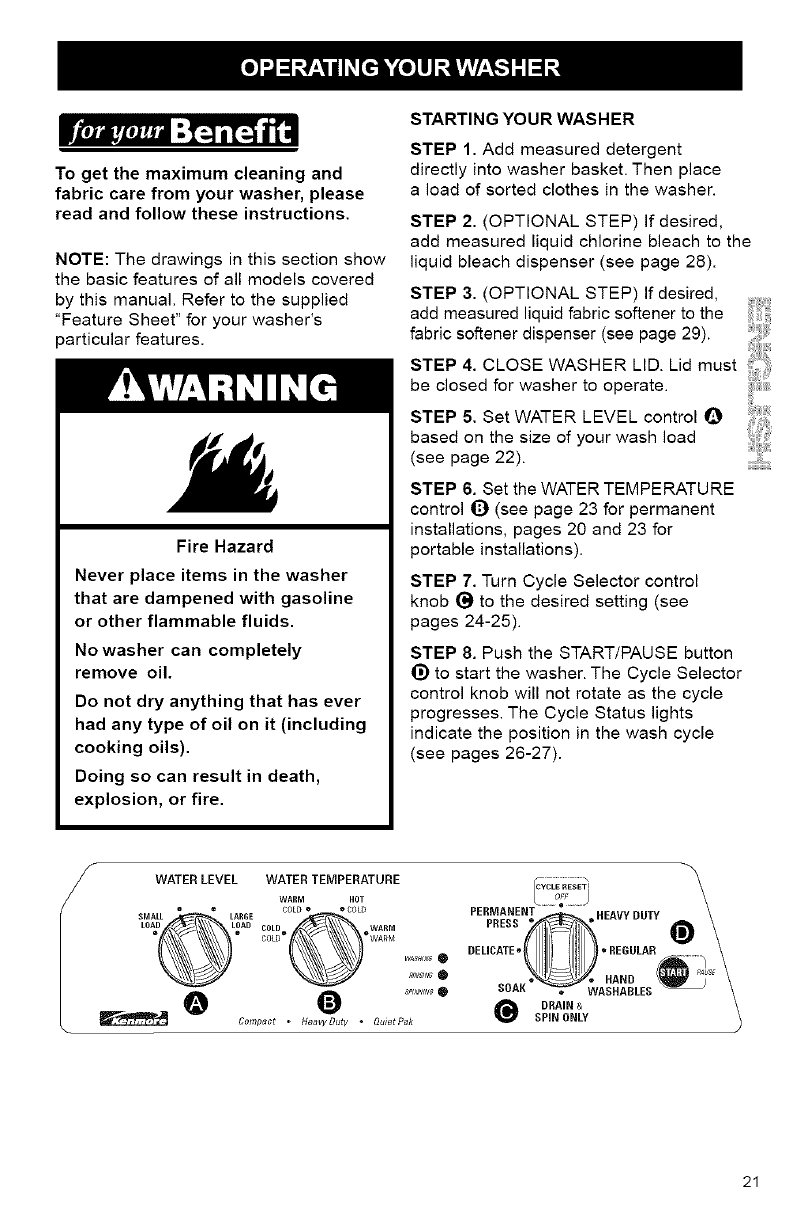

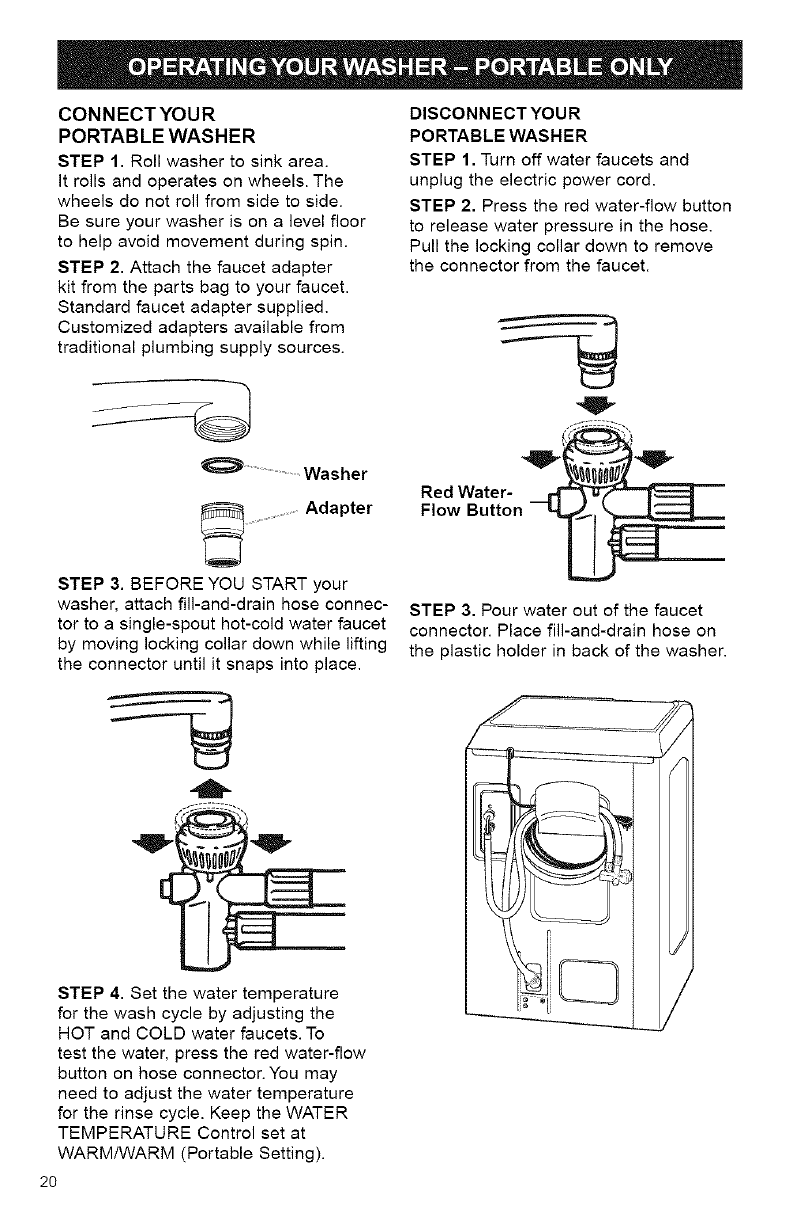

OPERATING YOUR WASHER

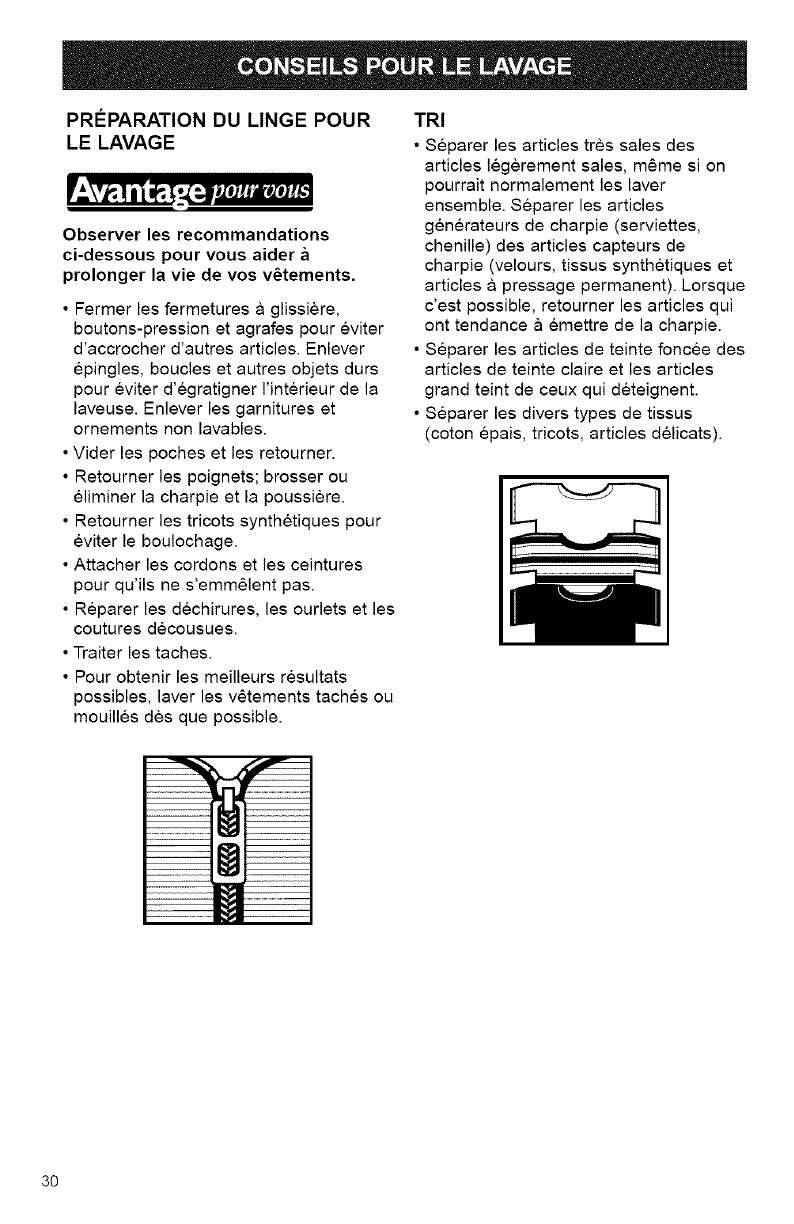

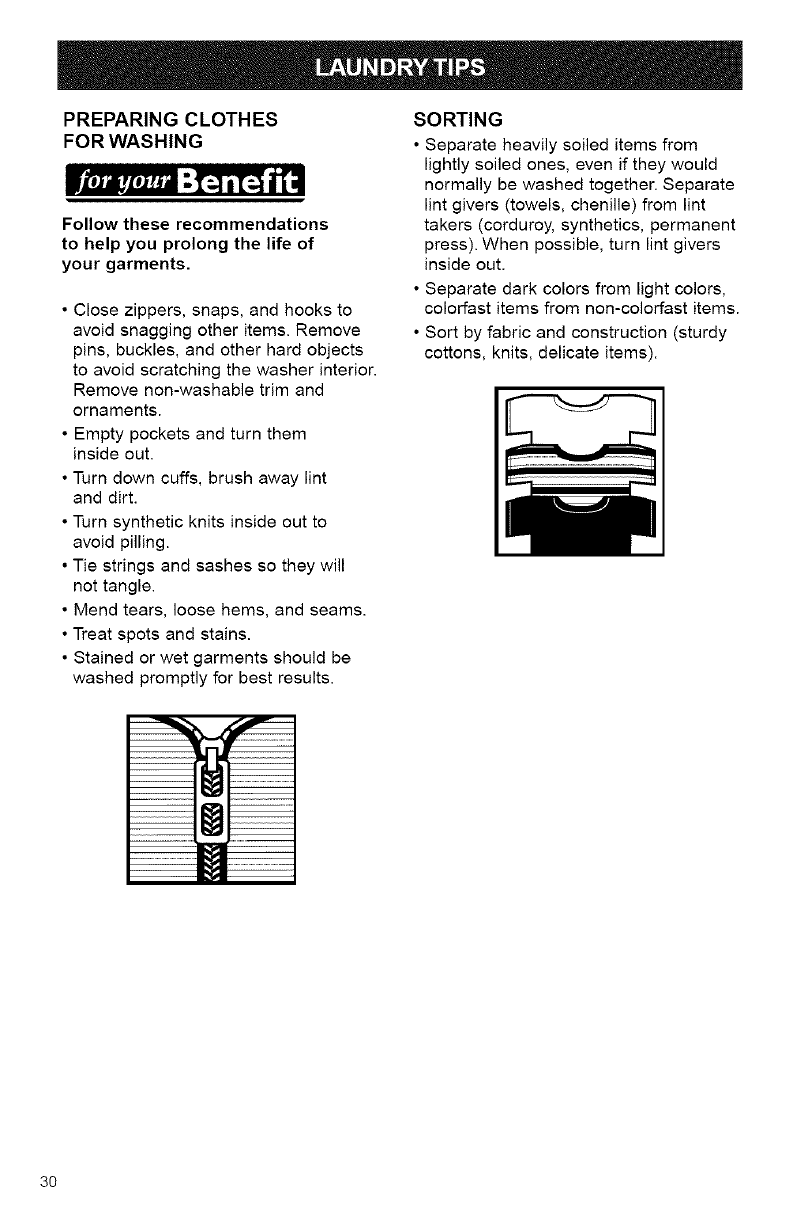

LAUNDRY TIPS

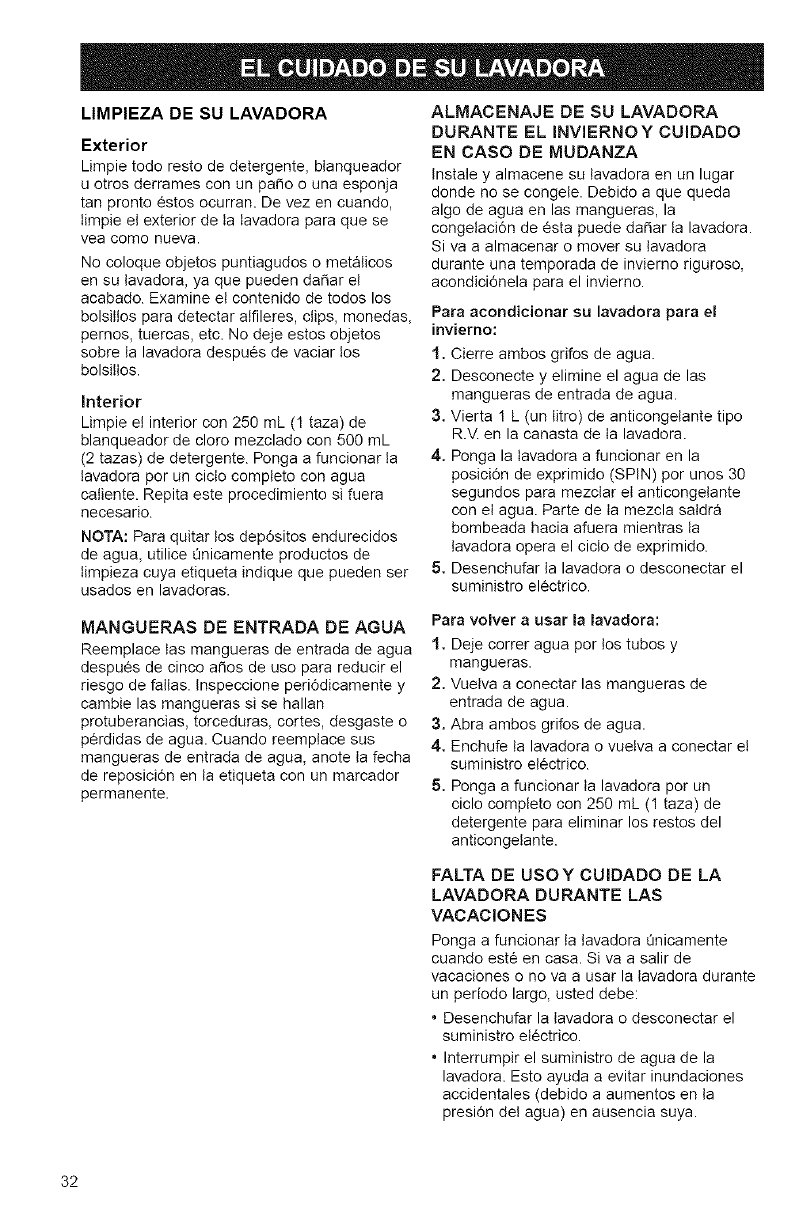

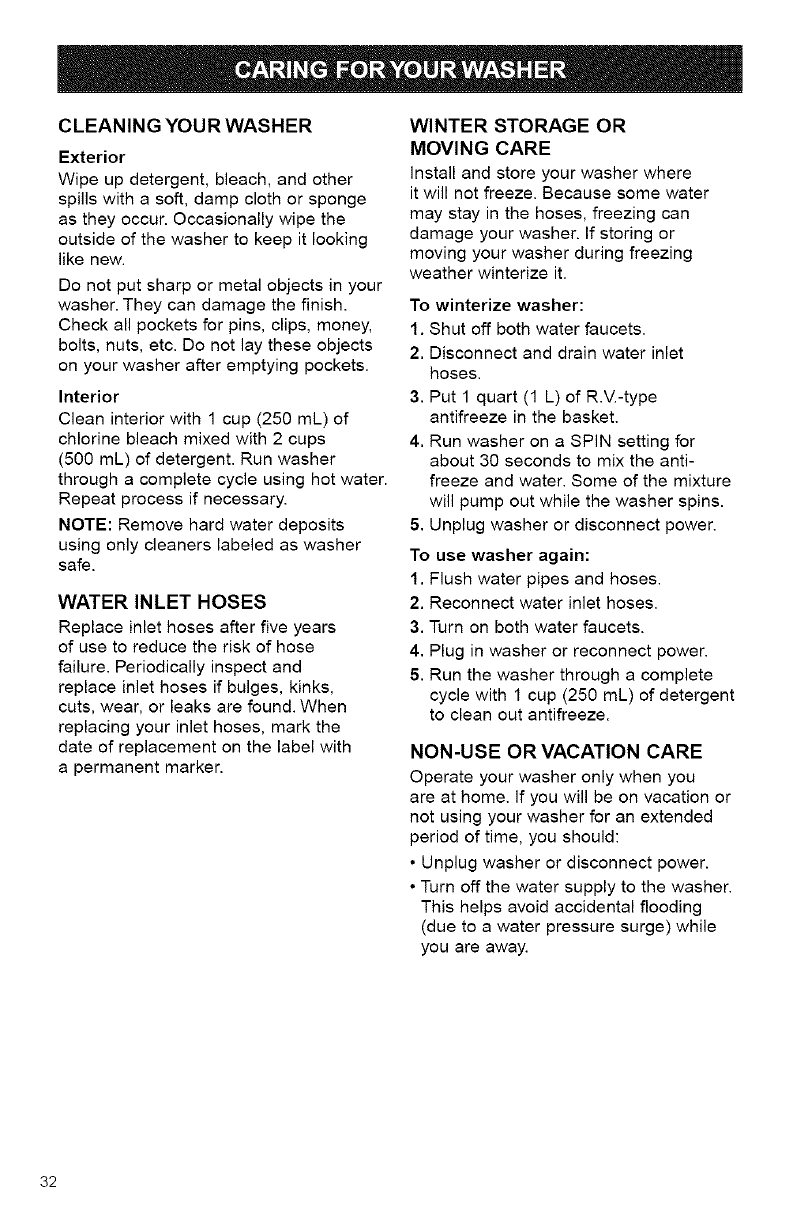

CARING FORYOUR WASHER

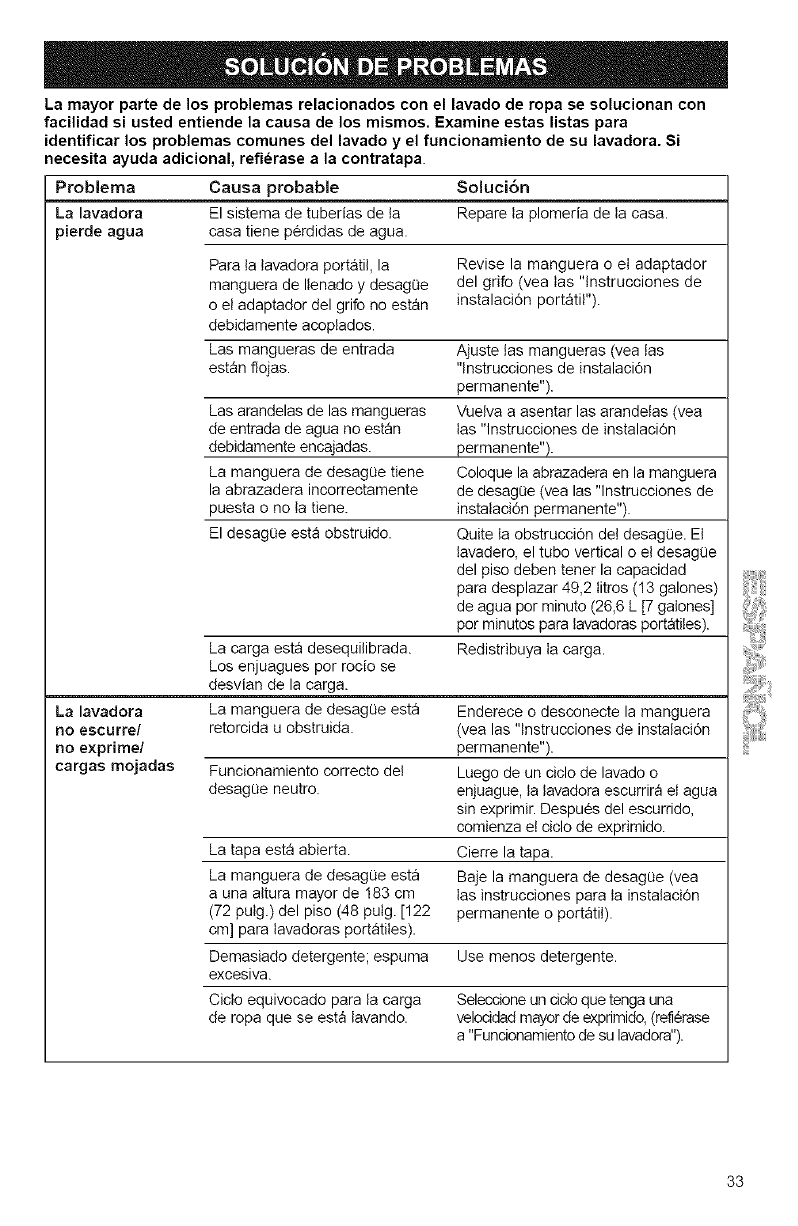

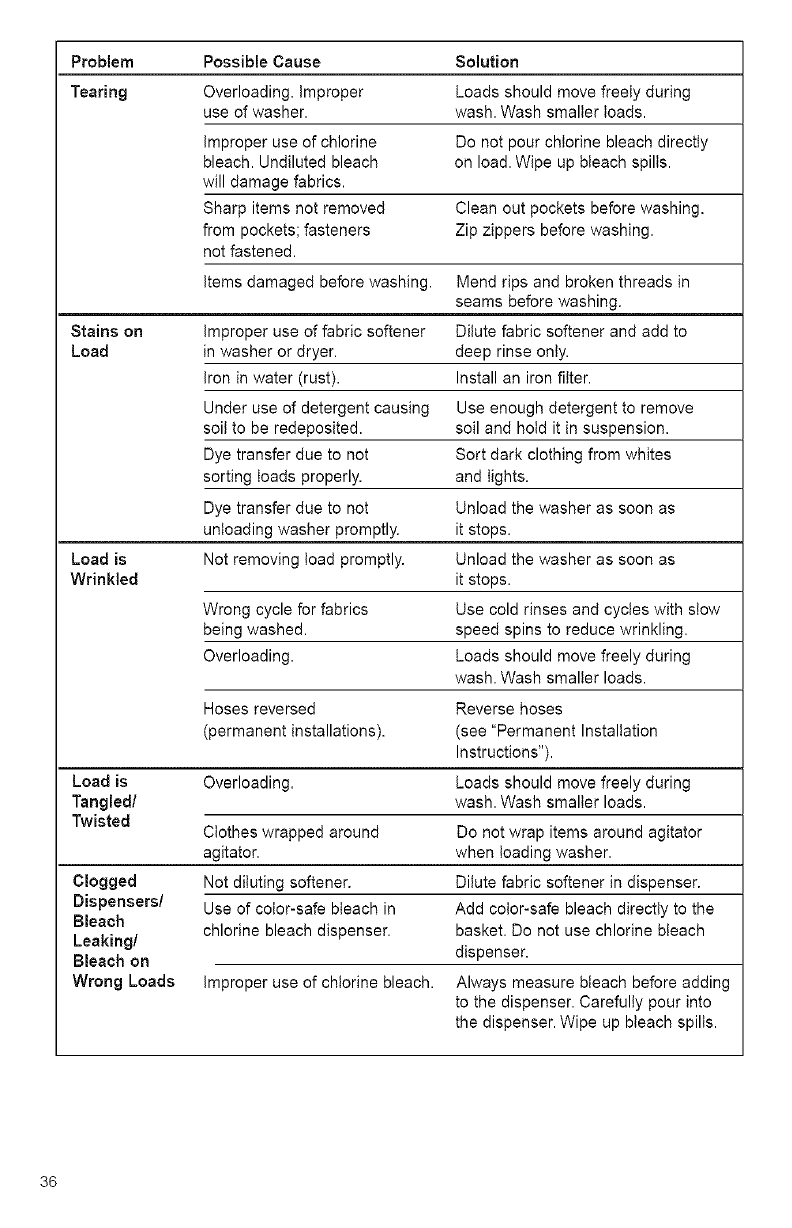

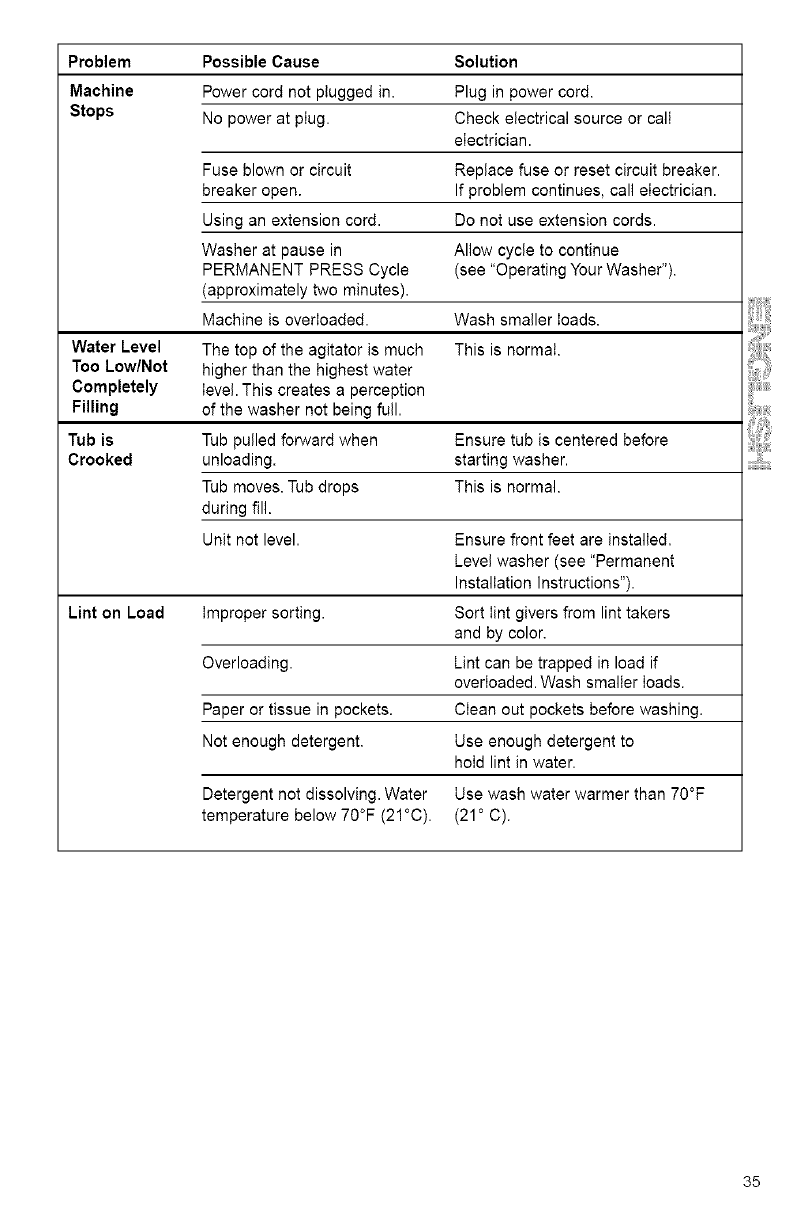

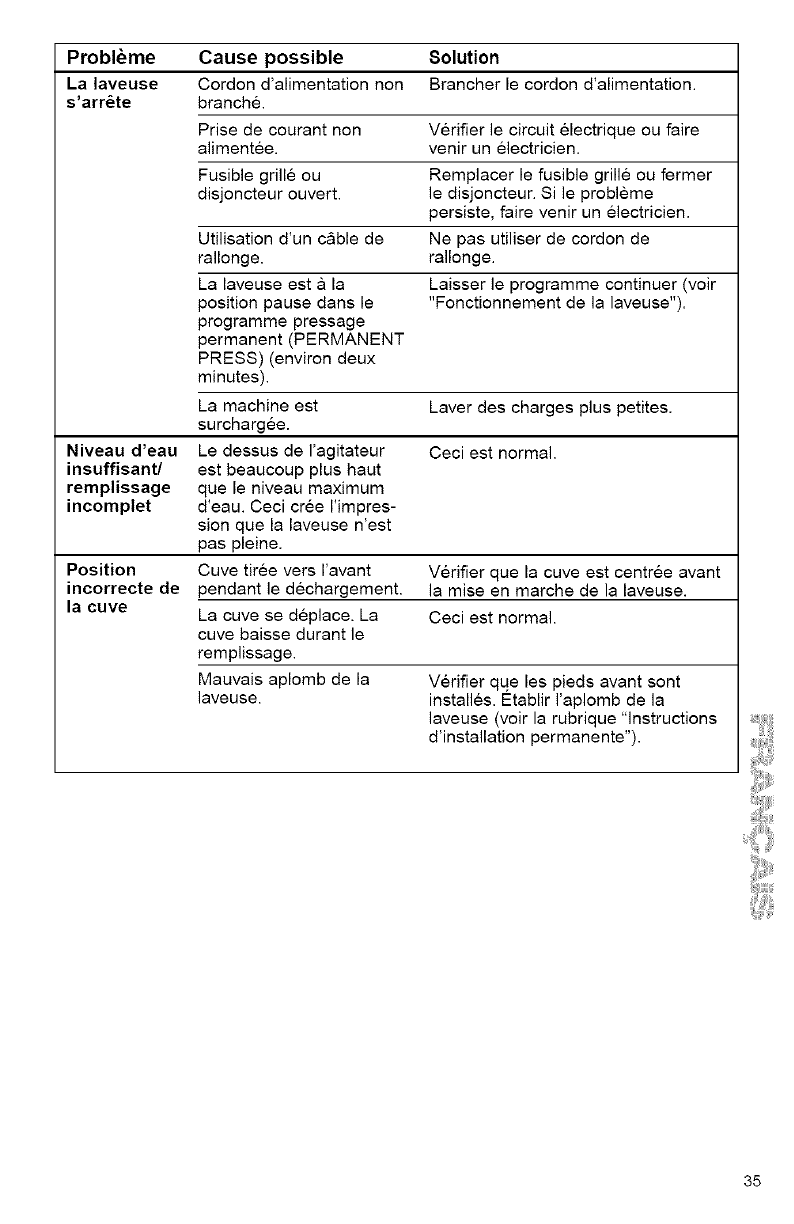

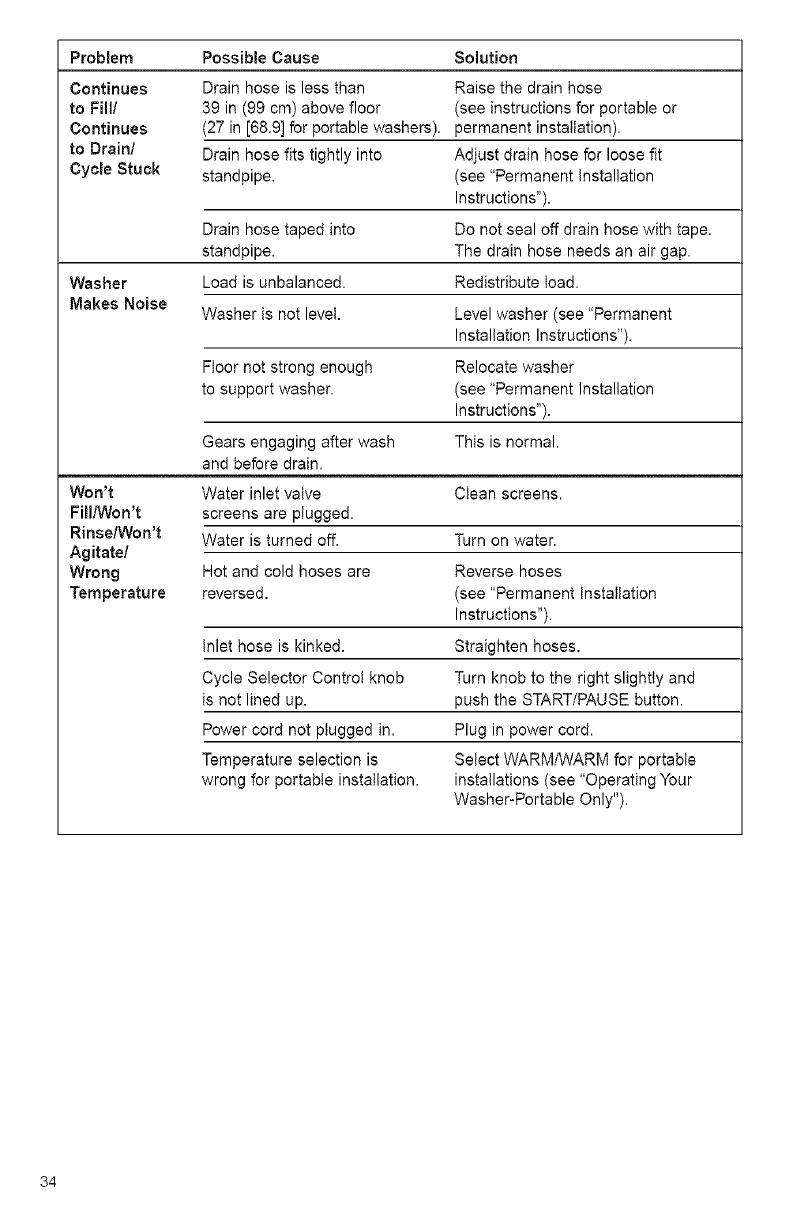

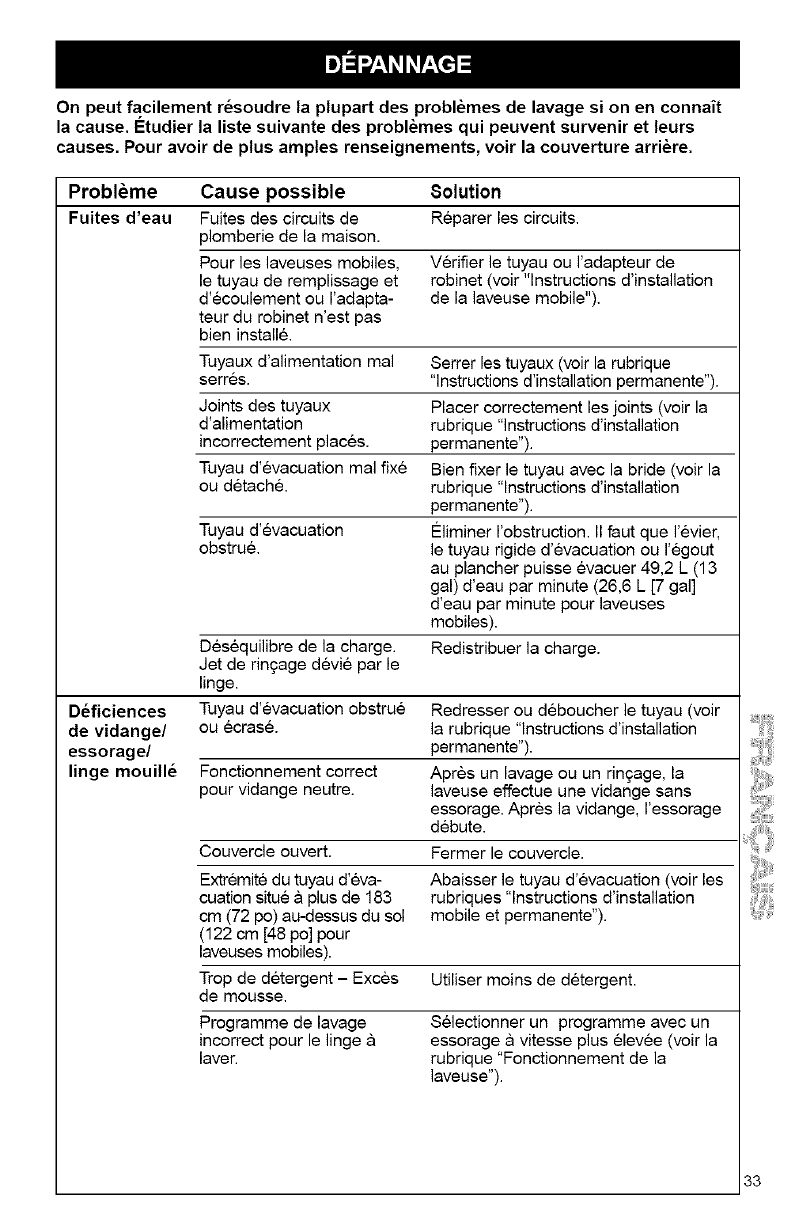

TROUBLESHOOTING

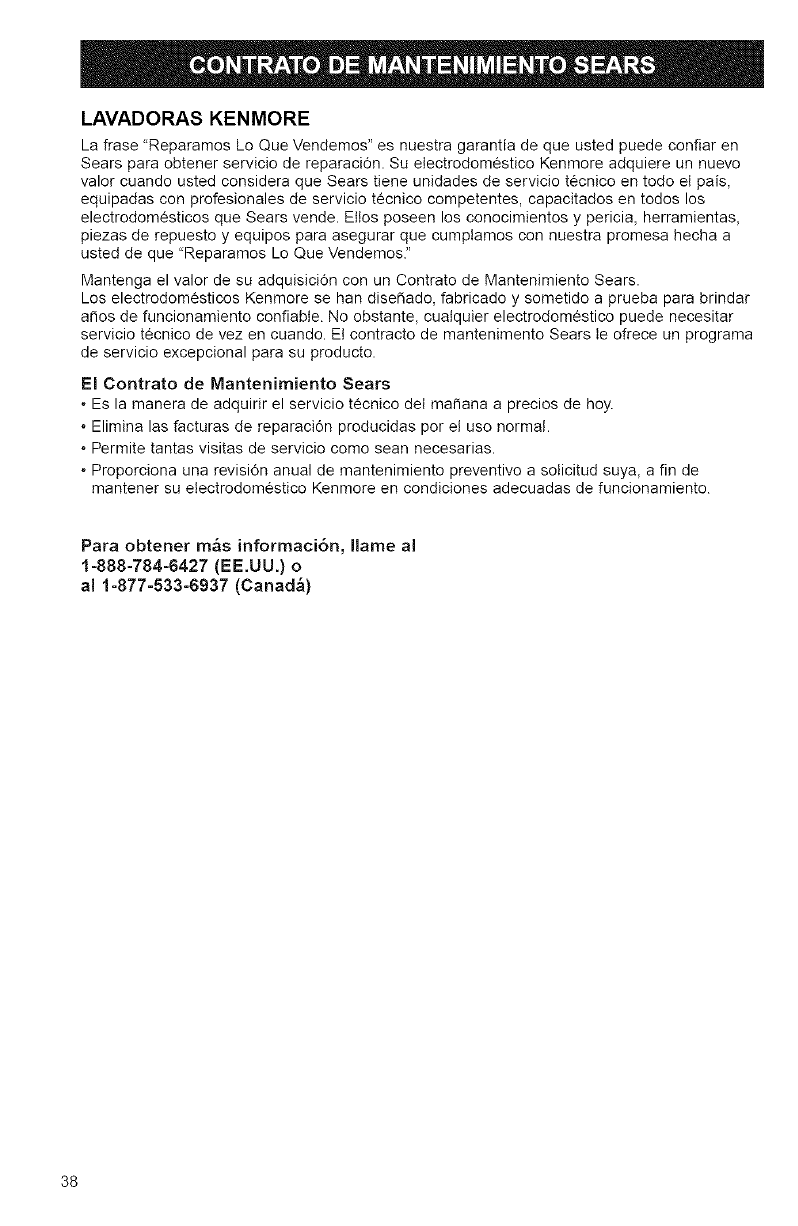

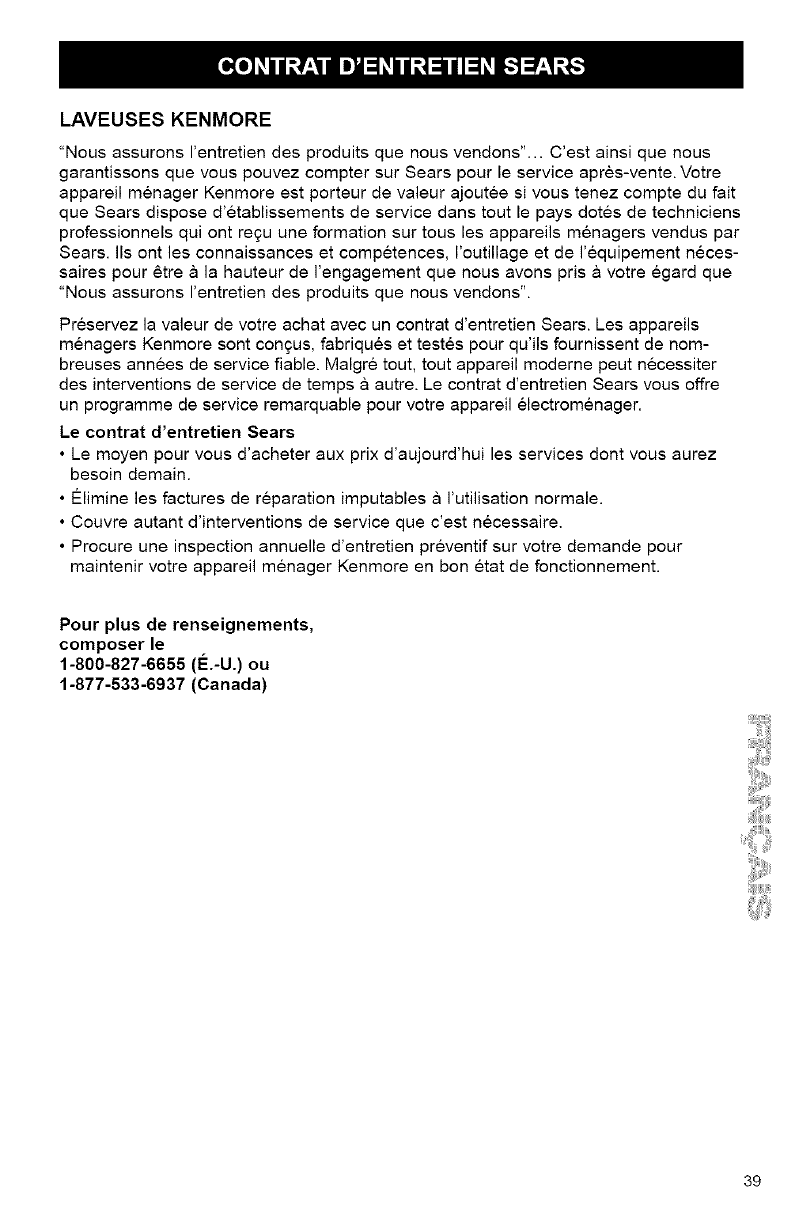

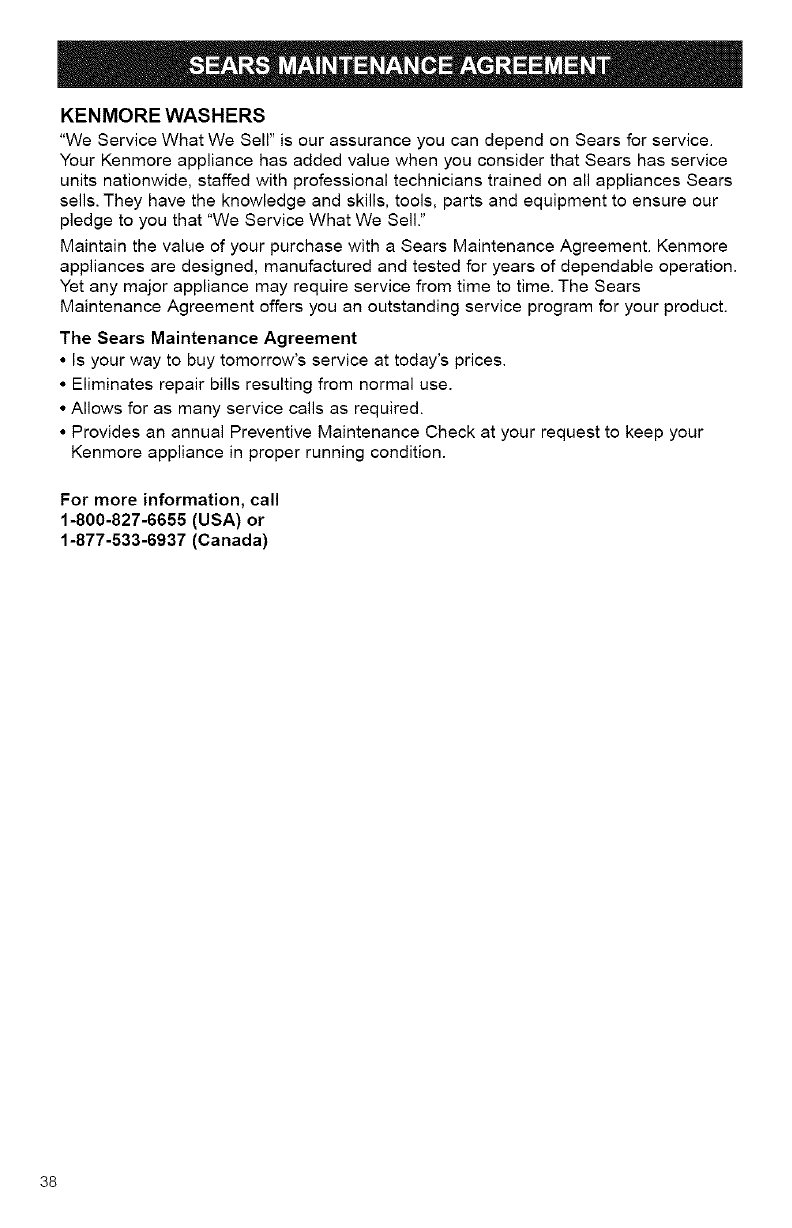

SEARS MAINTENANCE AGREEMENT

6-19

20-29

Please read this manual. It will help

you install and operate your new Kenmore

washer in the most economical way.

For more information about the care

and operation of Kenmore appliances

call your nearest Sears store. You will

need the complete model and serial

numbers when requesting information.

Your washer's model and serial numbers

are located on the Model and Serial

Number Plate.

Model and Serial

Number Plate

Use the space below to record the model

number and serial number of your new

Kenmore washer.

Model No.

Serial No.

Date of Purchase

Keep this book and your Sears

Salescheck (receipt) in a safe place

for future reference.

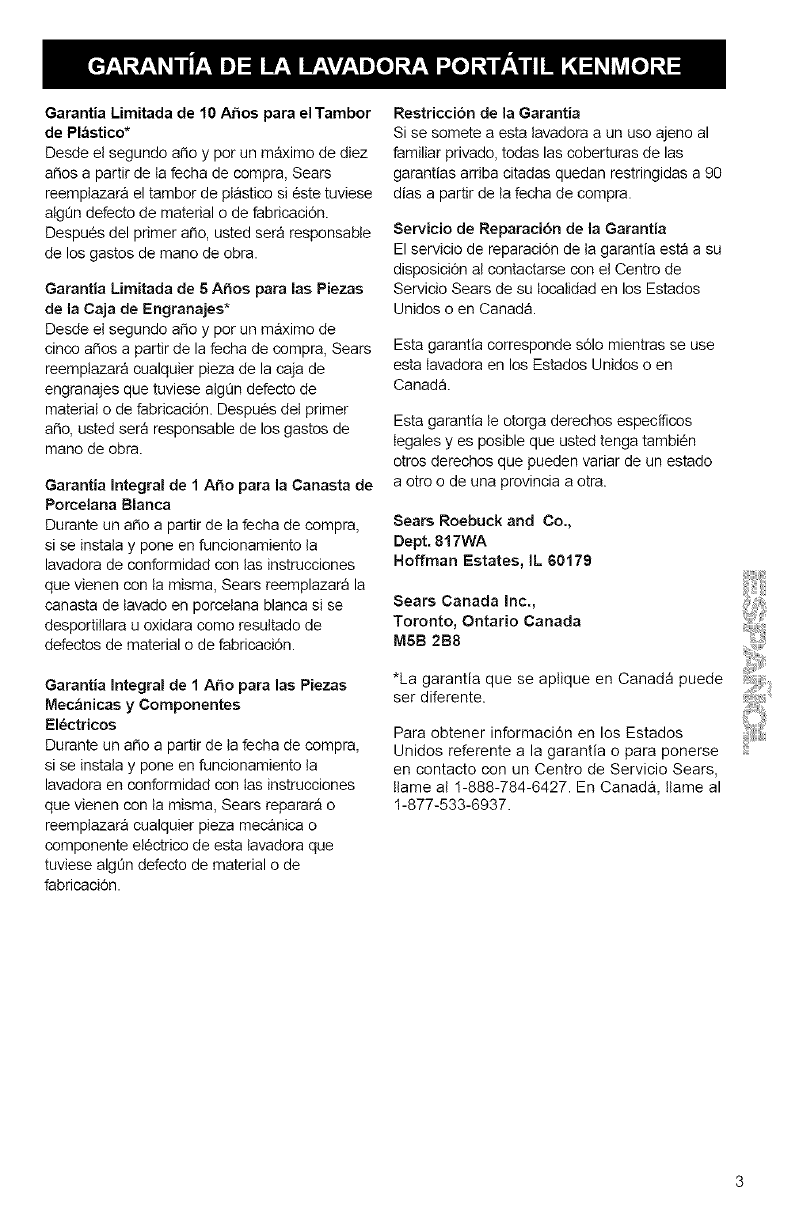

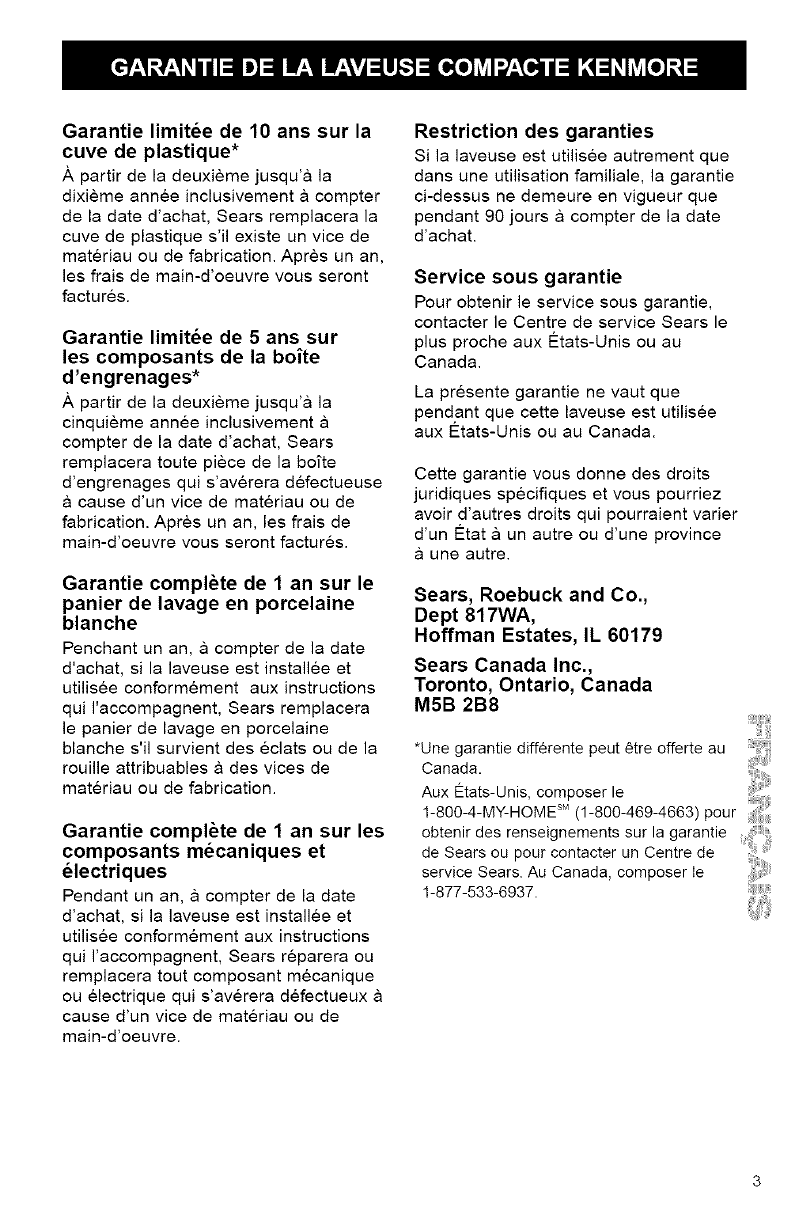

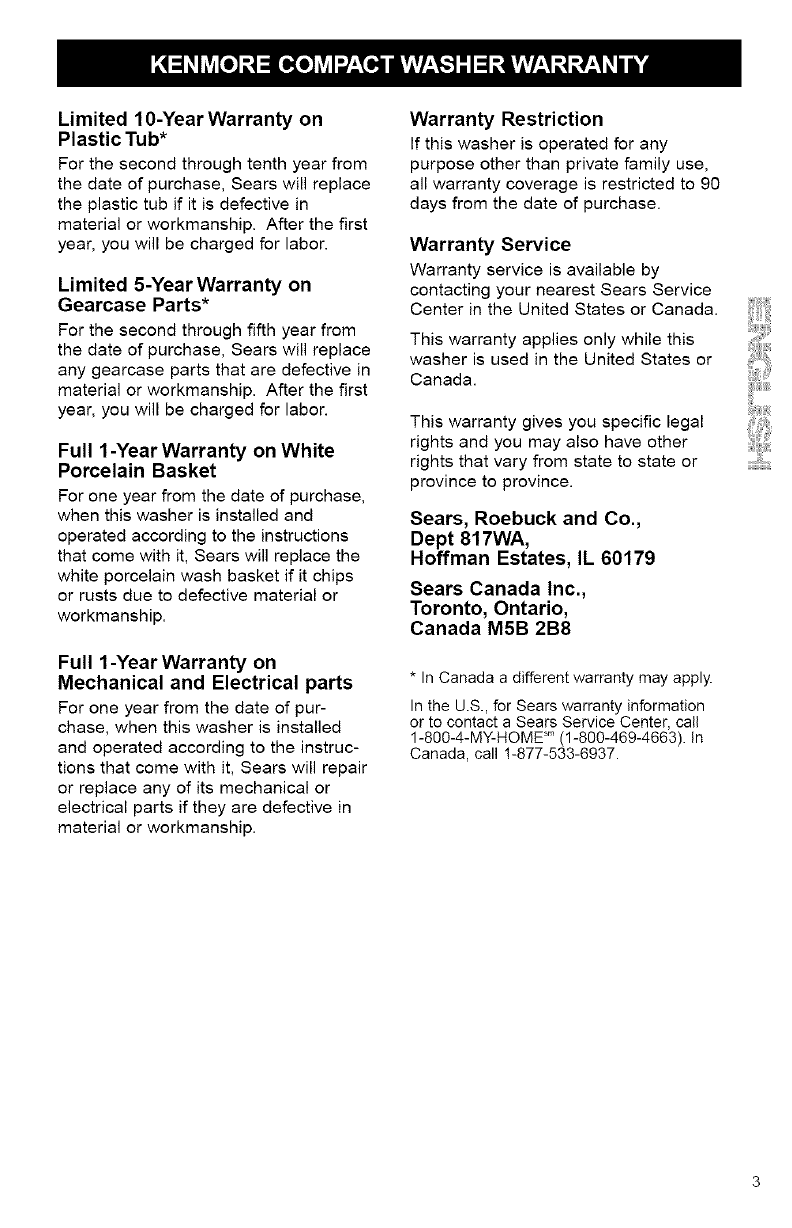

Limited 10-Year Warranty on

Plastic Tub*

For the second through tenth year from

the date of purchase, Sears will replace

the plastic tub if it is defective in

material or workmanship. After the first

year, you will be charged for labor.

Limited 5-Year Warranty on

Gearcase Parts*

For the second through fifth year from

the date of purchase, Sears will replace

any gearcase parts that are defective in

material or workmanship. After the first

year, you will be charged for labor.

Full 1 -Year Warranty on White

Porcelain Basket

For one year from the date of purchase,

when this washer is installed and

operated according to the instructions

that come with it, Sears will replace the

white porcelain wash basket if it chips

or rusts due to defective material or

workmanship.

Full 1-Year Warranty on

Mechanical and Electrical parts

For one year from the date of pur-

chase, when this washer is installed

and operated according to the instruc-

tions that come with it, Sears will repair

or replace any of its mechanical or

electrical parts if they are defective in

material or workmanship.

Warranty Restriction

If this washer is operated for any

purpose other than private family use,

all warranty coverage is restricted to 90

days from the date of purchase.

Warranty Service

Warranty service is available by

contacting your nearest Sears Service

Center in the United States or Canada.

This warranty applies only while this

washer is used in the United States or

Canada.

rights and you may also have other

rights that vary from state to state or

province to province.

Sears, Roebuck and Co.,

Dept 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

* In Canada a different warranty may apply.

In the U.S., for Sears warranty information

or to contact a Sears Service Center, call

1-800-4-MY-HOME s'' (1-800-469-4663). In

Canada, call !-877-533-6937.

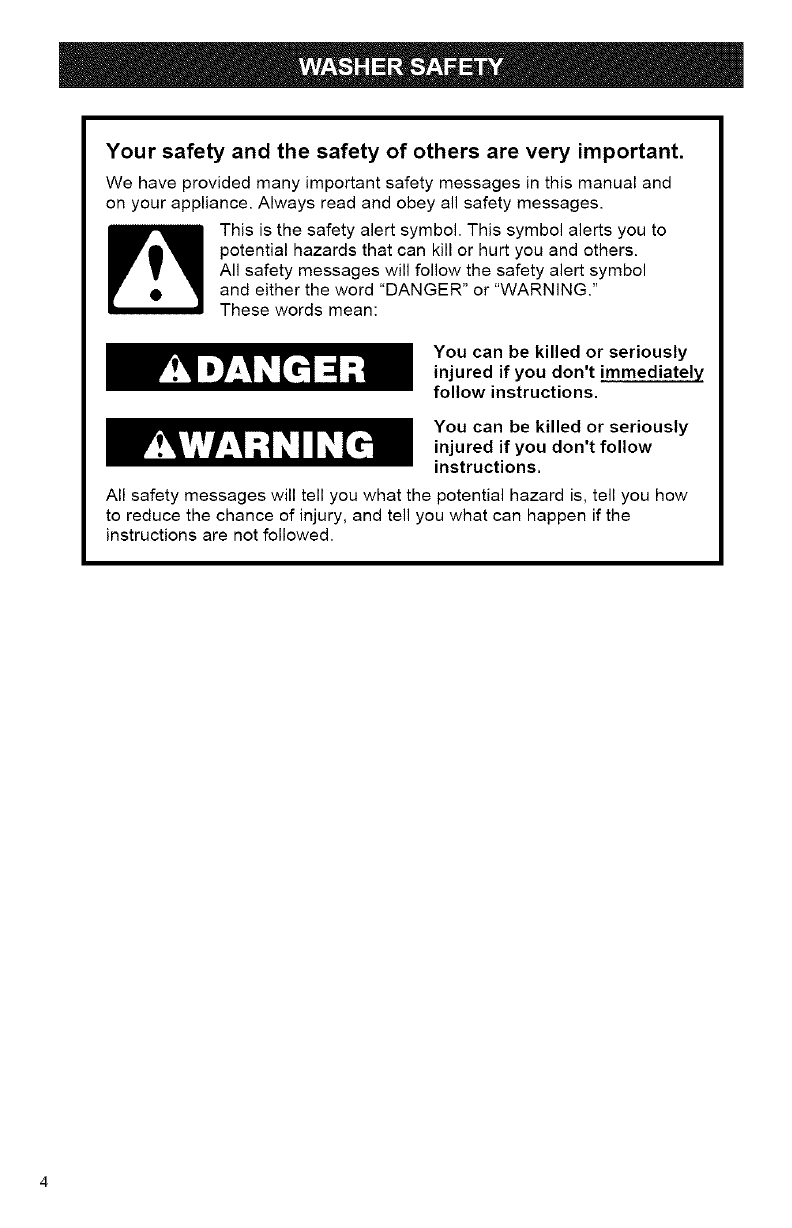

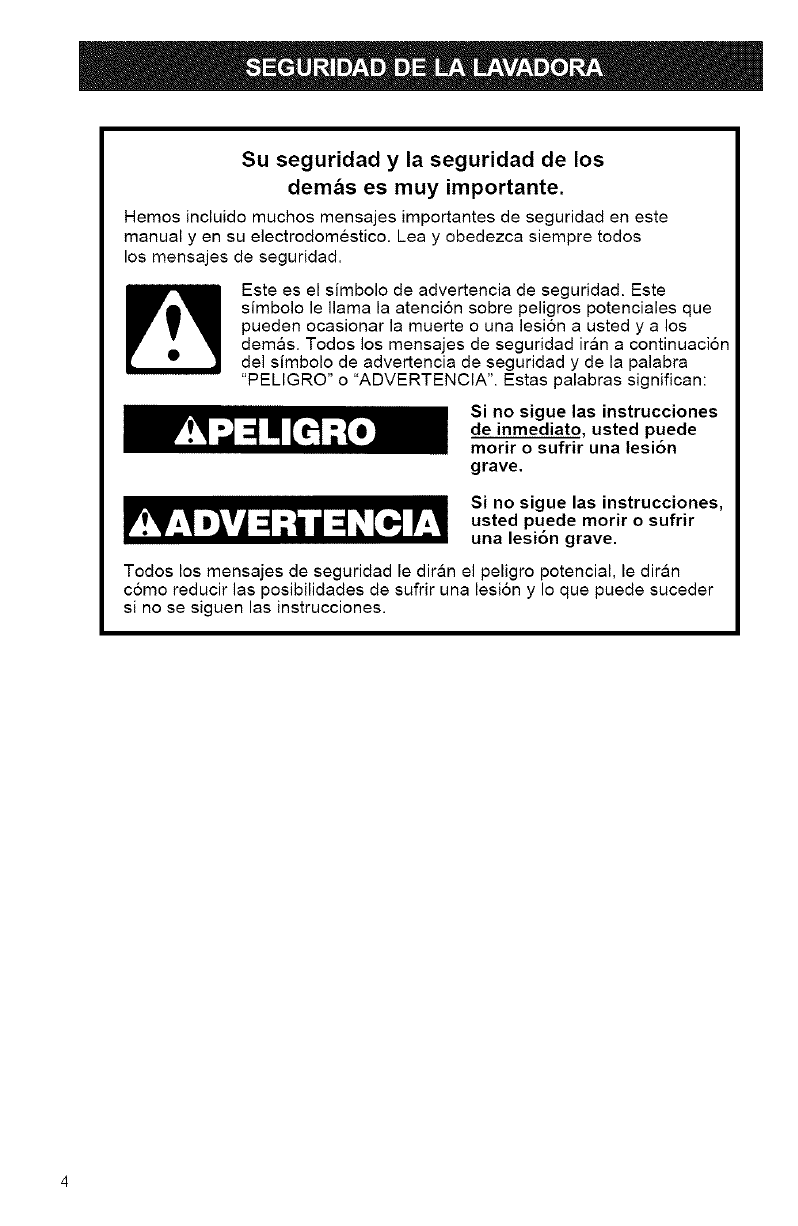

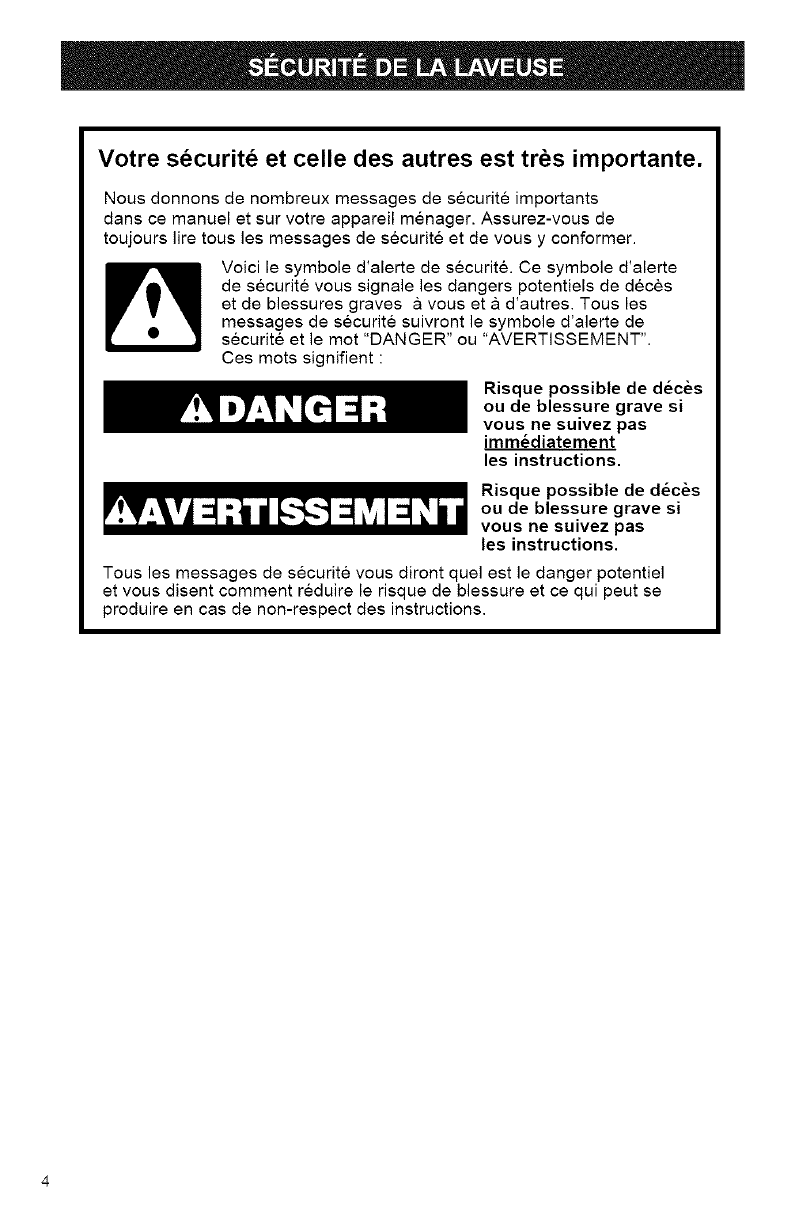

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and

on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to

potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol

and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously

injured if you don't immediately

follow instructions.

You can be killed or seriously

injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how

to reduce the chance of injury, and tell you what can happen if the

instructions are not followed.

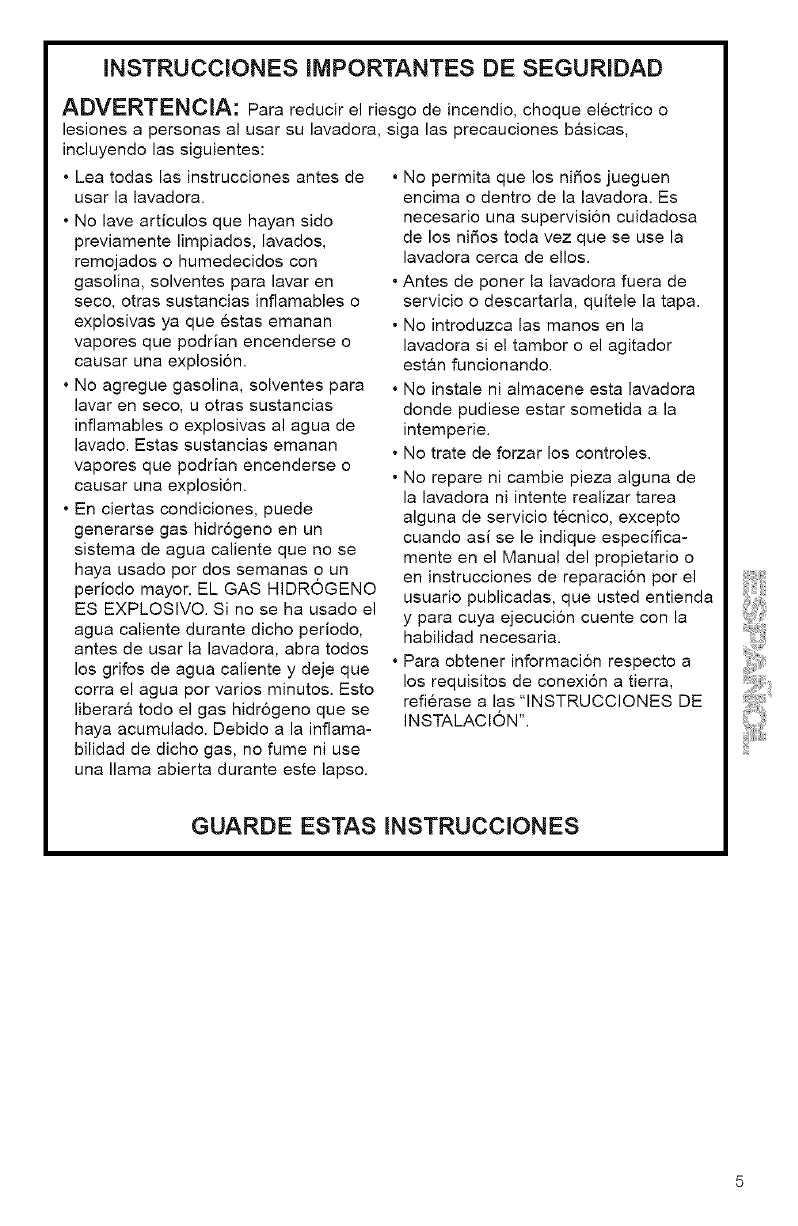

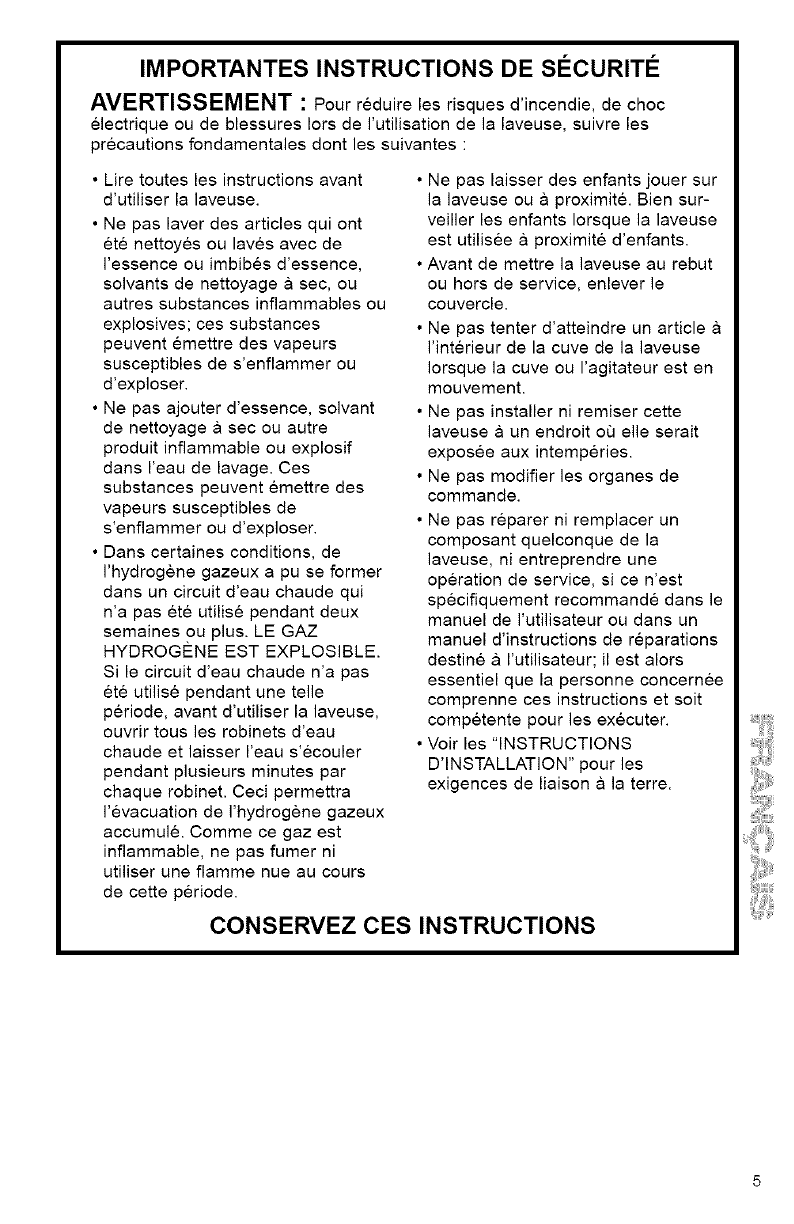

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons

when using your washer, follow basic precautions, including the following:

• Read all instructions before using

the washer.

• Do not wash articles that have been

previously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other

flammable or explosive substances as

they give off vapors that could ignite

or explode.

• Do not add gasoline, dry-cleaning

solvents, or other flammable or

explosive substances to the wash

water. These substances give off

vapors that could ignite or explode.

• Under certain conditions, hydrogen

gas may be produced in a hot water

system that has not been used for 2

weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system

has not been used for such a period,

before using a washing machine, turn

on all hot water faucets and let the

water flow from each for several

minutes. This will release any

accumulated hydrogen gas. As the

gas is flammable, do not smoke or

use an open flame during this time.

• Do not allow children to play on or in

the washer. Close supervision of

children is necessary when the washer

is used near children.

• Before the washer is removed from

service or discarded, remove the lid.

• Do not reach into the washer if the tub

or agitator is moving.

• Do not install or store this washer where

it will be exposed to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the

washer or attempt any servicing unless

specifically recommended in the

Owner's Manual or in published user-

repair instructions that you understand

and have the skills to carry out.

• See the "INSTALLATION INSTRUCTIONS"

section for grounding requirements.

SAVE THESE INSTRUCTIONS

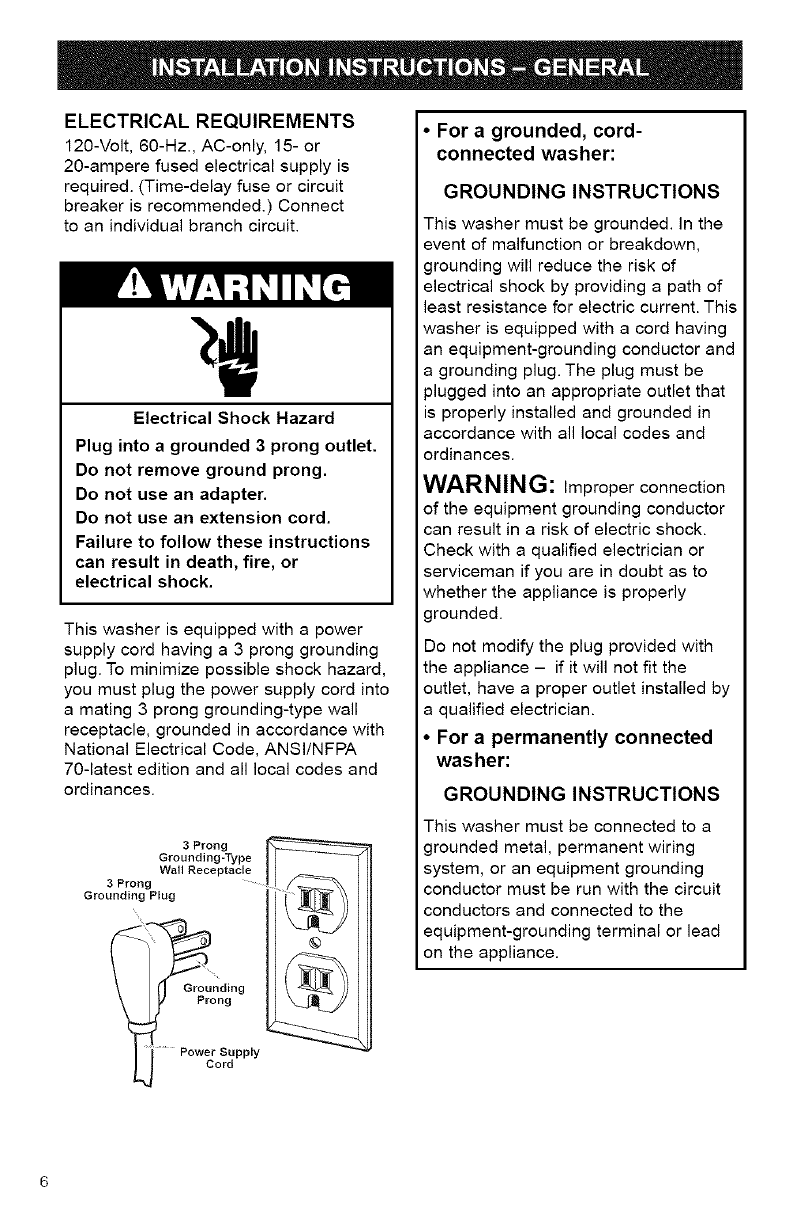

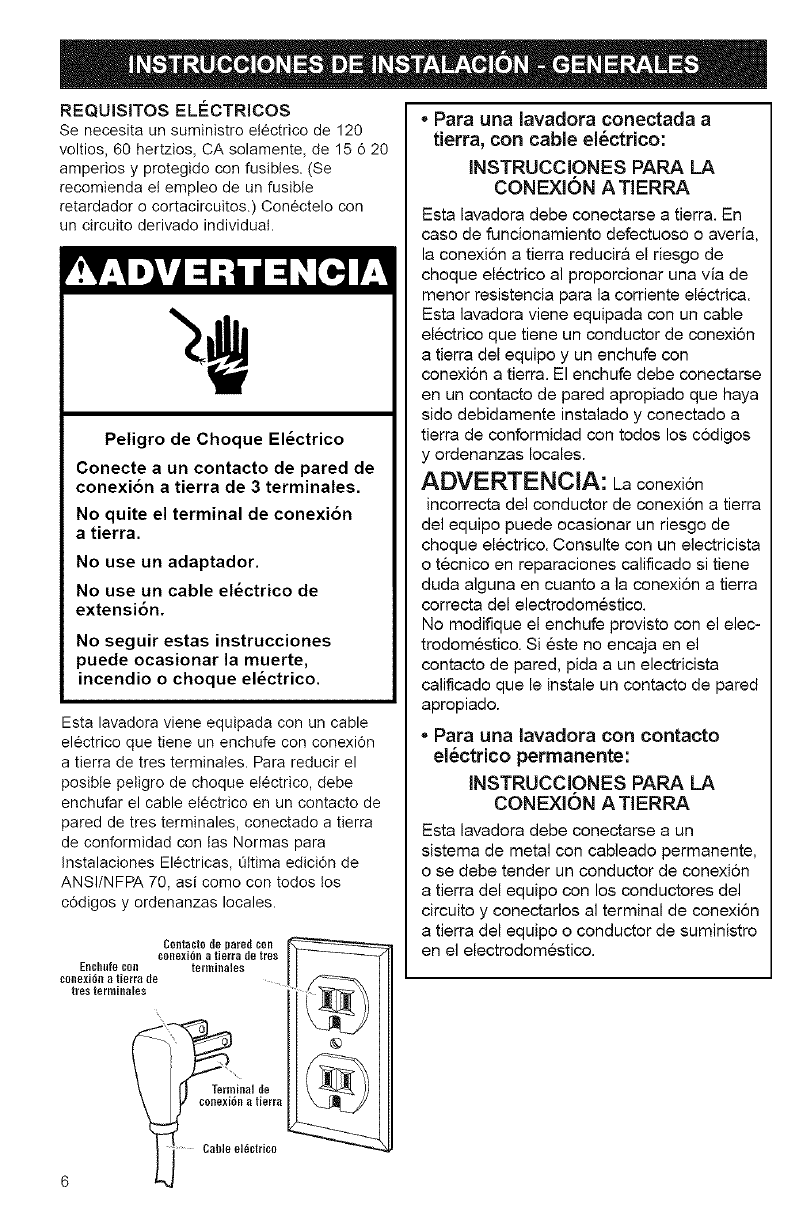

ELECTRICAL REQUIREMENTS

120-Volt, 60-Hz., AC-only, 15- or

20-ampere fused electrical supply is

required. (Time-delay fuse or circuit

breaker is recommended.) Connect

to an individual branch circuit.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions

can result in death, fire, or

electrical shock.

This washer is equipped with a power

supply cord having a 3 prong grounding

plug. To minimize possible shock hazard,

you must plug the power supply cord into

a mating 3 prong grounding-type wall

receptacle, grounded in accordance with

National Electrical Code, ANSI/NFPA

70-latest edition and all local codes and

ordinances.

3 Prong

Grounding-Type

Wail Receptacle

3 Prong .....

Grounding Plug

Grounding

Power Supply

Cord

\ II //

\]M //

For a grounded, cord-

connected washer:

GROUNDING INSTRUCTIONS

-his washer must be grounded. In the

event of malfunction or breakdown,

grounding will reduce the risk of

electrical shock by providing a path of

least resistance for electric current. This

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug. The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and

ordinances.

WARNING: Improper connection

of the equipment grounding conductor

can result in a risk of electric shock.

Check with a qualified electrician or

serviceman if you are in doubt as to

whether the appliance is properly

grounded.

Do not modify the plug provided with

the appliance - if it will not fit the

outlet, have a proper outlet installed by

a qualified electrician.

•For apermanently connected

washer:

GROUNDING INSTRUCTIONS

This washer must be connected to a

grounded metal, permanent wiring

system, or an equipment grounding

conductor must be run with the circuit

conductors and connected to the

equipment-grounding terminal or lead

on the appliance.

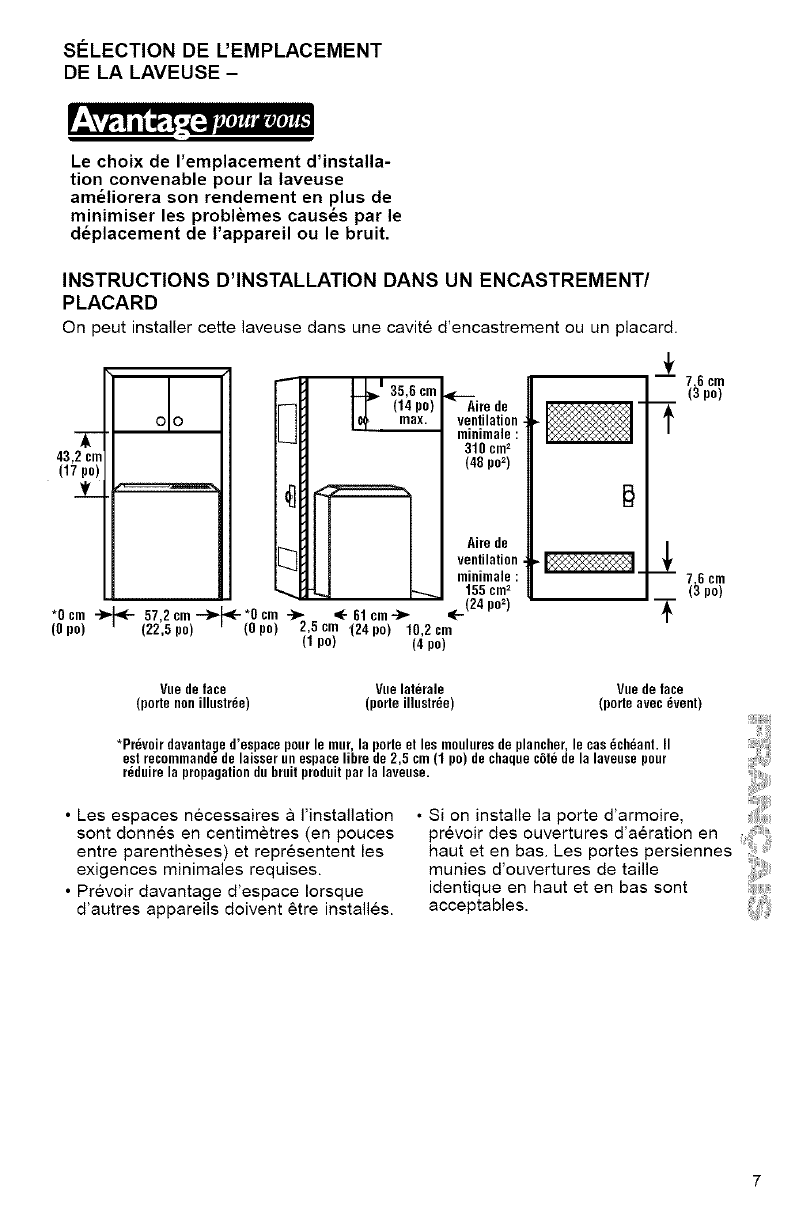

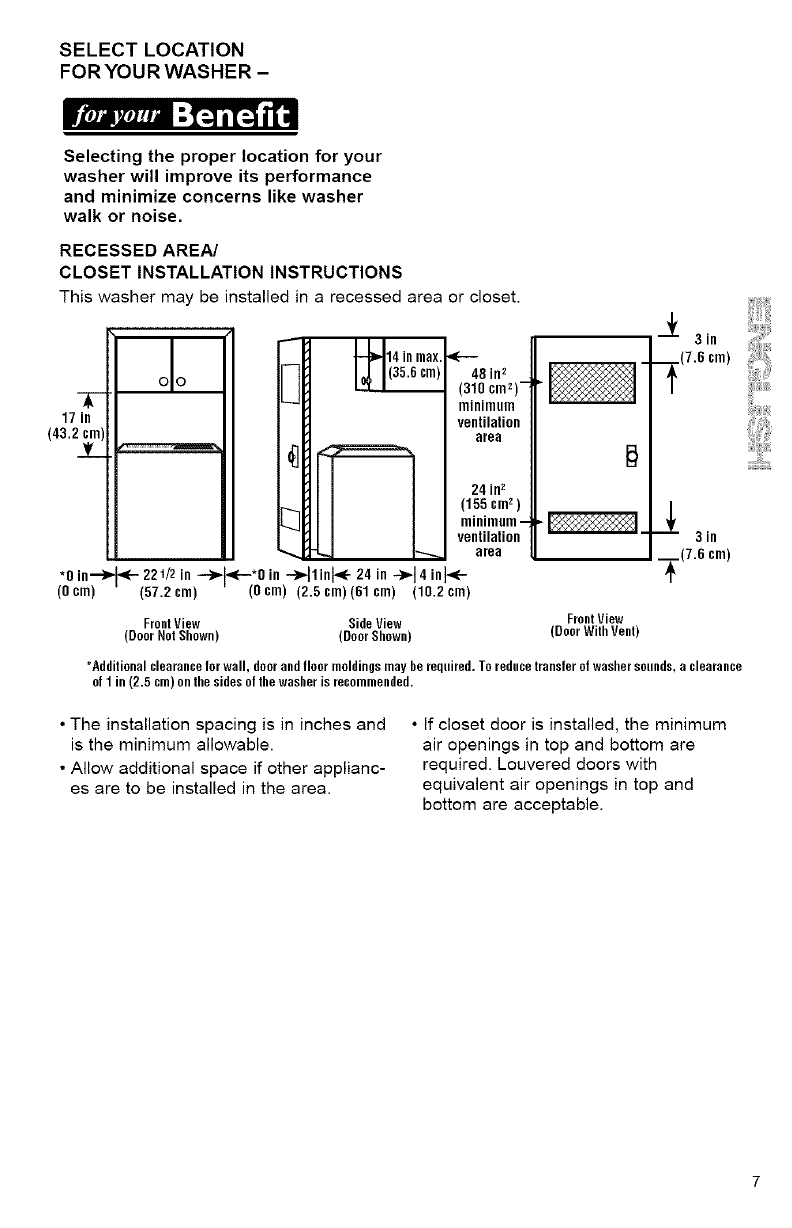

SELECT LOCATION

FOR YOUR WASHER -

rtiJi_m_tl "'I_ i [_ f[

Selecting the proper location for your

washer will improve its performance

and minimize concerns like washer

walk or noise.

RECESSED AREA,/

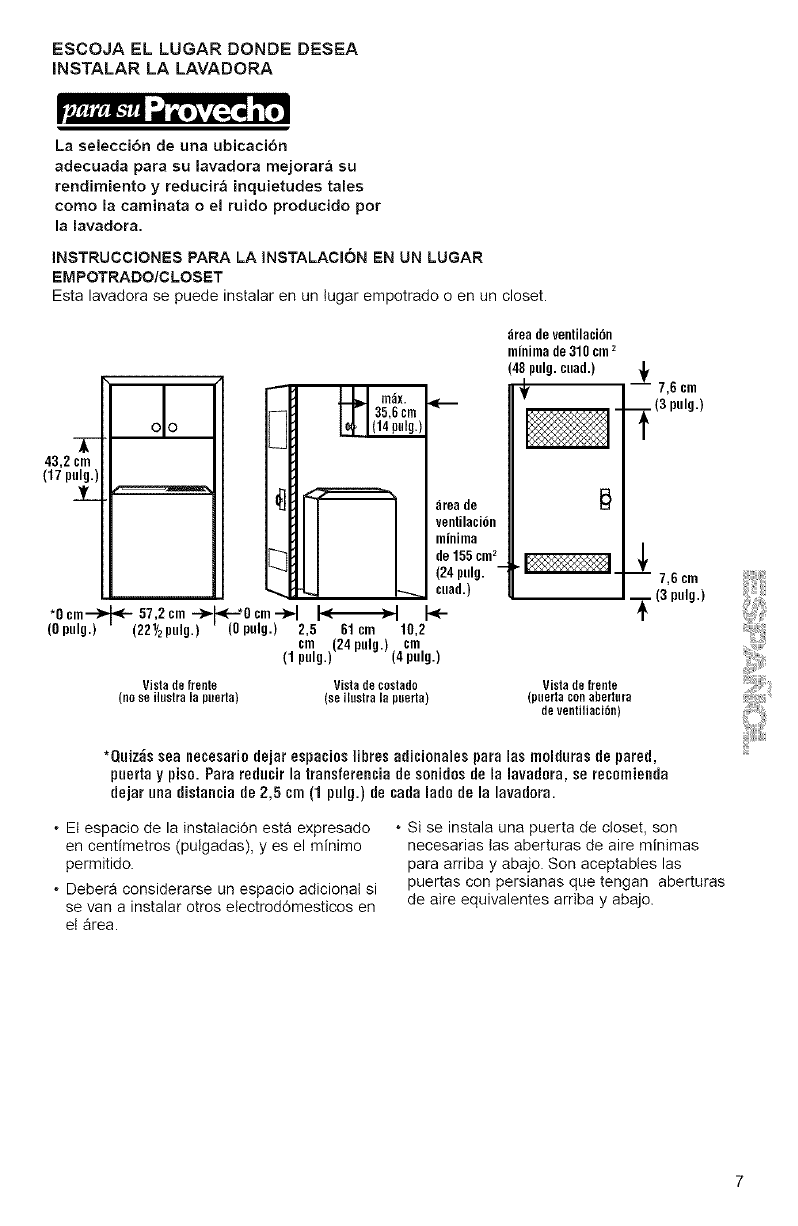

CLOSET INSTALLATION INSTRUCTIONS

This washer may be installed in a recessed area or closet.

17 in

(43.2 _m)

olo

*0 in'--> <-- 221/2 in --->

(0 cm) (57.2 cm)

-_14 inmax.

(35.6cm)

<---48 in2

(310cruZ)-

minimum

ventilation

area

24 in2

(155 cm2)

minimum -

ventilation

area

_--*0 in -_1 in_- 24 in ->"l 4 in

(Ocm) (2.5cm)(61cm) (10.2cm)

3in

.___(7.5cm)

3in

.___.(7.6¢m)

FrontView Side View FrontView

(Door Net Shown) (Door Shown) (Door With Vent)

*Additional clearancefor wall, doorand floormoldingsmay he reqnired.Toredncetransfer of washersetmds, a clearance

of1 in (2.5 cm)on the sidesof the washer is recommended.

•The installation spacing is in inches and

is the minimum allowable.

•Allow additional space if other applianc-

es are to be installed in the area.

• If closet door is installed, the minimum

air openings in top and bottom are

required. Louvered doors with

equivalent air openings in top and

bottom are acceptable.

!!i!!

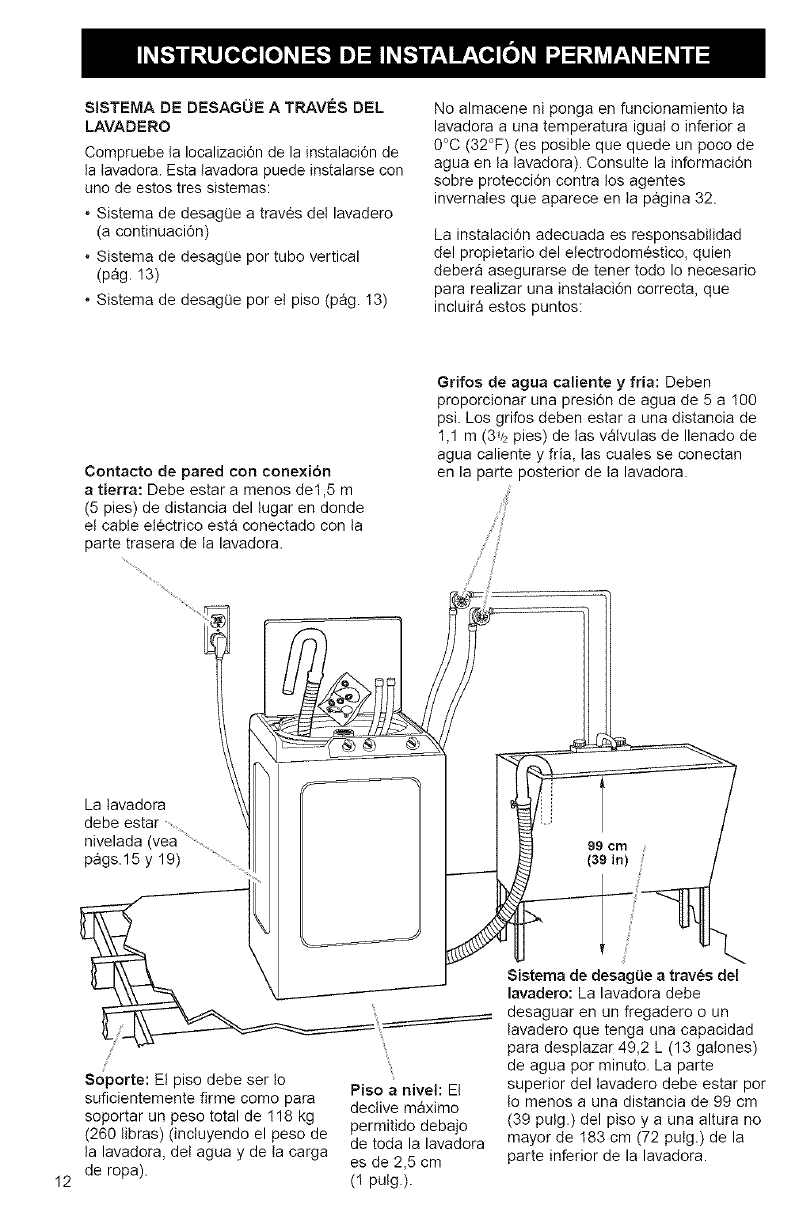

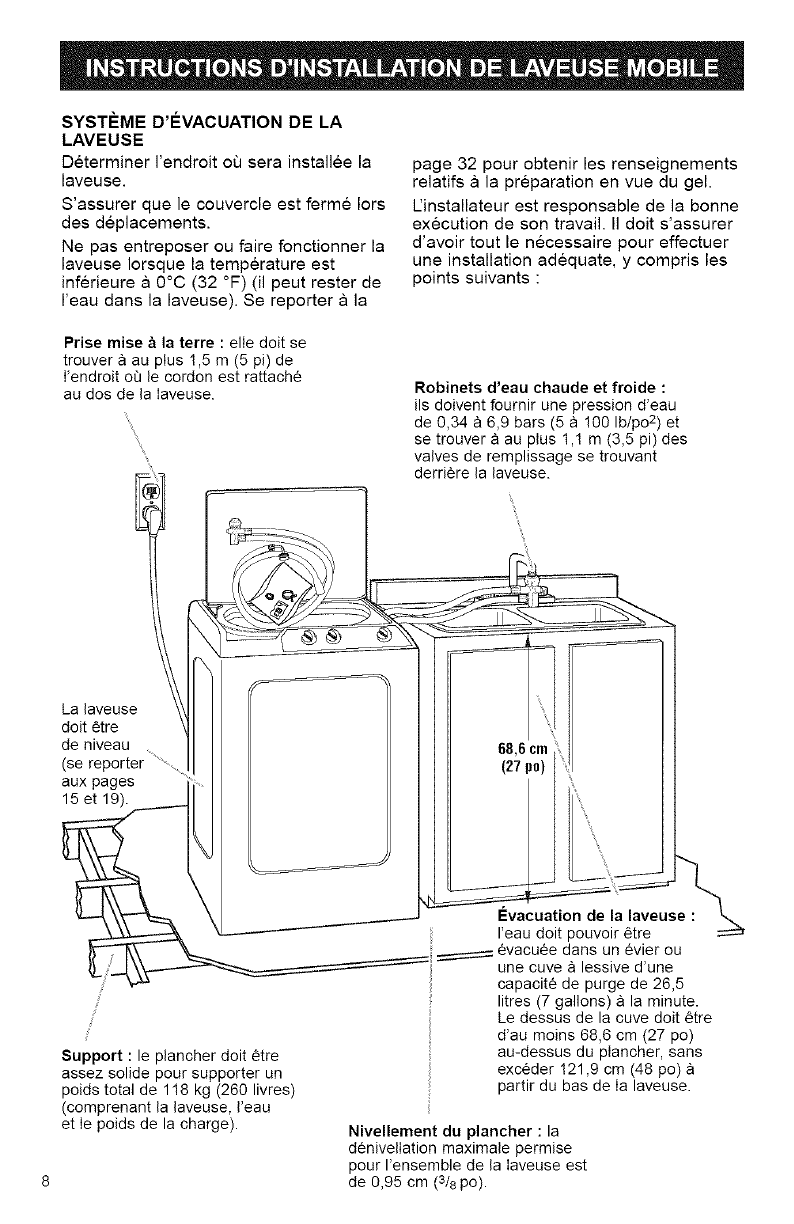

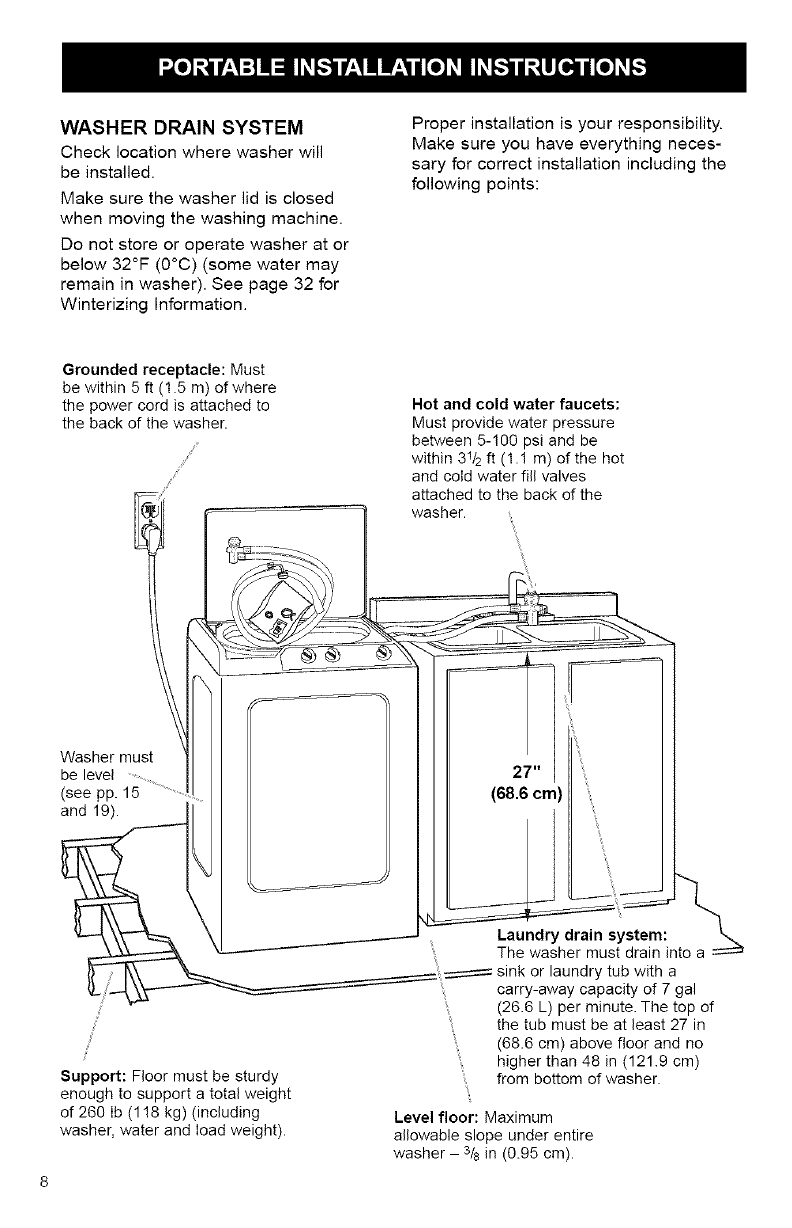

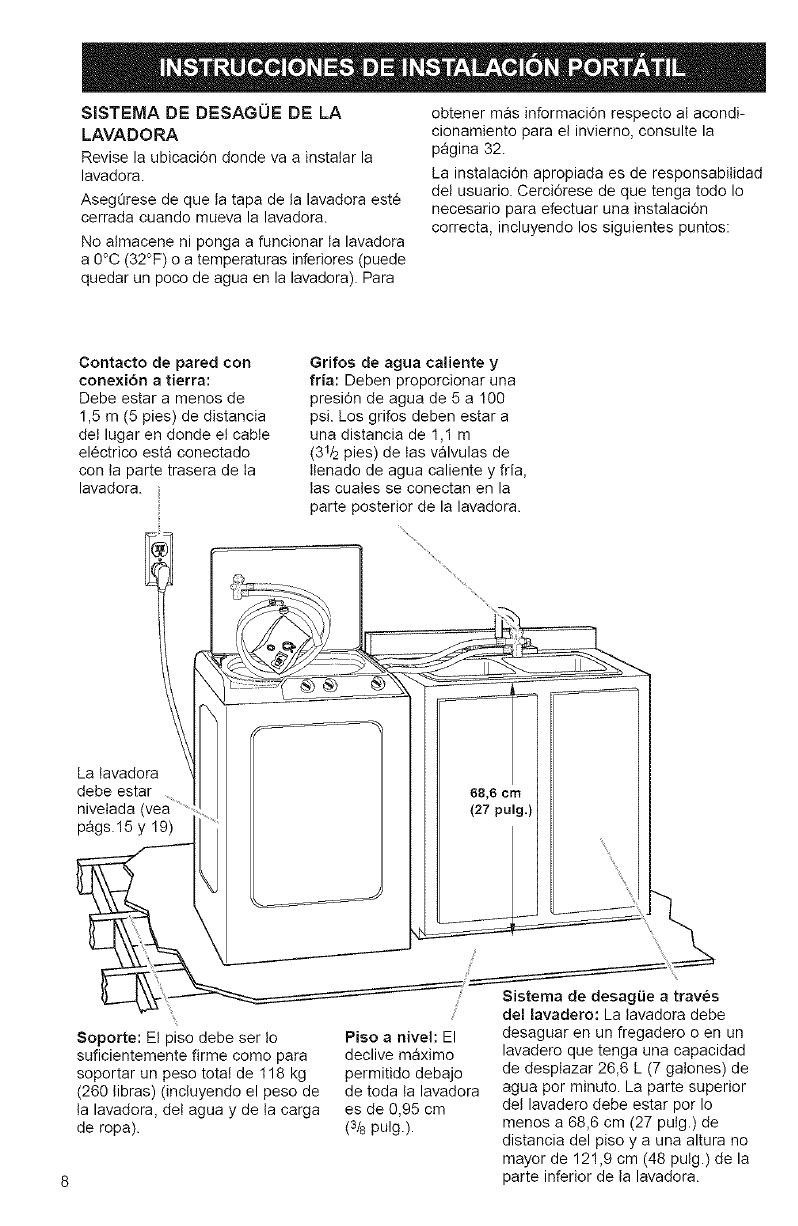

WASHER DRAIN SYSTEM

Check location where washer will

be installed.

Make sure the washer lid is closed

when moving the washing machine.

Do not store or operate washer at or

below 32°F (0°C) (some water may

remain in washer). See page 32 for

Winterizing Information.

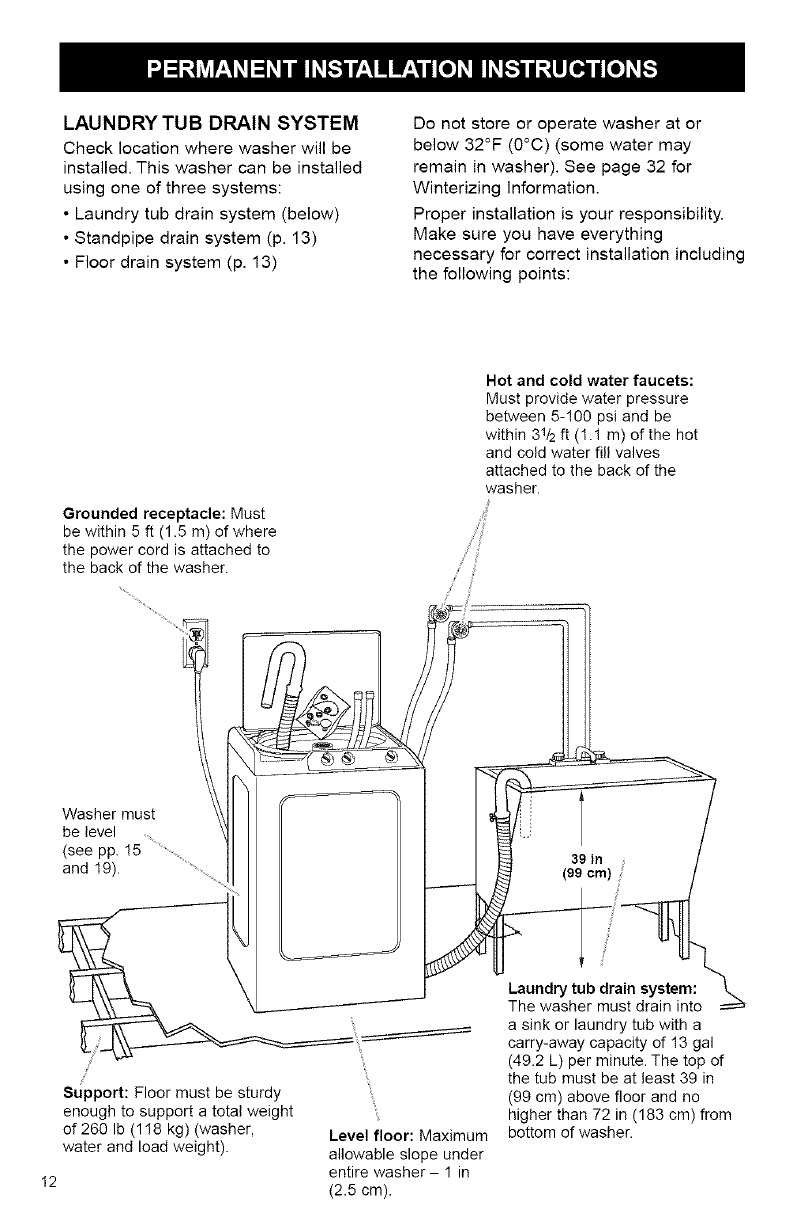

Proper installation is your responsibility.

Make sure you have everything neces-

sary for correct installation including the

following points:

Grounded receptacle: Must

be within 5 ft (1.5 m) of where

the power cord is attached to

the back of the washer.

Hot and cold water faucets:

Must provide water pressure

between 5-!00 psi and be

within 31/2ft (1.1 m) of the hot

and cold water fill valves

attached to the back of the

washer.

Washer must

be level ..........

(see pp. 15 .................

and 19).

Support: Floor must be sturdy

enough to support a total weight

of 260 Ib (118 kg) (including

washer, water and load weight).

27"

(68.6 cm)

Laundry drain system:

The washer must drain into a

or laundry tub with a

carry-away capacity of 7 gal

(26.6 L) per minute. The top of

the tub must be at least 27 in

(68.6 cm) above floor and no

higher than 48 in (121.9 cm)

from bottom of washer.

Level floor: Maximum

allowable slope under entire

washer - 3/8 in (0.95 cm).

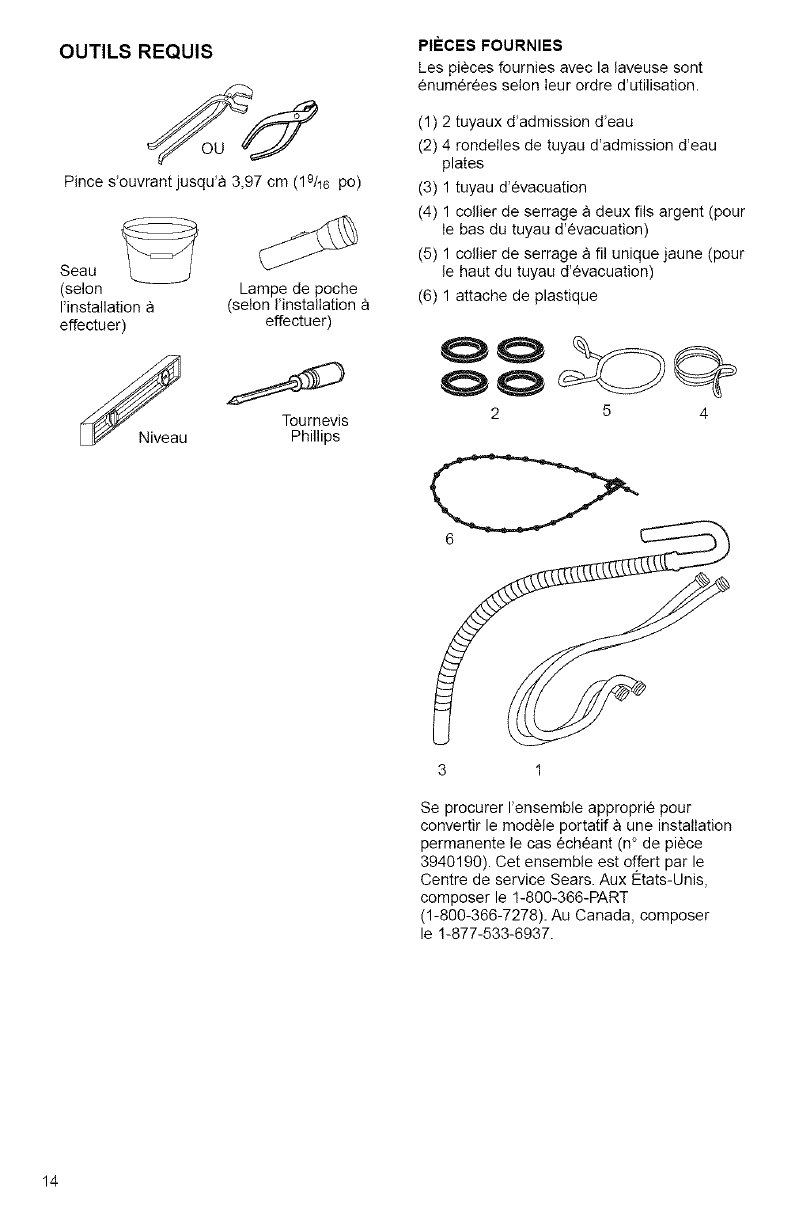

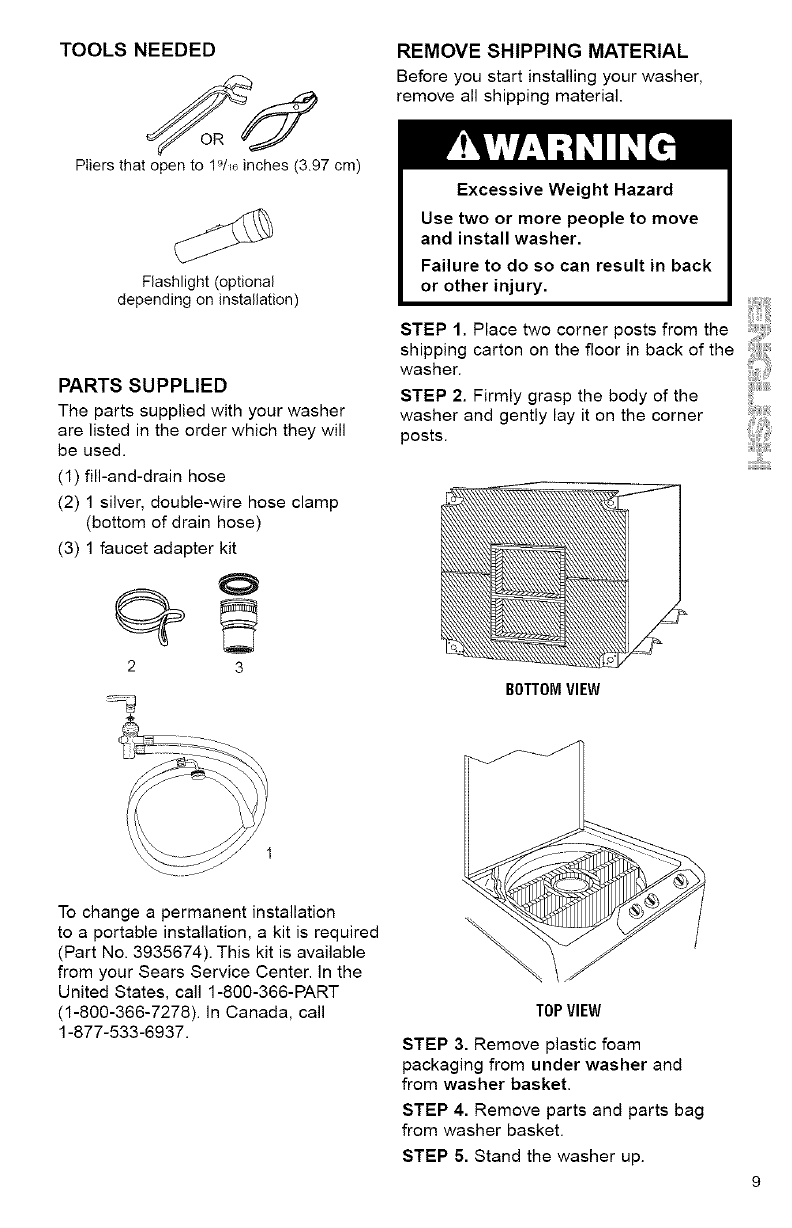

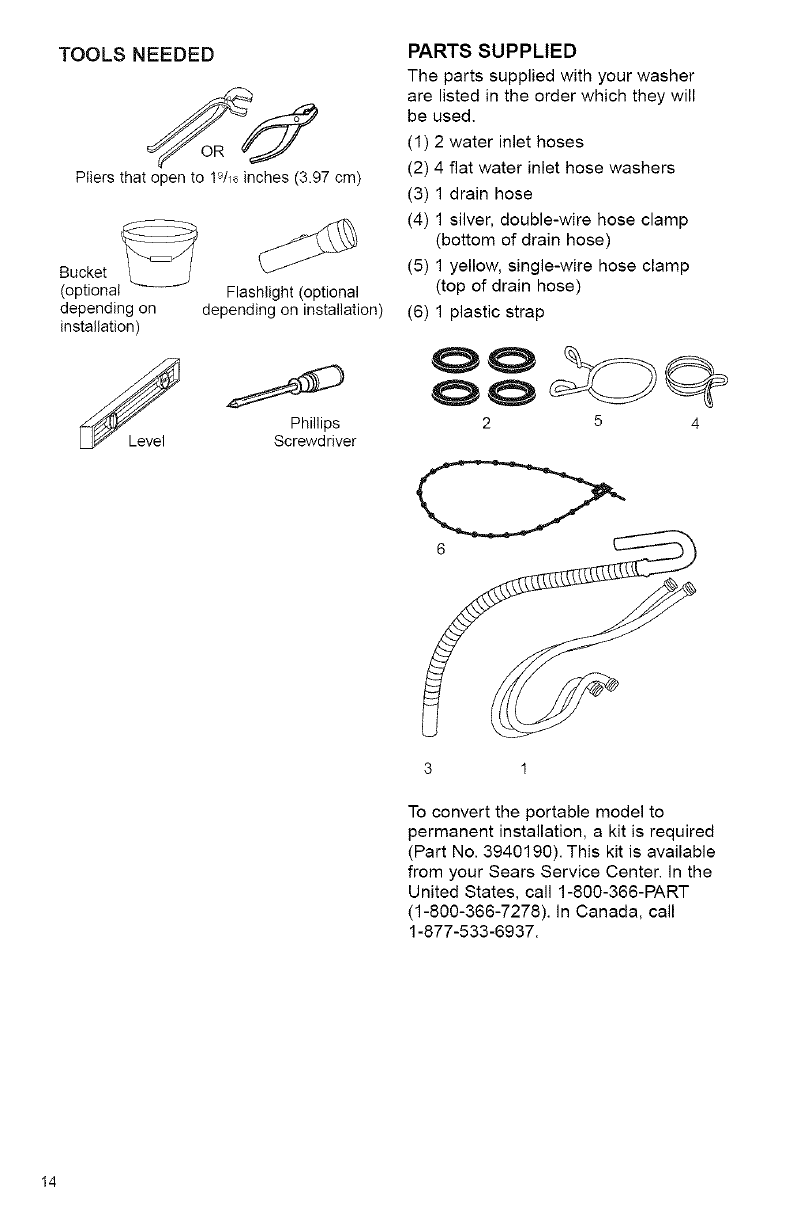

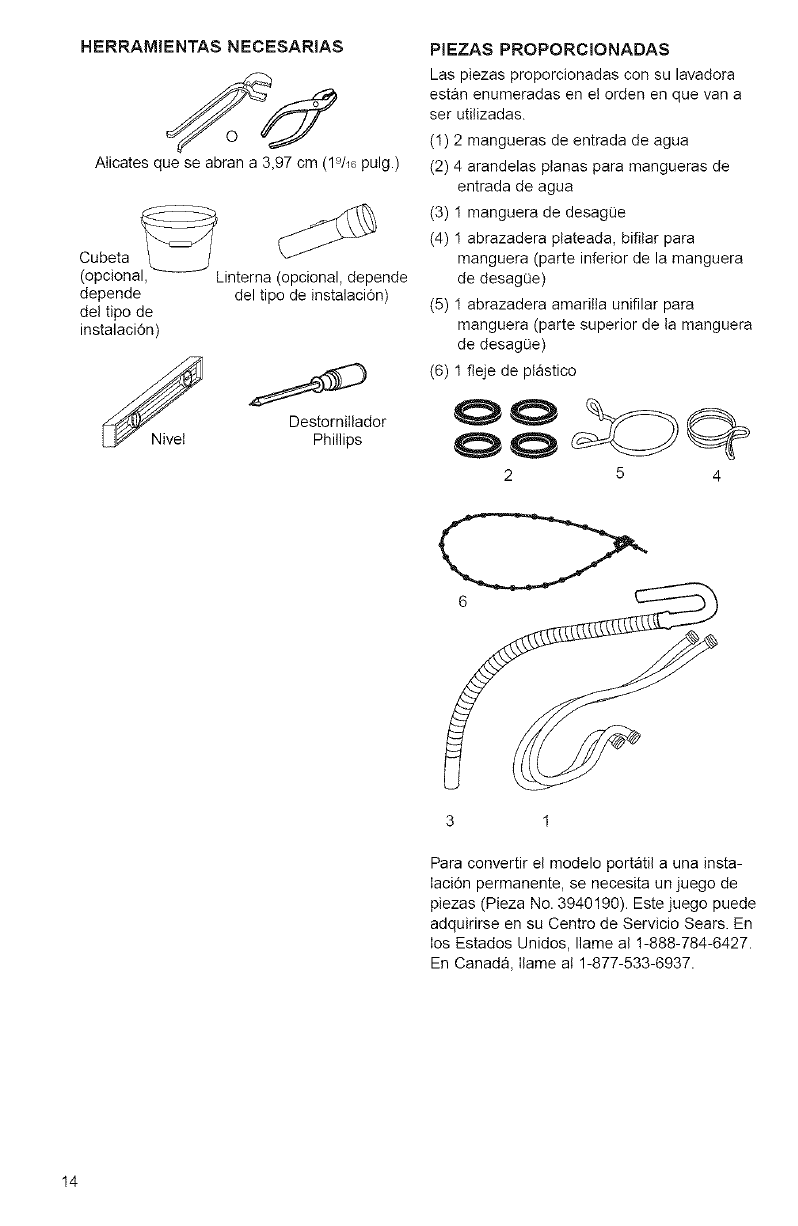

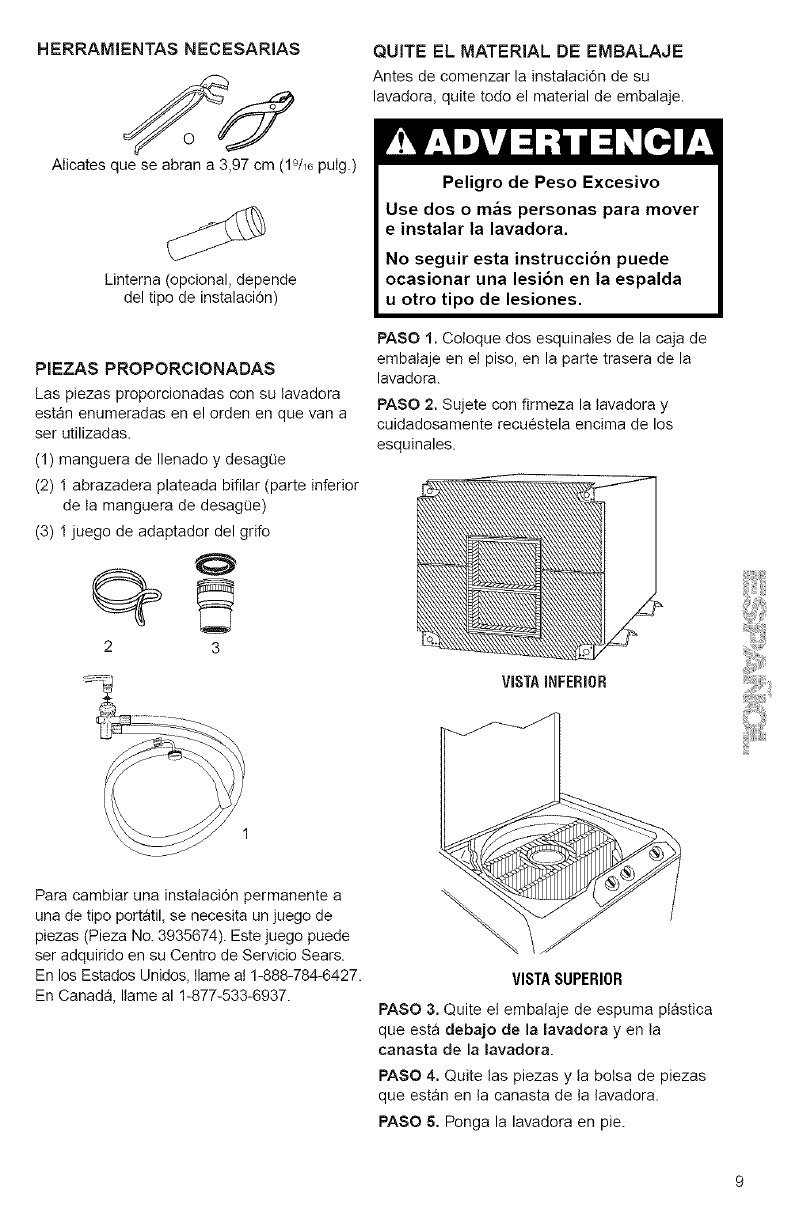

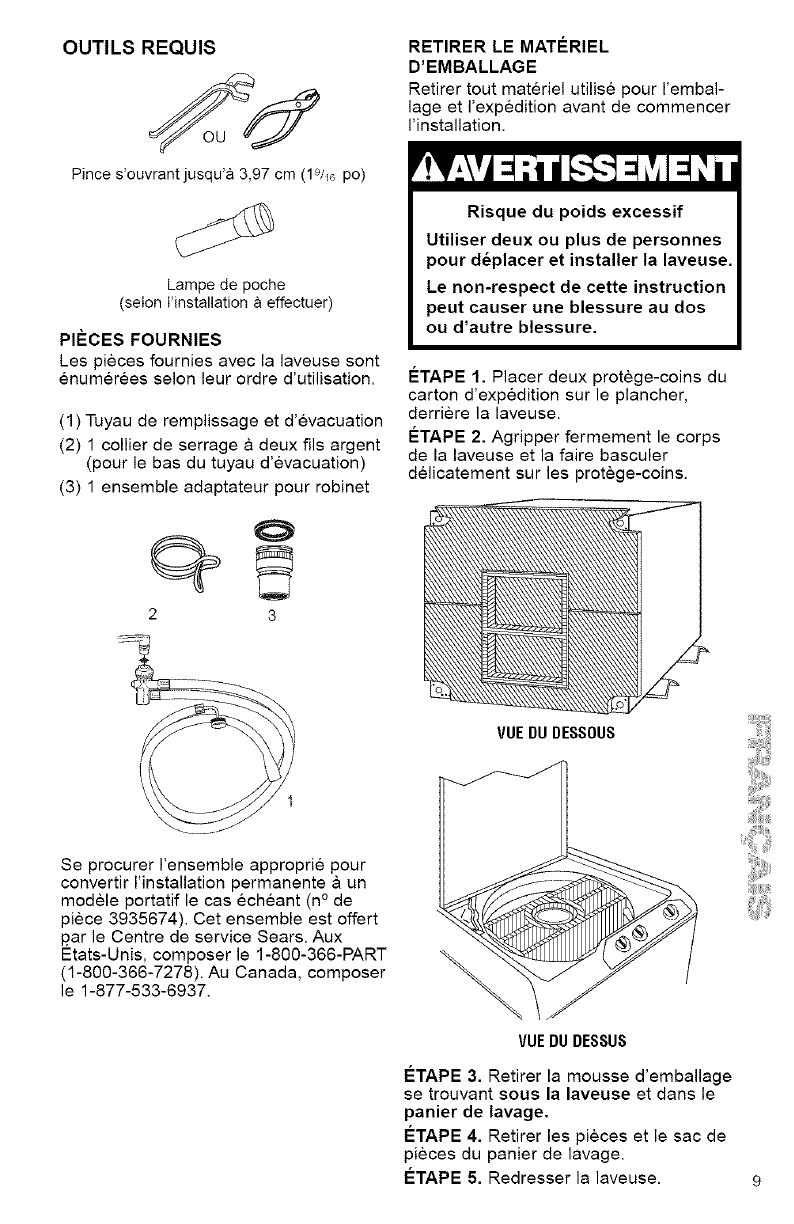

TOOLS NEEDED

Pliers that open to 19/E6inches (3.97 cm)

Flashlight (optional

depending on installation)

PARTS SUPPLIED

The parts supplied with your washer

are listed in the order which they will

be used.

(1) fill-and-drain hose

(2) 1 silver, double-wire hose clamp

(bottom of drain hose)

(3) 1 faucet adapter kit

2 3

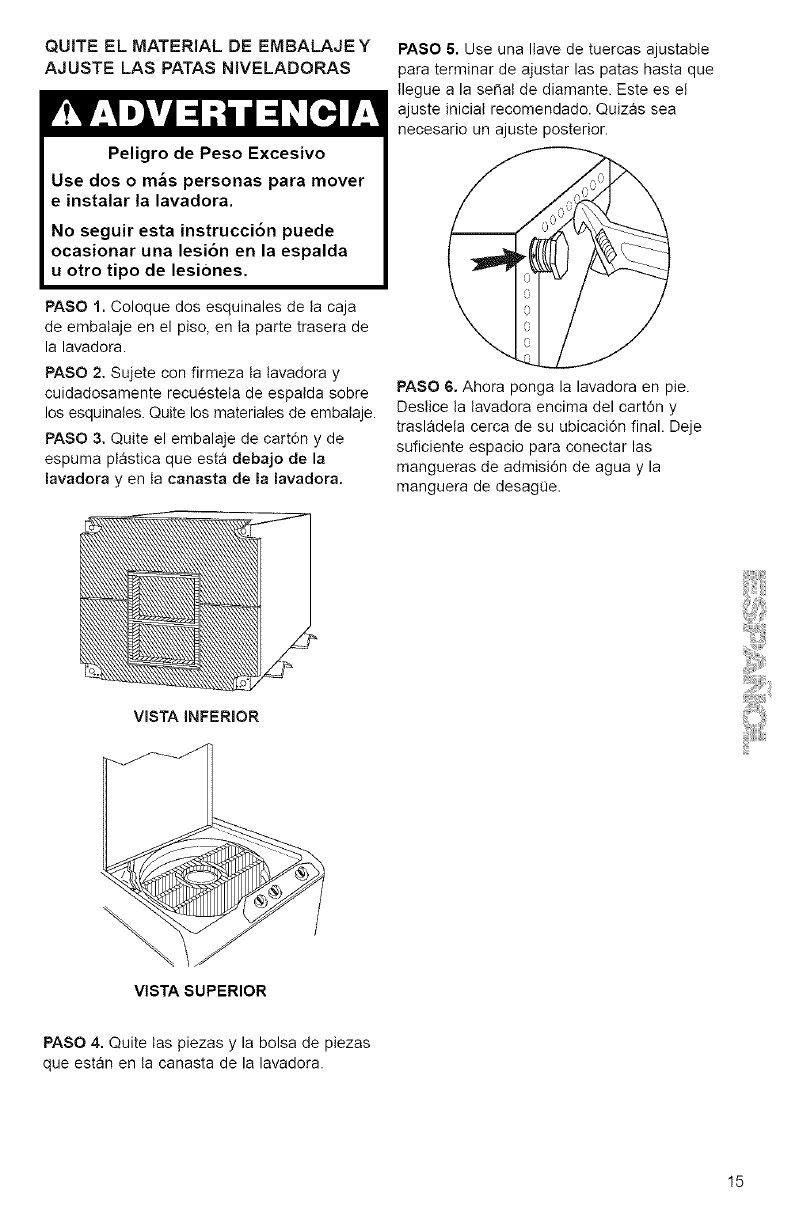

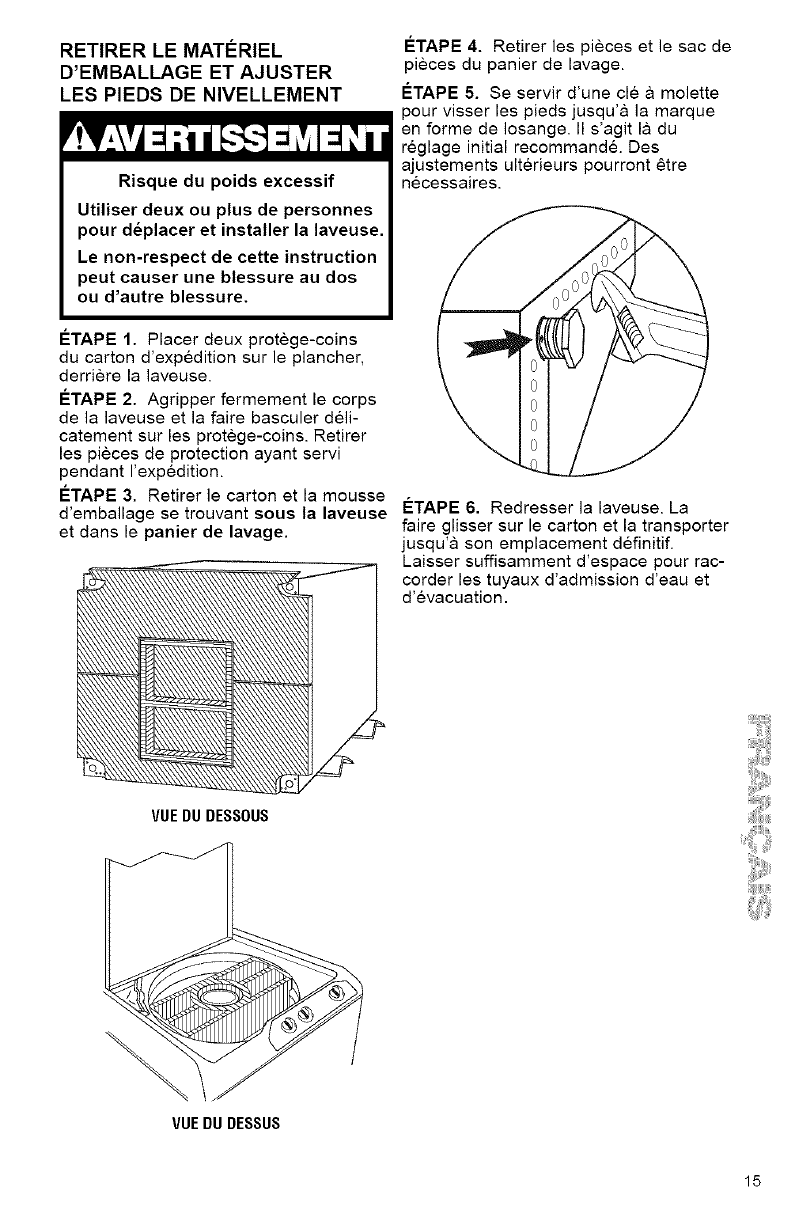

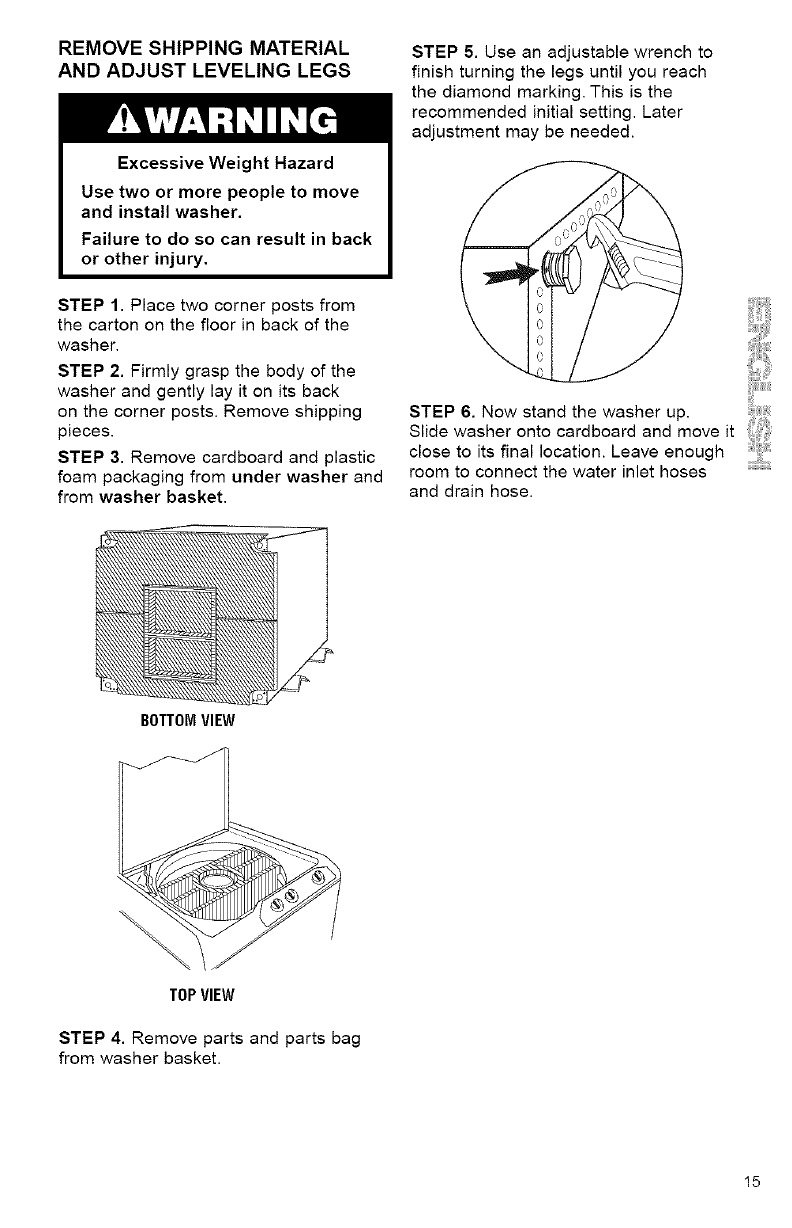

REMOVE SHIPPING MATERIAL

Before you start installing your washer,

remove all shipping material.

Excessive Weight Hazard

Use two or more people to move

and install washer.

Failure to do so can result in back

or other injury.

STEP 1. Place two corner posts from the

shipping carton on the floor in back of the

washer.

STEP 2. Firmly grasp the body of the

washer and gently lay it on the corner

posts.

BOTTOMVIEW

_i,iiiiiiiii_i_

To change a permanent installation

to a portable installation, a kit is required

(Part No. 3935674). This kit is available

from your Sears Service Center. In the

United States, call 1-800-366-PART

(1-800-366-7278). In Canada, call

1-877-533-6937.

TOP VIEW

STEP 3. Remove plastic foam

packaging from under washer and

from washer basket.

STEP 4. Remove parts and parts bag

from washer basket.

STEP 5. Stand the washer up.

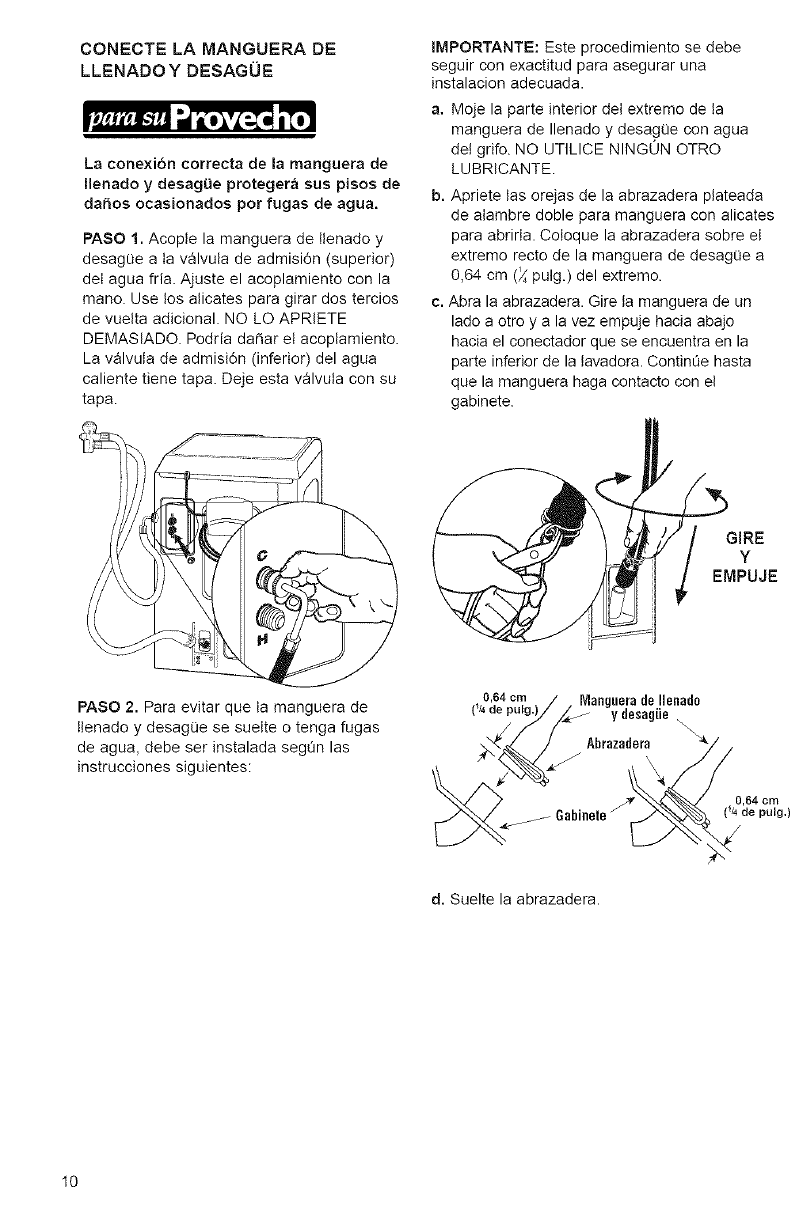

CONNECT FILL-AND-DRAIN

HOSE TO WASHER

Proper connection of the fill-and-drain

hose will protect your floors from

damage due to water leakage.

STEP 1. Attach the fill-and-drain hose

to the cold water (top) inlet valve. Tighten

coupling by hand. Use pliers to make an

additional two-thirds turn. DO NOT

OVERTIGHTEN; this could damage the

coupling. The hot water (bottom) inlet

valve is capped. Leave this valve capped.

IMPORTANT: To ensure proper

installation, this procedure must be

followed exactly.

a. Wet the inside end of the fill-and-drain

hose with tap water. DO NOT USE

ANY OTHER LUBRICANT.

b. Squeeze ears of silver, double-wire

clamp with pliers to open. Place

clamp over the straight end of the

fill-and-drain hose 1/4 in (0.64 cm) from

the end.

c. Open clamp. Twist hose back and

forth while pushing down onto drain

connector at the bottom of the washer.

Continue until hose contacts the

cabinet.

TWIST

AND

PUSH

STEP 2. To prevent the fill-and-drain

hose from coming off or leaking, it

must be installed per the following

instructions:

I/4 in Fill-and-Drain

(0.64 cm) Hose \_

!Clamp

__1/4 in

f_- Housing _ _4 cm)

d. Release clamp.

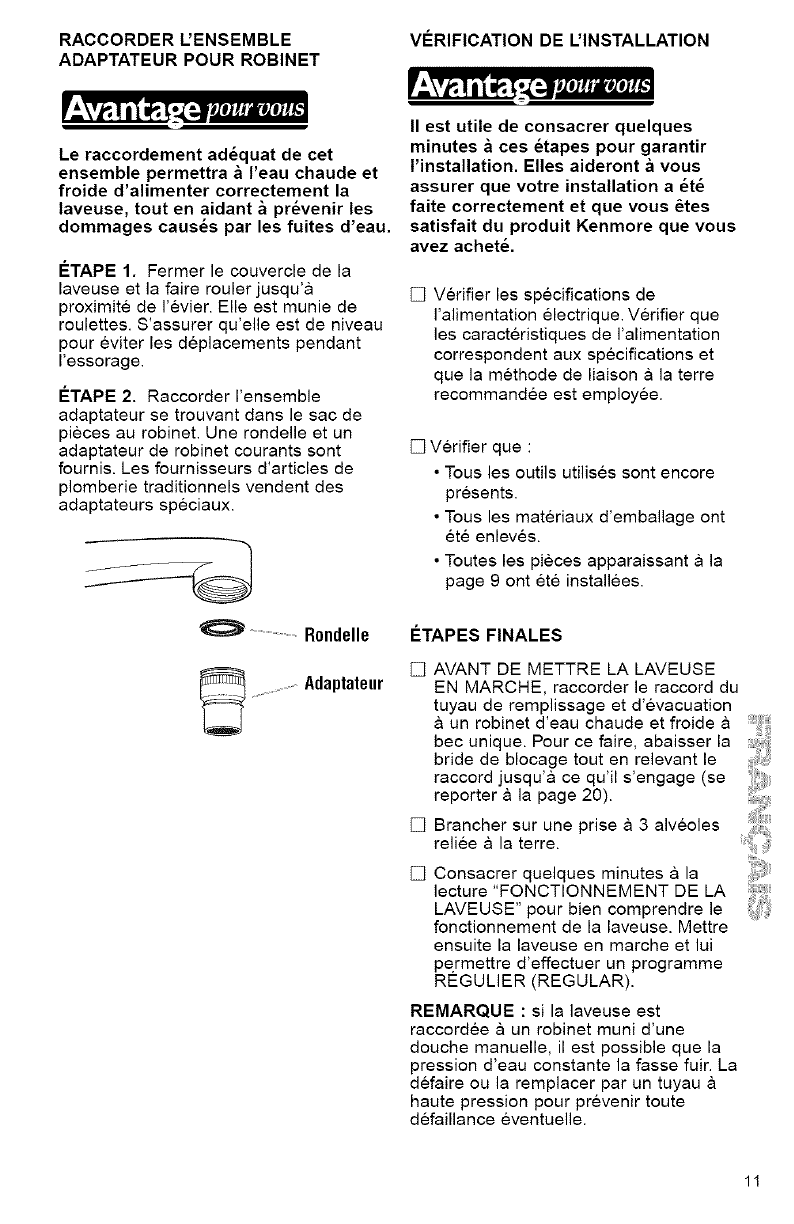

ATTACH FAUCET ADAPTER KIT REVIEW INSTALLATION

Proper connection of your faucet

adapter kit will allow hot and cold

water to enter your washer properly.

It also helps prevent water damage

due to leaks.

STEP 1. With washer lid closed, roll

washer to sink area. It rolls and operates

on casters. Be sure your washer is on a

level floor to avoid movement during spin.

STEP 2. Attach the faucet adapter

kit from the parts bag to your faucet.

A standard faucet adapter and washer

are supplied. Customized adapters

are available from traditional plumbing

supply sources.

_l_,Jil,m_i "-I:.Ii[9 i_ "

Take a few minutes to complete

this checklist. It will help assure you

that you have a proper installation and

increase your satisfaction with your

Kenmore washer.

[] Check electrical requirements.

Be sure you have correct electrical

supply and recommended grounding

method.

[] Check that you have:

• All the tools you started with.

• Removed all shipping and

packaging materials.

• Installed all parts listed on page 9. ...................

_ Washer

_Adapter

FINAL STEPS

[]

BEFORE YOU START your washer,

attach fill-and-drain hose connector

to a single-spout, hot-cold water faucet

by moving locking collar down while

lifting the connector until it snaps into

place (see page 20).

Plug into a grounded 3 prong outlet.

Take a few minutes and read the

"OPERATING YOUR WASHER"

section to fully understand your new

washer. Then, start the washer and

allow it to complete the REGULAR

Cycle.

NOTE: If the washer is attached to

a faucet equipped with a spray hose,

the constant water pressure may cause

the spray hose to leak. To prevent

possible failure, the spray hose should

be disconnected or replaced with a

high-pressure hose.

LAUNDRY TUB DRAIN SYSTEM

Check location where washer will be

installed. This washer can be installed

using one of three systems:

• Laundry tub drain system (below)

• Standpipe drain system (p. 13)

• Floor drain system (p. 13)

Do not store or operate washer at or

below 32°F (0°C) (some water may

remain in washer). See page 32 for

Winterizing Information.

Proper installation is your responsibility.

Make sure you have everything

necessary for correct installation including

the following points:

Grounded receptacle: Must

be within 5 ft (1.5 m) of where

the power cord is attached to

the back of the washer.

Washer must

be level

(see pp. !5 ............................

and 19).

Support: Floor must be sturdy

enough to support a total weight

of 260 Ib (118 kg) (washer,

water and load weight).

Hot and cold water faucets:

Must provide water pressure

between 5-!00 psi and be

within 31/2ft (1.1 m) of the hot

and cold water fill valves

attached to the back of the

washer.

Level floor: Maximum

allowable slope under

entire washer- 1 in

(2.5 cm).

a sink or laundry tub with a

carry-away capacity of 13 gal

(49.2 L) per minute. The top of

the tub must be at least 39 in

(99 cm) above floor and no

higher than 72 in (183 cm) from

bottom of washer.

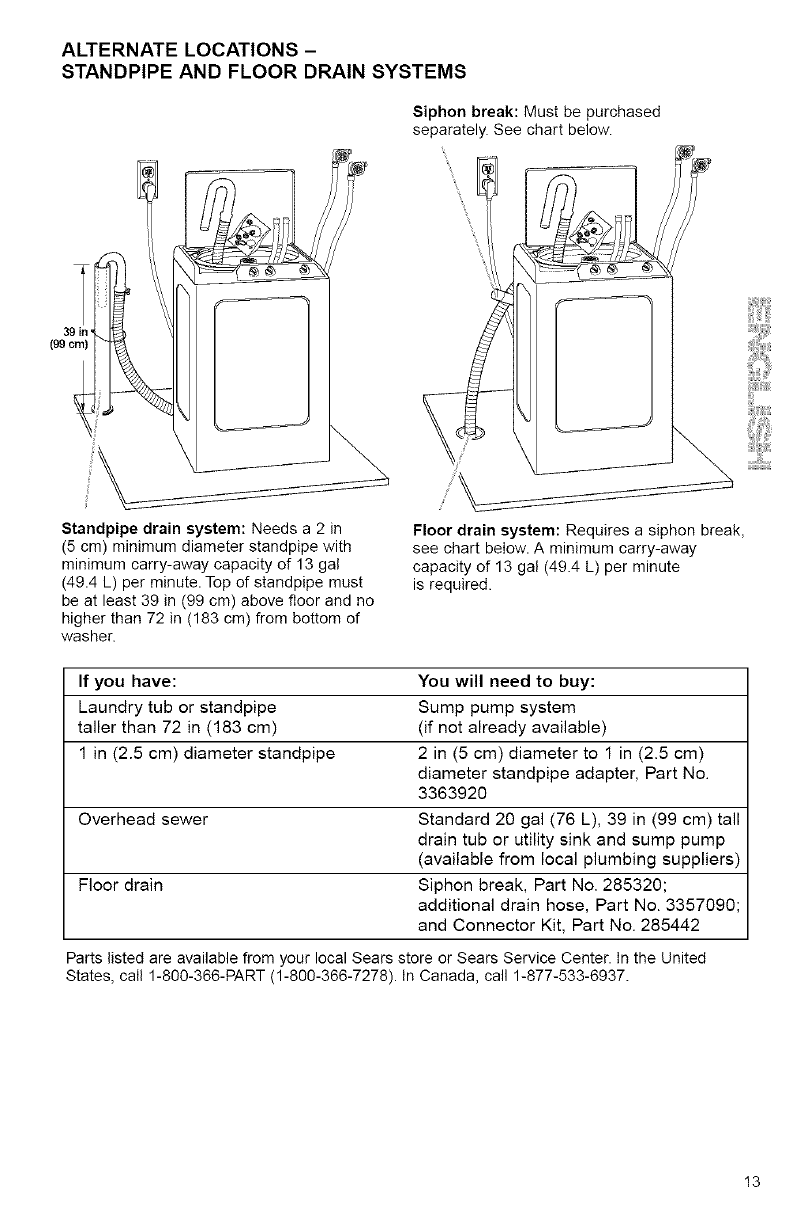

ALTERNATE LOCATIONS -

STANDPIPE AND FLOOR DRAIN SYSTEMS

3"'

(99cm)

Standpipe drain system: Needs a 2 in

(5 cm) minimum diameter standpipe with

minimum carry-away capacity of 13 gal

(49.4 L) per minute. Top of standpipe must

be at least 39 in (99 cm) above floor and no

higher than 72 in (183 cm) from bottom of

washer.

Siphon break: Must be purchased

separately. See chart below.

Floor drain system: Requires a siphon break,

see chart below. A minimum carry-away

capacity of 13 gal (49.4 L) per minute

is required.

If you have: You will need to buy:

Laundry tub or standpipe Sump pump system

taller than 72 in (183 cm) (if not already available)

1 in (2.5 cm) diameter standpipe 2 in (5 cm) diameter to 1 in (2.5 cm)

diameter standpipe adapter, Part No.

3363920

Overhead sewer Standard 20 gal (76 L), 39 in (99 cm) tall

drain tub or utility sink and sump pump

(available from local plumbing suppliers)

Floor drain Siphon break, Part No. 285320;

additional drain hose, Part No. 3357090:

and Connector Kit, Part No. 285442

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). In Canada, call 1-877-533-6937.

TOOLS NEEDED

Pliers that open to 19/_6inches (3.97 cm)

Bucket

(optionat_ Flashlight (optional

depending on depending on installation)

installation)

ScrPehiwllicPSer

PARTS SUPPLIED

The parts supplied with your washer

are listed in the order which they will

be used.

(1) 2 water inlet hoses

(2) 4 fiat water inlet hose washers

(3) 1 drain hose

(4) 1 silver, double-wire hose clamp

(bottom of drain hose)

(5) 1 yellow, single-wire hose clamp

(top of drain hose)

(6) 1 plastic strap

3 1

To convert the portable model to

permanent installation, a kit is required

(Part No. 3940190). This kit is available

from your Sears Service Center. In the

United States, call 1-800-366-PART

(1-800-366-7278). In Canada, call

1-877-533-6937.

REMOVE SHIPPING MATERIAL

AND ADJUST LEVELING LEGS

Excessive Weight Hazard

Use two or more people to move

and install washer.

Failure to do so can result in back

or other injury.

STEP 1. Place two corner posts from

the carton on the floor in back of the

washer.

STEP 2. Firmly grasp the body of the

washer and gently lay it on its back

on the corner posts. Remove shipping

pieces.

STEP 3. Remove cardboard and plastic

foam packaging from under washer and

from washer basket.

BOTTOMVIEW

STEP 5. Use an adjustable wrench to

finish turning the legs until you reach

the diamond marking. This is the

recommended initial setting. Later

adjustment may be needed.

STEP 6. Now stand the washer up.

Slide washer onto cardboard and move it

close to its final location. Leave enough

room to connect the water inlet hoses

and drain hose.

iiiiiiiiiiiiiii_i_

TOP VIEW

STEP 4. Remove parts and parts bag

from washer basket.

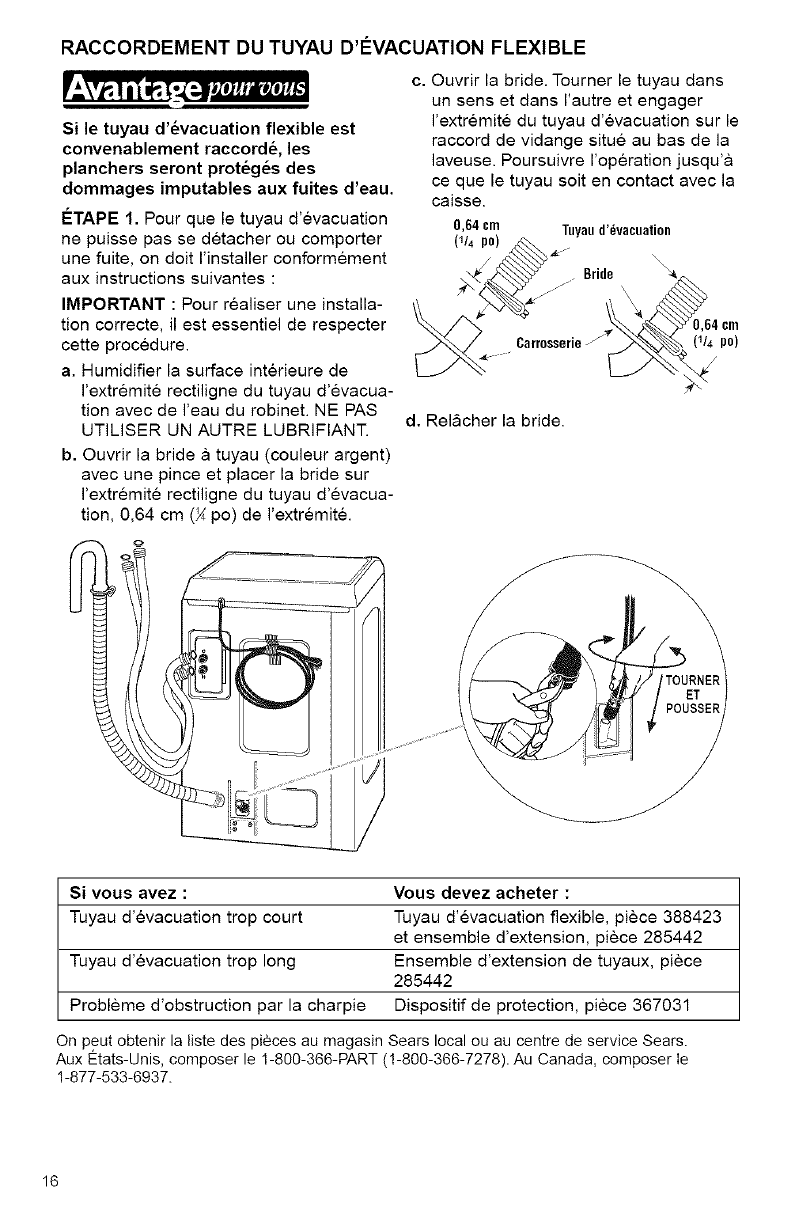

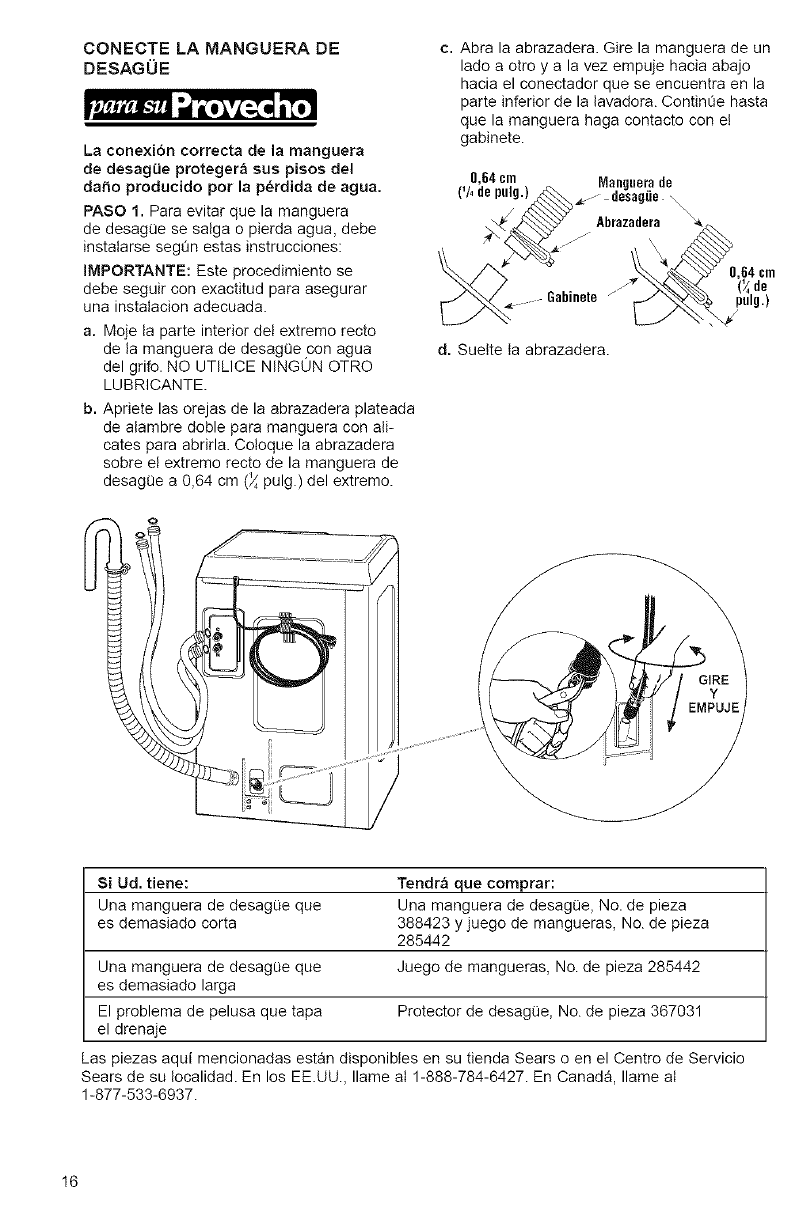

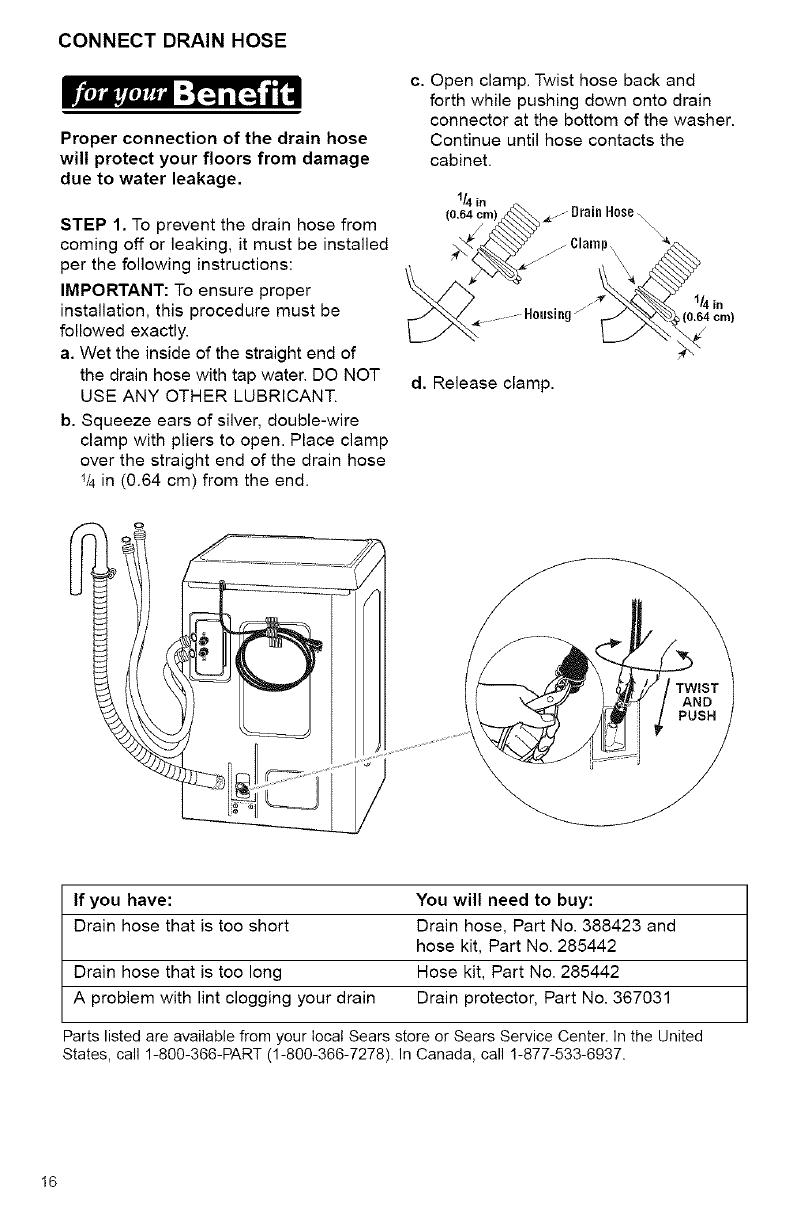

CONNECT DRAIN HOSE

Proper connection of the drain hose

will protect your floors from damage

due to water leakage.

STEP 1. To prevent the drain hose from

coming off or leaking, it must be installed

per the following instructions:

IMPORTANT: To ensure proper

installation, this procedure must be

followed exactly.

a. Wet the inside of the straight end of

the drain hose with tap water. DO NOT

USE ANY OTHER LUBRICANT.

b. Squeeze ears of silver, double-wire

clamp with pliers to open. Place clamp

over the straight end of the drain hose

1/4in (0.64 cm) from the end.

c. Open clamp. Twist hose back and

forth while pushing down onto drain

connector at the bottom of the washer.

Continue until hose contacts the

cabinet.

I/4 in

(0.64 cm) --- Drain Hose .\

\\\

f_ Clamp,\

d. Release clamp.

if4 in

,(0.64 cm)

If you have: You will need to buy:

Drain hose that is too short Drain hose, Part No. 388423 and

hose kit, Part No. 285442

Drain hose that is too long Hose kit, Part No. 285442

A problem with lint clogging your drain Drain protector, Part No. 367031

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). In Canada, call !-877-533-6937.

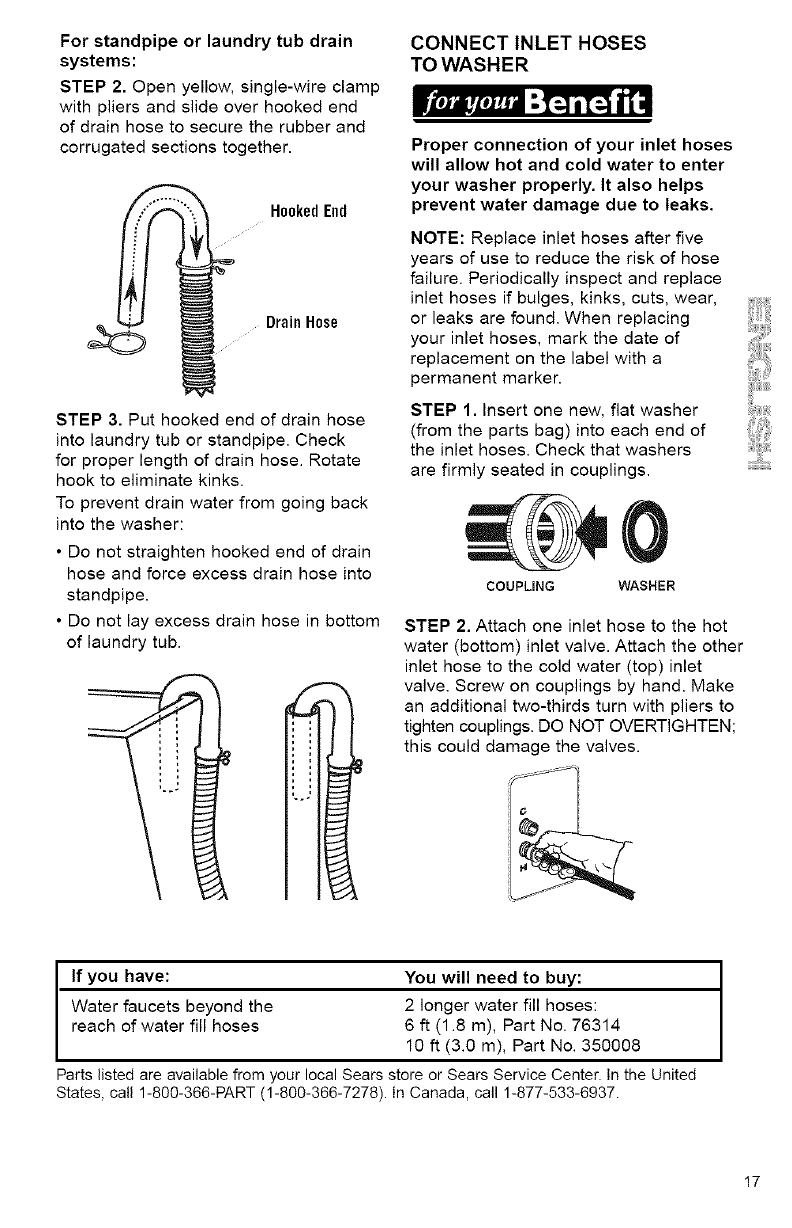

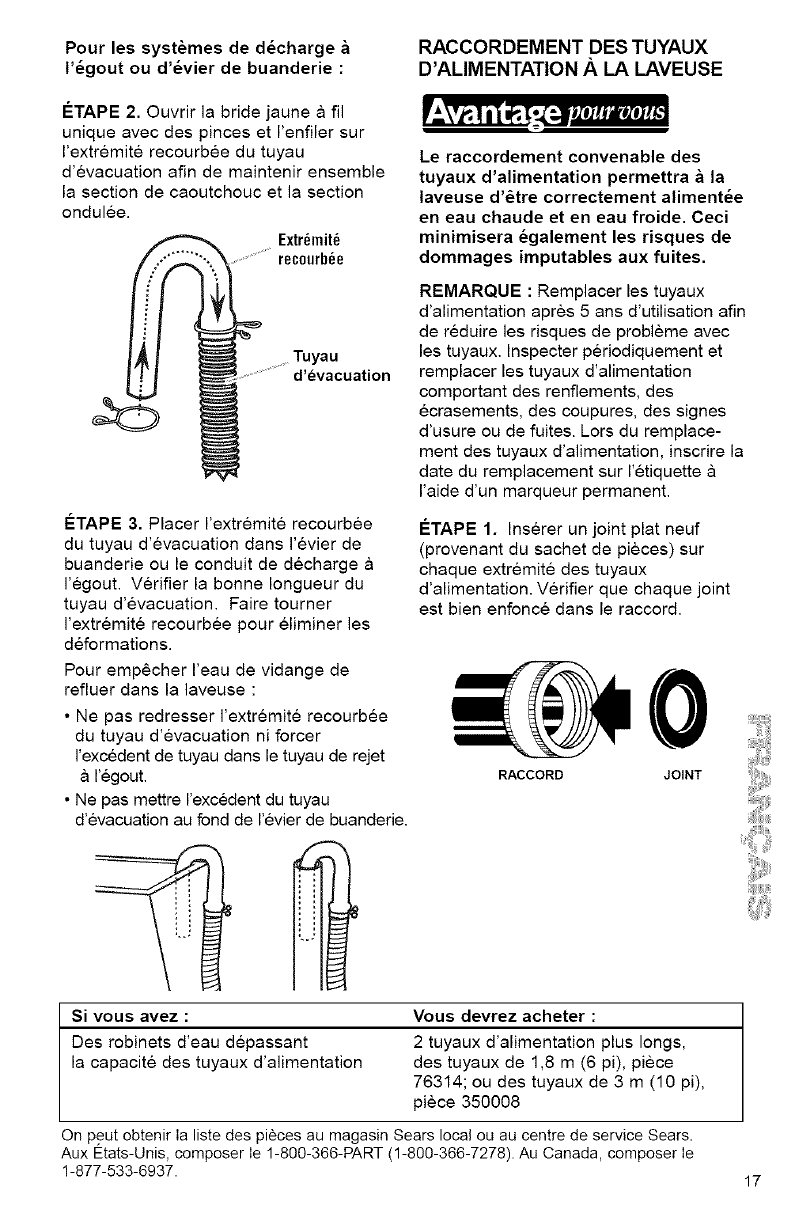

For standpipe or laundry tub drain

systems:

STEP 2. Open yellow, single-wire clamp

with pliers and slide over hooked end

of drain hose to secure the rubber and

corrugated sections together.

HookedEnd

DrainHose

STEP 3. Put hooked end of drain hose

into laundry tub or standpipe. Check

for proper length of drain hose. Rotate

hook to eliminate kinks.

To prevent drain water from going back

into the washer:

• Do not straighten hooked end of drain

hose and force excess drain hose into

standpipe.

• Do not lay excess drain hose in bottom

of laundry tub.

CONNECTINLETHOSES

TOWASHER

IVteJlmJ_'e" "-IN i[9 _"

Proper connection of your inlet hoses

will allow hot and cold water to enter

your washer properly. It also helps

prevent water damage due to leaks.

NOTE: Replace inlet hoses after five

years of use to reduce the risk of hose

failure. Periodically inspect and replace

inlet hoses if bulges, kinks, cuts, wear,

or leaks are found. When replacing

your inlet hoses, mark the date of

replacement on the label with a

permanent marker.

STEP 1. Insert one new, flat washer

(from the parts bag) into each end of

the inlet hoses. Check that washers

are firmly seated in couplings.

COUPLING WASHER

STEP 2. Attach one inlet hose to the hot

water (bottom) inlet valve. Attach the other

inlet hose to the cold water (top) inlet

valve. Screw on couplings by hand. Make

an additional two-thirds turn with pliers to

tighten couplings. DO NOT OVERTIGHTEN;

this could damage the valves.

If you have: You will need to buy:

Water faucets beyond the 2 longer water fill hoses:

reach of water fill hoses 6 ft (1.8 m), Part No. 76314

10 ft (3.0 m), Part No. 350008

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). In Canada, call 1-877-533-6937.

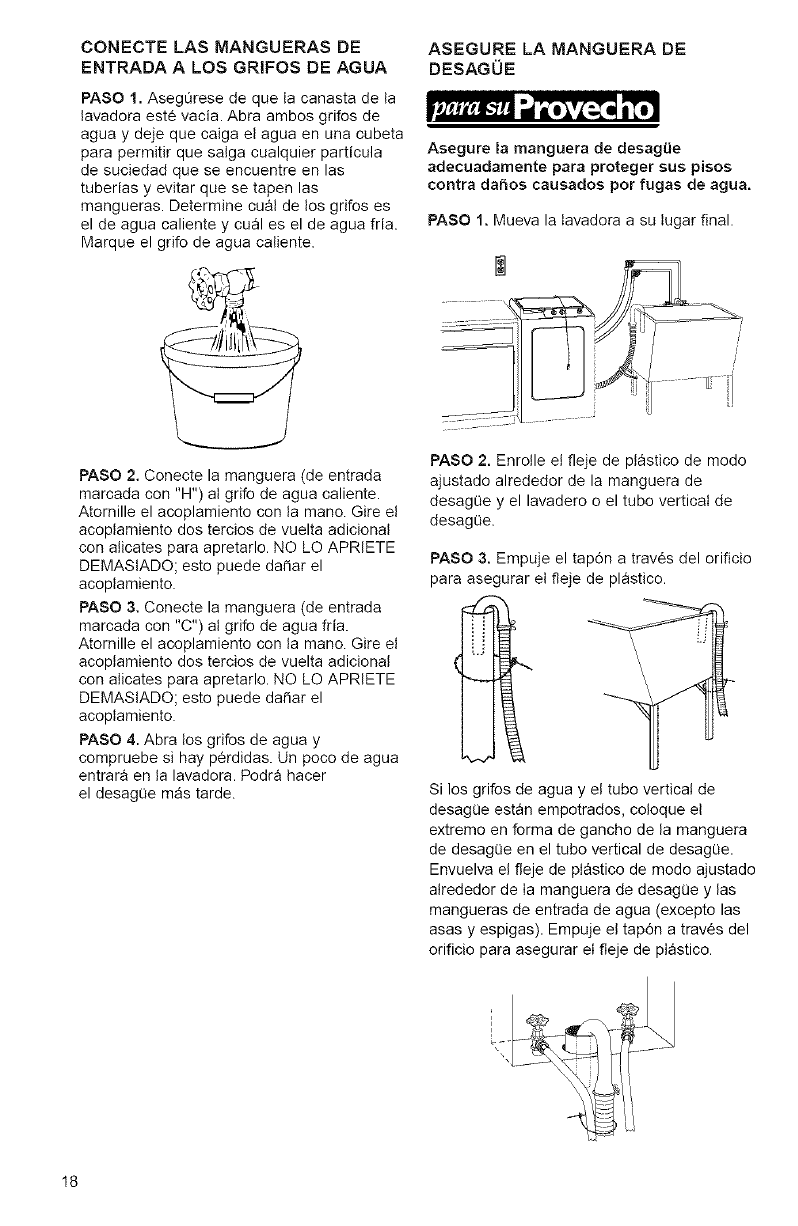

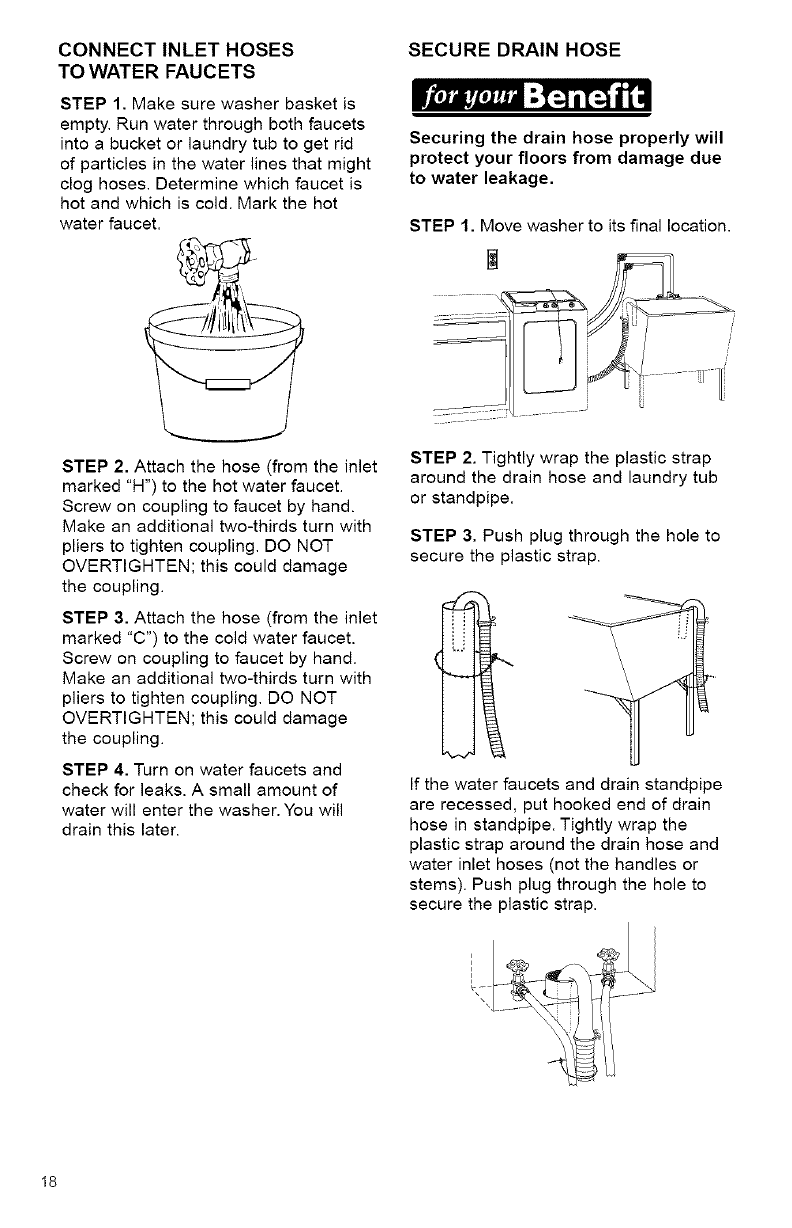

CONNECT INLET HOSES

TO WATER FAUCETS

STEP 1. Make sure washer basket is

empty. Run water through both faucets

into a bucket or laundry tub to get rid

of particles in the water lines that might

clog hoses. Determine which faucet is

hot and which is cold. Mark the hot

water faucet.

STEP 2. Attach the hose (from the inlet

marked "H") to the hot water faucet.

Screw on coupling to faucet by hand.

Make an additional two-thirds turn with

pliers to tighten coupling. DO NOT

OVERTIGHTEN; this could damage

the coupling.

STEP 3. Attach the hose (from the inlet

marked "C") to the cold water faucet.

Screw on coupling to faucet by hand.

Make an additional two-thirds turn with

pliers to tighten coupling. DO NOT

OVERTIGHTEN; this could damage

the coupling.

STEP 4. Turn on water faucets and

check for leaks. A small amount of

water will enter the washer. You will

drain this later.

SECURE DRAIN HOSE

Securing the drain hose properly will

protect your floors from damage due

to water leakage.

STEP 1. Move washer to its final location.

STEP 2. Tightly wrap the plastic strap

around the drain hose and laundry tub

or standpipe.

STEP 3. Push plug through the hole to

secure the plastic strap.

i;]

{i..il "..

If the water faucets and drain standpipe

are recessed, put hooked end of drain

hose in standpipe. Tightly wrap the

plastic strap around the drain hose and

water inlet hoses (not the handles or

stems). Push plug through the hole to

secure the plastic strap.

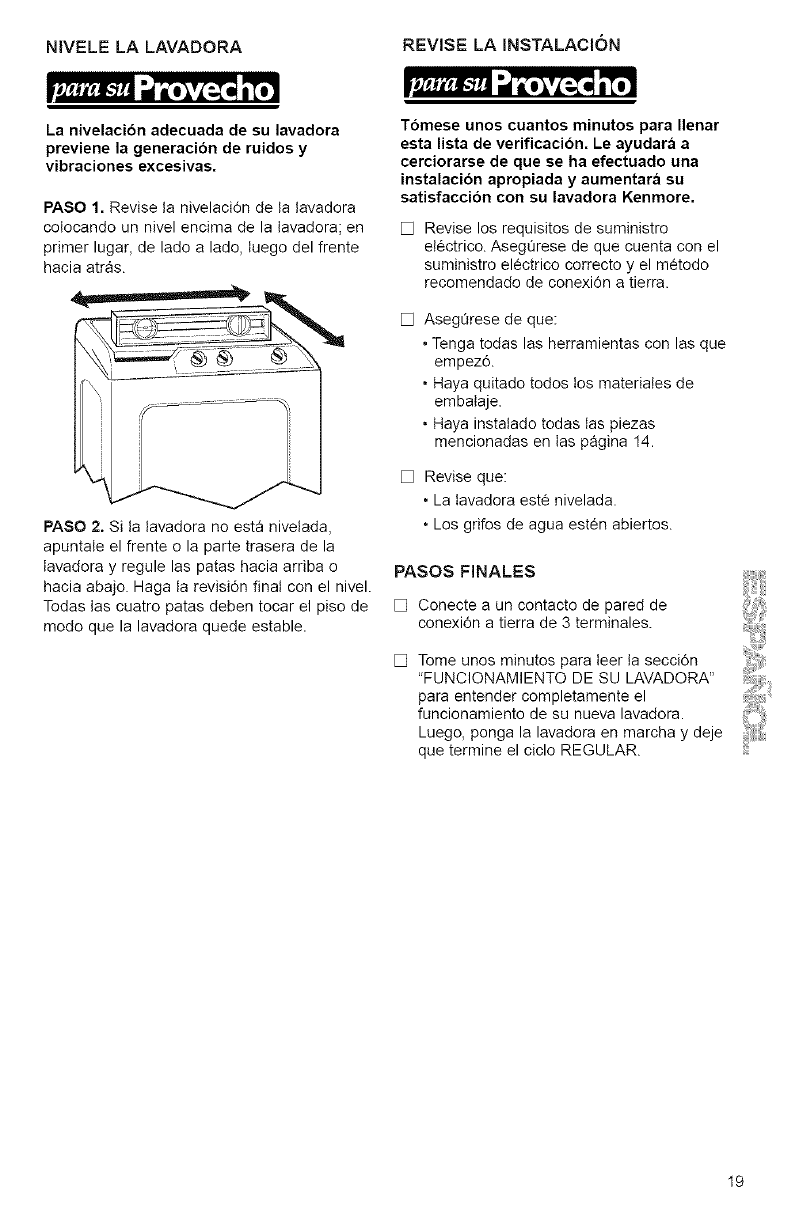

LEVEL WASHER REVIEW INSTALLATION

Leveling your washer properly pre-

vents excessive noise and vibration.

STEP 1. Check levelness of the washer

by placing a level on top of the washer,

first side-to-side; then front-to-back.

STEP 2. If washer is not level, prop up

the front or back of the washer and

adjust the legs up or down. Make final

check with level. All four feet must touch

the floor so that washer is stable.

Take a few minutes to complete

this checklist. It will help assure you

that you have a proper installation

and increase your satisfaction with

your Kenmore washer.

[] Check electrical requirements.

Be sure you have correct electrical

supply and recommended grounding

method.

[] Check that you have:

• All the tools you started with.

• Removed all shipping and packaging i'

materials.

• Installed all parts listed on page 14.

[] Check that: ....................

• Washer is level.

• Water faucets are turned on.

FINAL STEPS

[] Plug into a grounded 3 prong outlet.

[] Take a few minutes and read the

"OPERATING YOUR WASHER"

section to fully understand your new

washer. Then, start the washer and

allow it to complete the REGULAR

Cycle.

CONNECTYOUR

PORTABLEWASHER

STEP1.Rollwashertosinkarea.

itroilsandoperatesonwheels.The

wheelsdonotrollfromsidetoside.

Besureyourwasherisonalevelfloor

tohelpavoidmovementduringspin.

STEP2.Attachthefaucetadapter

kitfromthepartsbagtoyourfaucet.

Standardfaucetadaptersupplied.

Customizedadaptersavailablefrom

traditionalplumbingsupplysources.

........................................Washer

Adapter

STEP 3. BEFORE YOU START your

washer, attach fill-and-drain hose connec-

tor to a single-spout hot-cold water faucet

by moving locking collar down while lifting

the connector until it snaps into place.

DlSCONNECTYOUR

PORTABLE WASHER

STEP 1. Turn off water faucets and

unplug the electric power cord.

STEP 2. Press the red water-flow button

to release water pressure in the hose.

Pull the locking collar down to remove

the connector from the faucet.

Red Water- _"__

Flow Button

STEP 3. Pour water out of the faucet

connector. Place fill-and-drain hose on

the plastic holder in back of the washer.

STEP 4. Set the water temperature

for the wash cycle by adjusting the

HOT and COLD water faucets. To

test the water, press the red water-flow

button on hose connector. You may

need to adjust the water temperature

for the rinse cycle. Keep the WATER

TEMPERATURE Control set at

WARM/WARM (Portable Setting).

_g'l*,]_i_/eJ_lil _'I_ i [':,.']f[d

To get the maximum cleaning and

fabric care from your washer, please

read and follow these instructions.

NOTE: The drawings in this section show

the basic features of all models covered

by this manual. Refer to the supplied

"Feature Sheet" for your washer's

)articular features.

Fire Hazard

Never place items in the washer

that are dampened with gasoline

or other flammable fluids.

No washer can completely

remove oil.

Do not dry anything that has ever

had any type of oil on it (including

cooking oils).

Doing so can result in death,

explosion, or fire.

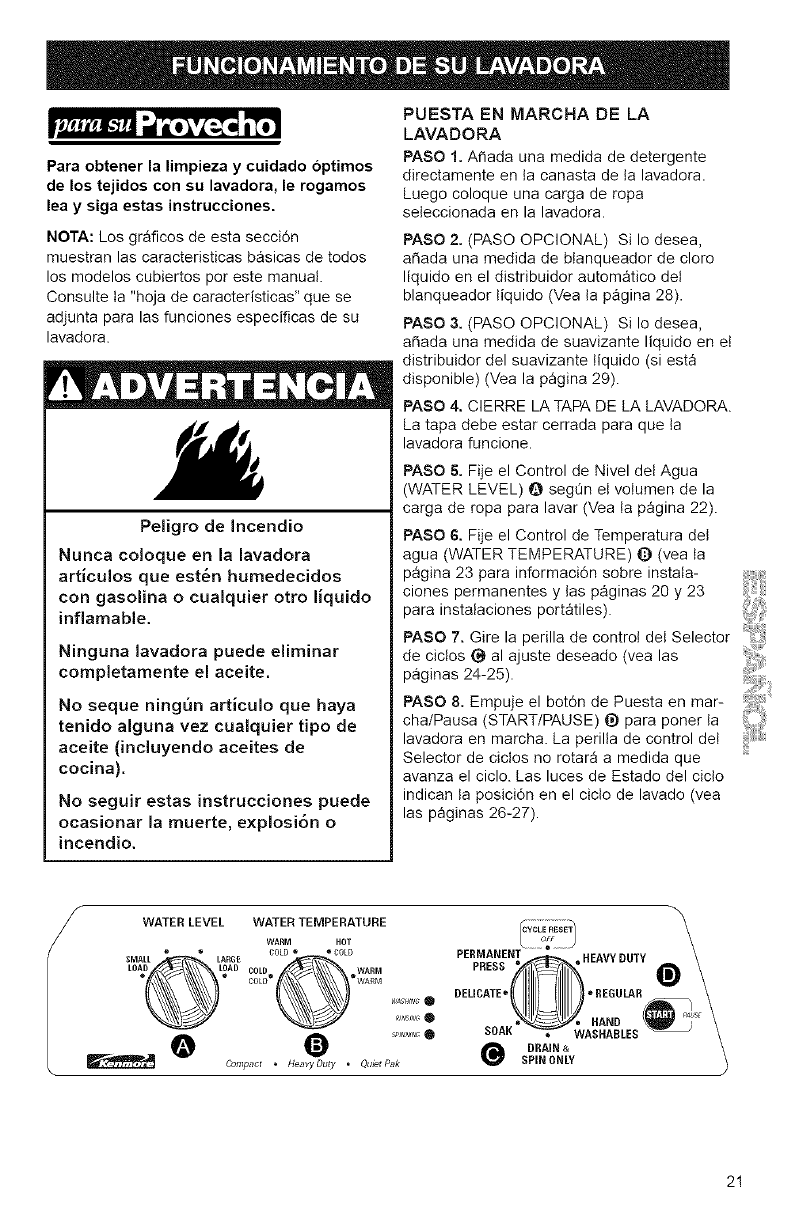

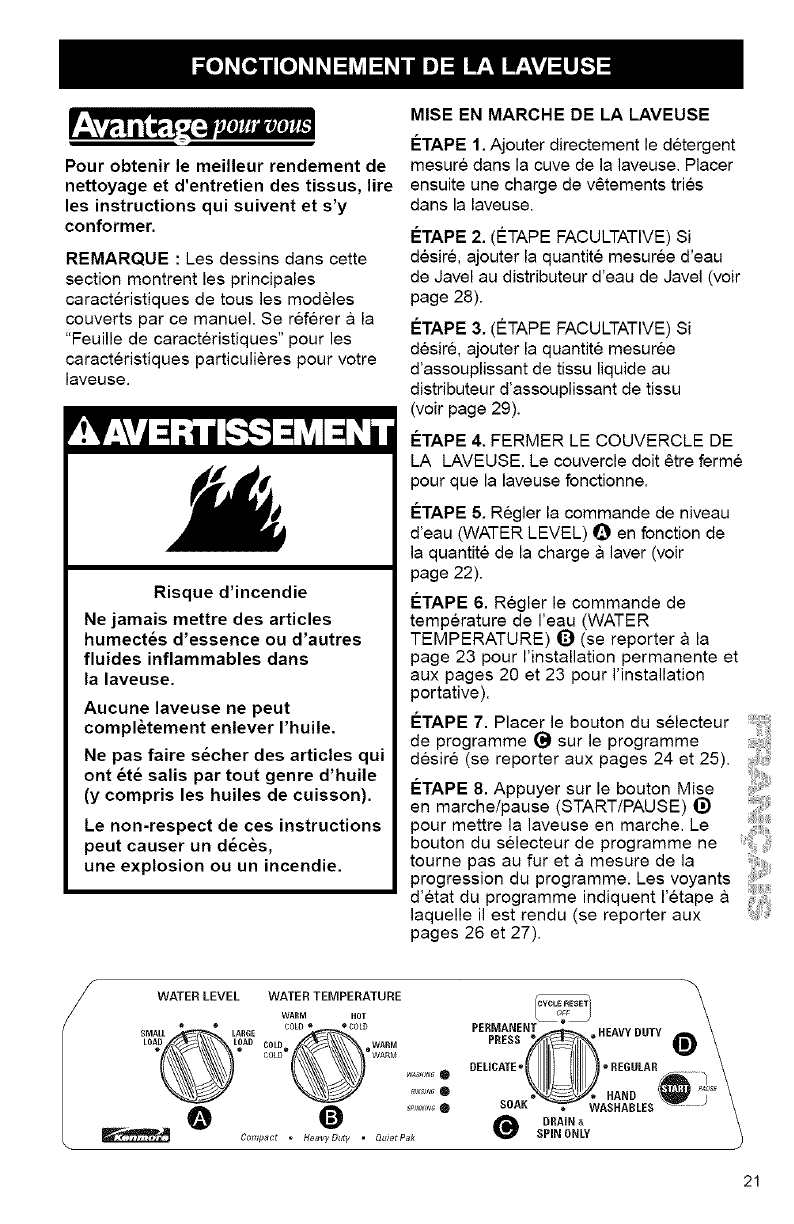

STARTING YOUR WASHER

STEP 1. Add measured detergent

directly into washer basket. Then place

a load of sorted clothes in the washer.

STEP 2. (OPTIONAL STEP) If desired,

add measured liquid chlorine bleach to the

liquid bleach dispenser (see page 28).

STEP 3. (OPTIONAL STEP) If desired,

add measured liquid fabric softener to the

fabric softener dispenser (see page 29).

STEP 4. CLOSE WASHER LID. Lid must

be closed for washer to operate.

STEP 5. Set WATER LEVEL control Q

based on the size of your wash load

(see page 22).

STEP 6. Set the WATER TEMPERATURE

control O(see page 23 for permanent

installations, pages 20 and 23 for

portable installations).

STEP 7. Turn Cycle Selector control

knob (_ to the desired setting (see

pages 24-25).

STEP 8. Push the START/PAUSE button

(_) to start the washer. The Cycle Selector

control knob will not rotate as the cycle

progresses. The Cycle Status lights

indicate the position in the wash cycle

(see pages 26-27).

WATER LEVEL WATER TEMPERATURE

WARM HOT

a=COLD• • COLD

SMALL LARGE @LOA_LoOAD =OLD WARM

COLD= OWARM

Conlp_ct *Heaw Duty •Quiet P_k

w_sHl_ 0

R_NS_NG0

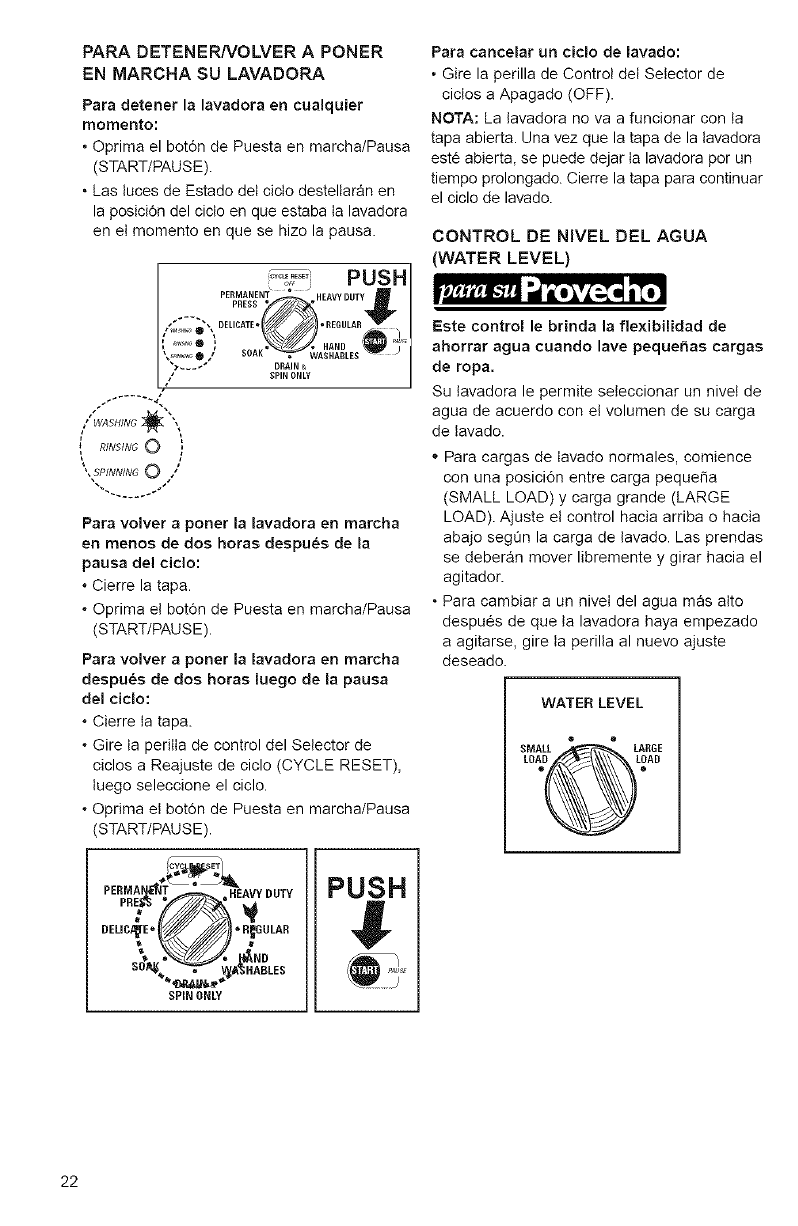

STOPPING/RESTARTING

YOUR WASHER

To pause the washer at any time:

• Push the START/PAUSE button.

• Cycle Status Lights will flash on the

position in the cycle that the washer

was in when the cycle was paused.

[ i PUSHI

PERMANENT_ o_ _HEAVYDUTY

t_'_'_ DELICATE" • REGULAR

To restart the washer less than

two hours after pausing the cycle:

• Close the lid.

• Push the START/PAUSE button.

To restart the washer more than

two hours after pausing the cycle:

•Close the lid.

• Turn the Cycle Selector control

knob to CYCLE RESET, then

select your cycle.

• Push the START/PAUSE button.

PERMApRi_N_ _ oHEAVY DUTY

SPIN ONLY

PUSH

To cancel a wash cycle:

• Turn Cycle Selector Control knob

to OFR

NOTE: Washer will not operate with lid

open. Once the lid is opened, the washer

can be left alone for an extended period

of time. Close the lid to continue the wash

cycle.

SET WATER LEVEL CONTROL

Ilmii_m_Jil t.I_ i[_ i'lll

This control gives you the flexibility

to save water when washing small

loads.

Your washer lets you select a water

setting based on the size of your wash

load.

• For normal loads, start with one of the

settings between SMALL LOAD and

LARGE LOAD. Adjust up or down

depending on your load. Clothes should

move freely and roll toward the agitator.

• To change to a higher water level

setting after the washer has started to

agitate, turn the knob to the desired

new setting.

WATER LEVEL

• •

SMALL LARGE

LO_6_LOAO

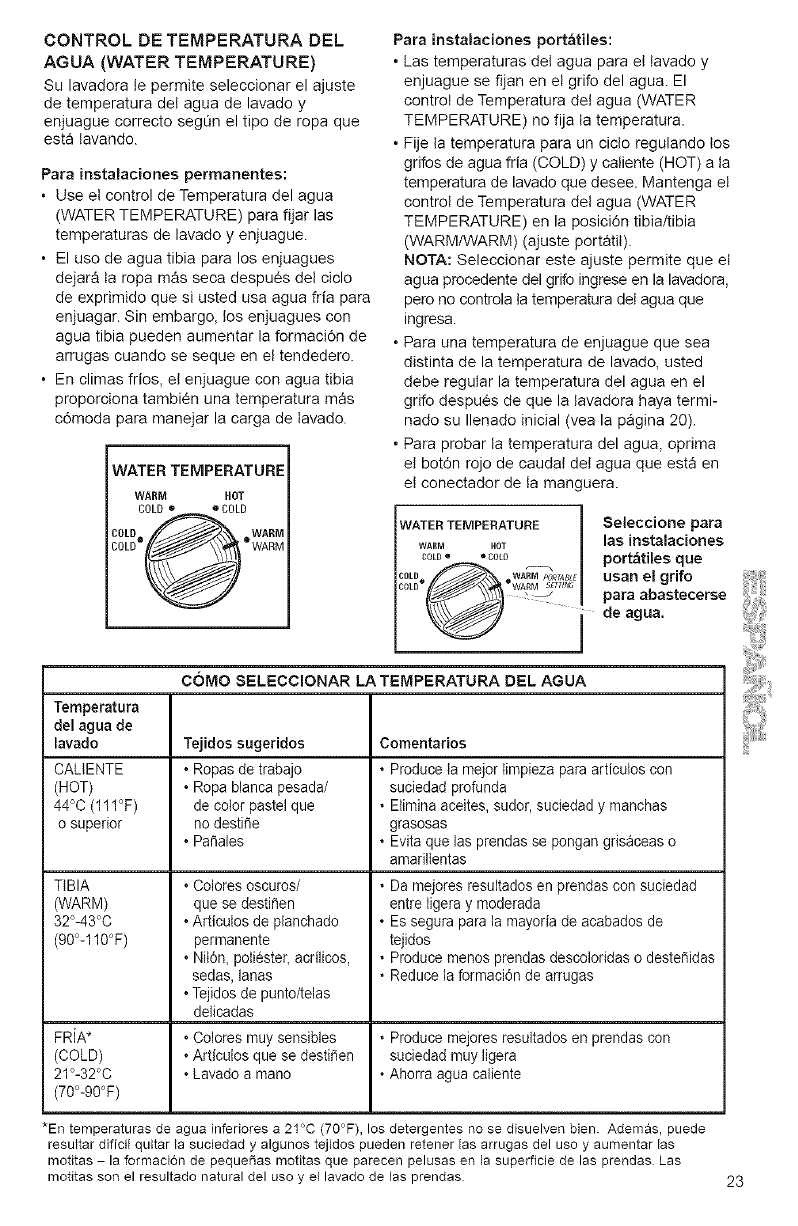

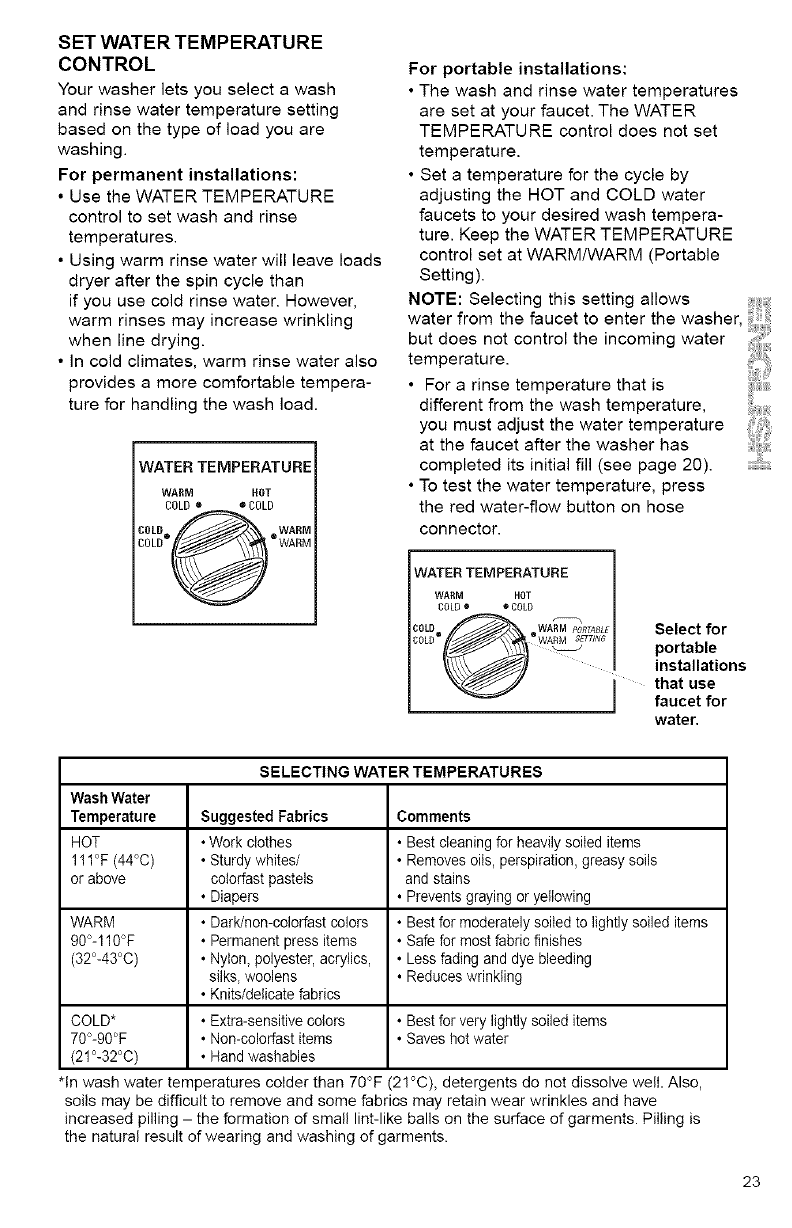

SETWATERTEMPERATURE

CONTROL

Yourwasherletsyouselectawash

andrinsewatertemperaturesetting

basedonthetypeofloadyouare

washing.

Forpermanentinstallations:

•UsetheWATERTEMPERATURE

controltosetwashandrinse

temperatures.

•Usingwarmrinsewaterwillleaveloads

dryerafterthespincyclethan

ifyouusecoldrinsewaterHowever,

warmrinsesmayincreasewrinkling

whenlinedrying

•Incoldclimates,warmrinsewateralso

providesamorecomfortabletempera-

tureforhandlingthewashload

WATERTEMPERATURE

WARM HOT

COLD e• COLD

COLD @ WARM

COLD® eWARM

For portable installations:

•The wash and rinse water temperatures

are set at your faucet. The WATER

TEMPERATURE control does not set

temperature.

• Set a temperature for the cycle by

adjusting the HOT and COLD water

faucets to your desired wash tempera-

ture. Keep the WATER TEMPERATURE

control set at WARM/WARM (Portable

Setting).

NOTE: Selecting this setting allows

water from the faucet to enter the washer,

but does not control the incoming water

temperature.

• For a rinse temperature that is

different from the wash temperature,

at the faucet after the washer has

completed its initial fill (see page 20).

• To test the water temperature, press

the red water-flow button on hose

connector.

WATERTEMPERATURE

WARM HOT

COLD • • COLD

COLD WARM PORTABL

COLD° eWARM _ErTIN_ Select for

portable

installations

that use

faucet for

water.

SELECTING WATER TEMPERATURES

Wash Water

Temperature Suggested Fabrics Comments

HOT •Work clothes • Best cleaning for heavily soiled items

111°F (44°C) •Sturdy whites/ •Removes oils, perspiration, greasy soils

or above colorfast pastels and stains

•Diapers • Prevents graying or yellowing

WARM •Dark/non-colorfast colors •Best for moderately soiled to lightly soiled items

90°-110°F •Permanent press items •Safe for most fabric finishes

(32°-43°C) •Nyion, polyester, acrylics, •Less fading and dye bleeding

silks, woolens • Reduces wrinkling

• Knits/delicate fabrics

COLD* •Extra-sensitive colors •Best for very lightly soiled items

70°-90°F •Non-colorfast items •Saves hot water

(21°-32°O) •Hand washables

*In wash water temperatures colder than 70°F (21°C), detergents do not dissolve well Also,

soils may be difficult to remove and some fabrics may retain wear wrinkles and have

increased pilling - the formation of small lint-like balls on the surface of garments Pilling is

the natural result of wearing and washing of garments

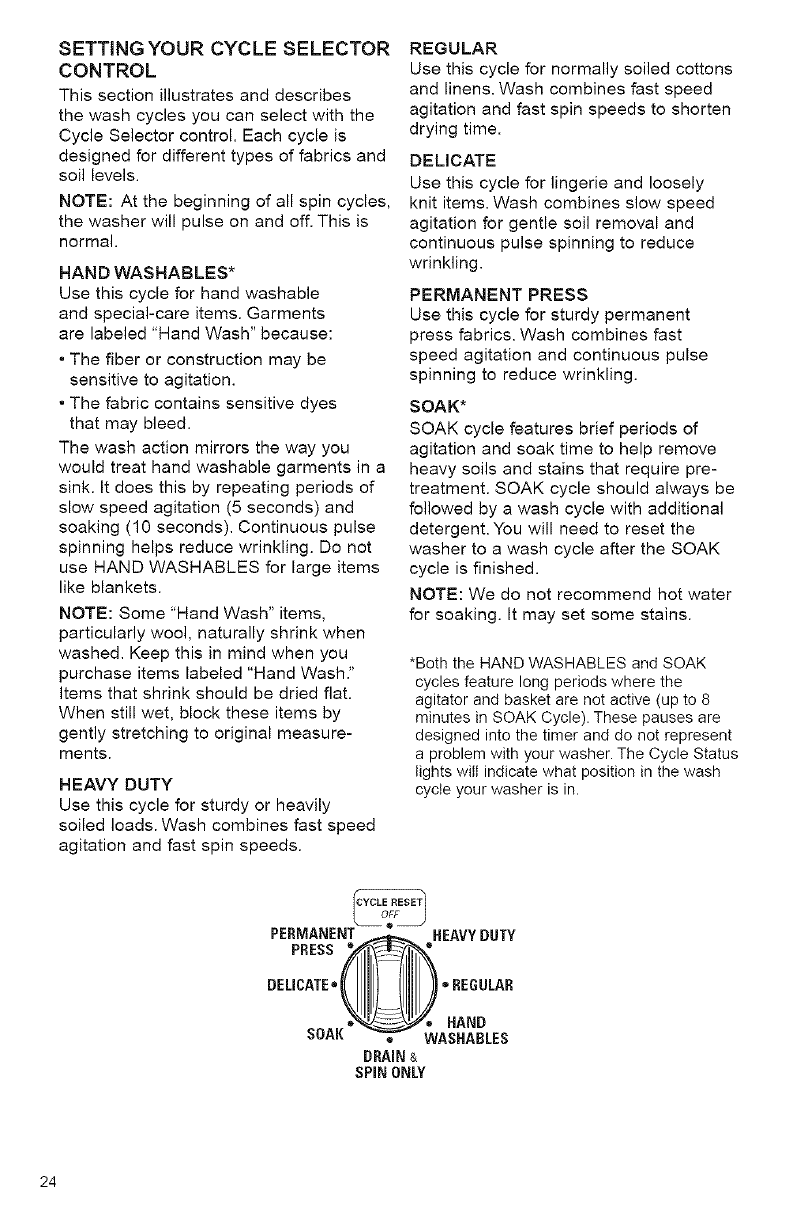

SETTING YOUR CYCLE SELECTOR

CONTROL

This section illustrates and describes

the wash cycles you can select with the

Cycle Selector control. Each cycle is

designed for different types of fabrics and

soil levels.

NOTE: At the beginning of all spin cycles,

the washer will pulse on and off. This is

normal.

HAND WASHABLES*

Use this cycle for hand washable

and special-care items. Garments

are labeled "Hand Wash" because:

* The fiber or construction may be

sensitive to agitation.

* The fabric contains sensitive dyes

that may bleed.

The wash action mirrors the way you

would treat hand washable garments in a

sink. It does this by repeating periods of

slow speed agitation (5 seconds) and

soaking (10 seconds). Continuous pulse

spinning helps reduce wrinkling. Do not

use HAND WASHABLES for large items

like blankets.

NOTE: Some "Hand Wash" items,

particularly wool, naturally shrink when

washed. Keep this in mind when you

purchase items labeled "Hand Wash."

Items that shrink should be dried flat.

When still wet, block these items by

gently stretching to original measure-

ments.

HEAVY DUTY

Use this cycle for sturdy or heavily

soiled loads. Wash combines fast speed

agitation and fast spin speeds.

REGULAR

Use this cycle for normally soiled cottons

and linens. Wash combines fast speed

agitation and fast spin speeds to shorten

drying time.

DELICATE

Use this cycle for lingerie and loosely

knit items. Wash combines slow speed

agitation for gentle soil removal and

continuous pulse spinning to reduce

wrinkling.

PERMANENT PRESS

Use this cycle for sturdy permanent

press fabrics. Wash combines fast

speed agitation and continuous pulse

spinning to reduce wrinkling.

SOAK*

SOAK cycle features brief periods of

agitation and soak time to help remove

heavy soils and stains that require pre-

treatment. SOAK cycle should always be

followed by a wash cycle with additional

detergent. You will need to reset the

washer to a wash cycle after the SOAK

cycle is finished.

NOTE: We do not recommend hot water

for soaking. It may set some stains.

*Both the HAND WASHABLES and SOAK

cycles feature long periods where the

agitator and basket are not active (up to 8

minutes in SOAK Cycle). These pauses are

designed into the timer and do not represent

a problem with your washer. The Cycle Status

lights will indicate what position in the wash

cycle your washer is in.

PERMANENT ,,.,...,_L--.._HEAVYDUTY

PRESS/

DEL' ATE'\Ill]JillJ"REOULAR

*_ HAND

SOAK "_ WASHABLES

DRAIN&

SPiN ONLY

USINGDRAIN& SPIN ONLY

A drain and spin may help shorten drying

times for some heavy fabrics or special-

care items by removing excess water.

STEP 1. Set the Cycle Selector Control

knob to DRAIN & SPIN ONLY.

STEP 2. Push the START/PAUSE

button. The washer drains and spins.

NOTE: At the beginning of all spin

cycles, the washer will pulse on and off.

This is normal.

PERMANENT

PRESS

DELICATE=

HEAVYDUTY

t=REGULAR

HAND

SOAK o WASHABLES

DRAIN&

SPiNONLY

LINT FILTER

Clean filter after every load.

To clean lint filter:

STEP 1. Grasp the top of the fabric

softener dispenser and pull straight

upward to remove. The lint filter is

attached to the end of the shaft.

STEP 2. Wash or wipe the lint filter clean.

STEP 3. Push fabric softener dispenser

and lint filter firmly back into agitator.

NOTE: Flush fabric softener dispenser

periodically with warm water. Replace

after cleaning.

!!i!!

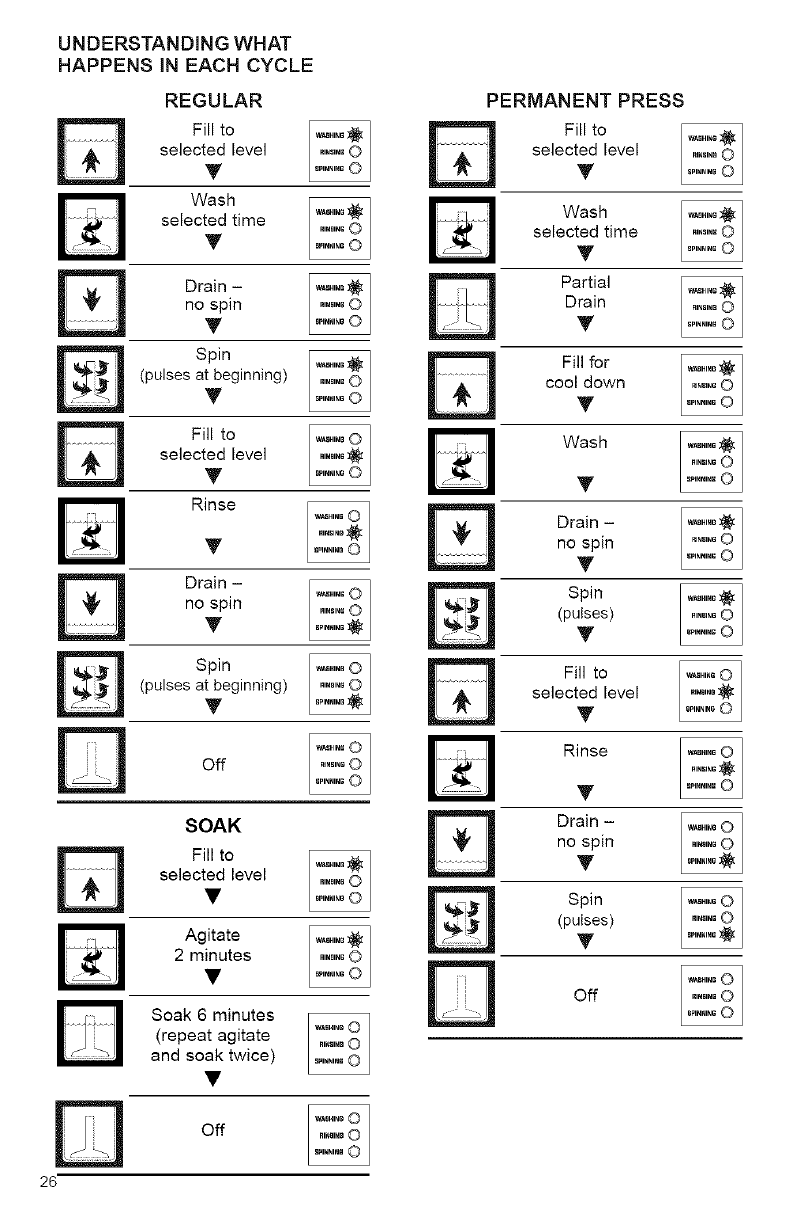

UNDERSTANDING WHAT

HAPPENS IN EACH CYCLE

REGULAR

Fill to

selected level

Wash

selected time

Drain -

no spin

Spin

(pulses at beginning)

Fill to

selected level

Rinse

Drain -

no spin

Spin

(pulses at beginning)

SOAK

Fill to

selected level

Agitate

2 minutes

Soak 6 minutes

(repeat agitate

and soak twice)

PERMANENT PRESS

Fill to

selected level

Wash

selected time

D Partial

Drain

Fill for

cool down

Wash•

Drain -

no spin

Spin

(pulses)

Fill to

selected level

Rinse

Drain -

no spin

Spin

(pulses)

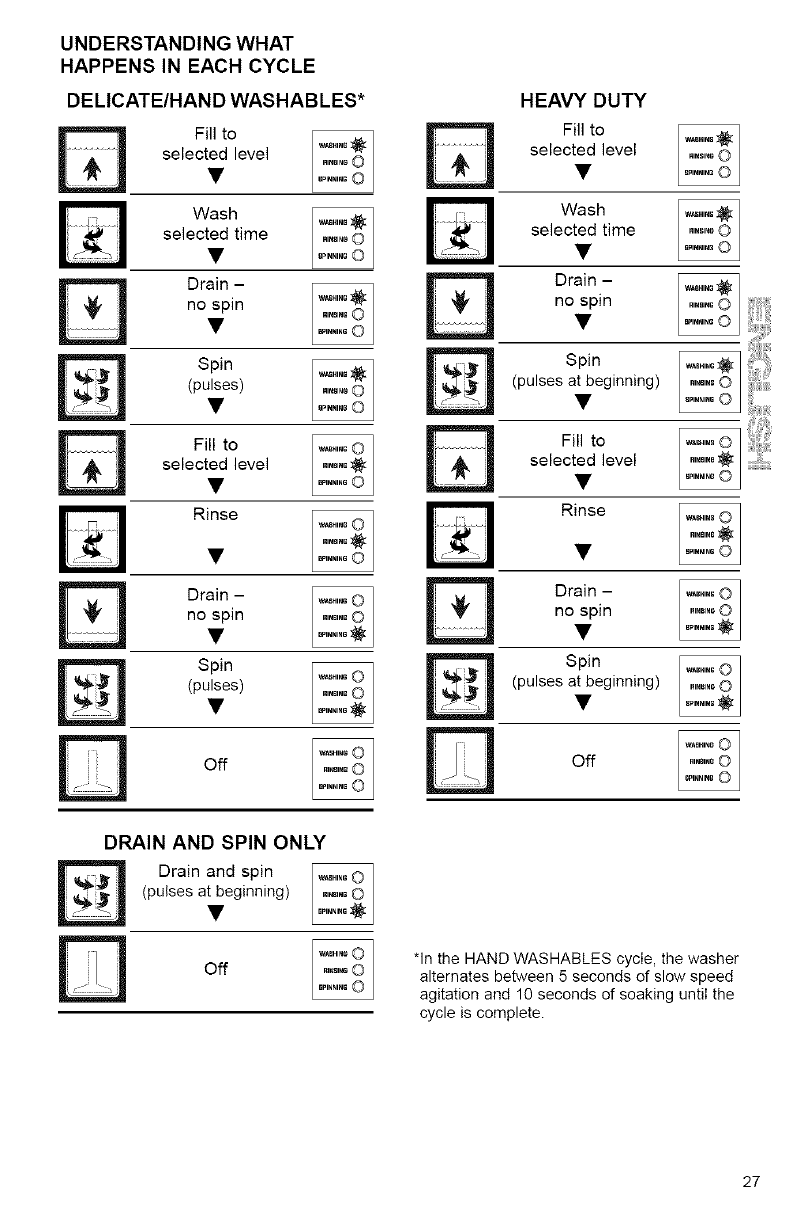

UNDERSTANDING WHAT

HAPPENS IN EACH CYCLE

DELICATE/HAND WASHABLES*

selected level

Wash

selected time

Drain -

no spin

Spin

(pulses)

Fill to

selected level

Rinse•

Drain -

no spin

Spin

(pulses)

DRAIN AND SPIN ONLY

Drain and spin

(pulses at beginning)

HEAVY DUTY

Fill to

selected level

Wash

selected time

Drain -

no spin

Spin

(pulses at beginning)

Fill to

selected level

Rinse•

Drain -

no spin

Spin

(pulses at beginning)

*In the HAND WASHABLES cycle, the washer

alternates between 5 seconds of slow speed

agitation and 10 seconds of soaking until the

cycle is complete.

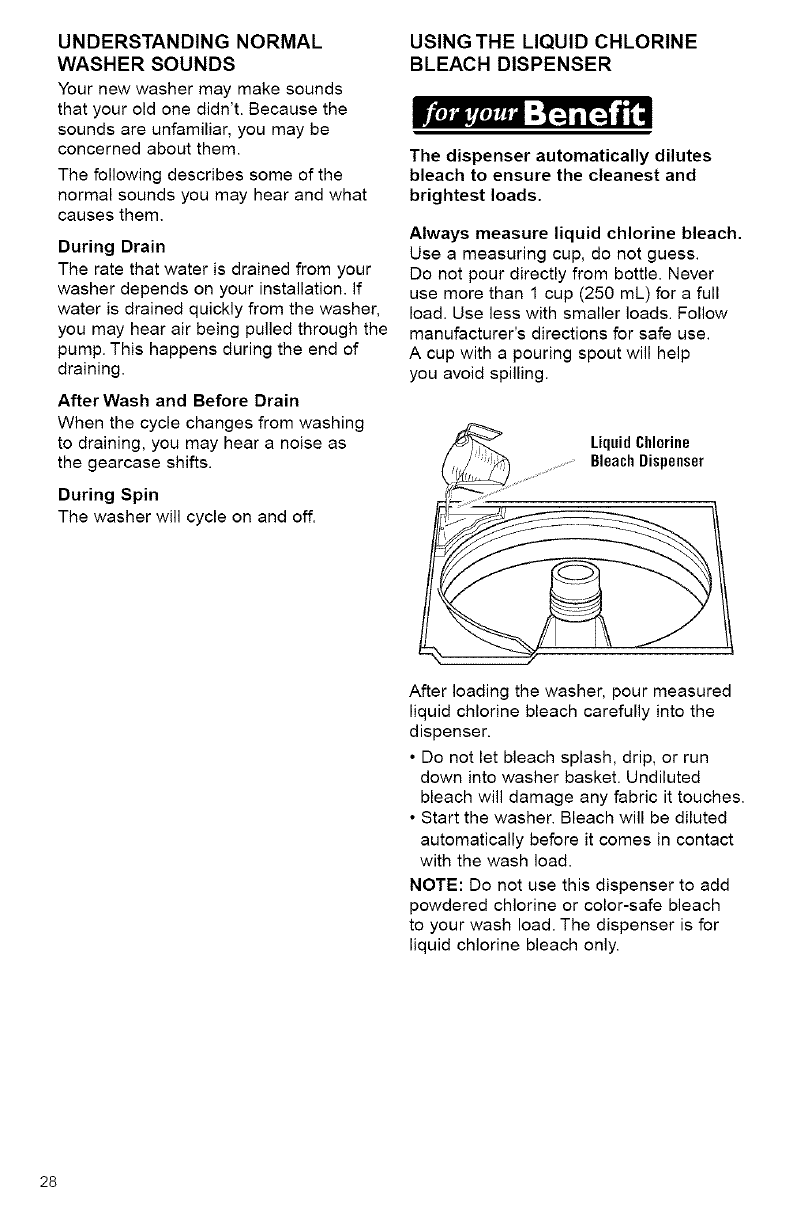

UNDERSTANDINGNORMAL

WASHER SOUNDS

Your new washer may make sounds

that your old one didn't. Because the

sounds are unfamiliar, you may be

concerned about them.

The following describes some of the

normal sounds you may hear and what

causes them.

During Drain

The rate that water is drained from your

washer depends on your installation. If

water is drained quickly from the washer,

you may hear air being pulled through the

pump. This happens during the end of

draining.

After Wash and Before Drain

When the cycle changes from washing

to draining, you may hear a noise as

the gearcase shifts.

During Spin

The washer will cycle on and off.

USING THE LIQUID CHLORINE

BLEACH DISPENSER

I_t_j'di',te1_j_"IN a[_ i'[-"

The dispenser automatically dilutes

bleach to ensure the cleanest and

brightest loads.

Always measure liquid chlorine bleach.

Use a measuring cup, do not guess.

Do not pour directly from bottle. Never

use more than 1 cup (250 mL) for a full

load. Use less with smaller loads. Follow

manufacturer's directions for safe use.

A cup with a pouring spout will help

you avoid spilling.

LiquidChlorine

BleachDispenser

After loading the washer, pour measured

liquid chlorine bleach carefully into the

dispenser.

• Do not let bleach splash, drip, or run

down into washer basket. Undiluted

bleach will damage any fabric it touches.

• Start the washer. Bleach will be diluted

automatically before it comes in contact

with the wash load.

NOTE: Do not use this dispenser to add

powdered chlorine or color-safe bleach

to your wash load. The dispenser is for

liquid chlorine bleach only.

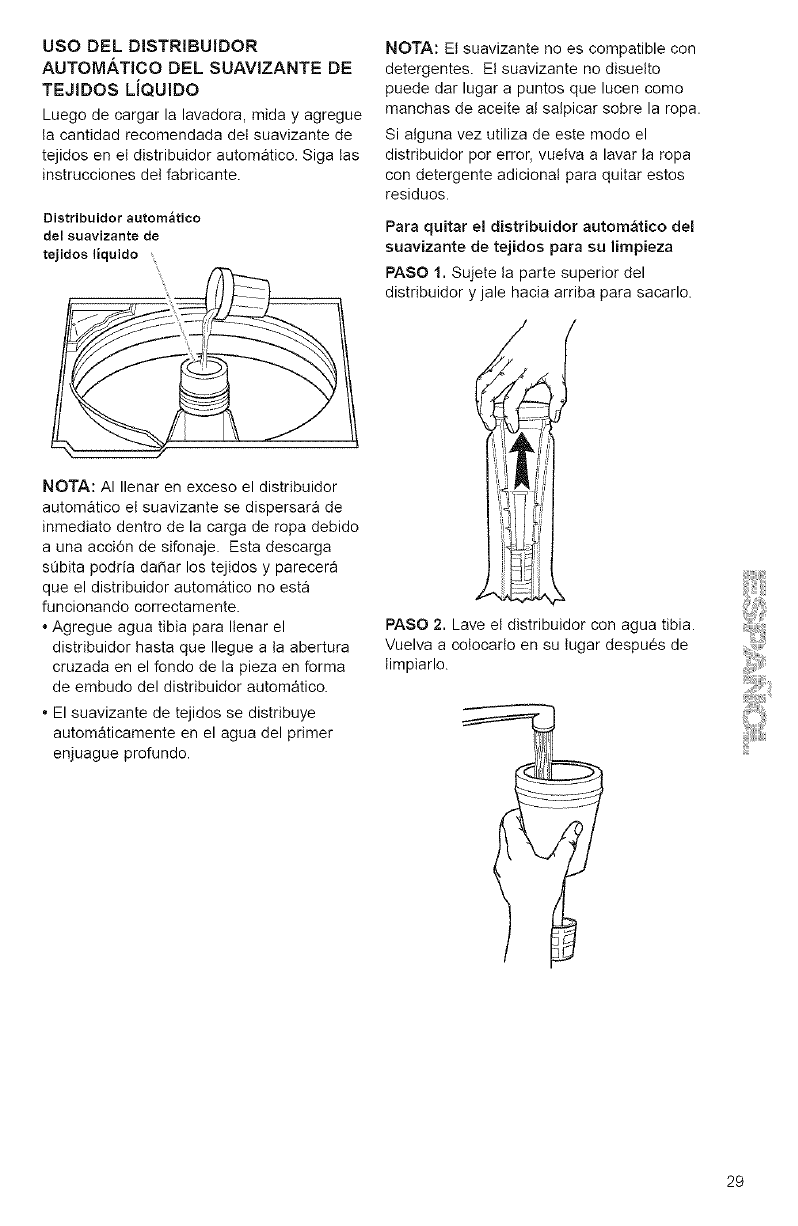

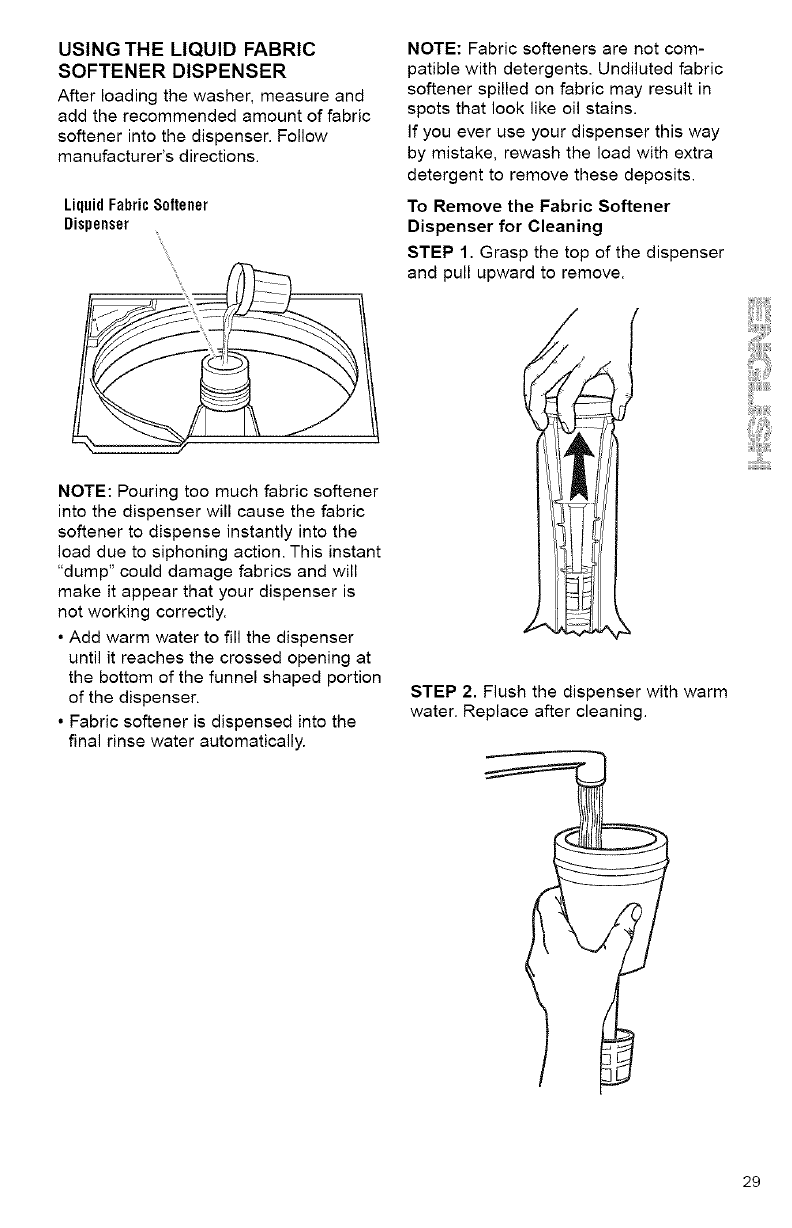

USING THE LIQUID FABRIC

SOFTENER DISPENSER

After loading the washer, measure and

add the recommended amount of fabric

softener into the dispenser. Follow

manufacturer's directions.

LiquidFabricSoftener

Dispenser \\

NOTE: Fabric softeners are not com-

patible with detergents. Undiluted fabric

softener spilled on fabric may result in

spots that look like oil stains.

If you ever use your dispenser this way

by mistake, rewash the load with extra

detergent to remove these deposits.

To Remove the Fabric Softener

Dispenser for Cleaning

STEP 1. Grasp the top of the dispenser

and pull upward to remove.

NOTE: Pouring too much fabric softener

into the dispenser will cause the fabric

softener to dispense instantly into the

load due to siphoning action. This instant

"dump" could damage fabrics and will

make it appear that your dispenser is

not working correctly.

• Add warm water to fill the dispenser

until it reaches the crossed opening at

the bottom of the funnel shaped portion

of the dispenser.

• Fabric softener is dispensed into the

final rinse water automatically.

STEP 2. Flush the dispenser with warm

water. Replace after cleaning.

!!i!!

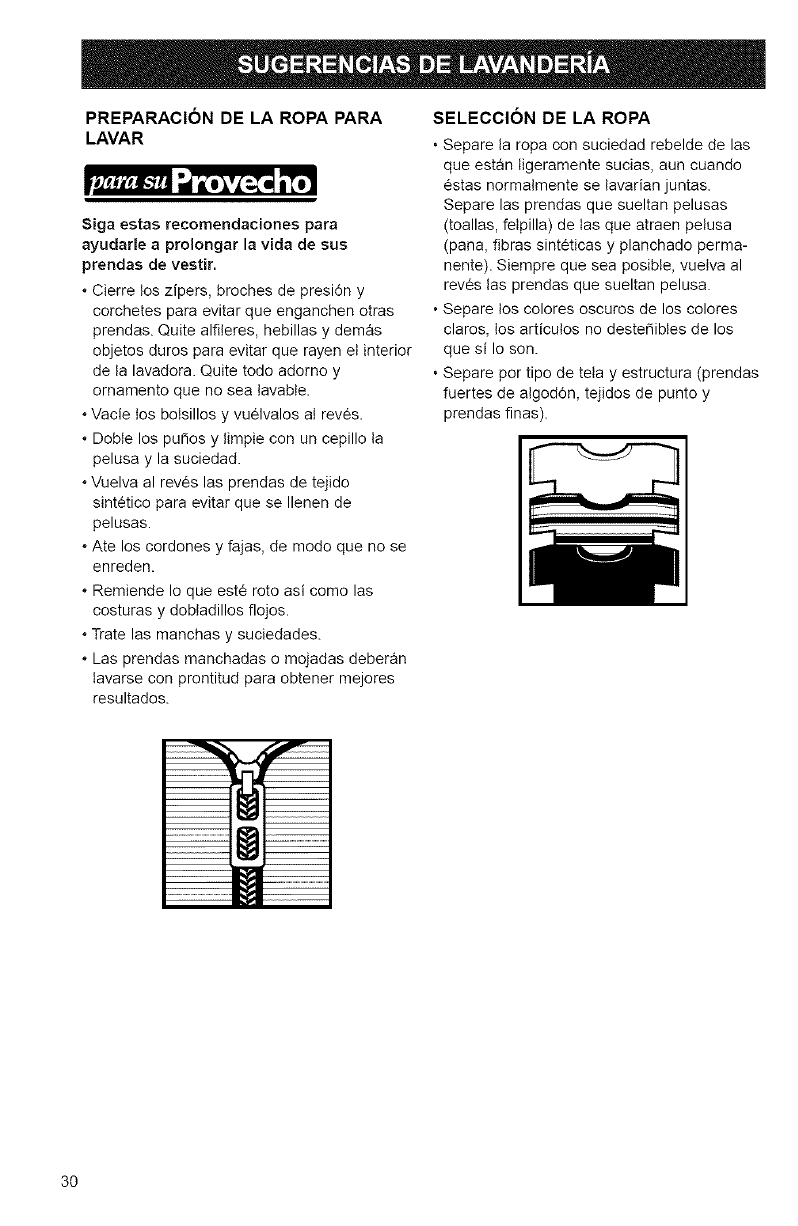

PREPARING CLOTHES

FOR WASHING

Follow these recommendations

to help you prolong the life of

your garments.

•Close zippers, snaps, and hooks to

avoid snagging other items. Remove

pins, buckles, and other hard objects

to avoid scratching the washer interior.

Remove non-washable trim and

ornaments.

•Empty pockets and turn them

inside out.

• Turn down cuffs, brush away lint

and dirt.

• Turn synthetic knits inside out to

avoid pilling.

• Tie strings and sashes so they will

not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be

washed promptly for best results.

SORTING

• Separate heavily soiled items from

lightly soiled ones, even if they would

normally be washed together. Separate

lint givers (towels, chenille) from lint

takers (corduroy, synthetics, permanent

press). When possible, turn lint givers

inside out.

• Separate dark colors from light colors,

colorfast items from non-colorfast items.

• Sort by fabric and construction (sturdy

cottons, knits, delicate items).

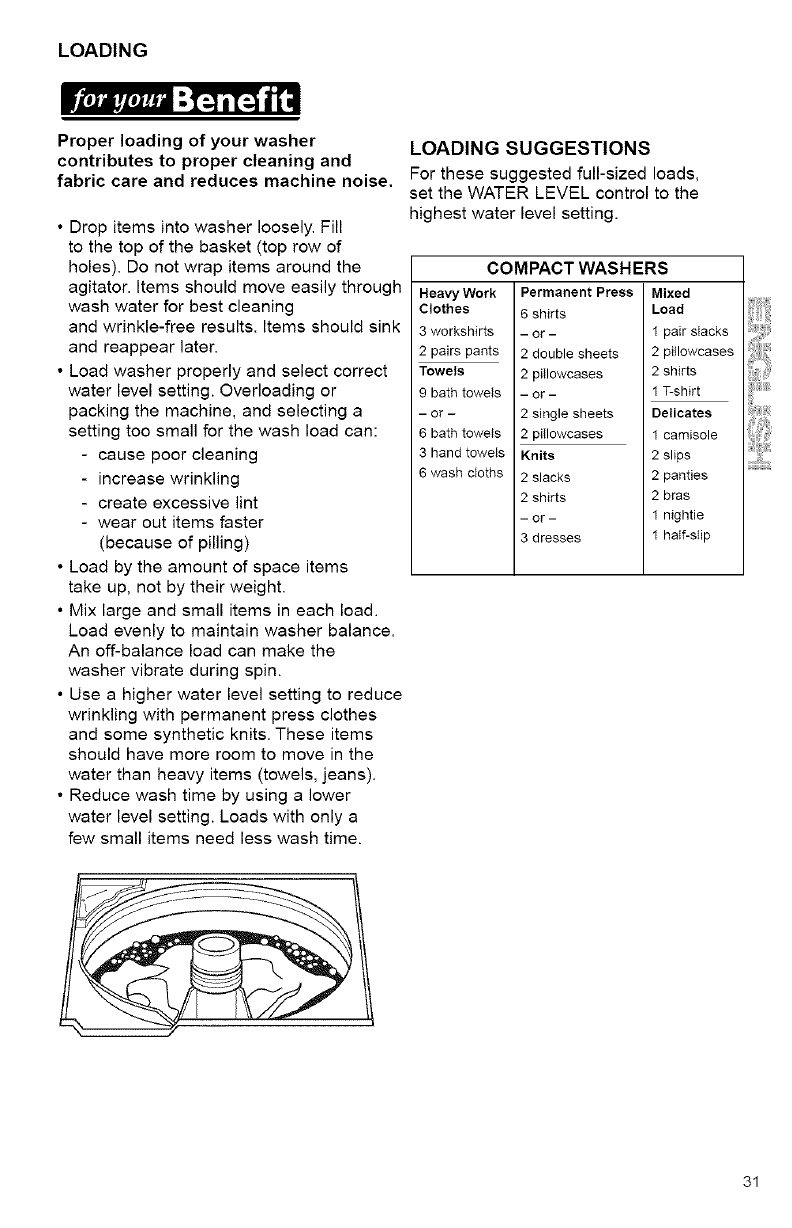

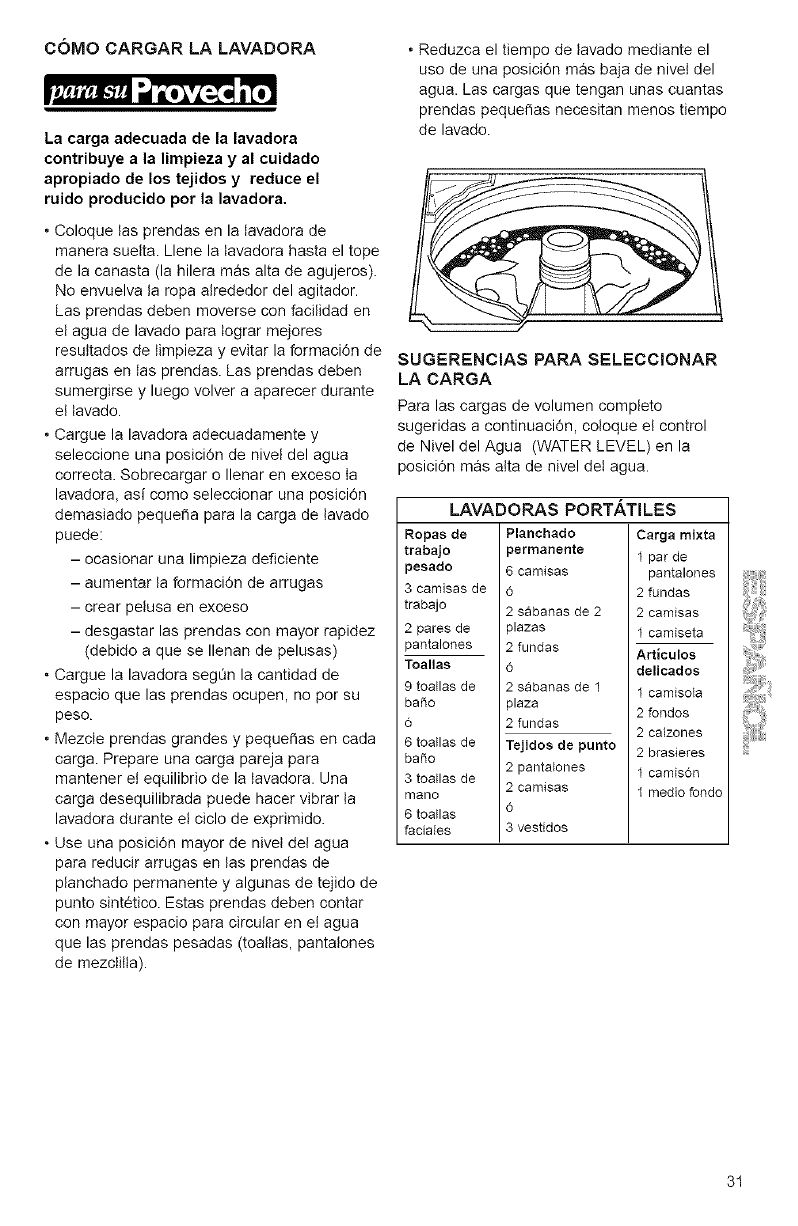

Proper loading of your washer

contributes to proper cleaning and

fabric care and reduces machine noise.

• Drop items into washer loosely. Fill

to the top of the basket (top row of

holes). Do not wrap items around the

agitator. Items should move easily through

wash water for best cleaning

and wrinkle-free results. Items should sink

and reappear later.

• Load washer properly and select correct

water level setting. Overloading or

packing the machine, and selecting a

setting too small for the wash load can:

- cause poor cleaning

- increase wrinkling

- create excessive lint

- wear out items faster

(because of pilling)

• Load by the amount of space items

take up, not by their weight.

• Mix large and small items in each load.

Load evenly to maintain washer balance.

An off-balance load can make the

washer vibrate during spin.

• Use a higher water level setting to reduce

wrinkling with permanent press clothes

and some synthetic knits. These items

should have more room to move in the

water than heavy items (towels, jeans).

• Reduce wash time by using a lower

water level setting. Loads with only a

few small items need less wash time.

LOADING SUGGESTIONS

For these suggested full-sized loads,

set the WATER LEVEL control to the

highest water level setting.

COMPACT WASHERS

Heavy Work

Clothes

3 workshirts

2 pairs pants

Towels

9 bath towets

-- or -

6 bath towels

3 hand towels

6 wash cloths

Permanent Press

6 shirts

- or-

2 double sheets

2 piIIowcases

- or-

2 single sheets

2 piIIowcases

Knits

2 slacks

2 shirts

- or-

3 dresses

Mixed

Load

1 pair slacks

2 pillowcases

2 shirts

1T-shirt

Delicates

1 camisole

2 slips

2 panties

2 bras

1 nightie

1 half-slip

CLEANING YOUR WASHER

Exterior

Wipe up detergent, bleach, and other

spills with a soft, damp cloth or sponge

as they occur. Occasionally wipe the

outside of the washer to keep it looking

like new.

Do not put sharp or metal objects in your

washer. They can damage the finish.

Check all pockets for pins, clips, money,

bolts, nuts, etc. Do not lay these objects

on your washer after emptying pockets.

Interior

Clean interior with 1 cup (250 mL) of

chlorine bleach mixed with 2 cups

(500 mL) of detergent. Run washer

through a complete cycle using hot water.

Repeat process if necessary.

NOTE: Remove hard water deposits

using only cleaners labeled as washer

safe.

WATER INLET HOSES

Replace inlet hoses after five years

of use to reduce the risk of hose

failure. Periodically inspect and

replace inlet hoses if bulges, kinks,

cuts, wear, or leaks are found. When

replacing your inlet hoses, mark the

date of replacement on the label with

a permanent marker.

WINTER STORAGE OR

MOVING CARE

install and store your washer where

it will not freeze. Because some water

may stay in the hoses, freezing can

damage your washer. If storing or

moving your washer during freezing

weather winterize it.

To winterize washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet

hoses.

3. Put 1 quart (1 L) of R.V.-type

antifreeze in the basket.

4. Run washer on a SPIN setting for

about 30 seconds to mix the anti-

freeze and water. Some of the mixture

will pump out while the washer spins.

5. Unplug washer or disconnect power.

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water inlet hoses.

3. Turn on both water faucets.

4. Plug in washer or reconnect power.

5. Run the washer through a complete

cycle with 1 cup (250 mL) of detergent

to clean out antifreeze.

NON-USE OR VACATION CARE

Operate your washer only when you

are at home. if you will be on vacation or

not using your washer for an extended

period of time, you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer.

This helps avoid accidental flooding

(due to a water pressure surge) while

you are away.

Most laundering problems are easily solved if you understand the cause.

Check these lists for common laundry and washer problems. If you need

further assistance, see the back cover.

Problem Possible Cause Solution

Washer Leaks Household plumbing is leaking. Repair plumbing.

For portable washer, fill and Check hose or faucet adapter

drain hose or faucet adapter (see "Portable Installation Instructions").

not properly attached.

Inlet hoses not tight. Tighten hoses (see "Permanent

InstalIation Instructions").

Inlet hose washers not Reseat washers

properly seated. (see "Permanent Installation Instructions").

Drain hose not properly Clamp drain hose

clamped or is off. (see "Permanent installation Instructions").

Drain is clogged. Remove drain clogs. Sink, standpipe,

or floor drain must be able to handle

13 gaI (49.2 L) of water per minute

(7 gal [26.6 L] per minute for portable

washers).

Load is unbalanced. Spray Redistribute the load.

rinses are deflecting off load.

Won'tDrain/ Drain hose is kinked or Straighten or unplug hose

Won't Spin/ clogged. (see "Permanent Installation Instructions").

Wet Loads Correct operation of After a wash or rinse, the washer will

neutral drain, drain without spinning. After draining,

the spinning begins.

Lid is open. Close the Iid.

End of drain hose more Lower drain hose

than 72 in (183 cm) above floor (see instructions for portable or

(48 in [122 cm] for portable permanent installation).

washers).

Too much detergent- Use less detergent.

excessive sudsing.

Wrong cycle for Ioad Choose a cycle with a higher

being washed, spin speed (see "Operating Your

Washer").

Low voltage or using an Check electrical source or call

extension cord. electrician. Do not use extension

cords.

Cold rinses. Cold rinses leave loads wetter than

warm rinses. This is normal.

Problem Possible Cause Solution

Continues Drain hose is less than Raise the drain hose

to Fill/ 39 in (99 cm) above floor (see instructions for portable or

Continues (27 in [68.9] for portable washers), permanent installation).

to Drain/ Drain hose fits tightly into Adjust drain hose for loose fit

Cycle Stuck standpipe. (see "Permanent Installation

Instructions").

Drain hose taped into Do not seal off drain hose with tape.

standpipe. The drain hose needs an air gap.

Washer Load is unbalanced. Redistribute toad.

Makes Noise Washer is not levet. Level washer (see "Permanent

Installation Instructions").

Ftoor not strong enough Relocate washer

to support washer. (see "Permanent Installation

Instructions").

Gears engaging after wash This is normal.

and before drain.

Won't Water inlet valve Ciean screens.

Fill/Won't screens are piugged.

Rinse/Won't Water is turned off. Turn on water,

Agitate/

Wrong Hot and cold hoses are Reverse hoses

Temperature reversed. (see "Permanent Installation

Instructions").

inlet hose is kinked. Straighten hoses.

Cycle Selector Control knob Turn knob to the right slightly and

is not lined up. push the START/PAUSE button.

Power cord not piugged in. Plug in power cord.

Temperature selection is Select WARM/WARM for portabie

wrong for portable installation, installations (see "Operating Your

Washer-Portable Only").

Problem Possible Cause Solution

Machine Power cord not plugged in. Plug in power cord.

Stops No power at plug. Check electrical source or call

electrician.

Fuse blown or circuit Replace fuse or reset circuit breaker.

breaker open. If problem continues, call electrician.

Using an extension cord. Do not use extension cords.

Washer at pause in Allow cycle to continue

PERMANENT PRESS Cycle (see "Operating Your Washer").

(approximately two minutes).

Machine is overioaded. Wash smaller ioads.

Water Level The top of the agitator is much This is normal.

Too Low/Not higher than the highest water

Completely level. This creates a perception

Filling of the washer not being full.

Tub is Tub pulled forward when Ensure tub is centered before

Crooked unloading, starting washer.

Tub moves. Tub drops This is normal.

during fill.

Unit not level. Ensure front feet are installed,

Level washer (see "Permanent

Installation Instructions").

Lint on Load Improper sorting. Sort lint givers from lint takers

and by color,

Overloading. Lint can be trapped in load if

overioaded. Wash smaller ioads.

Paper or tissue in pockets. Clean out pockets before washing.

Not enough detergent, Use enough detergent to

hoid lint in water.

Detergent not dissolving. Water Use wash water warmer than 70°F

temperature below 70°F (21°C). (21° C).

Problem Possible Cause Solution

Tearing Overloading. improper Loads should move freely during

use of washer, wash. Wash smaller loads.

Improper use of chlorine Do not pour chlorine bleach directly

bleach. Undiluted bleach on load. Wipe up bleach spills.

will damage fabrics.

Sharp items not removed Clean out pockets before washing.

from pockets; fasteners Zip zippers before washing.

not fastened.

items damaged before washing. Mend rips and broken threads in

seams before washing.

Stains on improper use of fabric softener Dilute fabric softener and add to

Load in washer or dryer, deep rinse only.

Iron in water (rust). Install an iron filter.

Under use of detergent causing Use enough detergent to remove

soil to be redeposited, soil and hold it in suspension.

Dye transfer due to not Sort dark clothing from whites

sorting loads properly, and lights.

Dye transfer due to not Unload the washer as soon as

unloading washer promptly, it stops.

Load is Not removing toad promptly. Unload the washer as soon as

Wrinkled it stops.

Wrong cycle for fabrics Use cold rinses and cycles with slow

being washed, speed spins to reduce wrinkling.

Overloading. Loads should move freely during

wash. Wash smaller loads.

Hoses reversed Reverse hoses

(permanent installations). (see "Permanent Installation

Instructions").

Load is Overloading. Loads should move freely during

Tangled/ wash. Wash smaller loads.

Twisted Clothes wrapped around Do not wrap items around agitator

agitator, when loading washer.

Clogged Not diluting softener. Dilute fabric softener in dispenser.

Dispensers/ Use of color-safe bteach in Add color-safe bleach directly to the

Bleach

Leaking/ chlorine bleach dispenser, basket. Do not use chlorine bleach

Bleach on dispenser.

Wrong Loads improper use of chlorine bleach. Always measure bteach before adding

to the dispenser. Carefully pour into

the dispenser. Wipe up bleach spills.

!,,,!i_!!

KENMORE WASHERS

"We Service What We Sell" is our assurance you can depend on Sears for service.

Your Kenmore appliance has added value when you consider that Sears has service

units nationwide, staffed with professional technicians trained on all appliances Sears

sells. They have the knowledge and skills, tools, parts and equipment to ensure our

pledge to you that "We Service What We Sell."

Maintain the value of your purchase with a Sears Maintenance Agreement. Kenmore

appliances are designed, manufactured and tested for years of dependable operation.

Yet any major appliance may require service from time to time. The Sears

Maintenance Agreement offers you an outstanding service program for your product.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as required.

• Provides an annual Preventive Maintenance Check at your request to keep your

Kenmore appliance in proper running condition.

For more information, call

1-800-827-6655 (USA) or

1-877-533-6937 (Canada)

Manual dei propietario e

instrucciones de instalaci6n

LAVADORAS AUTOMATICAS

Portatiles con dos velocidades

IMPORTANTE:

Lea y siga todas las

instrucciones de seguridad y de

modo de empleo antes de usar este

producto por primera vez.

Sears, Roebuck and Co,, Hoffman Estates, IL 60179 U,S,A,

Sears Canada Inc,, Toronto, Ontario M5B 2B8

3967366

www, sears,com

www.sears,ca

1/00

ANTES DE USAR SU NUEVA LAVADORA

GARANTiA DE LA LAVADORA PORTATIL KENMORE

SEGURIDAD DE LA LAVADORA

INSTRUCCIONES DE INSTALACION

FUNCIONAMIENTO DE SU LAVADORA

6-19

20-29

SUGERENCIAS DE LAVANDERIA

EL CUIDADO DE SU LAVADORA

SOLUCION DE PROBLEMAS

CONTRATO DE MANTENIMIENTO SEARS

Sirvase leer este manual, pues le facilitara ta

instataci6n y funcionamiento de su nueva

lavadora Kenmore de manera mas econ6mica.

Para obtener informaci6n adicional sobre et

cuidado y funcionamiento de los electrodomes-

ticos Kenmore, ttame al establecimiento Sears

mas cercano. Siempre que pida informaci6n,

usted necesitar8 tener a ta mano los n0meros

completos del modelo y de ta serie. Estos se

encuentran en la placa con el modelo y el

n0mero de serie.

Placa con el modelo y

el nemero de serie

Use el espacio a continuaci6n para registrar el

nOmero del modelo y de ta serie de su nueva

lavadora Kenmore.

No. de modelo

No. de serie

Fecha de compra

Guarde este Jibro y el eomprobante de

venta (el recibo) de Sears en un lugar

seguro para referencia futura.

Garantia Limitada de 10 Afios para el Tarnbor

de Pldstico*

Desde el segundo ave y per un maximo de diez

amos a partir de la fecha de compra, Sears

reemplazara el tambor de plastico si este tuviese

atg0n defecto de material o de fabricaci6n.

Despu_s del primer a_o, usted sera responsable

de los gastos de mano de obra.

Garantia Limitada de 5 Afios para Jas Piezas

de la Caja de Engranajes*

Desde el segundo ave y per un maximo de

cinco amos a partir de la fecha de compra, Sears

reemplazara cualquier pieza de la caja de

engranajes que tuviese alg0n defecto de

material o de fabricacidn. Despues del primer

ave, usted sera responsable de los gastos de

mano de obra.

Garantia integral de 1A_o para la Canasta de

Porcelana Blanca

Durante un a_o a partir de ta fecha de compra,

si se instata y pone en funcionamiento ta

lavadora de conformidad con tas instrucciones

que vienen con la misma, Sears reemplazara la

canasta de tavado en porcelana blanca si se

desportitlara u oxidara como resultado de

defectos de material o de fabricaci6n.

Garantia integral de 1 ASo para las Piezas

Mecanicas yCornponentes

El_ctricos

Durante un afio a partir de ta fecha de compra,

si se instala y pone en funcionamiento ta

lavadora en conformidad con tas instrucciones

que vienen con ta misma, Sears reparara o

reemplazara cualquier pieza mecanica o

componente electrico de esta tavadora que

tuviese algQn defecto de material o de

fabricacidn.

Restricci6n de la Garantia

Si se somete a esta tavadora a un use ajeno al

familiar privado, todas las coberturas de las

garantias arriba citadas quedan restringidas a 90

dias a partir de ta fecha de compra.

Servicio de Reparacion de la Garantia

El servicio de reparaci6n de ta garantia esta a su

disposicidn al contactarse con el Centro de

Servicio Sears de su tocalidad en los Estados

Unidos o en Canada.

Esta garantia corresponde s61omientras se use

esta tavadora en los Estados Unidos o en

Canada.

Esta garantia te otorga derechos especificos

tegales yes posible que usted tenga tambien

otros derechos que pueden variar de un estado

a otro o de una provincia a otra.

Sears Roebuck and Co.,

Dept. 817WA

Hoffman Estates, IL 60179

Sears Canada inc.,

Toronto, Ontario Canada

MSB 2B8

*La garantia que se aptique en Canada puede

ser diferente.

Para obtener informaci6n en los Estados

Unidos referente a la garantia o para ponerse

en contacto con un Centro de Servicio Sears,

ttame at 1-888-784-6427. En Canada, ttame al

1-877-533-6937.

Su seguridad y la seguridad de los

dem&s es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este

manual y en su electrodomestico. Lea y obedezca siempre todos

los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad. Este

simbolo le llama la atenci6n sobre peligros potenciales que

pueden ocasionar la muerte o una lesi6n a usted y a los

dem&s. Todos los mensajes de seguridad iran a continuaci6n

del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones

de inmediato, usted puede

morir o sufrir una lesi6n

grave.

Si no sigue las instrucciones,

usted puede morir osufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran

como reducir las posibilidades de sufrir una lesi6n y Io que puede suceder

si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque electrico o

lesiones a personas al usar su lavadora, siga las precauciones basicas,

incluyendo las siguientes:

• Lea todas las instrucciones antes de

usar la lavadora.

• No lave articulos que hayan sido

previamente limpiados, lavados,

remojados o humedecidos con

gasolina, solventes para lavar en

seco, otras sustancias inflamables o

explosivas ya que estas emanan

vapores que podrian encenderse o

causar una explosion.

• No agregue gasolina, solventes para

lavar en seco, u otras sustancias

inflamables o explosivas al agua de

lavado. Estas sustancias emanan

vapores que podrian encenderse o

causar una explosion.

• En ciertas condiciones, puede

generarse gas hidrogeno en un

sistema de agua caliente que no se

haya usado por dos semanas o un

periodo mayor. EL GAS HIDROGENO

ES EXPLOSIVO. Si no se ha usado el

agua caliente durante dicho periodo,

antes de usar la lavadora, abra todos

los grifos de agua caliente y deje que

corra el agua pot varios minutos. Esto

liberara todo el gas hidr6geno que se

haya acumulado. Debido a la inflama-

bilidad de dicho gas, no fume ni use

una llama abierta durante este lapso.

* No permita que los ni_os jueguen

encima o dentro de la lavadora. Es

necesario una supervision cuidadosa

de los ni_os toda vez que se use la

lavadora cerca de ellos.

. Antes de poner la lavadora fuera de

servicio o descartarla, quitele la tapa.

. No introduzca las manos en la

lavadora si el tambor o el agitador

estan funcionando.

* No instale ni almacene esta lavadora

donde pudiese estar sometida a la

intemperie.

. No trate de forzar los controles.

. No repare ni cambie pieza alguna de

la lavadora ni intente realizar tarea

alguna de servicio tecnico, excepto

cuando asi se le indique especifica-

mente en el Manual del propietario o

en instrucciones de reparaci6n por el

usuario publicadas, que usted entienda

y para cuya ejecuci6n cuente con la

habilidad necesaria.

* Para obtener informacion respecto a

los requisitos de conexion a tierra,

refierase alas "INSTRUCCIONES DE

INSTALACION".

GUARDE ESTAS INSTRUCCIONES

REQUISITOS ELECTRICOS

Se necesita un suministro electrico de 120

voltios, 60 hertzios, CA solamente, de 15 6 20

amperios y protegido con fusibles. (Se

recomienda el empleo de un fusible

retardador o cortacircuitos.) Conectelo con

un circuito derivado individual.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de

conexibn a tierra de 3 terminales.

No quite el terminal de conexibn

a tierra.

No use un adaptador.

No use un cable el_ctrico de

extensi6n.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque el_ctrico.

Esta lavadora viene equipada con un cable

electrico que tiene un enchufe con conexidn

a tierra de tres terminates. Para reducir el

posible peligro de cheque electrico, debe

enchufar el cable electrico en un contacto de

pared de tres terminales, conectado a tierra

de conformidad con las Normas para

Instalaciones El_ctricas, C_ltimaedici6n de

ANSl/NFPA 70, asi como con todos tos

c6digos y ordenanzas locales.

Contacto de pared con

¢0nexibn a tierra de tres

Enchgfe¢0n terminales

¢0nexibn a tierra de

t_esterminales

Terminal de

conexi6n atierra

Cable el_ctri¢o

,Para una lavadota conectada a

tierra, con cable el_ctrico:

INSTRUCCIONES PARA LA

CONEXION ATIERRA

Esta lavadora debe conectarse a tierra. En

caso de funcionamiento defectuoso o averia,

la conexion a tierra reducir& el riesgo de

choque electrico al proporcionar una via de

menor resistencia para la corriente electrica.

Esta lavadora viene equipada con un cable

electrico que tiene un conductor de conexion

a tierra del equipo y un enchufe con

conexion a tierra. El enchufe debe conectarse

en un contacto de pared apropiado que haya

sido debidamente instalado y conectado a

tierra de conformidad con todos los codigos

y ordenanzas locales.

ADVERTENOIA: La conexion

incorrecta del conductor de conexion a tierra

del equipo puede ocasionar un riesgo de

choque electrico. Consulte con un electricista

o tecnico en reparaciones calificado si tiene

duda alguna en cuanto a la conexion a tierra

correcta del electrodomestico.

No modifique el enchufe provisto con el elec-

trodomestico. Si este no encaja en el

contacto de pared, pida a un electricista

calificado que le instale un contacto de pared

apropiado.

Para una lavadora con contacto

el_ctrico permanente :

INSTRUCCIONES PARA LA

CONEXION ATIERRA

Esta lavadora debe conectarse a un

sistema de metal con cableado permanente,

o se debe tender un conductor de conexion

a tierra del equipo con los conductores del

circuito y conectarlos al terminal de conexion

a tierra del equipo o conductor de suministro

en el electrodomestico.

ESCOJAELLUGAR DONDE DESEA

INSTALAR LA LAVADORA

_:'t_w_tt ;d_o_,'_ i_

La selecci6n de una ubicaci6n

adecuada para su lavadora mejorar& su

rendirniento y reducir& inquietudes tales

carrie la carninata o el ruido producido per

la lavadora.

INSTRUCCJONES PARA LA INSTALACION EN UN LUGAR

EMPOTRADO/CLOSET

Esta lavadora se puede instalar en un tugar empotrado o en un closet.

,3,20m

(17pulg.]

*Ocm-"_ 57,2cm -'_-*Ocm'-_l J_ J<-

(0 pulg.) (221/2pulg.) (0pulg.) 2,5 61cm 10,2

cm (24pulg.) cm

(1 pulg.) (4pulg.)

areade

ventilaci6n

minima

de155cm2

(24palg.

caad.)

areadeventilacion

minimade310cm2

(48palg.caad.) ,_f

_f 7,6 cm

_(3 pulg.)

Vistadefrente Vistade costado Vistade frente

(no seilastra la puerta) (seilastra la puerta) (paertaconabertara

deventiliasi6n)

7,6 cm

_(3 pulg.)

*Quiz;_s sea necesario dejar espacios libres adici0nales para las molduras de pared,

puerta y pise. Para reducir la transferencia de sonides de la lavadora, se recomienda

dejar ana distancia de 2,5 cm(1 palg.) de ¢ada lade de la lavadera.

*El espacio de la instataci6n esta expresado

en centimetros (pulgadas), yes el minimo

permitido.

*Debera considerarse un espacio adicionat si

se van a instalar otros electrod6mesticos en

et area.

*Si se instala una puerta de closet, son

necesarias las aberturas de aire minimas

para arriba y abajo. Son aceptables las

puertas con persianas que tengan aberturas

de aire equivalentes arriba y abajo.

SISTEMA DE DESAGUE DE LA

LAVADORA

Revise la ubicaci6n donde va a instalar la

lavadora.

AsegQrese de que la tapa de ta lavadora este

cerrada cuando mueva la lavadora.

No atmacene ni ponga a funcionar la lavadora

a 0°C (32°F) o a temperaturas inferiores (puede

quedar un poco de agua en la lavadora). Para

obtener mas informaci6n respecto al acondi-

cionamiento para e! invierno, consulte la

pagina 32.

La instalaci6n apropiada es de responsabilidad

de! usuario. Cerci6rese de que tenga todo Io

necesario para efectuar una instalaci6n

correcta, incluyendo los siguientes puntos:

Contacto de pared con

eonexi6n a tierra:

Debe estar a menos de

1,5 m (5 pies) de distancia

del lugar en donde et cable

electrico esta conectado

con ta parte trasera de ta

lavadora.

Grifos de agua caliente y

fria: Deben proporcionar una

presi6n de agua de 5 a 100

psi. Los grifos deben estar a

una distancia de 1,1 m

(31/2pies) de tas valvulas de

ttenado de agua caliente y fria,

tas cuales se conectan en la

parte posterior de la lavadora.

La tavadora

debe estar

nivelada

pags.15 y 19)

Soporte: Et piso debe ser to

suficientemente firme como para

soportar un peso total de 118 kg

(260 libras) (incluyendo el peso de

ta lavadora, del agua y de ta carga

de ropa).

Piso anivel: El

declive maximo

permitido debajo

de toda ta lavadora

es de 0,95 cm

(3/8pulg.).

Sistema de desagOe a traves

del lavadero: La tavadora debe

desaguar en un fregadero o en un

lavadero que tenga una capacidad

de desplazar 26,6 L (7 gatones) de

agua por minuto. La parte superior

det lavadero debe estar por Io

menos a 68,6 cm (27 putg.) de

distancia del piso y a una altura no

mayor de 121,9 cm (48 putg.) de la

parte inferior de ta lavadora.

HERRAMIENTAS NECESARIAS QUITE EL MATERIAL DE EMBALAJE

Antes de comenzar la instataci6n de su

lavadora, quite todo el material de embalaje.

Alicates que se abran a 3,97 cm (19/_Gpulg.)

Linterna (opcional, depende

del tipo de instalaci6n)

PIEZAS PROPORCIONADAS

Las piezas proporcionadas con su tavadora

est_n enumeradas en el orden en que van a

ser utilizadas.

(1) manguera de Ilenado y desagQe

(2) I abrazadera plateada bifilar (parte inferior

de ta manguera de desagQe)

(3) I juego de adaptador del grifo

2 3

Peligro de Peso Excesivo

Use dos o m&s personas para mover

einstalar la lavadora.

No seguir esta instrucci6n puede

ocasionar una lesi6n en la espalda

u otto tipo de lesiones.

PASO 1. Co!oque dos esquinales de la caja de

embataje en e! piso, en la parte trasera de la

lavadora.

PASO 2. Sujete con firmeza la tavadora y

cuidadosamente recu_stela encima de los

esquinales.

VISTAiNFERiOR

Para cambiar una instalaci6n permanente a

una de tipo portatil, se necesita un juego de

piezas (Pieza No. 3935674). Este juego puede

ser adquirido en su Centre de Servicio Sears.

En los Estados Unidos, tlame al 1-888-784-6427.

En Canad& ltame al 1-877-533-6937.

VISTASUPERIOR

PASO 3. Quite el embalaje de espuma piSstica

que esta debajo de la lavadora yen ta

canasta de la lavadora.

PASO 4. Quite las piezas y la bolsa de piezas

que estan en ta canasta de ta tavadora.

PASO 5. Ponga la lavadora en pie.

CONECTELA MANGUERA DE

LLENADOY DESAGOE

La conexi6n correcta de la manguera de

Ilenado y desagOe protegera sus pisos de

dahos ocasionados pot fugas de agua.

PASO !. Acople la manguera de ttenado y

desagOe a ta valvula de admisi6n (superior)

del agua fria. Ajuste el acoplamiento con la

mano. Use los aticates para girar dos tercios

de vuelta adicional. NO LO APRIETE

DEMASIADO. Podria dahar el acoptamiento.

La valvula de admisi6n (inferior) del agua

caliente tiene tapa. Deje esta valvuta con su

tapa.

IMPORTANTE: Este procedimiento se debe

seguir con exactitud para asegurar una

instalacion adecuada.

a. Moje la parte interior del extremo de ta

manguera de Ilenado y desagSe con agua

del grifo. NO UTILICE NINGON OTRO

LUBRICANTE.

b. Apriete tas orejas de la abrazadera plateada

de alambre doble para manguera con alicates

para abrirta. Coloque la abrazadera sobre el

extremo recto de la manguera de desag(_e a

0,64 cm (_ pulg.) del extremo.

c. Abra la abrazadera. Gire la manguera de un

lado a otro y a la vez empuje hacia abajo

hacia el conectador que se encuentra en la

parte inferior de la lavadora. ContinC_ehasta

que la manguera haga contacto con e!

gabinete.

GIRE

EMPUJE

PASO 2. Para evitar que ta manguera de

ttenado y desagSe se suelte o tenga fugas

de agua, debe ser instalada segOn las

instrucciones siguientes:

_10,64 cm /Manguera de llenado

( 4 de pulg.)j/ _ Y desagiie

_- Gabinele _ 'd64pum'g.)

d. Suelte la abrazadera.

ACOPLE EL JUEGO DEL ADAPTADOR REVISE LA INSTALACION

DEL GRIFO

ll_Z_'_i_ i_0_'L_,_i[ol

La conexibn correcta del juego del adaptador

para el grifo permitir& el ingreso adecuado

de agua caliente y fria en su lavadora.

Adem&s, ayudara a evitar daSoa ocasiona-

dos pot fugas de agua.

PASO !. Con la tapa cerrada, haga rodar la

tavadora hasta el area det fregadero. La

tavadora viene con ruedeciltas para facilitar su

traslado. AsegQrese que su tavadora este en

un piso nivelado para evitar que se mueva

durante el exprimido.

PASO 2. Acople el juego del adaptador del

grifo que esta en ta bolsa de piezas al grifo

del agua. Un adaptador y una arandela para

grifo estandar vienen con el juego.

Adaptadores de medidas especiales se

venden en tos establecimientos de fontaneria.

................................Arandela

.............Adaptad0r

Tomese unos cuantos minutos para Ilenar

eata lista de verificacibn. Le ayudar& a

cerciorarae de que se ha efectuado una

inatalaci6n apropiada y aumentar_ su

satiafaccion con su lavadora Kenmore.

[] Revise tos requisitos de suministro

electrico. AsegOrese de que cuenta con el

suministro etectrico correcto y el metodo

recomendado de conexi6n a tierra.

[] AsegQrese de que:

*Tenga todas tas herramientas con tas que

empez6.

*Haya quitado todos los materiales de

embalaje.

*Haya instalado todas las piezas

mencionadas en las pagina 9.

PASOS FINALES

[] ANTES DE PONER EN MARCHA su

lavadora, acople el conectador de la

manguera de tlenado y desagQe a un grifo

de agua caliente-fria de una sola canilla,

moviendo el collar de cierre hacia abajo en

tanto que levanta el conectador hasta que

encaje a presi6n en su lugar (vea la

pagina 20).

[] Conecte a un contacto de pared de

conexi6n a tierra de 3 terminales.

[] Tome unos minutes para leer la secci6n

"FUNCIONAMIENTO DE SU LAVADORA"

para entender completamente el

funcionamiento de su nueva lavadora.

Luego, ponga la lavadora en marcha y deje

que termine el cicto REGULAR.

NOTA: Si ta lavadora esta acoplada a un grifo

que esta dotado de una manguera rociadora,

ta presi6n constante del agua quizas ocasione

ta fuga de agua de la manguera rociadora.

Para evitar una falla probable, se debe

desconectar la manguera rociadora o cam-

biarla por una manguera de presi6n atta.

SISTEMADE DESAGOE A TRAVES DEL

LAVADERO

Compruebe la Iocalizaci6n de la instalaci6n de

la lavadora. Esta lavadora puede instalarse con

uno de estos tres sistemas:

,Sistema de desag0e a traves det lavadero

(a continuacidn)

oSistema de desag0e por tubo vertical

(pSg. 13)

oSistema de desag0e por el piso (pag. I3)

No almacene ni ponga en funcionamiento ta

lavadora a una temperatura igual o inferior a

0°C (32°F) (es posible que quede un poco de

agua en ta lavadora). Consutte la informaci6n

sobre proteccidn contra tos agentes

invernales que aparece en ta pagina 32.

La instalacidn adecuada es responsabitidad

del propietario del electrodomestico, quien

deber8 asegurarse de tener todo Io necesario

para realizar una instataci6n correcta, que

incluira estos puntos:

Contacto de pared con conexidn

atierra: Debe estar a menos de1,5 m

(5 pies) de distancia del tugar en donde

et cable electrico esta conectado con ta

parte trasera de ta lavadora.

La lavadora

debe estar

nivelada (vea

pags.15 y 19)

$oporte: El piso debe ser to

suficientemente firme como para

soportar un peso total de 118 kg

(260 libras) (incluyendo el peso de

ta lavadora, del agua y de ta carga

de ropa).

Piso a nivel: El

declive maximo

permitido debajo

de toda la lavadora

es de 2,5 cm

(1 putg.).

Grifos de agua calJente y fria: Deben

proporcionar una presi6n de agua de 5 a 100

psi. Los grifos deben estar a una distancia de

1,1 m (3_ pies) de las valvulas de Ilenado de

agua caliente y fria, las cuales se conectan

en la parte posterior de ta lavadora.

Sistema de desag0e a traves del

lavadero: La lavadora debe

desaguar en un fregadero o un

tavadero que tenga una capacidad

para desplazar 49,2 L (13 galones)

de agua per minuto. La parte

superior del tavadero debe estar por

to menos a una distancia de 99 cm

(39 pulg.) del piso y a una altura no

mayor de 183 cm (72 pulg.) de la

parte inferior de la lavadora.

LOCALIZACIONES ALTERNATIVAS - SISTEMAS DE DESAGUE

POR TUBO VERTICAL Y POR DESAGUE DEL PiSO

Desviacion del sif6n: Debe comprarse

por separado. Vease el cuadro siguiente.

Sistema de desagOe por tuberia vertical: Sistema de desagi.ie pot el piso: Se

Se necesita un tubo vertical de un diametro necesita una desviaci6n de sif6n. Vease el

minimo de 5,1 cm (2 pulg.) y con una capacidad cuadro siguiente. Se requiere una capacidad

minima de desagSe de 49,4 litros (13 galones) minima de desagSe de 49,4 titros (13 galones)

por minuto. La parte superior del tubo de por minuto.

desagLie debe estar por Io menos a 99 cm

(39 pulg.) sobre el piso y a una attura no

mayor de 183 cm (72 putg.) de la parte inferior

de la tavadora.

Si tiene: Necesitara adquirir:

Un lavadero o tubo vertical de una Sistema de bomba de sumidero (si ya no

altura mayor de I83 cm (72 pulg.) esta disponible)

Un tubo vertical de 2,5 cm (I putg.) Racor de 5 cm (2 pulg.) a 2,5 cm (1 pulg.)

de diametro de diametro, repuesto No. 3363920

Una alcantaritta suspendida Tubo normal de desagt]e de 76 litros

(20 gatones) y 99 cm (39 pulg.) de altura, o

lavabo utititario y bomba de sumidero (en

venta en establecimientos proveedores de

fontaneria locales)

Un desagOe por el piso Desviaci6n del sif6n, repuesto No. 285320;

manguera de desagSe adicional, repuesto

No. 3357090; y juego de conectores,

repuesto No. 285442

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su local!dad. En los EE.UU., Ilame at 1-888-784-6427. En Canada, Ilame at

1-877-533-6937.

HERRAMiENTASNECESARiAS

AIicatesqueseabrana3,97cm(19/_6pulg.)

Cubeta

(opcional,_ Linterna(opcional,depende

depende deltipodeinstalaci6n)

deltipode

instalaci6n)

DestorniIlador

Phillips

PIEZASPROPORCIONADAS

Laspiezasproporcionadasconsulavadora

estanenumeradasene!ordenenquevana

serutitizadas.

(1)2manguerasdeentradadeagua

(2)4arandelasplanasparamanguerasde

entradadeagua

(3)I mangueradedesagae

(4)1abrazaderaptateada,bifitarpara

manguera(parteinferiordelamanguera

dedesagQe)

(5)I abrazaderaamarillaunifilarpara

manguera(partesuperiordetamanguera

dedesagQe)

(6)1flejedeplastico

2 4

3 I

Paraconvertirelmodeloportatilaunainsta-

Iaci6npermanente,senecesitaunjuegode

piezas(PiezaNo.3940190).Estejuegopuede

adquirirseensuCentrodeServicioSears.En

losEstadosUnidos,Ilameal!-888-784-6427.

EnCanada,Ilameat1-877-533-6937.

QUITE EL MATERIAL DE EMBALAJE Y

AJUSTE LAS PATAS NIVELADORAS

Peligro de Peso Excesivo

Use dos o m_s personas para mover

einstalar la lavadora.

No seguir esta instrucci6n puede

ocasionar una lesi6n en la espalda

u otto tipo de lesiones.

PASO 1. Coloque dos esquinales de la caja

de embataje en el piso, en ta parte trasera de

la lavadora.

PASO 2, Sujete con firmeza la lavadora y

cuidadosamente recu6steta de espalda sobre

los esquinales. Quite los materiales de embataje.

PASO 3, Quite el embalaje de cartdn y de

espuma pi_stica que esta debajo de la

lavadora y en ta canasta de la lavadora.

PASO 5. Use una llave de tuercas ajustable

para terminar de ajustar las patas hasta que

tlegue a la se_at de diamante. Este es el

ajuste inicial recomendado. Quizas sea

necesario un ajuste posterior.

PASO 6. Ahora ponga la lavadora en pie.

Deslice la lavadora encima del cart6n y

trasladela cerca de su ubicaci6n final. Deje

suficiente espacio para conectar las

mangueras de admisi6n de agua y la

manguera de desagQe.

VISTA INFERIOR

VISTA SUPERIOR

PASO 4. Quite tas piezas y la bolsa de piezas

que estSn en ta canasta de la lavadora.

CONECTELA MANGUERA DE

DESAGOE

La conexi6n correcta de la manguera

de desag{.ie proteger& sus pisos del

da_o producido por la p_rdida de agua.

PASO 1. Para evitar que la manguera

de desagQe se salga o pierda agua, debe

instatarse segQn estas instrucciones:

IMPORTANTE: Este procedimiento se

debe seguir con exactitud para asegurar

una instalacion adecuada.

a. Moje la parte interior del extreme recto

de la manguera de desagQe,con agua

del grifo. NO UTILICE NINGUN OTRO

LUBRICANTE.

b. Apriete las orejas de la abrazadera plateada

de alambre doble para manguera con ali-

cates para abrirla. Coloque la abrazadera

sobre e! extreme recto de la manguera de

desagQe a 0,64 cm (_ pulg.) del extreme.

c. Abra la abrazadera. Gire la manguera de un

lado a otro y a la vez empuje hacia abajo

hacia el conectador que se encuentra en la

parte inferior de la tavadora. ContinQe hasta

que la manguera haga contacto con e!

gabinete.

0,64cm Manguerade

(_/4depulg.) _-- desagiie_\

Abrazadera

d. Sueite ta abrazadera.

Si Ud. tiene:

Una manguera de desag0e que

es demasiado corta

Tendr_ que comprar:

Una manguera de desag_3e, No. de pieza

388423 y juego de mangueras, No. de pieza

285442

Una manguera de desagOe que Juego de mangueras, No. de pieza 285442

es demasiado larga

El problema de pelusa que tapa Protector de desagOe, No. de pieza 367031

el drenaje

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su iocalidad. En los EE.UU., Ilame at 1-888-784-6427. En Canada, Ilame at

1-877-533-6937.

Para los sistemas de desag0e per tuberia

vertical o a trav_s del lavadero:

PASO 2. Abra la abrazadera amarilla unifilar

para manguera con los alicates y deslicela a

traves del extremo en forma de gancho de ta

manguera de desagSe para sujetar las

secciones de caucho y corrugadas.

Extremeell

de gancho

Manguera de

desag_e

PASO 3. Ponga el extremo en forma de

gancho de ta manguera de desag_ie dentro

del lavadero o del tube vertical. Verifique que

ta tongitud de la manguera de desag(Je sea ta

apropiada. Gire el gancho para eliminar

arrugas.

Para evitar que el agua de desag(_e vuelva a

ta tavadora:

*No estire el extremo en forma de gancho de

la manguera de desag_3e ni fuerce el exceso

de ta manguera de desagLie dentro del tubo

vertical de desagL_e.

*No ponga el exceso de la manguera de

desag(Je en el fondo det tavadero.

CONECTE LAS MANGUERAS DE

ENTRADA DE AGUA A LA LAVADORA

La conexi6n correcta de las mangueras de

entrada permitira el ingreso adecuado de

agua fria y caliente en su lavadora.

Adem&s, ayudar& a evitar da_os ocaeiona-

dos per fugas de agua.

NOTA: Reemplace las mangueras de entrada

de agua despues de cinco aSos de use para

reducir el riesgo de que fallen las mangueras.

Inspeccione peri6dicamente y reemplace las

mangueras de entrada de agua si aparecen

bultos, arrugae, cortaduras, desgaste o fugas de

agua. AI reemplazar las mangueras de entrada

de agua marque ta fecha de reemplazo en la

etiqueta con un marcador permanente.

PASO 1. Introduzca una arandela nueva plana

(de ta bolsa de piezas) en cada uno de los

extremes de las mangueras de entrada de

agua. Revise ta instalaci6n para asegurarse

de que las arandelas esten asentadas

firmemente en los acoptamientos.

ACOPLAMIENTO ARANDELA

PASO 2. Conecte una manguera de entrada a

ta valvula de entrada de agua caliente (inferior)

y ta otra manguera de entrada a la valvula de

entrada de agua fria (superior). Atornitle et

acoplamiento con la mano. Gire el acoptamiento

dos tercios de vuelta adicional con aticates

para apretarlo. NO LO APRtETE DEMASIADO;

esto puede dai_ar las valvulas.

Si Ud. tiene: Tendra que comprar:

Grifos de agua que se encuentran mas 2 mangueras de entrada de agua mas

alia del alcance de las mangueras de targas: Mangueras de 1,8 m (6 pies),

entrada de agua No. de pieza 76314 6 mangueras de

3,0 m (10 pies), No. de pieza 350008

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su localidad. En los EE.UU., Ilame at 1-888-784-6427. En Canada, Ilame at

1-877-533-6937.

CONECTE LAS MANGUERAS DE

ENTRADA ALOS GRIFOS DE AGUA

PASO 1. AsegtJrese de que la canasta de ta

tavadora este vacia. Abra ambos grifos de

agua y deje que caiga el agua en una cubeta

para permitir que salga cualquier particula

de suciedad que se encuentre en las

tuberias y evitar que se tapen las

mangueras. Determine cual de los grifos es

el de agua caliente y cual es el de agua fria.

Marque el grifo de agua catiente.

ASEGURE LA MANGUERA DE

DESAGUE

Asegure la manguera de desagiJe

adecuadamente para proteger sus pisos

contra dal]os causados por fugas de agua.

PASO 1. Mueva la tavadora a su tugar final.

PASO 2. Conecte la manguera (de entrada

marcada con "H") al grifo de agua caliente.

Atornille el acoplamiento con ta mano. Gire el

acoplamiento dos tercios de vuelta adicionat

con alicates para apretarlo. NO LO APRIETE

DEMASIADO; esto puede da_ar el

acoplamiento.

PASO 3. Conecte la manguera (de entrada

marcada con "C") at grifo de agua fria.

Atornille el acoplamiento con ta mano. Gire el

acoplamiento dos tercios de vuelta adicionat

con alicates para apretarlo. NO LO APRIETE

DEMASIADO; esto puede dai_ar el

acoplamiento.

PASO 4. Abra los grifos de agua y

compruebe si hay perdidas. Un poco de agua

entrara en ta lavadora. Podra hacer

el desagQe mas tarde.

PASO 2. Enrolle el fleje de plastico de mode

ajustado alrededor de la manguera de

desagQe y el lavadero o el tube vertical de

desagQe.

PASO 3. Empuje el tap6n a traves del orificio

para asegurar el fleje de plastico.

( .... _.

Si los grifos de agua y el tubo vertical de

desagae estan empotrados, coloque el

extremo en forma de gancho de la manguera

de desagQe en el tubo vertical de desagQe.

Envuelva el fleje de pIastico de modo ajustado

atrededor de Ia manguera de desagQe y las

mangueras de entrada de agua (excepto las

asas y espigas). Empuje el tap6n a traves del

orificio para asegurar el fleje de plastico.

NIVELELA LAVADORA REVISE LA INSTALACI6N

_z,,_i',p_,_l;i i:e:YL=.:=!i[i

La nivelacibn adecuada de su lavadora

previene la generacibn de ruidos y

vibraciones excesivas.

PASO 1. Revise ta nivelacidn de ta tavadora

colocando un nivel encima de la lavadora; en

primer lugar, de lade a lade, tuego del frente

hacia atrSs.

PASO 2. Si la tavadora no esta nivelada,

apuntale el frente o la parte trasera de la

tavadora y regule las patas hacia arriba o

hacia abajo. Haga la revisi6n final con el nivel.

Todas las cuatro patas deben tocar el piso de

medo que la lavadora quede estable.

Tbmese unos cuantos minutos para Ilenar

esta lista de verificacion. Le ayudara a

cerciorarse de que se ha efectuado una

inetalacibn apropiada y aumentara su

satisfaccibn con su lavadora Kenmore.

Revise los requisitos de suministro

electrico. AsegQrese de que cuenta con el

suministro electrico correcto y el metodo

recomendado de conexidn a tierra.

AsegOrese de que:

• Tenga todas las herramientas con las que

empez6.

•Haya quitado todos los materiales de

embalaje.

•Haya instalado todas las piezas

mencionadas en tas pagina I4.

[] Revise que:

• La tavadora este nivelada.

•Los grifos de agua esten abiertos.

PASOS FINALES

[] Conecte a un contacto de pared de

conexi6n a tierra de 3 terminales.

[] Tome unos minutos para leer la secci6n

"FUNCIONAMIENTO DE SU LAVADORA"

para entender completamente el

funcionamiento de su nueva lavadora.

Luego, ponga la lavadora en marcha y deje

que termine el ciclo REGULAR.

CONECTESULAVADORAPORTATIL

PASO1.Hagarodarlalavadorahastaelarea

delfregadero.Lalavadoravieneconruedas

quefacilitansudesplazamiento.Lasruedas

noruedandeladoalado.Cercidresedeque

sulavadoraesteenunpisoniveladopara

evitarelmovimientoduranteelexprimido.

PASO2.Acopleeljuegodeladaptadordel

grifoqueestaenlabolsadepiezas,algrifo

delagua.Unadaptadorparagrifoestandar

vieneconeljuego.Adaptadoresdemedidas

especiatessevendenenlosestablecimientos

defontaneria.

................................Arandela

..........................Adaptador

PASO 3. ANTES DE PONER EN MARCHA su

lavadora, acople el conectador de la manguera

de tienado y desag(Je a un grifo de agua fria y

caliente de una sola canilta, moviendo el collar de

cierre hacia abajo en tanto que levanta el conec-

tador hasta que encaje a presi6n en su tugar.

DESCONECTE SU LAVADORA

PORT,_TiL

PASO 1. Cierre los grifos del agua y

desenchufe ta tavadora.

PASO 2. Oprima el botdn rojo de caudal det

agua para liberar la presidn del agua en ta

manguera. Jale el collar de cierre hacia abajo

para sacar el conectador del grifo.

Bot6n rojo

de caudal

del agua

PASO 3. Vacie el agua del conectador del

grifo. Coloque ta manguera de Ilenado y

desagSe en el soporte de plSstico que esta

en la parte trasera de la lavadora.

PASO 4. Fije la temperatura del agua para el

ciclo de lavado regulando los grifos de agua

caliente (HOT) y fria (COLD). Para probar e!

agua, oprima e! bot6n rojo de caudal del agua

que esta en el conectador de la manguera.

Quizas sea necesario regular ta temperatura det

agua para el ciclo de enjuague. Mantenga et

control de Temperatura de! agua (WATER

TEMPERATURE) en la posici6n tibia/tibia

(WARMNVARM) (ajuste portatil).

Para obtener la limpieza y cuidado optimos

de los tejidos con su lavadora, le rogamos

lea y siga estas instrucciones.

NOTA: Los graficos de esta secci6n

muestran las caracteristicas basicas de todos

los modelos cubiertos por este manual.

Consulte ta "hoja de caracteristicas" que se

adjunta para las funciones especificas de su

lavadora.

Peligro de Incendio

Nunca coloque en la lavadora

articulos que est_n humedecidos

con gasolina o cualquier otro liquido

inflamable.

Ninguna lavadora puede eliminar

completamente el aceite.

No seque ning6n articulo que haya

tenido alguna vez cualquier tipo de

aceite (incluyendo aceites de

cocina).

No seguir estas instrucciones puede

ocasionar la muerte, explosi6n o

incendio.

PUESTA I=N MARCHA DE LA

LAVADORA

PASO !. Afiada una medida de detergente

directamente en ta canasta de ta lavadora.

Luego coloque una carga de ropa

seleccionada en la lavadora.

PASO 2. (PASO OPCIONAL) Si Io desea,

a_ada una medida de blanqueador de cloro

liquido en el distribuidor automatico del

blanqueador tiquido (Vea ta pagina 28).

PASO 3. (PASO OPCIONAL) Si Io desea,

a_ada una medida de suavizante liquido en el

distribuidor del suavizante tiquido (si est_

disponible) (Vea la pagina 29).

PASO 4. ClERRE LA TAPA DE LA LAVADORA.

La tapa debe estar cerrada para que ta

lavadora funcione.

PASO 5. Fije el Control de Nivel del Agua

(WATER LEVEL) Q segQn el volumen de la

carga de ropa para lavar (Yea ta pagina 22).

PASO 6. Fije el Control de Temperatura det

agua (WATER TEMPERATURE) Q (vea ta

pagina 23 para informaci6n sobre instata-

clones permanentes y las paginas 20 y 23

para instalaciones portatiles).

PASO 7. Gire la perilla de control det Selector

de cictos @ al ajuste deseado (vea las

paginas 24-25).

PASO 8. Empuje el bot6n de Puesta en mar-

cha/Pausa (START/PAUSE) t_ para poner la

lavadora en marcha. La perilla de control del

Selector de ciclos no rotara a medida que

avanza el ciclo. Las luces de Estado del cicto

indican ta posici6n en el cicto de lavado (vea

las paginas 26-27).

WATERLEVEL WATERTEMPERATURE

WARM HOT

• _ C0LD _ Q COLD

SMALL LARGE @L0@@L_AD DOLD WARM

DOLO° °WARM

O O ........•

dbmpact _ Heavy Duty •Qu;et Pak

PARADETENERNOLVERAPONER

EN MARCHA SU LAVADORA

Para detener la lavadora en cualquier

momento:

•Oprima el bot6n de Puesta en marcha/Pausa

(START/PAUSE).

• Las luces de Estado det cicto destellaran en

la posici6n del cicto en que estaba la lavadora

en el momento en que se hizo la pausa.

PERMANENT_ *_HEAVYDUTY m_

PRESS °_

,*÷'_ DELICATE_ • REGULAR

,,,._,_o,,;s0A A&"."L_ J

z SPIN ONLY

IRINSING 0

',_P_NN_NGO

Para volver aponer la lavadora en marcha

en menoe de dos horas despu_s de la

pausa del ciclo:

*Cierre la tapa.

*Oprima e! botdn de Puesta en marcha/Pausa

(START/PAUSE).

Para volver a poner la lavadora en marcha

despu_s de dos horas luego de la pausa

del ciclo:

*Cierre ta tapa.

*Gire ta perilla de control del Selector de

ciclos a Reajuste de ciclo (CYCLE RESET),

tuego seleccione el ciclo.

*Oprima el bot6n de Puesta en marcha/Pausa

(START/PAUSE).

PERMeate HEAVY DUTY

%= • ND

SPIN ONLY

PUSH

Para cancelar un eie!o de lavado:

• Gire la perilla de Control del Selector de

ciclos a Apagado (OFF).

NOTA: La lavadora no va a funcionar con ta

tapa abierta. Una vez que la tapa de la lavadora

este abierta, se puede dejar la lavadora por un

tiempo prolongado. Cierre la tapa para continuar

el ciclo de lavado.

CONTROL DE NIVEL DEL AGUA

(WATER LEVEL)

f=ste control le brinda la flexibi!idad de

ahorrar agua cuando lave peque#as cargas

de ropa.

Su tavadora le permite seleccionar un nivet de

agua de acuerdo con el volumen de su carga

de tavado.

Para cargas de lavado normales, comience

con una posici6n entre carga peque_a

(SMALL LOAD) y carga grande (LARGE

LOAD). Ajuste et control hacia arriba o hacia

abajo segQn la carga de tavado. Las prendas

se deberan mover libremente y girar hacia el

agitador.

• Para cambiar a un nivel del agua mas alto

despues de que ta lavadora haya empezado

a agitarse, gire ta periNa al nuevo ajuste

deseado.

WATER LEVEL

SMALL LAHGE

CONTROLDETEMPERATURADEL

AGUA (WATER TEMPERATURE)

Su lavadora le permite seleccionar el ajuste

de temperatura del agua de lavado y

enjuague correcto segL_n el tipo de ropa que

esta tavando.

Para instalaciones permanentes:

• Use el control de Temperatura del agua

(WATER TEMPERATURE) para fijar las

temperaturas de lavado y enjuague.

• El uso de agua tibia para los enjuagues

dejara ta ropa mas seca despues del ciclo

de exprimido que si usted usa agua fria para

enjuagar. Sin embargo, los enjuagues con

agua tibia pueden aumentar la formaci6n de

arrugas cuando se seque en el tendedero.

• En climas frios, el enjuague con agua tibia

proporciona tambien una temperatura mas

c6moda para manejar la carga de tavado.

WATER TEMPERATURE

WARM HOT

COLD e o COLD

Para instalaciones port,tiles:

• Las temperaturas det agua para el tavado y

enjuague se fijan en el grifo del agua. El

control de Temperatura del agua (WATER

TEMPERATURE) no fija ta temperatura.

• Fije ta temperatura para un ciclo regulando los

grifos de agua fria (COLD) y caliente (HOT) a la

temperatura de lavado que desee. Mantenga el

control de Temperatura del agua (WATER

TEMPERATURE) en la posici6n tibia/tibia

(WARM/WARM) (ajuste portatit).

NOTA: Seleccionar este ajuste permite que el

agua procedente del grifo ingrese en la lavadora,

pero no controla ta temperatura del agua que

ingresa.

• Para una temperatura de enjuague que sea

distinta de la temperatura de lavado, usted

debe regular la temperatura del agua en el

grifo despues de que la tavadora haya termi-

nado su Ilenado inicial (vea la pagina 20).

• Para probar la temperatura del agua, oprima

el bot6n rojo de caudal del agua que est8 en

el conectador de ta manguera.

WATER TEMPERATURE

WARM HOT

COLD • • COLD

COLD WARMPORTABLE

COLD ° eWARM SEfTING

Seleccione para

las instalaciones

port&tiles que

usan el grifo

para abastecerse

de agua.

COMO SELF:CCIONAR LA TF:MPERATURA DEL AGUA

Temperatura

del agua de

lavado Tejidos sugeridos Comentarios

CALIENTE •Ropas de trabajo • Produce la mejor limpieza para articulos con

(HOT) •Ropa blanca pesada/ suciedad profunda

44°C (11I°F) de color pastel que • Elimina aceites, sudor, suciedad y manchas

o superior no destifie grasosas

•Pafiales •Evita que las prendas se pongan grisaceas o

amarilIentas

TIBIA

(WARM)

32o-43oc

(90°-110°F)

FRJA*

(COLD)

21o-32oc

(70°-90°F)

•Colores oscuros/

que se desti_en

•Articulos de planchado

permanente

•Nitdn, potiester, acrilicos,

sedas, lanas

•Tejidos de punto/telas

delicadas

•Colores muy sensibles

•Articaios que se desti_en

•Lavado a mano

• Da mejores resultados en prendas con suciedad

entre ligera y moderada

•Es segura para ta mayoria de acabados de

tejidos

• Produce menos prendas descoloridas o deste_idas

• Reduce la formacidn de arrugas

• Produce mejores resultados en prendas con

suciedad muy ligera

• Ahorra agua caliente

*En temperaturas de agua inferiores a 21°C (70°F), los detergentes no se disuelven bien Ademas, puede

resultar dificil quitar la suciedad y algunos tejidos pueden retener las arrugas del uso y aumentar las

motitas - la formacion de pequeSas motitas que parecen pelusas en la superficie de las prendas Las

motitas son el resultado natural del uso y el lavado de las prendas 23

AJUSTEDELCONTROLDEL

SELECTORDEClCLOS

Esta seccidn ilustra y describe los ciclos de

tavado que usted puede seleccionar con el

Control del Selector de ciclos. Cada ciclo esta

dise_ado para distintos tipos de telas y niveles

de suciedad.

NOTA: AI comienzo de todos los ciclos de

exprimido, la tavadora pulsara a intervatos.

Esto es normal.

LAVABO AMANO (HAND WASHABLES)*

Use este cicio para articulos de tavado a mane

y de cuidado especial. Las prendas tienen ta

etiqueta de "Lavado a mane" porque:

*La fibra o la estructura puede ser sensible a

ta agitaci6n.

*La tela contiene tintes sensibles que se

pueden destehir.

La accidn de lavado es semejante ai mode en

que usted tratarfa las prendas para lavar a

mane en un lavadero. Lo hace repitiendo

periodos de agitaci6n lentos (5 segundos) y

remojo (10 segundos). El exprimido de pulso

continue ayuda a reducir las arrugas. No use el

ciclo de Lavado a mano (HAND WASHABLES)

para articulos grandes come mantas.

NOTA: Algunas prendas para "lavar a mano",

especialmente de iana, se encogen natural-

mente cuando se lavan. Tenga esto en mente

cuando compre prendas que tienen etiquetas

de lavado a mano. Los articulos que encogen

se deben secar extendidos en una superficie

plana. Cuando alan esten mojados, estirelos

con cuidado a sus medidas originales.

LAVABO PESABO (HEAVY DUTY)

Use este cicto para prendas pesadas o con

suciedad profunda. La acci6n de tavado combi-

na una agitaci6n rapida y un exprimido veloz.

REGULAR

Use este ciclo para prendas de algodOn y ropa

blanca con suciedad normal. La accidn de

lavado combina una agitaci6n rapida y un

exprimido veloz para acortar el tiempo de

secado.

DEMCADO (DELICATE)

Use este ciclo para articulos de lenceria y de

tejidos de punto sueltos. La acsi6n de lavado

combina una agitaci6n lenta para la remociOn

cuidadosa de la suciedad y un exprimido de

pulso continuo para reducir ta formaci6n de

arrugas.

PLANCHADO PERMANENTE

(PERMANENT PRESS)

Use este ciclo para las prendas resistentes de

planchado permanente. La acci6n de tavado

combina una agitaci6n rapida y un exprimido

de putso continuo para reducir ta formaci6n de

arrugas.

REMOJO (SOAK)*

El ciclo de Remojo (SOAK) ofrece breves

periodos de agitaci6n y de remojo para ayudar

aeliminar la suciedad profunda y tas manchas

que necesitan un tratamiento previo. Et ciclo de

Remojo (SOAK) siempre debe seguirse con un

ciclo de lavado con detergente adicional. Usted

tendra que volver a fijar la lavadora en un ciclo

de lavado una vez que el cicle de Remojo

(SOAK) haya terminado.

NOTA: No recomendamos e! uso de agua

catiente para el remojo. Podria fijar atgunas

manchas.

*Tanto el ciclo de Lavado a mano (HAND

WASHABLES) como el de Remojo (SOAK)

ofrecen periodos largos donde et agitador y la

canasta no estan activos (hasta 8 minutos en

el ciclo de Remojo [SOAK]). Estas pausas

estan incorporadas en et reloj automatico y

no significan un problema con su lavadora.

Las luces de Estado del ciclo indicaran en

cuSI posicidn del cicto de lavado se encuentra

su lavadora.

PERMANENT_ HEAVY DUTY

PRESS _(_ UII)

DRAIN &

SPIN ONLY

USO DE SOLO ESCURRIDOY

EXPRIMIDO (DRAIN & SPiN ONLY)

Un escurrido y exprimido puede ayudar a

acortar los tiempos de secado para algunas

telas pesadas o articulos de cuidado especial,

al quitar el exceso de agua.

PASO 1, Fije ta perilla del Selector control de

cictos en SOIo Escurrido y Exprimido (DRAIN

& SPIN ONLY),

PASO 2, Oprima el bot6n de Puesta en

marcha/Pausa (START/PAUSE). La tavadora

escurre y exprime.

NOTA: AI inicio de todos los ciclos de exprimido,

ta lavadora pulsara a intervalos. Esto es

normal.

PERMANENT HEAVYDUTY

PRESS

DELICATE* oREGULAR

HAND

SOAK • WASHABLES

DRAIN &

SPiN ONLY

FILTRO DE PELUSA

Limpie el filtro despues de cada lavada.

Para limpiar el filtro de pelusa:

PASO 1. Sujete la parte superior del dis-

tribuidor automatico del suavizante de tejidos y

jale derecho hacia arriba para sacarlo. Et filtro

de pelusa esta acoplado al extremo del eje.

PASO 2. Lave o limpie el filtro de pelusa.

PASO 3. Empuje con firmeza el distribuidor

automatico del suavizante de tejidos y el filtro

de pelusa nuevamente hacia el agitador.

NOTA: Lave con agua tibia el distribuidor del

suavizante de tejidos peri6dicamente. Vuelva

a colocarlo en su lugar despu_s de timpiarto.

PARAENTENDERLO QUE SUCEDE

EN CADA ClCLO

PLANCHADO PERMANENTE

REGULAR (PERMANENT PRESS)

D L,en h st e,n,ve,L,enah s e,nive,

seleccionado seleocionado

T T

tiempo seteccionado lava durante el

tiempo seteccionado

T T

_ Escurresin _ _ Escurrid° _

exprimir parciat

T T

_ Exprime _ _ Llenad°para _

(pulsa al comienzo) enfriamiento

T T

_ Ltena hasta el nivel _selecoionadoY Agitaci6n _'_"

Enjuaga _ _ Escurresin_, exprimir

_ Escurresin _ _ Exprime _

exprimir (pulsa)

T T

_ Exprime _ _ Ltanahastaelnivel _

(pulsa al comienzo) seleccionado

T T

Apagado Enjuaga I...... _ I

Ii ,,_I,,_ Escurre sin ...... O

REMOJO (SOAK) i i

I V exprimir I ....... O I

_ Ltenahastaelnivel _ y

seleccionado

Y _ Exprime _

(pulsa)

Agita _ ,_,

2 minutos

Apagado

Remoja 8 minutos

(repJte 2 veces la _':_'_:_

agitaci6n y el remojo)

D Apagado

PARA ENTENDER LO QUE SUCEDE

EN CADA ClCLO

DELICADO/LAVADO A MANO

(DELICATE/HAND WASHABLES)* LAVADO PESADO (HEAVY DUTY)

Llena hasta el nivel _ _ Llena hasta el nive!

seleccionado seleccionado

T T

Lava durante el

Lava durante el _ tiempo seleccionado

tiempo seleccionado

T _ T

Escurre sin

_ Escurre sin _ exprimir

exprimir

T T

_ __ Exprime _

Exprime (pulsa al comienzo)

(putsa)

T T

_ Liana hasta el nivel _seleccionado _ Liana hasta el nivet _seleccionado

T T

Enjuagay _ Enjuagay

ESCUprrr'e isin _ _ ESCprrr'eisin _

T T

Exprime

Exprime _ (pulsa al comienzo)

(putsa) y

SOLO _:SCURRIDO YEXPRIMIDO

(DRAIN & SPiN ONLY)

Escurre y exprime

(pulsa al comienzo)

Apagado

* En el ciclo de Lavado a mano (HAND

WASHABLES), la tavadora alterna entre 5

segundos de agitaci6n tenta y 10 segundos

de remojo hasta que se termine e! ciclo.

PARAENTENDERLOSSONIDOS

NORMALESDELALAVADORA

Sunuevatavadorapuedeproducirsonidos

quesuviejalavadoranohacia.Comese

tratadesonidosconlosqueustednoesta

familiarizado,esposiblequelepreocupen.

Acontinuaci6nsedescribenatgunosdelos

sonidosnormatesquepuedeoir,asicome

SUS causas.

Durante el escurrido

La velocidad de escurrido del agua de su

tavadora depende de su instalaci6n. Si se

vacia el agua de ta lavadora con rapidez, es

posible que escuche ta succi6n de aire que

pasa per la bomba. Esto ocurre en ta etapa

final del desagQe.

Luego del lavado y antes del

escurrido

Cuando cambia det ciclo de escurrido al de

exprimido, es posible que escuche un ruido

mientras ta caja de engranajes cambia de

velocidad.

Durante el exprimido

La lavadora funcionara a intervalos.

USO DEL DISTRIBUIDOR

AUTOMATICO DEL BLANQUEADOR

DE CLORO LiQUIDO

Dietribuye autom_ticamente el blan-

queador en el momento apropiado del

ciclo de lavado para asegurar cargas de

lavado mas limpias y de coloree mae

vivoe.

Siempre mida el blanqueador de cloro

liquido, Use una taza medidora, no Io haga

at calculo. No vierta el btanqueador directa-

mente de la botelta. Nunca use mas de 1

taza (250 mL) per carga completa. Use

menos para las cargas de ropa mas

pequeSas. Siga las instrucciones del fabri-

cante para obtener un uso seguro. Una taza

con pico vertedor te ayudara a evitar

derrames.

Dietribuidor del

blanqueador de

cloro liquido

Luego de cargar la tavadora, vierta la medi-

da de blanqueador de cloro liquido cuida-

dosamente en el distribuidor automatico.

*No deje que el blanqueador salpique,

gotee o se corra hasta el interior de la

canasta de la lavadora. Et blanqueador no

disuelto da_ara cualquier tejido que toque.

*Ponga la lavadora en marcha. El

blanqueador sera distribuido automatica-

mente antes de que entre en oontaoto con

la carga de tavado.

NORA: No use este distribuidor automatico

para a_adir cloro en polvo o btanqueador no

decolorante a su carga de lavado. El

distribuidor automatico esta diseSado s61o

para btanqueador de ctoro liquido.

USODELDISTRBUIDOR

AUTOMATICODELSUAVIZANTEDE

TEJIDOSLIQUIDO

Luegodecargarlalavadora,midayagregue

tacantidadrecomendadadelsuavizantede

tejidoseneldistribuidorautomatico.Sigatas

instruccionesdelfabricante.

Distribuidor autom_tico

del suavizante de

tejidos liquido

NOTA: AI Ilenar en exceso el distribuidor

automatico el suavizante se dispersara de

inmediato dentro de la carga de ropa debide

a una acci6n de sifonaje. Esta descarga

sObita podria daSar los tejidos y parecera

que el distribuidor automatico no est8

funcionando correctamente.

Agregue agua tibia para llenar el

distribuidor hasta que Ilegue a ta abertura

cruzada en el fondo de la pieza en forma

de embudo del distribuidor automatico.

• El suavizante de tejidos se distribuye

automaticamente en el agua del primer

enjuague profundo.

NOTA: El suavizante no es compatible con

detergentes. Et suavizante no disuelto

puede dar lugar a puntos que lucen como

manchas de aceite a! salpicar sobre la ropa.

Si alguna vez utiliza de este modo el

distribuidor por error, vuelva a lavar ta ropa

con detergente adicionat para quitar estos

residuos.

Para quitar el distribuidor autom&tico del

suavizante de tejidos para su limpieza

PASO 1. Sujete la parte superior del

distribuidor y jale hacia arriba para sacarlo.

PASO 2. Lave el distribuidor con agua tibia.

Vuelva a colocarto en su tugar despues de

timpiarlo.

PREPARACION DE LA ROPA PARA

LAVAR

Siga estas recomendaciones para

ayudarle a prolongar la vida de sus

prendas de vestir.

Cierre los zfpers, broches de presi6n y

corchetes para evitar que enganchen otras

prendas. Quite alfiteres, hebillas y demas

objetos duros para evitar que rayen el interior

de ta lavadora. Quite todo adorno y

ornamento que no sea tavabte.

oVacie los bolsillos y vuelvalos al reves.

oDoble los pufios y timpie con un cepillo ta

pelusa y la suciedad.

oVuelva al reves las prendas de tejido

sint6tico para evitar que se Ilenen de

pelusas.

oAte los cordones y fajas, de modo que no se

enreden.

oRemiende Io que este roto asi como las

costuras y dobladillos flojos.

oTrate las manchas y suciedades.

oLas prendas manchadas o mojadas deberan

tavarse con prontitud para obtener mejores

resultados.

SELECCION DE LA ROPA

=Separe la ropa con suciedad rebelde de las

que estan ligeramente sucias, aun cuando

_stas normatmente se tavarian juntas.

Separe las prendas que sueltan pelusas

(toallas, fetpilla) de tas que atraen pelusa

(pana, fibras sinteticas y planchado perma-

nente). Siempre que sea posible, vuelva al

reves las prendas que sueltan pelusa.

• Separe los colores oscuros de los colores

claros, los articutos no destefiibles de los

que si Io son.

•Separe por tipo de tela y estructura (prendas

fuertes de algoddn, tejidos de punto y

prendas finas).

COMO CARGAR LA LAVADORA

La carga adecuada de la lavadora

contribuye a la limpieza y al cuidado

apropiado de los tejidos y reduce el

ruido producido por la lavadora,

•Coloque tas prendas en la lavadora de

manera suelta. Llene la tavadora hasta el tope

de la canasta (la hilera mas alta de agujeros).

No envuelva ta ropa atrededor del agitador.

Las prendas deben moverse con facilidad en

el agua de lavado para tograr mejores

resultados de timpieza y evitar la formaci6n de

arrugas en las prendas. Las prendas deben

sumergirse y luego volver a aparecer durante

el tavado.

• Cargue la lavadora adecuadamente y

seleccione una posici6n de nivel del agua

correcta. Sobrecargar o Ilenar en exceso ta

lavadora, asi como seleccionar una posici6n

demasiado peque_a para la carga de tavado

puede:

- ocasionar una limpieza deficiente

- aumentar ta formaci6n de arrugas

- crear pelusa en exceso

- desgastar las prendas con mayor rapidez

(debido a que se Ilenan de pelusas)

• Cargue la lavadora segC_nla cantidad de

espacio que las prendas ocupen, no por su

peso.

• Mezcte prendas grandes y peque_as en cada

carga. Prepare una carga pareja para

mantener el equilibrio de la tavadora. Una

carga desequilibrada puede hacer vibrar ta

lavadora durante el ciclo de exprimido.

• Use una posici6n mayor de nivet de! agua

para reducir arrugas en tas prendas de

planchado permanente y algunas de tejido de

punto sintetico. Estas prendas deben contar

con mayor espacio para circular en el agua

que las prendas pesadas (toattas, panta!ones

de mezclitta).

•Reduzca el tiempo de tavado mediante el

uso de una posici6n mas baja de nivel del

agua. Las cargas que tengan unas cuantas

prendas pequefias necesitan menos tiempo

de lavado.

SUGERENCIAS PARA SELECCIONAR

LA CARGA

Para las cargas de volumen completo

sugeridas a continuaci6n, co!oque el control

de Nivel del Agua (WATER LEVEL) en la

posici6n mas atta de nivel det agua.

LAVADORAS PORTATILES

Ropas de

trabajo

pesado

3 camisas de

trabajo

2 pares de

pantalones

Toallas

9 toallas de

bafio

6 toallas de

bafio

3 toallas de

mano

6 toallas

faciales

Planchado Carga mixta

perrnanente 1 par de

6 camisas pantalones

6 2 fundas

2 sabanas de 2 2 camisas

plazas 1 camiseta

2 fundas Articulos

6delicados

2 sabanas de 1 1 camisola

plaza 2 fondos

2 fundas 2 calzones

Tejidos de punto 2 brasieres

2 pantalones 1 camis0n

2 camisas 1 medio fondo

3 vestidos

LIMPIEZA DE SU LAVADORA ALMACENAJE DE SU LAVADORA

Exterior

Limpie todo resto de detergente, blanqueador

u otros derrames con un patio o una esponja

tan pronto estos ocurran. De vez en cuando,

timpie et exterior de ta tavadora para que se

yea come nueva.

No coloque objetos puntiagudos o metalicos

en su tavadora, ya que pueden datiar el

acabado. Examine el contenido de todos los

bolsillos para detectar alfileres, clips, monedas,

pernos, tuercas, etc. No deje estos objetos

sobre la lavadora despues de vaciar los

bolsitlos.

Interior

Limpie el interior con 250 mL (1 taza) de

blanqueador de cloro mezclado con 500 mL

(2 tazas) de detergente. Ponga a funcionar ta

tavadora por un ciclo completo con agua

catiente. Repita este procedimiento si fuera

necesario.

NOTA: Para quitar tos dep6sitos endurecidos

de agua, utilice Qnicamente productos de

timpieza cuya etiqueta indique que pueden ser

usados en lavadoras.

DURANTE EL INVIERNOY CUIDADO

EN CASO DE MUDANZA

Instale y almacene su tavadora en un lugar

donde no se congele. Debido a que queda

algo de agua en las mangueras, la

congelaci6n de esta puede datiar la lavadora.

Si va a almacenar o mover su tavadora

durante una temporada de invierno riguroso,

acondici6nela para el invierno.

Para acondicionar su lavadora para e!

invlerno:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las

mangueras de entrada de agua.

3. Vierta 1 L (un titro) de anticongetante tipo

R.V. en la canasta de la lavadora.

4. Ponga la tavadora a funcionar en la

posici6n de exprimido (SPIN) per unos 30

segundos para mezclar et anticongeiante

con et agua. Parte de la mezcla saldra

bombeada hacia afuera mientras la

tavadora opera el ciclo de exprimido.

5. Desenchufar la lavadora o desconectar el

suministro electrico.

IVlANGUERAS DE ENTRADA DE AGUA

Reemplace tas mangueras de entrada de agua

despues de cinco atios de uso para reducir el

riesgo de fallas. Inspeccione peri6dicamente y

cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o

perdidas de agua. Cuando reemplace sus

mangueras de entrada de agua, anote la fecha

de reposici6n en ta etiqueta con un marcador

permanente.

Para volver a usar la lavadora:

1. Deje correr agua por tos tubes y

mangueras.

2. Vuelva a conectar las mangueras de

entrada de agua.

3. Abra ambos grifos de agua.

4. Enchufe ta lavadora o vuetva a conectar e!

suministro electrico.

5. Ponga a funcionar ta lavadora por un

ciclo completo con 250 mL (1 taza) de

detergente para eliminar los restos del

anticongelante.

FALTA DE USOY CUIDADO DE LA

LAVADORA DURANTE LAS

VACAClONES

Ponga a funcionar la lavadora Qnicamente

cuando este en casa. Siva a salir de

vacaciones o no va a usar la tavadora durante

un periodo largo, usted debe:

• Desenchufar la lavadora o desconectar el

suministro electrico.

• Interrumpir el suministro de agua de la

lavadora. Esto ayuda a evitar inundaciones

accidentales (debido a aumentos en ta

presi6n del agua) en ausencia suya.

La mayor parte de los problemas relacionados con el lavado de ropa se aolucionan con

facilidad si usted entiende la causa de los mismos. Examine estas listas para

identificar los problemas comunes del lavado y el funcionamiento de su lavadora. Si

necesita ayuda adicional, refi_rase a la contratapa.

Problema Causa probable Soluci6n

La lavadora El sistema de tuberias de ta Repare ta plomeria de ta casa.

pierde agua casa tiene perdidas de agua.

Para ta tavadora portatil, la Revise la manguera o el adaptador

manguera de ltenado y desagCie del grifo (vea tas "tnstrucciones de

o e! adaptador del grifo no estan instalaci6n portatii").

debidamente acoplados.

Las mangueras de entrada Ajuste las mangueras (vea las

estSn flojas. "lnstrucciones de instalaci6n

permanente").

Vuelva a asentar las arandetas (vea

tas "lnstrucciones de instalacidn

permanente").

Coloque la abrazadera en la manguera

de desag(Je (vea las "lnstrucciones de

instalacidn permanente").

Quite ta obstrucci6n de! desagt]e. El

tavadero, el tubo vertical o el desagt]e

del piso deben tener la capacidad

para desplazar 49,2 titros (13 galones)

de agua por minuto (26,6 L [7 galones]

por minutos para tavadoras portatites).

La carga esta desequilibrada. Redistribuya ta carga.

Los enjuagues por rocio se

desvian de la carga.

La lavadora La manguera de desagee esta Enderece o desconecte la manguera

no escurre/ retorcida u obstruida. (vea las "instrucciones de instalacidn

no exprime/ permanente").

cargas mojadas Funcionamiento correcto del Luego de un ciclo de lavado o

desag(_e neutro, enjuague, ta tavadora escurrira el agua

sin exprimir. Despues del escurrido,

comienza e! ciclo de exprimido.

La tapa esta abierta. Cierre la tapa.

La manguera de desagL_e esta Baje la manguera de desagLie (vea

a una altura mayor de 183 cm tas instrucciones para ta instalacidn

(72 putg.) del piso (48 pulg. [122 permanente o portatil).

cm] para tavadoras portatites).

Demasiado detergente; espuma Use menos detergente.

excesiva.

Ciclo equivocado para la carga Seleccione un ciclo que tenga una

de ropa que se est8 tavando, velocidad mayor de exprimido, (refierase

a "Funcionamiento de su lavadora").

Las arandelas de las mangueras

de entrada de agua no estan

debidamente encajadas.

La manguera de desagLie tiene

la abrazadera incorrectamente

puesta o no ta tiene.

El desag(_e esta obstruido.

Problema Causa probable Soluci6n

La lavadora Bajo voltaje, o se esta Revise la fuente de electricidad o

no escurre/ empleando un cable electrico Ilame a un electricista. No use

no exprime/ de extensidn, cables electricos de extensidn.

Cargae mojadae Enjuagues frios. Los enjuagues con agua fria dejan

(cont.) las cargas mas mojadas que los

enjuagues con agua tibia. Esto es

normal.

ContinlJa Ilenando/ La manguera de desagSe esta Levante la posicidn de ta manguera

contimJa a una distancia menor de 99 cm de desag0e (vea tas instrucciones

escurriendo/cic!o (39 pulg.) det piso (68,9 cm para la instatacidn permanente o

atascado [27 pulg.] para tavadoras portatil).

portatiles).

La manguera de desagSe Ajuste la manguera de desagSe

encaja de manera forzada en el para que encaje bien, ni suelta ni

tubo vertical, apretada (vea tas "lnstrucciones

de instalacidn permanente").

La manguera de desag_e esta No selte la manguera de desagL_e

asegurada con cinta adhesiva at con cinta adhesiva. La manguera

tubo vertical, de desagSe necesita una abertura

para el flujo de mire.

La lavadora La carga de ropa esta Redistribuya la carga.

hace Ruido desequilibrada.

La lavadora no esta nivelada. Nivele ta lavadora (vea las

"lnstrucciones de instalacidn

permanente").

El piso no es to suficientemente Reubique la lavadora (vea las

resistente para aguantar el peso "lnstrucciones de instalacidn

de la tavadora, permanente').

El engranaje que cambia de Esto es normal.

velocidad tuego del lavado y

antes del exprimido.

La lavadora no Los filtros de la valvuta de Limpie los filtros.

Ilena/no enjuaga/ admisi6n est_n obstruidos.

no agita/ Et suministro de agua est8 Abra la ttave del agua.

temperatura interrumpido.

equivocada Las mangueras de agua Invierta las mangueras (vea tas

caliente y de agua fria estan "lnstrucciones de instalaci6n

invertidas, permanente").

La manguera de entrada de Enderece las mangueras.

agua esta retorcida.

La perilla de control del Selector Gire la peritla tigeramente hacia a

de cictos no esta alineada, la derecha y oprima el bot6n de

Puesta en marcha/Pausa

(START/PAUSE).

El cable electrico no esta Enchufe el cable electrico.

enchufado.

Selecci6n de temperatura Seleccione tibia/tibia

incorrecta para ta instalaci6n (WARM/WARM) para las

portati!, instalaciones portatiles (vea el

"Funcionamiento de su lavadora -

sdto portatit").

Problema Causa probable Soluci6n

La lavadora El cable el_ctrico no esta Enchufe el cable electrico.

se detiene enchufado.

El enchufe no tiene corriente Revise la fuente de electricidad o tlame a

electrica, un electricista.

Fusible quemado o el Reemptace el fusible o ajuste el

cortacircuitos esta abierto, cortacircuitos. Si el problema continL_a,

Itame a un electricista.

Se esta utilizando un cable No use cables el_ctricos de extensi6n.

electrico de extensi6n.

Lavadora esta en pausa en el Deje que el cicto continue (vea el

ciclo Planchado permanente "Funcionamiento de su lavadora").

(PERMANENT PRESS)

(aproximadamente dos minutos).

La lavadora esta sobrecargada. Lave cargas mas pequeSas.

Nivel deJ agua La parte superior del agitador Esto es normal.

Demasiado esta mucho m_s atta que el

bajo/no Ilena nivel mas alto de! agua. Esto da

pot completo ta impresi6n de que la lavadora

no esta Ilena.

El tambor El tambor se movi6 hacia AsegOrese de que el tambor este

est_ torcido adelante al sacar la ropa de la centrado antes de poner ta lavadora en

tavadora, funcionamiento.

El tambor se mueve. El tambor Esto es normal.

se baja durante el Ilenado.

La unidad no esta nivelada. AsegOrese que tas patas delanteras

esten instaladas. Nivele la tavadora.

(Vea las "lnstrucciones de instalaci6n

permanente").

Pelusas en la Selecci6n indebida de tas Separe tas prendas que sueltan pelusa

carga prendas, de las prendas que atraen pelusa y por

color.

Sobrecarga. La pelusa puede quedarse atrapada en la

carga si la lavadora esta sobrecargada.

Lave cargas mas pequeSas.

Papel o papel facial en tos Vacie tos bolsitlos antes del lavado.

bolsillos.

No hay suficiente detergente. Use suficiente detergente para retener la

petusa en el agua.

El detergente no se disuelve. La Use la temperatura del agua para lavar

temperatura del agua es mas encima de 21°C (70°F).

baja que 21°C (70°F).

Problema Causa probable SoluciOn

Prendas Sobrecarga. Uso indebido de la Las cargas deben moverse Iibremente

rasgadas lavadora, durante el lavado. Lave cargas mas pequeSas.

Uso incorrecto del No vierta el blanqueador con cloro

blanqueador de ctoro. El directamente en la carga. Limpie los derrames

blanqueador no dituido da_ara det blanqueador.

los tejidos.

No se han quitado los articulos Vacie los bolsillos antes del lavado. Cierre los

puntiagudos de los botsitlos; zipers antes det lavado.

cierres abiertos.

Articulos dai_ados antes del Remiende las prendas rasgadas y Io que este

lavado, descosido antes del lavado.

Manchas en Uso incorrecto del suavizante de Diluya el suavizante de tejidos y agr_guelo

las prendas tejidos en la lavadora o la s0to al enjuague profundo.

secadora.

Hierro (6xido) en et agua. Instale un filtro para 8xido ferroso.

Uso insuficiente de detergente Use suficiente detergente para quitar la

que causa que la suciedad se suciedad y mantenerla en suspension.

deposite de nuevo.

Transferencia del tinte pot no Separe las prendas de color oscuro de las

haber seleccionado blancas y claras.

correctamente la carga.

Transferencia de tinte por no Descargue la tavadora tan pronto termine el

haber sacado las prendas de la ciclo de lavado.

lavadora de inmediato.

Prendas No se sac0 la carga de Descargue la lavadora tan pronto termine et

arrugadas inmediato, ciclo de lavado.

Ciclo equivocado para los Use enjuagues con agua fria y ciclos con

tejidos que se estan lavando, velocidades lentas de exprimido para reducir

las arrugas en las prendas.

Sobrecarga. Las cargas de ropa deben poder moverse

libremente durante el lavado. Lave cargas

mas pequeSas.

Las mangueras estan invertidas Invierta las mangueras (vea las "lnstrucciones

(instalaciones permanentes), de instalaciOn permanente").

Prendas Sobrecarga. Las cargas de ropa deben moverse libremente

enredadas/ durante el lavado. Lave cargas m_s pequeSas.

enroscadas La ropa esta enrollada en No enrolle las prendas alrededor del agitador

el agitador, cuando cargue la lavadora.

Distribuidor No se dituy6 el suavizante de Dituya el suavizante de tejidos en el

autom_tico tejidos, distribuidor.

obstruido/

perdida del Uso de un blanqueador que no A_ada el blanqueador no decolorante

decotora en el distribuidor directamente en la canasta. No use el

banqueador/ automatico del blanqueador con distribuidor automatico det blanqueador con

blanqueador cloro, cloro.

en las cargas

equivocadas Uso indebido det blanqueador Siempre mida et btanqueador antes de a_adir

con cloro, al distribuidor automatico. Vierta

cuidadosamente en el distribuidor automatico.

Limpie los derrames del blanqueador.

LAVADORAS KENMORE

La frase "Reparamos Lo Que Vendemos" es nuestra garantia de que usted puede confiar en

Sears para obtener servicio de reparaci6n. Su electrodomestico Kenmore adquiere un nuevo

valor cuando usted considera que Sears tiene unidades de servicio tecnico en todo el pais,

equipadas con profesionales de servicio tecnico competentes, capacitados en todos los

electrodom_sticos que Sears vende. Etlos poseen los conocimientos y pericia, herramientas,

piezas de repuesto y equipos para asegurar que cumplamos con nuestra promesa hecha a

usted de que "Reparamos Lo Que Vendemos."

Mantenga el valor de su adquisici6n con un Contrato de Mantenimiento Sears.

Los electrodom_sticos Kenmore se ban dise_ado, fabricado y sometido a prueba para brindar

a_os de funcionamiento confiabte. No obstante, cuatquier electrodomestico puede necesitar

servicio tecnico de vez en cuando. Et contracto de mantenimento Sears te ofrece un programa

de servicio excepcional para su producto.

El Contrato de Mantenimiento Sears

*Es la manera de adquirir el servicio tecnico del manana a precios de hoy.

*Elimina las facturas de reparaci6n producidas por el uso normal.

*Permite tantas visitas de servicio como sean necesarias.

*Proporciona una revisi6n anual de mantenimiento preventivo a solicitud suya, a fin de

mantener su electrodomestico Kenmore en condiciones adecuadas de funcionamiento.

Para obtener m_s informaciSn, Ilame al

1=888-784=6427 (EE.UU.) o

al 1-877-533-6937 (Canada)

Guide d'utilisation du proprietaire

et instructions d'installation

LAVEUSES AUTOMATIQUES

compactes a deu× vitesses

IMPORTANT :

Lire et observer toutes les instructions

de securit6 et d'utilisation avant la

premiere utilisation de cet appareil.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario M5B 2B8

3967366

www.sears.com

www.sears.ca

1/oo

AVANT D'UTILISER LA NOUVELLE LAVEUSE 2

GARANTIE DE LA LAVEUSE COMPACTE KENMORE 3

SECURITE DE LA LAVEUSE 4

INSTRUCTIONS D'INSTALLATION 6-19

FONCTIONNEMENT DE LA LAVEUSE 20-29

CONSEILS POUR LE LAVAGE 30

ENTRETIEN DE LA LAVEUSE 32

DEPANNAGE 33

CONTRAT D'ENTRETIEN SEARS 39

Lire ce guide pour faciliter I'installation et Se servir de I'espace ci-dessous pour

le fonctionnement de la laveuse Kenmore inscrire les numeros de modele et de

darts les plus grandes conditions d'e- serie de la laveuse Kenmore.

conomie possibles.

Pour de plus amples renseignements

sur I'entretien et le fonctionnement des N° de modele

appareils Kenmore, t61ephoner au

magasin Sears le plus pres. Avoir en N° de serie :

main les numeros de modele et de serie

complets apparaissant sur la plaque

signaletique de la laveuse, Iors d'une Date de I'achat

demande de renseignements.

Plaque signal_tique

Conserver ce guide et le re_:u de

caisse de Sears dans un endroit sQr

pour s'y r_f_rer ult_rieurement.

Garantie limitee de 10 ans sur la

cuve de plastique*

,&,partir de la deuxieme jusqu'& la

dixieme annee inclusivement a compter

de la date d'achat, Sears remplacera la

cuve de plastique s'il existe un vice de

materiau ou de fabrication. Apres un an,

les frais de main-d'oeuvre vous seront

factures.

Garantie limitee de 5 ans sur

les composants de la boite

d'engrenages*

,&,partir de la deuxieme jusqu'& la

cinquieme annee inclusivement

compter de la date d'achat, Sears

remplacera toute piece de la bofte

d'engrenages qui s'averera defectueuse

& cause d'un vice de materiau ou de

fabrication. Apres un an, les frais de

main-d'oeuvre vous seront factures.

Garantie complete de 1 an sur le

panier de lavage en porcelaine

blanche

Penchant un an, a compter de la date

d'achat, si la laveuse est installee et

utilisee conformement aux instructions

qui I'accompagnent, Sears remplacera

le panier de lavage en porcelaine

blanche s'il survient des eclats ou de la

rouille attribuables & des vices de

materiau ou de fabrication.

Garantie complete de 1 an sur les

composants mecaniques et

electriques

Pendant un an, a compter de la date

d'achat, si la laveuse est installee et

utilisee conformement aux instructions

qui I'accompagnent, Sears reparera ou

remplacera tout composant mecanique

ou electrique qui s'averera defectueux

cause d'un vice de materiau ou de

main-d'oeuvre.

Restriction des garanties

Si la laveuse est utilisee autrement que

dans une utilisation familiale, la garantie

ci-dessus ne demeure en vigueur que

pendant 90 jours a compter de la date

d'achat.

Service sous garantie

Pour obtenir le service sous garantie,

contacter le Centre de service Sears le

plus proche aux Etats-Unis ou au

Canada.

La presente garantie ne vaut que

pendant que cette laveuse est utilisee

aux Etats-Unis ou au Canada.

Cette garantie vous donne des droits

juridiques specifiques et vous pourriez

avoir d'autres droits qui pourraient varier

d'un Etat a un autre ou d'une province

une autre.

Sears, Roebuck and Co.,

Dept 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario, Canada

M5B 2B8

*Une garantie differente peut 6tre offerte au

Canada.

Aux Etats-Unis, composer le

1-890-4-MY-HOME (1-800-489-4663) pour

obtenir des renseignements sur la garantie

de Sears ou pour contacter un Centre de

service Sears. Au Canada, composer Ie

1-877-533-6937.

Votre securite et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curite importants

dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de s6curite et de vous y conformer.

Voici le symbole d'alerte de securit& Ce symbole d'alerte

de s6curite vous signale les dangers potentiels de d6ces

et de blessures graves & vous eta d'autres. Tousles

messages de s6curite suivront le symbole d'alerte de

s6curite et le mot "DANGER" ou "AVERTISSEMENT".

Ces mots signifient :

Risque possible de d_c6s

ou de blessure grave si

vous ne suivez pas

imm6diatement

les instructions.

Risque possible de d_c6s

ou de blessure grave si

vous ne suivez pas

les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel

et vous disent comment reduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE S¢:CURIT¢:

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc

electrique ou de blessures Iors de I'utilisation de la laveuse, suivre les

precautions fondamentales dont les suivantes :

• Lire toutes les instructions avant

d'utiliser la laveuse.

• Ne pas laver des articles qui ont

et6 nettoyes ou laves avec de

I'essence ou imbibes d'essence,

solvants de nettoyage & sec, ou

autres substances inflammables ou

explosives; ces substances

peuvent emettre des vapeurs

susceptibles de s'enflammer ou

d'exploser.

• Ne pas ajouter d'essence, solvant

de nettoyage a sec ou autre

produit inflammable ou explosif

dans I'eau de lavage. Ces

substances peuvent emettre des

vapeurs susceptibles de

s'enflammer ou d'exploser.

• Darts certaines conditions, de

I'hydrogene gazeux a pu se former

dans un circuit d'eau chaude qui

n'a pas et6 utilise pendant deux

semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSIBLE.

Si le circuit d'eau chaude n'a pas

et6 utilise pendant une telle

periode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau

chaude et laisser I'eau s'ecouler

pendant plusieurs minutes par

chaque robinet. Ceci permettra

I'evacuation de I'hydrogene gazeux

accumule. Comme ce gaz est

inflammable, ne pas fumer ni

utiliser une flamme nue au cours

de cette periode.

• Ne pas laisser des enfants jouer sur

la laveuse ou & proximite. Bien sur-

veiller les enfants Iorsque la laveuse

est utilisee & proximite d'enfants.

• Avant de mettre la laveuse au rebut

ou hors de service, enlever le

couvercle.

• Ne pas tenter d'atteindre un article

I'interieur de la cuve de la laveuse

Iorsque la cuve ou ragitateur est en

mouvement.

• Ne pas installer ni remiser cette

laveuse a un endroit o_ elle serait

exposee aux intemperies.

• Ne pas modifier les organes de

commande.

• Ne pas reparer ni remplacer un

composant quelconque de la

laveuse, ni entreprendre une

operation de service, si ce n'est

specifiquement recommande dans le

manuel de I'utilisateur ou dans un

manuel d'instructions de reparations

destine a I'utilisateur; il est alors

essentiel que la personne concernee

comprenne ces instructions et soit

competente pour les executer.

• Voir les "INSTRUCTIONS

D'INSTALLATION" pour les

exigences de liaison a la terre.

CONSERVEZ CES INSTRUCTIONS

SPC:CIFICATIONS I_LECTRIQUES

L_appareil dolt 6tre alimente uniquement

par un circuit de 120V CA., 60 Hz, 15 ou

20 amperes, proteg6 par fusible. (On

recommande I'emploi d'un fusible ou

d'un disjoncteur temporise). Raccorder

I'appareil sur un circuit distinct exclusif &

cet appareil.

Risque de choc 61ectrique

Brancher sur une prise _ 3 alv6oles

reli6e _ la terre.

Ne pas enlever la broche de liaison

la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de

rallonge.

Le non-respect de ces instructions

peut causer un d6c_s, un incendie

ou un choc 61ectrique.

Cette laveuse est alimentee par un cor-

don electrique comportant une fiche de

branchement & 3 broches, munie d'une

broche de liaison & la terre. Pour

minimiser le risque de choc electrique,

brancher le cordon electrique sur une

prise de courant & 3 alveoles correspon-

dant & celle de la fiche reliee a la terre,

conformement aux prescriptions du

Code national des installations elec-

triques ANSI/NFPA 70-derniere edition

et de tousles codes et reglements

Iocaux en vigueur.

Pour une laveuse reliee bla terre

et connectee par un cordon :

INSTRUCTIONS DE LIAISON

.& LA TERRE

:ette laveuse dolt 6tre reli6e a la terre.

En cas d'anomalie de fonctionnement ou

de panne, la liaison & la terre reduira le

risque de choc electrique en offrant au

courant electrique un itineraire d'evacua-

tion de moindre resistance. Cette laveuse

est alimentee par un cordon electrique

comportant un conducteur relie & la terre

et une fiche de branchement munie

d'une broche de liaison a la terre. La

fiche dolt 6tre branchee sur une prise de

courant appropriee qui est bien installee

et reliee & la terre conformement & tous

les codes et reglements Iocaux.

AVERTISSEMENT :Le rac-

cordement incorrect de cet appareil au

conducteur de liaison & la terre peut sus-

citer un risque de choc electrique. En cas

de doute quant & la qualite de la liaison &

la terre de I'appareil, consulter un elec-

tricien ou technicien d'entretien qualifi&

Ne pas modifier la fiche de branchement

fournie avec rappareil - si la fiche ne

correspond pas & la configuration de la

prise de courant, demander & un elec-

tricien qualifie d'installer une prise de

courant convenable.

Pour une laveuse raccordee en

permanence :

INSTRUCTIONS DE LIAISON

ALA TERRE

;ette laveuse dolt 6tre raccord6e a un

systeme de c&blage permanent en metal

relie & la terre ou un conducteur relie

la terre dolt 6tre en fonction avec les

conducteurs de circuit et raccordes & la

borne de liaison a la terre ou la borne

sur rappareil menager.

Prise de coorant morale a 3

alveoles reliee _la lerre

Fiche de branchement t_3

hrochespoor liaison t_la terre

__Broche de

\ Ir liaison _la

terre

I i Cordon

electrique

\ IJ //

\ I_ //

SI_LECTION DE L'EMPLACEMENT

DE LA LAVEUSE -

Le choix de I'emplacement d'installa-

tion convenable pour la laveuse

am_liorera son rendement en plus de

minimiser les probl_mes causes par le

d_placement de I'appareil ou le bruit.

INSTRUCTIONS D'INSTALLATION DANS UN ENCASTREMENT/

PLACARD

On peut installer cette laveuse dans une cavite d'encastrement ou un placard.

43,2cm

(17po)

._,l 35,6 cm

(14 pa)

max.

'=F_ire de

ventilation.

mieimale :

310 cm2

(43 po=)

Airede

ventilation•

minimale:

155cm2

*0 cm _57,2cm""_J_- *0 cm _ _- 61 cm_ __(24 po=)

(Opo) --(22,5po) --(Opo) 2,5cm '(24po) 10,2cm

(1pot (4po)

-,F

76cm

(_po)

76cm

(_po)

Vuedeface Vuelaterale Voedeface

(portenonillostree) (porteillostree) (porteavecevent)

*Pr_voir davantage d'espace pour lemur, la porte et les moolores de plancher, le cas _cheaet. II

est recommand_de laisser on espace libre de 2,5 cm (1 po) de chaqoe cSte de la laveose pour

redoire la propagation dobruit prodoit par la laveose.

• Les espaces necessaires a I'installation

sont donnes en centimetres (en pouces

entre parentheses) et representent les

exigences minimales requises.

• Prevoir davantage d'espace Iorsque

d'autres appareils doivent 6tre installes.

• Si on installe la porte d'armoire,

prevoir des ouvertures d'aeration en

haut et en bas. Les portes persiennes

munies d'ouvertures de taille

identique en haut et en bas sont

acceptables.

SYST#MED'I_VACUATION DE LA

LAVEUSE

Determiner I'endroit oQ sera installee la

laveuse.

S'assurer que le couvercle est ferme Iors

des deplacements.

Ne pas entreposer ou faire fonctionner la

laveuse Iorsque la temperature est

inferieure a 0°C (32 °F) (il peut rester de

I'eau darts la laveuse). Se reporter a la

page 32 pour obtenir les renseignements

relatifs a la preparation en vue du gel.

Einstallateur est responsable de la bonne

execution de son travail. II dolt s'assurer

d'avoir tout le necessaire pour effectuer

une installation adequate, y compris les

points suivants :

Prise mise &la terre : elIe dolt se

trouver a au plus 1,5 m (5 pi) de

I'endroit oO le cordon est rattache

au dos de la Iaveuse.

La laveuse

dolt etre

de niveau

(se reporter ...............

aux pages

15 et 19).

Support : le plancher dolt _tre

assez solide pour supporter un

poids total de 118 kg (260 livres)

(comprenant la laveuse, I'eau

et Ie poids de la charge).

Robinets d'eau chaude et froide :

ils doivent fournir une pression d'eau

de 0,34 a 6,9 bars (5 a !00 Ib/po 2) et

se trouver a au plus 1,1 m (3,5 pi) des

valves de remplissage se trouvant

derriere la laveuse.

_vacu_e dans un evier ou

une cuve a lessive d'une

capacit_ de purge de 26,5

litres (7 gallons) a la minute.

ke dessus de la cuve doit 6tre

d'au moins 68,6 cm (27 po)

au-dessus du plancher, sans

excCder 121,9 cm (48 po) a

partir du bas de Ia laveuse.

Nivellement du plancher : la

denivelIation maximale permise

pour I'ensemble de la Iaveuse est

de 0,95 cm (3/8 po).

OUTILS REQUIS RETIRER LE MATERIEL

D'EMBALLAGE

Retirer tout materiel utilise pour I'embal-

lage et I'expedition avant de commencer

I'instaliation.

Pince s'ouvrant jusqu'a 3,97 cm (1%6 po)

Lampe de poche

(seIon I'installation a effectuer)

PIECES FOURNIES

Les pieces fournies avec la laveuse sont

6num6rees selon leur ordre d'utilisation.

(1) Tuyau de remplissage et d'evacuation

(2) 1 collier de serrage & deux ills argent

(pour le bas du tuyau d'evacuation)

(3) 1 ensemble adaptateur pour robinet

2 3

Se procurer I'ensemble approprie pour

convertir I'installation permanente a un

modele portatif le cas ech6ant (n° de

piece 3935674). Cet ensemble est offert

par le Centre de service Sears. Aux

Etats-Unis, composer le 1-800-366-PART

(1-800-366-7278). Au Canada, composer

le 1-877-533-6937.

Risque du poids excessif

Utiliser deux ou plus de personnes

pour d6placer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure au dos

ou d'autre blessure.

P!:TAPE 1. Placer deux protege-coins du

carton d'expedition sur le plancher,

derriere la laveuse.

I:!:TAPE 2. Agripper fermement le corps

de la laveuse et la faire basculer

delicatement sur les protege-coins.

VUE DU DESSOUS

VUEDU DESSUS

I:!:TAPE 3. Retirer la mousse d'embaliage

se trouvant sous la laveuse et dans le

panier de lavage.

I:!:TAPE 4. Retirer les pieces et le sac de

pieces du partier de lavage.

P!:TAPE 5. Redresser la laveuse.

RACCORDERLE TUYAU DE

REMPLiSSAGE ET D'EVACUATiON

ALA LAVEUSE

Le raccordement ad_quat du tuyau de

remplissage et d'_vacuation prot_gera

les planchers contre les dommages

causes par les fuites d'eau.

I_TAPE 1. Raccorder le tuyau de

remplissage et d'evacuation & la valve

d'admission (superieure) de reau froide.

Serrer le manchon de raccordement & la

main. Utiliser une pince pour serrer

davantage, de fa_on a faire les deux

tiers d'un tour. NE PAS TROP SERRER;

le manchon pourrait 6tre endommage.

La valve d'admission de I'eau chaude

(inferieure) est munie d'un capuchon :le

laisser en place.

IMPORTANT : Cette procedure dolt 6tre

suivie a la lettre pour assurer rinstallation

adequate.

a. Mouiller rextr6mite interieur du tuyau

de remplissage et d'evacuation avec

de reau du robinet. N'UTILISER

AUCUN AUTRE LUBRIFIANT.

b. Appuyer sur les ailettes du collier

argent avec une pince de maniere &

I'ouvrir. Uenfiler sur rextr6mite droite du

tuyau, a 0,64 cm (1/4 po) du bout.

c. Ouvrir le collier. Tordre le tuyau en un

mouvement de rotation, en I'enfon£ant

sur le raccord d'evacuation situe & la

base de la laveuse. Continuer jusqu'&

ce que le tuyau entre en contact avec

la carrosserie.

TOURNER

POUSSER

0,64 cm Tuyaude

(1/4po) remplissageet

ETAPE 2. Pour que le tuyau de

remplissage et d'evacuation ne puisse

passe detacher ou causer une fuite,

on dolt rinstaller conformement aux

instructions suivantes : d. Rel&cher le collier.

),64 cm

('t/4 po)

RACCORDER L'ENSEMBLE VERIFICATION DE L'INSTALLATION

ADAPTATEUR POUR ROBINET

Le raccordement ad_quat de cet

ensemble permettra &I'eau chaude et

froide d'alimenter correctement la

laveuse, tout en aidant &pr_venir les

dommages causes par les fuites d'eau.

ETAPE 1. Fermer le couvercle de la

laveuse et la faire rouler jusqu'a

proximite de I'evier. Elle est munie de

roulettes. S'assurer qu'elle est de niveau

pour eviter les deplacements pendant

I'essorage.

I_TAPE 2. Raccorder I'ensemble

adaptateur se trouvant dans le sac de

pieces au robinet. Une rondelle et un

adaptateur de robinet courants sont

fournis. Les foumisseurs d'articles de

plomberie traditionnels vendent des

adaptateurs speciaux.

.......................................Rondelle

Adaptateur

II est utile de consacrer quelques

minutes & ces _tapes pour garantir

I'installation. Elles aideront b vous

assurer que votre installation a 6t_

faite correctement et que vous 6tes

satisfait du produit Kenmore que vous

avez achet_.

[] Verifier les specifications de

I'alimentation electrique. Verifier que

les caracteristiques de I'alimentation

correspondent aux specifications et

que la methode de liaison & la terre

recommandee est employee.

[] Verifier que :

•Tousles outils utilises sont encore

presents.

• Tousles materiaux d'emballage ont

et6 enleves.

• Toutes les pieces apparaissant a la

page 9 ont et6 installees.

ETAPES FINALES

[]

AVANT DE METTRE LA LAVEUSE

EN MARCHE, raccorder le raccord du

tuyau de remplissage et d'evacuation

& un robinet d'eau chaude et froide &

bec unique. Pour ce faire, abaisser la

bride de blocage tout en relevant le

raccord jusqu'& ce qu'il s'engage (se

reporter & la page 20).

Brancher sur une prise a 3 alveoles

reliee & la terre.

Consacrer quelques minutes & la

lecture "FONCTIONNEMENT DE LA

LAVEUSE" pour bien comprendre le

fonctionnement de la laveuse. Mettre

ensuite la laveuse en marche et lui

permettre d'effectuer un programme

REGULIER (REGULAR).

REMARQUE : si la laveuse est

raccordee a un robinet muni d'une

douche manuelle, il est possible que la

pression d'eau constante la fasse fuir. La

defaire ou la remplacer par un tuyau

haute pression pour prevenir toute

defaillance eventuelle.

SYSTEME D'EVACUATION DANS

UI_VIER DE BUANDERIE

Inspecter I'emplacement d'installation de

la laveuse. Pour I'installation de cette

laveuse, on peut utiliser I'un des trois

systemes d'evacuation ci-dessous :

• Evier de buanderie (ci-dessous)

• Evacuation par tuyau rigide (p. 13)

• Evacuation par egout au plancher

(p. 13)

Ne pas remiser ou faire fonctionner la

laveuse a une temperature au-dessous

de 0°C (32°F) (il peut rester un peu

d'eau dans la laveuse). Voir & la page 32

I'information de preparation pour I'hiver.

C'est au proprietaire de I'equipement

qu'incombe la responsabilite d'une

installation correcte. Verifier que tout le

materiel necessaire pour une installation

correcte est disponible, y compris ce

qui suit :

Une prise de courant

electrique reliee _la terre

dolt se trouver a moins de

1,5 m (5 pi) de I'endroit d'oQ sort

le cordon d'aIimentation

€lectrique 8 I'arriere de Ia

laveuse.

Robinets d'eau chaude et froide :

ils doivent fournir une pression

Ceau de 0,34 a 6,9 bars (5

100 Ib/po 2) et se trouver a au plus

1,1 m (3,5 pi) des valves de rem-

plissage se trouvant au dos de Ia

laveuse.

f J

La laveuse

doit _tre

de niveau

(se reporter

aux pages

I5 et 19).

Evacuation par cuve

lessive : I'eau dolt pouvoir 6tre _,

¢vacu6e dans un Cvier ou une

cuve a lessive d'une capacite de

purge de 49,2 L (13 gal) a la

minute. Le dessus de la cuve dolt

6tre d'au moins 99 cm (39 po)

au-dessus du plancher, sans

exc6der 183 cm (72 po) a partir du

bas de la laveuse.

Plancher : Pente maximale

de 2,5 cm (1 po) sur toute la

largeur de la Iaveuse.

Support : II faut que le plancher

soit suffisamment resistant pour

supporter un poids total de 118

kg (260 Ib) (iaveuse, eau et

charge).

AUTRES EMPLACEMENTS D'INSTALLATION -

€:VACUATION PAR TUYAU RIGIDE ET €:GOUT AU PLANCHER

Brise-siphon : On dolt acheter cet

accessoire s¢par¢ment. Voir le tableau

ci-dessous.

Evacuation par tuyau rigide :On dolt se

servir d'un tuyau d'¢vacuation rigide de

diametre d'au moins 5,1 cm (2 po) avec

capacit¢ d'¢vacuation d'au moins 49,2 L (13

gal) par minute. Le sommet du tuyau rigide

d'evacuation dolt etre situ6 a au moins 99 cm

(39 po) au-dessus du sol eta moins de 183

cm (72 po) au-dessus du fond de la iaveuse.

I_vacuation par _gout au plancher : Eemploi

d'un brise-siphon est necessaire; voir le

tableau ci-dessous, l'¢gout au plancher dolt

aveir une capacit¢ minimale d'¢vacuation de

49,2 L (13 gal) par minute.

Si vous avez : Vous devez acheter :

Evier de buanderie ou tuyau rigide Pompe de puisard

de hauteur superieure _1183 cm (72 po) (s'il n'y en a pas d6j_l une)

Tuyau rigide d'un diametre Raccord d'adaptation de 5,1 cm (2 po) &

de 2,5 cm (1 po) 2,5 cm (1 po) de diametre; piece 3363920

Canalisation d'egout en hauteur Evier de buanderie standard de 76 L

(20 gal) & hauteur de 99 cm (39 po) ou

evier utilitaire et pompe de puisard

(disponible Iocalement chez le fournisseur

d'articles de plomberie)

Egout au plancher Brise-siphon, piece 285320; tuyau

d'evacuation flexible additionnel, piece

3357090; ensemble de connexion,

piece 285442

On peut obtenir Ia liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer le 1-800-366-PART (!-800-366-7278). Au Canada, composer Ie

1-877-533-6937.

OUTILS REQUIS

Pince s'ouvrant jusqu'a 3,97 cm (19/I6 po)

Seau

(selon Lampe de poche

I'installation a (seIon HnstalIation

effectuer) effectuer)

Tournevis

Phillips

PII_CES FOURNIES

Les pieces fournies avec la laveuse sent

enumerees selon Ieur ordre d'utilisation.

(1) 2 tuyaux d'admission d'eau

(2) 4 rondelles de tuyau d'admission d'eau

plates

(3) 1 tuyau d'evacuation

(4) 1 collier de serrage a deux ills argent (pour

Ie bas du tuyau d'evacuation)

(5) 1 collier de serrage a fil unique jaune (pour

le haut du tuyau d'evacuation)

(6) 1 attache de plastique

2 4

3 1

Se procurer I'ensemble approprie pour

convertir le modele portatif 8 une installation

permanente le cas echeant (n° de piece

3940190). Cet ensemble est offert par le

Centre de service Sears. Aux Etats-Unis,

composer le 1-800-366-PART

(1-800-366-7278). Au Canada, composer

le !-877-533-6937.

RETIRER LE MATI_RIEL

D'EMBALLAGE ET AJUSTER

LES PIEDS DE NIVELLEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes

pour d_placer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure au dos

ou d'autre blessure.

ETAPE 1. Placer deux protege-coins

du carton d'expedition sur le plancher,

derriere la laveuse.

ETAPE 2. Agripper fermement le corps

de la laveuse et la faire basculer deli-

catement sur les protege-coins. Retirer

les pieces de protection ayant servi

pendant I'expedition.

ETAPE 3. Retirer le carton et la mousse

d'emballage se trouvant sous la laveuse

et dans le partier de lavage, 1

ETAPE 4. Retirer les pieces et le sac de

pieces du panier de lavage.

ETAPE 5. Se servir d'une cle a molette

pour visser les pieds jusqu'& la marque

en forme de Iosange. II s'agit I& du

reglage initial recommand& Des

ajustements ulterieurs pourront 6tre

necessaires.

_:TAPE 6. Redresser la laveuse. La

faire glisser sur le carton et la transporter

jusqu'a son emplacement definitif.

Laisser suffisamment d'espace pour rac-

corder les tuyaux d'admission d'eau et

d'evacuation.

VUE DU DESSOUS

VUEDU DESSUS

RACCORDEMENT DU TUYAU D'I_VACUATION FLEXIBLE

Si le tuyau d'_vacuation flexible est

convenablement raccord_, les

planchers seront proteges des

dommages imputables aux fuites d'eau.

_:TAPE 1. Pour que le tuyau d'evacuation

ne puisse pas se detacher ou comporter

une fuite, on dolt I'installer conformement

aux instructions suivantes :

IMPORTANT : Pour realiser une installa-

tion correcte, il est essentiel de respecter

cette procedure.

a. Humidifier la surface interieure de

I'extremit6 rectiligne du tuyau d'evacua-

tion avec de I'eau du robinet. NE PAS

UTILISER UN AUTRE LUBRIFIANT.

b. Ouvrir la bride a tuyau (couleur argent)

avec une pince et placer la bride sur

I'extremit6 rectiligne du tuyau d'evacua-

tion, 0,64 cm (_ po) de I'extremit&

c. Ouvrir la bride. Tourner le tuyau dans

un sens et dans I'autre et engager

I'extremit6 du tuyau d'evacuation sur le

raccord de vidange situe au bas de la

laveuse. Poursuivre I'operation jusqu'&

ce que le tuyau soit en contact avec la

caisse.

0,64 cm Tuyaud'_vaeuati0n

(1/4po)

Bride

J J" \

),64 cm

Carr0sserie (1/4 po)

d. Rel_cher la bride.

Si vous avez :Vous devez acheter :

Tuyau d'evacuation trop court Tuyau d'evacuation flexible, piece 388423

et ensemble d'extension, piece 285442

Tuyau d'evacuation trop long Ensemble d'extension de tuyaux, piece

285442

Probleme d'obstruction par la charpie Dispositif de protection, piece 367031

On peut obtenir la liste des pieces au magasin Sears local ou au centre de service Sears•

Aux Etats-Unis, composer le 1-800-386-PART (!-800-366-7278)• Au Canada, composer Ie

1-877-533-6937.

Pour les syst_mes de d_charge &

l'_gout ou d'_vier de buanderie :

RACCORDEMENT DES TUYAUX

D'ALIMENTATION A LA LAVEUSE

I_TAPE 2. Ouvrir la bride jaune a fil

unique avec des pinces et I'enfiler sur

I'extr6mite recourbee du tuyau

d'evacuation afin de maintenir ensemble

la section de caoutchouc et la section

ondulee.

Extr_mit_

recourb_e

Le raccordement convenable des

tuyaux d'alimentation permettra & la

laveuse d'6tre correctement aliment6e

en eau chaude et en eau froide. Ceci

minimisera 6galement les risques de

dommages imputables aux fuites.

d'evacuation

I_TAPE 3. Placer I'extr6mit6 recourbee

du tuyau d'6vacuation dans 1'6vier de

buanderie ou le conduit de decharge &

l'6gout. VerMer la bonne Iongueur du

tuyau d'6vacuation. Faire tourner

I'extr6mit6 recourbee pour 61iminer les

deformations.

Pour emp6cher I'eau de vidange de

refluer dans la laveuse :

• Ne pas redresser I'extr6mit6 recourbee

du tuyau d'evacuation ni forcer

I'excedent de tuyau dans le tuyau de rejet

regout.

• Ne pas mettre rexcedent du tuyau

d'evacuation au fond de 1'6vier de buanderie.

REMARQUE : Remplacer les tuyaux

d'alimentation apres 5 ans d'utilisation afin

de r6duire les risques de probl6me avec

les tuyaux. Inspecter p6riodiquement et

remplacer les tuyaux d'alimentation

comportant des renflements, des

ecrasements, des coupures, des signes

d'usure ou de fuites. Lors du remplace-

ment des tuyaux d'alimentation, inscrire la

date du remplacement sur 1'6tiquette

I'aide d'un marqueur permanent.

I_TAPE 1. Ins6rer un joint plat neuf

(provenant du sachet de pieces) sur

chaque extr6mit6 des tuyaux

d'alimentation. V6rifier que chaque joint

est bien enfonce dans le raccord.

RACCORD JOINT

Si vous avez : Vous devrez acheter :

Des robinets d'eau depassant 2 tuyaux d'alimentation plus longs,

la capacite des tuyaux d'alimentation des tuyaux de 1,8 m (6 pi), piece

76314; ou des tuyaux de 3 m (10 pi),

piece 350008

On peut obtenir Ia liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer Ie 1-800-366-PART (1-800-366-7278). Au Canada, composer Ie

1-877-533-6937. 17

I_TAPE2.Connecterundestuyaux

d'alimentation&lavalved'admissionde

reauchaude(inferieure).Connecterrautre

tuyaualavalved'admissiondeI'eaufroide

(superieure).Linstallationduraccord

inferieureen premier facilite le serrement du

raccord & I'aide de pinces. Serrer manuelle-

ment les raccords. Serrer ensuite de 2/_de

tour a I'aide des pinces. NE PAS SERRER

EXCESSIVEMENT pour ne pas

endommager les valves.

RACCORDEMENT DES TUYAUX

D'ALIMENTATION AUX ROBINETS D'EAU

I_TAPE 1. S'assurer que la cuve de la

laveuse est vide. Laisser couler I'eau

chaude et I'eau froide des robinets dans

un seau ou dans un bac de buanderie

pour eliminer les particules solides

presentes qui pourraient obstruer les

tuyaux. Determiner quel robinet

correspond a I'eau chaude et & I'eau

froide. Marquer le robinet d'eau chaude.

I_TAPE 2. Connecter le tuyau d'admis-

sion branche sur la valve d'eau chaude

("H") au robinet d'eau chaude. Serrer

ensuite de % de tour avec des pinces.

NE PAS SERRER EXCESSIVEMENT

pour ne pas endommager les raccords.

I_TAPE 3. Raccorder le tuyau a raccord

branche sur la valve d'eau froide ("C")

au robinet d'eau froide. Serrer ensuite

de % de tour avec des pinces. NE PAS

SERRER EXCESSIVEMENT pour ne

pas endommager les raccords.

I_TAPE 4. Ouvrir les robinets; inspecter

pour rechercher les fuites. Une petite

quantite d'eau pourrait p6netrer darts la

laveuse. On I'eliminera plus tard.

FIXATION AU TUYAU D'I_VACUATION

L'arrimage correct du tuyau d'6vacua-

tion prot6gera les planchers contre les

dommages imputables aux fuites

d'eau.

I_TAPE 1. Placer la laveuse & son

emplacement final.

I_TAPE 2. Enrouler solidement I'attache

de plastique autour du tuyau d'evacua-

tion et de la cuve a lessive ou du tuyau

ascendant.

I_TAPE 3. Faire passer la languette dans

le trou pour bien fixer I'attache.

Si les robinets et le tuyau ascendant sont

encastres, placer I'extremit6 recourbee

du tuyau d'evacuation dans le tuyau

ascendant. Enrouler solidement I'attache

de plastique autour du tuyau d'evacuation

et des tuyaux d'admission d'eau (pas les

poignees ou les tiges des robinets). Faire

passer la languette darts le trou pour bien

fixer I'attache.

MISE D'APLOMB DE LA LAVEUSE VITRIFICATION DE L'INSTALLATION

Le r&glage correct de I'aplomb de la

laveuse minimise I'_mission de bruit et

de vibrations.

ETAPE 1. Verifier le nivellement de

la laveuse en plagant un niveau sur le

dessus de celle-ci, d'un c6te & I'autre

pour commencer, puis de I'avant &

I'arriere.

ETAPE 2. Si la laveuse West pas de

niveau, en etayer le devant ou I'arriere et

ajuster les pieds vers le haut ou vers le

bas. Faire une derniere verification du

niveau. Les quatre pieds doivent 6tre au

sol pour que la laveuse soit stable.

II est utile de consacrer queiques

minutes &ces _tapes pour garantir

I'installation. Elles aideront & vous

assurer que votre installation a _t_

faite correctement et que vous _tes

satisfait du produit Kenmore que vous

avez achet_.

[] Verifier les specifications de

I'alimentation electrique. Verifier que

les caracteristiques de I'alimentation

correspondent aux specifications et

que la methode de liaison & la terre

recommandee est employee.

[] Verifier que :

• Tousles outils utilises sont encore

presents.

• Tousles materiaux d'emballage ont

6te enleves.

• Toutes les pieces apparaissant a la

page 14 ont 6te installees.

[] Verifier que :

• La laveuse est d'aplomb.

• Les robinets d'eau sont ouverts.

I_TAPES FINALES

[] Brancher sur une prise a 3 alveoles

reliee & la terre.

[] Consacrer quelques minutes a la

lecture "FONCTIONNEMENT DE LA

LAVEUSE" pour bien comprendre le

fonctionnement de la laveuse. Mettre ii"':::

ensuite la laveuse en marche pour

qu'elle execute le programme

REGULIER (REGULAR).

RACCORDER LA LAVEUSE

PORTATIVE

ETAPE 1. Faire rouler la laveuse jusqu'&

proximite de I'evier. Elle est munie de

roulettes qui ne roulent pas lateralement.

S'assurer qu'elle est sur un plancher de

niveau pour eviter les deplacements

pendant ressorage.

ETAPE 2. Raccorder I'ensemble adaptateur

se trouvant dans le sac de pieces au

robinet. Un adaptateur de robinet courant

est fourni. Les fournisseurs d'articles de

plomberie traditionnels vendent des

adaptateurs speciaux.

.........................................Rondelle

...........................Adaptateur

ETAPE 3. AVANT DE METTRE LA

LAVEUSE EN MARCHE, raccorder le

raccord du tuyau de remplissage et

d'evacuation & un robinet d'eau chaude et

froide a bec unique. Pour ce faire, abaisser

la bride de blocage tout en relevant le

raccord jusqu'& ce qu'il s'engage.

ETAPE 4. Regler la temperature de I'eau

pour le programme de lavage en ouvrant plus

ou moins les robinets d'eau chaude (HOT) et

froide (COLD). Pour verifier la temperature,

appuyer sur le bouton de debit d'eau rouge se

trouvant sur le raccord du tuyau. II pourra s'aver-

er necessaire de modifier la temperatura pour le

programme de rin_age. Le bouton temperature

de reau (WATER TEMPERATURE) doit 6tre

regl6 sur tiede/tiede (WARM/WARM) (reglage

pour modele portatif).

DETACHER LA LAVEUSE PORTATIVE

ETAPE 1. Fermer les robinets et

debrancher le cordon d'alimentation.

ETAPE 2. Appuyer sur le bouton de

debit d'eau rouge pour liberer la pression

d'eau dans le tuyau. Tirer sur la bride de

blocage vers le bas pour separer le

raccord du robinet.

"_ i :_'_

Bouton de debit

d'eau rouge L_

ETAPE 3. Vider I'eau se trouvant darts

le raccord du robinet. Placer le tuyau de

remplissage et d'evacuation sur le

support de plastique se trouvant &

I'arriere de la laveuse.

Pour obtenir le meilleur rendement de

nettoyage et d'entretien des tissus, lire

les instructions qui suivent et s'y

conformer.

REMARQUE : Les dessins dans cette

section montrent les principales

caracteristiques de tous ]es modeles

couverts par ce manuel. Se ref6rer & la

"Feuille de caracteristiques" pour les

caracteristiques particulieres pour votre

laveuse.

Risque d'incendie

Ne jamais mettre des articles

humect_s d'essence ou d'autres

fluides inflammables dans

la laveuse.

Aucune laveuse ne peut

compl_tement enlever I'huile.

Ne pas faire s_cher des articles qui

ont _t_ sails par tout genre d'huile

(y compris les huiles de cuisson).

Le non-respect de ces instructions

peut causer un d_c_s,

une explosion ou un incendie.

MISE EN MARCHE DE LA LAVEUSE

ETAPE 1. Ajouter directement le detergent

mesure dans la cuve de la laveuse. Placer

ensuite une charge de v6tements tries

dans la laveuse.

I_TAPE 2. (#TAPE FACULTATIVE) Si

d6sire, ajouter la quantite mesuree d'eau

de Javel au distributeur d'eau de Javel (voir

page 28).

ETAPE 3. (#TAPE FACULTATIVE) Si

d6sire, ajouter la quantite mesuree

d'assouplissant de tissu liquide au

distributeur d'assouplissant de tissu

(volt page 29).

ETAPE 4. FERMER LE COUVERCLE DE

LA LAVEUSE. Le couvercle dolt &tre ferme

pour que la laveuse fonctionne.

I_TAPE 5. Regler la commande de niveau

d'eau (WATER LEVEL) Q en fonction de

la quantite de la charge a laver (voir

page 22).

ETAPE 6. Regler le commande de

temperature de I'eau (WATER

TEMPERATURE) _) (se reporter a la

page 23 pour I'installation permanente et

aux pages 20 et 23 pour I'installation

portative).

ETAPE 7. Placer le bouton du selecteur

de programme (_ sur le programme

desir6 (se reporter aux pages 24 et 25).

ETAPE 8. Appuyer sur le bouton Mise

en marche/pause (START/PAUSE) _)

pour mettre la laveuse en marche. Le

bouton du selecteur de programme ne

tourne pas au fur et & mesure de la

progression du programme. Les voyants

d'etat du programme indiquent I'etape &

laquelle il est rendu (se reporter aux

pages 26 et 27).

WATER LEVEL WATER TEMPERATURE

WARM HOT

•®C0LO= = COL[}

SMALL LARGE @

0 @

Compact •He_vy Dllty •Quiet Pak

W_SH/NG0

SP/_/NG0

ARRET/REMISE EN MARCHE DE LA

LAVEUSE

Pour interrompre le fonctionnement

de la laveuse en tout temps :

• Appuyer sur le bouton mise en

marche/pause (START/PAUSE).

• Un des voyants d'etat du programme

clignote alors indiquant I'etape &

laquelle il est rendu.

'_%_°;I APPUYER

PERMANENT = _ HEAVYDUTY

,_;,;7,-,DE.DATE. .,EGUL%.

"_ ..÷" DRAINa

SPIN ONLY

,; ,_NStNaOi

\_ SPINNING 0 J

Pour remettre la laveuse en marche

moins de deux heures apr_s

I'interruption :

• Fermer le couvercle.

• Appuyer sur le bouton mise en

marcheipause (START/PAUSE).

Pour remettre la laveuse en marche

plus de deux heures apr_s

I'interruption :

• Fermer le couvercle;

• Toumer le bouton du selecteur de

programme retablissement du

programme (CYCLE RESET), puis

choisir le programme desir&

• Appuyer sur le bouton mise en

marche/pause (START/PAUSE).

Pour annuler un programme de lavage :

•Placer le bouton du selecteur de

programme sur arr6t (OFF).

REMARQUE : La laveuse ne fonctionne

pas Iorsque le couvercle est ouvert. Une

fois ouvert, le programme est interrompu

et peut demeurer ainsi pendant une

periode prolongee. Fermer le couvercle

pour continuer le programme.

COMMANDE DU NIVEAU D'EAU

(WATER LEVEL)

-Lt41

Ce r_glage vous donne la flexibilit_

pour _conomiser I'eau lors du lavage

de petites charges.

Votre laveuse vous laisse choisir un

reglage de niveau d'eau d'apres la

quantite de votre charge de lavage.

• Pour les charges normales, commencer

avec Fun des reglages entre petite

charge (SMALL LOAD) et grosse charge

(LARGE LOAD). Regler vers le haut ou

vers le bas selon la charge. Le linge

devrait pouvoir se deplacer librement et

rouler vers I'agitateur.

• Pour choisir un niveau d'eau plus elev6

apres que la laveuse a commence

I'agitation, tourner le bouton au nouveau

reglage desir&

WATER LEVEL

•e

SMALL LARGE

LOAI)@LOADe •

PERMAI_ =_HEAV¥ DUTY

SPIll 0liLY

APPUYER

COMMANDE DE LA

TEMPC:RATURE DE L'EAU

(WATER TEMPERATURE)

La laveuse vous permet de choisir une

temperature d'eau de lavage et de

rin£age en fonction du type de charge

lav&

Installations permanentes :

•Utiliser le bouton Temperature de I'eau

(WATER TEMPERATURE) pour

selectionner les temperatures de lavage

et de rin£age.

• IJeau de rin£age tiede donne des

v6tements plus secs & la fin du pro-

gramme de rin£age que I'eau froide.

Elle risque cependant de donner des

v6tements plus froisses s'ils sont

s6ches sur une corde a linge.

• Lorsqu'il fait froid, I'eau de rin£age tiede

rend les v6tements plus agreables &

manipuler.

WATER TEMPERATURE

WARM HOT

COLD o •COLD

COLD @ WARM

COLDe°WARM

Installations portatives :

•Regler les temperatures de lavage et de

tin,age & I'aide des robinets. Le bouton

temperature de I'eau (WATER TEMPER-

ATURE) ne les regle pas.

• Regler la temperature du programme en

ouvrant plus ou moins les robinets d'eau

chaude et froide. Laisser le bouton

temperature de I'eau (WATER TEMPER-

ATURE) sur tiede/tiede (WARM/WARM)

(reglage pour modele portatif).

REMARQUE : Ce reglage permet I'admis-

sion d'eau dans la laveuse mais ne con-

tr61e pas sa temperature.

• Pour obtenir une temperature d'eau de

ringage differente de celle utilisee pour

le lavage, ajuster les robinets une fois

le remplissage initial termine (se

reporter & la page 20).

• Pour verifier la temperature, appuyer

sur le bouton de debit d'eau rouge se

trouvant sur le raccord du tuyau.

WATERTEMPERATURE

WARM HOT

COLD e • COLD

COLD® WARM pORTABlE

COLD °WARM SE17tNG

S_lectionner

ce r_glage

pour les

installations

portatives

utilisant des

robinets pour

I'adrnission

d'eau.

Temperature de

I'eau de lavage

CHAUDE (HOT)

44°C (111°F)

ou plus

TIEDE (WARM)

32o-43oc

(g0°-110°F)

SELECTION DE LA TEMPERATURE DE L'EAU

Tissus sugg_res

•Vetements de travail

• Btancs robustes/pastels

grand teint

• Couches

Commentaires

• Le meitleur nettoyage pour les articles tres

sales

• Enleve I'huite, la transpiration, les satetes

de graisse et tes taches

• Empeche la nuance grise ou le jaunissement

•Le meitleur pour tes articles moder6ment

sales a tegerement sales

• Sans danger pour la plupart des finis de tissu

• Moins de decoloration et d'ecoulement de

teinture

• Reduit le froissement

• Couleurs foncees qui ne

sont pas grand teint

• Articles de pressage

permanent

• Nylon, polyester, acrytique,

soie, tainage

• Tricots/tissus deIicats

• Couleurs extra sensibtes

• Articles de couteur qui

ne sont pas grand teint

• Articles tavabtes a ta main

FROIDE* (COLD) •L,e meilleur pour tes articles tegerement sales

21°-32°C •Economise t'eau chaude

(70°-90°F)

*Dans les temperatures d'eau de Iavage plus froides que 21°C (70°F), les detergents ne se

dissotvent pas bien. Egalement, les saletes peuvent etre difficiles a enlever, et certains tissus

peuvent garder des froissements et avoir un boulochage plus accentue - Ia formation de

petites boules de genre de charpie sur la surface des vetements. Le boulochage est Ie resultat

natureI de porter et de laver des vetements.

RI_GLAGES DU SELECTEUR DE

PROGRAMMES

Cette section illustre et decrit les pro-

grammes de lavage qu'offre le s61ecteur

de programme. Chacun est con_u pour

satisfaire aux exigences particulieres des

differents types de tissus et leur degre de

souillure.

REMARQUE : Une laveuse fonctionnant

normalement s'arr6te et se remet en

marche par impulsion au debut de

tousles programmes d'essorage.

TlSSUS LAVABLES .ik LA MAIN

(HAND WASHABLES)*

Utiliser ce programme pour les tissus

lavables a la main et les articles necessi-

tant des soles particuliers. Les v6tements

portent des etiquettes "Lavable & la main"

parce que :

•IZagitation peut abfmer la fibre ou le

tissage;

• Le tissu contient des colorants sensibles

qui risquent de se repandre dans I'eau

de lavage.

Ce programme imite le lavage a la main

dans un evier en alternant entre des

periodes d'agitation a basse vitesse

rep6t6es (de 5 secondes) et des periodes

de trempage (de 10 secondes).

IZessorage a impulsion continue aide

reduire le froissement. Ne pas utiliser ce

programme tissus lavables a la main

(HAND WASHABLES) pour les gros

articles comme les couvertures.

REMARQUE : Certains articles lavables

la main, en particulier la laine, r6trecis-

sent au lavage, peu importe que celui-ci

soit effectue dans I'evier ou dans la

laveuse. C'est une eventualit6 a consi-

derer Iorsqu'on achete des articles

portant cette mention. Les articles qui

retr6cissent devraient 6tre s6ches a plat.

On peut parfois retablir la taille initiale de

I'article en etirant d61icatement sur le

tissu quand il est encore mouille.

SERVICE RIGOUREUX (HEAVY DUTY)

Utiliser ce programme pour les brassees

de v6tements robustes ou tres souilles. II

combine agitation et essorage & grande

vitesse.

RI_GULIER (REGULAR)

Utiliser ce programme pour le linge et les

tissus de coton normalement souilles. II

combine agitation et essorage & grande

vitesse pour diminuer le temps de

sechage.

ARTICLES DELICATS (DELICATE)

Utiliser ce programme pour la lingerie et

les articles finement tisses. II combine

agitation & basse vitesse pour eliminer

delicatement les saletes et essorage &

impulsion continue pour reduire le

froissement.

PRESSAGE PERMANENT

(PERMANENT PRESS)

Utiliser ce programme pour les tissus

robustes et infroissables. II combine

agitation & grande vitesse et essorage &

impulsion continue pour reduire le

froissement.

TREMPAGE (SOAK)*

Ce programme produit de breves

periodes d'agitation et de trempage en

alternancepour aider & eliminer les

grosses taches et souillures necessitant

un traitement pr6alable. II dolt toujours

6tre suivi du programme de lavage, en

ajoutant du detergent. II est necessaire de

programmer le programme de lavage une

fois le programme de trempage termine.

REMARQUE : Le trempage & I'eau

chaude est deconseill6 puisqu'il

risquerait d'incruster les taches.

*Les programmes tissus lavables a la main (HAND

WASHABLES) et trempage (SOAK) compreneent

tousles deux de Iongues periodes pendant

tesqueltes l'agitateur et le panier sont inactifs

(jusqu'a 8 minutes dans le cas du trempage). Ces

temps d'interruption sont commandes par la

minuterie et font partie du fonctionnement normal

de ta taveuse. Les voyants d'etat du programme

indiquent I'etape a laquelle la laveuse est rendue.

PERMANENT j.._ HEAVYDUTY

YU"°'°"'°

S0A ' ;VA ".%ES

DRAIN&

SPiN ONLY

VIDANGE ET ESSORAGE SEULEMENT

(DRAIN &SPIN ONLY)

Ce programme, en eliminant I'exces

d'eau, peut reduire le temps de sechage

darts le cas des tissus Iourds ou d'articles

necessitant des soins particuliers.

ETAPE 1. Placer le selecteur de pro-

gramme sur vidange et essorage seule-

merit (DRAIN & DRAIN ONLY).

ETAPE 2. Appuyer sur le bouton mise en

marche/pause (START/PAUSE). La

laveuse se vidange et essorage.

REMARQUE : Une laveuse fonctionnant

normalement s'arr6te et se remet en

marche par impulsion au debut de tous

les programmes d'essorage.

PERMANENT _._ HEAVYDUTY

°,,,<..,.\IIII)IUII))..,°°,..

o_'_,u'_% HAND

SOAK _ WASHABLES

DRAIN &

SPiN ONLY

FILTRE ACHARPIE

Nettoyer le filtre a charpie apres chaque

brassee.

Pour ce faire :

ETAPE 1. Agripper le dessus de la

distributrice & assoupNssant et tirer

directement vers le haut pour la retirer.

Le filtre a charpie est rattache &

I'extremit6 de la tige.

I_TAPE 2. Nettoyer le filtre en le lavant ou

en I'essuyant.

ETAPE 3. Replacer solidement le filtre

et la distributrice dans I'agitateur.

REMARQUE : Rincer r6gulierement la

distributrice a I'eau tiede, en prenant soin

de bien la replacer.

COMPREHENSION DES PROGRAMMES

Ri_GULIER (REGULAR)

Rempiissage jusqdau

niveau s_lectionn_

Lavage duree

s6tectionn_e

Vidange -

sans essorage

_ Essorage _

(debut des impulsions)

_ Remplissagejusqu'au _

niveau s_lectionn_

Rin_ageT

Vidange -

sans essorage

_ Essorage _

(debut des impulsions)

D Arr_t

TREMPAGE (SOAK)

Remplissage jusqu'au

niveau selectionn6

Agitation pendant

2 minutes

D Trempage pendant _

6 minutes (rep6tition de

ces etapes deux fois)

Arr_t

PRESSAGE PERMANENT

(PERMANENT PRESS)

Remplissage jusqu'au

niveau selectionn¢

Lavage duree

selectionn6e

,_,

Evacuation

partieile

Remplissage de

refroidissement

Lavage

Vidange -

sans essorage

(impulsions)

_ Remptissagejusqu'au _

niveau s61ectionn_

Ringage

Vidange -

sans essorage

(impulsions)

Arr_t

COMPREHENSION DES PROGRAMMES

DELICAT/LAVABLES .& LA MAIN*

(DELICATE/HAND WASHABLES)

Remptissage jusqu'au

niveau seIectionne

Lavage duree

selectionnee

Vidange -

sans essorage

_ Essorage _

(impulsions)

ZI Remp"ssa0ejusqu'au_

niveau seIectionne

Ringage•

Vidange -

sans essorage

_ Essorage _

(impulsions)

D Arret

VIDANGE ET ESSORAGE

SEULEMENT

(DRAIN&SPINONLY)

Vidange et essorage

(impulsionsau debut)

Arret

SERVICE RIGOUREUX

(HEAVY DUTY)

I'-I

I-

Remptissage jusqu'au

niveau selectionne

Lavage duree

selectionnee

I Vidange -

sans essorage

I Essorage

(debut des impulsions)

I Remplissagejusqu'au _

niveau seIectionne

Rin_age•

I Vidange -

sans essorage

I _ss°ra0e_

(debut des impulsions)

! _rret _ii!

*Pendant le programme tissus lavabtes _ la

main (HAND WASHABLES), la laveuse passe

alternativement d'une agitation tente de

5 secondes a une p_riode de trempage de

10 secondes jusqu'a la fin du programme.

COMPRENDRELES BRUITS

NORMAUX DE LA LAVEUSE

II est possible que la nouvelle laveuse

produise des bruits qu'une ancienne ne

produisait pas, et vice versa. Ces bruits

peuvent parfois causer des inquietudes.

Voici la description de certains bruits

normaux et leur cause.

Pendant la vidange

Le debit d'evacuation depend de

I'installation. Si la laveuse effectue une

evacuation rapide de I'eau, il risque de

se produire un bruit d'air passant dans la

pompe a la fin du programme.

Entre le lavage et la vidange

II peut se produire un bruit de rotation

d'engrenages Iorsque la laveuse passe

du programme de lavage a la vidange.

Pendant I'essorage

La laveuse s'arr6te et se remet en

marche a plusieurs reprises.

UTILISATION DU DISTRIBUTEUR

D'EAU DE JAVEL

Le distributeur d'eau de Javel

distribue automatiquement I'eau de

Javel pour assurer les charges les

plus propres et les plus _clatantes.

Toujours mesurer I'eau de Javel.

Utiliser un recipient a mesurer et eviter

I'a-peu-pres. Ne pas verser directement

de la bouteille. Ne jamais utiliser plus de

250 mL (1 tasse) pour une charge

complete. Utiliser une quantite moindre

avec des charges plus petites. Suivre le

mode d'emploi du fabricant pour une utili-

sation sans danger. Utiliser une tasse

comportant un bec verseur pour eviter de

renverser le liquide.

Distributeurd'eau

deJavel

Apres avoir charge la laveuse, verser

avec precaution I'eau de Javel mesuree

dans le distributeur.

• Ne pas laisser I'eau de Javel

eclabousser, degoutter ou couler dans

la cuve de la laveuse. Ueau de Javel

non diluee endommage tous les tissus

avec lesquels elle entre en contact.

• Mettre la laveuse en marche. Ueau de

Javel sera automatiquement distribuee

avant d'entrer en contact avec la

charge de lavage.

REMARQUE : Ne pas utiliser ce

distributeur pour I'addition d'un agent de

blanchiment chlore en poudre ou d'un

agent de blanchiment polyvalent

utilisable avec les tissus de couleur. Le

distributeur est con£u seulement pour

I'utilisation d'eau de Javel.

UTILISATION DU DISTRIBUTEUR

D'ASSOUPLISSANT LIQUIDE DE

TlSSU

Apres avoir charge la laveuse, mesurer

et ajouter la quantite recommandee

d'assouplissant de tissu dans le

distributeur. Observer le mode d'emploi

du fabricant.

Distributeur

d'assouplissant de

tissu

REMARQUE : Les assouplissants de

tissus ne sont pas compatibles avec les

detergents. L'assouplissant de tissu non

dilue renverse sur le tissu peut causer

des taches qui ressemblent a des taches

d'huile.

Si jamais vous utilisez votre distributeur

de cette maniere par erreur, relaver la

charge avec un supplement de detergent

pour enlever ces dep6ts.

Pour retirer la distributrice

assouplissant en vue de son nettoyage

ETAPE 1. Agripper le dessus de la

distributrice a assouplissant et tirer

directement vers le haut pour la retirer.

REMARQUE Si on verse trop d'assou-

plissant de tissu dans le distributeur, il

sera distribue instantanement darts la

charge par suite de Faction de siphon. Ce

deversement instantane risque

d'endommager les tissus et donnera

I'impression que le distributeur ne

fonctionne pas correctement.

• Ajouter de I'eau tiede pour remplir le

distributeur jusqu'& I'ouverture en croix

au bas de la partie en forme d'entonnoir

du distributeur.

• L'assouplissant de tissu est distribue

automatiquement darts I'eau du premier

rin£age.

ETAPE 2. Rincer la distributrice & I'eau

tiede en prenant soin de bien la replacer.

PRC:PARATION DU LINGE POUR

LE LAVAGE

Observer les recommandations

ci-dessous pour vous aider

prolonger la vie de vos v_tements.

• Fermer les fermetures & glissiere,

boutons-pression et agrafes pour eviter

d'accrocher d'autres articles. Enlever

epingles, boucles et autres objets durs

pour eviter d'egratigner I'interieur de la

laveuse. Enlever les garnitures et

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les poignets; brosser ou

eliminer la charpie et la poussiere.

• Retourner les tricots synthetiques pour

eviter le boulochage.

• Attacher les cordons et les ceintures

pour qu'ils ne s'emm61ent pas.

• Reparer les dechirures, les ourlets et les

coutures decousues.

• Traiter les taches.

• Pour obtenir les meilleurs resultats

possibles, laver les v6tements taches ou

mouilles des que possible.

TRI

• Separer les articles tres sales des

articles legerement sales, m6me si on

pourrait normalement les laver

ensemble. Separer les articles

gen6rateurs de charpie (serviettes,

chenille) des articles capteurs de

charpie (velours, tissus synthetiques et

articles & pressage permanent). Lorsque

c'est possible, retourner les articles qui

ont tendance a emettre de la charpie.

• Separer les articles de teinte foncee des

articles de teinte claire et les articles

grand teint de ceux qui deteignent.

• Separer les divers types de tissus

(coton epais, tricots, articles delicats).

CHARGEMENT

Un chargement correct de la laveuse

optimise le nettoyage et I'entretien du

linge en plus de r_duire le niveau de

bruit de la laveuse.

• Introduire les articles dans la laveuse

sans les tasser. Remplir jusqu'au

sommet du partier (rangee superieure

d'orifices). Ne pas enrouler les articles &

laver autour de I'agitateur. Pour

I'obtention de la meilleure performance

de lavage, sans froissement, il faut que

les articles de la charge de linge

puissent se deplacer librement dans

I'eau de lavage. Les articles doivent

s'enfoncer et reapparaftre plus tard.

• Charger convenablement la laveuse et

selectionner le niveau d'eau correspon-

dant au volume de la charge. Un

chargement excessif ou un tassement

excessif du linge et la selection d'un

niveau d'eau insuffisant pour la charge

peut provoquer :

- un lavage mediocre

- une augmentation du froissement

- une formation excessive de charpie

- une usure plus rapide du linge

(par boulochage)

• Charger la laveuse en fonction du

volume des articles et non de leur poids.

• Melanger les articles de grande taille et

de petite taille darts chaque charge.

Repartir la charge uniformement pour

equilibrer la laveuse. Une charge

des6quilibr6e peut 6tre la cause de

vibrations au cours de I'essorage.

• Pour reduire le froissement des articles

pressage permanent et de certains

tricots synthetiques, selectionner le

niveau d'eau correspondant a une

charge importante. Ces articles doivent

disposer de plus d'espace pour se

deplacer dans I'eau que les articles

Iourds (serviettes, jeans).

• Reduire la duree de la periode de

lavage dans le cas d'une charge de

faible volume. Une charge qui ne

contient que quelques petits articles se

lave plus rapidement.

SUGGESTIONS DE CHARGEMENT

Pour ces charges completes sugg6rees

de la laveuse, selectionner le niveau

d'eau (WATER LEVEL) le plus elev6.

LAVEUSES COMPACTES

V_tements de

travail Ioard

3 chemises

de travail

2 pantalons

Serviettes

9 serviettes

de bain

-- OU --

6 serviettes

de bain

3 serviettes

main

6 debarbouillettes

infroissables

6 chemises

- otJ -

2 draps

doubIes

2 tales

d'oreiller

- oa -

2 draps

simpIes

2 tales

d'oreitler

Tricots

2 pantalons

2 chemises

- oa -

3 robes

Brass_es

mixtes

1 pantalon

2 taies

d'oreitler

2 chemises

1 t-shirt

Tissus

d_licats

1 camisole

2 slips

2 culottes

2 soutiens-

gorge

1 chemise

de nuit

1 demi-slip

NEI-I'OYAGE DE LA LAVEUSE

Ext_rieur

#liminer immediatement par essuyage les

residus de detergent, eau de Javel, autres

produits renverses, avec une eponge ou un

Iinge doux humide. Essuyer occasionnelle-

ment les surfaces externes de la laveuse

pour maintenir son aspect d'appareil neuf.

Ne pas introduire d'objets metailiques ou

acer6s dans la laveuse. De tels objets

peuvent endommager la finition. Avant

d'introduire les v6tements dans la laveuse,

enlever de leurs poches les epingles,

trombones, pieces de monnaie, vis, ecrous,

etc. Ne pas laisser ces objets sur la

laveuse apres avoir vide les poches des

v6tements.

Int_rieur

Pour nettoyer les surfaces interieures,

verser dans la laveuse 250 mL (1 tasse)

d'eau de Javel et melanger avec 500 mL

(2 tasses) de detergent. Faire executer a la

laveuse un programme complet de lavage

I'eau chaude. Rep6ter cette operation si

necessaire.

REMARQUI= : Pour eliminer les dep6ts

imputables a la durete de I'eau, utiliser un

produit de nettoyage sans danger pour la

laveuse.

TUYAUX FLEXlBLES

D'ALIMENTATION DE LA LAVEUSE

Remplacer les tuyaux d'alimentation apres

5 ans d'utilisation afin de r(_duire les

risques de problemes avec les tuyaux.

Inspecter periodiquement et remplacer les

tuyaux d'alimentation comportant des

renflements, des ecrasements, des

coupures, des signes d'usure ou de fuites.

Lots du remplacement des tuyaux

d'alimentation, inscrire la date du

remplacement sur I'etiquette & I'aide d'un

crayon marqueur.

PRI_PARATION AVANT UN

DI_MI_NAGEMENT OU UN

ENTREPOSAGE HIVERNAL

installer et remiser la laveuse a un emplace-

ment oQ elle ne sera pas exposee au gel.

Comme il peut rester un residu d'eau dans

les tuyaux, le gel pourrait endommager la

laveuse. Si la laveuse doit faire I'objet d'un

dem6nagement ou 6tre remisee au ceurs

d'une periode hivernale, executer les opera-

tions de preparation.

Preparation de la laveuse pour l'hiver

1. Fermer les deux robinets d'arrivee d'eau.

2. Decennecter et vider les tuyaux tlexibles

d'alimentation d'eau.

3. Verser dans la cuve 1 L (1 pinte) d'antigel

pour vehicule r6creatif.

4. Laisser la laveuse fonctionner au mode

d'essorage pendant 30 secondes

environ pour que I'antigel se melange &

I'eau. La pompe refoulera une pattie du

melange pendant I'essorage.

5. Debrancher le cordon d'aflmentation

electrique ou ouvir le disjoncteur qui

alimente la laveuse.

Avant de r6utiliser la laveuse

1. Rincer les tuyaux flexibles d'arrivee d'eau.

2. Reconnecter les tuyaux tlexibles d'alimen-

tation d'eau.

3. Ouvrir les deux robinets d'arrivee d'eau.

4. Rebrancher le cordon d'alimentation

electrique ou reenclencher le disjoncteur.

5. Faire executer a la laveuse un programme

de lavage complet avec 250 mL (1 tasse)

de detergent pour eliminer I'antigel.

PI_RIODE D'INUTILISATION OU

PI_RIODE DE VACANCES

On doit faire fonctionner la laveuse seuie-

merit Iorsqu'on est present. Si les utilisateurs

doivent partir en vacances ou ne pas utiliser

la laveuse pendant une periode prolongee, il

cenvient d'executer les operations suivantes :

• Debrancher le cordon d'alimentation

electrique ou ouvir le disjoncteur qui

alimente la laveuse.

• Fermer les robinets d'arrivee d'eau. Ceci

evitera les risques d'inondation (a

I'occasion d'une surpression) au cours de

la periode d'absence.

On peut facilement r_soudre la plupart des probl_mes de lavage si on en connait

la cause. Etudier la liste suivante des probl_mes qui peuvent survenir et leurs

causes. Pour avoir de plus amples renseignements, voir la couverture arri_re.

Probl_me Cause possible Solution

Fuites d'eau Fuites des circuits de Reparer les circuits.

plomberie de la maison.

Pour les laveuses mobiles, Verifier le tuyau ou I'adapteur de

le tuyau de remplissage et robinet (voir "Instructions d'installation

d'ecoulement ou radapta- de la laveuse mobile").

teur du robinet n'est pas

bien installe.

Tuyaux d'alimentation real Serrer les tuyaux (voir la rubrique

serres. "Instructions d'installation permanente').

Joints des tuyaux Placer correctement les joints (voir la

d'alimentation rubrique "Instructions d'installation

incorrectement places, permanente').

Tuyau d'evacuation mal fixe Bien fixer le tuyau avec la bride (voir la

ou detach6, rubrique "Instructions d'installation

permanente").

Tuyau d'evacuation Eliminer robstruction. II faut que I'evier,

obstrue, le tuyau rigide d'evacuation ou I'egout

au plancher puisse evacuer 49,2 L (13

gal) d'eau par minute (26,6 L [7 gal]

d'eau par minute pour laveuses

mobiles).

Des6quilibre de la charge. Redistribuer la charge.

Jet de rin_age devi6 par le

linge.

D_ficiences Tuyau d'evacuation obstrue Redresser ou deboucher ]e tuyau (voir

de vidange/ ou 6crase. la rubrique "Instructions d'installation

essorage/ permanente').

linge mouill_ Fonctionnement correct Apres un lavage ou un ringage, la

pour vidange neutre, laveuse effectue une vidange sans

essorage. Apres la vidange, I'essorage

debute.

Couvercle ouvert. Fermer le couvercle.

Extremit6 du tuyau d'eva- Abaisser le tuyau d'evacuation (voir les

cuation situe a plus de 183 rubriques "Instructions d'installation

cm (72 po) au-dessus du sol mobile et permanente").

(122 cm [48 po] pour

laveuses mobiles).

Trop de detergent - Exces Utiliser moins de detergent.

de mousse.

Programme de lavage

incorrect pour le linge

laver.

Selectionner un programme avec un

essorage a vitesse plus elev6e (voir la

rubrique "Fonctionnement de la

laveuse").

Probl_me Cause possible 8olution

D_ficiences Tension electrique Verifier la source electrique ou faire

de vidange/ insuffisante ou utilisation venir un electricien. Ne pas utiliser un

essorage/ d'un c_ble de rallonge, cordon de rallonge.

linge mouill_ Rin£age a I'eau froide. Le linge est plus mouille apres un

(suite) ringage & I'eau froide qu'apres un

rin£age a I'eau tiede. Ceci est normal.

Pas Le tuyau d'evacuation est Relever le tuyau d'evacuation (voir les

d'interrup- place a moins de 99 cm rubriques "instructions d'installation

tion du (39 po) au-dessus du sol mobile ou permanente)".

remplissage 68,9 cm [27 po] pour

ou de la laveuses mobiles).

vidange/ Ajustement trop serre du Ajuster les connexions du tuyau

programme tuyau d'evacuation dans d'evacuation. II faut qu'il y ait du jeu.

bloqu_ le tuyau rigide. (voir la rubrique "Instructions

d'installation permanente").

Tuyau d'evacuation Ne pas sceller le tuyau d'evacuation

retenu sur le tuyau rigide avec du ruban adhesif. Le tuyau a

par du ruban adhesif, besoin d'un peu d'air.

La laveuse Charge des6quilibr6e. Redistribuer la charge.

fait du bruit Aplomb incorrect de la Etablir I'aplomb de la laveuse (voir la

laveuse, rubrique "Instructions d'installation

permanente").

Plancher insuffisamment D6menager la laveuse (voir la rubrique

robuste pour porter la "Instructions d'installation permanente").

laveuse.

Engagement des Ceci est normal.

engrenages apres le

lavage et avant la

vidange.

Impossibilit_ Tamis des valves Nettoyer les tamis.

de remplis- d'arrivee d'eau obstrues.

sage/ringage/ Robinet d'arrivee d'eau Ouvrir les robinets d'eau.

agitation/ ferm&

temp6rature

incorrecte Inversion des tuyaux Inverser les tuyaux (voir la rubrique

d'arrivee d'eau chaude et "Instructions d'installation permanente").

froide.

Tuyau d'alimentation Redresser les tuyaux.

ecras&

Bouton de selection de Tourner legerement le bouton vers la

programme incorrecte- droite appuyer sur le bouton mise en

ment align& marche/pause (START/PAUSE).

Cordon d'alimentation Brancher le cordon d'alimentation.

non branch&

La selection de tempera- Choisir tiede\tiede (WARM/WARM)

ture est incorrecte pour pour I'installation de la laveuse mobile

I'installatien de la laveuse (voir "Fonctionnement de la laveuse -

mobile, modele portatif seulement").

Probl_me Cause possible Solution

La laveuse Cordon d'alimentation non Brancher le cordon d'alimentation.

s'arr6te branche.

Prise de courant non Verifier le circuit electrique ou faire

alimentee, venir un electricien.

Fusible grille ou Remplacer le fusible grille ou fermer

disjoncteur ouvert, le disjoncteur. Si le probleme

persiste, faire venir un electricien.

Utilisation d'un c&ble de Ne pas utiliser de cordon de

rallonge, rallonge.

La laveuse est a la Laisser le programme continuer (voir

position pause darts le "Fonctionnement de la laveuse").

programme pressage

permanent (PERMANENT

PRESS) (environ deux

minutes).

La machine est Laver des charges plus petites.

surchargee.

Niveau d'eau Le dessus de I'agitateur Ceci est normal.

insuffisant/ est beaucoup plus haut

remplissage que le niveau maximum

incomplet d'eau. Ceci cree I'impres-

sion que la laveuse n'est

pas pleine.

Position Cuve tiree vers I'avant Verifier que la cuve est centree avant

incorrecte de pendant le dechargement, la mise en marche de la laveuse.

la cuve La cuve se deplace. La Ceci est normal.

cuve baisse durant le

remplissage.

Mauvais aplomb de la Verifier que les pieds avant sont

laveuse, installes. Etablir I'aplomb de la

laveuse (voir la rubrique "instructions

d'installation permanente").

Probl_rne Causepossible Solution

Presence de Tri incorrect du linge. Trier le linge : separer les articles

charpie sur g6nerateurs de charpie des articles

le linge capteurs de charpie et par couleur.

Chargement excessif. La charpie peut rester emprisonnee

dans la charge en cas de chargement

excessif. Laver de plus petites

charges.

Residu de papier ou Vider les poches avant le lavage.

mouchoirs de papier dans

les poches.

Quantite insuffisante de Utiliser une quantite suffisante de

detergent, detergent pour conserver la charpie

en suspension dans I'eau.

Le detergent ne se dis- Utiliser une temperature de I'eau de

sout pas. Eau de lavage lavage superieure a 21°C (70°F).

plus froide que 21°C

(70°F).

D_chirures Chargement excessif. Le linge dolt se deplacer librement

Utilisation incorrecte de la pendant le lavage. Laver de plus

laveuse, petites charges.

Utilisation incorrecte Ne pas verser I'eau de Javel

d'eau de Javel. ILeau de directement sur le linge. Essuyer

Javel non diluee apres un renversement d'eau de

endommagera les tissus. Javel.

Articles ac6res presents Vider les poches avant le lavage.

dans les poches; Fermer les fermetures a glissiere

accessoires de fermeture avant le lavage.

non fermes.

Articles endommages Reparer les dechirures et ills brises

avant le lavage, des piqQres avant le lavage.

Pr6sence de Utilisation incorrecte de L'assouplissant de tissu dilu6 peut

taches sur le I'assouplissant de tissu. 6tre ajoute au rin_age.

linge Presence de fer dans Installer un filtre a fer.

I'eau (rouille).

Utilisation insuffisante de Utiliser suffisamment de detergent

detergent, ce qui permet pour detacher les saletes et les

aux saletes de se maintenir en suspension.

redeposer.

Transfert de teinture Separer le linge de teinte sombre

apres un tri deficient des des articles blancs ou clairs.

articles.

Transfert de teinture du Decharger la laveuse des la fin du

fait du dechargement programme.

tardif de la laveuse.

Probl_me Cause possible Solution

Linge froiss_ Dechargement tardif de la Decharger la laveuse des qu'elle

laveuse, s'arr6te.

Mauvais programme pour Utiliser le rin£age a I'eau froide et les

le linge & laver, programmes avec essorage a basse

vitesse pour reduire le froissement.

Charge excessive. Le linge dolt pouvoir se deplacer

librement pendant le lavage. Laver

de plus petites charges.

Tuyaux inverses (installa- Inverser les tuyaux d'arrivee d'eau

tions permanentes). (voir la rubique "Instructions d'instal-

lation permanente").

Linge Charge excessive. Le linge dolt pouvoir se deplacer

emm616 librement pendant le lavage. Laver

de plus petites charges.

Enroulement des articles Ne pas enrouler les articles autour

autour de I'agitateur. de I'agitateur durant le chargement.

Distributeur Assouplissant non dilue. Dissoudre I'assouplissant de tissu

obstru6/fuite darts le distributeur.

d'eau de Utilisation d'agent de Verser de I'agent de blanchiment

Javel/ blanchiment pour linge de utilisable avec les couleurs directe-

distribution couleur dans le distribu- ment darts le partier. Ne pas utiliser

d'eau de teur d'eau de Javel. le distributeur d'eau de Javel.

Javel

inopportune Utilisation incorrecte de Mesurer toujours la quantite d'eau

I'eau de Javel. de Javel avant de la verser prudem-

merit dans le distributeur. Essuyer

tout renversement d'eau de Javel.

LAVEUSES KENMORE

"Nous assurons I'entretien des produits que nous vendons"... C'est ainsi que nous

garantissons que vous pouvez compter sur Sears pour le service apres-vente. Votre

appareil menager Kenmore est porteur de vaieur ajoutee si vous tenez compte du fait

que Sears dispose d'etablissements de service dans tout le pays dotes de techniciens

professionnels qui ont re£u une formation sur tous les appareils menagers vendus par

Sears. IIs ont les connaissances et competences, I'outillage et de I'equipement neces-

saires pour 6tre a la hauteur de I'engagement que nous avons pris & votre egard que

"Nous assurons I'entretien des produits que nous vendons".

Preservez la valeur de votre achat avec un contrat d'entretien Sears. Les appareils

menagers Kenmore sont con£us, fabriques et testes pour qu'ils fournissent de nom-

breuses annees de service fiable. Malgre tout, tout appareil moderne peut necessiter

des interventions de service de temps & autre. Le contrat d'entretien Sears vous offre

un programme de service remarquable pour votre appareil electrom6nager.

Le contrat d'entretien Sears

• Le moyen pour vous d'acheter aux prix d'aujourd'hui les services dont vous aurez

besoin demain.

• Elimine les factures de reparation imputables a I'utilisation normale.

• Couvre autant d'interventions de service que c'est necessaire.

• Procure une inspection annuelle d'entretien preventif sur votre demande pour

maintenir votre appareil menager Kenmore en bon etat de fonctionnement.

Pour plus de renseignements,

composer le

1-800-827-6655 (_:.-U.) ou

1-877-533-6937 (Canada)

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

I_¥-I'IOME An_,me,davorn,g_

_,w_.sears_m

TO bring in products such as vacuums, lawn equipment and electronics

for repair, call for the location of your nearest Sears Parts & Repair Center ............

1"800488"122 _1 Anytime, dayor night

_._m

www.sears.com/partsdirect

7a.m. 5p.m.CST, Mon. Sat.

Pare pedir se_vicio de reparad6n a domicilio, Au Canada pour service en fran_ais:

1-877-LE.FOYER_

.....

Kenmore 1102970093 User Manual COMPACT AUTOMATIC WASHER Manuals And Guides L0710496

KENMORE Residential Washers Manual L0710496 KENMORE Residential Washers Owner's Manual, KENMORE Residential Washers installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
