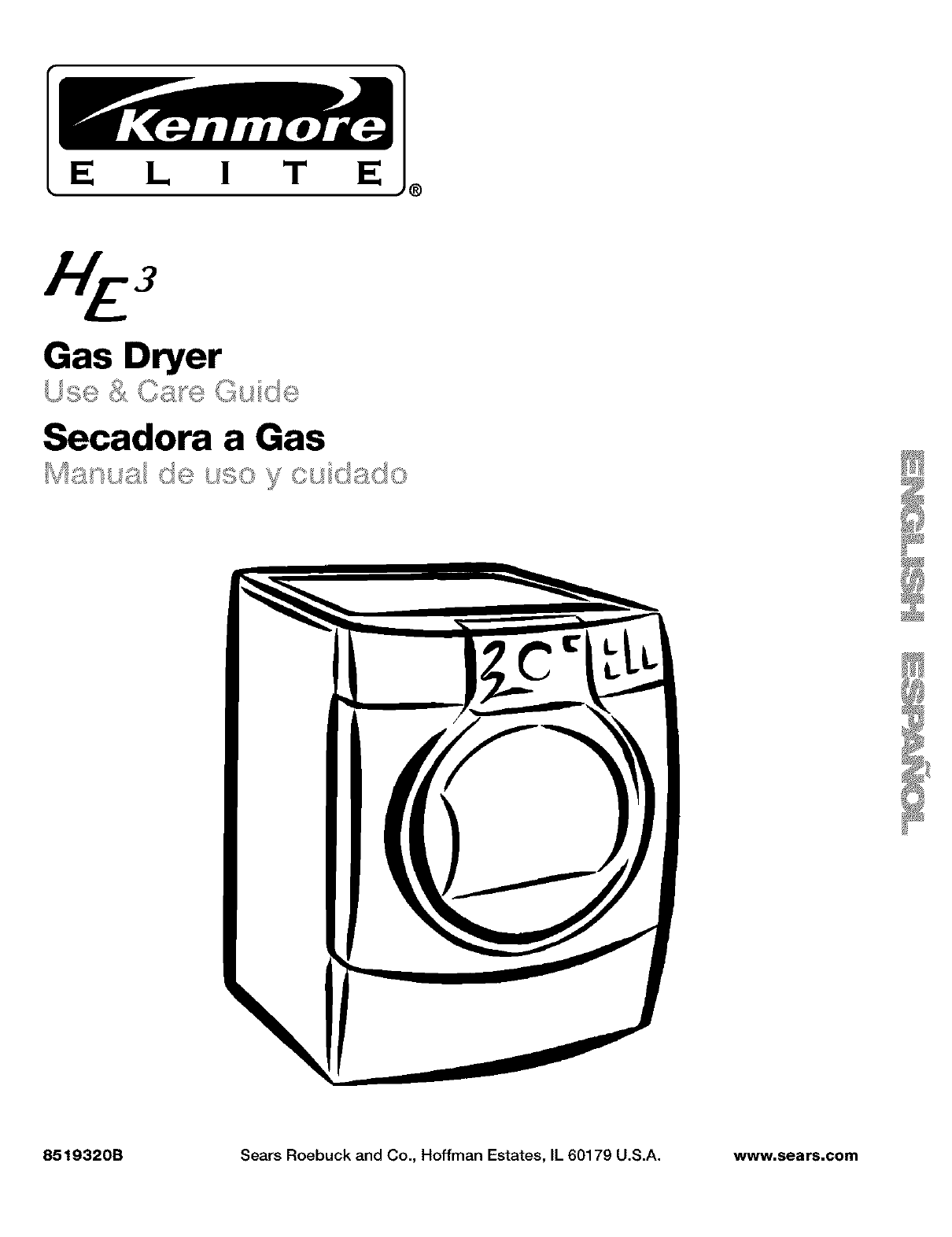

E L ! TE®

Gas Dryer

Secadora a Gas

8519320B Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

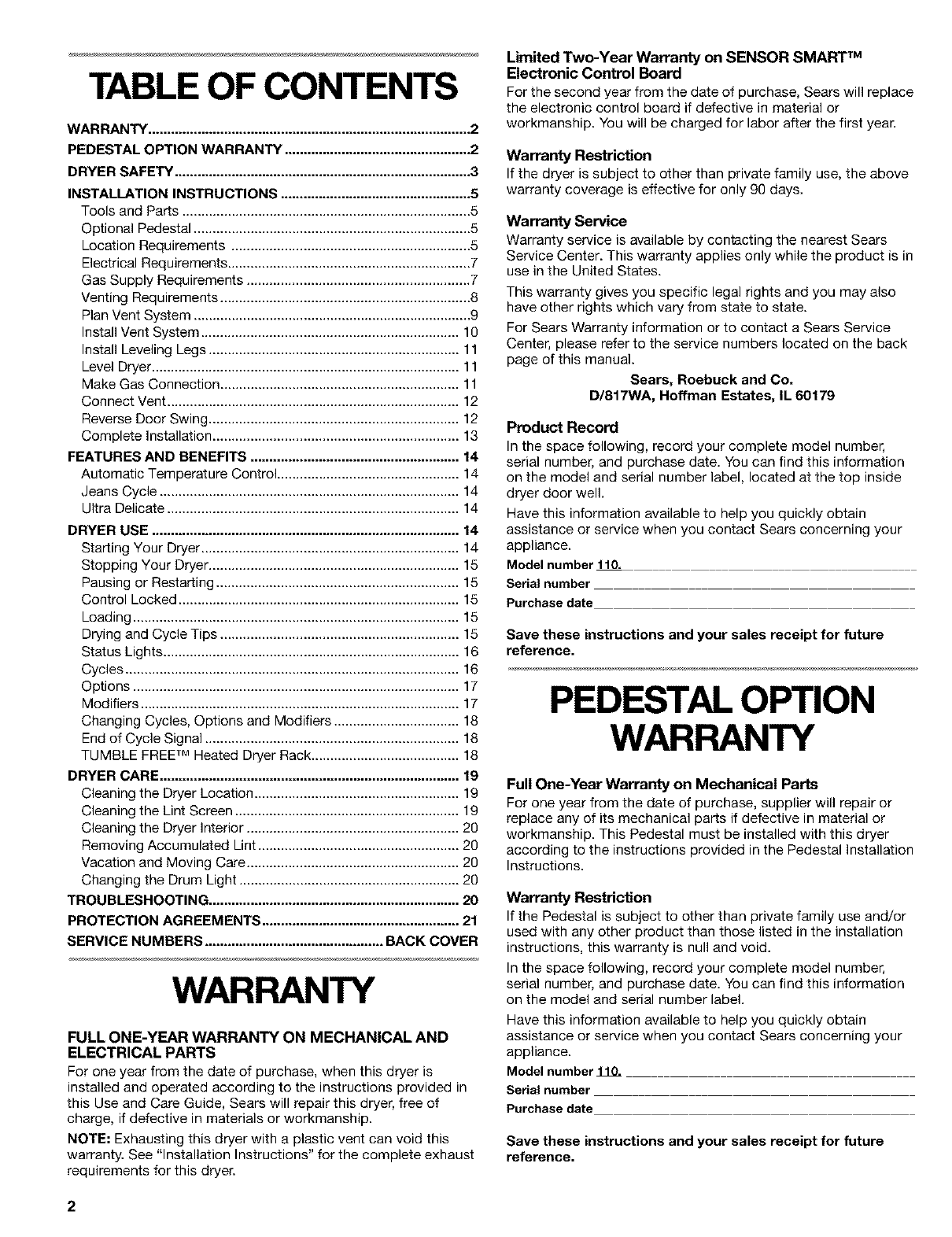

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

PEDESTAL OPTION WARRANTY ................................................. 2

DRYER SAFETY .............................................................................. 3

INSTALLATION INSTRUCTIONS .................................................. 5

Tools and Parts ............................................................................ 5

Optional Pedestal ......................................................................... 5

Location Requirements ............................................................... 5

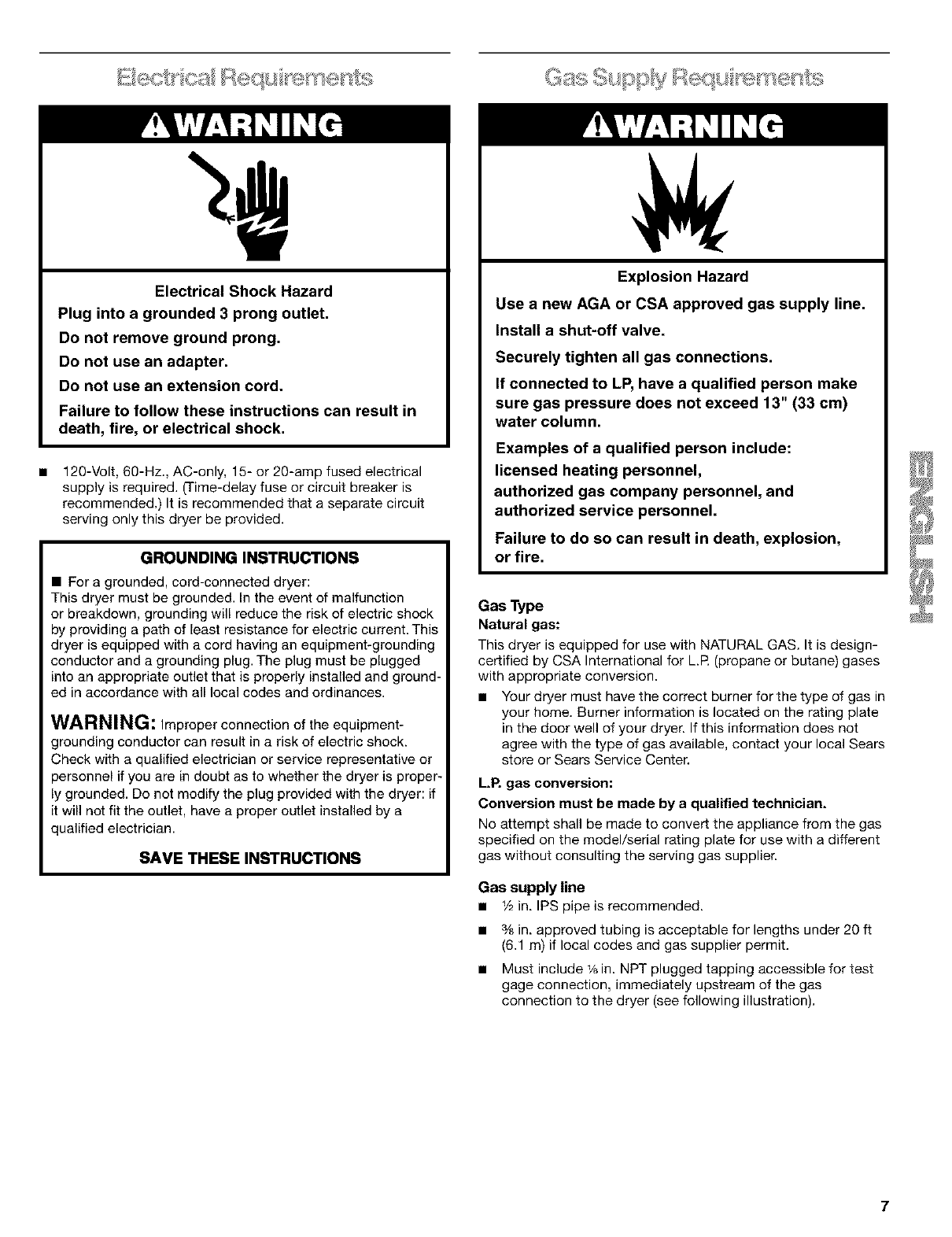

Electrical Requirements ................................................................ 7

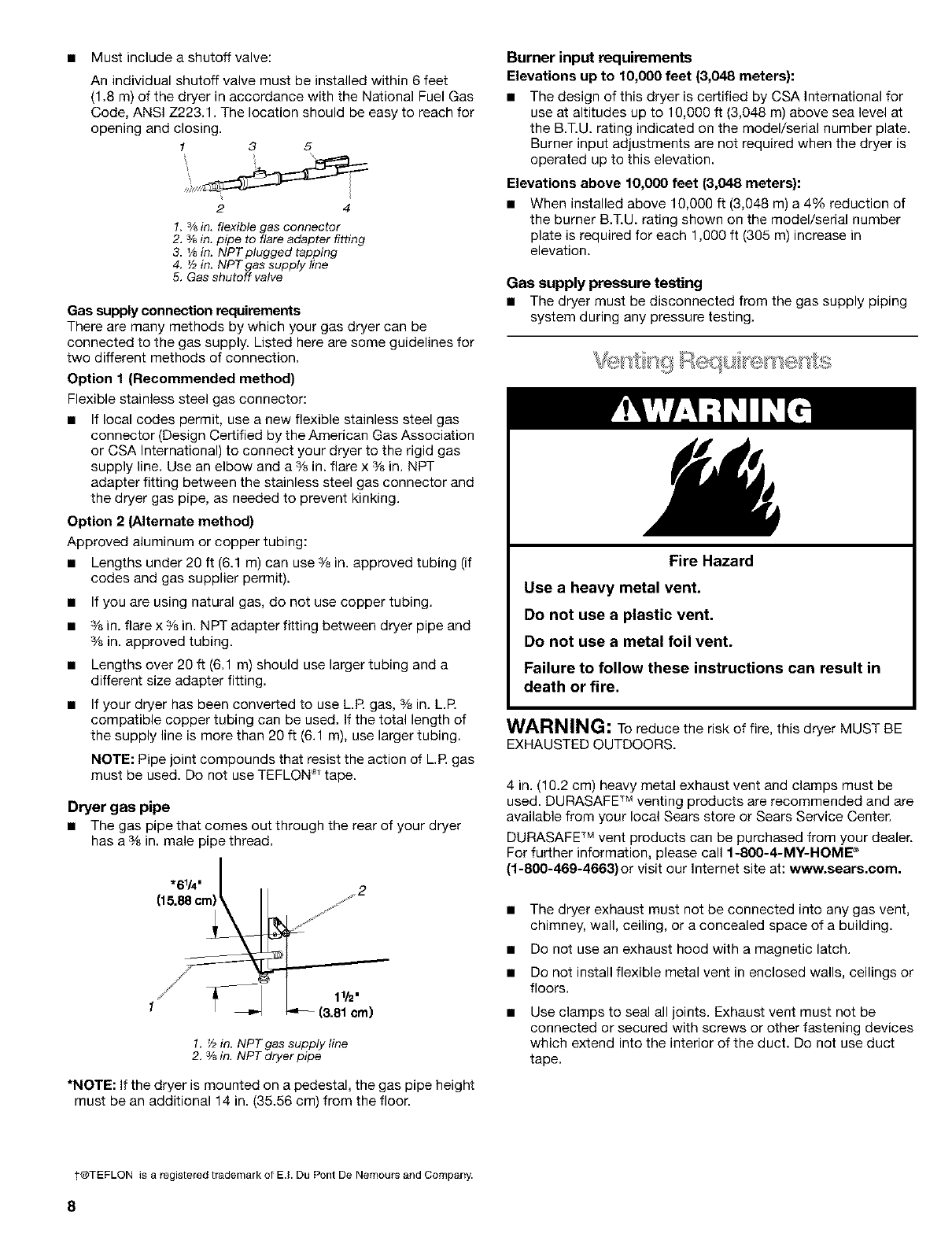

Gas Supply Requirements ........................................................... 7

Venting Requirements .................................................................. 8

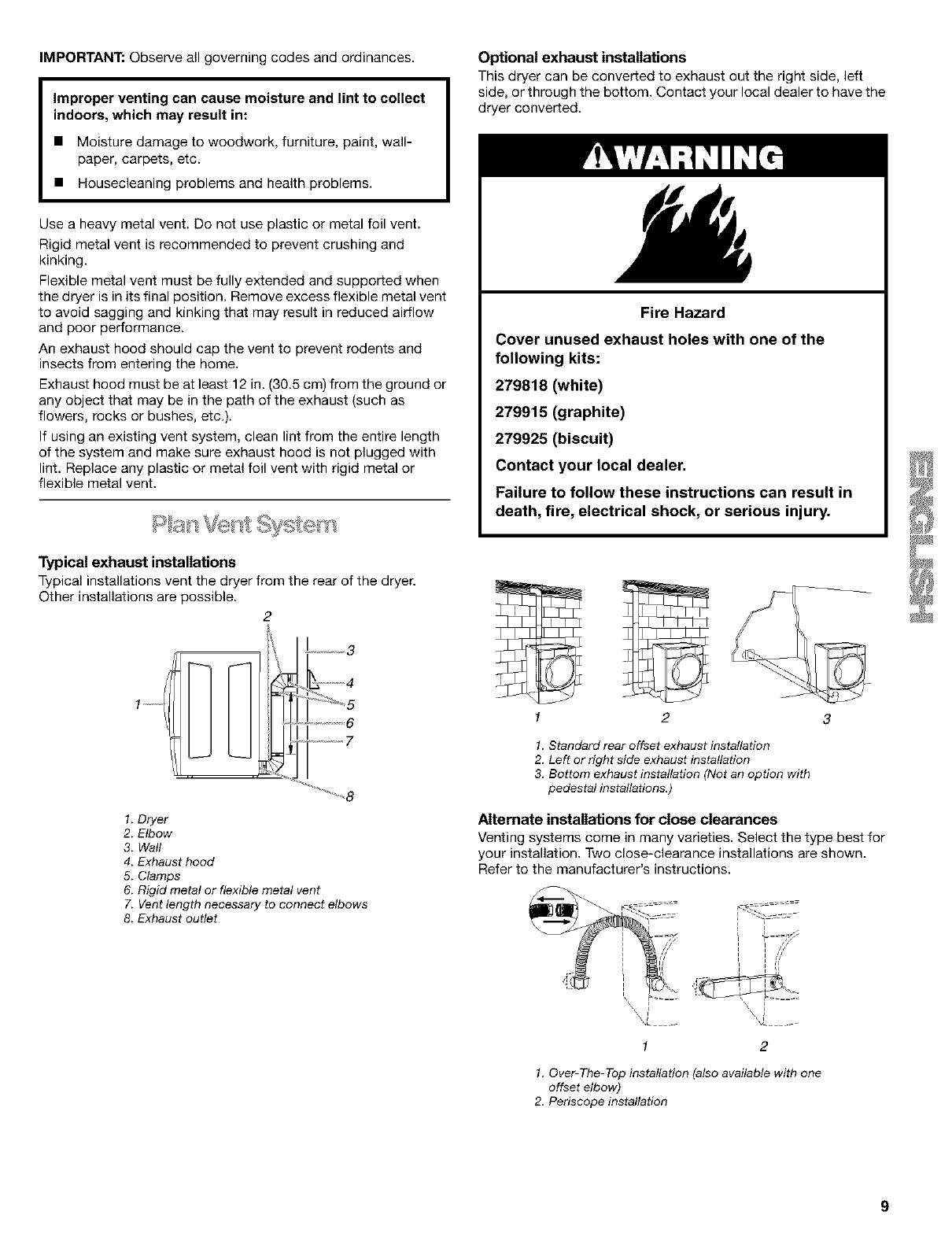

Plan Vent System ......................................................................... 9

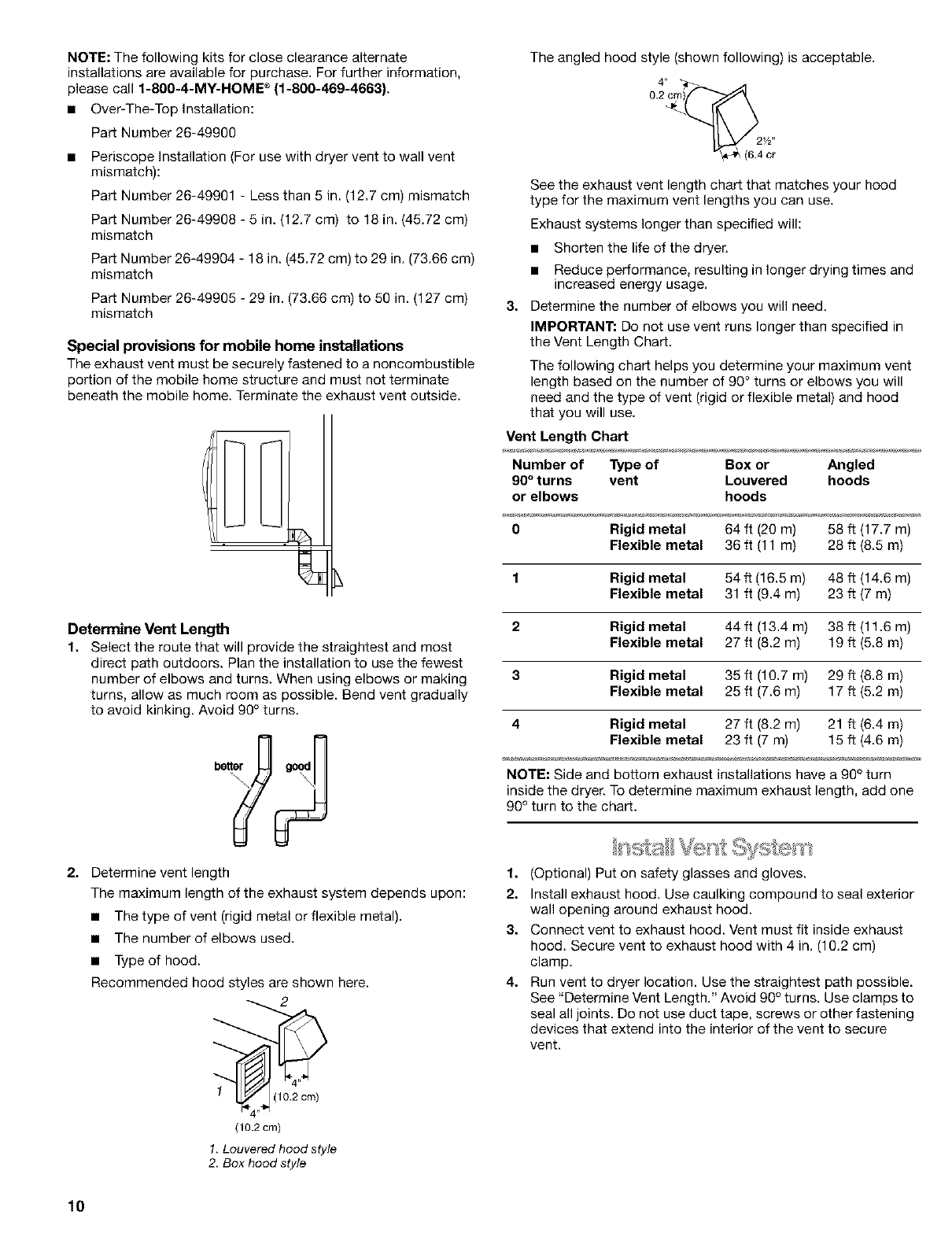

Install Vent System .................................................................... 10

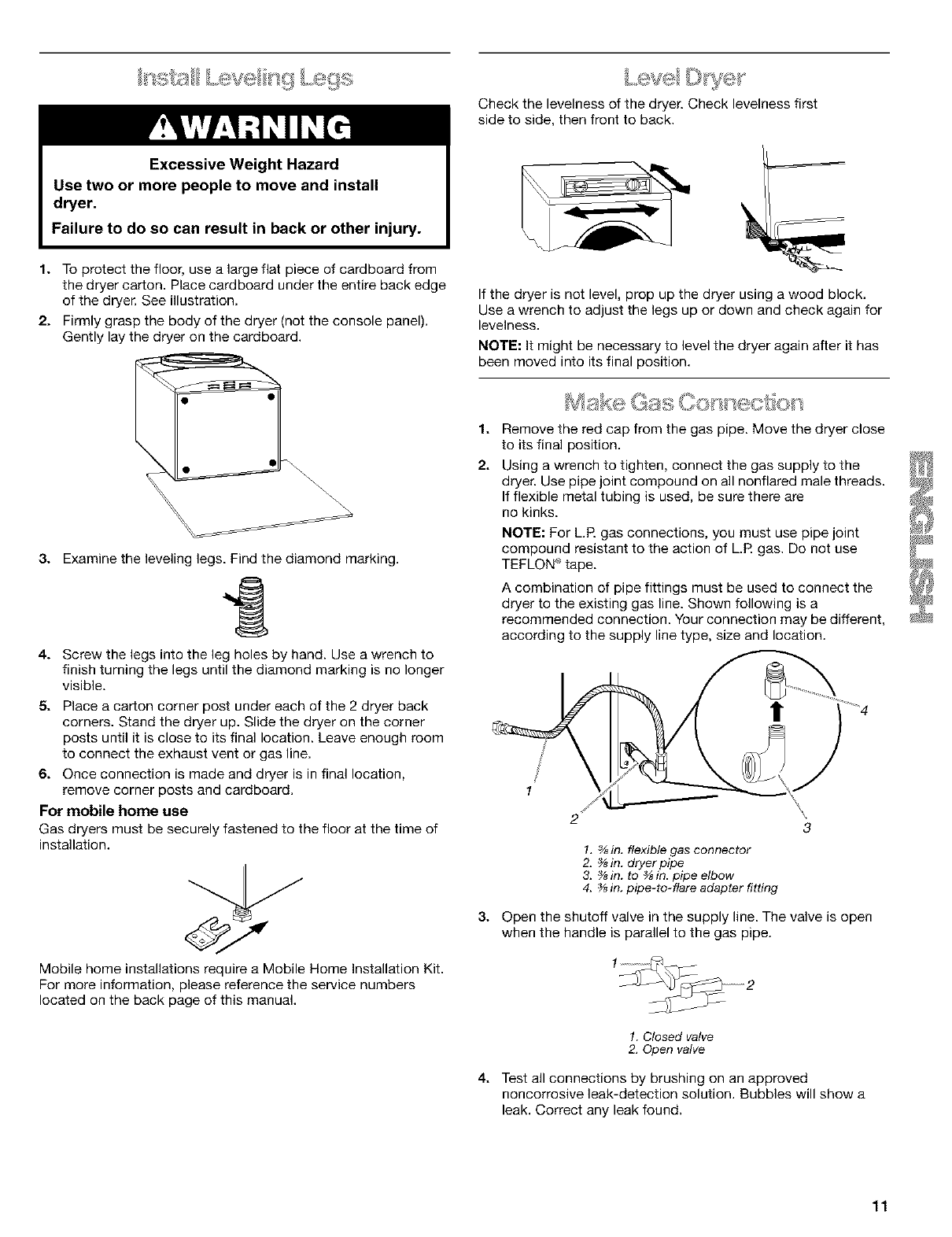

Install Leveling Legs .................................................................. 11

Level Dryer ................................................................................. 11

Make Gas Connection ............................................................... 11

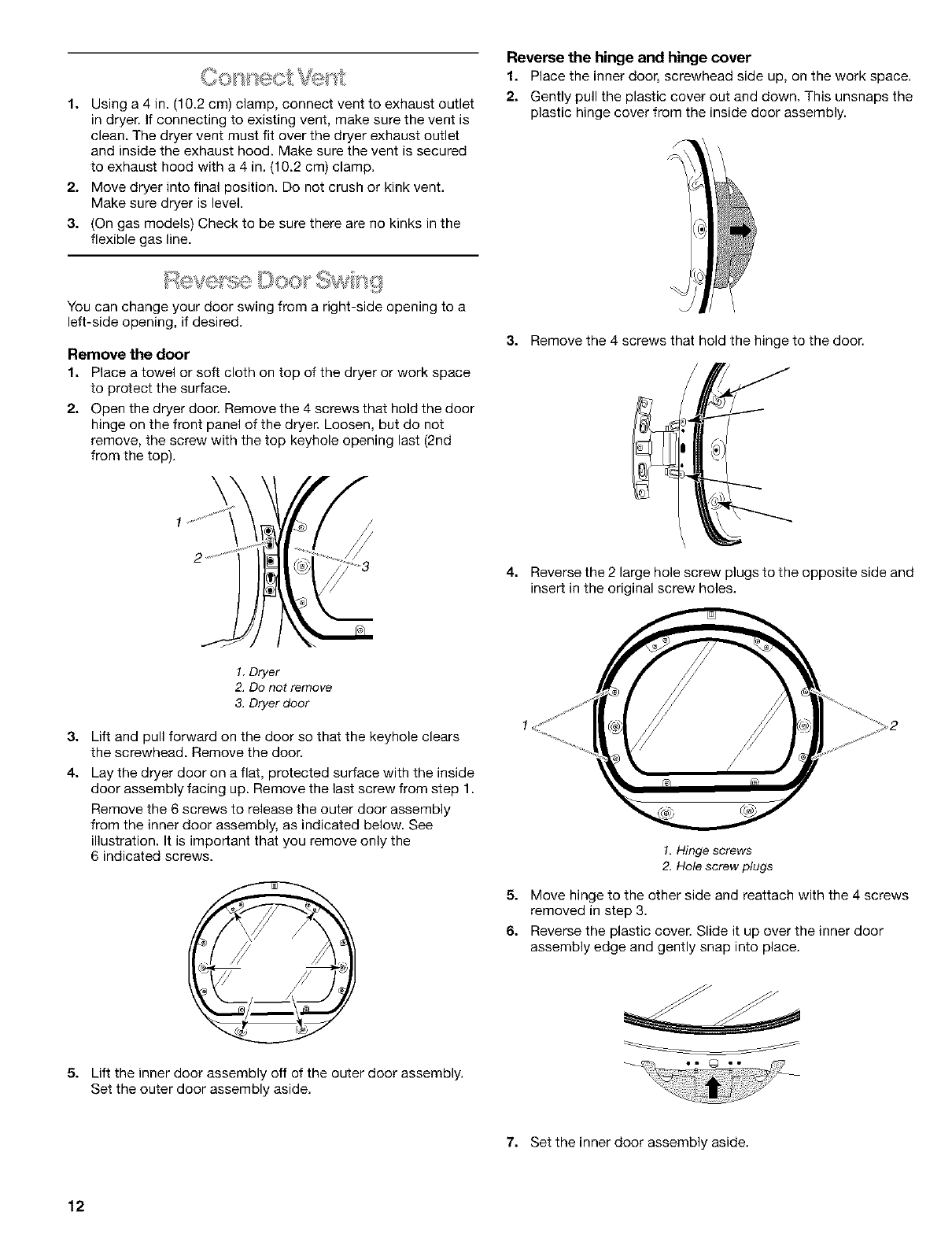

Connect Vent ............................................................................. 12

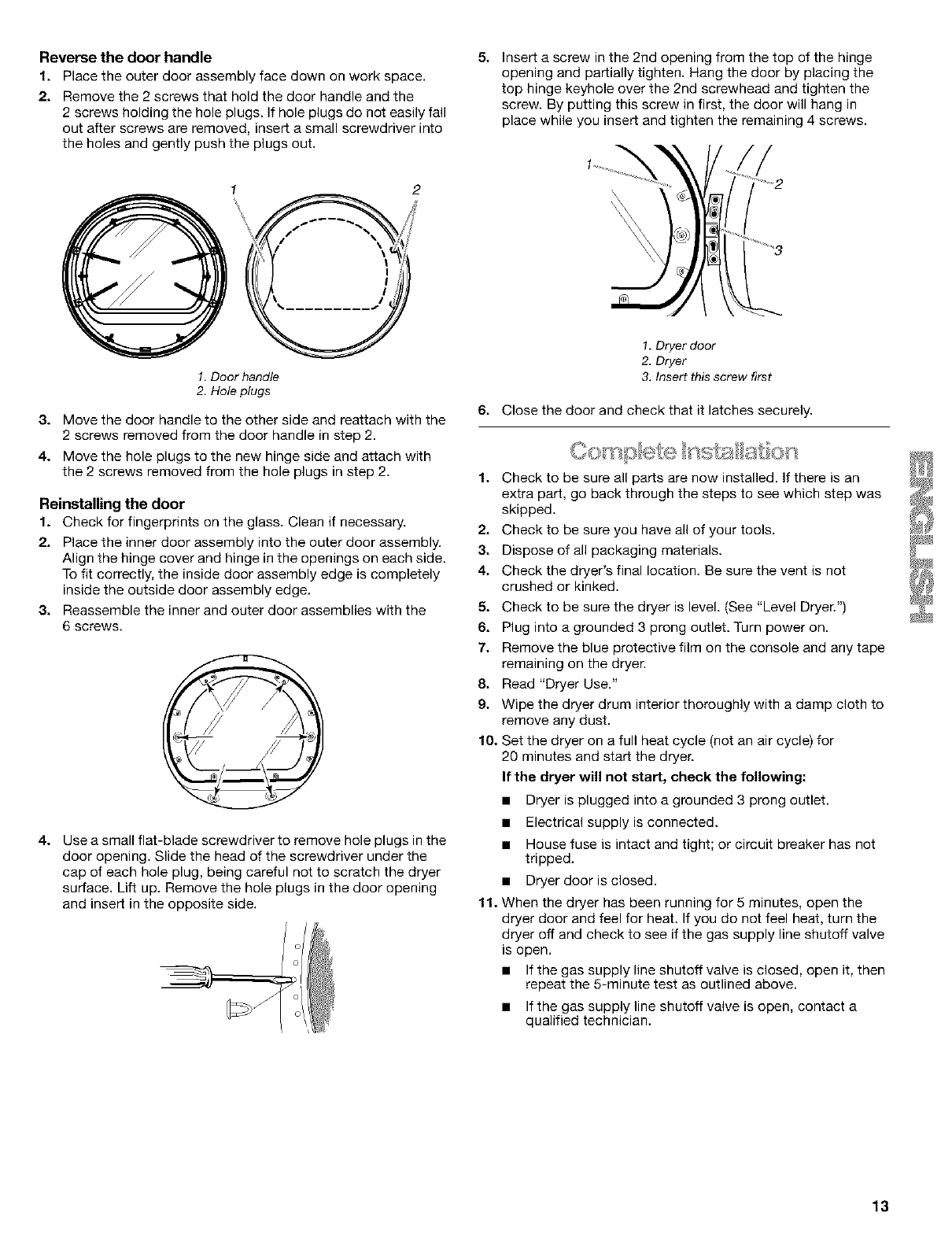

Reverse Door Swing .................................................................. 12

Complete Installation ................................................................. 13

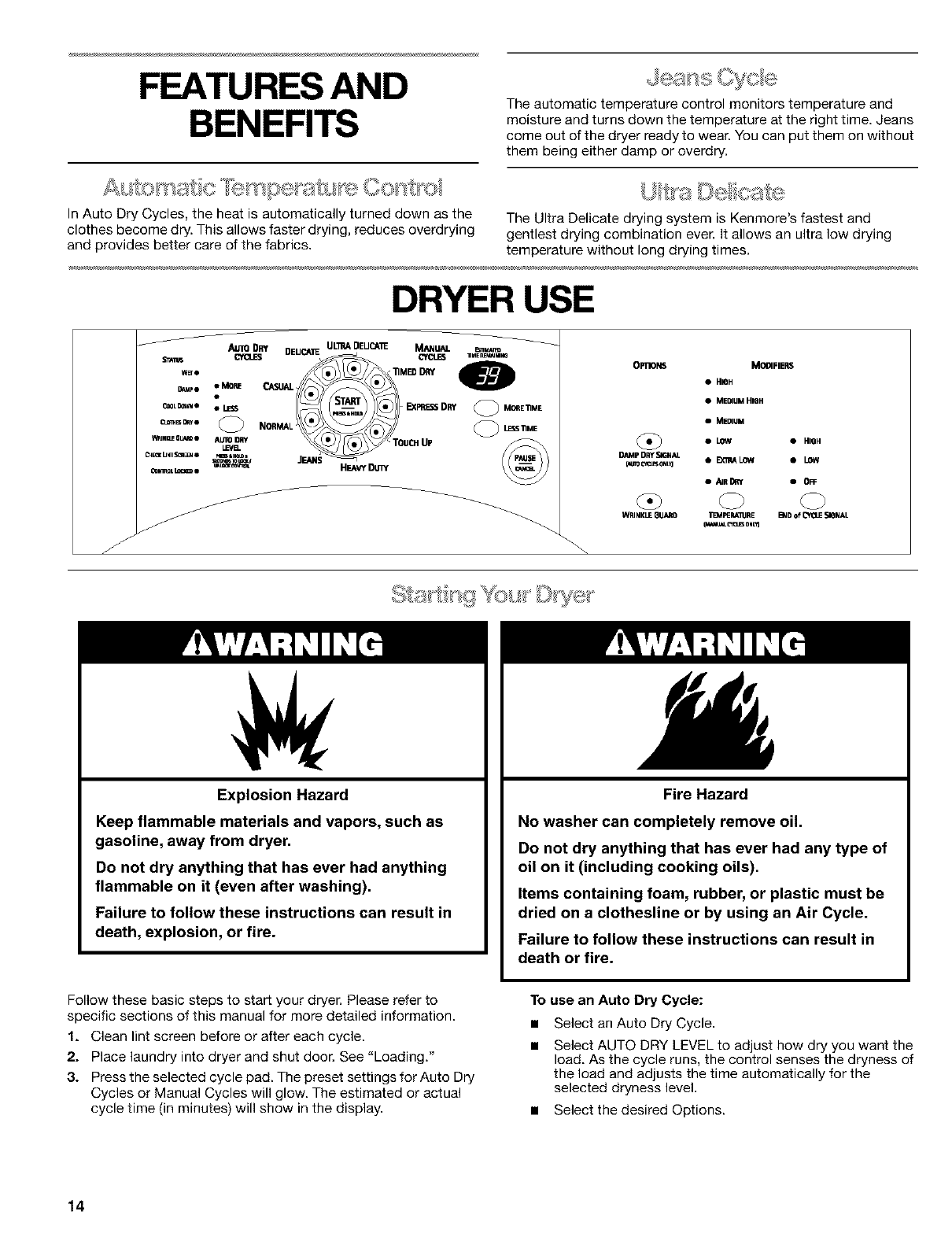

FEATURES AND BENEFITS ....................................................... 14

Automatic Temperature Control ................................................ 14

Jeans Cycle ............................................................................... 14

Ultra Delicate ............................................................................. 14

DRYER USE ................................................................................. 14

Starting Your Dryer .................................................................... 14

Stopping Your Dryer .................................................................. 15

Pausing or Restarting ................................................................ 15

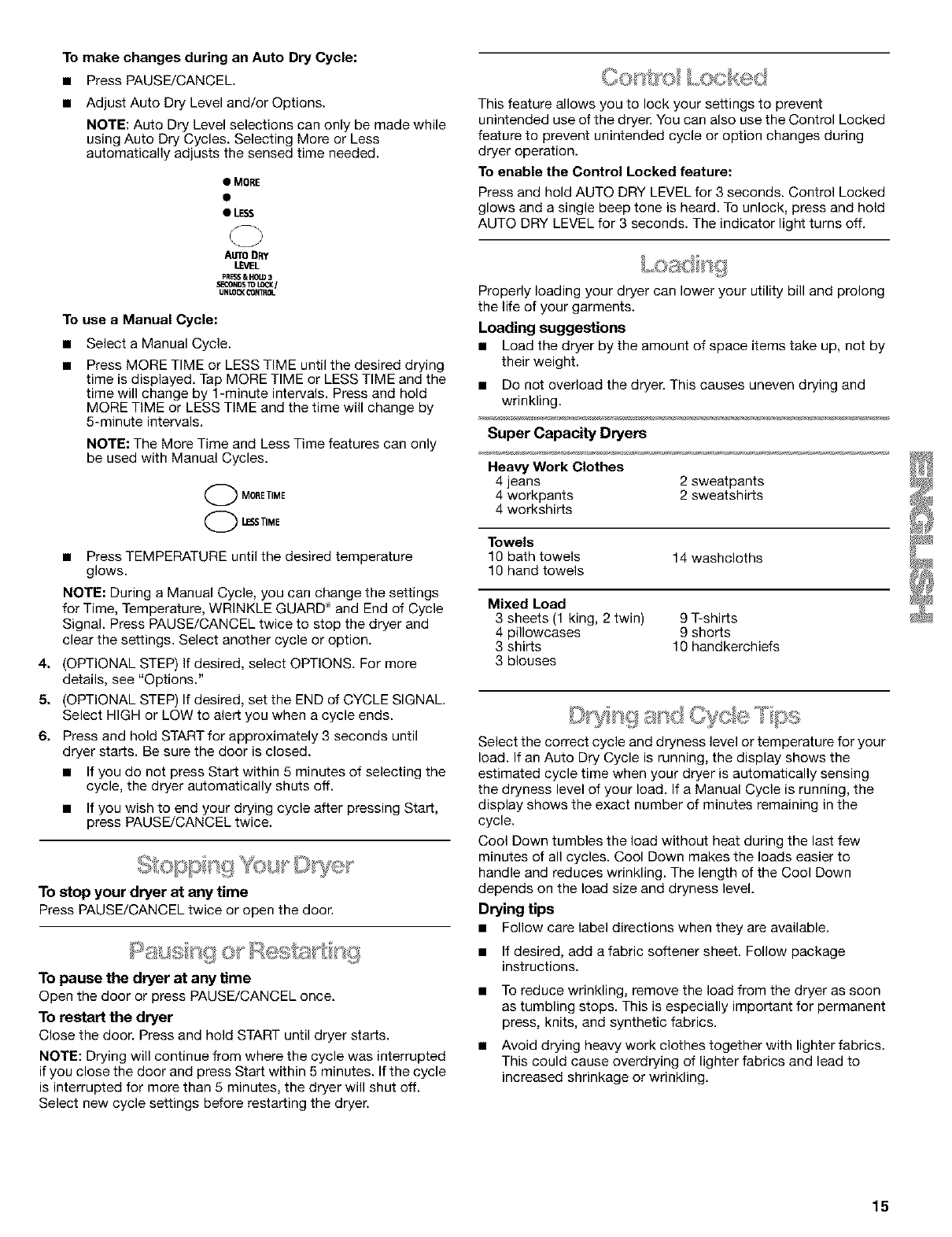

Control Locked .......................................................................... 15

Loading...................................................................................... 15

Drying and Cycle Tips ............................................................... 15

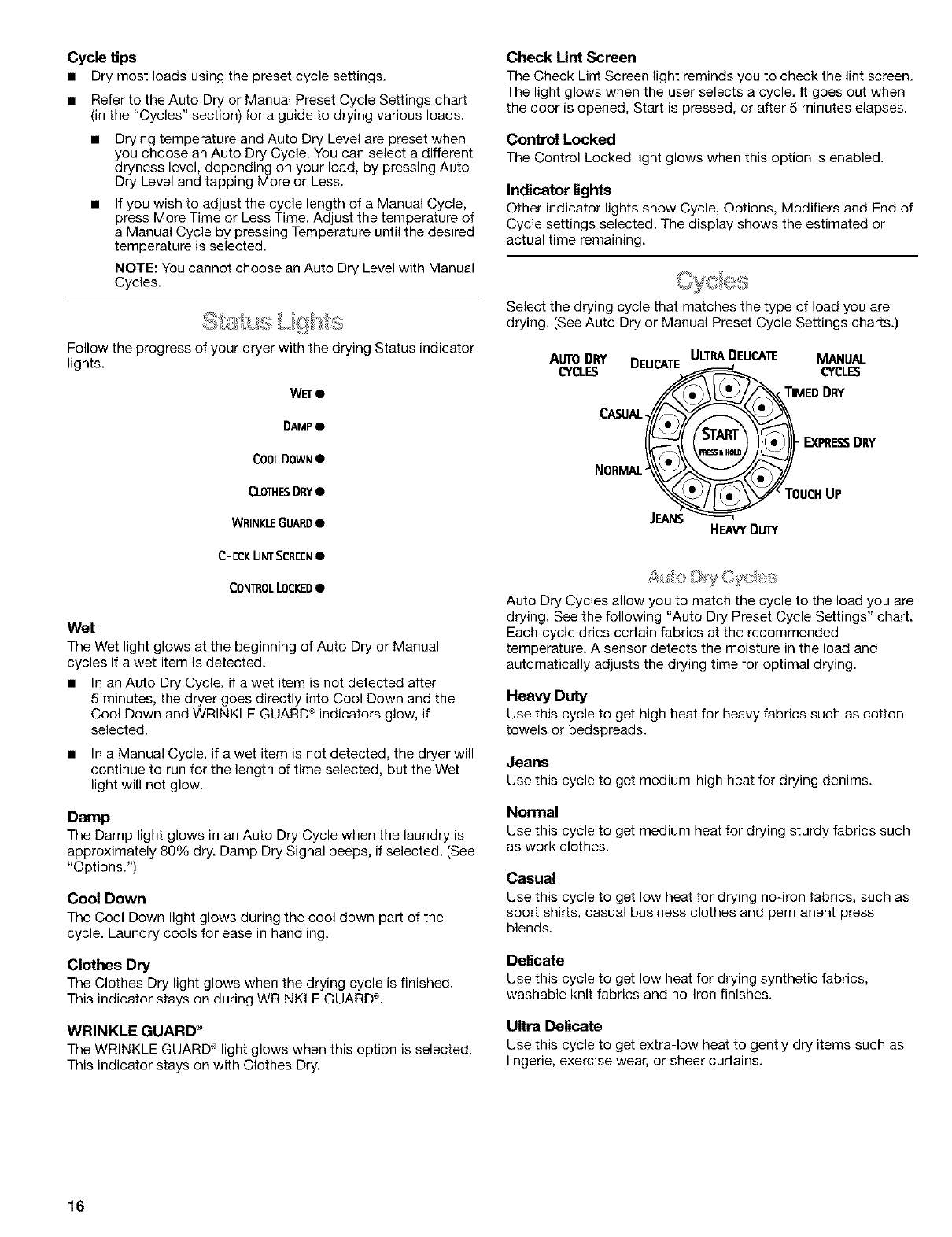

Status Lights.............................................................................. 16

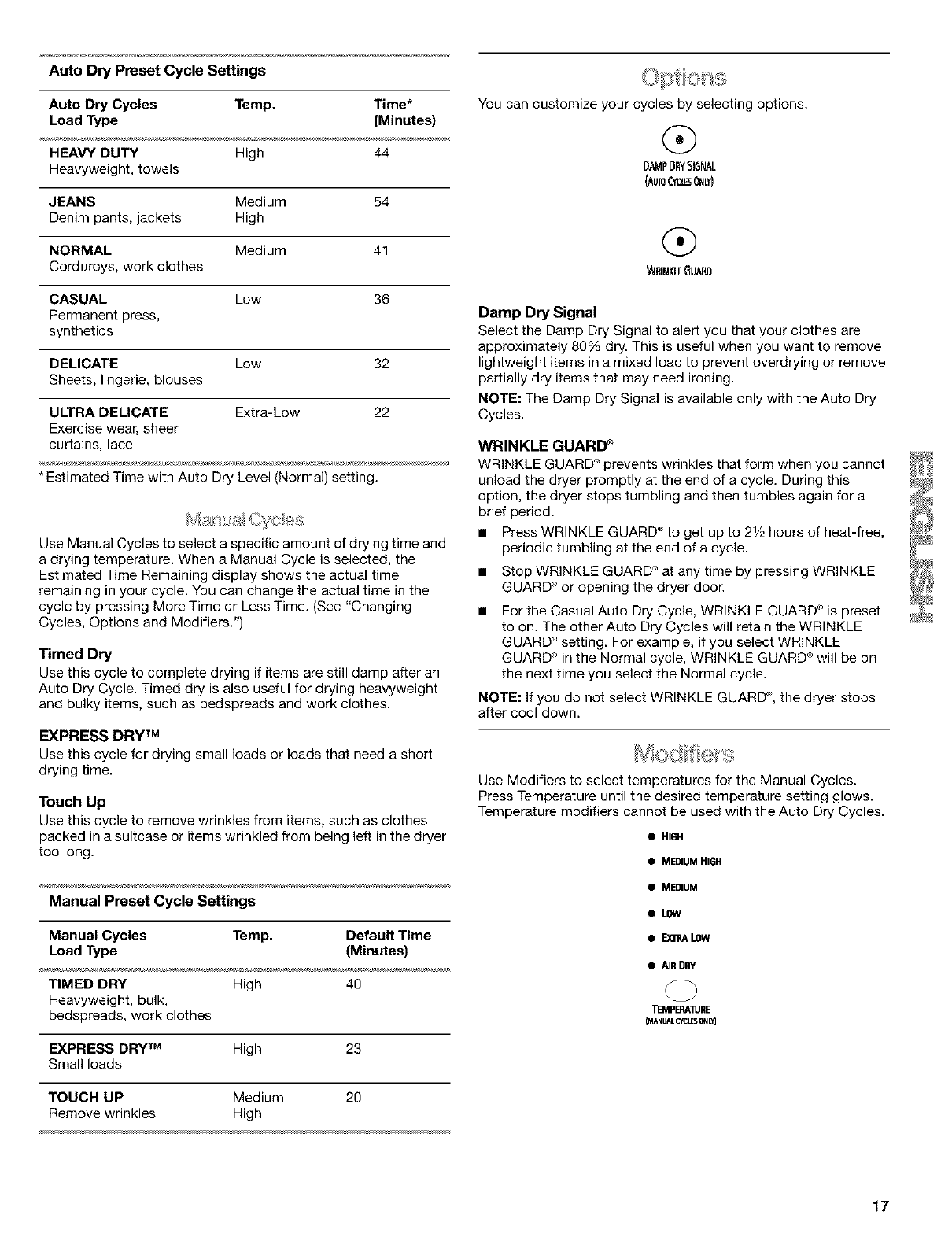

Cycles ........................................................................................ 16

Options ...................................................................................... 17

Modifiers .................................................................................... 17

Changing Cycles, Options and Modifiers ................................. 18

End of Cycle Signal ................................................................... 18

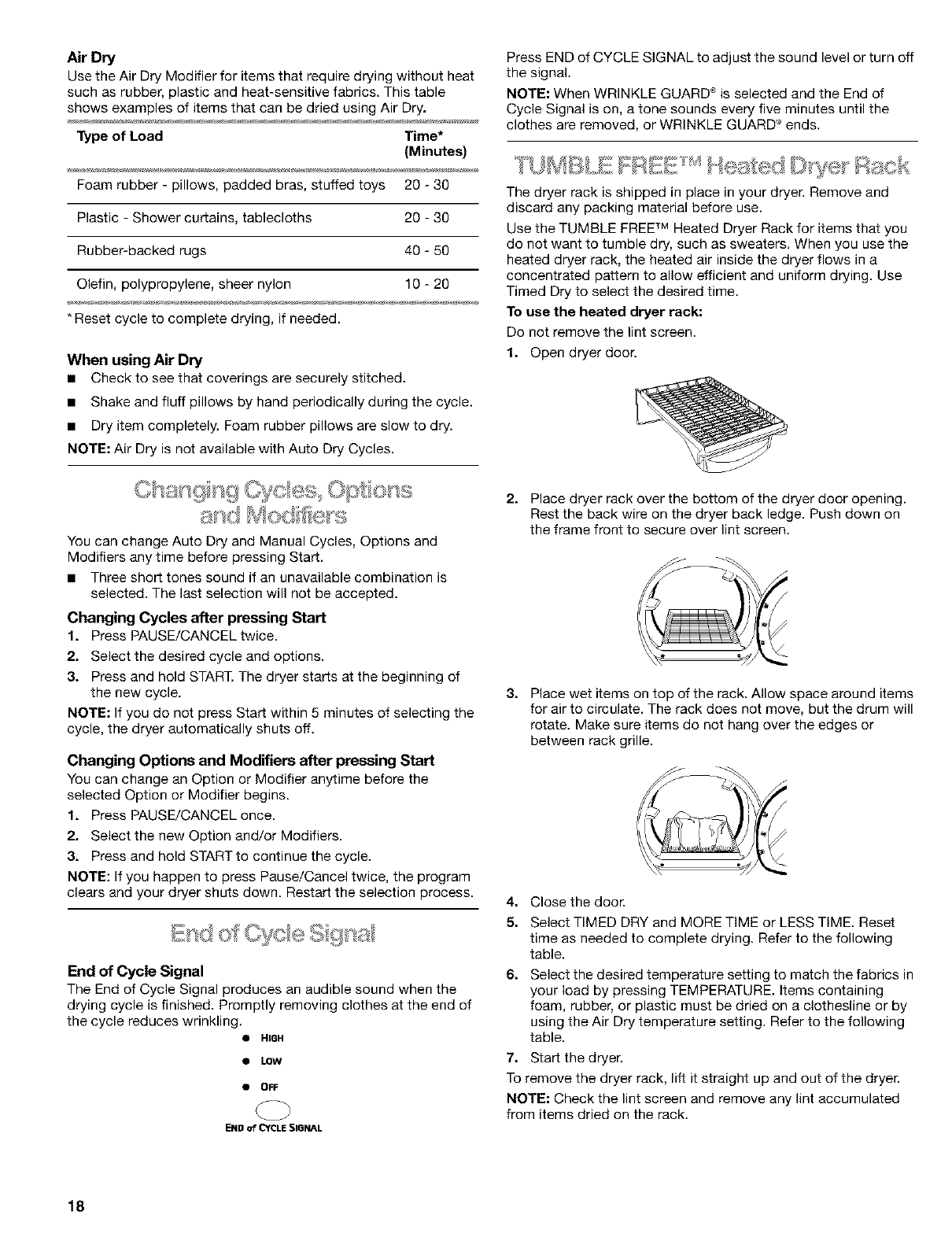

TUMBLE FREETM Heated Dryer Rack ....................................... 18

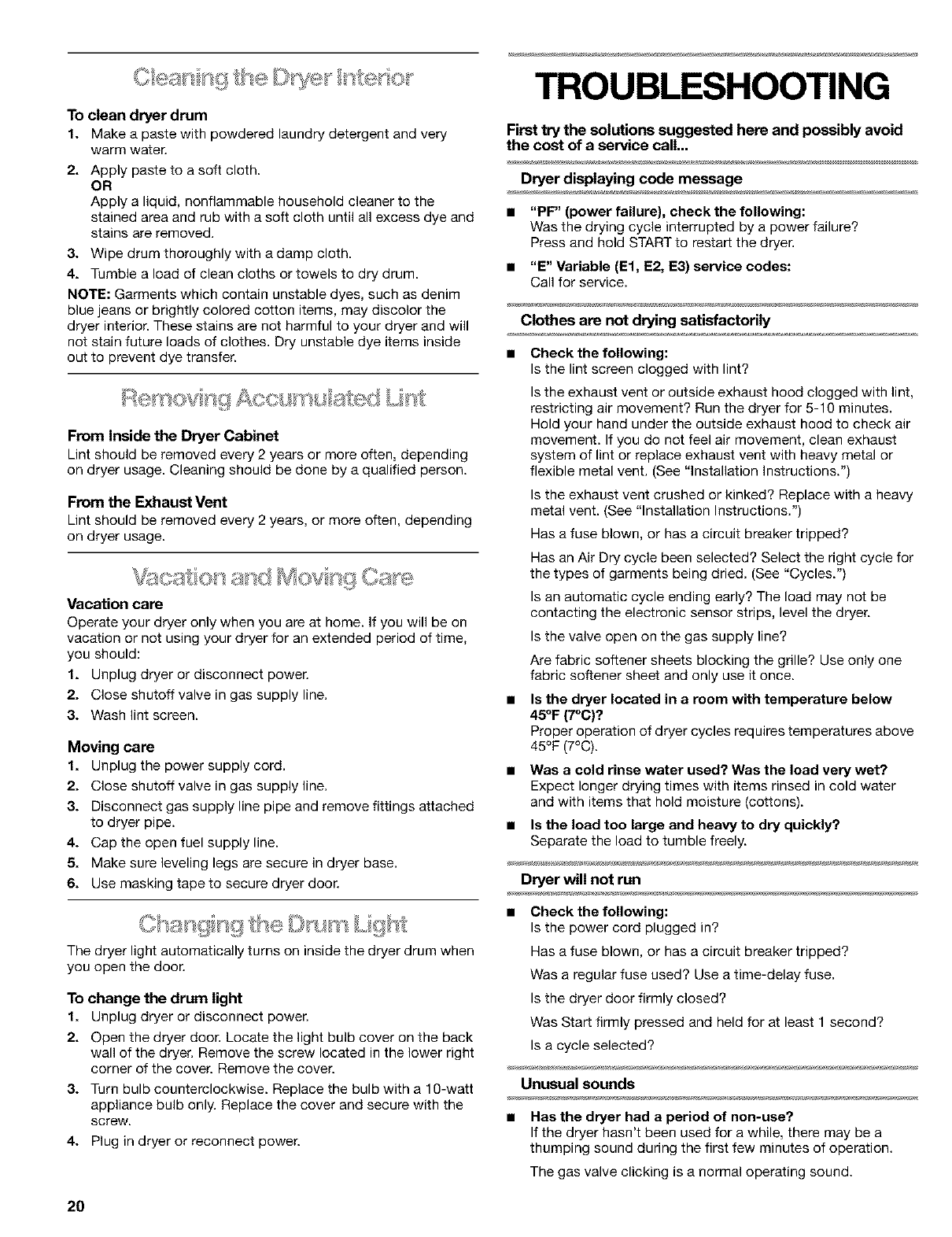

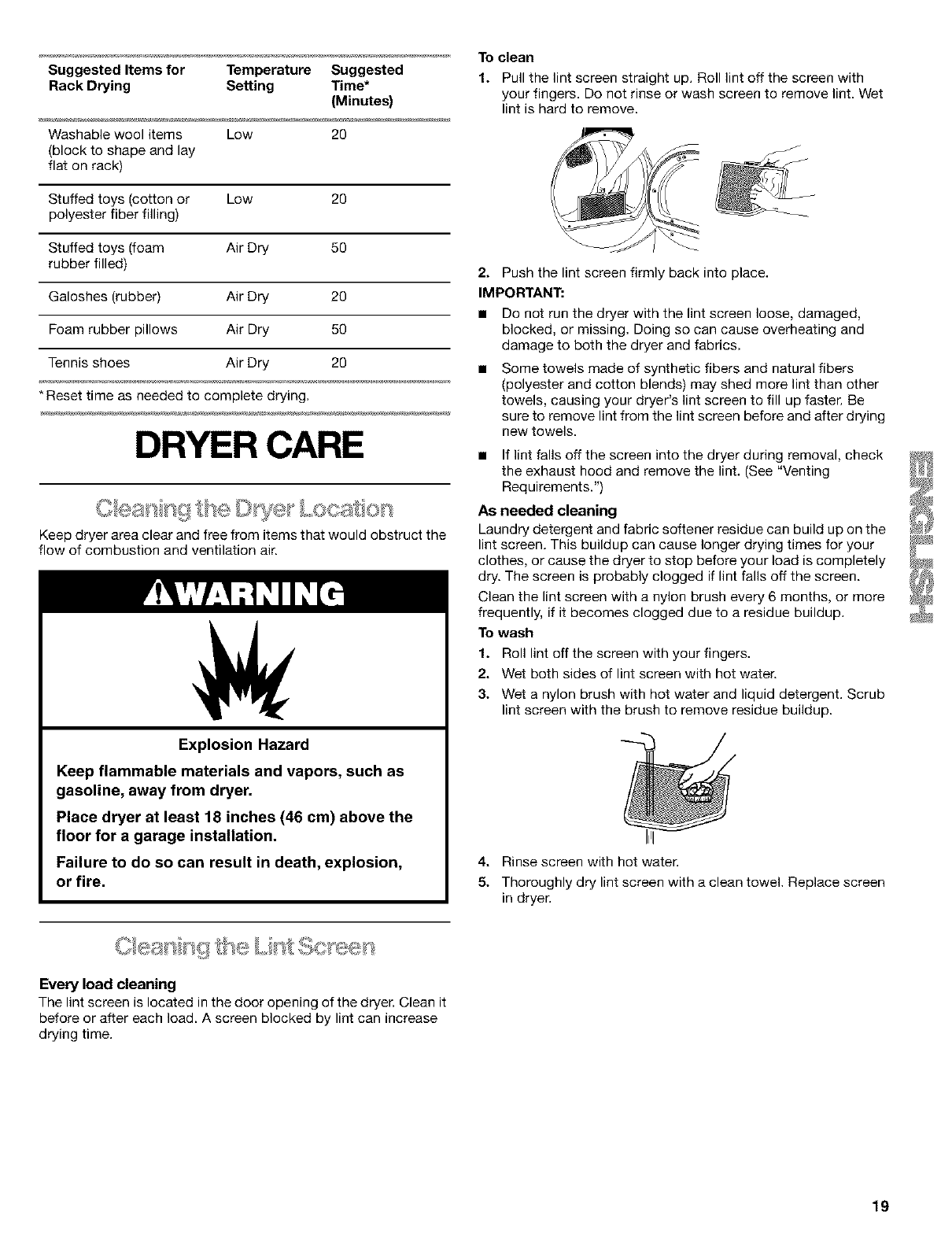

DRYER CARE ............................................................................... 19

Cleaning the Dryer Location ...................................................... 19

Cleaning the Lint Screen ........................................................... 19

Cleaning the Dryer Interior ........................................................ 20

Removing Accumulated Lint ..................................................... 20

Vacation and Moving Care ........................................................ 20

Changing the Drum Light .......................................................... 20

TROUBLESHOOTING .................................................................. 20

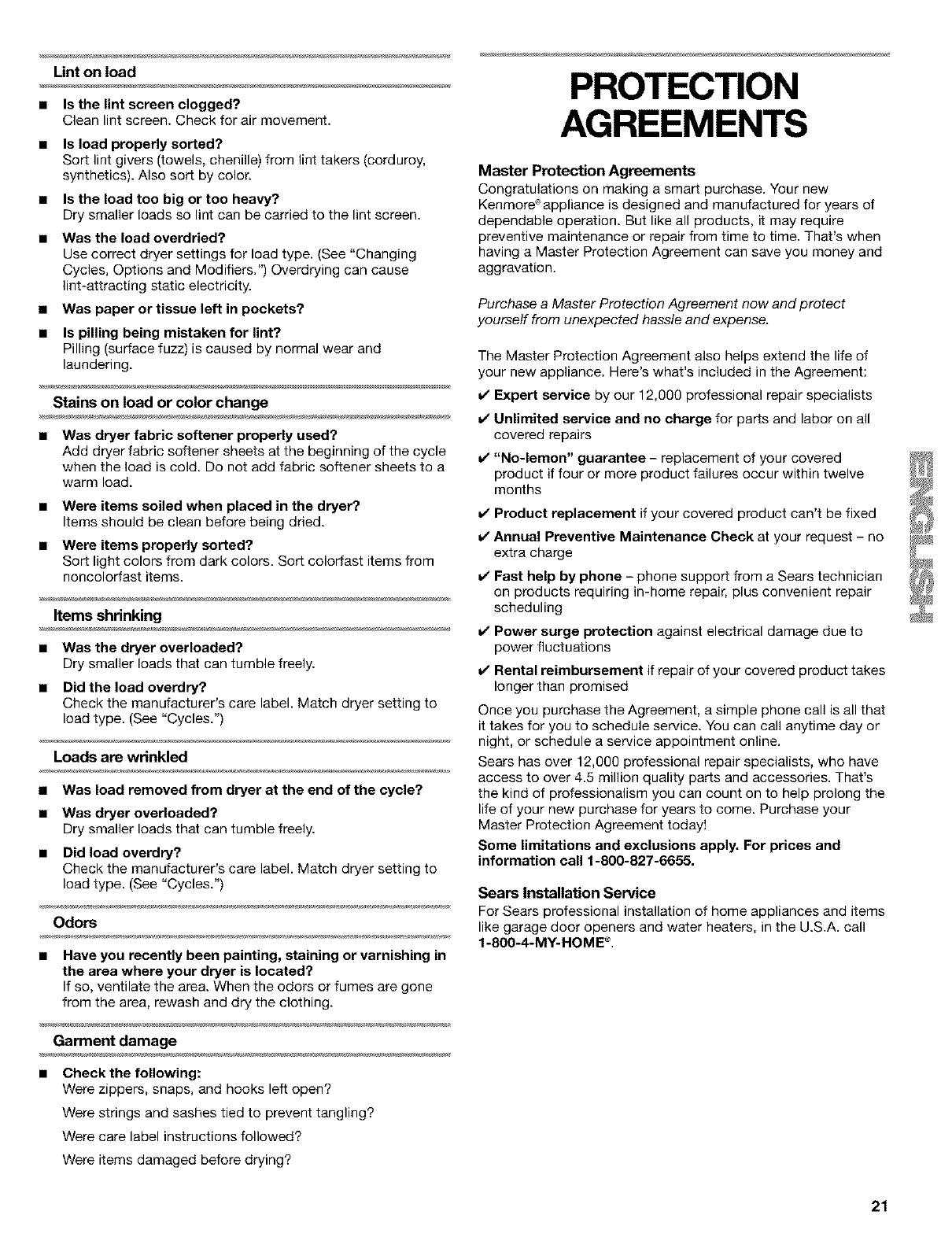

PROTECTION AGREEMENTS .................................................... 21

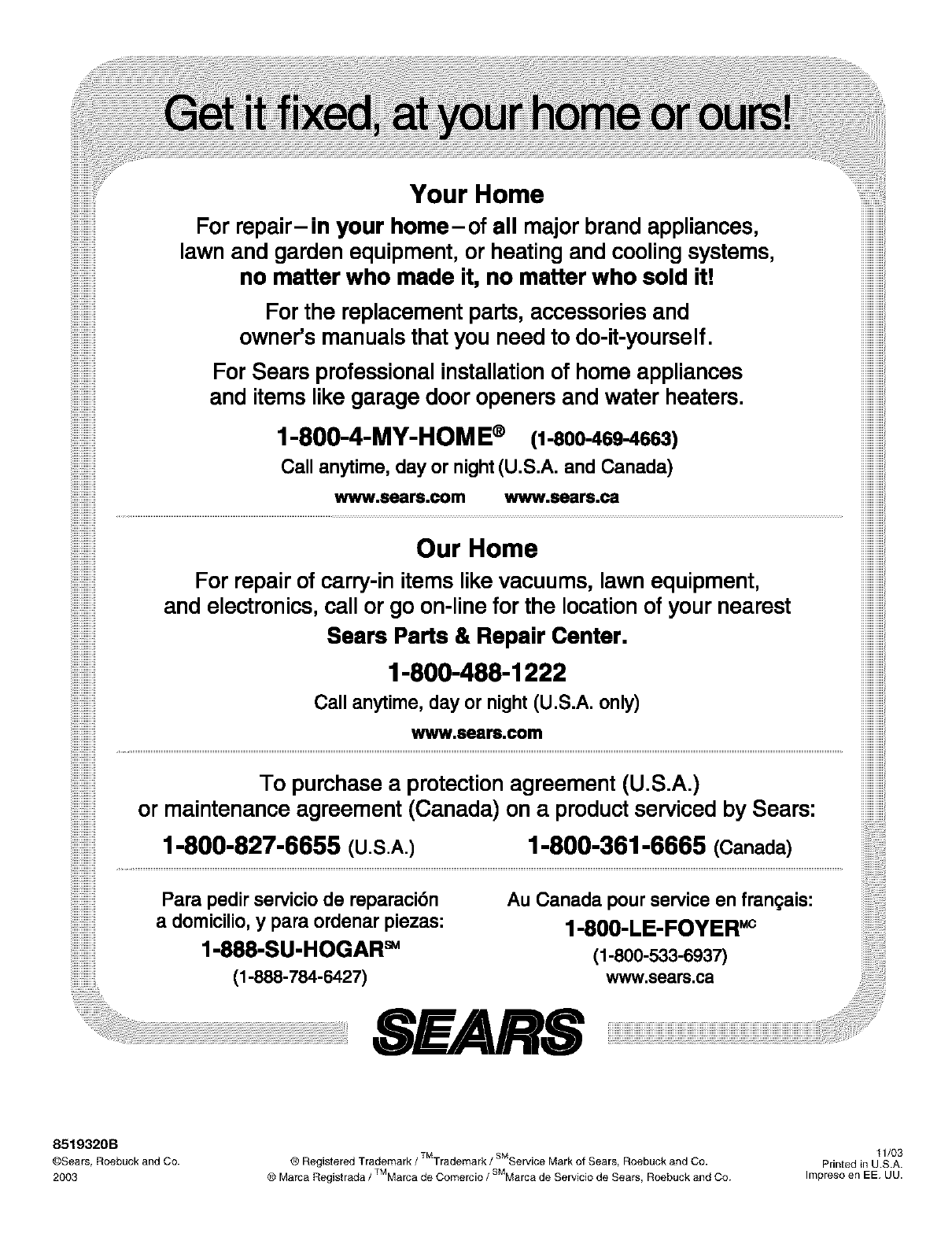

SERVICE NUMBERS ............................................... BACK COVER

WARRANTY

FULL ONE-YEAR WARRANTY ON MECHANICAL AND

ELECTRICAL PARTS

For one year from the date of purchase, when this dryer is

installed and operated according to the instructions provided in

this Use and Care Guide, Sears will repair this dryer, free of

charge, if defective in materials or workmanship.

NOTE: Exhausting this dryer with a plastic vent can void this

warranty. See "Installation Instructions" for the complete exhaust

requirements for this dryer.

Limited Two-Year Warranty on SENSOR SMART TM

Electronic Control Board

For the second year from the date of purchase, Sears will replace

the electronic control board if defective in material or

workmanship. You will be charged for labor after the first year.

Warranty Restriction

If the dryer is subject to other than private family use, the above

warranty coverage is effective for only 90 days.

Warranty Service

Warranty service is available by contacting the nearest Sears

Service Center. This warranty applies only while the product is in

use in the United States.

This warranty gives you specific legal rights and you may also

have other rights which vary from state to state.

For Sears Warranty information or to contact a Sears Service

Center, please refer to the service numbers located on the back

page of this manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Product Record

In the space following, record your complete model number,

serial number, and purchase date. You can find this information

on the model and serial number label, located at the top inside

dryer door well.

Have this information available to help you quickly obtain

assistance or service when you contact Sears concerning your

appliance.

Model number 110.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

PEDESTAL OPTION

WARRANTY

Full One-Year Warranty on Mechanical Parts

For one year from the date of purchase, supplier will repair or

replace any of its mechanical parts if defective in material or

workmanship. This Pedestal must be installed with this dryer

according to the instructions provided in the Pedestal Installation

Instructions.

Warranty Restriction

If the Pedestal is subject to other than private family use and/or

used with any other product than those listed in the installation

instructions, this warranty is null and void.

In the space following, record your complete model number,

serial number, and purchase date. You can find this information

on the model and serial number label.

Have this information available to help you quickly obtain

assistance or service when you contact Sears concerning your

appliance.

Model number 110.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

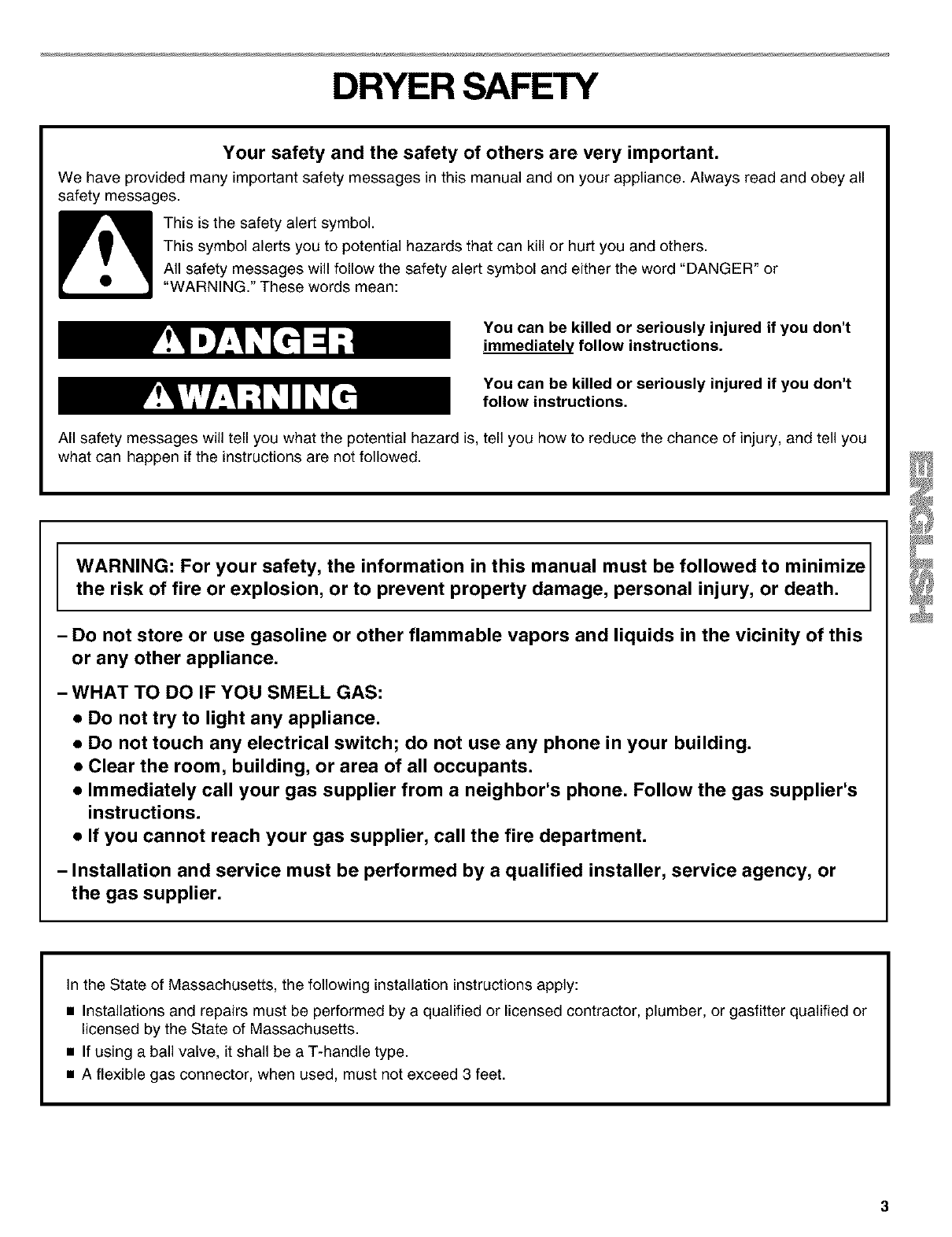

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions,

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

WARNING: For your safety, the information in this manual must be followed to minimize

the risk of fire or explosion, or to prevent property damage, personal injury, or death.

-Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

•Do not try to light any appliance.

•Do not touch any electrical switch; do not use any phone in your building.

•Clear the room, building, or area of all occupants.

•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency, or

the gas supplier.

In the State of Massachusetts, the following installation instructions apply:

• Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or

licensed by the State of Massachusetts.

• If using a ball valve, it shall be a T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

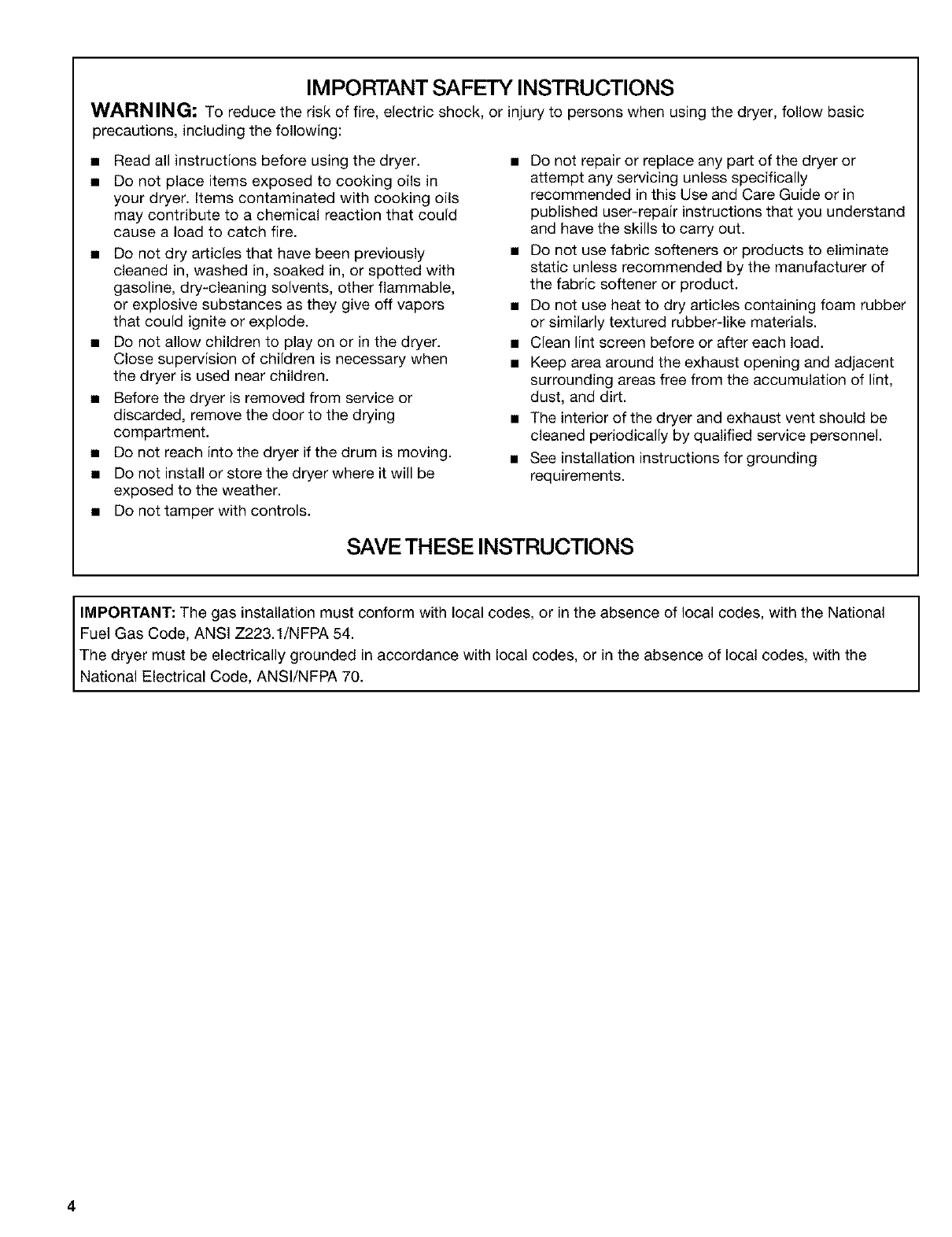

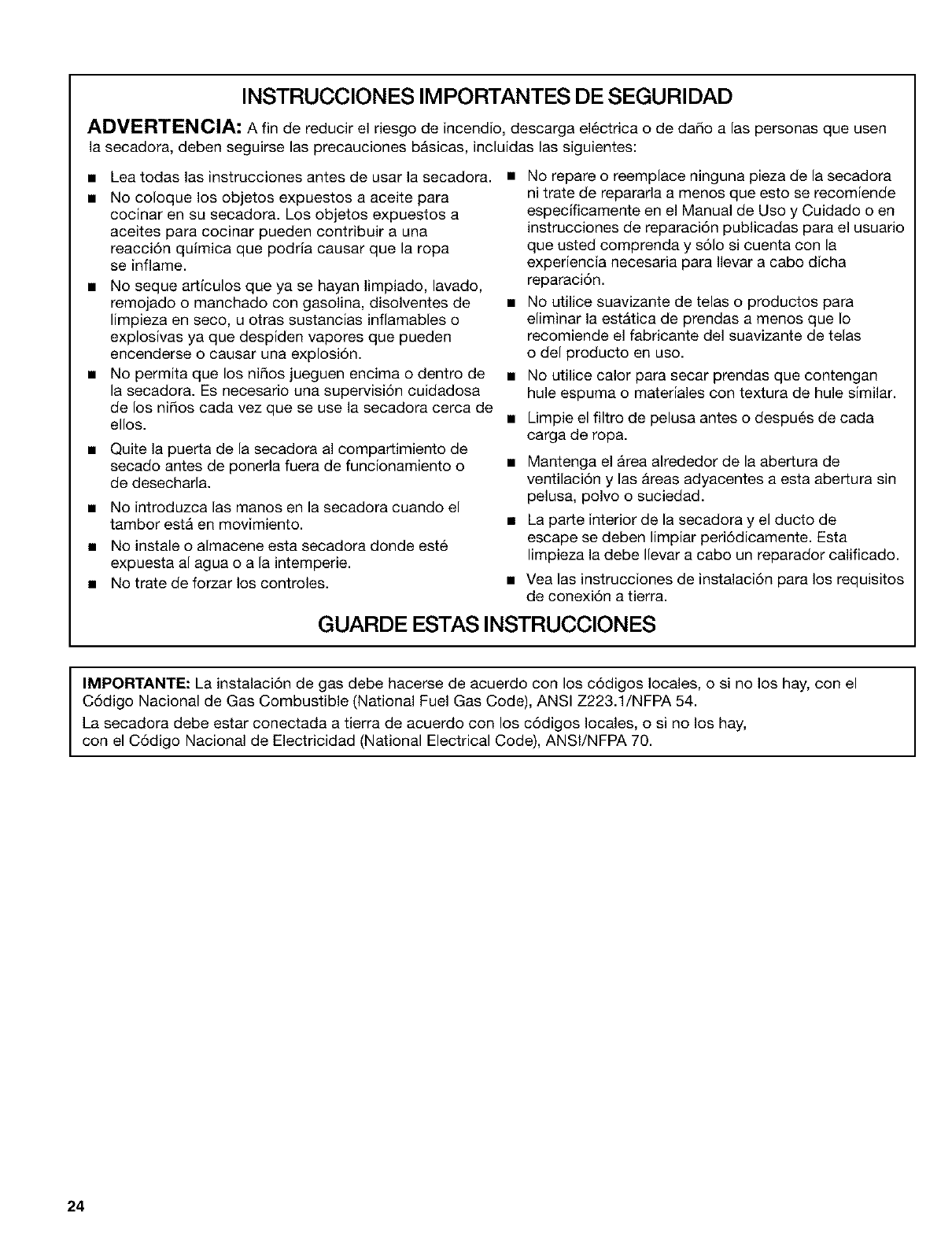

IM PORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic

precautions, including the following:

Read all instructions before using the dryer.

Do not place items exposed to cooking oils in

your dryer. Items contaminated with cooking oils

may contribute to a chemical reaction that could

cause a load to catch fire.

• Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable,

or explosive substances as they give off vapors

that could ignite or explode.

• Do not allow children to play on or in the dryer.

Close supervision of children is necessary when

the dryer is used near children.

• Before the dryer is removed from service or

discarded, remove the door to the drying

compartment.

• Do not reach into the dryer if the drum is moving.

• Do not install or store the dryer where it will be

exposed to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the dryer or

attempt any servicing unless specifically

recommended in this Use and Care Guide or in

published user-repair instructions that you understand

and have the skills to carry out.

• Do not use fabric softeners or products to eliminate

static unless recommended by the manufacturer of

the fabric softener or product.

• Do not use heat to dry articles containing foam rubber

or similarly textured rubber-like materials.

• Clean lint screen before or after each load.

• Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint,

dust, and dirt.

• The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

• See installation instructions forgrounding

requirements.

SAVE TH ESE INSTRUCTIONS

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National

Fuel Gas Code, ANSI Z223.1/NFPA 54.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the

Nat ona E ectr ca Code, ANS/NFPA 70.

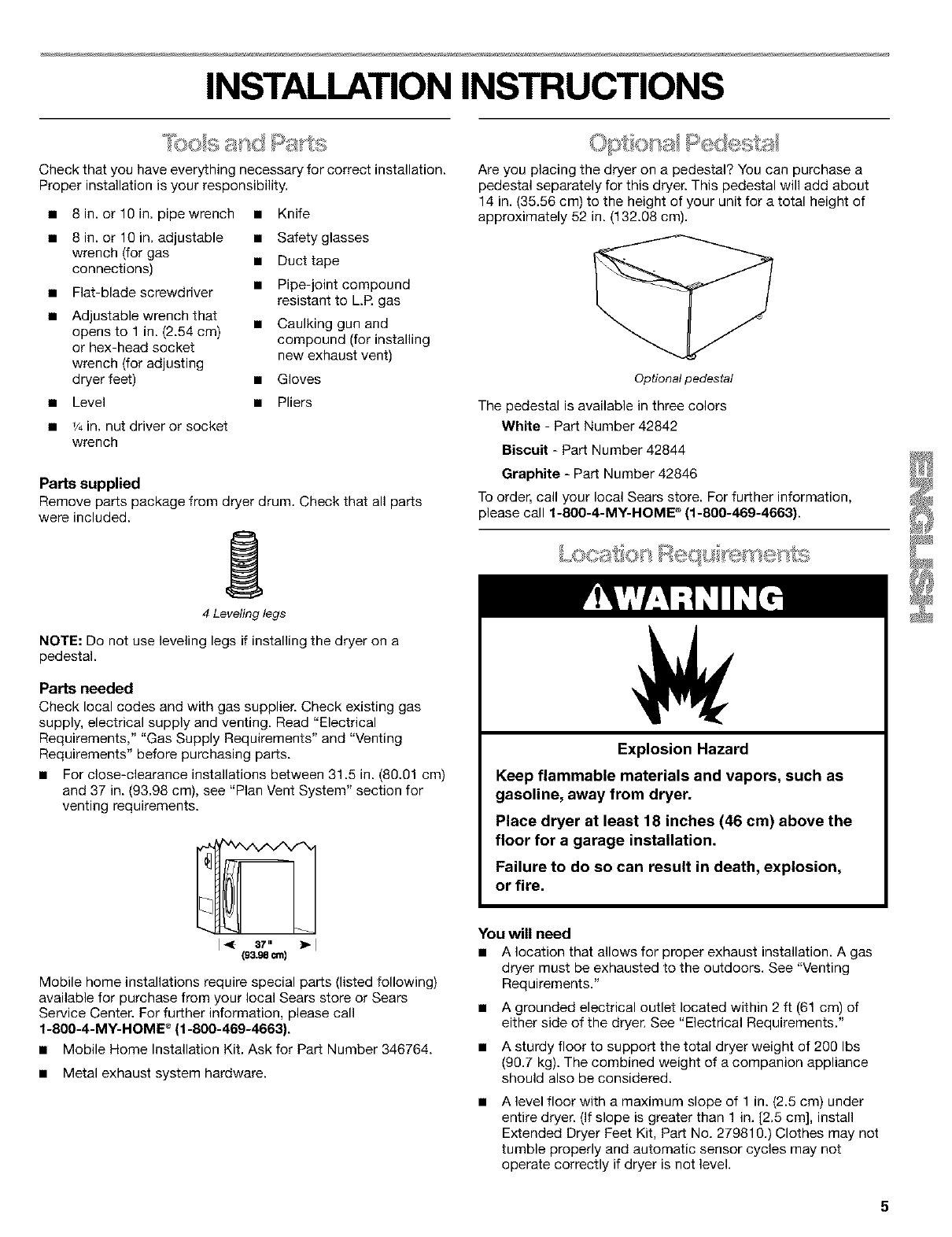

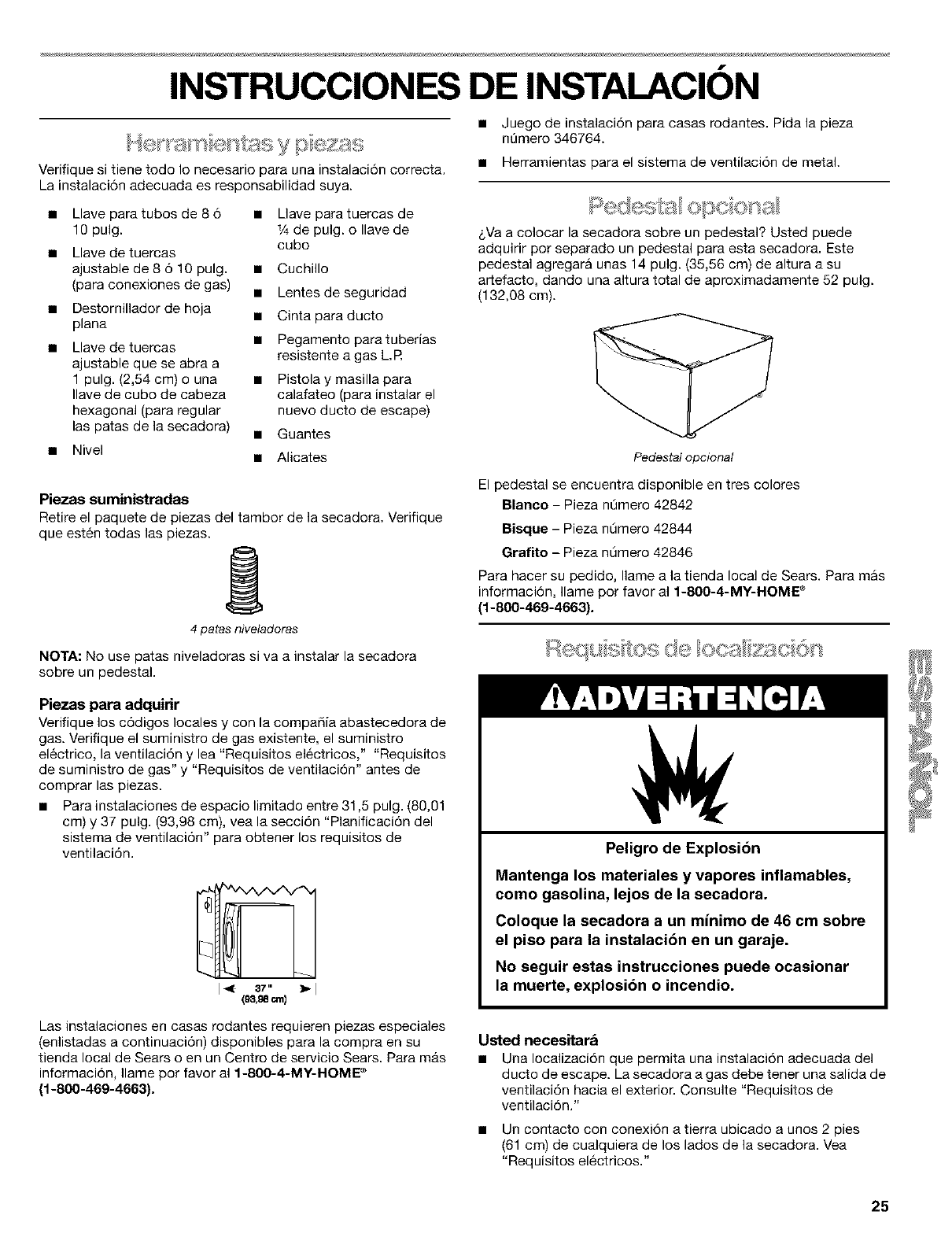

INSTALLATION INSTRUCTIONS

Check that you have everything necessary for correct installation.

Proper installation is your responsibility.

• 8in. orl0in, pipewrench • Knife

• 8 in. or 10 in. adjustable • Safety glasses

wrench (for gas

connections) • Duct tape

• Flat-blade screwdriver • Pipe-joint compound

resistant to L.R gas

• Adjustable wrench that • Caulking gun and

opens to 1 in. (2.54 cm) compound (for installing

or hex-head socket

wrench (for adjusting new exhaust vent)

dryer feet) • Gloves

• Level • Pliers

• _/4in. nut driver or socket

wrench

Parts supplied

Remove parts package from dryer drum. Check that all parts

were included.

4 Leveling legs

NOTE: Do not use leveling legs if installing the dryer on a

pedestal.

Parts needed

Check local codes and with gas supplier. Check existing gas

supply, electrical supply and venting. Read "Electrical

Requirements," "Gas Supply Requirements" and "Venting

Requirements" before purchasing parts.

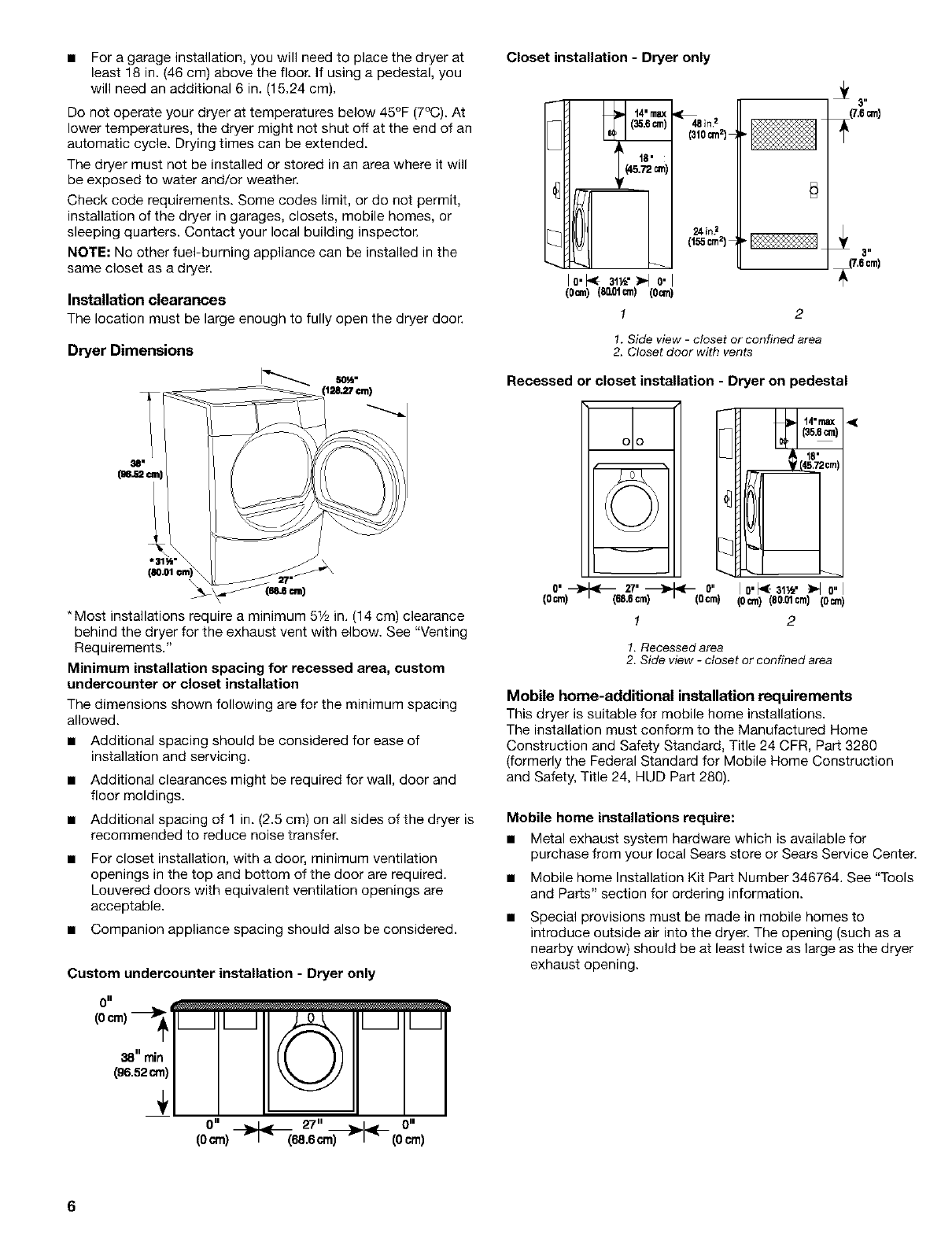

• For close-clearance installations between 31.5 in. (80.01 cm)

and 37 in. (93.96 cm), see "Plan Vent System" section for

venting requirements.

I< 87,, >1

(93.98 Cm)

Mobile home installations require special parts (listed following)

available for purchase from your local Sears store or Sears

Service Center. For further information, please call

1-800-4-MY-HOME _(1-800-469-4663).

• Mobile Home Installation Kit. Ask for Part Number 346764.

• Metal exhaust system hardware.

Are you placing the dryer on a pedestal? You can purchase a

pedestal separately for this dryer. This pedeNal will add about

] 4 in. (35.56 cm) to the height of your unit for a total height of

approximately 52 in. (f 32.O6 cm).

Optionalpedestal

The pedestal is available in three colors

White - Part Number 42842

Biscuit - Part Number 42844

Graphite - Part Number 42846

To order, call your local Sears store. For further information,

please call t-800-4-M¥-HOME _ (1-800-469-4663).

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the

floor for a garage installation.

Failure to do so can result in death, explosion,

or fire.

You will need

• A location that allows for proper exhaust installation. A gas

dryer must be exhausted to the outdoors. See "Venting

Requirements."

A grounded electrical outlet located within 2 ft (61 cm) of

either side of the dryer. See "Electrical Requirements."

A sturdy floor to support the total dryer weight of 200 Ibs

(96.7 kg). The combined weight of a companion appliance

should also be considered.

A level floor with a maximum slope of 1 in. (2.5 cm) under

entire dryer. (If slope is greater than 1 in. [2.5 cm], install

Extended Dryer Feet Kit, Part No. 279816.) Clothes may not

tumble properly and automatic sensor cycles may not

operate correctly if dryer is not level.

•For a garage installation, you will need to place the dryer at

least 18 in. (46 cm) above the floor. If using a pedestal, you

will need an additional 6 in. (15.24 cm).

Do not operate your dryer at temperatures below 45°F (7°C). At

lower temperatures, the dryer might not shut off at the end of an

automatic cycle. Drying times can be extended.

The dryer must not be installed or stored in an area where it will

be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes, or

sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the

same closet as a dryer.

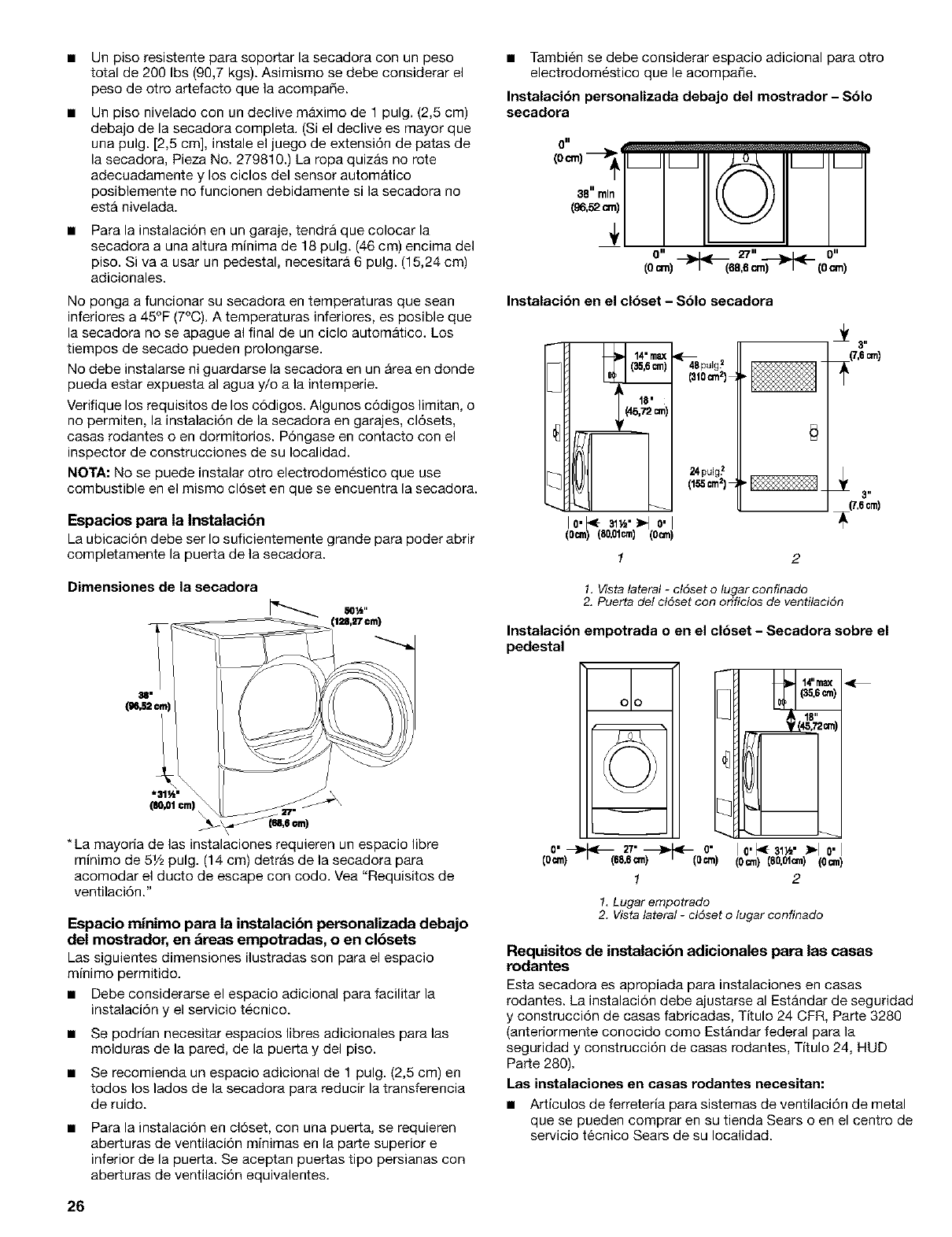

Installation clearances

The location must be large enough to fully open the dryer door.

Dryer Dimensions

,_=

(1Z.27 ¢rn)

* Most installations require a minimum 51/2in. (14 cm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting

Requirements."

Minimum installation spacing for recessed area, custom

undercounter or closet installation

The dimensions shown following are for the minimum spacing

allowed.

• Additional spacing should be considered for ease of

installation and servicing.

Additional clearances might be required for wall, door and

floor moldings.

Additional spacing of 1 in. (2.5 cm) on all sides of the dryer is

recommended to reduce noise transfer.

For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

• Companion appliance spacing should also be considered.

Custom undercounter installation - Dryer only

(0cm)

38" mitt

(96.S2crn)

0 II _27 II i 0 II

Closet installation - Dryer only

in.z

lOcrn2)

LI Cffl 2)

10._ 3t_'. o'

(oe-_)(8&01_) (8era)

1 2

1. Side view - closet or confined area

2. Closet door with vents

3,,

(7.eam)

.6cm)

Recessed or closet installation - Dryer on pedestal

O" 27" 0"

(o_)-_(eu _r.)_(O _m)

t4" m_x

(35.6

I 0.1< 31_ >1 0"

(Ocm)(80.01crn)(Ocrn)

1, Recessed area

2. Side view -closet or confined area

Mobile home-additional installation requirements

This dryer is suitable for mobile home installations.

The installation must conform to the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280).

Mobile home installations require:

• Metal exhaust system hardware which is available for

purchase from your local Sears store or Sears Service Center.

• Mobile home Installation Kit Part Number 346764. See "Tools

and Parts" section for ordering information.

Special provisions must be made in mobile homes to

introduce outside air into the dryer. The opening (such as a

nearby window) should be at least twice as large as the dryer

exhaust opening.

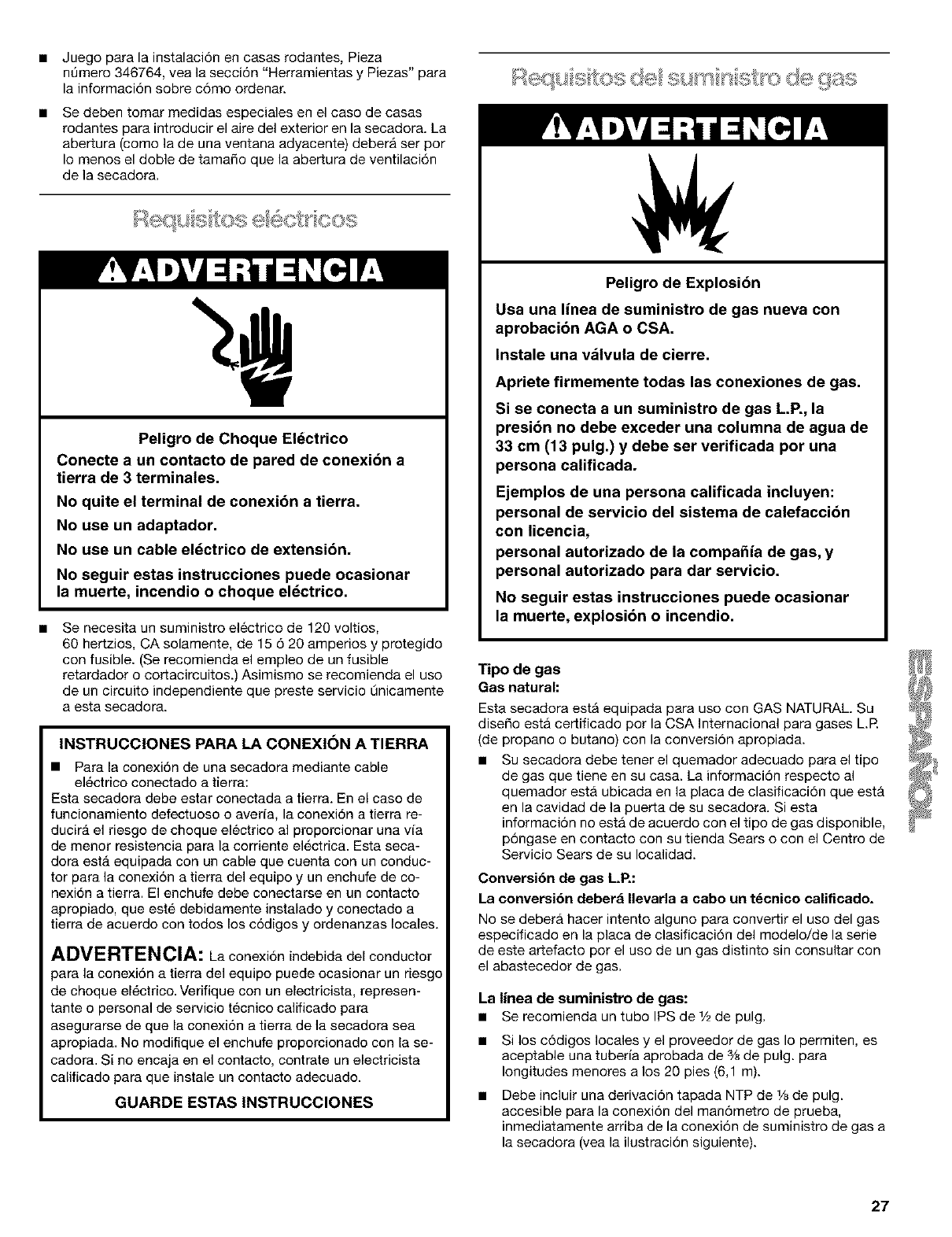

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

120-Volt, 60-Hz., AC-only, 15- or 20-amp fused electrical

supply is required. _ime-delay fuse or circuit breaker is

recommended.) It is recommended that a separate circuit

serving only this dryer be provided.

GROUNDING INSTRUCTIONS

• For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction

or breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current. This

dryer is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and ground-

ed in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or

personnel if you are in doubt as to whether the dryer is proper-

ly grounded. Do not modify the plug provided with the dryer: if

it will not fit the outlet, have a proper outlet installed by a

qualified electrician.

SAVE THESE INSTRUCTIONS

Explosion Hazard

Use a new AGA or CSA approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make

sure gas pressure does not exceed 13" (33 cm)

water column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion,

or fire.

Gas Type

Natural gas:

This dryer is equipped for use with NATURAL GAS. It is design-

certified by CSA International for L.R (propane or butane) gases

with appropriate conversion.

• Your dryer must have the correct burner for the type of gas in

your home. Burner information is located on the rating plate

in the door well of your dryer. If this information does not

agree with the type of gas available, contact your local Sears

store or Sears Service Center.

LR gas conversion:

Conversion must be made by a qualified technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier.

Gas supply line

• 1/2in. IPS pipe is recommended.

• % in. approved tubing is acceptable for lengths under 20 ft

(6.1 m) if local codes and gas supplier permit.

• Must include 1/8in. NPT plugged tapping accessible for test

gage connection, immediately upstream of the gas

connection to the dryer (see following illustration).

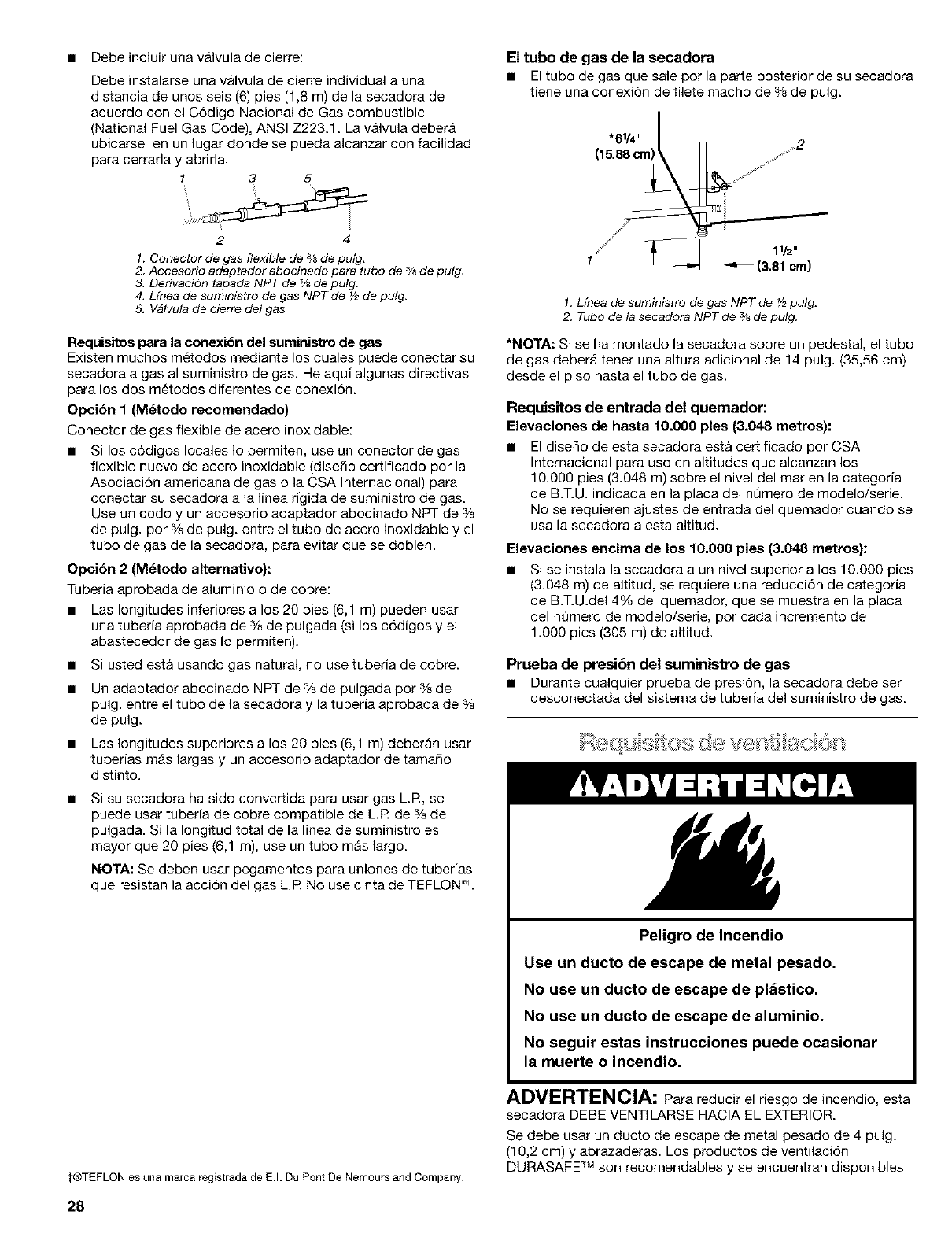

• Mustincludeashutoffvalve:

Anindividualshutoffvalvemustbeinstalledwithin6feet

(1.8m)ofthedryerinaccordancewiththeNationalFuelGas

Code,ANSIZ223.1.Thelocationshouldbeeasytoreachfor

openingandclosing.

1 3 5

2 4

1. %in. flexible gas connector

2. 3/8in. pipe to flare adapter fitting

3. ½in. NPT ptugged tapping

4, V2in. NPT gas supply line

5, Gas shutoff valve

Gas supply connection i_quirements

There are many methods by which your gas dryer can be

connected to the gas supply. Listed here are some guidelines for

two different methods of connection.

Option 1 (Recommended method)

Flexible stainless steel gas connector:

• If local codes permit, use a new flexible stainless steel gas

connector (Design Certified by the American Gas Association

or CSA International) to connect your dryer to the rigid gas

supply line. Use an elbow and a 3/8in. flare x %in. NPT

adapter fitting between the stainless steel gas connector and

the dryer gas pipe, as needed to prevent kinking.

Option 2 (Alternate method)

Approved aluminum or copper tubing:

• Lengths under 20 ft (6.1 m) can use 3/8in. approved tubing (if

codes and gas supplier permit).

• If you are using natural gas, do not use copper tubing.

• % in. flare x 3/8in. NPT adapter fitting between dryer pipe and

% in. approved tubing.

• Lengths over 20 ff (6.1 m) should use larger tubing and a

different size adapter fitting.

• If your dryer has been converted to use L.R gas, % in. L.R

compatible copper tubing can be used. If the total length of

the supply line is more than 20 ft (6.1 m), use larger tubing.

NOTE: Pipe joint compounds that resist the action of L.E gas

must be used. Do not use TEFLON _<tape.

Dryer gas pipe

• The gas pipe that comes out through the rear of your dryer

has a %in. male pipe thread.

•61/4,

(15.88 cm)

_11/2'

(3.51 cm)

1. Y2in. NPT gas supply line

2. %in, NPT dryer pipe

*NOTE: If the dryer is mounted on a pedestal, the gas pipe height

must be an additional 14 in. (38.86 cm) from the floor.

Burner input requirements

Elevations up to 10,000 feet (3,048 meters):

• The design of this dryer is certified by CSA International for

use at altitudes up to lg,000 ft (3,046 m) above sea level at

the B.T.U. rating indicated on the model/serial number plate.

Burner input adjustments are not required when the dryer is

operated up to this elevation.

Elevations above 10,000 feet (3,048 meters):

• When installed above 10,go0 ft (3,048 m) a 4% reduction of

the burner B.T.U. rating shown on the model/serial number

plate is required for each 1,000 ft (305 m) increase in

elevation.

Gas supply pressure testing

• The dryer must be disconnected from the gas supply piping

system during any pressure testing.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in

death or fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

4 in. (10.2 cm) heavy metal exhaust vent and clamps must be

used. DURASAFE TM venting products are recommended and are

available from your local Sears store or Sears Service Center.

DURASAFE TM vent products can be purchased from your dealer.

For further information, please call 1-800-4-MY-HOME ®

(1-800-469-4663) or visit our Internet site at: www.eeare.com.

• The dryer exhaust must not be connected into any gas vent,

chimney, wall, ceiling, or a concealed space of a building.

• Do not use an exhaust hood with a magnetic latch.

• Do not install flexible metal vent in enclosed walls, ceilings or

floors.

Use clamps to seal all joints. Exhaust vent must not be

connected or secured with screws or other fastening devices

which extend into the interior of the duct. Do not use duct

tape.

t®TEFLON is a registered trademark of E.L Du Pont De Nemours and Company.

IMPORTANT: Observe all governing codes and ordinances.

Improper venting can cause moisture and lint to collect

indoors, which may result in:

• Moisture damage to woodwork, furniture, paint, wall-

paper, carpets, etc.

• Housecleaning problems and health problems.

Use a heavy metal vent. Do not use plastic or metal foil vent.

Rigid metal vent is recommended to prevent crushing and

kinking.

Flexible metal vent must be fully extended and supported when

the dryer is in its final position. Remove excess flexible metal vent

to avoid sagging and kinking that may result in reduced airflow

and poor performance.

An exhaust hood should cap the vent to prevent rodents and

insects from entering the home.

Exhaust hood must be at least 12 in. (30.5 cm) from the ground or

any object that may be in the path of the exhaust (such as

flowers, rocks or bushes, etc.).

If using an existing vent system, clean lint from the entire length

of the system and make sure exhaust hood is not plugged with

lint. Replace any plastic or metal foil vent with rigid metal or

flexible metal vent.

Optional exhaust installations

This dryer can be converted to exhaust out the right side, left

side, or through the bottom. Contact your local dealer to have the

dryer converted.

Fire Hazard

Cover unused exhaust holes with one of the

following kits:

279818 (white)

279915 (graphite)

279925 (biscuit)

Contact your local dealer.

Failure to follow these instructions can result in

death, fire, electrical shock, or serious injury.

Typical exhaust installations

Typical installations vent the dryer from the rear of the dryer.

Other installations are possible.

1--

......... 6

--7

1. Dryer

2. Elbow

3. Watt

4. Exhaust hood

5. Clamps

6. Rigid metal or flexible metal vent

7. Vent length necessary to connect elbows

8. Exhaust outlet

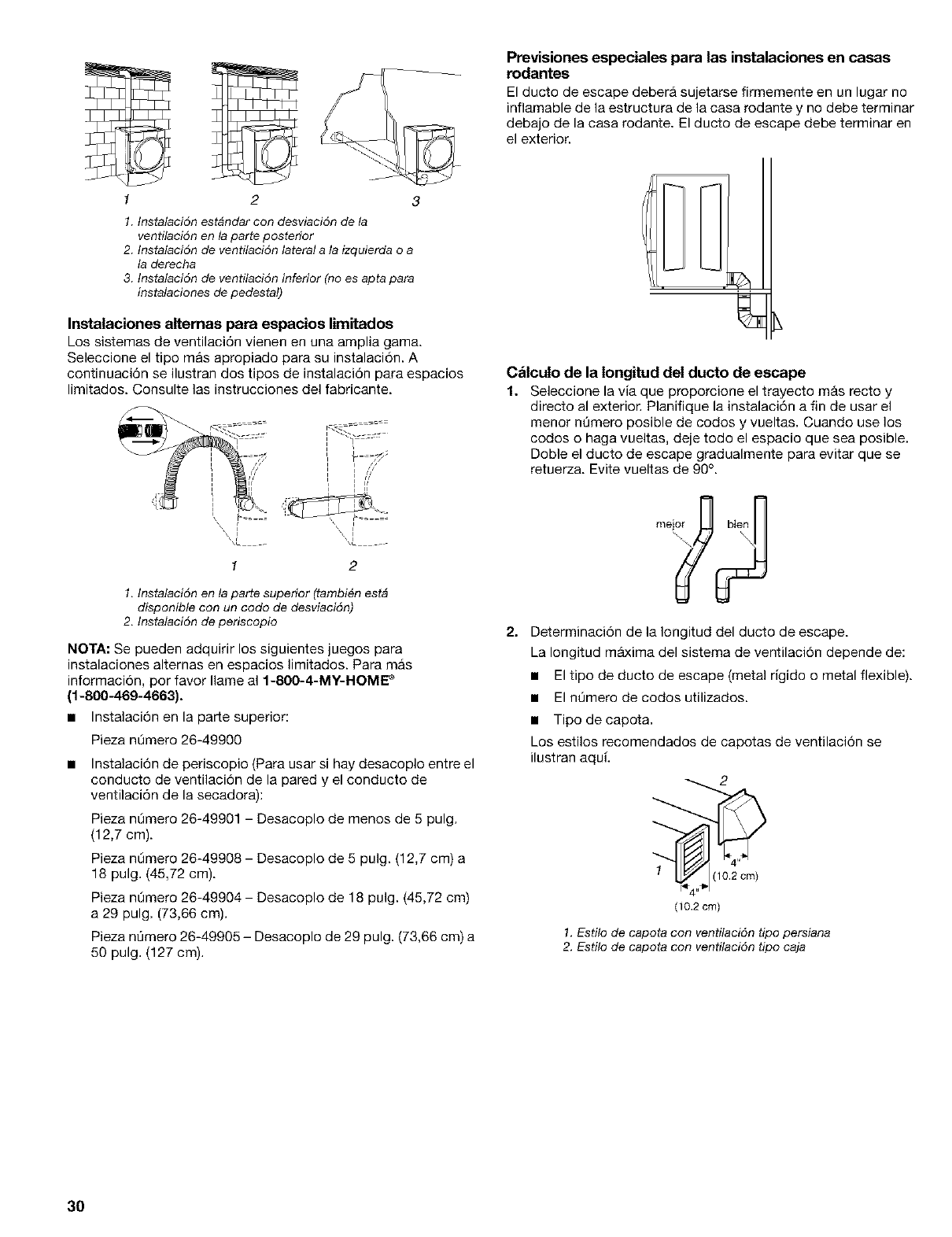

1 2

1. Standard rear offset exhaust installation

2. Left or right side exhaust installation

3. Bottom exhaust installation (Not an option with

pedestal installations,)

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown.

Refer to the manufacturer's instructions.

I II

n i u

[

1 2

1. Over-The-Top installation (also available with one

offset elbow)

2. Periscope installation

NOTE: The following kits for close clearance alternate

installations are available for purchase. For further information,

please call I-8OO-4-M¥-HOME _ (1-800-469-4663).

• Over-The-Top Installation:

Part Number 26-49900

Periscope Installation (For use with dryer vent to wall vent

mismatch):

Part Number 26-49901 - Less than 5 in. (12.7 cm) mismatch

Part Number 26-49998 - 5 in. (12.7 cm) to 18 in. (45.72 cm)

mismatch

Part Number 26-49904 - 18 in. (45.72 cm) to 29 in. (73.66 cm)

mismatch

Part Number 26-49995 - 29 in. (73.66 cm) to 59 in. (127 cm)

mismatch

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible

portion of the mobile home structure and must not terminate

beneath the mobile home. Terminate the exhaust vent outside.

Determine Vent Lengfi_

1. Select the route that will provide the straightest and most

direct path outdoors. Plan the installation to use the fewest

number of elbows and turns. When using elbows or making

turns, allow as much room as possible. Bend vent gradually

to avoid kinking. Avoid 99° turns.

2. Determine vent length

The maximum length of the exhaust system depends upon:

• The type of vent (rigid metal or flexible metal).

• The number of elbows used.

• Type of hood.

Recommended hood styles are shown here.

1_ (10.2cm)

(10.2 cm)

1. Louvered hood style

2. Box hood style

The angled hood style (shown following) is acceptable.

See the exhaust vent length chart that matches your hood

type for the maximum vent lengths you can use.

Exhaust systems longer than specified will:

• Shorten the life of the dryer.

• Reduce performance, resulting in longer drying times and

increased energy usage.

3. Determine the number of elbows you will need.

IMPORTANT: Do not use vent runs longer than specified in

the Vent Length Chart.

The following chart helps you determine your maximum vent

length based on the number of 90 ° turns or elbows you will

need and the type of vent (rigid or flexible metal) and hood

that you will use.

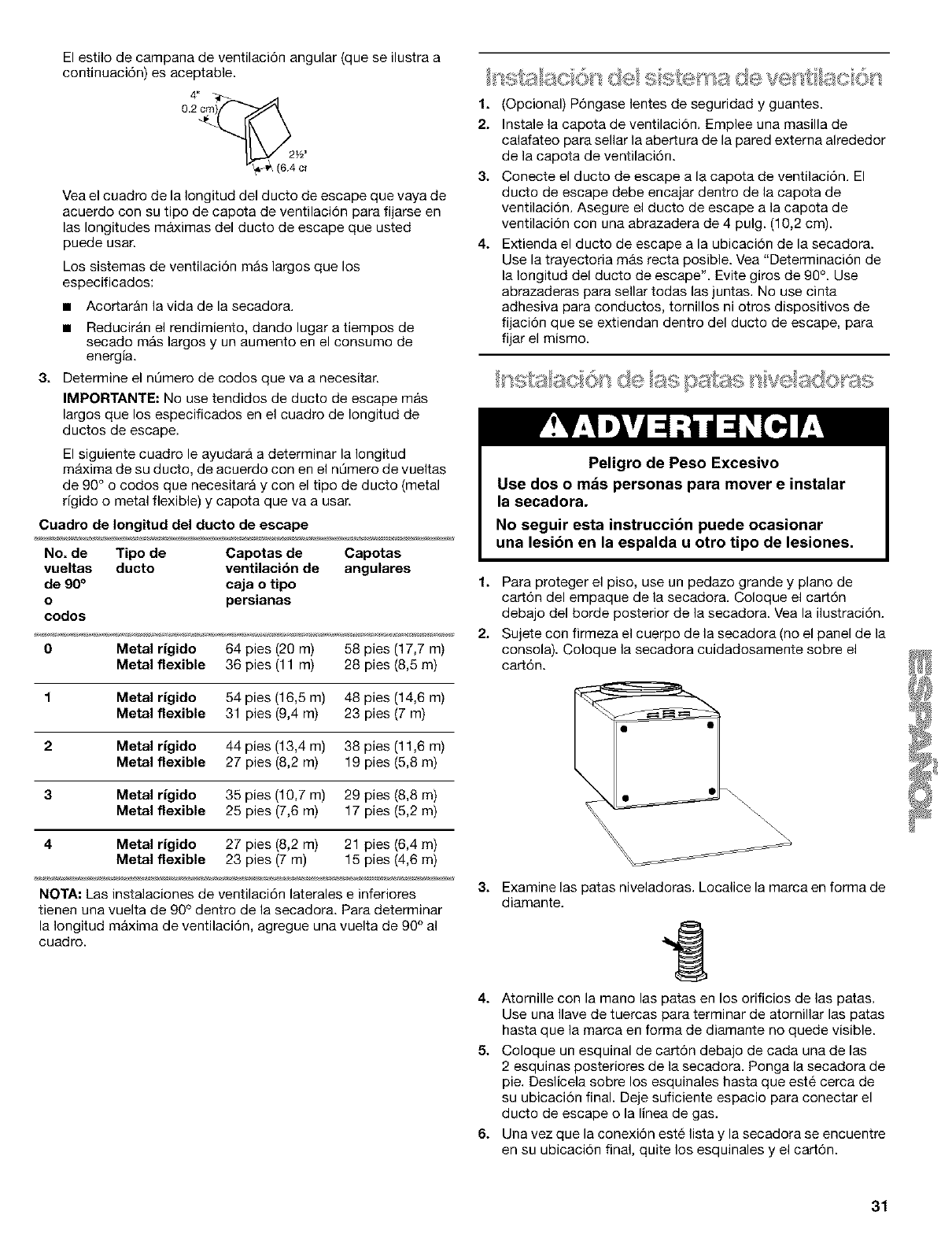

Vent Length Chart

Number of Type of Box or Angled

90°turns vent Louvered hoods

or elbows hoods

ORigid metal 64 ft (20 m) 58 ft (17.7 m)

Flexible metal 36 ft (11 m) 28 ft (8.5 m)

1 Rigid metal 54 f1 (16.5 m) 48 ft (14.6 m)

Flexible metal 31 ft (9.4 m) 23 ft (7 m)

2 Rigid metal 44 ft (13.4 m) 38 ft (11.6 m)

Flexible metal 27 ft (8.2 m) 19 ft (5.8 m)

3 Rigid metal 35 ft (10.7 m) 29 ft (8.8 m)

Flexible metal 25 ft (7.6 m) 17 ft (5.2 m)

4 Rigid metal 27 ft (8.2 m) 21 f1 (6.4 m)

Flexible metal 23 ft (7 m) 15 ft (4.6 m)

NOTE: Side and bottom exhaust installations have a 90° turn

inside the dryer. To determine maximum exhaust length, add one

90° turn to the chart.

1. (Optional) Put on safety glasses and gloves.

2. Install exhaust hood. Use caulking compound to seal exterior

wall opening around exhaust hood.

3. Connect vent to exhaust hood. Vent must fit inside exhaust

hood. Secure vent to exhaust hood with 4 in. (19.2 cm)

clamp.

4. Run vent to dryer location. Use the straightest path possible.

See "Determine Vent Length." Avoid 90 ° turns. Use clamps to

seal all joints. Do not use duct tape, screws or other fastening

devices that extend into the interior of the vent to secure

vent.

Check the levelness of the dryer. Check levelness first

side to side, then front to back.

1. To protect the floor, use a large flat piece of cardboard from

the dryer carton. Place cardboard under the entire back edge

of the dryer. See illustration.

2. Firmly grasp the body of the dryer (not the console panel).

Gently lay the dryer on the cardboard.

3. Examine the leveling legs. Find the diamond marking.

4. Screw the legs into the leg holes by hand. Use a wrench to

finish turning the legs until the diamond marking is no longer

visible.

5. Place a carton corner post under each of the 2 dryer back

corners. Stand the dryer up. Slide the dryer on the corner

posts until it is close to its final location. Leave enough room

to connect the exhaust vent or gas line.

6. Once connection is made and dryer is in final location,

remove corner posts and cardboard.

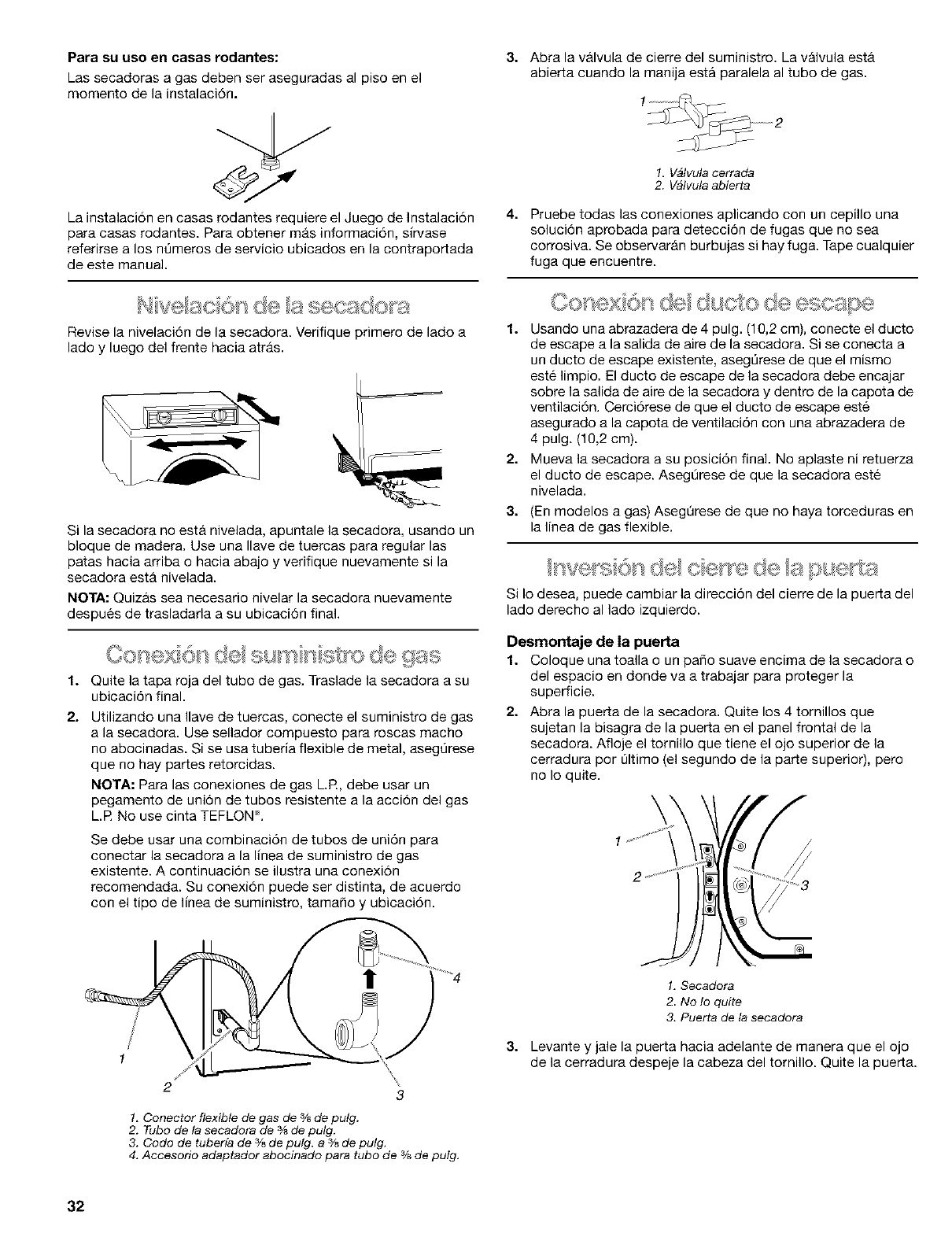

For mobile home use

Gas dryers must be securely fastened to the floor at the time of

installation.

Mobile home installations require a Mobile Home Installation Kit.

For more information, please reference the service numbers

located on the back page of this manual.

If the dryer is not level, prop up the dryer using a wood block.

Use a wrench to adjust the legs up or down and check again for

levelness.

NOTE: It might be necessary to level the dryer again after it has

been moved into its final position.

Remove the red cap from the gas pipe. Move the dryer close

to its final position.

Using a wrench to tighten, connect the gas supply to the

dryer. Use pipe joint compound on all nonflared male threads.

If flexible metal tubing is used, be sure there are

no kinks.

NOTE: For L.R gas connections, you must use pipe joint

compound resistant to the action of DR gas. Do not use

TEFLON _ tape.

A combination of pipe fittings must be used to connect the

dryer to the existing gas line. Shown following is a

recommended connection. Your connection may be different,

according to the supply line type, size and location.

1. %in, flexible gas connector

2. _Mn. dryer pipe

3. _Mn. to _in. pipe elbow

4. %in. pipe-to-flare adapter fitting

3. Open the shutoff valve in the supply line. The valve is open

when the handle is parallel to the gas pipe.

1. Closed valve

2. Open valve

4. Test all connections by brushing on an approved

noncorrosive leak-detection solution. Bubbles will show a

leak. Correct any leak found.

1. Using a 4 in. (10.2 cm) clamp, connect vent to exhaust outlet

in dryer. If connecting to existing vent, make sure the vent is

clean. The dryer vent must fit over the dryer exhaust outlet

and inside the exhaust hood. Make sure the vent is secured

to exhaust hood with a 4 in. (10.2 cm) clamp.

2. Move dryer into final position. Do not crush or kink vent.

Make sure dryer is level.

3. (On gas models) Check to be sure there are no kinks in the

flexible gas line.

Reverse the hinge and hinge cover

1. Place the inner door, screwhead side up, on the work space.

2. Gently pull the plastic cover out and down. This unsnaps the

plastic hinge cover from the inside door assembly.

You can change your door swing from a right-side opening to a

left-side opening, if desired.

Remove the door

1o Place a towel or soft cloth on top of the dryer or work space

to protect the surface.

2. Open the dryer door. Remove the 4 screws that hold the door

hinge on the front panel of the dryer. Loosen, but do not

remove, the screw with the top keyhole opening last (2nd

from the top).

3. Remove the 4 screws that hold the hinge to the door.

4. Reverse the 2large hole screw plugs to the opposite side and

insert in the original screw holes.

1. Dryer

2. Do not remove

3. Dryer door

3. Lift and pull forward on the door so that the keyhole clears

the screwhead. Remove the door.

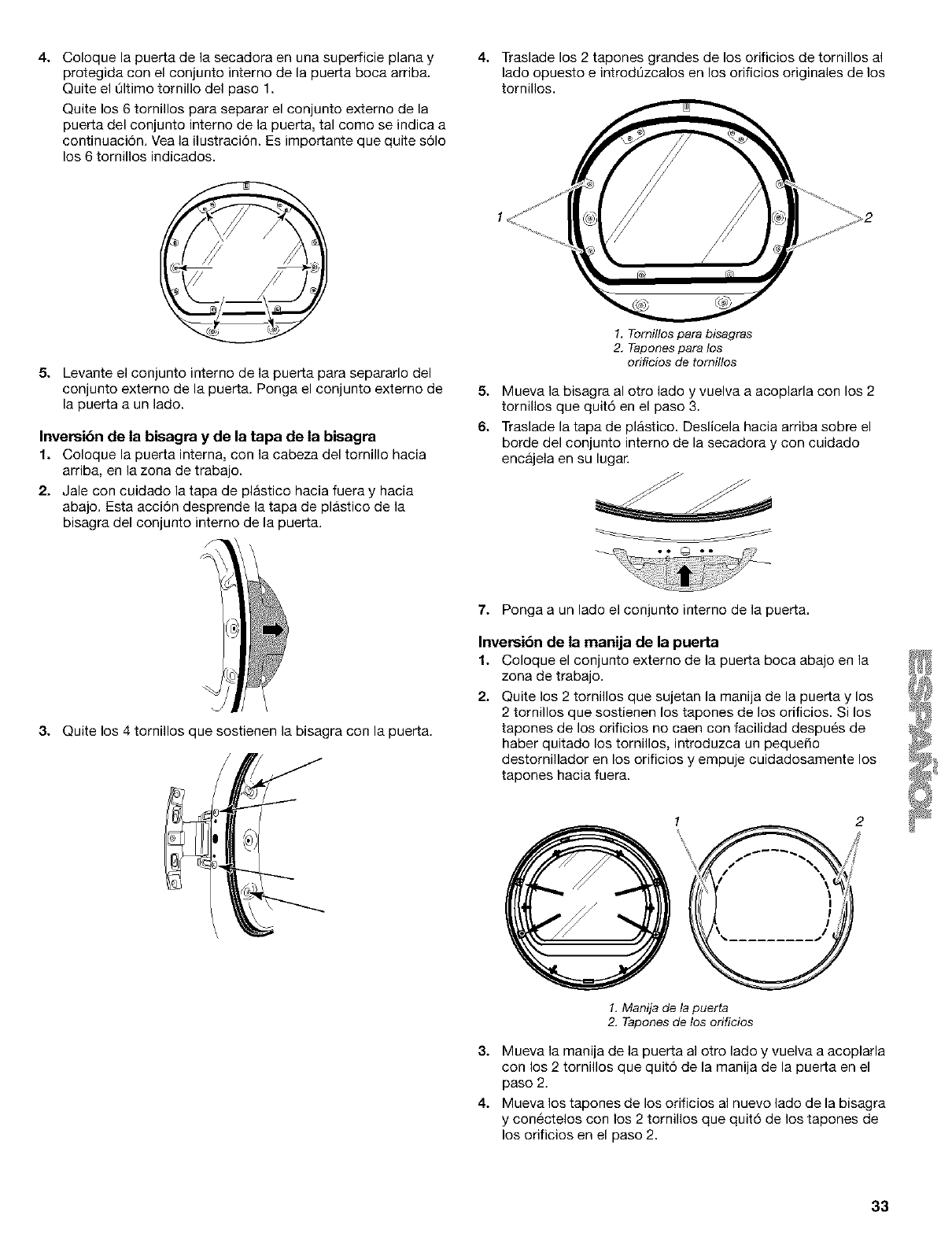

4. Lay the dryer door on a flat, protected surface with the inside

door assembly facing up. Remove the last screw from step 1.

Remove the 6 screws to release the outer door assembly

from the inner door assembly, as indicated below. See

illustration. It is important that you remove only the

6 indicated screws.

5. Lift the inner door assembly oft of the outer door assembly.

Set the outer door assembly aside.

1, Hinge screws

2. Hole screw plugs

5. Move hinge to the other side and reattach with the 4 screws

removed in step 3.

6. Reverse the plastic cover. Slide it up over the inner door

assembly edge and gently snap into place.

7. Set the inner door assembly aside.

Reverse the door handle

1. Place the outer door assembly face down on work space.

2. Remove the 2 screws that hold the door handle and the

2 screws holding the hole plugs. If hole plugs do not easily fall

out after screws are removed, insert a small screwdriver into

the holes and gently push the plugs out.

5. Insert a screw in the 2nd opening from the top of the hinge

opening and partially tighten. Hang the door by placing the

top hinge keyhole over the 2nd screwhead and tighten the

screw. By putting this screw in first, the door will hang in

place while you insert and tighten the remaining 4 screws.

1 2

1. Door handle

2. Hole plugs

3. Move the door handle to the other side and reattach with the

2 screws removed from the door handle in step 2.

4. Move the hole plugs to the new hinge side and attach with

the 2 screws removed from the hole plugs in step 2.

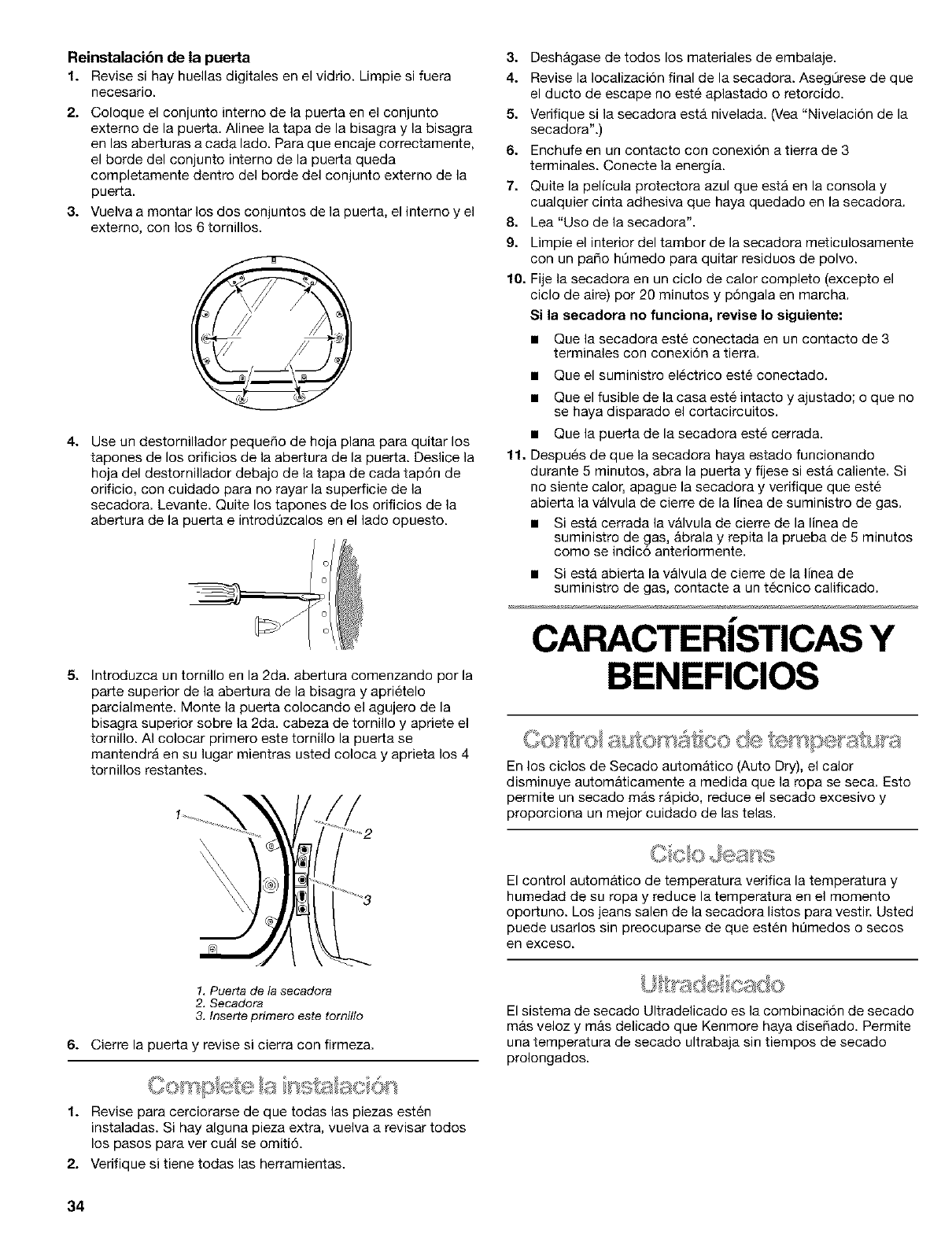

Reinstalling the door

1. Check for fingerprints on the glass. Clean if necessary.

2. Place the inner door assembly into the outer door assembly.

Align the hinge cover and hinge in the openings on each side.

To fit correctly, the inside door assembly edge is completely

inside the outside door assembly edge.

3. Reassemble the inner and outer door assemblies with the

6 screws.

4. Use a small flat-blade screwdriver to remove hole plugs in the

door opening. Slide the head of the screwdriver under the

cap of each hole plug, being careful not to scratch the dryer

surface. Lift up. Remove the hole plugs in the door opening

and insert in the opposite side.

1. Dryer door

2. Dryer

3. Insert this screw first

6. Close the door and check that it latches securely.

1. Check to be sure all parts are now installed. If there is an

extra part, go back through the steps to see which step was

skipped.

2. Check to be sure you have all of your tools.

3. Dispose of all packaging materials.

4. Check the dryer's final location. Be sure the vent is not

crushed or kinked.

5. Check to be sure the dryer is level. (See "Level Dryer.")

6. Plug into a grounded 3 prong outlet. Turn power on.

7. Remove the blue protective film on the console and any tape

remaining on the dryer.

8. Read "Dryer Use."

9. Wipe the dryer drum interior thoroughly with a damp cloth to

remove any dust.

10. Set the dryer on a full heat cycle (not an air cycle) for

20 minutes and start the dryer.

If the dryer will not start, check the following:

• Dryer is plugged into a grounded 3 prong outlet.

• Electrical supply is connected.

• House fuse is intact and tight; or circuit breaker has not

tripped.

• Dryer door is closed.

11oWhen the dryer has been running for 5 minutes, open the

dryer door and feel for heat. If you do not feel heat, turn the

dryer off and check to see if the gas supply line shutoff valve

is open.

• If the gas supply line shutoff valve is closed, open it, then

repeat the 5-minute test as outlined above.

• If the gas supply line shutoff valve is open, contact a

qualified technician.

FEATURES AND

BENEFITS The automatic temperature control monitors temperature and

moisture and turns down the temperature at the right time. Jeans

come out of the dryer ready to wear. You can put them on without

them being either damp or overdry,

Automat c } mpe atu e (%osWo

In Auto Dry Cycles, the heat is automatically turned down as the

clothes become dry. This allows faster drying, reduces overdrying

and provides better care of the fabrics.

The Ultra Delicate drying system is Kenmore's fastest and

gentlest drying combination ever. It allows an ultra low drying

temperature without long drying times.

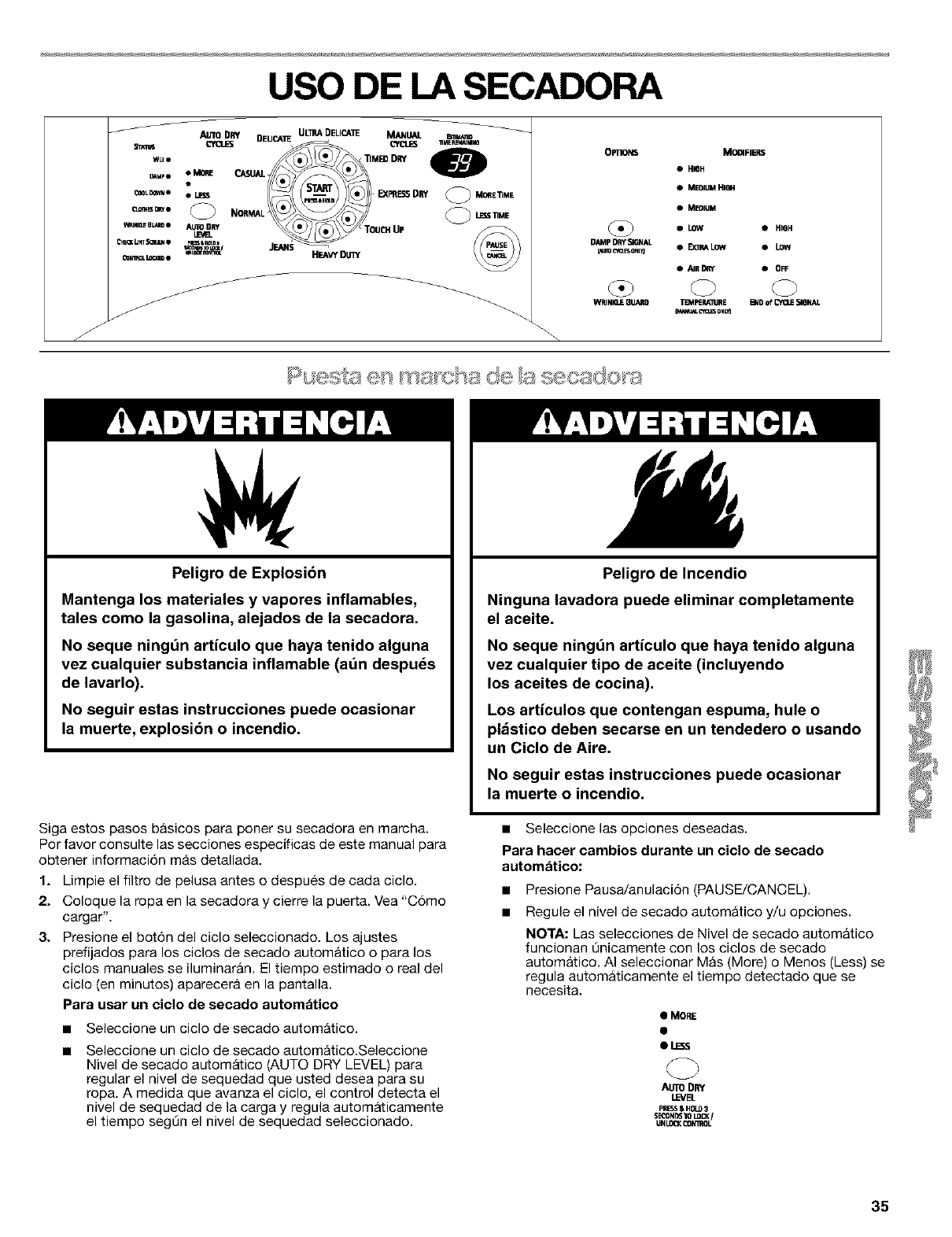

DRYER USE

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Failure to follow these instructions can result in

death, explosion, or fire.

Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of

oil on it (including cooking oils).

Items containing foam, rubber, or plastic must be

dried on a clothesline or by using an Air Cycle.

Failure to follow these instructions can result in

death or fire.

Follow these basic steps to star your dryer. Please refer to

specific sections of this manual for more detailed information.

1. Clean lint screen before or after each cycle.

2. Place laundry into dryer and shut door. See "Loading."

3. Press the selected cycle pad. The preset settings for Auto Dry

Cycles or Manual Cycles will glow. The estimated or actual

cycle time (in minutes) will show in the display.

To use an Auto Dry Cycle:

•Select an Auto Dry Cycle.

Select AUTO DRY LEVEL to adjust how dry you want the

load. As the cycle runs, the control senses the dryness of

the load and adjusts the time automatically for the

selected dryness level.

• Select the desired Options.

To make changes during an Auto Dry Cycle:

• Press PAUSE/CANCEL

• Adjust Auto Dry Level and/or Options.

NOTE: Auto Dry Level selections can only be made while

using Auto Dry Cycles. Selecting More or Less

automatically adjusts the sensed time needed.

•MORE

•LESS

AUTO DRY

LEVEL

pRESS&HOLD3

Sr_ONDSI_ LC_K/

UNLDa(CONIRaL

To use a Manual Cycle:

• Select a Manual Cycle.

Press MORE TIME or LESS TIME until the desired drying

time is displayed. Tap MORE TIME or LESS TIME and the

time will change by 1-minute intervals. Press and hold

MORE TIME or LESS TIME and the time will change by

5-minute intervals.

NOTE: The More Time and Less Time features can only

be used with Manual Cycles.

MORETIME

0LEVI]ME

• Press TEMPERATURE until the desired temperature

glows.

NOTE: During a Manual Cycle, you can change the settings

for Time, Temperature, WRINKLE GUARD _"_and End of Cycle

Signal. Press PAUSE/CANCEL twice to stop the dryer and

clear the settings. Select another cycle or option.

4. (OPTIONAL STEP) If desired, select OPTIONS. For more

details, see "Options."

5. (OPTIONAL STEP) If desired, set the END of CYCLE SIGNAL.

Select HIGH or LOW to alert you when a cycle ends.

6. Press and hold START for approximately 3 seconds until

dryer starts. Be sure the door is closed.

• If you do not press Start within 5 minutes of selecting the

cycle, the dryer automatically shuts off.

• If you wish to end your drying cycle after pressing Start,

press PAUSE/CANCEL twice.

To stop your dryer at any time

Press PAUSE/CANCELtwice or open the door.

To pause the dryer at any time

Open the door or press PAUSE/CANCEL once.

To restart the dryer

Close the doon Press and hold START until dryer starts.

NOTE: Drying will continue from where the cycle was interrupted

if you close the door and press Start within 5 minutes. If the cycle

is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

This feature allows you to lock your settings to prevent

unintended use of the dryer. You can also use the Control Locked

feature to prevent unintended cycle or option changes during

dryer operation.

To enable the Control Locked feature:

Press and hold AUTO DRY LEVEL for 3 seconds. Control Locked

glows and a single beep tone is heard. To unlock, press and hold

AUTO DRY LEVEL for 3 seconds. The indicator light turns off.

Properly loading your dryer can lower your utility bill and prolong

the life of your garments.

Loading suggestions

• Load the dryer by the amount of space items take up, not by

their weight.

• Do not overload the dryer. This causes uneven drying and

wrinkling.

Super Capacity Dryers

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels 14 washcloths

10 hand towels

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

4 pillowcases 9 shorts

3 shirts 10 handkerchiefs

3 blouses

Select the correct cycle and dryness level or temperature for your

load. If an Auto Dry Cycle is running, the display shows the

estimated cycle time when your dryer is automatically sensing

the dryness level of your load. If a Manual Cycle is running, the

display shows the exact number of minutes remaining in the

cycle.

Cool Down tumbles the load without heat during the last few

minutes of all cycles. Cool Down makes the loads easier to

handle and reduces wrinkling. The length of the Cool Down

depends on the load size and dryness level.

Drying tips

• Follow care label directions when they are available.

• If desired, add a fabric softener sheet. Follow package

instructions.

To reduce wrinkling, remove the load from the dryer as soon

as tumbling stops. This is especially important for permanent

press, knits, and synthetic fabrics.

Avoid drying heavy work clothes together with lighter fabrics.

This could cause overdrying of lighter fabrics and lead to

increased shrinkage or wrinkling.

Cycletips

• Dry most loads using the preset cycle settings.

• Refer to the Auto Dry or Manual Preset Cycle Settings chart

(in the "Cycles" section) for a guide to drying various loads.

Drying temperature and Auto Dry Level are preset when

you choose an Auto Dry Cycle. You can select a different

dryness level, depending on your load, by pressing Auto

Dry Level and tapping More or Less.

If you wish to adjust the cycle length of a Manual Cycle,

press More Time or Less Time. Adjust the temperature of

a Manual Cycle by pressing Temperature until the desired

temperature is selected.

NOTE: You cannot choose an Auto Dry Level with Manual

Cycles.

Follow the progress of your dryer with the drying Status indicator

lights.

WET•

DAMP•

COOLDOWN•

CLOTHESDRY•

WRINKLE GUARD •

CHECKLINT SCREEN•

CONmOL LOCKED•

Wet

The Wet light glows at the beginning of Auto Dry or Manual

cycles if a wet item is detected.

• In an Auto Dry Cycle, if a wet item is not detected after

5 minutes, the dryer goes directly into Cool Down and the

Cool Down and WRINKLE GUARD ®indicators glow, if

selected.

• In a Manual Cycle, if a wet item is not detected, the dryer will

continue to run for the length of time selected, but the Wet

light will not glow.

Damp

The Damp light glows in an Auto Dry Cycle when the laundry is

approximately 80% dry. Damp Dry Signal beeps, if selected. (See

"Options.")

Cool Down

The Cool Down light glows during the cool down part of the

cycle. Laundry cools for ease in handling.

Clothes Dry

The Clothes Dry light glows when the drying cycle is finished.

This indicator stays on during WRINKLE GUARD ®.

WRINKLE GUARD *

The WRINKLE GUARD '_light glows when this option is selected.

This indicator stays on with Clothes Dry.

Check Lint Screen

The Check Lint Screen light reminds you to check the lint screen.

The light glows when the user selects a cycle. It goes out when

the door is opened, Start is pressed, or after 5 minutes elapses.

Control Locked

The Control Locked light glows when this option is enabled.

Indicator lights

Other indicator lights show Cycle, Options, Modifiers and End of

Cycle settings selected. The display shows the estimated or

actual time remaining.

Select the drying cycle that matches the type of load you are

drying. (See Auto Dry or Manual Preset Cycle Settings charts.)

AUTODRY DELICATE

CYa.ES

CASUAL

NORMAL

JEANS

ULTRADEUCA'nE MANUAL

CYCLES

MEDDRY

_; EXPRESSDRY

ou .o,

HEAVYDUW

Auto Dry Cycles allow you to match the cycle to the load you are

drying. See the following "Auto Dry Preset Cycle Settings" chart.

Each cycle dries certain fabrics at the recommended

temperature. A sensor detects the moisture in the load and

automatically adjusts the drying time for optimal drying.

Heavy Duty

Use this cycle to get high heat for heavy fabrics such as cotton

towels or bedspreads.

Jeans

Usethis cycle to get medium-high heat for drying denims.

Normal

Use this cycle to get medium heat for drying sturdy fabrics such

as work clothes.

Casual

Use this cycle to get low heat for drying no-iron fabrics, such as

sport shirts, casual business clothes and permanent press

blends.

Delicate

Use this cycle to get low heat for drying synthetic fabrics,

washable knit fabrics and no-iron finishes.

Ultra Delicate

Use this cycle to get extra-low heat to gently dry items such as

lingerie, exercise wear, or sheer curtains.

Auto Dry Preset Cycle Settings

Auto Dry Cycles Temp. Time*

Load Type (Minutes)

HEAVY DUTY High 44

Heavyweight, towels

JEANS Medium 54

Denim pants, jackets High

NORMAL Medium 41

Corduroys, work clothes

CASUAL Low 36

Permanent press,

synthetics

DELICATE Low 32

Sheets, lingerie, blouses

ULTRA DELICATE Extra-Low 22

Exercise wear, sheer

curtains, lace

* Estimated Time with Auto Dry Level (Normal) setting.

Use Manual Cycles to select a specific amount of drying time and

a drying temperature. When a Manual Cycle is selected, the

Estimated Time Remaining display shows the actual time

remaining in your cycle. You can change the actual time in the

cycle by pressing More Time or Less Time. (See "Changing

Cycles, Options and Modifiers.")

Timed Dry

Use this cycle to complete drying if items are still damp after an

Auto Dry Cycle. Timed dry is also useful for drying heavyweight

and bulky items, such as bedspreads and work clothes.

EXPRESS DRY TM

Use this cycle for drying small loads or loads that need a short

drying time,

Touch Up

Use this cycle to remove wrinkles from items, such as clothes

packed in a suitcase or items wrinkled from being left in the dryer

too long.

Manual Preset Cycle Settings

Manual Cycles Temp. Default Time

Load Type (Minutes)

TIMED DRY High 40

Heavyweight, bulk,

bedspreads, work clothes

EXPRESS DRYTM High 23

Small loads

TOUCH UP Medium 20

Remove wrinkles High

You can customize your cycles by selecting options.

DAMPDRYSiG_L

{AUraRY_ONLY)

Damp Dry Signal

Select the Damp Dry Signal to alert you that your clothes are

approximately 80% dry. This is useful when you want to remove

lightweight items in a mixed load to prevent overdrying or remove

partially dry items that may need ironing.

NOTE: The Damp Dry Signal is available only with the Auto Dry

Cycles.

WRINKLE GUARD s

WRINKLE GUARD '_prevents wrinkles that form when you cannot

unload the dryer promptly at the end of a cycle. During this

option, the dryer stops tumbling and then tumbles again for a

brief period.

• Press WRINKLE GUARD _"_to get up to 21/2hours of heat-free,

periodic tumbling at the end of a cycle.

• Stop WRINKLE GUARD ®at any time by pressing WRINKLE

GUARD "_or opening the dryer door.

• For the Casual Auto Dry Cycle, WRINKLE GUARD ®is preset

to on. The other Auto Dry Cycles will retain the WRINKLE

GUARD "_setting. For example, if you select WRINKLE

GUARD "_in the Normal cycle, WRINKLE GUARD ®will be on

the next time you select the Normal cycle.

NOTE: If you do not select WRINKLE GUARD ®,the dryer stops

after cool down.

Use Modifiers to select temperatures for the Manual Cycles.

Press Temperature until the desired temperature setting glows.

Temperature modifiers cannot be used with the Auto Dry Cycles.

• HI6H

•MEDIUM HI6H

•MEDIUM

•LOW

•EXmALOW

•AIRDRY

TEMPERA_JRE

_IANUALC_LE5ONLYJ

Air Dry Press END of CYCLE SIGNAL to adjust the sound level or turn off

Use the Air Dry Modifier for items that require drying without heat the signal.

such as rubber, plastic and heat-sensitive fabrics. This table NOTE: When WRINKLE GUARD _"_is selected and the End of

shows examples of items that can be dried using Air Dry. Cycle Signal is on, a tone sounds every five minutes until the

clothes are removed, or WRINKLE GUARD '_ ends.

Type of Load Time*

(Minutes)

Foam rubber - pillows, padded bras, stuffed toys 20 - 30

Plastic - Shower curtains, tablecloths 20 - 30

Rubber-backed rugs 40 - 50

Olefin, polypropylene, sheer nylon 10 - 20

* Reset cycle to complete drying, if needed.

The dryer rack is shipped in place in your dryer. Remove and

discard any packing material before use.

Use the TUMBLE FREETM Heated Dryer Rack for items that you

do not want to tumble dry, such as sweaters. When you use the

heated dryer rack, the heated air inside the dryer flows in a

concentrated pattern to allow efficient and uniform drying. Use

Timed Dry to select the desired time.

To use the heated dryer rack:

Do not remove the lint screen.

When using Air Dry

• Check to see that coverings are securely stitched.

• Shake and fluff pillows by hand periodically during the cycle.

• Dry item completely. Foam rubber pillows are slow to dry.

NOTE: Air Dry is not available with Auto Dry Cycles.

You can change Auto Dry and Manual Cycles, Options and

Modifiers any time before pressing Start.

• Three short tones sound if an unavailable combination is

selected. The last selection will not be accepted.

1. Open dryer door.

2. Place dryer rack over the bottom of the dryer door opening.

Rest the back wire on the dryer back ledge. Push down on

the frame front to secure over lint screen.

Changing Cycles after pressing Start

1. Press PAUSE/CANCELtwice.

2. Select the desired cycle and options.

3. Press and hold START. The dryer starts at the beginning of

the new cycle.

NOTE: If you do not press Start within 5 minutes of selecting the

cycle, the dryer automatically shuts off.

Changing Options and Modifiers after pressing Start

You can change an Option or Modifier anytime before the

selected Option or Modifier begins.

1. Press PAUSE/CANCEL once.

3. Place wet items on top of the rack. Allow space around items

for air to circulate. The rack does not move, but the drum will

rotate. Make sure items do not hang over the edges or

between rack grille.

2. Select the new Option and/or Modifiers.

3. Press and hold START to continue the cycle.

NOTE: If you happen to press Pause/Cancel twice, the program

clears and your dryer shuts down. Restart the selection process. 4. Close the door,

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the

drying cycle is finished. Promptly removing clothes at the end of

the cycle reduces wrinkling.

•HIGH

Select TIMED DRY and MORE TIME or LESS TIME. Reset

time as needed to complete drying. Refer to the following

table.

Select the desired temperature setting to match the fabrics in

your load by pressing TEMPERATURE. Items containing

foam, rubber, or plastic must be dried on a clothesline or by

using the Air Dry temperature setting. Refer to the following

table.

• LOW

•OFF

7. Start the dryer,

To remove the dryer rack, lift it straight up and out of the dryer,

NOTE: Check the lint screen and remove any lint accumulated

from items dried on the rack.

END of CYCLE SIGNAL

Suggested Items for Temperature Suggested

Rack Drying Setting Time*

(Minutes)

Washable wool items Low 20

(block to shape and lay

flat on rack)

Stuffed toys (cotton or Low 20

polyester fiber filling)

Stuffed toys (foam Air Dry 50

rubber filled)

Galoshes (rubber) Air Dry 20

Foam rubber pillows Air Dry 50

Tennis shoes Air Dry 20

* Reset time as needed to complete drying.

DRYER CARE

Keep dryer area clear and free from items that would obstruct the

flow of combustion and ventilation air.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the

floor for a garage installation.

Failure to do so can result in death, explosion,

or fire.

To clean

1. Pull the lint screen straight up. Roll lint off the screen with

your fingers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

2. Push the lint screen firmly back into place.

IMPORTANT:

• Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

Some towels made of synthetic fibers and natural fibers

(polyester and cotton blends) may shed more lint than other

towels, causing your dryer's lint screen to fill up faster. Be

sure to remove lint from the lint screen before and after drying

new towels.

• If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. (See "Venting

Requirements.")

As needed cleaning

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off the screen.

Clean the lint screen with a nylon brush every 6 months, or more

frequently, if it becomes clogged due to a residue buildup.

To wash

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Replace screen

in dryer.

Every load cleaning

The lintscreen is located in the door opening of the dryer. @ean it

before or after each load. A screen blocked by lint can increase

drying time.

.......,,............" TROUBLESHOOTING

To clean dryer drum

1. Make a paste with powdered laundry detergent and very

warm water.

2. Apply paste to a soft cloth.

Apply a liquid, nonflammable household cleaner to the

stained area and rub with a soft cloth until all excess dye and

stains are removed.

3. Wipe drum thoroughly with a damp cloth.

4. Tumble a load of clean cloths or towels to dry drum.

NOTE: Garments which contain unstable dyes, such as denim

blue jeans or brightly colored cotton items, may discolor the

dryer interior. These stains are not harmful to your dryer and will

not stain future loads of clothes. Dry unstable dye items inside

out to prevent dye transfer.

l;%e I !il A001 II%1189;! £1 LII [

From Inside the Dryer Cabinet

Lint should be removed every 2 years or more often, depending

on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending

on dryer usage.

Vacation care

Operate your dryer only when you are at home. If you will be on

vacation or not using your dryer for an extended period of time,

you should:

1. Unplug dryer or disconnect power.

2. Close shutoff valve in gas supply line.

3. Wash lint screen.

Moving care

1. Unplug the power supply cord.

2. Close shutoff valve in gas supply line.

3. Disconnectgassupplylinepipeandremovefittingsattached

to dryer pipe.

4. Cap the open fuel supply line.

5. Make sure leveling legs are secure in dryer base.

6. Use masking tape to secure dryer door.

The dryer light automatically turns on inside the dryer drum when

you open the door.

To change the drum light

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back

wall of the dryer, Remove the screw located in the lower right

corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a 1g-watt

appliance bulb only, Replace the cover and secure with the

screw.

4. Plug in dryer or reconnect power.

First try the solutions suggested here and possibly avoid

the cost of a service call...

Dryer displaying code message

• "PF" (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press and hold START to restart the dryer.

• "E" Variable (El, E2, E3) service codes:

Call for service.

Clothes are not drying satisfactorily

•Check the following:

Is the lint screen clogged with lint?

Is the exhaust vent or outside exhaust hood clogged with lint,

restricting air movement? Run the dryer for 5-1g minutes.

Hold your hand under the outside exhaust hood to check air

movement. If you do not feel air movement, clean exhaust

system of lint or replace exhaust vent with heavy metal or

flexible metal vent. (See "Installation Instructions.")

Is the exhaust vent crushed or kinked? Replace with a heavy

metal vent. (See "Installation Instructions.")

Has a fuse blown, or has a circuit breaker tripped?

Has an Air Dry cycle been selected? Select the right cycle for

the types of garments being dried. (See "Cycles.")

Is an automatic cycle ending early? The load may not be

contacting the electronic sensor strips, level the dryer.

Is the valve open on the gas supply line?

Are fabric softener sheets blocking the grille? Use only one

fabric softener sheet and only use it once.

Is the dryer located in a room with temperature below

45°F (7°C)?

Proper operation of dryer cycles requires temperatures above

45°F (7°C).

Was a cold rinse water used? Was the load very wet?

Expect longer drying times with items rinsed in cold water

and with items that hold moisture (cottons).

Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Dryer will not run

• Checkthe following:

Is the power cord plugged in?

Has a fuse blown, or has a circuit breaker tripped?

Was a regular fuse used? Use a time-delay fuse.

Is the dryer door firmly closed?

Was Start firmly pressed and held for at least 1 second?

Is a cycle selected?

Unusual sounds

•Has the dryer had a period of non-use?

If the dryer hasn't been used for a while, there may be a

thumping sound during the first few minutes of operation.

The gas valve clicking is a normal operating sound.

Lint on load

•Is the lint screen clogged?

Clean lint screen. Check for air movement.

• Is load properly sorted?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

•Is the load too big or too heavy?

Dry smaller loads so lint can be carried to the lint screen.

•Wasthe load overdried?

Use correct dryer settings for load type. (See "Changing

Cycles, Options and Modifiers.") Overdrying can cause

lint-attracting static electricity.

•Was paper or tissue left in pockets?

•Is pilling being mistaken for lint?

Pilling (surface fuzz) is caused by normal wear and

laundering.

Stains on load or color change

•Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle

when the load is cold. Do not add fabric softener sheets to a

warm load.

•Were items soiled when placed in the dryer?

Items should be clean before being dried.

•Were items properly sorted?

Sort light colors from dark colors. Sort colorfast items from

noncolorfast items.

Items shrinking

•Wasthe dryer overloaded?

Dry smaller loads that can tumble freely.

•Did theload overdry?

Check the manufacturer's care label. Match dryer setting to

load type. (See "Cycles.")

Loads are wrinkled

• Was load removed from dryer at the end of the cycle?

• Was dryer overloaded?

Dry smaller loads that can tumble freely.

•Did load overdry?

Check the manufacturer's care label. Match dryer setting to

load type. (See "Cycles.")

Odors

Have you recently been painting, staining or varnishing in

the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone

from the area, rewash and dry the clothing.

Garment damage

•Checkthe following:

Were zippers, snaps, and hooks left open?

Were strings and sashes tied to prevent tangling?

Were care label instructions followed?

Were items damaged before drying?

PROTECTION

AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore®appliance is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new appliance. Here's what's included in the Agreement:

if Expert service by our 12,000 professional repair specialists

V' Unlimited service and no charge for parts and labor on all

covered repairs

if "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

if Product replacement if your covered product can't be fixed

if Annual Preventive Maintenance Check at your request - no

extra charge

if Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

if Power surge protection against electrical damage due to

power fluctuations

if Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances and items

like garage door openers and water heaters, in the U.S.A. call

1-800-4-MY-HOME ®.

INDICE

GARANTiA .................................................................................... 22

GARANTiA DE LA OPCI()N DE PEDESTAL .............................. 22

SEGURIDAD DE LA SECADORA ............................................... 23

INSTRUCCIONES DE INSTALACI()N ........................................ 25

Herramientas y piezas ............................................................... 25

Pedestal opcional ...................................................................... 25

Requisitos de Iocalizaci6n......................................................... 25

Requisitos electricos ................................................................. 27

Requisitos del suministro de gas .............................................. 27

Requisitos de ventilaci6n .......................................................... 28

Planificaci6n del sistema de ventilaci6n ................................... 29

Instalaci6n del sistema de ventilaci6n ...................................... 31

Instalaci6n de las patas niveladoras ......................................... 31

Nivelaci6n de la secadora ......................................................... 32

Conexi6n del suministro de gas ................................................ 32

Conexi6n del ducto de escape ................................................. 32

Inversi6n del cierre de la puerta ................................................ 32

Complete la instalaci6n ............................................................. 34

CARACTERiSTICAS f BENEFIClOS ......................................... 34

Control automatico de temperatura .......................................... 34

Ciclo Jeans ................................................................................ 34

Ultradelicado ............................................................................. 34

USO DE LA SECADORA ............................................................. 35

Puesta en marcha de la secadora ............................................ 35

Detenci6n de la marcha de la secadora ................................... 36

Pausa o reanudaci6n de la marcha .......................................... 36

Control bloqueado ..................................................................... 36

C6mo cargar .............................................................................. 36

Sugerencias de ciclos y secado ............................................... 36

Luces de estado ........................................................................ 37

Ciclos ......................................................................................... 37

Opciones ................................................................................... 38

Modificadores ............................................................................ 39

Cambio de ciclos, opciones y modificadores ........................... 39

Serial de fin de ciclo .................................................................. 39

Estante termico de la secadora TUMBLE FREETM ................... 40

CUIDADO DE LA SECADORA .................................................... 40

Limpieza del lugar donde esta la secadora .............................. 40

Limpieza del filtro de pelusa ...................................................... 41

Limpieza del interior de la secadora ......................................... 41

Eliminaci6n de pelusa acumulada ............................................ 41

Cuidado para las vacaciones y la mudanza ............................. 41

Cambio de la luz del tambor ..................................................... 42

SOLUCI()N DE PROBLEMAS ..................................................... 42

CONTRATOS DE PROTECCI()N ................................................ 43

NOMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTiA

GARANTiA COMPLETA DE UN AI_O PARA LAS PIEZAS

MECANICAS Y COMPONENTES ELleCTRICOS

Durante un a_o a partir de la fecha de compra, si se instala y

pone en funcionamiento la secadora de conformidad con las

instrucciones proporcionadas en este Manual de Uso y Cuidado,

Sears reparara esta secadora, gratuitamente, si tuviese defectos

en el material o la mano de obra.

NOTA: El empleo de un ducto de escape de plastico para esta

secadora puede anular esta garantia. Consulte la secci6n de

"lnstrucciones de instalaci6n" para obtener informaci6n

completa sobre los requisitos de ventilaci6n para esta secadora.

Garantia limitada de dos a_os para el tablero de control

electrbnico SENSOR SMART TM

Durante el segundo amos a partir de la fecha de compra, Sears

reemplazara el tablero de control electr6nico si tuviese defectos

de materiales o de mano de obra. El cliente se hara cargo de los

gastos de mano de obra despues del primer afio.

Restriccibn de la garantia

Si se somete a esta secadora a un uso ajeno al domestico

privado, la cobertura de las garantias arriba citadas quedan

restringidas a s61o 90 dias.

Servicio de reparacibn de la garantia

El servicio de reparaci6n de la garantia esta a su disposici6n al

contactarse con el Centro de Servicio Sears mb.s cercano. Esta

garantia corresponde s61o mientras se use el producto en los

Estados Unidos.

Esta garantia le otorga derechos legales especificos y es posible

que usted tenga tambien otros derechos que pueden variar de un

estado a otro.

Para obtener informaci6n respecto a la garantia o para ponerse

en contacto con un Centro de Servicio de Sears, sirvase tomar

como referencia los nt)meros de servicio tecnico ubicados en la

contraportada del manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Registro del producto

Use el espacio a continuaci6n para anotar el nt]mero completo

del modelo y de la serie, asi como la fecha de compra. Usted

podrb, encontrar esta informaci6n en la etiqueta con nt]mero de

modelo y de serie, en la cavidad interna superior de la puerta de

la secadora.

Siempre que se ponga en contacto con Sears respecto a su

electrodomestico, tenga esta informaci6n a mano para facilitar la

obtenci6n de ayuda o servicio tecnico.

N_mero de modelo 110.

N_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de ventas para

referencia futura.

GARANTIA DE LA

OPCION DE PEDESTAL

Garantia completa de un a_o para partes mecbnicas

Por un afio a partir de la fecha de compra, el proveedor reparar_.

o reemplazara cualquiera de sus partes mecanicas si tuviesen

defectos en el material o en la fabricaci6n. Este Pedestal debe

instalarse con esta secadora de acuerdo con las instrucciones

provistas en las Instrucciones para la instalaci6n del Pedestal.

Restriccibn de la garantia

Si se somete al pedestal a un uso ajeno al domestico privado y/o

se emplea con cualquier otro producto que no este detallado en

las instrucciones de instalaci6n, esta garantia queda sin vigor.

Use el espacio a continuaci6n para anotar el nOmero completo

del modelo y de la serie, asi como la fecha de compra. Usted

podrb, encontrar esta informaci6n en la etiqueta con nOmero de

modelo y de serie.

Siempre que se ponga en contacto con Sears respecto a su

electrodomestico, tenga esta informaci6n a mano para facilitar la

obtenci6n de ayuda o servicio tecnico.

N_merode modelo 110.

N_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de ventas para

referencia futura.

SEGURIDAD DE LA SECADORA

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demAs.

Todos los mensajes de seguridad irAn a continuaci6n del sfmbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesi6n grave,

Si no sigue las instrucciones, usted puede morir

o sufrir una lesi6n grave,

Todos los mensajes de seguridad le dirAn el peligro potencial, le dir&n c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

ADVERTENCIA: Para su seguridad, la informacibn en este manual debe ser observada

para minimizar el riesgo de incendio o explosibn, o para prevenir dahos a propiedades,

heridas o la muerte.

- No almacene o use gasolina u otros liquidos y vapores inflamables cerca de dste u otro

aparato electrodomdstico.

- PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

•No trate de encender ningdn aparato electrodomdstico.

•No toque ningdn interruptor eldctrico; no use ningdn teldfono en su edificio.

•Desaloje a todos los ocupantes del cuarto, edificio o drea.

•Llame inmediatamente a su proveedor de gas desde el teldfono de un vecino.

Siga las instrucciones de su proveedor de gas.

•Si usted no puede comunicarse con su proveedor de gas, Ilame al departamento

de bomberos.

- La instalacibn y el servicio deben ser efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalaci6n:

• Las instalaciones y reparaciones se deben efectuar pot un contratista, plomero o gasista calificado o licenciado

pot el estado de Massachusetts.

• Si se usa una valvula de bola, debe set un tipo de manigueta T.

• Si se usa un conector de gas flexible no debe exceder de 3 pies.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: A fin de reducir el riesgo de incendio, descarga el6ctrica o de daSo alas personas que usen

la secadora, deben seguirse las precauciones bAsicas, incluidas las siguientes:

Lea todas las instrucciones antes de usar la secadora. •

No coloque los objetos expuestos a aceite para

cocinar en su secadora. Los objetos expuestos a

aceites para cocinar pueden contribuir a una

reacciSn quimica que podria causar que la ropa

se inflame.

• No seque art(culos que ya se hayan limpiado, lavado,

remojado o manchado con gasolina, disolventes de •

limpieza en seco, u otras sustancias inflamables o

explosivas ya que despiden vapores que pueden

encenderse o causar una explosi6n.

• No permita que los niSos jueguen encima o dentro de •

la secadora. Es necesario una supervisiSn cuidadosa

de los ni5os cada vez que se use la secadora cerca de

ellos. •

• Quite la puerta de la secadora al compartimiento de

secado antes de ponerla fuera de funcionamiento o

de desecharla.

• No introduzca las manos en la secadora cuando el

tambor estA en movimiento. •

• No instale o almacene esta secadora donde est6

expuesta al agua o a la intemperie.

• No trate de forzar los controles. •

No repare o reemplace ninguna pieza de la secadora

nitrate de reparada a menos que esto se recomiende

especificamente en el Manual de Uso y Cuidado o en

instrucciones de reparaci6n publicadas para el usuario

que usted comprenda y s61osi cuenta con la

experiencia necesaria para Ilevar a cabo dicha

reparaci6n.

No utilice suavizante de telas o productos para

eliminar la estAtica de prendas a menos que Io

recomiende el fabricante del suavizante de telas

o del producto en uso.

No utilice calor para secar prendas que contengan

hule espuma o materiales con textura de hule similar.

Limpie el filtro de pelusa antes o despu6s de cada

carga de ropa.

Mantenga el Area alrededor de la abertura de

ventilaci6n y las Areas adyacentes a esta abertura sin

pelusa, polvo o suciedad.

La parte interior de la secadora y el ducto de

escape se deben limpiar peri6dicamente. Esta

limpieza la debe Ilevar a cabo un reparador calificado.

Vea las instrucciones de instalaci6n para los requisitos

de conexi6n a tierra.

GUARDE ESTAS INSTRUCClONES

IMPORTANTE: La instalaci6n de gas debe hacerse de acuerdo con los c6digos locales, o si no los hay, con el

C6digo Nacional de Gas Combustible (National Fuel Gas Code), ANSI Z223.1/NFPA 54.

La secadora debe estar conectada a tierra de acuerdo con los c6digos locales, o si no los hay,

con el C6digo Nacional de Electricidad (National Electrical Code), ANSI/NFPA 70.

INSTRUCCIONES DE INSTALACION

Verifique si tiene todo Io necesario para una instalaci6n correcta.

La instalaci6n adecuada es responsabilidad suya.

Llave para tubos de 8 6 • Llave para tuercas de

10 pulg. _/_de pulg. o Ilave de

cubo

Llave de tuercas

ajustable de 8 6 10 pulg.

(para conexiones de gas)

Destornillador de hoja

plana

Llave de tuercas

ajustable que se abra a

1 pulg. (2,54 cm) o una

Ilave de cubo de cabeza

hexagonal (para regular

las patas de la secadora)

Nivel

• Cuchillo

• Lentes de seguridad

• Cinta paraducto

• Pegamento paratuberias

resistente a gas L.R

• Pistola y masilla para

calafateo (para instalar el

nuevo ducto de escape)

• Guantes

• Alicates

Piezas suministradas

Retire el paquete de piezas del tambor de la secadora. Verifique

que esten todas las piezas. 1

4 paras niveladoras

NOTA: No use patas niveladoras si va a instalar la secadora

sobre un pedestal.

• Juego de instalaci6n para casas rodantes. Pida la pieza

nt]mero 346764.

• Herramientas para el sistema de ventilaci6n de metal.

&Va a colocar la secadora sobre un pedestal? Usted puede

adquirir por separado un pedestal para esta secadora. Este

pedestal agregara unas 14 pulg. (35,56 cm) de altura a su

arLefacto, dando una altura total de aproximadamente 82 pulg.

(132,08 cm).

Pedestal opcional

El pedestal se encuentra disponible en tres colores

Blaneo - Pieza nOmero 42842

Bisque - Pieza nt3mero 42844

Grafito - Pieza nOmero 42846

Para hacer su pedido, lame a la tienda local de Sears. Para mas

informaci6n, Ilame por favor al 1-800-4-MY-HOME ®

(1-800-469-4663).

Piezas para adquirir

Verifique los c6digos locales y con la compa_ia abastecedora de

gas. Verifique el suministro de gas existente, el suministro

electrico, la ventilaci6n y lea "Requisitos electricos," "Requisitos

de suministro de gas" y "Requisitos de ventilaci6n" antes de

comprar las piezas.

• Para instalaciones de espacio limitado entre 31,5 pulg. (80,01

cm) y 37 pulg. (93,98 cm), vea la secci6n "Planificaci6n del

sistema de ventilaci6n" para obtener los requisitos de

ventilaci6n.

I< 3;'" >1

Las instalaciones en casas rodantes requieren piezas especiales

(enlistadas a continuaci6n) disponibles para la compra en su

tienda local de Sears o en un Centro de servicio Sears. Para m_.s

informaci6n, lame por favor al 1-800-4-MY-HOME ®

(1-800-469-4663).

Peligro de Explosibn

Mantenga los materiales y vapores inflamables,

come gasolina, lejos de la secadora.

Coloque la secadora a un mfnimo de 46 cm sobre

el piso para la instalaci6n en un garaje.

No seguir estas instrucciones puede ocasionar

la muerte, explosi6n o incendio.

Usted necesitar_

• Una Iocalizaci6n que permita una instalaci6n adecuada del

ducto de escape. La secadora a gas debe tener una salida de

ventilaci6n hacia el exterior. Consulte "Requisitos de

ventilaci6n."

• Un contacto con conexi6n a tierra ubicado a unos 2 pies

(61 cm) de cualquiera de los lados de la secadora. Vea

"Requisitos electricos."

Un piso resistente para soportar la secadora con un peso

total de 200 Ibs (90,7 kgs). Asimismo se debe considerar el

peso de otro artefacto que la acompafie.

Un piso nivelado con un deciive maximo de 1 pulg. (2,5 cm)

debajo de la secadora completa. (Si el declive es mayor que

una pulg. [2,5 cm], instale el juego de extensi6n de patas de

la secadora, Pieza No. 279810.) La ropa quizAs no rote

adecuadamente y los ciclos del sensor automatico

posiblemente no funcionen debidamente si la secadora no

esta nivelada.

Para la instalaci6n en un garaje, tendra que colocar la

secadora a una altura minima de 18 pulg. (46 cm) encima del

piso. Siva a usar un pedestal, necesitara 6 pulg. (15,24 cm)

adicionales.

No ponga a funcionar su secadora en temperaturas que sean

inferiores a 45°F (7°C). A temperaturas inferiores, es posible que

la secadora no se apague al final de un ciclo automatico. Los

tiempos de secado pueden prolongarse.

No debe instalarse ni guardarse la secadora en un Area en donde

pueda estar expuesta al agua y/o a la intemperie.

Verifique los requisitos de los c6digos. Aigunos c6digos limitan, o

no permiten, la instalaci6n de la secadora en garajes, cl6sets,

casas rodantes o en dormitorios. P6ngase en contacto con el

inspector de construcciones de su Iocalidad.

NOTA: No se puede instalar otro electrodomestico que use

combustible en el mismo cl6set en que se encuentra la secadora.

Espacios para la Instalacibn

La ubicaci6n debe ser Io suficientemente grande para poder abrir

completamente la puerta de ia secadora.

• Tambien se debe considerar espacio adicional para otro

electrodomestico que le acompafie.

Instalacibn personalizada debajo del mostrador- Sblo

secadora

0" 27" 0"

Instalacibn en el clbset -S61o secadora

4_ pulg2

1oe*a2)

le, l_ 31_'>- 0,

(0n) (80,01cm)(0an)

rt,sam)

(7,6¢m)

Dimensiones de la secadora

50w'

i_,_t cm)

* La mayoria de las instalaciones requieren un espacio libre

minimo de 51/2pulg. (14 cm) detrAs de ia secadora para

acomodar el ducto de escape con codo. Vea "Requisitos de

ventilaci6n."

Espacio minimo para la instalacibn personalizada debajo

del mostrador, en &reas empotradas, o en clbsets

Las siguientes dimensiones ilustradas son para el espacio

minimo permitido.

• Debe considerarse el espacio adicional para facilitar la

instalaci6n y el servicio tecnico.

Se podrian necesitar espacios libres adicionales para las

molduras de la pared, de la puerta y del piso.

Se recomienda un espacio adicional de 1 pulg. (2,5 cm) en

todos los lados de la secadora para reducir la transferencia

de ruido.

Para la instalaci6n en ci6set, con una puerta, se requieren

aberturas de ventiiaci6n minimas en la parle superior e

inferior de la puerta. Se aceptan puertas tipo persianas con

aberturas de ventiiaci6n equivalentes.

1. Vista lateral -ctSset o lugar confinado

2. Puerta del cl6set con orificios de ventilaciSn

Instalacibn empotrada o en el clbset -Secadora sobre el

pedestal

0"--_

(ocm) _--- 27" O"

14"max

_,6 cm;

45,72crn

Io'_ 31_">1 o'1

(0_) (8o,01_) (On)

1, Lugar empotrado

2. Vista lateral -ctSset o lugar confinado

Requisitos de instalacibn adicionales para las casas

rodantes

Esta secadora es apropiada para instalaciones en casas

rodantes. La instalaci6n debe ajustarse al Estandar de seguridad

y construcci6n de casas fabricadas, Titulo 24 CFR, Parte 3280

(anteriormente conocido como Estandar federal para la

seguridad y construcci6n de casas rodantes, Titulo 24, HUD

ParLe 280).

Las instalaciones en easas rodantes necesitan:

• Articulos de ferreteria para sistemas de ventilaci6n de metal

que se pueden comprar en su tienda Sears o en el centro de

servicio tecnico Sears de su Iocalidad.

• Juego para la instalaci6n en casas rodantes, Pieza

nt]mero 346764, vea la secci6n "Herramientas y Piezas" para

la informaci6n sobre c6mo ordenar.

• Se deben tomar medidas especiales en el case de casas

rodantes para introducir el aire del exterior en la secadora. La

abertura (como la de una ventana adyacente) debera ser por

Io menos el doble de tamafio que la abertura de ventilaci6n

de la secadora.

Peligro de Choque Eldctrico

Conecte a un contacto de pared de conexi6n a

tierra de 3 terminales.

No quite el terminal de conexi6n a tierra.

No use un adaptador.

No use un cable eldctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eldctrico.

• Se necesita un suministro electrico de 120 voltios,

60 hertzios, CA solamente, de 15 6 20 amperios y protegido

con fusible. (Se recomienda el empleo de un fusible

retardador o cortacircuitos.) Asimismo se recomienda el uso

de un circuito independiente que preste servicio L3nicamente

a esta secadora.

INSTRUCCIONES PARA LA CONEXI(3N A TIERRA

• Para la conexi6n de una secadora mediante cable

el6ctrico conectado a tierra:

Esta secadora debe estar conectada a tierra. En el case de

funcionamiento defectuoso o ave#a, la conexi6n a tierra re-

ducir_, el riesgo de choque electrico al proporcionar una via

de menor resistencia para la corriente el6ctrica. Esta seca-

dora est,. equipada con un cable que cuenta con un conduc-

tor para la conexi6n a tierra del equipo y un enchufe de co-

nexi6n a tierra. El enchufe debe conectarse en un contacto

apropiado, que est6 debidamente instalado y conectado a

tierra de acuerdo con todos los c6digos y ordenanzas locales.

ADVERTENCIA: La conexi6n indebida del conductor

para la conexi6n a tierra del equipo puede ocasionar un riesgo

de cheque el6ctrico. Verifique con un electricista, represen-

tante o personal de servicio t6cnico calificado para

asegurarse de que la conexi6n a tierra de la secadora sea

apropiada. No modifique el enchufe proporcionado con la se-

cadora. Si no encaja en el contacto, contrate un electricista

calificado para que instale un contacto adecuado.

GUARDE ESTAS INSTRUCCIONES

Peligro de Explosibn

Usa una linea de suministro de gas nueva con

aprobacibn AGA o CSA.

Instale una vdlvula de cierre.

Apriete firmemente todas las conexiones de gas.

Si se conecta a un suministro de gas LP., la

presibn no debe exceder una columna de agua de

33 cm (13 pulg.) y debe ser verificada por una

persona calificada.

Ejemplos de una persona calificada incluyen:

personal de servicio del sistema de calefacci6n

con licencia,

personal autorizado de la compa_ia de gas, y

personal autorizado para dar servicio.

No seguir estas instrucciones puede ocasionar

la muerte, explosibn o incendio.

Tipo de gas

Gas natural:

Esta secadora esta equipada para uso con GAS NATURAL. Su

diseSo esta cer_ificado por la CSA Internacional para gases L.R

(de propano o butano) con la conversiSn apropiada.

• Su secadora debe tener el quemador adecuado para el tipo

de gas que tiene en su casa. La informaci6n respecto al

quemador esta ubicada en la placa de clasificaci6n que estb.

en la cavidad de la puerta de su secadora. Siesta

informaciSn no esta de acuerdo con el tipo de gas disponible,

pSngase en contacto con su tienda Sears o con el Centro de

Servicio Sears de su Iocalidad.

Conversibn de gas L.P.:

La conversibn deber& Ilevarla a cabo un t_cnico calificado.

No se debera hacer intento alguno para convertir el uso del gas

especificado en la placa de clasificaci6n del modelo/de la serie

de este artefacto pot el uso de un gas distinto sin consultar con

el abastecedor de gas.

La linea de suministro de gas:

• Se recomienda un tube IPS de V2de pulg,

• Si los c6digos locales y el proveedor de gas Io permiten, es

aceptable una tuberia aprobada de % de pulg. para

longitudes menores a los 20 pies (6,1 m).

• Debe incluir una derivaciSn tapada NTP de _/_de pulg.

accesible para la conexiSn del man6metro de prueba,

inmediatamente arriba de la conexiSn de suministro de gas a

la secadora (yea la ilustraciSn siguiente).

• Debe incluir una valvula de cierre:

Debe instalarse una v&lvula de cierre individual a una

distancia de unos seis (6) pies (1,8 m) de la secadora de

acuerdo con el C6digo Nacional de Gas combustible

(National Fuel Gas Code), ANSI Z223.1. La v_.lvula deberb.

ubicarse en un lugar donde se pueda alcanzar con facilidad

para cerrarla y abrirla.

1 3 5

2 4

1. Conector de gas flexible de 3/8de pulg,

2, Accesorio adaptador abocinado para tubo de s/8de put 9.

3. Derivaci6n tapada NPT de 1/8de pulg.

4. Lfnea de suministro de gas NPT de Y2de pulg.

5. V&tvuta de cierre del gas

Requisitos para la conexi6n del suministro de gas

Existen muchos metodos mediante los cuales puede conectar su

secadora a gas al suministro de gas. He aqui algunas directivas

para los dos metodos diferentes de conexi6n.

Opci6n 1(M_todo recomendado)

Conector de gas flexible de acero inoxidable:

• Si los c6digos locales Io permiten, use un conector de gas

flexible nuevo de acero inoxidable (dise_o certificado por la

Asociaci6n americana de gas o la CSA Internacional) para

conectar su secadora a la linea rigida de suministro de gas.

Use un codo y un accesorio adaptador abocinado NPT de 3/8

de pulg. por 3/8de pulg. entre el tubo de acero inoxidable y el

tubo de gas de la secadora, para evitar que se doblen.

Opcibn 2(M_todo alternativo):

Tuberia aprobada de aluminio o de cobre:

• Las longitudes inferiores a los 20 pies (6,1 m) pueden usar

una tuberia aprobada de 3/8de pulgada (si los c6digos y el

abastecedor de gas Io permiten).

Si usted esta usando gas natural, no use tuberia de cobre.

Un adaptador abocinado NPT de 3/8de pulgada por 3/8de

pulg. entre el tubo de la secadora y la tuberia aprobada de 3/8

de pulg.

Las longitudes superiores a los 20 pies (6,1 m) deberan usar

tuberias mas largas y un accesorio adaptador de tamaSo

distinto.

Si su secadora ha sido convertida para usar gas L.E, se

puede usar tuberia de cobre compatible de L.P. de 3/8de

pulgada. Si la Iongitud total de la linea de suministro es

mayor que 20 pies (6,1 m), use un tubo m&s largo.

NOTA: Se deben usar pegamentos para uniones de tuberias

que resistan la acci6n del gas L.R No use cinta de TEFLON c_t.

t®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

El tubo de gas de la secadora

• El tubo de gas que sale por la parle posterior de su secadora

tiene una conexi6n de filete macho de 3/8de pulg.

"61/4" J

(1....°m)kII

¢,j,# _/

1_ _ (3,81 cm)

1. Lfnea de suministro de gas NPT de Y2pulg.

2. Tubo de la secadora NPT de %de pulg.

*NOTA: Si se ha montado la secadora sobre un pedestal, el tubo

de gas debera tener una altura adicional de 14 pulg. (35,56 cm)

desde el piso hasta el tubo de gas.

Requisitos de entrada del quemador:

Elevaciones de hasta 10.000 pies (3.048 metros):

• El dise_o de esta secadora esta certificado por CSA

Internacional para uso en altitudes que alcanzan los

10.006 pies (3.048 m) sobre el nivel del mar en la categoria

de B.T.U. indicada en la placa del nt]mero de modelo/serie.

No se requieren ajustes de entrada del quemador cuando se

usa la secadora a esta altitud.

Elevaciones encima de los 10.000 pies (3.048 metros):

• Si se instala la secadora a un nivel superior a los 1O.OOOpies

(3.048 m) de altitud, se requiere una reducci6n de categoda

de B.T.U.del 4% del quemador, que se muestra en la placa

del nt]mero de modelo/serie, por cada incremento de

1.OOOpies (306 m) de altitud.

Prueba de presi6n del suministro de gas

• Durante cualquier prueba de presi6n, la secadora debe ser

desconectada del sistema de tuberia del suministro de gas.

Peligro de Incendio

Use un ducto de escape de metal pesado.

No use un ducto de escape de pldstico.

No use un ducto de escape de aluminio.

No seguir estas instrucciones puede ocasionar

la muerte o incendio.

ADVERTENCIA: Para reducir el riesgo de incendio, esta

secadora DEBE VENTILARSE HACIA EL EXTERIOR.

Se debe usar un ducto de escape de metal pesado de 4 pulg.

(10,2 cm) y abrazaderas. Los productos de ventilaci6n

DURASAFE TM son recomendables y se encuentran disponibles

enlatiendaSearsoelcentrodeserviciotecnicoSearsdesu

Iocalidad.

Losproductosdeventilaci6nDURASAFETM pueden adquirirse

de su distribuidor. Para mas informaci6n, por favor Ilame al

1-800-4-MY-HOME ®(1-800-469-4663) o visite nuestro sitio en la

internet en: www.seare.eom.

• La salida de la secadora no debe conectarse en ningQn ducto

de escape de gas, chimenea, pared, techo o el espacio

oculto de un edificio.

• No use una capota de ventilaci6n con pestillo magnetico.

• No instale el ducto de escape de metal flexible en paredes,

techos o pisos encerrados.

Utilice abrazaderas para sellar todas las juntas. No debe

conectarse ni asegurarse el ducto de escape con tornillos ni

ningt]n otro dispositivo que se extienda hacia el interior de

dicho ducto. No utilice cinta adhesiva para conductos.

IMPORTANTE: Observe todas las normas y ordenanzas

vigentes.

La ventilacibn inadecuada puede ocasionar la

acumulaci6n de humedad y pelusa en la casa, Io cual

puede dar come resultado:

• DaSos de humedad en la carpinteria, muebles, pintura,

empapelado, alfombras, etc.

• Problemas en la limpieza de la casa y de salud.

Use un ducto de escape de metal pesado. No use un ducto de

escape de plb.stico o de hoja de aluminio.

Se recomienda el ducto de escape de metal rigido para evitar

que se aplaste o se tuerza.

El ducto de escape de metal flexible debe extenderse y

sostenerse por completo cuando la secadora este en su

ubicaci6n final. Quite el exceso del ducto de metal flexible para

evitar que se doble y se tuerza, Io cual podria dar lugar a una

reducci6n del flujo de aire y bajo rendimiento.

Una capota de ventilaci6n debe tapar el ducto de escape para

evitar el ingreso de roedores e insectos a la casa.

La capota de ventilaci6n debe estar pot Io menos a 12 pulg.

(30,5 cm) de distancia del piso o de cualquier objeto que pudiese

estar en el trayecto del ducto de escape (como flores, rocas o

arbustos, etc.).

Si se usa un sistema de ventilaci6n existente, limpie la pelusa

que esta en toda la Iongitud del sistema y asegt]rese de que la

capota de ventilaci6n no este obstruida con pelusa. Reemplace

cualquier ducto de escape de plastico o de hoja de metal por

uno de metal rigido o de metal flexible.

Instalaciones tipicas de escape

Las instalaciones tipicas tienen la ventilaci6n en la parte posterior

de la secadora. Otras instalaciones son posibles.

--3

......... 6

--7

1, Secadora

2. Codo

3, Pared

4, Capota de ventitacidn

5. Abrazaderas

6. Ducto de metal rfgido o de metal

flexible

7. Longitud necesaria de/ducto de

escape para conectar IOS codos

8. Salida de ventilaci6n

Instalaciones opcionales de escape

Esta secadora puede ser adaptada con el escape hacia el lado

derecho, hacia el lado izquierdo o en la parte inferior. P6ngase en

contacto con su distribuidor local para hacer convertir su

secadora.

Peligro de Incendio

Cubra los orificios de escape con uno de los

juegos siguientes:

279818 (blanco)

279915 (grafito)

279925 (bisque)

Comuniquese con su distribuidor local.

No seguir estas instrucciones puede ocasionar

la muerte, incendio, cheque el_ctrico, o

lesiones graves.

Previsiones especiales para las instalaciones en casas

rodantes

El ducto de escape debera sujetarse firmemente en un lugar no

inflamable de la estructura de la casa rodante y no debe terminar

debajo de la casa rodante. El ducto de escape debe terminar en

el exterior.

1. tnstalaci6n est_ndar con desviaci6n de la

ventilacidn en la parte posterior

2. tnstalaci6n de ventilaci6n tateral a ta izquierda o a

la derecha

3. tnstalaci6n de ventilaci6n inferior (no es apta para

instalaciones de pedestal)

Instalaciones alternas para espacios limitados

Los sistemas de ventilaci6n vienen en una amplia gama.

Seleccione el tipo mas apropiado para su instalaci6n. A

continuaciSn se ilustran dos tipos de instalaciSn para espacios

limitados. Consulte las instrucciones del fabricante.

i "r- -,/

i i /_,

1 2

1. tnstalaci6n en la parte superior (tambien est_

disponibte con un codo de desviacidn)

2. tnstalaci6n de periscopio

NOTA: Se pueden adquirir los siguientes juegos para

instalaciones alternas en espacios limitados. Para mas

informaciSn, per favor Ilame al 1-800-4-MY-HOME ®

(1-800-469-4663).

• InstalaciSn en la parle superior:

Pieza n0mero 26-49900

Instalaci6n de periscopio (Para usar si hay desacoplo entre el

conducto de ventilaci6n de la pared y el conducto de

ventilaciSn de la secadora):

Pieza n0mero 26-49901 - Desacoplo de menos de 5 pulg.

(12,7 cm).

Pieza n0mero 26-49908 - Desacoplo de 5 pulg. (12,7 cm) a

18 pulg. (45,72 cm).

Pieza n0mero 26-49904 - Desacoplo de 18 pulg. (45,72 cm)

a 29 pulg. (73,66 cm).

Pieza nL]mero 26-49905 - Desacoplo de 29 pulg. (73,66 cm) a

50 pulg. (127 cm).

C_lculo de la longitud del ducto de escape

1. Seleccione la via que proporcione el trayecto mb.s recto y

directo al exterior. Planifique la instalaci6n a fin de usar el

menor nt]mero posible de codos y vueltas. Cuando use los

codos o haga vueltas, deje todo el espacio que sea posible.

Doble el ducto de escape gradualmente para evitar que se

retuerza. Evite vueltas de 90°.

2. DeterminaciSn de la Iongitud del ducto de escape.

La Iongitud m_xima del sistema de ventilaci6n depende de:

• El tipo de ducto de escape (metal rigido o metal flexible).

• El nt]mero de codes utilizados.

• Tipo de capet&

Los estilos recomendados de capotas de ventilaciSn se

ilustran aqui.

1_ (10.2cm)

(10.2 cm)

1. Estilo de capota con ventilaci6n tipo persiana

2. Estilo de capota con ventilaci6n tipo caja

El estilo de campana de ventilaci6n angular (que se ilustra a

continuaci6n) es aceptable.

Vea el cuadro de la Iongitud del ducto de escape que vaya de

acuerdo con su tipo de capota de ventilaci6n para fijarse en

las longitudes mAximas del ducto de escape que usted

puede usar.

Los sistemas de ventilaci6n mas largos que los

especificados:

• Acortaran la vida de la secadora.

• ReducirAn el rendimiento, dando lugar a tiempos de

secado mas largos y un aumento en el consumo de

energia.

3. Determine el nOmero de codos que va a necesitar.

IMPORTANTE: No use tendidos de ducto de escape mas

largos que los especificados en el cuadro de Iongitud de

ductos de escape,

El siguiente cuadro le ayudara a determinar la Iongitud

maxima de su ducto, de acuerdo con en el nQmero de vueltas

de 90° o codos que necesitara y con el tipo de ducto (metal

rigido o metal flexible) y capota que va a usar.

Cuadro de Iongitud del ducto de escape

No. de Tipo de Capotas de Capotas

vueltas ducto ventilacibn de angulares

de 90° caja o tipo

o persianas

codos

0 Metal rigido 64 pies (20 m) 58 pies (17,7 m)

Metal flexible 36 pies (11 m) 28 pies (8,5 m)

1 Metal rigido 54 pies (16,5 m) 48 pies (14,6 m)

Metal flexible 31 pies (9,4 m) 23 pies (7 m)

2Metal rigido 44 pies (13,4 m) 38 pies (11,6 m)

Metal flexible 27 pies (8,2 m) 19 pies (5,8 m)

3 Metal rigido 35 pies (10,7 m) 29 pies (8,8 m)

Metal flexible 25 pies (7,6 m) 17 pies (5,2 m)

4 Metal rigido 27 pies (8,2 m) 21 pies (6,4 m)

Metal flexible 23 pies (7 m) 15 pies (4,6 m)

NOTA: Las instalaciones de ventilaci6n laterales e inferiores

tienen una vuelta de 90 °dentro de la secadora. Para determinar

la Iongitud maxima de ventilaci6n, agregue una vuelta de 90° al

cuadro.

_slL@SC s_ ...................... _........

1. (Qpcional) P6ngase lentes de seguridad y guantes.

2. Instale la capota de ventilaci6n. Emplee una masilla de

calafateo para sellar la abertura de la pared externa alrededor

de la capota de ventilaci6n.

3. Conecte el ducto de escape a la capota de ventilaci6n. El

ducto de escape debe encajar dentro de la capota de

ventilaci6n. Asegure el ducto de escape a la capota de

ventilaci6n con una abrazadera de 4 pulg. (10,2 cm).

4. Extienda el ducto de escape a la ubicaci6n de la secadora.

Use la trayectoria mas recta posible. Vea "Determinaci6n de

la Iongitud del ducto de escape". Evite giros de 96 °. Use

abrazaderas para sellar todas las juntas. No use cinta

adhesiva para conductos, tornillos ni otros dispositivos de

fijaci6n que se extiendan dentro del ducto de escape, para

fijar el mismo.

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar

la secadora.

No seguir esta instrucci6n puede ocasionar

una lesi6n en la espalda u otro tipo de lesiones.

1. Para proteger el piso, use un pedazo grande y piano de

cart6n del empaque de la secadora. Coloque el cart6n

debajo del borde posterior de la secadora. Vea la ilustraci6n.

2. Sujete con firmeza el cuerpo de la secadora (no el panel de la

consola). Coloque la secadora cuidadosamente sobre el

cart6n.

3. Examine las patas niveladoras. Localice la marca en forma de

diamante.

4. Atornille con la mano las patas en los orMcios de las patas.

Use una Ilave de tuercas para terminar de atornillar las patas

hasta que la marca en forma de diamante no quede visible.

5. Coloque un esquinal de cart6n debajo de cada una de las

2 esquinas posteriores de la secadora. Ponga la secadora de

pie. Deslicela sobre los esquinales hasta que este cerca de

su ubicaci6n final. Deje suficiente espacio para conectar el

ducto de escape o la linea de gas.

6. Una vez que la conexi6n este lista y la secadora se encuentre

en su ubicaci6n final, quite los esquinales y el cart6n.

Para su uso en casas rodantes:

Las secadoras a gas deben ser aseguradas al piso en el

momento de la instalaci6n.

La instalaci6n en casas rodantes requiere el Juego de Instalaci6n

para casas rodantes. Para obtener mas informaci6n, sirvase

referirse a los nt]meros de servicio ubicados en la contraportada

de este manual.

3. Abra la valvula de cierre del suministro. La valvula est,.

abierta cuando la manija esta paralela al tubo de gas.

1. V4tvuta cerrada

2. V41vulaabierta

Pruebe todas las conexiones aplicando con un cepillo una

soluci6n aprobada para detecci6n de fugas que no sea

corrosiva. Se observaran burbujas si hay fuga. Tape cualquier

fuga que encuentre.

Revise la nivelaci6n de la secadora. Verifique primero de lado a

lade y luego del frente hacia atr_.s.

Si la secadora no esta nivelada, apuntale la secadora, usando un

bloque de madera. Use una Ilave de tuercas para regular las

paras hacia arriba o hacia abajo y verifique nuevamente si la

secadora est,. nivelada.

NOTA: Quizas sea necesario nivelar la secadora nuevamente

despues de trasladarla a su ubicaci6n final.

1. Quite la tapa roja del tubo de gas. Traslade la secadora a su

ubicaci6n final.

2. Utilizando una Ilave de tuercas, conecte el suministro de gas

a la secadora. Use sellador compuesto para roscas macho

no abocinadas. Si se usa tuberia flexible de metal, asegt]rese

que no hay partes retorcidas.

NOTA: Para las conexiones de gas L.R, debe usar un

pegamento de uni6n de tubes resistente a la acci6n del gas

L.R No use cinta TEFLONt

Se debe usar una combinaci6n de tubos de uni6n para

conectar la secadora a la linea de suministro de gas

existente. A continuaci6n se ilustra una conexi6n

recomendada. Su conexi6n puede ser distinta, de acuerdo

con el tipo de finea de suministro, tamafio y ubicaci6n.

Usando una abrazadera de 4 pulg. (10,2 cm), conecte el ducto

de escape a la salida de aire de la secadora. Si se conecta a

un ducto de escape existente, asegt]rese de que el mismo

este limpio. El ducto de escape de la secadora debe encajar

sobre la salida de aire de la secadora y dentro de la capota de

ventilaci6n. Cerci6rese de que el ducto de escape este

asegurado a la capota de ventilaci6n con una abrazadera de

4 pulg. (10,2 cm).

Mueva la secadora a su posici6n final. No aplaste ni retuerza

el ducto de escape. AsegQrese de que la secadora este

nivelada.

(En modelos a gas) Asegerese de que no haya torceduras en

la linea de gas flexible.

Si Io desea, puede cambiar la direcci6n del cierre de la puer_a del

lade derecho al lado izquierdo.

Desmontaje de la puerta

1. Coloque una toalla o un patio suave encima de la secadora o

del espacio en donde va a trabajar para proteger la

superficie.

2. Abra la puerta de la secadora. Quite los 4 tornillos que

sujetan la bisagra de la puerta en el panel frontal de la

secadora. Afloje el tornillo que tiene el ojo superior de la

cerradura per @time (el segundo de la parte superior), pero

no Io quite,

2\3

1, Conector flexible de gas de %de pulg.

2. Tubo de la secadora de %de pulg.

3. Codo de tuberia de %de pulg. a %de putg.

4. Accesorio adaptador abocinado para tubo de %de pulg.

1. Secadora

2. No Io quite

3. Puerta de la secadora

3. Levante y jale la puerta hacia adelante de manera que el ojo

de la cerradura despeje la cabeza del tornillo. Quite la puer_a.

4. Coloque la puerta de la secadora en una superficie plana y

protegida con el conjunto interno de la puer[a boca arriba.

Quite el Ultimo tornillo del paso 1.

Quite los 6 tornillos para separar el conjunto externo de la

puerta del conjunto interno de ia puerta, tal como se indica a

continuaci6n. Vea la ilustraci6n. Es importante que quite s61o

los 6 tornillos indicados.

5. Levante el conjunto interno de la puer[a para separarlo del

conjunto externo de la puerta. Ponga el conjunto externo de

la puerta a un lado.

Inversibn de la bisagra y de la tapa de la bisagra

1. Coloque la puerta interna, con ia cabeza del tornillo hacia

arriba, en la zona de trabajo.

2. Jale con cuidado la tapa de plastico hacia fuera y hacia

abajo. Esta acci6n desprende la tapa de plastico de la

bisagra del conjunto interno de la puerta.

3. Quite los 4 torniilos que sostienen la bisagra con la puerta.

4. Traslade los 2 tapones grandes de los orificios de tornillos al

lado opuesto e introdOzcalos en los orificios originales de los

tornillos.

1, Tornillos para bisagras

2. Tapones para los

orificios de tornillos

5. Mueva ia bisagra al otro iado y vuelva a acoplarla con los 2

tornillos que quit6 en el paso 3.

6. Traslade la tapa de plastico. Deslicela hacia arriba sobre el

borde del conjunto interno de la secadora y con cuidado

encajela en su lugar.

7. Ponga a un lado el conjunto interno de la puerta.

Inversibn de la manija de la puerta

1. Coloque el conjunto externo de la puerta boca abajo en la

zona de trabajo.

2. Quite los 2 tornillos que sujetan la manija de la puerta y los

2 tornillos que sostienen los tapones de los orificios. Si los

tapones de los orificios no caen con facilidad despues de

haber quitado los tomillos, introduzca un pequeSo

destornillador en los orificios y empuje cuidadosamente los

tapones hacia fuera.

1 2

[,"

1, Manija de ta puerta

2. Tapones de los orificios

3. Mueva la manija de ia puerta al otro lado y vueiva a acoplarla

con los 2 tornillos que quit6 de la manija de la puer[a en el

paso 2.

4. Mueva los tapones de los orificios al nuevo lado de la bisagra

y conectelos con los 2 tornillos que quit6 de los tapones de

los orificios en el paso 2.

Reinstalacibn de la puerta

1. Revise si hay hueilas digitales en el vidrio. Limpie si fuera

necesario.

2. Coloque el conjunto interno de la puerta en el conjunto

extemo de la puerta. Alinee la tapa de la bisagra y la bisagra

en las aberturas a cada lado. Para que encaje correctamente,

el borde del conjunto interno de la puer[a queda

completamente dentro del borde del conjunto externo de la

puerta.

3. Vuelva a montar los dos conjuntos de la puer[a, el interno y el

externo, con los 6 tornillos.

4. Use un destornillador pequefio de hoja plana para quitar los

tapones de los orificios de la abertura de la puerta. Deslice la

hoja del destornillador debajo de ia tapa de cada tap6n de

orificio, con cuidado para no rayar la superficie de la

secadora. Levante. Quite los tapones de los orificios de la

abertura de la puer[a e introdt]zcalos en el lado opuesto.

5. Introduzca un torniilo en la 2da. aber[ura comenzando por la

parle superior de la abertura de la bisagra y aprietelo

parcialmente. Monte la puerta colocando el agujero de la

bisagra superior sobre la 2da. cabeza de torniilo y apriete el

tornillo. AI colocar primero este tornillo la puer[a se

mantendra en su lugar mientras usted coloca y aprieta los 4

tornillos restantes.

,............ //

1, Puerta de la secadora

2. Secadora

3. tnserte primero este tornillo

6. Cierre la puer[a y revise si cierra con firmeza.

.............................. 80

1. Revise para cerciorarse de que todas las piezas esten

instaladas. Si hay alguna pieza extra, vuelva a revisar todos

los pases para ver cual se emiti6.

2. Verifique si tiene todas las herramientas.

3. Desh_.gase de todos los materiales de embalaje.

4. Revise la Iocalizaci6n final de la secadora. AsegQrese de que

el ducto de escape no este aplastado o retorcido.

5. Verifique si la secadora estb. nivelada. (Vea "Nivelaci6n de la

secadora".)

6. Enchufe en un contacto con conexi6n a tierra de 3

terminales. Conecte la energia.

7. Quite la pelicula protectora azul que esta en la consola y

cualquier cinta adhesiva que haya quedado en la secadora.

8. Lea "Uso de la secadora".

9. Limpie el interior del tambor de la secadora meticulosamente

con un patio ht3medo para quitar residuos de polvo.

10. Fije la secadora en un ciclo de calor completo (excepto el

ciclo de aire) pot 20 minutos y p6ngala en marcha.

Si la secadora no funciona, revise Io siguiente:

• Que la secadora este conectada en un contacto de 3

terminales con conexi6n a tierra.

• Que el suministro electrico este conectado.

• Que el fusible de la casa este intacto y ajustado; o que no

se haya disparado el cor[acircuitos.

11.

• Que la puerta de la secadora este cerrada.

Despues de que la secadora haya estado funcionando

durante 5 minutos, abra la puerta y fijese siesta caliente. Si

no siente calor, apague la secadora y verifique que este

abier[a la valvula de cierre de la linea de suministro de gas.

• Siesta cerrada la valvula de cierre de la linea de

suministro de gas, _.brala y repita la prueba de 5 minutos

como se indic6 anteriormente.

• Siesta abierta la valvula de cierre de la iinea de

suministro de gas, contacte a un tecnico calificado.

CARACTERISTICAS Y

BENEFICIOS

En los ciclos de Secado automatico (Auto Dry), el calor

disminuye automaticamente a medida que la ropa se seca. Esto

permite un secado mb.s rb.pido, reduce el secado excesivo y

proporciona un rnejor cuidado de las telas.

El control automatico de temperatura verifica la temperatura y

humedad de su ropa y reduce la temperatura en el momento

oportuno. Los jeans salen de la secadora listos para vestir. Usted

puede usarlos sin preocuparse de que esten ht]medos o secos

en exceso.

El sistema de secado Ultradelicado es la combinaci6n de secado

m_.s veloz y mb.s delicado que Kenmore haya dise_ado. Permite

una temperatura de secado ultrabaja sin tiempos de secado

prolongados.

USO DE LA SECADORA

DRY ULnA DELICAR MANUAL

were TIMEDDRY

c_uee _MORe

COOL_l_e •_EXPRESS DRY (_ M0_ETIME

.... (_ NORMAL (_ LES_TIME

_LLOa_e _===nL HEAVY DLrfY

OPIIONS MODIFIERS

• HleH

• MEDIUMHIQH

• MEDIUM

eLOW

DAMpDR_SIGNAL e EXmALOW

_UlOc'_tBoN_

• AiRDUY

WRI NI_E OUAJD T_4FEP,AqlJRE

mI_,U_Led:U_ OaL,_l

• HIOH

eO_

EMD of _ _IQNAL

.u+@(,,QS_,SI";_::;

Peligro de Explosibn

Mantenga los materiales y vapores inflamables,

tales como la gasolina, alejados de la secadora.

No seque ningdn articulo que haya tenido alguna

vez cualquier substancia inflamable (adn despu_s

de lavarlo).

No seguir estas instrucciones puede ocasionar

la muerte, explosibn o incendio.

Siga estos pasos basicos para poner su secadora en marcha.

Por favor consulte las secciones especificas de este manual para

obtener informaci6n mb.s detallada.

1. Limpie el filtro de pelusa antes o despues de cada ciclo.

2. Coloque la ropa en la secadora y cierre la puerta. Vea "C6mo

cargar'.

3. Presione el bot6n del ciclo seleccionado. Los ajustes

prefijados para los ciclos de secado automatico o para los

ciclos manuales se iluminaran. El tiempo estimado o real del

ciclo (en minutos) aparecer_, en la pantalla.

Para usar un ciclo de secado autom&tico

Seleccione un ciclo de secado automatico.

Seleccione un ciclo de secado automatico.Seleccione

Nivel de secado automatico (AUTO DRY LEVEL) para

regular el nivel de sequedad que usted desea para su

ropa. A medida que avanza el ciclo, el control detecta el

nivel de sequedad de la carga y regula automaticamente

el tiempo segL3nel nivel de sequedad seleccionado.

Peligro de Incendio

Ninguna lavadora puede eliminar completamente

el aceite.

No seque ningdn articulo que haya tenido alguna

vez cualquier tipo de aceite (incluyendo

los aceites de cocina).

Los articulos que contengan espuma, hule o

pldstico deben secarse en un tendedero o usando

un Ciclo de Aire.

No seguir estas instrucciones puede ocasionar

la muerte o incendio.

•Seleccione las opciones deseadas.

Para hacer cambios durante un ciclo de secado

autom_tico:

Presione Pausa/anulaci6n (PAUSE/CANCEL).

Regule el nivel de secado automatico y/u opciones.

NOTA: Las selecciones de Nivel de secado automatico

funcionan L_nicamente con los ciclos de secado

automatico. AI seleccionar Mas (More) o Menos (Less) se

regula automaticamente el tiempo detectado que se

necesita.

• MORE

eLESS

AUTODRY

LEVEL

pRE_S& HOLD 3

SECONDS10 LOL'KI

UN LOL'KCON_OL

Para usar un ciclo manual:

Seleccione un ciclo manual.

Presione Mas tiempo (MORE TIME) o Menos tiempo

(LESS TIME) hasta que el tiempo de secado deseado

aparezca en la pantalla. Toque MORE TIME o LESS TIME

y el tiempo cambiara en intervalos de 1 minuto. Presione

y sostenga MORE TIME o LESS TIME y el tiempo

cambiara en intervalos de 5 minutos.

NOTA: Las caracterfsticas de m&s tiempo y menos

tiempo pueden ser usadas s61o con ciclos manuales.

• Presione Temperatura (TEMPERATURE) hasta que la

temperatura deseada se ilumine.

NOTA: Durante un ciclo manual, usted puede cambiar los

ajustes para Tiempo, Temperatura, Protector antiarrugas

(WRINKLE GUARD "_)y la Seral de fin de ciclo (End of Cycle

Signal). Presione PAUSE/CANCEL dos veces para detener la

secadora y borrar los ajustes. Seleccione otro ciclo u opci6n.

4. (PASO OPCIONAL) Si Io desea, seleccione Opciones

(OPTIONS). Para obtener mas detalles, vea "Opciones."

5. (PASO OPCIONAL) Si Io desea, fije END of CYCLE SIGNAL.

Seleccione Alto (HIGH) o Bajo (LOW) para avisarle cu_.ndo

termina el ciclo.

6. Presione y sostenga Puesta en marcha (START) durante unos

3 segundos hasta que la secadora inicie la marcha.

Asegt]rese de que la puerta este cerrada.

• Si no presiona puesta en marcha dentro de los 5 minutos

de haber seleccionado el ciclo, la secadora se apaga

automaticamente.

• Si desea terminar el ciclo de secado despues de

presionar puesta en marcha, presione PAUSE/CANCEL

dos veces.

,S .... ,,

Para detener su secadora en cualquier momento

Presione PAUSE/CANCEL dos veces o abra la puerta.

Para hacer pausa de la secadora en cualquier momento

Abra la puerta o presione PAUSE/CANCEL una vez.

Para reanudar la marcha de la secadora

Cierre la puerta. Presione y sostenga START hasta que la

secadora inicie la marcha.

NOTA: El secado continuarb, desde la etapa en que se

interrumpi6 el ciclo si usted cierra la puerta y presiona puesta en

marcha dentro de los 5 minutos siguientes. Si se interrumpe el

ciclo durante mas de 5 minutos, la secadora se apagar_..

Seleccione nuevos ajustes de ciclo antes de volver a poner la

secadora en marcha.

Esta caracterfstica le permite bloquear sus ajustes para evitar el

uso accidental de la secadora. Asimismo puede usar la

caracterfstica Control bloqueado (Control Locked) para evitar

cambios accidentales de ciclo o de opci6n durante el

funcionamiento de la secadora.

Para activar la caracterfstica de control bloqueado:

Presione y sostenga AUTO DRY LEVEL durante 3 segundos.

Control bloqueado se ilumina y se oye un solo sonido audible.

Para desactivar, presione y sostenga AUTO DRY LEVEL durante

3 segundos, y la luz indicadora se apaga.

El cargar adecuadamente su secadora puede reducir sus gastos

de consumo de energia y prolongar la vida de sus prendas de

vestir.

Sugerencias para cargar

• Cargue la secadora segt]n la cantidad de espacio que

ocupan los artfculos, no por su peso.

• No sobrecargue la secadora. Esto da lugar a un secado

desigual y a la formaci6n de arrugas.

Secadoras de capacidad superior

Ropa de trabajo pesada

4 pantalones de mezclilla 2 pantalones de deporte

4 pantalones de trabajo 2 camisetas de deporte

4 camisas de trabajo

Toallas

10 toallas de bafio 14 toallas faciales

10 toallas de mano

Carga mixta

3 sabanas (1 de cama 9 camisetas

doble, 2 de camas 9 pantalones cortos

gemelas) 10 pariuelos

4 fundas

3 camisas

3 blusas

Seleccione el nivel de secado o la temperatura y el ciclo

correctos para su carga. Siesta funcionando un ciclo de secado

automatico, la pantalla muestra el tiempo estimado del ciclo

cuando su secadora detecta automaticamente el nivel de

sequedad de su carga. Siesta funcionado un ciclo manual, la

pantalla muestra el nt]mero exacto de minutos restantes en el

ciclo.

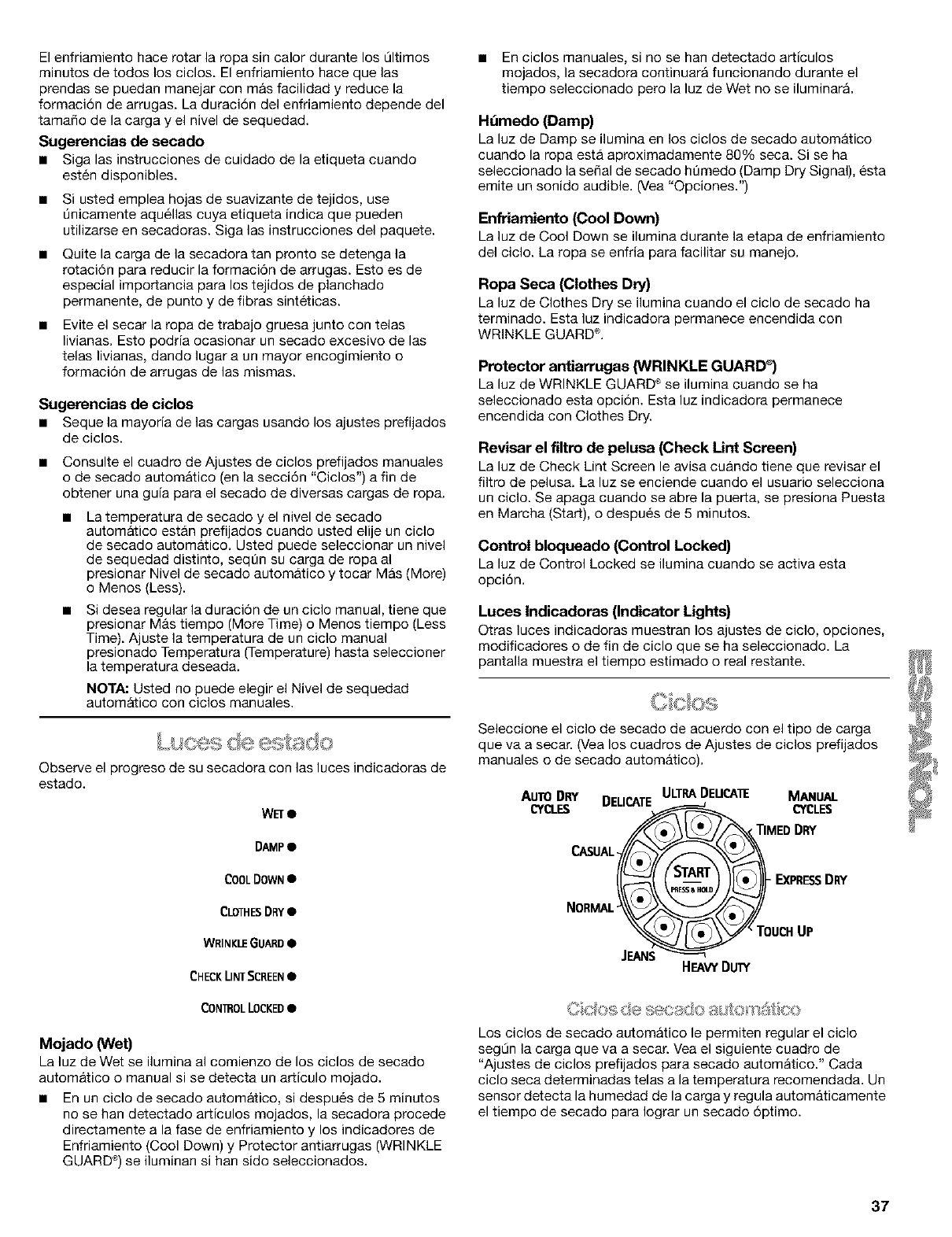

El enfriamiento hace rotar la ropa sin calor durante los @timos

minutos de todos los ciclos. El enfriamiento hace que las

prendas se puedan manejar con m&s facilidad y reduce la

formaci6n de arrugas. La duraci6n del enfriamiento depende del

tama_o de la carga y el nivel de sequedad.

Sugerencias de secado

• Siga las instrucciones de cuidado de la etiqueta cuando

esten disponibles.

• Si usted emplea hojas de suavizante de tejidos, use

L]nicamente aquellas cuya etiqueta indica que pueden

utilizarse en secadoras. Siga las instrucciones del paquete.

• Quite la carga de la secadora tan pronto se detenga la

rotaci6n para reducir la formaci6n de arrugas. Esto es de

especial importancia para los tejidos de planchado

permanente, de punto y de fibras sinteticas.

Evite el secar la ropa de trabajo gruesa junto con telas

livianas. Esto podria ocasionar un secado excesivo de las

telas livianas, dando lugar a un mayor encogimiento o

formaci6n de arrugas de las mismas.

Sugerencias de ciclos

• Sequela mayoria de las cargas usando los ajustes prefijados

de ciclos.

• Consulte el cuadro de Ajustes de ciclos prefijados manuales

o de secado automatico (en la secci6n "Ciclos") a fin de

obtener una guia para el secado de diversas cargas de ropa.

La temperatura de secado y el nivel de secado

automatico estan prefijados cuando usted elije un ciclo

de secado automatico. Usted puede seleccionar un nivel

de sequedad distinto, seqL]n su carga de ropa al

presionar Nivel de secado automatico y tocar Mas (More)

o MenDs (Less).

Si desea regular la duraci6n de un ciclo manual, tiene que

presionar M_.s tiempo (More Time) o MenDs tiempo (Less

Time). Ajuste la temperatura de un ciclo manual

presionado Temperatura (Temperature) hasta seleccioner

la temperatura deseada.

NOTA: Usted no puede elegir el Nivel de sequedad

automatico con ciclos manuales.

Observe el progreso de su secadora con las luces indicadoras de

estado.

WET•

DAMP•

COOLDOWN•

CLOTHESDRY•

WRINKLEGUARD•

CHECKLINTSCREEN•

CONOTOLLOCKED•

Mojado (Wet)

La luz de Wet se ilumina al comienzo de los ciclos de secado

automatico o manual si se detecta un articulo mojado.

• En un ciclo de secado automatico, si despues de 5 minutos

no se han detectado articulos mojados, la secadora procede

directamente a la fase de enfriamiento y los indicadores de

Enfriamiento (Cool Down) y Protector antiarrugas (WRINKLE

GUARD '_)se iluminan si han sido seleccionados.

• En cJclos manuales, sJno se han detectado articulos

mojados, la secadora continuara funcionando durante el

tiempo seleccionado pero la luz de Wet no se iluminar&

Hdmedo (Damp)

La luz de Damp se ilumina en los ciclos de secado automatico

cuando la ropa esta aproximadamente 80% seca. Si se ha

seleccionado la seSal de secado ht]medo (Damp Dry Signal), esta

emite un sonido audible. (Vea "Opciones.')

Enfriamiento (Cool Down)

La luz de Cool Down se ilumina durante la etapa de enfriamiento

del ciclo. La ropa se enfria para facilitar su manejo.

Ropa Seca (Clothes Dry)

La luz de Clothes Dry se ilumina cuando el ciclo de secado ha

terminado. Esta luz indicadora permanece encendida con

WRINKLE GUARDt

Protector antiarrugas (WRINKLE GUARD _)

La luz de WRINKLE GUARD ®se ilumina cuando se ha

seleccionado esta opci6n, Esta luz indicadora permanece

encendida con Clothes Dry.

Revisar el filtro de pelusa (Check Lint Screen)

La luz de Check Lint Screen le avisa cuando tiene que revisar el

filtro de pelusa. La luz se enciende cuando el usuario selecciona

un ciclo. Se apaga cuando se abre la puerta, se presiona Puesta

en Marcha (Start), o despues de 5 minutos.

Control bloqueado (Control Locked)

La luz de Control Locked se ilumina cuando se activa esta

opci6n.

Luces Indicadoras (Indicator Lights)

Otras luces indicadoras muestran los ajustes de ciclo, opciones,

modificadores o de fin de ciclo que se ha seleccionado. La

pantalla muestra el tiempo estimado o real restante.

Seleccione el ciclo de secado de acuerdo con el tipo de carga

que va a secar. (Vea los cuadros de Ajustes de ciclos prefijados

manuales o de secado autom_.tico).

AUTODRY DELICATE

CYCLES _

CASUAL

NORMAL_

JEANS

ULTRADEUCAIE MANUAL

CYCLES

MED DRY

EXPRESSDRY

_TOUCH UP

HEAVYDUIY

Los ciclos de secado automatico le permiten regular el ciclo

segQn la carga que va a secar. Vea el siguiente cuadro de

"Ajustes de ciclos prefijados para secado automatico." Cada

ciclo seca determinadas telas a la temperatura recomendada. Un

sensor detecta la humedad de la carga y regula automb.ticamente

el tiempo de secado para Iograr un secado 6ptimo.

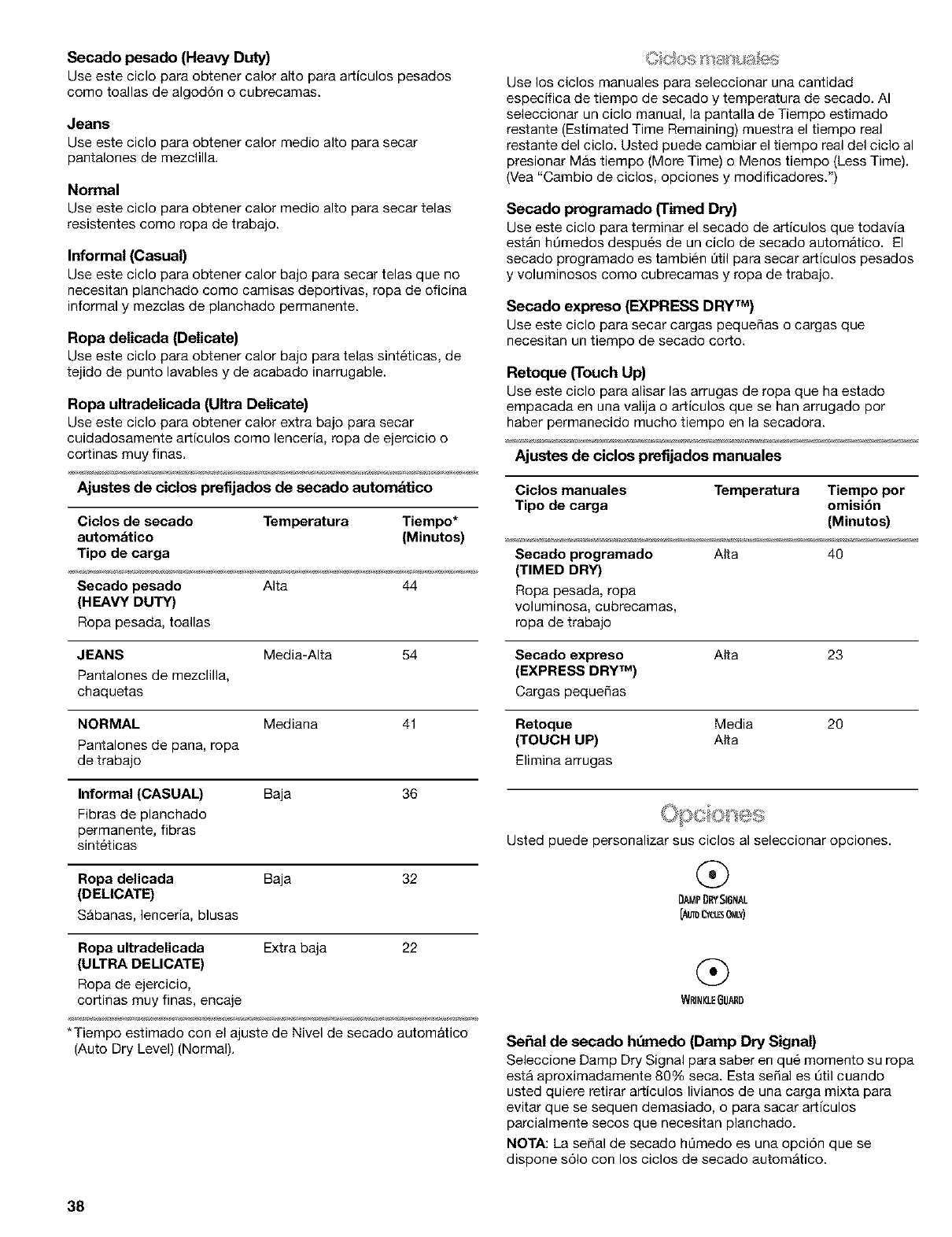

Secado pesado (Heavy Duty)

Use este ciclo para obtener calor alto para articulos pesados

como toallas de algod6n o cubrecamas.

Jeans

Use este ciclo para obtener calor medic alto para secar

pantalones de rnezclilla.

Normal

Use este ciclo para obtener calor medic alto para secar telas

resistentes como ropa de trabajo.

Informal (Casual)

Use este ciclo para obtener calor bajo para secar telas que no

necesitan planchado como camisas deportivas, ropa de oficina

informal y mezclas de planchado permanente.

Ropa delicada (Delicate)

Use este ciclo para obtener calor bajo para telas sinteticas, de

tejido de punto lavables y de acabado inarrugable.

Ropa ultradelicada (Ultra Delicate)

Use este ciclo para obtener calor extra bajo para secar

cuidadosamente articulos como lenceria, ropa de ejercicio o

cortinas muy finas.

Ajustes de ciclos prefljados de secado autombtico

Ciclos de secado Temperatura Tiempo*

autom&tico (Minutos)

Tipo de carga

Secado pesado Alta 44

(HEAVY DUTY)

Ropa pesada, toallas

JEANS Media-Alta 54

Pantalones de mezclilla,

chaquetas

NORMAL Mediana 41

Pantalones de pana, ropa

de trabajo

Informal (CASUAL) Baja 36

Fibras de planchado

permanente, fibras

sinteticas

Ropa delicada Baja 32

(DELICATE)

Sabanas, lenceria, blusas

Ropa ultradelicada Extra baja 22

(ULTRA DELICATE)

Ropa de ejercicio,

cortinas muy finas, encaje

*Tiempo estimado con el ajuste de Nivel de secado automatico

(Auto Dry Level) (Normal).

Use los ciclos manuales para seleccionar una cantidad

especifica de tiempo de secado y temperatura de secado. AI

seleccionar un ciclo manual, la pantalla de Tiempo estimado

restante (Estimated Time Remaining) muestra el tiempo real

restante del ciclo. Usted puede cambiar el tiempo real del ciclo al

presionar Mas tiempo (More Time) o Menos tiempo (Less Time).

(Vea "Cambio de ciclos, opciones y modificadores.")

Secado programado (Timed Dry)

Use este ciclo para terminar el secado de articulos que todavia

estan ht]medos despues de un ciclo de secado automatico. El

secado programado es tambien t]til para secar articulos pesados

y voluminosos como cubrecamas y ropa de trabajo.

Secado expreso (EXPRESS DRY TM)

Use este ciclo para secar cargas pequefias o cargas que

necesitan un tiempo de secado corto.

Retoque (Touch Up)

Use este ciclo para alisar las arrugas de ropa que ha estado

empacada en una valija o articulos que se han arrugado por

haber permanecido mucho tiempo en la secadora.

Ajustes de ciclos prefljados manuales

Ciclos manuales Temperatura Tiempo por

Tipo de carga omisibn

(Minutos)

Secado programado AIta 40

(TIMED DRY)

Ropa pesada, ropa

voluminosa, cubrecamas,

ropa de trabajo

Secado expreso AIta 23

(EXPRESS DRY TM)

Cargas pequefias

Retoque Media 20

(TOUCH UP) AIta

Elimina arrugas

Usted puede personalizar sus ciclos al seleccionar opciones.

DAMPDRYSIGNAL

[J_lTO_L'LE$ ONLY)

WRINI(LEGUARB

Se6al de secado hdmedo (Damp Dry Signal)

Seleccione Damp Dry Signal para saber en que momento su ropa

esta aproximadamente 80% seca. Esta serial es t]til cuando

usted quiere retirar articulos livianos de una carga mixta para

evitar que se sequen demasiado, o para sacar articulos

parcialmente secos que necesitan planchado.

NOTA: La sepal de secado ht]medo es una opci6n que se

dispone s61o con los ciclos de secado automatico.

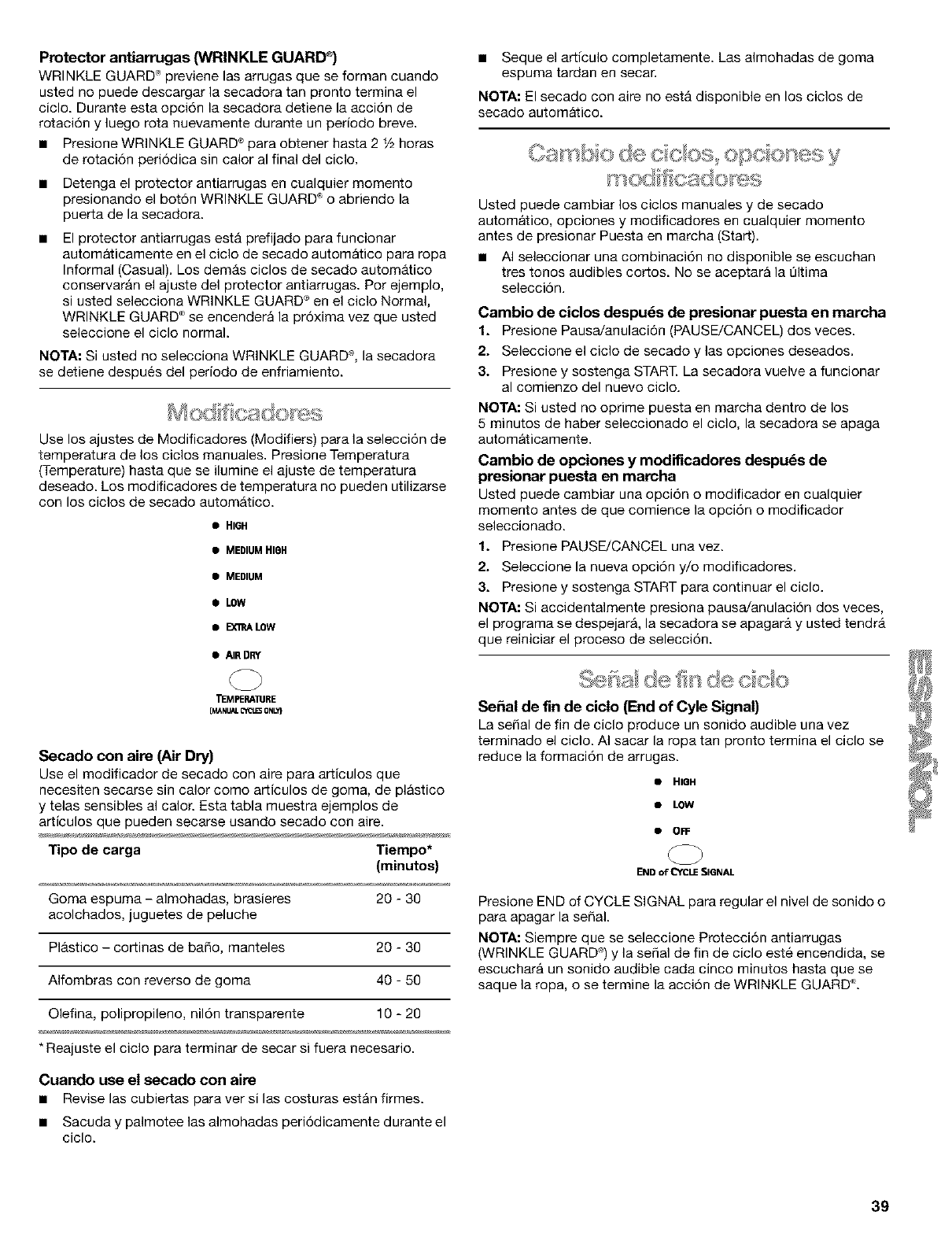

Protector antiarrugas (WRINKLE GUARD _)

WRINKLE GUARD ®previene las arrugas que se forman cuando

usted no puede descargar la secadora tan pronto termina el

ciclo. Durante esta opciGn la secadora detiene la acciGn de

rotaciGn y luego rota nuevamente durante un periodo breve•

• Presione WRINKLE GUARD ®para obtener hasta 2 1/2horas

de rotaciGn periGdica sin calor al final del ciclo.

Detenga el protector antiarrugas en cualquier momento

presionando el botGn WRINKLE GUARD ®o abriendo la

puerta de la secadora.

El protector antiarrugas estb. prefijado para funcionar

autom&ticamente en el ciclo de secado automatico para ropa

Informal (Casual). Los demb.s ciclos de secado automb.tico

conservarAn el ajuste del protector antiarrugas. Por ejemplo,

si usted selecciona WRINKLE GUARD ® en el ciclo Normal,

WRINKLE GUARD ®se encendera la prGxima vez que usted

seleccione el ciclo normal.

NOTA: Si usted no selecciona WRINKLE GUARD% la secadora

se detiene despues del periodo de enfriamiento.

Use los ajustes de Modificadores (Modifiers) para la selecciGn de

temperatura de los ciclos manuales. Presione Temperatura

(Temperature) hasta que se ilumine el ajuste de temperatura

deseado. Los modificadores de temperatura no pueden utilizarse

con los ciclos de secado automatico.

• HIGH

• MEDIUMHIGH

•MEDIUM

• LOW

•EXI_J_LOW

•AIRDRY

TEMPERA]]JRE

IMANUAL_ ONLY)

Secado con aire (Air Dry)

Use el modificador de secado con aire para articulos que

necesiten secarse sin calor como articulos de goma, de plastico

y telas sensibles al calor. Esta tabla muestra ejemplos de

articulos que pueden secarse usando secado con aire.

Tipo de carga Tiempo*

(minutos)

Goma espuma - almohadas, brasieres 20 - 30

acolchados, juguetes de peluche

Pl_.stico - cortinas de baro, manteles 20 - 30

Alfombras con reverso de goma 40 - 50

Olefina, polipropileno, nilGn transparente 10 - 20

* Reajuste el ciclo para terminar de secar si fuera necesaro.

Cuando use el secado con aire

• Revise las cubiertas para ver si las costuras estan firmes.

• Sacuda y palmotee las almohadas periGdicamente durante el

ciclo.

• Seque el articulo completamente. Las almohadas de goma

espuma tardan en secar•

NOTA: El secado con aire no est,. disponible en los ciclos de

secado automatico.

Usted puede cambiar los ciclos manuales y de secado

autom&tico, opciones y modificadores en cualquier momento

antes de presionar Puesta en marcha (Start)•

• AI seleccionar una combinaciGn no disponible se escuchan

tres tonos audibles cortos. No se aceptara la DItima

selecci6n.

Cambio de ciclos despuGs de presionar puesta en marcha

1. Presione Pausa/anulaciGn (PAUSE/CANCEL) dos veces.

2. Seleccione el ciclo de secado y las opciones deseados.

3. Presione y sostenga START. La secadora vuelve a funcionar

al comienzo del nuevo ciclo.

NOTA: Si usted no oprme puesta en marcha dentro de los

5 minutos de haber seleccionado el ciclo, la secadora se apaga

automaticamente.

Cambio de opciones y modiflcadores despuGs de

presionar puesta en marcha

Usted puede cambiar una opci6n o modificador en cualquier

momento antes de que comience la opciGn o modificador

seleccionado.

1. Presione PAUSE/CANCEL una vez.

2. Seleccione la nueva opciGn y/o modificadores.

3. Presione y sostenga START para continuar el ciclo.

NOTA: Si accidentaImente presiona pausa/anulaciGn dos veces,

el programa se despejara, la secadora se apagar_, y usted tendrb.

que reiniciar el proceso de selecciGn.

;Yl _;;,@ C,'@OOO

Sehal de fin de ciclo (End of Cyle Signal)

La serial de fin de ciclo produce un sonido audible una vez

terminado el ciclo. AI sacar la ropa tan pronto termina el ciclo se

reduce la formaciGn de arrugas.

•HIGH

•LOW

•OFF

END of CYCLE SIGNAL

Presione END of CYCLE SIGNAL para regular el nivel de sonido o

para apagar la seral.

NOTA: Siempre que se seleccione ProtecciGn antiarrugas

(WRINKLE GUARD "_)y la serial de fin de ciclo este encendida, se

escucharA un sonido audible carla cinco minutos hasta que se

saque la ropa, o se termine la acciGn de WRINKLE GUARD ®.

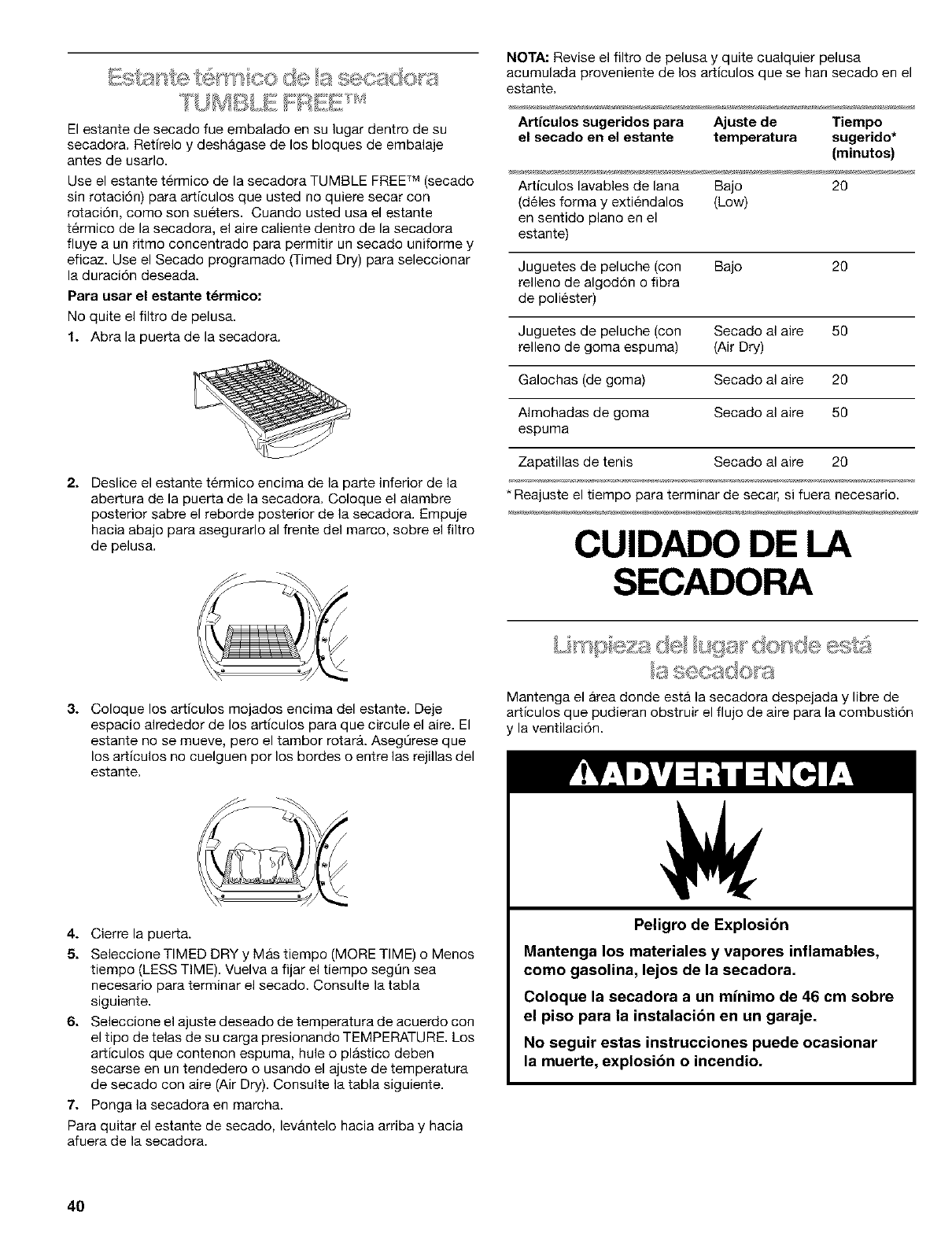

El estante de secado fue embalado en su lugar dentro de su

secadora. Retirelo y deshbgase de los bloques de embalaje

antes de usarlo.

Use el estante termico de la secadora TUMBLE FREETM (secado

sin rotaci6n) para articulos que usted no quiere secar con

rotaci6n, como son sueters. Cuando usted usa el estante

termico de la secadora, el aire caliente dentro de la secadora

fluye a un ritmo concentrado para permitir un secado uniforme y

eficaz. Use el Secado programado (Timed Dry) para seleccionar

la duraci6n deseada.

Para usar el estante t_rmico:

No quite el filtro de pelusa.

1o Abra la puerta de la secadora.

2. Deslice el estante t@mico encima de la parte inferior de la

abertura de la puerta de la secadora. Coloque el alambre

posterior sabre el reborde posterior de la secadora. Empuje

hacia abajo para asegurarlo al frente del marco, sobre el filtro

de pelusa.

NOTA: Revise el filtro de pelusa y quite cualquier pelusa

acumulada proveniente de los articulos que se han secado en el

estante.

Articulos sugeridos para Ajuste de Tiempo

el secado en el estante temperatura sugerido*

(minutes)

Articulos lavables de lana Bajo 20

(deles forma y extiendalos (Low)

en sentido piano en el

estante)

Juguetes de peluche (con Bajo 20

reileno de algod6n o fibra

de poliester)

Juguetes de peluche (con Secado al aire 50

relleno de goma espuma) (Air Dry)

Galochas (de goma) Secado al aire 20

AImohadas de goma Secado al aire 50

espuma

Zapatillas de tenis Secado al aire 20

* Reajuste el tiempo para terminar de secar, si fuera necesario.

CUlDADO DE LA

SECADORA

.......................... _,_ ,. ........!_

3. Coloque los articulos mojados encima del estante. Deje

espacio alrededor de los ar_iculos para que circule el aire. El

estante no se mueve, pero el tambor rotarY.. Aseg@ese que

los articulos no cuelguen por los bordes o entre las rejillas del

estante.

4. Cierre la puerta.

5. Seleccione TIMED DRY y Mas tiempo (MORE TIME) o Menos

tiempo (LESS TIME). Vuelva a fijar el tiempo segt_n sea

necesario para terminar el secado. Consulte la tabla

siguiente.

6. Seleccioneelajustedeseadodetemperaturadeacuerdocon

el tipo de telas de su carga presionando TEMPERATURE. Los

articulos que contenon espuma, hule o plastico deben

secarse en un tendedero o usando el ajuste de temperatura

de secado con aire (Air Dry). Consulte la tabla siguiente.

7. Ponga la secadora en marcha.

Para quitar el estante de secado, lev_.ntelo hacia arriba y hacia

afuera de la secadora.

Mantenga el area donde esta la secadora despejada y libre de

articulos que pudieran obstruir el flujo de aire para la combusti6n

y la ventilaci6n.

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

come gasolina, lejos de la secadora.

Coloque la secadora a un minimo de 46 cm sobre

el piso para la instalaci6n en un garaje.

No seguir estas instrucciones puede ocasionar

la muerte, explosibn o incendio.

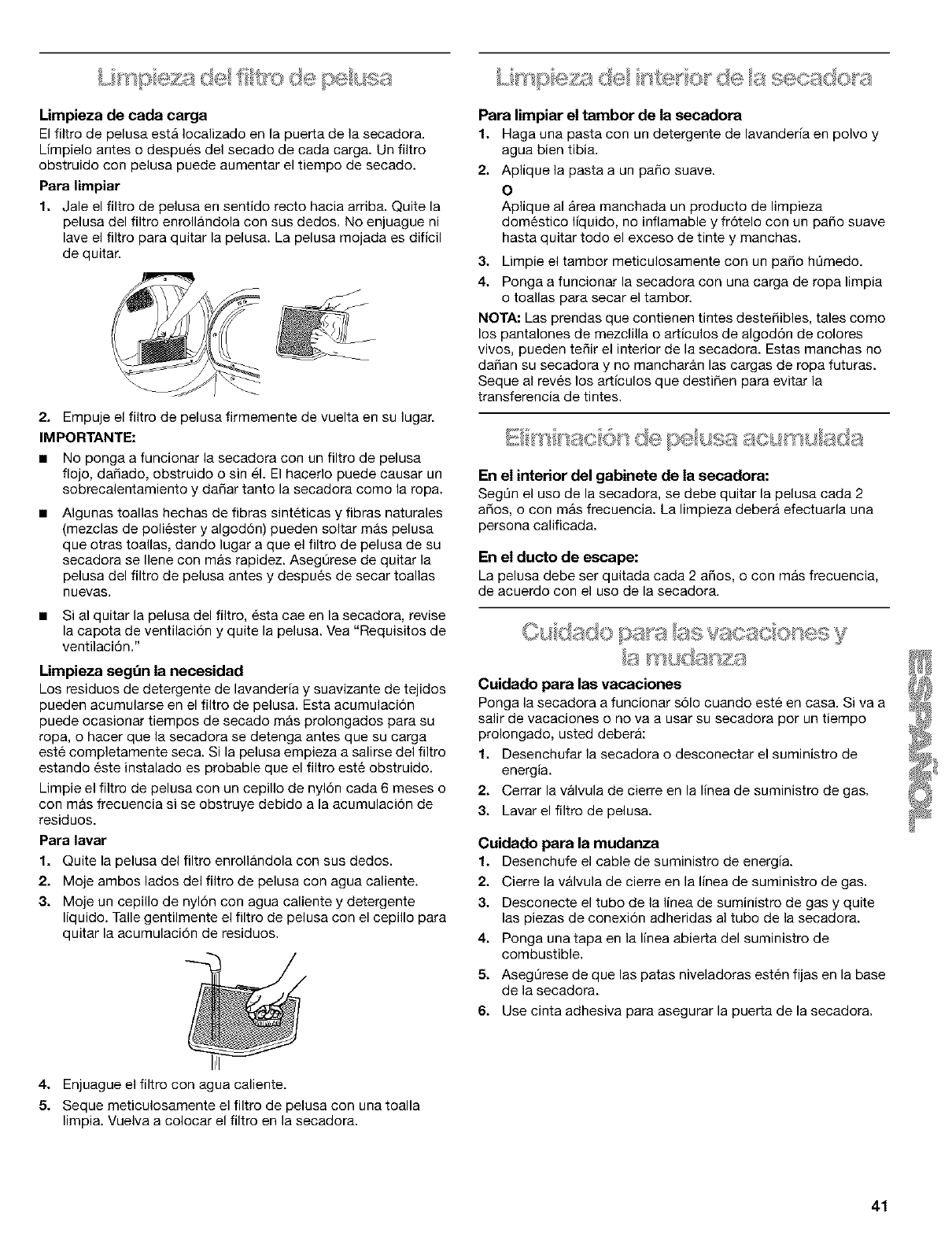

Limpieza de cada carga

El fiitro de pelusa esta Iocalizado en la puerta de la secadora.

Limpielo antes o despues del secado de cada carga. Un filtro

obstruido con pelusa puede aumentar el tiempo de secado.

Para limpiar

1. Jale el fiitro de pelusa en sentido recto hacia arriba. Quite la

peiusa del filtro enrollandola con sus dedos. No enjuague ni

lave el filtro para quitar la pelusa. La pelusa mojada es dificil

de quitar.

2. Empuje el filtro de pelusa firmemente de vuelta en su lugar.

IMPORTANTE:

• No ponga a funcionar la secadora con un filtro de pelusa

flojo, datiado, obstruido o sin 61. El hacerlo puede causar un

sobrecalentamiento y datiar tanto la secadora como la ropa.

• AIgunas toallas hechas de fibras sinteticas y fibras naturales

(mezclas de poliester y algod6n) pueden soltar mb.s pelusa

que otras toallas, dando lugar a que el filtro de pelusa de su

secadora se llene con mas rapidez. AsegQrese de quitar la

pelusa del filtro de pelusa antes y despues de secar toallas

nuevas,

• Si al quitar la pelusa del filtro, esta cae en la secadora, revise

la capota de ventilaci6n y quite la pelusa. Vea "Requisitos de

ventilaci6n."

Limpieza seg_n la necesidad

Los residuos de detergente de lavanderia y suavizante de tejidos

pueden acumularse en el filtro de pelusa. Esta acumulaci6n

puede ocasionar tiempos de secado mas prolongados para su

ropa, o hacer que la secadora se detenga antes que su carga

este completamente seca. Si la pelusa empieza a salirse del filtro

estando este instalado es probable que el filtro este obstruido.

Limpie el filtro de pelusa con un cepillo de nyl6n cada 6 meses o

con mas frecuencia si se obstruye debido a la acumulaci6n de

residuos.

Para lavar

1. Quite la pelusa del filtro enrollandola con sus dedos.

2. Moje ambos lados del filtro de pelusa con agua caliente.

3. Moje un cepillo de nyl6n con agua caliente y detergente

liquido. Tale gentilmente el filtro de pelusa con el cepillo para

quitar la acumulaci6n de residuos.

Para limpiar el tambor de la secadora

1. Haga una pasta con un detergente de lavanderia en polvo y

agua bien tibia.

2. Aplique la pasta a un patio suave.

Aplique al Area manchada un producto de limpieza

domestico liquido, no inflamabie y fr6telo con un patio suave

hasta quitar todo el exceso de tinte y manchas.

3. Limpie el tambor meticulosamente con un patio hQmedo.

4. Ponga a funcionar la secadora con una carga de ropa limpia

o toallas para secar el tambor.

NOTA: Las prendas que contienen tintes destetiibles, tales como

los pantalones de mezclilla o articulos de algod6n de colores

vivos, pueden tefiir el interior de la secadora. Estas manchas no

dafian su secadora y no manchar_.n las cargas de ropa futuras.

Seque al reves los articulos que destitien para evitar la

transferencia de tintes.

b,:i nsci 6n de oeuss sos,, sd

En el interior del gabinete de la secadora:

SegOn el uso de la secadora, se debe quitar la pelusa cada 2

atios, o con mas frecuencia. La limpieza debera efectuarla una

persona calificada.

En el ducto de escape:

La pelusa debe ser quitada cada 2 atios, o con mas frecuencia,

de acuerdo con el uso de la secadora.

_% _ _+ _ , i¸ _ _ _

%4_ (,£al ,A;_l}sl S I+;;,,:,,re; (,_dH,,loFlec_ y

IIf,,/(, _t112;I

Cuidado para las vacaciones

Ponga la secadora a funcionar s61o cuando este en casa. Siva a

salir de vacaciones o no va a usar su secadora por un tiempo

prolongado, usted debera:

1. Desenchufar la secadora o desconectar el suministro de

energia.

2. Cerrar la valvula de cierre en la linea de suministro de gas.

3. Lavar el filtro de pelusa.

Cuidado para la mudanza

1. Desenchufe el cable de suministro de energia.

2. Cierre la valvula de cierre en la linea de suministro de gas.

3. Desconecte el tubo de la linea de suministro de gas y quite

las piezas de conexi6n adheridas a] tubo de la secadora.

4. Ponga una tapa en la linea abierta del suministro de

combustible.

5. Aseg(_resedequelaspatasniveladorasestenfijasenlabase

de la secadora.

6. Use cinta adhesiva para asegurar la puerta de la secadora.

4. Enjuague el filtro con agua caliente.

5. Seque meticulosamente el filtro de pelusa con una toalla

limpia. Vuelva a colocar el filtro en la secadora.

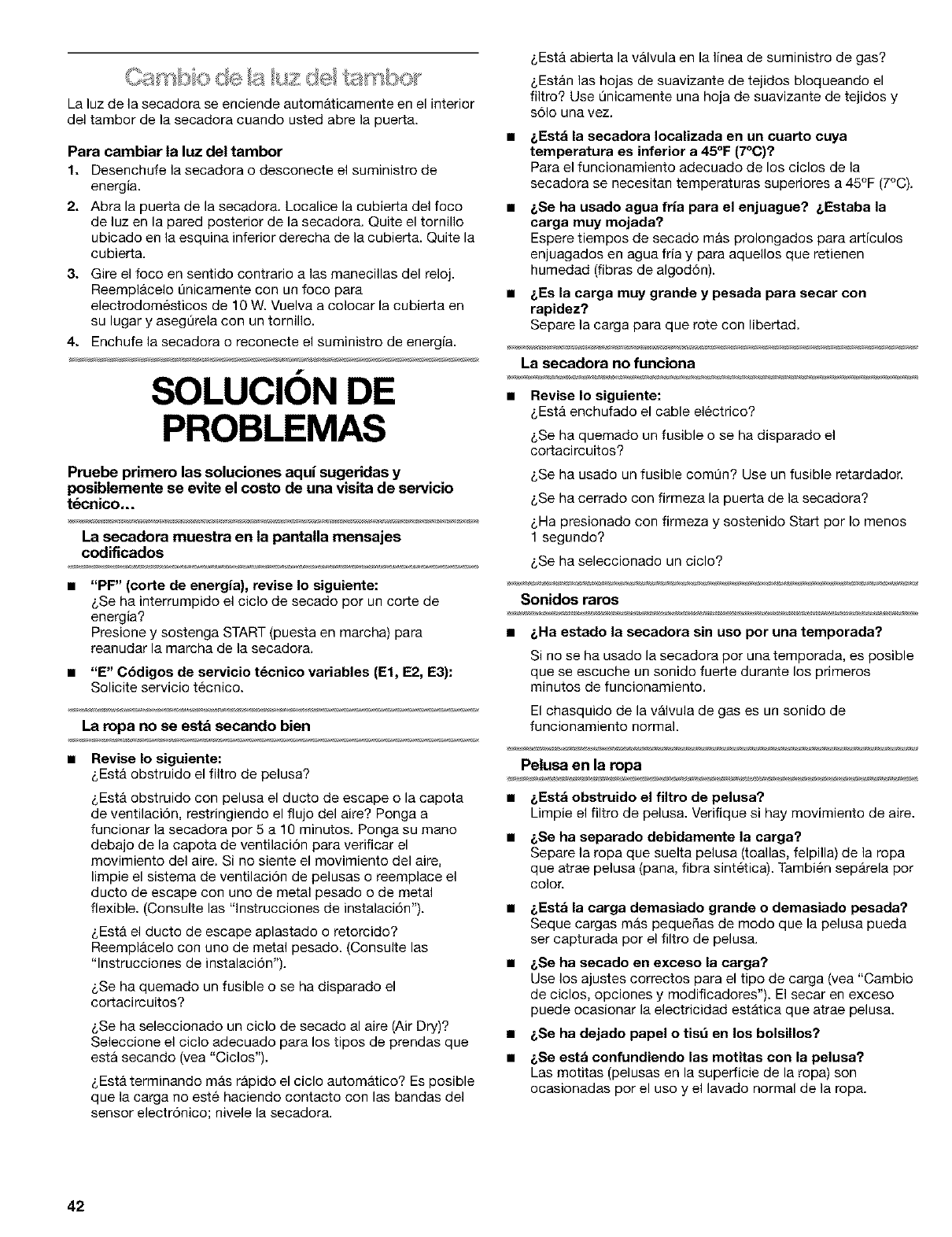

La luz de la secadora se enciende automb.ticamente en el interior

del tambor de la secadora cuando usted abre la puerta.

Para cambiar la luz del tambor

1o Desenchufe la secadora o desconecte el suministro de

energia.

2. Abra la puerta de la secadora. Localice la cubierta del foco

de luz en la pared posterior de la secadora. Quite el tornillo

ubicado en la esquina inferior derecha de la cubierta. Quite la

cubierta.

3. Gire el foco en sentido contrario alas manecillas del reloj.

Reempl_.celo t)nicamente con un foco para

electrodomesticos de 10 W. Vuelva a colocar la cubierta en

su lugar y asegt]rela con un tornillo.

4. Enchufe la secadora o reconecte el suministro de energia.

SOLUCION DE

PROBLEMAS

Pruebe primero las soluciones aqui sugeridas y

posiblemente se evite el costo de una visita de servicio

tdcnico...

La secadora muestra en la pantalla mensajes

codificados

"PF" (corte de energia), revise Io siguiente:

_Se ha interrumpido el ciclo de secado por un corte de

energia?

Presione y sostenga START (puesta en marcha) para

reanudar la marcha de la secadora.

• "E" Cbdigos de eervicio t_cnico variables (El, E2, E3):

Solicite servicio tecnico.

La ropa no se estb secando bien

•Revise Io siguiente:

&Est.. obstruido el filtro de pelusa?

_,Est_.obstruido con pelusa el ducto de escape o la capota

de ventilaci6n, restringiendo el flujo del aire? Ponga a

funcionar la secadora por 5 a 10 minutos. Ponga su mano

debajo de la capota de ventilaci6n para verificar el

movimiento del aire. Si no siente el movimiento del aire,

limpie el sistema de ventilaci6n de pelusas o reemplace el

ducto de escape con uno de metal pesado o de metal

flexible. (Consulte las "lnstrucciones de instalaci6n').

&Esta el ducto de escape aplastado o retorcido?

Reemplacelo con uno de metal pesado. (Consulte las

"lnstrucciones de instalaci6n").

&Se ha quemado un fusible o se ha disparado el

cortacircuitos?

&Se ha seleccionado un ciclo de secado al aire (Air Dry)?

Seleccione el ciclo adecuado para los tipos de prendas que

esta secando (vea "Ciclos").

&Est.. terminando mb.s rapido el ciclo automb.tico? Es posible

que la carga no este haciendo contacto con las bandas del

sensor electr6nico; nivele la secadora.

&Est,. abierta la valvula en la linea de suministro de gas?

&Estan las hojas de suavizante de tejidos bloqueando el

filtro? Use Qnicamente una hoja de suavizante de tejidos y

s61o una vez.

&Est& la secadora Iocalizada en un cuarto cuya

temperatura es inferior a 45°F (7°C)?

Para el funcionamiento adecuado de los ciclos de la

secadora se necesitan temperaturas superiores a 45°F (7°C).

&Se ha usado agua fria para el enjuague? &Estaba la

carga muy mojada?

Espere tiempos de secado m&s prolongados para articulos

enjuagados en agua fria y para aquellos que retienen

humedad (fibras de algod6n).

&Es la carga muy grande y pesada para secar con

rapidez?

Separe la carga para que rote con libertad.

La secadora no funciona

•Revise Io siguiente:

&Est.. enchufado el cable electrico?

&Se ha quemado un fusible o se ha disparado el

cortacircuitos?

&Se ha usado un fusible comt]n? Use un fusible retardador.

&Se ha cerrado con firmeza la puerta de la secadora?

&Ha presionado con firmeza y sostenido Start por Io menos

1 segundo?

&Se ha seleccionado un ciclo?

Sonidos raros

• &Ha estado la secadora sin uso por una temporada?

Si no se ha usado la secadora per una temporada, es posible

que se escuche un sonido fuerte durante los primeros

minutos de funcionamiento.

El chasquido de la valvula de gas es un sonido de

funcionamiento normal.

Pelusa en la ropa

•&Eet& obstruido el filtro de pelusa?

Limpie el filtro de pelusa. Verifique si hay movimiento de aire.

&Se ha separado debidamente la carga?

Separe la ropa que suelta pelusa (toallas, felpilla) de la ropa

que atrae pelusa (pana, fibra sintetica). Tambien sepb.rela por

color.

&Eet& la carga demasiado grande o demasiado pesada?

Seque cargas mb.s pequefias de mode que la pelusa pueda

set capturada por el filtro de pelusa.

&Se ha secado en exceso la carga?

Use los ajustes correctos para el tipo de carga (yea "Cambio

de ciclos, opciones y modificadores'). El secar en exceso

puede ocasionar la electricidad estb.tica que atrae pelusa.

&Se ha dejado papel o tist_ en los bolsUlos?

&Se est& confundiendo las motitas con la pelusa?

Las motitas (pelusas en la superficie de la ropa) son

ocasionadas por el uso y el lavado normal de la ropa.

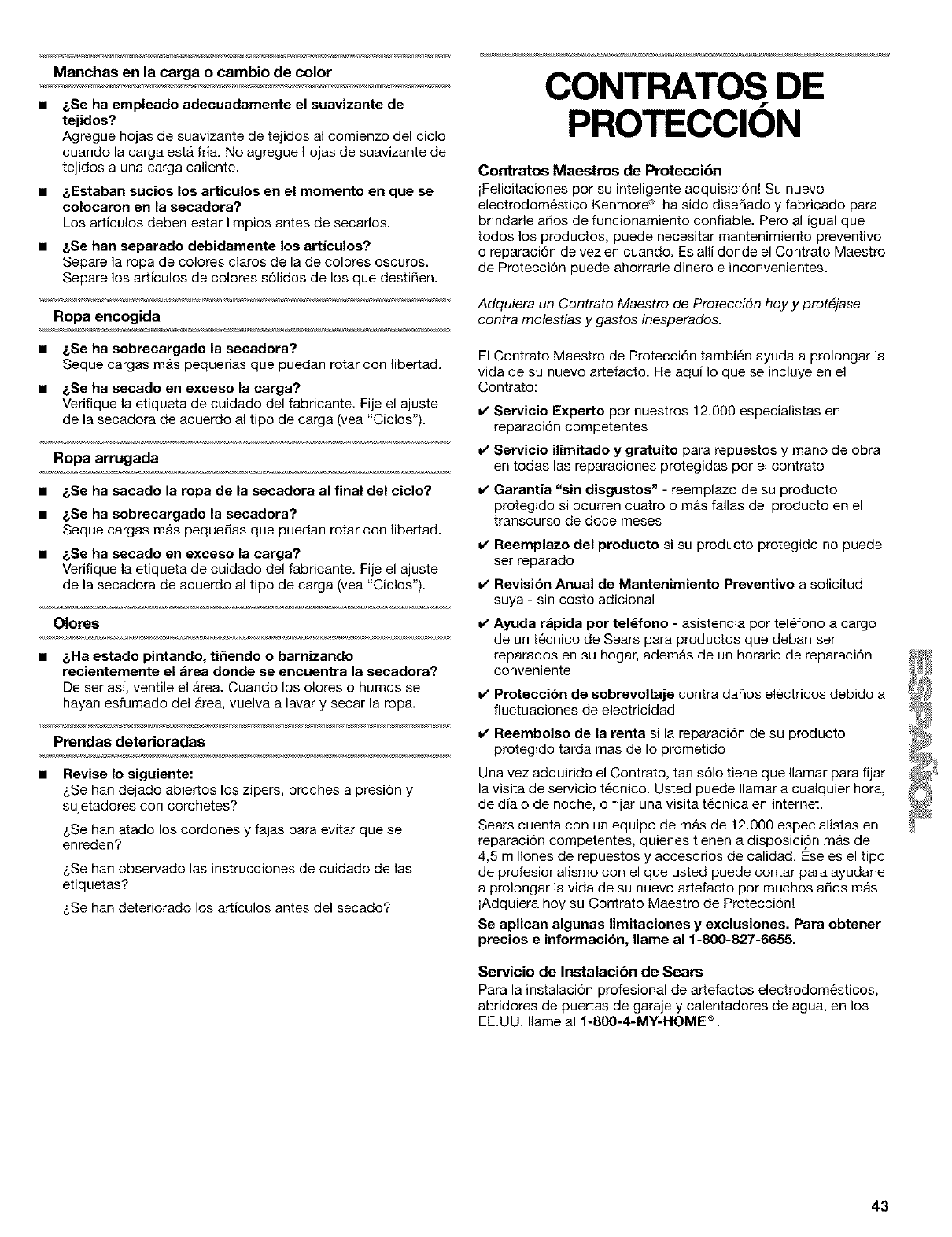

Manchas en la carga o cambio de color

• &Se ha empleado adecuadamente el suavizante de

tejidos?

Agregue hojas de suavizante de tejidos al comienzo del ciclo

cuando la carga esta fria. No agregue hojas de suavizante de

tejidos a una carga caliente.

• &Estaban sucios los articulos en el momento en que se

colocaron en la secadora?

Los articulos deben estar limpios antes de secarlos.

•&Se han separado debidamente los artieulos?

Separe la ropa de colores claros de la de colores oscuros.

Separe los articulos de colores sSlidos de los que destiSen.

Ropa encogida

•&Se ha sobrecargado la secadora?

Seque cargas m_.s pequefias que puedan rotar con libertad.

• &Se ha secado en exceso la carga?

Verifique la etiqueta de cuidado del fabricante. Fije el ajuste

de la secadora de acuerdo al tipo de carga (yea "Ciclos").

Ropa arrugada

• &Se ha sacado la ropa de la secadora al final del ciclo?

• &Se ha sobrecargado la secadora?

Seque cargas m_.s pequefias que puedan rotar con libertad.

• &Se ha seeado en exeeso la carga?

Verifique la etiqueta de cuidado del fabricante. Fije el ajuste

de la secadora de acuerdo al tipo de carga (yea "Ciclos").

Olores

• &Ha estado pintando, ti_endo o barnizando

recientemente el Area donde se encuentra la secadora?

De ser asi, ventile el _.rea. Cuando los olores o humos se

hayan esfumado del Area, vuelva a lavar y secar la ropa.

Prendas deterioradas

•Revise Io siguiente:

z,Se han dejado abiertos los zipers, broches a presi6n y

sujetadores con corchetes?

&Se han atado los cordones y fajas para evitar que se

enreden?

&Se han observado las instrucciones de cuidado de las

etiquetas?

&Se han deteriorado los articulos antes del secado?

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo

electrodomestico Kenmore _ ha sido diseSado y fabricado para

brindarle aSos de funcionamiento confiable. Pero al igual que

todos los productos, puede necesitar mantenimiento preventivo

o reparaci6n de vez en cuando. Es alli donde el Contrato Maestro

de Protecci6n puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Protecci6n hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo artefacto. He aqui Io que se incluye en el

Contrato:

V' Servicio Experto por nuestros 12.000 especialistas en

reparaci6n competentes

V' Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o m_.s fallas del producto en el

transcurso de doce meses

V' Reemplazo del producto si su producto protegido no puede

ser reparado

=/Revisibn Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

V' Ayuda rApida por tel6fono - asistencia por telefono a cargo

de un tecnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horario de reparaci6n

conveniente

V' Proteccibn de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad

V' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de repuestos y accesorios de calidad, t_sees el tipo

de profesionalismo con el que usted puede contar para ayudarle

a prolongar la vida de su nuevo artefacto por muchos afios m_.s.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informacibn, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de artefactos electrodomesticos,

abridores de puertas de garaje y calentadores de agua, en los

EE.UU. Ilame al 1-800-4-MY-HOME%

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment,.or heating and cooling systems,

no matter who made zt, no matter who sold ztt

For,the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installationof home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night(U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the locationof your nearest

Sears Parts.,& R:pazr Center.

18004881222

Callanytime, day ornight(U.S.A. only)

www.sears.com

To purchase aprotection agreement (U.S.A.)

or :aint_an_e agreement (Canada)on a. product serviced by Sears:

1 800 827 6655 (U.S.A.) 1 800 361 6665 (Canada)

Pare pedir servicio de reparaci6n Au Canada pour service en frangais:

a domicilio,y pare ordenar piezas: 1-800-LE-FOYER Mc

1-888-SU-HOGAR _(1-800-533-6937)

(1-888-784-6427) www,sears,ca

8519320B t 1/03

2003 ® Marca Registrada /TMMarcade Comercio /SMMarcade Servicio de Sears, Roebuck and Co. Impreso en EE. UU.

Kenmore 11092822101 User Manual GAS DRYER Manuals And Guides L0401356

KENMORE Residential Dryer Manual L0401356 KENMORE Residential Dryer Owner's Manual, KENMORE Residential Dryer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
