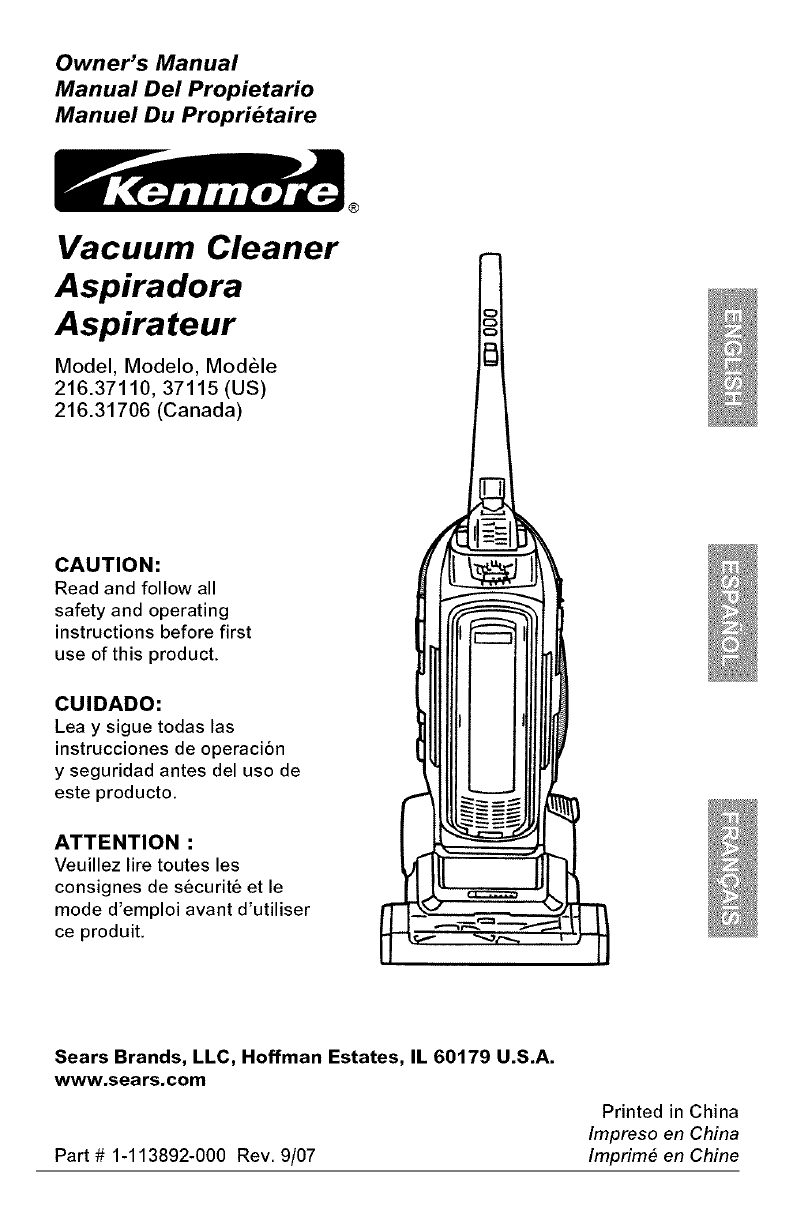

Owner's Manual

Manual Del Propietario

Manuel Du Proprietaire

Vacuum Cleaner

Aspiradora

Aspirateur

Model, Modelo, Modele

216.37110,37115(US)

216.31706(Canada)

CAUTION:

Read and follow all

safety and operating

instructions before first

use of this product.

CUIDADO:

Lea y sigue todas las

instrucciones de operaci6n

y seguridad antes del use de

este producto.

ATTENTION :

Veuillez lire toutes les

consignes de s6curit6 et le

mode d'emploi avant d'utiliser

ce produit.

Sears Brands, LLC, Hoffman Estates, IL 60179 U.S.A.

www.sears.com

Part # 1-113892-000 Rev. 9/07

Printed in China

Impreso en China

Imprim_ en Chine

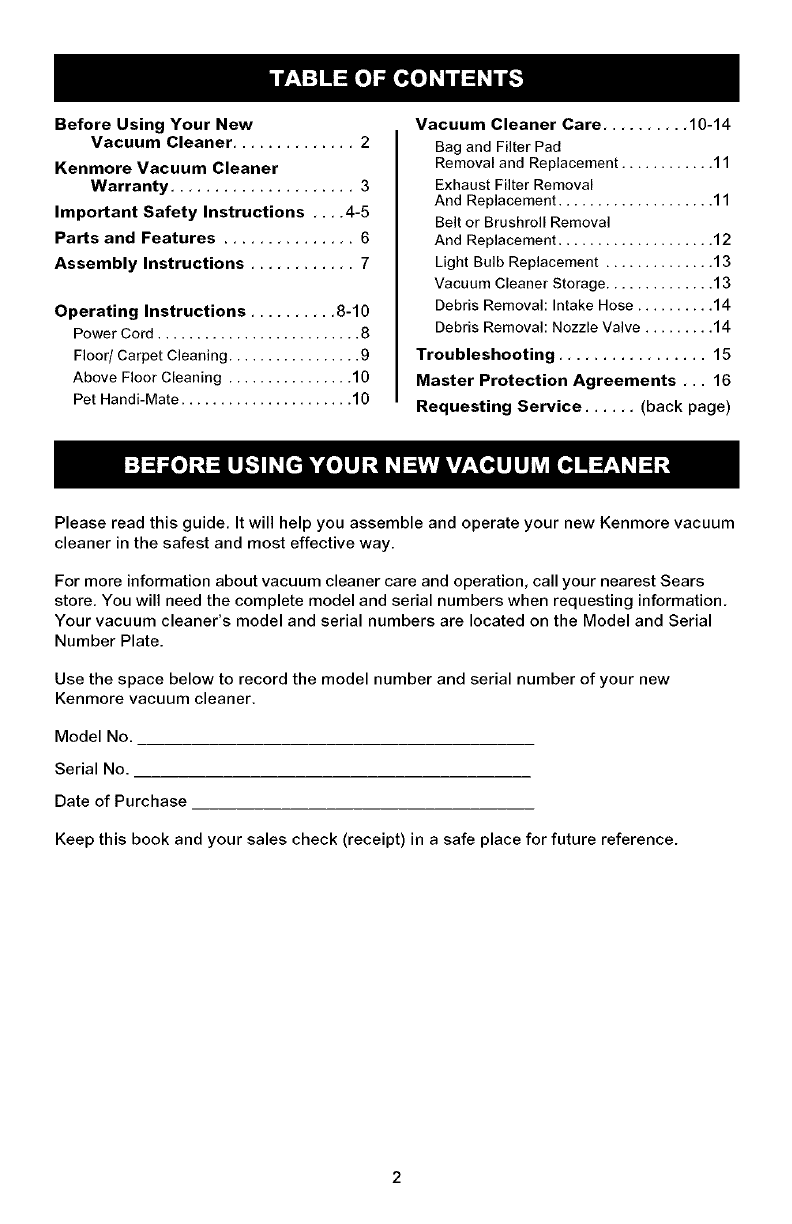

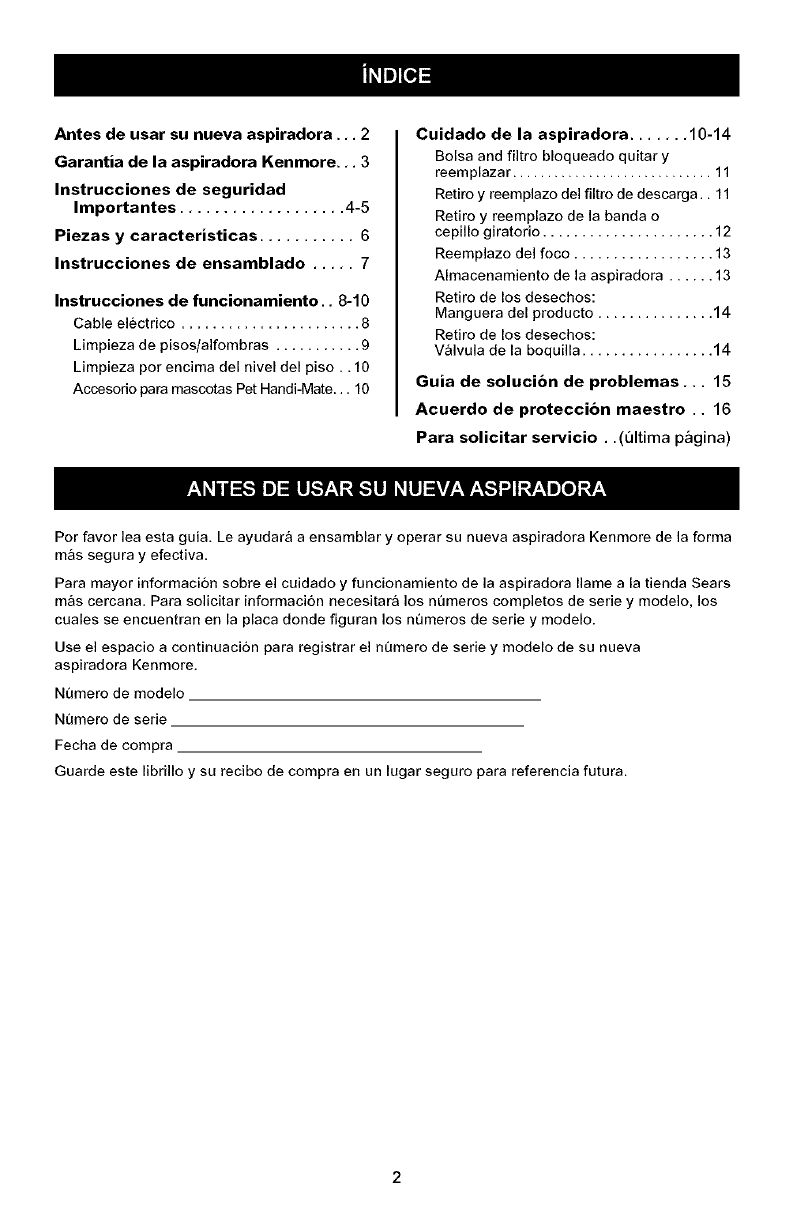

Before Using Your New

Vacuum Cleaner .............. 2

Kenmore Vacuum Cleaner

Warranty ..................... 3

Important Safety Instructions .... 4-5

Parts and Features ............... 6

Assembly Instructions ............ 7

Operating Instructions .......... 8-10

Power Cord .......................... 8

Floor/Carpet Cleaning ................. 9

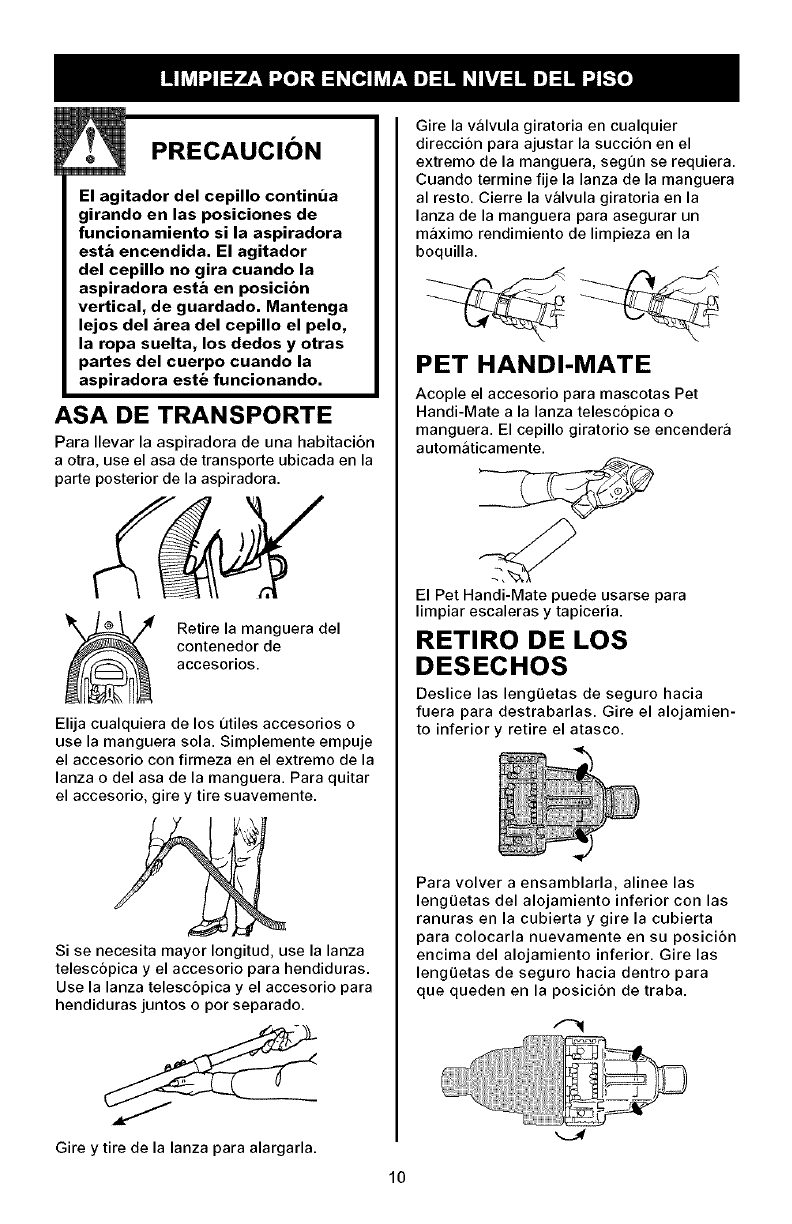

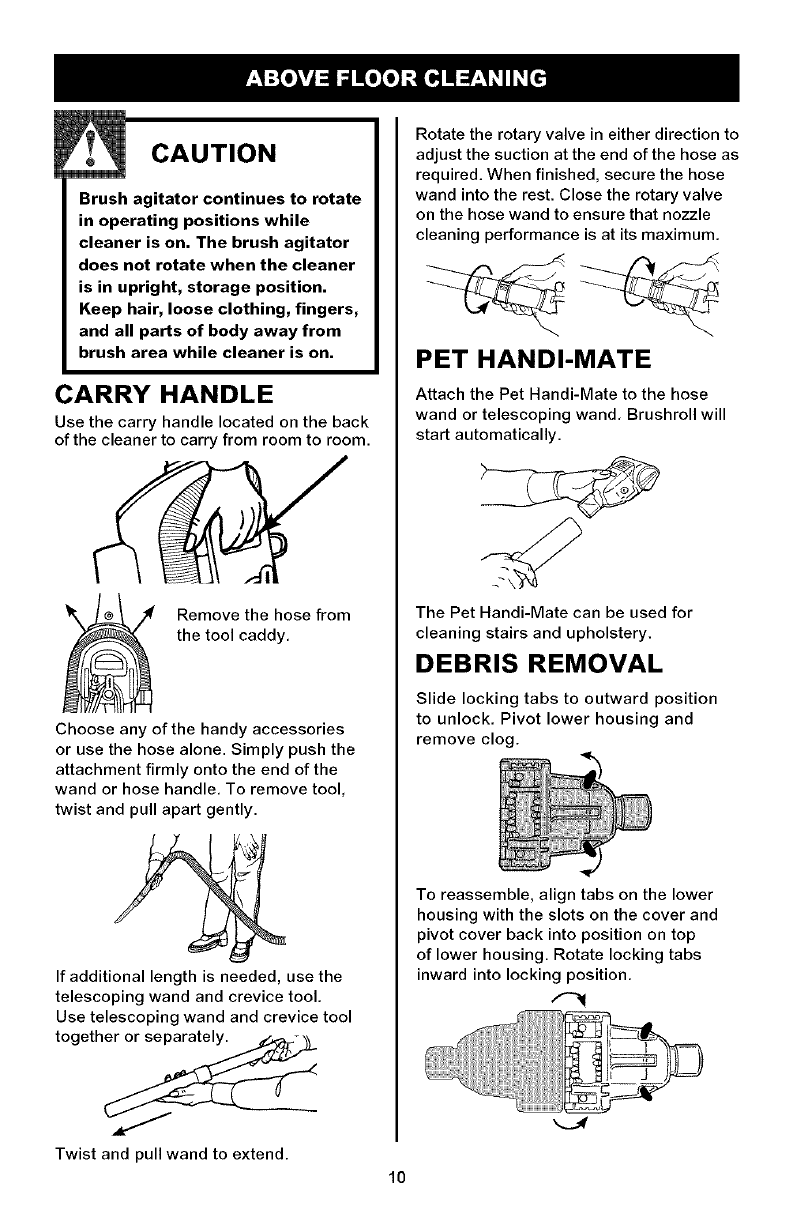

Above Floor Cleaning ................ 10

Pet Handi-Mate ...................... 10

Vacuum Cleaner Care .......... 10-14

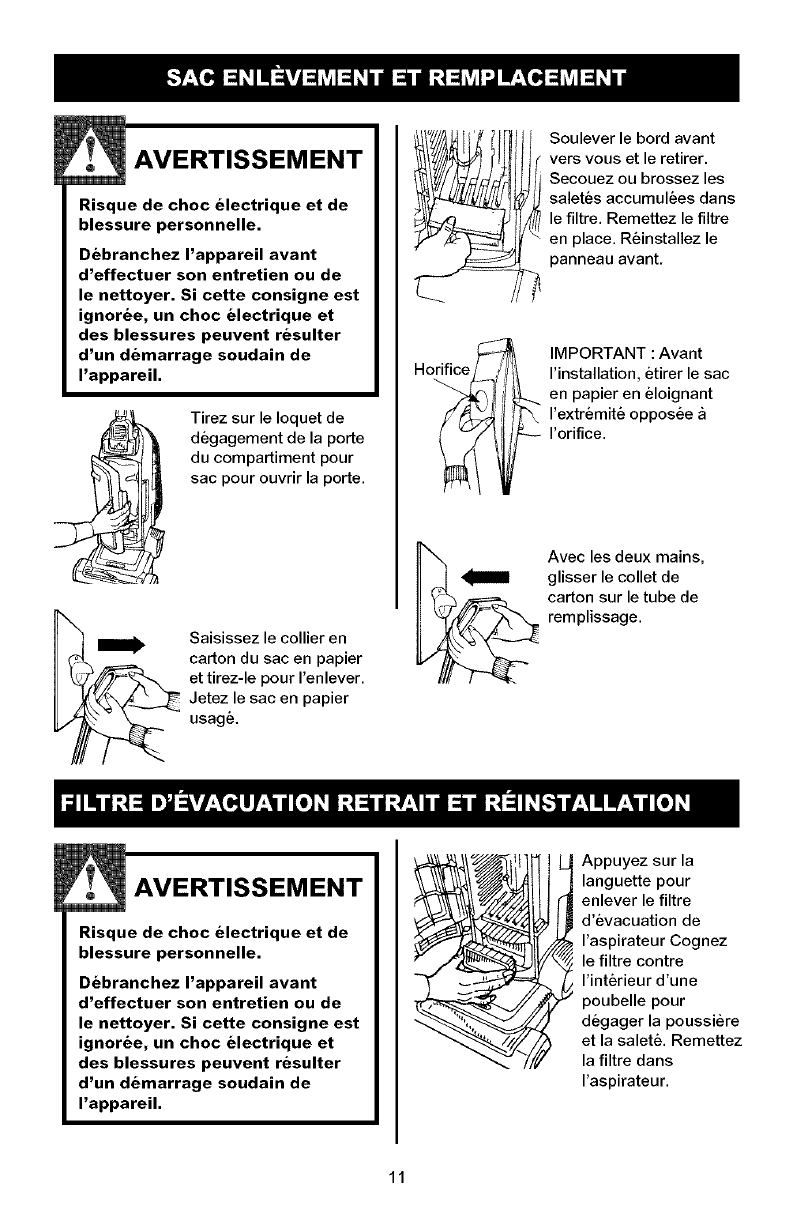

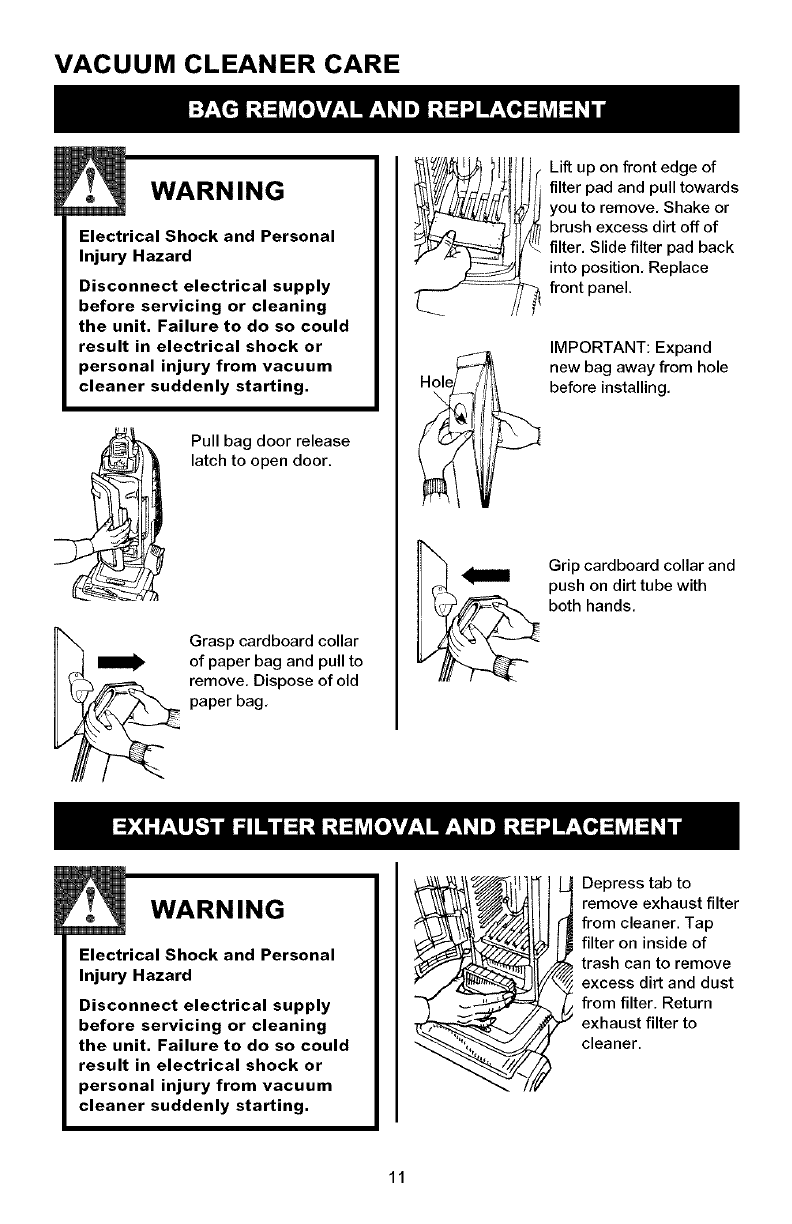

Bag and Filter Pad

Removal and Replacement ........... 11

Exhaust Filter Removal

And Replacement ................... 11

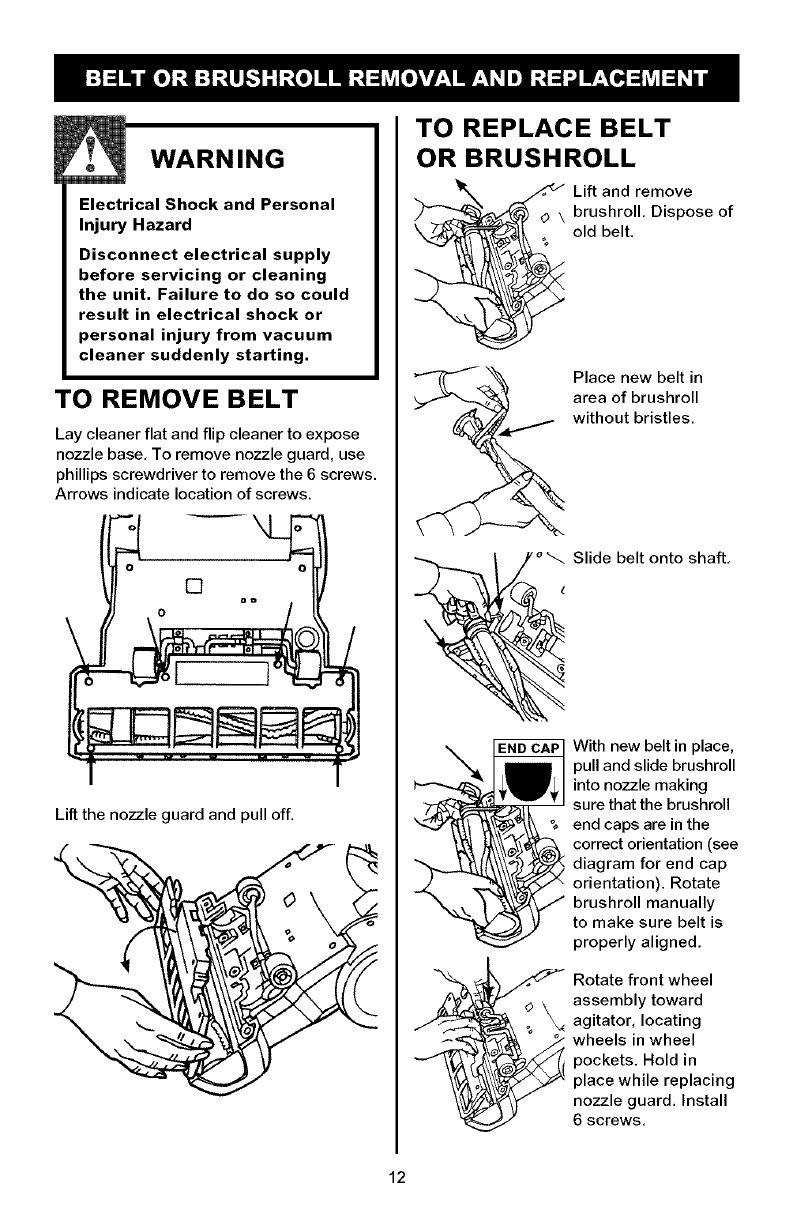

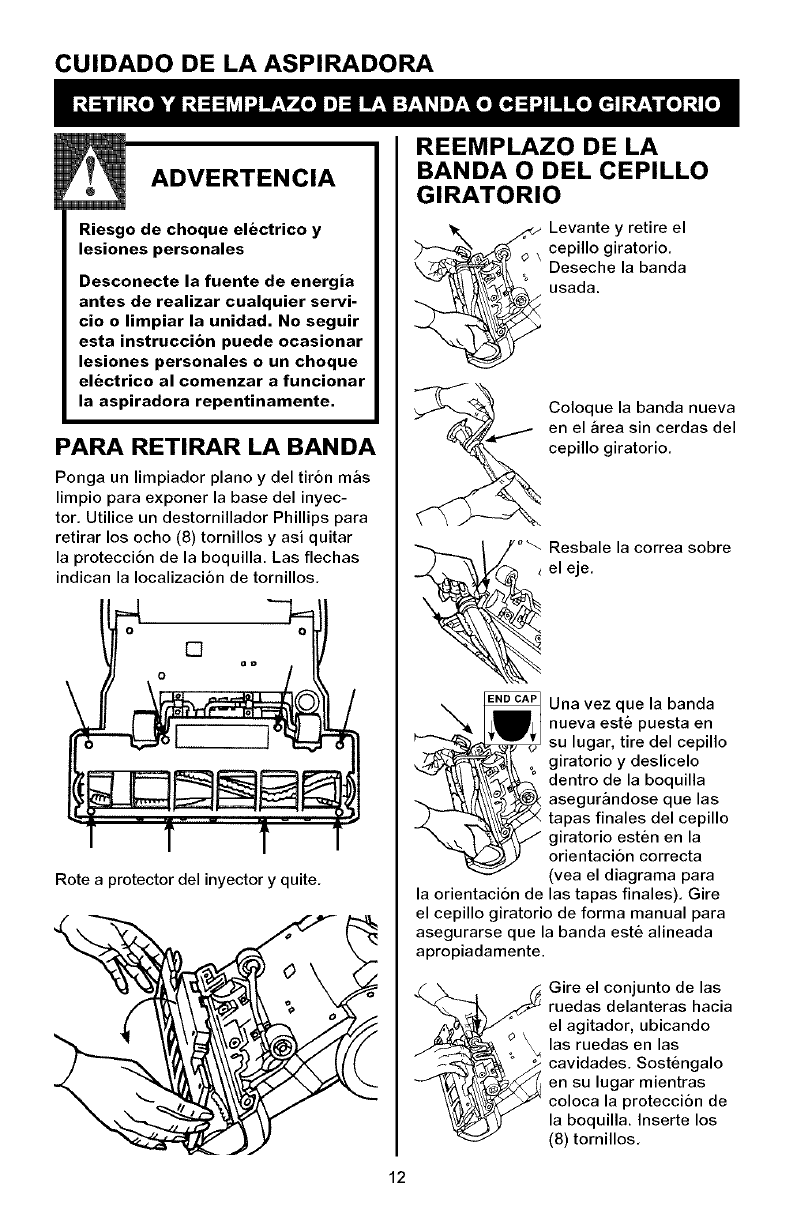

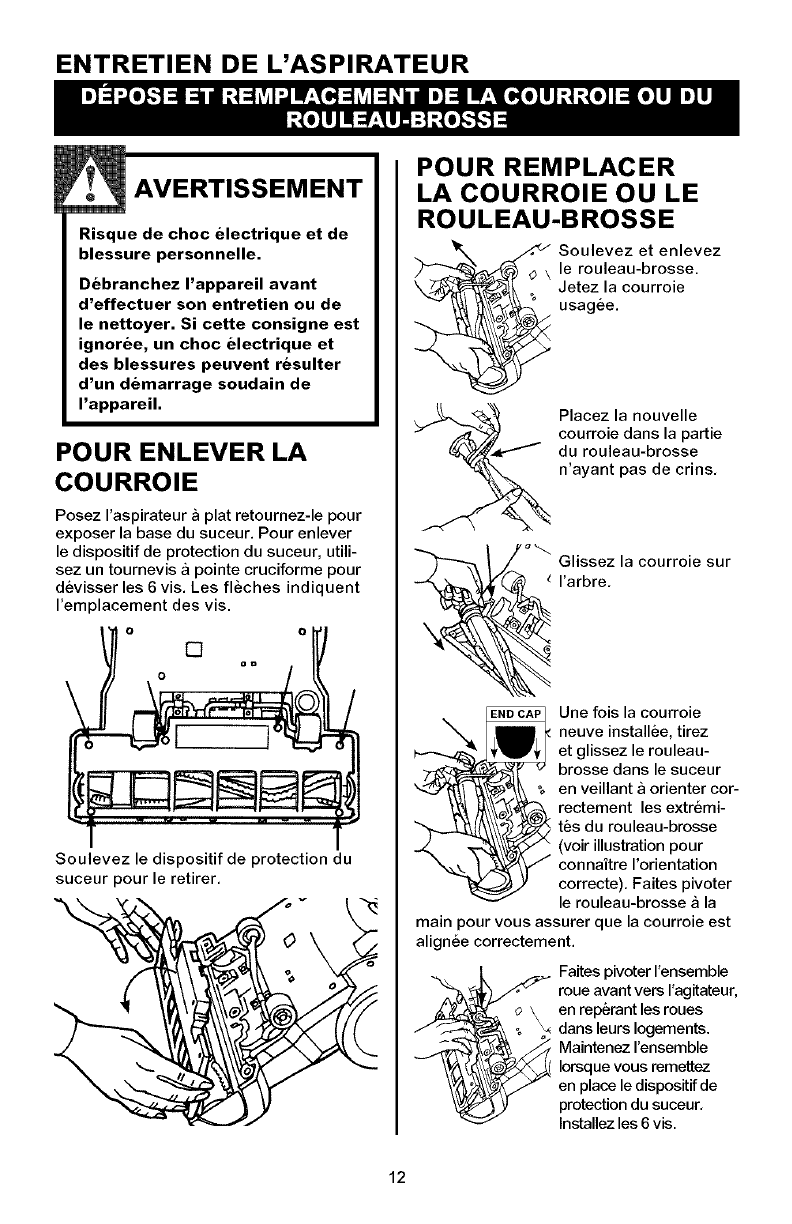

Belt or Brushroll Removal

And Replacement ................... 12

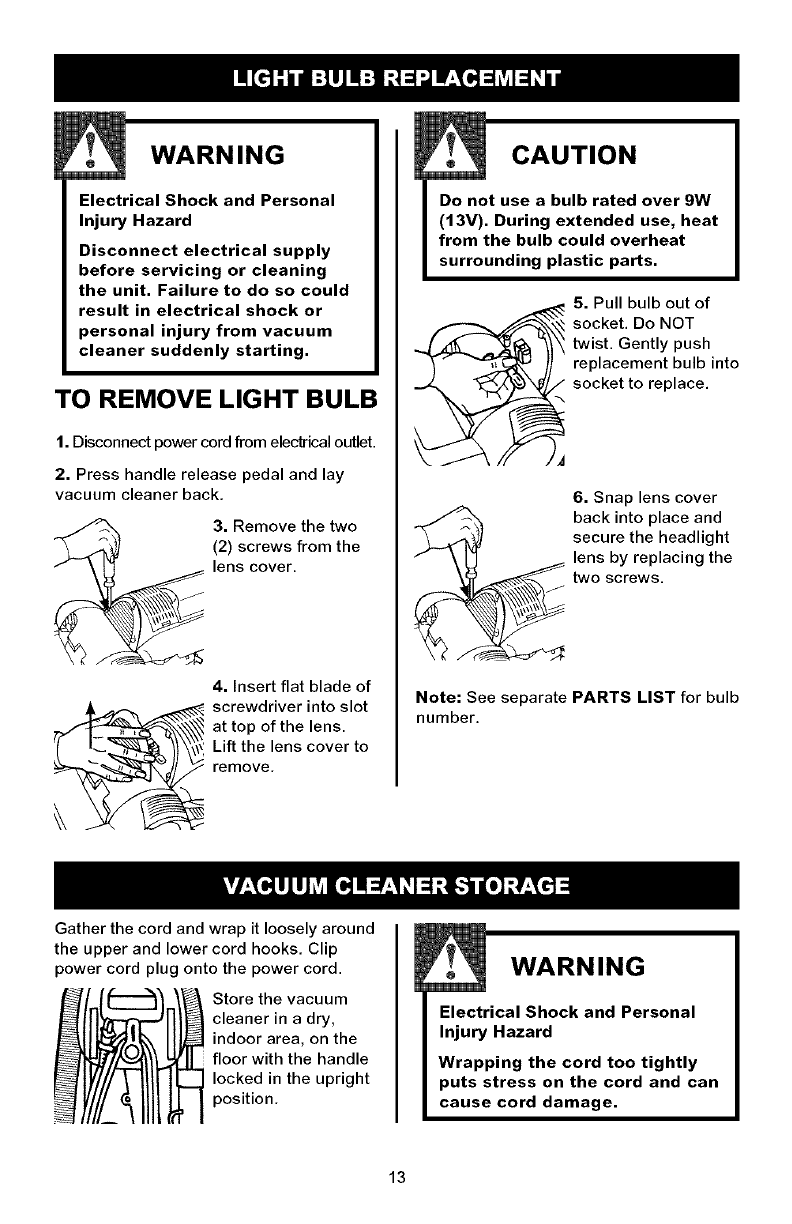

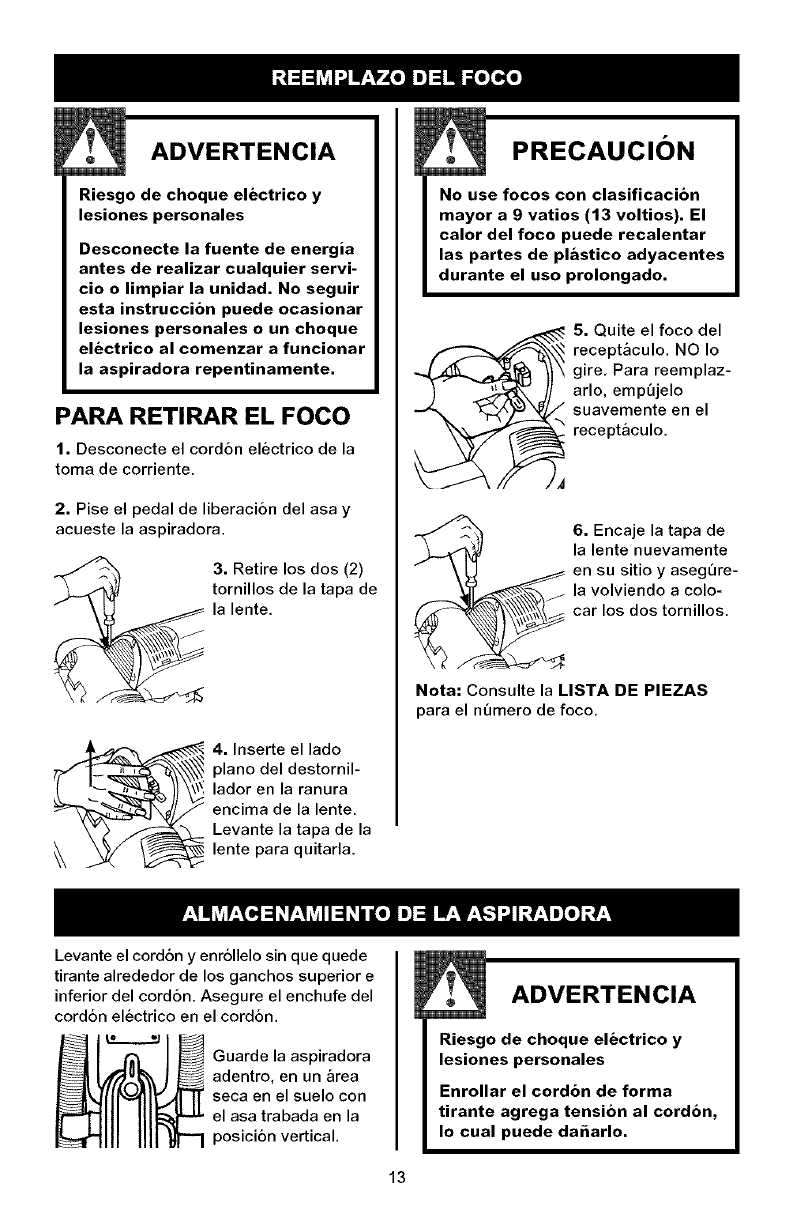

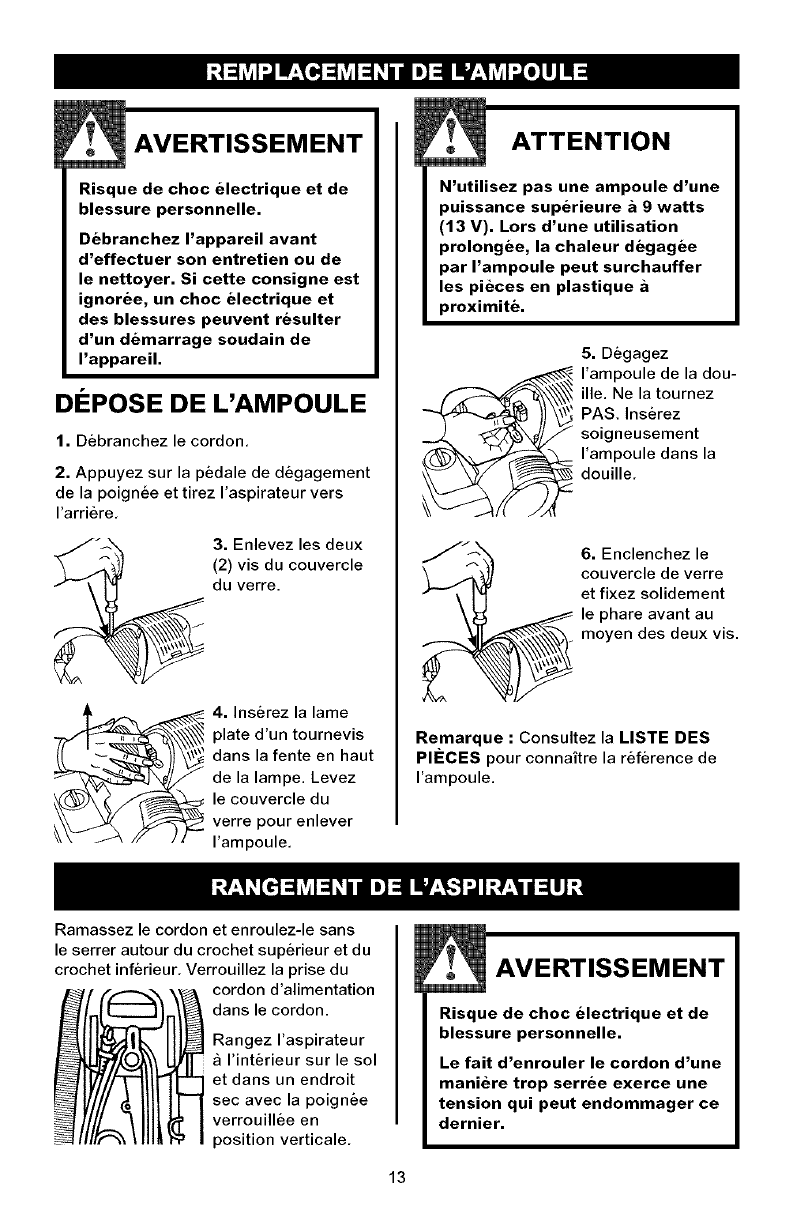

Light Bulb Replacement ............. 13

Vacuum Cleaner Storage .............. 13

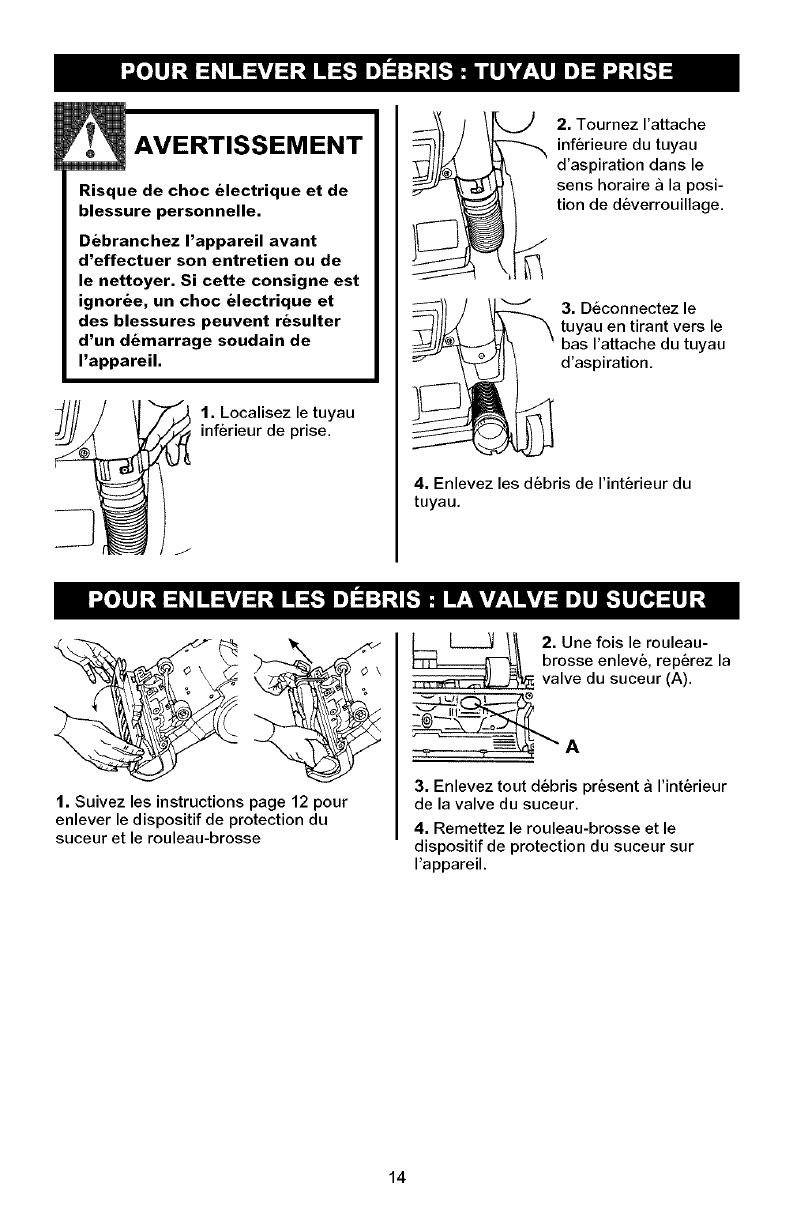

Debris Removal: Intake Hose .......... 14

Debris Removal: Nozzle Valve ......... 14

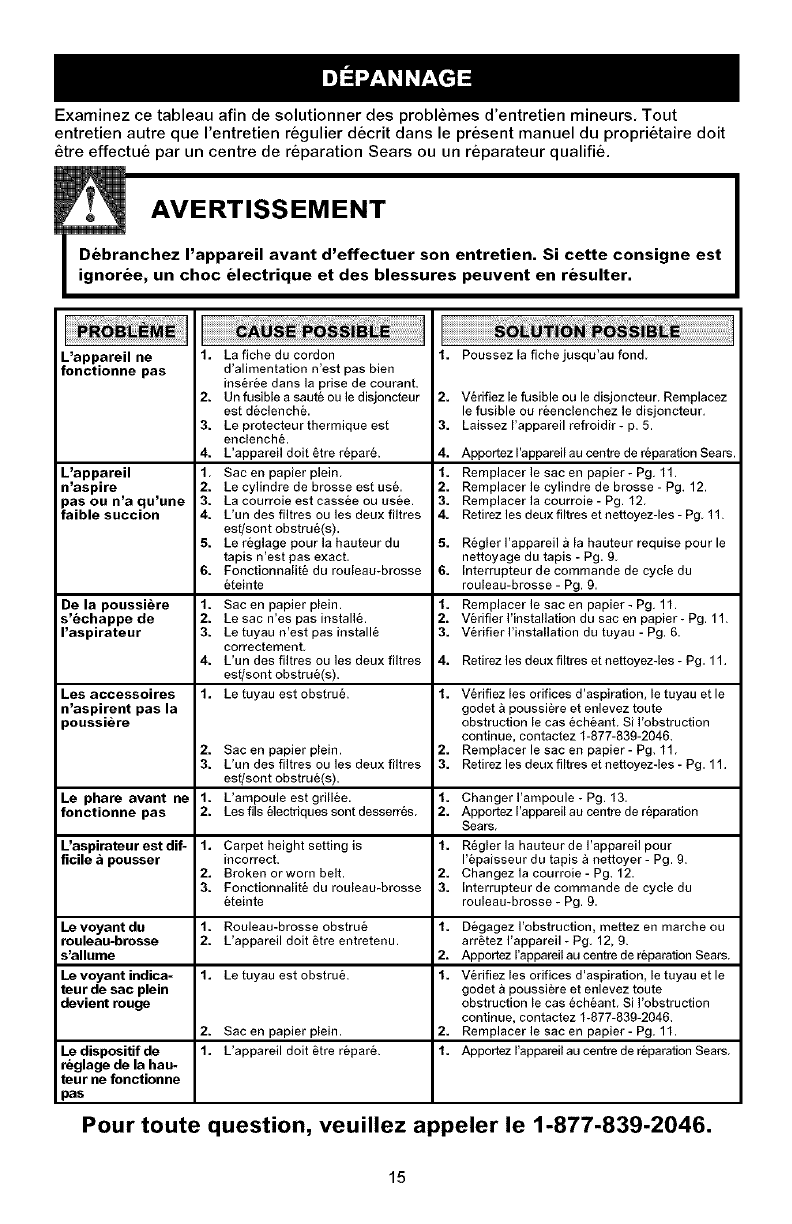

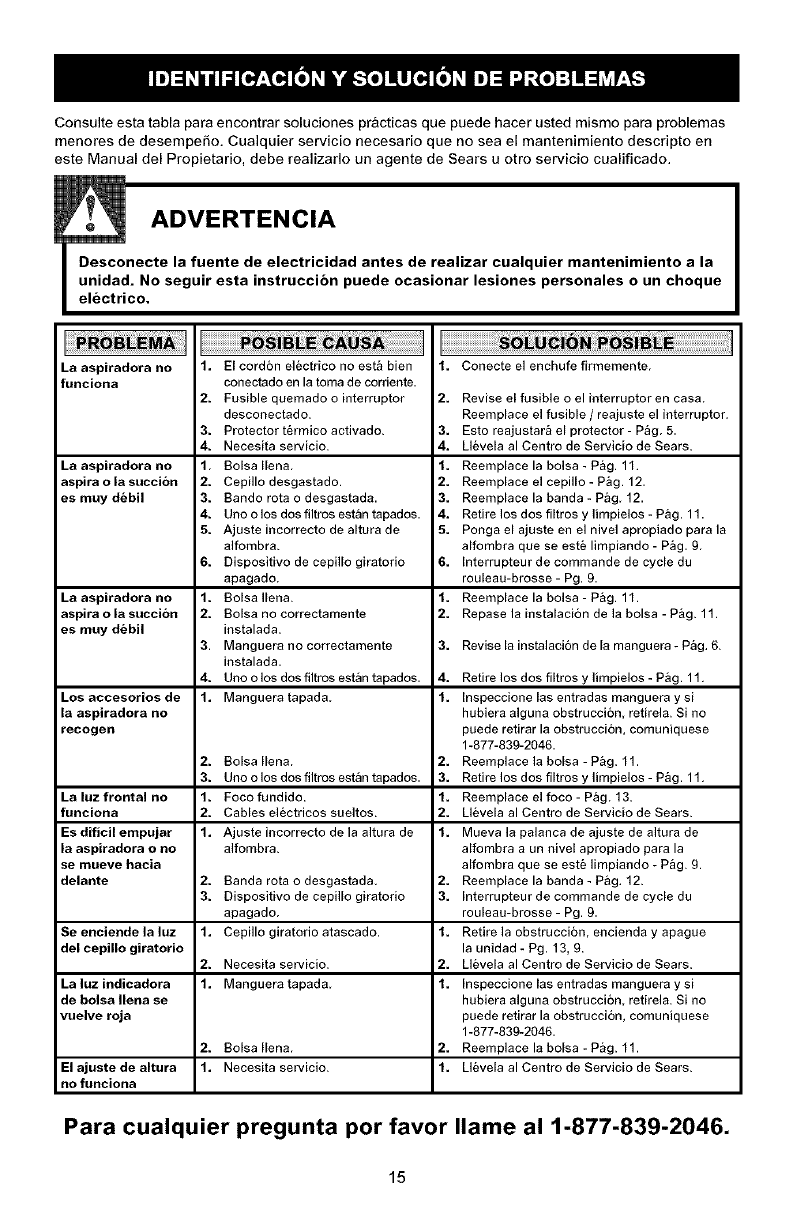

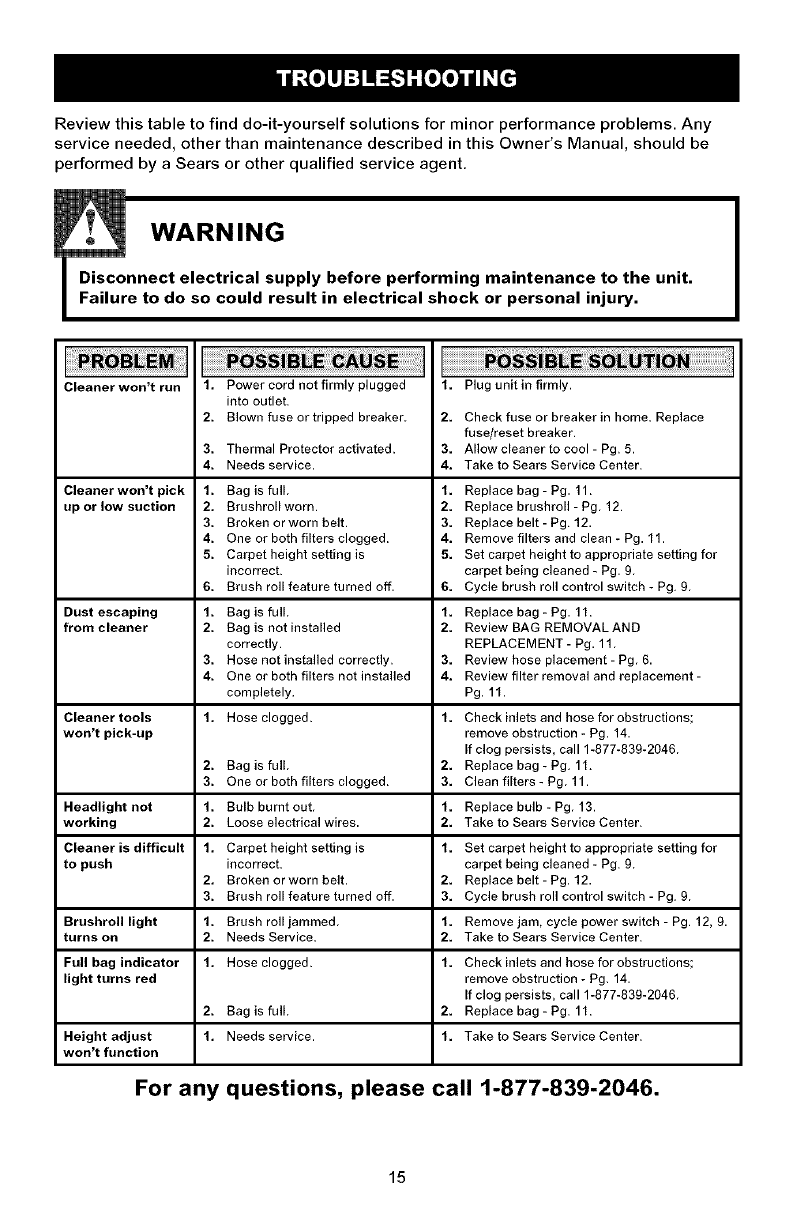

Troubleshooting ................. 15

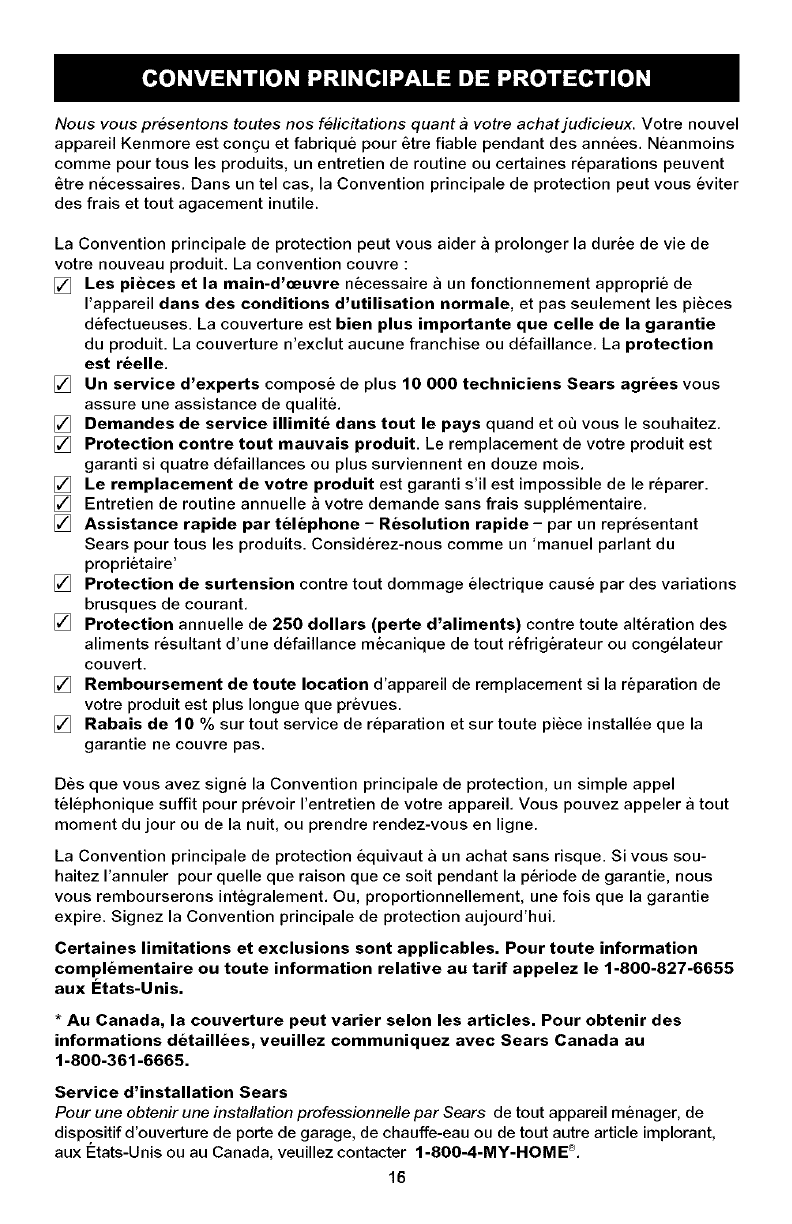

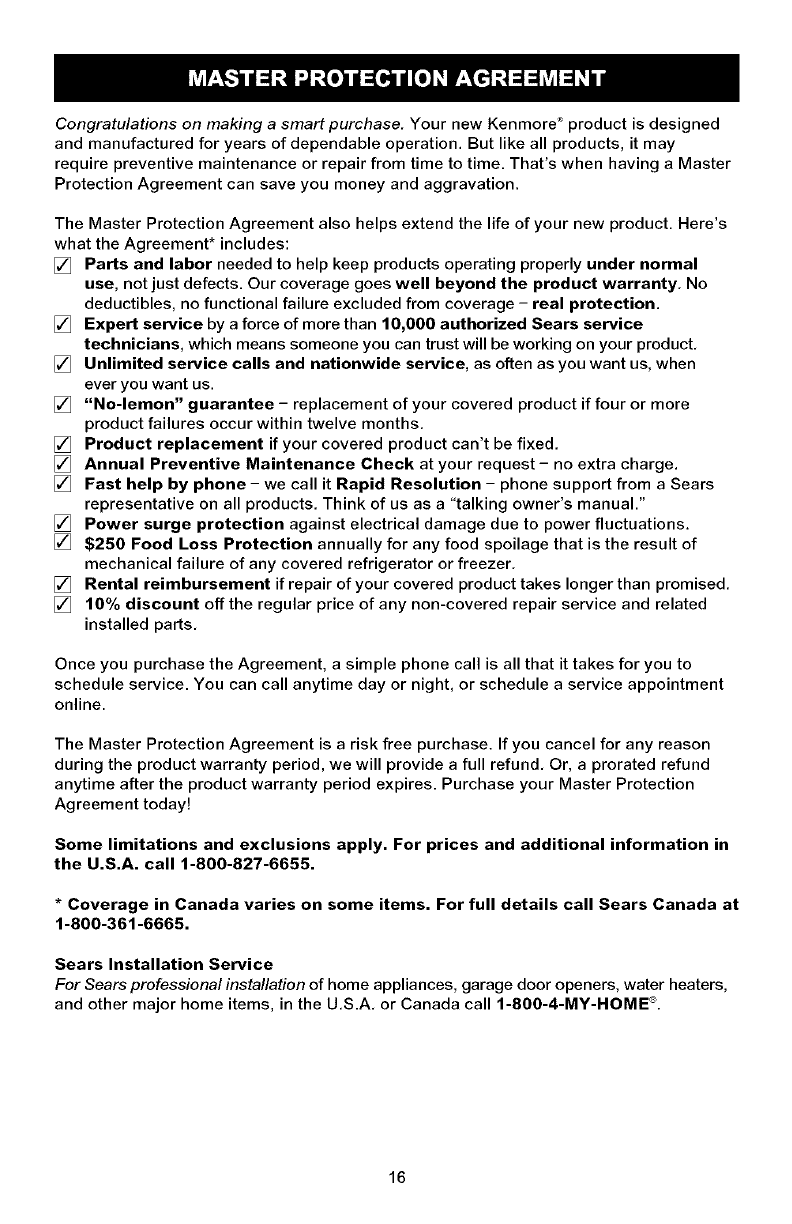

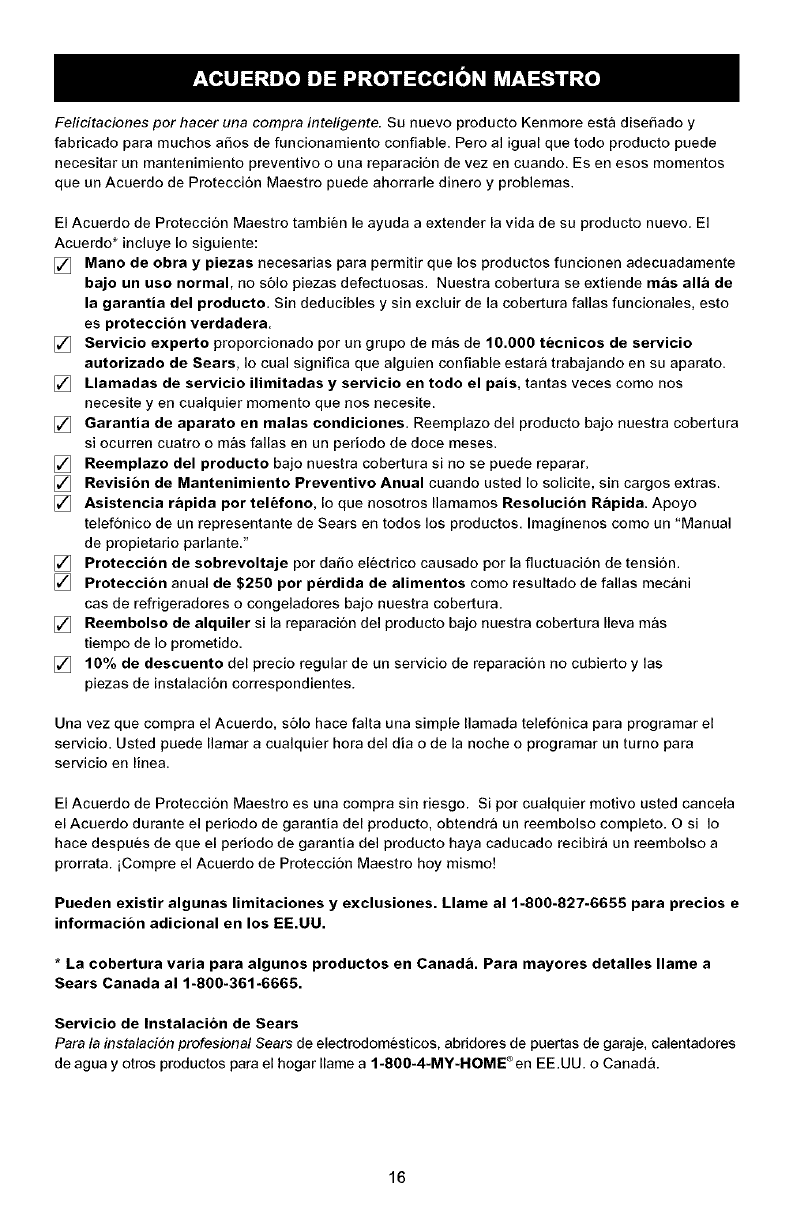

Master Protection Agreements ,.. 16

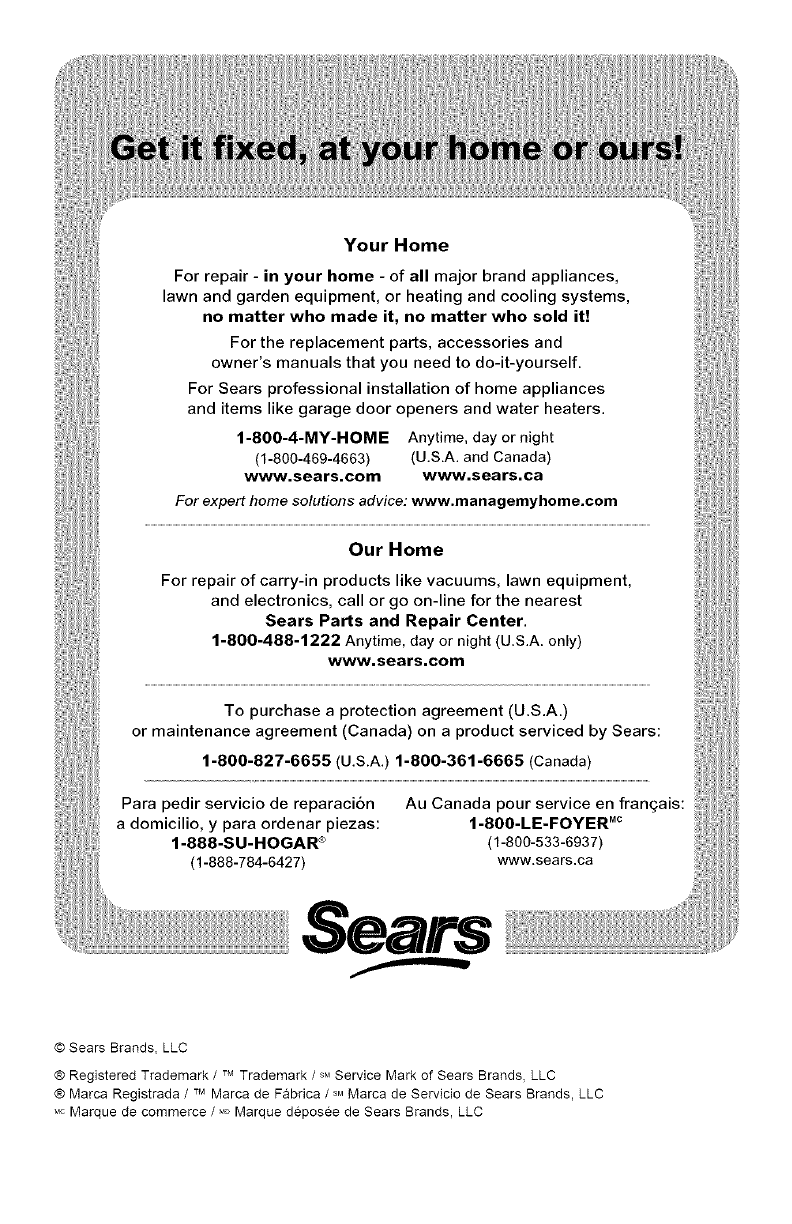

Requesting Service ...... (back page)

Please read this guide. It will help you assemble and operate your new Kenmore vacuum

cleaner in the safest and most effective way.

For more information about vacuum cleaner care and operation, call your nearest Sears

store. You will need the complete model and serial numbers when requesting information,

Your vacuum cleaner's model and serial numbers are located on the Model and Serial

Number Plate.

Use the space below to record the model number and serial number of your new

Kenmore vacuum cleaner.

Model No.

Serial No.

Date of Purchase

Keep this book and your sales check (receipt) in a safe place for future reference.

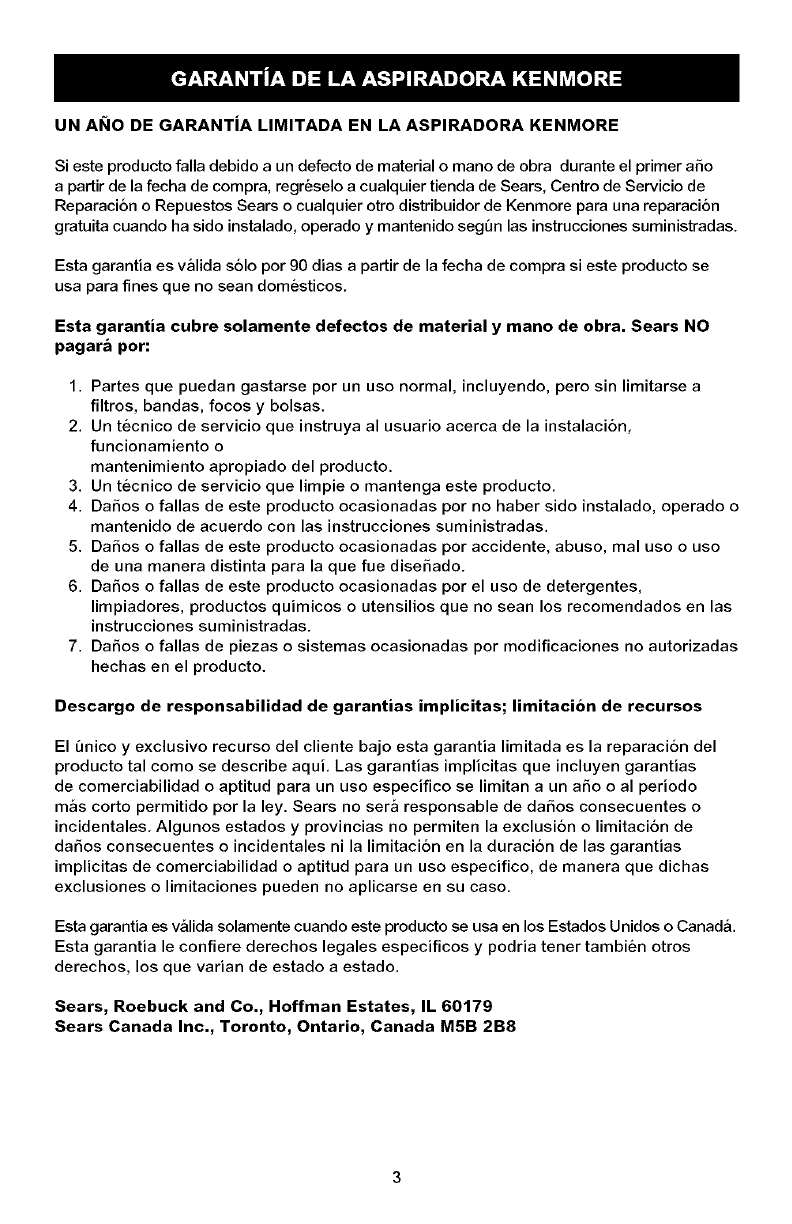

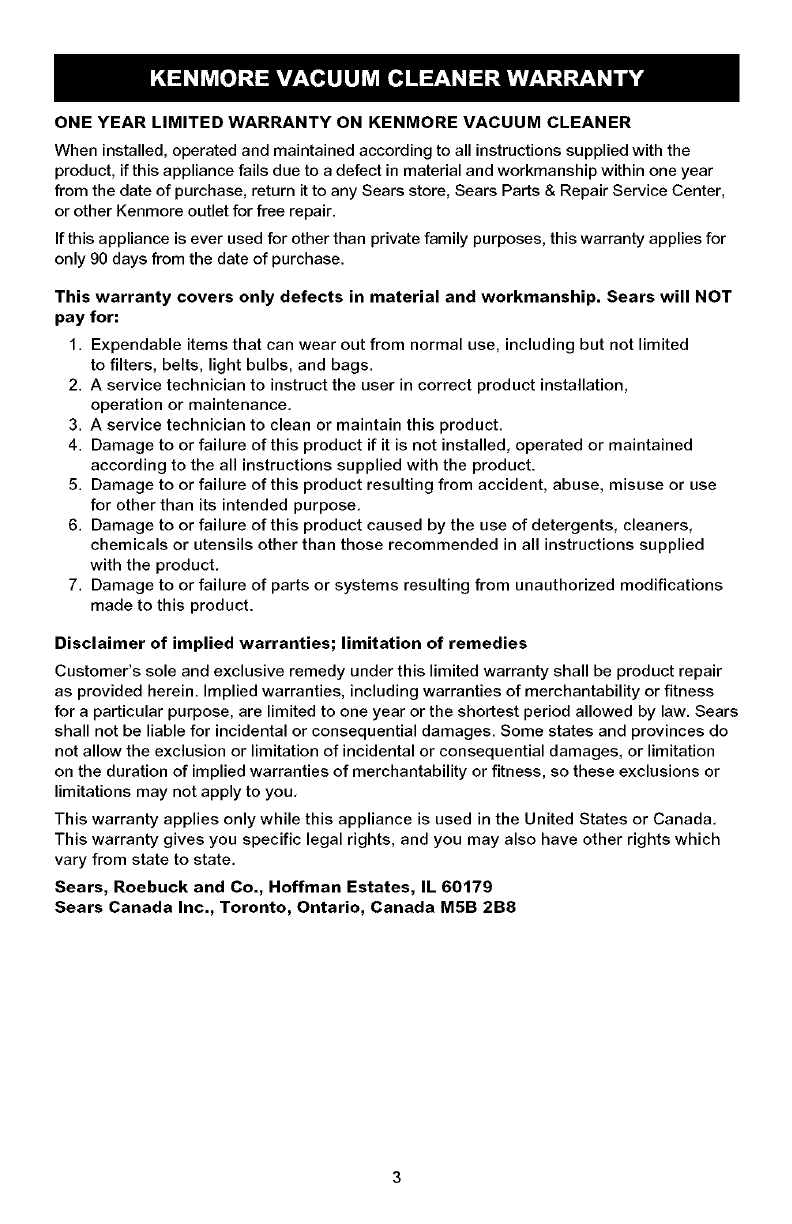

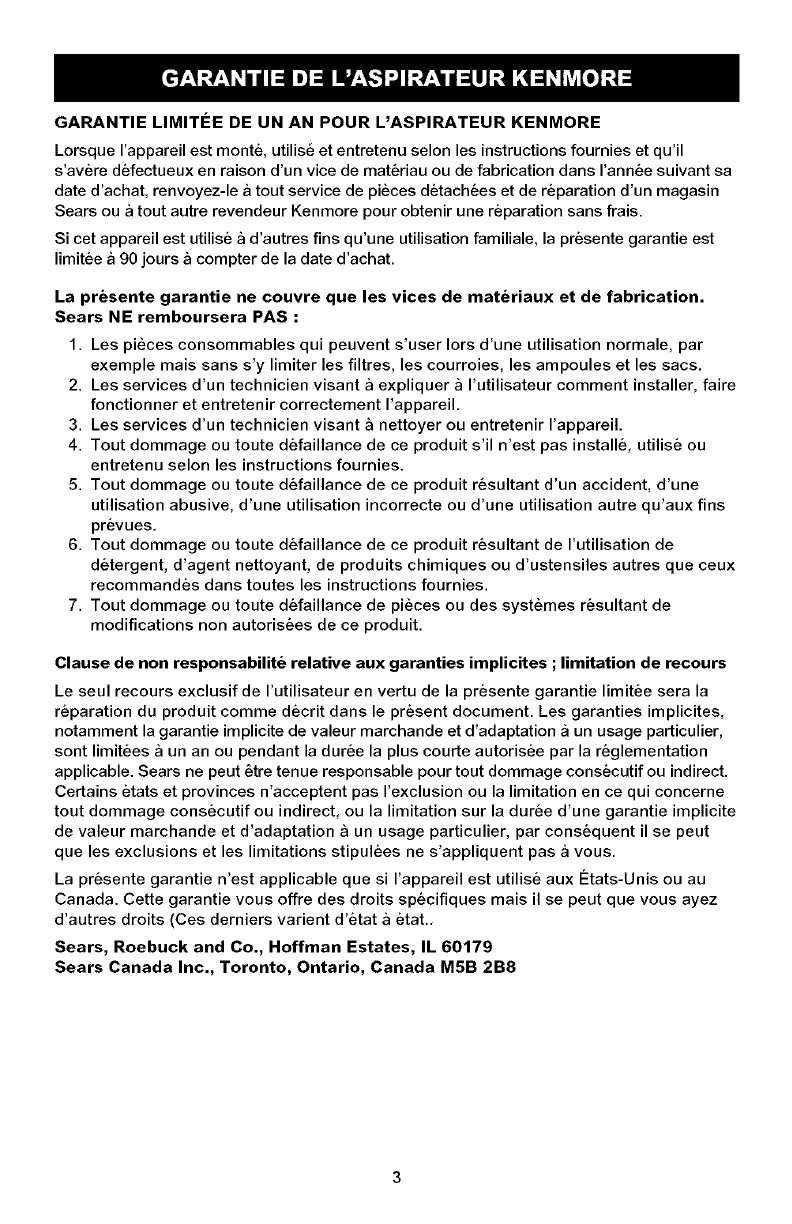

ONE YEAR LIMITED WARRANTY ON KENMORE VACUUM CLEANER

When installed, operated and maintained according to all instructions supplied with the

product, ifthis appliance fails due to a defect in material and workmanship within one year

from the date of purchase, return itto any Sears store, Sears Parts & Repair Service Center,

or other Kenmore outlet for free repair.

If this appliance is ever used for other than private family purposes, this warranty applies for

only 90 days from the date of purchase.

This warranty covers only defects in material and workmanship. Sears will NOT

pay for"

1. Expendable items that can wear out from normal use, including but not limited

to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product installation,

operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained

according to the all instructions supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use

for other than its intended purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners,

chemicals or utensils other than those recommended in all instructions supplied

with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modifications

made to this product.

Disclaimer of implied warranties; limitation of remedies

Customer's sole and exclusive remedy under this limited warranty shall be product repair

as provided herein. Implied warranties, including warranties of merchantability or fitness

for a particular purpose, are limited to one year orthe shortest period allowed by law, Sears

shall not be liable for incidental or consequential damages. Some states and provinces do

not allow the exclusion or limitation of incidental or consequential damages, or limitation

on the duration of implied warranties of merchantability or fitness, so these exclusions or

limitations may not apply to you,

This warranty applies only while this appliance is used in the United States or Canada.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

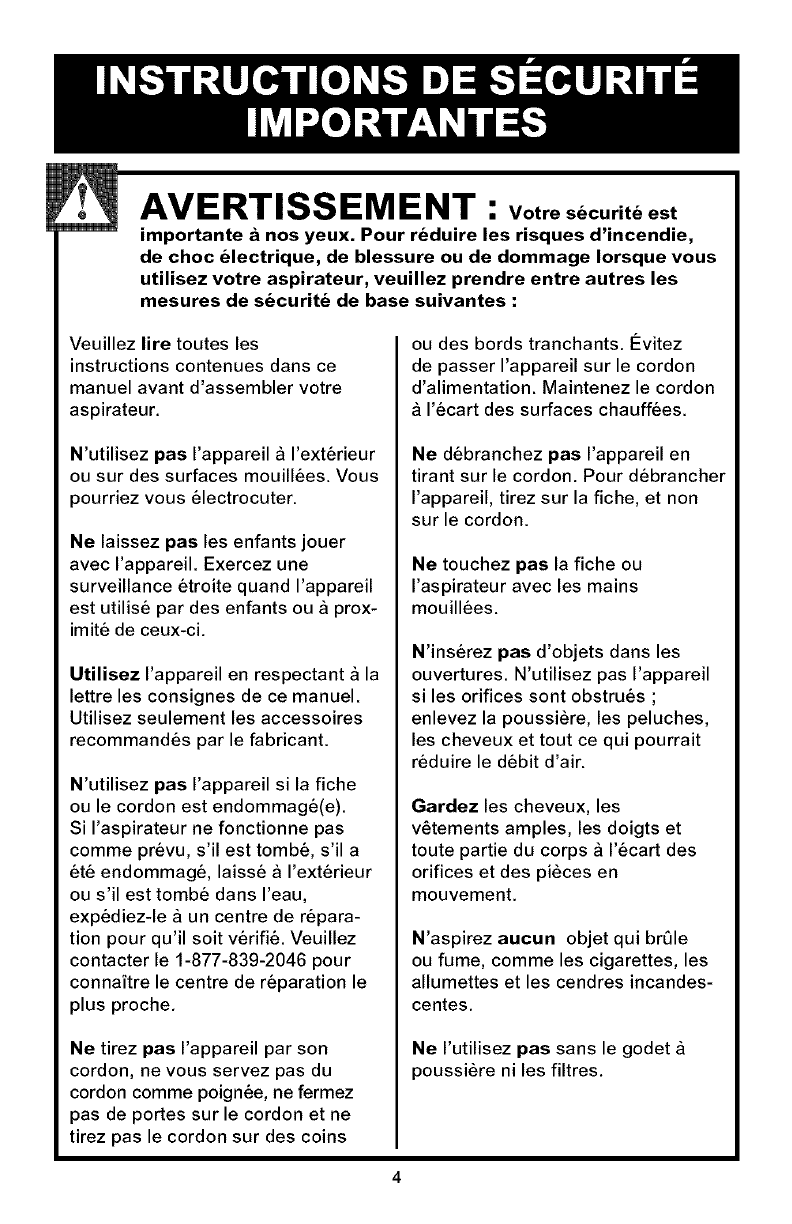

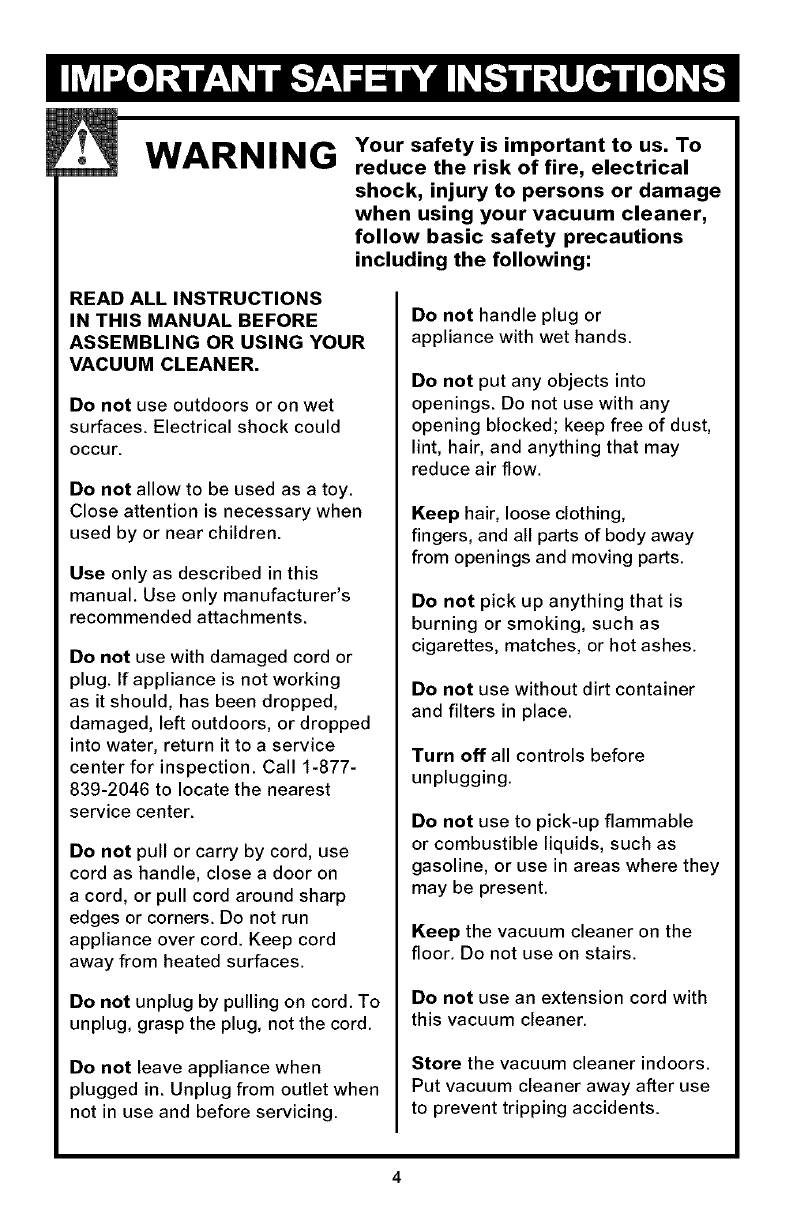

WARNING Your safety is important to us. To

reduce the risk of fire, electrical

shock, injury to persons or damage

when using your vacuum cleaner,

follow basic safety precautions

including the following:

READ ALL INSTRUCTIONS

IN THIS MANUAL BEFORE

ASSEMBLING OR USING YOUR

VACUUM CLEANER.

Do not use outdoors or on wet

surfaces. Electrical shock could

occur,

Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

Use only as described in this

manual. Use only manufacturer's

recommended attachments.

Do not use with damaged cord or

plug. If appliance is not working

as it should, has been dropped,

damaged, left outdoors, or dropped

into water, return it to a service

center for inspection. Call 1-877-

839-2046 to locate the nearest

service center.

Do not pull or carry by cord, use

cord as handle, close a door on

a cord, or pull cord around sharp

edges or corners. Do not run

appliance over cord. Keep cord

away from heated surfaces.

Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

Do not leave appliance when

plugged in. Unplug from outlet when

not in use and before servicing.

Do not handle plug or

appliance with wet hands.

Do not put any objects into

openings. Do not use with any

opening blocked; keep free of dust,

lint, hair, and anything that may

reduce air flow.

Keep hair, loose clothing,

fingers, and all parts of body away

from openings and moving parts.

Do not pick up anything that is

burning or smoking, such as

cigarettes, matches, or hot ashes.

Do not use without dirt container

and filters in place.

Turn off all controls before

unplugging.

Do not use to pick-up flammable

or combustible liquids, such as

gasoline, or use in areas where they

may be present.

Keep the vacuum cleaner on the

floor. Do not use on stairs.

Do not use an extension cord with

this vacuum cleaner.

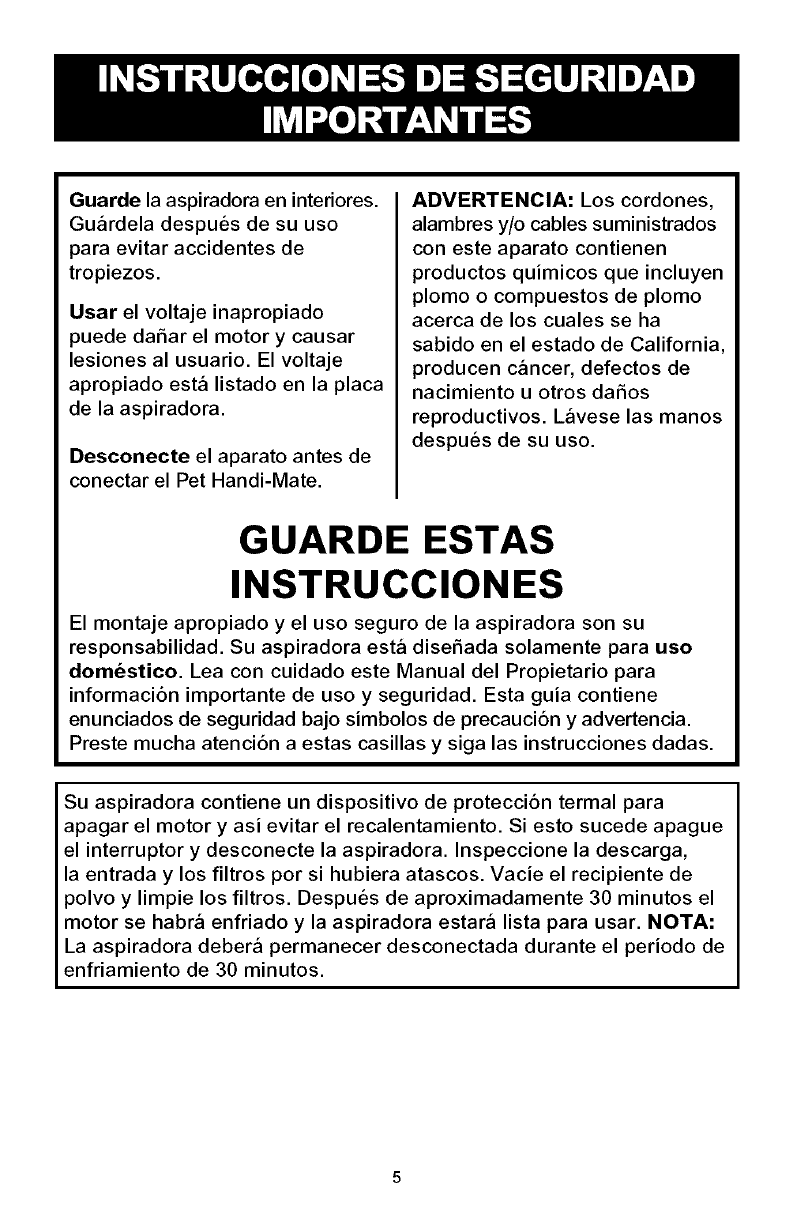

Store the vacuum cleaner indoors.

Put vacuum cleaner away after use

to prevent tripping accidents.

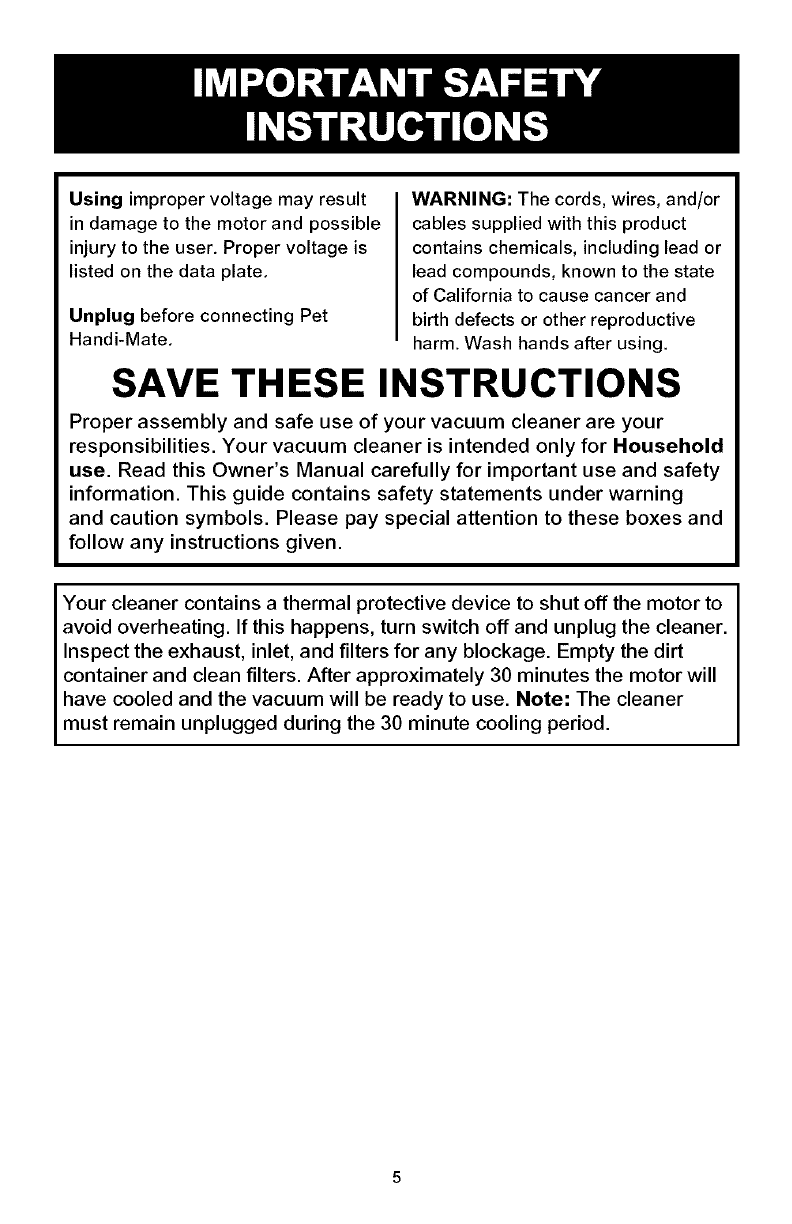

Using improper voltage may result

in damage to the motor and possible

injury to the user. Proper voltage is

listed on the data plate.

Unplug before connecting Pet

Handi-Mate.

WARNING: The cords, wires, and/or

cables supplied with this product

contains chemicals, including lead or

lead compounds, known to the state

of California to cause cancer and

birth defects or other reproductive

harm. Wash hands after using.

SAVE THESE INSTRUCTIONS

Proper assembly and safe use of your vacuum cleaner are your

responsibilities. Your vacuum cleaner is intended only for Household

use. Read this Owner's Manual carefully for important use and safety

information. This guide contains safety statements under warning

and caution symbols. Please pay special attention to these boxes and

follow any instructions given.

Your cleaner contains a thermal protective device to shut off the motor to

avoid overheating. If this happens, turn switch off and unplug the cleaner.

Inspect the exhaust, inlet, and filters for any blockage. Empty the dirt

container and clean filters. After approximately 30 minutes the motor will

have cooled and the vacuum will be ready to use. Note: The cleaner

must remain unplugged during the 30 minute cooling period.

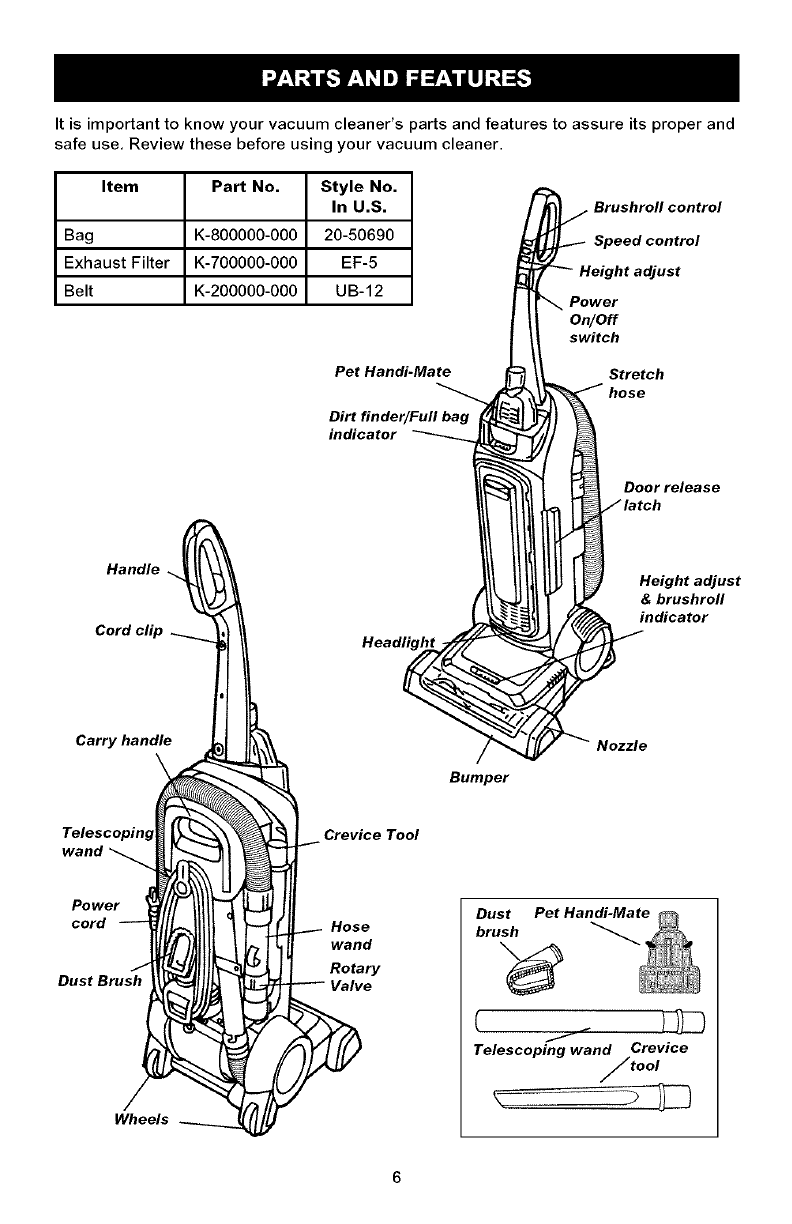

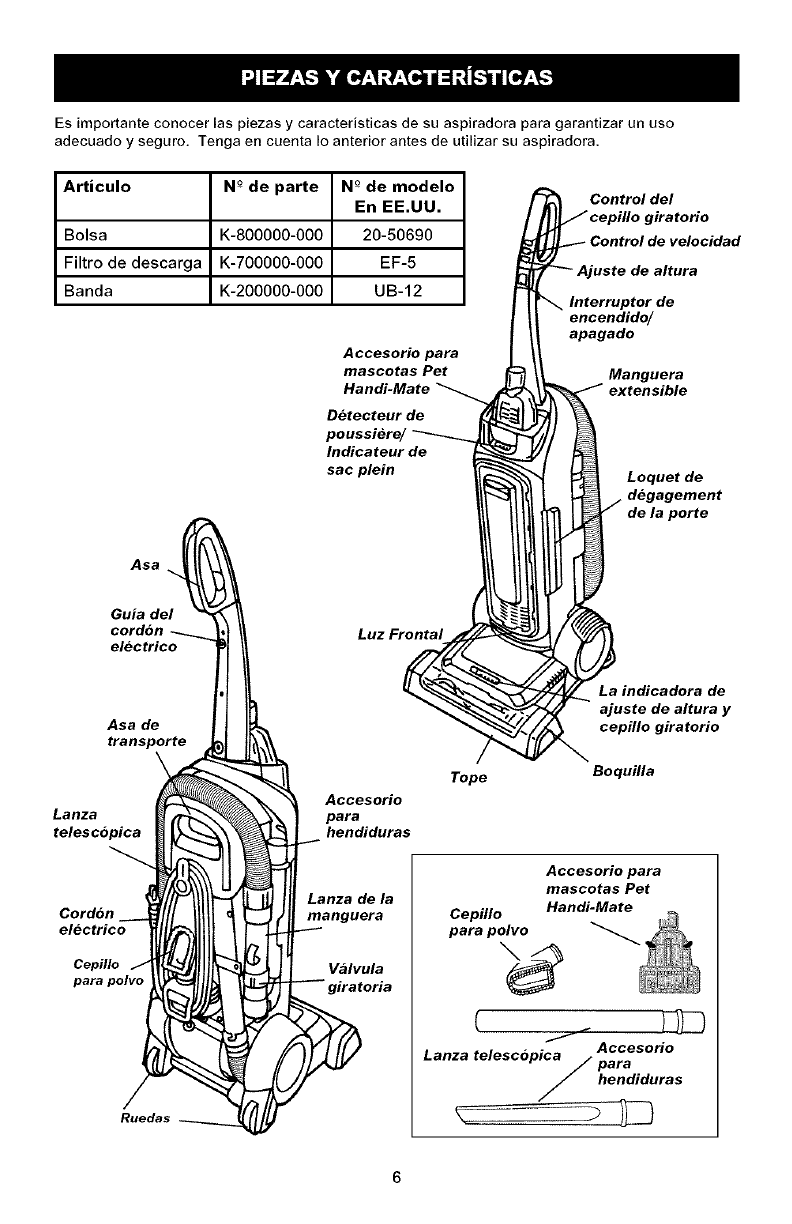

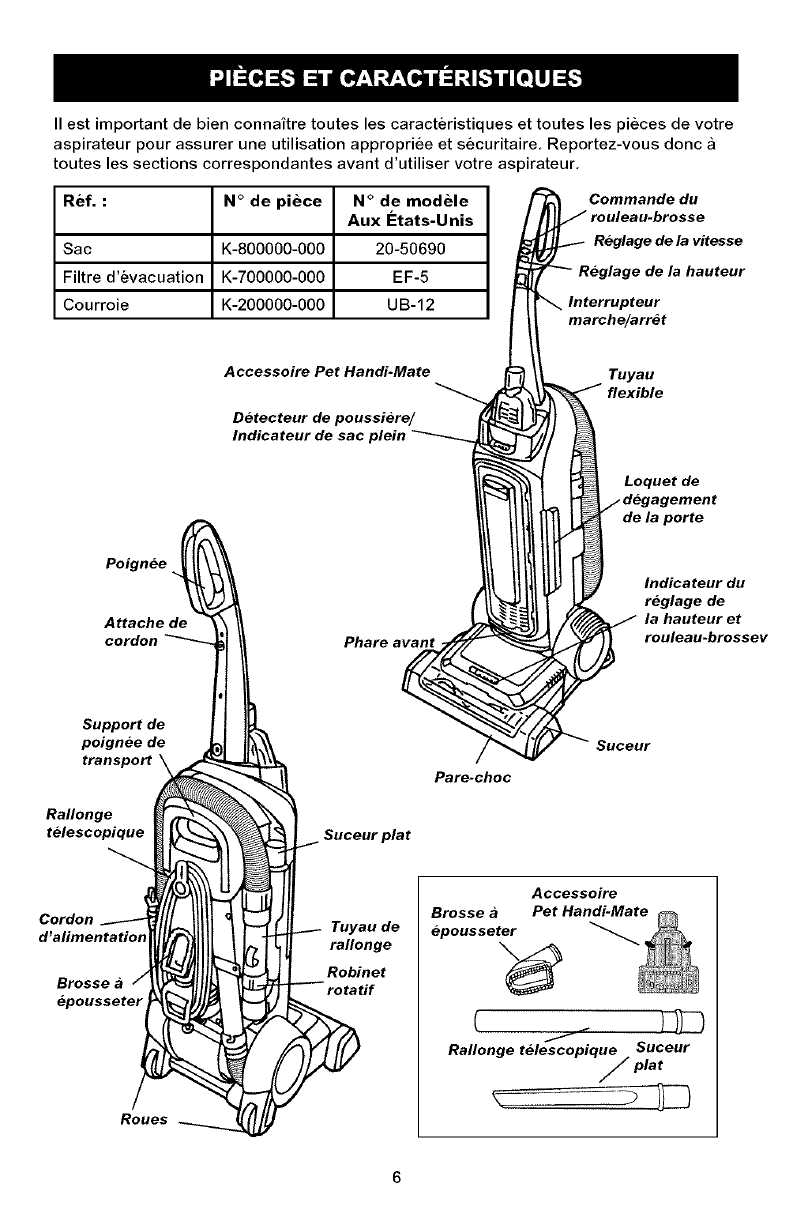

It is important to know your vacuum cleaner's parts and features to assure its proper and

safe use, Review these before using your vacuum cleaner.

Item Part No, Style No,

In U.S.

Bag K-800000-000 20-50690

Exhaust Filter K-700000-000 EF-5

Belt K-200000-000 UB-12

Speed control

Height adjust

Power

On/Off

switch

Pet Handi-Mate Stretch

Dirt finder/Full bag

indicator

Door release

Handle Height adjust

& brushroll

indicator

Carry handle

\Bumper

Nozzle

Telescoping Crevice Tool

Power

cord

Dust Brush

Wheels

Hose

wand

Rotary

Telescoping wand Crevice

tool

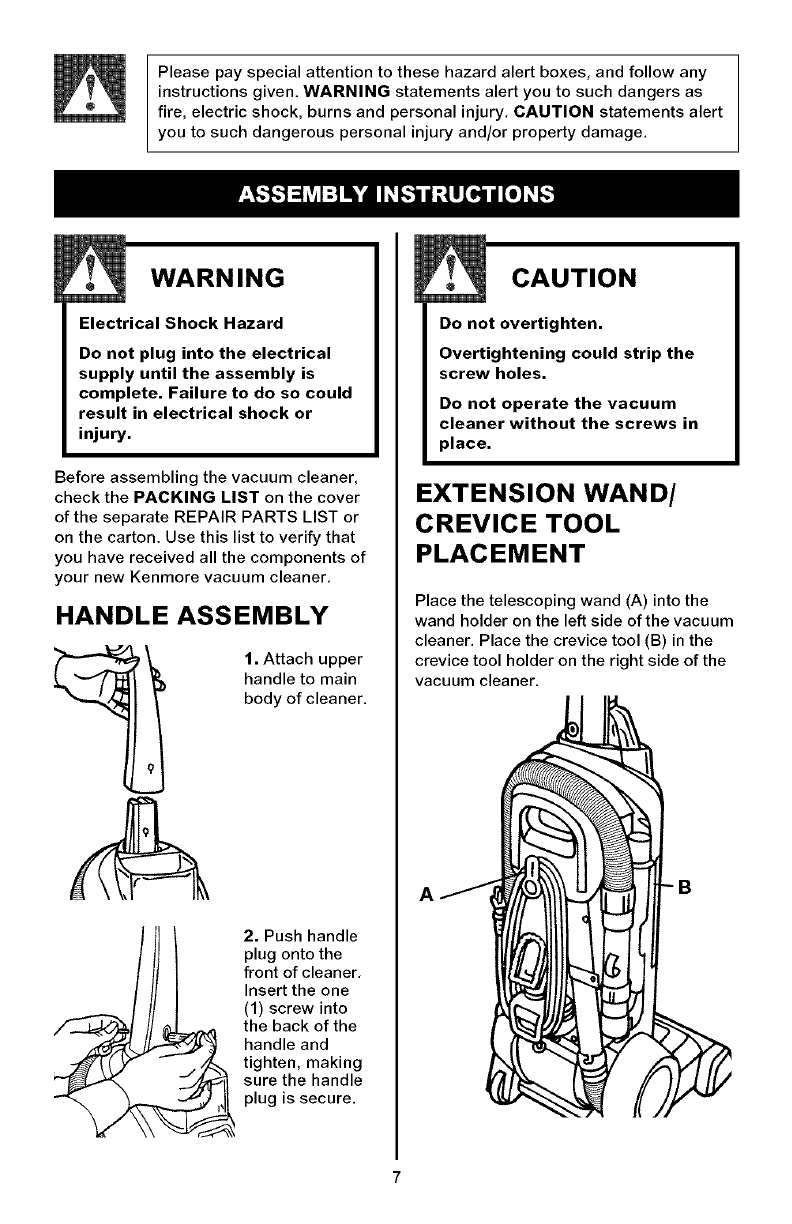

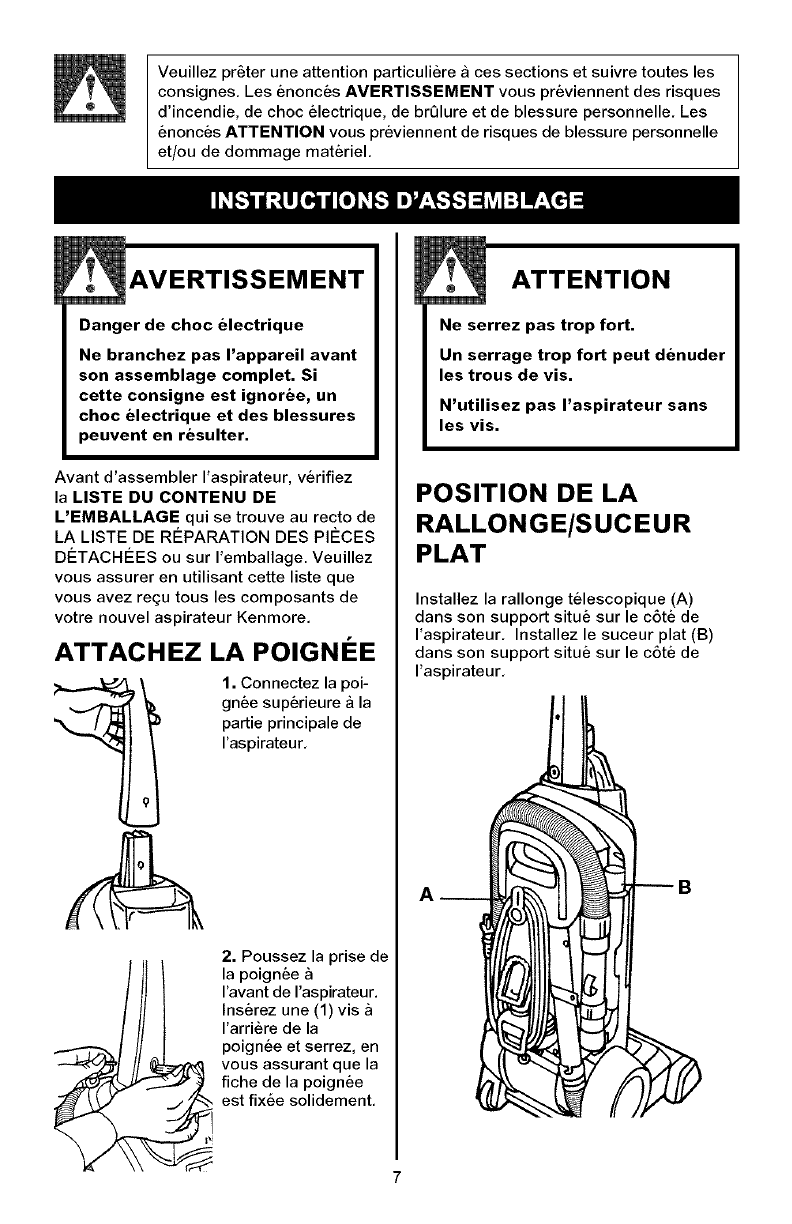

Please pay special attention to these hazard alert boxes, and follow any

instructions given. WARNING statements alert you to such dangers as

fire, electric shock, burns and personal injury, CAUTION statements alert

you to such dangerous personal injury and/or property damage.

WARNING

Electrical Shock Hazard

Do not plug into the electrical

supply until the assembly is

complete. Failure to do so could

result in electrical shock or

injury.

Before assembling the vacuum cleaner,

check the PACKING LIST on the cover

of the separate REPAIR PARTS LIST or

on the carton. Use this list to verify that

you have received all the components of

your new Kenmore vacuum cleaner,

HANDLE ASSEMBLY

1. Attach upper

handle to main

body of cleaner.

2. Push handle

plug onto the

front of cleaner,

Insert the one

(1) screw into

the back of the

handle and

tighten, making

sure the handle

plug is secure.

CAUTION

Do not overtighten.

Overtightening could strip the

screw holes.

Do not operate the vacuum

cleaner without the screws in

place.

EXTENSION WAND/

CREVICE TOOL

PLACEMENT

Place the telescoping wand (A) into the

wand holder on the left side of the vacuum

cleaner. Place the crevice tool (B) in the

crevice tool holder on the right side of the

vacuum cleaner.

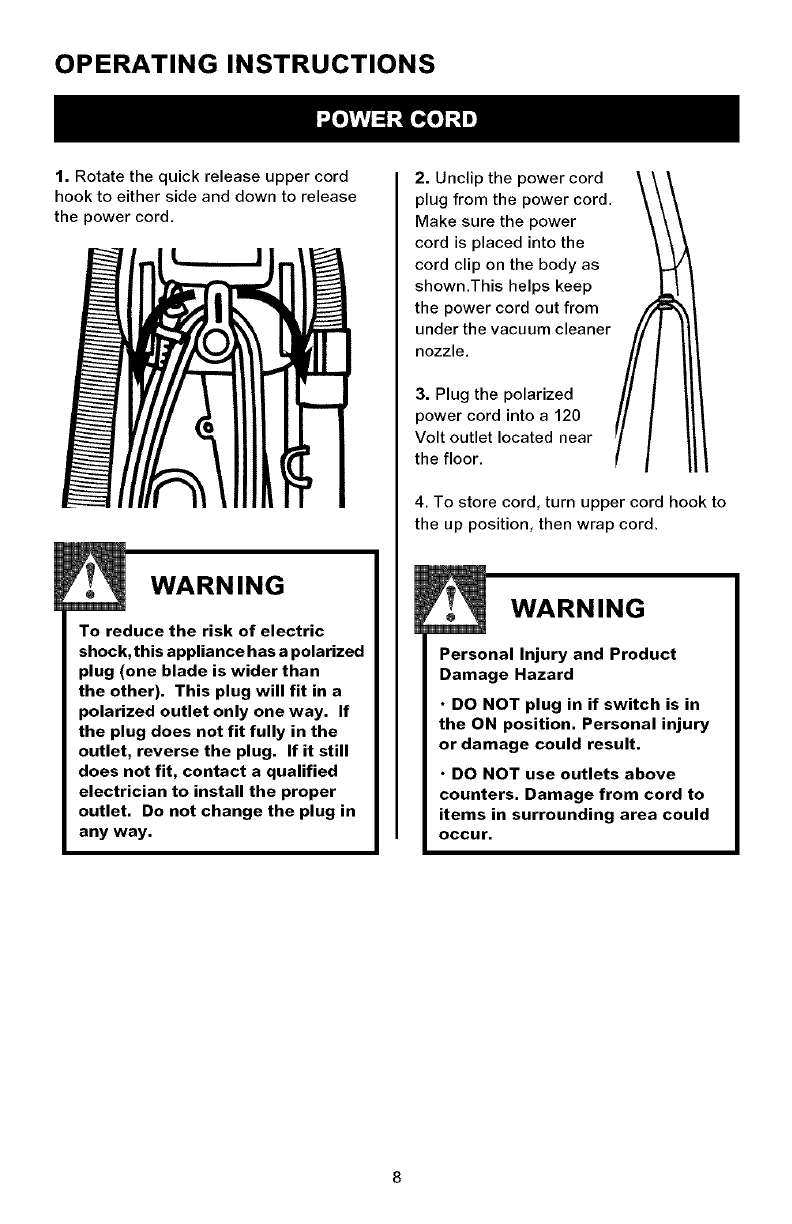

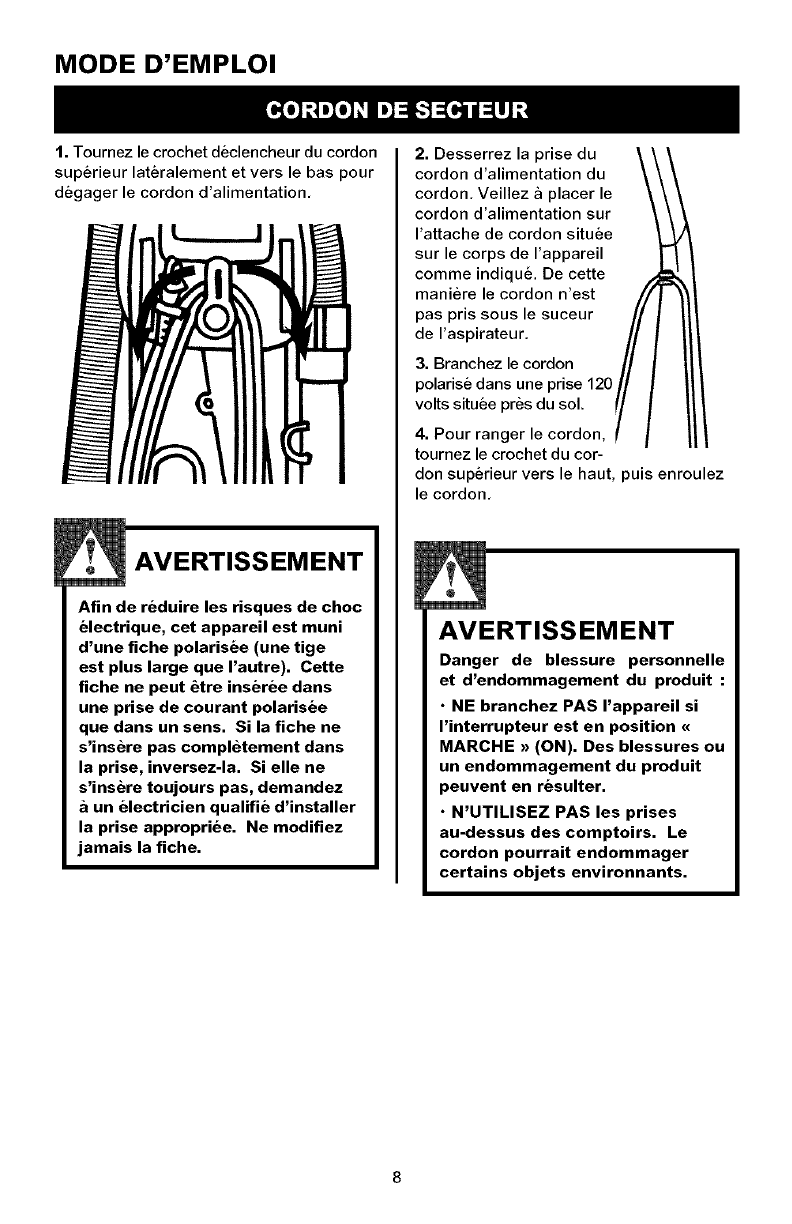

OPERATING INSTRUCTIONS

1. Rotate the quick release upper cord

hook to either side and down to release

the power cord.

WARNING

To reduce the risk of electric

shock, this appliance has a polarized

plug (one blade is wider than

the other). This plug will fit in a

polarized outlet only one way. If

the plug does not fit fully in the

outlet, reverse the plug. If it still

does not fit, contact a qualified

electrician to install the proper

outlet. Do not change the plug in

any way.

2. Unclip the power cord

plug from the power cord,

Make sure the power

cord is placed into the

cord clip on the body as

shown.This helps keep

the power cord out from

under the vacuum cleaner

nozzle.

3. Plug the polarized

power cord into a 120

Volt outlet located near

the floor.

4. To store cord, turn upper cord hook to

the up position, then wrap cord.

WARNING

Personal Injury and Product

Damage Hazard

•DO NOT plug in if switch is in

the ON position. Personal injury

or damage could result.

•DO NOT use outlets above

counters. Damage from cord to

items in surrounding area could

Occur.

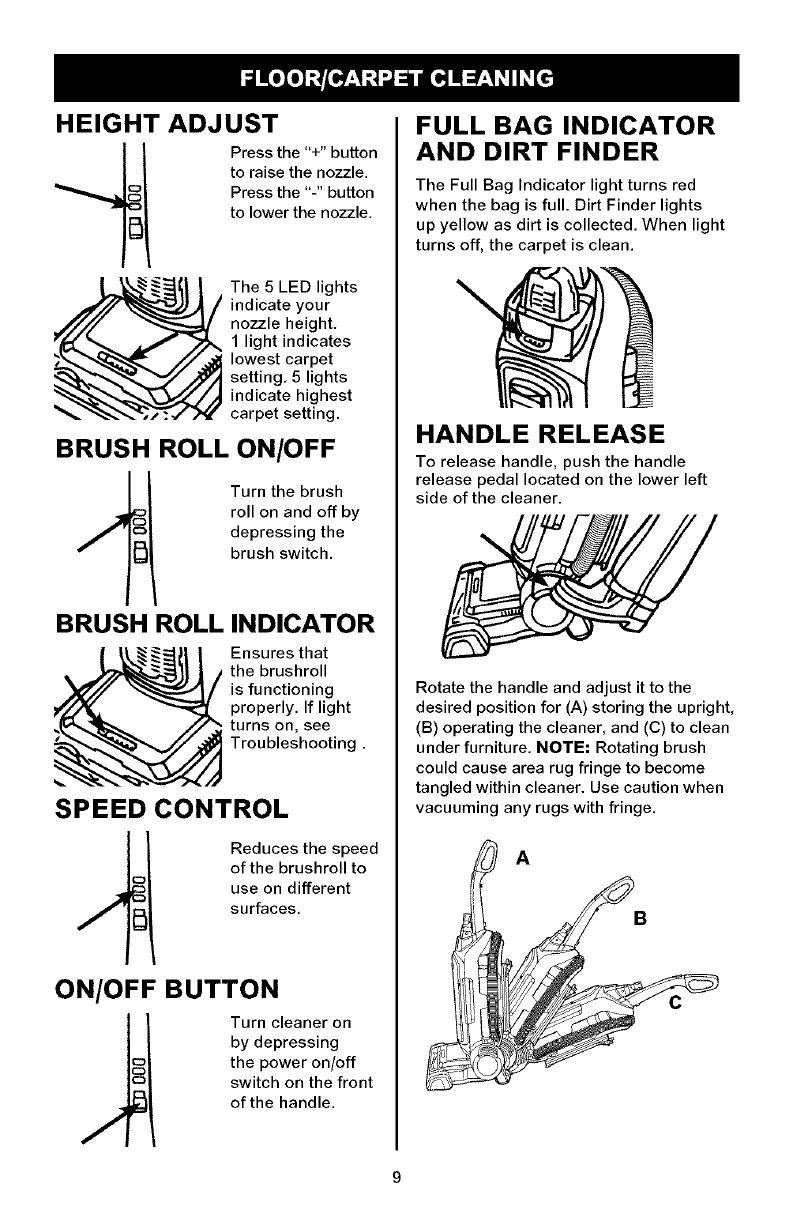

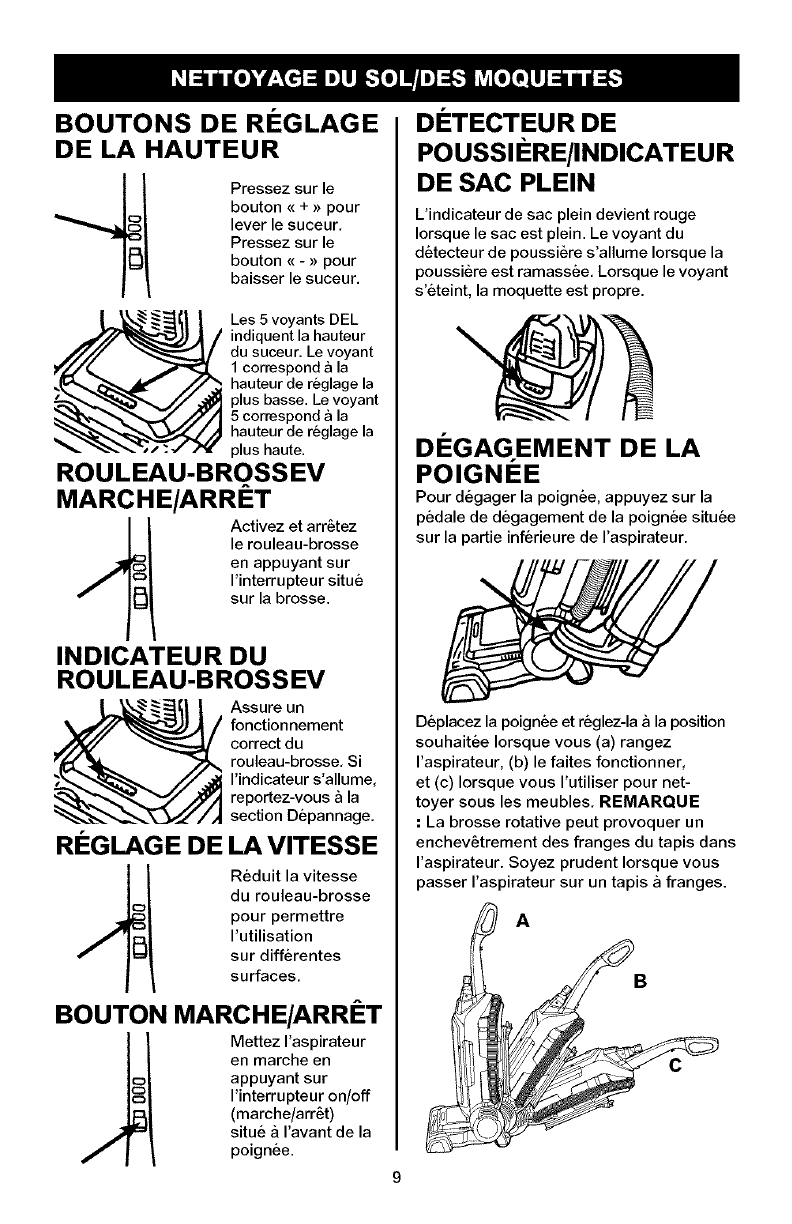

HEIGHT ADJUST

Press the "+" button

to raise the nozzle.

Press the "-" button

to lower the nozzle,

The 5 LED lights

indicate your

nozzle height,

1 light indicates

lowest carpet

setting, 5 lights

indicate highest

carpet setting.

BRUSH ROLL ON/OFF

Turn the brush

roll on and off by

depressing the

brush switch,

BRUSH ROLL INDICATOR

Ensures that

the brushroll

is functioning

properly. If light

turns on, see

Troubleshooting.

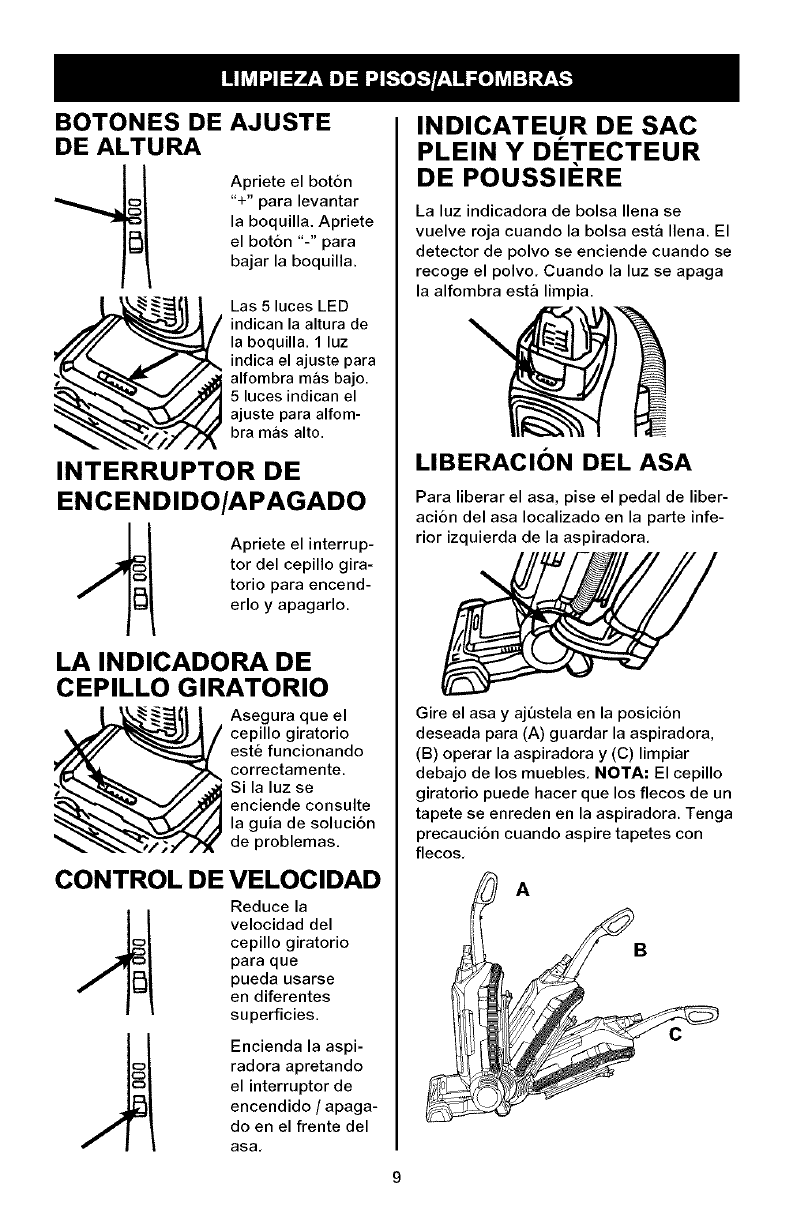

SPEED CONTROL

Reduces the speed

of the brushroll to

use on different

surfaces,

ON/OFF BUTTON

Turn cleaner on

by depressing

the power on/off

switch on the front

of the handle.

FULL BAG INDICATOR

AND DIRT FINDER

The Full Bag Indicator light turns red

when the bag is full. Dirt Finder lights

up yellow as dirt is collected. When light

turns off, the carpet is clean.

HANDLE RELEASE

To release handle, push the handle

release pedal located on the lower left

side of the cleaner.

Rotate the handle and adjust it to the

desired position for (A) storing the upright,

(B) operating the cleaner, and (C) to clean

under furniture, NOTE: Rotating brush

could cause area rug fringe to become

tangled within cleaner. Use caution when

vacuuming any rugs with fringe.

CAUTION

Brush agitator continues to rotate

in operating positions while

cleaner is on. The brush agitator

does not rotate when the cleaner

is in upright, storage position.

Keep hair, loose clothing, fingers,

and all parts of body away from

brush area while cleaner is on.

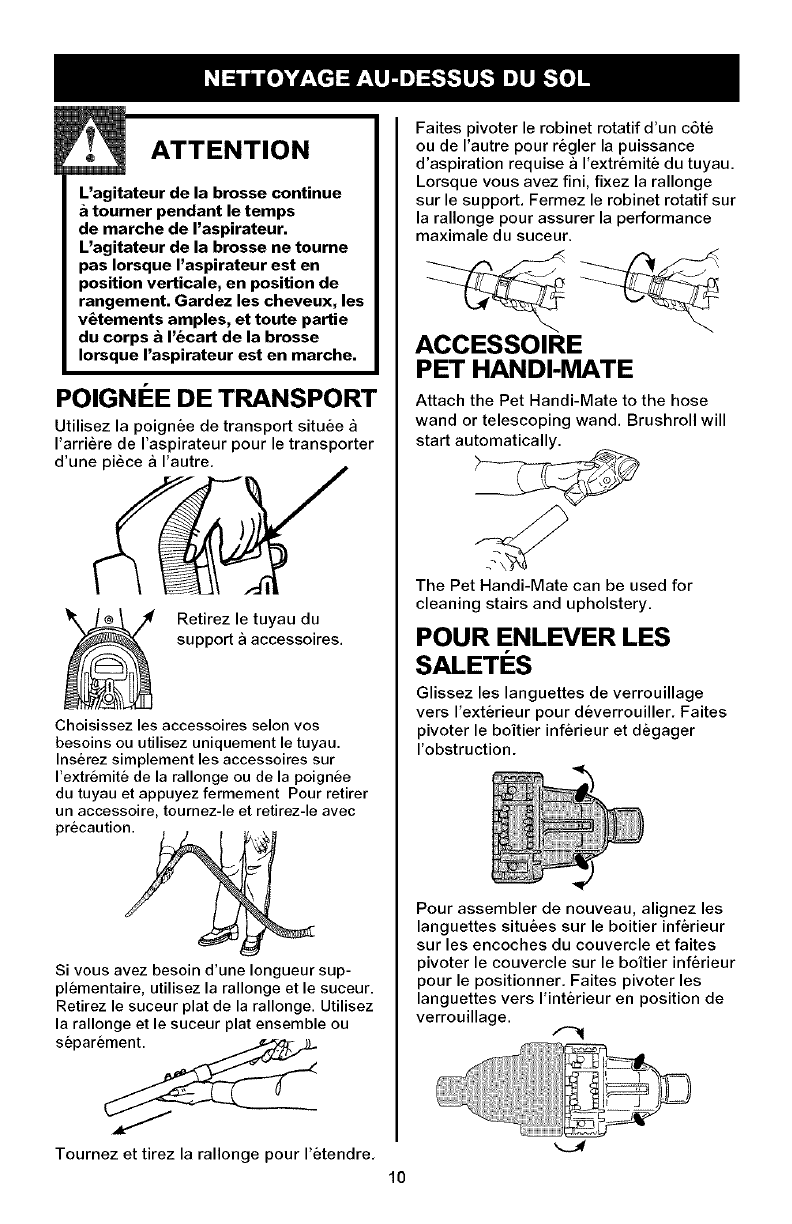

CARRY HANDLE

Use the carry handle located on the back

of the cleaner to carry from room to room.

Remove the hose from

the tool caddy,

Choose any of the handy accessories

or use the hose alone. Simply push the

attachment firmly onto the end of the

wand or hose handle, To remove tool,

twist and pull apart gently.

If additional length is needed, use the

telescoping wand and crevice tool.

Use telescoping wand and crevice tool

togeth_

Twist and pull wand to extend.

Rotate the rotary valve in either direction to

adjust the suction at the end of the hose as

required. When finished, secure the hose

wand into the rest. Close the rotary valve

on the hose wand to ensure that nozzle

cleaning performance is at its maximum.

PET HANDI-MATE

Attach the Pet Handi-Mate to the hose

wand or telescoping wand, Brushroll will

start automatically.

The Pet Handi-Mate can be used for

cleaning stairs and upholstery.

DEBRIS REMOVAL

Slide locking tabs to outward position

to unlock. Pivot lower housing and

remove clog.

To reassemble, align tabs on the lower

housing with the slots on the cover and

pivot cover back into position on top

of lower housing. Rotate locking tabs

inward into locking position,

VACUUM CLEANER CARE

WARNING

Electrical Shock and Personal

Injury Hazard

Disconnect electrical supply

before servicing or cleaning

the unit. Failure to do so could

result in electrical shock or

personal injury from vacuum

cleaner suddenly starting.

Pull bag door release

latch to open door.

Grasp cardboard collar

of paper bag and pull to

remove. Dispose of old

paper bag,

Hole/

Lift up on front edge of

filter pad and pull towards

you to remove, Shake or

brush excess dirt off of

filter. Slide filter pad back

into position, Replace

front panel.

IMPORTANT: Expand

new bag away from hole

before installing,

Grip cardboard collar and

push on dirt tube with

both hands.

WARNING

Electrical Shock and Personal

Injury Hazard

Disconnect electrical supply

before servicing or cleaning

the unit. Failure to do so could

result in electrical shock or

personal injury from vacuum

cleaner suddenly starting.

I epress tab to

remove exhaust filter

from cleaner. Tap

filter on inside of

trash can to remove

excess dirt and dust

from filter. Return

exhaust filter to

cleaner.

WARNING

Electrical Shock and Personal

Injury Hazard

Disconnect electrical supply

before servicing or cleaning

the unit. Failure to do so could

result in electrical shock or

personal injury from vacuum

cleaner suddenly starting.

TO REMOVE BELT

Lay cleaner flat and flip cleaner to expose

nozzle base, To remove nozzle guard, use

phillips screwdriver to remove the 6 screws.

Arrows indicate location of screws.

Lift the nozzle guard and pull off.

TO REPLACE BELT

OR BRUSHROLL

_ i Lift and remove

O \ brushroll, Dispose of

old belt.

Place new belt in

area of brushroll

without bristles.

Slide belt onto shaft,

With new belt in place,

pull and slide brushroll

into nozzle making

sure that the brushroll

end caps are in the

correct orientation (see

diagram for end cap

orientation). Rotate

brushroll manually

to make sure belt is

properly aligned.

Rotate front wheel

assembly toward

agitator, locating

wheels in wheel

pockets. Hold in

place while replacing

nozzle guard. Install

6 screws,

WARNING

Electrical Shock and Personal

Injury Hazard

Disconnect electrical supply

before servicing or cleaning

the unit. Failure to do so could

result in electrical shock or

personal injury from vacuum

cleaner suddenly starting.

TO REMOVE LIGHT BULB

1. Disconnect power cord from elec_ical outlet.

2. Press handle release pedal and lay

vacuum cleaner back,

3. Remove the two

(2) screws from the

lens cover.

4. Insert flat blade of

_ crewdriver into slot

at top of the lens.

Lift the lens cover to

remove,

Gather the cord and wrap it loosely around

CAUTION

Do not use a bulb rated over 9W

(13V). During extended use, heat

from the bulb could overheat

surrounding plastic parts.

5. Pull bulb out of

_ ocket. Do NOT

twist. Gently push

replacement bulb into

socket to replace.

6. Snap lens cover

back into place and

secure the headlight

lens by replacing the

two screws.

Note: See separate PARTS LIST for bulb

number.

the upper and lower cord hooks, Clip

power cord plug onto the power cord.

Store the vacuum

cleaner in a dry,

indoor area, on the

floor with the handle

locked in the upright

position,

WARNING

Electrical Shock and Personal

Injury Hazard

Wrapping the cord too tightly

puts stress on the cord and can

cause cord damage.

WARNING

Electrical Shock and Personal

Injury Hazard

Disconnect electrical supply

before servicing or cleaning

the unit. Failure to do so could

result in electrical shock or

personal injury from vacuum

cleaner suddenly starting.

1. Locate the lower

intake hose.

2. Rotate lower intake

hose cuff clockwise into

the unlock position,

3. Disconnect the hose

by pulling down on the

lower intake hose cuff.

4. Remove debris from inside the hose,

1. Follow instructions on page 12 for

removing nozzle guard and brushroll,

2. Once brushroll is

removed, locate the

nozzle valve (A).

3. Remove debris from inside the nozzle

valve.

4. Return brushroll and nozzle guard.

Reviewthistabletofinddo-it-yourselfsolutionsforminorperformanceproblems.Any

serviceneeded,otherthanmaintenancedescribedinthisOwner'sManual,shouldbe

performedbyaSearsorotherqualifiedserviceagent,

WARNING

nnect electrical supply before performing maintenance to the unit.

e to do so could result in electrical shock or personal injury.

Cleaner won't run 1. Power cord not firmly plugged

into outlet.

2. Blown fuse or tripped breaker

3. Thermal Protector activated. 3.

4. Needs service. 4.

Cleaner won't pick 1. Bag is full, 1.

up or low suction 2. Brushrollworn. 2.

3. Broken or worn belt. 3.

4. One or both filters clogged. 4.

5. Carpet height setting is 5.

incorrect.

6. Brush roll feature turned off, 6.

Dust escaping 1. Bag is full. 1.

from cleaner 2. Bag is not installed 2.

correctly.

3. Hose not installed correctly. 3.

4. One or both filters not installed 4.

completely,

Cleaner tools 1. Hose clogged. 1.

won't pick-up

2. Bag is full, 2.

3. One or both filters clogged. 3.

Headlight not 1. Bulb burnt out, f.

working 2. Loose electrical wires, 2.

Cleaner is difficult 1. Carpet height setting is 1.

to push incorrect.

2. Broken or worn belt. 2.

3. Brush roll feature turned off, 3.

Brushroll light 1. Brush roll jammed, f.

turns on 2. Needs Service. 2.

Full bag indicator 1. Hose clogged. 1.

light turns red

2. Bag is full. 2.

Height adjust 1. Needs service. 1.

won't function

Plug unit in firmly.

Check fuse or breaker in home. Replace

fuse/reset breaker.

Allow cleaner to cool - Pg. 5.

Take to Sears Service Center.

Replace bag- Pg, 11.

Replace brushroll - Pg, 12.

Replace belt - Pg, 12,

Remove filters and clean - Pg, 11,

Set carpet height to appropriate setting for

carpet being cleaned - Pg. 9.

Cycle brush roll control switch - Pg. 9.

Replace bag - Pg. 11.

Review BAG REMOVAL AND

REPLACEMENT - Pg. 11.

Review hose placement - Pg. 6.

Review filter removal and replacement -

Pg. 11.

Check inlets and hose for obstructions;

remove obstruction - Pg. 14.

If clog persists, call 1-877-839-2046.

Replace bag- Pg. 11.

Clean filters - Pg. 11.

Replace bulb - Pg. 13.

Take to Sears Service Center.

Set carpet height to appropriate setting for

carpet being cleaned - Pg. 9.

Replace belt - Pg. 12.

Cycle brush roll control switch - Pg. 9.

Remove jam, cycle power switch - Pg. 12, 9.

Take to Sears Service Center.

Check inlets and hose for obstructions;

remove obstruction - Pg. 14.

If clog persists, call 1-877-839-2046.

Replace bag - Pg. 11.

Take to Sears Service Center.

For any questions, please call 1-877-839-2046.

Congratulations on making a smart purchase, Your new Kenmore" product is designed

and manufactured for years of dependable operation. But like all products, it may

require preventive maintenance or repair from time to time. That's when having a Master

Protection Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend the life of your new product. Here's

what the Agreement* includes:

[] Parts and labor needed to help keep products operating properly under normal

use, not just defects. Our coverage goes well beyond the product warranty, No

deductibles, no functional failure excluded from coverage - real protection,

[] Expert service by a force of more than 10,000 authorized Sears service

technicians, which means someone you can trust will be working on your product,

[] Unlimited service calls and nationwide service, as often as you want us, when

ever you want us.

[] "No-lemon" guarantee - replacement of your covered product if four or more

product failures occur within twelve months.

[] Product replacement if your covered product can't be fixed.

[] Annual Preventive Maintenance Check at your request- no extra charge.

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears

representative on all products, Think of us as a "talking owner's manual."

[] Power surge protection against electrical damage due to power fluctuations.

[] $250 Food Loss Protection annually for any food spoilage that is the result of

mechanical failure of any covered refrigerator or freezer,

[] Rental reimbursement if repair of your covered product takes longerthan promised,

[] 10% discount off the regular price of any non-covered repair service and related

installed parts,

Once you purchase the Agreement, a simple phone call is all that it takes for you to

schedule service. You can call anytime day or night, or schedule a service appointment

online.

The Master Protection Agreement is a risk free purchase. If you cancel for any reason

during the product warranty period, we will provide a full refund, Or, a prorated refund

anytime after the product warranty period expires. Purchase your Master Protection

Agreement today!

Some limitations and exclusions apply. For prices and additional information in

the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at

1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters,

and other major home items, in the U,S.A, or Canada call 1-800-4-MY-HOME ®.

Owner's Manual

Manual Del Propietario

Manuel Du Proprietaire

Vacuum Cleaner

Aspiradora

Aspirateur

Model, Modelo, Modele

216.37110,37115(US)

216.31706(Canada)

CAUTION:

Read and follow all

safety and operating

instructions before first

use of this product.

CUIDADO:

Lea y sigue todas las

instrucciones de operaci6n

y seguridad antes del use de

este producto.

ATTENTION :

Veuillez lire toutes les

consignes de s6curit6 et le

mode d'emploi avant d'utiliser

ce produit.

Sears Brands, LLC, Hoffman Estates, IL 60179 U.S.A.

www.sears.com

Part # 1-113892-000 Rev. 9/07

Printed in China

Impreso en China

Imprim_ en Chine

Avant d'utiliser votre

nouvel aspirateur ............... 2

Garantie de I'aspirateur Kenmore.. 3

Instructions de securite

importantes ................... 4-5

Pieces et caracteristiques ........ 6

Instructions d'assemblage ........ 7

Mode d'emploi .................. 8-10

Cordon de secteur .................... 8

Nettoyage du sol/des moquettes ........ 9

Nettoyage au-dessus du sol ........... 10

Accessoire Pet Hand i-Mate ............ 10

Entretien de I'aspirateur ....... 10-14

Sac enlevement et remplacement ...... 11

Depose et remplacement du

Filtre d'evacuatien ................... 11

Depose et remplacement de la

Courreie eu du rouleau-brosse ......... 12

Remplacement de I'ampeule ........... 13

Rangement de I'aspirateur ............ 13

Pour enlever les debris :

Tuyau de prise ....................... 14

Pour enlever les debris :

La valve du suceur ................... 14

Depannage ...................... 15

Convention principale de

protection .................... 18

Demande de service ......... (verso)

Veuillez life ce guide. II vous permettra de monter et d'utiliser efficacement et en toute

securit6 votre nouvel aspirateur Kenmore,

Pour de plus amples informations sur I'entretien et I'utilisation de I'aspirateur, contactez

votre magasin Sears le plus proche. Veuillez vous munir du numero de modele et de serie

pour toute demande d'information. Le modele et le numero de serie de I'aspirateur sont

apposbs sur la plaque signaletique.

Veuillez inscrire dans I'espace ci-dessous le numero de modele et de sbrie de votre nouvel

aspirateur Kenmore,

Numero de modele

Numero de serie

Date d'achat

Veuillez conservez ce guide et votre re(;u dans un endroit ser pour vous y r6ferez le cas

echeant.

GARANTIE LIMITI_E DE UN AN POUR L'ASPIRATEUR KENMORE

Lorsque I'appareil est monte, utilis6 et entretenu selon les instructions fournies et qu'il

s'avere defectueux en raison d'un vice de materiau ou de fabrication dans rannee suivant sa

date d'achat, renvoyez-le a tout service de pieces detach6es et de reparation d'un magasin

Sears ou a tout autre revendeur Kenmore pour obtenir une reparation sans frais.

Si cet appareil est utilise a d'autres fins qu'une utilisation familiale, la presente garantie est

limitee _190 jours a compter de la date d'achat.

La presente garantie ne couvre que les vices de materiaux et de fabrication.

Sears NE remboursera PAS :

1. Les pieces consommables qui peuvent s'user Iors d'une utilisation normale, par

exemple mais sans s'y limiter les filtres, les courroies, les ampoules et les sacs.

2. Les services d'un technicien visant a expliquer a I'utilisateur comment installer, faire

fonctionner et entretenir correctement I'appareil.

3. Les services d'un technicien visant a nettoyer ou entretenir I'appareil.

4. Tout dommage ou toute defaillance de ce produit s'il n'est pas install6, utilise ou

entretenu selon les instructions fournies.

5. Tout dommage ou toute defaillance de ce produit resultant d'un accident, d'une

utilisation abusive, d'une utilisation incorrecte ou d'une utilisation autre qu'aux fins

prevues.

6. Tout dommage ou toute defaillance de ce produit resultant de I'utilisation de

detergent, d'agent nettoyant, de produits chimiques ou d'ustensiles autres que ceux

recommandes dans toutes les instructions fournies.

7. Tout dommage ou toute defaillance de pieces ou des systemes resultant de

modifications non autorisees de ce produit.

Clause de non responsabilite relative aux garanties implicites ; limitation de recours

Le seul recours exclusif de I'utilisateur en vertu de la presente garantie limitee sera la

reparation du produit comme decrit dans le present document. Les garanties implicites,

notamment la garantie implicite de valeur marchande et d'adaptation a un usage particulier,

sont limitees a un an ou pendant la duree la plus courte autorisee par la reglementation

applicable. Sears ne peut 6tre tenue responsable pour tout dommage consecutif ou indirect,

Certains etats et provinces n'acceptent pas I'exclusion ou la limitation en ce qui concerne

tout dommage consecutif ou indirect, ou la limitation sur la duree d'une garantie implicite

de valeur marchande et d'adaptation a un usage particulier, par consequent il se peut

que les exclusions et les limitations stipulees ne s'appliquent pas a vous.

La presente garantie n'est applicable que si I'appareil est utilise aux €:tats-Unis ou au

Canada. Cette garantie vous offre des droits specifiques mais il se peut que vous ayez

d'autres droits (Ces derniers varient d'etat a etat.,

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

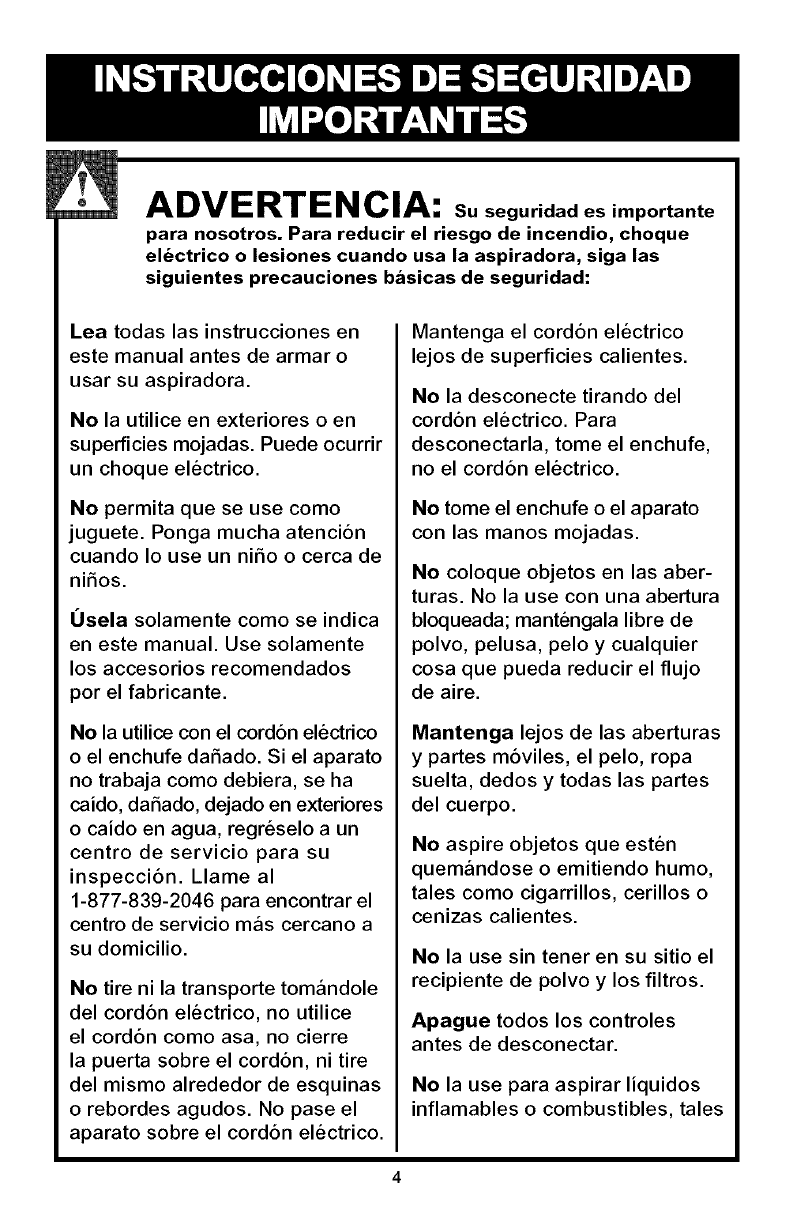

AVERTISSEMENT : Votresecuriteest

importante a nos yeux. Pour reduire les risques d'incendie,

de choc electrique, de blessure ou de dommage Iorsque vous

utilisez votre aspirateur, veuillez prendre entre autres les

mesures de securite de base suivantes :

Veuillez lire toutes les

instructions contenues dans ce

manuel avant d'assembler votre

aspirateur.

N'utilisez pas I'appareil & I'ext6rieur

ou sur des surfaces mouill6es. Vous

pourriez vous 61ectrocuter.

Ne laissez pas les enfants jouer

avec I'appareil. Exercez une

surveillance 6troite quand I'appareil

est utilis6 par des enfants ou & prox-

imit6 de ceux-ci.

Utilisez I'appareil en respectant & la

lettre les consignes de ce manuel.

Utilisez seulement les accessoires

recommand6s par le fabricant.

N'utilisez pas I'appareil si la fiche

ou le cordon est endommag6(e).

Si I'aspirateur ne fonctionne pas

comme pr6vu, s'il est tomb6, s'il a

6t6 endommag6, laiss6 _ I'ext6rieur

ou s'il est tomb6 dans I'eau,

exp6diez-le & un centre de r6para-

tion pour qu'il soit v6rifi6. Veuillez

contacter le 1-877-839-2046 pour

connaftre le centre de r6paration le

plus proche.

Ne tirez pas I'appareil par son

cordon, ne vous servez pas du

cordon comme poign6e, ne fermez

pas de portes sur le cordon et ne

tirez pas le cordon sur des coins

ou des bords tranchants. €:vitez

de passer I'appareil sur le cordon

d'alimentation. Maintenez le cordon

& 1'6cart des surfaces chauff6es.

Ne d6branchez pas I'appareil en

tirant sur le cordon. Pour d6brancher

I'appareil, tirez sur la fiche, et non

sur le cordon.

Ne touchez pas la fiche ou

I'aspirateur avec les mains

mouill_es.

N'ins6rez pas d'objets dans les

ouvertures. N'utilisez pas I'appareil

si les orifices sent obstru6s ;

enlevez la poussi6re, les peluches,

les cheveux et tout ce qui pourrait

r6duire le d6bit d'air.

Gardez les cheveux, les

v6tements amples, les doigts et

toute partie du corps & 1'6cart des

orifices et des pi_ces en

mouvement.

N'aspirez aucun objet qui br01e

ou fume, comme les cigarettes, les

allumettes et les cendres incandes-

centes.

Ne I'utilisez pas sans le godet &

poussi_re ni les filtres.

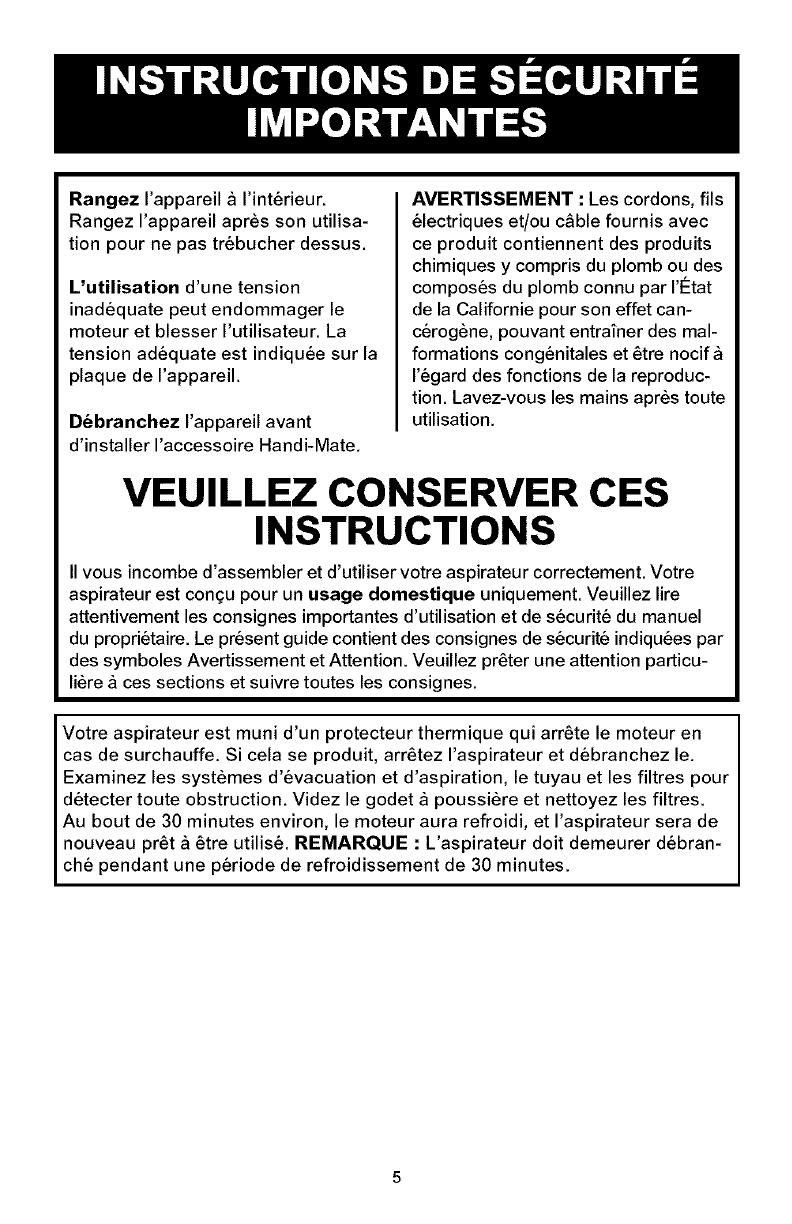

Rangez I'appareil & I'int6rieur.

Rangez I'appareil apr6s son utilisa-

tion pour ne pas tr6bucher dessus.

L'utilisation d'une tension

inad6quate peut endommager le

moteur et blesser I'utilisateur. La

tension ad6quate est indiqu6e sur la

plaque de I'appareil.

Debranchez I'appareil avant

d'installer I'accessoire Handi-Mate.

AVERTISSEMENT : Les cordons, ills

61ectriques et/ou c_ble fournis avec

ce produit contiennent des produits

chimiques y compris du plomb ou des

compos6s du plomb connu par I'€:tat

de la Californie pour son effet can-

c6rog_ne, pouvant entra_ner des mal-

formations cong6nitales et 6tre nocif

1'6garddes fonctions de la reproduc-

tion. Lavez-vous les mains apr6s toute

utilisation.

VEUILLEZ CONSERVER CES

INSTRUCTIONS

II vous incombe d'assembler et d'utiliser votre aspirateur correctement. Votre

aspirateur est con£:u pour un usage domestique uniquement. Veuillez lire

attentivement les consignes importantes d'utilisation et de s6curit6 du manuel

du propri6taire. Le pr6sent guide contient des consignes de s6curit6 indiqu6es par

des symboles Avertissement et Attention. Veuillez pr6ter une attention particu-

li6re & ces sections et suivre toutes les consignes.

Votre aspirateur est muni d'un protecteur thermique qui arr6te le moteur en

cas de surchauffe. Si cela se produit, arr6tez I'aspirateur et d6branchez le.

Examinez les syst_mes d'6vacuation et d'aspiration, le tuyau et les filtres pour

d6tecter toute obstruction. Videz le godet & poussi_re et nettoyez les filtres.

Au bout de 30 minutes environ, le moteur aura refroidi, et I'aspirateur sera de

nouveau pr6t _ 6tre utilis6. REMARQUE : L'aspirateur doit demeurer d_bran-

ch6 pendant une p6riede de refroidissement de 30 minutes.

II est important de bien connaitre toutes les caracteristiques et toutes les pieces de votre

aspirateur pour assurer une utilisation appropriee et securitaire, Reportez-vous donc

toutes les sections correspondantes avant d'utiliser votre aspirateur,

Ref. : N°de piece N °de modele

Aux Ibtats-Unis

Sac K-800000-000 20-50690

Filtre d'_vacuation K-700000-000 EF-5

Courroie K-200000-000 UB-12

Commande du

Reglage de la vitesse

Reglage de la hauteur

Interrupteur

marche/arr_t

Poignee

Attache de

cordon

Accessoire Pet Handi-Mate

Detecteur de poussiere/

Indicateur de sac plein

Phare avant,

Tuyau

Loquetde

dela porte

Indicateur du

reglage de

la hauteur et

rouleau-brossev

Support de

poignee de

transpoR

Rallonge

telescopique Suceur plat

Par_choc

Suceur

Cordon

d'alimentation

Brosse

epousseter

Roues

Tuyau de

rallonge

Robinet

A ccessoire

Rallonge telescopique Suceur

plat

Veuillez prater une attention particuliere _l ces sections et suivre toutes les

consignes, Les enonces AVERTISSEMENT vous previennent des risques

d'incendie, de choc electrique, de brelure et de blessure personnelle, Les

enonces ATTENTION vous previennent de risques de blessure personnelle

et/ou de dommage materiel,

AVERTISSEMENT

Danger de choc electrique

Ne branchez pas I'appareil avant

son assemblage complet. Si

cette consigne est ignoree, un

choc electrique et des blessures

peuvent en resulter.

Avant d'assembler I'aspirateur, verifiez

la LISTE DU CONTENU DE

L'EMBALLAGE qui se trouve au recto de

LA LISTE DE RI_PARATION DES PII_CES

DI_TACHI_ES ou sur I'emballage Veuillez

vous assurer en utilisant cette liste que

vous avez re_u tous les composants de

votre nouvel aspirateur Kenmore,

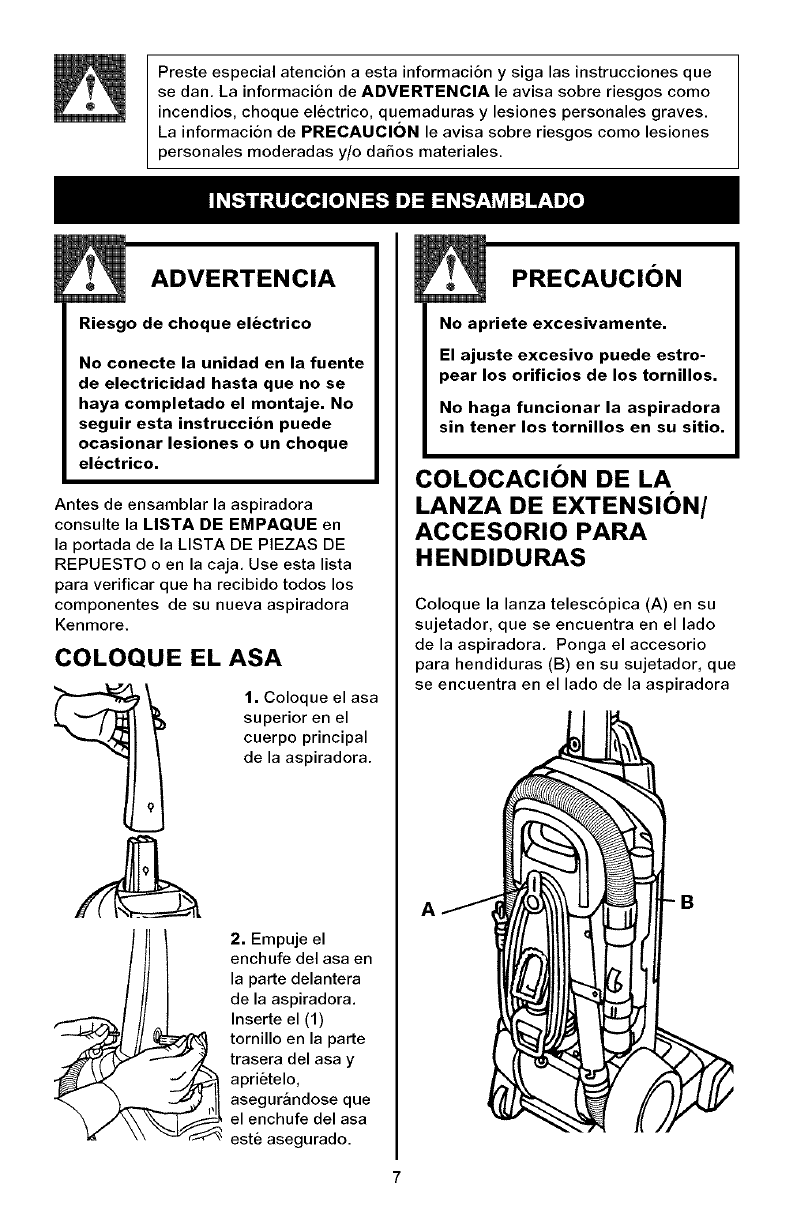

ATTACHEZ LA POIGNI=E

1. Connectez la poi-

gnee superieure _l la

pattie principale de

I'aspirateur,

2. Poussez la prise de

la poignee

I'avant de I'aspirateur,

Inserez une (1) vis

I'arriere de la

poign_e et serrez, en

vous assurant que la

fiche de la poignee

est fix_e solidement,

ATTENTION

Ne serrez pas trop fort.

Un serrage trop fort peut denuder

les trous de vis.

N'utilisez pas I'aspirateur sans

les vis.

POSITION DE LA

RALLONGE/SUCEUR

PLAT

Installez la rallonge telescopique (A)

dans son support situe sur le c6te de

I'aspirateur, Installez le suceur plat (B)

dans son support situe sur le c6te de

I'aspirateur,

MODE D'EMPLOI

1. Tournez le crochet declencheur du cordon

superieur lateralement et vers le bas pour

degager le cordon d'alimentation,

AVERTISSEMENT

Afin de reduire les risques de choc

electrique, cet appareil est muni

d'une fiche polarisee (une tige

est plus large que rautre). Cette

fiche ne peut _tre inseree dans

une prise de courant polarisee

que dans un sens. Si la fiche ne

s'insere pas completement dans

la prise, inversez-la. Si elle ne

s'insere toujours pas, demandez

un electricien qualifie d'installer

la prise appropriee. Ne modifiez

jamais la fiche.

2. Desserrez la prise du

cordon d'alimentation du

cordon, Veillez a placer le

cordon d'alimentation sur

I'attache de cordon situ_e

sur le corps de I'appareil

comme indiqu_. De cette

maniere le cordon n'est

pas pris sous le suceur

de I'aspirateur,

3. Branchez le cordon

polarise dans une prise 120

volts situee pres du sol.

4. Pour ranger le cordon,

tournez le crochet du cor-

don superieur vers le haut, puis enroulez

le cordon,

AVERTISSEMENT

Danger de blessure personnelle

et d'endommagement du produit :

•NE branchez PAS rappareil si

I'interrupteur est en position <<

MARCHE >>(ON). Des blessures ou

un endommagement du produit

peuvent en resulter.

•N'UTILISEZ PAS les prises

au-dessus des comptoirs. Le

cordon pourrait endommager

certains objets environnants.

BOUTONS DE RC:GLAGE

DE LA HAUTEUR

_/ Pressez sur le

bouton <_+>>pour

lever le suceur,

Pressez sur le

bouton <_->>pour

baisser le suceur.

Les 5 voyants DEL

indiquent la hauteur

du suceur. Le voyant

1 correspond a la

hauteur de reglage la

plus basse. Le voyant

5 correspond a la

hauteur de reglage la

plus haute.

ROULEAU-BRQSSEV

MARCHE/ARRET

Activez et arr_tez

le rouleau-brosse

en appuyant sur

I'interrupteur situe

sur la brosse.

INDICATEUR DU

ROULEAU-BROSSEV

Assure un

fonctionnement

correct du

rouleau-brosse, Si

I'indicateur s'allume,

reportez-vous a la

section Depannage.

RI=GLAGE DE LA VITESSE

Reduit la vitesse

du rouleau-brosse

pour permettre

I'utilisation

sur differentes

surfaces.

BOUTON MARCHE/ARRET

Mettez I'aspirateur

en marche en

appuyant sur

I'interrupteur on/off

(marche/arr6t)

situe _1I'avant de la

poignee.

DI_TECTEUR DE

POUSSII_RE/INDICATEUR

DE SAC PLEIN

L'indicateur de sac plein devient rouge

Iorsque le sac est plein. Le voyant du

detecteur de poussiere s'allume Iorsque la

poussiere est ramassee. Lorsque le voyant

s'eteint, la moquette est propre.

DF:GAGEMENT DE LA

POIGNEE

Pour degager la poignee, appuyez sur la

pedale de degagement de la poign_e situ_e

sur la partie inferieure de raspirateur.

Deplacez la poignee et reglez-la _l la position

souhaitee Iorsque vous (a) rangez

I'aspirateur, (b) le faites fonctionner,

et (c) Iorsque vous I'utiliser pour net-

toyer sous les meubles, REMARQUE

:La brosse rotative peut provoquer un

enchev_trement des franges du tapis dans

I'aspirateur. Soyez prudent Iorsque vous

passer I'aspirateur sur un tapis a franges.

ATTENTION

L'agitateur de la brosse continue

tourner pendant le temps

de marche de raspirateur.

L'agitateur de la brosse ne toume

pas Iorsque raspirateur est en

position verticale, en position de

rangement. Gardez les cheveux, les

v_tements amples, et toute pattie

du corps a I'ecart de la brosse

Iorsque raspirateur est en marche.

POIGNI=E DE TRANSPORT

Utilisez la poignee de transport situee

I'arriere de I'aspirateur pour le transporter

d'une piece _1I'autre,

Retirez le tuyau du

support a accessoires.

Choisissez les accessoires selon vos

besoins ou utilisez uniquement le tuyau.

Inserez simplement les accessoires sur

I'extremite de la rallonge ou de la poignee

du tuyau et appuyez fermement Pour retirer

un accessoire, tournez-le et retirez-le avec

precaution.

Si veus avez besein d'une lengueur sup-

plementaire, utilisez la rallonge et le suceur.

Retirez le suceur plat de la rallonge. Utilisez

la rallonge et le suceur plat ensemble ou

separement.

Tournez et tirez la rallonge pour I'etendre,

Faites pivoter le robinet rotatif d'un c6te

ou de I'autre pour regler la puissance

d'aspiration requise a I'extremite du tuyau.

Lorsque vous avez fini, fixez la rallonge

sur le support. Fermez le robinet rotatif sur

la rallonge pour assurer la performance

maximale du suceur.

ACCESSOIRE

PET HANDI-MATE

Attach the Pet Handi-Mate to the hose

wand or telescoping wand. Brushroll will

start automatically.

The Pet Handi-Mate can be used for

cleaning stairs and upholstery.

POUR ENLEVER LES

SALET¢:S

Glissez les languettes de verrouillage

vers I'exterieur pour d_verrouiller, Faites

pivoter le bo]tier inferieur et degager

I'obstruction.

Pour assembler de nouveau, alignez les

languettes situees sur le boitier inferieur

sur les encoches du couvercle et faites

pivoter le couvercle sur le bo_tier inferieur

pour le positionner. Faites pivoter les

languettes vers I'interieur en position de

verrouillage.

AVERTISSEMENT

Risque de choc electrique et de

blessure personnelle.

Debranchez I'appareil avant

d'effectuer son entretien ou de

le nettoyer. Si cette consigne est

ignoree, un choc electrique et

des blessures peuvent resulter

d'un demarrage soudain de

I'appareil.

Tirez sur le Ioquet de

degagement de la porte

du compartiment pour

sac pour ouvrir la porte.

Saisissez le collier en

carton du sac en papier

et tirez-le pour I'enlever.

Jetez le sac en papier

usage.

Soulever le bord avant

vers vous et le retirer.

Secouez ou brossez les

saletes accumulees dans

le filtre. Remettez le filtre

en place. Reinstallez le

panneau avant,

o_ IMPORTANT :Avant

HI'installation, etirer le sac

en papier en eloignant

, I'extr6mite opposee

I'orifice.

Avec les deux mains,

glisser le collet de

carton sur le tube de

remplissage.

AVERTISSEMENT

Risque de choc electrique et de

blessure personnelle.

Debranchez I'appareil avant

d'effectuer son entretien ou de

le nettoyer. Si cette consigne est

ignoree, un choc electrique et

des blessures peuvent resulter

d'un demarrage soudain de

I'appareil.

Appuyez sur la

languette pour

enlever le filtre

d'evacuation de

I'aspirateur Cognez

le filtre contre

I'interieur d'une

poubelle pour

d6gager la poussiere

et la salete. Remettez

la filtre dans

I'aspirateur.

ENTRETIEN DE L'ASPIRATEUR

AVERTISSEMENT

Risque de choc electrique et de

blessure personnelle.

Debranchez I'appareil avant

d'effectuer son entretien ou de

le nettoyer. Si cette consigne est

ignoree, un choc electrique et

des blessures peuvent resulter

d'un demarrage soudain de

I'appareil.

POUR ENLEVER LA

COURROIE

Posez I'aspirateur a plat retournez-le pour

exposer la base du suceur. Pour enlever

le dispositif de protection du suceur, utili-

sez un tournevis a pointe cruciforme pour

devisser les 6 vis. Les fleches indiquent

I'emplacement des vis.

o o

Soulevez le dispositif de protection du

suceur pour le retirer,

POUR REMPLACER

LA COURROIE OU LE

ROULEAU-BROSSE

_ oulevez et enlevez

le rouleau-brosse.

Jetez, la courroie

usagee.

Placez la nouvelle

courroie dans la partie

du rouleau-brosse

n'ayant pas de crins,

zy°_ Glissez la courroie sur

_ I'arbre,

Une fois la courroie

neuve installee, tirez

et glissez le rouleau-

brosse dans le suceur

en veillant a orienter cor-

rectement les extremi-

tes du rouleau-brosse

(voir illustration pour

conna_tre I'orientation

correcte). Faites pivoter

le rouleau-brosse a la

main pour vous assurer que la courroie est

align6e correctement.

Faites pivoter rensemble

roue avant vers ragitateur,

\ en reperant les roues

dans leurs Iogements.

Maintenez rensemble

Iorsque vous remettez

en place le dispositif de

protection du suceur,

Installez les 6 vis.

AVERTISSEMENT

Risque de choc electrique et de

blessure personnelle.

Debranchez I'appareil avant

d'effectuer son entretien ou de

le nettoyer. Si cette consigne est

ignoree, un choc electrique et

des blessures peuvent resulter

d'un demarrage soudain de

I'appareil.

DI=POSE DE L'AMPOULE

1. Debranchez le cordon,

2. Appuyez sur la pedale de degagement

de la poign_e et tirez I'aspirateur vers

I'arriere,

3. Enlevez les deux

(2) vis du couvercle

du verre.

4. Inserez la lame

plate d'un tournevis

',\_ dans la fente en haut

de la lampe. Levez

le couvercle du

verre pour enlever

I'ampoule,

ATTENTION

N'utilisez pas une ampoule d'une

puissance superieure a 9 watts

(13 V). Lors d'une utilisation

prolongee, la chaleur degagee

par I'ampoule peut surchauffer

les pieces en plastique

proximite.

5. Degagez

I'ampoule de la dou-

ille. Ne la tournez

PAS. Inserez

soigneusement

I'ampoule dans la

douille,

f_- 6. Enclenchez le

couvercle de verre

et fixez solidement

le phare avant au

moyen des deux vis.

Remarque : Consultez la LISTE DES

PIECES pour conna_tre la reference de

I'ampoule.

Ramassez le cordon et enroulez=le sans

le serrer autour du crochet superieur et du

crochet inferieur, Verrouillez la prise du

cordon d'alimentation

dans le cordon.

Rangez I'aspirateur

I'interieur sur le sol

et dans un endroit

sec avec la poignee

verrouillee en

position verticale,

AVERTISSEMENT

Risque de choc electrique et de

blessure personnelle.

Le fait d'enrouler le cordon d'une

maniere trop serree exerce une

tension qui peut endommager ce

dernier.

AVERTISSEMENT

Risque de choc electrique et de

blessure personnelle.

Debranchez I'appareil avant

d'effectuer son entretien ou de

le nettoyer. Si cette consigne est

ignoree, un choc electrique et

des blessures peuvent resulter

d'un demarrage soudain de

I'appareil.

1. Localisez le tuyau

inferieur de prise.

_2. Tournez I'attache

_l inferieure du tuyau

d'aspiration dans le

sens horaire a la posi-

tion de deverrouillage.

3. D_connectez le

tuyau en tirant vers le

bas I'attache du tuyau

d'aspiration,

4. Enlevez les d_bris de I'interieur du

tuyau,

1. Suivez les instructions page 12 pour

enlever le dispositif de protection du

suceur et le rouleau-brosse

2. Une fois le rouleau-

brosse enleve, reperez la

valve du suceur (A).

_A--'_tr-_-_

3. Enlevez tout debris present _1I'interieur

de la valve du suceur.

4. Remettez le rouleau-brosse et le

dispositif de protection du suceur sur

I'appareil.

Examinezcetableauafindesolutionnerdesproblemesd'entretienmineurs,Tout

entretienautrequeI'entretienregulierdecritdanslepresentmanuelduproprietairedoit

6treeffectueparuncentredereparationSearsouunreparateurqualifie.

L'appareil ne

fonctionne pas

L'appareil 1

n'aspire 2.

)as ou n'a qu'une 3.

faible succion 4.

De la poussiere 1.

s'echappe de 2.

I'aspirateur 3.

Les accessoires 1.

n'aspirent pas la

)oussiere

Le phare avant ne 1.

fonctionne pas 2.

L'aspirateur est dif- 1.

ficile apousser 2.

Le voyant du 1.

rouleau-brosse 2.

s'allume

Le voyant indica- 1.

teur de sac plein

devient rouge

Le dispositif de 1.

reglage de la hau-

teur ne fonctionne

pas

La fiche du cordon

d'alimentation n'est pas bien

ins_r_e dans la prise de courant.

Un fusible a saut6 ou le disjoncteur

est d@clench_,

Le protecteur thermique est

enclench_.

L'appareil dolt _tre r6par_.

Sac en papier p]ein,

Le cylindre de brosse est us6,

La courroie est cass_e ou us6e.

L'un des filtres ou les deux filtres

est/sont obstru_(s),

Le r6glage pour ]a hauteur du

tapis n'est pas exact,

Fonctionnalit6 du rouleau-brosse

6teinte

Sac en papier plein.

Le sac n'es pas installS.

Le tuyau n'est pas install_

correctement

L'un des filtres ou les deux filtres

est/sont obstru_(s).

Le tuyau est obstru_.

1. Poussez la fichejusqu'au fond

2. V_rifiez le fusible ou le disjoncteur Remplacez

le fusible ou r6enclenchez le disjoncteur.

3. Laissez I'appareil refroidir- p. 5.

4. Apportez I'appareil au centre de r_paration Sears.

t. Remplacer le sac en papier- Pg. 11.

2. Remplacer le cylindre de brosse - Pg, 12.

3. Remplacer la courroie - Pg. 12,

4. Retirez les deux filtres et nettoyez-les - Pg, 11.

R6gler ]'appareil a la hauteur requise pour le

nettoyage du tapis - Pg 9

Interrupteur de commande de cycle du

rouleau-brosse - Pg. 9,

Remplacer le sac en papier - Pg. 11.

V_rifier I'installation du sac en papier - Pg. 11.

V_rifier I'installation du tuyau - Pg. 6,

4. Retirez les deux filtres et nettoyez-les - Pg, 11.

1. V_rifiez les orifices d'aspiration, le tuyau et le

godet a poussiere et enlevez toute

obstruction le cas _ch6ant, Si I'obstruction

continue, contactez 1-877-839-2046,

Sac en papier plein. 2. Remplacer le sac en papier - Pg, 11,

L'un des filtres ou les deux filtres 3. Retirez les deux filtres et nettoyez-les- Pg, 11.

est/sont obstru_(s).

L'ampoule est gdll_e, t. Changer ]'ampoule - Pg. 13,

Les ills #lectdques sont dessert,s, 2. Apportez I'appareil au centre de r_paration

Sears,

Carpet height setting is 1. R_gler la hauteur de I'appareil pour

incorrect. I'#paisseur du tapis a nettoyer - Pg. 9.

Broken or worn belt. 2. Changez la courroie - Pg, 12,

Fonctionnalit6 du rouleau-brosse 3. Interrupteur de commande de cycle du

6teinte rouleau-brosse - Pg. 9,

Rouleau-brosse obstru6 1. D6gagez I'obstruction, mettez en marche ou

L'appareil doit 6tre entretenu, arr6tez I'apparei] - Pg, 12.9.

2. Apportez I'appareil au centre de r_paration Sears,

Le tuyau est obstru_. 1. V_rifiez les orifices d'aspiration, le tuyau et le

godet a poussiere et enlevez toute

obstruction le cas _ch6ant, Si I'obstruction

continue, contactez 1-877-839-2046,

Sac en papier plein. 2. Remplacer le sac en papier - Pg. 11.

L'appareil doit _tre r_par_. 1. Apportez I'appa_il au centre de r6paration Sears,

Pour toute question, veuillez appeler le 1-877-839-2046.

Nous vous presentons toutes nos feficitations quant & votre achat judicieux. Votre nouvel

appareil Kenmore est con(;u et fabrique pour 6tre fiable pendant des annees. Neanmoins

comme pour tous los produits, un entretien de routine ou certaines reparations peuvent

6tre n6cessaires. Dans un tel cas, la Convention principale de protection pout vous 6viter

des frais et tout agacement inutile.

La Convention principale de protection pout vous aider a prolonger la duree de vie de

votre nouveau produit. La convention couvre :

[] Los pieces et la main-d'oeuvre necessaire a un fonctionnement approprie de

I'appareil dans des conditions d'utilisation normale, et pas seulement los pieces

defectueuses. La couverture est bien plus importante que cello de la garantie

du produit. La couverture n'exclut aucune franchise ou defaillance, La protection

est reelle.

[] Un service d'experts compose de plus 10 000 techniciens Sears agrees vous

assure une assistance de qualite.

[] Demandes de service illimite dans tout le pays quand et el] vous le souhaitez.

[] Protection centre tout mauvais produit. Le remplacement de votre produit est

garanti si quatre defaillances ou plus surviennent en douze mois.

[] Le remplacement de votre produit est garanti s'il est impossible de le reparer.

[] Entretien de routine annuelle a votre demande sans frais supplementaire.

[] Assistance rapide par telephone -Resolution rapide- par un representant

Sears pour tous los produits. Considerez-nous comme un 'manuel parlant du

proprietaire'

[] Protection de surtension centre tout dommage electrique cause par des variations

brusques de courant,

[] Protection annuelle de 250 dollars (porte d'aliments) centre toute alteration des

aliments resultant d'une defaillance m_canique de tout refrigerateur ou congelateur

couvert.

[] Remboursement de toute location d'appareil de remplacement si la reparation de

votre produit est plus Iongue que pr6vues.

[] Rabais de 10 % sur tout service de reparation et sur toute piece installee que la

garantie ne couvre pas.

Des que vous avez signe la Convention principale de protection, un simple appel

telephonique suffit pour pr6voir I'entretien de votre appareil. Vous pouvez appeler a tout

moment du jour ou de la nuit, ou prendre rendez-vous en ligne.

La Convention principale de protection equivaut a un achat sans risque. Si vous sou-

haitez I'annuler pour quelle que raison que ce soit pendant la periode de garantie, nous

vous rembourserons integralement. Ou, proportionnellement, une fois que la garantie

expire. Signez la Convention principale de protection aujourd'hui,

Certaines limitations et exclusions sent applicables. Pour toute information

com plementaire ou toute information relative au tarif appelez le 1-800-827-6655

aux Etats-Unis.

*Au Canada, la couverture peut varier selon les articles. Pour obtenir des

informations detaillees, veuillez communiquez avec Sears Canada au

1-800-361-6665.

Service d'installation Sears

Pour une obtenir une installation professionnelle par Sears de tout appareil menager, de

dispositif d'ouverture de porte de garage, de chauffe-eau ou de tout autre article implorant,

aux €:tats-Unis ou au Canada, veuillez contacter 1-800-4-MY-HOME ®.

Owner's Manual

Manual Del Propietario

Manuel Du Proprietaire

Vacuum Cleaner

Aspiradora

Aspirateur

Model, Modelo, Modele

216.37110,37115(US)

216.31706(Canada)

CAUTION:

Read and follow all

safety and operating

instructions before first

use of this product.

CUIDADO:

Lea y sigue todas las

instrucciones de operaci6n

y seguridad antes del use de

este producto.

ATTENTION :

Veuillez lire toutes les

consignes de s6curit6 et le

mode d'emploi avant d'utiliser

ce produit.

Sears Brands, LLC, Hoffman Estates, IL 60179 U.S.A.

www.sears.com

Part # 1-113892-000 Rev. 9/07

Printed in China

Impreso en China

Imprim_ en Chine

Antes de usar su nueva aspiradora.,. 2

Garantia de la aspiradora Kenmore.,. 3

Instrucciones de seguridad

Importantes ................... 4-5

Piezas y caracteristicas ........... 6

Instrucciones de ensamblado ..... 7

Instrucciones de funcionamiento., 8-10

Cable electrico ....................... 8

Limpieza de pisos/alfombras ........... 9

Limpieza por encima del eivel del piso.. 10

Accesorio para mascotas Pet Haedi-Mate... 10

Cuidado de la aspiradora ....... 10-14

Bolsa and filtro bloqueado quitar y

reemplazar ............................. 11

Retiro y reemplazo del filtro de descarga.. 11

Retiro y reemplazo de la baeda o

eepillo giratorio ...................... 12

Reemplazo del foeo .................. 13

Almaeenamiento de la aspiradora ...... 13

Retiro de los desechos:

Maeguera del produeto ............... 14

Retiro de los desechos:

V&lvula de la boquilla ................. 14

Guia de solucion de problemas ... 15

Acuerdo de proteccion maestro .. 16

Para solicitar servicio .. (_ltima p_gina)

Por favor lea esta guia. Le ayudar& a ensamblar y operar su nueva aspiradora Keemore de la forma

m&s segura y efeetiva.

Para mayor ieformaei6e sobre el euidado y fuecionamiento de ]a aspiradora Ilame a la tienda Sears

m&s eereana. Para solicitar ieformacidn eeeesitar& los nQmeros eompletos de serie y modelo, los

euales se eneuentrae ee la placa donde figuran los nQmeros de serie y modelo.

Use el espacio a contieuaeion para registrar el et3mero de serie y modelo de su nueva

aspiradora Keamore.

Nt3mero de modelo

Nt3mero de serie

Feeha de compra

Guarde este libri]lo y su recibo de eompra ee un lugar seguro para refereecia futura.

UN AI_IO DE GARANTJA LIMITADA EN LA ASPIRADORA KENMORE

Si este producto falla debido a un defecto de material o mano de obra durante el primer ai_o

a partir de la fecha de compra, regr_selo a cualquier tienda de Sears, Centro de Servicio de

Reparacion o Repuestos Sears o cualquier otro distribuidor de Kenmore para una reparacion

gratuita cuando ha sido instalado, operado y mantenido seg[3n las instrucciones suministradas.

Esta garantia es valida solo por 90 dias a partir de la fecha de compra si este producto se

usa para fines que no sean domesticos,

Esta garantia cubre solamente defectos de material y mano de obra. Sears NO

pagara per:

1. Partes que puedan gastarse por un uso normal, incluyendo, pero sin limitarse a

filtros, bandas, focos y bolsas.

2. Un tecnico de servicio que instruya al usuario acerca de la instalacion,

funcionamiento o

mantenimiento apropiado del producto.

3. Un tecnico de servicio que limpie o mantenga este producto.

4. DaSos o fallas de este producto ocasionadas por no haber sido instalado, operado o

mantenido de acuerdo con las instrucciones suministradas.

5. DaSos o fallas de este producto ocasionadas por accidente, abuso, mal uso o uso

de una manera distinta para la que fue diseSado.

6. DaSos o fallas de este producto ocasionadas por el uso de detergentes,

limpiadores, productos quimicos o utensilios que no sean los recomendados en las

instrucciones suministradas.

7. DaSos o fallas de piezas o sistemas ocasionadas por modificaciones no autorizadas

hechas en el producto.

Descargo de responsabilidad de garantias implicitas; limitacion de recursos

El [3nico y exclusivo recurso del cliente bajo esta garantia limitada es la reparacion del

producto tal como se describe aqui, Las garantias implicitas que incluyen garantias

de comerciabilidad o aptitud para un uso especifico se limitan a un aSo o al periodo

mrs corto permitido por la ley. Sears no sera responsable de daSos consecuentes o

incidentales, Algunos estados y provincias no permiten la exclusion o limitacion de

daSos consecuentes o incidentales ni la limitacion en la duracion de las garantias

implicitas de comerciabilidad o aptitud para un uso especifico, de manera que dichas

exclusiones o limitaciones pueden no aplicarse en su caso,

Esta garantia es valida solamente cuando este producto se usa en los Estados Unidos o Canada.

Esta garantia le confiere derechos legales especificos y podria tener tambien otros

derechos, los que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

ADVERTENCIA: su seguridad es importante

para nosotros. Para reducir el riesgo de incendio, choque

electrico o lesiones cuando usa la aspiradora, siga las

siguientes precauciones basicas de seguridad:

Lea todas las instrucciones en

este manual antes de armar o

usar su aspiradora.

No la utilice en exteriores oen

superficies mojadas. Puede ocurrir

un choque electrico.

No permita que se use como

juguete. Ponga mucha atenci6n

cuando Io use un niSo o cerca de

niSos.

0sela solamente como se indica

en este manual. Use solamente

los accesorios recomendados

por el fabricante.

No la utilice con el cord6n electrico

oel enchufe da5ado. Si el aparato

no trabaja como debiera, se ha

caido, da5ado, dejado en exteriores

o caido en agua, regreselo a un

centro de servicio para su

inspecci6n. Llame al

1-877-839-2046 para encontrar el

centro de servicio mas cercano a

su domicilio.

No tire ni la transporte tomandole

del cord6n electrico, no utilice

el cord6n como asa, no cierre

la puerta sobre el cord6n, ni tire

del mismo alrededor de esquinas

o rebordes agudos. No pase el

aparato sobre el cord6n electrico.

Mantenga el cord6n electrico

lejos de superficies calientes.

No la desconecte tirando del

cord6n electrico. Para

desconectarla, tome el enchufe,

no el cord6n electrico.

No tome el enchufe oel aparato

con las manos mojadas.

No coloque objetos en las aber-

turas. No la use con una abertura

bloqueada; mantengala libre de

polvo, pelusa, pelo y cualquier

cosa que pueda reducir el flujo

de aire.

Mantenga lejos de las aberturas

ypartes m6viles, el pelo, ropa

suelta, dedos y todas las partes

del cuerpo.

No aspire objetos que esten

quemandose o emitiendo humo,

tales como cigarrillos, cerillos o

cenizas calientes.

No la use sin tener en su sitio el

recipiente de polvo y los filtros.

Apague todos los controles

antes de desconectar.

No la use para aspirar liquidos

inflamables o combustibles, tales

Guarde la aspiradora en interiores.

Guardela despues de su uso

para evitar accidentes de

tropiezos.

Usar el voltaje inapropiado

puede daSar el motor y causar

lesiones al usuario. El voltaje

apropiado esta listado en la placa

de la aspiradora.

Desconecte el aparato antes de

conectar el Pet Handi-Mate.

ADVERTENCIA: Los cordones,

alambres y/o cables suministrados

con este aparato contienen

productos quimicos que incluyen

plomo o compuestos de plomo

acerca de los cuales se ha

sabido en el estado de California,

producen cancer, defectos de

nacimiento u otros daSos

reproductivos. Lavese las manos

despues de su uso.

GUARDE ESTAS

INSTRUCCIONES

El montaje apropiado y el uso seguro de la aspiradora son su

responsabilidad. Su aspiradora esta diseSada solamente para uso

domestico. Lea con cuidado este Manual del Propietario para

informaci6n importante de uso y seguridad. Esta guia contiene

enunciados de seguridad bajo simbolos de precauci6n y advertencia.

Preste mucha atenci6n a estas casillas y siga las instrucciones dadas.

Su aspiradora contiene un dispositivo de protecci6n termal para

apagar el motor y asi evitar el recalentamiento. Si esto sucede apague

el interruptor y desconecte la aspiradora. Inspeccione la descarga,

la entrada y los filtros por si hubiera atascos. Vacie el recipiente de

polvo y limpie los filtros. Despues de aproximadamente 30 minutos el

motor se habra enfriado y la aspiradora estara lista para usar. NOTA:

La aspiradora debera permanecer desconectada durante el periodo de

enfriamiento de 30 minutos.

Es importante conocer las piezas y caracteristicas de su aspiradora para garantizar ue uso

adecuado y seguro. Tenga en cuenta Io anterior antes de utilizar su aspiradora.

Articulo N-°de parte N -°de modelo

En EE.UU.

Bolsa K-800000-000 20-50690

Filtro de descarga K-700000-000 EF-5

Banda K-200000-000 UB-12

A ccesorio para

mascotas Pet

Handi-Mate

Detecteur de

poussiere/

Indicateur de

sac plein

Control del

Ajuste de altura

Interruptor de

encendido/

apagado

Manguera

extensible

Loquet de

degagement

de la porte

Asa

Guia del

electrico

Asa de

transporte

Lanza

telescopica

Cordon

electrico

Cepillo

para polvo

Ruedas

Luz Frontal

Accesorio

para

hendiduras

Lanza de la

manguera

Valvula

giratoria

Tope

La indicadora de

ajuste de altura y

cepillo giratorio

Boquflla

Accesorio para

mascotas Pet

Cepillo Handi-Mate

para polvo

C I" _

Accesorio

Lanza telescopica / para

Jhendiduras

Preste especial atencion a esta informaci6n y siga las instrucciones que

se dan, La informaci6n de ADVERTENClA le avisa sebre riesges come

incendies, cheque electrico, quemaduras y lesiones persenales graves.

La infermacion de PRECAUOIC)N le avisa sobre riesgos come lesiones

personales moderadas y/o daSos materiales.

ADVERTENCIA

Riesgo de cheque electrico

No conecte la unidad en la fuente

de electricidad hasta que no se

haya completado el montaje. No

seguir esta instruccion puede

ocasionar lesiones o un cheque

electrico.

Antes de ensamblar la aspiradora

consulte la LISTA DE EMPAQUE en

la portada de la LISTA DE PIEZAS DE

REPUESTO o en la caja. Use esta lista

para verificar que ha recibido todos los

componentes de su nueva aspiradora

Kenmore.

COLOQUE EL ASA

1. Coloque el asa

superior en el

cuerpo principal

de la aspiradora.

2. Empuje el

enchufe del asa en

la parte delantera

de la aspiradora.

Inserte el (1)

tornillo en la parte

trasera del asa y

aprietelo,

asegur_ndose que

el enchufe del asa

este asegurado.

PRECAUCION

No apriete excesivamente.

El ajuste excesivo puede estro-

pear los orificios de los tornillos.

No haga funcionar la aspiradora

sin tener los tornillos en su sitio.

COLOCAClON DE LA

LANZA DE EXTENSION/

ACCESORIO PARA

HENDIDURAS

Coloque la lanza telescopica (A) en su

sujetador, que se encuentra en el lade

de la aspiradora, Ponga el acceserio

para hendiduras (B) en su sujetader, que

se encuentra en el lade de la aspiradora

INSTRUCCIONES DE FUNCIONAMIENTO

1. Rote le crochet declencheur du cordon

superieur lateralement et vers le has pour

degager le cordon d'alimentation,

ADVERTENCIA

Para reducir el riesgo de cheque

electrico, este aparato tiene un

enchufe polarizado (una hoja es

mas ancha que la otra.) Este

enchufe encajara en una toma

de corriente polarizada de una

manera solamente. Si el enchufe

no encaja totalmente en la toma

de corriente, inviertalo. Si aun

no encaja, pongase en contacto

con un electricista calificado

para instalar la toma de corri-

ente apropiada. No modifique el

enchufe de ninguna manera.

2. Desate la prise du

cordon d'alimentation du

cordon. Veillez a placer le

cordon d'alimentation sur

I'attache de cordon situee

sur le corps de rappareil

comme indique. De cette

maniere le cordon n'est

pas pris sous le suceur

de I'aspirateur.

3. Enchufe el cord6n

electrico polarizado en

una toma de corriente de

120 voltios ubicada cerca

del suelo.

4. Para guardar el cord6n gire el gancho

superior del cord6n hacia arriba y enr611elo,

ADVERTENCIA

Riesgo de lesiones personales y

da_o del producto

•NO conecte la unidad si el

interruptor esta en la posicion de

encendido (ON). Hacerlo puede

ocasionar lesiones personales o

da_os.

•NO use tomas de corriente

que esten arriba de mesas. El

cordon podria da_ar los articulos

que se encuentran en el area

circundante.

BOTONES DE AJUSTE

DE ALTURA

Apriete el boton

"+" para levantar

la boquilla. Apriete

el boron "-" para

bajar la boquilla.

Las 5 luces LED

indican la altura de

la boquilla. 1 luz

indica el ajuste para

alfombra mas bajo.

5 luces indican el

ajuste para alfom-

bra mas alto.

INTERRUPTOR DE

ENCENDIDO/APAGADO

Apriete el interrup-

tor del cepillo gira-

torio para encend-

erlo y apagarlo.

LA INDICADORA DE

CEPILLO GIRATORIO

Asegura que el

cepillo giratorio

est_ funcionando

correctamente.

Si la luz se

enciende consulte

la guia de solucion

de problemas.

CONTROL DE VELOCIDAD

Reduce la

velocidad del

cepillo giratorio

para que

pueda usarse

en diferentes

superficies.

Encienda la aspi-

radora apretando

el interruptor de

encendido /apaga-

do en el frente del

asa,

INDICATEUR DE SAC

PLEIN Y DE.TECTEUR

DE POUSSIERE

La luz indicadora de bolsa Ilena se

vuelve roja cuando la bolsa est_ Ilena. El

detector de polvo se enciende cuando se

recoge el polvo, Cuando la luz se apaga

la alfombra esta limpia.

LIBERACION DEL ASA

Para liberar el asa, pise el pedal de liber-

acion del asa Iocalizado en la parte infe-

rior izquierda de la aspiradora,

Gire el asa y ajQstela en la posici6n

deseada para (A) guardar la aspiradora,

(B) operar la aspiradora y (C) limpiar

debajo de los muebles. NOTA: El cepillo

giratorio puede hacer que los flecos de un

tapete se enreden en la aspiradora. Tenga

precauci6n cuando aspire tapetes con

flecos,

PRECAUCION

El agitador del cepillo continua

girando en las posiciones de

funcionamiento si la aspiradora

esta encendida. El agitador

del cepillo no gira cuando la

aspiradora esta en posicion

vertical, de guardado. Mantenga

lejos del area del cepillo el pelo,

la ropa suelta, los dedos y otras

partes del cuerpo cuando la

aspiradora este funcionando.

ASA DE TRANSPORTE

Para Ilevar la aspiradora de una habitaei6n

a otra, use el asa de transporte ubicada en la

parte posterior de la aspiradora.

Retire la manguera del

contenedor de

accesorios.

Elija cualquiera de los Lltiles accesorios o

use la manguera sola. Simplemente empuje

el accesorio con firmeza en el extremo de la

lanza o del asa de la manguera. Para quitar

el accesorio, gire y tire suavemente.

Si se necesita mayor Iongitud, use la lanza

telescbpica y el accesorio para hendiduras.

Use la lanza telesc6pica y el accesorio para

hendiduras juntos o por separado.

Gire y tire de la lanza para alargarla.

Gire la valvula giratoria en cualquier

direccion para ajustar la succi6n en el

extremo de la manguera, seg_ln se requiera.

Cuando termine fije la lanza de la manguera

al resto. Cierre la valvula giratoria en la

lanza de la manguera para asegurar un

maximo rendimiento de limpieza en la

boquilla.

PET HANDI-MATE

Acople el accesorio para mascotas Pet

Handi-Mate a la lanza telesc6pica o

manguera. El cepillo giratorio se encendera

automaticamente.

El Pet Handi-Mate puede usarse para

limpiar escaleras y tapiceria.

RETIRO DE LOS

DESECHOS

Deslice las leng0etas de seguro hacia

fuera para destrabarlas. Gire el alojamien-

to inferior y retire el atasco.

Para volver a ensamblarla, alinee las

leng0etas del alojamiento inferior con las

ranuras en la cubierta y gire la cubierta

para colocarla nuevamente en su posicibn

encima del alojamiento inferior. Gire las

leng0etas de seguro hacia dentro para

que queden en la posici6n de traba.

ADVERTENCIA

Riesgo de choque electrico y

lesiones personales

Desconecte la fuente de energia

antes de realizar cualquier servi-

cio o limpiar la unidad. No seguir

esta instruccion puede ocasionar

lesiones personales o un cheque

electrico al comenzar a funcionar

la aspiradora repentinamente.

Tire de la palanca de lib-

eracion de la puerta de

la bolsa para abrirla.

Tire del collar de carton

de la bolsa de papel

para quitarla, Deseche la

bolsa de papel usada.

Aguler0_/_/

Levante el borde

delantero y tire hacia

usted para quitarlo

Sacuda o cepille

el exceso de polvo

del filtro, Deslice la

almohadilla del filtro a

su posicion, Reponga la

cubierta frontal.

IMPORTANTE: Antes

de instalar, abra la

bolsa para separarla del

agujero.

Collar de la cartulina del

apreton y empuje en tubo

de la suciedad con dos

manos.

ADVERTENCIA

Riesgo de choque electrico y

lesiones personales

Desconecte la fuente de energia

antes de realizar cualquier servi-

cio o limpiar la unidad. No seguir

esta instruccion puede ocasionar

lesiones personales o un cheque

electrico al comenzar a funcionar

la aspiradora repentinamente.

I prima la lengLieta

para quitar el filtro

de descarga de la

aspiradora. Golpee

suavemente el filtro

en la parte interna

de un basurero para

eliminar el exceso

de suciedad y polvo.

Coloque el filtro

de descarga en la

aspiradora.

CUIDADO DE LA ASPIRADORA

REEMPLAZO DE LA

ADVERTENCIA

Riesgo de choque electrico y

lesiones personales

Desconecte la fuente de energia

antes de realizar cualquier servi-

cio o limpiar la unidad. No seguir

esta instruccion puede ocasionar

lesiones personales o un choque

electrico al comenzar a funcionar

la aspiradora repentinamente.

PARA RETIRAR LA BANDA

Ponga un limpiador piano y del tiron mrs

limpio para exponer la base del inyec-

tor, Utilice un destornillador Phillips para

retirar los ocho (8) tornillos y asi quitar

la proteccion de la boquilla. Las flechas

indican la Iocalizacion de tornillos,

[]

Rote a protector del inyector y quite,

BANDA O DEL CEPILLO

GIRATORIO

Levante y retire el

cepillo giratorio.

Desechela banda

usada.

Coloque la banda nueva

en el _rea sin cerdas del

cepillo giratorio.

°"__.._ _ 7 °%- Resbale la correa sobre

el eje,

EN£CAP Una vez que la banda

su lugar, tire del cepillo

o giratorio y deslicelo

_:_ dentro de la boquilla

asegur_ndose que las

tapas finales del cepillo

/giratorio esten en la

orientacion correcta

(vea el diagrama para

la orientacion de las tapas finales), Gire

el cepillo giratorio de forma manual para

asegurarse que la banda este alineada

apropiadamente.

Gire el conjunto de las

ruedas delanteras hacia

el agitador, ubicando

las ruedas en las

cavidades. Sostengalo

en su lugar mientras

coloca la proteccion de

la boquilla. Inserte los

(8) tornillos,

ADVERTENCIA

Riesgo de choque electrico y

lesiones personales

Desconecte la fuente de energia

antes de realizar cualquier servi-

cio o limpiar la unidad. No seguir

esta instruccion puede ocasionar

lesiones personales o un choque

electrico al comenzar a funcionar

la aspiradora repentinamente.

PARA RETIRAR EL FOCO

1. Desconecte el cord6n electrico de la

toma de corriente.

2. Pise el pedal de liberaci6n del asa y

acueste la aspiradora.

3. Retire los dos (2)

tornillos de la tapa de

la lente,

4. Inserte el lado

piano del destornil-

lador en la ranura

encima de la lente.

Levante la tapa de la

lente para quitarla.

Levante el cordon y enrollelo sin que quede

PRECAUClC)N

No use focos con clasificacion

mayor a 9 vatios (13 voltios). El

calor del foco puede recalentar

las partes de plastico adyacentes

durante el use prolongado.

5. Quite el foco del

receptaculo. NO Io

gire, Para reemplaz-

arlo, emp[3jelo

suavemente en el

receptaculo.

_6. Encaje la tapa de

la lente nuevamente

en su sitio y aseg_re-

_,j la volviendo a colo-

car los dos tornillos.

Nota: Consulte la LISTA DE PIEZAS

para el nt_mero de foco,

tirante alrededor de los ganchos superior e

inferior del cordon. Asegure el enchufe del

cord6n electrico en el cord6n.

Guarde la aspiradora

adentro, en un _lrea

seca en el suelo con

el asa trabada en la

posici6n vertical.

ADVERTENCIA

Riesgo de cheque electrico y

lesiones personales

Enrollar el cordon de forma

tirante agrega tension al cordon,

Io cual puede da_arlo.

ADVERTENCIA

Riesgo de choque electrico y

lesiones personales

Desconecte la fuente de energia

antes de realizar cualquier servi-

cio o limpiar la unidad. No seguir

esta instruccion puede ocasionar

lesiones personales o un choque

electrico al cornenzar a funcionar

la aspiradora repentinamente.

1. Localice la manguera

m_s baja del producto.

_.Gire el yugo de la

manguera de entrada

inferior en sentido

horario a la posici6n de

destrabado,

3. Desconecte la

manguera tirando del

yugo de la manguera

de entrada inferior

hacia abajo.

4. Retire los desechos de la manguera.

1. Siga las instrucciones en la p_gina 12

para retirar la proteccion de la boquilla y el

cepillo giratorio.

2. Localice la v_llvula de la

boquilla una vez que retire

el cepillo giratorio (A).

3. Retire los desechos de la valvula de la

boquilla.

4. Reponga la protecci6n de la boquilla y el

cepillo giratorio.

Consulte esta tabla para encontrar soluciones pr&cticas que puede hacer usted mismo para problemas

menores de desempeSo. Cualquier servicio necesario que no sea el mantenimiento descripto en

este Manual del Propietario, debe realizarlo un agente de Sears u otto servicio cualificado.

La aspiradora no

funciona

La aspiradora no

aspira o la succion

es muy debil

1. El cordbn el#ctrico no est_ bien

conectado en la toma de corriente

2. Fusible quemado o interruptor

desconectado.

3. Protector t_rmico activado.

4. Necesita servicio.

1, Bolsa Ilena,

2. Cepi]lo desgastado.

3. Bando rota o desgastada,

4. Uno o los dos filtros est&n tapados,

5. Ajuste incorrecto de altura de

alfombra,

Dispositivo de cepillo giratorio

apagado,

Bolsa Ilena.

Bolsa no correctamente

instalada.

Manguera no correctamente

instalada,

Uno o los dos filtros estan tapados,

Manguera tapada,

1. Conecte el enchufe firmemente

2. Revise el fusible o el interruptor en casa

Reemplace el fusible /reajuste el interruptor,

3. Esto reajustar_ el protector- P_g, 5,

4. LI6vela al Centro de Servicio de Sears.

t. Reemplace la bolsa - Pag, 11,

2. Reemplace el cepillo - P&g. 12,

3. Reemplace la banda - Pag, 12,

4. Retire los dos filtros y limpielos - P&g. 11,

5. Ponga el ajuste en el nivel apropiado para la

alfombra que se est6 limpiando - P_g, 9,

Interrupteur de commande de cycle du

rouleau-brosse - Pg, 9,

Reemplace la bolsa - P_g, 11.

Repase la instalacibn de la bolsa - P&g. 11,

6, 6,

La aspiradora no 1. t.

aspira o la su¢cion 2. 2.

es muy debil

3. 3. Revise la instalacibn de la manguera - P_g. 6.

4. 4. Retire los dos filtros y limpielos - P&g. 11,

Los accesorios de 1. 1. Inspeccione las entradas manguera y si

la aspiradora no hubiera alguna obstruccibn, retirela. Si no

recogen puede retirar la obstruccion, comuniquese

1-877-839-2046

2. Bolsa Ilena 2. Reemplace la bolsa - P_g. 11,

3. Uno o los dos filtros estan tapados 3. Retire los dos filtros y limpielos - P&g. 11,

La luz frontal no 1. Foco fundido, t. Reemplace el foco - P_g 13.

funciona 2. Cables el_ctricos sueltos. 2. Ll6vela al Centro de Servicio de Sears.

Es dificil empujar 1. Ajuste incorrecto de la altura de 1. Mueva la palanca de ajuste de altura de

la aspiradora o no affombra, alfombra a un nivel apropiado para la

se mueve hacia alfombra que se est6 ]impiando - P&g. 9.

delante 2. Banda rota o desgastada, 2. Reemplace la banda - P&g, 12.

3. Dispositivo de cepillo giratorio 3. Interrupteur de commande de cycle du

apagado, rouleau-brosse - Pg, 9,

Se enciende la luz 1. Cepillo giratorio atascado. 1. Retire la obstruccibn, encienda y apague

del ¢epillo giratorio la unidad - Pg. 13, 9.

2. Necesita servicio. 2. Ll#vela al Centro de Servicio de Sears.

La luz indicadora 1. Manguera tapada, 1. Inspeccione las entradas manguera y si

de bolsa Ilena se hubiera alguna obstruccibn, retirela. Si no

vuelve roja puede retirar la obstruccibn, comuniquese

1-877-839-2046,

2. Bolsa Ilena, 2. Reemplace la bolsa - Pag. 11.

El ajuste de altura 1. Necesita servicio. 1. Ll#vela al Centro de Servicio de Sears.

no funciona

Para cualquier pregunta por favor flame al 1-877-839-2046.

Feficitaciones par hacer una compra inteligente. Su nuevo producto Kenmore esta disedado y

fabricado para muchos aSos de funcionamiento confiable. Pero al igual que todo producto puede

necesitar un mantenimiento preventivo o una reparacion de vez en cuando. Es en esos momentos

que un Acuerdo de Protecci6n Maestro puede ahorrarle dinero y problemas.

El Acuerdo de Protecci6n Maestro tambien le ayuda a extender la vida de su producto nuevo. El

Acuerdo* incluye Io siguiente:

[] Mano de obra y piezas necesarias para permitir que los productos funcionen adecuadamente

bajo un use normal, no s61o piezas defectuosas. Nuestra cobertura se extiende mas alia de

la garantia del producto. Sin deducibles y sin excluir de la cobertura fallas funcionales, esto

es proteccibn verdadera.

[] Servicio experto proporcionado pot un grupo de m&s de 10.000 tecnicos de servicio

autorizado de Sears, Io cual significa que alguien confiable estar& trabajando en su aparato.

[] Llamadas de servicio ilimitadas y servicio en todo el pals, tantas veces como nos

necesite yen cualquier momento que nos necesite.

[] Garantia de aparato en males condiciones. Reemplazo del producto bajo nuestra cobertura

si ocurren cuatro o mas fallas en un periodo de doce moses.

[] Reemplazo del producto bajo nuestra cobertura si no se puede reparar.

[] Revision de Mantenimiento Preventive Anual cuando usted Io solicite, sin cargos extras.

[] Asistencia rapida por telefono, Io que nosotros Ilamamos Resolucion Rapida. Apoyo

telefbnico de un representante de Sears en todos los productos. Imaginenos como un "Manual

de propietario parlante."

[] Proteccion de sobrevoltaje por daSo el6ctrico causado pot la fluctuaci6n de tensi6n.

[] Proteccion anual de $250 por perdida de alimentos como resultado de fallas mecani

cas de refrigeradores o congeladores bajo nuestra cobertura.

[] Reembolso de alquiler si la reparaci6n del producto bajo nuestra cobertura Ileva mas

tiempo de Io prometido.

[] 10% de descuento del precio regular de un servicio de reparaci6n no cubierto y las

piezas de instalacibn correspondientes.

Una vez que compra el Acuerdo, s61o hace falta una simpln Ilamada telef6nica para programar el

servicio. Usted puede Ilamar a cualquier hora del alia o de la noche o programar un turno para

servicio en linea.

El Acuerdo de Protecci6n Maestro es una compra sin riesgo. Si por cualquier motivo usted cancela

el Acuerdo durante el periodo de garantia del producto, obtnndra un reembolso completo. 0 si Io

hace despues de que el periodo de garantia del producto haya caducado recibira un reembolso a

prorrata, iCompre el Acuerdo de Protecci6n Maestro hoy mismo!

Pueden existir algunas limitaciones y exclusiones. Llame al 1-800-827-6655 para precios e

informacion adicional en los EE,UU,

* La cobertura varia para algunos productos en Canada. Para mayores detalles Ilame a

Sears Canada al 1-800-361-6665.

Servicio de Instalacion de Snars

Para la instalacion profesinnal Snars de electrodom6sticos, abridorns de puertas de garaje, calentadores

de agua y otros productos para el hogar Ilame a 1-800-4-MY-HOME®on EE.UU. o Canad&.

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home solutions advice: www.managemyhome.com

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacion Au Canada pour service en fran_:ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-888-SU-HOGAR _' (1-800-533-6937)

(1-888-784-6427) www.sears.ca

® Registered Trademark /TMTrademark /sMService Mark of Sears Brands, LLC

® Marca Registrada /TMMarca de Fabdca /sMMarca de Servicio de Sears Brands, LLC

McMarque de commerce /MoMarque deposee de Sears Brands, LLC

Kenmore 21637110700 User Manual VACUUM Manuals And Guides L0712556

KENMORE Vacuum, Upright Manual L0712556 KENMORE Vacuum, Upright Owner's Manual, KENMORE Vacuum, Upright installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
