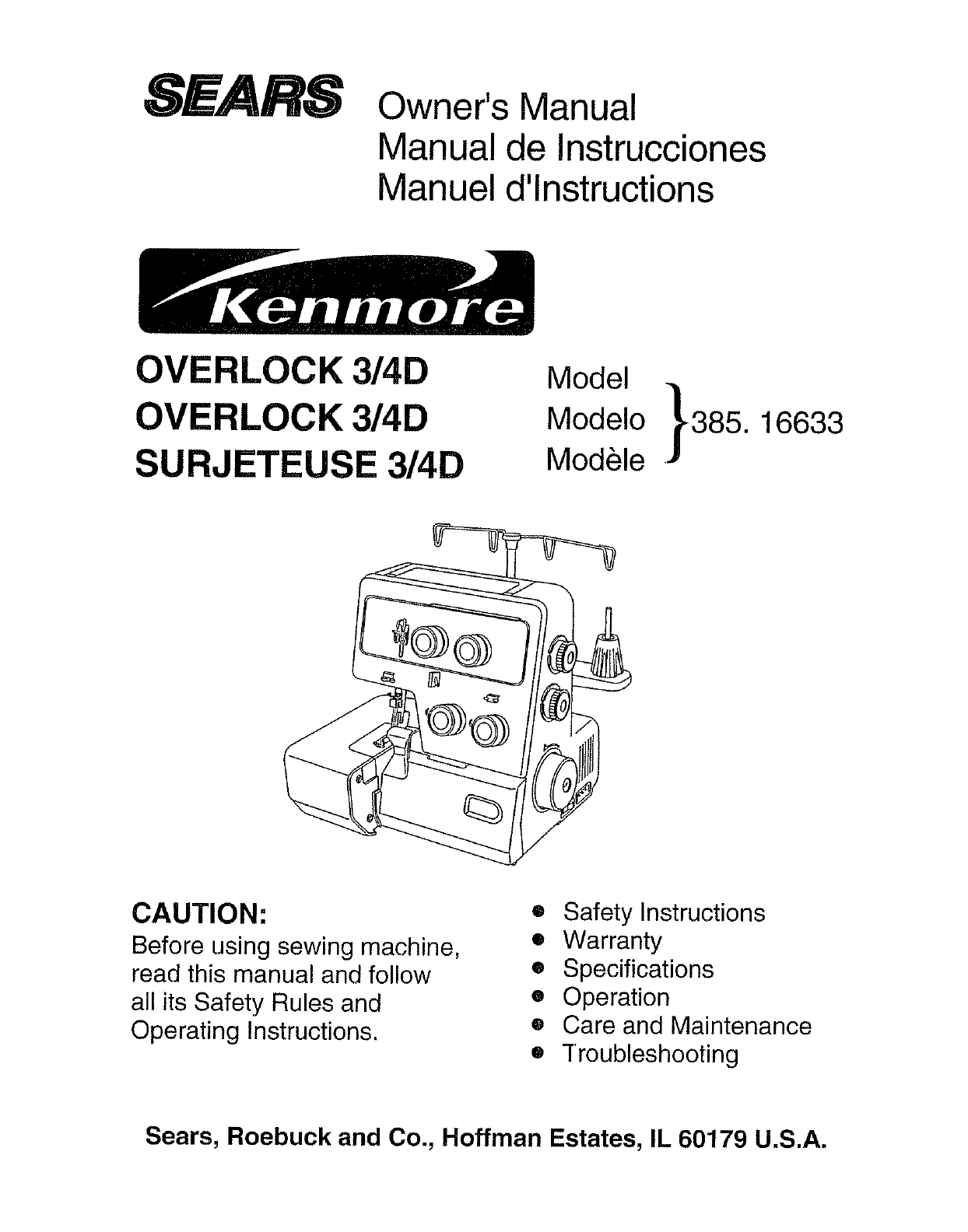

SEARS Owner's Manual

Manual de Instrucciones

Manuel d'lnstructions

OVERLOOK 3/4D

OVERLOCK 3/4D

SURJETEUSE 3/4D

Model

Modelo

ModUle 385. 16633

CAUTION:

Before using sewing machine,

read this manual and follow

all its Safety Rules and

Operating Instructions.

e Safety Instructions

•Warranty

• Specifications

• Operation

• Care and Maintenance

• Troubleshooting

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

IMPORTANT SAFETY INSTRUCTIONS

Your overlock machine is designed and constructed only for HOUSEHOLD use

Read al! instructions before using this ovedock machine_

DANGER -Toreducetheriskofelectricshock:

1_ An overlock machine should never be left unattended when plugged in.

Always unplug from the electric outlet immediately after using and before cleaning.

2. Always unplug before replacing the bulb Replace bulb with same type rated 15 Watts.

3. Do not reach for the machine if it falls into water. Unplug it immediately.

4 Do not place or store the overlock machine where it can fall or be pulled into a tub or sink. Do not place or drop into

water or other liquid.

WARNING -To reduce the risk of burns, tire, electric shock, or injury to persons:

1. Do not allow to be used as a toy. Close attention is necessary when this overlock machine is used by or near

children

2. Use this overlock machine only for its intended use as described in this manual

Use only attachments recommended by the manufacturer as contained in this manual

3 Never operate this overlock machine if it has a damaged cord or plug, if it is not working properly, if it has been

dropped or damaged, or dropped into water

Return the overlock machine to the nearest authorized dealer or service center for examination, repair, electrical or

mechanical adjustmenL

4. Never operate the overlock machine with any air opening blocked. Keep ventilation openings of the overlock machine

and foot controller free from accumulation of lint, dust, and loose cloth

5 Never drop or insert any object into any opening

6 Do not use outdoors

7_ Do not operate where aerosol (spray) products are being used or where oxygen is being administered

8 To disconnect, turn all controls to the off position, then remove plug from outlet

9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

10. Keep fingers away from all moving parts Special care is required around the needle and knives

11_ Always use the proper needle plate The wrong plate can cause the needle to break

12_ Do not use bent needlesr

13 Do not pull or push fabric while stitching

It may deflect the needle causing it to break_

14_ Switch the machine off when making any adjustment in the needle area, such as threading needle, changing

needle, threading loopers, or changing presser foot, and the like

_5_ Always unplug the overlock machine from the electrical outlet when removing covers, lubricating, or when making any

other user servicing adjustments mentioned in the instruction manual

SAVE THESE INSTRUCTIONS

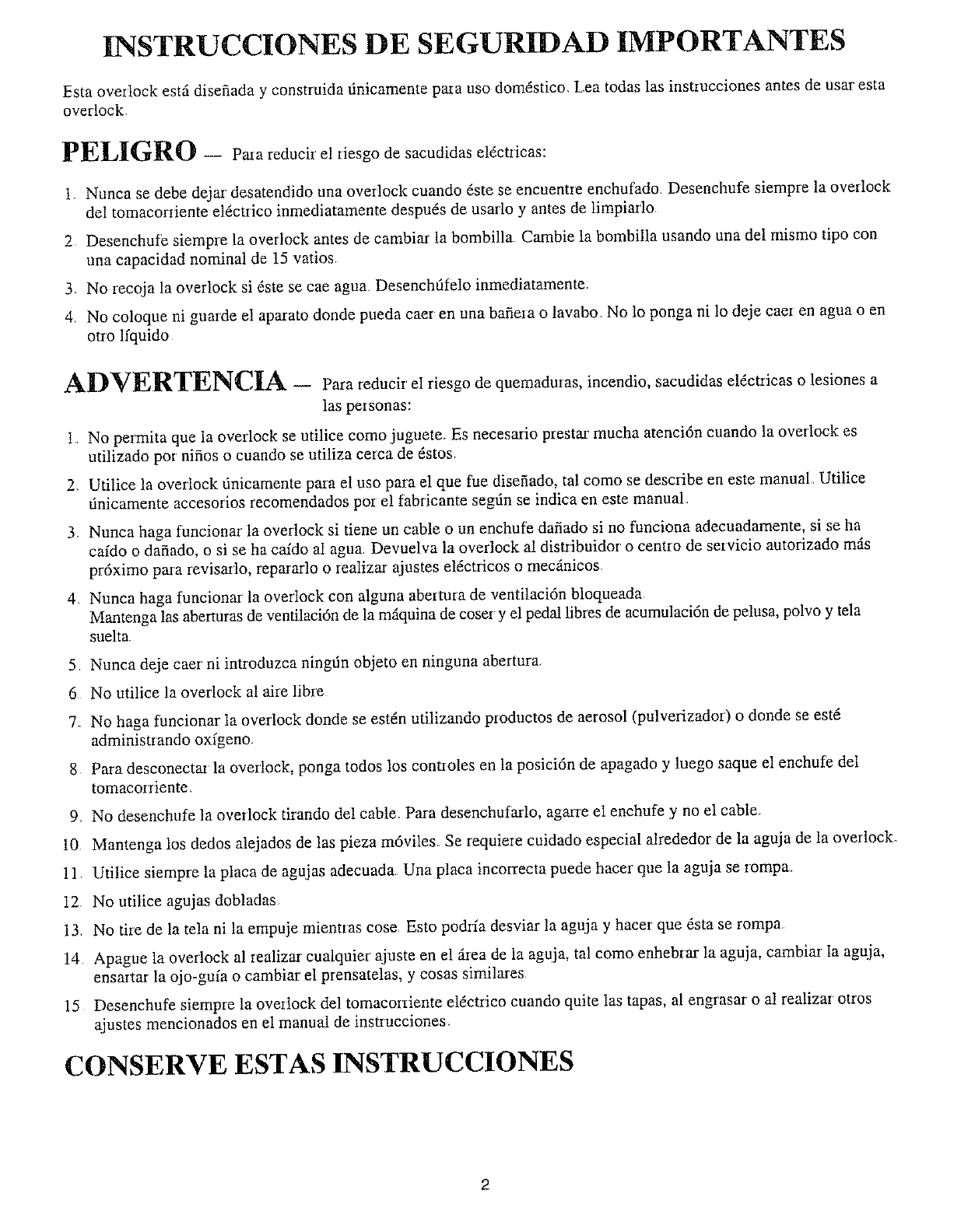

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta overlock estfi disefiada y constmida finicamente para uso dom4stico. Lea todas las inst:ucciones antes de usar esta

overlock.

PELIGRO - Paxa reduci, el riesgo de sacudidas el4ctricas:

1 Nunca se debe dejar desatendido una ovettock cuando _ste se encuentle enchufiado Desenchufe siempre la overlock

del tomacorfiente el_cttico inmediatamente despu_s de usarlo y antes de limpia]o

2 Desenchufe siempte la overlock antes de cambim la bombilla Cambie la bombilla usando una del mismo tipo con

una eapacidad nominal de 15 vatios

3, No rec0ja la overlock si 4ste se eae agua Desench6Mo inmediatamente.

4 No coloque ni guarde el aparato donde pueda caer en aria bafieia o lavabo No lo ponga ni lo deje caet en agua oen

otto lfquido

ADVERTENCIA - Para reducir el riesgo de quemadmas, incendio, sacudidas el6ctricas o lesiones a

las personas:

t No permita que la overlock se utilice como.juguete. Es necesario prestar mucha atencidn cuando la overlock es

utilizado po_ nifios o cuando se utiliza cema de 4stos.

2. Utilice la overiock finicamente para el uso para el que fue disefiado, tal como se describe en este manual Utilice

tlnicamente accesorios recomendados pot el fabricante segtin se indiea en este manual.

3. Nunca haga funcionar la ovetJock si tiene un cable o un enchufe dafiado si no funciona adecuadamente, si se ha

cafdo o dafiado, o si se ha cafdo al agua Devuelva la overlock a! distribuidol o centro de se:vicio autorizado mils

prdximo para revisailo, reparaflo o reaIizar ajustes elgctricos o mecfinicos.

4. Nunca haga funcionar la overlock con alguna abeItura de ventilaci6n bloqueada

Mantenga las aberturas de ventilaci6n de la mfiquina de cose: y el pedal libres de acumulaci6n de pelusa, polvo y tela

suelta

5 Nunca deje caer ni introduzca ningtln objeto en ninguna abertura.

6 No utilice la overlock al aire line

7. No haga funcionar la overlock donde se est6n utilizando pmductos de aerosol (pulverizadoi) o donde se est4

administ:ando oxfgeno.

8 Para desconeetai la ovetlock, ponga todos los controles en la posicidn de apagado y luego saque el enchufe del

tomaco::iente,

9. No desenchufe la oveflock tirando del cable. Para desenchufarlo, agax:e el enchufe y no el cable_

10 Mantenga los dedos alejados de las pieza m6viles. Se requiere cuidado especial alrededor de la aguja de la overlocL

11 Utilice siempre la placa de agujas adecuada Una placa incolrecta puede hacer que ta aguja se :ompa

12 No utilice agujas dobladas

13. No tire de la tela ni la empuje mientias cose Esto podrfa desviar la aguja yhater que 4sta se rompa

14 Apague _a _ver1_ck a1rea_izar cualquier` gjuste en el grea de la aguja_ ta_ c_m_ enhebrar _a aguja_ cambiat la agc`.ja_

ensar_ar la ojo-gula o cambiai el p:ensatelas, y cosas similares

15 Desenehufe siempre la ove:lock del tomacor:iente el4ctrico cuando quite las tapas, al en_asar o al realiza: otros

ajustes mencionados en eI manual de instrucciones,

CONSERVE ESTAS INSTRUCCIONES

Consignes de S curit Importantes

V, . _ ,

otre sutjeteuse est con¢ue umquement pout l us'age menager Prtere de life toutes les consignes avant de l'utiliser

DANGER - Po.rr d.ite;erisque delacommotion_lectrique

1 Nejamais raisser la machine branchde Ddbrancher la machine aprOs chaque utirisation et avant chaque nettoyage.

2 Nepa_ manquera ddbranchet ra machine avant re remplacement de lampes.

Remplacer l'ampoule par une atttre ampoule du mOme type _1.5 WatLs

.3. Ne pas tendre la main pour prendre ra machine, rorsque cerre-ci est tomb_e dans l eau. La ddbrancher tout de suite

Si la machine est tombde dans l'eau, jamais la toucher pat" ra main avant de la ddbrancher.

4 Nepas placer ou dEposer ra machine dans un endroit ott erle risque de tombet dam ttn tube ou un Ovier

Ne mettre Ott faire tomber la machine ni dans l eat ni dans d attO es liquides

AVERTISSEMENT - Poa, rdduire le tisque de la brFdure, la nzi_e enfeu, ra commotion

dlectrique, ott la blessttte art cot79s httmain

1 Ne par utiriser ra machine comme jouet d'etzfant Faire attension surtout rorsque ra machine est utirisde _la

portde des enfants

2 Utiliser' la machine uniquement pout r'usage prdvu dans le ce manuel

N'tttiliser que les acce_soire_ recommandd_ par le fabricant dans ce manue{

3 NejamaL_ mettre la machine en marche, si son cordon ou sa prise de cou rant est en dtat endommagd, ou si

erie ne fonctionne pas correctement, ott encore si erre est tombde pat' terre, endommagde, ott tombde dans r'eau.

Ren voyer ra machine au distribtttettr ott au centre de service atttorisd le phts proche de votre maison pour faire

effectuer dventuelrement ra v_t tfication, la r@aration, et le rdglare drectrique oft mdcanique.

4 Nejamais mettre la machine en marche avec ,sesouvertutes d'adrage broquOes

Maintenir les ouvertutes d'adras de la machine et ra pddale de commande en dtat e_:empt de la peruche, de la

poussidre et des piOces d'dtoffe

5 Nejamais" laisser tomber ou inttoduire ttn objet quelconque dans les ouvertures

6 Ne pas utiriser ra machine en plein air

7. Ne pas mettre ra machine en marche dan_ un endroit oft des produits en adrosol (bombe aErosor) sont

utirisds, ou r'oxygOne est manipulE.

8 Pour deconnecte; ra machine, mett e tous re_ controlet rs a laposmon OFF, etpms ra ddbrancher

9 Ne pas ddbrancher ra machine, en tirant re cordon. Pour ra ddbrancher, tenira prise de courant _la main,

jamai_ re cordon.

10. Ecarter v_s d_igts de t_utes _espa; ties en m_uvemen_ _ faut faire attenti_n n_tamment aut_u; de _aigui_e de _a

machine,

11 utiriser toujours la propte praque d'aiguilre r'utirisation d'une atttre risque de casser r'aiguirle

12 Ne pas utiliset l'aiguilre fl&hie

1.3. Ne pas tiret ott pottsset !'dtoffe pendant l' opdration de piqt2res Cela risque de fldchir et casser l' aiguille.

14. Mettre le comnuttatettr de la machine d la position "OFF", lor_que volts proc_dez, dans ra zone d aigttille, attx

opdtations telres que r'e;_filage de l'aiguille, le templacement des aiguirres, r'enfirage de la

bottclettr, tempracement des presseut% etc-

1.5. Ddbrancher ra machine sans Jhute, avant d'enlever les couvertures, de htbrifier ra machine, ou de f?tir'e d'autres

r_glages mentionnd_ dans re manuel d'instruction.

Garder Ces Consignes

q,v _._ %.,_ ,,_, .._ ,1_. _._. ,,,._. _h, _ ,w ._ _,_._ ,_ ._ ,_,..._.. ,,_ .._ _1_,_ ,11, _ -_t¸ ._ ,_p.._ q_v _ ,_ _ ,_, 4_- ._j _ _J_ _ ,kl, -,_ .itp.._ _h _ 'l_p _1_-_

WARRANTY

FULL FIVE YEAR WARRANTY ON MECHANICAL COMPONENTS OF OVERLOCK MACHINE

For five years from the date of purchase, Sears will,free of charge,repairdefectsin material and workmanship

which appear in the mechanical components of overlock machine head

FULL TWO YEAR WARRANTY ON ELECTRICAL EQUIPMENT OF OVERLOCK MACHINE

For two years from the date of purchase, Sears will,free of charge, repair defects in material orworkmanship

_" which appear inthe electrical equipment of the overlock machine, including electronic components, motor,

wiring, switch and speed control

FULL 90-DAY WARRANTY ON ALL PARTS AND MECHANICAL ADJUSTMENTS

For 90 days fromthe date of purchase, Sears will, free of charge, replace any parts and provide mechanical _-

service necessary for proper operation of the overlock machine, except for normal maintenance

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE OVERLOCK MACHINE TO THE €

NEAREST SEARS SERVICE CENTER/DEPARTMENT IN THE UNITED STATES,

If this overlock machine is used for commercial or rental purposes, the above warranty coverage applies for

only 90 days from the date of purchase -_

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state

Sears, Roebuck and Co. Dept. 817 WA, Hoffman Estates, IL 60179

_tv _ _1,_ ,,4, _ ,1_. _ _,*, _ _b, _ ,i,, _ _lw_ _11-_. ,11 _ _,- _ *,_ _ *,_, _ ,¢, .,_ bl_, _ i_l ._. ,,_ _ ,_1__ cj_ _ ,_, _ ,Ih _ ,_1__ ,1,, _ 11_ _

GARANTIA

--" GARANTIA COMPLETA DE 5 AIqOS PARA LOS COMPONENTES MECANICOS DE LA MAQUINA ---"

DE" OVERLOCK"

Durante cinco aries a partir de la fecha de compra, Sears repararfi, gratultamente, lot defectos de material y de fabricacidn

__ que se puedan producir en los componentes mec_inicosdel cabezai de la m_iquinade "overlock"

GARANTIA COMPLETA DE 2 AlqOS EN EQUIPO ELECTRICO DE LA MAQUhNA DE" OVERLOCK"

-_ Durante dos afios apartir de la fecha de compra, Sears repararfi,gratuitamente, los defectos de material o de fabricacidn _-

que se puedan producir en el equipo e!_ctrico de la mfiquinade "overlook ", incluyendo componentes electr6nicos, motor,

-_ cableado, interruptor y control de velocidad

GARANTIA COMPLETA DE 90 DIAS PARA IODAS LAS PIEZAS Y AJUSTES IVlECANICOS

Durante 90 dias a partir de la fecha de compra, Sears reemplazarfi, gratuitamente, cualquier plaza y proveerfiel servicio

mecfinico necesario para el funcionamiento adecuado de la m_quina de " overlock ", excepts paramantenimiento normal

EL SERVICIO DE GARAN'[IA ESTA DISPONIBLE ENVIANDO LA MAQUINA DE "OVERLOCK" AL

CENTRO/DEPARTAIVIENTO DE SERVICIO SEARS IVlASCERCANO EN LOS ESTADOS UNIDOS.

Siesta mflquina de "overlock" se utiliza para propdsitos comerciales o de alquiler, Iacobertura de garantfa citada mils

arriba es vSlida dnicameate dmante 90alias a partir de la fecha de compra

{ Esta garantia le confiere a usted dereehos legales espeelficos y es posible que usted tambi4n tenga otros dereehos qus {

_- varfan de estado a estado €

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179

_. _ _,. _ _v _ _11,...=1_..,,_ _ _11, _ ,_,. _ **,. _. _l_.._. _,_, ._.. _1_...._. _,1 .t_ _v _ ,1_. _ ,1_* _ pl_ _- ._w _ .,i, _ .Itr _ ._w _ lid _ _,,. _ '_t* _ "_1_ _

GARANTIE

GARANTIE TOTALE DE 5 ANS SUR LE MECANISME DE LA MA CHINE €

Pendant 5 an_, dpartir de la date d'achat, Sears rdparera gratuitement tout ddJhut de mati#re ou de

€) fabrication qui apparaitra dan _le m_canisme de votre machine {

+GARANTIE TOTALE DE DEUX ANS SUR L E:QUIPEMENT ELECTRIQUE €

Pendant deux ans, hpartir de la date d'achat, Sear_ r@arera gratuitement tout dd_att de matiOre ou de

_. _hbrication que apparaflra dam le motear, la filerie, l'interrupteur otr la cornmande de vite_se de marche, #

dam les circuits dlectroniques ou _lectriques

GARANTIE TOTALE DE 90 JOURS SUR TOUTES LES P1ECES ETIA MISE AU POhVI'DU M_CAN1SME i

Pendant 90 ]ours, dpartir de la date d'achat, Sears,fera gratuitement tout remplacement de pidce et r_glage

n_ce_mit e au ben fonctionnement de la machine; I entretien ordinaire dtant dla charge de l utilisatet_r

:--" POUR BEN_FICIER DES A VANTA GES QU'O.FFRE LA GARANTIE CI_DESSUS ,VEUILLEZ

APPORTER VOTRE SURJETEUSE AU SER VICE APRES-VENTE SEARS LE PLUS PROCHE

AUX ETA TS-UNIS.

Si cette _tnjetetr_e _ert d de_ fin_ commerciales ou de location, la garantie ci-de_tts se limited 90 jour_ d

compter de la date d'achat

_Cette gatantie vott_ donne des droits ldgaux prdcis, et dventt elle nent d a tt 'es doits, ceux-ci pouvant

varmr d tne plol zce ?tune autre

€ Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179 €

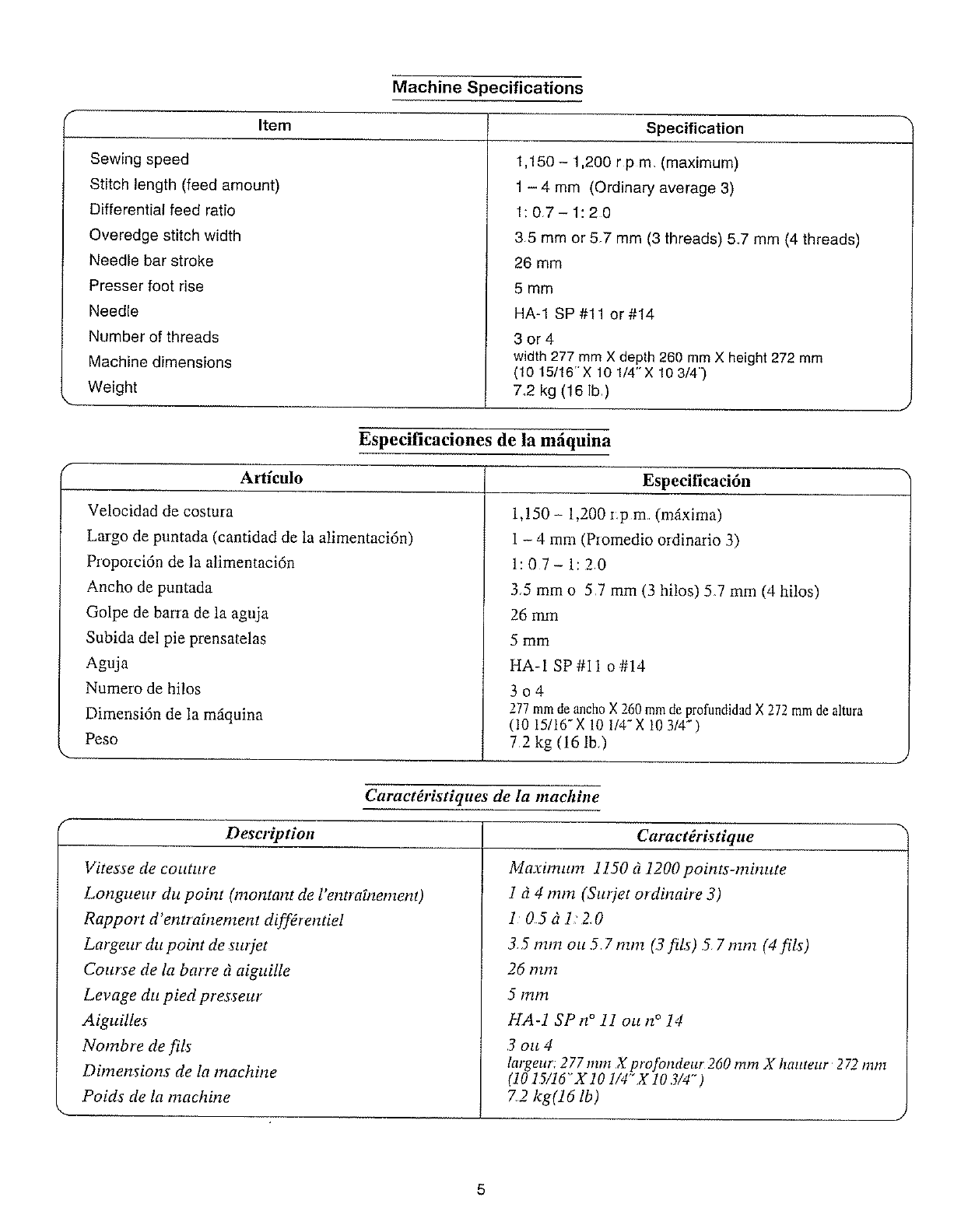

Machine Specifications

Item

Sewing speed

Stitch length (feed amount)

Differential feed ratio

Overedge stitch width

Specification

1,150- 1,200 rp m, (maximum)

1 - 4 mm (Ordinary average 3)

1:07-1:20

3 5 mm or 5,7 mm (3 threads) 57 mm (4 threads)

Needle bar stroke

Presser foot rise

Needle

Number of threads

Machine dimensions

Weight

26 mm

5 mm

HA-1 SP#11 or#14

3or4

width 277 mm X depth 260 rnm X height 272 mm

(10 15/16"X 10 1/4"X 10 3/4)

72 kg (16 lb,)

Especificaciones de la mdquina

Artfculo

Velocidad de costura

Laigo de puntada (cantidad de la alimentaci6n)

Propoici6n de la alimentaci6n

Ancho de puntada

Gelpe de barta de la aguja

Subida del pie prensatelas

Aguja

Numem de hilos

Dimensi6n de la m_iquina

Peso

Especificaci6n

1,150 -1,200 i,pm, (mfixima)

I - 4mm (Plomedio ordinario 3)

1:07 -1:20

3,5 mmo 5 7 mm (3 hilos) 5_7 mm (4 hilos)

26 mm

5 mrn

HA-1SP#Ilo#14

3o4

277 mmde ancho X 260 mmde profundidadX 272 mm de altura

(10 I5116"X l0 I/4"X 103/4 _)

72 kg (16 lb)

Caract_ristiques de la machine

Description

Vitesse de couture

Longueur du pohzt Onontant de l'entrab_ement)

Rapport d'entralnement d!ffdrentiel

Largeur du pohzt de smjet

Course de la barre _taiguille

CaractOristique

Maximum 11.50 d 1200 points-minute

] gt 4 mm (Suljet oldinaire 3)

1 0 5 ci 1 2,0

3.5 mm ou 5 7 mm (3 fils) 5 7 mm (4 ills)

26 mm

Levage du pied pres_eur

Aiguilles

Nombre de fil_

Dhnen_ions de la machine

Poids de la machine

5 mm

HA-1 SP n °11 ou n°14

3 ou 4

largeur, 277 mm Xprofondeur260 mm X hauteur 272 mm

(10 15/16"X10 1/4"X 10 3/4")

72 kg(16 lb)

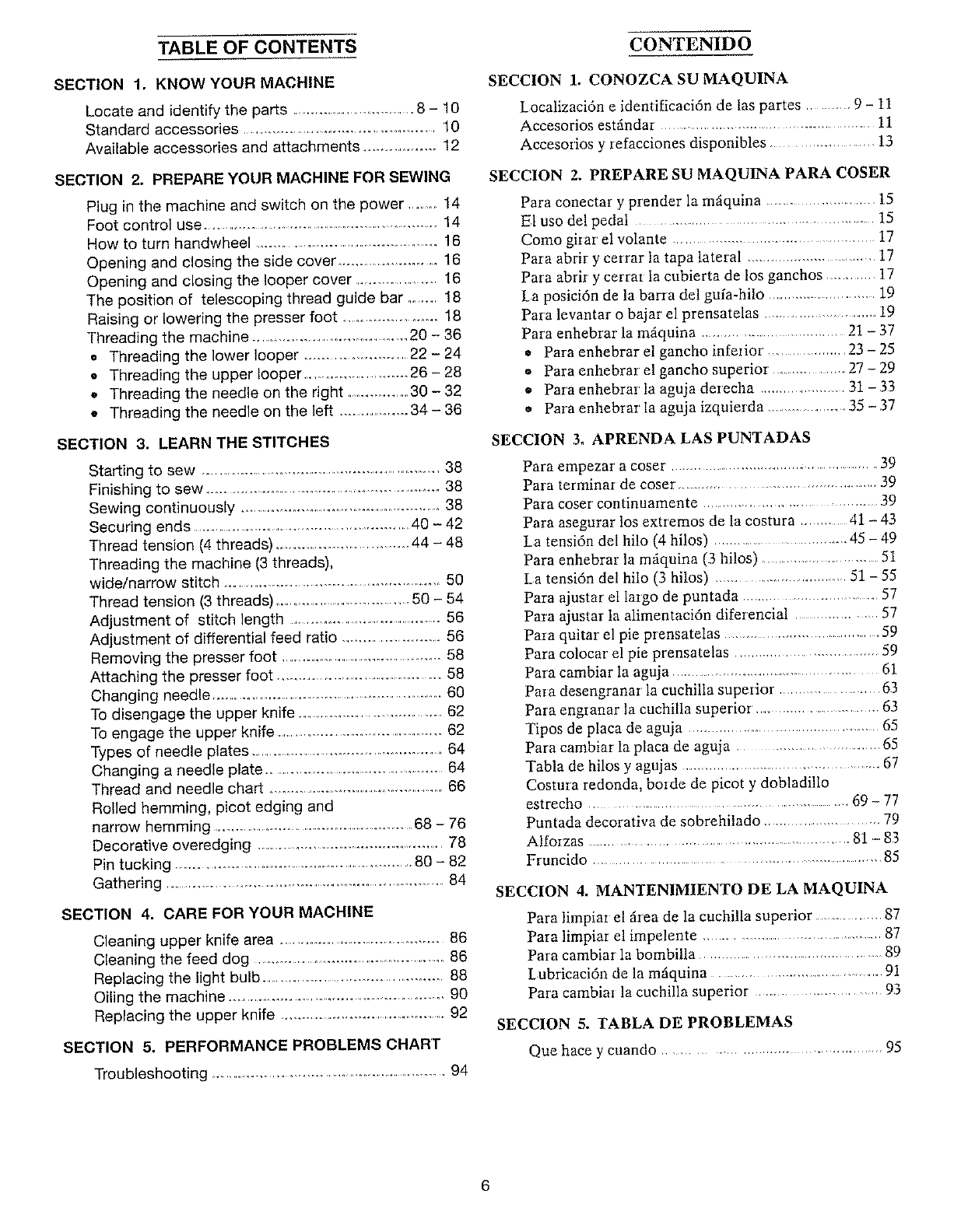

TABLE OF CONTENTS

SECTION 1. KNOW YOUR MACHINE

Locate and identify the parts .....................................8 -10

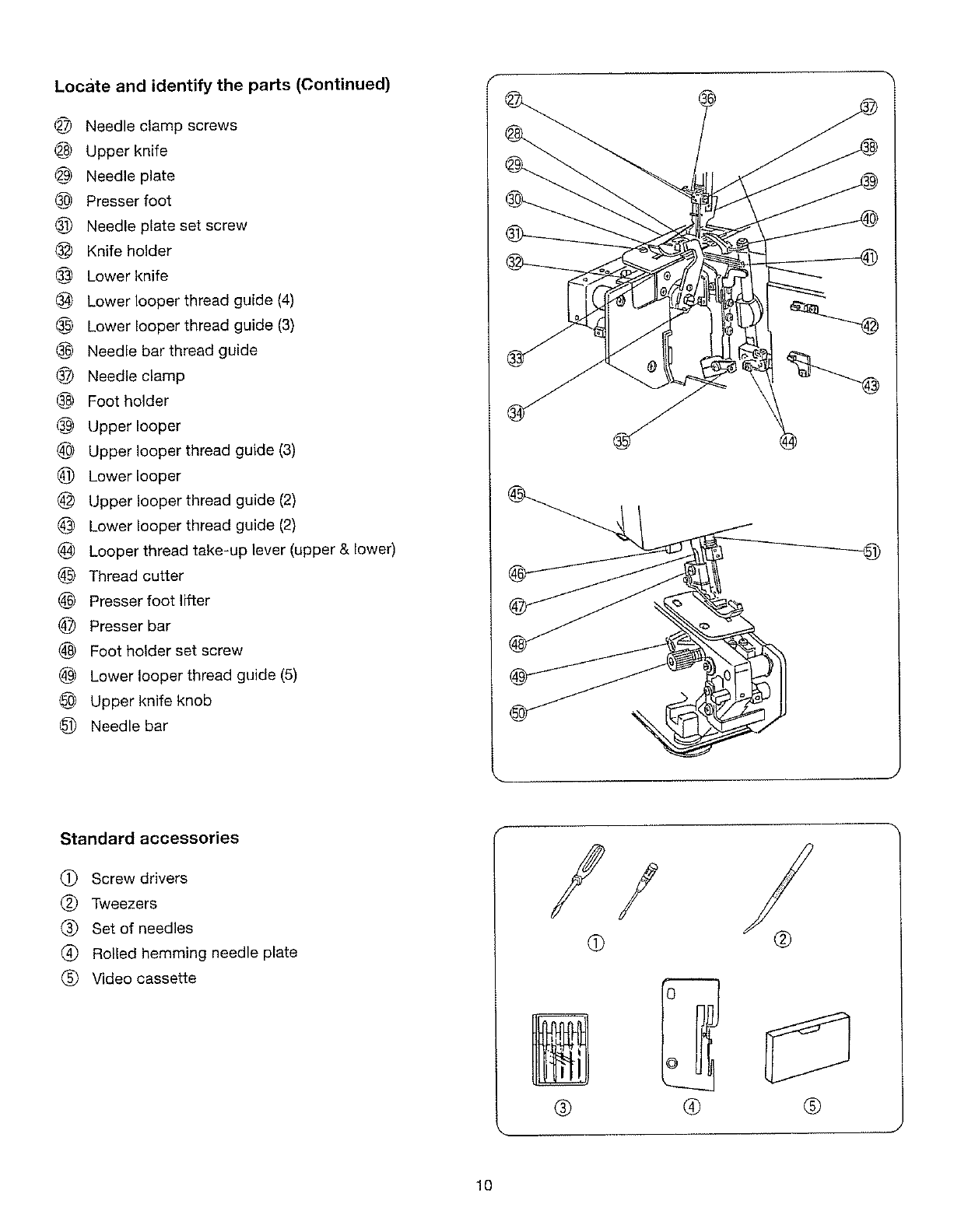

Standard accessories ......................................................10

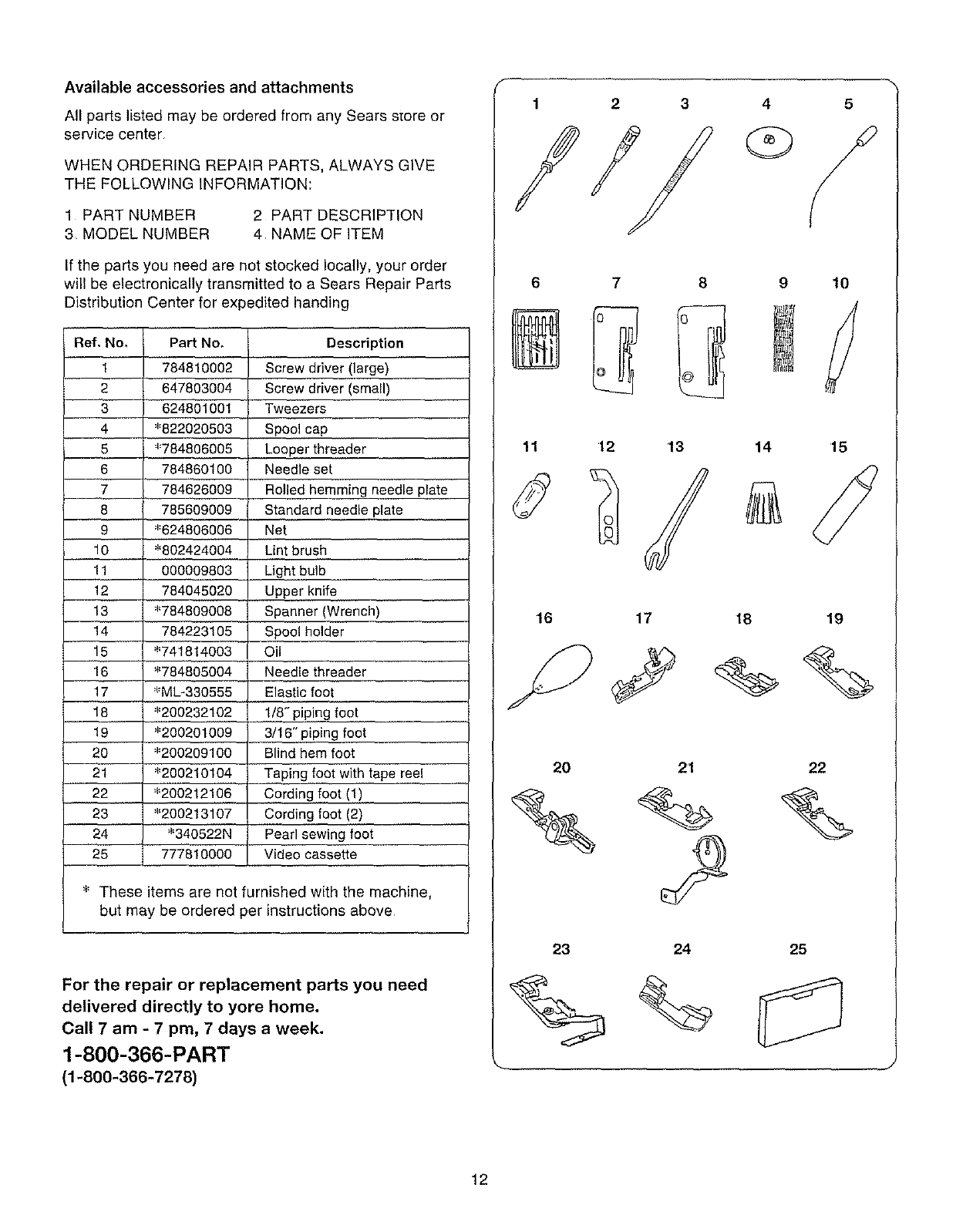

Available accessories and attachments ....................12

SECTION 2. PREPARE YOUR MACHINE FOR SEWING

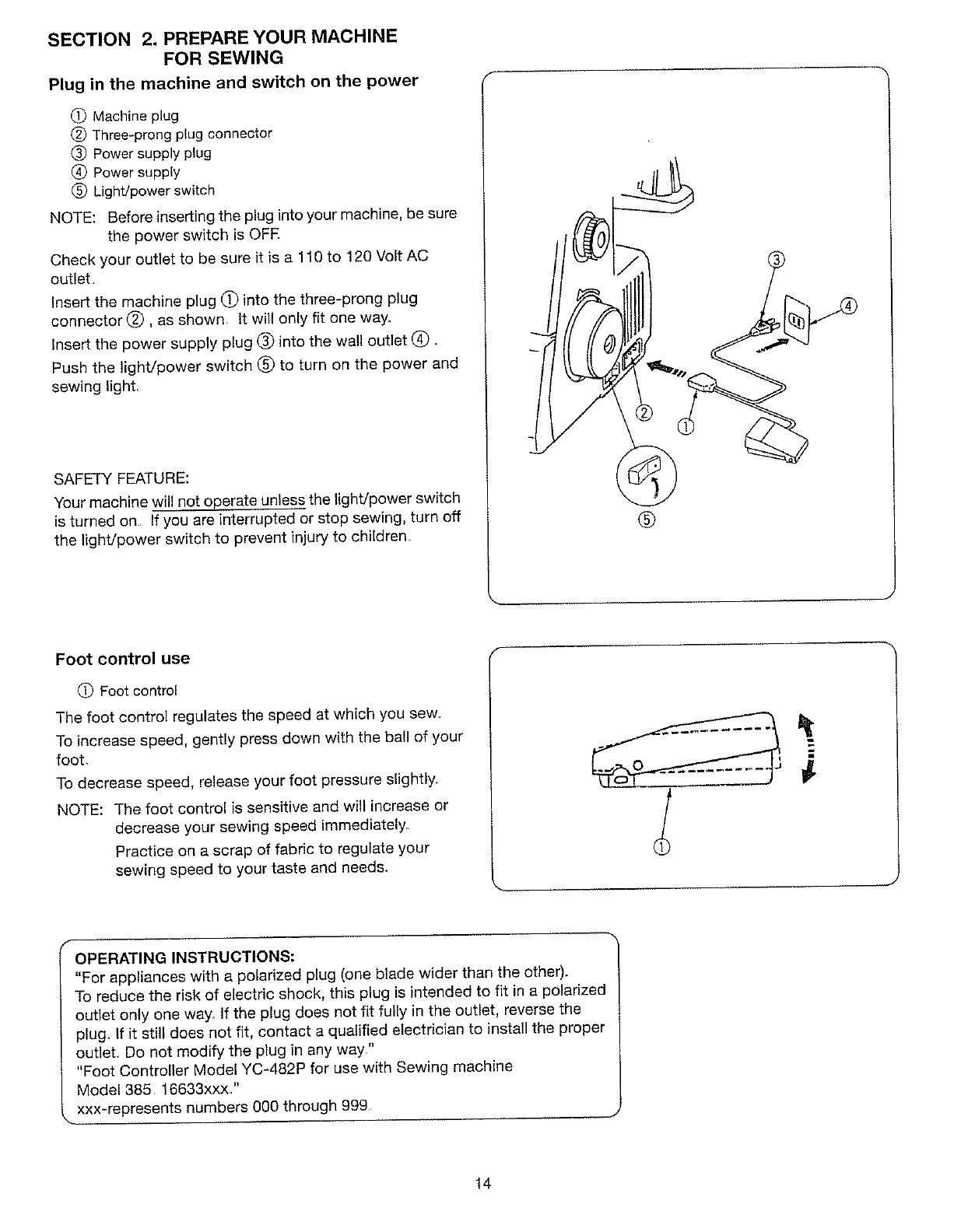

Plug in the machine and switch on the power ...... 14

Foot control use .................................................................14

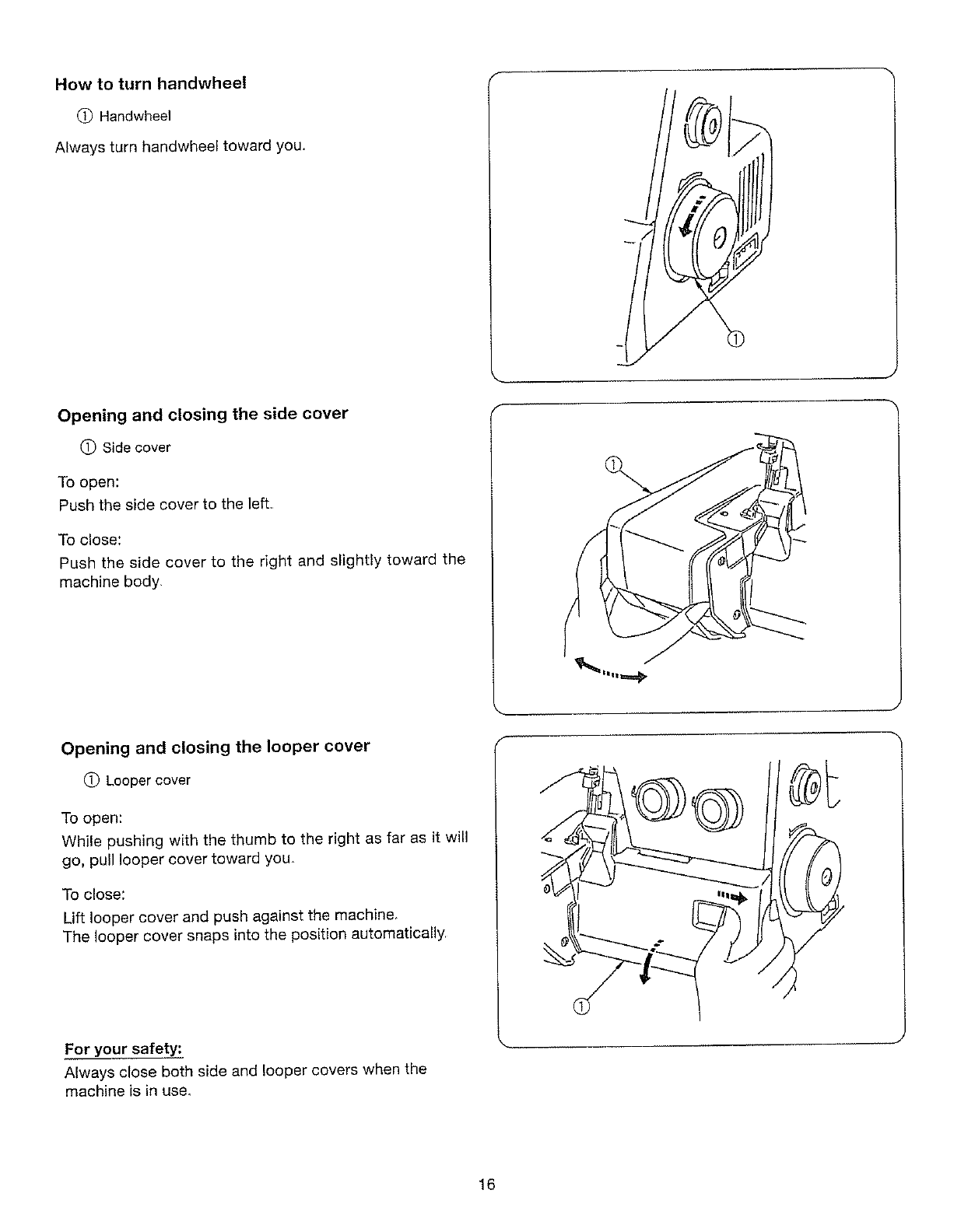

How to turn handwheel ..................................................16

Opening and closing the side cover ......................... 16

Opening and closing the looper cover ..........................16

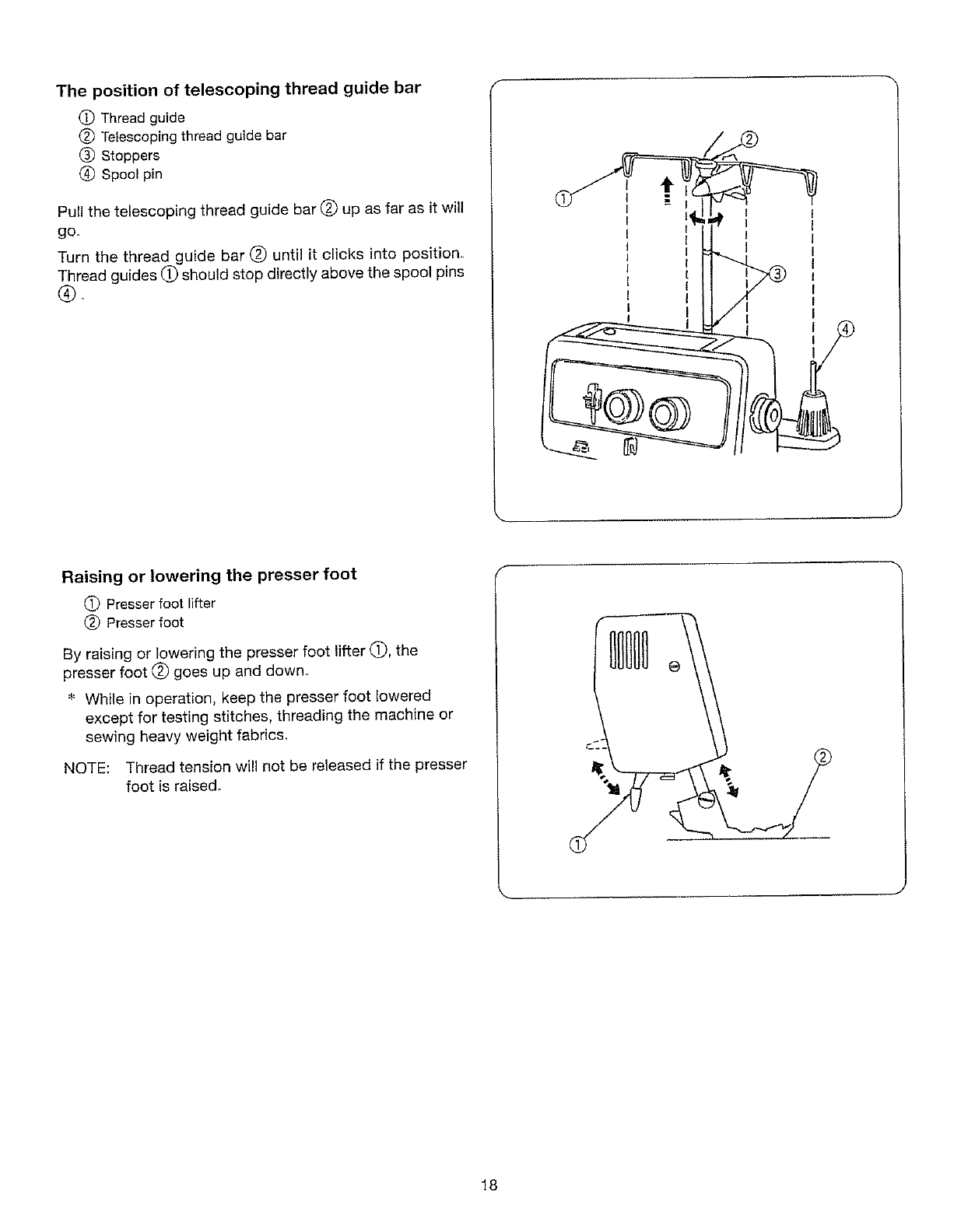

The position of telescoping thread guide bar .........18

Raising or lowering the presser foot ....................... 18

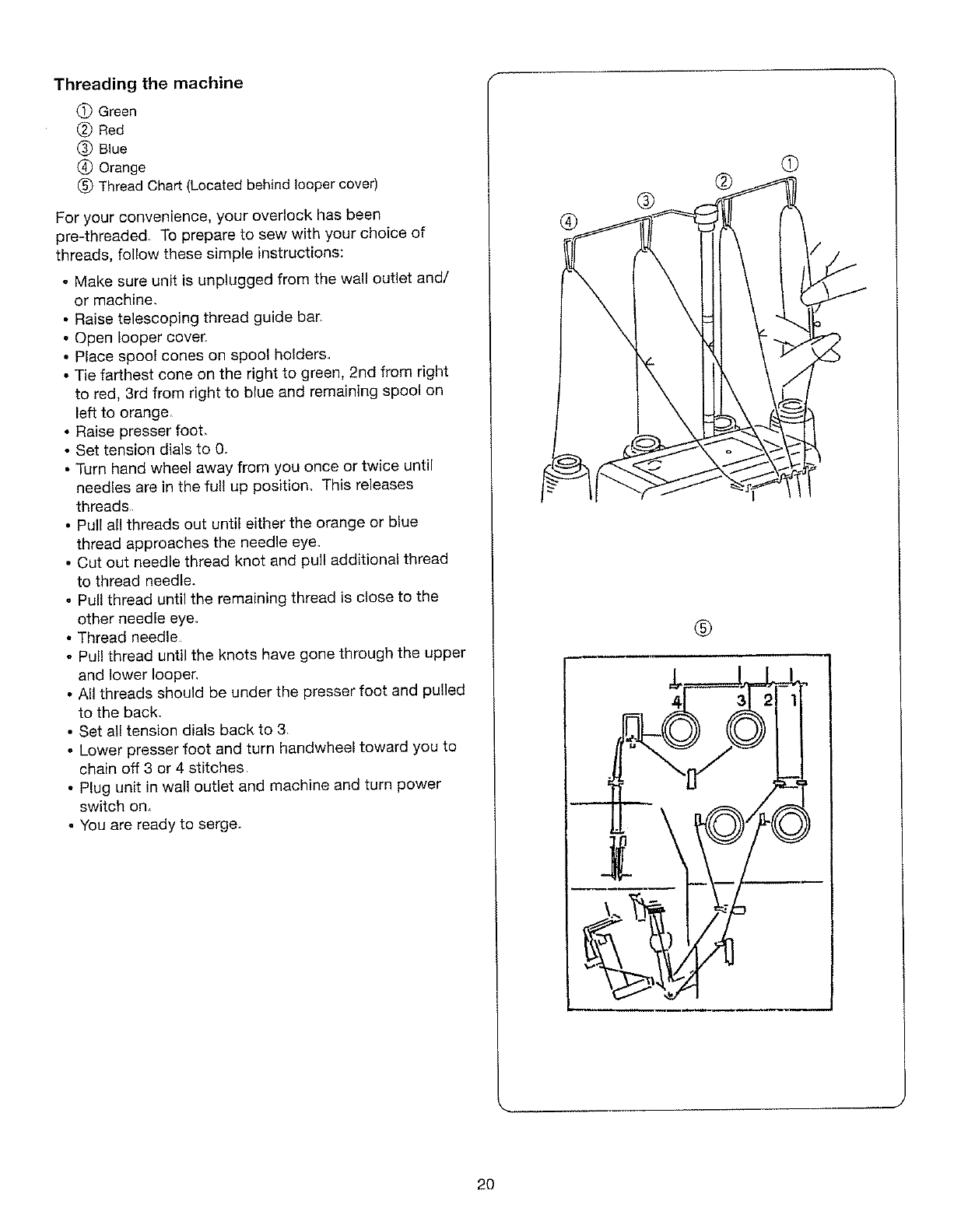

Threading the machine .........................................20 -36

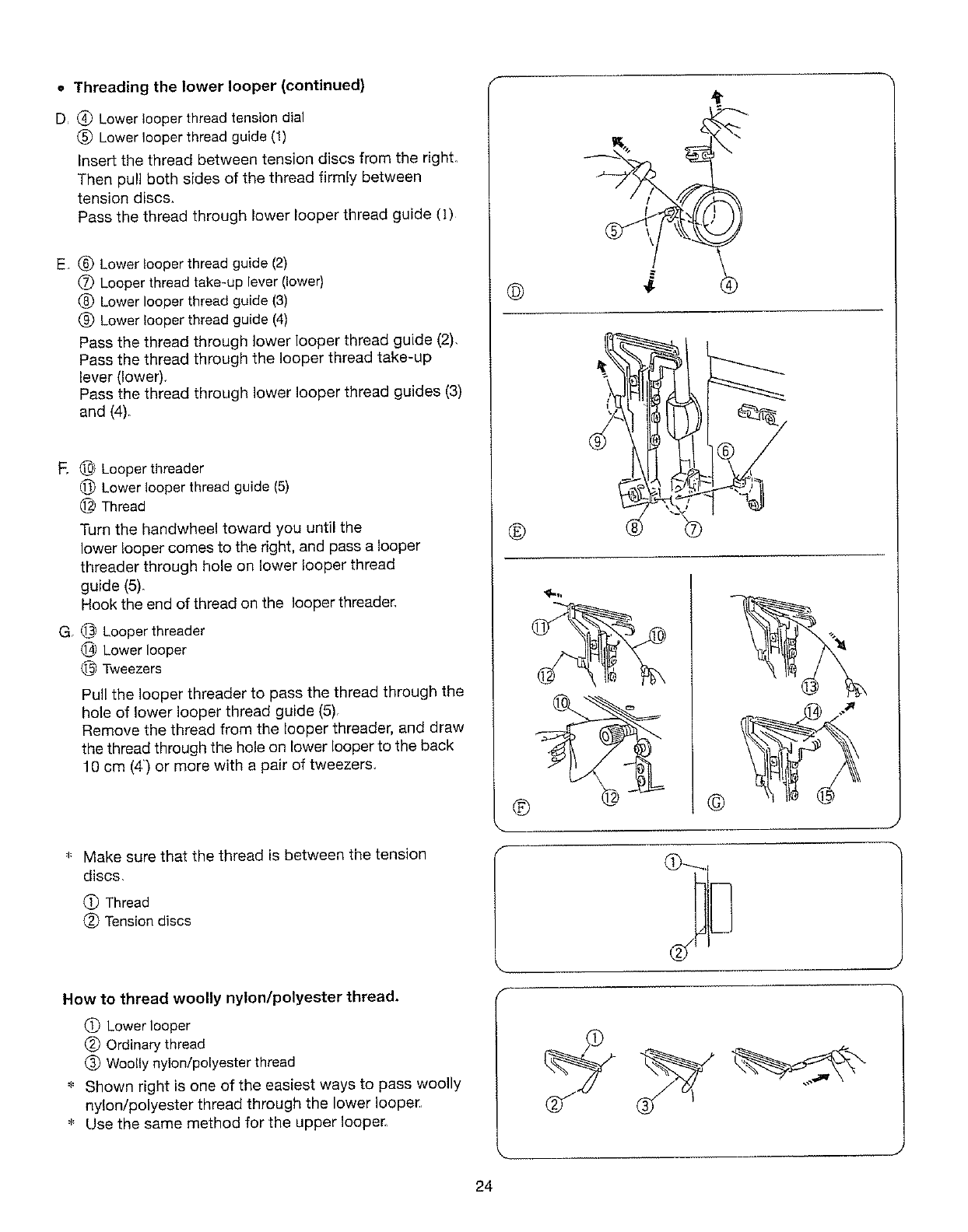

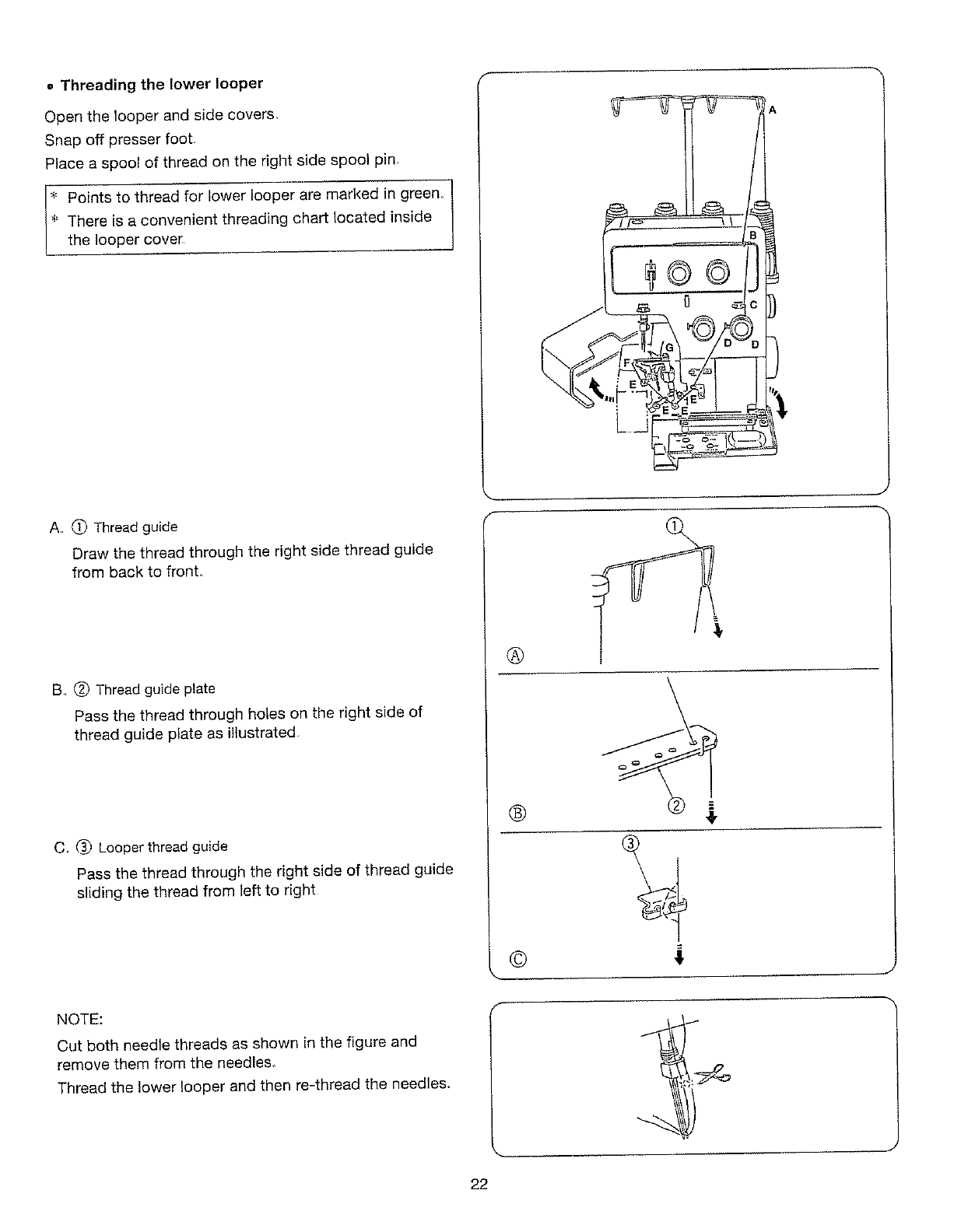

o Threading the lower looper ...........................22 - 24

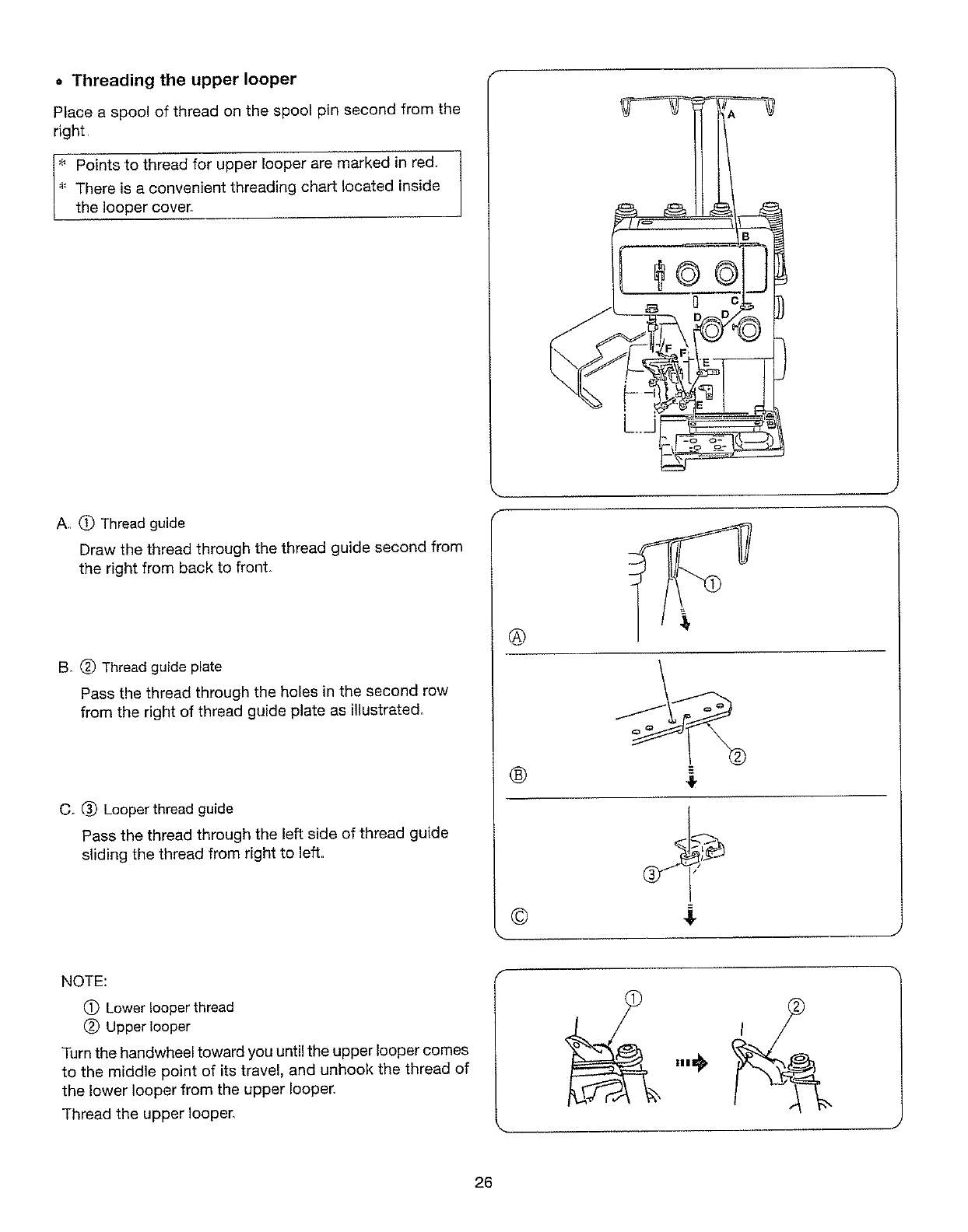

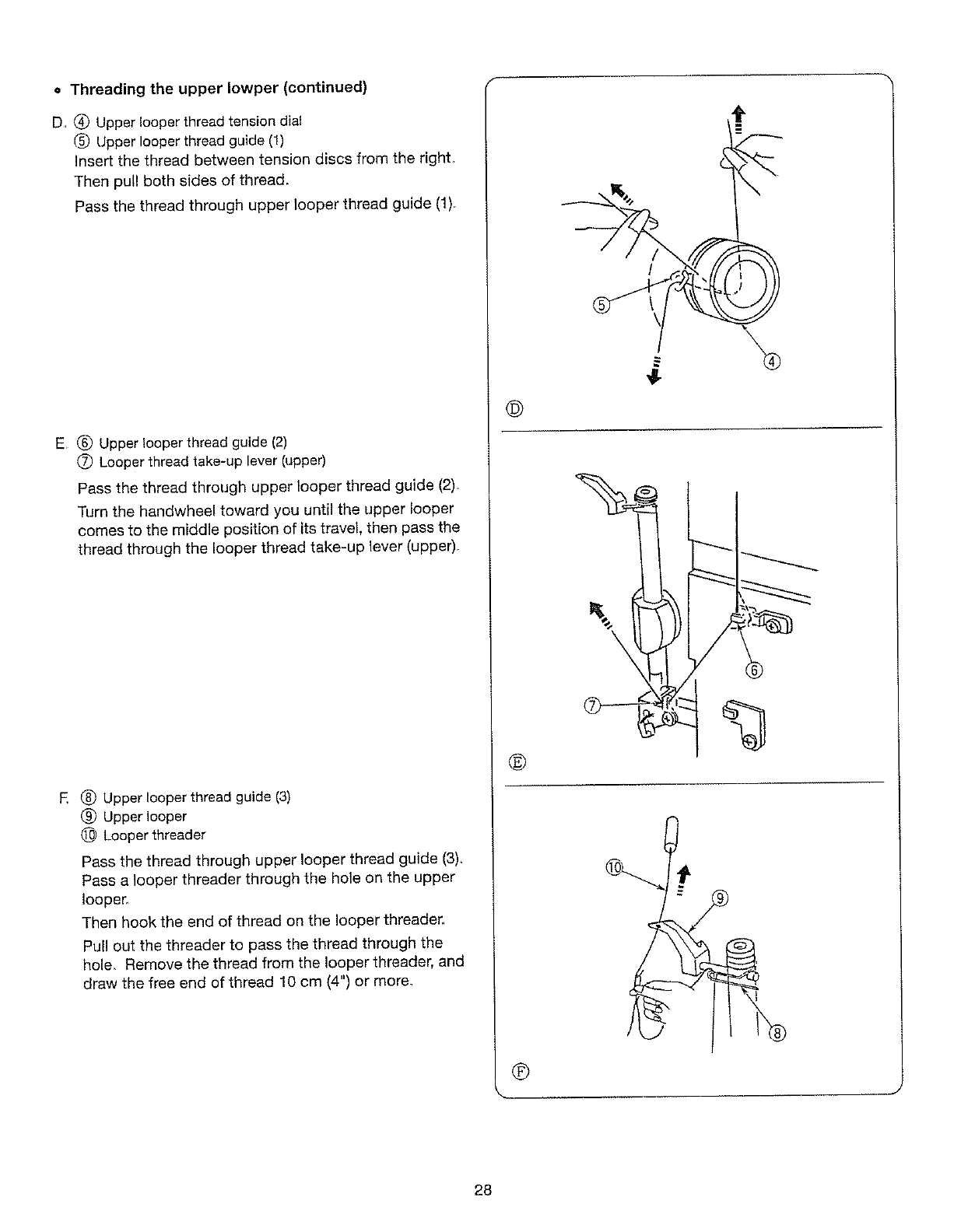

° Threading the upper looper ...............................26 -28

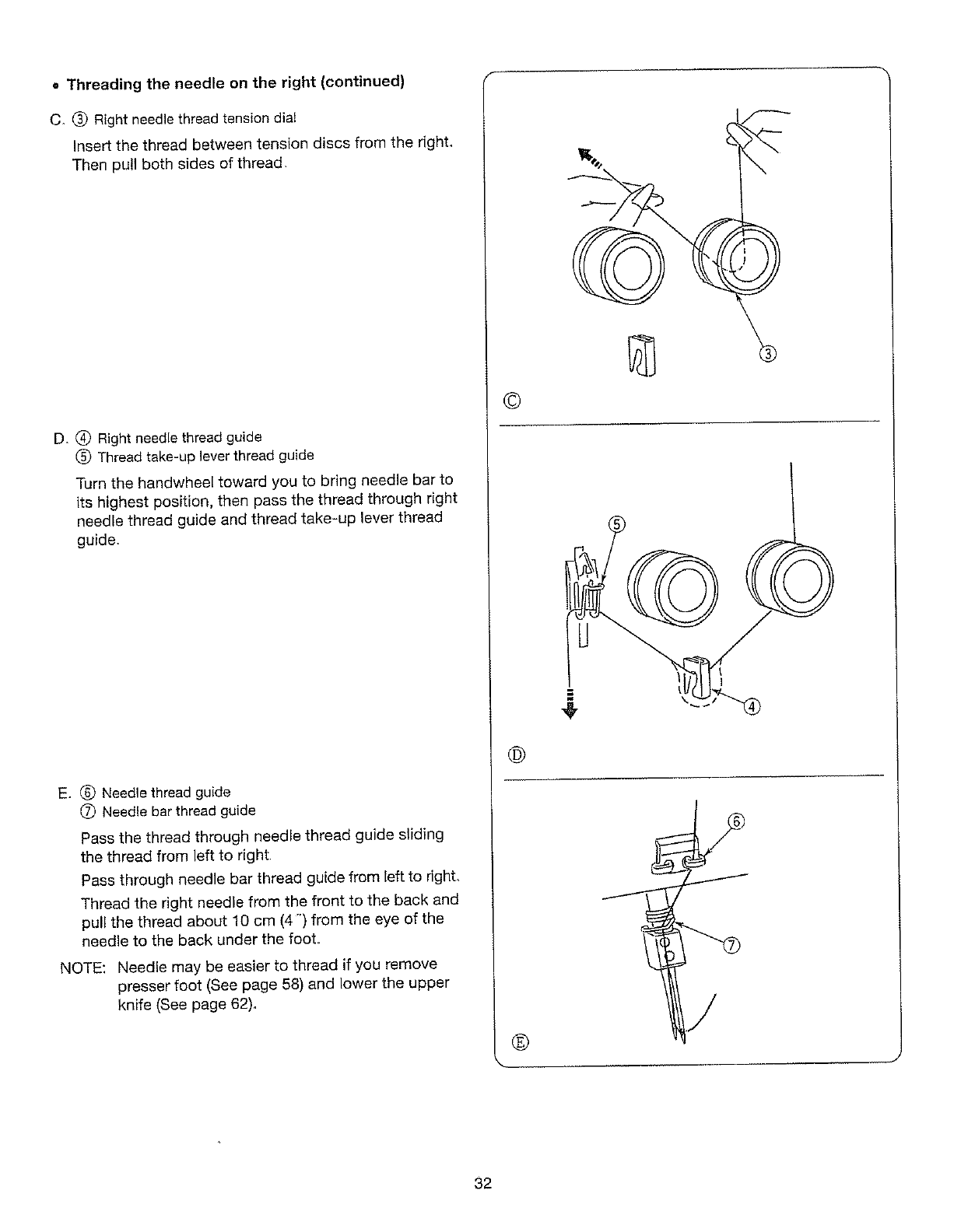

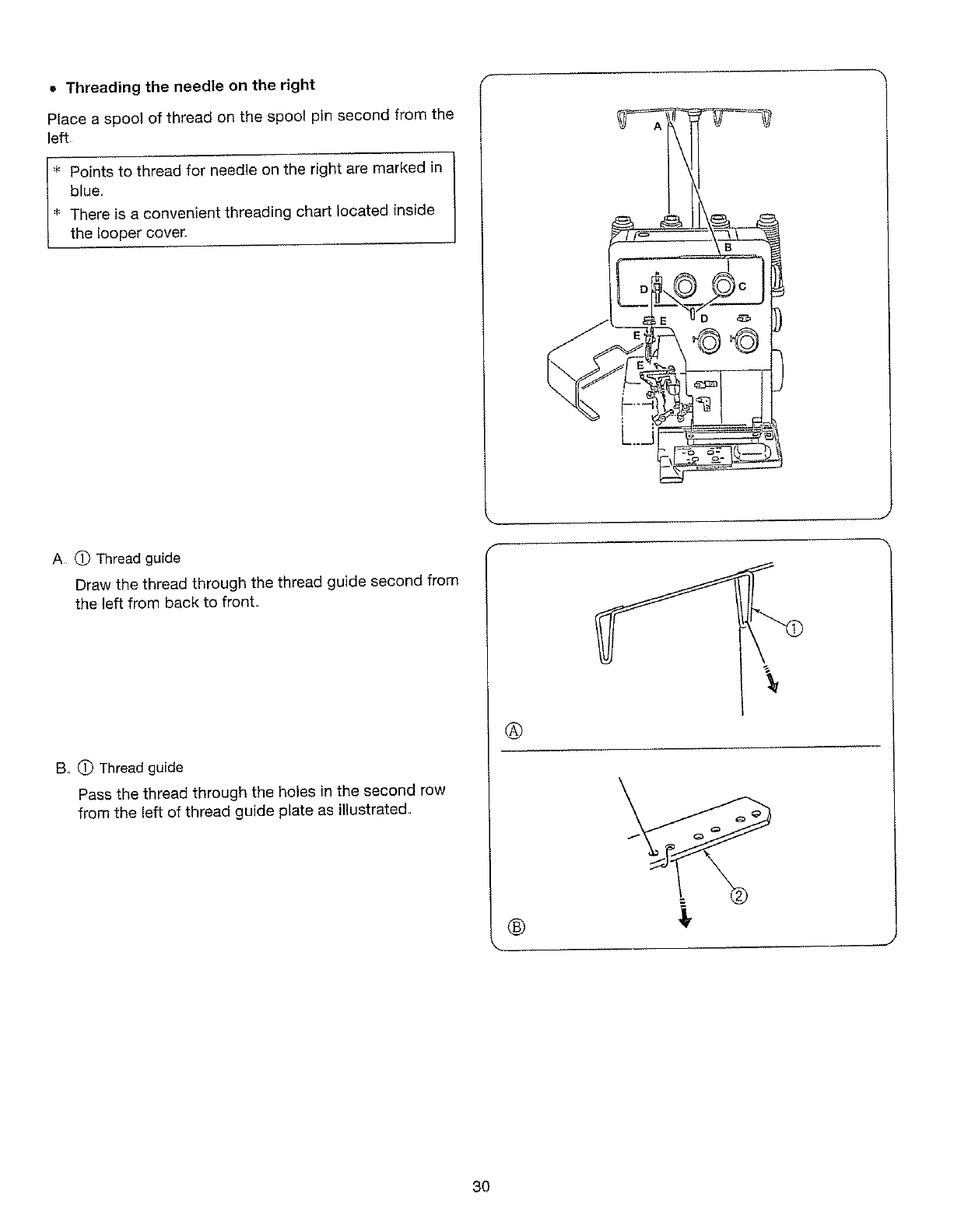

o Threading the needle on the right ..................30 - 32

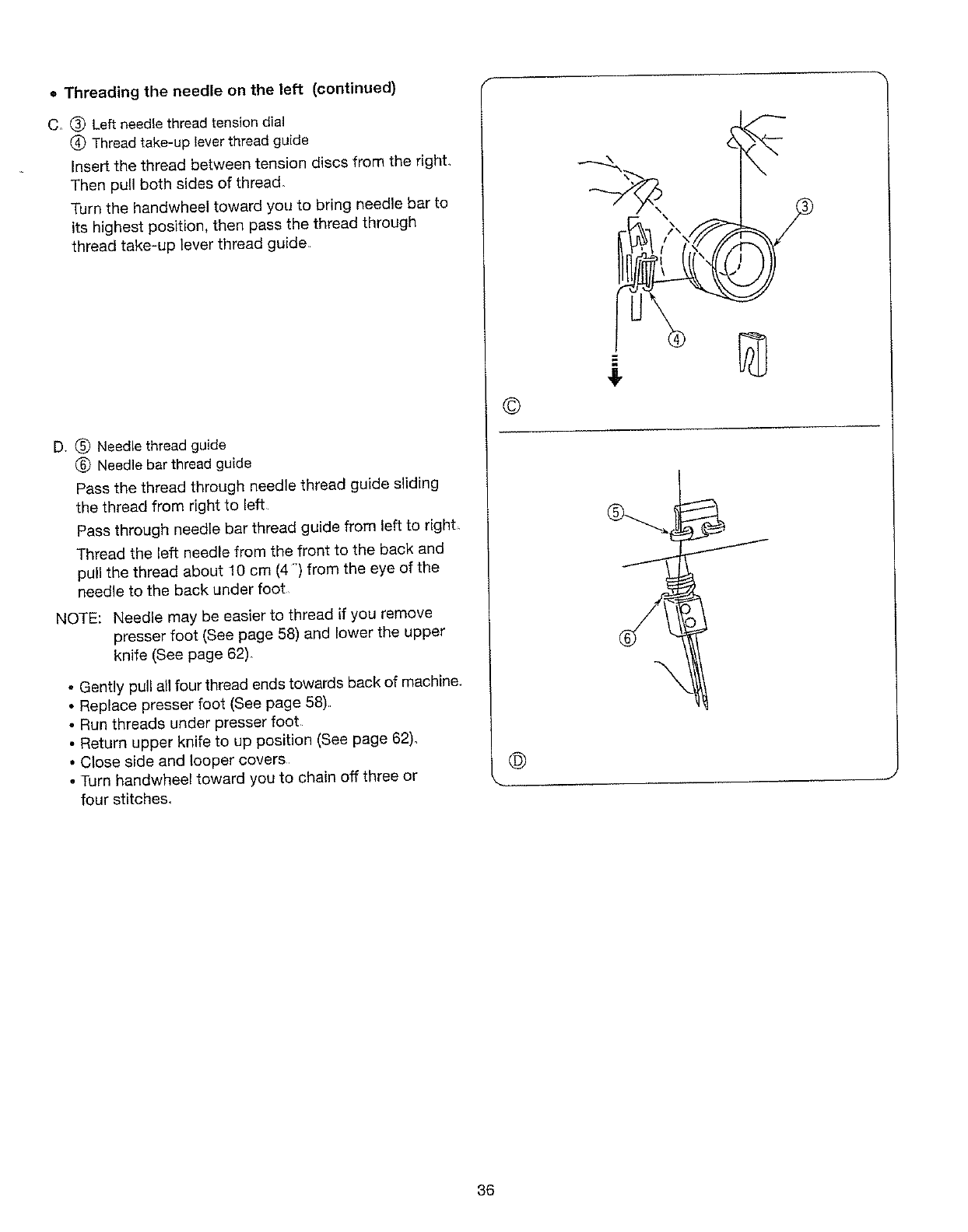

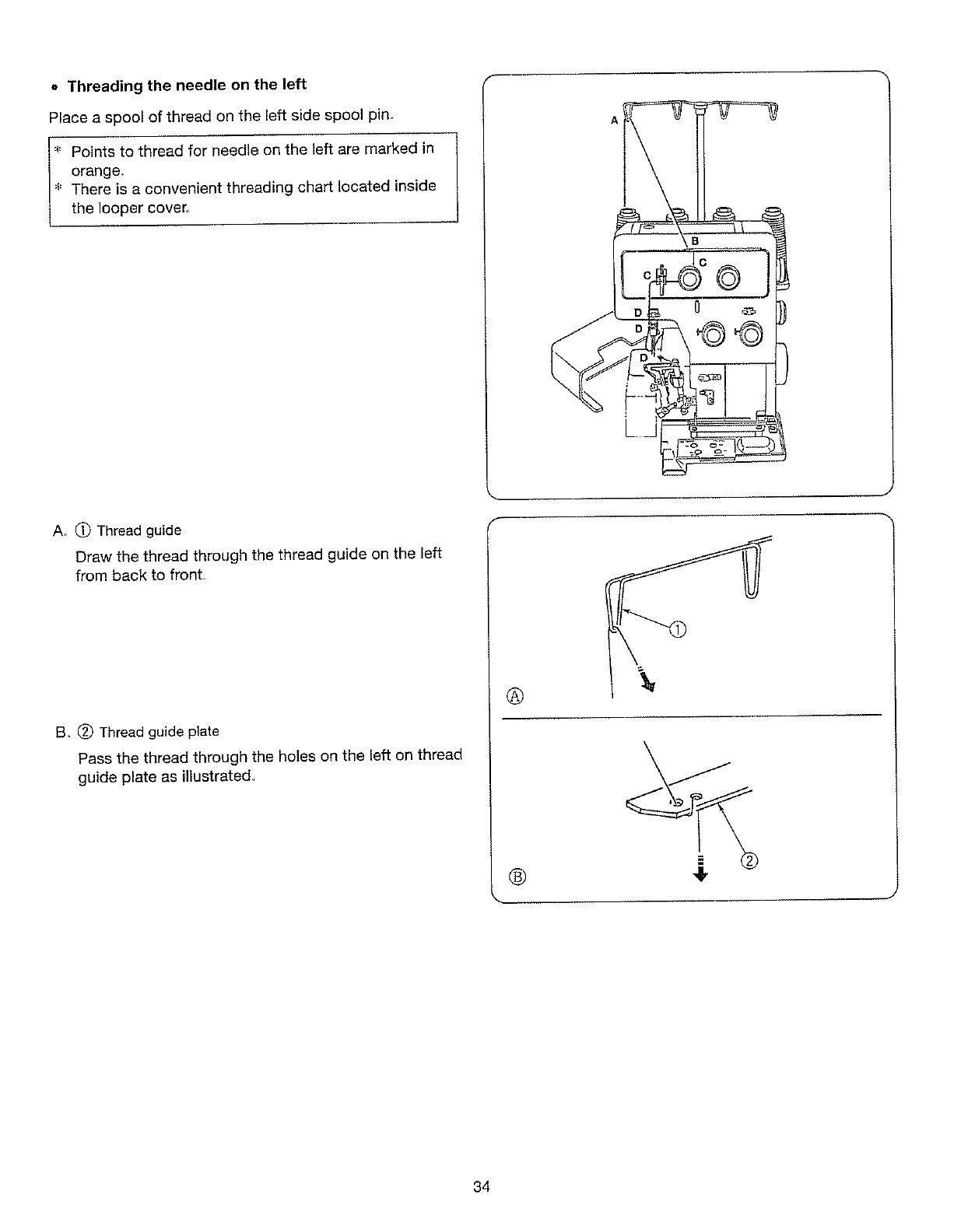

• Threading the needle on the left ...................34- 36

SECTION 3. LEARN THE STITCHES

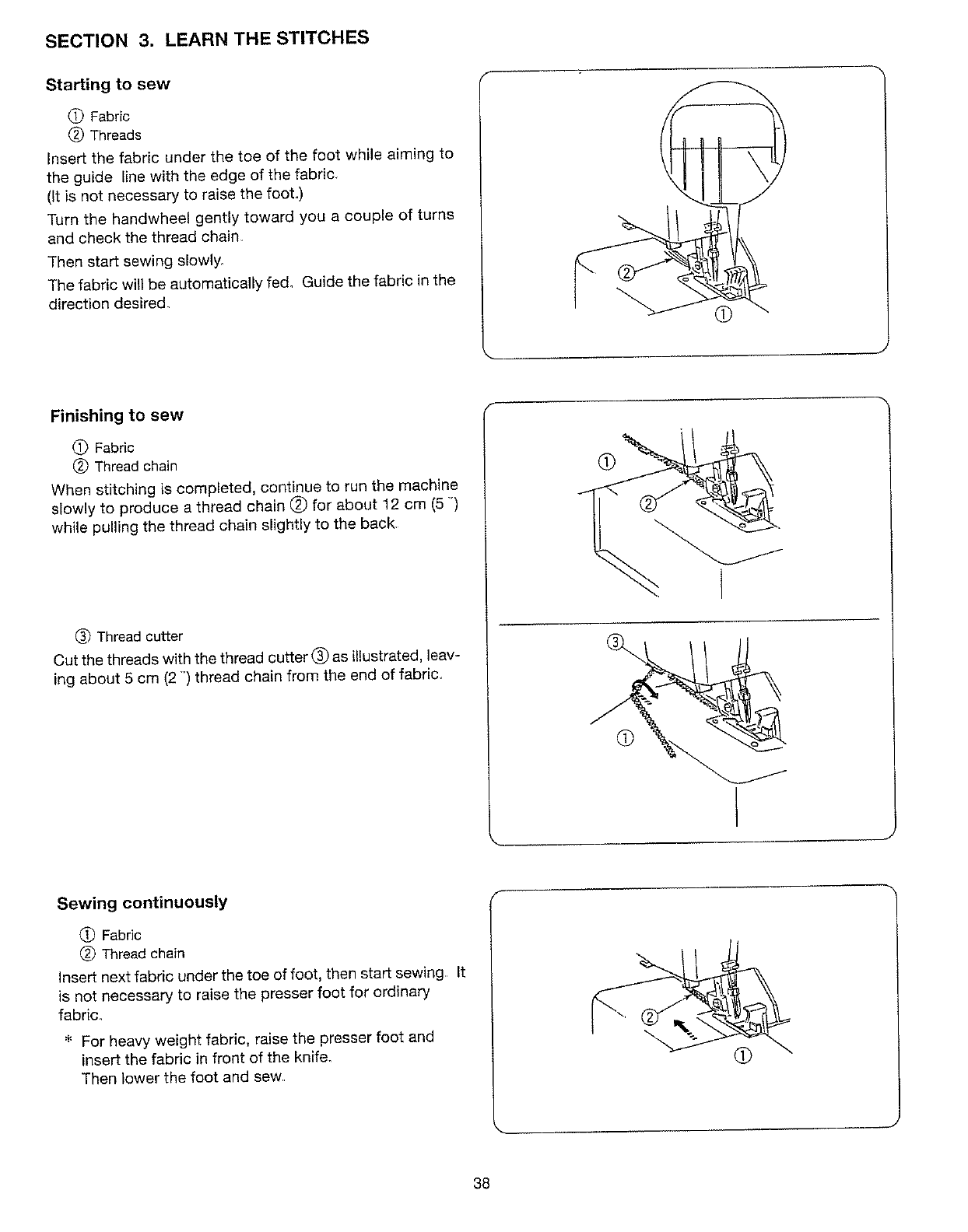

Starting to sew .................................................................38

Finishing to sew .................................................................38

Sewing continuously ................................................... 38

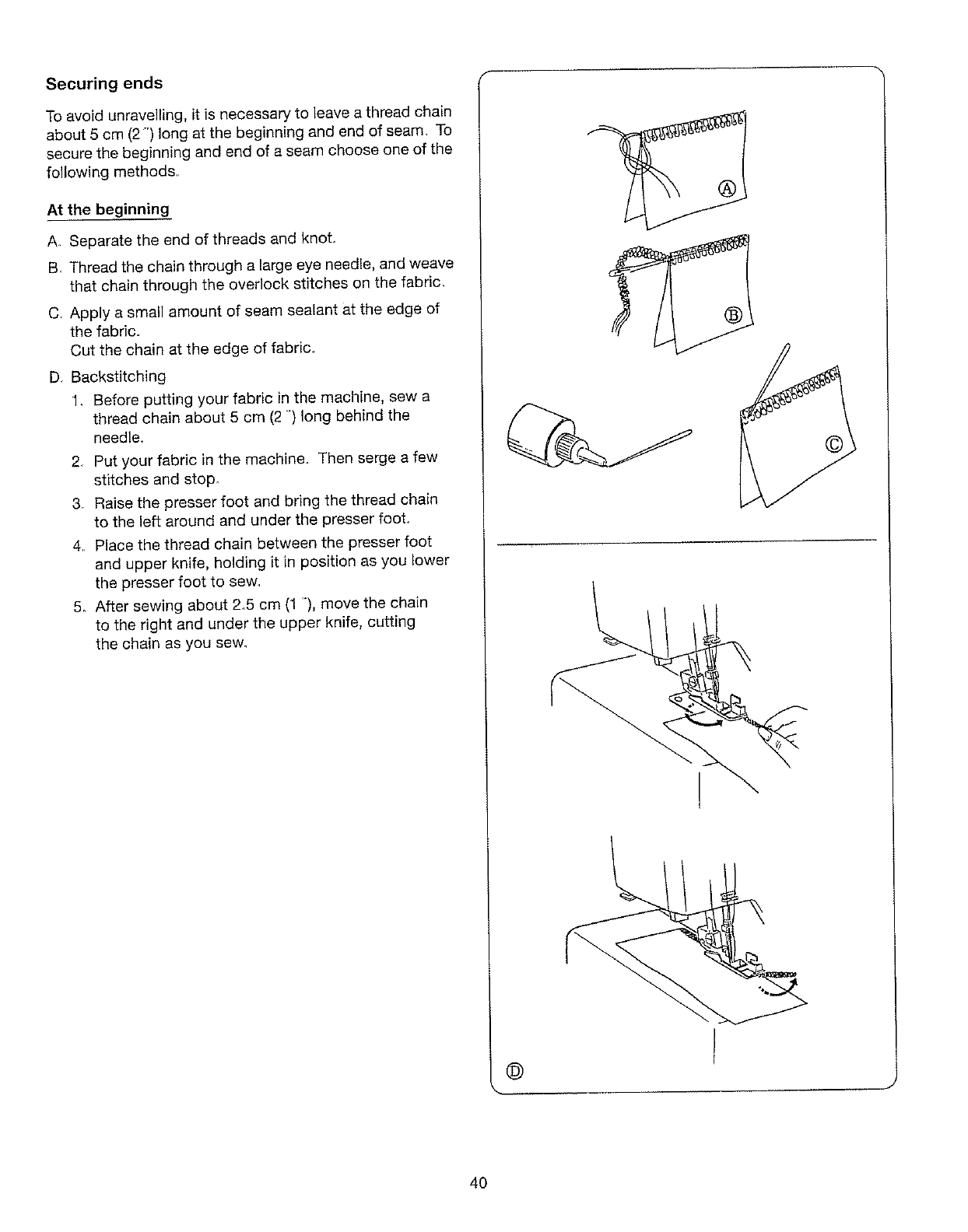

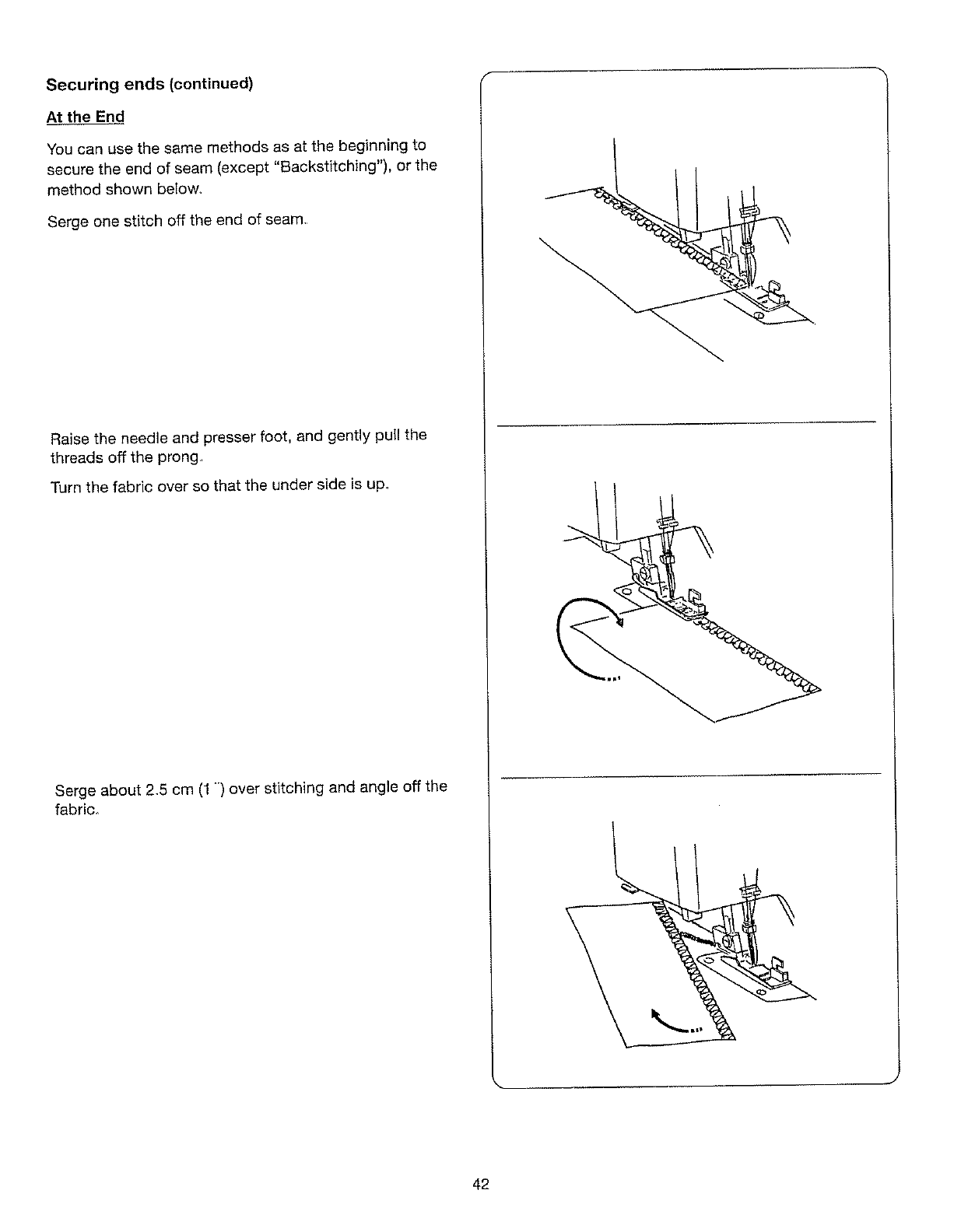

Securing ends ..............................................................40 - 42

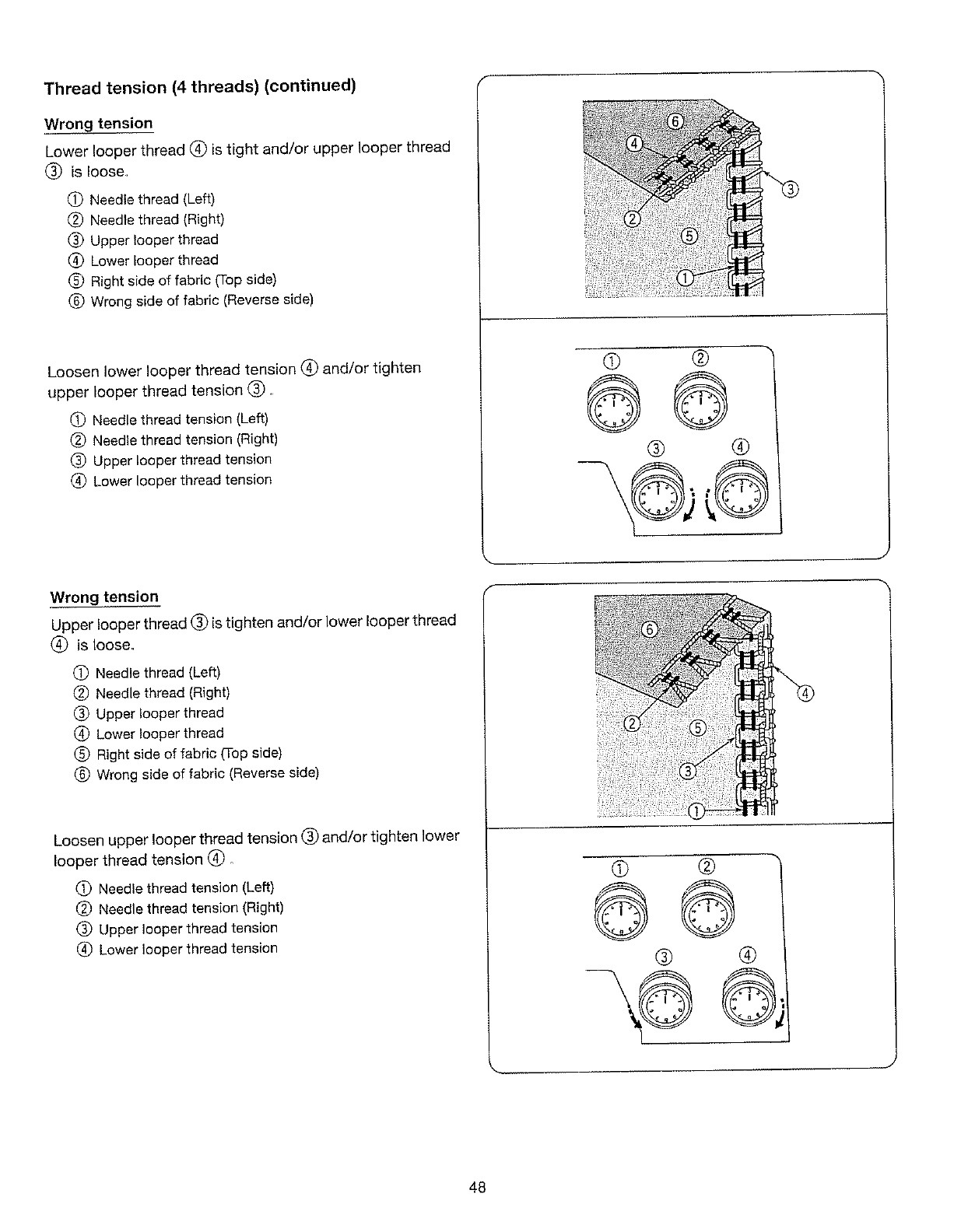

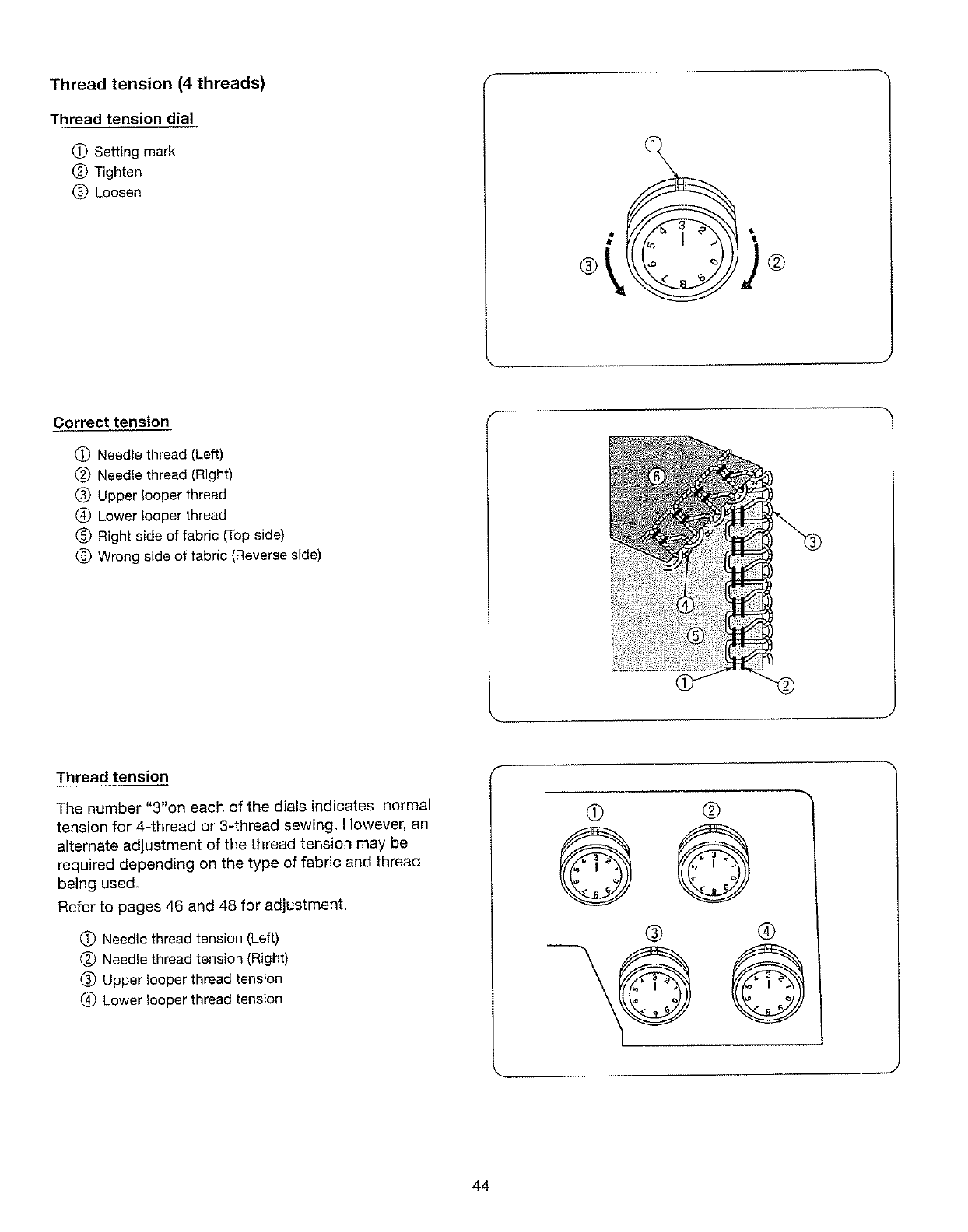

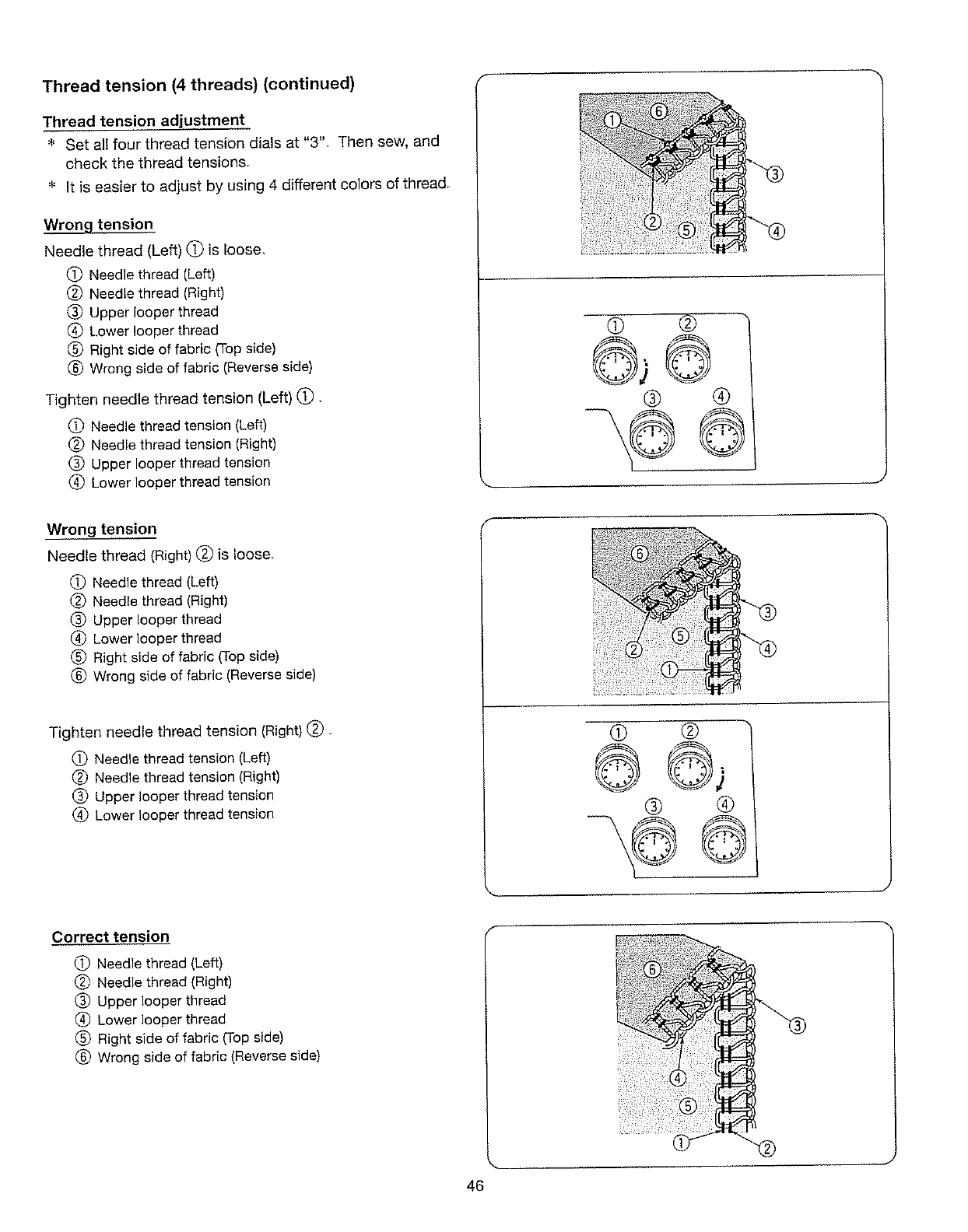

Thread tension (4 threads) ....................................44 - 48

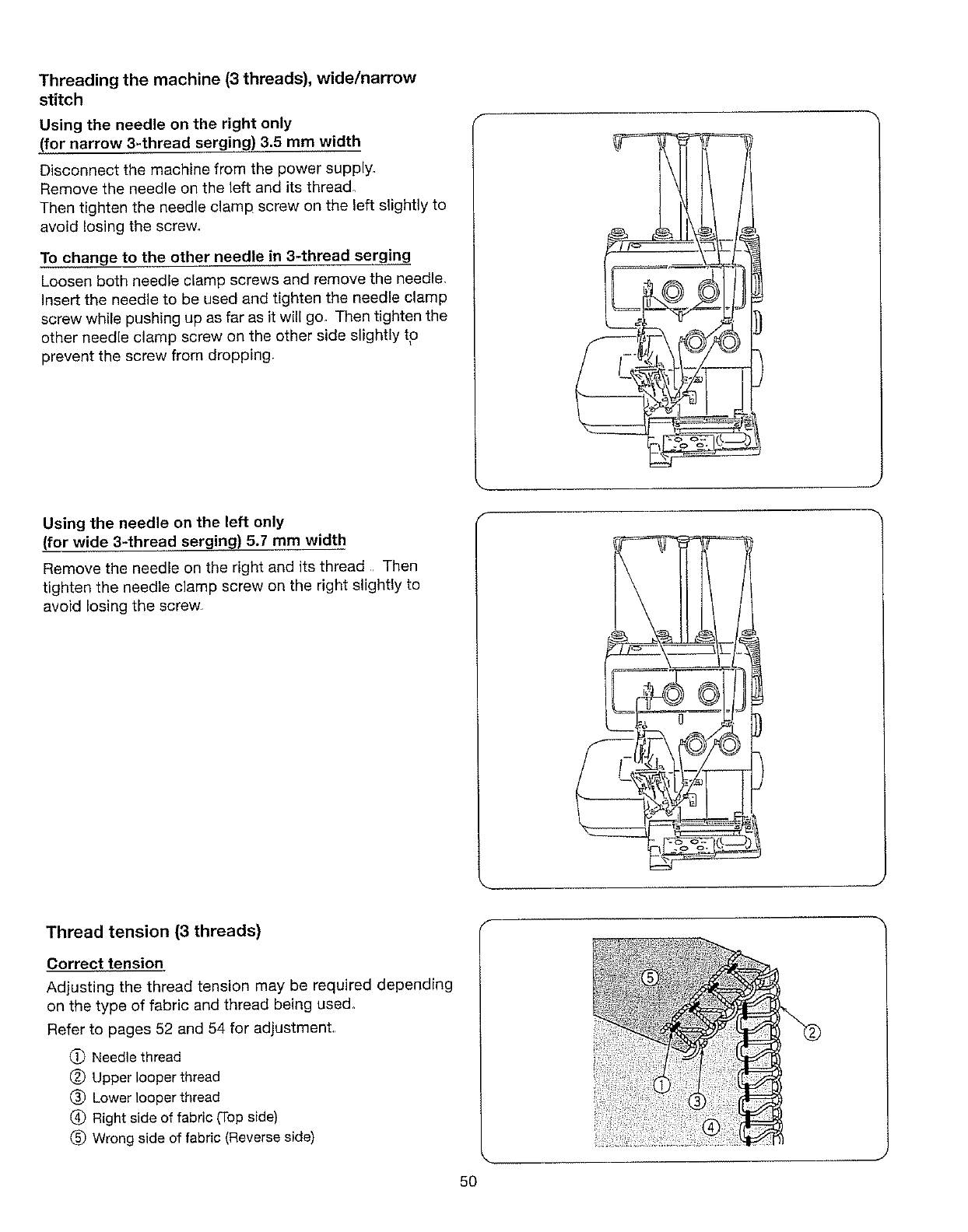

Threading the machine (3 threads),

wide/narrow stitch ........................................................ 50

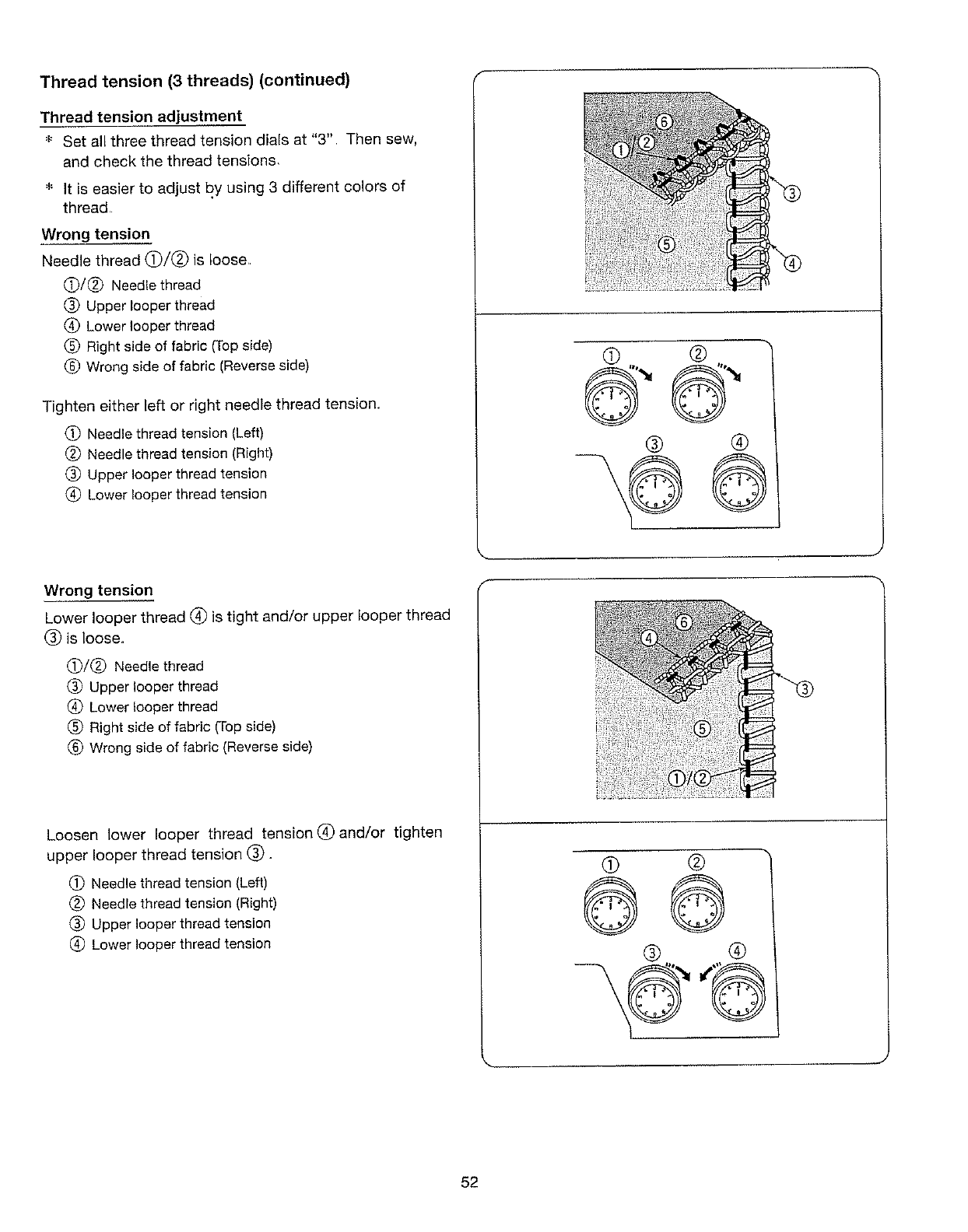

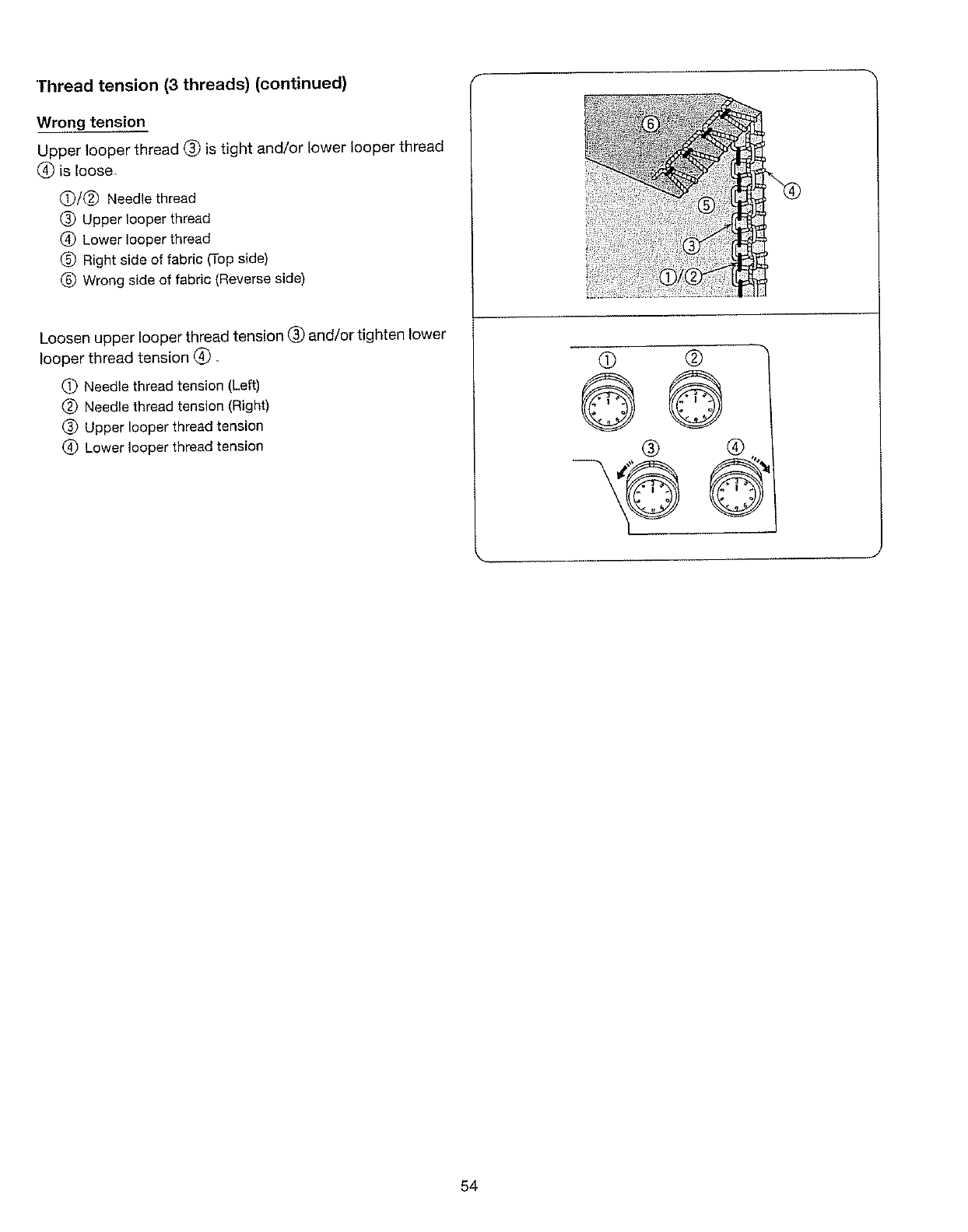

Thread tension (3 threads) .......................................50 - 54

Adjustment of stitch length ...............................................56

Adjustment of differential feed ratio ...........................56

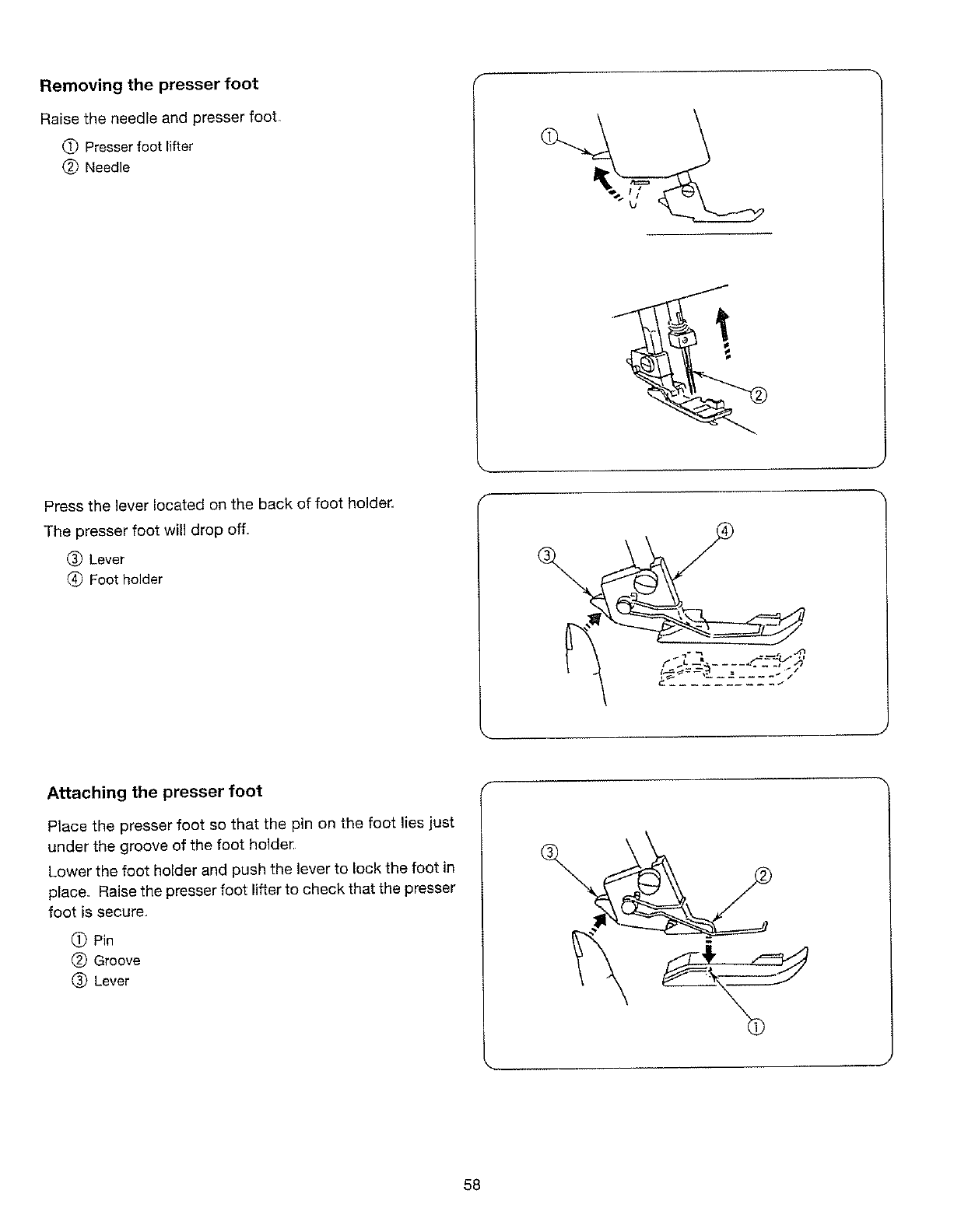

Removing the presser foot .............................................58

Attaching the presser foot ..............................................58

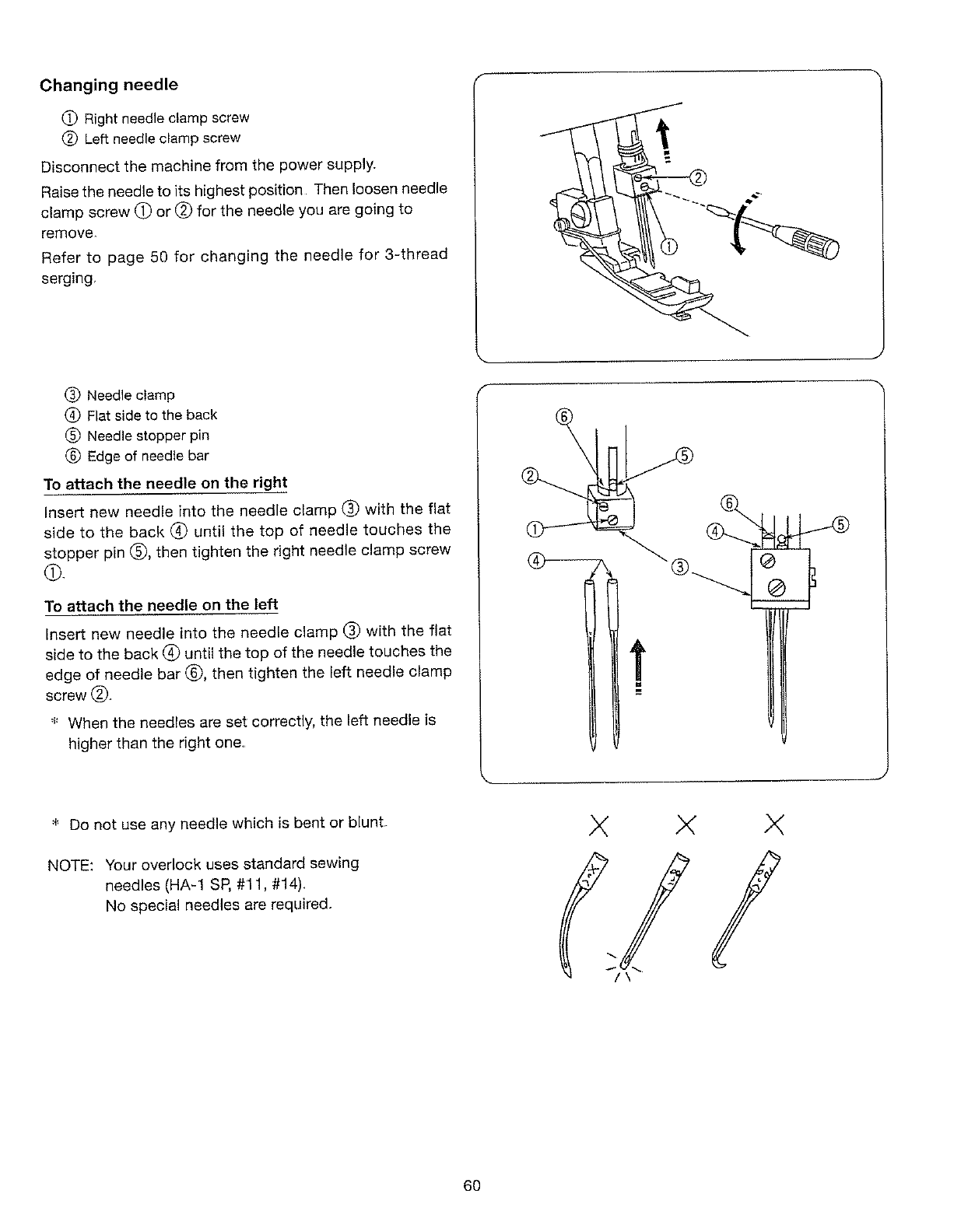

Changing needle ..............................................................60

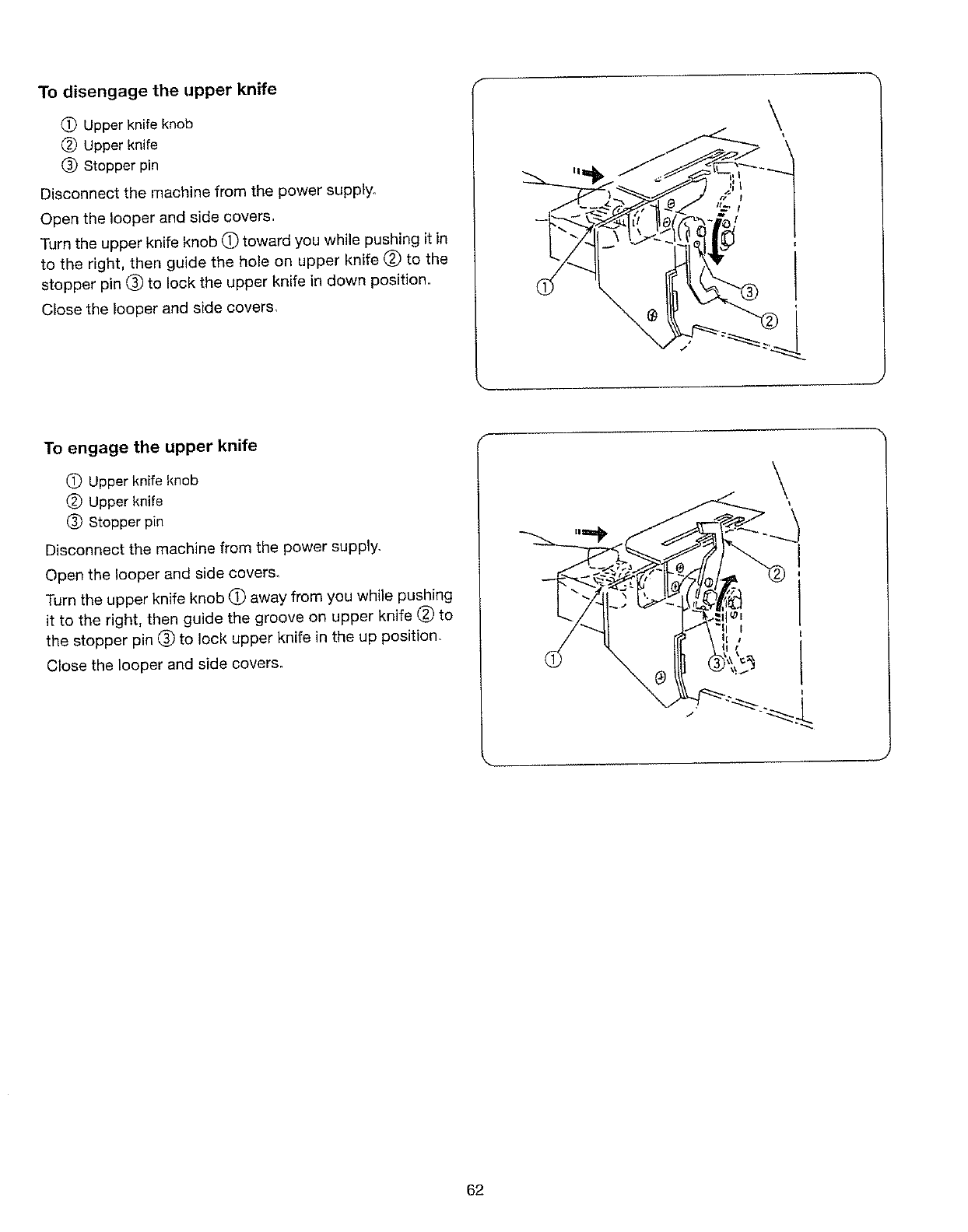

To disengage the upper knife ...........................................62

To engage the upper knife ..............................................62

Types of needle plates .........................................................64

Changing a needle plate .................................................64

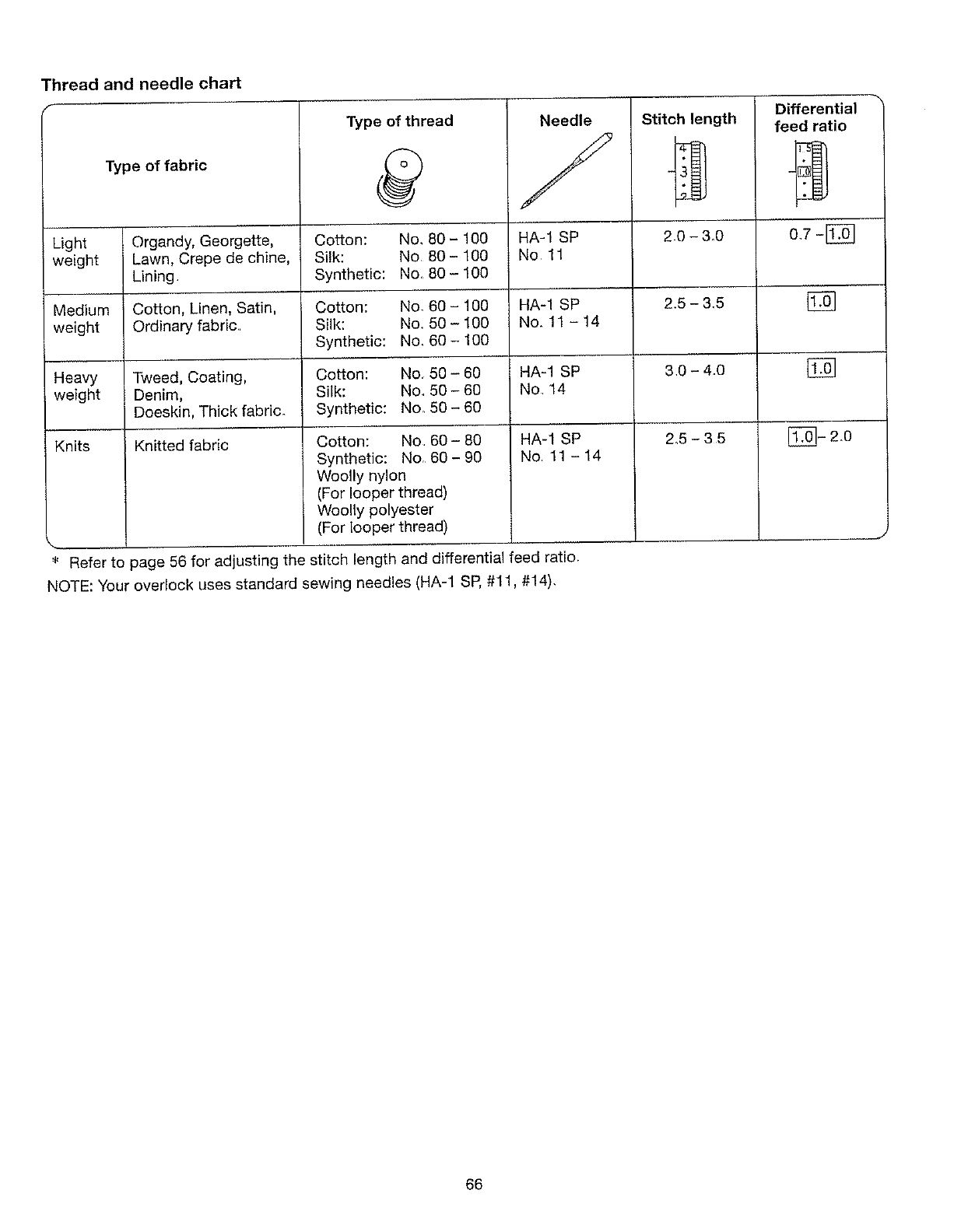

Thread and needle chart ...................................................66

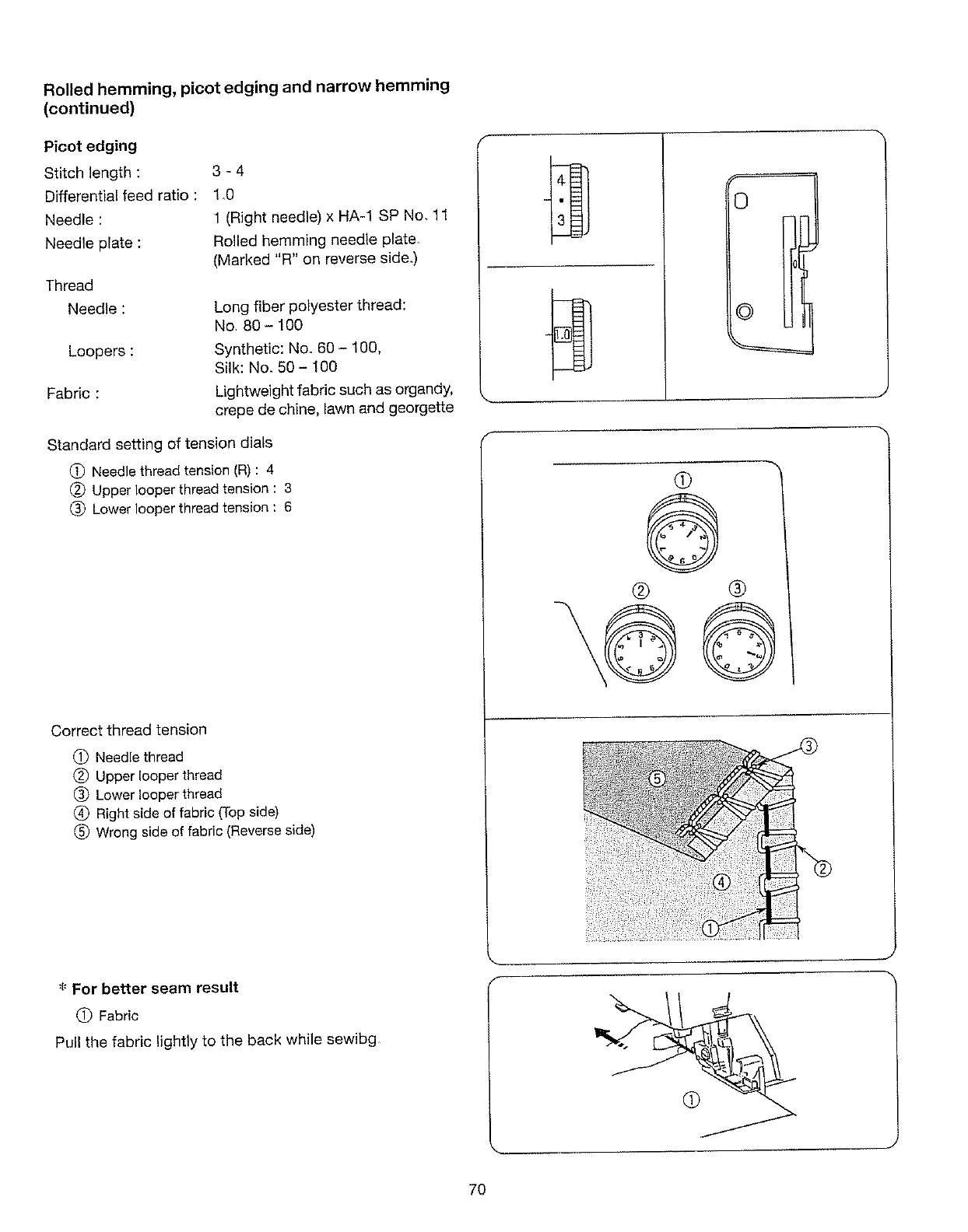

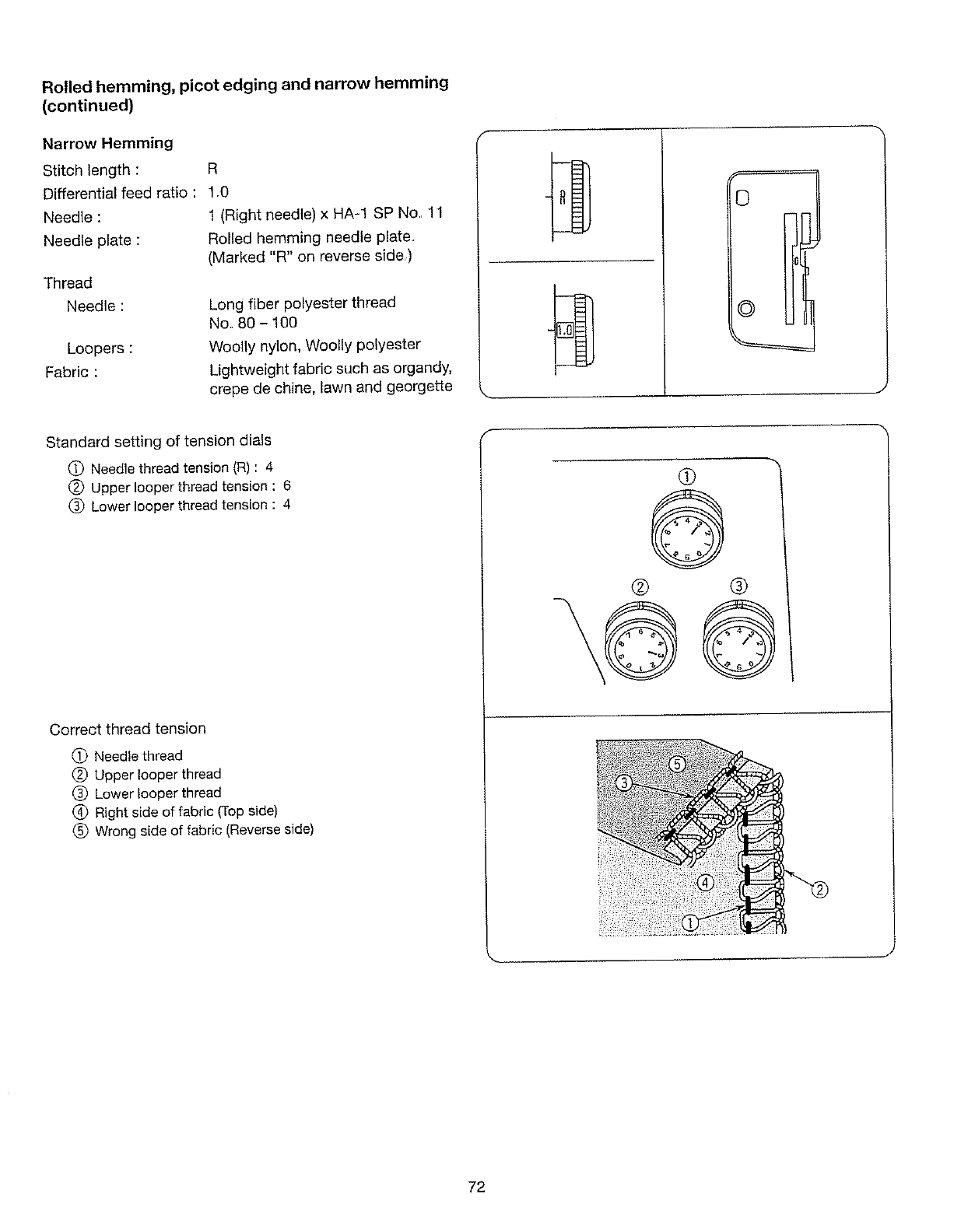

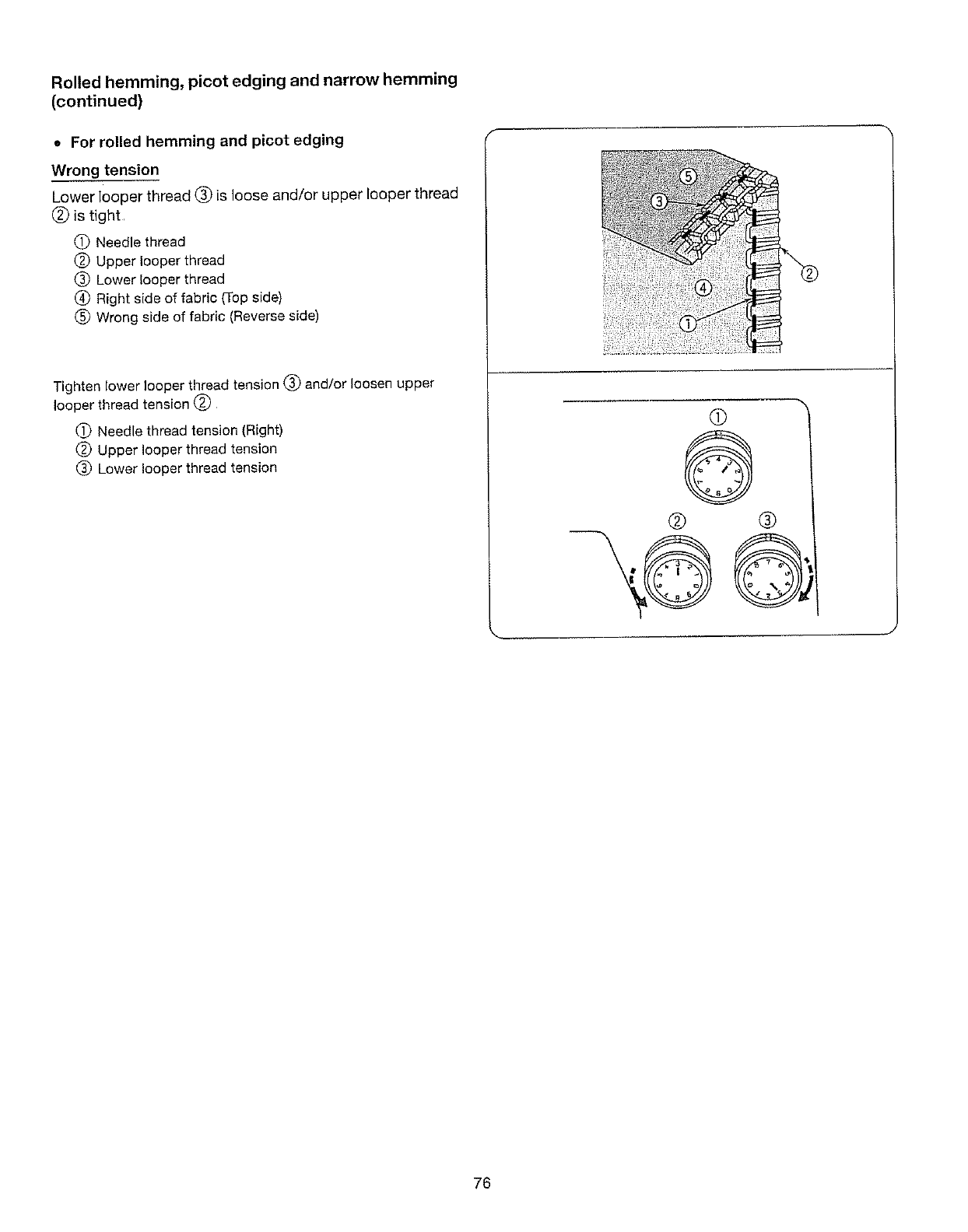

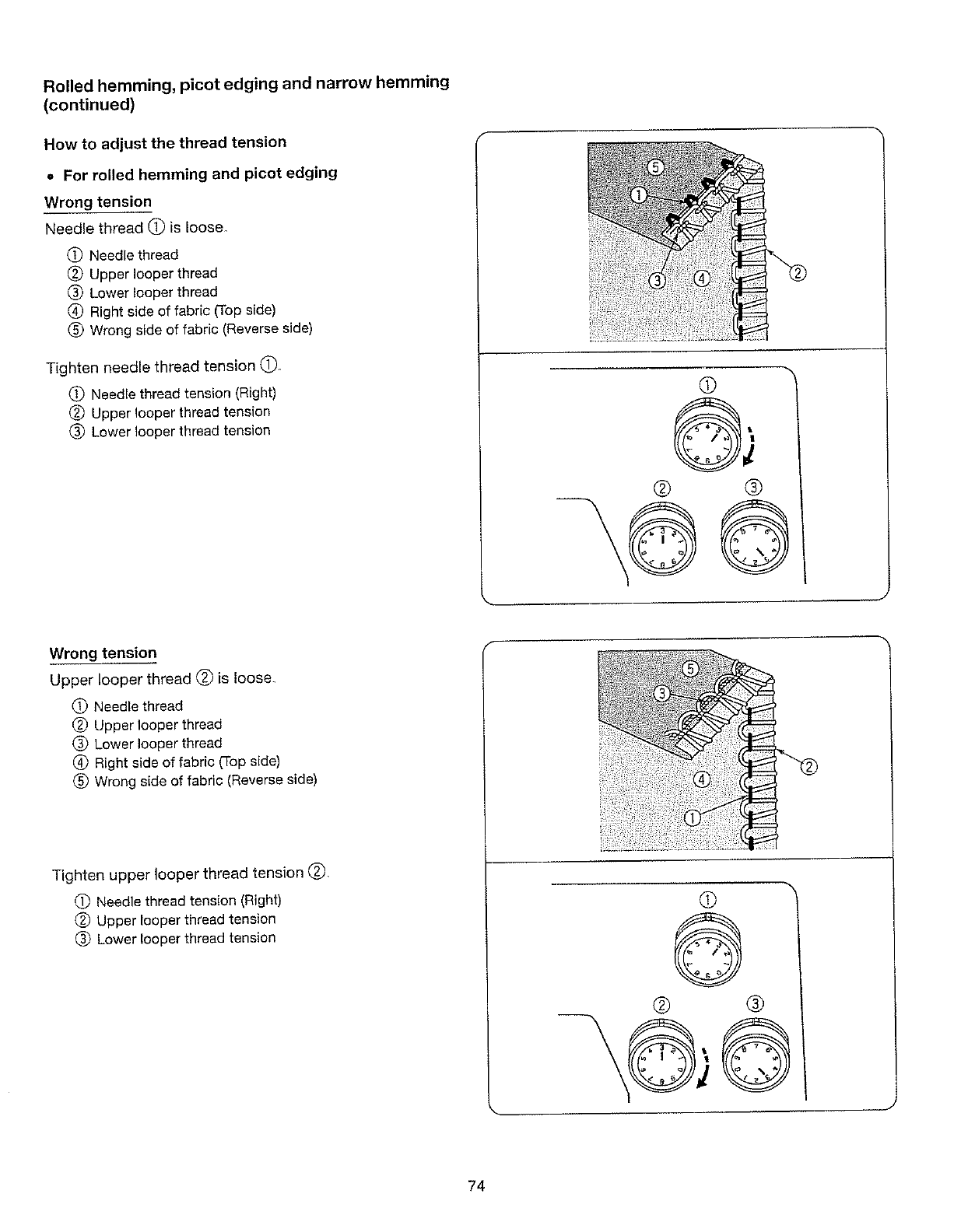

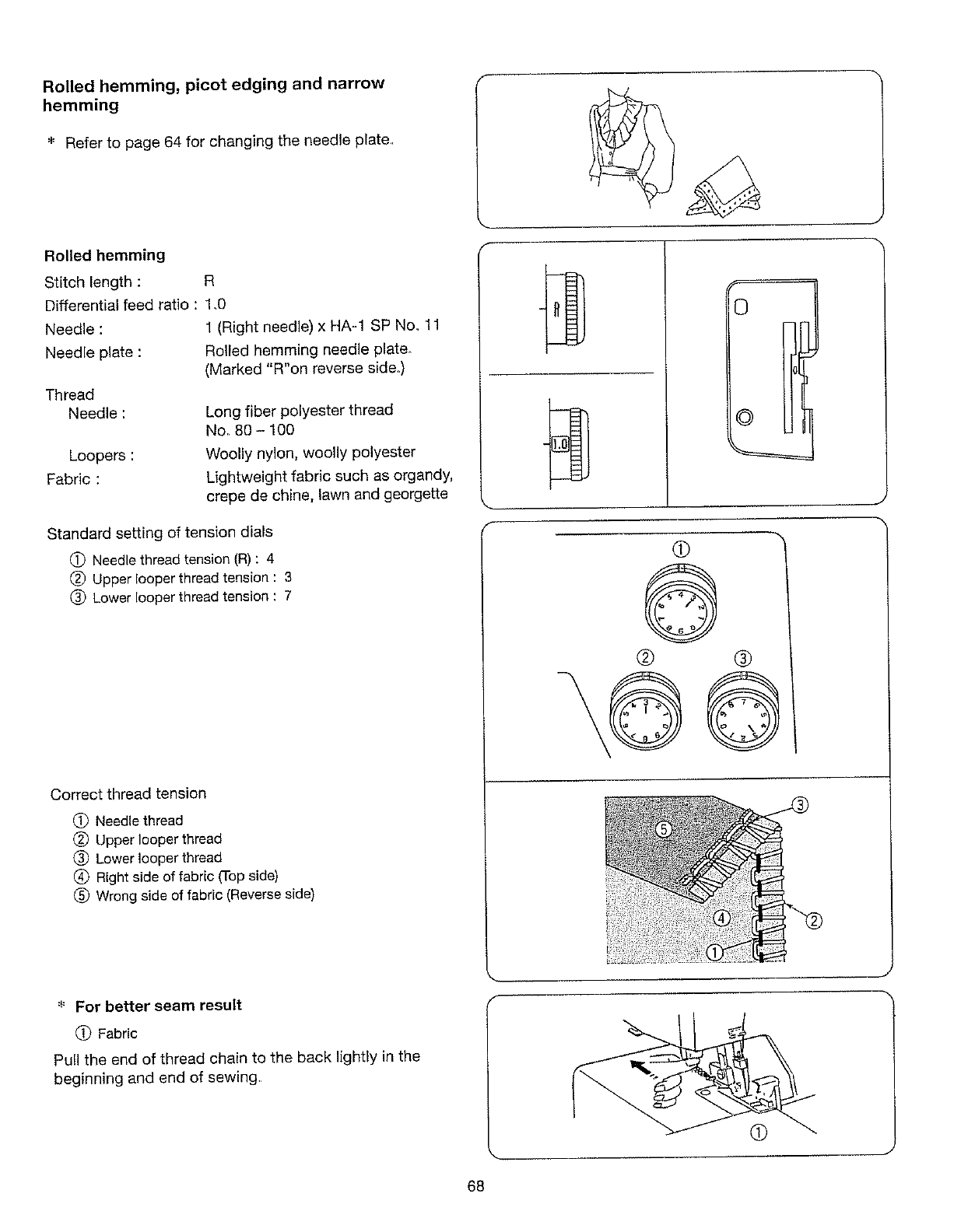

Rolled hemming, picot edging and

narrow hemming ........................................................68 - 76

Decorative overedging ........................................................78

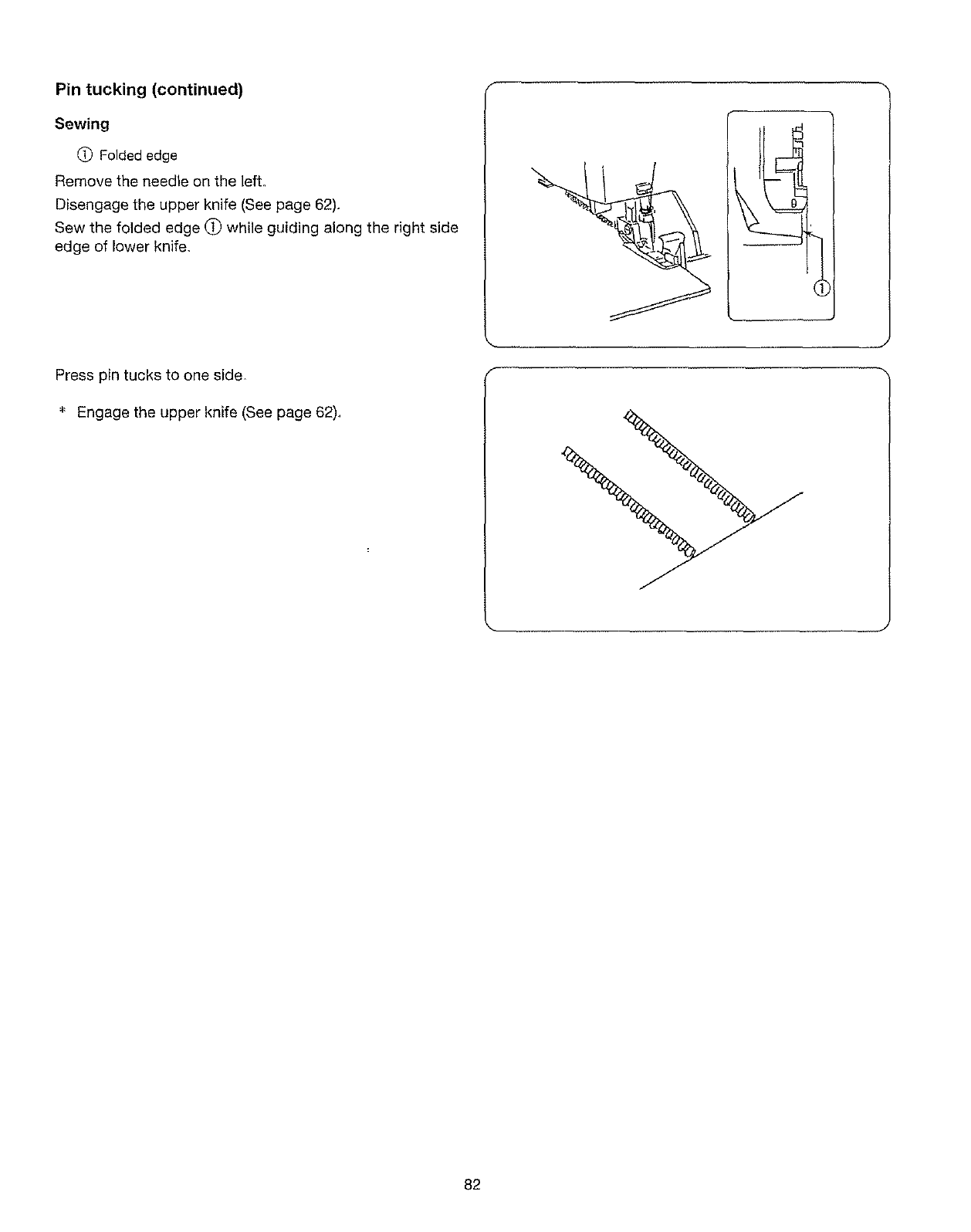

Pin tucking ..................................................................80 - 82

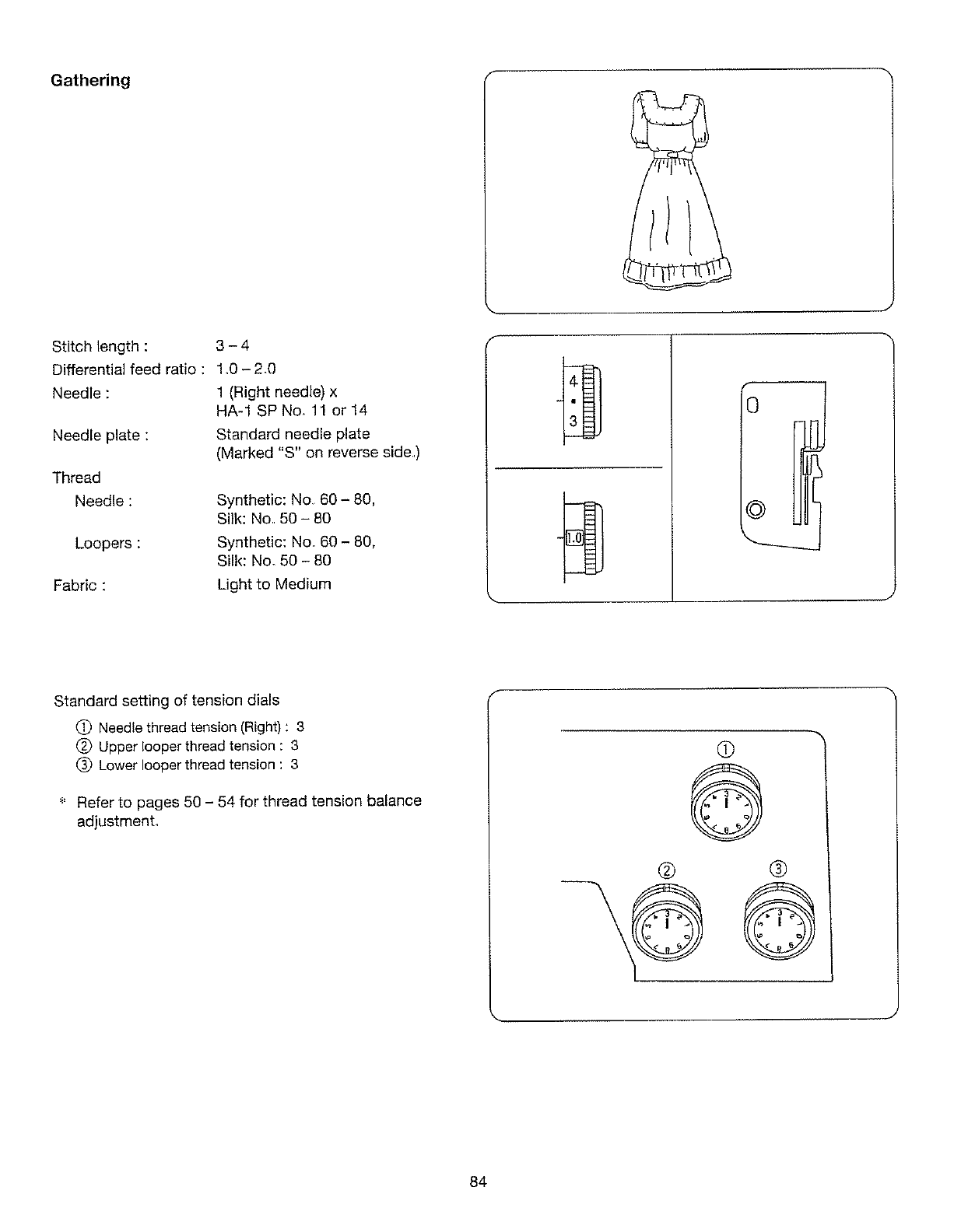

Gathering ..........................................................................84

SECTION 4, CARE FOR YOUR MACHINE

Cleaning upper knife area .............................................86

Cleaning the feed dog .......................................................86

Replacing the light bulb ........................................... 88

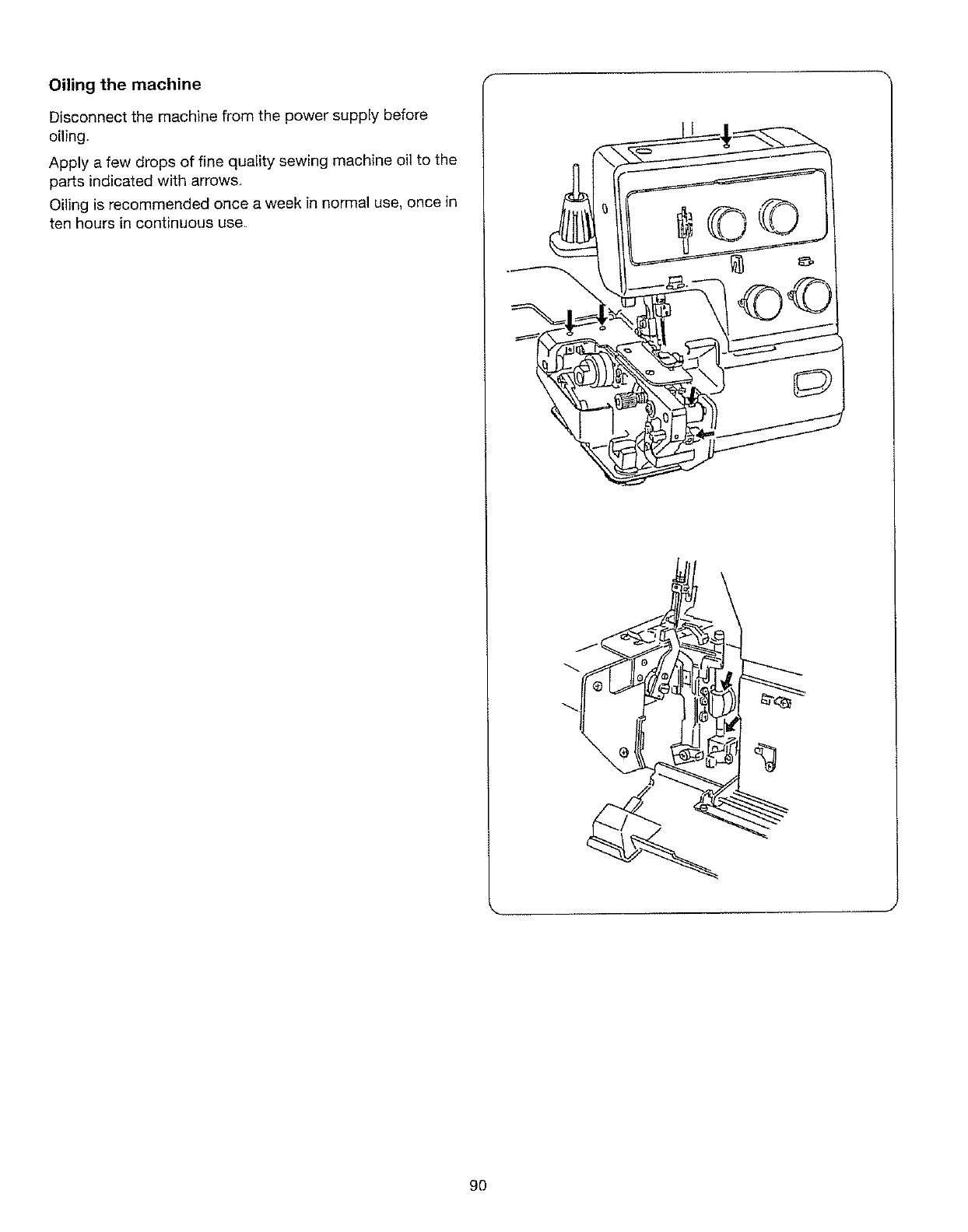

Oiling the machine .............................................................90

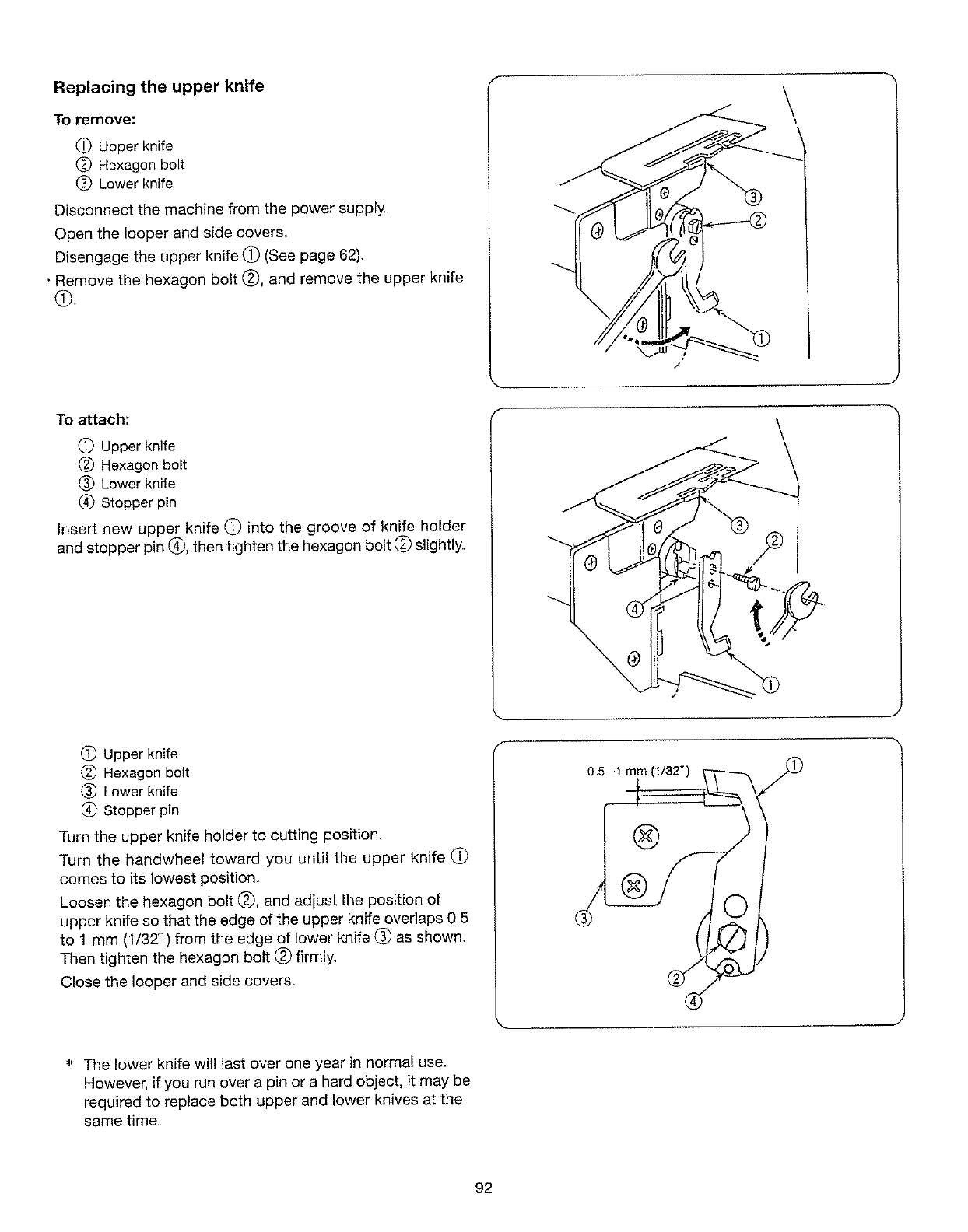

Replacing the upper knife .............................................92

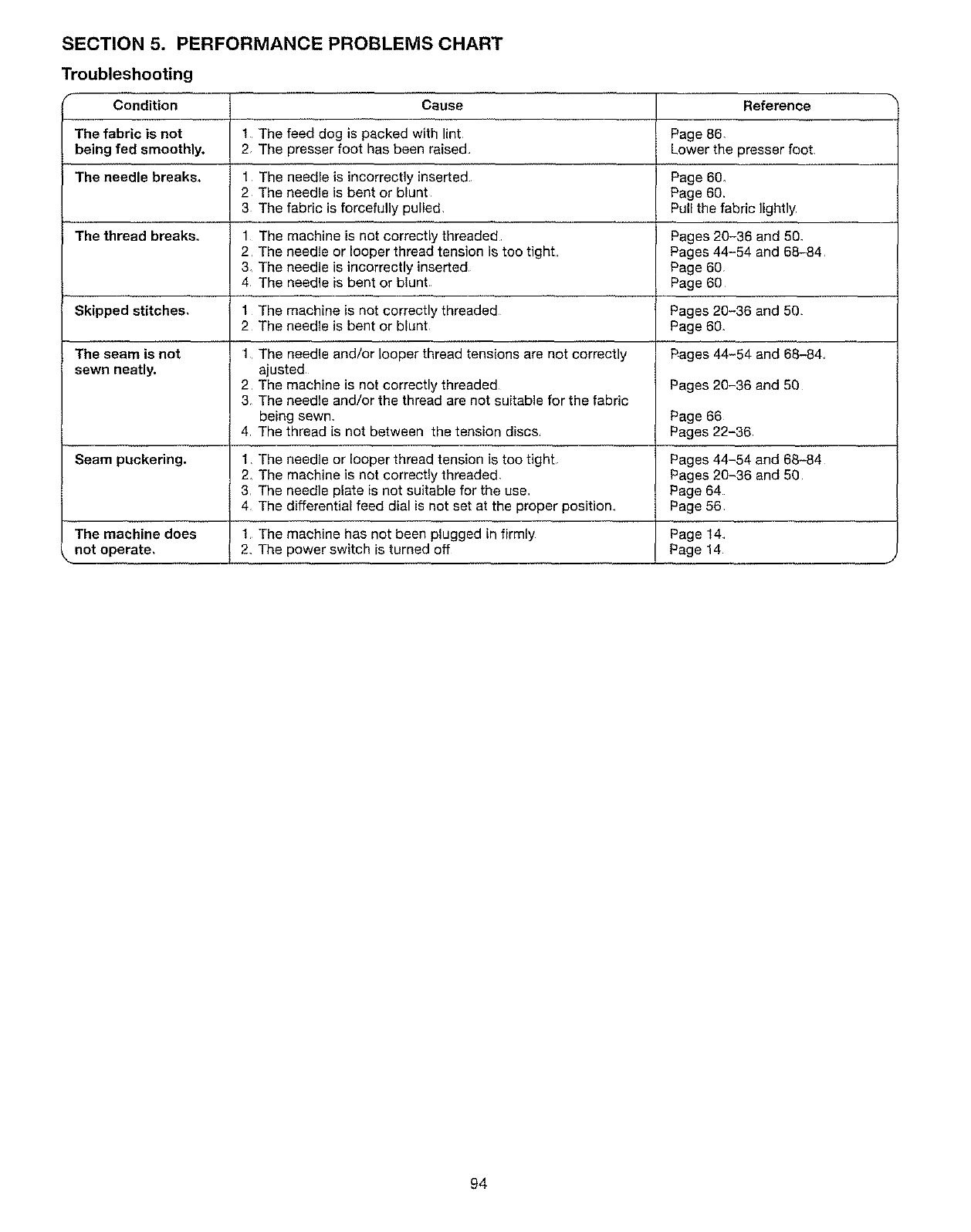

SECTION 5. PERFORMANCE PROBLEMS CHART

Troubleshooting ...............................................................94

CONTENIDO

SECCION 1. CONOZCA SU MAQUINA

LocaJJzaciSn eidentificaei6n de Jaspartes ........... 9 -11

Accesorios estfindar .......................................................... 11

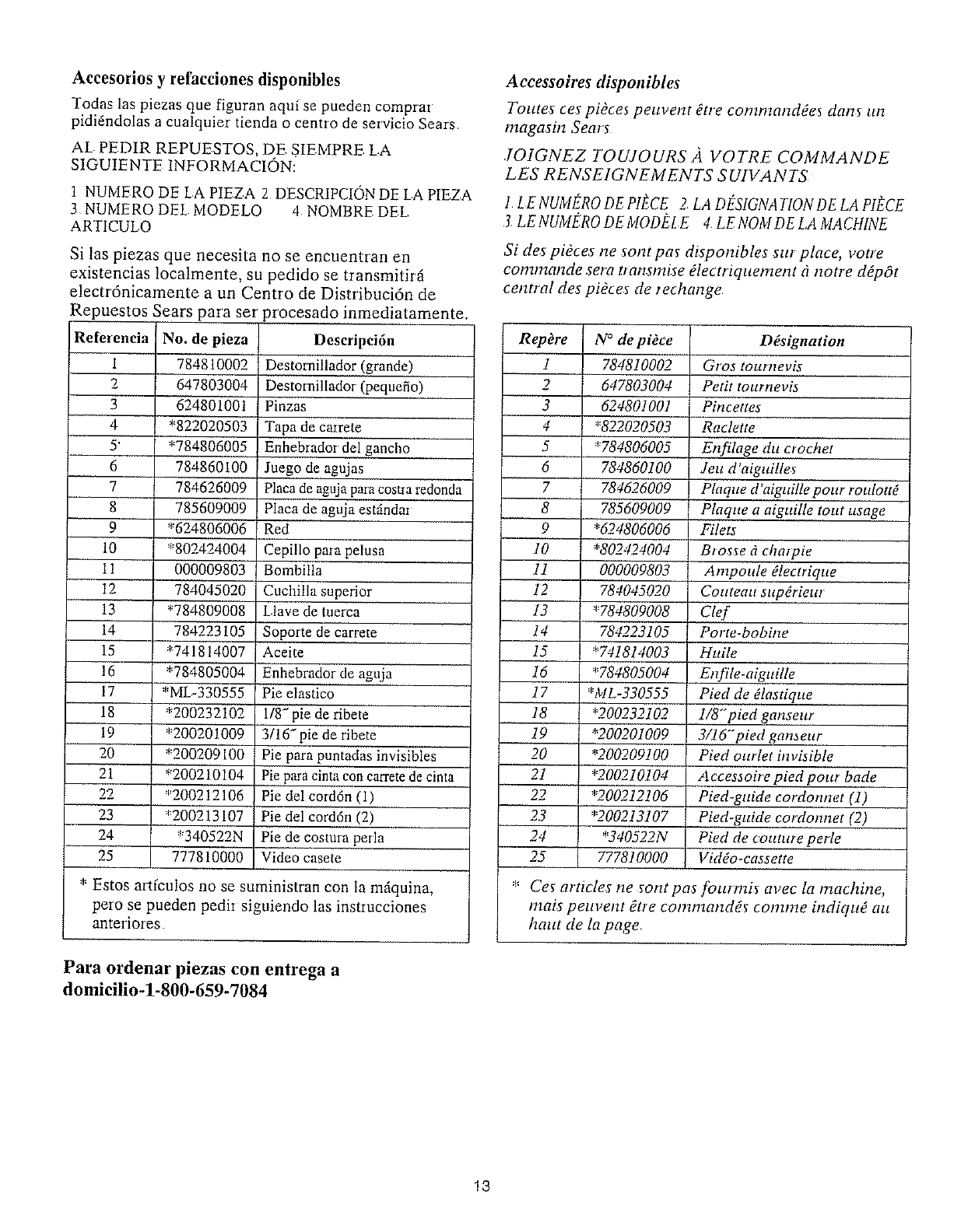

Accesorios y refacciones disponibles ........................ 13

SECCION 2. PREPARE SU MAQUINA PARA COSER

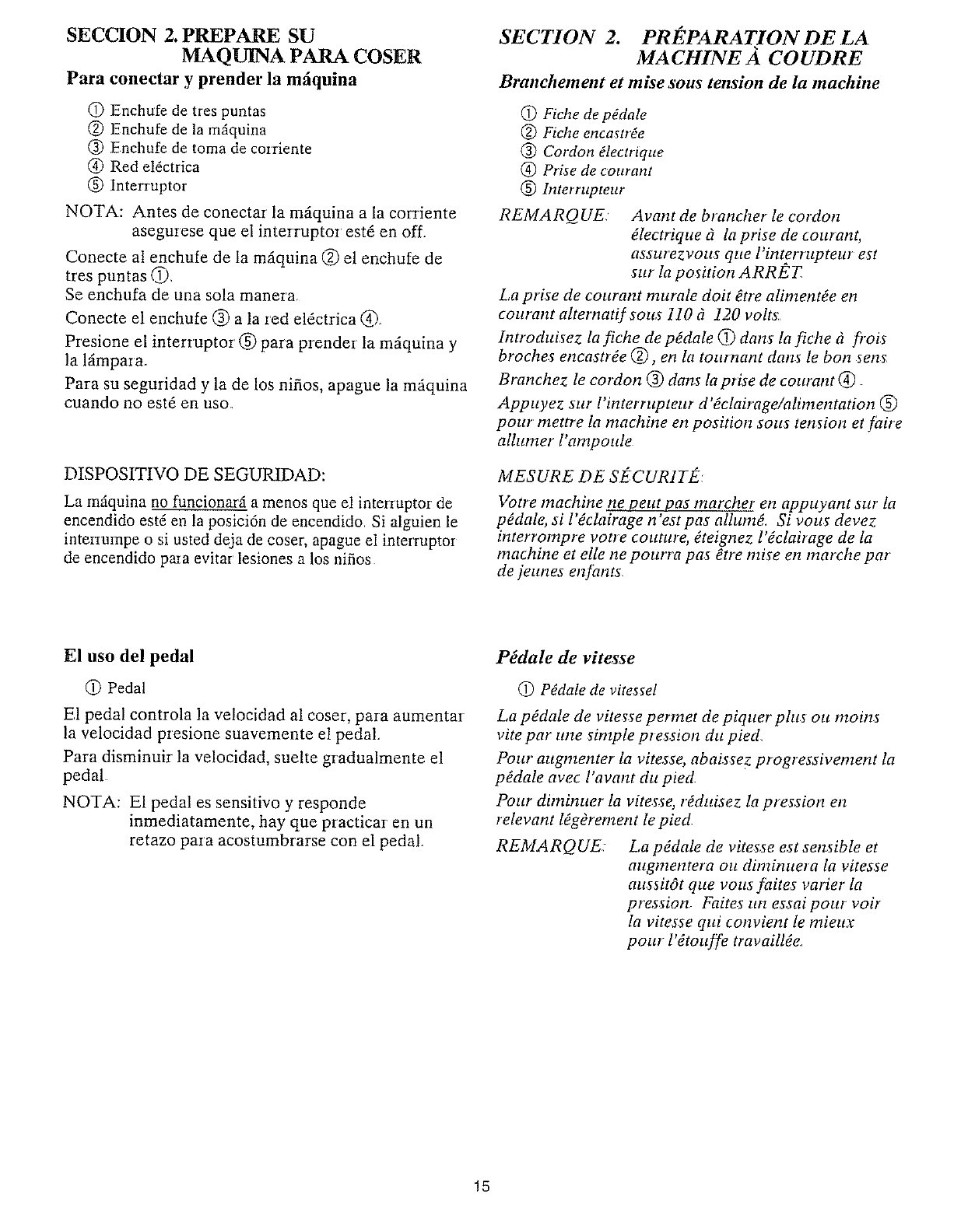

Para conectar yFender la mfiquina ........................... 15

El uso del pedal .................................................. 15

Come girar el volante ................................................. 17

Paia abrir y cerrar la tapa lateral .............................. 17

Para abrir y cerrat la cubierta de los ganehos ............ 17

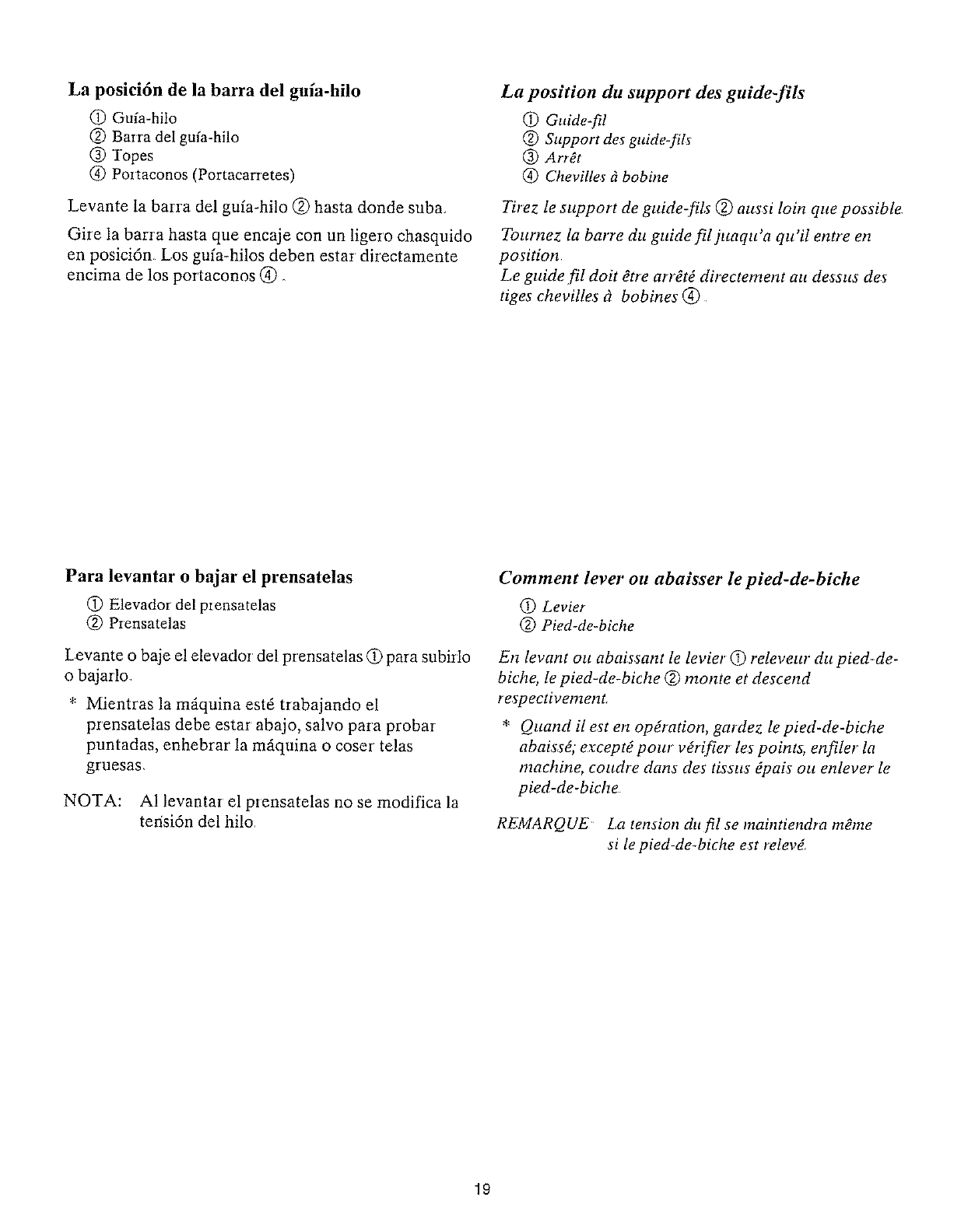

I.a posici6n de la barra del gufa-hilo .......................... 19

Para levantar o bajar el prensatelas .................................19

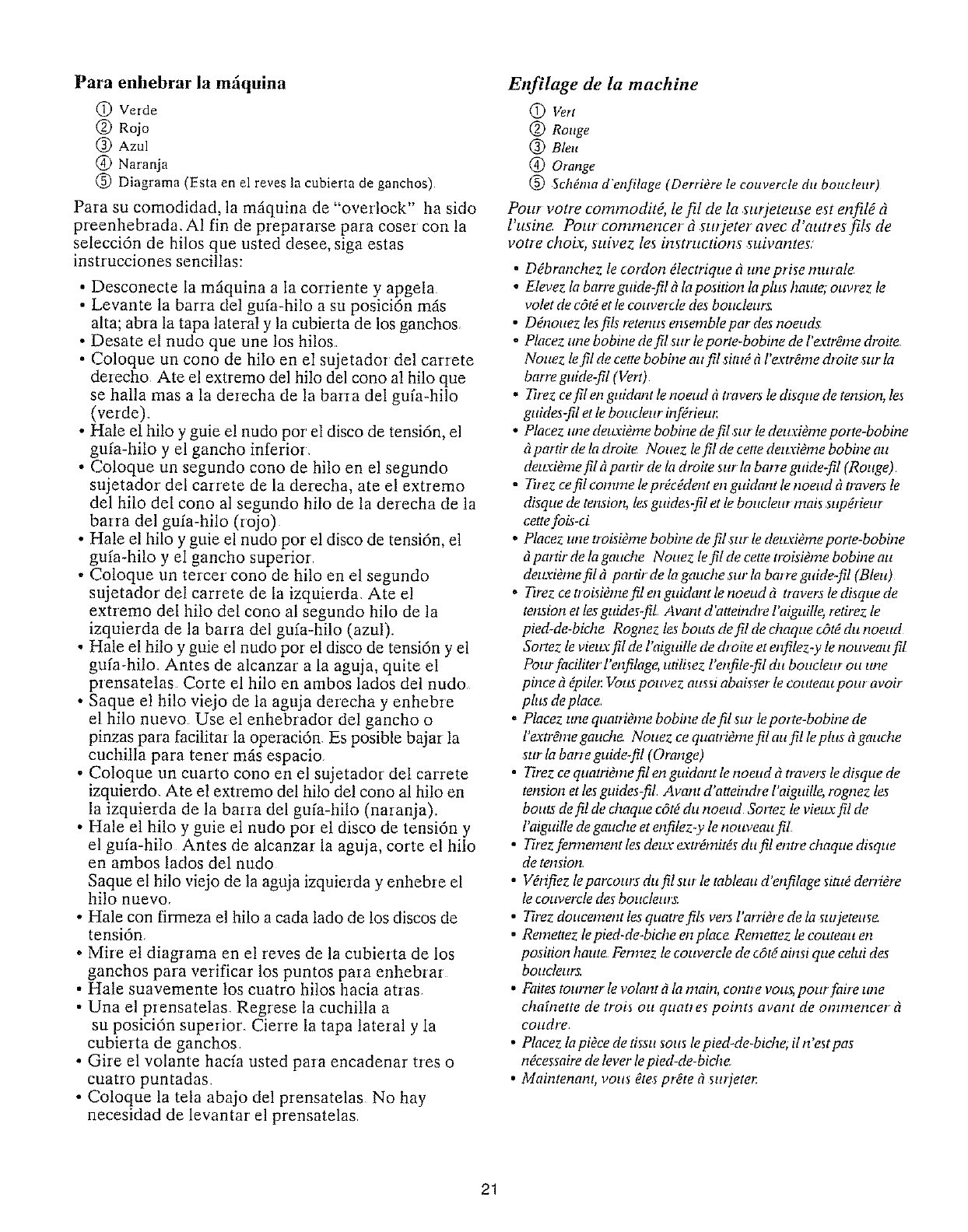

Para enhebrar la mfiquina ...................................... 21 -37

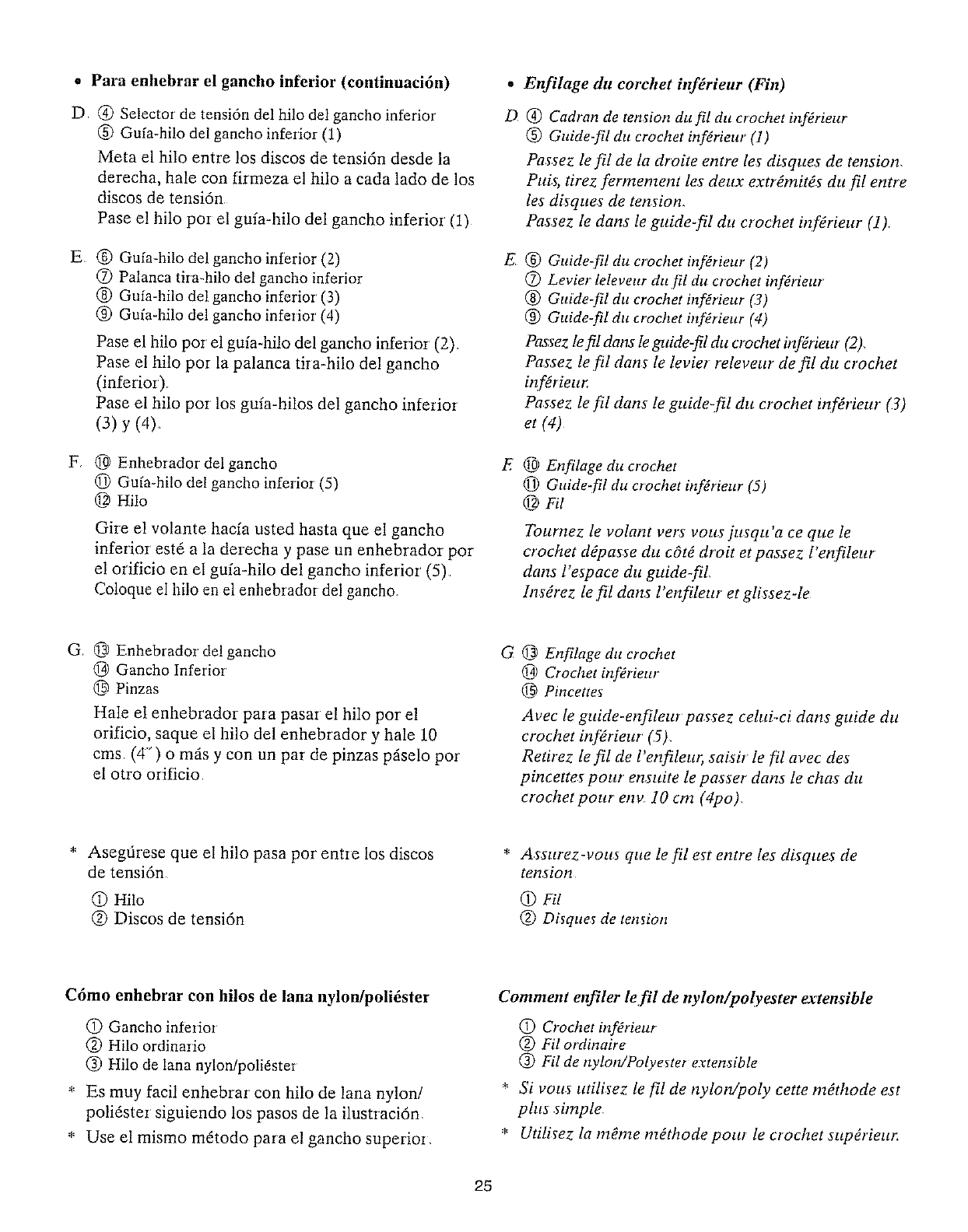

= Para enhebrar el gancho infelior .................. 23 - 25

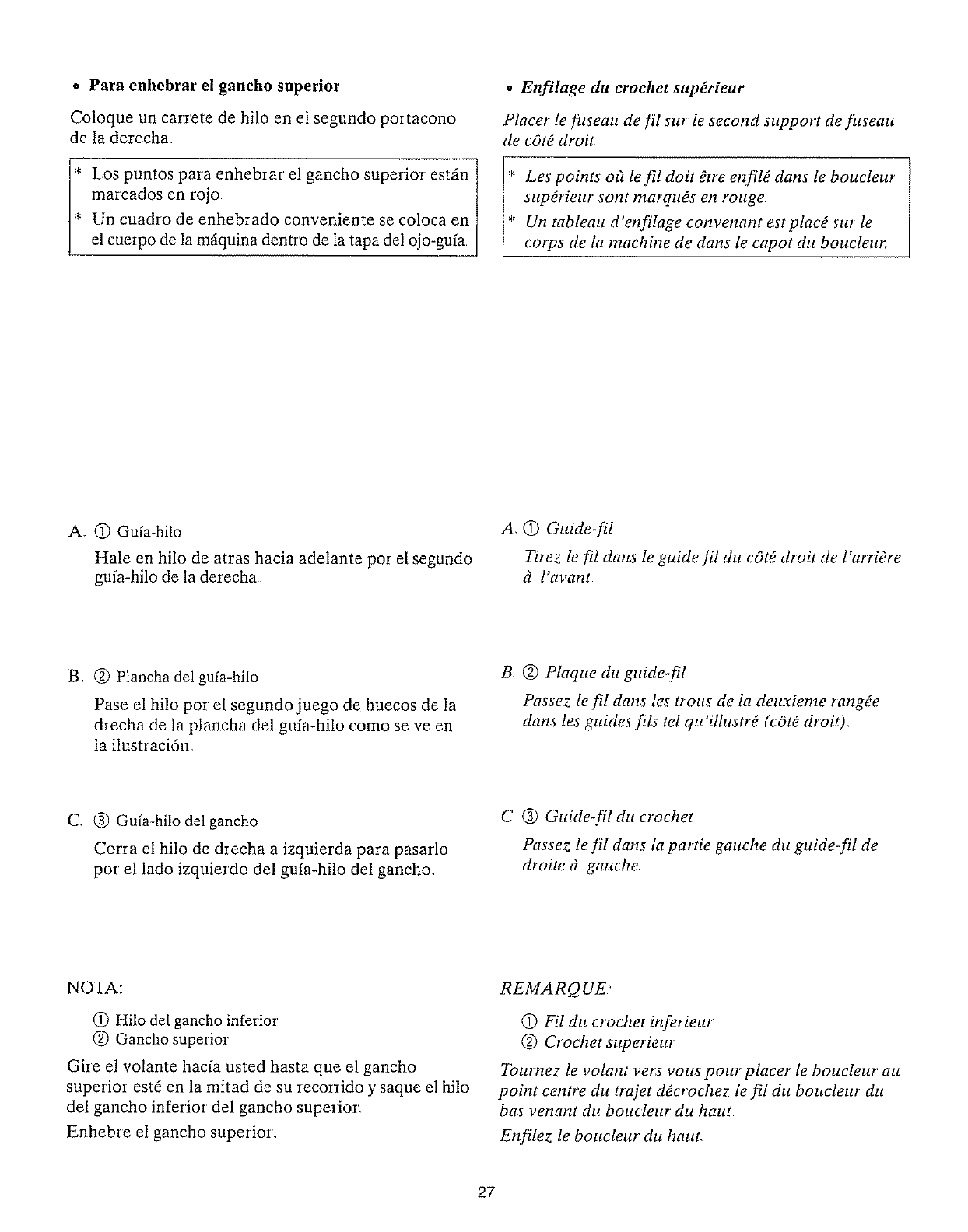

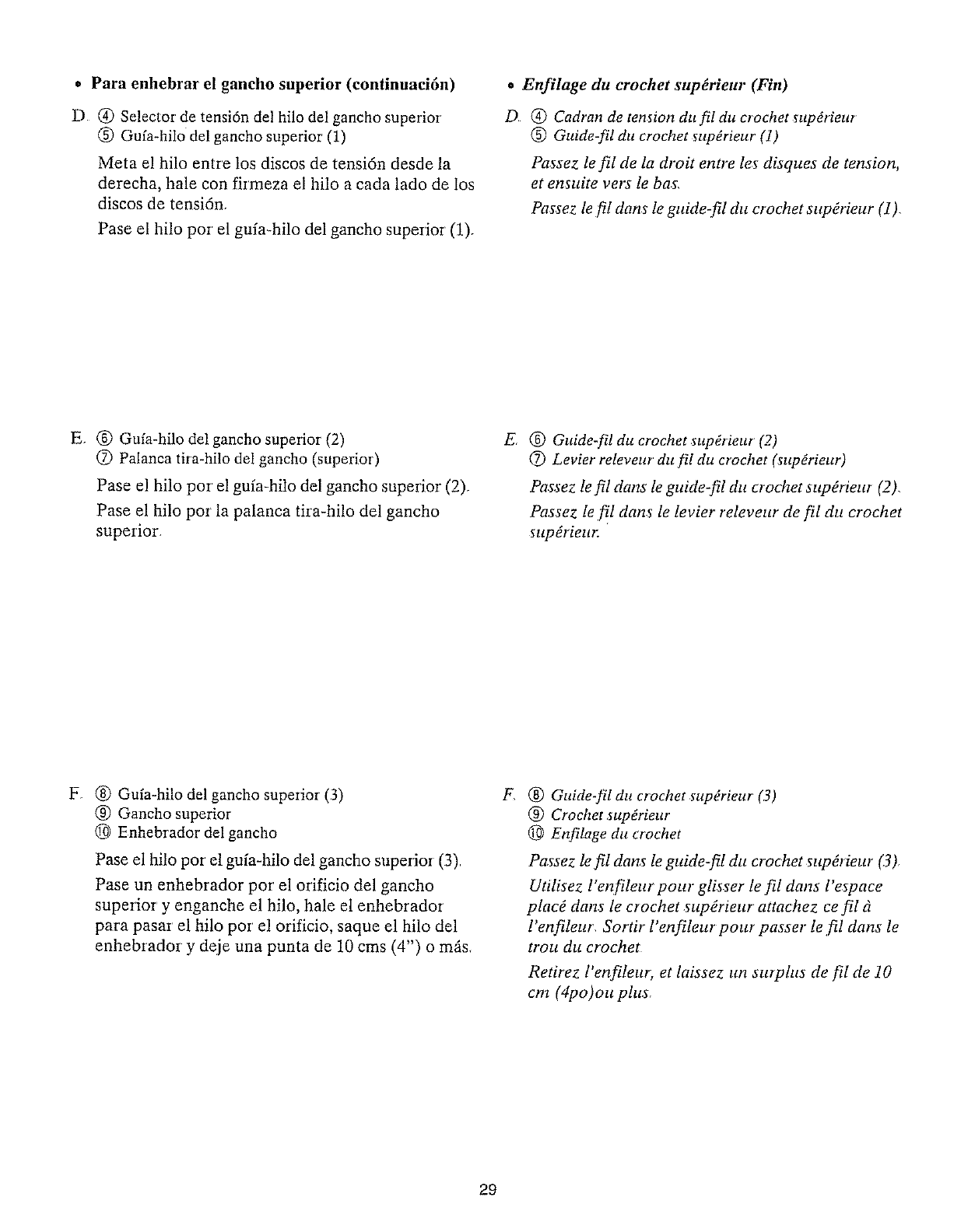

° Para enhebrar el gancho superior .................. 27 - 29

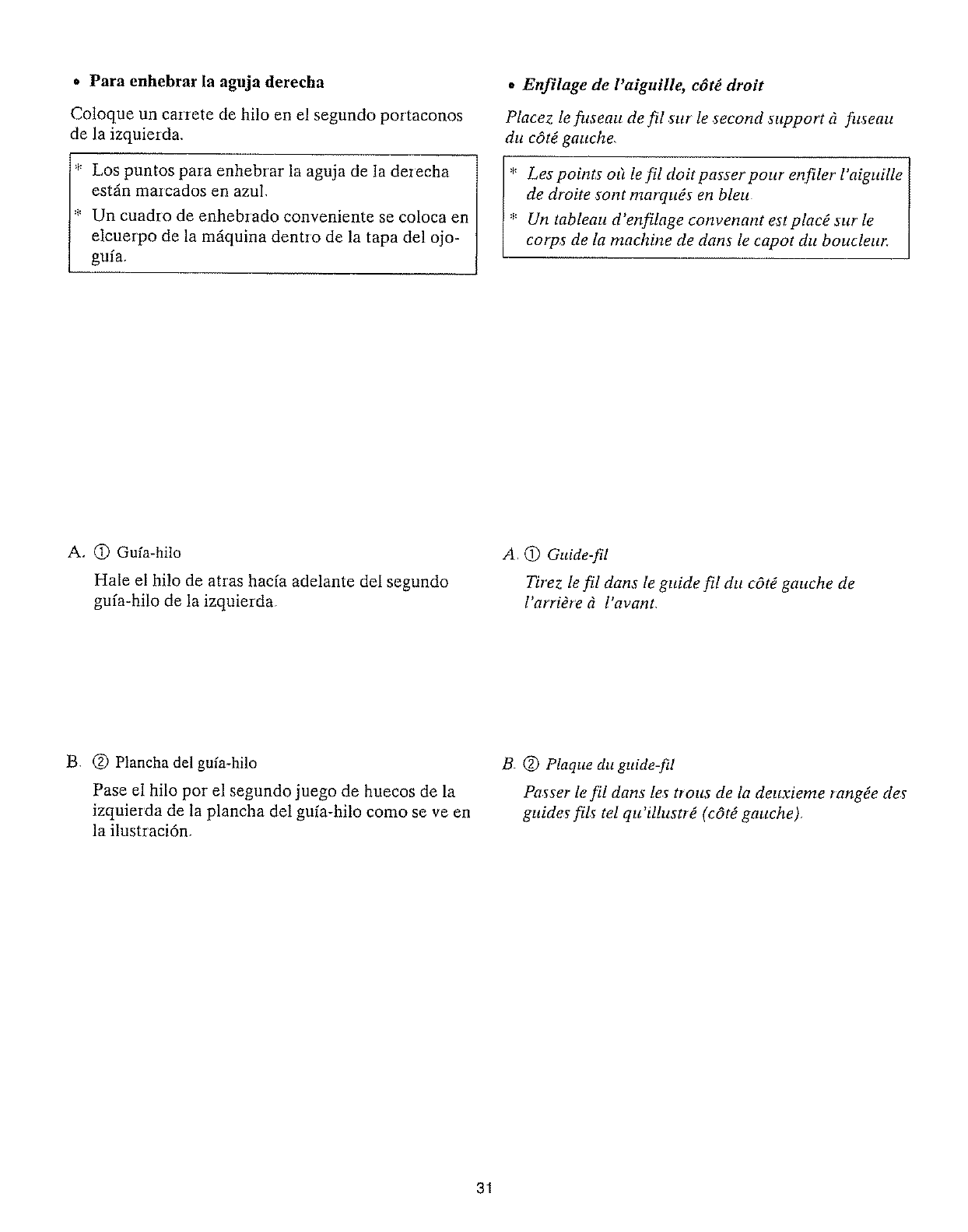

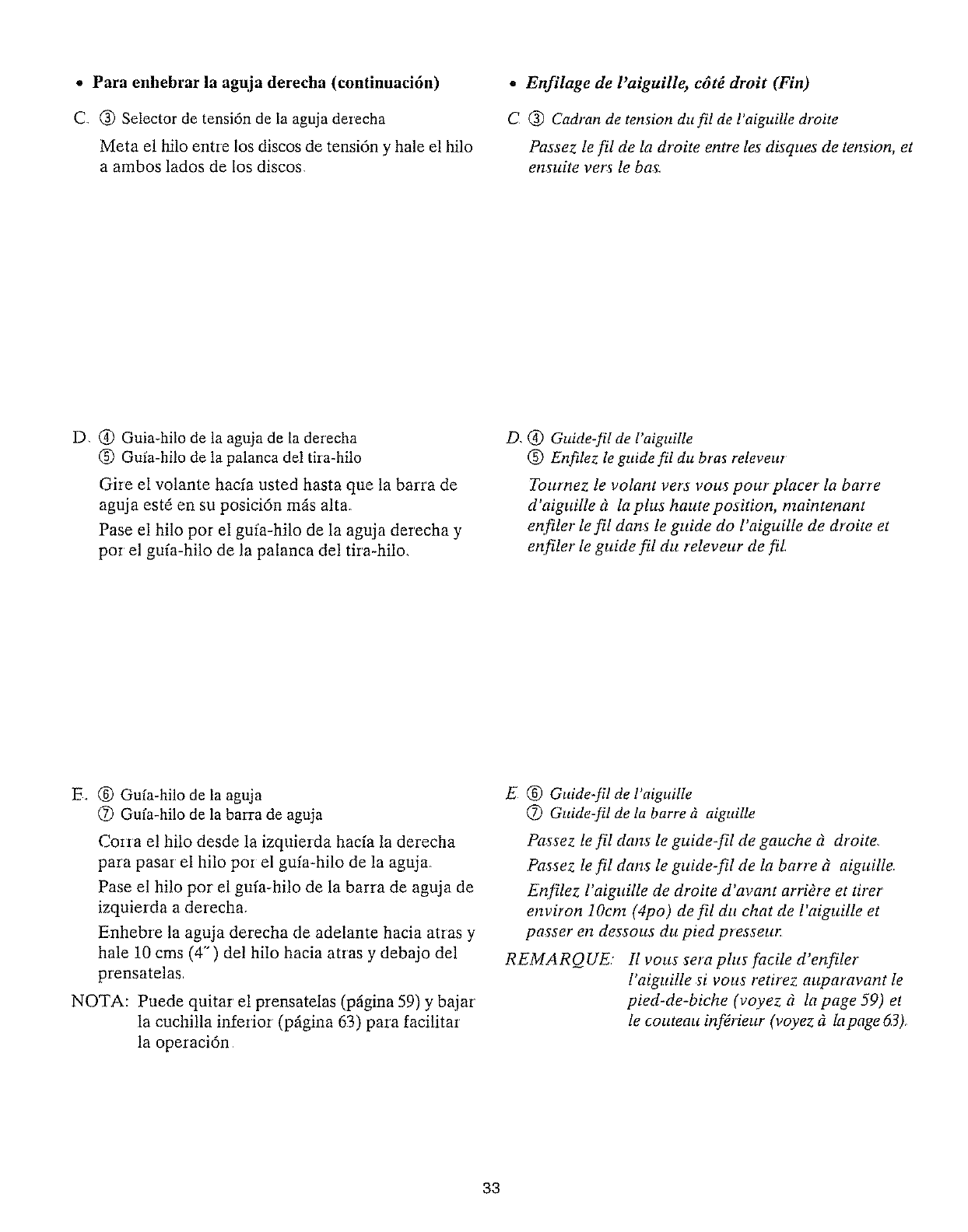

• Para enhebrar la aguja derecha ...................... 31 -33

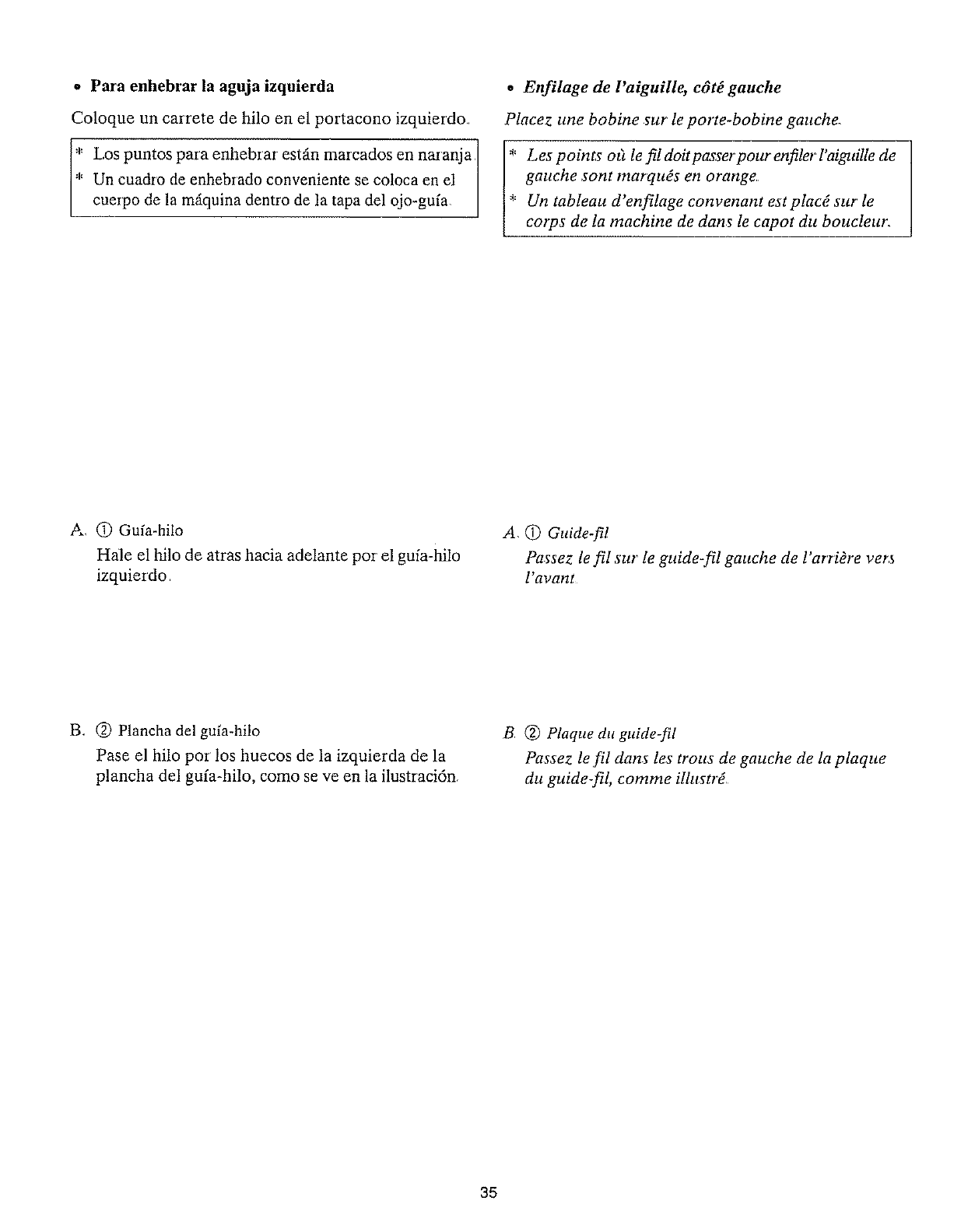

• Para enhebr ar la aguja izquierda .......................35-37

SECCION 3. APRENDA LAS PUNTADAS

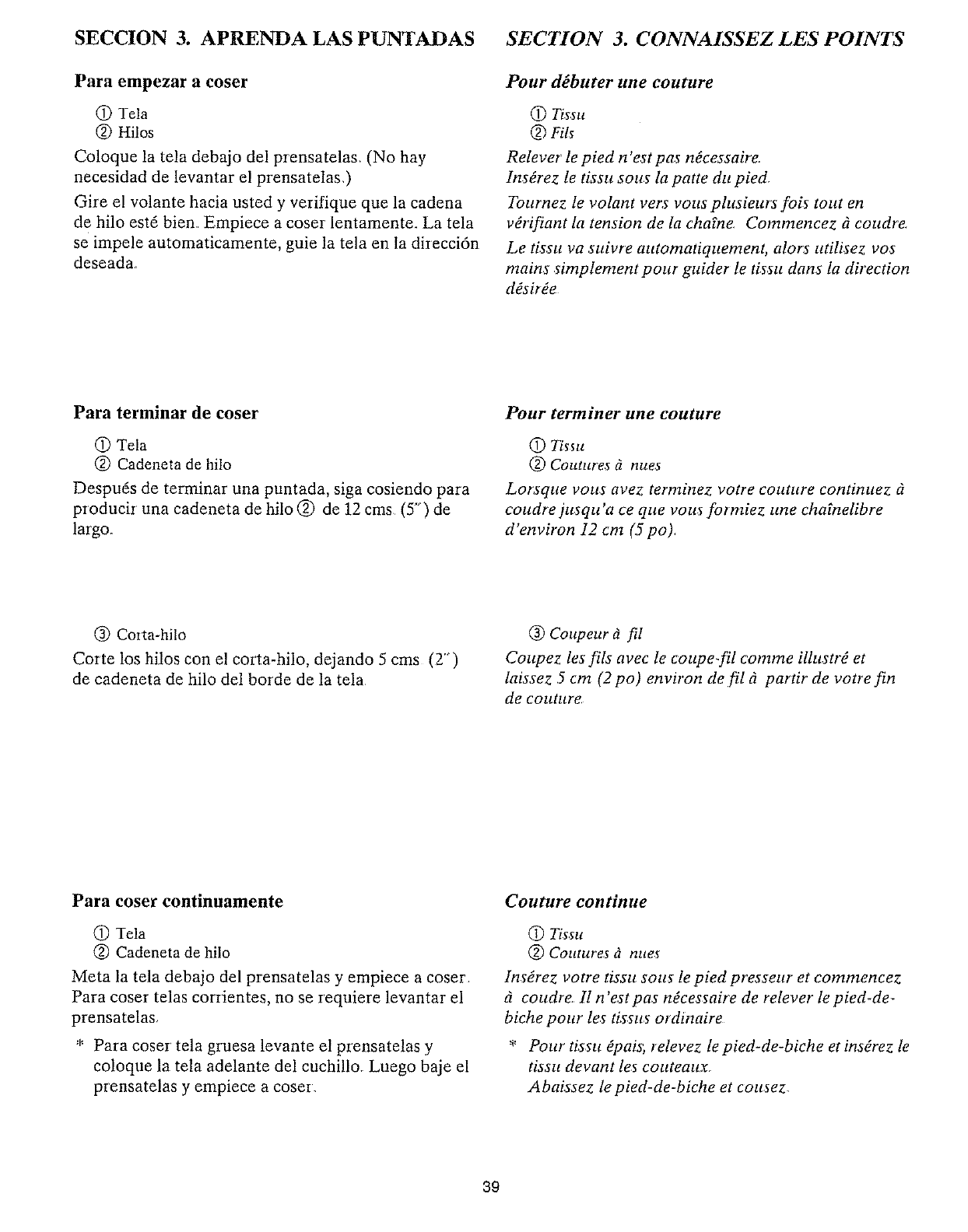

Para empezar a coser .........................................................39

Para terminar de cosei ............................................. 39

Para coser continuamente ....................................... 39

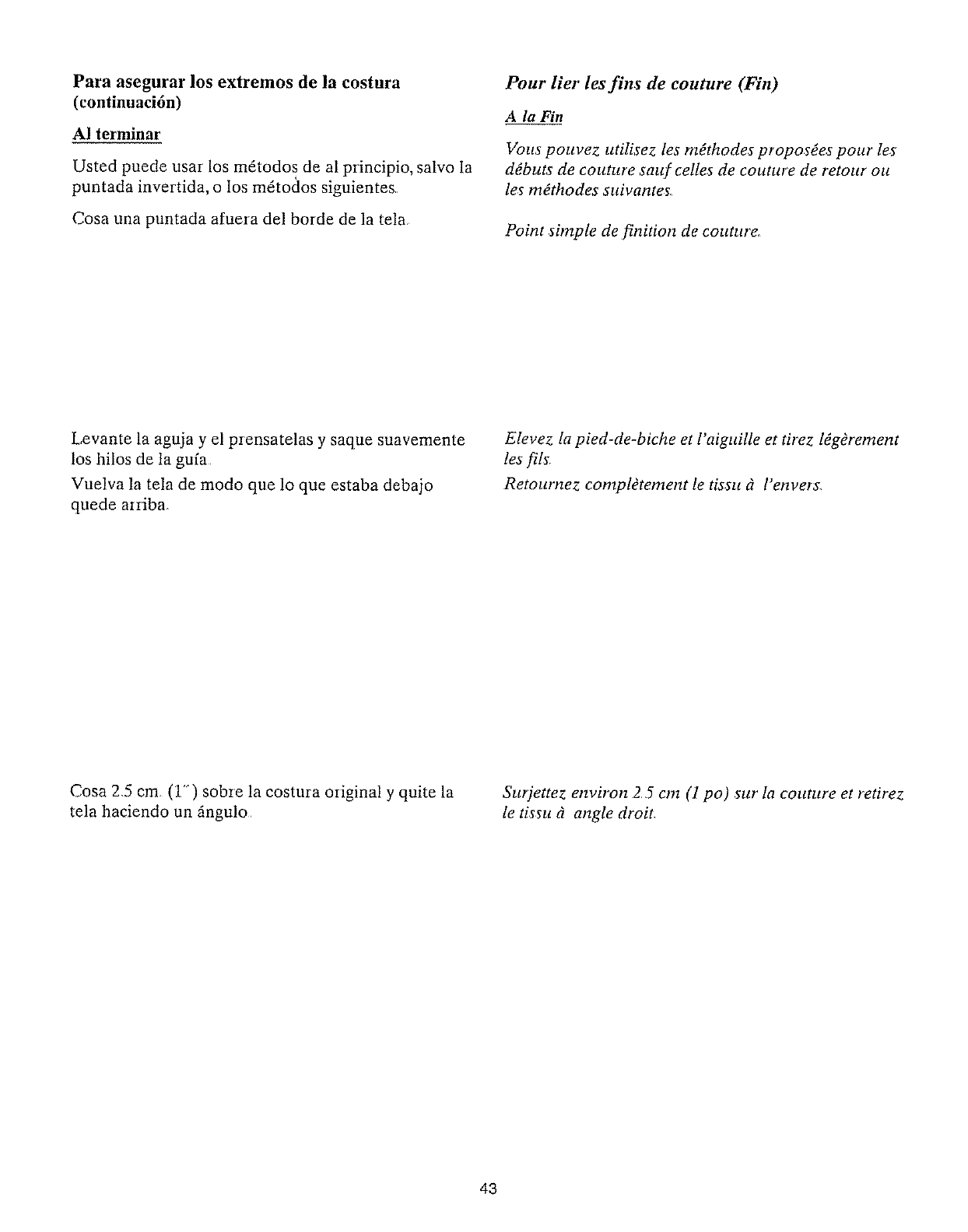

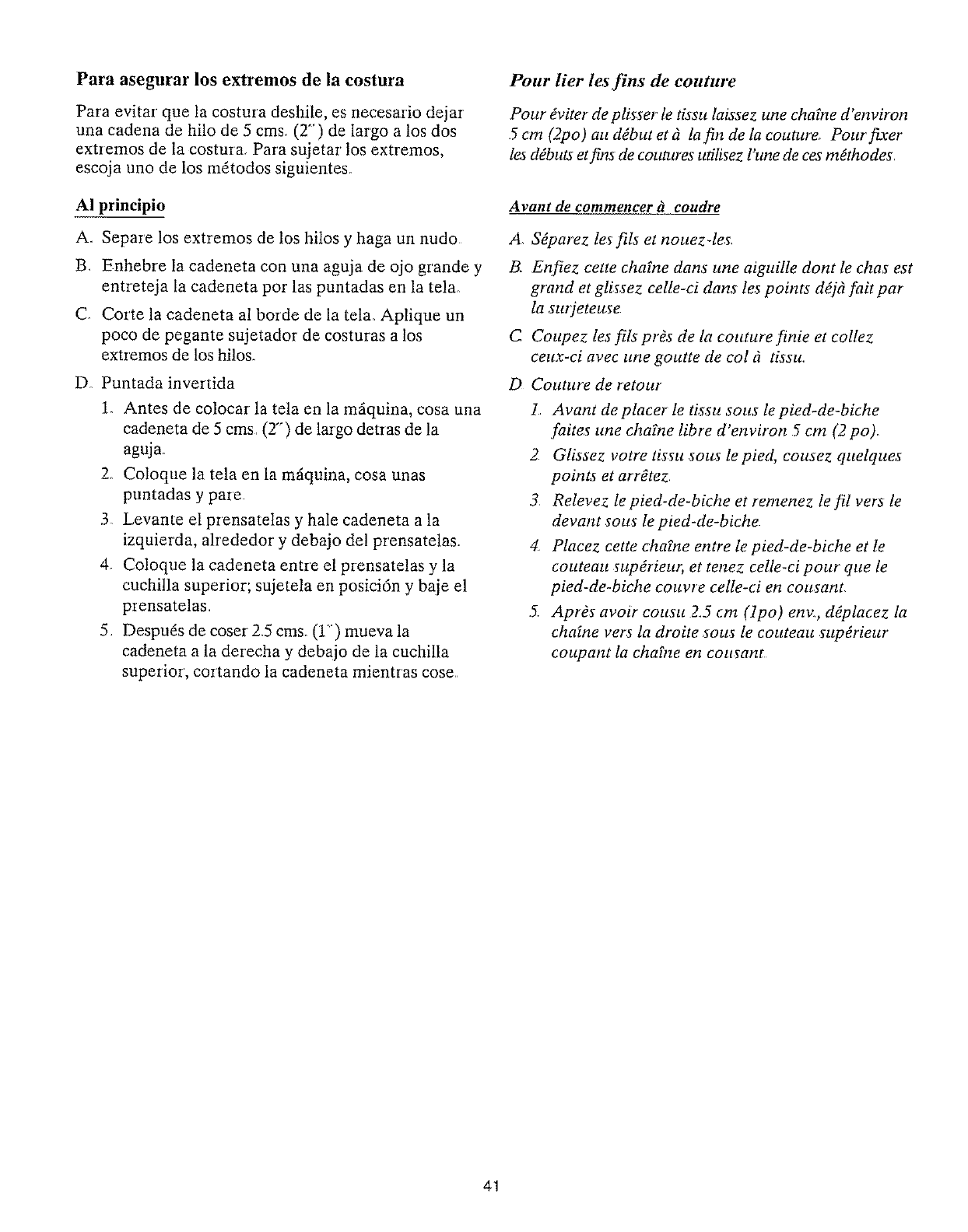

Para asegurar los extremos de la costura .......... 41 - 43

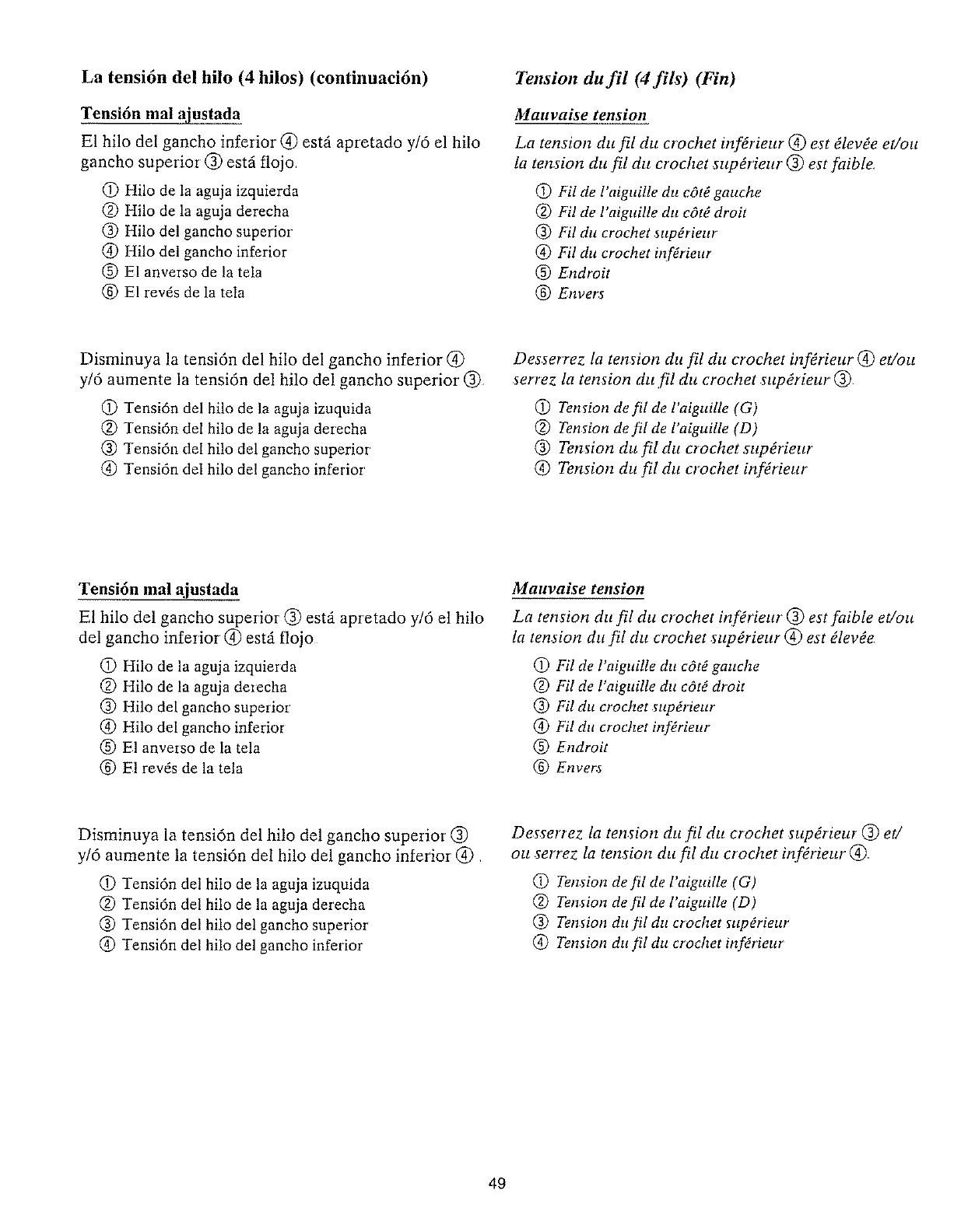

La tensi6n del hilo (4 hilos) .................................... 45 -49

Para enhebrar la m_iquina (3 hilos) ............................. 51

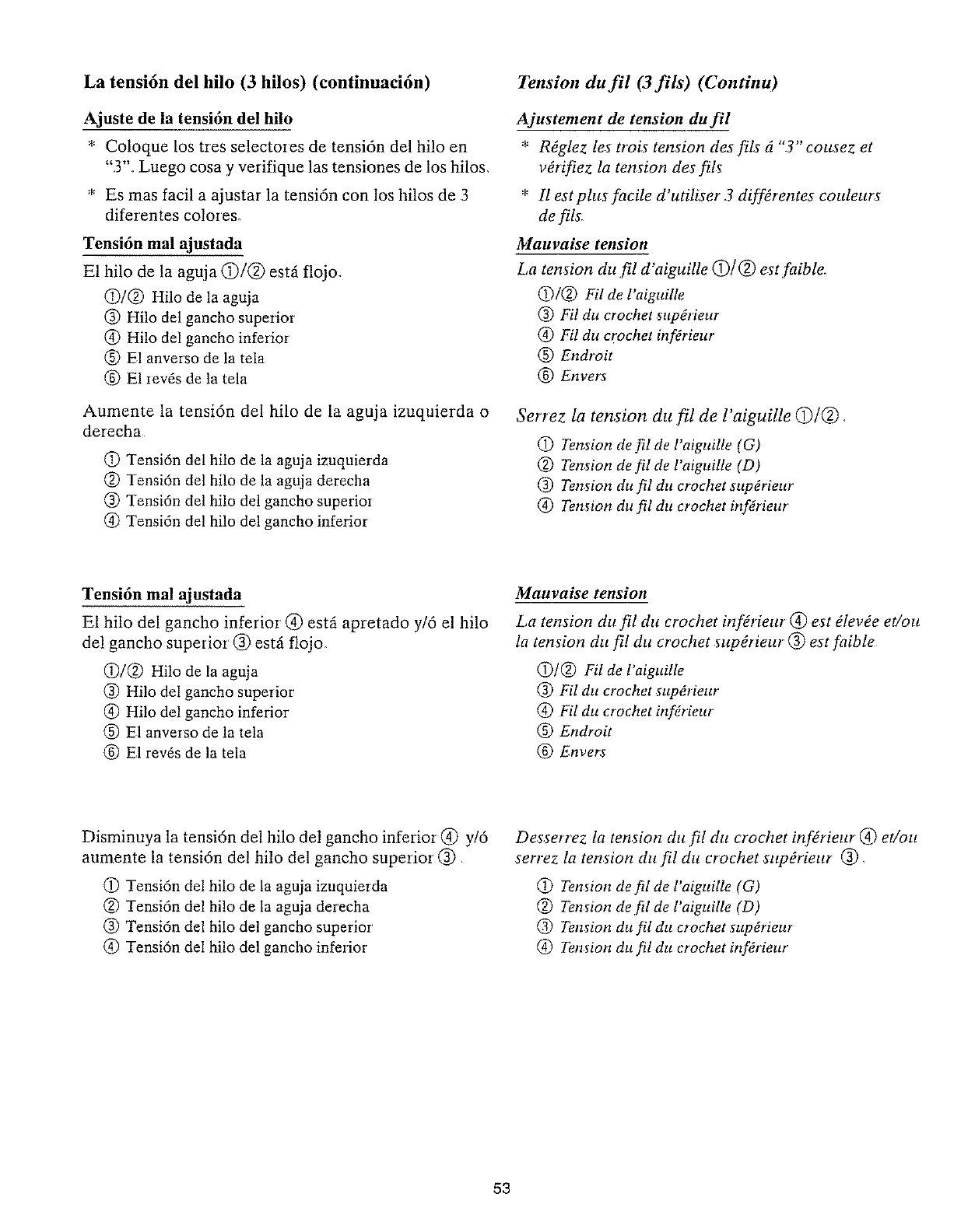

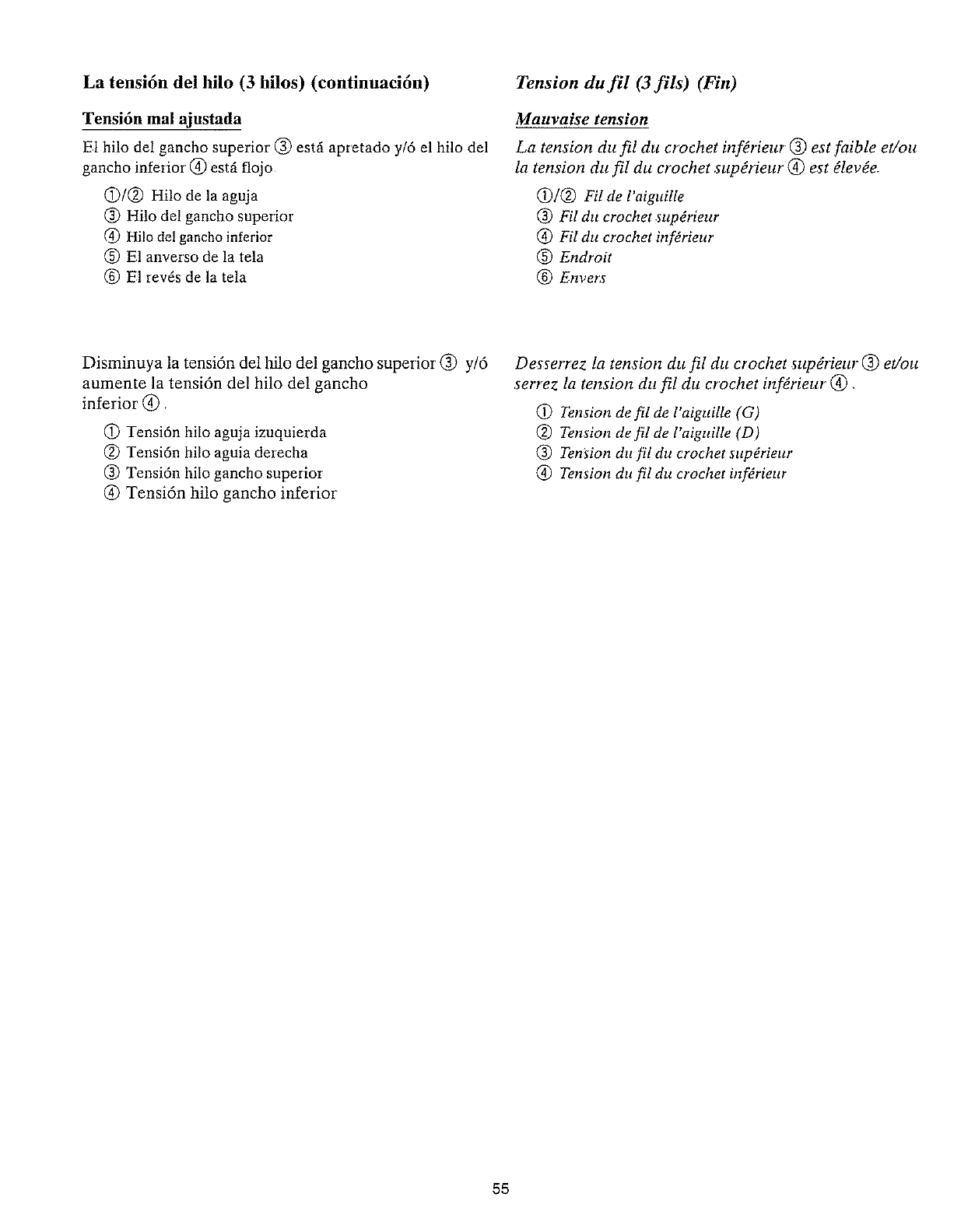

I_a tensi6n del hilo (3 hilos) .................................... 51 -55

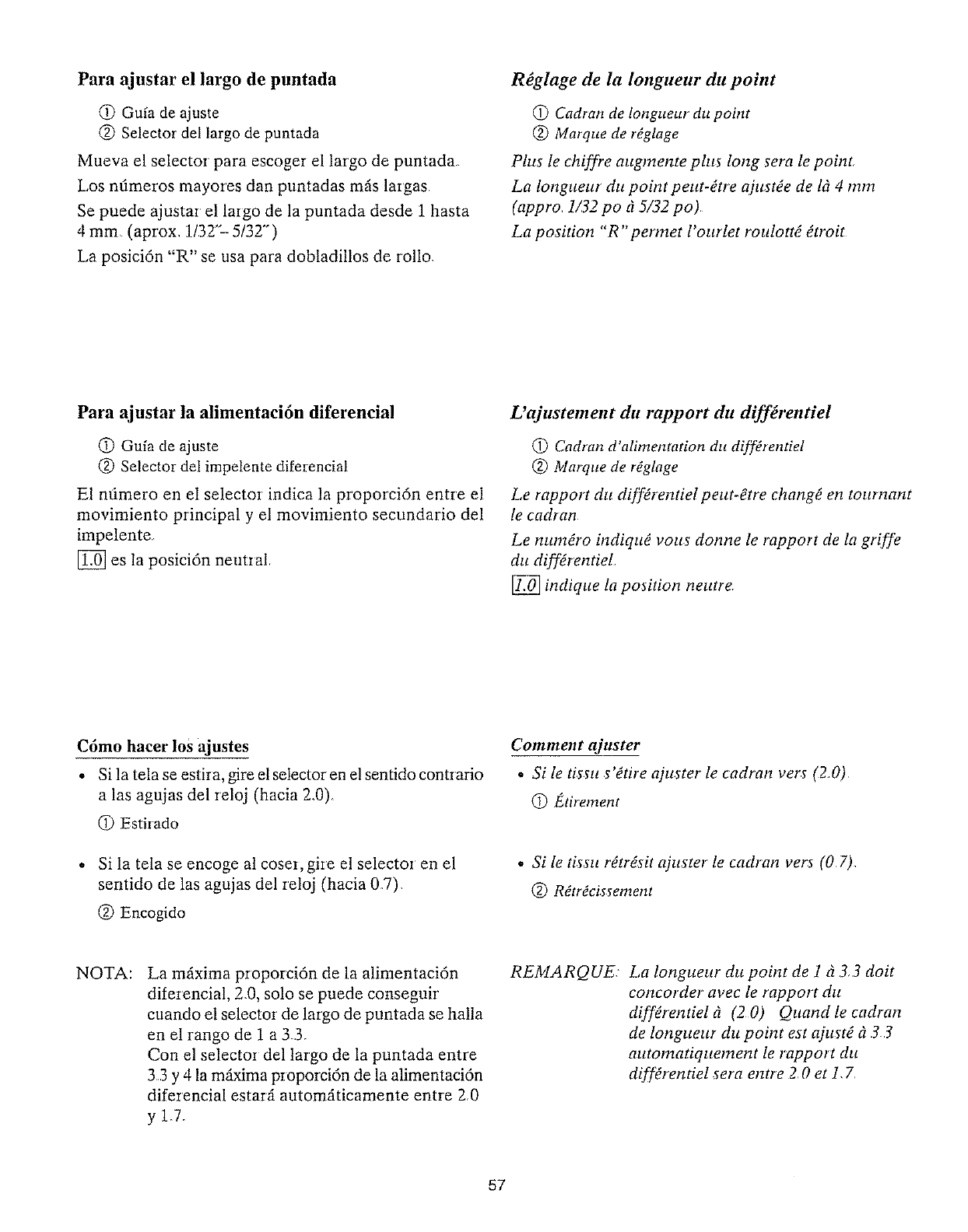

Para ajustar el largo de puntada ..................................... 57

Para ajustar la alimentaci6n diferencial .................... 57

Para quitar el pie prensatelas ..................................... 59

Para colocar el pie prensatelas .................................. 59

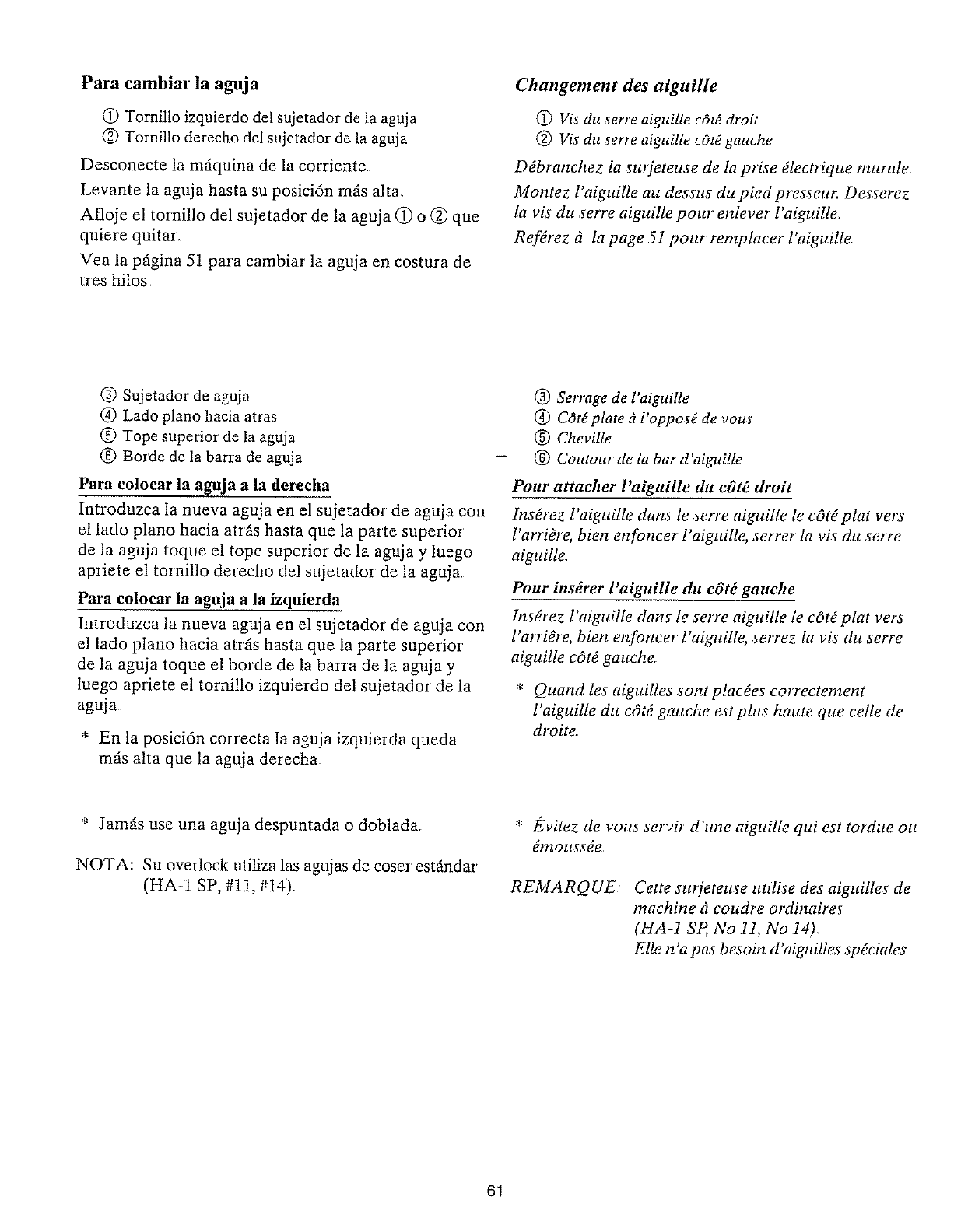

Para cambiar la aguja ....................................................... 61

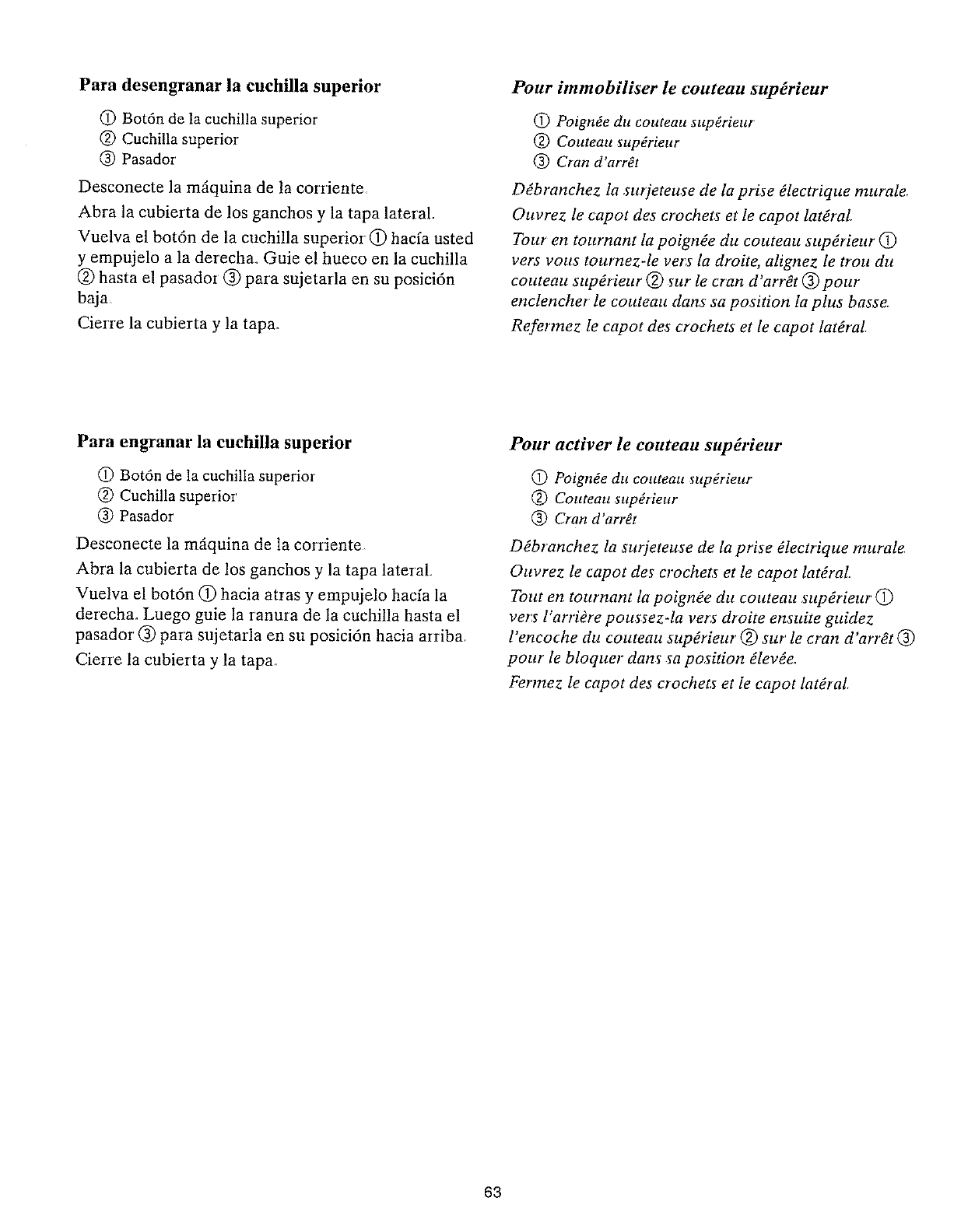

Para desengranar la cuchilla superior ....................... 63

Para engranar la cuchilla superior ..................................63

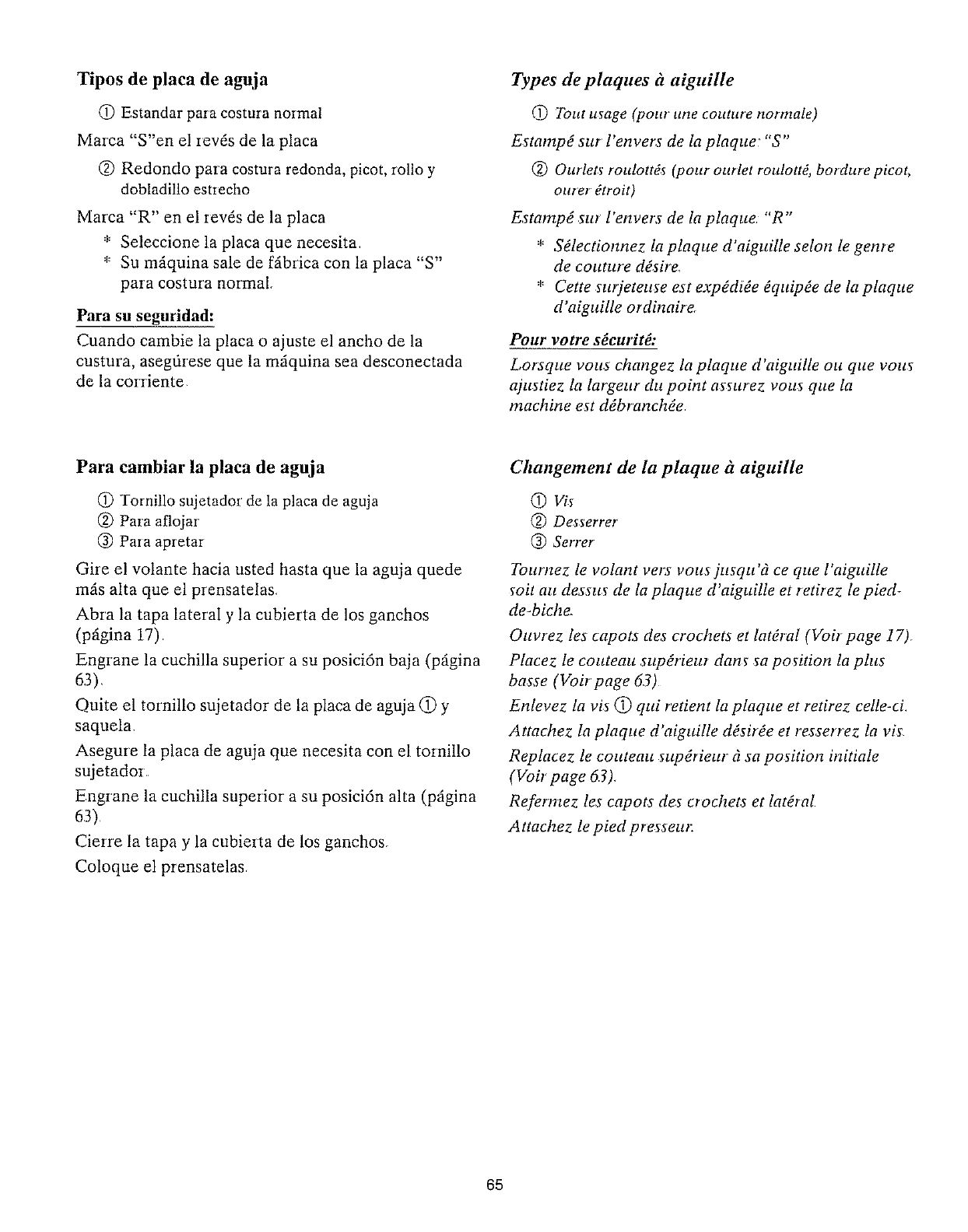

Tipos de placa de aguja ............................................ 65

Para cambiar la placa de aguja .............................. 65

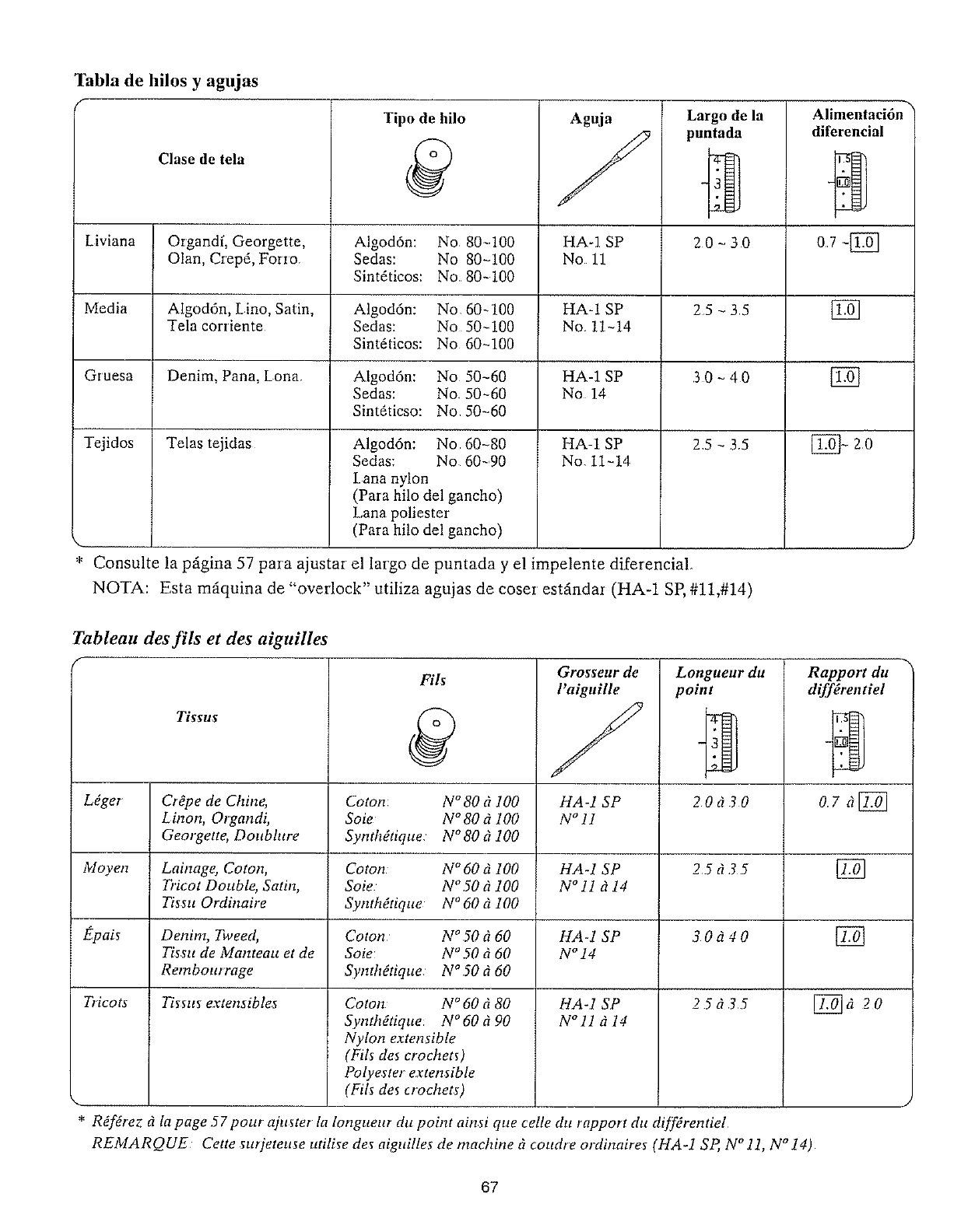

Tabla de hilos y agujas ....................................................... 67

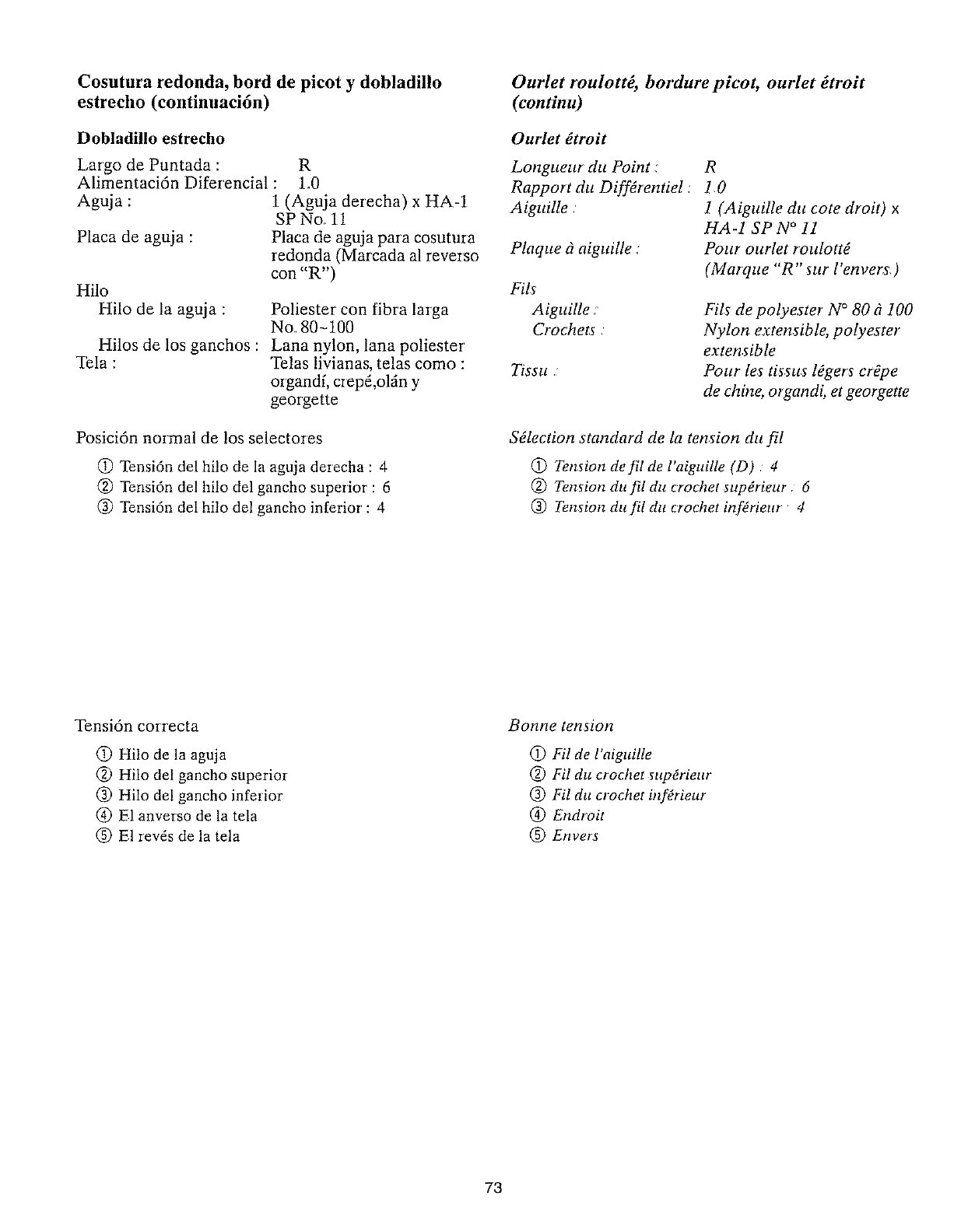

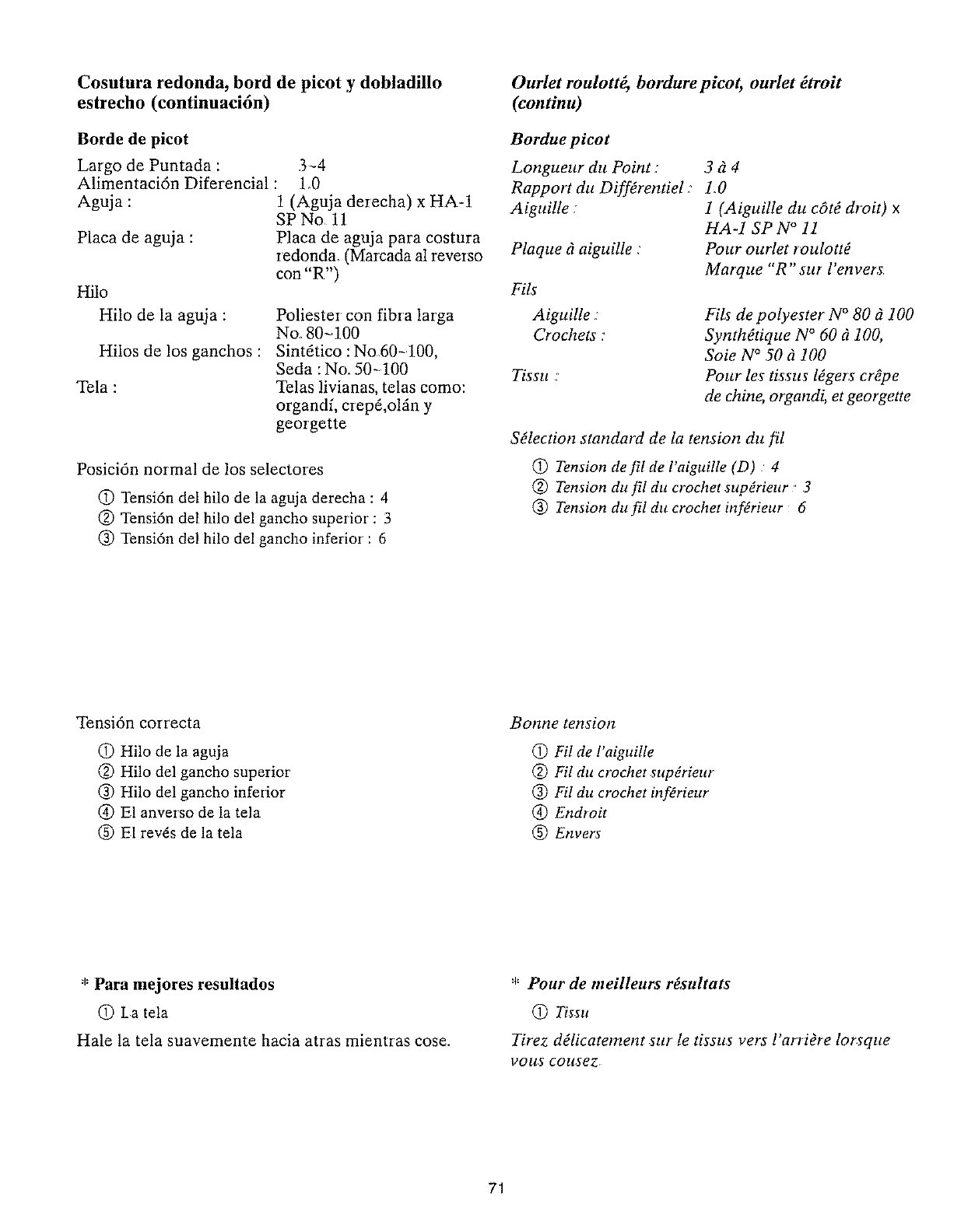

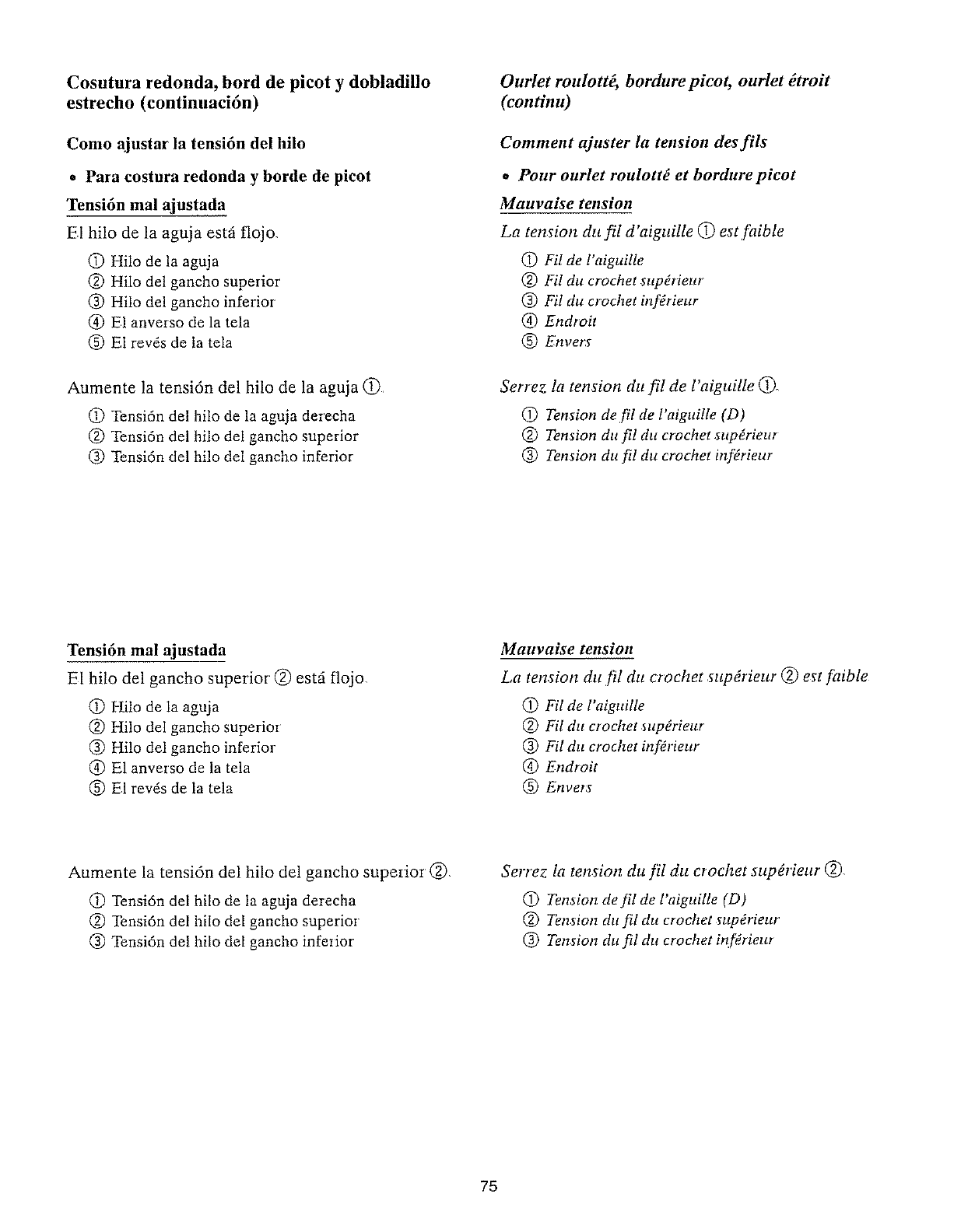

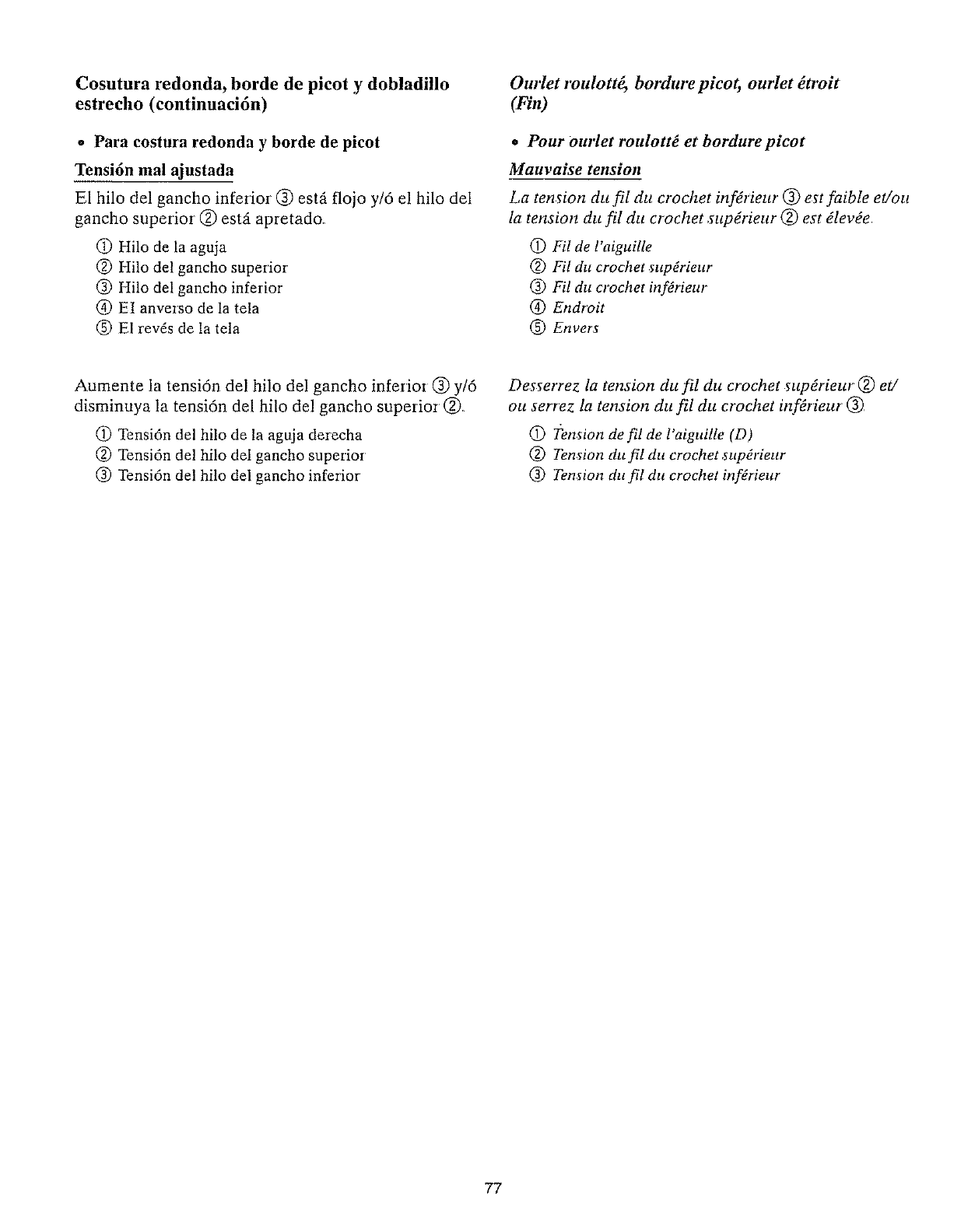

Costura redonda, borde de picot y dobladillo

estrecho ..................................................... 69 - 77

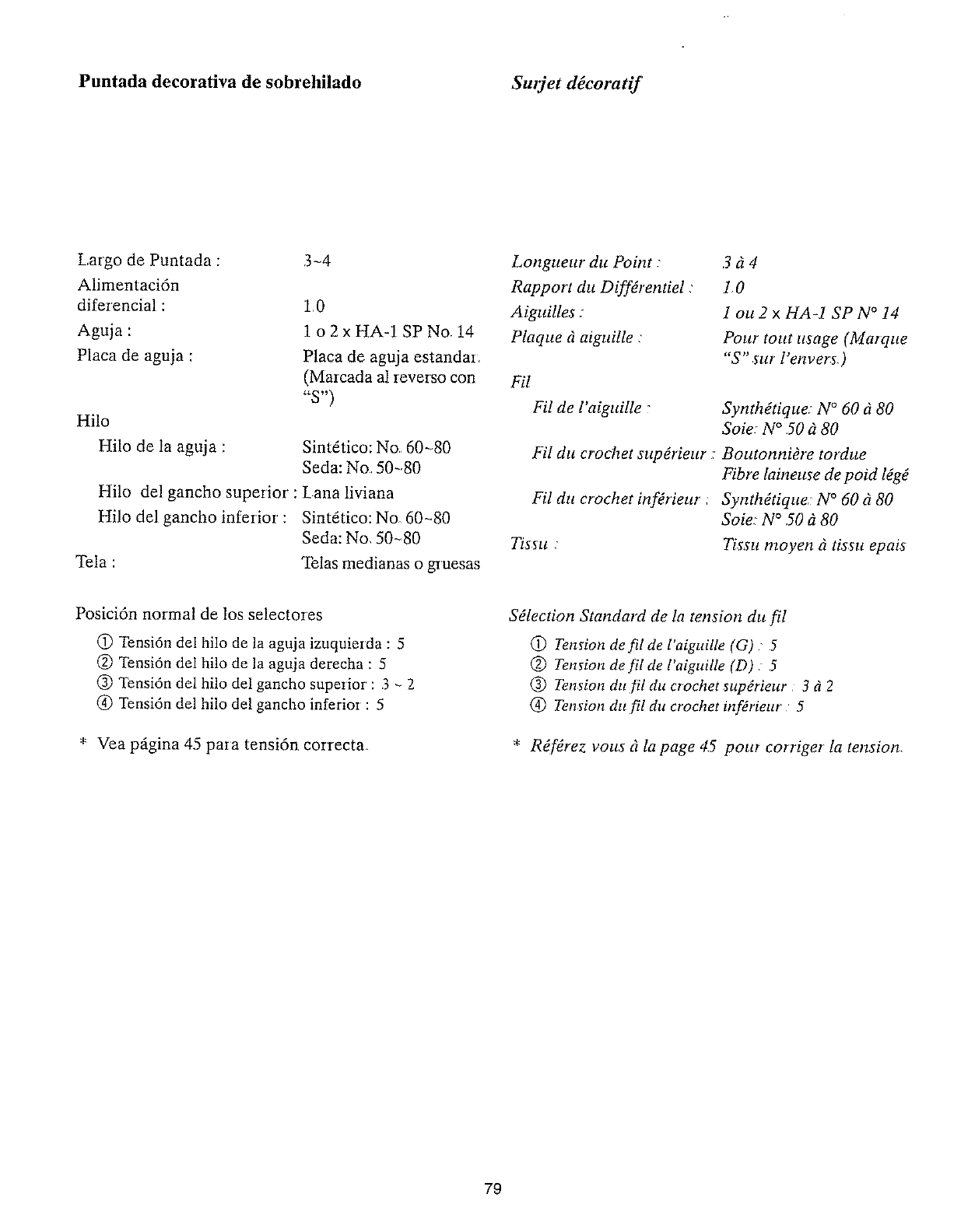

Puntada decorativa de sobrehilado .............................. 79

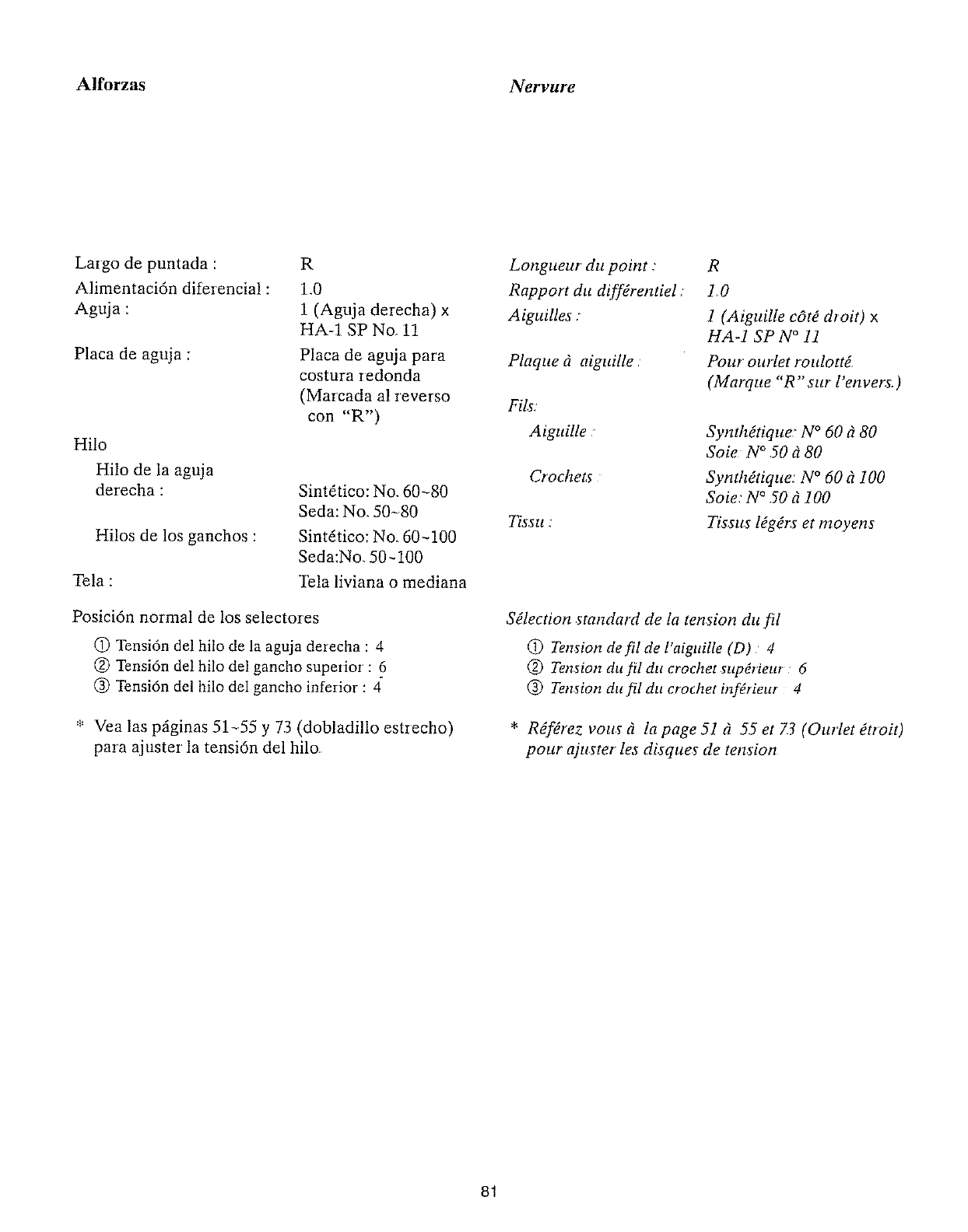

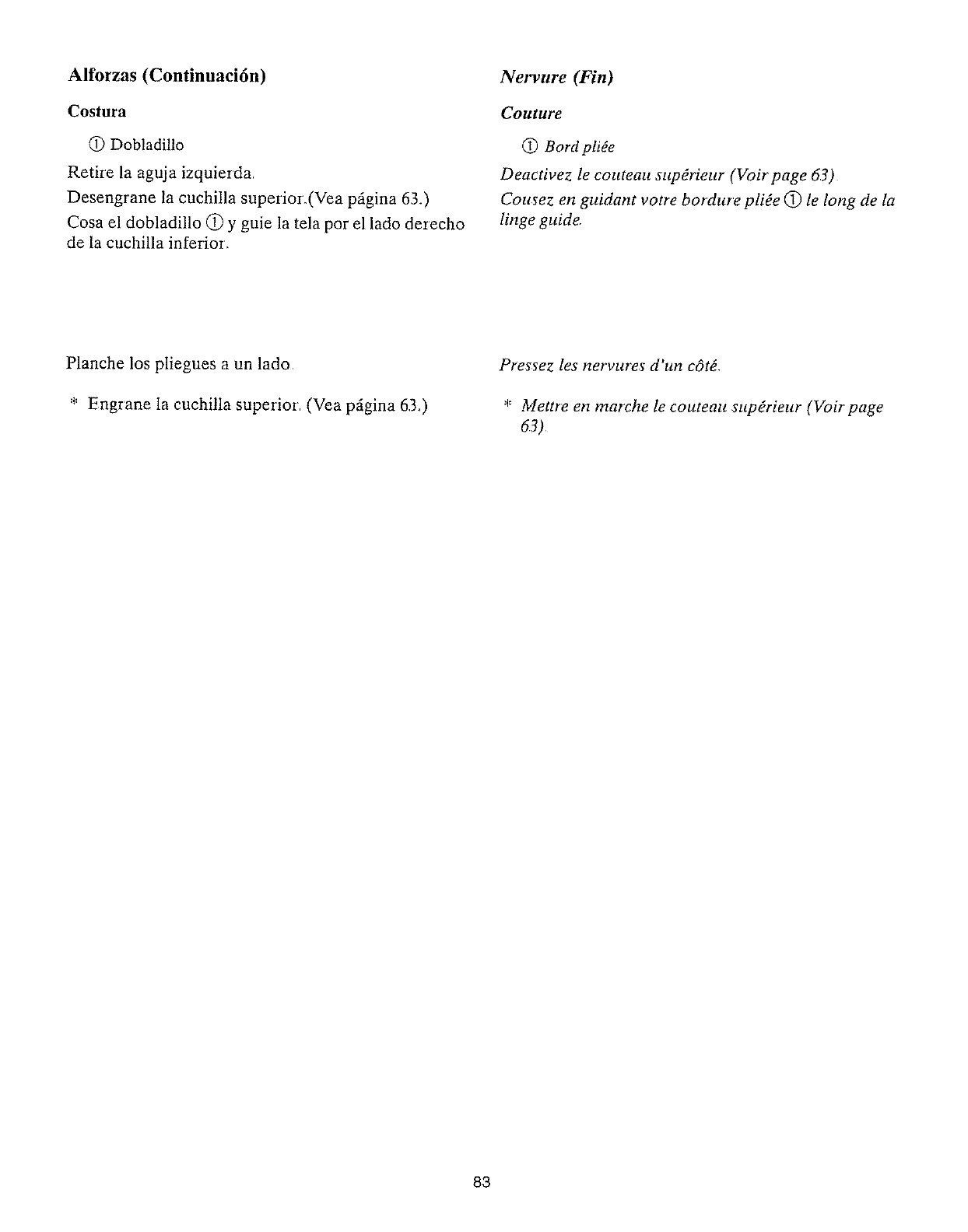

Afforzas ............................................................. 81 - 83

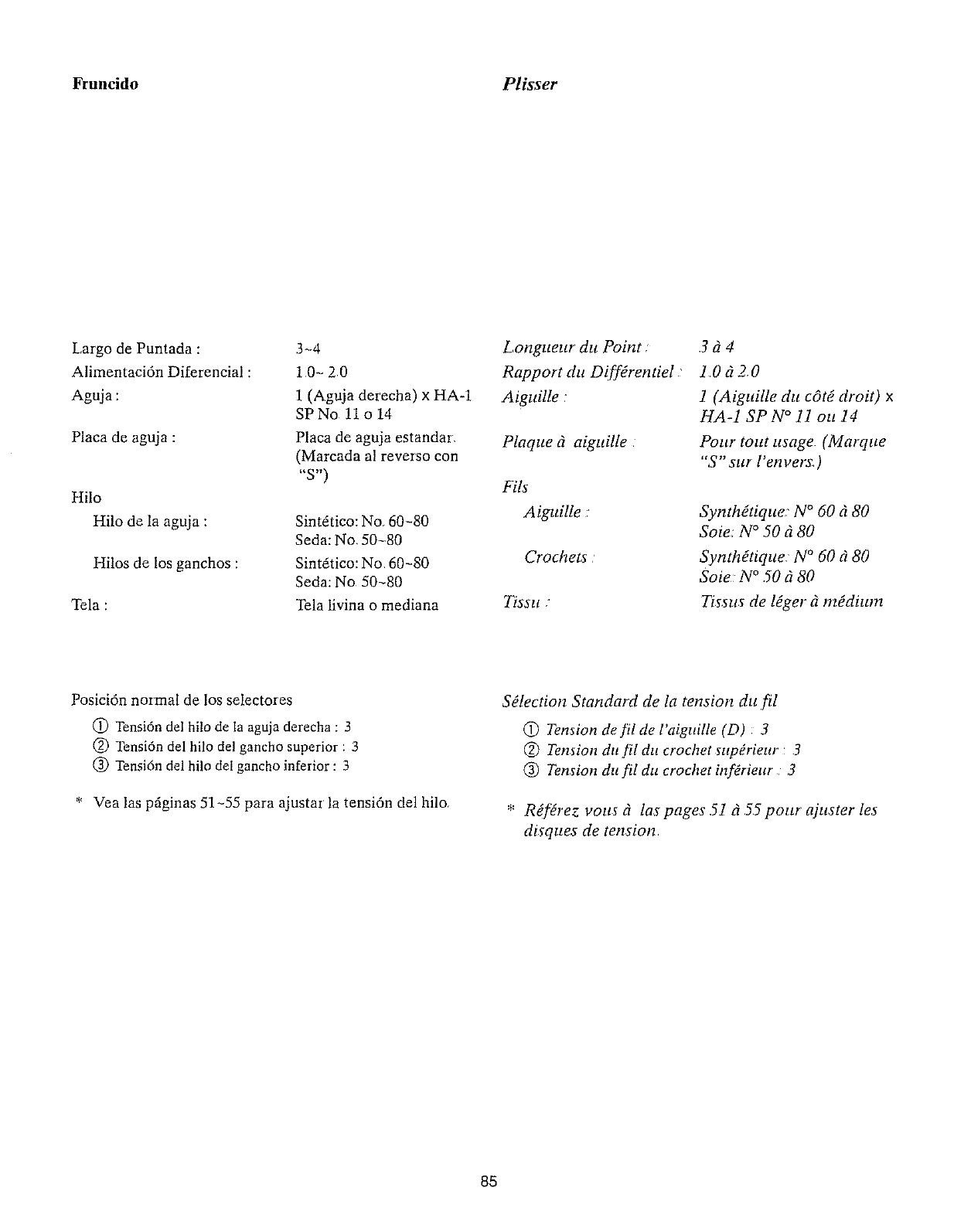

Fruncido .............................................................. 85

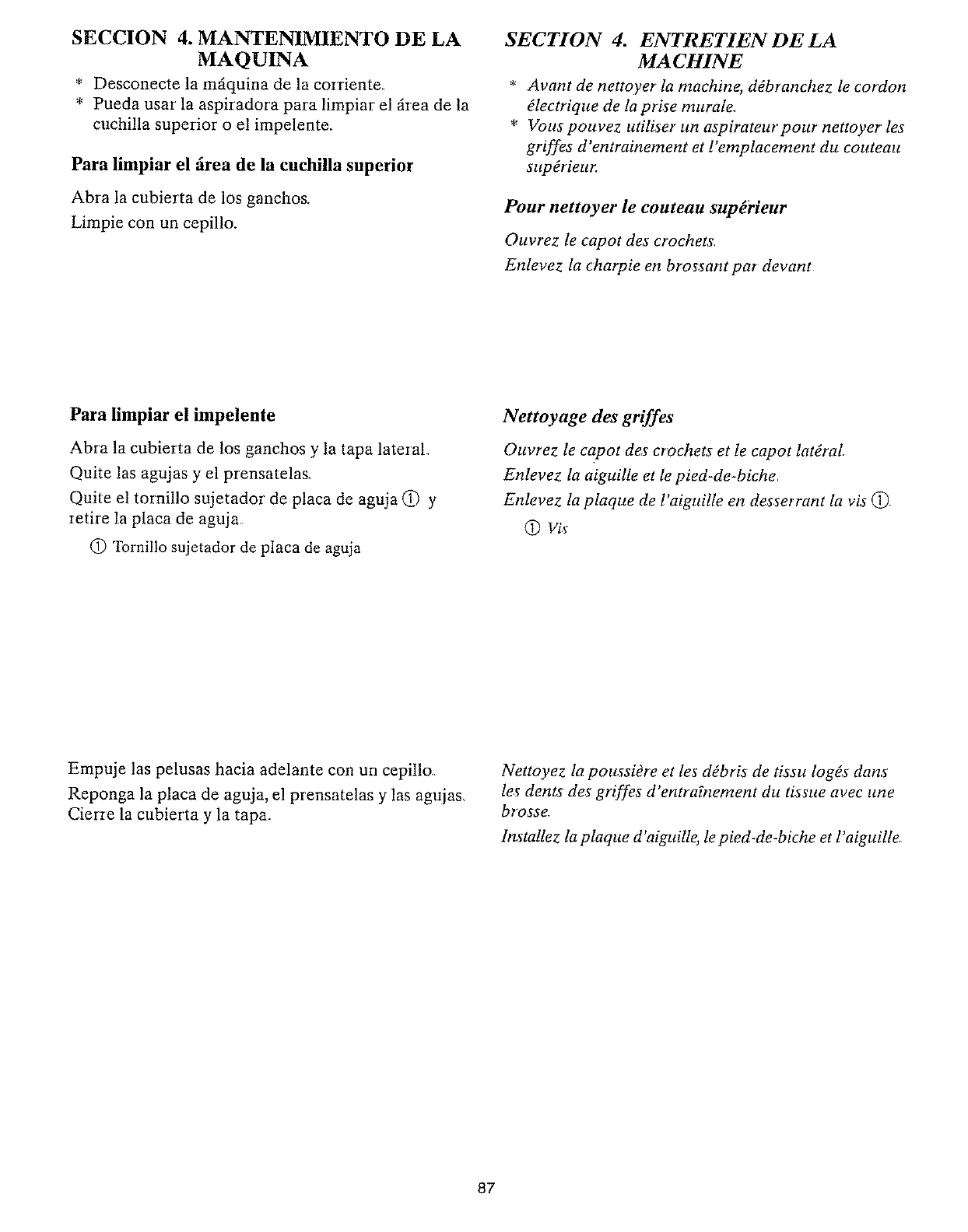

SECCION 4. MANTEN1MIENTO DE LA MAQUINA

Para limpiar el drea de la cuchilia superior .................. 87

Para limpiar el impelente ................................................. 87

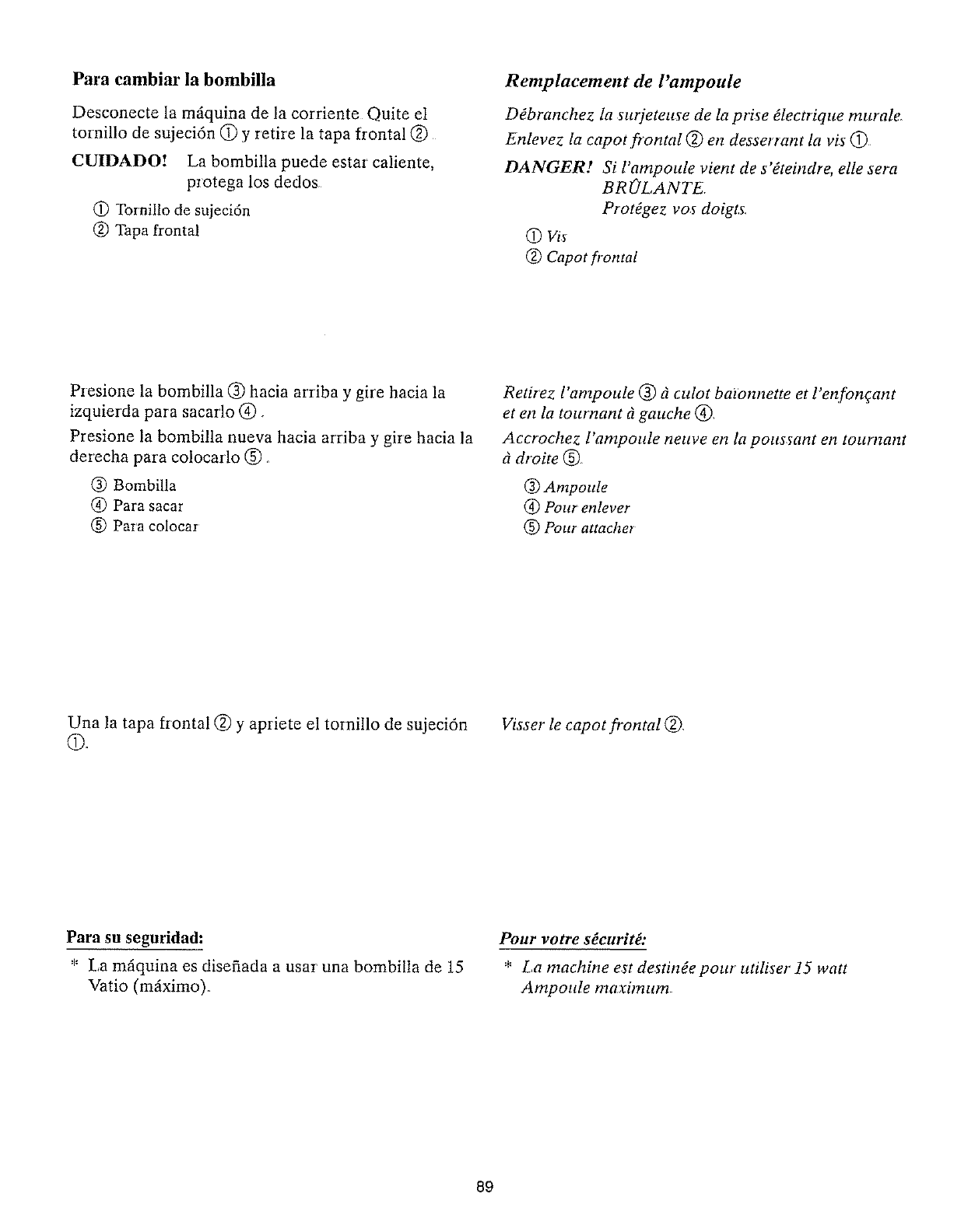

Para cambiar la bombilla ................................................ 89

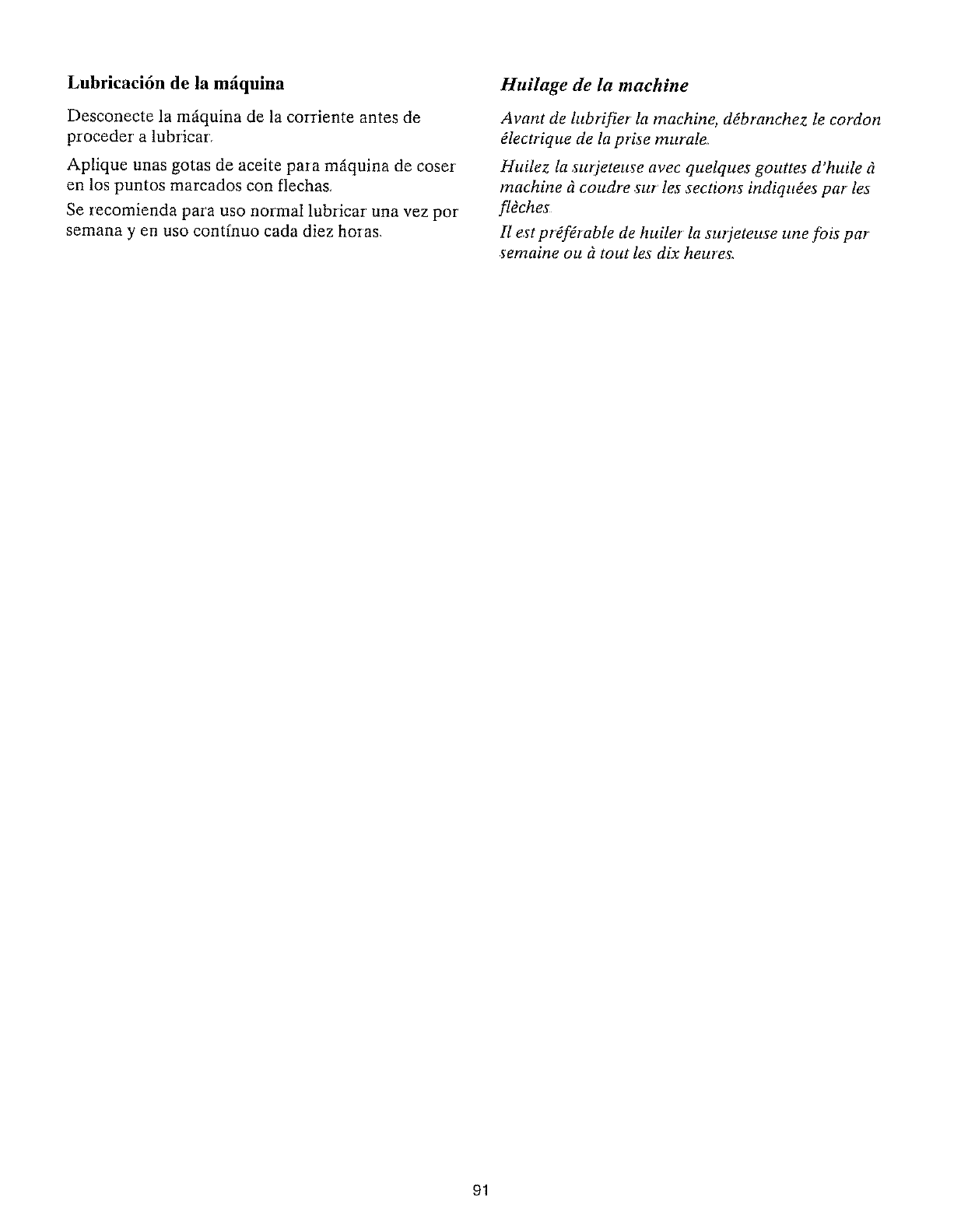

/ubricacidn de la mfiquina ....................................... 91

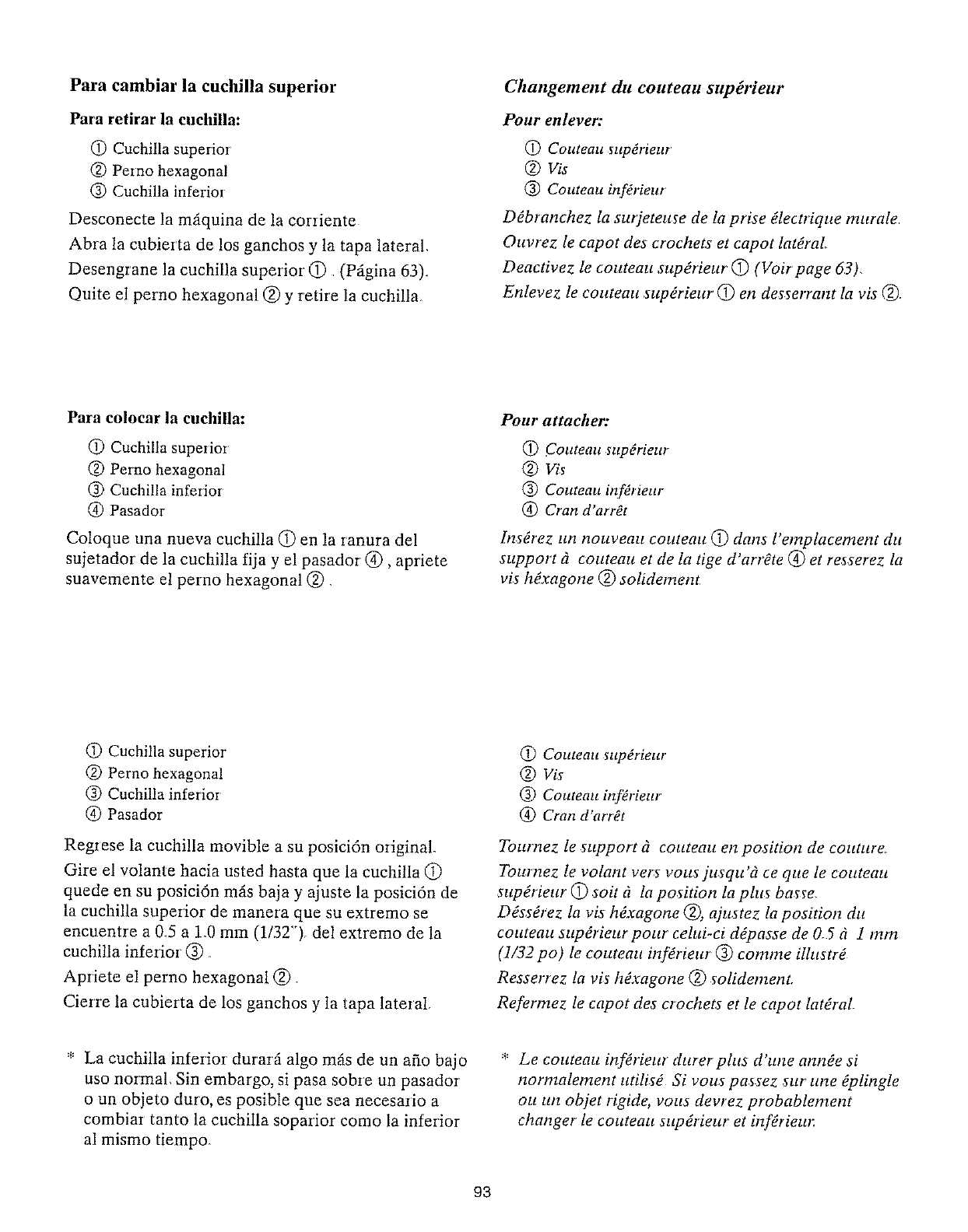

Para cambial la cuchilla superior ............................ 93

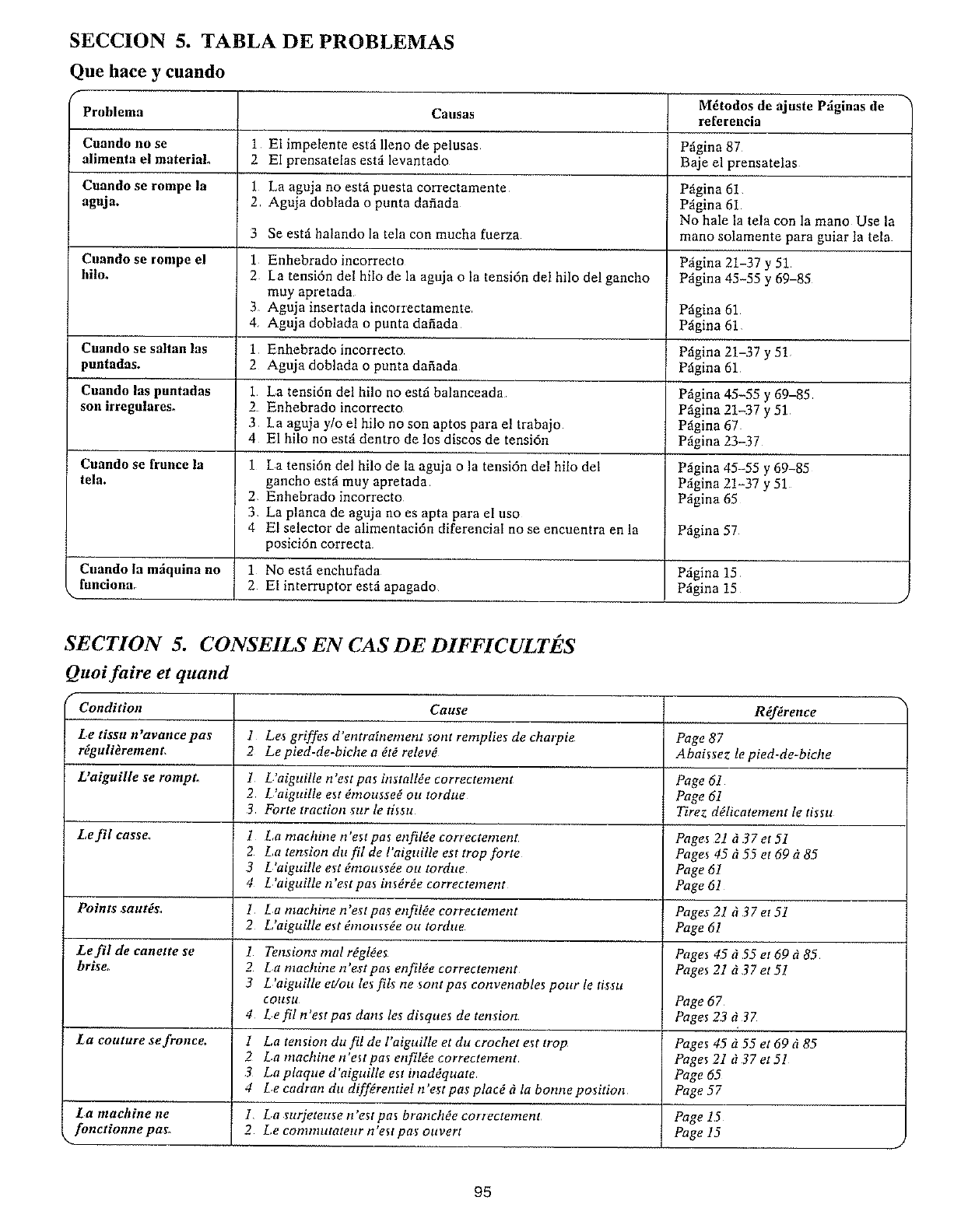

SECCION 5, TABLA DE PROBLEMAS

Que hace y cuando .............................................. 95

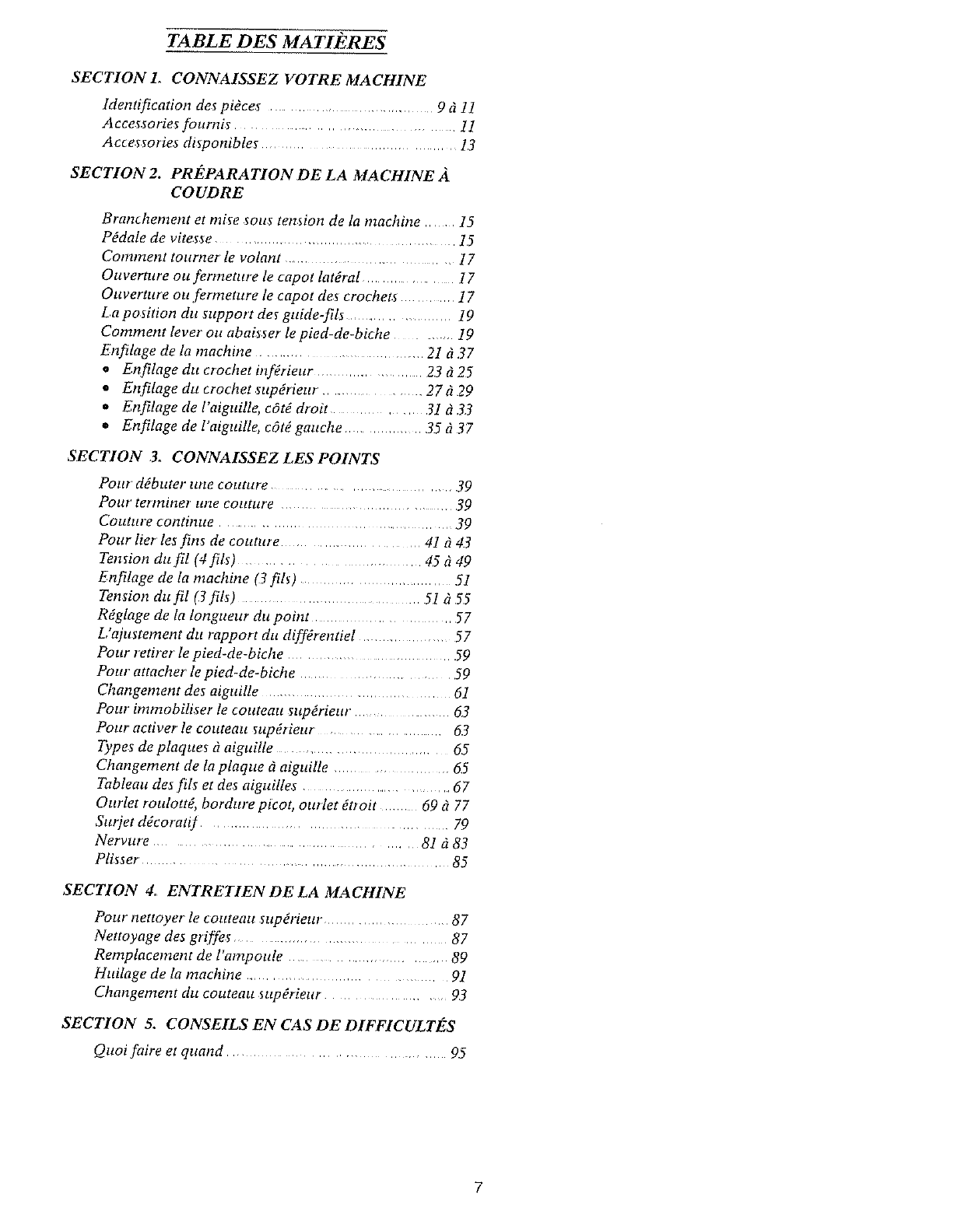

TABLE DES MATIERES

SECTION 1. CONNAISSEZ VOTRE MACHINE

Identification des piOces .......................... 9d11

Acce_sories Jbumis ............................... 11

Accessories disponibles ................................. 13

SECTION 2. PREPARATION DE LA MACHINE

COUDRE

Branchement et raise sous tension de la machine ...... 15

P_dale de vites_e ............................................... !.5

Comment tourner le volant ............................ 17

Ouverture ou fermeture le capot latOral ............... 17

Ouverture ott fermeture le capot des crochets ........... 17

La position du support de_ guide-ills ......................... 19

Comment lever ou abai_ser le pied-de-biche ........ 19

Enfilage de la machine ............................. 21 ?t.37

oE)_filage du crochet inf_rieur ........................ 2.3d 25

,Er(filage dtt crochet supdrieur ..................... 27 h 29

•Enfilage de l'aiguille, cOtOdroit ............. 33 d.3.3

•Enfilage de l'aiguille, cord gauche ................. 35 h 37

SECTION ,3. CONNAISSEZ LES POINTS

Pout ddbuter une couture ........................ 39

Pour terminer une coutttre ............................. 39

Couture continue ............................................... 39

Pour lier leafins de couture .......................... 41 h 4.3

Tension duf!'l (4ills) ........................... 4.5d 49

Enfilage de la machine (3 fil_) ............................ 5I

Tension du f!l (3 ills) ............................... 51 dt,55

R_glage de la longueur du point .......................... 57

L'ajustement du rapport du diff_rentiel .................. 57

Pour retirer le pied-de-biche ............................. 59

Pour attacher le pied-de-biche ......................... 59

Changement des aiguille ........................................ 61

Pour immobiliser le couteau supdrieur ................ 63

Pottr' activer le couteau supdriettr ................. 6.3

Types de plaques fi aiguille .............................. 65

Changement de la plaque daiguille ..................... 6,5

Tableau des ills et des aiguilles .......................... 67

Ourlet roulott_, bordure picot, outlet _troit ....... 69 d77

Sttrjet d_coratif ....................................... 79

Nervure ................................................. 81 gt83

Plisser ................................................... 85

SECTION 4. ENTRETIEN DE LA MACHINE

Pour nettoyer le couteatt sup(rieur .......................... 87

Nettoyage des griffe_ ................................ 87

Remplacement de l'ampoule ..................... 89

Huilage de la machine ................................................... 91

Changement du couteau supOieur ........................... 9.3

SECTION 5. CONSEILS EN CAS DE DIFFICULTES

Quoi faire et quand ............................ 95

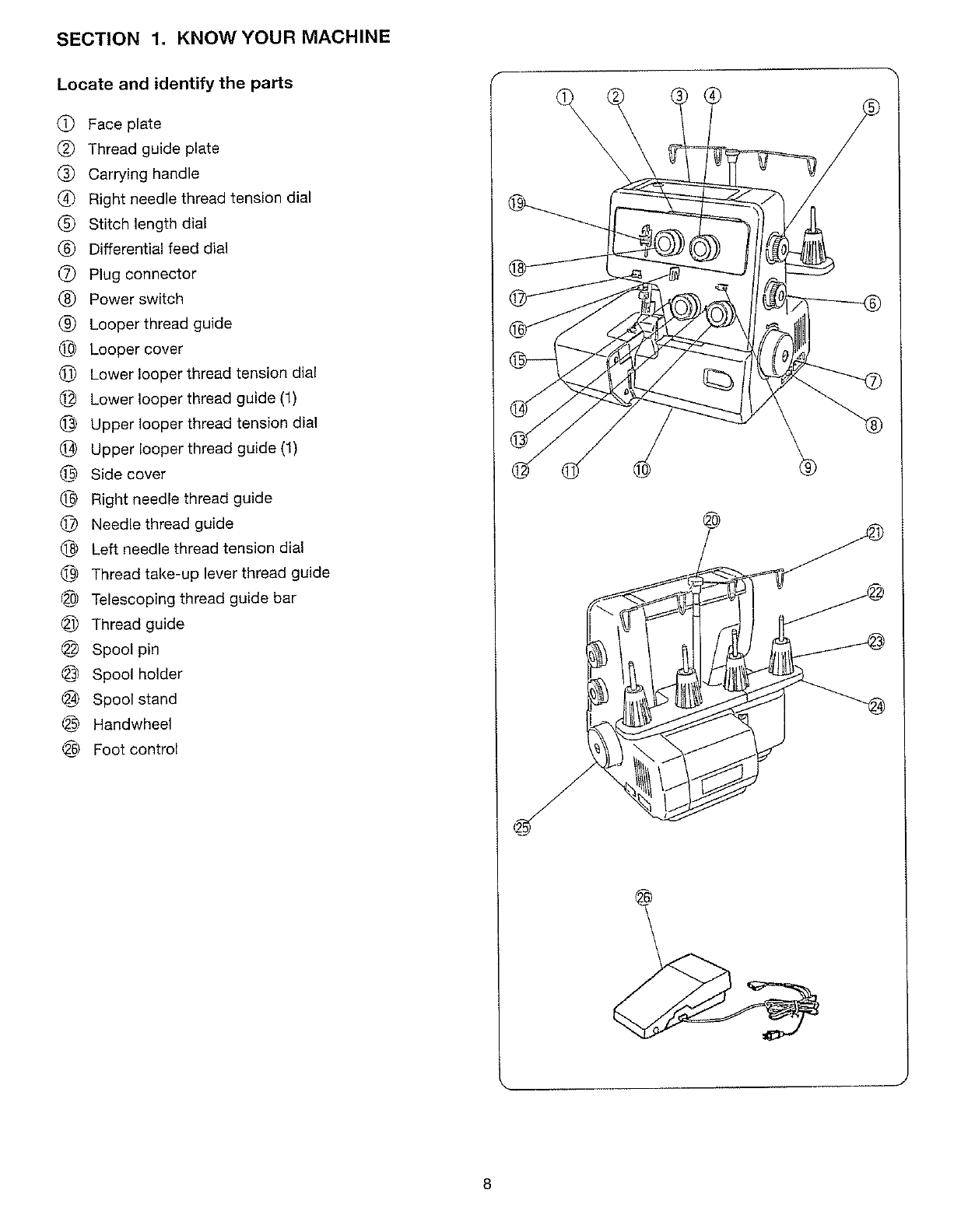

SECTION 1. KNOW YOUR MACHINE

Locate and identify the parts

C) Face plate

_) Thread guide plate

(_) Carrying handle

_') Right needle thread tension dial

(_) Stitch length dial

1_ Differential feed dial

(_) Plug connector

(_ Power switch

(_ Looper thread guide

(_ Looper cover

_) Lower looper thread tension dial

@ Lower looper thread guide (1)

q@ Upper looper thread tension dial

(_ Upper Iooperthread guide (1)

1@ Side cover

1@ Right needle thread guide

1@ Needle thread guide

1@ Left needle thread tension dial

@ Thread take-up lever thread guide

Telescoping thread guide bar

Thread guide

@/ Spool pin

_3) Spool holder

@ Spool stand

_9 Handwheel

@ Foot control

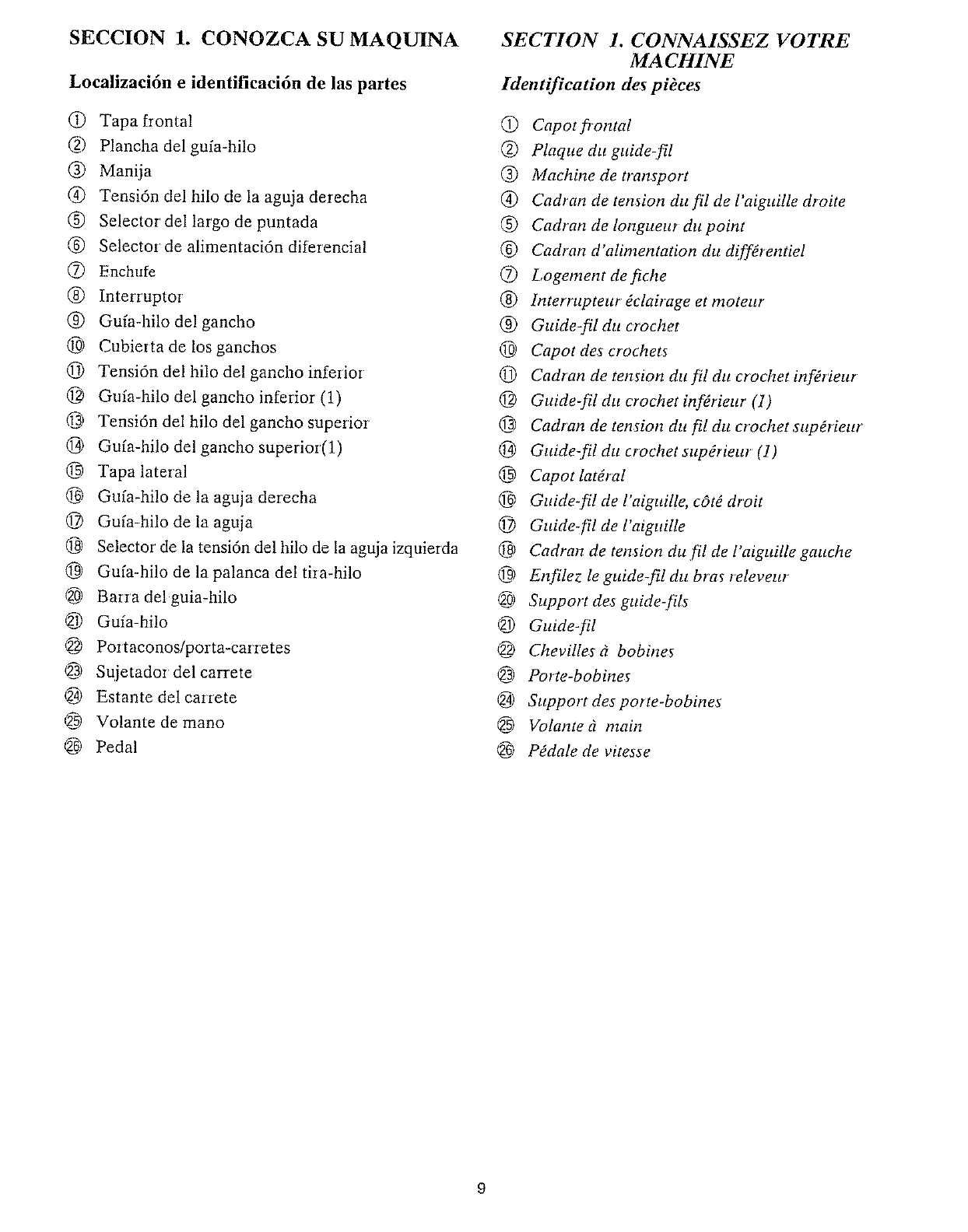

SECCION 1. CONOZCA SU MAQUINA

Localizaci6n e identificaci6n de las partes

@ Tapafrontal

@ Plancha del gufa-hilo

@ Manija

@ Tensidn del hilo de la aguja derecha

@ Selector del largo de puntada

@ Selector de alimentaci6n diferencial

(Z) Enchufe

@ Interruptor

@ Gufa-hilo delgancho

@ Cubierta de los ganchos

@ Tensi6n del hilo del gancho infetioi

@ Gufa-hilo del gancho interior (1)

@ Tensidn del hilo del gancho superior

@ Gufa-hilo del gancho superior(i)

@Tapa latetal

@ Gufa-hilo de la aguja derecha

@ Gufa-hilo de la aguia

@ Selector de la tensidn del hilo de la aguja izquietda

@ Gufa-hi!o de la palanca del tira-hilo

@ Barla del guia-hilo

@ Gufa-hilo

@ Portaconos/porta-carzetes

@ Sujetadoi delcarrete

@ Estante delcaHete

Volante de mano

Pedal

SECTION 1. CONNAISSEZ VOTRE

MA CHINE

Identification des pi&ces

(_) Capot frontal

@Plaque du guide_fil

@Machh_e de transport

@Cadran de tension du fil de l'aiguille droite

@Cadran de longueul dupoint

@Cadran d'alimentation du diffdlentiel

(7@ Logement de fiche

@Interrupteur dclairage et moteur

@Guide-ill du crochet

1@ Capot des crochets

(@ Cadran de tension du fil du crochet il_fOrieur

@Guide-ill du crochet infOrieur (1)

@Cadran de tension du fil du crochet sup_rieur

@Guide:filducrochetsup_rieur(1)

(_ Capot latdral

@Guide-ill de l'aiguil!e, cOtd droit

@Guide-fil de l'aiguille

@Cadran de tension du fil de l'aiguille gauche

1@ Enfilez le guide-fil du bras releveur

@) Support des guide-ills

Guide-ill

@Cheville_ c_ bobines

_3) Popte-bobine_

@Support desporte-bobines

@Volante _main

P_dale de vitesse

Locate and identify the parts (Continued)

2@ Needle clamp screws

@ Upper knife

Needle plate

Presser foot

@ Needle plate set screw

@ Knife holder

@ Lower knife

@ Lower looper thread guide (4)

Lower looper thread guide (3)

3GG_Needle bar thread guide

@ Needle clamp

3C8)Foot holder

@ Upper looper

4_) Upper looper thread guide (3)

_) Lower looper

@ Upper looper thread guide (2)

@ Lower looper thread guide (2)

4@ Looper thread take-up lever (upper & lower)

@ Thread cutter

Presser foot lifter

@ Presser bar

@ Foot holder set screw

@ Lower looper thread guide (5)

Upper knife knob

5_ Needle bar

Standard accessories

Screw drivers

(_) Tweezers

(_) Set of needles

(_ Rolled hemming needle plate

(_) Video cassette @

® ®

Localizaci6n e identificaci6n de las partes

(Continuaci6n)

@ Sujetadores de las agujas

@ Cuchilla superior

Placa de aguja

@ Piensatelas

@ Tornillo sujetador de placa de aguja

@ Sujetador de la cuchilla

@ Cuchilla inferior

@ Gufa-hilo del gancho inferioi (4)

@ Gufa-hilo del gancho inferior (3)

@ Gufa-hilo de la barra de aguja

3@ Sujetador de la aguja

@ Sujetador delprensatelas

@ Gancho superior

4@) Gufa-hilo del gancho superior (3)

_) Gancho inferior

4@) Gufa-hilo del gancho superior (2)

@ Gufa-hilo del gancho inferior (2)

@ Patanca tira-hilo del gancho

Corta-hilo

Elevador del prensatelas

@ Barra delprensatelas

(_ Tomillo de sujeccidn del sujetador del piensatelas

@ Gufa-hilo del gancho inferior' (5)

65 Bot6n de la cuchilla superior

_) Baria de aguja

Identification des pikces (Fin)

@Vi_ de serrage de l'aiguille

@CouteausupOrieur

Plaque t_ aiguille

@Pied-de-biche

OVis

@Porte-couteau

@) Couteau it_f_riettr

@Guide:ill du crochet infOrieur (4)

@Guide-ill du crochet i;_fdrieur _3)

3(_65Guide-fil de la barre gt aiguille

@Serrage de l'aiguille

@1 Porte-pied

@Crochetsup_rieur

4@ Guide-fil du crochet supdrieur ¢3)

@Crochet infdriettr

4@ Guide-fil du crochet ,sup_rieur (2)

4@ Guide:ill dtt crochet infOrieur (2)

4@ Levier releveur de fil du crochet

@Cottpeur hill

4@1 Pressoir d'OlOvation du pied

@Barre dttpied-de-biche

@1 Vis

OGuide-ill du crochet ir_fdrieur _5)

6) Vis da cottteatt supOrieur

15_ Barre h aigtdlle

Accesorios esthndar

@ Destornilladores

@ Pinzas

@ Juego de agujas

@ Placa de aguja parr costura redonda

@ Video casete

A ccessoires foumis

@Tourae-vis

@Pincettes

@Casier des aiguilles

@Plaque d'aigttillepottt ourlet rotdottd

@Viddo-cassette

Available accessories and attachments

All parts listed may be ordered from any Sears s;ore or

service center

WHEN ORDERING REPAIR PARTS, ALWAYS GIVE

THE FOLLOWING iNFORMATION:

1 PART NUMBER 2 PART DESCRIPTION

3 MODEL NUMBER 4 NAME OF ITEM

If the parts you need are not stocked locally, your order

will be electronically transmitted to a Sears Repair Parts

Distribution Center for expedited handing

Ref, No.

Pa_ No.

784810002

647803004

624801001

=t_822020503

:1_784806005

784860100

784626009

785609009

_'624806006

,I,802424004

000009803

784045020

;_'784809008

784223105

"741814003

'_'784805004

'_Mb330555

=_=200232102

=_=200201009

="200209100

=_200210104

=1'200212106

'_'200213107

"340522N

777810000

Description

Screw driver (large)

Screw driver (small)

Tweezers

Spool cap

Looper threader

Needle set

Rolled hemming needle plate

Standard needle plate

Net

Lint brush

Light bulb

Upper knife

Spanner (Wrench)

Spool holder

Oil

Needle threader

Elastic foot

1/8" piping foot

3/16" piping foot

Blind hem foot

Taping foot with tape roe!

Cording foot (1)

Cording foot (2)

Pearl sewing foot

Video cassette

:_' These items are not furnished with the machine,

but may be ordered per instructions above

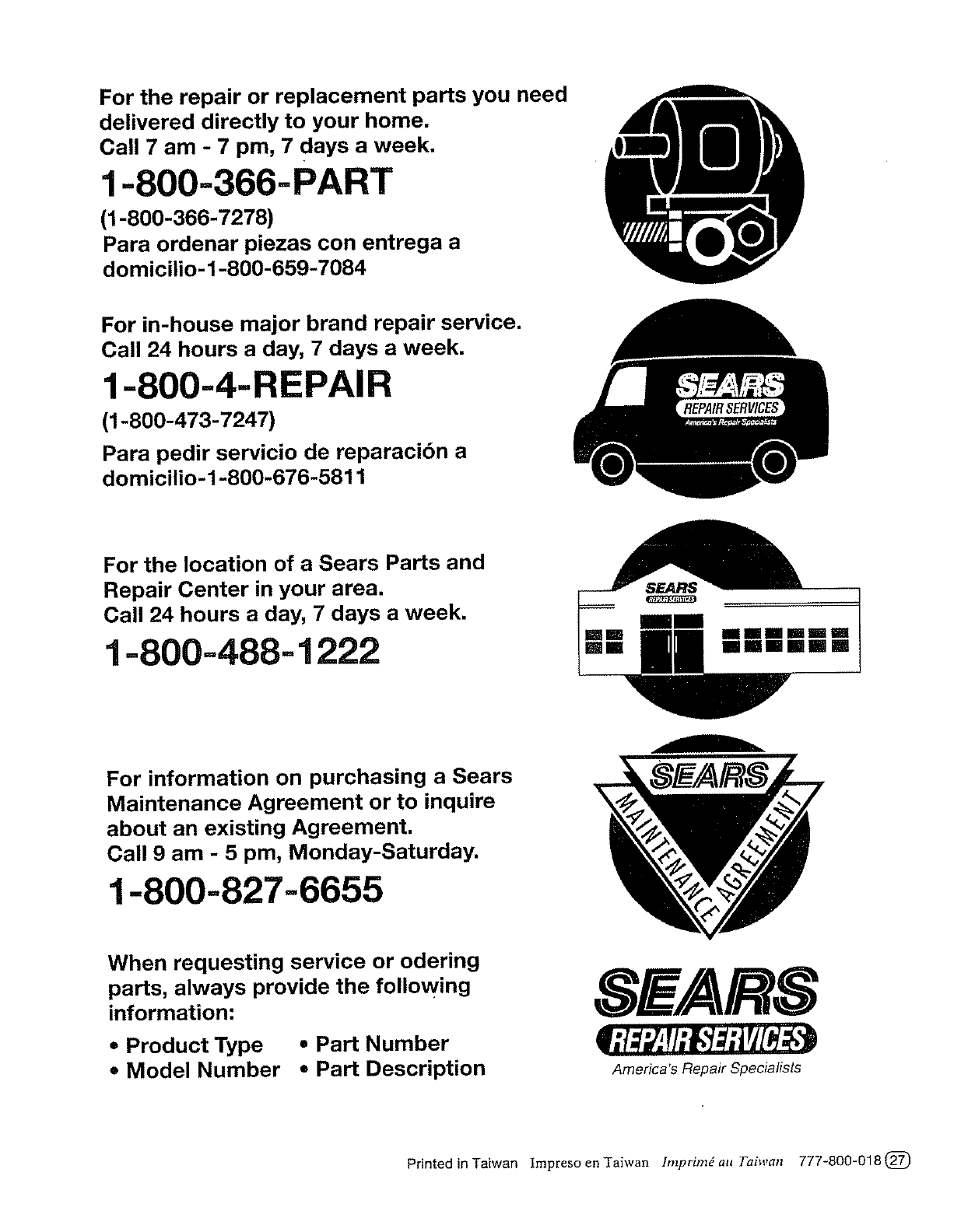

For the repair or replacement parts you need

delivered directly to yore home,

Call 7 am -7 pm, 7 days a week.

1-800-366-PART

(1-800-366-7278)

1 2 3

6 7 8

11 12 13

16 17

910

14 15

18 19

23 24 25

Accesorios y refacciones disponibles

Todas las piezas que figuran aquf se pueden comprai

pidi_ndolas a cualquier tienda o centio de servicio Sears

AI_. PEDIR REPUESTOS, DE SIEMPRE I_A

SIGUIENTE INFORMACION:

1 NUMERO DE LA PIEZA 2 DESCRIPCI(3N DE LA PIEZA

3 NUMERO DEL MODI_LO 4 NOMBRE DI_L

ARTICULO

Si las piezas que necesita no se encuentran en

existeneias localmente, su pedido se transmitirfi

electr6nicamente a un Cenuo de Distribuci6n de

Repuestos Sears para set

Re_rencia No, de pieza

i 784810002

2 647803004

3 624801001

4 *822020503

5" :"784806005

6 784860100

7 784626009

8 785609009

9 *624806006

10 *802424004

i1 000009803

12 784045020

13 *784809008

14 784223105

15 *741814007

16 *784805004

17 *MI--330555

18 *200232102

19 *200201009

20 *200209100

21 *200210104

22 *200212106

23 *200213107

24 "340522N

25 777810000

)rocesado inmediatamente,

Descripci6n

Desto_nillador (grande)

Destmnillado_ (peque_o)

Pinzas

Tapa de carrete

Enhebrado_ del gancho

Juego de agujas

PIaca de aguja papacostra redonda

Placa de aguja est6.ndal

Red

Cepillo pma pelusa

Bombilla

Cuchilla superior

Llave de tuerca

8oporte de carrete

Aceite

Enhebrador de aguja

Pie elastico

1/8" pie de ribete

3/16" pie de ribete

Pie para puntadas invisibles

Pie para cinta con carrete de einta

Pie del cord6n (i)

Pie deI cord6n (2)

Pie de costura perla

Video casete

* Estos a_tfculos no se sum mistran con la mfiquina,

pero se pueden pedk siguiendo las instmcciones

Accessoires disponibles

Tottte_ ces pi&es peuvent due commanddes datT_ un

magasin Sears

.IOIGNEZ TOUJOURS a VOTRE COMMANDE

LES RENSEIGNEMENTS SU1VANTS

1 LENUMERODEPIECE 2 MDESIGNA'HONDELA PIECE

t LENUMERODEMODELE 4 LENOMDELAblACHINE

Si de5 pi&es ne 5ont pa_ disponibles sur place, votre

commande sera ttansmise dlectriquement dnotre ddpOt

centrM des pi&es de techange

RepOre

N°de piOce

784810002

647803004

624801001

*822020503

*784806005

784860100

784626009

785609009

*624806006

*802424004

000009803

784045020

*784809008

784223105

*741814003

*784805004

*ML-330555

*200232102

*200201009

_200209100

_00210104

*200212106

*200213107

"340522N

777810000

D_signation

Gros tournevi5

Petit tournevis

Pb_cettes

Raclette

Enfilage dtt crochet

Jett d'aiguille5

Plaque d'aiguille pour roulott_

Plaque a aiguille tout usage

Filets

Bmsse dcharpie

Ampoule Olectrique

Cottteatt sup&iettt

Clef

Porte-bobine

Huile

Eafile-aiguille

Pied de Olastique

1/8"pied ganseur

3/16"pied ganseur

Pied outlet invisible

Aecessoire pied pour bade

Pied-guide eordonnet (1)

Pied-guide cordonnet (2)

Pied de coumle perle

Viddo-cassette

*Ceaarticlesne_ontpasfourmisaveclamachine,

mais peuvent _tre command_5 comme h_diqu_ au

haut de la page,

Para ordenar piezas con entrega a

domicilio-l-800-659-7084

SECTION 2. PREPARE YOUR MACHINE

FOR SEWING

Plug in the machine and switch on the power

(_ Machine plug

(_) Three-prong plug connector

_) Power supply plug

(_) Power supply

(_) Light/power switch

NOTE: Before inserting the plug into your machine, be sure

the power switch is OFE

Check your outlet to be sure it is a 110 to 120 Volt AC

outlet

Insert the machine plug (_ into the three-prong plug

connector (_), as shown. It will only fit one way.

Insert the power supply plug (_ into the wall outlet 1_).

Push the light/power switch ® to turn on the power and

sewing light

SAFETY FEATURE:

Your machine will not operate unless the light/power switch

is turned on.. If you are interrupted or stop sewing, turn off

the light/power switch to prevent injury to children ®

Foot control use

C) Foot control

The foot control regulates the speed at which you sew.

To increase speed, gently press down with the ball of your

foot,

To decrease speed, release your foot pressure slightly.

NOTE: The foot control is sensitive and will increase or

decrease your sewing speed immediately.

Practice on a scrap of fabric to regulate your

sewing speed to your taste and needs.

OPERATING INSTRUCTIONS:

"For appliances with a polarized plug (one blade wider than the other).

To reduce the risk of electric shock, this plug is intended to fit in a polarized

outlet only one way, If the plug does not fit fully in the outlet, reverse the

plug. If it still does not fit, contact a qualified electrician to install the proper

outlet. Do not modify the plug in any way,"

"Foot Controller Model YC-482P for use with Sewing machine

Model 385 16633xxx?'

xxx-represents numbers 000 through 9g_

SECCION 2. PREPARE SU

MAQUINA PARA COSER

Para conectar y prender la mdquina

@ Enchufe de tres puntas

@ Enchufe de la mfiquina

@ Enchufe de toma de coiriente

@ Red el_ctrica

@ Interruptor

NOTA: Antes de conectar la m_iquina a la cou'iente

asegmese que el interruptoi est_ en off.

Conecte al enchufe de la m_iquina @ el enchufe de

ties puntas @,

Se enchufa de una sola manera.

Conecte el enchufe @ a la red el_ctrica @_

Presione el intertuptoi @ para prendei la m_iquina y

la lzlmpar ao

Para su seguridad y la de los nifios, apague la m_iquina

cuando no est_ en uso_

DISPOSITIVO DE SEGURIDAD:

La m_iquina no funcionar_ a menos que el interluptor de

encendido est_ en la posici6n de encendido Si alguien le

inter_umpe o si usted deja de coser, apague el intertuptor

de encendido pala evitm lesiones a los nifios

SECTION 2. PREPARATION DE LA

MACHINE ACOUDRE

Branchement et raise sous tension de la machine

@Fiche de pddale

(_) Fiche enca_tt_e

@Cordon Olectrique

@Prise de courant

@Interrupteur

REMARQUE' Avant de brancher le cordon

dlectrique fi la prise de courant,

assurezvous que l'interrupteur est

sur la position ARREZ

L,a prise de courant murale doit gtre alimentde en

courant alternati[ sous 110 d 120 volt._

h_troduisez la fiche de pddale C) dans la fiche fi frois

broches encastrde @, en la tournant dam le bon sens

Branchez le cordon @dans la prise de courant @.

Appuyez sur l'interrupteur d'dclairage/alimentation @

pour mettre la machh_e en position sous tension et fitire

allumer l'ampoule

MESURE DE SECUR1T[_:

Votre machine ne peut pas marcher en appuyant sur la

p_dale, si l'_clairage n'est pas allured. Si vous devez

interrompre votm couture, dteignez l'dclairage de la

machine et elle ne pourra pas 4tre mi_e en marche par

de jeunes enfants

El uso del pedal

@ Pedal

E1 pedal controla la velocidad al coser, para aumentai

la velocidad presione suavemente el pedal.

Para disminuir la velocidad, suelte gradualmente el

pedal

NOTA: E1 pedal es sensitivo y responde

inmediatamente, hay que practicar en un

retazo para acostumbrarse con el pedal.

P_dale de vitesse

(!) Pddale de vitessel

La pddale de vite_se permet de piquer plus ou moins

vite par une simple pression dtt pied,

Pour attgmenter la vitesse, abaissez progressivement la

pOdale avec l'avant du pied

Pour diminuer la vites'se, rdduisez la pression en

relevant l_gdrement le pied

REMARQUE: L,a pddale de vitesse est sensible et

attgmentera ou diminuera la vitesse

attssitOt que votts faites varier la

pmssion, Faites" ttn essai pour voir

la vitesse qui convient le mieux

pour l'dtouffe travaillde

How to turn handwheel

C) Handwheel

Always turn handwheel toward you.

Opening and closing the side cover

C) Side cover

To open:

Push the side cover to the left.

To close:

Push the side cover to the right and slightly toward the

machine body.

Opening and closing the looper cover

C) Looper cover

To open:

While pushing with the thumb to the right as far as it will

go, pull looper cover toward you.

To close:

Lift looper cover and push against the machine,

The looper cover snaps into the position automatically

For your safety.'_

Always close both side and looper covers when the

machine Js Jn use.

Para girar el volante

@ Volante de mano

Siempre gire el volante hacia usted

Comment tourner le volant

(_) Volant fi main

Tournez toujours le volant vers votts

Para abrir y cerrar la tapa lateral

@ Tapa lateral

Para abrir:

Correr la tapa hacfa la izquierda_

Papa Cellar:

Correr la tapa hacfa la derecha yligetamente hacia el

cue:po de mfiquina.

Ouverture ou fermeture le capot latOral

@Capot latdra!

Pour ouw'ir:

Pou_ez le capot latdral vers la gauche

Pour Nrmer,

Pous_ez le capot latdral vet_ la droite et emuite vet:_ la

machine_

Para abrir y cerrar la cubierta de los ganchos

@ Cubierta de los ganchos

Para abli::

Hale la cubierta de los ganchos hacia usted mientras la

corre a la derecha con el pulgat,

Para ceirar:

Levante la cubierta de los ganchos y empujelo contra

la m_iquina. Se encajat_i en su sitio con un ligero

chasquido

Ouverture ou fermeture le capot des crochets

@Capot des crochet_

PO_ll"ouvt ir

Poussez avec le pouce le plus loin possible vep:s la

droite tout en tirant le couvercle du bottcleup contre

UOtl5

Po£ll" felT?leE

Soulevez le capot des crocheL_ et poussez-le vers la

machine, il s'enclenchera atttomatiquemenL

Para su seguridad:

Cierie la tapa lateral y la cubie:ta de los ganchos

cuando cose.

Pour votre sdcurit&

Totqottts ferme_ les 2 capots lor_que la machine est en

opOration

The position of telescoping thread guide bar

C) Thread guide

(_) Telescoping thread guide bar

(_ Stoppers

(_ Spoor pin

Pull the telescoping thread guide bar (_ up as far as it will

go.

Turn the thread guide bar (_) until it clicks into position.

Thread guides (_ should stop directly above the spool pins

I i't !

I I/ ,--F_

Raising or lowering the presser foot

_) Presserfoot lifter

Presser foot

By raising or lowering the presser foot lifter C), the

presser foot (_) goes up and down

'_ While in operation, keep the presser foot lowered

except for testing stitches, threading the machine or

sewing heavy weight fabrics,

NOTE: Thread tension will net be released if the presser

foot is raised.

La posici6n de la barra del gufa-hilo

@ Gufa-hilo

@ Basra del gufa-hilo

@ Topes

@ Pmtaconos (Portacarretes)

Levante la baira del gufa-hilo (2) hasta donde suba,

Giie la barra hasta que encaje con un ligem chasquido

en posici6n Los gufa-hilos deben estai directamente

encima de los portaconos @

La position du support des guide-ills

@Guide-ill

(_) Support des guide-fil_

@ArrYt

@Cheville_ dbobble

Tirez le support de guide-ills @att_si loin que possible.

Tournez la barre du guide fil juaqu'a qu'il entre en

position

Le guide fil doit Otre arrgtd directement au dessus des

tiges chevilles _t bobines @

Para levantar o bajar el prensatelas

@ Elevador del p_ensatelas

@ Prensatelas

I_evante o baje e! elevador del prensatelas @ para subirlo

o bajailo

* Mientras la mfiquina est6 trabajando el

prensatelas debe estar abajo, salvo para probar

puntadas, enhebrar la mfiquina o coser telas

giuesas,

NOTA: AI levantat el ptensatelas no se modifica la

terisidn del hilo,

Comment lever ou abaisser le pied-de-biche

@Levier

@Pied-de-biche

En levant ou abaissant le levier (!) releveur du pied-de-

biche, le pied-de-biche @monte et descend

re_pectivement.

*Quand il est en op&ation, gardez le pied-de-biche

abaissd; exceptg pour v&ifier les points, enfiler la

machine, coudre clans des tissus Opais ou enlever le

pied-de-biche

REMARQUE La tension du fil se maintien&a m&ne

si le pied-de-biche e_t relevd

Threading the machine

(&) Green

(_) Red

(_) Blue

(&) Orange

_) Thread Chart (Located behind looper cover)

For your convenience, your overlock has been

pre-threaded To prepare to sew with your choice of

threads, follow these simple instructions:

• Make sure unit is unplugged from the wall outlet and/

or machine.

• Raise telescoping thread guide bar.

•Open looper cover

• Place spool cones on spool holders.

• Tie farthest cone on the right to green, 2nd from right

to red, 3rd from right to blue and remaining spool on

left to orange

• Raise presser foot.

• Set tension dials to 0.

•Turn hand wheel away from you once or twice until

needles are in the full up position_ This releases

threads

• Pull all threads out until either the orange or blue

thread approaches the needle eye.

• Cut out needle thread knot and pull additional thread

to thread needle.

• Pull thread until the remaining thread is close to the

other needle eye.

• Thread needle

• Pull thread until the knots have gone through the upper

and lower looper.

• All threads should be under the presser foot and pulled

to the back.

• Set all tension dials back to 3

• Lower presser foot and turn handwheel toward you to

chain off 3 or 4 stitches.

• Plug unit in wall outlet and machine and turn power

switch on.

• You are ready to serge.

®®®@

Para enhebrar la m_iquina

C) Verde

@ Rojo

(_) Azul

@Naranja

@ Diagrama (Esta en el reves la cubierta de ganchos)

Para su comodidad, la m4quina de "overlock" ha sido

preenhebrada. A1 fin de prepararse para coser con la

seleccidn de hilos que usted desee, siga estas

instrucciones sencillas:

•Desconecte la mfquina a la corriente y apgela

• Levante la barra del gufa-hilo a su posicidn mils

alta; abra la tapa lateral y la cubier ta de los ganchos

• Desate el nudo que une los hilos.

• Coloque un cono de hilo en el sujetadoi del carrete

derecho Ate el extremo del hilo del cono al hilo que

se halla mas a la derecha de la barra del gufa-hilo

(verde).

• Hale el hilo y guie el nudo por el disco de tensi6n, el

gufa-hilo y el gancho inferior,

° Coloque un segundo cono de hilo en el segundo

sujetador del carrete de la de_echa, ate el extremo

del hilo del cono aI segundo hilo de la derecha de la

barra del gufa-hilo (rojo)

• Hale el hilo y guie el nudo por el disco de tensidn, el

guia-hilo y el gancho superior.

• Coloque un tercer cono de hilo en el segundo

sujetador del carrete de la izquierda, Ate el

extremo del hilo del cono al segundo hilo de la

izquierda de la batra del gufa-hilo (azul).

• Hale el hilo y guie el nudo por el disco de tensidn y el

gufa-hilo. Antes de alcanzar a la aguja, quite el

piensatelas Corte el hi!o en ambos lados del nudo

•Saque el hilo viejo de la aguja derecha y enhebre

el hilo nuevo Use el enhebrador del gancho o

pinzas para facilitar la operaci6n. Es posible bajar la

cuchilla para tenet mils espacio

• Coloque un cuar to cono en el sujetador del carrete

izquierdo, Ate el extremo del hilo del cono al hilo en

la izquierda de la barra del gufa-hilo (naranja).

• Hale el hilo y guie el nudo pot el disco de tensi6n y

el gufa-hilo Antes de alcanzar la aguja, corte el hilo

en ambos lados del nudo

Saque el hilo viejo de la aguja izquieida y enhebie el

hi!o nuevo,

• Hale con firmeza el hilo a cada lado de los discos de

tensi6n.

• Mire el diagrama en el teves de la cubier ta de los

ganchos para verificar los puntos para enhebiar

• Hale suavemente los cuatro hilos hacia atras

• Una el ptensatelas Regrese la cuchilla a

su posicidn superior. Cierre la tapa lateral y ia

cubierta de ganchos

• Gire el volante hacfa usted para encadenar tres o

cuatm puntadas

• Coloque la tela abajo del prensatelas No hay

necesidad de ievantar el prensatelas

Enfilage de la machine

@Vett

@Rouge

@Bleu

@Orange

@ 5chO.ma d'enf!lage (DerriOre le couvercle du boucleur)

Pour votre commoditO, le fil de la stujeteuse est enfild ti

l'usine Pour commencer _ ruqeter avec d'autles.filr de

VOile choi2:, sttivez les inrtructiorts _ttivantes,

•Ddbranchez le cordon dlectrique 4uneprise murale

°Elevez la barreguide-filgt lapasition laphts baute; ouprez le

volet de cOt_ et le couvercle des bouclettr,_

•DOaloaez lesfils letenus et_semblepar des noettds

•Placez title bobhw def!l stir leporte-bobine de l'extr&ne droite

Nottez le f!l de cette bobble au fil siatO ci l'e3:ttblle dtoite stir la

batre guide-ill (Vert)

* -17fezcefil ell guidant le noeud ri travels le disqtte de tension, les

guides-ill et le boucleur blf_rieut:

•Placez title det_riOme bobhw def!l sur le dettxiOme porte-bobine

dpartir de la droite Nouez lefil de cette dettxiOnte bobble art

detLviOme fil dpar&' de la droite sur la barge gttide-fil (Rouge)

* 77rezcefilcomnteleptdc_dentenguidantlenoettdhtraversle

disqtte de tension, les gttides-fil et le boucleut tnais supdriettr

cettefois-ci

•Placez une troi_iOme bobine def!lsttr le dettxiOmeporte-bobhw

gtpartir de la gauche Nouez le fil de cette ttoisidme bobine au

deuxiOtne f!l d pat&de la gauche sur &bat te guide-ill (Bleu)

•Ttrez ce ooisiO.mef!l en guidant le noeud d tlavers le disqtte de

tension et les guides-ill A vant d'atteindte l'aiguille, tetirez le

pied-de-bicbe Rognez les bouts deft! de chaque cOtd du noeud

Sortez le vieux fil de l'aiguille de dtoite et enfilez-y le nouveatt f!!

Pour faciliter l'enf!lage, lttilisez !'enf!le-fil du boucleur ou ttne

pblce g_Opiler.Volts pouvez atts:si abais'ser le couteau pour avoir

phts de place

•Placez title quaMbne bobble def!l sut lepotte-bobine de

l'extrOtne gauc]te Nottez ce quatribne f!l au fil le phts gtgauche

sur la batle gttide-f!l (Otztnge)

• 77rez ce quatri_mef!l en guidant le noeud gttravels le ctisqtte de

tension et les guides-ill Avant d'atteindte l'aiguille, rognez les

bouts de fil de chaque cold dtt noeud Sortez le viettx f!l de

!'aiguille de gauche et enf!lez-y le nouveau fil

•Tirezfet77lenwnt les deux extrdmitds dufil entre cllaqae disqlte

de tension

•VOtifiez leparcours dttfilsur le tableau d'enfilage _ial_ detliOre

le couvercle ct_s boueleurs:

• "nrez dottcement les quatrefils vet's l'atridte de la _tujetett_e

•Remettez le pied-de-bicbe en place Remettez le couteau en

position haute Fet777ez le cotwetcle de cold ainsi qae cehti des

bottcleurs.

•Faite5 lOatlter le volantd la main, comte votts;pourfaite title

chalnette de trois ou quart es points avant de onlnlencer 4

coadre

•Placez la piOce de arsu sort5 [e pied-de-biche, il n'est pas

n_cessaire de &vet" le pied-de-biche

•Maintenant, vott_ _tes pt_te h smjeter

• Threading the lower looper

Open the looper and side covers,

Snap off presser foot,

Place a spool of thread on the right side spool pin_

_' Points to thread for lower looper are marked in green,

' There is a convenient threading chart located inside

the looper cover

A (1) Thread guide

Draw the thread through the right side thread guide

from back to front

B. _) Thread guide plate

Pass the thread through holes on the right side of

thread guide plate as illustrated

C, (_ Looper thread guide

Pass the thread through the right side of thread guide

sliding the thread from left to right

©i

NOTE:

Cut both needle threads as shown in the figure and

remove them from the needles,

Thread the lower looper and then re-thread the needles.

•Para enhebrar el gancho inferior

Abra ta tapa latetal y ta cubierta de los ganchos, y

quite el prensatelas. Coloque un caiiete de hilo en el

portaconos derecho,

'i Los puntos para enhebrai el gancho inferior

son marcados en verde,

Un cuadro de enhebrado conveniente se coloca en el

cuetpo de la m_iquina dentro de la tapa del ojo-gufa_

*Enfilage du crochet inf_rieur

Ouw'ez les capots des crochets et lat&aL

Enlevez l'a_emblage du pied-de-biche

Placez la bobble sur le porte-bobine droit

*Suivez les guide-fil_ avec des marques veltes sur la

machine

*Un tableau d'enfilage convenant estplac_ sur le

corp_ de la machine de dan_ le capot du boucleur.

A. @ Gufa-hilo

Hale el hilo por el gufa-hilo derecho desde arras

hacfa adelante.

A@Guide-ill

Passez le fil _ttr le guide-ill droit de l' arri&e

vers l' avant.

B, @ Plancha del gufa-hilo

Pase el hilo por los huecos a la derecha de la

ptancha del gufa-hilo como se aprecia en la

ilustracidn.

R (g) Plaque du guide-ill

Passez le fil dans les trous de droit de la plaque du

guide_fil, comme illmtpd

C. @ Gufa-hilo de los ganchos

Corra el hilo de izquieida a derecha papa

pasarlo pot el gufa-hilo derecho.

C(_) Guide-ill du crochet

Passez ce fil _ur le cdtO droit du fil en glissant ce fil

de gauche dtdroite

NOTA:

Corte los dos hilos de aguja como se ve en la ilustiaci6n

y retfrelos de las agujas

Enhebre el gancho inferior y enhebre de nuevo las

agujas

REMARQU_

Coupez les deux fil_ comme indiquO sur la vignette et

d'd_eJ_filer le_ deux aiguilles

Maintenant ep_filer le boucleur du has et rdenfiler le_

deux aigtdlles

oThreading the lower looper (continued)

D, (_ Lower looper thread tension dial

(_) Lower looper thread guide (1)

Insert the thread between tension discs from the righL

Then pull both sides of the thread firmly between

tension discs.

Pass the thread through lower looper thread guide (1)

E (_ Lower looper thread guide (2)

(Z) Looper thread take-up lever (lower)

(&) Lower looper thread guide (3)

(&) Lower looper thread guide (4)

Pass the thread through lower looper thread guide (2).

Pass the thread through the looper thread take-up

lever (lower).

Pass the thread through lower looper thread guides (3)

and (4).

E @) Looper threader

(_) Lower looper thread guide (5)

@ Thread

Turn the handwheel toward you until the

lower looper comes to the right, and pass a looper

threader through hole on lower looper thread

guide (5).

Hook the end of thread on the looper threader,

G 1@ Looper threader

1@ Lower looper

1@ Tweezers

Pull the looper threader to pass the thread through the

hole of lower looper thread guide (5).

Remove the thread from the looper threader, and draw

the thread through the hole on lower looper to the back

10 cm (4") or more with a pair of tweezers,

®©

'_' Make sure that the thread is between the tension

discs,

C) Thread

(_ Tension discs

How to thread woolly nylon/polyester thread.

(_ Lower looper

(_ Ordinary thread

_) Woolly nylon/polyester thread

=_'Shown right is one of the easiest ways to pass woolly

nylon/polyester thread through the lower looper,

' Use the same method for the upper looper.

,Para enhebrar el gancho inferior (continuaci6n)

D, @ Selector de tensi6n del hilo del gancho inferior

@Gu/a-hilo del gancho inferior (1)

Meta el hilo entre los discos de tensi6n desde la

derecha, hale con firmeza el hilo a cada lado de los

discos de tensi6n

Pase el hilo por el gufa-hilo del gancho inferim (1)

E @ Gufa-hilo del gancho inferior (2)

(Z) Palanca tiia-hilo del gancho inferior

@ Gvfa-hilo del gancho inferior (3)

(_) Gufa-hilo del gancho inferior (4)

Pase el hilo poI el gufa-hilo del gancho inferior (2),

Pase el hi[o por la palanca tira-hilo del gancho

(inferior),

Pase el hilo poz los gufa-hilos del gancho inferim

(3) y (4)

F, 1@)Enhebrador delgancho

@ Gufa-hilo del gancho inferior (5)

@ Hilo

Ghe el volante hacfa usted hasta que el gancho

inferim est6 a la derecha y pase un enhebradoi por

el orificio en el gufa-hilo del gancho inferior (5)

Coloque el hilo en el enhebradm del gancho.

,Enfilage du corchet h_f_rieur (Fit,)

D@Cadran de tenfion du fil du crochet inf&ieur

@Guide-ill du crochet inf&ieur (1)

Passez le fil de la droite entre le_ disqttes de tension.

Pui_,tirezrefinement les deux extr_mit& du fil entre

les di_ques de temion.

Passez le dans le guide-fil du crochet il_Nriettr (1).

E@Guide-fil du crochet inf&ieur (2)

(2) Levier leleveur du fil du crochet inf&ieur

@Guide-ill du crochet inf&ieur (3)

(g_ Gttide-fil du crochet inf&ieur (4)

Pas_ez le fil dans le guide-ill du crochet infdfieur (2).

Passez le fil dans le levier releveur de fil du crochet

ip!f_rieur

Passez le fil dans le guide=fil du crochet ir{l_rieur (3)

et (4)

E1@ Enfilage du crochet

@Guide:f!l du crochet inf_pieur (5)

@Fil

Tournez le volant vers vous jttsqtt'a ce que le

crochet ddpasse du c6td droit et passez l'enfileur

dans l'espace du guide-ill,

lns&ez le fil dans l' enfilettr et gli5sez-le

G @ Enheblador delgancho

@ Gancho Inferior

@ Pinzas

Hale el enhebrador pala pasai el hilo por el

orificio, saque el hilo del enhebiador y hale 10

cms, (4 '_) o mils y con un par de pinzas pfiselo por

el otro orificio

G@Enfilage du crochet

@Crochet inf_rieur

@Pincette_

Avec le guide-enfileut pas5ez cehd-ci dans guide du

crochet i_rieur (.5),

Retirez le fil de l'enfileu5 saisil le fil avec des

pincette_ pour ensuite le passer dans le chas dn

crochet pour enw 10 cm (4po),

* Asegtirese que el hilo pasa pot entre los discos

de tensidn

@ Hilo

@ Discos de tensidn

A_surez-vous que le fil est entre les disques de

tension

@Fil

@Disque_ de tension

C6mo enhebrar con hilos de lana nylon/polii_sier

@ Gancho inferior

(_) Hilo ordinario

@ Hilo de lana nylon/polidster

* Es muy facil enhebrar con hilo de lana nylon/

poli6stm siguiendo los pasos de la ilustraci6n

* Use el mismo m6todo papa el gancho superior,

Comment e_ler le fil de nylon/po{yester extensible

@Crochet h_f&ieur

@Fil ordinaire

@Fil de nylon/Po(yester extensible

*Si vou_ utilisez le fil de nylon/poly cette m_thode est

plus shnple,

*Utili_ez la m&ne nzdthode pou! le crochet sttpOriettt:

=Threading the upper looper

Place a spool of thread on the spool pin second from the

right

"_ Points to thread for upper looper are marked in red..

There is a convenient threading chart located inside

the looper cover.

A.. C) Thread guide

Draw the thread through the thread guide second from

the right from back to front.

B. 0 Thread guide plate

Pass the thread through the holes in the second row

from the right of thread guide plate as illustrated_

C. (_ Looper thread guide

Pass the thread through the left side of thread guide

sliding the thread from right to left.

L.J

® $

NOTE:

(_ Lower looper thread

(_ Upper looper

Turn the handwheel toward you until the upper looper comes

to the middle point of its travel, and unhook the thread of

the lower looper from the upper Ioope_

Thread the upper looper.

oPara enhebrar el gancho superior

Coloque un carrete de hilo en el segundo pot tacono

de la derecha.

Los puntos para enhebrar el gancho superior estfin

marcados en rojo

Un cuadro de enhebrado conveniente se coloca en

el cuerpo de la m_iquina dentro de la tapa del ojo-gufa

oEnfilage du crochet sup&ieur

Placer le fi_eau de fil sur le second support de fuseau

de cOtE droiL

Les points ogt le fil doit Etre enfilE dans le boucleur

sup&ieur sont marquis en rouge.

Un tableau d'enfilage convenant est place _ttr le

corps de la machh_e de dans le capot du boucleur,

A. @ Gufa-hilo A, (D Guide-fil

Hale en hilo de atras hacia adelante pot el segundo Tirez le fil dans le guide fil du c6tE droit de l'arriEre

gufa-hilo de la derecha ?t l'avant

B @ Plancha del gufa-hilo

Pase el hilo pot el segundo juego de huecos de la

drecha de la plancha del gufa-hilo como se ve en

la ilustracidn_

B@Plaque du guide:ill

Passez le fil dans les trous de la deuxieme rangde

clans les guides ills tel qu 'ilhtstrE (cOtE droit),

C. @ Oufa-hilo del gancho

Corra et hilo de drecha a izquierda para pasarlo

por el lado izquierdo del gufa-hilo del gancho_

C@Guide-fil du crochet

Passez le fil dans la partie gauche du guide-fil de

dtoite _gauche,

NOTA: REMARQUE'

(!) Hilo deI gancho inferior

@ Gancho superior

Gi:e el volante hacfa usted hasta que el gancho

superior est4 en la mitad de su recorfido y saque el hilo

del gancho inferio: del gancho superior.

Enhebte el gancho superior.

@Fil du crochet inferieur

@Crochet superieur

Tournez le volant vet: vom pour placer le boucleur au

point centre du trajet dEcrochez le fil du bouclettt dtt

bar venant du bottcleur du haut

Enfilez le boucleur du haut,

•Threading the upper Iowper (continued)

D. (_) Upper looper thread tension dial

Upper looper thread guide (1)

Insert the thread between tension discs from the right.

Then pul! both sides of thread.

Pass the thread through upper looper thread guide (1)

E (_) Upper looper thread guide (2)

(_) Looper thread take-up lever (upper)

Pass the thread through upper looper thread guide (2)

Turn the handwheel toward you until the upper looper

comes to the middle position of its travel, then pass the

thread through the looper thread take-up lever (upper).

E (_) Upper looper thread guide (3)

(_) Upper looper

q@ Looper threader

Pass the thread through upper looper thread guide (3),

Pass a looper threader through the hole on the upper

looper,

Then hook the end of thread on the looper threader,

Pull out the threader to pass the thread through the

hole. Remove the thread from the looper threader, and

draw the free end of thread 10 cm (4") or more.

* Para enhebrar el gancho superior (continuaci6n)

D @ Selector de tensi6n del hilo del gancho superim

@ Gufa-hilo del gancho superior (1)

Meta el hilo entre los discos de tensi6n desde la

derecha, hale con firmeza el hilo a cada lado de los

discos de tensi6n.

Pase el hilo por el gufa-hilo del gancho superior (1).

*Enfilage du crochet sup_rieur (Fin)

D@Cadrandetensiondufilducrochet_updrieur

@Guide-fil du crochet supdrieur (1)

Passez le fil de la droit entre les disques de tension,

et ensttite vet's le bas,

Pa_ez le fil dan_ le guide-ill du crochet sup_rieur (1),

E. @ Gufa-hilo del gancho superior (2)

(_) Palanca tira-hilo del gancho (superior)

Pase el hilo pm el gufa-hilo del gancho superior (2).

Pase el hilo por la palanca tira-hilo del gancho

superior.

E@Guide-fit du crochet xupOrieur (2)

@Levier releveur du fil du crochet (sup_rieur)

Pa_sez le fil clans le gaide-fil du crochet supdrieur (2).

Passez le fil dans le levier' releveur de fil du crochet

sup_rieur.

F. @ Gufa-hilo del gancho supeiior (3)

@ Gancho superior

@ Enhebrador del gancho

Pase el hilo poi el gufa-hilo del gancho superior (3)

Pase un enhebtador pot el orificio del gancho

superior y enganche el hilo, hale el enhebradoI

para pasar el hilo por el orificio, saque el hilo del

enhebrador y de.je una punta de 10 cms (4") o mils,

F(_) Guide-ill du crochet _'updrieur (3)

@Crochetsup_rieur

(_ En_'lage du crochet

Passez le fil dans le guide-ill du crochet sup_tieur (3),

Utilisez l'enfileur pour glister le fil dana l'ewace

placd dans le crochet iup_r'ieur attachez ce fil gt

l'enfileur, Sortir l'enfileur pour passer le fil dans le

trou dtt crochet

Retirez l'enfileur, et laissez un surphts de fil de 10

cm (4po)ott phts.

=Threading the needle on the right

Place a spool of thread on the spool pin second from the

left

:" Points to thread for needle on the right are marked in

blue.

_' There is a convenient threading chart located inside

the looper cover,

A (_ Thread guide

Draw the thread through the thread guide second from

the left from back to front.

B, _) Thread guide

Pass the thread through the holes in the second row

from the left of thread guide plate as illustrated,

,, Para enhebrar la aguja derecha

Coloque un caliete de hilo en el segundo portaconos

de la izquielda,

* Los puntos para enhebrar la aguja de la deiecha

estfin malcados en azul,

Un cuadlo de enheblado conveniente se coloca en

elcuerpo de la mfiquina dentro de la tapa del ojo-

gufa.

•Enfilage de l'aiguille, c6t_ droit

Placez le fuseau de fil sur le second support c'zfitseau

du cOtd gauche,

iLes points ol't le fil doit passer pour enfiler l'aiguille

de droite _ont marquOs en bleu

Un tableau d'enfilage convenant est placd sur le

corps de la machine de dam le capot du boucleur

A. @ Gufa-hilo

Hale el hilo de arras hacfa adelante de! segundo

gufa-hilo de la izquierda_

A, @Guide-ill

Tirez le fil dans le guide fi! du cOtO gauche de

l' arriOm gz l' avant,

B, @ Plancha delgufa-hilo

Pase el hilo por el segundo juego de huecos de la

izquierda de la plancha del gufa-hilo como se ve en

la ilustraci6n.

B. @Plaque du guide-ill

Passer le fil dam les trous de la deuxieme rang& des

guides ills tel qu'illustrO (cOtd gauche)

•Threading the needle on the right (continued)

C. (_ Right needle thread tension dial

Insert the thread between tension discs from the righL

Then pull both sides of thread.

D. (_ Right needle thread guide

(_) Thread take-up lever thread guide

Turn the handwheel toward you to bring needle bar to

its highest position, then pass the thread through right

needle thread guide and thread take-up lever thread

guide.

E. (_) Needle thread guide

0 Needle bar thread guide

Pass the thread through needle thread guide sliding

the thread from left to right

Pass through needle bar thread guide from left to righL

Thread the right needle from the front to the back and

pull the thread about 10 cm (4 ") from the eye of the

needle to the back under the foot_

NOTE: Needle may be easier to thread if you remove

presser foot (See page 58) and lower the upper

knife (See page 62).

•Para enhebrar la aguja derecha (continuaci6n)

C. @ Selector de tensi6n de la aguja delecha

Meta el hilo entte los discos de tensi6n y hale el hilo

a ambos lados de los discos,

oEnfilage de l'aiguille, c6t_ droit (Fin)

C(_ Cadran de tension dufil de l'aiguille droite

Passez le fil de la droite entre les disques de tension, et

ensuite vers le ba_

D, @ Guia-hilo de la aguja de la derecha

@ Gufa-hilo de la palanca del tiia-hilo

Gire el volante hacfa usted hasta que ta barra de

aguja est_ en su posicidn m_is alta.

Pase el hilo pot el gufa-hilo de la aguja derecha y

pm el gufa-hilo de la palanca del tira-hilo,

D, @Guide-ill de l'aiguille

@Enfllez le guidefil du bras releveur

Tournez le volant vers vou_ pour placer la barre

d'aiguille gt la plus haute position, maintenant

el_filer le fil dans le guide do l'aiguille de droite et

et_filer le guide fil du televeur de fiL

E, @ Gufa-hilo de la aguja

(2) Gufa-hilo de la baira de aguja

Coiia el hilo desde la izquierda hacfa la derecha

para pasar el hilo poi el gufa-hilo de la aguja

Pase el hilo por el gufa-hilo de la barra de aguja de

izquierda a derecha,

Enhebie la aguja derecha de adelante hacia attas y

hale 10 cms (4") del hilo hacia atias y debajo del

p_ensatelas,

NOTA: Puede quitar el prensatelas (pggina 59) y bajm

la cuchilla inferior (pzigina 63) para facilitar

la operaci6n

E(_) Guide-ill de l'aiguille

(2) Guide fil de la barre_ aiguille

Pa_ez le fil dans le guide-ill de gauche t_ droite,

Passez le fil dans le guide-ill de la barrett aiguille.

Er_filez l'aiguille de droite d'avant arriOre et tirer

environ lOcm (4po) de fil du chat de l'aiguille et

passer en dessous du pied presseur

REMARQUE" Il vous _era plus facile d'enfiler

l'aiguille si vous retirez attparavant le

pied-de-biche (voyez _la page 59) et

le couteau inf_rieur (voyez _la page 63)_

•Threading the needle on the left

Place a spool of thread on the left side spool pin.

Points to thread for needle on the left are marked in |

orange.

There is a convenient threading chart located inside

the looper cover,

A. _) Thread guide

Draw the thread through the thread guide on the left

from back to front,

B. (_) Thread guide prate

Pass the thread through the holes on the left on thread

guide plate as illustrated,,

oPara enhebrar la aguja izquierda

Coloque un carrete de hilo en el portacono izquieIdo

": Los puntos paia enhebrar estfin marcados en naranja 1 *

i: Un cuadm de enhebiado conveniente se coloca en el

cuerpo de la m_quina dentro de la tapa del ojo-gufa

,Enfilage de l'aiguille, c6t_ gauche

Placez une bobine sur le porte-bobine gauche.

Les points ot't le fil doit pas_er pour enfiler l' aiguille de

gauche sont marquis en orange.

Un tableau d'enfilage convenant est placO sur le

corps de la machine de dan5 le capot du boucleur.

A, @ Gufa-hilo

Hale el hilo de atras hacia adelante por el gufa-hilo

izquieido

A, @Guide-ill

Pa_sez le fil sur le guide-ill gauche de l'arridre vers

l'avant

B. @ Plancha del gufa-hilo

Pase el hilo por los huecos de la izquierda de la

plancha del gufa-hilo, como seve en la ilustracidn.

B@Plaque du guide-ill

Passez le fil dans les trous de gauche de la plaque

du guide-fil, comme illu_trd.

Threading the needle on the left (continued)

C. (_) Left needle thread tension dial

4_) Thread take-up lever thread guide

Insert the thread between tension discs from the righL

Then pull both sides of thread.

Turn the handwheel toward you to bring needle bar to

its highest position, then pass the thread through

thread take-up lever thread guide

D. (_) Needle thread guide

(_ Needle bar thread guide

Pass the thread through needle thread guide sliding

the thread from right to left

Pass through needle bar thread guide from left to right

Thread the left needle from the front to the back and

pull the thread about 10 cm (4 ") from the eye of the

needle to the back under foot

NOTE: Needle may be easier to thread if you remove

presser foot (See page 58) and lower the upper

knife (See page 62).

• Gently pull all four thread ends towards back of machine.

• Replace presser foot (See page 58).

• Run threads under presser foot

• Return upper knife to up position (See page 62).

• Close side and looper covers

• Turn handwheel toward you to chain off three or

four stitches.

• Para enhebrar la aguja izquierda (continuaci6n)

C. @ Selector de tensidn de la aguja izuquietda

@ Gufa-hilo de la palanca del tira-hilo

Meta el hilo por la derecha al disco de tensi6n

y hale el hilo a ambos lados de los discos.

Giie el volante hacia usted hasta que la barra

de aguja est6 en su posicidn m_is alta y pase e!

hilo por el gufa-hilo de la palanca del tira-hilo.

iii

Enfilage de l'aiguille, c6t_ gauche (Fin)

@Cadran de tension du fil de l'aiguille gauche

@Enfilez le guide fil du bra_ releveur

Pa_s'ez le fil de la droite entre les di_ques de tension,

et ensnite vers le ba_

Tournez le volant vers vous pour placer la barre

d'aiguille _la plu_ haute position, enstdte passer le

fil dan_ le guide fil da bra_ releveur

D. @ Gufa-hilo de la aguja

@ Gufa-hilo de la barra de aguja

Corra el hilo de deiecha a izquierda para

pasarlo pot el gufa-hilo de la aguja

Pase el hilo por el gufa-hilo de la barra de

aguja de izquieida a derecha.

Enhebre la aguja de adelante hacia atras y hale

10 cms (4") del hilo hacia attas y

debajo del piensatelas.

NOTA: Se facilita esta operaci6n si quita el

prensatelas (p_igina 59) y baja la cuchilla

(p_igina 63)

• Hale suavemente los cuatro hilos hacia atras,

• Coloque el prensatelas (p_igina 59).

• Levante la cuchilla (pfigina 63).

• Cierre la tapa lateral y la cubieita de los

ganchos.

• Gire el volante hacia usted para encadenar

tres o cuatro puntadas,

O(_) Gttide-fil de l'aiguille

@Guide-ill de la barr_ gt aiguille

Passez le fil dans le gaide-fil en glissant le fil de

gauche ddroite,

Pas_ez le fil dans le gtdde-fil de la barred aiguille,

Enfilez l' aiguille de gauche d' avant an'i@re et tirer

environ lOcm(4po) de fil dtt chat de l'aiguille et

pm-ser en dessous da pied pr'esseur

REMARQUE" Il vous sera plu_ .facile d'enfiler

l'aigttille si vous retirez auparavant le

pied-de-biche (voyez d la page 59) et le

couteau infOlieur (voyez c_ la page 63),

•Tirez doncement les quatre ills ver;s l'arriOre de la

_tttjetett_e,

•Remettez le pied-de-biche en place (Page .59 de la

notice de l'usager)

•Remettez le coateau en position haute (Page 63 de la

notice de l'usager).

•Fermez le couvercle de cdtd ainsi qae celui des

bottcleur_

•Faites toat71er le volant gtla main, contre voa_, pou!

faire une cha?nette de trois ott qaatres points avant

de commencer ggcoudre.

SECTION 3, LEARN THE STITCHES

Starting to sew

(i) Fabric

(_) Threads

Insert the fabric under the toe of the foot while aiming to

the guide line with the edge of the fabric,

(It is not necessary to raise the foot.)

Turn the handwheel gently toward you a couple of turns

and check the thread chain,

Then start sewing slowly,

The fabric will be automatically fed, Guide the fabric in the

direction desired,

Finishing to sew

(_ Fabric

(_) Thread chain

When stitching is completed, continue to run the machine

slowly to produce a thread chain (_) for about 12 cm (5 ")

while pulling the thread chain slightly to the back

_') Thread cutter

Cut the threads with the thread cutter (_ as illustrated, leav-

ing about 5 cm (2 _')thread chain from the end of fabric,

Sewing continuously

[D Fabric

1_ Thread chain

Insert next fabric under the toe of foot, then start sewing It

is not necessary to raise the presser foot for ordinary

fabric.

* For heavy weight fabric, raise the presser foot and

insert the fabric in front of the knife.

Then lower the foot and sew,

SECCION 3. APRENDA LAS PUNTADAS SECTION 3. CONNAISSEZ LES POINTS

Para empezar a coser

@ Tela

@ Hilos

Coloque la tela debajo del prensatelas. (No hay

necesidad de levantar el prensatelas,)

Gire el volante hacia usted y verifique que la cadena

de hilo est_ bien. Empiece a coser lentamente. La tela

se impele automaticamente, guie la tela en la diiecci6n

deseada_

Pour dJbuter une couture

® Nls

Relever le pied n'est par ndcessaire.

Insdrez le tissu sou_ la patte du pied.

Tournez le volant vers vous plusieurs foi_ tout en

vOrifiant la tension de la chatn¢ Commencez t_ coudre.

ge tissu va suivre automatiquement, alors utilisez vos

mains _implement pour guider le ti_t¢ dans la direction

dOs#de

Para terminar de coser

@ Tela

@ Cadeneta de hilo

Despu6s de terminar una puntada, siga cosiendo para

pioduci_ una cadeneta de hilo@ de 12 cms (5") de

largo.

Pour terminer une couture

@Tissu

@Coutures _nues

Lol:sque vous avez terminez votre couture contintlez t_

coudre ju_qu'a ce que vous formiez une chafnelibre

d'environ 12 cm _5 po).

@ Cotta-hilo

CoIte los hilos con el corta-hilo, dejando 5 cms (2 '_)

de cadeneta de hilo del borde de la tela

@Coupeur _fil

Coupez les ills avec le coupe.fil comme illustt_ et

laissez .5 cm (2 po) environ de fil gt partir de votre fin

de couture.

Para coser continuamente

(_) Tela

@ Cadeneta de hilo

Meta la tela debajo del prensatelas y empiece a coser

Para coser telas corfientes, no se iequiere levantar el

prensatelas,

*Pata coser tela gruesa levante el prensatelas y

coloque la tela adelante del cuchillo. Luego baje el

prensatelas y empiece a cosez.

Couture continue

@Ti_u

@Coutures d nues

In_Orez votre tissu sozt_ le pied presseur et comnzencez

c_ coudre. 1l n' est pas ndces_aire de relever le pied-de-

biche pour le_ tis_us ordinaire

*Pourtis_udpais, relevezlepied-de-bicheetinsdrezle

tissu devant les couteaux_

Abaissez le pied-de-biche et cousez_

Securing ends

To avoid unravelling, it is necessary to leave a thread chain

about 5 cm (2"') long at the beginning and end of seam. To

secure the beginning and end of a seam choose one of the

following methods,,

At the beginning

A. Separate the end of threads and knot,,

B Thread the chain through a large eye needle, and weave

that chain through the overlock stitches on the fabric.

C, Apply asmall amount of seam sealant at the edge of

the fabric.

Cut the chain at the edge of fabric,,

D Backstitching

1. Before putting your fabric in the machine, sew a

thread chain about 5 cm (2 "')long behind the

needle,

2 Put your fabric in the machine. Then serge a few

stitches and stop.

3+ Raise the presser foot and bring the thread chain

to the left around and under the presser foot.

4,, Place the thread chain between the presser foot

and upper knife, holding it in position as you lower

the presser foot to sew_

5. After sewing about 2.5 cm (1 +),move the chain

to the right and under the upper knife, cutting

the chain as you sew.

©l

Para asegurar los extremos de ]a costura

Para evitar que la costura deshile, es necesario dejar

una cadena de hilo de 5 cms. (2") de largo a los dos

exttemos de la costura. Para sujetar los extremos,

escoja uno de los m6todos siguientes_

AI principio

Pour' Her les fins de couture

Pour _viter de pli_ser le tissu laissez une cha?ne d'environ

5 cm (2po) au ddbttt et d latin de la coutttre_ PottrJ_'cer

les d_buts ettins de coutures utili_ez l'tme de ces m_thodes,

Avanl de commencer it coudre

A_ Separe los extremos de los hilos y haga un nudo A.

B, Enhebre la cadeneta con una aguja de ojo grande y B

entreteja la cadeneta por las puntadas en la tela_

C_ Corte la cadeneta al borde de la tela_ Aplique un

poco de pegante sujetador de costuras a los C

extremos de los hilos.

D_ Puntada invertida

1. Antes de colocar la tela en la mfiquina, cosa una

cadeneta de 5 cms. (Z') de largo detras de la

aguja_

LColoque la tela en la m_iquina, cosa unas

puntadas y pare

3_ Levante el prensatelas y hale cadeneta a la

izquierda, alrededor y debajo del prensatelas.

4. Coloque la cadeneta entre el prensatelas y la

cuchilla superior; sujetela en posicidn y baje el

prensatelas

5. Despu6s de coser 2.5 cms. (1"') mueva la

cadeneta a la derecha y debajo de la cuchilla

superior, cortando la cadeneta mient_as cose

SOparez les ills et nouez-le_,

Entiez cette cha?ne dans une aigttille dont le chas est

grand et glissez celle-ci dans les points ddj_ fair par

la stttjeteu_e

Coupez les fils pros de la coutttre finie et collez

cettx-ci avec une goutte de col fi lisstt,

Couture de retour

1 Avantdeplacerletissusottslepied-de-biehe

faites une cha?ne libre d'environ .5cm (2 po),

2 Glissezvotretiss'usouslepied, cousezqttelqttes

point,s et arr_tez.

3 Relevez lepied-de-biche et remenez lefil vet5 le

devant sott$ le pied-de-biche.

4 Placez cette cha?ne entre le pied-de-biche et le

couteau sttpOrieur, et tenez celle-ci pour qtte le

pied-de-biche cottvre celle-ci en cottsant,

.5. AprOs avoir cottstt 25 cm (]po) env,, d@lacez la

chab_e vers la droite sorts le couteatt $up_riettr

cottpant la cha?ne en cou_an_

Securing ends (continued)

At the End

You can use the same methods as at the beginning to

secure the end of seam (except "Backstitching"), or the

method shown below.

Serge one stitch off the end of seam,

Raise the needle and presser foot, and gently pull the

threads off the prong,,

Turn the fabric over so that the under side is up,,

Serge about 2.5 cm (1 "')over stitching and angle off the

fabric.

Para asegurar los extremos de la costura

(continuaci6n)

AI terminar

Usted puede usar los mdtodos de al principio, salvo la

puntada invertida, o los mdtodos siguientes

Cosa una puntada afuera del borde de la tela.

Pour lier les fins de couture (Fin)

Ala Fin

Vous pouvez utilisez les mdthodes propo_des pour le_

d(buts de couture satt[ celles de couture de retour ou

les mOthodes suivante_

Point sbnple de finition de couture,

Levante la aguja y el prensatelas y saque suavemente

los hilos de la gufa

Vuelva la tela de modo que lo que estaba debajo

quede aH'iba

Elevez la pied-de-biche et l'aiguille et tirez l_gOrement

les fi&,

Retournez complOtement le tissu d l'envers,

Cosa 2,5 cm (1") sobre la costura original y quite la

tela haciendo un fingulo

Smjettez environ 2..5 cm (1 po) sur la couture et retirez

le ti_tt d angle droit.

Thread tension (4 threads)

Thread tension dial

C) Setting mark

_) Tighten

(_ Loosen

/,r

ok ®

Correct tension

(D Needle thread (Left)

(_) Needle thread (Right)

(_ Upper looper thread

(_ Lower looper thread

(_) Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

Thread tension

The number "3"on each of the dials indicates normal

tension for 4-thread or 3-thread sewing. However, an

alternate adjustment of the thread tension may be

required depending on the type of fabric and thread

being used.

Refer to pages 46 and 48 for adjustment.

(_ Needle thread tension (Left)

(_) Needle thread tension (Right)

(_) Upper looper thread tension

(_ Lower looper thread tension

0 ®

©© m

La tensi6n del hilo (4 hiios)

Selector de la tensi6n del hilo

@ Indicador

(_) Para aumentar

@ Paia disminuir

Tension du fil (4ills)

Cadran de tension du fil

@Marque de r_glage

@Serrer

@De_errer

Tensi6n correcta

@ Hilo de la aguja izquieida

@ Hilo de la aguja derecha

@ Hilo del gancho superior

@ Hilo del gancho inferior

@ El anverso de la tela

@ El rev6s de la tela

Bonne tension

@Fil de l'aiguille du cOt_ gauche

@Fil de l'aiguille du cOt_ droit

@Fil dtt crochet sup_rieur

@Fil dtt crochet h_f_rieur

@Endroit

(_) Envers

La tensidn del hilo

E1 "3" en los selectores es la tensi6n normal papa coser

con 3 o 4 hilos, Un ajuste alternativo podda set

necesario dependiendo de la clase de tela y el hilo que

se I1Se.

Vea las pfiginas 47 y 49,

(D Tensi6n del hilo de la aguja izquierda

@ Tensi6n del hilo de la aguja derecha

(_) Tensidn del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

Tension du Fil

Sur chacun des cadrans, ".3" indique la tension nom_ale

pour _urjeter avec 4 ott 3 filr. Cependant, suivant le

genr'e de tissu et le genre de fil que vott$ utilisez, votts

attrez peut-gtre besoin de rdgler la tension (Voir page

47 et 49).

(!) Tension de f!l de l'aiguille (G)

@Ten_ion defil de l'aiguille (D)

@Tension du fil du crochet 5updrieur

@Tension du f!l du crochet hzfdrieur

Thread tension (4 threads) (continued)

Thread tension adjustment

+ Set all four thread tension dials at "3"_ Then sew, and

check the thread tensions

_ It is easier to adjust by using 4 different colors of thread+

Wrong tension

Needle thread (Left) C) is loose,

C) Needle thread (Left)

(_) Needle thread (Right)

(_) Upper looper thread

Q Lower looper thread

(_ Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

Tighten needle thread tension (Left) 0+

C) Needle thread tension (Left)

(_) Needle thread tension (Right)

(_) Upper looper thread tension

(_ Lower looper thread tension

Wrong tension

Needle thread (Right) _ is loose,

(_) Needle thread (Left)

(_ Needle thread (Right)

(_ Upper looper thread

(_) Lower looper thread

(_) Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

Tighten needle thread tension (Right)(_)

C) Needle thread tension (Left)

(_) Needle thread tension (Right)

(_ Upper looper thread tension

(_ Lower looper thread tension

Correct tension

C) Needle thread (Left)

_) Needle thread (Right)

(_) Upper looper thread

(_) Lower looper thread

(_ Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

@ ®

® ®

Re®

@ ® -"

® ®

La tensi6n del hilo (4 hilos) (continuaci6n)

Ajuste de la tensi6n del hilo

* Coloque las cuatro selectores de tensi6n en "3",

luego cosa y vefifique las tensiones de los hilos.

* Es mas facil a ajustar la tensi6n con los hilos de 4

diferentes colores

Tensi6n mal ajustada

El hito de la aguja izquierda @ est_i flojo

(_) Hilo de la aguja izuquierda

@ Hilo de la aguja derecha

@ Hilo del gancho superior

@ Hilo de! gancho inferior

@ El anverso de la tela

@ El rev6s de la tela

Aumente la tensi6n del hilo de la aguja izquierda (_).

(_) Tensi6n del hilo de la aguja izquierda

@ Tensidn del hilo de la aguja derecha

@ Tensidn del hilo del ganeho superior

@ Tensi6n del hilo del gancho inferior

Tensi6n real ajustada

E1 hilo de la aguja izquierda @ est_i flojo

@ Hilo de la aguja izuquierda

@ Hilo de la aguja derecha

@ Hilo del gancho superior

@ Hilo del gancho inferior

@ E1 anverso de la tela

@ E1 revSs de la tela

Aumente la tensidn del hilo de la aguja derecha @,

(:) Tensidn del hilo de la aguja izquie:da

@ Tensidn del hilo de la aguja derecha

@ Tensidn del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

Tension du fil (4 fils) (Contlnu)

Ajustement de tension du fil

*Rdglez le_ trois tension des ills gt "3" cousez et

v_rifiez la tension des ills,

*11est plu_ facile d'tttiliser4 diff6rentes cottlettrs de fils,

Mauvaise tension

Le fil de l'aigttille du cOtd gauche (D est trop 16che.

(!) Fil de l'aiguille du cOtS gauche

(_) Fil de l'aiguille du cOtS droit

@Fil du crochet supOrieur

@Fil du crochet infdrieur

@Endroit

@Enver_

Serrez la tension du fil du cdt_ gauche @.

@Tenrion defil de l'aiguille (G)

@Tension defilde l'aiguille (D)

@Tension dufil du crochet _updrieur

@Temion dufil du crochet inf_rieur

Mauvaise tension

Le f!l de l' aiguille du cOt_ dtoit @e_t 16che

@Fil de l'aiguille du cOt_ gauche

@Fil de l'aiguille du cOt_ droit

@Fil du crochet _up_rieur

@Fil du crochet infdriettr

(_) Endroit

@Enve_s

Resserez la tension du fil en tottrnant vers la droite @_

(_) Ten_ion de fil de l'aiguille (G)

@Tension defilde l'aiguille (D)

@Ten_ion dufil du crochet sup_rieur

@Tension du f!l du crochet h_d.rieur

Tensi6n eorrecta

(:) Hilo de la aguja izuquierda

@ Hilo de la aguja derecha

@ Hilo del gancho superior

@ Hilo del gancho inferior

@ El anve:so de la tela

@ El revSs de la tela

Bonne tension

(_ Fil de l'aiguille du cOtd gauche

@Fil de l'aiguille du cOt# droit

@Fil du crochet supdrieur

@Fil du crochet inf_rieur

@Endroit

@Envers

Thread tension (4 threads) (continued)

Wrong tension

Lower looper thread (_ is tight and/or upper looper thread

® is loose

(_) Needle thread (Left)

(_) Needle thread (Right)

(_ Upper looper thread

(_) Lower looper thread

_) Right side of fabric {Top side)

(_ Wrong side of fabric (Reverse side)

Loosen lower looper thread tension (_ and/or tighten

upper looper thread tension (_).

(_) Needle thread tension (Left)

(_) Needle thread tension (Right)

_) Upper looper thread tension

(_) Lower looper thread tension

Wrong tension

Upper looper thread (_) is tighten and/or lower looper thread

(_) is loose,

C) Needle thread (Left)

(_) Needle thread (Right)

(_ Upper looper thread

(_1 Lower looper thread

(_) Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

Loosen upper looper thread tension (_) and/or tighten lower

looper thread tension (_).

C) Needle thread tension (Left)

(_ Needle thread tension (Right)

(_) Upper looper thread tension

(_1 Lower looper thread tension

d) ®

©©

® ®

,®

O ®

@©

® ®

La tensi6n del hilo (4 hilos) (continuaci6n)

Tensi6n real ajustada

E1 hilo de! gancho inferior @ estfi apretado y/6 el hilo

gancho superior@ estfi flojo

@ Hilo de la aguja izquierda

@ Hilo de la aguja derecha

@ Hilo del gancho superior

@ Hilo del gancho inferior

@ El anverso de la tela

@ El rev6s de Ia tela

Tension du fil (4ills) (Fin)

Mauvaise tension

La tension du fil dtt crochet infdriettr @est dlev_e et/ott

la tension dtt fil dtt crochet sttpdriettr @e_t faible

Q) Fil de l'aiguille du cOt_ gauche

@Fil de l'aiguille du cord droit

@Fil du crochet sup_rieur

@Fil du crochet inNrieur

@Endroit

@Envers

Disminuya la tensi6n del hilo del gancho inferior @

y/6 aumente la tensidn del hilo del gancho superior @

(!) Tensi6n del hilo de la aguja izuquida

@ Tensidn del hi!o de la aguja derecha

@ Tensidn del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

Desserrez &temion du fil du crochet infOriettr @et/ou

serrez la tension dtt fil dtt crochet sttp_riettr @

(_) Tension de fil de l'aiguille (G)

@Tension defil de l'aiguille (19)

@Tens'ion dtt fil du crochet sttpdriettr

@Tension du fil du crochet infdrieur

Tensi6n mal aiustada

E1 hilo del gancho superior @ estfi apretado y/6 el hilo

del gancho inferior@ estfi flojo

@ Hilo de la aguja izquierda

@ Hilo de la aguja derecha

@ Hilo deI gancho superior

@ Hilo del gancho inferior

@ E1 anverso de la tela

@ El rev6s de la tela

Mauvaise tension

La ten_ion dtt f!l dtt crochet inf_riettr @est faible et/ott

la tension du fil dtt crochet sttp_riettr @ est OlevOe

@Fil de l'aiguille du cord gauche

@Fil de l'aiguille du cdtd droit

@Fil du crochet sup_rieur

@Fil du crochet infOrieur

@Endroit

@Envers

Disminuya la tensi6n del hilo del gancho superior @

y/6 aumente la tensi6n del hilo del gancho inferior @,

(D Tensi6n del hilo de la aguja izuquida

@ Tensi6n del hilo de la aguja derecha

@ Tensidn del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

Des_errez la tension du fil du crochet sttpdrieur @et/

ott serrez la tension dtt fil dtt crochet it_fdriettr @

@Tension defil de l'aiguille (G)

@Tension defil de l'aiguille (D)

@Ten_ion du fil du crochet supOrieur

@Tension du fil du crochet inf_rieur

Threading the machine (3 threads), wide/narrow

stitch

Using the needle on the right only

(for narrow 3-thread serging) 3.5 mm width

Disconnect the machine from the power supply,

Remove the needle on the left and its thread_

Then tighten the needle clamp screw on the left slightly to

avoid losing the screw+

To change to the other needle in 3-thread serging

Loosen both needle clamp screws and remove the needle,

Insert the needle to be used and tighten the needle clamp

screw white pushing up as far as it witl go+ Then tighten the

other needle clamp screw on the other side slightly to

prevent the screw from dropping,

Using the needle on the left only

(for wide 3-thread serging) 5.7 mm width

Remove the needle on the right and its thread Then

tighten the needle clamp screw on the right slightly to

avoid losing the screw

Thread tension (3 threads)

Correct tension

Adjusting the thread tension may be required depending

on the type of fabric and thread being used+

Refer to pages 52 and 54 for adjustment,

Needle thread

_) Upper looper thread

(_ Lower looper thread

_[) Right side of fabric (Top side)

_) Wrong side of fabric (Reverse side)

Para enhebrar la m:iquina (3 hilos) Enfilage de la machine (3fils)

Con la aguja derecha

(para puntadas estrechas de 3 hilos)

Desconecte la mfiquina de la corriente Quite la aguja

izquierda junto con su hilo, Apfiete el tornillo izquierdo

del sujetador de aguja para evitar que se pielda,

Para cambiar la aguja en costura de tres hilos

Afloje el tolnillo del sujetadoi de la aguja y quite la

aguja. Coloque la aguja y apriete el totnillo del

sujetador de la aguja pma usar mientras empuje la aguja

mgs alta Apriete otto tornillo del sujetador de la

aguja poquito a evitar el tornillo de se caiga

Utilimtion de l'aiguille (c6t_ droiO

(point de surjet dtroit it trois fils)

DObranchez la sutjeteuse de la prise Olectrique murale

Pour un ourlet dtroit enlever l'aiguille da c6tO gauche

Maintenant re-serrer la vi_ da serre aiguille pour

pr'_venir que la vis du serre aiguille tombe

Pour changer it l'autre aiguille dans des surjets it 3ills

Ddvis_ez les deto: vis de la bride retenant l'aiguille et

retimz celle-cir lnsOrez la nouvelle aiguille, revissez la

vi_ de la bride de l'aiguille _utiliser tout en enfon_ant

!'aiguille le plu_ loin possible Puis, res_etrez l_gOre-

ment la vis de la bride de l'autre cord pour dviter qu'elle

ne tombe

Con la aguja izquierda

(para puntadas anchas de 3 hilos)

Quite la aguja derecha junto con su hilo, Apriete el

tmnillo derecho del sujetadoi de aguja para evitar que

se pie_da,

Utilisation de l'aiguille (eOtd gauche)

(point de surjet large fi trois fils)

Pour un ourlet large enlever l'aiguille de droite

Veillez s'errer la vi_ du serre aiguille cord droit

La tens6n del hilo (3 hilos)

Tensi6n correcta

Podria sei necesalio ajustar la tensi6n de los hilos

dependiendo de la clase de tela e hilo utilizado

Vea las pgginas 53 y 55 pala los ajustes,

@ Hilo de la aguja

@ Hilo del gancho supefioI

@ Hilo del gancho inferior

@ El anve_so de la tela

@ E1 rev6s de Ia tela

Tension du fil (3ills)

Bonne tension

La temion peut requdrir an rdglage salon le tissu, son

Opaisseur et la grosseur du fil utilisd (Voir page 53 et .5.5)

@Fil de l'aiguille

@Fil du crochet _up_rieur

@Fil du crochet infdrieur

@Endroit

@Envers

Thread tension (3 threads) (continued)

Thread tension adjustment

'_; Set all three thread tension dials at "3" Then sew,

and check the thread tensions,

=_:It is easier to adjust by using 3 different colors of

thread

Wrong tension

Needle thread _)/_ is loose

(_/(_ Needle thread

Upper looper thread

(_) Lower looper thread

(_ Right side of fabric (Top side)

(_ Wrong side of fabric (Reverse side)

Tighten either left or right needle thread tension,

(_ Needle thread tension (Left)

(_ Needle thread tension (Right)

(_ Upper looper thread tension

_) Lower looper thread tension

@ ®

® ®

Wrong tension

Lower looper thread _) is tight and/or upper looper thread

® is loose.

_)/(_) Needle thread

(_ Upper looper thread

(_ Lower looper thread

(_) Right side of fabric (Top side)

(_ Wrong side of fabric (Reverse side)

Loosen lower looper thread tension _)and/or tighten

upper looper thread tension ®.

O Needle thread tension (Left)

(_ Needle thread tension (Right)

(_ Upper looper thread tension

(_ Lower looper thread tension

@ ®

©©

® ®

La tensi6n del hilo (3 hilos) (continuaci6n)

Ajuste de la tensi6n del hilo

* Coloque los tres selectores de tensi6n del hilo en

"3"_ Luego cosa y verifique las tensiones de los hilos,

* Es mas facil a ajustar la tensi6n con los hilos de 3

diferentes colores_

Tensi6n mal ajustada

El hilo de la aguja @/@ estfi flojo,

@/@ Hilo de la aguja

@ Hilo del gancho superior

@ Hilo del gancho inferior

@ El anverso de la tela

@ El iev_s de la tela

Aumente la tensi6n del hilo de la aguja izuquierda o

derecha

(_) Tensi6n del hilo de la aguja izuquierda

@ Tensi6n del hilo de la aguja derecha

@ Tensi6n del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

Tension du fil (3 fils) (Continu)

Ajustentent de tension dn fil

*R_glez les trois tension des fils d "_" cottsez et

vOrifiez la ten_ion des fits"

*II estphtsfacile d'utiliser 3 diff_rentes couleurs

de fils,

Mauvaise tension

La tension du fil d'aigttille @/ @ est faible.

@/@ Fil de l'aiguille

(_) Fil du crochet _up_rieur

@Fil du crochet itTfdriettr

@Endroit

(_) Envers

Serrez la tension dtt fil de l'aiguille @/@,

(_) Ten_ion de f!l de l'aiguille (G)

@Ten_ion de fil de l'aiguille (D)

(_) Ten_ion du fil du crochet sup_rieur

@Ten_ion du fil du crochet h,fdrieur

Tensi6n mal ajustada

El hilo del gancho inferior @ estfi apretado y/6 e! hilo

del gancho superior' @ est_ flojo

@/@ Hilo de la aguja

@ Hilo del gancho superior

@ Hilo del gancho inferior

@ El anveiso de la tela

(f!) E1 rev6s de la tela

Mauvaise tension

La tension du fil du crochet infdHettr @e_t _levde et/ott

la ten_ion dtt fil dtt crochet _ttpdrieur @ est faible

@/@ Fil de l'aiguille

@Fil du crochet sttp_rieur

@Fil dtt crochet infdrieur

@Endroit

(f!) Envers

Disminuya la tensidn del hilo del gancho inferioi @ y/6

aumente la tensidn del hilo del gancho superior @

(2) Tensidn del hilo de la aguja izuquietda

@ Tensidn del hi!o de la aguja derecha

(_) Tensidn del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

De_errez la temion du fil dtt crochet il_f_riettr @et/ou

serrez la tension dtt fil dtt crochet supdriettr @,

@Tension de fil de l'aigtdlle (G)

@Temion de fil de l'aiguille (D)

@Tension du fil du crochet supOrieur

@Tension dttfil du crochet infOrieur

'Thread tension (3 threads) (continued)

Wrong tension

Upper looper thread ® is tight and/or lower looper thread

@ is loose

(_/('_ Needle thread

(_) Upper looper thread

(_ Lower looper thread

(_) Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

Loosen upper looper thread tension ® and/or tighten lower

looper thread tension (_)_

C) Needle thread tension (Left)

_) Needle thread tension (Right)

(_ Upper looper thread tension

Lower looper thread tension ©©

® ®

La tensi6n del hiio (3 hilos) (continuaci6n) Tension dufil (3ills) (Fin)

Tensi6n real ajustada

El hilo del gancho superior @ estfi apretado y/6 el hilo del

gancho inferior @ est_i flojo

@/@ Hilo de la aguja

@ Hilo del gancho superior

@ Hilo de! gancho inferior

@ E1 anveiso de la tela

(g_ El rev_s de la tela

Mauvaise tension

La tension du fil dtt crochet infOrieur @est faible et/ou

la tension du fil du crochet supdrieur @est dlevOe.

@/@ Fil de l'aiguille

(_) Fil du crochet _up_rieur

@Fil du crochet inf_rieur

@Endroit

_) Envers

Disminuya la tensidn del hilo del gancho superior @ y/6

aumente la tensidn del hilo del gancho

inferior @,

@ Tensi6n hiio aguja izuquierda

@ Tensi6n hilo aguia delecha

@ Tensi6n hilo gancho superior

@ Tensidn hilo gancho inferior

Desserrez la tension dtt fil du crochet sup_rieur @et/ou

serrez la tetrsion du fil du crochet infdrieur @,

@Tension defil de l'aiguille (G)

@Tension defil de l'aiguille (13)

@Tension dtt fil du crochet sup_riettr

@Tension du fil du crochet inf_rieur

Adjustment of stitch length

(!) Stitch iength dial

_) Setting mark

To select stitch length, turn the dial

The larger the number, the longer the stitch

The stitch length can be adjusted from 1 to 4 mm

(approx. 1/32 " to 5/32 "')

Position "R" is for rolled and narrow hemming_

Adjustment of differential feed ratio

(_ Differential feed dial

(_) Setting mark

The differential feed ratio can be altered by turning the

dial.

The number on the dial indicates the differential feed ratio

between the main and the sub feed motion.

[_ indicates the neutral position - no differential feed

How to adjust

= If the sewn fabric is stretched, turn the dial counter-

ctockwise (from 1_0to 2.0) to avoid.

(_ Stretched

•If the sewn fabric is puckered, turn the dial clockwise

(from 1.O to Q7) to avoid.

(_) Puckered

NOTE:

Maximum differential feed ratio sets automatically to a

maximum between 1.7 and 2.0 when the stitch length is

set between 33 and 4.0,

Maximum stitch length and differential feed ratio cannot

be set at the same time If limits are exceeded for one

control dial, the other dial will automatically set to its

maximum

The puckering may be eliminated by reducing thread

tensions as well as adjusting the differential feed ratio.

Para ajustar el largo de puntada

@ Gufa de ajuste

(_) Selectoi del largo de puntada

Mueva el selectm para escoger el largo de puntada

Los ntimeros mayores dan puntadas mils largas,

Se puede ajustai el largo de la puntada desde 1 hasta

4 mm (aprox, 1/3T; 5/32 °)

La posicidn "R" se usa para dobladillos de rollo,

Rdglage de la longueur dn point

(D Cadran de longueur du point

@Marque de Mglage

Plus le chiffre attgmente plus long _era le poinL

La longueur du poh_t peut-dtre ajttstde de l_ 4 mm

(appro 1/32 po _5/32 po)

La position "R" permet l'ourlet roulottd Otroit

Para ajustar la alimentaci6n diferencial

@ Gufa de ajuste

@ Selector del impelente difetencial

El nfimero en el selectm indica la proporci6n entte el

movimiento principal y el movimiento secundario del

impelente,

@ es la posicidn neutral,

L'ajustement du rapport dn diff&entiel

C) Cadran d'alimenmtion du diff&entiel

@Marque de rdglage

Le rapport du diffdrentiel peut-Otre changd en tournant

le ca&an

Le num&o indiquO vous donne le rapport de la gr{ffe

du di_r_ntiel

[] indique la position neutre.

C6mo hacer los ajustes

• Si la tela se estira, gire el selector en el sentido contrario

alas agujas del reloj (hacia 2,0)

(!) Estiiado

° Si la tela se encoge al coser, giie el selectol en el

sentido de las agujas del reloj (hacia 07),

@ Encogido

Comntent ajllster

•Si le ti_u _'Otire ajttster le cadran vers (20)

@ _tirement

°Si le ti_su rdtrdsit ajuster le cadran vers (0 7)

@Rdtrdcissement

NOTA: La m_ixima proporci6n de la alimentaci6n

diferencial, Z0, solo se puede conseguir

cuando el selector de largo de puntada se halla

en el rango de 1 a 3.3_

Con el selector del largo de la puntada entre

33 y 4 la maxima pmpoici6n de la alimentacidn

diferencial estani autom_iticamente entre 2,0

yLZ

REMARQUE: La longueur du point de 1 d 3,3 doit

concorder avec le rapport du

diff&entiel d (2 O) Quand le cadran

de longueur du point est ajttffd d 3.3

atttomatiquement le rapport du

difl_rentiel sera entre 2 0 et 1, 7

Removing the presser foot

Raise the needle and presser foot_

_) Presser foot lifter

(_) Needle

Press the lever located on the back of foot holder,

The presser foot will drop off,,

(_) Lever

(_ Foot holder

Attaching the presser foot

Place the presser foot so that the pin on the foot lies just

under the groove of the foot holder

Lower the foot holder and push the lever to lock the foot in

place, Raise the presser foot lifter to check that the presser

foot is secure.

(_ Pin

(_ Groove

(_) Lever

Para quitar el pie prensatelas

Levante la aguja y el prensatelas

@ Elevador del prensatelas

@ aguja

Pour retirer le pied-de-biche

Tournez le volant vers vous pour lever l' aiguille _la

position la plu_ _lev_e Levez le pied-de-biche,

(_) Pressoir d'_l_vation du pied

@Aiguille

Presione la palanca ubicada en la palte de atr_is del

pie. AI plesionai pie prensatelas caelg.

@ Palanca

@ Sujetador del pie

Pr'e_sez le levier gt l'arriOre du manche du pied Le

pied-de-biche tombera

@Levier

@Porte-pied

Para colocar el pie prensatelas

Coloque el pie prensatelas de tal manera que el

pasador quede abajo de la ranura del sujetador

Baje el sujetador y p_esione ta palanca de modo que el

pie quede en su lugar. Levante el elevadoi del

prensatelas para asegmarse que el pie de presi6n est_i

seguro,

Palanca

@ Ranura

@ Pasador

Pour attacher le pied-de-biche

Placez le pied-de-biche est sous l'orniere du manche du

pied, Baissez le manche du pied pour bloquer le pied

en place,

Placez la cheville localis_e d l'arriOre du pied-de-biche

dan_ l'arriOre du pied,

Relevez le pied-de-biche et vOrifiez qu'il soit bien _ _a

place,

@Goupille

@Fente

@Levier

Changing needle

C) Right needle clamp screw

(_) Left needle clamp screw

Disconnect the machine from the power supply,

Raise the needle to its highest position Then loosen needle

clamp screw O or (_) for the needle you are going to

remove.

Refer to page 50 for changing the needle for 3-thread

serging,

(_) Needle clamp

1_ Flat side to the back

_) Needle stopper pin

(_) Edge of needle bar

To attach the needle on the right

Insert new needle into the needle clamp (_ with the flat

side to the back (_D until the top of needle touches the

stopper pin _), then tighten the right needle clamp screw

To attach the needle on the left

insert new needle into the needle clamp (_) with the flat

side to the back _) until the top of the needle touches the

edge of needle bar (_), then tighten the left needle clamp

screw (_).

* When the needles are set correctly, the left needle is

higher than the right one.

* Do not use any needle which is bent or blunL

NOTE: Your overlock uses standard sewing

needles (HA-1 SP, #11, #14)_

No special needles are required.

Para cambiar la aguja

(j) Tornillo izquierdo del sujetador de la aguja

@ Tornillo derecho deI sujetador de la aguja

Desconecte la m_iquina de la coiiiente_

Levante la aguja hasta su posici6n mzls alta.

Afloje el tornillo del sujetador de la aguja (j) o @ que

quiere quitar.

Vea la p_igina 51 para cambiar la aguja en costura de

tres hilos

Changement des aiguille

@Vis du serre aiguille cdtd droit

@Vis du serre aiguille c6td gauche

D_branchez la surjeteuse de la prise (lectrique murale

Montez l'aiguille au dessus du pied presseur. De_serez

la vis dtt serre aiguille pour enlever l'aiguille,

Ref_rez gtla page 51 pour remplacer l'aigttille.

@ Sujetador de aguja

@ Lado piano hacia atras

@ Tope superior de la aguja

(_) Botde de la barra de aguja

Para colocar la aguja a la derecha

Introduzca la nueva aguja en el sujetador de aguja con

et lado piano hacia atlfiS hasta que la parte superioi

de la aguja toque el tope superior de la aguja y luego

aptiete el tornillo derecho del sujetadot de la aguja

Para colocar la aguja a la izquierda

Introduzca la nueva aguja en el sujetador de aguja con

el lado piano hacia atr_is hasta que la parte superior

de la aguja toque el borde de la barra de la aguja y

luego apriete el tornillo izquierdo de1 sujetadm de la

aguja

* En la posici6n coriecta la aguja izquierda queda

m_is alta que la aguja derecha,

@Serrage de l'aiguille

@COt_ plate ti l'opposO de vous

@Cheville

(_) Coutour de la bar d'aiguille

Pour attacher l'aiguille du cdt_ droit

lnsOrez l'aigtdlle dans le serre aigttille le cord plat vers

l'arti@re, bien er{foncer l"aigtdlle, serrer la vis du setv'e

aigttil&

Pour insdrer l'aiguille du c6td gauche

b_sOrez l'aiguille dans le serre aiguille le c6tO plat vet's

l'arri_re, bien enfoncer l'aigttille, _errez la vis dtt serre

aigttille c6td gauche.

*Quandlesaigtdlles_ontplacOe_cor'rectement

l'aiguille dtt cord gauche est phts haute que celle de

droite

* Jam_is use una aguja despuntada o doblada.

NOTA: Su overlock utiliza las agujas de cosei est_indar

(HA-1 SP, #11, #I4),

*Evitez de vous servir d'ttne aigttille qtti est tordtte ou

_mott_sde

REMARQUE Cette surjetett_e utilise des aigttille_ de

machine gt coudre ordinaires

(HA-1 SP, No 11, No 14).

Elle n'a pas besoin d'aiguilles sp_ciales.

To disengage the upper knife

C) Upper knife knob

(_) Upper knife

(_) Stopper pin

Disconnect the machine from the power supply,

Open the looper and side covers,

Turn the upper knife knob C) toward you while pushing it in

to the right, then guide the hole on upper knife (_) to the

stopper pin (_ to lock the upper knife in down position.

Close the looper and side covers,

To engage the upper knife

(_ Upper knife knob

(_) Upper knife

(_) Stopper pin

Disconnect the machine from the power supply.

Open the looper and side covers.

Turn the upper knife knob (_ away from you while pushing

it to the right, then guide the groove on upper knife (_) to

the stopper pin (_ to lock upper knife in the up position.

Close the looper and side covers.

Para desengranar la cuchilla superior

(D Botdn de la cuehilla superior

@ Cuchi!la superior

@ Pasador

Desconecte la mfiquina de la corriente

Abra la cubierta de los ganchos y la tapa lateral.

Vuelva el botdn de la cuchilla superioi (!) hacfa usted

y empujelo a la derecha. Guie el hueco en la cuchilla

@ hasta el pasadoi @ para sujetarla en su posicidn

baja_

Cierre la cubierta y la tapa.

Pour immobiliser le couteau sup_rieur

OD Poign£e du couteau supOrieur

@Couteau _up_rieur

@Cran d'arr_t

Ddbranchez la surjeteu_e de la prise Olectrique murale,

Ottvrez le capot des crochets et le capot lateral.

Tour en tottrnant la poignde dtt couteau supdrieur (_

vers vous tournez-le vet;_ la droite, alignez le trou du

couteau supdrieur @sur le cran d' arr_t (_) pour

enclencher le couteau dans sa position la plus basse_

Refermez le capot des crochets et le capot lat6raZ

Para engranar la cuchilla superior

(D Bot6n de la cuchilla superior

@ Cuchilla supeiior

@ Pasador

Desconecte la mfiquina de la corriente

Abra la cubierta de los ganchos y la tapa lateral

Vuelva el bot6n @ hacia atras y empujelo hacfa la

derecha. Luego guie la ranura de la cuchilla hasta el

pasador @ para suietarla en su posicidn hacia aiiiba,

Cieiie la cubierta y la tapa.

Pour activer le couteau supdrieur

(_ Poign_e du couteau supdrieur

@Cottteatt supOrieur

@Cran d'arr_t

D_branchez la stujeteuse de la prise Olectrique murale

Ouvrez le capot de_ crocheL_ et le capot latdral.

Tout en tournant la poignde du cottteatt supdrieur' @

vep;_l'arriOre pou_sez-la vers droite ensuite gttidez

l"encoche du couteatt supOrieur @stir' le cran d' arr_t @

pour le bloquer dan_ _a position dlev_e.

Fermez le capot des crochets et le capot lateral.

Types of needle plates

C) Standard (for normal sewing)

Stamp on reverse side of the plate: "S"

(_) Rolled hemming {for roiled hemming, picot edging and

narrow hemming)

Stamp on reverse side of the plate: "R"

:J: Select the needle plate for your sewing need,

'_: Your oveflock is shipped with the standard needle

plate in place

For your safety:

When you change the needle plate, make sure that the

machine is disconnected from the power supply,

Changing a needle plate

(_ Needle plate set screw

(_) Loosen

(_) Tighten

Turn the handwheel toward you until the needle comes

above the needle plate, Then remove the presser foot.

Open the side and looper covers (See page 16)_

Set the upper knife to down position (See page 62).

Remove the needle plate set screw C), and lift the needle

plate.

Attached the needle plate you require with the needle plate

set screw.

Bring the upper knife to up position (See page 62).

Close the looper and side covers,

Attach the presser foot.

Tipos de placa de aguia

(!) Estandar pa:a costu:a no:mal

Marca "S"en el :ev_s de la placa

@ Redondo para costu:a redonda, picot, rollo y

dobladillo estiecho

Marca "R" en el iev_s de la placa

* Seleccione la placa que necesita.

* Su mfiquina sale de ffib:ica con la placa "S"

para costma nmmaL

Para su seguridad:

Cuando cambie la placa o ajuste el ancho de la

custura, asegtirese que la m_iquina sea desconectada

de la corriente

Types de plaques _aiguille

@Tout u_age (pour une couture normale)

EstampO sur l'envers de la plaque: "S"

@Ourlet_ rotdottds (pour outlet roulottd, bordure picot,

outer dtroit)

Estanlpd stlr l'envers de la plaque, "R"

*SOlectionnez la plaque d'aiguille selon le genre

de couture dOsire,

*Cette sutjeteuse est expOdiOe dquipde de la plaque

d'aiguille ordinaire.

Pour votre s_curit&

Lorsque votts changez la plaque d'aiguille ou que votts

ajustiez la largeur du point assurez vous que la

machine est ddbranchOe

Para cambiar la placa de aguja

(D Tornillo sujetado: de la placa de aguja

@ Para aflojar

@ Pa:a ap:etar

Gi:e el volante hacia usted hasta que la aguja quede

m:is alta que el p:ensatelas.

Ab:a la tapa late:aI y la cubietta de los ganchos

(pfigina 17)

Engrane la cuchilla superior a su posici6n baja (pfigina

63),

Quite el tornillo sujetador de la plata de aguja @ y

saquela,

Asegme la placa de aguja que necesita con el tornillo

sujetado:.

Engrane la cuchilla superior a su posicidn alta (p_igina

6.3)

Cie:re la tapa y la cubie:ta de los ganchos_

Coloque el p:ensatelas

Changement de la plaque gt aiguille

(!) Vi_

(g) De_errer

@Serrer

Tournez le volant vers votts jusqu'h ce que l'aiguille

_oit au dessus de la plaque d'aiguille et retirez le pied-

de-biche.

Ouvrez les capons des crochets et lat&al (Voir page 17).

Placez le couteau supOriettt dan_ sa position la plus

basse (Voir page 6_)

Enlevez la vis @qui retient la plaque et retirez celle-cL

Attachez la plaque d'aiguille dO,sit'de et resserrez la viy

Replacez le couteau sup&'ieur t_sa position initiale

(Voir page 63),

Refermez les capots des crochets et lat&al

Attachez le pied pressetu:

Thread and needle chart

Type of fabric

Type of thread Needle

JStitch length

-3.=

• .=

Differential

feed ratio

•E

Light Organdy, Georgette, Cotton: No. 80 -100 HA-1 SP 20-3.0 &7 -_

weight Lawn, Crepe de chine, Silk: No 80 - 100 No 11

Lining. Synthetic: No. 80- 100

Medium Cotton, Linen, Satin, Cotton: No. 60 -100 HA-1 SP 2.5 -&5 [_

weight Ordinary fabric. Silk: No. 50 - 100 No. 11 -14

Synthetic: No. 60- 100

Heavy Tweed, Coating, Cotton: No. 50 - 60 HA-1 SP 3.0 - 4_0

weight Denim, Silk: No. 50- 60 No '14

Doeskin, Thick fabric. Synthetic: No. 50 -60

Knits Knitted fabric Cotton: No. 60 - 80 HA-1 SP 2_5-3 5 [_]- 2.0

Synthetic: No. 60-90 No 11 -14

Woolly nylon

(For looper thread)

Woolly polyester

(For looper thread)

'_' Refer to page 56 for adjusting the stitch length and differential feed ratio.

NOTE: Your overlock uses standard sewing needles (HA-1 SP, #t 1, #14).

Tabla de hilos y agujas

Clase de tela

Liviana

Media

Gluesa

Tejidos

Otgandf, Georgette,

Olan, C_ep6, Form

Algod6n, Lino, Satin,

Tela corfiente

Denim, Pana, Lona

Telas tejidas

Tipo de hilo

Algod6n: No 80-.!00

Sedas: No 80-100

Sint_ticos: No, 80-100

Algod6n: No 60-100

Sedas: No50-100

Sint6ticos: No 60-100

Algod6n: No 50-60

Sedas: No, 50~60

Sint6ticso: No 50~60

Algod6n: No 60~80

Sedas: No 60-,90

Lana nylon

(Pma hilo del ganeho)

Lana poliester

(Para hilo del gancho)

Aguja

HAd SP

No 11

HA-1 SP

No 11-14

HA-1 SP

No 14

HA-1 SP

No, 11-14

Largo de la

puntada

20~30

25 -, 35

,30_40

25 - .3.5

* Consulte la pfigina 57 para ajustai el largo de puntada y el impelente diferenciaL

NOTA: Esta mfiquina de "overlock" utiliza agujas de coser estfindm (HA-1 SP, #11,#14)

Alimentaci6n

diferencial

07 -@

[_~20

Tableau des f!ls et des aiguilles

Ti$¥llS

Fils Grosseur de

l'aiguille Longuear du

point

-'ai

Rapport du

diff_rentiel

Ldger Cr@e de Chine, Coton N °80 gt100 HA-1 SP 2 0 d 3 0 0 7 _

L inon, Organdi, Soie N °80 d 100 N ° 11

Georgette, Doublure SynthOtique, N °80 c_100

Moyen Lainage, Coton, Coton N ° 60 (i 100 HA-1 SP 25 gt3 5 [_

Tricot Double, Satin, Soie N° 50 t't100 N ° 11 d 14

Tissu Ordhmire Synth_tique N ° 60 d 100

Epais Denim, Tweed, Coton N ° 50 d 60 HA-! SP 3 0 t_4 0 [_

]'isstt de Manteau et de Soie N° 50 fi 60 N °14

Rembourrage SynthOtique N ° 50 gz60

Tricots Tissu_ extensibles Coton N ° 60 h 80 HA-1 SP 2 5 ti 3.5 [_ d 2 0

Synthdtique N °60 _90 N °11 d 14

Nylon extensible

(Fils des crochets)

Polyester extensible

(Fils des crochets)

".. #

*R_fdrez d la page .57pour ajusterla longueur du point ainsi que celle dtt rapport du diff_rentiel

REMARQUE Cette sttrjetettse utilise de_ aiguilles de machine _coudre ordinaires (HA-1 SP, N° ll, N°14)

Rolled hemming, picot edging and narrow

hemming

*Refer to page 64 for changing the needle plate,,

Rolled hemming

Stitch length :R

Differential feed ratio : 1_0

Needle :

Needle plate :

Thread

Needle :

Loopers :

Fabric :

1 (Right needle) x HA-1 SP No, 11

Rolted hemming needle plate.

(Marked "R"on reverse sideo)

Long fiber polyester thread

No 80 - 100

Woolly nylon, woolly polyester

Lightweight fabric such as organdy,

crepe de chine, lawn and georgette

Standard setting of tension dials

C) Needle thread tension (R) :4

(_) Upper looper thread tension :3

(_) Lower looper thread tension : 7

Correct thread tension

Needle thread

_) Upper looper thread

_) Lower looper thread

(_) Right side of fabric (Top side)

_) Wrong side of fabric (Reverse side)

*For better seam result

(_ Fabric

Pu_lthe end of thread chain to the back lightly in the

beginning and end of sewing,

Costura redonda, borde de picot y dobladilio Ourlet roulott_, bordurepicot, ourlet _troit

estrecho

Costura redonda

Largo de Puntada :

Alimentaci6n Diferencial

Aguja :

Placa de aguja :

Hilo

Hilo de la aguja :

Hilos de los ganchos :

Tela :

: 1,0

1 (Aguja detecha) x HAd SP

No. 11.

Placa de aguja para costura

redonda. (Malcada al

revelso con "R")

Poliester con fib_a larga

No, 80-100

Lana nylon, lana poliestei

Telas livianas, telas como:

organdf, crep_,ol_n y

georgette

Posici6n normal de los selectores

(_) Tensi6n del hi!o de la aguja derecha : 4

@ Tensi6n del hilo del gancho superim : .3

@ Tensidn del hilo del gancho inferioi : 7

Ourlet roulott_

Longueur du Point : R

Rapport du Diff6rentiel : LO

Aiguille : 1 (Aiguille du e6M droit) x

HA-1 SP N°_ 1l

Pour ottrlet roulottd

Marque "R" sttr l' envers,

Plaque d aigui!le :

Fils

Aiguille :

Crochets ,:

Zissu

Fil_ de polyester

N°80 _100

Nylon extendible, polyester

extensible

Pour les ti_us l_gers crOpe

de cl_ine, organdi, et georgette

SElection _tandard de la tension du fil

@Tens'ion defil de l'aiguille (19) :4

@Tensiort du fil du crochet supdrieur :3

@Temion du fil du crochet h*f_rieur 7

Tensidn correcta

@ Hilo de la aguja

@ Hilo deI gancho superior

@ Hilo del gancho inferior

@ E1 anverso de la tela

@ El rev6s de la tela

Bonne tension

@Fil de l'aiguille

@Fil du crochet sttp&ieut

@Fil du crochet infdrieur

@Endroit

@Envem

*Para mejores resultados

@ l_a tela

Hale suavemente hacia atras la cadeneta de hilo al

empezar y terminal de coser,

*Pour de meilleurs r_sultats

@Tism

Tirez ldgOrement sur la cha?nette au dObut et ?t la fin de

la couture.

Rolled hemming, picot edging and narrow hemming

(continued)

Picot edging

Stitch length :

Differenti!l feed ratio :

Needle :

Needle plate :

Thread

Needle :

Loopers :

Fabric :

3-4

1.0

1 (Right needle) x HA-1 SP No. 11

Rolled hemming needle plate.

(Marked "R" on reverse side.)

Long fiber polyester thread:

No 80 -100

Synthetic: No. 60 -100,

Silk: No. 50 - 100

Lightweight fabric such as organdy,

crepe de chine, lawn and georgette

Standard setting of tension dials

C) Needle thread tension (R) : 4

(_ Upper looper thread tension : 3

(_ Lower looper thread tension : 6

Correct thread tension

C) Needle thread

(_ Upper looper thread

(_) Lower looper thread

(_) Right side of fabric (Top side)

_) Wrong side of fabric (Reverse side)

'_'For better seam result

C) Fabric

Pull the fabric lightly to the back while sewibg

®®

Cosutura redonda, bord de picot y dobladillo

estrecho (continuaci6n)

Borde de picot

Largo de Puntada :

Alimentaci6n Diferencial

Aguja :

Placa de aguja :

Hilo

Hilo de la aguja :

Hilos de los ganchos :

Tela :

3-4

: L0

1 (Aguja derecha) x HA-t

SP No, 11

Placa de aguja para costura

redonda_ (Marcada al reverso

can "R")

Poliester con fibra larga

No 80-,100

Sint_tico : No,60-100,

Seda :No, 50-100

Telas livianas, telas como:

organdf, crep_,olfin y

georgette

Posici6n nmmal de los selectotes

(D Tensi6n del hilo de la aguja derecha : 4

@ Tensi6n del hilo del gancho superior: 3

@ Tensi6n del hilo del gancho inferior : 6

Ourlet roulott_, bordure picot, ourlet _troit

(continu)

Bordue picot

Longueur du Point : 3 _4

Rapport du Diffdrentiel : 1.0

Aiguille : 1 (Aiguille du cOt_ droit) x

HA-1 SP N °11

Pour ottrlet rottlottO

Marque "R" sur l'envers

Plaque _aiguille :

Fils

Aiguille •

Crochets :

Tissu

Fils de polyester N°80 d 100

Synthdtique N °60 d 100,

Soie N ° .50 h 100

Pour le_ tisstt_ ldgers cr_pe

de chine, organdi, et georgette

SOlection standard de la tension du fil

(D Tension de fil de l'aiguille (19) 4

@Temion du fil du crochet sup_rieur .3

@Tension du fil du crochet infdrieur 6

Tensi6n colrecta

(D Hilo de la aguja

(_) Hi!o del gancho supefio_

@ Hilo del gancho inferior

@ E! anverso de la tela

@ E1 rev6s de la tela

Bonne tension

@Fil de l'aiguille

@Fil du crochet supdrieur

@Fil du crochet h_fdrieur

@Endroit

@Enve_s

*Para mejores resultados

@La tela

Hale la tela suavemente hacia atras mientras cose.

*Pour de meilleurs r_sultats

(!) Tis_u

Tirez dOlicatement sur le ti_sus vers l'arridre lor_que

1)OttS COltSeZ

Roiled hemming, picot edging and narrow hemming

(continued)

Narrow Hemming

Stitch length :

Differential feed ratio :

Needle :

Needle plate :

Thread

Needle :

Loopers :

Fabric :

1,0

1 (Right needle) x HA-1 SP No., '11

Rolled hemming needle plate,

(Marked "R" on reverse side,)

Long fiber polyester thread

No. 80 - 100

Woolly nylon, Woolly polyester

Lightweight fabric such as organdy,

crepe de chine, lawn and georgette

Standard setting of tension dials

(_) Needle thread tension (R) :4

(_ Upper looper thread tension : 6

(_) Lower looper thread tension : 4

Correct thread tension

(_ Needle thread

(_1 Upper looper thread

Q Lower looper thread

(_ Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

® ®

. J

Cosutura redonda, bord de picot y dobladillo

estrecho (continuaci6n)

Dobladillo estrecho

Laigo de Puntada : R

Alimentacidn Diferencial: L0

Aguja : 1 (Aguja derecha) x HA-1

SP No_ 11

Placa de aguja para cosutura

redonda (Marcada al reveiso

con "R")

Placa de aguja :

Hilo

Hilo de la aguja :

Hilos de los ganchos :

Tela :

Poliester con libra larga

No. 80-100

Lana nylon, lana poliestei

Telas livianas, telas como :

oigandf, crep6,ol_in y

georgette

Posici6n normal de los selectores

(!) Tensidn del hilo de Ia aguja derecha : 4

@ Tensi6n del hilo del gancho supelior : 6

@ Tensidn deI hilo del gancho inferior: 4

Ourlet roulott_, bordure picot, ourlet _troit

(continu)

Ourlet _troit

Longueur du Point :

Rapport du Diff&entiel :

Aiguille ,'

Plaque _aiguille :

Aiguille :

Crochets :

Tissu '

1 (Aiguille du cote droit) x

HA-1 SP N °11

Pour ourlet roulottd

(Marque "R" sur l'envers,)

Fil_ de polyester N °80 _100

Nylon extemible, polyester

extensible

Pour les tissus lOgers er@e

de chine, organdi, et georgette

Sdlection standard de la ten_ion du f!l

@Tension defil de !'aiguille (D) 4

@Tension dufil du crochet 5up&ieur ,6

(_) Tension du fil du crochet infdrieur 4

Tensidn coH'ecta

(_) Hilo de la aguja

(_) Hilo del gancho superior

@ Hilo del gancho inferior

@ El anverso de la tela

@ El rev_s de la tela

Bonne tension

(_ Fil de l'aiguille

@Fil du crochet supOrieur

@El du crochet h_f&ieur

@Endroit

@Envers

Rolled hemming, picot edging and narrow hemming

(continued)

How to adjust the thread tension

=For rolled hemming and picot edging

Wrong tension

Needle thread C) is loose.

(_) Needle thread

(_) Upper looper thread

(_) Lower looper thread

(_ Right side of fabric (Top side)

(_) Wrong side of fabric (Reverse side)

Tighten needle thread tension C).

(_) Needle thread tension (Right)

(_) Upper looper thread tension

(_) Lower looper thread tension

® ®

Re ©

Wrong tension

Upper looper thread (_) is loose,

_) Needle thread

0 Upper looper thread

(_) Lower looper thread

(_ Right side of fabric (Top side)

(_ Wrong side of fabric (Reverse side)

Tighten upper looper thread tension (_),

(_ Needle thread tension (Right)

(_) Upper looper thread tension

(_ Lower looper thread tension

® ®

Cosutura redonda, bord de picot y dobladillo

estrecho (continuaci6n)

Como ajustar la tensi6n del hilo

•Para costura redonda y borde de picot

Tensi6n mal ajustada

E1 hilo de la aguja estfi flojo.

(_) Hilo de la aguja

(_) Hilo del gancho superior'

@ Hilo del gancho inferior

@ El anve:so de la tela

@ El rev_s de la tela

Ourlet roulott+, bordure picot, outlet +troit

(continu)

Comment ajuster la tension de,sills

•Pour ourlet roulott_ et bordurepicot

Mauvaise tension

La tension du fil d'aiguille @est faible

@Fil de l'aiguille

(_) Fil du crochet sup_rieur

@Fil du crochet inf#rieur

@Endroit

@Enve_

Aumente la tensi6n del hilo de la aguja @

@ Tensi6n del hilo de la aguja deIecha

@ Tensi6n del hilo del gancho superior

@ Tensidn del hilo del gancho inferior

Serrez la tension du f!l de l'aiguille @_

(:) Ten_ion de fil de l'aiguille (D)

@Tension dufil du crochet supdrieur

@Tension du fil du crochet infOrieur

Tensi6n real ajustada

El hilo del gancho superior @ estfi flojo

(:) Hilo de la aguja

@ Hilo del gancho superior

@ Hi!o del gancho inferior

@ E1 anverso de la tela

@ El rev_s de la tela

Mauvaise tension

La ten_ion du fil du crochet supdrieur @e_t fdible

@Fil de l'aiguille

@Fil du crochet supdrieur

@Fil du crochet infOrieur

@Endroit

@Envers

Aumente la tensi6n del hilo del gancho supetior @,

(D Tensi6n del hilo de la aguja derecha

@ Tensi6n del hilo del gancho superioi

@ Tensidn del hilo del gancho inferior

Serrez la tension du f!l du crochet supdrieur @,

@Tension de fil de l'aiguille (19)

@Tension du f!l du crochet s'updrieur

@Tension du fil du crochet il_fdrieur

Rolled hemming, picot edging and narrow hemming

(continued)

• For rolled hemming and picot edging

Wrong tension

Lower looper thread (%)is loose and/or upper looper thread

(_ is tight

(_) Needle thread

_) Upper looper thread

_) Lower looper thread

(_) Right side of fabric (Top side)

(_ Wrong side of fabric (Reverse side)

Tighten lower looper thread tension (_) and/or loosen upper

looper thread tension (_)

(_ Needle thread tension (Right)

(_) Upper looper thread tension

(_) Lower looper thread tension @

\o ®

Cosutura redonda, borde de picot y dobladillo Outlet roulott_ bordurepieot, ourlet do'oit

estrecho (continuaci6n) (FitO

• Para costura redonda y borde de picot

Tensi6n mal ajustada

El hilo del gancho inferior @ est_i flojo y/6 el hilo del

gancho superior @ est_ apretado.

(D Hilo de la aguja

@ Hilo del gancho superior

(_) Hilo del gancho inferior

@ EI anverso de la tela

@ El rev_s de la tela

•Pour ourlet roulottd et bordurepieot

Mauvaise tension

La tension du fil du crochet infdrieur (_) est ,faible et/ou

la tension du fil dtt crochet sup_riettr (_) est dlevde

(_ Fil de l'aiguille

(_) Fil du crochet _up4rieur

@Fil du crochet inf_14eur

@Endroit

(_) Envers

Aumente la tensidn del hilo del gancho infetioi @ y/6

disminuya la tensi6n del hilo del gancho supeiior @r

(_) Tensi6n del hilo de la aguja derecha

@ Tensi6n del hilo del gancho superior

@Tensi6n del hilo del gancho inferior

Des_errez la tension dtt f!l du crochet sup&ieur @ et/

ott serrez la tension du fil dtt crochet infdrieur @

(_) !;en_ion de f!l de l'aiguille (D)

@Tension dufildu crochetsupdrieur

@Ten_ion du fil du crochet inf&ieur

Decorative overedging

Stitch length :

Differential feed ratio :

Needle :

Needle plate :

Thread

Needle:

Upper looper :

Lower looper :

Fabric :

3-4

1.0

Ior2xHA-ISPNo 14

Standard needle plate. (Marked

"S" on reverse side.)

Synthetic: No 60- 80,

Silk: No. 50 - 80

Buttonhole twist, Light weight

wool yarn

Synthetic: No. 60- 80,

Silk: No, 50 - 80

Medium to Heavy

Standard setting of tension dials

(_ Needle thread tension (Left) :5

(_ Needle thread tension (Right) : 5

_) Upper looper thread tension : 3 - 2

_) Lower looper thread tension : 5

* Refer to page 44 for the correct tension

Puntada decorativa de sobrehilado Smjet d&oratif

LaIgo de Puntada

Alimentaci6n

diferencial :

Aguja :

Placa de aguja :

Hilo

Hilo de la aguja :

Hilo del gancho superior:

Hilo del gancho inferior:

Tela :

3-4

1,0

1 o 2 x HA-1 SP No, 14

Placa de aguja estandaL

(Marcada al reverso con

"S")

Sint6tico: No 60-80

Seda: No 50-,80

Lana liviana

Sint6tico: No_ 60-80

Seda: No, 50-,80

Telas medianas o gruesas

Longueur du Poh_t :

Rapport du Diff&entiel :

Aiguilles :

Plaque d aiguille :

Fil

Fil de l'aiguille "

Fil du crochet sup&ieur :

Fil du crochet inf_rieur :

Ti55ti ,

3d4

1 ou 2 xHA-1 SP N °14

Pour tout usage (Marque

"S" 5ur l'envery,)

SynthOtique: N °60 d80

Soie: N °50 d 80

Boutonni&e tordue

Fibre laineu_e de poid l_g_

SynthOtique, N ° 60 d80

Soie N ° .50 d 80

Tissu moyen dtissu epais

Posici6n normal de los selectores

@ Tensi6n del hilo de la aguja izuquieida : 5

@ Tensi6n del hilo de la aguja derecha : 5

@ Tensidn del hilo del gancho superior: .3- 2

@ Tensidn del hilo del gancho inferior: 5

* Vea p_igina 45 para tensi6n correcta

Sdlection Standard de la tension du fil

@Tension defil de l'aiguille (G)" .5

@Tension defil de l'aiguille (D) •5

@Tension du fil du crochet _up&ieur 3 gt 2

@Ten_ion du.f!l du crochet inf_rieur 5

*ROf&ez vous dla page 45 pour corriger la tension,

Pin tucking

Stitch length : R

Differential feed ratio : 1,0

Needle :1 (Right needle) x HAq SP No, 11

Needle plate : Rolled hemming needle plate

(Marked "R" on reverse side.)

Thread

Needle :

Loopers :

Synthetic: No, 60 -80,

Silk: No. 50 -80

Synthetic: No, 60 - 100,

Silk: No. 50 - 100

Fabric : Light to Medium

Standard setting of tension dials

C) Needle thread tension (Right) : 4

(_ Upper looper thread tension : 6

(_) Lower looper thread tension : 4

:_' Refer to pages 50 - 54 and 72 (Narrow hemming) for

thread tension balance adjustment

®®

Alforzas Nervure

Laigo de puntada :

Alimentacidn diferencial :

Aguja :

Placa de aguja :

Hilo

Hilo de la aguja

derecha :

Hilos de los ganchos :

Teta :

1.0

1 (Aguja derecha) x

HA-1 SP No_ 11

Placa de aguja para

costura redonda

(Marcada al reverso

con "R")

Sint6tico: No. 60_80

Seda: No. 50_.80

Sintdtico: No. 60_100

Seda:No, 50q00

Tela liviana o mediana

Posici6n normal de los selectoies

(_) Tensi6n del hilo de la aguja derecha : 4

@ Tensi6n del hilo del gancho superior: 6

@ Tensidn del hilo dei gancho inferior : 4"

* Vea las p_ginas 51_55 y 73 (dobladillo estrecho)

paIa ajustei la tensi6n del hilo

Longueur du point :

Rapport du diff&'entiel :

Aiguilles :

Plaque _aiguille

FiZs:

Aiguille

Crochet_

Tissu :

1 (Aiguille cOtO dtoit) x

HA-I SP N °11

Pour ouHet roulottd

(Marque "R '"sur l'enver_.)

Synth_tique; N °60 h 80

Soie N ° 50 d 80

Synthdtique: N °60 d 100

Soie: N ° .50 _ 100

Tissus l_gdr_ et moyens

Sdlection _tandard de la tension du fil

(D Tension de fil de l'aiguille (D) 4

(_) Tension du f!l du crochet sup&ieur 6

@Tension du fil dtt crochet inf&ieur 4

*R_f&ez vou_ d la page 51 d 5.5 et 73 (Out'let Ottoit)

pour aju_ter les disque_ de ten_ion

Pin tucking (continued)

Sewing

C) Folded edge

Remove the needle on the left.

Disengage the upper knife (See page 62).

Sew the folded edge (_) while guiding along the right side

edge of lower knife.

Press pin tucks to one side

* Engage the upper knife (See page 62).,

Alforzas (Continuaci6n)

Costura

@ Dobladillo

Retire la aguja izquierda

Desengrane la cuchilla superior.(Vea p_igina 63.)

Cosa el dobladillo @ y guie la tela pot el lado delecho

de la cuchilla inferioi_

Nervure (Fin)

Couture

(D Bord pli_e

Deactivez le couteau supdrieur (Voir page 6.3)

Cousez en guidant votre bordure pli_e @le long de la

linge guide

Planche los pliegues a un lado

* Engrane la cuchilla superioi, (Vea p_igina 63.)

Pre_ez les nervures d'un cord

*Mettre en marche le couteau supdrieur (Voirpage

63)

Gathering

Stitch length :

Differential feed ratio :

Needle :

Needle plate :

Thread

Needle :

Loopers :

Fabric :

3-4

1.0 - 2.0

1 (Right needle) x

HA-1 SPNo, 11 or14

Standard needle plate

(Marked "S" on reverse side,)

Synthetic: No 60 - 80,

Silk: No, 50 - 80

Synthetic: No. 60 - 80,

Silk: No. 50 -80

Light to Medium

Standard setting of tension dials

C) Needle thread tension (Right) :3

(_ Upper looper thread tension :3

(_) Lower looper thread tension : 3

* Refer to pages 50 - 54 for thread tension balance

adjustmenL

®®

Fruncido Plisser

Largo de Puntada :

Alimentaci6n Diferencial :

Aguja :

Placa de aguja :

Hilo

Hilo de la aguja :

Hilos de los ganchos :

Tela :

3-4

1 0~ 2,0

1 (Aguja derecha) x HAd

SPNo 11o14

Placa de aguja estandar,

(Marcada al reverso con

"S")

Sint_tico: No_ 60-80

Seda: No, 50-_80

Sint6tico: No 60~80

Seda: No 50~80

Tela livina o mediana

Longueur du Point,

Rapport du D!ffOrentiel :

Aiguille :

Plaque t_ aiguille

Fits

Aiguille

Crochets

Tissu :

.3d4

lOd2,0

1 (Aiguille du cOt_ droit) x

HA-1 SP N °11 ou 14

Pour tout usage. (Marque

"S" sur l'envers )

Synth_tique: N °60 gt80

Soie: N ° .50 fi 80

Synth_tique N °60 d 80

Soie: N° .50 h 80

Tissus de lOger d mOdium

Posici6n nolmal de los selectores

@Tensi6n del hilo de la aguja derecha : 3

@ Tensidn del hilo del gancho superior : 3

@ Tensidn de! hilo del gancho inferior : 3

* Vea las p_ginas 51~55 para ajustai la tensi6n del hilo

Sdlection Standard de la tension du .ill

@Tension defil de l'aigtulle (D) 3

@Temion duf!l du crochet supdrieur 3

@Tension dufildu crochet infOrieur .3

*Rd¢_rez vous d las pages 51 fi 55 pout ajuster les

di_ques de tension

SEC_TION 4. CARE FOR YOUR MACHINE

:_' Disconnect the machine from the power supply before

cleaning,

_' You may use vacuum cleaner to clean the upper knife

area or feed dog.

Cleaning upper knife area

Open the looper cover

Remove the waste materials with a brush.

Cleaning the feed dog

Open the looper and side covers.

Remove the needles and presser foot.

Remove the needle plate set screw C) and needle plate.

(_) Needle plate set screw

Push the lint around the feed dog to the front by using a

brush.

Replace needle plate, presser foot and needles. Then close

the looper and side covers.

SECCION 4. MANTENIMIENTO DE LA

MAQUINA

* Desconecte la m_iquina de la corriente_

*Pueda usai la aspiradora paia limpiai el firea de la

cuchilla superior o el impelente.

Para limpiar el _irea de la cuchilla superior

Abra la eubierta de los ganchos.

Limpie con un cepillo.

SECTION 4. ENTRETIEN DE LA

MA CHINE

*Avant de nettoyer la machine, d_branchez le cordon

_lectrique de la pri_e murale_

*Votts pouvez utiliser ttn aspirateurpour nettoyer les

griffes d'entrainement et l'emplacement du cottteatt

sup_rieur.

Pour nettoyer le couteau sup_rieur

Ouvrez le capot des crochets

Enlevez la charpie en bro_sant par devant

Para limpiar el impelente

Abra la cubierta de los ganchos y la tapa lateral

Quite las agujas y el prensatelas_

Quite el tomillo sujetador de placa de aguja @ y

ietire la placa de aguja.

@ TorniIlo sujetador de placa de aguja

Nettoyage des griffes

Ouvrez le capot des crochets et le capot lateral.

Enlevez la aiguille et le pied-de-biche

Enlevez la plaque de l'aiguille en desserrant la vis @.

(_) Vis

Empuje las pelusas hacia adelante con un cepillo,

Reponga la placa de aguja, el prensatelas y las agujas,

Cier_e la cubierta y la tapa.

Nettoyez la poussiOre et les ddbris de tissu logOs dans

le_ dent.s de_ griffes d'entra_nement du tissue avec une

brosse.

lnstallez la plaque d' aiguille, le pied-de-biche et l'aiguille.

Replacing the light bulb

Disconnect the machine from the power supply

Remove the face plate set screw (_), and the face plate _).

CAUTION ! The light bulb could be HOT.

Protect your fingers when you handle It.

C) Face plate set screw

_) Face plate

Push the bulb (_) up and turn the bulb counterclockwise (_

to remove it_

Put the new bulb in by pushing it up and turning it clock-

wise _).

(_) Light bulb

(_) To remove

(_) To attach

Attach the face plate (_, and tighten the face plate set screw

For your safety:

* The machine is designed to use a 15 WATT MAXIMUM

LIGHT BULB.

Para cambiar ia bombilla

Desconecte la m_iquina de la co_riente Quite el

tmnillo de sujeci6n (_) y retire la tapa frontal @

CUIDADO! La bombilla puede estar caliente,

piotega los dedos

@ Toinillo de sujeci6n

@ Tapa frontal

Remplacement de l'ampoule

Ddbranchez la _urjeteuse de la prise dlectrique murale,

Enlevez la capot.frontal @en desserrant la vis (!)

DANGER! Si l'ampoule vient de s'_teindre, elle sera

BROLANTE.

Prot_gez vos doigt_

@vi_

@Capot frontal

Piesione la bombilla @ hacia ariiba y gire hacia la

izquierda para sacaIlo @.

Presione la bombilla nueva hacia arriba y gire hacia la

derecha para colocarlo @_

@ Bombilla

@ Para sacar

@ Para colocar

Retirez l'ampoule @d culot ba_onnette et l'enfon_ant

et en la tournant d gauche @,

Accrochez l'ampoule neuve en la pous_ant en tournant

gt droite @

@Ampoule

@Pour enlever

@Pour attacher

Una la tapa frontal @ y apIiete el tmnillo de sujeci6n

GVisser le capot frontal @,

Para su seguridad:

* La mfiquina es disefiada a usar una bombilta de 15

Vatio (mfiximo)_

Pour votre sOcurit&

*La machine e_t de_tindepour utili_'er 15 watt

Ampoule maxbnum.

Oiling the machine

Disconnect the machine from the power suppty before

oiling.

Apply a few drops of fine quality sewing machine oil to the

parts indicated with arrows,

Oiling is recommended once a week in normal use, once in

ten hours in continuous use.

Lubricaci6n de la mdquina Huilage de la machine

Desconecte la m_iquina de la cmriente antes de

proceder a lub_icai,

Aplique unas gotas de aceite paia m_iquina de coser

en los puntos marcados con flechas,

Se iecomienda para uso normal lubiicai una vez pot

semana y en uso contfnuo cada diez hotas,

Avant de htbrifier la machine, ddbranchez le cordon

dlectrique de la prise murale

Huilez la surjeteuse avec quelques gouttes d'huile gt

machh_e _coudre sttr' les section_ indiqudes par les

flOches

Ii est prdfdrable de huiler la smjeteuse une lois par

_emaine ott h tout les dix hettre_,

Replacing the upper knife

To remove:

C) Upper knife

(_) Hexagon bolt

(_) Lower knife

Disconnect the machine from the power supply

Open the looper and side covers.

Disengage the upper knife C) (See page 62).

, Remove the hexagon bolt (_), and remove the upper knife

To attach:

C) Upper knife

(_) Hexagon bolt

(_) Lower knife

(_ Stopper pin

Insert new upper knife (_) into the groove of knife holder

and stopper pin (_), then tighten the hexagon bolt (_) slightly.

C) Upper knife

(_) Hexagon bolt

(_) Lower knife

(_) Stopper pin

Turn the upper knife holder to cutting position°

Turn the handwheel toward you until the upper knife C)

comes to its lowest position_

Loosen the hexagon bolt (_, and adjust the position of

upper knife so that the edge of the upper knife overlaps 05

to 1 mm (1/32") from the edge of lower knife (_) as shown.

Then tighten the hexagon bolt (_) firmly.,

Close the looper and side covers.

05 -1 mm (1132 _)

_" The lower knife will last over one year in normal use.

However, if you run over a pin or a hard object, it may be

required to replace both upper and lower knives at the

same time

Para cambiar la cuchilla superior

Para retirar la cuchilla:

(!) Cuchilla superioi

@ Pelno hexagonal

@ Cuchilla inferior

Desconecte la milquina de la corriente

Abra la cubierta de los ganchos y la tapa lateral,

Desengrane la cuchilla superior (D (Pilgina 63).

Quite el perno hexagonal @ y retire la cuchilla

Changement du couteau sup_rieur

Pour enlever:

@Couteau supdrieur

@Vis

_) Couteau infdrieur

Ddbranchez la surjeteuse de la prise dlecttique murale

Ouvr_z le capot des crochets et capot latOraL

Deactivez le couteatt sup_rieur (_ (Voir page 63),

Enlevez le couteau sttp_rieur (_) en desserrant la vis @.

Para colocar la cuchilla:

@Cuchillasupedor

@Perno hexagonal

@Cuchillainfeiior

@Pasador

Coloque una nueva cuchilla @ en la ranura del

sujetador de la cuchilla fija y el pasador @, apriete

suavemente el perno hexagonal @,

Pour attacher:

@Couteau supdrieur

®Vi5

@Couteau infOrieur

@Cran d'arrOt

bTsdrez tm nouveau couteatt (_) dans l' emplacement du

support dcouteau et de la tige d' arr_te @et resserez la

vis hLgagone @solidement

@Cuchilla superior

@Perno hexagonal

@Cuchillainferior

@Pasador

Regiese la cuchilla movible a su posici6n original.

Gire el volante hacia usted hasta que la cuchilla (i)

quede en su posici6n mils baja y ajuste la posici6n de

la cuchilla supeiior de manera que su extremo se

encuentre a 0_5 a 1.0 mm (1/3T'), del extremo de la

cuchilla inferior @_

Apriete el perno hexagonal @.

Cierre la cubierta de los ganchos y la tapa lateial,

@Couteau supdrieur

(_) Vis

@Couteau h?Nrieur

@Cran d'arrOt

Tournez le iuppor_ t_ cottteau en position de coutttre

Tottrnez le volant ver_ vous jusqtt'& ce qtte le couteau

sap_rieur @soit d la poiition la plu_ ba_e.

D_ssdrez la vis hdxagone @, ajustez la position dtt

coateau supdrieur pour celai-ci ddpasse de 0..5 h 1 mm

(1/32 po) le couteau m_drieur @comme illustr_

Resserrez la vii hdxagone @ _olidement.

Re_ermez le capot des crochets et le capot latdraL

* La cuchilla inferior durarfi algo mils de un afio bajo

uso normal, Sin embargo, si pasa sobie un pasador

o un objeto duro, es posible que sea necesario a

combiai tanto la cuchilla soparior como la inferior

al mismo tiempo_

*Le couteaa infdrieur durer plus d'une annde si

nonTzalement tttili_d Si votti pass'ez sttr ttrte @lh_gle

ott ttn obiet rigide, roils dew'ez probablement

changer le couteau supdrieur et inf_rieur

SECTION 5. PERFORMANCE PROBLEMS CHART

Troubleshooting

Condition Cause Reference

The fabric is not 1The feed dog is packed with lint Page 86,

being fed smoothly. 2 The presser foot has been raised Lower the presser foot,

The needle breaks. 1 The needle is incorrectly inserted Page 60_

2 The needle is bent or blunt Page 60.

3 The fabric is forcefully pulled, Pull the fabric lightly

The thread breaks. 1 The machine is not correctly threaded Pages 20-36 and 50.

2 The needle or looper thread tension is too tight Pages 44-54 and 68-84

3 The needle is incorrectly inserted Page 60

4 The needle is bent or blunt. Page 60

Skipped stitches, 1 The machine is not correctly threaded Pages 20-36 and 50.

2 The needle is bent or blunt Page 60,

The seam is not 1 The needle and/or looper thread tensions are not correctly F_ages44-54 and 68-84

sewn neatly, ajusted

2 The machine is not correctly threaded Pages 20-36 and 50

3_ The needle and/or the thread are not suitable for the fabric

being sewn. Page 66

4, The thread ls not between the tension discs, Pages 22-36,

Seam puckering. 1, The needle or looper thread tension is too tight Pages 44-54 and 68-84

2, The machine is net correctly threaded, Pages 20-36 and 50

3 The needle plate is not suitable for the use Page 64

4 The differential feed dial is not set at the proper position, Page 56

The machine does 1. The machine has not been plugged in firmly Page !4

not operate, 2, The power switch is turned off Page 14 J

SECCION 5. TABLA DE PROBLEMAS

Que hace y cuando

Problema

Cuando no se

alimenta el material°

Cuando se rompe la

aguja.

Cuando se rompe el

hilo°

Cuando se sultan las

puntadas.

Cuando las puntadas

son irregulares_

Cuando se frunce la

tela.

Cuando la mfiquina no

funclonao

Causas

1 El impelente estfi lleno de pelusas

2 El prensatelas estfi levantado

1 La aguja no est_i puesta correctamente

2 Aguja doblada o punta dafiada

3 Se estg halando Ia tela con mucha fuerza

1 Enhebrado incorrecto

2 l_a tensi6n del hilo de la aguja o la tensidn del hilo de! gancho

muy apretada

3 Aguja insertada incoriectamente

4 Aguja doblada o punta dafiada

1 Enhebrado incorrecto

2 Aguja doblada o punta dafiada

i La tensi6n del hilo no estfi balanceada

2 Enhebrado incorrecto

3 La aguja y/o el hilo no son aptos para e! trabajo

4 El hilo no estfi dentro de los discos de tensi6n

1 La tensidn del hilo de la aguia o la tensi6n del hilo del

gancho estfi muy apretada

2 Enhebrado incorrecto

3 La planca de aguja no es apta para el uso

4 El selector de alimentaci6n diferencial no se encuentra en la

posicidn correcta

1 No estfi enchufada

2 El interruptor estfi apagado

M_todos de ajusle Pfiginas de

referencia

Pfigina 87

Baje el prensatelas

P_igina 61

Pfigina 61

No hale la tela con la mano Use la

mano solamente para guiar la tela

Pggina 21-37 y 51

P_igina 45-55 y 69-85

P_gina 61

Pfigina 61

Pggina 21-37 y 51

Pggina 61

Pfigina 45-55 y 69-85

P_igina 21-37 y 51

Pfigina 67

Pfigina 23-37

Pfigina 45-55 y 69-85

P_igina 21-37 y 51

Pfigina 65

Pfigina 57

P_gina 15

Pfigina 15

SECTION 5. CONSEILS EN CAS DE DIFFICULTES

Quoi faire et quand

Condition Cause R _f_rence

£etissu n'avance pas I Les griffes d'entrabwment sont remplie_ de chatT_ie Page87

r£guli_rement, 2 Lepied-de-bieheadt_relevd Abaissezlepied-de-biche

L'aiguille se rompt, 1 L 'aiguille n'est pas imtallde correctement Page 61

2 L'aiguille est _mousse_ ou tordue Page 61

3Forte traction sur le ti_su Tirez ddlicatement le ti_su

Le f!l casseo 1 La machine n'est pas enfilde correctement Pages 21d 37 et 51

2 La ten_ion du fil de l'aiguUle est trop forte Pages 45 tl 5.5 et 69 gz8.5

3 L'aiguille eft _moas_de ou tordue Page 61

4 L'aiguillen'estpasins_r_ecorrectement Page61

Points sautgs,, 1 £ a machine n'e_t pas enfilOe correctement Pages 21 tl 37 et 51

2 L'aiguille est dmous_e ou tordae Page 61

Le fil de canette se 1 Tensions real rdglOes Pager 4,5d 55 et 69 d85

brise, 2 L a machine n'est pa_ eufilOe correctement Pages 21d 37 et 51

3 L'aiguille et/ou le_fiZs ne sontpas convenables pour le tissu

cou_a Page 67

4 Lefil n'estpa_ dans les disques de ten_ion Pager 2.3 h 37

12a couture se fronce. 1 La ten_ion du fil de l'aigaille et dtt crochet est trop Pager 45 d 55 et 69 d 85

2 I-amachinen'e_tpasenfildecorrectement Pages 21 d 37et51

3 Laplaqued'aiguilleestinaddquate Page65

4 I-ecadrandudiffdrentieln'estpasplac_gzlabom_eposition Page57

12a machine ne 1 L a _urjetettse n'est pas branchOe cor_ectement Page 15

k fonctionnepaso 2 Lecommutateurn'estpa_-ouvert Page]5

For the repair or replacement parts you need

delivered directly to your home.

Call 7 am -7 pm, 7 days a week.

1-800-366=PART

(1-800-366-7278)

Para ordenar piezas con entrega a

domicilio-1-800-659-7084

For in-house major brand repair service.

Call 24 hours a day, 7 days a week.

1-800-4-REPAIR

(1-800-473-7247)

Para pedir servicio de reparacibn a

domicilio-1-800-676-5811

For the location of a Sears Parts and

Repair Center in your area.

Call 24 hours a day, 7 days a week.

1-800-488-1: mmummu

For information on purchasing a Sears

Maintenance Agreement or to inquire

about an existing Agreement.

Call 9 am -5 pm, Monday-Saturday.

1-800-827=6655

When requesting service or odering

parts, always provide the following

information:

• Product Type •Part Number

= Model Number . Part Description

SKARS

America's Repair Specialists

Printed inTaiwan ImpresoenTaiwan lrnprim'dau Taiwan 777-800-018@

Kenmore 38516633790 User Manual SEWING MACHINE Manuals And Guides L0807581

KENMORE Mechanical Sewing Manual L0807581 KENMORE Mechanical Sewing Owner's Manual, KENMORE Mechanical Sewing installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
