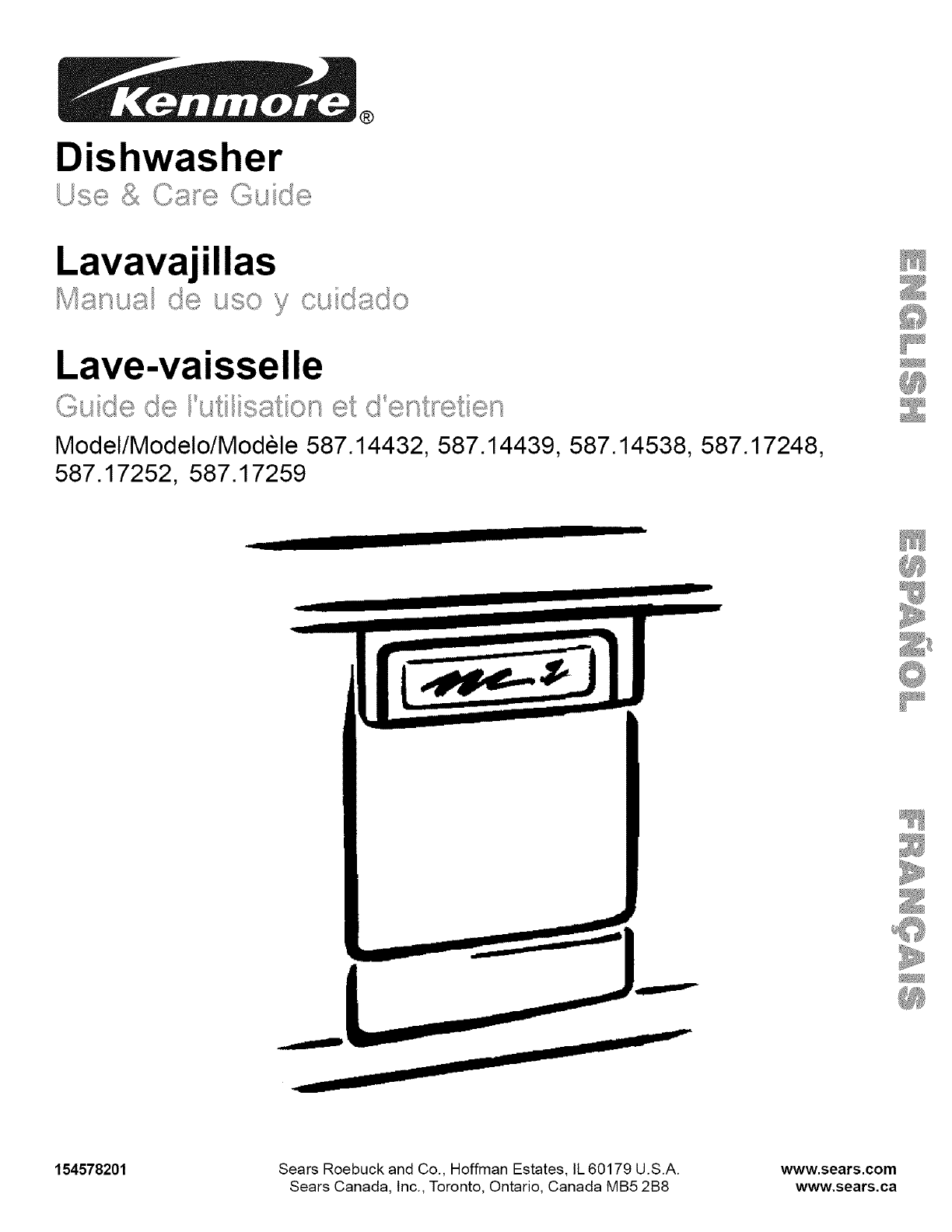

Dishwasher

Lavavajillas

Lave-vaisselle

_(_,_+"__ _c_............_' _÷_,_;s__'___,_,,_, @ _ _c_ _%_ ;;_

Model/Modelo/Modele 587.14432, 587.14439, 587.14538, 587.17248,

587.17252, 587.17259

154578201 Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Sears Canada, Inc., Toronto, Ontario, Canada MB5 2B8 www.sears.ca

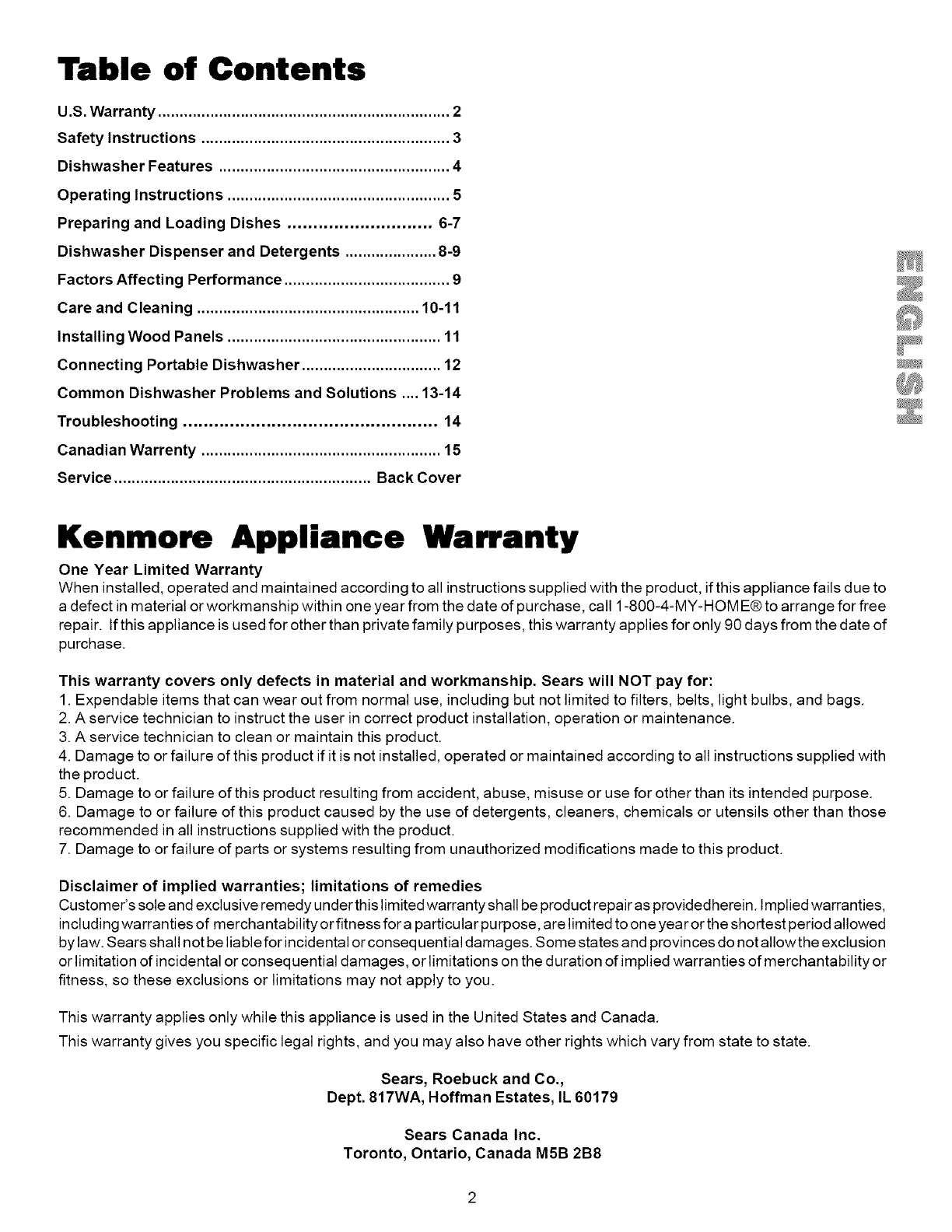

Table of Contents

U.S. Warranty ................................................................... 2

Safety Instructions ......................................................... 3

Dishwasher Features ..................................................... 4

Operating Instructions ................................................... 5

Preparing and Loading Dishes ............................ 6-7

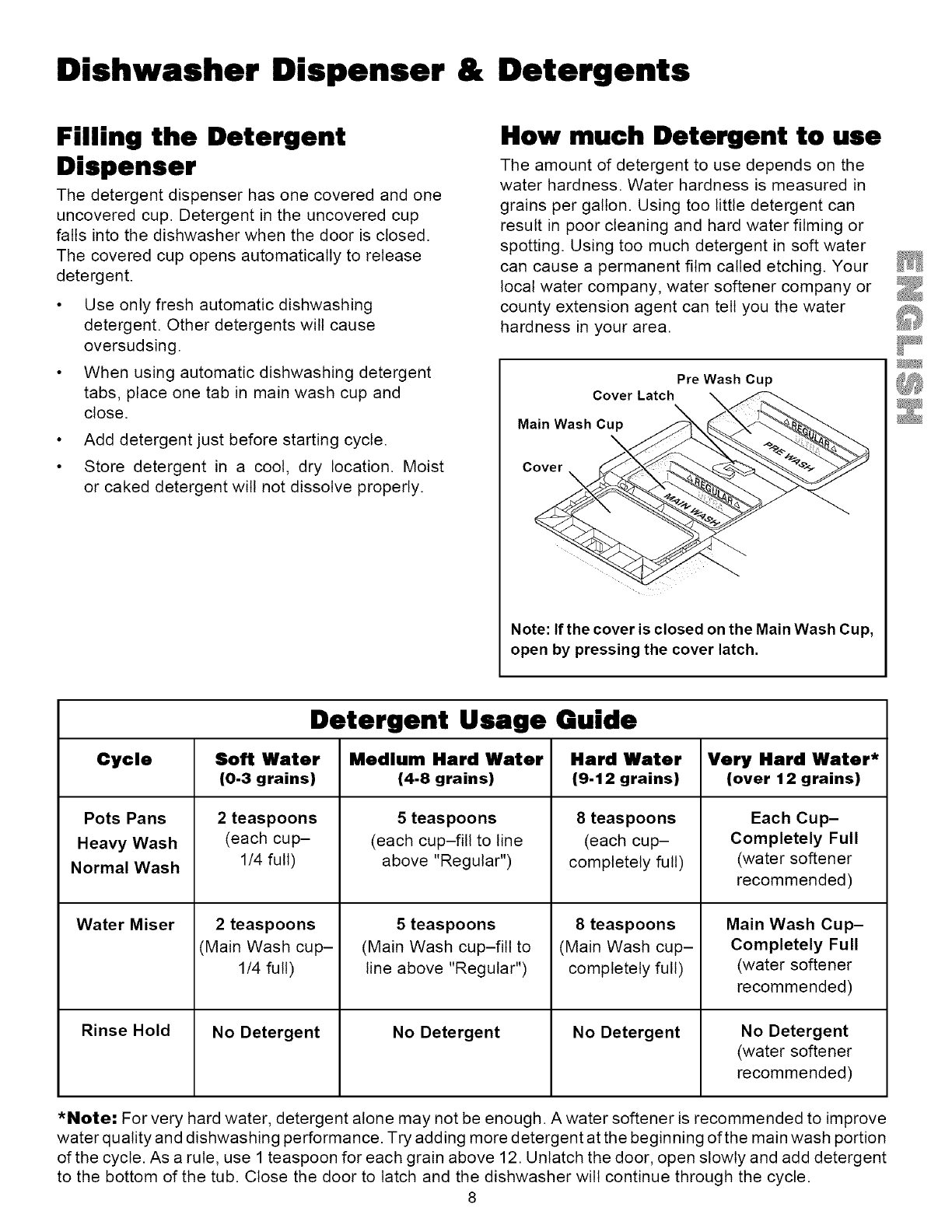

Dishwasher Dispenser and Detergents ..................... 6-9

Factors Affecting Performance ...................................... 9

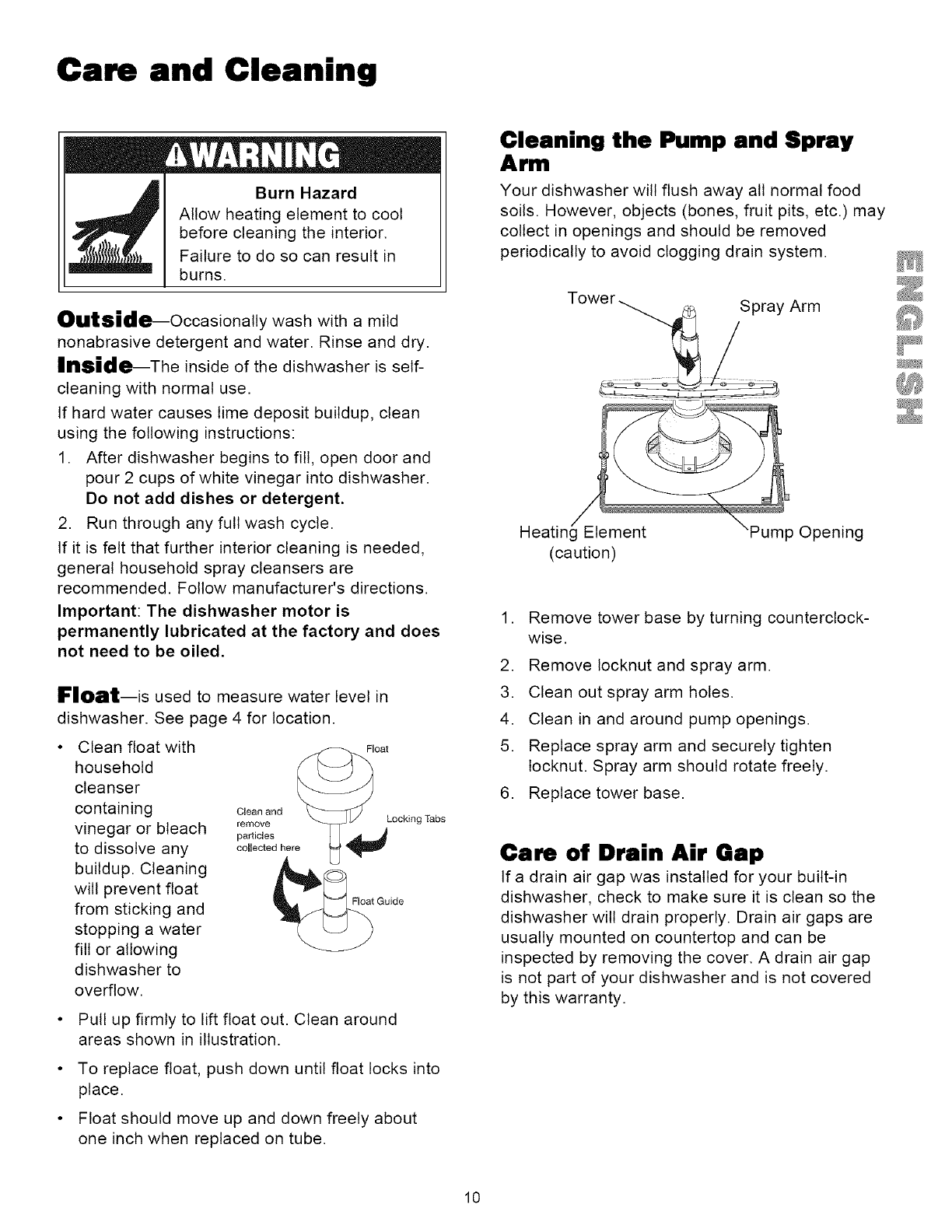

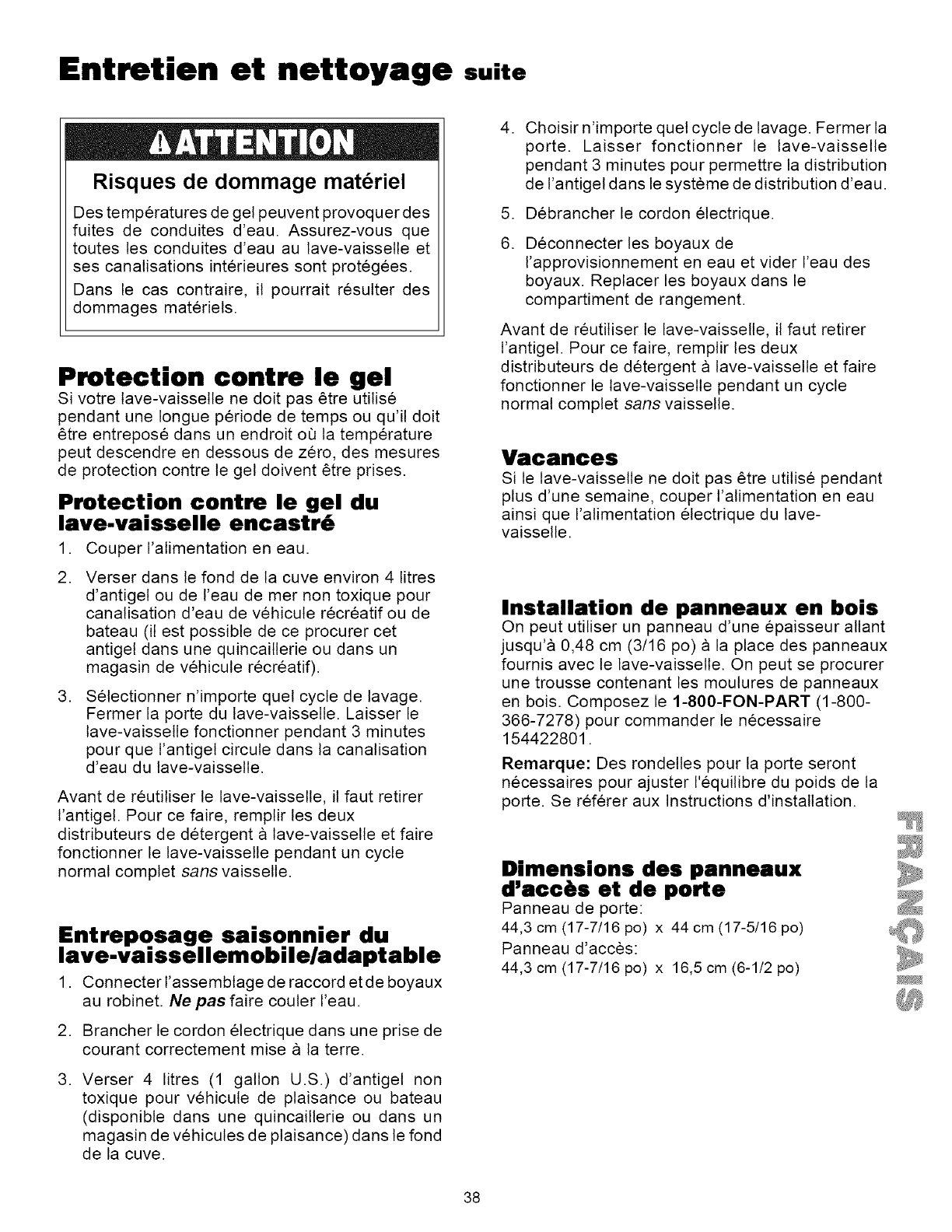

Care and Cleaning ................................................... 10-11

Installing Wood Panels ................................................. 11

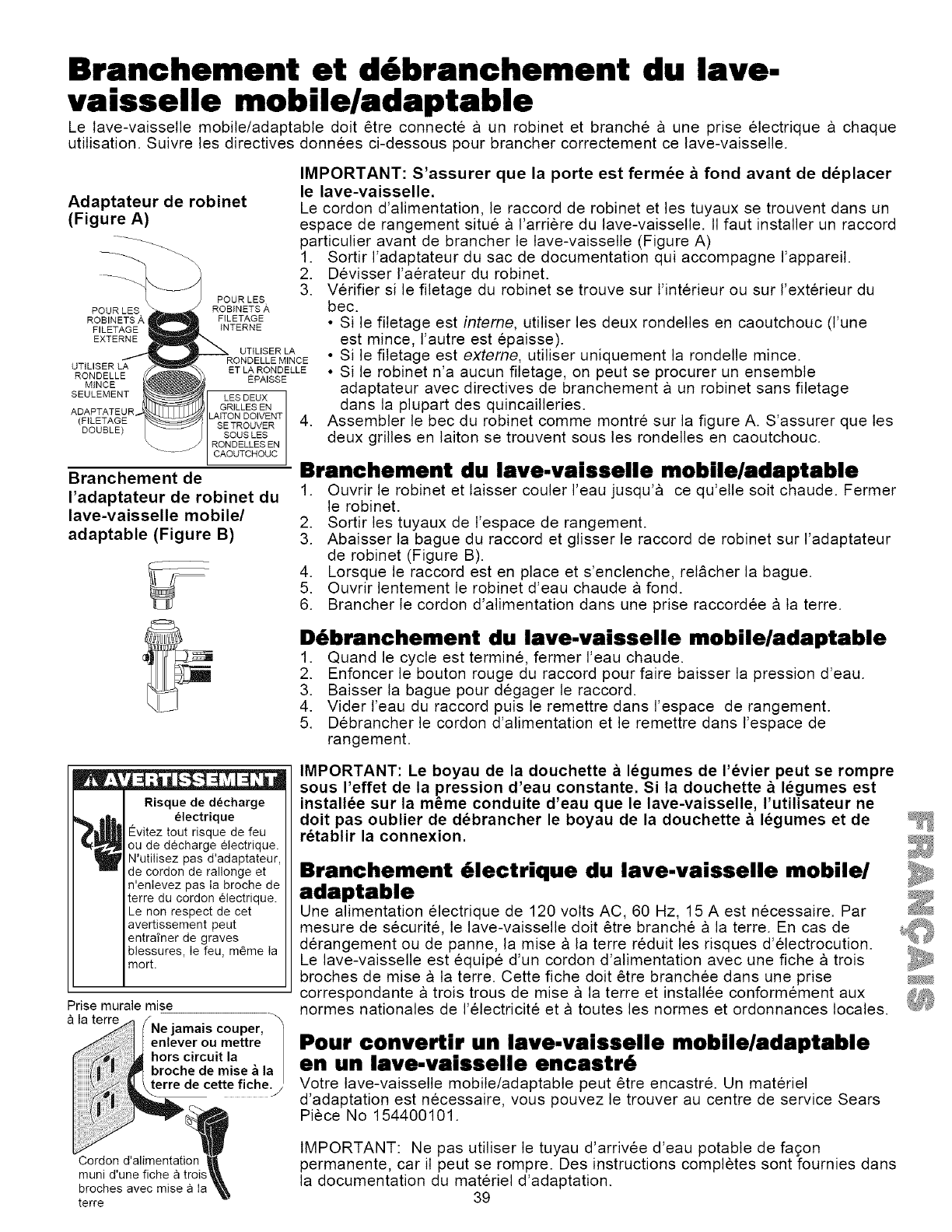

Connecting Portable Dishwasher ................................ 12

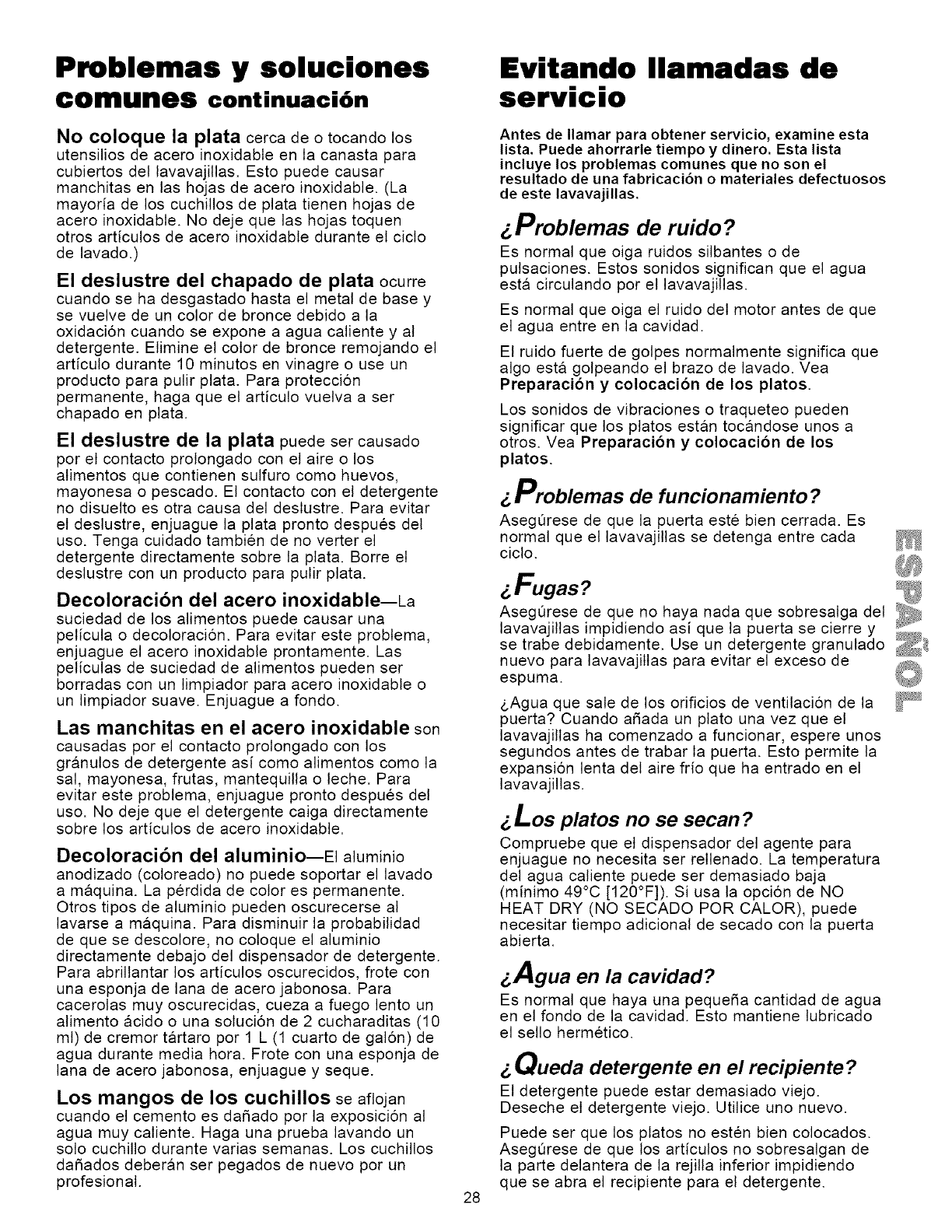

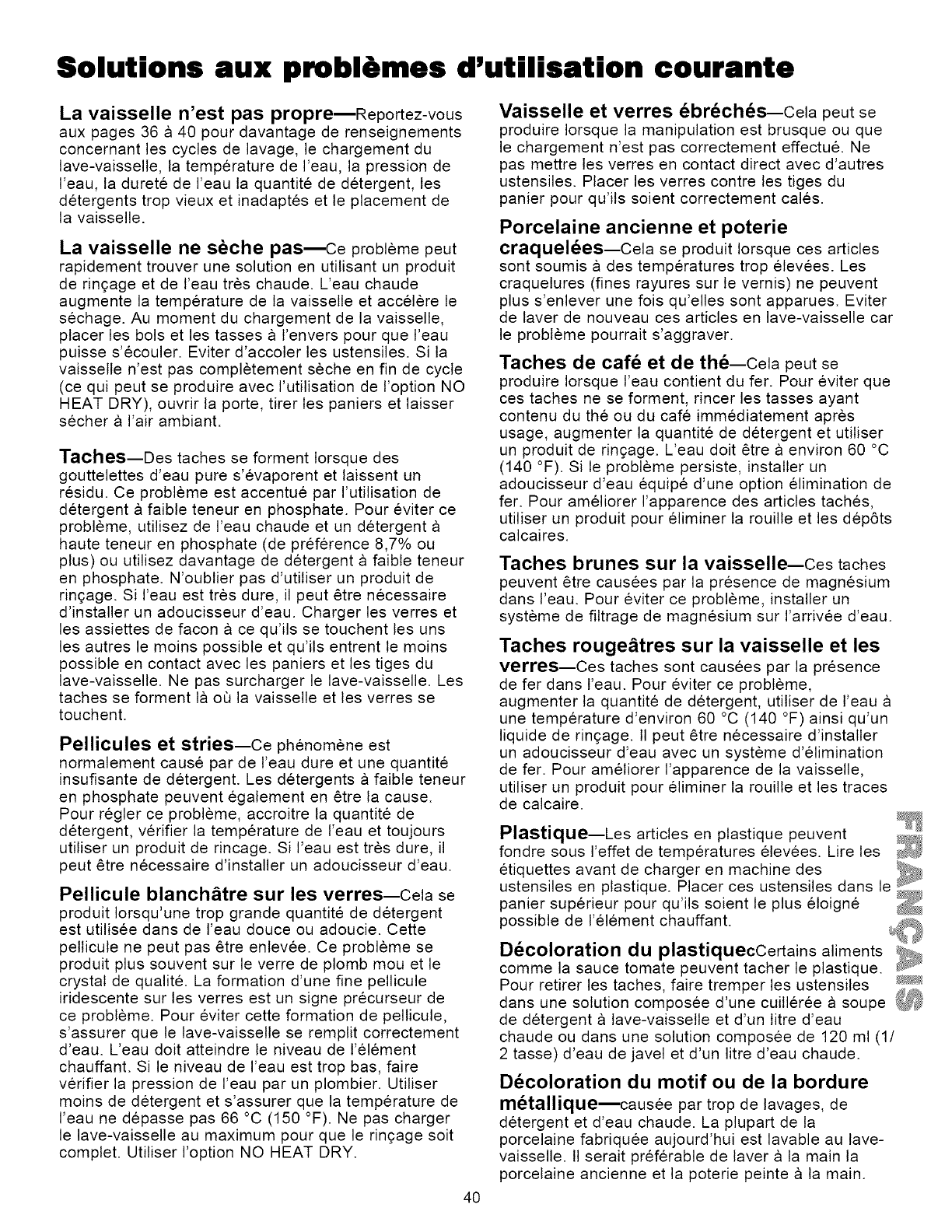

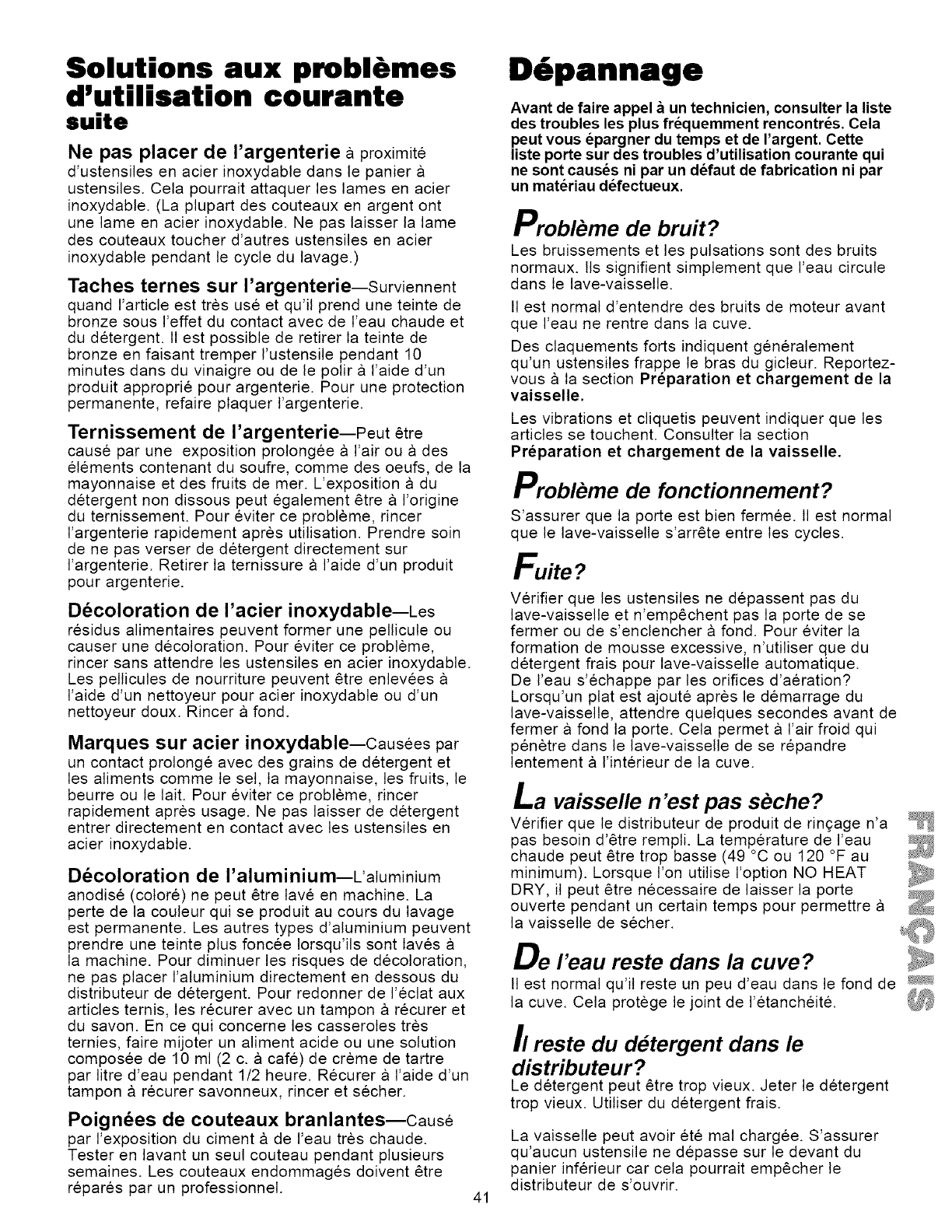

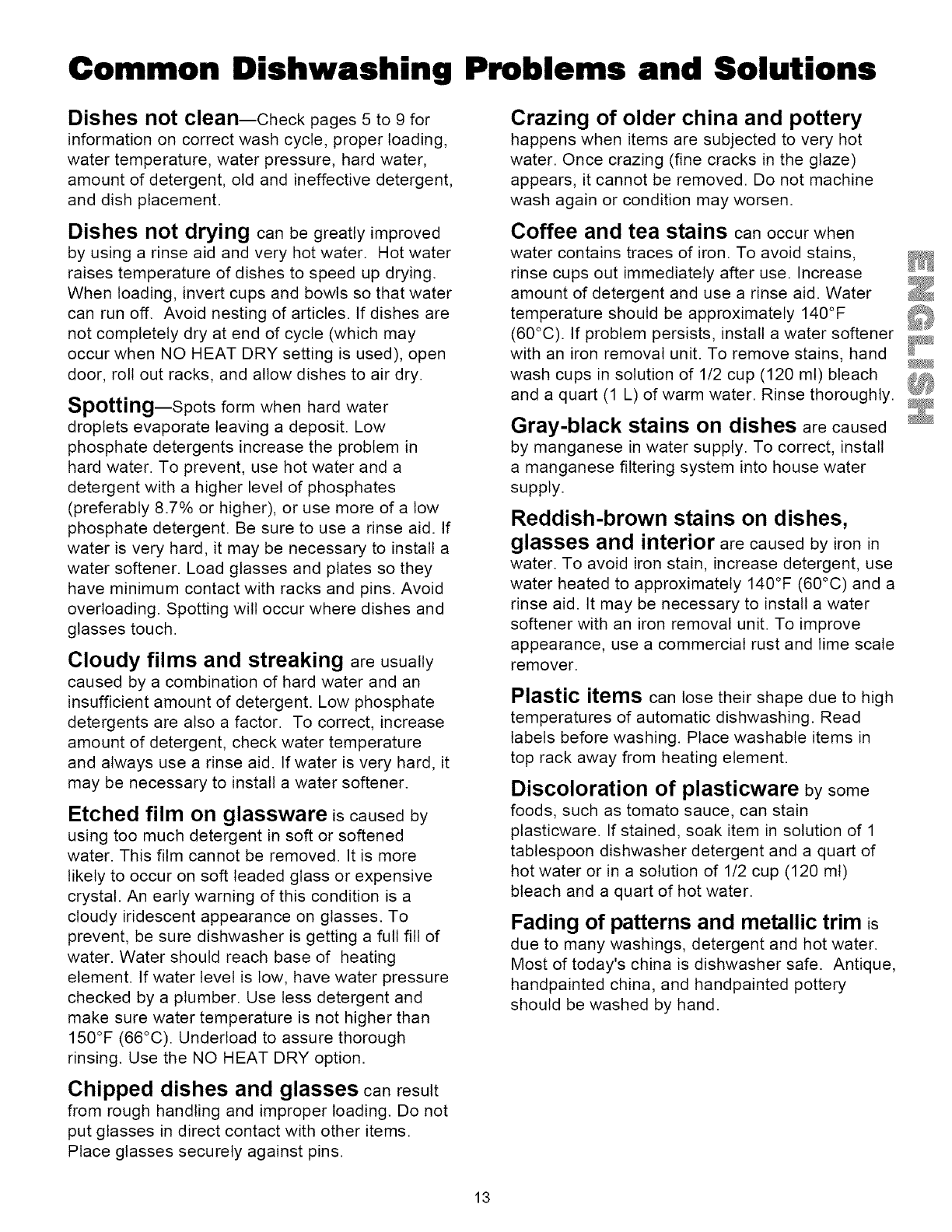

Common Dishwasher Problems and Solutions .... 13-14

Troubleshooting ................................................. 14

Canadian Warrenty ....................................................... 15

Service ........................................................... Back Cover

Kenmore Appliance Warranty

One Year Limited Warranty

When installed, operated and maintained according to all instructions supplied with the product, if this appliance fails due to

a defect in material or workmanship within one year from the date of purchase, call 1-800-4-MY-HOM E® to arrange for free

repair. If this appliance is used for other than private family purposes, this warranty applies for only 90 days from the date of

purchase.

This warranty covers only defects in material and workmanship. Sears will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to all instructions supplied with

the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modifications made to this product.

Disclaimer of implied warranties; limitations of remedies

Customer's sole and exclusive remedy under this limited warranty shall be product repair as providedherein, tmplied warranties,

including warranties of merchantability or fitness fora particular purpose, are limited to one year or the shortest period allowed

by law. Sears shall not be liable for incidental or consequential damages. Some states and provinces do not allowthe exclusion

or limitation of incidental or consequential damages, or limitations on the duration of implied warranties of merchantability or

fitness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States and Canada.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co.,

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

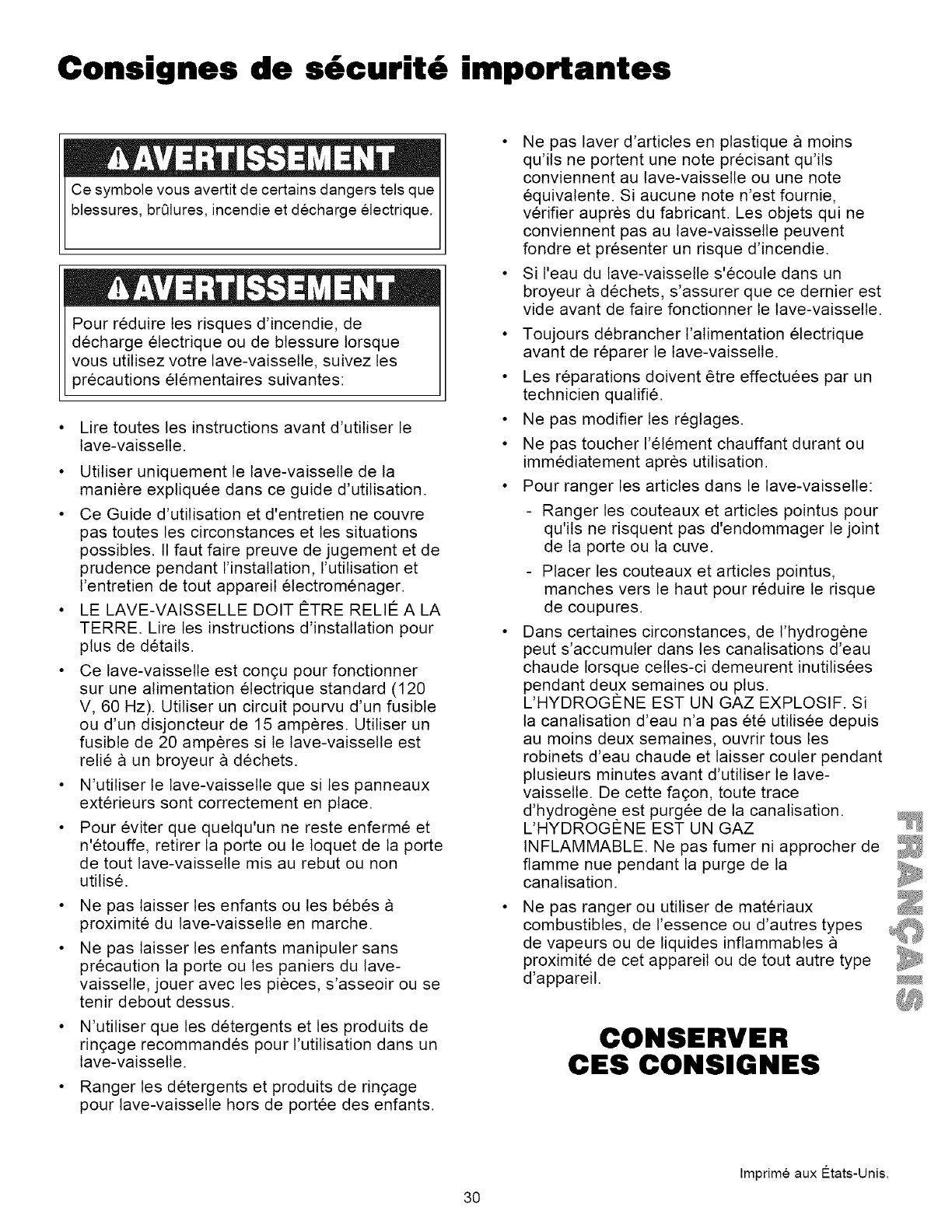

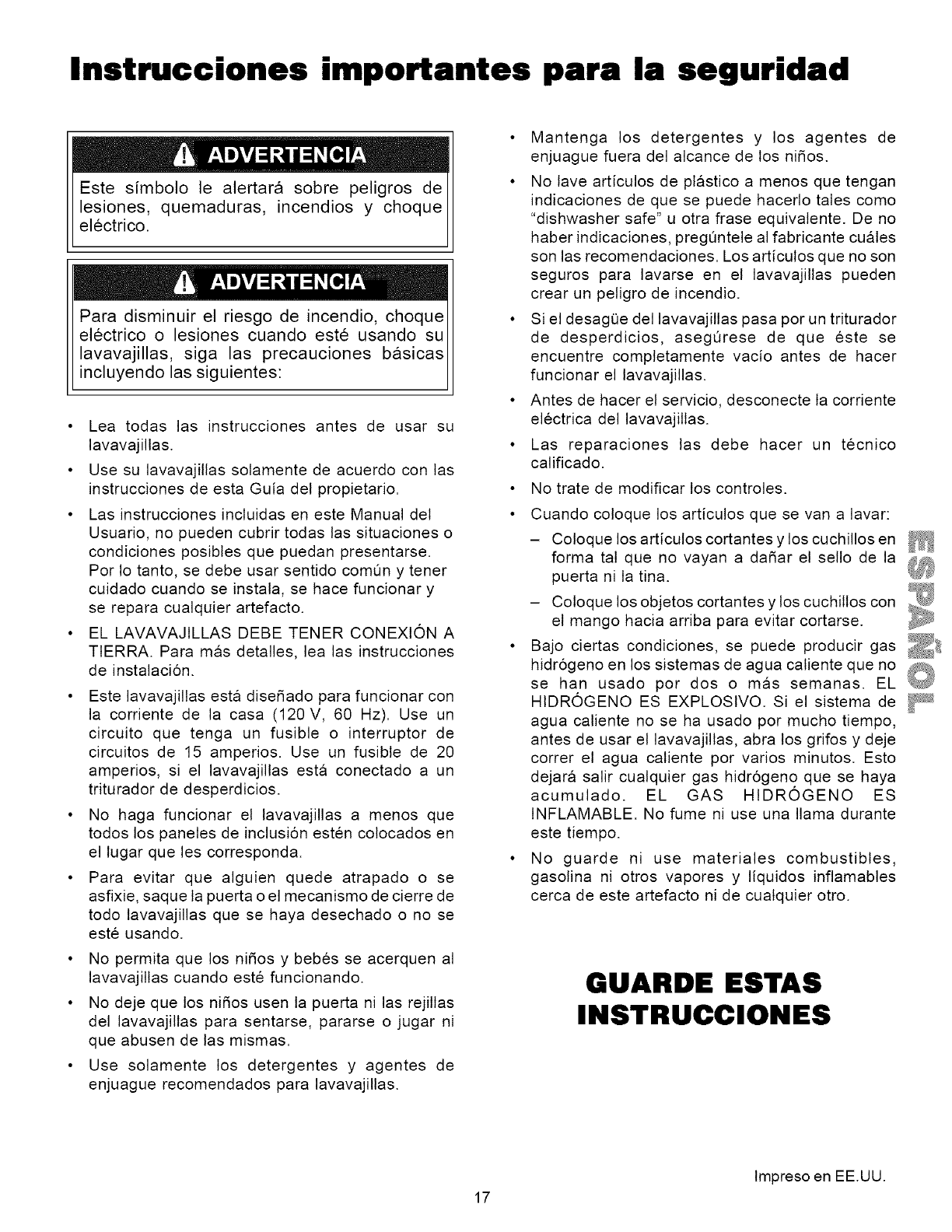

Important Safety Instructions

This symbol will help alert you to such

dangers as personal injury, burns, fire and

electrical shock.

To reduce the risk of fire, electrical shock, or

injury when using your dishwasher, follow

basic precautions including the following:

Read all instructions before using your

dishwasher.

• Use your dishwasher only as instructed in

this Use & Care Guide.

• This Guide does not cover every possible

condition and situation that may occur. Use

common sense and caution when installing,

operating and maintaining any appliance.

• DISHWASHER MUST BE ELECTRICALLY

GROUNDED. Read the Installation

Instructions for details.

• This dishwasher is designed to operate on

regular house current (120 V, 60 Hz). Use a

circuit equipped with a 15 ampere fuse or

circuit breaker. Use a 20 ampere fuse if

dishwasher is connected with a food waste

disposer.

• Do not operate dishwasher unless all

enclosure panels are in their proper place.

• To avoid entrapment and/or suffocation,

remove door or door latch mechanism from

any dishwasher that is discarded or not in

use.

• Keep young children and infants away from

dishwasher when it is operating.

• Do not let children abuse, sit, stand or play

on door or racks of a dishwasher.

• Use only detergents and rinse agents

recommended for use in a dishwasher.

• Store dishwasher detergent and rinse

agents out of the reach of children.

• Do not wash plastic items unless marked

"dishwasher safe" or the equivalent. Check

with manufacturer for recommendations, if

not marked. Items that are not dishwasher

safe may melt and create a potential fire

hazard.

• If the dishwasher drains into a food

disposer, make sure disposer is completely

empty before running dishwasher.

• Disconnect electrical power to dishwasher

before servicing.

• Repairs should be done by a qualified

technician.

• Do not tamper with controls.

• Do not touch the heating element during or

immediately after use.

• When loading items to be washed:

- Locate sharp items and knives so that

they are not likely to damage the door

seal or tub.

- Load sharp items and knives with the

handles up to reduce the risk of cut-type

injuries.

• Under certain conditions, hydrogen gas may

be produced in a hot water system that has

not been used for 2 weeks or more.

HYDROGEN GAS IS EXPLOSIVE. If hot

water system has not been used for such a

period, before using dishwasher, turn on all

hot water faucets and let water flow from

each for several minutes. This will release

any accumulated hydrogen gas.

HYDROGEN GAS IS FLAMMABLE. Do not

smoke or use an open flame during this

time.

• Do not store or use combustible materials,

gasoline or other flammable vapors and

liquids in the vicinity of this or any other

appliance.

SAVE THESE

INSTRUCTIONS

Printed in U.S.A.

3

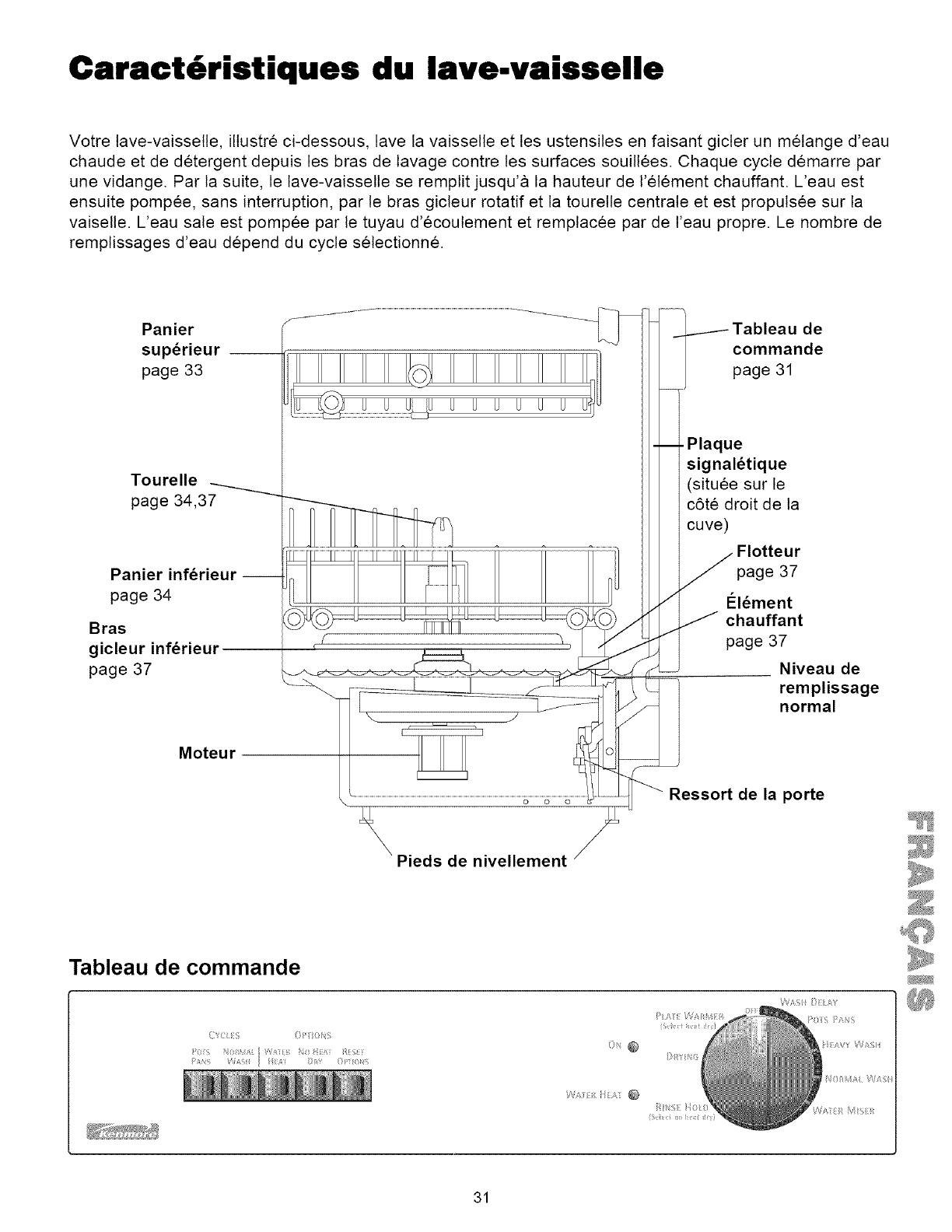

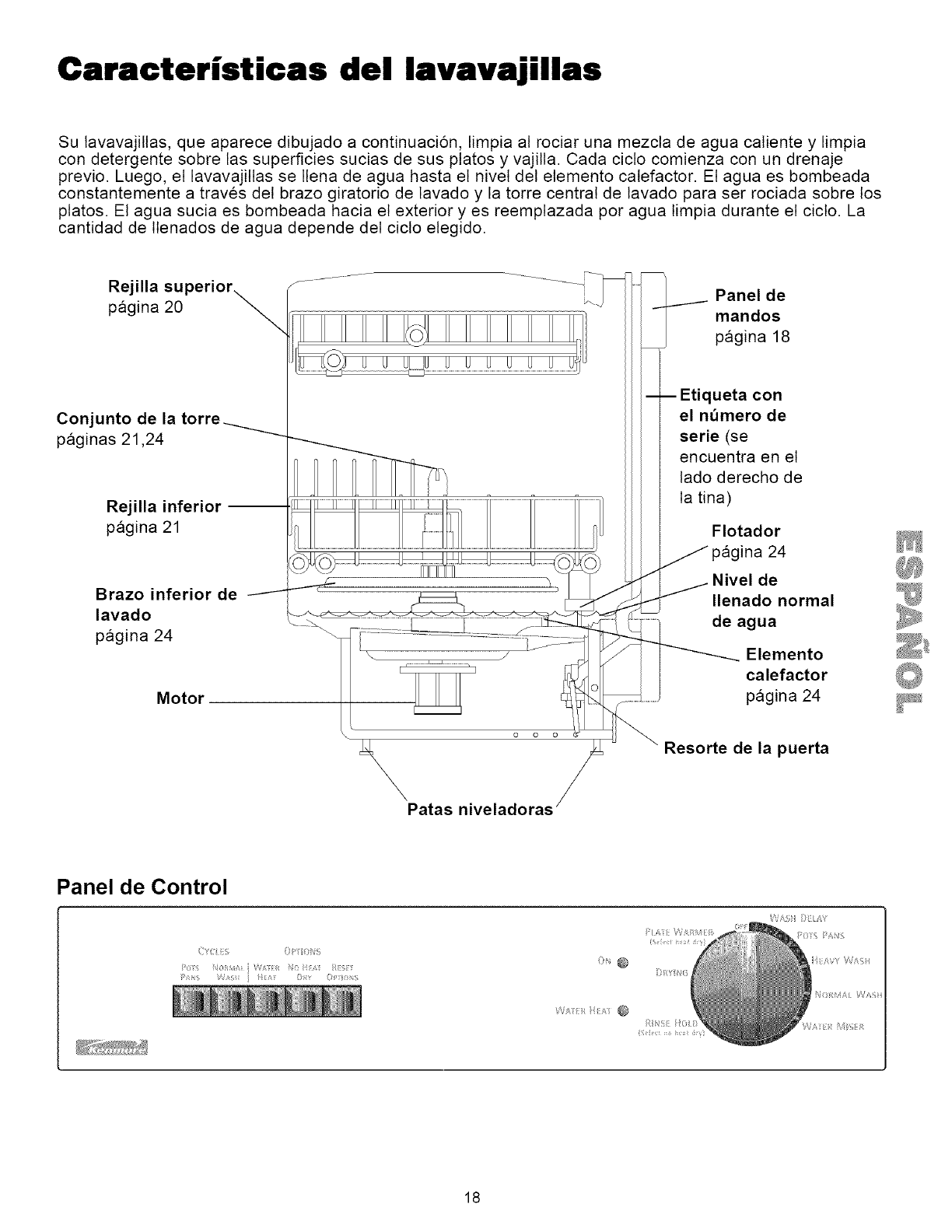

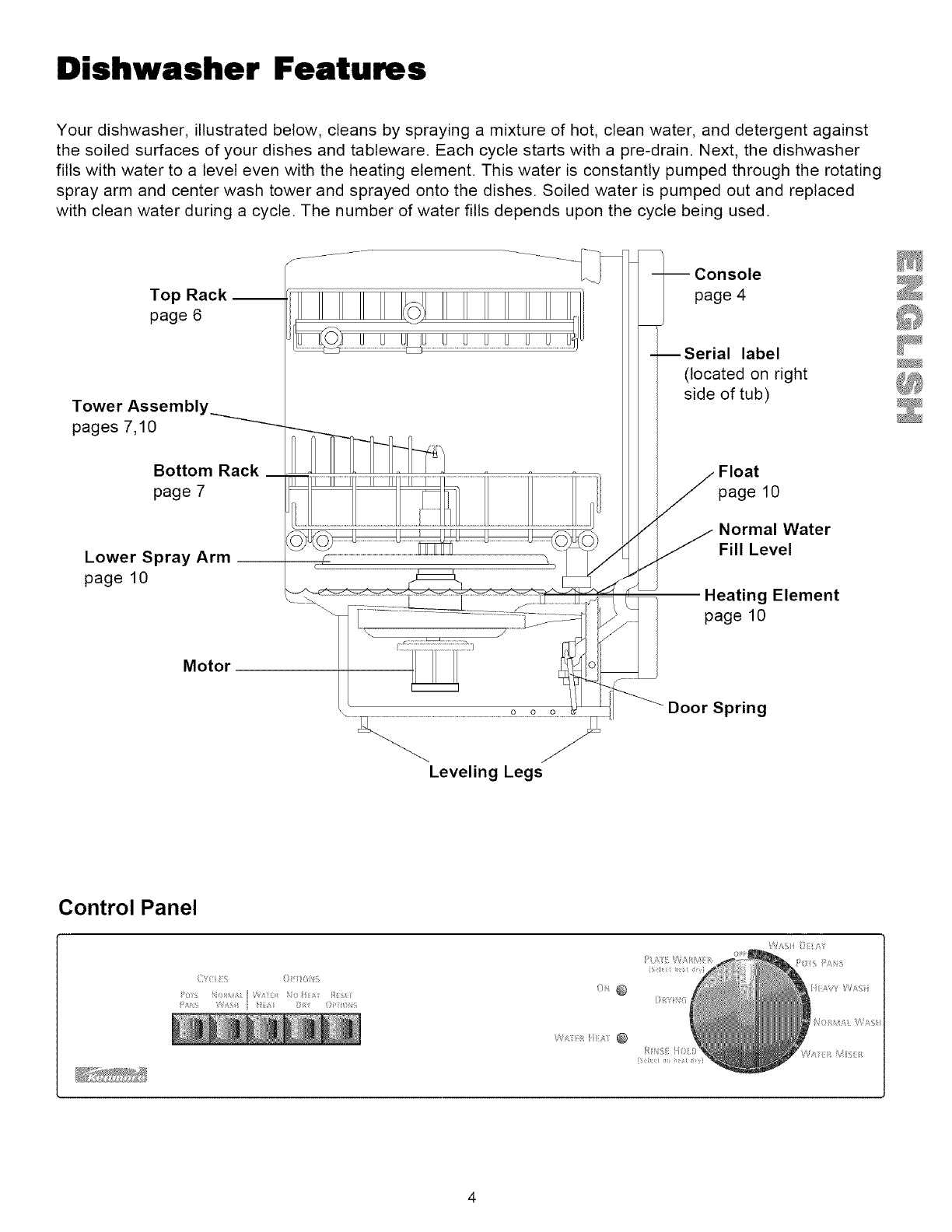

Dishwasher Features

Your dishwasher, illustrated below, cleans by spraying a mixture of hot, clean water, and detergent against

the soiled surfaces of your dishes and tableware. Each cycle starts with a pre-drain. Next, the dishwasher

fills with water to a level even with the heating element. This water is constantly pumped through the rotating

spray arm and center wash tower and sprayed onto the dishes. Soiled water is pumped out and replaced

with clean water during a cycle. The number of water fills depends upon the cycle being used.

Top Rack--

page 6

Tower Assembly_

pages 7,10

Bottom Rack_

page 7

Lower Spray Arm

page 10

Motor

--Console

page 4

-- Serial label

(located on right

side of tub)

Float

page 10

/Normal Water

Fill Level

/

Heating Element

page 10

Door Spring

Leveling Legs

Control Panel

Operating Instructions

Getting Started

1. Load dishwasher (See Preparing and Loading

Dishes).

2. Add detergent (See Dishwasher Dispenser &

Detergents).

3. Add rinse aid, if needed (See Rinse Aid).

4. Select wash cycle (See Cycle Chart).

5. Select desired energy OPTIONS (See Energy

Options).

6. See page 12 for instructions on connecting the

portable dishwasher.

7. If using Wash Delay, go to step 9.

8. Run hot water faucet nearest dishwasher until

water is hot. Turn water off.

9. To start, close door to latch. The ON indicator

light will glow throughout the wash, rinse and

dry portions of cycle.

Wash Delay

Allows you to delay starting the POTS PANS or

NORMAL WASH cycle.

• Press POTS PANS or NORMAL WASH

button and select desired OPTIONS.

• Turn dial to number of hours for wash delay.

• Close door to latch.

Plate Warmer

For warming dishes and serving plates before

serving hot foods.

• Load clean plates and dishes to be warmed.

• Turn dial to PLATE WARMER.

• Select heat dry option.

Cycles Description Time* Washes/

(approx.) Rinses

Pots For pots, pans, casseroles 104 min. 2 washes

Pans and dinnerware with dried-on 5 rinses

or baked-on soils.

Heavy For heavily soiled dishes and 96 min. 2 washes

Wash silverware. 4 rinses

Normal For regularly soiled dishes 88 min. 2 washes

Wash and silverware. 3 rinses

Water For lightly soiled or pre-rinsed 80 min. 1wash

Miser dishes and silverware. 3 rinses

Rinse For rinsing dishes that will be 8 min. 1 rinse

Hold washed later.

* Includes dry time.

Cycle Chart

To Select Cycle Water

(approx.)

• Press POTS PANS button. 11.1 gal.

• Select desired OPTIONS. 42.0 liters

• Turn dial to POTS PANS.

• Press POTS PANS button. 9.5 gal.

• Select desired OPTIONS. 36.0 liters

• Turn dial to HEAVY WASH.

• Press NORMAL WASH button. 8.0 gal.

• Select desired OPTIONS. 30.3 liters

• Turn dial to NORMAL WASH.

• Press NORMAL WASH button. 6.4 gal.

• Select desired OPTIONS. 24.2 liters

• Turn dial to WATER MISER.

• DO NOT USE detergent. 1.6 gal.

• Press NORMAL WASH button. 6.1 liters

• Select NO HEAT DRY option.

• Turn dial to RINSE HOLD.

Energy Options

Water Heat Option

When WATER HEAT option is selected, the

heating element in bottom of tub will raise the

main wash water temperature to approximately

140°F. Wash action will continue but timer will not

advance until this water temperature has been

reached. The hotter water provided by this option

helps activate dishwasher detergent to clean food

grease and soil from dishes. WATER HEAT option

can be used with any cycle except RINSE HOLD.

The WATER HEAT light will glow until the water

temperature reaches 140°F. To turn off option

press RESET OPTIONS.

No Heat Dry Option

NO HEAT DRY option saves electricity. The

heating element stays off during drying portion of

cycle. Additional drying time may be required, with

door open, to completely air dry dishes. Some

water droplets may remain on door and in areas

where dishes touch dishwasher basket or rack.

To turn NO HEAT DRY option off and select a

heated drying cycle, push the RESET OPTIONS

button. If NO HEAT DRY option is not selected, a

heated drying cycle is automatically provided. NO

HEAT DRY option must be selected with the

RINSE HOLD cycle.

The drying option may be changed at any time

during the cycle and affects only the drying period.

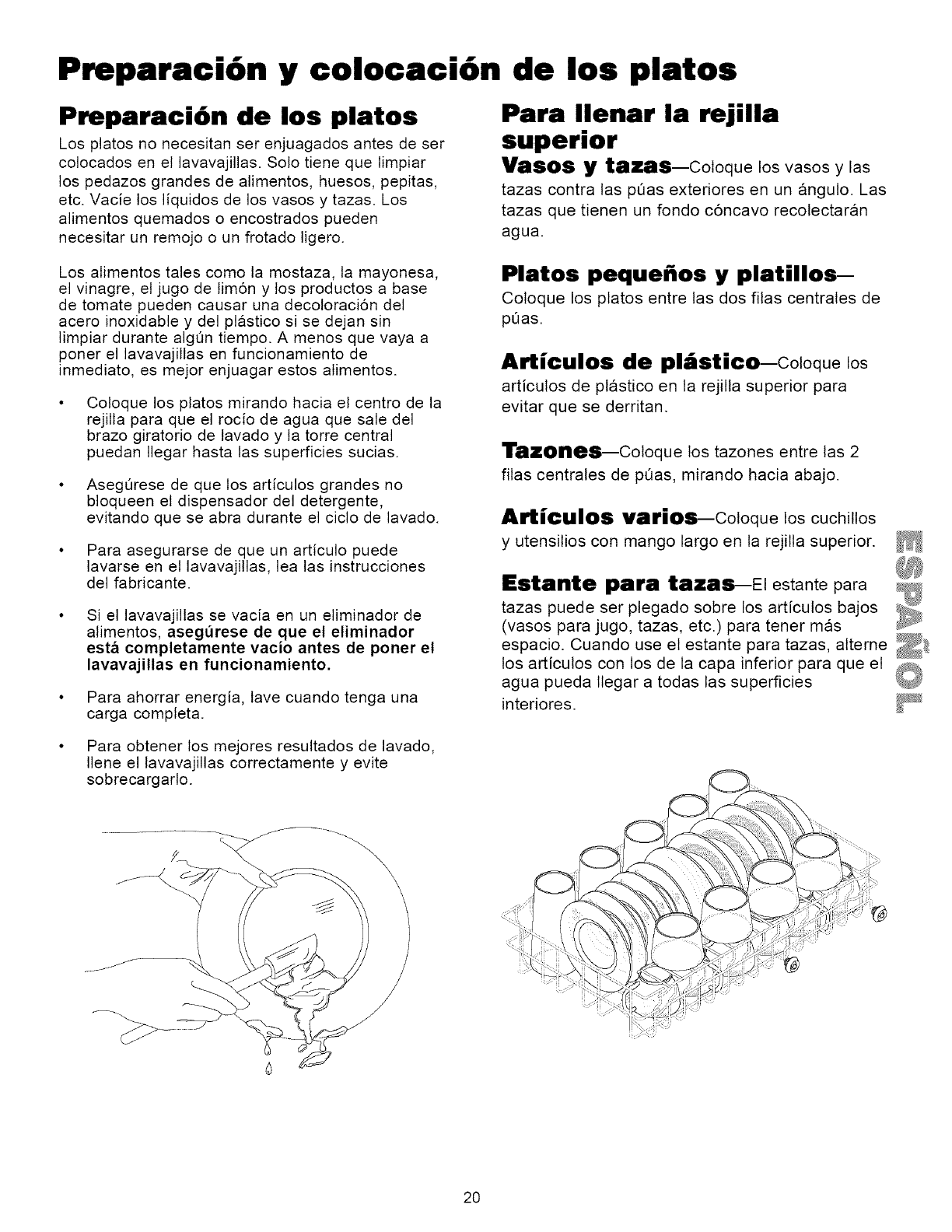

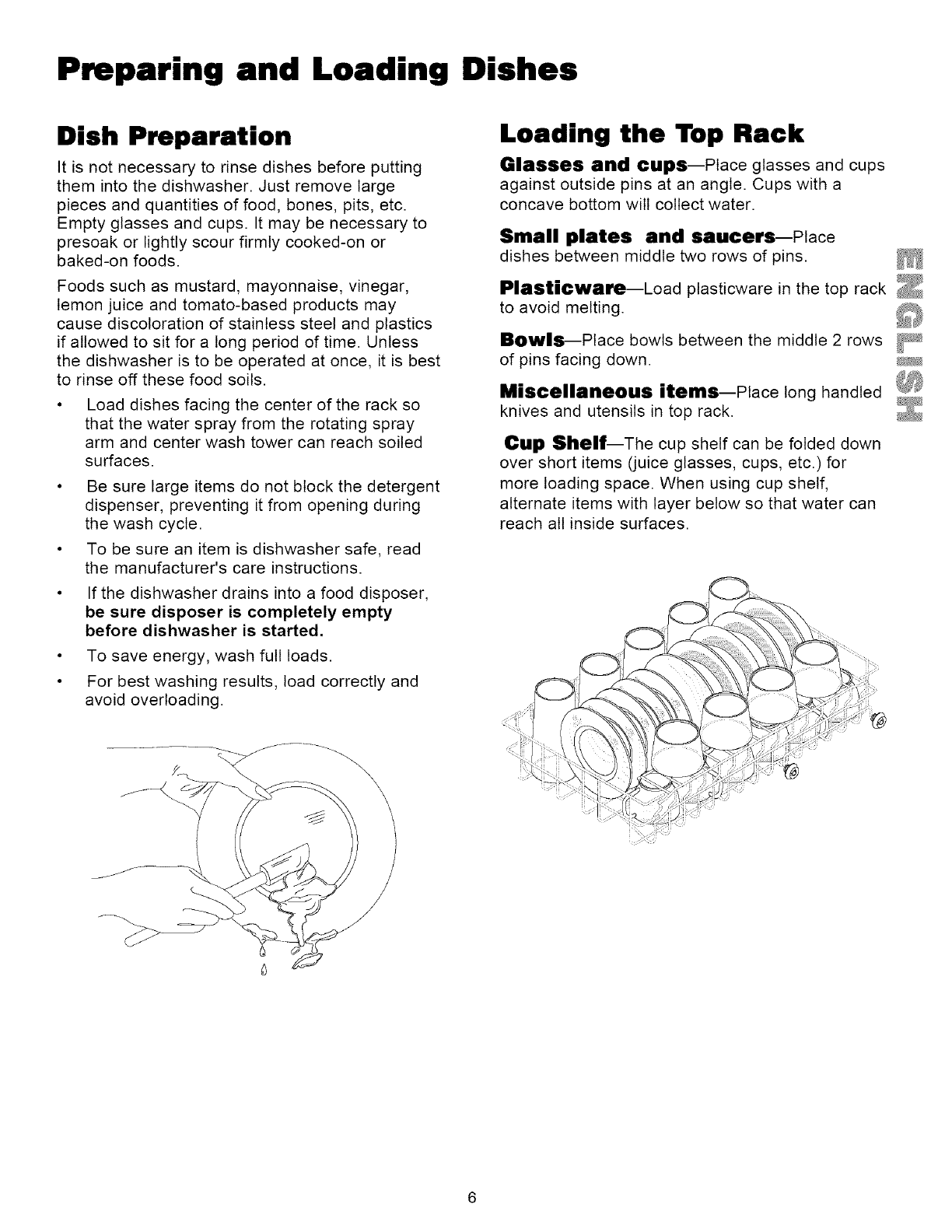

Preparing and Loading Dishes

Dish Preparation

It is not necessary to rinse dishes before putting

them into the dishwasher. Just remove large

pieces and quantities of food, bones, pits, etc.

Empty glasses and cups. It may be necessary to

presoak or lightly scour firmly cooked-on or

baked-on foods.

Foods such as mustard, mayonnaise, vinegar,

lemon juice and tomato-based products may

cause discoloration of stainless steel and plastics

if allowed to sit for a long period of time. Unless

the dishwasher is to be operated at once, it is best

to rinse off these food soils.

• Load dishes facing the center of the rack so

that the water spray from the rotating spray

arm and center wash tower can reach soiled

surfaces.

• Be sure large items do not block the detergent

dispenser, preventing it from opening during

the wash cycle.

• To be sure an item is dishwasher safe, read

the manufacturer's care instructions.

• If the dishwasher drains into a food disposer,

be sure disposer is completely empty

before dishwasher is started.

• To save energy, wash full loads.

• For best washing results, load correctly and

avoid overloading.

Loading the Top Rack

Glasses and cups--Place glasses and cups

against outside pins at an angle. Cups with a

concave bottom will collect water.

Small plates and saucers--Place

dishes between middle two rows of pins.

Plasticware--Load ptasticware in the top rack

to avoid melting.

BowIs_Place bowls between the middle 2 rows

of pins facing down. _

Miscellaneous items--Place long handled _

knives and utensils in top rack.

Cup Shelf--The cup shelf can be folded down

over short items (juice glasses, cups, etc.) for

more loading space. When using cup shelf,

alternate items with layer below so that water can

reach all inside surfaces.

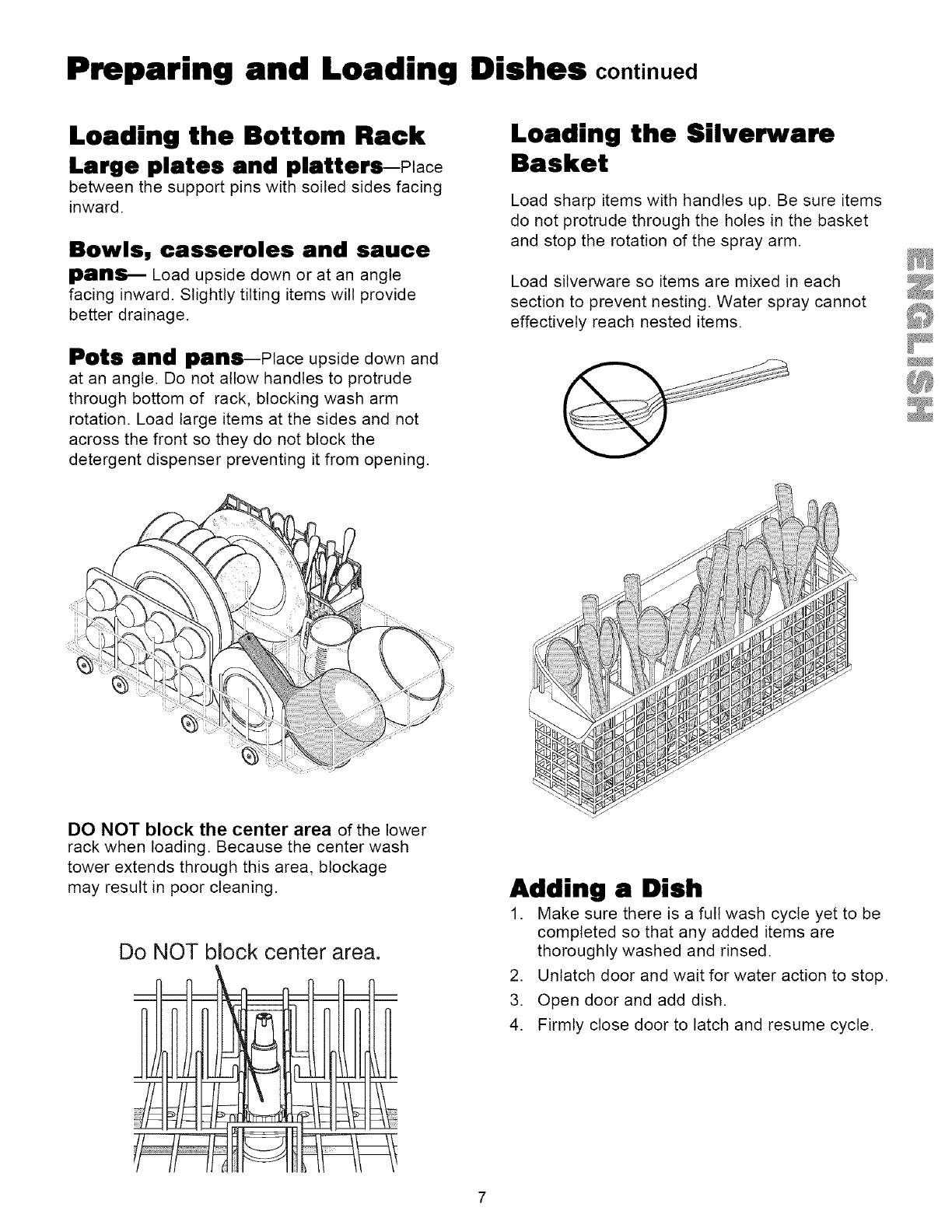

Preparing and Loading Dishes continued

Loading the Bottom Rack

Large plates and platters--place

between the support pins with soiled sides facing

inward.

Bowls, casseroles and sauce

pans-- Load upside down or at an angle

facing inward. Slightly tilting items will provide

better drainage.

Pots and pans--Place upside down and

at an angle. Do not allow handles to protrude

through bottom of rack, blocking wash arm

rotation. Load large items at the sides and not

across the front so they do not block the

detergent dispenser preventing it from opening.

Loading the Silverware

Basket

Load sharp items with handles up. Be sure items

do not protrude through the holes in the basket

and stop the rotation of the spray arm.

Load silverware so items are mixed in each

section to prevent nesting. Water spray cannot

effectively reach nested items.

DO NOT block the center area of the lower

rack when loading. Because the center wash

tower extends through this area, blockage

may result in poor cleaning.

Do NOT block center area.

\

Adding a Dish

1. Make sure there is a full wash cycle yet to be

completed so that any added items are

thoroughly washed and rinsed.

2. Unlatch door and wait for water action to stop.

3. Open door and add dish.

4. Firmly close door to latch and resume cycle.

Dishwasher Dispenser & Detergents

Filling the Detergent

Dispenser

The detergent dispenser has one covered and one

uncovered cup. Detergent in the uncovered cup

falls into the dishwasher when the door is closed.

The covered cup opens automatically to release

detergent.

• Use only fresh automatic dishwashing

detergent. Other detergents will cause

oversudsing.

• When using automatic dishwashing detergent

tabs, place one tab in main wash cup and

close.

• Add detergent just before starting cycle.

• Store detergent in a coot, dry location. Moist

or caked detergent will not dissolve properly.

How much Detergent to use

The amount of detergent to use depends on the

water hardness. Water hardness is measured in

grains per gallon. Using too little detergent can

result in poor cleaning and hard water filming or

spotting. Using too much detergent in soft water

can cause a permanent film called etching. Your

local water company, water softener company or

county extension agent can tell you the water

hardness in your area.

Pre Wash Cup

Cover Latch

Main Wash Cup

\

Cover \

Note: If the cover is closed on the Main Wash Cup,

open by pressing the cover latch.

Detergent Usage Guide

Cycle Soft Water Medium Hard Water Hard Water Very Hard Water*

(0.3 grains) (4-8 grains) (9-12 grains) (over 12 grains)

Pots Pans

Heavy Wash

Normal Wash

Water Miser

2 teaspoons

(each cup-

1/4 full)

2 teaspoons

(Main Wash cup-

1/4 full)

5 teaspoons

(each cup-fill to line

above "Regular")

5 teaspoons

(Main Wash cup-fill to

line above "Regular")

8 teaspoons

(each cup-

completely full)

8 teaspoons

(Main Wash cup-

completely full)

Each Cup-

Completely Full

(water softener

recommended)

Main Wash Cup-

Completely Full

(water softener

recommended)

Rinse Hold No Detergent No Detergent No Detergent No Detergent

(water softener

recommended)

*Note: For very hard water, detergent alone may not be enough. A water softener is recommended to improve

water quality and dishwashing performance. Try adding more detergent at the beginning of the main wash portion

of the cycle. As a rule, use 1 teaspoon for each grain above 12. Unlatch the door, open slowly and add detergent

to the bottom of the tub. Close the door to latch and the dishwasher wilt continue through the cycle.

8

Dishwasher

Dispenser &

Detergents (continued)

Rinse Aid

Rinse aid greatly improves drying and

reduces water spots and filming. Water

"sheets" off dishes rather than forming water

droplets that cling and leave spots.

A dispenser, located next to the detergent cup,

automatically releases a measured amount of

rinse aid during the last rinse. If spotting and

poor drying are problems, increase the

amount of rinse aid dispensed by rotating the

dial to a higher number. The dial is located

under the dispenser cap. The indicator will be

dark when full and will show clear when it is

time to refill.

To add liquid rinse aid, turn dispenser cap 1/4

turn counterclockwise and lift out. Pour in rinse

aid until liquid touches the indicated fill level.

Replace cap.

Do not overfill since this can cause

oversudsing. Wipe up any spills with a damp

cloth.

The dispenser holds enough for 35 to 140

washes, depending on setting.

Dispenser Opening Indicator

RINSE AID

es_s _<_More

usta ,osot,in

Dispenser Cap

Factors Affecting

Performance

Water Pressure

Water pressure should be between 20 and 120

pounds per square inch. Low water pressure

occurs most often during periods of high water

consumption, such as when laundry or showers

are being done. To determine if you have enough

water pressure, put a 2 quart container under fully

opened hot water faucet nearest the dishwasher.

It should fill in less than 14 seconds. Be sure all

other faucets are turned off during test.

//

\

Water Temperature

Hot water is needed for best dishwashing and

drying results. Water entering dishwasher should

be 120°F to give satisfactory results. Improved

performance may be obtained by raising water

temperature to 140°F. Water temperature should

not exceed 160°F. Check your water heater for

proper temperature.

To check water temperature entering dishwasher,

turn on hot water faucet nearest dishwasher for

several minutes to clear cool water from water

pipes. Place a glass under faucet and use a candy

or meat thermometer to check temperature of the

water collected.

If temperature is below 120°F (49°C), have a

qualified person raise the hot water heater

thermostat setting.

Do not operate the dishwasher during or just after

other heavy use of hot water, such as laundry or

bathing.

Important: Before starting a cycle, run hot

water through faucet to clear cool water from

pipe.

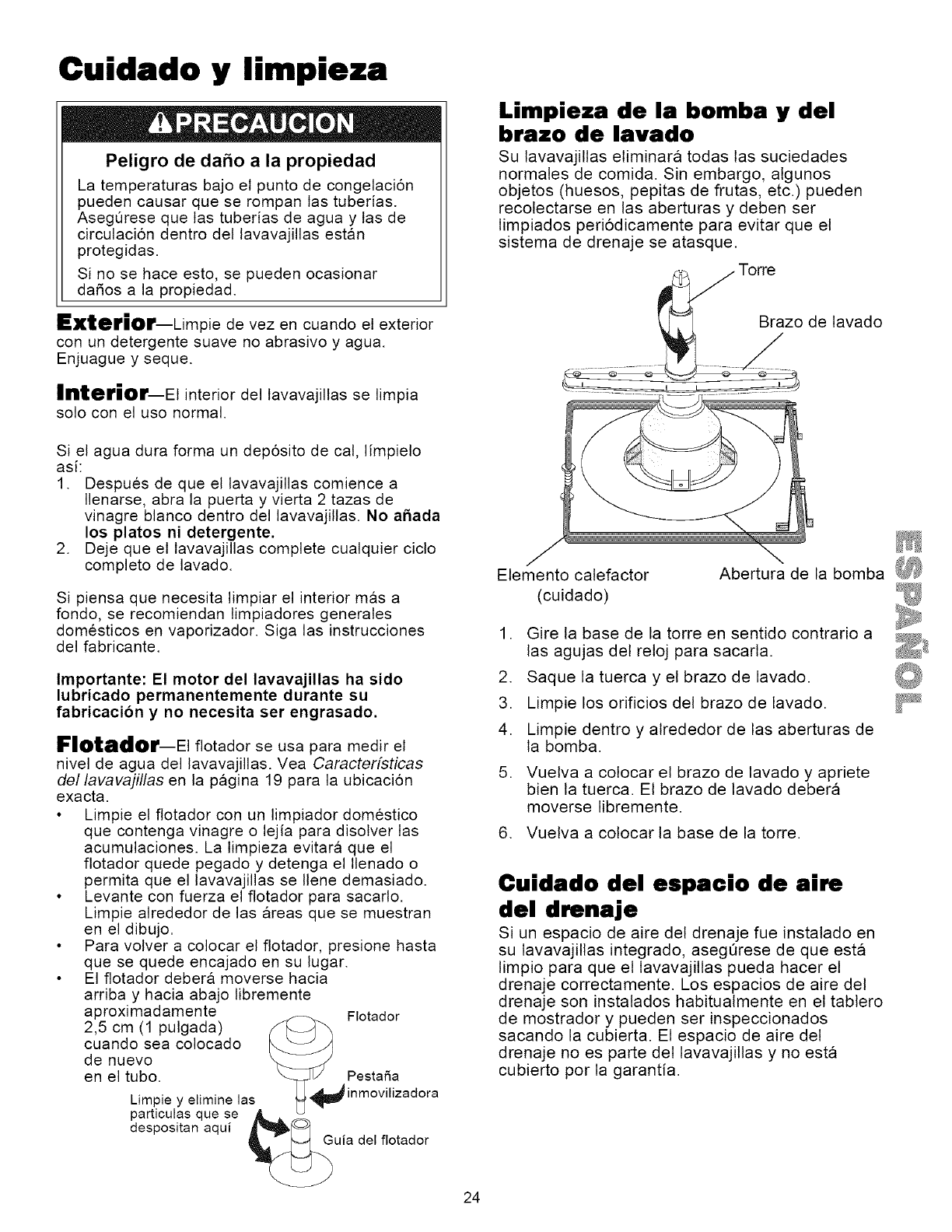

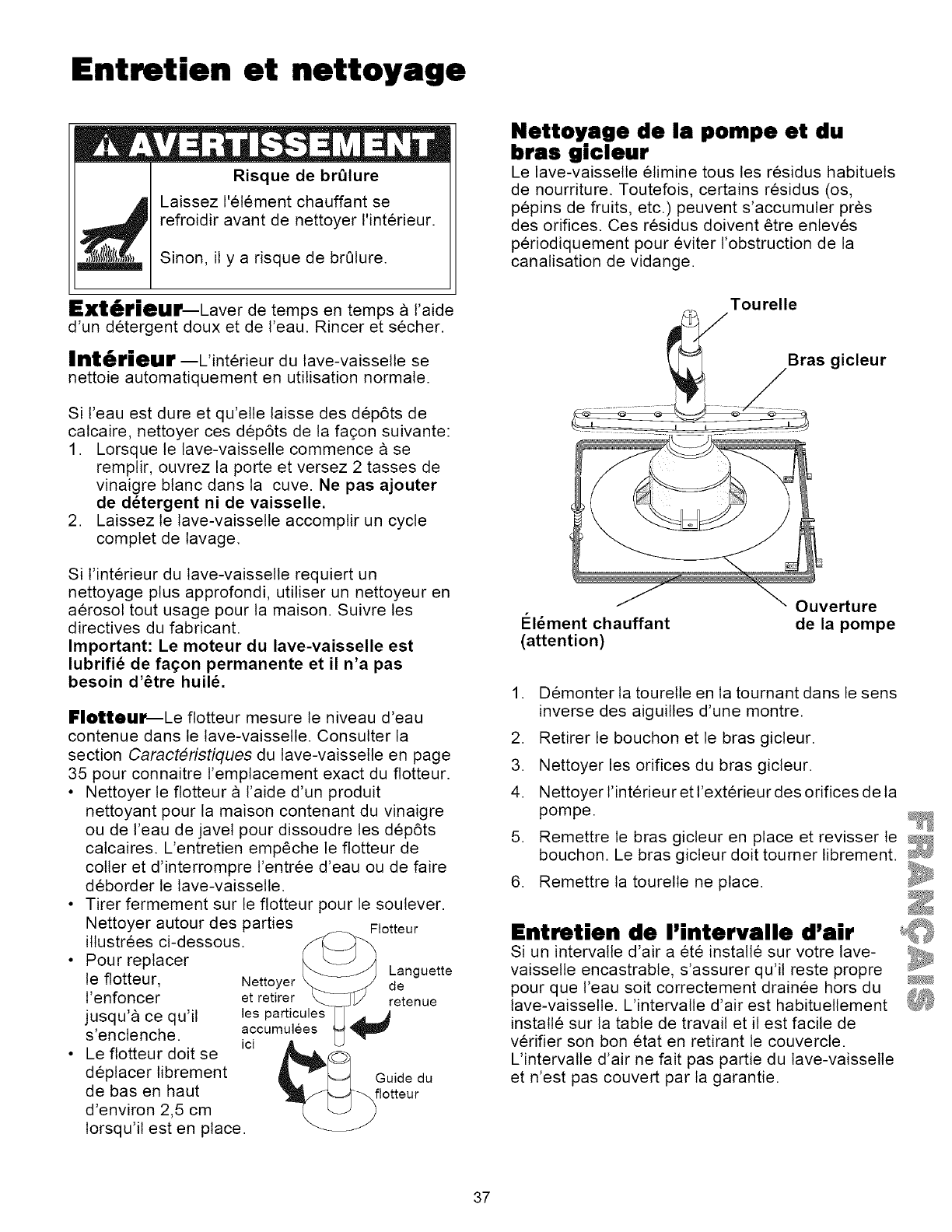

Care and Cleaning

I

Burn Hazard

Allow heating element to cool

before cleaning the interior.

Failure to do so can result in

burns.

Outside_occasionatly wash with a mild

nonabrasive detergent and water. Rinse and dry.

Inside--The inside of the dishwasher is self-

cleaning with normal use.

If hard water causes lime deposit buildup, clean

using the following instructions:

1. After dishwasher begins to fill, open door and

pour 2 cups of white vinegar into dishwasher.

Do not add dishes or detergent.

2. Run through any full wash cycle.

If it is felt that further interior cleaning is needed,

general household spray cleansers are

recommended. Follow manufacturer's directions.

Important: The dishwasher motor is

permanently lubricated at the factory and does

not need to be oiled.

Float--is used to measure water level in

dishwasher. See page 4 for location.

•Clean float with Float

household

cleanser

containing c_eanend

vinegar or bleach remove

particles

to dissolve any collectedhere

buildup. Cleaning

will prevent float

from sticking and

stopping a water

fill or allowing

dishwasher to

overflow.

Locking Tabs

Float Guide

• Pull up firmly to lift float out. Clean around

areas shown in illustration.

• To replace float, push down until float locks into

place.

• Float should move up and down freely about

one inch when replaced on tube.

Cleaning the Pump and Spray

Arm

Your dishwasher wilt flush away all normal food

soils, However, objects (bones, fruit pits, etc,) may

collect in openings and should be removed

periodically to avoid clogging drain system,

Spray Arm

_gElement

(caution)

Pump Opening

1. Remove tower base by turning counterclock-

wise.

2. Remove Iocknut and spray arm.

3. Clean out spray arm holes.

4. Clean in and around pump openings.

5. Replace spray arm and securely tighten

locknut. Spray arm should rotate freely.

6. Replace tower base.

Care of Drain Air Gap

If a drain air gap was installed for your built-in

dishwasher, check to make sure it is clean so the

dishwasher will drain properly. Drain air gaps are

usually mounted on countertop and can be

inspected by removing the cover. A drain air gap

is not part of your dishwasher and is not covered

by this warranty.

10

Care and Cleaning continued

Property Damage Hazard

Freezing temperatures may cause water

lines to rupture. Be sure all supply lines to

and circulating lines within dishwasher are

)rotected.

Failure to do so could result in property

damage.

Winterizing

A dishwasher that will not be used for an extended

length of time or is located where temperatures

may fall below freezing must be winterized.

Winterizing the Built-in

Dishwasher

1. Turn off water supply.

2. Pour one gallon of nontoxic RV or Marine

water system antifreeze (available from a

hardware or recreational vehicle store)

into bottom of tub.

3. Set for any wash cycle. Close door. Allow

dishwasher to run for 3 minutes to distribute

antifreeze into dishwasher's water system.

Before unit is put back into use, antifreeze must

be removed. To remove, fill both detergent cups

with dishwasher detergent and operate through a

complete normal cycle without dishes.

Winterizing the Portable/

Convertible Dishwasher

1. Connect coupler and hose assembly to faucet.

Do not turn on water.

,

3.

Plug the electrical cord into a properly

grounded electrical outlet.

Pour one gallon of nontoxic RV or Marine

water system antifreeze (available from a

hardware or recreational vehicle store)

into bottom of tub.

4. Set for any wash cycle. Close door. Allow

dishwasher to run for 3 minutes. This will

distribute antifreeze into dishwasher's water

system.

5. Unplug the electrical cord.

6. Disconnect hoses from water supply and drain

water from hoses. Return hoses to storage

compartment.

Before unit is put back into use, antifreeze must

be removed. To remove, fill both detergent cups

with dishwasher detergent and operate through a

complete normal cycle without dishes.

Vacation Time

If your dishwasher will not be used for more than

one week, turn off water supply to dishwasher.

Turn dishwasher circuit breaker to "OFF" position.

Installing Wood Panels

A panel of up to 3/16 "thickness may be used in

place of the panels furnished with your

dishwasher. You will need a wood decorator trim

kit. Call 1-800-FON-PART (1-800-366-7278) to

order kit number 154422801.

Note: Door springs will need to be adjusted to

balance weight of panels. See the Installation

Instructions.

Door and Access Panel

Dimensions

Door Panel: 17 7/16" x 17 5t!6"

Access Panel: 17 7/16" x 6 1/2"

N

11

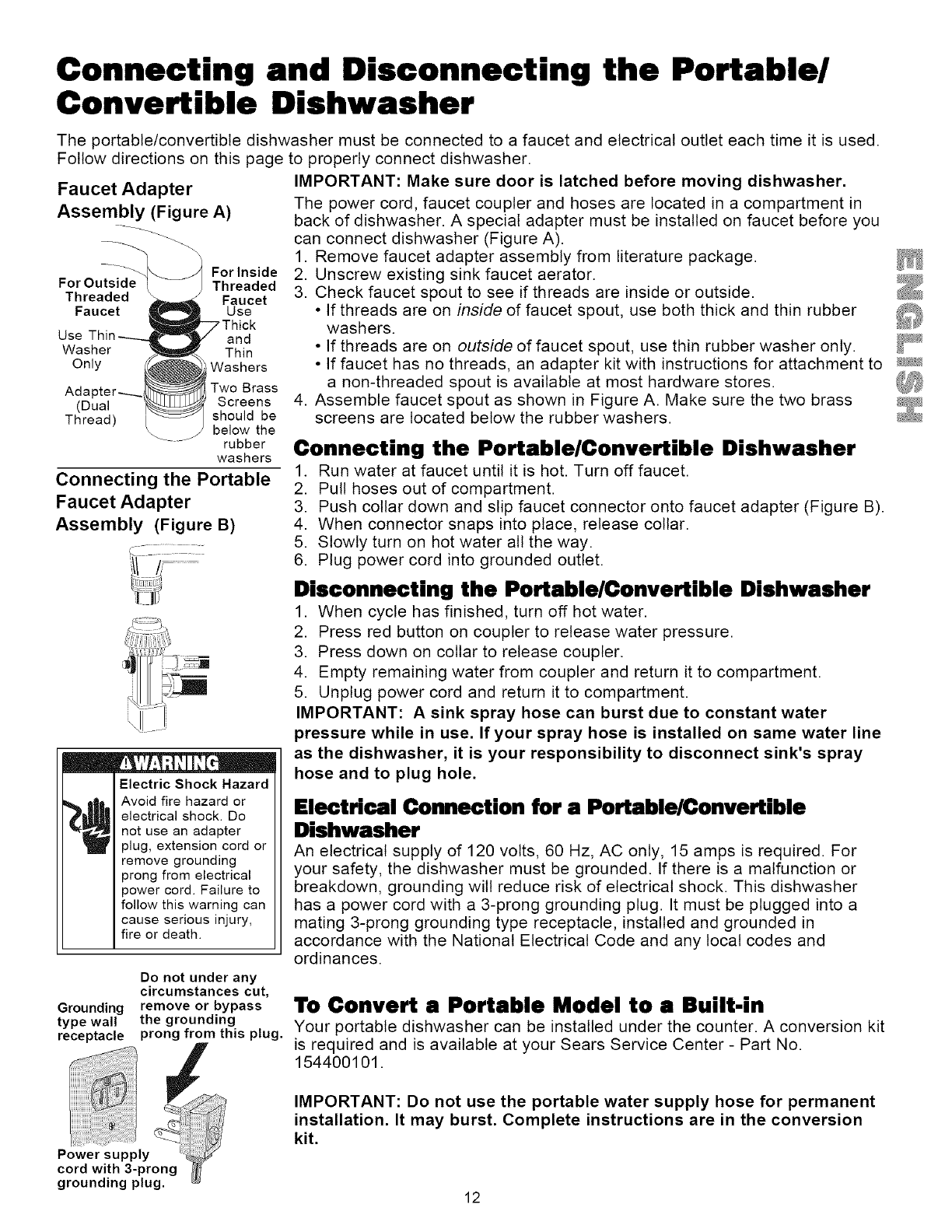

Connecting and Disconnecting the Portable/

Convertible Dishwasher

The portable/convertible dishwasher must be connected to a faucet and electrical outlet each time it is used.

Follow directions on this page to properly connect dishwasher.

Faucet Adapter

Assembly (Figure A)

For Inside

Threaded

Threaded Faucet

Faucet Use

Use and

Washer Thin

Only Washers

Ada Two Brass

(Dual Screens

Thread) should be

below the

rubber

washers

Connecting the Portable

Faucet Adapter

Assembly (Figure B)

IMPORTANT: Make sure door is latched before moving dishwasher.

The power cord, faucet coupler and hoses are located in a compartment in

back of dishwasher. A special adapter must be installed on faucet before you

can connect dishwasher (Figure A).

1. Remove faucet adapter assembly from literature package.

2. Unscrew existing sink faucet aerator.

3. Check faucet spout to see if threads are inside or outside.

•If threads are on inside of faucet spout, use both thick and thin rubber

washers.

• If threads are on outside of faucet spout, use thin rubber washer only.

• If faucet has no threads, an adapter kit with instructions for attachment to

a non-threaded spout is available at most hardware stores.

4. Assemble faucet spout as shown in Figure A. Make sure the two brass

screens are located below the rubber washers.

Connecting the PortablelConvertible Dishwasher

1. Run water at faucet until it is hot. Turn off faucet.

2. Pull hoses out of compartment.

3. Push collar down and slip faucet connector onto faucet adapter (Figure B).

4. When connector snaps into place, release collar.

5. Slowly turn on hot water all the way.

6. Plug power cord into grounded outlet.

Electric Shock Hazard

Avoid fire hazard or

electrical shock. Do

not use an adapter

plug, extension cord or

remove grounding

prong from electrical

power cord. Failure to

follow this warning can

cause serious injury,

fire or death.

Grounding

type wall

receptacle

Do not under any

circumstances cut,

remove or bypass

the grounding

prong from this plug.

Disconnecting the PortablelConvertible Dishwasher

1. When cycle has finished, turn off hot water.

2. Press red button on coupler to release water pressure.

3. Press down on collar to release coupler•

4. Empty remaining water from coupler and return it to compartment.

5. Unplug power cord and return it to compartment.

IMPORTANT: A sink spray hose can burst due to constant water

pressure while in use. If your spray hose is installed on same water line

as the dishwasher, it is your responsibility to disconnect sink's spray

hose and to plug hole.

Electrical Connection for a PortablelConvertible

Dishwasher

An electrical supply of 120 volts, 60 Hz, AC only, 15 amps is required. For

your safety, the dishwasher must be grounded• If there is a malfunction or

breakdown, grounding will reduce risk of electrical shock. This dishwasher

has a power cord with a 3-prong grounding plug. It must be plugged into a

mating 3-prong grounding type receptacle, installed and grounded in

accordance with the National Electrical Code and any local codes and

ordinances.

To Convert a Portable Model to a Built-in

Your portable dishwasher can be installed under the counter. A conversion kit

_s required and is available at your Sears Service Center - Part No.

154400101.

Power supply

cord with 3-prong

grounding plug.

IMPORTANT: Do not use the portable water supply hose for permanent

installation. It may burst. Complete instructions are in the conversion

kit.

12

Common Dishwashing Problems and Solutions

Dishes not cJean--check pages 5 to 9 for

information on correct wash cycle, proper loading,

water temperature, water pressure, hard water,

amount of detergent, old and ineffective detergent,

and dish placement.

Dishes not drying can be greatly improved

by using a rinse aid and very hot water. Hot water

raises temperature of dishes to speed up drying.

When loading, invert cups and bowls so that water

can run off. Avoid nesting of articles. If dishes are

not completely dry at end of cycle (which may

occur when NO HEAT DRY setting is used), open

door, roll out racks, and allow dishes to air dry.

Spotting--spots form when hard water

droplets evaporate leaving a deposit. Low

phosphate detergents increase the problem in

hard water. To prevent, use hot water and a

detergent with a higher bevel of phosphates

(preferably 8.7% or higher), or use more of a low

phosphate detergent. Be sure to use a rinse aid. If

water is very hard, it may be necessary to install a

water softener. Load glasses and plates so they

have minimum contact with racks and pins. Avoid

overloading. Spotting will occur where dishes and

glasses touch.

Cloudy films and streaking are usually

caused by a combination of hard water and an

insufficient amount of detergent. Low phosphate

detergents are also a factor. To correct, increase

amount of detergent, check water temperature

and always use a rinse aid. If water is very hard, it

may be necessary to install a water softener.

Etched film on glassware is caused by

using too much detergent in soft or softened

water. This film cannot be removed. It is more

likely to occur on soft leaded glass or expensive

crystal. An early warning of this condition is a

cloudy iridescent appearance on glasses. To

prevent, be sure dishwasher is getting a full fill of

water. Water should reach base of heating

element. If water level is low, have water pressure

checked by a plumber. Use less detergent and

make sure water temperature is not higher than

150°F (66°C). Underload to assure thorough

rinsing. Use the NO HEAT DRY option.

Chipped dishes and glasses can result

from rough handling and improper loading. Do not

put glasses in direct contact with other items.

Place glasses securely against pins.

Crazing of older china and pottery

happens when items are subjected to very hot

water. Once crazing (fine cracks in the glaze)

appears, it cannot be removed. Do not machine

wash again or condition may worsen.

Coffee and tea stains canoccurwhen

water contains traces of iron. To avoid stains,

rinse cups out immediately after use. Increase

amount of detergent and use a rinse aid. Water

temperature should be approximately 140°F _

(60°C). If problem persists, install a water softener

with an iron removal unit. To remove stains, hand

wash cups in solution of 1/2 cup (120 ml) bleach _;_

and a quart (1 L) of warm water. Rinse thoroughly.

Gray-black stains on dishes arecaused _

by manganese in water supply. To correct, install

a manganese filtering system into house water

supply.

Reddish-brown stains on dishes,

glasses and interior are caused by iron in

water. To avoid iron stain, increase detergent, use

water heated to approximately 140°F (60°C) and a

rinse aid. It may be necessary to install a water

softener with an iron removal unit. To improve

appearance, use a commercial rust and lime scale

remover.

Plastic items can lose their shape due to high

temperatures of automatic dishwashing. Read

labels before washing. Place washable items in

top rack away from heating element.

Discoloration of plasticware bysome

foods, such as tomato sauce, can stain

plasticware. If stained, soak item in solution of 1

tablespoon dishwasher detergent and a quart of

hot water or in a solution of 1/2 cup (120 ml)

bleach and a quart of hot water.

Fading of patterns and metallic trim is

due to many washings, detergent and hot water.

Most of today's china is dishwasher safe. Antique,

handpainted china, and handpainted pottery

should be washed by hand.

13

Common Dishwashing

Problems and

Solutions continued

Do not place silver next to or touching

stainless steel utensils in dishwasher silverware

basket. This can cause pitting of stainless steel

blades. (Most silver knives have stainless steel

blades. Do not let blades touch other stainless

steel utensils during wash cycle.)

Tarnish on silver plate occurswhen worn

down to the base metal and turns a bronze color

when exposed to hot water and detergent.

Remove bronzing by soaking item in vinegar for

10 minutes or use a silver polish. For permanent

protection, have silver reptated.

Silver tarnish can be caused by prolonged

contact with air or with foods containing sulphur

like eggs, mayonnaise, or seafood. Contact with

undissolved detergent can also cause tarnish. To

prevent this, rinse silver soon after use. Use care

not to pour detergent directly onto silver. Remove

tarnish with a silver polish.

Discoloration of stainless steel--Food

soil can create a film or discoloration. To avoid,

rinse stainless items promptly. Food soil films can

be removed with a stainless steel cleanser or mild

cleanser. Rinse thoroughly.

Pitting of stainless steel is causedby

prolonged contact with detergent granules and

foods like salt, mayonnaise, fruits, butter or milk.

To prevent, rinse soon after use. Do not allow

detergent to fall directly onto stainless steel items.

Discoloration of aluminum--Anodized

(colored) aluminum cannot withstand machine

washing. Resulting loss of color is permanent.

Other aluminum may darken when machine

washed. To decrease chance of discoloration, do

not place aluminum directly beneath detergent

dispenser. To brighten darkened items, scour with

soap filled steel wool pads. For severely darkened

pans, simmer an acidic food or a solution of 2

teaspoons (10 ml) cream of tartar per quart (1 L)

of water for 1/2 hour. Scour with soap filled steel

wool pad, rinse and dry.

Knife handles become loose whenthe

cement is exposed to very hot water. Test wash a

single knife for several weeks. Damaged knives

should be professionally re-cemented.

Troubleshooting

Before calling for service, review this list. It may save

you both time and expense. This list includes

common experiences that are not the result of

defective workmanship or material.

Noise problems?

It is normal to hear swishing and pulsating sounds.

These sounds mean that water is circulating

through the dishwasher.

It is normal to hear motor sounds before water

enters tub.

Loud ticking usually means something is hitting

wash arm. See Preparing and Loading Dishes.

Vibrating or rattling sounds can mean dishes are

touching each other. See Preparing and Loading

Dishes.

Operating problems?

Be sure door is firmly closed. It is normal for

dishwasher to pause between cycles.

Leaking?

Check for items sticking out of dishwasher that

could prevent door from closing and sealing

properly. Use only fresh dishwashing detergent to

avoid oversudsing.

Water coming through door vents? When a dish is

added after starting dishwasher, wait a few

seconds before latching door. This permits

entering cold air to expand slowly inside

dishwasher.

14

Dishes not dry?

Check to see if rinse aid dispenser needs refilling.

Hot water temperature may be too low

(min. 120°F 49°C). If NO HEAT DRY option is

being used, additional drying time may be required

with door open.

Water in tub?

A small amount of water in bottom of tub is

normal, It keeps water seal lubricated,

Lletergent left in cup?

Detergent may be too old. Discard old detergent.

Use fresh detergent.

Dishes may not be loaded properly. Be sure items

do not protrude from front of bottom rack

preventing detergent cup from opening.

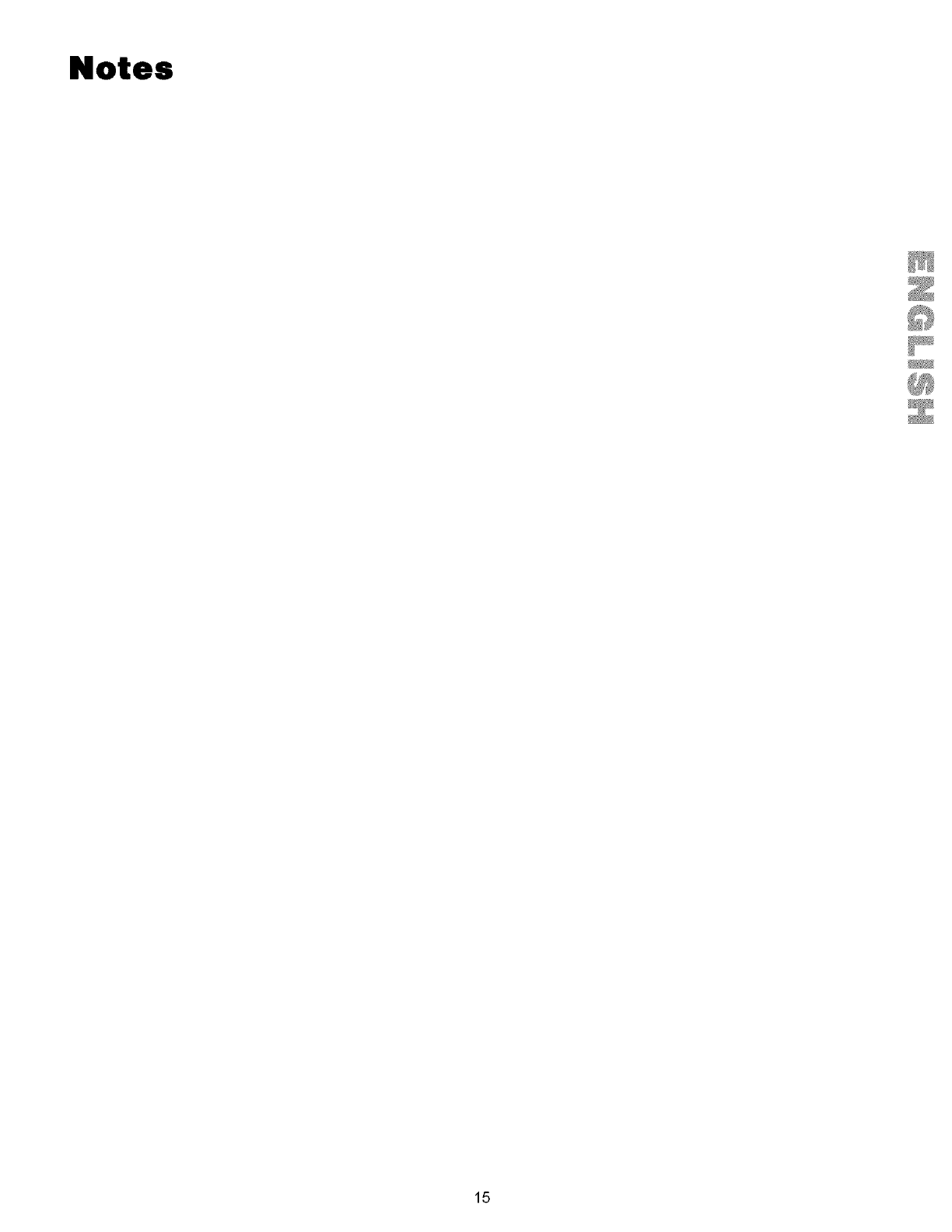

Notes

15

Tabla de Materias

Garantia ....................................................................... 16

Instrucciones de Seguridad ....................................... 17

Caracteristicas del lavavajillas .................................. 18

Instrucciones de Uso ................................................. 19

Preparacibn y Carga de la Vajilla .......................... 20-21

Distribuidor y Detergentes del Lavavajillas ........ 22-23

Factores que Afectan el Rendimiento ...................... 23

Cuidado y Limpieza ............................................... 24-25

Instalacibn de paneles de madera ............................ 25

Conexibn y desconexibn del lavavajillas

port&til/convertible ..................................................... 26

Soluciones a Problemas Comunes del

Lavado de Vajillas .................................................. 27-28

Servicio ................................................... Contraportada

4W 4W

GARANTIA DE ELECTRODOMESTICOS

KENMORE

Garantia limitada de un a_o

Siesta cubierta, cuando se instala y se utiliza de acuerdo con las instrucciones de instalacion y la guia de uso y _

cuidado, falla debido a defectos de material o mano de obra durante el primer ado a partir de la fecha de compra, Ilame al S

1-800-4-MY-HOM E® para hacer arreglos para que sea reparada (o reemplazada si no se puede reparar) gratuitamente.

Si este electrodomestico se usa para fines que no sean privados de familia, esta garantia es valida Qnicamente por 90

dias a partir de la fecha de compra.

Esta garantia cubre t_nicamente los defectos de material y mano de obra. Sears NO pagarb Io siguiente:

1. Articulos desechables que se desgasten por uso normal, incluyendo sin limitarse a los filtros, correas, bombillas y

bolsas.

2. Tecnicos de servicio que instruyan al usuario en la manera adecuada de instalar, utilizar o mantener el producto.

3. Tecnicos de servicio que limpien o realicen mantenimiento al producto.

4. Dados o fallas de este producto si el mismo no fue instalado, utilizado o mantenido de acuerdo con todas las

instrucciones proporcionadas con el producto.

5. Dados o fallas de este producto por accidente, abuso o mal uso del producto o uso para fines para los cuales no fue

disedado.

6. Dados o fallas de este producto por el uso de detergentes, limpiadores, quimicos o utensilios que no sean los

recomendados en todas las instrucciones proporcionadas con el producto.

7. Dados o fallas de piezas o sistemas por modificaciones al producto que no hayan sido autorizadas.

Renuncia de responsabilidades de garantias implicitas; limitacion de acciones legales

La _nica y exclusiva opci6n del cliente bajo esta garantia limitada es la reparacion del producto seg_n se indica. Las

garantias implicitas, incluyendo las garantias de comercializacion o aptitud del producto para un prop6sito especifico,

estan limitados a un ado o al periodo minimo permitido por ley. Sears no sera responsable por dados consecuentes o

incidentales. AIgunos estados y provincias no permiten la exclusion o limitacion de dados incidentales o consecuentes o

las limitaciones de duracion de las garantias implicitas de comercializacion o aptitud, por Io que estas exclusiones

o limitaciones pueden no aplicarse en su caso.

Esta garantia se aplica Qnicamente mientras este electrodomestico este en uso dentro de los Estados Unidos o Canada.

Esta garantia le otorga derechos legales especificos. Usted puede tener ademas otros derechos que varian de un estado

a otro.

Sears, Roebuck and Co.,

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

16

Instrucciones importantes para la seguridad

Este simbolo le alertara sobre peligros de

lesiones, quemaduras, incendios y choque

electrico.

Para disminuir el riesgo de incendio, choque

electrico o lesiones cuando este usando su

lavavajillas, siga las precauciones basicas

incluyendo las siguientes:

• Lea todas las instrucciones antes de usar su

lavavajiltas.

• Use su lavavajillas solamente de acuerdo con las

instrucciones de esta Guia del propietario.

• Las instrucciones incluidas en este Manual del

Usuario, no pueden cubrir todas las situaciones o

condiciones posibles que puedan presentarse.

Por Io tanto, se debe usar sentido comQn y tener

cuidado cuando se instala, se hace funcionar y

se repara cualquier artefacto.

• EL LAVAVAJtLLAS DEBE TENER CONEXtON A

TIERRA. Para mas detalles, lea las instrucciones

de instalaci6n.

• Este lavavajiltas esta diseSado para funcionar con

la corriente de la casa (120 V, 60 Hz). Use un

circuito que tenga un fusible o interruptor de

circuitos de 15 amperios. Use un fusible de 20

amperios, si el lavavajiltas est& conectado a un

triturador de desperdicios.

• No haga funcionar el lavavajillas a menos que

todos los paneles de inclusi6n esten colocados en

el lugar que les corresponda.

• Para evitar que alguien quede atrapado o se

asfixie, saque la puerta o el mecanismo de cierre de

todo lavavajillas que se haya desechado o no se

este usando.

• No permita que los nifios y bebes se acerquen al

lavavajillas cuando este funcionando.

• No deje que los niSos usen la puerta ni las rejillas

del lavavajitlas para sentarse, pararse o jugar ni

que abusen de las mismas.

• Use solamente los detergentes y agentes de

enjuague recomendados para lavavajillas.

• Mantenga los detergentes y los agentes de

enjuague fuera del alcance de los niSos.

• No lave articulos de pl&stico a menos que tengan

indicaciones de que se puede hacerlo tales como

"dishwasher safe" u otra frase equivalente. De no

haber indicaciones, pregQntele al fabricante cu&les

son las recomendaciones. Los articulos que no son

seguros para lavarse en el lavavajillas pueden

crear un peligro de incendio.

• Si el desag0e del lavavajillas pasa por un triturador

de desperdicios, asegQrese de que este se

encuentre completamente vacio antes de hacer

funcionar el lavavajillas.

• Antes de hacer el servicio, desconecte la corriente

electrica del lavavajillas.

• Las reparaciones las debe hacer un tecnico

calificado.

No trate de modificar los controles.

Cuando coloque los articulos que se van a lavar:

- Coloque los articulos cortantes y los cuchillos en

forma tal que no vayan a da_ar el sello de la

puerta ni la tina.

- Coloque los objetos cortantes y los cuchillos con

el mango hacia arriba para evitar cortarse.

• Bajo ciertas condiciones, se puede producir gas

hidr6geno en los sistemas de agua catiente que no

se han usado por dos o mas semanas. EL

HtDROGENO ES EXPLOSlVO. Si el sistema de

agua caliente no se ha usado por mucho tiempo,

antes de usar el lavavajillas, abra los grifos y deje

correr el agua caliente por varios minutos. Esto

dejara salir cualquier gas hidr6geno que se haya

acumulado. EL GAS HtDROGENO ES

INFLAMABLE. No fume ni use una llama durante

este tiempo.

• No guarde ni use materiales combustibles,

gasolina ni otros vapores y liquidos inflamables

cerca de este artefacto ni de cuatquier otro.

GUARDE ESTAS

INSTRUCCIONES

©

P

17

Impreso en EE.UU.

Caracteristicas del lavavajillas

Su lavavajillas, que aparece dibujado a continuaci6n, limpia al rociar una mezcla de agua caliente y limpia

con detergente sobre las superficies sucias de sus platos y vajilla. Cada ciclo comienza con un drenaje

previo. Luego, el lavavajillas se llena de agua hasta el nivel del etemento calefactor. El agua es bombeada

constantemente a traves del brazo giratorio de lavado y la torre central de lavado para ser rociada sobre los

platos. El agua sucia es bombeada hacia el exterior yes reemptazada por agua limpia durante et ciclo. La

cantidad de ltenados de agua depende del ciclo elegido.

Rejilla superior\

pagina 20

Conjunto de la torre _.

paginas 21,24

Rejilla inferior --

pagina 21

Brazo inferior de

lavado

pagina 24

Motor

\Patas niveladoras

Panel de

/mandos

pagina 18

- Etiqueta con

el n_mero de

serie (se

encuentra en el

lado derecho de

la tina)

Flotador

pagina 24

/Nivel de

Ilenado normal

agua

Elemento

calefactor

pagina 24

Resorte de la puerta

Panel de Control

Y? ( ! !

18

Instrucciones de uso

C6mo empezar

1. Cargue el lavavajillas (Yea la seccion Preparando y

cargando los platos).

2. Agregue el detergente (Vea la secci6n Dispensador y

detergentes para lavavajillas).

3. Si es necesario, agregue el agente de enjuague (Vea la

seccion Agente de enjuague, "Rinse Aid").

4. Seleccione el ciclo deseado (Ver la Tabla de Ciclos).

5. Seleccione las opciones (OPTIONS) de energia

deseadas (Vea la seccion Opciones de energia).

6. Vea las instrucciones para conectar el lavavajillas port&til

en la p&gina 27.

7. Si se usa WASH DELAY, pase al nQmero 9.

8. Abra la Ilave de agua caliente que este m&s cerca del

lavavajillas para vaciar el agua fria de las tuberias.

Cierre la Ilave.

9. Para ponerlo en funcionamiento, cierre bien la puerta del

lavavajillas hasta que se trabe. La luz indicadora de ON

(ENCENDIDO) estara prendida durante el lavado, el

enjuague y el secado.

Lavado Diferido

Esto le permite posponer el arranque del ciclo de POTS PANS

(ollas y sartenes) o NORMAL WASH (lavado normal).

• Presione la tecla de POTS PANS o NORMAL WASH

y seleccione las OPCIONES deseadas.

• Gire la perilla para seleccionar el nQmero de horas para

la opcion lavado diferido.

• Cierre la puerta.

Calentador de platos

Para calentar los platos antes de servir la comida caliente.

Meta la vajilla y los platos limpios que se van a

calentar.

Gire la perilla a PLATE WARMER.

Seleccione la opcion de secado por calor.

Clclos

Ollas

sartenes

Pots Pans)

Lavado

pesado

(Heavy Wash)

Lavado

Normal

(Normal Wash)

Ahorro de

agua

(Water Miser)

EnJuague

espera

(RinseHold)

Descripci6n

Para oIlas, sartenes,

cazuelas y vajilla con suciedad

encostrada o adherida durante

Ia cocci6n.

Para platos y cubiertos muy

SUOiOS.

Para platos y cubiertos con

suciedad normal.

Para plates y cubiertos poco

sucios o ya enjuagados.

Para enjuagar platos que ser_n

avados mas adelante.

Tabla de Ciclos

Para Seleccionar el Ciclo

• Presione la tecla de POTS PANS (OLLAS

SARTENES).

• Presione las teclas de Options que desee.

• Gire la perilla hasta la posici6n de POTS PANS

(OLLAS SARTENES).

• Presione Ia tecIa de POTS PANS (OLLAS

SARTENES).

• Presione las teclas de Options que desee.

• Gire la perilla hasta la posici6n de HEAVY WASH

(LAVADO FUERTE).

• Presione Ia tecIa de NORMAL WASH (LAVADO

NORMAL).

• Presione las teclas de Options que desee.

• Presione Ia tecIa de NORMAL WASH (LAVADO

NORMAL).

• Presione Ia tecIa de NORMAL WASH (LAVADO

NORMAL).

• Presione las teclas de Options que desee.

• Gire la perilla hasta Ia posici6n de RINSE HOLD

(ENJUAGUE ESPERA).

• NO USE detergente.

• Presione Ia tecla de NORMAL WASH (LAVADO

NORMAL).

• Presione la tecla de NO HEAT DRY (NO SECADO

POR CALOR).

• Gire la perilla hasta Ia posici6n de RINSE HOLD

(ENJUAGUE ESPERA).

Agua

(aprox.)

11.1 gal.

42.0 litros

9.5 gal.

36.0 litros

8.0 gal.

30.3 litros

6.4 gal.

24.2 litros

1.6 gal.

6.1 litros

Tlempo*

(aprox.)

104 min.

96 min.

88 min.

80 min.

8 min.

Lavados/

EnJuagues

2 lavados

5 enjuagues

2 lavados

4 e_uagues

2 lavados

3 enjuagues

1 lavado

3 e_uagues

1 enjuague

* IncIuye tiempo de secado.

Opciones para ahorrar energia

Opci6n de calentador de agua

Cuando se selecciona la opcion de WATER HEAT

(CALENTADOR DE AGUA), el elemento calefactor del fondo

de la cavidad aumentar& la temperatura del agua del lavado

principal y del enjuague final a aproximadamente 60°C

(140°F). La acci6n de lavado continuar& pero el cronometro

no avanzara hasta que se Ilegue a esta temperatura del

agua. El agua m&s caliente que ofrece esta modalidad

ayuda a activar el detergente del lavavajillas para limpiar las

grasas y la suciedad de alimentos de los platos. La opcion

de calentador de agua puede usarse con cualquier ciclo

excepto el de RINSE HOLD (ENJUAGUE ESPERA).

La luz indicadora de WATER HEAT (CALENTADOR DE

AGUA SE QUEDARA ENCENDIDA) hasta que se Ilegue a la

temperatura de 60°C (140°F). Para desactivar esta opcion

presione la tecla de RESET OPTIONS (REPOSlClONADO

DE OPClONES). 19

Opci6n de no secado por calor

La opci6n de NO HEAT DRY (NO SECADO POR CALOR)

ahorra electricidad. El elemento calefactor se queda apagado

durante la parte de secado del ciclo. Puede ser necesario un

tiempo adicional de secado, con la puerta abierta, para secar

por completo los platos al aire. Pueden quedar algunas gotas

de agua en la puerta, la cavidad yen &reas en las que los

platos tocan la canasta o las rejillas del lavavajillas.

Para desactivar la opcion de NO HEAT DRY y seleccionar un

ciclo de secado con calor, presione la tecla de RESET

OPTIONS (REPOSICIONADO DE OPCIONES). Si no

selecciona la opcion de NO HEAT DRY, el ciclo de secado

con calor funciona automaticamente. La opcion de NO HEAT

DRY debe ser seleccionada con el ciclo de ENJUAGUE Y

ESPERA.

La opcion de secado puede cambiarse en cualquier momento

durante el ciclo y afecta solamente al periodo de secado.

Preparaci6n y colocaci6n de los platos

Preparaci6n de los platos

Los platos no necesitan ser enjuagados antes de ser

colocados en el lavavajillas. Solo tiene que limpiar

los pedazos grandes de alimentos, huesos, pepitas,

etc. Vacie los liquidos de los vasos y tazas. Los

alimentos quemados o encostrados pueden

necesitar un remojo o un frotado ligero.

Para Ilenar la rejilla

superior

Vasos y tazas--coloquelosvasosy las

tazas contra las peas exteriores en un angulo. Las

tazas que tienen un fondo c6ncavo recolectaran

agua.

Los alimentos tales como la mostaza, la mayonesa,

el vinagre, el jugo de lim6n y los productos a base

de tomate pueden causar una decoloraci6n del

acero inoxidable y del pl&stico si se dejan sin

limpiar durante algQn tiempo. A menos que vaya a

poner el lavavajillas en funcionamiento de

inmediato, es mejor enjuagar estos alimentos.

Coloque los platos mirando hacia el centro de la

rejilla para que el rocio de agua que sale del

brazo giratorio de lavado y la torre central

puedan Ilegar hasta las superficies sucias.

•AsegOrese de que los articulos grandes no

bloqueen el dispensador del detergente,

evitando que se abra durante el ciclo de lavado.

• Para asegurarse de que un articulo puede

lavarse en el lavavajillas, lea las instrucciones

del fabricante.

Si el lavavajillas se vacia en un eliminador de

alimentos, aseg_rese de que el eliminador

esta completamente vacio antes de poner el

lavavajillas en funcionamiento.

• Para ahorrar energia, lave cuando tenga una

carga completa.

Platos peque_os y platillos--

Coloque los platos entre las dos filas centrales de

peas.

Articulos de pl&stico--coloque los

articulos de plastico en la rejilla superior para

evitar que se derritan.

Tazones--coloque los tazones entre las 2

filas centrales de peas, mirando hacia abajo.

Articulos varios--coloque los cuchitlos

y utensitios con mango largo en la rejitla superior.

Estante para tazas--EI estante para

tazas puede ser ptegado sobre los articulos bajos

(vasos para jugo, tazas, etc.) para tener mas

espacio. Cuando use el estante para tazas, atterne

los articulos con los de la capa inferior para que et _

agua pueda llegar a todas las superficies

interiores.

Para obtener los mejores resuttados de lavado,

Ilene el lavavajillas correctamente y evite

sobrecargarlo.

.

20

Preparaci6n y colocaci6n de los platos continuaci6n

Para Ilenar la rejilla

inferior

Platos grandes y fuentes--

Col6quelos entre las pt_as de soporte con las

superficies sucias mirando hacia el interior.

Tazones, cazuelas y salseras--

Col6quelos boca abajo o en un angulo mirando

hacia el interior. Cuando estan un poco

inclinados, se obtiene un mejor vaciado.

Cacerolas y $al_enes--Col6quelas

boca abajo yen angulo. No permita que los

mangos sobresalgan por el fondo de la rejilla,

bloqueando et movimiento del brazo de lavado.

Coloque los articulos grandes en los lados y no

en la parte delantera para que no bloqueen la

apertura del dispensador de detergente.

Para Ilenar la canasta para

los cubiertos

Coloque los cubiertos cortantes con los mangos

hacia arriba. Asegt_rese de que los cubiertos no

sobresalgan por los agujeros de la canasta y

detengan el movimiento del brazo rociador.

Mezcle los cubiertos en cada secci6n para evitar

que se <<encajen>> unos dentro de otros. El agua

no puede lavar correctamente los articulos

encajados.

NO bloquee el _rea central de la rejilla inferior

cuando la Ilene. Ya que la torre central de lavado

se extiende en este area, el bloqueo puede hacer

que la limpieza sea deficiente.

NO bloquee el area central

Para aHadir platos

,Asegt_rese de que todavia haya un ciclo

completo de lavado para que los platos que

vaya a aSadir puedan ser lavados y

enjuagados a fondo.

2. Destrabe la puerta y espere que se detenga el

movimiento det agua.

3. Abra la puerta y coloque el plato.

4. Cierre bien la puerta para que se trabe y el

ciclo pueda continuar.

21

Dispensador y detergentes para lavavajillas

Llenado del Distribuidor de

Detergente

El dispensador de detergente tiene dos tazas, una

cubierta y la otra descubierta. El detergente en el

compartimiento sin tapa cae dentro del lavavajillas

cuando se cierra la puerta. El compartimiento tapado

se abre automaticamente para que salga el

detergente.

• Use solamente detergente fresco para lavavajillas

automaticos. Otros tipos de detergentes pueden

causar exceso de espuma.

• Cuando use tabtetas de detergente para

lavavajillas, coloque una tableta en el distribuidor

principal y cierre la tapa.

• Agregue el detergente justo antes del comienzo

del ciclo.

• Guarde el detergente en un lugar fresco y seco. El

detergente hQmedo o endurecido no se disolvera

en forma apropiada.

Cantidad de Detergente

Necesaria

La cantidad de detergente que se debe usar

depende de la dureza del agua. La dureza del agua

se mide en granos por gal6n. Si se usa muy poco

detergente la limpieza puede ser deficiente y

tambien puede aparecer una pelicula o manchas a

causa del agua dura. Si se usa demasiado

detergente en agua blanda los articulos pueden

quedar cubiertos con una pelicula opaca

permanente. Su compafiia del agua local, una

compafiia que fabrique suavizadores de agua o el

agente de su distrito pueden informarle sobre la

dureza del agua en su vecindad.

Taza de Prelavado

Traba de la Cubierta

Taza de Lavado

Principal \

Cubierta X

Nota: Si la cubierta estb cerrada en la Taza de

Lavado Principal, bbrala oprimiendo la traba de la

cubierta.

Guia de Uso del Detergente

CIclo Agua Semidura Agua Dura Agua Muy Dura*

(4.8 granos) (9-12 granos) (m&s de 12 granos)

Ollas sartenes

(Pots Pans)

Lavado pesado

(Heavy Wash)

Lavado normal

(Normal Wash)

Ahorro de agua

(Water Miser)

Enjuague espera

(Rinse Hold)

Agua Blanda

(0-3 granos)

2 cucharaditas

(ambas tazas - ¼

de la capacidad)

2 cucharaditas

(Taza de Lavado

Principal -

¼ de la capacidad)

No Agregar

Detergente

5 cucharaditas

(ambas tazas -Ilenar

hasta la linea sobre

"Regular")

5 cucharaditas

(Taza de Lavado Principal

- llenar hasta la linea

sobre "Regular")

No Agregar

Detergente

8cucharaditas

(Ambas tazas -

completamente

Ilenas)

8cucharaditas

(Taza de Lavado

Principal -

completamente

Itena)

No Agregar

Detergente

Ambas Tazas -

Completamente Llenas

(se recomienda usar

suavizador de agua)

Taza de Lavado

Principal -

Completamente Llena

(se recomienda usar

suavizador de agua)

No Agregar Detergente

(se recomienda usar

suavizador de agua)

*Nota: Para agua muy dura, puede que el detergente solo no sea suficiente. Se recomienda agregar un

suavizador de agua para mejorar la calidad del agua y el rendimiento del lavado. Trate de agregar mas

detergente al comienzo de la porci6n de lavado principal del ciclo. Como regla general, use 1 cucharadita de te

por cada grano sobre los 12 granos. Desbtoquee la puerta, abrala lentamente y agregue detergente en el fondo

de la tina. Cierre bien la puerta y la lavadora continuara con el ciclo.

22

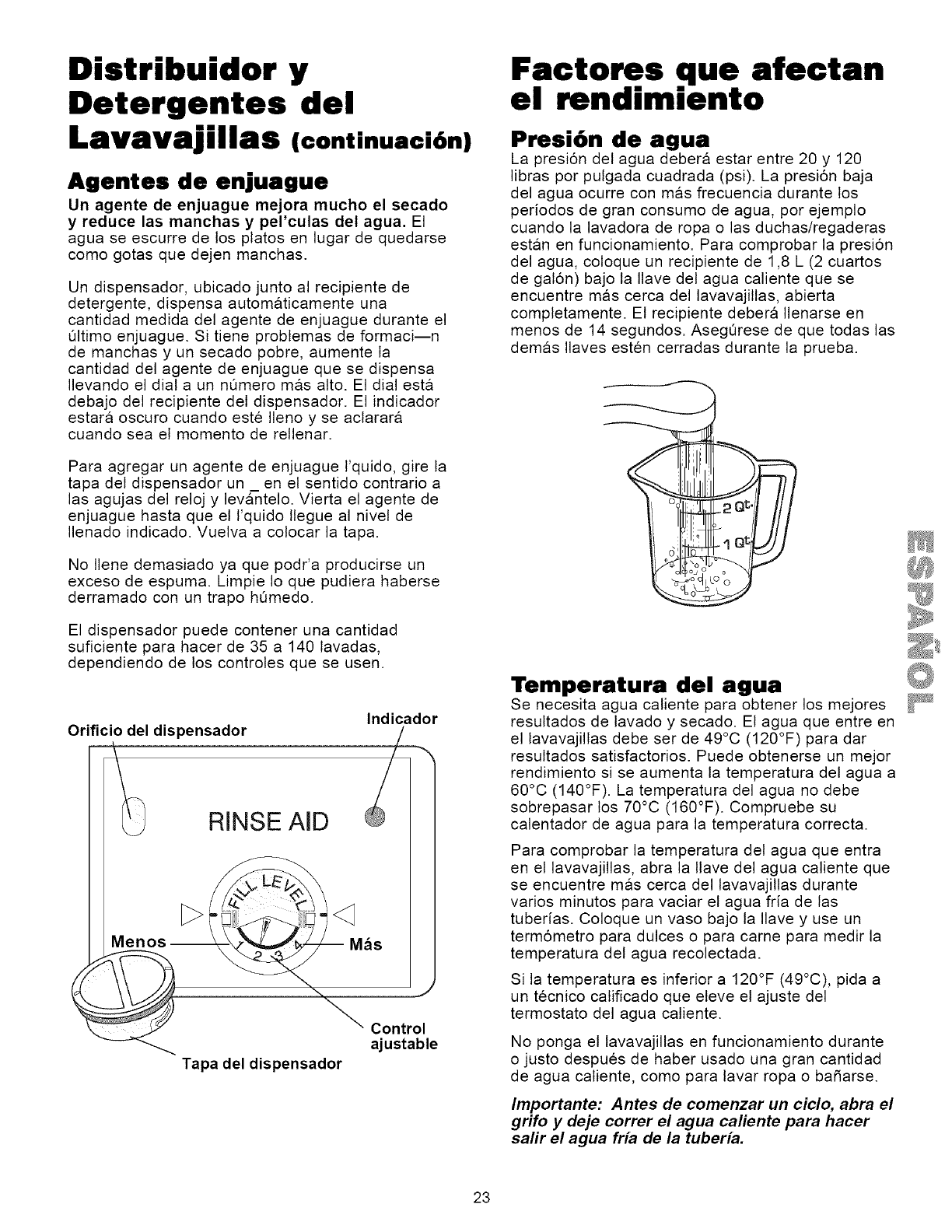

Distribuidor y

Detergentes del

Lavavajillas (continuaci6n)

Agentes de enjuague

Un agente de enjuague mejora mucho el secado

y reduce las manchas y pel'culas del agua. El

agua se escurre de los ptatos en lugar de quedarse

como gotas que dejen manchas.

Un dispensador, ubicado junto al recipiente de

detergente, dispensa automaticamente una

cantidad medida del agente de enjuague durante el

Oltimo enjuague. Si tiene problemas de formaci--n

de manchas y un secado pobre, aumente la

cantidad del agente de enjuague que se dispensa

Ilevando el dial a un n0mero mas alto. El dial esta

debajo del recipiente del dispensador. El indicador

estara oscuro cuando este Ileno y se aclarara

cuando sea el momento de rellenar.

Para agregar un agente de enjuague I'quido, gire la

tapa del dispensador un en el sentido contrario a

las agujas del reloj y lev_telo. Vierta el agente de

enjuague hasta que el I'quido Ilegue al nivel de

Ilenado indicado. Vuelva a colocar la tapa.

No Ilene demasiado ya que podr'a producirse un

exceso de espuma. Limpie Io que pudiera haberse

derramado con un trapo h0medo.

El dispensador puede contener una cantidad

suficiente para hacer de 35 a 140 lavadas,

dependiendo de los controles que se usen.

Orificio del dispensador

RINSE AID

(

Tapa del dispensador

Indicador

/

7"

M_s

J

Control

ajustable

Factores que afectan

el rendimiento

Presi6n de agua

La presi6n del agua debera estar entre 20 y 120

libras por pulgada cuadrada (psi). La presi6n baja

del agua ocurre con mas frecuencia durante los

periodos de gran consumo de agua, por ejemplo

cuando la lavadora de ropa o las duchas/regaderas

estan en funcionamiento. Para comprobar la presi6n

del agua, coloque un recipiente de 1,8 L (2 cuartos

de gal6n) bajo la Ilave del agua caliente que se

encuentre mas cerca del lavavajillas, abierta

completamente. El recipiente debera Ilenarse en

menos de 14 segundos. AsegQrese de que todas las

demas Ilaves esten cerradas durante la prueba.

Temperatura del agua

Se necesita agua caliente para obtener los mejores

resultados de lavado y secado. El agua que entre en

el lavavajillas debe ser de 49°C (120°F) para dar

resultados satisfactorios. Puede obtenerse un mejor

rendimiento si se aumenta la temperatura del agua a

60°C (140°F). La temperatura del agua no debe

sobrepasar los 70°C (160°F). Compruebe su

calentador de agua para la temperatura correcta.

Para comprobar la temperatura del agua que entra

en el lavavajillas, abra la Ilave del agua caliente que

se encuentre mas cerca del lavavajillas durante

varios minutos para vaciar el agua fria de las

tuberias. Coloque un vaso bajo la Ilave y use un

term6metro para dulces o para came para medir la

temperatura del agua recolectada.

Si la temperatura es inferior a 120°F (49°C), pida a

un tecnico catificado que eleve el ajuste del

termostato del agua caliente.

No ponga el lavavajillas en funcionamiento durante

o justo despues de haber usado una gran cantidad

de agua caliente, como para lavar ropa o ba_arse.

Importante: Antes de comenzar un ciclo, abra el

grifo y deje correr el agua caliente para hacer

salir el agua fr(a de la tuber(a.

23

Cuidado y limpieza

Peligro de dafio a la propiedad

La temperaturas bajo el punto de congelaci6n

pueden causar que se rompan las tuberias.

AsegL_rese que las tuberias de agua y las de

circulaci6n dentro del lavavajillas estan

protegidas.

Si no se hace esto, se pueden ocasionar

dafios a la propiedad.

Exterior--Limpie de vez en cuando el exterior

con un detergente suave no abrasivo y agua.

Enjuague y seque.

Interior--El interior del lavavajiltas se limpia

solo con el uso normal.

Si el agua dura forma un dep6sito de cal, limpielo

asi:

1. Despues de que el lavavajillas comience a

Ilenarse, abra la puerta y vierta 2 tazas de

vinagre blanco dentro del lavavajillas. No aSada

los platos ni detergente.

2. Deje que el lavavajillas complete cualquier ciclo

completo de lavado.

Si piensa que necesita limpiar el interior m&s a

fondo, se recomiendan limpiadores generales

domesticos en vaporizador. Siga las instrucciones

del fabricante.

Importante: El motor del lavavajillas ha sido

lubricado permanentemente durante su

fabricacion y no necesita ser engrasado.

Flotador--Ei flotador se usa para medir el

nivel de agua del lavavajillas. Yea Caracterfsticas

del lavavajillas en la pagina 19 para la ubicaci6n

exacta.

•Limpie el flotador con un limpiador domestico

que contenga vinagre o lejia para disolver las

acumulaciones. La limpieza evitara que el

flotador quede pegado y detenga el llenado o

permita que el lavavajillas se Ilene demasiado.

• Levante con fuerza el flotador para sacarlo.

Limpie alrededor de las areas que se muestran

en el dibujo.

• Para volver a colocar el flotador, presione hasta

que se quede encajado en su lugar.

• El flotador deber& moverse hacia

arriba y hacia abajo libremente

aproximadamente Flotador

2,5 cm (1 pulgada)

cuando sea colocado

de nuevo

en el tubo.

Limpie y elimine las

particulas que se

despositan aqui

Pestafia

,_1_ inmovilizadora

Guia del flotador

Limpieza de la bomba y del

brazo de lavado

Su tavavajillas eliminara todas las suciedades

normates de comida. Sin embargo, atgunos

objetos (huesos, pepitas de frutas, etc.) pueden

recotectarse en las aberturas y deben ser

limpiados peri6dicamente para evitar que el

sistema de drenaje se atasque.

Brazo de lavado

Elemento calefactor

(cuidado)

Abertura de la bomba

1. Gire la base de la torre en sentido contrario a

las agujas del reloj para sacarla.

2. Saque la tuerca y el brazo de lavado.

3. Limpie los orificios del brazo de lavado.

4. Limpie dentro y alrededor de las aberturas de

la bomba.

5. Vuelva a colocar el brazo de lavado y apriete

bien la tuerca. El brazo de lavado debera

moverse libremente.

6. Vuelva a colocar la base de la torre.

Cuidado del espacio de aire

del drenaje

Si un espacio de aire del drenaje fue instalado en

su tavavajillas integrado, aseg_rese de que esta

limpio para que et lavavajiltas pueda hacer el

drenaje correctamente. Los espacios de aire del

drenaje son instatados habitualmente en et tablero

de mostrador y pueden ser inspeccionados

sacando la cubierta. Et espacio de aire del

drenaje no es parte del lavavajillas y no esta

cubierto por la garantia.

24

Cuidado y limpieza continuaci6n

1

Peligro de dafio a la propiedad

La temperaturas bajo el punto de

congelaci6n pueden causar que se

rompan las tuberias. Asegt_rese que las

tuberias de agua y tas de circulaci6n

dentro del lavavajillas estan protegidas.

Si no se hace esto, se pueden ocasionar

dafios a la propiedad.

Preparaci6n para el

invierno

Un lavavajitlas que no va a ser usado durante un

periodo largo de tiempo o se encuentra en un

lugar donde las temperaturas pueden estar por

debajo del punto de congelaci6n debe ser

preparado para et inviemo.

4. Cotoque et lavavajillas en cualquier ciclo de

lavado. Cierre la puerta. Deje que el

lavavajillas funcione durante 3 minutos para

distribuir el anticongelante en el sistema de

agua del lavavajillas.

5. Desenchufe el cable.

6. Desconecte las mangueras de las Ilaves del

agua. Vuelva a cotocar las mangueras en su

compartimiento.

Antes de volver a usado, debera sacar et

anticongetante. Para hacerlo, Ilene ambos

recipientes con el detergente para la lavavajillas y

haga funcionar la maquina sin ptatos, por un ciclo

completo normal.

Vacaciones

Si no va a utilizar et lavavajiflas durante mas de

una semana, corte el paso de agua al lavavajillas.

Coloque et disyuntor para el lavavajillas en la

posici6n de "OFF" (APAGADO).

Preparaci6n del lavavajillas

integrado para el invierno

1. Cierre la ltave det agua.

2. Vierta 3,8 L (1 gal6n) de anticongelante no

t6xico para sistemas de agua de vehiculos

recreativos o barcos (disponibles en tiendas

de ferreteria o de vehiculos recreativos) en et

fondo de la cavidad.

3. Coloque el lavavajillas en cualquier ciclo de

lavado. Cierre la puerta. Deje que el

lavavajillas funcione durante 3 minutos para

distribuir el anticongelante en el sistema de

agua del lavavajiltas.

Antes de volver a usado, debera sacar et

anticongetante. Para hacerlo, Ilene ambos

recipientes con el detergente para la lavavajillas y

haga funcionar la maquina sin platos, por un ciclo

compteto normal.

Preparaci6n del lavavajillas

port&til/convertible para el

inviemo

1. Conecte el acoplador y la manguera a la llave

del agua. No abra la tlave del agua.

2. Enchufe el cable electrico en un

tomacorrientes con toma de tierra.

3. Vierta 3,8 L (1 gal6n) de anticongelante no

t6xico para sistemas de agua de vehiculos

recreativos o barcos (disponibles en tiendas

de ferreteria o de vehiculos recreativos) en et

fondo de la cavidad.

Instalaci6n de paneles

de madera

Puede usarse un panel de hasta 4,7 mm (3/16 de

pulgada) de espesor en lugar de los paneles

provistos con el lavavajillas. Esto require un

conjunto de paneles decorativos de madera. Llame

al 1-800-FON-PART (1-800-366-7278) para ordenar

el juego nQmero 154422801.

Nota: Sera necesario ajustar los resortes de la

puerta para equilibrar el peso de los paneles.

Consutte las instrucciones de instataci6n.

Dimensiones de los paneles de

la puerta y de acceso

Panel de la puerta: 17 7/16" x 17 5/16"

43,3 cm x 43,9 cm

Panel de acceso: 17 7/16" X 61/2 "

43,3 cm x 16,5 cm

25

Conexi6n y desconexi6n del lavavajillas

port6til/convertible

El lavavajillas portatil/convertible debe estar conectado a una Ilave de agua y a un tomacorrientes electrico cada

vez que se use. Siga las instrucciones de esta pagina para conectar el lavavajillas correctamente.

Conjunto del apadtador

para la Ilave (Figura A)

PARA LA

LLAVE

LLAVE ROSCADA

ROSCADA EN EL

EN EL INTERIOR

EXTERIOR

ARANDELAS

ARANDELA GRUESAY

DELGADA DELGADA

SOLAMENTE

(ROSCA

DOBLE)

Conexi6n del conjunto

del adaptador portatil

para la Ilave (Figura B)

IMPORTANTE: Asegt_rese de que la puerta este trabada antes de mover el

lavavajillas.

El cable, el acoplador para la llave del agua y las mangueras se encuentran en

un compartimiento en la parte trasera del lavavajillas. Debe instalarse un

adaptador especial en la Ilave del agua antes de que pueda conectar el

lavavajillas (Figura A).

1. Saque el conjunto del adaptador de la Ilave del agua de su envase.

2. Desenrosque el aireador existente de la llave.

3. Examine la boquitta de la Ilave para ver si las roscas estan en el interior o el

exterior.

• Si las roscas est&n en el interiorde la boquilla de la Ilave, use ambas

arandelas de goma, la gruesa y la delgada.

• Si las roscas est&n en el exteriorde la boquilla de la Ilave, use la

arandela delgada de goma solamente.

• Si la Ilave no tiene roscas, la mayoria de las ferreterias tienen un juego

de adaptador con instrucciones para enganchar a una Ilave sin roscas.

4. Ensamble la boquilta de la Ilave segQn se muestra en la Figura A. AsegQrese

de que las dos mallas de bronce se encuentran debajo de las arandelas de

goma.

Conexibn del lavavajillas port_til/convertible

1. Deje correr el agua de la Ilave hasta que este caliente. Cierre la Ilave.

2. Saque las mangueras del compartimiento.

3. Empuje el collar hacia abajo y coloque el conector sobre el adaptador de la

Ilave (Figura B).

4. Cuando el conector se encaje en su lugar, suelte el collar.

5. Abra la Ilave del agua caliente completamente y despacio.

6. Enchufe el cable en el tomacorrientes con toma de tierra.

Riesgo de choque el6ctrico

Evite los riesgos de

"_j incendioolas

descargas electricas.

No use un adaptador ni

un cable de extension

ni saque la clavija de

toma de tierra del cable

electrico. El no seguir

esta advertencia puede

causar lesiones

graves, incendios o la

muerte.

Receptaculo mural

con toma de tierra.

/

corte, saque ni

Cable de alimentacidn

electrica con enchufe

de toma de tierra con

3 patillas.

Desconexibn del lavavajillas port_til/convertible

1. Cuando el ciclo haya terminado, cierre la Ilave del agua caliente.

2. Pulse el bot6n rojo del acoplador para dejar salir la presi6n del agua.

3. Presione el collar hacia abajo para soltar el acoplador.

4. Vacie el agua que quede en el acoplador y vuelva a colocarlo en el

compartimiento.

5. Desenchufe el cable y vuelva a colocarlo en el compartimiento.

IMPORTANTE: Una manguera rociadora de fregadero puede reventar

debido a la presion constante del agua cuando el lavavajillas esta siendo

usado. Si su manguera rociadora esta instalada en la misma linea de agua

que el lavavajillas, es su responsabilidad desconectar la manguera

rociadora del fregadero y tapar el agujero.

Conexibn el_ctrica para un lavavajillas port&til/convertible

Se requiere una corriente electrica de 120 voltios, 60 Hz, CA solamente y 15

amperios. Para su seguridad, el lavavajillas debe ser conectado a una toma de

tierra. Si existe un mal funcionamiento o una falla, la toma de tierra reducira el

riesgo de descargas electricas. Este lavavajittas tiene un cable con un enchufe de

toma de tierra con 3 patillas. Debe ser enchufado en un tomacorrientes de 3

orificios con toma de tierra, instalado y conectado a tierra segQn el C6digo

Electrico Nacional y otros c6digos y ordenanzas locales.

Para convertir el modelo port_til para instalacibn permanente

Se puede instalar su lavavajillas portatil permanentemente bajo un mostrador de

su cocina. La instalaci6n permanente require un conjunto de conversi6n que se

puede obtenir de su Departamento de Servicio Sears. El nQmero de parte es

154400101.

IMPORTANTE: No use las mangueras para instalacion portatil para

conectar el lavavajillas permanentemente. Se pueden explotar. Consulte

las instrucciones completas del conjunto de conversion.

26

Problemas y soluciones comunes

Plates no limpios--Lea las paginas 20 a 24

para la informaci6n sobre el ciclo correcto de

lavado, el llenado correcto, la temperatura del agua,

la presi6n del agua, agua dura, la cantidad de

detergente, detergente viejo e ineficiente y la

colocaci6n de los ptatos.

Los platos no se secan--EI use de un agente

para el enjuague y agua muy caliente mejora

enormemente el secado. El agua caliente aumenta

la temperatura de los plates para acelerar el

secado. Coloque las tazas y tazones al reves para

que el agua se vacie. Evite que los articulos se

encajen unos dentro de otros. Si los plates no estan

completamente secos al final del ciclo (Io que puede

ocurrir cuando se usa la selecci6n de NO HEAT

DRY [NO SECADO PeR CALOR]), abra la puerta,

saque las rejillas hacia afuera y deje que los plates

se sequen al aire.

Manchas--Las manchas se forman cuando las

gotas de agua dura se evaporan dejando un

dep6sito. El use de un detergente con bajo

contenido de fosfato aumenta el problema en aguas

duras. Para evitarlas, use agua caliente y un

detergente con mayor nivel de fosfatos (de

preferencia 8,7% o mayor), o use una cantidad

mayor de detergente con bajo contenido de fosfato.

Asegerese de usar un agente de enjuague. Si el

agua es muy dura, puede ser necesario instalar un

ablandador de agua. Coloque los vases y los plates

de manera que tengan un contacto minimo con las

rejillas y las peas. Evite sobrecargar el lavavajillas.

Siempre que los plates y los vases se toquen,

ocurrir&n manchas.

Las peliculas y manchas debidas a aguas

duras son causadas habitualmente per una

combinaci6n de agua dura y una cantidad

insuficiente de detergente. El detergente con bajo

contenido de fosfato es tambien un factor. Para

corregir este problema, aumente la cantidad de

detergente, verifique la temperatura del agua y use

siempre un agente para el enjuague. Si el agua es

muy dura, puede ser necesario instalar un

ablandador de agua.

La pelicula debida a un <<grabado>>del agua

blanda en el vidrio es causada per el use excesivo

de detergente en agua blanda o agua dura

ablandada. Esta pelicuta no puede quitarse. Es m&s

probable que ocurra en vidrio guarnecido de plomo

blando o en cristaleria costosa. Esta condici6n

empieza a notarse cuando los vases tienen una

apariencia nebulosa e iridescente. Para evitar este

problema, asegerese de que el lavavajillas recibe la

cantidad correcta de agua. El agua deber& Ilegar

hasta la base del elemento calefactor. Si el nivel de

agua es bajo, haga que un plomero examine la

presi6n del agua. Use menos detergente y

asegerese de que la temperatura del agua no sea

mayor de 66°C (150°F). Coloque pocos plates para

garantizar un enjuague a fondo. Use la opci6n de

NO HEAT DRY (NO SECADO PeR CALOR).

Plates y vases astillados--La manipulaci6n

descuidada y el llenado incorrecto pueden causar

astillas. No coloque los vases en contacto directo

con otros articulos. Coloque los vases bien

asegurados contra las peas.

El cuarteado de porcelana antigua y

cer&mica ocurre cuando los articulos son lavados

con agua muy caliente. Una vez que el cuarteado

(grietas delgadas en el esmalte) aparece, no puede

set eliminado. No vuelva a lavarlos en el lavavajillas

o la situaci6n puede empeorar.

Las manchas de caf_ o t_ pueden aparecer

cuando el agua contiene rastros de hierro. Para

evitar las manchas, enjuague las tazas

inmediatamente despues del use. Aumente la

cantidad de detergente y use un agente para el

enjuague. La temperatura del agua debera estar

aproximadamente a 60°C (140°F). Si el problema

continea, instale un ablandador de agua con una

unidad para eliminar el hierro. Para borrar las

manchas, lave las tazas a mane en una soluci6n de

120 ml (½ taza) de lejia y 1 L (1 cuarto de gal6n) de

agua caliente. Enjuague a fondo.

Las manchas grises-negras en los

plates son causadas per el manganese en el

agua. Para corregir este problema, instale un

sistema para filtrar el manganese en el

abastecimiento de agua de la casa.

Las manchas marrones rojizas en los

platos, vasos y el interior del lavavajillas _;_

son causadas per hierro en el agua. Para evitar las

manchas de hierro, aumente la cantidad de

detergente, use agua calentada a aproximadamente

60°C (140°F) y use un agente para el enjuague.

Puede ser necesario instalar un ablandador de agua

con una unidad para eliminar el hierro. Para

mejorar el aspecto, use un producto para eliminar el

6xido y la cal.

Los articulos de pl&stico pueden deformarse

debido alas temperaturas elevadas de los

lavavajillas automaticos. Consulte las etiquetas

antes de lavar. Coloque los articulos lavables en la

rejilla superior alejados del elemento calefactor.

La decoloracibn de los articulos de

pl_stico--AIgunos alimentos, come la salsa de

tomate, pueden manchar el pl&stico. Si esta

manchado, rem6jelo en una soluci6n de 1

cucharada de detergente para lavavajillas y 1 L (1

cuarto de gal6n) de agua catiente o en una soluci6n

de 120 ml (½ taza de lejia) y 1 L (1 cuarto de gal6n)

de agua caliente.

El aclaramiento de los dibujos o del

borde met,_lico se debe at detergente y el agua

caliente durante demasiados lavados. La mayoria

de la porcelana actual puede lavarse en el

lavavajillas. La porcelana y Ioza antigua o pintada a

mane as' come las vasijas de ceramica pintadas a

mane se deben lavar a mane.

27

Problemas y soluciones

comunes continuaci6n

Evitando Ilamadas de

servicio

No coloque la plata cerca de o tocando los

utensilios de acero inoxidabte en la canasta para

cubiertos del lavavajillas. Esto puede causar

manchitas en las hojas de acero inoxidable. (La

mayoria de los cuchillos de plata tienen hojas de

acero inoxidable. No deje que las hojas toquen

otros articulos de acero inoxidable durante el ciclo

de lavado.)

El deslustre del chapado de plata ocurre

cuando se ha desgastado hasta el metal de base y

se vuelve de un color de bronce debido a la

oxidaci6n cuando se expone a agua caliente y al

detergente. Elimine el color de bronce remojando el

articulo durante 10 minutos en vinagre o use un

producto para pulir plata. Para protecci6n

permanente, haga que el articulo vuelva a set

chapado en plata.

El deslustre de la plata puede ser causado

por el contacto prolongado con el aire o los

atimentos que contienen sulfuro como huevos,

mayonesa o pescado. El contacto con el detergente

no disuelto es otra causa del deslustre. Para evitar

el deslustre, enjuague la plata pronto despues del

uso. Tenga cuidado tambien de no verter el

detergente directamente sobre la plata. Borre el

deslustre con un producto para pulir plata.

Decoloracibn del acero inoxidable--La

suciedad de los alimentos puede causar una

pelicula o decoloraci6n. Para evitar este probtema,

enjuague el acero inoxidable prontamente. Las

peliculas de suciedad de alimentos pueden ser

borradas con un limpiador para acero inoxidable o

un limpiador suave. Enjuague a fondo.

Las manchitas en el acero inoxidable son

causadas por el contacto prolongado con los

granulos de detergente asi como alimentos como la

sal, mayonesa, frutas, mantequilla o leche. Para

evitar este problema, enjuague pronto despues del

uso. No deje que el detergente caiga directamente

sobre los articutos de acero inoxidable.

Decoloracibn del aluminio--EI aluminio

anodizado (coloreado) no puede soportar el lavado

a maquina. La perdida de color es permanente.

Otros tipos de aluminio pueden oscurecerse al

lavarse a maquina. Para disminuir la probabilidad

de que se descolore, no coloque el aluminio

directamente debajo del dispensador de detergente.

Para abriltantar los articulos oscurecidos, frote con

una esponja de lana de acero jabonosa. Para

cacerolas muy oscurecidas, cueza a fuego lento un

alimento acido o una soluci6n de 2 cucharaditas (10

ml) de cremor tartaro por 1 L (1 cuarto de gal6n) de

agua durante media hora. Frote con una esponja de

lana de acero jabonosa, enjuague y seque.

Los mangos de los cuchillos se afiojan

cuando el cemento es dafiado por la exposici6n al

agua muy caliente. Haga una prueba lavando un

solo cuchillo durante varias semanas. Los cuchillos

dafiados deberan set pegados de nuevo pot un

profesionat. 28

Antes de Ilamar para obtener servicio, examine esta

lista. Puede ahorrarle tiempo y dinero. Esta lista

incluye los problemas comunes que no son el

resultado de una fabricaci6n o materiales defectuosos

de este lavavajillas.

Z.Problemas de ruido?

Es normal que oiga ruidos silbantes o de

pulsaciones. Estos sonidos significan que el agua

esta circulando por el lavavajillas.

Es normal que oiga el ruido del motor antes de que

el agua entre en la cavidad.

El ruido fuerte de golpes normalmente significa que

algo esta golpeando el brazo de lavado. Vea

Preparacion y colocacion de los platos.

Los sonidos de vibraciones o traqueteo pueden

significar que los platos estan tocandose unos a

otros. Vea Preparacion y colocacion de los

platos.

zProb/emas de funcionamiento ?

Aseg_rese de que la puerta este bien cerrada. Es

normal que el lavavajillas se detenga entre cada

ciclo.

&Fugas ?

Aseg_rese de que no haya nada que sobresalga del

lavavajillas impidiendo asi que la puerta se cierre y

se trabe debidamente. Use un detergente granulado _};_

nuevo para lavavajitlas para evitar el exceso de

espuma.

&Agua que sale de los orificios de ventilaci6n de la

puerta? Cuando afiada un plato una vez que el

lavavajillas ha comenzado a funcionar, espere unos

segundos antes de trabar la puerta. Esto permite la

expansi6n lenta del aire fr[o que ha entrado en el

lavavajiltas.

Losplatos no se secan ?

Compruebe que el dispensador del agente para

enjuague no necesita ser rellenado. La temperatura

del agua caliente puede ser demasiado baja

(minimo 49°C [120°F]). Si usa la opci6n de NO

HEAT DRY (NO SECADO POR CALOR), puede

necesitar tiempo adicional de secado con la puerta

abierta.

,A

&t4gua en la cavidad?

Es normal que haya una pequefia cantidad de agua

en el fondo de la cavidad. Esto mantiene lubricado

el sello hermetico.

Z.Queda detergente en el recipiente ?

El detergente puede estar demasiado viejo.

Deseche el detergente viejo. Utilice uno nuevo.

Puede ser que los platos no esten bien colocados.

AsegQrese de que los articulos no sobresalgan de

la parte delantera de la rejilla inferior impidiendo

que se abra el recipiente para el detergente.

Table des mati6res

Consignes de securite ........................................................ 30

Caracteristiques .................................................................. 31

Fonctionnement de I'appareil ............................................. 32

Preparation et chargement de la vaisselle ................... 33-34

Distributeurs et de detergents ...................................... 35-36

Facteurs affectant le rendement ......................................... 36

Entretien et nettoyage ................................................... 37-38

Installation de panneaux en bois ....................................... 38

Branchement du lave-vaisselle mobile .............................. 39

Solutions aux probl_mes d'utilisation courante ......... 40-41

Depannage ........................................................................... 41

Garantie ................................................................................ 42

Services Sears .................................. Derni_re de couverture

GARANTIE SUR LES APPAREILS KENMORE

Garantie limitee d'un an

Si le produit est installe, utilise et entretenu selon toutes les instructions fournies et qu'il presente un probleme

relie a un defaut de fabrication ou a un vice de materiau au cours de I'annee suivant la date d'achat, tel6phonez au

1-800-4-MY-HOM E® pour obtenir une reparation gratuite de I'appareil.

Si cet appareil est utilise a d'autres fins que I'usage familial prive, cette garantie est valide seulement pendant

90 jours suivant la date d'achat.

Cette garantie couvre seulement les defauts de fabrication ou les vices de materiau. Sears NE COUVRE

PAS les frais relies :

1. Aux articles consomptibles qui sont sujets a I'usure normale, incluant, sans en exclure d'autres, filtres,

courroies, ampoules et sacs.

2. ,ikla visite d'un reparateur pour demontrer I'installation, I'utilisation et I'entretien appropries de I'appareil.

3. ,ikla visite d'un reparateur pour nettoyer ou entretenir I'appareil.

4. Aux dommages ou pannes causes par une mauvaise installation, utilisation ou entretien qui n'ont pas 6te

effectues selon toutes les instructions fournies avec ce produit.

5. Aux dommages ou pannes causes par un accident, un abus, une mauvaise utilisation ou toute utilisation autre

que celle pour laquelle il a et6 con£u.

6. Aux dommages ou pannes causes par I'utilisation de detergents, nettoyants, produits chimiques ou

accessoires autres que ceux recommandes dans toutes les instructions fournies avec ce produit.

7. Aux dommages affectant les pieces ou les systemes ou aux pannes causes par des modifications du produit

non autorisees.

AI'avis de garanties implicites; limitations des recours

L'unique recours du client en vertu de cette garantie limitee est la reparation du produit comme decrit

prec6demment. Les garanties implicites, y compris les garanties implicites de qualite marchande et d'adaptation

un usage particulier, sont limitees a un an ou a la periode la plus courte permise par la Ioi. Sears ne peut 6tre

tenue responsable des dommages directs ou indirects. Certains Etats et certaines provinces ne permettent pas de

restriction ou d'exemption sur les dommages directs ou indirects, ou de restriction sur les garanties implicites de

qualite marchande ou d'adaptation a un usage particulier. Dans ce cas, ces restrictions ou exemptions pourraient

ne pas 6tre applicables.

Cette garantie est valide seulement si ce produit est utilise aux Etats-Unis ou au Canada.

Cette garantie vous donne des droits juridiques specifiques et vous pouvez aussi ben6ficier d'autres droits qui

varient d'un Etat a un autre, ou d'une province a une autre.

Sears Roebuck and Co.,

Dept. 817WA Hoffman Estates, IL 60179, I_tats-U nis.

Sears Canada, Inc.,

Toronto, Ontario, Canada M5B 2B8

29

Consignes de s6curit6 importantes

Ce symbole vous avertit de certains dangers tels que

blessures, brQlures, incendie et decharge electrique.

Pour reduire les risques d'incendie, de

decharge electrique ou de blessure lorsque

vous utilisez votre lave-vaisselle, suivez les

precautions elementaires suivantes:

Lire toutes les instructions avant d'utiliser le

lave-vaisselle.

• Utitiser uniquement le lave-vaisselle de la

maniere expliquee dans ce guide d'utilisation.

• Ce Guide d'utilisation et d'entretien ne couvre

pas toutes les circonstances et les situations

possibles. II faut faire preuve de jugement et de

prudence pendant I'installation, I'utilisation et

I'entretien de tout appareil electromenager.

• LE LAVE-VAISSELLE DOlT #TRE RELIC: A LA

TERRE. Lire les instructions d'installation pour

plus de details.

• Ce lave-vaisselle est congu pour fonctionner

sur une alimentation electrique standard (120

V, 60 Hz). Utiliser un circuit pourvu d'un fusible

ou d'un disjoncteur de 15 amperes. Utiliser un

fusible de 20 amperes si le lave-vaisselle est

retie & un broyeur a dechets.

• N'utiliser le lave-vaisselle que si les panneaux

exterieurs sont correctement en place.

• Pour ¢viter que quelqu'un ne reste enferm¢ et

n'etouffe, retirer la porte ou le loquet de ta porte

de tout lave-vaisselle mis au rebut ou non

utilis¢.

Ne pas laisser les enfants ou les bebes &

proximit¢ du lave-vaissetle en marche.

Ne pas laisser les enfants maniputer sans

precaution ta porte ou les paniers du lave-

vaissetle, jouer avec les pieces, s'asseoir ou se

tenir debout dessus.

N'utiliser que les detergents et les produits de

ringage recommandes pour I'utilisation dans un

lave-vaisselle.

Ranger les detergents et produits de ringage

pour lave-vaisselle hors de portee des enfants.

• Ne pas laver d'articles en plastique & moins

qu'ils ne portent une note precisant qu'ils

conviennent au lave-vaissetle ou une note

¢quivatente. Si aucune note n'est fournie,

verifier aupres du fabricant. Les objets qui ne

conviennent pas au lave-vaissetle peuvent

fondre et presenter un risque d'incendie.

• Si I'eau du lave-vaisselle s'ecoule dans un

broyeur & dechets, s'assurer que ce dernier est

vide avant de faire fonctionner le lave-vaissetle.

• Toujours debrancher l'alimentation ¢lectrique

avant de reparer le lave-vaissetle.

• Les reparations doivent _tre effectuees par un

technicien qualifie.

• Ne pas modifier les reglages.

• Ne pas toucher I'€lement chauffant durant ou

immediatement apres utilisation.

• Pour ranger les articles dans le lave-vaisselle:

Ranger les couteaux et articles pointus pour

qu'its ne risquent pas d'endommager le joint

de la porte ou la cuve.

Placer les couteaux et articles pointus,

manches vers le haut pour reduire le risque

de coupures.

• Dans certaines circonstances, de I'hydrogene

peut s'accumuler dans les canalisations d'eau

chaude Iorsque cetles-ci demeurent inutilisees

pendant deux semaines ou plus.

L'HYDROGC:NE EST UN GAZ EXPLOSIF. Si

la canalisation d'eau n'a pas ete utilisee depuis

au moins deux semaines, ouvrir tousles

robinets d'eau chaude et laisser couler pendant

plusieurs minutes avant d'utiliser le lave-

vaisselle. De cette fa_on, toute trace

d'hydrogene est purgee de la canatisation.

L'HYDROGENE EST UN GAZ

INFLAMMABLE. Ne pas fumer ni approcher de

flamme hue pendant la purge de la

canatisation.

Ne pas ranger ou utiliser de materiaux

combustibles, de I'essence ou d'autres types

de vapeurs ou de liquides inflammables &

proximite de cet appareil ou de tout autre type

d'appareil.

CONSERVER

CES CONSIGNES

3O

Imprime aux Etats-Unis.

Caract6ristiques du lave.vaisselle

Votre tave-vaissetle, illustre ci-dessous, lave la vaisselle et les ustensiles en faisant gicler un melange d'eau

chaude et de detergent depuis les bras de lavage contre les surfaces souillees. Chaque cycle demarre par

une vidange. Par la suite, le lave-vaisselle se remplit jusqu'& la hauteur de 1'61ement chauffant. L'eau est

ensuite pompee, sans interruption, par le bras gicleur rotatif et la tourelle centrale et est propulsee sur la

vaiselle. L'eau sale est pompee par le tuyau d'ecoutement et remptacee par de l'eau propre. Le hombre de

remptissages d'eau depend du cycle s61ectionne.

Panier

sup_rieur

page 33

Tourelle _

page 34,37

Panierinf_rieurl

page 34

B ras

gicleur inf_rieur

page 37

Moteur

[\

Tableau de

commande

page 31

Plaque

signal_tique

(situee sur le

c6te droit de la

cuve)

Flotteur

page 37

I_l_ment

/chauffant

page 37

Niveau de

remplissage

normal

Ressort de la porte

de nivellement

Tableau de commande

¢1 0 ',

31

Fonctionnement de I'appareil

D6marrage

1. Charger le lave-vaisselle (voir Preparation et

chargement de la vaisselle).

2. Ajoutez le detergent (voir Distributeurs et detergents).

3. Ajoutez le produit de rin£age, si necessaire (voir

Produits de rin£age).

4. Selectionnez le cycle (CYCLE) desire (voir Tableau

des cycles).

5. Selectionnez les OPTIONS (voir Options) souhaitees.

6. Pour les instructions du branchement du lave-

vaisselle mobile, voir Branchement et debranchement

du lave-vaisselle mobile/adaptable en page 41.

7. Si vous utilisez le lavage differe (WASH DELAY),

allez a I'etape numero 9.

8. Ouvrir le robinet d'eau chaude situe le plus pres du

lave-vaisselle pour purger I'eau froide du tuyau.

Fermer le robinet.

9. Pour demarrer le lave-vaisselle, fermer la porte

fond. Le temoin lumineux ON (MARCHE) restera

allume pendant le lavage, le rin_age et le sechage.

Lavage diff6r6 (Wash Delay)

Ce programme permet de demarrer le cycle POTS &

PANS ou NORMAL WASH.

• Enfoncer le bouton POTS PANS ou NORMAL WASH

et selectionnez les autres OPTIONS desirees.

• Tournez le bouton pour selectionner le nombre

d'heures.

• Fermez la porte a fond.

R6chauffe.plat

(plate warmer)

Pour chauffer la vaisselle et les plats avant de servir les

aliments chauds.

• Chargez les plats et la vaisselle a chauffer.

• Tournez le selecteur a PLATE WARMER.

• Selectionnez I'option sechage a chaud.

Tableau des cycles

Cycles Description Pour s61ectionner le cycle Eau Dur6e* Lavages/

(approx.) (approx.) rln_:ages

Casseroles Pour les casseroles, les cocottes ou •Enfonoer le bouton POTS PANS. 42,0 Iitres 104 mn 2 lavages

Pots Pans} la vaisselle qui presente des dep6ts • Selectionner les OPTIONS qui conviennent. 5 rin£ages

seches ou incrustes. • Tournez le bouton des cyclesjusqu'a POTS

PANS.

Tr6s sale Pour Ia vaisselIe et Ies ustensiles • Enfonoer le bouton POTS/PANS. 36,0 liters 96 mn 2 lavages

(Heavy tres sales. • Selectionner les OPTIONS qui conviennent. 4 rin9ages

Wash} • Toumez le bouton des cycles jusqu'_ HEAVY

WASH.

Lavage Pour la vaisselle et les •Enfoncer le bouton NORMAL WASH. 30,3 liters 88 mn 2 lavages

normal ustensiles moyennement sales. •Selectionner les OPTIONS qui conviennent. 3 ringages

(Normal • Toumez le bouton des cycles jusqu'a NORMAL

Wash) WASH.

i_conomi e Pour la vaisselIe et les •Enfoncer le bouton NORMAL WASH. 24,2 liters 80 mn 1 lavage

d'eau ustensiles peu sales ou rinces •Selectionner les OPTIONS qui conviennent. 3 ringages

Water Miser) au prealabte. •Tournez le bouton des cycles jusqu'8 WATER

MISER.

RIn_age Pour rincer la vaisseIle qui ne sera • N'UTILISEZ PAS de detergent. 6,1 liters 8 mn 1 rin£age

d'attente lavee que plus tard. • Enfoncer le bouton NORMAL WASH.

Rinse • Selectionner roption NO HEAT DRY.

Hold) • Toumez le bouton des cycIes jusqu'a RINSE

HOLD.

* Comprend le temps

de sechage.

Options de temp6rature

Chauffage de I'eau

Lorsque le bouton WATER HEAT est enfonce,

I'element chauffant situe dans le fond de la cuve porte

la temperature de I'eau du lavage principal a environ

60°C (140°F). Le lavage se poursuit mais la minuterie

ne se declenche pas tant que I'eau n'a pas atteint la

bonne temperature. Grace a cette option, I'eau est plus

chaude et ameliore I'action du detergent pour nettoyer

une vaisselle tres sale. L'option WATER HEAT peut

6tre utilisee avec tousles cycles sauf RINSE HOLD.

Le temoin lumineux qui indique que.WATER HEAT

(L'EAU CHAUFFE RESTE ALLUME)jusqu'a ce que

I'eau ait atteint 60°C (140°F). Pour annuler cette option,

enfoncer le bouton RESET OPTIONS.

32

Sechage froid

L'option NO HEAT DRY economise de I'electricite car

I'element chauffant ne fonctionne pas pendant la partie

Sechage du cycle. Pour accelerer le sechage, "_

entrouvrir la porte quand le cycle est termine. Des

gouttelettes d'eau peuvent s'accumuler sur la porte et

la cuve ainsi que dans les endroits o_ la vaisselle _

touche les paniers principaux et le panier pour

ustensiles.

Pour annuler I'option NO HEAT DRY et choisir un cycle

de sechage a chaud, enfoncer le bouton RESET

OPTIONS. Le sechage se fait automatiquement

chaud Iorsque le bouton NO HEAT DRY n'est pas

enfonce. L'option sechage a froid (NO HEAT DRY) dolt

6tre selectionnee avec le cycle rin£age d'attente

(RINSE HOLD).

L'option de sechage peut 6tre changee a tout moment

pendant un cycle, et ce changement n'affecte que la

periode de sechage.

Pr6paration et chargement de la vaisselle

Pr6paration de la vaisselle

II n'est pas necessaire de rincer la vaisselte avant

de la placer dans le lave-vaisselle. Gratter et

enlever simplement les gros morceaux de

nourriture, les os, les noyaux de fruits, pepins, etc

qui restent sur la vaisselle. Vider les verres et les

tasses. II peut 6tre necessaire de faire tremper ou

de frotter legerement les depSts d'atiments br01es

ou incrustes.

Les aliments comme la moutarde, la mayonnaise,

le vinaigre, le jus de citron et les produits & base

de tomate peuvent causer une decoloration de

I'acier inoxydable et du ptastique s'ils restent trop

Iongtemps sur la vaisselle. A moins que le lave-

vaissetle ne soit mis en marche tout de suite, il est

pr6ferable de rincer la vaisselle pour entever les

dep6ts de ces aliments.

• Charger la vaisselle face au centre du panier de

fa£_on & ce que I'eau qui sort du bras gicleur et

de la tourelle puisse atteindre les surfaces

sales.

• Charger les paniers de telle sorte que les

ustensiles les plus gros n'emp_chent pas le

distributeur de detergent de s'ouvrir pendant le

cycle de lavage.

• Consulter les directives du fabricant avant de

charger en machine des ustensites qui peuvent

presenter un risque.

• Si I'eau du lave-vaisselle est d6versee dans un

broyeur d'aliments, s'assurer que le broyeur

est enti_rement vide avant de d_marrer le

lave-vaisselle.

• Pour economiser de l'energie, attendre que le

lave-vaisselle soit ptein avant de le mettre en

marche.

• Pour de meilleurs resultats, charger la vaisselle

correctement et ne pas surcharger le lave-

vaissetle.

Chargement du panier

sup6rieur

Verres et tasses--Placer les verres et

les tasses en angle contre les tiges exterieures du

panier. Les tasses & fond concave retiennent

I'eau.

Petites assiettes et

soucoupes--Placer les assiettesentreles

deux rangees centrales des tiges du panier.

Ustensiles en plastique--Les

ustensiles en plastique doivent _tre places dans le

panier superieur pour eviter qu'its ne fondent.

Bol_Ptacer les bols entre les deux rangees

de tiges du panier, face vers le bas.

Petits ustensiles--Placer les couteaux

et les ustensites & long manche dans le panier

superieur.

Tablette pour tasses--La tablette

pour tasses peut _tre abaissee au dessus des

petits articles (verres, tasses, etc.) de fagon &

utiliser au maximum t'espace. Lorsque la tablette

est utilisee, alterner les articles entre l'etage du

haut et celui du bas pour que I'eau atteigne toutes

les surfaces.

33

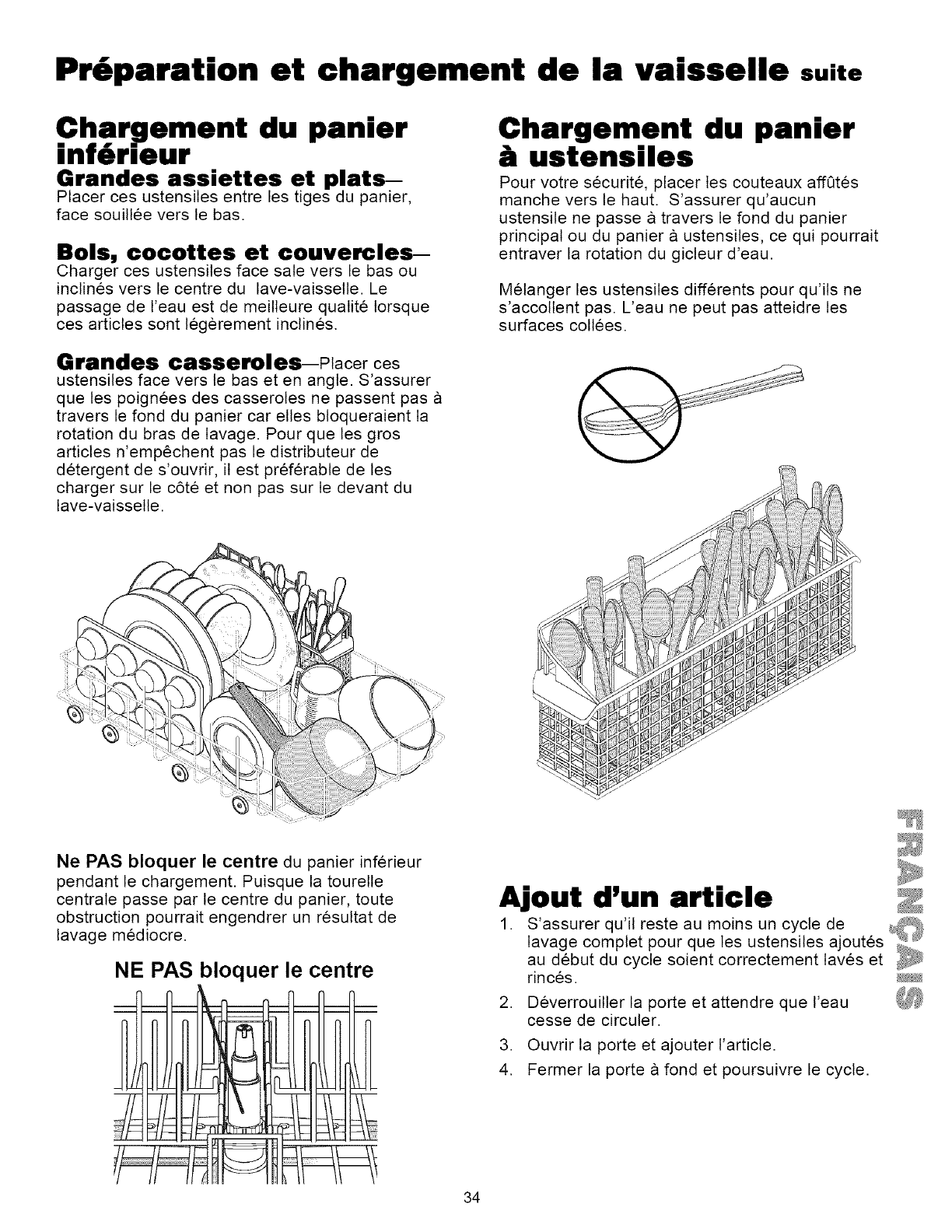

Pr6paration et chargement de la vaisselle suite

.Charpement du panier

inferleur

Grandes assiettes et plats--

Placer ces ustensiles entre les tiges du panier,

face souillee vers le bas.

Bols, cocottes et couvercles--

Charger ces ustensiles face sale vers le bas ou

inclines vers le centre du lave-vaissetle. Le

passage de l'eau est de meitleure qualite lorsque

ces articles sont legerement inclines.

Grande8 casseroles--Placer ces

ustensiles face vers te bas et en angle. S'assurer

que les poignees des casseroles ne passent pas &

travers le fond du partier car etles btoqueraient la

rotation du bras de lavage. Pour que les gros

articles n'emp6chent pas le distributeur de

detergent de s'ouvrir, il est pref6rable de les

charger sur le c6te et non pas sur le devant du

lave-vaisselte.

Chargement du panier

&ustensiles

Pour votre securit6, placer les couteaux affQtes

manche vers le haut. S'assurer qu'aucun

ustensile ne passe & travers le fond du panier

principal ou du panier& ustensiles, ce qui pourrait

entraver la rotation du gicleur d'eau.

Melanger les ustensiles differents pour qu'ils ne

s'accollent pas. L'eau ne peut pas atteidre les

surfaces coltees.

Ne PAS bloquer le centre du panier inferieur

pendant le chargement. Puisque la tourelle

centrale passe par le centre du panier, toute

obstruction pourrait engendrer un resultat de

lavage mediocre.

NE PAS bloquer le centre

Ajout d'un article

1. S'assurer qu'il reste au moins un cycle de

lavage complet pour que les ustensites ajoutes _

au debut du cycle soient correctement laves et

rinces. _

2. Deverrouitler la porte et attendre que I'eau

cesse de circuler.

3. Ouvrir la porte et ajouter I'article.

4. Fermer la porte a fond et poursuivre le cycle.

34

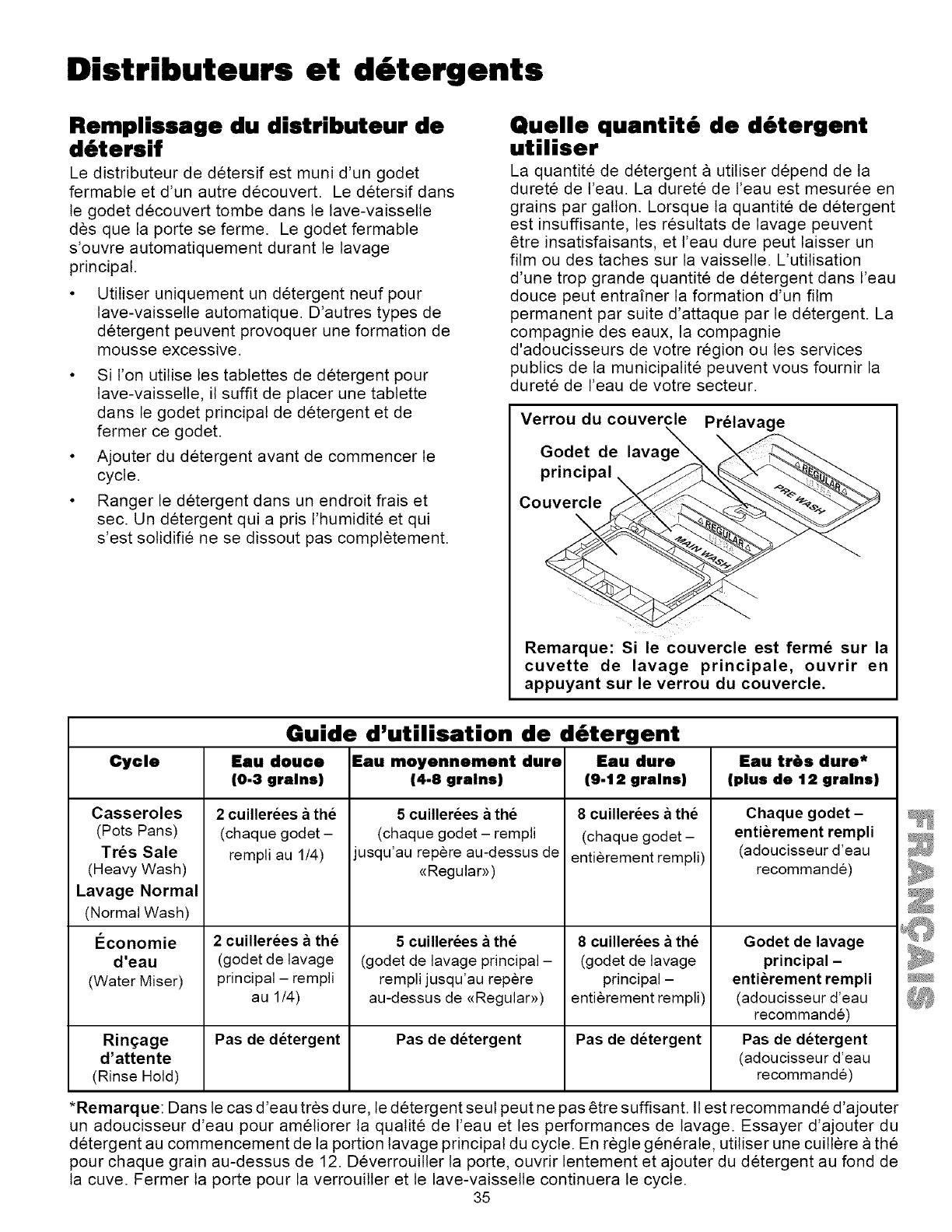

Distributeurs et d6tergents

Remplissage du distributeur de

d6tersif

Le distributeur de detersif est muni d'un godet

fermable et d'un autre decouvert. Le detersif dans

le godet decouvert tombe dans le lave-vaissetle

des que la porte se ferme. Le godet fermable

s'ouvre automatiquement durant le lavage

principal.

• Utiliser uniquement un detergent neuf pour

lave-vaisselle automatique. D'autres types de

detergent peuvent provoquer une formation de

mousse excessive.

• Si ron utilise les tablettes de detergent pour

lave-vaissette, it suffit de placer une tablette

dans le godet principal de detergent et de

fermer ce godet.

• Ajouter du detergent avant de commencer le

cycle.

• Ranger le detergent dans un endroit frais et

sec. Un detergent qui a pris I'humidite et qui

s'est solidifie ne se dissout pas completement.

Quelle quantit6 de d6tergent

utiliser

La quantite de detergent & utiliser depend de la

durete de l'eau. La durete de reau est mesuree en

grains par gallon. Lorsque la quantite de detergent

est insuffisante, les resuttats de lavage peuvent

6tre insatisfaisants, et reau dure peut laisser un

film ou des taches sur la vaisselle. L'utitisation

d'une trop grande quantite de detergent dans I'eau

douce peut entrafner la formation d'un film

permanent par suite d'attaque par le detergent. La

compagnie des eaux, la compagnie

d'adoucisseurs de votre region ou les services

publics de la municipalite peuvent vous fournir la

durete de I'eau de votre secteur.

Verrou du couvercle

Godet de lavac

principal X

Couvercle

Pr_lavage

Remarque: Si le couvercle est ferm_ sur la

cuvette de lavage principale, ouvrir en

appuyant sur le verrou du couvercle.

Guide d'utilisation de d6tergent

Cycle Eau douce Eau moyennement dure Eau dure Eau tr6s dure*

(0.3 grains) (4-g grains) (9-12 grains) (plus de 12 grains)

Casseroles

(Pots Pans)

Tr_s Sale

(Heavy Wash)

Lavage Normal

(Normal Wash)

I_conomie

d'eau

(Water Miser)

2 cuillerees athe

(chaque godet -

rempli au 1/4)

2 cuillerees athe

(godet de lavage

principal -rempli

au 1/4)

5 cuillerees athe

(chaque godet -rempli

jusqu'au repere au-dessus de

<<Regular>>)

5 cuillerees athe

(godet de lavage principal -

rempli jusqu'au repere

au-dessus de <<Regular>>)

8cuillerees athe

(chaque godet -

entierement rempli)

8 cuillerees athe

(godet de lavage

principal -

entierement rempli)

Rinqage Pas de detergent Pas de detergent Pas de detergent

d'attente

(Rinse Hold)

Chaque godet -

enti_rement rempli

(adoucisseur d'eau

recommande)

Godet de lavage

principal -

enti_rement rempli

(adoucisseur d'eau

recommande)

Pas de detergent

(adoucisseur d'eau

recommande)

*Remarque: Dans le cas d'eau tres dure, le detergent seul peut ne pas _tre suffisant. II est recommande d'ajouter

un adoucisseur d'eau pour ametiorer la qualite de reau et les performances de lavage. Essayer d'ajouter du

detergent au commencement de la portion tavage principal du cycle. En regle generale, utiliser une cuillere a the

pour chaque grain au-dessus de 12. Deverrouiller la porte, ouvrir lentement et ajouter du detergent au fond de

la cuve. Fermer la porte pour la verrouitler et le lave-vaissetle continuera le cycle.

35

Distributeurs et

d6tergents suite

Produit de rin age

Les produits de rin_:age am_liorent le s_chage

et r_duisent les taches et les films d'eau. L'eau

glisse sur la vaisselle et ne forme pas de

gouttelettes qui s'accrochent en laissant des

taches sur les ustensiles.

Le distributeur est situe pres du godet & detergent et

libere automatiquement une quantite precise de

produit Iors du ringage final. En cas de marques et de

mauvais sechage, augmenter la quantite de produit

de ringage en tournant le bouton sur un chiffre plus

61eve. Le bouton est situe sous le capuchon du

distributeur. L'indicateur est fonce Iorsque le

distributeur est plein et clair lorsqu'it est temps de le

remplir.

Pour ajouter te produit de ringage liquide, tourner le

capuchon du distributeur d'1/4 de tour & gauche et le

sortir. Verser le produit de ringage jusqu'& ce que te

liquide arrive au niveau de remptissage indique.

Remettre le capuchon.

Ne pas trop remplir, ceci risquerait d'entrafner un

exces de mousse. Essuyer tout produit renverse

avec un linge humide.

Le distributeur contient du liquide pour environ 35

& 140 lavages selon le reglage choisi.

Ouverture du distributeur

RINSE AID

Indicateur

/

J

Reglage variable

Capuchon du distributeur

Facteurs affectant le

rendement

Pression de I'eau

La pression de t'eau dolt etre entre 20 et 120

livres par pouce carre. Les baisses de pression

surviennent generalement pendant des periodes

de forte consommation d'eau, comme par

exemple Iorsque la machine & laver le linge ou la

douche fonctionnent. Pour determiner si la

pression d'eau est suffisante, placer un contenant

de 2 litres sous le robinet d'eau chaude situe le

plus pres du lave-vaisselle et ouvrir le robinet &

fond. Le contenant dolt se remplir en moins de 14

secondes. S'assurer que tousles autres robinets

sont fermes pendant ce test.

Temp6rature de I'eau

La qualite du lavage et du sechage depend de la

temperature de t'eau. L'eau penetrant dans le

lave-vaisselle dolt etre a 49 °C (120 °F) pour

obtenir des resuttats satisfaisants. Le rendement

est encore meilleur lorsque l'eau est & 60 °C (140

°F). Elle ne dolt toutefois pas depasser 66 °C (160

°F). Verifier la temperature du chauffe-eau.

Pour verifier la temperature de I'eau penetrant

dans le lave-vaisselle, ouvrir le robinet d'eau

chaude le plus proche du lave-vaisselte pendant

ptusieurs minutes de maniere a purger l'eau froide

de la canalisation. Placer un verre sous le robinet

et mesurer ta temperature de I'eau recueillie

I'aide d'un thermometre a bonbon ou a viande.

Si la temperature est au-dessous de 120°F

(49°C), demandez a une personne qualiflee

d'augmenter le reglage du thermostat.

Ne pas mettre le lave-vaissetle en marche

pendant ou juste apres une utilisation importante

d'eau chaude, tetle qu'une lessive ou un bain.

Important: Avant de demarrer un cycle, ouvrez

le robinet d'eau chaude pour purger I'eau

froide de la canalisation.

Z

36

Entretien et nettoyage

Risque de brQlure

Laissez I'et6ment chauffant se

refroidir avant de nettoyer I'interieur.

Sinon, il y a risque de brOlure.

Ext6rieur--Laver de temps en temps & I'aide

d'un detergent doux et de I'eau. Rincer et secher.

Int6rieur --L'interieur du tave-vaisselle se

nettoie automatiquement en utitisation normale.

Si I'eau est dure et qu'ette laisse des dep6ts de

calcaire, nettoyer ces dep6ts de la fa(;on suivante:

1. Lorsque le lave-vaissetle commence & se

remplir, ouvrez la porte et versez 2 tasses de

vinaigre blanc dans la cuve. Ne pas ajouter

de d_tergent ni de vaisselle.

2. Laissez le lave-vaisselle accomptir un cycle

complet de lavage.

Si l'interieur du lave-vaisselle requiert un

nettoyage plus approfondi, utiliser un nettoyeur en

aerosot tout usage pour la maison. Suivre les

directives du fabricant.

Important: Le moteur du lave-vaisselle est

lubrifi_ de fa£;on permanente et il n'a pas

besoin d'etre huil_.

Flotteulr_Le flotteur mesure le niveau d'eau

contenue dans le lave-vaisselle. Consulter la

section Caracteristiques du lave-vaisselle en page

35 pour connaitre l'emptacement exact du flotteur.

•Nettoyer le flotteur & I'aide d'un produit

nettoyant pour la maison contenant du vinaigre

ou de I'eau de javel pour dissoudre les dep6ts

calcaires. L'entretien emp6che le fiotteur de

coller et d'interrompre l'entree d'eau ou de faire

deborder le lave-vaisselle.

• Tirer fermement sur le fiotteur pour le soulever.

Nettoyer autour des parties Flotteur

itlustrees ci-dessous.

• Pour replacer

le flotteur,

l'enfoncer

jusqu'& ce qu'it

s'enctenche.

• Le fiotteur dolt se

deplacer librement

de bas en haut

d'environ 2,5 cm

lorsqu'il est en place.

Languette

Nettoyer de

et retirer retenue

les _accumulees

ici

Guide du

flotteur

Nettoyage de la pompe et du

bras gicleur

Le lave-vaisselle elimine tous les residus habituels

de nourriture. Toutefois, certains residus (os,

pepins de fruits, etc.) peuvent s'accumuler pres

des orifices. Ces residus doivent 6tre enleves

periodiquement pour eviter I'obstruction de la

canalisation de vidange.

Tourelle

Bras gicleur

I_l_ment chauffant

(attention)

Ouverture

de la pompe

1. Demonter ta touretle en la tournant dans le sens

inverse des aiguitles d'une montre.

2. Retirer le bouchon et le bras gicleur.

3. Nettoyer les orifices du bras gicleur.

4. Nettoyer Hnterieuret Fexterieurdes orifices de la

pompe.

5. Remettre le bras gicleur en place et revisser le

bouchon. Le bras gicleur dolt tourner librement.

6. Remettre la tourelte ne place.

Entretien de rintervalle d'air

Si un intervalle d'air a et6 installe sur votre lave-

vaisselle encastrable, s'assurer qu'il reste propre

pour que I'eau soit correctement drainee hors du

lave-vaisselle. L'intervalle d'air est habituetlement

instatle sur la table de travail et il est facile de

verifier son bon etat en retirant le couvercle.

L'intervalle d'air ne fait pas partie du lave-vaisselle

et n'est pas couvert par la garantie.

37

Entretien et nettoyage suite

1

Risques de dommage materiel

Des temperatures de gel peuvent provoquer des

fuites de conduites d'eau. Assurez-vous que

toutes les conduites d'eau au lave-vaissetle et

ses canalisations interieures sont proteg6es.

Dans le cas contraire, it pourrait resulter des

dommages materiels.

Protection contre le gel

Si votre lave-vaisselle ne doit pas 6tre utilise

pendant une Iongue periode de temps ou qu'il doit

6tre entrepose dans un endroit oQ la temperature

peut descendre en dessous de zero, des mesures

de protection contre le gel doivent 6tre prises.

Protection contre le gel du

lave.vaisselle encastr6

,

2.

,

Couper I'alimentation en eau.

Verser dans le fond de ta cuve environ 4 litres

d'antigel ou de I'eau de mer non toxique pour

canalisation d'eau de vehicute recr6atif ou de

bateau (it est possible de ce procurer cet

antigel dans une quincaillerie ou dans un

magasin de vehicule recr6atif).

Selectionner n'importe quel cycle de lavage.

Fermer la porte du lave-vaisselle. Laisser le

lave-vaisselle fonctionner pendant 3 minutes

pour que l'antigel circule dans la canalisation

d'eau du lave-vaisselle.

Avant de reutitiser le lave-vaissetle, it faut retirer

l'antigel. Pour ce faire, remplir les deux

distributeurs de detergent & lave-vaisselle et faire

fonctionner le lave-vaisselle pendant un cycle

normal complet sans vaissetle.

Entreposage saisonnier du

lave-vaissellemobile/adaptable

1. Connecter l'assemblage de raccord et de boyaux

au robinet. Ne pas faire couler I'eau.

2. Brancher le cordon electrique dans une prise de

courant correctement mise & ta terre.

,Verser 4 litres (1 gallon U.S.) d'antiget non

toxique pour vehicule de plaisance ou bateau

(disponible dans une quincailterie ou dans un

magasin de vehicules de plaisance) dans le fond

de la cuve.

,Choisir n'importe quet cycle de lavage. Fermer la

porte. Laisser fonctionner le lave-vaissetle

pendant 3 minutes pour permettre la distribution

de I'antigel dans le systeme de distribution d'eau.

5. Debrancher le cordon etectrique.

.Deconnecter les boyaux de

I'approvisionnement en eau et vider I'eau des

boyaux. Replacer les boyaux dans le

compartiment de rangement.

Avant de reutiliser le lave-vaissetle, it faut retirer

l'antigel. Pour ce faire, remptir les deux

distributeurs de detergent & lave-vaisselte et faire

fonctionner le lave-vaisselle pendant un cycle

normal complet sans vaisselle.

Vacances

Si le lave-vaissetle ne doit pas _tre utilise pendant

plus d'une semaine, couper l'alimentation en eau

ainsi que I'alimentation electrique du lave-

vaisselte.

Installation de panneaux en bois

On peut utiliser un panneau d'une epaisseur atlant

jusqu'& 0,48 cm (3/16 po) & la place des panneaux

fournis avec le lave-vaissetle. On peut se procurer

une trousse contenant les moulures de panneaux

en bois. Composez le 1-800-FON-PART (1-800-

366-7278) pour commander le necessaire

154422801.

Remarque: Des rondetles pour la porte seront

necessaires pour ajuster I'equilibre du poids de la

porte. Se ref6rer aux Instructions d'installation.

Dimensions des panneaux

d'acc6s et de porte

Panneau de porte:

44,3 cm (17-7/16 po) x 44 cm (17-5/16 po)

Panneau d'acces:

44,3 cm (17-7/16 po) x 16,5 cm (6-1/2 po)

38

Branchement et d6branchement du lave.

vaisselle mobile/adaptable

Le lave-vaisselle mobile/adaptable dolt etre connecte a un robinet et branche & une prise electrique & chaque

utilisation. Suivre les directives donnees ci-dessous pour brancher correctement ce lave-vaisselle.

Adaptateur de robinet

(Figure A)

POUR LES

POUR LES ROBINETS _,

ROBINETS ,&, FILETAGE

FILETAGE INTERNE

EXTERNE

UTILISERLA

RONDELLE

MINCE

SEULEMENT

ADAPTATEUR

(FILETAGE

DOUBLE)

UTILISER LA

RONDELLE MINCE

ETLA RONDELLE

EPAISSE

SETROUVER

SOUSLES

RONDELLESEN

CAOUTCHOUC

Branchement de

I'adaptateur de robinet du

lave-vaisselle mobile/

adaptable (Figure B)

IMPORTANT: S'assurer que la porte est fermee &fond avant de deplacer

le lave-vaisselle.

Le cordon d'alimentation, le raccord de robinet et les tuyaux se trouvent dans un

espace de rangement situe & I'arriere du lave-vaisselle, tl faut installer un raccord

particulier avant de brancher le lave-vaisselle (Figure A)

1. Sortir I'adaptateur du sac de documentation qui accompagne I'appareil.

2. Devisser I'aerateur du robinet.

3. Verifier si le fitetage du robinet se trouve sur l'interieur ou sur I'exterieur du

bec.

• Si le filetage est interne, utiliser les deux rondelles en caoutchouc (l'une

est mince, I'autre est epaisse).

• Si le filetage est exteme, utiliser uniquement la rondelle mince.

• Si le robinet n'a aucun filetage, on peut se procurer un ensemble

adaptateur avec directives de branchement a un robinet sans filetage

darts la plupart des quincailleries.

4. Assembler le bec du robinet comme montre sur la figure A. S'assurer que les

deux grilles en laiton se trouvent sous les rondelles en caoutchouc.

Branchement du lave.vaisselle mobile/adaptable

1. Ouvrir le robinet et laisser couler I'eau jusqu'& ce qu'elle soit chaude. Fermer

le robinet.

2. Sortir les tuyaux de l'espace de rangement.

3. Abaisser la bague du raccord et glisser le raccord de robinet sur I'adaptateur

de robinet (Figure B).

4. Lorsque le raccord est en place et s'enclenche, rel&cher la bague.

5. Ouvrir lentement le robinet d'eau chaude & fond.

6. Brancher le cordon d'alimentation dans une prise raccordee & la terre.

D6branchement du lave.vaisselle mobileladaptable

1. Quand le cycle est termine, fermer I'eau chaude.

2. Enfoncer le bouton rouge du raccord pour faire baisser la pression d'eau.

3. Baisser la bague pour degager le raccord.

4. Vider I'eau du raccord puis le remettre dans I'espace de rangement.

5. Debrancher le cordon d'alimentation et le remettre darts I'espace de

rangement.

Risque de decharge

electrique

Evitez tout risque de feu

ou de decharge electrique.

N'utilisez pas d'adaptateur,

de cordon de rallonge et

n'enIevez pas Ia broche de

terre du cordon 61ectrique.

Le non respect de cet

avertissement peut

entratner de graves

blessures, ie feu, m_me ia

mort.

Prise murale mise

la terre _ /. .

--_1 (Ne jamals couper, ]

enlever ou mettre l

hors circuit la l

broche de mise _I_

terre de cette fiche.../

C°rd °dn,dn eahfm_nt atIt°nis_

broches avec mise a ia'_

terre

IMPORTANT: Le boyau de la douchette a legumes de I'evier peut se rompre

sous I'effet de la pression d'eau constante, Si la douchette alegumes est

installee sur la meme conduite d'eau que le lave-vaisselle, I'utilisateur ne

doit pas oublier de debrancher le boyau de la douchette blegumes et de

retablir la connexion.

Branchement 61ectrique du lave.vaisseUe mobile/

adaptable

Une alimentation electrique de 120 volts AC, 60 Hz, 15 A est necessaire. Par

mesure de securite, le lave-vaisselte dolt etre branche & la terre. En cas de

derangement ou de panne, la mise & la terre reduit les risques d'electrocution.

Le lave-vaisselle est equipe d'un cordon d'alimentation avec une fiche & trois

broches de mise a la terre. Cette fiche dolt etre branchee dans une prise

correspondante & trois trous de mise & la terre et installee conformement aux

normes nationales de I'electricite et & toutes les normes et ordonnances locales.

Pour convertir un lave.vaisselle mobile/adaptable

en un lave.vaisselle encastr6

Votre lave-vaisselle mobile/adaptable peut etre encastr& Un materiel

d'adaptation est necessaire, vous pouvez le trouver au centre de service Sears

Piece No 154400101.

IMPORTANT: Ne pas utiliser le tuyau d'arrivee d'eau potable de fagon

permanente, car il peut se rompre. Des instructions completes sont fournies dans

la documentation du materiel d'adaptation.

39

Solutions aux probl6mes d'utilisation courante

La vaisselle n'est pas propremReportez-vous

aux pages 36 & 40 pour davantage de renseignements

concernant les cycles de lavage, le chargement du

lave-vaisselle, la temperature de I'eau, la pression de

I'eau, la durete de I'eau la quantite de detergent, les

detergents trop vieux et inadaptes et le placement de

la vaisselle.

La vaisselle ne s_che pasmce probleme peut

rapidement trouver une solution en utilisant un produit

de rin(_age et de l>eau tres chaude. L'eau chaude

augmente la temperature de la vaisselle et accelere le

sechage. Au moment du chargement de la vaisselte,

placer les bols et les tasses & l>envers pour que l'eau

puisse s'ecouler. Eviter d'accoler les ustensiles. Si la

vaisselle West pas completement seche en fin de cycle

(ce qui peut se produire avec I'utilisation de I'option NO

HEAT DRY), ouvrir la porte, tirer les paniers et laisser

secher & Fair ambiant.

Taches--Des taches se forment lorsque des

gouttelettes d'eau pure s'evaporent et laissent un

residu. Ce probleme est accentue par I'utilisation de

detergent & faible teneur en phosphate. Pour eviter ce

probleme, utilisez de I'eau chaude et un detergent &

haute teneur en phosphate (de preference 8,7% ou

plus) ou utilisez davantage de detergent & faible teneur

en phosphate. N'oublier pas d'utiliser un produit de

rin£age. Si I'eau est tres dure, il peut ¢tre necessaire

d'installer un adoucisseur d'eau. Charger les verres et

les assiettes de facon & ce qu'ils se touchent les uns

les autres le moins possible et qu'ils entrent le moins

possible en contact avec les paniers et les tiges du

lave-vaisselte. Ne pas surcharger le lave-vaisselle. Les

taches se forment I& oQ la vaisselle et les verres se

touchent.

Pellicules et stries--ce phenomene est

normalement cause par de I'eau dure et une quantite

insufisante de detergent. Les detergents & faibte teneur

en phosphate peuvent egalement en ¢tre la cause.

Pour regler ce probleme, accroitre la quantite de

detergent, verifier la temperature de I'eau et toujours

utiliser un produit de rincage. Si I'eau est tres dure, il

peut etre necessaire d'installer un adoucisseur d'eau.

Pellicule blanch_tre sur les verres--cela se

produit Iorsqu'une trop grande quantite de detergent

est utilisee dans de I'eau douce ou adoucie. Cette

pellicute ne peut pas etre entevee. Ce probleme se

produit plus souvent sur le verre de plomb mou et le

crystal de qualit& La formation d'une fine pellicule

iridescente sur les verres est un signe precurseur de

ce probleme. Pour eviter cette formation de pellicule,

s'assurer que le lave-vaisselle se remplit correctement

d'eau. L'eau dolt atteindre le niveau de l'element

chauffant. Si le niveau de I'eau est trop bas, faire

verifier la pression de I'eau par un plombier. Utiliser

moins de detergent et s'assurer que la temperature de

I'eau ne depasse pas 66 °C (150 °F). Ne pas charger

le lave-vaisselle au maximum pour que le ringage soit

complet. Utiliser I'option NO HEAT DRY.

40

Vaisselle et verres _br_ch_s--cela peut se

produire Iorsque la manipulation est brusque ou que

le chargement West pas correctement effectu& Ne

pas mettre les verres en contact direct avec d'autres

ustensiles. Placer les verres contre les tiges du

panier pour qu'ils soient correctement cales.

Porcelaine ancienne et poterie

craquel_es--cela se produit Iorsque ces articles

sont soumis & des temperatures trop elevees. Les

craquelures (fines rayures sur le vernis) ne peuvent

plus s'enlever une fois qu'elles sont apparues. Eviter

de laver de nouveau ces articles en lave-vaisselle car

le probleme pourrait s'aggraver.

Taches de caf_ et de th_--Cela peut se

produire Iorsque I'eau contient du fer. Pour eviter que

ces taches ne se forment, rincer les tasses ayant

contenu du the ou du cafe immediatement apres

usage, augmenter la quantite de detergent et utiliser

un produit de rin£age. L'eau dolt 6tre & environ 60 °C

(140 °F). Si le probleme persiste, installer un

adoucisseur d'eau equipe d'une option elimination de

fer. Pour ameliorer I'apparence des articles taches,

utiliser un produit pour eliminer la rouilte et les depets

calcaires.

Taches brunes sur la vaisselle--ces taches

peuvent etre causees par la presence de magnesium

dans I'eau. Pour eviter ce probleme, installer un

systeme de filtrage de magnesium sur I'arrivee d'eau.

Taches rouge&tres sur la vaisselle et les

verres--ces taches sont causees par la presence

de fer dans l>eau. Pour eviter ce probleme,

augmenter la quantite de detergent, utitiser de l>eau &

une temperature d'environ 60 °C (140 °F) ainsi qu'un

liquide de rin£age, tl peut etre necessaire d'instatler

un adoucisseur d'eau avec un systeme d'elimination

de fer. Pour ameliorer I'apparence de la vaisselle,

utiliser un produit pour eliminer la rouilte et les traces

de calcaire.

Plastique--Les articles en plastique peuvent

fondre sous I'effet de temperatures elevees. Lire les

etiquettes avant de charger en machine des

ustensiles en plastique. Placer ces ustensiles dans le

panier superieur pour qu'ils soient le plus eloigne

possible de I'element chauffant.

D_coloration du plastiquecCertains aliments

comme la sauce tomate peuvent tacher le plastique.

Pour retirer les taches, faire tremper les ustensiles _;_

dans une solution composee d'une cuilleree & soupe

de detergent & lave-vaisselle et d'un litre d'eau

chaude ou dans une solution composee de 120 ml (1/

2 tasse) d'eau de javel et d'un litre d'eau chaude.

D_coloration du motif ou de la bordure

m_tallique_causee par trop de lavages, de

detergent et d'eau chaude. La plupart de la

porcelaine fabriquee aujourd'hui est lavable au lave-

vaisselle, tl serait preferable de laver & la main la

porcelaine ancienne et la poterie peinte & la main.

Solutions aux probl )mes

d'utilisation courante

suite

Ne pas placer de I'argenterie a proximite

d'ustensiles en acier inoxydable dans le panier&

ustensiles. Cela pourrait attaquer les lames en acier

inoxydable. (La plupart des couteaux en argent ont

une lame en acier inoxydable. Ne pas laisser la lame

des couteaux toucher d'autres ustensiles en acier

inoxydable pendant le cycle du lavage.)

Taches ternes sur I'argenterie--Surviennent

quand I'article est tres use et qu'il prend une teinte de

bronze sous I'effet du contact avec de l'eau chaude et

du detergent. II est possible de retirer la teinte de

bronze en faisant tremper I'ustensile pendant 10

minutes dans du vinaigre ou de le polir & I'aide d'un

produit approprie pour argenterie. Pour une protection

permanente, refaire plaquer I'argenterie.

Ternissement de I'argenterie--Peut 6tre

cause par une exposition prolongee & I'air ou & des

el6ments contenant du soufre, comme des oeufs, de la

mayonnaise et des fruits de mer. L'exposition & du

detergent non dissous peut 6galement 6tre & I'origine

du ternissement. Pour eviter ce probl6me, rincer

I'argenterie rapidement apres utilisation. Prendre soin

de ne pas verser de detergent directement sur

I'argenterie. Retirer la temissure & I'aide d'un produit

pour argenterie.

D_coloration de I'acier inoxydable--Les

residus alimentaires peuvent former une pellicute ou

causer une d6coloration. Pour eviter ce probleme,

rincer sans attendre les ustensiles en acier inoxydable.

Les pellicules de nourriture peuvent 6tre enlev6es &

I'aide d'un nettoyeur pour acier inoxydable ou d'un

nettoyeur doux. Rincer & fond.

Marques sur acier inoxydable--Causees par

un contact prolong6 avec des grains de detergent et

les aliments comme le sel, la mayonnaise, les fruits, le

beurre ou le lait. Pour eviter ce probleme, rincer

rapidement apres usage. Ne pas laisser de detergent

entrer directement en contact avec les ustensiles en

acier inoxydable.

D_coloration de I'aluminium--L'aluminium

anodise (colore) ne peut 6tre lave en machine. La

perte de la couleur qui se produit au cours du lavage

est permanente. Les autres types d'aluminium peuvent

prendre une teinte plus foncee Iorsqu'ils sont laves &

la machine. Pour diminuer les risques de d6coloration,

ne pas placer I'atuminium directement en dessous du

distributeur de detergent. Pour redonner de 1'6clat aux

articles ternis, les recurer avec un tampon & recurer et

du savon. En ce qui concerne les casseroles tres

ternies, faire mijoter un aliment acide ou une solution

composee de 10 ml (2 c. & cafe) de creme de tartre

par litre d'eau pendant 1/2 heure. Recurer & I'aide d'un

tampon & recurer savonneux, rincer et secher.

Poign_es de couteaux branlantes--Cause

par I'exposition du ciment & de I'eau tres chaude.

Tester en lavant un seul couteau pendant plusieurs

semaines. Les couteaux endommages doivent 6tre

repar6s par un professionnel. 41

D6pannage

Avant de faire appel _un technicien, consulter la liste

des troubles les plus frequemment rencontres. Cela

peut vous epargner du temps et de I'argent. Cette

liste porte sur des troubles d'utilisation courante qui

ne sont causes ni par un defaut de fabrication ni par

un materiau defectueux.

Prob/eme de bruit?

Les bruissements et les pulsations sont des bruits

normaux, tls signifient simplement que I'eau circute

dans le lave-vaisselle.

11est normal d'entendre des bruits de moteur avant

que I'eau ne rentre dans la cuve.

Des claquements forts indiquent gen6ralement

qu'un ustensiles frappe le bras du gicleur. Reportez-

vous a la section Preparation et chargement de la

vaisselle.

Les vibrations et cliquetis peuvent indiquer que les

articles se touchent. Consulter la section

Preparation et chargement de la vaisselle.

Prob/eme de fonctionnement?

S'assurer que la porte est bien fermee, tl est normal

que le lave-vaisselle s'arr6te entre les cycles.

Fuite ?

Verifier que les ustensiles ne depassent pas du

lave-vaisselle et n'emp6chent pas la porte de se

fermer ou de s'enclencher & fond. Pour eviter la

formation de mousse excessive, n'utiliser que du

detergent frais pour lave-vaisselle automatique.

De I'eau s'echappe par les orifices d'aeration?

Lorsqu'un plat est ajoute apres le demarrage du

lave-vaisselte, attendre quelques secondes avant de

fermer & fond la porte. Cela permet & Fair froid qui

p6netre dans le lave-vaisselle de se repandre

lentement & I'interieur de la cuve.

La vaisselle n'est pas seche?

Verifier que le distributeur de produit de ringage n'a

pas besoin d'6tre rempli. La temperature de I'eau

chaude peut 6tre trop basse (49 °C ou 120 °F au

minimum). Lorsque l'on utilise I'option NO HEAT

DRY, il peut 6tre necessaire de laisser la porte

ouverte pendant un certain temps pour permettre &

la vaisselle de secher.

lie I'eau reste clans la cuve?

tl est normal qu'il reste un peu d'eau dans le fond de

la cuve. Cela protege le joint de I'etanch6it6.

II reste du d#tergent clans le

distributeur?

Le detergent peut 6tre trop vieux. Jeter le detergent

trop vieux. Utiliser du detergent frais.

La vaisselle peut avoir 6te mal chargee. S'assurer

qu'aucun ustensile ne depasse sur le devant du

panier inferieur car cela pourrait emp6cher le

distributeur de s'ouvrir.

_YB_

Remarques

42

Remarques

43

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-8004-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada

Para pedir servicio de reparaci6n a Au Canada, pour service en frangats:

domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-888-SU-HOGAR sM (1-800-533-6937)

(1-888-784-6427) www.sears.ca

Sears

® Registered Trademark /TI_ Trademark /SM Service Mark of Sears Brands, LLC

®Marca Registrada /TM Marca de F_brica /SM Marca de Servicio de Sears Brands, LLC

Mc Marque de commerce /MD Marque d6poa6e de Sears Brands, LLC ® Sears Brands, LLC

44
