Bottom-Mount Refrigerator*

Use & Care Guide

Refrigerador con montaje inferior*

Manual de uso y cuidado

R_frig_rateur a compartiment inf_rieur*

Guide d'utilisation et d'entretien

i'8

i1,

* See model numbers on inside back

cover for models referenced.

12642703 Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 Au Canada, www.sears.ca

_lbRecognize this symbol as a safety alert indicator.

[AWARNING l

To avoid electrical shock which can cause severe personal injury or death, do not cut or remove the round

grounding prong from the plug. Refrigerator must be grounded at all times. Do not remove warning tag from cord.

Do not use a two-prong adaptor. Do not use an extension cord.

Electrical Grounding Instructions-This refrigerator is equipped with a three-prong (grounding) plug for protection

against possible shock hazards. If you encounter a two-prong receptacle, contact a qualified electrician and have

the two-prong wall receptacle replaced with a properly grounded three-prong wall receptacle in accordance with the

National Electrical Code. Refrigerator is designed to operate on a separate 103 to 126 volt, 15 amp., 60 cycle line.

1[ DANGER

IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked or

abandoned refrigerators are still dangerous--even if they will sit for"just a few days". If you

discard an old refrigerator, please follow the instructions below to help prevent accidents.

BEFORE YOU THROW AWAY YOUR OLD REFRIGERATOR OR FREEZER:

•Take off thedoors.

•Leave the shelves in place so children may not easily climb inside.

We Service What We Sell

Your purchase has added value because you can depend on Sears HomeCentral® for service. With over 12,000 trained

repair specialists and access to over 4.2 million parts and accessories, we have the tools, parts, and knowledge and skills

to ensure our pledge: We Service What We Sell.

Sears Maintenance Agreements

Your Kenmore appliance is designed, manufactured and tested to provide years of dependable operation. Yet any major

appliance may require service from time to time. The Sears Maintenance Agreement offers you an outstanding service

program, affordably priced.

The Sears Maintenance Agreement

Is your way to buy tomorrow's service at today's price.

Eliminates repair bills resulting from normal wear and tear.

Provides for nontechnical and instructional assistance.

Even if you don't need repairs, provides an annual Preventative

Maintenance Check, at your request, to ensure that your appliance

is in proper running condition.

Some limitations apply. For more information,

call 1-800-36!-6665.

For information concerning Sears Canada

Maintenance Agreements, cal! 1-800-36%6665.

Full One Year Warranty on Refrigerator

For one year from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with it, Sears will repair it, free of charge, if defective in material or workmanship.

Full Five Year Warranty on Sealed Refrigeration System

For five years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with it, Sears will repair the sealed system (consisting of refrigerator, connecting tubing and

compressor motor) free of charge, if defective in material or workmanship.

The above warranty coverage applies only to refrigerators which are used for storage of food for private household

purposes. It excludes original and replacement Kenmore ice & water filter cartridges (if equipped with the filter system).

Original and replacement cartridges are warranted for 30 days, parts only, against defects of material or workmanship.

Warranty service is available by contacting 1-800-4-MY-HOME (1-800-469-5811).

This warranty applies only while this product is in use in the United States.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Full One Year Warranty on Refrigerator

For one year from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with it, Sears will repair it, free of charge, if defective in material or workmanship.

Full Five Year Warranty on Sealed Refrigeration System

For five years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with it, Sears will repair the sealed system (consisting of refrigerant, evaporator, and condenser)

free of charge, if defective in material or workmanship.

Ten Year Parts Warranty on Compressor

For ten years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with it, Sears will replace any compressor part, if defective in material or workmanship.

The above warranty coverage applies only to refrigerators which are used for storage of food for private household

purposes. It excludes original and replacement Kenmore filtered ice & water filter cartridges (if equipped with the filter

system). Onginal and replacement cartridges are warranted for 30 days, parts only, against defects of material or

workmanship.

Warranty service is available by contacting 1-800-4-MY-HOME or (1-800-469-5811).

Sears Canada, Inc., Toronto, Canada, M5B 2B8

rll

In the space below record the model and serial numbers and

)urchase date of your refrigerator. You will find the model and

serial number sticker inside the unit on the left wall of

refrigerator section.

Model Number:

Serial Number:

Purchase Date:

Keep this booklet and your Sears sales receipt in a safe place

for future reference.

Recognize Safety Symbols, Words, Labels

DANGER ]

DANGER--Immediate hazards which WiLL result in severe personal injury or

death.

[WARNING I

WARNING--Hazards or unsafe practices which COULD result in severe personal

injury or death.

[ CAUTION I

CAUTION--Hazards or unsafe practices which COULD result in minor personal

injury or product or property damage.

What You Need to Know

about Safety Instructions

Warning and Important Safety

Instructions appearing in this manual

are not meant to cover all possible

conditions and situations that may

occur. Common sense, caution, and

care must be exercised when installing,

maintaining, or operating refrigerator.

Always contact your dealer, distributor,

service agent, or manufacturer about

problems or conditions you do not

understand.

IAWARNING

To reduce the risk of injury or death, follow basic precautions, including the fo|iowing:

Read all instructions before

installing device.

DO NOT attempt installation if

instructions are not understood

or if they are beyond personal

skill level.

DO NOT service device unless

specifically recommended in

owner's manual or published user-

repair instructions.

Observe all local codes and

ordinances.

Disconnect power to unit prior to

installing device.

ElectricalRequirements..........................................

MaintenanceAgreement..........................................

Warranty....................................................................

Warranty-Canada....................................................

ProductRecord.........................................................

ImportantSafetyInformation....................................

InstallingYourRefrigerator.......................................

HowtoTransportYourUnit..................................

HowtoSelecttheBestLocation..........................

HowtoRemovetheDoorsandHinges...............

Howto ReversetheDoors...................................

HowtoInstallandRemoveHandles...................

HawtoReplacetheDoorsandHinges...............

Howto RemoveandInstallthePulloutDrawer...

Haw to Connect the Water Supply ...................... 10

How to Level Your Refrigerator ............................ 11

How to Adjust the Temperature Controls ............ 11

Refrigerator Features ............................................. 12

Interior Shelves ................................................... 12

Storage Drawers ................................................. 12

Freezer Features .................................................... 13

Primary Features ................................................ 13

Shelves ............................................................... 13

Drawers .............................................................. 13

Door Storage ....................................................... 13

Hints and Care ....................................................... 14

How to Clean Your Unit ...................................... 14

How to Remove and Replace Light Bulbs ......... 15

Troubleshooting ..................................................... 16

Espa_ol .................................................................. 20

Fran_ais .................................................................. 38

Service ...................................................... Back Cover

nstalhng Your Refrigerator

These instructions were provided to aid you in the installation of your unit. Sears cannot be responsible for improper

installation.

How to Transport Your Unit

Follow these tips when moving the unit to final location:

NEVER transport unit on its side. If an upright position is not possible, lay unit on its

back. Allow unit to sit upright for approximately 30 minutes prior to plugging unit in

to assure oil return to the compressor. Plugging unit in immediately may cause

damage to internal parts.

Use an appliance dolly when moving unit. ALWAYS truck unit from its side-NEVER

from its front or back.

Protect outside finish of unit during transport by wrapping cabinet in blankets or

inserting padding between the unit and dolly.

Secure unit to dolly firmly with straps. Thread straps through handles when

possible. DO NOT overtighten. Overtightening restraints may

dent or damage outside finish.

How to Select the Best Location

Observe these points when choosing the final location for your unit:

DO NOT install refrigerator near oven, radiator, or other heat source. If not possible,

shield unit with cabinet material.

DO NOT install where temperature falls below 55°F (13°C). Malfunction may occur

at this temperature.

Make sure floor is level. If floor is not level, shim rear wheels of unit with a piece of

plywood or other shim material.

To assure proper door closure, verify that the unit is leveled with a %" tilt to the back.

How do I measure an

opening to insure

proper fit?

A ½" of air space should be

provided for the top and back of the

unit to allow for proper air

circulation. When installing your

unit, measure carefully.

Subflooring or floor coverings (i.e.

carpet, tile, wood floors, rugs) may

make your opening smaller than

anticipated.

Some clearance may be gained by

using the leveling procedure under

"How to Level Your Refrigerator".

IMPORTANT: If unit is to be installed

into a recess where top of unit is

completely covered, use

dimensions from floor to top of

hinge cap to verify proper

clearance.

I'll

1=,

nstalhng Your Refrigerator

How to Remove the Doors and Hinges

Some installations require door removal to get refrigerator to final location. If removal of the pullout drawer is required, see

section entitled How to Remove and Install the Pullout Drawee'.

I Jk WARNING I

To avoid electrical shock which can cause severe personal injury or death, observe the following:

•Disconnect power to refrigerator before removing doors. Connect power only after replacing doors.

[CAUTION ]

To avoid damage to walls and flooring, protect soft vinyl or other flooring with cardboard, rugs, or other protective material.

toe grille and bottom

bracket cover(s).

Open freezer door as wide as

possible.

Depending on the model of

your unit, you may have one

or two bracket covers.

QJ center hinge pin. f .

ff_ Hold freezer door in place I

IU" while removing center hinge _J

|aemovefreezerdoor. 7_

_nge pin for later use. /

Retain screw and cover for

replacement.

Retain all screws for later use.

Unscrew 5//_6"hex head

screws from top hinge to

remove hinge.

Retain all screws for later use.

later use.

How to Reverse the Doors

_ove the Do_ors and Hinges. J

Transfer cabinet phlgs and

cabinet screws to opposite

side of cabinet.

Remove cabinet plugs with fiat

blade screwdriver tip wrapped

in masking tape.

Remove center mullion screws

with 5/16"hex head driver.

For swing doors only

Remove bottom mullion screws

with 3/8"hex head driver.

IMPORTANT: When working directly on doors, place doors

on a nonabrasive surface protected by towels or rugs to

avoid damage to door finish.

Transfer door stops from

bottom edge of refrigerator _._

and freezer door to opposite '_

side of door edge. _.. vr,,

Use a Phillips screwdriver for removal and

installation.

fgSee HOW tO Install and Remove )

rHandles tO remove andreinstall |

Lbarites. J

(_ Proceed to HOw to Replace the

"J Doors and Hinges to mount doors.

nstalhng Your Refrigerator

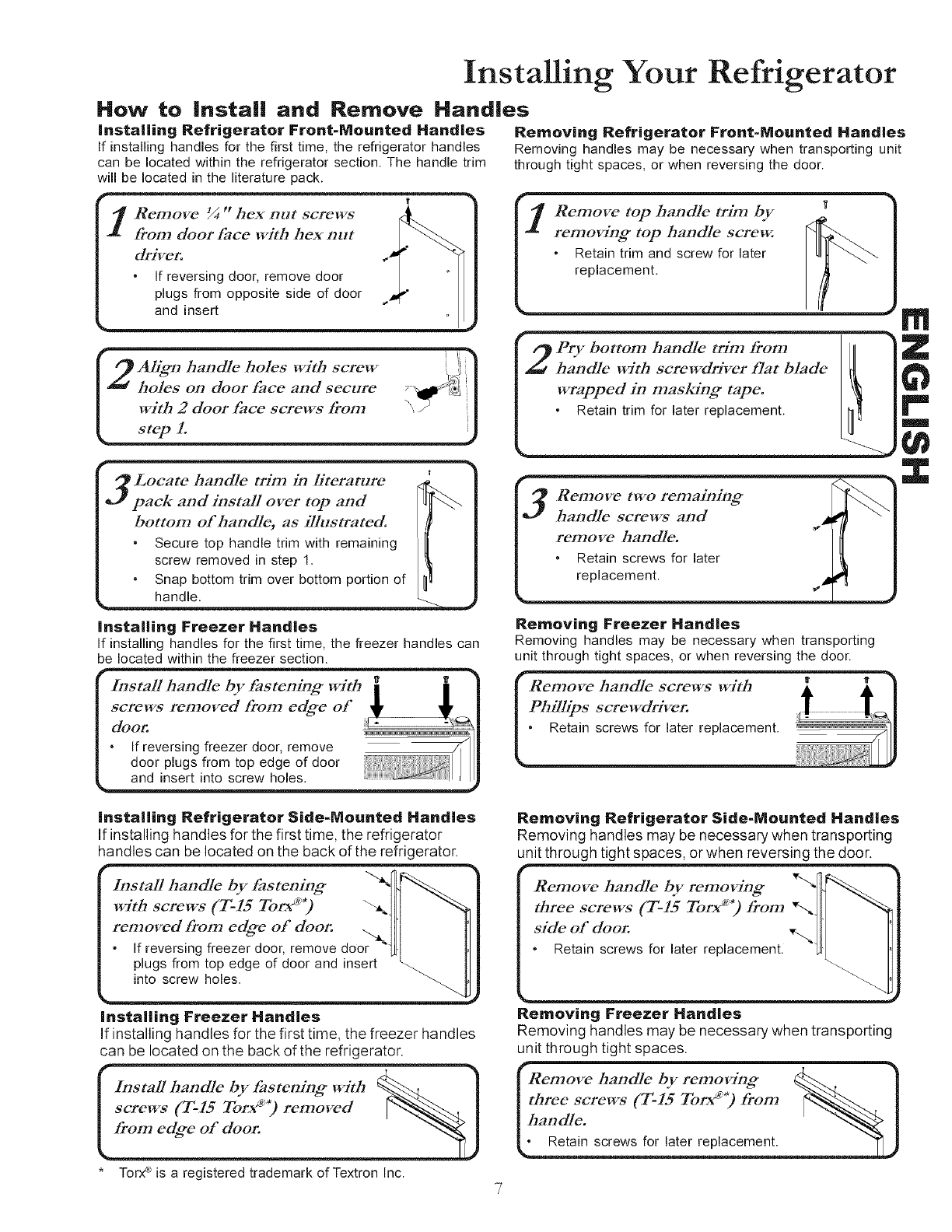

How to Install and Remove Handles

installing Refrigerator Front-Mounted Handles Removing Refrigerator Front-Mounted Ha.dies

If installing handles for the first time, the refrigerator handles Removing handles may be necessary when transporting unit

can be located within the refrigerator section. The handle trim through tight spaces, or when reversing the door.

will be located in the literature pack.

Remove top handle trim by

removing top handle screw.

Retain trim and screw for later

replacement.

I2 Al@n handle holes with screw _

holesondoor_ce andsec.re __4_ I

with 2 door face screws from \' _ '_1

Locate handle trim in literature

pack and .install over top and I _\

bottom of haodle, as illustrated. I

Secure top handle trim with remaining

screw removed in step 1.

Snap bottom trim over bottom portion of ]

handle.

installing Freezer Handles

If installing handles for the first time, the freezer handles can

be located within the freezer section.

Install handle by fastening with i_,screws removed £_om edge of

door. "

door plugs from top edge of door

and insert into screw holes.

installing Refrigerator Side-Mounted Ha.dies

If installing handles for the first time, the refrigerator

handles can be located on the back of the refrigerator.

Installing Freezer Handles

If installing handles for the first time, the freezer handles

can be located on the back of the refrigerator.

install handle by fastening with _ )

screwsCT-lSror__*)removed 7"_._ !

from edge of door.

L ...............................................

* Torx®is a registered trademark of Textron Inc.

Pry bottom handle trim from II

handle with screwdriver Hat blade

wrapped in masking tape.

Retain trim for later replacement.

handle screws and ,_

remove handle.

Retain screws for later

replacement. _J

Removing Freezer Handles

Removing handles may be necessary when transporting

unit through tight spaces, or when reversing the door.

Removing Refrigerator Side-Mounted Handles

Removing handles may be necessary when transporting

unit through tight spaces, or when reversing the door.

Remove handle by removing

three screws (T-IS Torx _'*) from

side of door.

Retain screws for later replacement. "h

,,...

Removing Freezer Handles

Removing handles may be necessary when transporting

unit through tight spaces.

Rel.,ovehandlebyre.,o_i._ %., )

threescrews(r-ssro,_*)fro., _--_.._..,!

ha.die. _--------_./

i •

nstalhng Your Refrigerator

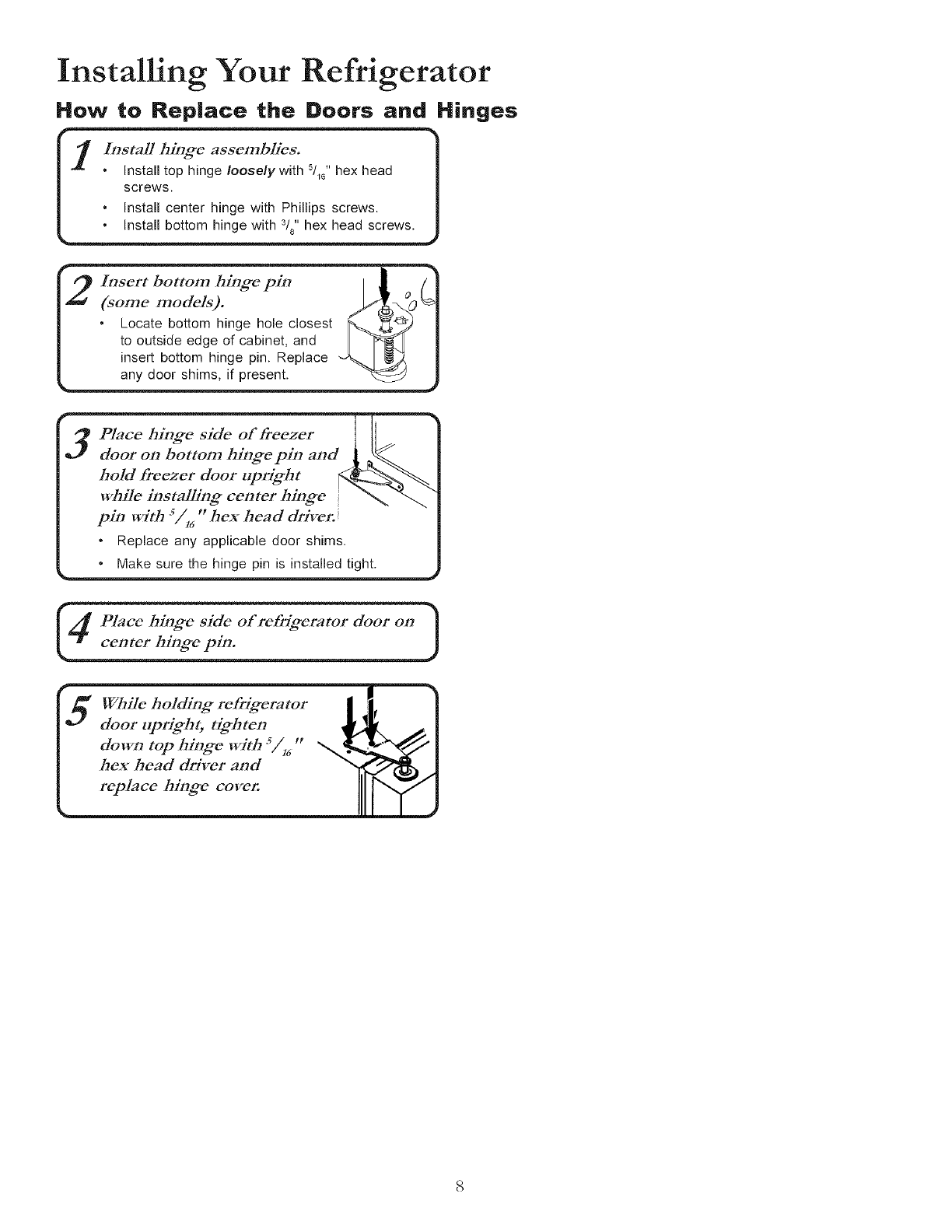

How to Replace the Doors and Hinges

"_ _ywith 5/ ,, hex head J

screw_ I

_th Phillips screws. I

Insert bottom hinge pin I i f_

Cso-,e,,,odels).

•Locate bottom hinge hole closest _,_

to outside edge of cabinet, and

insert bottom hinge pin. Replace o___xI

any door shims, if present.

Place hinge side of £_eezer i I

door on bottom hinge pin and [ ___

holdrree_erdoor,,Fight _,,.,:::_,_

while installing center hinge I _ "<'_'_."

pin with s//lo " hex head driver.

•Replace any applicable door shims.

•Make sure the hinge pin is installed tight.

4Place hinge side of refrigerator door on

cen,e,hingepin: )

While holding reE_igerator

door upright, tighten

down top hinge with si/16 "

hex head driver and

replace hinge cover.

Installing Your Refrigerator

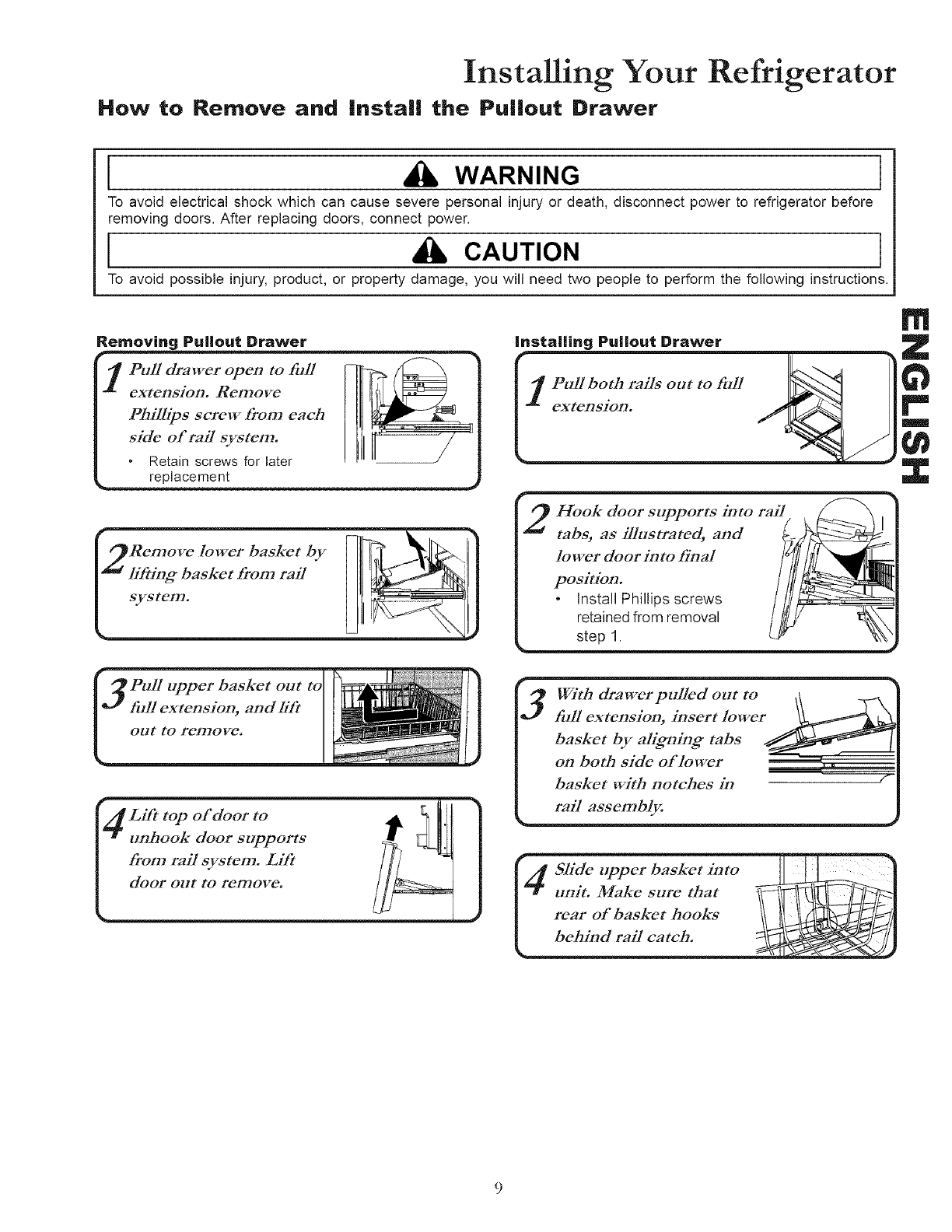

How to Remove and instal| the Pullout Drawer

I_i WARNING i

To avoid electrical shock which can cause severe personal injury or death, disconnect power to refrigerator before

removing doors. After replacing doors, connect power.

[ & CAUTION I

To avoid possible injury, product, or property damage, you will need two people to perform the following instructions.

Removing Pullout Drawer tR

lif,ingbasketfro.,ra ' IIHr !!

Hook door supports into rail

tabs, as illustrated, and

lower door into final

position.

•Install Phillips screws

retained from removal

step 1.

Lift top of door to _ _ .[ "_

unhook door supports B _ IIEl

from rail system. Lift ]_

doorouttoremove. I_

With drawerpulled out to \

_\ S\

full extension, insert lower ._-Jk____

basket by aligning tabs

on both side of lower _ "_

basket with notches in F

i o

nstalhng Your Refrigerator

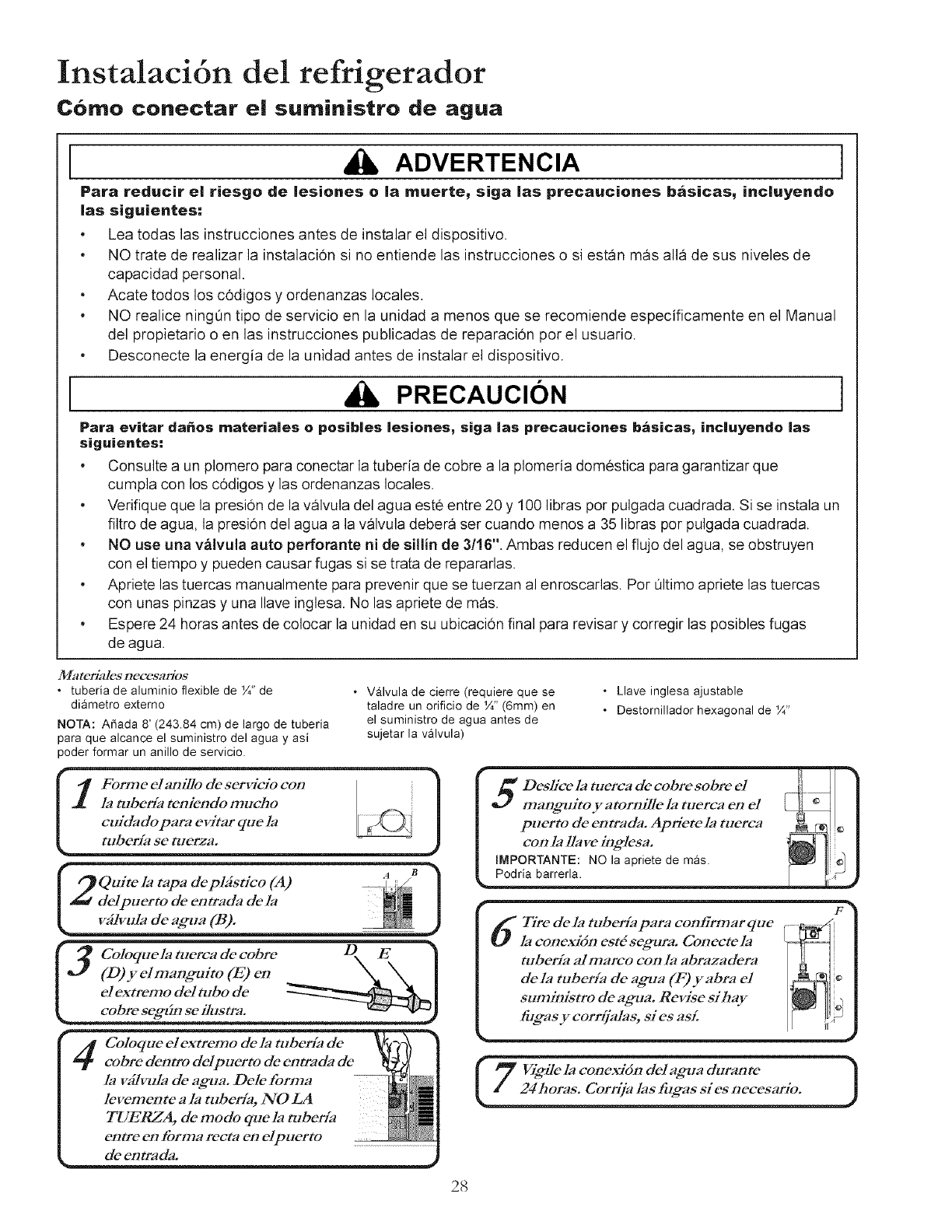

How to Connect the Water Supply

[,_ WARNING ]

To reduce the risk of injury or death, fo|low basic precautions, including the fol|owing:

•Read all instructions before installing device.

• DO NOT attempt installation if instructions are not understood or if they are beyond personal skill level.

• Observe all local codes and ordinances.

• DO NOT service device unless specifically recommended in owner's manual or published user-repair

instructions.

• Disconnect power to unit prior to installing device.

[,_ CAUTION ]

To avoid property damage or possible injury, fol|ow basic precautions, inc|uding the

fol|owing:

• Consult a plumber to connect copper tubing to household plumbing to assure compliance with local codes and

ordinances.

• Confirm water pressure to water valve is between 20 and 100 pounds per square inch. Ifwater filter is installed,

water pressure to water valve must be a minimum of 35 pounds per square inch.

•DO NOT use a self-piercing, or 3/1e"saddle valve! Both reduce water flow, become clogged with time, and

may cause leaks if repair is attempted.

Tighten nuts by hand to prevent cross threading. Finish tightening nuts with pliers and wrenches. Do not

overtighten.

•Wait 24 hours before placing unit into final position to check and correct any water leaks.

Mateti;ds Needed

• V4"outer diameter

flexible copper tubing

NOTE: Add 8' to tubing length needed to reach

water supply for creation of service loop.

1 Create service loop with ]_

.,b+g._i,,gcaretoavoidI II

ki,,ksi,,t,,bi,,g. _] J

D E

Place end of copper tubing into

water valve inlet port. Shape

tubing slightly-DO NOT

KINK-so that tubing

feeds straight into inlet port.

•Shut-off valve (requires a V4" hole

to be drilled into water supply

before valve attachment)

• Adjustable wrench

, 1¼-hex nut driver

f5 Slide brass nut °ver sleeVe and _ q

screwn.tinto+letport. _4=ill

_+htenn.twithwrench. _ q

IMPORTANT: DO NOTovertighten. _ _ _ I

Cross threading may occur. _ I[ _

fF"

Pull on tubing to confirm [

connection is secure.

Connect tubing to frame with ! _ _]

watert,,b,',,gcla.,p(F;andt.., +_]+

on water supply. Check for i_ Ill_

,. le,ks,,d co_rect"ir present. + '_

["7Monitorwaterconnection/or24ho,,rs.)

Correct leaks, if necessary.

Installing Your Refrigerator

How to Level Your Refrigerator

If_our refi'igerator requires an ice maker water suppl_ connection, proceed to How to connect the water supp|y

section before leveling _our refi'igerator.

CAUTION

To protect personal property or unit from damage, observe the following:

• Protect soft vinyl or other flooring with cardboard, rugs, or other protective material.

• Do not use power tools when performing leveling procedure.

MaterDdsNeeded • 3/8"hex head driver • Level

Move refrigerator to 17hal location

owe(cora.

Turn left and right ad/ustment %_

screws (A) to raise or lower

front of re£_@erator.

•Make sure refrigerator cabinet is level

from side to side by adjusting left and

right roller adjustment screws.

• Turn stabilizing leg clockwise until firmly against

floor.

For Pullout Drawer Models: After completing

the above listed steps, turn roller adjustment

screws (J) 2 to 3 times counterclockwise, so

that full weight of unit rests on stabilizing legs.

[_:_ using a levd, make s.re front of

I-- refrigerator is _ " (5 ram) or ½bubble

Ih@her than back- of refr@erator.

_tep3 for assistance.

Replace toe _r/lle and bracket cover(s).

See markings on inside of toe grille to

insure proper placement.

• Snap bottom portion into place first. Press

down on top part of grille until top portion snaps

into place.

IT!

i=,

How to Adjust the Temperature Controls

This refrigerator is designed to operate at a household temperature of 55 ° to 110°F (13 ° to 43 ° C). For initial temperature

setting, follow all five steps listed below. If doing a simple temperature modification for an operational unit, only steps 3

through 5 are required.

Locaterefri_eratorcontrolsatthetopofrefrigerator -_

corrlpartment and freezer controls at top of freezer section. |

.€;oth,_th,_,mtr,_l_,_d_p;RTAN_._,,N_l;;rtseclion will cool if freezer control is set to Off. |/

Allow 24 hours for stabilize.telTlpera tH res to

(Checl<toseeif .eezertemperat,,reisOoto F(-SZ°1o-S6<

II ID I

Id Turn control to next highest number ff too warm. _U_:_XU, ---_-_ /

•,f" d

i Turn control to next lowest number if too cold. i_:_))] |

Allow 5 to 8 hours for adjustments to take effect. (:L " ;:D

4Check that section is 38 ° 40 ° F 4 ° C)_.

refrigerator (3°

to see to to

• Turn control to next highest number if too warm. _--- |

•Turn control to next lowest number if too cold. _ |

•Allow 5 to 8 hours for adjustments to take effect. _ J

Repeat steps 3 &4, as necessary.

How do I perform _

a temperature test?

Materials needed

2 thermometers measuring -5°

to 50°F (-21 ° to 10°C)

2 drinking glasses

For Freezer

Place thermometer in glass of

vegetable oil in middle of freezer

and continue with step 3 of

Temperature Adjustment section.

IMPORTANT: Always start temperature

adjustments with freezer section.

For Refrigerator

Place thermometer in glass of

water in middle of unit and

continue with step 3 of

Temperature Adjustment section.

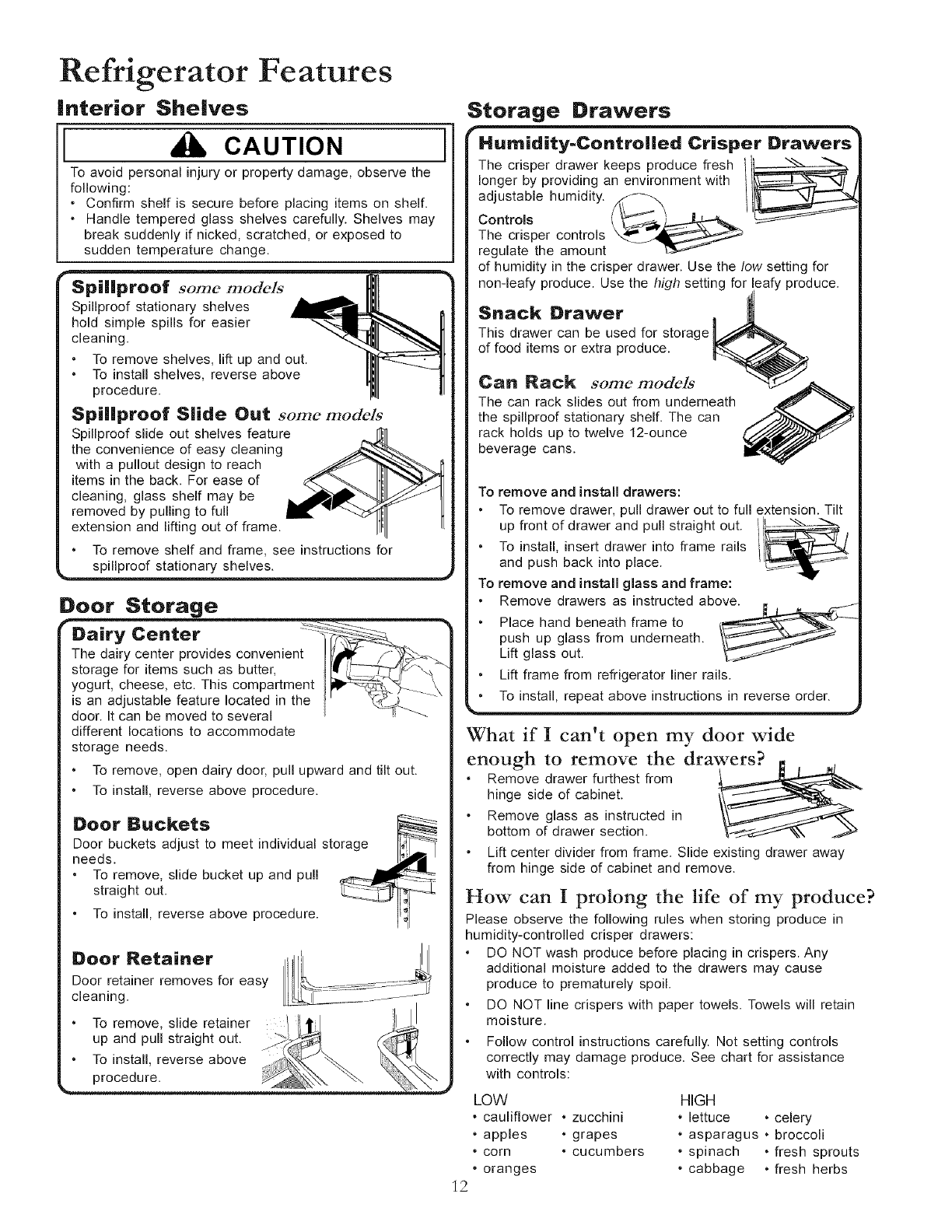

Refrigerator Features

interior She|ves

CAUTION I

To avoid personal injury or property damage, observe the

following:

* Confirm shelf is secure before placing items on shelf.

* Handle tempered glass shelves carefully. Shelves may

break suddenly if nicked, scratched, or exposed to

sudden temperature change.

Spillproof some models

Spillproof stationary shelves

hold simple spills for easier

cleaning.

To remove shelves, lift up and out.

To install shelves, reverse above

procedure.

Spillproof Slide Out some models

Spillproof slide out shelves feature

the convenience of easy cleaning _ >

with a pullout design to reach

items in the back. For ease of

cleaning, glass shelf may be

removed by pulling to full

extension and lifting out of frame.

To remove shelf and frame, see instructions for

spillproof stationary shelves.

Door Storage ....................................

Dairy Center -'--__

The dairy center provides convenient _11_----___

storage for items such as butter, J'__'__"

yogurt, cheese, etc. This compartment __ .... \

is an adjustable feature located in the I _ -

door. It can be moved to several -lr_

different locations to accommodate

storage needs.

To remove, open dairy door, pull upward and tilt out.

To install, reverse above procedure.

Door Buckets

Door buckets adjust to meet individual storage 114

needs.

*To remove, slide bucket up and pull

straight out. LL-_

*To install, reverse above procedure. I_:

Door Retainer

Door retainer removes for easy

cleaning.

To remove, slide retainer

up and pull straight out. :

To install, reverse above

procedure.

Storage Drawers

fHumidity-Controlled Crisper Drawers

The crisper drawer keeps produce fresh

longer by providing an environment with /I_ t

adjustable humidity. _/_-_._ l f_

Controls / _:<_J_ 1_

The crisper controls '-___

regulate the amount

of humidity in the crisper drawer. Use the low setting for

non-leafy produce. Use the high setting for leafy, produce.

snackDrawer . IW

This drawer can be used for storage

of food items or extra produce. LI_ _I'_

Can Rack some models _.j%.

The can rack slides out from underneath _

the spillproof stationary shelf. The can _

rack holds up to twelve 12-ounce ____/_'_

beverage cans. l_r4_

To remove and install drawers:

To remove drawer, pull drawer out to full extension. Tilt

up front of drawer and pull straight out.

To install, insert drawer into frame rails

and push back into place.

To remove and install glass and frame:

Remove drawers as instructed above.

Place hand beneath frame to

push up glass from underneath.

Lift glass out.

Lift frame from refrigerator liner rails.

To install, repeat above instructions in reverse order.

What if I can't open my door wide

enough to remove the drawers? e

.Remove drawer furthest from t _

hinge side of cabinet. \\,_=_=_3_

*Remove glass as instructed in \__

bottom of drawer section. _[_..../-..-._

Lift center divider from frame. Slide existing drawer away

from hinge side of cabinet and remove.

How can I prolong the life of my produce?

Please observe the following rules when storing produce in

humidity-controlled crisper drawers:

DO NOT wash produce before placing in crispers. Any

additional moisture added to the drawers may cause

produce to prematurely spoil.

DO NOT line crispers with paper towels. Towels will retain

moisture.

Follow control instructions carefully. Not setting controls

correctly may damage produce. See chart for assistance

with controls:

LOW HIGH

• cauliflower * zucchini * lettuce • celery

• apples * grapes * asparagus • broccoli

• corn * cucumbers * spinach • fresh sprouts

oranges * cabbage * fresh herbs

Primary Features

i!! CAUTION

avoid property damage, observe the following:

Do not force ice maker arm down or up.

Do not place or store anything in ice storage bin.

Automatic ice Maker ,,,o,,,_,,,o_/,L,,

Using Ice Maker for the First Time

Confirm ice bin is in place and ice ;

maker arm is down. i _/?_ i J

After freezer section reaches between _ ,j,mL

0° to 2°F (-18 ° to -17 ° C), ice maker fills with water

and begins operating.

• Allow approximately 24 hours after installation to

receive first harvest of ice.

Discard ice created within first 12 hours of operation

to verify system is flushed of impurities.

Operating Instructions

Confirm ice bin is in place and ice maker arm is

down.

After freezer section reaches 0° to 2°F (-18 ° to -17 ° C),

ice maker fills with water and begins operating. You

will have a complete harvest of ice approximately

every 3 hours ............................................ ,

Stop ice production by raising ice ...............................i .....

maker arm until click is heard. :: _

Ice maker will remain in the off _'_" J

position until arm is pushed down.

Shelves

Ice Service Rack

To install and remove rack:

To install, slide L-shaped groove

of shelf down over back wall screw.

Push rack back until screw is stopped

in L-shaped groove (1) . Slide front

portion of shelf over front wall screw (2).

To remove, perform above steps in reverse order.

Freezer Shelf

To remove and install shelves:

Remove shelf by pulling

out to full extension. Tilt up

front of shelf and pull

straight out.

To install, insert shelf into

refrigerator liner rails and I

push to back of compartment.

Freezer Features

Drawers

To remove basket, pull basket

out to full extension. Tilt up front

of basket and pull straight out.

push back into place

Pullout Drawer Baskets _omc modc¢_ "_

(Door assembly of drawer removed from illustration for

visual clarity)

To remove and replace top basket:

Remove basket by pulling

basket out to its full extension

and lift out.

Replace basket by

sliding into upper

compartment of

freezer.

To remove and replace bottom

basket:

Remove basket by lifting basket from rail guides.

Replace basket by placing into rail guides.

I A DANGER I

To prevent accidental child entrapment or suffocation

risk,DO NOT remove the divider in the top freezer

basket.

Door Storage

Shelf

Hints and Care

How do Iremove an

odor from my

refrigerator?

1. Remove all food.

2. Disconnect refrigerator.

3. Clean the following items

using the appropriate instructions in

"How to Clean Your Unit" :

• Walls, floor, and ceiling of

cabinet interior.

• Drawers, shelves, and gaskets

according to the instructions in

this section.

4. Pay special attention to all crevices

by completing the following steps:

• Dilute mild detergent and brush

solution into crevices using a

plastic bristle brush.

• Let stand for 5 minutes.

• Rinse surfaces with warm

water. Dry surfaces with a soft,

clean cloth.

5. Wash and dry all bottles,

containers, and jars. Discard

spoiled or expired items.

6. Wrap or store odor-causing foods in

tightly-sealed containers to prevent

reoccurring odors.

7. Connect power to refrigerator and

return food to unit.

8. After 24 hours, check if odor has

been eliminated.

If odor is still present...

1. Remove drawers and place on top

shelf of refrigerator.

2. Pack refrigerator and freezer

sections-including doors-with

crumpled sheets of black and white

newspaper.

3. Place charcoal briquettes randomly

on crumpled newspaper in both

freezer and refrigerator

compartments.

4. Close doors and let stand 24-48

hours.

5. Repeat steps 5 through 7.

If odor was not eliminated, contact

Sears Service Center. Refer to back of

manual for phone number.

O o®

How to Clean Your Unit

[WARNING l

To avoid electricalshock which can cause severe personalinjuryor death,

disconnectpower to refrigeratorbeforecleaning.Aftercleaning,connect power.

[4]L CAUTION I

To avoid personal injury or property damage:

• Read and follow manufacturer's directions for all cleaning products.

• Do not place buckets, shelves, or accessories in dishwasher. Cracking or

warping of accessories may result

DO...

AREA

Textured Doors

and Exterior

Cabinet Interior

Stainless Steel Doors

and Exterior*

IMPORTANT:

Damage to stainless steel

finish due to improper use

of cleaning products or

non-recommended

products is not covered

under any warranty

Dispenser Controls

Door Gaskets

Condenser Coil

Remove toe grille to

access

Condenser Fan Outlet

Grille

See back of refrigerator

Accessories

Shelves, buckets,

drawers, etc

DO NOT USE

•Abrasive or harsh cleaners

•Ammonia

•Chlorine bleach

•Concentrated detergents or

solvents

•Metal or plastic-textured

scouring pads

•Abrasive or harsh cleaners

•Ammonia

•Chlorine bleach

•Concentrated detergents or

solvents

•Metal or plastic-textured

scouring pads

•Vinegar-based product

•Citrus-based cleaners

•Abrasive or harsh cleaners

•Ammonia

•Chlorine bleach

•Concentrated detergents or

solvents

•Metal or plastic-textured

scouring pads

• Abrasive or harsh cleaners

•Metal or plastic-textured

scouring pads

N/A

•A Dishwasher

• Use 4 tablespoons (60

milliliters) of baking soda

dissolved in t quart (I

liter) warm soapy water,

•Rinse surfaces with clean

warm water and dry

immediately to avoid

water spots.

• Use warm, soapy water

and a soft, clean cloth or

sponge.

•Rinse surfaces with clean

warm water and dry

immediately to avoid

water spots.

• Use a vacuum cleaner

hose nozzle.

• Use a vacuum cleaner

hose nozzle with brush

attachment.

• Follow removal and

installation instructions

from appropriate feature

section.

• Allow items to adjust to

room ternperature.

• Dilute mild detergent and

use a soft clean cloth or

sponge for cleaning.

• Use a plastic bristle brush

to get into crevices.

•Rinse surfaces with clean

warm mater.

•Dry glass and clear items

immediately to avoid

spots.

* A stainless steel cleaner has been included inside the refrigerator for your use. To purchase

additional cleaner, please contact Sears using the information on the back of your manual.

Hints and Care

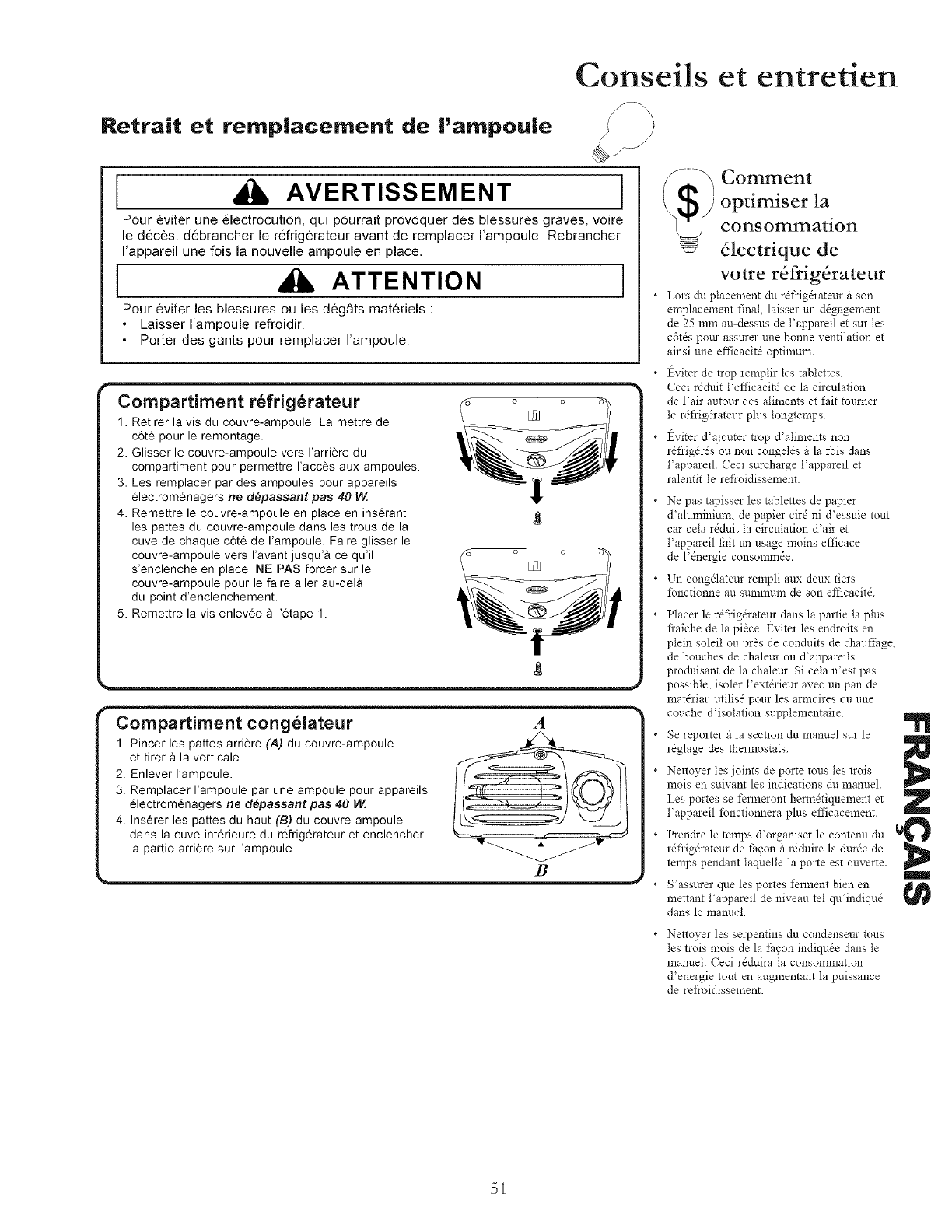

How to Remove and Replace Light Bulbs )/-_

•

1WARNING ]

To avoid electrical shock which can cause severe personal injury or death,

disconnect power to refrigerator before replacing light bulb. After replacing light

bulb, connect power.

1 _ib CAUTION

To avoid personal injury or property damage, observe the following:

• Allow light bulb to cool.

• Wear gloves when replacing light bulb.

Refrigerator Section

1. Remove screw from light shield. Retain for E_

replacement.

1. Slide shield toward back of compartment to

release from light assembly.

2. Remove light bulbs.

3. Replace with appliance bulbs no greater than

40 watts.

4. Replace light bulb cover by inserting E_

tabs on light shield into liner holes on

each side of light assembly. Slide shield

toward front of unit until it locks into place.

DO NOT force shield beyond locking point.

Doing so may damage light shield.

5. Replace screw removed in step 1. ,_

(A) on light cover and pullstraight _ /

I 2°RLove light bulb. /

I 3. Replace bulb with appliance bulb no greater It_ )%LWi//

Ithan 40watts. |

I 4. Insert top tabs (B) of light cover into refrigerator _ _ |

liner and snap back portion over light assembly. ""------_ 1' _ _"

How to Get the

Most Out of

Your Energy

Dollar

When placing refrigerator into final

position, allow for 1" clearance

around the top and sides of unit to

supply ample ventilation for

optimmn energy efficiency. tR

Avoid overcrowding refrigerator

shelves. This reduces effectivity of

air circulation around food and

causes refrigerator to run longer.

Avoid adding too much warm 1%od

to unit at one time. This overloads

compartments and slows rate of

cooling.

Do not use aluminum foil, wax

paper, or paper toweling as shelf

liners. This decreases air flow and

causes unit to run less efficiently.

A freezer that is :/full in_msmost

efficiently.

Locate refrigerator in coolest part of

room. Avoid areas of direct sunlight,

or near heating ducts, registers, or

other heat producing appliances. If

this is not possible, isolate exterior

by using a section of cabinet or an

added layer of insulation.

Refer to ox_net smanual section on

temperature controls for

recommended control settings.

Clean door gaskets every three

months according to owner's

manual cleaning instructions. This

will assure that door seals properly

and unit runs efficientl3z

*Take time to organize items in

refrigerator to reduce time that door

is open.

Be sure your doors are closing

securely by leveling unit as

instructed in your owner's manual.

Clean condenser coils of as

indicated in the owner's manual

every 3 months. This will increase

energy efficiency and cooling

pert%nnance.

Trouble Shooting

Today's refrigerators have new features and are more energy efficient. Foam insulation is very energy

efficient and has excellent insulating capabilities, however, foam insulation is not as sound absorbent.

NOISE _))_ As a result, certain sounds may be unfamiliar. In time, these sounds will become familiar. Please refer to

this information before calling service.

TOPIC POSSIBLE CAUSE SOLUTION

Clicking Freezer control (A) clicks when starting or Normal operation

stopping compressor.

Defrost timer (B) sounds like an electric Normal operation

clock and snaps in and out of defrost

cycle.

Air rushing or Freezer fan (C) and condenser fan (D) Normal operation

whirring make this noise while operating.

Gurgling or Evaporator (E) and heat exchanger (F) Normal operation

boiling sound refrigerant makes this noise when flowing.

Thumping Ice cubes from ice maker (some models) Normal operation

drop into ice bucket (G).

Vibrating noise Compressor (H) makes a pulsating sound Normal operation

while running.

Refrigerator is not level. See "Installation

Instructions" for details on

how to level your unit.

Buzzing Ice maker water valve (I) hookup (some Normal operation

models) buzzes when ice maker fills with

water.

Humming Ice maker (J) is in the 'on' position without Stop sound by raising ice

water connection, maker arm to 'off' position.

See "Automatic Ice Maker"

section for details.

Compressor (H) can make a high-pitched Normal operation

hum while operating.

Hissing or Defrost heater (K) hisses, sizzles, or pops Normal operation

popping when operational.

OPERATION

Freezer control Refrigerator is in defrost mode. Normal operation. Wait 40 minutes to see if refrigerator

and lights are on, restarts.

but compressor

is not operating.

Crisper drawer Drawer control settings are too low.

temperature is

too warm Freezer controls are set too low.

Drawer is improperly positioned.

Refrigerator does Refrigerator is not plugged in.

not operate Freezer control is not on.

Fuse is btown, or circuit breaker needs

to be reset.

Power outage has occurred

Refrigerator still Unit is malfunctioning.

won't operate

Food temperature

is too cold Condenser coils are dirty.

Refrigerator or freezer controls are set

too high.

See section on "Refrigerator Features--Humidity-

Controlled Crisper Drawers" to adjust controls.

See "Installation Instructions--How to Adjust the

Temperature Controls" section on how to adjust your

controls.

See section on 'Refrigerator Features--Humidity-

Controlled Crisper Drawers" to verify drawer positioning.

Plug in unit.

See section on "Refrigerator Features--Humidity-

Controlled Crisper Drawers" to adjust controls.

Replace any blown fuses. Check circuit breaker and reset if

necessary.

Call local power company listing to report outage.

Unplug refrigerator and transfer food to another unit. If

another unit is not available, place dry ice in freezer section

to preserve food. Warranty does not cover food loss.

Contact service for assistance.

See section on "Hints and Care--How to Clean Your Unit"

for instructions.

See section on 'Refrigerator Features--Humidity-

Controlled Crisper Drawers" to adjust controls.

Trouble Shooting

TOPIC POSSIBLE CAUSE SOLUTION

Food temperature

appears too warm

Refrigerator has an odor

Water droplets form on

outside of refrigerator

Water droplets form on

inside of refrigerator

Door is not closing properly.

Controls need to be adjusted.

Condenser coils are dirty.

Rear air grille is blocked.

Door has been opened frequently, or

has been opened for long periods of

time.

Food has recently been added.

Compartment is dirty or has odor-

causing food.

Check gaskets for proper seal.

Humidity levels are high.

Controls require adjustment

Humidity levels are high or door has

been opened frequently.

Check gaskets for proper seal.

See "Installation instructions--How to Level Your Refrigerator"

section on how to properly level unit.

Check gaskets for proper seat. Clean, if necessary, according to

cleaning instructions.

Check for internal obstructions that are keeping door from

closing properly (i.e. improperly closed drawers, ice buckets,

oversized or improperly stored containers or foodstuffs, etc.).

See "Installation Instructions--How to Adjust the Temperature

Controls" section on how to adjust your controls.

See section on "Hints and Care--How to Clean Your Unit" for

instructions.

Check the positioning of food items in refrigerator to make sure

grille is not blocked. Rear air grilles are located under crisper

drawers.

Reduce time door is open. Organize food items efficiently to

assure door is open for as short a time as possible.

Allow interior environment to adjust for period the door has been

open.

Allow time for recently-added food to reach refrigerator or

freezer temperature.

See section on "Hints and Care" for instructions.

See section on "Hints and Care--How to Clean Your Unit" for

instructions.

Normal during times of high humidity.

See "Installation Instructions--How to Adjust the Temperature

Controls" section on how to adjust your controls.

See "Installation Instructions--How to Adjust the Temperature

Controls" section on how to adjust your controls.

Reduce time door is open. Organize food items efficiently to

assure door is open for as short a time as possible.

See section on "Hints and Care--How to Clean Your Unit" for

instructions.

Refer to noise section of troubleshooting guide.Refrigerator or ice maker Normal operation

make unfamiliar sounds or

seems too loud

Crisper drawers do not Contents of drawer, or positioning of Reposition food items and containers to avoid interference with

close freely items in the surrounding compartment the drawers.

could be obstructing drawer

Drawer is not in proper position

Refrigerator is not level.

Drawer channels are dirty or need

treatment.

Refrigerator runs too

frequently

Doors have been opened frequently or

have been opened for long periods of

time.

See section on "Refrigerator Features--Humidity-Controlled

Crisper Drawers" to verify drawer positioning.

See "Installation Instructions--How to Level Your Refrigerator"

section on how to properly level unit.

Clean drawer channels with warm, soapy water. Rinse and dry

thoroughly.

Apply a thin layer dpetroleum jelly to drawer channels.

Reduce time door is open. Organize food items efficiently to

assure door is open for as short a time as possible.

Allow interior environment to adjust for period the door has been

open.

Normal operationHumidity or heat in surrounding area is

high.

Food has recently been added. Allow time for recently-added food to reach refrigerator or

freezer temperature.

Unit is exposed to heat by Evaluate your unit's environment. Unit may need to be moved to

environment or by appliances nearby, run more efficiently.

Condenser coils are dirty. See section on "Hints and Care--How to Clean Your Unit" for

instructions.

rrl

Trouble Shooting

O P E RAT IO N (continued)

TOPIC POSSIBLE CAUSE

Refrigerator runs too

frequently (continued)

ICE

Controls need to be adjusted.

Door is not closing properly.

SOLUTION

See "Installation Instructions--How to Adjust the

Temperature Controls" section on how to adjust your

controls.

See "Installation Instructions--How to Level Your

Refrigerator" section on how to properly level unit.

Check gaskets for proper seal. Clean, if necessary. See

section on "Hints and Care--How to Clean Your Unit" for

instructions.

Check for internal obstructions that are keeping door from

closing properly (i.e. improperly closed drawers, ice

buckets, oversized or improperly stored containers or

foodstuffs, etc.).

Unit is leaking water Plastic tubing was used to complete water

connection. Sears recommends using copper tubing for installation.

Plastic is less durable and can cause leakage. Sears is

not responsible for property damage due to improper

installation or water connection.

Ice forms in inlet tube to ice Improper water valve was installed. See section on "Installation instructions--How to Connect

maker the Water Supply" for instructions. Self-piercing and 3/_6"

saddle valves cause low water pressure and may clog the

line over time. Sears is not responsible for property

damage due to improper installation or water

connection.

Water pressure is low. Water pressure must be between 20 to 100 pounds per

square inch to function property. A minimum pressure of 35

pounds per square inch is recommended for units with

water filters.

Water flow is slower than Freezer temperature is too high. See "Installation Instructions--How to Adjust the

normal Temperature Controls" section on how to adjust your

controls. Freezer is recommended to be between 0 to 2°F

(-18 to -17°O).

Water pressure is low. Water pressure must be between 20 to 100 pounds per

square inch to function property. A minimum pressure of 35

pounds per square inch is recommended for units with

water filters.

Improper water valve was installed. See section on "Installation instructions--How to Connect

the Water Supply" for instructions. Self-piercing and 3//6"

saddle valves cause low water pressure and may clog the

line over time. Sears is not responsible for property

damage due to improper installation or water

connection.

_bReconozca estesimbolocomounindicadordeavisodeseguridad.

[ADVERTENClA ]

Para evkar descargas electricas que pueden causar lesiones personales graves o la muerte, no quite la punta redonda

de conexi6n a tierra de la clavija. El refdgerador debe estar conectado a tierra en todo momento. No quite la etiqueta de

advertencia del cord6n. No use un adaptador de dos puntas. No use una extensi6n para el cord6n el_ctrico.

Instrucciones electricas de conexi6n a tierra - Este refrigerador esta equipado con una clavija de tres puntas (con conexion a tierra) para

proteger contra posibles riesgos de descarga electrica. Si tiene un receptaculo de dos puntas, comuniquese con un electricista calificado y

haga que Io cambie per uno adecuado de tres puntas con conexion a tierra de acuerdo con el Codigo Nacional Electrico. El refrigerador esta

disefiado para funcionar en un cable independiente de 103 a 126 voltios, 15 amperios y 60 ciclos.

[PELIGRO ]

IMPORTANTE: Los nifios atrapados y asfixiados en refrigeradores no es cosa del pasado.

Los refrigeradores que se arrumban o abandonan; aun cuando sea "solo por unos cuantos

dias', continQan representando un peligro. Si desecha un refrigerador viejo, sirvase seguir

las siguientes instrucciones para ayudar a prevenir un accidente.

ANTES DE TIRAR SU REFRIGERADOR O CONGELADOR VlEJO:

• Quitele las puertas.

• D_jele las repisas puestas para que los nifios no puedan meterse con facilidad.

Prestamos servicio a io que vendemos

Su compra tiene mas valor porque puede depender de Sears HomeCentral ® para recibir servicio. Con mas de 12,000 especialistas

capacitados de servicio y acceso a 4,2 millones de piezas y accesorios, tenemos las herramientas, las piezas y el conocimiento y habilidades

para respaldar nuestro lema: Prestamos servicio a Io que vendemos.

Contratos de mantenimiento de Sears

Su electrodomestico Kenmore esta disefiado, fabricado y probado para proporcionarle afios de servicio confiable. Aun asi, cualquier

electrodomestico grande podria necesitar servicio de vez en cuando. El Contrato de mantenimiento de Sears le ofrece un excelente

programa de servicio, a un precio accesible.

El contrato de mantenimiento de Sears

• Es la manera de comprar servicio para mafiana al precio de hoy.

• Elimina las cuentas de reparacion causadas por el uso y desgaste normales.

• Ofrece ayuda no tecnica e instructiva.

• Incluso si no necesita reparaciones, le ofrece una Revision preventiva de

mantenimiento anual, a peticion suya, para garantizar que el electrodomestico

est¢ en condiciones optimas de funcionamiento.

Se aplican ciertas restricciones. Para obtener

mas informacion, Ilame al 1-800-361-6665.

Para obtener informacion relacionada con los Contratos

de mantenimiento de Sears Canad&

Ilame al 1-800-361-6665.

Garantia del refrigerado por un aho completo

Por un afio a partir de la fecha de compra, cuando este refrigerador se utilice y mantenga de acuerdo alas instrucciones adjuntas a la

unidad o proporcionadas con la misma, Sears reparar& sin costo alguno, si estan defectuosos los materiales y la mane de obra.

Garantia del sistema sellado de refrigeracion por cinco ahos completos

Per cinco aries a partir de la fecha de compra, cuando este refrigerador se utilice y mantenga de acuerdo alas instrucciones adjuntas

a la unidad o proporcionadas con la misma, Sears reparara el sistema sellado (que consiste del refrigerador, las tuberias de conexion

yel motor del compresor) sin cargo alguno, si estan defectuosos los materiales y la mane de obra.

La cobertura anterior de garantia se aplica solamente a los refrigeradores que se utilizan para el almacenamiento de alimentos con fines

domesticos privados. Excluye los cartuchos originales y de repuesto del filtro del surtidor de hielo y agua Kenmore (siesta equipado con

sistema de filtrado). Los cartuchos originales y de repuesto estan garantizados per 30 dias, las piezas solamente, contra defectos de

materiales o mane de obra.

El servicio de garantia esta disponible comunicandose al 1-800-4-MY-HOME (1-800-469-5811).

Esta garantia se aplica solamente mientras este producto se use en Estados Unidos.

Esta garantia le otorga derechos legales especificos, y podria tener otros derechos, los cuales varian de un estado a otro.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Garantia del refrigerado pot un aho completo

Por un a_o a partir de la fecha de compra, cuando este refrigerador se utilice y mantenga de acuerdo alas instrucciones adjuntas a la

unidad o proporcionadas con la misma, Sears reparara, sin costo alguno, si estan defectuosos los materiales y la mano de obra.

Garantia del sistema sellado de refrigeraci6n por cinco a_os completos

Por cinco a_os a partir de la fecha de compra, cuando este refrigerador se utilice y mantenga de acuerdo alas instrucciones adjuntas

a la unidad o proporcionadas con la misma, Sears reparara el sistema sellado (que consiste del refrigerador, las tuberias de conexion

y el motor del compresor) sin cargo alguno, si estan defectuosos los materiales y la mano de obra.

Garantia de las partes del compresor pot diez ahos

Por diez aSos a partir de la fecha de compra, cuando este refrigerador se utilice y mantenga de acuerdo alas instrucciones adjuntas

o proporcionadas con la misma, Sears reemplazara cualquier pieza del compresor, si tiene defecto de materiales o de mano de obra.

La cobertura anterior de garantia se aplica solamente a los refrigeradores que se utilizan para el almacenamiento de alimentos con fines

domcsticos privados. Excluye los cartuchos originales y de repuesto del filtro del surtidor de hielo y agua Kenmore (siesta equipado

con sistema de filtrado). Los cartuchos originales y de repuesto estan garantizados por 30 dias, las piezas solamente, contra defectos

de materiales o mano de obra.

El servicio de garantia esta disponible comunicandose al 1-800-4-MY-HOME (1-800-469-5811).

Sears Canada, Inc., Toronto, Canada, M5B 2B8

En el espacio a continuacion, registre el nQmero de modelo y de serie

y la fecha de compra del refrigerador. Encontrara la calcomania con el

nQmero de modelo y de serie adentro de la unidad en la pared izquierda

de la seccion del refrigerador.

NQmero de modelo:596.

NOmero de serie:

Fecha de compra:

Conserve este folleto y el recibo de compra de Sears en un lugar

seguro para usarlo como referencia futura.

Reconozca los simbolos, las palabras y las etiquetas

de seguridad

A PELIGRO J

PELIGRO--Riesgos inminentes que CAUSARAN lesiones personales graves o

la muerte.

[ADVERTENCIA I

ADVERTENClA--Riesgos o practicas inseguras que PODRJAN causar lesiones

personales graves o la muerte.

[PRECAUCl0N j

PRECAUCl6N--Riesgos o pr&cticas inseguras que PODRJAN causar lesiones

3ersonales leves o da_os materiales o del producto.

Lo que necesita saber

acerca de las instrucciones

de seguridad

Las advertencias y las instrucciones

importantes de seguridad que aparecen en

este manual no tienen el proposito de cubrir

todas las condiciones posibles que podrian

ocurrir. Debe ejercerse sentido comQn,

precaucion y cuidado cuando se instale,

se realice mantenimiento o se opere

el refrigerador.

Siempre comuniquese con el distribuidor,

concesionario, agente de servicio o fabricante

para los asuntos relacionados con problemas o

condiciones que no entienda.

ADVERTENCIA

Para evitar el riesgo de incendio, descarga e|ectrica, lesiones graves ola muerte cuando use el

refrigerador, siga estas precaucJones b&sicas:

Lea todas las instrucciones

antes de instalar el dispositivo.

NO trate de instalarla si no

comprende las instrucciones de

instalaci6n o estan mas alia de

sus habilidades personales.

NO le de servicio al dispositivo a

menos que Io recomiende

especificamente en el manual del

propietario o las instrucdones de

reparacion per el usuario.

Acate todos los c6digos y los

reglamentos locales.

Desconecte la energia electrJca

de la unidad antes de instalar el

dispositivo.

Requisitos electricos ............................................... 20

Contrato de mantenimiento ................................... 20

Garantia .................................................................. 20

Garantia Canada .................................................... 21

Registro del producto ............................................. 21

Informaci6n importante de seguridad ................... 21

Instalaci6n del refrigerador .................................... 23

C6mo transportar la unidad ............................... 23

C6mo seleccionar la mejor ubicaci6n ............... 23

C6mo quitar las puertas y las bisagras ............. 24

C6mo invertir las puertas ................................... 24

C6mo instalar y quitar las asas ......................... 25

C6mo colocar de nuevo las puertas

y las bisagras ...................................................... 26

C6mo quitar e instalar el caj6n deslizable .......... 27

C6mo conectar el suministro de agua ................ 28

C6mo nivelar el refrigerador ................................ 29

C6mo ajustar los controles de temperatura ........ 29

Caracteristicas del refrigerador .............................. 30

Parrillas interiores ............................................... 30

Cajones de almacenamiento .............................. 30

Caracteristicas del congelador ............................... 31

Caracteristicas principales .................................. 31

Repisas ............................................................... 31

Cajones ............................................................... 31

Almacenamiento en la puerta ............................. 31

Consejos y cuidado ................................................ 32

C6mo limpiar la unidad ....................................... 32

C6mo quitar y reemplazar los focos .................... 33

Diagn6stico de averias ........................................... 34

Espa_ol .................................................................. 20

Frances ................................................................... 38

Servicio ........................................... Portada posterior

Instalaci6n del refrigerador

Estas instruccienes tienen la finalidad de ayudarle con la instalaci6n de su unidad. Sears no puede hacerse responsable per una

instalaci6n incorrecta.

C6mo transportar |a unidad

Siga estos consejos cuando mueva la unidad a su ubicaci6n finah

• NUNCA transporte la unidad sobre un costado. Si no es posible transportarla verticalmente,

coloquela sobre la parte posterior. Permita que la unidad permanezca en posici6n vertical

durante 30 minutos aproximadamente antes de enchufarla para asegurar que el aceite

regrese al compresor. Si enchufa la unidad inmediatamente podrian causarse datos alas

piezas internas.

• Use una carretilla para electrodomesticos cuando mueva la unidad. SIEMPRE transporte la

unidad sobre un costado, NUNCA por la parte posterior ni el frente.

• Proteja el acabado exterior de la unidad durante la transportacion envolviendo el gabinete

en mantas o insertando almohadillas entre la unidad y la carretilla.

• Asegure firmemente la unidad a la carretilla con correas. Paselas a traves de las asas siempre

que sea posible. NO LAS APRIETE DE MAS. Si Io hace las correas pueden datar o abollar el

acabado exterior.

Corno seleccionar |a rnejor ubicacion

Observe estos puntos cuando elija la ubicacion final de la unidad:

• NO instale el refrigerador cerca de un homo, de un radiador ni de otra fuente de calor. Si esto

no es posible, proteja la unidad con material de gabinetes.

• NO Io instale en donde la temperatura baje a menos de 55 ° F (13 ° C). A esta temperatura

podria funcionar mal.

• AsegQrese de que el piso este bien nivelado. Si no Io est& coloque cutlas en las ruedas

posteriores con un pedazo de madera o de otro material para cutlas.

• Para garantizar que la puerta cierre correctamente, verifique que la unidad este nivelada con

una inclinacion de ¼" (6mm) hacia arras.

dCdmo mido

un hueco para

asegurarme que

quede bien ajustado?

Debe proporcionarse un espacio de aire

de 1½.(1.3 cm) en la parte superior y

posterior de la unidad para permitir la

circulacion de aire apropiada. Cuando

instale la unidad, tome las medidas

cuidadosamente. El sobrepiso o los

recubrimientos del piso (por ejemplo,

alfombras, mosaicos, pisos de madera,

tapetes) podrian hacer el espacio mas

pequeto de Io que pensaba.

Podria obtenerse algo de espacio

usando el procedimiento de nivelacion

bajo Como nivelar el refrigerador.

IMPORTANTE: Si la unidad se va

a instalar en un hueco en donde

la parte superior del refrigerador

estara completamente cubierta, use

dimensiones de piso a la parte superior

de la parte superior de la cubierta de la

bisagra para comprobar el espacio

libre correcto.

rfl

Instalaci6n del refrigerador

C6mo quitar las puertas y |as bisagras

Algunas instalaciones requieren que las puertas se quiten para colocar el refrigerador en la ubicacion final. Si se necesita quitar el cajon

deslizable, vea la secci6n C6mo quitar e instalar el cajon deslizable,

[ADVERTENCIA [

Para evitar el riesgo de descargas electricas que puedan producir lesiones personales graves o la muerte, observe

Io siguiente:

• Desconecte el suministro electrico al refrigerador antes de quitar las puertas. Conecte nuevamente el suministro electrico.

solamente despues de colocar nuevamente las puertas.

IPRECAUCION [

Para evitar dafios alas paredes y a los pisos, proteja el vinilo suave u otros pisos con carton, alfombras u otros

materiales protectores.

1D_ dela thente ]

de energ4d.

czlbk, rtas del sopotte in_'don

• Abra la puerta del congelador Io

mas posible.

• Dependiendo del modelo de la

unidad, la suya puede tenet una

o dos cubiertas de soportes.

pasador de la bisagra central. _

rgSostenga lapuerta de! congelador en I

su h,gar mieotras quita elpasador fly--

de la bisagra central con un /_/L_

destornilladorhexagonal deS/ _

Quite la puerta del congelado_ 16 / /

* Conserve el pasador de la bisagra

Quite la cubierta de la bisagra

superior quitando d tornillo Phillips°

• Conserve el tornillo y la cubierta para

volver a colocarlos. • Conserve todos los tornillos para

usarlos des

Como invertir |as puertas

2 TranslTera los tapones ylos

tornillos del gTabinete M

lado opuesto del g_abinete.

* Quite los tapones del gabinete con

un destornillador de hoja plana

envuelta en cinta masking.

. Quite los tornillos de entrepafio

centrales con un destornillador

hexagonal de 5/_6".

.Solamente para puertas de vaiven

Quite los tornillos de entrepafio

inferiores con un destornillador

hexagonal de 3/..

IMPORTANTE: Cuando trabaje directamente en las puertas,

coloquelas en una superficie no abrasiva protegida con toallas o

alfombras para evitar dafiar el acabado.

Transfh_,ralostopesdeJapuerta

del borde inferior de lap uerta

de la secci6n del rel_'_c,rador y '__ _--.._

de! con_elador Mlado opuesto _._ ,_,

del borde de lapuerta°

• Use un destornillador Phillips para la remocion

_4 !_,a Como instalar y quitar las asas

U para quitarlasyvolver ai

(_ Continz;e con Como vo|veF aco|ocal"

J_' |as puertas y |as bisagras |

para mon tar las p u ertas. )

Instalaci6n del refrigerador

C6mo insta|ar y quitar |as asas

Insta|acio. de |as asas montadas por el

frente de| refrigerador

Si se van a instalar las asas por primera vez, las asas del refrigerador se

encuentran en la misma seccion. El adomo del asa se encontrara en el

paquete de los materiales impresos.

(_llitc" 105 tomH!os hexa_onales de

" de la cara de la puerta con un

destornillador hexaKonaJo

•Siva a invertir la puerta, quite los tapones

de la puerta del ladoopuesto de la puerta e

insertelos en los orificios de los tornillos.

__o_ od_do_ ,

de la puelva del paso 1.

3 Loca_'_ _el adomo dd asa en .!paquete

de los mat.dales knp_esos e instd!.lo sobr. la

part. superior e infedot d.I asa, corno se #ustra°

•Asegure el adomo del asa superior con el tomillo

restante del paso 1

•Inserte a presion el adorno sobre la pord6n inferior del

asa.

Para quitar las asas montadas pot el frente

de ia seccion dei refrigerador

Podria ser necesario tener que quitar las asas para transportar la

unidad a traves de espacios estrechos, o cuando se invierta la puerta.

(_uit. d adomo del asa sut_'dor quitando

el tomi!!o szlp.dor d.! aSao

• Conserve el adorno y el tomillo

para volver a colocarlos despues.

S.q,,..p..s:6,,:.p...:,,a'.io.:dI"]

ado,no de: asa .on lzn destomi!lador de _]

•Conserve el adorno para volver a _ [

colocarlo despucs. _[

asa y quite esta z_ltima. ._ "

•Conserve los tornillos para volver a colocarlos [1

despues. _t_

Insta|acio. de ias asas de| conge|ador

Si va a instalarlas por primera vez, las asas del congelador

se encuentran en la misma seccion del congelador.

Instal. e! asa suj.tdndola con los

tomil!os qu. qu:t6 del bo,de

d. lapu..ta.

•Podria ser necesario tener que quitar las asas

cuando se transporte la unidad en lugares

estrechos o cuando se invierta las puerta.

Para quitar ias asas del conge|ador

Podria ser necesario tener que quitar las asas cuando se

transporte la unidad a traves de espacios estrechos.

(Quite d asa quHando Ios t,es _ _

torn/J:os d.I asa. 1! !, ..............

I"con e.,os.i,,os.r vo,ve

Insta|acio. de las asas de! refrigerador

montadas aun |ado

Si se van a instalar las asas del refrigerador per primera vez,

estas se encuentran en la parte posterior del refrigerador.

Insta|acio. de ias asas del congelador

Siva a instalarlas per primera vez, las asas del congelador se

encuentran en la parte posterior del congelador.

stdl. el asa suj.t_ndola con :os _

o.,://os:r:5 q,,.q,,,;6 I

* Torx ® es una marca registrada registrada de Textron inc.

Para quitar las asas montadas au. lado

dell refrigerador

Podriasernecesariotenerquequitarlasasas cuandose transportela unidad

travesde espaciosestrechos,o cuandose inviertala puerta.

"P"'" "q! Ill

_s para volver _-_ I I

• Conserve los tornillos para volver a

colocarlos despues.

Para quitar |as asas de| conge|ador

Podria ser necesario tener que quitar las asas cuando se transporte

la unidad a traves de espacios estrechos.

Instalaci6n del refrigerador

C6mo co|ocar de nuevo |as

_uertas y las bisagra

-. con,os orni,,osI

_ornillos Phillip_ I

_r con los tornillos

Insette e!pasador de la bisagwa I 1

•Encuentre el orificio de la bisagra _ _,_

inferior mils cercano al borde externo

del gabinete, e inserte el pasador de ._

la bisagra inferior. Vuelva a colocar -

las cutlas de la puerta, si habia alguna.

saKradell

la:,..tao'elcon_da.ore.,e/ i ._<

pasador de/a b/sagwa in_'riot y _,_

sostet,_alapuetta vetticalmenW _ "% \

mientras /nstaJa elpasador de i _

la b/saffra central con un

destomilladot hexagonal de ://i_"

• Vuelva a colocar todas las cutlas de

puerta que sean necesarias.

• Aseg6rese de que el pasader de la

bisagra este bien ajustado.

i4 refrifferadorC°l°qtle e! lado de la bisaKra de la puetta del [

5 Mientras que sostienela 4

puetta del refriKerador r

verticaJmente, apriete la .,

bisagra sz,periot con zm

destomi!ladot hexa_onM de

5//_6"y vuelva a colocat la

cubietta de la bisagra.

Instalaci6n del refrigerador

C6mo quitar e instalar e| caj6n desiizable

I _lb ADVERTENCIA I

Para evitar descargas electricas que pueden causar lesiones personales graves o la muerte, desconecte la energia al

refrigerador antes de quitar [as puertas. Despues de volver a colocar [as puertas, conecte [a energia.

I _ PRECAUCION I

Para evitar posibles [esiones, dafios mater|ales o al producto, se necesitaran dos personas para realizar [as siguientes

instrucciones.

Para quitar el caj6n des|izable Para insta|ar el caj6n des|izablle

il aque completamente

ambos deles.

+p,_,tapa,adescngancha,+sr F I1[I

soportes de la puerta del sistema _

de deles. Levante lapuerta / [ L_

Con d caf6n totMmente hacia

afuera_ /nserte la canasta

Mferior a!ineando las

!enffiietas en ambos lados

de la canasta inferior con _' "

las muescas co el ensamble f

del riel.

Deslice la canasta stlpedor

dentro de la unidad

Aseff6resedequelaparte II _] II_HH_4,

la cNasta detrds de/ricl __2_/

se eng_anchen.

Instalaci6n del refrigerador

C6mo conectar el suministro de agua

[ ADVERTENCIA ]

Para reducir el riesgo de |esiones o|a muerte, siga |as precauciones basicas, inc|uyendo

|as siguientes:

•Lea todas las instrucciones antes de instalar el dispositivo.

• NO trate de realizar la instalaci0n si no entiende las instrucciones o si estan mas alia de sus niveles de

capacidad personal.

Acate todos los codigos y ordenanzas locales.

• NO realice ningQn tipo de servicio en la unidad a menos que se recomiende es Decificamente en el Manual

del propietario o en las instrucciones publicadas de reparaci0n por el usuario.

• Desconecte la energia de la unidad antes de instalar el dispositivo.

PRECAUCION I

siguientes:

•Consulte a un plomero para conectar la tuberia de cobre a la plomeria domestica para garantizar que

cumpla con los codigos y las ordenanzas locales.

,Verifique que la presion de la valvula del agua este entre 20 y 100 libras por pulgada cuadrada. Si se instala un

filtro de agua, la presion del agua ala valvula debera ser cuando menos a 35 libras per pulgada cuadrada.

•NO use una valvula auto perforante ni de sillin de 3/16". Ambas reducen el flujo del agua, se obstruyen

con el tiempo y pueden causar fugas si se trata de repararlas.

•Apriete las tuercas manualmente para prevenir que se tuerzan al enroscarlas. Pot 01timoapriete las tuercas

con unas pinzas y una liave inglesa. No las apriete de mas.

•Espere 24 horas antes de colocar la unidad en su ubicaci0n final para revisar y corregir las posibles fugas

de agua.

Marcia;des necesaz_os

• tuberia de aluminio flexible de ¼" de

diametro externo

NOTA: Afiada 8' (243.84 cm) de largo de tuberia

para que alcance el suministro del agua y asi sujetar la valvula)

poder formar un anillo de servicio.

• Valvula de cierre (requiere que se

taladre un orificio de ¼" (6mm) en

el suministro de agua antes de

• Llave inglesa ajustable

• Destornillador hexagonal de ¼"

dmangzzitoyatorn[lJe la tzlerca en e!

puerto de entrada, Apriete la tuerca _

.o.l.//.vei.gles .

IMPORTANTE: NO la apriete de mas. _ I[

Podria barrerla. I II-'_,

F'_

Tire de la tuber[a para comTrmar que ( _]

la conexi6n estO segura, Coneete la _

tuber[a al mareo con la abrazadera

de la tuber[a de agua (F) y abra e!

suministro de agua. Revise Mhay

tilgas y corr//alas, si es asL _i

7 vz_ilela cone_idn delagua durame 1

L24horas. Corri/alasfilgassiesnecesario° )

Instalaci6n del refrigerador

Como nivelar el refrigerador

Si st= refiigerador requiere una conexi6n de suministro de agua para la miiquina de hietos, proceda a la secci6n C6mo conectar e|

suministro de agua antes de nivcl;tr el refrigerador

PRECAUClON

Pars proteger las propiedades matedales o la unidad contra dafios, realice Io siguiente:

Proteja el vinilo suave u otros pesos con cart6n, alfombras u otros materiales protectores.

No use herramientas electricas cuando realice el procedimiento de nivelaci6n.

Mater_desnecesados *Destornillador hexagonal de 3/8" •Level

•°.A

3 Girealamqmerdayaladerecha \/I

los tornil!os de afilste (A)para <J_

levamar o ba]ar elfrente de! refr@erador. _¢:

•Aseg0rese de que el gabinete del refrigerador p-_

est6 nivelado de lado a lado ajustando los

tornillos de ajuste de rodillo izquierdo y derecho. _Zj

• Gire la pats estabilizadora en el sentido de las

manecillas del reloj hasta que este firme contra el piso.

Pars los modelos con cajon deslizable: Despues de

terminar los pasos que se indican anteriormente, gire los

tornillos de ajuste de rodillo (A) 2 a 3 veces en sentido

contrario al de las manecillas del reloj, de manera que

todo el peso de la unidad descanse sobre las patas

estabilizadoras.

refdgerador estc_ _ "(6ram) o½burbu/a rods

alto que la parteposterior de! refrigerador.

° Yea el paso 3 de nivelacion pars obtener ayuda.

Vu elva a colocar la parrilla inferior y las

cubiertas del soporte° _.a las marcas en laparw |

interior de la parrilla inferiorpara aseg,rar |

la colocaci6n correcta. I

• Primero inserte a presion la parte inferior en su lugar. |

Oprima hacia abajo la parte superior de la parrilla hasta |

_. que la porcion superior entre en su lugar. )

Como ajustar los controles de temperatura

Este refrigerador esta disefiado pars funcionar a una temperatura domestics de 55 ° a 110 ° F (13° a 43 ° C). Pars ajustar inicialmente Is

temperatura, siga los cinco pasos que se indican a continuacion. Si solamente realizara una modificacion a la temperatura pars la unidad

operativa, se necesitan solamente los pasos del 3 al 5.

I)dC6mo realizar

compartimiento de! refdge:ador y!os conwoles de! congdador en la parte |Dbde

szlpedor de la secci6n deI congdador. Ajuste ambos controles en 4. i una ,,__ruea

IMPORTANTE: Ninguna de las secciones se enfriara si el control del |temveratura-

congelador esta en Off (Apagado).

2 Permita que transc.rran 24horaspara que ld ten_erat.ra se estabilice. 1

IJ oo.. iFz ,7o. *aoc'_ -- : ,_:ii |

•Gire el control al siguiente nOmero mas alto si no esta suficientemente frio.

|•Gire el control al siguiente n0mero mas bajo siesta demasiado frio. Permits que |

k_............. ..............................)

J' Glre el control sl slgulente numero mas alto Sl no esta

suficientemente frio. _ /

• Gire el control al siguiente nOmero mas bajo si esta demasiado frio. _I,._V |

• Permits que transcurran de 5 a 8 horas pars que los ajustes comiencen a funcionar. J

Repita !ospasos 3374 segz_n sea n ecesario.

Materiales necesarios

• 2 termometros que midan de

-5 ° a 50 ° F (-21 ° a 10° C)

• 2 vasos pars beber

Pars el congelador

•Coloque el term6metro en un vaso

de aceite vegetal en medio del

congelador y contin0e con el paso 3

de la seccion Ajuste de la temperatura.

IMPORTANTE: Siempre comience los

ajustes de temperatura con la seccion

del congelador.

Pars el refrigerador

•Coloque el term6metro en un vaso de

agua en medio de la unidad y contin0e

con el paso 3 de la seccion Ajuste

de la temperatura.

i=,

Caracteristicas

Parri||as interiores del refrigerador

PRECAUCION I

Para evitar iesiones personales o dafios materiales, realice

Io siguiente:

• Verifique que la repisa este bien asegurada antes de

colocar articulos sobre ella.

• Maneje cuidadosamente las repisas de vidrio templado.

Las repisas pueden quebrarse repentinamente si

se estrellan, rasgufian o exponen a cambios subitos

de temperatura.

oof en Mg.nos modelo_

s fijas Spillproof contiene los derrames I_

para limpiarlos con facilidad. _Db._l,J_

itar las repisas, levantelas y saquelas. _

talar las repisas, invierta el

iento anterior. If

roof Slide Out

os modeIos _

s Spillproof Slide Out cuentan ./._.,_._-------_

veniencia de poder limpiarlas __"'_ [

d gracias al disefio _ li

para alcanzar los articulos _b'_ I _/jJ/]

posterior. Para facilitar la _pr'_lll_...._...,4_"- ]

repisa de vidrio puede mm_ _ ti

mpletamente y levantarla

a del marco.

itar la repisa y el marco, vea las

k instrucciones para las repisas fijas Spillproof.

Aimacenaje en |a puerta

#Centr_ de lacteos

Elcentrodelacteosofreceun pr_lctico

almaccn para articulos como mantequilla, _ [1[ i_P-'-

yogur, queso, etc. Este compartimiento _11,_-_-_

es ajustable y esta Iocalizado en la puerta. _ I ",

Puede moverse a diferentes lugares para

satisfacer las necesidades individuales.

• Para quitarlo, abra la puerta de lacteos,

tire hacia arriba e inclinelo para sacarlo. F_

• Para instalarlo, invierta el procedimiento anterior.

Recipientes de la puerta

Los recipientes de la puerta se ajustan para L_--_.j b

cumplir con las necesidades individuales j!,

de almacenamiento. I'

• Para quitarlos, deslice el recipiente hacia arriba

y tire en forma recta hacia afuera.

• Para instalarlos, invierta el procedimiento anterior.

Calories de a|macenamiento

Calories Crisper de

humedad controlada 1I_

El cajon crisper mantiene las verduras y frutas

frescas por mas tiempo proporcionandoles

un medio con humedad controlada. _/_

Controles \ _,__

Los controles crisper regulan la _<-___

cantidad de humedad en el cajon crisper. _'_

Use el ajuste low (bajo) para las verduras y frutas sin hojas.

Use el ajuste high (alto) para las verduras con hojas._

Cajbn de bocadiilos I

Este caj6n puede usarse para almacenar _ - _,_,_.

articulos de comida o verduras adicionales.

Parrilla para latas "_Y

en algamos modelos

La parrilla para latas se desliza hacia afuera

por debajo de la repisa fija Spillproof. La

parrilla para latas tiene capacidad hasta para

doce latas de 12 onzas.

Sujetador de

la puerta

Los sujetadores de la puerta se

quitan para facilitar la limpieza.

• Para quitarlo, deslice el

sujetador hacia arriba y

tire de 61 hacia afuera.

• Para instalarlo, invierta el

procedimiento anterior.

Para quitar einstalar los cajones:

• Para quitar el cajon, saque el cajon hasta

donde tope. Incline la parte delantera del

cajon y saquelo en forma recta.

• Para instalarlo, inserte el caj6n dentro de

los rieles del marco y empQjelo en su lugar.

Para quitar e instalar eJ vidrio yel marco:

•Quite los cajones como se indica anteriormente.

• Coloque la mano debajo del marco para

empujar el vidrio desde abajo. Levante

el vidrio.

• Levante el marco de los rieles del recubrimiento del refrigerador.

• Para instalarlo, repita las instrucciones anteriores en

orden inverse.

dQu_ pasa si no puedo abrir la puerta lo

suficientemente para sacar los cajones?

•Saque el cajon que este mas alejado

del lado de la bisagra del gabinete.

• Quite el vidrio segQn se explico al final

de la seccion de los cajones.

• Levante el divisor del centro del marco.

Deslice el cajon existente alejado del lado

de la bisagra del gabinete y saquelo.

dQu_ puedo hacer para prolongar la vida

de las verduras y frutas?

Siga las reglas a continuacion cuando almacene verduras y frutas

en los cajones crisper de humedad controlada:

• NO lave las verduras y frutas antes de colocarlas en los cajones.

La humedad que se afiada en los cajones puede causar que las

verduras y frutas se echen a perder mas rapido.

• NO forre los cajones crispers con toallas de papel. Estas retienen

la humedad.

• Siga cuidadosamente las instrucciones de control. El no ajustar

los controles correctamente podria echar a perder las verduras y

frutas. Vea la tabla siguiente para que le ayude con los controles:

LOW (BAJO) HIGH (ALTO)

• colifler • calabacitas • lechuga • apie

• manzanas • uvas • esparragos • br6coli

• maiz • pepinos • espinacas • raicesgerminadas

• naranjas • repollo • hierbas frescas

Caracteristicas del congelador

Caracteristicas principales Ca jones

IPRECAUCION I

Para evitar dafios matedales, realice Io siguiente:

•No fuerce el braze de la maquina de hiele hacia abaje ni

hacia arriba.

• No celoque ni almacene nada en la caja de

almacenamiente de hiele.

Maquina autom&tica de hielo

en _o_mos modelos

Uso de la maquina de hielos

pot primera vez

• Verifique que la caja de hielos este en

su lugar y que el brazo de la maquina este hacia abajo.

• Despues de que la seccion del congelador Ilegue a

0 ° a 2 ° F (-18 ° a -17 ° C), la maquina de hielo se Ilena

de agua y comienza a funcionar.

• Deje que transcurran 24 horas aproximadamente despues

de la instalaci0n para recibir la primera raci0n de hielos.

• Deseche la produccion de hielo de las primeras 12 horas

de funcionamiento para verificar que el sistema este libre

de impurezas.

Instrucciones de funcionamiento

• Verifique que la caja de los hielos este en su lugar y que el

brazo de la maquina este hacia abajo.

• Despues de que la seccion del congelador

Ilegue a 0° a 2 ° F (-18 ° a-17 ° C), la maquina .....

se Ilena con agua y comienza a funcionar. :i S. _ J A

Ustedtendraunaraci0ncompletadehielo i (._ _:,} i ._r

cada 3 horas aproximadamente. _i_

• Pare la produccion de hielo levantando el

brazo de la maquina hasta que se escuche un clic.

° La maquina permanecera apagada hasta que se mueva el

brazo de la maquina a la posici0n down (hacia abajo).

Repisas

rParri||a de servicio __

JPara instalar y quitar la parrilla: O"_ _% _

|* Para instalarla, deslice la ranura en forma _'_

l de L hacia abajo sobre el tornillo de la pared _v *

| posterior• EmpQjela hacia arras hasta que el tornillo se

| detenga en la ranura L (1)• Deslice la porcion del frente

de la parrilla sobre el tornillo de la pared delantera (2)•

° Para quitarla, realice los pasos anteriores en orden inverso.

"1Repisa de| conge|ador

Para quitar e instalar las repisas: I|

• Quite la repisa sacandola hasta ] |

donde tope• Incline el frente de ]

la repisa y saquela en forma recta• j /

• Para instalarla, inserte la repisa 1 |

dentro de los rieles del / /

• /[ ]

recubrimiento del refngerador /

y empL_jela hacia arras del compartimiento. J

Canasta de a|ambre

Para quitar e instalar la canasta:

• Para quitar la canasta, saque la

canasta hasta que tope. Incline

el frente de la canasta y saquela

en forma recta•

• Para instalarla, inserte la canasta en los rieles del

recubrimiento del refrigerador y empQjelo en su lugar.

Canastas de ca|on desiizab|e

en algunos modelos

(En la ilustracion se separo el cajon del

ensamble de la puerta para ofrecer

mayor claridad visual)

Para quitar y volver a colocar

la canasta superior:

• Quite la canasta sacandela

hasta que tope y levantandela.

• Celeque de nuevo la canasta

deslizandela dentro del

compartimiente superior del cengelador.

Para quitar y volver a colocar la canasta inferior:

• Quite la canasta levantandela de las guias de los rieles.

• Coleque de nueve la canasta colocandela dentro de

las guias de los rieles.

PELIGRO ]

Para prevenir la trampa del nifio o el riesgo asfixia accidental,

no quite el divisor en la cesta superior del congelador.

A|rnacenamiento en ia puerta

)isa de |a puerta

La repisa fija de la puerta

proporciona un practico

almacenamiento para articulos

de comida congelada en la puerta

del congelador.

Para quitar e instalar la repisa

de la puerta:

• Para quitar la repisa, levante el

ensamble de las leng_Jetas del

recubrimiento lateral y saquela.

• Para instalarla, ajuste los extremos del ensamble de la repisa

en las leng(Jetas del recubrimiento y deslicela hacia abajo.

Consejos y 0 o®

cuidadoC6mo |impiar |a unidad

_C6mo elimino los

males• olores., del

rerrlgeraaor.'- _.._;,T_

1. Saque todes los alimentes.

2. Descenecte el refrigerader.

3. Limpie los siguientes articulos usande

las instrucciones correspondientes

en la secci6n C6me limpiar la unidad:

° Paredes, piso y techo del interior

del gabinete.

° Cajones, repisas y empaques de

acuerdo con las instrucciones de

esta secci6n.

4. Tenga especial cuidado para limpiar

todos los resquicios de la superficie

realizando los pasos siguientes:

• Diluya un detergente suave y cepille la

soluci6n en los resquicios usando un

cepillo de cerdas de plastico.

• Dejelo reposar durante 5 minutes.

• Enjuague las superficies con agua

tibia. Seque las superficies con un

patio limpio y seco.

5. Lave y seque todas las botellas, los

recipientes y los fiascos. Deseche los

articulos echados a perder o caducados.

6. Envuelva o almacene los alimentos que

despiden males olores en recipientes

hermeticos para evitar que regresen los

males olores.

7. Conecte la energia y vuelva a colocar los

alimentos en el refrigerador.

8. Despues de 24 horas, verifique si el olor

se ha eliminado.

Si continua oliendo real...

1. Quite los cajones y col6quelos en la

repisa superior del refrigerador.

2. Empaque las secciones del refrigerador

y del congelador, incluyendo las puertas,

con hojas arrugadas de peri6dico en

blanco y negro.

3. Coloque carbones al azar en los

peri6dicos arrugados en los

compartimientos del refrigerador

y del congelador.

4. Cierre las puertas y dejelo reposar

durante 24 a 48 horas.

5. Repita los pasos 5 al 7.

Si no se elimina el mal olor, comuniquese

con el Centre de Servicio de Sears. Vea la

parte posterior del manual para encontrar el

nOmero telef6nico.

[ADVERTENClA l

Para evitar descargas electricas que pueden causar lesiones personales o la

muerte, desconecte la energia del refrigerador antes de limpiarlo. Despues de la

limpieza, conecte la energia.

[PRECAUCl0N ]

Para evitar lesiones personales o dafios materiales:

• Lea y siga las instrucciones del fabricante de todos los productos de limpieza.

• No coloque los recipientes, las repisas ni los accesorios en la lavadora de

plates. Podrian estrellarse o partirse.

NO UTILICE UTIIJClzL.

AREA

Puertas y exterior

texturizado

Cabinet interior

Puertas y exterior de acero

inoxidable*

IMPORTANTE:

Los dafios aI acabado de

acero inoxidable debido al use

inadecuado de productos de

limpieza o productos no

recomendados no estan

cubiettos bajo ninguna

garantia

Controles del surtidor

Empaques de la puerta

Serpentin del condensador

Quite la pamlla inferior para

obtener aeeeso

Parrilla de la salida del

ventilador del condensador

Vea la parte posterior del

refrigerador

Accesorios

Repisas, recipientes,

cajones, etc.

• Umpiadores abrasives ni fuertes

• Amoniaco

• Blanqueador de ctoro

• Detergentes ni solventes

concentrados

• Almohadillas para tallar de textura

metfiiica ni de plfistico

• Limpiadores abrasives ni fuertes

• Amoniaco

• Blanqueador de cioro

• Detergentes ni sotventes

concentrados

• Almohadillas para tallar de textura

metfilica ni de piastico

• Productos con base de vinagre

• Limpiadores con base citrica

• Umpiadores abrasives ni fuertes

• Amoniaco

• Blanqueador de ctoro

• Detergentes ni solventes

concentrados

• Almohadillas para tallar de textura

metfiiica ni de plfistico

• Umpiadores abrasives o fuertes

• Almohadiltas para talIar de textura

metfitica ni de pifistico

N/A

• Unalavadora de plates

Use 4 cucharadas (60 milititros) de

bicarbonate de sodio disuelto en 1 litro de

agua jabonosa tibia

Limpie {as superficies con agua limpia

tibia y seque inmediatamente para evitar

manchas de agua.

Use agua jabonosa tibia y un patio o

esponja suave y Iimpios.

Enjuague las superficies con agua tibia

Iimpia y seque inmediatamente para

evitar las manchas de agua.

Use la boquilla de la manguera de

una aspiradora.

Use Ia boquilla de la manguera de una

aspiradora con el aditamento de cepiIIo

Siga las instrucciones de instalaci6n y

remoci6n de la secci6n de la

caracteristica apropiada.

Permita que tos articutos se ajusten a la

temperatura ambiente.

DiIuya un detergente suave y use un

patio o esponja limpio para la limpieza.

Use un cepillo con cerdas de piastico

para acceder los resquicios.

Enjuague las superficies con agua Iimpia

y tibia.

Seque el vidtio y limpie los articulos

inmediatamente para evitar las mancbas

de agua.

* Se ha incluido un limpiador de acero inoxidable adentro del refrigerador. Para comprar mas

limpiador, comuniquese con Sears usando la informaci6n de la parte posterior del manual.

Diagn6stico de averias

Los refrigeradores modernos tienen caracteristicas nuevas y son mas eficientes respecto a la energia. El aislante de

espuma es muy eficiente en cuanto a la energia y tiene capacidades aislantes excelentes, sin embargo, el aislante de

espuma no absorbe el ruido. Como resultado, ciertos ruidos podrian parecer raros. Con el tiempo, estos ruidos se haran

familiares. Consulte esta informacion antes de Ilamar para solicitar servicio.

RUIDOS _))_

PROBLEMA CAUSA POSIBLE SOLUCION

Chasquidos El control del congelador (,4) chasquea al guncionamiento normal

arrancar o detener el compresor

El cronometro de descongeiaci6n (B) suena Funcionamiento normal

como un reloj electrico y suena al entrar y sad

del ciclo de descongelaci6n.

Aire sitbando o soplando El ventilador del congelador (C) y del Funcionamiento normal

condensador (D) hacen este ruido mientras

estan funcionando.

Sonido de hervido El evaporador (E) y el refdgerante de Funcionamiento normal

o burbujeo intercambio de calor (F) hacen este ruido

mientras fluyen.

Sonido de golpeteo Los cubos de hielo de la maquina de hielos (en Funcionamiento normal

aigunos modetos) hacen este ruido al caer en el

recipiente del hielo (G).

Ruido de vibraci6n El compresor (H) hace un ruido pulsante Funcionamiento normal

mientras funciona.

El refrigerador no esta bien nivelado. Vea Instrucciones de

instalacion para obtener los

detalles de como nivelar

la unidad.

Ruido de zumbido La valvula (I) de conexion de la maquina de Funcionamiento normal

hielos (en algunos modelos) zumba cuando ia

maquina se Ilena de agua.

Ruido de tarareo La maquina de hielo (J) esta en la posicidn "on" El ruido se detiene al levantar

(encendida) sin la conexi6n del agua. et brazo de la maquina de

hielos a la posici6n "off"

(apagada). Vea la secci6n

"Maquina automatica de

hielos" para encontrar

Ios detalles.

El compresor (H) puede hacer un ruido Funcionamiento normal

susurrante de alta frecuencia mientras funciona.

Ruido de algo que sopla El calentador de descongelaci6n (K) sopla, Funcionamiento normal

o sara truena o sara cuando funciona.

El control del El refrigerador esta en la modalidad de Funcionamiento normal. Espere 40 minutes para vet si el refrigerador arranca

congelador y tos descongeIacion, de nuevo.

focos estbn

encendidos, pero el

compresor no

funciona.

La temperatura del Los ajustes del controt det cajon estan

caj6n crisper no est_ demasiado bajos.

suficientemente fria Los controIes del congelador estan

demasiado bajos.

El caj6n esta mal acomodado.

El refrigerador no El refrigerador no esta conectado

funciona El control del congelador no esta encendido.

El fusible esta fundido, o el cortacircuitos

necesita restablecerse

Ocurrio una interrupcion electric&

El refrigerador sigue La unidad esta funcionando real

sin funcionar

La temperatura de los

alirnentos est&

demasiado fria

Los serpentines det condensador

estan sucios.

Los controtes det refrigerador o del

congelador estan muy altos

Vea la seccion de "Caracteristicas del refrigerador, cannes crisper de humedad

controiada" para ajustar los controtes.

Vea "tnstrucciones de instalacion, c6mo ajustar los controtes de temperatura"

3ara saber c6mo hacerlo.

Vea Ia seccion "Caracteristicas det refdgerador, cajones crisper de humedad

controlada" para verificar Ia colocacion correcta deI cajon.

Conecte la unidad.

Vea ia seccion de "Caracteristicas del refrigerador, cannes crisper de humedad

controlada" para ajustar los controtes.

Reemptace los fusibtes fundidos Revise el cortacircuitos y restablezcalo si

es necesario.

Llame a ta compa_ia etectrica para informar acerca de la interrupci6n

Desenchufe el refrigerador y cambie tos alimentos a otra unidad. Si no tiene otra

unidad disponible, coloque hielo seco en ta secci6n del congetador para

conservar los alimentos. La garantia no cubre ia perdida de alimentos

Comuniquese con el departamento de servicio para que le ayuden.

Vea la seccion de "Consejos y cuidado, como fimpiar la unidad" para encontrar

tas instrucciones

Vea la seccion de "Caracteristicas del refrigerador, cannes crisper de humedad

controlada" para ajustar tos controtes.

FUNCIONAMIENTO

PROB

La temperatura de los

alimentos no estfi

suficientemente fria

Diagn6stico de averias

CAUSAL POSIBLE

La puerta no cierra correctamente

Tienen que ajustarse tos controtes.

Los serpentines del condensador estan

sucios.

La parrilla de aire posterior esta obstruida

La paerta se ha abierto con frecuencia o

se ha dejado abierta durante periodos

targos de tiempo

SOLUCION

Vea {a secci6n "lnstrucciones de instaIacion, come nivelar et refrigerador"

para saber como niveIar bien la unidad

Veriflque que los empaques setlen bien. Limpieios si es necesario de

acuerdo con ias instrucciones de limpieza dei manual det propietario.

Revise si hay obstrucciones internas que caasan que la puerta no cierre

completamente (por ejempto, cajones mal cerrados, cajas de hieIo, recipientes

demasiado grandes o ma[ puestos, etc)

Vea la secci6n "lnstrucciones de instataci6n, como ajustar los controles de

temperatura" para saber como ajustar los controles.

Vea ta seccion "Consejos y cuidado, como limpiar {a unidad '_para obtener

instrucciones.

Revise ta posicion de los alimentos en et refrigerador para asegurarse que ta

rejitla no este obstruida. Las rejiflas de aire posteriores estan Iocalizadas

debajo de los cannes crisper

Reduzca el tiempo que la paerta permanece abierta. Organice tos alimentos

con eficiencia para asegurar que la puerta se abra Io menos posibIe.

Permita que el ambiente interior se ajuste por et periodo de tiempo que la

puerta estuvo abierta

Se a_adieron recientemente los alimentos. Deje que transcurra suficiente tJempo para que los alimentos recientemente

a_adidos alcancen a la temperatura dei refrigerador o del congelador

El refrigerador tiene mal olor El compartimiento esta suc[o o tiene Vea ta seccion "Consejos y cuidado" para encontrar las instrucciones.

atimentos que causan el mal olor

Se forman gotas de agua Revise los empaques para verificar que Vea ta seccidn "Consejos y cuidado, como limpiar la unidad" para obtener las

afuera del refrigerador seIien bien. instrucciones.

Los nivetes de humedad estan demasiado Es normal durante tiempos de humedad aita

aItos

Los controles necesitan ajustarse

Se forman gotas de agua Los niveIes de hamedad estan altos o ta

adentro del refrigerador 3uerta se ha abierto frecuentemente.

Revise si los empaques seilan bien.

Vea la seccion "lnstrucciones de instataci6n, como ajustar los controles de

temperatura" para saber como ajustar los controles.

Vea la seccion 'qnstrucciones de instaIacidn, como ajustar los controles de

temperatura" para saber como ajustar los controles.

Reduzca el tiempo que la puerta permanece abierta. Organice

eficientemente tos aIimentos para asegurarse que la puerta es% abierta el

menor tiempo posibIe

Vea ta seccion "Consejos y cuidado, como limpiar {a unidad '_para obtener

instrucciones.

ConsuRe ia seccion de ruidos en ta guia de diagnostico de averias

El refrigerador o la m&quina Funcionamiento normal

de hielo hace ruidos

desconocidos y fuertes

Los cajenes crisper no El contenido del cajon o {a colocacidn de Vuelva a acomodar los alimentos y los recipientes para evitar interferencia

cierran bien Ios articuIos en el compartimiento con los cajones.

atrededor podrian estar obstruyendo el

ca}6n

El cajon no esta en la posicion correcta

El refrigerador no esta bien nivetado

Los canates del cajon estan sucios o

necesitan tratamiento.

El refrigerador funciona

demasiado freeuentemente Las puertas se han abier_o frecuentemente

o se han abierto durante periodos de

tiempo prolongados

Vea {a seccion de "Caracteristicas del refrigerador, cannes crisper de

humedad controlada" para verificar la colocacion correcta det cajon.

Vea la seccion 'qnstrucciones de instaIacion, como nivelar et refrigerador"

para saber como nivelar la unidad correctamente.

Limpie tos canaIes det cajon con agua jabonosa tibia Enjuague y seque

completamente.

Aplique una capa tigera de jalea de petroleo a los canales del cajon.

Reduzca el tiempo de que la puerta permanece abierta. Organice

eflcientemente Ios atimentos para garantizar que la puerta permanezca

abierta el menor tiempo posible.

Permita que el ambiente interior se ajuste pot et periodo que la puerta

estuvo abierta

Funcionamiento normalLa humedad o et calor en et area alrededor

estan altos

Se han aSadido alimentos recientemente Permita que transcurra suficiente tiempo para que los alimentos

recientemente aSadidos alcancen a Ia temperatura del refrigerador o del

congelador.

La unidad esta expuesta a calor por el Evalue et ambiente de la unidad Esta podria necesitar tener que moverse para

medio ambiente o electrodomesticos que funcione mas eflcientemente.

cercanos

Los serpentines del condensador estan Vea {a seccion de "Consejos y cuidado, como limpiar ta unidad" para encontrar

sucios, tas instrucciones

.') D

PROBLEMA

El refrigerador funciona

demasiado frecuentemente

(continuaci6n)

Diagn6stico de averias

FUNCIONAMIENTO (continuaci6n)

CAUSA POSIBLE

Los contro{es necesitan aiustarse

ka paerta no eierra eorrectamente.

HIELO

La unidad est_ goteando

SOLUCION

Yea la seceion "lnstruceiones de instalacion, come ajustar los

controles de temperatura" para saber como ajustar los controtes.

Vea la seccion "lnstrucciones de instalacion, como nivelar el

refrigerador" para saber como niveIar correctamente el refrigerador

Revise los empaques para ver si sellan correctamente. Limpielos si

es necesario de acuerdo con las instrucciones de limpieza en et

manual del propietario.

Revise si hay obstrucciones internas que causan que la puerta no

cierre completamente (pot ejemplo, cajones mat cerrados, cajas de

hielo, recipientes demasiado grandes o real puestos, etc)

Se utiliz6 tuberia de plastico para terminar la

conexion de agua.

Sears recomienda usar tuberia de cobre para la instaIacion. El

pIastico es menos durable y puede causar goteras Sears no se

hate responsable de los dafios materiales debidos a la

instalaci6n o conexi6n incorrectas del agua.

Se forma hielo en el tube de Se instalo una valvula de agua incorrecta Yea la secci6n "lnstrucciones de instalaci6n, come conectar el

entrada de la mfiquina de hielo suministro de agua" para encontrar instrucciones. Las valvulas auto

perforantes y de sillin de 3/16" causan aria presion baja del agua y

podrian obstruir la tuberia con el tiempo. Sears no se hace

responsable de los dafios materiates debidos a la instalaci6n o

conexi6n incorrectas del agua

La presion del agua esta baja. La presion del agua debe estar entre 20 a 100 tibras por pu_gada

cuadrada para que funcione correctamente. Se recomienda una

presion minima de 35 libras por putgada cuadrada para Ias

unidades con filtro de agua

El flujo de agua est_ m_s lento La temperatura deI congelador esta demasiado Yea la seccion "lnstrucciones de instalacion', come ajustar los

de Io normal alta. controles de temperatura" para saber como ajustar Ios controtes. Se

recomienda que el congeIador este entre O a 2° F (-18 a -17 ° C).

La presion del agua esta baja.

Se instal6 una valvula de agua incorrecta

La presion del agua debe estar entre 20 a 100 tibras por puigada

cuadrada para que funcione correctamente. Se recomtenda una

presion minima de 35 libras por putgada cuadrada para Ias

unidades con filtro de agua

Vea la seccion "lnstrucciones de instalacion, como conectar el

suministro de agua" para obtener las instrucciones. Las valvulas

auto perforantes y de sillin de 3/16" causan una presion baja det

agua y podrian obstruir la tuberia con el tiempo Sears no se hace

responsable de los dafios materiates debidos a la instalaci6n o

conexi6n incorrectas del agua

_lbCe symbole indique une mise en garde relative a votre s6curite.

[ AVERTISSEMENT l

Pour eviter les fisques d'electrocution pouvant provoquer des lesions graves, voire le deces, ne pas couper ni enlever ia

broche ronde de mise a la terre de la fiche. Le r6frigerateur dolt systematiquement 6tre relie a la terre. Ne pas enlever

I'etiquette de mise en garde du cordon. Ne pas utiliser d'adaptateur & deux broches. Ne pas utiliser de rallonge,

Miee a la terre--Ce refrig6rateur est muni d'une fiche a trois broches (raccordement a la terre) a des fins de protection centre les risques

d'electrocutien eventuels. S'il y a une prise a deux fentes uniquement, contacter un electricien qualifie et la faire remplacer par une prise

murale correctement mise a la terre, conformement au Code d'electricit6 National Electric Code. Le r6frigerateur est conc u pour fonctionner

sur un circuit separ6 de 103 a 126 V, 15 A et 60 Hz.

[ DANGER ]

IMPORTANT :Les enfants qui se trouvent enfermes dans un r6frigerateur et y suffoquent

ne sont pas un probleme du passe. Les refrig6rateurs mis au rebut ou abandonnes restent

dangereux, mSme s'ils sont laisses <<pour quelques jours >>.Avant de se debarrasser d'un

vieux r6fdgerateur, suivre les indications ci-dessous pour evker les accidents.

AVANT DE METTRE VOTRE VIEUX REFRIGERATEUR OU CONGELATEUR AU REBUT :

Enlever les portes.

,Laisser les tablettes en place & I'int_rieur de fagon & ce qu'il n'y ait pas de place

pour qu'un enfant y entre.

Nous assurons |e service apres=vente des appareils que nous vendons

Votre achata une valeur supplementaire car vous pouvez compter sur Sears HomeCentral® pour le service apres-vente. Avec plus de 12 000

specialistes de la reparation et I'acces a plus de 4,2 millions de pieces de rechange et d'accessoires, nous avons les outils, les pieces, les

connaissances et les competences necessaires pour toujours honorer notre la promesse que nous vous faisons : Nous assurons le service

apres-vente des appareils que nous vendons.

Contrats de maintenance

Votre appareil Kenmore est concu, fabriqu¢ et test€ pour vous assurer des annces de fonctionnement sans problcme. Toutefois, les gros

appareils auront de temps en temps besoin de reparations. Le contrat de maintenance Sears vous offre un programme de service

aprcs-vente hors pair a un prix raisonnable.

Le contrat de maintenance Sears

•Vous offre le moyen d'acheter les reparations de demain au

prix d'aujourd'hui.

•Elimine les frais de reparations resultant d'une usure normale.

•Vous assure une assistance non technique et une aide dans I'utilisation

de I'appareil.

•M¢me si aucune reparation n'est n¢cessaire, vous assure une visite de

maintenance preventive annuelle, a votre demande, pour verifier le bon

fonctionnement de I'appareil.

Certaines limitations s'appliquent. Pour plus

de renseignements, appeler le 1-800-361-6665.

Pour tous renseignements sur les contrats de

maintenance de Sears Canada, appeler le

1-800-361-6665.

Garantie totale d'un an sur le r_frig6rateur

Pendant un an a partir de la date d'achat et si le rcfrigcrateur est utilis¢ et entretenu conformcment aux indications qui y sont affichces ou

qui I'accompagnent, Sears rcparera I'appareil gratuitement s'il se rcvele dcfectueux suite a un dcfaut de matcriau ou de main-d'oeuvre.

Garantie totale de cinq arts sur le systeme de refrig6ration hermetique

Pendant cinq ans a partir de la date d'achat et si le rcfrigcrateur est utilis¢ et entretenu conformcment aux indications qui y sont affichces

ou qui I'accompagnent, Sears rcparera gratuitement tout composant du systcme de refrigeration hermctique (rcfrigerateur, conduites de

connexion et moteur du compresseur) s'ils se rcv¢lent dcfectueux suite a un dcfaut de matcriau ou de main-d'oeuvre.

Les garanties ci-dessus ne s'appliquent qu'aux rcfrigcrateurs utiliscs par les particuliers pour le rangement de nourriture. Elles n'incluent

pas les cartouches de filtre a eau et glace Kenmore d'origine et de rechange (si I'appareil est dote d'un filtre). Les cartouches d'origine

et de rechange sont garanties 30 jours, pieces seulement, contre tout dcfaut de matcriau ou de main-d'oeuvre.

Pour toutes prestations de garantie, contacter 1-800-4-MY-HOME (1-800-469-5811).

La prcsente garantie n'est en vigueur que si I'appareil est utilis¢ aux F'tats-Unis.

Cette garantie vous donne des droits juridiques sp¢cifiques et vous pouvez Cgalement jouir d'autres droits qui varient d'un €tat a I'autre.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Garantie tone d'un an sur le refrigerateur

Pendant un an a partir de la date d'achat et si le refrig6rateur est utilise et entretenu conformement aux indications qui y sont affichees ou

qui I'accompagnent, Sears reparera I'appareil gratuitement s'il se r6vele defectueux suite a un defaut de materiau ou de main-d'oeuvre.

Garantie totale de cinq arts sur le systeme de refrig6ration hermetique

Pendant cinq ans a partir de la date d'achat et si le refrig6rateur est utilise et entretenu conformement aux indications qui y sont affichees

ou qui I'accompagnent, Sears reparera gratuitement tout composant du systeme de refrig6ration hermetique (r6frigerateur, conduites de

connexion et moteur du compresseur) s'ils se revelent defectueux suite a un defaut de materiau ou de main-d'oeuvre.

Garantie de dix ans sur les pieces du compresseur

Pendant dix ans a partir de la date d'achat et si le rcfrigcrateur est utilis¢ et entretenu conformcment aux indications qui y sont affichces

ou qui I'accompagnent, Sears remplacera toute piece du compresseur qui se rcv¢le dcfectueuse suite & un dcfaut de mat@iau ou

de main-d'oeuvre.

Les garanties ci-dessus ne s'appliquent qu'aux refrig6rateurs utilises par les particuliers pour le rangement de nourriture. Elles n'incluent

pas les cartouches de filtre a eau et glace Kenmore d'origine et de rechange (si I'appareil est dote d'un filtre). Les cartouches d'origine

et de rechange sont garanties 30 jours, pieces seulement, contre tout defaut de materiau ou de main-d'oeuvre.

Pour toutes prestations de garantie, contacter 1-800-4-MY-H©ME (1-800-469-5811).

Sears Canada, Inc. Toronto, Canada, M5B 2B8

Noter, dans I'espace ci-dessous, les numeros de modele et de serie

de votre appareil ainsi que la date d'achat. L'etiquette portant les

numeros de modele et de serie se trouve sur la paroi interieure

gauche du compartiment refrig6rateur.

Numero de modele :596.

Numero de serie :

Date d'achat :

Conserver ce guide et le r_c_piss_ de vente Sears darts un

endroit s_r pour r_f_rence ult_rieure.

Apprenez _treconnahre ces symboles, mots et _tiquettes

relatifs _tla s_curitfi I

DANGER

DANGER--Dangers immediats qui RIESULTERONT en de graves blessures,

voire le deces.

[ADVERTISSEMENT

AVERTISSEMENT--Dangers ou pratiques non securitaires qui POURRAIENT

resulter en de graves blessures, voire le d@es.

[ATTENTION

ATTENTION--Dangers ou pratiques non securitaires qui POURRAIENT resulter

en des blessures mineures ou des d6g_ts mat@iels.

Ce qu'il faut savoir sur les

consignes de s_curitfi _

kes raises en garde et lea consignes de

s6curite indiquees dans ce manuel ne

visent pas a couvrir toutes les situations

et conditions susceptibles de se presenter.

II est indispensable de faire preuve de bon

sens, de prudence et d'attention dans la

mise en service, I'entretien ou I'utilisation

du refrig6rateur.

Contactez toujours le magasin ou I'appareil

a et6 achete, le distributeur, le service 81jill

apres-vente ou le fabricant en cas de V#

problemes ou de situations que vous ne

comprenez pas.

IADVERTISSEMENT

Pour reduire ies risques d_incendie, d_e|ectrocutio., de b|essures graves, voire de deces, prendre

|es precautions suivantes :

Lire la totalite du guide avant de *

mettre le r6frigerateur en service.

NE PAS chercher a effectuer la

mise en service de I'appareil si

les consignes ne sont pas

comprises ou si elles vont

au-dela de vos competences.

NE PAS r@arer ou remplacer une

piece quelconque du refrigerateur,

sauf s'il s'agit d'une reparation

specifiquement recommandee dans

le manuel de I'utilisateur ou dans les

consignes de reparation publiees

par le fabricant a I'intention

de I'utilisateur.

Observer tousles codes et

reglements Iocaux.

Toujours debrancher le rdrigerateur

avant toute intervention dessus.

Alimentation electrique necessaire ...................... 38

Contrat de maintenance ........................................ 38

Garantie .................................................................. 38

Garantie - Canada ................................................. 39

Informations sur le produit .................................... 39

Renseignements importants concernant votre s_curit6 .. 39

Mise en service de votre refri96rateur ................... 41

Transport de I'appareil ....................................... 41

Selection de I'emplacement optimum .............. 41

Demontage des portes et des charnieres ....... 42

Inversion des portes .......................................... 42

Demontage et pose des poignees ................... 43

Pose des pores et des charnieres ................... 44

Retrait et mise en place du bac coulissant ...... 45

Raccordement a I'alimentatian en eau ............. 46

Mise de niveau du refri96rateur ......................... 47

Reglage des thermostats .................................. 47

Elements du compartiment refri96rateur ............. 48

Tablettes interieures .......................................... 48

Rangements de la porte .................................... 48

Bacs de rangement ........................................... 48

Elements du compartiment congelateur .............. 49

Elements principaux .......................................... 49

Tablettes ............................................................. 49

Paniers coulissants ........................................... 49

Rangements de la porte .................................... 49

Conseils et entretien ............................................. 50

Comment nettoyer I'appareil ............................. 50

Retrait et remplacement de I'ampoule .............. 51

Depannage ............................................................ 52

Espa_ol .................................................................. 20

Frangais ................................................................. 38

Service apres-vente ................. Dos de la couverture

Mise en service de votre remge_ateur

Ces explications sent fournies pour vous aider dans la mise on service de votre appareil. Sears ne pourra _tre tenue responsable d'une

mise en service fautive.

Transport de |'apparei|

Suivre ces conseils pour placer I'appareil a son emplacement final :

NE JAMAIS transporter I'appareil couche sur le c6te. S'il n'est pas possible de le transporter

debout, le coucher sur le dos. Une lois remis debout, ne pas le brancher avant 30 minutes pour

permettre a I'huile de retourner dans le compresseur. S'il est branche immediatement, les

composants internes pourront se trouver endommages.

Utiliser un diable pour deplacer I'appareil. TOUJOURS faire reposer le c6te de I'appareil contre

le diable, JAMAIS I'avant ni I'arri@e.

Proteger le fini exterieur pendant le transport en I'enveloppant dans des couvertures ou en

inserant un materiau faisant coussin entre I'appareil et le diable.

Fixer I'appareil solidement sur le diable. Autant que possible, faire passer les sangles dans les

poignees. NE PAS trop serrer. Des sangles trop serrees pourraient laisser une indentation ou

endommager le fini exterieur.

Selection d'un emplacement

optimum

Observer les points suivants Iors du choix de I'emplacement final de I'appareil :

NE PAS placer le refrig6rateur pres d'un four, d'un radiateur ou de toute autre source de

chaleur. Si cela n'est pas possible, creer un ecran entre I'appareil et la source de chaleur

I'aide d'un pan de materiau utilise pour les armoires.

NE PAS placer I'appareil dans un endroit ou la temperature descend au-dessous de

13 °C car son fonctionnement pourrait ¢tre affecte.

S'assurer que le plancher est de niveau. Si ce n'est pas le cas, placer, sous les roulettes

arri@e, une cale en contreplaque ou autre materiau de ce type.

Pour assurer une bonne fermeture de la porte, verifier que I'appareil est 6 mm plus bas

I'arri@e qu'a I'avant Iors de la mise de niveau.

Comment se mesure

l'espace sera plac{ le

r&frig&rateur?

On degagement de 13 mm doit _tre

laisse au haut eta I'arriere de I'appareil

pour permettre une circulation d'air

suffisante. Mesurer soigneusement Iors

de la mise en service. Un support de

rev¢tement de sol ou un rev¢tement

de sol (moquette, carrelage, plancher,

tapis) pourront rendre I'ouverture plus

petite que prevu.

II est possible de gagner de I'espace en

utilisant la methode de mise de niveau

indiquee sous <<Mise de niveau du

refrig@ateur >>.

IMPORTANT : Si I'appareil est place

dans un renfoncement ou le dessus

est completement encastre, utiliser les

dimensions allant du plancher au haut

du couvre-charni@e pour s'assurer qu'il

y a un degagement suffisant.

'TI

"" ""r "

Mise en service de votre remge_ateu r

Demontage des portes et des charnieres

Dana certains cas, les portes doivent _tre demont6es pour permettre la mise en place du refrig6rateur a son emplacement final. Sile bac

coulissant doit egalement ¢tre enleve, voir la section intitulee Retrait et raise en place du bac coulissant,

I _lb AVERTISSEMENT I

Pour eviter tout risque d'electrocution, qui pourrait provoquer des blessures graves, voire le deces, observer les

points suivants :

•Debrancher le refdg6rateur de ralimentation avant de demonter les portes. Le rebrancher une fois les portes

remontees uniquement.

IATTENTION I

Pour eviter d'ab_mer les murs ou le rev6tement de sol, proteger les planchers en vinyle souple ou autre rev6tement de sol

I'aide de carton, de moquette ou d'autre materiau protecteur.

rl D_bm_lcherlec°M°ndSdimentati°nde 1

ffrille de yen tila Non

et le ou les couvre=sdpports du

has de l'appareil.

•Ouvrir la porte du cong+lateur

au maximum.

•II y a un ou deux couvre-supports,

en fonction de I'appareil.

(-_ EnIeverlaporte de la broche _

i;j .echa.,,+,_'c_,,,..+_e,,_K'/,_:::_..._I

la sozdevant, :_/II

xffnlevcHe cotl_we-charlff_¥e sup6rietw

aptOs avoir enlev6

la r4s cmciforme.

•Mettre la via et le couvre-charniere de c6t+

pour le remontage.

FMeverla charniOre st*pgrieure

aprOs avoir dgviss6 les vis 0 six

pans de+//16 "(S mm).

• Mettre toutes les vis de c6te pour

le remontage

Inversion des portes

Slffvreles(tapesmdiqugesso.sDemontage

des portes et des charnieres,

Tamsf_rerles obtttrateurs et

les vis de 1 armoire de 1autre

c&g de l'armoire.

•Enlever les obturateurs a I'aide

de la pointe d'un tournevis a lame

plate recouverte de ruban cache.

• Enlever lea via du meneau central

I'aide d'un tourne-ecrou

hexagonal de _/_+"(8 mm).

• Portes battantes seulement :

Enlever lea via du meneau inferieur

I'aide d'un tourne-ecrou hexagonal

de 3/8" (9 mm).

Mettre toutes les via de c6t6 pour

ge.

8Fmever12chamiarein_rie,*reo. _

le sl*pport de stabilisation 0 l'aide

d_tm tourne-gcrou hexaffonal

de_/_"(gram).

"Retirer la broche de charnicre _@_=_+_

infcrieure en la soulevant OF'

_L_r _

(certains mod¢les).

IMPORTANT :Pour travailler directement sur lea portes, mettre

celles-ci sur une surface non abrasive protegee de serviettes ou de

moquette pour eviter d'en ab;mer le fini.

[3 TransZ;:rerlesb_m_es deporw _1

du has des deuxporWs au cOtg _ +|

Ioppo ,,e po.e..

|"Utiliser un tournevis cruciforme _ '_' I

(Z_ Voirsous Demonta$1e et pose des 1

J"_ poi_nees potw d6monter et |

k,e,,,o,,,e_le_m:_,+e_. )

_Passer._ Pose des portes et des

J_ charnieres pour |e |

Mise en service de votre r++frig++rateur

Demontage et pose des poignees

Pose d+une poignee de compartiment

refrigerateur monroe a|+avant

S'il s'agit d'une pose de poignee initiale, la poignee du compartiment

refrig6rateur se trouve dans celui-ci. La garniture de la poignee se

trouve dans le paquet de documentation.

F_nleverlesvisOsixpansde¼" i

(6ram) dr, devant de la porte 0 l'Mde , ]

d'lm tourne-&;_ou hexagonM. [

•Pour une inversion de porte, enlever lea o[

obturateurs du c6te oppose de la porte .[

et lesmserer dans les trous avis.

[l__u devnnt de la t[

Demontage cPune poignee de compartiment

refrigerateur monroe a Pavant

II pourra _tre necessaire d'enlever la poignee pour permettre le

passage de I'appareil dans un endroit etroit ou pour inverser la porte.

t'_ Fairelevier sutla gamiture depoign& _IIII

inf_rie'*re avec lap°ime d'lme lame I

de t°ume*4stMnt tec°uverte de I

Mettre la garniture de c6te pour _" _

le remontage. L_

3+ffsffeve, les deux derni_res vis

de k_ poign&s puis

lap° ig t_&_" +,d

•Mettre les vis de c6t+ pour

le remontage.

Pose dMne poig.ee pour compo_iment co_e|ateur

S'il s'agit d'une pose de poignee initiale, la poignee du compartiment

congelateur se trouve dans celui-ci.

congelateur,enlever les obturateursdu rebord

vis.

Pose d+une poignee pour compartiment

refrigerateur monroe sur |e c6te

S'il s'agit d'une pose de poignee initiale,la poignee du

compartiment rcfrigcrateur se trouve au dos du rdrig+rateur.

Demontage de la poignee flu congelateur

II pourra_tre necessaire d'enlever la poignce pour permettre le passage de

I'appareil dans un endroit etroit ou pour inverser la porte.

'T!

Demontage d+une poignee de compartiment

produits frais monroe sur |e c6te

pour

II pourra 6tre nccessaire d enlever la poignee pour permettre le I_

passage de I'appareil dans un endroit etroit ou pour inverser la porte.

(Poser lapoign_e enla fixa_t enplace l_ _

+, ,+ <T- s /

-.++i]du botd de In porte. ]

|. Dans le cas d'une inversion de porte, enlever les |

|obturateurs du rebord superieur de la porte et les '_ |

Pose dMne po[gnee de compa_time_t con_e|ateur

S'il s'agit dune pose de poignees initiale, la poigne}e du

compartiment congelateur se trouve au dos du refrigerateur.

[Poser la poig n&_ en la Sx nnt en _

Demontage d'une poignee de compartiment

conge|ateur

II pourra 6tre necessaire d'enlever la poignee pour permettre le

passage de I'appareil dans un endroit etroit ou pour inverser la porte.

* Torx ® est une marque depos{_e registre de Textron inc.

Mise en service de votre r frig rateur

Pose des portes et des charnieres

six pans de _/_G"(8 mm).

•Poser la charniere centrale a I'aide de

vis cruciformes.

• Poser la charniere inferieure a I'aide de visa six pans de

3/8" (9 mm).

2 Ins_rerla broche do charniOre

infdr/eure (terrains modOles).

, Localiser le trou de charniere

inferieure le plus proche du bord

extcrieur de I'armoire du rcfrigcrateur

et y inscrer la broche de charniere

inferieure. Remettre toutes cales

de la porte s'il y a lieu.

3Placer le c6td _ charnicYes de la i I

porto du co_dlateur surla broche i _-_.

de chami_re infdrieure et tenir _._,_

laporte droite tout enposant _ _-_"

la broche de charniOre centrale

Faide d_un tourne-dcrou

hexagonal deS/u, ".

• Remettre toutes cales de porte necessaires.

• S'assurer que la broche de charniere est

solidement en place.

Touten teoantlaporte du

r_£ff_rateur droite, serrer

la cha_n/_re sllpdr/eure on

place _l'aide d_an tourne-

dcrou hexagonal de s//u, "

et rerr_ettre le couvre-

charniOre enplace.

Mise en service de votre r_frig_rateur

Retrait et raise en place du bac coulissant

J _ll AVERTISSEMENT J

Pour eviter toute electrocution pouvant provoquer des blessures, voire le deces, debrancher le refrig6rateur de

I'alimentation avant de demonter les pores. Le rebrancher une fois les pores remontees

IATTENTION I

Pour eviter d'abfmer I'appareil et les risques de blessures et de d6g_ts materiels, se mettre a deux pour les

etapes suivantes.

Retrait du bac cou|issant Pose du bac coulissant

Om:rirlepanier

sllpdrieur _fond et

/_ Soldeverle hal+t de laporte alk _ I1_'*

p our dgcrocherles sulpp orts 1[ Villi

deporte des rails. Soulever _

+= //

Accrocheries supports deporte sur

lespattes des rails, tel qu'illustrc_

puis abaisserlaporte _ sa

position 5n_Je.

• Remettre les vis cruciformes

mises de c6te a I'etape 1.

_'3 Le bac _tant ore:eft _fond_ \

it_sd re rle panier in_rie ur \\ T_

chaque cdtd d,,panier sur __ l _

les_n_o_h_sd_s lesr,,ils. _

.............. ]i+='-7"r_++

II tl

I_ __s+5_ppareil.

Is,_q er-_rri+r_d. // l't//4_@!_H,u/m,

Mise en service de votre r frig rateur

Raccordement a|'a|imentation en eau

[AVERTISSEMENT ]

Pour reduire |es risques de blessure, voire de deces, prendre des precautions elementaires,

notamment ies suivantes :

Lire la totalite des consignes de montage avant de poser I'appareil.

NE PAS essayer de realiser le raccordement si les consignes de montage n'ont pas et6 comprises ou si elles exigent

des aptitudes d'un niveau trop elev6.

Observer tousles codes et reglements Iocaux.

NE PAS reparer I'appareil, sauf s'il s'agit d'une reparation specifiquement recommandee dans le manuel de I'utilisateur

ou dans les instructions de reparation publiees par le fabricant.

Debrancher le refrig6rateur de I'alimentation electrique avant la pose du dispositif.

[ATTENTION ]

Pour eviter tous deg_ts materiels ou blessures, suivre des precautions elementaires, notamment

les suivantes :

Consulter un plombier pour raccorder la tubulure en cuivre a la canalisation d'eau du lagement afin d'assurer la

conformite aux codes et reglements Iocaux.

Confirmer que la pression d'eau a Felectrovanne se situe entre 138 et 689 kPa. Avec un filtre a eau, la pression

doit 6tre d'un minimum de 241 kPa.

NE PAS utiliser de vannes & _trier de 3/16" (5 mm) ni autoperceuses ! Elles reduisent le debit d'eau, se bouchent

au fil du temps et peuvent provoquer des fuites Iorsqu'on essaie de les reparer.

Serrer les ecrous a la main pour eviter de foirer le filetage. Finir de les serrer a I'aide de pinces et de cles. Ne pas

trop serrer.

Attendre 24 heures avant de mettre I'appareil a son emplacement final afin de pouvoir verifier s'il y a des fuites et

de les reparer.

Mat6dd n6cess¢_h'e

• Tubulure en cuivre flexible d'un diametre exterieur

de 6 mm

REMARQUE :Ajouter 2,4 m g_la Iongueur de la tubulure pour

permettre de creer une boucle de service.

•Robinet d'arr¢t (il faudra percer un trou

de 6 mm dans la canalisation d'eau

pour le fixer en place)

•Cle a molette

•Tourne-&rou hexagonal

de ¼" (6 mm).

I _ Glisserl'&Tou enlaiton sutle matlchon _7

et visser-/_;crou dnns l'orilTce d_,rriv&" [ _ ]1

d_eau. Setterl'_crou _la c16. _

peine de foirer le filetage. I II_L-_

6 Tiret sutla tubld, repo,r

contTrmer qu_elle est solideme!_t

en pI:Tce. Fixer la tubldure au

chdssis 0 Faide d'lm collier (F)

et ouvtitl'eau. Vt;r#fer qu'il

n_v apas de l_,ites etles

floater sql y a lieu.

(_St_n_eilletIes rnccordspend_nt24 heures. ]

Mise en service de votre r frig&ateur

Mise de niveau du refrigerateur

Si votre r_flig_rateur est _Squip_ d'un distributeur de glace et dolt _tre raccord_ "/l'alimentation en eau. passer "_Raccordement

IPa|imentation eli eau a_ant de mettre te r61"rig&'ateur de i]ivc_/IJ.

ATTENTION

Proteger le plancher et le r6frig{_rateur en observant les points suivants :

Proteger les rev8tements de sol ou autres surfaces avec du carton, des tapis ou d'autres materiaux protecteurs.

Ne pas utiliser d'eutils electriques pour effectuer la mise de niveau.

_htt&ieln&'essa#'e •Teurne-ecrou hexagonal de 3/8" (9 mm)

3 ournerles vis de r_gl¢_ge de droite et /a

de gauche (A)pourIever ou abaisser >

1_ _vmtdt*rdfriffdrnwun

•S'assurer que le refrig6rateur est

de niveau d'un c6te a I'autre a I'aide

des vis de reglage gauche et dreite.

• Tourner le pied de stabilisatien dens le

sens heraire jusqu'a ce qu'il repose

fermement sur le plancher.

Modeles a bac coulissant : Une fois les etapes

ci-dessus effectuees, teumer les vis de reglage (A) 2 eu

3 feis dans le sens anti-horaire, de facen ace que le

peids de I'appareil repose sur les pieds de stabilisatien.

Reglage des thermostats

• Niveau

(A 8'asslzrer, _l_ffde d',m niveau, que l'avnnt dl, -_

I_t_fkig_ratetzrest6nltT_Oll ½bulleplushaut |

Iquel'nrriare. I

|•Voir Iietape 3 de la mise de niveau pour plus |

de details.

5Retnettre l_ _riIIe de ven ti[:ttionet [e(s___

couvre-sdpport(s) enplnce. Se _,,ider st!f les [

rep,3res .4l_intc;rieur de In grille de vcwtilation [

po_zrla rentettre correctetnent enpl_ce. [

•Commencer par enciencher [e bas de la grille en [

place, Appuyer sur le haut de la grille en direction du

bas _e s'enclenche en place.

Comment v{rifie-t-

on la temperature?

Materiel n_cessaire

°2 thermometres d'une capacite de

mesure de -21 ° a 10 °C

• 2 verres

Cong_,lateur

° Mettre le thermometre dans un verre

d'huile vegetale au milieu du

congelateur et passer a I'etape 3 de

la section R#glage des thermostats.

IMPORTANT : Toujours commencer

le reglage de la temperature par le

compartiment congelateur.

Refrigerateur

• Mettre le thermometre dans un verre

d'eau au milieu du refrigerateur et

passer a I'etape 3 de la section

ROglage des thermostats.

Ce refrigerateur est conou pour fonctionner a une temperature ambiante de 13 ° a 43 °C. Pour le reglage de temperature initial, suivre

les cinq etapes ci-dessous. Pour faire une simple modification du reglage de la temperature d'un refrigerateur deja en fonction, seules

les etapes 3 a 5 sent necessaires

IMPORTANT _esi le thermostat du |

congelateur est sur Off (arr¢t).

2 LaisserA_ ten_p_r_ture se stabiliserpend+mt24he_res.

o o

V_rilTer Mla tetr, p_ratz_re dz_ con_lateur se situe entre-17 et-16 C.

|J • Tourner le thermostat sur le chiffre suivant si la production de F___-_-®>,_oo-._

,.,f_= I_

I- fro=d est msuff=sante. /A_

..... _,_l I,

| • Tourner le thermostat sur le chffre precedent sl la produchon l _'_-_/)!

|de froid est trop importante. Prevoir 5 a 8 heures avant que le C ....... h,:_,

rcglage ne prenne effet.

4F_'ritger sila tel_p_t_ttzte du coI_pattin]ent te'fki_;tateut se sittle entre JOet 4 °C.

• Tourner le thermostat sur le chiffre suivant si la production

de froid est insuffisante.

• Tourner le thermostat sur le chiffre precedent si la production

de froid est trop importante.

_,_____P!6voi! 5 _ 8 heu!es avan t que le !eg!age ne p!enne effe!:

5R_p_ter les _tapes 3 et 4 en fonction des besoins.

Ill

Elfiments du compartiment rfifrigfirateur

Tab|ettes interieures

IATTENTION

Pour eviter les biessures ou les d6g_ts materiels, prendre

les precautions suivantes :

•S'assurer que la tablette est solidement en place avant d'y

mettre de la nourriture.

•Manipuler les tablettes en verre trempe avec prudence,

Elles peuvent se briser brusquement si elles sont 6brech6es,

6raflees ou exposees a des changements brusques

de temperature,

Tablettes anti-gouttes

cermins modJes

Les tablettes fixes anti-gouttes

facilitent le nettoyage en retenant les petites

quantites de liquide qui pourraient s'ecouler.

• Pour retirer la tablette, la soulever et la sortir.

• Pour remettre la tablette en place, proceder

I'inverse.

Tablettes anti-gouttes

coulissantes certains nloddles

kes tablettes anti-gouttes coulissantes allient

la facilite d'entretien a une conception

permettant de tirer sur la tablette

comme sur un tiroir pour atteindre les

articles se trouvant a I'arriere, Pour

faciliter son entretien, la tablette

peut _tre enlevee en la tirant a fond vers sol et

en la sortant de son encadrement en soulevant.

Pour retirer la tablette et I'encadrement, voir les

explications pour les tablettes anti-gouttes fixes.

Rangements de |a porte

Casier pour produits laitiers

Ce compartiment procure un espace "_-_._

de rangement pratique pour le beurre, _ _

les yogourts, le fromage, etc. II est |' fA_--____ b_--._

reglable et se trouve dans la porte. _ _,_L_=-_

II peut _tre place a differents endroits de _ _-_q_ _ _\

la porte pour mieux I'adapter aux besoins _ -

de rangement.

, ,

•Pour les enlever, fa_re couhsser le balconnet

vers le haut et le retirer. _ ]

•Pour le remettre en place, proceder a I'inverse.

Balconnets _

Les balconnets sont reglables pour mieux

repondre aux besoins de rangement.

° Pour les enlever, faire coulisser le balconnet vers le haut

et le retirer.

° Pour le remettre en place, proceder a I'inverse.

Retenue de porte

La retenue de porte s'enleve pour

faciliter le nettoyage.

• Pour enlever la retenue la faire

coulisser vers le

•Pour la remettre en place, /

proceder a I'inverse.

Bacs de rangement

fBacs & legumes & humidite

contr_lee

Le bac a legumes garde les fruits et les

legumes frais plus Iongtemps en assurant

un environnement a humidite reglable.

Commandes

La commande du bac a legumes

contr61e le niveau d'humidite

I'interieur du bac. Utiliser le reglage

low (faible) pour les legumes non feuillus

et le reglage high (elev6) pour les legumes feuillus. _

BaC pour en=cas

Ce bac peut _tre utilise pour ranger

des aliments ou des fruits et legumes.

Plateau acanettes

certains meddles

Ce plateau coulisse du dessous d'une

tablette anti-gouttes fixe. II a une capacite

de 12 canettes de 35 cl.

Pour enlever un bac et le mettre en place :

• Pour enlever le bac, I'auvrir completement,

relever I'avant et le retirer.

• Pour mettre le bac en place, I'inserer sur

les rails et le pousser en place.

Pour enlever la tablette en verre

et I'encadrement :

• Enlever les bacs tel qu'indiqu¢ ci-dessus.

• Mettreunemainsousl'encadrement pour ___

pousser la tablette en verre vers le haut _._

partir du dessous. Soulever la tablette _\_:_

et la retirer.

• Soulever I'encadrement des rails de la

cuve intcrieure du rcfrigcrateur et le retirer.

_ccder a I'inverse.

Et si la porte ne peut pas _tre suffisamment

ouverte pour enlever les bacs?

•Enlever le bac-tiroir le plus eloign6 du _ _ m !d

c6te des charnieres du refrigerateur.

•Enlever la tablette de verre tel qu'indique

au bas de la section sur les bacs

de rangement.

• Enlever le separateur central de

I'encadrement. Faire glisser le bac dans la direction opposee

au c6te des charnieres du refrigerateur et I'enlever.

Que faire pour prolonger la fra_cheur de

mes fruits et des l&gumes?

II est recommande d'observer les regles suivantes pour le

rangement de fruits et de legumes dans les bacs

environnement contr61e •

•NE PAS laver les fruits et les legumes avant de les mettre dans le

bac car toute humidite additionnelle peut faire avarier le contenu

du bac plus rapidement.

•NE PAS tapisser le bac d'essuie-tout car ceux-ci retiennent

I'humidite

•Suivre attentivement les consignes de reglage des commandes.

Avec un mauvais reglage, les fruits et les legumes pourront se

trouver aNmes. Voir le tableau pour le choix du reglage qui convient :

LOW (faible) HIGH (eleve)

• chou-fleur • courgettes •laitue • celeri

• pommes • raisin • asperges • brocolis

• mafs • concombres • epinards • pousses fraiches

• oranges

Elements du compartiment cong lateur

IE|ements principaux

IATTENTION I

Pour eviter tous d6g_ts materiels, observer les points

suivants :

•Ne pas faire force sur le bras de I'appareil a glace pour le

relever ou I'abaisser.

•Ne rien mettre ni ranger dans le bac a glacons.

Appareil & glace automatique

certaios moddlcs _.....................................

Utiiisation de I'appareil _ glace pour

la premiere fois

•S'assurer que le bac a glace est en

place et que le bras-levier de I'appareil est abaisse.

° Une lois que le compartiment congelateur atteint

-18 ° a -17 °C, I'appareil a glace se remplit d'eau et

se met en marche.

• Prevoir approximativement 24 heures apres la mise en service

pour commencer a avoir de la glace utilisable.

° Jeter tousles glacons produits dans les premieres

12 heures de fonctionnement afin d'eliminer toutes

impuretes que pourraient avoir contenu les conduites.

Fonctionnement

• S'assurer que le bac a glace est en place et que

le bras-levier de I'appareil est abaiss¢.

• Une lois que le compartiment cong¢lateur

atteint -18° a -17 °C, I'appareil a glace

se remplit d'eau et se met en marche.

II faut approximativement trois heures

I'appareil a glace pour produire

des glacons.

• Pour arrCter la production de glace, soulever le bras-levier

de I'appareil jusqu'a ce qu'un d¢clic se fasse entendre.

• L'appareil a glace reste en position d'arrCt jusqu'a ce que

le bras-levier soit abaiss¢ a nouveau.

Tablettes

Plateau de service

de 91ace

Pour le mettre en place et I'enlever :

• Pour le mettre en place, inserer la rainure

en L de la tablette sur la vis de la paroi arriere.

Pousser le plateau jusqu'a ce que la vis bute

dans la rainure en L (1). Inserer la partie avant

de la tablette sur la vis avant de la paroi (2).

• Pour I'enlever, proceder a I'inverse.

Paniers coulissants

Partier metallique

Pour I'enlever et le mettre en place :

° Pour enlever le panier, tirer dessus

pour I'ouvrir completement. Incliner

I'avant vers le haut et tirer.

• Pour mettre le panier en place,

I'inserer sur les rails de la cuve

interieure du refrig6rateur et le

pousser en place.

certains modJes

(Le couvercle du panier a et6 enleve

sur I'illustration pour plus de clarte.)

Pour enlever le panier superieur

et le mettre en place :

• Enlever le panier en tirant

dessus pour I'ouvrir

completement et le retirer

en soulevant.

• Remettre le panier en place

en le glissant dans le

compartiment superieur du congelateur.

Pour enlever le partier inferieur et le mettre en place :

• Enlever le panier en le soulevant des guides-rails.

• Remettre le panier en place en I'inscrant sur les guides-rails.

IDANGER ]

Pour emp_cher rocclusion d'enfant ou le risque

accidentelle de suffocation, ne retirez pas le diviseur dans le

Rangements de |a porte

Clayette de porte

La clayette fixe offre un rangement

pratique dans la porte

du congelateur.

Pour enlever la clayette et le

remettre en place :

• Pour I'enlever, soulever I'assemblage

des pattes du c6te de I'habillage

interieur de la porte et tirer.

• Pour la mettre en place, inserer les

extr6mites de la tablette sur les pattes

de I'habillage interieur et glisser vers le bas.

Clayette de congelateur

Pour I'enlever et la remettre en place :

• Enlever la tablette en tirant

fond dessus. Incliner I'avant vers

le haut et tirer.

• Pour la mettre en place, I'inserer

sur les rails de la cuve interieure

du refrig6rateur et la pousser

vers I'arriere du compartiment.

Conseils et entretien ®oo

Comment enl_ve-t-on

les odeurs d_un

r6ffig6rateur ?

1. Enlever tout le contenu du refrig&ateur.

2. Debrancher le refrig6rateur.

3. Nettoyer les el6ments suivants en

suivant les explications qui conviennent

dans la section <<Nettoyage

de I'appareil >>:

• Parois, fond et plafond de I'int&ieur

de I'appareil.

• Bacs, tablettes, clayettes et joints,

conformement aux indications de

cette section.

4. Veiller tout particuli&ement a nettoyer

toutes les fentes et les recoins

comme suit :

• Faire une dilution de detergent doux

et brosser les fentes et les recoins

I'aide d'une brosse en plastique.

• Laisser agir 5 minutes.

• Rincer les surfaces a I'eau chaude.

Les secher avec un linge doux et

propre.

5. Laver et secher tousles contenants,

bouteilles et bocaux. Jeter les articles

perim6s ou avaries.

6. Envelopper hermetiquement les aliments

produisant des odeurs ou les mettre

dans des contenants hermetiques pour

emp6cher les odeurs de se degager

I'avenir.

7. Rebrancher le r6frigerateur et y remettre

la nourriture.

8. Au bout de 24 heures, v&ifier si I'odeur

a disparu.

S'il y a encore une odeur.,,

1. Enlever les bacs et les mettre sur la

tablette sup&ieure du rcfrigcrateur.

2. Remplir les compartiments rcfrig&ateur

et cong¢lateur, portes comprises, de

feuilles chiffonnces de papier journal

imprim¢ en noir et blanc.

3. Mettre des briquettes de charbon par-ci

par-la sur le papier journal dans les deux

compartiments.

4. Fermer les portes et laisser agir pendant

24 a 48 heures.

5. Rcpcter les €tapes 5 a 7.

Si I'odeur n'est toujours pas elimin6e,

contacter le Centre de service

apres-vente Sears. Le num&o de

tel6phone est indique au dos du manuel.

Comment nettoyer |'apparel|

IAVERTISSEMENT

Pour evJter une electrocution, qui pourrait provoquer des blessures graves,

voire le dec6s, debrancher le refrJg&ateur avant tout nettoyage. Rebrancher

I'appareil une lois le nettoyage termin&

ATTENTION

Pour eviter les blessures ou les degfits materiels :

Lire et suivre le mode d'emploi du fabrioant de tous les produits de

nettoyage utilises.

Ne pas mettre de bacs, de tablettes ou d'accessoires au lave-vaisselle.

IIs pourraient se fendiller ou se deformer.

COMPOSANT

Portes et exterieur textures

Interieur de I'appareil

Portes et exterieur en

acier inoxydable *

IMPORTANT :

Toute surface en acier

inoxydable ab[rnee suite

un mauvais emploi de produits

de nettoyage ou a remploi de

produits non recommandes ne

sera couverte par la garantie,

quelle qu'elle soit

Commandes

du distributeur

Joints de porte

Serpentin du condenseur

Enlever la grille de ventilation

pour y acceder

Grille de la bouehe de sortie

du ventilateur du condenseur

Voir le dos du reffig&ateur

Accessoires

Tablettes. ciayettes.

bacs. etc.

NE PA S UTILISER

• Produits de nettoyage abrasifs ou

trop puissants

• Ammoniaque

• Eau de Javel

• Detergentsou soNants concentres

• Tampons a recurer textures rnetalliques

ou en plastique *

• Produits de nettoyage abrasifs ou

trop puissants

• Ammoniaque

• Eau de Javel

• Detergentsou soNants concentres

• Tampons a recurer textures rnetalliques

ou en plastique

• Produffs a base de vinaJgre

• Produits de nettoyage a base de citron

• Produits de nettoyage abrasifs ou

trop puJssants

• Ammoniaque

• Eau de Javel

• Detergentsou solvants concentres

• Tampons a recurer textures rnetalliques

ou en plastique

• Produits de nettoyage abrasifs ou

trop puJssants

• Tampons a recurer rnetafliques ou en

plastique texture

S.C.

• Lave-vaisselle

UTILISER ...

• Utiliser 60 ml (4 c a soupe) de

bicarbonate de soude dissout darts

1 litre d'eau chaude savonneuse.

• Rincer les surfaces a reau claire

tiede et essuyer immediaternent

pour eviter les taches d'eau.

• Utiliser de reau chaude savonneuse

et un linge propre et doux ou

une eponge.

• Rincer les surfaces a reau claire

tiede et essuyer immediatement

pour eviter les taches d'eau

• Utiliser la buse d'un aspirateur

• Utiliser la buse d'un aspirateur avec

la brosse

• Suivre les indications foumies pour

enlever les divers elements et les

remettre en place darts la section

quJ convJent.

• Laisser les articles arriver

temperature ambiante avant

de les nettoyer

• Diluer un detergent doux et utJliser

un linge propre et doux ou une

eponge pour nettoyer

• Utiliser une brosse en plastJque pour

faJre penetrer la solution dedetergent

darts les fentes et recoins.

• Rincer les surfaces a reau

claire chaude

• Secherles composants transparents

et en verre JrnmedJatement pour

eviter les taches d'eau.

* Un nettoyeur pour acier inoxydable est mis a votre disposition dans le refrig&ateur. Pour vous

reapprovisionner, veuillez contacter Sears a I'aide des renseignements indiques au dos du manuel.

Conseils et entretien

Retrait et remp|acement de |'ampou|e

[AVERTISSEMENT ]

Pour eviter une electrocution, qui pourrait provoquer des blessures graves, voire

le d6ces, debrancher le r6frigerateur avant de remplacer I'ampoule. Rebrancher

I'appareil une lois la nouvelle ampoule en place.

[ATTENTION ]

Pour eviter les blessures ou les d6g_ts materiels :

• Laisser I'ampoule refroidir.

• Porter des gants pour remplacer I'ampoule.

Compartiment r6frigerateur

1. Retirer la vis du couvre-ampoule. La mettre de

c6te pour le remontage.

2. Glisser le couvre-ampoule vers I'arriere du

compartiment pour permettre I'acces aux ampoules.

3. Les remplacer par des ampoules pour appareils

electrem6nagers ne d_passant pas 40 W.

4. Remettre le couvre-ampoule en place en inserant

les pattes du couvre-ampoule dans les trous de la

cuve de chaque c6te de I'ampeule. Faire glisser le

couvre-ampoule vers I'avant jusqu'a ce qu'il

s'enclenche en place. NE PAS forcer sur le

couvre-ampoule pour le faire aller au-dela

du point d'enclenchement.

5. Remettre la vis enlevee a I'etape 1.

( Comment

optimiser la.

consommauon

&lectrique de

votre r_frig_rateur

• Lors du placement dn r_ffig_rateur _ son

emplacement final, laisser un d_gagement

de 25 lnln au-dessns de l'appareil et stir les

c6t4s pore assttrer une bonne ventilation et

ainsi une efficacit_ optimum

, I_xiter de trop remplir les tablettes.

Ceci r_duit l'efficacit4 de la circulation

de Fair autour des aliments et fair tottrner

le r_frig&ateur plus longtelnps.

• I_viter d';_iouter trop d'alilnents non

r4frig&4s on non conget& fl la I\_is dans

l'appareil. Ceci surcharge I'appareil et

ralentit le reffoidisselnent.

im;al-c;hg% al;g ................................;1-...............-)

I 1. PincerlesP| ettireralaav;tf_s_r;i6re(A) ducouvre-amp oule _ I °

I 2. Enleverl'ampoule. F__//_:%",l'_ /

| 3. Remplacer I'ampoule par une ampoule pour appareils I ] _ t(({ )_ II |

¢lectromcnagers ne d_passant pas 40 W. |

4. Inserer les pattes du haut (B) du couvre-ampoule I L__ '_J'_ t |

| dans la cuve interieure du refrig6rateur et enclencher _=:::__,_¢::::_ |

la partie arriere sur I'ampoule. __

Ne pas tapisser les tablettes de papier

d'aluminium, de papier cir_ ni d'essuie-tout

car cela r_dnit la circulation d'air et

l'appareil fait tan usage moins eNcace

de l'_nergie consonnn_e.

Un cong41ateur rempli aux denx tiers

%nctionne au sunnnum de son efficacit_.

Placer le r4frigGratet!r dans la pal_ie la plus

fra?che de la pi4ce. Eviter les endroits en

plein soleil ou pr4s de condnits de chauffage,

de bouches de chaleur ou d'appareils

produisant de la chaleur. Si cela n'est pas

possible, isoler l'ext4rieur avec tin pan de

lnat_riau ntilis_ pour les arlnoires on une

couche d'isolation suppl4mentaire.

Se repol_er fi la section du manuel sur le

r4glage des thennostats.

Nettoyer les joints de porte :ousles trois

nlois en suivant les indications dn manueh

Les portes se fcnneront henn&iquelnent et

l'appareil fonctionnera plus efficacement.

Prendre le temps d'organiser le contem_ dn

r_flig_rateur de fwon 5 r_duire la dur4e de

tannps pendant laqnelle la poise est ouverte.

S'assurer que les portes fcnnent bien en I1_

lnettant l'appareil de nivean tel qu'indiqu4

dans le lnamlel.

Nettoyer les serpentins dn condensenr tons

les trois mois de la facon indiqn{'e dans le

manuel. Ceci r&tuira la consonnnation

d'_nergie toni en angmentant la puissance

de refroidissement.

D pannage

Los refrig6rateurs actuels offrent de nouvelles fonctionnalites et consomment moins d'electricit6. La mousse

isolante est tres efficace sur le plan de la consommation d'electricite et de I'isolation thermique mais elle n'absorbe

pas les bruits. II en resulte que I'appareil peut produire des sons inhabituels. Avec le temps, ils deviendront plus

B R U IT 9)_' familiers. Se referer aux informations ci-dessous avant d'appeler le service de depannage.

BRUIT CAUSE POSSIBLE SOLUTION

¢liquetements La commande du congelateur (A) produit un gonctionnement normal

declic Iorsqu'elle met le compresseur en marche

ou qu'elle I'arr_te

La minuterie du degivrage (B) fait un bruit Fonctionnement normal

d'hodoge electrique et enclenche ou

desenclenche le cycle de degivrage

Bonrlement ou Le ventilateur du congelateur (C) et celui du Fonctionnement normal

bruit de passage condenseur (B) font ce bruit Iorsqu'ils

d'air fonction nent

Gargouillement ou Le liquide refrigerant de revaporateur (E) Fonctionnement norton]

boui!lonnement et de I'echangeur thermique (F) far ce bruit

en coulant

Cognement sourd Les gla_ons produits par I'appareil a glace gonctionnement norma]

(certains modeles) tombent dans le bac

glace (G)

Bruit de vibration Le compresseur (H) fair un bruit de pulsation Fonctionnement normal

Iorsq u'il fonctionne

Le refrigerateur n'est pas de niveau Se reporter & ]a <( Mise en

service de votre refrig_rateur >>

pour tous les details sur la

mise de niveau de rappareil

Bourdonnement L'electrovanne (I) de I'appareil a glace (certains Fonctionnement normal

mod¢les) produit un bourdonnement Iorsque

rappareil a glace se remplit d'eau

Ronronnem ent L'appareil & glace (J) est en position de rnarche Arr_ter le bruit en relevant le

sans qu'il soit raccord_ a ralimentation en eau brasqevier en position d'arr_t

Se reporter a la section

</ Appareil a glace

automatique >> pour plus

de d etails

gonctionnement normal

8irfleraents ou Fonctionnement normal

{_ claquement >_

Le compresseur (H) fait un bruit aigu

Iorsq u'il fonctionne

Le chauffage du degivrage (K) siffle ou produit

des cracbotements ou des claquements

Iorsq u'il fonctionne

Les commandes Le refrigerateur est en mode Fonctionnement normal. Attendre 40 minutes pour voir

et I'_clairage de de degivrage, s'il redemarre.

rappareil sont

allumes mais le

compresseur ne

fonctionne pas.

La temperature Le reglage est trop faible. Se reporter a la section sur le bac a legumes sous <<

du bae _ I_gumes Elements du refrigerateur >>pour Ie reglage

n'est pas assez des commandes.

froide. Le thermostat du congelateur est sur un Se reporter a la section sur le reglage des thermostats

reglage insuffisant, sous <<Mise en service de vetre refrigerateur >>.

Le bac n'est pas correctement en place. Se reporter a la section sur le bac a legumes sous

<<Elements du refrigerateur >>pour verifier comment

il dolt 6tre plac&

Le refrigOrateur Le refrigerateur n'est pas branch& Le brancher.

ne fonctionne Le thermostat du cengelateur n'est pas Se reporter a la section sur le reglage des thermostats

pas. en position de marche, sous <<Elements du congelateur >>.

Le fusible a saute ou le disjencteur dolt Remplacer tout fusible qui a saute. Verifier Ie disjoncteur

Otre reenclench& et Ie reenclencher s'iI y a lieu.

II s'est produit une panne de courant. Appeler Ia compagnie d'electricite locale pour signaler

la panne.

Le refrig_rateur L'appareil ne fonctionne pas Le debrancher et transferer son contenu aun autre

ne fonctionne correctement, refrigerateur. S'il n'y a pas d'autre refrigerateur disponible,

toujours pas. mettre de la neige carbonique dans le compartiment

congelateur pour en preserver le centenu. La garantie ne

couvre pas Ies aliments avaries suite a une panne.

Contacter le prestataire de service apres-vente.

Les aliments sont Le serpentin du cendenseur est sale. Le nettoyer en suivant les indications sous <<Conseils

trop froids, et entretien >>.

Se reporter a la section sur le reglage des thermostats

sous <<Elements du refrig_rateur >>.

Le thermostat du refrigerateur ou

du congelateur est sur un reglage

trop elev&

FONCTIONNEMENT

PROBLI_ME CAUSE POSSIBLE SOLUTION

D pannage

La nourriture ne semble pas

assez froide La porte ne ferme pas correctement.

Les thermostats ont besoin

d'6tre rCglCs.

Le serpentin du condenseur est sale.

Une obstruction bloque la grille de

ventilation arriCre.

Les portes sont ouvertes trop

fr¢quemment ou de fa£on prolong_e.

Le r_frig_rateur n'est pas de niveau. Se reporter a la section

<<Mise de niveau du r_frig_rateur >>sous <<Mise en service de votre

rCfrigCrateur >>pour tous details sur la mise de niveau de l'appareil.

Verifier si les joints sont bien herm_tiques. Les nettoyer, si

n¢cessaire, en suivant les indications fournies.

Des aliments ont r_cemment _t_

ajout¢s dans I'appareil.

I1y a une odeur dans le Le compartiment est sale ou un aliment

r_frig_rateur produisant une odeur y est rang&

Des gouttelettea d'eau se Verifier si les joints assurent bien Se r_f_rer a la section <<Conseils et entretien >>.

forrnent sur I'ext_rieur du I'¢tanch_it&

r_frig_rateur II fait trCs humide.

Les thermostats doivent _tre r_gtCs.

Des gouttelettes d'eau se II fait tr_s humide ou la porte est ouverte

forment _ I'int_rieur du trop souvent.

r_frig_rateur.

V¢rifier si les joints assurent bien

I'¢tanch_it&

V¢rifier que den, & I'intCrieur de I'appareil, ne vient emp¢cher la

)orte de se fermer correctement (bacs-tiroirs mat ferm_s, bacs

glace, contenants ou produits de grande taille ou mat ranges,

par exemple).

Se reporter a la section sur le r_glage des thermostats sous

<<Mise en service de votre r_frig_rateur >>.

Voir la section <<Conseils et entretien >>.

Verifier le placement des aliments darts le rCfrigCrateur pour

s'assurer que rien ne vient obstruer la grille de ventilation arri_re.

Les grilles de ventilation arri_re sont situ_es sous les bacs

& I_gumes.

Ouvrir les portes moins Iongtemps. Organiser les aliments de fa£on

efficace dans le compartiment, afin que la porte reste ouverte aussi

peu de temps que possible.

Laisser I'environnement int_rieur s'ajuster pour une p_riode

de temps aussi longue que celle pendant laquetle la porte a

_t_ ouverte.

Laisser aux aliments nouvellement ajout_s le temps d'atteindre la

temp¢rature du r_frig¢rateur ou du cong_lateur.

Se r_f_rer a la section <_Conseils et entretien >>.

Le r_frigerateur ou Fonctionnement normal.

I'appareil & glace font des

bruits inhabituels ou

semblent trop bruyants

Les bacs & I_gumes ont du Le contenu d'un bac ou I'agencement R_arranger les aliments et les contenants pour qu'ils ne nuisent

rnal _ se fermer des aliments avoisinants pourraient 3as a la fermeture du bac.

nuire a la fermeture du bac.

Le bac n'est pas correctement en place.

Le r_frig_rateur n'est pas de niveau.

Les gouttiCres des bacs sont sales ou

ont besoin d'etre vCrifi_es.

Normal Iorsque I'humidit¢ atmosph_rique est tr_s _lev_e.

Se reporter & la section sur le rCglage des thermostats sous

<<Mise en service de votre r_frig_rateur >>.

Se reporter & la section sur le rCglage des thermostats sous

<<Mise en service de votre r_frig_rateur >>.

Ouvrir la porte moins Iongtemps. Organiser les aliments de facon

efficace dans le compartiment, afin que la porte reste ouverte aussi

peu de temps que possible.

Se reporter & la section <<Conseils et entretien >>.

Se reporter & la section sur les bruits du guide de dCpannage.

Les portes sont ouvertes trop

fr¢quemment ou de fagon prolong_e.

Le r_frig6rateur se met en

marche trop fr_quemment

Se reporter & la section sur la mise en place des bacs a I_gumes

sous <<Elements du r_frigCrateur >>.

Se reporter & la section sur la mise de niveau du r_frigCrateur sous

<<Mise en service de votre r_frig_rateur >>pour tous d_tails sur la

mise de niveau de I'appareil.

Nettoyer les gouttiCres des bacs avec de I'eau chaude

savonneuse. Bien rincer et s¢cher.

Appliquer une fine couche de vaseline sur ]es goutti_res.

Ouvrir les portes moins Iongtemps. Organiser les aliments de facon

efficace dans le compartiment, afin que la porte reste ouverte aussi

peu de temps que possible.

Laisser I'environnement int_rieur s'ajuster pour une p_riode

de temps aussi longue que celle pendant laquetle ]a porte a

_t_ ouverte.

II est dans un environnement oQ ia Fonctionnement normal.

chaieur ou I'humidit¢ sont _lev_es.

Des aliments ont r_cemment _t_ Laisser aux aliments nouvellement ajoutCs le temps d'atteindre ]a

ajoutCs dans I'appareil. temperature du r_frigCrateur ou du cong_lateur.

L'appareil est expos_ & la chaleur Evaluer I'environnement darts lequel fonctionne I'appareil. II pourra

ambiante ou provenant d'appareils falloir le changer de place pour permettre un fonctionnement

proximit& )lus efficace.

Le serpentin du condenseur est sale. Se r_f_rer a la section <<Conseils et entretien >>.

D pannage

FONCTIONNEMENT (suite)

PROBLI_ME CAUSE POSSIBLE SOLUTION

Le rafrigarateur se met en Les thermostats doivent 6tre r6gl6s.

marche trop fr6quemment

(suite) La porte ne ferme pas correctement.

GLACE

L'appareil fur

Se reporter & ta section sur le r6glage des thermostats sous

<<Vise en service de votre r_frig6rateur >>.

Le r6frig6rateur n'est pas de niveau. Se reporter & la section

sur la mise de nweau du r_frig_rateur sous <<Vise en service

de votre r_frig6rateur >>.

V6rifier si les joints assurent bien 1'6tanch6it& Les nettoyer, si

n6cessaire, en suivant les indications de la section <<Conseils

et entretien >>.

V6rifier que rien, & Hnt6rieur de t'appareil, ne vient emp_cher la

porte de se fermer correctement (bacs-tiroirs real ferm6s, bacs

glace, contenants ou produits de grande taille ou real ranges,

par exemple).

Une tubulure en plastique a 6t6 utilis6e pour le

raccordement a I'alimentation en eau.

II se forme de la glace sur la L'¢lectrovanne utilis6e ne convient pas.

tubulure d'alimentation de

I'appareil _ glace

La pression d'eau est faible.

Sears recommande d'utiliser une tubulure de cuivre pour

effectuer le raccordement. Le plastique est moins durable et

peut _tre & I'origine de fuites. Sears ne sera pas tenue

responsable de d6g_ts survenant suite _ une mauvaise

mise en service ou _ un mauvais raccordement

I'alimentation en eau.

Se reporter & ta m6thode de raccordement pr_conis_e dans la

<<Vise en service de votre r_frig6rateur >>.Les vannes & _trier

de 3/16 (5 mm)ou autoperceuses r6duisent ta pression d'eau et

peuvent se boucher au fil du temps. Sears ne sera pas tenue

responsable de d6g_ts survenant suite & une mauvaise

mise en service ou _ un mauvais raccordement

I'alimentation en eau.

La pression d'eau doit se situer entre I38 et 689 kPa. Avec un

filtre & eau, la pression doit _tre d'un minimum de 24I kPa.

Le d6bit d'eau est plus faible Le thermostat du cong@ateur est sur un r6giage Se reporter & la section sur le rCglage des thermostats sous

que la normale trap ¢lev6. <<Mise en service de votre r6frig6rateur >>.II est recommand6

de rCgler le cong¢iateur a une temp6rature entre -18 ° et -17°C.

La pression d'eau est faibte.

L'6lectrovanne utilis6e ne convient pas.

La pression d'eau doit se situer entre I38 et 689 kPa. Avec un

filtre & eau, la pression doit _tre d'un minimum de 24I kPa.

Se reporter & la m6thode de raccordement pr6conisCe darts la

<<Vise en service de votre r¢frig6rateur >>.Les vannes & 6trier

de 3/16 (5 mm) ou autoperceuses rCduisent la pression d'eau

et peuvent se boucher au fil du temps. Sears ne sera pas

tenue responsable de d6g_ts survenant suite _une

mauvaise raise en service ou & un mauvais raccordement

I'alimentation en eau.

This book applies to the following model numbers:

Este libro se aplica a los n_meros de modelo siguientes:

Ce livre s'applique aux num_ros de type suivants:

19cu. fl.

596.62822200

596.62824200

596.63822200

596.63824200

596.72822200

596.72824200

596.73822200

596.73824200

596.62832200

596.62834200

596.62839200

596.72832200

596.72834200

596.72839200

596.62912200

596.62913200

596.62914200

596.62919200

596.72912200

596.72913200

596.72914200

596.72919200

596.73912200

596.73913200

596.73914200

596.73919200

596.72952200

596.72953200

596.72954200

596.72959200

22 cu. ft

596.62222200

596.62224200

596.63222200

596.63224200

596.72222200

596.72224200

596.73222200

596.73224200

596.62232200

596.62234200

596.62239200

596.72232200

596.72234200

596.72239200

596.62212200

596.62213200

596.62214200

596.62219200

596.72212200

596.72213200

596.72214200

596.72219200

596.73212200

596.73213200

596.73214200

596.73219200

596.72252200

596.72253200

596.72254200

596.72259200

596.72282200

596.72283200

596.72284200

596.72289200

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears .corn www.sears .ca

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call for the location of your nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirect SM!

1-800-366-PART 6 a.m.- 11 p.m. CST, 7 days a week

(1-800-366-7278) (U.S.A. only)

www.sears.com/partsdirect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.A.)

7 a.m. - 5 p.m. CST, Mon. - Sat.

Para pedir servicio de reparaci6n a

domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427

1-800-361-6665 (Canada)

9 a.m.- 8 p.m. EST, M - F, 4 p.m. Sat.

Au Canada pour service en fran£:ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

SEARS

HomeCentral ®

® Marca Registrada/ Marca de Fabrica/sr,_Marca de ServicJo de Sears, Roebuck and Co.

® Marque de commerce/Mc Marque deposee de Sears, Roebuck and Co

Part no. 12642703

Printed in the U.S.A. 02/02

Kenmore 59662232200 User Manual REFRIGERATOR Manuals And Guides L0703106

KENMORE Bottom Mount Refrigerator Manual L0703106 KENMORE Bottom Mount Refrigerator Owner's Manual, KENMORE Bottom Mount Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
