Bottom-Mount Refrigerator

Use & Care Guide

Refrigerador con montaje inferior

Manual de usoy cuidado

R_frig_rateur _compartiment inf_rieur

Guide d'utilisation et d'entretien

Model No: 69872,69877,79872,79877

Ili

'I'1

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

10937036 Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.com

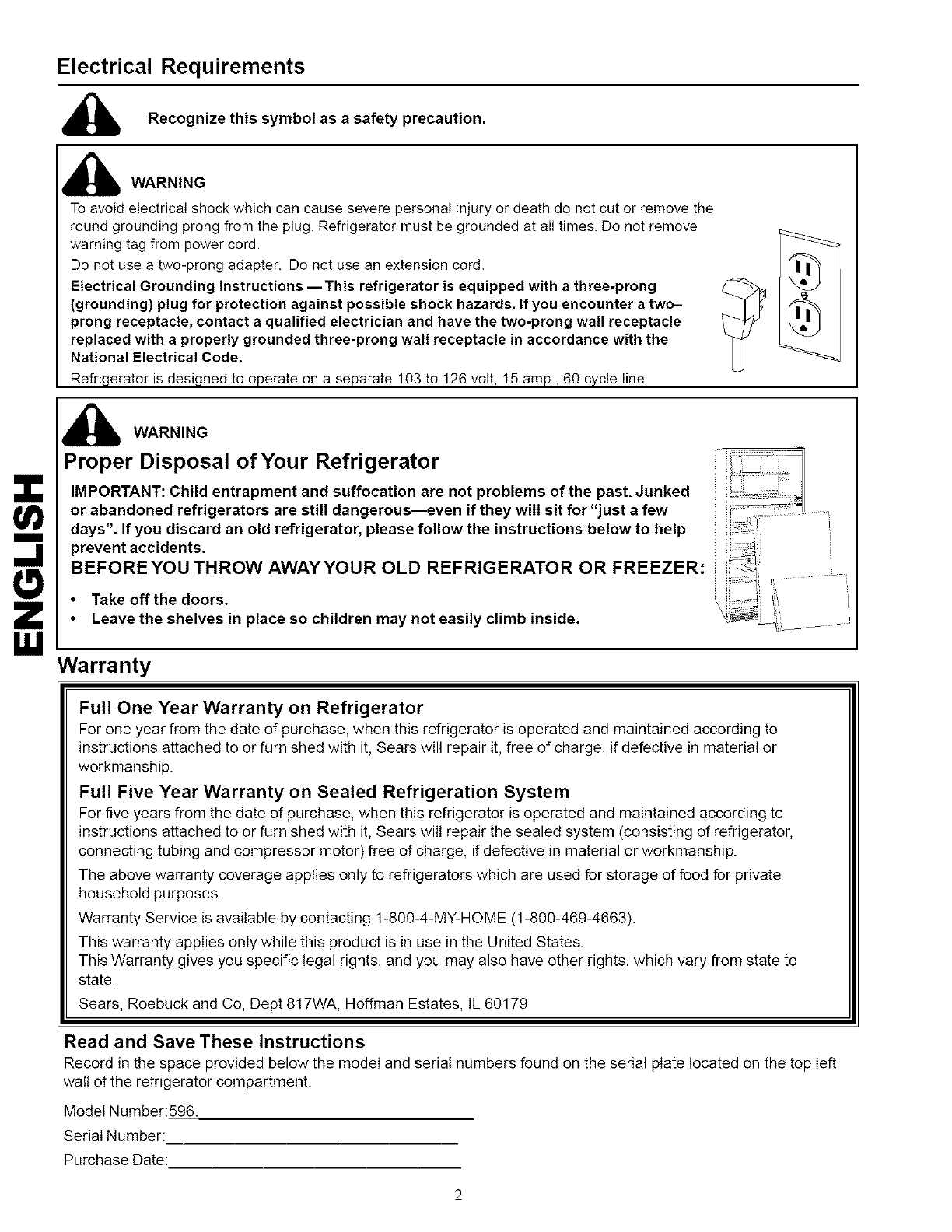

Electrical Requirements

Recognize this symbol as a safety precaution.

WARNING

To avoid electrical shock which can cause severe personal injury or death do not cut or remove the

round grounding prong from the plug. Refrigerator must be grounded at all times. Do not remove

warning tag from power cord.

Do not use a two-prong adapter. Do not use an extension cord.

Electrical Grounding Instructions --This refrigerator is equipped with a three-prong

(grounding) plug for protection against possible shock hazards. If you encounter a two-

prong receptacle, contact a qualified electrician and have the two-prong wall receptacle

replaced with a properly grounded three-prong wall receptacle in accordance with the

National Electrical Code.

Refri,gerator is desi,gned to operate on a separate 103 to 126 volt, 15 amp., 60 cycle line.

I_lll WARNING

Proper Disposal of Your Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked

or abandoned refrigerators are still dangerous--even if they will sit for "just afew

days". If you discard an old refrigerator, please follow the instructions below to help

prevent accidents.

BEFORE YOU THROW AWAYYOUR OLD REFRIGERATOR OR FREEZER:

Take off the doors.

Leave the shelves in place so children may not easily climb inside.

Ill

\Jib

Warranty

Full One Year Warranty on Refrigerator

For one year from the date of purchase, when this refrigerator is operated and maintained according to

instructions attached to or furnished with it, Sears will repair it, free of charge, if defective in material or

workmanship.

Full Five Year Warranty on Sealed Refrigeration System

For five years from the date of purchase, when this refrigerator is operated and maintained according to

instructions attached to or furnished with it, Sears will repair the sealed system (consisting of refrigerator,

connecting tubing and compressor motor) free of charge, if defective in material or workmanship.

The above warranty coverage applies only to refrigerators which are used for storage of food for private

household purposes.

Warranty Service is available by contacting 1-800-4-MY-HOME (1-800-469-4663).

This warranty applies only while this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights, which vary from state to

state.

Sears, Roebuck and Co, Dept 817WA, Hoffman Estates, IL 60179

Read and Save These Instructions

Record in the space provided below the modei and serial numbers found on tile serial plate located on the top Ieft

walt of the refrigerator compartment.

Model Number:596.

Serial Number:

Purchase Date:

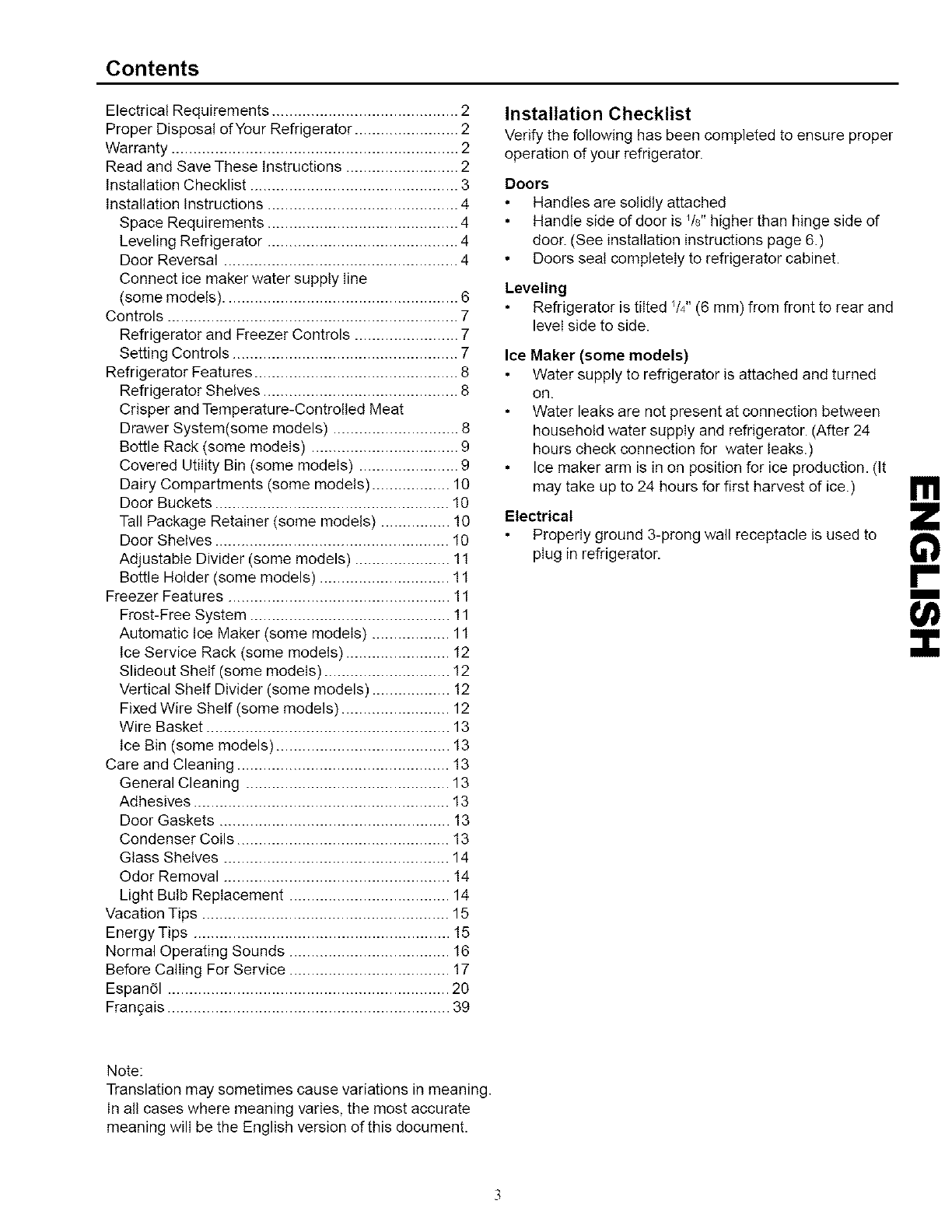

Contents

Electrical Requirements ........................................... 2

Proper Disposal of Your Refrigerator ........................ 2

Warranty .................................................................. 2

Read and Save These instructions .......................... 2

Installation Checklist ................................................ 3

Installation Instructions ............................................ 4

Space Requirements ............................................ 4

Leveling Refrigerator ............................................ 4

Door Reversal ...................................................... 4

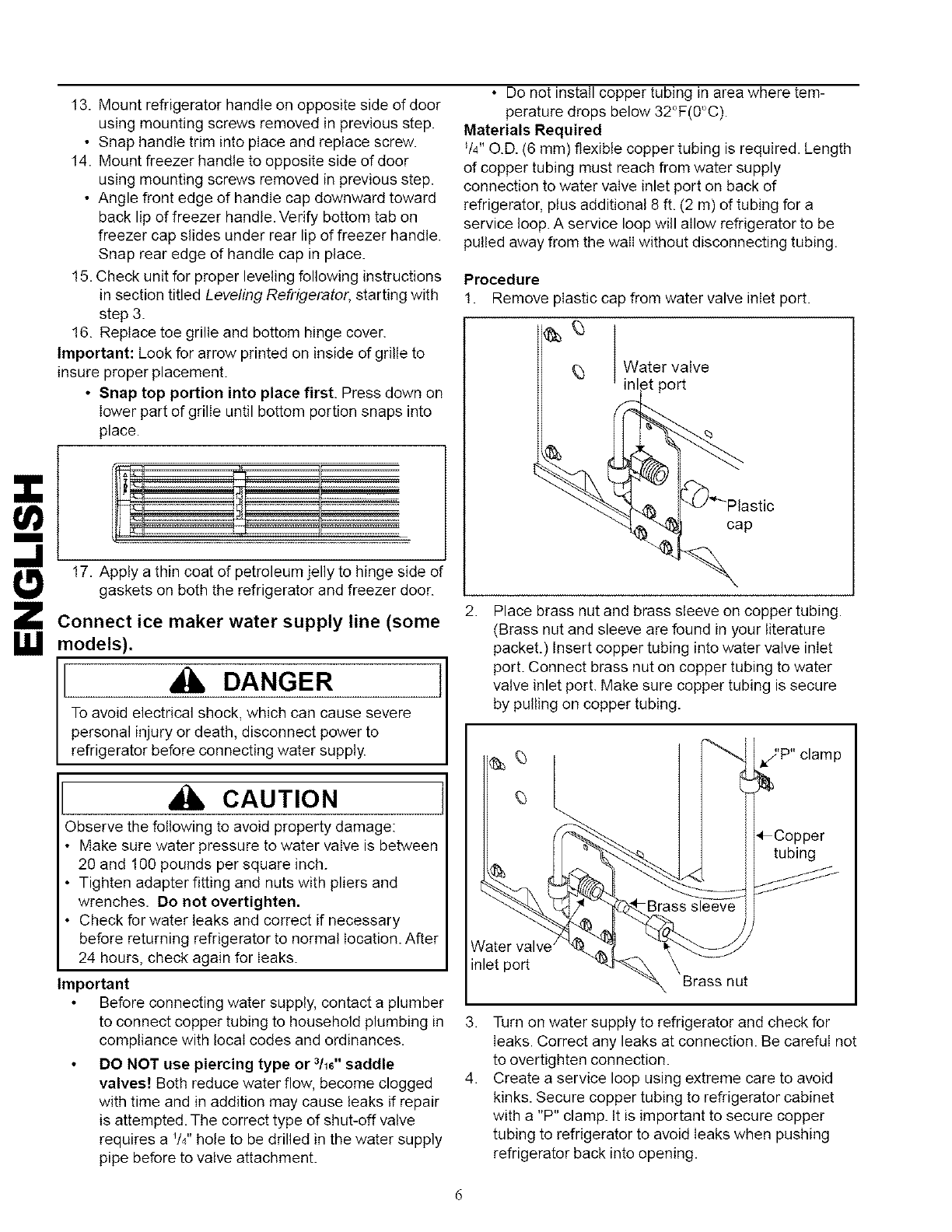

Connect ice maker water supply line

(some models) ...................................................... 6

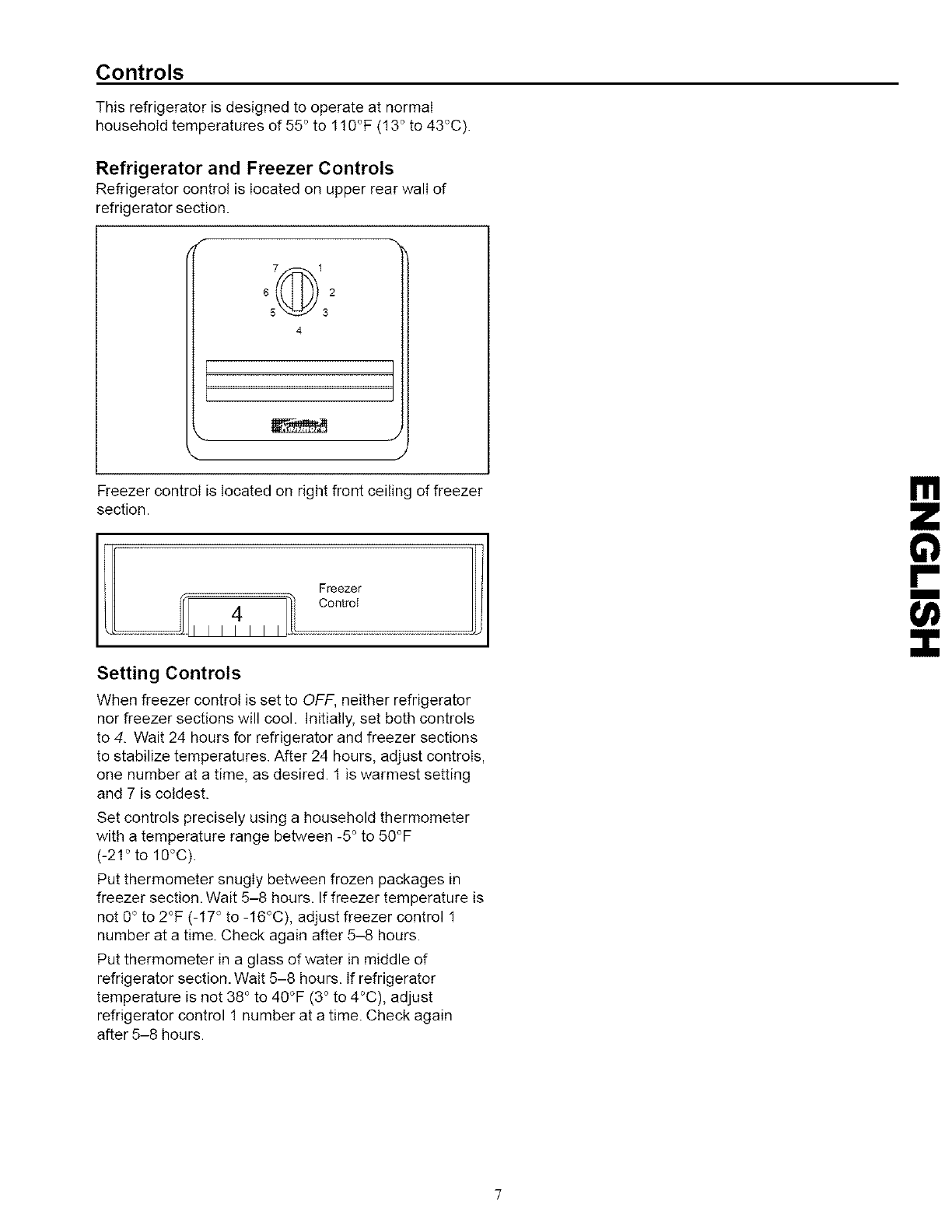

Controls ................................................................... 7

Refrigerator and Freezer Controls ........................ 7

Setting Controls .................................................... 7

Refrigerator Features ............................................... 8

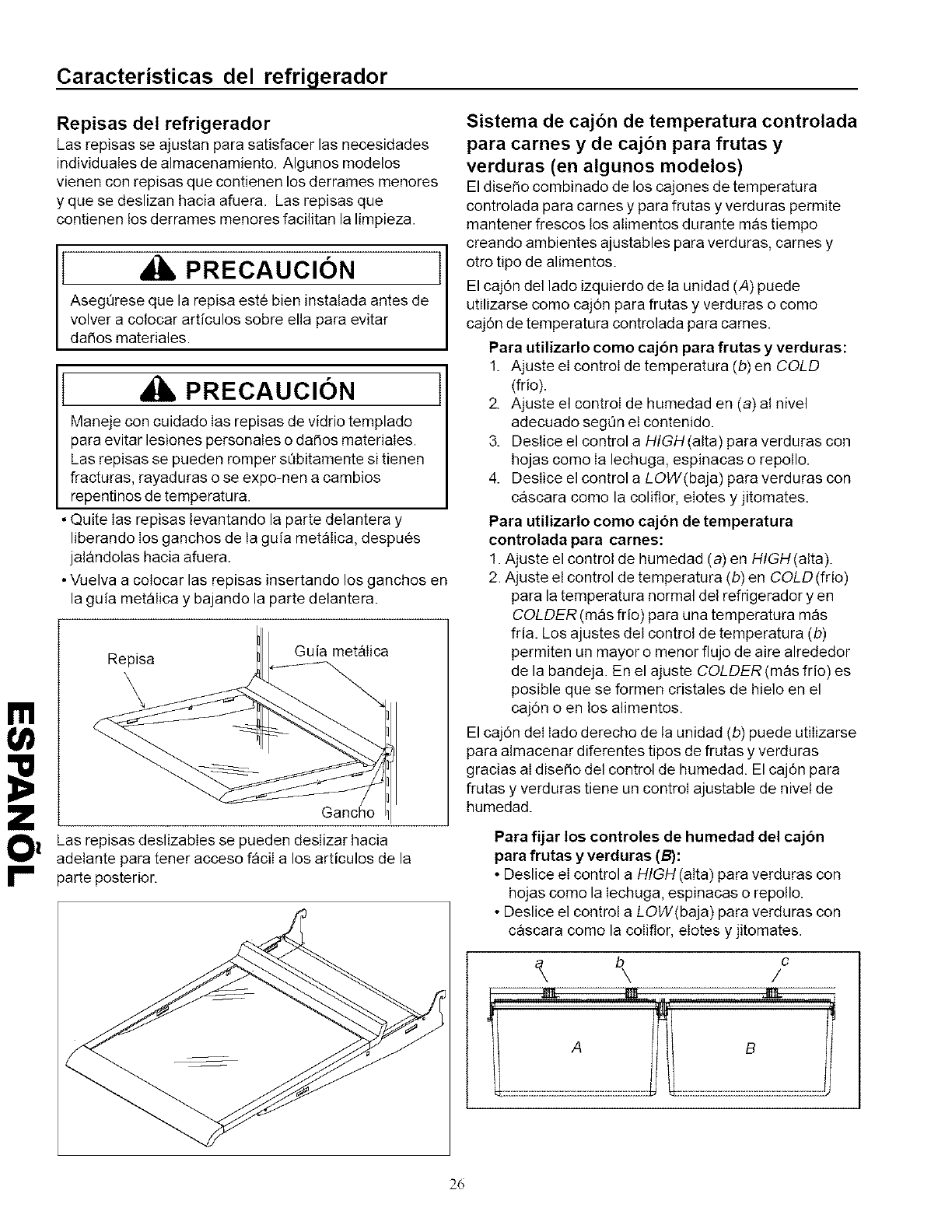

Refrigerator Shelves ............................................. 8

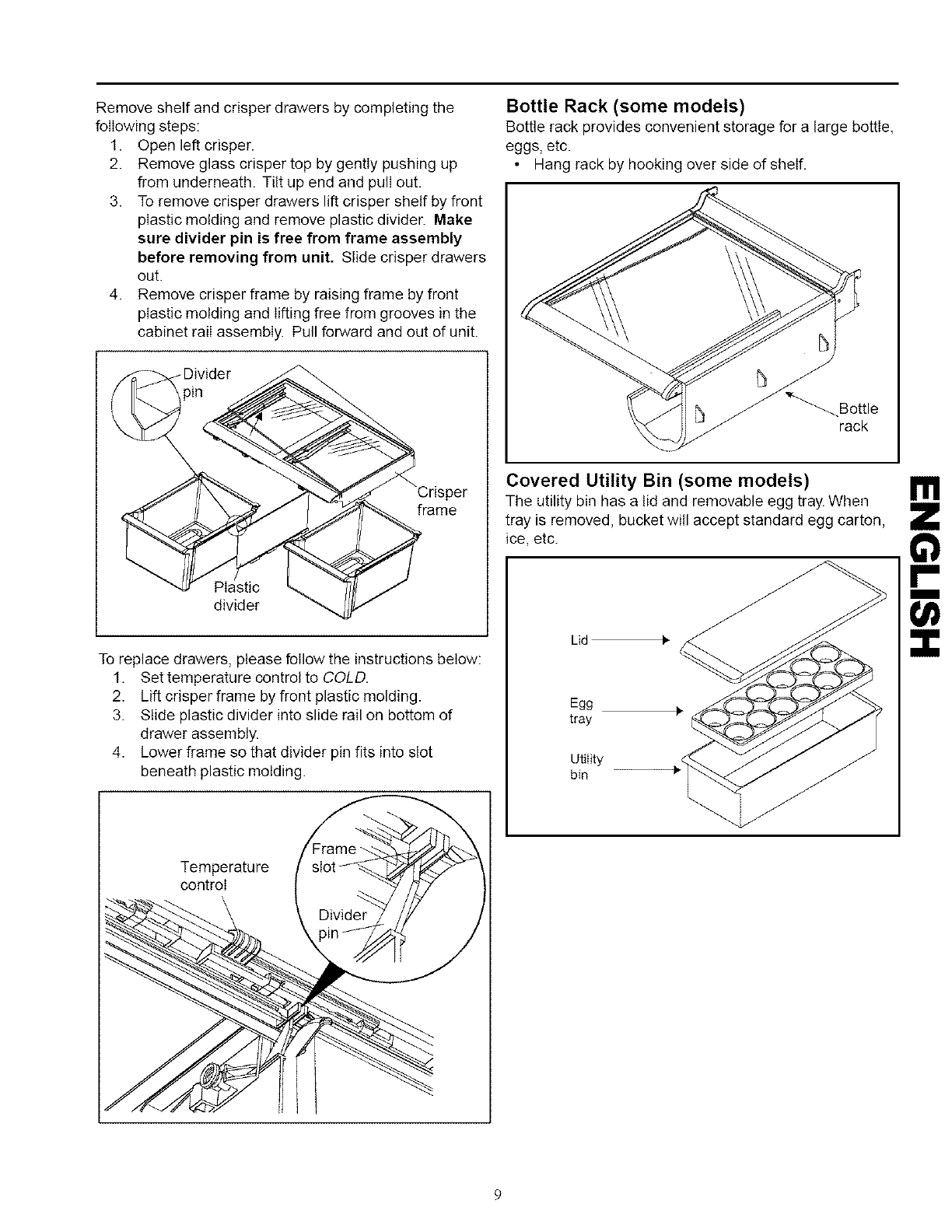

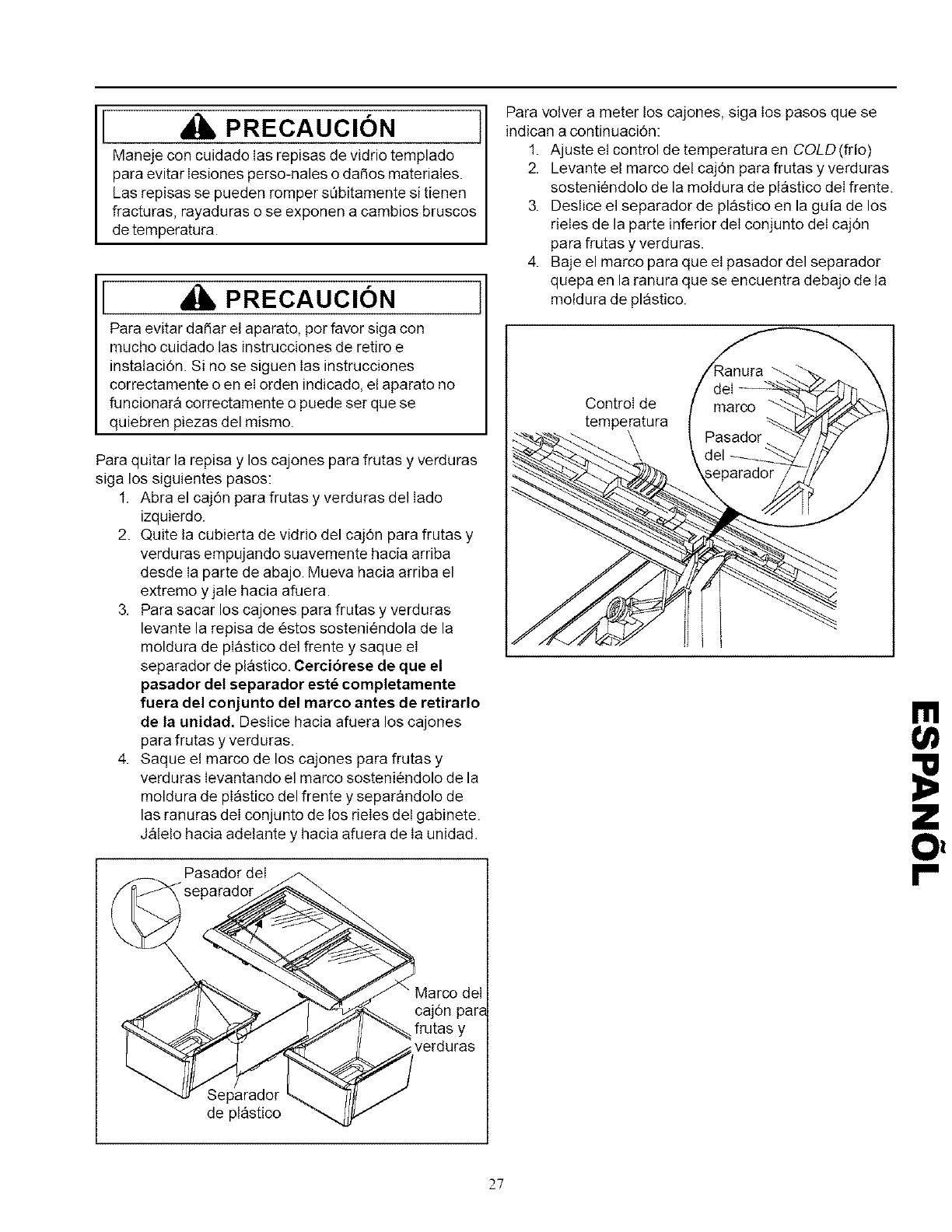

Crisper and Temperature-Controlled Meat

Drawer System(some models) ............................. 8

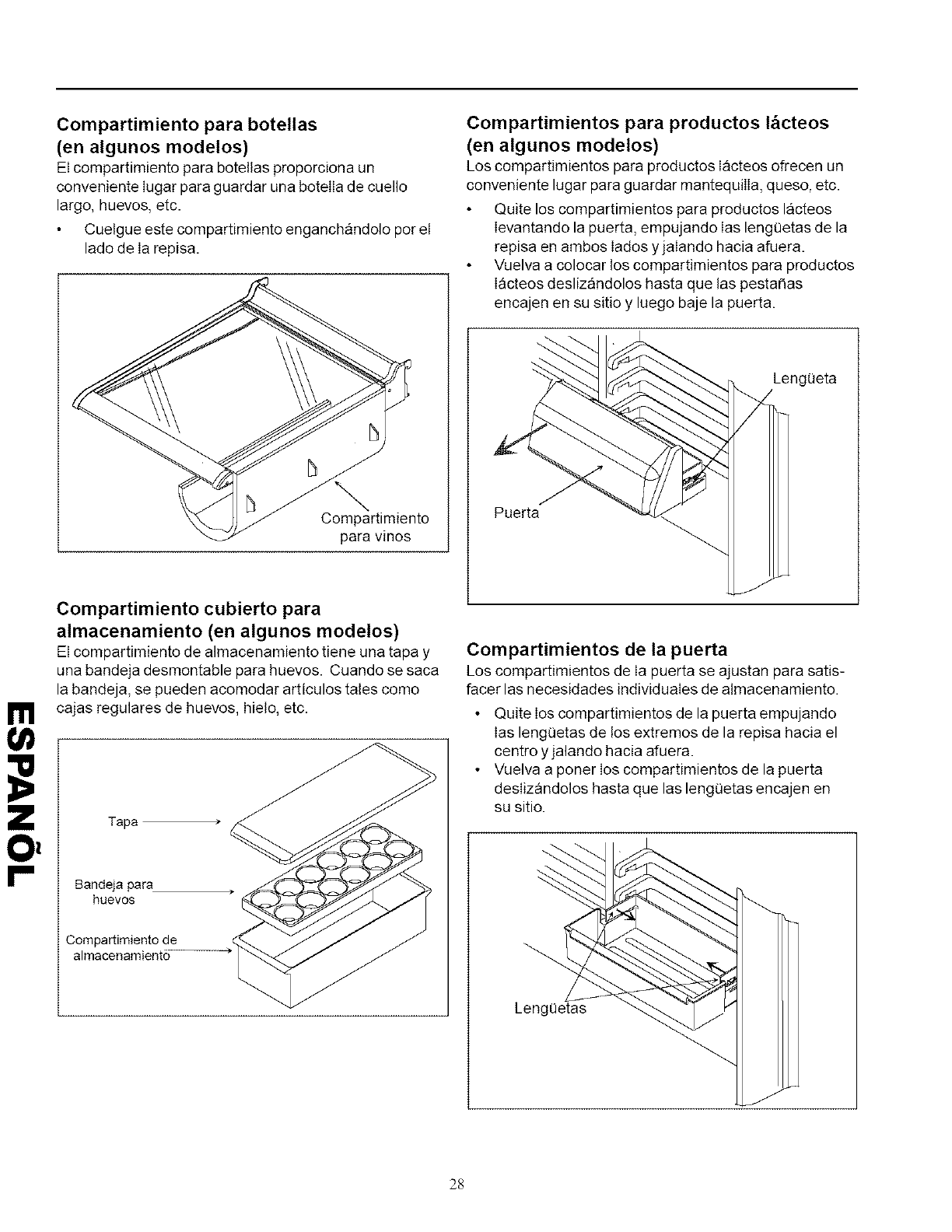

Bottle Rack (some models) .................................. 9

Covered Utility Bin (some models) ....................... 9

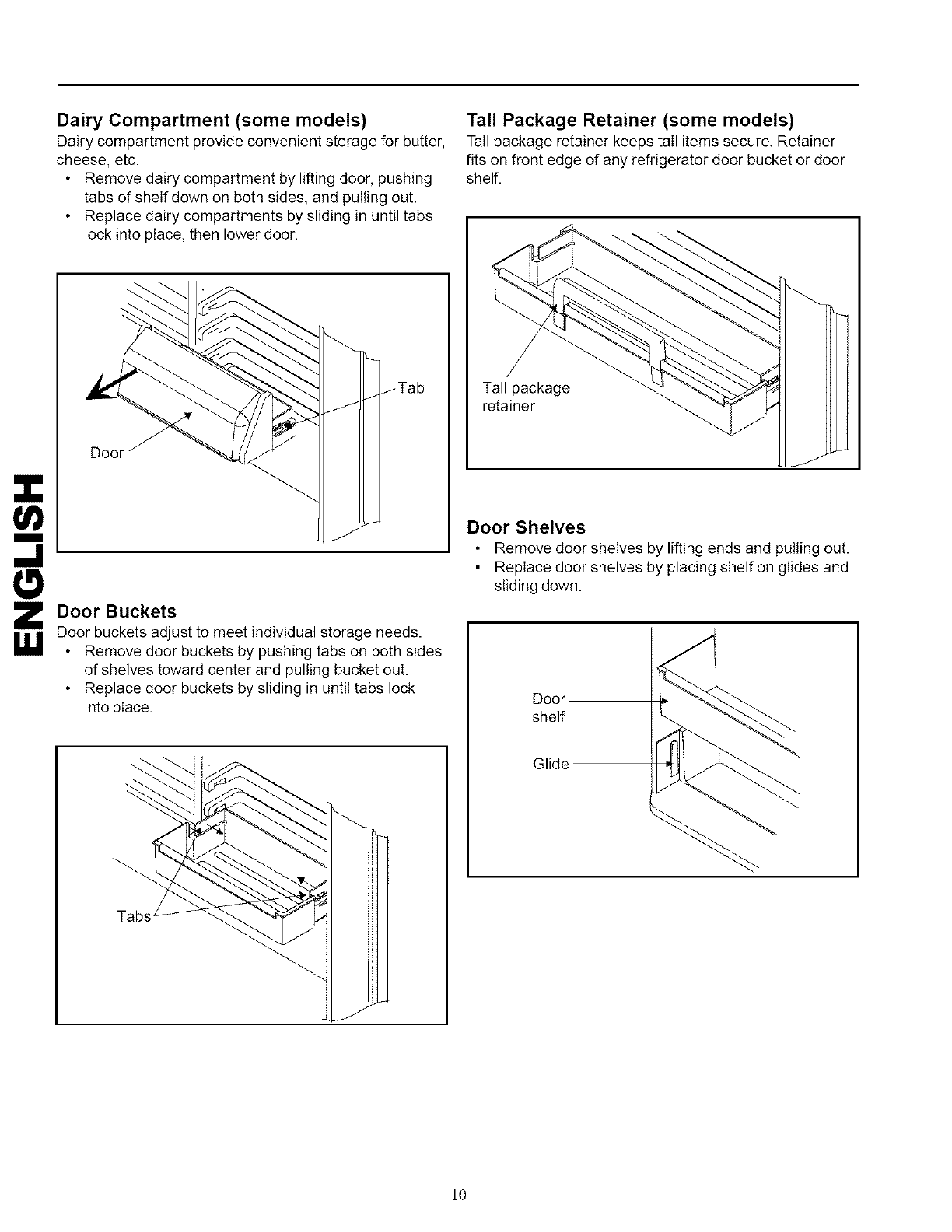

Dairy Compartments (some models) .................. 10

Door Buckets ...................................................... 10

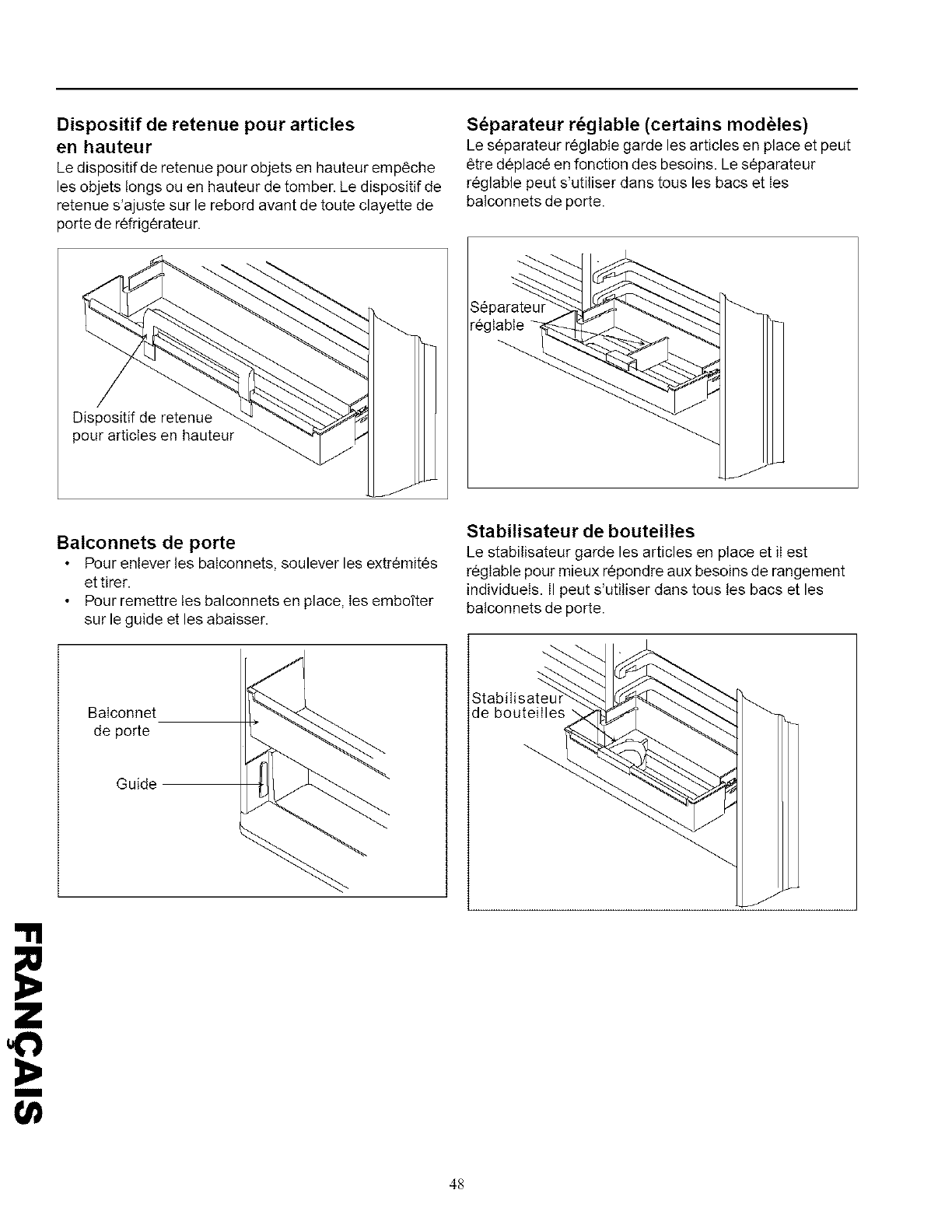

Tall Package Retainer (some models) ................ 10

Door Shelves ...................................................... 10

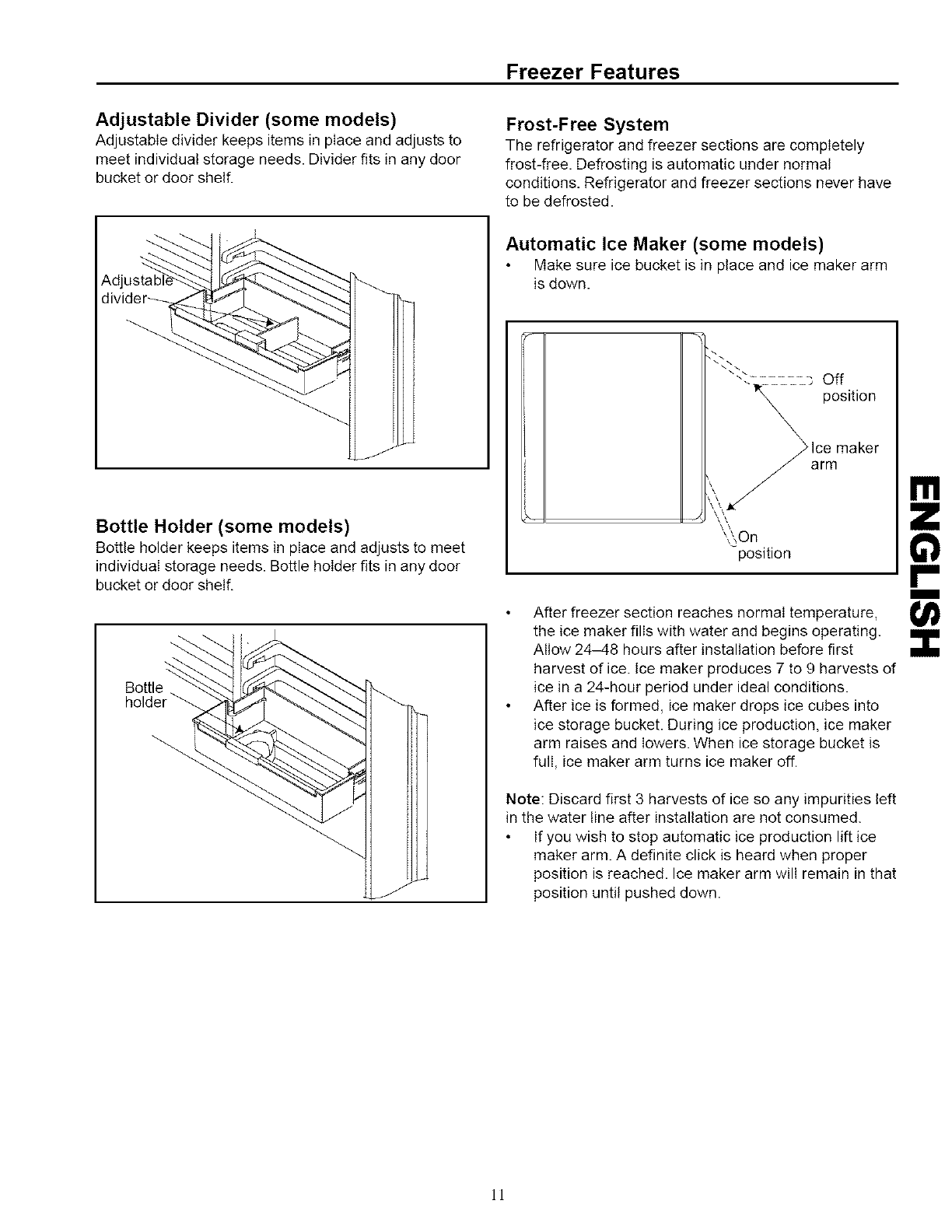

Adjustable Divider (some models) ...................... 11

Bottle Holder (some models) .............................. 11

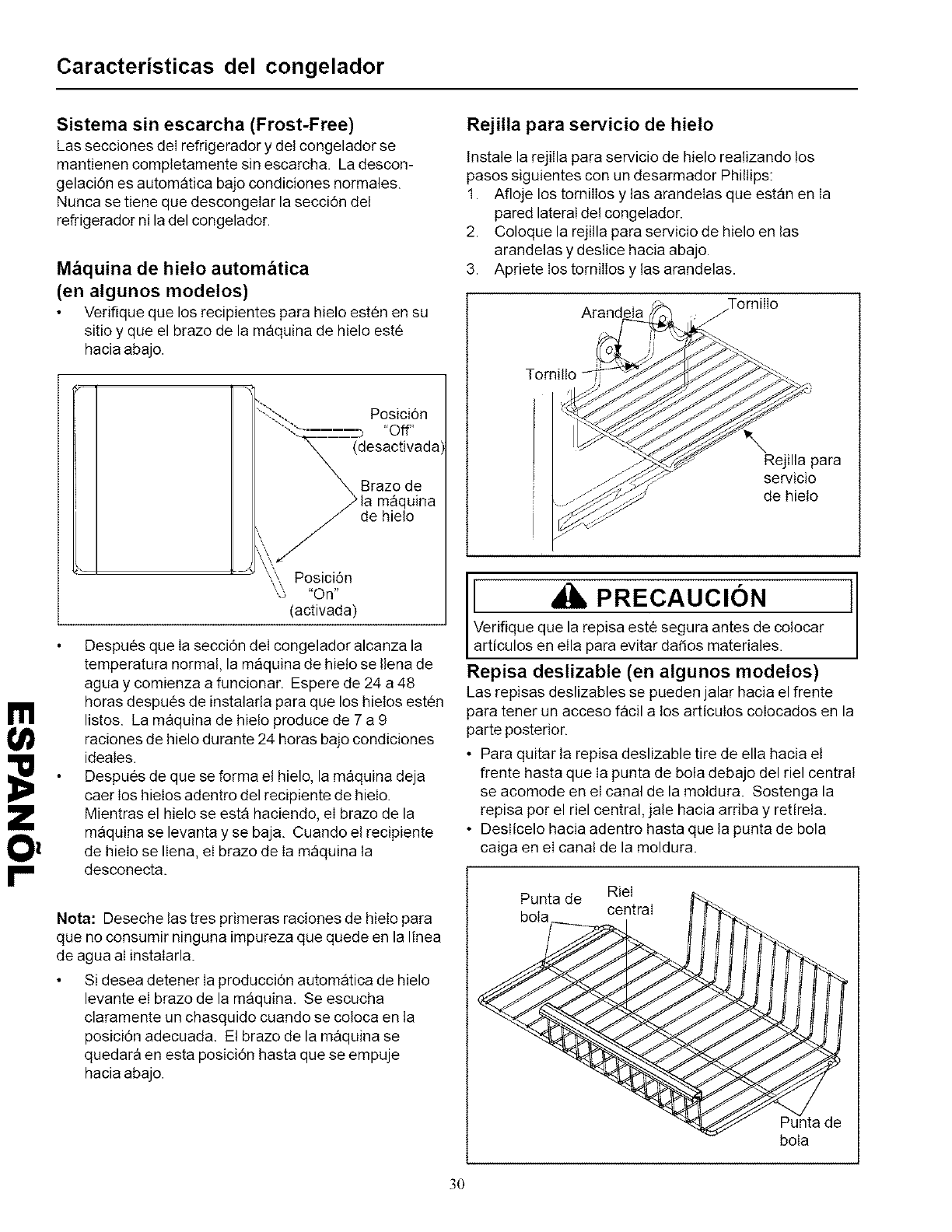

Freezer Features ................................................... 11

Frost-Free System .............................................. 11

Automatic Ice Maker (some models) .................. 11

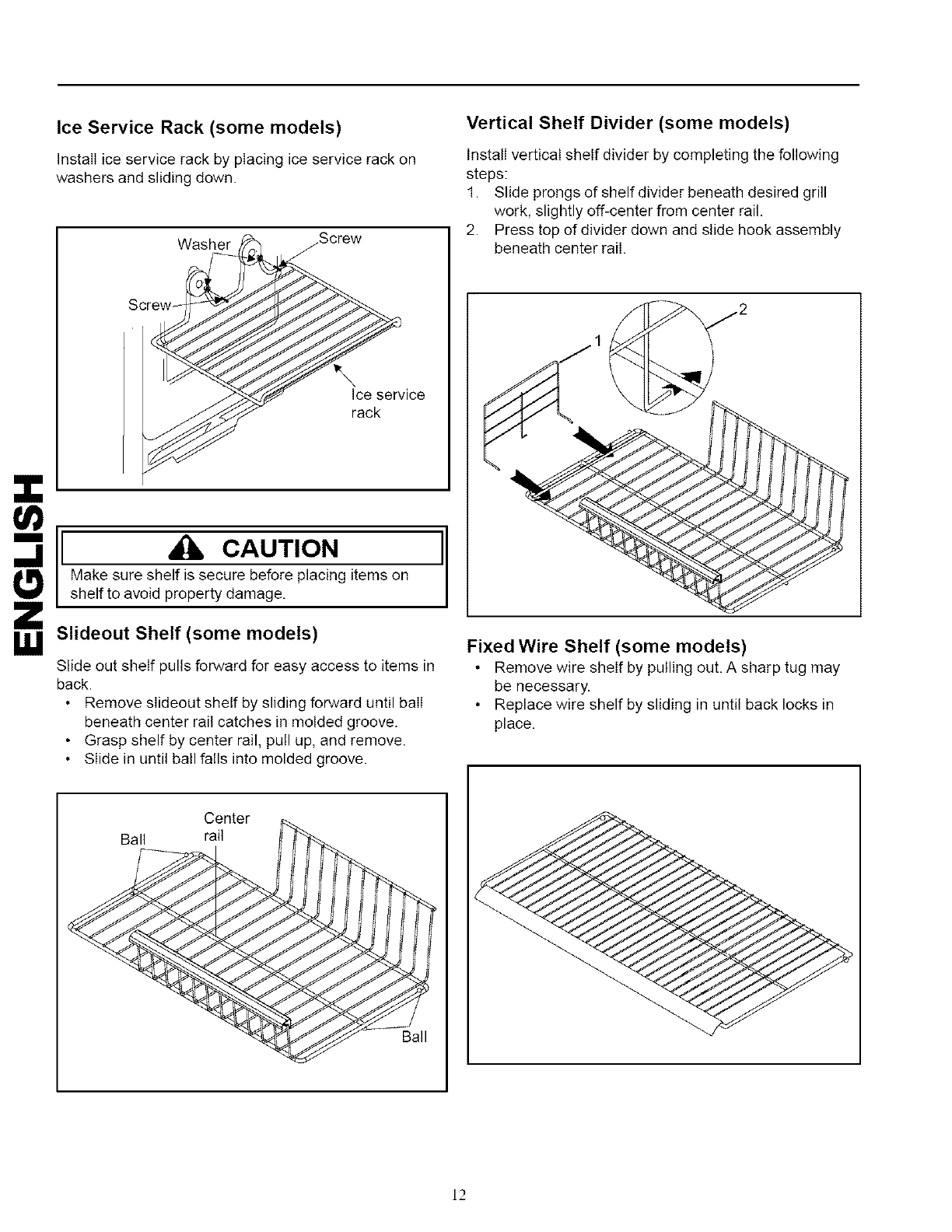

Ice Service Rack (some models) ........................ 12

Slideout Shelf (some models) ............................. 12

Vertical Shelf Divider (some models) .................. 12

Fixed Wire Shelf (some models) ......................... 12

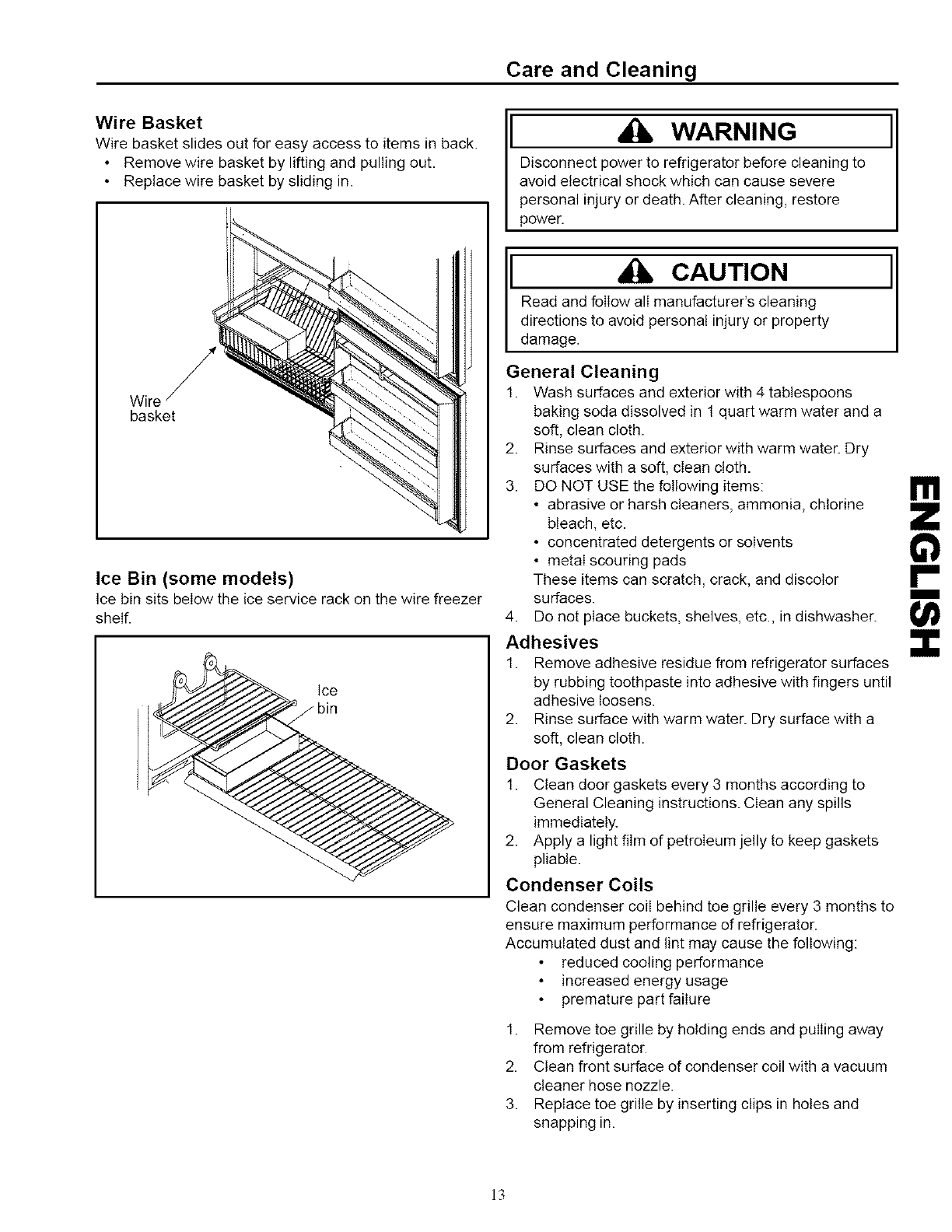

Wire Basket ........................................................ 13

Ice Bin (some models) ........................................ 13

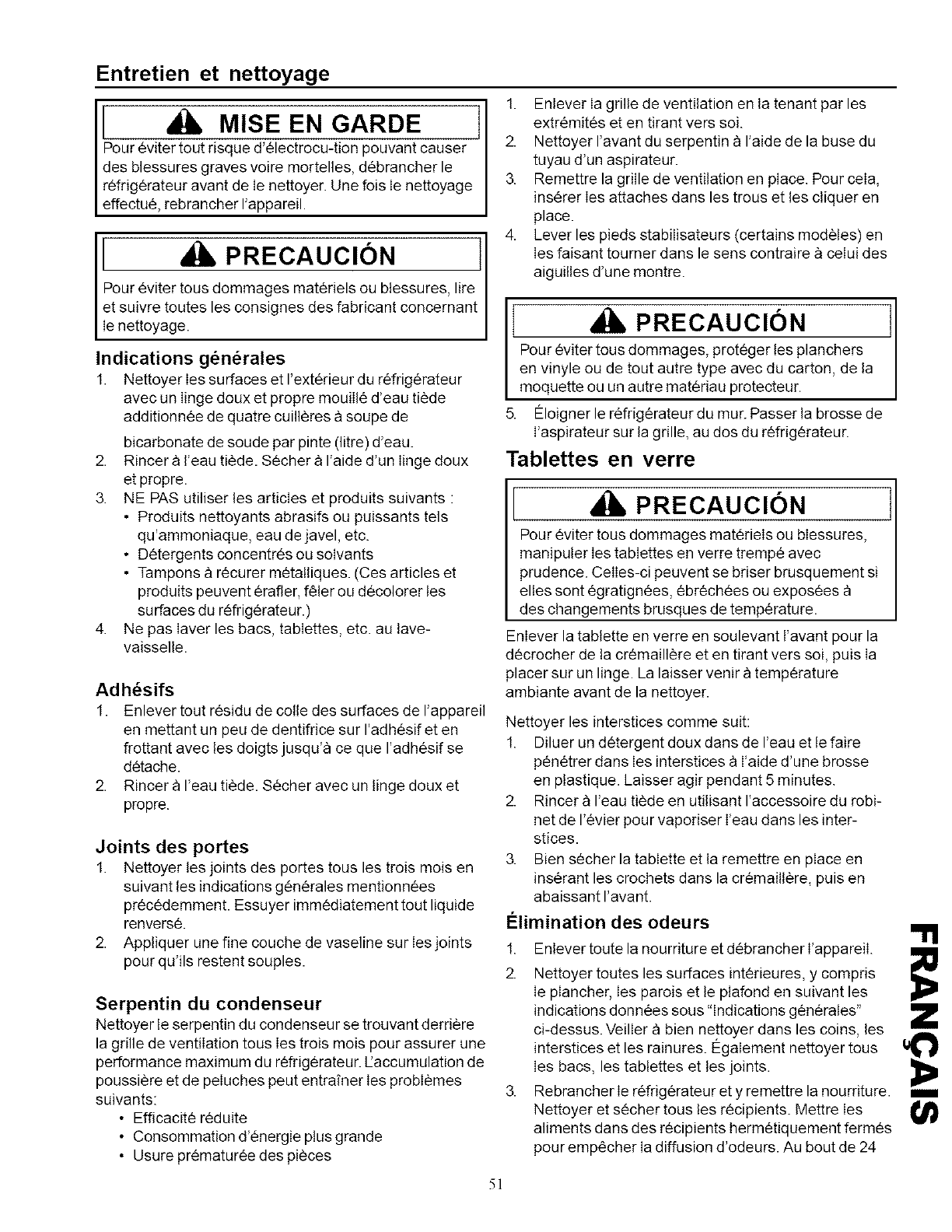

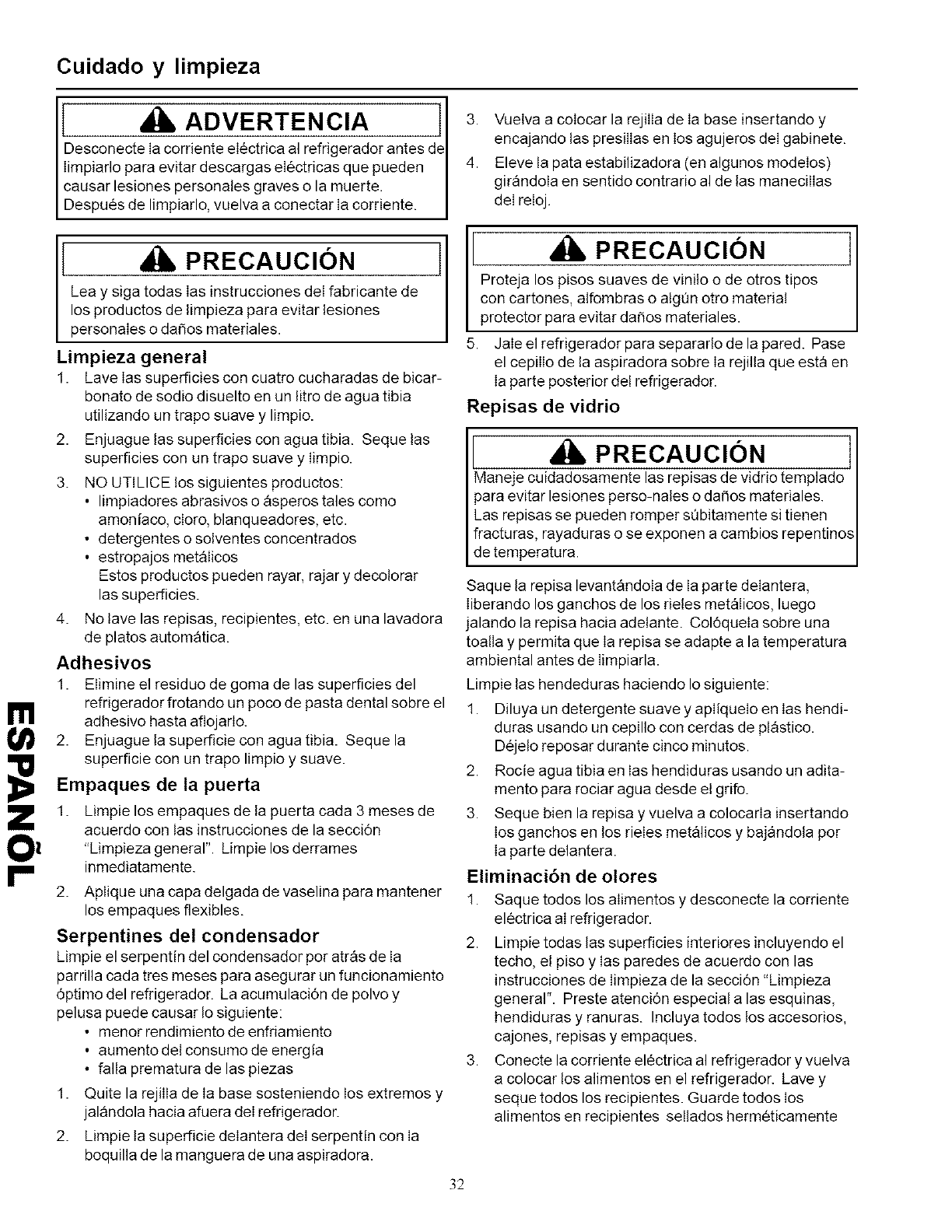

Care and Cleaning ................................................. 13

General Cleaning ............................................... 13

Adhesives ........................................................... 13

Door Gaskets ..................................................... 13

Condenser Coils ................................................. 13

Glass Shelves .................................................... 14

Odor Removal .................................................... 14

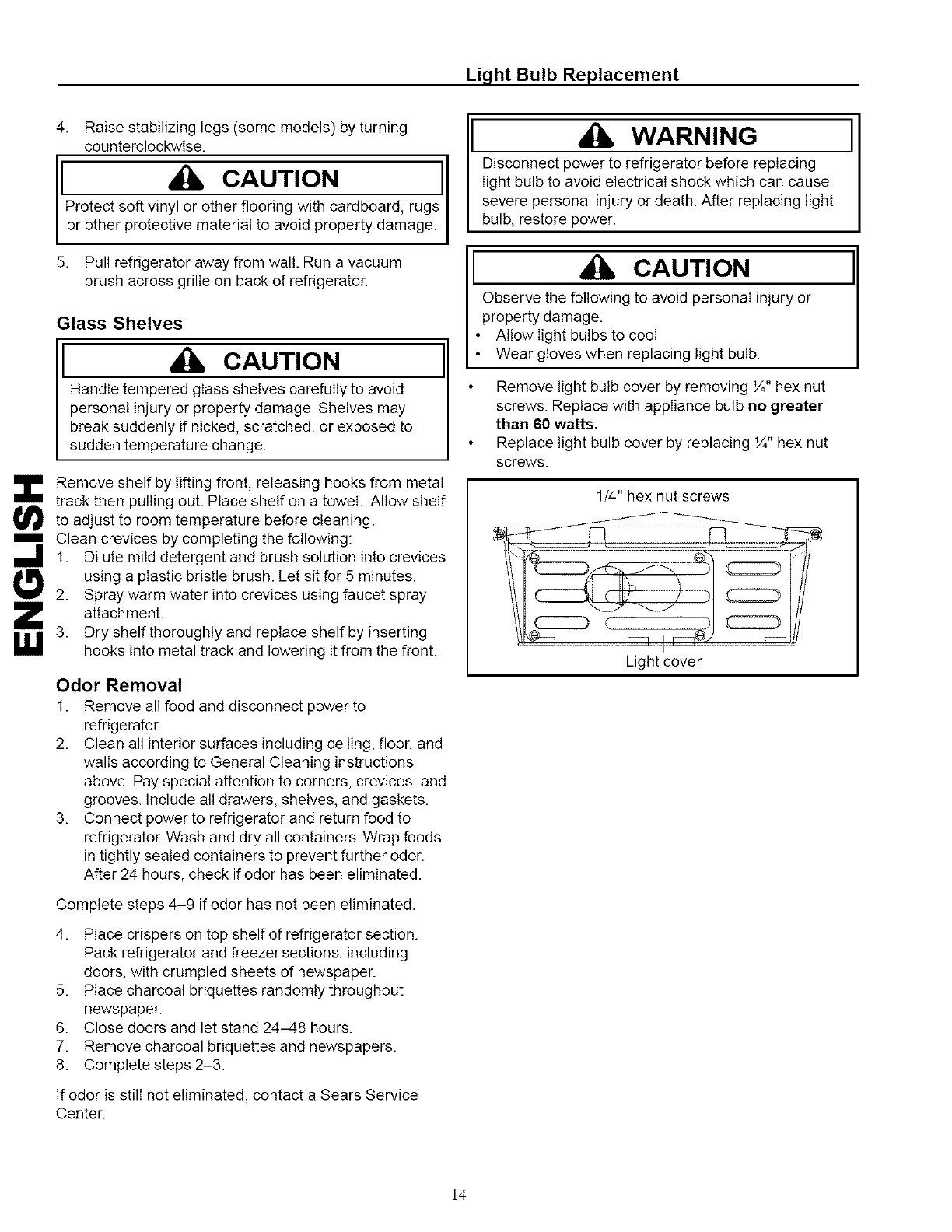

Light Bulb Replacement ..................................... 14

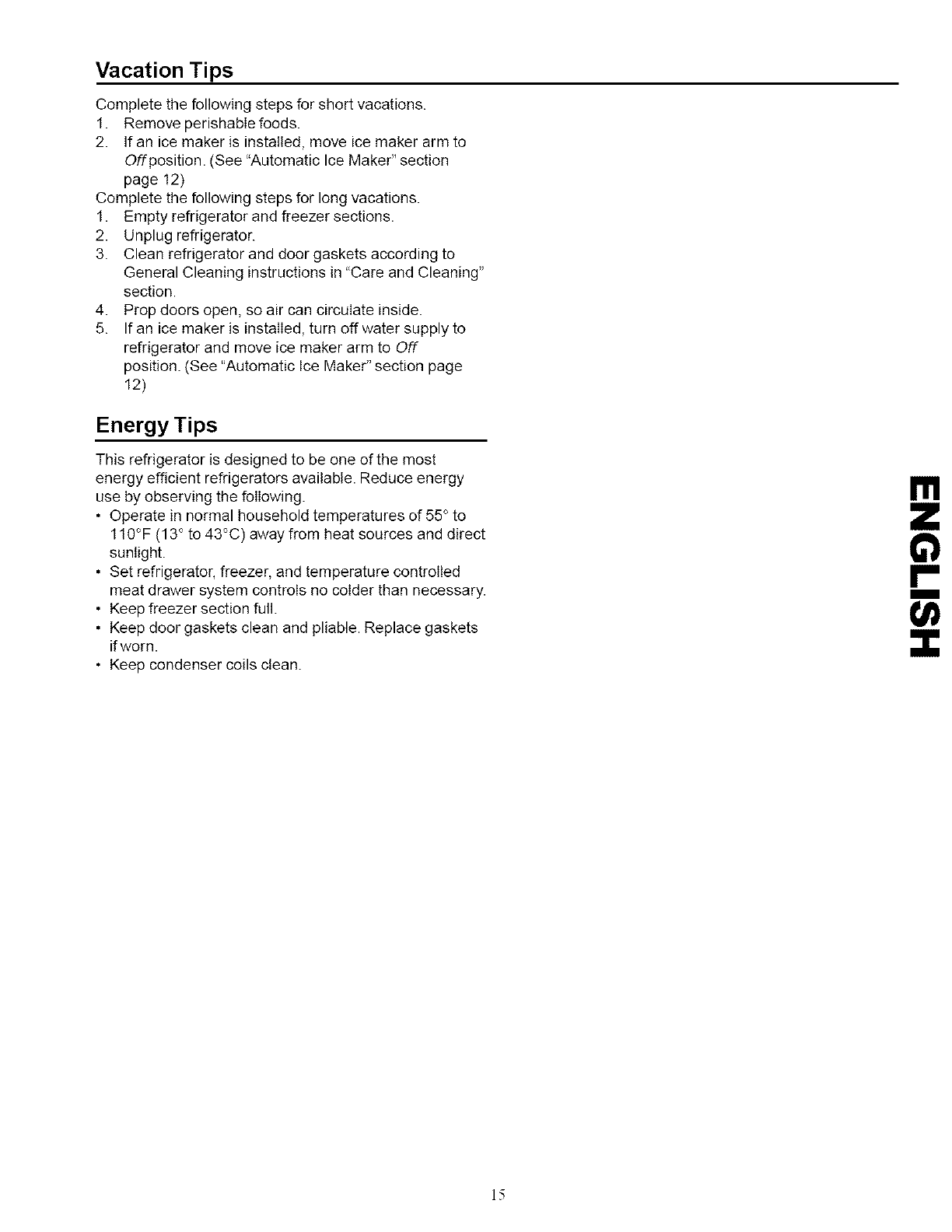

Vacation Tips ......................................................... 15

Energy Tips ........................................................... 15

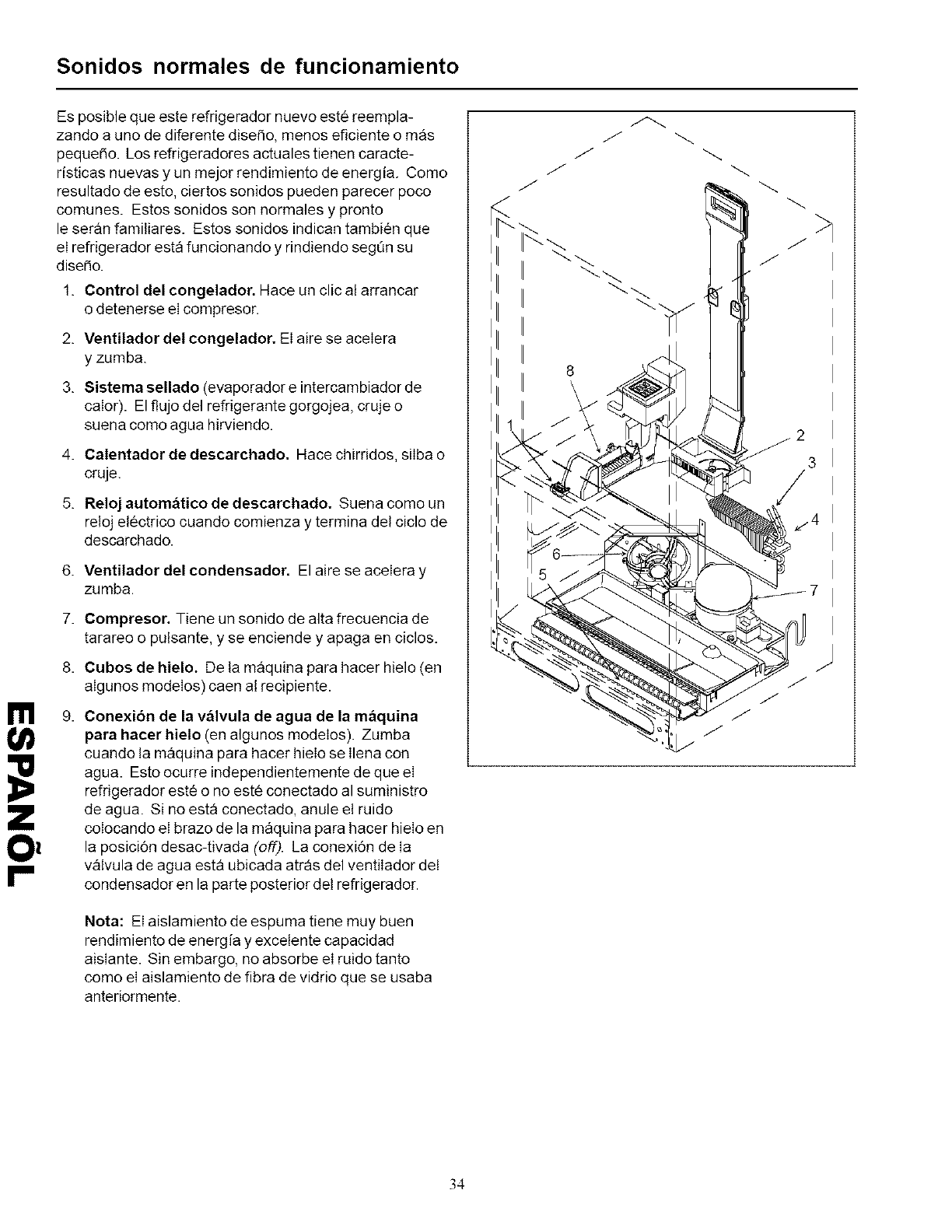

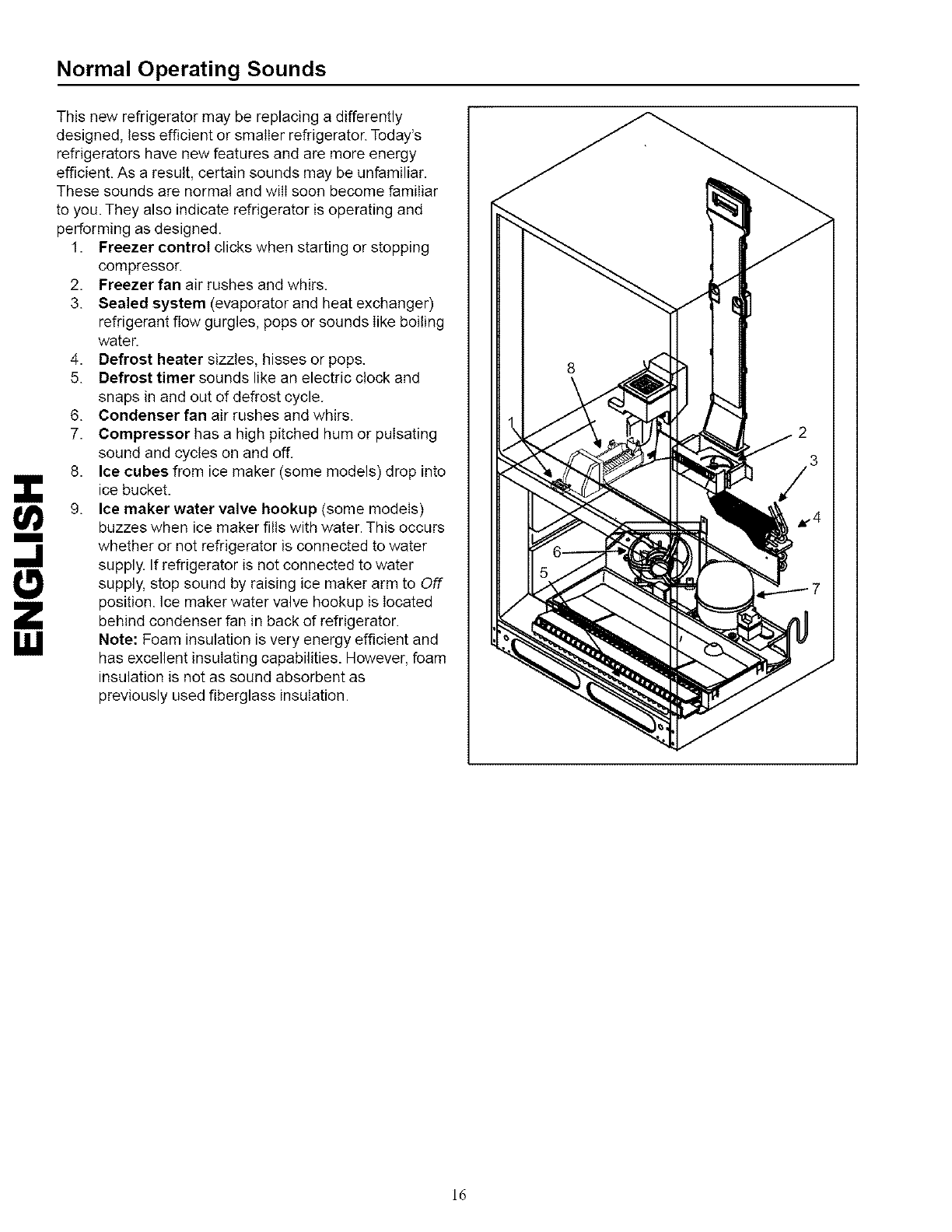

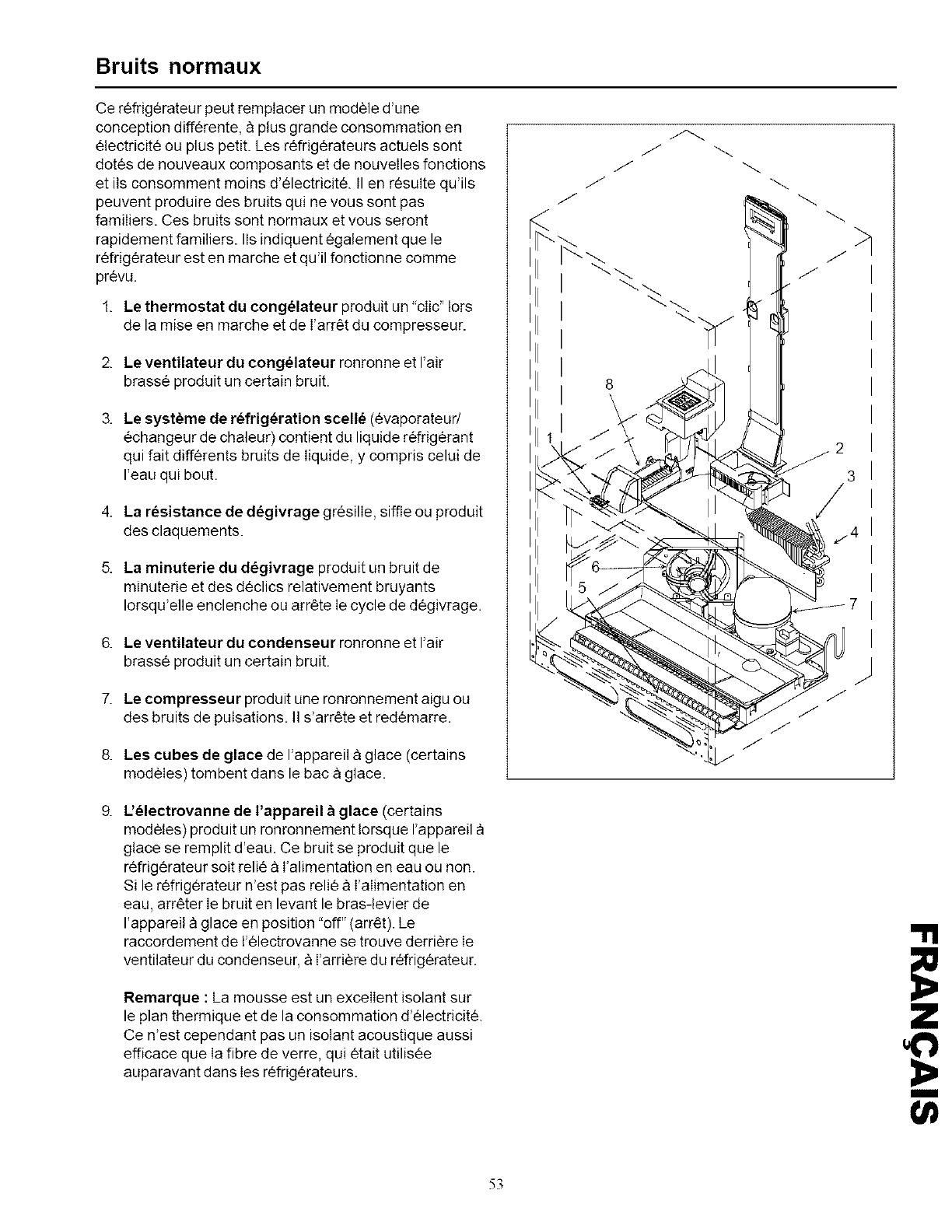

Normal Operating Sounds ..................................... 16

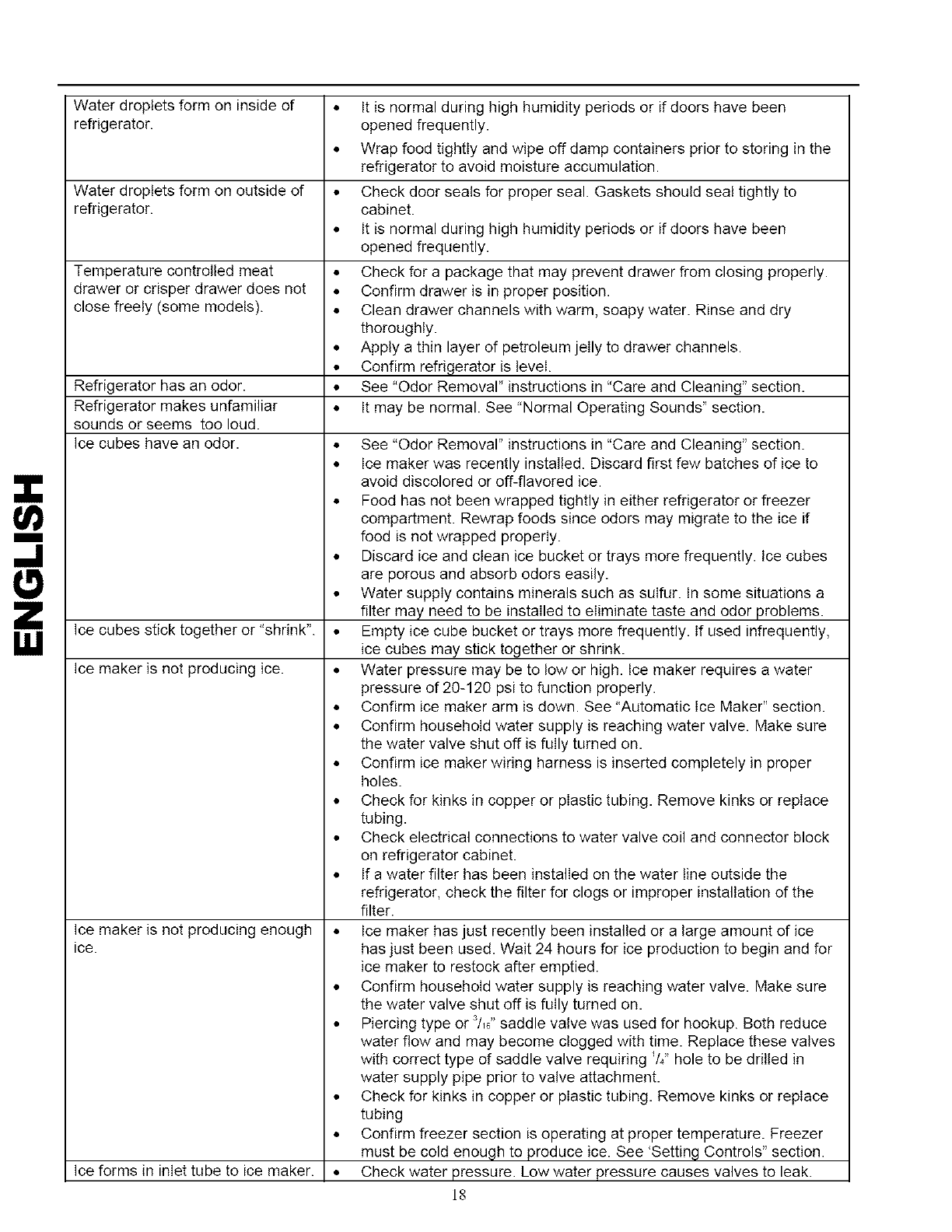

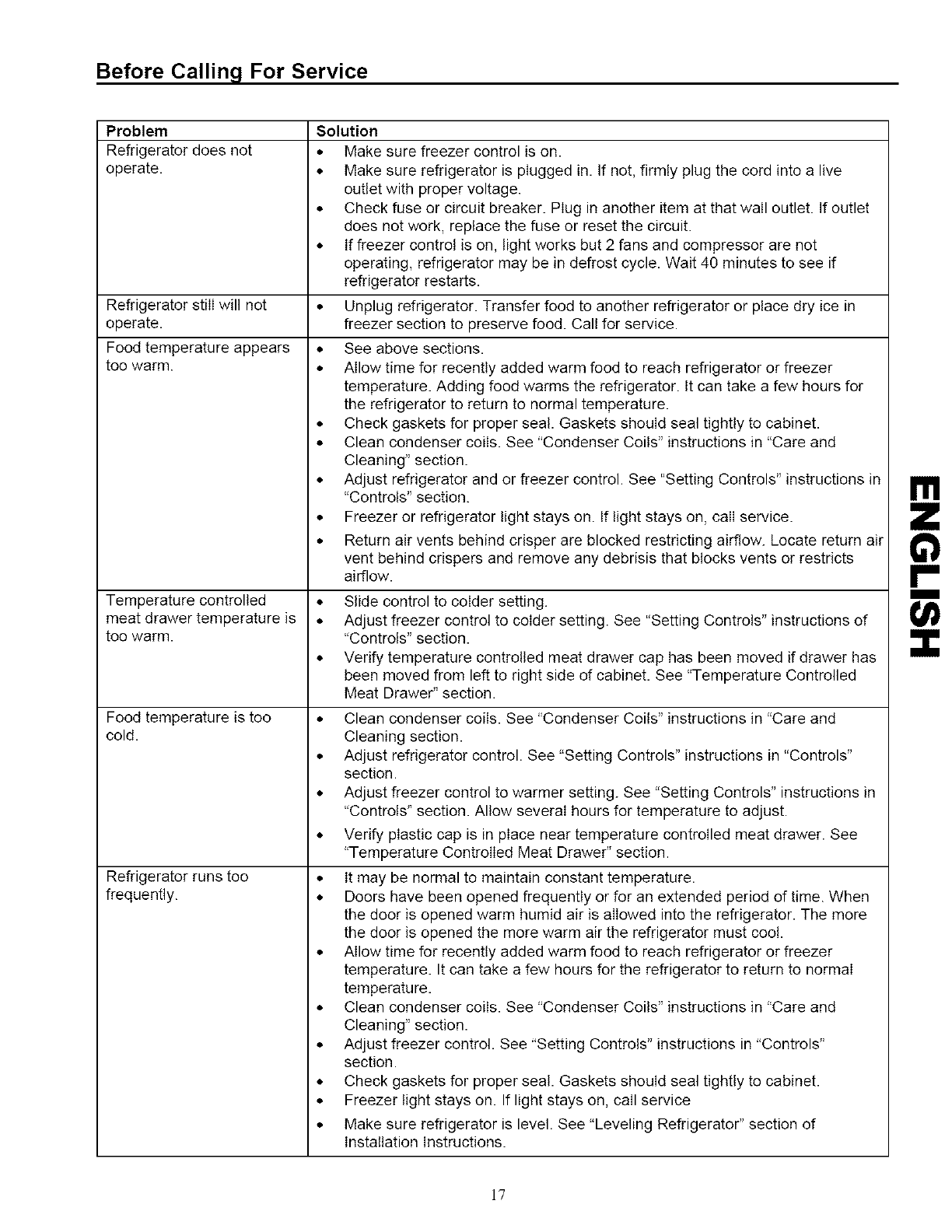

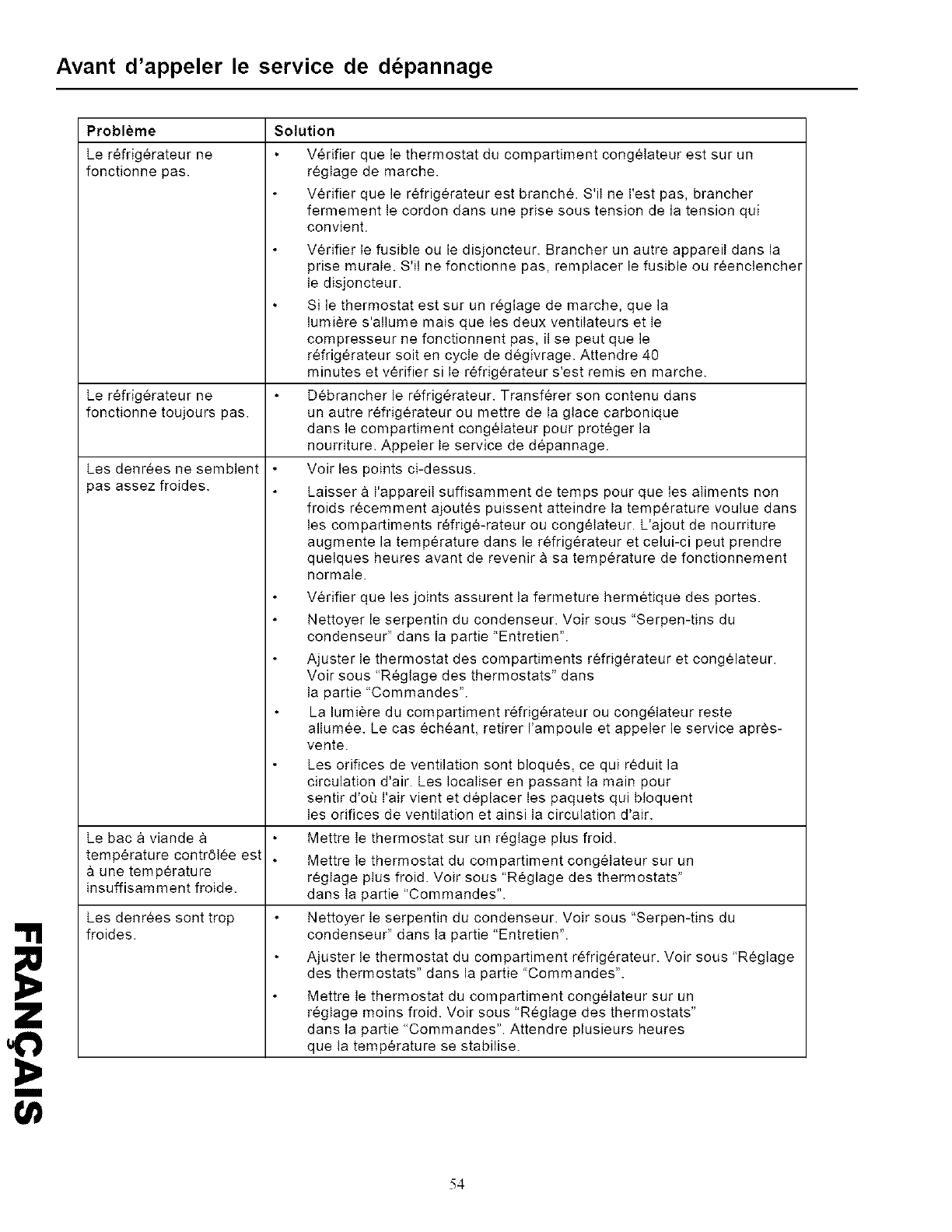

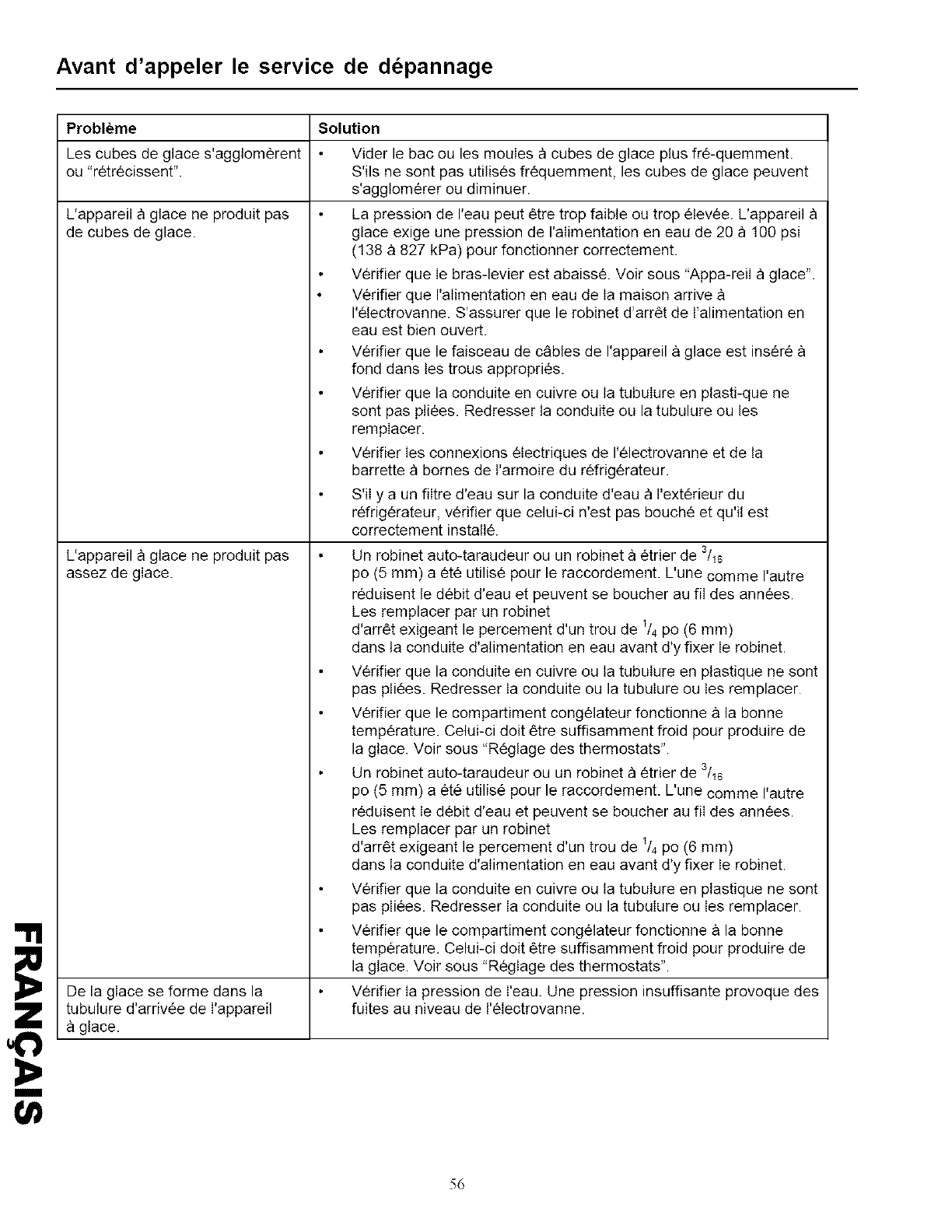

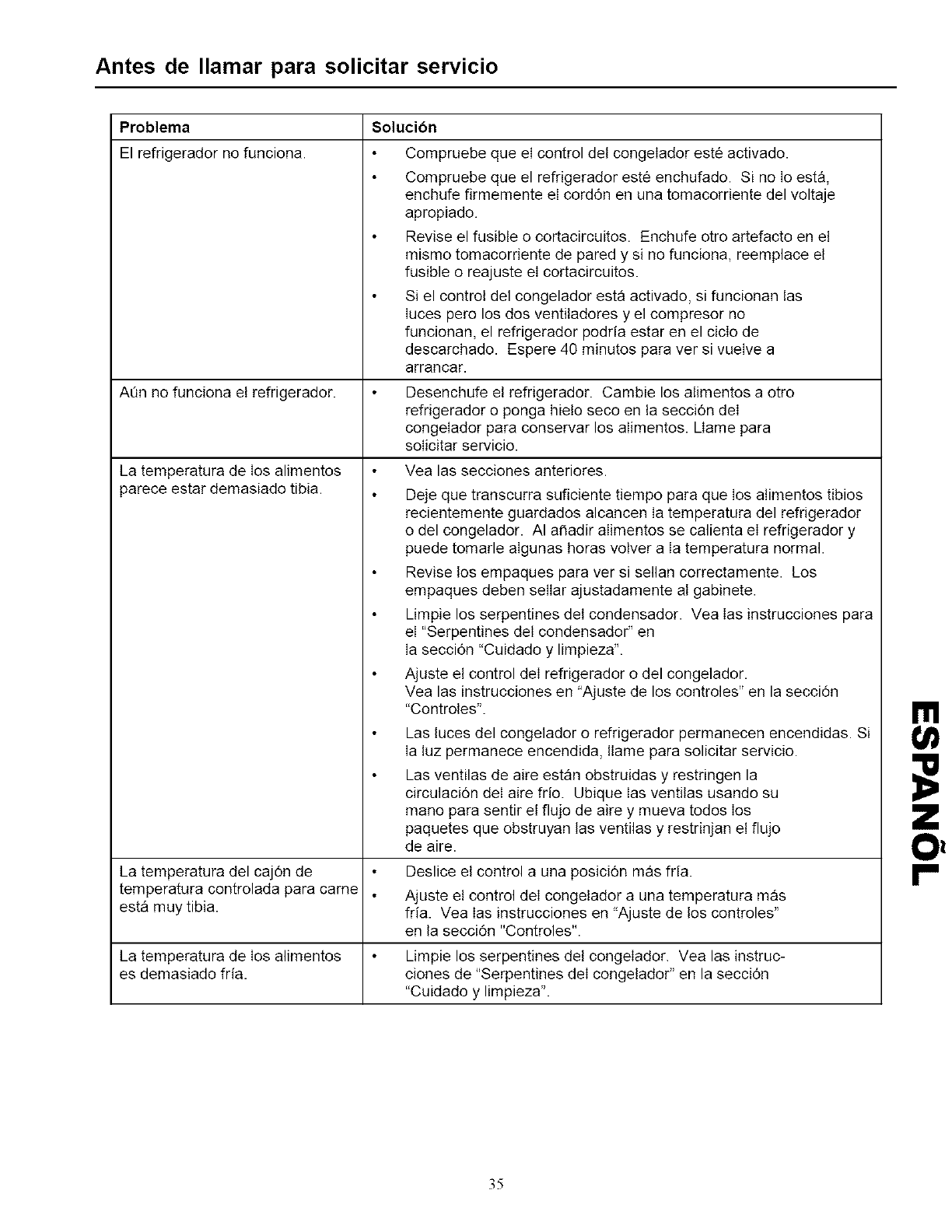

Before Calling For Service ..................................... 17

Espan61 ................................................................. 20

Fran£ais ................................................................. 39

Installation Checklist

Verify the following has been completed to ensure proper

operation of your refrigerator.

Doors

Handles are solidly attached

Handle side of door is _/8"higher than hinge side of

door. (See installation instructions page 6.)

Doors seat completely to refrigerator cabinet.

Leveling

Refrigerator is tilted V_" (6 mm) from front to rear and

level side to side.

Ice Maker (some models)

Water supply to refrigerator is attached and turned

on.

Water leaks are not present at connection between

household water supply and refrigerator. (After 24

hours check connection for water leaks.)

Ice maker arm is in on position for ice production. (It

may take up to 24 hours for first harvest of ice.)

Electrical

Properly ground 3-prong wall receptacle is used to

plug in refrigerator.

Note:

Translation may sometimes cause variations in meaning.

In alt cases where meaning varies, the most accurate

meaning will be the English version of this document.

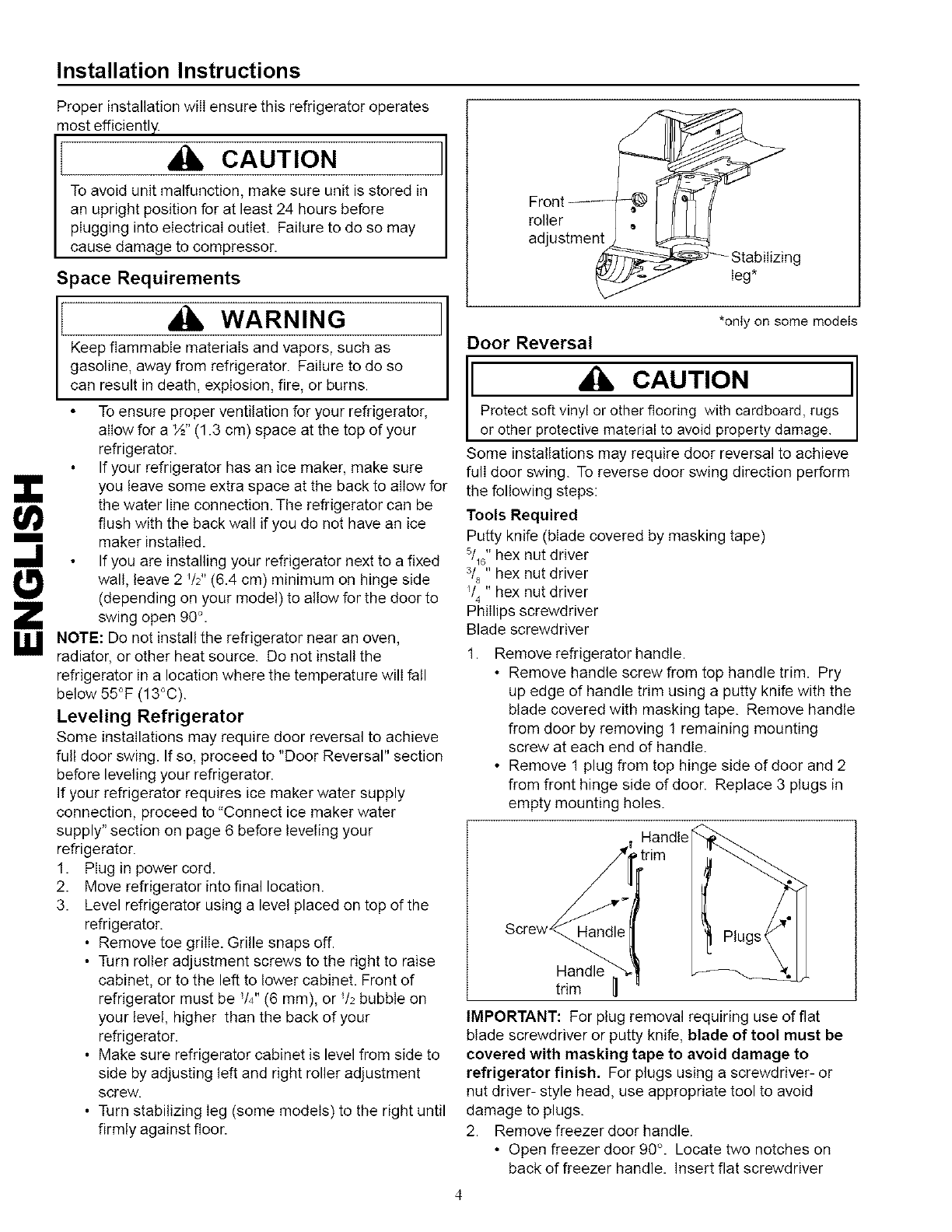

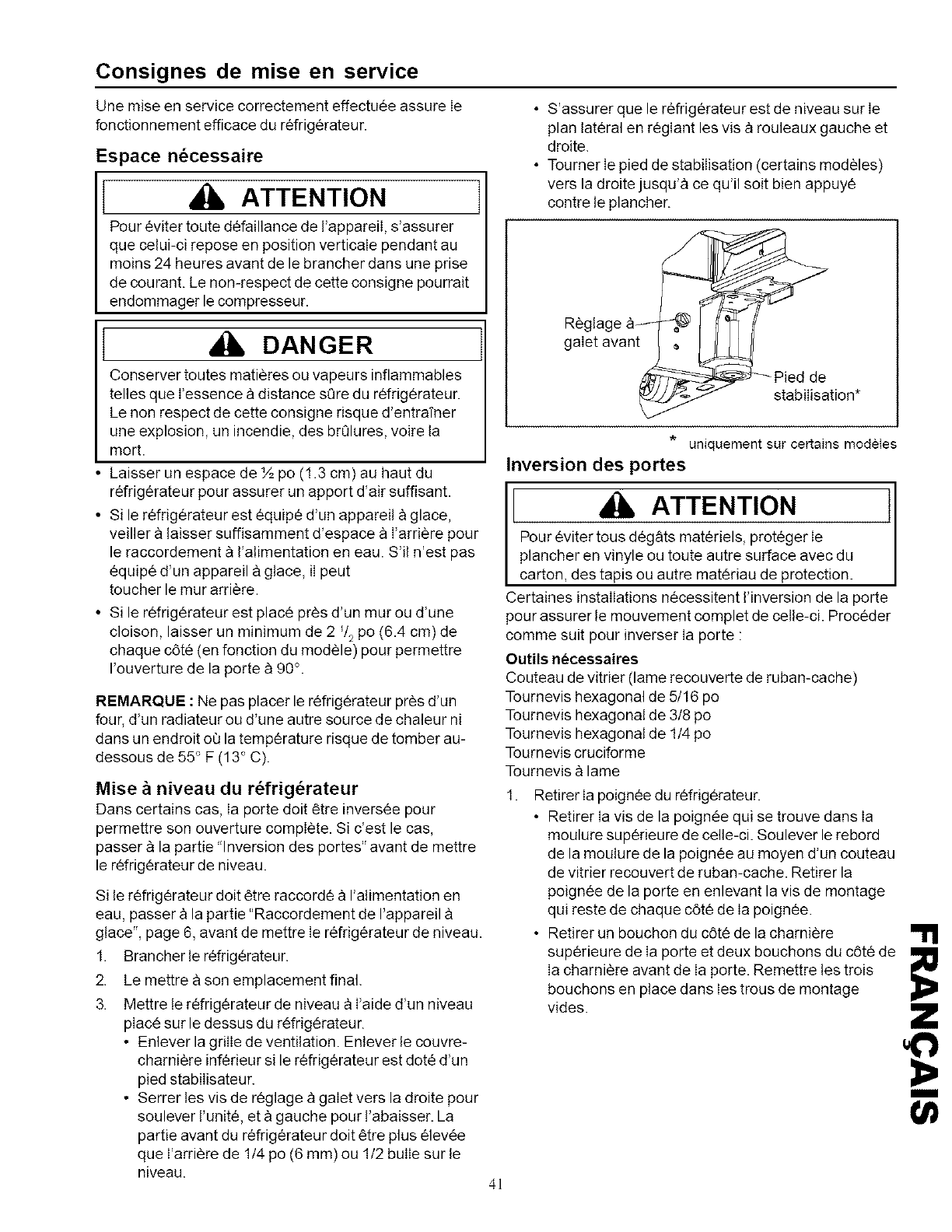

Installation Instructions

Proper installation will ensure this refrigerator operates

most efficiently.

CAUTION

To avoid unit malfunction, make sure unit is stored in

an upright position for at least 24 hours before

plugging into electrical outlet. Failure to do so may

cause damage to compressor.

Space Requirements

WARNING

Keep flammable materials and vapors, such as

gasoline, away from refrigerator. Failure to do so

can result in death, explosion, fire, or burns.

To ensure proper ventilation for your refrigerator,

allow for a _½"(1.3 cm) space at the top of your

refrigerator.

If your refrigerator has an ice maker, make sure

you leave some extra space at the back to allow for

the water line connection. The refrigerator can be

flush with the back wall if you do not have an ice

maker installed.

If you are installing your refrigerator next to a fixed

wall, leave 2 V2"(6.4 cm) minimum on hinge side

(depending on your model) to allow for the door to

swing open 90 °.

W NOTE: Do not install the refrigerator near an oven,

radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall

below 55°F (13°C).

Leveling Refrigerator

Some installations may require door reversal to achieve

full door swing. If so, proceed to "Door Reversal" section

before leveling your refrigerator.

If your refrigerator requires ice maker water supply

connection, proceed to "Connect ice maker water

supply" section on page 6 before leveling your

refrigerator.

1. Plug in power cord.

2. Move refrigerator into final location.

3. Level refrigerator using a level placed on top of the

refrigerator.

• Remove toe grille. Grille snaps off.

• Turn roller adjustment screws to the right to raise

cabinet, or to the left to lower cabinet. Front of

refrigerator must be /4" (6 mm), or hbubble on

your level, higher than the back of your

refrigerator.

• Make sure refrigerator cabinet is level from side to

side by adjusting left and right roller adjustment

screw.

• Turn stabilizing leg (some models) to the right until

firmly against floor.

roller

adjustment

*only on some models

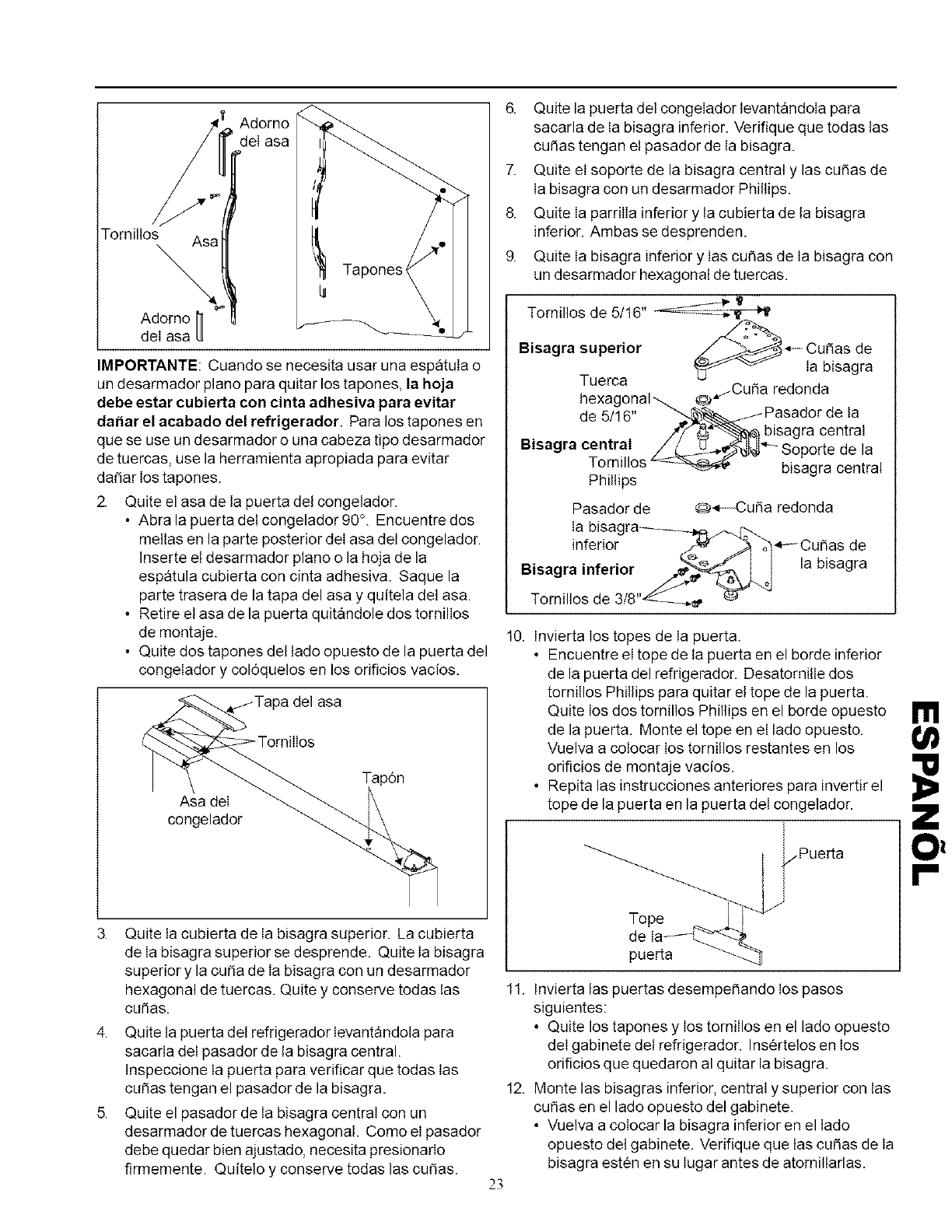

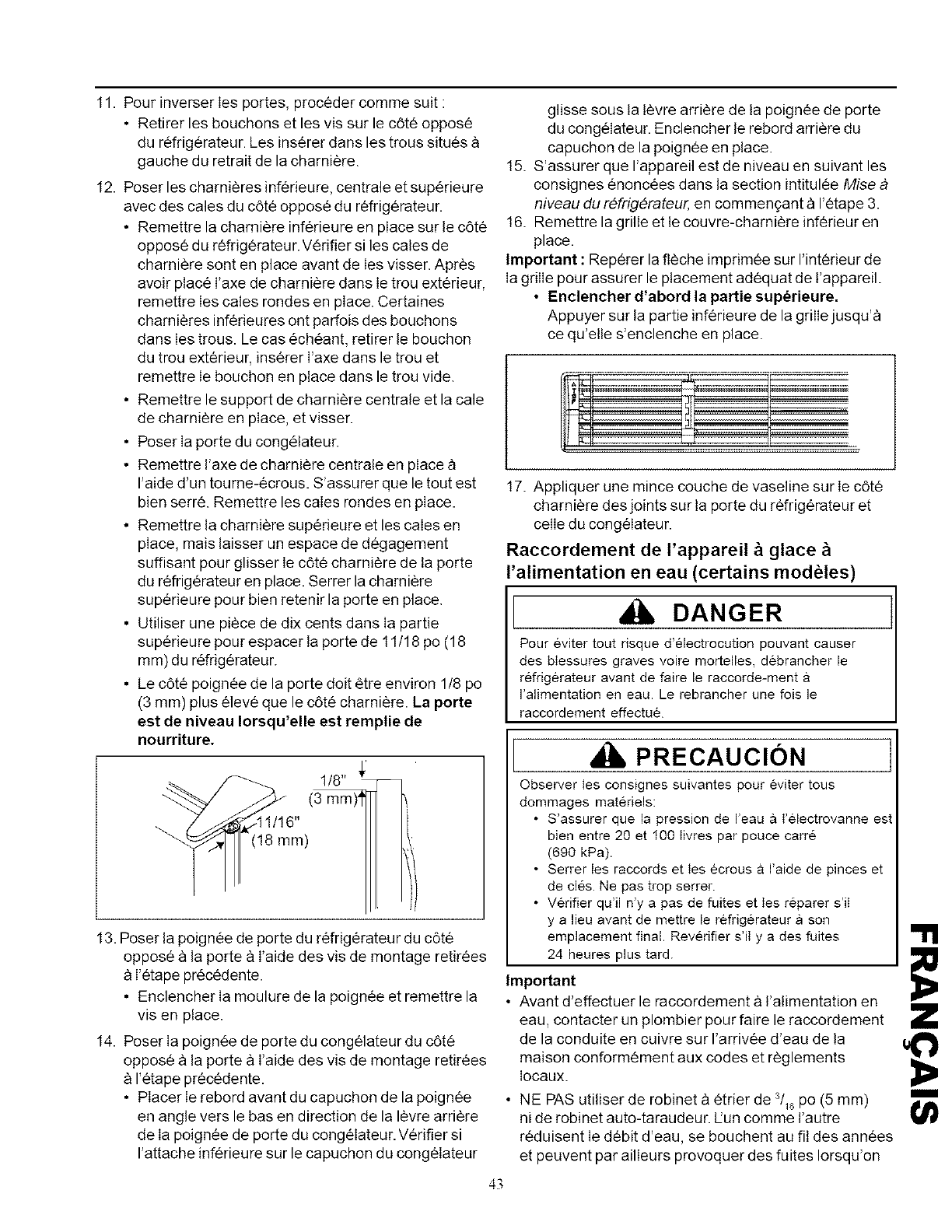

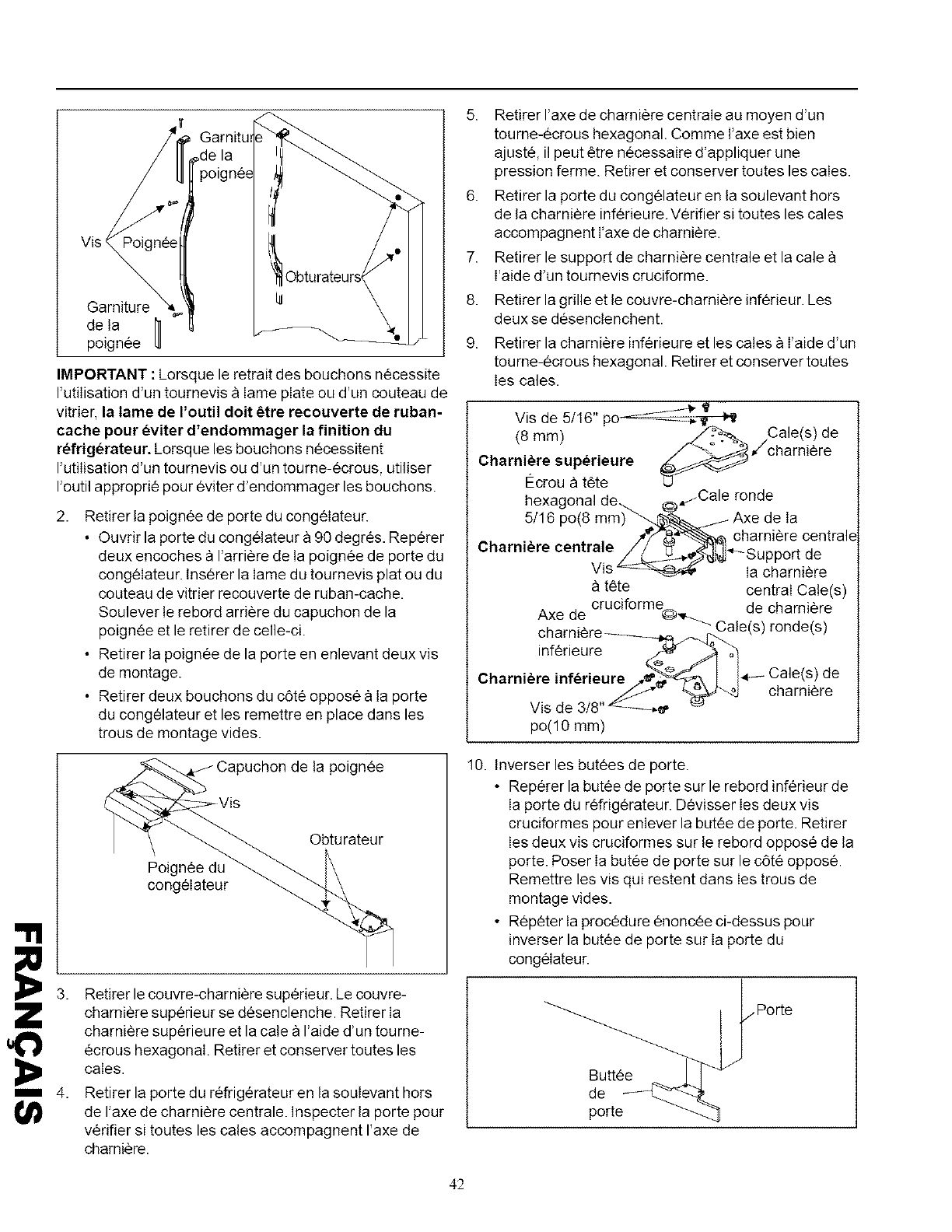

Door Reversal

I CAUTION I

Protect soft vinyl or other flooring with cardboard, rugs

or other protective material to avoid property damage.

Some installations may require door reversal to achieve

full door swing. To reverse door swing direction perform

the following steps:

Tools Required

Putty knife (blade covered by masking tape)

_/_6"hex nut driver

3/8" hex nut driver

V4 " hex nut driver

Phillips screwdriver

Blade screwdriver

1. Remove refrigerator handle.

• Remove handle screw from top handle trim. Pry

up edge of handle trim using a putty knife with the

blade covered with masking tape. Remove handle

from door by removing 1 remaining mounting

screw at each end of handle.

• Remove 1 plug from top hinge side of door and 2

from front hinge side of door. Replace 3 plugs in

empty mounting holes.

Handle

trim

IMPORTANT: For plug removal requiring use of flat

blade screwdriver or putty knife, blade of tool must be

covered with masking tape to avoid damage to

refrigeratorfinish. For plugs using a screwdriver- or

nut driver- style head, use appropriate tool to avoid

damage to plugs.

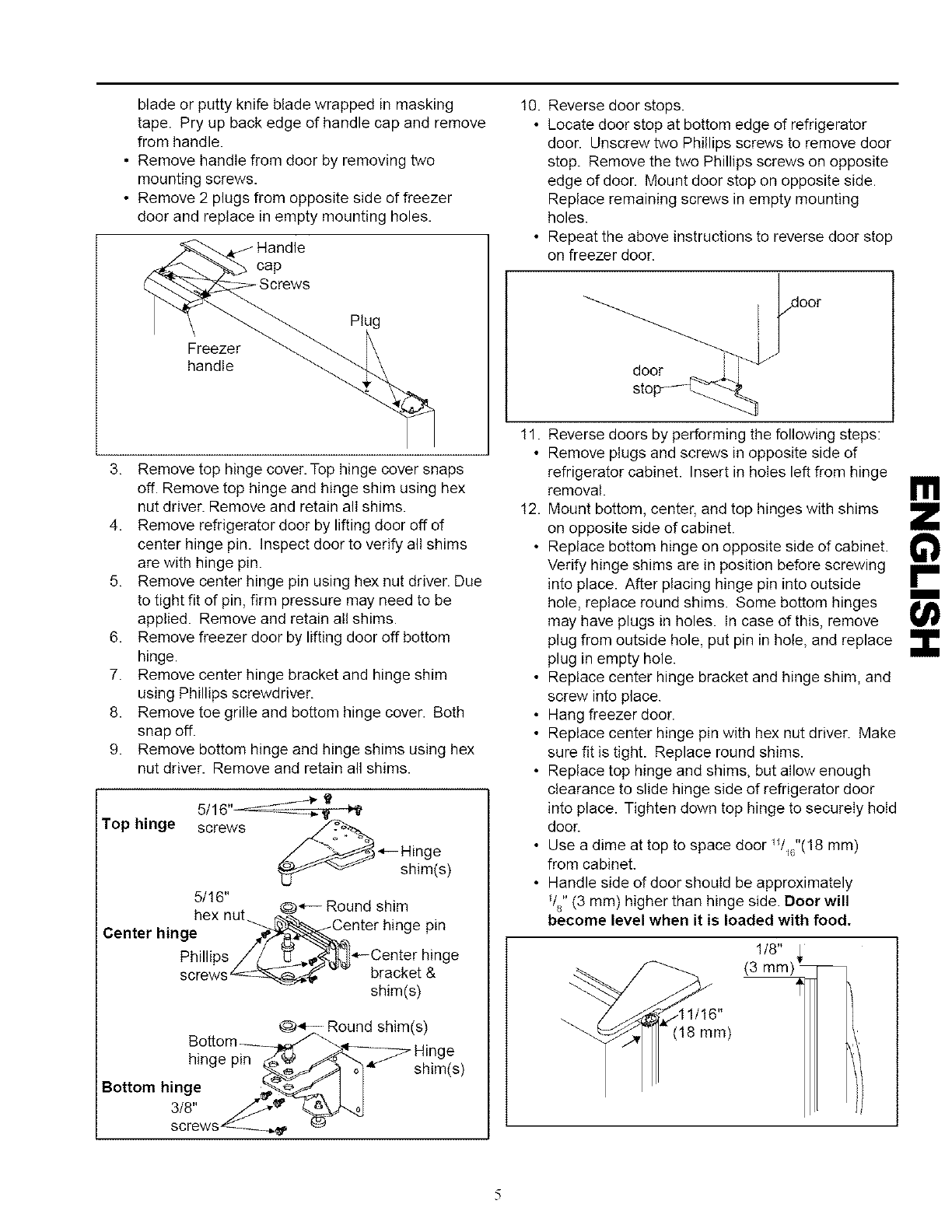

2. Remove freezer door handle.

• Open freezer door 90 °. Locate two notches on

back of freezer handle. Insert flat screwdriver

bladeorputtyknifebladewrappedinmasking

tape.Pryupbackedgeofhandlecapandremove

fromhandle.

• Removehandlefromdoorbyremovingtwo

mountingscrews.

• Remove2plugsfromoppositesideoffreezer

doorandreplaceinemptymountingholes.

cap

Plug

Freezer

handle

3. Removetophingecover.Tophingecoversnaps

off.Removetophingeandhingeshimusinghex

nutdriver.Removeandretainallshims.

4. Removerefrigeratordoorbyliftingdooroffof

centerhingepin.Inspectdoorto verifyallshims

arewithhingepin.

5. Removecenterhingepinusinghexnutdriver.Due

totightfitofpin,firmpressuremayneedtobe

applied.Removeandretainallshims.

6. Removefreezerdoorbyliftingdooroffbottom

hinge.

7. Removecenterhingebracketandhingeshim

usingPhillipsscrewdriver.

8. Removetoegrilleandbottomhingecover.Both

snapoff.

9. Removebottomhingeandhingeshimsusinghex

nutdriver.Removeandretainallshims.

5/16"_ H,t_

Tophinge screws Z___*--Hinge

_ shim(s)

5/16" @*-- Roundshim

Rexnut _--_ ..

Center hingephillips /!_tnter_L_"_ *-centerh,nge hingeP'n

screws_ _ bracket &

shim(s)

@4-- Round shim(s)

B.ott°mT _--_K''_''_'_---- H n e

hinge pin __ shi_(s)

Bottom hinge _ ] I

10. Reverse door stops.

• Locate door stop at bottom edge of refrigerator

door. Unscrew two Phillips screws to remove door

stop. Remove the two Phillips screws on opposite

edge of door. Mount door stop on opposite side.

Replace remaining screws in empty mounting

holes.

• Repeat the above instructions to reverse door stop

on freezer door.

door

11. Reverse doors by performing the following steps:

• Remove plugs and screws in opposite side of

refrigerator cabinet. Insert in holes left from hinge

removal.

12. Mount bottom, center, and top hinges with shims

on opposite side of cabinet.

• Replace bottom hinge on opposite side of cabinet.

Verify hinge shims are in position before screwing

into place. After placing hinge pin into outside

hole, replace round shims. Some bottom hinges

may have plugs in holes. In case of this, remove

plug from outside hole, put pin in hole, and replace

plug in empty hole.

• Replace center hinge bracket and hinge shim, and

screw into place.

• Hang freezer door.

• Replace center hinge pin with hex nut driver. Make

sure fit is tight. Replace round shims.

• Replace top hinge and shims, but allow enough

clearance to slide hinge side of refrigerator door

into place. Tighten down top hinge to securely hold

door.

• Use a dime at top to space door W_e"(18 mm)

from cabinet.

• Handle side of door should be approximately

V_"(3 mm) higher than hinge side. Boor will

become level when it is loaded with food.

118"

(3 mm) --

mm)

II'1

13. Mount refrigerator handle on opposite side of door

using mounting screws removed in previous step.

• Snap handle trim into place and replace screw.

14. Mount freezer handle to opposite side of door

using mounting screws removed in previous step.

• Angle front edge of handle cap downward toward

back lip of freezer handle. Verify bottom tab on

freezer cap slides under rear lip of freezer handle.

Snap rear edge of handle cap in place.

15. Check unit for proper leveling following instructions

in section titled Leveling Refrigerator, starting with

step 3.

16. Replace toe grille and bottom hinge cover.

important: Look for arrow printed on inside of grille to

insure proper placement.

• Snap top portion into place first. Press down on

lower part of grille until bottom portion snaps into

place.

17. Apply a thin coat of petroleum jelly to hinge side of

gaskets on both the refrigerator and freezer door.

Connect ice maker water supply line (some

models).

[DANGER

To avoid electrical shock, which call cause severe

personal injury or death, disconnect power to

refrigerator before connecting water supply.

CAUTION

Observe the following to avoid property damage:

Make sure water pressure to water valve is between

20 and 100 pounds per square inch.

Tighten adapter fitting and nuts with pliers and

wrenches. Do not overtighten,

Check for water leaks and correct if necessary

before returning refrigerator to normal location. After

24 hours, check again for leaks.

Important

Before connecting water supply, contact a plumber

to connect copper tubing to household plumbing in

compliance with local codes and ordinances.

DO NOT use piercing type or 3h6" saddle

valves! Both reduce water flow, become clogged

with time and in addition may cause leaks if repair

is attempted. The correct type of shut-off valve

requires a _/4"hole to be drilled in the water supply

pipe before to valve attachment.

• Do not install copper tubing in area where tem-

perature drops below 32°F(0°C).

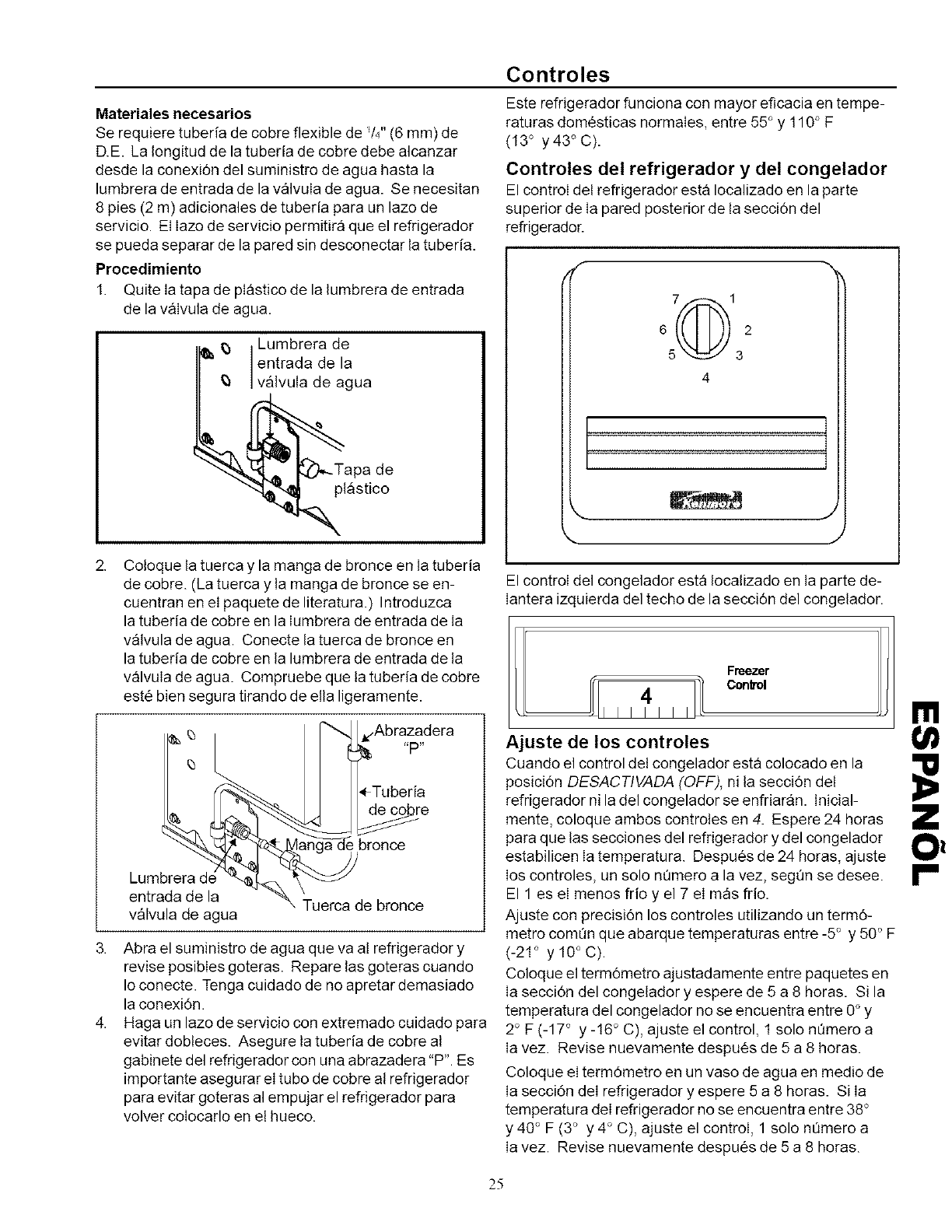

Materials Required

_/4"O.D. (6 mm) flexible copper tubing is required. Length

of copper tubing must reach from water supply

connection to water valve inlet port on back of

refrigerator, plus additional 8 ft. (2 m) of tubing for a

service loop. A service loop will allow refrigerator to be

pulled away from the wail without disconnecting tubing.

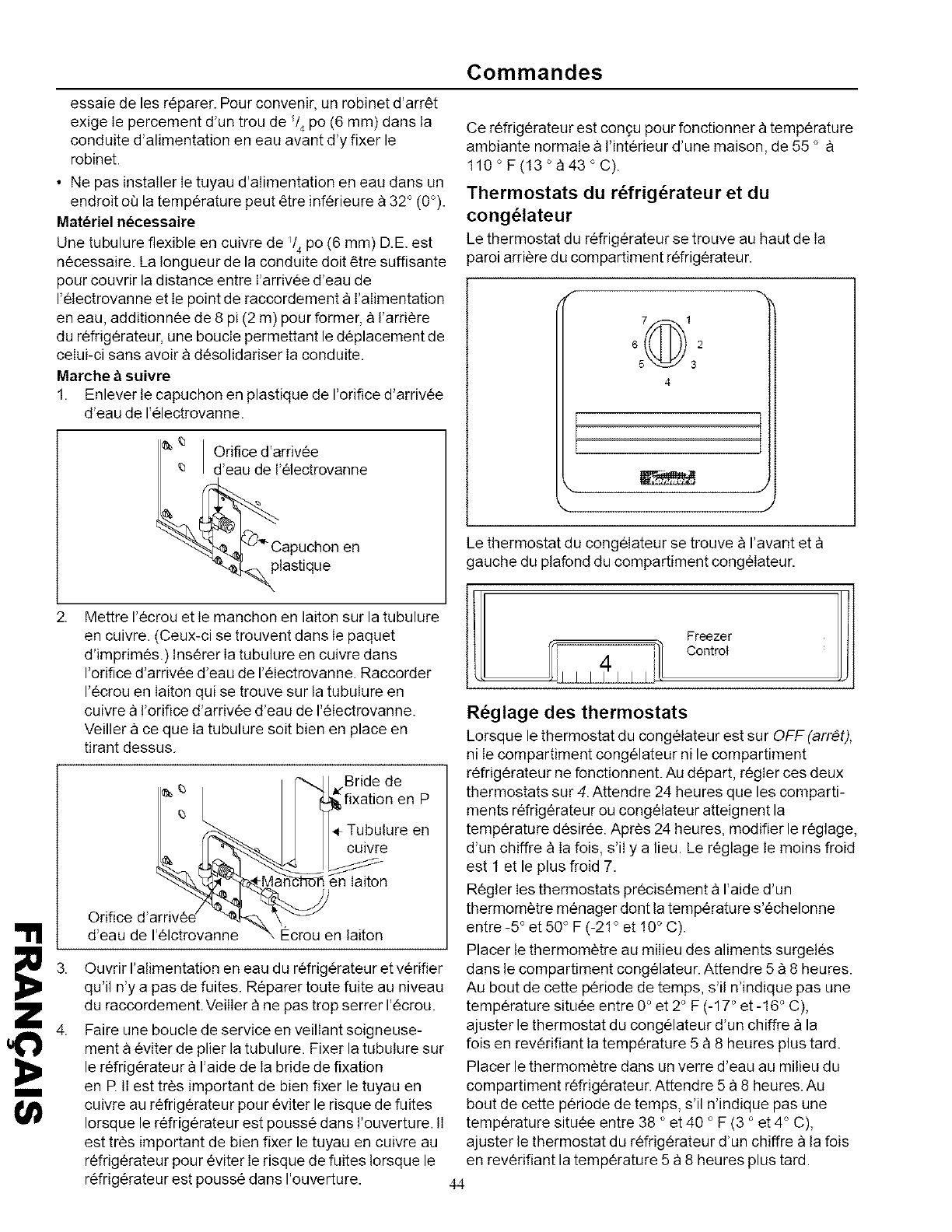

Procedure

1. Remove plastic cap from water valve inlet port.

% Water valve

cap

2. Place brass nut and brass sleeve on copper tubing.

(Brass nut and sleeve are found in your literature

packet.) Insert copper tubing into water valve inlet

port. Connect brass nut on copper tubing to water

valve inlet port. Make sure copper tubing is secure

by pulling on copper tubing.

tubing

Water

inlet port Brass nut

Turn on water supply to refrigerator and check for

leaks. Correct any leaks at connection. Be careful not

to overtighten connection.

Create a service loop using extreme care to avoid

kinks. Secure copper tubing to refrigerator cabinet

with a "P" clamp. It is important to secure copper

tubing to refrigerator to avoid leaks when pushing

refrigerator back into opening.

Controls

This refrigerator is designed to operate at normal

household temperatures of 55 ° to 110°F (13 ° to 43°C).

Refrigerator and Freezer Controls

Refrigerator control is located on upper rear walI of

refrigerator section.

6 2

\ /

Freezer controi is located on right front ceiling of freezer

section. I1'1

IIIIIII

Setting Controls

When freezer control is set to OFF_ neither refrigerator

nor freezer sections will cool. Initially, set both controls

to 4. Wait 24 hours for refrigerator and freezer sections

to stabilize temperatures. After 24 hours, adjust controls,

one number at a time, as desired. 1 is warmest setting

and 7 is coldest.

Set controls precisely using a household thermometer

with a temperature range between -5 ° to 50°F

(-21 ° to 10°C).

Put thermometer snugly between frozen packages in

freezer section. Wait 5-8 hours. If freezer temperature is

not 0° to 2°F (-17 ° to -16°C), adjust freezer control 1

number at a time. Check again after 5-8 hours.

Put thermometer in a glass of water in middle of

refrigerator section. Wait 5-8 hours. If refrigerator

temperature is not 38 ° to 40°F (3° to 4°C), adjust

refrigerator control 1 number at a time. Check again

after 5-8 hours.

1!1

Refrigerator Features

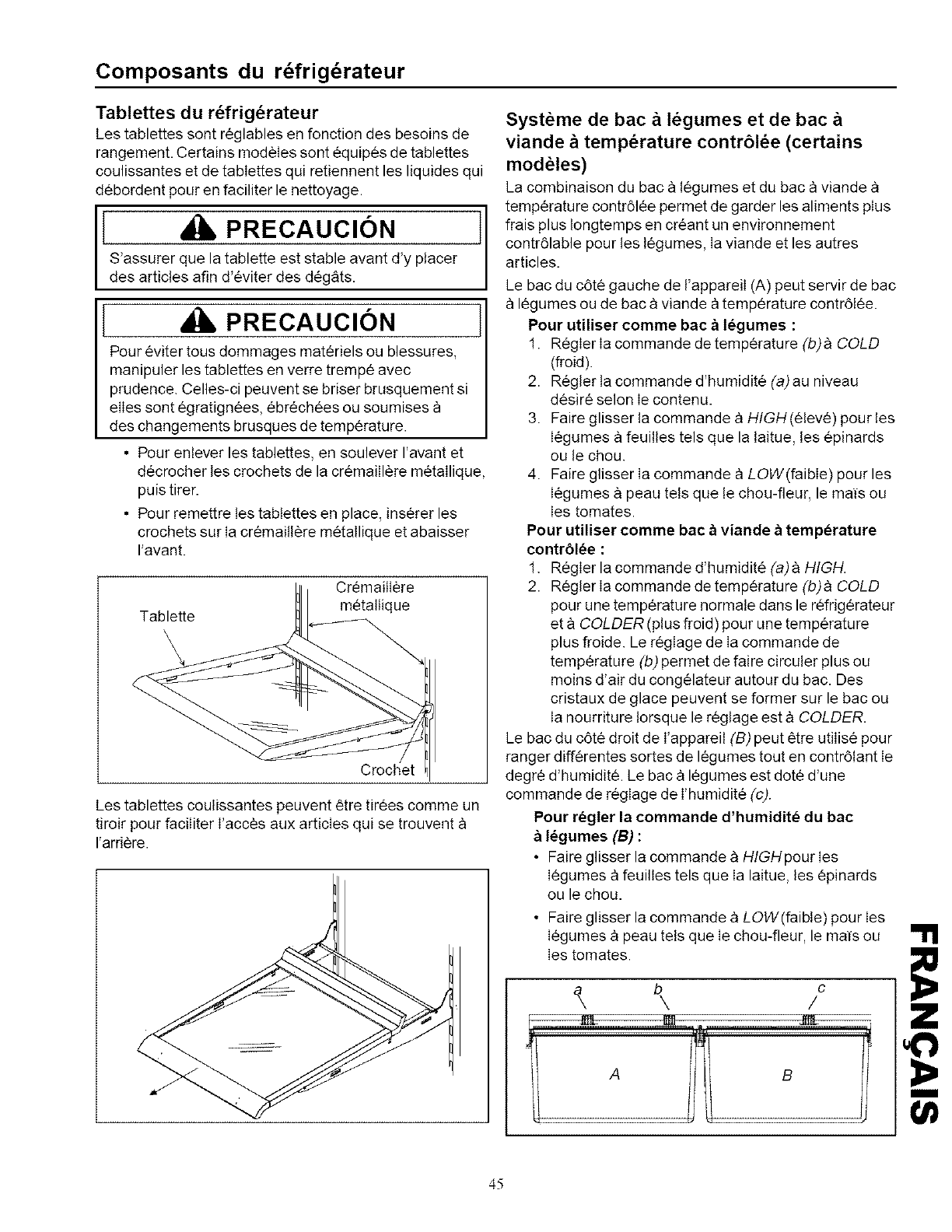

Refrigerator Shelves

Shelves adjust to meet individual storage needs. Some

models feature spillproof shelves and slide out shelves.

Spillproof shelves hold minor spills for easier cleaning.

I .C UT,O 1

To avoid property damage, make sure shelf is

secure before replacing items on shelf.

CAUTION

Handle tempered glass shelves carefully to avoid

personal injury or property damage. Shelves may

break suddenly if nicked, scratched, or exposed to

sudden temperature change.

Remove shelves by lifting up shelf front,

releasing hooks from metal track, then pulling

out.

Replace shelves by inserting hooks into metal

track and lowering front of shelf.

Metal

track

hook

Slide out shelves pull forward for easy access to items in

back.

Crisper and Temperature-Controlled Meat

Drawer System (some models)

The combined design of the crisper and temperature-

controlled meat drawers can keep food fresh longer by

creating adjustable environments for produce, meats,

and other food items.

The drawer in the left side of the unit(A) can serve as

either a crisper drawer or a temperature-controlled meat

drawer.

To use as a crisper drawer:

1. Set temperature control(b) to COLD.

2. Set humidity control(a) to desired level to best suit

contents.

3 Slide control to HIGHfor produce with leaves such

as lettuce, spinich or cabbage.

4. Slide control to LOWfor produce with skins such

as cauliflower, corn or tomatoes.

To use as temperature-controlled meat drawer:

I. Set humidity control(a) to HIGH.

2. Set temperature control(b) to COLD for normal

refrigerator temperature and to COLDER for colder

temperature. Adjustment of the the temperature

control(b) allows for more or less freezer air flow

around the pan. Ice crystals may form on drawer

or food on COLDER setting.

The drawer in the right side of the unit(B) can be used for

the storage of different kinds of produce with the use of a

humidity control design. The crisper drawer features an

adjustable humidity level control(c).

To set humidity controls for crisper drawer(B):

Slide control to HIGHfor produce with leaves such

as lettuce, spinich or cabbage.

Slide control to LOWfor produce with skins such

as cauliflower, corn or tomatoes.

1, \ /c

CAUTION

To avoid damage to device, please follow removal

and installation instructions carefully. Instructions

followed incorrectly, or in the wrong order, may result

in part breakage and device malfunction.

CAUTION

Handle tempered glass shelves carefully to avoid

personal injury or property damage. Shelves may

break suddenly if nicked, scratched, or exposed to

sudden temperature change.

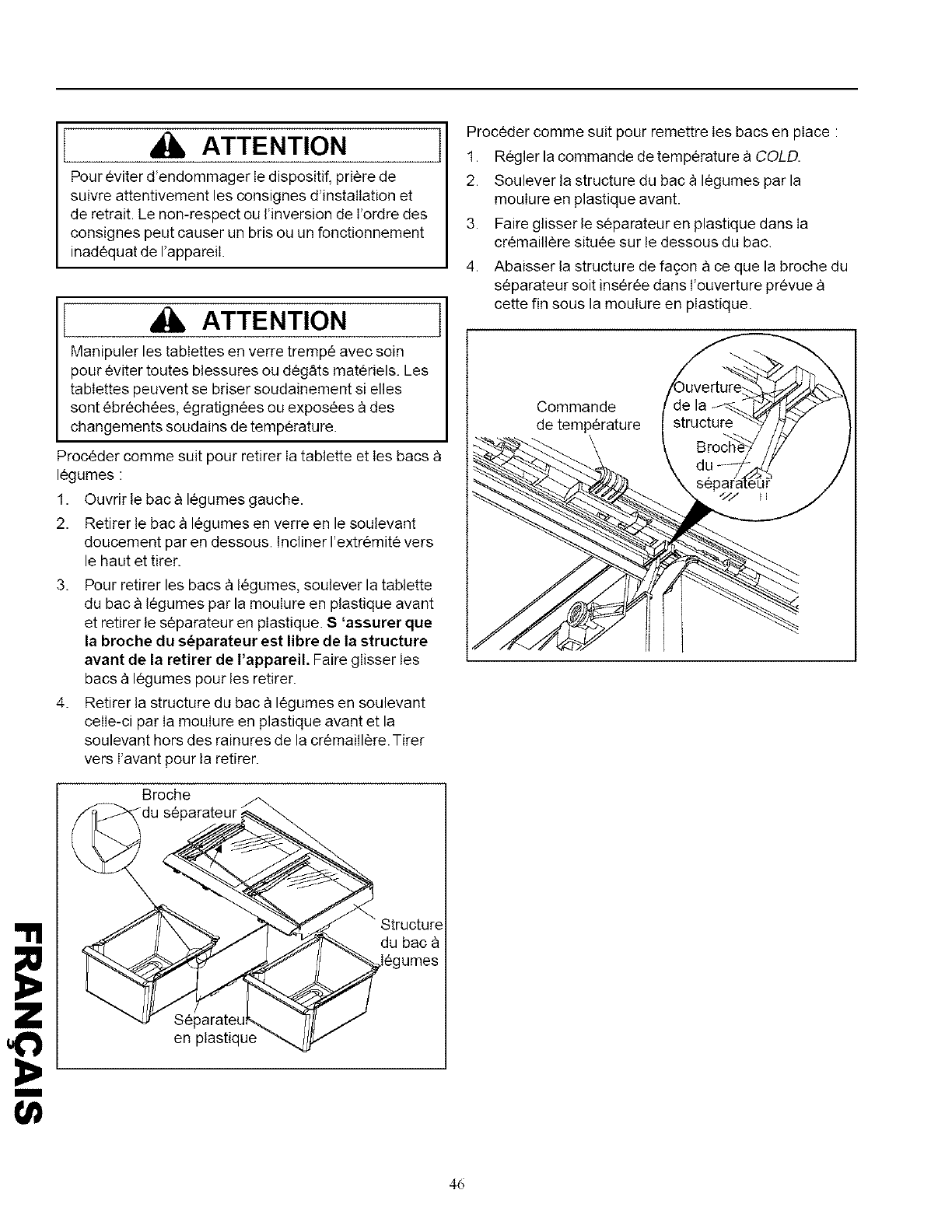

Removeshelfandcrisperdrawersbycompletingthe

followingsteps:

1. Openleftcrisper.

2. Removeglasscrispertopbygentlypushingup

fromunderneath.Tiltupendandpullout.

3. Toremovecrisperdrawersliftcrispershelfbyfront

plasticmoldingandremoveplasticdivider.Make

sure divider pin is free from frame assembly

before removing from unit. Slide crisper drawers

out.

4. Remove crisper frame by raising frame by front

plastic molding and lifting free from grooves in the

cabinet raiI assembly. Pull forward and out of unit.

per

frame

Plastic

divider

To replace drawers, please follow the instructions below:

1. Set temperature control to COLD.

2. Lift crisper frame by front plastic molding.

3. Slide plastic divider into slide rail on bottom of

drawer assembly.

4. Lower frame so that divider pin fits into slot

beneath plastic molding.

Temperature

control

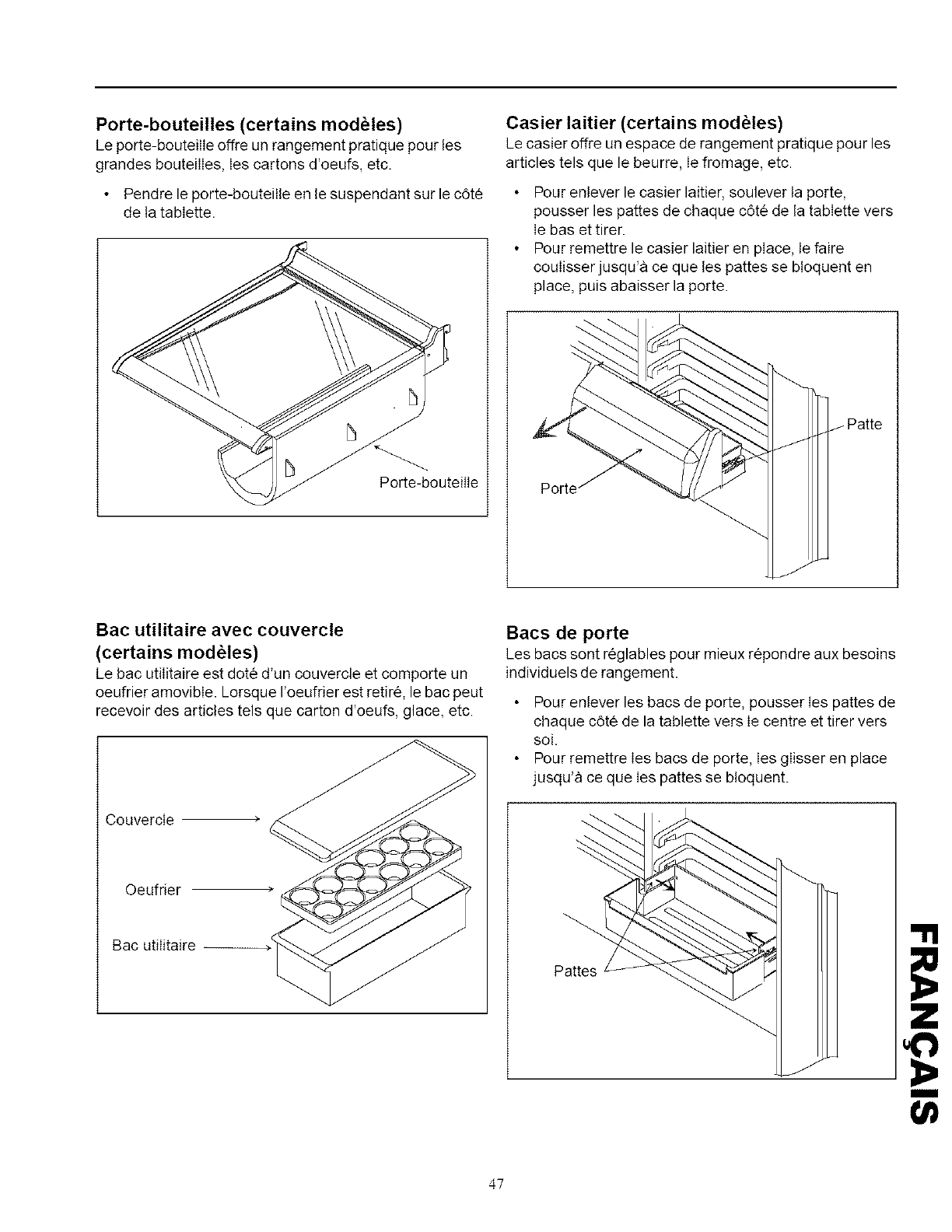

Bottle Rack (some models)

Bottle rack provides convenient storage for a large bottle,

eggs, etc.

Hang rack by hooking over side of shelf.

Covered Utility Bin (some models)

The utility bin has a tid and removable egg tray. When

tray is removed, bucket will accept standard egg carton,

ice, etc.

Egg _.

tray

UtiIity

bin

II'1

Dairy Compartment (some models)

Dairy compartment provide convenient storage for butter,

cheese, etc.

Remove dairy compartment by lifting door, pushing

tabs of shelf down on both sides, and pulling out.

Replace dairy compartments by sliding in until tabs

lock into place, then lower door.

JTab

Dool

Door Buckets

Door buckets adjust to meet individual storage needs.

Remove door buckets by pushing tabs on both sides

of shelves toward center and pulling bucket out.

Replace door buckets by sliding in until tabs lock

into place.

Tabs z

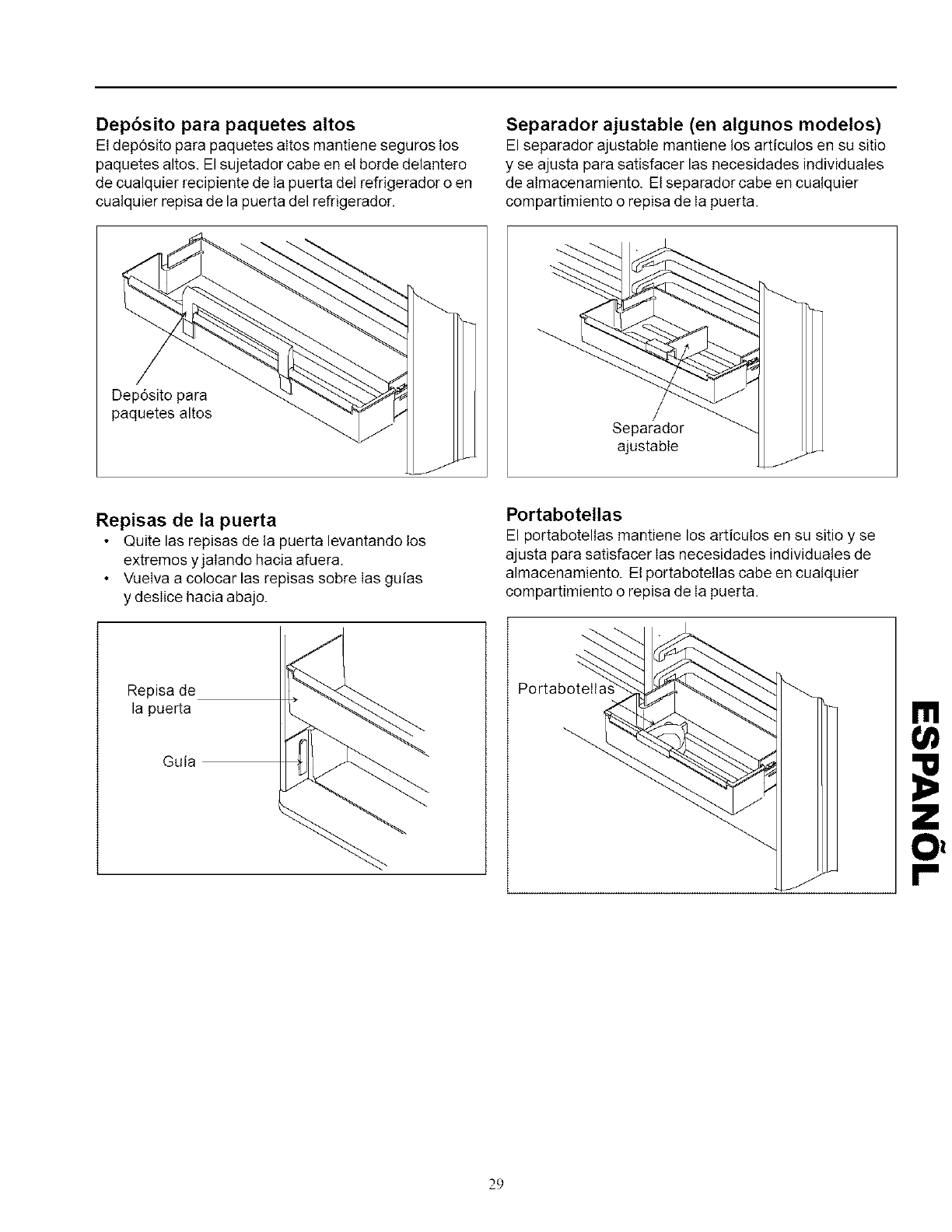

Tall Package Retainer (some models)

Tail package retainer keeps tail items secure. Retainer

fits on front edge of any refrigerator door bucket or door

shelf.

Tall package

retainer

Door Shelves

Remove door shelves by lifting ends and pulling out.

Replace door shelves by placing shelf on glides and

sliding down.

Door

shelf

Glide

Freezer Features

Adjustable Divider (some models)

Adjustable divider keeps items in place and adjusts to

meet individual storage needs. Divider fits in any door

bucket or door shelf.

Frost-Free System

The refrigerator and freezer sections are completely

frost-flee. Defrosting is automatic under normal

conditions. Refrigerator and freezer sections never have

to be defrosted.

Adjl

Bottle Holder (some models)

Bottle holder keeps items in place and adjusts to meet

individual storage needs. Bottle holder fits in any door

bucket or door shell

Bottle

holder

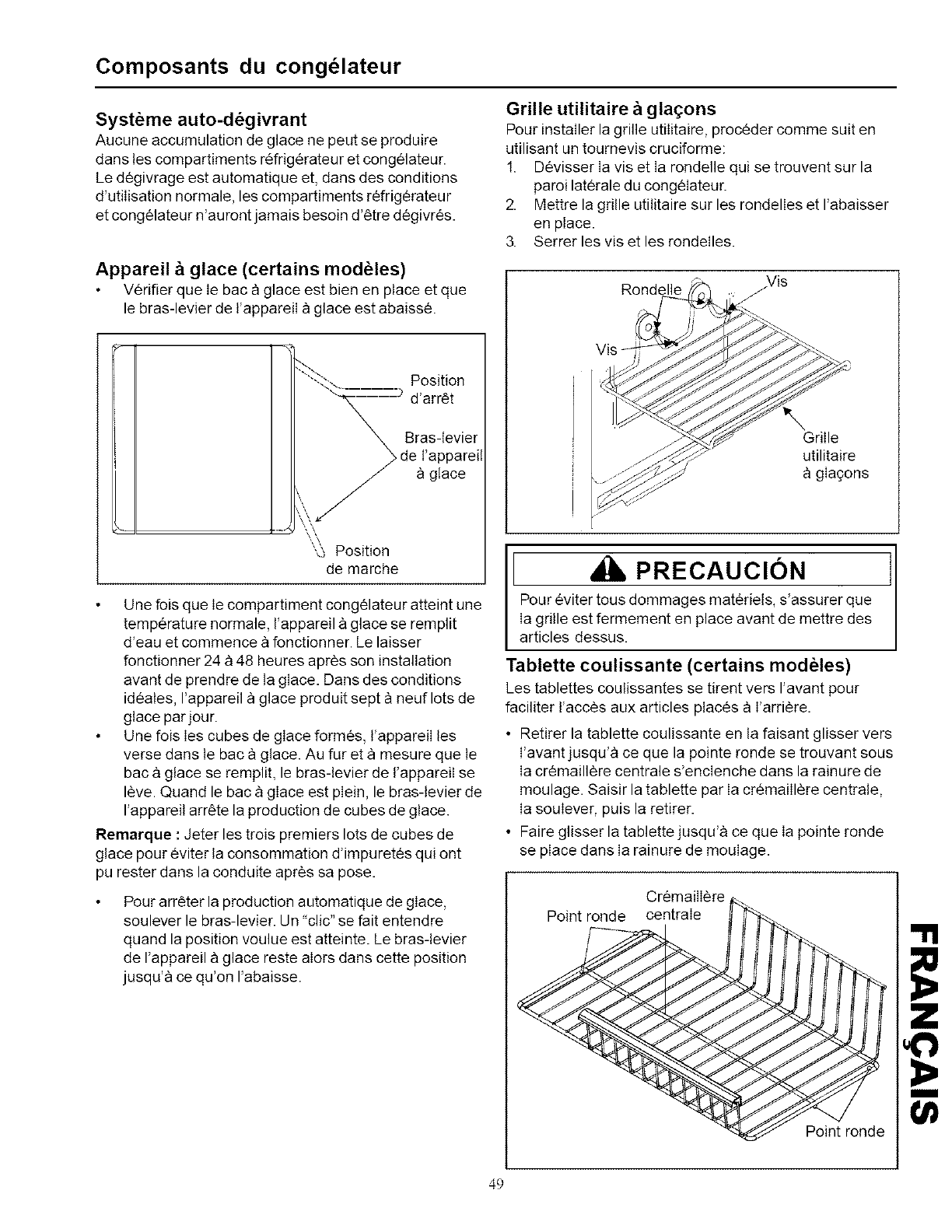

Automatic Ice Maker (some models)

Make sure ice bucket is in place and ice maker arm

is down.

- _.... ©ff

_ _ position

\lce maker

arm

J \\\\

\\\2On

position

After freezer section reaches normal temperature,

the ice maker fills with water and begins operating.

Allow 24-48 hours after installation before first

harvest of ice. Ice maker produces 7 to 9 harvests of

ice in a 24-hour period under ideal conditions.

After ice is formed, ice maker drops ice cubes into

ice storage bucket. During ice production, ice maker

arm raises and lowers. When ice storage bucket is

full, ice maker arm turns ice maker off.

Note: Discard first 3 harvests of ice so any impurities left

in the water line after installation are not consumed.

If you wish to stop automatic ice production lift ice

maker arm. A definite click is heard when proper

position is reached. Ice maker arm will remain in that

position until pushed down.

rl'l

Ice Service Rack (some models)

Install ice service rack by placing ice service rack on

washers and sliding down.

Washer /Screw

Ice service

rack

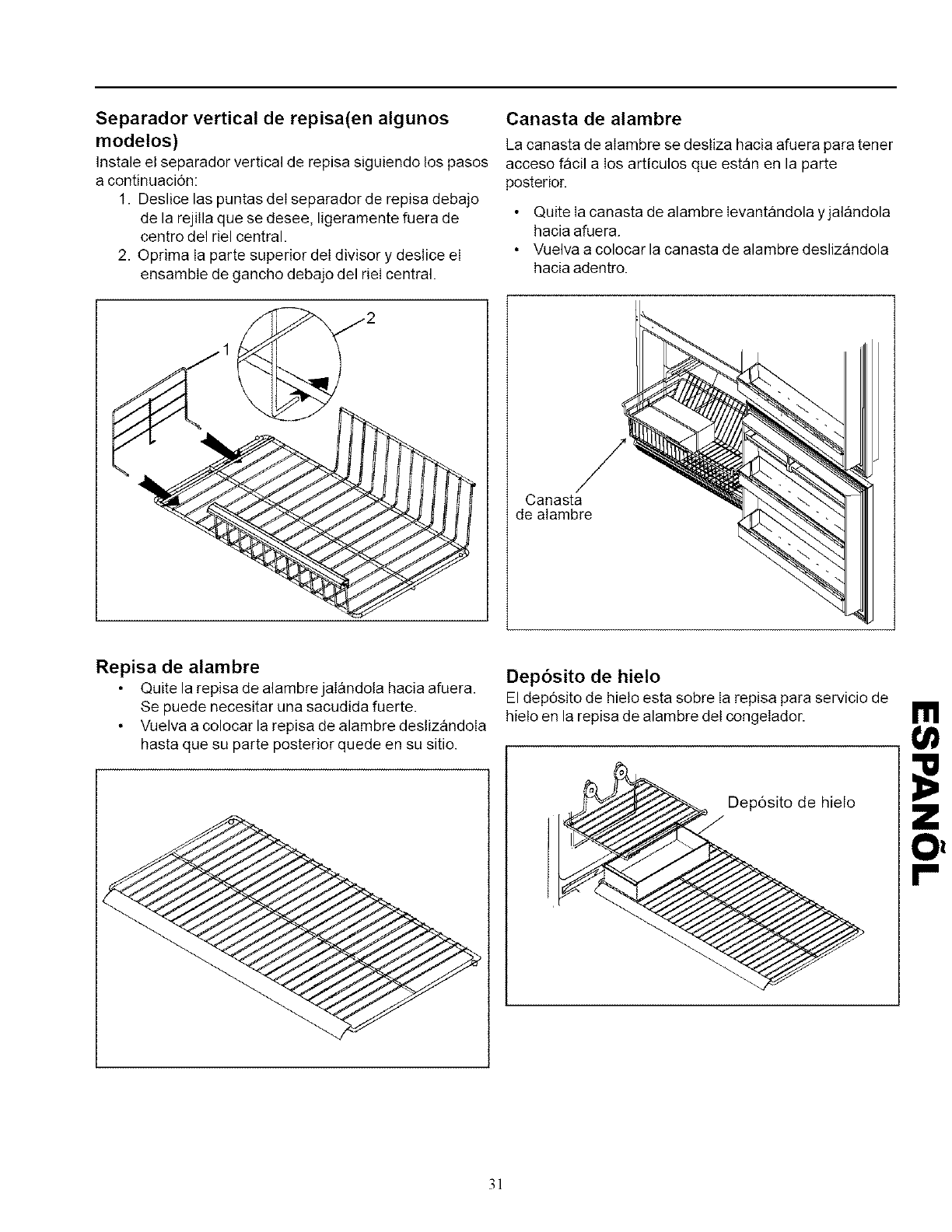

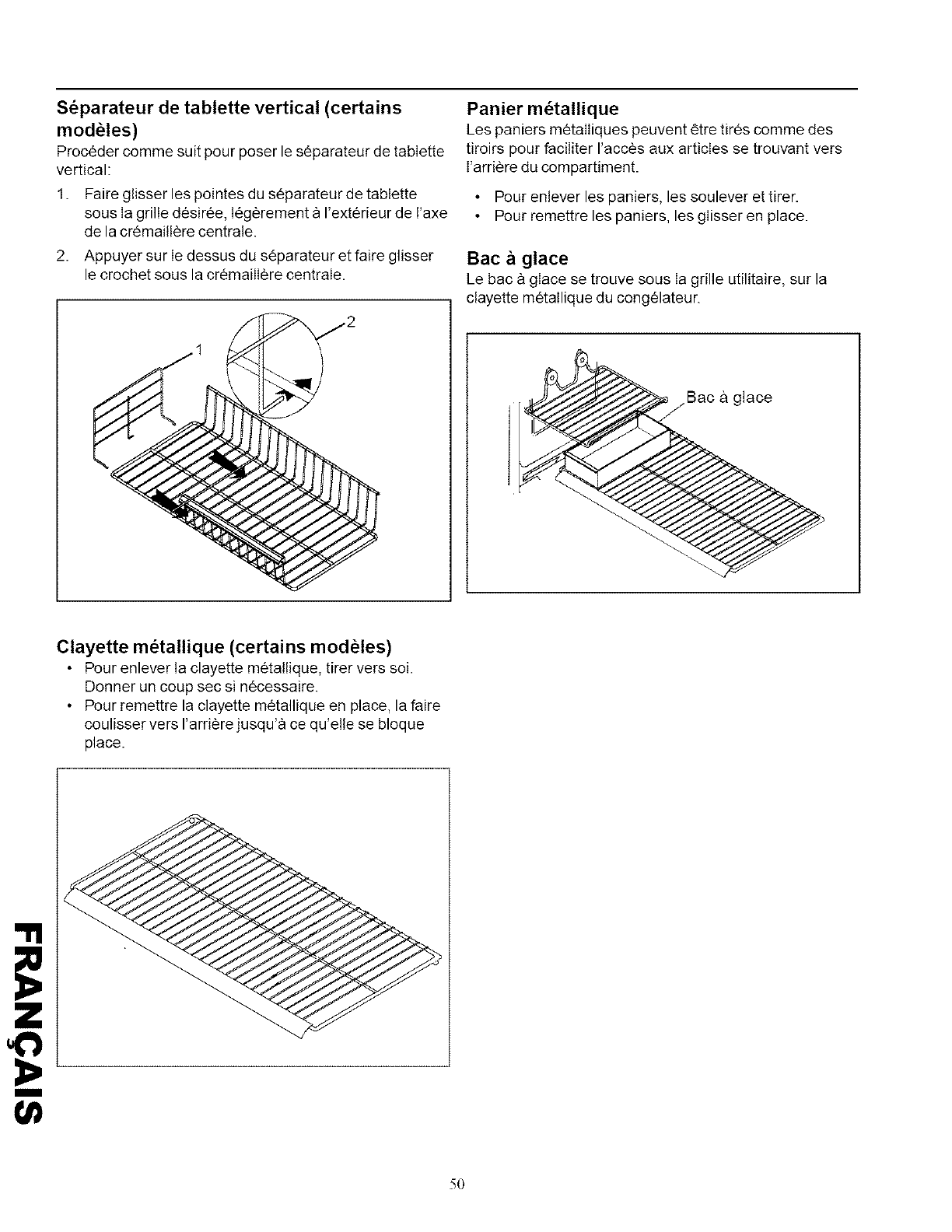

Vertical Shelf Divider (some models)

Install vertical shelf divider by completing the following

steps:

1. Slide prongs of shelf divider beneath desired grill

work, slightly off-center from center rail.

2. Press top of divider down and slide hook assembly

beneath center rail.

I CAUTION ]l

Make sure shelf is secure before placing items on

shelf to avoid property damage.

Slideout Shelf (some models)

Slide out shelf pulls forward for easy access to items in

back.

Remove sIideout shelf by sliding forward until bail

beneath center rail catches in molded groove.

• Grasp shelf by center rail, pull up, and remove.

• Slide in until ball falls into molded groove.

Fixed Wire Shelf (some models)

Remove wire shelf by pulling out. A sharp tug may

be necessary.

Replace wire shelf by sliding in until back locks in

place.

Center

Ball rail

Ball

Care and Cleaning

Wire Basket

Wire basket slides out for easy access to items in back.

• Remove wire basket by lifting and pulling out.

• Replace wire basket by sliding in.

Wire /

basket _%.

Ice Bin (some models)

Ice bin sits below the ice service rack on the wire freezer

shelf.

Ice 2.

pliable.

WARNING

Disconnect power to refrigerator before cleaning to

avoid electrical shock which can cause severe

personal injury or death. After cleaning, restore

power.

CAUTION

Read and follow all manufacturer's cleaning

directions to avoid personal injury or property

damage,

General Cleaning

1. Wash surfaces and exterior with 4 tablespoons

baking soda dissolved in I quart warm water and a

soft, clean cloth.

2. Rinse surfaces and exterior with warm water. Dry

surfaces with a soft, clean cloth.

3. DO NOT USE the following items:

• abrasive or harsh cleaners, ammonia, chlorine

bleach, etc.

• concentrated detergents or solvents

• metal scouring pads

These items can scratch, crack, and discolor

surfaces.

4. Do not place buckets, shelves, etc., in dishwasher.

Adhesives

Remove adhesive residue from refrigerator surfaces

by rubbing toothpaste into adhesive with fingers until

adhesive loosens.

Rinse surface with warm water. Dry surface with a

soft, clean cloth.

Door Gaskets

Clean door gaskets every 3 months according to

General Cleaning instructions. Clean any spills

immediately.

Apply a light film of petroleum jelly to keep gaskets

Condenser Coils

Clean condenser coil behind toe grille every 3 months to

ensure maximum performance of refrigerator.

Accumulated dust and lint may cause the following:

reduced cooling performance

increased energy usage

premature part failure

I. Remove toe grille by holding ends and pulling away

from refrigerator.

2. Clean front surface of condenser coil with a vacuum

cleaner hose nozzle.

3. Replace toe grille by inserting clips in holes and

snapping in.

II'1

Light Bulb Replacement

4. Raise stabilizing legs (some models) by turning

counterclockwise.

CAUTION ]

Protect soft vinyl or other flooring with cardboard, rugs

Ior other protective materiaI to avoid property damage.

5. Pull refrigerator away from wall. Run a vacuum

brush across grille on back of refrigerator.

Glass Shelves

ICAUTION

HandIe tempered gIass shelves carefuIIy to avoid

personal injury or property damage. Shelves may

break suddenly if nicked, scratched, or exposed to

sudden temperature change.

Remove shelf by lifting front, releasing hooks from metal

track then pulling out. Place shelf on a towel. Allow shelf

to adjust to room temperature before cleaning.

Clean crevices by completing the following:

•_ 1. Dilute mild detergent and brush solution into crevices

using a plastic bristle brush. Let sit for 5 minutes.

2. Spray warm water into crevices using faucet spray

attachment.

3. Dry shelf thoroughly and replace shelf by inserting

hooks into metal track and lowering it from the front.

Odor Removal

1. Remove all food and disconnect power to

refrigerator.

2. Clean all interior surfaces including ceiling, floor, and

walls according to General Cleaning instructions

above. Pay special attention to corners, crevices, and

grooves. Include all drawers, sheives, and gaskets.

3. Connect power to refrigerator and return food to

refrigerator. Wash and dry all containers. Wrap foods

in tightly sealed containers to prevent further odor.

After 24 hours, check if odor has been eliminated.

Complete steps 4-9 if odor has not been eliminated.

4. Place crispers on top shelf of refrigerator section.

Pack refrigerator and freezer sections, including

doors, with crumpled sheets of newspaper.

5. Place charcoal briquettes randomly throughout

newspaper.

6. Close doors and let stand 24-48 hours.

7. Remove charcoal briquettes and newspapers.

8. Complete steps 2-3.

If odor is still not eliminated, contact a Sears Service

Center.

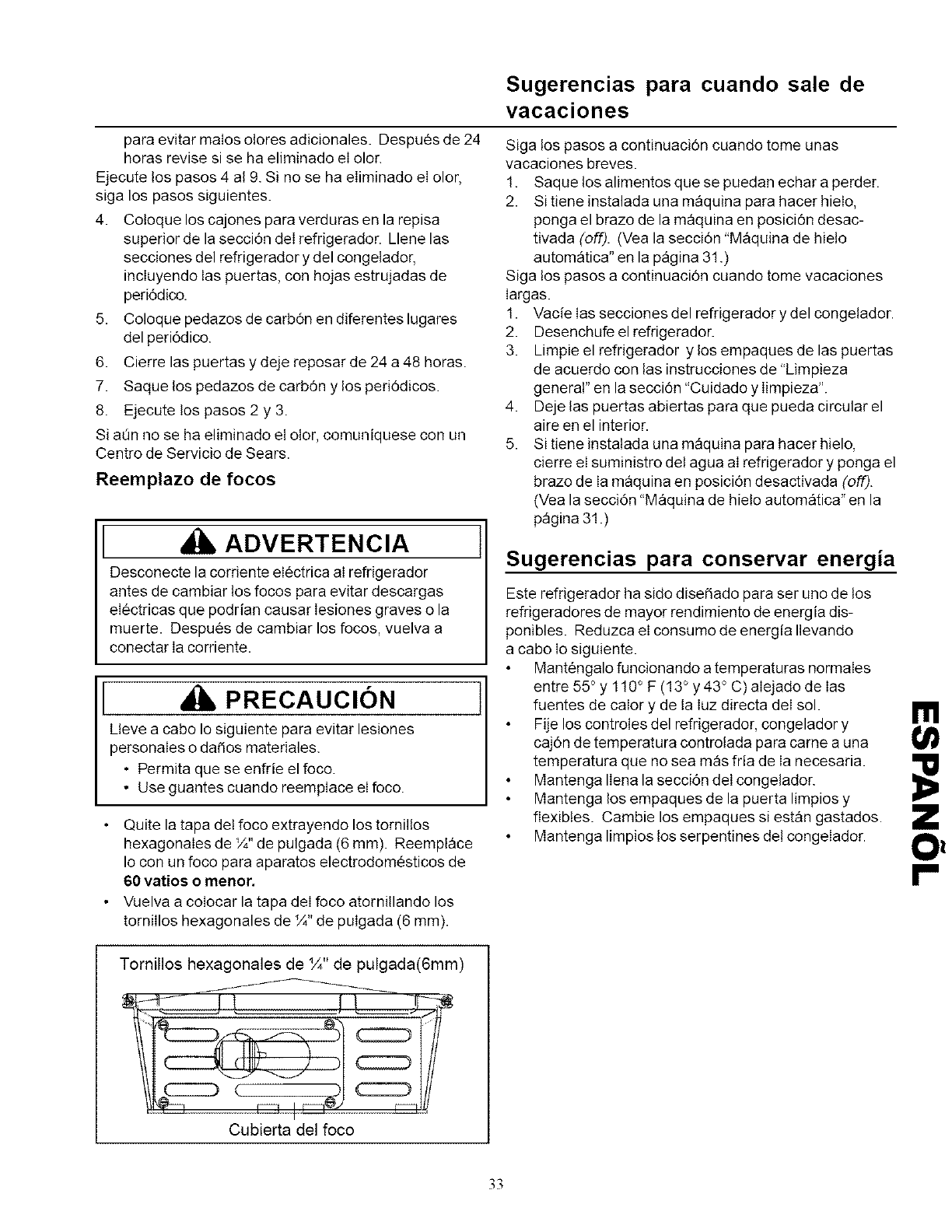

WARNING I

Disconnect power to refrigerator before replacing

light bulb to avoid electricai shock which can cause

severe personal injury or death. After replacing light

bulb, restore power.

CAUTION

Observe tile following to avoid personal injury or

property damage.

Allow light bulbs to cool

Wear gloves when replacing light bulb.

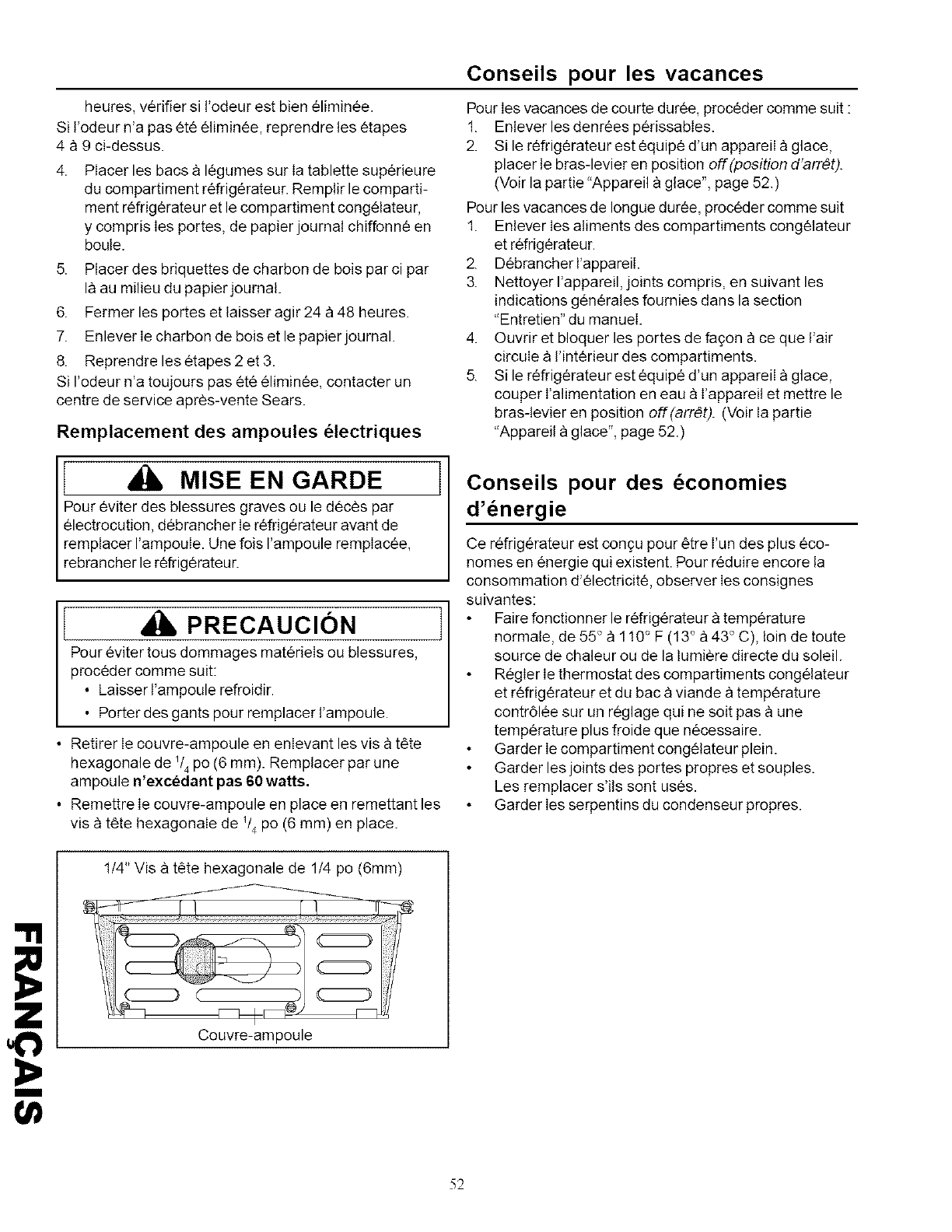

Remove light bulb cover by removing ¼" hex nut

screws. Replace with appliance bulb no greater

than 60 watts,

Replace light bulb cover by replacing ¼" hex nut

screws.

1/4" hex nut screws

Light cover

Vacation Tips

Complete the following steps for short vacations.

1. Remove perishable foods.

2. If an ice maker is installed, move ice maker arm to

Offposition. (See "Automatic Ice Maker" section

page 12)

Complete the following steps for long vacations.

1. Empty refrigerator and freezer sections.

2. Unplug refrigerator.

3. Clean refrigerator and door gaskets according to

General Cleaning instructions in "Care and Cleaning"

section.

4. Prop doors open, so air can circulate inside.

5. If an ice maker is installed, turn off water supply to

refrigerator and move ice maker arm to Off

position. (See "Automatic Ice Maker" section page

12)

Energy Tips

This refrigerator is designed to be one of the most

energy efficient refrigerators available. Reduce energy

use by observing the following.

• Operate in normal household temperatures of 55° to

110°F (13° to 43°C) away from heat sources and direct

sunlight.

• Set refrigerator, freezer, and temperature controlled

meat drawer system controls no colder than necessary.

• Keep freezer section full.

• Keep door gaskets clean and pliable. Replace gaskets

if worn.

• Keep condenser coils clean.

II'1

Normal Operating Sounds

This new refrigerator may be replacing a differently

designed, less efficient or smaller refrigerator. Today's

refrigerators have new features and are more energy

efficient. As a result, certain sounds may be unfamiliar.

These sounds are normal and will soon become familiar

to you. They also indicate refrigerator is operating and

performing as designed.

1. Freezer control clicks when starting or stopping

compressor

2. Freezer fan air rushes and whirs.

3. Sealed system (evaporator and heat exchanger)

refrigerant flow gurgles, pops or sounds like boiling

water.

4. Defrost heater sizzles, hisses or pops.

5. Defrost timer sounds like an electric clock and

snaps in and out of defrost cycle.

6. Condenser fan air rushes and whirs.

7. Compressor has a high pitched hum or pulsating

sound and cycles on and off.

8. Ice cubes from ice maker (some models) drop into

ice bucket.

Ice maker water valve hookup (some models)

buzzes when ice maker fills with water. This occurs

whether or not refrigerator is connected to water

supply. If refrigerator is not connected to water

supply, stop sound by raising ice maker arm to Off

position. Ice maker water valve hookup is located

behind condenser fan in back of refrigerator.

Note: Foam insulation is very energy efficient and

has excellent insulating capabilities. However, foam

insulation is not as sound absorbent as

previously used fiberglass insulation.

I,LI

Before Calling For Service

Problem

Refrigerator does not

operate.

Refrigerator still will not

operate.

Food temperature appears

too warm.

Temperature controlled

meat drawer temperature is

too warm.

Food temperature is too

cold.

Refrigerator runs too

frequently.

Solution

•Make sure freezer control is on.

• Make sure refrigerator is plugged in. If not, firmly plug the cord into a live

outlet with proper voltage.

• Check fuse or circuit breaker. Plug in another item at that wail outlet. If outlet

does not work, replace the fuse or reset the circuit.

• If freezer control is on, light works but 2 fans and compressor are not

operating, refrigerator may be in defrost cycle. Wait 40 minutes to see if

refrigerator restarts.

• Unplug refrigerator. Transfer food to another refrigerator or place dry ice in

freezer section to preserve food. Call for service.

• See above sections.

• Allow time for recently added warm food to reach refrigerator or freezer

temperature. Adding food warms the refrigerator. It can take a few hours for

the refrigerator to return to normal temperature.

• Check gaskets for proper seal. Gaskets should seal tightly to cabinet.

• Clean condenser coils. See "Condenser Coils" instructions in "Care and

Cleaning" section.

• Adjust refrigerator and or freezer control. See "Setting Controls" instructions in

"Controls" section.

• Freezer or refrigerator light stays on. If light stays on, call service.

• Return air vents behind crisper are blocked restricting airflow. Locate return air

vent behind crispers and remove any debrisis that blocks vents or restricts

airflow.

• Slide control to colder setting.

• Adjust freezer control to colder setting. See "Setting Controls" instructions of

"Controls" section.

• Verify temperature controlled meat drawer cap has been moved if drawer has

been moved from left to right side of cabinet. See "Temperature Controlled

Meat Drawer" section.

• Clean condenser coils. See "Condenser Coils" instructions in "Care and

Cleaning section.

• Adjust refrigerator control. See "Setting Controls" instructions in "Controls"

section.

• Adjust freezer control to warmer setting. See "Setting Controls" instructions in

"Controls" section. Allow several hours for temperature to adjust.

• Verify plastic cap is in place near temperature controlled meat drawer. See

"Temperature Controlled Meat Drawer" section.

• It may be normal to maintain constant temperature.

• Doors have been opened frequently or for an extended period of time. When

the door is opened warm humid air is allowed into the refrigerator. The more

the door is opened the more warm air the refrigerator must coot.

• Allow time for recently added warm food to reach refrigerator or freezer

temperature. It can take a few hours for the refrigerator to return to normal

temperature.

• Clean condenser coils. See "Condenser Coils" instructions in "Care and

Cleaning" section.

• Adjust freezer control. See 'Setting Controls" instructions in "Controls"

section.

• Check gaskets for proper seal. Gaskets should seal tightly to cabinet.

• Freezer light stays on. If light stays on, call service

• Make sure refrigerator is level. See "Leveling Refrigerator" section of

Installation Instructions.

I1'1

U_l

Water droplets form on inside of

refrigerator.

Water droplets form on outside of

refrigerator.

Temperature controlled meat

drawer or crisper drawer does not

close freely (some models).

Refrigerator has an odor.

Refrigerator makes unfamiliar

sounds or seems too loud.

Ice cubes have an odor.

Ice cubes stick together or "shrink".

Ice maker is not producing ice.

Ice maker is not producing enough

ice.

Ice forms in inlet tube to ice maker.

•It is normal during high humidity periods or if doors have been

opened frequently.

• Wrap food tightly and wipe off damp containers prior to storing in the

refrigerator to avoid moisture accumulation.

• Check door seals for proper seal. Gaskets should seat tightly to

cabinet.

• It is normal during high humidity periods or if doors have been

opened frequently.

• Check for a package that may prevent drawer from closing properly.

• Confirm drawer is in proper position.

• Clean drawer channels with warm, soapy water. Rinse and dry

thoroughly.

• Apply a thin layer of petroleum jelly to drawer channels.

• Confirm refrigerator is level.

• See "Odor Removal" instructions in "Care and Cleaning" section.

• It may be normal. See "Normal Operating Sounds" section.

• See "Odor Removal" instructions in "Care and Cleaning" section.

• Ice maker was recently installed. Discard first few batches of ice to

avoid discolored or off-flavored ice.

• Food has not been wrapped tightly in either refrigerator or freezer

compartment. Rewrap foods since odors may migrate to the ice if

food is not wrapped properly.

• Discard ice and clean ice bucket or trays more frequently. Ice cubes

are porous and absorb odors easily.

• Water supply contains minerals such as sulfur. In some situations a

filter may need to be installed to eliminate taste and odor problems.

• Empty ice cube bucket or trays more frequently. If used infrequently,

ice cubes may stick together or shrink.

• Water pressure may be to low or high. Ice maker requires a water

pressure of 20-120 psi to function properly.

• Confirm ice maker arm is down. See "Automatic Ice Maker" section.

• Confirm household water supply is reaching water valve. Make sure

the water valve shut off is fully turned on.

• Confirm ice maker wiring harness is inserted completely in proper

holes.

• Check for kinks in copper or plastic tubing. Remove kinks or replace

tubing.

• Check electrical connections to water valve coil and connector block

on refrigerator cabinet.

• If a water filter has been installed on the water tine outside the

refrigerator, check the filter for clogs or improper installation of the

filter.

• Ice maker has just recently been installed or a large amount of ice

has just been used. Wait 24 hours for ice production to begin and for

ice maker to restock after emptied.

• Confirm household water supply is reaching water valve. Make sure

the water valve shut off is fully turned on.

• Piercing type or _/_6"saddle valve was used for hookup. Both reduce

water flow and may become clogged with time. Replace these valves

with correct type of saddle valve requiring _/," hole to be drilled in

water supply pipe prior to valve attachment.

• Check for kinks in copper or plastic tubing. Remove kinks or replace

tubing

• Confirm freezer section is operating at proper temperature. Freezer

must be cold enough to produce ice. See 'Setting Controls" section.

• Check water pressure. Low water pressure causes valves to leak.

ENGLISH

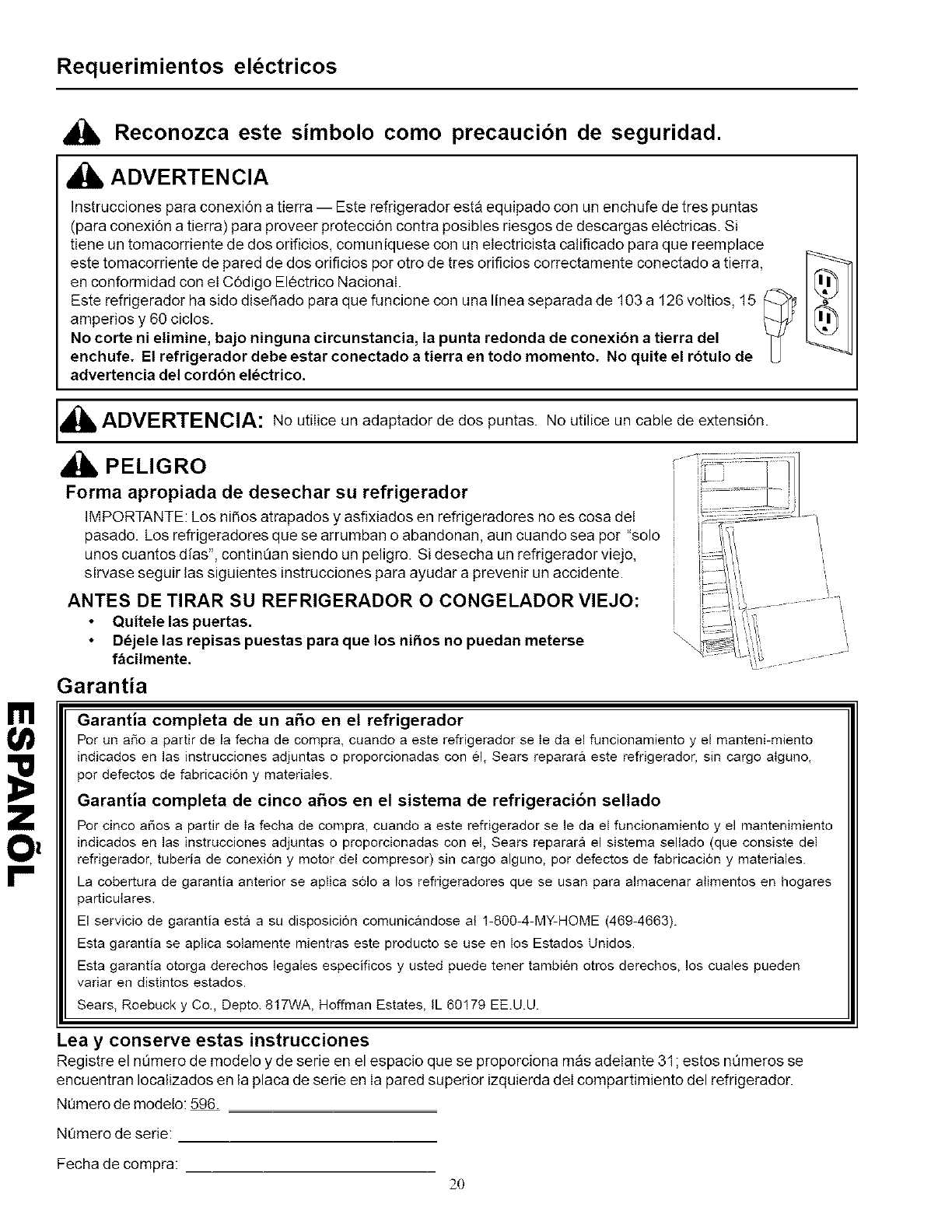

Requerimientos el ctricos

Reconozca este simbolo como precaucibn de seguridad.

ADVERTENCIA

Instrucciones para conexi6n a tierra -- Este refrigerador esta equipado con un enchufe de tres puntas

(para conexi6n a tierra) para proveer proteccidn contra posibles riesgos de descargas electricas. Si

tiene un tomacorriente de dos orificios, comunJquese con un eiectricista calificado para que reemplace

este tomacorriente de pared de dos orificios pot otro de tres orificios correctamente conectado a tierra,

en conformidad con el Cddigo Electrico Nacionai.

Este refrigerador ha sido disefiado para que funcione con una linea separada de 103 a 126 vottios, 15

amperios y 60 ciclos.

No corte ni etimine, bajo ninguna circunstancia, la punta redonda de conexibn a tierra del

enchufe. El refrigerador debe estar conectado a tierra en todo momento. No quite el rbtulo de

advertencia del cordon el_ctrico.

IdYll ADVERTENCIA: No utilice un adaptador de dos puntas. No utilice un cable de extensidn.

PELIGRO

Forma apropiada de desechar su refrigerador

IMPORTANTE: Los ni_os atrapados y asfixiados en refrigeradores no es cosa del

pasado. Los refrigeradores que se arrumban o abandonan, aun cuando sea por "solo

unos cuantos dias", contint)an siendo un peligro. Si desecha un refrigerador viejo,

sirvase seguir las siguientes instrucciones para ayudar a prevenir un accidente.

ANTES DE TIRAR SU REFRIGERADOR O CONGELADOR VIEJO:

Quitele las puertas.

Dejete las repisas puestas para que los nifios no puedan meterse

f_cilmente.

Garantia

Garantia completa de un a_o en el refrigerador

Por un afio a partir de la fecha de compra, cuando a este refrigerador sete da el funcionamiento y el manteni-miento

indicados en las instrucciones adjuntas o proporcionadas con el, Sears reparara este refrigerador, sin cargo atguno,

per defectos de fabricacion y materiales.

Garantia completa de cinco a_os en el sistema de refrigeraci6n sellado

Per cinco a_os a partir de Ia fecha de compra, cuando a este refrigerador se le da eJ funcionamiento y el mantenimiento

indicados en las instrucciones adjuntas o proporcionadas con el, Sears reparara el sistema sellado (que consiste deI

refrigerador, taberia de conexion y motor del compresor) sin cargo alguno, per defectos de fabricaci6n y materiales.

La cobertura de garantia anterior se aplica sdlo a los refrigeradores que se usan para almacenar alimentes en hogares

particutares.

El servicio de garantia esta a su disposicion comunicandose al 1-800-4-MY-HOME (469-4663).

Esta garantia se aplica solamente mientras este producto se use en Jos Estados Unidos.

Esta garantia otorga derechos legaJes especificos y usted puede tener tambien otros derechos, los cuales pueden

variar en distintos estados.

Sears, Roebuck y Co., Depto. 817WA, Hoffman Estates, IL 60179 EE.U.U.

Lea y conserve estas instrucciones

Registre el nt3mero de modelo y de serie en el espacio que se proporciona mas adeIante 31 ; estos n_meros se

encuentran Iocalizados en la placa de serie en ia pared superior izquierda deI compartimiento del refrigerador.

NQmero de modelo: 596.

NOmero de serie:

Fecha de compra:

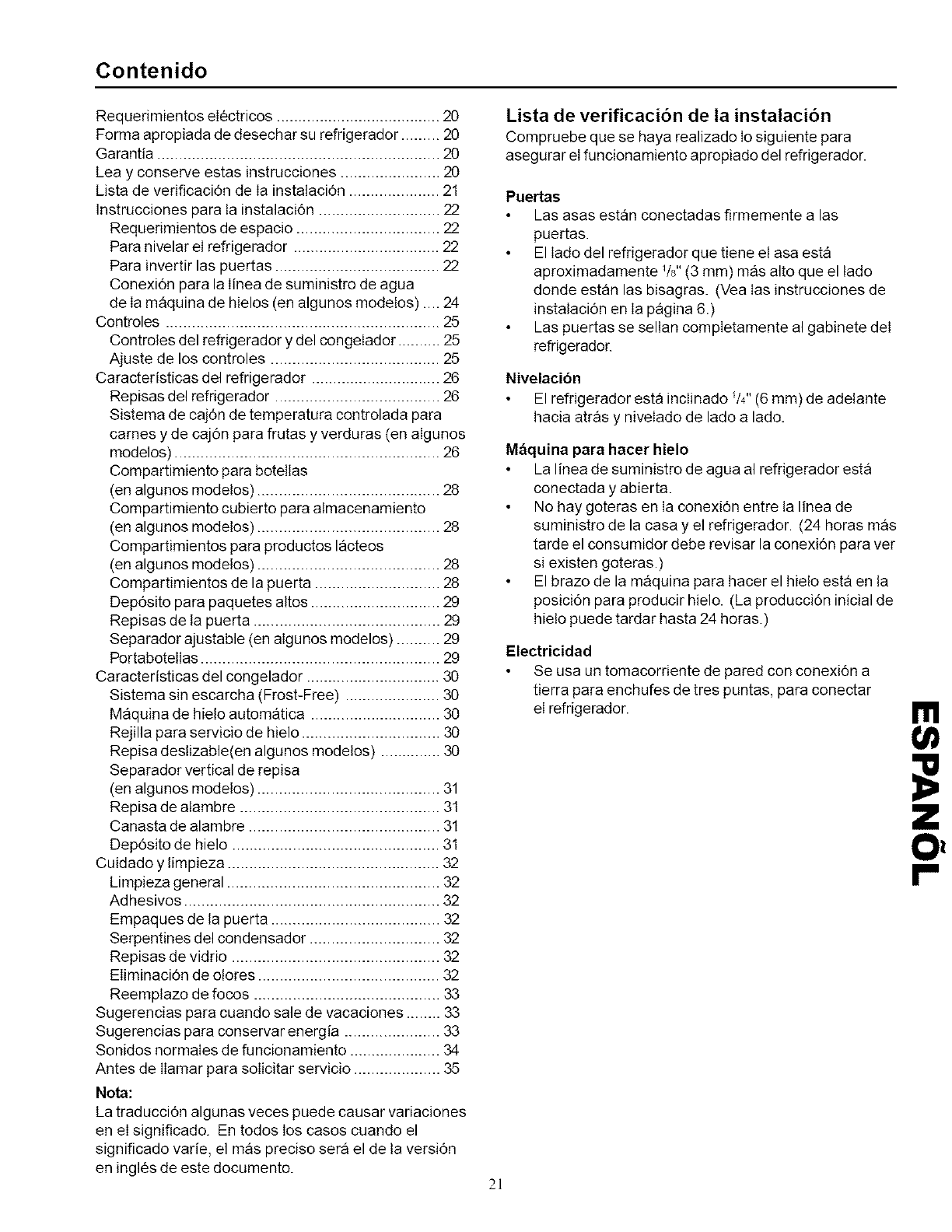

Contenido

Requerimientos eI6ctrJcos ...................................... 20

Forma apropiada de desechar su refrigerador ......... 20

Garantia ................................................................. 20

Lea y conserve estas instrucciones ....................... 20

Lista de verificaci6n de Ia instalaci6n ..................... 21

Instrucciones para ta instalaci6n ............................ 22

Requerimientos de espacio ................................. 22

Para nivelar eI refrigerador .................................. 22

Para invertir las puertas ...................................... 22

Conexi6n para la Iinea de suministro de agua

de Ia maquina de hielos (en algunos modetos) .... 24

Controles ............................................................... 25

Controles del refrigerador y del congelador .......... 25

Ajuste de los controles ....................................... 25

Caracteristicas del refrigerador .............................. 26

Repisas del refrigerador ...................................... 26

Sistema de caj6n de temperatura controlada para

carnes y de caj6n para frutas y verduras (en algunos

modelos) ............................................................. 26

Compartimiento para botellas

(en algunos modetos) .......................................... 28

Compartimiento cubierto para almacenamiento

(en algunos modelos) .......................................... 28

Compartimientos para productos lacteos

(en algunos modelos) .......................................... 28

Compartimientos de la puerta ............................. 28

Dep6sito para paquetes altos .............................. 29

Repisas de la puerta ........................................... 29

Separador ajustable (en algunos modelos) .......... 29

Portabotellas ....................................................... 29

Caracteristicas del congelador ............................... 30

Sistema sin escarcha (Frost-Free) ...................... 30

Maquina de hielo automatica .............................. 30

Rejilla para servicio de hielo ................................ 30

Repisa deslizable(en algunos modetos) .............. 30

Separador vertical de repisa

(en algunos modelos) .......................................... 31

Repisa de atambre .............................................. 31

Canasta de alambre ............................................ 31

Dep6sito de hielo ................................................ 31

Cuidado y limpieza ................................................. 32

Limpieza general ................................................. 32

Adhesivos ........................................................... 32

Empaques de la puerta ....................................... 32

Serpentines del condensador .............................. 32

Repisas de vidrio ................................................ 32

Eliminaci6n de olores .......................................... 32

Reemplazo de focos ........................................... 33

Sugerencias para cuando sale de vacaciones ........ 33

Sugerencias para conservar energia ...................... 33

Sonidos normaIes de funcionamiento ..................... 34

Antes de Ilamar para solicitar servicio .................... 35

Nota:

La traducci6n algunas veces puede causar variaciones

en eI significado. En todos Ios casos cuando el

significado varie, el mas preciso sera el de ta versi6n

en ingles de este documento.

Lista de verificaci6n de la instalaci6n

Compruebe que se haya realizado Io siguiente para

asegurar el funcionamiento apropiado del refrigerador.

Puertas

Las asas estan conectadas firmemente alas

puertas.

El Iado del refrigerador que tiene el asa esta

aproximadamente _/_"(3 mm) mas alto que el lado

donde estan las bisagras. (Vea Ias instrucciones de

instalacidn en Ia pagina 6.)

Las puertas se sellan completamente al gabinete det

refrigerador.

Nivelaci6n

El refrigerador esta inclinado V4"(6 mm)de adelante

hacia atras y nivelado de lado a lado.

M_quina para hacer hielo

La linea de suministro de agua al refrigerador esta

conectada y abierta.

No hay goteras en Ia conexi6n entre la linea de

suministro de la casa y el refrigerador. (24 horas mas

tarde el consumidor debe revisar la conexi6n para ver

si existen goteras.)

El brazo de la maquina para hacer el hielo esta en ta

posici6n para producir hielo. (La producci6n inicial de

hieto puede tardar hasta 24 horas.)

Electricidad

Se usa un tomacorriente de pared con conexi6n a

tierra para enchufes de tres puntas, para conectar

eI refrigerador.

Ili

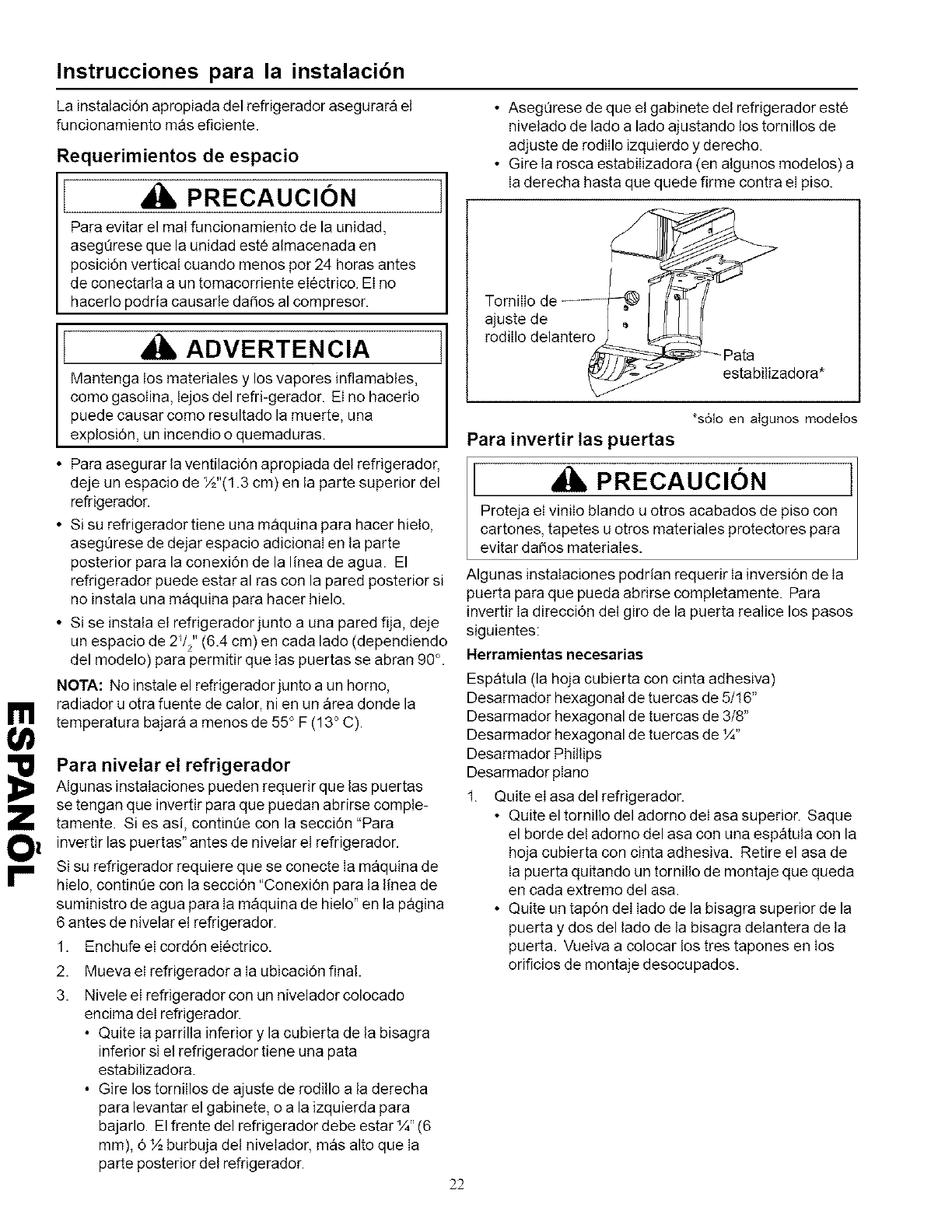

Instrucciones para la instalacibn

La instalaci6n apropiada del refrigerador asegurara el

funcionamiento mas eficiente.

Requerimientos de espacio

[PRECAUCION

Para evitar el maI funcionamiento de la unidad,

asegUrese que la unidad est¢ almacenada en

posicidn vertical cuando menos por 24 horas antes

de conectarla a un tomacorriente eI6ctrico. EI no

hacerlo podria causarle dafios al compresor.

[ADVERTENCIA

Mantenga los mater!ales y los vapores inflamables,

como gasolina, tejos del refri-gerador. EI no hacerlo

puede causar como resultado la muerte, una

explosi6n, un incendio o quemaduras.

• Para asegurar la ventilaci6n apropiada del refrigerador,

deje un espacio de _½"(1.3cm) en la parte superior del

refrigerador.

• Si su refrigerador tiene una maquina para hacer hieto,

asegUrese de dejar espacio adicionaI en la parte

posterior para la conexi6n de la linea de agua. El

refrigerador puede estar al ras con la pared posterior si

no instala una maquina para hacer hielo.

• Si se instala el refrigeradorjunto a una pared fija, deje

un espacio de 2Vj' (6.4 cm) en cada lado (dependiendo

del modelo) para permitir que Ias puertas se abran 90°.

NOTA: No instale el refrigeradorjunto a un homo,

radiador u otra fuente de calor, ni en un area donde la

temperatura bajara a menos de 55° F (13° C).

Para nivelar el refrigeradorAlgunas instalaciones pueden requerir que las puertas

se tengan que invertir para que puedan abrirse compte-

Ztamente. Si es asi, continue con la secci6n "Para

! nvertir las puertas" antes de nivelar el refrigerador.

Si su refrigerador requiere que se conecte Ia maquina de

hielo, continue con la secci6n "Conexi6n para la linea de

suministro de agua para Ia maquina de hielo" en la pagina

6 antes de nivelar et refrigerador.

1. Enchufe eI cord6n eI6ctrico.

Mueva eI refrigerador a Ia ubicaci6n final.

Nivele eI refrigerador con un nivelador colocado

encima deI refrigerador.

• Quite Ia parrilla inferior y la cubierta de la bisagra

inferior si el refrigerador tiene una pata

estabilizadora.

• Gire los tornilIos de ajuste de rodillo a la derecha

para levantar el gabinete, o a la izquierda para

bajarlo. El frente del refrigerador debe estar ¼" (6

mm), 6 4½burbuja de{ nivelador, mas alto que Ia

parte posterior det refrigerador.

• AsegUrese de que el gabinete del refrigerador est6

nivelado de lado a lado ajustando los tomillos de

adjuste de rodilIo izquierdo y derecho.

• Gire Ia rosca estabilizadora (en atgunos modelos) a

Ia derecha hasta que quede firme contra eI piso.

TornilIo de .....

ajuste de

rodilIo delantero

estabitizadora*

*s6io en aIgunos modeIos

Para invertir las puertas

PRECAUCION 1

Proteja eI vinilo blando u otros acabados de piso con

cartones, tapetes u otros mater!ales protectores para

evitar da_os materiales.

Algunas instataciones podrian requerir Ia inversi6n de Ia

puerta para que pueda abrirse completamente. Para

invertir Ia direcci6n del giro de la puerta realice los pasos

siguientes:

Herramientas necesarias

Espatula (la hoja cubierta con cinta adhesiva)

Desarmador hexagonal de tuercas de 5/I 6"

Desarmador hexagonal de tuercas de 3/8"

Desarmador hexagonal de tuercas de ¼"

Desarmador Phillips

Desarmador piano

I. Quite eI asa del refrigerador.

• Quite el tornillo del adorno deI asa superior. Saque

el borde del adomo del asa con una espatula con la

hoja cubierta con cinta adhesiva. Retire el asa de

Ia puerta quitando un tornillo de montaje que queda

en cada extremo del asa.

• Quite un tapdn deI Iado de la bisagra superior de la

puerta y dos del lado de la bisagra delantera de la

puerta. Vuelva a colocar los tres tapones en Ios

orificios de montaje desocupados.

Adorno

deIasa

Tornillos

Adorno r_

deI asa IJJ

IMPORTANTE: Cuando se necesita usar una espatuIa o

un desarmador piano para quitar los tapones, la hoja

debe estar cubierta con cinta adhesiva para evitar

dafiar el acabado del refrigerador. Para los tapones en

que se use un desarmador o una cabeza tipo desarmador

de tuercas, use la herramienta apropiada para evitar

da_ar los tapones.

2. Quite el asa de la puerta del congelador.

• Abra la puerta del congelador 90 °. Encuentre dos

metlas en la parte posterior deI asa del congelador.

Inserte el desarmador piano o la hoja de la

espatula cubierta con cinta adhesiva. Saque la

parte trasera de la tapa del asa y quitela det asa.

• Retire el asa de la puerta quitandole dos tornilIos

de montaje.

• Quite dos tapones del lado opuesto de la puerta del

congeIador y coldquelos en los orificios vacios.

Asa dei

congelador

ap6n

3. Quite la cubierta de Ia bisagra superior. La cubierta

de Ia bisagra superior se desprende. Quite ta bisagra

superior y la cuba de Ia bisagra con un desarmador

hexagonal de tuercas. Quite y conserve todas las

cui_as.

4. Quite ta puerta del refrigerador Ievantandola para

sacarla del pasador de la bisagra central.

Inspeccione Ia puerta para verificar que todas Ias

cu_as tengan el pasador de la bisagra.

5. Quite el pasador de Ia bisagra central con un

desarmador de tuercas hexagonal. Como el pasador

debe quedar bien ajustado, necesita presionarIo

firmemente. Quitelo y conserve todas tas cu_as. 23

6. Quite la puerta del congeIador levantandoIa para

sacarla de Ia bisagra inferior. Verifique que todas las

cu_as tengan el pasador de Ia bisagra.

7. Quite el soporte de la bisagra central y las cu_as de

Ia bisagra con un desarmador Phillips.

8. Quite Ia parriIIa inferior y ta cubierta de la bisagra

inferior. Ambas se desprenden.

9. Quite Ia bisagra inferior y Ias cu_as de Ia bisagra con

un desarmador hexagonal de tuercas.

Tornillos de 5116" _l_--l't

Bisagra superior _ Cu_as de

Ia bisagra

Tuerca

hexagonal_ @_Cu_a redonda

de 5/16 "-->_L_-_ Pasador de ta

/_'_--_ bisagra central

Bisagra central //__j'_ Soporte de la

Tomillos _ bisagra central

Phillips

Pasador de @_ CuSa redonda

Ia bisagra--_/.....F2. _

inferior _ /_ o_.IP--Cui_asde

Bisagra inferior /.__ la bisagra

Tomillos de 3/8"_

10. Invierta los topes de Ia puerta.

• Encuentre el tope de la puerta en el borde inferior

de la puerta del refrigerador. Desatornitte dos

tornillos Phillips para quitar el tope de la puerta.

Quite los dos tornillos Phillips en el borde opuesto

de la puerta. Monte el tope en et lado opuesto.

Vuelva a colocar los tornillos restantes en los

orificios de montaje vacios.

• Repita las instrucciones anteriores para invertir el

tope de la puerta en la puerta del congelador.

/Puerta

11. Invierta las puertas desempedando los pasos

siguientes:

• Quite los tapones y los torniIIos en el lado opuesto

deI gabinete del refrigerador. InsCrtelos en los

orificios que quedaron al quitar la bisagra.

12. Monte las bisagras inferior, central y superior con las

cu_as en el lado opuesto del gabinete.

• Vuelva a coIocar la bisagra inferior en el lado

opuesto del gabinete. Verifique que tas cuSas de Ia

bisagra est6n en su Iugar antes de atornillarlas.

I'll

ltl

I'll

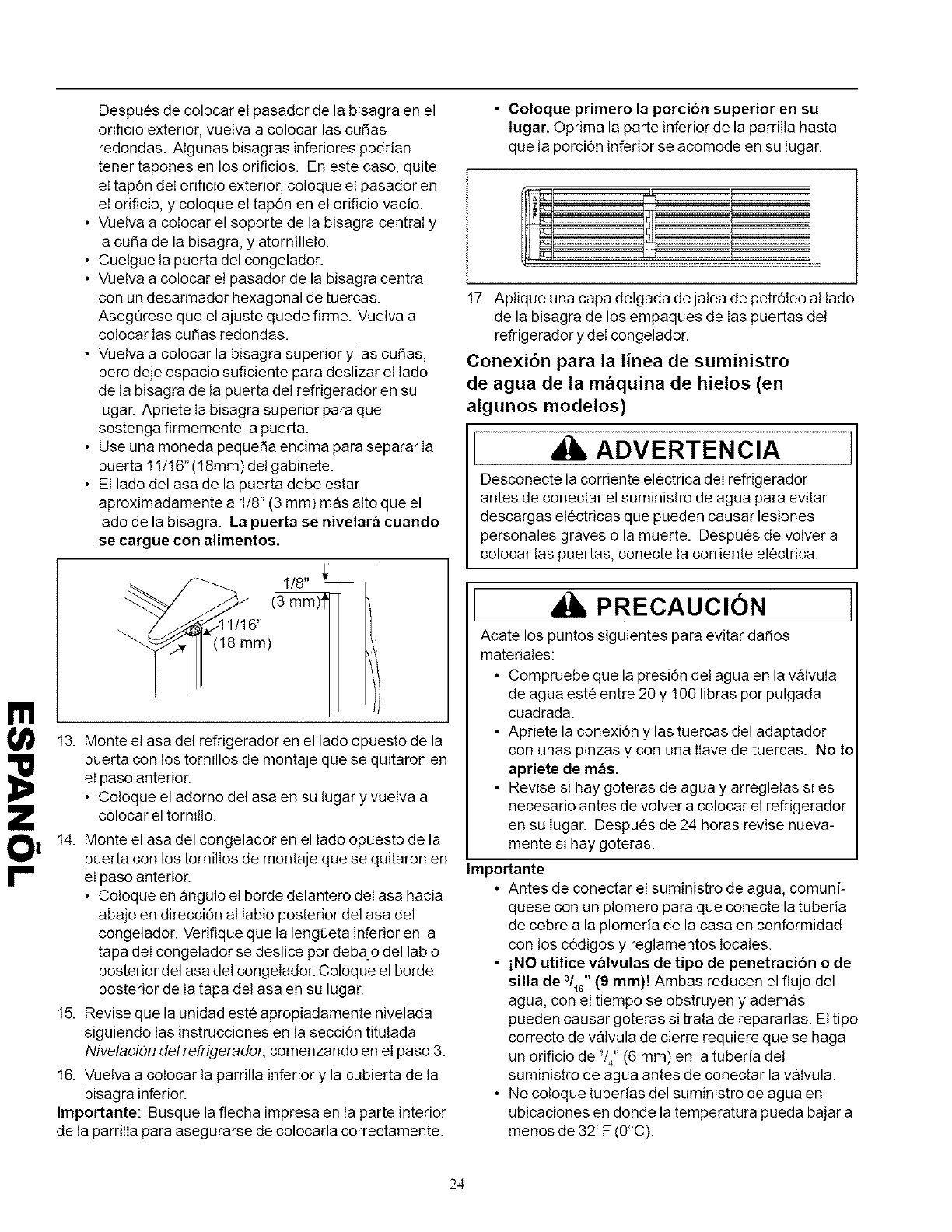

Despu6s de colocar el pasador de la bisagra en el

orificio exterior, vuelva a colocar las cu_as

redondas. Algunas bisagras inferiores podrian

tener tapones en los orificios. En este case, quite

eI tap6n deI orificio exterior, coloque eI pasador en

eI orificio, y coloque eI tap6n en el orificio vacio.

• Vuetva a colocar el soporte de la bisagra central y

la cuba de la bisagra, y atornillelo.

• Cuelgue ta puerta del congelador.

• Vuelva a colocar el pasador de la bisagra central

con un desarmador hexagonal de tuercas.

AsegQrese que el ajuste quede firme. Vuetva a

colocar Ias cu_as redondas.

• Vuelva a colocar la bisagra superior y las cu_as,

pero deje espacio suficiente para deslizar eI Iado

de Ia bisagra de la puerta del refrigerador en su

lugar. Apriete Ia bisagra superior para que

sostenga firmemente la puerta.

• Use una moneda peque_a encima para separar Ia

puerta 11/16" (18mm) del gabinete.

• EI lado del asa de la puerta debe estar

aproximadamente a 118"(3 mm) mas alto que el

lade de la bisagra. La puerta se nivelar_ cuando

se cargue con alimentos,

1/8" '_ --

(3 mm)f

1/16"

(18 mm)

13. Monte el asa del refrigerador en el lade opuesto de la

puerta con los tornillos de montaje que se quitaron en

eI paso anterior.

• Cotoque el adorno del asa en su lugar y vuelva a

colocar el tornillo.

14. Monte el asa del congelador en el tado opuesto de la

puerta con los tornillos de montaje que se quitaron en

eI paso anterior.

• Cotoque en angulo eI borde delantero det asa hacia

abajo en direcci6n al Iabio posterior del asa del

congelador. Verifique que la lengQeta inferior en la

tapa deI congelador se deslice por debajo del labio

posterior del asa deI congelador. Coloque el borde

posterior de Ia tapa del asa en su lugar.

15. Revise que la unidad est¢ apropiadamente nivelada

siguiendo tas instrucciones en ta secci6n titutada

Nivelaci6n delrefrigerador, comenzando en eI paso 3.

16. Vuetva a colocar ta parrilla inferior y la cubierta de Ia

bisagra inferior.

Importante: Busque la flecha impresa en Ia parte interior

de Ia parrilIa para asegurarse de colocarla correctamente.

•Coloque primero la porcibn superior en su

lugar. Oprima la parte inferior de la parrilla hasta

que la porci6n inferior se acomode en su Iugar.

17. Aptique una capa delgada de jatea de petr61eo at tado

de la bisagra de los empaques de Ias puertas del

refrigerador y deI congelador.

Conexi6n para la linea de suministro

de agua de la m&quina de hielos (en

algunos modelos)

ADVERTENCIA

Desconecte la corriente electrica deI refrigerador

antes de conectar el suministro de agua para evitar

descargas eI6ctricas que pueden causar lesiones

personales graves o la muerte. Despu6s de volver a

colocar las puertas, conecte ta corriente el¢ctrica.

PRECAUCION

Acate los puntos siguientes para evitar dafios

materiales:

• Compruebe que la presi6n del agua en la valvuIa

de agua est6 entre 20 y 100 libras por pulgada

cuadrada.

• Apriete la conexi6n y las tuercas del adaptador

con unas pinzas y con una Ilave de tuercas. No le

apriete de m_s.

• Revise si hay goteras de agua y arr_glelas si es

necesario antes de volver a colocar el refrigerador

en su Iugar. Despu6s de 24 horas revise nueva-

mente si hay goteras.

Importante

• Antes de conectar el suministro de agua, comuni-

quese con un ptomero para que conecte la tuberia

de cobre a la plomeria de la casa en conformidad

con los c6digos y reglamentos locales.

• iNO utilice valvulas de tipo de penetracion o de

silla de 3/_6"(9 mm)! Ambas reducen el flujo del

agua, con eI tiempo se ebstruyen y ademas

pueden causar goteras si trata de repararlas. Et tipo

correcto de valvula de cierre requiere que se haga

un orificie de _/4"(6 mm) en la tuberia del

suministre de agua antes de conectar la valvula.

• No coloque tuberias del suministre de agua en

ubicaciones en donde la temperatura pueda bajar a

menos de 32°F (0°C).

Materiales necesarios

Se requiere tuberia de cobre flexible de _/4"(6 mm) de

D.E. La longitud de la tuberia de cobre debe alcanzar

desde la conexi6n del suministro de agua hasta la

lumbrera de entrada de la valvuIa de agua. Se necesitan

8 pies (2 m) adicionales de tuberia para un lazo de

servicio. EI Iazo de servicio permitira que el refrigerador

se pueda separar de la pared sin desconectar la tuber|&

Procedimiento

1. Quite Ia tapa de pIastico de la lumbrera de entrada

de la vaIvula de agua.

Lumbrera de

entrada de la

va vu a de agua

plastico

2. Coloque la tuerca y la manga de bronce en la tuberia

de cobre. (La tuerca y ta manga de bronce se en-

cuentran en eI paquete de literatura.) Introduzca

la tuberia de cobre en la Iumbrera de entrada de la

valvula de agua. Conecte la tuerca de bronce en

la tuberia de cobre en la lumbrera de entrada de la

valvuIa de agua. Compruebe que ta tuberia de cobre

este bien segura tirando de elta ligeramente.

÷Tuberia

bronce

entrada de la

valvula de agua Tuerca de bronce

Abra el suministro de agua que va at refrigerador y

revise posibles goteras. Repare las goteras cuando

Io conecte. Tenga cuidado de no apretar demasiado

la conexi6n.

Haga un lazo de servicio con extremado cuidado para

evitar dobteces. Asegure ta tuberia de cobre at

gabinete del refrigerador con una abrazadera "P". Es

importante asegurar eI tubo de cobre al refrigerador

para evitar goteras al empujar el refrigerador para

volver colocarlo en et hueco.

Controles

Este refrigerador funciona con mayor eficacia en tempe-

raturas dom¢sticas normales, entre 55° y 110° F

(13° y 43° C).

Controles del refrigerador y del congelador

El control del refrigerador esta Iocalizado en la parte

superior de Ia pared posterior de ta secci6n del

refrigerador.

6 5 2

'-,. j

\ J

El control del congelador esta Iocalizado en la parte de-

Iantera izquierda del techo de la seccidn del congelador.

Freezer

4_Conb'ol

IIIIIII

Ajuste de los controles

Cuando el control det congelador esta colocado en la

posici6n DESACTIVADA (OFF), ni la seccidn del

refrigerador ni la del congelador se enfriaran. Inicial-

mente, coloque ambos controtes en 4. Espere 24 horas

para que las secciones del refrigerador y del congelador

estabilicen Ia temperatura. Despu6s de 24 horas, ajuste

Ios controles, un solo nQmero a la vez, segQn se desee.

El 1 es eI menos frio y el 7 eI mas frio.

Ajuste con precisi6n los controles utilizando un termd-

metro comL_nque abarque temperaturas entre -5° y 50° F

(-21 ° y 10° C).

Coloque el term6metro ajustadamente entre paquetes en

Ia seccidn del congelador y espere de 5 a 8 horas. Si la

temperatura del congelador no se encuentra entre 0° y

2° F (-17 ° y -16 ° C), ajuste el control, 1 solo nL_meroa

Ia vez. Revise nuevamente despu6s de 5 a 8 horas.

Coloque eI term6metro en un vaso de agua en medic de

Ia secci6n deI refrigerador y espere 5 a 8 horas. Si Ia

temperatura deI refrigerador no se encuentra entre 38 °

y 40° F (3° y 4° C), ajuste el control, 1 solo nL_meroa

Ia vez. Revise nuevamente despu6s de 5 a 8 horas.

I'll

Caracteristicas del refrigerador

Repisas del refrigerador

Las repisas se ajustan para satisfacer las necesidades

individuales de almacenamiento. Algunos modelos

vienen con repisas que contienen los derrames menores

y que se deslizan hacia afuera. Las repisas que

contienen los derrames menores facilitan la limpieza.

II PRECAUCION II

Asegt_rese que la repisa este bien instalada antes de

volver a colocar articulos sobre ella para evitar

dahos materiales.

1PRECAUCION I

Maneje coil cuidado Ias repisas de vidrio templado

para evitar lesiones personates o dahos materiaIes.

Las repisas se pueden romper sQbitamente si tienen

fracturas, rayaduras o se expo-nen a cambios

repentinos de temperatura.

• Quite Ias repisas levantando la parte delantera y

liberando los ganchos de ta guia metaIica, despues

jalandolas hacia afuera.

• Vuelva a coIocar las repisas insertando los ganchos en

la guia metalica y bajando la parte delantera.

Repisa Guia metaIica

Gancho

Las repisas deslizabIes se pueden desIizar hacia

adetante para tener acceso faciI a los articulos de la

parte posterior.

Sistema de caj6n de temperatura controlada

para carnes y de caj6n para frutas y

verduras (en algunos modelos)

El diseCLocombinado de los cajones de temperatura

controlada para carnes y para frutas y verduras permite

mantener frescos los aIimentos durante mas tiempo

creando ambientes ajustables para verduras, carnes y

otro tipo de alimentos.

El cajdn del lado izquierdo de la unidad (A) puede

utilizarse como cajdn para frutas y verduras o como

cajdn de temperatura controlada para carnes.

Para utilizarlo como cajon para frutas y verduras:

I. Ajuste eI controI de temperatura (b) en COLD

(fr|o).

2. Ajuste el controi de humedad en (a) al nivel

adecuado segt)n el contenido.

3. Deslice el control a HIGH (alta) para verduras con

hojas como Ia lechuga, espinacas o repollo.

4. DesIice el control a LOW(baja) para verduras con

cascara como la coliflor, eIotes y jitomates.

Para utilizarlo como cajbn de temperatura

controlada para earnes:

I. Ajuste el control de humedad (a) en HIGH(alta).

2. Ajuste et control de temperatura (b) en COLD (frio)

para la temperatura normal del refrigerador yen

COLDER (mas frio) para una temperatura mas

fria. Los ajustes del control de temperatura (b)

permiten un mayor o menor flujo de aire alrededor

de la bandeja. En el ajuste COLDER (mas frio) es

posible que se formen cristales de hielo en el

caj6n o en los alimentos.

El caj6n deI Iado derecho de la unidad (b) puede utiIizarse

para almacenar diferentes tipos de frutas y verduras

gracias aI dise_o del control de humedad. El caj6n para

frutas y verduras tiene un control ajustable de nivel de

humedad.

Para fijar los controles de humedad del cajon

para frutas y verduras (B):

• Deslice el control a HIGH (atta) para verduras con

hojas como la Iechuga, espinacas o repollo.

• Deslice el control a LOW(baja) para verduras con

cascara como la coIiflor, eIotes y jitomates.

\/c

IAPRECAUCION 1

Maneje con cuidado Ias repisas de vidrio templado

para evitar iesiones perso-nalee o daSos materiales.

Las repisas se pueden romper sebitamente si tienen

fracturas, rayaduras o se exponen a cambios bruscos

de temperatura.

IPRECAUCION 1

Para evitar da_ar el aparato, por favor siga con

mucho cuidado las instrucciones de retiro e

instalaci6n. Si no se siguen Ias instrucciones

correctamente o en eI orden indicado, el aparato no

funcionara correctamente o puede ser que se

quiebren piezas del mismo.

Para quitar la repisa y los cajones para frutas y verduras

siga los siguientes pasos:

1. Abra el caj6n para frutas y verduras del Iado

izquierdo.

2. Quite ta cubierta de vidrio del caj6n para frutas y

verduras empujando suavemente hacia arriba

desde Ia parte de abajo. Mueva hacia arriba el

extremo y jale hacia afuera.

3. Para sacar los cajones para frutas y verduras

levante la repisa de _stos sosteniendola de la

moldura de pIastico del frente y saque eI

separador de plastico. Cerci6rese de que el

pasador del separador este completamente

fuera del conjunto del marco antes de retirarlo

de la unidad. Deslice hacia afuera los cajones

para frutas y verduras.

4. Saque el marco de los cajones para frutas y

verduras Ievantando el marco sosteni_ndolo de la

moldura de pIastico del frente y separandolo de

las ranuras deI conjunto de los deles det gabinete.

Jalelo hacia adelante y hacia afuera de Ia unidad.

Pasador dei

Para volver a meter los cajones, siga Ios pasos que se

indican a continuaci6n:

1. Ajusteelcontroldetemperaturaen COLD(frio)

2. Levante el marco det caj6n para frutas y verduras

sosteniendolo de la moldura de plastico deI frente.

3. Deslice el separador de plastico en la guia de los

rieles de la parte inferior deI conjunto deI caj6n

para frutas y verduras.

4. Baje el marco para que eI pasador del separador

quepa en la ranura que se encuentra debajo de ta

moldura de plastico.

Control de

temperatura

I'll

del

caj6n par_

frutas y

verduras

Separador

de plastico

Compartimiento para botellas

(en algunos modelos)

El compartimiento para botellas proporciona un

conveniente Iugar para guardar una boteIIa de cuello

largo, huevos, etc.

Cuelgue este compartimiento enganchandolo pot el

lado de Ia repisa.

Compartimiento

para vinos

Compartimientos para productos I_cteos

(en algunos modelos)

Los compartimientos para productos Iacteos ofrecen un

conveniente lugar para guardar mantequiIIa, queso, etc.

Quite los compartimientos para productos lacteos

Ievantando la puerta, empujando Ias lengQetas de la

repisa en ambos Iados yjaIando hacia afuera.

Vuelva a colocar los compartimientos para productos

Iacteos deslizandolos hasta que las pestaSas

encajen en su sitio y luego baje la puerta.

LengOe_

Puerta

II'1

Compartimiento cubierto para

almacenamiento (en algunos modelos)

El compartimiento de almacenamiento tiene una tapa y

una bandeja desmontable para huevos. Cuando se saca

la bandeja, se pueden acomodar articulos tales como

cajas regulates de huevos, hielo, etc.

Tapa

Band_a para

huevos

Compartimiento de

almacenamiento

Compartimientos de la puerta

Los compartimientos de Ia puerta se ajustan para satis-

facer las necesidades individuales de atmacenamiento.

Quite los compartimientos de la puerta empujando

Ias lengQetas de los extremos de la repisa hacia el

centro yjalando hacia afuera.

Vuelva a poner los compartimientos de la puerta

desIizandolos hasta que las lengQetas encajen en

su sitio.

Lengeetas

Dep6sito para paquetes altos

EI dep6sito para paquetes altos mantiene seguros Ios

paquetes altos. El sujetador cabe en el borde delantero

de cualquier recipiente de Ia puerta del refrigerador o en

cualquier repisa de la puerta del refrigerador.

Separador ajustable (en algunos modelos)

El separador ajustable mantiene los articulos en su sitio

y se ajusta para satisfacer las necesidades individuales

de atmacenamiento. El separador cabe en cualquier

compartimiento o repisa de Ia puerta.

Dep6sito para

paquetes altos

Separador

ajustabIe

Repisas de la puerta

• Quite las repisas de la puerta levantando los

extremos yjalando hacia afuera.

• Vuelva a colocar las repisas sobre Ias guias

y deslice hacia abajo.

Portabotellas

El portabotellas mantiene los articulos en su sitio y se

ajusta para satisfacer Ias necesidades individuales de

almacenamiento. El portabotetlas cabe en cualquier

compartimiento o repisa de Ia puerta.

Repisa de

la puerta

Guia

Caracteristicas del congelador

Ili

Sistema sin escarcha (Frost-Free)

Las secciones dei refrigerador y del congelador se

mantienen completamente sin escarcha. La descon-

gelaci6n es automatica bajo condiciones normales.

Nunca se tiene que descongeIar la seccidn det

refrigerador ni la del congelador.

M_quina de hielo autom_tica

(en algunos modelos)

Verifique que los recipientes para hielo esten en su

sitio y que el brazo de la maquina de hielo est6

hacia abajo.

",. ,.,

"-.".... Poslolon

-. -_--.------z_ Off

"_ (desactivada

_ razo de

Ia maquina

/de hieIo

_x ,:, Posici6n

",}" "on"

(activada)

Despu¢s que Ia secci6n dei congelador alcanza la

temperatura normal, la maquina de hieto se Ilena de

agua y comienza a funcionar. Espere de 24 a 48

horas despuCs de instalarla para que los hietos estCn

listos. La maquina de hielo produce de 7 a 9

raciones de hielo durante 24 horas bajo condiciones

ideales.

Despues de que se forma el hielo, la maquina deja

caer los hieIos adentro del recipiente de hieIo.

Mientras el hielo se esta haciendo, ei brazo de la

maquina se levanta y se baja. Cuando el recipiente

de hieIo se IIena, el brazo de Ia maquina la

desconecta.

Nota: Deseche las tres primeras raciones de hieIo para

que no consumir ninguna impureza que quede en la linea

de agua aI instaIarla.

Si desea detener Ia producci6n automatica de hielo

levante el brazo de la maquina. Se escucha

claramente un chasquido cuando se coloca en la

posici6n adecuada. El brazo de la maquina se

quedara en esta posici6n hasta que se empuje

hacia abajo.

Rejilla para servicio de hielo

Instale la rejiIla para servicio de hielo realizando los

pasos siguientes con un desarmador Phillips:

1. Afloje los torniIIos y tas arandeIas que estan en Ia

pared lateral det congelador.

2. Coloque la rejilla para servicio de hielo en las

arandelas y destice hacia abajo.

3. Apriete los torniIIos y las arandelas.

Arandela _TorniIIo

Rejilla para

servicio

de hielo

IAPRECAUCION 1

Verifique que la repisa est¢ segura antes de colocar

art cu os en e a para ev tar dafios mater a es.

Repisa deslizable (en algunos modelos)

Las repisas deslizables se pueden jalar hacia el frente

para tener un acceso facil a los articuIos coIocados en la

parte posterior.

• Para quitar la repisa deslizable tire de ella hacia el

frente hasta que Ia punta de bola debajo del riel central

se acomode en el canal de la moldura. Sostenga la

repisa por el riel central, jale hacia arriba y retirela.

• DesIicelo hacia adentro hasta que la punta de bola

caiga en el canal de la moldura.

Punta de Riel

central

bola

Separador vertical de repisa(en algunos

modelos)

Instale el separador vertical de repisa siguiendo los pasos

a continuacidn:

1. Deslice las puntas deI separador de repisa debajo

de la rejilla que se desee, ligeramente fuera de

centro del riel central.

2. Oprima Ia parte superior deI divisor y deslice eI

ensamble de gancho debajo del rieI central.

Canasta de alambre

La canasta de alambre se destiza hacia afuera para tener

acceso facil a Ios articulos que estan en la parte

posterior.

Quite Ia canasta de alambre Ievantandola y jalandola

hacia afuera.

Vuelva a colocar la canasta de alambre deslizandola

hacia adentro.

Canasta

de aIambre 1

Repisa de alambre

Quite la repisa de alambre jaIandola hacia afuera.

Se puede necesitar una sacudida fuerte.

Vuelva a colocar la repisa de alambre deslizandoIa

hasta que su parte posterior quede en su sitio.

Dep6sito de hielo

El dep6sito de hielo esta sobre Ia repisa para servicio de

hieto en la repisa de alambre det congelador.

Dep6sito de hielo

Ili

Cuidado y limpieza

I11 2.

IADVERTENCIA I

Desconecte Ia corriente eI6ctrica al refrigerador antes de

Iimpiarlo para evitar descargas eI6ctricas que pueden

causar lesiones personates graves o la muerte.

Despues de limpiarlo, vuelva a conectar Ia corriente.

Lea y siga todas Ias instrucciones deI fabricante de

los productoe de limpieza para evitar lesiones

personales o da_os materiales.

Limpieza general

1. Lave Ias superficies con cuatro cucharadas de bicar-

bonato de sodio disuelto en un litro de agua tibia

utilizando un trapo suave y limpio.

2. Enjuague las superficies con agua tibia. Seque tas

superficies con un trapo suave y Iimpio.

3. NO UTILICE los siguientes productos:

• limpiadores abrasivos o asperos tales como

amoniaco, cIoro, blanqueadores, etc.

• detergentes o solventes concentrados

• estropajos metaIicos

Estos productos pueden rayar, rajar y decolorar

las superficies.

4. No lave las repisas, recipientes, etc. en una lavadora

de platos automatica.

Adhesivos

1. EIimine el residue de goma de las superficies del

refrigerador frotando un poco de pasta dental sobre el

adhesivo hasta aflojarIo.

Enjuague la superficie con agua tibia. Sequela

superficie con un trapo limpio y suave.

Empaques de la puerta

1. Limpie los empaques de la puerta cada 3 meses de

acuerdo con las instrucciones de la secci6n

"Limpieza general". Limpie los derrames

inmediatamente.

2. Aplique una capa delgada de vaselina para mantener

los empaques flexibles.

Serpentines del condensador

Limpie el serpentin del condensador per atras de Ia

parrilla cada tres meses para asegurar un funcionamiento

6ptimo del refrigerador. La acumulacidn de polvo y

pelusa puede causar Io siguiente:

• menor rendimiento de enfriamiento

• aumento del consumo de energia

• falla prematura de las piezas

1. Quite la rejiIIa de Ia base sosteniendo los extremos y

jalandola hacia afuera deI refrigerador.

2. Limpie la superficie deIantera deI serpentin con Ia

boquilla de la manguera de una aspiradora.

3. Vuelva a coIocar la rejiIIa de Ia base insertando y

encajando las presiIIas en los agujeros deI gabinete.

4. Eleve ta pata estabilizadora (en algunos modeIos)

girandoIa en sentido contrario al de las maneciIIas

deI reIoj.

PRECAUCION

Proteja los pisos suaves de vinilo o de otros tipos

con cartones, alfombras o atgQn otto material

protector para evitar daC_osmateriales.

5. JaIe el refrigerador para separarlo de la pared. Pase

el cepiIIo de la aspiradora sobre Ia rejilla que esta en

Ia parte posterior det refrigerador.

Repisas de vidrio

PRECAUCION

Maneje cuidadosamente las repisas de vidrio templado

para evitar lesiones perso-nales o daC_osmateriales.

Las repisas se pueden romper sQbitamente si tienen

fracturas, rayaduras o se exponen a cambios repentinos

de temperatura.

Saque la repisa levantandoIa de Ia parte deIantera,

Iiberando los ganchos de los rieles metaIicos, luego

jalando la repisa hacia adetante. ColdqueIa sobre una

toalla y permita que Ia repisa se adapte a la temperatura

ambiental antes de Iimpiarla.

Limpie las hendeduras haciendo Io siguiente:

1. Diluya un detergente suave y apIiqueIo en Ias hendi-

duras usando un cepillo con cerdas de plastico.

D6jelo reposar durante cinco minutes.

2. Rocie agua tibia en Ias hendiduras usando un adita-

mento para rociar agua desde et grifo.

3. Seque bien la repisa y vuelva a colocarIa insertando

los ganchos en los rieIes metalicos y bajandola por

Ia parte delantera.

Eliminaci6n de olores

I. Saque todos los aIimentos y desconecte la corriente

el6ctrica aI refrigerador.

2. Limpie todas las superficies interiores incluyendo el

techo, el piso y Ias paredes de acuerdo con las

instrucciones de Iimpieza de la secci6n "Limpieza

general". Preste atenci6n especial alas esquinas,

hendiduras y ranuras. Incluya todos los accesorios,

cajones, repisas y empaques.

3. Conecte la corriente el¢ctrica al refrigerador y vuelva

a colocar los alimentos en el refrigerador. Lave y

seque todos los recipientes. Guarde todos los

alimentos en recipientes setlados herm6ticamente

Sugerencias para cuando sale de

vacaciones

para evitar maIos olores adicionales. Despu¢s de 24

horas revise si se ha eliminado el olor.

Ejecute los pasos 4 al 9. Si no se ha eIiminado el olor,

siga los pasos siguientes.

4. Cotoque los cajones para verduras en la repisa

superior de la secci6n deI refrigerador. Llene las

secciones del refrigerador y del congelador,

incIuyendo tas puertas, con hojas estrujadas de

peri6dico.

5. Coloque pedazos de carb6n en diferentes lugares

del peri6dico.

6. Cierre las puertas y deje reposar de 24 a 48 horas.

7. Saque los pedazos de carb6n y los peri6dicos.

8. Ejecute los pasos 2 y 3.

Si ann no se ha eliminado et otor, comuniquese con un

Centro de Servicio de Sears.

Reemplazo de focos

IAADVERTENCIAi

Desconecte la corriente eI6ctrica aI refrigerador

antes de cambiar los focos para evitar descargas

eI6ctricas que podrian causar Iesiones graves o la

muerte. Despues de cambiar los focos, vuelva a

conectar Ia corriente.

IAPRECAUCION I

Lteve a cabo Io siguiente para evitar lesiones

personaIes o da_os materiales.

• Permita que se enfrie el foco.

• Use guantes cuando reempIace el foco.

Quite la tapa del foco extrayendo los tornillos

hexagonaIes de ¼" de pulgada (6 mm). Reemplace

Io con un foco para aparatos electrodomesticos de

60 vatios o menor.

Vuelva a coIocar la tapa deI foco atornillando los

torniIIos hexagonales de ¼" de puIgada (6 mm).

Siga los pasos a continuaci6n cuando tome unas

vacaciones breves.

I. Saque los alimentos que se puedan echar a perder.

2. Si tiene instalada una maquina para hacer hieIo,

ponga el brazo de la maquina en posici6n desac-

tivada (off). (Vea la secci6n "Maquina de hielo

automatica" en la pagina 31.)

Siga los pasos a continuaci6n cuando tome vacaciones

Iargas.

1. Vacie Ias secciones del refrigerador y del congelador.

2. Desenchufeelrefrigerador.

3. Limpie el refrigerador y los empaques de las puertas

de acuerdo con las instrucciones de "Limpieza

general" en la secci6n "Cuidado y Iimpieza".

4. Deje las puertas abiertas para que pueda circular el

aire en el interior.

5. Si tiene instalada una maquina para hacer hielo,

cierre el suministro del agua aI refrigerador y ponga el

brazo de Ia maquina en posicidn desactivada (off).

(Vea la secci6n "Maquina de hieto automatica" en la

pagina 31.)

Sugerencias para conservar energia

Este refrigerador ha sido dise_ado para ser uno de los

refrigeradores de mayor rendimiento de energia dis-

ponibles. Reduzca el consumo de energia Ilevando

a cabo Io siguiente.

Mantengalo funcionando a temperaturas normaIes

entre 55° y 110° F (13° y 43 ° C) aIejado de Ias

fuentes de caIory de la Iuz directa deI sol.

Fije los controles del refrigerador, congelador y

cajdn de temperatura controlada para came a una

temperatura que no sea mas fria de Ia necesaria.

Mantenga IIena la secci6n del congelador.

Mantenga los empaques de la puerta limpios y

flexibles. Cambie los empaques si estan gastados.

Mantenga limpios los serpentines det congeIador.

rrl

Tornillos hexagonales de '¼" de pulgada(6mm)

Cubierta del foco

Sonidos normales de funcionamiento

Es posible que este refrigerador nuevo est6 reempla-

zando a uno de diferente dise_o, menos eficiente o mas

peque_o. Los refrigeradores actuales tienen caracte-

risticas nuevas y un mejor rendimiento de energia. Como

resultado de esto, ciertos sonidos pueden parecer poco

comunes. Estos sonidos son normales y pronto

le seran familiares. Estos sonidos indican tambien que

el refrigerador esta funcionando y rindiendo segQn su

dise_o.

m g.

Control del congelador. Hace un clic at arrancar

o detenerse el compresor.

Ventilador det congelador. El aire se acelera

y zumba.

Sistema sellado (evaporador e intercambiador de

calor). El flujo del refrigerante gorgojea, cruje o

suena como agua hirviendo.

Calentador de descarchado, Hace chirridos, silba o

cruje.

Reloj autom_tico de descarchado. Suena como un

reloj electrico cuando comienza y termina del ciclo de

descarchado.

Ventilador del condensador. El aire se aceiera y

zumba.

Compresor. Tiene un sonido de alta frecuencia de

tarareo o putsante, y se enciende y apaga en ciclos.

Cubos de hielo. De la maquina para hacer hielo (en

algunos modelos) caen al recipiente.

Conexibn de la v&lvula de agua de la maquina

para hacer hielo (en algunos modelos). Zumba

cuando ta maquina para hacer hielo se Ilena con

agua. Esto ocurre independientemente de que el

refrigerador este o no este conectado al suministro

de agua. Si no esta conectado, anule et ruido

colocando el brazo de la maquina para hacer hielo en

la posici6n desac-tivada (off). La conexi6n de Ia

valvula de agua est& ubicada atras del ventilador det

condensador en la parte posterior det refrigerador.

Nota: El aislamiento de espuma tiene muy buen

rendimiento de energia y excelente capacidad

aislante. Sin embargo, no absorbe el ruido tanto

como el aislamiento de fibra de vidrio que se usaba

anteriormente.

Antes de Ilamar para solicitar servicio

Problema

El refrigerador no funciona.

Solucibn

Compruebe que eI control del congelador est6 activado.

Compruebe que el refrigerador est6 enchufado. Si no Io est&

enchufe firmemente eI cord6n en una tomacorriente del voltaje

apropiado.

Revise el fusible o cortacircuitos. Enchufe otro artefacto en et

mismo tomacorriente de pared y si no funciona, reemplace el

fusible o reajuste eI cortacircuitos.

Si el control del congelador esta activado, si funcionan las

Iuces pero los dos ventitadores y el compresor no

funcionan, el refrigerador podria estar en el ciclo de

descarchado. Espere 40 minutos para ver si vuelve a

arrancar.

AQn no funciona et refrigerador. Desenchufe el refrigerador. Cambie los alimentos a otro

refrigerador o ponga hieto seco en ta secci6n deI

congelador para conservar los alimentos. Llame para

solicitar servicio.

La temperatura de Ios alimentos Vea las secciones anteriores.

parece estar demasiado tibia. Deje que transcurra suficiente tiempo para que Ios atimentos tibios

recientemente guardados alcancen Ia temperatura del refrigerador

o del congelador. AI afiadir alimentos se calienta eI refrigerador y

puede tomarle algunas horas votver a Ia temperatura normal.

Revise los empaques para ver si sellan correctamente. Los

empaques deben selIar ajustadamente al gabinete.

Limpie los serpentines det condensador. Yea Ias instrucciones para

eI "Serpentines det condensador" en

Ia seccidn "Cuidado y limpieza".

Ajuste el control deI refrigerador o del congelador.

Vea las instrucciones en "Ajuste de los controles" en la secci6n

"Controles".

Las luces del congelador o refrigerador permanecen encendidas. Si

Ia luz permanece encendida, flame para solicitar servicio.

Las ventilas de aire estan obstruidas y restringen la

circulaci6n deI aire frio. Ubique Ias ventilas usando su

mano para sentir el flujo de aire y mueva todos Ios

paquetes que obstruyan las ventilas y restrinjan et flujo

de aire.

La temperatura del cajdn de Deslice el control a una posici6n mas fria.

temperatura controlada para came Ajuste et control deI congetador a una temperatura mas

esta muy tibia, fria. Vea Ias instrucciones en "Ajuste de los controles"

en la secci6n "Controles".

La temperatura de Ios alimentos Limpie los serpentines det congelador. Vea las instruc-

es demasiado fria. clones de "Serpentines deI congetador" en la seccidn

"Cuidado y limpieza".

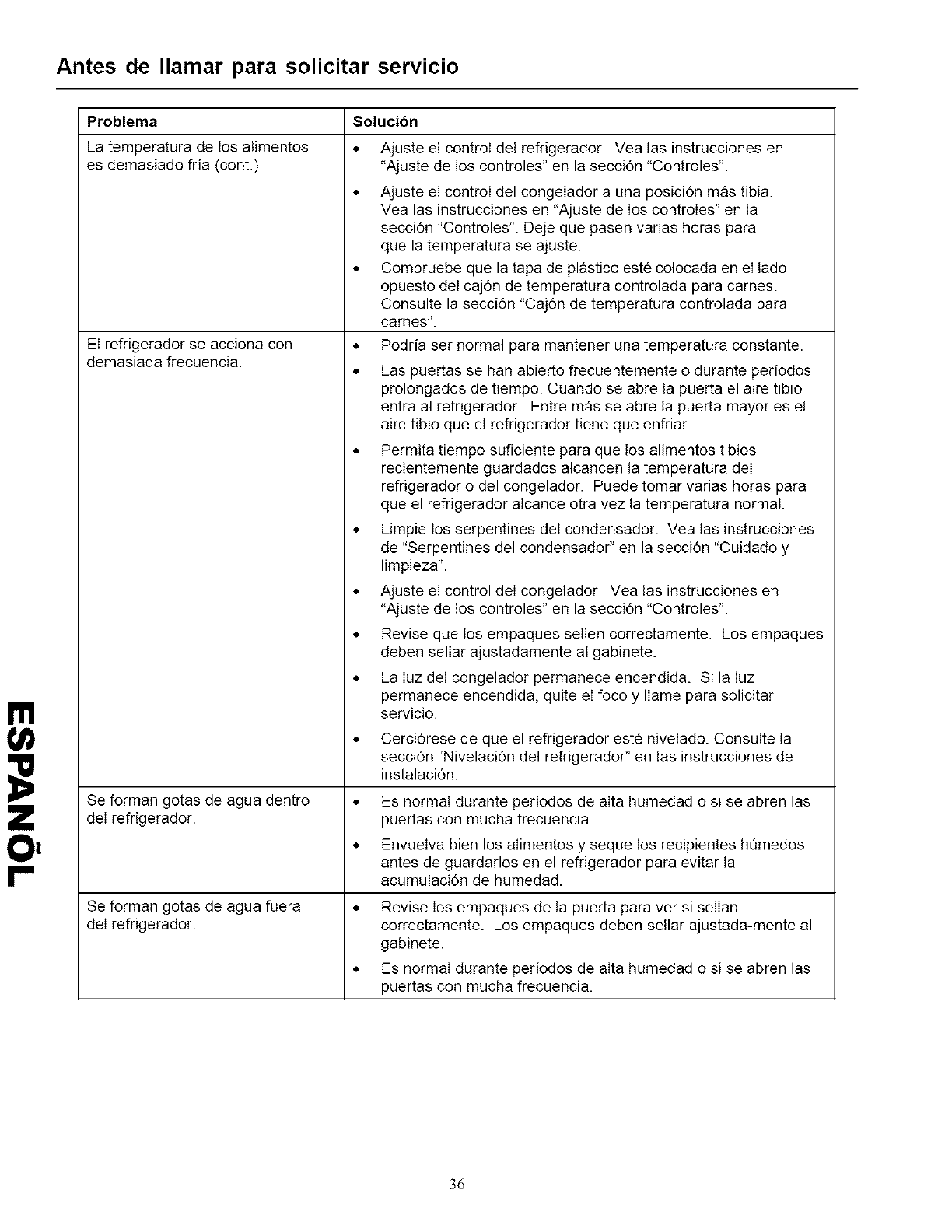

Antes de Ilamar para solicitar servicio

I'll

Problema

La temperatura de los alimentos

es demasiado fria (cont.)

El refrigerador se acciona con

demasiada frecuencia.

Se forman gotas de agua dentro

dei refrigerador.

Se forman gotas de agua fuera

deI refrigerador.

Solucion

Ajuste et control det refrigerador. Vea tas instrucciones en

"Ajuste de los controles" en la secci6n "Controles".

Ajuste et control del congeIador a una posicidn mas tibia.

Vea las instrucciones en "Ajuste de los controIes" en ta

secci6n "Controles". Deje que pasen varias horas para

que la temperatura se ajuste.

Compruebe que la tapa de plastico est¢ colocada en el lado

opuesto deI caj6n de temperatura controlada para carnes.

Consulte la secci6n "Caj6n de temperatura controlada para

carnes".

Podria ser normal para mantener una temperatura constante.

Las puertas se han abierto frecuentemente o durante periodos

prolongados de tiempo. Cuando se abre la puerta el aire tibio

entra al refrigerador. Entre masse abre la puerta mayor es el

aire tibio que el refrigerador tiene que enfriar.

Permita tiempo suficiente para que los alimentos tibios

recientemente guardados alcancen la temperatura deI

refrigerador o del congelador. Puede tomar varias horas para

que el refrigerador alcance otra vez la temperatura normal.

Limpie los serpentines deI condensador. Vea Ias instrucciones

de "Serpentines del condensador" en la secci6n "Cuidado y

limpieza".

Ajuste et control deI congelador. Vea tas instrucciones en

"Ajuste de los controles" en la seccidn "Controles".

Revise que los empaques seIIen correctamente. Los empaques

deben selIar ajustadamente aI gabinete.

La Iuz deI congelador permanece encendida. Si la luz

permanece encendida, quite el foco y IIame para solicitar

servicio.

• Cercidrese de que el refrigerador est¢ nivetado. Consutte Ia

seccidn "Nivelacidn del refrigerador" en tas instrucciones de

instalaci6n.

Es normal durante periodos de aIta humedad o si se abren las

puertas con mucha frecuencia.

EnvueIva bien los aIimentos y seque los recipientes hL_medos

antes de guardarlos en el refrigerador para evitar Ia

acumulacidn de humedad.

Revise los empaques de la puerta para ver si seIIan

correctamente. Los empaques deben sellar ajustada-mente al

gabinete.

Es normai durante periodos de aIta humedad o si se abren las

puertas con mucha frecuencia.

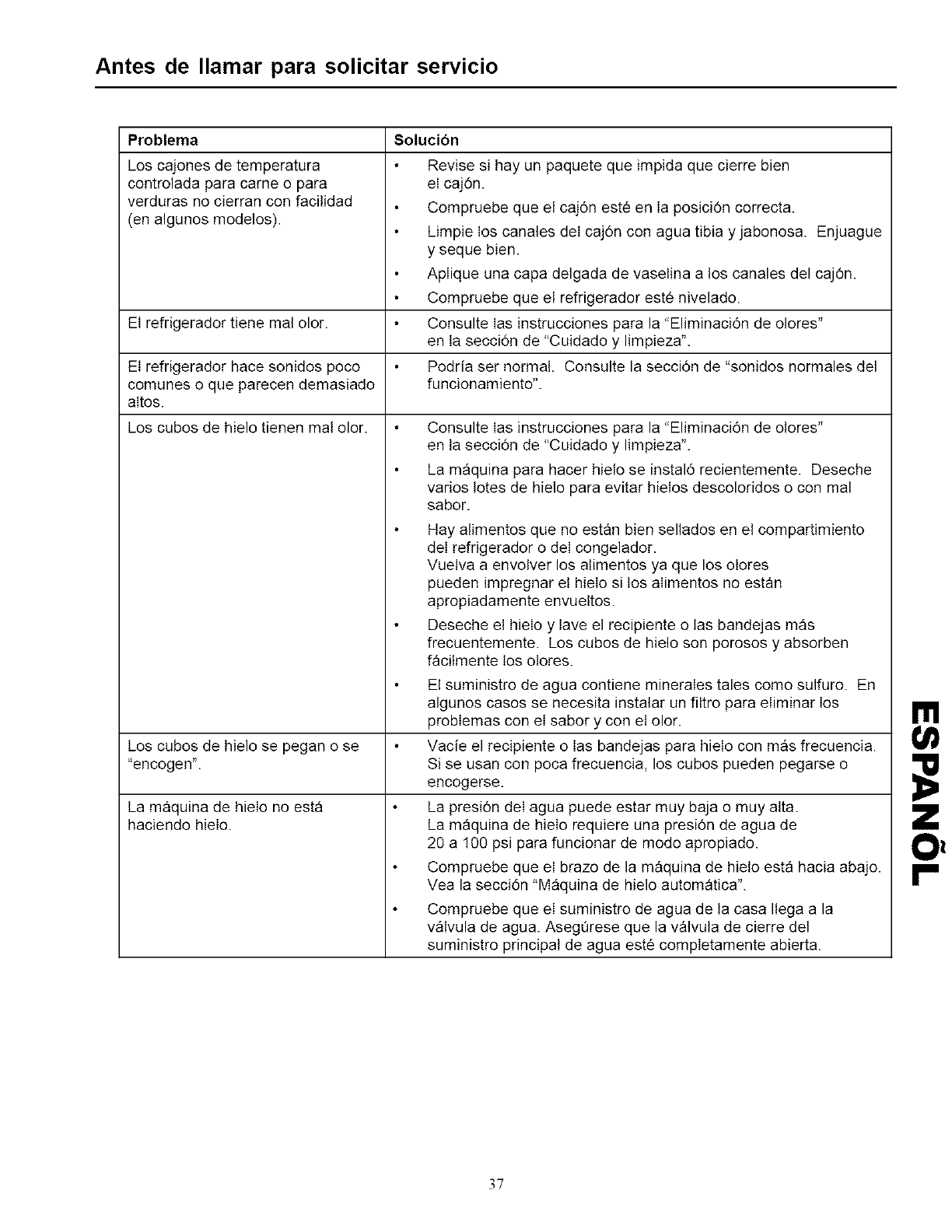

Antes de Ilamar para solicitar servicio

Problema

Los cajones de temperatura

controlada para came o para

verduras no cierran con facilidad

(en algunos modelos).

El refrigerador tiene mal olor.

El refrigerador hace sonidos poco

comunes o que parecen demasiado

altos.

Los cubos de hielo tienen mal olor.

Solucion

Revise si hay un paquete que impida que cierre bien

el caj6n.

Compruebe que el cajdn este en Ia posici6n correcta.

Limpie los canales deI caj6n con agua tibia y jabonosa. Enjuague

y seque bien.

ApIique una capa delgada de vasetina a los canales del caj6n.

Compruebe que el refrigerador este nivelado.

Consulte Ias instrucciones para la "Eliminacidn de olores"

en la seccidn de "Cuidado y limpieza".

Podria set normal. Consulte la secci6n de "sonidos normales del

funcionamiento".

Consulte Ias instrucciones para la "Eliminacidn de olores"

en ta secci6n de "Cuidado y limpieza".

La maquina para hacer hielo se instal6 recientemente. Deseche

varios lotes de hielo para evitar hielos descoloridos o con mal

sabor.

Hay alimentos que no estan bien sellados en el compartimiento

deI refrigerador o deI congelador.

Vuelva a envolver los alimentos ya que los olores

pueden impregnar el hieIo si los aIimentos no estan

apropiadamente envueltos.

Deseche el hieIo y lave el recipiente o las bandejas mas

frecuentemente. Los cubos de hielo son porosos y absorben

facilmente los olores.

El suministro de agua contiene mineraIes tales como sulfuro. En

algunos casos se necesita instalar un filtro para eIiminar los

probIemas con el sabor y con et olor.

Los cubos de hielo se pegan o se Vacie el recipiente o Ias bandejas para hieIo con mas frecuencia.

"encogen". Si se usan con poca frecuencia, los cubos pueden pegarse o

encogerse.

La maquina de hieIo no esta

haciendo hieIo. La presi6n deI agua puede estar muy baja o muy atta.

La maquina de hieIo requiere una presi6n de agua de

20 a 100 psi para funcionar de modo apropiado.

Compruebe que el brazo de la maquina de hielo esta hacia abajo.

Vea la secci6n "Maquina de hielo automatica".

Compruebe que ei suministro de agua de ta casa Ilega a la

valvula de agua. AsegQrese que la valvuta de cierre del

suministro principal de agua est6 compIetamente abierta.

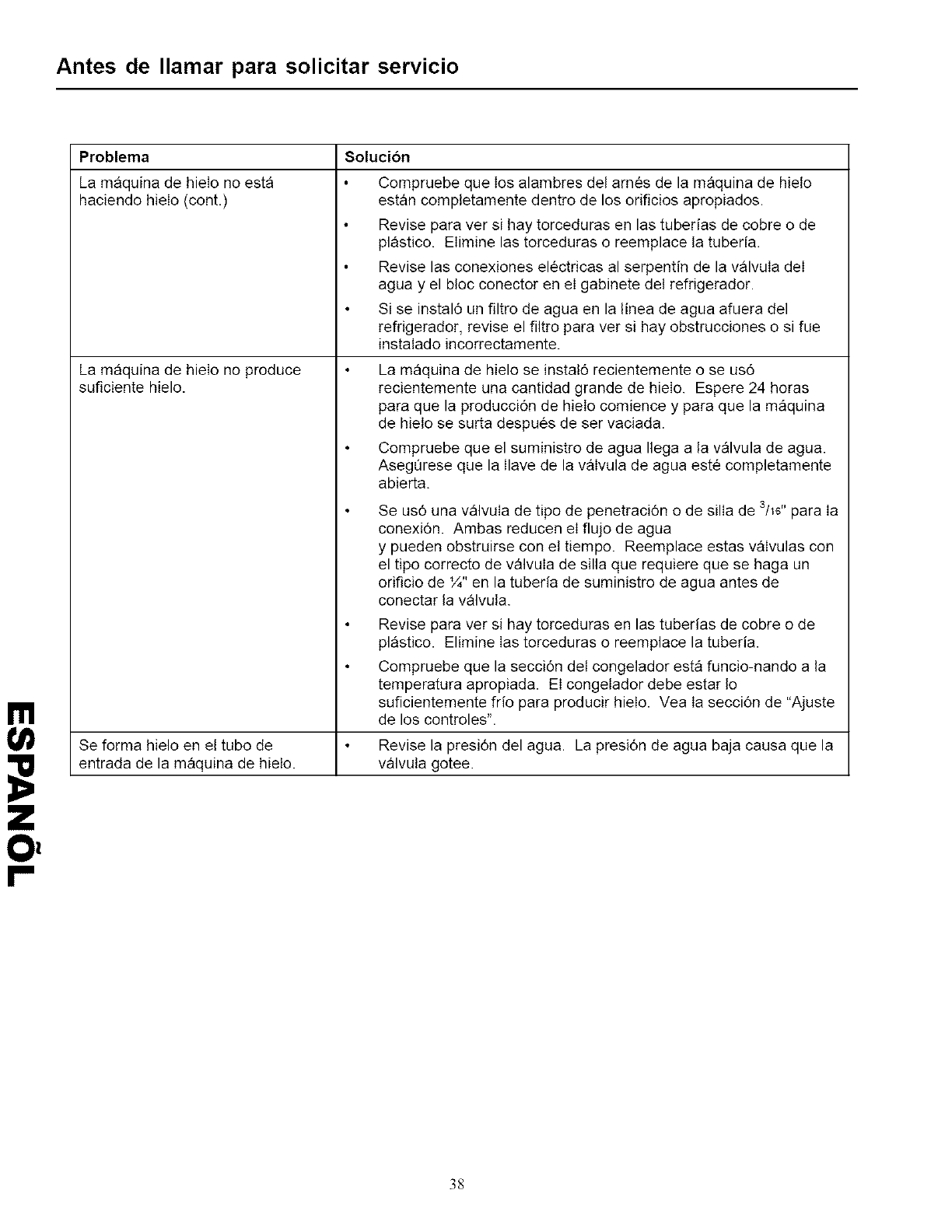

Antes de Ilamar para solicitar servicio

I'll

Problema

La maquina de hielo no esta

haciendo hielo (cont.)

La maquina de hielo no produce

suficiente hielo.

Se forma hielo en el tubo de

entrada de la maquina de hieto.

Solucion

Compruebe que Ios alambres del arn6s de la maquina de hielo

estan completamente dentro de los orificios apropiados.

Revise para ver si hay torceduras en las tuberias de cobre o de

plastico. Elimine las torceduras o reemplace la tuberia.

Revise las conexiones el6ctricas al serpentin de la valvuIa deI

agua y el bloc conector en eI gabinete del refrigerador.

Si se instal6 un filtro de agua en la linea de agua afuera del

refrigerador, revise el filtro para ver si hay obstrucciones o si fue

instalado incorrectamente.

La maquina de hielo se instat6 recientemente o se us6

recientemente una cantidad grande de hielo. Espere 24 horas

para que la producci6n de hielo comience y para que la maquina

de hielo se surta despu6s de ser vaciada.

Compruebe que el suministro de agua Ilega a la valvula de agua.

Aseg_rese que la Ilave de la vaIvula de agua este completamente

abierta.

Se us6 una valvuIa de tipo de penetracidn o de silla de she" para Ia

conexi6n. Ambas reducen eI flujo de agua

y pueden obstruirse con el tiempo. Reemplace estas vaIvulas con

el tipo correcto de valvuIa de silla que requiere que se haga un

orificio de ¼" en la tuberia de suministro de agua antes de

conectar la valvula.

Revise para ver si hay torceduras en las tuberias de cobre o de

plastico. Elimine Ias torceduras o reemplace la tuberia.

Compruebe que la seccidn del congelador esta funcio-nando a la

temperatura apropiada. EI congelador debe estar lo

suficientemente frio para producir hielo. Vea Ia seccidn de "Ajuste

de los controles".

Revise la presi6n del agua. La presi6n de agua baja causa que la

v_lvuta gotee.

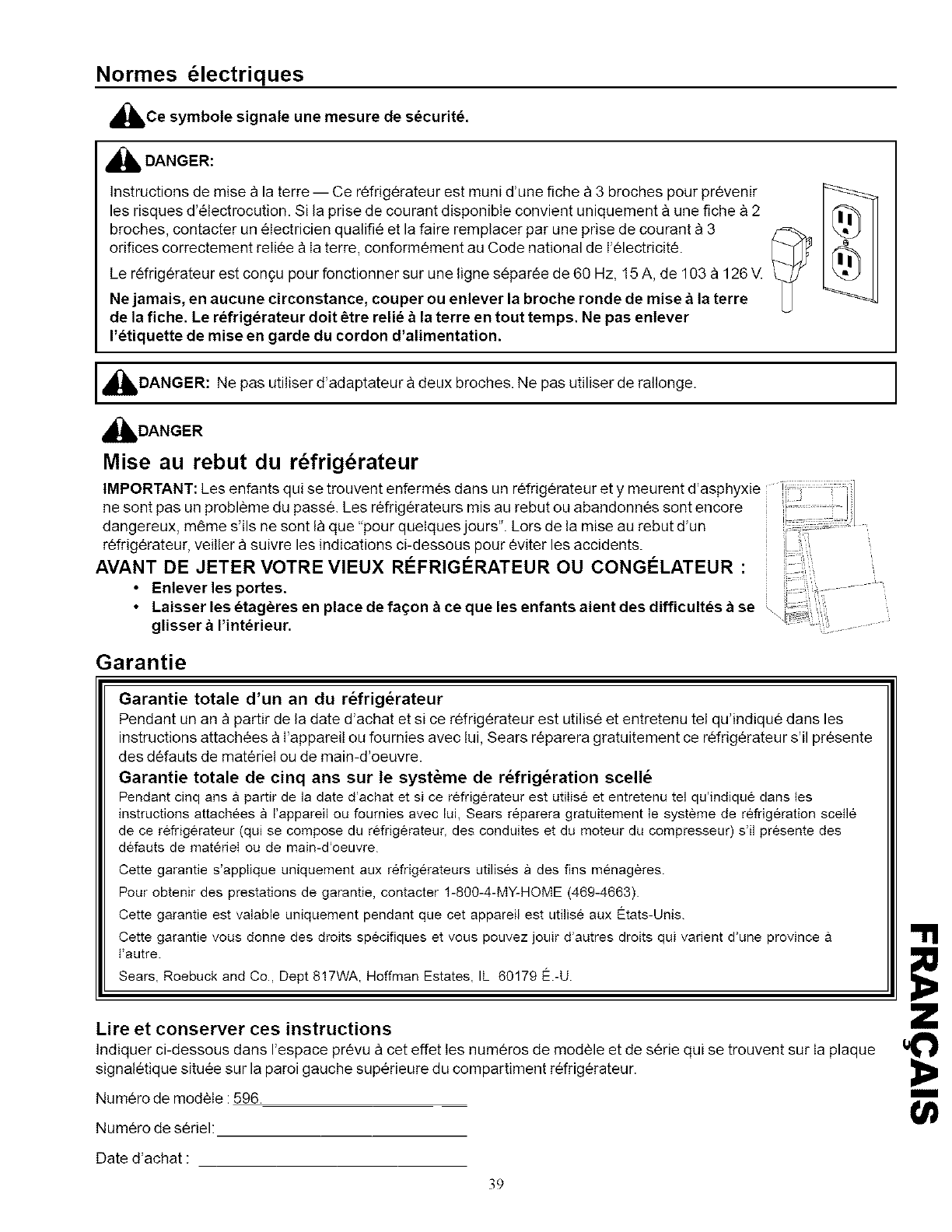

Normes lectriques

_Ce symbole signale une mesure de securitY.

_b DANGER:

Instructions de mise a la terre -- Ce r_frig6rateur est muni d'une fiche a 3 broches pour pr6venir

les risques d'etectrocution. Si la prise de courant disponibIe convient uniquement a une fiche a 2

broches, contacter un eIectricien qualifie et la faire remplacer par une prise de courant 8 3

orifices correctement reIiee a Ia terre, conform¢ment au Code national de I'electricit6.

Le rCfrig6rateur est congu pour fonctionner sur une ligne sCpar6e de 60 Hz, 15 A, de 103 a 126 V.

Ne jamais, en aucune circonstance, couper ou enlever la broche ronde de raise _ la terre

de la fiche. Le refrigerateur doit _tre relie _la terre en tout temps. Ne pas enlever

I'_tiquette de mise en garde du cordon d'alimentation.

_h DANGER: Ne pas utiliser d'adaptateur a deux broches. Ne pas utiliser de rallonge.

DANGER

Mise au rebut du rdfrig rateur

IMPORTANT: Les enfants qui se trouvent enferm_s dans un r6frig6rateur et y meurent d'asphyxie

ne sont pas un probleme du passe. Les refngerateurs mls au rebut ou abandonnes sont encore .................

dangereux, meme s ils ne sont la que pour queIques jours. Lors de la mlse au rebut dun .................

r6frig6rateur, veitler a suivre les indications ci-dessous pour _viter les accidents. :: ='

AVANT DE JETER VOTRE VIEUX RI_FRIGI_RATEUR OU CONGELATEUR : ::" '

Enlever les portes.

Laisser les etageres en place de faqon _ ce que les enfants aient des difficultes _se

glisser a I'interieur.

Garantie

Garantie totale d'un an du r_frig_rateur

Pendant un an a partir de la date d'achat et si ce refrig6rateur est utilise et entretenu tel qu'indique dans les

instructions attachees a I'appareit ou fournies avec lui, Sears reparera gratuitement ce rCfrigerateur s'il presente

des d6fauts de materiel ou de main-d'oeuvre.

Garantie totale de cinq ans sur le syst_me de r_frig_ration scell_

Pendant cinq ans a partir de la date d'achat et si ce refrig6rateur est atiIise et entretenu tel qu'indique dans les

instructions attachees a I'appareil ou fournies avec lui, Sears reparera gratuitement le systeme de refrigeration scelle

de ce refrigerateur (qui se compose du refrigerateur, des conduites et du moteur da compresseur) s'il presente des

defaats de materieI oa de main-d'oeuvre.

Cette garantie s'applique uniqaement aux refrigerateurs utilises a des fins menageres.

Pour obtenir des prestations de garantie, contacter 1-800-4-MY-HOME (469-4663).

Cette garantie est valable uniqaement pendant que cet appareil est utilise aux Etats-Unis.

Cette garantie vous donne des droits specifiques et vous pouvez jouir d'autres droits qui varient d'une province

Fautre.

Sears, Roebuck and Co., Dept 817WA, Hoffman Estates, IL 60179 E.-U.

Lire et conserver ces instructions

Indiquer ci-dessous dans I'espace pr_vu a cet effet les numeros de modele et de s_rie qui se trouvent sur Ia plaque

signaletique situee sur la paroi gauche superieure du compartiment refrigerateur. II,

Num_ro de mod_Ie : 596. --

Num_ro de s_riel:

Date d'achat :

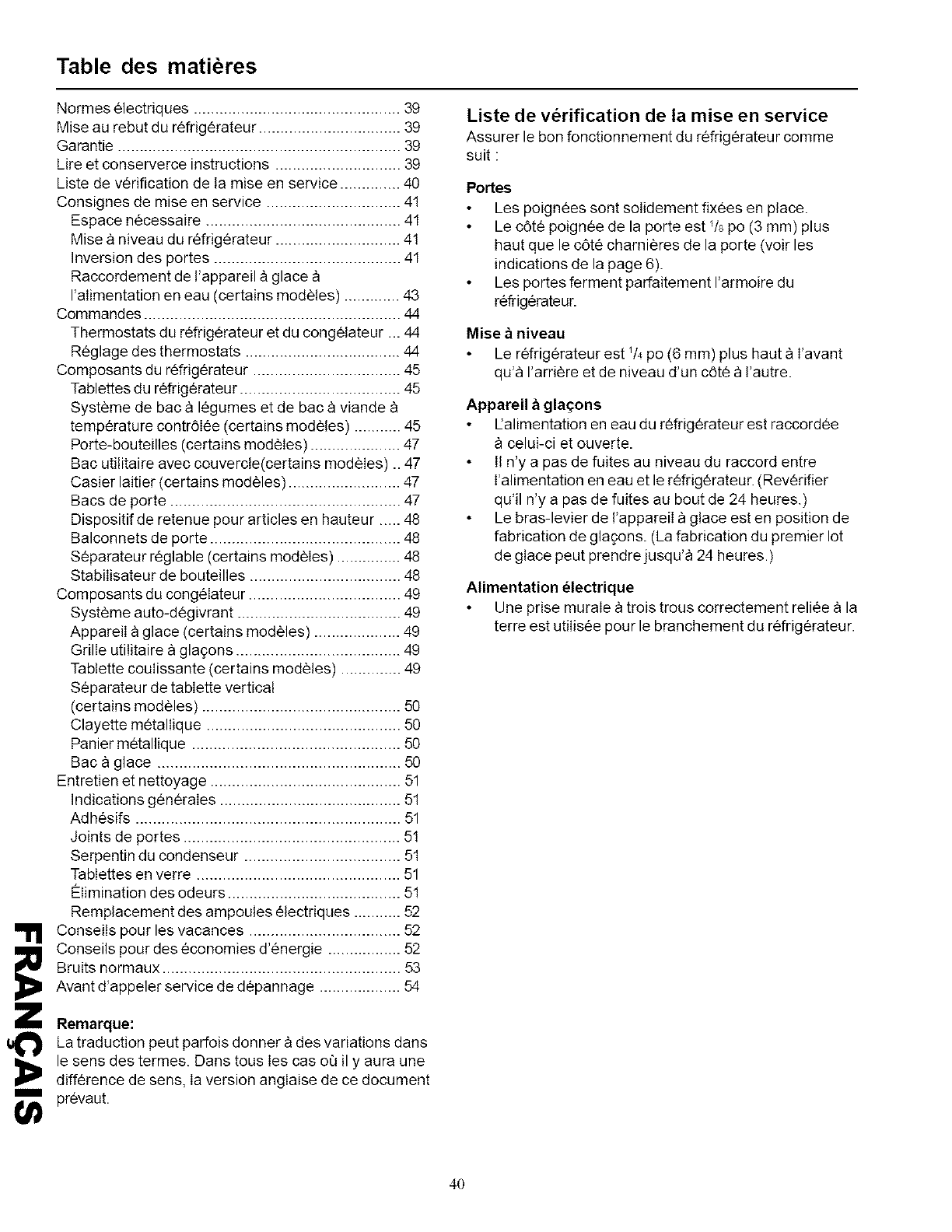

Table des mati res

Normes €lectriques ................................................ 39

Mise au rebut du refrigerateur ................................. 39

Garantie ................................................................. 39

Lire et conserverce instructions ............................. 39

Liste de verification de la raise en service .............. 40

Consignes de mise en service ............................... 41

Espace necessaire ............................................. 41

Mise a niveau du refrigerateur ............................. 41

Inversion des portes ........................................... 41

Raccordement de I'appareil a glace

I'aIimentation en eau (certains modeles) ............. 43

Commandes ........................................................... 44

Thermostats du refrigerateur et du congelateur ... 44

Reglage des thermostats .................................... 44

Composants du refrigerateur .................................. 45

Tablettes du refrigerateur ..................................... 45

Systeme de bac a legumes et de bac a viande

temperature contr(SIee (certains modeles) ........... 45

Porte-bouteilles (certains modeIes) ..................... 47

Bac utilitaire avec couvercte(certains modeIes) .. 47

Casier laitier (certains modeles) .......................... 47

Bacs de porte ..................................................... 47

Dispositif de retenue pour articles en hauteur ..... 48

Balconnets de porte ............................................ 48

Separateur reglable (certains modeles) ............... 48

StabiIisateur de bouteilles ................................... 48

Composants du congeIateur ................................... 49

Systeme auto-degivrant ...................................... 49

AppareiI a glace (certains modeles) .................... 49

GrilIe utilitaire a gla£ons ...................................... 49

Tablette couIissante (certains modeles) .............. 49

Separateur de tabIette vertical

(certains modeles) .............................................. 50

Clayette metalIique ............................................. 50

Panier metallique ................................................ 50

Bac a glace ........................................................ 50

Entretien et nettoyage ............................................ 51

Indications generaIes .......................................... 51

Adhesifs ............................................................. 51

Joints de portes .................................................. 51

Serpentin du condenseur .................................... 51

Tablettes en verre ............................................... 51

EIimination des odeurs ........................................ 51

Remplacement des ampoules electriques ........... 52

Conseits pour les vacances ................................... 52

Conseils pour des economies d'energie ................. 52

Bruits normaux ....................................................... 53

Avant d_appeler service de depannage ................... 54

Z Remarque:

I,_ La traduction peut parfois donner a des variations darts

le sens des termes. Darts tous Ies cas ot:Jil y aura une

difference de sens, Ia version angIaise de ce document

_ prevaut.

Liste de v_rification de la mise en service

Assurer le bon fonctionnement du refrigerateur comme

suit :

Portes

Les poignees sont soIidement fixees en place.

Le cSte poignee de la porte est % po (3 mm) plus

haut que le c6te charnieres de la porte (voir les

indications de la page 6).

Les portes ferment parfaitement I'armoire du

refrigerateur.

Mise bniveau

Le refrigerateur est _1_po (6 mm) plus haut a I'avant

qu'a I'arriere et de niveau d'un c6te a I'autre.

Appareil _ glaqons

Ualimentation en eau du refrigerateur est raccordee

celui-ci et ouverte.

II n'y a pas de fuites au niveau du raccord entre

I_alimentation en eau et le refrigerateur. (Reverifier

qu'il n'y a pas de fuites au bout de 24 heures.)

Le bras-levier de I'appareiI a gtace est en position de

fabrication de gla£ons. (La fabrication du premier lot

de glace peut prendrejusqu'a 24 heures.)

Alimentation electrique

Une prise muraIe a trois trous correctement reliee a la

terre est utiIisee pour le branchement du refrigerateur.

Consignes de mise en service

Une mise en service correctement effectuee assure Ie

fonctionnement efficace du refrigerateur.

Espace n_cessaire

IATTENTION

Pour eviter toute defaillance de l'appareiI, s'assurer

que celui-ci repose en position verticaIe pendant au

moins 24 heures avant de le brancher dans une prise

de courant. Le non-respect de cette consigne pourrait

endommager le compresseur.

IDANGER

Conserver toutes matieres ou vapeurs inflammables

telles que I'essence a distance sore du refrigerateur.

Le non respect de cette consigne risque d'entrafner

une explosion, un incendie, des brQlures, voire la

mort.

Laisser un espace de ½ po (1.3 cm) au haut du

refrigerateur pour assurer un apport d'air suffisant.

•Si le refrigerateur est equipe d'un appareil a glace,

veiller a laisser suffisamment d'espace a I'arriere pour

le raccordement a I_alimentation en eau. S'il n'est pas

equipe d'un appareil a glace, iI peut

toucher lemur art!ere.

• Si le refrigerateur est place pres d'un mur ou d'une

cloison, laisser un minimum de 2 _12po (6.4 cm) de

chaque c6te (en fonction du modele) pour permettre

I'ouverture de la porte 8 90 °.

REMARQUE : Ne pas placer le refrigerateur pres d'un

four, d'un radiateur ou d'une autre source de chaleur ni

dans un endroit oQ la temperature risque de tomber au-

dessous de 55° F (13° C).

Mise _niveau du r_frig_rateur

Dans certains cas, Ia porte dolt etre inversee pour

permettre son ouverture complete. Si c'est le cas,

passer _ la partie "Inversion des ported' avant de mettre

le r_frigerateur de niveau.

Si le refrigerateur dolt etre raccorde a I'alimentation en

eau, passer a la pattie "Raccordement de I'appareil

glace", page 6, avant de mettre Ie refrigerateur de niveau.

1. Brancherlerefrigerateur.

2. Le mettre a son emplacement final.

3. Mettre le refrigerateur de niveau a I'aide d'un niveau

place sur le dessus du refrigerateur.

• Enlever la grille de ventilation. Enlever le couvre-

charniere inferieur si le refrigerateur est dote d'un

pied stabiIisateur.

• Serrer les vis de reglage a gaIet vers la droite pour

soulever !'unite, eta gauche pour l'abaisser. La

partie avant du refrigerateur dolt _tre plus elevee

que I'arriere de 1/4 po (6 mm) ou 1/2 buIIe sur le

niveau.

• S'assurer que le refrigerateur est de niveau sur Ie

plan lateral en regIant les visa rouleaux gauche et

droite.

• Tourner Ie pied de stabiIisation (certains modeles)

i vers la droite jusqda ce qu'il soit bien appuye

contre le plancher.

gaIet avant

stabiIisation*

* uniquement sur certains modeles

Inversion des portes

ATTENTION

Pour eviter tous degSts materiels, proteger Ie

plancher en vinyle ou toute autre surface avec du

carton, des tapis ou autre materiau de protection.

Certaines installations necessitent t'inversion de la porte

pour assurer le mouvement complet de celle-ci. Proceder

comme suit pour inverser Ia porte :

Outils necessaires

Couteau de vitrier (lame recouverte de ruban-cache)

Tournevis hexagonal de 5/16 po

Tournevis hexagonal de 318po

Tournevis hexagonal de 1/4 po

Tournevis cruciforme

Tournevis a lame

1. Retirer Ia poignee du refrigerateur.

• Retirer Ia vis de la poignee qui se trouve darts Ia

moulure superieure de celle-ci. Soulever le rebord

de la moulure de la poignee au moyen d'un couteau

de vitrier recouvert de ruban-cache. Retirer la

poignee de la porte en enlevant la vis de montage

qui reste de chaque c6te de Ia poignee.

• Retirer un bouchon du c6t¢ de la charniere

superieure de Ia porte et deux bouchons du cete de

Ia charniere avant de Ia porte. Remettre les trois

bouchons en place dans Ies trous de montage

vides.

Garniture

de ta

poignee

Garnitul

pde la

IMPORTANT : Lorsque le retrait des bouchons necessite

I'utilisation d'un tournevis a lame plate ou d'un couteau de

vitrier, la lame de I'outil dolt ¢tre recouverte de ruban-

cache pour eviter d'endommager la finition du

r_frigerateur. Lorsque les bouchons necessitent

I'utilisation d'un tournevis ou d'un tourne-ecrous, utiliser

I'outil appropri6 pour eviter d'endommager les bouchons.

2. Retirer la poignee de porte du congeIateur.

• Ouvrir la porte du congelateur a 90 degres. Reperer

deux encoches a I'arriere de ta poignee de porte du

congeIateur. Inserer la lame du tournevis plat ou du

couteau de vitrier recouverte de ruban-cache.

Soulever te rebord arriere du capuchon de la

poignee et le retirer de celle-ci.

• Retirer la poignee de la porte en enlevant deux vis

de montage.

• Retirer deux bouchons du cete oppose a la porte

du congelateur et les remettre en place dans les

trous de montage vides.

5. Retirer I'axe de charniere centraIe au moyen d'un

tourne-ecrous hexagonal• Comme l'axe est bien

ajust6, il peut 6tre necessaire d'appliquer une

pression ferme. Retirer et conserver toutes les caIes.

6. Retirer la porte du congelateur en la soulevant hors

de la charni&re inferieure.Verifier si toutes les cales

accompagnent Faxe de charniere.

7. Retirer le support de charniere centrale et la cale

I'aide eun toumevis cruciforme.

8. Retirer la grille et le couvre-charniere inferieur. Les

deux se desenclenchent.

9. Retirer la charniere inferieure et les cates a I'aide eun

tourne-ecrous hexagonal• Retirer et conserver toutes

Ies cales.

• ,, _t0, II'

Vls de 5/16 po _;_r--l,_

(8 mm) _ Cale(s) de

i:_j%_/charniere

Charniere superieure ___._

Ecrou a tete

hexagonal de__@./Cale ronde

5116 po(8 mm_ /1/Axe de Ia

f/_._'_ charniere centrale

Charnierecentrale // _ __11'_1....

./_,.,e._ _uppor_ ae

Vis "_=-_'_r_ Ia charniere

tete central Cale(s)

A j cruciforme_, de charniere

xe ue __...

charniere _7.._Cale(s) ronde(s)

inferieure _ _ ._

Charniere inferieure /___ L *-_Cale(s) de

,, /_ _ charniere

Vis de 3/8 "_-_-_.

po(10 ram)

poignee

Poignee du

congeIateur

Obturateur

Retirer le couvre-charniere superieur. Le couvre-

charniere superieur se desenclenche. Retirer Ia

charniere superieure et la cate a I'aide d'un tourne-

6crous hexagonal• Retirer et conserver toutes les

caIes.

Retirer la porte du refrigerateur en la souIevant hors

de I'axe de charniere centrale. Inspecter la porte pour

verifier si toutes les cales accompagnent Faxe de

chamiere.

10. Inverser les butees de porte•

• Reperer la butee de porte sur le rebord inferieur de

Ia porte du refrigerateur. Devisser Ies deux vis

cruciformes pour enlever la butee de porte. Retirer

Ies deux vis cruciformes sur le rebord oppose de la

porte• Poser Ia butee de porte sur le c6t6 oppose.

Remettre les vis qui restent dans Ies trous de

montage vides.

• Repeter la procedure 6noncee ci-dessus pour

inverser la butee de porte sur Ia porte du

congelateur.

_ _Porte

Buttee

de _'_

porte

11.PourinverserIesportes,procedercommesuit:

• RetirerlesbouchonsetlesvissurlecGteoppose

durefrigerateur.Lesinsererdanslestroussitues

gaucheduretraitdelacharniere.

12.Poserlescharnieresinferieure,centraleetsuperieure

avecdescalesducGteopposedurefrigerateur.

• RemettrelacharniereinferieureenplacesurlecGte

opposedurefrigerateur.Verifiersilescatesde

charnieresontenplaceavantdeIesvisser.Apres

avoirplaceI'axedecharnieredansIetrouexterieur,

remettreIescalesrondesenplace.Certaines

charnieresinferieuresontparfoisdesbouchons

dansIestrous.Lecasecheant,retirerlebouchon

dutrouexterieur,insererI'axedansletrouet

remettreIebouchonenplacedansletrouvide.

• Remettrelesupportdecharnierecentraleetlacale

decharniereenplace,etvisser.

• PoserIaporteducongetateur.

• Remettrel'axedecharnierecentraleenplace

I'aided'untourne-ecrous.S'assurerqueletoutest

bienserre.Remettrelescalesrondesenplace.

• Remettrelacharnieresuperieureetlescalesen

place,maislaisserunespacededegagement

suffisantpourglisserIecGtecharnieredelaporte

durefrigerateurenplace.Serrerlacharniere

superieurepourbienretenirlaporteenplace.

• UtiliserunepiecededixcentsdansIapartie

superieurepourespacerlaportede11/18po(18

mm)durefrigerateur.

• LecGtepoigneedelaportedoltetreenviron1/8po

(3mm)pluselevequelecGtecharniere.Laporte

est de niveau Iorsqu'elle est remptie de

nourriture.

il/16"

"_ (18 mm)

13. Poser la poignee de porte du refrigerateur du cGte

oppose a la porte a I'aide des vis de montage retirees

I'etape precedente.

• Enclencher Ia moulure de la poignee et remettre la

vis en place.

14. Poser Ia poignee de porte du congelateur du cGte

oppose a la porte a I'aide des vis de montage retirees

I'etape precedente.

• Placer Ie rebord avant du capuchon de la poignee

en angle vers le bas en direction de la levre arriere

de Ia poignee de porte du congelateur. Verifier si

I'attache inferieure sur le capuchon du congelateur

glisse sous ta tevre arriere de la poignee de porte

du congelateur. Enclencher le rebord arriere du

capuchon de la poignee en place.

15. S'assurer que I'appareil est de niveau en suivant les

consignes enoncees darts la section intitulee Mise b

niveau du r_frig_rateur, en commen_ant a I'etape 3.

16. Remettre la grille et te couvre-charniere inferieur en

place.

Important : Reperer la fleche imprimee sur I'interieur de

Ia grille pour assurer le placement adequat de t'appareil.

•Enclencher d'abord la partie superieure,

Appuyer sur la partie inferieure de la grille jusqu'a

ce qu'ette s'enclenche en place.

17. Appliquer une mince couche de vaseline sur Ie cGte

charniere des joints sur ta porte du refrigerateur et

celIe du congeIateur.

Raccordement de I'appareil _ glace

I'alimentation en eau (certains modules)

DANGER

Pour eviter tout risque d'electrocution pouvant causer

des bIessures graves voire mortelles, debrancher le

refrige,rateur avant de faire le raccorde-ment

I'alimentation en eau. Le rebrancher une fois le

raccordement effectue.

PRECAUCION

Observer tes consignes suivantes pour eviter tous

dommages materiels:

•S'assurer que la pression de I'eau & I'electrovanne est

bien entre 20 et 100 Iivres par pouce carte

(690 kPa).

• Serrer les raccords et Ies ecrous a I'aide de pinces et

de cles. Ne pas trop serrer.

• Verifier qu'il n'y a pas de fuites et Ies reparer s'iI

y a lieu avant de mettre le refrigerateur a son

emplacement final. Reverifier s'iI y a des fuites

24 heures plus tard.

Important

• Avant d'effectuer le raccordement a I'atimentation en

eau, contacter un plombier pour faire le raccordement

de la conduite en cuivre sur I'arrivee d'eau de ta

maison conformement aux codes et reglements

Iooaux.

NE PAS utiliser de 3

• robinet a etrier de /_ po (5 mm)

ni de robinet auto-taraudeur. I'un comme t'autre

reduisent Ie debit d'eau, se bouchent au fil des annees

et peuvent par ailleurs provoquer des fuites Iorsqu'on

Commandes

essaie de les reparer. Pour convenir, un robinet d'arr_t

exige Ie percement d_untrou de _/4po (6 mm) dans la

conduite d'alimentation en eau avant d_yfixer le

robinet.

• Ne pas installer Ie tuyau d'alimentation en eau dans un

endroit oQla temperature peut ¢tre inf¢rieure a 32° (0°).

Materiel necessaire

Une tubulure flexible en cuivre de V4po (6 mm) D.E. est

necessaire. La Iongueur de la conduite dolt ¢tre suffisante

pour couvrir la distance entre I'arrivee d_eaude

I'eIectrovanne et Ie point de raccordement a I'alimentation

en eau, additionnee de 8 pi (2 m) pour former, a I'arriere

du r¢frig¢rateur, une boucle permettant le deplacement de

celui-ci sans avoir 8 desolidariser Ia conduite.

Marche _ suivre

1. Enlever te capuchon en plastique de I'orifice d'arriv_e

d_eaude I'_lectrovanne.

II,

_ I Orifice d'arrivee

I d'eau de l'61ectrovanne

C_apuchon en

_LC._plastlque

Ce refrig¢rateur est con9u pour fonctionner a temp6rature

ambiante normale a l'interieur d'une maison, de 55 °

110 ° F(13°a43 ° C).

Thermostats du r_frig_rateur et du

cong_lateur

Le thermostat du refrig6rateur se trouve all haut de Ia

paroi arriere du compartiment refrig6rateur.

7(_1

6 2

5 3

[

\ J

Le thermostat du congeIateur se trouve _ I'avant et

gauche du plafond du compartiment cong¢Iateur.

Mettre I'ecrou et Ie manchon en laiton sur la tubulure II

en cuivre. (Ceux-ci se trouvent darts Ie paquet

d'imprim6s.) Ins6rer Ia tubulure en cuivre darts

I'orifice d'arrivCe d_eau de F_Iectrovanne. Raccorder

I'ecrou en Iaiton qui se trouve sur la tubulure en

cuivre a t'orifice d_arriv6e d_eau de I'electrovanne.

Veiller a ce que Ia tubulure soit bien en place en

tirant dessus.

Bride de

Tubulure en

cuivre

_n Iaiton

d'eau de I'¢lctrovanne laiton

Ouvrir I'alimentation en eau du refrigerateur et verifier

qu'il n'y a pas de fuites. Reparer toute fuite au niveau

du raccordement. VeilIer a ne pas trop serrer I'ecrou.

Faire une boucle de service en veillant soigneuse-

merit a eviter de plier la tubulure. Fixer la tubulure sur

le refrig_rateur a I'aide de Ia bride de fixation

en R II est tres important de bien fixer le tuyau en

cuivre au r6frig6rateur pour 6viter le risque de fuites

Iorsque le refrig6rateur est pouss¢ dans t'ouverture. II

est tres important de bien fixer le tuyau en cuivre au

rCfrig¢rateur pour Cviter Ie risque de fuites Iorsque le

rCfrigerateur est pousse dans I'ouverture.

Freezer t

Control

R_glage des thermostats

Lorsque le thermostat du cong_lateur est sur OFF (arr_t),

ni Ie compartiment congelateur nile compartiment

rCfrigerateur ne fonctionnent. Au depart, regIer ces deux

thermostats sur 4. Attendre 24 heures que les comparti-

ments refrigerateur ou cong_tateur atteignent la

temp¢rature d¢sir¢e. Apr¢s 24 heures, modifier le reglage,

d'un chiffre _ Ia fois, s'il y a lieu. Le rCglage le moins froid

est 1 et le plus froid 7.

Regler Ies thermostats precisement a Faide d'un

thermom¢tre menager dont la temperature s'¢chelonne

entre -5 ° et 50° F (-21 ° et 10° C).

Placer le thermom¢tre au milieu des aliments surgetes

darts le compartiment congelateur. Attendre 5 8 8 heures.

Au bout de cette p¢riode de temps, s'il n_indique pas une

temperature situee entre 0° et 2° F (-17 ° et -16° C),

ajuster le thermostat du congelateur d'un chiffre a la

fois en revCrifiant ta temperature 5 a 8 heures plus tard.

Placer le thermometre dans un verre d'eau au milieu du

compartiment refrig¢rateur. Attendre 5 a 8 heures. Au

bout de cette periode de temps, s'il n'indique pas une

temperature situee entre 38 ° et 40 ° F (3 ° et 4° C),

ajuster le thermostat du rCfrigerateur d'un chiffre a la fois

en rev¢rifiant la temperature 5 _ 8 heures plus tard.

Composants du r frig rateur

Tablettes du r_frig_rateur

Les tablettes sont reglables en fonction des besoins de

rangement. Certains modeIes sont equipes de tablettes

coulissantes et de tabIettes qui retiennent les liquides qui

debordent pour en faciliter le nettoyage.

I' _hb PRECAUC'ON ' I

S'assurer que la tablette est stable avant d'y placer

des articles afin d'eviter des deg_ts.

IPRECAUCION I

Pour eviter tous dommages materiels ou blessures,

manipuler les tablettes en verre trempe avec

prudence. Celles-ci peuvent se briser brusquement si

eIIes sont egratignees, ebrechees ou soumises

des changements brusques de temperature.

• Pour enlever les tablettes, en soulever I'avant et

decrocher les crochets de la cremaiIlere metaIlique,

puis tirer.

• Pour remettre tes tabtettes en place, inserer les

crochets sur Ia cremaillere metallique et abaisser

I'avant.

Tablette

CremaiIIere

metaIIique

Crochet

Les tablettes coulissantes peuvent etre tirees comme un

tiroir pour faciIiter I'acces aux articles qui se trouvent

I'arriere.

Syst_me de bac &I_gumes et de bac

viande &temperature contr61_e (certains

modules)

La combinaison du bac a legumes et du bac a viande

temperature contr61ee permet de garder les aliments plus

frais plus Iongtemps en creant un environnement

contr61able pour les legumes, Ia viande et les autres

articles.

Le bac du c6te gauche de I'appareiI (A) peut servir de bac

legumes ou de bac a viande a temperature contr61ee.

Pour utiliser comme bac _ legumes :

I. RegIerIacommandedetemperature (b) _COLD

(froid).

2. Regler ta commande d'humidite (a) au niveau

desire selon Ie contenu.

3. Faire glisser la commande a HIGH(eleve) pour les

legumes a feuiltes tels que la taitue, les epinards

ou le chou.

4. Faire glisser Ia commande a LOW(faibIe) pour les

legumes a peau tets que le chou-fleur, le maYsou

Ies tomates.

Pour utiliser comme bac _viande _temperature

contr61ee :

I. RegIer la commande d'humidite (a)_ HIGH.

2. ReglerIacommandedetemperature (b) aCOLD

pour une temperature normate dans le refrigerateur

et 8 COLDER (plus froid) pour une temperature

plus froide. Le regIage de Ia commande de

temperature (b) permet de faire circuler plus ou

moins d'air du congelateur autour du bac. Des

cristaux de glace peuvent se former sur le bac ou

Ia nourriture torsque le reglage est a COLDER.

Le bac du c6te droit de I'appareil (B) peut etre utiIise pour

ranger differentes sortes de legumes tout en contr61ant Ie

degre d'humidite. Le bac a legumes est dote d'une

commande de regIage de I'humidite (c).

Pour regler la commande d'humidite du bac

legumes (B) :

•Faire glisser la commande _ HIGHpour Ies

legumes a feuilles tels que Ia laitue, tes epinards

ou le chou.

• Faire glisser la commande a LOW(faible) pour Ies

legumes a peau tets que Ie chou-fleur, le mars ou

Ies tomates.

ATTENTION I

Pour eviter d'endommager Ie dispositif, priere de

suivre attentivement les consignes d_instaIIation et

de retrait. Le non-respect ou I'inversion de I'ordre des

consignes peut causer un bris ou un fonctionnement

inadequat de I'appareiI.

IATTENTION I

Manipuler les tabIettes en verre trempe avec soin

pour eviter toutes blessures ou deg_ts materiels. Les

tabIettes peuvent se briser soudainement si elles

sont ebrechees, egratignees ou exposees a des

changements soudains de temperature.

Proceder comme suit pour retirer Ia tablette et Ies bacs

legumes :

1. Ouvrir le bac a legumes gauche.

2. Retirer te bac a legumes en verre en le soulevant

doucement par en dessous. Incliner I'extremite vers

le haut et tirer.

3. Pour retirer les bacs a tegumes, soulever la tabtette

du bac _ legumes par la mouIure en plastique avant

et retirer le separateur en pIastique. S'assurer que

la broche du separateur est libre de la structure

avant de la retirer de l'appareil. Faire gIisser les

bacs a legumes pour les retirer.

4. Retirer la structure du bac a legumes en soulevant

ceIIe-ci par Ia mouIure en plastique avant et la

soulevant hors des rainures de la cremaiIlere. Tirer

vers I'avant pour ta retirer.

Broche

Proceder comme suit pour remettre Ies bacs en place :

1. Regler la commande detemperature a COLD.

2. Soulever ta structure du bac a legumes par la

mouIure en plastique avant.

3. Faire glisser le separateur en plastique dans Ia

cremaillere situee sur te dessous du bac.

4. Abaisser la structure de fagon ace que la broche du

separateur soit inseree dans I'ouverture prevue

cette fin sous la mouIure en pIastique.

Commande

de temperature

Structure

du bac

Separateul

en ptastique

Porte-bouteilles (certains modules)

Le porte-bouteilIe offre un rangement pratique pour les

grandes bouteilIes, Ies cartons d'oeufs, etc.

• Pendre le porte-bouteille en le suspendant sur le c6te

de la tablette.

Porte-bouteitte

Casier laitier (certains modules)

Le casier offre un espace de rangement pratique pour les

articles tels que le beurre, Ie fromage, etc.

Pour enlever le casier laitier, soulever la porte,

pousser les pattes de chaque c6te de la tablette vers

Ie bas et tirer.

Pour remettre le casier laitier en place, te faire

coulisser jusqda ce que les pattes se btoquent en

place, puis abaisser la porte.

Porte

Bac utilitaire avec couvercle

(certains modules)

Le bac utilitaire est dote d'un couvercle et comporte un

oeufrier amovible. Lorsque I'oeufrier est retire, le bac peut

recevoir des articles tels que carton d'oeufs, glace, etc.

CouvercIe ÷

Oeufrier

Bac utititaire

Bacs de porte

Les bacs sont reglables pour mieux repondre aux besoins

individuels de rangement.

Pour enlever les bacs de porte, pousser Ies pattes de

chaque c6te de la tablette vers Ie centre et tirer vers

sol.

Pour remettre Ies bacs de porte, Ies glisser en place

jusqu'a ce que Ies pattes se bloquent.

Pattes

Dispositif de retenue pour articles

en hauteur

Le dispositif de retenue pour objets en hauteur emp_che

les objets longs ou en hauteur de tomber. Le dispositif de

retenue s'ajuste sur le rebord avant de toute clayette de

porte de r¢frig¢rateur.

S_parateur r_glable (certains modules)

Le separateur r6glable garde les articles en place et peut

etre d6plac6 en fonction des besoins. Le s¢parateur

reglable peut s'utiliser darts tousles bacs et Ies

balconnets de porte.

Dispositif de retenue

pour articles en hauteur

Separateur

regIabIe

Balconnets de porte

Pour entever les balconnets, soulever les extr6mit_s

et tirer.

Pour remettre tes balconnets en place, Ies embofter

sur le guide et les abaisser.

Stabilisateur de bouteilles

Le stabilisateur garde les articles en place et iI est

regIable pour mieux rCpondre aux besoins de rangement

individuels. II peut s'utitiser dans tous tes bacs et les

balconnets de porte.

BaIconnet

de porte

Guide

de bouteilles

Composants du cong lateur

Syst_me auto-d_givrant

Aucune accumulation de glace ne peut se produire

dans tes compartiments r_frig_rateur et congelateur.

Le d6givrage est automatique et, dans des conditions

d'utilisation normale, les compartiments r_frig_rateur

et cong61ateur n'auront jamais besoin d'etre d6givr6s.

Appareil & glace (certains modules)

Verifier que Ie bac a glace est bien en place et que

le bras-levier de t'appareii a glace est abaiss&

Position

d'arrCt

Brasdevier

) de I'appareit

gIace

",,'_Position

de marche

Une fois que Ie compartiment congelateur atteint une

temperature normale, I'appareil a glace se remplit

d'eau et commence a fonctionner. Le laisser

fonctionner 24 a 48 heures apr¢s son installation

avant de prendre de la gIace. Darts des conditions

ideates, I'appareil _ glace produit sept a neuf lots de

glace parjour.

Une fois Ies cubes de gIace formes, l'appareiI les

verse darts te bac a glace. Au fur eta mesure que te

bac a glace se remplit, le bras-tevier de I'appareiI se

leve. Quand le bac 8 gIace est pIein, le bras-levier de

I'appareit arr_te la production de cubes de gtace.

Remarque : Jeter les trois premiers lots de cubes de

glace pour eviter la consommation d'impuretes qui ont

pu rester dans la conduite aprCs sa pose.

Pour arr¢ter la production automatique de gIace,

soulever le bras-levier. Un "clic" se fait entendre

quand la position voulue est atteinte. Le bras-tevier

de I'appareil _ glace reste aIors darts cette position

jusqu'a ce qu'on I'abaisse.

Grille utilitaire & glagons

Pour installer la grille utilitaire, proc_der comme suit en

utilisant un toumevis cruciforme:

1. D6visser ia vis et ia rondelle qui se trouvent sur la

paroi laterale du cong6Iateur.

2. Mettre la grille utilitaire sur les rondelles et I'abaisser

en place.

3. Serrer les vis et les rondeIles.

Rondelle /Vis

Grille

utilitaire

glagons

[PRECAUCION

Pour 6viter tous dommages materiels, s'assurer que

Ia grille est fermement en place avant de mettre des

articles dessus.

Tablette coulissante (certains modules)

Les tablettes coulissantes se tirent vers I'avant pour

faciliter t'acces aux articles places a i'arriere.

• Retirer la tablette coulissante en la faisant glisser vers

I'avant jusqu'a ce que la pointe ronde se trouvant sous

Ia cr6maillcre centrale s'enclenche dans la rainure de

moulage. Saisir la tablette par Ia crCmaiIlere centrale,

Ia souIever, puis la retirer.

• Faire glisser la tablette jusqu'a ce que Ia pointe ronde

se place dans Ia rainure de moulage.

Cr6mailIcre

Point ronde centrale

Point ronde

S_parateur de tablette vertical (certains

modules)

Proc_der comme suit pour poser le s_parateur de tablette

vertical:

1. Faire glisser les pointes du separateur de tablette

sous Ia grille d6siree, tegerement a I'ext6rieur de l'axe

de la crCmaillere centrale.

2. Appuyer sur Ie dessus du separateur et faire glisser

le crochet sous la crCmaiIIere centrale.

Panier m_tallique

Les paniers m_talIiques peuvent _tre tires comme des

tiroirs pour faciliter I'acces aux articles se trouvant vers

I'arriere du compartiment.

Pour enlever les paniers, les soulever et tirer.

Pour remettre les paniers, les glisser en place.

Bac _ glace

Le bac a glace se trouve sous Ia grille utilitaire, sur la

clayette m6taIlique du congelateur.

ace

Clayette m_tallique (certains modules)

Pour enlever ta clayette m6tatlique, tirer vers sol.

Donner un coup sec si n6cessaire.

Pour remettre la clayette m¢tallique en place, la faire

coulisser vers I'arriere jusqu'a ce qu'etle se bloque

place.

Entretien et nettoyage

I MISE EN GARDE I

Pour eviter tout risque d'electrocu-tion pouvant causer

des blessures graves voire mortelles, debrancher le

refrigerateur avant de Ie nettoyer. Une fois Ie nettoyage

effectue, rebrancher I'appareil.

IAPRECAUCION ,I

Pour eviter tous dommages materiels ou btessures, lire

et suivre toutes les consignes des fabricant concernant

Ie nettoyage.

Indications g_n_rales

1. Nettoyer Ies surfaces et I'exterieur du refrigerateur

avec un Iinge doux et propre mouille d'eau tiede

additionnee de quatre cuilleres a soupe de

bicarbonate de soude par pinte (litre) d'eau.

2. Rincer a l'eau tiede. Secher a I'aide d'un Iinge doux

et propre.

3. NE PAS utiliser les articles et produits suivants :

• Produits nettoyants abrasifs ou puissants tels

qu'ammoniaque, eau de javel, etc.

• Detergents concentres ou solvants

• Tampons a recurer metalliques. (Ces articles et

produits peuvent Crafter, feler ou decolorer les

surfaces du refrigerateur.)

4. Ne pas laver les bacs, tablettes, etc. au tave-

vaisselle.

Adh_sifs

1. Enlever tout residu de colle des surfaces de I'appareil

en mettant un peu de dentifrice sur I'adhesif et en

frottant avec les doigts jusqu'a ce que I'adhesif se

detache.

2. Rincer _ I'eau tiede. Secher avec un tinge doux et

propre.

Joints des portes

1. Nettoyer les joints des portes tousles trois mois en

suivant les indications generales mentionnees

precedemment. Essuyer immediatement tout liquide

renverse.

2. Apptiquer une fine couche de vaseline sur Ies joints

pour qu'ils restent souples.

Serpentin du condenseur

Nettoyer te serpentin du condenseur se trouvant derriere

la grille de ventilation tous Ies trois mois pour assurer une

performance maximum du refrigerateur. Eaccumulation de

poussiere et de peluches peut entrafner Ies probIemes

suivants:

• Efficacite reduite

• Consommation d_energie plus grande

• Usure prematuree des pieces

1. Enlever Ia grille de ventilation en la tenant par les

extremites et en tirant vers sol.

2. Nettoyer I'avant du serpentin a I'aide de la buse du

tuyau d'un aspirateur.

3. Remettre la grille de ventilation en place. Pour cela,

inserer Ies attaches dans les trous et les ctiquer en

place.

4. Lever les pieds stabilisateurs (certains modeles) en

Ies faisant toumer darts le sens contraire a celui des

aiguilles d'une montre.

[ PRECAUCION

Pour eviter tous dommages, proteger tes planchers

en vinyle ou de tout autre type avec du carton, de la

moquette ou un autre materiau protecteur.

5. Eloigner le refrigerateur du mur. Passer ta brosse de

I'aspirateur sur la grille, au dos du refrigerateur.

Tablettes en verre

IbPRECAUCI6N

Pour eviter tous dommages materiels ou blessures,

manipuier Ies tablettes en verre trempe avec

prudence. CelIes-ci peuvent se briser brusquement si

elles sont egratignees, ebrechees ou exposees

des changements brusques de temperature.

Enlever la tablette en verre en soulevant l'avant pour la

decrocher de ta cremaillere et en tirant vers sol, puis Ia

placer sur un linge. La laisser venir _ temperature

ambiante avant de la nettoyer.

Nettoyer les interstices comme suit:

I. Diluer un detergent doux dans de I'eau et le faire

penetrer dans Ies interstices a I_aided'une brosse

en ptastique. Laisser agir pendant 5 minutes.

2. Rincer _ I'eau tiede en utilisant I'accessoire du robi-

net de I'evier pour vaporiser I_eaudarts les inter-

stices.

3. Bien secher la tablette et la remettre en place en

inserant les crochets dans la cremaillere, puis en

abaissant I'avant.

Elimination des odeurs

I. Enlever toute la nourriture et debrancher I_appareiI.

2. Nettoyer toutes les surfaces interieures, y compris

Ie plancher, Ies parois et te plafond en suivant les

indications donnees sous "Indications generales"

ci-dessus. Veiller a bien nettoyer dans les coins, les

interstices et les rainures. EgaIement nettoyer tous

Ies bacs, les tablettes et les joints. II,

3. Rebrancher Ie refrigerateur et y remettre la nourriture.

Nettoyer et secher tous tes recipients. Mettre Ies

aliments dans des recipients hermetiquement fermes

pour empecher Ia diffusion d'odeurs. Au bout de 24

heures,verifiersil'odeurestbieneliminee.

SiI'odeurn'apas¢t¢eliminee,reprendrelesetapes

4a9 ci-dessus.

4. Placer les bacs a legumes sur Ia tablette superieure

du compartiment refrigerateur. Remplir le comparti-

ment refrigerateur et le compartiment congetateur,

y compris Ies portes, de papier journal chiffonne en

boule.

5. Placer des briquettes de charbon de bois par ci par

la au milieu du papierjournat.

6. Fermer les portes et laisser agir 24 a 48 heures.

7. Enlever Ie charbon de bois et le papier journal.

8. Reprendre les etapes 2 et 3.

Si I'odeur n'a toujours pas et¢ eliminee, contacter un

centre de service apres-vente Sears.

Remplacement des ampoules _lectriques

MISE EN GARDE I

Pour eviter des blessures graves ou le deces par

electrocution, debrancher Ie refrigerateur avant de

remplacer I'ampouIe. Une fois I'ampoule rempIacee,

rebrancher le refrigerateur.

[PRECAUCION

Pour eviter tous dornmages materiels ou blessures,

proceder comme suit:

• Laisserl'ampoule refroidir.

• Porter des gants pour remplacer l'ampoule.

• Retirer Ie couvre-ampoule en enIevant les visa tete

hexagonale de V4po (6 mm). Remplacer par une

ampoule n'excedant pas 60 watts.

• Remettre Ie couvre-ampoule en place en remettant les

vis a tete hexagonaIe de _/4po (6 ram) en place.

I/4" Visa tete hexagonale de 1/4 po (6mm)

Couvre-ampoule

Conseils pour les vacances

Pour Ies vacances de courte duree, proceder comme suit :

1. Enleverlesdenrees perissabIes.

2. Si le refrigerateur est equipe d'un appareiI a glace,

placer le bras-levier en position off(position d'arr#t).

(Voir la partie "Appareil a glace", page 52.)

Pour les vacances de Iongue duree, proceder comme suit

1. Enlever Ies aliments des compartiments congelateur

et refrigerateur.

2. Debrancher t'appareiI.

3. Nettoyer I'appareil,joints compris, en suivant les

indications generales fournies darts la section

"Entretien" du manuel.

4. Ouvrir et bloquer les portes de fagon _ ce que Fair

circuIe a l'interieur des compartiments.

5. Si le refrigerateur est equipe d'un appareiI a glace,

couper I'alimentation en eau a I'appareil et mettre le

bras-levier en position off(arr#t). (Voir ta partie

"Appareil a glace", page 52.)

Conseils pour des conomies

d' nergie

Ce refrigerateur est congu pour etre Fun des plus eco-

homes en energie qui existent. Pour reduire encore la

consommation d'electricite, observer Ies consignes

suivantes:

Faire fonctionner le refrigerateur _ temperature

normale, de 55° a 110° F (13° a 43 ° C), loin de toute

source de chaleur ou de la tumiere directe du soleil.

RegIer Ie thermostat des compartiments congelateur

et refrigerateur et du bac a viande a temperature

contr61ee sur un reglage qui ne soit pas a une

temperature plus froide que necessaire.

Garder Ie compartiment congetateur plein.

Garder les joints des portes propres et souples.

Les remplacer s'ils sont uses.

Garder Ies serpentins du condenseur propres.

Bruits normaux

Ce rCfrigerateur peut remplacer un modCle d'une

conception differente, &plus grande consommation en

CtectricitC ou plus petit. Les rCfrigCrateurs actuels sont

dotes de nouveaux composants et de nouvelles fonctions

et ils consomment moins d'€lectricite. IIen resuIte qu'ils

peuvent produire des bruits qui ne vous sont pas

familiers. Ces bruits sont normaux et vous seront

rapidement familiers. IIs indiquent egalement que le

rCfrigCrateur est en marche et qu'il fonctionne comme

prCvu.

1. Le thermostat du congelateur produit un "clic" lots

de la mise en marche et de I'arrCt du compresseur.

2. Le ventilateur du congelateur ronronne et Fair

brasse produit un certain bruit.

3. Le systCme de refrigeration scelle (Cvaporateur/

Cchangeur de chaleur) contient du liquide refrigerant

qui fait diffCrents bruits de liquide, y compris celui de

l'eau qui bout.

4. La resistance de degivrage grCsilIe, siffIe ou produit

des claquements.

5. La minuterie du degivrage produit un bruit de

minuterie et des declics relativement bruyants

Iorsqu'elle enclenche ou arrCte Ie cycle de dCgivrage.

6. Le ventilateur du condenseur ronronne et Fair

brassC produit un certain bruit.

7. Le compresseur produit une ronronnement aigu ou

des bruits de pulsations. I1s'arrCte et redCmarre.

8. Les cubes de glace de I'appareil a glace (certains

modeIes) tombent dans le bac a glace.

9. L'€lectrovanne de l'appareil _glace (certains

modeles) produit un ronronnement lorsque I'appareil

glace se remplit d'eau. Ce bruit se produit que le

rCffigCrateur soit relic a I'alimentation en eau ou non.

Si le rCfrigcrateur n'est pas relic a I'alimentation en

eau, arrCter Ie bruit en levant le bras-levier de

I'appareil a glace en position "off" (arrCt). Le

raccordement de t'electrovanne se trouve derriere Ie

ventilateur du condenseur, _ I'arriCre du rCfrigCrateur.

Remarque : La mousse est un excellent isolant sur

le plan thermique et de la consommation d'electricite.

Ce n'est cependant pas un isolant acoustique aussi

efficace que Ia fibre de verre, qui Ctait utilisCe

auparavant dans Ies rCfrigCrateurs.

_;3

Avant d'appeler le service de d pannage

'11

Probl_me

Le r_frig_rateur ne

fonctionne pas.

Solution

V6rifier que le thermostat du compartiment cong¢lateur est sur un

r_giage de marche.

Verifier que le rCfrig_rateur est branch€. S'il ne i'est pas, brancher

fermement le cordon dans une prise sous tension de la tension qui

convient.

V_rifier le fusible ou le disjoncteur. Brancher un autre appareil dans la

prise murale. S'it ne fonctionne pas, remplacer le fusible ou r_enctencher

te disjoncteur.

Si le thermostat est sur un r_gtage de marche, que la

tumi6re s'attume mais que les deux ventitateurs et le

compresseur ne fonctionnent pas, it se peut que le

r_frig_rateur soit en cycle de dCgivrage. Attendre 40

minutes et v6rifier si le r_frigCrateur s'est remis en marche.

Le r_frig¢rateur ne DCbrancher le rCfrig_rateur. Transf_rer son contenu darts

fonctionne toujours pas. un autre r_frigCrateur ou mettre de la gtace carbonique

dans te compartiment cong¢lateur pour prot6ger la

nourriture. Appeter te service de d¢pannage.

Les denr_es ne sembtent • Voir les points ci-dessus.

pas assez froides. Laisser a i'appareil suffisamment de temps pour que les aliments non

froids r¢cemment ajout6s puissent atteindre ta temperature voulue dans

tes compartiments r_frig¢-rateur ou cong_lateur. L'ajout de nourriture

augmente la temperature dans le refrig6rateur et cetui-ci peut prendre

quelques heures avant de revenir & sa temperature de fonctionnement

normale.

Verifier que les joints assurent ia fermeture hermetique des portes.

Nettoyer le serpentin du condenseur. Voir sous "Serpen-tins du

condenseur" dans la partie "Entretien".

Ajuster ie thermostat des compartiments r_frigCrateur et cong¢lateur.

Voir sous "R_glage des thermostats" dans

ia partie "Commandes".

La lumiCre du compartiment r_frig_rateur ou cong_tateur reste

allumee. Le cas _ch_ant, retirer I'ampoule et appeler le service apres-

vente.

Les orifices de ventilation sont bloquCs, ce qui rCduit la

circulation d'air. Les tocatiser en passant la main pour

sentir d'ot_ i'air vient et dCplacer les paquets qui bioquent

ies orifices de ventilation et ainsi ia circulation d'air.

Le bac a viande a Mettre le thermostat sur un r6glage plus froid.

temperature contr61_e est ° Mettre le thermostat du corn partiment cong_iateur sur un

une temperature r_giage plus froid. Voir sous "R_glage des thermostats"

insuffisamment froide, dans la partie "Commandes".

Les denrCes sont trop Nettoyer le serpentin du condenseur. Voir sous "Serpen-tins du

froides, condenseur" dans la partie "Entretien".

Ajuster le thermostat du compartiment r6frig_rateur. Voir sous "RCglage

des thermostats" dans la partie "Commandes".

Mettre le thermostat du corn partiment cong_iateur sur un

r_gtage moins froid. Voir sous "R_gtage des thermostats"

dans ta partie "Commandes". Attendre plusieurs heures

que ta temperature se stabilise.

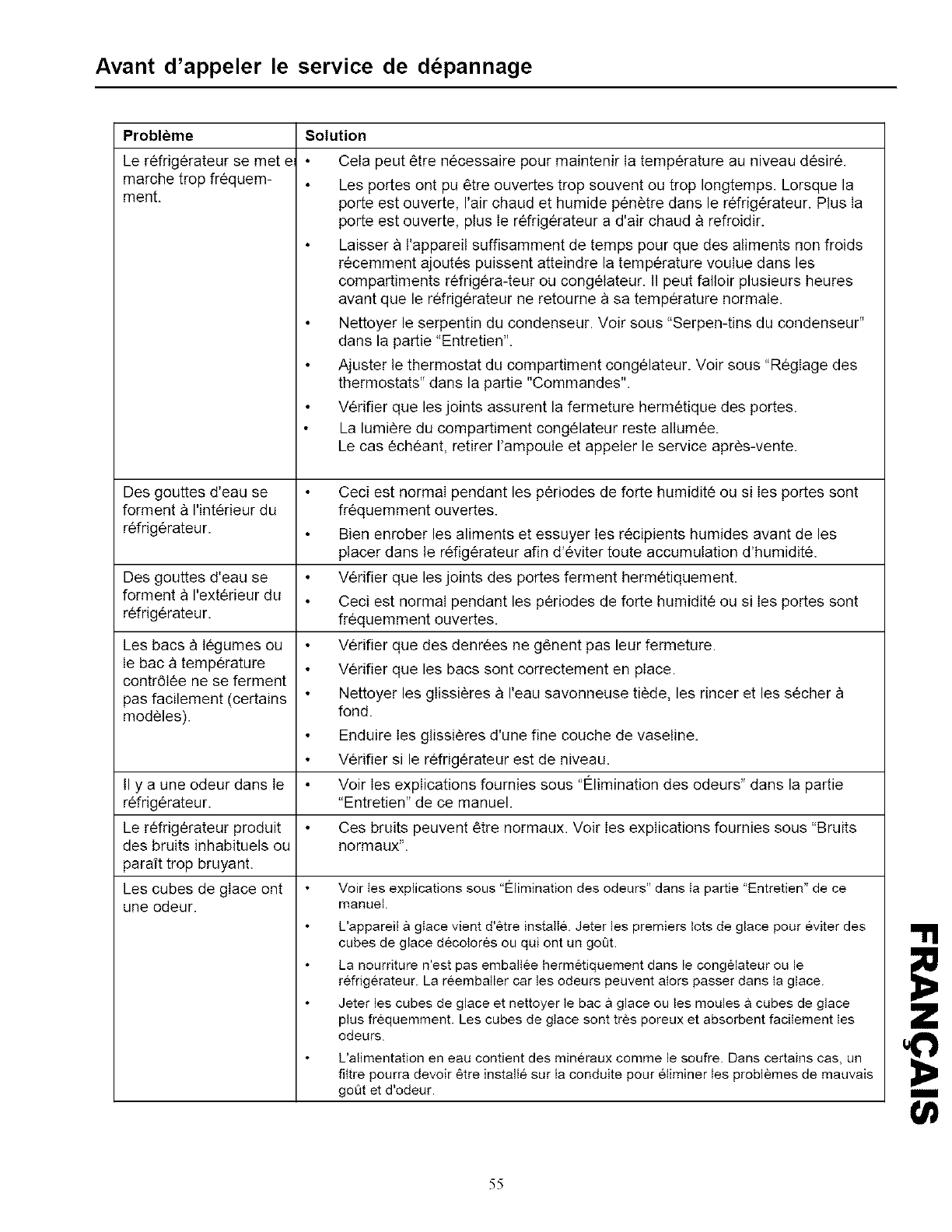

Avant d'appeler le service de d pannage

Probleme Solution

Le refrigerateur se met e

marche trop frequem-

ment.

Des gouttes d'eau se

forment & I'interieur du

refrig6rateur.

Des gouttes d'eau se

forment & I'ext6rieur du

refrig6rateur.

Les bacs _ legumes ou

Ie bac a temperature

contr6Iee ne se ferment

pas facilement (certains

modeles).

II y a une odeur dans Ie

refrigerateur.

Le refrigerateur produit

des bruits inhabituels ou

paraft trop bruyant.

Les cubes de gIace ont

une odeur.

CeIa peut etre necessaire pour maintenir Ia temperature au niveau desire.

Les pores ont pu _tre ouvertes trop souvent ou trop Iongtemps. Lorsque la

porte est ouverte, I'air chaud et humide penetre dans le refrigerateur. Plus Ia

porte est ouverte, plus Ie r6frigerateur a d'air chaud a refroidir.

Laisser a l'appareil suffisamment de temps pour que des aliments non froids

recemment ajoutes puissent atteindre la temperature vouIue dans les

compartiments refrigera-teur ou congelateur. II peut falloir plusieurs heures

avant que le refrigerateur ne retourne a sa temperature normale.

Nettoyer le serpentin du condenseur. Voir sous "Serpen-tins du condenseur"

darts la partie "Entretien".

Ajuster le thermostat du compartiment congelateur. Voir sous "RegIage des

thermostats" dans la partie "Commandes".

Verifier que les joints assurent la fermeture hermetique des portes.

La lumiere du compartiment congelateur reste allumee.

Le cas echeant, retirer I'ampoute et appeter le service apres-vente.

Ceci est normal pendant les periodes de forte humidite ou si Ies portes sont

frequemment ouvertes.

Bien enrober les aliments et essuyer Ies recipients humides avant de les

placer darts le refigerateur afin d'eviter toute accumulation d'humidite.

Verifier que les joints des portes ferment hermetiquement.

Ceci est normal pendant les periodes de forte humidite ou si Ies portes sont

frequemment ouvertes.

Verifier que des denrees ne genent pas leur fermeture.

Verifier que les bacs sent correctement en place.

Nettoyer les gIissieres a I'eau savonneuse tiede, les rincer et les secher

fond.

Enduire Ies glissieres d'une fine couche de vaseline.

Verifier si le refrigerateur est de niveau.

Voir Ies explications fournies sous "l_limination des odeurs" dans la partie

"Entretien" de ce manuel.

Ces bruits peuvent etre normaux. Voir Ies explications fournies sous "Bruits

normaux".

Voir Ies explications sous "Elimination des odeurs" darts Ia partie "Entretien" de ce

manuel.

L'appareil & gIace vient d'etre install& Jeter les premiers lots de glace pour eviter des

cubes de glace decolor6s ou qui ont un got_t.

La nourriture n'est pas emballee hermetiquement dans le congelateur ou le

refrig6rateur. La reemballer car les odeurs peuvent ators passer dans ta gtace.

Jeter les cubes de glace et nettoyer te bac a glace ou tes moules & cubes de glace

plus frequemment. Les cubes de glace sont tres poreux et absorbent facilement Ies

odeurs.

L'alimentation en eau contient des mineraux comme le soufre. Dans certains cas, un

fiItre pourra devoir _tre installe, sur la conduite pour eliminer Ies problemes de mauvais

goQt et d'odeur. m

Avant d'appeler le service de d pannage

Probleme

Les cubes de glace s'agglomerent

ou "retrecissent".

L'appareil a glace ne produit pas

de cubes de glace.

L'appareil 8 glace ne produit pas

assez de glace.

De la glace se forme dans la

tubulure d'arrivee de I'appareil

glace.

Solution

Vider le bac ou les moules a cubes de glace plus fre-quemment.

S'ils ne sont pas utilises frequemment, les cubes de glace peuvent

s'agglomerer ou diminuer.

La pression de I'eau peut etre trop faible ou trop elevee. L'appareil

gtace exige une pression de I'alimentation en eau de 20 _ 100 psi

(138 a 827 kPa) pour fonctionner correctement.

Verifier que Ie bras-levier est abaisse. Voir sous "Appa-reiI a glace".

Verifier que I'alimentation en eau de Ia maison arrive

retectrovanne. S'assurer que le robinet d'arret de t'alimentation en

eau est bien ouvert.

Verifier que le faisceau de cables de I'appareil a glace est insere

fond dans tes trous appropries.

Verifier que la conduite en cuivre ou la tubulure en plasti-que ne

sont pas pliees. Redresser la conduite ou la tubulure ou les

remplacer.

Verifier Ies connexions electriques de relectrovanne et de ta

barrette a bomes de I'armoire du refrigerateur.

S'iI y a un filtre d'eau sur la conduite d'eau a rexterieur du

refrigerateur, verifier que celui-ci n'est pas bouche et qu'il est

correctement instalte.

Un robinet auto-taraudeur ou un robinet a etrier de 3/16

po (5 mm) a ete utilise pour le raccordement. L'une comme rautre

reduisent le debit d'eau et peuvent se boucher au fiI des annees.

Les remplacer par un robinet

d'arret exigeant le percement d'un trou de 1/4po (6 mm)

darts la conduite d'alimentation en eau avant d'y fixer Ie robinet.

Verifier que la conduite en cuivre ou la tubulure en ptastique ne sont

pas pliees. Redresser Ia conduite ou la tubulure ou Ies remplacer.

Verifier que le compartiment congelateur fonctionne a la bonne

temperature. Celui-ci dolt etre suffisamment froid pour produire de

la gtace. Voir sous "Reglage des thermostats".

Un robinet auto-taraudeur ou un robinet a etrier de 3/16

po (5 mm) a ete utilise pour le raccordement. L'une comme I'autre

reduisent Ie debit d'eau et peuvent se boucher au fiI des annees.

Les remplacer par un robinet

d'arret exigeant le percement d'un trou de 1/4po (6 mm)

darts la conduite d'alimentation en eau avant d'y fixer Ie robinet.

Verifier que la conduite en cuivre ou la tubulure en plastique ne sont

pas pliees. Redresser Ia conduite ou la tubulure ou Ies remplacer.

Verifier que le compartiment congelateur fonctionne a la bonne

temperature. Celui-ci dolt etre suffisamment froid pour produire de

la glace. Voir sous "Reglage des thermostats".

Verifier Ia pression de I'eau. Une pression insuffisante provoque des

fuites au niveau de t'electrovanne.

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOM ES_(1-800-469-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

Au Canada pour tout le service ou les pi6ces - 1-800-469-4663

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect SM

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

SEARS

HomeCentral sM

Part No. 10937036 Printed in U S A - 5/99

Kenmore 59669872990 User Manual BOTTOM FREEZER REFRIGERATOR Manuals And Guides L08A6074

KENMORE Bottom Mount Refrigerator Manual L08A6074 KENMORE Bottom Mount Refrigerator Owner's Manual, KENMORE Bottom Mount Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
