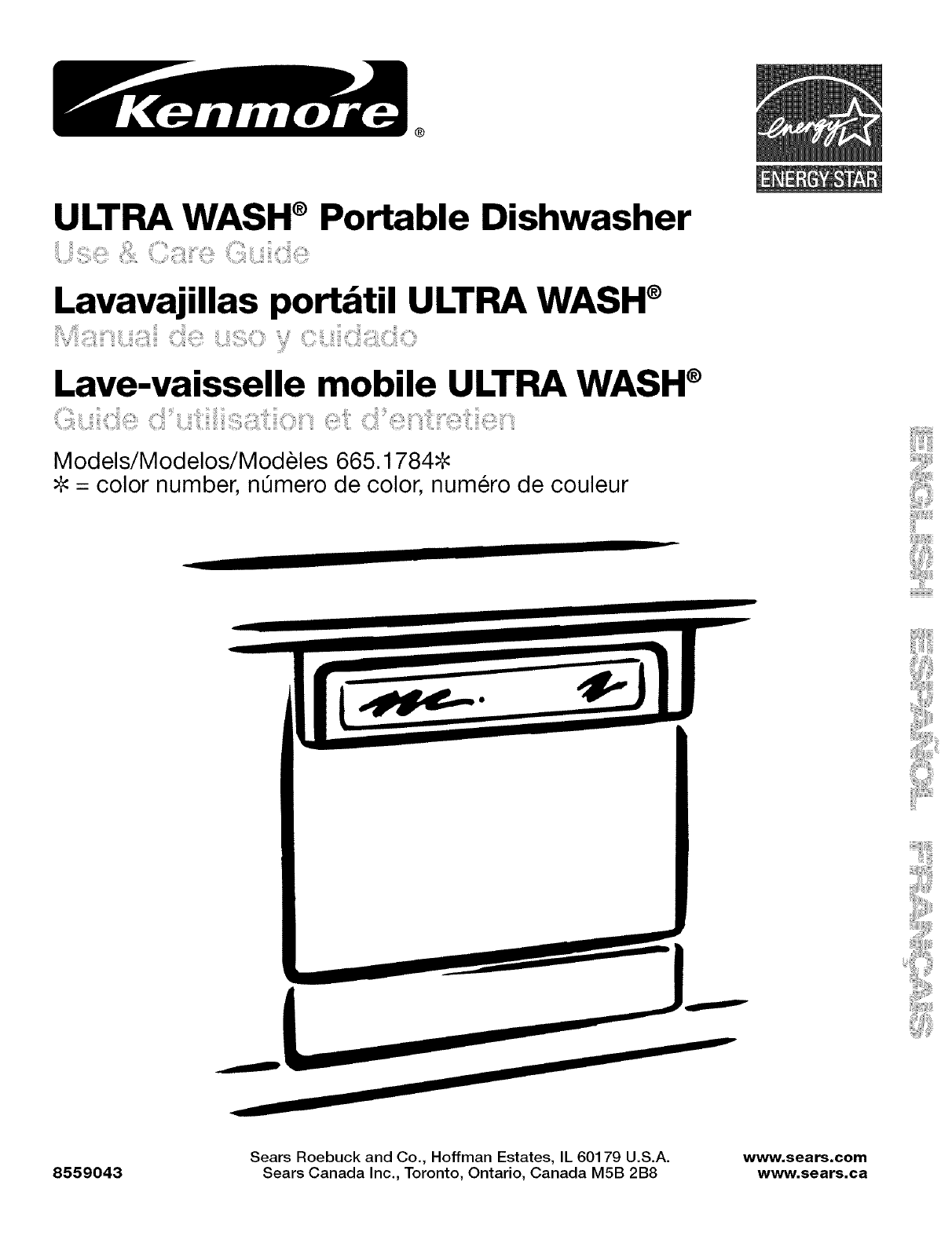

ULTRA WASH ®Portable Dishwasher

Lavavajillas portbtil ULTRA WASH ®

Lave-vaisselle mobile ULTRA WASH ®

Models/Modelos/Modeles 665.1784:¢

:¢ =color number, nQmero de color, numero de couleur

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

8559043 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

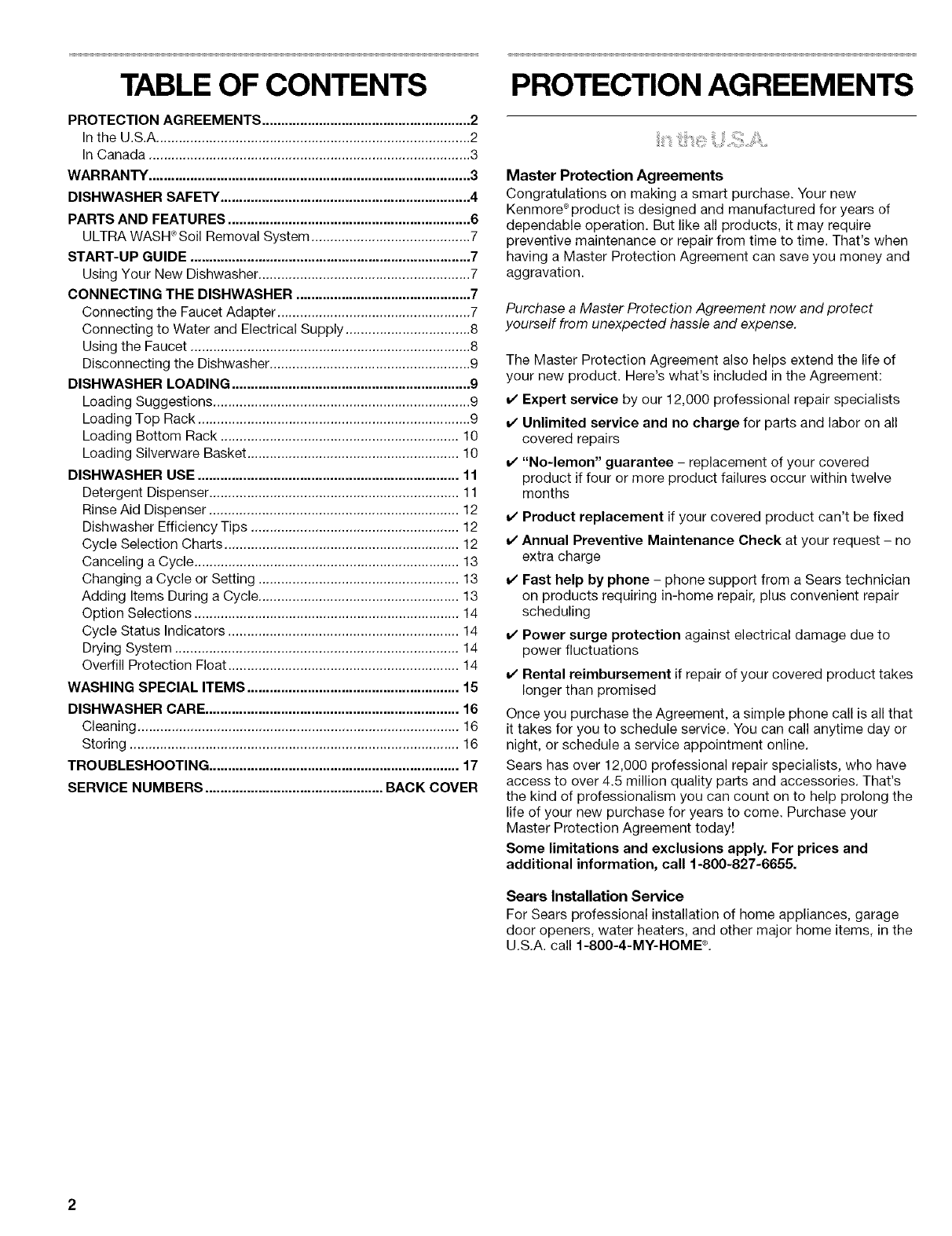

TABLE OF CONTENTS

PROTECTION AGREEMENTS ....................................................... 2

In the U.S.A ................................................................................... 2

In Canada ..................................................................................... 3

WARRANTY ..................................................................................... 3

DISHWASHER SAFETY .................................................................. 4

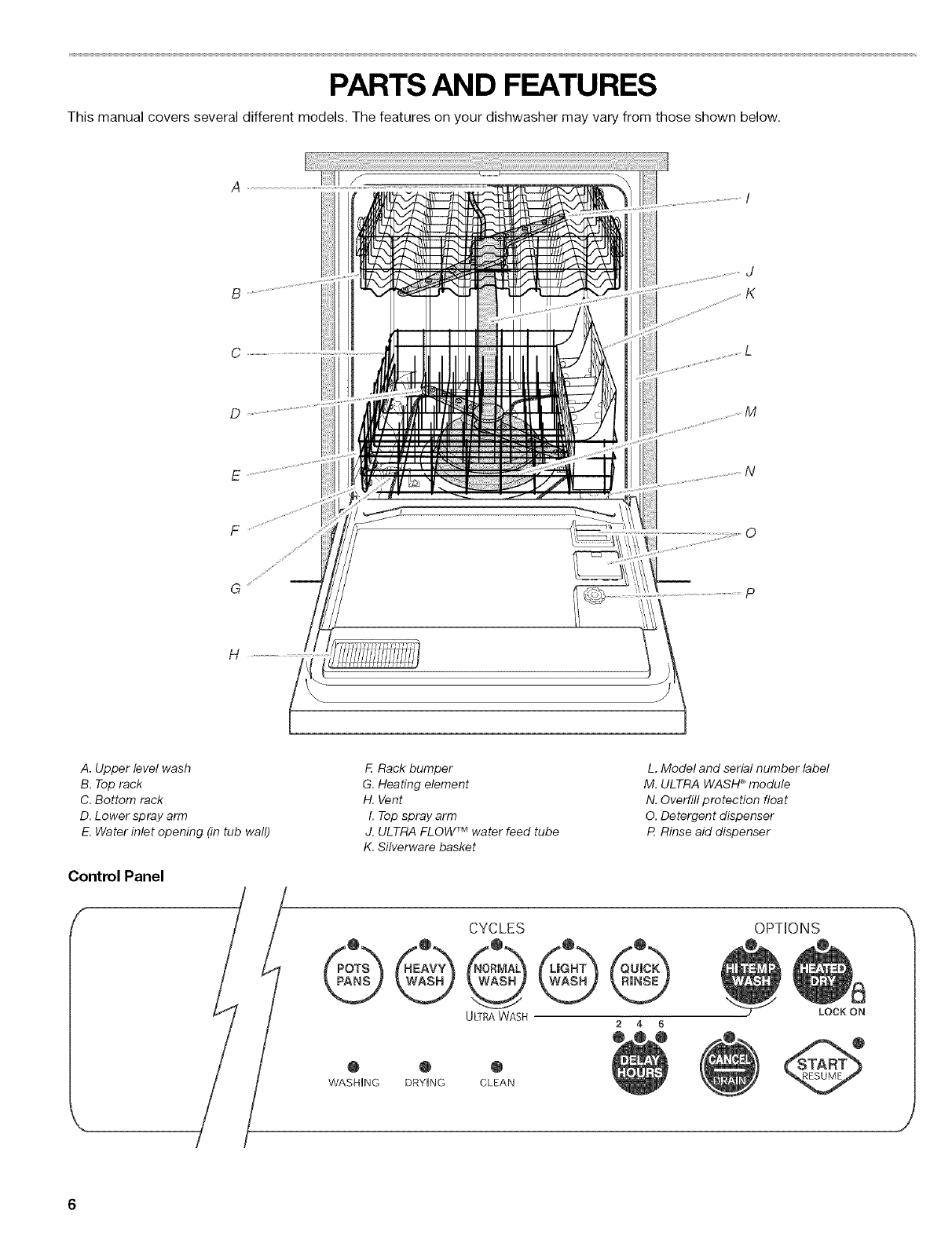

PARTS AND FEATURES ................................................................ 6

ULTRA WASH _Soil Removal System .......................................... 7

START-UP GUIDE .......................................................................... 7

Using Your New Dishwasher ........................................................ 7

CONNECTING THE DISHWASHER .............................................. 7

Connecting the Faucet Adapter ................................................... 7

Connecting to Water and Electrical Supply ................................. 8

Using the Faucet .......................................................................... 8

Disconnecting the Dishwasher ..................................................... 9

DISHWASHER LOADING ............................................................... 9

Loading Suggestions .................................................................... 9

Loading Top Rack ........................................................................ 9

Loading Bottom Rack ............................................................... 10

Loading Silverware Basket ........................................................ 10

DISHWASHER USE ..................................................................... 11

Detergent Dispenser .................................................................. 11

Rinse Aid Dispenser .................................................................. 12

Dishwasher Efficiency Tips ....................................................... 12

Cycle Selection Charts .............................................................. 12

Canceling a Cycle ...................................................................... 13

Changing a Cycle or Setting ..................................................... 13

Adding Items During a Cycle ..................................................... 13

Option Selections ...................................................................... 14

Cycle Status Indicators ............................................................. 14

Drying System ........................................................................... 14

Overfill Protection Float ............................................................. 14

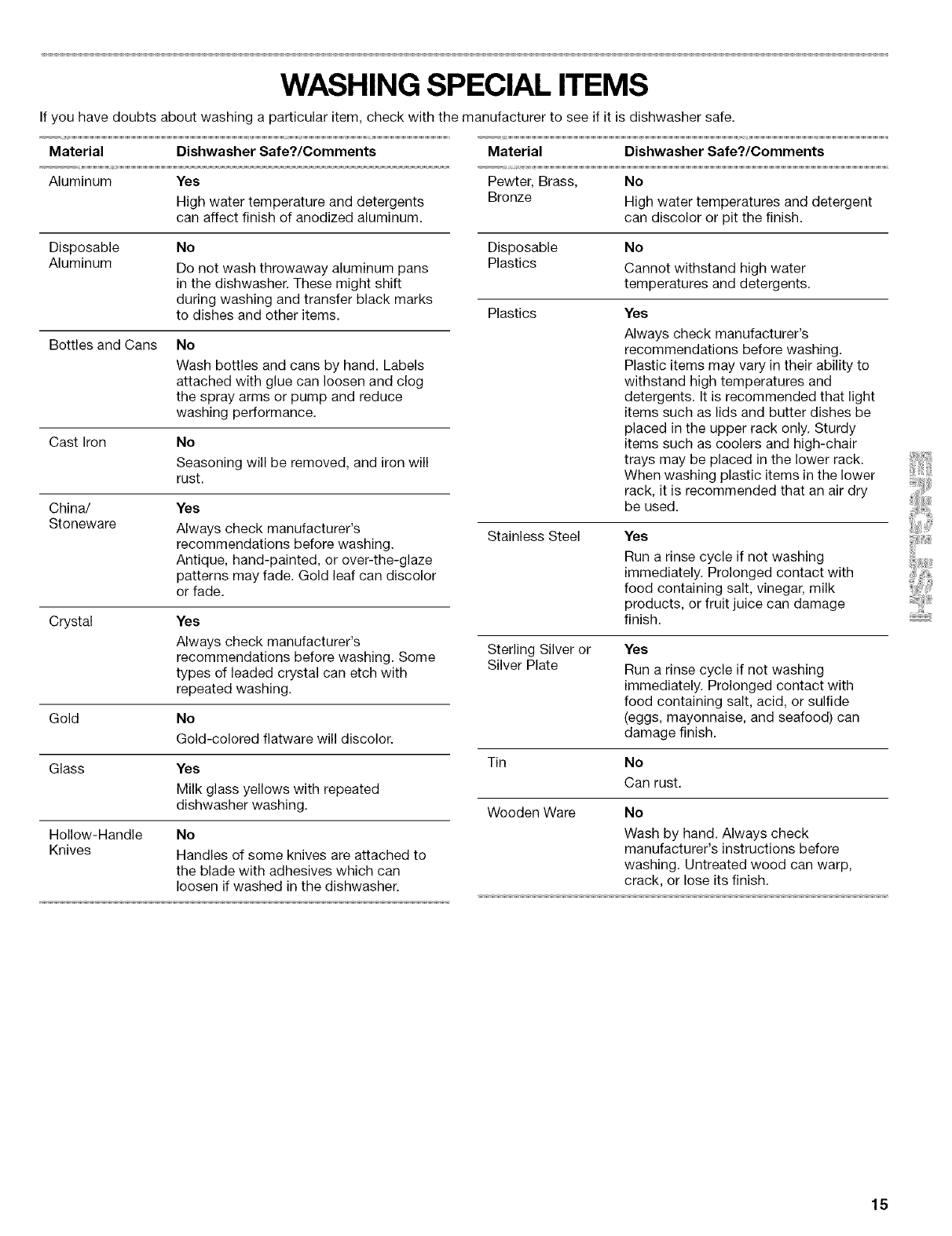

WASHING SPECIAL ITEMS ........................................................ 15

DISHWASHER CARE ................................................................... 16

Cleaning ..................................................................................... 16

Storing ....................................................................................... 16

TROUBLESHOOTING .................................................................. 17

SERVICE NUMBERS ............................................... BACK COVER

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists

v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

v' Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME ®.

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore ®product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

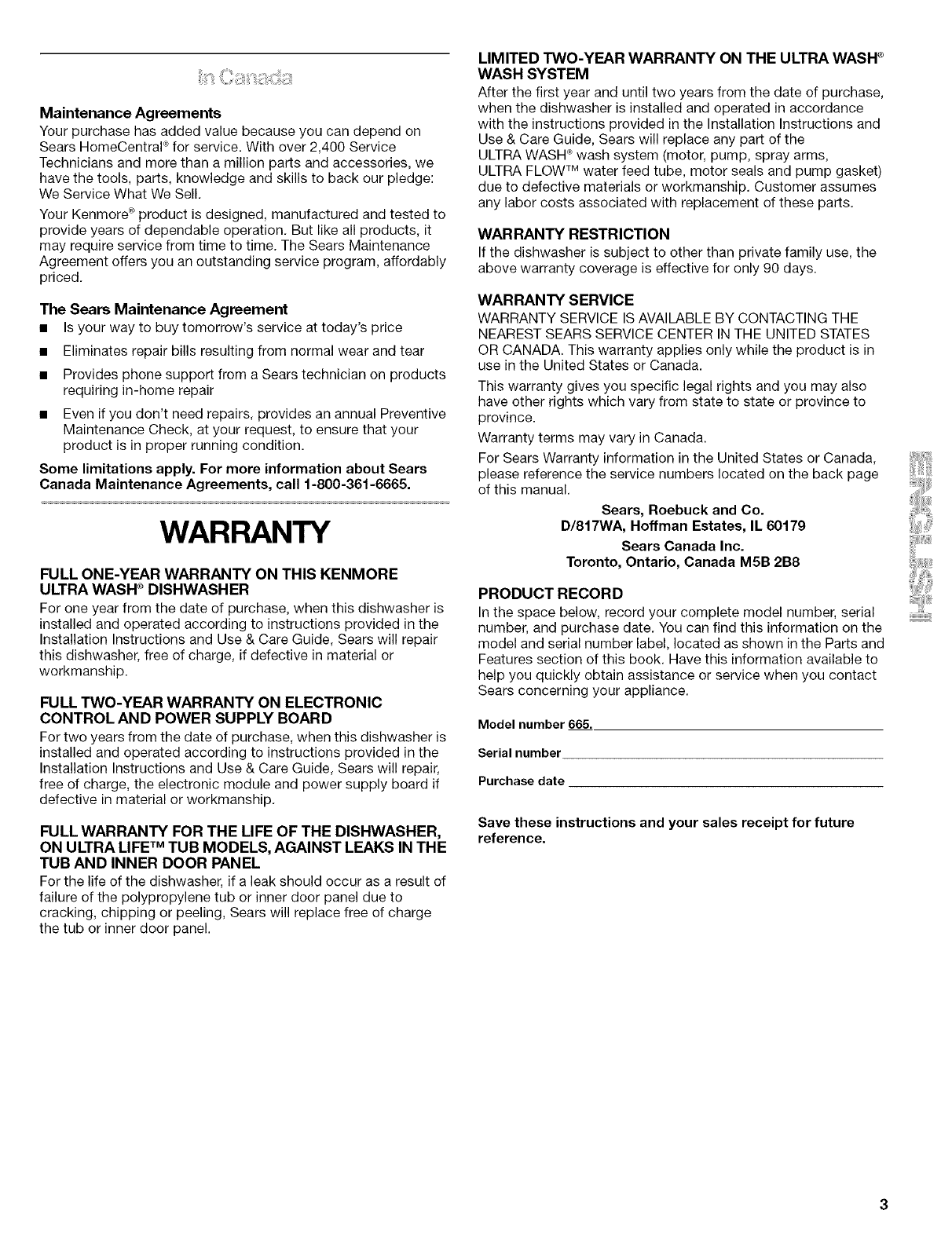

WARRANTY

FULL ONE-YEAR WARRANTY ON THIS KENMORE

ULTRA WASH ®DISHWASHER

For one year from the date of purchase, when this dishwasher is

installed and operated according to instructions provided in the

Installation Instructions and Use & Care Guide, Sears will repair

this dishwasher, free of charge, if defective in material or

workmanship.

FULL TWO-YEAR WARRANTY ON ELECTRONIC

CONTROL AND POWER SUPPLY BOARD

For two years from the date of purchase, when this dishwasher is

installed and operated according to instructions provided in the

Installation Instructions and Use & Care Guide, Sears will repair,

free of charge, the electronic module and power supply board if

defective in material or workmanship.

FULL WARRANTY FOR THE LIFE OF THE DISHWASHER,

ON ULTRA LIFE TMTUB MODELS, AGAINST LEAKS IN THE

TUB AND INNER DOOR PANEL

For the life of the dishwasher, if a leak should occur as a result of

failure of the polypropylene tub or inner door panel due to

cracking, chipping or peeling, Sears will replace free of charge

the tub or inner door panel.

LIMITED TWO-YEAR WARRANTY ON THE ULTRA WASH ®

WASH SYSTEM

After the first year and until two years from the date of purchase,

when the dishwasher is installed and operated in accordance

with the instructions provided in the Installation Instructions and

Use & Care Guide, Sears will replace any part of the

ULTRA WASH _ wash system (motor, pump, spray arms,

ULTRA FLOW TM water feed tube, motor seals and pump gasket)

due to defective materials or workmanship. Customer assumes

any labor costs associated with replacement of these parts.

WARRANTY RESTRICTION

If the dishwasher is subject to other than private family use, the

above warranty coverage is effective for only 90 days.

WARRANTY SERVICE

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA. This warranty applies only while the product is in

use in the United States or Canada.

This warranty gives you specific legal rights and you may also

have other rights which vary from state to state or province to

province.

Warranty terms may vary in Canada.

For Sears Warranty information in the United States or Canada,

please reference the service numbers located on the back page

of this manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label, located as shown in the Parts and

Features section of this book. Have this information available to

help you quickly obtain assistance or service when you contact

Sears concerning your appliance.

Model number 665.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

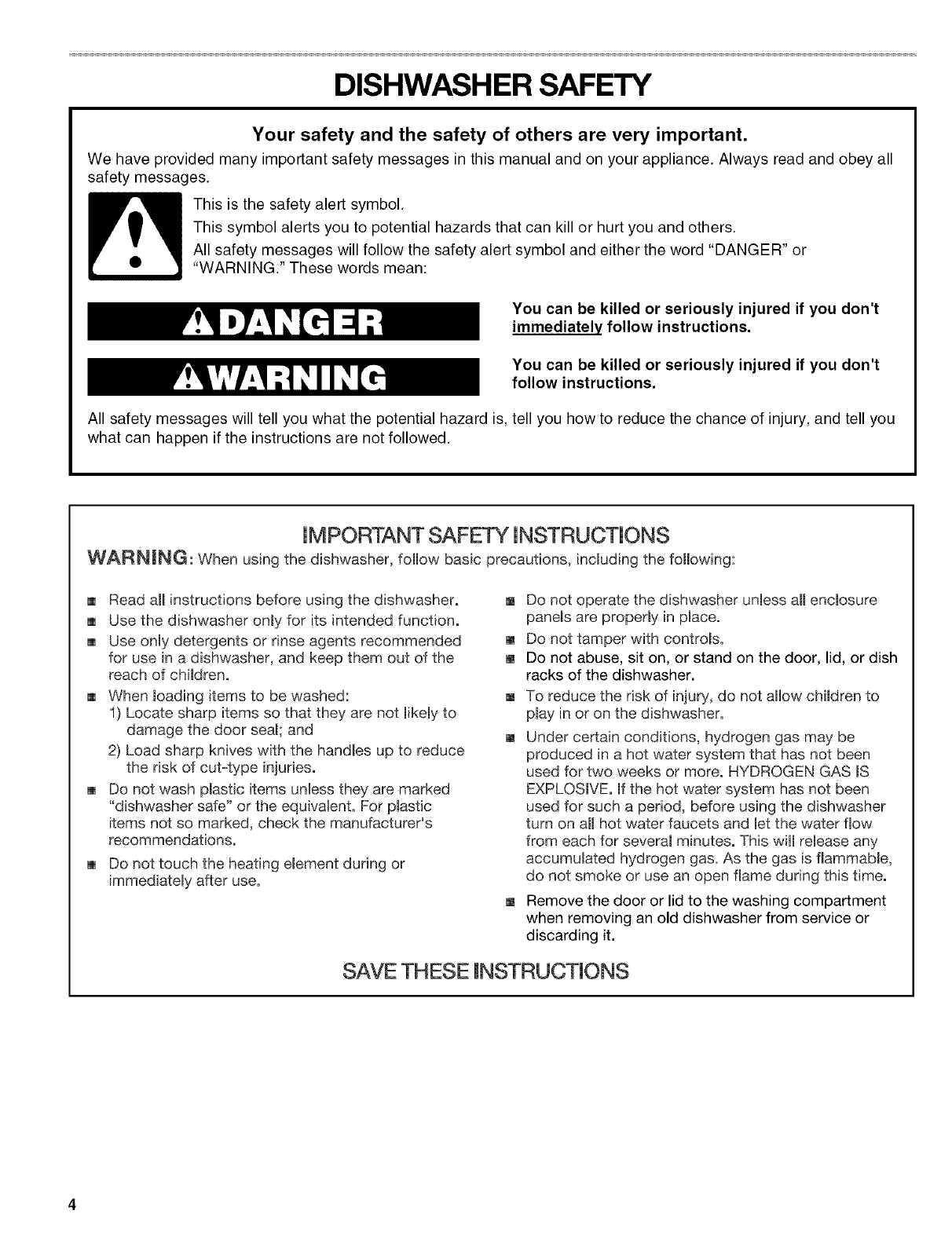

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

MMPORTANT SAFETY MNSTRUCTMONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher.

[] Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended

for use in a dishwasher, and keep them out of the

reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to

damage the door seal; and

2) Load sharp knives with the handles up to reduce

the risk of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivaUent. For plastic

items not so marked, check the manufacturer"s

recommendations.

Do not touch the heating element during or

immediately after use.

[] Do not operate the dishwasher unless all enclosure

panels are properly in place.

[] Do not tamper with controls.

[] Do not abuse, sit on, or stand on the door, lid, or dish

racks of the dishwasher.

[] To reduce the risk of injury, do not allow children to

play in or on the dishwasher.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE mNSTRUCTUONS

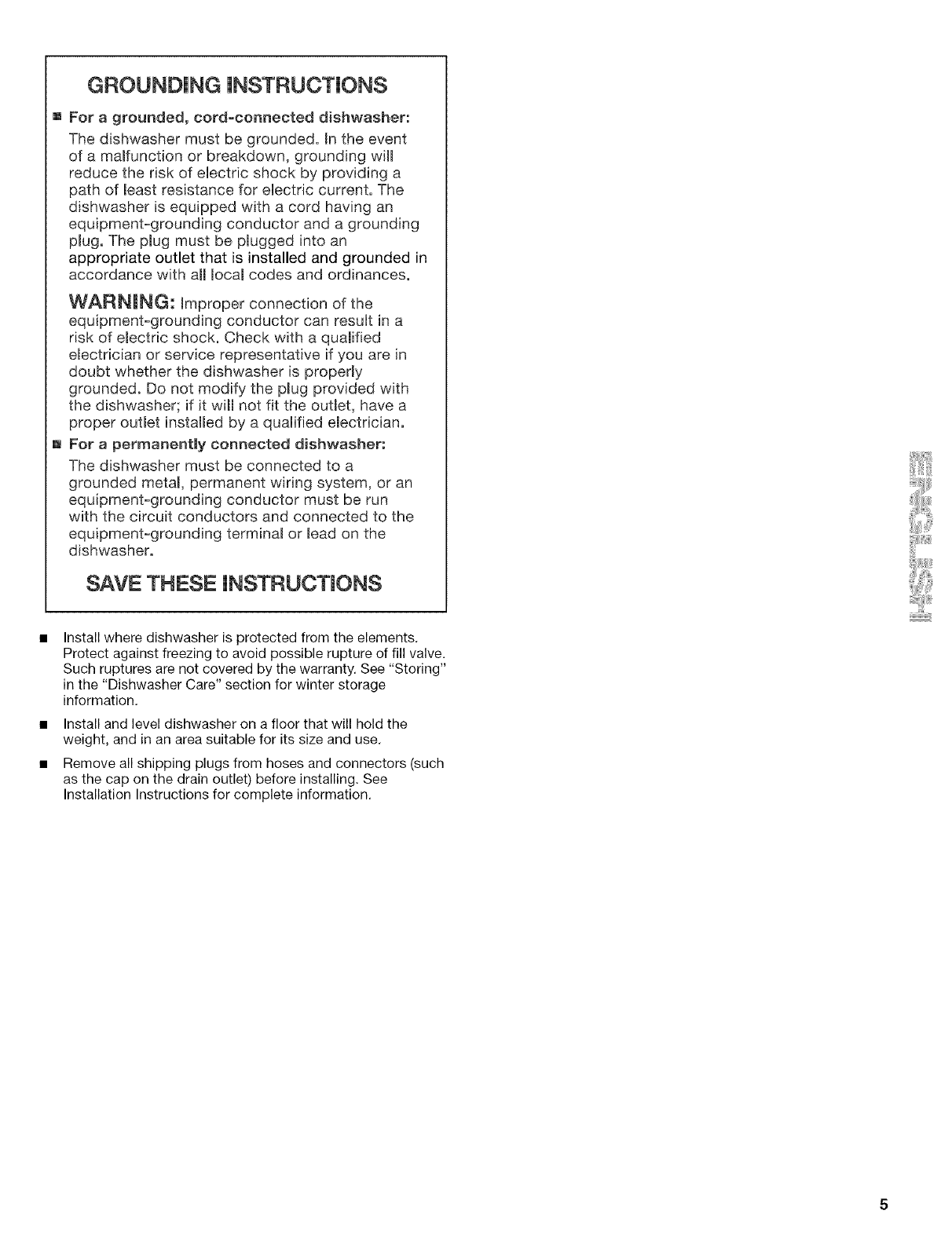

GROUNDmNG iNSTRUCTiONS

m For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will

reduce the risk of eUectric shock by providing a

path of least resistance for eHectric current. The

dishwasher is equipped with a cord having an

equipment-grounding conductor and a grounding

plug. The plug must be plugged into an

appropriate outlet that is installed and grounded in

accordance with all local codes and ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can resuHt in a

risk of electric shock. Check with a qualified

electrician or service representative if you are in

doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with

the dishwasher; if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

[] For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system, or an

equipment-grounding conductor must be run

with the circuit conductors and connected to the

equipment-grounding terminal or lead on the

dishwasher.

SAVE THESE mNSTRUCTmONS

Install where dishwasher is protected from the elements.

Protect against freezing to avoid possible rupture of fill valve.

Such ruptures are not covered by the warranty. See "Storing"

in the "Dishwasher Care" section for winter storage

information.

Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

Remove all shipping plugs from hoses and connectors (such

as the cap on the drain outlet) before installing. See

Installation Instructions for complete information.

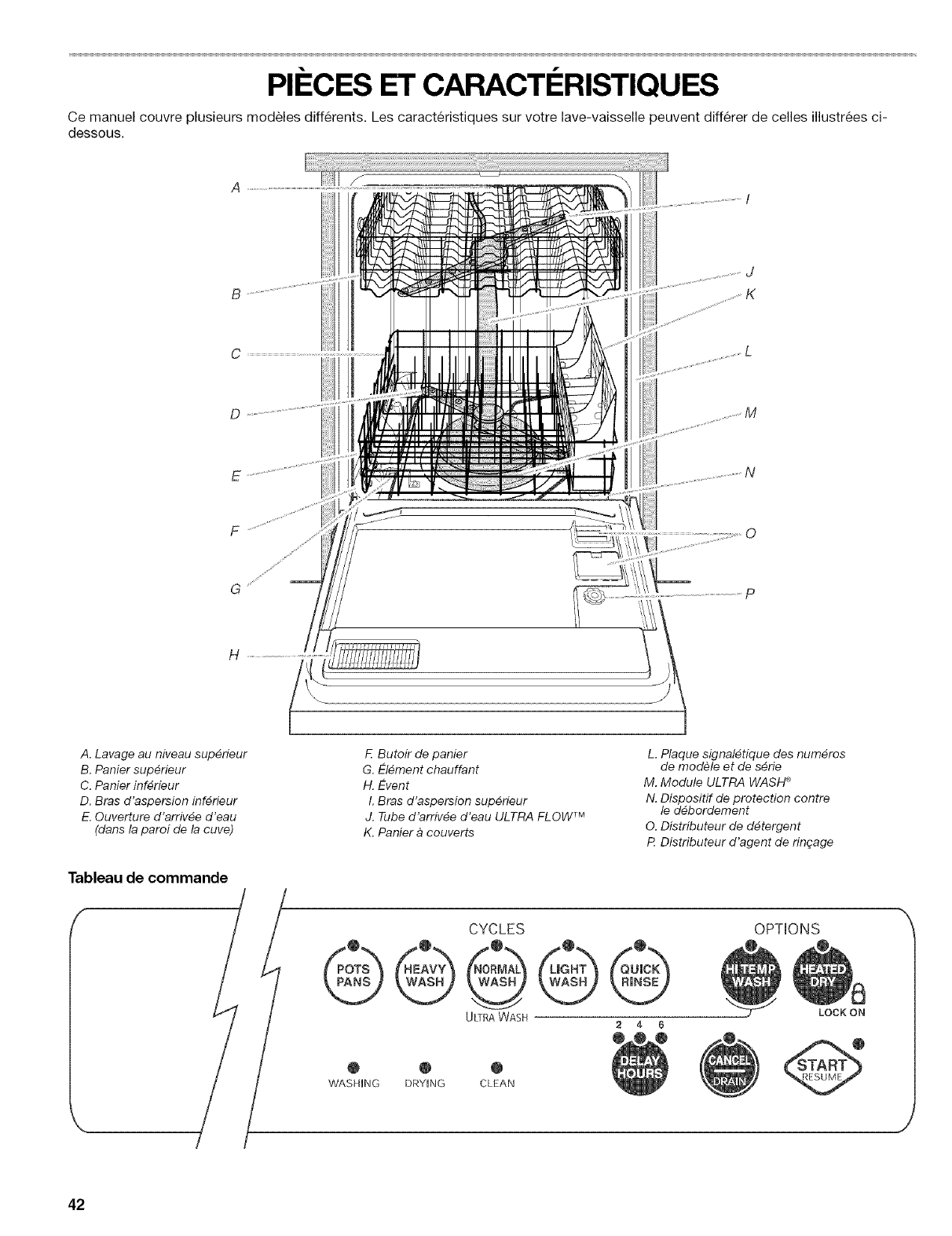

PARTS AND FEATURES

This manual covers several different models. The features on your dishwasher may vary from those shown below.

A. Upper level wash

B. Top rack

C. Bottom rack

D. Lower spray arm

E, Water inlet opening (in tub wall)

Control Panel

FRack bumper

G. Heating element

H. Vent

I. Top spray arm

J. ULTRA FLOW TMwater feed tube

K, Silverware basket

L. Model and serial number label

M. ULTRA WASH _module

N. Overfill protection float

O. Detergent dispenser

R Rinse aid dispenser

@CYCLES

@ @ 0 @

£o?h

ULTRAWASH 246

@ O @

WASHNG DRYUNG CLEAN

OPTIONS

LOCK ON

_Li!i!Lilil_li::_,_i_i_,'i_i_!i_J_"_i_i!!i!i_ii!i__t'_¸__!!i!_ioiiiiili_:_i!::i_lio_,i,_ii:!_i_iiSii!i_!!!;_,!:,/i!i!_,_ii!i_

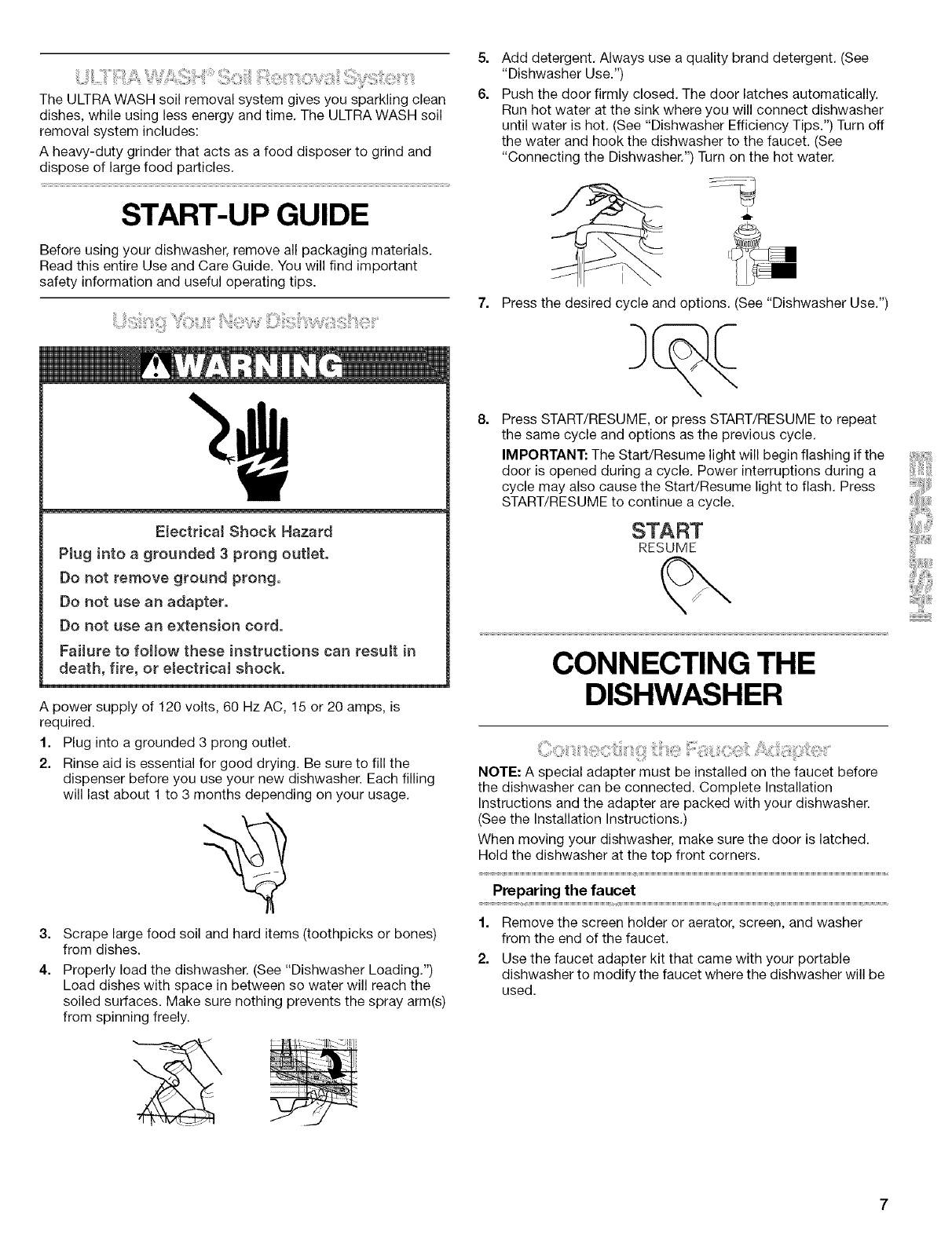

The ULTRA WASH soil removal system gives you sparkling clean

dishes, while using less energy and time. The ULTRA WASH soil

removal system includes:

A heavy-duty grinder that acts as a food disposer to grind and

dispose of large food particles.

START-UP GUIDE

Before using your dishwasher, remove all packaging materials.

Read this entire Use and Care Guide. You will find important

safety information and useful operating tips.

ElectricaJ Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or etectricaJ shock.

A power supply of 120 volts, 60 Hz AC, 15 or 20 amps, is

required.

1. Plug into a grounded 3 prong outlet.

2. Rinse aid is essential for good drying. Be sure to fill the

dispenser before you use your new dishwasher. Each filling

will last about 1 to 3 months depending on your usage.

3. Scrape large food soil and hard items (toothpicks or bones)

from dishes.

4. Properly load the dishwasher. (See "Dishwasher Loading.")

Load dishes with space in between so water will reach the

soiled surfaces. Make sure nothing prevents the spray arm(s)

from spinning freely.

Add detergent. Always use a quality brand detergent. (See

"Dishwasher Use.")

Push the door firmly closed. The door latches automatically.

Run hot water at the sink where you will connect dishwasher

until water is hot. (See "Dishwasher Efficiency Tips.") Turn off

the water and hook the dishwasher to the faucet. (See

"Connecting the Dishwasher.") Turn on the hot water.

Press the desired cycle and options. (See "Dishwasher Use.")

Press START/RESUME, or press START/RESUME to repeat

the same cycle and options as the previous cycle.

IMPORTANT: The Start/Resume light will begin flashing if the

door is opened during a cycle. Power interruptions during a

cycle may also cause the Start/Resume light to flash. Press

START/RESUME to continue a cycle.

START

RESUME

CONNECTING THE

DISHWASHER

:; ::::::: : ::::::<::: : :::::::::::::::::::::

NOTE: A special adapter must be installed on the faucet before

the dishwasher can be connected. Complete Installation

Instructions and the adapter are packed with your dishwasher.

(See the Installation Instructions.)

When moving your dishwasher, make sure the door is latched.

Hold the dishwasher at the top front corners.

Preparing the faucet

1. Remove the screen holder or aerator, screen, and washer

from the end of the faucet.

2. Use the faucet adapter kit that came with your portable

dishwasher to modify the faucet where the dishwasher will be

used.

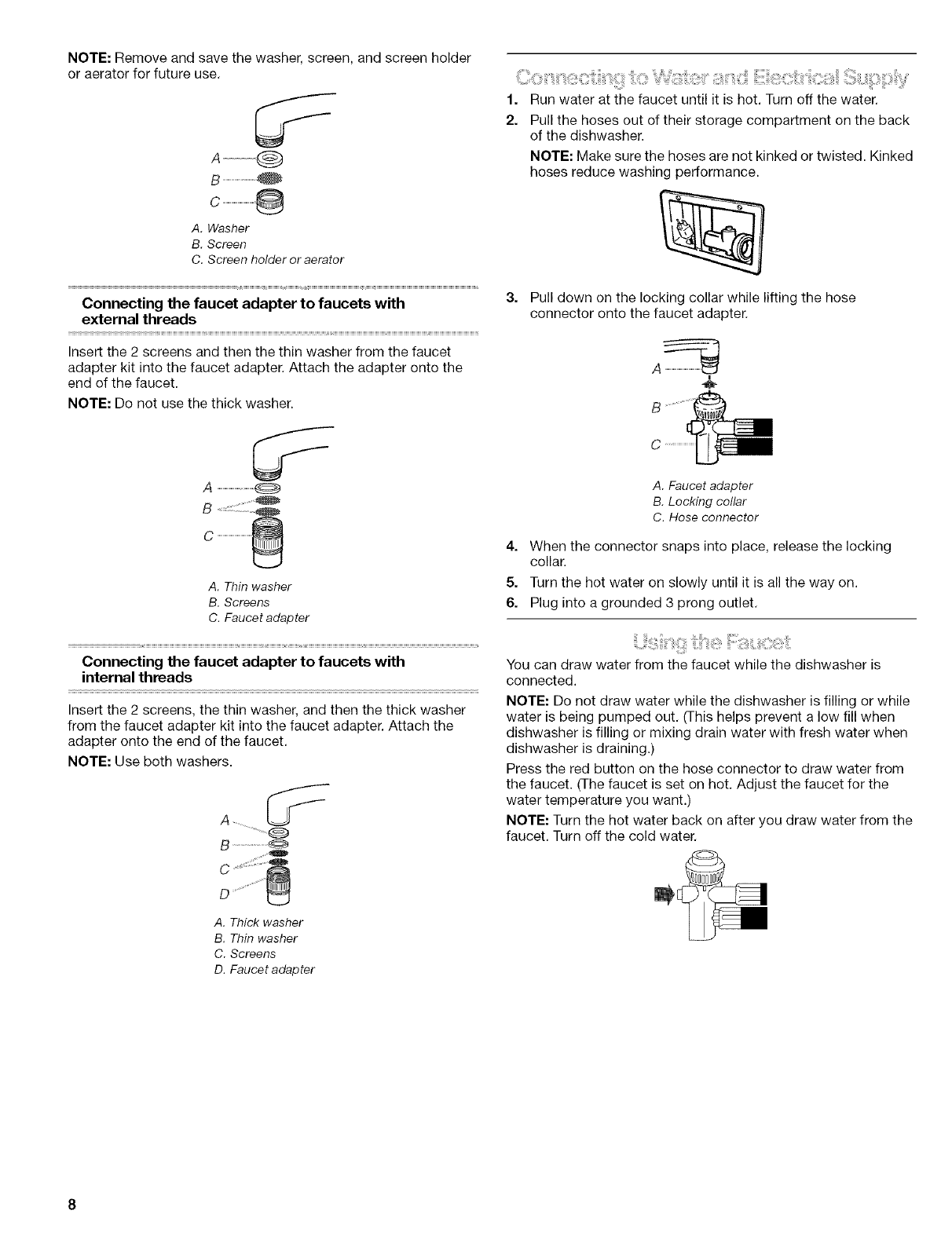

NOTE:Removeandsavethewasher,screen,andscreenholder

oraeratorforfutureuse.

B...........................

C....................................

A. Washer

B. Screen

C. Screen holder or aerator

Connecting the faucet adapter to faucets with

external threads

Insert the 2 screens and then the thin washer from the faucet

adapter kit into the faucet adapter. Attach the adapter onto the

end of the faucet.

NOTE: Do not use the thick washer.

A......................................

C......................................

A. Thin washer

B. Screens

C. Faucet adapter

Connecting the faucet adapter to faucets with

internal threads

Insert the 2 screens, the thin washer, and then the thick washer

from the faucet adapter kit into the faucet adapter. Attach the

adapter onto the end of the faucet.

NOTE: Use both washers.

B.........................@

oliiiiiii

A. Thick washer

B. Thin washer

C. Screens

D. Faucet adapter

:: ::::

1. Run water at the faucet until it is hot. Turn off the water.

2. Pull the hoses out of their storage compartment on the back

of the dishwasher.

NOTE: Make sure the hoses are not kinked or twisted. Kinked

hoses reduce washing performance.

3. Pull down on the locking collar while lifting the hose

connector onto the faucet adapter.

A. Faucet adapter

B. Locking collar

C. Hose connector

When the connector snaps into place, release the locking

collar.

Turn the hot water on slowly until it is all the way on.

Plug into a grounded 3 prong outlet,

You can draw water from the faucet while the dishwasher is

connected.

NOTE: Do not draw water while the dishwasher is filling or while

water is being pumped out, (This helps prevent a low fill when

dishwasher is filling or mixing drain water with fresh water when

dishwasher is draining.)

Press the red button on the hose connector to draw water from

the faucet. (The faucet is set on hot. Adjust the faucet for the

water temperature you want.)

NOTE: Turn the hot water back on after you draw water from the

faucet. Turn off the cold water.

1. Turnoffthehotwater.(Thiscanbedoneafterthelastrinse.)

2. Presstheredbuttonontheconnectortoreleasethewater

pressure.

_,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,wm,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,_,,,,,,,,,,___m_ ¸.. ,_

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the racks.

• Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not touch interior walls or interfere with the rotation of

the spray arm.

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed during

dishwasher operation to prevent noise transfer through drains.

A. Faucetadap_r

B. Locking colbr

C. Red button

D. Hose connector

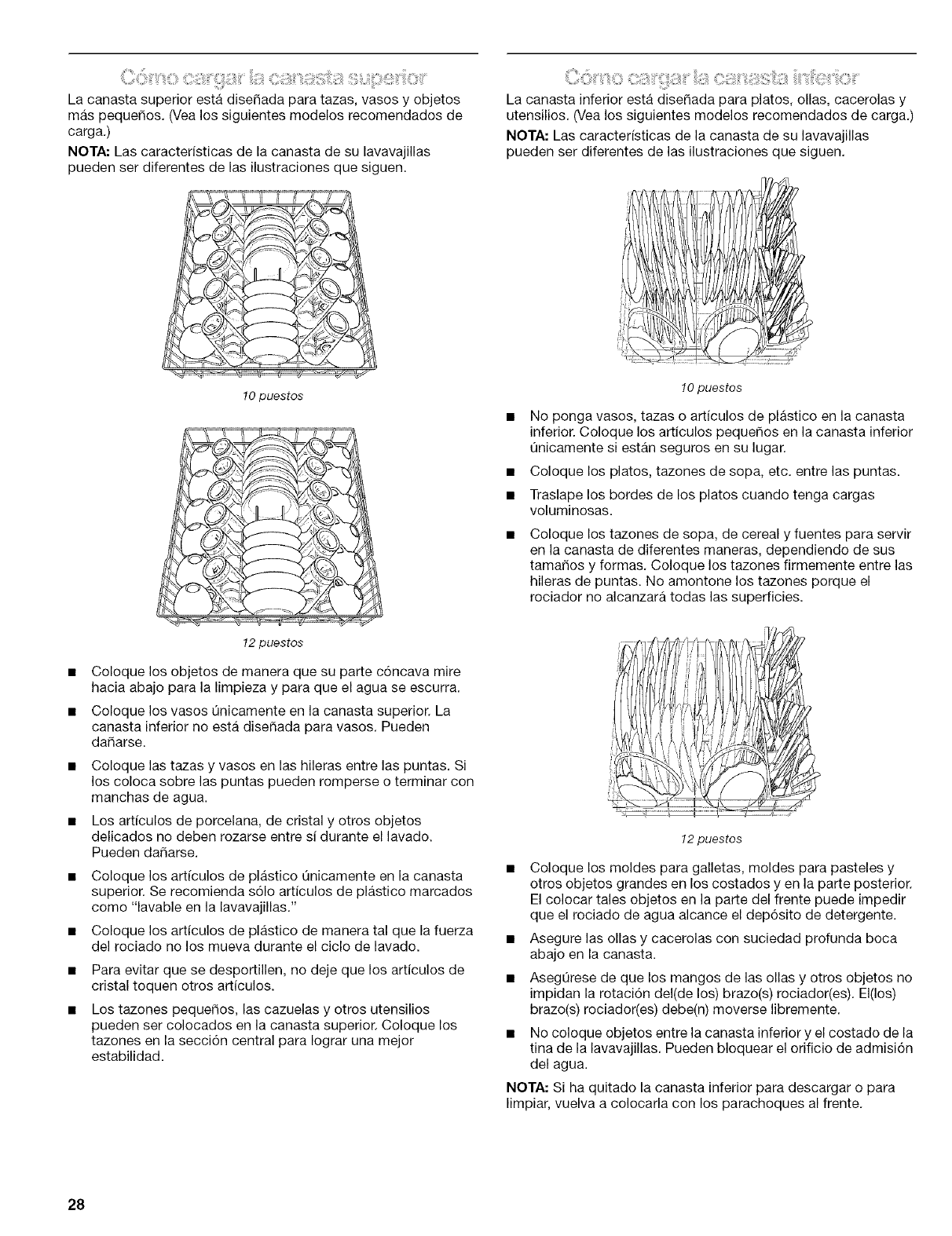

The top rack is designed for cups, glasses, and smaller items.

(See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from the

drawings shown.

3. Lift slightly on the hose connector while pulling down the

locking collar. Pull down on the connector.

4. Empty any remaining water from the connector by turning the

connector upside-down.

5. Unplug the power supply cord and return it to the storage

compartment.

6. Return the hoses to the storage compartment.

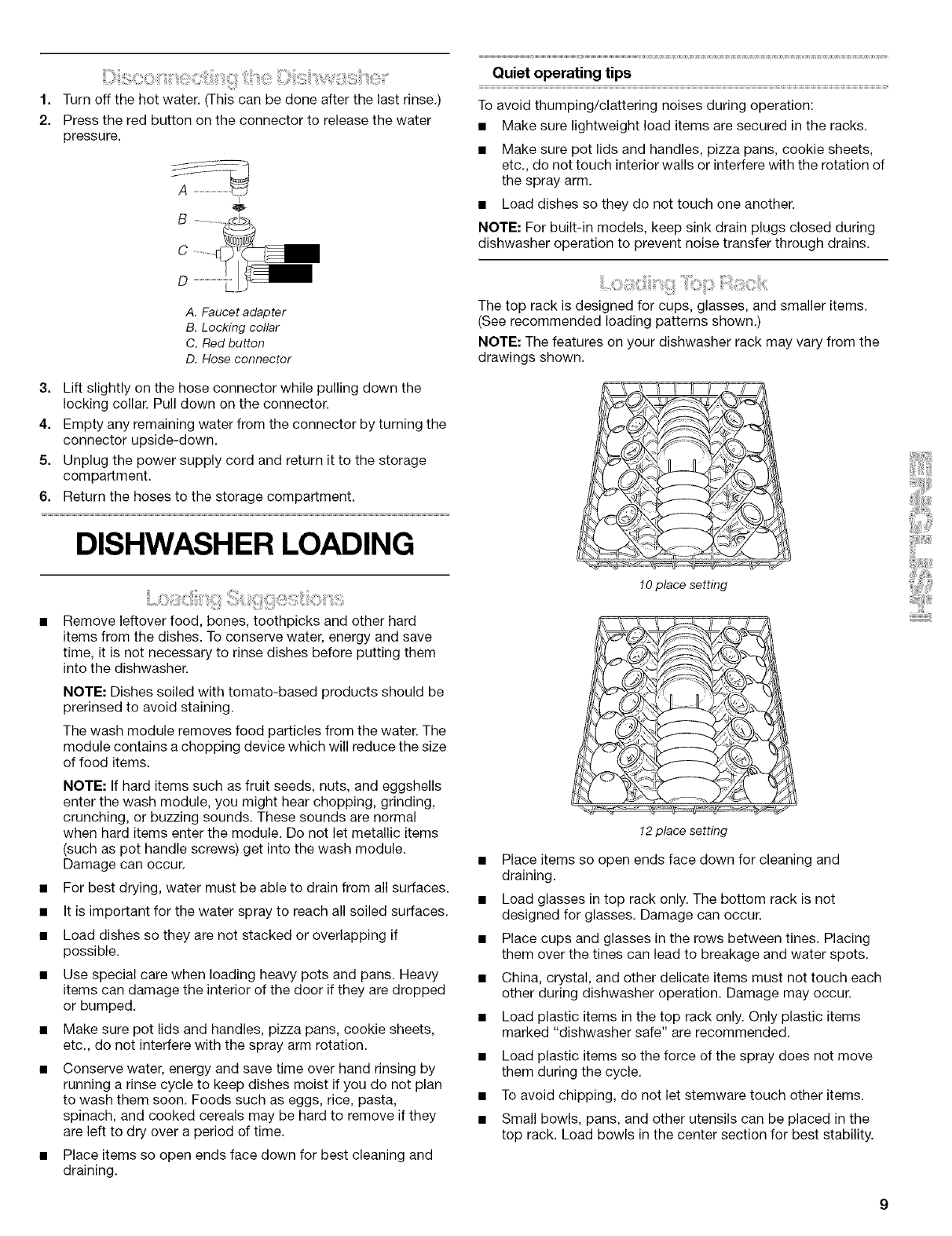

DISHWASHER LOADING

Remove leftover food, bones, toothpicks and other hard

items from the dishes. To conserve water, energy and save

time, it is not necessary to rinse dishes before putting them

into the dishwasher.

NOTE: Dishes soiled with tomato-based products should be

prerinsed to avoid staining.

The wash module removes food particles from the water. The

module contains a chopping device which will reduce the size

of food items.

NOTE: If hard items such as fruit seeds, nuts, and eggshells

enter the wash module, you might hear chopping, grinding,

crunching, or buzzing sounds. These sounds are normal

when hard items enter the module. Do not let metallic items

(such as pot handle screws) get into the wash module.

Damage can occur.

For best drying, water must be able to drain from all surfaces.

It is important for the water spray to reach all soiled surfaces.

Load dishes so they are not stacked or overlapping if

possible.

Use special care when loading heavy pots and pans. Heavy

items can damage the interior of the door if they are dropped

or bumped.

Make sure pot lids and handles, pizza pans, cookie sheets,

etc., do not interfere with the spray arm rotation.

Conserve water, energy and save time over hand rinsing by

running a rinse cycle to keep dishes moist if you do not plan

to wash them soon. Foods such as eggs, rice, pasta,

spinach, and cooked cereals may be hard to remove if they

are left to dry over a period of time.

Place items so open ends face down for best cleaning and

draining.

10 place setting

12place setting

• Place items so open ends face down for cleaning and

draining.

• Load glasses in top rack only. The bottom rack is not

designed for glasses. Damage can occur.

• Place cups and glasses in the rows between tines. Placing

them over the tines can lead to breakage and water spots.

• China, crystal, and other delicate items must not touch each

other during dishwasher operation. Damage may occur.

• Load plastic items in the top rack only. Only plastic items

marked "dishwasher safe" are recommended.

• Load plastic items so the force of the spray does not move

them during the cycle.

• To avoid chipping, do not let stemware touch other items.

• Small bowls, pans, and other utensils can be placed in the

top rack. Load bowls in the center section for best stability.

Thebottomrackisdesignedforplates,pans,casseroles,and

utensils.(Seerecommendedloadingpatternsshown.)

NOTE:Thefeaturesonyourdishwasherrackmayvaryfromthe

drawingsshown.

10 place setting

Do not load glasses, cups, or plastic items in the bottom

rack. Load small items in the bottom rack only if they are

secured in place.

Load plates, soup bowls, etc., between tines.

Overlap the edges of plates for large loads.

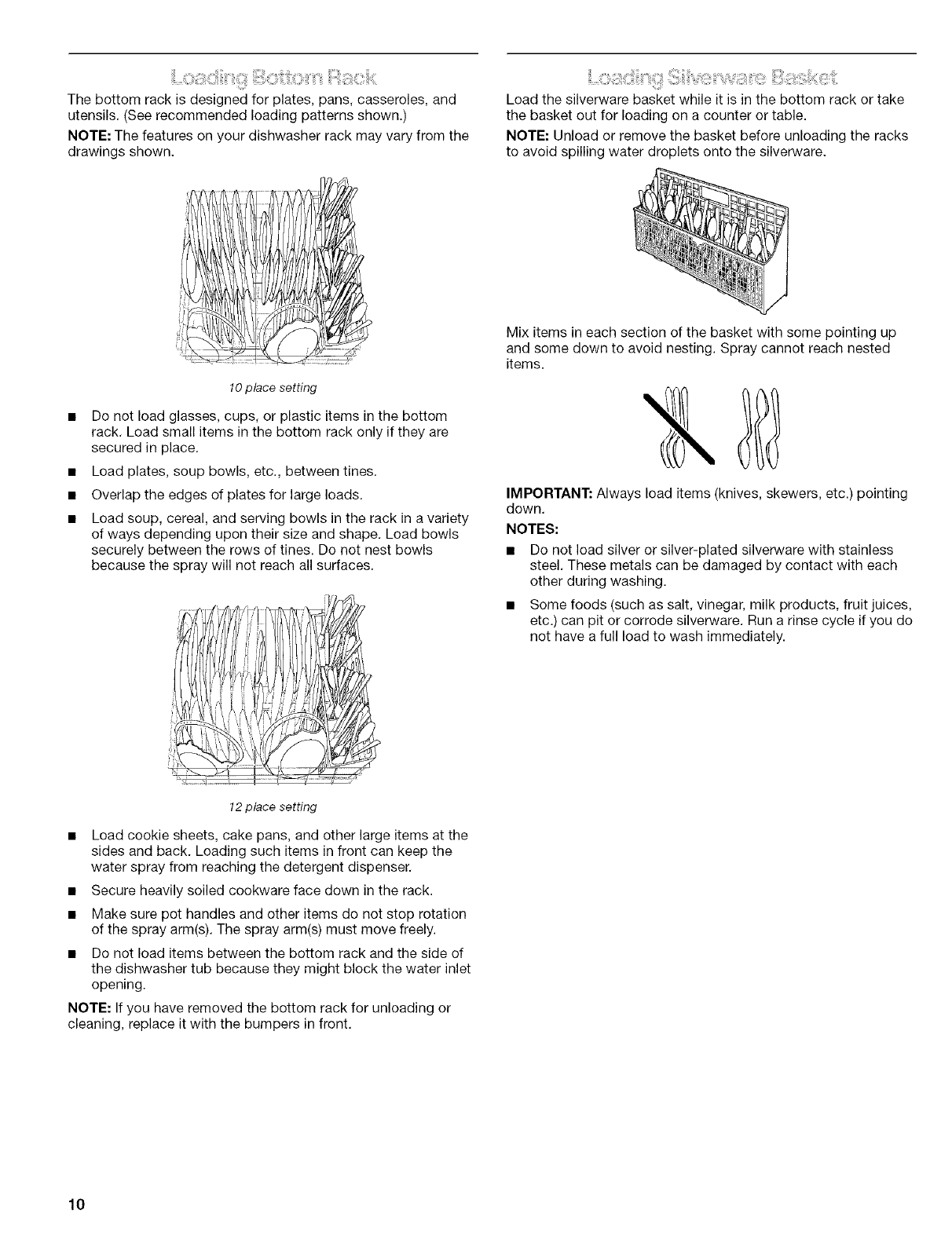

Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls

securely between the rows of tines. Do not nest bowls

because the spray will not reach all surfaces.

/&l;,l[',i1/)'

.'_I_ '.,.., 2

12 place setting

Load cookie sheets, cake pans, and other large items at the

sides and back. Loading such items in front can keep the

water spray from reaching the detergent dispenser.

Secure heavily soiled cookware face down in the rack.

Make sure pot handles and other items do not stop rotation

of the spray arm(s). The spray arm(s) must move freely.

Do not load items between the bottom rack and the side of

the dishwasher tub because they might block the water inlet

opening.

NOTE: If you have removed the bottom rack for unloading or

cleaning, replace it with the bumpers in front.

Load the silverware basket while it is in the bottom rack or take

the basket out for loading on a counter or table.

NOTE: Unload or remove the basket before unloading the racks

to avoid spilling water droplets onto the silverware.

Mix items in each section of the basket with some pointing up

and some down to avoid nesting. Spray cannot reach nested

items.

IMPORTANT: Always load items (knives, skewers, etc.) pointing

down.

NOTES:

•Do not load silver or silver-plated silverware with stainless

steel. These metals can be damaged by contact with each

other during washing.

•Some foods (such as salt, vinegar, milk products, fruit juices,

etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

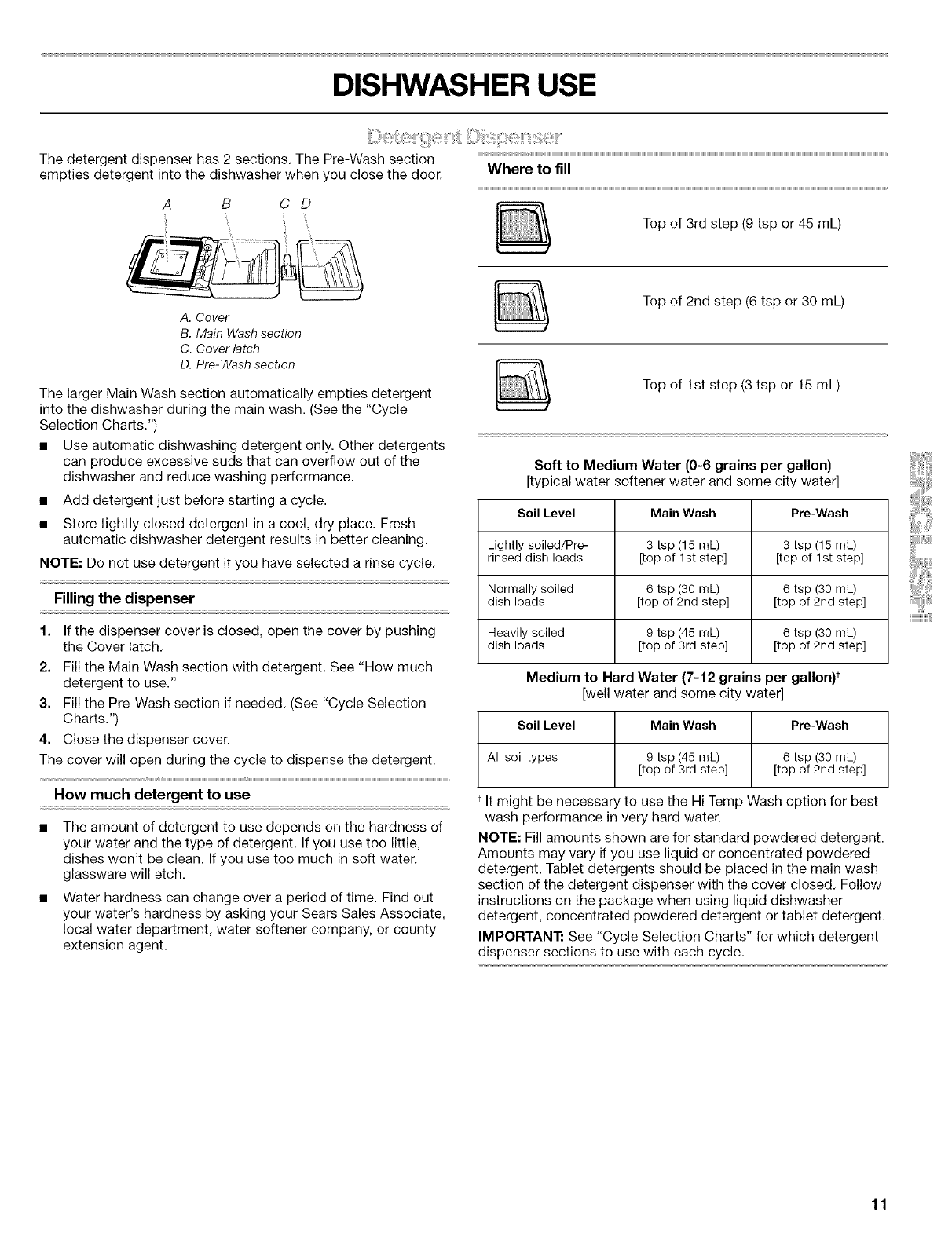

DISHWASHER USE

The detergent dispenser has 2 sections. The Pre-Wash section

empties detergent into the dishwasher when you close the door.

A B C D

Where to fill

Top of 3rd step (9 tsp or 45 mL)

Top of 2nd step (6 tsp or 30 mL)

Top of 1st step (3tsp or 15 mL)

Soft to Medium Water (0-6 grains per gallon)

[typical water softener water and some city water]

Soil Level Main Wash Pre-Wash

Lightly soiled/Pre- 3 tsp (15 mL) 3 tsp (15 mL)

rinsed dish loads [top of 1st step] [top of 1st step]

Normally soiled 6 tsp (30 mL) 6 tsp (30 mL)

dish loads [top of 2nd step] [top of 2nd step]

Heavily soiled 9 tsp (45 mL) 6 tsp (30 mL)

dish loads [top of 3rd step] [top of 2nd step]

Medium to Hard Water (7-12 grains per gallon) t

[well water and some city water]

Soil Level Main Wash Pre-Wash

All soil types 9 tsp (45 mL) 6 tsp (30 mL)

[top of 3rd step] [top of 2nd step]

A. Cover

B. Main Wash section

C. Cover latch

D. Pre-Wash section

The larger Main Wash section automatically empties detergent

into the dishwasher during the main wash. (See the "Cycle

Selection Charts.")

• Use automatic dishwashing detergent only. Other detergents

can produce excessive suds that can overflow out of the

dishwasher and reduce washing performance.

• Add detergent just before starting a cycle.

• Store tightly closed detergent in a cool, dry place. Fresh

automatic dishwasher detergent results in better cleaning.

NOTE: Do not use detergent if you have selected a rinse cycle.

Filling the dispenser

1. If the dispenser cover is closed, open the cover by pushing

the Cover latch.

2. Fill the Main Wash section with detergent. See "How much

detergent to use."

3. Fill the Pre-Wash section if needed. (See "Cycle Selection

Charts.")

4. Close the dispenser cover.

The cover will open during the cycle to dispense the detergent.

How much detergent to use

The amount of detergent to use depends on the hardness of

your water and the type of detergent. If you use too little,

dishes won't be clean. If you use too much in soft water,

glassware will etch.

Water hardness can change over a period of time. Find out

your water's hardness by asking your Sears Sales Associate,

local water department, water softener company, or county

extension agent.

t It might be necessary to use the Hi Temp Wash option for best

wash performance in very hard water.

NOTE: Fill amounts shown are for standard powdered detergent.

Amounts may vary if you use liquid or concentrated powdered

detergent. Tablet detergents should be placed in the main wash

section of the detergent dispenser with the cover closed. Follow

instructions on the package when using liquid dishwasher

detergent, concentrated powdered detergent or tablet detergent.

IMPORTANT: See "Cycle Selection Charts" for which detergent

dispenser sections to use with each cycle.

_qse A_ ©isp<K_se_ ....

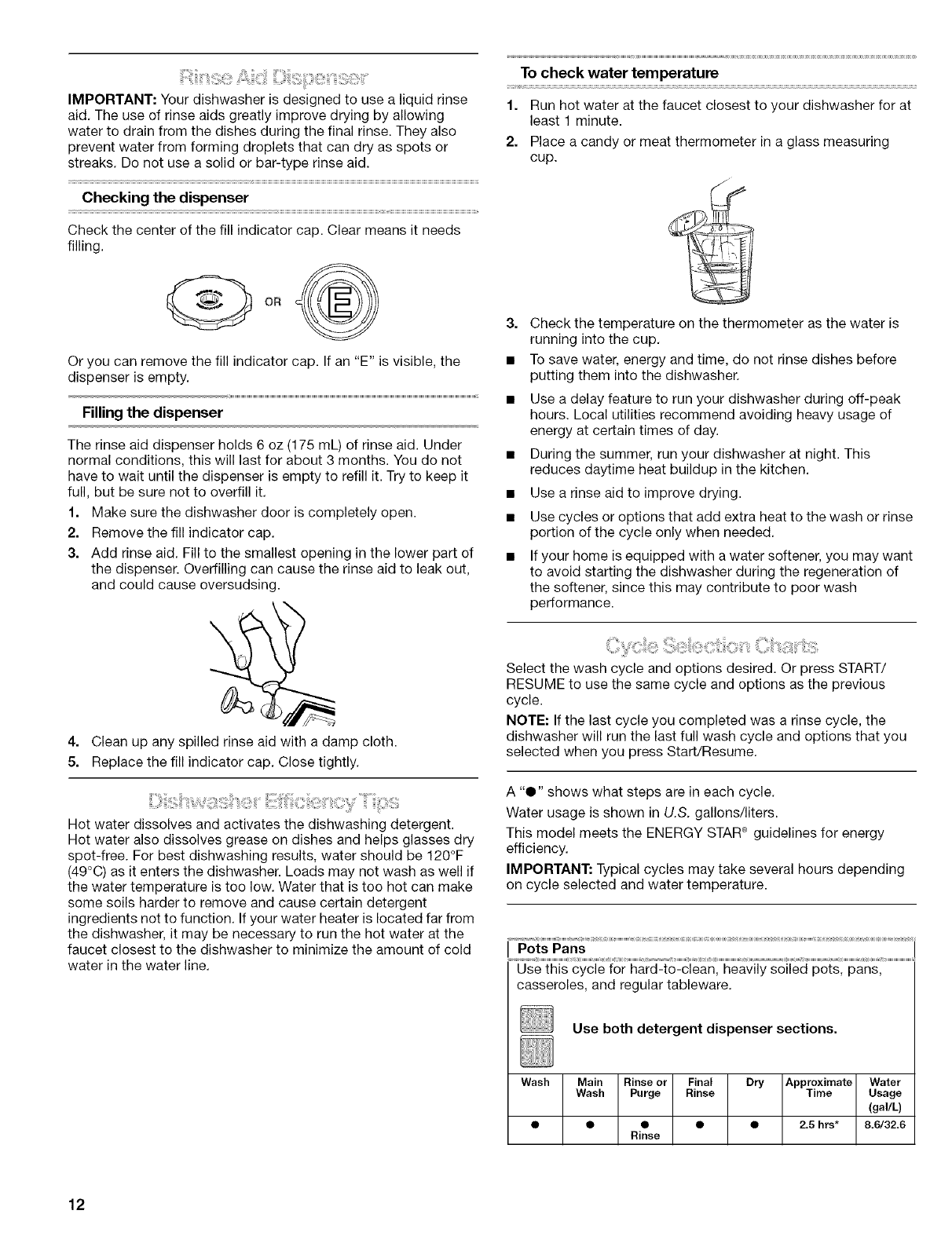

IMPORTANT: Your dishwasher is designed to use a liquid rinse

aid. The use of rinse aids greatly improve drying by allowing

water to drain from the dishes during the final rinse. They also

prevent water from forming droplets that can dry as spots or

streaks. Do not use a solid or bar-type rinse aid.

Checking the dispenser

Check the center of the fill indicator cap. Clear means it needs

filling.

Or you can remove the fill indicator cap. If an "E" is visible, the

dispenser is empty.

Filling the dispenser

The rinse aid dispenser holds 6 oz (175 mL) of rinse aid. Under

normal conditions, this will last for about 3 months. You do not

have to wait until the dispenser is empty to refill it. Try to keep it

full, but be sure not to overfill it.

1. Make sure the dishwasher door is completely open.

2. Remove the fill indicator cap.

3. Add rinse aid. Fill to the smallest opening in the lower part of

the dispenser. Overfilling can cause the rinse aid to leak out,

and could cause oversudsing.

4. Clean up any spilled rinse aid with a damp cloth.

5. Replace the fill indicator cap. Close tightly.

Hot water dissolves and activates the dishwashing detergent.

Hot water also dissolves grease on dishes and helps glasses dry

spot-free. For best dishwashing results, water should be 120°F

(49°C) as it enters the dishwasher. Loads may not wash as well if

the water temperature is too low. Water that is too hot can make

some soils harder to remove and cause certain detergent

ingredients not to function. If your water heater is located far from

the dishwasher, it may be necessary to run the hot water at the

faucet closest to the dishwasher to minimize the amount of cold

water in the water line.

To check water temperature

1. Run hot water at the faucet closest to your dishwasher for at

least 1 minute.

2. Place a candy or meat thermometer in a glass measuring

cup.

3. Check the temperature on the thermometer as the water is

running into the cup.

• To save water, energy and time, do not rinse dishes before

putting them into the dishwasher.

• Use a delay feature to run your dishwasher during off-peak

hours. Local utilities recommend avoiding heavy usage of

energy at certain times of day.

• During the summer, run your dishwasher at night. This

reduces daytime heat buildup in the kitchen.

• Use a rinse aid to improve drying.

• Use cycles or options that add extra heat to the wash or rinse

portion of the cycle only when needed.

If your home is equipped with a water softener, you may want

to avoid starting the dishwasher during the regeneration of

the softener, since this may contribute to poor wash

performance.

Select the wash cycle and options desired. Or press START/

RESUME to use the same cycle and options as the previous

cycle.

NOTE: If the last cycle you completed was a rinse cycle, the

dishwasher will run the last full wash cycle and options that you

selected when you press Start/Resume.

A "O" shows what steps are in each cycle.

Water usage is shown in U.S. gallons/liters.

This model meets the ENERGY STAR®guidelines for energy

efficiency.

IMPORTANT: Typical cycles may take several hours depending

on cycle selected and water temperature.

Pots Pans

Use this cycle for hard-to-clean, heavily soiled pots, pans,

casseroles, and regular tableware.

Use both detergent dispenser sections.

Wash Main Rinse or Final Dry Approximate Water

Wash Purge Rinse Time Usage

(gal/L)

•••••2.5 hrs* 8.6/32,6

Rinse

Heavy Wash

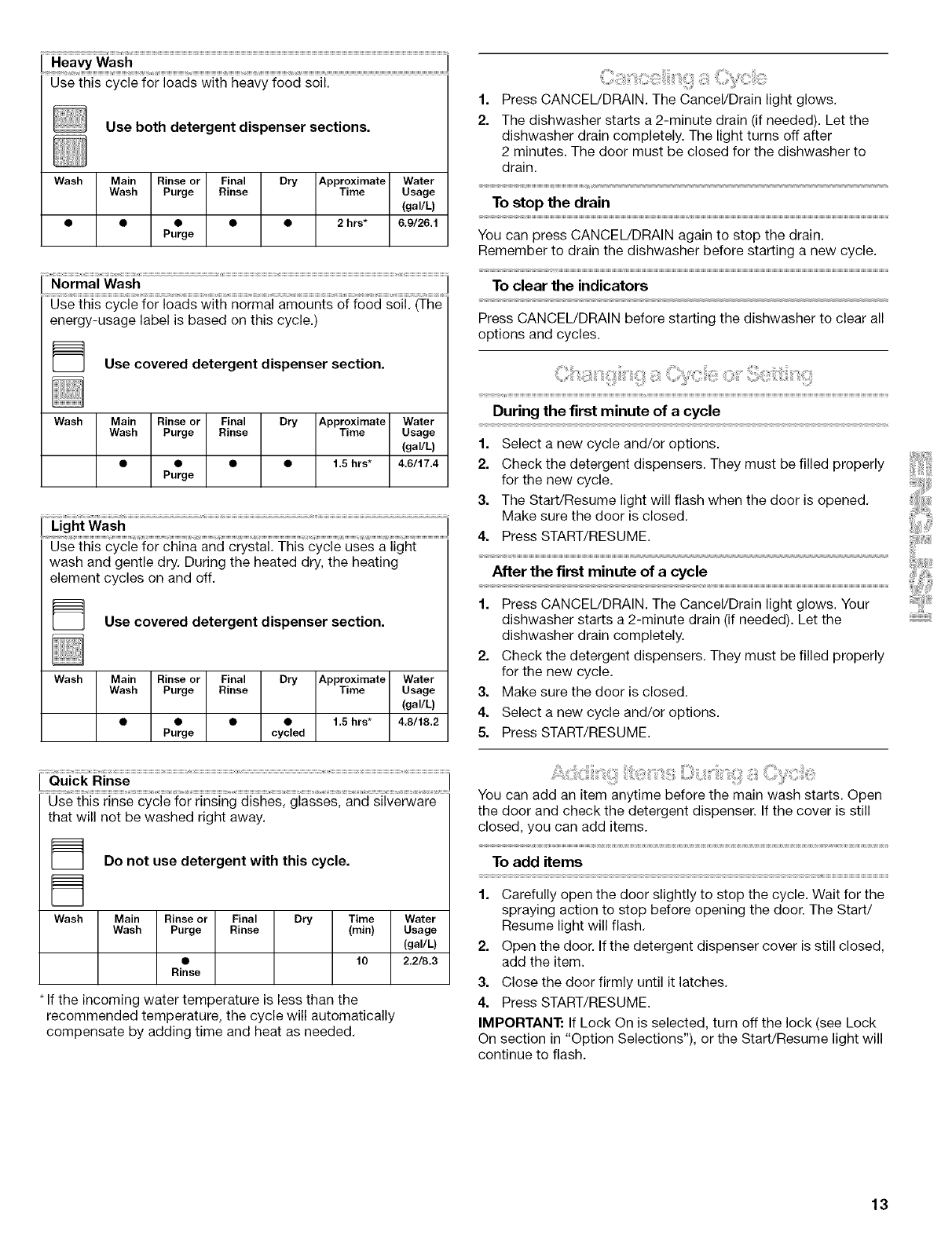

Use this cycle for loads with heavy food soil.

Use both detergent dispenser sections.

Wash Main Rinse or Final Dry Approximate Water

Wash Purge Rinse Time Usage

(gal/L)

•••••2 hrs* 6.9/26.1

Purge

Normal Wash

Use this cycle for loads with normal amounts of food soil. (The

energy-usage label is based on this cycle.)

Use covered detergent dispenser section.

Wash Main Rinse or Final Dry Approximate Water

Wash Purge Rinse Time Usage

(gal/L)

••••1.5 hrs* 4.6/17.4

Purge

Light Wash

Use this cycle for china and crystal. This cycle uses a light

wash and gentle dry. During the heated dry, the heating

element cycles on and off.

Use covered detergent dispenser section.

Wash Main Rinse or Final Dry Approximate Water

Wash Purge Rinse Time Usage

(gal/L)

••••1.5 hrs* 4,8/18.2

Purge cycled

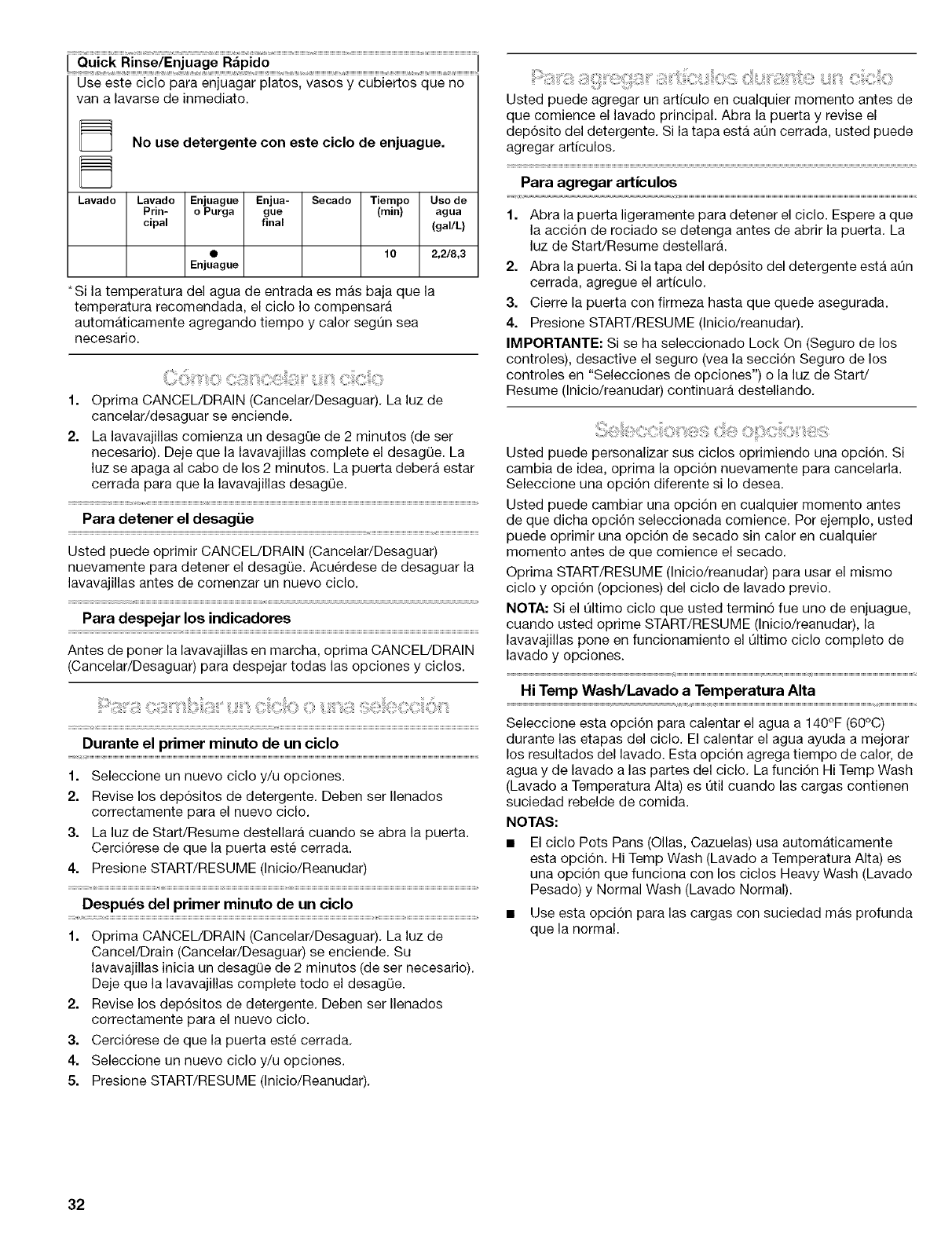

Quick Rinse

Use this rinse cycle for rinsing dishes, glasses, and silverware

that will not be washed right away.

Do not use detergent with this cycle.

Wash Main Rinse or Final Dry Time Water

Wash Purge Rinse (min) Usage

(gal/L)

•10 2,2/8.3

Rinse

* If the incoming water temperature is less than the

recommended temperature, the cycle will automatically

compensate by adding time and heat as needed.

1. Press CANCEL/DRAIN. The Cancel/Drain light glows.

2. The dishwasher starts a 2-minute drain (if needed). Let the

dishwasher drain completely. The light turns off after

2 minutes. The door must be closed for the dishwasher to

drain.

To stop the drain

You can press CANCEL!DRAIN again to stop the drain.

Remember to drain the dishwasher before starting a new cycle.

To clear the indicators

Press CANCEL!DRAIN before starting the dishwasher to clear all

options and cycles.

During the first minute of a cycle

1. Select a new cycle and/or options.

2. Check the detergent dispensers. They must be filled properly

for the new cycle.

3. The Start/Resume light will flash when the door is opened.

Make sure the door is closed.

4. Press START/RESUME

After the first minute of a cycle

1. Press CANCEL!DRAIN. The Cancel/Drain light glows. Your

dishwasher starts a 2-minute drain (if needed). Let the

dishwasher drain completely.

2. Check the detergent dispensers. They must be filled properly

for the new cycle.

3. Make sure the door is closed.

4. Select a new cycle and/or options.

5. Press START/RESUME.

You can add an item anytime before the main wash starts. Open

the door and check the detergent dispenser. If the cover is still

closed, you can add items.

To add items

1. Carefully open the door slightly to stop the cycle. Wait for the

spraying action to stop before opening the door. The Start/

Resume light will flash.

2. Open the door. If the detergent dispenser cover is still closed,

add the item.

3. Close the door firmly until it latches.

4. Press START/RESUME

IMPORTANT: If Lock On is selected, turn off the lock (see Lock

On section in "Option Selections"), or the Start/Resume light will

continue to flash.

iiii_iiiii_;i_iiiii_ii

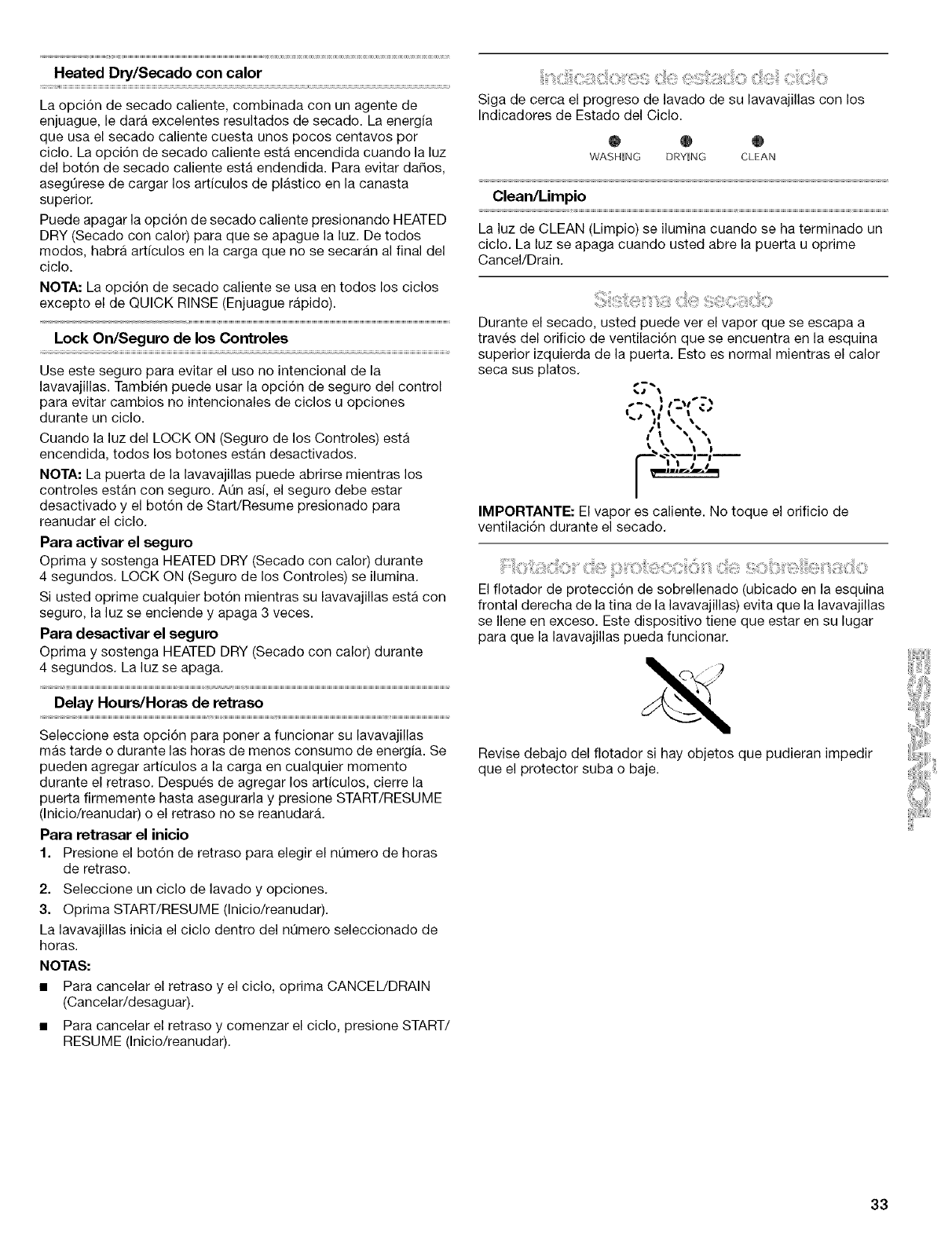

You can customize your cycles by pressing an option. If you

change your mind, press the option again to turn the option off.

Select a different option if desired.

You can change an option anytime before the selected option

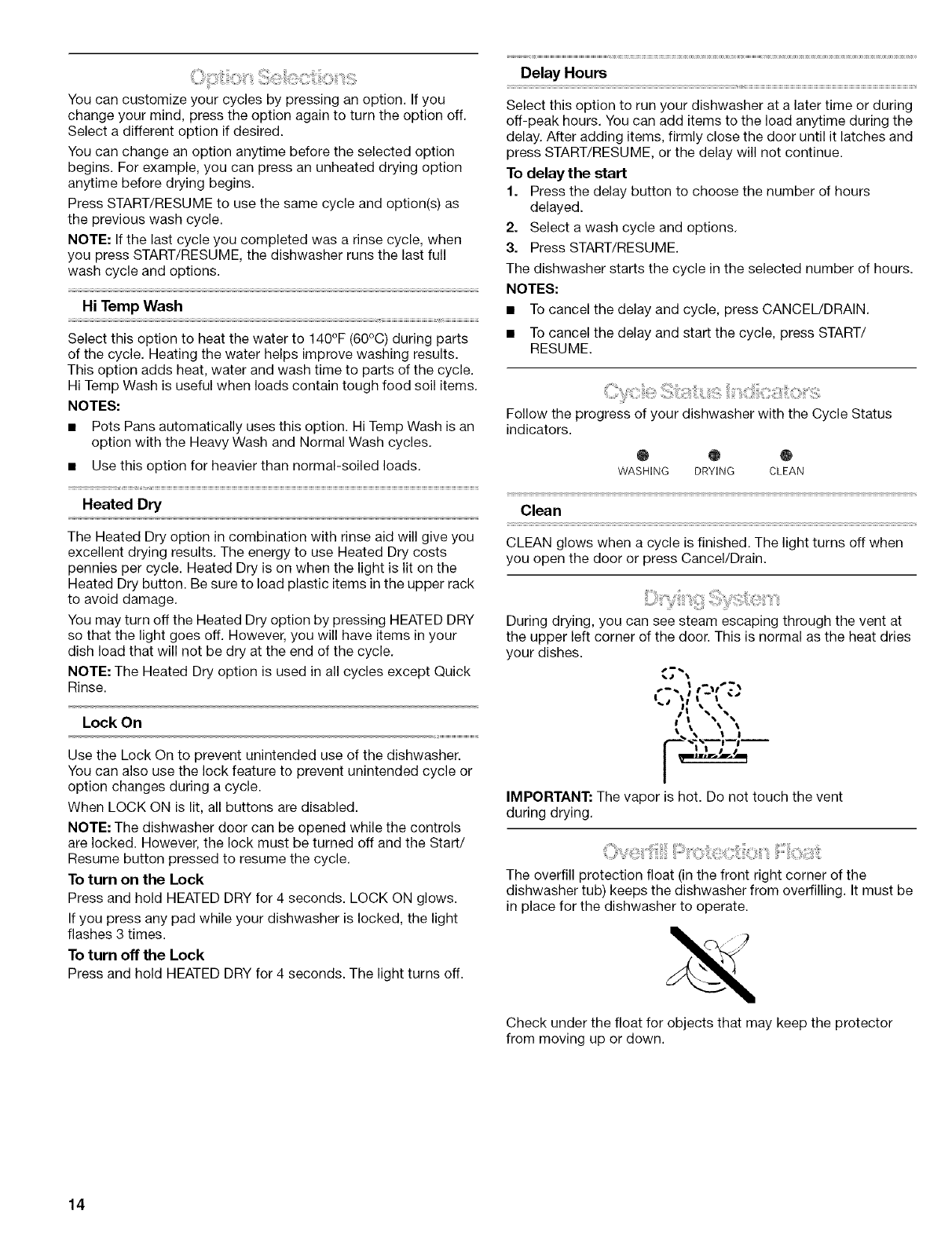

begins. For example, you can press an unheated drying option

anytime before drying begins.

Press START/RESUME to use the same cycle and option(s) as

the previous wash cycle.

NOTE: If the last cycle you completed was a rinse cycle, when

you press START/RESUME, the dishwasher runs the last full

wash cycle and options.

Hi Temp Wash

Select this option to heat the water to 140°F (60°C) during parts

of the cycle. Heating the water helps improve washing results.

This option adds heat, water and wash time to parts of the cycle.

Hi Temp Wash is useful when loads contain tough food soil items.

NOTES:

• Pots Pans automatically uses this option. Hi Temp Wash is an

option with the Heavy Wash and Normal Wash cycles.

• Use this option for heavier than normal-soiled loads.

Heated Dry

The Heated Dry option in combination with rinse aid will give you

excellent drying results. The energy to use Heated Dry costs

pennies per cycle. Heated Dry is on when the light is lit on the

Heated Dry button. Be sure to load plastic items in the upper rack

to avoid damage.

You may turn off the Heated Dry option by pressing HEATED DRY

so that the light goes off. However, you will have items in your

dish load that will not be dry at the end of the cycle.

NOTE: The Heated Dry option is used in all cycles except Quick

Rinse.

Lock On

Use the Lock On to prevent unintended use of the dishwasher.

You can also use the lock feature to prevent unintended cycle or

option changes during a cycle.

When LOCK ON is lit, all buttons are disabled.

NOTE: The dishwasher door can be opened while the controls

are locked. However, the lock must be turned off and the Start/

Resume button pressed to resume the cycle.

To turn on the Lock

Press and hold HEATED DRY for 4 seconds. LOCK ON glows.

If you press any pad while your dishwasher is locked, the light

flashes 3 times.

To turn off the Lock

Press and hold HEATED DRY for 4 seconds. The light turns off.

Delay Hours

Select this option to run your dishwasher at a later time or during

off-peak hours. You can add items to the load anytime during the

delay. After adding items, firmly close the door until it latches and

press START/RESUME, or the delay will not continue.

To delay the start

1. Press the delay button to choose the number of hours

delayed.

2. Select a wash cycle and options.

3. Press START/RESUME.

The dishwasher starts the cycle in the selected number of hours.

NOTES:

• To cancel the delay and cycle, press CANCEL/DRAIN.

• To cancel the delay and start the cycle, press START/

RESUME.

Follow the progress of your dishwasher with the Cycle Status

indicators.

O @ @

WASHNG DRYING CLEAN

Clean

CLEAN glows when a cycle is finished. The light turns off when

you open the door or press Cancel/Drain.

During drying, you can see steam escaping through the vent at

the upper left corner of the door. This is normal as the heat dries

your dishes.

_.+1 •

.-.

IitII--t

i/t • _+t+

_++ • tI

IMPORTANT: The vapor is hot. Do not touch the vent

during drying.

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It must be

in place for the dishwasher to operate.

Check under the float for objects that may keep the protector

from moving up or down.

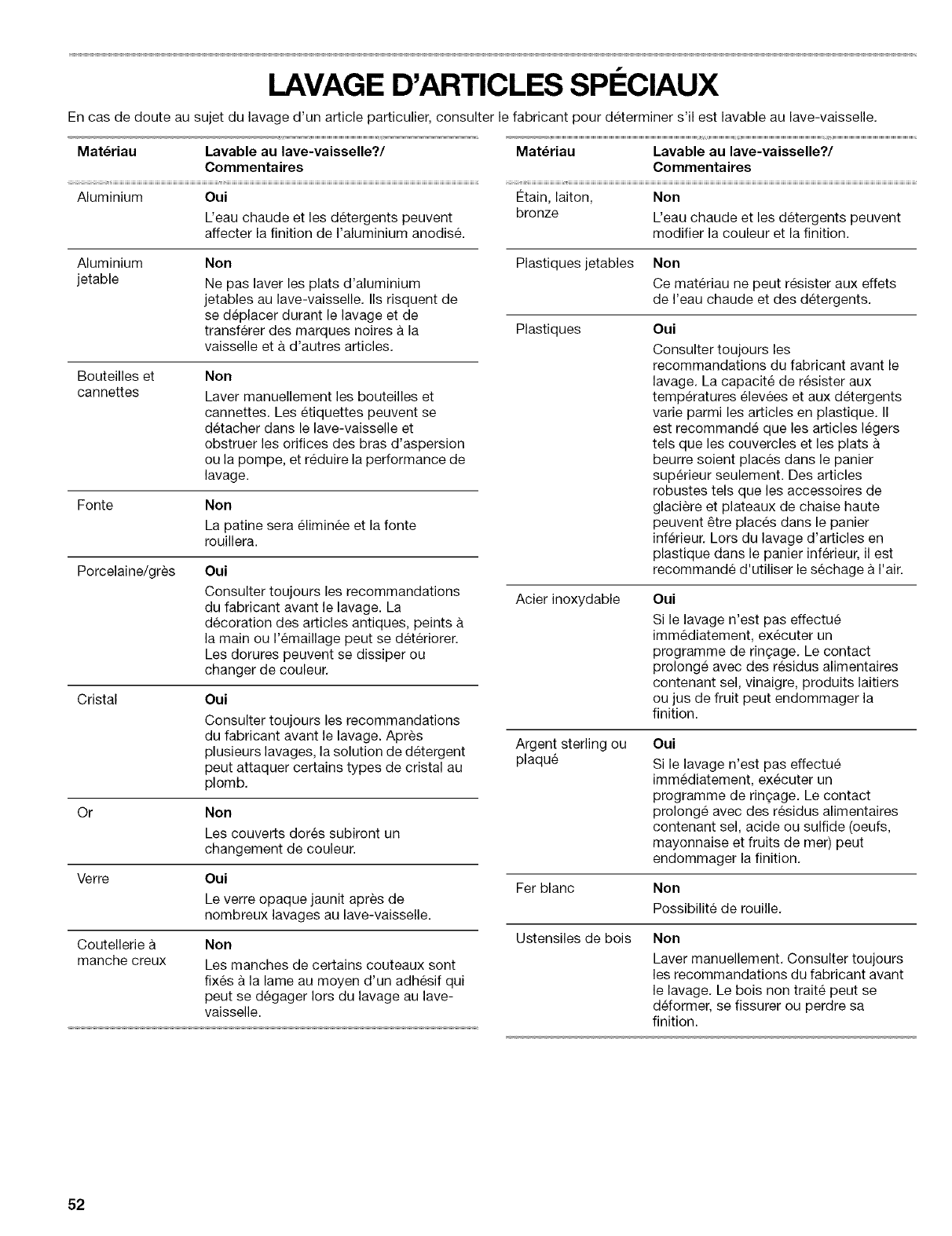

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments Material Dishwasher Safe?/Comments

Aluminum Yes Pewter, Brass, No

High water temperature and detergents Bronze High water temperatures and detergent

can affect finish of anodized aluminum, can discolor or pit the finish.

Disposable No

Aluminum Do not wash throwaway aluminum pans

in the dishwasher. These might shift

during washing and transfer black marks

to dishes and other items.

Bottles and Cans No

Wash bottles and cans by hand. Labels

attached with glue can loosen and clog

the spray arms or pump and reduce

washing performance.

Cast Iron No

Seasoning will be removed, and iron will

rust.

China/ Yes

Stoneware Always check manufacturer's

recommendations before washing.

Antique, hand-painted, or over-the-glaze

patterns may fade. Gold leaf can discolor

or fade.

Crystal Yes

Always check manufacturer's

recommendations before washing. Some

types of leaded crystal can etch with

repeated washing.

Gold No

Gold-colored flatware will discolor.

Glass Yes

Milk glass yellows with repeated

dishwasher washing.

Hollow-Handle No

Knives Handles of some knives are attached to

the blade with adhesives which can

loosen if washed in the dishwasher.

Disposable No

Plastics Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's

recommendations before washing.

Plastic items may vary in their ability to

withstand high temperatures and

detergents. It is recommended that light

items such as lids and butter dishes be

placed in the upper rack only. Sturdy

items such as coolers and high-chair

trays may be placed in the lower rack.

When washing plastic items in the lower

rack, it is recommended that an air dry

be used.

Stainless Steel Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, vinegar, milk

products, or fruit juice can damage

finish.

Sterling Silver or

Silver Plate

Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, acid, or sulfide

(eggs, mayonnaise, and seafood) can

damage finish.

Tin No

Can rust.

Wooden Ware No

Wash by hand. Always check

manufacturer's instructions before

washing. Untreated wood can warp,

crack, or lose its finish.

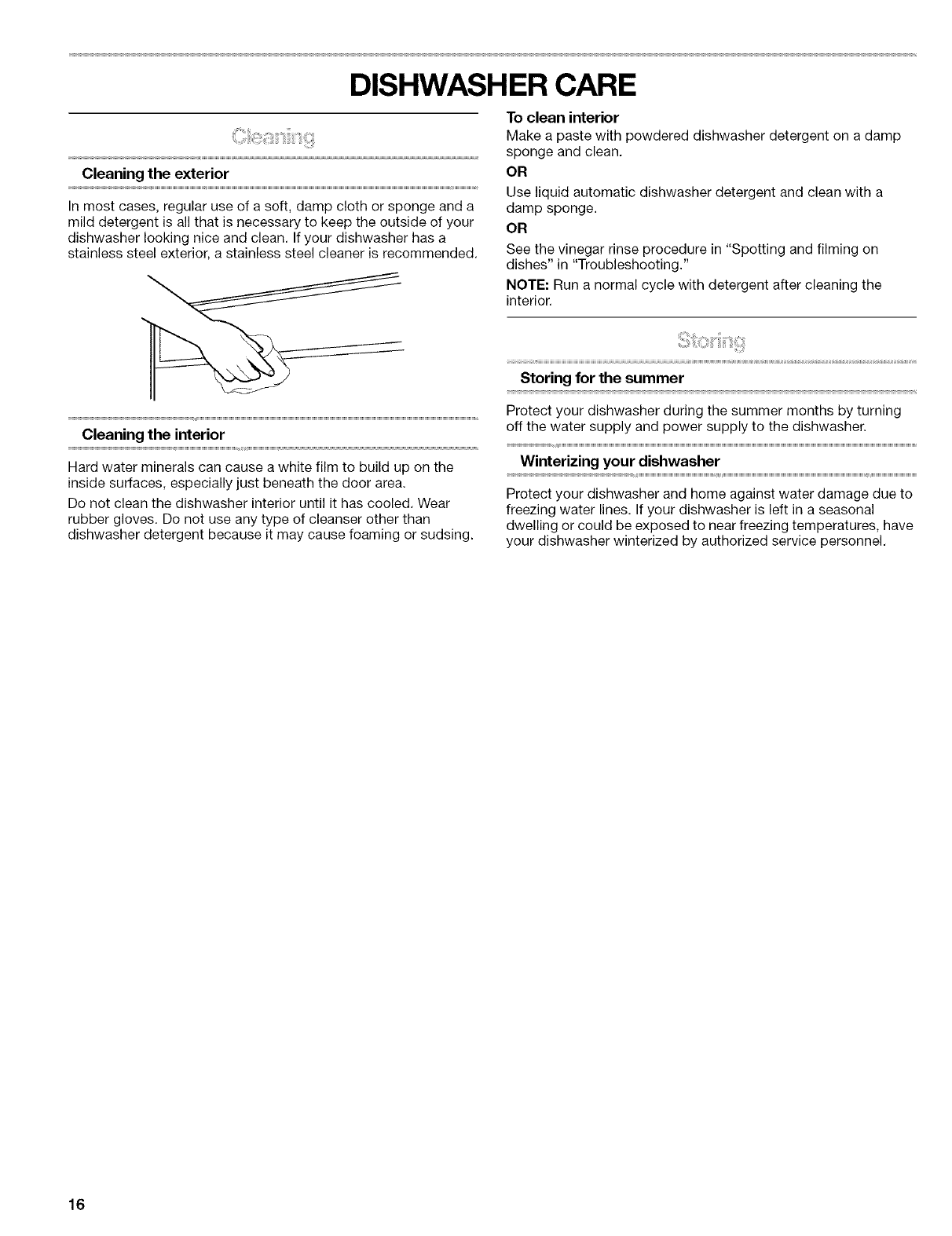

DISHWASHER CARE

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a

mild detergent is all that is necessary to keep the outside of your

dishwasher looking nice and clean. If your dishwasher has a

stainless steel exterior, a stainless steel cleaner is recommended.

To clean interior

Make a paste with powdered dishwasher detergent on a damp

sponge and clean.

Use liquid automatic dishwasher detergent and clean with a

damp sponge.

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a normal cycle with detergent after cleaning the

interior.

Cleaning the interior

Hard water minerals can cause a white film to build up on the

inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. Wear

rubber gloves. Do not use any type of cleanser other than

dishwasher detergent because it may cause foaming or sudsing.

Storing for the summer

Protect your dishwasher during the summer months by turning

off the water supply and power supply to the dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage due to

freezing water lines. If your dishwasher is left in a seasonal

dwelling or could be exposed to near freezing temperatures, have

your dishwasher winterized by authorized service personnel.

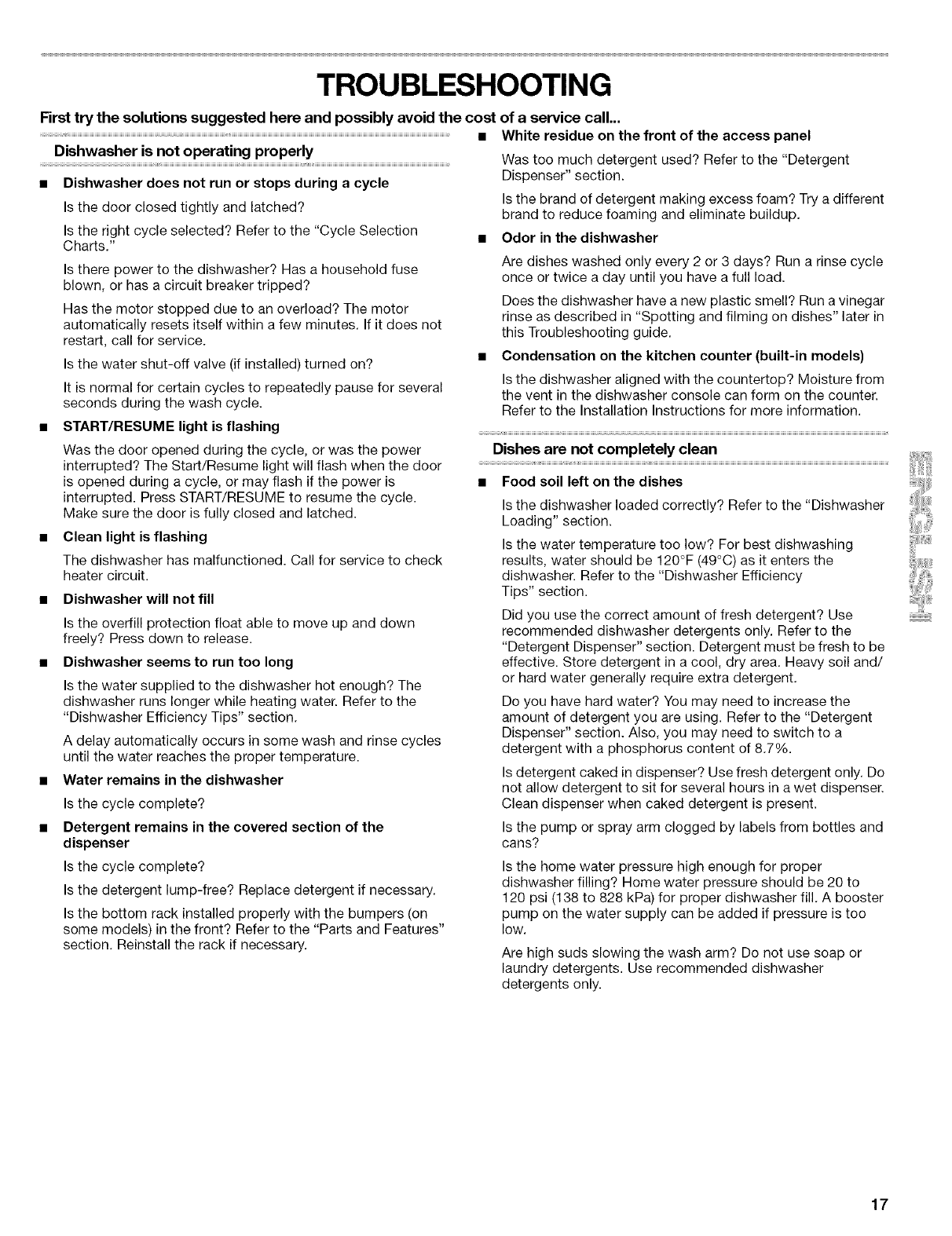

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost

Dishwasher is not operating properly

•Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle Selection

Charts." •

Is there power to the dishwasher? Has a household fuse

blown, or has a circuit breaker tripped?

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does not

restart, call for service.

Is the water shut-off valve (if installed) turned on? •

It is normal for certain cycles to repeatedly pause for several

seconds during the wash cycle.

•START/RESUME light is flashing

Was the door opened during the cycle, or was the power

interrupted? The Start/Resume light will flash when the door

is opened during a cycle, or may flash if the power is

interrupted. Press START/RESUME to resume the cycle.

Make sure the door is fully closed and latched.

•Clean light is flashing

The dishwasher has malfunctioned. Call for service to check

heater circuit.

•Dishwasher will not fill

Is the overfill protection float able to move up and down

freely? Press down to release.

•Dishwasher seems to run too long

Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water. Refer to the

"Dishwasher Efficiency Tips" section.

A delay automatically occurs in some wash and rinse cycles

until the water reaches the proper temperature.

•Water remains in the dishwasher

Is the cycle complete?

•Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if necessary.

Is the bottom rack installed properly with the bumpers (on

some models) in the front? Refer to the "Parts and Features"

section. Reinstall the rack if necessary.

of a service call...

White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle

once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a vinegar

rinse as described in "Spotting and filming on dishes" later in

this Troubleshooting guide.

Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the countertop? Moisture from

the vent in the dishwasher console can form on the counter.

Refer to the Installation Instructions for more information.

Dishes are not completely clean

•Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the "Dishwasher

Loading" section.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil and/

or hard water generally require extra detergent.

Do you have hard water? You may need to increase the

amount of detergent you are using. Refer to the "Detergent

Dispenser" section. Also, you may need to switch to a

detergent with a phosphorus content of 8.7%.

Is detergent caked in dispenser? Use fresh detergent only. Do

not allow detergent to sit for several hours in a wet dispenser.

Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles and

cans?

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. A booster

pump on the water supply can be added if pressure is too

low.

Are high suds slowing the wash arm? Do not use soap or

laundry detergents. Use recommended dishwasher

detergents only.

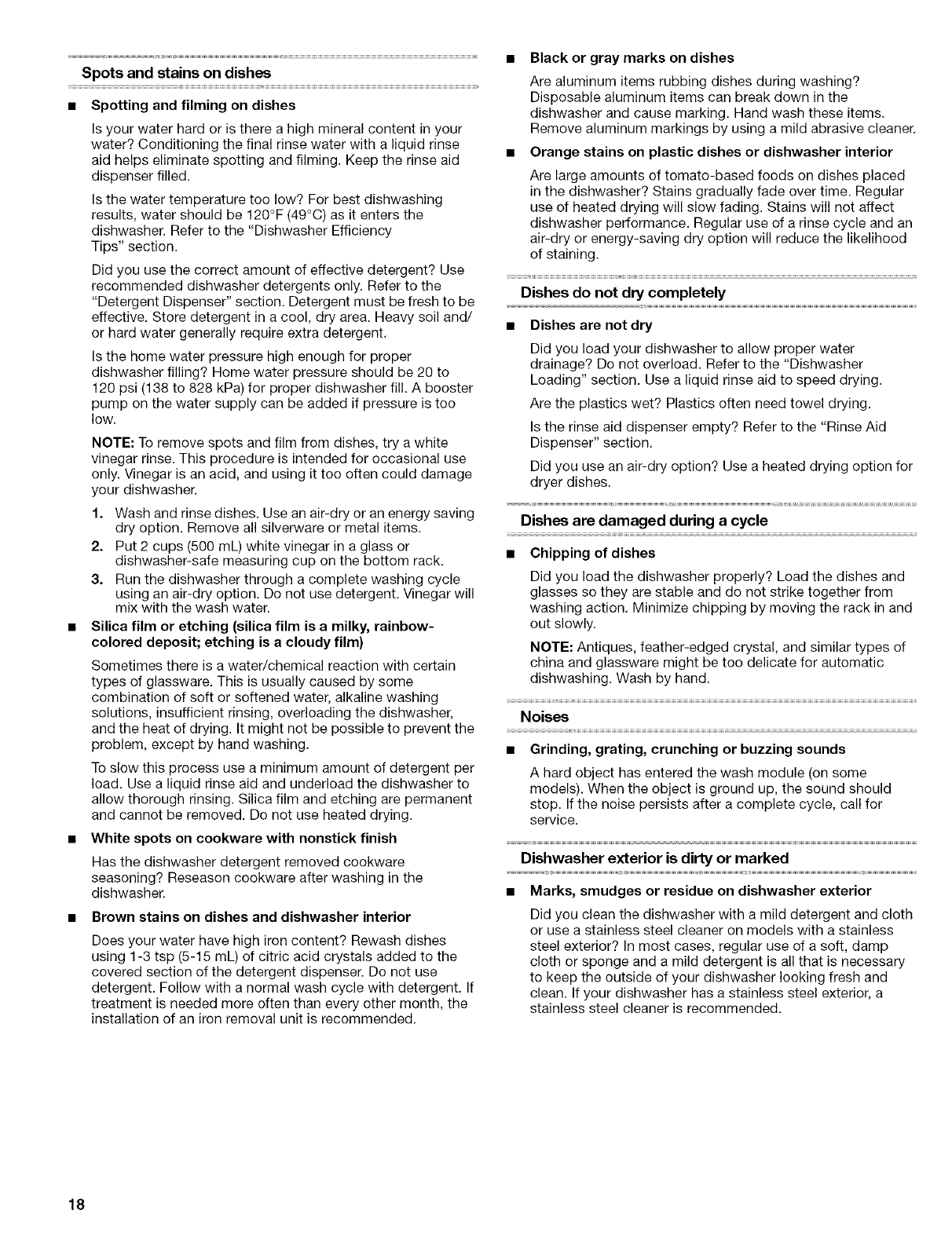

Spots and stains on dishes

• Spotting and filming on dishes

Is your water hard or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse

aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Dishwasher Efficiency

Tips" section.

Did you use the correct amount of effective detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Detergent must be fresh to be

effective. Store detergent in a cool, dry area. Heavy soil and/

or hard water generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. A booster

pump on the water supply can be added if pressure is too

low.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional use

only. Vinegar is an acid, and using it too often could damage

your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy saving

dry option. Remove all silverware or metal items.

2. Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack.

3. Run the dishwasher through a complete washing cycle

using an air-dry option. Do not use detergent. Vinegar will

mix with the wash water.

Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain

types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the dishwasher,

and the heat of drying. It might not be possible to prevent the

problem, except by hand washing.

To slow this process use a minimum amount of detergent per

load. Use a liquid rinse aid and underload the dishwasher to

allow thorough rinsing. Silica film and etching are permanent

and cannot be removed. Do not use heated drying.

• White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

•Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to the

covered section of the detergent dispenser. Do not use

detergent. Follow with a normal wash cycle with detergent. If

treatment is needed more often than every other month, the

installation of an iron removal unit is recommended.

•Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive cleaner.

•Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed

in the dishwasher? Stains gradually fade over time. Regular

use of heated drying will slow fading. Stains will not affect

dishwasher performance. Regular use of a rinse cycle and an

air-dry or energy-saving dry option will reduce the likelihood

of staining.

Dishes do not dry completely

•Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Dishwasher

Loading" section. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Did you use an air-dry option? Use a heated drying option for

dryer dishes.

Dishes are damaged during a cycle

•Chipping of dishes

Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from

washing action. Minimize chipping by moving the rack in and

out slowly.

NOTE: Antiques, feather-edged crystal, and similar types of

china and glassware might be too delicate for automatic

dishwashing. Wash by hand.

Noises

•Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some

models). When the object is ground up, the sound should

stop. If the noise persists after a complete cycle, call for

service.

Dishwasher exterior is dirty or marked

•Marks, smudges or residue on dishwasher exterior

Did you clean the dishwasher with a mild detergent and cloth

or use a stainless steel cleaner on models with a stainless

steel exterior? In most cases, regular use of a soft, damp

cloth or sponge and a mild detergent is all that is necessary

to keep the outside of your dishwasher looking fresh and

clean. If your dishwasher has a stainless steel exterior, a

stainless steel cleaner is recommended.

iNDICE

CONTRATOS DE PROTECCION ................................................ 20

En los EE.UU ............................................................................. 20

En Canada ................................................................................. 21

GARANTJA .................................................................................... 21

SEGURIDAD DE LA LAVAVAJILLAS ......................................... 22

PARTES Y CARACTERiSTICAS ................................................. 24

El sistema de remoci6n de suciedad ULTRA WASH _.............. 25

GUiA DE PUESTA EN MARCHA ................................................ 25

El uso de su nueva lavavajillas .................................................. 25

CONEXION DE LA LAVAVAJILLAS ............................................ 26

Conexi6n del adaptador de la Ilave del agua ........................... 26

Conexi6n al suministro de agua y de electricidad .................... 26

Uso de la Ilave del agua ............................................................ 27

Desconexi6n de la lavavajillas ................................................... 27

COMO CARGAR LA LAVAVAJILLAS ......................................... 27

Sugerencias para cargar la lavavajillas ..................................... 27

C6mo cargar la canasta superior .............................................. 28

C6mo cargar la canasta inferior ................................................ 28

C6mo Ilenar la canastilla de los cubiertos ................................ 29

COMO USAR LA LAVAVAJILLAS .............................................. 29

Dep6sito del detergente ............................................................ 29

Dep6sito del agente de enjuague ............................................. 30

Consejos para la eficiencia de la lavavajillas ............................ 30

Tablas de selecci6n de ciclos ................................................... 31

C6mo cancelar un ciclo ............................................................. 32

Para cambiar un ciclo o una selecci6n ..................................... 32

Para agregar artfculos durante un ciclo .................................... 32

Selecciones de opciones .......................................................... 32

Indicadores de estado del ciclo ................................................ 33

Sistema de secado .................................................................... 33

Flotador de protecci6n de sobrellenado ................................... 33

COMO LAVAR ARTJCULOS ESPECIALES ................................ 34

CUIDADO DE LA LAVAVAJILLAS .............................................. 35

Limpieza .................................................................................... 35

Almacenamiento ........................................................................ 35

SOLUCION DE PROBLEMAS ..................................................... 35

NOMEROS DE SERVICIO .............................. CONTRAPORTADA

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®ha sido diser_ado y fabricado para brindarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es allf donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero einconvenientes.

Adquiera un Contrato Maestro de ProtecciOn hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aquf Io que se incluye en el

Contrato:

v' Servicio experto per nuestros 12.000 especiaiistas en

reparaci6n competentes

v' Servicio ilimitado ygratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el

transcurso de doce meses

Reemplazo del producto si su producto protegido no puede

ser reparado

Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

v" Ayuda rapida por telefono - asistencia por teiefono a cargo

de un tecnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horario de reparaci6n

conveniente

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad

Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposicidn mas de

4,5 millones de repuestos y accesorios de calidad. 12sees el tipo

de profesionalismo con el que usted puede contar para ayudarle

a prolongar la vida de su nuevo artefacto por muchos a_os mas.

iAdquiera boy su Contrato Maestro de Proteccidn!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios einformaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®,

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral _ para obtener servicio de reparaci6n. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso a mas de un mill6n de piezas de repuesto y accesorios,

contamos con las herramientas, piezas, conocimiento y la

destreza para asegurarnos de respaldar nuestra promesa de que:

Reparamos Io que vendemos.

Su producto Kenmore ®esta diseSado, fabricado y sometido a

prueba para proporcionarle argos de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del mar3ana a

precios de hoy

• Elimina las facturas de reparaci6n producidas per el use

normal y el desgaste

• Ofrece apoyo per telefono a cargo de un tecnico de Sears

para los productos que deban ser reparados en el hogar

At]n si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventive a solicitud suya,

para asegurarse de que su producto esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas

informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

GARANTIA

GARANTJA COMPLETA POR UN AI_IO PARA ESTA

LAVAVAJILLAS KENMORE ULTRA WASH _

Durante un a_o a partir de la fecha de compra, habiendose

instalado y operado la lavavajillas de acuerdo con las

instrucciones proporcionadas en las Instrucciones de Instalaci6n

y el Manual de Use y Cuidado, Sears reparara gratuitamente los

defectos de material o de mano de obra que tuviese la

lavavajillas.

GARANTJA COMPLETA POR DOS AI_IOS DEL CONTROL

ELECTRONICO Y LA PLACA DE ALIMENTACION DE

ENERGJA

Durante dos a_os a partir de la fecha de compra, habiendose

instalado y operado la lavavajillas de acuerdo con las

instrucciones proporcionadas en las Instrucciones de Instalaci6n

y el Manual de Uso y Cuidado, Sears reparara, gratuitamente, el

m6dulo electr6nico y la placa de alimentaci6n de energfa si

tuvieran defectos de materiales o de mane de obra.

GARANTJA COMPLETA DE POR VIDA CONTRA FUGAS

EN LA TINA Y EL PANEL INTERIOR DE LA PUERTA EN

MODELOS DE LAVAVAJILLAS CON TINA ULTRA LIFE TM

Durante la vida de la lavavajillas, de haber fugas en la tina de

polipropileno o panel interior de la puerta causadas per

rajaduras, astillamientos o peladuras, Sears reemplazara

gratuitamente la tina o el panel interior de la puerta.

GARANTJA LIMITADA POR DOS AltOS DEL SISTEMA DE

LAVADO ULTRA WASH c_

Despues del primer a_o y hasta dos a_os a partir de la fecha de

compra, habiendose instalado y operado la lavavajillas de

acuerdo con las instrucciones proporcionadas en las

Instrucciones de Instalaci6n y el Manual de Uso y Cuidado, Sears

suministrara gratuitamente refacciones para cualquier parte del

sistema de lavado ULTRA WASH _ (motor, bomba, brazos

rociadores, tubo de alimentaci6n de agua ULTRA FLOW TM, juntas

del motor y empaquetaduras de la bomba) que tuviera defectos

de materiales o de mane de obra. El cliente asume la

responsabilidad por cualquier costo de mano de obra relativa al

reemplazo de estas refacciones.

RESTRICClON DE LA GARANTJA

Si la lavavajillas se empleara para algQn otro uso que no fuera el

domestico familiar, la cobertura de la garantfa que antecede s61o

tiene 90 dfas de vigencia.

GARANTJA DE SERVICIO DE REPARACION

LA GARANTIA DE SERVICIO ESTA DISPONIBLE LLAMANDO AL

CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O CANADA. Esta garantia se aplica s61o

mientras el producto se usa en los Estados Unidos o en CanadA.

Esta garantia le da derechos legales especificos y Ud. tambien

puede tener otros derechos que varian de estado a estado o de

provincia a provincia.

Los terminos de la garantia pueden variar en CanadA.

Para informaci6n acerca de la garantia Sears en Canada o en los

Estados Unidos, s[rvase tomar como referencia los nQmeros de

servicio tecnico ubicados en la contraportada del manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio de abajo, anote su nOmero complete de modelo y

serie as[ como la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nQmero de modelo y serie, ubicada

segQn se muestra en la secci6n de Partes y Caracteristicas de

este libro. Tenga esta informaci6n disponible para facilitarle la

obtenci6n de asistencia o servicio con prontitud siempre que

Ilame a Sears con respecto a su electrodomestico.

NiJmero de modelo 665.

NiJmero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

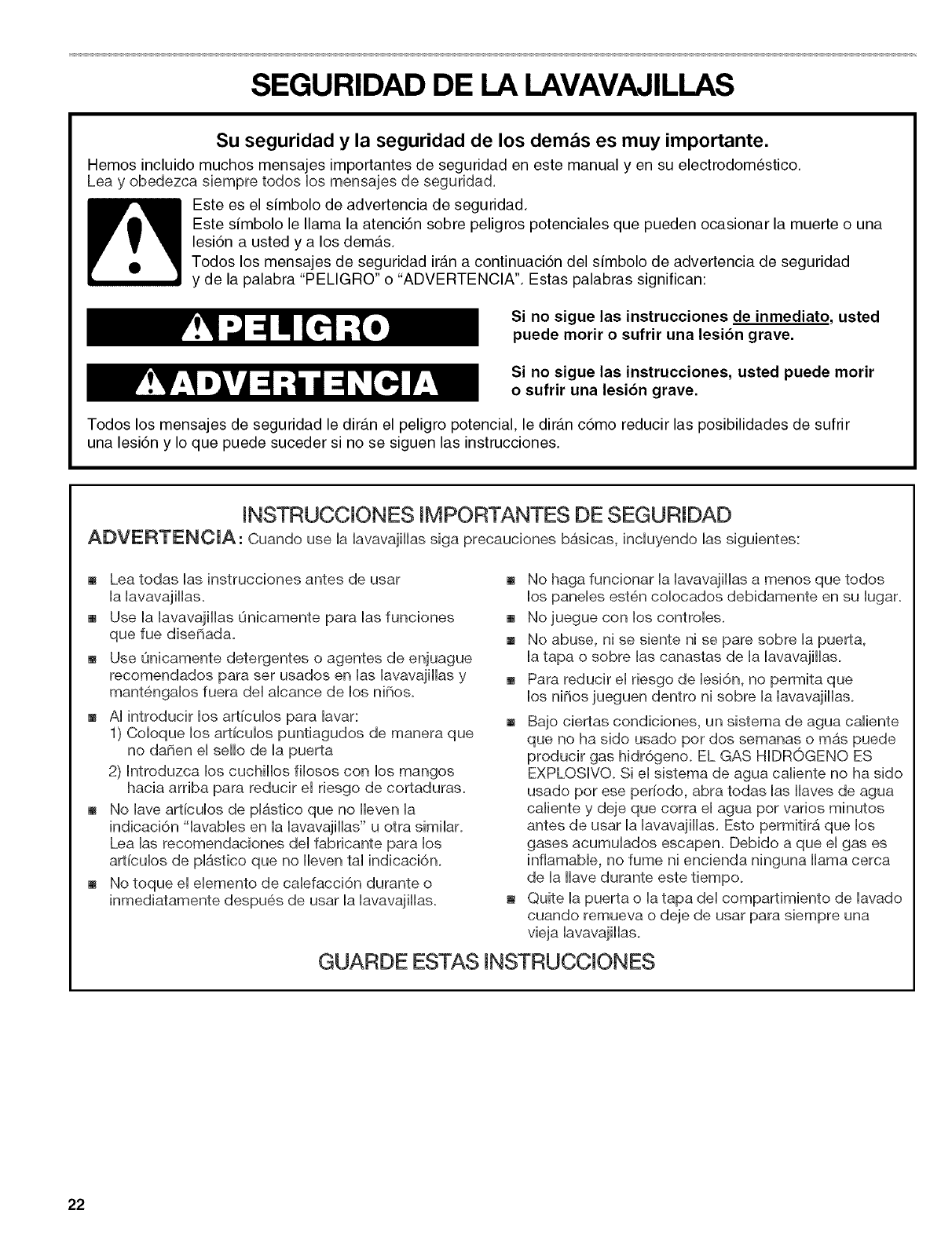

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico.

Lea y obedezca siempre todos Uosmensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad

y de la palabra "PELIGRO" o"ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURmDAD

ADVERTENCUA: Cuando use HaHavavaj[Hass[ga precauc[ones b&s[cas, [nduyendo Hass[gu[entes:

Lea todas Has[nstrucc[ones antes de usar

HaHavavajiUas.

,_ Use HaHavavajiUasOnicamente para Hasfunciones

que fue diseSada.

Use Onicamente detergentes o agentes de enjuague

recomendados para ser usados en HasHavavajiUasy

mant6ngaHos fuera dell aHcance de HosniSos.

AI introducir los articulos para lavar:

1) Coloque los articulos puntiagudos de manera que

no daSen el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos

hacia arriba para reducir el riesgo de cortaduras.

No lave articulos de plastico que no Ileven la

indicaci6n 'qavables en la lavavajillas" u otra similar.

Lea las recomendaciones del fabricante para los

articulos de pl&stico que no Ileven tal indicaci6n.

No toque el elemento de calefacci6n durante o

inmediatamente despu6s de usar la lavavajillas.

No haga funcionar la lavavajillas a menos que todos

los paneles est6n colocados debidamente en su lugar.

,_ No juegue con los controles.

No abuse, ni se siente ni se pare sobre la puerta,

la tapa o sobre las canastas de la lavavajillas.

Para reducir el riesgo de lesi6n, no permita que

los ni_os jueguen dentro ni sobre la lavavajillas.

mBajo ciertas condiciones, un sistema de agua caliente

que no ha sido usado por dos semanas o mas puede

producir gas hidr6geno. EL GAS HIDROGENO ES

EXPLOSIVO. Si el sistema de agua caliente no ha sido

usado pot ese periodo, abra todas las Ilaves de agua

caliente y deje que corra el agua pot varios minutos

antes de usar la lavavajillas. Esto permitirA que los

gases acumulados escapen. Debido a que el gas es

infiamable, no fume ni encienda ninguna llama cerca

de la Ilave durante este tiempo.

Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una

vieja lavavajillas.

GUARDE ESTAS INSTRUCCmONES

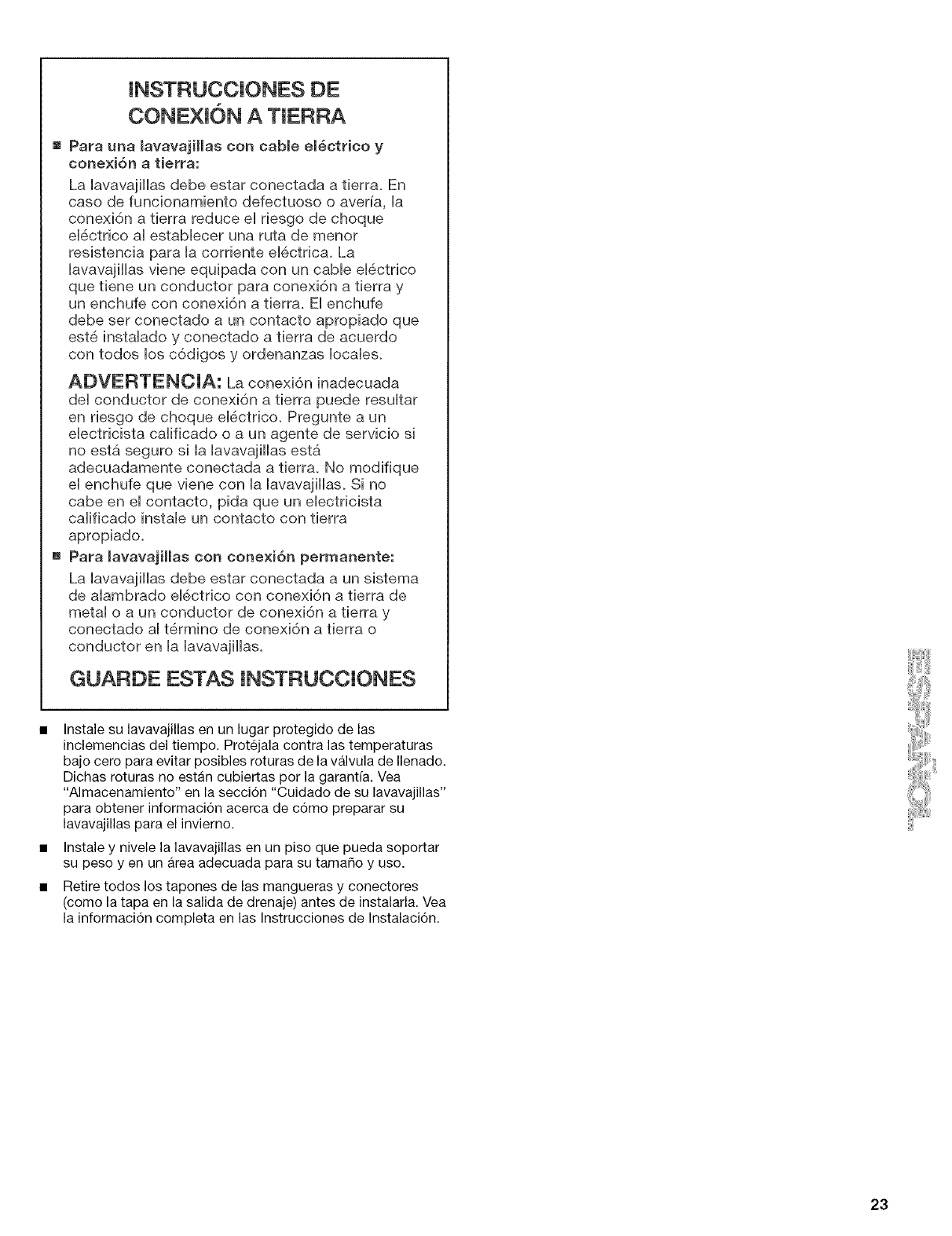

INSTRUCCIONES DE

CONEXK)N A TIERRA

Para una lavavajHlas con cable el6ctrico y

conexi6n atierra:

La HavavajiHHasdebe estar conectada a tierra. En

caso de funcionamiento defectuoso o averia, Ha

conexidn a tierra reduce eHriesgo de choque

eH_ctrico aHestabHecer una ruta de menor

resistencia para Hacorriente eH6ctrica. La

HavavajiHHasviene equipada con un came eH6ctrico

que fiene un conductor para conexidn a tierra y

un enchufe con conexi6n a flerra. EHenchufe

debe set conectado a un contacto apropiado que

est6 instaHado y conectado a tierra de acuerdo

con todos Hoscddigos y ordenanzas HocaHes.

ADVERTENCUA: La conexi6n inadecuada

dell conductor de conexidn a tierra puede resuHtar

en riesgo de choque eH6ctrico. Pregunte a un

eHectricista caHificado o a un agente de servicio si

no estb, seguro si HaHavavajiHHasesta

adecuadamente conectada a tierra. No modifique

eHenchufe que viene con HaHavavajiHHas.Si no

cabe en eHcontacto, pida que un eHectricista

caHificado instaHe un contacto con tierra

apropiado.

•Rata lavavajHlas con conexi6n permanente:

La HavavajiHHasdebe estar conectada a un sistema

de aHambrado eH6ctrico con conexidn a tierra de

metaHo a un conductor de conexidn a tierra y

conectado aHt6rmino de conexidn a tierra o

conductor en HaHavavajiHHas.

GUARDE ESTAS JNSTRUCCIONES

Instale su lavavajillas en un lugar protegido de las

inclemencias del tiempo. Protejala contra las temperaturas

bajo cero para evitar posibles roturas de la valvula de Ilenado.

Dichas roturas no estan cubiertas pot la garantfa. Vea

"Almacenamiento" en la secci6n "Cuidado de su lavavajillas"

para obtener informaci6n acerca de cdmo preparar su

lavavajillas para el invierno.

Instale y nivele la lavavajillas en un piso que pueda soportar

su peso y en un area adecuada para su tamaSo y uso.

Retire todos los tapones de las mangueras y conectores

(como la tapa en la salida de drenaje) antes de instalarla. Vea

la informaci6n completa en las Instrucciones de Instalaci6n.

PARTES Y CARACTERiSTICAS

Este manual cubre varios modelos diferentes. Las caracterfsticas de su lavavajillas pueden ser diferentes de las que se muestran a

continuaci6n.

A. Lavado del nivel superior

B. Canasta superior

C. Canasta inferior

D. Brazo rociador inferior

E, Orificio de entrada de agua

(en la pared de la tin@

Panel de control

F. Parachoques de la canasta

G. Elemento de calefaccidn

H. Orificio de ventilacidn

I. Brazo rociador superior

J. Tubo de alimentacidn de

agua ULTRA FLOW TM

K. Canastilla para cubiertos

L, Etiqueta de nOmero de modelo y serie

M. Mddulo ULTRA WASH _'

N. Flotador de proteccidn de

sobrellenado

O. Depdsito del detergente

R Depdsito del agente de enjuague

kC/&/

WAS_HNG

CYCLES

@ @ @ @

ULTRAWASH 246

O @

DRYING CLEAN

OPTIONS

LOCK ON

Si;/(]:_i@i]_iii_i_i!i!_i0iLi!!Liii_i!=i!:::iL,_ili_,'_i,i_iJ_i_;_!!_id!{!_i_!l_II'_'

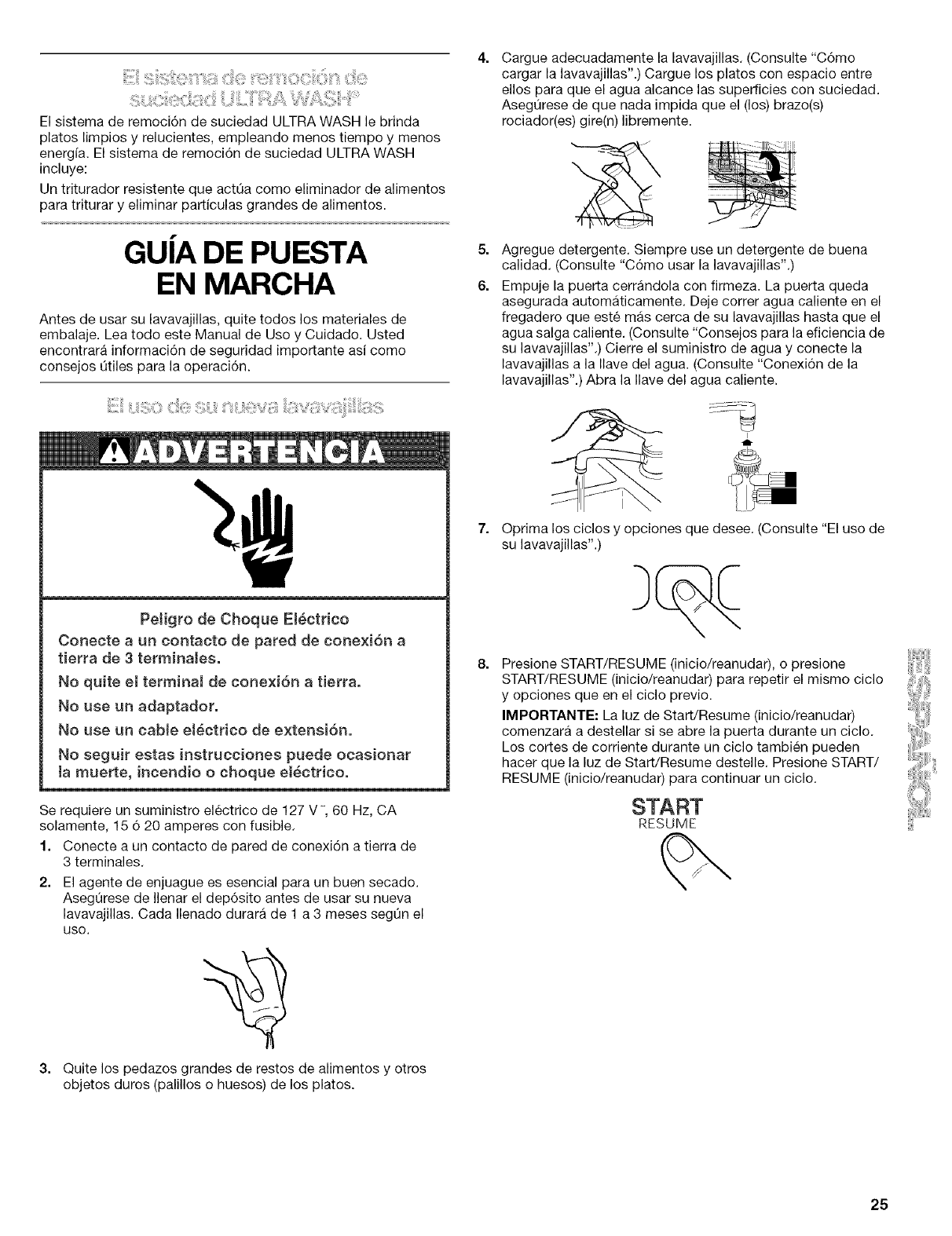

El sistema de remoci6n de suciedad ULTRA WASH le brinda

platos limpios y relucientes, empleando menos tiempo y menos

energia. El sistema de remoci6n de suciedad ULTRA WASH

incluye:

Un triturador resistente que actQa come eliminador de alimentos

para triturar y eliminar particulas grandes de alimentos.

GUiA DE PUESTA

EN MARCHA

Antes de usar su lavavajillas, quite todos los materiales de

embalaje. Lea todo este Manual de Uso y Cuidado. Usted

encontrara informaci6n de seguridad importante asi come

consejos Qtiles para la operaci6n.

Peligro de Choque Etectrico

Conecte a un contacto de pared de cone×i6n a

tierra de 3 terminales.

No quite et terminal de conexi6n a tierra.

No use un adaptador.

No use un cable et_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

Ja muerte, incendio o choque electrico.

Se requiere un suministro electrico de 127 V-, 60 Hz, CA

solamente, 15 6 20 amperes con fusible.

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

2. El agente de enjuague es esencial para un buen secado.

AsegOrese de Ilenar el dep6sito antes de usar su nueva

lavavajillas. Cada Ilenado durara de 1 a 3 meses segOn el

USO.

3. Quite los pedazos grandes de restos de alimentos y otros

objetos duros (palillos o huesos) de los plates.

Cargue adecuadamente la lavavajillas. (Consulte "C6mo

cargar la lavavajillas".) Cargue los platos con espacio entre

ellos para que el agua alcance las superficies con suciedad.

AsegQrese de que nada impida que el (los) brazo(s)

rociador(es) gire(n)libremente.

Agregue detergente. Siempre use un detergente de buena

calidad. (Consulte "O6mo usar la lavavajillas".)

Empuje la puerta cerrandola con firmeza. La puerta queda

asegurada automaticamente. Deje correr agua caliente en el

fregadero que este mas cerca de su lavavajillas hasta que el

agua salga caliente. (Consulte "Consejos para la eficiencia de

su lavavajillas".) Cierre el suministro de agua y conecte la

lavavajillas a la Ilave del agua. (Consulte "Conexi6n de la

lavavajillas".) Abra la Ilave del agua caliente.

Oprima los ciclos y opciones que desee. (Consulte "El uso de

su lavavajillas".)

Presione START/RESUME (inicio/reanudar), o presione

START/RESUME (inicio/reanudar) para repetir el mismo ciclo

y opciones queen el ciclo previo.

IMPORTANTE: La luz de Start/Resume (inicio/reanudar)

comenzara a destellar si se abre la puerta durante un ciclo.

Los cortes de corriente durante un ciclo tambien pueden

hacer que la luz de Start/Resume destelle. Presione START/

RESUME (inicio/reanudar) para continuar un ciclo.

START

RESUME

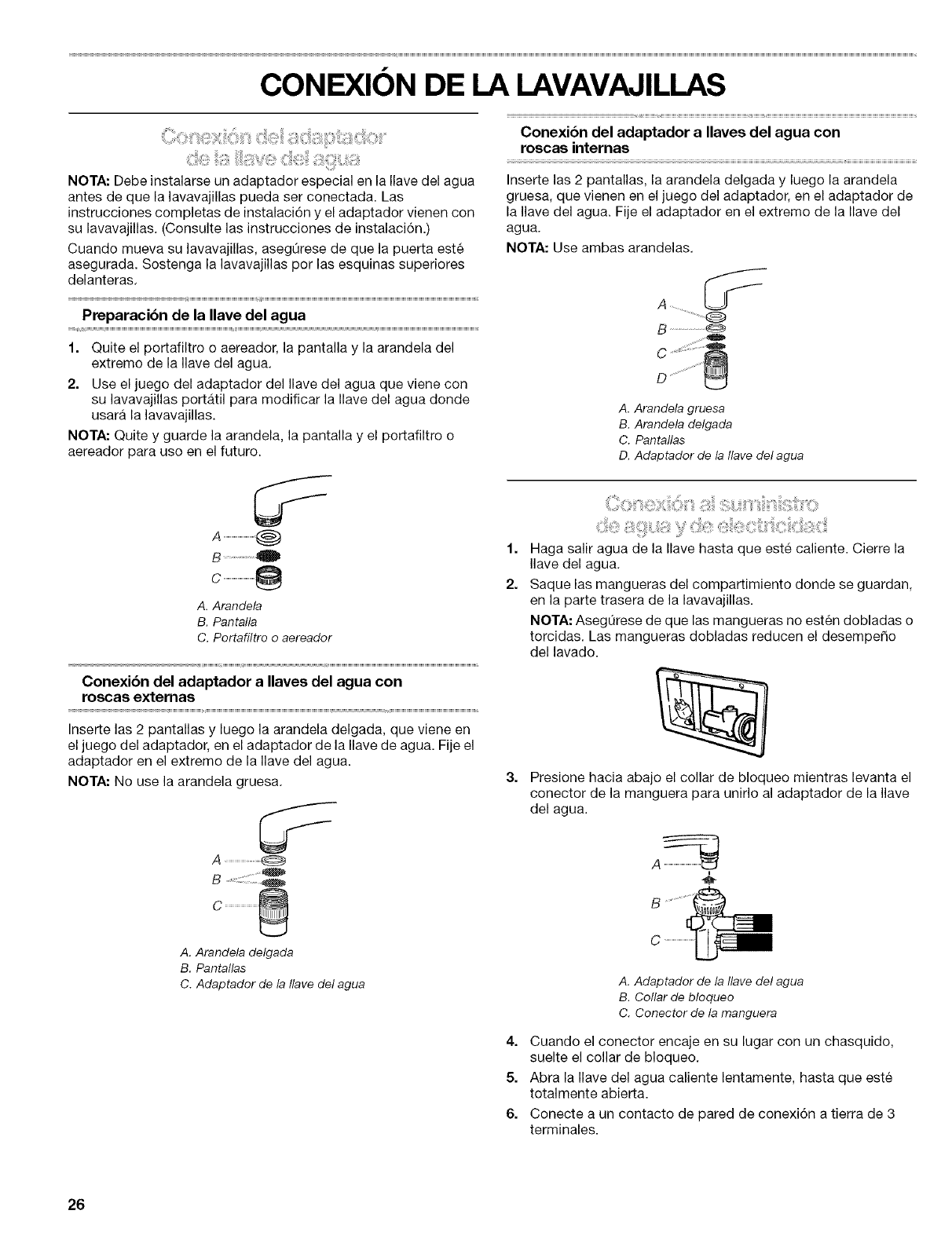

CONEXION DE LA LAVAVAJILLAS

Conexibn del adaptador a Ilaves del agua con

roscas internas

NOTA: Debe instalarse un adaptador especial en la flave del agua

antes de que la lavavajillas pueda ser cenectada. Las

instrucciones completas de instalacidn y el adaptador vienen con

su lavavajillas. (Censulte las instrucciones de instalacidn.)

Cuando mueva su lavavajillas, asegOrese de que la puerta este

asegurada. Sostenga la lavavajillas por las esquinas superiores

delanteras,

Preparacibn de la Ilave del agua

1. Quite el portafiltro o aereador, la pantalla y la arandela del

extreme de la Have del agua,

2. Use el juego del adaptador del Navedel agua que viene con

su lavavajillas portatil para modificar la flave del agua donde

usara la lavavajillas.

NOTA: Quite y guarde la arandela, la pantalla y el portafiltro o

aereador para use en el futuro.

Inserte las 2 pantallas, la arandela delgada y luego la arandela

gruesa, que vienen en el juego del adaptador, en el adaptador de

la Have del agua. Fije el adaptador en el extremo de la Ilave del

agua.

NOTA: Use ambas arandelas.

A. Arandela gruesa

B. Arandela delgada

C. Pantallas

D. Adaptador de la /lave del agua

B................ 0

C...................................

A. Arandela

B. Pantalla

C. Portafiltro o aereador

Conexibn del adaptador a Ilaves del agua con

roscas extemas

Inserte las 2 pantallas y luego la arandela delgada, que viene en

el juego del adaptador, en el adaptador de la Ilave de agua. Fije el

adaptador en el extremo de la Have del agua.

NOTA: No use la arandela gruesa.

A....................................

C .....................................

A. Arandela delgada

B. Panta/las

C. Adaptador de la Ilave del agua

Haga salir agua de la flave hasta que este caliente. Cierre la

Nave del agua,

Saque las mangueras del compartimiento donde se guardan,

en la parte trasera de la lavavajillas.

NOTA: Aseg0rese de que las mangueras no esten dobladas o

torcidas. Las mangueras dobladas reducen el desempeSo

del lavado.

Presione hacia abajo el collar de bloqueo mientras levanta el

conector de la manguera para unirlo al adaptador de la Nave

del agua.

A. Adaptador de la Ilave del agua

B. Collar de bloqueo

C. Conector de la manguera

4. Cuando el conector encaje en su lugar con un chasquido,

suelte el collar de bloqueo,

5. Abra la flave del agua caliente lentamente, hasta que este

totalmente abierta.

6. Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

Usted puede hacer salir agua de la Ilave mientras la lavavajillas

esta conectada,

NOTA: No haga salir agua mientras la lavavajillas se esta

Ilenando o mientras el agua esta siendo expelida. (Esto ayuda a

evitar que la lavavajillas no se Ilene de agua Io suficiente o que se

mezcle agua de desagQe con agua fresca durante el desagQe,)

Oprima el bot6n rojo en el conector de la manguera para que

salga agua de la Ilave del agua. (La Ilave del agua esta

programada en caliente. Ajuste la Ilave del agua a la temperatura

del agua que usted desee.)

NOTA: Vuelva a abrir la Ilave del agua caliente despues de que

haya hecho salir agua de la Ilave. Cierre el agua frfa.

iiiiiiiiiii,_:,:i!i_SCO_ii_'i_,;?i:ii!_,i:ili,_'_iil;;_,_i::!i;!_¸!ii;_:_!!!:_iii_%_,_,_'i;%J;i;i!::!i!iii_i_iiiii!iii:,,',%,::!:il;

1. Cierre el agua caliente, (Esto puede hacerse despues del

Qltimo enjuague,)

2. Presione el bot6n rojo en el conector para aliviar la presi6n

del agua.

A. Adaptador de la Ilave del agua

B. Collar de bloqueo

C. Botdn rojo

D. Conector de la rnanguera

3. Levante ligeramente el conector de la manguera mientras

presiona hacia abajo el collar de bloqueo. Tire hacia abajo el

conector.

4. Elimine toda el agua que quede en el conector, invirtiendo

este.

5. Desconecte el cord6n electrico y col6quelo en el

compartimiento donde se guarda.

6. Vuelva a colocar las mangueras en el compartimiento donde

se guardan,

COMO CARGAR LA

LAVAVAJILLAS

Quite los restos de alimentos, huesos, palillos y otros

artfculos duros de los platos. Para conservar agua, energfa y

ahorrar tiempo, no es necesario enjuagar los platos antes de

ponerlos en la lavavajillas,

NOTA: Los platos que esten sucios de productos a base de

tomate deben enjuagarse previamente para evitar que se

manchen,

El m6dulo de lavado quita las particulas de alimentos del

agua, El m6dulo contiene un dispositivo de corte que reduce

el tamaSo de las particulas de alimentos.

NOTA: Si objetos duros tales como semillas de frutas,

nueces y cascaras de huevo entran en el m6dulo de lavado,

usted podra oir cuando el material esta siendo picado,

molido, triturado o escuchar zumbidos, Estos sonidos son

normales cuando entran objetos duros en el m6dulo. No

permita que objetos metalicos (tales como los tornillos de los

mangos de ollas) se introduzcan en el m6dulo de lavado ya

que pueden daSarlo,

• Para Iograr un mejor secado, el agua debe escurrirse de

todas las superficies.

• Es importante que el rociado de agua alcance todas las

superficies sucias,

• Coloque los platos de manera que no esten amontonados o

superpuestos de ser posible.

• Preste especial cuidado cuando cargue ollas y cazuelas

pesadas, Los articulos pesados pueden dar3ar el interior de la

puerta si se dejan caer o se golpean,

• AsegQrese que las tapas de ollas y los mangos, moldes para

pizza, moldes para galletas, etc,, no interfieran con la

rotaci6n del brazo rociador.

• Conserve agua, energfa y ahorre tiempo de enjuague a mano

haciendo correr un ciclo de enjuague para mantener los

platos hQmedos, si usted no planea lavarlos pronto. Los

alimentos tales como los huevos, arroz, pasta, espinaca y

cereales cocidos pueden ser dificiles de eliminar si Ilegan a

secarse despues de un tiempo,

• Coloque los objetos de manera que su parte c6ncava mire

hacia abajo para una major limpieza y para que el agua se

escurra.

Consejos para el funcionamiento silencioso

Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento:

• AsegQrese de que los objetos livianos esten firmes en las

canastas,

AsegOrese de que las tapas y los mangos de las ollas, los

moldes para pizza, los moldes para galletas, etc. no toquen el

interior de las paredes ni inteffieran con la rotaci6n del brazo

rociador.

• Coloque los platos de manera que no se toquen entre si.

NOTA: Para modelos empotrados, mantenga los tapones de

desagOe del fregadero cerrados mientras la lavavajillas este

funcionando para evitar que el ruido se pase por el conducto de

desagOe.

La canasta superior esta dise_ada para tazas, vases y objetos

mas pequeSos. (Vea los siguientes modelos recomendados de

carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas

pueden set diferentes de las ilustraciones que siguen.

iiiiiiiiii'i,_iii>_iiTliO_C:_ii!:!iiii!_!ii:::iii_i:>ii_¸_¸ii_i!:::_O_i%i%i!!_iiS_:_Y:iTii_ii_i_!_:!,_:i!i?diO_ii....

La canasta inferior esta disefiada para platos, ollas, cacerolas y

utensilios. (Vea los siguientes modelos recomendados de carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas

pueden ser diferentes de las ilustraciones que siguen.

10 puestos

12 puestos

Coloque los objetos de manera que su parte c6ncava mire

hacia abajo para la limpieza y para que el agua se escurra.

Coloque los vasos Qnicamente en la canasta superior. La

canasta inferior no esta disefiada para vasos. Pueden

da_arse.

Coloque las tazas y vasos en las hileras entre las puntas. Si

los coloca sobre las puntas pueden romperse o terminar con

manchas de agua.

Los articulos de porcelana, de cristal y otros objetos

delicados no deben rozarse entre si durante el lavado.

Pueden da_arse.

Coloque los articulos de plastico t]nicamente en la canasta

superior. Se recomienda s61o articulos de plastico marcados

como "lavable en la lavavajillas."

Coloque los articulos de plastico de manera tal que la fuerza

del rociado no los mueva durante el ciclo de lavado.

Para evitar que se desportillen, no deje que los articulos de

cristal toquen otros articulos.

Los tazones pequedos, las cazuelas y otros utensilios

pueden ser colocados en la canasta superior. Coloque los

tazones en la secci6n central para Iograr una mejor

estabilidad.

10 puestos

No ponga vasos, tazas o articulos de plastico en la canasta

inferior. Coloque los articulos pequefios en la canasta inferior

Onicamente si estan seguros en su lugar.

Coloque los platos, tazones de sopa, etc. entre las puntas.

Traslape los bordes de los platos cuando tenga cargas

voluminosas.

Coloque los tazones de sopa, de cereal y fuentes para servir

en la canasta de diferentes maneras, dependiendo de sus

tamales y formas. Coloque los tazones firmemente entre las

hileras de puntas. No amontone los tazones porque el

rociador no alcanzara todas las superficies.

,: _', .,,'_..'._1,

12 puestos

Coloque los moldes para galletas, moldes para pasteles y

otros objetos grandes en los costados yen la parte posterior.

El colocar tales objetos en la parte del frente puede impedir

que el rociado de agua alcance el dep6sito de detergente.

Asegure las ollas y cacerolas con suciedad profunda boca

abajo en la canasta.

AsegOrese de que los mangos de las ollas y otros objetos no

impidan la rotaci6n del(de los) brazo(s) rociador(es). El(los)

brazo(s) rociador(es) debe(n) moverse libremente.

No coloque objetos entre la canasta inferior y el costado de la

tina de la lavavajillas. Pueden bloquear el orificio de admisi6n

del agua.

NOTA: Si ha quitado la canasta inferior para descargar o para

limpiar, vuelva a colocarla con los parachoques al frente.

ii36iiiY<_ iii_'i:!_,__i_!!iii_l¸¸¸¸!ii_J:i!!_<;:&:!iii:_H_,@S;_iiiiiii_:i!il<::iiek:i_s <:_:u!::::6@_ii:<::i_s;

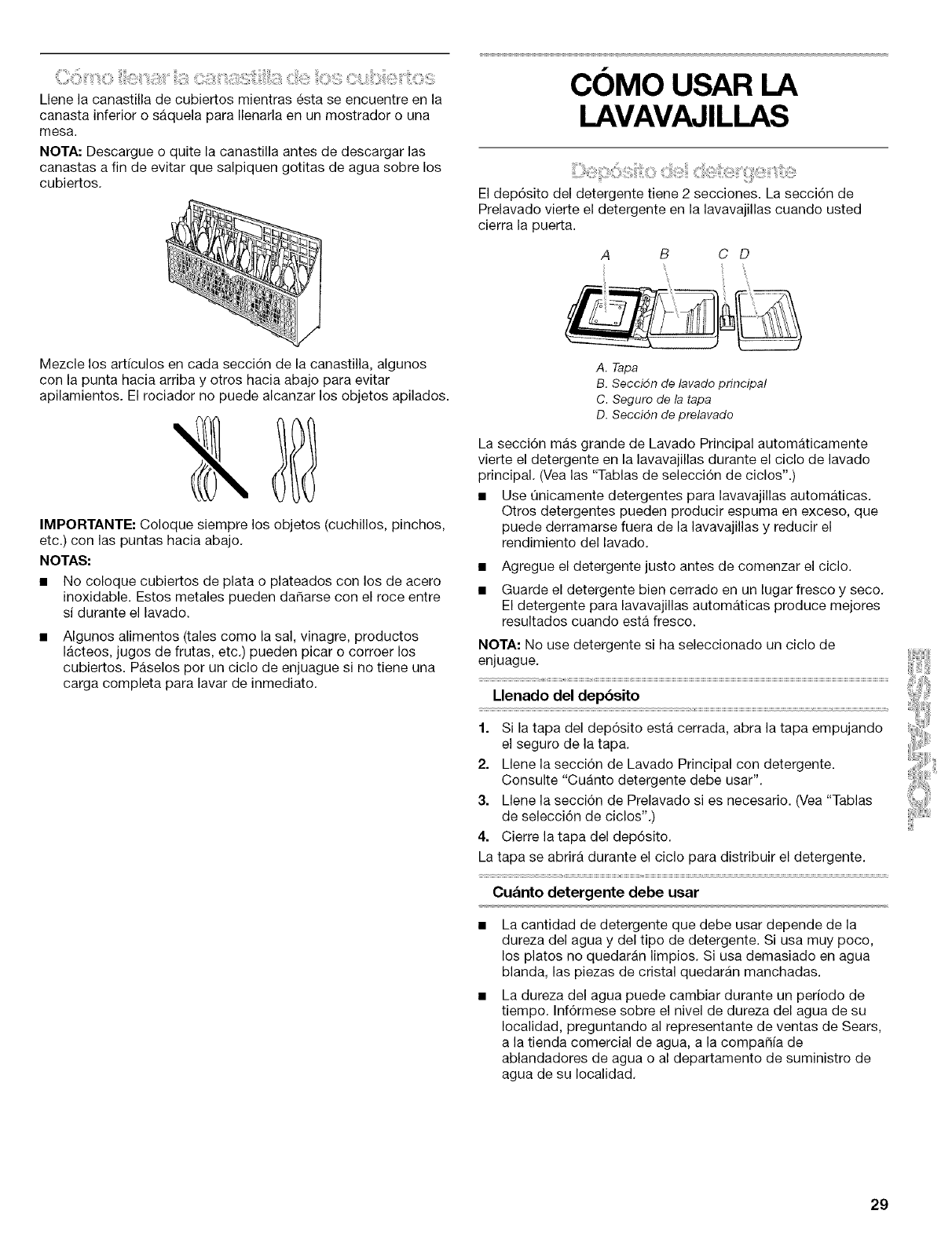

Llene la canastilla de cubiertos mientras esta se encuentre en la

canasta inferior o saquela para Ilenarla en un mostrador o una

mesa.

NOTA: Descargue o quite la canastilla antes de descargar las

canastas a fin de evitar que salpiquen gotitas de agua sobre los

cubiertos,

COMO USAR LA

LAVAVAJILLAS

El dep6sito del detergente tiene 2 secciones. La secci6n de

Prelavado vierte el detergente en la lavavajillas cuando usted

cierra la puerta.

A B C D

Mezcle los artfculos en cada secci6n de la canastilla, algunos

con la punta hacia arriba y otros hacia abajo para evitar

apilamientos. El rociador no puede alcanzar los objetos apilados.

IMPORTANTE: Coloque siempre los objetos (cuchillos, pinchos,

etc.) con las puntas hacia abajo.

NOTAS:

• No coloque cubiertos de plata o plateados con los de acero

inoxidable. Estos metales pueden da_arse con el roce entre

si durante el lavado.

Algunos alimentos (tales como la sal, vinagre, productos

lacteos, jugos de frutas, etc,) pueden picar o corroer los

cubiertos. Paselos per un ciclo de enjuague si no tiene una

carga completa para lavar de inmediato.

A. Tapa

B. Seccidn de lavado principal

C. Seguro de la tapa

D. Seccidn de prelavado

La seccidn mas grande de Lavado Principal automaticamente

vierte el detergente en la lavavajillas durante el ciclo de lavado

principal, (Vea las "Tablas de seleccidn de ciclos".)

• Use Qnicamente detergentes para lavavajillas automaticas,

Otros detergentes pueden producir espuma en exceso, que

puede derramarse fuera de la lavavajillas y reducir el

rendimiento del lavado,

Agregue el detergente justo antes de comenzar el ciclo.

Guarde el detergente bien cerrado en un lugar fresco y seco,

El detergente para lavavajillas automaticas produce mejores

resultados cuando esta fresco.

NOTA: No use detergente si ha seleccionado un ciclo de

enjuague.

Llenado del depbsito

1. Si la tapa del dep6sito esta cerrada, abra la tapa empujando

el seguro de la tapa,

2. Llene la secci6n de Lavado Principal con detergente.

Consulte "Cuanto detergente debe usar".

3. Llene la secci6n de Prelavado si es necesario. (Vea "Tablas

de selecci6n de ciclos",)

4. Cierre la tapa del depdsito,

La tapa se abrira durante el ciclo para distribuir el detergente.

Cu&nto detergente debe usar

• La cantidad de detergente que debe usar depende de la

dureza del agua y del tipo de detergente. Si usa muy poco,

los platos no quedaran limpios. Si usa demasiado en agua

blanda, las piezas de cristal quedaran manchadas.

La dureza del agua puede cambiar durante un periodo de

tiempo. Inf6rmese sobre el nivel de dureza del agua de su

Iocalidad, preguntando al representante de ventas de Sears,

a la tienda comercial de agua, a la compa_ia de

ablandadores de agua o al departamento de suministro de

agua de su Iocalidad,

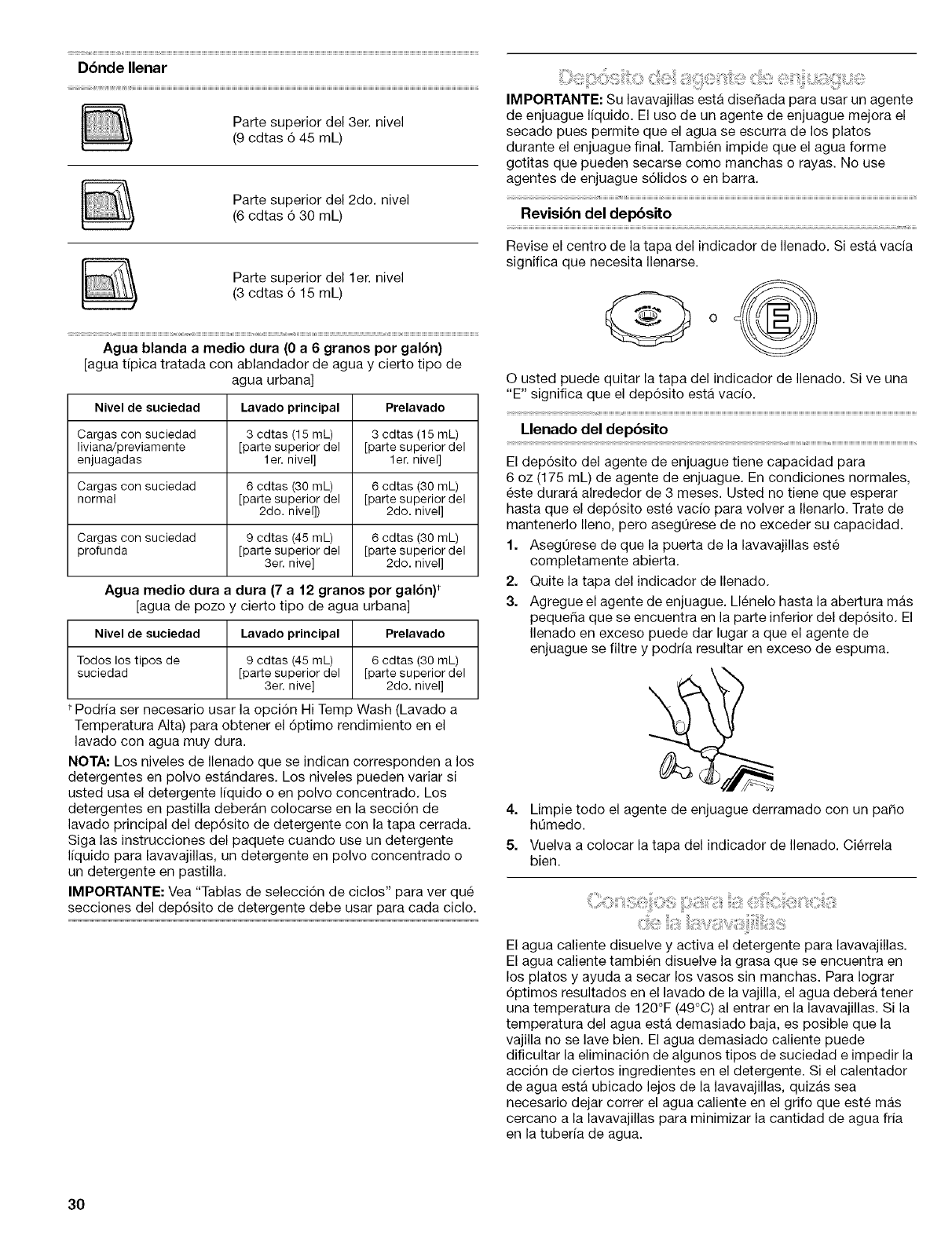

Dbnde Ilenar

Parte superior del 3er. nivel

(9 cdtas 6 45 mL)

Parte superior del 2do. nivel

(6 cdtas 6 30 mL)

Parte superior del ler. nivel

(3 cdtas 6 15 mL)

Agua blanda a medio dura (0 a 6 granos por gal6n)

[agua tipica tratada con ablandador de agua y cierto tipo de

agua urbana]

Nivel de suciedad Lavado principal Prelavado

Cargas con suciedad 3 cdtas (15 mL) 3 cdtas (15 mL)

liviana/previamente [paRe superior del [parte superior del

enjuagadas ler. nivel] ler. nivel]

Cargas con suciedad 6 cdtas (30 mL) 6 cdtas (30 mL)

normal [paRe superior del [paRe superior del

2do. nivel]) 2do. nivel]

Cargas con suciedad 9 cdtas (45 mL) 6 cdtas (30 mL)

profunda [paRe superior del [parte superior del

3er. nive] 2do. nivel]

Agua medio dura a dura (7 a 12 granos por gal6n) t

[agua de pozo y cierto tipo de agua urbana]

Nivel de suciedad Lavado principal Prelavado

Todos los tipos de 9 cdtas (45 mL) 6 cdtas (30 mL)

suciedad [par_esuperior del [parte superior del

3er. nive] 2do. nivel]

t Podria ser necesario usar la opci6n Hi Temp Wash (Lavado a

Temperatura Alta) para obtener el 6ptimo rendimiento en el

lavado con agua muy dura.

NOTA: Los niveles de Ilenado que se indican corresponden a los

detergentes en polvo estandares. Los niveles pueden variar si

usted usa el detergente Iiquido o en polvo concentrado. Los

detergentes en pastilla deberan colocarse en la secci6n de

lavado principal del dep6sito de detergente con la tapa cerrada.

Siga las instrucciones del paquete cuando use un detergente

I[quido para lavavajillas, un detergente en polvo concentrado o

un detergente en pastilla.

IMPORTANTE: Vea "Tablas de selecci6n de ciclos" para vet que

secciones del dep6sito de detergente debe usar para cada ciclo.

IMPORTANTE: Su lavavajillas esta diser_ada para usar un agente

de enjuague liquido. El uso de un agente de enjuague mejora el

secado pues permite que el agua se escurra de los platos

durante el enjuague final. Tambien impide que el agua forme

gotitas que pueden secarse como manchas o rayas. No use

agentes de enjuague s61idos o en barra.

Revisibn del depbsito

Revise el centro de la tapa del indicador de Ilenado. Siesta vacia

significa que necesita Ilenarse.

Ousted puede quitar la tapa del indicador de Ilenado. Si ve una

"E" significa que el dep6sito esta vacio.

Llenado del depbsito

El dep6sito del agente de enjuague tiene capacidad para

6 oz (175 mL) de agente de enjuague. En condiciones normales,

este durara alrededor de 3 meses. Usted no tiene que esperar

hasta que el dep6sito este vac[o para volver a Ilenarlo. Trate de

mantenerlo Ileno, pete asegQrese de no exceder su capacidad.

1. Aseg_rese de que la puerta de la lavavajillas este

completamente abierta.

2. Quite la tapa del indicador de Ilenado.

3. Agregue el agente de enjuague. Llenelo hasta la abertura mas

pequer_a que se encuentra en la parte inferior del dep6sito. El

Ilenado en exceso puede dar lugar a que el agente de

enjuague se filtre y podrfa resultar en exceso de espuma.

4. Limpie todo el agente de enjuague derramado con un paso

hQmedo.

5. Vuelva a colocar la tapa del indicador de Ilenado. Cierrela

bien.

El agua caliente disuelve y activa el detergente para lavavajillas.

El agua caliente tambien disuelve la grasa que se encuentra en

los plates y ayuda a secar los vasos sin manchas. Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera tenet

una temperatura de 120°F (49°C) al entrar en la lavavajillas. Si la

temperatura del agua esta demasiado baja, es posible que la

vajilla no se lave bien. El agua demasiado caliente puede

dificultar la eliminaci6n de algunos tipos de suciedad e impedir la

acci6n de ciertos ingredientes en el detergente. Si el calentador

de agua esta ubicado lejos de la lavavajillas, quizas sea

necesario dejar correr el agua caliente en el grifo que este mas

cercano a la lavavajillas para minimizar la cantidad de agua fria

en la tuberfa de agua.

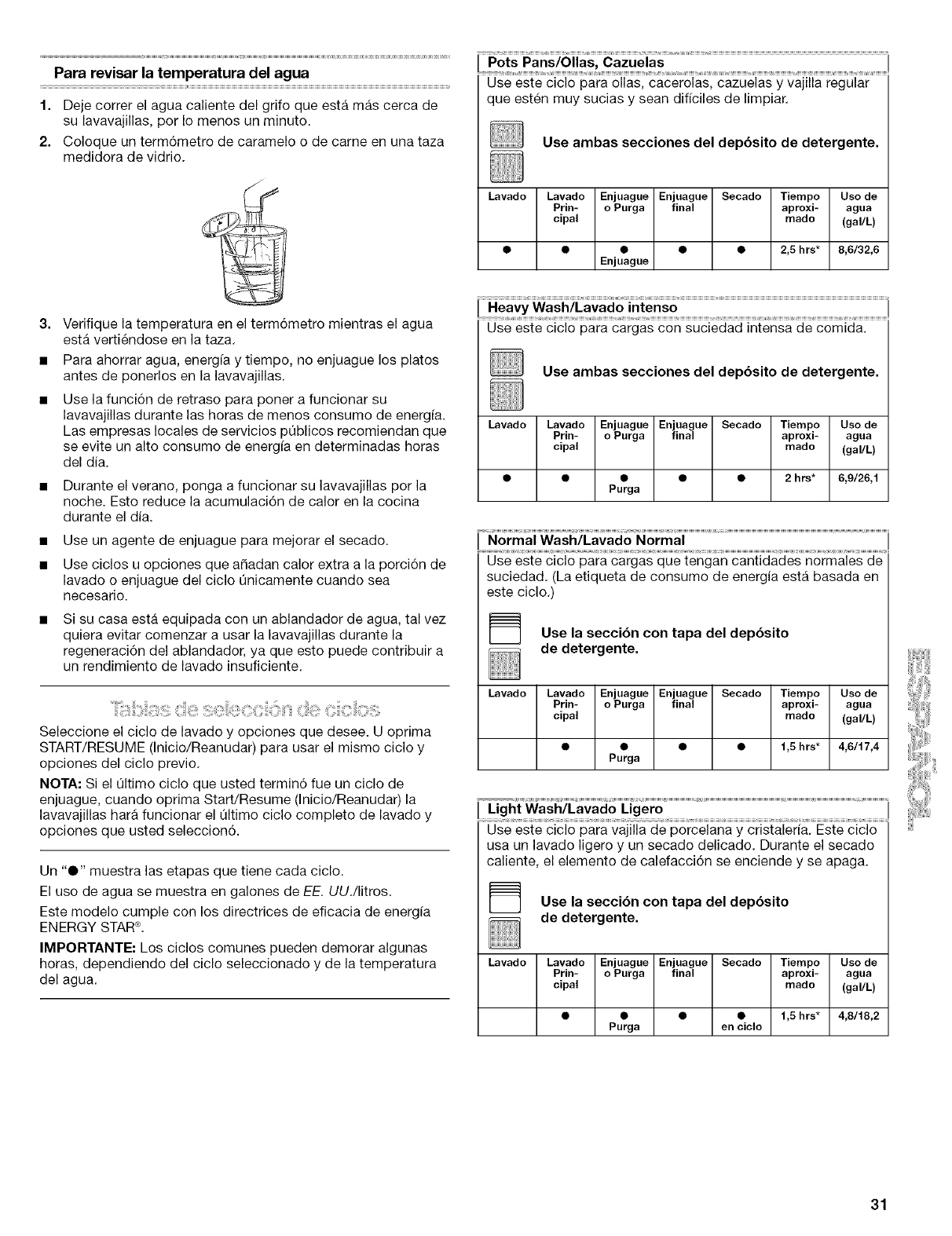

Para revisar la temperatura del agua

1. Deje correr el agua caliente del grifo que esta mas cerca de

su lavavajillas, por Io menos un minuto.

2. Coloque un term6metro de caramelo o de came en una taza

medidora de vidrio.

Pots Pans/Ollas, Cazuelas

Use este ciclo para ollas, cacerolas, cazuelas y vajilla regular

que esten muy sucias y sean dificiles de limpiar.

Use ambas secciones del depbsito de detergente.

Lavado Lavado Enjuague Enjuague Secado Tiempo Uso de

Prin- o Purga final aproxi- agua

cipal rnado (gal/L)

• ••••2,5 hrs* 8,6/32,6

Enjuague

3. Verifique la temperatura en el term6metro mientras el agua

esta vertiendose en la taza.

• Para ahorrar agua, energia y tiempo, no enjuague los plates

antes de ponerlos en la lavavajillas.

Use la funci6n de retraso para poner a funcionar su

lavavajillas durante las horas de menos consumo de energ[a.

Las empresas locales de servicios pOblicos recomiendan que

se evite un alto consume de energfa en determinadas horas

del dia.

Durante el verano, ponga a funcionar su lavavajillas por la

noche. Esto reduce la acumulaci6n de calor en la cocina

durante el dia.

Use un agente de enjuague para mejorar el secado.

Use ciclos u opciones que aSadan calor extra a la porci6n de

lavado o enjuague del ciclo Onicamente cuando sea

necesario.

Si su casa esta equipada con un ablandador de agua, tal vez

quiera evitar comenzar a usar la lavavajillas durante la

regeneraci6n del ablandador, ya que esto puede contribuir a

un rendimiento de lavado insuficiente.

:: :_ _:;:O;:, © ©_i ;S

Seleccione el ciclo de lavado y opciones que desee. U oprima

START/RESUME (Inicio/Reanudar) para usar el mismo ciclo y

opciones del ciclo previo.

NOTA: Si el Oltimo ciclo que usted termin6 fue un ciclo de

enjuague, cuando oprima Start/Resume (Inicio/Reanudar) la

lavavajillas hara funcionar el 01time ciclo complete de lavado y

opciones que usted seleccion6.

Un "O" muestra las etapas que tiene cada ciclo.

El uso de agua se muestra en galones de EE. UU./litros.

Este modelo cumple con los directrices de eficacia de energ[a

ENERGY STAR®.

IMPORTANTE: Los ciclos comunes pueden demorar algunas

horas, dependiendo del ciclo seleccionado y de la temperatura

del agua.

Heavy Wash/Lavado intenso

Use este ciclo para cargas con suciedad intensa de comida.

Use ambas secciones del depbsito de detergente.

Lavado Lavado Enjuague Enjuague Secado Tiempo Uso de

Prin- o Purga final aproxi- agua

cipal rnado (gal/L)

• • • • • 2 hrs* 6,9/26,1

Purga

Normal Wash/Lavado Normal

Use este ciclo para cargas que tengan cantidades normales de

suciedad. (La etiqueta de consumo de energia esta basada en

este ciclo.)

Use la secci6n con tapa del dep6sito

de detergente.

Lavado Lavado Enjuague Enjuague Secado Tiempo Uso de

Prin- o Purga final aproxi- agua

cipal rnado (gal/L)

••••1,5 hrs* 4,6/17,4

Purga :,

Light Wash/Lavado Ligero

Use este ciclo para vajilla de porcelana y cristaler[a. Este ciclo

usa un lavado ligero y un secado delicado. Durante el secado

caliente, el elemento de calefacci6n se enciende y se apaga.

Use la secci6n con tapa del dep6sito

de detergente.

Lavado Lavado Enjuague Enjuague Secado Tiempo Uso de

Prin- o Purga final aproxi- agua

cipal rnado (gal/L)

• • • • 1,5 hrs* 4,8/18,2

Purga en ciclo

Quick Rinse/Enjuage Rapido

Use este ciclo para enjuagar platos, vasos y cubiertos que no

van a lavarse de inmediato.

No use detergente con este ciclo de enjuague.

Lavado Lavado Enjuague Enjua- Secado Tiempo Uso de

Prin- o Purga gue (rnin) agua

cipal final (gal/L)

•10 2,2/8,3

Enjuague

*Si la temperatura del agua de entrada es mas baja que la

temperatura recomendada, el ciclo Io compensara

automaticamente agregando tiempo y calor segQn sea

necesario.

1. Oprima CANCEL/DRAIN (Cancelar/Desaguar). La luz de

cancelar/desaguar se enciende.

2. La lavavajillas comienza un desagQe de 2 minutes (de ser

necesario). Deje que la lavavajillas complete el desag0e. La

luz se apaga al cabo de los 2 minutos. La puerta debera estar

cerrada para que la lavavajillas desagQe.

Para detener el desagiJe

Usted puede oprimir CANCEL!DRAIN (Cancelar/Desaguar)

nuevamente para detener el desagQe. Acuerdese de desaguar la

lavavajillas antes de comenzar un nuevo ciclo.

Para despejar los indicadores

Antes de poner la lavavajillas en marcha, oprima CANCEL!DRAIN

(Cancelar/Desaguar) para despejar todas las opciones y ciclos.

Durante el primer minuto de un ciclo

1. Seleccione un nuevo ciclo y/u opciones.

2. Revise los dep6sitos de detergente. Deben ser Ilenados

correctamente para el nuevo ciclo.

3. La luz de Start/Resume destellara cuando se abra la puerta.

Cerci6rese de que la puerta este cerrada.

4. Presione START/RESUME (Inicio/Reanudar)

Despu_s del primer minuto de un ciclo

1. Oprima CANCEL!DRAIN (Cancelar/Desaguar). La luz de

Cancel/Drain (Cancelar/Desaguar) se enciende. Su

lavavajillas inicia un desagQe de 2 minutes (de ser necesario).

Deje que la lavavajillas complete todo el desagQe.

2. Revise los dep6sitos de detergente. Deben ser Ilenados

correctamente para el nuevo ciclo.

3. Cerci6rese de que la puerta este cerrada.

4. Seleccione un nuevo ciclo y/u opciones.

5. Presione START/RESUME (Inicio/Reanudar).

Usted puede agregar un articulo en cualquier momento antes de

que comience el lavado principal. Abra la puerta y revise el

dep6sito del detergente. Si la tapa esta aQn cerrada, usted puede

agregar articulos.

Para agregar articulos

1. Abra la puerta ligeramente para detener el ciclo. Espere a que

la acci6n de rociado se detenga antes de abrir la puerta. La

luz de Start/Resume destellara.

2. Abra la puerta. Si la tapa del dep6sito del detergente esta aQn

cerrada, agregue el articulo.

3. Cierre la puerta con firmeza hasta que quede asegurada.

4. Presione START/RESUME (Inicio/reanudar).

IMPORTANTE: Si se ha seleccionado Lock On (Seguro de los

controles), desactive el seguro (vea la secci6n Seguro de los

controles en "Selecciones de opciones") o la luz de Start/

Resume (Inicio/reanudar) continuara destellando.

Usted puede personalizar sus ciclos oprimiendo una opci6n. Si

cambia de idea, oprima la opci6n nuevamente para cancelarla.

Seleccione una opci6n diferente si Io desea.

Usted puede cambiar una opci6n en cualquier momento antes

de que dicha opci6n seleccionada comience. Por ejemplo, usted

puede oprimir una opci6n de secado sin calor en cualquier

memento antes de que comience el secado.

Oprima START/RESUME (Inicio/reanudar) para usar el mismo

ciclo y opci6n (opciones) del ciclo de lavado previo.

NOTA: Si el Qltimo ciclo que usted termin6 fue uno de enjuague,

cuando usted oprime START/RESUME (Inicio/reanudar), la

lavavajillas pone en funcionamiento el Qltimo ciclo completo de

lavado y opciones.

Hi Temp Wash/Lavado a Temperatura Alta

Seleccione esta opci6n para calentar el agua a 140°F (60°C)

durante las etapas del ciclo. El calentar el agua ayuda a mejorar

los resultados del lavado. Esta opci6n agrega tiempo de calor, de

agua y de lavado alas partes del ciclo. La funci6n Hi Temp Wash

(Lavado a Temperatura Alta) es Qtil cuando las cargas contienen

suciedad rebelde de comida.

NOTAS:

• El ciclo Pots Pans (OIlas, Cazuelas) usa automaticamente

esta opci6n. Hi Temp Wash (Lavado a Temperatura Alta) es

una opci6n que funciona con los ciclos Heavy Wash (Lavado

Pesado) y Normal Wash (Lavado Normal).

• Use esta opci6n para las cargas con suciedad mas profunda

que la normal.

Heated Dry/Secado con calor

La opci6n de secado caliente, combinada con un agente de

enjuague, le dara excelentes resultados de secado. La energia

que usa el secado caliente cuesta unos pocos centavos per

ciclo. La opci6n de secado caliente esta encendida cuando la luz

del bot6n de secado caliente esta endendida. Para evitar da_os,

asegQrese de cargar los articulos de plastico en la canasta

superior.

Puede apagar la opci6n de secado caliente presionando HEATED

DRY (Secado con calor) para que se apague la luz. De todos

modes, habra articulos en la carga que no se secaran al final del

ciclo.

NOTA: La opci6n de secado caliente se usa en todos los ciclos

excepto el de QUICK RINSE (Enjuague rapido).

Lock On/Seguro de los Controles

Use este seguro para evitar el uso no intencional de la

lavavajillas. Tambien puede usar la opci6n de seguro del control

para evitar cambios no intencionales de ciclos u opciones

durante un ciclo.

Cuando la luz del LOCK ON (Seguro de los Controles) esta

encendida, todos los botones estan desactivados.

NOTA: La puerta de la lavavajillas puede abrirse mientras los

controles estan con seguro. Ann asi, el seguro debe estar

desactivado y el bot6n de Start/Resume presionado para

reanudar el ciclo.

Para activar el seguro

Oprima y sostenga HEATED DRY (Secado con calor) durante

4 segundos. LOCK ON (Seguro de los Controles) se ilumina.

Si usted oprime cualquier bot6n mientras su lavavajillas esta con

seguro, la luz se enciende y apaga 3 veces.

Para desactivar el seguro

Oprima y sostenga HEATED DRY (Secado con calor) durante

4 segundos. La luz se apaga.

Delay Hours/Horas de retraso

Seleccione esta opci6n para poner a funcionar su lavavajillas

mas tarde o durante las horas de menos consume de energia. Se

pueden agregar articulos a la carga en cualquier memento

durante el retraso. Despues de agregar los articulos, cierre la

puerta firmemente hasta asegurarla y presione START/RESUME

(Inicio/reanudar) o el retraso no se reanudara.

Para retrasar el inicio

1. Presione el bot6n de retraso para elegir el n_mero de horas

de retraso.

2. Seleccione un ciclo de lavado y opciones.

3. Oprima START/RESUME (Inicio/reanudar).

La lavavajillas inicia el ciclo dentro del nQmero seleccionado de

horas.

NOTAS:

• Para cancelar el retraso y el ciclo, optima CANCEL/DRAIN

(Cancelar/desaguar).

• Para cancelar el retraso y comenzar el ciclo, presione START/

RESUME (Inicio/reanudar).

Siga de cerca el progreso de lavado de su lavavajillas con los

Indicadores de Estado del Ciclo.

• @ @

WASHING DRYING CLEAN

Clean/Limpio

La luz de CLEAN (Limpio) se ilumina cuando se ha terminado un

ciclo. La luz se apaga cuando usted abre la puerta u oprime

Cancel/Drain.

Durante el secado, usted puede ver el vapor que se escapa a

traves del orificio de ventilaci6n que se encuentra en la esquina

superior izquierda de la puerta. Esto es normal mientras el calor

seca sus platos.

.-.

I/_*l t" I

IMPORTANTI::: El vapor es caliente. No toque el orificio de

ventilacidn durante el secado.

El flotador de protecci6n de sobrellenado (ubicado en la esquina

frontal derecha de la tina de la lavavajillas) evita que la lavavajillas

se Ilene en exceso. Este dispositivo tiene que estar en su lugar

para que la lavavajillas pueda funcionar.

Revise debajo del flotador si hay objetos que pudieran impedir

que el protector suba o baje.

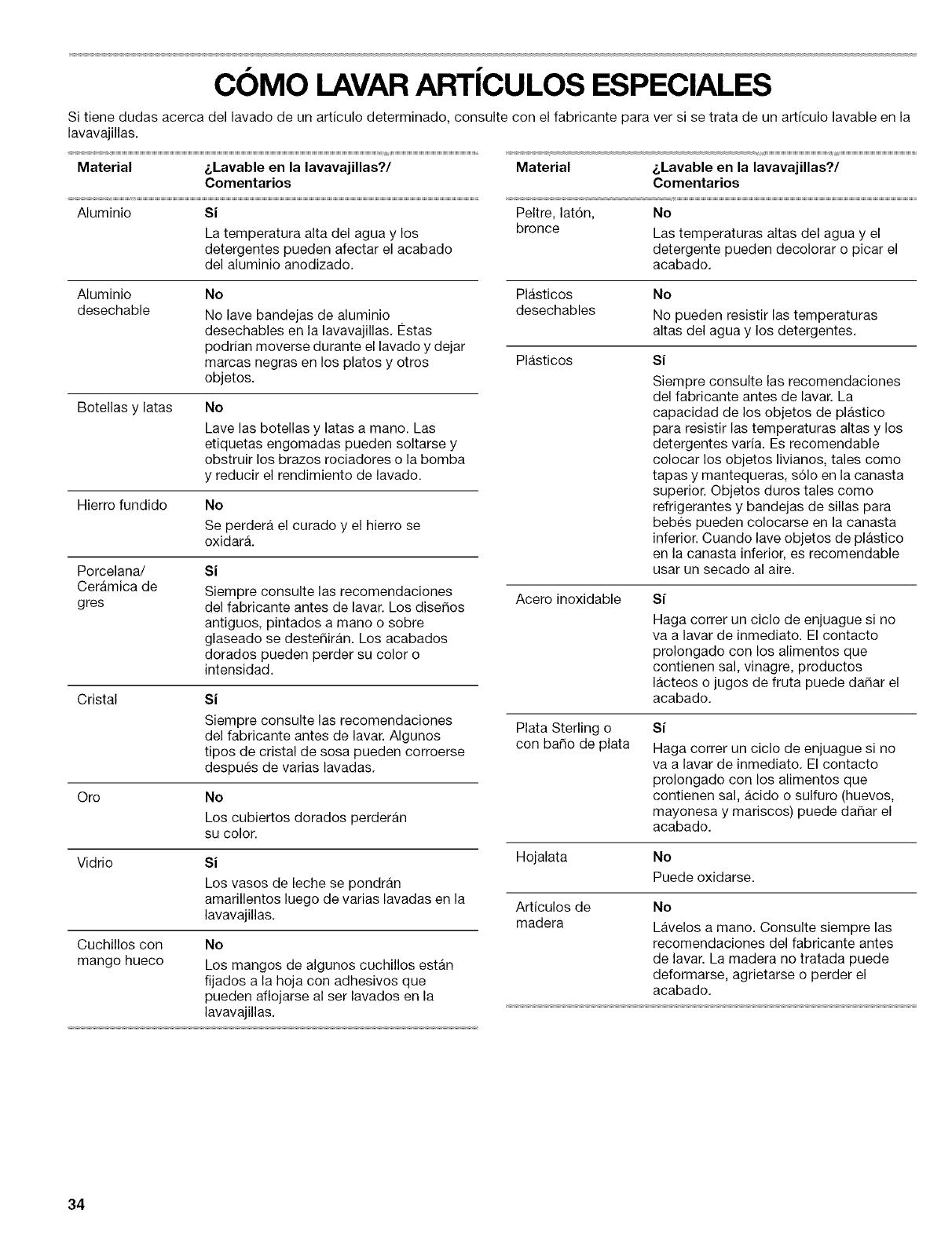

COMO LAVARARTiCULOS ESPECIALES

Si tiene dudas acerca del lavado de un articulo determinado, consulte con el fabricante para ver si se trata de un artfculo lavable en la

lavavajillas.

Material &Lavable en la lavavajillas?/

Aluminio

Cornentarios

La temperatura alta del agua y los

detergentes pueden afectar el acabado

del aluminio anodizado.

Material &Lavable en la lavavajillas?/

Comentarios

Peltre, lat6n, No

bronce Las temperaturas altas del agua y el

detergente pueden decolorar o picar el

acabado,

Aluminio

desechable

No lave bandejas de aluminio

desechables en la lavavajillas, Cstas

podrian moverse durante el lavado y dejar

marcas negras en los platos y otros

objetos,

Botellas y latas No

Lave las botellas y latas a mano. Las

etiquetas engomadas pueden soltarse y

obstruir los brazos rociadores o la bomba

y reducir el rendimiento de lavado.

Hierro fundido No

Se perdera el curado y el hierro se

oxidar&

Porcelana/

Ceramica de

gres

Siempre consulte las recomendaciones

del fabricante antes de lavar. Los disedos

antiguos, pintados a mano o sobre

glaseado se destediran. Los acabados

dorados pueden perder su color o

intensidad.

Cristal Si

Siempre consulte las recomendaciones

del fabricante antes de lavar. Algunos

tipos de cristal de sosa pueden corroerse

despues de varias lavadas,

Oro No

Los cubiertos dorados perderan

SU COlOr.

Vidrio Si

Los vasos de leche se pondran

amarillentos luego de varias lavadas en la

lavavajillas,

Cuchillos con

mango hueco

Los mangos de algunos cuchillos estan

fijados a la hoja con adhesivos que

pueden aflojarse al ser lavados en la

lavavajillas,

Plasticos No

desechables No pueden resistir las temperaturas

altas del agua y los detergentes,

Plasticos Si

Siempre consulte las recomendaciones

del fabricante antes de lavar. La

capacidad de los objetos de plastico

para resistir las temperaturas altas y los

detergentes varia. Es recomendable

colocar los objetos livianos, tales como

tapas y mantequeras, s61o en la canasta

superior. Objetos duros tales como

refrigerantes y bandejas de sillas para

bebes pueden colocarse en la canasta

inferior. Cuando lave objetos de plastico

en la canasta inferior, es recomendable

usar un secado al aire.

Acero inoxidable Si

Haga correr un ciclo de enjuague si no

va a lavar de inmediato. El contacto

prolongado con los alimentos que

contienen sal, vinagre, productos

lacteos o jugos de fruta puede dadar el

acabado,

Plata Sterling o

con bade de plata

Haga correr un ciclo de enjuague si no

va a lavar de inmediato, El contacto

prolongado con los alimentos que

contienen sal, acido o sulfuro (huevos,

mayonesa y mariscos) puede dadar el

acabado,

Hojalata No

Puede oxidarse.

Articulos de No

madera Lavelos a mano. Consulte siempre las

recomendaciones del fabricante antes

de lavar. La madera no tratada puede

deformarse, agrietarse o perder el

acabado,

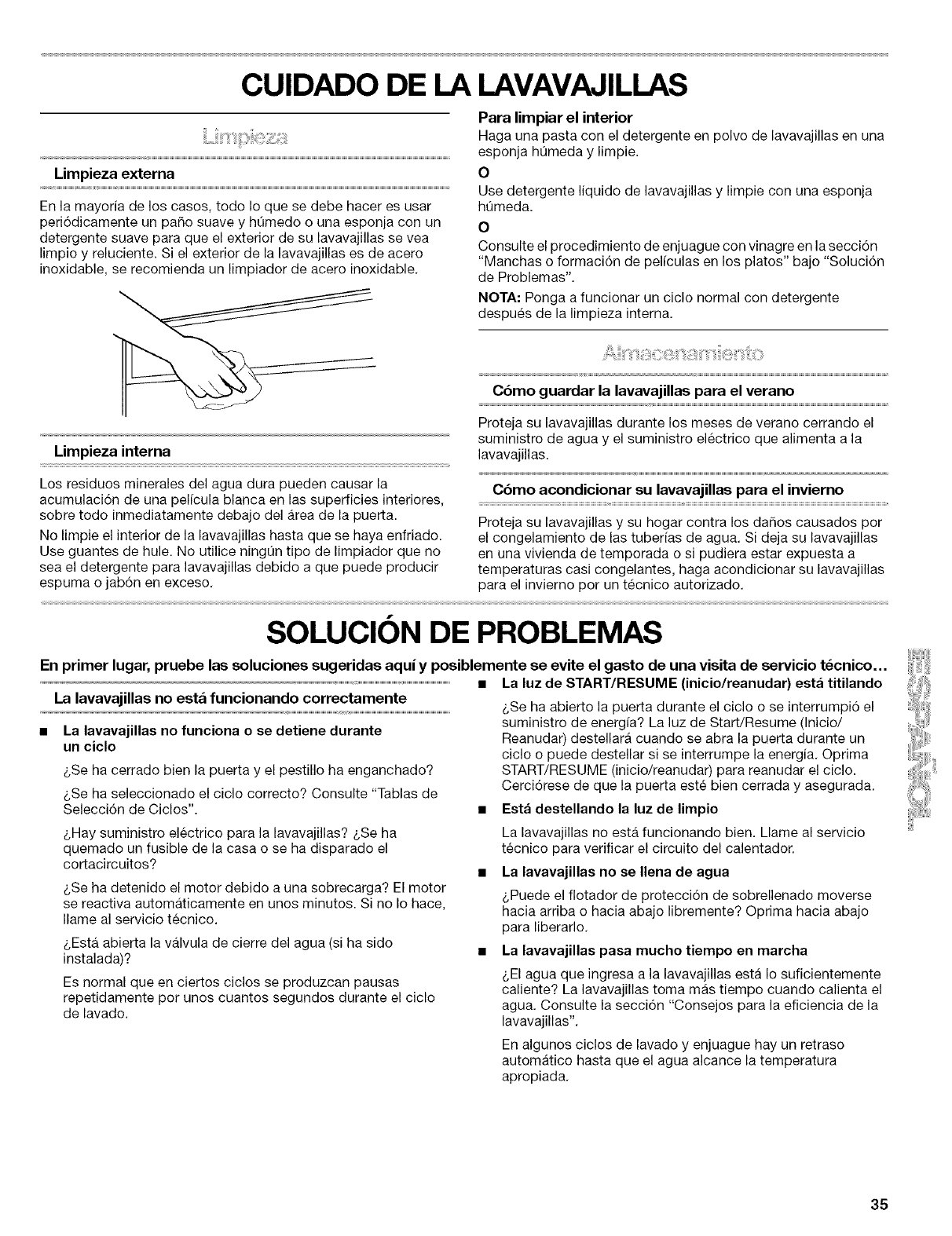

CUIDADO DE LA LAVAVAJILLAS

Para limpiar el interior

Haga una pasta con el detergente en polvo de lavavajillas en una

esponja hQmeda y limpie.

Limpieza extema 0

Use detergente liquido de lavavajillas y limpie con una esponja

En la mayoria de los casos, todo Io que se debe hacer es usar

peri6dicamente un paso suave y hQmedo o una esponja con un

detergente suave para que el exterior de su lavavajillas se vea

limpio y reluciente. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda un limpiador de acero inoxidable,

hQmeda.

Consulte el procedimiento de enjuague con vinagre en la secci6n

"Manchas o formaci6n de pelfculas en los plates" bajo "Soluci6n

de Problemas".

NOTA: Ponga a funcionar un ciclo normal con detergente

despues de la limpieza interna,

Limpieza interna

Los residues minerales del agua dura pueden causar la

acumulaci6n de una pelfcula blanca en las superficies interiores,

sobre todo inmediatamente debajo del Area de la puerta.

No limpie el interior de la lavavajillas hasta que se haya enfriado.

Use guantes de hule. No utilice ningQn tipo de limpiador que no

sea el detergente para lavavajillas debido a que puede producir

espuma o jab6n en exceso,

Cbmo guardar la lavavajillas para el verano

Proteja su lavavajillas durante los meses de verano cerrando el

suministro de agua y el suministro electrico que alimenta a la

lavavajillas.

Cbmo acondicionar su lavavajillas para el inviemo

Proteja su lavavajillas y su hogar contra los daSos causados per

el congelamiento de las tuberias de agua, Si deja su lavavajillas

en una vivienda de temporada o si pudiera estar expuesta a

temperaturas casi congelantes, haga acondicionar su lavavajillas

para el invierno por un tecnico autorizado,

SOLUCION DE PROBLEMAS

En primer lugar, pruebe las soluciones sugeridas aqui y posiblemente se evite el gasto de una visita de servicio t6cnico...

La lavavajillas no estb funcionando correctamente

•La lavavajillas no funciona o se detiene durante

un ciclo

_,Se ha cerrado bien la puerta y el pestillo ha enganchado?

_,Se ha seleccionado el ciclo correcto? Consulte "Tablas de

Selecci6n de Ciclos".

_,Hay suministro electrico para la lavavajillas? _,Se ha

quemado un fusible de la casa o se ha disparado el

cortacircuitos?

_,Se ha detenido el motor debido a una sobrecarga? El motor

se reactiva automaticamente en unos minutes. Si no Io hace,

Ilame al servicio tecnico.

_,Esta abierta la vMvula de cierre del agua (si ha side

instalada)?

Es normal queen ciertos ciclos se produzcan pausas

repetidamente per unos cuantos segundos durante el ciclo

de lavado.

•La luz de START/RESUME (inicio/reanudar) esta titilando

_,Se ha abierto la puerta durante el ciclo o se interrumpi6 el

suministro de energia? La luz de Start/Resume (Inicio/

Reanudar) destellara cuando se abra la puerta durante un

ciclo o puede destellar si se interrumpe la energia, Oprima

START/RESUME (inicio/reanudar) para reanudar el ciclo.

Cerci6rese de que la puerta este bien cerrada y asegurada,

•Esta destellando la luz de limpio

La lavavajillas no esta funcionando bien. Llame al servicio

tecnico para verificar el circuito del calentador.

•La lavavajillas no se Ilena de agua

_,Puede el flotador de protecci6n de sobrellenado moverse

hacia arriba o hacia abajo libremente? Optima hacia abajo

para liberarlo,

•La lavavajillas pasa mucho tiempo en marcha

_,EIagua que ingresa a la lavavajillas esta Io suficientemente

caliente? La lavavajillas toma mas tiempo cuando calienta el

agua, Consulte la secci6n "Consejos para la eficiencia de la

lavavajillas",

En algunos ciclos de lavado y enjuague hay un retraso

automatico hasta que el agua alcance la temperatura

apropiada,

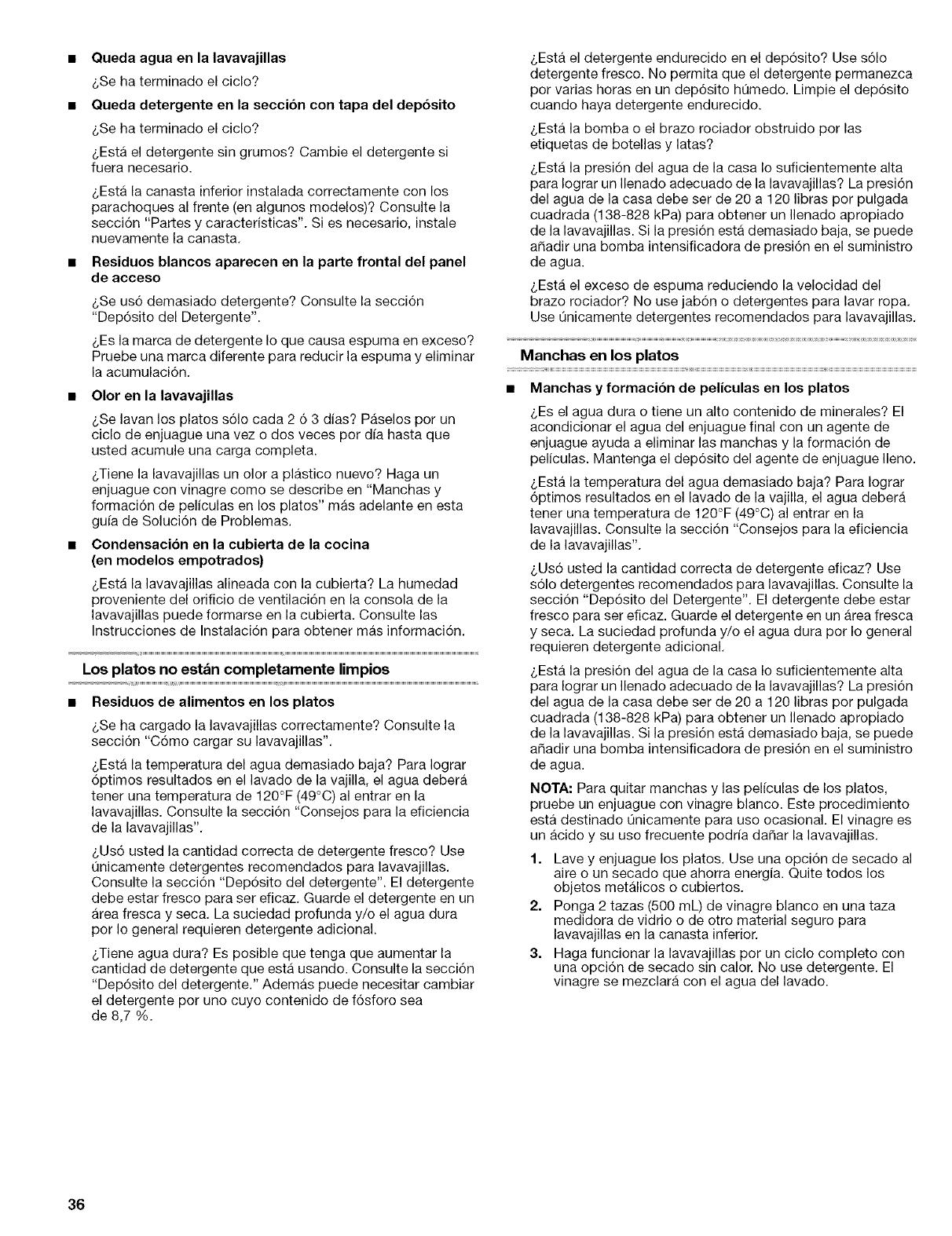

•Queda agua en la lavavajillas

_,Se ha terminado el ciclo?

•Queda detergente en la seccibn con tapa del dep6sito

_,Se ha terminado el ciclo?

_,EstA el detergente sin grumos? Cambie el detergente si

fuera necesario.

_,EstA la canasta inferior instalada correctamente con los

parachoques al frente (en algunos modelos)? Consulte la

secci6n "Partes y caracteristicas". Si es necesario, instale

nuevamente la canasta,

•Residuos blancos aparecen en la parte frontal del panel

de acceso

_,Se us6 demasiado detergente? Consulte la secci6n

"Dep6sito del Detergente".

_,Esla marca de detergente Io que causa espuma en exceso?

Pruebe una marca diferente para reducir la espuma y eliminar

la acumulaci6n.

•Olor en la lavavajillas

_,Se lavan los platos s61o cada 2 6 3 dias? Paselos por un

ciclo de enjuague una vez o dos veces per dfa hasta que

usted acumule una carga completa.

_,Tiene la lavavajillas un olor a plastico nuevo? Haga un

enjuague con vinagre como se describe en "Manchas y

formaci6n de peliculas en los plates" mas adelante en esta

gufa de Soluci6n de Problemas.

•Condensacibn en la cubierta de la cocina

(en modelos empotrados)

_,EstA la lavavajillas alineada con la cubierta? La humedad

proveniente del orificio de ventilacidn en la consola de la

lavavajillas puede formarse en la cubierta. Consulte las

Instrucciones de Instalacidn para obtener mas informacidn.

Los platos no est&n completamente limpios

•Residuos de alimentos en los platos

_,Se ha cargado la lavavajillas correctamente? Consulte la

secci6n "Cdmo cargar su lavavajillas".

_,EstA la temperatura del agua demasiado baja? Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera

tener una temperatura de 120°F (49°C) al entrar en la

lavavajillas. Consulte la secci6n "Consejos para la eficiencia

de la lavavajillas",

_,Us6 usted la cantidad correcta de detergente fresco? Use

Onicamente detergentes recomendados para lavavajillas.

Consulte la secci6n "Depdsito del detergente". El detergente

debe estar fresco para ser eficaz, Guarde el detergente en un

Area fresca y seca. La suciedad profunda y/o el agua dura

por Io general requieren detergente adicional.

_,Tiene agua dura? Es posible que tenga que aumentar la

cantidad de detergente que esta usando. Consulte la secci6n

"Dep6sito del detergente." Ademas puede necesitar cambiar

el detergente per uno cuyo contenido de f6sforo sea

de 8,7 %.

_,EstA el detergente endurecido en el dep6sito? Use s61o

detergente fresco. No permita que el detergente permanezca

por varias horas en un dep6sito hOmedo. Limpie el dep6sito

cuando haya detergente endurecido.

_,EstA la bomba o el brazo rociador obstruido por las

etiquetas de botellas y latas?

_,EstA la presi6n del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presi6n

del agua de la casa debe ser de 20 a 120 libras por pulgada

cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas. Si la presi6n esta demasiado baja, se puede

a_adir una bomba intensificadora de presi6n en el suministro

de agua.

_,EstA el exceso de espuma reduciendo la velocidad del

brazo rociador? No use jab6n o detergentes para lavar ropa.

Use Onicamente detergentes recomendados para lavavajillas,

Manchas en los platos

•Manchas y formaci6n de peliculas en los platos

_,Es el agua dura o tiene un alto contenido de minerales? El

acondicionar el agua del enjuague final con un agente de

enjuague ayuda a eliminar las manchas y la formaci6n de

peliculas. Mantenga el dep6sito del agente de enjuague Ileno.

_,EstA la temperatura del agua demasiado baja? Para Iograr

6ptimos resultados en el lavado de la vajilla, el agua debera

tenet una temperatura de 120°F (49°C) al entrar en la

lavavajillas. Consulte la secci6n "Consejos para la eficiencia

de la lavavajillas".

_,Us6 usted la cantidad correcta de detergente eficaz? Use

s61o detergentes recomendados para lavavajillas. Consulte la

secci6n "Dep6sito del Detergente". El detergente debe estar

fresco para ser eficaz. Guarde el detergente en un Area fresca

y seca, La suciedad profunda y/o el agua dura per Io general

requieren detergente adicional,

_,EstA la presi6n del agua de la casa Io suficientemente alta

para Iograr un Ilenado adecuado de la lavavajillas? La presi6n

del agua de la casa debe ser de 20 a 120 libras por pulgada

cuadrada (138-828 kPa) para obtener un Ilenado apropiado

de la lavavajillas. Si la presi6n esta demasiado baja, se puede

a_adir una bomba intensificadora de presi6n en el suministro

de agua.

NOTA: Para quitar manchas y las peliculas de los platos,

pruebe un enjuague con vinagre blanco. Este procedimiento

esta destinado Onicamente para uso ocasional. El vinagre es

un acido y su use frecuente podria dafiar la lavavajillas.

1. Lave y enjuague los platos, Use una opci6n de secado al

aire o un secado que ahorra energia. Quite todos los

objetos metalicos o cubiertos.

2. Ponga 2 tazas (500 mL) de vinagre blanco en una taza

medidora de vidrio o de otro material seguro para

lavavajillas en la canasta inferior.

3. Haga funcionar la lavavajillas por un ciclo completo con

una opci6n de secado sin calor. No use detergente. El

vinagre se mezclara con el agua del lavado.

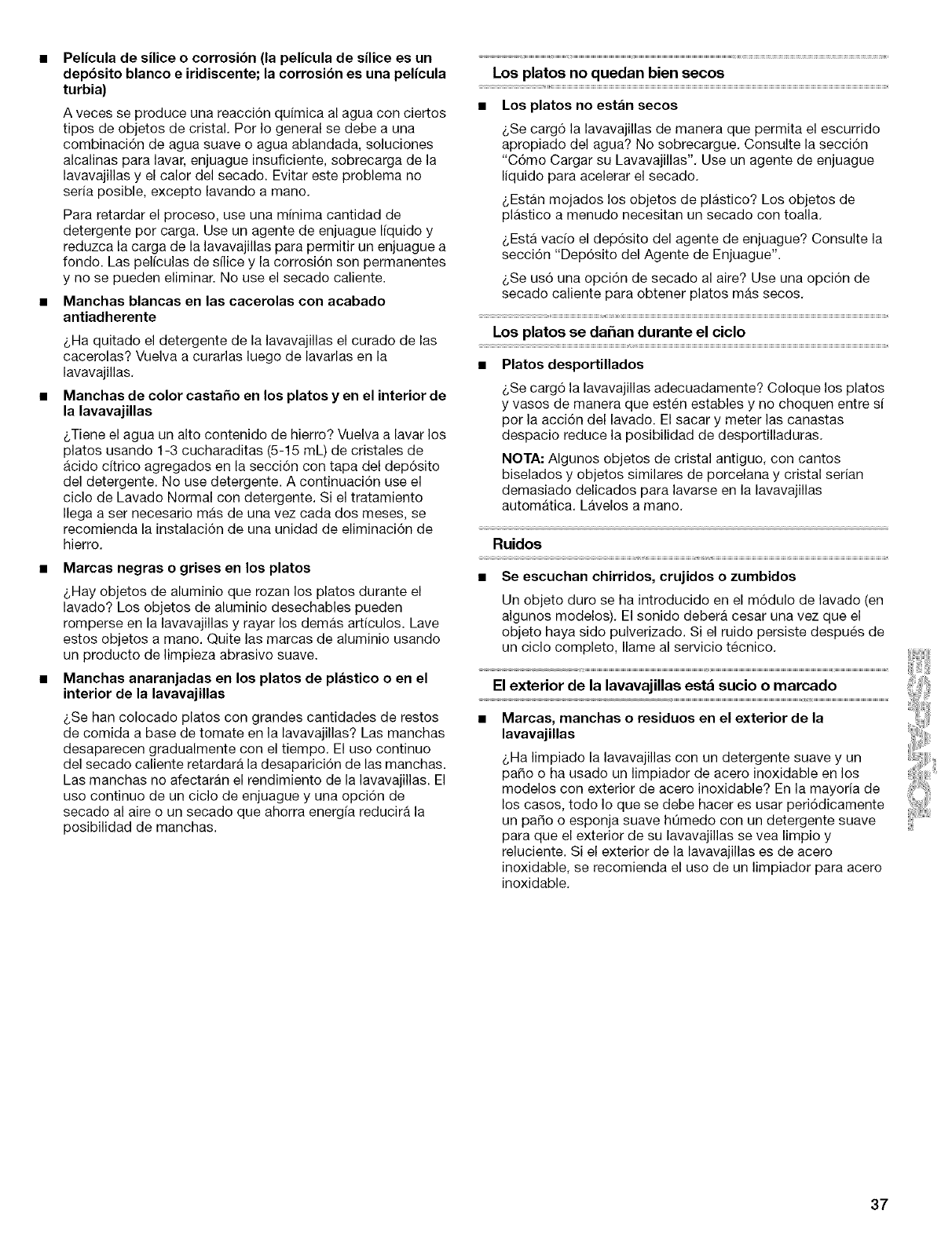

Pelicula de silice o corrosibn (la pelicula de silice es un

dep6sito blanco eiridiscente; la corrosi6n es una pelicula

turbia)

A veces se produce una reacci6n quimica al agua con ciertos

tipos de objetos de cristal. Per Io general se debe a una

combinaci6n de agua suave o agua ablandada, soluciones

alcalinas para lavar, enjuague insuficiente, sobrecarga de la

lavavajillas y el calor del secado. Evitar este problema no

seria posible, excepto lavando a mane,

Para retardar el proceso, use una minima cantidad de

detergente per carga. Use un agente de enjuague Ifquido y

reduzca la carga de la lavavajillas para permitir un enjuague a

fondo. Las pelfculas de sMce y la corrosi6n son permanentes

y no se pueden eliminar. No use el secado caliente.

Manchas blancas en las cacerolas con acabado

antiadherente

_,Ha quitado el detergente de la lavavajillas el curado de las

cacerolas? Vuelva a curarlas luego de lavarlas en la

lavavajillas,

Manchas de color castafio en los platos y en el interior de

la lavavajillas

_,Tiene el agua un alto contenido de hierro? Vuelva a lavar los

plates usando 1-3 cucharaditas (5-15 mL) de cristales de

acido citrico agregados en la secci6n con tapa del dep6sito

del detergente. No use detergente. A continuaci6n use el

ciclo de Lavado Normal con detergente. Si el tratamiento

Ilega a ser necesario mas de una vez cada dos meses, se

recomienda la instalaci6n de una unidad de eliminaci6n de

hierro.

•Marcas negras o grises en los platos

_,Hay objetos de aluminio que rozan los platos durante el

lavado? Los objetos de aluminio desechables pueden

romperse en la lavavajillas y rayar los demas articulos. Lave

estos objetos a mano. Quite las marcas de aluminio usando

un producto de limpieza abrasive suave.

Manchas anaranjadas en los platos de plastico o en el

interior de la lavavajillas

_,Se han colocado platos con grandes cantidades de restos

de comida a base de tomate en la lavavajillas? Las manchas

desaparecen gradualmente con el tiempo, El uso continue

del secado caliente retardara la desaparicidn de las manchas.

Las manchas no afectaran el rendimiento de la lavavajillas. El

uso continuo de un ciclo de enjuague y una opci6n de

secado al aire o un secado que ahorra energfa reducira la

posibilidad de manchas.

Los platos no quedan bien secos

•Los platos no estbn secos

_,Se carg6 la lavavajillas de manera que permita el escurrido

apropiado del agua? No sobrecargue, Consulte la secci6n

"C6mo Cargar su Lavavajillas", Use un agente de enjuague

liquido para acelerar el secado,

_,Estan mojados los objetos de plastico? Los objetos de

plastico a menudo necesitan un secado con toalla,

_,Esta vado el depdsito del agente de enjuague? Consulte la

seccidn "Depdsito del Agente de Enjuague".

_,Se us6 una opcidn de secado al aire? Use una opcidn de

secado caliente para obtener platos mas secos,

Los platos se dafian durante el ciclo

•Platos desportillados

_,Se carg6 la lavavajillas adecuadamente? Coloque los plates

y vasos de manera que esten estables y no choquen entre si

por la accidn del lavado. El sacar y meter las canastas

despacio reduce la posibilidad de desportilladuras,

NOTA: Algunos objetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal serian

demasiado delicados para lavarse en la lavavajillas

automatica. Lavelos a mane,

Ruidos

•Se escuchan chirridos, crujidos o zumbidos

Un objeto duro se ha introducido en el m6dulo de lavado (en

algunos modelos), El sonido debera cesar una vez que el

objeto haya sido pulverizado. Si el ruido persiste despues de

un ciclo complete, Ilame al servicio tecnico,

El exterior de la lavavajillas est_ sucio o marcado

•lavavajillasMarcas'manchas o residuos en el exterior de la

_,Ha limpiado la lavavajillas con un detergente suave y un

pate o ha usado un limpiador de acero inoxidable en los

modelos con exterior de acero inoxidable? En la mayoria de

los casos, todo Io que se debe hacer es usar peri6dicamente

un patio o esponja suave h0medo con un detergente suave

para que el exterior de su lavavajillas se vea limpio y

reluciente. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda el use de un limpiador para acero

inoxidable,

TABLE DES MATI#RES

CONTRATS DE PROTECTION ................................................... 38

Aux I_tats-Unis ........................................................................... 38

Au Canada ................................................................................. 39

GARANTIE .................................................................................... 39

LA Sr!:CURIT¢: DU LAVE-VAISSELLE ........................................ 40

PIECES ET CARACTC:RISTIQUES ............................................. 42

Systeme d'elimination des solides ULTRA WASH _.................. 43

GUIDE DE MISE EN MARCBE ................................................... 43

Utilisation de votre nouveau lave-vaisselle ............................... 43

CONNEXION DU LAVE-VAISSELLE .......................................... 44

Connexion de I'adaptateur pour robinet ................................... 44

Connexion a la source d'eau et d'alimentation electrique ....... 44

Utilisation du robinet ................................................................. 45

Deconnexion du lave-vaisselle .................................................. 45

CNARGEMENT DU LAVE-VAISSELLE ...................................... 45

Suggestions de chargement ..................................................... 45

Chargement du panier superieur .............................................. 46

Chargement du partier inferieur ................................................ 46

Chargement du partier a couverts ............................................ 47

UTILISATION DU LAVE-VAISSELLE .......................................... 47

Distributeur de detergent .......................................................... 47

Distributeur d'agent de ringage ................................................. 48

Conseils d'efficacite pour le lave-vaisselle ............................... 48

Tableaux de selection de programmes .................................... 49

Annulation d'un programme ...................................................... 50

Changement d'un programme ou reglage ................................ 50

Addition de vaisselle durant un programme ............................. 50

Selection d'options .................................................................... 50

Indicateurs d'etat d'avancement du programme ..................... 51

Systeme de sechage ................................................................. 51

Dispositif de protection centre le debordement ....................... 51

LAVAGE D'ARTICLES SPC:CIAUX .............................................. 52

ENTRETIEN DU LAVE-VAISSELLE ............................................ 53

Nettoyage .................................................................................. 53

Remisage ................................................................................... 53

DC:PANNAGE ................................................................................ 53

NUMr!:ROS DE SERVICE ....................... COUVERTURE ARRIERE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est con_u et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tousles produits, il pourra a I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal

de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot6gez-vous contre /es depenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deg& de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au telephone - assistance tel6phonique fournie

par un technicien de Sears pour les produits reparables &

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

D_s que vous souscrivez le Contrat, il suffit d'un simple appel

t61ephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acc_s & plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles impertants de la maisen, aux ¢.-U. composer le

1-800-4-MY-HOME ®.

Contrats d'entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

specialistes formes et I'acc_s a plus d'un million de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ®est con(_u, fabrique et verifi6 pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit peut necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable & un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au

prix d'aujourd'hui

•¢limine les factures pour les reparations imputables a I'usure

normale

• Fournit un support telephonique assure par un technicien de

chez Sears pour les produits necessitant une reparation

domicile

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en ben etat de

fonctionnement

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears

Canada, composer le 1-800-361-6665.

GARANTIE

GARANTIE COMPL#TE DE UN AN SUR CE

LAVE-VAISSELLE ULTRA WASH ®DE KENMORE

Pendant un an a compter de la date d'achat, Iorsque le lave-

vaisselle est installe et utilise conformement aux instructions

fournies dans les instructions d'installation et le Guide

d'utilisation et d'entretien, Sears reparera ce lave-vaisselle, sans

frais, s'il existe des defectuosites de materiaux ou de fabrication.

GARANTIE COMPLI_TE DE DEUX ANS SUR LE TABLEAU

DE COMMANDE ELECTRONIQUE ET D'ALIMENTATION

leLECTRIQUE

Pendant deux ans a compter de la date d'achat, Iorsque le lave-

vaisselle est installe et utilise conformement aux instructions

fournies dans les instructions d'installation et le Guide

d'utilisation et d'entretien, Sears reparera le module electronique

et le tableau d'alimentation electrique, sans frais, s'il existe des

defectuosites de materiaux ou de fabrication.

GARANTIE COMPLI_TE PENDANT LA DURI_E DU LAVE-

VAISSELLE SUR LES MODI_LES AVEC CUVE

ULTRA LIFE TM, CONTRE LES FUITES DANS LA CUVE

ET LE PANNEAU INTERNE DE LA PORTE

Pendant toute la duree du lave-vaisselle, si une fuite survient a la

suite d'une ddectuosite de la cuve en polypropylene ou du

panneau interne de la porte, attribuable a une fissure ou

I'ecaillage, Sears remplacera, sans frais, la cuve ou le panneau

interne de la porte.

GARANTIE LIMITI_E DE DEUX ANS SUR LE SYSTI_ME DE

LAVAGE ULTRA WASI-P

Apr_s la premiere annee et jusqu'a deux ans a compter de la

date d'achat, Iorsque le lave-vaisselle est installe et utilise

conformement aux instructions fournies dans les instructions

d'installation et le Guide d'utilisation et d'entretien, Sears fournira

les pieces de remplacement pour tout composant du systeme de

lavage ULTRA WASH c_(moteur, pompe, bras d'aspersion, tube

d'alimentation de I'eau ULTRA FLOW TM, joints d'etancheite de

moteur et de pompe) si la defectuosit6 est attribuable a des vices

de materiaux ou de fabrication. Le client assume tous les frais de

main-d'oeuvre associes au remplacement de ces pieces.

RESTRICTION DE LA GARANTIE

Si le lave-vaisselle est soumis a une utilisation autre que pour une

famille privee, la garantie ci-dessus est en vigueur pendant

90 jours seulement.

SERVICE SOUS GARANTIE

LE SERVICE SOUS GARANTIE EST DISPONIBLE DU CENTRE

DE SERVICE SEARS LE PLUS PROCHE AUX CTATS-UNIS OU

AU CANADA. Cette garantie s'applique seulement Iorsque le

produit est en service aux E_tats-Unis ou au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous pouvez egalement beneficier d'autres droits variables d'un

12tatou d'une province a I'autre.

Les conditions de garantie peuvent varier au Canada.

Pour des renseignements sur la garantie Sears au Canada ou aux

12tats-Unis, veuillez consulter les numeros de service mentionnes

la derniere page de ce manuel.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans I'espace ci-dessous, inscrire vos numeros de modele et de

serie complets et la date d'achat. Vous trouverez ces numeros

sur la plaque signaletique des numeros de modele et de serie

I'emplacement indique darts la section des pieces et

caracteristiques de ce manuel. Ayez ces renseignements a la

portee de la main pour obtenir une assistance ou un service

rapide Iorsque vous contactez Sears apropos de votre appareil

menager.

Num_ro de module 665.

Numdro de sdrie

Date d'achat

Conservez ces instructions et le re£:u de vente pour

r_f_rence ult_rieure.

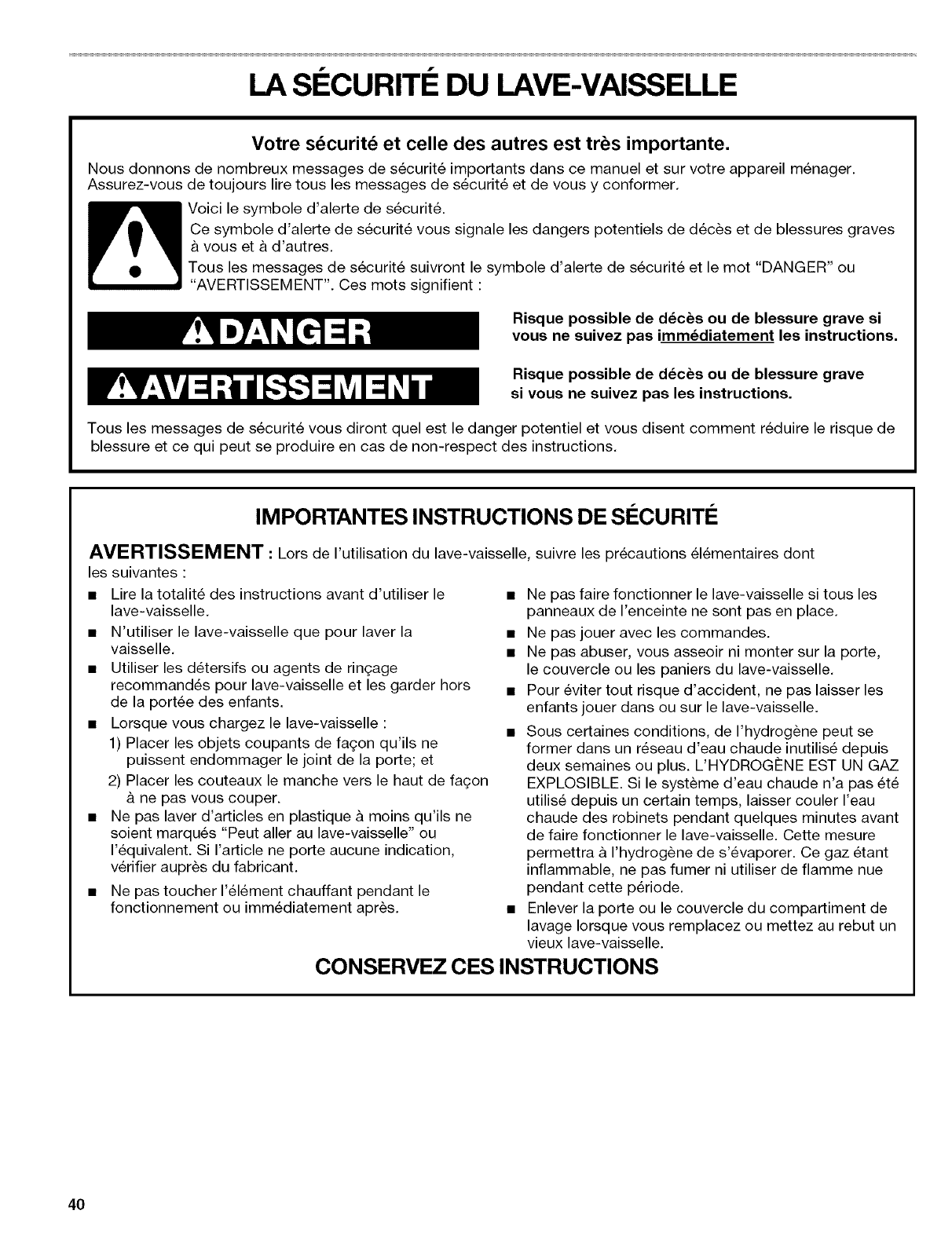

LA S¢:CURIT¢:DU LAVE-VAISSELLE

Votre s6curit6 et celle des autres est trbs importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil m6nager.

Assurez-vous de toujours lire tousles messages de s6curit6 et de vous y conformer.

_ oici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves

& vous et & d'autres.

Tous les messages de s6curite suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de bleseure grave si

vous ne euivez pas imm_diatement lee instructions.

Risque possible de d_c_s ou de blessure grave

si voue ne suivez pae lee instructions.

Tous les messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI:!:CURITI:!:

AVERTISSEMENT :Lors de I'utilisation du lave-vaisselle, suivre les pr6cautions 616mentaires dent

les suivantes :

• Lire la totalit6 des instructions avant d'utiliser le

lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver la

vaisselle.

• Utiliser les d6tersifs ou agents de ringage

recommand6s pour lave-vaisselle et les garder hers

de la port6e des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon qu'ils ne

puissent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon

& ne pas vous couper.

• Ne pas laver d'articles en plastique & moins qu'ils ne

soient marqu6s "Peut aller au lave-vaisselle" ou

1'6quivalent. Si I'article ne porte aucune indication,

v6rifier aupr_s du fabricant.

• Ne pas toucher 1'616mentchauffant pendant le

fonctionnement ou imm6diatement apr_s.

• Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

• Ne pas jouer avec les commandes.

• Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

• Pour 6viter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

• Sous certaines conditions, de I'hydrog_ne peut se

former dans un r6seau d'eau chaude inutilis6 depuis

deux semaines ou plus. L'HYDROGI_NE EST UN GAZ

EXPLOSIBLE. Si le syst_me d'eau chaude n'a pas 6t6

utilis6 depuis un certain temps, laisser couler I'eau

chaude des robinets pendant quelques minutes avant

de faire fonctionner le lave-vaisselle. Cette mesure

permettra & I'hydrog_ne de s'6vaporer. Ce gaz 6tant

inflammable, ne pas fumer ni utiliser de flamme nue

pendant cette p6riode.

• Enlever la porte ou le couvercle du compartiment de

lavage Iorsque vous remplacez ou mettez au rebut un

vieux lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

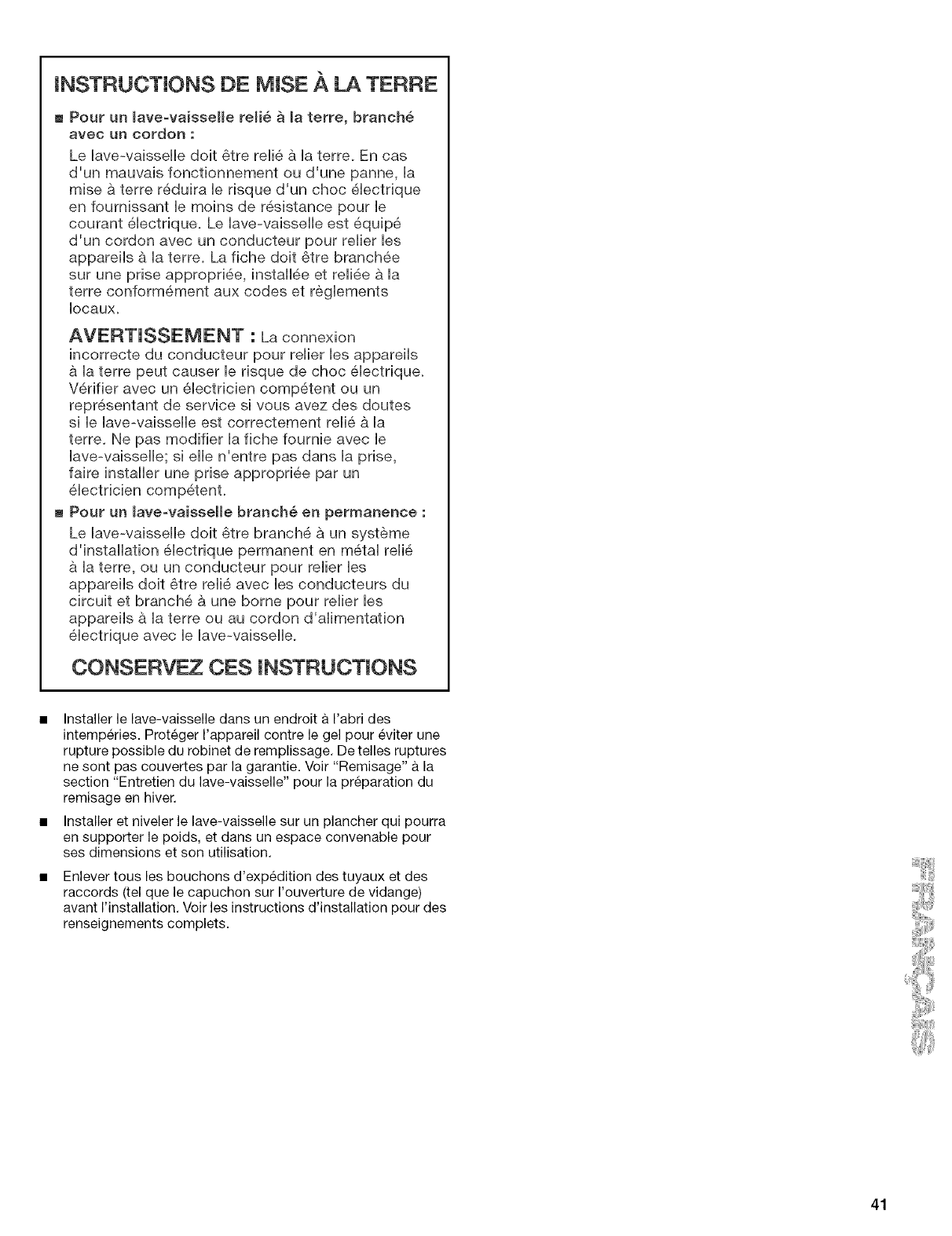

INSTRUCTIONS DE MISE A LA TERRE

mPour un lave=vaieeelle reli_ ;5 la terre, branch6

avec un cordon :

Le Have-va[sseHHedoit @trereHi6;5Haterre. En cas

d'un mauvais foncfionnement ou d'une panne, Ha

mise ;5terre r6duira Herisque d'un choc 6Hectrique

en fournissant Hemoins de r6sistance pour He

courant 6Hectrique. Le HavevaisseHHeest 6quip6

d'un cordon avec un conducteur pour reHierHes

appareiHs ;5Haterre. La fiche doit 6tre branch6e

sur une prise appropri6e, instaHH6eet reHi6e;5 Ha

terre conform6ment aux codes et r@gHements

Iocaux.

AVERTUSSEMENT : La connexion

incorrecte du conducteur pour reHierHesappareiHs

;5Haterre peut causer Herisque de choc 6Hectrique.

V6rifier avec un 6Hectricien comp6tent ou un

repr6sentant de service si vous avez des doutes

si HeHave-vaisseHHeest correctement reHi6;5Ha

terre. Ne pas modifier Hafiche fournie avec He

Have-vaisseHHe;si eHHen'entre pas dans Haprise,

faire instaHHerune prise appropri6e par un

6Hectricien comp6tenL

m Pour un lave-vaisselle branch6 en permanence :

Le HavevaisseHHedoit 6tre branch6 ;5un syst_me

d'instaHHation 6Hectrique permanent en m6taHreHi6

;5Haterre, ou un conducteur pour reHierHes

appareiHs doit 6tre reHi6avec Hesconducteurs du

circuit et branch6 ;5 une borne pour reHierHes

appareiHs ;5Haterre ou au cordon d'aHimentation

6]ectrique avec HeHavevaisseHHe.

CONSERVEZ CES iNSTRUCTiONS

Installer le lave-vaisselle dans un endroit a I'abri des

intemp_ries. Proteger I'appareil contre le gel pour eviter une

rupture possible du robinet de remplissage. De telles ruptures

ne sent pas couvertes par la garantie. Voir "Remisage" a la

section "Entretien du lave-vaisselle" pour la preparation du

remisage en hiver.

Installer et niveler le lave-vaisselle sur un plancher qui pourra

en supporter le poids, et dans un espace convenable pour

ses dimensions et son utilisation.

Enlever tousles bouchons d'expedition des tuyaux et des

raccords (tel que le capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions d'installation pour des

renseignements complets.

PII_CES _ CARACTI_RISTIQUES

Ce manuel couvre plusieurs modeles differents. Les caracteristiques sur votre lave-vaisselle peuvent differer de celles illustrees ci-

dessous.

A. Lavage au niveau sup_rieur

B. Panier sup_rieur

C. Panier inf_rieur

D. Bras d'aspersion inf_rieur

E. Ouverture d'arriv_e d'eau

(dans la paroi de la cuve)

Tableau de commande

F. Butoir de panier

G. £-I#ment chauffant

H. Event

I. Bras d'aspersien sup_rieur

J. Tube d'arriv_e d'eau ULTRA FLOW TM

K. Panier a couverts

L. Plaque signal_tique des num_ros

de modele et de s_rie

M. Module ULTRA WASH _

iV. Dispositif de protection centre

le d#bordement

O. Distributeur de d_tergent

RDistributeur d'agent de ringage

i 0

wA ,NG

CYCLES

@ @ O @

ULTRAWASH 246

O ®

DRYUNG CLEAN

OPTIONS

LOCK ON

Sii!i_,_i_::ii_,ii:_iiii:>_ii:!_i_ii!;!_d'_'_,_,_i!!:i_iiiii_!_liii!ii_ii_%::!;iiiiiiiO_/_,d_%_!_>;_,_!::ii_oiiiiiid,_i:i!:_:::ii_,

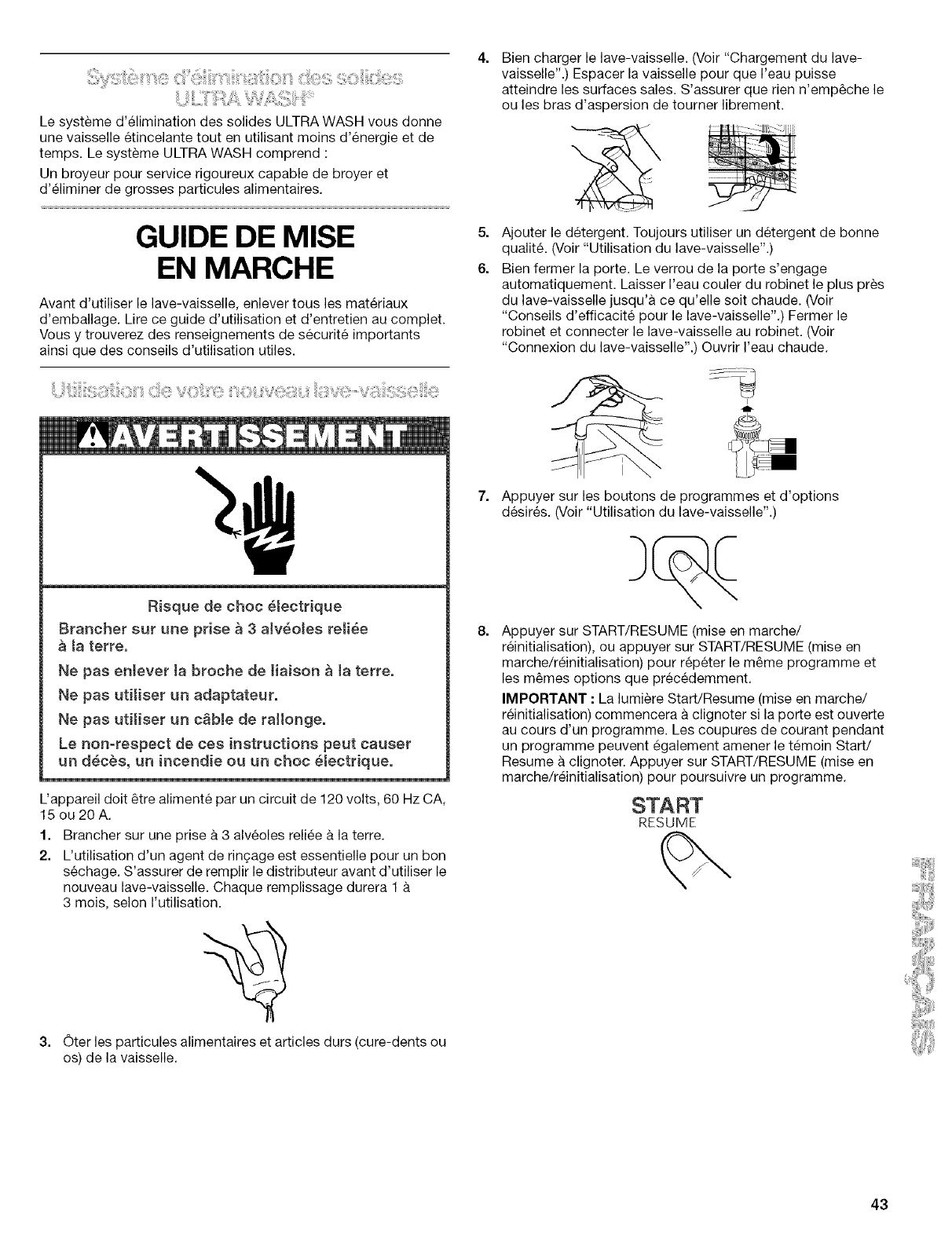

Le systeme d'elimination des solides ULTRA WASH vous donne

une vaisselle etincelante tout en utilisant moins d'energie et de

temps. Le systeme ULTRA WASH comprend :

Un broyeur pour service rigoureux capable de broyer et

d'eliminer de grosses particules alimentaires.

GUIDE DE MISE

EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tousles materiaux

d'emballage. Lire ce guide d'utilisation et d'entretien au complet.

Vous y trouverez des renseignements de securit6 importants

ainsi que des conseils d'utilisation utiles.

Risque de choc _Jectrique

Brancher sur une prise _ 3aJv_oles retiee

ta terre.

Ne pas entever ta broche de liaison a ta terre.

Ne pas utitiser un adaptateur.

Ne pas utitiser un c_ble de raHonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc etectrique.

L'appareil dolt &tre aliment& par un circuit de 120 volts, 60 Hz CA,

15 ou 20 A.

1. Brancher sur une prise & 3 alv&oles reli&e a la terre.

2. L'utilisation d'un agent de ringage est essentielle pour un bon

s&chage. S'assurer de remplir le distributeur avant d'utiliser le

nouveau lave-vaisselle. Chaque remplissage durera 1

3 mois, selon I'utilisation.

3. Oter lea particules alimentaires et articles durs (cure-dents ou

os) de la vaisselle.

Bien charger le lave-vaisselle. (Volt "Chargement du lave-

vaisselle".) Espacer la vaisselle pour que I'eau puisse

atteindre les surfaces sales. S'assurer que rien n'emp&che le

ou les bras d'aspersion de tourner librement.

Ajouter le detergent. Toujours utiliser un d&tergent de bonne

qualit& (Voir "Utilisation du lave-vaisselle".)

Bien fermer la porte. Le verrou de la porte s'engage

automatiquement. Laisser I'eau couler du robinet le plus pres

du lave-vaisselle jusqu'a ce qu'elle soit chaude. (Voir

"Conseils d'efficacite pour le lave-vaisselle".) Fermer le

robinet et connecter le lave-vaisselle au robinet. (Voir

"Connexion du lave-vaisselle".) Ouvrir I'eau chaude.

Appuyer sur les boutons de programmes et d'options

desirTs. (Voir "Utilisation du lave-vaisselle".)

Appuyer sur START/RESUME (mise en marche/

r&initialisation), ou appuyer sur START/RESUME (mise en

marche/r&initialisation) pour repTter le m&me programme et

les m&mes options que prTcedemment.

IMPORTANT :La lumi&re Start/Resume (mise en marche/

reinitialisation) commencers a clignoter si la porte est ouverte

au cours d'un programme. Les coupures de courant pendant

un programme peuvent &galement amener le t&moin Start/

Resume a clignoter. Appuyer sur START/RESUME (mise en

marche/r&initialisation) pour poursuivre un programme.

START

RESUME

CONNEXION DU LAVE-VAISSELLE

REMARQUE : Un adaptateur special doit _tre installe sur le

robinet avant que le lave-vaisselle puisse _tre raccord& Les

instructions d'installation completes ainsi que I'adaptateur sont

livres avec le lave-vaisselle. (Voir les instructions d'installation.)

Lors du deplacement du lave-vaisselle, s'assurer que la porte est

enclenchee. Saisir le lave-vaisselle par les coins avant

superieurs.

Preparation du robinet

1. Enlever le porte-filtre ou I'aerateur, le filtre et la rondelle de

I'extremit6 du robinet.

2. Utiliser I'ensemble d'adaptateur pour robinet fourni avec le

lave-vaisselle mobile pour modifier le robinet qui servira au

lave-vaisselle.

REMARQUE :Oter et mettre de c6te la rondelle, le filtre et porte-

filtre ou aerateur pour utilisation ulterieure.

Connexion de radaptateur pour robinet aux robinets

flletage interne

Inserer les 2 filtres, la rondelle mince puis la rondelle epaisse de

I'ensemble de I'adaptateur pour robinet dans I'adaptateur pour

robinet. Visser I'adaptateur sur I'extremit6 du robinet.

REMARQUE : Utiliser les deux rondelles.

A. Rondelle _paisse

B. Rondelle mince

C. Filtres

D. Adaptateur pour robinet

A. Rondelle

B. Filtre

C. Porte-filtre ou a_rateur

Connexion de radaptateur pour robinet aux robinets

filetage externe

Inserer les 2 filtres, puis la rondelle mince de I'ensemble de

I'adaptateur pour robinet dans I'adaptateur pour robinet. Visser

I'adaptateur sur I'extremite du robinet.

REMAROUE :Ne pas utiliser la rondelle epaisse.

1. Ouvrir le robinet d'eau chaude et attendre que I'eau soit

chaude. Fermer le robinet.

2. Tirer les tuyaux hors du compartiment de rangement

I'arriere du lave-vaisselle.

REMARQUE : S'assurer que les tuyaux ne sent pas

deformes ou tordus. Les tuyaux deformes reduisent le

rendement du lave-vaisselle.

3. Tirer vers le bas sur le collet de blocage tout en poussant le

raccord de tuyau sur I'adaptateur pour robinet.

A......................................@

C ....................................

A. Rondelle mince

B. Filtres

C. Adaptateur pour robinet

A. Adaptateur pour robinet

B. Collet de blocage

C. Raccord de tuyau

4. Lorsque le raccord s'enclenche, rel&cher le collet de blocage.

5. Rouvrir completement, mais lentement, le robinet d'eau

chaude.

6. Brancher sur une prise a 3 alveoles reliee a la terre.

On peut prendre de I'eau du robinet pendant que le lave-vaisselle

est connecte.

REMAROUE :Ne pas prendre de I'eau pendant que le lave-

vaisselle se remplit ou pendant I'evacuation de I'eau. (Ceci

emp_che un faible remplissage Iorsque le lave-vaisselle se

remplit ou le melange de I'eau d'evacuation avec I'eau fraYche

Iorsque le lave-vaisselle se vide.)

Appuyer sur le bouton rouge du raccord de tuyau pour prendre

de I'eau du robinet. (Le robinet est regl6 a chaud. Regler le

robinet pour la temperature d'eau desiree.)

REMARQUE :Ouvrir I'eau chaude apres avoir puise de I'eau du

robinet. Fermer I'eau froide.

)_iiiii_;i,x,!i!:i!i_OO_iiiiiiii_,_ii!!)i!%iiiiiO_ii_ii!i_Li/il_%j_!b__,i_i:ii:_iijiii!_!!!!il;;S;!i!i!!_iiiiii_i!!!!!_,

1. Fermer I'eau chaude. (On peut le faire apres le dernier

rin(_age.)

2. Appuyer sur le bouton rouge du raccord pour degager la

pression de I'eau.

A. Adaptateur pour robinet

B. Collet de blocage

C. Bouton rouge

D. Raccord de tuyau

3. Soulever 16g_rement le raccord de tuyau tout en abaissant le

collet de blocage. Tirer le raccord vers le bas.

4. Retourner le raccord pour bien vider I'exces d'eau.

5. Deconnecter le cordon de courant electrique et le ranger

dans le compartiment.

6. Replacer les tuyaux dans le compartiment de rangement.

CHARGEMENT DU

LAVE-VAISSELLE

Enlever de la vaisselle les restes alimentaires, os, cure-dents

et autres articles durs. Pour conserver I'eau, I'energie et

economiser du temps, il n'est pas necessaire de rincer la

vaisselle avant de la placer dans le lave-vaisselle.

REMARQUE : La vaisselle souillee de produits a base de

tomate doit _tre rincee avant le lavage pour eviter la

formation de taches.

Le module de lavage separe les particules alimentaires de

I'eau. Le module contient un dispositif de hachage qui reduit

la grosseur des particules alimentaires.

REMARQUE : Si des articles durs tels que graines de fruits,

noix et coquilles d'oeufs penetrent darts le module de lavage,

il est possible que I'on entende des bruits de hachage,

broyage ou bourdonnement. Ces bruits sent normaux

Iorsque des articles durs penetrent dans le module. Cviter

que des articles metalliques (tels que des vis de poignees de

casserole) penetrent dans le module de lavage. Des

dommages peuvent en resulter.

Pour le meilleur resultat de sechage, I'eau doit pouvoir

s'ecouler de toutes les surfaces.

II est important que le jet d'eau atteigne toutes les surfaces

sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne soit

pas empilee ou en chevauchement.

Faire tres attention Iors de la manipulation d'ustensiles de

cuisson Iourds. Les articles Iourds peuvent endommager

I'interieur de la porte si on les fait tomber ou on les heurte.

S'assurer que les couvercles et poignees de casseroles,

plaques a pizza ou a biscuits, etc. n'entravent pas la rotation

des bras d'aspersion.

Conserver I'eau, I'energie et economiser du temps sur le

ringage manuel en utilisant un programme de ringage pour

garder la vaisselle legerement mouillee si vous n'avez pas

I'intention de la laver bient6t. Les aliments tels que les oeufs,

riz, p&tes alimentaires, epinards et cereales cuites peuvent

_tre difficiles a enlever si on les laisse secher pendant

quelque temps.

Placer les articles avec la partie ouverte vers le bas pour un

meilleur nettoyage et egouttement.

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sont bien retenus dans les

paniers.

S'assurer que les couvercles et poignees de casserole,

plaques a pizza et a biscuits, etc. ne touchent pas les parois

interieures ou n'entravent pas la rotation du bras d'aspersion.

Charger la vaisselle pour que les articles ne se touchent pas

les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les orifices

d'evacuation des eviers avec leurs bondes pendant les

operations de lavage pour eviter le transfert des bruits par les

canalisations.

iil]]iiii','.ii%i_ii'_gi@i;v'ii._!:!i_¢'i_!:(::I_Lt!iiii:]_!!!:i_@(_!!_ii'_¸';!!!il,i.!!/:]i_..ii!_ii'_ii@Lt!.....

Le panier sup@ieur est congu pour le chargement des tasses,

verres et petits articles. (Voir les modeles de chargement

recommandes ci-dessous.)

REMARQUE : Les caracteristiques du panier de votre lave-

vaisselle peuvent diff@er des illustrations.

iC:i_._i!i_i'!!iii:i_i/@_ii_'_@_iqii:di!Liiii%!ii:iil_ii@i_i_!'¸_iiliii:!_:ii!!i¢_ii@L,iii....

Le panier inferieur est congu pour les assiettes, casseroles et

ustensiles. (Voir les modeles de chargement recommandes ci-

dessous.)

REMARQUE : Les caracteristiques du panier de votre lave-

vaisselle peuvent diff@er des illustrations.

Charge de 10 couverts

Charge de 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la cavite des

articles vers le bas.

Charger les verres dans le panier sup@ieur seulement. Le

panier inf@ieur n'est pas congu pour les verres. IIs pourraient

y subir des dommages.

Placer les tasses et verres dans les rangees entre les tiges.

Ces articles places sur les tiges peuvent se casser et

comporter des taches d'eau.

Veiller ace qu'il n'y ait aucun contact entre les articles de

porcelaine, de cristal et autres articles delicats durant le

lavage. IIs pourraient subir des dommages.

Placer les articles de plastique dans le panier superieur

seulement. Ne laver des articles de plastique au lave-

vaisselle que s'ils sent identifies comme "lavable au lave-

vaisselle."

Placer les articles de plastique pour que la force du jet d'eau

ne les deplace pas durant le lavage.

Pour eviter I'ecaillage, veiller a ce que les verres a pied ne

touchent pas les autres articles.

On peut placer dans le panier superieur de petits bols ou

moules et autres petits ustensiles. Placer les bols dans la

section centrale pour la meilleure stabilite.

Charge de 10 couverts

Ne pas charger dans le panier inf@ieur des articles comme

les verres, tasses ou articles de plastique. Ne charger de

petits articles dans le panier inf@ieur que s'ils sont bien fixes

en place.

Charger les assiettes, bols a soupe, etc. entre les tiges de

separation.

Pour une charge importante, placer les bords des assiettes

en chevauchement.

Charger les bols & soupe, a cereales et de service dans le

panier de diverses fagons selon leur taille et forme. Charger

les bols solidement entre les rangees de tiges. Ne pas

imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

...... ..,';"i _\_

/f;lil

Charge de 12 couverts

Charger les plaques a biscuits, moules a g&teaux et autres

gros articles sur les c6tes eta I'arriere. Le chargement de tels

articles a I'avant peut emp_cher le jet d'eau d'atteindre le

distributeur de detergent.

Immobiliser les ustensiles de cuisson tres souilles dans le

panier, cavite vers le bas.

Veiller ace que les poignees des ustensiles et autres articles

n'entravent pas la rotation du ou des bras d'aspersion. Le ou

les bras d'aspersion doivent pouvoir tourner librement.

Ne pas charger d'articles entre le panier inferieur et la paroi

laterale de la cuve du lave-vaisselle. Cela risque de bloquer

I'arrivee d'eau.

REMARQUE : Si vous avez retire le panier inf@ieur pour le

decharger ou le nettoyer, le replacer avec les butoirs a I'avant.

iil]]]iii',',iil_ii!!_i_ii_i!!iii_iii:i=_,_i:!!!_;;iiii__ji_!i!:_ii_ii_i::_::i::iiiii_i!:;]i_i%_iiiiieii'¸_¸_i!!i_iOOLt¢,_:_',_i!i!i!_;i+_::i_!!!iii_

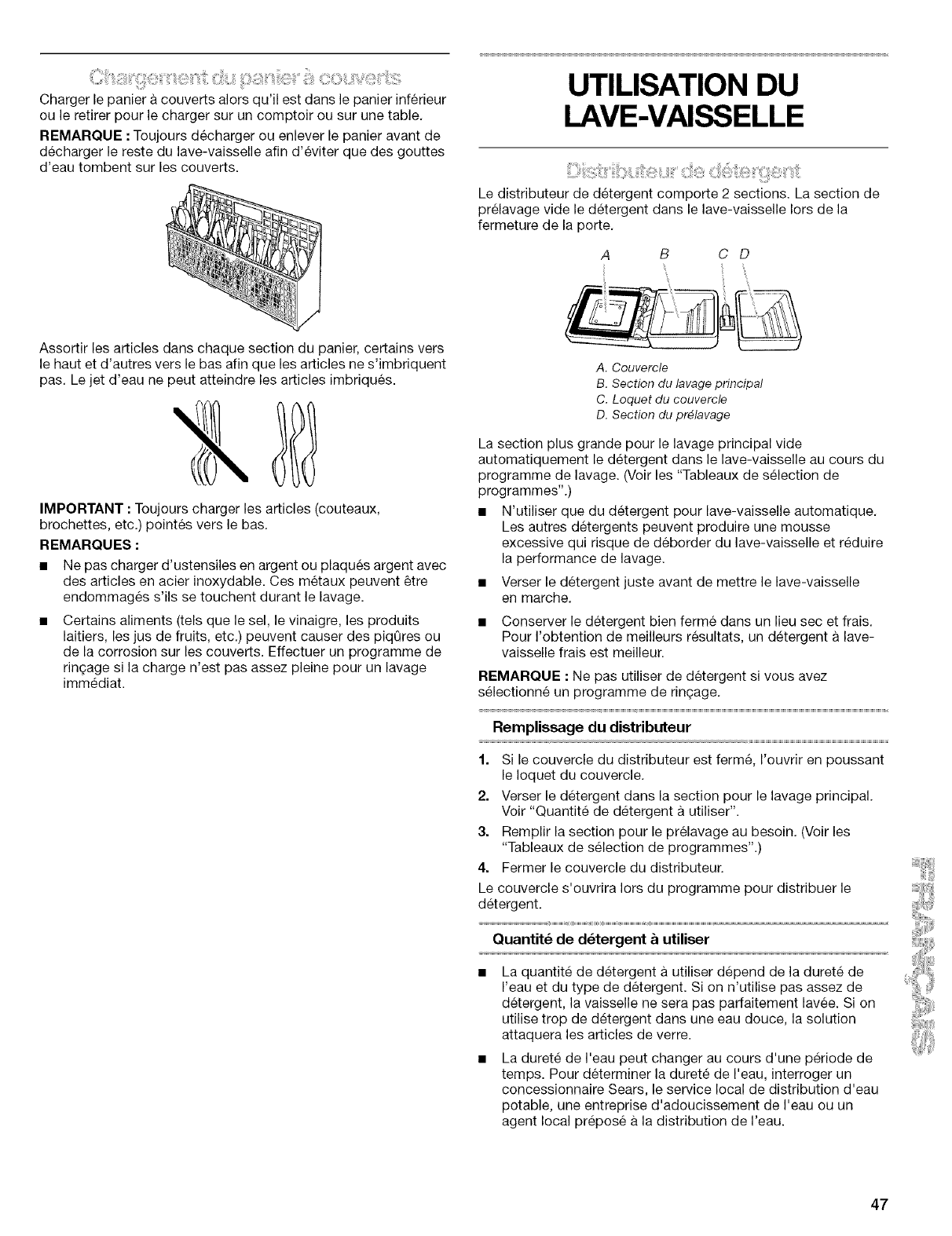

Charger le panier a couverts alors qu'il est dans le panier inferieur

ou le retirer pour le charger sur un comptoir ou sur une table.

REMARQUE :Toujours decharger ou enlever le panier avant de

decharger le reste du lave-vaisselle afin d'eviter que des gouttes

d'eau tombent sur les couverts.

Assortir les articles dans chaque section du panier, certains vers

le haut et d'autres vers le bas afin que les articles ne s'imbriquent

pas. Le jet d'eau ne peut atteindre les articles imbriques.

IMPORTANT : Toujours charger les articles (couteaux,

brochettes, etc.) pointes vers le bas.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec

des articles en acier inoxydable. Ces metaux peuvent _tre

endommages s'ils se touchent durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits

laitiers, les jus de fruits, etc.) peuvent causer des piqOres ou

de la corrosion sur les couverts. Effectuer un programme de

ringage si la charge n'est pas assez pleine pour un lavage

immediat.

UTILISATION DU

LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La section de

prelavage vide le detergent dans le lave-vaisselle Iors de la

fermeture de la porte.

A B C D

A. Couvercle

B. Section du lavage principal

C. Loquet du couvercle

D. Section du pr_lavage

La section plus grande pour le lavage principal vide

automatiquement le detergent dans le lave-vaisselle au cours du

programme de lavage. (Voir les "Tableaux de selection de

programmes".)

• N'utiliser que du detergent pour lave-vaisselle automatique.

Les autres detergents peuvent produire une mousse

excessive qui risque de deborder du lave-vaisselle et reduire

la performance de lavage.

Verser le detergent juste avant de mettre le lave-vaisselle

en marche.

Conserver le detergent bien ferme dans un lieu sec et frais.

Pour I'obtention de meilleurs resultats, un detergent a lave-

vaisselle frais est meilleur.

REMARQUE :Ne pas utiliser de detergent si vous avez

selectionne un programme de ringage.

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en poussant

le Ioquet du couvercle.

2. Verser le detergent dans la section pour le lavage principal.

Voir "Quantite de detergent a utiliser'.

3. Remplir la section pour le prelavage au besoin. (Voir les

"Tableaux de selection de programmes".)

4. Fermer le couvercle du distributeur.

Le couvercle s'ouvrira Iors du programme pour distribuer le

detergent.

Quantit_ de d_tergent _utiliser

• La quantite de detergent a utiliser depend de la durete de

I'eau et du type de detergent. Si on n'utilise pas assez de

detergent, la vaisselle ne sera pas parfaitement lavee. Si on

utilise trop de detergent dans une eau deuce, la solution

attaquera les articles de verre.

La durete de I'eau peut changer au cours d'une p@iode de

temps. Pour determiner la durete de I'eau, interroger un

concessionnaire Sears, le service local de distribution d'eau

potable, une entreprise d'adoucissement de I'eau ou un

agent local prepose a la distribution de I'eau.

Ou remplir

Jusqu'au sommet du 3° repere

(9 c. a the ou 45 mL)

Jusqu'au sommet du 2° repere

(6 c. a the ou 30 mL)

Jusqu'au sommet du 1°' repere

(3 c. & the ou 15 mL)

Eau douce a moyenne (0 a 6 grains par gallon)

[eau ordinaire traitee a I'adoucisseur et du service municipal]

Niveau de salet_ Lavage principal Pr_lavage

Charges de vaisselle 3 c. a th_ (15 mL) 3 c. a th_ (15 mL)

I_g_rement sale/pr_- [jusqu'au sommet du [jusqu'au sommet du

rinc_e 1°' rep_re] 1°' rep_re]

Charges de vaisselle 6 c. a th_ (30 mL) 6 c. a th_ (30 mL)

normalement sale [jusqu'au sommet du [jusqu'au sommet du

2_rep_re] 2_rep_re]

Charges de vaisselle 9 c. a th_ (45 mL) 6 c. a th_ (30 mL)

tr_s sale [jusqu'au sommet du [jusqu'au sommet du

3_repere] 2_repere]

Eau moyenne a dure (7 a 12 grains par gallon) t

[eau de puits et du service municipal]

Niveau de salet_ Lavage principal Pr_lavage

Tous genres de 9 c. a th_ (45 mL) 6 c. a th_ (30 mL)

salet_s [jusqu'au sommet du [jusqu'au sommet du

3_repere] 2_repere]

t II peut _tre necessaire d'utiliser I'option Hi Temp Wash (lavage

haute temp.) pour la meilleure performance de lavage avec une

eau tr_s dure.

REMARQUE : Les quantites indiquees correspondent a I'emploi

d'un detergent en poudre standard. La quantite peut varlet si on

utilise un detergent en poudre concentre ou un detergent liquide.

Les detergents en pastilles doivent _tre ajoutes a la section de

lavage principal du distributeur de detergent avec le couvercle

ferme. Lors de I'utilisation d'un detergent en poudre concentre,

d'un detergent liquide ou d'un detergent en pastille, preceder

conformement aux instructions indiquees sur I'emballage.

IMPORTANT : Voir "Tableaux de selection de programme" pour

savoir quelles sections du distributeur de detergent utiliser avec

chaque programme.

IMPORTANT : Votre lave-vaisselle est con9u pour I'utilisation

d'un agent de ringage liquide. L'utilisation des agents de rin_age

ameliore nettement le s_chage en permettant a I'eau de s'ecouler

de la vaisselle au cours du ringage final. IIs emp_chent egalement

I'eau de former des gouttelettes qui peuvent secher en laissant

des taches ou coulees. Ne pas utiliser un agent solide ou en

forme de barre.

V_rification du distributeur

Examiner la zone centrale du bouchon du distributeur d'agent de

ringage. La transparence indique un besoin de remplissage.

Ou retirer le bouchon du distributeur d'agent de ringage. Si la

lettre "E" est visible, le distributeur est vide.

Remplissage du distributeur

La capacite du distributeur d'agent de ringage est de

6 oz (175 mL). Dans des conditions normales, cette quantite

devrait durer environ 3 mois. II n'est pas necessaire d'attendre

que le distributeur soit vide avant de le remplir. Essayer de le

garder plein, mais s'assurer de ne pas trop le remplir.

1. S'assurer que la porte du lave-vaisselle est completement

ouverte.

2. Oter le bouchon du distributeur d'agent de ringage.

3. Verser I'agent de ringage. Remplir jusqu'a I'ouverture la plus

petite dans la partie inferieure du distributeur. Un remplissage

excessif suscitera une fuite de I'agent de ringage et un

moussage excessif.

4. Essuyer tout agent de ringage renverse avec un chiffon

humide.

5. Replacer le bouchon du distributeur d'agent de ringage et

bien le serrer.

:::::::::::::::::::::::

iI,_i!i?!ii!,ii%:,,,F,xi,i,l,i!_v_ii:!_iiii_%!ii_!;_,!!_,iiiiiii_ii!i_,

L'eau chaude dissout et active le detergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage sans taches des verres. Pour

les meilleurs resultats de lavage, I'eau devrait 6tre a 120°F (49°C)

son entree darts le lave-vaisselle. Les charges peuvent ne pas

_tre lavees aussi bien si la temperature de I'eau est trop basse.

L'eau trop chaude peut rendre certaines saletes plus difficiles

enlever et emp_cher certains ingredients du detergent de faire

effet. Si le chauffe-eau se trouve loin du lave-vaisselle, il peut _tre

necessaire de faire couler I'eau chaude au robinet le plus pres du

lave-vaisselle pour minimiser la quantite d'eau froide dans la

canalisation d'eau.

Contr61e de la temperature de reau

1. Laisser couler I'eau chaude par le robinet le plus proche du

lave-vaisselle pendant au moins 1 minute.

2. Placer un thermometre a viande ou a confiserie dans une

tasse a mesurer en verre.

3. Verifier la temperature sur le thermom_tre pendant que I'eau

coule darts la tasse.

• Pour economiser de I'eau, de I'energie et du temps, ne pas

rincer la vaisselle avant de la placer dans le lave-vaisselle.

Utiliser la caracteristique de mise en marche differee pour

faire fonctionner votre lave-vaisselle en dehors des heures de

pointe. Les services publics Iocaux recommandent d'eviter

I'emploi intense d'energie a certaines heures du jour.

Durant I'ete, faire fonctionner le lave-vaisselle la nuit pour

reduire I'accumulation de chaleur dans la cuisine durant la

journee.

Utiliser un agent de rin(;age pour ameliorer le sechage.

Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou a la section de rin(;age

du programme seulement Iorsque cela s'impose.

Si votre domicile est equipe d'un adoucisseur d'eau, vous

voudrez peut-_tre eviter de mettre le lave-vaisselle en marche

durant la regeneration de I'adoucisseur, laquelle pourrait

entrafner une mauvaise performance de lavage.

Choisir le programme et les options de lavage desires. Ou

appuyer sur START/RESUME (mise en marche/reinitialisation)

pour utiliser le m_me programme et les m_mes options que dans

le programme precedent.

REMARQUE : Si le dernier programme acheve etait un rin(_age,

le lave-vaisselle executera le dernier programme de lavage

complet et les options que vous avez choisies quand vous

appuyez sur Start/Resume (mise en marche/reinitialisation).

Le "O" indique les etapes de chaque programme.

La consommation d'eau est indiquee en gallons am#ricains/litres.

Ce modele satisfait aux directives en rapport a I'econergie

ENERGY STAR®.

IMPORTANT : Les programmes habituels peuvent prendre

plusieurs heures, selon le programme choisi et la temperature de

I'eau.

Utiliser ce programme pour les casseroles et la vaisselle

ordinaire difficiles a nettoyer et tres sales.

Utiliser les deux sections du distributeur de

d_tergent.

Lavage Lavage Rinqage Rin£age S_chage Dur_e Consom-

principal ou vi- final ap- mation

dange proxima- d'eau

tive (gal/L)

• • • • • 2,5 h* 8,6/32,6

rin£age

Utiliser ce programme pour des charges comportant des

quantites elevees de debris alimentaires.

Utiliser les deux sections du distributeur de

d_tergent.

Lavage Lavage Rin£age Rin£age S_chage Dur6e Consom-

principal ou vi- final ap- mation

dange proxima- d'eau

tive (gal/L)

• • • • • 2 h* 6,9/26,1

vidange

Utiliser ce programme pour des charges comportant des

quantites normales de debris alimentaires. (L'etiquette de

consommation d'energie est basee sur ce programme.)

Utiliser la section couverte du distributeur.

Lavage Lavage Rinqage Rinqage S_chage Dur6e Consom-

principal ou vi- final ap- mation

dange proxima- d'eau

tive (gal/L)

• • • • 1,5 h* 4,6/17,4

vidange

Light Wash/lavage I_ger

Utiliser ce programme pour les articles en porcelaine et en

cristal. Ce programme comprend un lavage leger et un ringage

delicat. Pendant le sechage & chaud, I'element de chauffage

fonctionne par intermittence.

Utiliser la section couverte du distributeur.

Lavage Lavage Rin£age Rinqage S_chage Dur6e Consom-

principal ou vi- final ap- mation

dange proxima- d'eau

tive (gal/L)

••••1,5 h* 4,8/18,2

vidange par

intermit-

tence

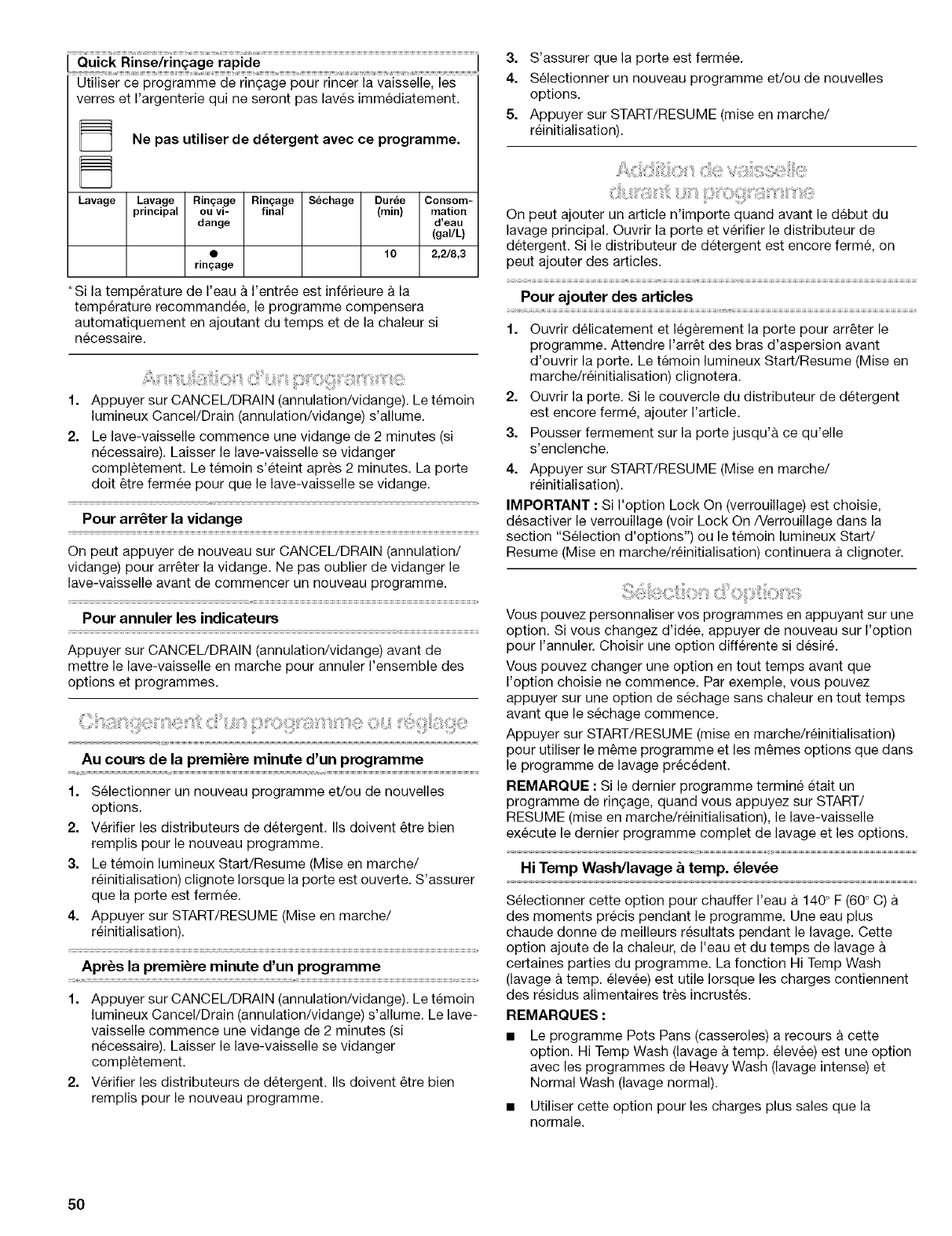

Utiliser ce programme de ringage pour rincer la vaisselle, les

verres et I'argenterie qui ne seront pas laves immediatement.

Ne pas utiliser de detergent avec ce programme.

Lavage Lavage Rin_;age Rin_age S_chage Dur_e Consom-

principal ou vl- final (min) mation

dange d'eau

(gal/L)

•10 2,2/8,3

rin_;age

*Si la temperature de I'eau a I'entree est inferieure a la

temperature recommandee, le programme compensera

automatiquement en ajoutant du temps et de la chaleur si

necessaire.

1. Appuyer sur CANCEL/DRAIN (annulation/vidange). Le temoin

lumineux Cancel/Drain (annulation/vidange) s'allume.

2. Le lave-vaisselle commence une vidange de 2 minutes (si

necessaire). Laisser le lave-vaisselle se vidanger

completement. Le temoin s'eteint apres 2 minutes. La porte

dolt 6tre fermee pour que le lave-vaisselle se vidange.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL/DRAIN (annulation/

vidange) pour arr_ter la vidange. Ne pas oublier de vidanger le

lave-vaisselle avant de commencer un nouveau programme.

Pour annuler les indicateups

Appuyer sur CANCEL!DRAIN (annulation/vidange) avant de

mettre le lave-vaisselle en marche pour annuler I'ensemble des

options et programmes.

Au coups de la premiere minute d'un programme

1. Selectionner un nouveau programme et/ou de nouvelles

options.

2. Verifier les distributeurs de detergent. IIs doivent _tre bien

remplis pour le nouveau programme.

3. Le temoin lumineux Start/Resume (Mise en marche/

reinitialisation) clignote Iorsque la porte est ouverte. S'assurer

que la porte est fermee.

4. Appuyer sur START/RESUME (Mise en marche/

reinitialisation).

Apr_s la premiere minute d'un programme

1. Appuyer sur CANCEL!DRAIN (annulation/vidange). Le temoin

lumineux Cancel/Drain (annulation/vidange) s'allume. Le lave-

vaisselle commence une vidange de 2 minutes (si

necessaire). Laisser le lave-vaisselle se vidanger

completement.

2. Verifier les distributeurs de detergent. IIs doivent _tre bien

remplis pour le nouveau programme.

3. S'assurer que la porte est fermee.

4. Selectionner un nouveau programme et/ou de nouvelles

options.

5. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

On peut ajouter un article n'importe quand avant le debut du

lavage principal. Ouvrir la porte et verifier le distributeur de

detergent. Si le distributeur de detergent est encore ferme, on

peut ajouter des articles.

Pour ajouter des articles

1. Ouvrir delicatement et legerement la porte pour arr_ter le

programme. Attendre I'arr_t des bras d'aspersion avant

d'ouvrir la porte. Le temoin lumineux Start/Resume (Mise en

marche/reinitialisation) clignotera.

2. Ouvrir la porte. Si le couvercle du distributeur de detergent

est encore ferme, ajouter I'article.

3. Pousser fermement sur la porte jusqu'a ce qu'elle

s'enclenche.

4. Appuyer sur START/RESUME (Mise en marche/

reinitialisation).

IMPORTANT : Si I'option Lock On (verrouillage) est choisie,

desactiver le verrouillage (voir Lock On/Verrouillage dans la

section "Selection d'options") ou le temoin lumineux Start/

Resume (Mise en marche/reinitialisation) continuera a clignoter.

Vous pouvez personnaliser vos programmes en appuyant sur une

option. Si vous changez d'idee, appuyer de nouveau sur I'option

pour I'annuler. Choisir une option differente si desire.

Vous pouvez changer une option en tout temps avant que

I'option choisie ne commence. Par exemple, vous pouvez

appuyer sur une option de sechage sans chaleur en tout temps

avant que le sechage commence.

Appuyer sur START/RESUME (mise en marche/reinitialisation)

pour utiliser le m6me programme et les m_mes options que dans

le programme de lavage precedent.

REMARQUE : Si le dernier programme termine etait un

programme de ringage, quand vous appuyez sur START/

RESUME (mise en marche/reinitialisation), le lave-vaisselle

execute le dernier programme complet de lavage et les options.

Hi Temp Wash/lavage &temp. _lev_e

Selectionner cette option pour chauffer I'eau a 140° F (60° C)

des moments precis pendant le programme. Une eau plus

chaude donne de meilleurs resultats pendant le lavage. Cette

option ajoute de la chaleur, de I'eau et du temps de lavage

certaines parties du programme. La fonction Hi Temp Wash

(lavage a temp. elevee) est utile Iorsque les charges contiennent

des residus alimentaires tres incrustes.

REMARQUES :

• Le programme Pots Pans (casseroles) a recours a cette

option. Hi Temp Wash (lavage & temp. elevee) est une option

avec les programmes de Heavy Wash (lavage intense) et

Normal Wash (lavage normal).

• Utiliser cette option pour les charges plus sales que la

normale.

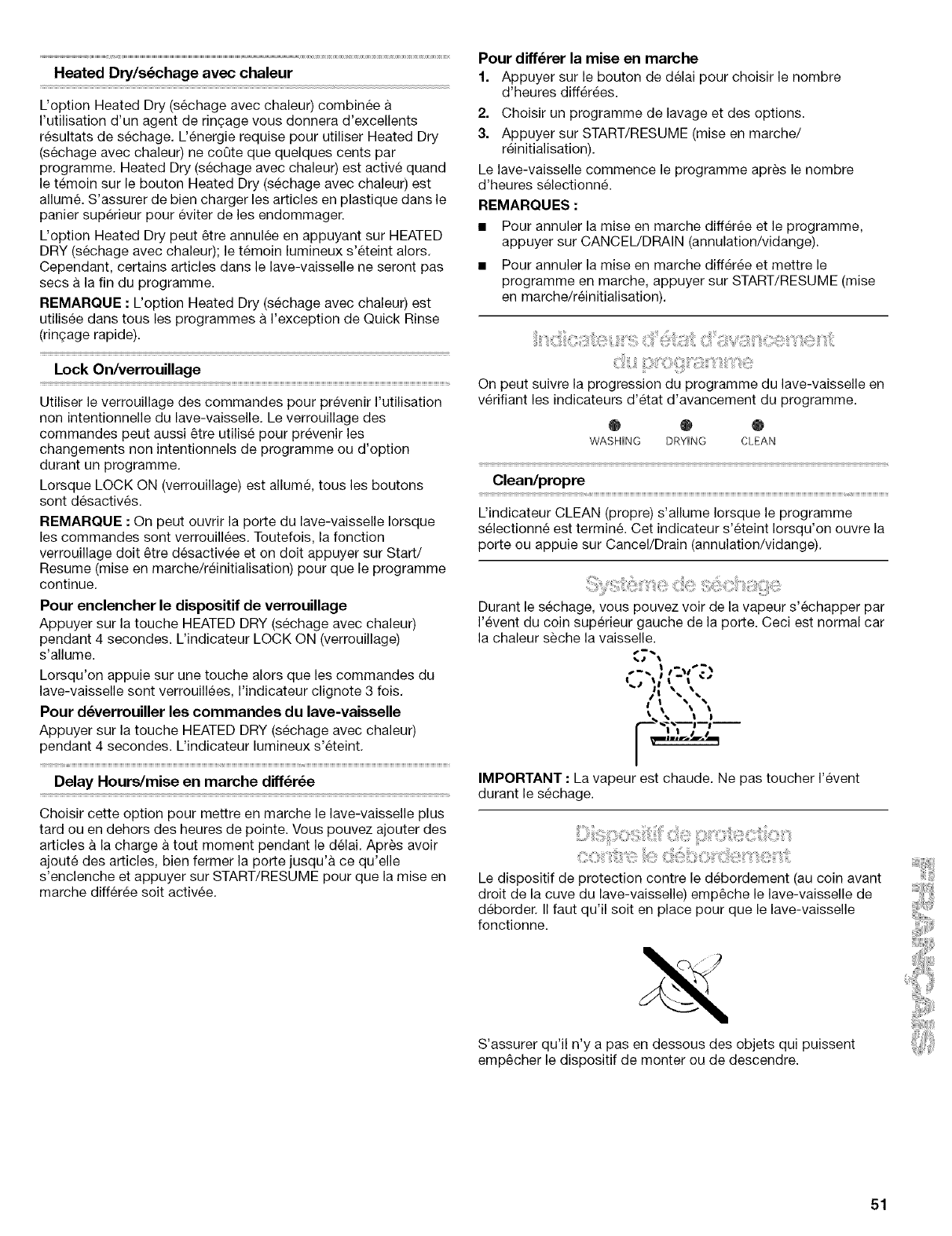

Heated Dry/s_chage avec chaleur

L'option Heated Dry (sechage avec chaleur) combinee

I'utilisation d'un agent de ringage vous donnera d'excellents

resultats de sechage. Uenergie requise pour utiliser Heated Dry

(sechage avec chaleur) ne coQte que quelques cents par

programme. Heated Dry (sechage avec chaleur) est active quand

le temoin sur le bouton Heated Dry (sechage avec chaleur) est

allume. S'assurer de bien charger les articles en plastique dans le

panier superieur pour eviter de les endommager.

L'option Heated Dry peut _tre annulee en appuyant sur HEATED

DRY (sechage avec chaleur); le temoin lumineux s'eteint alors.

Cependant, certains articles dans le lave-vaisselle ne seront pas

secs a la fin du programme.

REMARQUE : L'option Heated Dry (sechage avec chaleur) est

utilisee dans tousles programmes a I'exception de Quick Rinse

(rint_age rapide).

Lock On/verrouillage

Utiliser le verrouillage des commandes pour prevenir I'utilisation

non intentionnelle du lave-vaisselle. Le verrouillage des

commandes peut aussi _tre utilise pour prevenir les

changements non intentionnels de programme ou d'option

durant un programme.

Lorsque LOCK ON (verrouillage) est allume, tousles boutons

sont desactives.

REMARQUE : On peut ouvrir la porte du lave-vaisselle Iorsque

les commandes sont verrouillees. Toutefois, la fonction

verrouillage doit _tre desactivee et on doit appuyer sur Start/

Resume (mise en marche/reinitialisation) pour que le programme

continue.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche HEATED DRY (sechage avec chaleur)

pendant 4 secondes. L'indicateur LOCK ON (verrouillage)

s'allume.

Lorsqu'on appuie sur une touche alors que les commandes du

lave-vaisselle sont verrouillees, I'indicateur clignote 3 fois.

Pour d_verrouiller les commandes du lave-vaisselle

Appuyer sur la touche HEATED DRY (sechage avec chaleur)

pendant 4 secondes. L'indicateur lumineux s'eteint.

Delay Hours/raise en marche diff_r_e

Choisir cette option pour mettre en marche le lave-vaisselle plus

tard ou en dehors des heures de pointe. Vous pouvez ajouter des

articles a la charge a tout moment pendant le delai. Apres avoir

ajoute des articles, bien fermer la porte jusqu'a ce qu'elle

s'enclenche et appuyer sur START/RESUME pour que la mise en

marche differee soit activee.

Pour diff_rer la mise en marche

1. Appuyer sur le bouton de delai pour choisir le nombre

d'heures differees.

2. Choisir un programme de lavage et des options.

3. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

Le lave-vaisselle commence le programme apres le nombre

d'heures selectionne.

REMARQUES :

• Pour annuler la mise en marche differee et le programme,

appuyer sur CANCEL/DRAIN (annulation/vidange).

• Pour annuler la mise en marche differee et mettre le

programme en marche, appuyer sur START/RESUME (mise

en marche/reinitialisation).

On peut suivre la progression du programme du lave-vaisselle en

verifiant les indicateurs d'etat d'avancement du programme.

@ @ @

WASHING DRYING CLEAN

Clean/propre

L'indicateur CLEAN (propre) s'allume Iorsque le programme

selectionne est termine. Cet indicateur s'eteint Iorsqu'on ouvre la

porte ou appuie sur Cancel/Drain (annulation/vidange).

Durant le sechage, vous pouvez voir de la vapeur s'echapper par

I'event du coin superieur gauche de la porte. Ceci est normal car

la chaleur seche la vaisselle.

s-.

I/tIt"t

IMPORTANT : ka vapeur eat chaude. Ne pas toucher I'event

durant le sechage.

Le dispositif de protection centre le debordement (au coin avant

droit de la cuve du lave-vaisselle) emp_che le lave-vaisselle de

deborder. II faut qu'il soit en place pour que le lave-vaisselle

fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui puissent

emp_cher le dispositif de monter ou de descendre.

LAVAGE D'ARTICLES SPI CIAUX

En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner s'il est lavable au lave-vaisselle.

Mat_riau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents peuvent

affecter la finition de I'aluminium anodise.

Mat_riau Lavable au lave-vaisselle?/

Commentaires

Etain, laiton, Non

bronze L'eau chaude et les detergents peuvent

modifier la couleur et la finition.

Aluminium

jetable

Non

Ne pas laver les plats d'aluminium

jetables au lave-vaisselle. IIs risquent de

se deplacer durant le lavage et de

transferer des marques noires a la

vaisselle eta d'autres articles.

Bouteilles et

cannettes

Non

Laver manuellement les bouteilles et

cannettes. Les etiquettes peuvent se

detacher dans le lave-vaisselle et

obstruer les orifices des bras d'aspersion

ou la pompe, et reduire la performance de

lavage.

Fonte Non

La patine sera eliminee et la fonte

rouillera.

Porcelaine/gres Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La

decoration des articles antiques, peints

la main ou I'emaillage peut se deteriorer.

Les dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui

Consulter toujours les recommandations

du fabricant avant le lavage. Apr_s

plusieurs lavages, la solution de detergent

peut attaquer certains types de cristal au

plomb.

Or Non

Les couverts dores subiront un

changement de couleur.

Verre Oui

Le verre opaque jaunit apres de

nombreux lavages au lave-vaisselle.

Coutellerie

manche creux

Non

Les manches de certains couteaux sont

fixes a la lame au moyen d'un adhesif qui

peut se degager Iors du lavage au lave-

vaisselle.

Plastiques jetables Non

Ce materiau ne peut resister aux effets

de I'eau chaude et des detergents.

Plastiques Oui

Consulter toujours les

recommandations du fabricant avant le

lavage. La capacite de resister aux

temperatures elevees et aux detergents

varie parmi les articles en plastique. II

est recommande que les articles legers

tels que les couvercles et les plats

beurre soient places dans le panier

superieur seulement. Des articles

robustes tels que les accessoires de

glaciere et plateaux de chaise haute

peuvent _tre places dans le panier

inferieur. Lors du lavage d'articles en

plastique darts le partier inferieur, il est

recommande d'utiliser le sechage a I'air.

Acier inoxydable Oui

Si le lavage n'est pas effectue

immediatement, executer un

programme de ringage. Le contact

prolonge avec des residus alimentaires

contenant sel, vinaigre, produits laitiers

ou jus de fruit peut endommager la

finition.

Argent sterling ou

plaque

Oui

Si le lavage n'est pas effectue

immediatement, executer un

programme de ringage. Le contact

prolonge avec des residus alimentaires

contenant sel, acide ou sulfide (oeufs,

mayonnaise et fruits de met) peut

endommager la finition.

Fer blanc Non

Possibilite de rouille.

Ustensiles de bois Non

Laver manuellement. Consulter toujours

les recommandations du fabricant avant

le lavage. Le bois non traite peut se

deformer, se fissurer ou perdre sa

finition.

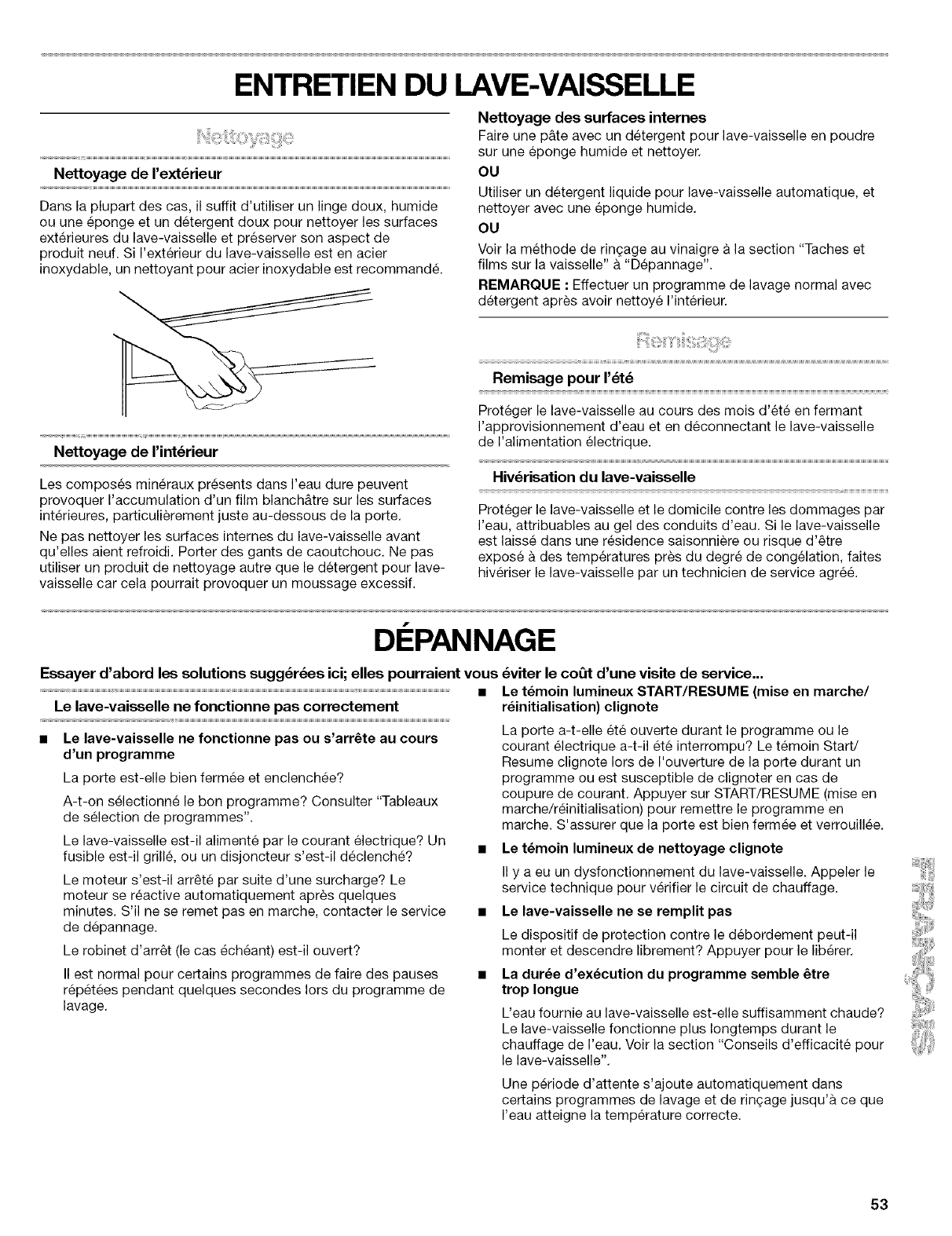

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de I'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide

ou une eponge et un detergent doux pour nettoyer les surfaces

exterieures du lave-vaisselle et preserver son aspect de

produit neuf. Si I'exterieur du lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est recommande.

Nettoyage des surfaces internes

Faire une p_te avec un detergent pour lave-vaisselle en poudre

sur une eponge humide et nettoyer.

Utiliser un detergent liquide pour lave-vaisselle automatique, et

nettoyer avec une eponge humide.

Voir la methode de rin(_age au vinaigre a la section "Taches et

films sur la vaisselle" a "Depannage".

REMARQUE : Effectuer un programme de lavage normal avec

detergent apres avoir nettoye I'interieur.

Nettoyage de I'int_rieur

Les composes mineraux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanch&tre sur les surfaces

interieures, particulierement juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant

qu'elles aient refroidi. Porter des gants de caoutchouc. Ne pas

utiliser un produit de nettoyage autre que le detergent pour lave-

vaisselle car cela pourrait provoquer un moussage excessif.

Remisage pour I'_t_

Proteger le lave-vaisselle au cours des mois d'ete en fermant

I'approvisionnement d'eau et en deconnectant le lave-vaisselle

de I'alimentation electrique.

Hiv_risation du lave-vaisselle

Proteger le lave-vaisselle et le domicile contre les dommages par

I'eau, attribuables au gel des conduits d'eau. Si le lave-vaisselle

est laisse dans une residence saisonniere ou risque d'etre

expose a des temperatures pres du degre de congelation, faites

hiveriser le lave-vaisselle par un technicien de service agree.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici; elles pourraient vous _viter le coQt d'une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

•Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme

La porte est-elle bien fermee et enclenchee?

A-t-on selectionne le bon programme? Consulter "Tableaux

de selection de programmes".

Le lave-vaisselle est-il alimente par le courant electrique? Un

fusible est-il grille, ou un disjoncteur s'est-il declenche?

Le moteur s'est-il arr_te par suite d'une surcharge? Le

moteur se reactive automatiquement apres quelques

minutes. S'il ne se remet pas en marche, contacter le service

de depannage.

Le robinet d'arr_t (le cas echeant) est-il ouvert?

Le t_moin lumineux START/RESUME (mise en marche/

r_initialisation) clignote

La porte a-t-elle ete ouverte durant le programme ou le

courant electrique a-t-il ete interrompu? Le temoin Start/

Resume clignote Iors de I'ouverture de la porte durant un

programme ou est susceptible de clignoter en cas de

coupure de courant. Appuyer sur START/RESUME (mise en

marche/r_initialisation) pour remettre le programme en

marche. S'assurer que la porte est bien fermee et verrouillee.

•Le t_moin lumineux de nettoyage clignote

II y a eu un dysfonctionnement du lave-vaisselle. Appeler le

service technique pour verifier le circuit de chauffage.

•Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre le debordement peut-il

monter et descendre librement? Appuyer pour le liberer.

II est normal pour certains programmes de faire des pauses

repetees pendant quelques secondes Iors du programme de

lavage.

La duree d'ex_cution du programme semble _tre

trop Iongue

L'eau fournie au lave-vaisselle est-elle suffisamment chaude?

Le lave-vaisselle fonctionne plus Iongtemps durant le

chauffage de I'eau. Voir la section "Conseils d'efficacite pour

le lave-vaisselle".

Une periode d'attente s'ajoute automatiquement dans

certains programmes de lavage et de ringage jusqu'a ce que

I'eau atteigne la temperature correcte.

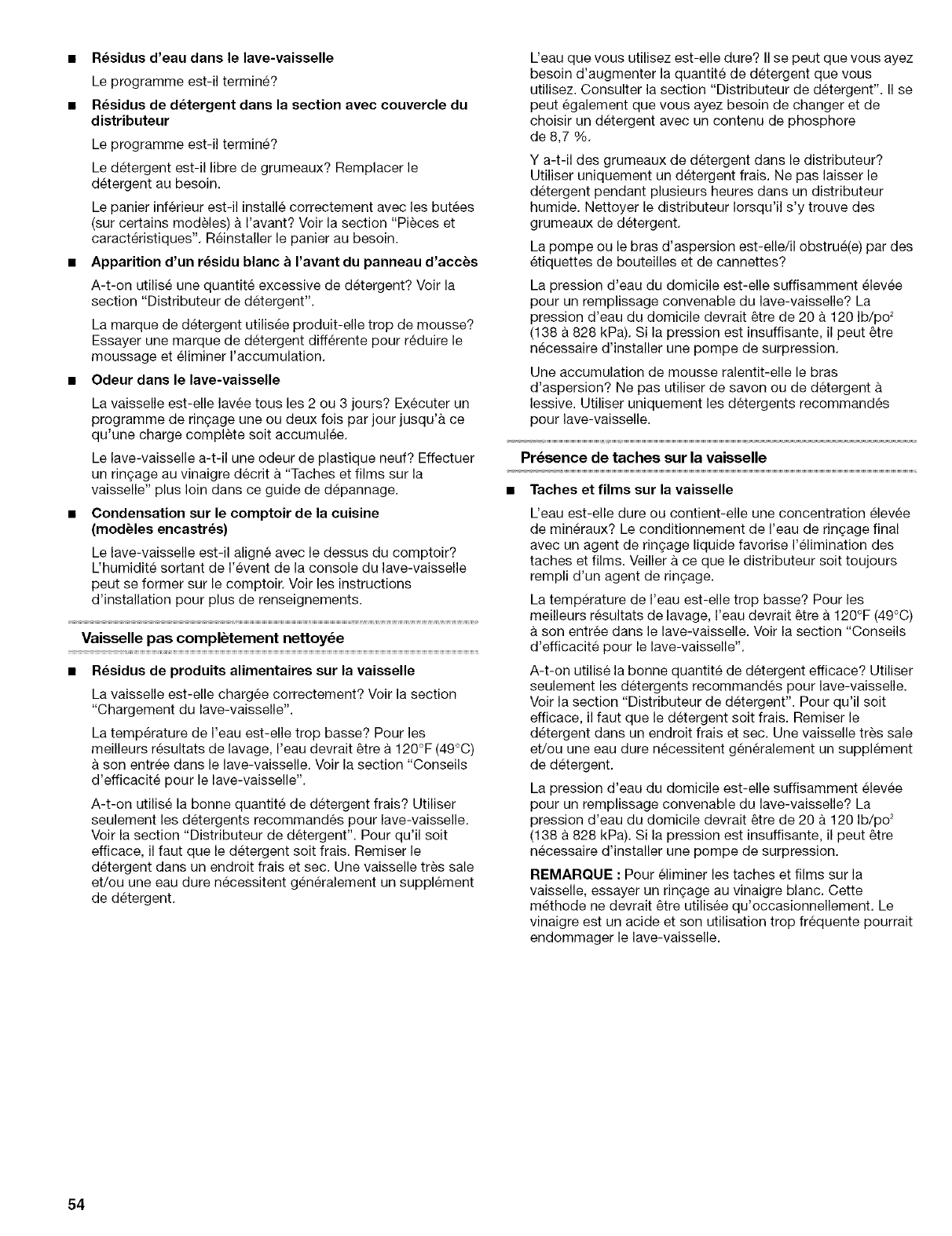

• R_sidus d'eau dans le lave-vaisselle

Le programme est-il termine?

•R_sidus de d_tergent dans la section avec couvercle du

distributeur

Le programme est-il termine?

Le detergent est-il libre de grumeaux? Remplacer le

detergent au besoin.

Le panier inferieur est-il installe correctement avec les butees

(sur certains modeles) a I'avant? Voir la section "Pieces et

caracteristiques". Reinstaller le panier au besoin.

•Apparition d'un r_sidu blanc _ ravant du panneau d'acc_s

A-t-on utilise une quantite excessive de detergent? Voir la

section "Distributeur de detergent".

La marque de detergent utilisee produit-elle trop de mousse?

Essayer une marque de detergent differente pour reduire le

moussage et eliminer I'accumulation.

•Odeur darts le lave-vaisselle

La vaisselle est-elle lavee tousles 2 ou 3 jours? Executer un

programme de rin(_age une ou deux fois par jour jusqu'a ce

qu'une charge complete soit accumulee.

Le lave-vaisselle a-t-il une odeur de plastique neuf? Effectuer

un ringage au vinaigre decrit & "Taches et films sur la

vaisselle" plus loin dans ce guide de depannage.

•Condensation sur le comptoir de la cuisine

(modUlesencastr_s)

Le lave-vaisselle est-il aligne avec le dessus du comptoir?

Uhumidite sortant de I'event de la console du lave-vaisselle

peut se former sur le comptoir. Voir les instructions

d'installation pour plus de renseignements.

Vaisselle pas compl_tement nettoy_e

•R_sidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? Voir la section

"Chargement du lave-vaisselle".

La temperature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tres sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

L'eau que vous utilisez est-elle dure? II se peut que vous ayez

besoin d'augmenter la quantite de detergent que vous

utilisez. Consulter la section "Distributeur de detergent". II se

peut egalement que vous ayez besoin de changer et de

choisir un detergent avec un contenu de phosphore

de 8,7 %.

Y a-t-il des grumeaux de detergent dans le distributeur?

Utiliser uniquement un detergent frais. Ne pas laisser le

detergent pendant plusieurs heures dans un distributeur

humide. Nettoyer le distributeur Iorsqu'il s'y trouve des

grumeaux de detergent.

La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des

etiquettes de bouteilles et de cannettes?

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait _tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si la pression est insuffisante, il peut _tre

necessaire d'installer une pompe de surpression.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne pas utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents recommandes

pour lave-vaisselle.

Presence de taches sur la vaisselle

•Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration elevee

de mineraux? Le conditionnement de I'eau de rin(_age final

avec un agent de rin(_age liquide favorise I'elimination des

taches et films. Veiller ace que le distributeur soit toujours

rempli d'un agent de ringage.

La temperature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent efficace? Utiliser

seulement les detergents recommandes pour lave-vaisselle.

Voir la section "Distributeur de detergent". Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tres sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile devrait 6tre de 20 a 120 Ib/po 2

(138 a 828 kPa). Si la pression est insuffisante, il peut _tre

necessaire d'installer une pompe de surpression.

REMARQUE : Pour eliminer les taches et films sur la

vaisselle, essayer un ringage au vinaigre blanc. Cette

methode ne devrait _tre utilisee qu'occasionnellement. Le

vinaigre est un acide et son utilisation trop frequente pourrait

endommager le lave-vaisselle.

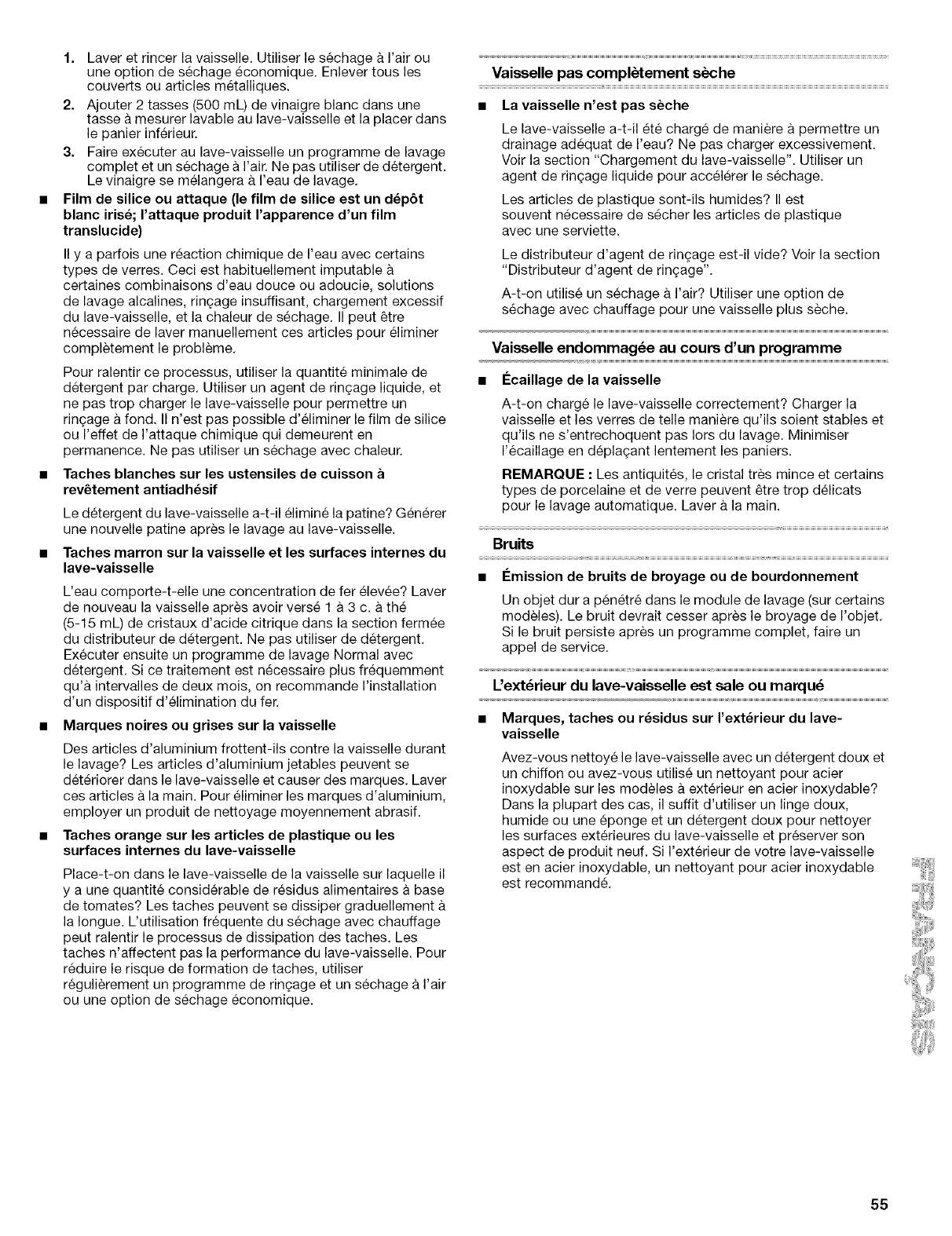

1. Laver et rincer la vaisselle. Utiliser le sechage & I'air ou

une option de sechage economique. Enlever tous les

couverts ou articles metalliques.

2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une

tasse a mesurer lavable au lave-vaisselle et la placer dans

le panier inferieur.

3. Faire executer au lave-vaisselle un programme de lavage

complet et un sechage &I'air. Ne pas utiliser de detergent.

Le vinaigre se melangera a I'eau de lavage.

Film de silice ou attaque (le film de silice est un dep6t

blanc irish; I'attaque produit I'apparence d'un film

translucide)

II y a parfois une r_action chimique de I'eau avec certains

types de verres. Ceci est habituellement imputable &

certaines combinaisons d'eau douce ou adoucie, solutions

de lavage alcalines, ringage insuffisant, chargement excessif

du lave-vaisselle, et la chaleur de sechage. II peut _tre

necessaire de laver manuellement ces articles pour eliminer

completement le probleme.

Pour ralentir ce processus, utiliser la quantite minimale de

detergent par charge. Utiliser un agent de ringage liquide, et

ne pas trop charger le lave-vaisselle pour permettre un

ringage & fond. II n'est pas possible d'eliminer le film de silice

ou I'effet de I'attaque chimique qui demeurent en

permanence. Ne pas utiliser un sechage avec chaleur.

Taches blanches sur les ustensiles de cuisson

rev_tement antiadh_sif

Le detergent du lave-vaisselle a-t-il elimine la patine? Generer

une nouvelle patine apres le lavage au lave-vaisselle.

Taches marron sur la vaisselle et les surfaces internes du

lave-vaisselle

L'eau comporte-t-elle une concentration de fer elevee? Laver

de nouveau la vaisselle apres avoir verse 1 a 3 c. a the

(5-15 mL) de cristaux d'acide citrique dans la section fermee

du distributeur de detergent. Ne pas utiliser de detergent.

Executer ensuite un programme de lavage Normal avec

detergent. Si ce traitement est necessaire plus frequemment

qu'a intervalles de deux mois, on recommande I'installation

d'un dispositif d'elimination du fer.

•Marques noires ou grises sur la vaisselle

Des articles d'aluminium frottent-ils contre la vaisselle durant

le lavage? Les articles d'aluminium jetables peuvent se

deteriorer dans le lave-vaisselle et causer des marques. Laver

ces articles a la main. Pour eliminer les marques d'aluminium,

employer un produit de nettoyage moyennement abrasif.

Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il

y a une quantite considerable de residus alimentaires a base

de tomates? Les taches peuvent se dissiper graduellement

la Iongue. L'utilisation frequente du sechage avec chauffage

peut ralentir le processus de dissipation des taches. Les

taches n'affectent pas la performance du lave-vaisselle. Pour

reduire le risque de formation de taches, utiliser

regulierement un programme de rin(_age et un sechage a Fair

ou une option de sechage economique.

Vaisselle pas compl_tement s_che

•La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il ete charge de maniere a permettre un

drainage adequat de I'eau? Ne pas charger excessivement.

Voir la section "Chargement du lave-vaisselle". Utiliser un

agent de rint_age liquide pour accelerer le sechage.

Les articles de plastique sont-ils humides? II est

souvent necessaire de secher les articles de plastique

avec une serviette.

Le distributeur d'agent de rin(_age est-il vide? Voir la section

"Distributeur d'agent de ringage".

A-t-on utilise un sechage a I'air? Utiliser une option de

sechage avec chauffage pour une vaisselle plus s_che.

Vaisselle endommag_e au cours d'un programme

•I_caillage de la vaisselle

A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et

qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser

I'ecaillage en deplat_ant lentement les paniers.

REMARQUE : Les antiquites, le cristal tres mince et certains

types de porcelaine et de verre peuvent _tre trop delicats

pour le lavage automatique. Laver a la main.

Bruits

•I_mission de bruits de broyage ou de bourdonnement

Un objet dur a penetre dans le module de lavage (sur certains

modeles). Le bruit devrait cesser apres le broyage de I'objet.

Si le bruit persiste apres un programme complet, faire un

appel de service.

Uext_rieur du lave-vaisselle est sale ou marqu_

Marques, taches ou r_sidus sur I'ext_rieur du lave-

vaisselle

Avez-vous nettoye le lave-vaisselle avec un detergent doux et

un chiffon ou avez-vous utilise un nettoyant pour acier

inoxydable sur les modeles a exterieur en acier inoxydable?

Dans la plupart des cas, il suffit d'utiliser un linge doux,

humide ou une eponge et un detergent doux pour nettoyer

les surfaces exterieures du lave-vaisselle et preserver son

aspect de produit neuf. Si I'exterieur de votre lave-vaisselle

est en acier inoxydable, un nettoyant pour acier inoxydable

est recommande.

i_i_!_iiiiiiiiiiiiiiiiiiiiiiiiiiii_i

Pard pedir servicio de reparaci6n

a domicilio, y pard ordenar piezas:

1-888-SU-HOGAR SM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it! HHHHHHHH_

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself. HHHHHHHH_

For Sears professional installation of home appliances

and items like garage door openers and water heaters. HHHHHHHH_

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

HHHHHHHH_

www.sears.comwww.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center,

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada)on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

8559043

,TM SM .

® Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co.

• TM .. SM . .

® Marca Reg_strada /Marca de Fabnca /Marca de Serwc_o de Sears, Roebuck and Co.

•, TM SM .

® Marque de commerce deposed /Marque de commerce/ Marque de service de Sears, Roebuck and Co.

6/04

Printed in U.S.A.

Impreso en EE. UU.

Imprim_ aux E.-U.

Kenmore 66517842400 User Manual DISHWASHER Manuals And Guides L0409031

KENMORE Dishwasher Manual L0409031 KENMORE Dishwasher Owner's Manual, KENMORE Dishwasher installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
