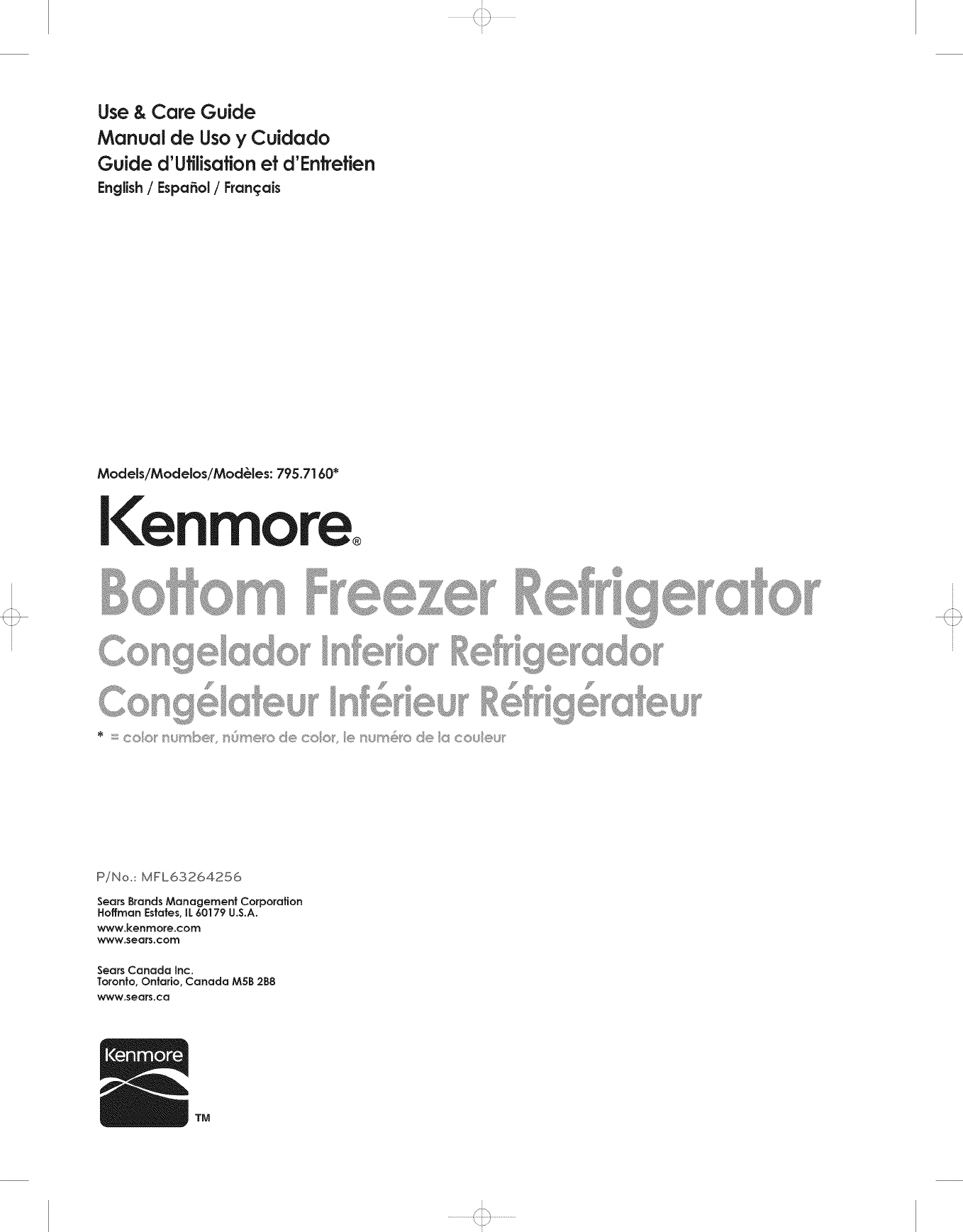

Use & Care Guide

Manual de Uso yCuidado

Guide d'UtHisation et d'En_etien

English /Espafiol /Fran_ais

\ i/

Models/Modelos/Mod_les: 795.7160*

Kenmore

P/No: MFL63264256

Sears Brands Management Corporafion

Hoffman Esfafes, IL 60179 U.S.A.

www.kenmore.com

www.sears.com

Sears Canada Inc.

Toronfo, Ontario, Canada M5B 2B8

www.sears.ca

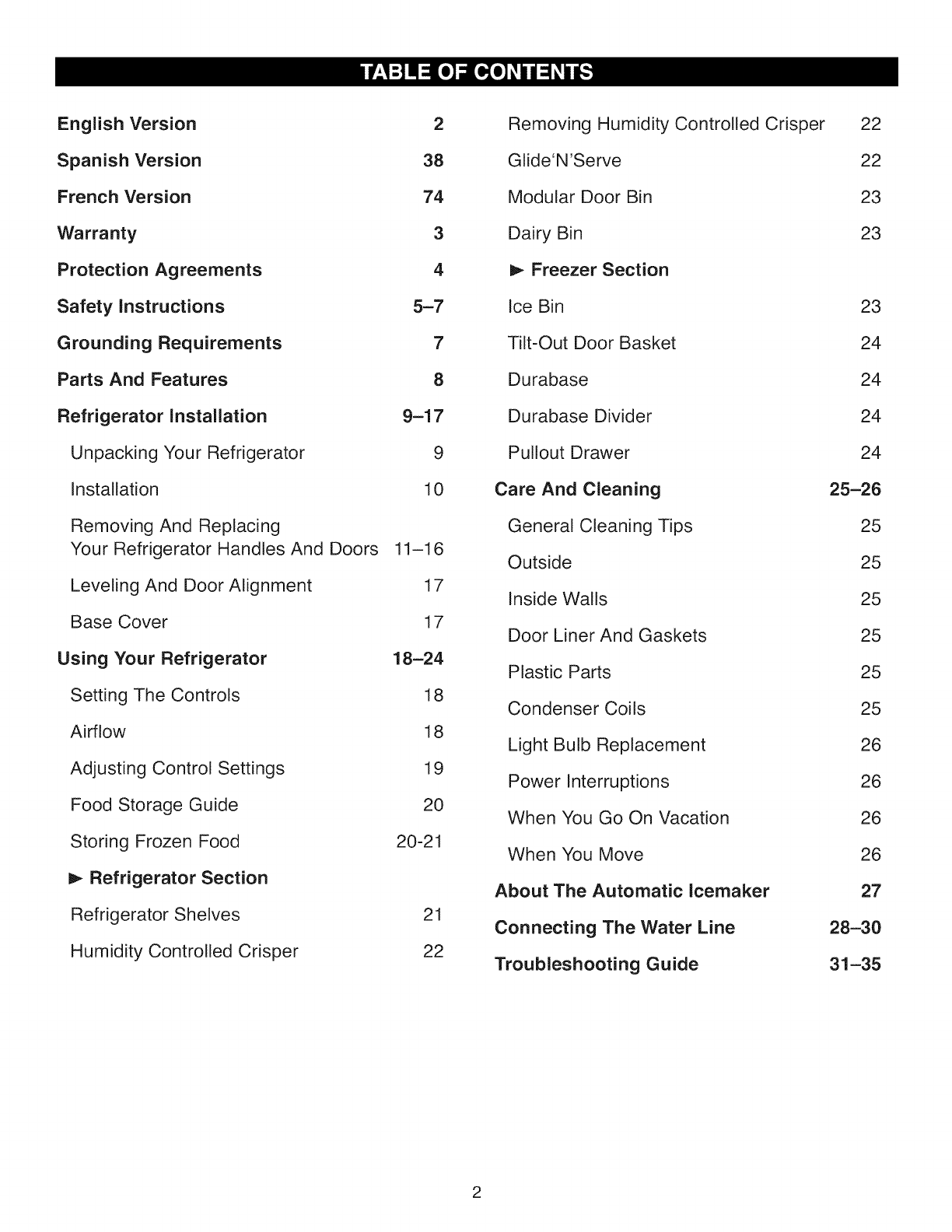

English Version 2

Spanish Version 38

French Version 74

Warranty 3

Protection Agreements 4

Safety Instructions 5-7

Grounding Requirements 7

Parts And Features 8

Refrigerator Installation 9-17

Unpacking Your Refrigerator 9

Installation 10

Removing And Replacing

Your Refrigerator Handles And Doors 11-16

Leveling And Door Alignment 17

Base Cover 17

Using Your Refrigerator 18-24

Setting The Controls 18

Airflow 18

Adjusting Control Settings 19

Food Storage Guide 20

Storing Frozen Food 20-21

D,-Refrigerator Section

Refrigerator Shelves 21

Humidity Controlled Crisper 22

Removing Humidity Controlled Crisper 22

Glide'N'Serve 22

Modular Door Bin 23

Dairy Bin 23

D,-Freezer Section

Ice Bin 23

Tilt-Out Door Basket 24

Durabase 24

Durabase Divider 24

Pullout Drawer 24

Care And Cleaning 25-26

General Cleaning Tips 25

Outside 25

Inside Walls 25

Door Liner And Gaskets 25

Plastic Parts 25

Condenser Coils 25

Light Bulb Replacement 26

Power Interruptions 26

When You Go On Vacation 26

When You Move 26

About The Automatic lcemaker 27

Connecting The Water Line 28-30

Troubleshooting Guide 31-35

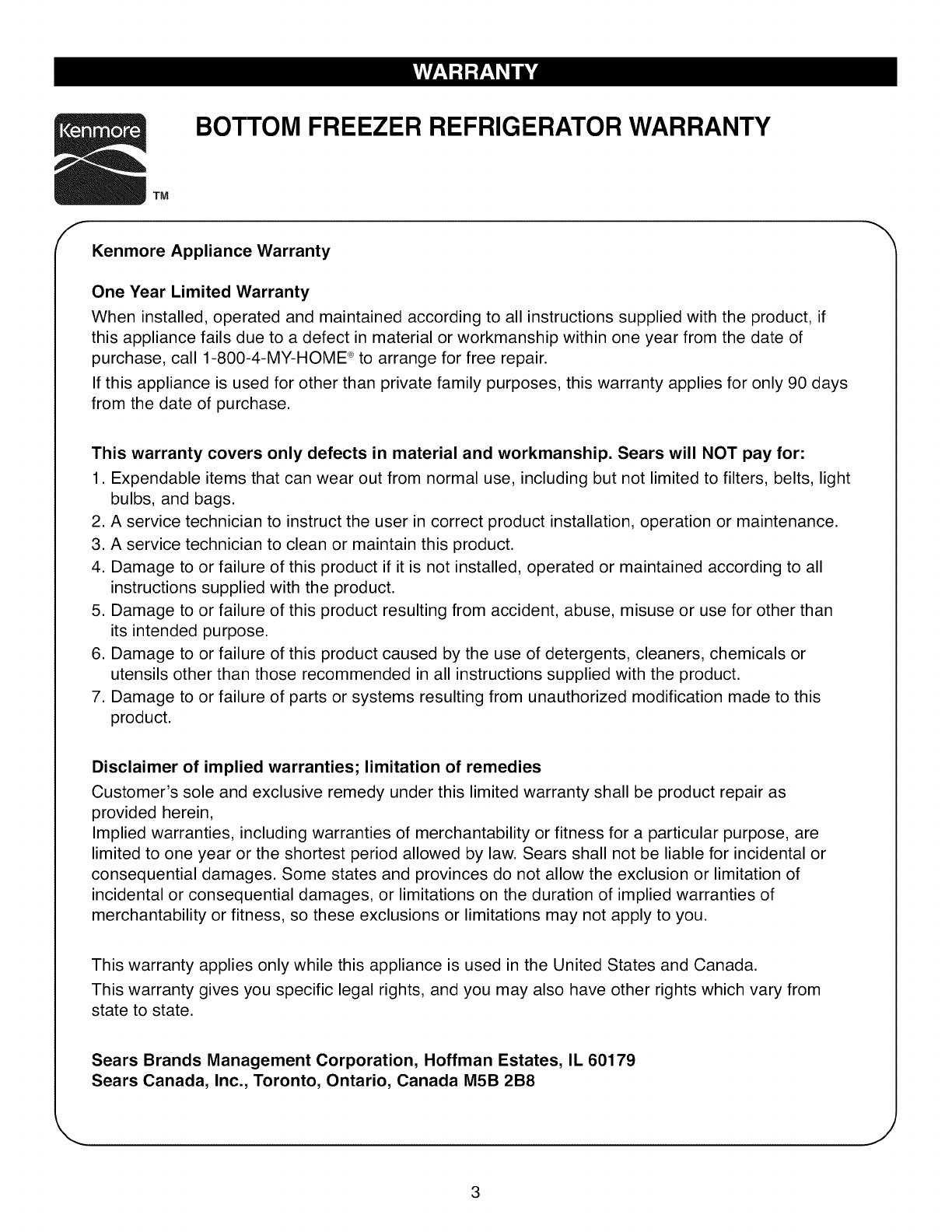

BOTTOM FREEZER REFRIGERATOR WARRANTY

Kenmore Appliance Warranty

One Year Limited Warranty

When installed, operated and maintained according to all instructions supplied with the product, if

this appliance fails due to a defect in material or workmanship within one year from the date of

purchase, call 1-800-4-MY-HOME ®to arrange for free repair.

If this appliance is used for other than private family purposes, this warranty applies for only 90 days

from the date of purchase.

This warranty covers only defects in material and workmanship. Sears will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to filters, belts, light

bulbs, and bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to all

instructions supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than

its intended purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or

utensils other than those recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modification made to this

product.

Disclaimer of implied warranties; limitation of remedies

Customer's sole and exclusive remedy under this limited warranty shall be product repair as

provided herein,

Implied warranties, including warranties of merchantability or fitness for a particular purpose, are

limited to one year or the shortest period allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow the exclusion or limitation of

incidental or consequential damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States and Canada.

This warranty gives you specific legal rights, and you may also have other rights which vary from

state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

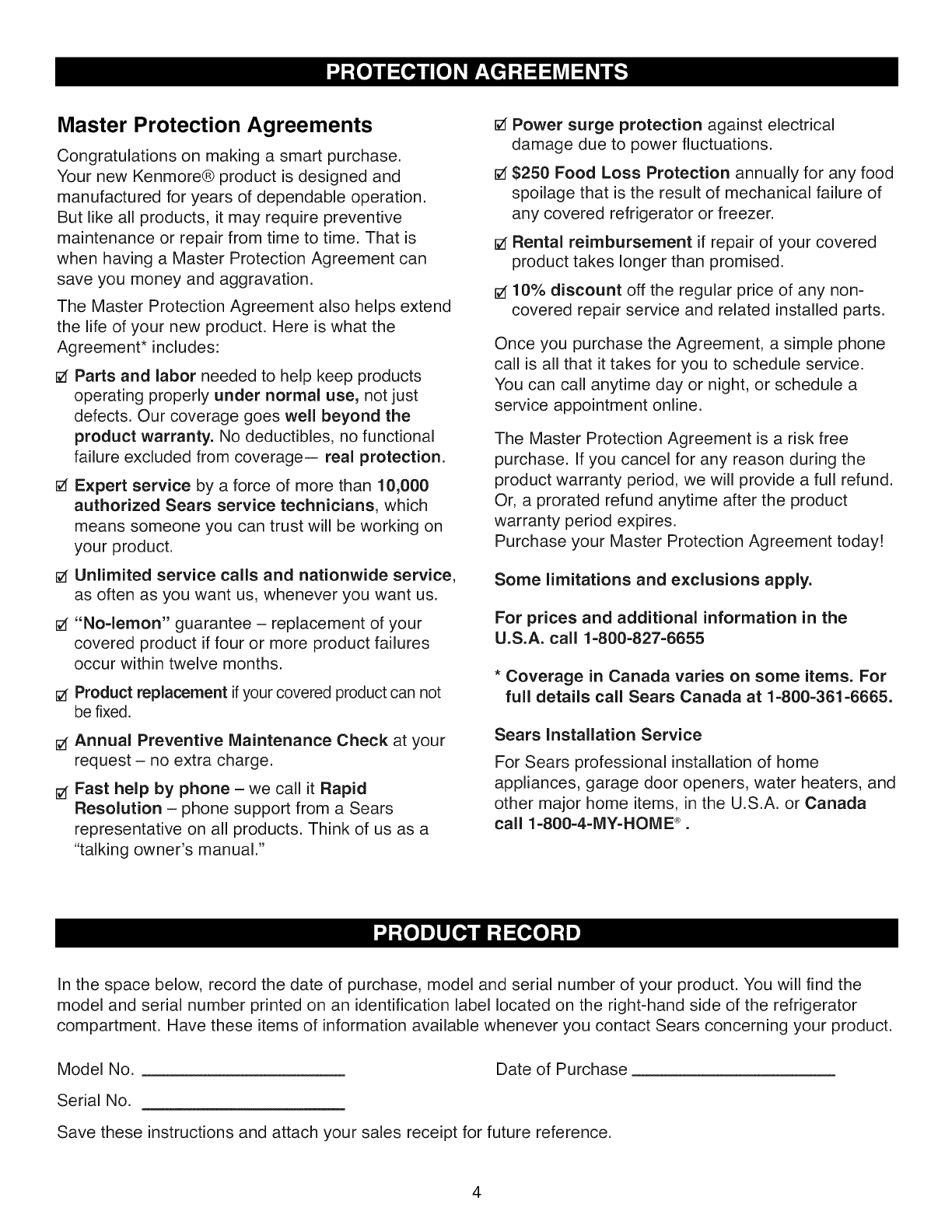

Master Protection Agreements

Congratulations on making a smart purchase.

Your new Kenmore® product is designed and

manufactured for years of dependable operation.

But like all products, it may require preventive

maintenance or repair from time to time. That is

when having a Master Protection Agreement can

save you money and aggravation.

The Master Protection Agreement also helps extend

the life of your new product. Here is what the

Agreement* includes:

Parts and labor needed to help keep products

operating properly under normal use, not just

defects. Our coverage goes well beyond the

product warranty. No deductibles, no functional

failure excluded from coverage-- real protection.

dExpert service by a force of more than 10,000

authorized Sears service technicians, which

means someone you can trust will be working on

your product.

dUnlimited service calls and nationwide service,

as often as you want us, whenever you want us.

d"No-lemon" guarantee - replacement of your

covered product if four or more product failures

occur within twelve months.

I_ Product replacement if your covered product can not

be fixed.

Annual Preventive Maintenance Check at your

request- no extra charge.

Fast help by phone - we call it Rapid

Resolution -phone support from a Sears

representative on all products. Think of us as a

"talking owner's manual."

Ef Power surge protection against electrical

damage due to power fluctuations.

Id $250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of

any covered refrigerator or freezer.

E[ Rental reimbursement if repair of your covered

product takes longer than promised.

Id 10% discount off the regular price of any non-

covered repair service and related installed parts.

Once you purchase the Agreement, a simple phone

call is all that it takes for you to schedule service.

You can call anytime day or night, or schedule a

service appointment online.

The Master Protection Agreement is a risk free

purchase. If you cancel for any reason during the

product warranty period, we will provide a full refund.

Or, a prorated refund anytime after the product

warranty period expires.

Purchase your Master Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information in the

U.S.A. call 1-800-827-6655

* Coverage in Canada varies on some items. For

full details call Sears Canada at 1-800-361-6665.

Sears installation Service

For Sears professional installation of home

appliances, garage door openers, water heaters, and

other major home items, in the U.S.A. or Canada

call 1-800-4-MY-HOME ®.

In the space below, record the date of purchase, model and serial number of your product. You will find the

model and serial number printed on an identification label located on the right-hand side of the refrigerator

compartment. Have these items of information available whenever you contact Sears concerning your product.

Model No. Date of Purchase

Serial No.

Save these instructions and attach your sales receipt for future reference.

BASIC SAFETY PRECAUTIONS

Thisguidecontainsmanyimportantsafetymessages.Alwaysread and obey all safetymessages.

This isthe safetyalertsymbol.It alertsyouto safetymessagesthat informyou

of hazardsthatcankill or hurtyouor others,or causedamagetothe product.

All safetymessageswill beprecededbythe safetyalertsymbolandthehazard

signalword DANGER,WARNING,or CAUTION.Thesewordsmean:

Youwill be killed or seriously injured if you do not follow instructions.

You can be killed or seriously injured if you do not follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

result in minor or moderate injury, or product damage only.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

To reduce the risk of fire, electric shock, or

personal injury when using your product, basic

safety precautions should be followed, including

the following.

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the

power cord. Always grip the plug firmly and pull it

straight out from the outlet.

• Repair or replace immediately all electric service

cords that have become frayed or otherwise

damaged. Do not use a cord that shows cracks or

abrasion damage along its length or at either the

plug or connector end.

• Do not modify or extend the power cord length. It

could cause electric shock or fire.

• When moving your refrigerator away from the wall,

be careful not to roll over or damage the power

cord.

• DO NOT store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any other

appliance.

• DO NOT allow children to climb, stand, or hang on

the refrigerator doors or shelves in the refrigerator.

They could damage the refrigerator and seriously

injure themselves.

• Keep fingers out of pinch point areas; clearances

between the doors and cabinet are necessarily

small. Be careful closing doors when children are in

the area.

Unplug your refrigerator before cleaning or making

any repairs.

NOTE:We strongly recommend that any servicing

be performed by a qualified individual.

SAVE THESE INSTRUCTIONS

•Before replacing a burned-out light bulb, unplug

the refrigerator or turn off power at the circuit

breaker or fuse box in order to avoid contact with a

live wire filament. (A burned-out light bulb may

break when being replaced.)

NOTE: Some models have LED interior lighting

and service should be performed by a qualified

technician.

• When you are finished, reconnect the refrigerator to

the electrical source and reset the controls.

(Thermostat, Refrigerator Control, and or Freezer

Control, depending on the model) to the desired

setting.

• This refrigerator must be properly installed in

accordance with the Attention Installer

Instructions that were taped to the front of the

refrigerator.

• After your refrigerator is in operation, do not touch

the cold surfaces in the freezer compartment when

hands are damp or wet. Skin may adhere to the

extremely cold surfaces.

In refrigerators with automatic icemakers, avoid

contact with the moving parts of the ejector

mechanism, or with the heating element that

releases the cubes. DO NOT place fingers or

hands on the automatic icemaking mechanism

while the refrigerator is plugged in.

DO NOT refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin No. 69

says:

...You may safely refreeze frozen foods that have

thawed if they still contain ice crystals or if they are

still cold-- below 4°C.

...Thawed ground meats, poultry or fish that have

any off-odor or off-color should not be refrozen and

should not be eaten. Thawed ice cream should be

discarded. If the odor or color of any food is poor

or questionable, dispose of it. The food may be

dangerous to eat.

Even partial thawing and refreezing reduces the

eating quality of foods, particularly fruits,

vegetables and prepared foods. The eating quality

of red meats is affected less than that of many

other foods. Use refrozen foods as soon as

possible to save as much of their quality as you

can.

SAVE THESE INSTRUCTIONS

• This appliance is not intended for use by persons

(including children) with reduced physical, sensory or

mental capabilities, or lack of experience and

knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person

responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

Junked or abandoned refrigerators are

dangerous...even if they will sit for just a few days. If

you are getting rid of your old refrigerator, please

follow the instructions at right to help prevent

accidents (Child entrapment and suffocation).

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER

• Take off the doors.

• Leave the shelves in place so that

children may not easily climb inside.

Your old refrigerator may have a cooling system that

used CFCs (chlorofluorocarbons). CFCs are

believed to harm stratospheric ozone.

If you are throwing away your old refrigerator, make

sure the CFC refrigerant is removed for proper

disposal by a qualified servicer. If you intentionally

release this CFC refrigerant, you can be subject to

fines and imprisonment under provisions of

environmental legislation.

IMPORTANT: Please read carefully.

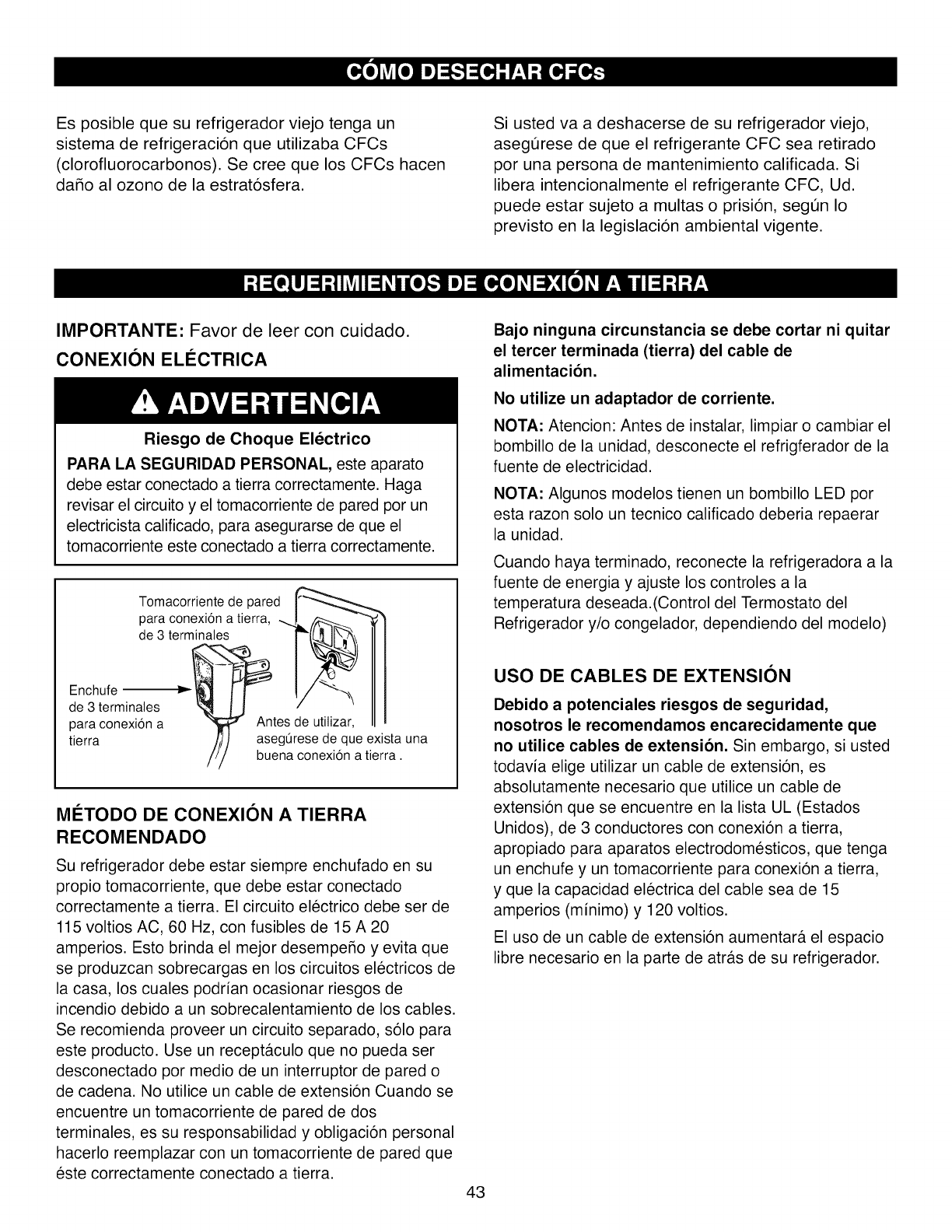

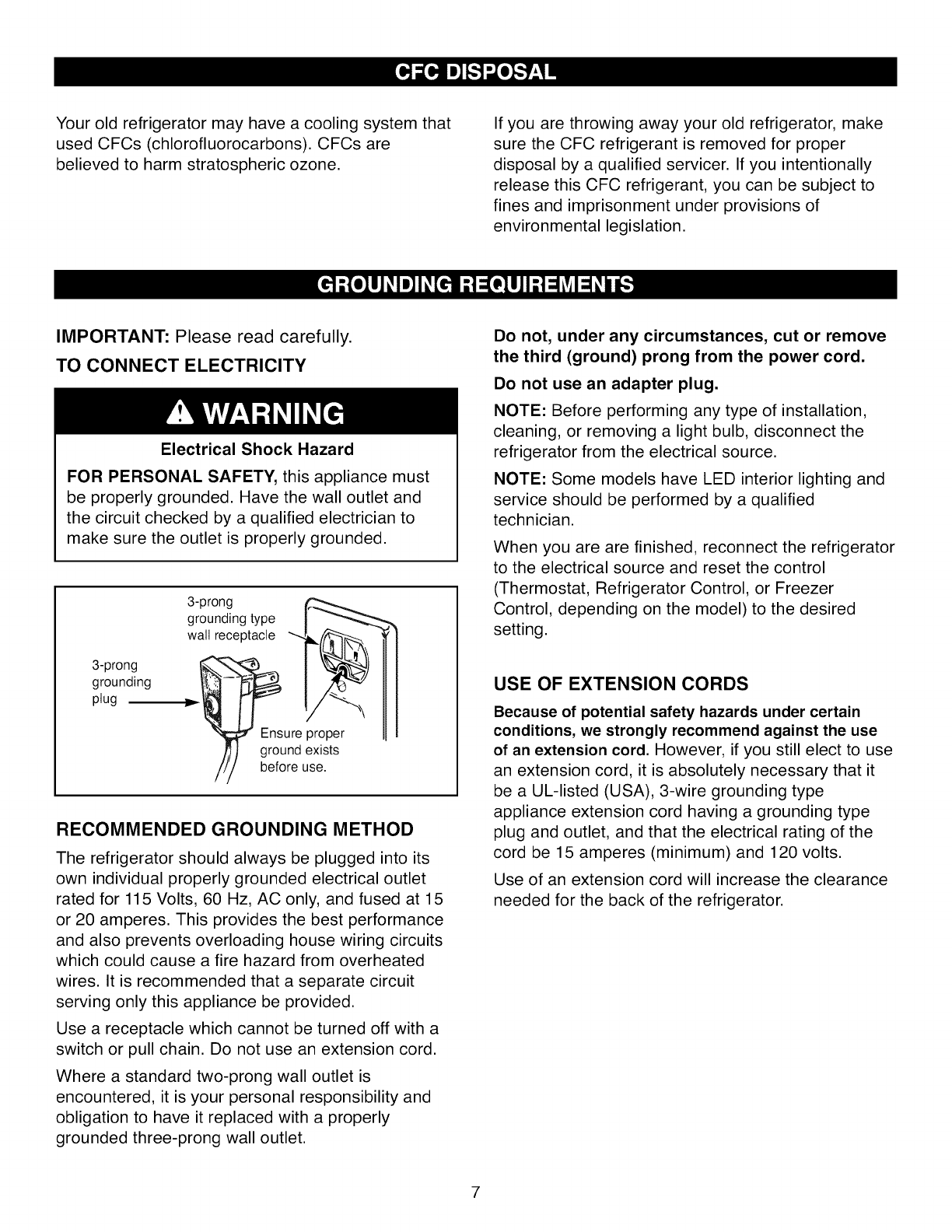

TO CONNECT ELECTRICITY

Electrical Shock Hazard

FOR PERSONAL SAFETY, this appliance must

be properly grounded. Have the wall outlet and

the circuit checked by a qualified electrician to

make sure the outlet is properly grounded.

3-prong

grounding

plug

3-prong

grounding type

wall receptacle _ k,./_--_,

_Ensure proper

_}_ ground exists

/// before use.

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its

own individual properly grounded electrical outlet

rated for 115 Volts, 60 Hz, AC only, and fused at 15

or 20 amperes. This provides the best performance

and also prevents overloading house wiring circuits

which could cause a fire hazard from overheated

wires. It is recommended that a separate circuit

serving only this appliance be provided.

Use a receptacle which cannot be turned off with a

switch or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is

encountered, it is your personal responsibility and

obligation to have it replaced with a properly

grounded three-prong wall outlet.

Do not, under any circumstances, cut or remove

the third (ground) prong from the power cord.

Do not use an adapter plug.

NOTE: Before performing any type of installation,

cleaning, or removing a light bulb, disconnect the

refrigerator from the electrical source.

NOTE: Some models have LED interior lighting and

service should be performed by a qualified

technician.

When you are are finished, reconnect the refrigerator

to the electrical source and reset the control

(Thermostat, Refrigerator Control, or Freezer

Control, depending on the model) to the desired

setting.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain

conditions, we strongly recommend against the use

of an extension cord. However, if you still elect to use

an extension cord, it is absolutely necessary that it

be a UL-listed (USA), 3-wire grounding type

appliance extension cord having a grounding type

plug and outlet, and that the electrical rating of the

cord be 15 amperes (minimum) and 120 volts.

Use of an extension cord will increase the clearance

needed for the back of the refrigerator.

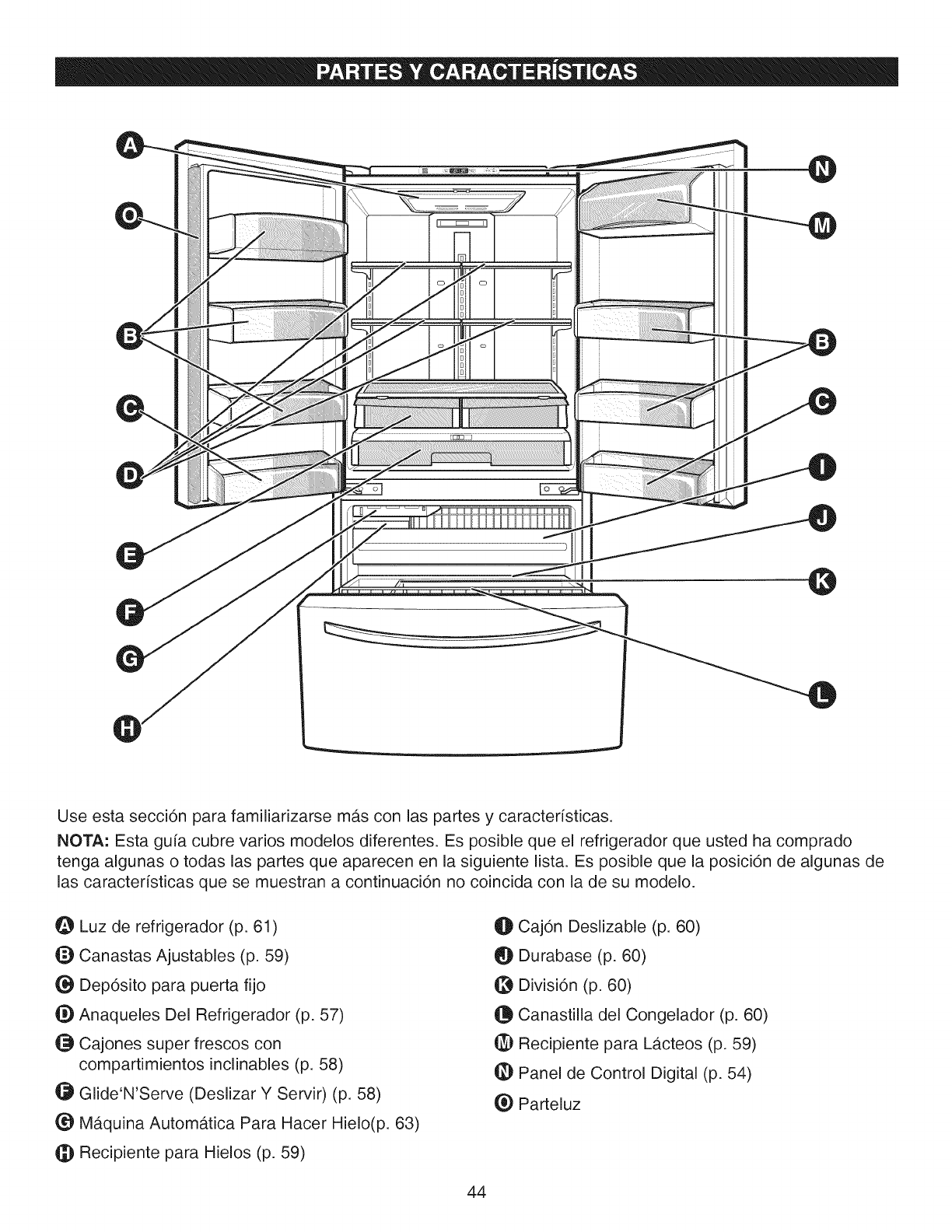

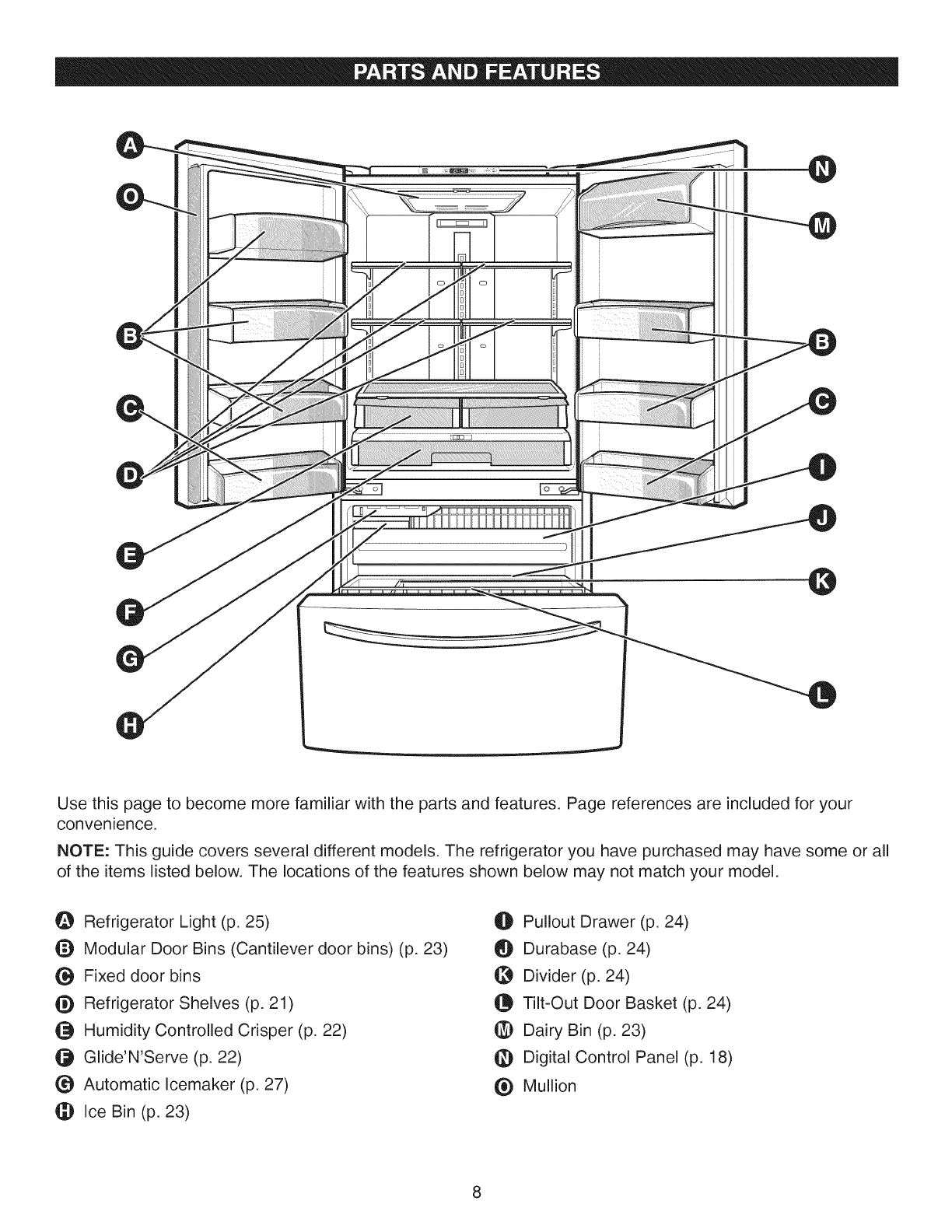

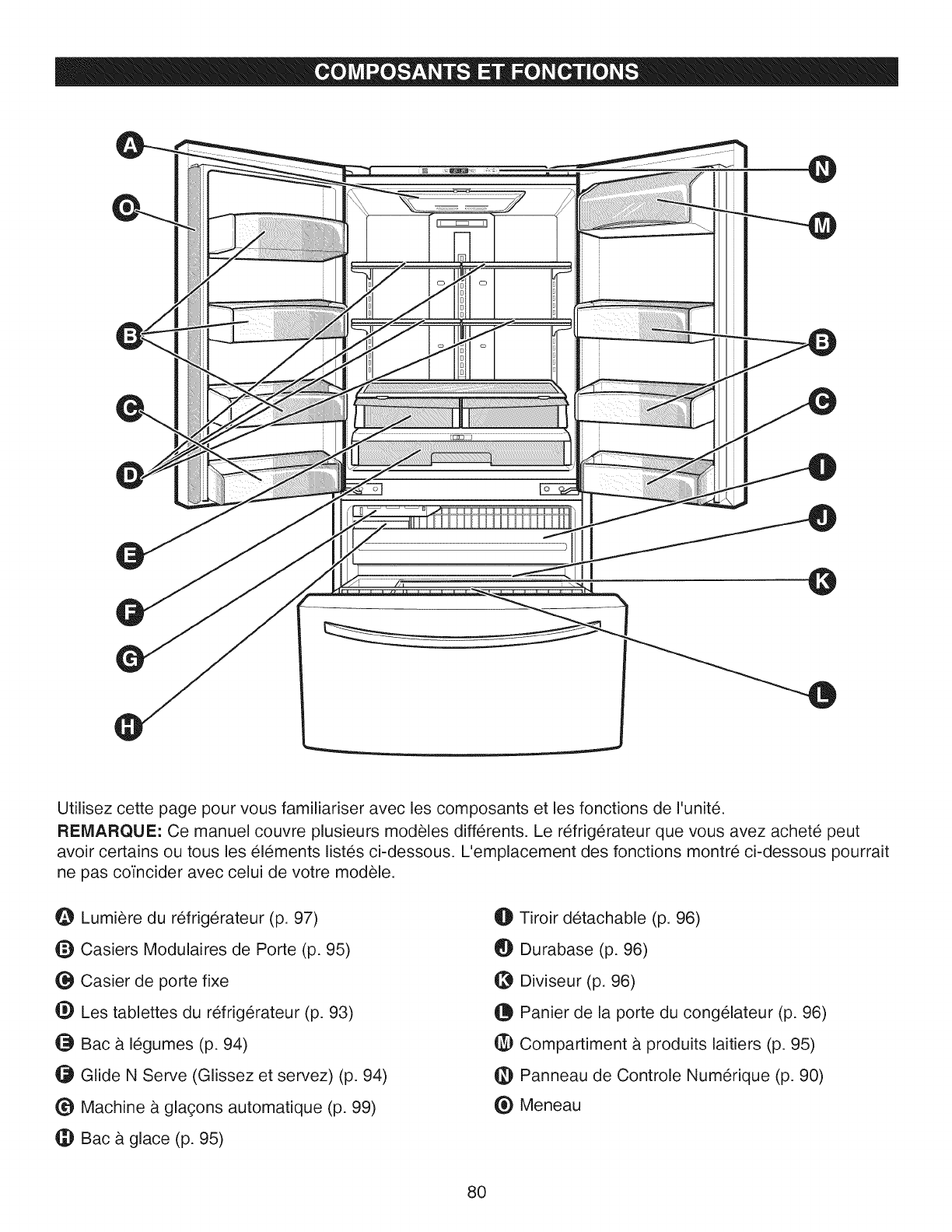

Use this page to become more familiar with the parts and features. Page references are included for your

convenience.

NOTE: This guide covers several different models. The refrigerator you have purchased may have some or all

of the items listed below. The locations of the features shown below may not match your model.

Q Refrigerator Light (p. 25)

_) Modular Door Bins (Cantilever door bins) (p. 23)

Fixed door bins

_) Refrigerator Shelves (p. 21)

Humidity Controlled Crisper (p. 22)

Glide'N'Serve (p. 22)

(_ Automatic Icemaker (p. 27)

Ice Bin (p. 23)

_[_ Pullout Drawer (p. 24)

Durabase (p. 24)

Divider (p. 24)

Tilt-Out Door Basket (p. 24)

_) Dairy Bin (p. 23)

_) Digital Control Panel (p. 18)

Mullion

Excessive Weight Hazard

Use two or more people to move and install

refrigerator. Failure to do so can result in back or

other injury.

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any

warning-type labels, the model and serial number

label, or the Tech Sheet that is located under the

front of the refrigerator, behind the base cover.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can

also be easily removed by rubbing a small amount of

liquid dish soap over the adhesive with your fingers.

Wipe with warm water and dry.

Do not use sharp instruments, rubbing alcohol,

flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the

surface of your refrigerator. For more information,

see the Important Safety Instructions section.

Refrigerator shelves are installed in the shipping

position.

Please reinstall shelves according to your individual

storage needs.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the

refrigerator for cleaning or service, be sure to

protect the floor. Always pull the refrigerator

straight out when moving it. Do not wiggle or

walk the refrigerator when trying to move it, as

floor damage could occur.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or

fire.

• To reduce the risk of electric shock, do not install

the refrigerator in a wet or damp area.

• Select a place where a water supply can be easily

connected for the automatic icemaker.

• , CAUTION: Avoid placing the unit near heat

sources, direct sunlight or moisture.

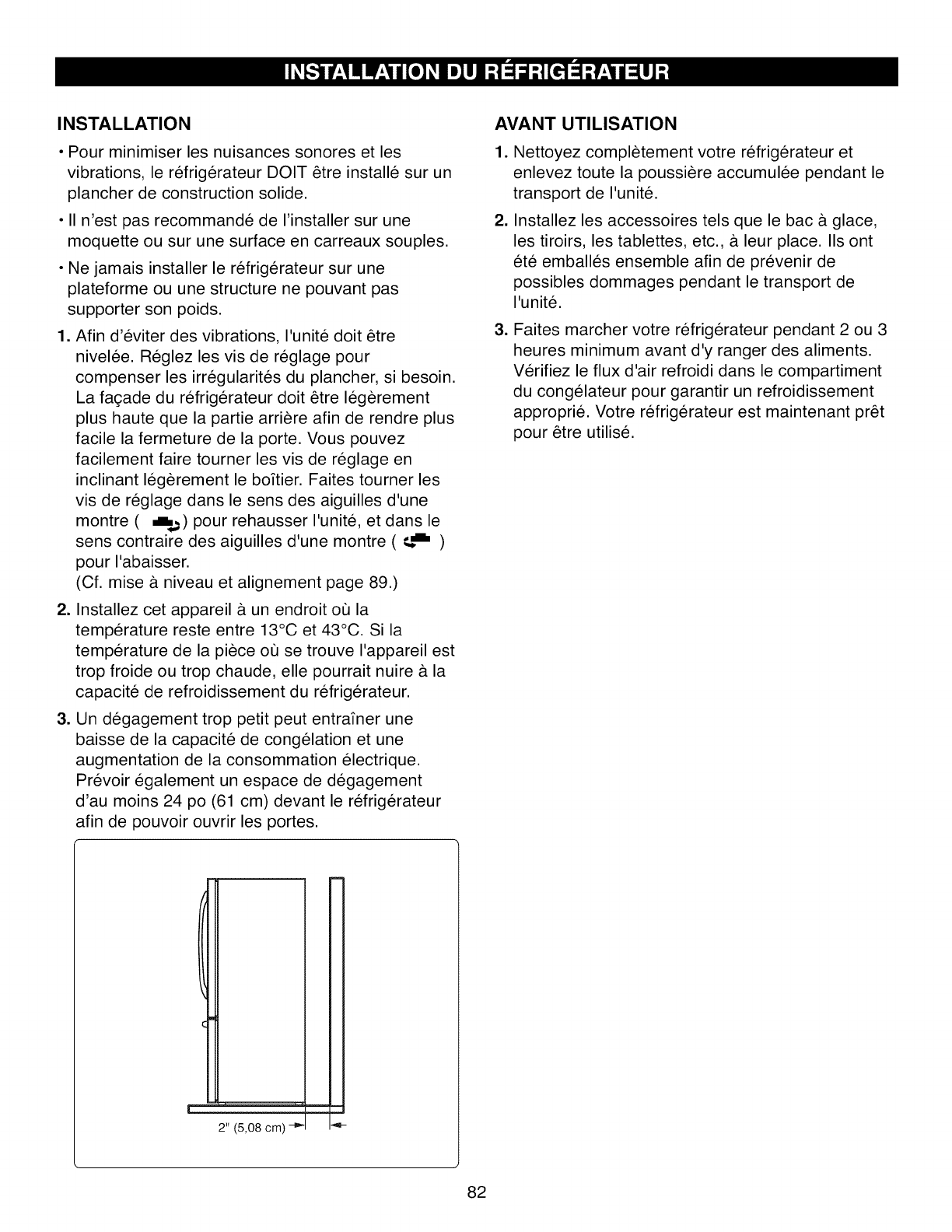

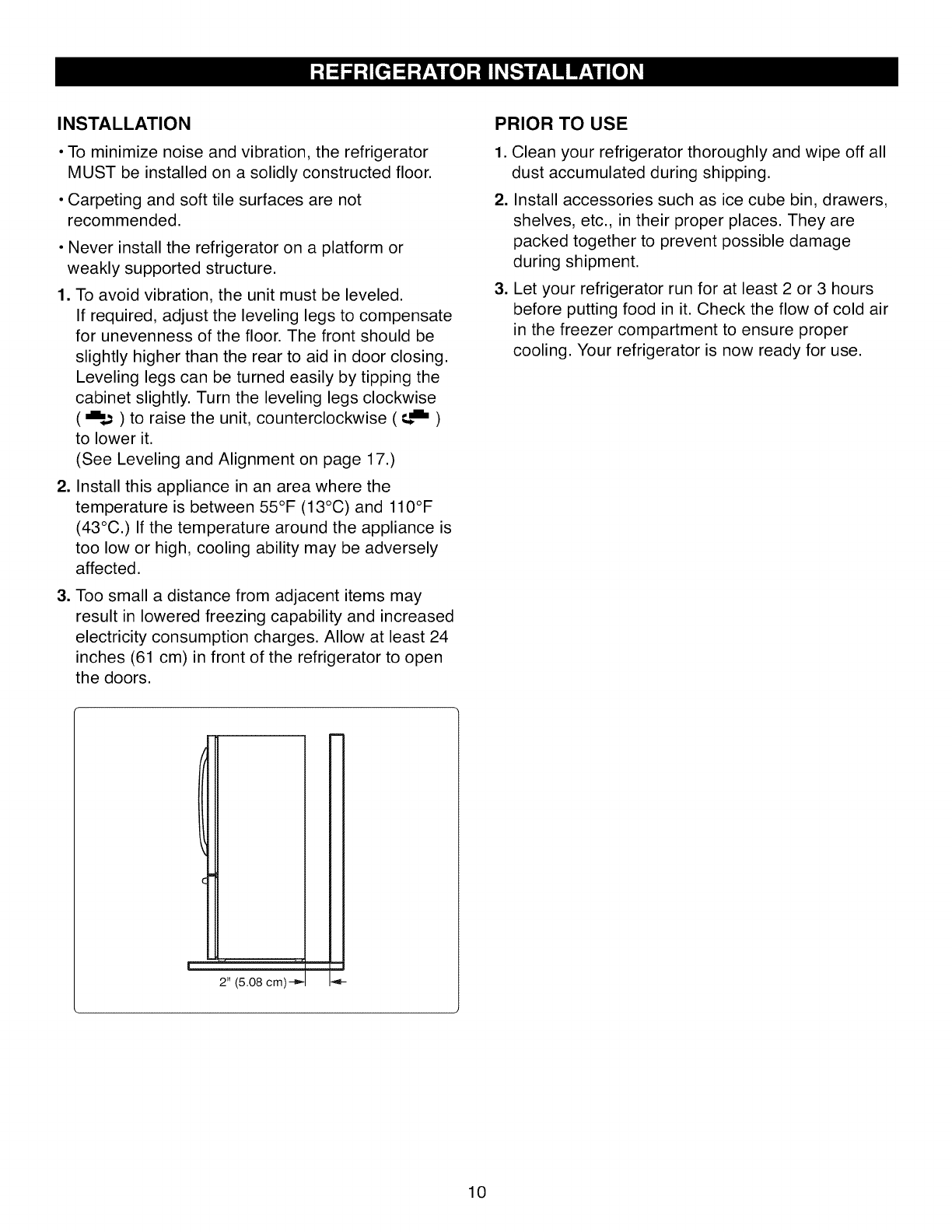

INSTALLATION

• To minimize noise and vibration, the refrigerator

MUST be installed on a solidly constructed floor.

• Carpeting and soft tile surfaces are not

recommended.

• Never install the refrigerator on a platform or

weakly supported structure.

1. To avoid vibration, the unit must be leveled.

If required, adjust the leveling legs to compensate

for unevenness of the floor. The front should be

slightly higher than the rear to aid in door closing.

Leveling legs can be turned easily by tipping the

cabinet slightly. Turn the leveling legs clockwise

( .L._ ) to raise the unit, counterclockwise ( _,m. )

to lower it.

(See Leveling and Alignment on page 17.)

2. Install this appliance in an area where the

temperature is between 55°F (13°C) and 110°F

(43°C.) If the temperature around the appliance is

too low or high, cooling ability may be adversely

affected.

3. Too small a distance from adjacent items may

result in lowered freezing capability and increased

electricity consumption charges. Allow at least 24

inches (61 cm) in front of the refrigerator to open

the doors.

PRIOR TO USE

1. Clean your refrigerator thoroughly and wipe off all

dust accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are

packed together to prevent possible damage

during shipment.

3. Let your refrigerator run for at least 2 or 3 hours

before putting food in it. Check the flow of cold air

in the freezer compartment to ensure proper

cooling. Your refrigerator is now ready for use.

2" (5.08 cm)-_

NOTE:Removingthe doorsis alwaysrecommendedwhenit is necessaryto movethe refrigeratorthrougha

narrowopening.If it is necessaryto removethe handles,followthedirectionsbelow.

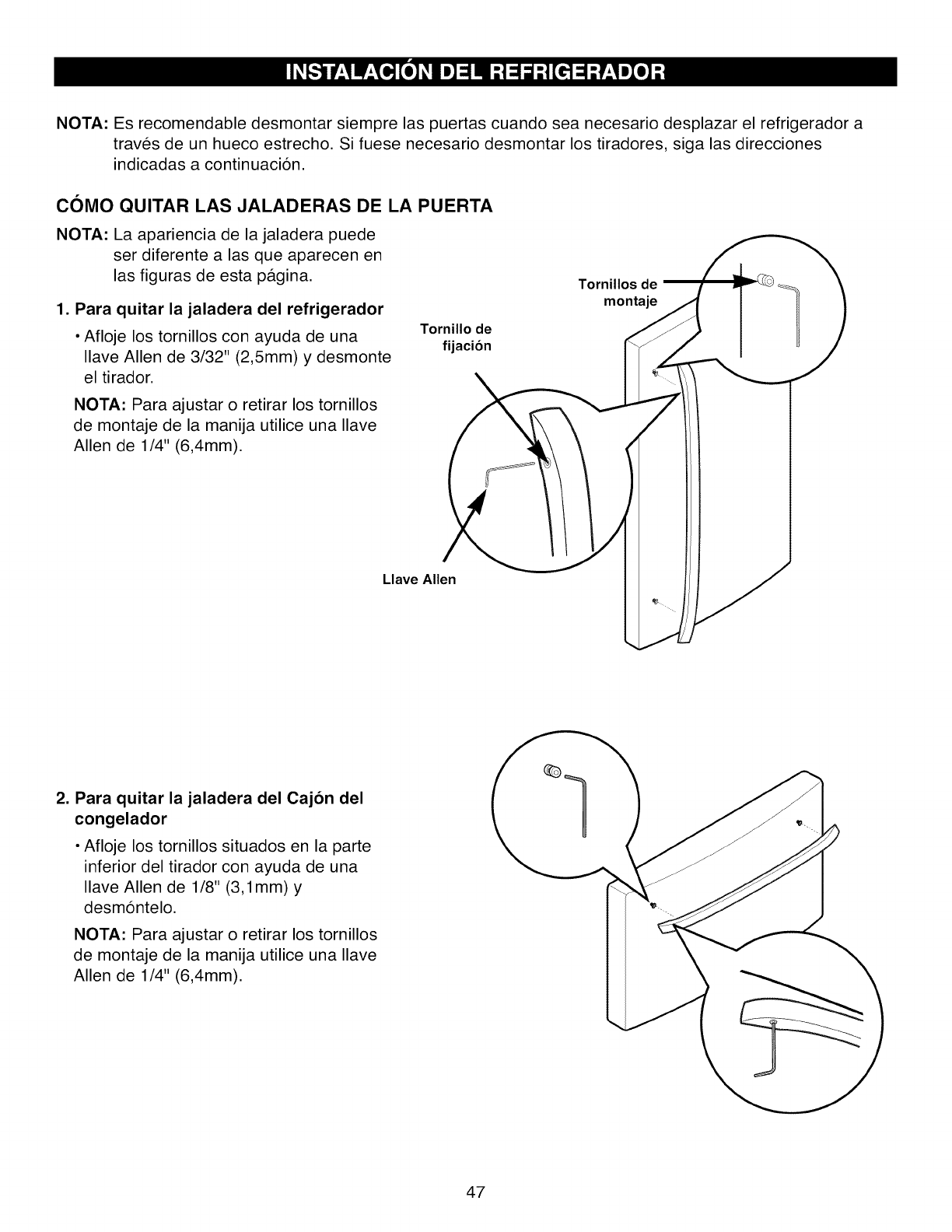

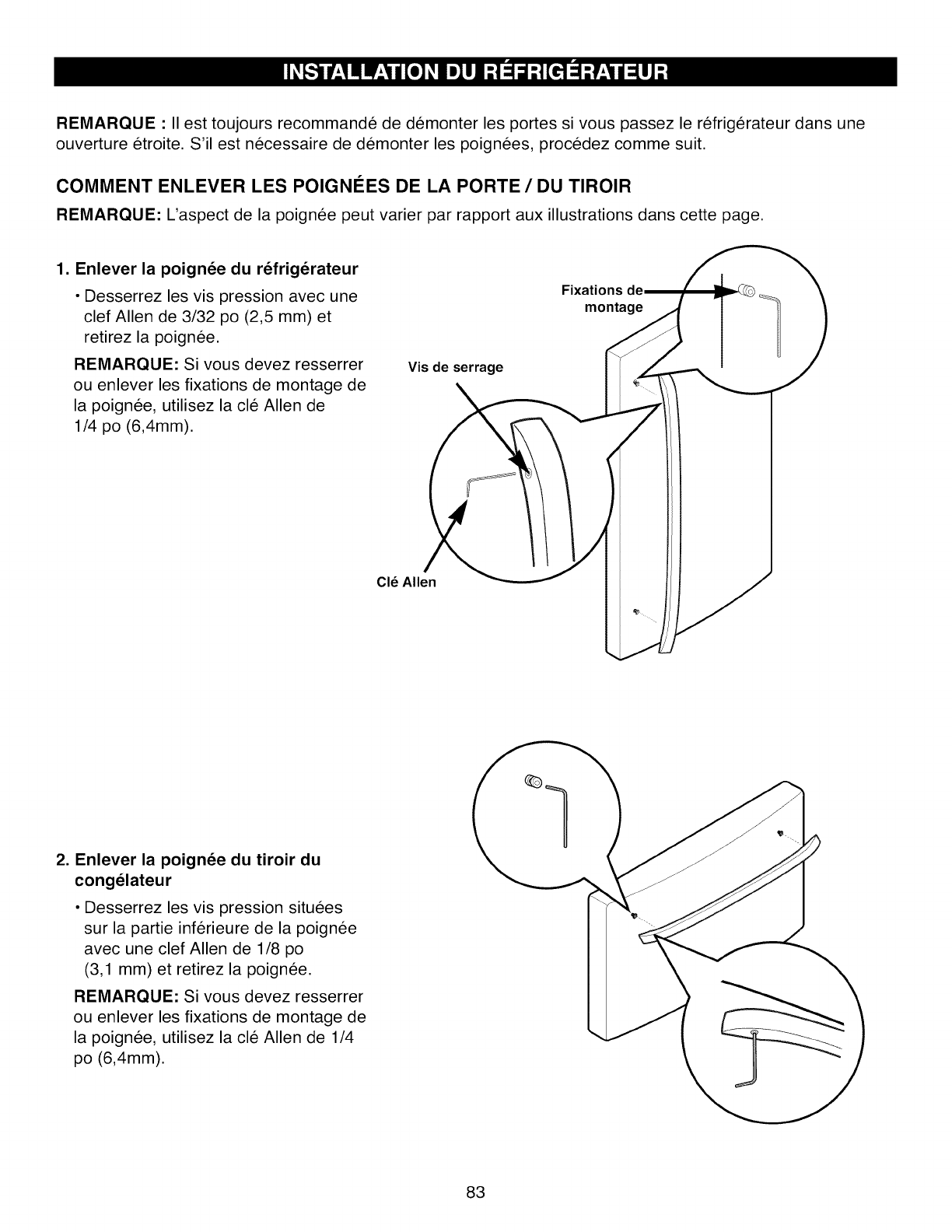

HOW TO REMOVE DOOR HANDLES

NOTE: Handle appearance may vary from

illustrations on this page.

1. Removing Refrigerator Handle

•Loosen the set screws with a 3/32"

(2.5mm) Allen wrench and remove the

handle.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a

1/4" (6.4mm) Allen wrench.

Set Screw

Mounting

Fasteners

Allen

Wrench

2. Removing Freezer Drawer Handle

• Loosen the set screws located on

the lower side of the handle with a 1/8"

(3.1 mm) Allen wrench and remove

the handle.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use

a 1/4" (6.4mm) Allen wrench.

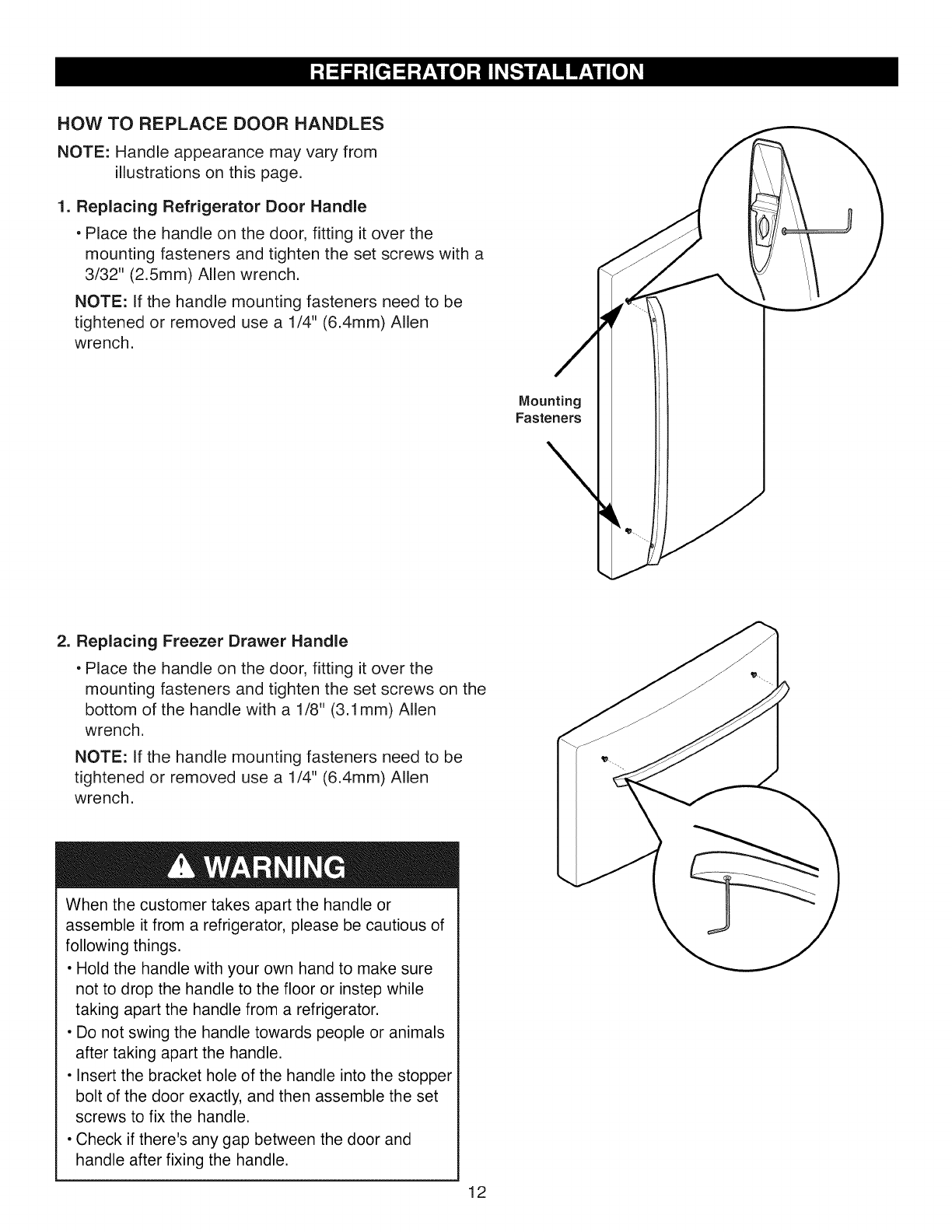

HOW TO REPLACE DOOR HANDLES

NOTE:Handleappearancemayvaryfrom

illustrationsonthis page.

1. Replacing Refrigerator Door Handle

•Place the handle on the door, fitting it over the

mounting fasteners and tighten the set screws with a

3/32" (2.5mm) Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed use a 1/4" (6.4ram) Allen

wrench.

Mounting

Fasteners

2. Replacing Freezer Drawer Handle

•Place the handle on the door, fitting it over the

mounting fasteners and tighten the set screws on the

bottom of the handle with a 1/8" (3.1 ram) Allen

wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed use a 1/4" (6.4mm) Allen

wrench.

When the customer takes apart the handle or

assemble it from a refrigerator, please be cautious of

following things.

• Hold the handle with your own hand to make sure

not to drop the handle to the floor or instep while

taking apart the handle from a refrigerator.

• Do not swing the handle towards people or animals

after taking apart the handle.

• Insert the bracket hole of the handle into the stopper

bolt of the door exactly, and then assemble the set

screws to fix the handle.

• Check if there's any gap between the door and

handle after fixing the handle.

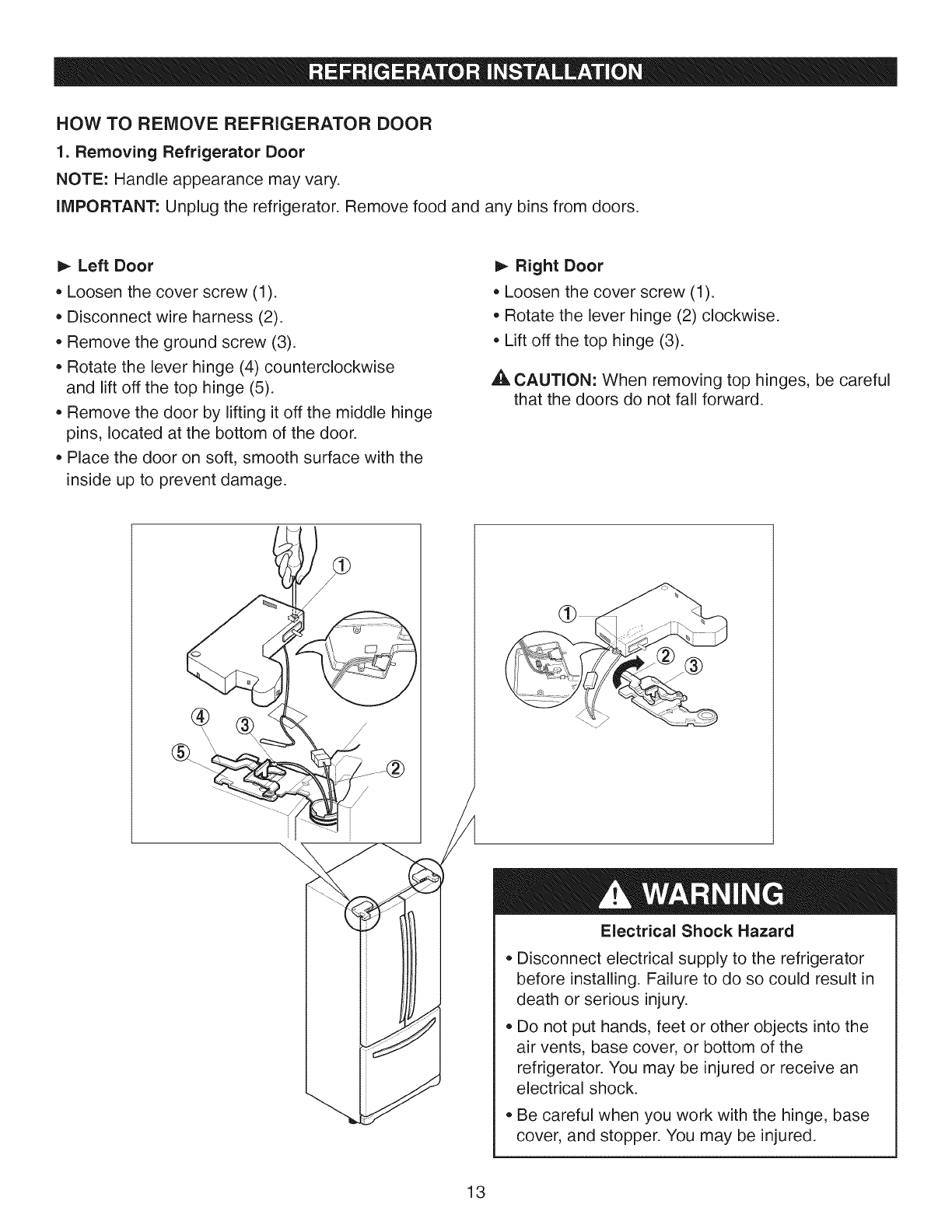

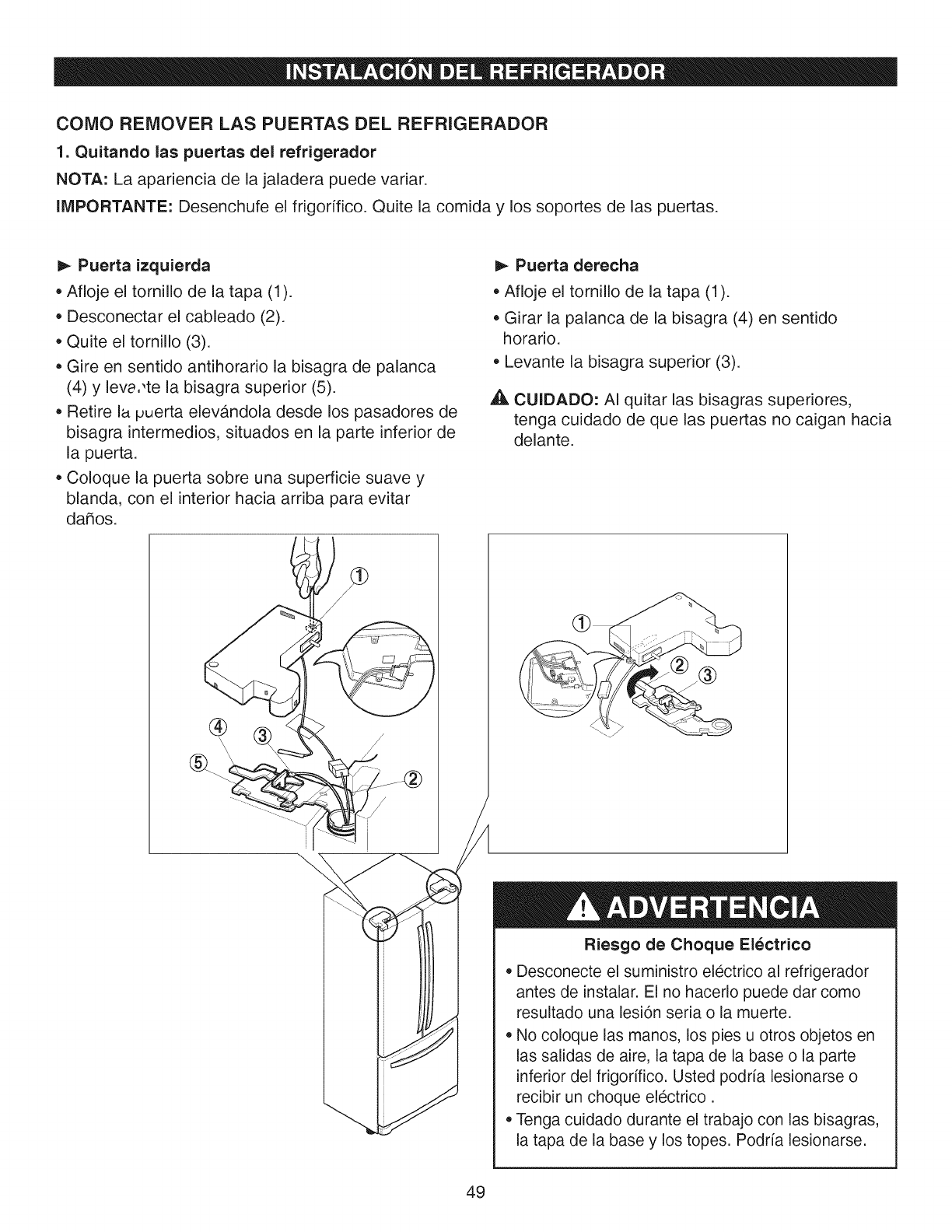

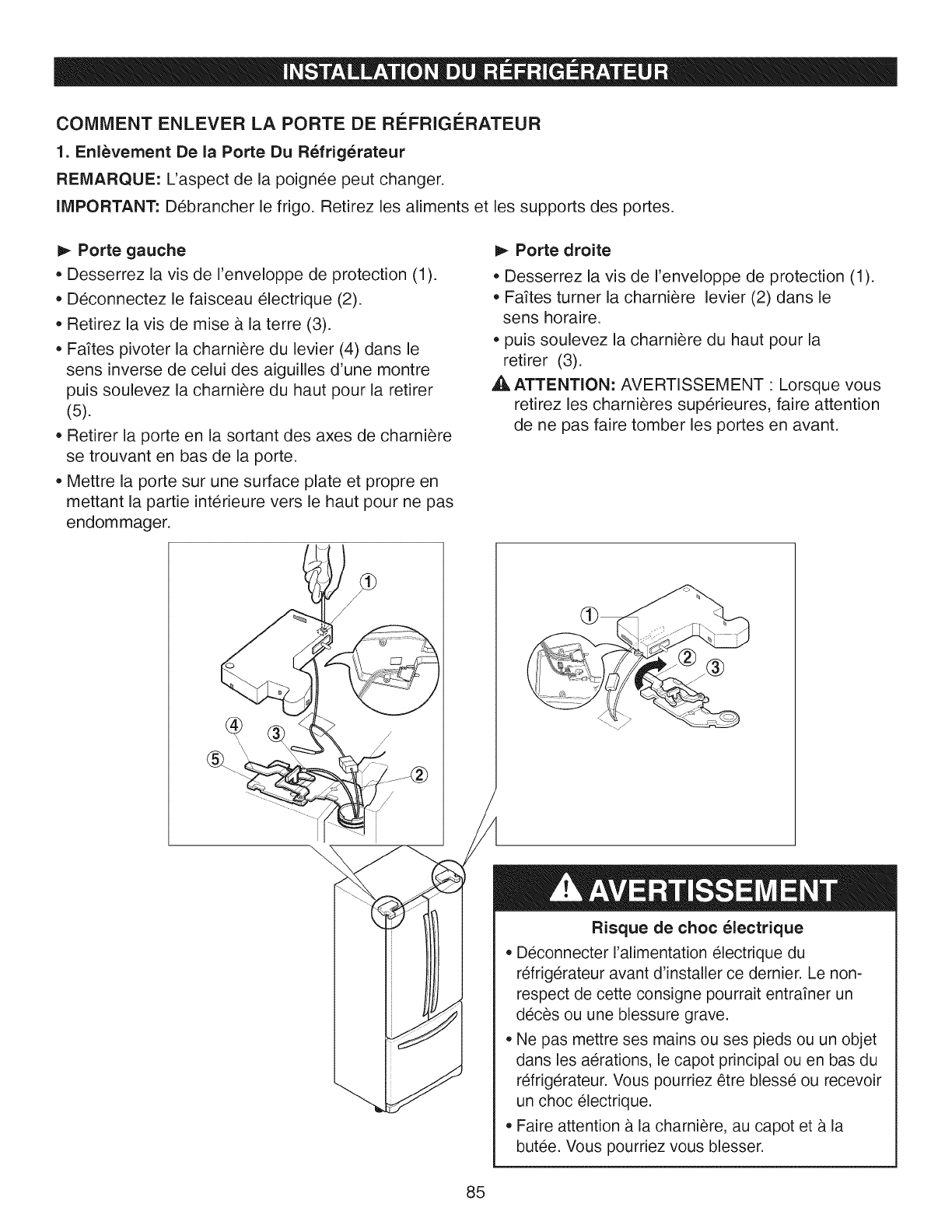

HOW TO REMOVE REFRIGERATOR DOOR

1. Removing Refrigerator Door

NOTE: Handle appearance may vary.

IMPORTANT." Unplug the refrigerator. Remove food and any bins from doors.

Left Door

o Loosen the cover screw (1).

Disconnect wire harness (2).

Remove the ground screw (3).

Rotate the lever hinge (4) counterclockwise

and lift off the top hinge (5).

Remove the door by lifting it off the middle hinge

pins, located at the bottom of the door.

Place the door on soft, smooth surface with the

inside up to prevent damage.

D,-Right Door

o Loosen the cover screw (1).

= Rotate the lever hinge (2) clockwise.

= Lift off the top hinge (3).

,A CAUTION: When removing top hinges, be careful

that the doors do not fall forward.

Electrical Shock Hazard

Disconnect electrical supply to the refrigerator

before installing. Failure to do so could result in

death or serious injury.

Do not put hands, feet or other objects into the

air vents, base cover, or bottom of the

refrigerator. You may be injured or receive an

electrical shock.

Be careful when you work with the hinge, base

cover, and stopper. You may be injured.

2. Replacing Refrigerator Door

Left Door

* Lower the door onto the middle hinge pin (6).

* Make sure the door is aligned with the

cabinet.

* Replace the top hinge (5) by rotating the lever

hinge (4) clockwise to secure it.

* Make sure the gasket on the door is flush

against the cabinet and is not folded.

* Support the door on the handle side while

securing. Make sure the door is straight and

the gap between the doors is even across the

front.

* Install the ground screw (3) and connect the

wire harness (2).

* Tighten the cover screw (1).

Right Door

* Lower the door onto the middle hinge pin (6).

* Replace the top hinge (3) by rotating the

lever hinge (2) counterclockwise to secure it.

* Tighten the cover screw (1).

NOTE: Make sure that the washers [part (7)]

are in place on the middle hinges before

installing the doors.

MF1,37933569 _o] 2@11.3.15 1@:41 AM J1]0]×]15

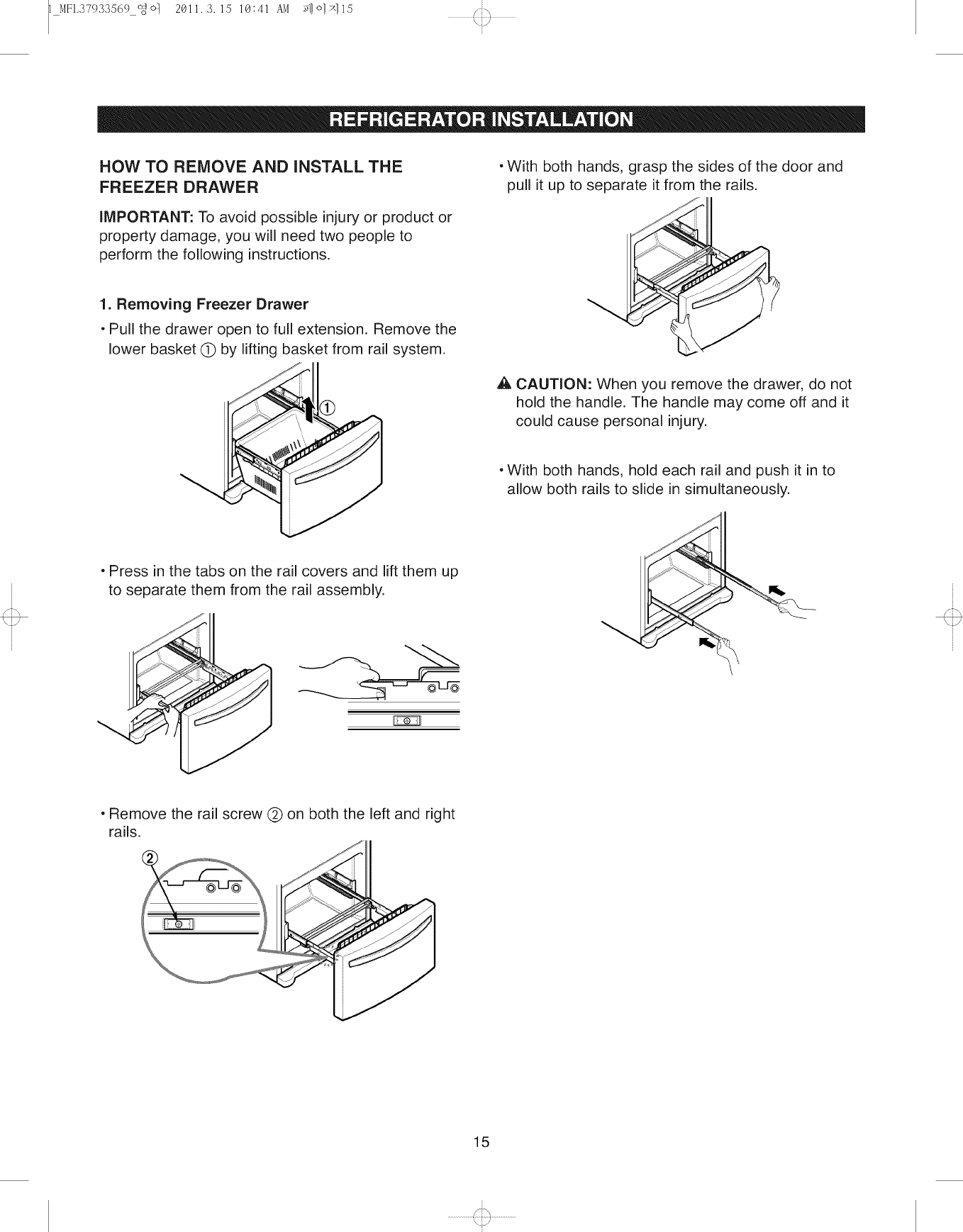

HOW TO REMOVE AND iNSTALL THE

FREEZER DRAWER

IMPORTANT: To avoid possible injury or product or

property damage, you will need two people to

perform the following instructions.

1. Removing Freezer Drawer

• Pull the drawer open to full extension. Remove the

lower basket Q by lifting basket from rail system.

•With both hands, grasp the sides of the door and

pull it up to separate it from the rails.

CAUTION: When you remove the drawer, do not

hold the handle. The handle may come off and it

could cause personal injury.

•With both hands, hold each rail and push it in to

allow both rails to slide in simultaneously.

\ i/

• Press in the tabs on the rail covers and lift them up

to separate them from the rail assembly.

• Remove the rail screw _ on both the left and right

rails.

\ s

MF1,37933569 _o] 2@11.3. 15 1@:41 AM J1]o]7,]16

HOW TO REMOVE AND INSTALL THE

FREEZER DRAWER (cont.)

2. Installing Freezer Drawer

•With both hands, pull out each rail simultaneously

until both rails are fully extended.

• Hook the door support (_) into the rail tabs @ on

both sides.

• Make sure you have the correct rail cover for each

side.

_ Right

Rail Cover

• Align the tabs on the covers with the assembly

holes on each rail, and snap the rail covers in place

to secure.

Assembly Hole

• Lower door into final position and tighten the

screws (_). • With the drawer pulled out to full extension, insert

the lower basket @ in the rail assembly.

_t, WARNING: If the Durabase divider is removed,

there is enough open space for children or pets to

crawl inside. To prevent accidental child and pet

entrapment or suffocation risk, DO NOT allow

them to touch or go near the freezer drawer.

_t, WARNING: DO NOT step or sit down on freezer

drawer.

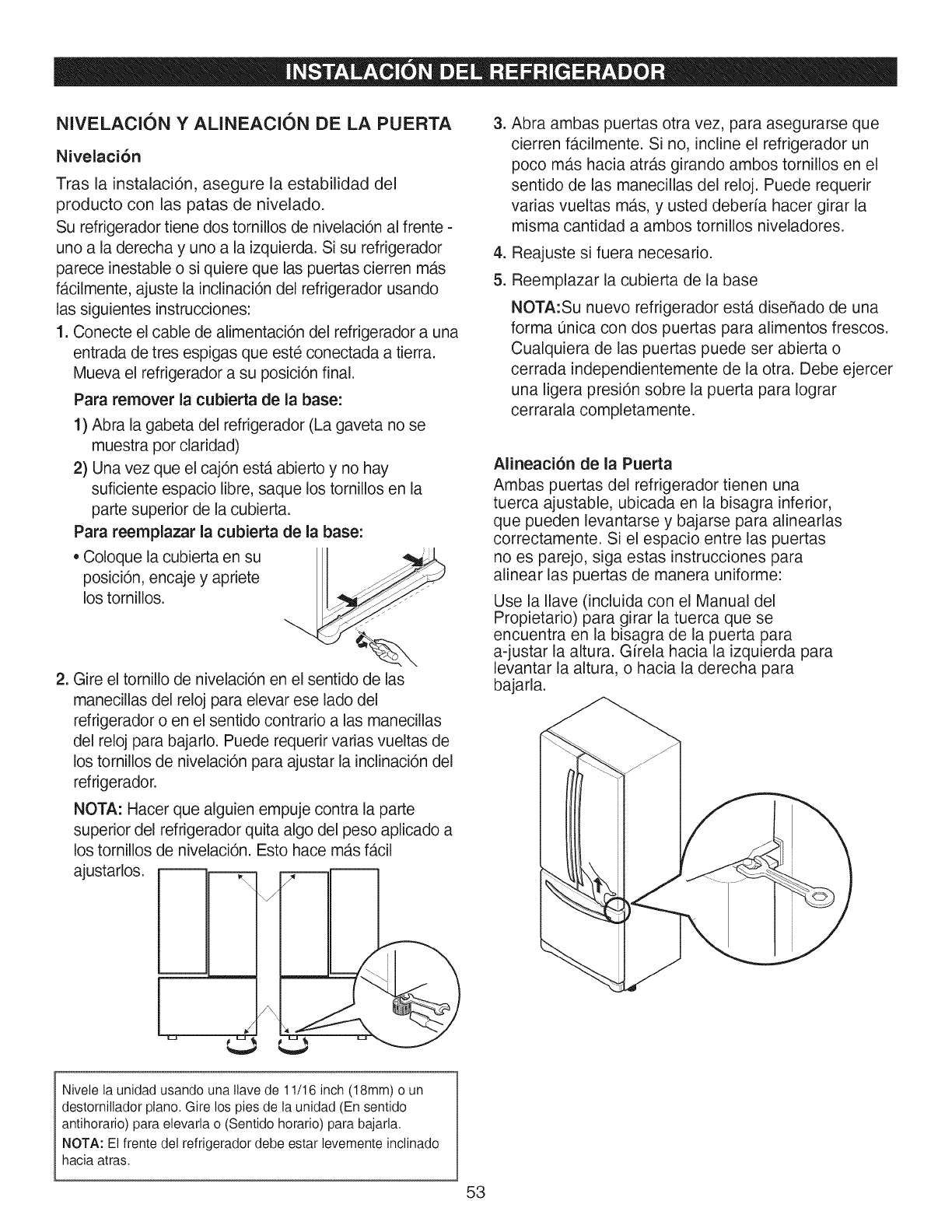

LEVELING AND DOOR ALIGNMENT

Leveling

After installing, secure the stability of the product

with the leveling legs.

Your refrigerator has two front leveling legs--one on

the right and one on the left. Adjust legs to alter tilt

from front-to-back or side-to-side. If your refrigerator

seems unsteady or you want the doors to close

easier, adjust the refrigerator's tilt using the

instructions below:

1. Plug the refrigerator's power cord into a 3-prong

grounded outlet. Move the refrigerator into its final

position. Remove the base cover.

To remove the base cover

1) Open the Freezer Drawer. (Drawer not shown

for clarity.)

2) Once the drawer is open and there is sufficient

clearance, remove screws on the top of the

cover.

To replace base cover:

,, Place cover into position

and insert and tighten

the screws.

2. Turn the leveling leg clockwise to raise that side of

the refrigerator or counterclockwise to lower it.

It may take several turns of the leveling leg to

adjust the tilt of the refrigerator.

NOTE: Having someone push backward against

the top of the refrigerator takes some weight off

the leveling legs. This makes it easier to adjust the

legs.

Open both doors again and check to make sure

that they close easily. If not, tilt the refrigerator

slightly more to the rear by turning both leveling

legs clockwise. It may take several more turns,

and you should turn both leveling legs the same

amount.

Re-adjust if necessary.

Replace the base cover.

NOTE: Your new refrigerator is uniquely designed

with two fresh food doors. Either door can be

opened or closed independently of one another.

You may have to exert slight pressure on doors to

get them to close completely.

Door Aliqnment

Both the left and right refrigerator doors have

an adjustable nut, located on the bottom hinge,

to raise and lower them to align properly.

If the space between your doors is uneven,

follow the instructions below to align the doors

evenly:

Use the wrench (included with the Owner's

Manual) to turn the nut in the door hinge to

adjust the height. To the right to raise or to the

left to lower the height.

Level the refrigerator by using an 11/16 inch (18mm) wrench

or a flat blade screwdriver. Turn the leveling legs

counterclockwise to raise or clockwise to lower the height of

the front of the refrigerator.

NOTE: The front of the refrigerator should be slightly higher

than the back.

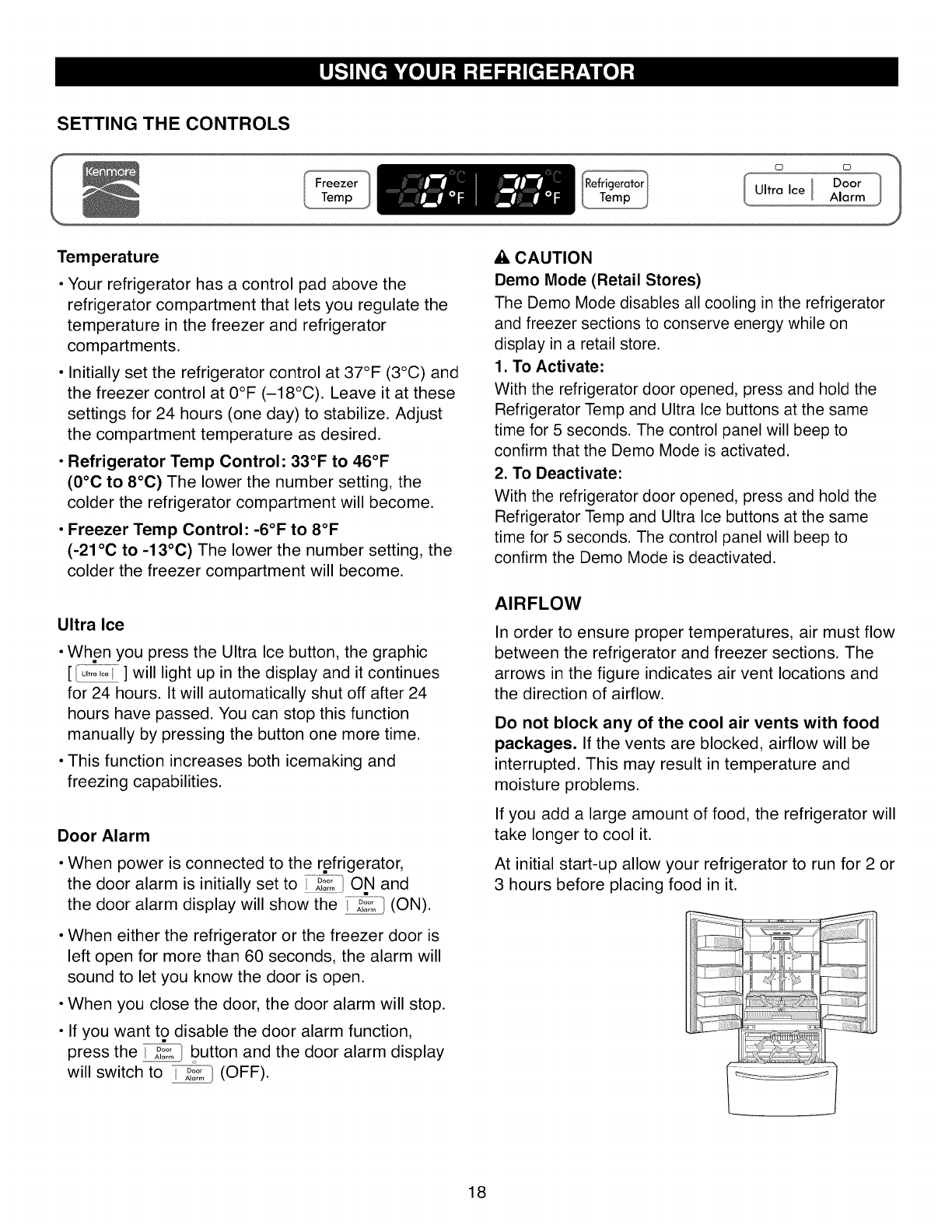

SETTING THE CONTROLS

Temperature

• Your refrigerator has a control pad above the

refrigerator compartment that lets you regulate the

temperature in the freezer and refrigerator

compartments.

• Initially set the refrigerator control at 37°F (3°C) and

the freezer control at 0°F (-18°C). Leave it at these

settings for 24 hours (one day) to stabilize. Adjust

the compartment temperature as desired.

•Refrigerator Temp Control: 33°F to 46°F

(0°C to 8°C) The lower the number setting, the

colder the refrigerator compartment will become.

• Freezer Temp Control: -6°F to 8°F

(-21°C to-13°C) The lower the number setting, the

colder the freezer compartment will become.

Ultra Ice

• When you press the Ultra Ice button, the graphic

[ _;_;:_- ] will light up in the display and it continues

for 24 hours. It will automatically shut off after 24

hours have passed. You can stop this function

manually by pressing the button one more time.

• This function increases both icemaking and

freezing capabilities.

Door Alarm

• When power is connected to the refrigerator,

the door alarm is initially set to - -;;o';'-

Alarm i} ON and

the door alarm display will show the A%o_II(ON).

• When either the refrigerator or the freezer door is

left open for more than 60 seconds, the alarm will

sound to let you know the door is open.

• When you close the door, the door alarm will stop.

• If you want to disable the door alarm function,

press the I ,%';;,l button and the door alarm display

will switch to A,o,m°°°'(OFF).

_, CAUTION

Demo Mode (Retail Stores)

The Demo Mode disables all cooling in the refrigerator

and freezer sections to conserve energy while on

display in a retail store.

1. To Activate:

With the refrigerator door opened, press and hold the

Refrigerator Temp and Ultra Ice buttons at the same

time for 5 seconds. The control panel will beep to

confirm that the Demo Mode is activated.

2. To Deactivate:

With the refrigerator door opened, press and hold the

Refrigerator Temp and Ultra Ice buttons at the same

time for 5 seconds. The control panel will beep to

confirm the Demo Mode is deactivated.

AIRFLOW

In order to ensure proper temperatures, air must flow

between the refrigerator and freezer sections. The

arrows in the figure indicates air vent locations and

the direction of airflow.

Do not block any of the cool air vents with food

packages. If the vents are blocked, airflow will be

interrupted. This may result in temperature and

moisture problems.

If you add a large amount of food, the refrigerator will

take longer to cool it.

At initial start-up allow your refrigerator to run for 2 or

3 hours before placing food in it.

Articulating IVlullion

This feature is a metal strip attached to the left door

that articulates (rotates) 90 degrees as the door is

closed, forming a mullion (base) for the left and right

door gaskets to seal against.

Caution When Closing the Door

_k CAUTION

To reduce the risk of scratching the door or

breaking the door mullion, please make sure that

the refrigerator door mullion is always folded in.

CONDITION/ RECOMMENDED

REASON: ADJUSTMENT:

REFRIGERATOR section

too warm

- Door opened often

- Large amount of food added

- Room temperature very

warm

Adjust the

REFRIGERATOR

temperature to a colder

setting.

Note: When changing

temperature settings,

make adjustments one

increment at a time and

wait 24 hours between

adjustments.

m FREEZER section too

warm/ice not made fast

enough

- Door opened often

- Large amount of food added

- Very cold (below 55 °F)

room temperature

(Compressor does not cycle

often enough)

- Heavy ice usage

- Air vents blocked by items

Adjust the FREEZER

temperature to a colder

setting.

Note: When changing

temperature settings,

make adjustments one

increment at a time and

wait 24 hours between

adjustments.

Move items out of

airstream

ADJUSTING CONTROL SETTINGS

It is best to wait for 24 hours for the refrigerator to

cool down completely before making any

adjustments to the temperature settings. The initial

settings mentioned in SETTING THE CONTROLS

section should be correct for normal household

refrigerator use. The controls are set correctly when

milk or juice is as cold as you like and when ice

cream is firm.

The refrigerator control functions as the thermostat

for the entire appliance (refrigerator and freezer

sections). The colder the setting, the longer the

compressor will run to keep the temperature colder.

The freezer control adjusts the cold air flow from the

freezer to the refrigerator. Setting the freezer control

to a lower temperature keeps more cold air in the

freezer compartment to make it colder.

If you need to adjust temperatures in the refrigerator

or freezer, start by adjusting the refrigerator and

allow 24 hours for the temperatures to stabilize.

If it is still too warm or too cold, adjust the freezer

control.

Always remember to wait at least 24 hours

between adjustments.

m REFRIGERATOR section

too cold

- Controls not set correctly for

your conditions

Adjust the

REFRIGERATOR

temperature to a warmer

setting.

Note: When changing

temperature settings,

make adjustments one

increment at a time and

wait 24 hours between

adjustments.

m FREEZER section too cold

- Controls not set correctly for

your conditions

Adjust the FREEZER

temperature to a warmer

setting.

Note: When changing

temperature settings,

make adjustments one

increment at a time and

wait 24 hours between

adjustments.

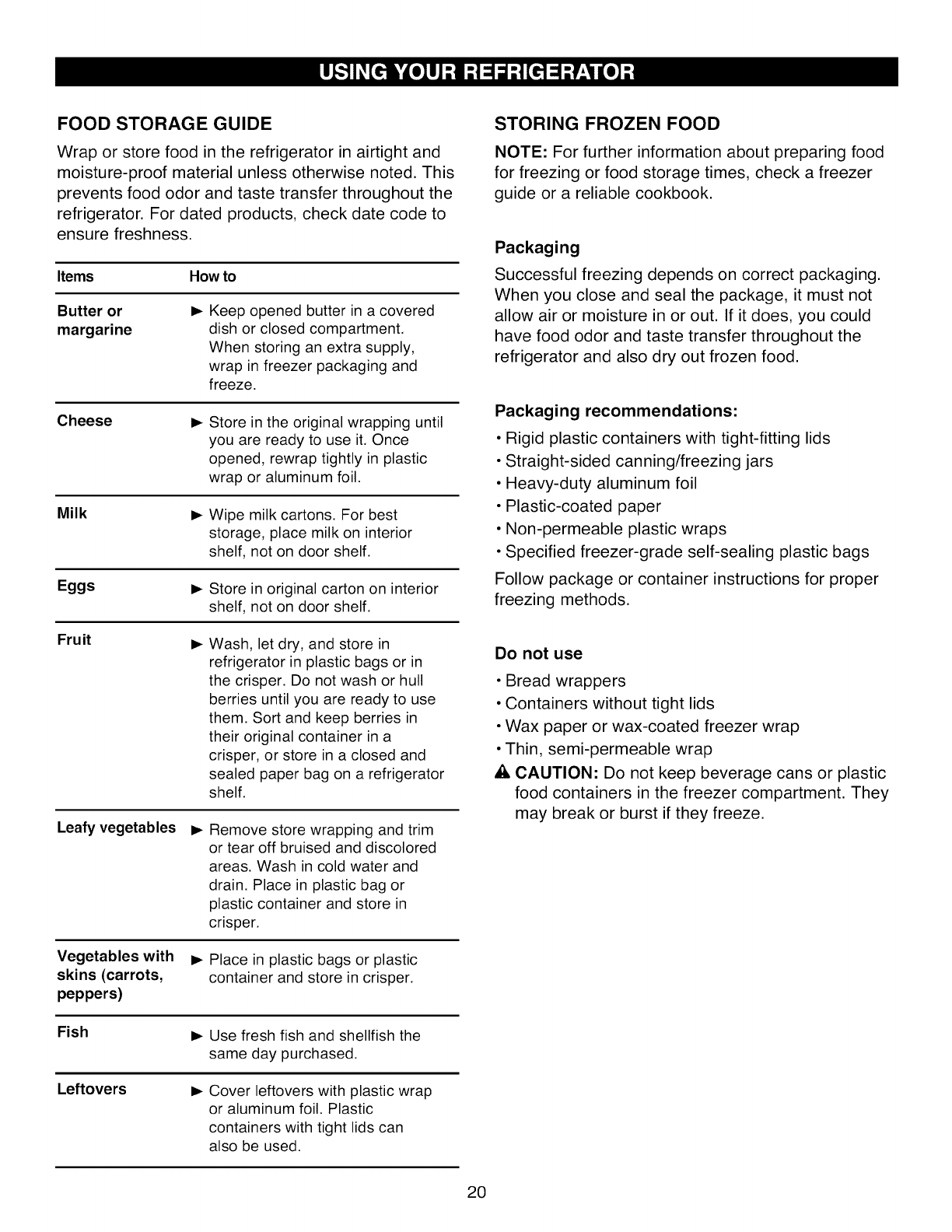

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

Items How to

Butter or

margarine

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Cheese Store in the original wrapping until

you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Milk I_ Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Eggs I_ Store in original carton on interior

shelf, not on door shelf.

Fruit I_ Wash, let dry, and store in

refrigerator in plastic bags or in

the crisper. Do not wash or hull

berries until you are ready to use

them. Sort and keep berries in

their original container in a

crisper, or store in a closed and

sealed paper bag on a refrigerator

shelf.

Leafy vegetables Remove store wrapping and trim

or tear off bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

crisper.

Vegetables with I_ Place in plastic bags or plastic

skins (carrots, container and store in crisper.

peppers)

Fish I_ Use fresh fish and shellfish the

same day purchased.

Leftovers I_ Cover leftovers with plastic wrap

or aluminum foil. Plastic

containers with tight lids can

also be used.

STORING FROZEN FOOD

NOTE: For further information about preparing food

for freezing or food storage times, check a freezer

guide or a reliable cookbook.

Packaging

Successful freezing depends on correct packaging.

When you close and seal the package, it must not

allow air or moisture in or out. If it does, you could

have food odor and taste transfer throughout the

refrigerator and also dry out frozen food.

Packaging recommendations:

•Rigid plastic containers with tight-fitting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

• Specified freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use

• Bread wrappers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

• , CAUTION: Do not keep beverage cans or plastic

food containers in the freezer compartment. They

may break or burst if they freeze.

Freezing

Yourfreezerwill notquick-freezeanylargequantity

of food.Donotput moreunfrozenfoodintothe

freezerthanwillfreezewithin24 hours(no more

than2 to 3 Ibsof foodpercubicfootof freezer

space).Leaveenoughspaceinthe freezerfor airto

circulatearoundpackages.Becarefulto leave

enoughroomatthe frontso thedoorcanclose

tightly.

Storagetimeswill varyaccordingto the qualityand

typeof food,thetypeof packagingor wrapused

(airtightand moisture-proof)and thestorage

temperature.Icecrystalsinsidea sealedpackage

arenormal.Thissimplymeansthat moistureinthe

foodand airinsidethe packagehavecondensed,

creatingicecrystals.

NOTE:Allowhotfoodsto cool at roomtemperature

for30 minutes,then packageand freeze.Cooling

hotfoodsbeforefreezingsavesenergy.

Adjusting Shelves

Removeshelvesfromtheshippingpositionand

replaceshelvesinthe positionyouwant.

• To removea shelf--Tilt up thefrontof the shelfin

the directionof (_ and lift it in the directionof @.

Pulltheshelfout.

• To reinstall ashelf--Tilt the front of the shelf up

and guide the shelf hooks into the slots at a desired

height. Then lower the front of the shelf so that the

hooks drop into the slots.

REFRIGERATOR SECTION

REFRIGERATOR SHELVES

The shelves in your refrigerator are adjustable to

meet your individual storage needs. Your model may

have glass or wire shelves.

Storing similar food items together in your

refrigerator and adjusting the shelves to fit different

heights of items will make finding the exact item you

want easier; it will also reduce the amount of time

the refrigerator door is open, saving energy.

IMPORTANT: Do not clean glass shelves with warm

water while they are cold. Shelves may break if

exposed to sudden temperature changes or impact,

such as bumping. For your protection, glass shelves

are made with tempered glass, which will shatter into

small pebble-sized pieces.

NOTE: Glass shelves are heavy. Use special care

when removing them to avoid dropping them.

_, CAUTION: Make sure that shelves are level from

one side to the other. Failure to do so may result

in the shelf falling or food spilling.

Sliding Out Shelves

You can slide glass shelves in and out of your

refrigerator as follows.

• To slide the shelf out, carefully pull front of the

shelf toward you.

• To slide the shelf in, push the shelf in until it

stops.

HUMIDITY CONTROLLED CRISPER

The crispers provide fresher-tasting fruit and

vegetables by letting you easily control humidity

inside the drawer.

You can control the amount of humidity in the

moisture-sealed crispers by adjusting the control to

any setting between VEGETABLE and FRUIT.

• VEGETABLE keeps moist air in the crisper for best

storage of fresh, leafy vegetables.

• FRUIT lets moist air out of the crisper for best

storage of fruits.

GLIDE'N'SERVE

The Glide'N'Serve provides storage space with a

variable temperature control that keeps the

compartment colder than the refrigerator

temperature.

This drawer can be used for large party trays, deli

items, or beverages.

Note: It is not recommended that this drawer be

used for fruits and vegetables.

COLDn •®® TEMP CONTROLn e • ® COLDERn

REMOVING HUMIDITY CONTROLLED CRISPER

1. To remove, pull the drawer out to full extension.

2. Lift the front of the crisper up, then pull it straight

out.

3. To install, slightly tilt up the front and insert the

drawer into the frame and push it back into place.

Glide 'N' Serve Control

The control regulates the air temperature in the

drawer. Set control level to COLD to provide normal

refrigerator temperature. Use the COLDER setting

for meats or other deli items.

NOTE: Cold air directed to the Glide'N'Serve can

decrease refrigerator temperature. It may be

necessary to adjust the refrigerator temperature.

To remove the glass

1. Lift up the glass under the crisper cover.

2. Pull the glass up and out.

To remove and replace Glide'N'Serve

1. To remove, pull the drawer out to full extension.

2. Lift the front of the drawer up, then pull it straight

out.

3. To install, slightly tilt up the front and insert the

drawer into the frame and push it back into place.

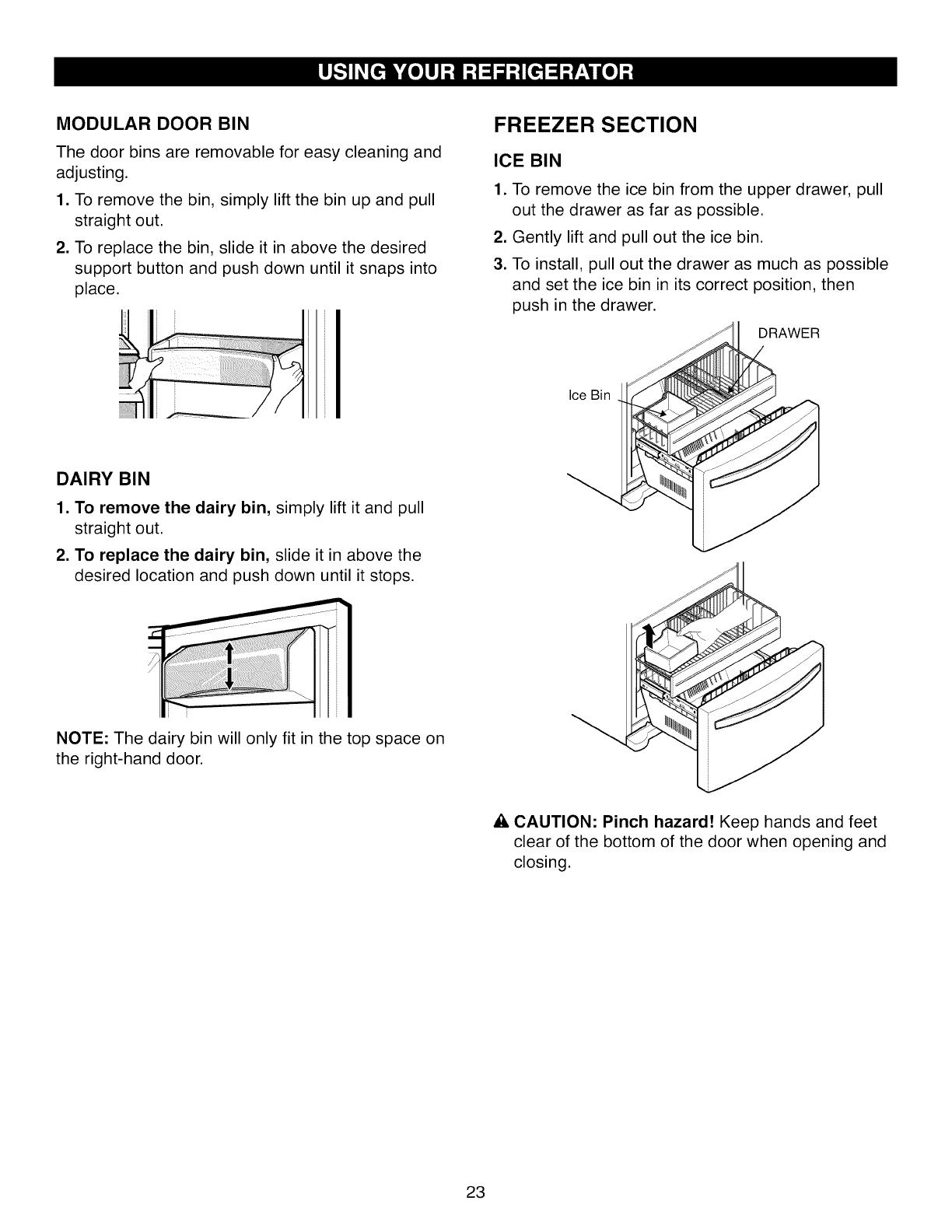

MODULAR DOOR BIN

The door bins are removable for easy cleaning and

adjusting.

1. To remove the bin, simply lift the bin up and pull

straight out.

2. To replace the bin, slide it in above the desired

support button and push down until it snaps into

place.

DAIRY BIN

1. To remove the dairy bin, simply lift it and pull

straight out.

2. To replace the dairy bin, slide it in above the

desired location and push down until it stops.

NOTE: The dairy bin will only fit in the top space on

the right-hand door.

FREEZER SECTION

ICE BIN

1. To remove the ice bin from the upper drawer, pull

out the drawer as far as possible.

2. Gently lift and pull out the ice bin.

3. To install, pull out the drawer as much as possible

and set the ice bin in its correct position, then

push in the drawer.

DRAWER

_, CAUTION: Pinch hazard! Keep hands and feet

clear of the bottom of the door when opening and

closing.

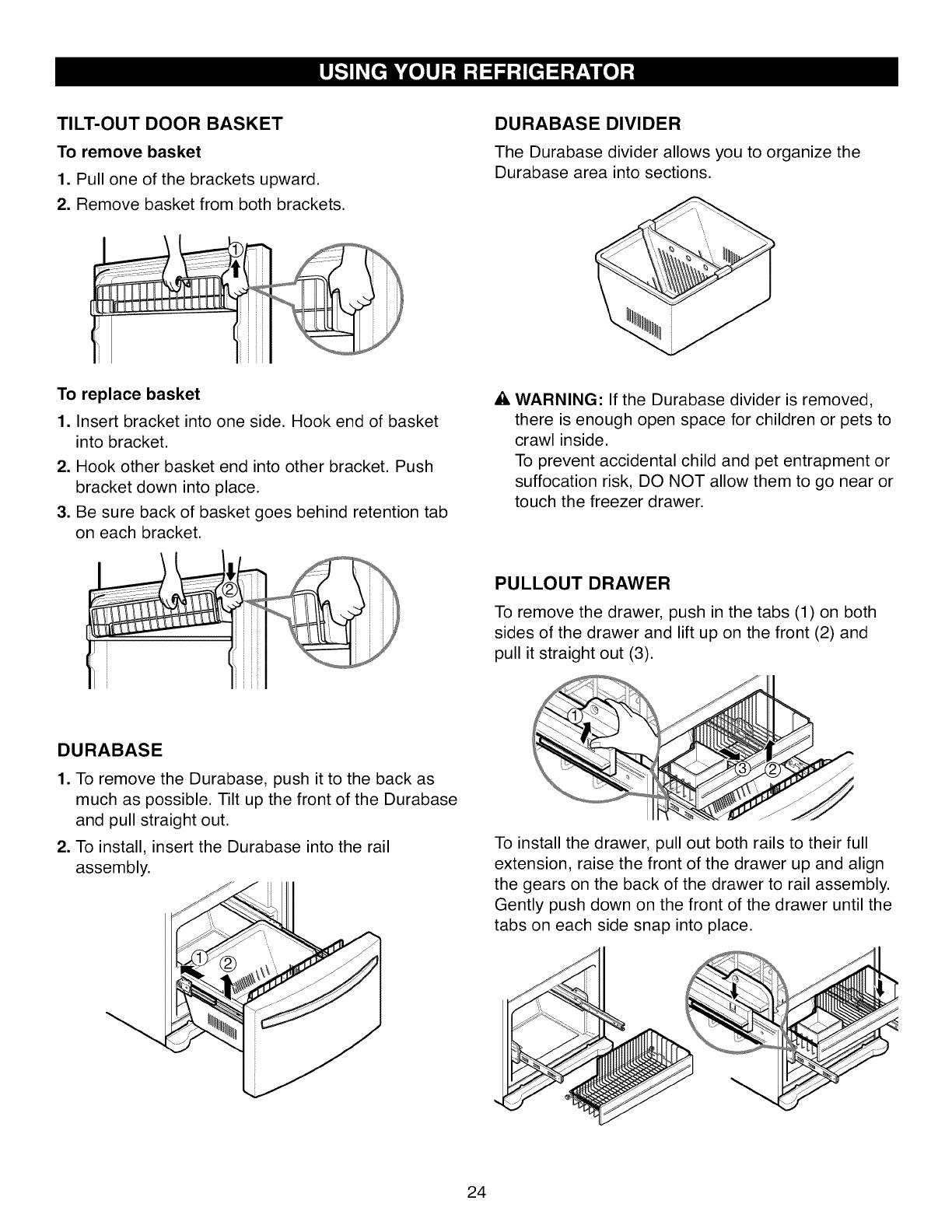

TILT-OUT DOOR BASKET

To remove basket

1. Pull one of the brackets upward.

2. Remove basket from both brackets.

DURABASE DIVIDER

The Durabase divider allows you to organize the

Durabase area into sections.

To replace basket

1. Insert bracket into one side. Hook end of basket

into bracket.

2. Hook other basket end into other bracket. Push

bracket down into place.

3. Be sure back of basket goes behind retention tab

on each bracket.

• , WARNING: If the Durabase divider is removed,

there is enough open space for children or pets to

crawl inside.

To prevent accidental child and pet entrapment or

suffocation risk, DO NOT allow them to go near or

touch the freezer drawer.

PULLOUT DRAWER

To remove the drawer, push in the tabs (1) on both

sides of the drawer and lift up on the front (2) and

pull it straight out (3).

DURABASE

1. To remove the Durabase, push it to the back as

much as possible. Tilt up the front of the Durabase

and pull straight out.

2. To install, insert the Durabase into the rail

assembly.

To install the drawer, pull out both rails to their full

extension, raise the front of the drawer up and align

the gears on the back of the drawer to rail assembly.

Gently push down on the front of the drawer until the

tabs on each side snap into place.

Explosion Hazard

Use non-flammable cleaner. Failure to do so can

result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost

automatically. However, clean both sections about

once a month to prevent odors. Wipe up spills

immediately.

GENERAL CLEANING TiPS

.Unplug refrigerator or disconnect power.

.Remove all removable parts, such as shelves,

crispers, etc. Refer to sections in USING YOUR

REFRIGERATOR for removal instructions.

o Use a clean sponge or soft cloth and a mild

detergent in warm water. Do not use abrasive or

harsh cleaners.

Hand wash, rinse and dry all surfaces thoroughly.

Plug in refrigerator or reconnect power.

OUTSIDE

Waxing external painted metal surfaces helps

provide rust protection. Do not wax plastic parts.

Wax painted metal surfaces at least twice a year

using appliance wax (or auto paste wax). Apply wax

with a clean, soft cloth.

For products with a stainless steel exterior, use a

clean sponge or soft cloth and a mild detergent in

warm water. Do not use abrasive or harsh cleaners.

Dry thoroughly with a soft cloth.

Do not use appliance wax, bleach, or other products

containing chlorine on stainless steel.

iNSiDE WALLS (allow freezer to warm up so

the cloth will not stick)

To help remove odors, you can wash the inside of

the refrigerator with a mixture of baking soda and

warm water. Mix 2 tablespoons baking soda to 1

quart of water (26 g soda to 1 liter water.) Be sure

the baking soda is completely dissolved so it does

not scratch the surfaces of the refrigerator.

,A CAUTION: While cleaning the inside, do not spray

water.

DOOR LINERS AND GASKETS

Do not use cleaning waxes, concentrated

detergents, bleaches, or cleaners containing

petroleum on plastic refrigerator parts.

PLASTIC PARTS (covers and panels)

Do not use window sprays, abrasive cleansers, or

flammable fluids. These can scratch or damage the

material.

CONDENSER COILS

Use a vacuum cleaner with

an attachment to clean the

condenser cover and vents.

LIGHT BULB REPLACEMENT

Electrical Shock Hazard

Before replacing a burned-out light bulb, either

unplug the refrigerator or turn off power at the

circuit breaker or fuse box.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep

all refrigerator doors closed to help foods stay

cold and frozen.

2. If the power will be out for more than 24 hours,

remove all the frozen food and store it in a frozen

food locker.

NOTE: The refrigerator compartment has LED

interior lighting and service should only be performed

by a qualified technician.

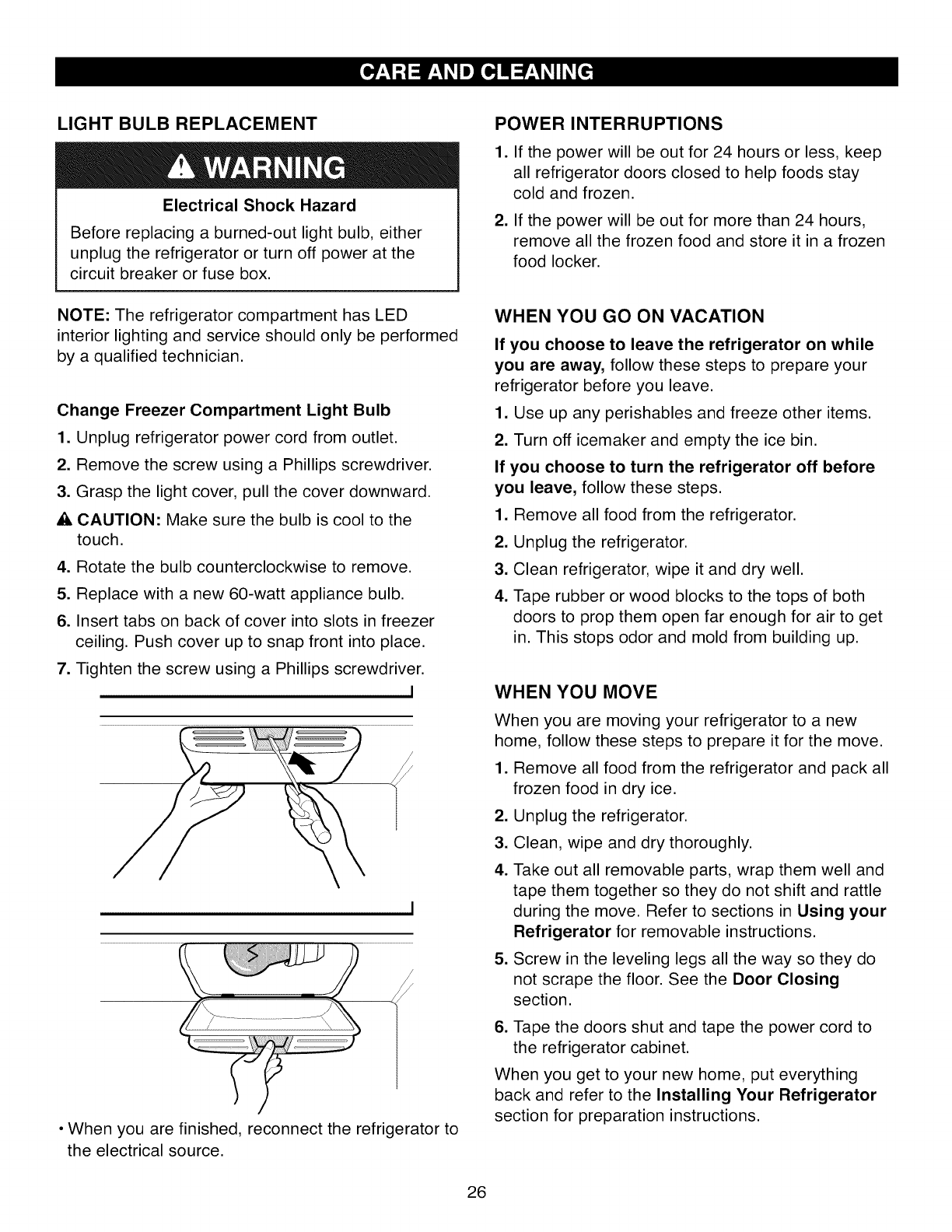

Change Freezer Compartment Light Bulb

1. Unplug refrigerator power cord from outlet.

2. Remove the screw using a Phillips screwdriver.

3. Grasp the light cover, pull the cover downward.

Jl, CAUTION: Make sure the bulb is cool to the

touch.

4. Rotate the bulb counterclockwise to remove.

5. Replace with a new 60-watt appliance bulb.

6. Insert tabs on back of cover into slots in freezer

ceiling. Push cover up to snap front into place.

7. Tighten the screw using a Phillips screwdriver.

• When you are finished, reconnect the refrigerator to

the electrical source.

WHEN YOU GO ON VACATION

If you choose to leave the refrigerator on while

you are away, follow these steps to prepare your

refrigerator before you leave.

1. Use up any perishables and freeze other items.

2. Turn off icemaker and empty the ice bin.

If you choose to turn the refrigerator off before

you leave, follow these steps.

1. Remove all food from the refrigerator.

2. Unplug the refrigerator.

3. Clean refrigerator, wipe it and dry well.

4. Tape rubber or wood blocks to the tops of both

doors to prop them open far enough for air to get

in. This stops odor and mold from building up.

WHEN YOU MOVE

When you are moving your refrigerator to a new

home, follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Unplug the refrigerator.

3. Clean, wipe and dry thoroughly.

4. Take out all removable parts, wrap them well and

tape them together so they do not shift and rattle

during the move. Refer to sections in Using your

Refrigerator for removable instructions.

5. Screw in the leveling legs all the way so they do

not scrape the floor. See the Door Closing

section.

6. Tape the doors shut and tape the power cord to

the refrigerator cabinet.

When you get to your new home, put everything

back and refer to the Installing Your Refrigerator

section for preparation instructions.

Personal Injury Hazard

DO NOT place fingers or hands in the automatic

icemaking mechanism while the refrigerator is

plugged in.

OPERATION INSTRUCTIONS

Anewly=installed refrigerator may take

12 to 24 hours to begin making ice.

Automatic Power Switch

Shutoff Arm

NOTE: The water pressure must be between 20

and 120 psi (140 and 830 kPa) on models

without a water filter and between 40 and

120 psi (280 and 830kPa) on models with

a water filter.

The icemaker will produce 12 cubes per cycle--

approximately 100 cubes in a 24-hour period,

depending on freezer compartment temperature,

room temperature, number of door openings and

other operating conditions.

If the refrigerator is used before the water connection

is made to the icemaker, set the power switch to

Off (O).

When the refrigerator has been connected to the

water supply, set the power switch to On (I).

The icemaker will fill with water when it cools to

freezing. A newly-installed refrigerator may take

12 to 24 hours to begin making ice cubes.

Discard the first few batches of ice to allow the water

line to clear.

Be sure nothing interferes with the sweep of the

Automatic Shutoff Arm.

When the bin fills to the level of the Automatic

Shutoff Arm, the icemaker will stop producing ice.

It is normal for several cubes to be stuck together.

If ice is not used frequently, old ice cubes will

become cloudy, taste stale, and shrink.

WHEN YOU SHOULD SET THE ICEMAKER

POWER SWITCH TO OFF (O)

oWhen the water supply will be shut off for several

hours.

When the ice storage bin is removed for more than

a minute or two.

When the refrigerator will not be used for several

days.

NORMAL SOUNDS YOU MAY HEAR

The icemaker water valve will buzz as the icemaker

fills with water.

NOTE: If the house water supply (cold water only)

is not hooked up or not turned on fully, turn the

icemaker to the Off (O) position to prevent noise

and possible damage. Do not turn the icemaker

On (l) until an adequate water supply is connected.

You will hear the sound of cubes dropping into the

bin and water running in the pipes as the icemaker

refills.

PREPARING FOR VACATION

Set the icemaker power switch to Off (O) and shut

off the water supply to the refrigerator.

If the ambient temperature will drop below freezing,

have a qualified servicer drain the water supply

system to prevent serious property damage due to

flooding from ruptured water lines or connections.

BEFORE YOU BEGIN

This water line installation is not warranted by the

refrigerator or icemaker manufacturer or retailer.

Follow these instructions carefully to minimize the

risk of expensive water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts

and lead to water leakage or flooding. Call a

qualified plumber to correct water hammer before

installing the water supply line to the refrigerator.

To prevent burns and product damage, do not hook

up the water line to the hot water line.

If you use your refrigerator before connecting the

water line, make sure the icemaker power switch is

in the Off (O) position.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double-

insulated or grounded in a manner to prevent the

hazard of electric shock, or is battery-powered.

If a reverse osmosis water filtration system is

connected to your cold water supply, this water line

installation is not warranted by the refrigerator or

icemaker manufacturer or retailer. Follow next

instructions carefully to minimize the risk of

expensive water damage.

If a reverse osmosis water filtration system is

connected to your cold water supply, the water

pressure to the reverse osmosis system needs to be

a minimum of 40 to 60 psi (2.8 kgf/cm 2 -4.2 kgf/cm 2,

less than 2.0-3.0sec to fill a cup of 7oz capacity).

If the water pressure from the reverse osmosis

system is less than 21 psi (1.5 kgf/cm _, more than

4.0sec to fill a cup of 7oz capacity):

Check to see whether the sediment filter in the

reverse osmosis system is blocked. Replace the

filter if necessary.

Allow the storage tank on the reverse osmosis

system to refill after heavy usage.

If the issue about water pressure from reverse

osmosis remains, call a licensed, qualified plumber.

All installations must be in accordance with local

plumbing code requirements.

NOTE: Wear eye protection.

WHAT YOU WILL NEED

• Copper Tubing, 1/4" outer diameter

to connect the refrigerator to the JJ

water supply. Be sure both ends of

the tubing are cut square.

To determine how much tubing you need, measure

the distance from the water valve on the back of the

refrigerator to the water supply pipe. Then add 8 feet

(2.4 m). Be sure there is sufficient extra tubing

(about 8 feet [2.4 m] coiled into 3 turns of about 10"

[25 cm] diameter) to allow the refrigerator to move

out from the wall after installation.

• A cold water supply. The water pressure must be

between 20 and !20 psi(140 and 830 kPa) on

models without a water filter and between 40 and

120 psi (280 and 830 kPa) onmodels with a

water filter.

•Power drill.

= 1/2" or adjustable wrench.

=Straight= and Phillips=

blade screwdriver.

Two 1/4" outer diameter

compression nuts and

2 ferrules (sleeves) to

connect the copper tubing

to the shutoff valve and the refrigerator water valve.

If your existing copper water

line has a flared fitting at the

end, you will need an

adapter (available at

plumbing supply stores) to

connect the water line to the refrigerator OR you

can cut off the flared fitting with a tube cutter and

then use a compression fitting.

Shutoff valve to connect

to the cold water line.

The shutoff valve should

have a water inlet with a

minimum inside diameter

of 5/32" at the point of

connection to the COLD WATER LINE. Saddle-type

shutoff valves are included in many water supply

kits. Before purchasing, make sure a saddle-type

valve complies with your local plumbing codes.

NOTE: Self Piercing Saddle Type Water Valve

should not be used.

INSTALLATION INSTRUCTIONS

Install the shutoff valve on the nearest frequently

used drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure

on the line.

2. CHOOSE THE VALVE LOCATION

Choose a location for the valve

that is easily accessible. It is best

to connect into the side of a

vertical water pipe. When it is

necessary to connect into a

horizontal water pipe, make the

connection to the top or side, rather than at the

bottom, to avoid drawing off any sediment from

the water pipe.

3. DRILL THE HOLE FOR THE VALVE

Drill a 1/4" hole in the water

pipe using a sharp bit. Remove 1_1

any burrs resulting from drilling J_ I

the hole in the pipe. Take care _ I

not to allow water to drain into J_Y 1 I

the drill. Failure to drill a 1/4"

hole may result in reduced ice production or

smaller cubes.

NOTE: The hookup line cannot be white, plastic

tubing. Licensed plumbers must use only copper

tubing NDA tubing #49595 or 49599 or Cross

Link Polyethylene(PEX) tubing.

4. FASTEN THE SHUTOFF VALVE

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten or you may crush the

tubing. Washer

Pipe Clamp __

Clamp Screw

Inlet End

6. ROUTE THE TUBING

Route the tubing between the cold water line and

the refrigerator.

Route the tubing through a hole drilled in the wall

or floor (behind the refrigerator or adjacent base

cabinet) as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing

(about 8 feet coiled into 3 turns of about 10"

diameter) to allow the refrigerator to move out

from the wall after installation.

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing and

connect it to the shutoff valve. Make sure the

tubing is fully inserted into the valve. Tighten the

compression nut securely.

Fasten the shutoff valve to the cold water pipe

with the pipe clamp.

Pipe Clamp

Saddle-Type

Shutoff Valve Vertical Cold

Water Pipe

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

Saddle-Type ,,_

Shutoff Valve _

Packing Nut _

Outlet Valve

ession Nut

Ferrule (sleeve)

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

8. FLUSH OUT THE TUBING

Turn the main water supply on

and flush out the tubing until the

water is clear.

Shut the water off at the water

valve after about one quart of

water has been flushed through

the tubing.

10. TURN THE WATER ON AT THE

SHUTOFF VALVE

Tighten any connections that leak.

9. CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE: Before making the connection to the

refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

1. Remove the plastic flexible cap from the water

valve.

2. Place the compression nut and ferrule (sleeve)

onto the end of the tubing as shown.

3. Insert the end of the copper tubing into the

connection as far as possible. While holding the

tubing, tighten the fitting.

_, CAUTION: Check to see if leaks occur at water

line connections.

Tubing Cla_

1/4" \ /

Compression _III

Nut _

1/4" Tubing

(sleeve)

Refrigerator

Connection

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not

vibrate against the back of the refrigerator or

against the wall. Push the refrigerator back to

the wall.

12. START THE ICEMAKER

Set the icemaker power switch to the On (I)

position.

NOTE: A newly installed refrigerator may take

several hours to start producing ice.

_, CAUTION: Check to see if water dripping

occurs at water line connections.

UNDERSTANDING SOUNDS YOU MAY HEAR

Your new refrigerator may make sounds that your old

one did not make. Because the sounds are new to

you, you might be concerned about them. Most of

the new sounds are normal. Hard surfaces, like the

floor, walls and cabinets, can make the sounds seem

louder than they actually are. The following list

describes the kinds of sounds and what may be

making them.

• A clicking noise may come from the electronic

control switching the cooling system on and off.

• Rattling noises may come from the flow of

refrigerant, the water line, or items stored on top of

the refrigerator.

• Your refrigerator is designed to run more efficiently

to keep your food items at the desired temperature.

The high efficiency compressor may cause your

new refrigerator to run longer than your old one,

but is still more energy efficient than previous

models. While running, you may hear a pulsating or

high-pitched sound, this is normal.

• You may hear the evaporator fan motor circulating

the air through the refrigerator and freezer

compartments.

As each cycle ends, you may hear a gurgling

sound due to the refrigerant flowing in your

refrigerator.

• Contraction and expansion of the inside walls may

cause a popping noise.

• Water dripping on the defrost heater during a

defrost cycle may cause a sizzling sound.

• You may hear air being forced over the condenser

by the condenser fan.

• You may hear water running into the drain pan

during the defrost cycle.

REFRIGERATOR DOES NOT OPERATE

Check if...

The power supply cord is unplugged.

A household fuse has blown or circuit breaker

tripped.

Refrigerator is in the defrost cycle.

Store sales floor Demonstration Mode.

Then..,

Firmly plug the cord into a live outlet with proper voltage.

Replace the fuse or reset the circuit breaker. Check that the

house circuit is not overloaded.

Wait about 30 minutes for defrost cycle to end.

The refrigerator control has been put into the store Demo

(Demonstration) Mode. The Demonstration Mode disables the

cooling system; only the interior lighting and the display will

work normally. To disable, open one door, then press Ultra Ice

and Refrigerator Temp buttons at the same time for

5 seconds. You will see the previous temperature setting you

had on display when Demo Mode is deactivated.

LIGHTS DO NOT WORK

Check if... Then...

The power supply cord is unplugged. Firmly plug the cord into a live outlet with proper voltage.

Light bulb is loose in the socket. Unplug the refrigerator. Gently remove the bulb and reinsert.

Then plug in refrigerator and reset the refrigerator control.

Light bulb has burned out. Replace with an appliance bulb of the same wattage, size and

shape available at your local hardware store. (See the LIGHT

BULB REPLACEMENT section on pages 26.)

Unplug the refrigerator prior to replacement.

A door has been open for seven minutes. Shutting the doors for one second will allow the light bulbs to

come back on.

VIBRATION OR RATTLING NOISE

Check if... Then...

The refrigerator is not resting solidly on Floor is weak or uneven or leveling legs need adjusting.

the floor. See INSTALLATION section on pages 10 and 17.

COMPRESSOR MOTOR SEEMS TO RUN TOO MUCH

Check if... Then...

The refrigerator that was replaced was an older

model.

The room temperature is hotter than normal.

The door is opened often or a large amount of food

has just been added.

Modern refrigerators with more storage space require more

operating time. Even though this refrigerator may run more

than your older one it will still use less energy.

The motor will run longer under warm conditions. At normal

room temperatures, expect your motor to run about 40% to

80% of the time. Under warmer conditions, expect it to run

even more often.

Adding food and opening the door warms the refrigerator.

It is normal for the refrigerator to run longer in order to cool the

refrigerator back down. In order to conserve energy, try to get

everything you need out of the refrigerator at once, keep food

organized so it is easy to find and close the door as soon as

the food is removed.

See the FOOD STORAGE GUIDE section on page 20.

The refrigerator was recently plugged in and the The refrigerator will take up to 24 hours to cool completely.

refrigerator control was set correctly.

The refrigerator control is not set correctly for the See the ADJUSTING CONTROL SETTINGS section on page

surrounding conditions. 19.

The doors are not closed completely. Push the doors firmly shut. If they will not shut all the way, see

DOORS WILL NOT CLOSE COMPLETELY on page 33.

The back cover is dirty. A dirty back cover prevents air transfer and makes the motor

work harder. Clean the back cover. Refer to the CARE AND

CLEANING section on page 25-26.

DOORS WILL NOT CLOSE COMPLETELY

Check if... Then...

The refrigerator is not level. See LEVELING AND DOOR ALIGNMENT section on page 17.

Food packages are blocking the door open. Rearrange food containers to clear door and door shelves.

The ice bin, crisper cover, pans, shelves, door bins Push bins all the way in and put crisper cover, pans, shelves and

or baskets are out of position, baskets into their correct positions. See the USING YOUR

REFRIGERATOR section on pages 18-24.

The gaskets are sticking. Clean the gaskets and the surfaces that they touch. Rub a thin

coat of appliance polish or kitchen wax on the gaskets after

cleaning.

The refrigerator wobbles or seems unstable. Level the refrigerator. Refer to the LEVELING AND DOOR

ALIGNMENT section on page 17.

The doors were removed during product To make sure the doors are installed correctly, refer to the

installation and not properly replaced. REFRIGERATOR INSTALLATION section (pages 13-17).

FROST OR ICE CRYSTALS ON FROZEN FOOD

Check if... Then...

The door is not closing properly. See DOORS WILL NOT CLOSE COMPLETELY above.

The door is opened often. When the door is opened, warm, humid air is allowed in the

freezer, resulting in frost.

ICE HAS BAD TASTE OR ODOR

Check if... Then...

The icemaker was recently installed. Discard the first few batches of ice to avoid discolored or bad

tasting ice.

The ice has been stored for too long. Throw away old ice and make a new supply.

The food has not been wrapped tightly in either Rewrap foods since odors may migrate to the ice if food is not

compartment, wrapped properly.

The water supply contains minerals such as sulfur. A filter may need to be installed to eliminate taste and odor

problems.

The interior of refrigerator needs cleaning. See CARE AND CLEANING section on pages 25-26.

Ice storage bin needs cleaning. Empty and wash bin. Discard old cubes.

Check if...

The refrigerator is defrosting.

THERE IS WATER IN THE DEFROST DRAIN PAN

Then...

The water will evaporate. It is normal for water to drip into the

defrost pan.

It is more humid than normal. Expect that the water in the defrost pan will take longer to

evaporate. This is normal when it is hot or humid.

THE REFRIGERATOR SEEMS TO MAKE TOO MUCH NOISE

Check if... Then...

The sounds may be normal for your refrigerator. Refer to the UNDERSTANDING SOUNDS YOU MAY HEAR

section on page 31.

THE ICEMAKER IS NOT PRODUCING ICE OR NOT ENOUGH ICE

Check if... Then...

New installation. Wait 24 hours after icemaker installation for ice production to

begin. Wait 72 hours for full ice production.

The refrigerator is not connected to a water supply Connect refrigerator to the water supply and turn water shutoff

or the supply shutoff valve is not turned on. valve fully open.

Reverse osmosis water filtration system is Reverse osmosis filtration systems can reduce the water

connected to your cold water supply, pressure below the minimum amount (20 psi) and result in

icemaker issues.

Kink in the water source line. A kink in the line can reduce water flow. Straighten the water

source line.

Large amount of ice recently has been removed. Allow 24 hours for icemaker to produce more ice.

The icemaker is not turned on. Locate the icemaker on/off switch and confirm it is in the On (I)

position.

The temperature setting for the freezer is too Below 0°F is the recommended temperature for the freezer

warm. compartment for normal ice production. If the freezer

temperature is warmer, ice production will be affected.

The doors are opened often. If the doors of the unit are opened often, the cold air will

escape which will prevent the unit from maintaining the set

temperature. Lowering the temperature can help, as well as

not opening the doors as frequently.

The doors are not closing properly. If the doors are not properly closed, ice production will be

affected.

Ultra Ice is not selected. With this option, the cold air in the compartment is increased

as is ice production.

THE DOORS ARE DIFFICULT TO OPEN

Check if...

The gaskets are dirty or sticky.

The door is reopened within a short time after

having been opened.

Then...

Clean gaskets and the surfaces that they touch. Rub a thin

coat of appliance polish or kitchen wax on the gaskets after

cleaning.

When you open the door, warmer air enters the refrigerator.

As the warm air cools, it can create a vacuum. If the door is

hard to open, wait 5 minutes to allow the air pressure to

equalize, then see if it opens more easily.

TEMPERATURE iS TOO WARM OR THERE iS iNTERiOR MOISTURE BUILDUP

Check if... Then...

The air vents are blocked. Cold air circulates from

the freezer to the fresh food section and back

again through air vents in the wall dividing the two

sections.

The doors are opened often.

The control is not set correctly for the surrounding

conditions.

Locate air vents by using your hand to sense airflow and move

all packages that block vents and restrict airflow.

(See AIRFLOW section on page 18.)

When the door is opened, warm humid air is allowed into the

refrigerator. The more the door is opened, the faster the

humidity builds up, and the more warm air the refrigerator must

cool. In order to keep the refrigerator cool, try to get everything

you need out of the refrigerator at once, keep food organized

so it is easy to find and close the door as soon as the food is

removed.

Refer to the SETTING THE CONTROLS section on page 18.

Wait 24 hours for temperatures to stabilize or even out. If the

temperature is too cold or too warm, change the setting one

increment at a time.

A large amount of food has just been added to the Adding food warms the refrigerator. It can take a few hours for

refrigerator or freezer, the refrigerator to return to normal temperature.

The food is not packaged correctly.

The doors are not closing completely.

The weather is humid.

A self-defrost cycle was completed.

Wrap food tightly and wipe off damp containers prior to storing

in the refrigerator to avoid moisture accumulation.

If necessary, repackage food according to the guidelines in the

FOOD STORAGE GUIDE section on page 20.

See DOORS WILL NOT CLOSE COMPLETELY on page 33.

In humid weather, air carries moisture into the refrigerator

when the doors are opened.

It is normal for droplets to form on the back wall after the

refrigerator self-defrosts.

FROZEN FOOD iN REFRIGERATOR COMPARTMENT

Check if... Then...

The temperature control in the refrigerator

compartment is set too cold.

Refrigerator is installed in a cold location.

Food with a high water content was placed too

close to the cold air discharge.

Press the Refrigerator Temp button to set the refrigerator

compartment to a warmer temperature.

When room temperature is below 41°F(5°C), food can

become frozen. The refrigerator should not be

operated in temperatures below 55°F(13°C).

Place food with a high water content toward the front of the

refrigerator. (See AIRFLOW section on page 18.)

THE INTERIOR OF THE REFRIGERATOR iS COVERED WiTH DUST OR SOOT

Check if... Then...

The refrigerator is located near a fire source, such Make sure that the refrigerator is not located near a fire

as a fireplace, chimney or candle, source, such as a fireplace, chimney or candle.

Version en ingles 38

Garantia 39

Contrato Maestro De Proteccion 40

Mensajes De Seguridad 41=43

Requerimientos De Cone×ion A Tierra 43

Partes Y Caracteristicas 44

lnstalacion Del Refrigerador 45=53

Desempacando El Refrigerador 45

Instalacion 46

Como Quitar Y Volver a Colocar Las

Jaladeras De La Puerta, Del Cajon 47-52

Nivelaci6n Y ANneaci6n De La Puerta 53

Cubierta de la base 53

Usando Su Refrigerador 54-60

Configuraci6n de controles 54

Ajuste De Los Controles 55

Guia De AImacenamiento De ANmentos 56

Como Guardar Alimentos Congelados 56-57

I_ SECCION REFRIGERADOR

Anaqueles Del Refrigerador 57

Flujo de aire 57

Control de la humedad del recipiente

para hortalizas firmes 58

Para retirar el recipiente para hortalizas 58

Glide'n'serve (cajon desNzante) 58

Modular door bin

Recipiente Para L#.cteos

I_ SECCION CONGELADOR

Recipiente Para Hielo

Bastidor de puerta de

alambre delcongelador

Durabase

Divisor De La Durabase

Cajon Extraible

Cuidado Y Limpieza

Consejos Generales De Limpieza

Parte Exterior

Paredes Internas

Revestimientos Y Empaques

De La Puerta

Partes Pl_tsticas

Bobinas Del Condensador

Reemplazo Del Foco

Apagones

Cuando Ud. Salga De Vacaciones

Si Se Muda

Acerca De La Fabrica De Hielo

Conexion De La Linea De Agua

Gufa Para Localizacion

De Problemas

61=62

64-66

67=71

GARANTIA DEL FRIGORIFICO CON

CONGELADOR INFERIOR

fGarantia de electrodomesticos Kenmore

Garantia limitada de un ano

Si, tras ser instalado, operado y mantenido segun todas las instrucciones incluidas con el producto,

este electrodomestico sufriera averias debidas a defectos de material o mano de obra, dentro del

periodo de un ano desde la fecha de compra, Ilame al 1-800-4-MY-HOME ®para su reparacion gratuita.

Si este electrodomestico se utiliza con propositos distintos a los fines privados de una familia, esta

garantia solo sera aplicable durante 90 dias desde la fecha de compra.

Esta garantia cubre unicamente los defectos de material y mano de obra. Sears NO cubrira:

1. Elementos consumibles que pueden gastarse debido al uso normal, incluyendo de forma enunciativa

pero no limitativa, los filtros, correas, bombillas y bolsas de la unidad.

2. Un tecnico de servicio para mostrar al usuario la instalacion, funcionamiento o mantenimiento

correctos del producto.

3. Un tecnico de servicio para realizar labores de limpieza o mantenimiento del producto.

4. Danos o averias en caso de no acatar las instrucciones de instalacion, funcionamiento o

mantenimiento incluidas con el producto.

5. Danos o averias en caso de accidente, abuso, uso inadecuado o uso con propositos distintos a los

fines para los que fue disenado.

6. Danos o averias en caso de utilizar detergentes, limpiadores, sustancias quimicas o utensilios

distintos a los recomendados en las instrucciones incluidas con el producto.

7. Danos o averias en las piezas o sistemas provocadas por modificaciones en el producto no

autorizadas.

Clausula de exencion de responsabilidad o garantias implicitas; limitacion de recursos

El unico y exclusive recurso del cliente bajo esta garantia limitada sera la reparacion del producto como

se ha mencionado. Las garantias implicitas, incluyendo garantias de comerciabilidad o idoneidad para

un fin concreto, estas limitadas a un ano o el periodo de tiempo mas reducido permitido por la ley.

Sears no sera responsable de

los danos incidentales o derivados. Ciertos estados y provincias no permiten exclusiones o limitaciones

de danos incidentales o derivados, o limitaciones en relacion a la duracion de las garantias implicitas

de comerciabilidad o idoneidad, de tal forma que estas limitaciones o excepciones pueden no ser

pertinentes para usted.

Esta garantia sera aplicable unicamente mientras este electrodomestico sea utilizado dentro de los

Estados Unidos y Canada.

Esta garantia le otorga unos derechos legales especificos, e incluso puede conferirle otros derechos,

distintos dependiendo del estado en que se encuentre.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Contratos de proteccion maestra

Felicitaciones por su compra inteligente. Su nuevo

producto Kenmore® esta dise_ado y fabricado para

muchos a_os de operacion confiable. Sin embargo, al

igual que todos los productos, puede requerir de

mantenimiento o reparacion preventivas de vez en

cuando. Es ahi cuando el contrato de proteccion

maestra le puede ahorrar dinero y molestias.

El Contrato de proteccion maestra tambien le ayuda a

ampliar la vida de su nuevo producto. Lo siguiente es Io

que se incluye en el contrato*:

dPiezas y mano de obra necesaria para ayudar a

mantener los productos en funcionamiento adecuado

bajo un uso normal, no solo defectos. Nuestra

cobertura va mucho mas alia de la garantia del

producto. Sin franquicia, ni falla funcional excluidos de

la cobertura: proteccion real.

_f Servicio experto otorgado por un grupo de mas de

10.000 tecnicos de reparacion autorizados de Sears, Io

que significa que alguien en quien usted confia trabajara

con su producto.

dServicio ilimitado a domicilio en toda la nacion,

cuantas veces quiera, cuando Io necesite.

_1"Garantia contra productos defectuosos: reposicion

de su producto cubierto si ocurren cuatro o mas fallas

del producto dentro de doce meses.

_1"Reposicion del producto si el producto cubierto no

puede repararse.

dRevision anual de mantenimiento preventivo a su

solicitud: sin cargo adicional.

Ayuda telefonica rapida -Io Ilamamos resolucion

rapida- asistencia telefonica de parte de un tecnico

Sears sobre todos los productos. Piense en nosotros

como un "manual de usuario que habla".

_f Proteccion contra descargas electricas para daSos

debido a fluctuaciones electricas.

[d Proteccion por perdida de alimentos de $250

anualmente por alimentos que se han echado a perder

por un mal funcionamiento de refrigeradores o freezers

cubiertos por la garantia.

_f Reembolso por alquiler si la reparacion del producto

cubierto toma mas tiempo del prometido.

Id 10% de descuento del precio comun de cualquier

reparacion no cubierta y piezas instaladas relacionadas.

Una vez que adquiera el contrato, solo necesita

realizar una Ilamada telefonica para programar el

servicio. Puede Ilamar a cualquier hora del dfa o de

la noche, o programar la citadel servicio pot

Internet.

El Contrato de proteccion maestra es una compra

Iibre de riesgo. Si la cancela pot cualquier razon

durante el periodo de garantia del producto, le

reintegraremos el dinero en su totalidad. O un

reintegro prorrateado despues de que expire la

garantia del producto, iAdquiera el Contrato de

proteccion maestra hoy mismo!

Existen ciertas Iimitaciones ye×clusiones.

Para precios einformacion adicional, Ilame al

1-800-827-6655.+

*La cobertura en Canada es diferente en

algunos items. Para mas detalles Ilame aSears

Canada al 1-800-361-6665.

Servicio de instalacion de Sears

Para la instalacion profesional garantizada de Sears

de electrodomesticos, dispositivos para abrir puertas

de garaje, calentadores de agua y otros aparatos

importantes para el hogar, en los EE.UU. o Canada

Ilame al 1-800-4-1VIY-HOME ®.

En el espacio inferior, registre la fecha de compra, modelo y nt]mero de serie de su producto. Usted

encontrara el modelo y nt]mero de serie impresos en una etiqueta de identificacion Iocalizada en el lado

derecho adentro del refrigerador. Tenga estos datos a la mano cada vez que contacte a Sears para algo

relacionado con su producto.

Modelo. Fecha de Compra

No. de Serie

Guarde esta instrucciones y anexe su recibo de compra para futuras referencias.

PRECAUCIONES BASICAS DE SEGURIDAD.

Esta guia contiene muchos mensajes importantes sobre la seguridad. Lea y obedezca siempre todos mensajes de

seguridad.

Este es el simbolo de Alerta de seguridad. Sirve para alertarle sobre la presencia de mensajes

de seguridad que le informan acerca de peligros potenciales que pueden ocasionar la muerte o

lesiones tanto a usted como a otras personas, o que pueden ocasionar daSos al producto.

Todos los mensajes de seguridad estar#.n precedidos por un simbolo de alerta de seguridad y la

seSal de PELIGRO, ADVERTENCIA o CUIDADO. Estas palabras significan:

Si no sigue las instrucciones, Ud. sufrira lesiones graves o muerte.

Si no sigue las instrucciones, usted puede morir o sufrir lesiones graves.

Indica una situacion de riesgo inminente, que si no se evita, puede resultar

en lesiones leves o moderadas, o solo en daSos al producto.

Todos los mensajes de seguridad le dirb.n el peligro potencial, le dirb.n como reducir las posibilidades de sufrir

una lesion y Io que puede suceder si no se siguen las instrucciones.

Para reducir el riesgo de incendio, choque

electrico o lesiones personales al utilizar el

producto, las precauciones basicas de seguridad

deben seguirse, incluyendo los siguientes.

Lea todas las instrucciones antes de utilizar este

aparato.

• NUNCA desconecte a su refrigerador jalando del

cable de alimentacion. Siempre agarre el enchufe

firmemente y j#.lelo derecho hacia afuera del

tomacorriente.

• Repare o reemplace inmediatamente todas las

extensiones de alimentacion electrica que se

hayan desgastado o daSado de alguna manera. No

utilice una extension que tenga grietas o araSazos

en algun lugar a Io largo del cable, o en el extremo

donde est#. su enchufe o su tomacorriente.

• No modifique o extienda el cable de alimentacion.

Esto podria causar un corto circuito o un fuego.

• Cuando aparte su refrigerador de la pared, evite

enrollar o daSar el cable de alimentacion.

• NO almacene ni use gasolina u otros liquidos o

vapores combustibles cerca de este ni de cualquier

otro aparato electrodomestico.

• NO permita que los niSos escalen, se paren o se

cuelguen de las puertas o estantes del refrigerador.

EIIos podrian daSar al refrigerador y lastimarse

gravemente.

• Mantenga sus dedos alejados de los puntos de

pellizco; por necesidad, el espacio entre las

puertas y el gabinete es pequeSo. Tenga cuidado

al cerrar las puertas cuando hay niSos en el #.rea.

• Desconecte el refrigerador antes de limpiarlo o de

hacer cualquier reparacion.

NOTA: Recomendamos encarecidamente que

cualquier servicio de mantenimiento debe ser

realizado por una persona calificada.

GUARDE ESTAS INSTRUCCIONES

•Antesdecambiarunabombillaquemada,desconecte

elrefrigeradoro apaguelaenergiaelectricaenel

cortacircuitoo enlacajadefusibles,paraevitarun

contactoconunfilamentodealambrequetenga

voltaje.(Esposiblequeunabombillaquemadase

rompaaltratardecambiarla.)

NOTA:AlgunosmodelostienenunbombilloLEDpor

estarazonsolountecnicocalificadodeberiarepaerar

launidad.

•Cuandohayaterminado,reconectelarefrigeradoraa

lafuentede energiay ajusteloscontrolesa la

temperaturadeseada.(ControldelTermostatodel

Refrigeradory/ocongelador,dependiendodelmodelo)

•Esterefrigeradordebeserinstaladocorrectamentede

acuerdoconAtencion Instrucciones para el

Instalador que se aseguraron con cinta adhesiva al

frente del refrigerador.

• No toque las superficies frias del compartimiento

congelador con las manos mojadas o humedas,

despues de que su refrigerador este funcionando. La

piel se puede adherir alas superficies

extremadamente frias.

• En los refrigeradores que tienen fa.bricas automa.ticas

de hielo, evite el contacto con las partes m6viles del

mecanismo expulsor y con el elemento calefactor que

libera a los cubitos. Cuando el refrigerador este

conectado, NO ponga los dedos ni las manos en el

mecanismo automa.tico de hacer hielo.

• NO vuelva a congelar los alimentos que se hayan

descongelado totalmente. El Departamento de

Agricultura de Estados Unidos en su Boletin No. 69 de

Hogar y Jardin dice:

...Usted puede volver a congelar sin peligro, los

alimentos congelados que se hayan descongelado,

siempre y cuando ellos todavia contengan cristales

de hielo, o si contint]an frios -- a menos de 40°F

(4°C).

...La carne molida, aves o pescado que tengan un

mal olor, o un mal color no deben volver a ser

congelados y no deben ser consumidos. Los helados

que se hayan descongelado deben ser desechados.

Si el olor o el color de alg0n alimento es malo o

dudoso, desechelo. Puede ser peligroso consumir

ese alimento.

Hasta un descongelamiento parcial seguido de volver

a congelar los alimentos reduce su calidad,

especialmente la de las frutas, hortalizas y alimentos

preparados. La calidad de las carnes rojas se afecta

menos que la de muchos otros alimentos. Para poder

salvar Io ma.s que se pueda de su calidad, consuma

los alimentos que se hayan vuelto a congelar, tan

pronto como sea posible.

GUARDE ESTAS INSTRUCCIONES

• Esta unidad no esta pensada para el uso por personas

(incluidos niSos) con minusvalia, sensorial o mental, o con

falta de experiencia y conocimientos, a menos que una

persona responsable de su seguridad se encargue de la

supervisi6n o les enseSe el funcionamiento de la unidad.

Los niSos deben estar supervisados para asegurar que

no juegan con la unidad.

Refrigeradores que no esten en operacion o

abandonados son peligrosos ... aun asi cuando solo

sea por unos dias. Si necesita deshechar su

refrigerador, porfavor siga las instrucciones a la

derecha para prevenir cualquier accidente (Ninos se

pueden quedar encerrados y asfixiarse).

ANTES DE TIRAR SU REFRIGERADOR

O CONGELADOR VIEJO

• Retire las puertas.

• Deje los estantes en su sitio para que

los niSos no puedan meterse adentro

f#.cilmente.

Es posibleque su refrigeradorviejotengaun

sistemade refrigeracionque utilizabaCFCs

(clorofluorocarbonos).Secreeque los CFCshacen

da_oal ozonodela estratosfera.

Si ustedva a deshacersede su refrigeradorviejo,

aseguresedeque el refrigeranteCFCsearetirado

porunapersonademantenimientocalificada.Si

liberaintencionalmenteel refrigeranteCFC,Ud.

puedeestarsujetoa multaso prision,segunIo

previstoen la legislacionambientalvigente.

IMPORTANTE: Favor de leer con cuidado.

CONEXION ELI_CTRICA

Riesgo de Choque Electrico

PARA LA SEGURIDAD PERSONAL, este aparato

debe estar conectado a tierra correctamente. Haga

revisar el circuito y el tomacorriente de pared por un

electricista calificado, para asegurarse de que el

tomacorriente este conectado a tierra correctamente.

Tomacorriente de pared

para conexion a tierra,

de 3 terminales b.

Enchufe ._ _ _

de 3 terminales k.._ t J

para conexion a -,_ _r Antes de utilizar,

tierra asegQrese de que exista una

buena conexion tierra

MI_TODO DE CONEXION A TIERRA

RECOMENDADO

Su refrigerador debe estar siempre enchufado en su

propio tomacorriente, que debe estar conectado

correctamente a tierra. El circuito electrico debe ser de

115 voltios AC, 60 Hz, con fusibles de 15 A 20

amperios. Esto brinda el mejor desempeSo y evita que

se produzcan sobrecargas en los circuitos electricos de

la casa, los cuales podrian ocasionar riesgos de

incendio debido a un sobrecalentamiento de los cables.

Se recomienda proveer un circuito separado, solo para

este producto. Use un receptaculo que no pueda ser

desconectado por medio de un interruptor de pared o

de cadena. No utilice un cable de extension Cuando se

encuentre un tomacorriente de pared de dos

terminales, es su responsabilidad y obligacion personal

hacerlo reemplazar con un tomacorriente de pared que

este correctamente conectado a tierra.

Bajo ninguna circunstancia se debe cortar ni quitar

el tercer terminada (tierra) del cable de

alimentacion.

No utilize un adaptador de corriente.

NOTA: Atencion: Antes de instalar, limpiar o cambiar el

bombillo de la unidad, desconecte el refrigferador de la

fuente de electricidad.

NOTA: Algunos modelos tienen un bombillo LED por

esta razon solo un tecnico calificado deberia repaerar

la unidad.

Cuando haya terminado, reconecte la refrigeradora a la

fuente de energia y ajuste los controles a la

temperatura deseada.(Control del Termostato del

Refrigerador y/o congelador, dependiendo del modelo)

USO DE CABLES DE EXTENSION

Debido a potenciales riesgos de seguridad,

nosotros le recomendamos encarecidamente que

no utilice cables de extension. Sin embargo, si usted

todavia elige utilizar un cable de extension, es

absolutamente necesario que utilice un cable de

extension que se encuentre en la lista UL (Estados

Unidos), de 3 conductores con conexion a tierra,

apropiado para aparatos electrodomesticos, que tenga

un enchufe y un tomacorriente para conexion a tierra,

y que la capacidad electrica del cable sea de 15

amperios (minimo) y 120 voltios.

El uso de un cable de extension aumentara el espacio

libre necesario en la parte de atras de su refrigerador.

Useestasecci6nparafamiNarizarsem_tsconlaspartesy caracterfsticas.

NOTA:Estagufacubrevariosmodelosdiferentes.Esposiblequeel refrigeradorqueustedha comprado

tengaalgunaso todaslas partesque aparecenen la siguienteNsta.Es posibleque la posici6nde algunasde

lascaracterfsticasque se muestrana continuaci6nnocoincidaconla desu modelo.

Q Luzderefrigerador(p.61)

O CanastasAjustables(p. 59)

DepOsitoparapuertafijo

AnaquelesDel Refrigerador(p.57)

Cajonessuperfrescoscon

compartimientosincNnables(p. 58)

GNde'N'Serve(DesNzarY Servir)(p. 58)

(_ Ma.quinaAutoma.ticaParaHacerHielo(p.63)

_]_RecipienteparaHielos(p.59)

_[_CajOnDeslizable(p.60)

Durabase(p.60)

Divisi6n(p. 60)

CanastiNadel Congelador(p. 60)

_) RecipienteparaLa.cteos(p.59)

_[_PaneldeControlDigital(p. 54)

_) Parteluz

Peligro por Excesode Peso

Usedoso mb.spersonasparamovere instalarel

refrigerador.Si no Io haceasi, puederesultaren

lesionde la espaldao de otrotipo.

DESEMPACANDO EL REFRIGERADOR

Antes de usarlo, retire la cinta y cualesquier etiquetas

temporales de su refrigerador. No retire ninguna de

las etiquetas de aviso, la etiqueta del modelo y

numero de serie o la hoja tecnica situada bajo el

frente del frigorifico, detra.s de la tapa de la base.

Para quitar cualquier cinta o pegamento remanente,

frote ra.pido el a.rea con su dedo. El residuo de cinta o

pegamento puede ser removido fa.cilmente frotando

una pequeSa cantidad de jabon liquido para vajillas

sobre el adhesivo con sus dedos. Enjuague con agua

tibia y seque.

No use instrumentos afilados, alcohol, ni fluidos

inflamables o limpiadores abrasivos para remover la

cinta o pegamento. Estos productos pueden daSar la

superficie de su refrigerador. Para ma.s informacion,

vea la seccion Instrucciones de Seguridad

Importantes.

Los estantes del refrigerador esta.n instalados en la

posicion para transporte.

Favor de reinstalar los anaqueles de acuerdo a sus

necesidades individuales de almacenamiento.

Cuando Mueva su Refrigerador:

Su refrigerador es pesado. Cuando mueva el

refrigerador para su limpieza o servicio,

asegurese de proteger el piso. Mantenga

siempre de pie el refrigerador al moverlo. No

menee ni haga caminar al refrigerador cuando

trate de moverlo, puesto que podria ocurrir daSo

al piso.

Peligro de Explosion

Mantenga los materiales y vapores inflamables,

tales como gasolina, lejos del refrigerador.

Una falla en hacer esto, puede resultar en muerte,

explosion o incendio.

• Para reducir el riesgo de una descarga electrica, no

instale el refrigerador en un area que este humeda o

mojada.

• Seleccione un lugar donde la fabrica de hielo pueda

ser conectada con facilidad a una linea de agua.

_, CUIDADO: Evite colocar la unidad cerca de

fuentes de calor, luz directa del sol o humedad.

INSTALACION

•Para minimizar el ruido y la vibracion, el

refrigerador tiene que ser instalado solo sobre un

piso solido.

• No recomendamos instalara la unidad sobre

alfombras u otras superficies.

• Nunca instale el refrigerador sobre una plataforma

o alguna estructura que no tenga el soporte

adecuado.

1. Para evitar la vibracion la unidad debe estar

nivelada. Si se requiere, ajuste los tornillos de

nivelacion para compensar el desnivel del piso. El

frente deberia ser ligeramente m#.s alto que la

parte posterior para ayudar a cerrar la puerta. Los

tornillos de nivelacion pueden ser girados con

facilidad inclinando ligeramente el gabinete. Gire

los tornillos de nivelacion en el sentido de las

manecillas del reloj ( _ ) para elevar la unidad,

en el sentido contrario al de las manecillas del

reloj ( r.,."L ) para bajarlo.

(Vease, Nivelacion y alineacion en la p#.gina 53.)

2. Instale este aparato en un #.rea donde la

temperatura este entre 55°F (13°C) y 110°F

(43°C). Si la temperatura alrededor del aparato es

demasiado baja o alta, la capacidad para enfriar

puede ser afectada adversamente.

3. Si la distancia entre la unidad y las paredes es

menos de la recomendada, puede disminuir la

eficienca del enfriamiento dentro de la unidad e

incrementar el consumo de energia. La unidad

debe tener al frente un espacion libre de por Io

menos 24 pulgadas (61cm) para poder abrir las

puertas.

ANTES DEL USO

Limpie a fondo su refrigerador y retire todo el

polvo acumulado durante su transporte.

Instale los accesorios tales como bandeja para

cubos de hielo, cajones, estantes, etc., en sus

lugares apropiados. Estos vienen empacados

juntos para evitar posible dafio durante el

transporte.

Permita que su refrigerador funcione por al menos

2 6 3 horas antes de colocar alimentos en 61.

Verifique el flujo de aire frio en el compartimiento

del congelador para asegurar un enfriamiento

apropiado.

2" (5,08 cm) -4_

NOTA:Es recomendabledesmontarsiemprelaspuertascuandoseanecesariodesplazarelrefrigeradora

travesde un huecoestrecho.Sifuesenecesariodesmontarlostiradores sigalasdirecciones

indicadasa continuaci6n.

COMO QUITAR LAS JALADERAS DE LA PUERTA

NOTA: La apariencia de la jaladera puede

ser diferente alas que aparecen en

las figuras de esta p#.gina.

1. Para quitar la jaladera del refrigerador

•Afloje los tornillos con ayuda de una

Ilave Allen de 3/32" (2,5mm) y desmonte

el tirador.

NOTA: Para ajustar o retirar los tornillos

de montaje de la manija utilice una Ilave

Allen de 1/4" (6,4mm).

Tornillo de

fijacion

Tornillos de

montaje

Llave Allen

2. Para quitar la jaladera del Cajon del

congelador

• Afloje los tornillos situados en la parte

inferior del tirador con ayuda de una

Ilave Allen de 1/8" (3,1mm) y

desm6ntelo.

NOTA: Para ajustar o retirar los tornillos

de montaje de la manija utilice una Ilave

Allen de 1/4" (6,4mm).

COMO VOLVER AINSTALAR LAS JALADEFIAS

DE LA PUERTA

NOTA: La apariencia de la jaladera puede ser diferente a

las que aparecen en las figuras de esta pb.gina.

1. Para volver ainstalar la jaladera de la puerta del

refrigerador

• Afloje los tornillos con ayuda de una Nave Allen de

3/32" (2,5mm) y desmonte el tirador.

NOTA: Para ajustar o retirar los tornillos de montaje de

la manija utilice una Ilave Allen de 1/4" (6,4mm).

Tornillos de

montaje

2. Para volver a instalar la jaladera de la puerta del

cajon del congelador

•Afloje los tornillos situados en la parte inferior del

tirador con ayuda de una Ilave Allen de 1/8" (3,1 mm)

y desmontelo.

NOTA: Para ajustar o retirar los tornillos de montaje de

la manija utilice una Ilave Allen de 1/4" (6,4mm).

Cuando el cliente retira el tirador o Io ensambla a la

nevera, por favor, tenga cuidado con Io siguiente.

• Sostenga el tirador con su propia mano a fin de

asegurarse de no dejarlo caer en el suelo o de pisarlo

cuando Io retire de una nevera.

• No balance el tirador en direccion de las personas o

animales tras haberlo retirado.

• Introduzca el orificio del soporte del tirador

exactamente en el perno tapon de la puerta, y

ensamble el conjunto de tornillos para fijar el tirador.

• Compruebe si existe un espacio entre la puerta y el

tirador tras fijar este Ultimo.

COMO REMOVER LAS PUERTAS DEL REFRIGERADOR

1. Quitando las puertas del refrigerador

NOTA: La apariencia de la jaladera puede variar.

IMPORTANTE: Desenchufe el frigorffico. Quite la comida y los soportes de las puertas.

Puerta izquierda

.Afioje el tornillo de la tapa (1).

o Desconectar el cableado (2).

.Quite el tornillo (3).

Gire en sentido antihorario la bisagra de palanca

(4) y lev_,,te la bisagra superior (5).

Retire la puerta eleva.ndola desde los pasadores de

bisagra intermedios, situados en la parte inferior de

la puerta.

Coloque la puerta sobre una superficie suave y

blanda, con el interior hacia arriba para evitar

da_os.

_- Puerta derecha

.Afioje el tornillo de la tapa (1).

.Girar la palanca de la bisagra (4) en sentido

horario.

.Levante la bisagra superior (3).

,A CUIDADO: AI quitar las bisagras superiores,

tenga cuidado de que las puertas no caigan hacia

delante.

Riesgo de Choque El_ctrico

,, Desconecte el suministro electrico al refrigerador

antes de instalar. El no hacerlo puede dar como

resultado una lesi6n seria o la muerte.

,, No coloque las manos, los pies u otros objetos en

las salidas de aire, la tapa de la base o la parte

inferior del frigorifico. Usted podria lesionarse o

recibir un choque electrico.

,,Tenga cuidado durante el trabajo con las bisagras,

la tapa de la base y los topes. Podria lesionarse.

2. Remplazando la puerta del refrigerador

Puerta izquierda

o Haga descender la puerta hacia el pasador

situado en la mitad de la bisagra (6).

AsegOrese de que la puerta queda alineada con

el armario/marco.

Coloque la bisagra superior(5) rotando el

nivelador de la bisagra (4) en sentido horario

las manecillas del reloj para

apretarla.

Asegt3rese de que la junta de la puerta queda

nivelada contra el armario/marco y que no se

pliega. Apoye la puerta.

Sobre el lado del asa/pomo mientras asegura la

bisagra. AsegOrese de que la puerta este recta

y que el espacio entre las puertas sea uniforme

en todo el frente.

Instale el tornillo (3) y conecte el arnes del cable

(2).

Apriete el tornillo de la tapa (1).

Puerta derecha

Haga descender la puerta hacia el pasador

situado en la mitad de la bisagra (6).

Coloque la bisagra superior(3) rotando el

nivelador de la bisagra (2) en sentido

contrario de las manecillas del reloj para

apretarla.

Apriete el tornillo de la tapa (1).

NOTA: AsegOrese de que las arandelas [pieza

(7)] esten colocadas en las bisagras intermedias

antes de instalar las puertas.

I MF1,37933569 :A_J1]°! 2@11.3.15 1@:48 AM J1]o]×]51

COIVIO DESMONTAR E INSTALAR EL

CAJON DE LA HELADERA

IMPORTANTE: Para evitar una posible lesi6n, daSo

al producto o ala propiedad, Ud. necesitargt dos

personas para ejecutar las instrucciones siguientes

1. Extraiga el Caj6n de la Heladera

• Jale el caj6n abierto al maximo. Retire la canasta

inferior Q levantgmdola del sistema de deles.

•Con ambas manos, sujete los dos lados de la

puerta y tire hacia arriba para separarla.

CUIDADO: Cuando Ud. quite el caj6n, no

sostenga la agarradera. Si se sale, podria causar

lesiones personales.

•Con las dos manos, sujete la barra central y

empujela hacia dentro de forma que ambos deles

se deslicen de forma simulta.nea.

\ i/

• Presione las pestaSas de las tapas de los railes y

lev&ntelas para separarlas del conjunto del rail.

•Retire los tornillos @ de ambos lados de la guia.

\ s

I ,_1F1,37933569 _-<_4]°! 2@11.3.15 1@:48 A,_I 4]o]×]52

\ i/

COMO DESMONTAR E INSTALAR EL

CAJON DE LA HELADERA

2. Instalacion del Cajon de la Heladera

• Con ambas manos, tire hacia afuera cada riel de

forma simult#.nea hasta que ambos rieles se hayan

extendido en su totalidad.

• Monte el conector de la puerta (_ a la percha de la

guia @.

r_' ,,

• Empuje hacia abajo y monte el conector de la

puerta apretando los tornillos (_).

• Asegurese de que tiene el carril correcto para

cubrir cada lado._ M deG2ic_a

izquierda _/_

• Alinee las pestaSas de las tapas con los orificios de

montaje de cada rail y presione las tapas en su

posici6n.

• Con el caj6n extraido en toda su extensi6n, inserte

la canasta inferior (_ en el ensamble del riel hasta

que no se mueva hacia adelante.

_i, ADVERTENClA: Si se retira el divisor Durabase,

hay espacio suficiente para que los niSos o

mascotas se introduzcan en su interior. Para evitar

que los ni5os o mascotas puedan quedar

atrapados o sufrir asfixia, NO permita que toquen

o se acerquen al caj6n del congelador.

_i, ADVERTENClA: NO se pare ni se sientan en

caj6n del congelado.

\ s

NIVELACION Y ALINEACION DE LA PUERTA 3.

Nivelaci6n

Tras la instalaci6n, asegure la estabiNdad del

producto con las patas de nivelado.

Su refrigerador tiene dos tornillos de nivelaci6n al frente -

uno a la derecha y uno a la izquierda. Si su refrigerador

parece inestable o si quiere que las puertas cierren ma.s

f,:f.cilmente, ajuste la inclinaci6n del refrigerador usando

las siguientes instrucciones:

1. Conecte el cable de alimentaci6n del refrigerador a una

entrada de tres espigas que este conectada a tierra.

Mueva el refrigerador a su posiciOn final.

Para remover la cubierta de la base:

1) Abra la gabeta del refrigerador (La gaveta no se

muestra pot claridad)

2) Una vez que el cajOn esta abierto y no hay

suficiente espacio libre, saque los tornillos en la

parte superior de la cubierta.

Para reemplazar la cubierta de la base:

• Coloque la cubierta en su _'_

posiciOn, encaje y apriete _j__;-

los tornillos. I__

2. Gire el tornillo de nivelacidn en el sentido de las

manecillas del reloj para elevar ese lado del

refrigerador o en el sentido contrario a las manecillas

del reloj para bajarlo. Puede requerir varias vueltas de

los tornillos de nivelaci6n para ajustar la inclinaci6n del

refrigerador.

NOTA: Hacer que alguien empuje contra la parte

superior del refrigerador quita algo del peso aplicado a

los tornillos de nivelaci6n. Esto hace ma.s f,:4.cil

ajustarlos.

Abra ambas puertas otra vez, para asegurarse que

cierren facilmente. Si no, incline el refrigerador un

poco ma.s hacia atras girando ambos tornillos en el

sentido de las manecillas del reloj. Puede requerir

varias vueltas ma.s, y usted deberfa hacer girar la

misma cantidad a ambos tornillos niveladores.

Reajuste si fuera necesario.

Reemplazar la cubierta de la base

NOTA:Su nuevo refrigerador esta dise_ado de una

forma Qnica con dos puertas para alimentos frescos.

Cualquiera de las puertas puede ser abierta o

cerrada independientemente de la otra. Debe ejercer

una ligera presi6n sobre la puerta para Iograr

cerrarala completamente.

Alineaci6n de la Puerta

Ambas puertas del refrigerador tienen una

tuerca ajustable, ubicada en la bisagra inferior,

que pueden levantarse y bajarse para alinearlas

correctamente. Si el espacio entre las puertas

no es parejo, siga estas instrucciones para

alinear las puertas de manera uniforme:

Use la Nave (incluida con el Manual del

Propietario) para girar la tuerca que se

encuentra en la bisagra de la puerta para

a-justar la altura. Gfrela hacia la izquierda para

levantar la altura, o hacia la derecha para

bajarla.

Nivele la unidad usando una Navede 11/16 inch (18ram) o un

destornillador piano. Gire los pies de la unidad (En sentido

antihorario) para elevarla o (Sentido horario) para bajarla.

NOTA: El frente del refrigerador debe estar levemente inclinado

hacia atras.

CONFIGURACION DE CONTROLES

Temperatura

• Su frigorifico tiene un control situado por encima del

compartimento del refrigerador que le permite regular

la temperatura de los compartimentos del congelador

y refrigerador.

• Ajuste inicialmente el control del refrigerador a 3°C

(37°F) y el control de la heladera a -18°C (0°F).

Mantenga la unidad con estos ajustes durante 24

horas (un dia) para que se estabilice. Ajuste la

temperatura del compartimento segun Io desee.

• Control de temperatura del refrigerador: de 0°C a

8°C (de 33°F a 46°F) Cuanto menor sea el numero

ajustado, ma.s frio estara, el compartimento del

refrigerador.

• Control de temperatura de la heladera: de -21°C a

-13°C (de -6°F a 8°F) Cuanto menor sea el numero de

ajuste, la ma.s fria del congelador se convertir&

Ultra Ice

• AI pulsar el bot0n Ultra Ice, el gra.fico ( _ii_iiiiiiill) se

iluminara, en pantalla y continuara, iluminado durante

24 horas. Se apagara, automa.ticamente despues de

24 horas. O puede detener manualmente esta funcion

pulsando el boton una vez ma.s.

• Esta funcion incrementa las capacidades de

congelacion y elaboracion de hielo.

Alarma de puerta

• Cuando el frigorifico se conecta a la alimentaci6n

electrica, la alarma de la puerta se pone

inicialmente en A,o,m(ON) y el display de la alarma

mostrar& - D-;;;-

_,o,_/ (ON).

• Cuando la puerta del refrigerador o el congelador

permanezca abierta mgts de 60 segundos, el tono

de alarma le indicara que la puerta permanece

abierta.

• Cuando cierre la puerta, dejar#, de sonar la alarma.

• Si desea desactivar la funcion de alarma de puerta,

pulse el boton ( _'_; .........

A,o,m) Y el display de alarma de

puerta cambiara, a (_:or .........

I Alarm } ) (OFF).

CUIDADO

Modo de demostracion (almacenes minoristas)

El modo de demostraci6n desactiva las secciones de

refrigerador y el congelador para ahorrar energia

mientras el aparato permanece expuesto en un

comercio.

1. Para activarlo:

Con la puerta del refrigerador abierta, mantenga

pulsados los botones Refrigerator Temp y Ultra Ice

durante 5 segundos. El panel de control emitir& una

seSal acustica para confirmar que el modo de

demostraci6n est& activo.

2. Para desactivarlo:

Con la puerta del refrigerador abierta, mantenga

pulsados los botones Refrigerator Temp y Ultra Ice

durante 5 segundos. El panel de control emitir& una

seSal acustica para confirmar que el modo de

demostraci6n se ha desactivado.

FLUJO DE AIRE

A fin de asegurar la temperatura adecuada, el aire debe

fluir correctamente entre las secciones del frigorifico y el

congelador. Las flechas en la figura indica los lugares

de salida de aire y la direcci6n del flujo de aire.

No bloquee ning_n orificio de ventilacion con

envases de alimentos. Si se bloquean los

respiraderos, el flujo de aire se interrumpe. Puede

causar problemas de temperatura y humedad.

Si introduce una gran cantidad de alimentos, el

frigorifico tardara, ma.s tiempo en enfriarlos.

Para puestas en marcha iniciales, permita a su

frigorifico funcionar durante

2 6 3 horas antes de _ _

introducir los alimentos, i _"_" _ i

_ ...... o _ I

Parteluz articulado

Esta caracterfstica es una tira de metal situada en

la puerta izquierda que se articula (gira) 90 grados

al cerrarse la puerta y forma un parteluz (base)

para que se sellen las juntas de las puertas izquierda

y derecha.

Precauci6n al cerrar la puerta

_, PRECAUCION

Para reducir el riesgo de rayar la puerta o romper el

parteluz, asegOrese de que el parteluz de la puerta

del refrigerador este siempre plegado.

AJUSTE DE LOS CONTROLES

Se recomienda esperar 24 horas hasta que el

frigorffico se enfrfe completamente, antes de realizar

cualquier ajuste de temperatura. Los ajustes

iniciales indicados en la secci6n AJUSTE DE

CONTROLES deberfan set correctos para el uso

domestico habitual de un refrigerador. Los controles

ser&n correctos cuando la leche o zumos esten tan

fr[os como usted desea y el helado se mantenga firme.

El control del refrigerador funciona como si fuera el

termostato de todo el aparato (secciones del

refrigerador y congelador). Cuanto mas fifo el ajuste,

mas tiempo el compresor trabaja para mantener la

temperatura mas frfa. El control del congelador

ajusta el flujo de aire fifo desde el congelador al

refrigerador. Ajustar el control del congelador a una

temperatura m&s baD mantiene m&s aire fifo en el

compartimiento del congelador para hacerlo mas fr[o.

Si usted necesita ajustar las temperaturas en el

refrigerador o en el congelador, comience pot ajustar

la del refrigerador.

Si necesita ajustar las temperaturas del refrigerador

o el congelador, comience ajustando el refrigerador,

y deje transcurrir 24 horas para que se estabilicen

las temperaturas.

Si la temperatura sigue siendo demasiado alta o

baja, ajuste el control del congelador.

Recuerde siempre esperar al menos 24 horas

entre ajustes.

CONDICi()N/RAZ()N: AJUSTE RECOIVlENDADO:

[] Secci6n del

REFRIGERADOR

demasiado abrigada

- Puerta abierta con frecuencia

- Gran cantidad de alimentos

agregados

- Temperatura de la habitaci6n

muy caliente

Ajuste latemperaturadel

REFRIGERADORa unajuste

masbajo.

Nota: AI cambiarlos ajustes

de temperatura,h_.galoenun

incrementocadavez y espere

24 horas entreajustes.

[] Secci6n del CONGELADOR

demasiado abrigada/se

demora mucho en hacer hielo

- Puerta abierta con frecuencia

- Gran cantidad de alimentos

agregados

- Temperatura ambiente muy

fria (menos de 55 °F)

(el compresor funciona con la

frecuencia suficiente).

- Uso de hielo muy frecuente

- Rejillas de aire bloqueadas

por articulos

Ajuste latemperaturadel

CONGELADORa unajuste

masbajo.

Nota: AI cambiarlos ajustes

de temperatura,hb.galoen un

incrementocadavez y espere

24 horas entreajustes.

Muevalosarticulos fuerade la

corrientede aire

[] Secci6n de

REFRIGERADOR

demasiado fria

- Controles no fijados

correctamente para sus

condiciones

Ajustela temperaturadet

REFRIGERADORa unajuste

masalto.

Nota: AI cambiarlos ajustes

de temperatura,h_.galoen un

incrementocadavez y espere

24 horas entreajustes.

[] Secci6n del CONGELADOR

demasiado fria

- Controles no fijados

correctamente para sus

condiciones

Ajuste latemperaturadel

CONGELADORa unajuste

masalto.

Nota: AI cambiarlos ajustes

de temperatura,h_.galoenun

incrementocadavez y espere

24 horas entreajustes.

GUiA DE ALMACENAMIENTO DE ALIMENTOS COMO GUARDAR ALIMENTOS CONGELADOS

Envuelva o almacene alimentos en el refrigerador en

materiales hermeticos y a prueba de humedad a

menos que se indique de otra forma. Esto evita que el

olor y el sabor de los alimentos se transfieran por todo

el refrigerador. Para productos fechados, verifique el

c6digo de fecha para asegurar la frescura.

Items How to

Mantequilla o

Margarina

Mantenga la mantequilla abierta en un

plato cubierto o en un compartimiento

cerrado, AI guardar una cantidad extra,

envuelvala en empaques para congelar

y congele.

Queso Almacene en el empaque original

hasta que Ud. este listo para usarlo.

Una vez abierto, vuelva a envolver

hermeticamente en envoltura pl_tsticau

hoja de aluminio.

Leche Limpie las cajas de leche. Para mejor

almacenamiento, coloque la leche en

un anaquel interior, no en el anaquel de

la puerta.

Huevos t_ Guarde el cart6n original en una

percha interior, no en una percha de la

puerta.

Frutas Lave, deje secar, y guarde en el

refrigerador en bolsas de pl_tstico

o en el recipiente para hortalizas

frescas. No lave ni quite la cgtscara a

las bayas (fresas y similares) hasta que

Ud. este listo para usarlas. Ordenar y

guardar las bayas en su envase

original para matener el sabor, o

almacenar en una bolsa de papel

cerrado y sellado en un estante del

refrigerador.

Hortalizas de

Hoja

Retire la envoltura de la tienda y corte

o arranque las areas maltratadas y

descoloridas.

Lave en agua fria y deje secar.

Coloque en bolsa de plastico o

recipiente de pl&stico y guarde en un

recipiente para hortalizas frescas.

Pescado t_ Use el pescado y marisco fresco

el mismo dia que Io compr6.

NOTA: Para mayor informacion sobre preparacion

de alimentos para congelar o sobre tiempos de

almacenaje de alimentos, verifique una guia de

congelacion o un libro de cocina confiable.

Ernpacado

La congelacion exitosa depende del empacado

correcto. Cuando Ud. cierre y selle el paquete, este

no debe permitir que pase aire o humedad hacia

adentro o afuera. Si Io hace, podria tener

transferencias de olor y sabor de la comida por todo

el refrigerador y tambien se puede secar la comida

congelada.

Recomendaciones de empaque:

• Contenedores de plb.stico rigido con tapas de

cierre hermetico.

• Jarras para enlatar/congelar de paredes verticales

rectas

• Papel aluminio de uso pesado

• Papel recubierto con plb.stico

• Envolturas de plb.stico no permeable

• Bolsas de plb.stico auto-sellantes con

especificacion de tipo para congelador

Siga las instrucciones del recipiente o del empaque

para los metodos de congelacion apropiados.

No use:

• Envolturas para pan

• Recipientes sin tapas hermeticas

• Envoltura para congelador recubierta de cera o

papel encerado

• Envoltura delgada semipermeable

CUIDADO: No guarde bebidas en lata ni

recipientes de plgtstico para alimentos en el

compartimento de la heladera. Pueden romperse

o explotar si se congelan.

Hortalizas con

cascara

(zanahorias,

pimientos)

t_ Coloque en bolsas de pla.sticoo

recipiente de plastico y guarde en

un recipiente para hortalizas frescas.

Sobras Cubra las sobras con envoltura pl_tstica

u hoja de aluminio.

Tambien se pueden usar contenedores

pl_tsticoscon tapas hermeticas.

Congelacion

Sucongeladornocongelar&r&pidamentecualquier

cantidadgrandede alimentos.Nocoloquem#.s

alimentossin congelaren el congeladorque losque

se podr#.ncongelarenun plazode 24 horas(nom#.s

de2 a 3 librasdealimentosporpie cubicode

espacioenelcongelador).Dejesuficienteespacio

enelcongeladorparaque el airecirculealrededor

delospaquetes.Tengacuidadodedejarespacio

suficienteal frentede maneraque la puertapueda

cerrarhermeticamente.

Lostiemposdeguardadovariar#.nde acuerdoconla

calidady tipo de alimento,eltipode empaqueo

envolturausados(a pruebade humedady hermetico

alaire)y latemperaturadealmacenamiento.Los

cristalesde hielodentrodeun paqueteselladoson

normales.Estosimplementesignificaque la

humedaddel alimentoy del airedentrodel paquete

se hacondensado,creandocristalesdehielo.

NOTA:Permitaquelosalimentoscalientesse

enfriena la temperaturade lahabitaciondurante

unos30 minutos,luegoempaquey congele.Enfriar

losalimentoscalientesantesdecongelarahorra

energia.

Ajuste de los Anaqueles

Retire los anaqueles de la posicion de embarque y

vuelva a colocarlos en la posicion que Ud. desee.

• Para retirar un anaquel--lncline hacia arriba el

frente del anaquel en la direcci6n de (_ y lev#.ntelo

en la direcci6n de @. Jale el anaquel hacia afuera.

•Para volver a colocar un anaquel--lncline el

frente del anaquel hacia arriba y guie los ganchos

del anaquel dentro de las ranuras a una altura

deseada.Luego baje el frente del anaquel de forma

que los ganchos encajen dentro de las ranuras.

SECClON REFRIGERADOR

ANAQUELES DEL REFRIGERADOR

Los anaqueles de su refrigerador son ajustables

para satisfacer sus necesidades individuales de

almacenamiento. Su modelo puede tener anaqueles

de cristal o de alambre.

Guardar articulos de alimentos similares juntos en

su refrigerador y ajustar los anaqueles para

adaptarlos a las diferentes alturas de los articulos

har#. m#.s f#.cil que Ud. encuentre el articulo exacto

que quiere, reducir#, tambien el tiempo que la puerta

del refrigerador este abierta, ahorrando energia.

IMPORTANTE: No limpie los estantes de cristal con

agua caliente mientras est#.n frios. Los anaqueles se

pueden romper si son expuestos a cambios de

temperatura repentinos o a impactos, tales como

golpes. Para su protecci6n, los anaqueles de cristal

son fabricados con vidrio templado, el cual se

romper#, en pedazos del tamaSo de un guijarro.

NOTA: Los anaqueles de cristal son pesados. Tenga

especial cuidado al retirarlos para evitar dejarlos

caer.

CUIDADO: Asegurese de que los anaqueles

esten nivelados de un lado al otro. En caso

contrario, podria caer el estante o verterse los

alimentos.

Deslizando los anaqueles hacia afuera

Ud. puede deslizar los anaqueles de cristal hacia

adentro y afuera de su refrigerador como sigue:

• Para deslizar el anaquel hacia afuera, con

cuidado jale el frente del anaquel hacia Ud.

• Para deslizar el anaquel hacia adentro, empuje

el anaquel hacia adentro hasta que se detenga.

CONTROL DE LA HUMEDAD DEL

RECIPIENTE PARA HORTALIZAS FIRMES

Ud. puede controlar la cantidad de humedad en estos

recipientes de humedad sellada.

Ud. puede controlar la cantidad de humedad en

estos recipientes de humedad sellada. Ajustando el

control en cualquier posicion entre VEGETABLE y

FRUIT.

• VEGETABLE mantiene aire humedo en el accesorio

para mejor almacenamiento de hortalizas de hoja,

frescos.

• FRUIT permite que el aire humedo salga del

accesorio para un mejor almacenamiento de frutas.

PARA RETIRAR EL RECIPIENTE PARA

HORTALIZAS

1. Para retirar, jale el cajon hacia fuera a toda su

extension.

2. Levante el frente del recipiente, luego j#.lelo

derecho hacia afuera.

3. Para instalar, incline hacia arriba ligeramente el

frente e inserte el cajon en el bastidor y empuje

hacia atr#.s para que quede en su lugar.

Para quitar el vidrio:

1. Levante el vidrio despues de haber insertado un

dedo en el agujero situado

debajo de la cubierta del

cajon.

2. Levante el vidrio y s#.quelo.

GLIDE'N'SERVE (CAJON DESLIZANTE)

El Glide'N'Serve (Cajon Deslizante) proporciona

espacio de almacenamiento con un control de

temperatura variable que mantiene el compartimento

mas frio que el refrigerador.

Este cajon puede utilizarse para charolas grandes,

fiambre o bebidas.

Nota: No se recomienda utilizar este cajon para

frutas y verduras.

Control Glide 'N' Serve

El control regula la temperatura del aire en el cajon.

Utilice el ajuste COLD (impreso en la superficie) para

una temperatura de refrigerador normal. Utilice el

ajuste COLDER (impreso en la superficie) para carnes

o fiambre.

NOTA: El aire frio dirigido al cajon deslizante puede

disminuir la temperatura del refrigerador. Puede ser

necesario ajustar la temperatura del refrigerador.

Para retirar y sustituir Glide 'N' Serve

1. Para quitar, jale el cajon hacia afuera Io ma.ximo

posible.

2. Levante la parte delantera del cajon y, a

continuacion, sa.quelo.

3. Para instalar, levante apenas la parte frontal e

inserte el cajon en el bastidor empi3jelo hasta su

posicion.

MODULAR DOOR BIN

Los recipientes de las puertas son removibles para

fa.cil limpieza y ajuste.

1. Para sacar el recipiente, simplemente leva.ntelo

hacia arriba y jale hacia afuera.

2. Para colocar la bandeja, deslicela por encima del

boton de apoyo deseado y presione hacia abajo,

hasta que quede encajada en su posicion.

RECIPIENTE PARA LACTEOS

1. Para retirar el recipiente para lacteos,

simplemente leva.ntelo y ja.lelo recto hacia afuera.

2. Para volver a colocar el recipiente para

lacteos, deslicelo por encima de la ubicacion

deseada y empuje hacia bajo hasta que se

detenga.

SECCION CONGELADOR

RECIPIENTE PARA HIELO

1. Para extraer el deposito de hielo del cajon

superior,

tire del cajon hacia fuera tanto como sea posible.

2. Levante y extraiga con cuidado el recepta.culo

para hielo.

3. Para reinstalar, extraiga el cajon tanto como sea

posible y coloque el recepta.culo para hielo en la

posicion correcta. A continuacion, empuje hacia

dentro el cajon.

CAJON

RECEPTACULO

PARA HIELO

NOTA: El compartimento para I#.cteos solo podr#.

instalarse en el espacio superior de la puerta

derecha.

A, CUIDADO: Perigo de herir pies o manos !

Mantenga las manos y los pies de la parte inferior

de la puerta al abrir y cerrar.

BASTIDOR DE PUERTA DE ALAMBRE DEL

CONGELADOR

Para remover el canasto

1. Tire uno de los soportes hacia abajo.

2. Remueva el canasto de los ambos soportes.

Para reemplazar el canasto

1. Inserte el canasto dentro de un lado. Enganche el

extremo del canasto dentro del soporte.

2. Enganche otro extremo del canasto dentro del

otro soporte. Empuje el canasto abajo dentro del

lugar.

3. Asegurese de que la parte posterior del canasto

quede detras de la leng0eta de retenci6n sobre

cada soporte.

DIVISOR DE LA DURABASE

El divisor de la Durabase le permite organizar el

&rea de la Durabase en secciones.

_t, ADVERTENCIA : Si retira el divisor Durabase,

creara suficiente espacio como para que los

niSos, o mascotas, se introduzcan en el

electrodomestico. Para evitar que los niSos o

mascotas puedan quedar atrapados o sufrir

asfixia, NO permita que toquen o se acerquen al

cajon del congelador.

CAJON EXTRAJBLE

Para separar el cajon, empuje hacia dentro los

ganchos frontales izquierdo y derecho en la

direcci6n O para tirar hacia arriba y extraer.

A continuaci6n, levante con cuidado la parte del

engranaje del lado posterior izquierdo y derecho del

cajon y tire de el en la direcci6n (_.

DURABASE

1. Para quitar el Durabase, empuja a la parte de

atra.s tanto como sea posible. Incline el frente de

la Durabase hacia arriba y jale recto hacia afuera.

2. Para instalar, inserte la Durabase en el ensamble

de los deles.

Para instalar el cajon, extraiga los dos railes a su

maxima extensi6n, levante el frente del cajon y

alinee los engranajes de la parte trasera del cajon

con el conjunto de los railes. Empuje suavemente el

frente del cajon hasta que las pesta_as de cada lado

encajen en su posici6n.

Riesgode Explosion

Use un limpiador no inflamable.

La falla en hacer esto puede resultar en muerte,

explosion, o incendio.

Tanto las secciones del refrigerador y congelador

descongelan autom_tticamente. Sin embargo, limpie

ambas secciones aproximadamente una vez al mes

para evitar olores. Seque los derrames

inmediatamente.

CONSEJOS GENERALES DE LIMPIEZA

.Desenchufe el refrigerador o desconecte la

corriente.

.Retire todas las partes removibles, tales como

anaqueles, recipientes, etc. Consulte las secciones

en USANDO SU REFRIGERADOR para ver las

instrucciones sobre cdmo retirar.

.Use una esponja para limpiar o paso suave y un

detergente ligero en agua tibia. No use limpiadores

abrasivos o fuertes.

.Lave a mano, enjuague y seque toda la superficie

a rondo.

.Enchufe el refrigerador o reconecte la corriente.

PAREDES INTERNAS (dej e que el

congelador se caliente para que el paso no

se quede pegado)

Para ayudar a remover los olores dentro del

Refrigerador, puede lavar el interiro de la unidad con

una mezcla de bicarbonato de sodio y agua tibia.

Mezcle 2 cucharadas de bicarbonato de sodio a un

cuarto de de agua (26g de bicarbonato a 1 litro de

agua) Asegurese que el bicarbonato de sodio este

disuelto completamente para que no raye la

superficie.

,& CUIDADO: No rode agua al limpiar el interior.

REVESTllVIIENTOS Y EIVIPAQUES DE LA

PUERTA

En las partes de plastico del refrigerador no use

ceras limpiadoras, detergentes concentrados,

blanqueadores, o limpiadores que contengan

petrdleo.

PARTES PLP, STICAS (cubiertas y paneles)

No use sprays limpiadores de ventanas, limpiadores

abrasivos, ni fiuidos infiamables. Estos pueden rayar

o da_ar el material.

BOBINAS DEL CONDENSADOR

Utilice una aspiradora con un

accesorio para limpiar la

cubierta del condensador y

las aberturas.

PARTE EXTERIOR

Encerar las superficies de metal pintadas del

exterior ayuda a suministrar protecciOn contra la

corrosi6n. No aplique cera alas partes plasticas.

Encere las superficies de metal pintadas al menos

dos veces por a_o usando cera para

electrodomesticos (o cera en pasta para

autom6viles). Aplique la cera con un paso suave y

limpio.

Para productos con un exterior de acero inoxidable,

use una esponja limpia o un paso suave y un

detergente ligero en agua tibia. No use limpiadores

fuertes o abrasivos. Seque a fondo con un paso

suave.

No utilice cera para electrodomesticos, lejia u otros

productos que contengan color sobre acero inoxidable.

REEMPLAZO DEL FOCO

Peligro de Choque Electrico

Antes de reemplazar un foco quemado,

desconecte el refrigerador o apague la corriente

en el corta circuito o en la caja de fusibles.

NOTA: La luz del refrigerador est#. compuesta de

LEDs interiores, que deber#.n ser sustituidos

por un tecnico cualificado.

Cambio de la lampara del compartimento del

congelador

1. Desconecte el cable de alimentacion del

refrigerador del tomacorriente.

2. Sujete la tapa y tire de ella hacia abajo.

3. Sujete la cubierta de la I#.mpara y empujela hacia

abajo.

A, CUIDADO: Asegurese que el foco est#. frio al

tacto.

4. Gire la I&mpara en sentido antihorario para

retirarla.

5. Sustituyalo por otro nuevo de 60 vatios especial

para electrodomesticos.

6. Introduzca las lengQetas de la parte posterior de

la tapa en las ranuras del techo de la heladera.

Presione la tapa hasta escuchar un chasquido

que indique su correcta instalacion.

7. Apriete el tornillo con un destornillador Phillips.

• Cuando haya terminado, vuelva a conectar el

frigorifico a la corriente electrica. 62

APAGONES

Si la electricidad se va, Ilame a la compafiia de electricidad

y pregunte cuanto tiempo estara fuera de servicio.

1. Si no habra energia por 24 horas o menos, mantenga

ambas puertas del refrigerador cerradas para ayudar a

que los alimentos se mantengan frios y congelados.

2. Si la alimentacion electrica va a estar desconectada

mas de 24 horas, retire todos los alimentos congelados

y guardelos en una camara frigorifica.

CUANDO UD. SALGA DE VACACIONES

Si usted prefiere dej ar el refrigerador encendido

mientras esta fuera, antes de salir, siga estos pasos para

preparar su refrigerador.

1. Use todos los alimentos perecederos y congele todos

los otros articulos.

2. Apague la maquina de hielo y vacie su deposito.

Si usted decide apagar el refrigerador antes de salir,

siga estos pasos.

1. Retire todos los alimentos del refrigerador.

2. Desconecte el refrigerador.

3. Limpie el refrigerador, enjuaguelo y sequelo bien.

4. Coloque con cinta bloques de caucho o de madera en las

partes superiores de ambas puertas para mantenerlas

suficientemente abiertas y permitir que entre el aire. Esto

evita que se acumule el olor y el moho.

CUANDO UD. SE CAMBIE DE CASA

Cuando usted vaya a mover su refrigerador a una nueva

casa, siga estos pasos para prepararse a la mudanza

1. Retire todos los alimentos del refrigerador y empaque

todos los alimentos congelados en hielo seco.

2. Desconecte el refrigerador.

3. Limpie, enjuague y seque completamente.

4. Saque todas las partes removibles, envuelvalas bien y

pongales cinta adhesiva para que no se dispersen y

pierdan durante la mudanza. Refierase alas secciones

en Usando Su Refrigerador para ver instrucciones

sobre partes removibles.

5. Apriete las patas niveladoras hasta el tope, de modo que

no arafien el suelo. Vea la seccion Como Cerrar la

Puerta.

6. Coloque cinta para cerrar las puertas y coloque cinta al

cable de alimentacion que va al gabinete del

refrigerador.

Cuando usted Ilegue a su nueva casa, saque todo, y

consulte la seccion Instalando Su Refrigerador para ver

las instruccionesde preparacion.

Peligro de Lesion Personal

NO coloque los dedos o manos en el mecanismo

automa.tico para hacer hielos mientras el

refrigerador este conectado.

iNSTRUCCIONES DE OPERAC[ON

Un refrigerador nuevamente instaiado se

puede tomar de 12 a 24 horas para comenzar

ahater hielo

Brazo Sensor Interruptor

NOTA: La presi6n del agua debe situarse entre 20

y 120 psi (140 y 830 kPa) en los modelos

sin filtro de agua y entre 40 y120 psi (280 y

830 kPa) en los modelos con filtro de agua.

El hielo se hace en la cubitera autom_.tica y se envfa

al dispensador. La ma.quina de hielo producira. 12

cubitos por ciclo; aproximadamente 100 en un

periodo de 24 horas, dependiendo de la temperatura

del compartimento del congelador, la temperatura de

la habitaci6n, el n0mero de aperturas de la puerta y

otras condiciones de funcionamiento.

Si el refrigerador es usado antes de que la conexi6n

del agua sea efectuada con el fabricante de hielo,

ajuste el conmutador de energfa a Off (O).

Cuando el refrigerador haya sido conectado al

suministro de agua, ajuste el conmutador de energfa

aOn (0.

La f_.brica de hielo se Ilenara. con agua cuando se

enfffe a una temperatura de congelaci6n. Un

refrigerador recien instalado puede requerir de 12 a

24 horas para comenzar a hacer cubos de hielo.

Desechar los primeros Iotes de hielo para limpiar la

Ifnea de agua.

AsegOrese de que nada interfiera con el barrido del

brazo del sensor.

Cuando el compartimiento se Ilene a nivel del brazo

del sensor, la m_tquina f_tbrica de hielo dejar_t de

producir hielo.

Es normal que varios cubos de hielo se atoren.

Si el hielo no se usa frecuentemente, los cubos de

hielo viejo se volver_.n nubosos, de mal sabor y m_.s

pequefos.

CUANDO DEBERiA AJUSTAR EL

CONlVlUTADOR DE ENCENDIDO DE LA

FABRICA DE HIELO A OFF (O)

.Cuando el suministro de agua ser_t cortado por

varias horas.

.Cuando el recipiente de almacenamiento de hielo

sea retirado por m_ts de uno o dos minutos.

.Cuando el refrigerador no ser_t usado por varios

dfas.

SONIDOS NORIVlALES QUE USTED PUEDE

ESCUCHAR

.La va.lvula de la fa.brica de hielo producira, un

zumbido mientras el productor de hielo se Ilene con

agua.

NOTA: Si el suministro de agua de la vivienda

(agua frfa) no esta conectado o abierto

completamente, ponga la m_tquina de hielo en la

posici6n de apagada (O) para evitar ruidos y

posibles afros. No encienda la m_tquina de hielo (I)

hasta que se haya realizado la correcta conexi6n

del suministro de agua.

Usted escuchara, el sonido de los cubos cayendo

en el recipiente y el agua corriendo en los tubos

conforme la f_.brica de hielo se recargue.

PREPARANDOSE PARA SALIR DE

VACACIONES

Ponga el conmutador de energia de la f_.brica de

hielo en Off (O) y corte el suministro de agua al

refrigerador.

Si la temperatura ambiente baja m_ts allr:;t del punto

de congelaci6n, haga que un tecnico de servicio

calificado drene el sistema de suministro de agua

para prevenir serios dafos a la propiedad debido a

la inundaci6n desde lineas o conexiones de agua

rotas.

ANTES DE COlVlENZAR

Esta instalaciOn de linea de agua no es garantizado por el

fabricante de el refrigerador o el fabricante de la ma.quina de

hacer hielo o pot el detallista. Siga estas instrucciones con

cuidado para minimizar el riesgo de da_os onerosos pot el

agua.

El martillo de agua (golpes del agua en los tubos) en la

plomeria de la casa puede ocasionar da_os a las partes del

refrigerador y conducir a fugas de agua o inundaciOn. Llame

a un plomero calificado para corregir el martillo de agua

antes de instalar la Ifnea de suministro de agua para el

refrigerador.

Para evitar da_os al producto y quemaduras, no conecte la

Ifnea de agua a la Ifnea de agua caliente.

Si usted usa el refrigerador antes de conectar la Ifnea de

agua, asegOrese de que el conmutador de encendido de la

fa.brica de hielo este en la posiciOn O (apagado).

No instale los tubos de la f,_brica de hielo en a.reas donde

las temperaturas sean menores al punto de congelaciOn.

AI usar cualquier dispositivo electrico (tal como un taladro

electrico), durante la instalaci0n, asegOrese de que el

dispositivo este doblemente aislado o conectado a tierra

para que evite el peligro de choque electrico, o que sea

operado pot baterias.

Si un sistema de Osmosis inversa de agua de filtraciOn

est_ conectado al suministro de agua fria, esta

instalaciOnde linea de agua no es garantizada pot el

fabricante de el refrigerador o el fabricante de la ma.quina de

hacer hielo o por el detallista. Siga estas instrucciones con

cuidado para minimizar el riesgo de caros da_os por agua.

Si se conecta un sistema de filtraciOn de agua por

Osmosis inversa al suministro de agua fria, la presiOn del

agua al sistema de Osmosis inversa debe tenet un minimo

de 40 a 60 psi (2.8 kgf/cm2- 4.2 kgf/cm 2, menos de 2.0-3.0

seg en Ilenar una taza de 19cl.).

Si la presi0n de agua del sistema de Osmosis inversa es

menor a 21 psi (1.5 kgf/cm 2,mas de 4.0 seg. en Ilenar una

taza de 19cl.).

Compruebe que el filtro de sedimentos del sistema de

Osmosis inversa no esta bloqueado. Cambie el filtro si es

necesario.

Tras un uso severo del dep0sito de almacenamiento, deje

que vuelva a Ilenarse antes de usarlo.

Si continOa el problema de la presiOn del agua en el sistema

de osmosis inversa, Ilame a un fontanero cualificado.

Todas las instalaciones deben estar de acuerdo con los

requerimientos del c0digo de plomeria local.

NOTA: Use protecciOn para los ojos.

LO QUE UD. NECESITARA

• Tuberia de Cobre, 1/4" de diametro

exterior para conectar el refrigerador

al suministro de agua. Aseg0rese de

que ambos extremos de la tuberia

sean cortados perpendicularmente.

Para determinar cuanta tuberia usted necesita, mida la

distancia desde la va.lvula de agua en la parte posterior

del refrigerador al tubo de suministro de agua. Luego

agregue ocho pies (2.4 m). Aseg0rese de que haya

suficiente tuberia extra (unos 8 pies (2.4 m) enrollados

en 3 vueltas de 10" (25 cm de diametro ) para permitir

que el refrigerador pueda ser movido de la pared

despues de su instalaciOn.

• Un suministro de agua fria. La presiOn de agua

debe estar entre 20 y 120 psi (140 y 830 kPa) en

modelos sin filtro de agua y entre 40 y 120 psi

(280 y 830 kPa) en modelos con filtro de agua.

• Taladro el_ctrico.

Llave de 1/2" o aj ustable.

Desarmador piano y Phillips.

Dos tuercas de compresiOn de

di_metro exterior de 1/4" y 2

casquillos (mangos) para

conectar la tuberia de cobre a la

va.lvula de cierre y a la valvula de agua del

refrigerador.

Si su linea de agua de cobre

existente tiene una conexiOn

acampanada en el extremo,

usted necesitara un

adaptador (disponible en las tiendas de suministro

de plomeria) para conectar la linea de agua al

refrigerador Ousted puede cortar la conexiOn

acampanada con un cortador de tuberia y luego usar

una conexiOn de compresiOn.

• V_lvula de cierre para

conectar a la linea de agua

fria. Esta va.lvula de cierre

deberia tener una entrada

de agua con un minimo de

diametro interior de 5/32" en

el punto de conexiOn a la LfNEA DE AGUA FRfA. Las

valvula de cierre del tipo silla son incluidas en muchos

juegos de suministro para el agua. Antes de comprar,

aseg0rese de que una va.lvula del tipo silla cumpla

con sus cOdigos de plomeria locales.

NOTA: no deberia utilizarse la valvula de agua auto-

perforada de asiento.

INSTRUCCIONES DE INSTALACION

Instale la vb.lvula de cierre en la linea de agua

potable usada mb.s frecuentemente y mb.s pr6xima.

1. CORTE DEL SUMINISTRO PRINCIPAL DE AGUA

Abra la Ilave mAs pr6xima para liberar la presi6n en la

linea.

2. ELIJA LA UBICAClON DE LA VALVULA

Elija una ubicaci6n para la valvula que

sea facilmente accesible. Es mejor

conectar dentro del lado de un tubo de

agua vertical. Cuando sea necesario

conectar dentro de un tubo de agua

horizontal, haga la conexi6n en la parte

superior o lateral, masque en la base, para evitar la

aspiraci6n de cualquier sedimento del tubo de agua.

3. PERFORACION DEL AGUJERO PARA LA

VALVULA

Taladre un agujero de 1/4" en la

tuberia de agua usando una broca

filosa. Limpie cualquier polvillo

resultante de la perforaci6n del

agujero en la tuberia. Cuide de no permitir que el agua

moje el taladro. El no hacer un agujero de 1/4" puede

resultar en una producci6n disminuida de hielo o en

cubos mas pequeSos.

NOTA: La linea de conexi6n no puede ser de plastico

blanco. Los tecnicos en fontaneria s61odeben emplear

tuberias de cobre, tuberias NDA n° 49595 6 49599, o

tuberias de polietileno reticulado (PEX).

4. INSTALE LA VALVULA DE CIERRE

Asegure la valvula de cierre al tubo de agua fria con la

abrazadera del tubo.

Abrazadera --

del tubo

Vatvuta de

Cierre Tipo Silla

Tubo Vertical

de Agua Fria

5. APRIETE LA ABRAZADERA DEL TUBO

Apriete los tornillos de la abrazadera hasta que la

arandela de sellamiento comience a engrosar.

NOTA: No apriete de mas o Ud. puede aplastar la

tuberia.

Abrazadera

del Tubo --

Tornillo de ta --

Abrazadera

Arandela

Extremo

de Entrada

6. ENRUTE LA TUBERiA

Dirija la tuberia entre la linea de agua fria y el

refrigerador.

Dirija la tuberia a traves de un agujero perforado en

la pared o en el piso (detras del refrigerador o del

gabinete de base adyacente) tan cerca de la pared

como sea posible.

NOTA: Asegurese de que haya suficiente tuberia

extra (unos 8 pies enrollados en 3 vueltas de unas

10" de diametro) para que el refrigerador se pueda

mover lejos de la pared despues de la instalaci6n.

7. CONECTE LA TUBERIAALAVALVULA

Coloque la tuerca de compresi6n y el casquillo

(manga) para la tuberia de cobre en el extremo de

la tuberia y conectelo a la valvula de cierre.

Asegurese de que la tuberia este completamente

insertada en la valvula. Apriete la tuerca de

compresi6n firmemente.

Valvuta de

Cierre Tipo Silla

TEUmerpCaaqdut_

Vatvula de

Satida

Tuerca de

esi6n

Casquillo

(manga)

NOTA: Conforme a los Codigos de Plomeria de la

Commonwealth of Massachusetts 248CMR. Las

valvulas de silla son ilegales y el uso no es permitido en

Massachusetts. Consulte con su plomero autorizado.

NOTA: Conforme a los Codigos de Plomeria de la

Commonwealth of Massachusetts 248CMR. Las

valvulas de silla son ilegales y el uso no es

permitido en Massachusetts. Consulte con su

plomero autorizado.

8. ENJUAGUE LA TUBERIA

Abra el suministro de agua

principal y deje correr el agua

en la tuberia hasta que el agua

este clara.

Cierre el suministro de agua en

la vb.lvula de agua despues de

que aproximadamente un cuarto

de agua haya recorrido a traves

de la tuberia.

10. ABRA EL AGUA EN LA VALVULA DE

CIERRE

Apriete cualquier conexi6n que tenga goteo.

9. CONECTAR LA TUBERIA AL

REFRIGEDOR

NOTA: Antes de hacer la conexi6n al refrigerador,

asegurese de que el cable electrica del

refrigerador est#. desconectada de la toma

electrica.

1. Retire la cubierta de plb.stico flexible de la

vb.lvula de agua.

2. Coloque la tuerca de compresi6n y la ferula

(manguito) en el extremo del tubo como se

muestra.

3. Introduzca el extremo del tubo de cobre en el

conducto hasta donde sea poioble. Apriete la

abrazadera mientras sujeta el tubo.

_, PREOAUOI()N: Controle si la unidad pierde

agua en las juntas de la

tuberia de agua.

11. CONECTE EL REFRIGERADOR

Coloque el rollo de tuberia de forma que no

vibre contra el respaldo del refrigerador o contra

la pared.

Empuje el refrigerador hacia la pared.

Abrazadera_

Tuerca de

compresin de

1/4"

Tubo de 1/4" 12. INICIAR LA MAQUINA DE HACER HIELO

Configure el interruptor de la mb.quina de hacer

hielo en la posicion On (I).

NOTA: Pueden ser necesarias varias horas

hasta que un frigorifico recien instalado

comience a producir hielo.

F_rula

(manguito)

Conducto del

frigorifico

_, PRECAUCION: Controle si la unidad pierde

agua en las juntas de la tuberia de agua.

ENTENDIENDO LOS SONIDOS QUE UD.

PUEDE OiR

Su nuevo refrigerador puede hacer sonidos que su

aparato anterior no hacia. Puesto que los sonidos son

nuevos para usted, podria estar preocupado sobre

ellos. La mayoria de los nuevos sonidos son normales.

Las superficies duras, como el piso, paredes y

gabinetes, pueden hacer que los sonidos parezcan

mas fuertes de Io que realmente son. La siguiente lista

describe los tipos de sonidos y Io que puede hacerlos.

•Oira un sonido de un clic del control electronico

durante el encendido y apagado del sistema de

refrigeracion.

• Los ruidos de cascabeles pueden provenir del flujo

del refrigerante, de la linea de agua, o de articulos

guardados en la parte superior del refrigerador.

• Su refrigerador esta dise_ado para funcionar mas

eficientemente para guardar alimentos a la

temperatura deseada. El compresor de alta eficiencia

puede hacer con que su nuevo refrigerador funcione

mas ya que el anterior, pero es aun mas eficiente de

energia que los modelos anteriores. Mientras se

ejecuta, puede escuchar un vibrante o sonido agudo,

esto es normal.

Usted puede oir el motor del ventilador del

evaporador circulando el aire en el refrigerador y los

compartimentos del congelador.

Conforme cada ciclo termine, usted puede oir un

sonido de gorgoteo debido al refrigerante que fluye en

su refrigerador.

La contraccion y expansion de las paredes interiores

puede causar un sonido de ipop!.

El goteo de agua en el calentador del descongelador

durante un ciclo de descongelamiento puede causar

un sonido de chirrido.

Usted puede oir el aire que esta siendo forzado sobre

el condensador por el ventilador del condensador.

• Usted puede oir el agua que corre a la bandeja de

drenado durante el ciclo de descongelamiento.

EL REFRIGERADOR NO FUNCIONA

Verifique si... Luego...

El cable de suministro de energia esterdesconectado. Conecte firmemente el cable en un receptaculo que funcione con

el voltaje apropiado.

Un fusible de la casa se ha fundido o el interruptor de Reemplace el fusible o reinicie el interruptor de circuito.

circuito se disparo. Compruebe que el circuito de la vivienda no este sobrecargado.

El refrigerador esta en el ciclo de descongelar. Espere unos 30 minutos para que el ciclo de descongelamiento

termine.

Modo de demostracion para ventas en comercios. El control del frigorifico se ha establecido en el modo Demo

(Demostracion) para exposicion en tiendas. El modo de

demostracion desactiva el sistema de refrigeracion; solo la

iluminacion interior y el display funcionaran con normalidad.

Para desactivarlo, abra una puerta y presione simultaneamente

los botones Ultra Ice y Refrigerator Temp durante 5 segundos.

Vera el ajuste de temperatura anterior que tenia en el display

cuando se ha desactivado el modo de demostracion.

LAS LUCES NO FUNCIONAN

Verifique si...

El cable de suministro de energia esta

desconectado.

El foco de la luz esta flojo en la boquilla.

El foco de la luz se ha quemado.

Luego...

Conecte firmemente el cable en un receptaculo que funcione con

el voltaje apropiado.

Desenchufe el frigorifico. Retire suavemente el foco y reinsertelo.

Luego conecte el refrigerador y reinicie el control del refrigerador.

Reemplace con un foco para electrodomesticos de los mismos

vatios, tamafio y forma disponible en su ferreteria local. ( Vea la

seccion REEMPLAZO DEL FOCO en las paginas 62).

Desenchufe el frigorifico antes de la sustitucion.

La puerta ha permanecido abierta durante siete Si cierra las puertas durante un segundo hara que las luces

minutos, vuelvas a encenderse.

VIBRATION OR RATTLING NOISE

Verifique si...

El refrigerador no esta descansando solidamente

sobre el piso.

Luego...

El piso esterdebil o desnivelado o las patas de nivelacion

necesitan ajuste.

Vea la seccion INSTALAClON en la paginas 46, 53.

EL COMPRESOR PARECE FUNCIONAR DEMASIADO

Verifique si... Luego...

El refrigerador que fue reemplazado era un

modelo mas viejo.

La temperatura de la habitacion es mas calurosa

que Io normal.

La puerta esta, abierta con frecuencia o una gran

cantidad de alimento ha sido agregada.

Los refrigeradores modernos con m,Csespacio de

almacenamiento requieren m,Cstiempo para operacion.

Aunque el este frigorifico puede funcionar mas que el que

usted tenia anteriormente, utiliza menos energia.

El motor funcionara m,Cstiempo bajo condiciones de calor.

A temperaturas de habitacion normales, espere que su motor

funcione entre 40 y 80% del tiempo. Bajo condiciones de mas

calor, espere que funcione con mas frecuencia.

Agregar alimentos y abrir la puerta calienta el refrigerador.

Es normal para el refrigerador funcionar m,Cstiempo con objeto

de enfriar el refrigerador a la temperatura anterior. Con objeto de

conservar la energia, trate de obtener todo Io que usted necesita

del refrigerador de una sola vez, mantenga el alimento

organizado de forma que sea facil de encontrar y cierre la puerta

tan pronto como el alimento sea retirado. Vea a la seccion GUiA

DE ALMACENAMIENTO DE ALIMENTOS en la pagina 56.

El refrigerador fue recientemente conectado y el control El refrigerador tarda unas 24 horas en enfriarse completamente.

del refrigerador estaba ajustadocorrectamente.

El control del refrigerador no est& correctamente Vea la seccion AJUSTE DE CONTROLES en la pagina 55.

ajustado para las condiciones prevalecientes.

Las puertas no estan cerradas por completo. Empuje las puertas con fuerza. Si no se cierran completamente,

consulte LAS PUERTAS NO SE CIERRAN COMPLETAMENTE,

en la pagina 69.

La cubierta trasera esta sucia. Una tapa trasera sucia evita la transferencia de aire y hace que el

motor trabaje mas. Limpie la cubierta trasera. Consulte la seccion

CUlDADO Y LIMPIEZA en la pagina 61-62.

LAS PUERTAS NO CIERRAN COMPLETAMENTE

Verifique si... Luego...

El refrigerador no esta nivelado.

Los paquetes de alimentos estan bloqueando la

apertura de la puerta.

El recipiente del hielo, la cubierta del recipiente,

charolas, anaqueles, compartimentos de la puerta

o canastas estan fuera de su lugar.

Los empaques estan pegajosos.

El refrigerador se bambolea o parece inestable.

Las puertas fueron retiradas durante la instalacion

del producto y no fueron colocadas nuevamente

en su lugar apropiadamente.

Vea NIVELACION Y ALINEAMIENTO DE LA PUERTA en la

pagina 53.

Vuelva a colocar los recipientes de alimentos para liberar la

puerta y los compartimentos de la puerta.

Coloque todos los recipientes bien adentro y ponga la cubierta del

recipiente, cazuelas, anaqueles y canastas en sus posiciones

correctas. Use la seccion USANDO SU REFRIGERADOR en las

paginas 54-60.

Limpie las juntas y las superficies con las que hacen contacto.

Aplique una fina capa de cera abrillantadora o de cocina en las

juntas tras su limpieza.

Nivele el refrigerador. Refierase a la seccion NIVELAClON Y

ALINEAIVlIENTO DE PUERTA en la pagin 53.

Para asegurarse de la correcta instalacion de las puertas,

consulte la seccion, INSTALAClON DEL FRIGORiFICO.

(paginas 49-53)

Verifique si...

La puerta no esta cerrando adecuadamente.

CRISTALES DE ESCARCHA OHIELO EN ALIMENTOS CONGELADOS

Luego...

Vea LAS PUERTAS NO CERRARAN COMPLETAMENTE

arriba.

La puerta es abierta con frecuencia. Cuando la puerta es abierta, se permite el aire ht]medo, caliente

en el congelador, resultante en escarcha.

MAL OLOR O SABOR DEL HIELO

Verifique si... Luego...

La fabrica de hielo fue instalada recientemente. Deseche los primeros cubitos de hielo para evitar el hielo

decolorado o de mal sabor.

El hielo ha estado almacenado demasiado tiempo. Tire el hielo viejo y haga nuevo.

El alimento no ha sido envuelto hermeticamente en Vuelva a envolver los alimentos puesto que los olores pueden

algt]n compartimiento migrar al hielo si el alimento no esta bien envuelto.

El suministro de agua contiene minerales tales como Puede ser necesario instalar un filtro (o reemplazarlo) para

azufre, eliminar el problema de olor y sabor.

El interior del refrigerador necesita limpieza. Yea la seccion CUlDADO Y LIMPIEZA en las p_tginas 61-62.

El recipiente de almacenaje de hielo necesita limpieza. Vacie y lave el recipiente. Tire los hielos viejos.

HAY AGUA EN LA CHAROLA DE DRENADO DEL DESCONGELADOR

Verifique si... Luego...

La temperatura del congelador es suficientemente El agua se evaporar& Es normal que el agua gotee en la charola

fria para producir hielo, de descongelamiento.

Se dejo abierta la puerta. Espere que el agua en la charola de descongelamiento se tardara

mas en evaporar. Esto es normal cuando hace calor o humedad.

EL REFRIGERADOR PARECE HACER DEMASIADO RUIDO

Verifique si... Luego...

Los sonidos pueden ser normales para su Refierase a la seccion ENTENDIENDO LOS SONIDOS QUE

refrigerador. USTED PUEDE O|R en la pagina 67.

LA MAQUINA PARA HIELO NO PRODUCE HIELO O NO PRODUCE SUFICIENTE HIELO.

Verifique si... Luego...

Nueva instalacion. Espere 24 horas despues de la instalacion de la maquina de

hielo para que se inicie la produccion de hielo. Espere 72

horas para plena produccion de hielo.

El frigorifico no esta conectado a una toma de agua o Conecte el frigorifico a la toma de agua y abra completamente

la Ilave de paso no esta abierta, la Ilave de paso.

El sistema de filtracion de agua por osmosis inversa Los sistemas de filtracion de osmosis inversa pueden reducir

esta conectado al suministro de agua fria. la presion del agua por debajo de la cantidad minima (20 psi)

y causar problemas en la produccion de hielo.

Doblez en la linea de suministro de agua. Un doblez en la linea puede reducir el flujo de agua. Enderece

la linea de suministro de agua.

Se ha sacado una gran cantidad de hielo Espere 24 horas para que la maquina de hielo produzca mas

recientemente, hielo.

La cubitera no esta encendida. Localice el interruptor on/off de la m&quina de hielo y confirme

que este en la posicion On (I).

La temperatura seleccionada para el congelador es

demasiado alta.

Se abren frecuentemente las puertas.

No se han cerrado las puertas correctamente.

No se ha seleccionado la opcion Ultra Ice.

La temperatura recomendada para que el compartimento del

congelador fabrique hielo con normalidad ser& inferior a O°F.

Si la temperatura del congelador es mas alta, se vera afectada

la produccion de hielo.

Si se abren frecuentemente las puertas de la unidad, el aire

frio se escapar&, Io que impedir& que la unidad mantenga la

temperatura establecida. Puede ayudar bajar la temperatura,

asi como no abrir la puerta tan frecuentemente.

Si no se han cerrado las puertas correctamente, se vera

afectada la produccion de hielo.

Con esta opcion, aumenta el aire frio en el compartimiento,

asi como la produccion de hielo.

LAS PUERTAS ABREN CON DIFICULTAD

Verifique si...

Los empaques estan sucios o pegajosos.

La puerta es reabierta en un corto tiempo despues

de haber sido abierta

Luego...

Limpie los empaques y las superficies que tocan. Frote un

paso delgado de pulimento para aparatos domesticos o cera

de cocina en los empaques despues de limpiar.

Cuando usted abre la puerta, el aire mas caliente entra al

refrigerador. Conforme el aire caliente se enfria, puede crear

un vacio. Si es dificil abrir la puerta, espere 5 minutos para

permitir que la presion del aire se iguale, luego vea si se abre

mas facilmente.

LA TEMPERATURA ES DEIVlASIADO CALIENTE O HAY ACUIVlULACION DE NUMEDAD

Verifique si... Luego...

Las ventilas de aire est_tn bloqueadas. El aire frio

circula desde el congelador a la seccion de frutas

frescas y de regreso a traves de los ventilas de

aire que dividen las 2 Secciones.

Las puertas son abiertas con frecuencia.

El control no ester actualmente fijado para las

condiciones del lugar.

Una gran cantidad de alimento ha sido apenas

agregado al refrigerador o congelador.

El alimento no ester empacado correctamente.

Las puertas no est_tn cerrando completamente.

El clima es hQmedo.

Un ciclo de auto-descongelacion se termino.

Ubique las ventilaciones de aire usando su mano para sentir el

flujo de aire y mueva todos los paquetes que bloqueen las

ventilas y restrinjan el flujo de aire. (Consulte la seccion FLLIJO

DE AIRE de aire en la pagina 54.)

Cuando la puerta es abierta, se permite la entrada de aire

ht]medo tibio en el refrigerador. Entre m_ts se abre la puerta, mas

rapidamente la humedad se deposita, y mas aire tibio tiene que

enfriar el refrigerador. Con objeto de mantener frio el refrigerador,

trate de sacar todo Io que necesita del refrigerador a la vez,

mantenga el alimento organizado de manera que sea facil de

encontrar y cierre la puerta tan pronto como el alimento sea

retirado.

Refierase a la seccion CONFIGURANDO LOS CONTROLES en

la pagina 54. Espere 24 horas para que se estabilicen las

temperaturas. Si la temperatura es demasiado alta o demasiado

baja, cambie el ajuste un incremento cada vez.

Afiadir alimentos calienta el refrigerador. Puede tomarle varias

horas para que regrese a la temperatura normal.

Envuelva los alimentos hermeticamente y seque los recipientes

humedos antes de almacenarlos en el refrigerador para evitar

acumulacion de humedad. Si es necesario, vuelva a empacar los

alimentos de acuerdo a los lineamientos en la seccion GUiA DE

ALIVIACENAIVIIENTO DE ALIMENTOS en la p&gina 56.

Vea LAS PUERTAS NO CIERRAN COIVlPLETAIVlENTEen la

p_tgina 69.

En clima ht]medo, el aire transporta humedad al refrigerador

cuando las puertas est_m abiertas.

Es normal que se formen gotas en la pared trasera despues de

que el refrigerador se auto-descongele.

ALllVIENTOS CONGELADOS EN EL COIVlPARTllVIENTO DEL REFRIGERADOR

Verifique si...

El control de temperatura del compartimento del

refrigerador se ha ajustado demasiado frio.

Se ha instalado el frigorifico en un lugar con

temperaturas bajas.

Se han colocado alimentos con un alto contenido

de agua demasiado cerca de la descarga de aire

frio.

Luego...

Pulse el boton de temperatura del refrigerador para

seleccionar una temperatura m_ts alta en el compartimento del

refrigerador.

Cuando la temperatura ambiente sea inferior a 5°C (41°F), se

pueden congelar los alimentos. No utilice el frigorifico con

temperaturas inferiores a 13°C (55°F).

Coloque los alimentos con un alto contenido de agua cerca

del frente del refrigerador. (Consulte la seccion FLLIJO DE

AIRE de aire en la p_tgina 54.)

Verifique si...

El frigorifico se encuentra cerca de un fuego, por

ejemplo, una chimenea o similar.

EL INTERIOR DEL FRIGORiFlCO ESTA CUBIERTO DE POLVO U HOLLiN

Luego...

AsegQrese de que el frigorifico no se encuentre cerca de un

fuego, por ejemplo, una chimenea o similar.

Version en fran_ais 74

Garantie 75

Accords De Protection 76

Mesures de securit6 77=79

Sp6cifications pour la raise a la terre 79

Composants et fonctions 80

Installation du refrigerateur 81=89

Deballage du refrig6rateur 81

Installation 82

Extraction et reinstallation des portes et

des poignees de votre refrig6rateur 83-88

Nivellement et alignement de la porte 89

Couvercle de la base 89

Utilisation de votre refrig6rateur 90-96

Configurations des commandes 90

Circulation de Fair 90

Reglage de la configuration des

commandes 91

Guide pour le stockage d'aliments 92

Stockage d'aliments congeles 92-93

I_ COMPARTIMENT RI_FRIGI_RATEUR

Les tablettes du r6frig6rateur 93

Contr61e d'humidite des bacs A legumes 94

Enlevement des bacs a legumes 94

Glide'n'serve (glissez et servez) 94

Modular Door Bin

(Casiers Modulaires de Porte) 95

Compartiment & produits laitiers 95

I_ COMPARTIMENT CONGleLATEUR

Bac & glace 95

Panier metallique de

la porte ducongelateur 96

Durabase 96

Cloison du Durabase 96

Tiroir de degagement 96

Entretien et nettoyage 97-98

Conseils pour le nettoyage gen6ral 97

Exterieur 97

Parois interieures 97

Contre-porte et paniers de la porte 97

Pieces en plastique 97

Serpentin 97

Remplacement d'eclairage 98

Pannes d'electricit6 98

Si vous partez en vacances 98

Quand vous demenagez 98

.&,propos de la machine a glagons

automatique

Connexion du conduit d'eau

Guide de depannage

100-102

103-107

GARANTIE RI:!:FRIGI:!:RATEURCONGI:!:LATEUREN BAS

Garantie pour appareils Kenmore

Garantie limitee d'un an

Une fois installe, mis en fonctionnement et utilise sous le respect des instructions fournies avec le produit, si cet

appareil cesse de fonctionner correctement en raison d'un defaut, dans le materiel ou la fabrication, appelez au

1-800-4-MY-HOME _ pour une reparation sans frais pendant un delai d'un an a partir de la date d'achat.

Si I'usage de I'unite differe de I'utilisation domestique normale, cette garantie ne s'appliquera que pendant 90 jours a

compter de la date d'achat.

Cette garantie couvre uniquement des defauts dans le materiel et/ou la fabrication. Sears NE paiera PAS:

1. Des articles consomptibles pouvant s'user a cause d'un usage normal, y compris mais non limite aux filtres,

courroies, ampoules et sacs.

2. Un technicien de service pour renseigner I'utilisateur sur I'installation, la mise en fonctionnement ou I'entretien

corrects de I'appareil.

3. Un technicien de service pour nettoyer ou maintenir cet appareil.

4. Les dommages ou les dysfonctionnements causes a cet appareil par une installation, une mise en

fonctionnement ou un entretien ne respectant pas toutes les instructions fournies avec le produit.

5. Les dommages ou les dysfonctionnements causes a cet appareil par un accident, un usage abusif, un emploi

incorrect,

ou une utilisation autre que celle pour laquelle cet appareil est prevu.

6. Les dommages ou les dysfonctionnements causes a cet appareil par I'utilisation de detergents, de nettoyants, de

produits chimiques ou d'ustensiles autres que ceux recommandes dans toutes les instructions fournies avec ce

produit.

7. Les dommages ou les dysfonctionnements des pieces ou des systemes resultant de modifications non autorisees

faites a cet appareil.

Clause d'exoneration de responsabilite au titre de garanties implicites : limitation des recours

L'engagement de Sears a reparer un produit defectueux dans les conditions prevues ci-dessus constitue le recours

unique et exclusif de I'acheteur sous cette garantie limitee.

Les garanties implicites, y compris les garanties de qualite marchande et d'aptitude a un usage particulier, sont

limitees a un an ou a la periode la plus courte autorisee par la Ioi. Sears ne sera pas tenu responsable des

dommages fortuits ou consecutifs. Certains etats ou provinces ne permettent pas I'exclusion ou la limitation des

dommages fortuits ou consecutifs, ni les limitations sur la duree des garanties implicites de qualite marchande ou

d'aptitude a un usage particulier ; par consequent, ces exclusions ou limitations peuvent ne pas vous etre

applicables.

Cette garantie ne s'applique que si cet appareil est mis en service aux Etats-Unis ou au Canada.

Cette garantie vous confere des droits juridiques specifiques, et vous pouvez egalement jouir d'autres droits qui

peuvent varier d'un etat a I'autre.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Contrat de protection superieure

Nous vous felicitons d'avoir fait un excellent achat.

Votre produit Kenmore est congu et fabrique pour vous

donner des annees de fonctionnement liable.

Cependant, comme tout produit, il peut necessiter un

entretien preventif ou des reparations de temps en

temps.

C'est alors que votre Contrat de protection superieure

peut vous faire economiser de I'argent et des

enervements. Le Contrat de protection superieure vous

aide egalement a prolonger la vie de votre nouveau

produit. Voici ce que couvre ce contrat de garantie :

Les pieces et la main-d'oeuvre necessaires pour que

votre appareil continue a bien fonctionner a un usage

normal, et pas juste les vices de pieces et de main-

d'oeuvre. Notre couverture depasse largement la

garantie du produit. Pas de franchise, pas de panne

fonctionnelle exclues de notre couverture - une

protection reelle.

Un service expert par une force de plus de 10 000

techniciens de service Sears autorises, ce qui

signifie que la personne qui s'occupera de votre

appareil sera pleinement qualifiee.

dUn nombre illimite d'appels de service et un service

national, aussi souvent que vous le desirez, partout

ou vous le desirez.

Une garantie "pas citron"- nous remplacerons le

produit couvert si quatre pannes ou plus se

produisent pendant les premiers douze mois.

Le remplacement du produit si le produit couvert ne

peut etre repare.

dUne verification d'entretien preventif chaque annee si

vous la demandez- gratuitement.

Une aide rapide par telephone - un soutien par

telephone d'un representant de Sears pour tous nos

produits. Vous pouvez nous considerer comme un

manuel parlant du proprietaire.

Id Une protection contre les sautes de puissance en

cas de dommage electrique dO a des fluctuations de

puissance electrique.

Id 250 $ de protection en cas de perte d'aliments

chaque annee, pour toute perte d'aliments si cette

perte est due a une panne mecanique de tout

refrigerateur ou congelateur couvert.

Id Le remboursement d'une location si la reparation de

votre produit couvert prend plus de temps que prevu.

Id 10% d'escompte sur le prix normal de toute

reparation non couverte et de toutes les pieces

installees connexes.

Quand vous aurez souscrit a ce contrat, il vous suffira

de donner un simple coup de telephone pour obtenir

notre service. Vous pouvez appeler n'importe quand,

jour et nuit, ou obtenir un rendez-vous en ligne

I'lnternet.

Le Contrat de garantie superieure est un achat sans

risque. Vous pouvez I'annuler pour n'importe quelle

raison pendant la periode de garantie du produit, et

nous vous rembourserons completement. Ou bien,

nous vous rembourserons proportionnellement au

temps restant apres I'expiration de la garantie. Achetez

aujourd'hui votre contrat de garantie superieure!

Certaines limites et exclusions s'appliquent.

Pour obtenir les prix et des renseignements

additionnels, aux i_tats-Unis, appelez le 1-800-827-

6655.

*La couverture au Canada varie sur certains

articles. Pour de plus amples renseignements,

appelez au Canada le 1-800-361-6665.

Service d'installation Sears

Pour une installation professionnelle d'un appareil

electrom6nager, d'un mecanisme d'ouverture de porte

de garage, d'un appareil de chauffage d'eau ou de tout

article manager majeur de Sears, aux Etats-Unis ou au

Canada, appelez le 1-800-4-1VlY-HOlVlE ®.

Dans I'espace ci-dessous, noter la date d'achat, les numeros de modele et de serie du produit. Les numeros

de modele et de serie sont imprimes sur la plaque signaletique du c6te droit du compartiment du refrig6rateur.

Avoir ces informations disponibles au moment de communiquer avec Sears concernant ce produit.

N° de modele Date d'achat

N° de serie

Conserver ces instructions et la facture a des fins de ref6rences.

PRI_CAUTIONS DE SI_CURITI_ DE BASE

Ce manuel contient plusieurs messages de securit6 importants. Lissez et obeissez toujours tousles messages de securit&

Celui-ci est le symbole d'un avis de s6curite. II vous avertit sur des messages de s6curite vous

signalant des risques de mort ou de blessures pour vous ou pour d'autres personnes ou bien sur

des risques d'endommager le produit.

Tousles messages de s6curite seront prec6d6s du symbole d'avertissement et des mots

DANGER, AVERTISSEMENT ou ATTENTION. Ces mots indiquent :

Vous serez mort ou gravement blesse si vous ne suivez pas ces

instructions.

Vous pouvez etre mort ou gravement blesse si vous ne suivez pas ces

instructions.

Signale des situations dangereuses, sinon interdites, pouvant provoquer

des blessures peu importantes ou endommager uniquement le produit.

Tousles messages de securite identifient le risque, vous disent comment reduire les chances de vous blesser

et vous racontent ce qui se passe si les instructions ne sont pas respectees.

Pour reduire tout risque d'incendie, de decharge

electrique (electrocution) ou de blessure en utilisant

votre produit, vous devez respecter les precautions

de securite d'usage, y compris ce qui suit.

Lissez toutes les instructions avant d'utiliser cet

appareil.

•Ne debranchez JAMAIS votre refrigerateur en tirant du

c&ble d'alimentation. Saisissez toujours fermement la

fiche et bien la debrancher de la prise de courant.

• Reparez ou remplacez immediatement tout cordon

d'alimentation devenu effiloche ou endommage d'une

autre maniere. N'utilisez pas de cordons montrant des

fissures ou des marques d'abrasion dans sa Iongueur

ou dans la fiche ou I'extremite du connecteur.

• Ne pas prolonger ou modifier la Iongueur du c&ble

d'alimentation. Cela risquerait d'entrainer un choc

electrique ou un incendie.

• Lorsque vous eloignez I'appareil du mur, assurez-vous

de ne pas le faire rouler sur le cordon d'alimentation ou

de ne pas I'abimer autrement.

• N'emmagasinez ni n'utilisez de I'essence ou d'autres

liquides ou gaz inflammables pros de cet appareil ou de

n'importe quel autre appareil.

• Ne permettez pas aux enfants de grimper, s'asseoir, se

mette debout ni de se pendre a.la porte centrale du

refrigerateur. IIs pourraient abimer le refrigerateur et

subir des blessures graves.

• Maintenez vos doigts loin des zones des points de

pincement; les espaces entre les portes et le boitier

etant necessairement minuscules. Veillez a.fermer les

portes Iorsqu'il y a des enfants dans les alentours.

• Debranchez votre refrigerateur avant de proceder &

toute operation de nettoyage ou reparation.

REMARQUE" Nous recommandons vivement que toute

reparation soit effectuee par une personne qualifiee.

•Avant de remplacer une ampoule d'eclairage brQI6e,

debranchez le refrigerateur ou deplacez le disjoncteur ou

le fusible sur la position arret afin d'eviter le contact avec

le filament d'un fil sous tension. (Une ampoule d'eclairage

brQlee peut se casser Iorsqu'elle est remplacee.)

REMARQUE: Certains modeles sont dotes d'un

eclairage interieur DEL. L'entretien ne devrait etre realise

que par un technicien qualifi&

CONSERVER CES INSTRUCTIONS

• Une fois termine, rebrancher le refrigerateur et

reconfigurer les commandes (thermostat, commande du

refrigerateur et/ou commande du congelateur, selon le

modele) au reglage desir&

• Ce refrigerateur dolt 6tre correctement installe en

respectant les Instructions pour I'installateur qui sont

collees sur la fagade du refrigerateur.

• Des que votre refrigerateur est en marche, ne touchez

pas aux surfaces froides du compartiment du congelateur

si vos mains sont humides ou mouillees. Votre peau

pourrait s'adherer a.ces surfaces extremement froides.

•€:vitez le contact avec les pieces mobiles du mecanisme

d'ejection ou avec I'element chauffant qui libere les

glagons dans les refrigerateurs a.machine a glagons

automatique. Ne placez pas vos doigts ou vos mains

dans le mecanisme automatique de la machine a.glagons

alors que le refrigerateur est branch&

• Ne congelez pas de nouveau les aliments qui se sont

completement degeles. Le Ministere de I'Agriculture des

€:tats-Unis dit, dans son bulletin n° 69:

...Vous pouvez, en toute securite, congeler de nouveau

des aliments congeles qui se sont degeles s'ils

contiennent encore des cristaux de glace ou qu'ils sont

encore froids--au-dessous de 40°F (4°C).

...La viande hachee, la volaille ou le poisson degeles

ayant une odeur ou une couleur anormales ne doivent

6tre ni congeles de nouveau ni manges. La creme glacee

fondue dolt 6tre jetee. Si I'odeur ou la couleur d'un

aliment quelconque est mauvaise ou douteuse, en

debarrassez-vous.

II pourrait 6tre dangereux de manger de tels aliments.

Meme une decongelation partielle et une nouvelle

congelation reduisent la qualite pour la consommation

des aliments, notamment des fruits, des legumes et des

plats prepares. La qualite pour la consommation des

viandes rouges est moins affectee que celle de la plupart

des autres aliments. Utilisez les aliments recongeles des

que possible afin de preserver autant que possible leur

qualit&

CONSERVER CES INSTRUCTIONS

• Cet appareil n'est pas prevu pour 6tre utilise par des

personnes (y compris les enfants) aux capacites

physiques, sensorielles ou mentales reduites, ou

manquant d'experience et de connaissances, a moins

qu'elles se trouvent sous la surveillance, ou qu'elles aient

regues des instructions, d'une personne responsable de

leur securit&

Les enfants doivent rester sous la surveillance d'un adulte

pour s'assurer qu'ils ne jouent pas avec I'appareil.

Les refrigerateurs mis au rebut ou abandonnes sont

dangereux.., meme s'ils ne restent sur place que

pendant quelques jours. Si vous vous debarrassez de

votre ancien refrigerateur, veuillez suivre les

instructions figurant a.droite afin de prevenir tout

accident (emprisonnement et suffocation d'un enfant).

AVANT DE VOUS DEBARRASSER

DE VOTRE VIEUX REFRIGERATEUR

OU CONGELATEUR

• Enlevez les portes.

• Laissez les tablettes a.sa place pour que les

enfants ne puissent pas y grimper aisement.

Votrevieuxrefrig6rateurpeutavoir unsystemede

refrig6rationemployantdu CFC

(chlorofluorocarbure).

Lesrefrig6rantsCFCseraientnocifspourI'ozone

stratospherique.

Sivousjetezvotrevieux refrig6rateur,veillez&

enleverle refrig6rantCFCpouruneelimination

approprieeparuntechnicienqualifi&Si vousliberez

intentionnellementce refrig6rantCFC,vouspouvez

_tresoumis&desamendeset &des peines

d'emprisonnementsuivantlesdispositionsde la

legislationenmatiered'environnement.

IMPORTANT: Veuillez lire attentivement cette section.

POUR LA MISE SOUS TENSION DE CET

APPAREIL

Risque de choc electrique

POUR LA SI_CURITI_ DES PERSONNES, cet

appareil dolt _tre correctement mis a. la terre.

Demandez a. un electricien qualifie de verifier la

prise murale ainsi que le circuit pour vous assurer

que la prise murale est correctement mise & la terre.

Prise murale a.trois

fentes avec mise &

la terre

Fiche &

trois broches

_surez-vous qu'il y

a une mise & la terre appropriee

avant d'utiliser le refrig6rateur.

METHODE DE MISE A LA TERRE

RECOMMAND#:E

Le refrigerateur dolt etre toujours branche sur une prise

de courant correctement reliee a la terre et dediee,

classee pour 115 V, 60 Hz, unicluement a c.a. et munie

d'un fusible de 15 ou 20 amperes. Ceci assure la

meilleure performance et previent aussi la surchauffe

des circuits electriclues de I'installation, evitant le risque

d'incendie par surchauffe des c&bles. II est

recommande d'utiliser un circuit s@are pour cet

appareil. Utilisez une prise de courant clui ne puisse

pas _tre eteinte par un interrupteur ou une chafnette.

N'employez pas de rallonges.

No utilice cera para electrodomesticos, lejia u otros

productos clue contengan color sobre acero inoxidable.

Si la prise murale n'a que deux fentes, c'est votre

responsabilite et votre obligation personnelles de la

faire remplacer par une prise murale a trois encoches

correctement reliee a la terre.

Ne coupez ni n'enlevez ia broche de raise a la

terre de la fiche du cordon d'alimentation darts

aucune circonstance.

Ne pas utiliser d'adaptateur.

REMARQUE : Avant de realiser la moindre

installation, d'effectuer un nettoyage ou de proceder

au remplacement d'une ampoule, debrancher le

refrigerateur.

REMARQUE : Certains modeles sont dotes d'un

eclairage interieur DEE L'entretien ne devrait _tre

realise que par un technicien qualifi&

Une lois termine, rebrancher le refrigerateur et

reconfigurer les commandes (thermostat, commande

du refrigerateur et/ou commande du congelateur,

selon le modele) au reglage desir&

UTILISATION DE RALLONGES

En raison des risques potentieis pour la s_curit_,

nous d_courageons vivement I'utilisation d'une

rallonge. Cependant, si vous voulez quand m_me

utiliser une rallonge, il vous faut absolument

employer une rallonge trifilaire, certifiee UL (E_tats-

Unis), avec une fiche et une prise murale pour mise

& la terre, classee 15 amperes minimum, pour 120V.

L'utilisation d'une rallonge augmentera I'espace libre

requis pour la partie arriere du refrigerateur.

Utilisezcettepagepourvousfamiliariseraveclescomposantset lesfonctionsde I'unite.

REMARQUE:Ce manuelcouvreplusieursmodelesdifferents.Lerefrigerateurquevousavezachetepeut

avoircertainsoutousles elementslistesci-dessous.L'emplacementdesfonctionsmontreci-dessouspourrait

nepasco'incideravecceluidevotremodele.

Q Lumieredu refrigerateur(p. 97)

Q CasiersModulairesde Porte(p.95)

1_ Casierde portefixe

Lestablettesdu refrigerateur(p.93)

(_ Bac a legumes (p. 94)

Glide N Serve (Glissez et servez) (p. 94)

(_ Machine a gla(_ons automatique (p. 99)

Bac a glace (p. 95)

O Tiroir detachable (p. 96)

_) Durabase (p. 96)

(_ Diviseur (p. 96)

Panier de la porte du congelateur (p. 96)

(_ Compartiment a produits laitiers (p. 95)

(_ Panneau de Controle Numerique (p. 90)

(_) Meneau

Risque de poids excessif

Faites appel a deux ou plus personnes pour

deplacer et installer le refrigerateur.

Autrement, vous risquez de vous faire mal au dos

ou de subir d'autres blessures.

DI_BALLAGE DE VOTRE RI_FRIGI_RATEUR

Enlevez le ruban adhesif et tout autre etiquette

temporaire de votre refrigerateur avant de I'utiliser.

Ne pas retirer les etiquettes de type avertissement,

de modele, de numero de serie et non plus la fiche

technique se trouvant sous I'avant du refrigerateur

derriere le capot principal.

Pour retirer tout reste de ruban adhesif ou de colle,

frottez rapidement la zone avec votre pouce. Les

restes de ruban adhesif ou de colle peuvent _tre

egalement enleves en frottant une petite quantite de

savon liquide a vaisselle sur I'adhesif avec vos

doigts.

Nettoyez-le avec de I'eau tiede et sechez-le.

N'employez pas d'instruments tranchants, alcool

brQler, substances inflammables ni des detergents

abrasifs pour enlever le ruban adhesif ou la colle.

Ces produits peuvent endommager la surface de

votre refrigerateur. Pour plus d'information, reportez-

vous a la section Instructions de securite

importantes.

Les tablettes du refrigerateur sont installees dans la

position prevue pour le transport de I'unite.

Veuillez reinstaller les tablettes suivant vos besoins

personnels de stockage.

Si vous deplacez votre refrigerateur:

Votre refrigerateur est Iourd. Si vous le deplacez

pour effectuer des operations de nettoyage ou

des reparations, assurez-vous de proteger le

plancher.

Tirez toujours du refrigerateur tout droit pour le

deplacer. N'essayez de deplacer le refrigerateur

en le balangant ni en le faisant faire de petits pas,

car le plancher pourrait en resulter endommage.

Risque d'explosion

Maintenez les materiaux et les gaz inflammables,

tels que I'essence, loin du refrigerateur.

Autrement, vous risquez de provoquer des morts,

une explosion ou un incendie.

• Pour reduire le risque de choc electrique, ne pas

installer le refrigerateur dans un endroit humide.

• Choisir un emplacement situe a. proximite d'une

source d'alimentation en eau afin de pouvoir

raccorder facilement la machine a. glagons

automatique.

_, ATTENTION: Evitez de ranger I'unite pres de

sources de chaleur ou a. un endroit ou elle serait

exposee a. la lumiere directe du soleil ou

I'humidite.

INSTALLATION

• Pour minimiser les nuisances sonores et les

vibrations, le refrigerateur DOlT etre installe sur un

plancher de construction solide.

• II n'est pas recommande de I'installer sur une

moquette ou sur une surface en carreaux souples.

• Ne jamais installer le refrigerateur sur une

plateforme ou une structure ne pouvant pas

supporter son poids.

1. Afin d'eviter des vibrations, I'unite doit etre

nivelee. Reglez les vis de reglage pour

compenser les irregularites du plancher, si besoin.

La fa£ade du refrigerateur doit etre legerement

plus haute que la partie arriere afin de rendre plus

facile la fermeture de la porte. Vous pouvez

facilement faire tourner les vis de reglage en

inclinant legerement le boftier. Faites tourner les

vis de reglage dans le sens des aiguilles d'une

montre (,,_) pour rehausser I'unite, et dans le

sens contraire des aiguilles d'une montre ( r,,,'" )

pour I'abaisser.

(Cf. mise & niveau et alignement page 89.)

2. Installez cet appareil & un endroit ou la

temperature reste entre 13°C et 43°C. Si la

temperature de la piece ot_ se trouve I'appareil est

trop froide ou trop chaude, elle pourrait nuire & la

capacite de refroidissement du refrigerateur.

3. Un degagement trop petit peut entrafner une

baisse de la capacite de congelation et une

augmentation de la consommation electrique.

Prevoir egalement un espace de degagement

d'au moins 24 po (61 cm) devant le refrigerateur

afin de pouvoir ouvrir les portes.

AVANT UTILISATION

Nettoyez completement votre refrigerateur et

enlevez toute la poussiere accumulee pendant le

transport de I'unite.

Installez les accessoires tels que le bac & glace,

les tiroirs, les tablettes, etc., & leur place. IIs ont

ete emballes ensemble afin de prevenir de

possibles dommages pendant le transport de

I'unite.

Faites marcher votre refrigerateur pendant 2 ou 3

heures minimum avant d'y ranger des aliments.

Verifiez le flux d'air refroidi dans le compartiment

du congelateur pour garantir un refroidissement

appropri& Votre refrigerateur est maintenant pret

pour etre utilise.

2" (5,08 cm)

REMARQUE:II est toujours recommande de demonter les portes si vous passez le refrig6rateur dans une

ouverture etroite. S'il est necessaire de demonter les poignees, procedez comme suit.

COMMENT ENLEVER LES POIGNI_ES DE LA PORTE /DU TIROIR

REMARQUE: L'aspect de la poignee peut varier par rapport aux illustrations dans cette page.

1. Enlever la poignee du refrigerateur

• Desserrez les vis pression avec une

clef Allen de 3/32 po (2,5 mm) et

retirez la poignee.

REMARQUE: Si vous devez resserrer

ou enlever les fixations de montage de

la poignee, utilisez la cle Allen de

1/4 po (6,4mm).

Vis de serrage

Fixatic

montage

Cl_ Allen

2. Enlever la poignee du tiroir du

congelateur

•Desserrez les vis pression situees

sur la partie inferieure de la poignee

avec une clef Allen de 1/8 po

(3,1 mm) et retirez la poignee.

REMARQUE: Si vous devez resserrer

ou enlever les fixations de montage de

la poignee, utilisez la cle Allen de 1/4

po (6,4mm).

COMMENT RI-INSTALLER LES POIGNI_ES DE LA PORTE /DU TIROIR

REMARQUE: L'aspect de ia poignee peut varier par rapport aux illustrations dans cette page.

1. Reinstaller la poignee de la porte du refrigerateur

• Installer la poignee sur la porte, la monter par dessus

les fixations et visser les visser avec une cle Allen de

3/32 po (2,5 mm).

REMARQUE: Si vous devez resserrer ou enlever les

fixations de montage de la poignee, utilisez la cle Allen

de 1/4 po (6,4mm).

Fixations de

montage

2. Reinstaller la poignee du tiroir du congelateur

• Mettre la poignee sur la porte, en I'instaiiant par

dessus les fixations et en vissant les vis en bas de la

poignee avec une cle Allen de 1/8 po (3,1 mm).

REMARQUE: Si vous devez resserrer ou enlever les

fixations de montage de (a poignee, utiiisez (a cle Allen

de 1/4 po (6,4mm).

Lorsque vous retirez ou installez la poignee du

refrig6rateur, prenez les precautions suivantes.

• Tenez fermement la poignee dans votre main pour

qu'elle ne tombe pas par terre Iorsque vous la retirez

du refrig6rateur.

• Ne lancez pas la poignee vers des personnes ou des

animaux apres I'avoir enlevee.

• Alignez exactement les trous de la plaque de la

poignee sur I'axe de butee de la porte, puis vissez les

vis pour fixer la poignee.

• Assurez-vous qu'il n'y a pas d'espace entre la porte et

la poignee apres avoir fixe cette derniere.

COMMENT ENLEVER LA PORTE DE RleFRIGFtRATEUR

1. Eni_vement De la Porte Du R_frig_rateur

REMARQUE: L'aspect de la poignee peut changer.

IMPORTANT: Debrancher le frigo. Retirez les aliments et les supports des portes.

Porte gauche

*Desserrez la vis de I'enveloppe de protection (1).

*Deconnectez le faisceau electrique (2).

*Retirez la vis de mise & la terre (3).

*Fa;tes pivoter la charniere du levier (4) dans le

sens inverse de celui des aiguilles d'une montre

puis soulevez la charniere du haut pour la retirer

(5).

*Retirer la porte en la sortant des axes de charniere

se trouvant en bas de la porte.

*Mettre la porte sur une surface plate et propre en

mettant la partie interieure vers le haut pour ne pas

endommager.

Porte droite

*Desserrez la vis de I'enveloppe de protection (1).

*Fa;tes turner la charniere levier (2) dans le

sens horaire.

*puis soulevez la charniere du haut pour la

retirer (3).

,A ATTENTION: AVERTISSEMENT : Lorsque vous

retirez les charnieres superieures, faire attention

de ne pas faire tomber les portes en avant.

Risque de choc _iectrique

* Deconnecter I'alimentation electrique du

refrigerateur avant d'installer ce dernier. Le non-

respect de cette consigne pourrait entrafner un

deces ou une blessure grave.

* Ne pas mettre ses mains ou ses pieds ou un objet

dans les aerations, le capot principal ou en bas du

refrigerateur. Vous pourriez _tre blesse ou recevoir

un choc electrique.

o Faire attention a la charniere, au capot eta la

butee. Vous pourriez vous blesser.

2. Remplacement De la Porte De R_frig_rateur

Porte gauche

o Abaissez la porte au-dessus de la

cheville de la charniere du milieu (6).

Assurez-vous que la porte se trouve en

face du compartiment du refrigerateur.

Remplace la charniere superieur (5) en

tournant la charniere (4) das le sens

des aiguilles d'une montre pour

le serrer.

Assurez-vous que le joint situe sur la

porte est encastre contre le compartiment

et qu'il n'est pas pli& Soutenez la porte

du c6te de la poignee pendant que vous

fixez les charnieres. S'assurer que la

porte soit droite et que I'espace entre les

portes soit identique transversalement.

Installez la vis de mise & la terre (3) et

connectez le faisceau electrique (2).

Serrez la vis de I'enveloppe de protection

(1).

Porte droite

Abaissez la porte au-dessus de la

cheville de la charniere du milieu (6).

Remplace la charniere superieur (3) en

tournant la charniere (2) dans le sens

inverse des aiguilles d'une montre pour

le serrer.

Serrez la vis de I'enveloppe de protection

(1).

REMARQUE: S'assurer que les rondelles

[piece (7)] soient en place sur les

charnieres centrales avant de mettre les

portes.

¢r

3 MF1,37933569 v_.o] 2(011.3. 15 1@:47 A_KI4]o]x]87

\ i/

COMMENT ENLEVER ET INSTALLER LE

TIROIR DU CONGELATEUR

IMPORTANT: Afin d'eviter de possibles blessures,

des dommages au produit ou d'autres dommages

materiels, il faut deux personnes pour suivre les

instructions suivantes.

1. Demonter le tiroir du congelateur

•Tirez du tiroir pour I'ouvrir dans toute sa Iongueur.

Enlevez le panier inferieur (_ en le soulevant du

systeme de guidage.

•Appuyer sur les languettes des capots de rails et

les soulever pour les separer des rails.

• Avec les deux mains, maintenez les deux c6tes de

la porte et tirez pour les separer.

,A ATTENTION: Lorsque vous enlevez le tiroir, ne

saisissez pas la poignee. Si erie est enlevee, vous

pourriez subir des blessures.

• Avec un rail dans chaque main, poussez les rails

simultanement pour les inserer.

• Retirez les vis (:_ du rail des deux c6tes.

\ s

3 MF1.37933569 _.o] 2011.3.15 1(3:47 AM 4]0]_]88

COMMENT ENLEVER ET INSTALLER LE

TIROIR DU CONGELATEUR

2. Installer le tiroir du congelateur

•Avec un rail dans chaque main, tirez

simultanement les rails jusqu'& ce qu'ils soient

completement etendus.

• Verifiez que vous disposez bien des capots de rail

appropries de chaque c6te.

Rail du couvercte

gauche

Rail du

couvercte droit

\ i/

• Montez le connecteur de la porte 0 sur le bras du

rail @.

• Aligner les languettes sur les capots pour

assembler les trous sur chaque rail et embofter les

capots de rail.

Orifice de

montage

• Poussez vers le bas et fixez le connecteur de la

porte en serrant les vis (_.

• Avec le tiroir etendu & son extension totale, inserez

le panier inferieur (_ dans le s 'steme de guidage

jusqu'& ce qu'il ne se deplace 3as en avant.

_i, AVERTISSEMENT: Si la cloison de repartition

Durabase est retiree, il y a alors suffisamment de

place pour que des enfants ou des animaux

domestiques puissent y p6netrer a. I'interieur. Afin de

prevenir des risques de suffocation ou d'emp6cher

de coincer un animal domestique ou un enfant, NE

PAS les laisser toucher ou s'approcher du tiroir.

_i, AVERTISSEMENT: NE MONTEZ ni vous asseyez

sur le tiroir du congelateur.

\ s

NIVELLEMENT ET ALIGNEMENT DE LA PORTE

Nivellement

Apres I'installation, assurez la stabilite du produit avec

les pieds de mise a niveau,

Votre refrigerateur a deux vis de reglage avant - I'une a.

gauche et I'autre a.droite, Si votre refrigerateur semble

instable ou que vous voulez que les portes se ferment

plus facilement, reglez I'inclinaison du refrigerateur en

suivant les instructions ci-dessous:

1. Branchez le cordon d'alimentation du refrigerateur sur

une prise a.trois fentes avec mise a la terre, Deplacez

le refrigerateur vers sa position finale,

Pour retirer le couvercle de la base

1) Ouvrez le tiroir du congelateur,(Tiroir non represente

pour davantage de clarte,)

2) Une lois le tiroir ouvert et I'espace suffisant, deposez

les vis sur le haut du capot,

Pour remplacer le couvercle de la __

b se i

', Positionnez le couvercle, inserez- __,...._j_

le puis serrez les vis, _

2. Faites tourner la vis de reglage dans le sens des

aiguilles d'une montre pour rehausser ce c6te du

refrigerateur ou dans le sens contraire des aiguilles

d'une montre pour le faire descendre, II peut _tre

necessaire de faire tourner la vis de reglage plusieurs

lois pour regler I'inclinaison du refrigerateur,

REIVIARQUE: Si vous demandez a quelqu'un de faire

pression contre la partie superieure du refrigerateur

cela diminue le poids sur les vis de reglage, ce qui rend

le reglage des vis plus facile,

3. Ouvrez encore une lois les deux portes et examinez-

les pour verifier qu'elles se ferment facilement,

Autrement, inclinez legerement le refrigerateur plus

vers I'arriere en faisant tourner les deux vis de reglage

dans le sens des aiguilles d'une montre, II peut _tre

necessaire de faire tourner la vis de reglage plusieurs

lois et vous devez faire tourner les deux vis de reglage

le m_me nombre de lois,

Reglez-les de nouveau si besoin.

Remplacez le couvercle de la base.

REiVIARQUE: Votre nouveau refrigerateur est congu

d'une maniere unique avec deux portes pour aliments

frais. Chaque porte peut _tre ouverte ou fermee

independamment de I'autre. Vous aurez peut-_tre

besoin d'exercer une legere pression sur les portes

pour les fermer completement.

Alignement de la porte

Les deux portes gauche et droite du

refrigerateur ont un ecrou ajustable, situe

sur la charniere inferieure, pour les soulever

et abaisser pour les aligner correctement. Si

I'espace entre les portes est inegale, suivre les

instructions ci-dessous pour aligner les portes

egalement:

Utiliser la cle (fournie avec le manuel du

proprietaire) pour tourner I'ecrou dans la

charniere de porte afin de regler la hauteur.

Vers la droite pour augmenter ou vers la

gauche pour diminuer la hauteur.

Mettre le refrigerateur b,niveau en utilisant une cle de 18 mm

(11/16 po) ou un tournevis & lame plate. Tourner les pieds de

raise a niveau (Sens anti-horaire) darts le sens inverse des

aiguilles d'une montre pour elever- ou (Sens horaire) dans le

sens des aiguilles d'une montre pour abaisser- la partie avant du

refrigerateur.

REIVlARQUE : La partie avant du refrigerateur devrait _tre

legerement plus elevee que la pattie arriere.

CONFIGURATIONS DES COMMANDES

Temperature

• Votre frigo possede un clavier de commande au-dessus

du compartiment qui vous permet de regler la

temperature dans les compartiments du congelateur et

du refrigerateur.

• Reglez initialement la commande du refrigerateur a.

37°F (3°C) et la commande du congelateur a.0°F

(-18°C). Laissez-les avec ces reglages durant 24

heures (un jour) pour qu'ils se stabilisent. Regler la

temperature du compartiment suivant vos besoins.

• Commande de temperature du r_frig_rateur :0°C

8°C (33°F _ 46°F) Plus le chiffre du reglage est bas,

plus le compartiment refrigerateur devient froid.

• Commande de temperature du cong_lateur : -6°F

8°F (=21°C _ =13°C) Plus le nombre est petit, plus le

compartiment de congelation devient froid.

Ultra ice

• Lorsque vous appuyez sur la touche Ultra Ice, le

symbole [ u,,,o,co ] s'allume a.I'ecran et reste allume

pendant 24 heures. II s'eteindre automatiquement apres

24 heures. Ou bien vous pouvez arreter cette fonction

manuellement en appuyant encore une lois sur la

touche.

• Cette fonction augmente a. la lois les capacites de

fabrication de gla_;ons et de congelation.

Alarme de porte

• Lorsque le frigo est branche, I'alarme de porte se met

automatiquement sur _0; (ON) et I'affichage indique

Alarm

Door (ON).

........._@:_ ;

• Lorsque la porte du refrigerateur ou du congelateur

sont ouvertes pendant plus de 60 secondes, I'alarme

retentira pour vous avertir que la porte est ouverte.

• Lorsque vous fermez la porte, I'alarme s'arrete.

• Si vous desirer couper la fqnction d'alarme de porte,

appuyer sur le bouton ( °.... ) et I'afficheur d'alarme de

porte passera sur( _!_:_ ) (OFF).

_1_ATTENTION

Mode d_mo (d_taillants)

Le mode Demo (display mode) coupe le

refroidissement du frigo et du congelateur afin

d'economiser I'energie alors que I'appareil est en

exposition dans un magasin.

1. Pour allumer :

La porte du frigo etant ouverte, tenir appuye les

boutons Refrigerator Temp et Ultra Ice en m_me

temps pendant 5 secondes. Le tableau emettra une

sonnerie pour avertir que le mode Demo est active.

2. Pour _teindre :

La porte du frigo etant ouverte, tenir appuye les

boutons Refrigerator Temp et Ultra Ice en m_me

temps pendant 5 secondes. Le tableau emettra une

sonnerie pour avertir que le mode Demo est

desactive.

CIRCULATION DE L'AIR

Afin d'assurer des temperatures adequates, Fair doit

circuler entre les compartiments du refrigerateur et du

congelateur. Les fleches qui figurent sur le dessin

indiquent les emplacements de ventilation et le sens du

flux d'air.

N'obstruez aucune des ouvertures de circulation de

fair froid avec des aliments. Si les orifices d'aeration

sont bloques, le flux d'air est interrompu. Ceci peut

entrainer des problemes d'humidite et de temperature.

Si vous introduisez une grande quantite d'aliments, le

refrigerateur prendra plus de temps a. les refroidir.

Lors de la premiere mise en

service de votre refrigerateur,

laissez-le fonctionner

pendant 2 ou 3 heures avant

d'y placer des aliments.

IVleneau articui_

Cette fonction est une bande metallique attachee

la porte gauche qui s'articule (pivote) sur 90

degres Iorsque la porte est fermee, formant un

meneau (base) sur lequel viennent s'appuyer les

joints d'etancheite des portes gauche et droite.

Attention lots de la fermeture de la porte

(

,_ ATTENTION: Pour reduire lea risques

d'egratignures de la porte ou de rupture du

meneau de la porte, veuillez vous assurer

que le meneau de la porte du refrig@ateur

est toujours replie vers I'int@ieur.

REGLAGE DE LA CONFIGURATION DES

COiVliVlANDES

II est pref@able de patienter 24 heures et laisser le

refrig@ateur refroidir tranquillement avant de faire

d'autres reglages de temp@ature. Les reglages

initiaux indiques dans la pattie REGLER LES

CONSlGNES doivent 6tre corrects pour un

fonctionnement domestique normal du refrig@ateur.

Les consignes sont correctement reglees Iorsque le

lait ou les jus de fruits sont a la temp@ature qui vous

convient, et Iorsque la glace est a I'etat solide.

La commande du refrig@ateur fonctionne comme un

thermostat pour I'appareil tout entier (compartiments

refrig@ateur et congelateur). Plus le reglage est sur

froid, plus le compresseur mettra du temps

maintenir la temp@ature plus froide. La commande

du congelateur regle le flux d'air refroidi du

congelateur au refrig@ateur. Regler la commande du

congelateur & une temp@ature plus froide maintient

plus frais Fair dans le compartiment du congelateur

pour le refroidir encore plus.

Si vous avez besoin de regler les temp@atures dans

le refrig@ateur ou le congelateur, commencez par

regler celle du refrig@ateur.

Si vous devez regler les temp@atures du frigo ou du

congelateur, commencer par le refrig@ateur et

laisser passer 24 heures pour que les temp@atures

se stabilisent. Si la temp@ature est trop chaude ou

trop froide, regler alors le bouton du congelateur.

Rappelez-vous toujours d'attendre au moins 24

heures entre deux r_glages.

CONDITION/ REGLAGE

CAUSE: RECOIVlMANDF::

[] RE_FRIGERATEURtrop chaud.

- Ouverturefrequentede la porte.

- Grandequantited'aliments

ajoutee.

- Temperatureambiantetrop

chaude.

R_glezla temp@aturedu

RFtFRIGERATEURsur plus

froid.

Remarque: Lors du reglage

de latemp@ature,reglerpetit

petitet patienter24 heures

entre les reglages.

[] CONGELATEURtrop chaud /

productionde glace

insuffisarnrnentrapide.

- Ouverturefrequentede la porte.

- Grandequantited'aliments

ajoutee.

- Temp@aturede piecetresfroide

(< 55°F)- le compresseurne

s'allume pas assezsouvent.

- Utilisationintensedeglace.

- Grillesd'aerationobstrueespar

des elements.

Reglezla temp@aturedu

CONGELATEURsur plus

froid.

Remarque: Lors du reglage

de latemp@ature,reglerpetit

petitet patienter24 heures

entre les reglages.

D@lacez les elementshorsdu

courantd'air.

[] REFRIGERATEURtrop froid.

- Comrnandesincorrectement

regleespourles conditionsde

fonctionnementactuelles.

Reglezla ternperaturedu

RI_FRIGERATEURsur plus

chaud.

Remarque: Lors du reglage

de latemp@ature,reglerpetit

petitet patienter24 heures

entre les reglages.

[] CONGI_LATEURtrop froid.

- Comrnandesincorrectement

regleespourles conditionsde

fonctionnementactuelles.

Reglezla temp@aturedu

CONGFtLATEURsur plus

chaud.

Remarque:Lors du reglage

de latemp@ature,reglerpetit

petitet patienter24 heures

entre les reglages.

GUIDE POUR LE STOCKAGE D'ALIMENTS

Pour ranger les aliments dans le refrig6rateur,

enveloppez-les ou ranges-les dans des recipients

etanches et impermeables a I'air, sauf indication contraire.

Ceci evite le transfert de I'odeur et du goOt des aliments

travers le refrig6rateur. Pour les produits dates, verifiez le

code de la date pour garantir leur fraicheur.

Element

Beurreou

margarine

Fromage

Comment faire

Ii, Maintenezle beurreouvertdans un

recipientou uncompartimentferme. Si

vous rangezun stockde reserve,

enveloppez-ledans unemballagepour

congelationet congelez-le.

I_ Stockez-le dans son emballageoriginal

jusqu'ason utilisation.Apres I'avoirouvert,

enveloppez-lede nouveauhermetiquement

dans une pelliculeplastiqueou du papier

aluminium.

Lait

Oeufs

Fruits

L_gumes-feuille

Legumesavec

peau(carottes,

poivrons)

Poisson

Nettoyezles cartons a lait. Pourun

meilleurstockage,rangez le lait sur une

tablette interieure,nonpas sur unetablette

de porte.

I_ Rangezles oeufsdans leur emballage

d'origine de I'etagereinterieure,pas dans

I'etagerede la porte.

Ii, Lavez-les,laissez-lessecheret rangez-les

dans des sacs de plastiqueou dans le bac

legumesa I'interieurdu refrig6rateur.

Ne lavezni n'epluchezle raisinjusqu'ace

vous soyezpr_t a I'utiliser.

Triez et conservezles baies avec leur

emballaged'originedans le bac a legumes,

ou stockez-lesdans un sacen papierferme

et scellesur une etageredu refrig6rateur.

Ii, EnlevezI'emballageemployepourleur

stockageet coupezlegerementoujetez

les zones meurtrieset decolor6es.Lavez-

les avecde I'eaufroideet egouttez-les.

Placez-lesdans des sacs en plastiqueou

des conteneursen plastiqueet rangez-les

dans le bac a legumes.

I_ Placez-lesdans des sacs en plastiqueou

dans des recipientsen plastiqueet rangez-

les dans lebac a legumes.

I_ Utilisezle poissonfraiset les crustaceset

mollusquesle memejour oOvous les avez

achetes.

Restes Couvrez les restesavecdu film plastiqueou

du papieraluminium.Vouspouvez

egalementutiliserdes recipientsen

plastiquemunisdecouvercleshermetiques.

STOCKAGE D'ALIMENTS CONGELI_S

REMARUQE: Pour tout renseignement

supplementaire concernant la preparation d'aliments

pour sa congelation ou les temps de stockage des

aliments, verifiez le mode d'emploi du congelateur

ou un livre de cuisine fiable.

Emballage

Une congelation reussie depend d'un emballage

correct. Si vous fermez et scellez I'emballage, il ne

doit pas permettre I'entree ou la sortie d'air ou

d'humidite. Si cela arrive, il pourrait y avoir un

transfert de I'odeur et du goQt des aliments a travers

le refrigerateur ainsi qu'une deshumidification des

aliments congeles.

Emballages recommandes:

• Des contenants en plastique rigide avec couvercles

hermetiques;

• des boTtes/recipients pour congelation cylindriques;

• des feuilles d'aluminium tres resistantes;

• du papier plastifie;

• de la pellicule plastique impermeable;

• des sacs de plastique refermables specifiees pour

congelation.

Suivez les instructions figurant sur I'emballage ou le

recipient pour appliquer des methodes de

congelation appropriees.

N'ernployez pas de:

• sacs de pain;

• contenants n'ayant pas de couvercles hermetiques;

• papier cire ou papier parafinne pour congelation;

• film plastique mince, semi-permeable.

ATTENTION: Ne gardez pas de boTtes de boisson

ou de recipients d'aliments de plastique dans le

compartiment de congelateur. IIs peuvent casser

ou eclater en gelant.

Congelation

Votrecongelateurnecongelerapasrapidementune

grandequantited'aliments.Nerangezpasplus

d'alimentsdecongel6sdanslecongelateurquela

quantitequ'ilpeutcongelerdans24heures(pasplusde

2b. 3 livres d'aliments par pied cube d'espace dans le

congelateur). Laissez suffisamment d'espace dans le

congelateur pour que I'air circule autour des

emballages. Veillez b. laissez suffisamment d'espace

devant I'unite de telle fa(_on que la porte ferme

hermetiquement.

Les temps de stockage varieront en fonction de la

qualite et du type d'aliment, du type d'emballage ou de

couverture utilise (impermeable b. I'air et etanche) ainsi

que de la temperature de stockage. La presence de

cristaux de glace b. I'interieur d'un emballage scelle est

normale. Ceci signifie tout simplement que I'humidite

dans les aliments et I'air b.I'interieur de I'emballage s'est

condensee, formant ainsi des cristaux de glace.

REMARQUE: Laissez les aliments chauds refroidir b. la

temperature ambiante pendant 30 minutes, puis

emballez-les et congelez-les. Faire refroidir les aliments

chauds avant de les congeler economise de I'energie.

Reglage des tablettes

Enlevez les tablettes de leur position originelle et

replacez-les selon votre pref6rence.

• Pour enlever une tablette--lnclinez le front de la

tablette dans le sens O et tirez-le dans le sens @.

Retirez la tablette.

•Pour replacer une tablette--Inclinez le front de la

tablette et inserez les crochets de la tablette dans

les rainures & la hauteur d6siree.

Puis, abaissez le front de la tablette pour que les

crochets s'inserent completement dans les rainures

respectives.

COMPARTIMENT RI FRIGI RATEUR

LES TABLETTES DU RI_FRIGI_RATEUR

Les tablettes de votre refrig6rateur sont reglables pour

s'adapter b. vos besoins de stockage. Votre modele peut

avoir de tablettes de verre ou de clayettes metalliques.

Si vous stockez des produits alimentaires similaires

dans le m6me compartiment de votre refrig6rateur et si

vous reglez les tablettes selon les differentes hauteurs

des produits, vous pourrez trouver le produit voulu plus

facilement. Cela contribuera aussi b. reduire la quantite

de temps que la porte du refrig6rateur restera ouverte,

ce qui vous permettra de faire des economies

d'energie.

IMPORTANT: Ne nettoyez pas les etageres en verre

avec de I'eau chaude si celles-ci sont froides. Les

tablettes pourraient se briser si elles sont soumises b.

des changements de temperature brusques ou des

impacts, tels que des coups. Pour votre securit6, les

tablettes de verre sont fabriquees en verre trempe,

lequel se brisera, le cas ech6ant, dans de tres petits

morceaux.

REMARQUE: Les tablettes de verre sont Iourdes. Si

vous les enlevez, ayez beaucoup de soin de ne pas les

laisser tomber.

_, ATTENTION: Assurez-vous que les tablettes sont

au m6me niveau des deux c6tes. En ne procedant

pas ainsi, la clayette peut de tomber avec le

risque de voir les aliments se repandre.

Glissement des tablettes

Vous pouvez faire glisser vers I'exterieur et vers I'interieur

les tablettes de verre de votre refrig6rateur comme suit.

• Pour faire glisser la tablette vers I'exterieur, tirez vers

vous le front de la tablette avec soin.

• Pour faire glisser la tablette vers I'interieur, poussez la

tablette jusqu'& la position originelle.

CONTROLE D'HUMIDITI_ DES BACS ._

LI_GUMES

Vous pouvez contr61er le pourcentage d'humidite dans

les bacs a. legumes fraicheur.

Vous pouvez contr61er le pourcentage d'humidite

dans les bacs & legumes frafcheur. En reglant la

commande sur un reglage situe entre VEGETABLE

et FRUIT.

• VEGETABLE Garde I'air humide dans le bac a.

legumes pour un meilleur stockage des legumes frais

et feuillu.

•FRUIT Enleve I'air humide du bac a. legumes pour un

meilleur stockage des fruits.

ENLEVEMENT DES BACS A LEGUMES

1. Pour I'enlever, ouvrez completement le tiroir.

2. Levez le front du bac a. legumes et retirez-le.

3. Pour le replacer, inclinez a. peine le front du bac a.

legumes, introduisez le tiroir dans le cadre et

poussez-le jusqu'a, la position originelle.

Pour enlever le verre:

1. Inserez un doigt dans le trou qui se trouve au-

dessous du couvercle du bac a. legumes, puis

soulevez le verre.

2. Tirez du verre en dehors

vers le haut.

GLIDE'N'SERVE (GLISSEZ ET SERVEZ)

Le Glide'N'Serve fournit un espace de stockage avec

un contr61e de temperature variable qui permet de

disposer d'un compartiment plus froid que le reste du

refrig6rateur.

Ce tiroir peut 6tre utilise pour les grands plateaux, la

charcuterie ou les boissons.

REMARQUE: II n'est pas conseille d'utiliser ce tiroir

pour y mettre des fruits et des legumes.

COLD[3 J • o TEMP CONTROLn ® • ® COLDER[3

Commande Glide 'N' Serve

La commande permet de reguler la temperature d'air

dans le tiroir. Reglez la commande sur COLD (imprime

sur la surface) pour obtenir une temperature normale,

identique au refrig6rateur. Reglez sur COLDER

(imprime sur la surface) pour les viandes et autre

charcuterie.

REMARQUE: L'air refroidi oriente vers le Glide'N'Serve

(Glissez et servez) peut faire diminuer la temperature

du refrig6rateur. II peut 6tre necessaire de regler la

temperature du refrig6rateur.

Pour retirer et remettre le Glide 'N' Serve

1. Pour le retirer, tirer le tiroir en totalit&

2. Soulevez I'avant du tiroir, puis retirez-le tout droit.

3. Pour le replacer, soulevez legerement I'avant du tiroir

et inserez-le dans I'encadrement, et poussez-le

jusqu'& ce qu'il soit en place.

MODULAR DOOR BIN

Les balconnets de la porte sont demontables pour

vous permettre de le nettoyer et de les regler

facilement.

1. Pour demonter un bac, simplement tirez-le vers le

haut et retirez-le.

2. Pour remettre le container, le faire glisser au-

dessus du bouton de soutien et appuyer vers le

bas jusqu'& ce qu'il s'embofte.

COMPARTIMENT .& PRODUITS LAITIERS

1. Pour enlever le compartiment aproduits

laitiers, simplement levez-le et retirez-le.

2. Pour replacer le compartiment aproduits

laitiers, glissez-le dans la position d6siree et

poussez-le jusqu'au fond.

COMPARTIMENT CONGI_LATEUR

BAC .&GLACE

1. Pour separer le bac & glace, tirez le tiroir le plus

possible vers I'exterieur.

2. Soulevez doucement et retirez le bac & glace.

3. Pour reinstaller, tirez le tiroir autant que possible,

mettez le bac & glace en position correcte puis

repoussez le tiroir.

BAC A GLACE

j --.4.

TIROIR

REMARQUE : Le balconnet des produits laitiers ne

peut se placer que dans la zone superieure de la

contre-porte de droite. • , ATTENTION: Risque de pincement ! Maintenez

les mains et pieds eloign6s du bas de la porte Iors

de I'ouverture et de la fermeture.

PANIER MI_TALLIQUE DE LA PORTE DU

CONGI_LATEUR

Extraction du panier

1. Tirez I'un des supports vers le haut.

2. Retirez le panier des deux supports.

Remise en place du panier

1. Inserez le support dans I'un des cStes. Accrochez

I'extremit6 du panier& I'interieur du support.

2. Accrochez I'autre extremit6 du panier A I'interieur

de I'autre support. Poussez le support vers le bas

pour le mettre en place.

3. Assurez-vous que I'arriere du panier passe

derriere la languette de retention de chaque

support.

CLOISON DU DURABASE

La cloison du Durabase vous permet d'organiser

I'espace du Durabase dans deux secteurs.

,A AVERTISSEMENT: Si le separateur Durabase est

retire, il y a suffisamment d'espace ouvert &

I'interieur pour qu'un enfant ou des animaux se

glissent A I'interieur.

Afin de prevenir des risques de suffocation ou

d'emp_cher de coincer un animal domestique ou

un enfant, NE PAS les laisser toucher ou

s'approcher du tiroir.

TIROIR DE DEGAGEMENT

Changement d'instruction & partir du changement de

disposition. Pour retirer le tiroir, poussez les crochets

avant gauche et droit vers Q pour tirer vers le haut

et retirez le tiroir. Soulevez doucement I'engrenage

des c6tes gauche et droit du tiroir et tirez vers (_.

DURABASE

1. Pour deposez le Durabase, poussez-le autant que

possible vers I'arriere. Inclinez le front du

Durabase et retirez-le.

2. Pour le reinstaller, introduisez le Durabase dans

les coulisses.

Pour installer le tiroir, sortez completement les deux

rails, soulevez I'avant du tiroir et alignez les roues de

I'arriere du tiroir sur I'assemblage de rails.

Descendez doucement I'avant du tiroir jusqu'b, ce

que les languettes situees de chaque c6te se

mettent en place.

Risqued'explosion

Utilisezdesnettoyeursininflammables.

Autrement,vousrisquezdeprovoquerunincendie,

uneexplosion,voirelamort.

Lerefrigerateuret lecongelateursedecongelent

automatiquement.Pourtant,nettoyezcesdeux

compartimentsaumoinsuneloisparmoisafind'eviter

lesodeurs.Essuyezlesdeversementsimmediatement.

CONSEILS GI_Ni_RAUX DE NETTOYAGE

Debranchez le refrigerateur ou coupez I'alimentation.

Demontez toutes les pieces demontables, telles que

tablettes, bacs, etc. Adressez-vous aux sections

pertinentes de UTILISATION DE VOTRE

RE_FRIGI_RATEUR pour lire les instructions de

demontage.

Utilisez une eponge propre ou un tissu doux et du

detergent neutre avec de I'eau tiede. N'utilisez pas

des nettoyeurs abrasifs ou corrosifs.

Lavez a. la main, rincez et assechez toutes les

surfaces au complet.

Branchez le refrigerateur ou reconnectez

I'alimentation.

EXTI_RIEUR

Les surfaces exterieures en metal peint encaustique

aident a. prevenir la rouille. Ne cirez pas les pieces en

plastique. Cirez les surfaces en metal peint au moins

deux lois par an avec de la cire pour des appareils

menagers (ou cire auto luisante). Appliquez la cite avec

un tissu propre et doux. Pour les produits ayant des

surfaces exterieures en acier inoxydable, utilisez une

eponge propre ou un tissu doux et un detergent neutre

avec de I'eau tiede. N'utilisez pas des nettoyeurs

abrasifs ou corrosifs. Assechez completement avec un

tissu doux.

Ne pas utiliser de cire pour appareils, de decolorant,

ou d'autres produits contenant du chlore sur I'acier

inoxydable.

INTI_RIEUR (permettez au congelateur de se

rechauffer un peu pour eviter que ie tissu se

colle aux patois)

Pour favoriser I'elimination des odeurs, laver I'interieur

du refrigerateur avec un melange d'eau tiede et de

bicarbonate de soude. Melanger deux cuilleres a. soupe

de bicarbonate de soude dans un litre d'eau (26 g de

bicarbonate de soude dans un litre d'eau). Veiller a.ce

que le bicarbonate de soude soit completement dissous

de maniere a. ne pas rayer les surfaces du refrigerateur.

,A ATTENTION: En nettoyant I'interieur, n'aspergez pas

d'eau.

COMPARTIMENTS CONTRE=PORTE ET JOINTS

DES PORTES

N'utilisez pas de cires nettoyantes, de detergents

concentres, de lessives ni de nettoyeurs contenant du

petrole dans les pieces en plastique du refrigerateur.

PII_CES EN PLASTIQUE (couvercles et

panneaux)

N'utilisez pas de nettoyeurs de fen6tres, d'abrasifs ni

de fluides inflammables. Ceux-ci peuvent egratigner ou

endommager les materiaux.

SERPENTINS DE CONDENSATION

' t,,,sez s0onetto e rs0e

fenetres, d'abrasifs ni de fluides

inflammables. Ceux-ci peuvent i_

egratigner ou endommager les _j._L_ -/

materiaux.

REMPLACEMENT DE L'AMPOULE

D'ECLAIRAGE

Risque de choc electrique

Avant de remplacer une ampoule d'eclairage

grillee, debranchez le refrig6rateur ou coupez

I'alimentation & partir du disjoncteur ou de la boTte

& fusibles.

COUPURE D'I_NERGIE

S'il y a une coupure d'energie, appelez la compagnie

d'energie et demandez combien de temps durera la coupure.

1. Si I'energie est coupee pendant 24 heures ou moins,

gardez les portes du refrig6rateur bien fermees pour eviter

que les aliments se rechauffent et se decongelent.

2. En cas de coupure de courant pendant plus de 24 heures,

retirer tous les aliments congeles et les ranger dans un

compartiment a.froid pour les aliments.

REMARQUE : La lumiere du refrig6rateur est une LED

et seul un technicien qualifie devrait s'en occuper.

Remplacer I'ampoule du compartiment du

congelateur

1. Debranchez le cordon d'alimentation du refrig6rateur

de la prise secteur.

2. Retirer la visa. I'aide d'un tournevis cruciforme.

3. Attraper la capot et le tirer vers le bas.

_, ATTENTION: Verifiez que I'ampoule n'est pas trop

chaude au toucher.

4. Faire pivoter I'ampoule dans le sens inverse des

aiguilles d'une montre.

5. Remplacez-la par une ampoule neuve similaire de 60

watts.

6. Inserez les attaches situees a. I'arriere du couvercle

dans les fentes correspondantes de la paroi

superieure du compartiment congelateur. Poussez

vers le haut sur I'avant du couvercle pour le cliquer

en place.

7. Remettre la vis & I'aide d'un tournevis cruciforme.

• Lorsque vous avez termine, branchez de nouveau

le refrig6rateur sur le secteur electrique.

QUAND VOUS PARTEZ EN VACANCES

Si vous choisissez de laisser le refrigerateur en

fonctionnement pendant votre absence, suivez ces

instructions afin de preparer votre refrigerateur avant de partir.

1. Consommez tous les produits perissables et congelez le

reste.

2. Eteignez la machine a glagons et videz le bac &glace.

Si vous choisissez d'eteindre le refrigerateur pendant

votre absence, suivez ces instructions.

1. Retirez tous les aliments du refrigerateur.

2. Debranchez le refrigerateur.

3. Nettoyez le refrigerateur, essuyez-le et assechez-le au

complet.

4. Utilisez du ruban adhesif ou un morceau de bois pour

empecher les portes de se fermer. L'entree d'air evitera que

les odeurs et la moisissure se produisent.

QUAND VOUS DI_MENAGEZ

Quand vous demenagez votre refrigerateur & une nouvelle

maison, suivez ces instructions pour le preparer au

demenagement.

1. Retirez tousles aliments du refrigerateur et stockez tous les

aliments surgeles avec de la glace seche.

2. Debranchez le refrigerateur.

3. Nettoyez-le, essuyez-le et sechez-le au complet.

4. Demontez toutes les pieces demontables, emballez-les

correctement et rangez-les toutes ensemble pour eviter

qu'elles bougent et se brisent pendant le demenagement.

Adressez-vous aux sections pertinentes de Utilisatien de

vetre refrigerateur pour lire les instructions de demontage.

5. Visser les pattes de mise a niveau a fond afin qu'elles ne

rayent pas le sol. Lisez la section Fermeture de la porte.

6. Fermez les portes et assurez-les avec du ruban adhesif et

collez le cordon d'alimentation au refrigerateur avec du

ruban adhesif.

Une fois arrive dans votre nouvelle maison, reinstallez tout

suivant les instructions de la section Installation de votre

refrigerateur.

Risque de blessures personnelles

NE PLACEZ PAS les doigts ni les mains dans le

mecanisme de fabrication de glace automatique

quand le refrig6rateur est branche.

Lorsque le compartiment atteint le niveau du bras

palpeur, la machine & glagons arr_te la production

de glace.

II est normal que plusieurs glagons soient colles.

Si les glagons ne sont pas utilises souvent, ils

deviennent troubles, avec un go0t de moisi et

retrecis.

INSTRUCTIONS DE FONCTIONNEMENT

Un refrig6rateur qui vient d'etre installe peut

tarrier de 12 a 24 heures a fabriquer de la

glace.

QUAND VOUS DEVEZ METTRE

L'INTERRUPTEUR DE LA MACHINE A

GLA(_ONS EN OFF (O)

o Lorsque I'approvisionnement d'eau sera coupee

pendant plusieurs heures.

Lorsque le bac & glace sera enleve pendant plus

d'une ou deux minutes.

Lorsque le refrigerateur ne sera pas utilise pendant

plusieurs jours.

Bras palpeur Interrupteur

REMARQUE: La pression de I'eau dolt _tre entre

20 et 120 psi (140 et 830 kPa) sur

les modeles sans filtre a eau et entre

40 et 120 psi (280 et 830kPa) sur les

modeles avec filtre & eau.

Les glagons sont fabriques automatiquement par la

machine a glagons, puis envoyes dans le

distributeur. L'appareil a glagons produit 12 glagons

par cycle, environ 100 en 24 heures, en fonction de

la temperature du compartiment du congelateur, de

celle de la piece, du nombre de portes ouvertes et

de conditions de service.

Si le refrigerateur est utilise avant de realiser le

raccordement de I'eau a la machine & glagons,

mettez I'interrupteur en Off (O).

Si le refrigerateur a ete raccorde & une source d'eau,

mettez I'interrupteur en On (I).

La machine & glagons se remplira d'eau Iorsqu'elle

est assez froide pour congeler. Un refrigerateur qui

vient d'etre installe peut tarder de 12 & 24 heures &

fabriquer des glagons.

Jeter les premiers lots de glace et laisser la conduite

d'eau se vider.

Verifiez que rien n'obstrue le balayage du bras

palpeur.

BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE

La vanne & eau de la machine & glagons

bourdonnera Iorsque la machine se remplit d'eau.

REMARQUE: Si I'alimentation en eau de la maison

(eau froide uniquement) n'est pas raccordee ou

n'est pas entierement ouverte, mettez la machine &

glagons sur la position Off (O) pour eviter le bruit et

possibles dommages. Ne mettez pas la machine &

glagons sur On (I) tant que le raccordement

approprie en alimentation en eau n'est pas

effectue.

Vous entendrez le bruit des cubes tombant dans le

bac et de I'eau coulant dans les tuyaux Iors du

remplissage de la machine & glagons.

PRlePARATION POUR LES VACANCES

Mettez I'interrupteur de la machine b, glagons en

Off (O) et coupez I'approvisionnement d'eau du

refrigerateur.

Si la temperature ambiante tombe au-dessous du

niveau de congelation, contactez un technicien

qualifie pour drainer le systeme d'approvisionnement

d'eau, afin d'eviter des dommages materiels graves

& cause d'un conduit ou d'un raccordement d'eau

brise.

AVANT DE COMMENCER

Cette arrivee d'eau n'est pas garantie par le fabricant ou le

revendeur du refrigerateur ou de la machine a glagons.

Suivez ces instructions avec soin pour minimiser le risque

de dommages coOteux.

Le martelement de reau (les coups de I'eau a I'interieur des

tuyaux) a I'interieur de la tuyauterie de la maison peut

endommager les pieces du refrigerateur et provoquer des

fuites ou des inondations. Contactez un plombier qualifie

pour corriger le martelement de I'eau avant d'installer le

conduit d'approvisionnement d'eau au refrigerateur.

Pour eviter de br61erou d'endommager le produit, ne

raccordez pas le conduit d'eau au conduit d'eau chaude.

Si vous utilisez votre refrigerateur avant de raccorder le

conduit d'eau, assurez-vous que rinterrupteur est en position

O(off).

N'installez pas la tuyauterie de la machine a gla_ons dans

des secteurs ou les temperatures tombent au-dessous du

niveau de congelation.

Si vous utilisez un dispositif electrique (tel qu'une perceuse)

lots de I'installation, assurez-vous que le dispositif aura une

double isolationou sera mis a la terre de fa_on a reduire le

risque de choc electrique ou sera alimente a piles.

Si un syst_me de filtration d'eau par osmose inverse est

raccorde a votre alimentation d'eau froide, cette arrivee

d'eau n'est pas garantie par le fabricant le revendeur du

refrigerateur ou de la machine a.glagons. Veuillez suivre

attentivement les instructions suivantes pour reduire les

risques de deg_.ts causes par I'eau, pouvant s'averer

coOteux.

Si un syst_me de filtration d'eau _ osmose inverse est

connecte a votre canalisation d'eau froide, la pression d'eau

de ce systeme dolt etre d'au moins 40 a 60 psi (2,8 kgf/c_

4,2 kgf/cm 2,c'est-a-dire qu'il faut moins de 2 ou 3

secondes pour remplir un verre d'une capacite de 20 cl).

Si la pression d'eau du systeme a osmose inverse est

inferieurea 21 psi (1,5 kgf/c_, c'est-a.-dire qu'il faut plus de

4 secondes pour remplir un verre d'une capacite de 20 cl) :

Verifiez que le filtre a sediments du systeme a osmose

inverse n'est pas bouche. Remplacez le filtre si necessa=re.

Laissez le reservoir de stockage du systeme a osmose

inverse le temps qu'il se remplisse a nouveau apres un

usage intensif.

Si le probleme de pression d'eau du systeme a.osmose

inverse persiste, faites appel a un plombier qualifie et agree.

Toutes les installations doivent _tre conformes aux

contraintes des codes de plomberie Iocaux.

REMARQUE: Utilisez des protecteurs pour les yeux.

100

CE DONT VOUS AVEZ BESOIN

•Tuyau de cuivre, de 1/4 de diametre

exterieur pour raccorder le refrigerateur JJ

la source d'eau. Assurez-vous que les JJ

deux extremites du tuyau ont une d-"

coupe carree.

Pour determiner la Iongueur du tuyau a.utiliser, mesurez

la distance entre la vanne a. eau a. la pattie arriere du

refrigerateur et le conduit d'approvisionnement d'eau et

ajoutez-le 8 pieds (2,4 m). Assurez-vous qu'il y a une

section de tuyau supplementaire (environ 8 pieds [2,4 m]

bouclee dans 3 coudes d'un diametre d'environ 10.

[25 cm]) pour permettre la separation du refrigerateur du

mur apres I'installation.

•Une source d'eau froide. La pression d'eau doit 6tre

entre 20 et 120 psi (140 et 830 kPa) pour les modeles

sans filtre a. eau et entre 40 et 120 psi (140 et 830 kPa)

pour les modeles avec filtre a eau.

"Perceuse.

•1/2. ou cl_ de serrage

r_glable.

•Tournevis courant et

cruciforme.

,Deu× _crous de serrage d'un

diam_tre e×t_rieur de 1/4. et

viroles (manches) pour

raccorder le tuyau de cuivre a la vanne de

sectionnement eta la vanne a eau du refrigerateur.

,, Si votre conduit d'eau en cuivre a

les extremites evasees, vous

aurez besoin d'un adaptateur

(disponible dans les magasins

d'articles de plomberie) pour

raccorder le conduit d'eau au refrigerateur OU vous

pouvez couper le bout evase avec un coupeur de

tuyaux et utiliser un dispositif de serrage.

,, La vanne de sectionnement

pour raccorder le conduit

d'eau froide. La vanne de

sectionnement doit avoir une

entree d'eau avec un diametre

interieur minimal de 5/32. au

point raccordement au CONDUIT D'EAU FROIDE. Les

vannes de sectionnement du type etrier sont incluses

dans plusieurs kits d'approvisionnement d'eau. Avant

d'en acheter, assurez-vous qu'une vanne du type etrier

est conforme aux codes de plomberie Iocaux.

REMARQUE: On ne dolt pas utiliser de vanne a eau

sellette auto perforante.

INSTRUCTIONS D'INSTALLATION

Installez la vanne de sectionnement dans le conduit d'eau

potable plus frequemment utilis&

1. COUPEZ L'APPROVISlONNEMENT D'EAU

PRINCIPAL

Fermez la vanne la plus proche pour soulager la

pression du conduit.

2. CHOISlSSEZ L'EMPLACEMENT DE LA VANNE

Choisissez un emplacement facilement

accessible pour la vanne. II est mieux de

la placer dans un tuyau d'eau vertical.

S'il est necessaire de la placer dans un

tuyau d'eau horizontal, installez-la dans

la partie superieure ou sur le c6te, plut6t

que dans la partie inferieure, pour eviter les sediments

du tuyau d'eau.

3. PERCEZ UN TROU POUR LA VANNE

Percer un trou de 1/4 po dans la

conduite d'eau en utilisant un foret _,_

bien affut& Enlever les bavures

resultant du pergage. Bien faire

attention de ne pas laisser I'eau

couler dans la perceuse. Le fait

de ne pas percer de trou de 1/4 po pourrait entrainer

une baisse de la production de glagons ou une

production de glagons plus petits.

REMARQUE • La conduite de raccordement ne peut

pas _tre un tube en plastique blanc. Les plombiers

agre6s ne doivent utiliser que des tuyaux en cuivre

NDA n° 49595 ou 49599 ou des tuyaux en

polyethylene reticul6s (PEX).

4. SERREZ LA VANNE DE SECTIONNEMENT

Serrez la vanne de sectionnement au tuyau d'eau

froide avec un collier de serrage pour tuyaux.

Collier de --\

serrage pour

tuyaux

Vanne de

sectionnement

du type etrier

Tuyau d'eau

froide vertical

REMARQUE: Les Codes de plomberie de I'etat de

Massachusetts 248CMR doivent _tre respectes. Les

vannes du type etrier sont illegales et leur utilisation

est interdite dans le Massachusetts. Consultez avec

5. SERREZ LE COLLIER DE SERRAGE POUR

TUYAUX

Serrez les vis du collier de serrage jusqu'& ce que

la rondelle d'6tanch6ite commence & se dilater.

REMARQUE: Ne serrez pas en exces ou vous

risquez d'endommager la tuyauterie.

Collier de

serrage pour

tuyaux --

Vis du collier --

Rondette

Entree

6. ACHEMINEZ LA TUYAUTERIE

Acheminez la tuyauterie entre le conduit d'eau

froide et le refrig6rateur. Acheminez la tuyauterie &

travers le trou perce dans le mur ou le plancher

(derriere le refrig6rateur ou pres de sa base) aussi

proche que possible.

REMARQUE: Assurez-vous qu'il y a une section de

tuyau supplementaire (environ 8 pieds [2,4 m]

bouclee dans 3 coudes d'un diametre d'environ 10.

[25 cm]) pour permettre la separation du

refrigerateur du mur apres I'installation.

7. RACCORDEZ LA TUYAUTERIE A LA VANNE

Placez I'ecrou de serrage et la virole (manche) pour

le tuyau de cuivre dans le bout du tuyau et

raccordez-le a la vanne de sectionnement.

Assurez-vous que la tuyauterie est completement

introduite dans la vanne. Serrez I'ecrou de

fortement.

Vanne de

sectionnement €:crou de

du type el e

Ecrou presse --

etoupe

Vanne de Virole (manche)

decharge

REMARQUE: Les Codes de plomberie de I'etat de

Massachusetts 248CMR doivent _tre respectes.

Les vannes du type etrier sont illegales et leur

utilisation est interdite dans le Massachusetts.

Consultez avec un plombier agree.

un plombier agree. 101

8. LAVAGE DE LA TUYAUTERIE

Ouvrez I'approvisionnement

principal d'eau et laissez

couler I'eau jusqu'& ce que

I'eau soit propre.

Fermez le passage d'eau avec

la vanne apres avoir laisse

s'ecouler environ un quart

d'eau dans la tuyauterie.

10. SECTIONNEMENT DE L'EAU

Serrez tousles raccordements presentant des

fuites.

9. RACCORDEMENT DU TUYAU AU

REFRIGERATEUR

REMARQUE: Avant de raccorder la conduite d'eau

au refrig6rateur, verifiez que le

cordon d'alimentation du

refrig6rateur n'est pas banche sur la

prise secteur.

=Enlevez la bague en plastique flexible du

robinet d'adduction d'eau.

2. Placez I'ecrou de serraer et la virole (manchon)

& extremit6 du tuyan comme indique sur la

figure.

3. Placez extre du tube de cuivre dans la

connexion aussi loin que possible. Tout en

fixant la tuyauterie, serrez le connecteur.

AATTENTION: Verifiez I'absence d'ecoulement

d'eau au niveau des raccordements des

canalisations.

Collier detuvau f _

1/4" Ecrou de _. f_

serrage _ _ _

Virole -__ _t--__

(manchon) Connexion du

R_frig_rateur

1/4" Tube

11. BRANCHEZ LE RI_FRIGI_RATEUR

Placez le serpentin de la tuyauterie pour qu'il ne

vibre pas contre la partie arriere du refrig6rateur

ou contre lemur. Rapprochez le refrig6rateur au

mur.

12. DI_MARREZ LA MACHINE ,&,GLA(_ONS

Reglez I'interrupteur de la machine & gla_ons

dans la position On (I).

REMARQUE: un refrig6rateur nouvellement

installe peut necessiter plusieurs heures avant

de pouvoir faire de la glace.

_, ATTENTION: Verifiez I'absence

d'ecoulement d'eau au niveau des

raccordements des canalisations.

102

BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE

Votre nouveau refrig6rateur peut faire des bruits que

votre ancien refrig6rateur ne faisait pas. Puisque ces

bruits seront nouveaux pour vous, vous pouvez vous

en preoccuper. La plupart de ces nouveaux bruits sont

normaux. Les surfaces dures, comme le plancher, les

urs et les armoires peuvent augmenter la resonance

des bruits. La liste suivante decrit les types de bruits et

ce qui les provoque.

•Un <<clic >>sonore peut se faire entendre Iorsque le

circuit de refroidissement s'eteint ou s'allume.

• Des crepitements peuvent provenir du flux du

refrig6rant, du conduit d'eau ou des produits places sur

le refrig6rateur.

• Votre refrig6rateur est dessine pour fonctionner plus

efficacement afin de conserver vos aliments a. la

temperature d6siree. Le compresseur hautement

efficace peut permettre a. votre nouveau refrig6rateur de

fonctionner plus Iongtemps que I'ancien, tout en etant

plus econome que les modeles anterieurs. Lors de son

fonctionnement, vous pouvez entendre un son module

ou un son aigu, ceci est normal.

II est possible que vous entendiez le moteur du

ventilateur de I'evaporateur faisant circuler I'air a travers

les compartiments refrig6rateur et congelateur.

A la fin de chaque cycle, il est possible que vous

entendiez un bruit de glouglou produit par la circulation

du refrig6rant dans votre refrig6rateur.

La contraction et I'expansion des parois interieures

peuvent provoquer des bruits d'eclatement.

L'egouttement d'eau dans le radiateur de decong61ation

pendant le cycle de d6congelation peut provoquer

unbruit de gresillement.

II est possible que vous entendiez I'air souffle par le

ventilateur du condensateur, traversant le condensateur.

• II est possible que vous entendiez I'ecoulement d'eau

versle bac de drainage pendant le cycle de

decong61ation.

LE RI_FRIGI_RATEUR NE FONCTIONNE PAS

Verifiez si... Alors...

Le cordon d'alimentation est debranche. Branchez correctement le cordon a une prise ayant le voltage

approprie.

Un fusible a saute ou le disjoncteur a coupe le courant. Remplacez le fusible ou reinitialiser le disjoncteur. Verifier que

le circuit domestique ne soit pas surcharge.

Le refrigerateur est en cycle de decongelation. Attendez environ 30 minutes jusqu'a la fin du cycle de

decongelation.

Mode demonstration pour vente en magasin. Le refrigerateur est passe en mode Demo (Demonstration).

Le mode Le Mode demonstration desactive le circuit de

refroidissement; seuls I'eclairage interieur et I'afficheur

fonctionnent normalement. Pour le desactiver, ouvrez une porte

puis appuyez simultanement sur les boutons Ultra Ice et

Refrigerator Temp pendant 5 secondes. Vous devez voir sur

I'afficheur le reglage de temperature que vous aviez

precedemment au moment ot_ le mode Demo a ete desactive.

103

L'I_CLAIRAGE NE FONCTIONNE PAS

Verifiez si... Alors...

Le cordon d'alimentation est debranch& Branchez correctement le cordon _tune prise ayant le voltage

appropri&

L'ampoule d'eclairage n'est pas bien serree. Debrancher le frigo. Remplacez I'ampoule. Branchez le refrigGrateur

et reinitialisez la commande du refrigGrateur.

L'ampoule d'eclairage est grillee.

La porte a et6 ouverte pendant sept minutes.

Remplacez I'ampoule grillee par une autre du mGmevoltage,

dimension et forme disponible dans le magasin specialis6 de votre

region. (Lisez la section REMPLACEMENT DE L'AMPOULE

D'ECLAIRAGE aux pages 98.) Debrancher le frigo avant

remplacement.

Si vous laissez les portes fermees pendant une seconde, les

lumieres se rallumeront.

VIBRATIONS OU CRI_PITEMENTS

Verifiez si...

Le refrigGrateur est solidement appuye sur le

plancher.

Alors...

Le plancher n'est pas assez solide ou egal ou les pattes de

nivellement ont besoin d'un nouveau reglage. Lisez la section

INSTALLATION aux pages 82, 89.

LE MOTEUR DU COMPRESSEUR SEMBLE NE PAS FONCTIONNER ASSEZ LONGTEMPS

Verifiez si... Alors...

Le rGfrigerateur remplace etait un modele plus

ancien.

La temperature ambiante est plus haute que la

temperature normale.

La porte a et6 souvent ouverte ou une grande

quantite d'aliments a et6 ajoutee.

Les rGfrigerateursmodernes, ayant un espace de stockage plus

grand, demandent une periode de fonctionnement plus Iongue.

M_me si ce refrigerateur peut fonctionner plus Iongtemps que

votre ancien, il consommera malgre tout moins d'energie.

Le moteur fonctionnera plus Iongtemps dans des conditions plus

chaudes, Dans des temperatures ambiantes normales, le moteur

devrait fonctionner environ 40% a 80% du temps. Dans des

conditions plus chaudes, il devrait peut-_tre fonctionner encore plus

Iongtemps.

Le fait d'introduire des aliments et d'ouvrir la porte rechauffe le

rGfrigerateur. II est normal que le rGfrigerateurfonctionne plus

Iongtemps pour pouvoir rGfrigererdavantage. Pour faire des

economies d'energie, essayez de sortir du rGfrigerateurtout dont

vous avez besoin en une seule fois, gardez les aliments de fagon

ordonnee pour qu'il soit plus facile de les trouver et fermez la porte

aussitGtpossible. Lisez la section GUIDE POUR LE STOCKAGE

D'ALIMENTS a la page 92.

Le rGfrigerateur vient d'etre branche et la commande Le refrigGrateurtardera 24 heures a refrigGrercompletement.

du refrigGrateur est reglGecorrectement.

La commande du refrigGrateur n'est pas reglGe Lisez la section RI_GLAGE DE LA CONFIGURATION DES

correctement selon les conditions environnantes. COIVlIVlANDESa la page 91.

Les portes ne sont pas bien fermees. Poussez les portes pour qu'elles ferment bien. Si elles ne se ferment

pas correctement, reportez-vous a section LES PORTES NE SE

FERMENT PAS CORRECTEIVlENT a la page 105.

Le capot arriere est sale. Un capot arriere sale peut nuire a I'aeration et le moteur travaillera

beaucoup plus. Nettoyez le capot arriere, Reportez-vous a la section

ENTRETIEN ET NE'R'OYAGE des pages 97 et 98.

104

LES PORTES NE FERMENT PAS COMPLETEMENT

Verifiez si... Alors...

Le refrig6rateur n'est pas nivele. Lisez NIVELLEMENT ET ALIGNEMENT DE LA PORTE a la

page 89.

II y a des aliments qui emp6chent de bien fermer Reordonnez les aliments et les tablettes.

la porte.

Le bac a glace, le couvercle du bac a. legumes, les Fermez les bacs correctement et placez le couvercle du bac

tiroirs, les tablettes, les balconnets de la porte ou legumes, les tiroirs, les tablettes et les paniers correctement.

les paniers sont mal places. Lisez la section UTILISATION DE VOTRE RCFRIGCRATEUR

aux pages 90-96.

Les joints sont colles. Nettoyez les joints et les surfaces avec lesquels elles entrent en

contact. Passer une fine couche de cire ou de brillant (polish)

pour appareils domestiques sur les joints apres nettoyage.

Le refrig6rateur se balance ou semble instable. Mettez le refrig6rateur a niveau. Lisez la section NIVELLEMENT

ET ALIGNEMENT DE LA PORTE a la page 89.

Les portes ont et6 enlevees pendant I'installation Pour verifier que les portes sont installees correctement, reportez-

du produit et mal reinstall6es, vous a la section INSTALLATION DU RCFRIGCRATEUR

(pages 85 a 89)

IL Y A DES CRISTAUX DE GLACE OU DU GIVRE DANS LES ALIMENTS SURGELES

Verifiez si... Alors...

La porte n'est pas bien fermee. Lisez LES PORTES NE FERMENT PAS COMPLI_TEMENT en

haut.

La porte est ouverte souvent. Si la porte est ouverte, de Fair humide et chaud entre dans le

congelateur, ce qui produit la decong61ation.

LA GLACE DEGAGE UNE MAUVAISE ODEUR OU A UN MAUVAIS GOUT

Verifiez si... Alors...

La machine _tgla_ons vient d'etre installee. Jeter les premiers lots de glace pour eviter d'obtenir de la glace

decolor6e ou ayant un mauvais gout.

La glace a et6 Iongtemps stockee. Jetez les vieux glagons et remplissait le compartiment avec de I'eau

fraTche.

Les aliments n'ont pas et6 bien enveloppes dans leurs Emballez les aliments de nouveau pour eviter que leur odeur se

compartiments, transmette aux glagons.

L'eau contient des mineraux, tels que le sulfure. IIpeut _tre necessaire un filtre a eau (ou de le remplacer) afin

d'eliminer les mauvaises odeurs et goQts.

L'interieur du refrig6rateur a besoin de nettoyage. Lisez la section ENTRETIEN ET NETTOYAGE aux pages 97-98.

Le bac a glace a besoin de nettoyage. Videz et nettoyez le bac. N'utilisez pas les vieux glagons.

IL Y A DE L'EAU DANS LE BAC DE DRAINAGE DE DI_CONGI_LATION

Verifiez si... Alors...

Le refrig6rateur est en decong61ation. L'eau sera evapor6e. II est normal que de I'eau tombe dans le bac

de decong61ation.

II est plus humide que d'habitude. II est normal que I'eau du bac de decong61ation tarde plus

Iongtemps a _tre 6vaporee. Cela est normal Iorsqu'il fait chaud ou

humide.

105

IL SEMBLE QUE LE RI_FRIGI_RATEUR FAIT BEAUCOUP DE BRUIT

Verifiez si... Alors...

Les bruits sont normaux dans votre refrig6rateur. Lisez la section BRUITS NORMAUX QUE VOUS POUVEZ

ENTENDRE a la page 103.

LA MACHINE A GLA_ONS NE PRODUIT PAS OU PAS ASSEZ DE GLA_ONS

Verifiez si... Alors...

Installation recente. Attendez 24 heures apres I'installation de I'appareil avant de

commencer & produire des glagons. Attendez 72 heures avant

d'obtenir le niveau maximum de production de glagons.

Le refrig6rateur n'est pas raccorde a I'amenee d'eau Raccorder la refrigerateur & I'amenee d'eau et ouvrir

ou le robinet de coupure de I'eau est ferme, completement le robinet d'eau.

Le systeme de filtrage de I'eau par osmose inverse

est raccorde & la conduite d'alimentation en eau

froide.

I_tranglement dans la conduite d'alimentation en eau.

Une grande quantite de glagons a et6 retiree

recemment.

La machine a glagons n'est pas en marche.

Le reglage de la temperature est trop elev6 pour le

congelateur.

Les portes sont restees ouvertes.

Les systemes de filtration par osmose inverse peuvent faire

chuter la pression d'eau en-dessous de la quantite minimale

(20 psi) et entrainer des problemes au niveau de I'appareil &

cubes de glace.

Un etranglement de la conduite d'alimentation peut reduire le

debit d'eau. Redressez la conduite d'alimentation.

Attendez 24 heures afin que la machine & glagons puisse

produire plus de glagons.

Reperer I'interrupteur On/Off et verifier qu'il soit en position

On (I).

II faut que la temperature soit inferieure & 0°F pour obtenir une

production de glace dans le compartiment &glagons. Si la

temperature est plus 6levee, la production en sera affectee.

Le fait de regler la temperature & une valeur plus basse, ou

d'ouvrir les portes moins souvent peut aider a atteindre la

temperature souhaitee.

Les portes ne sont pas bien fermees. Si les portes ne sont pas bien fermees, la production de glace

en sera affectee.

Ice Plus n'est pas selectionn6. Cette fonction permet d'abaisser rapidement la temperature du

compartiment et d'accelerer la production de glagons.

IL EST TRES DIFFICILE D'OUVRIR LES PORTES

Verifiez si... Alors...

Les joints sont sales ou collants. Nettoyez les joints et leurs surfaces de contact. Appliquez une

fine couche de cire dans les joints apres le nettoyage.

Vous voulez rouvrir la porte peu de temps apres

I'avoir ouverte. Lorsque vous ouvrez la porte, de Fair chaud entre dans le

refrig6rateur. Le refroidissement brusque de Fair chaud cree un

vide. S'il est difficile d'ouvrir la porte, attendez 5 minutes pour

permettre que la pression d'air s'equilibre et essayez alors de

I'ouvrir plus facilement.

106

LA TEMPi=RATURE EST TRI_S CHAUDE OU IL Y ADE L'HUMIDITi= INTi=RIEURE

Verifiez si... Alors...

Les conduits de ventilation d'air sont bloques.

L'air circule du congelateur & la section des

aliments frais et revienne & travers les conduits de

ventilation de la cloison divisant les deux sections.

Les portes sont ouvertes souvent.

La commande n'est pas regl6e correctement selon

les conditions environnantes.

Une grande quantite d'aliments vient d'etre

introduite dans le refrig6rateur ou dans le

congelateur.

Les aliments ne sont pas bien emballes.

Les portes ne sont pas bien fermees.

Le temps est humide.

Un cycle de decong61ation automatique vient de

se completer.

Sentez le flux d'air des conduits de ventilation avec votre main

et deplacez tousles aliments qui bloquent les conduits de

ventilation et reduisent le flux d'air.

(Voir CIRCULATION DE L'AIR & la page 90.)

Si la porte est ouverte, de Fair chaud entre dans le refrig@ateur.

Plus de temps la porte est ouverte, plus d'humidite y entrera et

plus d'air chaud le refrig6rateur devra refroidir. Pour garder le

refrig6rateur froid, essayez de sortir du refrig@ateur tout ce dont

vous avez besoin en une seule fois, gardez les aliments de

fagon ordonnee pour qu'il soit plus facile de les trouver et

fermez la porte aussit6t possible.

Lisez la section CONFIGURATIONS DES COMMANDES & la

page 90. Patienter 24 heures que les temp@atures se

stabilisent ou s'equilibrent. En cas de temp@ature trop froide ou

trop chaude, modifier le reglage d'une unite & chaque fois.

Quand vous introduisez des aliments chauds dans le

refrig@ateur, il est possible que le refrig@ateur tarde quelques

heures pour reprendre la temperature normale.

Emballez les aliments correctement et essuyez bien les

compartiments avant de les stocker dans le refrig6rateur pour

eviter I'accumulation d'humidit& S'il est necessaire, remballez

les aliments suivant les instructions de la section GUIDE POUR

LE STOCKAGE D'ALIMENTS & la page 92.

Lisez LES PORTES NE FERMENT PAS COMPLETEMENT &

la page 105.

Dans un climat humide, Fair transporte de I'humidite vers le

refrig@ateur Iorsque les portes sont ouvertes.

La formation de gouttelettes d'eau sur la paroi arriere est

normale apres la decong61ation du refrig@ateur.

ALIMENTS CONGELI_S DANS LE COMPARTIMENT RI_FRIGERATEUR

Verifiez si... Alors...

Le reglage de la commande de temp@ature du

compartiment refrig6rateur est trop froid.

Le refrig6rateur est installe dans un endroit froid.

Des aliments contenant une grande quantite d'eau

ont et6 places trop pres de I'evacuation d'air froid.

Appuyez sur le bouton de temp@aturedu refrig@ateur (Refrigerator

Temp) pour regler latemp@ature du compartiment du refrig6rateur

un niveau plus chaud.

Si la temp@ature de la piece est inf@ieure a 5 °C (41 °F), les

aliments peuvent geler. Le refrig6rateur ne doit pas fonctionner dans

des endroits ot] la temp@ature est inferieure & 13 °C (55 °F).

Placez les aliments contenant beaucoup d'eau vers I'avant du

refrig6rateur. (Voir CIRCULATION DE L'AIR &la page 90.)

L'INTERIEUR DU RI_FRIGERATEUR EST COUVERT DE POUSSli-RE OU DE SUIE.

Verifiez si... Alors...

Le refrig@ateur est place pres d'une flamme ou

d'un feu, comme une cheminee, un po_le & bois

ou une bougie.

Contr61ez et deplacez le cas ech6ant le refrig@ateur pour qu'il

ne soit pas & proximite d'une flamme ou d'un feu (cheminee,

un po_le & bois ou une bougie).

107

108

109

Your Home

For troubleshooting, product manuals and expert advice:

managemylife

www.managemylife.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it=yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-8004694663)

Call anytime, day or night (U.S.A. and Canada)

www,sears,con3 www,sear's,ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www,sears,corn www,sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

www.sears.com

1-800-361-6665 (Canada)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark /TMTrademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada /TMMarca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MCMarque de commerce /MDMarque d6pos6e de Sears Brands, LLC

Kenmore 79571602013 User Manual REFRIGERATOR Manuals And Guides 1506070L

Navigation menu

Versions of this User Manual:

Views

Navigation
