Use & Care Guide

Models/Modèles: 795.5181*

Side-by-Side Refrigerator

Réfrigérateur Double Porte

* = color number, numéro de couleur

P/N MFL63282405

Sears Brands Management Corporation

Hoff man Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.com

www.sears.ca

English / Français

MFL63282405

®

2

TABLE OF CONTENTS

Warranty............................................................................. 3

Protection Agreements ..............................................4

Important Safety Instructions ................................ 5

Electrical & Grounding Requirements ..............7

Parts and Features ....................................................... 8

Refrigerator Installation ..............................9-14

Unpacking Your Refrigerator ..........................9

Installation .................................................................... 10

Removing/Replacing Your Refrigerator and

Freezer Handles and Doors ...........................11-13

Leveling and Door Alignment ......................14

Using Your Refrigerator .................................. 15

Setting the Controls ....................................... 15

Control Panel Features ............................................15

Automatic Icemaker......................................17

Food Storage Guide .....................................19

Refrigerator Section

Water and Ice Dispenser ............................. 20

Door Bin and Support ...................................21

Snack Pan ........................................................ 21

Crisper Drawer and Cover ............................ 21

Refrigerator Shelves ................................................22

Freezer Section

Freezer Shelf ................................................. 23

Ice Storage Bin .............................................. 23

Water Filter ..................................................... 24

Care And Cleaning ......................................... 27

General Cleaning Tips ................................27

Outside ...........................................................27

Inside Walls ...................................................27

Door Liner And Gaskets ...............................27

Plastic Parts ....................................................27

Condenser Coils .............................................27

LED Light Replacement ................................ 28

Power Interruptions ....................................... 28

When You Go On Vacation ........................ 28

When You Move ............................................ 28

Connecting the Water Line ............................ 29

Troubleshooting Guide ................................... 32

Kenmore Connect System .............................40

Service ...............................................Back Cover

3

WARRANTY

REFRIGERATOR WARRANTY

Kenmore Limited Warranty

FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workmanship when it

is correctly installed, operated and maintained according to all supplied instructions.

WITH PROOF OF SALE, a defective appliance will receive free repair or replacement at option

of seller.

For warranty coverage details to obtain free repair or replacement, visit the web page: www.kenmore.com/warranty

This warranty applies for only 90 DAYS from the sale date in the United States, and is void in Canada, if this appliance

is ever used for other than private household purposes.

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to fi lters, belts, bags or screw-in

base light bulbs.

2. A service technician to clean or maintain this appliance, or to instruct the user in correct appliance installation,

operation and maintenance.

3. Service calls to correct appliance installation not performed by Sears authorized service agents, or to repair

problems with house fuses, circuit breakers, house wiring, and plumbing or gas supply systems resulting from such

installation.

4. Damage to or failure of this appliance resulting from installation not performed by Sears authorized service

agents, including installation that was not in accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated and

maintained according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident, alteration,

abuse, misuse or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of detergents,

cleaners, chemicals or utensils other than those recommended in all instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from unauthorized modifi cations made to this appliance.

9. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to have

the appropriate certifi cation logo.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as provided

herein. Implied warranties, including warranties of merchantability or fi tness for a particular purpose, are limited to one

year or the shortest period allowed by law. Seller shall not be liable for incidental or consequential damages. Some

states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitation on

the duration of implied warranties of merchantability or fi tness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States or Canada*.

This warranty gives you specifi c legal rights, and you may also have other rights which vary from state to state.

* In-home repair service is not available in all Canadian geographical areas, nor will this warranty cover user or

servicer travel and transportation expenses if this product is located in a remote area (as defi ned by Sears Canada

Inc.) where an authorized servicer is not available.

Sears Brands Management Corporation, Hoff man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

®

4

PROTECTION AGREEMENTS

PRODUCT RECORD

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore Elite® product is designed and manufactured

for years of dependable operation. But like all products,

it may require preventive maintenance or repair from

time to time. That’s when having a Master Protection

Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend

the life of your new product. Here’s what the

Agreement* includes:

• Parts and labor needed to help keep products

operating properly under normal use, not just defects.

Our coverage goes well beyond the product warranty.

No deductibles, no functional failure excluded from

coverage— real protection.

• Expert service by a force of more than 10,000

authorized Sears service technicians, which means

someone you can trust will be working on your product.

• Unlimited service calls and nationwide service, as

often as you want us, whenever you want us.

• “No-lemon” guarantee – replacement of your covered

product if four or more product failures occur within

twelve months.

• Product replacement if your covered product can’t be

fi xed.

• Annual Preventive Maintenance Check at your request

– no extra charge.

• Fast help by phone – we call it Rapid Resolution

– phone support from a Sears representative on all

products. Think of us as a “talking owner’s manual.”

• Power surge protection against electrical damage due

to power fl uctuations.

• $250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of any

covered refrigerator or freezer.

• Rental reimbursement if repair of your covered

product takes longer than promised.

• 25% discount off the regular price of any non-covered

repair service and related installed parts.

Once you purchase the Agreement, a simple phone call

is all that it takes to schedule service. You can call at

any time day or night, or schedule a service appointment

online.

The Master Protection Agreement is a risk free purchase.

If you cancel for any reason during the product warranty

period, we will provide a full refund or a prorated refund

anytime after the product warranty period expires.

Purchase your Master Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information in the

U.S.A. call 1-800-827-6655.

* Coverage in Canada varies on some items. For full

details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. or Canada call

1-800-4-MY-HOME®.

In the space below, record the date of purchase, model and serial number of your product. You will fi nd the model and

serial number printed on an identifi cation label located on the interior liner of the refrigerator compartment. Have these

items of information available whenever you contact Sears concerning your product.

Model No.___________________ Date of Purchase ___________________

Serial No.___________________

Save these instructions and attach your sales receipt for future reference.

5

IMPORTANT SAFETY INSTRUCTIONS

WARNING

SAVE THESE INSTRUCTIONS

To reduce the risk of fi re, electric shock, or personal

injury when using your product, basic safety precautions

should be followed, including the following.

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the

power cord. Always grip the plug fi rmly and pull it

straight out from the outlet.

• Immediately repair or replace all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either the plug or connector end.

• Do not modify or extend the power cord length. It

could cause electric shock or fi re.

• When moving your refrigerator away from the wall, be

careful not to roll over or damage the power cord.

• The insulation in this unit contains cyclopentane or a

pentane-like gas which is fl ammable and requires a

special elimination process. Before discontinuing use of

this refrigerator, contact local authorities to arrange for

safe disposal of the unit.

BASIC SAFETY PRECAUTIONS

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you of hazards that can kill

or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard

signal word DANGER, WARNING or CAUTION. These words mean:

You will be killed or seriously injured if you do not follow instructions.

You can be killed or seriously injured if you do not follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

may result in minor or moderate injury, or product damage.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen

if the instructions are not followed.

• DO NOT store or use gasoline or other fl ammable

vapors and liquids in the vicinity of this or any other

appliance.

• DO NOT store explosive substances such as aerosol

cans containing fl ammable propellants in this

appliance.

• DO NOT allow children to climb, stand, or hang on the

refrigerator doors or shelves in the refrigerator. They

could damage the refrigerator and seriously injure

themselves.

• Keep fi ngers out of pinch point areas; clearances

between the doors and cabinets are necessarily small.

Be careful closing doors when children are in the area.

• Unplug your refrigerator before cleaning or making

any repairs.

NOTE: It is strongly recommended that any service be

performed by a qualifi ed technician.

DANGER

WARNING

CAUTION

6

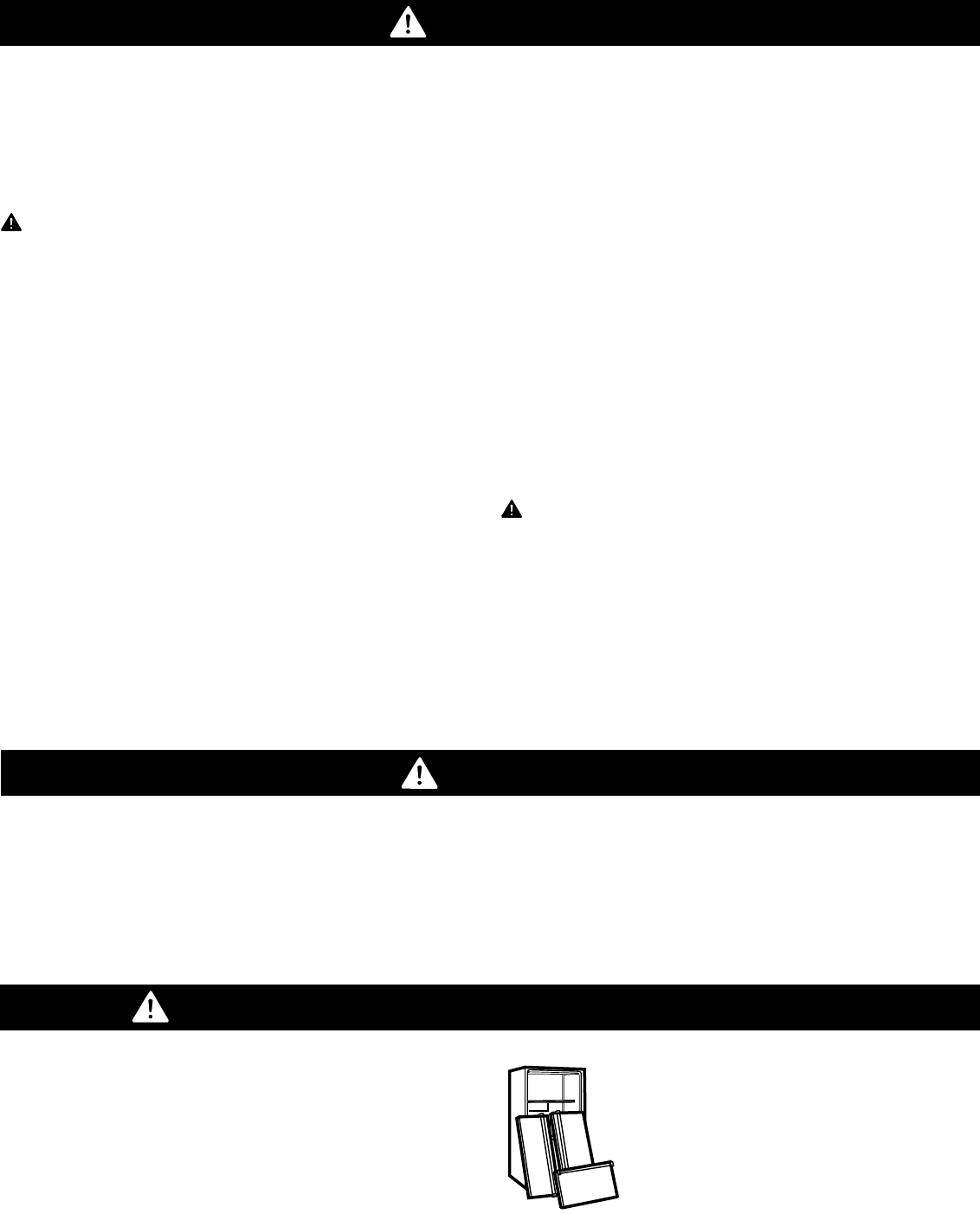

WARNING

DANGER: RISK OF CHILD ENTRAPMENT

SAVE THESE INSTRUCTIONS

• Before service is performed on the interior LED lighting,

unplug the refrigerator or turn off power at the circuit

breaker or fuse box.

NOTE: The refrigerator and freezer compartment

lights are LED interior lighting, and service should be

performed by a qualifi ed technician.

WARNING: Setting either or both controls to the OFF

position does not remove power to the light circuit.

• When you are fi nished, reconnect the refrigerator to

the electrical source and reset the controls (Thermostat,

Refrigerator Control, and or Freezer Control, depending

on the model) to the desired setting.

• This refrigerator must be properly installed in

accordance with the Attention Installer Instructions that

were taped to the front of the refrigerator.

• After your refrigerator is in operation, do not touch the

cold surfaces in the freezer compartment when hands

are damp or wet. Skin may adhere to the extremely cold

surfaces.

Junked or abandoned refrigerators are dangerous, even

if they are sitting for only a few days. If you are getting

rid of your old refrigerator, please follow the instructions

at right to help prevent accidents (child entrapment and

suff ocation).

• DO NOT touch the automatic ice making mechanism

while the refrigerator is plugged in.

• DO NOT refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin No. 69 says:

…You may safely refreeze frozen foods that have

thawed if they still contain ice crystals or if they are

still cold—below 4°C.

…Thawed ground meats, poultry or fi sh that have any

off -odor or off -color should not be refrozen and should

not be eaten. Thawed ice cream should be discarded.

If the odor or color of any food is poor or questionable,

dispose of it. The food may be dangerous to eat.

Even partial thawing and refreezing reduces the

eating quality of foods, particularly fruits, vegetables

and prepared foods. The eating quality of red meats

is aff ected less than that of many other foods. Use

refrozen foods as soon as possible to save as much of

their quality as you can.

WARNING: This product contains chemicals known to

the State of California to cause cancer and birth defects

or other reproductive harm. Wash hands after handling.

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER:

• Take off the doors.

• Leave the shelves in place so that

children may not easily climb inside.

CAUTION

This appliance is not intended for use by persons

(including children) with reduced physical, sensory

or mental capabilities, or lack of experience and

knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person

responsible for their safety.

Children should be supervised to ensure that they do not

play with the appliance.

7

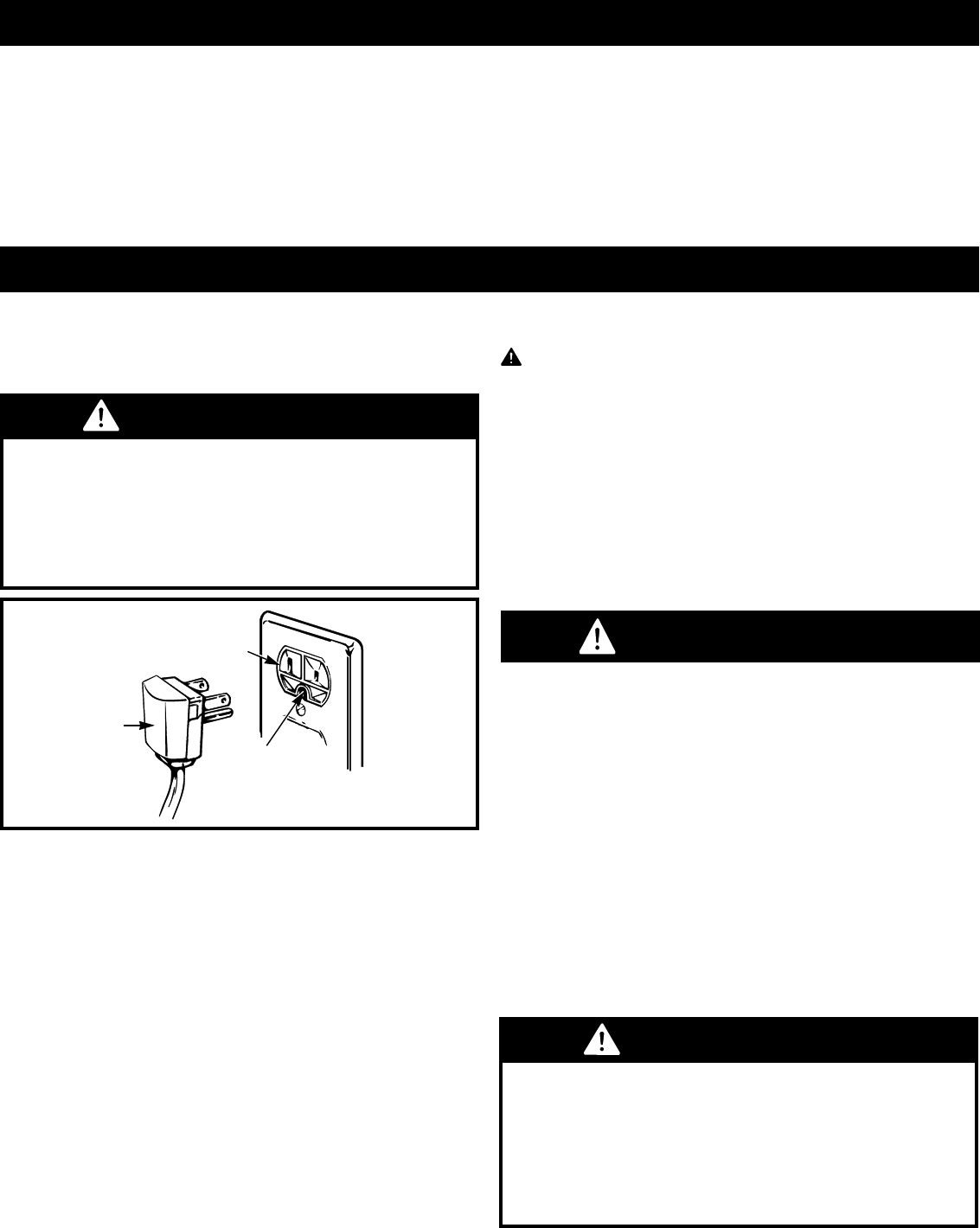

CFC/HCFC DISPOSAL

ELECTRICAL & GROUNDING REQUIREMENTS

WARNING

Your old refrigerator may have a cooling system

that used CFCs or HCFCs (chlorofl uorocarbons or

hydrochlorofl uorocarbons). CFCs and HCFCs are

believed to harm stratospheric ozone if released to the

atmosphere. Other refrigerants may also cause harm to

the environment if released to the atmosphere.

IMPORTANT: Please read carefully.

TO CONNECT ELECTRICITY

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for 115

Volts, 60 Hz, AC only, and fused at 15 amperes (minimum).

This provides the best performance and also prevents

overloading house wiring circuits which could cause a fi re

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

Use a receptacle that cannot be turned off with a switch

or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is encountered,

it is your personal responsibility and obligation to have

it replaced with a properly grounded three-prong wall

outlet.

Electrical Shock Hazard

FOR PERSONAL SAFETY, this appliance must be

properly grounded. Have the wall outlet and the circuit

checked by a qualifi ed electrician to make sure the

outlet is properly grounded.

If you are throwing away your old refrigerator, make

sure the refrigerant is removed for proper disposal

by a qualifi ed technician. If you intentionally release

refrigerant, you may be subject to fi nes and imprisonment

under provisions of environmental legislation.

USE OF EXTENSION CORDS

WARNING: Do not use extension cords or ungrounded

(two-prong) adaptors. Because of potential safety

hazards under certain conditions, the use of an extension

cord is not recommended. However, if you still elect to

use an extension cord, it is absolutely necessary that it

be a UL-listed (USA), 3-wire grounding type appliance

extension cord having a grounding type plug and outlet,

and that the electrical rating of the cord be 15 amperes

(minimum) and 120 volts.

Use of an extension cord will increase the clearance

needed for the back of the refrigerator.

• Do not bend the power cord excessively or place heavy

articles on it.

• Connect the power plug in the proper position with the

cord hanging down.

• When moving the refrigerator, be careful not to roll

over or damage the power cord.

• If the power cord is damaged, have it replaced

immediately by the manufacturer or its service agent.

• Do not insert the power plug with wet hands.

• Do not insert your hands into the area under the

bottom of the appliance.

• Make sure that the power plug is not squashed or

damaged by the back of the refrigerator.

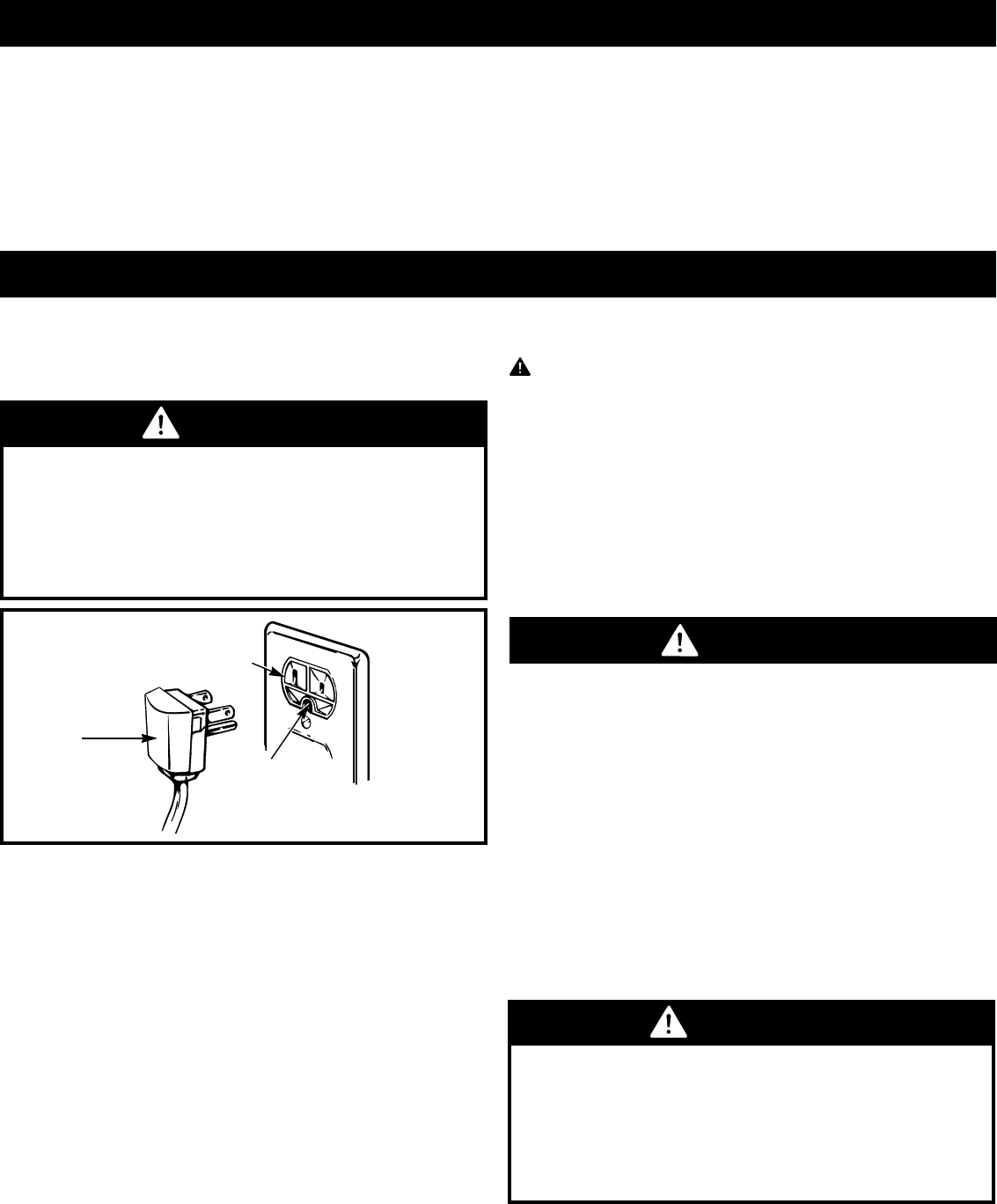

3-prong

grounding

plug

3-prong

grounding type

wall receptacle

Ensure proper

ground exists

before use.

CAUTION

WARNING

Replacing Electrical Cord

To avoid hazard, damaged power cords must be

replaced by the manufacturer or its service agent or

a similarly qualifi ed technician. Do not operate the

appliance with a damaged power cord.

8

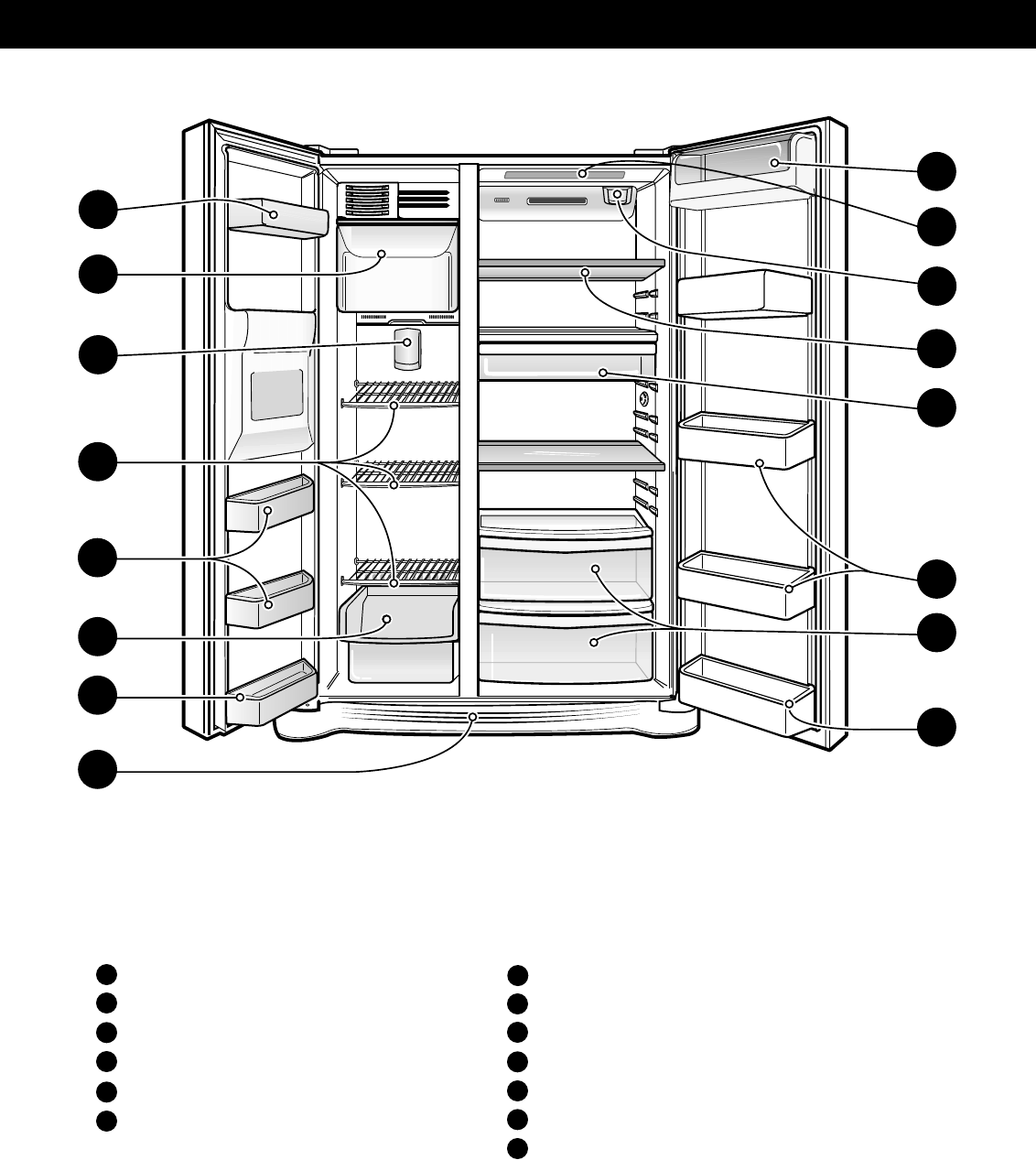

PARTS AND FEATURES

Freezer Door Bins

Automatic Icemaker

Freezer Light (LED)

Freezer Shelves

Drawer

Base Grille

Dairy Bin

Water Filter

Refrigerator Light (LED)

Refrigerator Shelf

Snack Pan

Refrigerator Door Bins

Crisper Drawers

A

H

B

I

C

J

D

K

E

L

F

M

G

Use this page to become more familiar with the parts and features of your refrigerator.

NOTE: This guide covers several diff erent models. The refrigerator you have purchased may have some or all of the items

listed below. The locations of the features shown below may not match your model.

A

B

C

D

A

A

E

F

M

G

H

I

J

L

K

L

9

REFRIGERATOR INSTALLATION

WARNING WARNING

WARNING

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any warning-

type labels, the model and serial number label, or

the Tech Sheet that is located under the front of the

refrigerator, behind the base grille.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also be

easily removed by rubbing a small amount of liquid dish

soap over the adhesive with your fi ngers. Wipe with warm

water and dry.

Do not use sharp instruments, rubbing alcohol, fl ammable

fl uids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator.

Refrigerator shelves are installed in the shipping position.

Please reinstall shelves according to your individual

storage needs.

NOTE:

This appliance is intended to be used in household and

similar applications such as:

• staff kitchen areas in shops, offi ces and other working

environments

• farm houses and by clients in hotels, motels and other

residential environments

• bed and breakfast environments

• catering and similar non-retail applications.

This product is not to be used for special purposes such

as the storage of medicine or test materials, or for use

on ships, etc.

Excessive Weight Hazard:

Use two or more people to move and install the

refrigerator. Failure to do so can result in back or

other injury.

Excessive Weight Hazard:

Your refrigerator is heavy. When moving the

refrigerator for cleaning or service, be sure to protect

the fl oor. Always pull the refrigerator straight out when

moving it. Do not wiggle or walk the refrigerator when

trying to move it, as fl oor damage could occur.

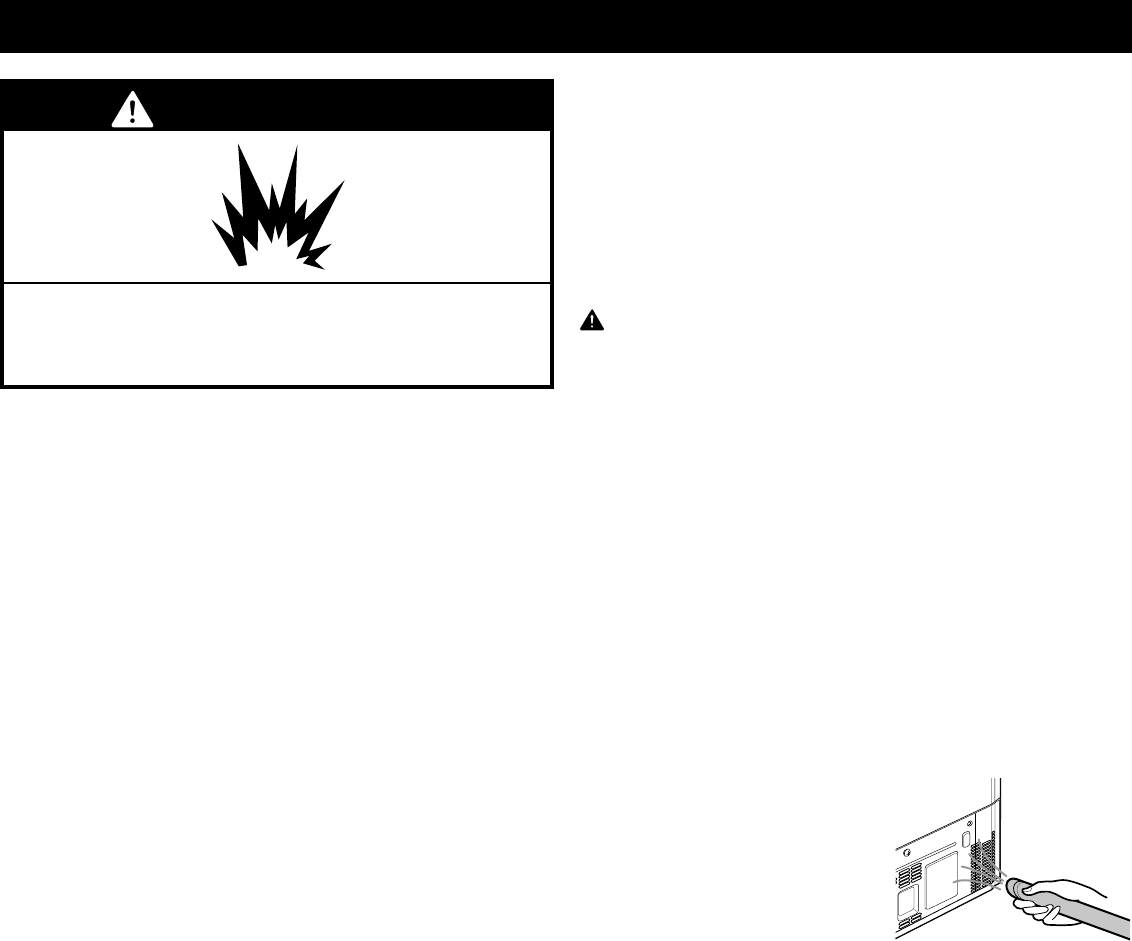

Explosion Hazard:

Keep fl ammable materials and vapors, such as

gasoline, away from the refrigerator. Failure to do so

can result in fi re, explosion, or death.

10

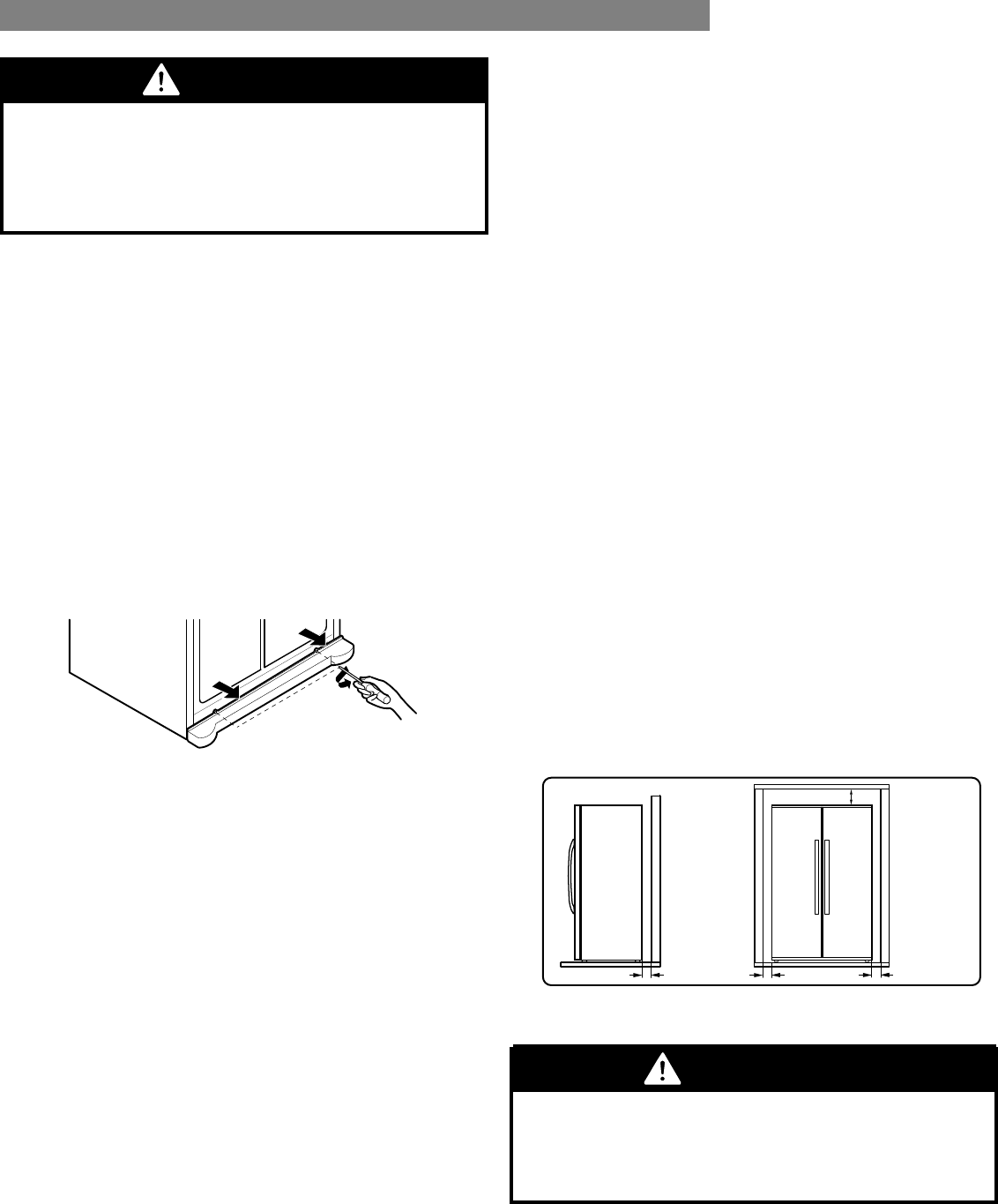

INSTALLATION (continued)

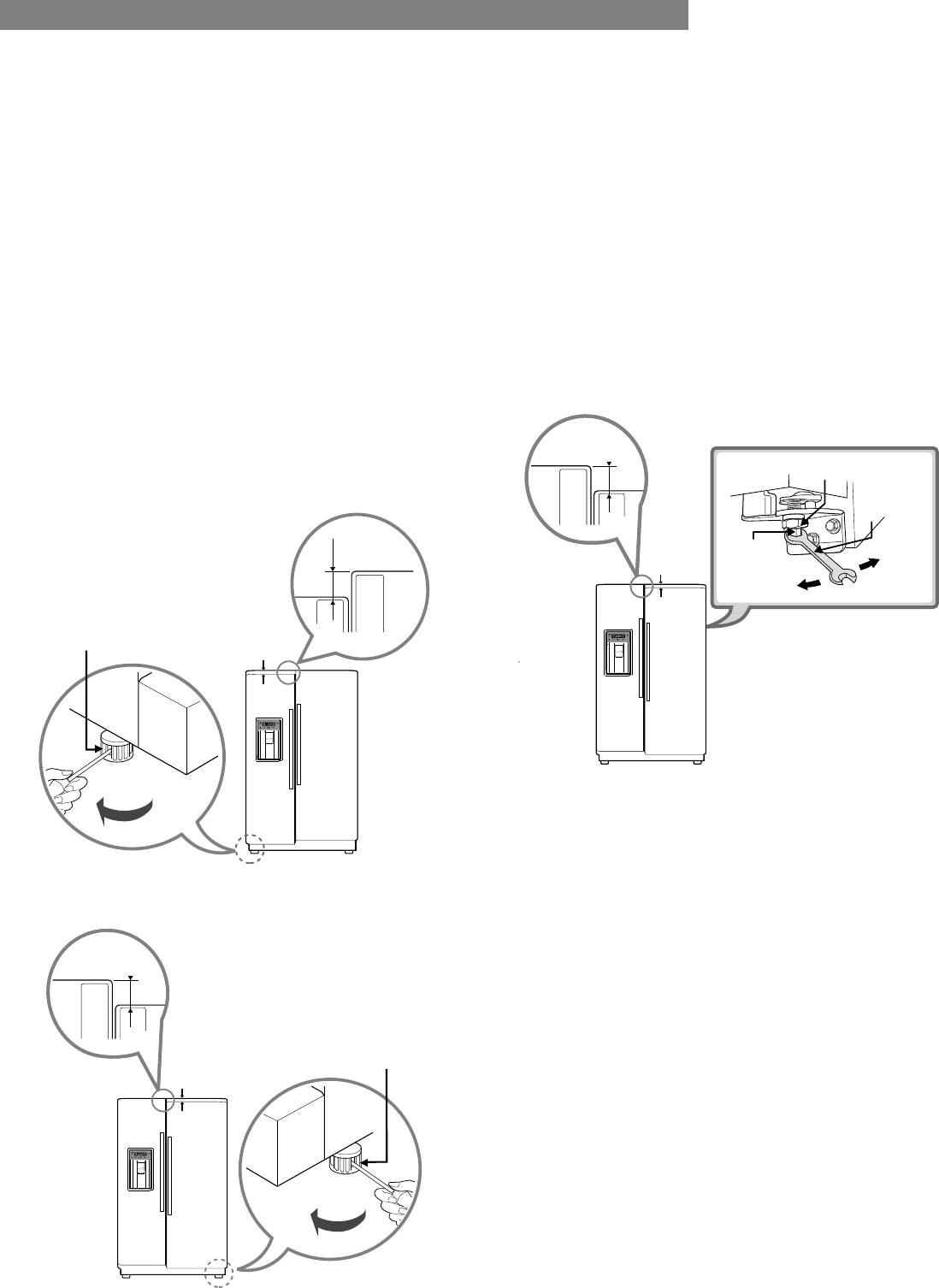

1. To avoid noise and vibration, the unit must be

leveled and installed on a solidly constructed fl oor. If

required, adjust the leveling legs to compensate for

unevenness of the fl oor. The front should be slightly

higher than the rear to aid in door closing. Leveling

legs can be turned easily by tipping the cabinet

slightly. Turn the leveling legs counterclockwise to raise

the unit or clockwise to lower it. (See LEVELING AND

DOOR ALIGNMENT.)

NOTE: Installing on carpeting, soft tile surfaces,

a platform or weakly supported structure is not

recommended.

2. Install this appliance in an area where the temperature

is between 55°F (13°C) and 110°F (43°C). If the

temperature around the appliance is too low or high,

cooling ability may be adversely aff ected.

3. Select a place where a water supply can be easily

connected for the automatic icemaker.

NOTE: The water pressure must be between 20 and

120 psi on models without a water fi lter and between

40 and 120 psi on models with a water fi lter.

4. Too small of a distance from adjacent items may

result in lowered freezing capability and increased

electricity consumption charges. Allow at least 24

inches (61 cm) in front of the refrigerator to open the

doors.

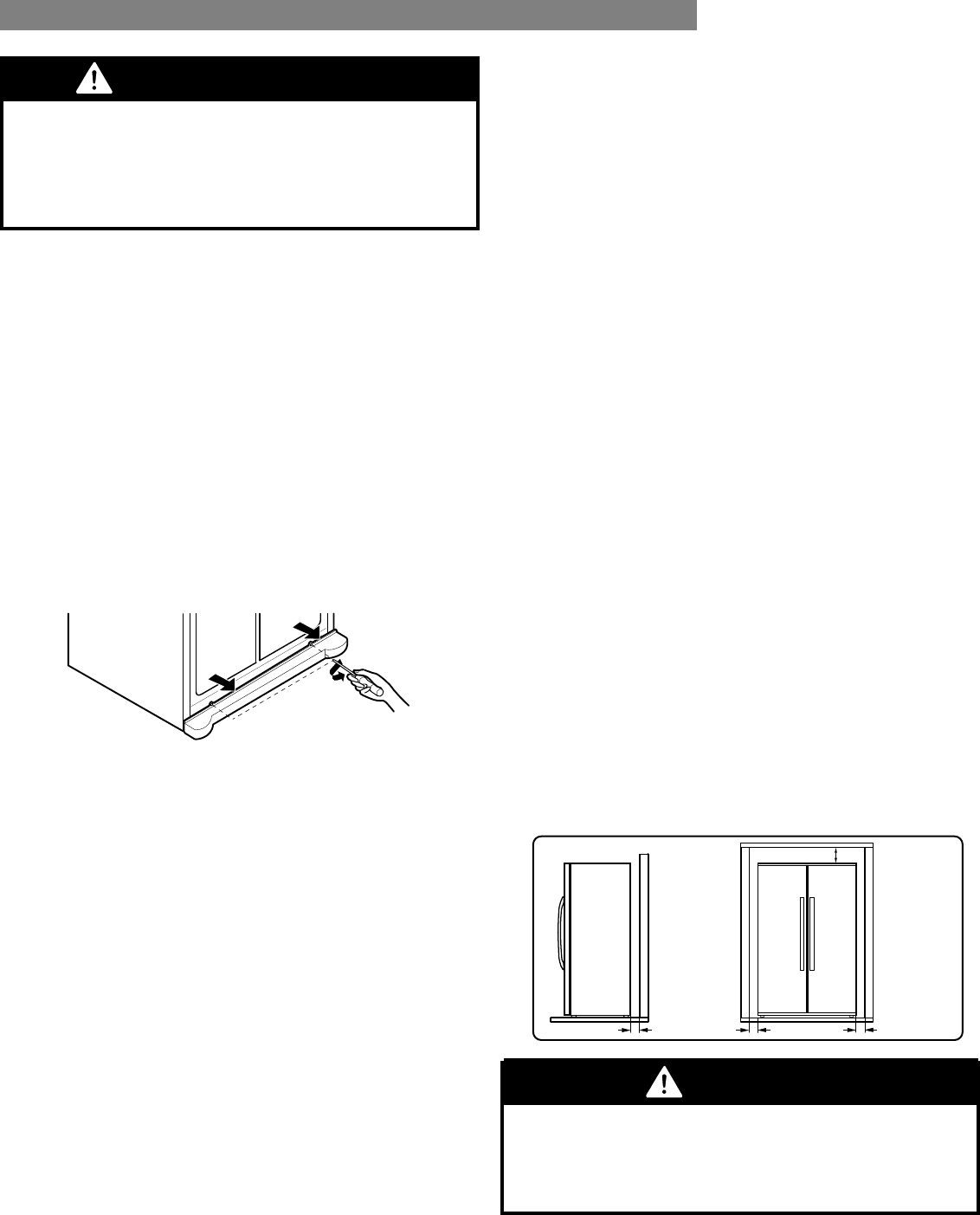

BASE GRILLE INSTALLATION

To remove the base grille:

1) Open the doors (refrigerator and freezer).

2) Once the doors are open, remove the two screws

from the base grille. Remove the base grille and set

safely aside.

3) Reattach screws to the base of refrigerator.

To replace the base grille:

1) Remove the two screws from the bottom front part

of refrigerator.

2) Place base grille into position and insert and

tighten screws.

INSTALLATION

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for 115

Volts, 60 Hz, AC only, and fused at 15 amperes (minimum).

This provides the best performance and also prevents

overloading house wiring circuits which could cause a fi re

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

REFRIGERATOR INSTALLATION

Shock Hazard:

To reduce the risk of electric shock, do not install the

refrigerator in a wet or damp area.

WARNING

2” (5.08 cm) 2” (5.08 cm) 2” (5.08 cm)

2” (5.08 cm)

WARNING

Be careful when you work with the hinge, base grille,

stopper, etc. You may be injured.

To avoid risk of injury or electrical shock, do not put

hands or metal objects into the air vents, base grille, or

bottom opening of the refrigerator.

11

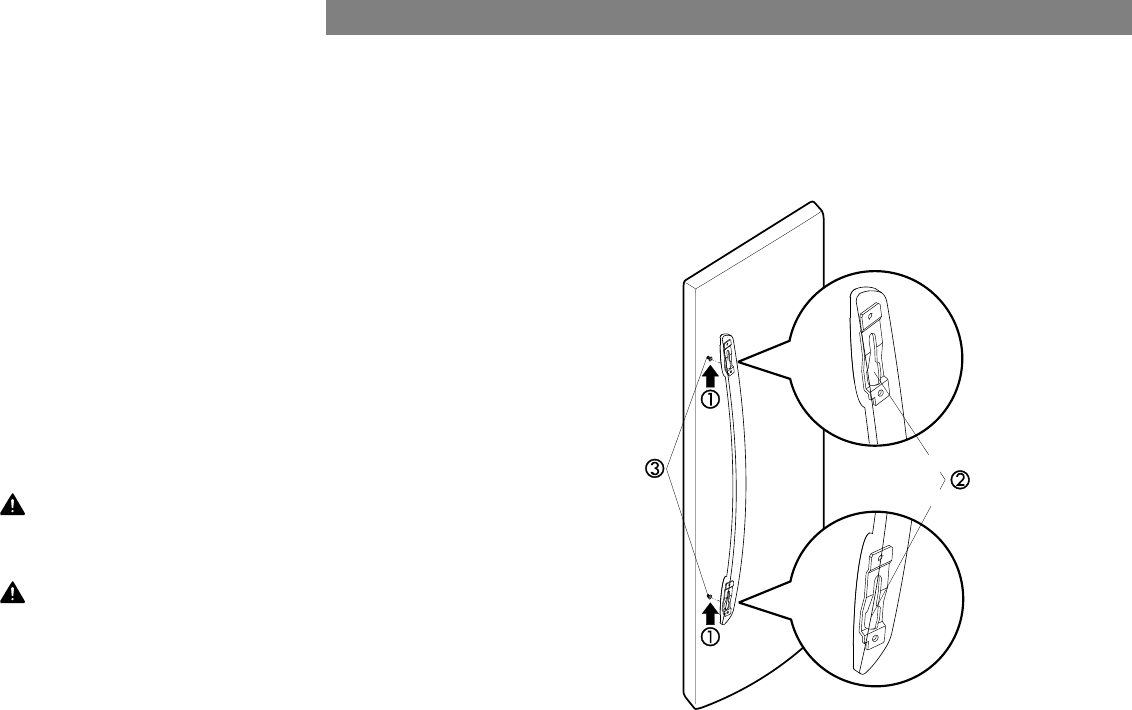

NOTE: Removing the doors is the recommended procedure when it is necessary to move the refrigerator through a

narrow opening. If it is necessary to remove the handles, follow the directions below.

REFRIGERATOR INSTALLATION

HOW TO REMOVE REFRIGERATOR

DOOR HANDLE

NOTE: Handle appearance may vary from the

illustrations on this page.

• Grasp the handle tightly with both hands and

slide the handle up 햲 (this may require some

force).

• The keyhole slots 햳 on the back of the handle

allow the handle to separate from the

mounting screws 햴.

• Pull the handle towards you.

CAUTION: Use extreme care to prevent

damage if using a rubber mallet to remove the

handles.

CAUTION: It may take some force to

assemble or disassemble the handles.

Keyhole slots

on back of

handle

Screws

mounted

on door

12

WARNING

Electrical Shock Hazard

• Disconnect the electrical supply to the refrigerator

before installing. Failure to do so could result in

serious injury or death.

• Do not put hands, feet or other objects into the air

vents, base grille, or bottom of the refrigerator. You

may be injured or receive an electrical shock.

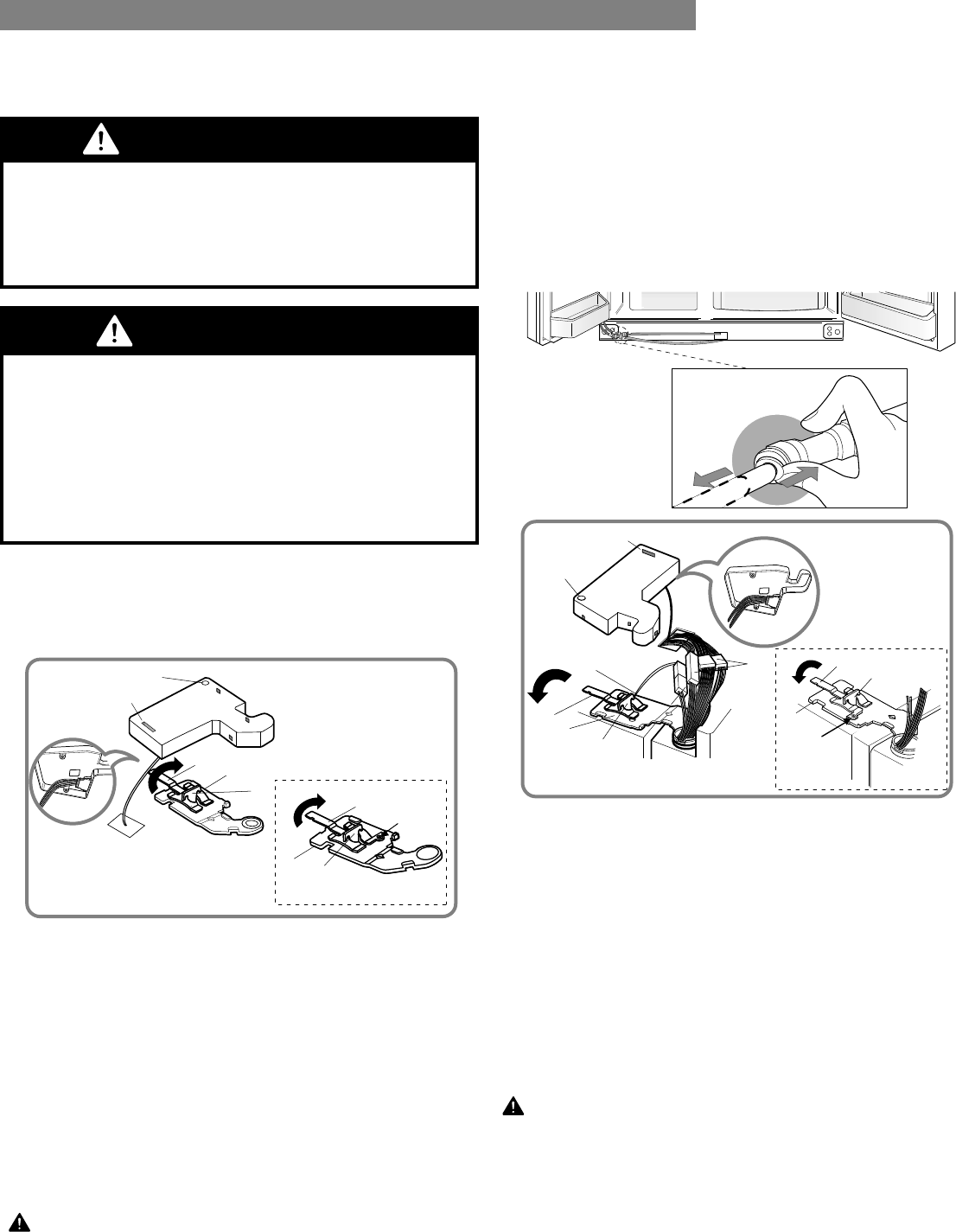

REMOVING AND REPLACING

REFRIGERATOR DOORS

WARNING

Excessive Weight Hazard:

Use two or more people to remove and install the

refrigerator doors. Failure to do so can result in back or

other injury.

REFRIGERATOR INSTALLATION

(1)

(2)

(3)(4)

(5)

Type 2

Type 1

(3)

(4) (5)

Rivet

Before removing the doors, remove the base grille.

See BASE GRILLE INSTALLATION for reference.

To remove the right (refrigerator) door:

1. Open the door. Remove the top hinge cover screw (1).

2. Use a fl at blade screwdriver to pry back the hooks

(not shown) of the hinge cover from the top of the

refrigerator cabinet (2). Lift up the cover.

3. Rotate the hinge lever (3) clockwise. Lift the top hinge

(4) free of the hinge lever latch (5).

NOTE: Regardless of the hinge lever type, the removal

process is the same.

4. Lift the door from the lower hinge pin.

5. Place the door, inside facing up, on a non-scratching

surface.

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

Removing the left (freezer) door with water line

connection.

Pull up the water feed tube while pressing the collet down

(Figure 1) as shown in the fi gure below.

NOTE: If a tube end is deformed or abraded, trim the

part away. Disconnecting the tube under the door causes

about 0.13 gallons (0.5 liters) of water to fl ow out. Put a

large container at the end of the tube to prevent water

from draining onto the fl oor.

Figure 1

(1)

(2)

(3)

(5)

(6)

(7)

(4)

Type 2

Type 1

(6)

(5)

Rivet

(7)

1. Open the door. Remove the top hinge cover screw (1).

2. Use a fl at blade screwdriver to pry back the hooks

(not shown) of the hinge cover from the top of the

refrigerator cabinet (2). Lift up the cover.

3. Disconnect all the wire harnesses (3).

4. Remove the grounding screw (4).

5. Rotate hinge lever (5) counterclockwise. Lift the top

hinge (6) free of the hinge lever latch (7).

NOTE: Regardless of hinge lever type, removal process

is the same.

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

6. Lift the door from the lower hinge pin being careful

to pull the water lines through the lower hinge pin.

7. Place the door, inside facing up, on a non-scratching

surface.

13

REFRIGERATOR INSTALLATION

Reinstalling the right (refrigerator) door

1. Place the door onto the lower hinge pin.

2. Fit top hinge (4) over hinge lever latch (5) into place.

Rotate lever (3) counterclockwise to secure hinge.

NOTE: Regardless of the hinge lever type, the

reinstallation process is the same.

3. Hook the tab on the switch side of the corner under

the edge of the wire opening in the cabinet top.

Position the cover (2) into place. Insert and tighten

the cover screw (1).

(1)

(3) (4)

(5)

Type 2

Type 1

(3)

(4) (5)

Rivet

(2)

Reinstalling the right (refrigerator) door

(1)

(2)

(3)

(5)(6)

(7)

(4)

Type 2

Type 1

(5)(6)

(7)

Rivet

1. Feed the water tubes through the lower hinge pin and

place the door onto the lower hinge pin.

2. Fit top hinge (6) over hinge lever latch (7) and into

place. Rotate lever (5) clockwise to secure hinge.

NOTE: Regardless of hinge lever type, reinstallation

process is the same.

3. Install the grounding screw (4) and connect all the

wire harnesses (3).

4. Hook tab on door switch side of cover (2) under

edge of wire opening in cabinet top. Position cover

into place. Insert and tighten cover screw (1).

5. Reconnect the water tubes by inserting the tubes into

the connectors.

Insert Line

Tube

Collet

14

REFRIGERATOR INSTALLATION

Left leveling

leg Height

Height

difference

difference

PRESS & HOLD

CHANGE FILTER

C

F

C

F

Right leveling leg

Height

difference

Height

difference

PRESS & HOLD

CHANGE FILTER

C

F

C

F

Height

difference

Height

difference

PRESS & HOLD

CHANGE FILTER

C

F

C

F

Keeper nut

Adjustment

hinge pin

Wrench

Up

Down

LEVELING

After installing, plug the refrigerator’s power cord into a

3-prong grounded outlet and push the refrigerator into the

fi nal position.

Your refrigerator has two front leveling legs—one on the

right and one on the left. Adjust the legs to alter the tilt

from front-to-back or side-to-side. If your refrigerator

seems unsteady, or you want the doors to close more

easily, adjust the refrigerator’s tilt using the instructions

below:

NOTE: Tools Required: 11/16” (18mm) wrench or fl at blade

screwdriver.

1. Remove the base grille (refer to page 10).

2. Turn the leveling leg counterclockwise to raise that side

of the refrigerator or clockwise to lower it. It may take

several turns of the leveling leg to adjust the tilt of the

refrigerator.

NOTE: Having someone push backward against the top of

the refrigerator takes some weight off of the leveling legs.

This makes it easier to adjust the legs.

3. Open both doors again and check to make sure that

they close easily. If the doors do not close easily, tilt

the refrigerator slightly more to the rear by turning

both leveling legs counterclockwise. It may take

several more turns, and you should turn both leveling

legs the same amount.

4. Replace the base grille.

DOOR ALIGNMENT

If the doors are still uneven after the refrigerator has

been leveled, fi nish adjusting the doors by following the

instructions below.

Adjusting tools: 5/16” (8mm) wrench and 3/4” (19mm)

wrench

Using a 3/4” (19mm) wrench, turn the keeper nut

clockwise to loosen the keeper nut.

Using a 5/16” (8mm) wrench, turn the adjustment hinge

pin clockwise or counterclockwise to level the refrigerator

and freezer door.

After leveling the door, turn the keeper nut

counterclockwise to tighten. Make sure the front leveling

legs are complet

CAUTION: Do not overtighten the door adjustment screw.

The hinge pin can be pulled out. (The adjustable range of

height is a maximum of 1/2” (1.27 cm).)

15

USING YOUR REFRIGERATOR

SETTING THE CONTROLS

The refrigerator control functions as the thermostat for the

entire appliance (refrigerator and freezer sections). The

colder the setting, the longer the compressor will run to

keep the temperature colder. The freezer control adjusts

the cold air fl ow from the freezer to the refrigerator.

Setting the freezer control to a lower temperature keeps

more cold air in the freezer compartment to make it

colder.

It’s recommended to maintain the initial (middle)

temperature settings by pressing the Refrigerator Temp

button and Freezer Temp button.

NOTE: When changing control settings, wait 24 hours

before making additional adjustments. The more lit bars,

the colder the refrigerator and freezer will be. See Figure 1.

The controls are set correctly when milk or juice is as

cold as you would like and when ice cream is fi rm. If the

temperature in either compartment is too cold or too warm,

change the setting one increment at a time. Wait 24 hours

for the change to stabilize before adjusting again.

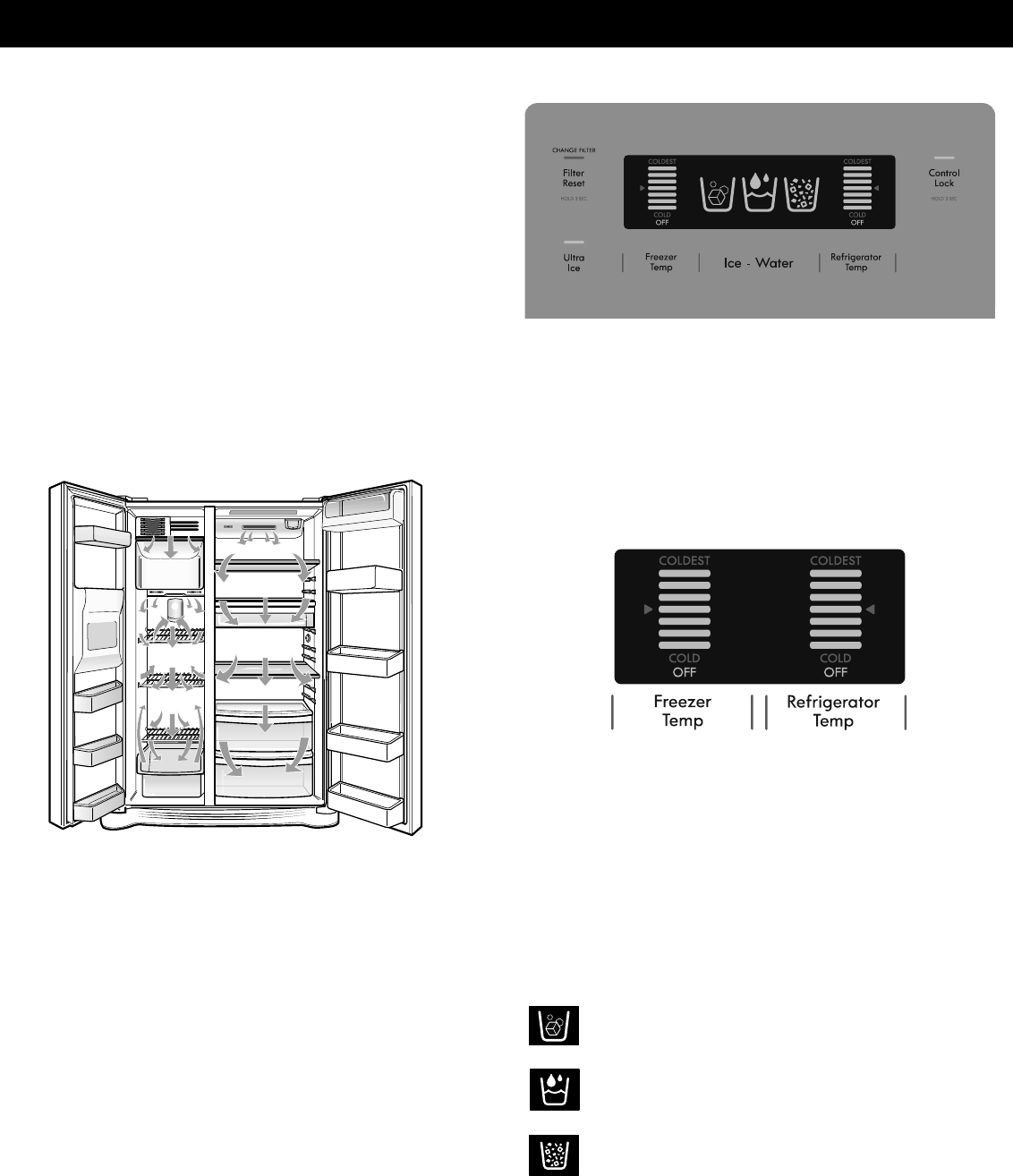

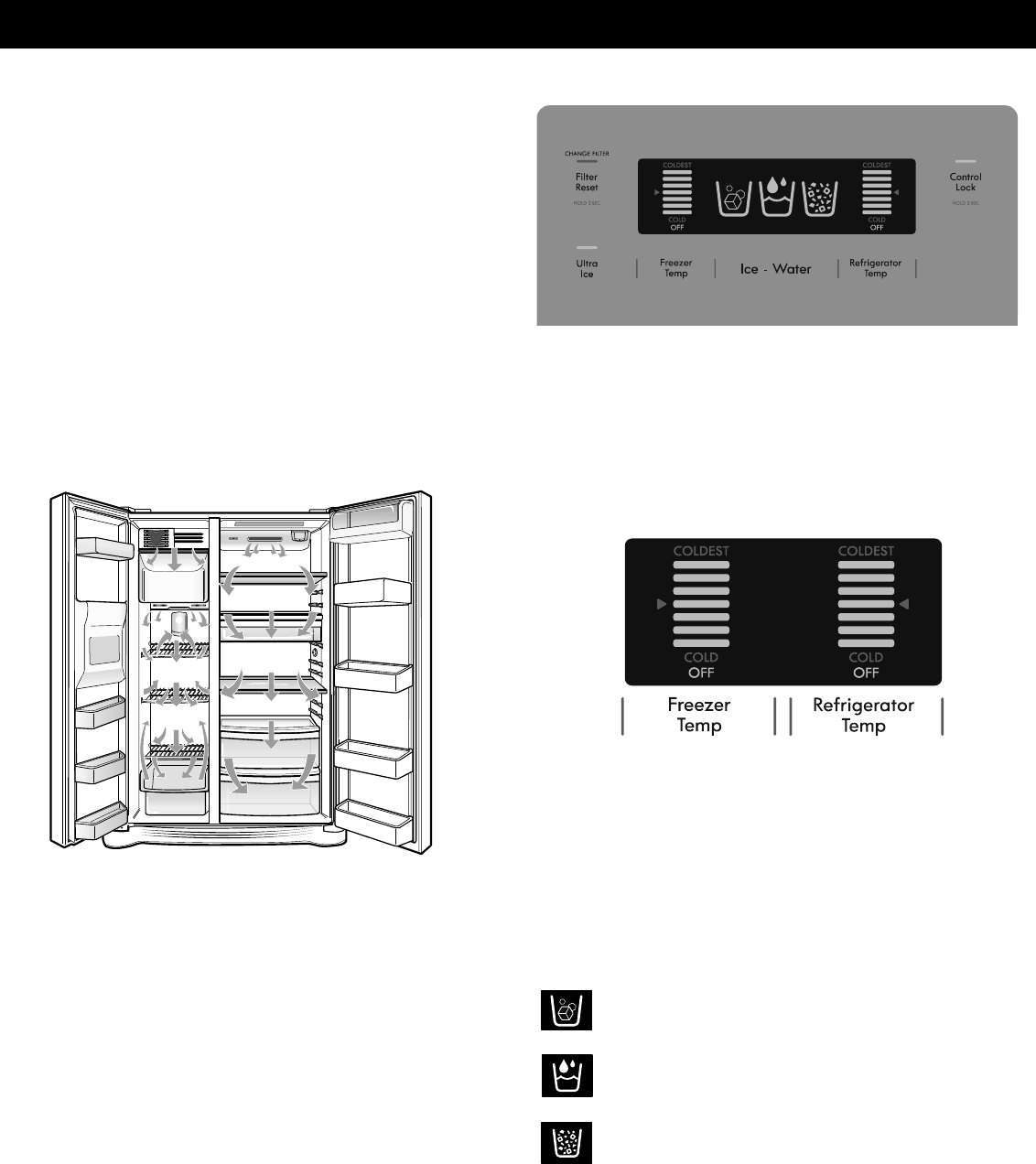

AIRFLOW

Cold air circulates from the freezer to the fresh food

section and back again through air vents in the wall

dividing the two sections. Be sure not to block vents while

packing your refrigerator. Doing so will restrict airfl ow

and may cause the refrigerator temperature to become

too warm or cause interior moisture buildup. (See air fl ow

diagram below.)

Temperature

IMPORTANT:

Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors.

To prevent odor transfer and dried out food, wrap or

cover foods tightly. (See the Food Storage Guide section

for details.)

NOTE: If you close the refrigerator door, you may see the

freezer door open and close again due to pressure from

internal air fl ow.

PRIOR TO USE

1. Clean your refrigerator thoroughly and wipe off dust

accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are packed

together to prevent possible damage during shipment.

3. Let your refrigerator run for at least 2 or 3 hours

before putting food in it. Check the fl ow of cold air

in the freezer compartment to ensure proper cooling.

Your refrigerator is now ready for use.

CONTROL PANEL FEATURES

Ice & Water Dispenser

Select Water, Crushed Ice or Cubed Ice by pressing the

ICE & WATER button to the selection desired. The Water,

Crushed Ice or Cubed Ice icon will light up to indicate the

selection.

Selecting this icon indicates that cubed ice

will be dispensed when the dispenser pad is

activated.

Selecting this icon indicates that water will be

dispensed when the dispenser pad is activated.

Selecting this icon indicates that crushed ice

will be dispensed when the dispenser pad is

activated.

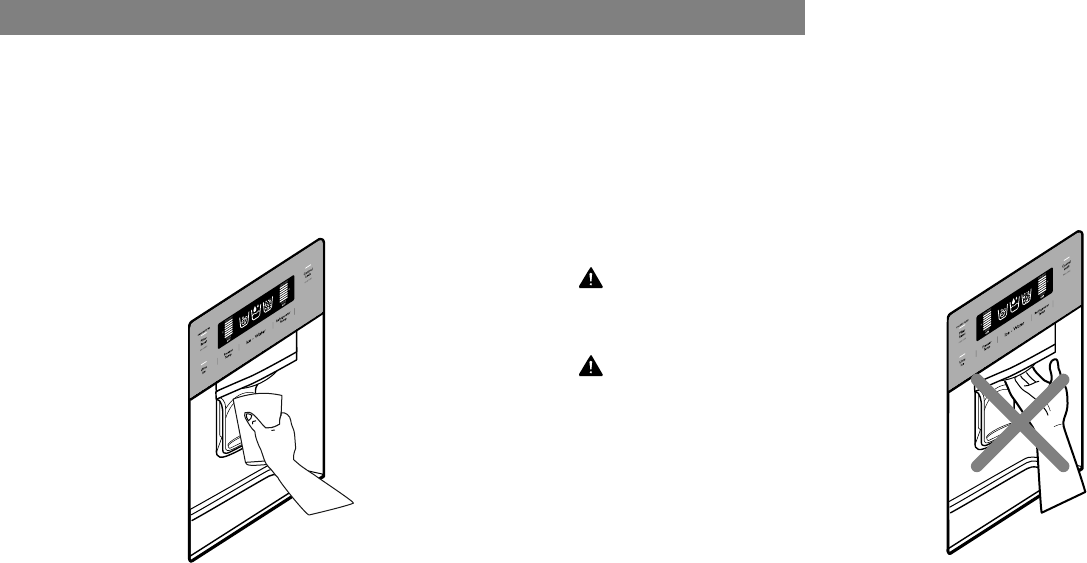

To dispense water or ice, gently push your cup against

the dispenser pad.

NOTE: Hold your cup in place for a couple of seconds

after dispensing ice or water so the last few drops go in

your cup instead of on the fl oor.

Figure 1

16

CAUTION

Demo Mode (For Store Use Only)

The Demo Mode disables all cooling in the

refrigerator and freezer sections to conserve energy

while on display in a retail store.

To deactivate:

With either refrigerator door opened, press and

hold the Refrigerator Temp. and Ultra Ice buttons

at the same time for fi ve seconds. The control panel

will beep and the temperature settings will display

to confi rm that Demo Mode is deactivated. Use the

same procedure to activate the Demo Mode.

Adjusting Control Settings

Give the refrigerator time to cool down completely

before making fi nal adjustments. It is best to wait

24 hours to let the normal settings (recommended

in the Temperature section) stabilize before making

any changes. If you need to adjust the temperature

in the refrigerator or freezer, start by adjusting the

refrigerator temperature and allow 24 hours for the

temperature to stabilize again. If it is still too warm or

too cold, then adjust the freezer control.

Use the settings listed in the chart below as a guide.

Always remember to wait at least 24 hours between

adjustments.

USING YOUR REFRIGERATOR

Ultra Ice

• When you press the Ultra Ice button, the Ultra Ice icon

on the display panel will illuminate and will continue

for 24 hours. The function will automatically shut off

after 24 hours.

• You can stop this function manually by pressing the

button one more time.

• This function increases both ice making and freezing

capabilities.

Water Filter Reset

When the water fi lter indicator turns on, you need

to change the water fi lter. After changing the water

fi lter, press and hold the Filter Reset button for three

seconds to turn the indicator light off . You need

to change the water fi lter approximately every six

months.

Display Off Mode

The display lights up and stays lit when the

refrigerator is plugged in for 20 seconds. All the

display lights go off except the dispenser icon

selected (crushed, water or cubed), and the display

only lights when the door is opened or a display

button is pressed. The display will turn off 20 seconds

after the door is closed or the display button is

pressed.

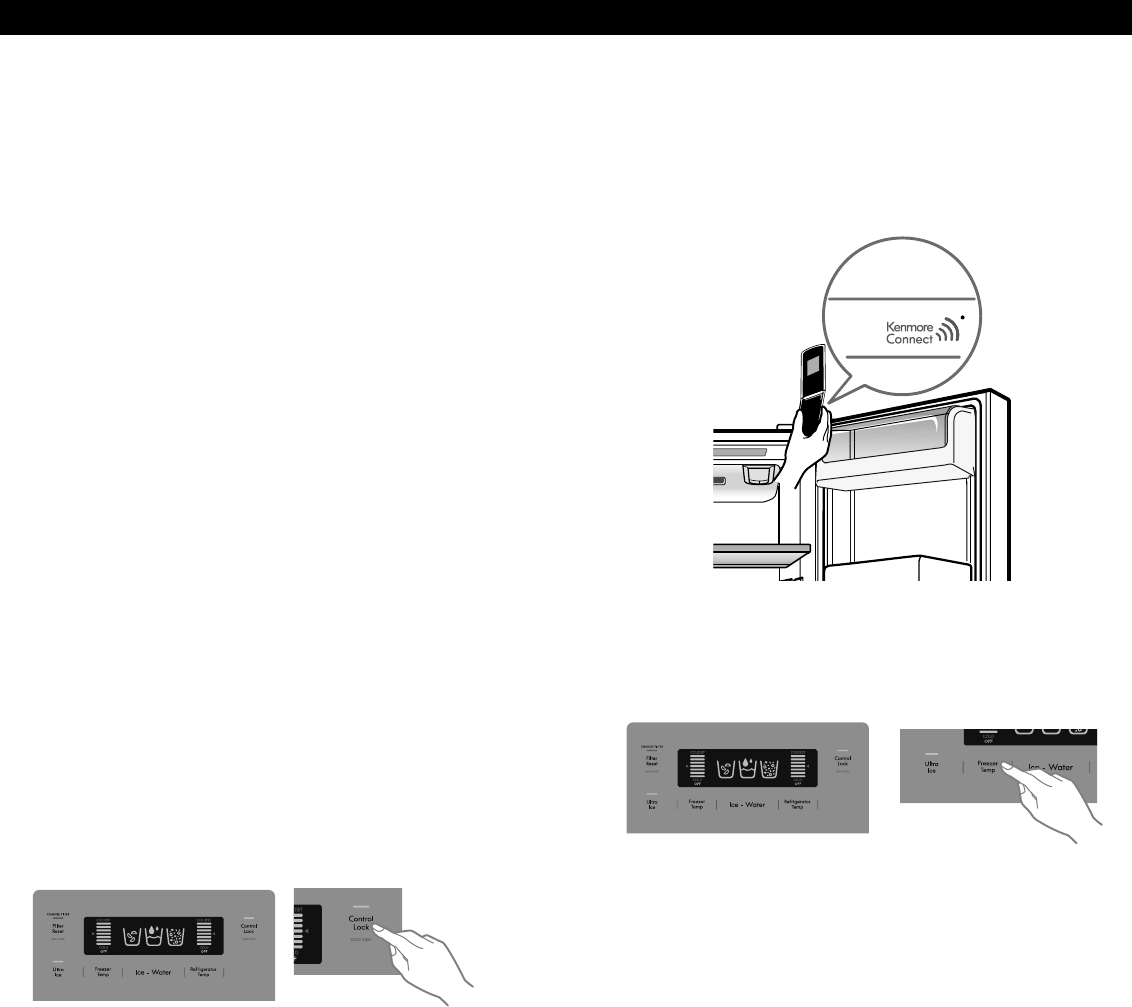

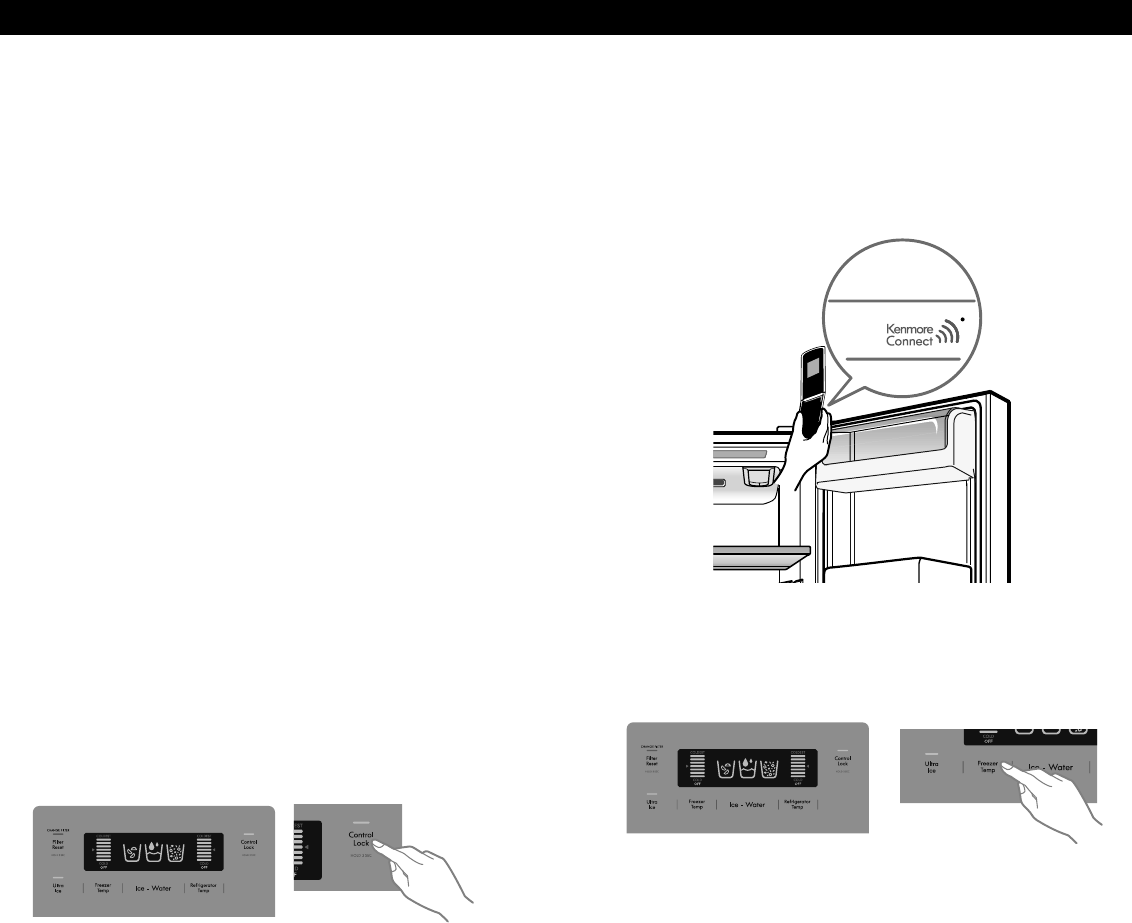

Control Lock

• The Control Lock button deactivates the controls and

dispenser functions. When power is initially connected

to the refrigerator, the Lock function is off .

• If you want to activate the Lock function to lock other

buttons, press and hold the Control Lock button for

three seconds or more. The Control Lock indicator will

turn on and the Lock function is now enabled.

• When the Lock function is activated, no other buttons

will work. The dispenser pad is also deactivated.

• To disable the Lock function, press and hold the Control

Lock button for approximately three seconds.

CONDITION/REASON RECOMMENDED ADJUSTMENT

REFRIGERATOR section too

warm.

• Door opened often.

• Large amount of food

added.

• Room temperature very warm.

• Set the REFRIGERATOR

control one degree

colder; wait 24 hours for

the new setting to take

full eff ect before making

another adjustment.

FREEZER section too warm/ice

not made fast enough.

• Door opened often.

• Large amount of food added.

• Very cold (55°F (13°C)) room

temperature. (Compressor

does not cycle often enough.)

• Heavy ice usage.

• Air vents blocked by items.

• Set the FREEZER control

one degree colder;

wait 24 hours for the

new setting to take full

eff ect before making

another adjustment.

• Move items out of air

stream.

REFRIGERATOR section too

cold.

• Controls not set correctly for

your conditions.

• Set the REFRIGERATOR

control one degree

warmer; wait 24 hours for

the new setting to take

full eff ect before making

another adjustment.

FREEZER section too cold.

• Controls not set correctly for

your conditions.

• Set the FREEZER control

one degree warmer;

wait 24 hours for the

new setting to take full

eff ect before making

another adjustment.

17

USING YOUR REFRIGERATOR

AUTOMATIC ICEMAKER

Ice is made in the automatic icemaker and sent to

the dispenser. The icemaker will produce 12 cubes per

cycle - approximately 120-140 cubes in a 24-hour

period, depending on freezer compartment temperature,

room temperature, number of door openings and other

operating conditions.

• It takes about 12 to 24 hours for a newly installed

refrigerator to begin making ice. Wait 72 hours for full

ice production to occur.

• Ice making stops when the in-door ice bin is full. When

full, the in-door ice bin holds approximately 6 to 8 (12-

16 oz) glasses of ice.

• To turn off the automatic icemaker, set the icemaker

switch to OFF (O). To turn on the automatic icemaker,

set the switch to ON (I).

• The water pressure must be between 20 and

120 psi (138 to 827 kPa) on models without a water

fi lter and between 40 and 120 psi on models with a

water fi lter to produce the normal amount and size of

ice cubes.

• The ice cube size selector button is used to compensate

for high or low water pressure. If you have low water

pressure coming to your refrigerator, you may need

to select the highest setting. For high water pressure,

select a lower setting.

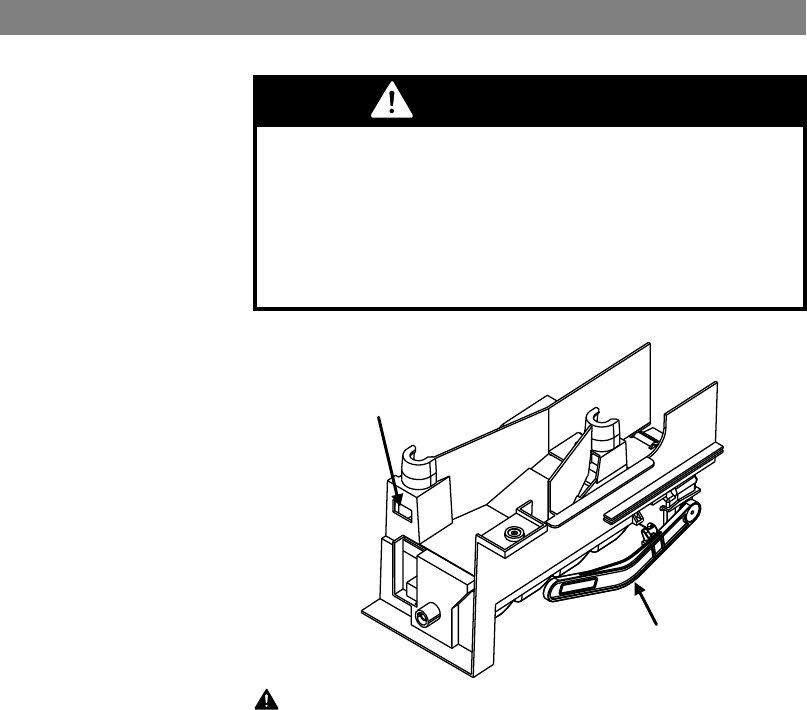

WARNING

Personal Injury Hazard

Avoid contact with the moving parts of the ejector

mechanism, or the heating element that releases

the cubes.DO NOT place fi ngers or hands on the

automatic ice making mechanism while the refrigerator

is plugged in.

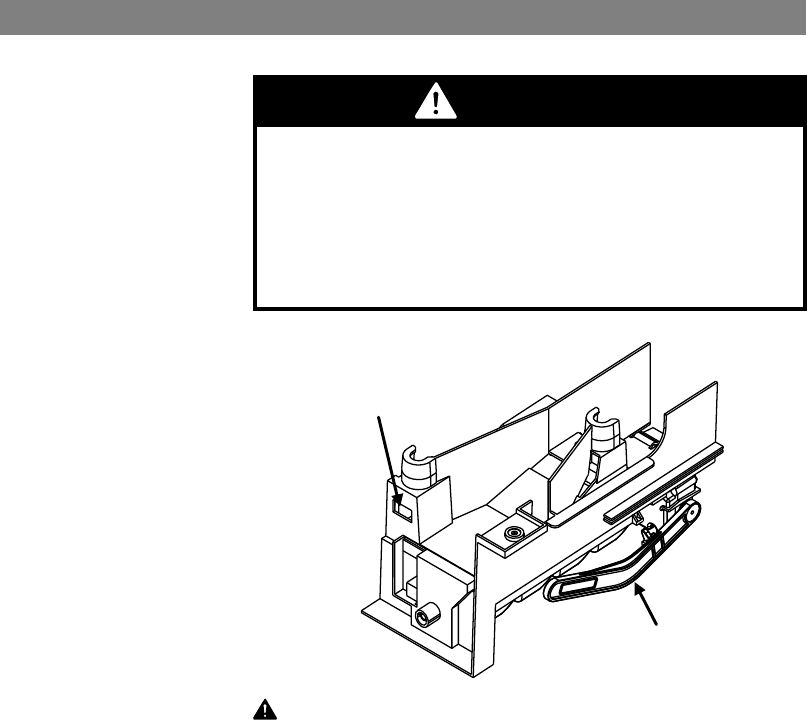

Shutoç Arm

Power Switch

(ON/OFF)

WHEN YOU SHOULD SET THE ICEMAKER

POWER SWITCH TO OFF (O)

• When the water supply will be shut off for several

hours.

• When the ice bin is removed for more than one or two

minutes.

• When the refrigerator will not be used for several days.

NOTE: The ice bin should be emptied when the

icemaker ON/OFF switch is turned to the OFF (O)

position.

NORMAL SOUNDS YOU MAY HEAR

• The icemaker water valve will buzz as the icemaker fi lls

with water. If the power switch is in the ON (I) position,

it will buzz even if it has not yet been hooked up to

water. To stop the buzzing, move the power switch to

OFF (O).

NOTE: Keeping the power switch in the ON (I) position

before the water line is connected can damage the

icemaker.

• You will hear the sound of cubes dropping into the bin

and water running in the pipes as the icemaker refi lls.

PREPARING FOR VACATION

Set the icemaker power switch to OFF (O) and shut off

the water supply to the refrigerator.

NOTE: The ice bin should be emptied anytime the

icemaker ON/OFF switch is turned to the OFF (O)

position.

If the ambient temperature will drop below freezing, have

a qualifi ed technician drain the water supply system to

prevent serious property damage due to fl ooding caused

by ruptured water lines or connections.

WARNING: Connect to a potable water supply only.

18

USING YOUR REFRIGERATOR

• The fi rst ice and water dispensed may include particles

or odor from the water supply line or the water tank.

• Throw away the fi rst few batches of ice (about 24

cubes). This is also necessary if the refrigerator has not

been used for a long time.

• Never store beverage cans or other items in the ice

bin for the purpose of rapid cooling. Doing so may

damage the icemaker or the containers may burst.

• If discolored ice is dispensed, check the water fi lter

and water supply. If the problem continues, contact a

Sears or other qualifi ed service center. Do not use the

ice or water until the problem is corrected.

• Keep children away from the dispenser. Children may

play with or damage the controls.

• The ice passage may become blocked with frost if only

crushed ice is used. Remove the frost that accumulates

by removing the ice bin and clearing the passage with

a rubber spatula. Dispensing cubed ice can also help

prevent frost buildup.

• Never use thin crystal glass or crockery to collect ice.

Such containers may chip or break resulting in glass

fragments in the ice.

• Dispense ice into a glass before fi lling it with water

or other beverages. Splashing may occur if ice is

dispensed into a glass that already contains liquid.

• Never use a glass that is exceptionally narrow or

deep. Ice may jam in the ice passage and refrigerator

performance may be aff ected.

• Keep the glass at a proper distance from the ice outlet.

A glass held too close to the outlet may prevent ice

from dispensing.

• To avoid personal injury, keep hands out of the ice

door and passage.

• Never remove the dispenser cover.

• If ice or water dispenses unexpectedly, turn off the

water supply and contact Sears Home Service at

1-800-4-MY HOME®.

CAUTION

AUTOMATIC ICEMAKER (continued)

19

USING YOUR REFRIGERATOR

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

STORING FROZEN FOOD

NOTE: Check a freezer guide or a reliable cookbook

for further information about preparing food for

freezing or food storage times.

Freezing

Your freezer will not quick-freeze a large quantity of

food. Do not put more unfrozen food into the freezer

than will freeze within 24 hours (no more than 2 to 3

lbs. of food per cubic foot of freezer space). Leave

enough space in the freezer for air to circulate around

packages. Be careful to leave enough room at the

front so the door can close tightly.

Storage times will vary according to the quality and

type of food, the type of packaging or wrap used

(how airtight and moisture-proof) and the storage

temperature. Ice crystals inside a sealed package are

normal. This simply means that moisture in the food

and air inside the package have condensed, creating

ice crystals.

NOTE: Allow hot foods to cool at room temperature

for 30 minutes, then package and freeze. Cooling hot

foods before freezing saves energy.

Packaging

Successful freezing depends on correct packaging.

When you close and seal the package, it must not

allow air or moisture in or out. If it does, you could

have food odor and taste transfer throughout the

refrigerator and could also dry out frozen food.

Packaging recommendations:

• Rigid plastic containers with tight-fi tting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

• Specifi ed freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use

• Bread wrappers

• Non-polyethylene plastic containers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

CAUTION: Do not keep beverage cans or plastic

food containers in the freezer compartment. They may

break or burst if they freeze.

Items How to

Butter or

margarine

Cheese

Milk

Eggs

Fruit

Leafy

vegetables

Vegetables

with skins

(carrots,

peppers)

Fish

Leftovers

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Store in the original wrapping

until you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Store in original carton on interior

shelf, not in door bin.

Wash, let dry, and store in

refrigerator in plastic bags or in

the crisper. Do not wash or hull

fruit until you are ready to use

them. Sort and keep fruit in its

original container, in a crisper, or

store in a completely closed paper

bag on a refrigerator shelf.

Remove store wrapping and trim

or tear off bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

crisper.

Place in plastic bags or plastic

container and store in crisper.

Use fresh fi sh and shellfi sh the

same day purchased.

Cover leftovers with plastic wrap,

aluminum foil, or plastic containers

with tight lids.

20

REFRIGERATOR SECTION

WATER AND ICE DISPENSER

To dispense cold water, push on the dispenser switch

with a glass.

WARNING: Do not put your

fi ngers up the ice chute opening.

Doing so can result in severe injury.

CAUTION: Do not dispense ice

into fi ne china or crystal glasses.

China or crystal can break.

Some dripping may occur after dispensing. Hold your

cup beneath the dispenser for a few seconds after

dispensing to catch all of the drops. NOTE: The dispenser is equipped with a light that

turns on when the dispenser pad is engaged.

USING YOUR REFRIGERATOR

21

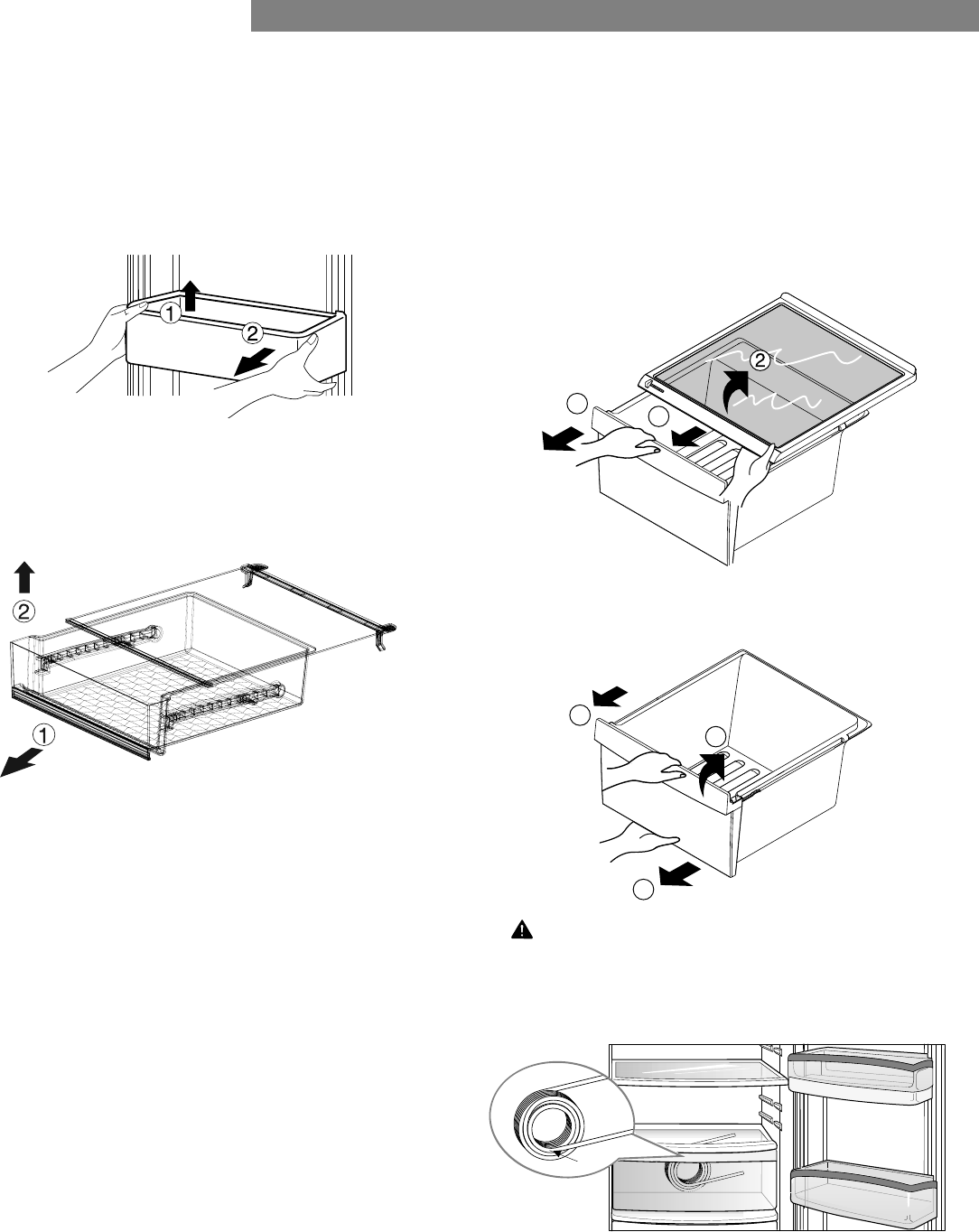

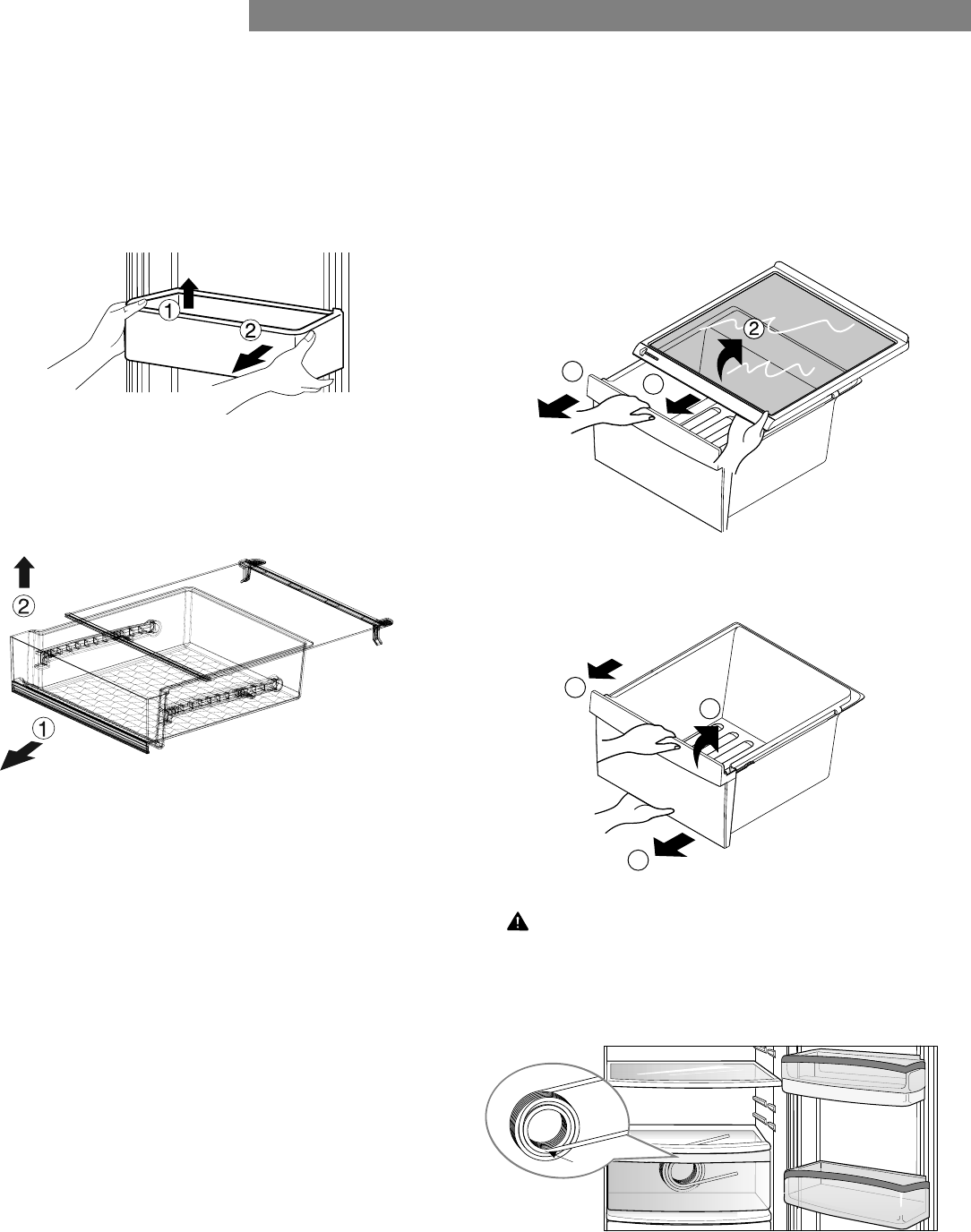

USING YOUR REFRIGERATOR

DOOR BIN AND SUPPORT

Your refrigerator and freezer feature bins which can

easily be arranged for packaged products.

Holding both sides, lift the door bin 햲 and pull it out 햳.

SNACK PAN

To remove the snack pan cover, slightly pull out the

snack pan 햲. Lift the front part of the snack pan cover

and pull out 햳.

CRISPER DRAWER AND COVER

The crisper drawer allows for better conservation of

fruits and vegetables.

To remove the crisper drawer cover, open the crisper

drawer several inches 햲, lift the front part of the cover

햳 and slide the cover out 햴.

13

To remove the crisper drawer, open the crisper drawer

햲 until it stops. Then, slightly lift the crisper drawer 햳

while pulling it out 햴..

12

3

CAUTION: You will see the water tank while

removing the crisper compartment. Do not remove the

water tank or water leakage may occur. The water

tank is not a removable part.

Tank

22

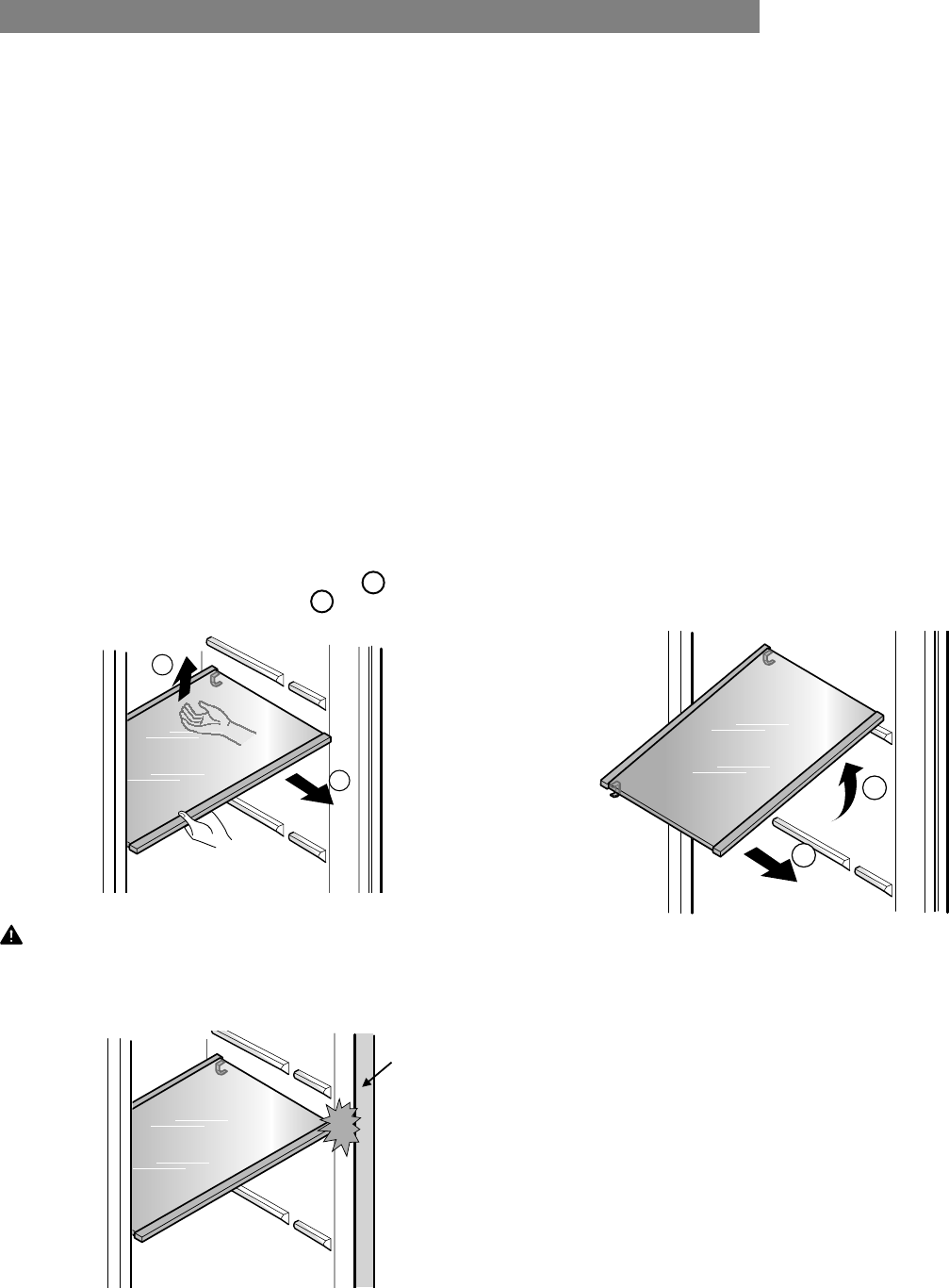

USING YOUR REFRIGERATOR

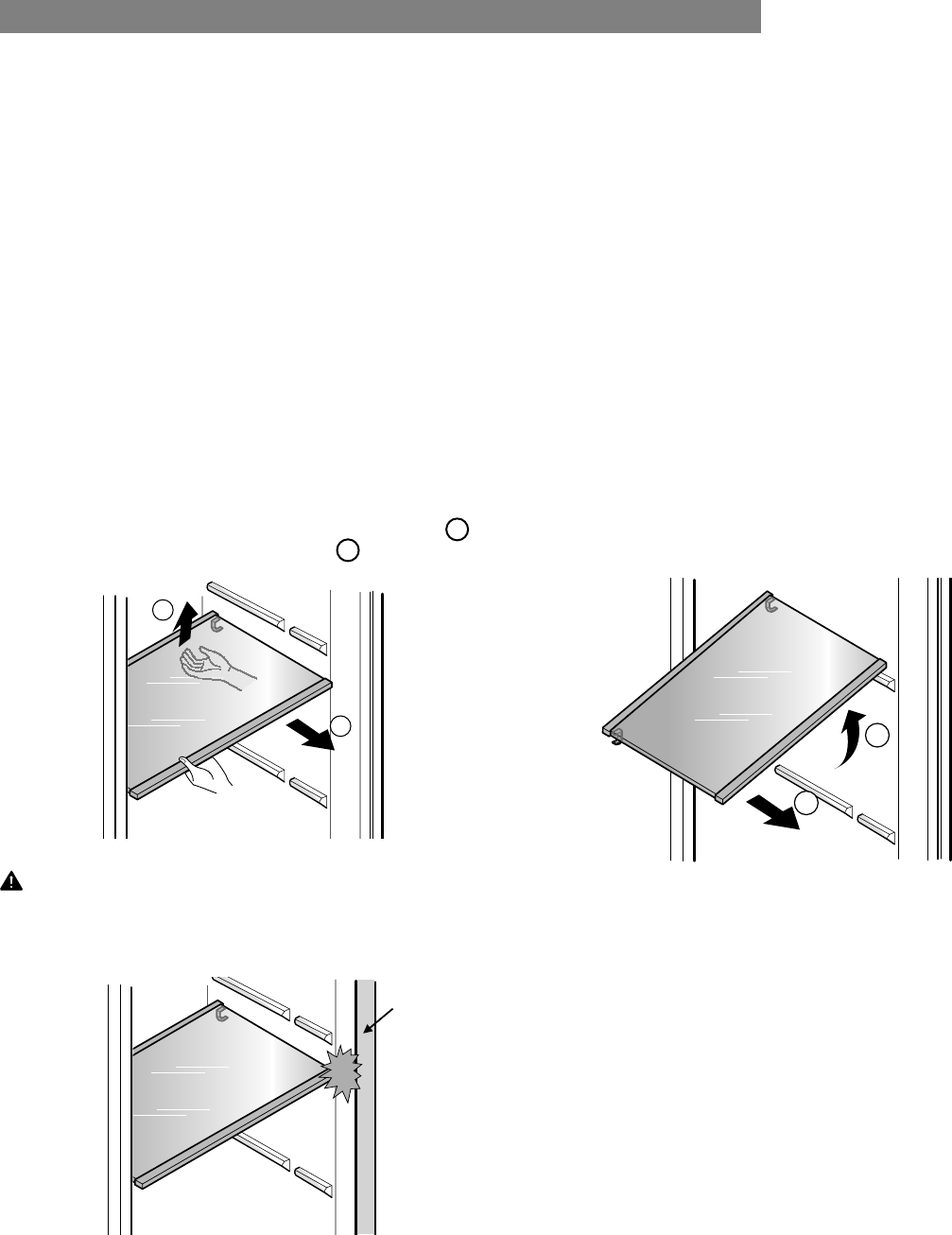

REFRIGERATOR SHELVES

The shelves in your refrigerator are adjustable to meet

your individual storage needs.

Adjusting the shelves to fi t items of different heights will

make fi nding the exact item you want easier. Doing so

will also reduce the amount of time the refrigerator door

is open which will save energy.

IMPORTANT: Do not clean glass shelves with warm

water while they are cold. Shelves may break if exposed

to sudden temperature changes or impact.

NOTE: Glass shelves are heavy. Use special care when

removing them.

Slide-out Shelves

Remove shelves from the shipping position and replace

shelves in the position you want.

To remove a shelf—Pull the shelf toward you 1,

then lift from both front and rear 2.

1

2

CAUTION: Do not apply too much force when pulling

out the shelf. If the shelf hits the door, it may result in

damage or personal injury.

Tilt the shelf 햴 and pull forward to remove it 햵.

4

3

Door

23

USING YOUR REFRIGERATOR

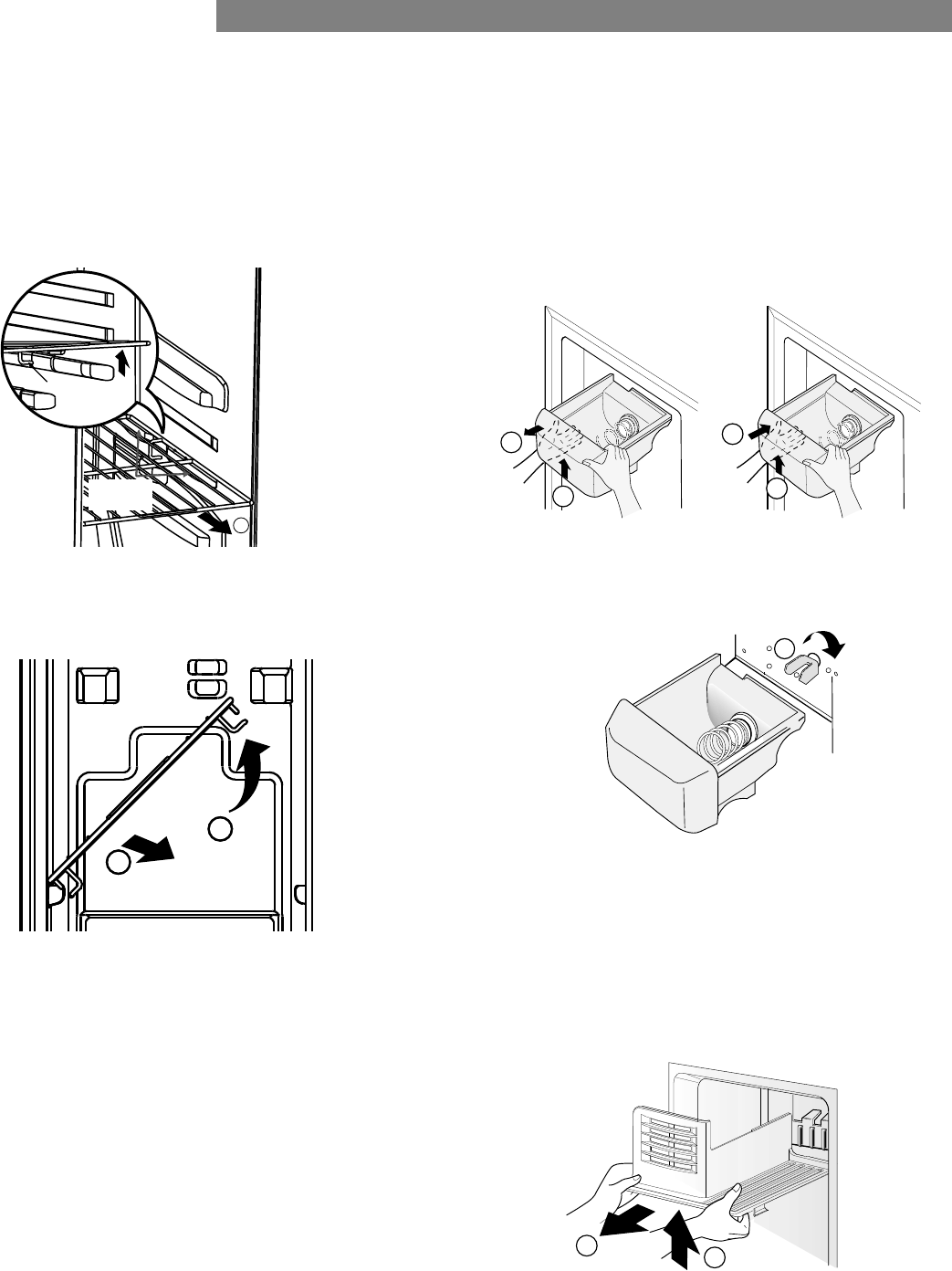

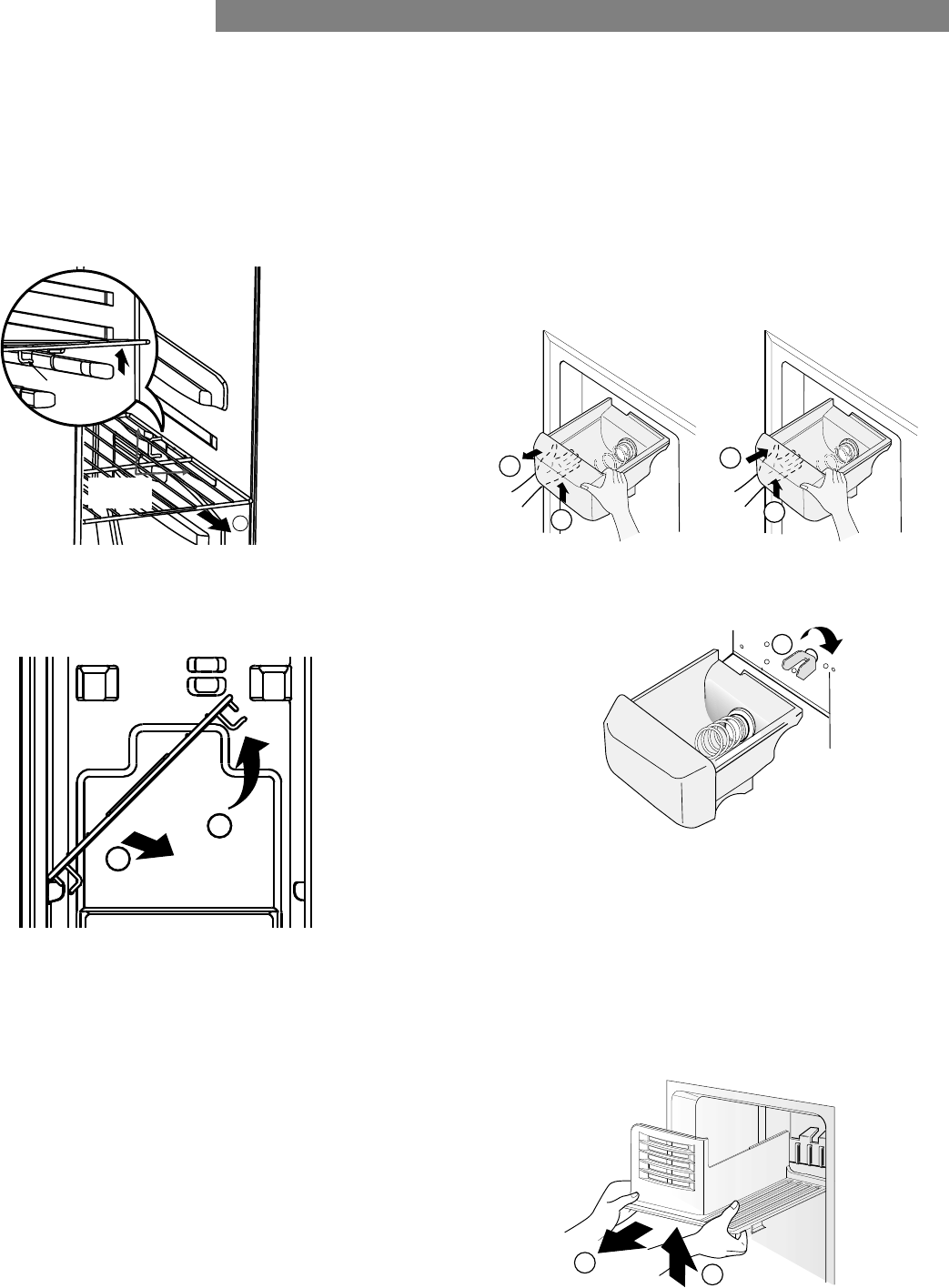

FREEZER SECTION

FREEZER SHELF

To assemble or disassemble the freezer shelf—Pull

the shelf towards the front 햲. The shelf hook will

contact the support on the guide. Lift the shelf so

the hook clears the support guide (view detail).

ICE STORAGE BIN

The ice bin stores the ice cubes made by the icemaker. If

you need to remove the ice storage bin, do so as follows:

NOTE: Use both hands to remove the ice bin to avoid

dropping it.

• Hold the ice storage bin as shown in the fi gure on the

left. Lift it 햲 while slightly pulling it out 햳.

• To assemble the ice storage bin, lift it 햴 while slightly

pushing it in 햵.

NOTE: Make sure the bin is fully engaged into the auger

drive 햶. If not, rotate the auger drive in the direction

shown by the arrow until the bin is fully engaged into the

auger drive.

ICEMAKER COVER

If you need access to the icemaker, follow these steps:

• Lift the ice shelf 햲 and pull it out 햳.

2

13

4

1

Support

guide

Hook

Tilt the shelf 햳 then pull it toward you 햴.

2

3

5

1

2

24

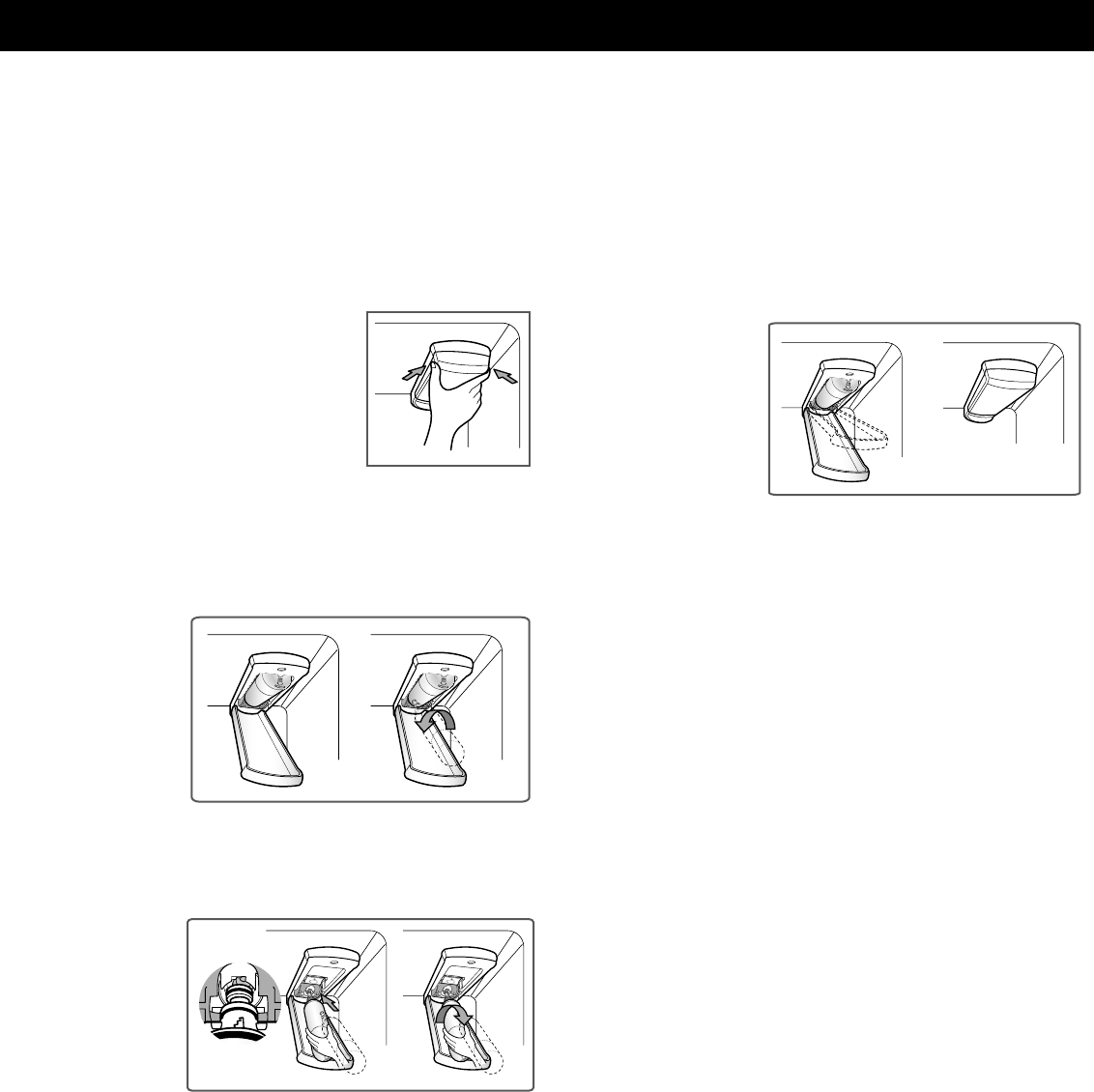

WATER FILTER

WATER FILTER

It is recommended that you replace the water fi lter:

• Approximately every 6 months.

• When the water fi lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Rotate the water

fi lter up into

position and

close the cover.

The cover will

click when closed

correctly.

3. After the water fi lter is replaced, dispense 2.5

gallons of water (fl ush for approximately 5 minutes)

to remove trapped air and contaminants from

the system. Do not dispense the entire 2.5 gallon

amount continuously. Depress and release the

dispenser pad for cycles of 30 seconds ON and 60

seconds OFF.

NOTE: To purchase a replacement water fi lter, visit a

Sears store or call 1-800-4-MY-HOME®. You may also

order on-line at www.sears.com/partsdirect

1. Remove the old water filter.

Press the push button to open the

water fi lter cover.

NOTE: Replacing the water fi lter

causes a small amount of water

(around 1 oz. or 25 cc) to drain. Place

a cup under the front end of the water fi lter cover to

collect any leaking water. Hold the water fi lter upright,

once it is removed, to prevent any remaining water from

spilling out of the water fi lter.

Pull the water

fi lter downward

and pull out.

Make sure to

rotate the fi lter

down completely

before pulling

it out of the

manifold hole.

2. Replace with a new water fi lter.

Take the new water fi lter out of its packing and remove

the protective

cover from the

o-rings. With the

water fi lter tabs

in the horizontal

position, push the

new water fi lter

into the manifold

hole until it stops.

25

WATER FILTER

Performance Data Sheet

Use Replacement Cartridge: ADQ73613402

The concentration of the indicated substances in water entering the system was reduced to a concentration less than or

equal to the permissible limit for water leaving the system as specifi ed in NSF/ANSI Standard 42 and Standard 53.

* Based on the use of Cryptosporidium parvum oocysts

System tested and certifi ed by NSF International against NSF/ANSI Standard 42 and Standard 53 for the

reduction of substances listed below.

Contaminant Reduction Average

Infl uent

NSF specifi ed Challenge

Concentration

Avg %

Reduction

Average

Product Water

Concentration

Max Permissible

Product Water

Concentration

NSF Reduction

Requirements

Chlorine Taste and Odor 2.0 mg/L 2.0 mg/L ± 10% 97.5% 0.05 mg/L N/A ≥ 50%

Nominal Particulate Class I, ,

≥0.5 to < 1.0 μm

5,600,000

pts/mL At least 10,000 particles/mL 99.3% 73,000 pts/ml N/A ≥85%

Asbestos 170 MFL 107 to 108 MFL; fi bers greater

than 10 μm in length >99% < 1 MFL N/A ≥99%

Atrazine 0.0087 mg/L 0.009 mg/L ± 10% 94.2% 0.00005 mg/L 0.003 mg/L N/A

Benzene 0.017 mg/L 0.015 mg/L ± 10% 97% 0.0005 mg/L 0.005 mg/L N/A

Carbofuran 0.073 mg/L 0.08 mg/L ± 10% 98.8% 0.001 mg/L 0.04 mg/L N/A

Lindane 0.002 mg/L 0.002 mg/L ± 10% 98.8% 0.00002 mg/L 0.0002 mg/L N/A

P-Dichlorobenzene 0.263 mg/L 0.225 mg/L ± 10% 99.6% 0.001 mg/L 0.075 mg/L N/A

Toxaphene 0.014 mg/L 0.015 mg/L ± 10% 93.5% 0.001 mg/L 0.003 mg/L N/A

2,4-D 0.25 mg/L 0.210 mg/L ± 10% 99.5% 0.0012 mg/L 0.07 mg/L N/A

Lead pH @6.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A

Lead pH @8.5 0.150 mg/L 0.15 mg/L ± 10% >99.3% 0.001 mg/L 0.010 mg/L N/A

Mercury @ pH 6.5 0.006 mg/L 0.006 mg/L ± 10% 96.5 0.0002 mg/L 0.002 mg/L N/A

Mercury @ pH 8.5 0.0062 mg/L 0.006 mg/L ± 10% 86.9 0.0081 mg/L 0.002 mg/L N/A

Cyst* 120,000 cysts/L Minimum 50,000 cysts/L >99.99% <1 cyst/L N/A ≥99.95%

26

It is essential that the manufacturer’s recommended

installation, maintenance and water fi lter replacement

requirements be carried out for the product to perform as

advertised.

NOTE: While the testing was performed under standard

laboratory conditions, actual performance may vary.

Replacement Cartridge: ADQ73613402

To purchase a replacement fi lter, visit your local Sears

store or call 1-800-4-MY-HOME®. Visit us on the web at

www.sears.com

Product distributed in the United States by Sears Brands

Management Corporation, Hoff man Estates, IL 60179.

3M is a trademark of 3M Company.

NSF is a trademark of NSF International.

© 2009 3M Company. All rights reserved.

WARNING

CAUTION

To reduce the risk associated with choking: Do not

allow children under 3 years of age to have access to

small parts during the installation of this product.

To reduce the risk associated with ingestion

of contaminants: Do not use with water that is

microbiologically unsafe or of unknown quality without

adequate disinfection before and after the system.

Systems certifi ed for cyst reduction may be used on

disinfected water that may contain fi lterable cysts. EPA

Establishment Number 070595-MEX-001

To reduce the risk associated with property damage

due to water leakage:

• Read and follow the Water Filter instructions before

installation and use of this system.

• Installation and use MUST comply with all state and

local plumbing codes.

• Do not install if water pressure exceeds 120 psi (827

kPa). Contact a plumbing professional if you are

uncertain of how to check your water pressure.

• Do not install where water hammer conditions may

occur. If water hammer conditions exist, you must

install a water hammer arrester. Contact a plumbing

professional if you are uncertain of how to check for

this condition.

• Do not install on hot water supply lines.

The maximum operating water temperature of this

water fi lter system is 100°F (38°C).

• Protect water fi lter from freezing. Do not operate

refrigerator in ambient conditions below 55°F. Drain

water fi lter when storing unit in temperatures below

40°F (4.4°C).

• The disposable water fi lter must be replaced every

six months, at the rated capacity, or if a noticeable

reduction in fl ow rate occurs.

• Do not install systems in areas where ambient

temperatures may go above 110ºF (43.3ºC).

• Where a backfl ow prevention device is installed on

a water system, a device for controlling pressure due

to thermal expansion must be installed.

• Ensure all tubing and fi ttings are secure and free

from leaks.

WATER FILTER

Application Guidelines/Water Supply Parameters

Service Flow 0.5 gpm (1.9 lpm)

Water Supply Potable Water

Water Pressure 20-120 psi (138 - 827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 38°C)

Capacity 200 gallons (757 liters)

California Department of Public Health Certifi cation 14-3015.

For conditions of use, health claims certifi ed by California

Department of Public Health and replacement parts, see

Performance Data Sheet.

27

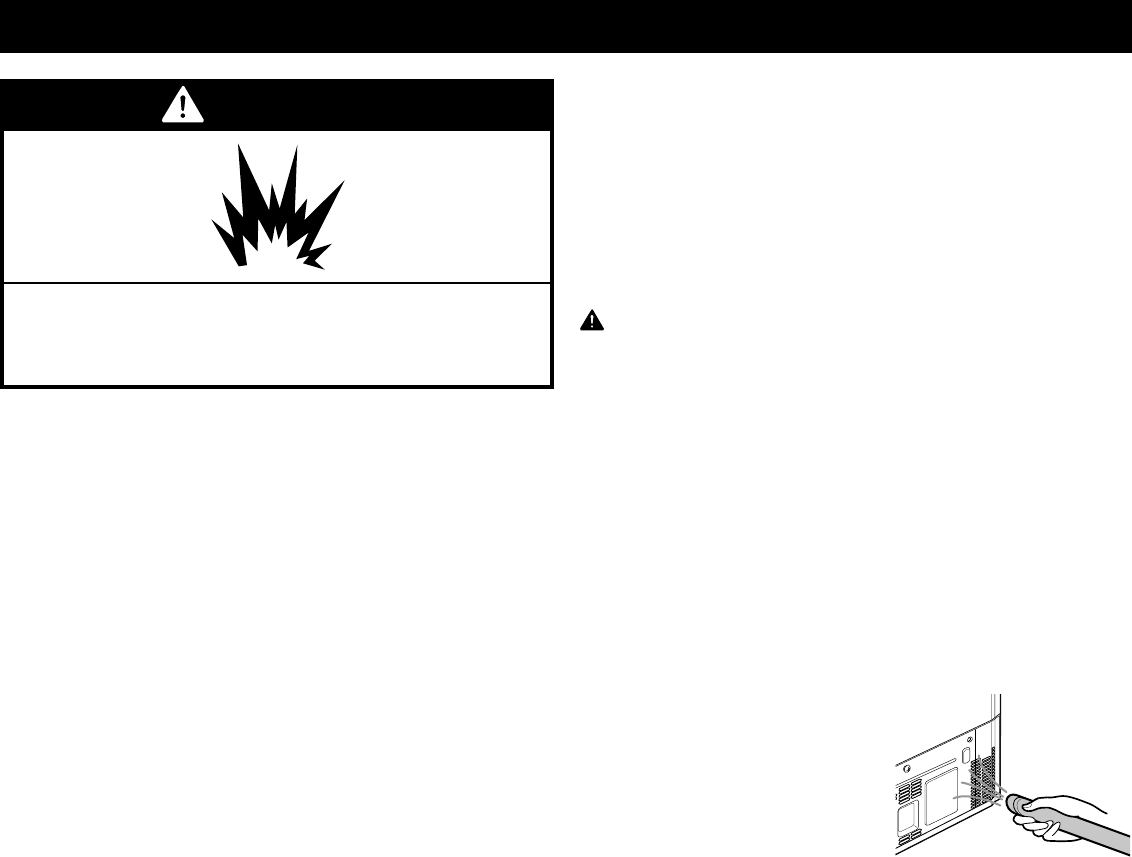

CARE AND CLEANING

WARNING

Explosion Hazard

Use non-fl ammable cleaner. Failure to do so can result

in fi re, explosion, or death.

Both the refrigerator and freezer sections defrost

automatically; however, clean both sections about once a

month to prevent odors. Wipe up spills immediately.

GENERAL CLEANING TIPS

• Unplug refrigerator or disconnect power.

• Remove all removable parts, such as shelves, crispers,

etc. Refer to sections in Using Your Refrigerator for

removal instructions.

• Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use abrasive or harsh cleaners.

• Hand wash, rinse and dry all surfaces thoroughly.

• Plug in refrigerator or reconnect power.

OUTSIDE

Waxing external painted metal surfaces helps provide

rust protection. Do not wax plastic parts. Wax painted

metal surfaces at least twice a year using appliance wax

(or auto paste wax). Apply wax with a clean, soft cloth.

For products with a stainless steel exterior, use a clean

sponge or soft cloth and a mild detergent in warm water.

Do not use abrasive or harsh cleaners. Dry thoroughly

with a soft cloth.

INSIDE WALLS (allow freezer to warm up so

the cloth will not stick)

To help remove odors, you can wash the inside of the

refrigerator with a mixture of baking soda and warm

water. Mix 2 tablespoons of baking soda to 1 quart of

water (26 g soda to 1 liter water.) Be sure the baking soda

is completely dissolved so it does not scratch the surfaces

of the refrigerator.

DOOR LINERS AND GASKETS

Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use cleaning waxes, concentrated

detergents, bleaches, or cleaners containing petroleum on

plastic refrigerator parts.

PLASTIC PARTS (Covers and Panels)

Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use window sprays, abrasive

cleansers, or fl ammable fl uids. These can scratch or

damage the material.

CONDENSER COILS

Use a vacuum cleaner with

an attachment to clean the

condenser cover and vents.

Do not remove the panel

covering the condenser

coil area.

CAUTION: While cleaning the inside, do not spray

water.

28

LED LIGHT REPLACEMENT

NOTE: The refrigerator and freezer compartment lights

are LED interior lighting, and service should be performed

by a qualifi ed technician.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep all

refrigerator doors closed to help foods stay cold and

frozen.

2. If the power will be out for more than 24 hours, remove

all frozen food and store it in a frozen food locker.

WHEN YOU GO ON VACATION

If you choose to leave the refrigerator on while you are

away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Turn off the icemaker and empty the ice bin.

If you choose to turn the refrigerator off before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control) to OFF. See the SETTING THE

CONTROLS section.

3. Clean the refrigerator, wipe it and dry well.

4. Tape rubber or wood blocks to the tops of both doors

to prop them open far enough for air to get in. This

stops odor and mold from building up.

WHEN YOU MOVE

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Unplug the refrigerator.

3. Clean, wipe and dry thoroughly.

4. Take out all removable parts, wrap them well

and tape them together so they do not shift and

rattle during the move. Refer to the USING YOUR

REFRIGERATOR section for removal instructions.

5. Depending on the model, raise the front of the

refrigerator so it rolls more easily OR screw in the

leveling legs all the way so they do not scrape the

fl oor. See the DOOR ALIGNMENT section.

6. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and

refer to the REFRIGERATOR INSTALLATION section for

preparation instructions.

CARE AND CLEANING

WARNING

Electrical Shock Hazard

Before service is performed on the interior LED lighting,

unplug the refrigerator or turn off power at the circuit

breaker or fuse box.

Setting either or both controls to the OFF position does

not remove power to the light circuit.

29

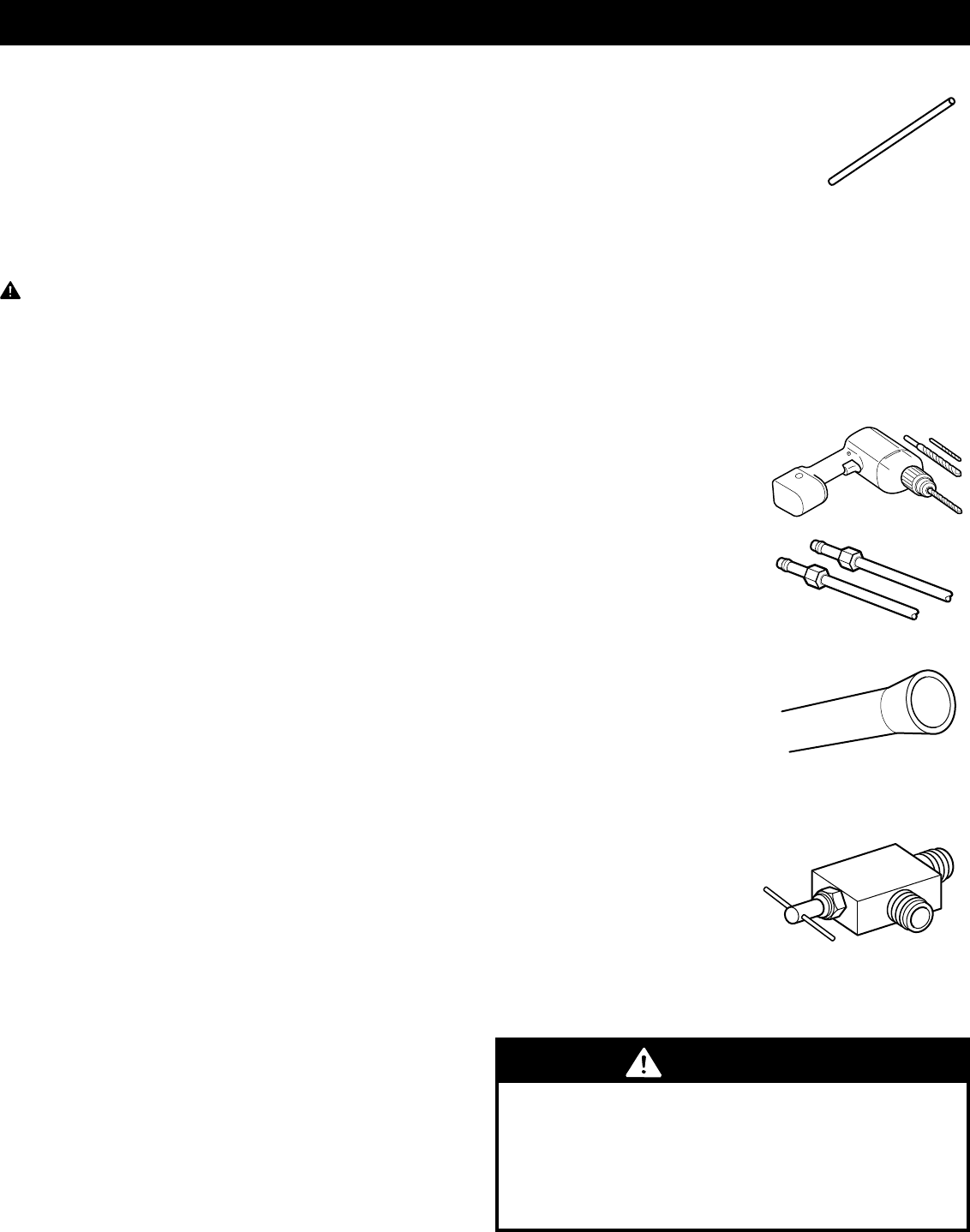

CONNECTING THE WATER LINE

BEFORE YOU BEGIN

This water line installation is not covered by the refrigerator

warranty. Follow these instructions carefully to minimize the

risk of expensive water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and can

lead to water leakage or fl ooding. Call a qualifi ed plumber

to correct water hammer before installing the water supply

line to the refrigerator.

CAUTION: To prevent burns and product damage, only

connect the refrigerator water line to a cold water supply.

Connect to a potable water supply only.

If you use your refrigerator before connecting the water

line, make sure the icemaker power switch is in the OFF (O)

position.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

WATER PRESSURE

Connect to the cold water supply. The water pressure

must be between 20 and 120 psi (138 to 827 kPa) on

models without a water fi lter and between 40 and 120 psi

(276 to 827 kPa) on models with a water fi lter.

If a reverse osmosis water fi ltration system is connected

to your cold water supply, this water line installation is not

covered by the refrigerator warranty. Follow the following

instructions carefully to minimize the risk of expensive water

damage.

If a reverse osmosis water fi ltration system is connected

to your cold water supply, the water pressure to the reverse

osmosis system needs to be a minimum of 40 to 60 psi (2.8

kgf/cm2 ~ 4.2 kgf/cm2, less than 2.0~3.0 sec. to fi ll a cup

of 7 oz capacity).

If the water pressure from the reverse osmosis system is less

than 21 psi or 1.5 kgf/cm2 (takes more than 4.0 sec to fi ll a

cup of 7 oz capacity):

• Check to see if the sediment fi lter in the reverse osmosis

system is blocked. Replace the fi lter if necessary.

• Allow the storage tank on the reverse osmosis system to

refi ll after heavy usage.

• If the issue concerning water pressure from reverse

osmosis remains, call a licensed, qualifi ed plumber.

• All installations must be in accordance with local

plumbing code requirements.

CAUTION: Wear eye protection during installation to

prevent injury.

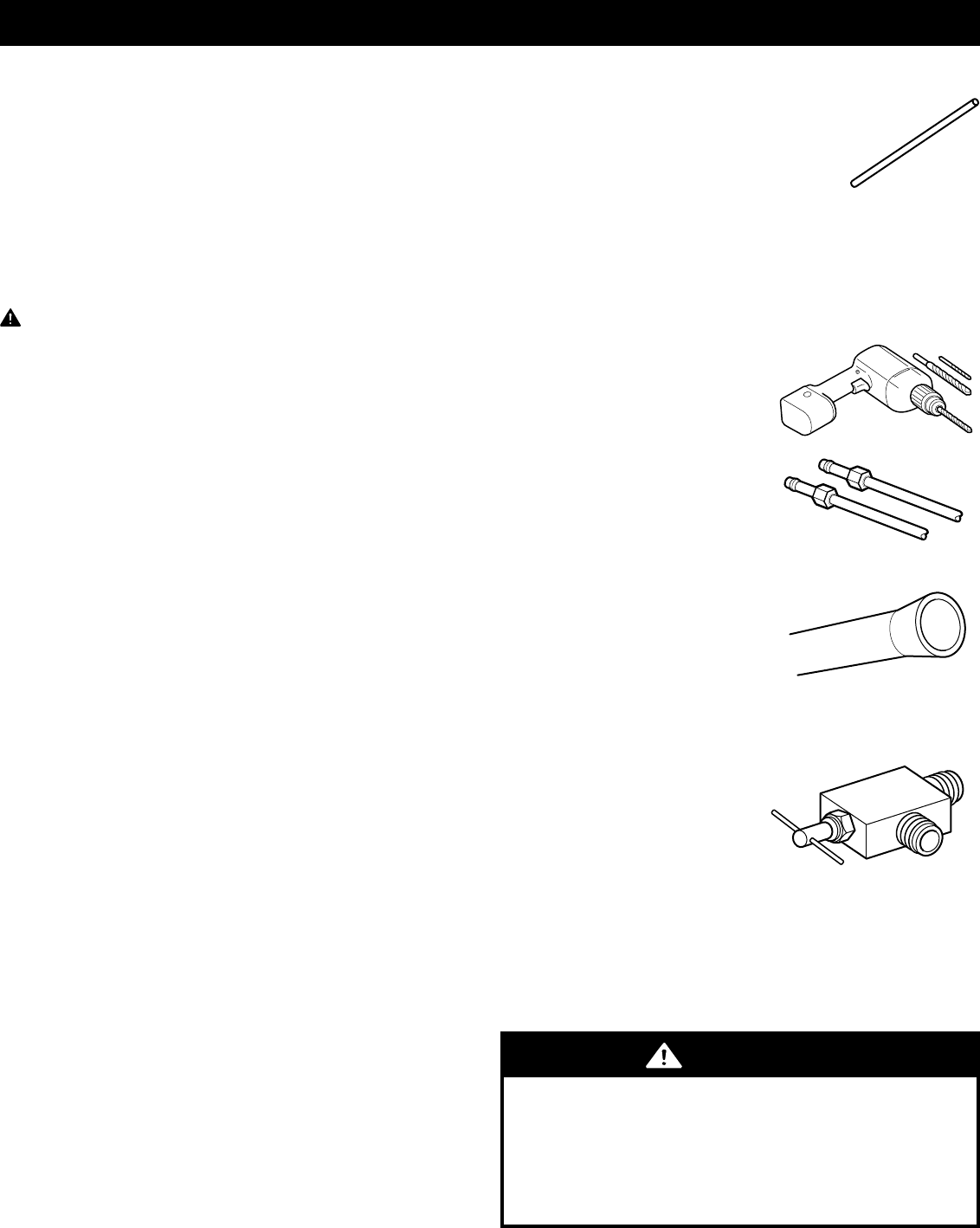

WHAT YOU WILL NEED

• Copper Tubing, ¼ in. outer

diameter, to connect the refrigerator

to the water supply. Be sure both

ends of the tubing are cut square.

• To determine how much tubing you

need: measure the distance from the water valve on the

back of the refrigerator to the water supply pipe. Then,

add 8 feet (2.4 m). Be sure there is suffi cient extra tubing

(about 8 feet [2.4 m] coiled into 3 turns of about 10 in.

[25 cm] diameter) to allow the refrigerator to move out

from the wall after installation.

• Power drill.

• ½ in. or adjustable wrench.

• Flat blade and Phillips head screwdrivers.

• Two ¼ in. outer diameter

compression nuts and

2 ferrules (sleeves) to

connect the copper tubing

to the shutoff valve and the

refrigerator water valve.

• If your existing copper water

line has a fl ared fi tting at the

end, you will need an adapter

(available at plumbing supply

stores) to connect the water line

to the refrigerator OR you can

cut off the fl ared fi tting with

a tube cutter and then use a

compression fi tting.

• Shutoff valve to connect

to the cold water line. The

shutoff valve should have a water inlet with a minimum

inside diameter of 5/32 in. at the point of connection

to the COLD WATER LINE.

Saddle-type shutoff valves

are included in many water

supply kits. Before purchasing,

make sure a saddle-type

valve complies with your local

plumbing codes.

NOTE: A Self Piercing Saddle Type Water Valve should

not be used.

WARNING

Electrical Shock Hazard

When using any electrical device (such as a power

drill) during installation, be sure the device is battery

powered, double insulated or grounded in a manner that

will prevent the hazard of electric shock.

30

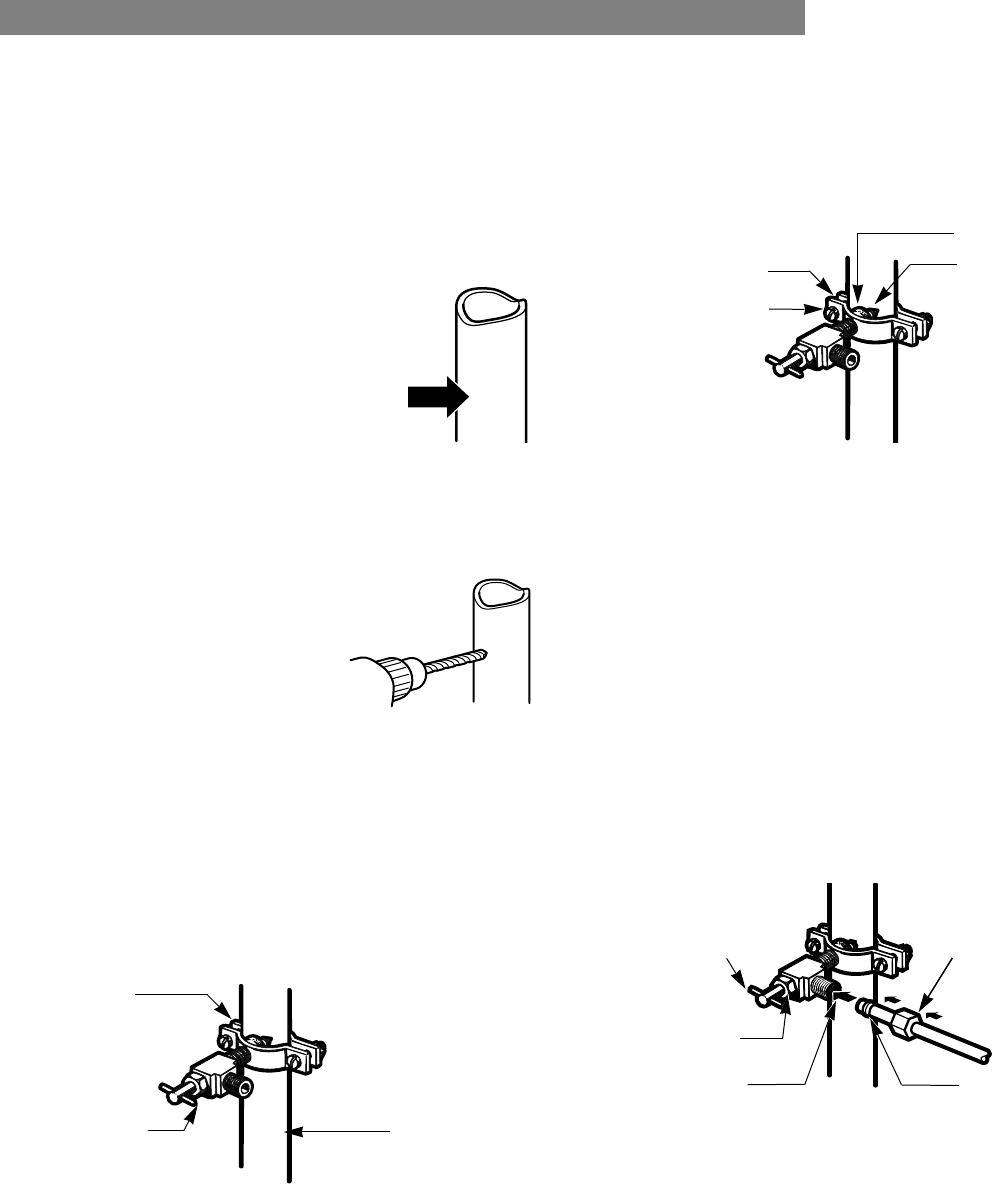

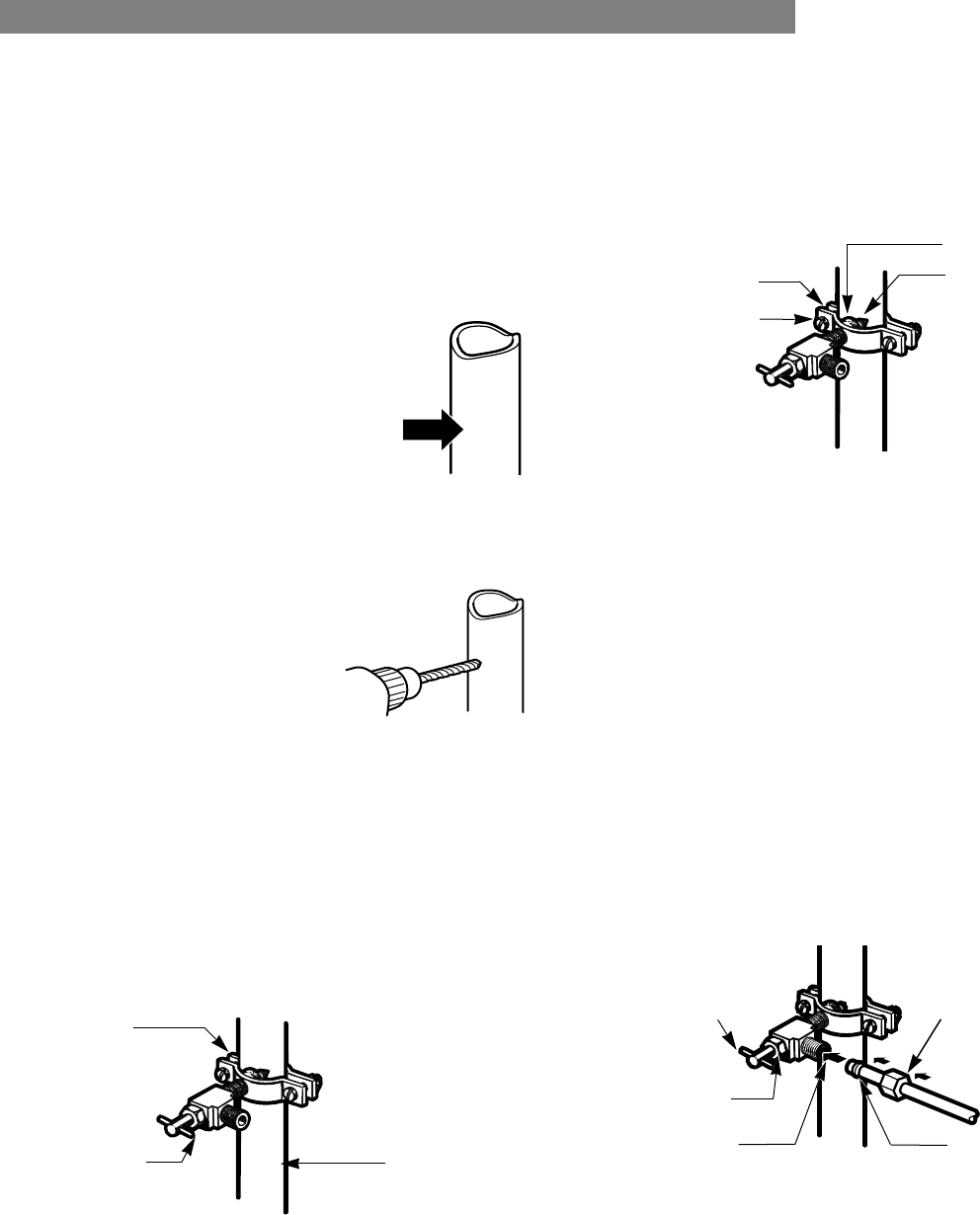

INSTALLATION INSTRUCTIONS

Install the shutoff valve on the nearest frequently used

drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure on the

line.

2. CHOOSE THE VALVE LOCATION

Choose a location for the valve that is

easily accessible. It is best to connect

into the side of a vertical water pipe.

When it is necessary to connect into

a horizontal water pipe, make the

connection to the top or side, rather

than at the bottom, to avoid drawing

off any sediment from the water pipe.

3. DRILL THE HOLE FOR THE VALVE

Drill a ¼ in. hole in the water pipe using a sharp bit.

Remove any burrs resulting from

drilling the hole in the pipe. Be

careful not to allow water to

drain into the drill. Failure to

drill a ¼ in. hole may result

in reduced ice production or

smaller cubes.

NOTE: The hookup line cannot be white, plastic

tubing. Licensed plumbers must use only copper

tubing NDA tubing #49595 or 49599 or Cross Link

Polyethylene (PEX) tubing.

4. FASTEN THE SHUTOFF VALVE

Fasten the shutoff valve to the cold water pipe with

the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves are

illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten clamp or you may crush the

tubing.

6. ROUTE THE TUBING

Route the tubing between the cold water line and the

refrigerator.

Route the tubing through a hole drilled in the wall or

fl oor (behind the refrigerator or adjacent base cabinet)

as close to the wall as possible.

NOTE: Be sure there is suffi cient extra tubing (about

8 feet coiled into 3 turns of about 10 in. diameter) to

allow the refrigerator to move out from the wall after

installation.

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve) for

copper tubing onto the end of the tubing and connect

it to the shutoff valve. Make sure the tubing is fully

inserted into the valve. Tighten the compression nut

securely.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves are

illegal and their use is not permitted in

Massachusetts. Consult with your licensed plumber.

Pipe Clamp

Saddle-Type

Shutoff Valve Vertical Cold

Water Pipe

Pipe Clamp

Clamp Screw

Washer

Inlet End

Saddle-Type

Shutoff Valve

Packing Nut

Outlet Valve

Compression Nut

Ferrule (sleeve)

CONNECTING THE WATER LINE

31

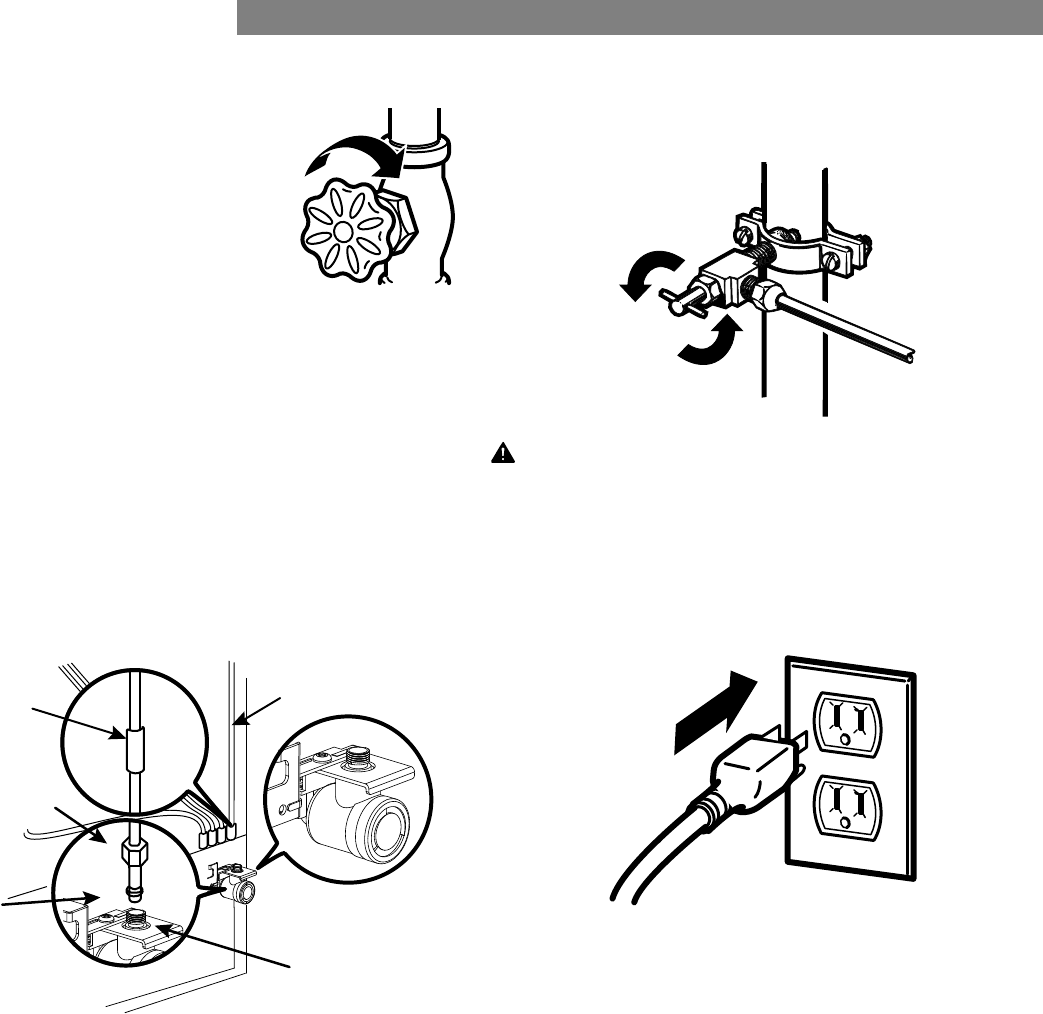

8. FLUSH OUT THE TUBING

Turn the main water supply on and

fl ush out the tubing until the water

is clear.

Shut the water off at the water

valve after about one quart of

water has been fl ushed through the

tubing.

9. CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE: Before making the connection to the

refrigerator, be sure that the refrigerator power cord is

not plugged into the wall outlet.

1. Remove the plastic fl exible cap from the water valve.

2. Place the compression nut and ferrule (sleeve) onto the

end of the tubing as shown.

3. Insert the end of the copper tubing into the connection

as far as possible. While holding the tubing, tighten the

fi tting.

10. TURN THE WATER ON AT THE SHUTOFF VALVE

Tighten any connections that leak.

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the wall.

Push the refrigerator back to the wall.

12. START THE ICEMAKER

Set the icemaker power switch to the ON position.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (–9°C) or below. It

will then begin operation automatically if the icemaker

power switch is in the ON (I) position.

CAUTION: Check to see if leaks occur at the water line

connections.

¼” (6.35 mm) Tubing

Refrigerator

Connection

Tubing Clamp

¼” (6.35 mm)

Compression

Nut

Ferrule

(Sleeve)

Back of refrigerator

CONNECTING THE WATER LINE

32

Problem Possible Causes Solutions

Refrigerator and

Freezer section are

not cooling.

The power supply cord is unplugged. Firmly plug the cord into a live outlet with the proper

voltage.

Refrigerator is set to demo mode. Demo Mode allows the lights and control display to

work normally while disabling cooling to save energy

while on the showroom fl oor. Refer to the Setting the

Controls section for instructions on how to disable

Demo Mode.

Refrigerator is in the defrost cycle. During the defrost cycle, the temperature of each

compartment may rise slightly. Wait 30 minutes and

confi rm the proper temperature has been restored

once the defrost cycle has completed.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Refrigerator was recently relocated. If the refrigerator was stored for a long period of time

or moved on its side, it is necessary for the refrigerator

to lay upright for 24 hours before connecting it to

power.

Cooling System runs

too much. Refrigerator is replacing an older

model. Modern refrigerators require more operating time but

use less energy due to more effi cient technology.

Refrigerator was recently plugged in

or power restored. The refrigerator will take up to 24 hours to cool

completely.

Door opened often or a large amount

of food / hot food was added. Adding food and opening the door warms the

refrigerator, requiring the compressor to run longer in

order to cool the refrigerator back down. In order to

conserve energy, try to get everything you need out of

the refrigerator at once, keep food organized so it is

easy to fi nd, and close the door as soon as the food is

removed. (Refer to the Food Storage Guide.)

Doors are not closed completely. Firmly push the doors shut. If they will not shut all the

way, see the Doors will not close completely or pop

open section in Parts & Features Troubleshooting.

Refrigerator is installed in a hot

location. The compressor will run longer under warm conditions.

At normal room temperatures (70°F or 21ºC) expect

your compressor to run about 40% to 80% of the

time. Under warmer conditions, expect it to run even

more often. The refrigerator should not be operated

above 110°F (43ºC).

Condenser / back cover is clogged. Use a vacuum cleaner with an attachment to clean the

condenser cover and vents. Do not remove the panel

covering the condenser coil area.

COOLING

TROUBLESHOOTING GUIDE

Before conducting troubleshooting, make sure that the following basic requirements are met:

Service Flow 0.5 gpm (1.9 lpm)

Water Supply Potable Water

Water Pressure 40-120 psi (276 - 827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 38°C)

Electrical Ratings 115 Volts, 60 Hz, AC only, and fused

at 15 amperes (minimum).

33

Problem Possible Causes Solutions

Refrigerator or

Freezer section is too

warm.

Refrigerator was recently installed. It may take up to 24 hours for each compartment to

reach the desired temperature.

Air vents are blocked. Rearrange items to allow air to fl ow throughout the

compartment. Refer to the Airfl ow diagram in the

Using Your Refrigerator section.

Doors are opened often or for long

periods of time. When the doors are opened often or for long periods

of time, warm, humid air enters the compartment.

This raises the temperature and moisture level within

the compartment. To lessen the eff ect, reduce the

frequency and duration of door openings.

Unit is installed in a hot location. The refrigerator should not be operated in

temperatures above 110ºF (43ºC).

A large amount of food or hot food

was added to either compartment. Adding food warms the compartment requiring the

cooling system to run. Allowing hot food to cool to

room temperature before putting it in the refrigerator

will reduce this eff ect.

Doors not closed correctly. See the Doors will not close correctly or pop open

section in Parts & Features Troubleshooting.

Temperature control is not set

correctly. If the temperature is too warm, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Defrost cycle has recently completed. During the defrost cycle, the temperature of each

compartment may raise slightly and condensation may

form on the back wall. Wait 30 minutes and confi rm

the proper temperature has been restored once the

defrost cycle has completed.

Interior moisture

buildup. Doors are opened often or for long

periods of time. When the doors are opened often or for long periods

of time, warm, humid air enters the compartment.

This raises the temperature and moisture level within

the compartment. To lessen the eff ect, reduce the

frequency and duration of door openings.

Doors not closed correctly. See the Doors will not close correctly section in the

Troubleshooting section.

Weather is humid. Humid weather allows additional moisture to enter the

compartments when the doors are opened leading to

condensation or frost. Maintaining a reasonable level

of humidity in the home will help to control the amount

of moisture that can enter the compartments.

Defrost cycle recently completed. During the defrost cycle, the temperature of each

compartment may raise slightly and condensation may

form on the back wall. Wait 30 minutes and confi rm

that the proper temperature has been restored once

the defrost cycle has completed.

Food is not packaged correctly. Food stored uncovered or unwrapped, and damp

containers can lead to moisture accumulation within

each compartment. Wipe all containers dry and store

food in sealed packaging to prevent condensation and

frost.

TROUBLESHOOTING GUIDE

COOLING

34

Problem Possible Causes Solutions

Food is freezing

in the refrigerator

compartment.

Food with high water content was

placed near an air vent. Rearrange items with high water content away from

air vents.

Refrigerator temperature control is set

incorrectly. If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Refrigerator is installed in a cold

location. When the refrigerator is operated in temperature

below 41°F (5°C), food can freeze in the refrigerator

compartment. The refrigerator should not be operated

in temperature below 55°F (13°C).

Frost or ice crystals

form on frozen food

(outside of package).

Door is opened frequently or for long

periods of time. When the doors are opened often or for long periods

of time, warm, humid air enters the compartment. This

raises the temperature and moisture level within the

compartment. Increased moisture will lead to frost

and condensation. To lessen the eff ect, reduce the

frequency and duration of door openings.

Door is not closing properly. Refer to the Doors will not close correctly or pop

open section in the Troubleshooting section.

Refrigerator or

Freezer section is too

cold.

Incorrect temperature control settings. If the temperature is too cold, adjust the control one

increment at a time and wait for the temperature to

stabilize. Refer to the Setting the Controls section for

more information.

Frost or ice crystals

on frozen food

(inside of sealed

package).

Condensation from food with a high

water content has frozen inside of the

food package.

This is normal for food items with a high water

content.

Food has been left in the freezer for

a long period of time. Do not store food items with high water content in the

freezer for a long period of time.

Icemaker is not

making enough ice. Demand exceeds ice storage

capacity. The icemaker will produce approximately 100 cubes in

a 24 hour period.

House water supply is not connected,

valve is not turned on fully, or valve is

clogged.

Connect the refrigerator to a cold water supply with

adequate pressure and turn the water shutoff valve

fully open.

If the problem persists, it may be necessary to contact

a plumber.

Water fi lter has been exhausted. It is recommended that you replace the water fi lter:

• Approximately every 6 months.

• When the water fi lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Low house water supply pressure. The water pressure must be between 20 and 120 psi

(138 - 827 kPa) on models without a water fi lter and

between 40 and 120 psi (276 - 827 kPa) on models

with a water fi lter.

If the problem persists, it may be necessary to contact

a plumber.

Reverse Osmosis fi ltration system is

used. Reverse osmosis fi ltration systems can reduce the

water pressure below the minimum amount and result

in icemaker issues. (Refer to Water Pressure section.)

Tubing connecting refrigerator to

house supply valve is kinked. The tubing can kink when the refrigerator is moved

during installation or cleaning resulting in reduced

water fl ow. Straighten or repair the water supply line

and arrange it to prevent future kinks.

TROUBLESHOOTING GUIDE

COOLING/ICE & WATER

35

Problem Possible Causes Solutions

Icemaker is not

making enough ice

(continued).

Doors are opened often or for long

periods of time. If the doors of the unit are opened often, ambient

air will warm the refrigerator which will prevent the

unit from maintaining the set temperature. Lowering

the refrigerator temperature can help, as well as not

opening the doors as frequently.

Doors are not closed completely. If the doors are not properly closed, ice production

will be aff ected. See the Doors will not close

completely or pop open section in Parts & Features

Troubleshooting for more information.

The temperature setting for the

freezer is too warm. The recommended temperature for the freezer

compartment for normal ice production is 0°F. If the

freezer temperature is warmer, ice production will be

aff ected.

Dispensing water

slowly. Water fi lter has been exhausted. It is recommended that you replace the water fi lter:

• Approximately every 6 months.

• When the water fi lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Reverse osmosis fi ltration system is

used. Reverse osmosis fi ltration systems can reduce the water

pressure below the minimum amount and result in

icemaker issues.

If the problem persists, it may be necessary to contact

a plumber.

Low house water supply pressure. The water pressure must be between 20 and 120 psi

(138 - 827 kPa) on models without a water fi lter and

between 40 and 120 psi (276 - 827 kPa) on models

with a water fi lter.

If the problem persists, it may be necessary to contact

a plumber.

Not dispensing ice. Doors are not closed completely. Ice will not dispense if any of the refrigerator doors

are left open.

Infrequent use of the dispenser. Infrequent use of the ice dispenser will cause the cubes

to stick together over time, which will prevent them

from properly dispensing. Check the ice bin for ice

cubes clumping/sticking together. If they are, break up

the ice cubes to allow for proper operation.

The delivery chute is clogged with

frost or ice fragments. Eliminate the frost or ice fragments by removing the

ice bin and clearing the chute with a plastic utensil.

Dispensing cubed ice can also help prevent frost or ice

fragment buildup.

The dispenser display is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

Ice bin is empty. It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker

to begin making ice. Make sure that the shutoff (arm/

sensor) is not obstructed.

Once the ice supply in the bin has been completely

exhausted, it my take up to 90 minutes before

additional ice is available, and approximately 24

hours to completely refi ll the bin.

TROUBLESHOOTING GUIDE

ICE & WATER

36

Problem Possible Causes Solutions

Icemaker is not

making ice. Refrigerator was recently installed or

icemaker recently connected. It may take up to 24 hours for each compartment to

reach the desired temperature and for the icemaker to

begin making ice.

Icemaker not turned on. Locate the icemaker ON/OFF switch and confi rm that

it is in the ON (I) position.

The ice detecting sensor is obstructed. Foreign substances or frost on the ice-detecting sensor

can interrupt ice production. Make sure that the sensor

area is clean at all times for proper operation.

The refrigerator is not connected to

a water supply or the supply shutoff

valve is not turned on.

Connect refrigerator to the water supply and turn the

water shutoff valve fully open.

Icemaker shutoff (arm or sensor)

obstructed. If your icemaker is equipped with an ice shutoff arm,

make sure that the arm moves freely. If your icemaker

is equipped with the electronic ice shutoff sensor,

make sure that there is a clear path between the two

sensors.

Reverse osmosis water fi ltration

system is connected to your cold

water supply.

Reverse osmosis fi ltration systems can reduce the

water pressure below the minimum amount and result

in icemaker issues. (Refer to the Water Pressure

section.)

Not dispensing

water. New installation or water line recently

connected. Dispense 2.5 gallons (9.5 l) of water (fl ush for

approximately 5 minutes) to remove trapped air and

contaminants from the system. Do not dispense the

entire 2.5 gallon (9.5 l) amount continuously. Depress

and release the dispenser pad for cycles of 30

seconds ON and 60 seconds OFF.

The dispenser panel is locked. Press and hold the Lock button for three seconds to

unlock the control panel and dispenser.

The dispenser is not set for water

dispensing. The dispenser can be set for ice or water. Make

certain that the control panel is set for the proper

operation. Press the Water button on the control panel

to dispense water.

Refrigerator or freezer doors are not

closed properly. Water will not dispense if any of the refrigerator

doors are left open.

Water fi lter has been recently

removed or replaced. After the water fi lter is replaced, dispense 2.5 gallons

(9.5 l) of water (fl ush for approximately 5 minutes) to

remove trapped air and contaminants from the system.

Do not dispense the entire 2.5 gallon (9.5 l) amount

continuously. Depress and release the dispenser pad

for cycles of 30 seconds ON and 60 seconds OFF.

Tubing connecting refrigerator to

house supply valve is kinked. The tubing can kink when the refrigerator is moved

during installation or cleaning resulting in reduced

water fl ow. Straighten or repair the water supply line

and arrange it to prevent future kinks.

The house water supply is not

connected, the valve is not turned on

fully, or the valve is clogged.

Connect refrigerator to the water supply and turn the

water shutoff valve fully open.

If the problem persists, it may be necessary to contact

a plumber.

ICE & WATER

TROUBLESHOOTING GUIDE

37

Problem Possible Causes Solutions

Ice has bad taste or

odor. Water supply contains minerals such

as sulfur. A water fi lter may need to be installed to eliminate

taste and odor problems.

NOTE: In some cases, a fi lter may not help. It may not

be possible to remove all minerals / odor / taste in all

water supplies.

Icemaker was recently installed. Discard the fi rst few batches of ice to avoid discolored

or bad tasting ice.

Ice has been stored for too long. Ice that has been stored for too long will shrink,

become cloudy, and may develop a stale taste. Throw

away old ice and make a new supply.

The food has not been stored

properly in either compartment. Rewrap the food. Odors may migrate to the ice if

food is not wrapped properly.

The interior of the refrigerator needs

to be cleaned. See the Care and Cleaning section for more

information.

The ice storage bin needs to be

cleaned. Empty and wash the bin (discard old cubes). Make

sure that the bin is completely dry before reinstalling

it.

Dispensing warm

water. Refrigerator was recently installed. Allow 24 hours after installation for the water storage

tank to cool completely.

The water dispenser has been used

recently and the storage tank was

exhausted.

Depending on your specifi c model, the water storage

capacity will range from approximately 20 to 30 oz

(0.6 - 0.9 liter).

Dispenser has not been used for

several hours. If the dispenser has not been used for several hours,

the fi rst glass dispensed may be warm. Discard the

fi rst 10 oz (0.3 liter).

Refrigerator is connected to the hot

water supply. Make sure that the refrigerator is connected to a cold

water pipe.

WARNING: Connecting the refrigerator to a hot

water line may damage the icemaker.

Water has bad taste

or odor. Water supply contains minerals such

as sulfur. A water fi lter may need to be installed to eliminate

taste and odor problems.

Water fi lter has been exhausted. It is recommended that you replace the water fi lter:

• Approximately every 6 months.

• When the water fi lter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Refrigerator was recently installed. Dispense 2.5 gallons (9.5 l) of water (fl ush for

approximately 5 minutes) to remove trapped air and

contaminants from the system. Do not dispense the

entire 2.5 gallon (9.5 l) amount continuously. Depress

and release the dispenser pad for cycles of 30

seconds ON and 60 seconds OFF.

Icemaker is making

too much ice. Icemaker shutoff (arm/sensor) is

obstructed. Empty the ice bin. If your icemaker is equipped with

an ice shutoff arm, make sure that the arm moves

freely. If your icemaker is equipped with the electronic

ice shutoff sensor, make sure that there is a clear path

between the two sensors. Reinstall the ice bin and wait

24 hours to confi rm proper operation.

ICE & WATER

TROUBLESHOOTING GUIDE

38

Problem Possible Causes Solutions

Clicking The defrost control will click when

the automatic defrost cycle begins

and ends. The thermostat control (or

refrigerator control on some models)

will also click when cycling on and

off .

Normal Operation

Rattling Rattling noises may come from the

fl ow of refrigerant, the water line on

the back of the unit, or items stored

on top of or around the refrigerator.

Normal Operation

Refrigerator is not resting solidly on

the fl oor. Floor is weak or uneven or leveling legs need to be

adjusted. See the Door Alignment section.

Refrigerator with linear compressor

was jarred while running. Normal Operation

Whooshing Evaporator fan motor is circulating

air through the refrigerator and

freezer compartments.

Normal Operation

Air is being forced over the condenser

by the condenser fan. Normal Operation

Gurgling Refrigerant fl owing through the

cooling system. Normal Operation

Popping Contraction and expansion of the

inside walls due to changes in

temperature.

Normal Operation

Sizzling Water dripping on the defrost heater

during a defrost cycle. Normal Operation

Vibrating If the side or back of the refrigerator

is touching a cabinet or wall, some of

the normal vibrations may make an

audible sound.

To eliminate the noise, make sure that the sides and

back cannot vibrate against any wall or cabinet.

Dripping Water running into the drain pan

during the defrost cycle. Normal Operation

Pulsating or High-

Pitched Sound Your refrigerator is designed to run

more effi ciently to keep your food

items at the desired temperature. The

high effi ciency compressor may cause

your new refrigerator to run longer

than your old one, but it is still more

energy effi cient than previous models.

While the refrigerator is running, it is

normal to hear a pulsating or high-

pitched sound.

Normal Operation

NOISE

TROUBLESHOOTING GUIDE

39

Problem Possible Causes Solutions

Doors will not close

correctly or pop

open.

Food packages are blocking the door

open. Rearrange food containers to clear the door and door

shelves.

Ice bin, crisper cover, pans, shelves,

door bins, or baskets are out of

position.

Push bins all the way in and put crisper cover, pans,

shelves and baskets into their correct positions. See the

Using Your Refrigerator section for more information.

The doors were removed during

product installation and not properly

replaced.

Remove and replace the doors according to the

Removing and Replacing Refrigerator Handles and

Doors section.

Refrigerator is not leveled properly. See Door Alignment in the Refrigeration Installation

section to level refrigerator.

Doors are diffi cult to

open. The gaskets are dirty or sticky. Clean the gaskets and the surfaces that they touch.

Rub a thin coat of appliance polish or kitchen wax on

the gaskets after cleaning.

Door was recently closed. When you open the door, warmer air enters the

refrigerator. As the warm air cools, it can create a

vacuum. If the door is hard to open, wait one minute

to allow the air pressure to equalize, then see if it

opens more easily.

Refrigerator wobbles

or seems unstable. Leveling legs are not adjusted

properly. Refer to the Leveling and Door Alignment section.

Floor is not level. It may be necessary to add shims under the leveling

legs or rollers to complete installation.

Lights do not work. A light bulb has burned out.

NOTE: The refrigerator compartment

lamp is LED interior lighting, and

service should be performed by a

qualifi ed technician. (This statement

only applies for certain models.)

Replace with an appliance bulb of the same wattage,

size and shape (available at your local hardware

store). Refer to the Light Bulb Replacement section.

A light bulb is loose in the socket. Unplug the refrigerator or turn off power at the circuit

breaker or fuse box. Gently remove the bulb and

reinsert. Reconnect power and reset the refrigerator

control. Refer to the Light Bulb Replacement section

for instructions on removing your light bulb.

PARTS AND FEATURES

TROUBLESHOOTING GUIDE

40

Kenmore Connect™ System

Should you experience any problems with your

refrigerator, it has the capability of transmitting data

via your telephone to the Kenmore ConnectTM Team.

This gives you the capability of speaking directly to

our trained specialists. The specialist records the data

transmitted from your machine and uses it to analyze the

issue, providing a fast and eff ective diagnosis.

If you experience problems with your refrigerator, call

1-800-4-MY-HOME®. Only use the Kenmore ConnectTM

System feature when instructed to do so by the Kenmore

ConnectTM Team. The transmission sounds that you will

hear are normal and sound similar to a fax machine.

Kenmore ConnectTM cannot be activated unless your

refrigerator is connected to power. If your refrigerator

is unable to turn on, then troubleshooting must be done

without using Kenmore ConnectTM.

Using Kenmore ConnectTM

First, call 1-800-4-MY-HOME® (1-800-469-4663).

If the number of the phone you are using is on fi le and

is associated with your refrigerator, you will be quickly

relayed to a Kenmore ConnectTM Team agent. Only use

the Kenmore ConnectTM feature when instructed to do so

by the Kenmore ConnectTM Team agent.

1. Lock the display. To lock the display, press and hold

the Control Lock button for three seconds. (If the

display has been locked for over fi e minutes, you must

deactivate the lock and then reactivate it.)

2. Open the right refrigerator door.

NOTE:

• For best results, do not move the phone while the tones are being transmitted.

• If the call center agent is not able to get an accurate recording of the data, you may be asked to

try again.

• Call quality diff erences by region may aff ect the Kenmore ConnectTM function.

• For best results, use Kenmore ConnectTM with a landline phone.

• Bad call quality may result in poor data transmission from your phone to the machine, which could

cause Kenmore ConnectTM to malfunction.

Kenmore Connect™ (on some models)

3. Hold the mouthpiece of your phone in front of the

speaker that is located on the right hinge of the

refrigerator door, when instructed to do so by the call

center.

4. Press and hold the Freezer Temp button for three

seconds while continuing to hold your phone to the

speaker.

5. After you hear three beeps, release the Freezer Temp

button.

6. Keep the phone in place until the tone transmission has

fi nished. The display will count down the time. Once

the countdown is over and the tones have stopped,

resume your conversation with the specialist, who will

then be able to assist you in using the information

transmitted for analysis.

41

NOTES

82

TABLE DES MATIÈRES

Garantie ............................................................................83

Contrats de protection ............................................. 84

Consignes importantes de sécurité ..................85

Spécifi cations électriques et de mise à la

terre ....................................................................................87

Pièces et fonctionnalités......................................... 88

Installation du réfrigérateur ....................89-94

Déballage du réfrigérateur ......................... 89

Installation ................................................................... 90

Retirer/Remplacer les poignées et portes de

votre réfrigérateur et congélateur ........91- 93

Nivellement et alignement des portes .......94

Utilisation du réfrigérateur ............................ 95

Réglage des contrôles .................................. 95

Fonctions du panneau de contrôle .................95

Machine à glaçon automatique .................97

Guide de stockage des aliments ............... 99

Partie réfrigérateur

Distributeur d'eau et de glace .................. 100

Bac de porte et support .............................. 101

Compartiment snack ................................... 101

Compartiment à légumes et couvercle ..... 101

Étagères du réfrigérateur .................................. 102

Partie congélateur

Étagères du congélateur .............................103

Bac de stockage des glaçons .....................103

Filtre à eau .................................................... 104

Entretien et nettoyage .................................. 107

Conseils généraux de nettoyage ............. 107

Extérieur ....................................................... 107

Parois internes .............................................. 107

Revêtement et joints de la porte ............... 107

Éléments en plastique ................................. 107

Serpentin du condenseur ........................... 107

Remplacement des lumières LED ...............108

Coupures de courant ...................................108

Avant de partir en vacance ........................108

Lorsque Vous Déménagez ..........................108

Brancher les lignes d'eau .............................109

Guide de dépannage .....................................112

Système Kenmore Connect ..........................120

Maintenance ......................................Couverture

83

GARANTIE

GARANTIE DU RÉFRIGÉRATEUR

GARANTIE LIMITÉE KENMORE

PENDANT UN AN à compter de sa date d’achat, cet appareil est garanti contre tout défaut de matériel et de main

d’œuvre lorsque cet équipement est correctement installé, utilisé et entretenu conformément à l’ensemble des consignes

fournies.

AVEC PREUVE D’ACHAT, tout appareil défectueux sera réparé ou remplacé gratuitement, à la seule discrétion du

vendeur.

Pour lire les informations détaillées de garantie et obtenir la réparation ou le remplacement gratuit, visitez notre page web :

wwww.kenmore.com/warranty

Pour organiser un service de garantie, appelez le 1-800-4-MY-HOME® (1-800-469-4663).

Cette couverture de garantie ne s’applique que pendant 90 jours à compter de la date d’achat aux États-Unis, et est

nulle au Canada, si l’appareil est utilisé à d’autres fi ns que personnelles et domestiques.

Cette garantie ne couvre que les défauts de matériel et main d’œuvre, et NE S’APPLIQUERA PAS pour :

1. aux éléments consommables pouvant s’user au cours d’un usage normal, y compris notamment les fi ltres, courroies, sacs ou

ampoules à vis.

2. au déplacement d’un technicien de service pour nettoyer ou entretenir cet appareil, ou pour indiquer à l’utilisateur les

étapes d’installation, d’utilisation et d’entretien correct de l’appareil.

3. les appels d’assistance pour corriger une installation de l’appareil non effectuée par des agents de dépannage certifi és

Sears ou pour réparer des problèmes liés aux fusibles, disjoncteurs, câblage électrique et canalisations ou systèmes

d’approvisionnement en gaz résultant de cette installation.

4. les pannes ou dommages causés à cet appareil suite à une installation non effectuée par des agents de dépannage certifi és

Sears, y compris dans le cas d’une installation non conforme aux normes d’électricité, de gaz ou de plomberie.

5. les pannes ou dommages causés à cet appareil, y compris la décoloration ou la rouille en surface, si l’appareil n’est pas

correctement utilisé et entretenu conformément à l’ensemble des consignes fournies.

6. les pannes ou dommages causés à cet appareil, y compris la décoloration ou la rouille en surface, suite à un accident, une

altération, une utilisation abusive ou à des fi ns non prévues.

7. les pannes ou dommages causés à cet appareil, y compris la décoloration ou la rouille en surface, causée par l’usage de

détergents, de produits nettoyants, chimiques ou d’ustensiles autres que ceux recommandés dans les consignes fournies avec

le produit.

8. les pannes ou dommages causés à des pièces ou à des systèmes suite à des modifi cations non autorisées de cet appareil.

9. le dépannage d’un appareil si la plaque indiquant le modèle et le numéro de série est absente, modifi ée ou si le logo de

certifi cation approprié n’est pas facilement identifi able.

Clause de désistement des garanties implicites; limitation des recours

Le seul et unique recours du client dans le cadre de cette garantie limitée sera la réparation du produit comme

indiqué ici. Les garanties implicites, y compris les garanties de commercialité ou d’application à un usage particulier,

sont limitées à un an ou à la plus courte période permise par la loi. Sears ne saurait être responsable en cas de

dommage incident ou consécutifs. Certains États ou provinces ne permettent pas l’exclusion ou la limitation des

dommages incidents ou consécutifs, ni la limitation de la durée de validité des garanties implicites de commercialité

ou d’application, et ces exclusions peuvent donc ne pas s’appliquer à vous.

Cette garantie ne s’applique que lorsque cet appareil est utilisé aux États-Unis ou au Canada*.

Cette garantie vous donne des droits spécifi ques, et vous pouvez également posséder d’autres droits variant d’un État à

l’autre.

* Le service de réparation à domicile n’est pas disponible sur toutes les zones géographiques du Canada, et cette

garantie ne couvre pas non plus les frais de déplacement ou de transport de l’utilisateur ou du réparateur si ce produit

est situé dans une zone isolée (comme défi nie par Sears Canada Inc.) où aucun dépanneur certifi é n’est présent.

Sears Brands Management Corporation, Hoff man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

®

84

CONTRAT DE PROTECTION

ENREGISTREMENT DU PRODUIT

Contrat de protection

Félicitations pour votre achat intelligent. Votre nouveau

produit Kenmore Elite® est conçu et fabriqué pour vous

procurer des années de service fi able. Mais comme tous

les produits, il peut nécessiter d'un entretien préventif

ou d'une réparation de temps en temps. C'est dans ces

moments-là que le contrat de protection peut vous faire

économiser de l'argent et des tracas.

L'accord principal de protection peut aussi contribuer à

prolonger

la vie de votre nouveau produit. Voici ce que

contient l'accord* :

• Pièces et main d'œuvre nécessaires pour maintenir

les produits en bon état de fonctionnement dans des

conditions normales d'utilisation, et pas seulement

en cas de défauts. Notre couverture va bien au-

delà de la garantie du produit. Pas de franchise,

pas de panne de fonctionnement exclue de la

couverture – une véritable protection.

• Dépannage qualifi é réalisé par une force de plus de

10 000 techniciens de dépannage certifi és Sears, ce

qui signifi e qu'une personne de confi ance dépannera

votre produit.

• Appels de dépannage illimités et couverture

nationale, aussi souvent que vous le voulez, quand

vous le voulez.

• Garantie "sans pépins" – remplacement de votre

produit couvert si plus de quatre pannes se produisent

en moins de douze mois.

• Remplacement du produit si votre produit couvert

ne peut pas être réparé.

• Contrôles annuels d'entretien préventif sur simple

demande – sans frais supplémentaires.

• Assistance rapide par téléphone – nous appelons

cela la résolution rapide. Assistance téléphonique

par un représentant Sears sur tous les produits.

Voyez-nous comme le "manuel du propriétaire parlant”.

• Protection contre les surtensions et contre les

dommages électriques liés aux variations de

courant.

• Protection annuelle de 250$ contre les pertes

alimentaires résultant d'une panne mécanique d'un

réfrigérateur ou congélateur couvert.

• Remboursement de la location si la réparation de

votre produit couvert prend plus longtemps que prévu.

• 25% de réduction sur le prix normal de n'importe

quel service de réparation non couvert et sur les

pièces installées correspondantes.

Une fois que vous avez souscrit au contrat, un simple

coup de téléphone et votre rendez-vous de dépannage

est marqué. Vous pouvez nous appeler à n'importe quelle

heure du jour et de la nuit et prendre un rendez-vous de

dépannage par Internet.

Le contrat de protection est un achat sans risque. Si vous

décidez d'annuler, pour n'importe quelle raison, pendant

la période de garantie de votre produit, nous vous

remboursement intégralement, et nous vous rembourserons

au prorata après que la période de garantie du produit a

expiré. Souscrivez à un accord principal de protection dès

aujourd'hui !

Certaines limitations et exclusions s'appliquent.

Pour connaitre les tarifs et les informations

supplémentaires aux États-Unis appelez le 1-800-827-

6655.

*La couverture au Canada varie sur certains produits.

Pour plus de détails, appelez Sears Canada au 1-800-

361-6665.

Service d'installation Sears

Pour une installation par des professionnels Sears de

vos appareils domestiques, dispositifs d'ouverture de

porte de garage, chauff e-eau et autres équipements,

aux États-Unis ou au Canada, appelez le 1-800-4-MY-

HOME®.

Dans le champ ci-dessous, veuillez noter la date d'achat, le modèle et le numéro de série de votre produit. Vous

trouverez ces informations sur une plaque d'identifi cation située sur le revêtement intérieur du réfrigérateur. Ayez ces

informations à disposition lorsque vous contactez Sears en rapport avec votre produit.

No. de modèle___________________ Date d'achat ___________________

No. de série.___________________

Gardez ces consignes et joignez-y votre preuve d'achat pour référence ultérieure.

85

CONSIGNES IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT

CONSERVEZ CES CONSIGNES

Pour réduire le risque d’incendie, de choc électrique

ou de blessure corporelle, les précautions de sécurité

élémentaires doivent être respectées, notamment les

suivantes :

Lisez l'ensemble des consignes avant d'utiliser cet

appareil.

• Ne débranchez jamais votre réfrigérateur en tirant

sur le câble d'alimentation. Tenez toujours la fi che

fermement et retirez-la bien droite de la prise.

• Réparez ou remplacez immédiatement tout câble

électrique abîmé ou usé. N'utilisez pas de câble

électrique montrant des fi ssurations ou des signes

d'usure sur sa longueur ou à ses extrémités.

• Ne modifi ez pas, et ne rallongez pas, la longueur du

câble d'alimentation. Vous risquez de causer un choc

électrique ou un incendie.

• Lorsque vous éloignez le réfrigérateur du mur, faites

attention à ne pas écraser ou endommager le câble

électrique.

• L'isolation de cette unité contient du cyclopentane

ou un gaz similaire qui est infl ammable et requiert

une procédure d'élimination spéciale. Avant de vous

débarrasser de ce réfrigérateur, veuillez contacter

les autorités locales pour organiser son élimination

sécurisée.

PRÉCAUTIONS DE SÉCURITÉ ÉLÉMENTAIRES

Ce guide contient de nombreux messages de sécurité importants. Lisez et respectez toujours l'ensemble

des messages de sécurité. Ceci est le symbole d'alerte de sécurité. Ce symbole vous avertit d'un danger

potentiel pouvant entraîner des dommages matériels et/ou des blessures corporelles graves, voire la

mort. Tous les messages de sécurité seront précédés de ce symbole d'alerte de sécurité et du mot

DANGER, ATTENTION ou PRUDENCE. Ces mots signifi ent :

Vous allez mourir ou être sérieusement blessé si vous ne suivez pas les consignes.

Vous risquez de mourir ou d’être sérieusement blessé si vous ne suivez pas les

consignes.

Indique une situation de danger imminent qui, si elle n'est pas évitée,

peut entraîner des blessures mineures ou modérées ou endommager le produit.

Tous les messages de sécurité vous expliqueront quel est le danger potentiel, comment réduire les risques de blessure et

ce qui se produira si les consignes ne sont pas suivies.

• NE STOCKEZ PAS, et n'utilisez pas d’essence ou autres

liquides ou gaz infl ammables à proximité d’un appareil

électrique.

• NE STOCKEZ PAS de produit explosif tel que des

bombes aérosoles contenant des combustibles

infl ammables dans cet équipement.

• NE LAISSEZ PAS les enfants escalader, se tenir debout

sur, ou se balancer depuis les portes ou étagères du

réfrigérateur. Ils peuvent se blesser gravement et

endommager l’appareil.

• Gardez les mains éloignées des zones où vos doigts

peuvent être pincés ; les espaces entre les portes et les

bacs sont nécessairement faibles. Faites attention en

fermant les portes lorsque des enfants sont à proximité.

• Débranchez le réfrigérateur avant de nettoyer ou de le

réparer.

REMARQUE : Nous recommandons fortement que tout

dépannage soit réalisé par un technicien qualifi é.

DANGER

ATTENTION

PRUDENCE

86

AVERTISSEMENT

DANGER : RISQUE DE PRISE AU PIÈGE POUR LES ENFANTS

CONSERVEZ CES CONSIGNES

• Avant d'assurer la maintenance de l'éclairage LED

interne, débranchez le réfrigérateur ou coupez

l'alimentation au niveau du disjoncteur ou des fusibles.

REMARQUE : L'éclairage du compartiment

réfrigérateur et congélateur est composé de diodes

internes, et leur maintenance doit être réalisée par un

technicien qualifi é.

DANGER : Le fait de basculer les commandes en

position ÉTEINTE ne coupe pas le courant du circuit

électrique de la lumière.

• Lorsque vous avez fi ni, rebranchez le réfrigérateur

à la source électrique et réinitialisez les commandes

(thermostat, contrôle du réfrigérateur et/ou du

congélateur, en fonction du modèle) sur le réglage

souhaité.

• Ce réfrigérateur doit être correctement installé

conformément aux Consignes pour l'installateur qui ont

été collées sur la partie avant du réfrigérateur.

• Une fois que votre réfrigérateur est en marche,

ne touchez pas les surfaces froides situées dans le

compartiment congélateur lorsque vos mains sont

humides ou mouillées. Votre peau pourrait rester collée

aux surfaces gelées.

Les réfrigérateurs jetés ou abandonnés sont dangereux,

même s'ils ne sont laissés que quelques jours. Si vous

vous débarrassez de votre ancien réfrigérateur, veuillez

respecter les consignes afi n d'éviter les accidents (prise

au piège et suffocation des enfants).

• NE TOUCHEZ PAS le mécanisme de fabrication

automatique de glaçons lorsque le réfrigérateur est

branché.

• NE RECONGELEZ PAS d'aliments ayant complètement

décongelé. Le Bulletin no. 69 relatif à l'agriculture à

domicile et dans les jardins du Département Américain

d'Agriculture indique :

…Vous pouvez recongeler les aliments qui ont

décongelé s'ils contiennent toujours des cristaux de

glace ou s'ils sont toujours froids—en-dessous de 4°C.

…La viande hachée, la volaille ou le poisson

décongelés présentant une odeur ou une couleur

étrange ne doivent ni être recongelés, ni consommés.

La crème glacée décongelée doit être jetée. Si l'odeur

ou la couleur des aliments est mauvaise ou douteuse,

jetez-les. Leur consommation peut être dangereuse.

Même la décongélation partielle avant recongélation

réduit la qualité des aliments, particulièrement les

fruits, les légumes et les plats cuisinés. La qualité de

consommation des viandes rouges est moins affectée

que celle de la plupart des aliments. Consommez les

aliments recongelés dès que possible afi n de profi ter

au mieux de leur qualité.

DANGER : Ce produit contient des produits chimiques

pouvant, d'après l'État de Californie, causer le cancer ou

des malformations congénitales ou autres troubles de la

reproduction. Lavez-vous les mains après usage.

AVANT DE JETER VOTRE ANCIEN

RÉFRIGÉRATEUR OU CONGÉLATEUR :

• Retirez les portes

• Laissez les étagères en place pour

empêcher les enfants de grimper à

l'intérieur.

AVERTISSEMENT

Cet équipement n'est pas destiné à être utilisé par des

personnes (notamment des enfants) dont les capacités

physiques, sensorielles ou mentales sont diminuées, ou

manquant d'expérience ou de connaissances, sauf en cas

de supervision ou de consignes relatives à l'utilisation de

la part d'une personne responsable de leur sécurité.

Les enfants doivent être supervisés pour s'assurer qu'ils

ne jouent pas avec l'équipement.

87

ÉLIMINATION DES CFC/HCFC

SPÉCIFICATIONS ÉLECTRIQUES ET DE MISE À LA TERRE

AVERTISSEMENT

Votre ancien réfrigérateur peut être équipé d'un

système utilisant les CFC (chlorofl uorocarbones) ou HCFC

(hydrochlorofl uorocarbones). Il est estimé que les CFC

et les HCFC affectent la couche d'ozone lorsqu'ils sont

rejetés dans l'atmosphère. D'autres gaz réfrigérants

peuvent aussi être nocifs pour l'environnement lorsqu'ils

sont rejetés dans l'atmosphère.

IMPORTANT : Veuillez lire attentivement.

POUR BRANCHER L'ÉLECTRICITÉ

MÉTHODE RECOMANDÉE DE MISE À LA

MASSE

Le réfrigérateur doit toujours être branché à une prise

individuelle correctement reliée à la masse recevant un

courant électrique alternatif nominal de 115 V, 60 Hz, et

protégée par un fusible de 15 ampères (minimum). Ceci

permettra un fonctionnement optimal du réfrigérateur

et empêchera aussi de surcharger les circuits électriques

du logement, causant ainsi un risque d'incendie par des

câbles surchauffés. Il est recommandé d’utiliser un circuit

électrique distinct pour cet appareil.

Utilisez une prise ne pouvant pas être déconnectée

depuis un interrupteur ou une chaînette. N'utilisez pas de

rallonge.

Lorsqu'une prise murale standard 2 ports est utilisée, il

est de votre responsabilité et de votre devoir personnel

de la faire remplacer par une prise murale à 3 broches

correctement reliée à la masse.

Risque de choc électrique

Pour votre sécurité, cet appareil doit être correctement

relié à la masse. Faites vérifi er la prise murale et le

circuit électrique par un électricien qualifi é afi n de vous

assurer que la prise est correctement reliée à la masse.

Si vous décidez de jeter votre ancien réfrigérateur,

assurez-vous que le gaz réfrigérant est retiré de manière

appropriée par un technicien qualifi é. Si vous retirez

intentionnellement le gaz réfrigérant, vous vous exposez

à des amendes ou des peines de prison conformément à

la législation environnementale applicable.

UTILISATION DES RALLONGES ÉLECTRIQUES

DANGER : N'utilisez pas de rallonge ni de raccord

de prise sans terre (deux broches). En raison des risques

de sécurité sous certaines conditions, l'utilisation d'un

câble de rallonge électrique n'est pas recommandée.

Cependant, si vous choisissez d’en utiliser une, il est

absolument nécessaire que celle-ci soit listée dans

l’UL (aux États-Unis), qu’elle soit compatible avec les

prises trois broches et reliée à la masse, et que les

caractéristiques électriques nominales de la rallonge

soient 15 A (minimum) et 120 V.

L’utilisation d’une rallonge augmentera le dégagement

nécessaire derrière le réfrigérateur.

• Ne pliez pas le câble de manière excessive et ne

l'écrasez pas avec des poids lourds.

• Branchez le cordon dans la position correcte, avec le

câble vers le bas.

• Lorsque vous déplacez le réfrigérateur, faites attention

à ne pas écraser ou endommager le câble électrique.

• Si le câble est endommagé, faites-le remplacer

immédiatement par le fabricant ou son agent de

maintenance.

• Ne branchez pas le cordon avec les mains humides.

• Ne placez pas les mains dans la zone située sous

l'appareil.

• Assurez-vous que le cordon n'est pas écrasé ni

endommagé par la partie arrière du réfrigérateur.

Fiche

électrique

3 broches

Prise murale 3

broches reliée à

la masse

Vérifi ez la mise

à la masse

avant utilisation

AVERTISSEMENT

AVERTISSEMENT

Remplacement du câble électrique

Pour éviter tout danger, les câbles électriques

endommagés doivent être remplacés par le fabricant,

par son agent de maintenance ou par un technicien

qualifi é. Ne pas laisser l'appareil fonctionner avec un

câble électrique endommagé.

88

PIÈCES ET FONCTIONNALITÉS

Bacs fi xes de la porte du congélateur

Machine à glaçon automatique

Lumière du congélateur (LED)

Étagères du congélateur

Tiroir

Grille de support

Bac à produits laitiers

Filtre à eau

Lumière du réfrigérateur (LED)

Étagère du réfrigérateur

Compartiment snack

Bacs fi xes de la porte du réfrigérateur

Tiroirs à légumes

A

H

B

I

C

J

D

K

E

L

F

M

G

A

B

C

D

A

A

E

F

M

G

H

I

J

L

K

L

Utilisez cette page pour vous familiariser avec les pièces et les fonctionnalités de votre réfrigérateur.

REMARQUE : Ce guide correspond à plusieurs modèles différents. Le réfrigérateur que vous avez acheté peut

présenter tout ou partie des éléments indiqués ci-dessous. L'emplacement des éléments indiqués ci-dessous peut

correspondre à un autre modèle.

89

INSTALLATION DU RÉFRIGÉRATEUR

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

DÉBALLAGE DU RÉFRIGÉRATEUR

Avant d’installer votre réfrigérateur, retirez les

adhésifs ou autocollants temporaires. Ne retirez pas

les autocollants annonçant un danger, les étiquettes de

numéro de série et de modèle, ou la fi che technique

située à l’arrière du réfrigérateur, derrière la grille de

support.

Pour retirer les résidus de ruban adhésif, frottez bien la

zone avec vos doigts. Les résidus d'adhésif ou de colle

peuvent aussi être facilement retirés en frottant une petite

quantité de liquide vaisselle sur l'adhésif avec les doigts.

Rincez avec de l'eau chaude et séchez.

N’utilisez pas d’objets coupants, d’alcool à frotter, de

liquides infl ammables ou de produits de nettoyage

abrasifs pour retirer l’adhésif ou la colle. Ces produits

peuvent endommager la surface de votre réfrigérateur.

Les étagères du réfrigérateur sont installées en position

de transport. Replacez-les en fonction de vos besoins

individuels en termes d’espace.

REMARQUE :

Cet équipement est destiné à être utilisé dans un foyer

ou des applications similaires telles que :

• coins cuisine des employés dans les boutiques, bureaux

ou autres environnements de travail

• maisons de ferme ainsi que par les clients des hôtels,

motels et autres environnements résidentiels

• environnements de gîte chez l'habitant

• restauration et autres applications de distribution.

Ce produit ne doit pas être utilisé dans des objectifs

spéciaux tels que le stockage de médicaments ou de

matériel de test, ni être utilisé sur les navires, etc.

Risque de poids excessif :

Faites-vous aider de deux personnes ou plus pour

déplacer ou installer le réfrigérateur. Le non-respect

de ces consignes peut entrainer des blessures au dos

ou à d’autres membres.

Risque de poids excessif :

Votre réfrigérateur est lourd. Lorsque vous le déplacez

pour le nettoyer ou le dépanner, assurez-vous de

protéger le sol. Tirez toujours le réfrigérateur bien

droit lorsque vous le déplacez. N'essayez pas de le

remuer ou de le faire "marcher" pour le déplacer afi n

de ne pas endommager votre sol.

Risque d'explosion :

Maintenez les matériaux et les vapeurs infl ammables

(comme l’essence) éloignés du réfrigérateur. Le non-

respect de ces consignes peut entraîner la mort, une

explosion ou un incendie.

90

INSTALLATION (suite)

1. Pour réduire les bruits et vibrations, l'appareil doit

être installé de manière horizontale sur un sol construit

en dur. Si nécessaire, ajustez les pieds de nivellement

pour compenser l'irrégularité du sol. La partie

frontale doit être légèrement plus haute que la partie

arrière pour aider à la fermeture de la porte. Les

pieds de nivellement peuvent être tournés facilement

en inclinant légèrement le meuble. Tournez les

pieds de nivellement dans le sens antihoraire pour

soulever le réfrigérateur, ou dans le sens horaire

pour l'abaisser. (Voir nivellement et alignement de la

porte).

REMARQUE : Il n'est pas recommandé d'installer

le réfrigérateur sur de la moquette, une surface

de dalles souples, une plateforme ou une structure

faiblement soutenue.

2. Installez cet appareil dans une zone où la

température est comprise entre 13°C et 43°C (. Si la

température ambiante est trop basse ou trop élevée,

les capacités de refroidissement en seront affectées.

3. Choisissez un endroit où une entrée d'eau peut

facilement être connectée pour la machine à glaçons

automatique.

REMARQUE : La pression d'eau doit être entre 1,37

et 8,27 bars sur les modèles sans fi ltre à eau, et entre

2,74 et 8,27 bars sur les modèles avec fi ltre à eau.

4. Une trop grande proximité des meubles voisins peut

entraîner une diminution des capacités de congélation

et une augmentation des frais de consommation

électrique. Laissez au moins 61 cm devant le lave-

linge pour ouvrir la porte.

INSTALLATION DE LA GRILLE DE SUPPORT

Pour retirer la grille de support :

1) Ouvrez les portes (réfrigérateur et congélateur).

2) Une fois que les portes sont ouvertes, retirez les

deux vis de la grille de support. Retirez la grille

de support et rangez-la de côté.

3) Replacez les vis à la base du réfrigérateur.

Pour repositionner la grille de support :

1) Retirez les deux vis de la partie frontale inférieure

du réfrigérateur.

2) Positionnez la grille de support et resserrez les vis.

INSTALLATION

Le réfrigérateur doit toujours être branché à une prise

individuelle correctement reliée à la masse recevant un

courant électrique alternatif nominal de 115 V, 60 Hz, et

protégée par un fusible de 15 ampères (minimum). Ceci

permettra un fonctionnement optimal du réfrigérateur

et empêchera aussi de surcharger les circuits électriques

du logement, causant ainsi un risque d'incendie par des

câbles surchauffés. Il est recommandé d’utiliser un circuit

électrique distinct pour cet appareil.

INSTALLATION DU RÉFRIGÉRATEUR

Risque de choc électrique :

Afi n de réduire le risque de choc électrique, n'installez

pas le réfrigérateur dans un espace humide.

DANGER

2” (5.08 cm) 2” (5.08 cm) 2” (5.08 cm)

2” (5.08 cm)

AVERTISSEMENT

Soyez prudent lorsque vous travaillez sur la charnière,

la grille de support, la butée, etc. Vous risquez de

vous blesser. Pour éviter tout risque de blessure ou de

choc électrique, ne placez pas les mains ou des objets

en métal dans les trous d'aération, dans la grille de

support ou dans l'ouverture inférieure du réfrigérateur.

91

COMMENT RETIRER LES POIGNÉES

DU RÉFRIGÉRATEUR

REMARQUE : L’apparence de la poignée peut

être différente des illustrations de cette page.

• Tenez la poignée fermement des deux mains

et faites-la glisser vers le haut 햲 (cela peut

demander une certaine force).

• Les trous en poire 햳 sur la face arrière de la

poignée lui permettent de se détacher des vis

de montage 햴.

• Tirez la poignée vers vous.

ATTENTION : Faites bien attention à ne pas

endommager la porte si vous vous aidez d’un

maillet en caoutchouc pour retirer les poignées.

ATTENTION : Une certaine force pourra être

requise pour monter ou démonter les poignées.

REMARQUE : Il est recommandé de retirer les portes si vous devez déplacer le réfrigérateur à travers un espace

étroit. Si vous devez retirer les poignées, suivez les consignes ci-dessous.

INSTALLATION DU RÉFRIGÉRATEUR

Keyhole slots

on back of

handle

Screws

mounted

on door

Vis montées

sur la porte

Trous en poire

sur la face arrière

de la poignée

92

(1)

(2)

(3)(4)

(5)

Type 2

Type 1

(3)

(4) (5)

Rivet

Figure 1

(1)

(2)

(3)

(5)

(6)

(7)

(4)

Type 2

Type 1

(6)

(5)

Rivet

(7)

AVERTISSEMENT

Risque de choc électrique

• Coupez l'alimentation électrique du réfrigérateur

avant l'installation. Le non-respect de ces consignes

peut entrainer des blessures graves ou la mort.

• Ne placez pas les mains, pieds ou autres objets

dans les aérations, la grille de la base ou le dessous

du réfrigérateur. Vous pourriez vous blesser ou

recevoir un choc électrique.

RETIRER ET REPLACER

LES PORTES DU RÉFRIGÉRATEUR

AVERTISSEMENT

Risque de poids excessif :

Faites-vous aider de deux personnes ou plus pour

retirer ou installer les portes du réfrigérateur. Le non-

respect de ces consignes peut entrainer des blessures

au dos ou à d’autres membres.

INSTALLATION DU RÉFRIGÉRATEUR

Avant de retirer les portes, ôtez la grille de support.

Voir la section INSTALLATION DE LA GRILLE DE SUPPORT

pour référence.

Pour retirer la porte du côté droit (réfrigérateur) :

1. Ouvrez la porte. Retirez la vis du couvercle de la

charnière supérieure (1).

2. A l'aide d'un tournevis plat, écartez les crochets (non

illustrés) du couvercle de la charnière de la partie

supérieure de l'armoire du réfrigérateur (2). Soulevez

le couvercle.

3. Faites pivoter le levier de charnière (3) dans le sens

horaire. Soulevez la charnière supérieure (4) et

dégagez-la du loquet de verrouillage (5).

REMARQUE : Indépendamment du type de levier de

charnière, la procédure de retrait est la même.

4. Soulevez la porte de l'axe d'articulation inférieur.

5. Placez la porte, côté intérieur vers le haut, sur une

surface non abrasive.

PRUDENCE Lorsque vous soulevez la charnière du

loquet, assurez-vous que la porte ne tombe pas vers

l'avant.

Retirer la porte située à gauche (congélateur) avec la

connexion à la ligne d'eau.

Soulevez le tuyau d'alimentation en eau tout en enfonçant

le collet vers le bas (Figure 1), comme indiqué sur la

fi gure ci-dessous.

REMARQUE : Si l'extrémité d'un tuyau est déformée ou

abimée, taillez-la. Le débranchement du tuyau sous la

porte entraîne l'écoulement d'environ 0,5 litre d'eau sur le

sol. Placez un grand récipient à l'extrémité du tuyau pour

éviter que l'eau ne se répande sur le sol.

1. Ouvrez la porte. Retirez la vis du couvercle de la

charnière supérieure (1).

2. A l'aide d'un tournevis plat, écartez les crochets

(non illustrés) du couvercle de la charnière de la

partie supérieure de l'armoire du réfrigérateur (2).

Soulevez le couvercle.

3. Débranchez le faisceau de câbles (3).

4. Retirez la vis de mise à la masse (4).

5. Faites pivoter le levier de charnière (5) dans le sens

antihoraire. Soulevez la charnière supérieure (6) et

dégagez-la du loquet de verrouillage (7).

REMARQUE: Indépendamment du type de levier de

charnière, la procédure de réinstallation est la même.

PRUDENCE : Lorsque vous dégagez la charnière

du loquet, assurez-vous que la porte ne tombe pas vers

l'avant.

6. Soulevez la porte et dégagez-la de l'axe

d'articulation inférieur en faisant bien attention à

tirer les lignes d'eau à travers celui-ci.

7. Placez la porte, côté intérieur vers le haut, sur une

surface non abrasive.

93

(1)

(3) (4)

(5)

Type 2

Type 1

(3)

(4) (5)

Rivet

(2)

(1)

(2)

(3)

(5)(6)

(7)

(4)

Type 2

Type 1

(5)(6)

(7)

Rivet

Insert Line

Tube

Collet

INSTALLATION DU RÉFRIGÉRATEUR

Réinstaller la porte située à droite (réfrigérateur).

1. Placez la porte sur l'axe d'articulation inférieur.

2. Ajustez la charnière supérieure (4) sur le loquet de

verrouillage (5). Faites pivoter le levier (3) dans le

sens antihoraire pour bloquer la charnière.

REMARQUE : Indépendamment du type de levier

de charnière, la procédure de réinstallation est la

même.

3. Accrochez l'ailette du côté interrupteur du coin

sous le bord de l'ouverture de passage des câbles

dans la partie supérieure de l'armoire. Installez le

couvercle (2) en position. Insérez et resserrez la vis

du couvercle (1).

Réinstaller la porte située à droite (réfrigérateur).

1. Passez les tuyaux d'eau à travers l'axe d'articulation

inférieur et placez la porte sur celui-ci.

2. Ajustez la charnière supérieure (6) sur le loquet de

verrouillage (7). Faites pivoter le levier (5) dans le

sens horaire pour bloquer la charnière.

REMARQUE : Indépendamment du type de levier de

charnière, la procédure de réinstallation est la même.

3. Installez la vis de mise à la masse (4) et branchez

tous les faisceaux de câbles (3).

4. Accrochez l'ailette du côté interrupteur du couvercle

(2) sous le bord de l'ouverture de passage des

câbles dans la partie supérieure de l'armoire.

Installez le couvercle en position. Insérez et resserrez

la vis du couvercle (1).

5. Rebranchez les tuyaux d'eau en insérant ceux-ci

dans les raccords.

94

Left leveling

leg Height

Height

difference

difference

PRESS & HOLD

CHANGE FILTER

C

F

C

F

Right leveling leg

Height

difference

Height

difference

PRESS & HOLD

CHANGE FILTER

C

F

C

F

Height

difference

Height

difference

PRESS & HOLD

CHANGE FILTER

C

F

C

F

Keeper nut

Adjustment

hinge pin

Wrench

Up

Down

NIVELLEMENT

Après l’installation, branchez le câble d’alimentation du

réfrigérateur dans la prise 3 broches reliée à la masse et

repoussez le réfrigérateur en position défi nitive.

Votre réfrigérateur possède deux pieds de nivellement

frontaux—l’un à droite et l’autre à gauche. Ajustez les

pieds pour modifi er l’inclinaison d’avant en arrière ou

d’un côté à l’autre. Si votre réfrigérateur semble bancal,

ou que vous souhaitez que les portes se ferment plus

facilement, ajustez l’inclinaison du réfrigérateur grâce

aux consignes ci-dessous :

REMARQUE : Outils nécessaires : clé de 18 mm ou

tournevis à tête plate.

1. Retirez la grille de support (référez-vous à la page 10).

2. Tournez les pieds de nivellement dans le sens

antihoraire pour soulever le réfrigérateur, ou dans le

sens horaire pour l’abaisser. Plusieurs tours des pieds

de nivellement peuvent être nécessaires pour ajuster

l’inclinaison du réfrigérateur.

REMARQUE : Faites-vous aider de quelqu’un pour tirer

le réfrigérateur par le sommet et alléger les pieds de

nivellement. Il sera plus facile d’ajuster les pieds.

3. Ouvrez les deux portes à nouveau et vérifi ez qu’elles

se ferment facilement. Si les portes se ferment

diffi cilement, inclinez légèrement le réfrigérateur vers

l’arrière en tournant les deux pieds de nivellement

dans le sens antihoraire. Plusieurs tours peuvent être

nécessaires et vous devrez tourner les deux pieds le

même nombre de fois.

4. Repositionnez la grille de support.

ALIGNEMENT DES PORTES

Si les portes sont toujours décalées après que le

réfrigérateur a été nivelé, ajustez-les en suivant les

consignes ci-dessous.

Outils de réglage : clé de 8 mm et clé de 19 mm

A l’aide d’une clé de 19 mm, tournez l’écrou dans le sens

horaire pour le desserrer.

A l’aide d’une clé de 8 mm, faites tourner l’axe

d’articulation de réglage dans le sens horaire ou

antihoraire pour niveler la porte du réfrigérateur et du

congélateur.

Après avoir nivelé la porte, faites tourner l’écrou dans le

sens antihoraire pour le resserrer. Assurez-vous que les

pieds de nivellement avant sont bien serrés

PRUDENCE : Ne serrez pas trop fort la vis d’ajustement

de la porte. L’axe d’articulation peut être retiré. (La

plage de hauteur d’ajustement est de 1,27 cm max.)

INSTALLATION DU RÉFRIGÉRATEUR

95

RÉGLAGE DES CONTRÔLES

Le contrôle du réfrigérateur fonctionne comme thermostat

pour l’ensemble de l’appareil (sections réfrigérateur

et congélateur). Plus le réglage est froid, plus le

compresseur fonctionnera pour maintenir la température

basse. Le contrôle du congélateur ajuste le fl ux d’air

froid du congélateur vers le réfrigérateur. Lorsque le

congélateur est réglé à une température plus froide, le

congélateur conserve plus d’air froid pour refroidir.

Il est recommandé de conserver les réglages par défaut

de température (au milieu) en appuyant sur les touches T°

Réfrigérateur et T° Congélateur.

REMARQUE : Lorsque vous modifi ez les réglages de

contrôle, attendez 24h avant de faire des réglages

supplémentaires. Plus le nombre de barres allumées est

important, plus la température du réfrigérateur ou du

congélateur sera froide. Voir fi gure 1.

Le réglage est bon lorsque le lait ou le jus d’orange est

à la température que vous aimez et lorsque la crème

glacée est ferme. Si la température dans l’un des

compartiments est trop froide ou trop chaude, changez

les réglages un degré à la fois. Attendez 24h que le

système soit stabilisé avant d’ajuster à nouveau.

CIRCULATION DE L’AIR

De l’air froid circule du congélateur vers la section des

aliments frais et revient en passant par les aérations dans

la paroi divisant les deux sections. Assurez-vous de ne

pas bloquer les aérations lorsque vous remplissez votre

réfrigérateur. Vous limiteriez ainsi la circulation de l’air et

la température du réfrigérateur deviendrait trop élevée,

ou de l’humidité pourrait se former à l’intérieur. (Voir le

diagramme de circulation de l’air ci-dessous.)

Température

IMPORTANT :

Comme l’air circule entre les deux sections, toute odeur

qui se forme dans une section sera transmise à l’autre.

Vous devez bien nettoyer les deux sections pour en

éliminer les odeurs. Pour éviter le transfert des odeurs

et le dessèchement des aliments, emballez ou recouvrez

bien vos produits. (Voir la section de Guide de stockage

des aliments pour plus de détails.)

REMARQUE : Lorsque vous refermez la porte du

réfrigérateur, il se peut que vous observiez la porte du

congélateur s’ouvrir et se refermer à nouveau suite à la

pression exercée par le fl ux d’air interne.

AVANT UTILISATION

1. Nettoyez bien votre réfrigérateur et essuyez toute la

poussière accumulée durant le transport.

2. Installez les accessoires tels que le bac à glaçons, les

tiroirs, les étagères, etc. Ils sont emballés ensemble

pour éviter les dommages pendant le transport.

3. Laissez votre réfrigérateur fonctionner pendant au

moins 2 à 3h avant d’y ranger des aliments. Vérifi ez

le fl ux d’air froid dans le compartiment congélateur

pour garantir un bon refroidissement. Votre

réfrigérateur est maintenant prêt à fonctionner.

FONCTIONS DU PANNEAU DE CONTRÔLE

Distributeur d’eau et de glaçons

Sélectionnez Eau, Glace pilée ou Glaçons en appuyant

sur la touche EAU & GLACE jusqu’à l’option souhaitée.

L’icône Eau, Glace pilée ou Glaçons s’allumera pour

indiquer votre choix.

Pour distribuer de l’eau ou de la glace, pressez

doucement votre verre contre le bras du distributeur.

REMARQUE : Maintenez votre verre en position pendant

quelques secondes après la distribution de glace ou

d’eau pour que les dernières gouttes tombent dans votre

verre plutôt que sur le sol.

Figure 1

UTILISATION DU RÉFRIGÉRATEUR

La sélection de cette icône indique que des

glaçons seront distribués lorsque le bras sera

actionné.

La sélection de cette icône indique que de l'eau

sera distribuée lorsque le bras sera actionné.

La sélection de cette icône indique que de la

glace pilée sera distribuée lorsque le bras sera

actionné.

96

PRUDENCE

Mode démo (pour usage en magasin seulement)

Le mode démo désactive le refroidissement des

sections réfrigérateur et congélateur pour économiser

l’énergie lorsque l’appareil est en présentation dans

le magasin. Lorsqu’il est activé, le message OFF

s’affi chera sur le panneau de contrôle.

Pour le désactiver :

Ouvrez une porte du réfrigérateur, puis enfoncez les

touches T° Réfrigérateur et Ultra Ice en même temps

pendant 5 sec. Le panneau de contrôle émettra un

bip et les réglages de température s’affi cheront pour

confi rmer que le Mode démo est désactivé. Utilisez la

même procédure pour activer le Mode démo.

Ajustement des paramètres de réglage

Donnez au réfrigérateur le temps de refroidir

complètement avant d’effectuer les réglages

défi nitifs. Il est conseillé d’attendre 24 heures pour

laisser les réglages normaux recommandés ci-

dessus se stabiliser avant d’apporter d’éventuelles

modifi cations. Si vous devez régler la température

dans le réfrigérateur ou dans le congélateur,

commencez par ajuster celle du réfrigérateur

et laissez 24 heures s’écouler pour permettre la

stabilisation de la température. Si celle-ci est encore

trop tiède ou trop froide, ajustez alors le réglage du

congélateur.

Utilisez les paramètres indiqués dans le tableau

ci-dessous pour vous guider. Rappelez-vous toujours

d’attendre au moins 24 heures entre les réglages.

Ultra Ice

• Lorsque vous appuyez sur la touche Ultra Ice, le

voyant correspondant s’affi chera sur l’écran et restera

allumé pendant 24 heures. La fonctionnalité s’éteindra

automatiquement après 24 heures.

• Vous pouvez la désactiver manuellement en appuyant

à nouveau sur la touche.

• Cette fonction augmente à la fois les capacités de

production de glace et de congélation en faisant

fonctionner le compartiment congélateur à son réglage

le plus froid pendant une période de 24 heures.

Filter Reset (Réinitialisation du fi ltre à eau)

Lorsque le voyant de fi ltre à eau s’allume, vous devez

le changer. Après avoir remplacé le fi ltre à eau,

maintenez la touche Réinitialiser le fi ltre enfoncée

pendant trois secondes pour éteindre le voyant de

l’icône. Il est recommandé de changer le fi ltre à eau

environ tous les six mois.

Mode sans écran

L’écran reste allumé pendant 20 secondes lorsque

le réfrigérateur est branché. Toutes les lumières

de l’écran s’éteignent à l’exception de l’icône

sélectionnée pour le distributeur (glace pilée, eau,

glaçons), et l’écran ne se rallume que lorsque la

porte est ouverte ou lorsqu’une touche de l’écran

est pressée. L’écran s’éteint 20 secondes après la

fermeture de la porte ou l’activation d’une touche.

Control Lock (Verrouillage des touches)

• La touche de verrouillage des commandes désactive

les commandes et les fonctions de distribution. Lorsque

le réfrigérateur est branché pour la première fois, la

fonction de verrouillage est désactivée.

• Si vous souhaitez activer la fonction de

verrouillage, maintenez la touche Alarme de porte

enfoncée pendant plus de trois secondes. L’icône

Verrouillage des touches s’affi chera et la fonction de

verrouillage sera activée.

• Lorsque la fonction de verrouillage est activée,

aucune touche ne fonctionne. Le bras du distributeur

est aussi désactivé.

• Pour désactiver la fonction de verrouillage,

maintenez la touche Alarme de porte enfoncée

pendant environ trois secondes.

ÉTAT/MOTIF RÉGLAGE RECOMMANDÉ

RÉFRIGÉRATEUR pas assez froid.

• La porte est souvent ouverte.

• Une grande quantité de

nourriture a été placée.

• La température de la pièce est

très élevée.

• Réglez le paramètre

RÉFRIGÉRATEUR à un

degré plus froid et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

CONGÉLATEUR n'est pas assez

froid / la glace ne se forme pas

assez vite.

• La porte est souvent ouverte.

• Une grande quantité de

nourriture a été placée.

• Température de la pièce trop

froide (13°C). (Le cycle du

compresseur ne se déclenche

pas assez souvent)

• Forte consommation de glace.

• Les trous d'aération sont

bouchés par des articles.

• Réglez le paramètre

CONGÉLATEUR à un

degré plus froid et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

• Déplacez les articles hors

du fl ux d'air.

RÉFRIGÉRATEUR trop froid.

• Les paramètres ne sont

pas bien réglés pour votre

environnement.

• Réglez le paramètre

RÉFRIGÉRATEUR à un

degré plus chaud et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

CONGÉLATEUR trop froid.

• Les paramètres ne sont

pas bien réglés pour votre

environnement.

• Réglez le paramètre

CONGÉLATEUR à un

degré plus chaud et

attendez 24h pour que

celui-ci prenne effet

complètement avant

d'ajuster à nouveau.

UTILISATION DU RÉFRIGÉRATEUR

97

MACHINE À GLAÇON AUTOMATIQUE

La glace est fabriquée dans la machine à glaçon

automatique et envoyée vers le distributeur. La machine

à glaçons produira environ 12 cubes de glace par

cycle, soit environ 120-140 glaçons par période de

24h, en fonction de la température du compartiment

congélateur, de la température de la pièce, du nombre

de fois que la porte est ouverte et d’autres conditions de

fonctionnement.

• Un réfrigérateur nouvellement installé mettra entre 12

et 24h pour commencer à fabriquer des glaçons. La

production de glaçons atteint son niveau normal dans

les 72h.

• La fabrication de glaçons s’arrête lorsque le bac

intérieur est rempli. Lorsqu’il est plein, le bac à glaçons

peut contenir environ 6 à 8 verres de glaçons.

• Pour désactiver la machine à glaçon automatique,

faites basculer l’interrupteur sur OFF (O). Pour activer

la machine à glaçon automatique, faites basculer

l’interrupteur sur ON (I).

• La pression de l’eau doit se situer entre 1,37 et 8,28

bars sur les modèles sans fi ltre à eau et entre 2,56 et

8,28 bars sur les modèles avec un fi ltre à eau, pour

produire des glaçons en quantité et de taille normale.

• La touche de sélection de la taille des glaçons sert à

compenser les pressions d’eau trop faibles ou fortes. Si

la pression d’eau arrivant jusqu’à votre réfrigérateur

est faible, vous devrez sélectionner le réglage le plus

élevé. Si la pression d’eau est forte, sélectionnez un

réglage plus faible.

AVERTISSEMENT

Risque de blessure

Évitez tout contact avec les pièces mobiles du

mécanisme de l’éjecteur ou avec l’élément de

chauff age qui libère les glaçons. NE TOUCHEZ PAS

le mécanisme de fabrication automatique de glace

lorsque le réfrigérateur est branché.

Shutoç Arm

Power Switch

(ON/OFF)

QUAND DEVEZ-VOUS BASCULER L’INTERRUPTEUR

D’ALIMENTATION DE LA MACHINE À GLAÇONS SUR

OFF (O)

• Lorsque l’arrivée d’eau sera coupée pendant plusieurs

heures.

• Lorsque le bac à glaçons est retiré pendant plus d’une

ou deux minutes.

• Lorsque le réfrigérateur ne sera pas utilisé pendant

plusieurs jours.

REMARQUE : Le bac à glaçons doit être vidé lorsque

l’interrupteur de la machine à glaçons est basculé en

position OFF (O).

BRUITS NORMAUX QUE VOUS RISQUEZ D’ENTENDRE

• La vanne d’eau de la machine à glaçons bourdonnera

lorsqu’elle se remplit d’eau. Si l’interrupteur

d’alimentation est en position ON (I), le bourdonnement

sera perceptible même si la machine n’a pas encore

été reliée à l’arrivée d’eau. Pour interrompre le

bourdonnement, basculez l’interrupteur sur OFF (O).

REMARQUE : La machine à glaçon peut être

endommagée si vous maintenez l’interrupteur en

position ON (I) avant de brancher la ligne d’eau.

• Vous entendrez le son des glaçons dans le bac et l’eau

couler dans les tuyaux lorsque la machine à glaçons se

remplit.

PRÉPARATION DE VACANCES

Basculez l’interrupteur de la machine à glaçons en

position OFF (O) et coupez l’arrivée d’eau vers le

réfrigérateur.

REMARQUE : Le bac à glaçons doit être vidé lorsque

l’interrupteur de la machine à glaçons est basculé en

position OFF.

Si la température ambiante descend en-dessous de zéro,

faites vider les système d’approvisionnement en eau par

un technicien qualifi é pour éviter d’importants dégâts

matériels liés aux inondations causées par la rupture des

lignes ou raccords d’eau.

interrupteur

ATTENTION : Ne branchez l'appareil qu'à une

source d'eau potable.

UTILISATION DU RÉFRIGÉRATEUR

98

UTILISATION DU RÉFRIGÉRATEUR

• Les premiers glaçons produits après l'installation

peuvent contenir des particules ou des odeurs

provenant de la ligne d'arrivée d'eau ou du réservoir

d'eau.

• Jetez les premiers verres de glaçons (environ 24

cubes). Jetez-les aussi si le réfrigérateur n'a pas été

utilisé pendant longtemps.

• Ne stockez jamais de cannettes de boisson ou autres

éléments dans le bac à glaçons pour les refroidir plus

rapidement. Ceci peut endommager la machine à

glace et le bac peut exploser.

• Si les glaçons produits sont décolorés, vérifi ez le

fi ltre et l'arrivée d'eau. Si le problème persiste,

contactez Sears ou un centre de dépannage certifi é.

Ne consommez pas les glaçons ou l'eau tant que le

problème n'est pas corrigé.

• Maintenez les enfants éloignés du distributeur. Ils

pourraient jouer avec ou endommager les commandes.

• La goulotte de glace peut être bloquée par le givre si

vous n'utilisez que de la glace pilée. Éliminez le givre

accumulé en retirant le bac à glaçons et en dégageant

la goulotte à l'aide d'une spatule en caoutchouc.

La distribution de glaçons peut aussi contribuer à

empêcher l'accumulation de givre ou de glace.

• N'utilisez jamais de verre ou de vaisselle en cristal fi n

pour collecter les glaçons. Ces récipients peuvent se

fendre ou se briser et laisser des fragments de verre

dans la glace.

• Versez la glace dans un verre avant de le remplir

d'eau ou d'autres boissons. Vous pourriez être

éclaboussé si vous versez de la glace dans un verre

contenant déjà un liquide.

• N'utilisez jamais de verre trop étroit ou trop profond.

La glace pourrait rester bloquée dans le distributeur

et affecter les performances du réfrigérateur.

• Gardez le verre à distance correcte de la sortie du

distributeur. Un verre tenu trop près de la sortie peut

empêcher la distribution de glace.

• Pour éviter de vous blesser, gardez les mains éloignées

de la porte et du distributeur.

• Ne retirez pas le couvercle du distributeur.

• Si de la glace ou de l'eau s'écoulent de manière

inopportune, coupez l'arrivée d'eau et contactez Sears

Home Service au 1-800-4-MY HOME®.

AVERTISSEMENT

MACHINE À GLAÇONS AUTOMATIQUE (suite)

99

UTILISATION DU RÉFRIGÉRATEUR

GUIDE DE STOCKAGE DES ALIMENTS

Emballez ou stockez les aliments dans le réfrigérateur

dans des emballages étanches à l'air et à l'humidité

sauf indication contraire. Cela empêchera la

propagation des odeurs et des goûts à l'ensemble du

réfrigérateur. Pour les produits possédant une date de

péremption, vérifi ez le code de date pour en garantir

la fraîcheur.

STOCKAGE D'ALIMENTS CONGELÉS

REMARQUE : Consultez un guide de congélateur ou

un livre de cuisine fi able pour plus d'informations sur

la préparation des aliments à la congélation ou les

temps de stockage des aliments.

Congélation

Votre congélateur ne congèlera pas rapidement

une grande quantité d'aliments. Ne placez pas plus

d'aliments dans le congélateur que celui-ci peut

congeler en 24h (pas plus de 1 à 2 kg d'aliments

pour 30 L d'espace). Laissez suffi samment d'espace

dans le congélateur pour que l'air circule autour

des paquets. Assurez-vous de laisser suffi samment

d'espace dans la partie avant pour que la porte

ferme bien.

Les temps de stockage varieront en fonction de la

qualité et du type de nourriture, du type d'emballage

ou de sachet utilisé (protection contre l'air et

l'humidité) et la température de stockage. Les cristaux

de glace qui se forment à l'intérieur d'un paquet

scellé sont normaux. Cela signifi e simplement que

l'humidité contenue dans les aliments et dans l'air à

l'intérieur du paquet s'est condensée, formant des

cristaux de glace.

REMARQUE : Laissez les aliments chauds refroidir

à température ambiante pendant 30 minutes, puis

emballez-les avant de les congeler. Laisser refroidir

les aliments chauds avant de les congeler permet

d'économiser de l'énergie.

Emballage

La réussite de la congélation dépend de l'emballage

correct. Lorsque vous fermez et scellez le paquet,

celui-ci doit être étanche à l'air et à l'humidité.

Dans le cas contraire, les odeurs et les goûts se

propageront dans le réfrigérateur et les aliments

peuvent sécher.

Recommandations d'emballage :

• Récipients en plastique rigide avec couvercles

hermétiques

• Pots de conserve/congélation aux bords droits

• Feuille d'aluminium extra-résistante

• Papier plastifi é

• Sachets plastique imperméables

• Sacs plastiques auto adhésifs pour congélation

Suivez les consignes sur l'emballage ou le récipient

pour réussir la congélation.

Ne pas utiliser

• Poches à pain

• Récipients en plastique autre que le polyéthylène

• Récipients sans couvercle hermétique

• Papier ciré ou sachet de congélation ciré

• Sachet fi n semi-perméable

PRUDENCE Ne gardez pas les cannettes de

boisson ou les récipients alimentaires en plastique

dans le compartiment congélateur. Ceux-ci peuvent se

fendre ou exploser s'ils congèlent.

Aliments Comment

Beurre ou

margarine

Fromage

Lait

Œufs

Fruits

Légumes

feuillus

Légumes à

peau (ca-

rottes,

poivrons)

Poissons

Restes

Gardez le beurre ouvert dans un

plat recouvert ou un compartiment

fermé. Lorsque vous rangez une

motte supplémentaire, enroulez-

la dans de l'emballage pour

congélation et congelez-la.

Conservez dans son emballage

original jusqu'à consommation.

Une fois ouvert, remballez dans un

emballage en plastique ou dans

une feuille d'aluminium.

Essuyez les briques de lait. Pour

une meilleure conservation, placez

le lait sur l'étagère à l'intérieur et

non contre la porte.

Conservez le lait dans son

emballage d'origine.

Lavez, séchez et rangez les fruits

dans le réfrigérateur dans des

sacs plastique ou dans le bac

à légumes. Évitez de les laver

ou peler avant d'être prêt à les

consommer. Triez-les et conservez-

les dans leur emballage, dans un

bac à légumes, ou dans un sac en

papier bien fermé.

Retirez l'emballage du magasin

et coupez ou retirez les zones

abîmées ou décolorées. Lavez à

l'eau froide et égouttez. Rangez

dans un sac ou un récipient en

plastique et placez-le dans le bac

à légumes.

Rangez dans un sac ou un

récipient en plastique et placez-le

dans le bac à légumes.

Consommez les coquillages et le

poisson frais le jour de l'achat.

Recouvrez les restes de fi lm

plastique ou d'aluminium, ou

rangez-les dans des récipients

en plastique avec couvercle

hermétique.

100

PARTIE RÉFRIGÉRATEUR

DISTRIBUTEUR D’EAU ET DE GLACE

Pour distribuer de l’eau froide, appuyez sur le bras

du distributeur avec un verre.

DANGER : N’insérez pas vos

doigts dans l’ouverture de la

goulotte de glace. Vous risqueriez

de vous blesser.

ATTENTION : Ne versez pas

de glaçons dans des verres en

porcelaine fi ne ou en cristal. Ceux-

ci pourraient se casser.

Un léger écoulement peut avoir lieu après la

distribution. Gardez votre verre sous le distributeur

pendant quelques secondes pour récupérer les

éventuelles gouttes.

REMARQUE : Le distributeur est équipé d’une lumière

qui s’allume lorsque le bras est actionné.

UTILISATION DU RÉFRIGÉRATEUR

101

BAC DE PORTE ET SUPPORT

Votre réfrigérateur et votre congélateur possèdent

des compartiments pouvant facilement être réarrangés

pour les produits emballés. En retenant les deux côtés,

soulevez le compartiment de porte 햲 et tirez-le 햳.

COMPARTIMENT SNACK

Pour retirer le couvercle du compartiment snack, tirez

légèrement sur celui-ci 햲. Soulevez la partie avant du

couvercle et tirez 햳.

CRISPER DRAWER AND COVER

COMPARTIMENT À LÉGUMES ET COUVERCLE

Le bac à légumes permet une meilleure conservation des

fruits et légumes.

Pour retirer le couvercle du compartiment à légumes,

ouvrez celui-ci sur plusieurs centimètres 햲, soulevez la

partie avant du couvercle 햳 et dégagez-le en glissant

햴.

13

Pour retirer le tiroir à légumes, ouvrez-le 햲 jusqu’à

atteindre la butée. Puis soulevez légèrement le tiroir 햳

tout en le tirant 햴.

12

3

ATTENTION : Vous verrez le réservoir d’eau

lorsque vous retirez le tiroir à légumes. Ne le retirez

pas, ou vous pourriez occasionner une fuite d’eau. Le

réservoir d’eau n’est pas une pièce amovible.

Tank

UTILISATION DU RÉFRIGÉRATEUR

102

ÉTAGÈRES DU RÉFRIGÉRATEUR

Les étagères de votre réfrigérateur sont réglables pour

s’adapter à vos besoins personnels en termes de stoc-

kage.

Ajustez les étagères en fonction de la taille des élé-

ments pour retrouver vos aliments plus facilement. Cela

permettra de réduire le temps pendant lequel la porte

du réfrigérateur ou du congélateur reste ouverte, ce qui

vous fera économiser de l’énergie.

IMPORTANT : Ne nettoyez pas les étagères en verre

avec de l’eau chaude lorsqu’elles sont froides. Celles-

ci pourraient se briser si elles sont exposées à des

changements soudains de température ou à des impacts.

REMARQUE : Les étagères en verre sont lourdes. Prenez

des précautions lorsque vous les retirez.

Étagères coulissantes

Retirez les étagères de leur position de transport et

placez-les dans la position souhaitée.

Pour retirer l’étagère, tirez-la vers vous 1, puis

soulevez la partie avant et arrière 2.

1

2

PRUDENCE : Ne forcez pas trop en tirant l’étagère.

Si celle-ci bat contre la porte, vous pourriez vous blesser

ou endommager l’équipement.

Inclinez l’étagère 햴 et tirez vers l’avant pour la

retirer 햵.

4

3

Door

UTILISATION DU RÉFRIGÉRATEUR

103

USING YOUR REFRIGERATOR

PARTIE CONGÉLATEUR

ÉTAGÈRES DU CONGÉLATEUR

Pour monter ou démonter l’étagère du congé-

lateur— tirez celle-ci vers l’avant 햲. Le crochet

de l’étagère touchera le support du rail. Soulevez

l’étagère pour dégager le crochet du rail (voir

détail).

BAC DE STOCKAGE DES GLAÇONS

Le bac à glaçons conserve les glaçons fabriqués par la

machine. Si vous devez le retirer, suivez les étapes ci-

dessous :

REMARQUE : Utilisez vos deux mains pour retirer le bac

à glaçons afi n de ne pas le laisser tomber.

• Tenez le bac à glaçons comme illustré dans la fi gure

à gauche. Soulevez-le 햲 tout en le tirant légèrement

vers l’extérieur 햳.

• Pour insérer le bac à glaçons, soulevez-le 햴 tout en

le poussant doucement en 햵.

REMARQUE : Assurez-vous que le bac est bien

enclenché dans le fi letage de la vis 햶. Sinon, tournez la

vis dans le sens indiqué par la fl èche jusqu’à ce que le

bac soit complètement enclenché dans celui-ci.

COUVERCLE DE LA MACHINE À GLAÇONS

Si vous devez accéder à la machine à glaçons, suivez les

étapes ci-dessous :

• Soulevez l’étagère à glaçons 햲 et retirez-la 햳.

2

13

4

1

Support

guide

Hook

Inclinez l’étagère 햳 puis tirez-la vers vous 햴.

2

3

5

1

2

UTILISATION DU RÉFRIGÉRATEUR

104

FILTRE À EAU

FILTRE À EAU

Il est recommandé de remplacer le fi ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du fi ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau

diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Vissez le fi ltre à

eau en position

et refermez le

couvercle. Celui-ci

doit s'encastrer

lorsqu'il est

correctement

refermé.

3. Une fois que le fi ltre à eau est remplacé, versez

environ 10 litres d'eau (faites couler pendant

environ 5 minutes) pour retirer l'air et les débris du

système. Ne laissez pas les 10 L couler de manière

continue. Pressez et relâchez le bras du distributeur

par cycles de 30 secondes ouvert, 60 secondes

fermé.

REMARQUE : Pour acheter un fi ltre à air de rechange,

visitez une boutique Sears ou appelez le 1-800-4-MY-

HOME®. Vous pouvez aussi commander en ligne sur

www.sears.com/partsdirect.

1. Retirez l'ancien fi ltre.

Appuyez sur le bouton Pousser pour

libérer le couvercle du fi ltre à eau.

REMARQUE : Le remplacement du

fi ltre à eau causera l'écoulement

d'une petite quantité d'eau (env. 25

ml). Placez un verre sous la partie frontale du couvercle

du fi ltre à eau pour recueillir les fuites éventuelles.

Maintenez le fi ltre en position verticale une fois retiré

pour éviter que l'eau restante ne s'écoule.

Tirez le fi ltre

vers le bas, puis

vers l'extérieur.

Assurez-vous de

dévisser le fi ltre

complètement

avant de le

retirer du

collecteur.

2. Remplacez-le par un nouveau fi ltre.

Sortez le nouveau fi ltre de son emballage et retirez le

fi lm protecteur

des joints

toriques. Avec

les ailettes du

fi ltre en position

horizontale,

poussez le

nouveau fi ltre

dans le trou du collecteur jusqu'au fond.

105

Fiche technique de performances

Utilisez la cartouche de rechange : ADQ73613402

La concentration des substances indiquées dans l'eau entrant dans le système a été réduite en-dessous de la limite

autorisée pour l'eau sortant du système, comme spécifi é dans les normes 42 & 53 de la NSF/ANSI.

* à partir de l'utilisation d'oocystes Cryptosporidium parvum

Système testé et certifi é par NSF International en vertu des normes 42 et 53 de la NSF/ANSI pour la

réduction des substances indiquées ci-dessous.

Réduction de débris Moyenne

Infl uence

Objectif indiqué par

NSF

Concentration

%

moyen

Réduc-

tion

Moyenne

Eau de pro-

duit

Concentration

Max autorisé

Eau de produit

Concentration

Réduction NSF

Spécifi cations

Goût et odeur de chlore 2,0 mg/L 2,0 mg/L ± 10% 97,5% 0,05 mg/L N/A ≥ 50%

Cat I de particules nomi-

nales,

≥ 0,5 à < 1,0 μm

5 600 000

pts/mL

Au moins 10 000 particules/

mL 99,3% 73 000 pts/ml N/A ≥ 85%

Amiante 170 MFL 107 à 108 MFL; fi bres de plus

de 10 μm de long > 99% < 1 MFL N/A ≥ 99%

Atrazine 0,0087 mg/L 0,009 mg/L ± 10% 94,2% 0,00005 mg/L 0,003 mg/L N/A

Benzène 0,017 mg/L 0,015 mg/L ± 10% 97% 0,0005 mg/L 0,005 mg/L N/A

Carbofuran 0,073 mg/L 0,08 mg/L ± 10% 98,8% 0,001 mg/L 0,04 mg/L N/A

Lindane 0,002 mg/L 0,002 mg/L ± 10% 98,8% 0,00002 mg/L 0,0002 mg/L N/A

P-Dichlorobenzène 0,263 mg/L 0,225 mg/L ± 10% 99,6% 0,001 mg/L 0,075 mg/L N/A

Toxaphène 0,014 mg/L 0,015 mg/L ± 10% 93,5% 0,001 mg/L 0,003 mg/L N/A

2,4-D 0,25 mg/L 0,210 mg/L ± 10% 99,5% 0,0012 mg/L 0,07 mg/L N/A

Plomb pH @6,5 0,150 mg/L 0,15 mg/L ± 10% > 99,3% 0,001 mg/L 0,010 mg/L N/A

Plomb pH @8,5 0,150 mg/L 0,15 mg/L ± 10% > 99,3% 0,001 mg/L 0,010 mg/L N/A

Mercure @ pH 6,5 0,006 mg/L 0,006 mg/L ± 10% 96,5 0,0002 mg/L 0,002 mg/L N/A

Mercure @ pH 8,5 0,0062 mg/L 0,006 mg/L ± 10% 86,9 0,0081 mg/L 0,002 mg/L N/A

Ciste* 120 000

cistes/L 50 000 cistes/L > 99,99% <1 ciste/L N/A ≥ 99,95%

FILTRE À EAU

106

Il est essentiel que les spécifi cations d'installation,

d'entretien et de remplacement du fi ltre d'eau

recommandées par le fabricant soient suivies pour que le

produit fonctionne comme indiqué.

Remarque : Les tests ont été réalisés dans des conditions

de laboratoire normales, les performances réelles

peuvent varier.

Cartouche de remplacement : ADQ73613402

Pour acheter un fi ltre de rechange, visitez une boutique

Sears ou appelez le 1-800-4-MY-HOME®. Ou visitez

notre site web www.sears.com.

Produit distribué aux États-Unis par Sears Brands

Management Corporation, Hoffman Estates, IL 60179.

3M est une marque commerciale de 3M Company.

NSF est une marque commerciale de NSF International.

© 2009 3M Company. Tous droits réservés.

AVERTISSEMENT

AVERTISSEMENT

Pour limiter le risque d'étouff ement : Ne laissez pas

les enfants de moins de 3 ans accéder aux petits

éléments pendant l'installation du produit.

Pour limiter le risque d'ingestion de débris : Ne pas

utiliser avec de l'eau contaminée ou dont la qualité

n'a pas été testée sans une bonne désinfection avant

et après le circuit. Les systèmes certifi és pour la

réduction des cistes peuvent être utilisés avec de l'eau

fi ltrée pouvant contenir des cistes fi ltrables. Numéro

d'établissement EPA 070595-MEX-001

Pour réduire le risque de dommages matériels liés à

des fuites d'eau :

• Lisez et suivez les consignes relatives au fi ltre à eau

avant l'installation et l'utilisation de ce système.

• L'installation et l'utilisation DOIVENT être conformes

à l'ensemble des codes de plomberie en vigueur

dans l'État et au niveau local.

• Ne pas installer si la pression d'eau dépasse 8,27

bars. Contacter un plombier professionnel si vous

n'êtes pas sûr de savoir comment vérifi er la pression

d'eau.

• Ne pas installer en cas de possibilités de coup de

bélier. En cas de risques de coup de bélier, vous

devez installer un dispositif anti-bélier. Contacter

un plombier professionnel si vous n'êtes pas sûr

de savoir comment vérifi er l'existence de cette

condition.

• Ne pas installer sur les lignes d'arrivée d'eau

chaude.

La température maximale de fonctionnement de ce

système de fi ltre à eau est de 38°C.

• Protégez le fi ltre à eau contre le gel. Ne pas utiliser

le réfrigérateur dans des conditions de température

ambiante inférieure à 13°C. Vider le fi ltre à

eau avant de stocker l'unité à des températures

inférieures à 4,4°C.

• Le fi ltre à eau jetable doit être remplacé tous

les six mois, à la capacité nominale, ou en cas de

réduction visible du débit.

• Ne pas installer de systèmes dans des zones où la

température ambiante peut dépasser les 43,3ºC.

• Lorsqu'un dispositif anti-refl ux est installé sur

un circuit d'eau, un équipement de contrôle de

la pression liée à l'expansion thermique doit

également être installé.

• Assurez-vous que tous les tuyaux et raccords sont

bien fi xés et ne présentent pas de fuite.

Directives d'application/Paramètres d'approvisionne-

ment en eau

Débit de service 1,9 lpm

Entrée d'eau Eau potable

Pression d'eau 1,38 - 8,27 bars

Température de l'eau 0,6°C - 38°C

Capacité 757 litres

Certifi cation du service californien de santé publique

no. 14-3015. Pour les conditions d'utilisation, les

caractéristiques de santé certifi ées par le service californien

de santé publique et les pièces de rechange, consulter la

fi che technique de performances.

FILTRE À EAU

107

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Risque d'explosion

Utilisez un produit nettoyant non infl ammable. Le non-

respect de ces consignes peut entraîner la mort, une

explosion ou un incendie.

Les compartiments réfrigérateur et congélateur dégivrent

automatiquement ; cependant, nettoyez les deux

compartiments environ une fois par mois pour éviter les

odeurs. Essuyez immédiatement en cas de déversement.

CONSEILS GÉNÉRAUX DE NETTOYAGE

• Débranchez le réfrigérateur ou coupez l'alimentation.

• Retirez toutes les parties amovibles telles que les

étagères, bacs à légume, etc. Référez-vous aux

sections de la partie Utiliser votre réfrigérateur pour

les consignes de retrait.

• Utilisez une éponge propre ou un chiffon doux et un

détergent léger avec de l'eau chaude. N'utilisez pas

de paille de fer ou de nettoyants abrasifs.

• Lavez à la main, rincez et séchez toutes les surfaces

consciencieusement.

• Branchez le réfrigérateur ou rallumez le courant.

EXTÉRIEUR

Le cirage des surfaces métalliques extérieures peintes

permet de fournir une protection contre la rouille. Ne

cirez pas les pièces en plastique. Cirez les surfaces

métalliques peintes au moins deux fois par an avec

de la cire pour appareils (ou de la cire à application

automatique). Appliquez la cire avec un chiffon propre et

doux.

Pour les appareils dont l'extérieur est en acier

inoxydable, utilisez une éponge propre ou un chiffon

doux et un détergent léger avec de l'eau chaude.

N'utilisez pas de paille de fer ou de nettoyants abrasifs.

Séchez consciencieusement avec un chiffon doux.

PAROIS INTÉRIEURES (laissez le congélateur réchauff er

pour que le chiff on ne reste pas collé)

Pour éliminer les odeurs, vous pouvez laver l'intérieur

du réfrigérateur avec un mélange de bicarbonate de

sodium et d'eau chaude. Mélangez 2 cuillères à soupe de

bicarbonate de sodium (26 g) à un litre d'eau). Assurez-

vous que le bicarbonate de sodium soit complètement

dissous pour ne pas rayer les surfaces du réfrigérateur.

REVÊTEMENT ET JOINTS DE LA PORTE

Utilisez une éponge propre ou un chiffon doux et un

détergent léger avec de l'eau chaude. N'utilisez pas les

cires de nettoyage, les détergents concentrés, l'eau de

Javel ou les produits nettoyants contenant des dérivés de

pétrole sur les pièces en plastique du réfrigérateur.

ÉLÉMENTS EN PLASTIQUE (Couvercles et panneaux)

Utilisez une éponge propre ou un chiffon doux et un

détergent léger avec de l'eau chaude. N'utilisez pas de

spray pour fenêtres, de nettoyants abrasifs ou de liquides

infl ammables. Ceux-ci peuvent rayer ou endommager le

matériel.

SERPENTINS DU CONDENSEUR

Utilisez un aspirateur équipé

d'un embout pour nettoyer le

couvercle du condenseur et les

aérations.

Ne retirez pas le panneau

recouvrant la zone des

serpentins du condenseur.

PRUDENCE : Lorsque vous nettoyez l'intérieur du

réfrigérateur, ne pulvérisez pas d'eau.

108

ENTRETIEN ET NETTOYAGE

REMPLACEMENT DES LUMIÈRES LED

REMARQUE : L'éclairage du compartiment réfrigérateur

et congélateur est composé de diodes internes, et leur

maintenance doit être réalisée par un technicien qualifi é.

COUPURES DE COURANT

1. Si le courant est coupé pendant moins de 24h, laissez

toutes les portes du réfrigérateur fermées pour

garder les aliments froids et congelés.

2. Si le courant est coupé pendant plus de 24h, retirez

tous les aliments congelés et stockez-les dans un

placard frigorifi que.

AVANT DE PARTIR EN VACANCE

Si vous choisissez de laisser le réfrigérateur branché

pendant votre absence, suivez ces étapes pour le

préparer avant votre départ.

1. Consommez tous les aliments périssables et congelez

les autres.

2. Éteignez la machine à glaçon et videz le bac à

glaçons.

Si vous choisissez d'éteindre le réfrigérateur avant de

partir, suivez ces étapes.

1. Retirez tous les aliments du réfrigérateur.

2. En fonction de votre modèle, réglez le contrôle du

thermostat (contrôle du réfrigérateur) sur OFF. Voir la

section RÉGLAGE DES CONTRÔLES.

3. Nettoyez le réfrigérateur, essuyez-le et séchez-le.

4. Scotchez des blocs de caoutchouc ou de bois sur la

partie supérieure des deux portes pour les maintenir

suffi samment ouvertes pour laisser entrer l'air. Cela

empêchera la formation d'odeurs et de moisissures.

AVERTISSEMENT

Risque de choc électrique

Avant d'assurer la maintenance de l'éclairage LED

interne, débranchez le réfrigérateur ou coupez

l'alimentation au niveau du disjoncteur ou des fusibles.

Le fait de basculer les commandes en position ÉTEINTE

ne coupe pas le courant du circuit électrique de la

lumière.

LORSQUE VOUS DÉMÉNAGEZ

Lorsque vous déménagez votre réfrigérateur, suivez ces

étapes pour le préparer au transport.

1. Retirez tous les aliments du réfrigérateur et placez les

aliments congelés dans la carboglace.

2. Débranchez le réfrigérateur.

3. Nettoyez, essuyez et séchez méticuleusement.

4. Retirez toutes les pièces amovibles, emballez-les

bien et scotchez-les ensemble pour qu'elles ne

se déplacent pas et ne battent pas pendant le

transport. Référez-vous à la section UTILISER VOTRE

RÉFRIGÉRATEUR pour les consignes de retrait des

éléments.

5. Selon le modèle, soulevez l'avant du réfrigérateur

pour qu'il roule plus facilement OU vissez les pieds

de nivellement à fond pour qu'ils ne rayent pas le sol.

Voir la section ALIGNEMENT DES PORTES.

6. Fermez les portes et scotchez-les au réfrigérateur,

ainsi que le câble d'alimentation.

Lorsque vous arrivez à votre nouvelle adresse, remettez

tout en place et référez-vous à la section INSTALLATION

DU RÉFRIGÉRATEUR pour consulter les consignes de

préparation.

109

BRANCHER LES LIGNES D'EAU

AVANT DE COMMENCER

L'installation de cette ligne d'eau n'est pas couverte

par la garantie du réfrigérateur. Suivez ces consignes

attentivement pour réduire les risques d'importants

dégâts matériels.

Les coups de bélier (eaux martelant dans les tuyaux)

dans les canalisations peuvent endommager les pièces

du réfrigérateur et provoquer des fuites d'eau ou

des inondations. Appelez un plombier certifi é pour

éliminer les coups de bélier avant de raccorder la ligne

d'approvisionnement d'eau au réfrigérateur.

ATTENTION : Pour éviter de vous brûler et

d'endommager le produit, ne brancher la ligne d'eau du

réfrigérateur qu'à une source d'eau froide. Ne branchez

l'appareil qu'à une source d'eau potable.

Si vous utilisez votre réfrigérateur avant de raccorder la

ligne d'eau, assurez-vous que l'interrupteur de la machine

à glaçons est en position OFF(O).

N'installez pas les tuyaux de la machine à glaçons dans

des zones où la température descend en dessous de zéro.

PRESSION D'EAU

Reliez l'appareil à une source d'eau froide. La pression

de l'eau doit se situer entre 1,38 et 8,28 bars (20 et 120

psi) sur les modèles sans fi ltre à eau et entre 2,76 et 8,28

bars (40 et 120 psi) sur les modèles avec un fi ltre à eau.

Si un système de fi ltration d'eau par osmose inversée

est branché à votre source d'eau froide, l'installation de

cette ligne d'eau n'est pas couverte par la garantie du

réfrigérateur. Suivez ces consignes attentivement pour

réduire les risques d'importants dégâts des eaux.

Si un système de fi ltration de l'eau par osmose inversée

est branché à votre source d'eau froide, la pression d'eau

arrivant au système doit être au moins de 40 à 60 psi

(2,8 kgf/cm2 ~ 4,2 kgf/cm2, moins de 2 ~ 3 sec. pour

remplir un verre d'eau de 20 cl).

Si la pression d'eau dans le système d'osmose inversée

est inférieure à 21 psi ou 1,5 kgf/cm² (plus de 4 sec.

pour remplir un verre de 20 cl) :

• Vérifi ez que le fi ltre à sédiments du système d'osmose

inversée n'est pas bouché. Remplacez le fi ltre si

nécessaire.

• Laissez le réservoir de stockage sur le système

d'osmose inversée se remplir un usage intensif.

• Si le problème de pression d'eau du système d'osmose

inversée persiste, appelez un plombier certifi é et

qualifi é.

• Toutes les installations doivent être conformes aux

règlementations de plomberie locales.

PRUDENCE : Portez un équipement de protection des

yeux pendant l'installation pour éviter tout risque de

blessure.

CE DONT VOUS AUREZ BESOIN

• Tuyauterie en cuivre, de diamètre

extérieur 6 mm, pour relier le

réfrigérateur à la source d'eau.

Assurez-vous que les deux extrémités

de la tuyauterie sont carrées.

• Pour déterminer la quantité de

tuyauterie dont vous aurez besoin : mesurez la

distance depuis la vanne d'eau située à l'arrière du

réfrigérateur jusqu'au tuyau d'arrivée d'eau. Puis

ajoutez 2,4 m. Assurez-vous qu'il y a suffi samment de

tuyauterie supplémentaire (environ 2,4 m enroulés sur

3 tours d'environ 25 cm de diamètre) pour permettre

au réfrigérateur d'être déplacé du mur après

l'installation.

• Perceuse électrique.

• Clé de 12 mm ou clé

anglaise.

• Tournevis plat et cruciforme.

• Deux écrous de serrage de

diamètre externe 6 mm et

2 embouts pour raccorder

la tuyauterie en cuivre à la

vanne d'arrêt et à la vanne

d'eau du réfrigérateur.

• Si la ligne d'eau en cuivre existante possède un

raccord évasé en son

extrémité, vous aurez besoin

d'un raccord (disponible dans

les magasins de plomberie)

pour relier la ligne d'eau au

réfrigérateur OU vous pouvez

couper le raccord évasé

avec une scie à tuyaux puis utiliser un raccord de

compression.

• Vanne d'arrêt à raccorder à la ligne d'eau froide.

La vanne d'arrêt doit

posséder une arrivée d'eau

d'un diamètre intérieur

minimum de 4 mm au point

de raccord à la LIGNE

D'EAU FROIDE. Les vannes

d'arrêt de type ventouse

sont incluses dans de nombreux kits de raccordement

à l'eau. Avant l'achat, assurez-vous qu'une vanne de

type ventouse est conforme à la règlementation locale

en matière de plomberie.

REMARQUE : Ne pas utiliser de vanne d'eau de type

ventouse auto-perçante

DANGER

Risque de choc électrique

Lorsque vous utilisez un appareil électrique (comme une

perceuse électrique) pendant l'installation, assurez-vous

que celui-ci est alimentée par batterie, doublement

isolé ou relié à la masse d'une manière empêchant tout

risque de choc électrique.

110

CONSIGNES D'INSTALLATION

Installez la vanne d'arrêt sur la ligne d'eau potable

fréquemment utilisée la plus proche.

1. COUPEZ L'ARRIVÉE D'EAU PRINCIPALE

Ouvrez le robinet le plus proche pour dépressuriser la

ligne.

2. CHOISISSEZ L'EMPLACEMENT DE LA VANNE

Choisissez un emplacement de vanne facile d'accès.

Il est recommandé de la raccorder

sur le côté d'une colonne d'eau

montante. S'il est nécessaire de la

raccorder à un tuyau horizontal,

faites-le au-dessus ou sur le côté

plutôt qu'en-dessous afi n d'éviter de

faire entrer des sédiments du tuyau

d'eau.

3. PERCEZ LE TROU DE LA VANNE

Percez un trou de 6 mm dans le

tuyau d'eau à l'aide d'un foret

pointu. Retirez les éventuelles

bavures résultant du perçage

du trou dans le tuyau. Assurez-

vous de ne pas laisser l'eau

couler à travers le trou. Si le

trou percé mesure moins de 6

mm, la production de glaçon risque d'être affectée.

REMARQUE : La ligne de raccord ne doit pas être un

tuyau PVC blanc. Les plombiers certifi és ne doivent

utiliser que des tuyauteries en cuivre (no. NDA de

tuyauterie 49595 ou 49599) ou en polyéthylène

réticulé (PEX).

4. FIXEZ LA VANNE D'ARRÊT

Fixez la vanne d'arrêt au tuyau d'eau froide à l'aide

du collier de serrage.

REMARQUE : Les règlementations 248CMR du Com-

monwealth du Massachusetts en matière de plomberie

doivent être respectées. Les vannes de type ventouse

sont interdites et leur utilisation n'est pas autorisée

dans le Massachusetts.

Demandez conseil à un plombier certifi é.

5. RESSERREZ LE COLLIER DE SERRAGE

Resserrez les vis de blocage jusqu'à ce que le joint

d'étanchéité commence à gonfl er.

REMARQUE : Ne serrez pas trop le collier ou vous

risquez d'écraser la tuyauterie.

6. POSEZ LA CANALISATION

Orientez la tuyauterie entre la ligne d'eau froide et

le réfrigérateur.

Orientez la tuyauterie à travers un trou percé dans le

mur ou le sol (derrière le réfrigérateur ou à la base

du meuble adjacent) aussi près possible du mur que

possible.

REMARQUE : Assurez-vous qu'il y a suffi samment de

tuyauterie supplémentaire (environ 2,4 m enroulés sur

3 tours d'environ 25 cm de diamètre) pour permettre

au réfrigérateur d'être déplacé du mur après

l'installation.

7. RACCORDEZ LA TUYAUTERIE À LA VANNE

Placez l'écrou de serrage et la virole pour la

tuyauterie en cuivre sur l'extrémité de la tuyauterie et

raccordez-la à la vanne d'arrêt. Assurez-vous que la

tuyauterie est complètement insérée dans la vanne.

Resserrez bien l'écrou de serrage.

REMARQUE : Les règlementations 248CMR du Com-

monwealth du Massachusetts en matière de plomberie

doivent être respectées. Les vannes de type ventouse

sont interdites et leur utilisation n'est pas autorisée

dans le Massachusetts. Demandez conseil à un plom-

bier certifi é.

Collier de

serrage

Vanne d'arrêt

type ventouse

Colonne

montante d'eau

froide

Collier de

serrage

Vis de blocage

Rondelle

Extrémité

d'admission

Vanne d'arrêt

type ventouse

Bague serre-

joints

Vanne

d'évacuation

Écrou de serrage

Virole

BRANCHER LES LIGNES D'EAU

111

BRANCHER LES LIGNES D'EAU

8. RINCEZ LA TUYAUTERIE

Ouvrez la source d'eau principale

et rincez la tuyauterie jusqu'à ce

que l'eau soit transparente.

Coupez l'eau au niveau de la

vanne lorsqu'environ 1,5 L d'eau

est passé à travers le tuyau.

9. BRANCHEZ LA TUYAUTERIE AU

RÉFRIGÉRATEUR

REMARQUE : Avant d'effectuer le raccord, assurez-

vous que le câble d'alimentation du réfrigérateur

n'est pas branché à une prise murale.

1. Retirez l'embout fl exible en plastique de la vanne

d'eau.

2. Placez l'écrou de serrage et la virole sur l'extrémité

du tuyau, comme illustré.

3. Insérez l'extrémité du tuyau en cuivre dans le raccord,

aussi loin que possible. Tout en tenant le tuyau,

resserrez le raccord.

10. OUVREZ L'EAU AU NIVEAU DE LA VANNE D'ARRÊT

Resserrez les raccords qui fuient.

11. BRANCHEZ LE RÉFRIGÉRATEUR

Disposez le serpentin de tuyauterie de manière à ce

qu'il ne vibre pas contre l'arrière du réfrigérateur ni

contre le mur. Repoussez le réfrigérateur vers le mur.

12. ALLUMEZ LA MACHINE À GLAÇONS

Basculez l'interrupteur de la machine à glaçons sur la

position ON.

La machine à glaçons ne commencera pas à

fonctionner avant d'atteindre sa température de

fonctionnement de -9°C ou moins. Elle se mettra

ensuite automatiquement en marche tant que

l'interrupteur sera en position ON (I).

PRUDENCE : Vérifi ez qu'aucune fuite ne se déclare au

niveau des raccords des lignes d'eau.

¼” (6.35 mm) Tubing

Refrigerator

Connection

Tubing Clamp

¼” (6.35 mm)

Compression

Nut

Ferrule

(Sleeve)

Back of refrigerator

112

Problème Causes possibles Solutions

Les compartiments

réfrigérateur et

congélateur ne

refroidissent pas.

Le câble d'alimentation est débranché. Rebranchez bien le câble sur une prise à la tension

appropriée.

Le réfrigérateur est en mode démo. Le mode démo permet le fonctionnement normal

de l'éclairage et des commandes mais désactive le

refroidissement pour économiser de l'énergie pendant

la présentation en vitrine de magasin. Référez-vous à la

section Réglage des commandes pour consulter comment

désactiver le mode démo.

Le réfrigérateur est en mode dégivrage. Pendant le cycle de dégivrage, la température de chacun

des compartiment peut augmenter légèrement. Attendez

30 minutes et vérifi ez que la température correcte est

revenue à la fi n du cycle de dégivrage.

Le réfrigérateur vient d'être installé Chaque compartiment peut nécessiter jusqu'à 24h pour

atteindre la température souhaitée.

Le réfrigérateur vient d'être déménagé. Si le réfrigérateur était stocké depuis longtemps ou a

été transporté sur le côté, l'appareil doit rester debout

pendant 24h avant le branchement de la prise.

Le système de

refroidissement

fonctionne trop souvent.

Le réfrigérateur remplace un ancien

modèle. Les réfrigérateurs modernes nécessitent plus de temps de

fonctionnement mais consomment moins d'énergie car la

technologie est plus effi cace.

Le réfrigérateur vient juste d'être

branché ou le courant vient de revenir. Le réfrigérateur prendra jusqu'à 24h pour refroidir

correctement.

Portes ouvertes fréquemment ou une

grande quantité d'aliment ou des

aliments chauds ont été ajoutés.

L'ajout d'aliments ou l'ouverture de la porte réchauffe le

réfrigérateur, nécessitant que le compresseur fonctionne

plus longtemps pour refroidir de nouveau le compartiment.

Afi n de conserver l'énergie, essayez de récupérer tout

ce qu'il vous faut en même temps, maintenez les aliments

organisés pour qu'il soit plus facile de les retrouver et

refermez les portes dès que vous avez retiré les aliments.

(Référez-vous au guide de stockage de la nourriture)

Les portes ne sont pas complètement

fermées. Poussez fermement les portes pour les fermer. Si elles ne

peuvent pas se fermer complètement, consultez la partie

Les parties ne se ferment pas complètement ou s'ouvrent

d'elles-mêmes dans la partie Dépannage de pièces et de

fonctionnalité.

Le réfrigérateur est installé dans un lieu

chaud. Le compresseur sera en marche pendant plus longtemps

lorsque le temps est chaud. À température ambiante

normale (21°C), votre compresseur devrait fonctionner

entre 40% et 80% du temps. S'il fait plus chaud, il devrait

fonctionner encore plus fréquemment. Le réfrigérateur

ne doit pas être mis en marche lorsque la température

dépasse 43°C.

Le couvercle du condenseur ou le

couvercle arrière est bouché. Utilisez un aspirateur équipé d'un embout pour nettoyer le

couvercle du condenseur et les aérations. Ne retirez pas le

panneau recouvrant la zone des serpentins du condenseur.

REFROIDISSEMENT

GUIDE DE DÉPANNAGE

Avant d'effectuer une recherche de panne, assurez-vous que les spécifi cations de base suivantes sont respectées :

Débit de service 1,9 lpm

Entrée d'eau Eau potable

Pression d'eau 2,76 - 8,27 bars

Température de l'eau 0,6°C - 38°C

Caractéristiques élec-

triques

115 Volts, 60 Hz, courant alternatif

seulement, fusible de 15 ampères

(minimum).

113

Problème Causes possibles Solutions

Le compartiment

réfrigérateur ou

congélateur est trop

chaud

Le réfrigérateur vient d'être installé Chaque compartiment peut nécessiter jusqu'à 24h pour

atteindre la température souhaitée.

Les trous d'aération sont bouchés. Réorganisez les aliments pour laisser passer l'air dans

l'ensemble du compartiment. Référez-vous au schéma

de fl ux d'air dans la section "Utilisation de votre

réfrigérateur".

Les portes sont ouvertes souvent ou

pendant longtemps. Lorsque les portes sont ouvertes fréquemment ou pendant

longtemps, de l'air chaud et humide pénètre dans le

compartiment. Cela augmente la température et le niveau

d'humidité dans le compartiment. Pour diminuer l'effet,

limitez la fréquence et la durée des ouvertures de porte.

L'appareil est installé dans un lieu chaud. Le réfrigérateur ne doit pas être utilisé lorsque les

températures sont supérieures à 43°C.

Une grande quantité d'aliments ou des

aliments chauds ont été introduits dans

l'un des compartiments.

L'ajout d'aliments réchauffe le compartiment, et active

le système de refroidissement. L'effet sera réduit si

vous laissez les aliments chauds refroidir à température

ambiante avant de les mettre au réfrigérateur.

Les portes ne sont pas correctement

fermées. Voir la section Les portes ne se ferment pas correctement

ou s'ouvrent d'elles-mêmes dans la partie "Dépannage

pièces et fonctionnalités".

Le contrôle de température n'est pas

réglé correctement. Si la température est trop chaude, ajustez le contrôle un

pas à la fois et attendez que la température se stabilise.

Référez-vous à la section Réglage des contrôles pour plus

d'informations.

Le cycle de dégivrage vient de se

terminer. Pendant le cycle de dégivrage, la température de chaque

compartiment peut augmenter légèrement et de la

condensation peut se former sur la paroi arrière. Attendez

30 minutes et vérifi ez que la température correcte est

revenue à la fi n du cycle de dégivrage.

Accumulation

d'humidité à l'intérieur. Les portes sont ouvertes souvent ou

pendant longtemps. Lorsque les portes sont ouvertes fréquemment ou pendant

longtemps, de l'air chaud et humide pénètre dans le

compartiment. Cela augmente la température et le niveau

d'humidité dans le compartiment. Pour diminuer l'effet,

limitez la fréquence et la durée des ouvertures de porte.

Les portes ne sont pas correctement

fermées. Voir la section Les portes ne se ferment pas correctement

dans la partie Dépannage.

Le temps est humide. Le temps humide permet à plus d'humidité de pénétrer

dans les compartiments lorsque les portes sont ouvertes,

ce qui entraîne la condensation ou le givre. Le fait de

maintenir un niveau raisonnable d'humidité dans votre

logement vous aidera à contrôler le degré d'humidité

pouvant entrer dans les compartiments.

Le cycle de dégivrage vient de se

terminer. Pendant le cycle de dégivrage, la température de chaque

compartiment peut augmenter légèrement et de la

condensation peut se former sur la paroi arrière. Attendez

30 minutes et vérifi ez que la température correcte est

revenue à la fi n du cycle de dégivrage.

Les aliments ne sont pas emballés

correctement. Les aliments sont stockés sans couvercle ou sans emballage,

et les récipients mouillés peuvent entraîner l'accumulation

d'humidité dans les compartiments. Essuyez les récipients

et rangez les aliments dans des emballages scellés pour

éviter la condensation et le givre.

GUIDE DE DÉPANNAGE

REFROIDISSEMENT

114

Problème Causes possibles Solutions

Les aliments congèlent

dans le compartiment

réfrigérateur.

Des aliments possédant un niveau d'eau

élevé sont rangés près d'une aération. Réorganisez les éléments possédant un niveau d'eau élevé

loin des aérations.

Le réglage de la température du

réfrigérateur n'est pas effectué

correctement.

Si la température est trop froide, ajustez le contrôle un

pas à la fois et attendez que la température se stabilise.

Référez-vous à la section Réglage des contrôles pour plus

d'informations.

Le réfrigérateur est installé dans un lieu

froid. Lorsque le réfrigérateur fonctionne sous des températures

inférieures à 5°C, les aliments peuvent congeler dans le

compartiment réfrigérateur. Le réfrigérateur ne doit pas

être mis en marche lorsque la température est en-dessous

de 13°C.

Du givre ou des

cristaux de glace se

forment sur les aliments

congelés (à l'extérieur

des paquets).

Les portes sont ouvertes souvent ou

pendant longtemps. Lorsque les portes sont ouvertes fréquemment ou pendant

longtemps, de l'air chaud et humide pénètre dans le

compartiment. Cela augmente la température et le

niveau d'humidité dans le compartiment. L'augmentation

de l'humidité entrainera du givre et de la condensation.

Pour diminuer l'effet, limitez la fréquence et la durée des

ouvertures de porte.

La porte n'est pas correctement fermée. Voir la section Les portes ne se ferment pas correctement

ou s'ouvrent d'elles-mêmes dans la partie Dépannage.

Le compartiment

réfrigérateur ou

congélateur est trop

froid

Réglage incorrect de la commande de

température. Si la température est trop froide, ajustez le contrôle un

pas à la fois et attendez que la température se stabilise.

Référez-vous à la section Réglage des contrôles pour plus

d'informations.

Du givre ou des

cristaux de glace se

forment sur les aliments

congelés (à l'intérieur

de paquets scellés).

La condensation issue des aliments ayant

un niveau d'eau important a gelé à

l'intérieur du paquet.

Ceci est normal pour ce type d'aliments.

Des aliments sont restés au congélateur

pendant longtemps. Ne conservez pas des aliments à niveau d'eau important

pendant de longues périodes au congélateur.

La machine à

glaçons ne produit

pas suffi samment de

glaçons.

La demande dépasse la capacité de

fabrication de glaçons. La machine à glaçons produira environ 100 cubes par

période de 24h.

L'arrivée d'eau du logement n'est

pas branchée, la vanne n'est pas

complètement ouverte ou est bouchée.

Branchez le réfrigérateur à une arrivée d'eau froide

à pression adaptée et ouvrez complètement la vanne

d'arrêt.

Si le problème persiste, il peut être nécessaire de contacter

un plombier.

Le fi ltre à eau est épuisé. Il est recommandé de remplacer le fi ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du fi ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Faible pression d'arrivée d'eau. La pression de l'eau doit se situer entre 1,38 et 8,28 bars

sur les modèles sans fi ltre à eau et entre 2,76 et 8,28 bars

sur les modèles avec un fi ltre à eau.

Si le problème persiste, il peut être nécessaire de contacter

un plombier.

Vous utilisez un système de fi ltration par

osmose inversée. Les systèmes de fi ltration par osmose inversée peuvent

réduire la pression d'eau en-dessous de la quantité

minimale et occasionner des problèmes. (Voir la section de

pression d'eau.)

Le tuyau reliant le réfrigérateur à

l'arrivée d'eau est tordu. Le tuyau peut se tordre lorsque le réfrigérateur est

déplacé pendant l'installation ou le nettoyage, entrainant

une réduction du débit d'eau. Redressez ou réparez la

ligne d'arrivée d'eau et disposez-la pour éviter qu'elle ne

se torde à nouveau.

REFROIDISSEMENT / GLAÇONS & EAU

GUIDE DE DÉPANNAGE

115

GUIDE DE DÉPANNAGE

GLAÇONS & EAU

Problème Causes possibles Solutions

La machine à

glaçons ne produit

pas suffi samment de

glaçons (suite).

Les portes sont ouvertes souvent ou

pendant longtemps. Si les portes de l'appareil sont ouvertes souvent,

l'air ambiant réchauffera le réfrigérateur, ce qui

l'empêchera de maintenir la température établie.

Vous pouvez baisser le réglage de température

du réfrigérateur, ou ne pas ouvrir les portes aussi

souvent.

Les portes ne sont pas complètement

fermées. Si les portes ne sont pas correctement fermées, la

production de glaçons en sera affectée. Voir la

section Les portes ne se ferment pas correctement ou

s'ouvrent d'elles-mêmes dans la partie "Dépannage

pièces et fonctionnalités".

Le réglage de température du

congélateur est trop chaud. La température recommandée pour le compartiment

congélateur pour la production normale de glaçons

est de -18°C. Si la température est plus élevée, la

production en sera affectée.

L'eau coule

lentement. Le fi ltre à eau est épuisé. Il est recommandé de remplacer le fi ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du fi ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau

diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Vous utilisez un système de fi ltration

par osmose inversée. Les systèmes de fi ltration par osmose inversée peuvent

réduire la pression d'eau en-dessous de la quantité

minimale et occasionner des problèmes.

Si le problème persiste, il peut être nécessaire de

contacter un plombier.

Faible pression d'arrivée d'eau dans

la maison. La pression de l'eau doit se situer entre 1,38 et 8,28

bars sur les modèles sans fi ltre à eau et entre 2,76 et

8,28 bars sur les modèles avec un fi ltre à eau.

Si le problème persiste, il peut être nécessaire de

contacter un plombier.

Les glaçons ne tombent

pas. Les portes ne sont pas complètement

fermées. Les glaçons ne tomberont pas si les portes du réfrigérateur

sont laissées ouvertes.

Usage occasionnel du distributeur. Le manque d'utilisation du distributeur peut entraîner la

fusion des glaçons avec le temps, ce qui empêchera une

distribution correcte. Vérifi ez dans le bac à glaçons que

ceux-ci ne sont pas collés ou fusionnés. Si c'est le cas,

cassez-les pour permettre le fonctionnement correct.

La goulotte de distribution est bouchée

par du givre ou des morceaux de glace. Éliminez le givre accumulé en retirant le bac à glaçons

et en dégageant la goulotte à l'aide d'une spatule en

caoutchouc. La distribution de glaçons peut aussi contribuer

à empêcher l'accumulation de givre ou de glace.

L'écran du distributeur est verrouillé. Maintenez la touche Verrouiller enfoncée pendant trois

secondes pour déverrouiller le panneau de contrôle et du

distributeur.

Le bac à glaçons est vide. Chaque compartiment peut nécessiter jusqu'à 24h pour

atteindre la température souhaitée et pour que la machine

à glaçons commence à produire. Assurez-vous que le

dispositif d'activation (bras/capteur) n'est pas obstrué.

Une fois que la réserve de glace du bac est épuisée, le

processus de formation de nouveaux glaçons peut prendre

jusqu'à 90 minutes, et 24 heures seront nécessaires au

remplissage complet du bac.

116

GUIDE DE DÉPANNAGE

GLAÇONS & EAU

Problème Causes possibles Solutions

La machine à glaçons

ne produit pas de

glaçons.

Le réfrigérateur vient d'être installé

ou la machine à glaçons vient d'être

branchée.

Chaque compartiment peut nécessiter jusqu'à 24h

pour atteindre la température souhaitée et pour que

la machine à glaçons commence à produire.

La machine à glaçons n'est pas

activée. Localisez l'interrupteur ON/OFF de la machine à

glaçons et vérifi ez qu'il est sur la position ON (I).

Le capteur du système de détection

de glaçons est bloqué. Des corps étrangers ou le gel sur le capteur de

détection peuvent interrompre la production de

glaçons. Assurez-vous que la zone du capteur est

toujours propre.

Le réfrigérateur n'est pas branché

à une arrivée d'eau ou la vanne

d'arrivée d'eau n'est pas ouverte.

Branchez le réfrigérateur à l'arrivée d'eau et ouvrez

la vanne correspondante complètement.

Le dispositif d'activation (bras ou

capteur) de la machine à glaçons est

obstrué.

Si votre machine à glaçons est équipée d'un bras

d'arrêt, assurez-vous que celui-ci se déplace

librement. Si votre machine à glaçons est équipée

d'un capteur d'arrêt électronique, assurez-vous que

l'espace entre les deux capteurs est dégagé.

Un système de fi ltration de l'eau par

osmose inversée est branché à votre

arrivée d'eau froide.

Les systèmes de fi ltration par osmose inversée peuvent

réduire la pression d'eau en-dessous de la quantité

minimale et occasionner des problèmes. (Voir la

section de pression d'eau.)

L'eau ne coule pas. Nouvelle installation ou ligne d'eau

récemment branchée. Versez environ 10 litres d'eau (faites couler pendant

environ 5 minutes) pour retirer l'air et les débris du

système. Ne laissez pas les 10 L couler de manière

continue. Pressez et relâchez le bras du distributeur

par cycles de 30 secondes ouvert, 60 secondes fermé.

L'écran du distributeur est verrouillé. Maintenez la touche Verrouiller enfoncée pendant

trois secondes pour déverrouiller le panneau de

contrôle et du distributeur.

Le distributeur n'est pas réglé pour

distribuer de l'eau. Le distributeur peut être réglé sur Glace ou Eau.

Assurez-vous que le panneau de contrôle est

réglé pour le fonctionnement souhaité. Appuyez

sur la touche Eau sur le panneau de contrôle pour

sélectionner la distribution d'eau.

Les portes du réfrigérateur ou du

congélateur ne sont pas fermées

correctement.

L'eau ne coulera pas si les portes du réfrigérateur

sont laissées ouvertes.

Le fi ltre à eau a récemment été retiré

ou remplacé. Une fois que le fi ltre à eau est remplacé, versez

environ 10 litres d'eau (faites couler pendant environ

5 minutes) pour retirer l'air et les débris du système.

Ne laissez pas les 10 L couler de manière continue.

Pressez et relâchez le bras du distributeur par cycles

de 30 secondes ouvert, 60 secondes fermé.

Le tuyau reliant le réfrigérateur à

l'arrivée d'eau est plié. Le tuyau peut se tordre lorsque le réfrigérateur

est déplacé pendant l'installation ou le nettoyage,

entrainant une réduction du débit d'eau. Redressez ou

réparez la ligne d'arrivée d'eau et disposez-la pour

éviter qu'elle ne se torde à nouveau.

L'arrivée d'eau du logement n'est

pas branchée, la vanne n'est pas

complètement ouverte ou est

bouchée.

Branchez le réfrigérateur à l'arrivée d'eau et ouvrez

la vanne correspondante complètement.

Si le problème persiste, il peut être nécessaire de

contacter un plombier.

117

GUIDE DE DÉPANNAGE

GLAÇONS & EAU

Problème Causes possibles Solutions

Les glaçons ont un

mauvais goût ou une

mauvaise odeur.

L'arrivée d'eau contient des minéraux

comme du soufre. Un fi ltre à eau doit être installé pour éliminer les

problèmes de goût et d'odeur.

REMARQUE : Dans certains cas, le fi ltre peut se révéler

insuffi sant. Il peut être impossible d'éliminer l'ensemble des

minéraux/odeurs/goûts de l'arrivée en eau.

La machine à glaçons vient d'être

installée. Jetez les premières productions de glace pour éviter les

glaçons décolorés ou ayant mauvais goût.

Les glaçons sont stockés depuis trop

longtemps. Les glaçons qui sont gardés trop longtemps rétréciront,

deviendront brumeux et peuvent avoir mauvais goût. Jetez

les vieux glaçons et prenez-en de nouveaux.

Les aliments ne sont pas correctement

rangés dans les compartiments. Remballez les aliments. Les odeurs peuvent se propager

vers les glaçons si les aliments ne sont pas correctement

emballés.

L'intérieur du réfrigérateur doit être

nettoyé. Voir la section "Entretien et Nettoyage" pour plus

d'informations.

Le bac de stockage des glaçons doit

être nettoyé. Videz et lavez le bac (jetez les vieux glaçons). Assurez-

vous que le bac est complètement sec avant de le

réinstaller.

Distribution d'eau

tiède. Le réfrigérateur vient d'être installé Attendez 24 heures après l'installation pour laisser le

temps au réservoir de stockage de l'eau de refroidir

complètement.

Le distributeur d'eau a été utilisé

récemment et le réservoir de stockage

est vide.

En fonction de votre modèle spécifi que, la capacité de

stockage de l'eau évoluera entre 0,6 et 0,9 litre.

Le distributeur n'a pas été utilisé

pendant plusieurs heures. Si le distributeur n'a pas été utilisé pendant plusieurs

heures, le premier verre peut être tiède. Jetez le premier

verre.

Le réfrigérateur est relié à l'arrivée

d'eau chaude. Assurez-vous que le réfrigérateur est branché à un tuyau

d'eau froide.

ATTENTION : Brancher le réfrigérateur à une ligne

d'eau chaude peut endommager la machine à glaçons.

L'eau a un mauvais

goût ou une mauvaise

odeur.

L'arrivée d'eau contient des minéraux

comme du soufre. Un fi ltre à eau doit être installé pour éliminer les

problèmes de goût et d'odeur.

Le fi ltre à eau est épuisé. Il est recommandé de remplacer le fi ltre à eau :

• Tous les six mois environ.

• Lorsque l'indicateur du fi ltre à eau s'allume.

• Lorsque le débit de sortie du distributeur d'eau diminue.

• Lorsque les cubes de glaçons sont plus petits que la

normale.

Le réfrigérateur vient d'être installé Versez environ 10 litres d'eau (faites couler pendant

environ 5 minutes) pour retirer l'air et les débris du

système. Ne laissez pas les 10 L couler de manière

continue. Pressez et relâchez le bras du distributeur par

cycles de 30 secondes ouvert, 60 secondes fermé.

La machine à glaçon

produit trop de

glaçons.

Le disposition d'activation (bras ou

capteur) est obstrué. Videz le bac à glaçons. Si votre machine à glaçons est

équipée d'un bras d'arrêt, assurez-vous que celui-ci se

déplace librement. Si votre machine à glaçons est équipée

d'un capteur d'arrêt électronique, assurez-vous que

l'espace entre les deux capteurs est dégagé. Réinstallez

le bac à glaçons et attendez 24h pour confi rmer le bon

fonctionnement.

118

BRUIT

GUIDE DE DÉPANNAGE

Problème Causes possibles Solutions

Cliquetis Le contrôle du dégivrage émettra

un clic lorsque le cycle de dégivrage

automatique commence et prend

fi n. Le contrôle du thermostat (ou

le contrôle du réfrigérateur, selon

le modèle) cliquera aussi lors des

changements de cycle.

Fonctionnement normal

Craquements Des bruits de vibration peuvent

provenir du fl ux de liquide

réfrigérant, de la ligne d’arrivée

d’eau à l'arrière de l'appareil, ou

des éléments stockés au-dessus ou à

côté du réfrigérateur.

Fonctionnement normal

Le réfrigérateur ne repose pas

fermement sur le sol. Le sol est faible ou irrégulier, ou les pieds de

nivellement doivent être ajustés. Voir la section

Fermeture de la porte.

Le réfrigérateur à compression

linéaire a été secoué en cours de

fonctionnement.

Fonctionnement normal

Grincement Moteur du ventilateur de

l’évaporateur faisant circuler l’air

entre les compartiments réfrigérateur

et congélateur.

Fonctionnement normal

Air forcé vers le condensateur par le

ventilateur. Fonctionnement normal

Gargouillis Liquide de réfrigération circulant à

travers le système de refroidissement. Fonctionnement normal

Pop Contraction et expansion des parois

internes en raison des changements

de température.

Fonctionnement normal

Grésillement Eau qui goutte sur le radiateur lors

d’un cycle de dégivrage. Fonctionnement normal

Vibrations Si le côté ou l’arrière du

réfrigérateur touche un placard

ou un mur, certaines des vibrations

normales créeront un son audible.

Pour éliminer le bruit, assurez-vous que les côtés et

l’arrière ne peuvent pas vibrer contre un mur ou un

placard.

Bruit de goutte Eau en cours d’évacuation pendant le

cycle de dégivrage. Fonctionnement normal

Bruit de pulsation ou

strident Votre réfrigérateur est conçu pour

fonctionner plus effi cacement

pour conserver vos aliments à

la température souhaitée. Le

compresseur à haute performance

peut améliorer la longévité de votre

réfrigérateur, mais il a aussi besoin

de plus d’énergie que les anciens

modèles. Lors du fonctionnement

du réfrigérateur, il est normal

d’entendre des bruits de pulsations

ou des bruits stridents.

Fonctionnement normal

119

PIÈCES ET FONCTIONNALITÉS

GUIDE DE DÉPANNAGE

Problème Causes possibles Solutions

Les portes ne ferment

pas correctement

ou s'ouvrent d'elles-

mêmes.

Des paquets d'aliments bloquent la

fermeture de la porte. Réorganisez les récipients alimentaires pour dégager

la porte et les étagères.

Le bac à glaçons, le couvercle du bac

à légume, les plateaux, les étagères

ou les paniers sont mal positionnés.

Poussez les bacs jusqu'au bout et placez les couvercles

du bac à légumes, les plateaux, les étagères et les

paniers en position correcte. Voir la section Utiliser

votre réfrigérateur pour plus d'informations.

Les portes ont été retirées pendant

l'installation du produit et n'ont pas

été replacées correctement.

Retirez et replacez les portes conformément à la

section Retirer et replacer les poignées et les portes

du réfrigérateur.

Le réfrigérateur n'est pas

correctement nivelé. Voir Alignement des portes dans la section Installation

du réfrigérateur pour le niveler.

Les portes sont

diffi ciles à ouvrir. Les joints sont sales ou collants. Nettoyez les joints et les surfaces qu'ils touchent.

Frottez une fi ne couche de vernis pour appareils ou

de cire de cuisine sur les joints après nettoyage.

La porte vient d'être fermée. Lorsque vous ouvrez la porte, de l'air chaud entre

dans le réfrigérateur. À mesure que l'air chaud se

refroidit, cela peut créer un vide. SI la porte est

diffi cile à ouvrir, attendez une minute pour laisser la

pression de l'air s'équilibrer, puis tentez de nouveau.

Le réfrigérateur

oscille ou semble

instable.

Les pieds de nivellement ne sont pas

réglés correctement. Référez-vous à la section Nivellement et alignement

de la porte .

Le sol n'est pas régulier. Il peut être nécessaire d'ajouter des cales sous les

pieds de nivellement ou des roues pour compléter

l'installation.

L'éclairage ne

fonctionne pas. Une ampoule a grillé.

REMARQUE : L'éclairage du

compartiment réfrigérateur est

composé de diodes internes, et le

dépannage doit être réalisé par un

technicien qualifi é. (Cette remarque

ne s'applique qu'à certains modèles)

Remplacez par une ampoule de même puissance,

taille et forme (disponible dans votre magasin de

bricolage local). Voir la section Remplacement d'une

ampoule.

Une ampoule est mal vissée dans la

douille. Débranchez le réfrigérateur ou coupez l'alimentation

au niveau du disjoncteur ou des fusibles. Retirez

doucement l'ampoule et revissez-la. Rebranchez le

courant et réinitialisez la commande du réfrigérateur.

Référez-vous à la section Remplacement d'ampoule

pour obtenir des directives sur le remplacement de

votre ampoule.

120

En cas de problème avec votre réfrigérateur, celui-ci a

la capacité de transmettre des données par téléphone

à l’équipe Kenmore ConnectTM. Cela vous donne la

possibilité de parler directement à nos experts qualifi és.

Le spécialiste enregistre les données transmises depuis

votre machine et les utilise pour analyser le problème et

fournir un diagnostic rapide et effi cace.

Si vous rencontrez des problèmes avec votre

réfrigérateur, appelez le 1-800-4-MY-HOME®.

N’utilisez la fonctionnalité du système Kenmore

ConnectTM que sous la direction de l’équipe Kenmore

ConnectTM. Les bruits de transmission que vous entendrez

sont normaux et paraissent similaires à un fax.

Kenmore ConnectTM ne peut pas être activé si votre

réfrigérateur n’est pas relié à l’électricité. Si votre

réfrigérateur est impossible à mettre en marche, le

dépannage doit être réalisé dans utiliser Kenmore

ConnectTM.

Utilisation de Kenmore ConnectTM

D’abord, appelez 1-800-4-MY-HOME® (1-800-469-

4663). Si le numéro de téléphone que vous utilisez est

enregistré et associé à votre réfrigérateur, vous serez

rapidement mis en contact avec un agent de l’équipe

Kenmore ConnectTM. N’utilisez la fonctionnalité du

système Kenmore ConnectTM que sous la direction de

l’équipe Kenmore ConnectTM.

1. Verrouillez l’écran. Pour verrouiller l’écran, maintenez

la touche Control Lock enfoncée pendant trois

secondes. (Si l’écran est verrouillé depuis plus de

trois minutes, vous devez désactiver le verrou puis le

réactiver)

2. Ouvrez la porte du réfrigérateur.

Kenmore Connect™ (sur certains modèles)

3. Placez le microphone de votre téléphone devant le

haut-parleur situé sur la charnière droite de la porte

du réfrigérateur, en suivant les instructions données par

le centre d’appel.

4. Maintenez la touche T° Congélateur enfoncée pendant

trois secondes tout en continuant à tenir le téléphone

contre le haut-parleur.

5. Après que vous avez entendu trois bips, relâchez la

touche T° Congélateur.

6. Maintenez le téléphone en place jusqu’à ce que la

transmission sonore soit complétée. L’écran effectuera

le compte-à-rebours. Une fois le décompte terminé

et lorsque les tonalités ont cessé, reprenez votre

conversation avec l’expert, qui sera alors capable de

vous aider à utiliser les informations transmises pour

analyse.

Système Kenmore Connect™

REMARQUE :

• Pour de meilleurs résultats, ne déplacez pas le téléphone pendant que les tonalités sont en cours de

transmission.

• Si l'agent du centre d'appel ne réussit pas à obtenir un enregistrement précis des données, vous

devrez recommencer.

• Les différences de qualité d'appel entre les régions peuvent affecter les fonctionnalités de Kenmore

Connect.

• Pour de meilleurs résultats, utilisez Kenmore Connect avec une ligne fi xe.

• La mauvaise qualité des appels peut entraîner une mauvaise transmission des données de votre

téléphone vers la machine et empêcher le bon fonctionnement de Kenmore Connect.

121

NOTES

NOTES

NOTES

® Registered Trademark /

TM

Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada /

TM

Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países

MC

Marque de commerce /

MD

Marque déposée de Sears Brands, LLC

Get it fixed, at your home or ours!

Your Home

For troubleshooting, product manuals and expert advice:

www.managemylife.com

For repair – in your home – of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME

® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of “carry-ins” like handheld lawn equipment or

home electronics items, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR

®

(1-888-784-6427)

www.sears.com

Au Canada pour service en français:

1-800-LE-FOYER

MC

(1-800-533-6937)

www.sears.ca
