KDC-1028_128_128CR

KDC-1028

KDC-128

KDC-128CR

CD-RECEIVER

INSTRUCTION MANUAL

AMPLI-TUNER LECTEUR DE CD

MODE D’EMPLOI

REPRODUCTOR DE DISCOS COMPACTOS RECEPTOR DE FM/AM

MANUAL DE INSTRUCCIONES

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you

obtain the best performance from your new CD-receiver.

For your records

Record the serial number, found on the back of the unit, in the spaces

designated on the warranty card, and in the space provided below. Refer to the

model and serial numbers whenever you call upon your KENWOOD dealer for

information or service on the product.

Model KDC-1028/128/128CR Serial number

B64-2927-00_K_English_r1.Indd 1B64-2927-00_K_English_r1.Indd 1 04.9.29 3:10:17 PM04.9.29 3:10:17 PM

B64-2927-00_K_English_r1.Indd 2B64-2927-00_K_English_r1.Indd 2 04.10.4 11:02:50 AM04.10.4 11:02:50 AM

English | 3

Contents

2Warning 4

Safety precautions 5

Notes 6

About CDs 7

General features 8

Power

Selecting the Source

Volume

Attenuator

System Q

Audio Control

Audio Setup

Speaker Setting

Clock Display

Adjusting Clock

Dimmer Control

DSI (Disabled System Indicator)

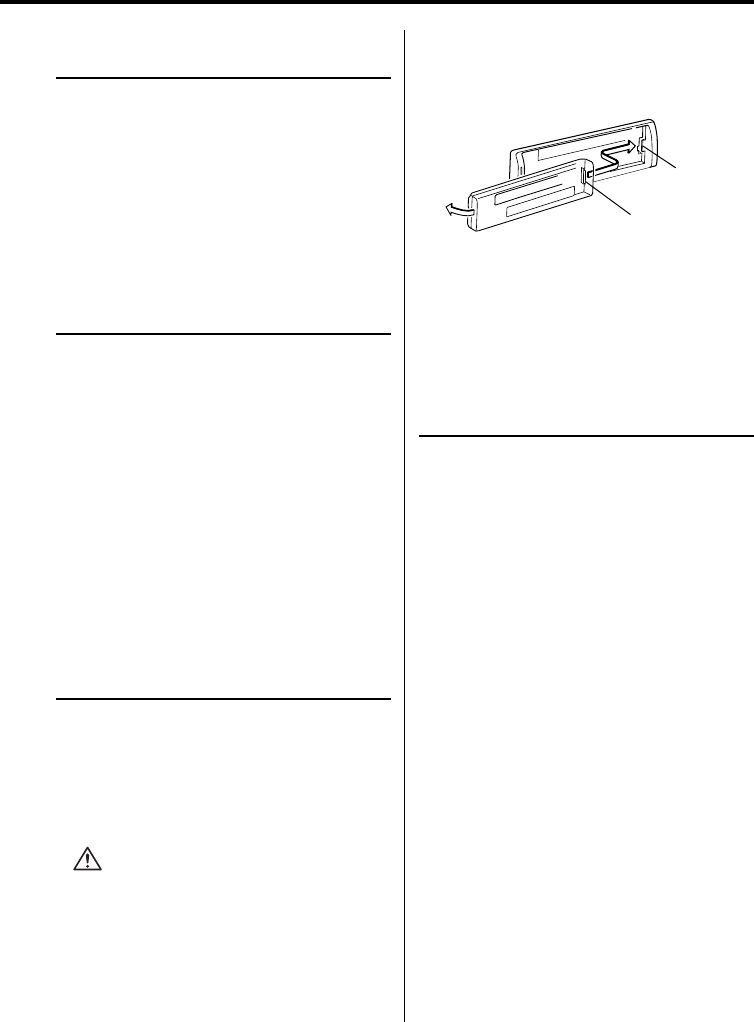

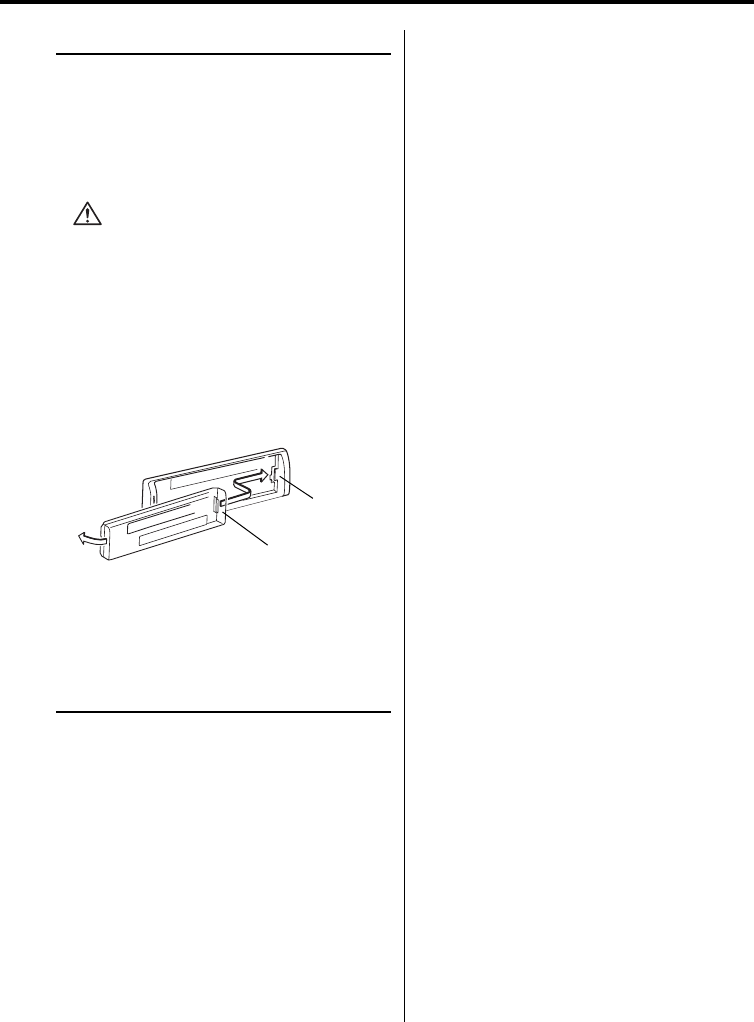

Theft Deterrent Faceplate

TEL Mute

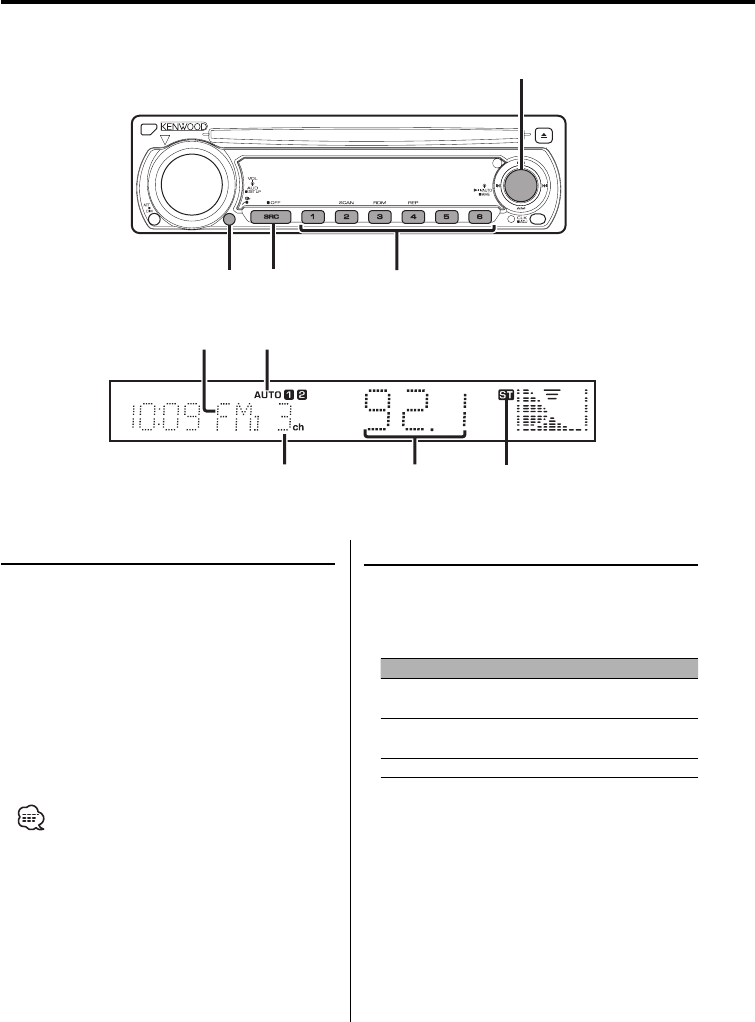

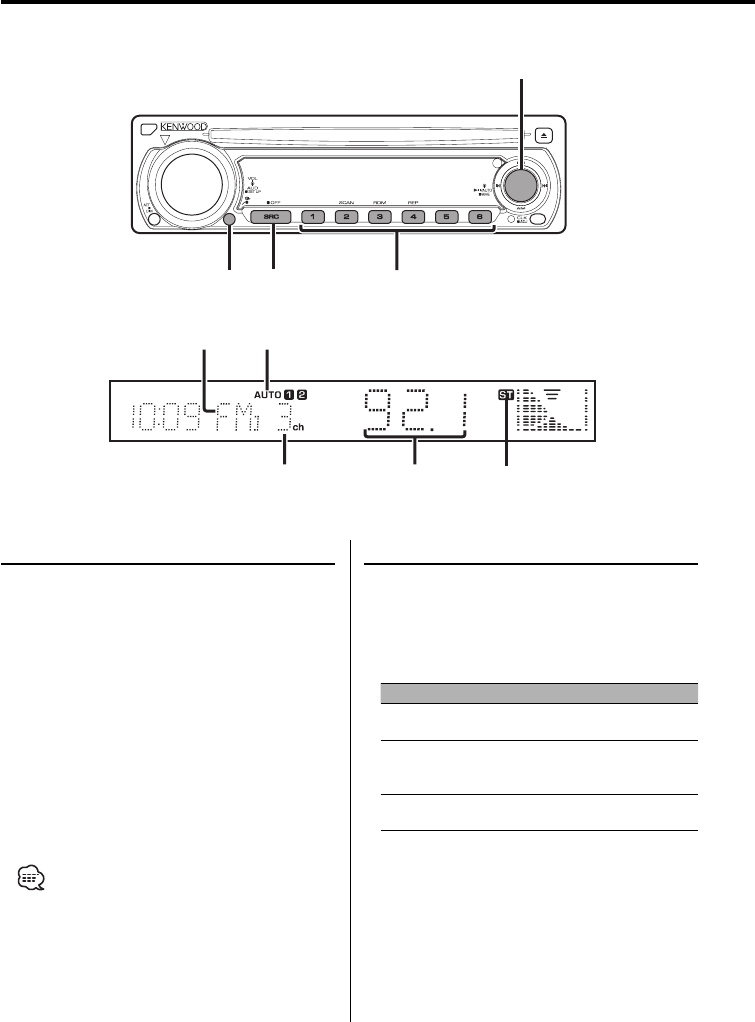

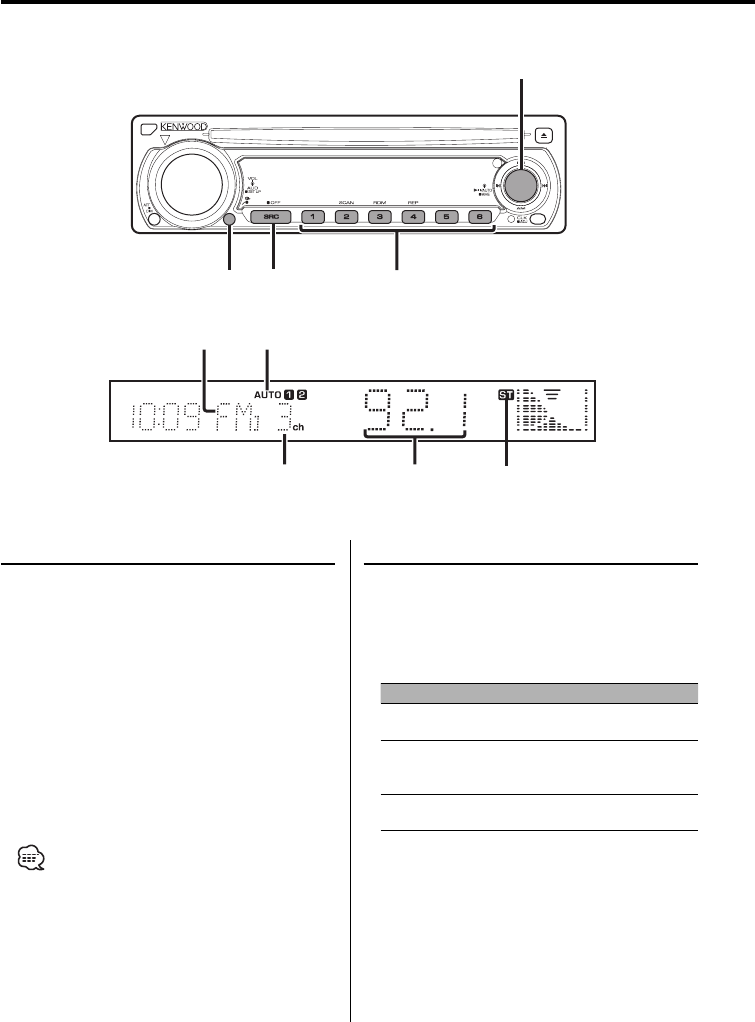

Tuner features 12

Tuning

Tuning Mode

Station Preset Memory

Auto Memory Entry

Preset Tuning

CRSC (Clean Reception System Circuit)

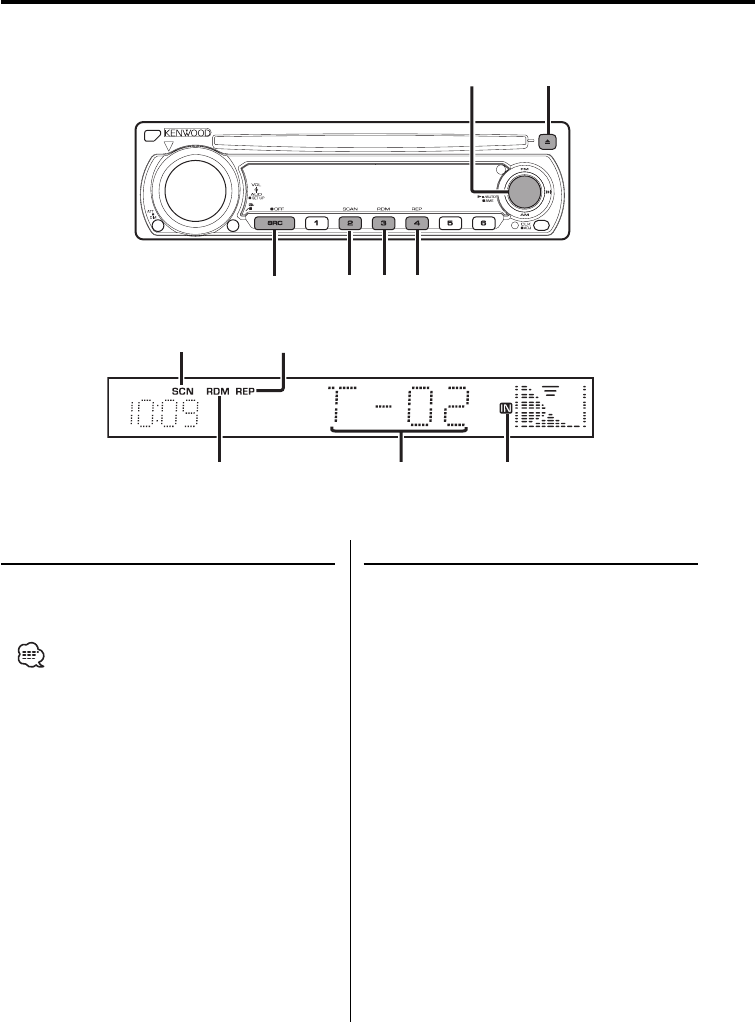

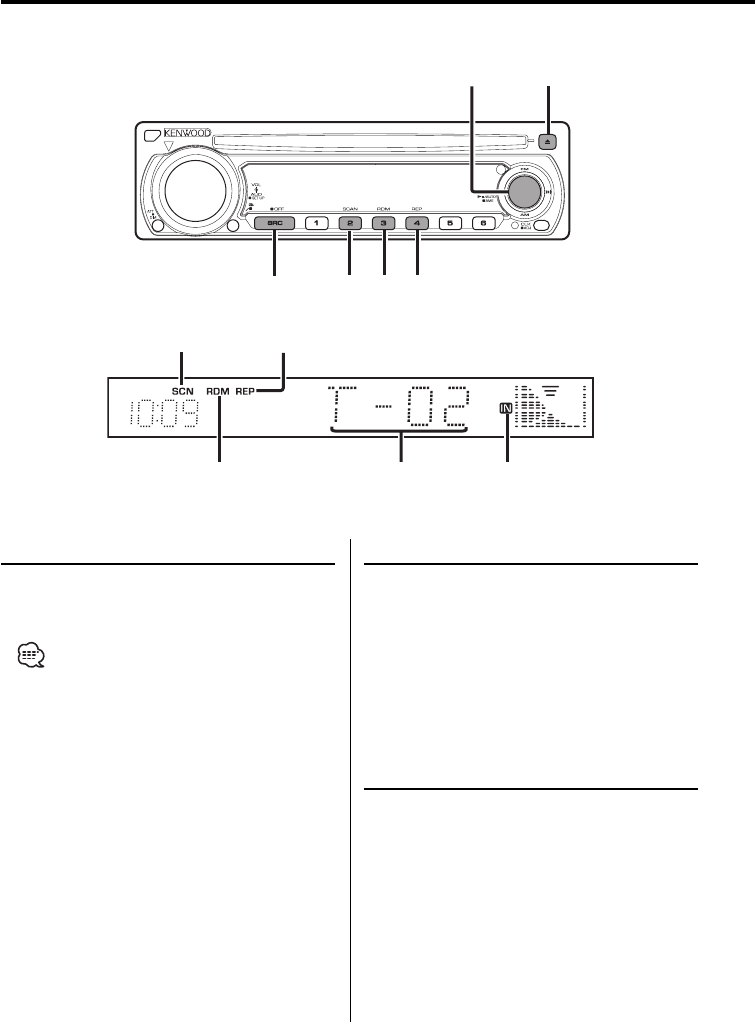

CD player features 14

Playing CD

Fast Forwarding and Reversing

Track Search

Track Repeat

Scan Play

Random Play

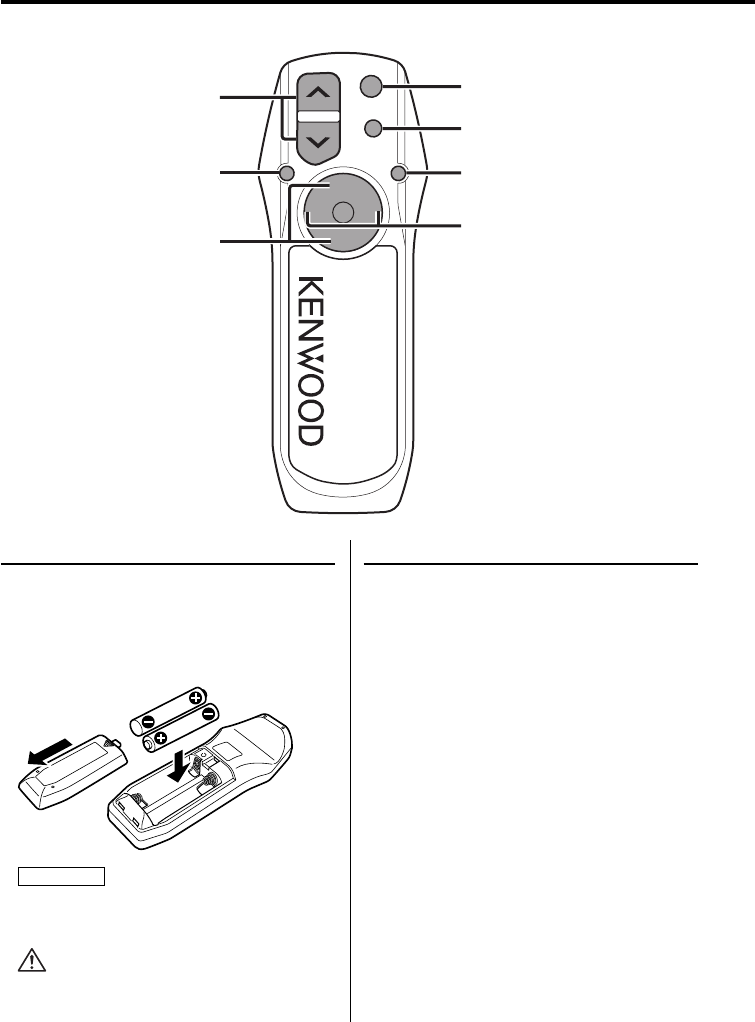

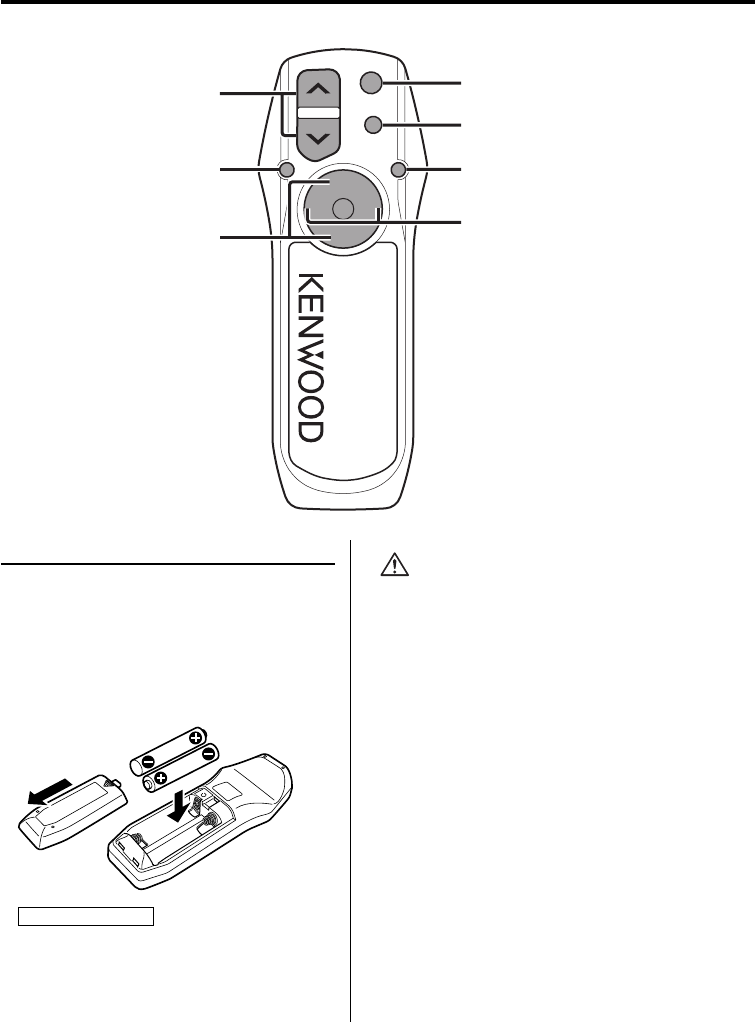

Basic Operations of remote 16

Loading and Replacing the battery

Basic operations

Audio Control

In Tuner source

In Disc source

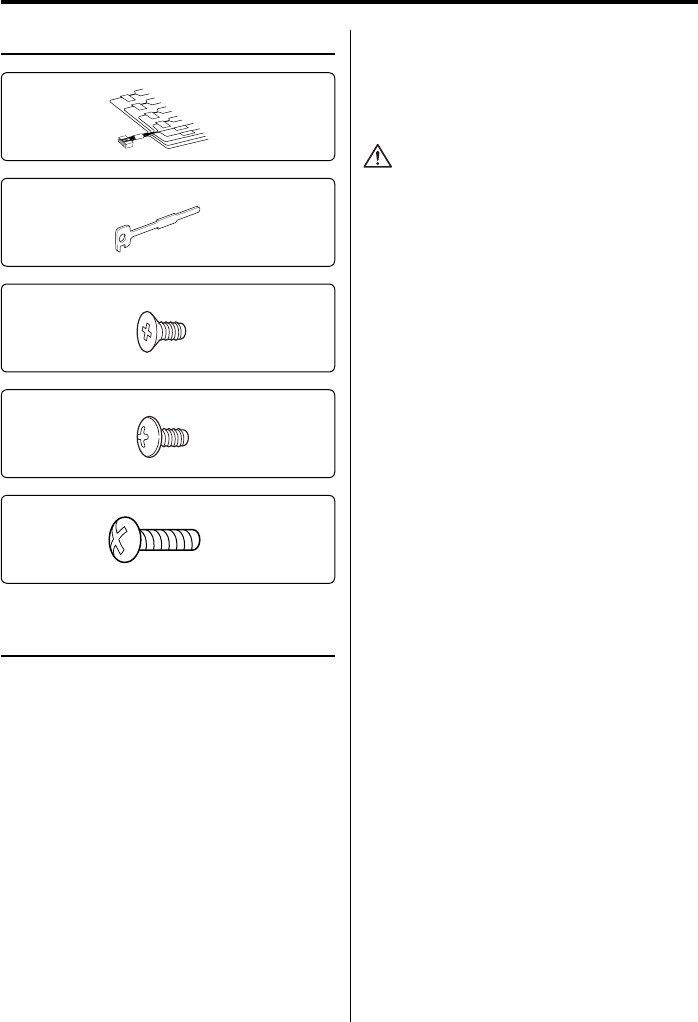

Accessories/ Installation Procedure 18

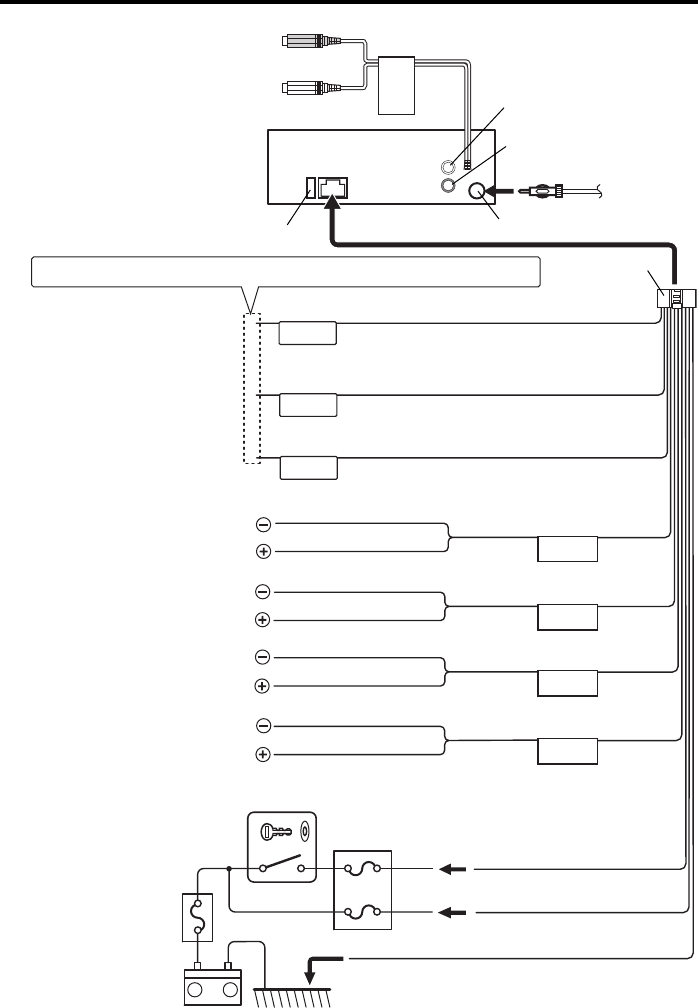

Connecting Wires to Terminals 19

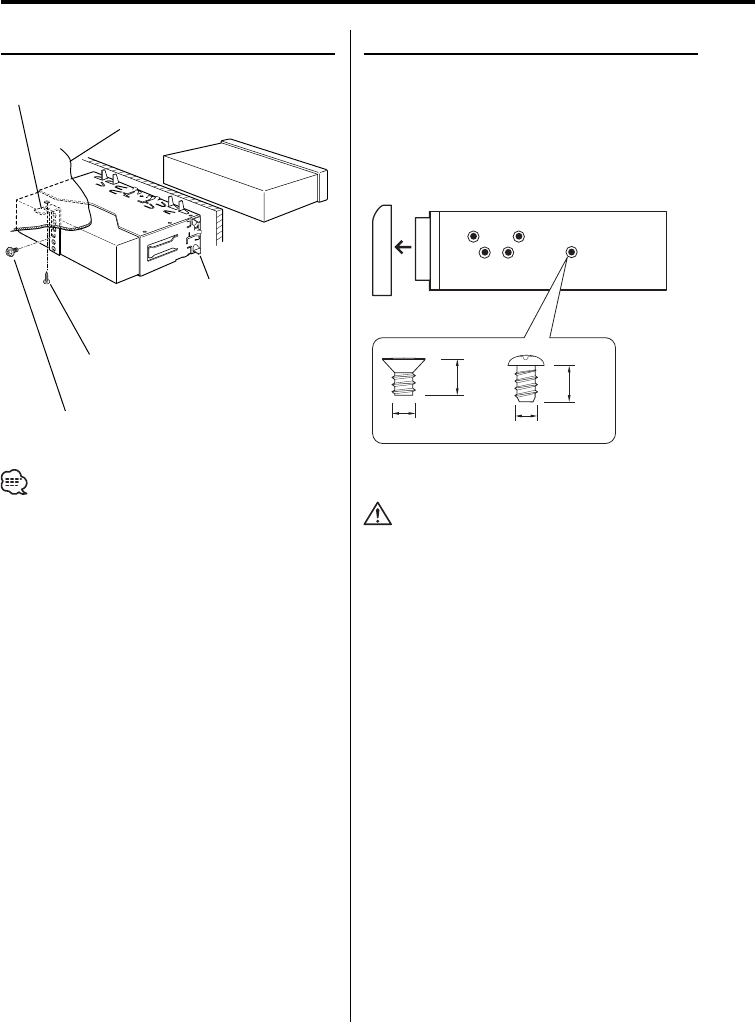

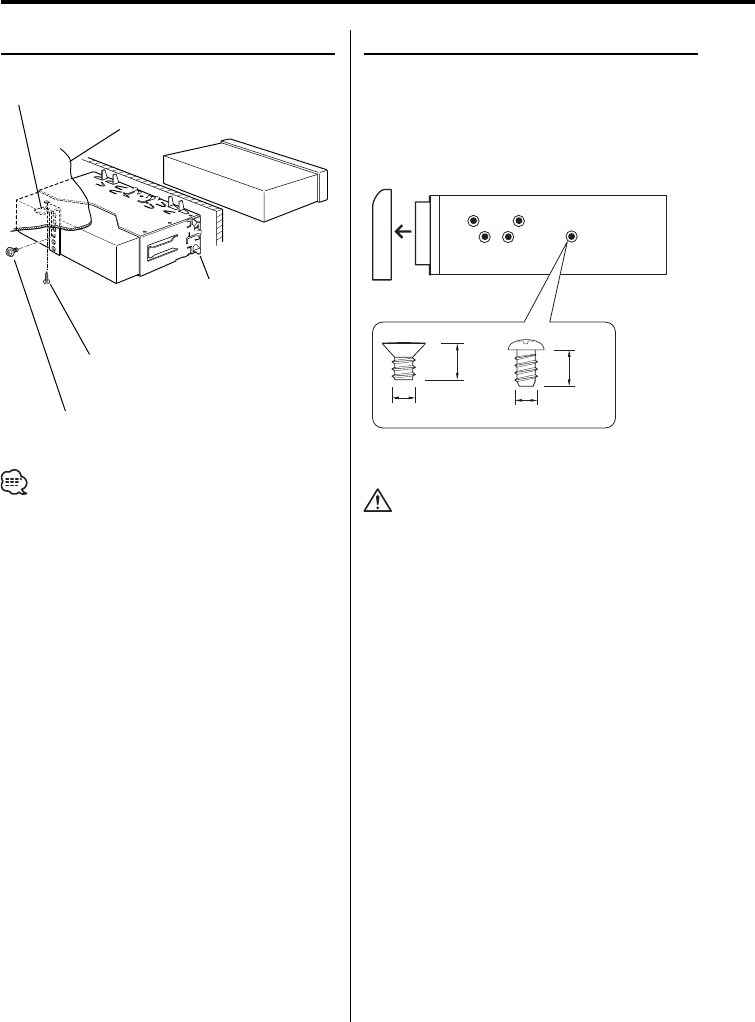

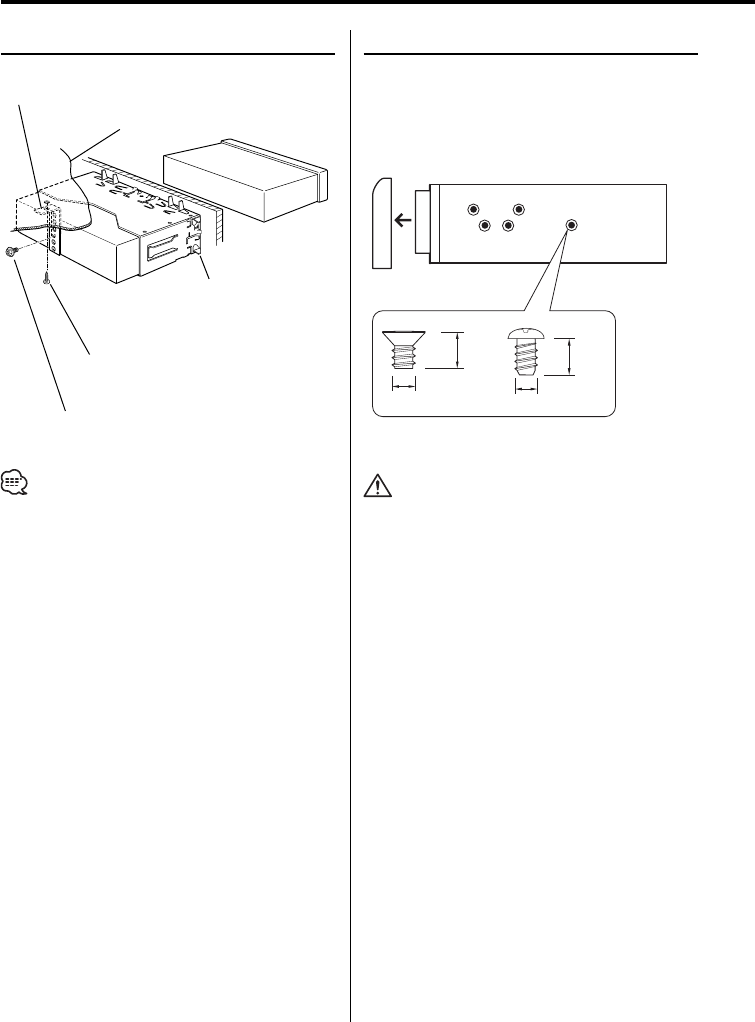

Installation 20

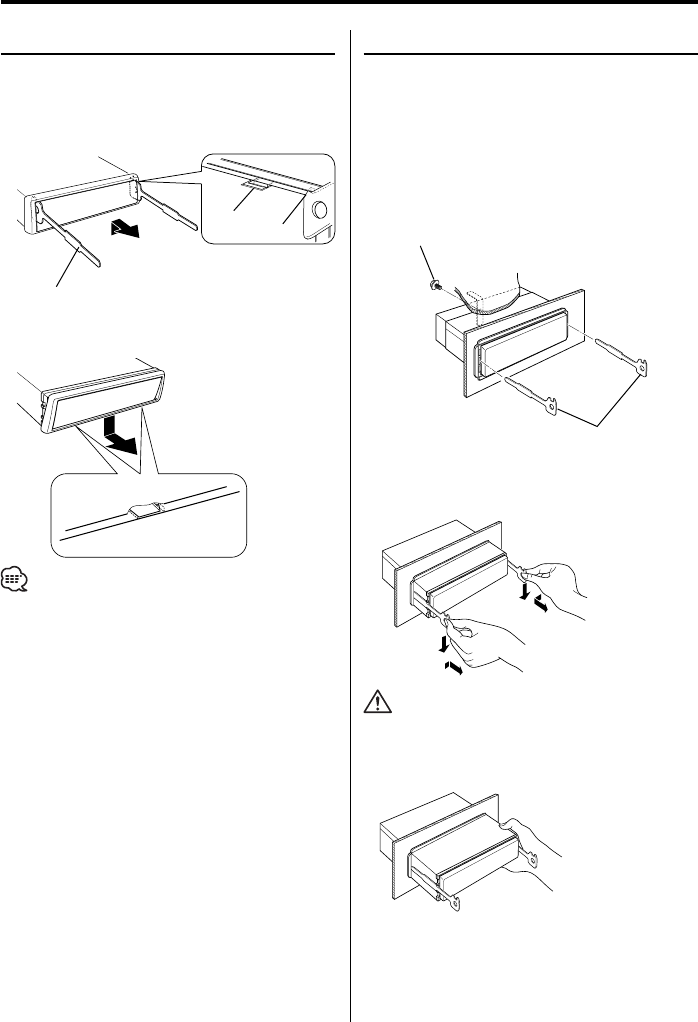

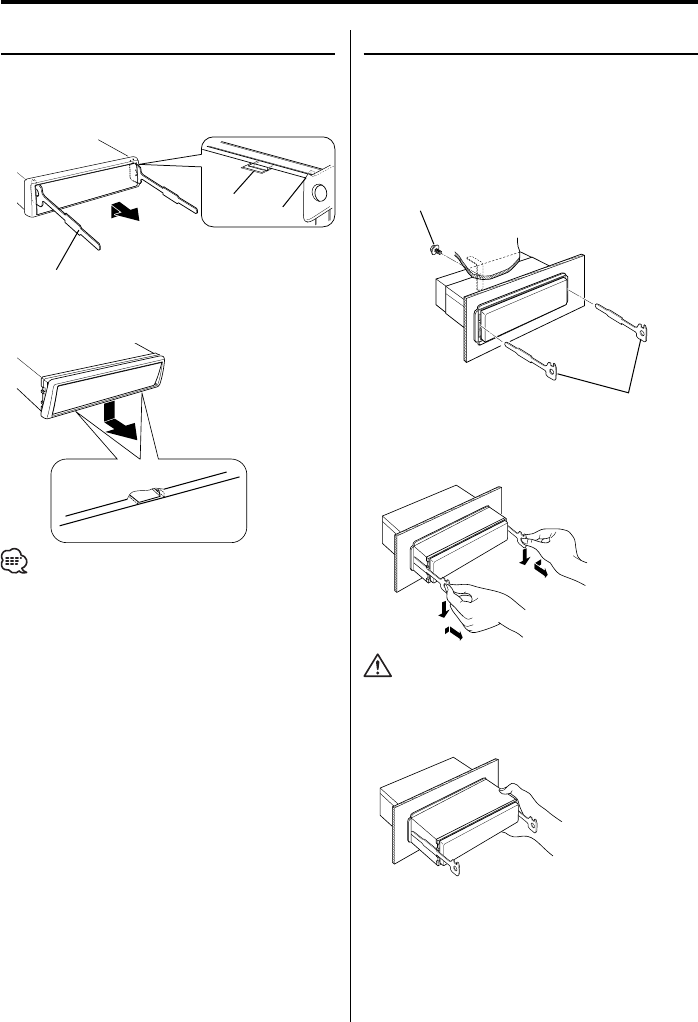

Removing the Unit 22

Troubleshooting Guide 23

Specifications 25

B64-2927-00_K_English_r1.Indd 3B64-2927-00_K_English_r1.Indd 3 04.9.29 2:39:42 PM04.9.29 2:39:42 PM

4 | English

2Warning

2CAUTION

Use of controls or adjustments or performance of

procedures other than those specified herein may

result in hazardous radiation exposure.

In compliance with Federal Regulations, following

are reproductions of labels on, or inside the product

relating to laser product safety.

KENWOOD CORPORATION

2967-3, ISHIKAWA-MACHI,

HACHIOJI-SHI

TOKYO, JAPAN

KENWOOD CORP. CERTIFIES THIS EQUIPMENT

CONFORMS TO DHHS REGULATIONS N0.21 CFR

1040. 10, CHAPTER 1, SUBCHAPTER J.

Location : Bottom Panel

FCC WARNING

This equipment may generate or use radio

frequency energy. Changes or modifications to

this equipment may cause harmful interference

unless the modifications are expressly approved

in the instruction manual. The user could lose

the authority to operate this equipment if an

unauthorized change or modification is made.

NOTE

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. This equipment may cause harmful

interference to radio communications, if it is

not installed and used in accordance with the

instructions. However, there is no guarantee

that interference will not occur in a particular

installation. If this equipment does cause harmful

interference to radio or television reception, which

can be determined by turning the equipment off

and on, the user is encouraged to try to correct

the interference by one or more of the following

measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a

circuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV

technician for help.

B64-2927-00_K_English_r1.Indd 4B64-2927-00_K_English_r1.Indd 4 04.9.29 2:39:42 PM04.9.29 2:39:42 PM

English | 5

Safety precautions

Lens Fogging

Right after you turn on the car heater in cold

weather, dew or condensation may form on

the lens in the CD player of the unit. Called lens

fogging, CDs may be impossible to play. In such

a situation, remove the disc and wait for the

condensation to evaporate. If the unit still does

not operate normally after a while, consult your

Kenwood dealer.

2WARNING

To prevent injury or fire, take the

following precautions:

• To prevent a short circuit, never put or leave any

metallic objects (such as coins or metal tools)

inside the unit.

2CAUTION

To prevent damage to the machine, take

the following precautions:

• Make sure to ground the unit to a negative 12V

DC power supply.

• Do not install the unit in a spot exposed to direct

sunlight or excessive heat or humidity. Also avoid

places with too much dust or the possibility of

water splashing.

• Do not set the removed faceplate or the faceplate

case in areas exposed to direct sunlight, excessive

heat or humidity. Also avoid places with too much

dust or the possibility of water splashing.

• To prevent deterioration, do not touch the

terminals of the unit or faceplate with your

fingers.

• Do not subject the faceplate to excessive shock,

as it is a piece of precision equipment.

• When replacing a fuse, only use a new one with

the prescribed rating. Using a fuse with the wrong

rating may cause your unit to malfunction.

• Do not use your own screws. Use only the screws

provided. If you use the wrong screws, you could

damage the unit.

Attach the panel while you are on the

vehicle

The panel lock arm will be appeared when the

panel is removed. Therefore, the panel must be

attached during the driving.

Do Not Load 3-in. CDs in the CD slot

If you try to load a 3 in. CD with its adapter into the

unit, the adapter might separate from the CD and

damage the unit.

NOTE

This Class B digital apparatus complies with

Canadian ICES-003.

B64-2927-00_K_English_r1.Indd 5B64-2927-00_K_English_r1.Indd 5 04.9.29 2:39:43 PM04.9.29 2:39:43 PM

6 | English

• If you experience problems during installation,

consult your Kenwood dealer.

• If the unit fails to operate properly, press the Reset

button. The unit returns to factory settings when

the Reset button is pressed.

• The illustrations of the display and the panel

appearing in this manual are examples used to

explain more clearly how the controls are used.

Therefore, what appears on the display in the

illustrations may differ from what appears on

the display on the actual equipment, and some

of the illustrations on the display may represent

something impossible in actual operation.

Cleaning the Unit

If the faceplate of this unit is stained, wipe it with a

dry soft cloth such as a silicon cloth.

If the faceplate is stained badly, wipe the stain off

with a cloth moistened with neutral cleaner, then

wipe neutral detergent off.

• Applying spray cleaner directly to the unit may affect its

mechanical parts. Wiping the faceplate with a hard cloth

or using a volatile liquid such as thinner or alcohol may

scratch the surface or erases characters.

Cleaning the Faceplate Terminals

If the terminals on the unit or faceplate get dirty,

wipe them with a dry, soft cloth.

Notes

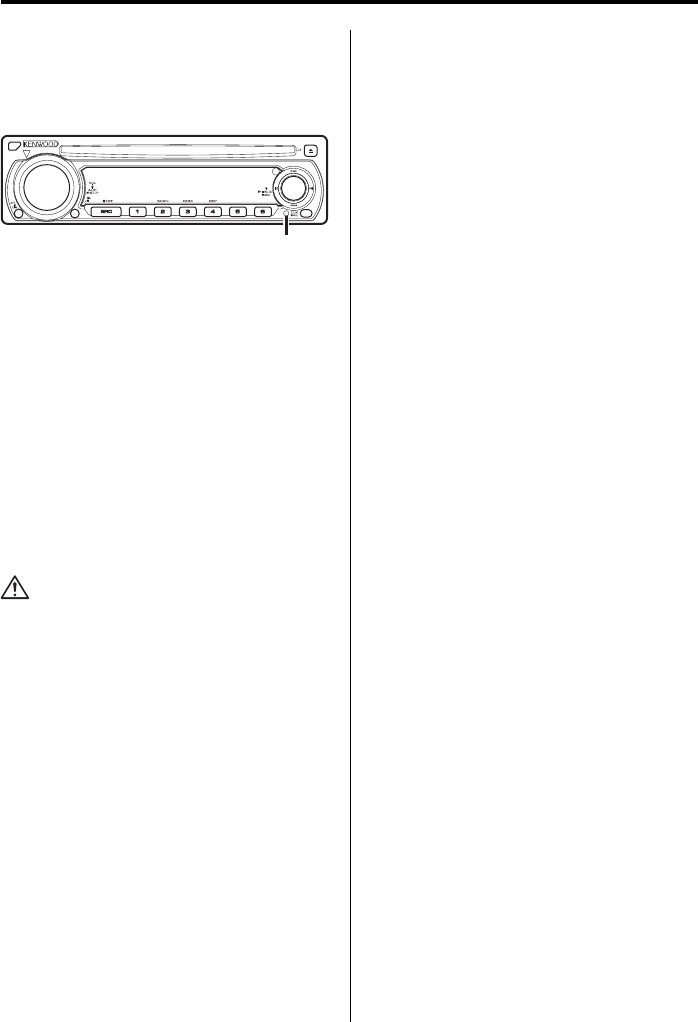

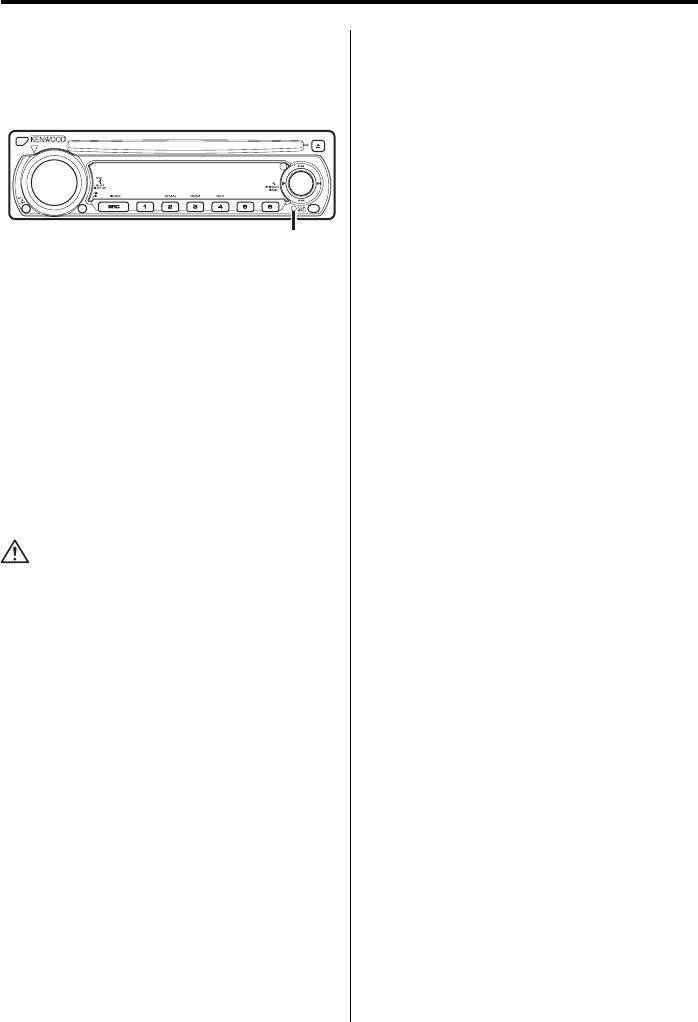

Reset button

CRSC

B64-2927-00_K_English_r1.Indd 6B64-2927-00_K_English_r1.Indd 6 04.9.29 2:39:43 PM04.9.29 2:39:43 PM

English | 7

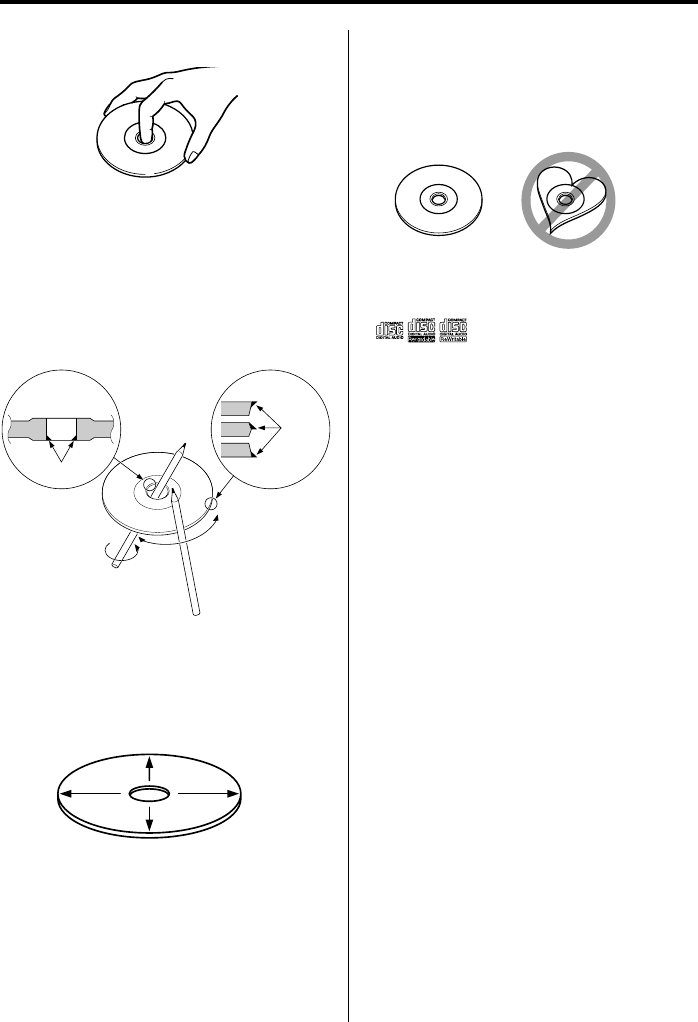

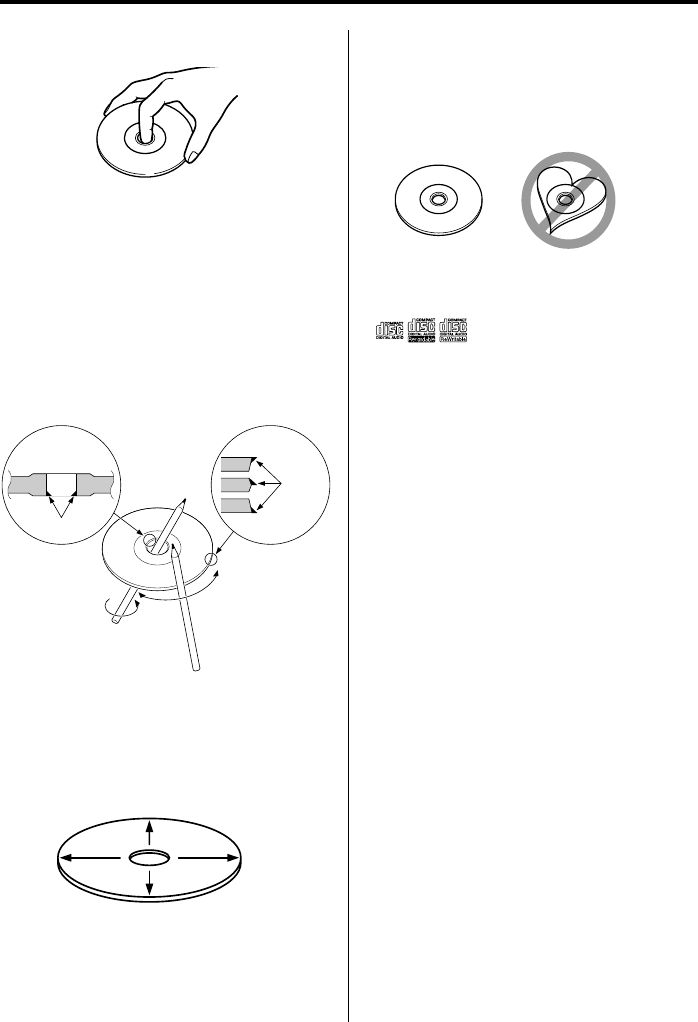

Handling CDs

• Don’t touch the recording surface of the CD.

• CD-R and CD-RW are easier to damage than a

normal music CD. Use a CD-R or a CD-RW after

reading the caution items on the package etc.

• Don’t stick tape etc. on the CD.

Also, don’t use a CD with tape stuck on it.

When using a new CD

If the CD center hole or outside rim has burrs, use it

after removing them with a ball pen etc.

CD accessories

Don’t use disc type accessories.

CD cleaning

Clean from the center of the disc and move

outward.

About CDs

Burrs

Removing CDs

When removing CDs from this unit pull them out

horizontally.

CDs that can’t be used

• CDs that aren’t round can’t be used.

• CDs with coloring on the recording surface or that

are dirty can’t be used.

• This unit can only play the CDs with

It may not correctly play discs which do not have

the mark.

• A CD-R or CD-RW that hasn’t been finalized can’t

be played. (For the finalization process refer to

your CD-R/CD-RW writing software, and your CD-

R/CD-RW recorder instruction manual.)

CD storage

• Don’t place them in direct sunlight (On the seat

or dashboard etc.) and where the temperature is

high.

• Store CDs in their cases.

B64-2927-00_K_English_r1.Indd 7B64-2927-00_K_English_r1.Indd 7 04.9.29 2:39:43 PM04.9.29 2:39:43 PM

8 | English

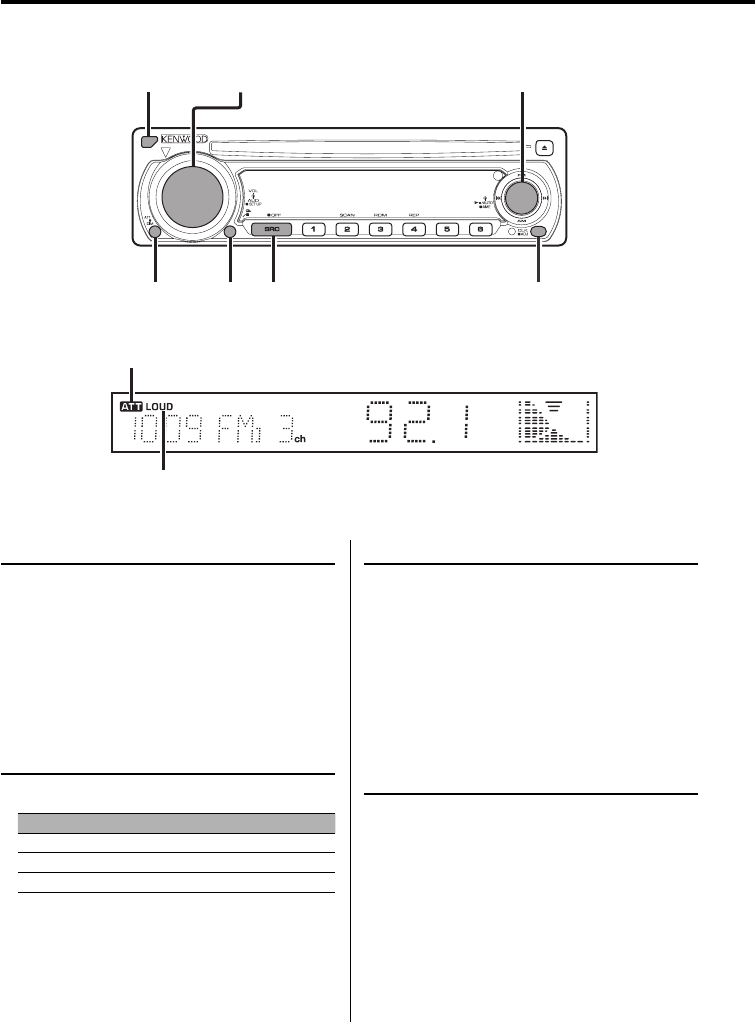

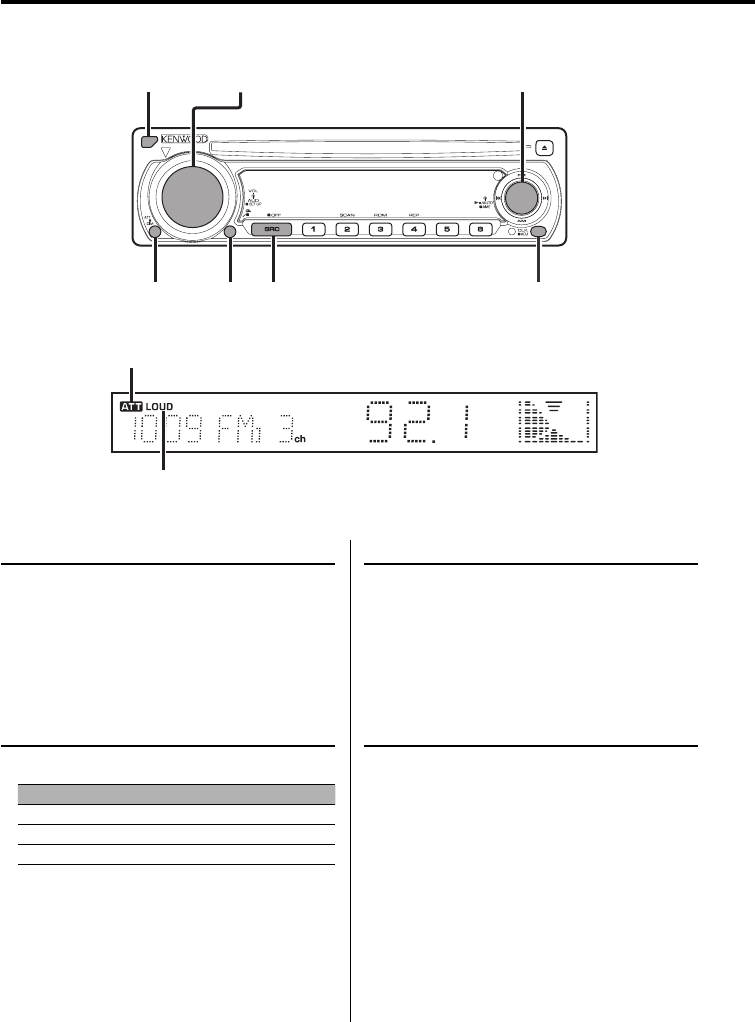

General features

Power

Turning ON the Power

Press the [SRC] button.

Turning OFF the Power

Press the [SRC] button for at least 1 second.

Selecting the Source

Press the [SRC] button.

Source required Display

Tuner "TUnE"

CD "CD"

Standby (Illumination only mode) "STBY"

Volume

Increasing Volume

Turn the [VOL] knob clockwise.

Decreasing Volume

Turn the [VOL] knob counterclockwise.

Attenuator

Turning the volume down quickly.

Press the [ATT] button.

Each time the button is pressed, the Attenuator

turns ON and OFF.

When it’s ON, the "ATT" indicator blinks.

CRSC

SRC

VOL

ATT

CLK

Release button Control knob

ATT indicator

LOUD indicator

B64-2927-00_K_English_r1.Indd 8B64-2927-00_K_English_r1.Indd 8 04.9.29 2:39:43 PM04.9.29 2:39:43 PM

English | 9

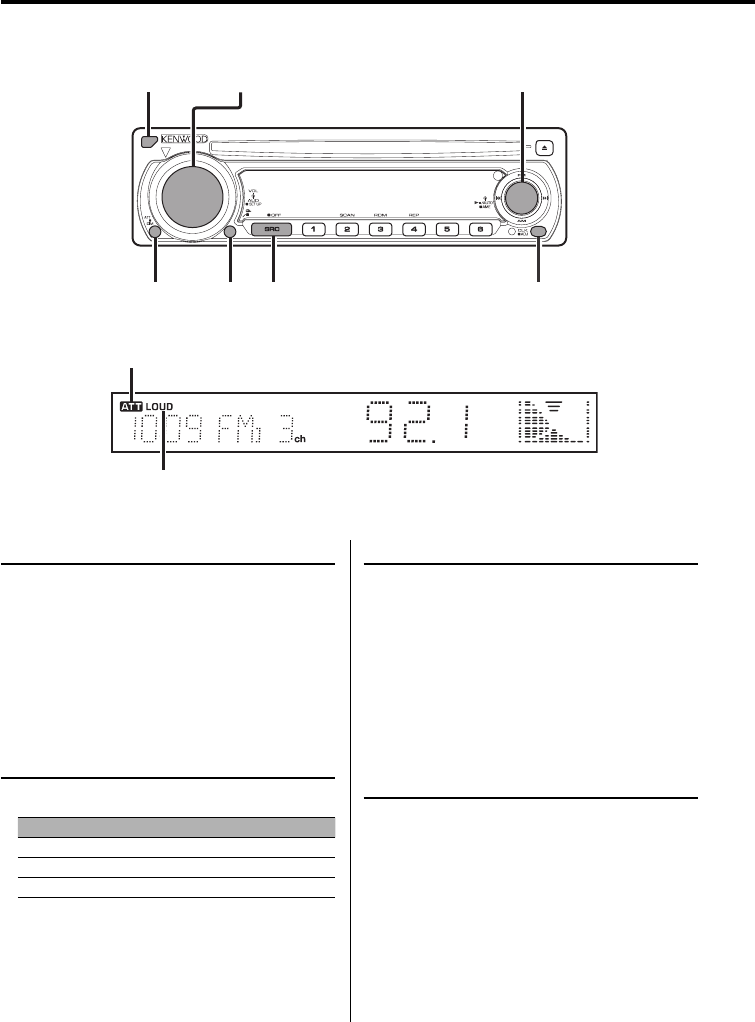

System Q

You can recall the best sound setting preset for

different types of music.

1 Select the source to set

Press the [SRC] button.

2 Select the Sound type

Press the [Q] button.

Each time the button is pressed, the sound

setting switches.

Sound setting Display

Natural "FLAT"

Rock "ROCK"

Pops "POPS"

Easy "EASY"

Top 40 "TP40"

Jazz "JAzz"

• "USER": The values set on the <Audio Control> (page

9). When the System Q setting is changed, the

Bass, Middle, and Treble set in audio control

replace the System Q values.

• Each setting value is changed with the <Speaker

Setting> (page 10).

First, select the speaker type with the Speaker setting.

Audio Control

1 Select the source for adjustment

Press the [SRC] button.

2 Enter Audio Control mode

Press the [VOL] knob.

3 Select the Audio item for adjustment

Press the [VOL] knob.

Each time the knob is pressed, the items that can

be adjusted switch as shown below.

4 Adjust the Audio item

Turn the [VOL] knob.

Adjustment Item Display Range

Bass level "BAS" –8 — +8

Middle level "MID" –8 — +8

Treble level "TRE" –8 — +8

Balance "BL" Left 15 — Right 15

Fader "FD" Rear 15 — Front 15

5 Exit Audio Control mode

Press any button.

Press the button which is not [VOL] knob and

[ATT] button.

Audio Setup

Setting the Sound system, such as Volume offset

and Loudness.

1 Select the source for adjustment

Press the [SRC] button.

2 Enter Audio Setup mode

Press the [VOL] knob for at least 1 second.

3 Select the Audio Setup item for adjustment

Press the [VOL] knob.

Each time the knob is pressed, the items that can

be adjusted switch as shown below.

4 Adjust the Audio setup item

Turn the [VOL] knob.

Adjustment Item Display Range

Volume offset "V-OF" –8 — ±0

Loudness "LOUD" ON/OFF

• Volume offset: Each source’s volume can be set as a

difference from the basic volume.

• Loudness: Compensating for low and high tones

during low volume.

When it's ON, "LOUD" indicator is ON.

5 Exit Audio Setup mode

Press the [VOL] knob for at least 1 second.

B64-2927-00_K_English_r1.Indd 9B64-2927-00_K_English_r1.Indd 9 04.9.29 2:39:44 PM04.9.29 2:39:44 PM

10 | English

General features

Speaker Setting

Fine-tuning so that the System Q value is optimal

when setting the speaker type.

1 Enter Standby

Press the [SRC] button.

Select the "STBY" display.

2 Enter Speaker Setting mode

Press the [VOL] knob.

3 Select the Speaker type

Turn the [VOL] knob.

Each time the knob is turned, the setting

switches as shown below.

Speaker type Display

OFF "SP-F"

For 5 & 4 in. speaker "SP-5"

For 6 & 6x9 in. speaker "SP-6"

For the OEM speaker "SP-O"

4 Exit Speaker Setting mode

Press the [VOL] knob.

Clock Display

Press the [CLK] button.

Each time the button is pressed, the clock display

turns ON and OFF.

Adjusting Clock

1 Enter Standby

Press the [SRC] button.

Select the "STBY" display.

2 Select the clock display

Press the [CLK] button.

3 Enter clock adjustment mode

Press the [CLK] button for at least 2 seconds.

The clock display blinks.

4 Adjust the hours

Push the Control knob to [FM] or [AM].

Adjust the minutes

Push the Control knob to [4] or [¢].

5 Exit clock adjustment mode

Press the [CLK] button.

Dimmer Control

You can change the unit's display to dimmer.

Press the [ATT] button for at least 1 second.

Each time the button is pressed for 1 second, the

Dimmer contol turns ON and OFF.

When it’s ON, "on DI" is displayed.

DSI (Disabled System Indicator)

A red indicator will blink on the unit after the

faceplate is removed, warning potential thieves.

1 Turn the power OFF

Press the [SRC] button for at least 1 second.

2 Set the DSI

While pressing the [1] and [3] button, press

the [SRC] button.

Release your fingers from the button after the

display is appeared.

Each time the step 1 and 2 operations are done,

the DSI turns ON and OFF.

B64-2927-00_K_English_r1.Indd 10B64-2927-00_K_English_r1.Indd 10 04.9.29 2:39:44 PM04.9.29 2:39:44 PM

English | 11

Theft Deterrent Faceplate

The faceplate of the unit can be detached and

taken with you, helping to deter theft.

Removing the Faceplate

Press the Release button.

The faceplate is unlocked, allowing you to detach

it.

• The faceplate is a precision piece of equipment and

can be damaged by shocks or jolts. For that reason,

keep the faceplate in its special storage case while

detached.

• Do not expose the faceplate or its storage case to

direct sunlight or excessive heat or humidity. Also

avoid places with too much dust or the possibility of

water splashing.

Reattaching the Faceplate

1 Align the projections on the unit with the

grooves on the faceplate.

Projections

Grooves

2 Push the faceplate in until it clicks.

The faceplate is locked in place, allowing you to

use the unit.

TEL Mute

The audio system automatically mutes when a

call comes in.

When a call comes in

"CALL" is displayed.

The audio system pauses.

Listening to the audio during a call

Press the [SRC] button.

The "CALL" display disappears and the audio

system comes back ON.

When the call ends

Hang up the phone.

The "CALL" display disappears and the audio

system comes back ON.

B64-2927-00_K_English_r1.Indd 11B64-2927-00_K_English_r1.Indd 11 04.9.29 2:39:45 PM04.9.29 2:39:45 PM

12 | English

Tuner features

Tuning Mode

Choose the tuning mode.

Press the control knob.

Each time the knob is pressed, the Tuning mode

switches as shown below.

Tuning mode Display Operation

Auto seek "AUTO 1"

indicator

Automatic search for a station.

Preset station seek "AUTO 2"

indicator

Search in order of the stations

in the Preset memory.

Manual — Normal manual tuning control.

Tuning

Selecting the station.

1 Select tuner source

Press the [SRC] button.

Select the "TUnE" display.

2 Select the band

Push the Control knob to [FM] or [AM].

Each time the knob is pushed to [FM], it switches

between the FM1, FM2, and FM3 bands.

3 Tune up or down band

Push the Control knob to [4] or [¢].

• During reception of stereo stations the "ST" indicator

is ON.

CRSC

SRC

CRSC 1 – 6

Control knob

AUTO indicator

ST indicator

Frequency display

Preset station number

Band display

B64-2927-00_K_English_r1.Indd 12B64-2927-00_K_English_r1.Indd 12 04.9.29 2:39:45 PM04.9.29 2:39:45 PM

English | 13

Station Preset Memory

Putting the station in the memory.

1 Select the band

Push the Control knob to [FM] or [AM].

2 Select the frequency to put in the memory

Push the Control knob to [4] or [¢].

3 Put the frequency in the memory

Press the desired [1] — [6] button for at least

2 seconds.

The preset number display blinks 1 time.

On each band, 1 station can be put in the

memory on each [1] — [6] button.

Auto Memory Entry

Putting stations with good reception in the

memory automatically.

1 Select the band for Auto Memory Entry

Push the control knob to [FM] or [AM].

2 Open Auto Memory Entry

Press the Control knob for at least 2 seconds.

When 6 stations that can be received are put in

the memory Auto Memory Entry closes.

Preset Tuning

Calling up the stations in the memory.

1 Select the band

Push the Control knob to [FM] or [AM].

2 Call up the station

Press the desired [1] — [6] button.

CRSC (Clean Reception System

Circuit)

Temporarily have reception switched from

stereo to mono to reduce multi-path noise when

listening to the FM station.

Press the [CRSC] button for at least 1 second.

Each time the button is pressed, CRSC turns ON

and OFF.

When it’s ON, "on CRSC" is displayed.

B64-2927-00_K_English_r1.Indd 13B64-2927-00_K_English_r1.Indd 13 04.9.29 2:39:46 PM04.9.29 2:39:46 PM

14 | English

CD player features

Playing CD

When a disc is inserted

Press the [SRC] button.

Select the "CD" display.

• When a CD is inserted, the "IN" indicator is ON.

Pause and play

Press the control knob.

Each time the knob is pressed, it pauses and

plays.

Eject the CD

Press the [0] button.

Fast Forwarding and Reversing

Fast Forwarding

Hold down on [¢] of the Control knob.

Release your finger to play the disc at that point.

Reversing

Hold down on [4] of the Control knob.

Release your finger to play the disc at that point.

Track Search

Selecting the song you want to hear.

Push the Control knob to [4] or [¢].

CRSC

SRC SCAN RDM REP

Control knob

RDM indicator IN indicator

Track number

SCN indicator REP indicator

B64-2927-00_K_English_r1.Indd 14B64-2927-00_K_English_r1.Indd 14 04.9.29 2:39:46 PM04.9.29 2:39:46 PM

English | 15

Track Repeat

Replaying the song you’re listening to.

Press the [REP] button.

Each time the button is pressed, the Track Repeat

turns ON and OFF.

When it's ON, the "REP" indicator is ON.

Scan Play

Playing the first part of each song on the disc you

are listening to and searching for the song you

want to listen to.

1 Start Scan Play

Press the [SCAN] button.

"SCN" indicator is ON.

2 Release it when the song you want to listen

to is played

Press the [SCAN] button.

Random Play

Playing all the songs on the disc in random order.

Press the [RDM] button.

Each time the button is pressed, Random Play

turns ON and OFF.

When it's ON, the "RDM" indicator is ON.

• When the Control knob is pushed to [¢], the next

song select starts.

B64-2927-00_K_English_r1.Indd 15B64-2927-00_K_English_r1.Indd 15 04.9.29 2:39:46 PM04.9.29 2:39:46 PM

16 | English

Basic Operations of remote

Accessory of the KDC-1028

Loading and Replacing the battery

Use two "AA"-size batteries.

Slide the cover while pressing downwards to

remove it as illustrated.

Insert the batteries with the + and – poles aligned

properly, following the illustration inside the case.

2WARNING

• Store unused batteries out of the reach of children.

Contact a doctor immediately if the battery is

accidentally swallowed.

• Do not set the remote on hot places such as above

the dashboard.

Basic operations

[VOL] buttons

Adjusting the volume.

[SRC] button

Each time the button is pressed, the source

switches.

For the source switching order refer to <Selecting

the Source> (page 8).

[ATT] button

Turning the volume down quickly.

When it is pressed again, it returns to the

previous level.

ATT

SRC

4/¢

FM/AM

VOL

AUD

SRC

VOL

AT T

AUD

FM+

AM–

B64-2927-00_K_English_r1.Indd 16B64-2927-00_K_English_r1.Indd 16 04.9.29 2:39:46 PM04.9.29 2:39:46 PM

English | 17

Audio Control

[AUD] button

Select the Audio item for adjustment.

[VOL] buttons

Adjust the Audio item.

• Refer to <Audio Control> (page 9) for the operation

method, such as the procedures of Audio control and

others.

In Tuner source

[FM]/ [AM] buttons

Select the band.

Each time the [FM] button is pressed, it switches

between the FM1, FM2, and FM3 bands.

[4]/ [¢] buttons

Tune up or down band.

In Disc source

[4]/ [¢] buttons

Doing track forward and backward.

[38] button

Each time the button is pressed, the song pauses

and plays.

B64-2927-00_K_English_r1.Indd 17B64-2927-00_K_English_r1.Indd 17 04.9.29 2:39:47 PM04.9.29 2:39:47 PM

18 | English

Accessories/ Installation Procedure

Accessories

..........1

..........2

..........4

..........1

Installation Procedure

1. To prevent a short circuit, remove the key from

the ignition and disconnect the - battery.

2. Make the proper input and output wire

connections for each unit.

3. Connect the speaker wires of the wiring harness.

4. Connect the wiring harness wires in the

following order: ground, battery, ignition.

5. Connect the wiring harness connector to the

unit.

6. Install the unit in your car.

7. Reconnect the - battery.

8. Press the reset button.

2WARNING

If you connect the ignition wire (red) and the battery wire

(yellow) to the car chassis (ground), you may cause a short

circuit, that in turn may start a fire. Always connect those

wires to the power source running through the fuse box.

• If the power is not turned ON (or it is ON, but will be OFF

immediately), the speaker wire may have a short-circuit

or touched the chasis of the vehicle and the protection

function may have been activated. Therefore, the speaker

wire should be checked.

• If your car’s ignition does not have an ACC position,

connect the ignition wires to a power source that can be

turned on and off with the ignition key. If you connect

the ignition wire to a power source with a constant

voltage supply, as with battery wires, the battery may die.

• If the console has a lid, make sure to install the unit so

that the faceplate will not hit the lid when closing and

opening.

• If the fuse blows, first make sure the wires aren’t touching

to cause a short circuit, then replace the old fuse with

one with the same rating.

• Insulate unconnected wires with vinyl tape or other

similar material. To prevent a short circuit, do not remove

the caps on the ends of the unconnected wires or the

terminals.

• Connect the speaker wires correctly to the terminals to

which they correspond. The unit may be damaged or fail

to work if you share the - wires or ground them to any

metal part in the car.

• When only two speakers are being connected to the

system, connect the connectors either to both the front

output terminals or to both the rear output terminals

(do not mix front and rear). For example, if you connect

the + connector of the left speaker to a front output

terminal, do not connect the - connector to a rear

output terminal.

• After the unit is installed, check whether the brake lamps,

blinkers, wipers, etc. on the car are working properly.

• Mount the unit so that the mounting angle is 30° or less.

B64-2927-00_K_English_r1.Indd 18B64-2927-00_K_English_r1.Indd 18 04.9.29 2:39:47 PM04.9.29 2:39:47 PM

English | 19

ANT.

CONT

MUTE

P.CONT

FRONT • L

FRONT • R

REAR • L

REAR • R

–

FRONT

Connecting Wires to Terminals

FM/AM antenna input

Rear left output (White)

Rear right output (Red)

Fuse (10A)

Wiring harness

(Accessory1)

Ignition wire (Red)

Battery wire (Yellow)

Ground wire (Black) - (To car chassis)

ACC

Car fuse box

If no connections are made, do not let the wire come out from the tab.

Front left output (White)

(KDC-1028 only)

Front right output (Red)

(KDC-1028 only)

When using the optional power amplifier,

connect to its power control terminal.

Power control wire (Blue/White)

Motor antenna control wire (Blue)

Depending on what antenna you are using,

connect either to the control terminal

of the motor antenna, or to the power

terminal for the booster amplifier of the

film-type antenna.

To front left speaker

To front right speaker

To rear left speaker

To rear right speaker

White/Black

White

Gray/Black

Gray

Green/Black

Green

Purple/Black

Purple

Ignition key switch

Car fuse box

(Main fuse)

Battery

TEL mute wire (Brown)

Connect to the terminal that is grounded

when either the telephone rings or during

conversation.

B64-2927-00_K_English_r1.Indd 19B64-2927-00_K_English_r1.Indd 19 04.9.29 2:39:48 PM04.9.29 2:39:48 PM

20 | English

Installation

• Make sure that the unit is installed securely in place. If

the unit is unstable, it may malfunction (for example, the

sound may skip).

non-Japanese cars Japanese cars

1 Refer to the section <Removing the hard rubber

frame> (page 22) and then remove the hard

rubber frame.

2 Align the holes in the unit (two locations on each

side) with the vehicle mounting bracket and

secure the unit with the accessory screws.

• During installation, do not use any screws except for

those provided. The use of different screws might result

in damage to the main unit.

• Damage may occur if a screwdriver or similar tool is used

with excessive force during the installations.

Firewall or metal support

Screw (M4X8)

(commercially available)

Self-tapping screw

(commercially available)

Metal mounting strap

(commercially available)

Bend the tabs of the

mounting sleeve with a

screwdriver or similar utensil

and attach it in place.

8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

T/N

T: Toyota cars

N: Nissan cars

Accessory3...for Nissan car

Accessory4 ...for Toyota car

B64-2927-00_K_English_r1.Indd 20B64-2927-00_K_English_r1.Indd 20 04.9.29 2:39:48 PM04.9.29 2:39:48 PM

English | 21

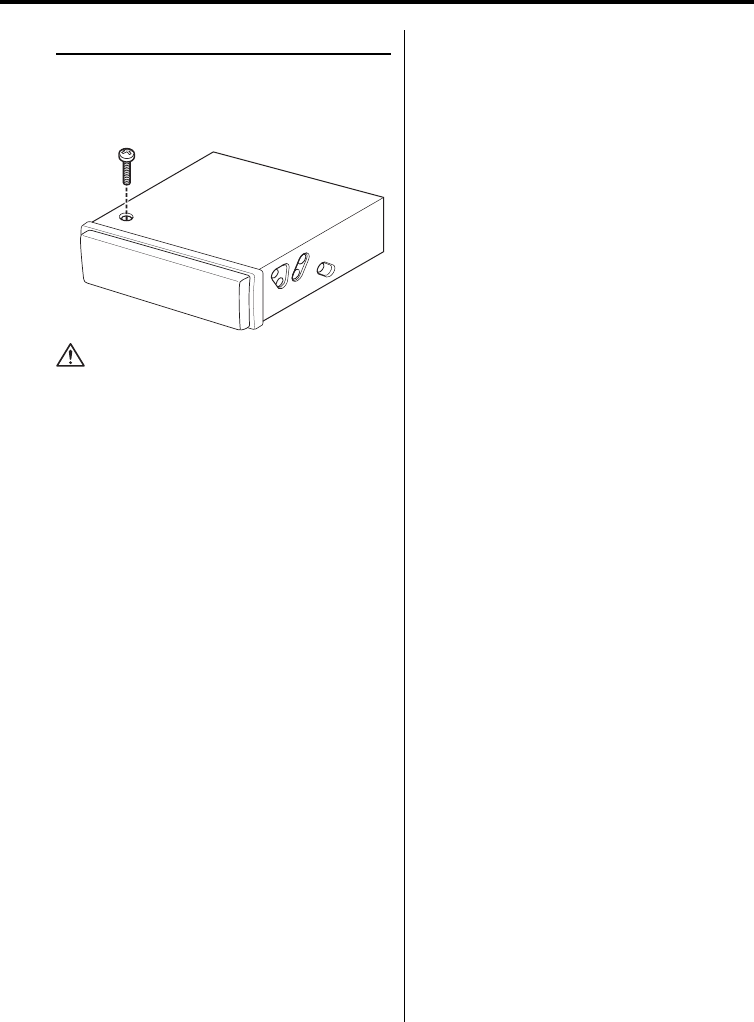

Screwing the Faceplate on the Unit

If you want to fasten the faceplate to the main

unit so that it does not fall off, screw in the

provided screws in the holes shown below.

Accessory5

• Never insert the screw in any other screw hole than the

one specified. If you screw them in another hole, it will

contact and may cause damage to the mechanical parts

inside the unit.

B64-2927-00_K_English_r1.Indd 21B64-2927-00_K_English_r1.Indd 21 04.9.29 2:39:49 PM04.9.29 2:39:49 PM

22 | English

Removing the Unit

Removing the hard rubber frame

1 Engage the catch pins on the removal tool and

remove the two locks on the upper level.

Upper the frame and pull it forward as shown in

the figure.

2 When the upper level is removed, remove the

lower two locations.

• The frame can be removed from the bottom side in the

same manner.

Removing the Unit

1 Refer to the section <Removing the hard rubber

frame> (page 22) and then remove the hard

rubber frame.

2 Remove the screw (M4 × 8) on the back panel.

3 Insert the two removal tools deeply into the slots

on each side, as shown.

4 Lower the removal tool toward the bottom, and

pull out the unit halfway while pressing towards

the inside.

• Be careful to avoid injury from the catch pins on the

removal tool.

5 Pull the unit all the way out with your hands,

being careful not to drop it.

Catch

Lock

Accessory2

Removal tool

Accessory2

Removal tool

Screw (M4X8)

(commercially available)

B64-2927-00_K_English_r1.Indd 22B64-2927-00_K_English_r1.Indd 22 04.9.29 2:39:49 PM04.9.29 2:39:49 PM

English | 23

Troubleshooting Guide

What might seem to be a malfunction in your unit

may just be the result of slight misoperation or

miswiring. Before calling service, first check the

following table for possible problems.

General

? The power does not turn ON.

✔ The fuse has blown.

☞ After checking for short circuits in the wires,

replace the fuse with one with the same

rating.

✔ The speaker wire has a short-circuit or touches

the chassis of the vehicle, and then the protection

function is activated.

☞ Wire or insulate the speaker cable properly

and press the reset button.

? There’s a source you can’t switch.

✔ There’s no media inserted.

☞ Set the media you want to listen to. If there’s

no media in this unit, you can’t switch to each

source.

? The memory is erased when the ignition is

turned OFF.

✔ The ignition and battery wire are incorrectly

connected.

☞ Connect the wire correctly, referring to the

section on <Connecting Wires to Terminals>.

? The TEL mute function does not work.

✔ The TEL mute wire is not connected properly.

☞ Connect the wire correctly, referring to the

section on <Connecting Wires to Terminals>.

? The TEL mute function turns ON even though the

TEL mute wire is not connected.

✔ The TEL mute wire is touching a metal part of the

car.

☞ Pull the TEL mute wire away from the metal

part of the car.

? Even if Loudness is turned ON, high-pitched tone

isn’t compensated for.

✔ Tuner source is selected.

☞ High-pitched tone isn’t compensated for when

in Tuner source.

? No sound can be heard, or the volume is low.

✔ The fader or balance settings are set all the way to

one side.

☞ Center the fader and balance settings.

✔ The input/output wires or wiring harness are

connected incorrectly.

☞ Reconnect the input/output wires or the

wiring harness correctly. See the section on

<Connecting Wires to Terminals>.

✔ The values of Volume offset are low.

☞ Turn up the Volume offset, referring to the

section on <Audio Setup> (page 9).

? The sound quality is poor or distorted.

✔ One of the speaker wires is being pinched by a

screw in the car.

☞ Check the speaker wiring.

✔ The speakers are not wired correctly.

☞ Reconnect the speaker wires so that each

output terminal is connected to a different

speaker.

Tuner source

? Radio reception is poor.

✔ The car antenna is not extended.

☞ Pull the antenna out all the way.

✔ The antenna control wire is not connected.

☞ Connect the wire correctly, referring to the

section on <Connecting Wires to Terminals>.

B64-2927-00_K_English_r1.Indd 23B64-2927-00_K_English_r1.Indd 23 04.9.29 2:39:49 PM04.9.29 2:39:49 PM

24 | English

Troubleshooting Guide

Disc source

? The specified disc does not play, but another one

plays instead.

✔ The specified CD is quite dirty.

☞ Clean the CD.

✔ The disc is loaded in a different slot from that

specified.

☞ Eject the disc magazine and check the

number for the specified disc.

✔ The disc is severely scratched.

☞ Try another disc instead.

? A CD ejects as soon as it is loaded.

✔ The CD is quite dirty.

☞ Clean the CD, referring to the CD cleaning of

the section on <About CDs> (page 7).

? Can’t remove disc.

✔ The cause is that more than 10 minutes has

elapsed since the vehicle ACC switch was turned

OFF.

☞ The disc can only be removed within 10

minutes of the ACC switch being turned OFF.

If more than 10 minutes has elapsed, turn

the ACC switch ON again and press the Eject

button.

? The disc won’t insert.

✔ There’s already another disc inserted.

☞ Press the [0] button and remove the disc.

? Direct Search can’t be done.

✔ Another function is ON.

☞ Turn Random Play or other functions OFF.

? Track Search can’t be done.

✔ For the discs/folders first or last song.

☞ For each disc/folder, Track Search can’t be

done in the backward direction for the first

song or in the forward direction for the last

song.

The messages shown below display your

systems condition.

E-04: The CD is quite dirty. The CD is upside-

down. The CD is scratched a lot.

➪ Clean the CD and load it correctly.

E-99: The unit is malfunctioning for some reason.

➪ Press the reset button on the unit. If the

"E-99" code does not disappear, consult

your nearest service center.

IN (Blink): The CD player section is not operating

properly.

➪ Reinsert the CD. If the CD cannot be

ejected or the display continues to flash

even when the CD has been properly

reinserted, please switch off the power

and consult your nearest service center.

B64-2927-00_K_English_r1.Indd 24B64-2927-00_K_English_r1.Indd 24 04.9.29 2:39:50 PM04.9.29 2:39:50 PM

English | 25

FM tuner section

Frequency range (200 kHz space)

: 87.9 MHz – 107.9 MHz

Usable sensitivity (S/N = 30dB)

: 9.3dBf (0.8 µV/75 Ω)

Quieting Sensitivity (S/N = 50dB)

: 15.2dBf (1.6 µV/75 Ω)

Frequency response (±3.0 dB)

: 30 Hz – 15 kHz

Signal to Noise ratio (MONO)

: 70 dB

Selectivity (±400 kHz)

: ≥ 80 dB

Stereo separation (1 kHz)

: 40 dB

AM tuner section

Frequency range (10 kHz space)

: 530 kHz – 1700 kHz

Usable sensitivity (S/N = 20dB)

: 28 dBµ (25 µV)

CD player section

Laser diode

: GaAlAs

Digital filter (D/A)

: 8 Times Over Sampling

D/A Converter

: 1 Bit

Spindle speed

: 500 – 200 rpm (CLV)

Wow & Flutter

: Below Measurable Limit

Frequency response (±1 dB)

: 10 Hz – 20 kHz

Total harmonic distortion (1 kHz)

: 0.01 %

Signal to Noise ratio (1 kHz)

: 93 dB

Dynamic range

: 93 dB

Channel separation

: 85 dB

Specifications subject to change without notice.

Specifications

Audio section

Maximum output power

KDC-1028: 50 W x 4

KDC-128/128CR: 45 W x 4

Full Bandwidth Power (at less than 1% THD)

: 22 W x 4

Tone action

Bass : 100 Hz ±10 dB

Middle : 1 kHz ±10 dB

Treble : 10 kHz ±10 dB

Preout level / Load (during disc play)

: 2000 mV/10 kΩ

Preout impedance

: ≤600 Ω

General

Operating voltage (11 – 16V allowable)

: 14.4 V

Current consumption

: 10 A

Installation Size (W x H x D)

: 182 x 53 x 155 mm

7-3/16 x 2-1/16 x 6-1/10 inch

Weight

: 3.1 lbs (1.4 kg)

B64-2927-00_K_English_r1.Indd 25B64-2927-00_K_English_r1.Indd 25 04.9.29 2:39:50 PM04.9.29 2:39:50 PM

26 | Français

Table des matiéres

Accessoires/

Procédure d’installation 40

Connexion des câbles

sur les prises 41

Installation 42

Retrait de l’appareil 44

Guide de depannage 45

Spécifications 47

Précautions de sécurité 27

Remarques 28

Au sujet des CD 29

Caractéristiques générales 30

Alimentation

Sélectionner la source

Volume

Atténuateur

System Q

Commande du son

Configuration audio

Réglage des enceintes

Affichage de l’horloge

Régler l’horloge

Commande gradateur

DSI (Disabled System Indicator)

Façade antivol

Sourdine TEL

Fonctions du tuner 34

Accord

Mode d’accord

Mémoire de station pré-réglée

Entrée en mémoire automatique

Accord pré-réglé

CRSC (Clean Reception System Circuit - Circuit

de réception nette)

Caractéristiques du lecteur CD 36

Lire des CD

Avance rapide et retour

Recherche de plages

Répétition de plage

Lecture par balayage

Lecture aléatoire

Opérations de base de la

télécommande 38

Recharger et remplacer la pile

Opérations de base

Commande du son

En source tuner

En source disque

B64-2927-00_French_r2.Indd 26B64-2927-00_French_r2.Indd 26 04.9.27 5:03:40 PM04.9.27 5:03:40 PM

Français | 27

Précautions de sécurité

Ne chargez pas de CD de 8 cm (3 pouces)

dans la fenêtre à CD

Si vous essayez de charger un CD de 8 cm avec

son adaptateur dans l’appareil, l’adaptateur peut se

séparer du CD et endommager l’appareil.

Condensation sur la lentille

Juste après avoir mis le chauffage de la voiture

par temps froid, de l’humidité risque de se former

sur la lentille à l’intérieur du lecteur CD (voile). La

reproduction de CD peut être impossible. Dans

ce cas, retirez le disque et attendez que l’humidité

s’évapore. Si l’appareil ne fonctionne toujours pas

normalement après quelques temps, consultez

votre revendeur Kenwood.

2AVERTISSEMENT

Pour éviter toute blessure et/ou incendie,

veuillez prendre les précautions

suivantes:

• Pour éviter les court-circuits, ne jamais mettre ou

laisser d’objets métalliques (comme une pièce

de monnaie ou un outil en métal) à l’intérieur de

l’appareil.

2ATTENTION

Pour éviter tout dommage à l’appareil,

veuillez prendre les précautions

suivantes:

• Assurez-vous de mettre l’appareil à la masse sur

une alimentation négative de 12V CC.

• N’installez pas l’appareil dans un endroit exposé

directement à la lumière du soleil, à une chaleur

excessive ou à l’humidité. Evitez aussi les endroits

trop poussiéreux et où l’appareil risque d’être

éclaboussé.

• Ne placez pas la façade amovible ou le boîtier de

la façade dans un endroit exposé directement

à la lumière du soleil, à une chaleur excessive

ou à l’humidité. Evitez aussi les endroits trop

poussiéreux et où la façade risque d’être

éclaboussée.

• Pour éviter toute détérioration, ne touchez pas

les contacts de l’appareil ou de la façade avec les

doigts.

• Ne faites pas subir de chocs excessifs à la façade

car elle fait partie d’un équipement de précision.

• Lors du remplacement d’un fusible, utilisez

seulement un fusible neuf avec la valeur indiquée.

L’utilisation d’un fusible d’une valeur différente

peut être la cause d’un mauvais fonctionnement

de votre appareil.

• Pendant l’installation, n’utilisez aucunes autres vis

que celles fournies. L’utilisation de vis incorrectes

pourrait endommager l’appareil.

Attachez le panneau quand vous vous

trouvez dans le véhicule

Puisqu’une tige de verrouillage fait saillie quand

la façade est enlevée, il faut rattacher le panneau

avant de conduire.

REMARQUE

Cet appareil numérique de la classe B est

conforme à la morme NMB-003 du Canada.

B64-2927-00_French_r2.Indd 27B64-2927-00_French_r2.Indd 27 04.9.27 5:03:41 PM04.9.27 5:03:41 PM

28 | Français

• Si vous rencontrez des problèmes pendant

l’installation, consultez votre revendeur Kenwood.

• Si l’appareil ne fonctionne pas correctement,

appuyez sur la touche de réinitialisation. L’appareil

retourne aux réglages de l’usine quand la touche

de réinitialisation est pressée.

Touche de réinitialisation

CRSC

• Les illustrations de l’affichage et du panneau

apparaissant dans ce manuel sont des exemples

utilisés pour expliquer avec plus de clarté

comment les commandes sont utilisées. Il est

donc possible que les illustrations d’affichage

puissent être différentes de ce qui réellement

affiché sur l’appareil et aussi que certaines

illustrations représentent des choses impossibles à

réaliser en cours de fonctionnement.

Nettoyage de l’appareil

Si le panneau avant de cet appareil est taché,

essuyez-le avec un chiffon sec et doux comme

ceux au silicone. Si le panneau avant est très taché,

essuyez-le avec un chiffon imbibé d’un produit de

nettoyage neutre et ensuite essuyez toute trace de

ce produit.

• La pulvérisation directe de produit de nettoyage sur

l’appareil risque d’affecter les pièces mécaniques.

L’utilisation d’un chiffon rugueux ou d’un liquide volatile

tel que solvant ou alcool pour essuyer le panneau avant

peut rayer la surface ou effacer des caractères.

Nettoyage des contacts de la façade

Si les contacts de l’appareil ou de la façade

deviennent sales, essuyez-les avec un tissu sec et

doux.

Remarques

B64-2927-00_French_r2.Indd 28B64-2927-00_French_r2.Indd 28 04.9.27 5:03:41 PM04.9.27 5:03:41 PM

Français | 29

Manipulation des CD

• Ne pas toucher la surface d’enregistrement d’un

CD.

• Les CD-R et CD-RW sont plus fragiles que les

CD de musique normaux. Utilisez un CD-R ou

un CD-RW après avoir lu les mises en garde sur

l’emballage, etc.

• Ne pas coller de ruban adhésif et autre sur les CD.

Ne pas non plus utiliser de CD avec du ruban collé

dessus.

Lors de l’utilisation d’un nouveau CD

Si le trou central ou le bord extérieur du CD

comporte des bavures, ne l’utiliser qu’après les avoir

retiré avec un stylo à bille ou autre.

Bavures

Accessoires de CD

Ne pas utiliser d’accessoires de type disque CD.

Nettoyage de CD

Nettoyez un CD en partant du centre vers

l’extérieur.

Au sujet des CD

Retrait des CD

Pour retirer les CD de cet appareil, les extraire à

l’horizontale.

CD qui ne peuvent être utilisés

• Les CD non circulaire ne peuvent être utilisés.

• Les CD comportant des colorations sur la surface

d’enregistrement ou sales ne peuvent être utilisés.

• Cet appareil ne peut lire que les CD comportant

Il ne peut jouer les disques qui ne comportent pas

la marque.

• Un CD-R ou CD-RW qui n’a pas été finalisé ne

peut être lu. (pour le procédé de finalisation,

veuillez consulter votre programme de gravure

de CD-R/CD-RW et les instructions du manuel

d’utilisation de votre graveur de CD-R/CD-RW).

Rangement des CD

• Ne pas les placer à la lumière solaire directe (sur le

siège ou tableau de bord, etc.) et dans les endroits

où la température est élevée.

• Rangez les CD dans leur boîtier.

B64-2927-00_French_r2.Indd 29B64-2927-00_French_r2.Indd 29 04.9.27 5:03:42 PM04.9.27 5:03:42 PM

30 | Français

Caractéristiques générales

Alimentation

Allumer l’alimentation

Appuyez sur la touche [SRC].

Eteindre l’alimentation

Appuyez sur la touche [SRC] pendant au

moins 1 seconde.

Sélectionner la source

Appuyez sur la touche [SRC].

Source requise Affichage

Tuner "TUnE"

CD "CD"

Veille (Mode éclairage seulement) "STBY"

Volume

Augmenter le volume

Tournez le bouton [VOL] dans le sens des

aiguilles d’une montre.

Baisser le volume

Tournez le bouton [VOL] dans le sens inverse

des aiguilles d’une montre.

Atténuateur

Baisser le volume rapidement.

Appuyez sur la touche [ATT].

Chaque fois que l’on appuie sur cette touche,

l’atténuateur est mis en/hors service.

Lorsqu’il est activé, l’indicateur "ATT" clignote.

CRSC

SRC

VOL

ATT

CLK

Touche de déverrouillage

Indicateur ATT

Indicateur LOUD

Molette de commande

B64-2927-00_French_r2.Indd 30B64-2927-00_French_r2.Indd 30 04.9.27 5:03:43 PM04.9.27 5:03:43 PM

Français | 31

System Q

Vous pouvez rappeler le meilleur réglage de son

pré-réglé pour différents types de musique.

1 Sélectionnez la source à régler

Appuyez sur la touche [SRC].

2 Sélectionnez le type de son

Appuyez sur la touche [Q].

Chaque fois que l’on appuie sur la touche, le

réglage du son change.

Réglage du son Affichage

Naturel "FLAT"

Rock "ROCK"

Pops (Musique pop) "POPS"

Easy (Ambiance) "EASY"

Top 40 "TP40"

Jazz "JAzz"

• "USER": Les valeurs réglées sur la <Commande

du son> (page 31). Lorsque le réglage du

System Q est changé, les Graves, Fréquences

moyennes et Aigus configurés dans la

commande du son remplacent les valeurs du

System Q.

• Chaque valeur de réglage est changée avec le

<Réglage des enceintes> (page 32).

D’abord, sélectionnez le type d’enceinte avec le

Réglage des enceintes.

Commande du son

1 Sélectionnez la source pour l’ajustement

Appuyez sur la touche [SRC].

2 Entrez en mode de commande du son

Appuyez sur la molette [VOL].

3 Sélectionnez l’élément audio pour

l’ajustement

Appuyez sur la molette [VOL].

Chaque fois que vous appuyez sur la molette, les

éléments pouvant être réglés changent dans la

séquence ci-dessous.

4 Ajustez l’élément audio

Tournez la molette [VOL].

Elément d’ajustement Affichage Gamme

Niveau des graves "BAS" –8 — +8

Niveau des fréquences

moyennes

"MID" –8 — +8

Niveau des aigus "TRE" –8 — +8

Balance "BL" Gauche 15 — Droite 15

Balance avant/arrière "FD" Arrière 15 — Avant 15

5 Sortez du mode de commande du son

Appuyer sur n’importe quelle touche.

Appuyer sur la touche qui ne correspond pas à la

molette [VOL] ni à la touche [ATT].

B64-2927-00_French_r2.Indd 31B64-2927-00_French_r2.Indd 31 04.9.27 5:03:43 PM04.9.27 5:03:43 PM

32 | Français

Caractéristiques générales

Configuration audio

Réglage de l’acoustique, comme la compensation

du volume et le contour.

1 Sélectionnez la source pour l’ajustement

Appuyez sur la touche [SRC].

2 Entrez dans le mode de configuration audio

Appuyez sur la molette [VOL] pendant au

moins 1 seconde.

3 Sélectionnez l’élément de configuration

audio à ajuster

Appuyez sur la molette [VOL].

Chaque fois que vous appuyez sur la molette, les

éléments pouvant être réglés changent dans la

séquence ci-dessous.

4 Réglez l’élément de configuration audio

Tournez la molette [VOL].

Elément d’ajustement Affichage Gamme

Compensation du volume "V-OF" –8 — ±0

Bruit "LOUD" Activé/Désactivé

• Compensation du volume:

Le volume de chaque source peut être réglé

différemment du volume de base.

• Bruit: Compenser les graves et les aigus lorsque le

volume est bas.

Lorsqu’il est activé, l’indicateur "LOUD" est

allumé.

5 Sortez du mode de configuration audio

Appuyez sur la molette [VOL] pendant au

moins 1 seconde.

Réglage des enceintes

Accord fin pour que la valeur du System Q soit

optimale en réglant le type d’enceinte.

1 Entrez en Veille

Appuyez sur la touche [SRC].

Sélectionnez l’affichage "STBY".

2 Entrez en mode de réglage des enceintes

Appuyez sur la molette [VOL].

3 Sélectionnez le type d’enceinte

Tournez la molette [VOL].

A chaque fois que la molette est tournée, le

réglage change comme indiqué ci-dessous.

Type d’enceinte Affichage

ETEINT "SP-F"

Pour enceinte 5 & 4 pouces "SP-5"

Pour enceinte 6 & 6x9 pouces "SP-6"

Pour enceinte OEM "SP-O"

4 Sortez du mode de réglage des enceintes

Appuyez sur la molette [VOL].

Affichage de l’horloge

Appuyez sur la touche [CLK].

Chaque fois que l’on appuie sur cette touche,

l’affichage de l’horloge est mis en/hors service.

Régler l’horloge

1 Passer en mode de veille

Appuyez sur la touche [SRC].

Sélectionnez l’affichage "STBY".

2 Sélectionnez l’affichage de l’horloge

Appuyez sur la touche [CLK].

3 Entrez en mode d’ajustement de l’horloge

Appuyez sur la touche [CLK] pendant au

moins 2 secondes.

L’affichage de l’horloge clignote.

4 Réglez les heures

Poussez la molette de commande sur [FM]

ou [AM].

Réglez les minutes

Poussez la molette de commande sur [4]

ou [¢].

5 Sortez du mode d’ajustement de l’horloge

Appuyez sur la touche [CLK].

B64-2927-00_French_r2.Indd 32B64-2927-00_French_r2.Indd 32 04.9.27 5:03:44 PM04.9.27 5:03:44 PM

Français | 33

Commande gradateur

Vous pouvez réduire la luminosité de l’affichage

de l’appareil.

Appuyez sur la touche [ATT] pendant au

moins 1 seconde.

Chaque fois qu’on appuie 1 seconde sur la

touche, la commande gradateur est mise en/hors

service.

Lorsqu’il est activé, "on DI" est affiché.

DSI (Disabled System Indicator)

Un indicateur rouge clignotera sur l’appareil après

que la façade aura été enlevée, pour mettre en

garde les éventuels voleurs.

1 Coupez l’alimentation

Appuyez sur la touche [SRC] pendant au

moins 1 seconde.

2 Réglez le DSI

Tout en appuyant sur la touche [1] et [3],

appuyez sur la touche [SRC].

Retirer votre doigt du bouton une fois que

l’affichage apparaît.

A chaque fois que les étapes 1 et 2 sont réalisées,

le DSI est activé et désactivé.

Façade antivol

Vous pouvez détacher la façade de l’appareil et

l’emmener avec vous, ce qui permet d’éviter les

vols.

Retirer la façade

Appuyez sur la touche de détachement.

La façade est déverrouillée et vous pouvez la

détacher.

• La façade est une pièce de précision de l’équipement

et elle peut être endommagée en cas de chocs ou de

secousses. C’est pourquoi, vous devez garder la façade

dans sa boîte spéciale lorsqu’elle est détachée.

• N’exposez pas la façade ou sa boîte aux rayons du

soleil, à des températures excessives ou à l’humidité.

Evitez aussi les endroits trop poussiéreux et où

l’appareil risque d’être éclaboussé.

Remettre en place la façade

1 Alignez les parties saillantes situées sur

l’appareil avec les rainures situées sur la

façade.

Saillantes

Rainures

2 Poussez la façade jusqu’au clic.

La façade est vérouillée en position et vous

pouvez alors utiliser l’appareil.

Sourdine TEL

Le son est automatiquement coupé lorsqu’un

appel est reçu.

Lorsqu’un appel est reçu

"CALL" est affiché.

Le système audio se met en pause.

Ecouter l’autoradio pendant un appel

Appuyez sur la touche [SRC].

L’affichage "CALL" disparaît et le système audio se

remet en marche.

A la fin de l’appel

Raccrochez le téléphone.

L’affichage "CALL" disparaît et le système audio se

remet en marche.

B64-2927-00_French_r2.Indd 33B64-2927-00_French_r2.Indd 33 04.9.27 5:03:46 PM04.9.27 5:03:46 PM

34 | Français

Fonctions du tuner

Accord

Sélectionner la station.

1 Sélectionnez la source tuner

Appuyez sur la touche [SRC].

Sélectionnez l’affichage "TUnE".

2 Sélectionnez la bande

Poussez la molette de commande sur [FM]

ou [AM].

A chaque fois qu’on place la molette sur [FM],

une commutation s’opère entre les bandes FM1,

FM2, et FM3.

3 Réglez une bande supérieure ou inférieure

Poussez la molette de commande sur [4]

ou [¢].

• Pendant la réception de stations stéréo, I’indicateur

"ST" est allumé.

Mode d’accord

Choisissez le mode d’accord.

Appuyez sur la molette de commande.

A chaque fois qu’on appuie sur la molette de

commande, le mode de syntonisation change

comme montré ci-dessous.

Mode d’accord Affichage Opération

Recherche

automatique

Indicateur

"AUTO 1"

Recherche automatique d’une

station.

Recherche de station

pré-réglée

Indicateur

"AUTO 2"

Recherche dans l’ordre

des stations présentes dans la

mémoire de pré-réglage.

Manuel — Contrôle de l’accord manuel

normal.

CRSC

SRC

CRSC 1 – 6

Molette de commande

Indicateur AUTO

Indicateur STAffichage de la fréquenceNuméro de station préréglée

Affichage de la gamme d’onde

B64-2927-00_French_r2.Indd 34B64-2927-00_French_r2.Indd 34 04.9.27 5:03:47 PM04.9.27 5:03:47 PM

Français | 35

Mémoire de station pré-réglée

Mettre la station en mémoire.

1 Sélectionnez la bande

Poussez la molette de commande sur [FM]

ou [AM].

2 Sélectionnez la fréquence à mettre en

mémoire

Poussez la molette de commande sur [4]

ou [¢].

3 Mettez en mémoire la fréquence

Appuyez sur la touche souhaitée [1] — [6]

pendant au moins 2 secondes.

Le numéro pré-réglé affiché clignote 1 fois.

Sur chaque bande, 1 station peut être mise en

mémoire sur chaque touche [1] — [6].

Entrée en mémoire automatique

Mettre automatiquement en mémoire les stations

dont la réception est bonne.

1 Sélectionnez la bande pour l’entrée en

mémoire automatique

Poussez la molette de commande sur [FM]

ou [AM].

2 Ouvrez le mode entrée en mémoire

automatique

Appuyer sur la touche de commande pendant

au moins 2 secondes.

Lorsque 6 stations qui peuvent être captées sont

mises en mémoire, le mode entrée en mémoire

automatique est fermé.

Accord pré-réglé

Rappeler les stations mises en mémoire.

1 Sélectionnez la bande

Poussez la molette de commande sur [FM]

ou [AM].

2 Rappelez la station

Appuyez sur la touche souhaitée [1] — [6].

CRSC (Clean Reception System

Circuit - Circuit de réception nette)

Faites passer temporairement la réception du

mode stéréo au mode mono afin de réduire les

parasites lorsque vous écoutez une station FM.

Appuyez sur la touche [CRSC] pendant au

moins 1 seconde.

A chaque fois qu’on appuie sur la touche, CRSC

est activé puis désactivé.

Lorsqu’il est activé, "on CRSC" est affiché.

B64-2927-00_French_r2.Indd 35B64-2927-00_French_r2.Indd 35 04.9.27 5:03:47 PM04.9.27 5:03:47 PM

36 | Français

Caractéristiques du lecteur CD

Lire des CD

Lorsqu’il y a un CD

Appuyez sur la touche [SRC].

Sélectionnez l’affichage "CD".

• Lorsqu’un CD est présent dans I’appareil, I’indicateur

"IN" est allumé.

Pause et lecture

Appuyez sur la molette de commande.

A chaque fois qu’on appuie sur la molette, une

pause puis une lecture est effectuée.

Ejectez le CD

Appuyez sur la touche [0].

Avance rapide et retour

Avance rapide

Maintenez appuyée la molette de commande

sur [¢].

Relâchez la touche pour reproduire le disque à

partir de ce point.

Retour

Maintenez appuyée la molette de commande

sur [4].

Relâchez la touche pour reproduire le disque à

partir de ce point.

CRSC

SRC SCAN RDM REP

Molette de commande

Indicateur RDM Indicateur INNuméro de plage

Indicateur SCN Indicateur REP

B64-2927-00_French_r2.Indd 36B64-2927-00_French_r2.Indd 36 04.9.27 5:03:48 PM04.9.27 5:03:48 PM

Français | 37

Recherche de plages

Sélectionner la chanson que vous souhaitez

entendre.

Poussez la molette de commande sur [4]

ou [¢].

Répétition de plage

Réécouter la chanson que vous êtes en train

d’écouter.

Appuyez sur la touche [REP].

A chaque fois qu’on appuie sur la touche, la

répétition de plage est activée puis désactivée.

Lorsque la fonction est activée, l’indicateur "REP"

est allumé.

Lecture par balayage

Ecouter le début de chaque chanson du disque

que vous écoutez et rechercher la chanson que

vous souhaitez écouter.

1 Lancement de la lecture par balayage

Appuyez sur la touche [SCAN].

Le voyant "SCN" est allumé.

2 Relâchez la touche lorsque vous entendez la

chanson que vous souhaitez écouter

Appuyez sur la touche [SCAN].

Lecture aléatoire

Ecouter toutes les chansons du disque dans un

ordre aléatoire.

Appuyez sur la touche [RDM].

A chaque fois qu’on appuie sur la touche, la

lecture aléatoire est activée puis désactivée.

Lorsque la fonction est activée, l’indicateur "RDM"

est allumé.

• Lorsque la molette de commande est poussée sur

[¢], la sélection de chanson suivante commence.

B64-2927-00_French_r2.Indd 37B64-2927-00_French_r2.Indd 37 04.9.27 5:03:49 PM04.9.27 5:03:49 PM

38 | Français

Opérations de base de la télécommande

Accessoires des KDC-1028

Recharger et remplacer la pile

Utiliser deux piles format "AA".

Faire coulisser le couvercle tout en l’appuyant

vers le bas pour l’enlever comme indiqué sur

l’illustration.

Introduire les piles en prenant soin de bien

aligner les pôles + et –, en suivant l’illustration

située à l’intérieur du boîtier.

2AVERTISSEMENT

• Rangez les piles non utilisées hors de portée des

enfants. Contactez un docteur immédiatement si la

pile était avalée.

• Ne posez pas la télécommande sur des endroits

chauds tels que sur le tableau de bord.

ATT

SRC

4/¢

FM/AM

VOL

AUD

SRC

VOL

AT T

AUD

FM+

AM–

B64-2927-00_French_r2.Indd 38B64-2927-00_French_r2.Indd 38 04.9.27 5:03:49 PM04.9.27 5:03:49 PM

Français | 39

Opérations de base

Touches [VOL]

Régler le volume.

Touche [SRC]

Chaque fois que l’on appuie sur la touche, la

source change.

Pour connaître l’ordre de changement de la

source, référez-vous à la section <Sélectionner la

source> (page 30).

Touche [ATT]

Baisser le volume rapidement.

Lorsque l’on appuie de nouveau sur la touche, le

volume revient à son niveau précédent.

Commande du son

Touche [AUD]

Sélectionnez l’élément audio pour l’ajustement.

Touches [VOL]

Ajustez l’élément audio.

• Reportez-vous à <Commande du son> (page 31) pour

connaître la marche à suivre, comme les modes de

commande audio, etc.

En source tuner

Touches [FM]/ [AM]

Sélectionnez la bande.

Chaque fois que l’on appuie sur la touche [FM] la

gamme d’onde change parmi FM1, FM2 et FM3.

Touches [4]/ [¢]

Réglez une bande supérieure ou inférieure.

En source disque

Touches [4]/ [¢]

Avancer ou reculer dans la plage.

Touche [38]

Chaque fois que l’on appuie sur cette touche, la

chanson se met en pause ou en lecture.

B64-2927-00_French_r2.Indd 39B64-2927-00_French_r2.Indd 39 04.9.27 5:03:50 PM04.9.27 5:03:50 PM

40 | Français

Accessoires/ Procédure d’installation

Accessoires

..........1

..........2

..........4

..........1

Procédure d’installation

1. Pour éviter les courts-circuits, retirez la clef

de contact et déconnectez la borne - de la

batterie.

2. Effectuez les connexions d’entrée et sortie

correctement pour chaque appareil.

3. Connectez les câbles de haut-parleur du faisceau

de câbles.

4. Connectez les câbles du faisceau dans l’ordre

suivant: masse, batterie, allumage.

5. Connectez le connecteur du faisceau à l’appareil.

6. Installez l’appareil dans votre voiture.

7. Reconnectez la borne - de la batterie.

8. Appuyez ensuite sur la touche de réinitialisation.

2AVERTISSEMENT

Si vous connectez le câble d’allumage (rouge) et le câble

de batterie (jaune) au châssis de la voiture (masse), vous

risquez de causer un court-circuit qui peut provoquer

un incendie. Connectez toujours ces câbles à la source

d’alimentation de la boîte à fusible.

• Si l’appareil ne s’allume pas (ou s’il s’allume et s’éteint

immédiatement), le fil d’enceinte a peut-être subi un

court-circuit ou touché le châssis du véhicule, et la

fonction de protection a pu être activée. Le fil d’enceinte

devrait donc être examiné.

• Si l’allumage de votre voiture n’a pas de position

ACCESSOIRE (ACC), connectez le câble d’allumage à une

source d’alimentation qui peut être mise sous et hors

tension avec la clef de contact. Si vous connectez le

câble d’allumage à une source d’alimentation constante,

comme un câble de batterie, la batterie risque de se

décharger.

• Si la console est équipée d’un couvercle, assurez-vous

d’installer l’appareil de façon à ce que la façade ne frappe

pas le couvercle lors de la fermeture ou de l’ouverture.

• Si un fusible grille, assurez-vous d’abord que les câbles

n’ont pas causé de court-circuit puis remplacez le vieux

fusible par un nouveau de même valeur.

• Isolez les câbles non-connectés avec un ruban vinyle ou

autre matériel similaire. Pour éviter, les courts-circuits,

ne retirez pas non plus les capuchons à l’extrémité des

câbles non-connectés ou des prises.

• Connectez séparément chaque câble d’enceinte à la

prise correspondante. L’appareil peut être endommagé

si le câble négatif - pour une des enceintes ou le câble

de masse entre en contact avec une partie métallique du

véhicule.

• Quand deux haut-parleurs seulement sont connectés au

système, connectez les câbles soit aux prises de sortie

avant, soit aux prises de sortie arrière (c.a.d. ne mélangez

pas l’avant et l’arrière). Par exemple, si vous connectez le

câble + du haut parleur de gauche à une prise de sortie

avant, ne connectez pas le câble - du haut-parleur droit

à la prise de sortie arrière.

• Après avoir installé l’appareil, vérifiez si les lampes de

frein, les indicateurs, les clignotants, etc de la voiture

fonctionnent correctement.

• Monter l’unité de façon à ce que l’angle de montage soit

de 30˚ ou moins.

B64-2927-00_French_r2.Indd 40B64-2927-00_French_r2.Indd 40 04.9.27 5:03:51 PM04.9.27 5:03:51 PM

Français | 41

Connexion des câbles sur les prises

ANT.

CONT

MUTE

P.CONT

FRONT • L

FRONT • R

REAR • L

REAR • R

–

FRONT

Entrée de l’antenne AM/FM

Sortie arrière gauche (blanc)

Sortie arrière droite (rouge)

Fusible (10A)

Faisceau de câbles

(Accessoire1)

Câble d’allumage (Rouge)

Câble de batterie (Jaune)

Câble de masse (Noir) - (Au châssis de la voiture)

ACCESSOIRE

(ACC)

Boîte á fusibles

de la voiture

Si aucune connexion n’est faite, ne laissez pas le câble sortir à l’extérieur.

Sortie avant gauche (Blanc)

(KDC-1028 seulement)

Sortie avant droite (Rouge)

(KDC-1028 seulement)

Lors de l’utilisation de l’amplificateur de

puissance optionnel, connectez à sa prise

de commande d’alimentation.

Câble de commande de l’alimentation (Bleu/Blanc)

Câble de commande de l’antenne moteur (Bleu)

Selon l’antenne que vous utilisez,

connectez à la prise de commande

du moteur d’antenne ou à la prise

d’alimentation du préamplificateur de

l’antenne de type film.

A l’haut-parleur avant gauche

A l’haut-parleur avant droite

A l’haut-parleur arrière gauche

A l’haut-parleur arrière droite

Blanc/Noir

Blanc

Gris/Noir

Gris

Vert/Noir

Vert

Violet/Noir

Violet

Interrupteur d’allumage

Boîte á fusibles de

la voiture

(Fusible principal)

Batterie

Câble de sourdine TEL (Marron)

Connectez à une prise qui est à la masse

même quand le téléphone sonne ou

pendant une conversation.

B64-2927-00_French_r2.Indd 41B64-2927-00_French_r2.Indd 41 04.9.27 5:03:52 PM04.9.27 5:03:52 PM

42 | Français

Installation

• Assurez-vous que l’appareil est solidement installé. Si

l’appareil est instable, il risque de mal fonctionner (ex. le

son risque de sauter).

voiture non-japonaise voiture japonaise

1 Référez vous à la section <Retrait du cadre en

caoutchouc dur> (page 44) puis retirez le cadre

en caoutchouc dur.

2 Alignez les creux de l’appareil (deux de chaque

côté) avec le support de montage du véhicule et

fixez l’appareil avec les vis accessoires.

• Pendant l’installation, n’utilisez aucune autres vis que

celles fournies. L’utilisation de vis différentes pourrait

endommager l’appareil.

• L’appareil risque d’être endommagé si un tournevis ou un

outil similaire est utilisé avec une force excessive pendant

le montage.

Tôle pare-feu ou support métallique

Vis (M4X8)

(disponibles dans le commerce)

Vis à tôle

(disponibles dans le commerce)

Armature de montage métallique

(disponibles dans le commerce)

Tordre les pattes du

manchon de montage avec

un tournevis ou un outil

similaire et fixer. 8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

T/N

T: Voitures Toyota

N: Voitures Nissan

Accessoire3...pour les voitures Nissan

Accessoire4 ...pour les voitures Toyota

B64-2927-00_French_r2.Indd 42B64-2927-00_French_r2.Indd 42 04.9.27 5:03:53 PM04.9.27 5:03:53 PM

Français | 43

Vissage de la façade sur l’appareil

Si vous souhaitez fixer la façade sur l’appareil

principal de façon qu’elle ne tombe pas, vissez-la

avec la vis dans le trou montré cidessous.

Accessoire5

• Ne jamais insérer les vis dans d’autres tous que ceux

spécifiés individuellement pour chacune. Si vous les

insérez dans un autre trou, elles peuvent se contracter

et causer des dommages aux parties mécaniques à

l’intérieur de l’unité.

B64-2927-00_French_r2.Indd 43B64-2927-00_French_r2.Indd 43 04.9.27 5:03:54 PM04.9.27 5:03:54 PM

44 | Français

Retrait de l’appareil

Retrait du cadre en caoutchouc dur

1 Engagez les broches de saisie sur l’outil de retrait

et retirez les deux verrous du niveau supérieur.

Soulevez le cadre et tirez-le vers l’avant comme

montré sur la figure.

2 Lorsque le niveau supérieur est retiré, retirez les

deux emplacements inférieurs.

• Le châssis peut être également retiré à partir du côté

arrière de la même façon.

Retrait de l’appareil

1 Référez vous à la section <Retrait du cadre en

caoutchouc dur> (page 44) puis retirez le cadre

en caoutchouc dur.

2 Retirez la Vis á tête hexagonale avec rondelle

intégrale (M4 × 8 mm) sur le panneau arrière.

3 Insérez les deux outils de démontage

profondément dans les fentes de chaque côté,

comme montré.

4 Baissez les outils de démontage vers le bas et

tirez l’appareil à moitié en faisant pression vers

l’intérieur.

• Faites attention de ne pas vous blesser avec le loquet de

l’outil de démontage.

5 Sortez l’appareil entièrement avec les mains, en

faisant attention de ne pas le faire tomber.

loquet

crochet

Accessoire 2

Outil de démontage

Accessoire2

Qutil de démontage

Vis (M4X8) (disponibles

dans le commerce)

B64-2927-00_French_r2.Indd 44B64-2927-00_French_r2.Indd 44 04.9.27 5:03:55 PM04.9.27 5:03:55 PM

Ce qui peut apparaître comme un mauvais

fonctionnement de votre appareil n’est peut être

que le résultat d’une mauvaise opération ou

d’une mauvaise connexion. Avant d’appeler un

centre de service, vérifiez d’abord dans le tableau

suivant les problèmes possibles.

Général

? L’appareil ne se met pas sous tension.

✔ Le fusible a grillé.

☞ Après avoir vérifiez qu’il n’y a pas de court-

circuits dans les câbles, remplacez le fusible

par un de la même valeur.

✔ Le fil d'enceinte a un court-circuit ou touche le

châssis du véhicule, et par conséquent la fonction

de protection est activée.

☞ Disposez ou isolez le câble d’enceinte

correctement et appuyez sur la touche reset.

? Impossible de commuter sur une source.

✔ Aucun support n’est inséré.

☞ Effectuez les réglage pour le média que vous

souhaitez écouter. S’il n’y a aucun média dans

cet appareil, il est impossible de commuter les

sources.

? La mémoire est effacée quand le contact est mis.

✔ Les câble de batterie et d’allumage ne sont pas

connectés correctement.

☞ Connectez le câble correctement en vous

référant à la section <Connexion des câbles

sur les prises>.

? La fonction de sourdine TEL ne fonctionne pas.

✔ Le câble de sourdine TEL n’est pas connecté

correctement.

☞ Connectez le câble correctement en vous

référant à la section <Connexion des câbles

sur les prises>.

? La fonction de sourdine TEL se met en service

même si le câble de sourdine TEL n’est pas

connecté.

✔ Le câble de sourdine TEL touche une partie

métallique de la voiture.

☞ Eloignez le câble de sourdine TEL des parties

métalliques de la voiture.

? Même si la force est activée, les sons de haute

fréquence ne seront pas compensés.

✔ La source de tuner est sélectionnée.

☞ Les sons de haute fréquence ne seront pas

compensés lorsque la source est le tuner.

? Aucun son ne peut être entendu, ou le volume

est faible.

✔ Les réglages du fader ou de l’équilibre sont réglés

complètement d’un côté.

☞ Centrer les réglages du fader et de la balance.

✔ Les câbles d’entrée/sortie ou le faisceau de câbles

sont connectés incorrectement.

☞ Reconnectez les câbles d’entrée/sortie et/ou

le faisceau de câbles correctement. Voir la

section sur la <Connexion des câbles sur les

prises>.

✔ Les valeurs de décalage de volume sont faibles.

☞ Augmentez le décalage du volume en vous

référant à la section <Configuration audio>

(page 32).

? Le son est de mauvaise qualité ou déformé.

✔ Un câble de haut-parleur a peut être été pincé par

une vis dans la voiture.

☞ Vérifiez la connexion des haut-parleurs.

✔ Les enceintes ne sont pas connectées

correctement.

☞ Reconnectez les câbles de haut-parleurs

de manière que chaque prise de sortie soit

connectée à un haut-parleur différent.

Source tuner

? La réception radio est mauvaise.

✔ L’antenne de la voiture n’est pas sortie.

☞ Sortez l’antenne complètement.

✔ Le câble de commande de l’antenne n’est pas

connecté.

☞ Connectez le câble correctement en vous

référant à la section <Connexion des câbles

sur les prises>.

Français | 45

Guide de depannage

B64-2927-00_French_r2.Indd 45B64-2927-00_French_r2.Indd 45 04.9.27 5:03:55 PM04.9.27 5:03:55 PM

En source disque

? Le disque spécifié n’est pas reproduit mais un

autre est reproduit à sa place.

✔ Le disque spécifié est très sale.

☞ Nettoyez le CD.

✔ Le disque a été inséré dans une autre fente que

celle spécifiée.

☞ Ejectez le magasin et vérifiez le numéro du

disque spécifié.

✔ Le disque est très rayé.

☞ Essayez un autre disque.

? Le CD est éjecté aussitôt après être introduit.

✔ Le CD est très sale.

☞ Nettoyez le CD en vous référant à la rubrique

Nettoyage de CD de la section <Au sujet des

CD> (page 29).

? Impossible de retirer le disque.

✔ La cause en est que plus de 10 minutes se sont

écoulées depuis que le commutateur ACCESSOIRE

(ACC) du véhicule a été coupé.

☞ Le disque ne peut être retiré que dans les

10 minutes suivant la mise hors tension du

commutateur ACCESSOIRE (ACC).

? Le disque ne s’insère pas.

✔ Un disque est déjà chargé.

☞ Pressez la touche [0] et retirez le disque.

? La recherche directe ne peut être effectuée.

✔ Une autre fonction est activée.

☞ Désactivez la lecture aléatoire ou les autres

fonction.

? La recherche par piste ne peut pas être effectuée.

✔ Pour les premiers disques ou dossiers ou la

dernière chanson.

☞ Pour chaque disque ou dossier, la recherche

de plage ne peut être effectuée en marche

arrière pour la première chanson ou en

marche avant pour la dernière chanson.

Les messages ci-dessous indiquent l’état

de votre système.

E-04: Le CD est très sale. Le CD est à l’envers. Le

CD est très rayé.

➪ Nettoyez le CD et insérez-le

correctement.

E-99: L’appareil fonctionne mal pour certaines

raisons.

➪ Appuyez sur la touche reset de

l’appareil. Si le message "E-99" ne

disparaît pas, veuillez consulter votre

centre de réparation le plus proche.

IN (clignote): Le lecteur CD ne marche pas correctement.

➪ Réinsérez le CD. si le CD ne peut pas

être ejecté ou si l’affichage continue

à clignoter même si le CD a àtà

correctement remis en place, veuillez

couper le courant et consulter votre

centre de service après-vente le plus

proche.

46 | Français

Guide de depannage

B64-2927-00_French_r2.Indd 46B64-2927-00_French_r2.Indd 46 04.9.27 5:03:57 PM04.9.27 5:03:57 PM

Français | 47

Section tuner FM

Plage de fréquence (espacement de 200 kHz)

: 87,9 MHz – 107,9 MHz

Sensibilité utilisable (S/N = 30dB)

: 9,3 dBf (0,8 µV/75 Ω)

Sensibilité silencieuse (S/N = 50dB)

: 15,2 dBf (1,6 µV/75 Ω)

Réponse en fréquence (±3,0 dB)

: 30 Hz – 15 kHz

Taux de Signal/Bruit (MONO)

: 70 dB

Sélectivité (±400 kHz)

: ≥ 80 dB

Séparation stéréo (1 kHz)

: 40 dB

Section tuner AM

Plage de fréquence (espacement de 10 kHz)

: 530 kHz – 1700 kHz

Sensibilité utilisable (S/N = 20dB)

: 28 dBµ (25 µV)

Section Disque Compact

Diodes laser

: GaAlAs

Filtre numérique (A/N)

: 8 fois suréchantillonnage

Convertisseur A/N

: 1 Bit

Vitesse de l’axe

: 500 – 200 rpm (CLV)

Pleurage et scintillement

: Non mesurables

Réponse en fréquence (±1 dB)

: 10 Hz – 20 kHz

Distorsion harmonique totale (1 kHz)

: 0,01 %

Taux de Signal/Bruit (1 kHz)

: 93 dB

Gamme dynamique

: 93 dB

Séparation de canaux

: 85 dB

Les spécifications sont sujettes à changements sans notification.

Spécifications

Section audio

Puissance de sortie maximum

KDC-1028: 50 W x 4

KDC-128/128CR: 45 W x 4

Pleine Puissance de Largeur de Bande

(avec une DHT inférieure à 1%)

: 22 W x 4

Action en tonalité

Graves : 100 Hz ±10 dB

Centrale : 1 kHz ±10 dB

Aiguës : 10 kHz ±10 dB

Niveau de préamplification/charge

(pendant le mode CD)

: 2000 mV/10 kΩ

Impédance de sortie préamplificateur

: ≤600 Ω

Général

Tension de fonctionnement

(11 – 16V admissible)

: 14,4 V

Courant absorbé

: 10 A

Taille d’installation (L x H x P)

: 182 x 53 x 155 mm

7-3/16 x 2-1/16 x 6-1/10 pouce

Masse

: 3,1 lbs (1,4 kg)

B64-2927-00_French_r2.Indd 47B64-2927-00_French_r2.Indd 47 04.9.27 5:03:58 PM04.9.27 5:03:58 PM

48 | Español

Índice

Accesorios/

Procedimiento de instalación 62

Conexión de cables a los

terminals 63

Instalación 64

Desmontaje de la unidad 66

Guia Sobre Localización De

Averias 67

Especificaciones 69

Precauciones de Seguridad 49

Notas 50

Acerca de los CDs 51

Características generales 52

Alimentación

Selección de la fuente

Volumen

Atenuador

System Q

Control de audio

Configuración de audio

Ajuste de altavoz

Visualización del reloj

Ajuste del reloj

Control del atenuador de iluminación

DSI (Disabled System Indicator)

Placa frontal antirrobo

Silenciamiento de TEL

Características del sintonizador 56

Sintonización

Modo de Sintonización

Memoria de presintonización de emisoras

Entrada de Memoria Automática

Sintonización preajustada

CRSC (Clean Reception System Circuit) (Circuito

de sistema de recepción clara)

Características del reproductor

de CD 58

Reproducción de CD

Avance rápido y rebobinado

Búsqueda de pista

Repetición de pista

Reproducción con Exploración

Reproducción aleatoria

Operaciones básicas del control

remoto 60

Carga y Recambio de la Pila

Operaciones básicas

Control de audio

En fuente Sintonizador

En fuente de Disco

B64-2927-00_Spanish_r2.Indd 48B64-2927-00_Spanish_r2.Indd 48 04.9.27 5:30:39 PM04.9.27 5:30:39 PM

Español | 49

Precauciones de Seguridad

Empañamiento de la lente

Inmediatamente después de encender el calefactor

del automóvil en épocas de frío, se podría

formar condensación o vaho sobre la lente de la

reproductora de CD. Este empañamiento de la

lente podría hacer imposible la reproducción de

los discos compactos. En tal caso, retire el disco y

espere hasta que se evapore la condensación. Si la

unidad no opera de la manera normal después de

un tiempo, consulte con su distribuidor Kenwood.

2ADVERTENCIA

Para evitar el riesgo de lesiones

y/o fuego, observe las siguientes

precauciones:

• Para evitar cortocircuitos, nunca coloque ni deje

objetos metálicos (por ejemplo, monedas o

herramientas metálicas) dentro de la unidad.

2PRECAUCIÓN

Para evitar daños en la unidad, tome las

siguientes precauciones:

• Asegúrese de utilizar para la unidad una fuente de

alimentación de 12V CC con masa negativa.

• No instale la unidad en un sitio expuesto a la

luz directa del sol, o excesivamente húmedo

o caluroso. Asimismo evite los lugares muy

polvorientos o sujetos a salpicaduras de agua.

• No deje la placa frontal desmontada o el estuche

de la placa frontal en lugares expuestos a la

luz directa del sol, o excesivamente húmedos

o calurosos. Asimismo evite los lugares muy

polvorientos o sujetos a salpicaduras de agua.

• Para evitar el deterioro, no toque con sus dedos

los terminales de la unidad o de la placa frontal.

• Evite aplicar golpes fuertes a la placa frontal, dado

que se trata de un componente de precisión.

• Cuando tenga que reemplazar un fusible, utilice

únicamente uno del régimen prescrito. El uso de

un fusible de régimen incorrecto podría ocasionar

un funcionamiento defectuoso de la unidad.

• Durante la instalación, no utilice otros tornillos

que no sean los suministrados. El uso de tornillos

diferentes podría causar daños en la unidad

principal.

Coloque el panel mientras se encuentre

en el vehículo

En esta unidad el brazo de bloqueo del panel

aparecerá cuando se extrae el panel, por lo que éste

debe colocarse durante la conducción.

No cargue discos compactos de 8 cm (3

pulg.) en la ranura del CD

Si intenta cargar en la unidad un CD de 8 cm con

su adaptador, éste podría separarse del CD y dañar

la unidad.

B64-2927-00_Spanish_r2.Indd 49B64-2927-00_Spanish_r2.Indd 49 04.9.27 5:30:40 PM04.9.27 5:30:40 PM

50 | Español

• Si tiene problemas durante la instalación, consulte

con su distribuidor KENWOOD.

• Si la unidad no opera correctamente, pulse el

botón RESET. La unidad se reposiciona a los

ajustes de fábrica al pulsar el botón RESET.

Botón de reposición

CRSC

• Las ilustraciones de la Pantalla y el panel que

aparecen en este manual son ejemplos utilizados

para explicar mejor cómo se utilizan los mandos.

Por lo tanto, las ilustraciones de la pantalla

que aparecen pueden ser distintas a las que

aparecen realmente en la pantalla del equipo, y

algunas de las ilustraciones de la pantalla puede

que representen algo imposible durante el

funcionamiento actual.

Limpieza de la unidad

Si la placa frontal de esta unidad está manchada,

límpiela con un paño seco tal como un paño de

silicona. Si la placa frontal está muy sucia, límpiela

con un paño humedecido en jabón neutro, y luego

aclárelo.

• Si se aplica algún spray para limpiar directamente a la

unidad puede que afecte a sus partes mecánicas. Si se

limpia la placa frontal con un paño duro o utilizando

líquido volátil tal como disolvente o alcohol puede que

se raye la superficie o que se borren algunos caracteres.

Limpieza de los terminales de la placa

frontal

Si se ensucian los terminales de la unidad o de la

placa frontal, límpielos con un paño suave y seco.

Notas

B64-2927-00_Spanish_r2.Indd 50B64-2927-00_Spanish_r2.Indd 50 04.9.27 5:30:41 PM04.9.27 5:30:41 PM

Español | 51

Manipulación de CDs

• No toque la superficie de grabación del CD.

• CD-R y CD-RW son más fáciles de dañar que un

CD de música normal. Utilice un CD-R o un CD-

RW después de leer los ítems de precaución en el

paquete etc.

• No pegue cinta etc. sobre el CD.

Tampoco, no utilice un CD con cinta pegada

sobre el.

Cuando utilice un CD nuevo

Si el agujero central del CD o el margen exterior

tiene rebaba, utilícelo después de haberla quitado

con un bolígrafo.

Rebaba

Accesorios de CD

No utilice accesorios de tipo disco.

Limpieza de CD

Limpie desde el centro del disco hacia el exterior.

Acerca de los CDs

Extracción de CDs

Al extraer los CDs de esta unidad tire de ellos hacia

afuera en forma horizontal.

CDs que no se pueden utilizar

• No se pueden utilizar CDs que no sean redondos.

• No se pueden utilizar CDs coloreados en la

superficie de grabación o que estén sucios.

• Esta unidad sólo puede reproducir los CD con

Puede que no reproduzca correctamente los

discos que no tienen la marca.

• No se puede reproducir un CD-R o CD-RW que no

ha sido finalizado. (Para el proceso de finalización

remítase a su software escrito CD-R/CD-RW, y a

su manual de instrucciones de grabador de CD-

R/CD-RW.

Almacenamiento de CD

• No los coloque expuestos a la luz solar directa

(Sobre el asiento o el tablero de instrumentos etc.)

ni donde la temperatura sea alta.

• Guarde los CDs en sus cajas.

B64-2927-00_Spanish_r2.Indd 51B64-2927-00_Spanish_r2.Indd 51 04.9.27 5:30:41 PM04.9.27 5:30:41 PM

52 | Español

Características generales

Alimentación

Encendido de la alimentación

Pulse el botón [SRC].

Apagado de la alimentación

Pulse el botón [SRC] durante más de 1

segundo.

Selección de la fuente

Pulse el botón [SRC].

Fuente requerida Visualización

Sintonizador "TUnE"

CD "CD"

En espera (sólo modo de iluminación) "STBY"

Volumen

Para aumentar el nivel del volumen

Gire el mando [VOL] en el sentido de las

agujas del reloj.

Para disminuir el nivel de volumen

Gire el mando [VOL] en sentido contrario a

las agujas del reloj.

Atenuador

Para bajar el volumen rápidamente.

Pulse el botón [ATT].

Cada vez que se pulsa el botón, el atenuador se

activa y se desactiva.

Cuando está activado, el indicador "ATT"

parpadea.

CRSC

SRC

VOL

ATT

CLK

Botón de liberación Mando de control

Indicador ATT

Indicador LOUD

B64-2927-00_Spanish_r2.Indd 52B64-2927-00_Spanish_r2.Indd 52 04.9.27 5:30:42 PM04.9.27 5:30:42 PM

Español | 53

System Q

Es posible recuperar el mejor ajuste de sonido

predefinido para los diferentes tipos de música.

1 Seleccione la fuente que desea ajustar

Pulse el botón [SRC].

2 Seleccione el tipo de Sonido

Pulse el botón [Q].

Cada vez que pulse el botón, el ajuste del sonido

cambiará.

Ajuste del sonido Visualización

Natural "FLAT"

Rock "ROCK"

Pops "POPS"

Ligera "EASY"

Top 40 "TP40"

Jazz "JAzz"

• "USER": Los valores se ajustan en <Control de audio>

(página 53). Cuando se cambia el ajuste

de System Q, los Graves, Medios y Agudos

ajustados en control de audio reemplazan a

los valores de System Q.

• Cada ajuste de valor se cambia con <Ajuste de

altavoz> (página 54).

Primero deberá seleccionar el tipo de altavoz con el

ajuste de Altavoz.

Control de audio

1 Seleccione la fuente para el ajuste

Pulse el botón [SRC].

2 Acceda al modo de Control de Audio

Pulse el mando [VOL].

3 Seleccione el elemento de Audio para el

ajuste

Pulse el mando [VOL].

Cada que vez que pulse el mando, los ítems que

pueden ajustarse cambiarán tal como se indica a

continuación.

4 Ajuste el elemento de Audio

Gire el mando [VOL].

Ítem de ajuste Visualización Margen

Nivel de graves "BAS" –8 — +8

Nivel de medios "MID" –8 — +8

Nivel de agudos "TRE" –8 — +8

Balance "BL" Izquierda 15 — Derecha 15

Fader "FD" Posterior 15 — Frontal 15

5 Salga del modo de Control de Audio

Pulse cualquier botón.

Pulse un botón que no sea ni el mando [VOL] ni

el botón [ATT].

B64-2927-00_Spanish_r2.Indd 53B64-2927-00_Spanish_r2.Indd 53 04.9.27 5:30:42 PM04.9.27 5:30:42 PM

54 | Español

Características generales

Configuración de audio

Ajuste del sistema de sonido, como la

compensación de volumen y el loudness.

1 Seleccione la fuente para el ajuste

Pulse el botón [SRC].

2 Acceda al modo de configuración de audio

Pulse el mando [VOL] durante al menos 1

segundo.

3 Seleccione el ítem de configuración de

audio para ajustarlo

Pulse el mando [VOL].

Cada que vez que pulse el mando, los ítems que

pueden ajustarse cambiarán tal como se indica a

continuación.

4 Ajuste el ítem de configuración de audio

Gire el mando [VOL].

Ítem de ajuste Visualización Margen

Compensación de

volumen

"V-OF" –8 — ±0

Sonoridad "LOUD" ACTIVADO/DESACTIVADO

• Compensación del volumen:

El volumen de cada fuente puede ajustarse

independientemente del volumen básico.

• Sonoridad: Compensación de los registros graves y

agudos a bajo volumen.

Cuando está activado, el indicador "LOUD"

se ACTIVA.

5 Salga el modo de configuración de audio

Pulse el mando [VOL] durante al menos 1

segundo.

Ajuste de altavoz

Realice el ajuste exacto para que el valor de

System Q sea óptimo al ajustar el tipo de altavoz.

1 Acceso al modo de espera

Pulse el botón [SRC].

Seleccione la visualización "STBY".

2 Acceda al modo de Ajuste de Altavoz

Pulse el mando [VOL].

3 Seleccione el tipo de Altavoz

Gire el mando [VOL].

Cada vez que gire el mando, la configuración

cambiará como se indica a continuación.

Tipo de altavoz Visualización

DESACTIVAR "SP-F"

Para altavoz de 5 y 4 pulgadas "SP-5"

Para altavoz de 6 y 6x9 pulgadas "SP-6"

Para altavoz OEM "SP-O"

4 Salga del modo de Ajuste de Altavoz

Pulse el mando [VOL].

Visualización del reloj

Pulse el botón [CLK].

Cada vez que se pulsa el botón, la visualización

del reloj se encenderá o se apagará.

Ajuste del reloj

1 Acceso al modo de espera

Pulse el botón [SRC].

Seleccione la visualización "STBY".

2 Seleccione la visualización del reloj

Pulse el botón [CLK].

3 Acceda al modo de ajuste del reloj

Pulse el botón [CLK] durante más de 2

segundos.

La indicación horaria parpadea.

4 Ajuste las horas

Mueva el mando de control a [FM] o [AM].

Ajuste los minutos

Mueva el mando de control a [4] o [¢].

5 Salga del modo de ajuste del reloj

Pulse el botón [CLK].

B64-2927-00_Spanish_r2.Indd 54B64-2927-00_Spanish_r2.Indd 54 04.9.27 5:30:43 PM04.9.27 5:30:43 PM

Español | 55

Control del atenuador de

iluminación

Es posible atenuar la visualización de la unidad.

Pulse el botón [ATT] durante más de 1

segundo.

Cada vez que se pulse este botón durante 1

segundo, el control del atenuador de iluminación

se activará o desactivará.

Cuando está activada se visualiza "on DI".

DSI (Disabled System Indicator)

Después de retirar la placa frontal de la unidad,

parpadea un indicador rojo como advertencia

para potenciales ladrones.

1 Apague la unidad (OFF)

Pulse el botón [SRC] durante más de 1

segundo.

2 Ajuste el DSI

Mientras pulsa el botón [1] y [3], pulse el

botón [SRC].

Suelte el botón cuando aparezca la pantalla.

Cada vez que se realizan las operaciones de los

pasos 1 y 2, el DSI se activa y desactiva.

Placa frontal antirrobo

La placa frontal de la unidad puede extraerla y

llevarla con usted para impedir robos.

Extracción de la placa frontal

Pulse el botón de liberación.

La placa frontal queda desbloqueada

permitiendo su extracción.

• La placa frontal es una pieza de precisión y puede

resultar dañada por gólpes o sacudidas. Por tal motivo,

guarde la placa frontal en su estuche especial cuando

esté fuera del vehículo.

• No exponga la placa frontal o su estuche a la luz

solar directa ni al calor o humedad excesivos Además

deberá evitar sitios con mucho polvo o la posibilidad

de que se derrame agua sobre ella.

Colocación de la placa frontal después de

haberla extraído

1 Alinee las proyecciones de la unidad con las

ranuras en la placa frontal.

Salientes

Ranuras

2 Deslice la placa frontal hasta que sienta que

hace clic.

La placa frontal queda bloqueada en su sitio,

permitiendo utilizar la unidad.

Silenciamiento de TEL

El sistema de audio se silencia automáticamente

al entrar una llamada telefónica.

Cuando se recibe una llamada

Se visualiza "CALL".

El sistema de audio queda en pausa.

Audición del audio durante una llamada

Pulse el botón [SRC].

La visualización "CALL" desaparece y el sistema

de audio vuelve a ACTIVARSE.

Cuando termina la llamada

Cuelgue el teléfono.

La visualización "CALL" desaparece y el sistema

de audio vuelve a ACTIVARSE.

B64-2927-00_Spanish_r2.Indd 55B64-2927-00_Spanish_r2.Indd 55 04.9.27 5:30:44 PM04.9.27 5:30:44 PM

56 | Español

Características del sintonizador

Sintonización

Selección de la emisora.

1 Seleccione la fuente de sintonizador

Pulse el botón [SRC].

Seleccione la visualización "TUnE".

2 Seleccione la banda

Mueva el mando de control a [FM] o [AM].

Cada vez que se coloca el mando en [FM], la

banda de recepción cambiará entre FM1, FM2 y

FM3.

3 Sintonice la banda hacia arriba o hacia

abajo

Mueva el mando de control a [4] o [¢].

• Durante la recepción de emisoras en estéreo, el

indicador "ST" se activa.

Modo de Sintonización

Elija el modo de sintonización.

Pulse el mando de control.

Cada vez que se pulsa el mando, el modo

de sintonización cambia como se indica a

continuación.

Modo de Sintonización Visualización Funcionamiento

Búsqueda automática Indicador

"AUTO 1"

Búsqueda automática

de una emisora.

Búsqueda de emisora

predefinida

Indicador

"AUTO 2"

Búsqueda de emisoras

por orden en la

memoria de preajuste.

Manual — Control de sintonización

manual normal.

CRSC

SRC

CRSC 1 – 6

Mando de control

Indicador AUTO

Indicador STPantalla de frecuenciaNúmero de la emisora preajustada

Visualización de banda

B64-2927-00_Spanish_r2.Indd 56B64-2927-00_Spanish_r2.Indd 56 04.9.27 5:30:45 PM04.9.27 5:30:45 PM

Español | 57

Memoria de presintonización de

emisoras

Almacenamiento de la emisora en la memoria.

1 Seleccione la banda

Mueva el mando de control a [FM] o [AM].

2 Seleccione la frecuencia para guardarla en la

memoria

Mueva el mando de control a [4] o [¢].

3 Guarde la frecuencia en la memoria

Pulse el botón [1] — [6] deseado durante al

menos 2 segundos.

La visualización del número predefinido

parpadea 1 vez.

En cada banda, se puede guardar 1 emisora en la

memoria de cada botón [1] — [6].

Entrada de Memoria Automática

Almacenamiento automático de emisoras con

buena recepción en la memoria.

1 Seleccione la banda de la Entrada de

Memoria Automática

Mueva el mando de control a [FM] o [AM].

2 Abra la Entrada de Memoria Automática

Pulse el mando de control durante al menos

2 segundos.

Cuando se guardan en memoria 6 emisoras

que pueden recibirse, la Entrada de Memoria

Automática se cierra.

Sintonización preajustada

Recuperación de las emisoras de la memoria

1 Seleccione la banda

Mueva el mando de control a [FM] o [AM].

2 Recupere la emisora

Pulse el botón [1] — [6] deseado.

CRSC (Clean Reception System

Circuit) (Circuito de sistema de

recepción clara)

Cambia temporalmente la recepción de estéreo a

mono para reducir el ruido de camino múltiple en

recepción de la emisora FM.

Pulse el botón [CRSC] durante más de 1

segundo.

Cada vez que se pulsa el botón, el CRSC se activa

y se desactiva.

Cuando está activada se visualiza "on CRSC".

B64-2927-00_Spanish_r2.Indd 57B64-2927-00_Spanish_r2.Indd 57 04.9.27 5:30:46 PM04.9.27 5:30:46 PM

58 | Español

Características del reproductor de CD

Reproducción de CD

Cuando hay un CD insertado

Pulse el botón [SRC].

Seleccione la visualización "CD".

• Cuando haya un CD insertado, el indicador "IN" se

activa.

Pausa y Reproducción

Pulse el mando de control.

Cada vez que se pulsa el mando, el modo cambia

entre pausa y reproducción.

Expulse el CD

Pulse el botón [0].

Avance rápido y rebobinado

Avance rápido

Mantenga pulsada la parte [¢] del mando

de control.

Libere el botón en el punto en el que desea

reanudar la reproducción.

Inversión

Mantenga pulsada la parte [4] del mando

de control.

Libere el botón en el punto en el que desea

reanudar la reproducción.

CRSC

SRC SCAN RDM REP

Mando de control

Indicador RDM Indicador IN

Número de pista

Indicador SCN Indicador REP

B64-2927-00_Spanish_r2.Indd 58B64-2927-00_Spanish_r2.Indd 58 04.9.27 5:30:47 PM04.9.27 5:30:47 PM

Español | 59

Búsqueda de pista

Selección de la canción que se desea escuchar.

Mueva el mando de control a [4] o [¢].

Repetición de pista

Repetición de la canción que estéescuchando.

Pulse el botón [REP].

Cada vez que se pulsa el botón, la repetición de

pista se activa y se desactiva.

Cuando está activado, el indicador "REP" se

activa.

Reproducción con Exploración

Reproducción de la primera parte de cada

canción del disco que esté escuchando y

búsqueda de la canción que desee escuchar.

1 Inicie la Reproducción con Exploración

Pulse el botón [SCAN].

El indicador "SCN" se iluminará.

2 Libere cuando se reproduzca la canción que

desee escuchar

Pulse el botón [SCAN].

Reproducción aleatoria

Reproducción de todas las canciones del disco en

orden aleatorio.

Pulse el botón [RDM].

Cada vez que se pulsa el botón, la reproducción

aleatoria se activa o desactiva.

Cuando está activado, el indicador "RDM" se

activa.

• Cuando se mueve el mando de control a [¢], se

inicia la siguiente canción seleccionada.

B64-2927-00_Spanish_r2.Indd 59B64-2927-00_Spanish_r2.Indd 59 04.9.27 5:30:47 PM04.9.27 5:30:47 PM

60 | Español

Operaciones básicas del control remoto

Accesorio de KDC-1028

Carga y Recambio de la Pila

Utilice dos pilas tamaño "AA".

Deslice la cubierta del compartimiento de las

pilas presionándola ligeramente como se muestra

en la figura.

Inserte las pilas con los polos + y – alineados

correctamente, siguiendo la ilustración del

interior del compartimiento.

2ADVERTENCIA

• Guarde las pilas no utilizadas lejos del alcance de los

niños.Llame al médico inmediatamente si la pila fuera

tragada por accidente.

• No coloque el mando a distancia sobre sitios calientes

como encima del salpicadero.

ATT

SRC

4/¢

FM/AM

VOL

AUD

SRC

VOL

AT T

AUD

FM+

AM–

B64-2927-00_Spanish_r2.Indd 60B64-2927-00_Spanish_r2.Indd 60 04.9.27 5:30:48 PM04.9.27 5:30:48 PM

Español | 61

Operaciones básicas

Botones [VOL]

Ajuste del volumen.

Botón [SRC]

Cada vez que se pulse el botón, la fuente

cambiará.

Respecto del orden de cambio de la fuente,

remítase a <Selección de la fuente> (página 52).

Botón [ATT]

Baja el volumen rápidamente.

Cuando se pulsa de nuevo, vuelve al nivel

anterior.

Control de audio

Botón [AUD]

Seleccione el elemento de Audio para el ajuste.

Botones [VOL]

Ajuste el elemento de Audio.

• Remítase a <Control de audio> (página 53)

respecto del método de funcionamiento, como los

procedimientos del control de audio y otros.

En fuente Sintonizador

Botones [FM]/ [AM]

Seleccione la banda.

Cada vez que pulse el botón [FM] cambiará entre

las bandas FM1, FM2, y FM3.

Botones [4]/ [¢]

Sintonice la banda hacia arriba o hacia abajo.

En fuente de Disco

Botones [4]/ [¢]

Realiza el movimiento por las pistas hacia

adelante o hacia atrás.

Botón [38]

Cada vez que se pulse el botón, la canción queda

en el estado de pausa o es reproducida.

B64-2927-00_Spanish_r2.Indd 61B64-2927-00_Spanish_r2.Indd 61 04.9.27 5:30:49 PM04.9.27 5:30:49 PM

62 | Español

Accesorios/ Procedimiento de instalación

Accesorios

..........1

..........2

..........4

..........1

Procedimiento de instalación

1. Para evitar cortocircuitos, retire la llave del

encendido y desconecte el terminal - de la

batería.

2. Conecte correctamente los cables de entrada y

de salida de cada unidad.

3. Conecte los cables del altavoz del mazo de

conductores.

4. Conecte los cables del mazo de conductores en

el siguiente orden: masa, batería, encendido.

5. Conecte el conector del mazo de conductores a

la unidad.

6. Instale la unidad en su automóvil.

7. Vuelva a conectar el terminal - de la batería.

8. Luego pulse el botón de reposición.

2ADVERTENCIA

Si conecta el cable de encendido (rojo) y el cable de la

batería (amarillo) al chasis del automóvil (masa), podría

producir un cortocircuito y esto a su vez, un incendio.

Siempre conecte estos cables a la fuente de alimentación

que pasa a través de la caja de fusibles.

• Si no se enciende la alimentación (o está encendida

pero se va a apagar inmediatamente), el cable de altavoz

puede que haya sufrido un cortocircuito o haber tocado

el chasis del vehículo y se haya activado la función de

protección. Por esta razón, deberá comprobarse el cable

de altavoz.

• Si el encendido de su automóvil no está provisto de

la posición ACCESORIO (ACC), conecte los cables de

encendido a una fuente de alimentación que pueda

conectarse y desconectarse con la llave de encendido.

Si conecta el cable de encendido a una fuente de

alimentación que recibe un suministro constante de

alimentación tales como los cables de la batería, la

batería podría descargarse.

• Si la consola tiene una tapa, asegúrese de instalar la

unidad de modo que la placa frontal no golpee la tapa al

abrir y cerrar.

• Si se funde el fusible, en primer lugar asegúrese de que

los cables no hayan causado un cortocircuito, y luego

reemplace el fusible usado por otro del mismo régimen.

• Enrolle los cables no conectados con una cinta de vinilo

u otro material similar para que queden aislados. Para

evitar cortocircuitos, no retire las tapas de los extremos

de los cables o terminales no conectados.

• Conecte los cables de los altavoces a cada uno de los

terminales correspondientes. La conexión compartida

de los cables - o la conexión a masa de los mismos a

cualquier parte metálica del automóvil podrá dañar la

unidad o impedir su correcto funcionamiento.

• Cuando se han conectado solamente dos alta voces

al sistema, conecte los conectores ya sea a ambos

terminales de salida delanteros, o a ambos terminales de

salida traseros (o sea, no mezcle terminales delanteros

y traseros). Por ejemplo, si conecta el conector + del

altavoz izquierdo a un terminal de salida delantero, no

conecte el conector - del altavoz derecho a un terminal

de salida trasero.

• Después de instalar la unidad, compruebe que

las lámparas de freno, las lámparas de destello, el

limpiaparabrisas, etc. funcionen satisfactoriamente.

• Instale la unidad en un ángulo de 30˚ o menos.

B64-2927-00_Spanish_r2.Indd 62B64-2927-00_Spanish_r2.Indd 62 04.9.27 5:30:49 PM04.9.27 5:30:49 PM

Español | 63

Conexión de cables a los terminals

ANT.

CONT

MUTE

P.CONT

FRONT • L

FRONT • R

REAR • L

REAR • R

–

FRONT

Entrada de antena de FM/AM

Salida trasera izquierda

(Blanco)

Salida trasera derecha (Rojo)

Fusible (10A)

Mazo de conductores

(Accesorio1)

Cable del encendido (Rojo)

Cable de la batería (Amarillo)

Cable de masa (Negro) - (Al chasis del automóvil)

ACCESORIO

(ACC)

Caja de

fusibles del

automóvil

Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.

Salida delantera izquierda (Blanco)

(KDC-1028 solamente)

Salida delantera derecha (Rojo)

(KDC-1028 solamente)

Cuando utilice el amplificador de potencia

opcional, conéteclo al terminal de control

de potencia respectivo.

Cable de control de potencia (Azul/blanco)

Cable de control de antena motriz (Azul)

Dependiendo de la antena que está

utilizando, conecte al terminal de control

de la antena motriz, o al terminal de

alimentación del amplificador de refuerzo

de la antena tipo pelicular.

Al altavoz delantero izquierdo

Al altavoz delantero derecho

Al altavoz trasero izquierdo

Al altavoz trasero derecho

Blanco/negro

Blanco

Gris/negro

Gris

Verde/negro

Verde

Púrpura/negro

Púrpura

Interruptor de la

llave de encendido

Caja de fusibles

del automóvil

(Fusible principal)

Batería

Cable de silenciamiento TEL (Marrón)

Conecte al terminal puesto a masa ya

sea al sonar el teléfono o durante la

conversación.

B64-2927-00_Spanish_r2.Indd 63B64-2927-00_Spanish_r2.Indd 63 04.9.27 5:30:50 PM04.9.27 5:30:50 PM

64 | Español

Instalación

• Asegúrese de que la unidad esté firmemente instalada

en su lugar. Si está instalada en forma inestable, podrían

ocurrir fallas de funcionamiento (p.ej., saltos de sonido).

Automóiles no japoneses Automóiles japoneses

1 Refiérase a la sección <Extracción del Marco de

Goma Dura> (página 66) y retire el marco de

goma dura.

2 Alinee los orificios de la unidad (dos lugares

en cada lado) con la ménsula de montaje

del vehículo y fije la unidad con los tornillos

suministrados.

• Durante la instalación, no utilice otros tornillos que no

sean los suministrados. El uso de tornillos diferentes

podría causar daños en la unidad principal.

• El apriete excesivo utilizando un destornillador eléctrico o

similar durante la instalación podrá ocasionar daños en el

chasis.

Muro cortafuego o soporte de metal

Tornillo (M4X8)

(disponible en el comercio)

Tornillo autorroscante

(disponible en el comercio)

Correa de montaje metálico

(disponible en el comercio)

Doble las lengüetas del

manguito de montaje con

un destornillador o similar

y fíjelo.

8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

T/N

T: Automóviles Toyota

N: Automóviles Nissan

Accesorio3...para automóviles Nissan

Accesorio4 ...para automóviles Toyota

B64-2927-00_Spanish_r2.Indd 64B64-2927-00_Spanish_r2.Indd 64 04.9.27 5:30:51 PM04.9.27 5:30:51 PM

Español | 65

Fijación de la placa frontal a la

unidad

Si desea dejar firmemente sujeta la placa frontal

a la unidad, enrosque el tornillo para metales

entregado con la unidad en el orificio indicado

abajo.

Accessory5

• No inserte nunca los tornillos en otro orificio de tornillo

que no sea el especificado. Si los inserta en otro orificio,

se contraerá y podrá ocasionar daños a las partes

mecánicas del interior de la unidad.

B64-2927-00_Spanish_r2.Indd 65B64-2927-00_Spanish_r2.Indd 65 04.9.27 5:30:53 PM04.9.27 5:30:53 PM

66 | Español

Desmontaje de la unidad

Extracción del Marco de Goma Dura

1 Enganche las clavijas de agarre en la herramienta

de retirar y quite los dos enganches en el nivel

superior.

Suba el bastidor y tire de él hacia adelante tal

como se indica en la figura.

2 Al quitar el nivel superior, quite las dos posiciones

inferiores.

• Se puede quitar el marco de la parte de abajo de la

misma forma.

Desmontaje de la unidad

1 Refiérase a la sección <Extracción del Marco de

Goma Dura> (página 66) y retire el marco de

goma dura.

2 Quite el tornillo con arandela (M4x8) del panel

posterior.

3 Inserte profundamente las dos herramientas de

extracción en las ranuras de cada lado, tal como

se muestra en la figura.

4 Mueva la herramienta de extracción hacia abajo,

y extraiga la unidad hasta la mitad mientras

presiona hacia adentro.

• Preste atención para no lastimarse con las uñas de la

herramienta de extracción.

5 Termine de sacar la unidad con las manos,

prestando atención para no dejarla caer.

Uña

Fiador

Accesorio2

Herramieta de extracción

Accesorio2

Herramieta de extracción

Tornillo (M4X8)

(disponible en el comercio)

B64-2927-00_Spanish_r2.Indd 66B64-2927-00_Spanish_r2.Indd 66 04.9.27 5:30:53 PM04.9.27 5:30:53 PM

Español | 67

Guia Sobre Localización De Averias

Lo que podría parecer un fallo de funcionamiento

de su unidad podría ser simplemente el resultado

de un pequeño error de operación o de un

defecto de conexión. Antes de acudir al servicio,

verifique primero el siguiente cuadro sobre los

problemas que se podrían presentar.

General

? No se puede conectar la alimentación.

✔ El fusible está fundido.

☞ Después de verificar si hay cortocircuitos en

los cables, reemplace el fusible por otro del

mismo valor.

✔ El cable del altavoz se ha cortocircuitado o hace

contacto con el chasis del vehículo, por lo que la

función de protección se ha activado.

☞ Ate o aísle el cable de altavoz debidamente y

pulse el botón de reajuste.

? Hay una fuente que no se puede conmutar.

✔ No hay ningún medio insertado.

☞ Ajuste los medios que desea escuchar. Si

no hay ningún medio en esta unidad, no se

puede conmutar a cada fuente.

? Se borra la memoria al desconectar el encendido.

✔ El encendido y el cable de la batería están

incorrectamente conectados.

☞ Conecte correctamente el cable, refiriéndose

a la sección <Conexión de cables a los

terminals>.

? La función del silenciador de TEL no se activa.

✔ El cable del silenciador de TEL no está conectado

correctamente.

☞ Conecte correctamente el cable, refiriéndose

a la sección <Conexión de cables a los

terminals>.

? La función del silenciador de TEL se activa

aunque no está conectado el cable del

silenciador de TEL.

✔ El cable del silenciador de TEL está haciendo

contacto con una parte metálica del automóvil.

☞ Separe el cable del silenciador de TEL de

cualquier parte metálica del automóvil.

? Aún si la sonoridad esta activada, el tono agudo

no se compensa.

✔ Se selecciona la fuente de sintonizador.

☞ El tono agudo no se compensa cuando está la

fuente de sintonizador.

? No se escucha el sonido, o el volumen es bajo.

✔ Las configuraciones de desvanecimiento o

balance se ajustan todas hacia un lado.

☞ Centre los ajustes de desvanecimiento y

balance.

✔ Los cables de entrada/salida o el mazo de

conductores están conectados incorrectamente.

☞ Vuelva a conectar correctamente los cables

de entrada/salida y/o el mazo de conductores.

Consulte la sección de <Conexión de cables a

los terminals>.

✔ Los valores de desviación de volumen son bajos.

☞ Suba la compensación de Volumen,

remitiéndose a la sección <Configuración de

audio> (página 54).

? Calidad del sonido deficiente o distorsionada.

✔ Uno de los cables del altavoz está siendo apretado

por uno de los tornillos del automóvil.

☞ Verifique el conexionado del altavoz.

✔ Los altavoces no están conectados correctamente.

☞ Vuelva a conectar los cables del altavoz de

manera que cada terminal de salida quede

conectado a un altavoz diferente.

Fuente de sintonizador

? Recepción de radio deficiente.

✔ No está extendida la antena del automóvil.

☞ Extraiga completamente la antena.

✔ El cable de control de antena no está conectado.

☞ Conecte correctamente el cable, refiriéndose

a la sección <Conexión de cables a los

terminals>.

B64-2927-00_Spanish_r2.Indd 67B64-2927-00_Spanish_r2.Indd 67 04.9.27 5:30:54 PM04.9.27 5:30:54 PM

68 | Español

Guia Sobre Localización De Averias

Fuente de Disco

? No se reproduce el disco especificado, sino otro.

✔ El CD especificado está muy sucio.

☞ Limpie el CD, refiriéndose a la sección

<Limpieza de CD>.

✔ El disco está cargado en una ranura diferente de la

especificada.

☞ Saque el cartucho del disco y verifique el

número del disco especificado.

✔ El disco está muy rayado.

☞ Pruebe otro disco.

? El CD es expulsado en cuanto se lo carga.

✔ El CD está muy sucio.

☞ Limpie el CD, remitiéndose a Limpieza de CDs

de la sección <Acerca de los CDs> (página 51).

? No se puede extraer el disco.

✔ La causa de esto es que han transcurrido más de

10 minutos desde que el interruptor ACCESORIO

(ACC) del automóvil fue desactivado.

☞ El disco solo se puede extraer durante un

termino de 10 minutos después de que se ha

desactivado el interruptor ACCESORIO (ACC).

Si han transcurrido más de 10 minutos, active

nuevamente el interruptor ACCESORIO (ACC) y

pulse el botón Eject.

? El disco no se insertará.

✔ Existe ya otro disco insertado.

☞ Pulse el botón [0] y extraiga el disco.

? La Búsqueda directa no puede realizarse.

✔ Otra función se activa.

☞ Desactive la reproducción aleatoria u otras

funciones.

? No se puede realizar la búsqueda de pistas.

✔ Para los discos/carpetas primera o última canción.

☞ Para cada disco/carpeta, la Búsqueda de pista

no puede realizarse en dirección de retroceso

para la primera canción o en dirección de

avance para la última canción.

Los mensajes mostrados a continuación

presentan las condiciones de su sistema.

E-04: El CD está muy sucio. El CD está boca

abajo. El CD está muy rayado.

➪ Limpie el CD y cárguelo correctamente.

E-99: Por algún motivo, la unidad funciona en

forma defectuosa.

➪ Pulse el botón de reinicio en la unidad.

Si el código "E-99" no desaparece,

consulte a su centro de servicio más

cercano.

IN (Parpadeo): La sección del reproductor de CD no está

funcionando apropiadamente.

➪ Reinserte el CD. Si el CD no se puede

expulsar o si la pantalla continua

relampagueando aún cuando el CD

ha sido reinsertado apropiadamente,

por favor desactive la alimentación y

consulte con su centro de servicios más

cercano.

B64-2927-00_Spanish_r2.Indd 68B64-2927-00_Spanish_r2.Indd 68 04.10.1 6:59:35 PM04.10.1 6:59:35 PM

Español | 69

Sección del sintonizador de FM

Gama de frecuencias (intervalo 200 kHz)

: 87,9 MHz – 107,9 MHz

Sensibilidad útil (Relación señal/ruido = 30dB)

: 9,3 dBf (0,8 µV/75 Ω)

Sensibilidad de silenciamiento

(Relación señal/ruido = 50dB)

: 15,2 dBf (1,6 µV/75 Ω)

Respuesta de frecuencia (±3,0 dB)

: 30 Hz – 15 kHz

Relación señal a ruido (MONO)

: 70 dB

Selectividad (±400 kHz)

: ≥ 80 dB

Separación estéreo (1 kHz)

: 40 dB

Sección del sintonizador de AM

Gama de frecuencias (intervalo 10 kHz)

: 530 kHz – 1700 kHz

Sensibilidad útil (Relación señal/ruido = 20dB)

: 28 dBµ (25 µV)

Sección del disco compacto

Diode láser

: GaAlAs

Filtro digital (D/A)

: 8 veces sobremuestreo

Convertidor D/A

: 1 Bit

Velocidad de giro

: 500 – 200 rpm (CLV)

Fluctuación y trémolo

: Menos del límite medible

Respuesta de frecuencia (±1 dB)

: 10 Hz – 20 kHz

Distorsión armónica total (1 kHz)

: 0,01 %

Relación señal a ruido (1 kHz)

: 93 dB

Gama dinámica

: 93 dB

Separación de canales

: 85 dB

Las especificaciones se encuentran sujetas a cambios sin previo aviso.

Especificaciones

Sección de audio

Potencia máxima de salida

KDC-1028: 50 W x 4

KDC-128/128CR: 45 W x 4

Potencia completa de todo el ancho de band

(a menos del 1% THD)

: 22 W x 4

Acción tonal

Graves : 100 Hz ±10 dB

Registro medio : 1 kHz ±10 dB

Agudos : 10 kHz ±10 dB

Nivel de salida del preamplificador/carga

(durante la reproducción del disco)

: 2000 mV/10 kΩ

Impedancia de salida de preamplificador

: ≤600 Ω

General

Tensión de funcionamiento

(11 – 16V admisibles)

: 14,4 V

Consumo

: 10 A

Tamaño de instalación (An x Al x F)

: 182 x 53 x 155 mm

7-3/16 x 2-1/16 x 6-1/10 pulgada

Peso

: 3,1 lbs (1,4 kg)

B64-2927-00_Spanish_r2.Indd 69B64-2927-00_Spanish_r2.Indd 69 04.9.27 5:30:56 PM04.9.27 5:30:56 PM

B64-2927-00_Spanish_r2.Indd 70B64-2927-00_Spanish_r2.Indd 70 04.9.27 5:30:57 PM04.9.27 5:30:57 PM

B64-2927-00_Spanish_r2.Indd 71B64-2927-00_Spanish_r2.Indd 71 04.9.27 5:30:57 PM04.9.27 5:30:57 PM

B64-2927-00_Spanish_r2.Indd 72B64-2927-00_Spanish_r2.Indd 72 04.9.27 5:30:57 PM04.9.27 5:30:57 PM

Kenwood Kdc 128Cr Owner S Manual 1028_128_128CR

Kenwood-Kdc-1028-Owner-S-Manual kenwood-kdc-1028-owner-s-manual

Kenwood-Kdc-128-Owner-S-Manual kenwood-kdc-128-owner-s-manual

128 to the manual bf9d22e5-3ea1-4973-a992-dae6783a81d6

Navigation menu

Versions of this User Manual:

Views

Navigation
