User Manual

USE AND CARE GUIDE

Questions, problems, missing parts? Before returning to the store,

call Home Decorators Collection Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

THANK YOU

We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive

to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home

improvement needs. Thank you for choosing Home Decorators Collection!

Item # 1001 xxx xxx

Model # 51504

UL Model # 52-GLH

SANDY COVE 52-INCH CEILING FAN

Table of Contents ................................................................2

Safety Information ...............................................................2

Warranty ............................................................................... 3

Pre-Installation ....................................................................3

Installation ............................................................................6

Assembly ..............................................................................7

Operation ...........................................................................15

Care and Cleaning .............................................................16

Troubleshooting .................................................................16

1. To reduce the risk of electric shock, ensure the electricity has

been turned off at the circuit breaker or fuse box before you

begin.

2. All wiring must be in accordance with the National Electrical

Code ANSI/NFPA 70 and local electrical codes. Electrical

installation should be performed by a qualified licensed

electrician.

3. The outlet box and support structure must be securely mounted

and capable of reliably supporting 35 lbs. (15.9 kg). Use only

UL Listed outlet boxes marked”Acceptable for Fan Support of

35 lbs. (15.9 kg) or less”.

4. The fan must be mounted with a minimum of 7 ft (2.1 m)

clearance from the trailing edge of the blades to the oor.

5. Do not operate the reversing switch while the fan blades are

in motion. You must turn the fan off and stop the blades before

you reverse the blade direction.

6. Do not place objects in the path of the blades.

7. To avoid personal injury or damage to the fan and other items,

use caution when working around or cleaning the fan.

8. Electrical diagrams are for reference only. Light kits that are

not packed with the fan must be UL-listed and marked suitable

for use with the model fan you are installing. Switches must be

UL General Use Switches. Refer to the instructions packaged

with the light kits and switches for proper assembly.

9. After making electrical connections, spliced conductors should

be turned upward and pushed carefully up into the outlet box.

The wires should be spread apart with the grounded conductor

and the equipment-grounding conductor on one side of the

outlet box.

10. All setscrews must be checked and retightened where

necessary before installation.

WARNING: To reduce the risk of personal injury,

do not bend the blade brackets (also referred to as

anges) during assembly or after installation. Do not

insert objects in the path of the blades.

WARNING: To avoid possible electrical shock,

turn the electricity off at the main fuse box before

wiring. If you feel you do not have enough electrical

wiring knowledge or experience, contact a licensed

electrician.

WARNING: Electrical diagrams are for reference

only. Optional use of any light kit shall be UL-listed

and marked suitable for use with this fan.

WARNING: To reduce the risk of re or electric

shock, “this fan should only be used with fan speed

control part no. MR140A manufactured by Satellite

Industrial Co., LTD”

Safety Information

Table of Contents

CAUTION: To reduce the risk of personal injury,

use only the screws provided with the outlet box.

READ AND SAVE THESE INSTRUCTIONS.

CAUTION: Changes or modications not expressly

approved by the party responsible for compliance

could void the user’s authority to operate the

equipment.

CAUTION: Do NOT use this fan with a dimmer switch

or wall control. Using a dimmer switch or wall control

will damage the fan.

WARNING: To reduce the risk of electric shock, this

fan must be installed with an isolating wall switch.

3HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Pre-Installation

Warranty

The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a

lifetime after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic

blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date

of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior

model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing

and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper installation, or by afxing any

accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish,

including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying

weather conditions. A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons

shall render the warranty invalid. There is no other express warranty. Home Decorators Collection hereby disclaims any and all warranties,

including but not limited to those of merchantability and tness for a particular purpose to the extent permitted by law. The duration of any

implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty. Some states do not allow a

limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental,

consequential, or special damages arising out of or in connection with product use or performance except as may otherwise be accorded by

law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not apply to you.

This warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes all prior

warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.

Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.

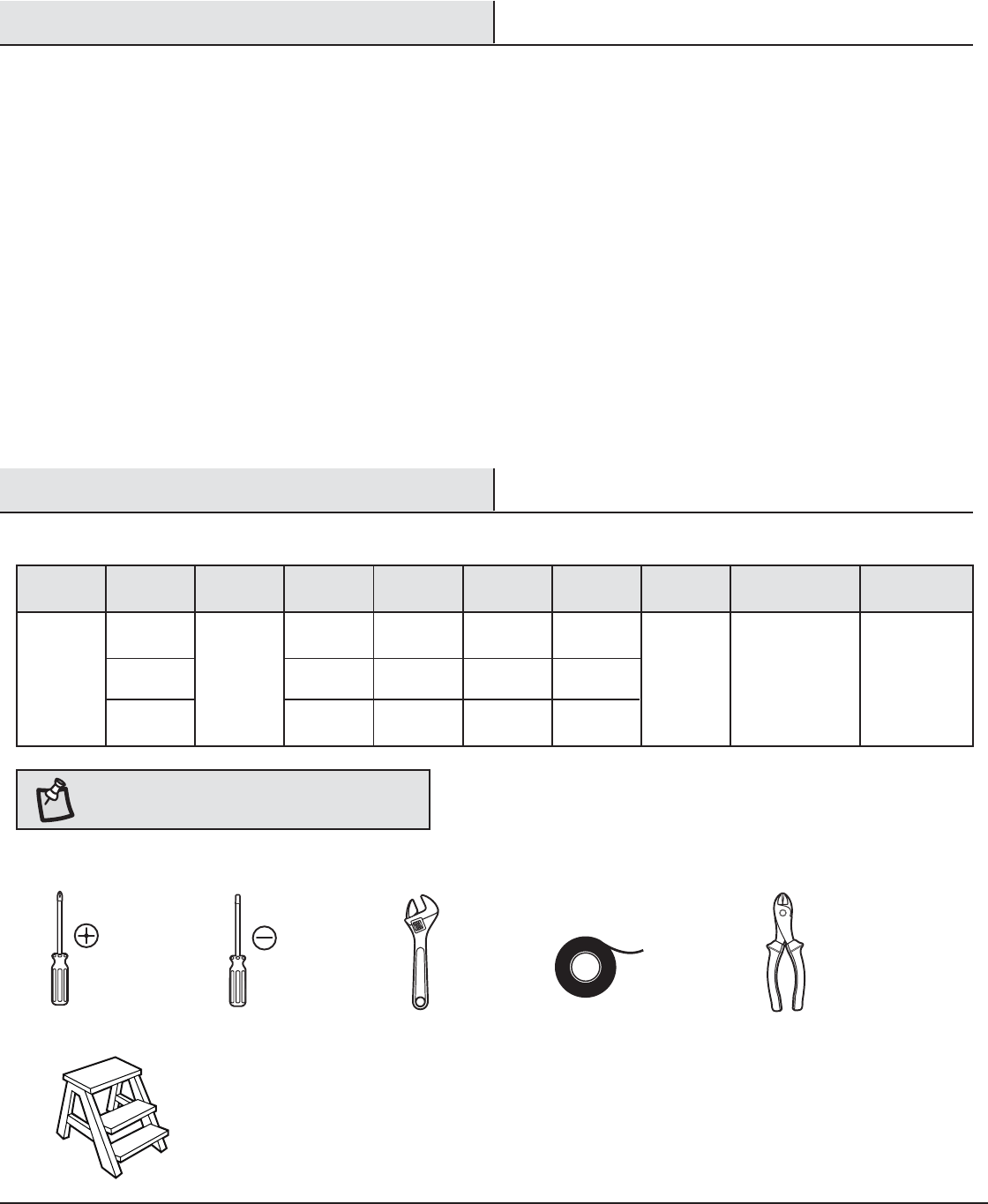

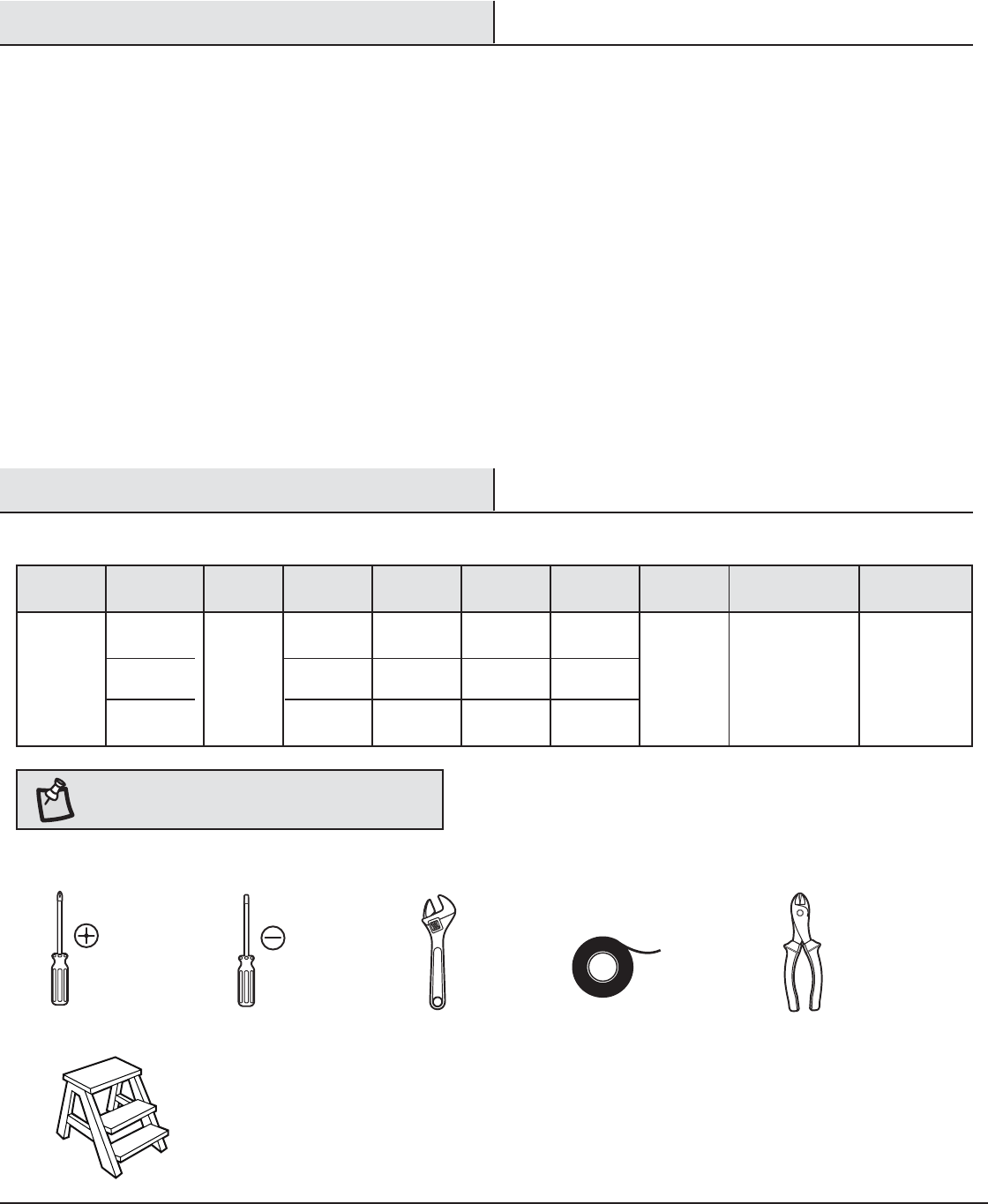

SPECIFICATIONS

TOOLS REQUIRED

NOTE: These are approximate measures. They do not

include the Amps and Wattage used by the light kit.

Phillips

screwdriver

Flat blade

screwdriver

Adjustable

wrench

Electrical

tape

Wire

cutter

Step ladder

Size Speed Volts Amps Watts RPM CFM Net

Weight

Gross

Weight Cube Feet

52 in.

Low

Medium

High

120

x.xx

xx.x

xxx

xxxx

xx.x lbs.

(x.x kg)

xx.xx lbs.

(xx.x kg) x.xx cu.ft.

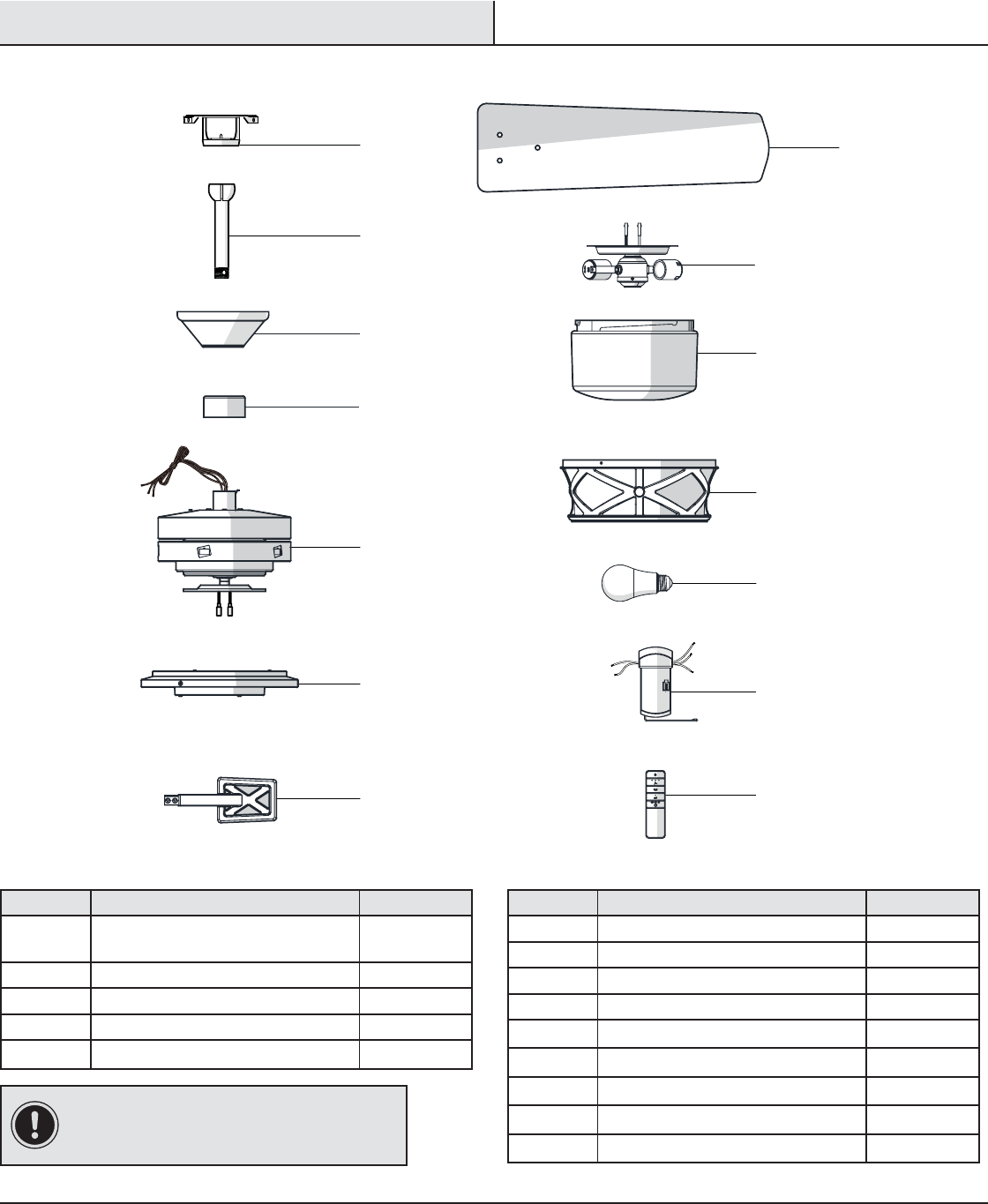

Part Description Quantity

AA Blade attachment screws 16

BB Plastic wire connector 3

Pre-Installation (continued)

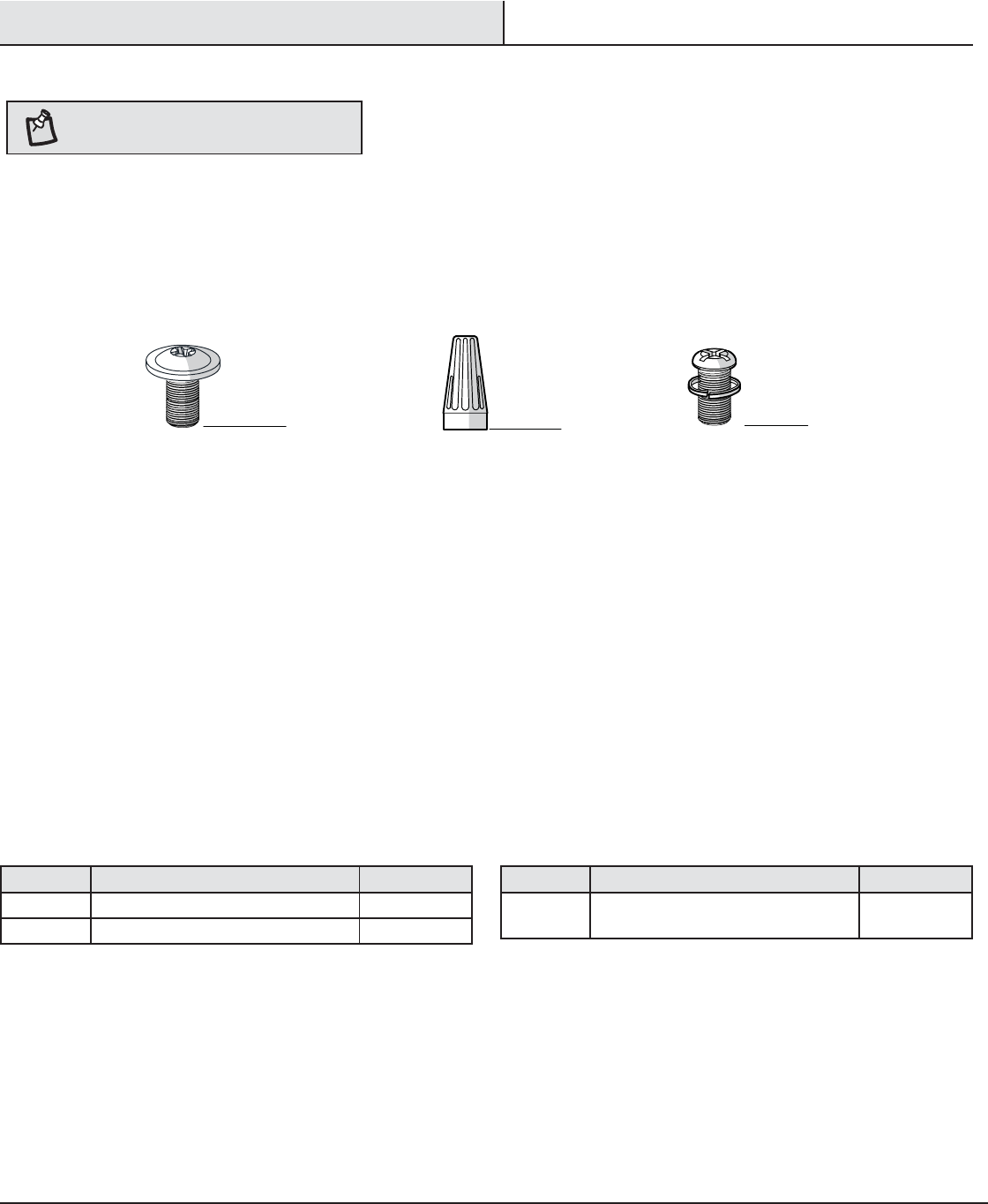

HARDWARE INCLUDED

NOTE: Hardware not shown to actual size.

Part Description Quantity

CC Blade bracket hardware (screw and

lockwasher)

AA BB CC

5HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

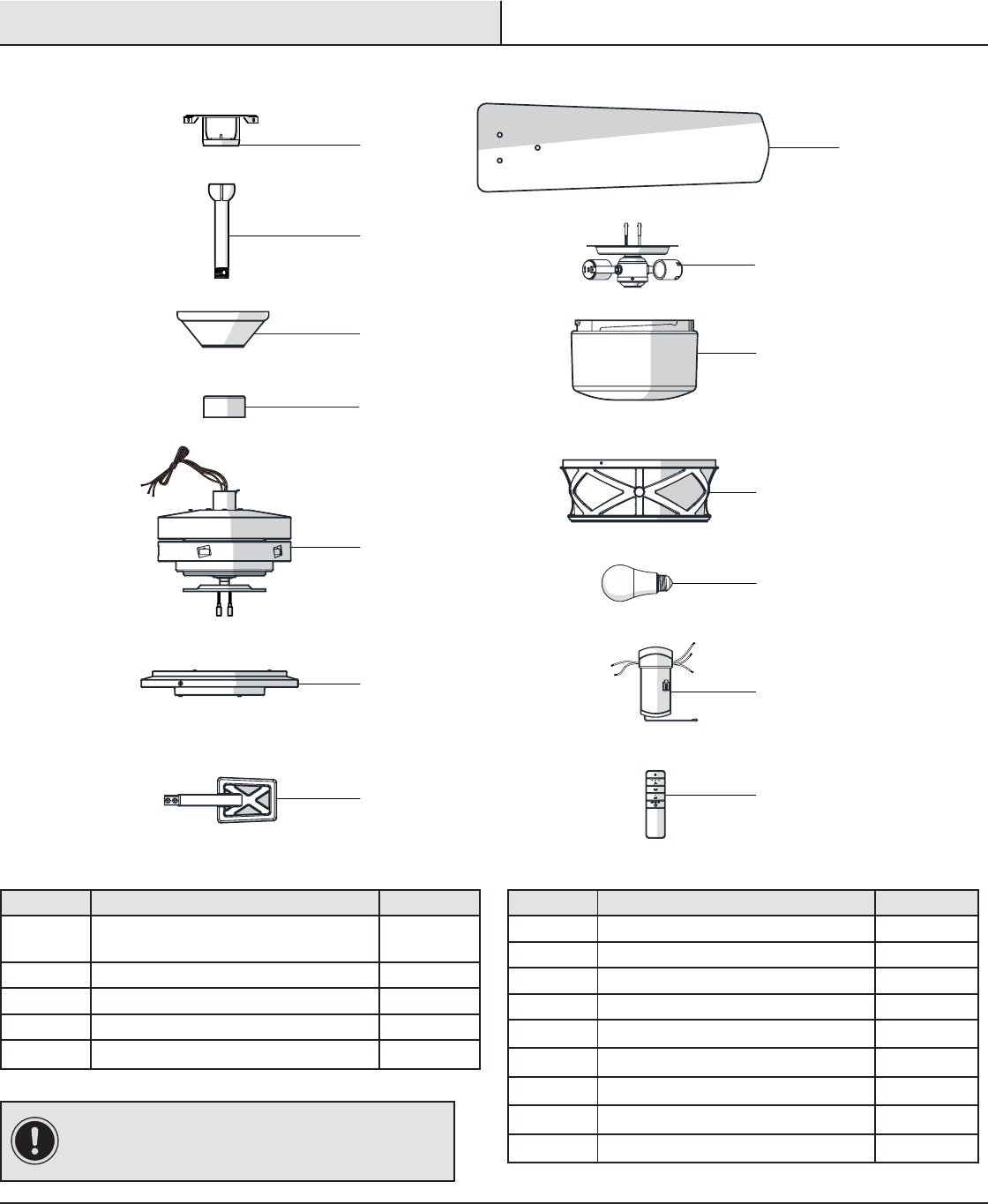

Part Description Quantity

A Slide-on mounting bracket

(inside canopy)

B Ball/downrod assembly 1

C Canopy 1

D Decorative motor collar cover 1

E Fan-motor assembly 1

Part Description Quantity

F Light kit pan 1

G Blade bracket 5

H Blade 5

I Light kit tter assembly 1

J Glass bowl 1

K Light kit decorative cage 1

L LED bulbs (9-Watt, Maximum) 2

M Receiver 1

N Remote control (battery included) 1

IMPORTANT: This product and/or components are

governed by one or more of the following U.S. Patents:

5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117

and other patents pending.

Pre-Installation (continued)

PACKAGE CONTENTS

1234

ON DIP

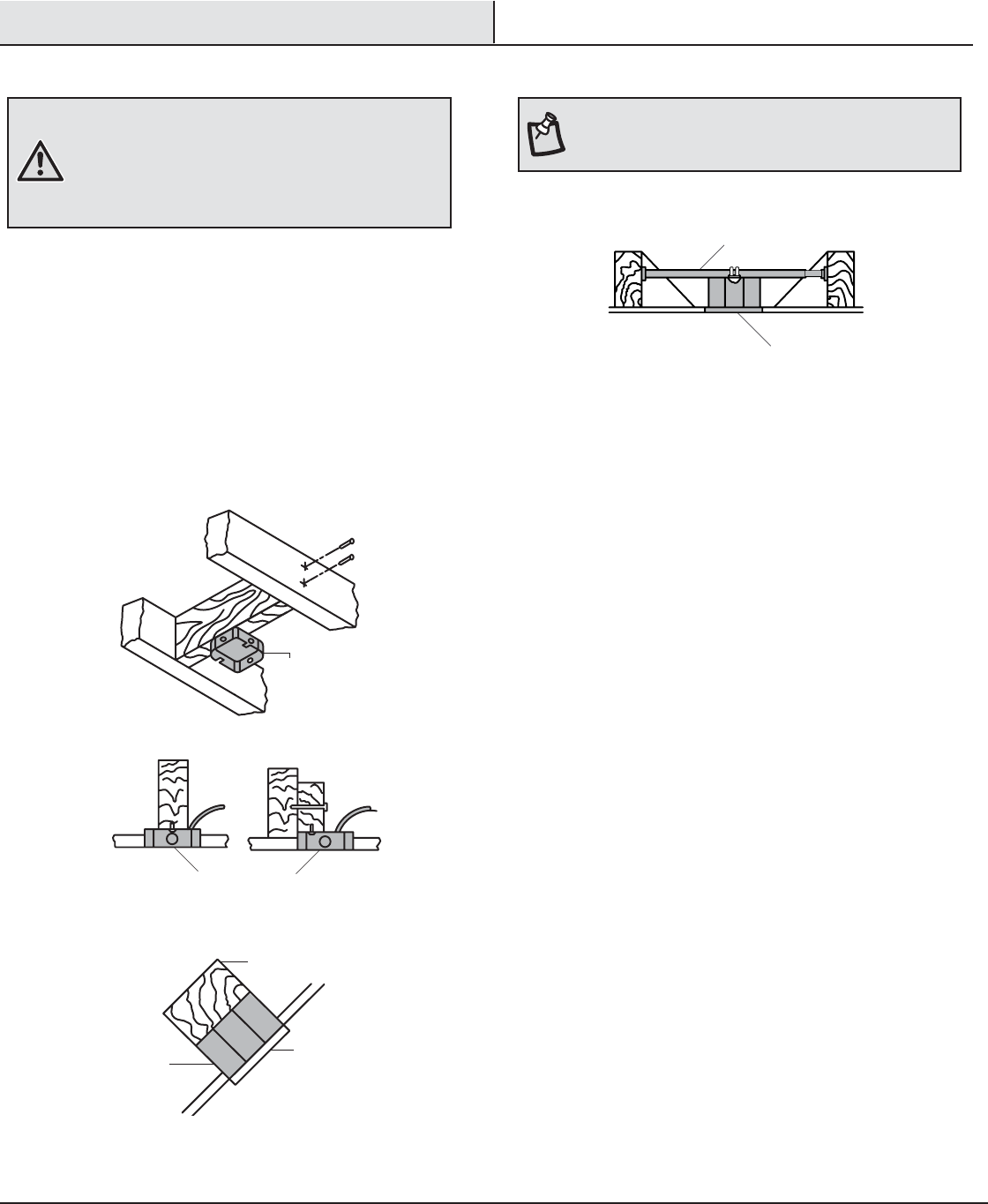

Installation

MOUNTING OPTIONS

WARNING: To reduce the risk of re, electric shock,

or personal injury, mount the fan to an outlet box

marked “Acceptable for fan support of 35 lbs.

(15.9kg) or less” and use the screws provided with

the outlet box. An outlet box commonly used for the

support of lighting xtures may not be acceptable for

fan support and may need to be replaced. If in doubt,

consult a qualied electrician.

If your ceiling fan does not have an existing UL-listed mounting

box, then install one using the following instructions:

ƑDisconnect the power by removing the fuses or turning off

the circuit breakers.

ƑSecure the outlet box directly to the building structure.

Use the appropriate fasteners and materials. The outlet box

and its bracing must be able to fully support the weight

of the moving fan (at least 35 lbs.). Do not use a plastic

outlet box.

The illustrations below show three different ways to mount the

outlet box.

If the canopy (C) touches the ball/downrod assembly (B), then remove

the decorative canopy bottom cover and turn the canopy (C) 180°

before attaching the canopy (C) to the mounting plate.

To hang your fan where there is an existing xture but no ceiling joist,

you may need an installation hanger bar as shown above

(available at any Home Depot store).

NOTE: You may need a longer downrod to maintain

proper blade clearance when installing on a steep, sloped

ceiling. The maximum angle allowable is 30° away from

horizontal.

Outlet Box

Recessed

Outlet

Box

Provide Strong

Support

Ceiling

Mounting

Plate

Outlet Box

Hanger Bar

7HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

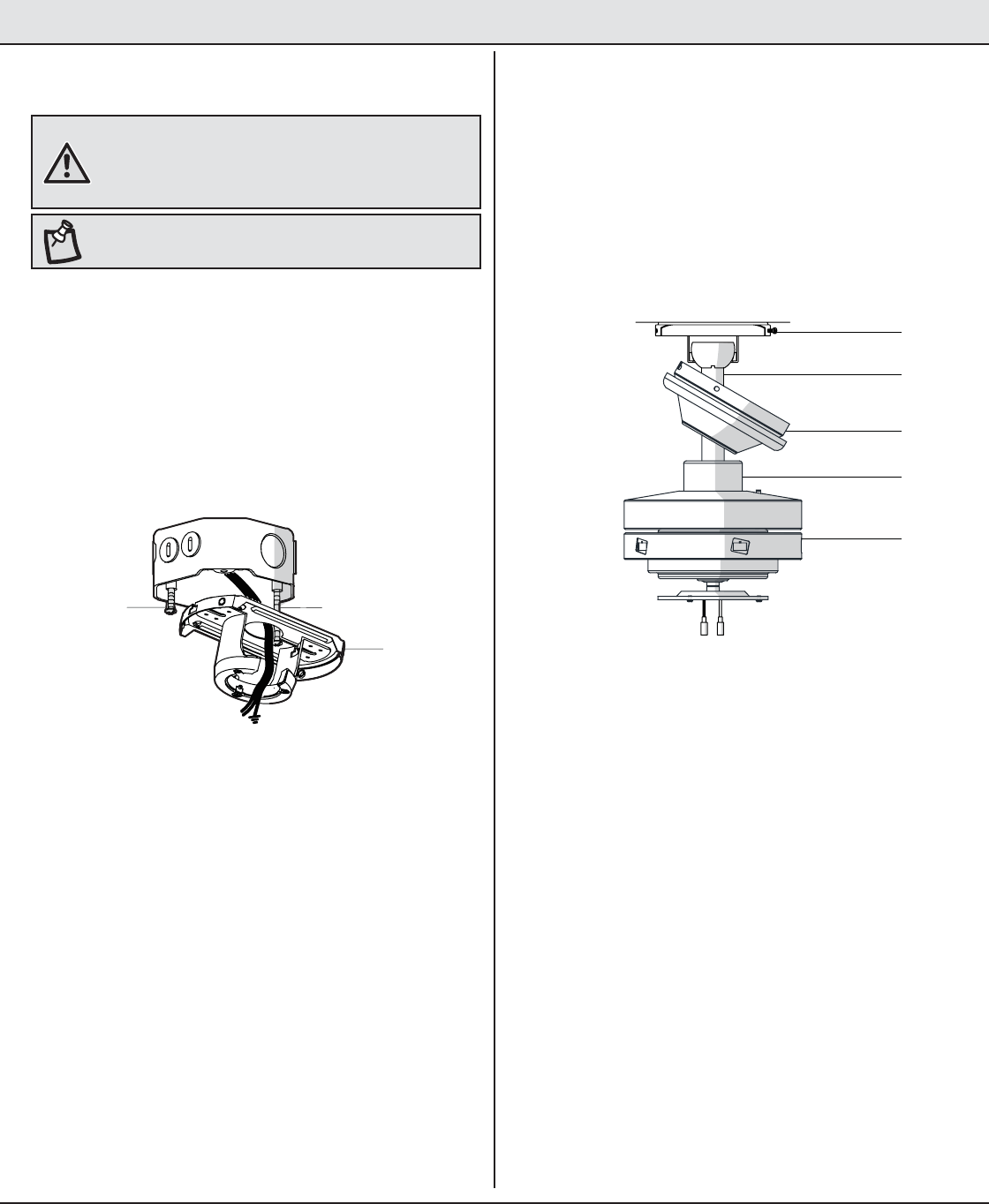

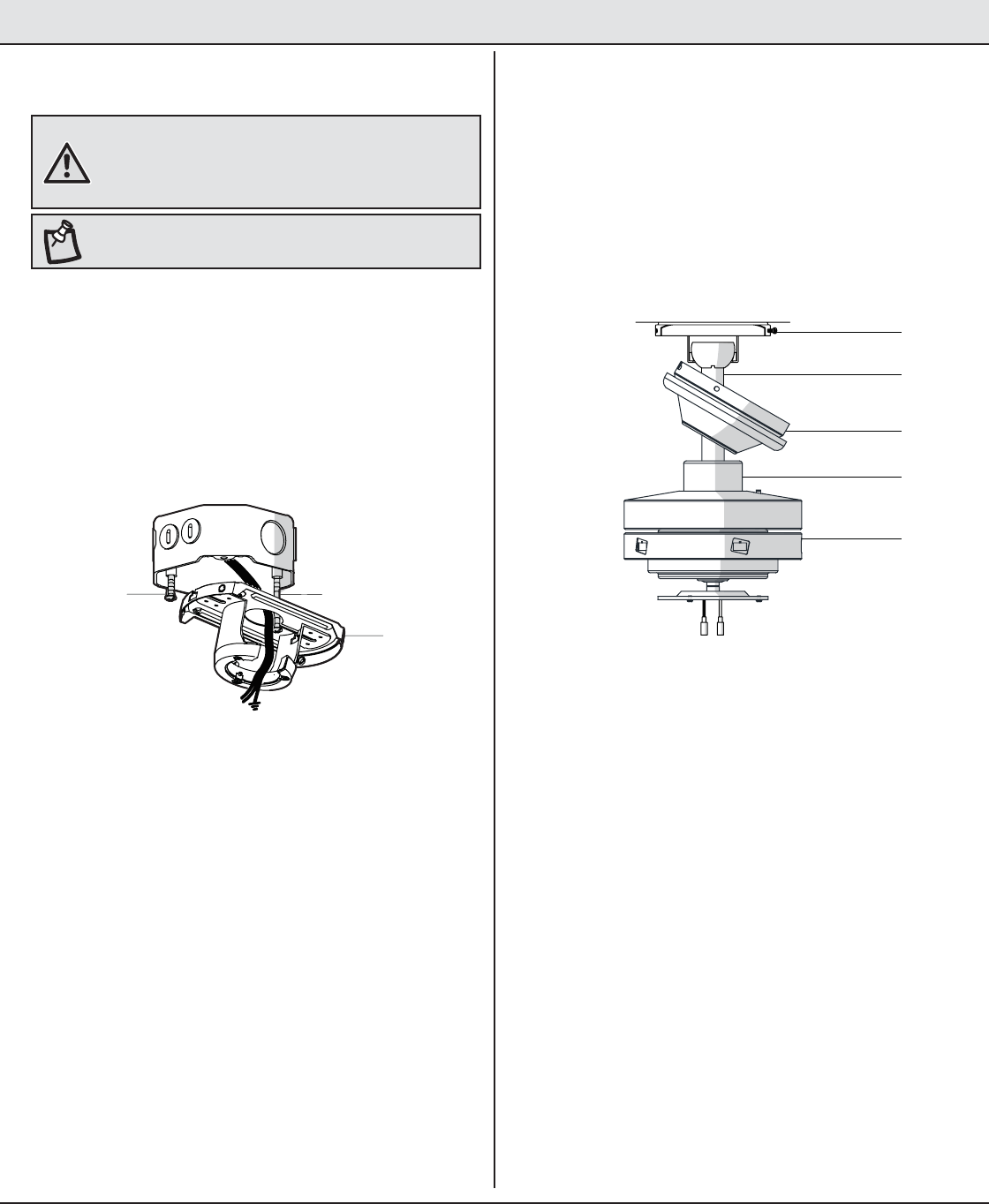

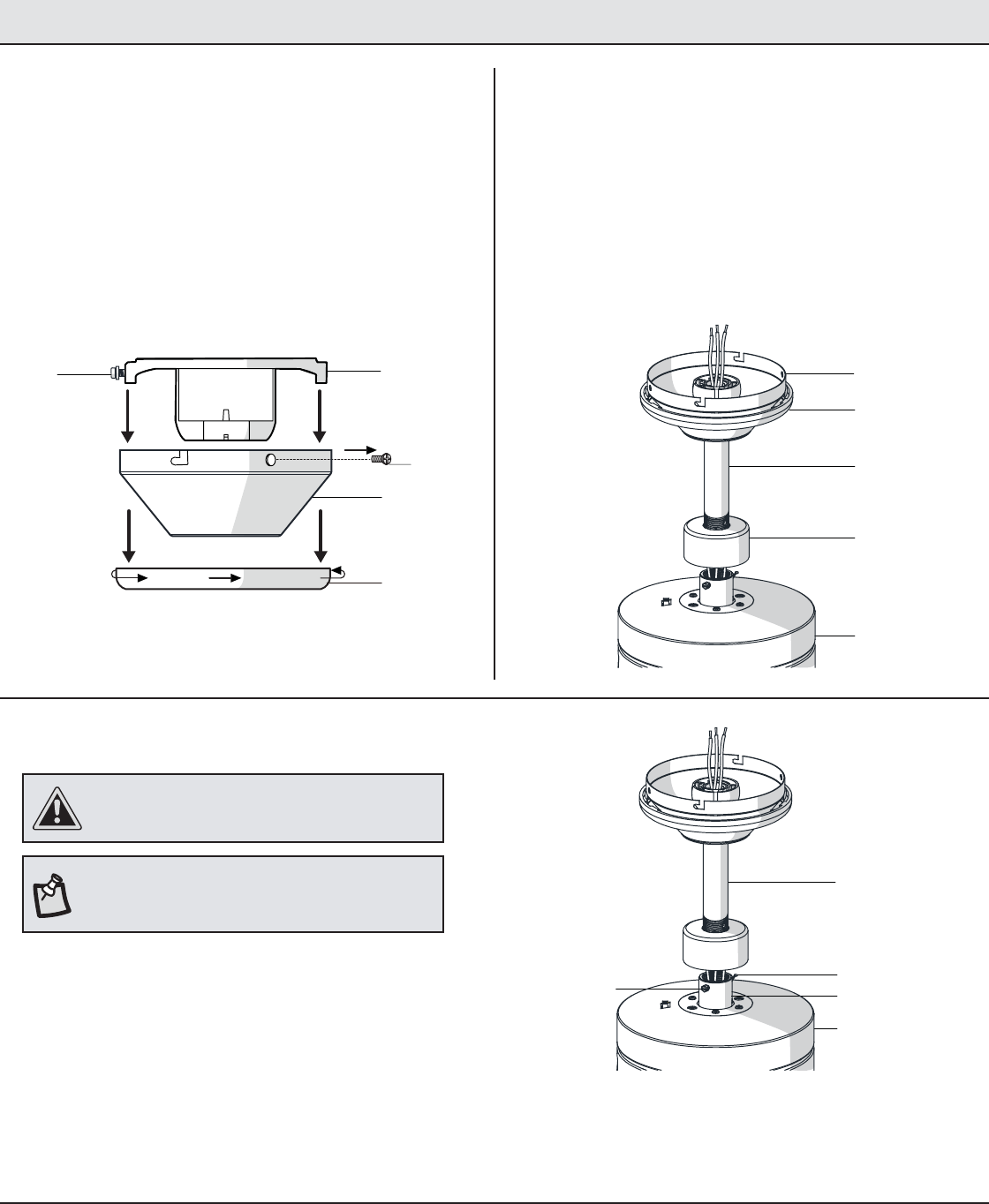

Assembly - Standard Ceiling Mount

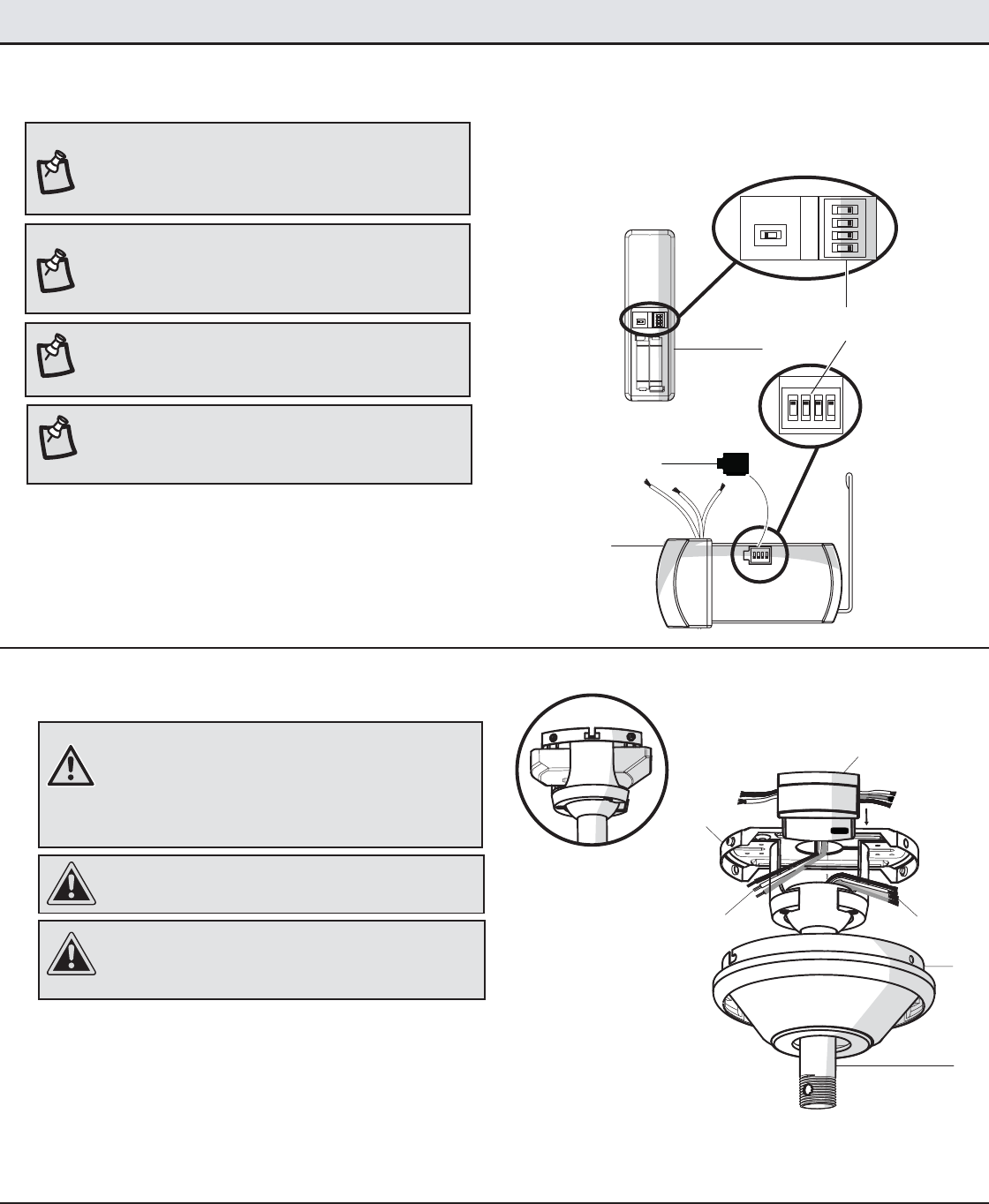

Routing the wiresPreparation for standard mounting

ƑRoute the wires exiting at the top of the fan-motor

assembly (E) through the canopy ring (FF).

ƑInsert the ball/downrod (B) through the canopy (C) and

slide the decorative motor collar cover (D) onto the end

of the ball/downrod (B). Make sure the slots on the

canopy (C) are on top.

ƑRoute the wires exiting the top of the fan motor

assembly (E) through the downrod as shown.

ƑRemove the canopy ring (FF) from the canopy (C) by turning

the ring counterclockwise until it unlocks.

ƑRemove the mounting bracket (A) from the canopy (C) by

loosening the two canopy screws (DD) located in the “L

shaped” slots.

ƑRemove and save the two canopy screws (EE) in the round

holes. This will enable you to remove the mounting bracket

(A).

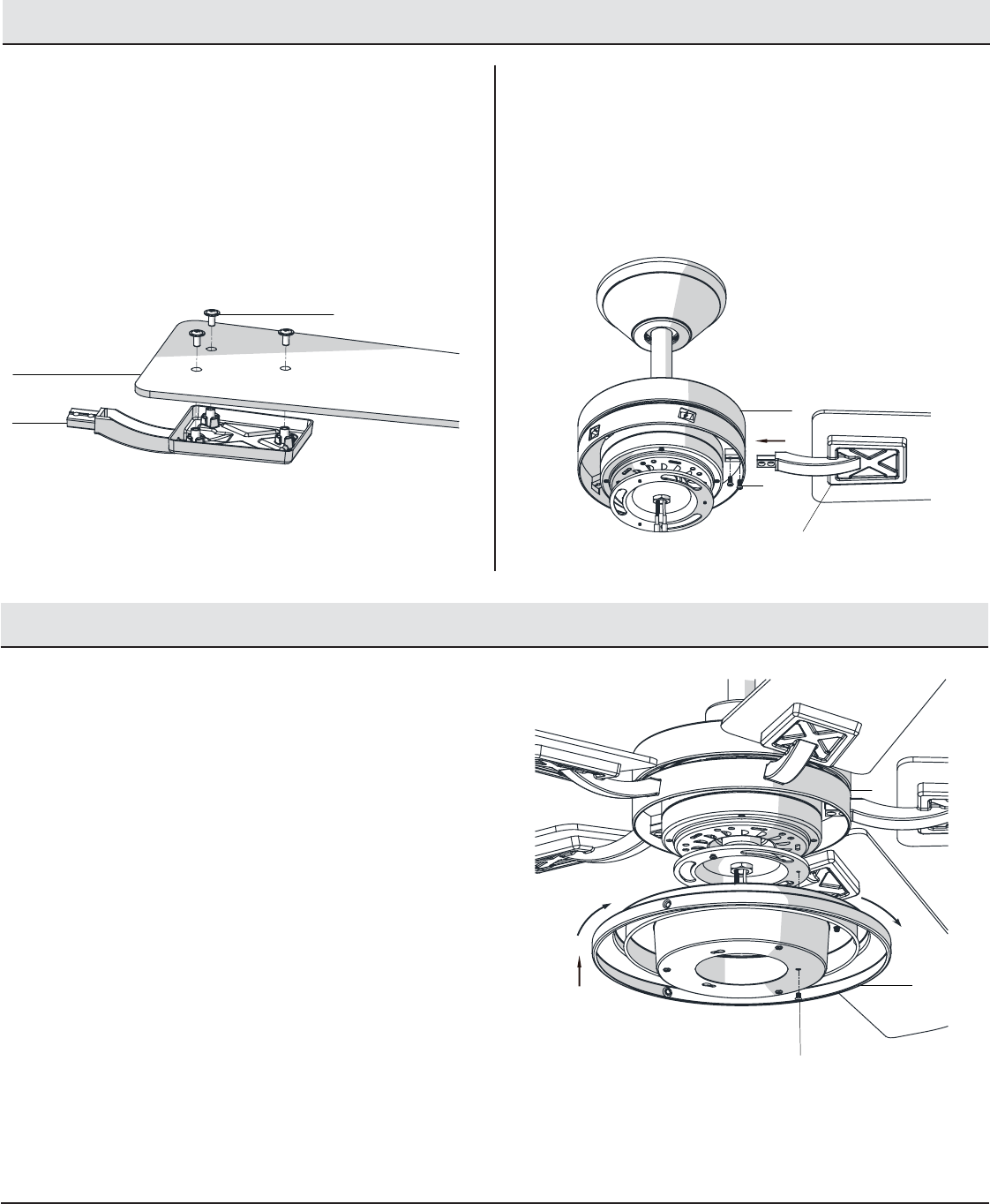

Assembling the fan

ƑLoosen, but do not remove, the setscrew (GG) on the collar

(II) on top of the fan-motor assembly (E).

ƑInstall the downrod (B) by inserting it into the motor collar

(II), and turning it clockwise until it is tight.

ƑRe-tighten the setscrew (GG) on the collar (II) on top of the

fan motor assembly (E).

NOTE:This fan is equipped with a safety tab (HH). Should

the setscrew (GG) ever become loose while the fan is

running in reverse, the safety tab (HH) will engage and

stop the fan from falling.

CAUTION: To ensure wobble-free operation and to avoid

damage to the fan, the downrod (B) and the setscrew

(GG) must be completely tightened.

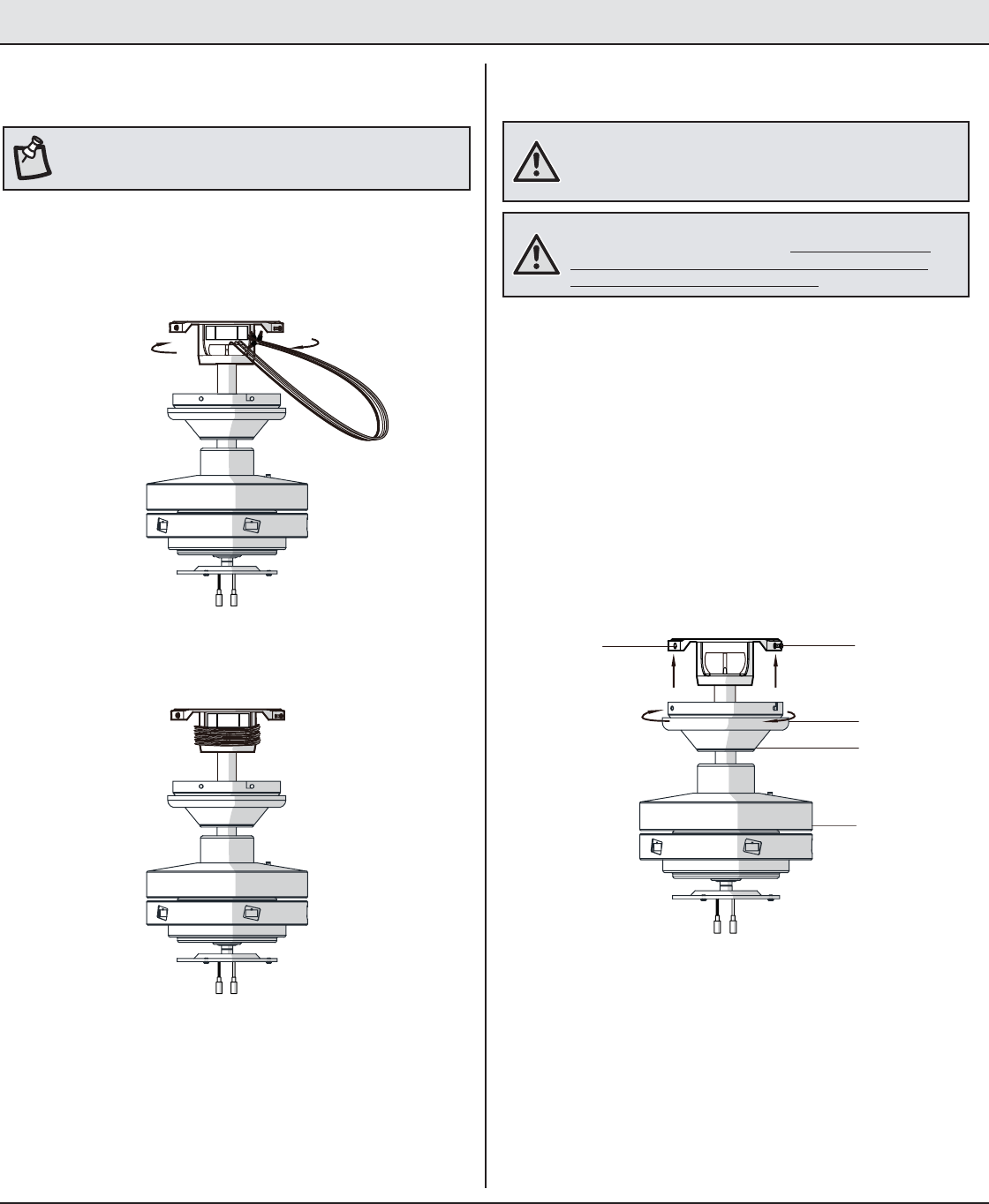

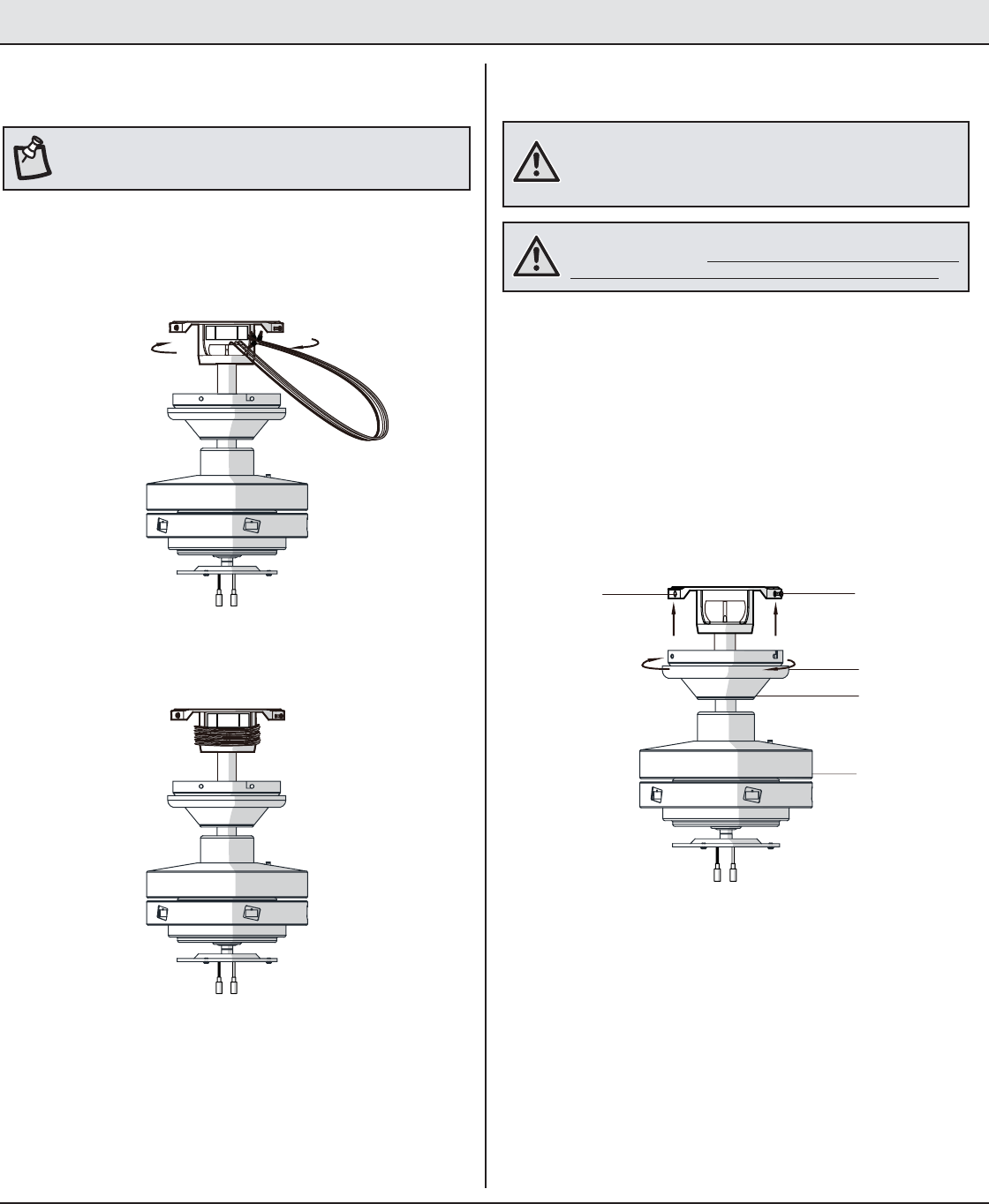

Assembly - Hanging the Fan

Attaching the fan to the electrical

box

Hanging the fan

ƑPass the 120-Volt supply wires through the center hole in the

slide-on mounting bracket (A).

ƑInstall the ceiling slide-on mounting bracket (A) on the outlet

box by sliding the slide-on mounting bracket (A) over the two

screws (LL) provided with the outlet box. If necessary, use leveling

washers (not included) between the slide-on mounting bracket

(A) and the outlet box. Note that the at side of the slide-on

mounting bracket (A) is toward the outlet box.

ƑSecurely tighten the two mounting screws (LL).

ƑCarefully lift the fan-motor assembly (E) up to the slide-on

mounting bracket (A).

ƑSeat the hanger ball portion of the ball/downrod assembly (B)

in the mounting bracket socket. Ensure that the tab on the

slide-on mounting bracket (A) socket is properly seated in the

groove in the hanger ball.

WARNING: To reduce the risk of re, electric shock, or other

personal injury, mount the fan to an outlet box or supporting

system marked “Acceptable for fan support of 35 lbs.

(15.9kg) or less” and use the mounting screws provided

with the outlet box.

NOTE: The mounting bracket (A) is designed to slide into place

on an outlet box with the outlet box screws (LL).

9HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Assembly - Hanging the Fan (continued)

NOTE: The frequencies on your receiver and hand unit have

been preset at the factory. Before installing the receiver,

make sure the dip switches on the receiver and hand unit are

set to the same frequency. The dip switches on the hand unit

are located inside the battery compartment.

NOTE: The switch marked “O/D” controls the dimming

function of the lights. If using non-dimmable bulbs, use a

ballpoint pen or small screwdriver to set the switch to “O” to

disable the dimming function. If using dimmable bulbs, set

the switch to “D” to enable the dimming function. The remote

is preset at factory to the “O” position.

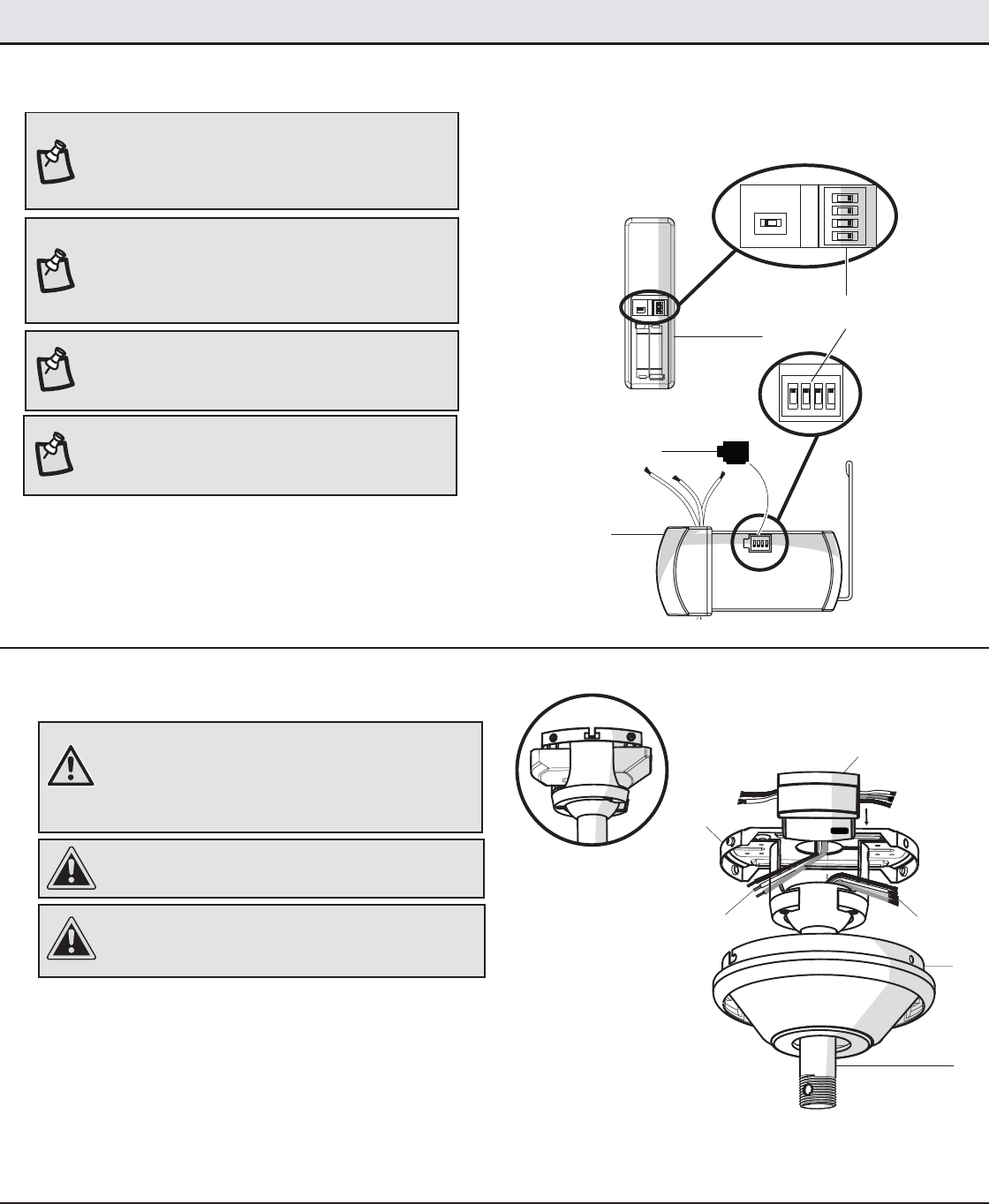

Setting the code on the remote

control and receiver

ƑRemove the remote control (N) battery cover by pressing

rmly on the arrow and sliding the cover off.

ƑSlide the dip switches (ZZ) to your choice of either up or

down. The factory setting is up.

ƑSlide the dip switches (ZZ) on the receiver (M) to the same

position as set on the remote control (N).

12 34

1234

ON DIP

1234

12 34

NOTE: The battery will weaken with age and should be

replaced before leaking takes place as this will damage the

hand unit. Dispose of used battery properly and keep the

battery out of the reach of children.

4Installing the receiver

ƑPosition the house supply wires (AAA) to one side of the

slide-on mounting bracket (A); position the fan wires (BBB)

to the opposite side.

ƑInsert the narrow end of the receiver (as shown, at side

towards the ceiling) into the slide-on mounting bracket until

it rests on top of the ball/downrod assembly.

WARNING: To reduce the risk of re or electric shock,

remember to disconnect power. The electrical wiring must

meet all local and national electrical code requirements.

The electrical source and fan must be 110/120 volt, 60Hz.

Do not use this product in conjunction with any variable wall

control. Incorrect wire connection can damage this receiver.

CAUTION: If other fan wires are a different color, have this

unit installed by a licensed electrician.

CAUTION: Do not install the receiver in a damp location or

immerse in water (For indoor use only). Do not pull on or cut

the receiver leads shorter. Do not drop or bump the unit.

AAA BBB

ƑInstall two 1.5V AAA batteries (included).

ƑReplace the battery cover on the remote control (N).

ƑInsert the silicone rubber stopper (OO) into the hole on the

receiver (M) to cover the dip switches.

NOTE: This fan includes non-dimming LED bulbs. If you would

like to use dimming function, please install dimmable light

bulbs (60-watt maximum incandescent bulbs or dimmable

LED bulbs)

Assembly - Hanging the Fan (continued)

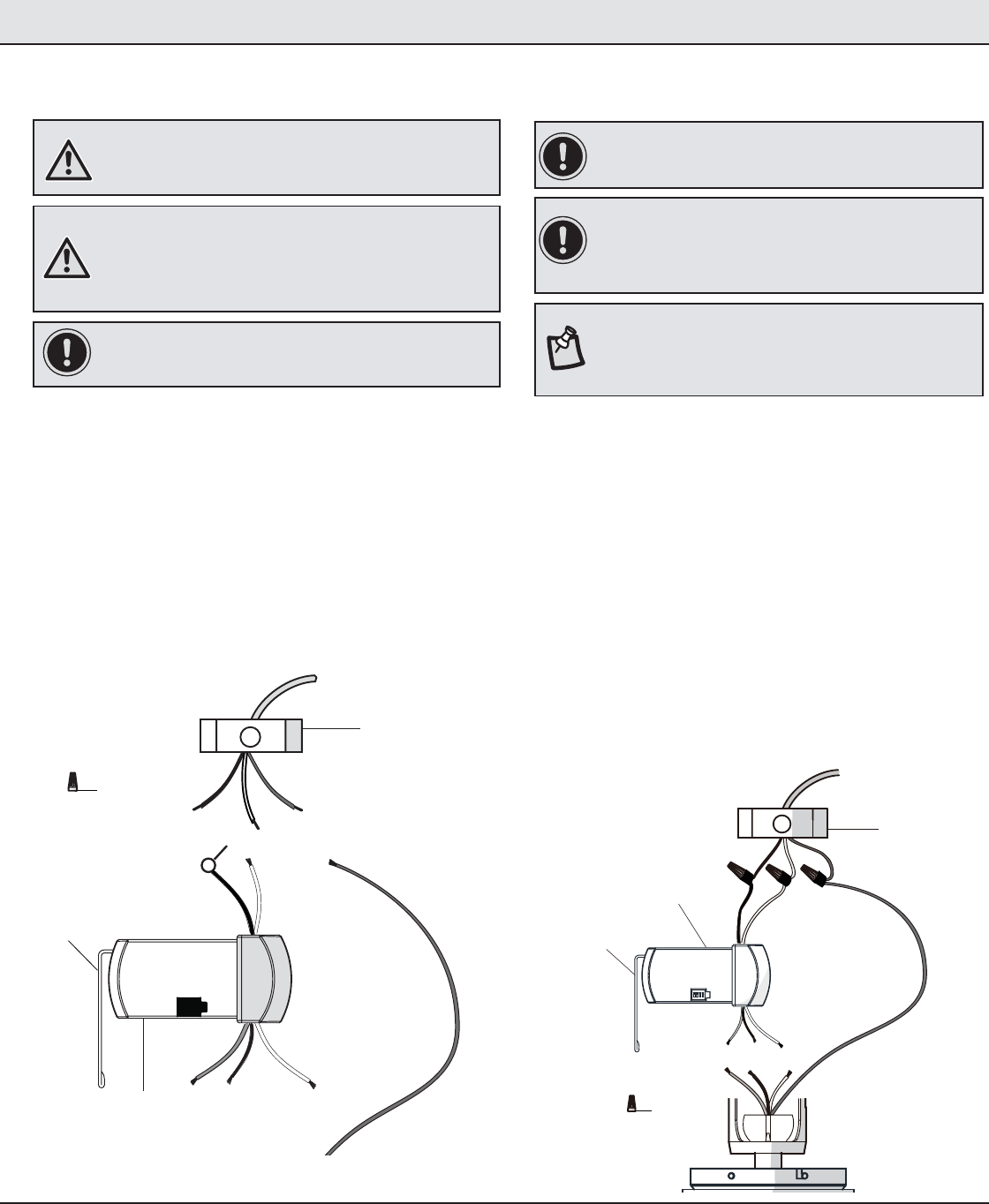

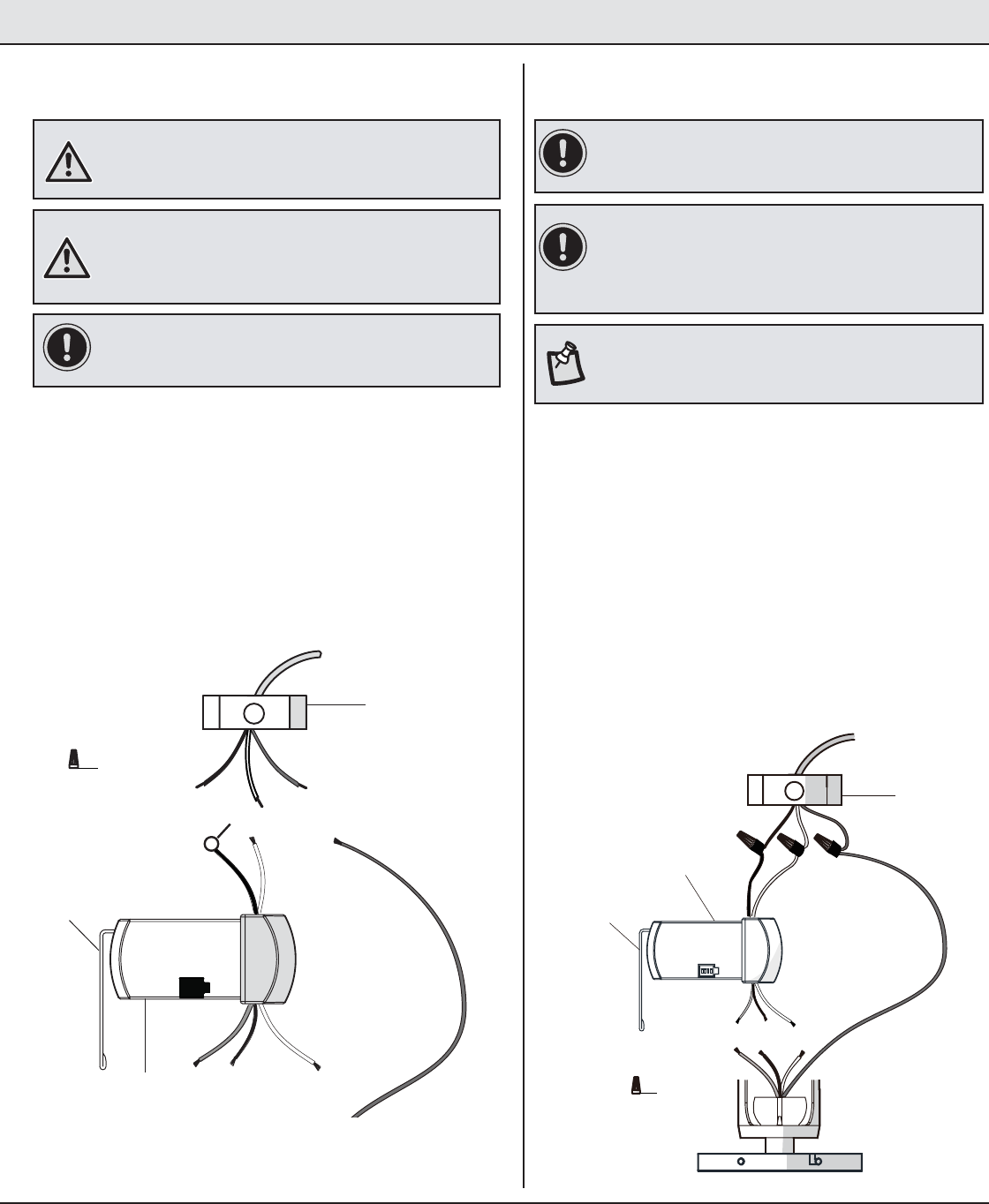

5Wiring the receiver to the household

wiring

IMPORTANT: Use the wire connecting nuts (BB) supplied with

your fan. Secure the connectors with electrical tape and ensure

there are no loose strands or connections.

WARNING: Each wire nut supplied with this fan is designed to

accept up to one 12-gauge house wire and two wires from the

fan. If you have larger than 12-gauge house wiring or more

than one house wire to connect to the fan wiring, consult an

electrician for the proper size wire nuts to use.

ƑSpread the wires apart so that the green and white wires

are on one side of the outlet box and the black wire is on the

other side.

ƑConnect the green fan wires to the household ground wire

(this may be a green or bare wire) using a wire connecting

nut (BB).

ƑConnect the receiver (M) red wire to the household black

(hot) wire using a wire connecting nut (BB).

ƑConnect the receiver (M) white wire to the household white

wire (neutral) using a wire connecting nut (BB).

ƑSecure each wire connecting nut using electrical tape.

Red

Black

Green (or Bare)

Green

Outlet Box

in the ceiling (MM)

Receiver

Antenna

White

Receiver (M)

BB (x3)

1234

ON DIP

WARNING: To avoid possible electrical shock, turn the

electricity off at the main fuse box before wiring. If you

feel you do not have enough electrical wiring knowledge or

experience, contact a licensed electrician.

Wiring the fan to the receiver

ƑThe fan comes with 54 in. lead wires for use with an

extended ball/downrod assembly. If using the 6 in. ball/

downrod assembly (B) provided, you can cut the lead wires

to your desired length (no shorter than 13.5 in.) This will

make extra room in the canopy (C), if you do not wish to cut

the wires, you will need to neatly wrap them.

ƑConnect the fan motor white wire to the receiver white wire

using a wire connecting nut (BB).

ƑConnect the fan motor black wire to the receiver black wire

using a wire connecting nut (BB).

ƑConnect the fan motor blue wire to the receiver blue wire

using a wire connecting nut (BB).

ƑSecure each wire connecting nut using electrical tape.

ƑTurn the wire connecting nut (BB) upward and push the

wiring into the outlet box (MM).

IMPORTANT: Use the wire connecting nuts (BB) supplied with

your fan. Secure the connectors with electrical tape and ensure

there are no loose strands or connections.

NOTE: The fan comes with 54 in. lead wires for use with an

extended ball/downrod assembly. If using the 6 in. ball/downrod

assembly (B) provided, you can cut the lead wires to your

desired length (no shorter than 13.5 in.).

IMPORTANT: If after this step, you decide to check that the

electrical connections have been successful, it is critical to

attach the light kit using the quick connector prior to testing.

The fan will not operate unless the light kit is connected to the

fan.

Outlet box

in the ceiling

(MM)

Receiver (M)

Blue

Receiver

Antenna

Black White

Green

BB (x3)

1234

ON DIP

11 HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Assembly - Hanging the Fan (continued)

Wrapping the extra wire

ƑGently wrap the excess wire around the mounting bracket,

under the receiver.

ƑSecure with electrical tape.

NOTE: Follow this step ONLY if you did not cut the extra length off

from the wires coming from the ceiling fan to the receiver.

Mounting the fan-motor assembly

(standard mount)

ƑAlign the locking slots of the ceiling canopy (C) with the two

screws (DD) in the mounting bracket (A). Push up to engage

the slots and turn clockwise to lock in place.

ƑFirmly tighten the two mounting screws (DD).

ƑInstall the two mounting screws (saved from Assembly Step 1

“Preparing for mounting”) into the holes in the canopy (C) and

tighten rmly.

ƑInstall the decorative canopy ring (FF) by aligning the ring’s

slots with the screws in the canopy (C). Rotate the ring

clockwise to lock in place.

WARNING: When using the standard ball/downrod mounting, the

tab in the ring at the bottom of the mounting bracket must rest in

the groove of the hanger ball. Failure to properly seat the tab in

the groove could cause damage to the wiring.

WARNING: The locking slots of ceiling canopy are provided only

as an aid to mounting. Do not leave the fan assembly unattended

until all four canopy screws are engaged and rmly tightened.

Assembly - Attaching the Blades

Attaching the blades to the blade

brackets

ƑAttach a blade (H) to blade bracket (G) by inserting the screws

(AA) into the holes in the blade and through the blade bracket

(G).

ƑTighten each screw securely.

ƑRepeat this step for each blade and blade bracket.

Fastening the blade assemblies to

the motor

ƑInsert the blade/ blade bracket assembly through the hole in

the side of center ywheel on the fan-motor assembly (E).

Align the two screw holes in the blade bracket with the screw

holes in the center ywheel and secure with screws (CC).

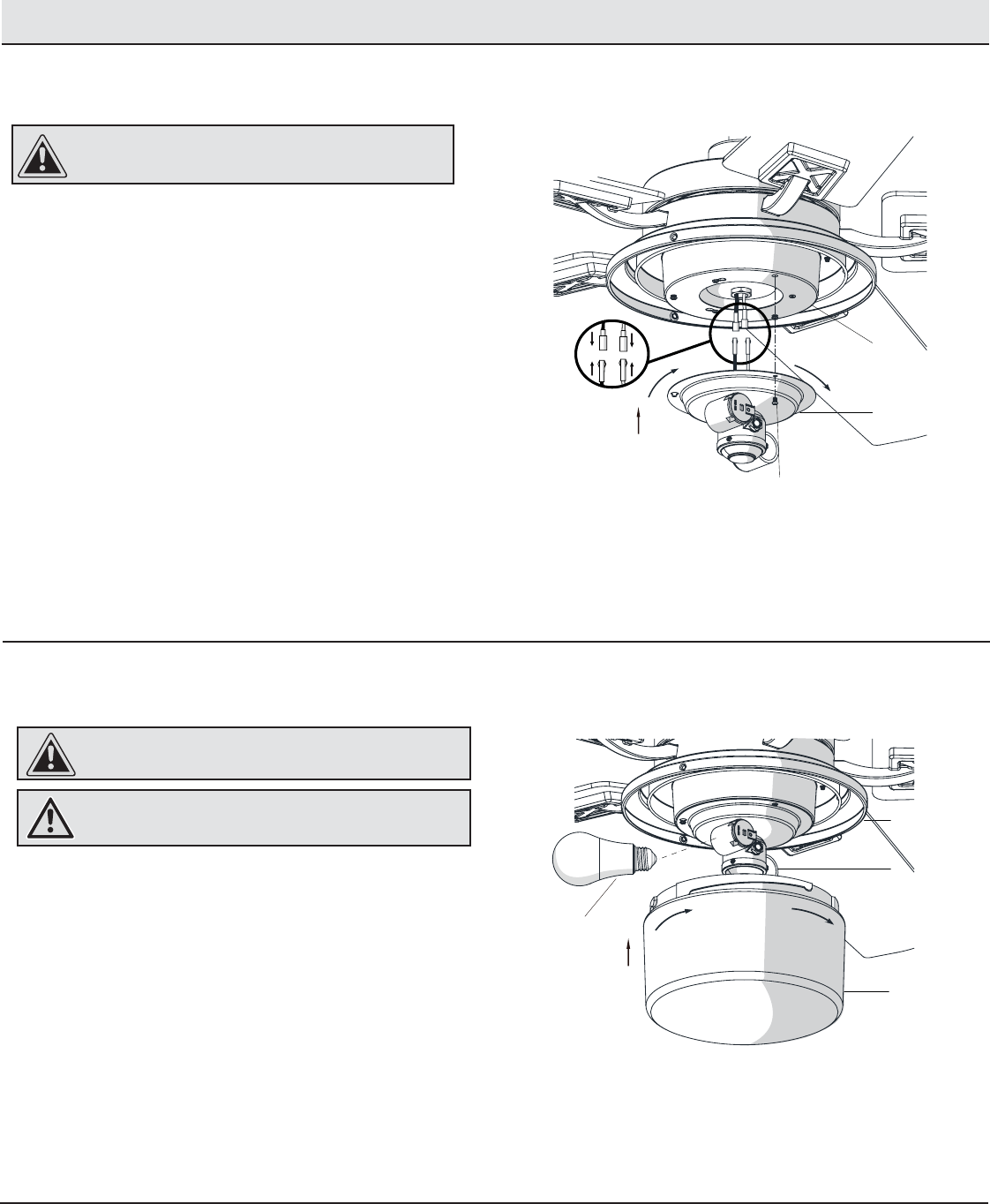

Attaching the light kit pan

ƑRemove one screw (NN) from the black bracket below fan motor

assembly (E), loosen but do not remove the other two screws.

ƑPush the light kit pan (F) up to the fan motor assembly (E) so

that the two loosened screw heads t into the keyhole slots.

Turn the light kit pan (F) clockwise.

ƑRe-install the screw (NN) that was removed in step 1.

ƑMake sure all the screws are rmly tightened.

Assembly - Attaching the Light

13 HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Assembly - Attaching the Light (continued)

Attaching the light kit tter assembly

ƑRemove one screw (PP) from the round hole in the light kit

pan, and loosen, but do not remove the other two screws.

ƑConnect the blue wire exiting the bottom of the fan motor

assembly (E) with the black wire from the top of the light

kit tter assembly (I).

ƑConnect the white wire exiting the bottom of the fan motor

assembly (E) with the white wire from the top of the light

kit tter assembly (I).

ƑPush the light kit tter assembly (I) up to the light kit pan

so that the two loosened screw heads t into the keyhole

slots. Turn the light kit tter assembly (I) clockwise to

secure.

ƑRe-install the screw (PP) that was removed in step 1.

ƑMake sure all the screws are rmly tightened.

CAUTION: To reduce the risk of electric shock, disconnect

the electrical supply circuit to the fan before installing the

light xture.

Installing the bulbs and glass bowl

With power off, install the two LED bulbs (L)(Max.9W,

included) by screwing into the light bulb sockets.

Place the bowl (J) into the light kit pan (E), by aligning the

three at areas on the top ange of the bowl (J) with the

three raised dimples in the light kit pan.

Turn the bowl clockwise until it stops.

CAUTION: Make sure the power is off before attaching or

removing the glass bowl.

WARNING: Allow the glass bowl to cool completely before

removing.

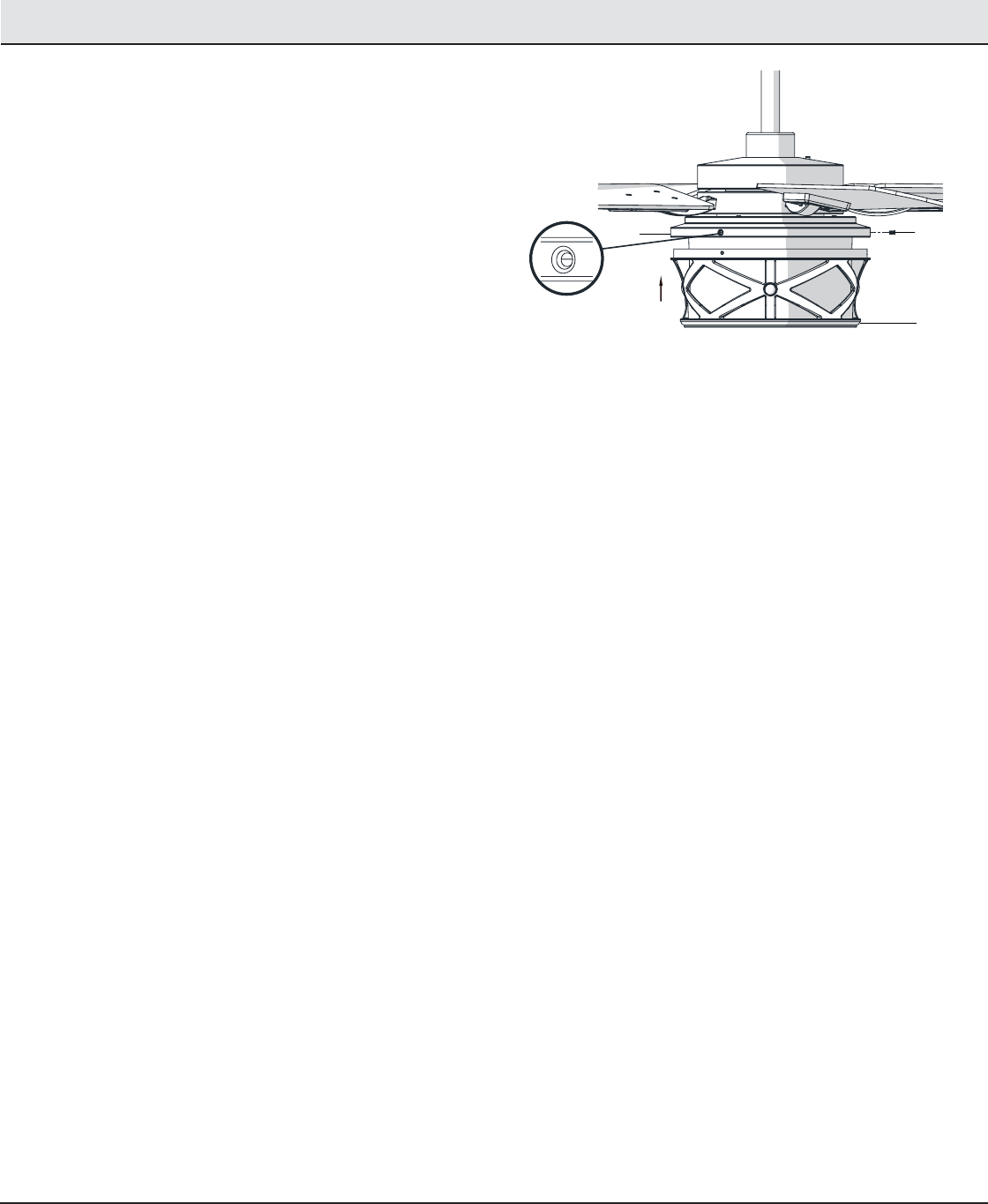

Attaching the light kit decorative cage

Assembly - Attaching the Light (continued)

ƑRemove three screws (QQ) on the side of the light kit pan

(F) and save them for later use.

ƑPush up the light kit decorative cage (K) to the light kit

pan. Ensure the holes on the light kit decorative cage are

aligning with the holes on the light kit pan.

ƑRe-install the three screws (QQ) removed in rst step, and

tighten them securely.

FQQ

15 HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

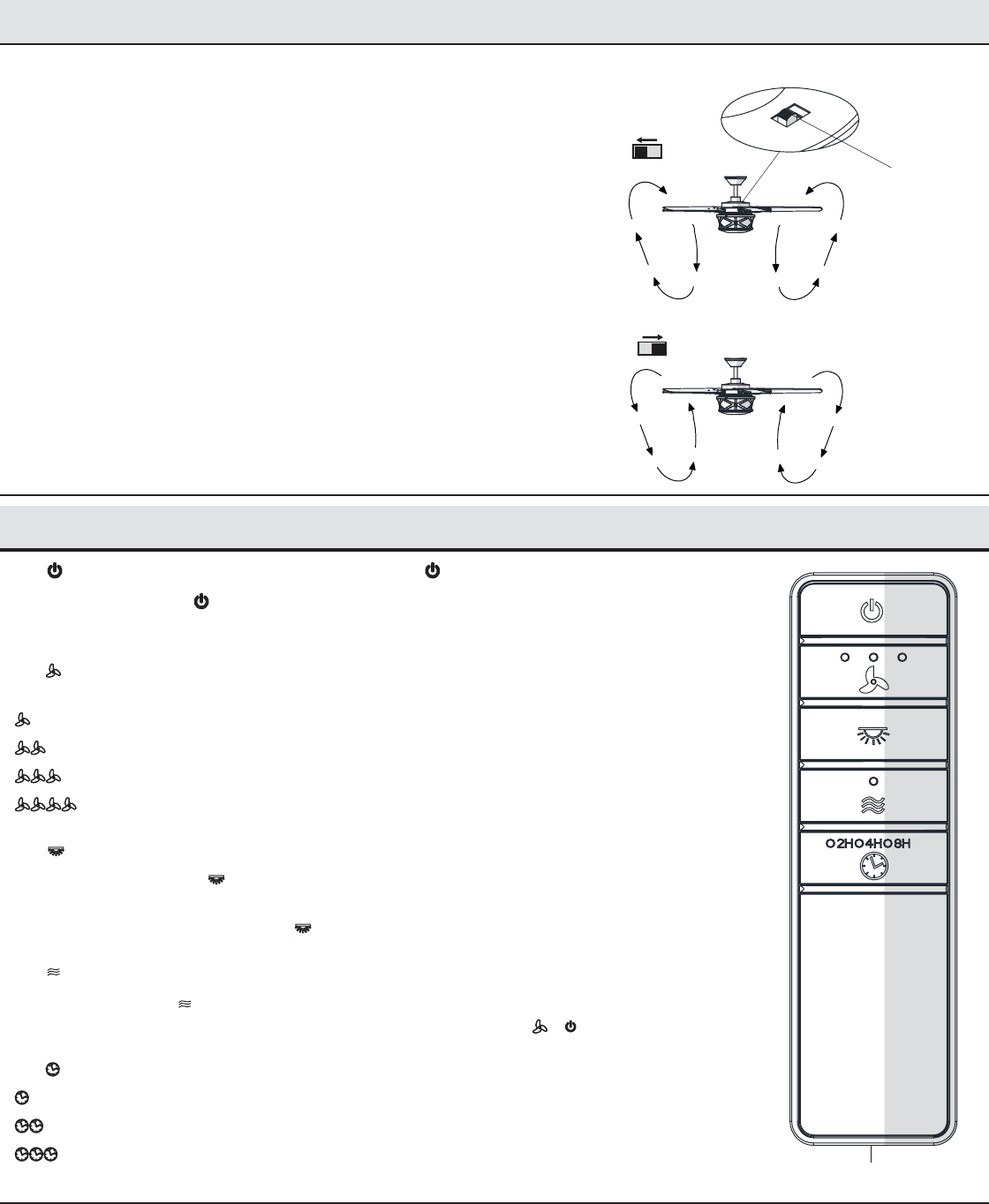

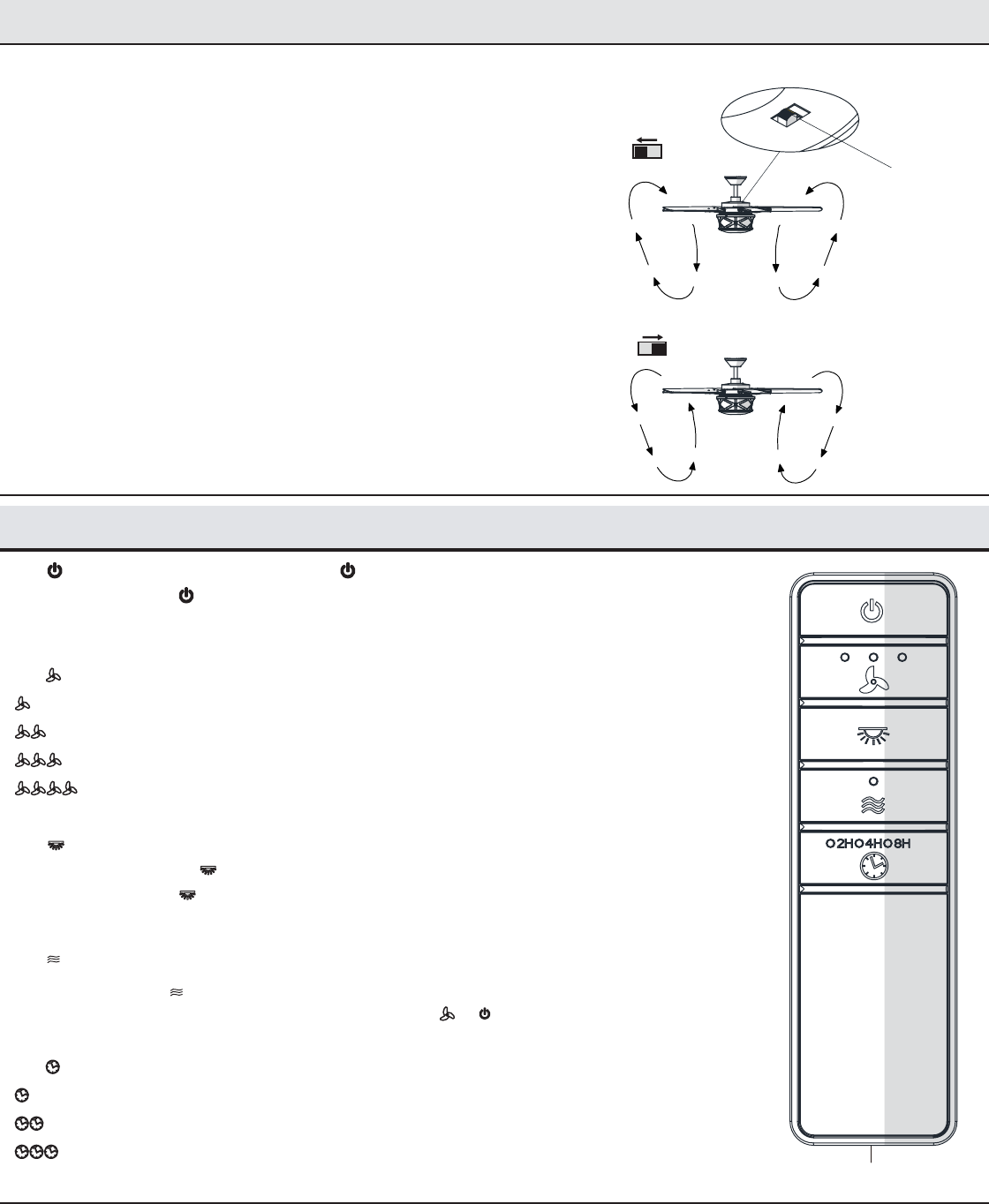

Operating Your Fan and Remote Control

Remote Control - Your fan is equipped with a remote control to operate

the speed and lights of your new ceiling fan.

Speed setting for warm or cool weather depends on factors such as

the room size, ceiling height, number of fans and so on.

The fan is shipped from the factory with the reversing switch (YY)

positioned to circulate air downward. If airow is desired in the

opposite direction, turn your fan off and wait for the blades to stop

turning, then slide the reversing switch (located on the top of the

motor housing) to the opposite position, and turn the fan on again. The

fan blades will turn in the opposite direction and reverse airow.

Warm weather - (Forward) A downward airow creates a cooling effect.

This allows you to set your air conditioner on a higher setting without

affecting your comfort.

Cool weather - (Reverse) An upward airow moves warm air off of the

ceiling. This allows you to set your heating unit on a lower setting

without affecting your comfort.

A. Warm weather

B. Cool weather

1. Power ON/OFF. - Press and release the button to turn the fan on or off.

ƑPress and hold the button for 5 seconds to use the “walk away time delay”; this will active the light

for 30 seconds (the light will be activated at 50% brightness).

2. Fan Speed - LEDs on the fan speed button will illuminate to the corresponding speed.

- Press and release 1 time - turns the fan on high speed.

- Press and release 2 times - turns the fan on medium speed.

- Press and release 3 times - turns the fan on low speed.

- Press and release 4 times - turns the fan off.

3. Light ON/OFF

ƑPress and release the button to turn the light on or off.

ƑPress and hold the button to activate the dimmer function (as long as you have NOT previously set

O/D dip switch in your remote to the “ON” position).

4. Comfort BreezeTM

ƑPress and release button to enable Comfort BreezeTM; this will change your fan speed randomly,

simulating a relaxing breeze. To cancel this feature press or .

5. Timer

- While the fan is on press 1 time - turns on a 2 hour run timer.

- While the fan is on press 2 times - turns on a 4 hour run timer.

- While the fan is on press 3 times - turns on an 8 hour run timer.

Operating Your Fan and Remote Control

Troubleshooting

Problem Solution

The fan will not start. ƑCheck the main and branch circuit fuses or breakers.

ƑCheck to make sure the wall switch is in the on position if applicable.

ƑCheck the line wire connections to the fan and switch wire connections in the switch housing.

ƑCheck the battery in the transmitter.

ƑEnsure you are in the normal range of 10-20 feet.

ƑEnsure the dip switch settings are the same on the transmitter and receiver.

ƑRemember to turn off the power supply before checking the dip switches settings.

The fan is noisy. ƑEnsure all motor housing screws are snug.

ƑEnsure the screws that attach the fan blade bracket to the motor hub are tight.

ƑEnsure the wire nut connections are not rattling against each other or the interior wall of the switch housing.

ƑAllow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.

ƑIf you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light

bulbs are also secure.

ƑEnsure the canopy is a short distance from the ceiling. It should not touch the ceiling.

ƑEnsure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.

The fan wobbles. ƑCheck that all blade and blade arm screws are secure.

ƑMost fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the

ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the

ceiling. Rotate the fan until the next blade is positioned for measurement. Repeat for each blade. Any measure-

ment deviation should be within 1/8”. Run the fan for ten minutes. If the fan continues to wobble please contact

Customer Service and a balancing kit will be sent to you at no charge.

ƑBecause of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade

attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.

ƑClean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage

the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The

plating is sealed with a lacquer to minimize discoloration or tarnishing.

ƑYou can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a

light application of shoe polish.

ƑYou do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.

WARNING: Make sure the power is off before cleaning

your fan.

Care and Cleaning

Questions, problems, missing parts? Before returning to the store,

call Home Depot Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

Retain this manual for future use.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined

by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

--Reorient or relocate the receiving antenna.

--Increase the separation between the equipment and receiver.

--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

--Consult the dealer or an experienced radio/TV technician for help.

CAUTION:

Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

GUÍA DE USO Y MANTENIMIENTO

¿Preguntas, problemas o piezas perdidas? Antes de devolver a la tienda,

llama al Servicio al Cliente de Home Decorators Collection, de lunes a viernes,

entre 8 a.m. y 7 p.m. (Hora Estándar del Este), y los sábados

de 9 a.m. a 6 p.m. (Hora Estándar del Este).

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

GRACIAS POR TU COMPRA

Apreciamos la conanza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear

continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles

con vistas a las necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!

Artículo núm. 1001 xxx xxx

Modelo núm. 51504

Modelo aprobado por UL núm. 52-GLH

VENTILADOR DE TECHO SANDY COVE DE 52 PLG

Tabla de contenido ..............................................................2

Información de seguridad...................................................2

Garantía................................................................................3

Preinstalación .....................................................................3

Instalación............................................................................ 6

Ensamblaje........................................................................... 7

Funcionamiento.................................................................15

Mantenimiento y limpieza.................................................16

Solución de problemas .....................................................16

1. Para disminuir el riesgo de descarga eléctrica, asegúrate de

cortar la electricidad del cortacircuitos o la caja de fusibles

antes de comenzar.

2. Todo el cableado debe cumplir con el Código Nacional de

Electricidad ANSI/NFPA 70 y con los códigos locales de

electricidad. La instalación eléctrica debe ser hecha por un

electricista certicado y calicado.

3. La caja eléctrica y estructura de soporte deben montarse de

forma segura y tener capacidad para sostener de manera

conable un mínimo de 35 lb (15.9 kg). Usa solamente cajas

eléctricas aprobadas por UL marcadas como “apropiada para

sostener ventiladores de 15.9 kg o menos”.

4. El ventilador debe ir montado con separación mínima de 2.1 m

entre el borde trasero de las aspas y el piso.

5. No muevas el interruptor de reversa mientras las aspas

del ventilador estén en movimiento. Tienes que apagar el

ventilador y esperar a que se detengan las aspas antes de

ponerlas a girar en sentido contrario.

6. No coloques objetos en la trayectoria de las aspas.

7. Para evitar lesiones físicas o daños al ventilador y otros

artículos, ten cuidado al limpiarlo o al trabajar cerca de él.

8. Los diagramas eléctricos son sólo para referencia. Los kits

de luces no empaquetados con el ventilador tienen que estar

aprobados por UL y marcados como apropiados para usar con

el modelo de ventilador que estás instalando. Los interruptores

deben estar clasicados para uso general por UL. Consulta las

instrucciones adjuntas a los kits de luces e interruptores para

el ensamblaje adecuado.

9. Después de concluir las conexiones eléctricas, debes voltear

los conductores empalmados hacia arriba y meterlos con

cuidado en la caja eléctrica. Los cables deben estar separados

con el cable a tierra y el conductor a tierra del equipo a un lado

de la caja eléctrica.

10. Todos los tornillos de jación deben ser vericados y ajustados

donde sea necesario antes de la instalación.

ADVERTENCIA: Para reducir el riesgo de lesiones, no

dobles los soportes de las aspas (también llamados

bridas) durante el ensamblaje ni después de la instalación.

No coloques objetos en la trayectoria de las aspas.

ADVERTENCIA: Para disminuir el riesgo de incendio o

descarga eléctrica, no utilices este ventilador con ningún

dispositivo de estado sólido para control de velocidad.

ADVERTENCIA: Para evitar una posible descarga

eléctrica, corta la electricidad en la caja principal de

fusibles antes de instalar el cableado. Si crees que no

tienes suciente experiencia o conocimientos sobre

cableado eléctrico, contrata a un electricista con licencia.

ADVERTENCIA: Los diagramas eléctricos son sólo para

referencia. Cualquier juego de luces opcional deberá

estar aprobado por UL y marcado como adecuado para

usar con este ventilador.

ADVERTENCIA: Para disminuir el riesgo de incendio o

descarga eléctrica, este ventilador sólo debe usarse con

el control de velocidad (núm. de pieza MR140A) fabricado

por Satellite Electric Co., Ltd.

Información de seguridad

Tabla de contenido

PRECAUCIÓN: Para reducir el riesgo de lesiones personales,

usa solamente los tornillos incluidos con la caja eléctrica.

LEE Y GUARDA ESTAS INSTRUCCIONES.

PRECAUCIÓN: Los cambios o modicaciones sin previa

aprobación expresa de la parte responsable de su

cumplimiento podrían anular el derecho del usuario a

operar el equipo.

PRECAUCIÓN: NO usar este ventilador con control de

pared o interruptor regulador de intensidad. Usar un

interruptor o control de pared con regulador de intensidad

dañará este ventilador.

ADVERTENCIA: A fin de reducir el riesgo de descargas

eléctricas, este ventilador debe instalarse con un interruptor

de aislamiento para montaje en pared.

3HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Pre-instalación

Garantía

El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de

fabricación ni de materiales al momento del envío desde la fábrica. El proveedor también garantiza, por un período de dos años a partir de la fecha de

adquisición por el comprador original, que todas las demás piezas del ventilador, sin incluir aspas de vidrio o acrílico, no presentarán ningún defecto de

fabricación ni de material al momento del envío desde la fábrica. Acordamos reparar tales defectos sin cargo alguno o, a nuestra discreción, reemplazar

el producto, si es devuelto, por un modelo de calidad igual o superior. Para obtener servicio de garantía debe presentarse una copia del recibo como

comprobante de compra. Todos los costos de retiro y reinstalación del producto correrán por tu cuenta. Los daños a cualquiera de las piezas como

resultado de accidentes, uso inadecuado, instalación inadecuada o instalación de cualquier accesorio, no están cubiertos por esta garantía. Debido a

que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado en bronce, incluyendo óxido, perforación, corrosión,

manchas y descascaramiento. Este tipo de acabados en latón de brinda la vida útil más larga al dar protección contra condiciones climáticas cambiantes.

Cierta “oscilación” es normal y no debe considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay

ninguna otra garantía expresa. Por este medio, Home Decorators Collection queda exento de todas y cada una de las garantías, incluyendo, pero sin

limitarse a, aquellas de comercialización e idoneidad para determinado propósito, en el alcance permitido por la ley. La duración de cualquier garantía

implícita que no pueda eximirse está limitada al período especicado en la garantía explícita. Algunos estados no permiten limitar la duración de la

garantía; por consiguiente, la limitación anterior pudiera no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos o

especiales que resulten o deriven del uso o funcionamiento del producto, excepto en los casos estipulados por la ley. Algunos estados no permiten excluir

ni limitar daños directos o indirectos, así que la limitación o exclusión anterior pudiera no aplicarse a su caso. Esta garantía otorga derechos legales

especícos y es posible que usted tenga también otros derechos, que varían de un estado a otro. Esta garantía sustituye todas las garantías anteriores.

Los costos de envío de cualquier devolución de productos como parte de una reclamación de garantía corren por cuenta del cliente.

Comuníquese con el equipo de servicio al cliente por el teléfono 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.

ESPECIFICACIONES

HERRAMIENTAS NECESARIAS

NOTA: Estas medidas son aproximadas. No incluyen ni

el amperaje ni el vataje consumido por el kit de luces.

Destornillador

Phillips

Destornillador

plano

Llave

ajustable

Cinta de

electricista Cortacables

Escalera de tijera

Tamaño Velocidad Voltios Amperes Watts RPM CFM Peso

neto

Peso

bruto

Pies

cúbicos

1.3 m

Baja

Media

Alta

120

x.xx

xx.x

xxx

xxxx

xx.x lb

(x.x kg)

xx.xx lb

(xx.x kg) x.xx pies³

Pieza Descripción Cantidad

AA Tornillos para montaje de aspas 16

BB Conector plástico para cables 3

Pre-instalación (continuación)

SE INCLUYEN HERRAJES

NOTA: Los herrajes no se muestran en su

tamaño real.

Pieza Descripción Cantidad

CC Herrajes para montaje de aspas

(tornillo y arandela de seguridad)

AA BB CC

5HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Pieza Descripción Cantidad

A Soporte de montaje deslizante

(dentro de la cubierta)

B Ensamblaje de tubo bajante/bola 1

C Cubierta 1

D Cubierta decorativa del collarín del motor 1

E Ensamblaje del motor del ventilador 1

Pieza Descripción Cantidad

F Carcasa del kit de luces 1

G Soporte de aspa 5

H Aspa 5

I Conjunto del soporte del kit de luces 1

J Tazón de vidrio 1

K Armazón decorativo del kit de luces 1

L Bombillas LED (de 9 W como máximo) 2

M Receptor 1

N Control remoto (incluye batería) 1

IMPORTANTE:Este producto y/o sus componentes están protegidos

por una o más de las siguientes patentes de los EE. UU.: 5,947,436;

5,988,580; 6,010,110; 6,046,416, 6,210,117, así como por otras

patentes pendientes.

Pre-instalación (continuación)

CONTENIDO DEL PAQUETE

1234

ON DIP

Instalación

OPCIONES DE MONTAJE

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica

o lesiones personales, instala en una caja eléctrica clasicada como

“apropiada para sostener ventiladores de 35 lb (15.9 kg) o menos”

y usa los tornillos que vienen con ella. Las cajas eléctricas utilizadas

comúnmente para el soporte de lámparas pueden no servir como

soporte de ventilador y tal vez deban reemplazarse. En caso de

duda, consulta a un electricista calicado.

Si tu ventilador de techo no tiene una caja de montaje

aprobada por UL, instala una siguiendo las instrucciones a

continuación:

ƑDesconecta la energía retirando los fusibles o apagando

los cortacircuitos.

ƑAsegura la caja eléctrica directamente a la estructura de

la edicación. Usa sujetadores y materiales apropiados.

La caja eléctrica y su soporte deben poder sostener el

peso completo del ventilador en movimiento (al menos

15.9 kg). No uses una caja eléctrica de plástico.

Las ilustraciones a continuación muestran tres formas

distintas de montar la caja eléctrica.

Si la cubierta (C) toca el conjunto del tubo bajante/bola (B), retira la

tapa inferior decorativa de la cubierta y gira 180º esta última (C) antes

de jarla a la placa de montaje.

Para colgar el ventilador donde ya haya una lámpara pero ninguna viga

de techo, tal vez necesites una barra colgante como se muestra más

arriba (disponible en cualquier tienda de The Home Depot).

NOTA:Tal vez necesites un tubo bajante más largo para mantener

la altura mínima adecuada de las aspas al instalar el ventilador en

un techo muy inclinado. El ángulo máximo permitido es 30º con

respecto a la horizontal.

Caja eléctrica

Caja

eléctrica

empotrada

Provee un

soporte fuerte

Placa

de montaje

en el techo

Caja eléctrica

Barra para colgar

7HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Ensamblaje - Montaje estándar en techo

Disposición de los cablesPreparación para un montaje estándar

ƑInserta los cables que salen por la parte superior del

ensamblaje del motor del ventilador (E) a través del anillo

de la cubierta (FF).

ƑInserta el tubo bajante/bola (B) a través de la cubierta (C)

y desliza la cubierta decorativa del collarín del motor (D)

en el extremo del tubo bajante/bola (B). Asegúrate de que

las ranuras de la cubierta (C) estén en la parte superior.

ƑInserta los cables que salen por la parte superior del

ensamblaje del motor del ventilador (E) a través del tubo

bajante, como se muestra.

ƑRetira el aro de cubierta (FF) de la cubierta (C), girándolo en

sentido contrario a las manecillas del reloj hasta soltarlo.

ƑRetira el soporte de montaje (A) de la cubierta (C) aojando

los dos tornillos de la cubierta (DD) ubicados en las ranuras

en forma de “L”.

ƑQuita y guarda los dos tornillos de la cubierta (EE) en los

oricios redondos. Esto te permitirá retirar el soporte de

montaje (A).

Cómo ensamblar el ventilador

ƑAoja, pero no retires, el tornillo de jación (GG) del

collarín (II) en la parte superior del ensamblaje del motor-

ventilador (E).

ƑInstala el tubo bajante (B) insertándolo en el collarín del

motor (II) y girándolo en el sentido de las manecillas del

reloj hasta que quede jo.

ƑVuelve a apretar los tornillos de jación (GG) del collarín

(II) en la parte superior del ensamblaje del motor del

ventilador (E).

NOTA:Este ventilador está equipado con una pestaña de

seguridad (HH). Si el tornillo de jación (GG) se aoja mientras el

ventilador está funcionando en reversa, la pestaña de seguridad

(HH) se enganchará y evitará que el ventilador se caiga.

PRECAUCIÓN: Para asegurar el funcionamiento sin oscilación

y evitar daños al ventilador, el tubo bajante (B) y el tornillo

de jación (GG) tienen que quedar completamente ajustados

Ensamblaje - Cómo colgar el ventilador

Cómo jar el ventilador a la caja eléctrica Cómo colgar el ventilador

ƑPasa los cables de suministro de 120 V a través del oricio

central en el soporte de montaje deslizante (A).

ƑInstala el soporte de montaje de techo deslizante (A) sobre la caja

eléctrica deslizando aquel soporte (A) sobre los dos tornillos (LL)

incluidos con la caja eléctrica. Si es necesario, usa arandelas

niveladoras (no se incluyen) entre el soporte de montaje

deslizante (A) y la caja eléctrica. Fíjate que el lado plano del

soporte de montaje deslizante (A) esté hacia la caja eléctrica.

ƑAjusta rmemente los dos tornillos de montaje (LL).

ƑCon cuidado, levanta el conjunto del motor del ventilador (E)

hasta el soporte de montaje deslizante (A).

ƑColoca la bola de soporte del ensamblaje del tubo bajante/bola

(B) en el soporte de montaje. Asegúrate de que la pestaña en

el casquillo del soporte de montaje deslizante (A) encaje bien

dentro de la ranura de la bola de soporte.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga

eléctrica o lesiones personales, instala sólo en una caja eléctrica

o sistema de soporte marcado como “apropiado para sostener

ventiladores de 35 lb (15.9kg) o menos”, y usa sólo los tornillos de

montaje incluidos con la caja eléctrica.

NOTA: El soporte de montaje (A) está diseñado para deslizarse en

su lugar sobre una caja eléctrica con sus tornillos (LL).

9HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Ensamblaje - Cómo colgar el ventilador (continuación)

NOTA: Las frecuencias del receptor y de la unidad de mano están

preconguradas de fábrica. Antes de instalar el receptor, asegura que

los interruptores en línea del receptor y de la unidad de mano estén

congurados en la misma frecuencia. Los interruptores en línea de la

unidad de mano están ubicados dentro del ompartimiento de la batería.

NOTA: El interruptor marcado con O/D (encendido/regulación)

controla la función de regulación de intensidad de la luz. Usa un

bolígrafo de punta redonda o un destornillador pequeño para congurar

el interruptor en la posición O y desactivar la función de regulación

de intensidad. El valor predeterminado de fábrica es O.

Congurar el código del control

remoto y el receptor

ƑQuita la cubierta de la batería del control remoto (N) presionando

con rmeza en la echa y deslizando la cubierta hasta soltarla.

ƑDesliza los interruptores en línea (ZZ) a tu elección hacia arriba

o abajo. La conguración de fábrica es hacia arriba.

ƑDesliza los interruptores en línea (ZZ) sobre el receptor (M)

hacia la misma posición jada para el control remoto (N).

12 34

1234

ON DIP

1234

12 34

NOTA: La batería se debilitará con el tiempo y deberá ser

reemplazada antes de que se produzca alguna fuga, ya que esto

dañará la unidad de mano. Desecha la batería adecuadamente y

mantenla fuera del alcance de los niños.

4Cómo instalar el receptor

ƑUbica los cables de suministro doméstico (AAA) a un lado

del soporte de montaje deslizante (A) y coloca los cables del

ventilador (BBB) en el lado opuesto.

ƑInserta el extremo angosto del receptor (como se muestra: el

lado plano hacia el techo) en el soporte de montaje deslizante

hasta quedar apoyado en la parte superior del ensamblaje del

tubo bajante/esfera.

ADVERTENCIA: Para reducir el riesgo de incendio o de descarga

eléctrica, recuerda desconectar la electricidad. El cableado

eléctrico debe cumplir todos los requisitos de códigos eléctricos

nacionales y locales. La fuente de energía y el ventilador tienen

que ser de 110/120 V y 60 Hz. No utilices este producto con

ningún control de pared variable. Conectar el cableado de

manera incorrecta dañará este receptor.

PRECAUCIÓN: Si otros cables del ventilador son de color diferente,

un electricista certicado deberá instalar esta unidad.

PRECAUCIÓN: No instales el receptor en lugares húmedos ni

lo sumerjas en agua (sólo para uso en interiores). No hales ni

recortes los cables terminales del receptor. No dejes caer ni

golpees la unidad.

AAA BBB

ƑInstala 2 baterías AAA de 1.5 V (incluidas).

ƑColoca de nuevo la cubierta en el control remoto (N).

ƑInserta el tapón de goma de silicona (OO) en el oricio del receptor

(M) para cubrir los interruptores en línea.

NOTA: Este ventilador incluye bombillas LED no regulables.

Si deseas usar la función de regulación de intensidad de luz,

instala bombillas regulables (bombillas incandescentes de un

máximo de 60 W o bombillas LED regulable).

Ensamblaje - Cómo colgar el ventilador (continuación)

5Cómo conectar los cables del receptor

a los cables del hogar

IMPORTANTE: Usa las tuercas de conexión de cables (BB) incluidas

con tu ventilador. Sujeta los conectores con cinta de electricista y

asegura que no haya conexiones ni cables sueltos.

ADVERTENCIA: Cada tuerca para cable suministrada con este

ventilador está diseñada para aceptar hasta un cable doméstico

de calibre 12 y dos cables del ventilador. Si tienes un cableado

doméstico que exceda del calibre 12 o más de un cable doméstico

para conectar al cableado del ventilador, consulta a un electricista

para el tamaño adecuado de las tuercas para cables a usar.

ƑSepara los cables de manera que el verde y el blanco queden

de un lado de la caja eléctrica y el negro quede del otro lado.

ƑConecta los cables verdes del ventilador al cable con conexión

a tierra de la casa (este puede ser verde o pelado) con una

tuerca de conexión de cables (BB).

ƑConecta el cable rojo del receptor (M) al cable negro del hogar

(positivo), usando una tuerca de conexión de cables (BB).

ƑConecta el cable blanco del receptor (M) al cable blanco del

hogar (neutro), usando una tuerca de conexión de cables (BB).

ƑAsegura cada tuerca de conexión de cables con cinta de

electricista.

Rojo

Negro

Verde (o pelado)

Verde

Caja eléctrica

en el techo (MM)

Antena

receptora

Blanco

Receptor (M)

BB (x3)

1234

ON DIP

ADVERTENCIA: Para evitar una posible descarga eléctrica, corta la

electricidad en la caja principal de fusibles antes del cableado. Si

crees que no tienes suciente conocimiento o experiencia sobre

cableado eléctrico, contacta a un electricista certicado.

Cómo conectar los cables del

ventilador al receptor

ƑEl ventilador viene con cables terminales de 1.37 m para usar

con un ensamblaje extendido de tubo bajante/bola. Si usas el

ensamblaje de tubo bajante/bola (B) de 15.2 cm (6 plg) incluido,

puedes recortar los cables terminales al largo deseado [no

menos de 34.3 cm (13.5 plg)]. Esto dejará más espacio en la

cubierta (C). Si no quieres cortar los cables, deberás enrollarlos

cuidadosamente.

ƑConecta el cable blanco del motor del ventilador al cable blanco

del receptor usando una tuerca de conexión de cables (BB).

ƑConecta el cable negro del motor del ventilador al cable negro del

receptor usando una tuerca de conexión de cables (BB).

ƑConecta el cable azul del motor del ventilador al cable azul del

receptor usando una tuerca de conexión de cables (BB).

ƑAsegura cada tuerca de conexión de cables con cinta de electricista.

ƑGira la tuerca de conexión de cables (BB) hacia arriba y coloca el

cableado dentro de la caja eléctrica (MM).

IMPORTANTE:Usa las tuercas de conexión de cables (BB) incluidas

con tu ventilador. Sujeta los conectores con cinta de electricista y

asegura que no haya conexiones ni cables sueltos.

NOTA: El ventilador viene con cables terminales de 1.37 m para

usar con un ensamblaje extendido de tubo bajante/bola. Si usas

el ensamblaje de tubo bajante/bola (B) de 15.2 cm (6 plg) incluido,

puedes recortar los cables terminales al largo deseado [no menos

de 34.3 cm (13.5 plg)].

IMPORTANTE:Si luego de este paso decides comprobar si las

conexiones se establecieron exitosamente, es fundamental instalar

el kit de luces usando el conector rápido antes de proceder a la

comprobación. El ventilador funcionará sólo si el kit de luces está

conectado al ventilador.

Caja eléctrica

en el techo

(MM)

Receptor (M)

Azul

Antena

receptora

Negro Blanco

Verde

BB (x3)

1234

ON DIP

11 HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo enroscar el cable sobrante

ƑCon cuidado, enrosca el exceso de cable alrededor del

soporte de montaje debajo del receptor.

ƑAsegura con cinta de electricista.

NOTA:Sigue estos pasos SOLAMENTE si no cortaste el cable sobrante

del ventilador de techo hacia el receptor.

Cómo montar el ensamblaje del motor

del ventilador (montaje estándar)

ƑAlinea las ranuras de cierre de la cubierta de techo (C) con

los dos tornillos (DD) en el soporte de montaje (A). Alza para

enganchar las ranuras y gira de izquierda a derecha para

asegurarla en su lugar.

ƑAjusta rmemente los dos tornillos de montaje (DD).

ƑInstala los dos tornillos de montaje (guardados en el paso

1 del ensamblaje, “Cómo preparar la instalación”) en los

oricios de la cubierta (C) y aprieta rmemente.

ƑInstala el aro (FF) de la cubierta decorativa alineando las

ranuras del aro con los tornillos en la cubierta (C). Gira el aro

en el sentido de las manecillas del reloj para jarlo en su lugar.

ADVERTENCIA: Cuando uses el montaje estándar del tubo bajante/

bola, la pestaña en el aro en la parte inferior del soporte de montaje

tiene que encajar en la ranura de la bola de soporte. Si la pestaña no

se asienta correctamente en la ranura, se puede dañar el cableado.

ADVERTENCIA: Las ranuras de cierre de la cubierta del techo sólo

sirven de ayuda durante la instalación. No dejes sin supervisión

el ensamblaje del ventilador hasta que los cuatro tornillos de la

cubierta estén jos y rmemente apretados.

Ensamblaje — Cómo montar las aspas

Cómo conectar las aspas a sus soportes

ƑMonta un aspa (H) en el soporte correspondiente (G) insertando

los tornillos (AA) en los oricios del aspa y a través de su

soporte (G).

ƑAprieta rmemente todos los tornillos.

ƑRepite este paso para cada aspa y soporte.

Cómo jar los ensamblajes de las

aspas al motor

ƑInserta el conjunto aspa / soporte a través del oricio al lado

del volante central del ensamblaje motor-ventilador (E).

Alinea los dos oricios de tornillo en el soporte del aspa con

los oricios del volante central y asegura con los tornillos (CC).

Cómo instalar la carcasa del kit de luces

ƑQuita un tornillo (NN) del soporte negro bajo el ensamblaje

del motor del ventilador (E) y aoja, pero sin quitarlos,

los otros dos tornillos.

ƑEmpuja la carcasa del kit de luces (F) hacia el ensamblaje del

motor (E), de manera que los dos tornillos aojados encajen

en los oricios tipo ojo de cerradura. Gira la carcasa del kit de

luces (F) en el sentido de las manecillas del reloj.

ƑReinstala el tornillo (NN) que retiraste en el paso 1.

ƑAsegúrate de que todos los tornillos están rmemente

apretados.

Ensamblaje - Cómo montar las lámparas

13 HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Ensamblaje - Cómo montar las lámparas (continuación)

Cómo instalar el ensamblaje del soporte

del kit de luces

ƑQuita un tornillo (PP) del oricio redondo de la carcasa del kit

de luces y aoja los otros dos tornillos, pero sin quitarlos.

ƑConecta el cable azul que sobresale por debajo del conjunto

motor- ventilador (E) con el cable negro de la parte superior

del ensamblaje del soporte del kit de luces (I).

ƑConecta el cable blanco que sobresale por debajo del

conjunto del motor-ventilador (E) con el cable blanco de la

parte superior del ensamblaje del soporte del kit de luces (I).

ƑEmpuja el ensamblaje del soporte del kit de luces (I) hacia

la carcasa del kit de luces, de manera que los dos tornillos

aojados encajen en las ranuras tipo ojo de cerradura. Gira

el conjunto del soporte del kit de luces (I) en el sentido de las

manecillas del reloj para asegurarlo.

ƑReinstala el tornillo (PP) que se quitó en el paso 1.

ƑAsegúrate de que todos los tornillos están rmemente

apretados.

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica,

desconecta el circuito eléctrico del ventilador antes de instalar la

lámpara.

Cómo instalar las bombillas y el

tazón de vidrio

ƑCon el ventilador apagado, instala las dos bombillas LED

(L) de 9 W como máximo (incluidas) enroscándolas en los

portabombillas.

ƑColoca la pantalla (J) en la carcasa del kit de luces (E),

alineando las tres áreas planas en el reborde superior de la

pantalla (J) con las tres muescas salientes de la carcasa del kit

de luces.

ƑGira el tazón en el sentido de las manecillas del reloj hasta que

se detenga.

PRECAUCIÓN: Asegúrate de que la corriente está cortada

antes de montar o retirar el tazón de vidrio.

ADVERTENCIA: Espera que el tazón de vidrio se enfríe

completamente antes de retirarlo.

Cómo instalar el armazón decorativo

del kit de luces

Ensamblaje - Cómo montar las lámparas (continuación)

FQQ

ƑRetira tres tornillos (QQ) de lado de la carcasa del kit de luces

(F) y guárdalos para usarlos más adelante.

ƑAlza el armazón decorativo del kit de luces (K) hasta

la carcasa. Asegúrate de que los oricios del armazón

decorativo del kit de luces queden alineados con aquellos

de la carcasa.

ƑVuelve a instalar los tres tornillos (QQ) retirados en el primer

paso y apriétalos bien.

15 HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Cómo usar tu ventilador y control remoto

Control remoto: Tu ventilador está equipado con un control remoto que

controla la velocidad y las luces de tu ventilador de techo.

Las conguraciones de velocidad para clima cálido o frío dependen del

tamaño de la habitación, la altura del techo, la cantidad de ventiladores y

otros factores.

El ventilador se envía desde la fábrica con el interruptor de reversa

(YY) colocado para hacer circular el aire hacia abajo. Si deseas dirigir

la corriente de aire en la dirección contraria, apaga el ventilador y

espera que las aspas se detengan. Desliza el interruptor de reversa

(ubicado sobre la carcasa del motor) hacia la dirección opuesta y vuelve

a encender el ventilador. Las aspas del ventilador girarán en sentido

contrario y cambiarán la dirección de la corriente de aire.

Clima cálido: (Hacia adelante) Un ujo de aire descendente surte un

efecto refrescante. Esto te permite jar tu aire acondicionado en una

conguración más alta sin afectar tu comodidad.

Clima frío: (Reversa) Un ujo de aire ascendente desplaza el aire cálido

del techo. Esto te permite jar tu unidad de calefacción en una

conguración más baja sin afectar tu comodidad.

A. Clima cálido

B. Clima frío

1. Encendido y apagado (ON/OFF): Presiona y suelta el botón para encender o apagar el ventilador.

ƑMantén presionado el botón durante 5 segundos para usar el “temporizador inmediato”; esto encenderá

las luces durante 30 segundos (las luces se encenderán al 50% de su brillo).

2. Velocidad del ventilador: Los LEDs en el botón de velocidad del ventilador indicarán la velocidad

correspondiente.

- Oprime y suelta 1 vez - para encender el ventilador a velocidad alta.

- Oprime y suelta 2 veces - para encender el ventilador a velocidad media.

- Oprime y suelta 3 veces - para encender el ventilador a velocidad baja.

- Oprime y suelta 4 veces - para apagar el ventilador.

3. Encendido y apagado de luces (ON/OFF)

ƑOprime y suelta el botón para encender o apagar la luz.

ƑSi utilizas bombillas regulables y NO conguraste previamente el interruptor O/D del control remoto en la

posición “ON”, mantén presionado el botón para activar la función de regulación de intensidad luminosa.

4. Comfort BreezeTM

ƑPresiona y suelta el botón para activar el modo Comfort BreezeTM. Así cambiará la velocidad del ventilador

al azar, simulando una brisa relajante. Para cancelar esta función, oprime o .

5. Temporizador

- Con el ventilador encendido, oprime 1 vez - para activar el temporizador con 2 horas de funcionamiento.

- Con el ventilador encendido, oprime 2 veces - para activar el temporizador con 4 horas de funcionamiento.

- Con el ventilador encendido, oprime 3 veces - para activar el temporizador con 8 horas de funcionamiento.

Cómo usar tu ventilador y control remoto

Solución de problemas

Problema Solución

El ventilador no

enciende.

ƑVerica los fusibles o cortacircuitos principales y secundarios.

ƑAsegúrate de que el interruptor de pared esté en posición de encendido (ON), si corresponde.

ƑVerica las conexiones de cables en línea al ventilador y de cables del interruptor en la caja de interruptores.

ƑRevisa la batería del transmisor.

ƑAsegúrate de estar en el rango normal de 3 a 6 metros.

ƑAsegúrate de que las conguraciones del interruptor en línea sean las mismas para el transmisor y el receptor.

ƑRecuerda desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.

El ventilador hace

ruido.

ƑAsegúrate de que todos los tornillos de la carcasa del motor estén ajustados.

ƑAsegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor estén bien apretados.

ƑAsegúrate de que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja

del interruptor.

ƑEspera que transcurra un período de “adaptación” de 24 horas. La mayoría de los ruidos asociados con un

ventilador nuevo desaparecen en ese período.

ƑSi usas el kit de luces de ventilador de techo, asegúrate de que los tornillos que sujetan el vidrio estén bien

colocados. Verica que las bombillas estén bien aseguradas.

ƑAsegúrate de que la cubierta esté a corta distancia del techo. No debe tocar el techo.

ƑAsegura que la caja eléctrica esté bien ajustada y que las almohadillas aislantes de goma se hayan instalado

entre la placa de montaje y la caja eléctrica.

El ventilador oscila. ƑVerica que todas las aspas y los tornillos de sus brazos estén bien ajustados.

ƑLa mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están al mismo nivel.

Verica este nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto

en el centro de cada aspa al punto en el techo. Gira el ventilador hasta que la próxima aspa quede posicionada

para medir. Repite el procedimiento para cada aspa. Las desviaciones de la medición deben estar dentro de 0.3

cm. Deja que el ventilador funcione durante diez minutos. Si el ventilador continúa oscilando, comunícate con el

servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.

ƑPor causa del movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,

los soportes y los accesorios de las aspas. Verica que estén seguros. No es necesario desmontar el ventilador del techo.

ƑLimpia el ventilador con frecuencia para que luzca como nuevo al paso de los años. No uses agua al limpiar. Esto puede dañar el motor

o la madera e incluso es posible que provoque descarga eléctrica. Usa sólo un cepillo suave o un paño sin pelusas para evitar arañar el

acabado. El revestimiento está sellado con laca para minimizar la decoloración u opacidad.

ƑPuedes aplicar a la madera una na capa de pulimento para muebles y asegurar así mayor protección y superior belleza. Cubre los

arañazos pequeños con una leve aplicación de lustrador para calzado.

ƑNo necesitas lubricar el ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.

ADVERTENCIA: Asegúrate de que la electricidad esté

desconectada antes de limpiar tu ventilador.

Cuidado y limpieza

¿Preguntas, problemas o piezas perdidas? Antes de devolver a la tienda,

llama al Servicio al Cliente de Home Depot,

de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),

y los sábados de 9:00 a.m. a 6:00

p.m. (Hora Estándar del Este).

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

Conserva este manual para uso futuro.

Este equipo ha sido comprobado y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las

Normas de la FCC. Estos límites fueron establecidos para ofrecer protección razonable contra la interferencia dañina durante uso residencial. Este equipo genera,

usa y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina a comunicaciones

radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en una instalación particular. Si este equipo causa interferencia que perjudica la recepción

de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que trate de corregir la interferencia con una o más

de las siguientes medidas:

– reorientar o reubicar la antena receptora.

– incrementar la distancia entre los equipos y el receptor.

– conectar el equipo a un tomacorriente en un circuito distinto al que el receptor está conectado.

– consultar al distribuidor o algún técnico de radio/TV con experiencia.

PRECAUCIÓN:

Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas de FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar

interferencia dañina, y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.

King of Fans 52GLHS 52 inch Sandy cove User Manual HDC 52in Sandy Cove IM English 11012015

King of Fans, Inc. 52 inch Sandy cove HDC 52in Sandy Cove IM English 11012015

User Manual

Navigation menu

Namespaces

Views

Navigation
