King of Fans, Inc. 56 inch Breezemore part 2

Contents

User manual part 2

2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Mantenimiento y limpieza .................................................16
Solución de problemas .....................................................16
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de
que la electricidad ha sido apagada en el cortacircuitos o la
caja de fusibles antes de comenzar.
2. Todo el cableado debe cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70-1999 y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certicado y calicado.
3. La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
conable un mínimo de 35 lb. (15.9 kg). Usa solamente cajas
eléctricas aprobadas por UL marcadas como “apropiada para
sostener ventiladores de 15.9 kg o menos”.
4. El ventilador debe ir montado con un mínimo de 2.13 m de
separación entre el borde trasero de las aspas y el piso.
5. No coloques objetos en la trayectoria de las aspas.
6. Para evitar lesiones físicas o daños al ventilador y otros
artículos, ten cuidado al limpiar o trabajar cerca del ventilador.
7. Después de concluir las conexiones eléctricas, debes voltear
los conductores empalmados hacia arriba y meterlos con
cuidado en la caja eléctrica. Los cables deben estar separados
con el cable a tierra y el conductor a tierra del equipo hacia
uno de los lados de la caja eléctrica.
8. Todos los tornillos de fijación se deben verificar y ajustar
donde sea necesario antes de la instalación.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los soportes de las aspas (también
llamados “bridas”) durante o después de la instalación.
No coloques objetos en la trayectoria de las aspas.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con ningún
dispositivo de control de velocidad de estado sólido.
ADVERTENCIA: Los diagramas eléctricos son sólo
para referencia. Si usas un kit de luces, consulta el
manual de instrucciones del kit de luces para hacer
las conexiones eléctricas. Cualquier kit de luces
opcional debe estar aprobado por UL y estar marcado
como adecuado para ser usado con este ventilador.
ADVERTENCIA: Para evitar una posible descarga eléctrica,
apaga la electricidad en la caja principal de fusibles antes
de instalar el cableado. Si crees que no tienes suciente
conocimiento o experiencia sobre cableado eléctrico,
contacta a un electricista certicado.
Información de seguridad
Tabla de contenido
PRECAUCIÓN: Para reducir el riesgo de lesiones
personales, usa solamente los tornillos incluidos con
la caja eléctrica.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala solo en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de
15.9 kg o menos” y usa los tornillos que vienen con esta.
LEE Y GUARDA ESTAS INSTRUCCIONES.
ADVERTENCIA: Para disminuir el riesgo de incendio
o descarga eléctrica, este ventilador solo debe ser
usado con un control de velocidad con el núm. de
pieza RH786NR, fabricado por Rhine Electrionic Co.,
LTD.
Este aparato cumple com parte 15 de las reglas FCC. Operacion esta sujeto a las proximas condiciones. (1) esta aparato no puede causar interferencia
perjudicialy y (2) esta aparato tiene que aceptar cualquier interferencia recibida, incluyendo interferencia que puede causar operacion no deseado.
PRECAUCIÓN: Cambios o modicaciones sin la
aprobación expresa por el parido responsable del
cumplimiento pueden anular la autoridad para
operar el equipo.
3HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Preinstalación
Garantía
El proveedor garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta defectos de fabricación
ni de materiales al momento en que es enviado desde la fábrica. El proveedor también garantiza por un período de dos años a partir de la fecha de compra por el
comprador original, que todas las demás piezas del ventilador, sin incluir ninguna aspa de vidrio o acrílico, no presentarán ningún defecto de fabricación o de material
desde el momento de su salida de la fábrica. Acordamos reparar todos los defectos del tipo antes mencionado, sin cargo alguno o, a nuestra discreción, reemplazar
el producto por un modelo de igual calidad o superior si el producto es devuelto. Para obtener servicio de garantía, debe presentar una copia del recibo como
comprobante de compra. Todos los costos de retiro y reinstalación del producto están a su cargo. No están cubiertos bajo esta garantía daños a ninguna de las piezas
como resultado de accidentes, instalación o uso incorrectos o debido a la instalación de cualquier accesorio. Debido a que las condiciones climáticas pueden variar,
esta garantía no cubre ningún cambio en el acabado en bronce, incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce de
este tipo tienen una vida útil más prolongada cuando se los protege de las condiciones climáticas cambiantes. Es normal cierta “oscilación” y no se considerará un
defecto. Cualquier servicio realizado por personal no autorizado invalidará la garantía. No existe ninguna otra garantía expresa. Mediante la presente, Home Depot
Decorators Collection se exime de cualquier garantía, incluyendo pero sin limitarnos a aquellas de comercialización e idoneidad para un n particular, de acuerdo a
lo contemplado por la ley. La duración de cualquier garantía implícita que no se pueda eximir está limitada al período de tiempo especicado en la garantía explícita.
Algunos estados no permiten una limitación en la duración de la garantía; por consiguiente, la limitación anterior puede no aplicarse a su caso. El minorista no será
responsable por daños directos, indirectos o especiales que resulten o deriven del uso o rendimiento del producto, excepto en casos en que lo estipule la ley. Algunos
estados no permiten la exclusión o limitación de daños directos o indirectos, por lo que la limitación o exclusión anterior podría no aplicarse a su caso. Esta garantía
le otorga derechos legales especícos y es posible que también tenga otros derechos que varían de un estado a otro. Esta garantía sustituye todas las garantías
anteriores. Los costos de envío de cualquier devolución de productos hecha como parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el equipo de servicio al cliente al 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.
ESPECIFICACIONES
NOTA: Estas medidas son aproximadas. No incluyen ni
el amperaje ni el vataje consumido por el kit de luces.
Tamaño Velocidad Voltios
Consumo de
energía del
ventilador
(sin luces)
WATT
Flujo de aire
CFM
Eciencia de
ujo de aire
(Mientras más
alta, mejor)
CFM/WATT
Peso
neto
Peso
bruto
Pies
cúbicos
1.42 m
1
120
1 1878 1878
20.28 lb
(9.2 kg)
24.25 lb
(11 kg)
3.08 pies³
(0.087 m³)
2 2 2614 1307
3 3 3422 1141
4 5 4329 866
5 8 5061 633
6 13 5869 451
7 22 7100 323
8 28 7503 268
9 35 8201 234
4

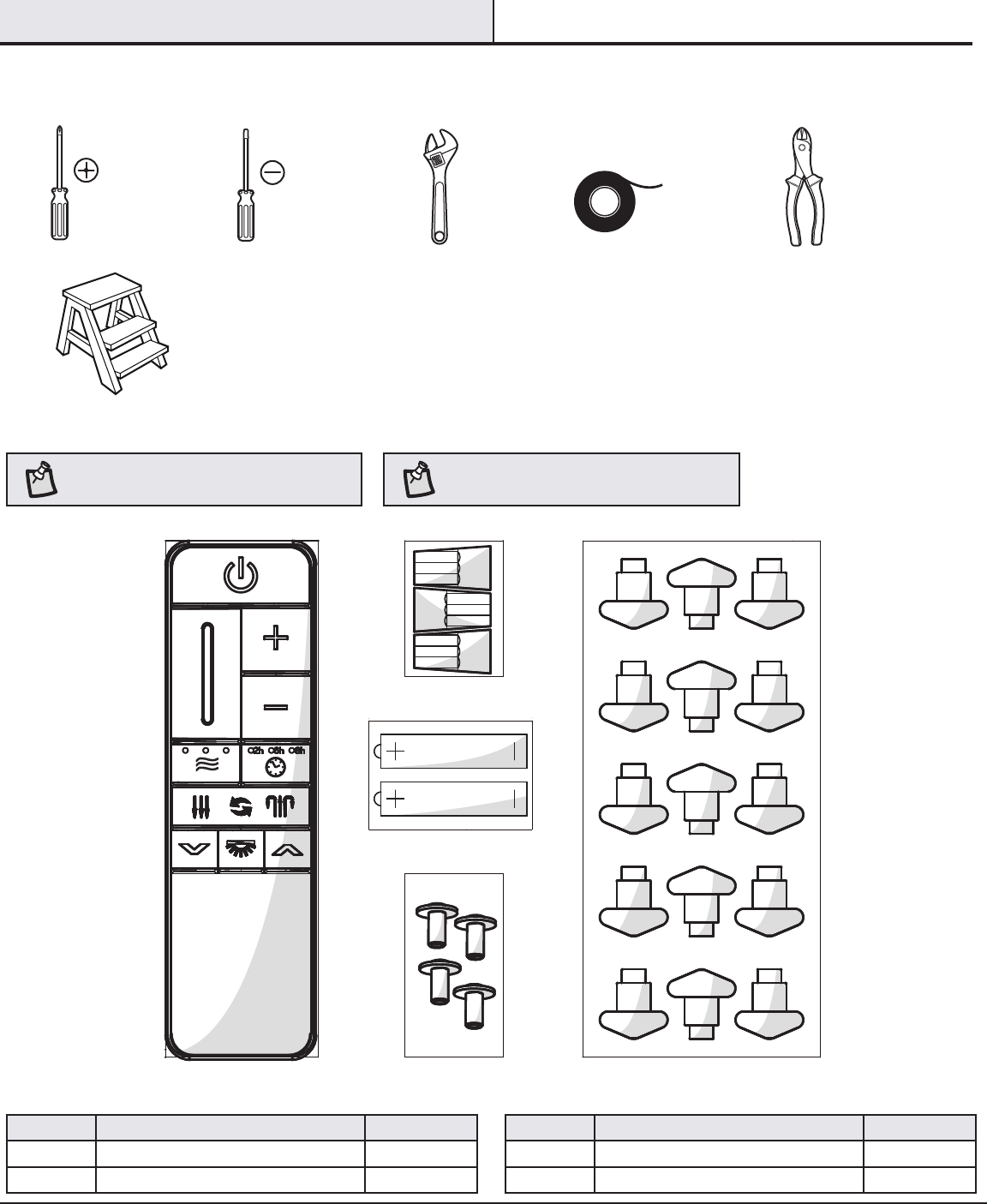

Pieza Descripción Cantidad
AA Transmisor (incluye baterías) 1
BB Tuerca de plástico para conectar cables 3
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: No se muestra el tamaño real de los
herrajes.
DD
CC
BB
AA
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables /
Pelacables
Escalera de tijera
NOTA: Los herrajes deben estar
empaquetados en un paquete de ampollas.
Pieza Descripción Cantidad
CC Tornillos para montaje de aspas 15
DD Tuerca decorativa 15
5HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.

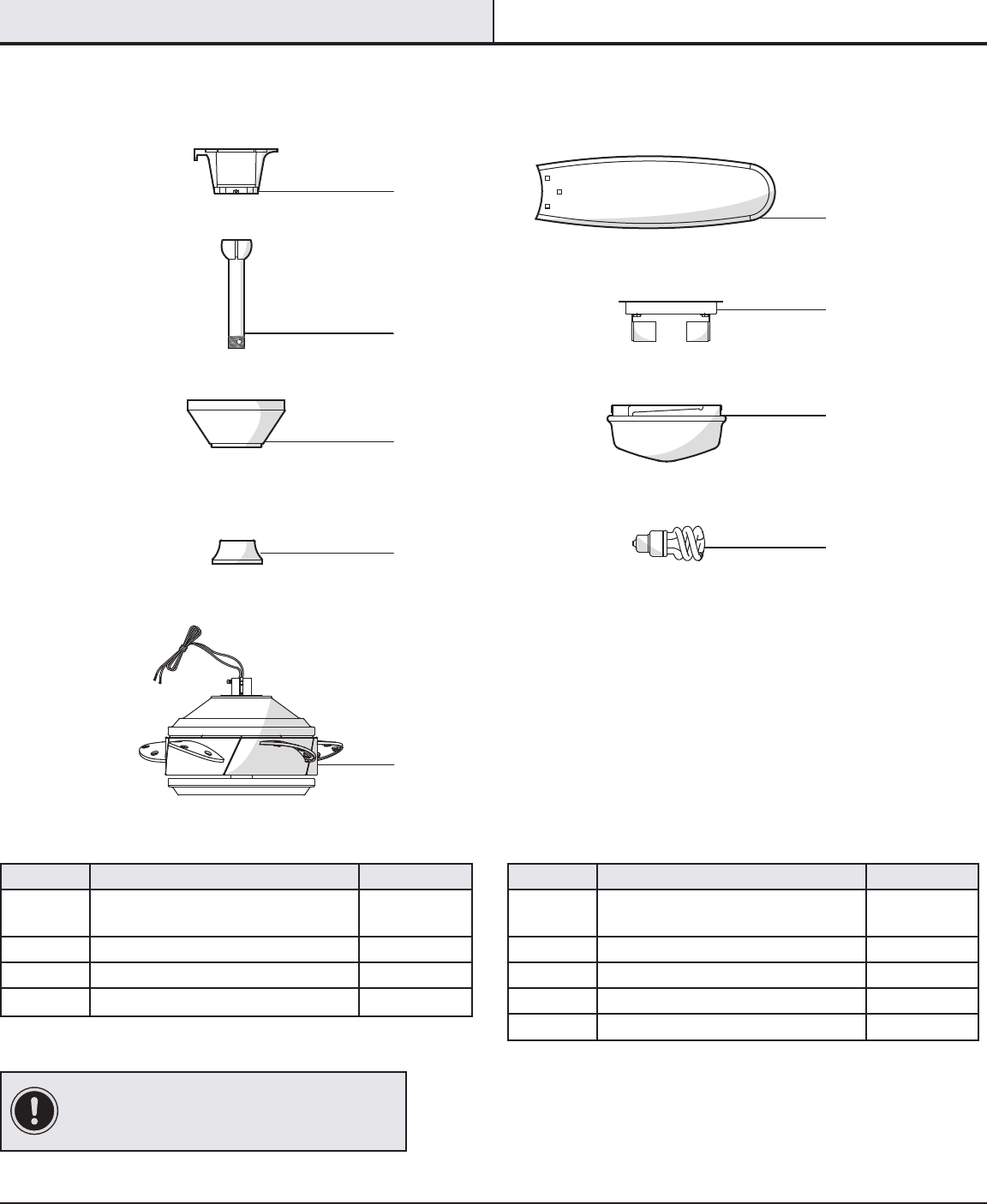

Pieza Descripción Cantidad
ASoporte de montaje deslizante
(dentro de la cubierta) 1
B Ensamblaje de tubo bajante/bola 1
C Cubierta 1
D
Cubierta decorativa del collarín del motor
1
Pieza Descripción Cantidad
EEnsamblaje del motor del ventilador con
carcasa del kit de luces preinstalada
1
F Aspa 5
GEnsamblaje del soporte del kit de luces 1
H Pantalla de vidrio 1
I Bombillas 2
IMPORTANTE: Este producto o sus componentes están
protegidos por una o más de las siguientes patentes de
los EE. UU.: 5,947,436; 5,988,580; 6,010,110; 6,046,416,
6,210,117 y otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
F
D
H
G
E
I
6

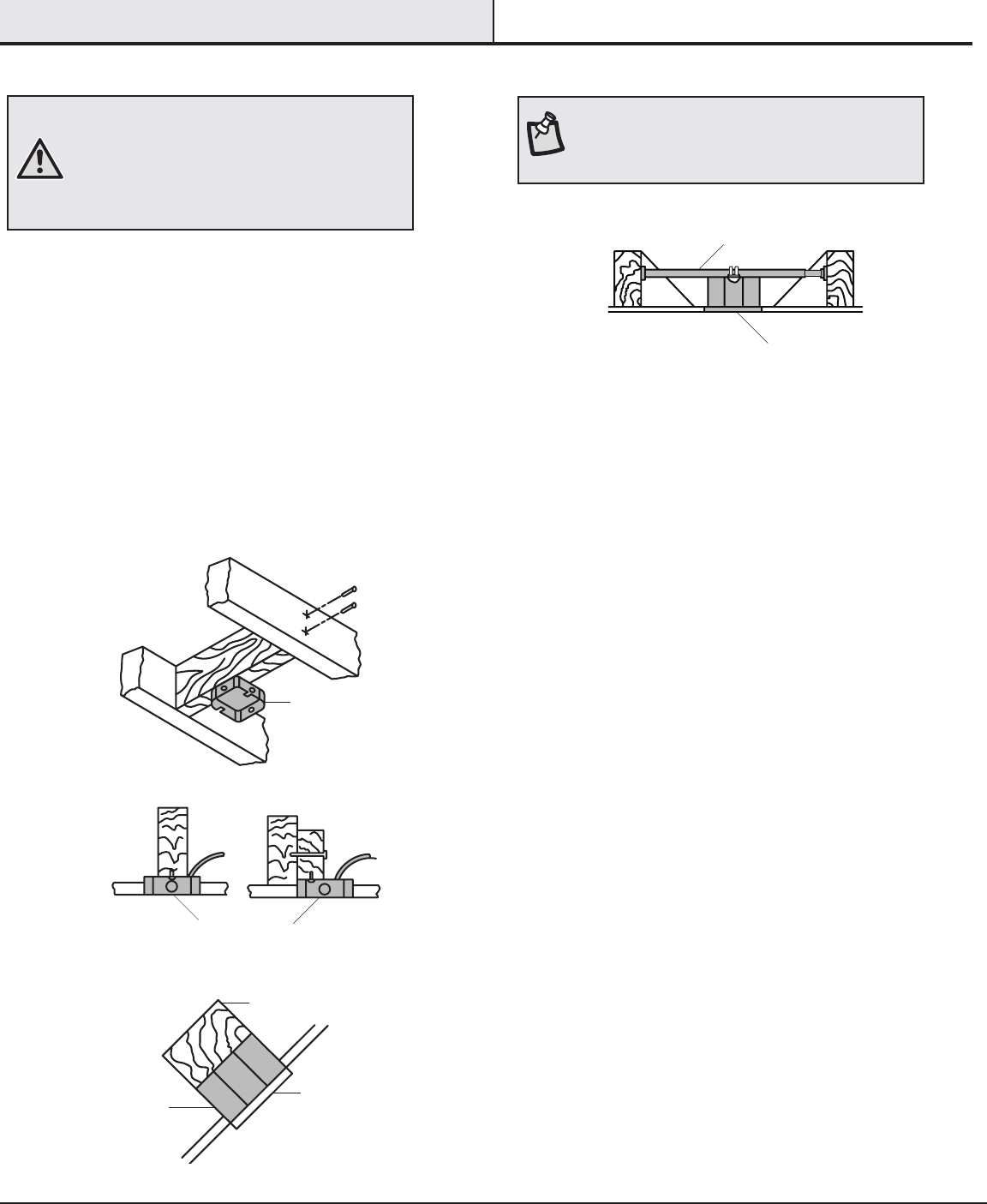

Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala solo en una caja
eléctrica clasicada como “apropiada para sostener
ventiladores de 15.9 kg o menos” y usa los tornillos
que vienen con esta. Las cajas eléctricas utilizadas
comúnmente para el soporte de lámparas pueden no servir
como soporte de ventilador y tal vez deban reemplazarse.
En caso de duda, consulta a un electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
□Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□Asegura la caja eléctrica directamente a la estructura de
la edicación. Usa los sujetadores y materiales apropiados.
La caja eléctrica y la estructura de soporte deben montarse
de forma segura y tener capacidad para sostener de manera
conable un mínimo de 15.9 kg. Usa solamente cajas
eléctricas aprobadas por UL marcadas como “apropiada para
sostener ventiladores de 15.9 kg o menos”. No uses una caja
eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas distintas
de montar la caja eléctrica.
Si la cubierta toca el tubo bajante, retira la tapa inferior decorativa de
la cubierta y gira la cubierta 180º antes de jarla a la placa de montaje.
Para colgar el ventilador donde ya haya una lámpara pero ninguna viga de
techo, tal vez necesites una barra para colgar como se mostró anteriormente
(disponible en cualquier tienda de The Home Depot).
NOTA: Tal vez necesites un tubo bajante más largo
para mantener la altura mínima adecuada de las
aspas, al instalar el ventilador en un techo inclinado.
El ángulo máximo permitido es de 30º con respecto
a la posición horizontal.
Caja
eléctrica
Caja eléctrica
Caja
eléctrica
empotrada
Soporte fuerte
Placa de
montaje
en techo
Caja eléctrica
Barra para colgar
7HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.

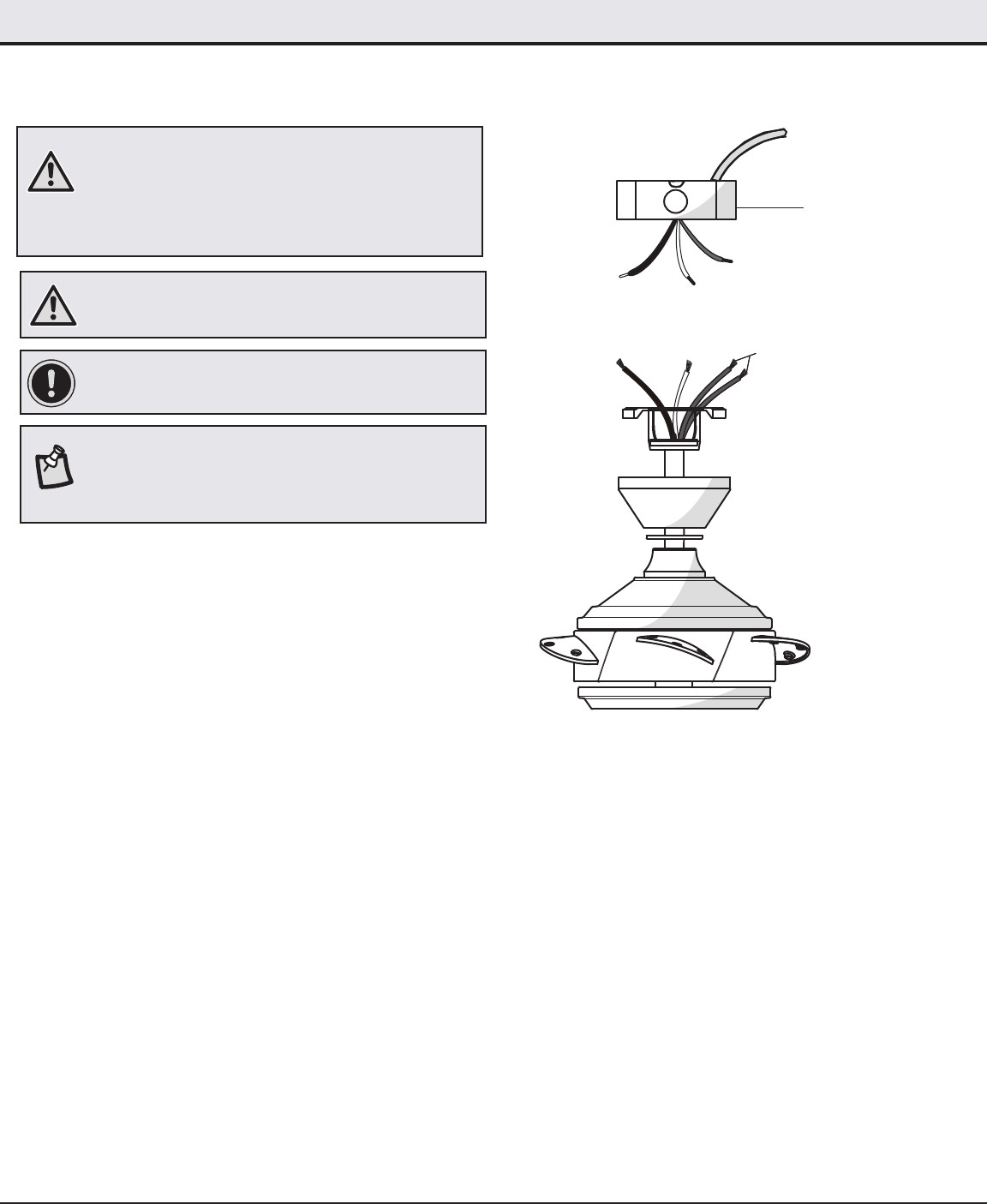

Ensamblaje - Montaje estándar en techo
Disposición de los cables
Cómo ensamblar el ventilador
Preparación para el montaje

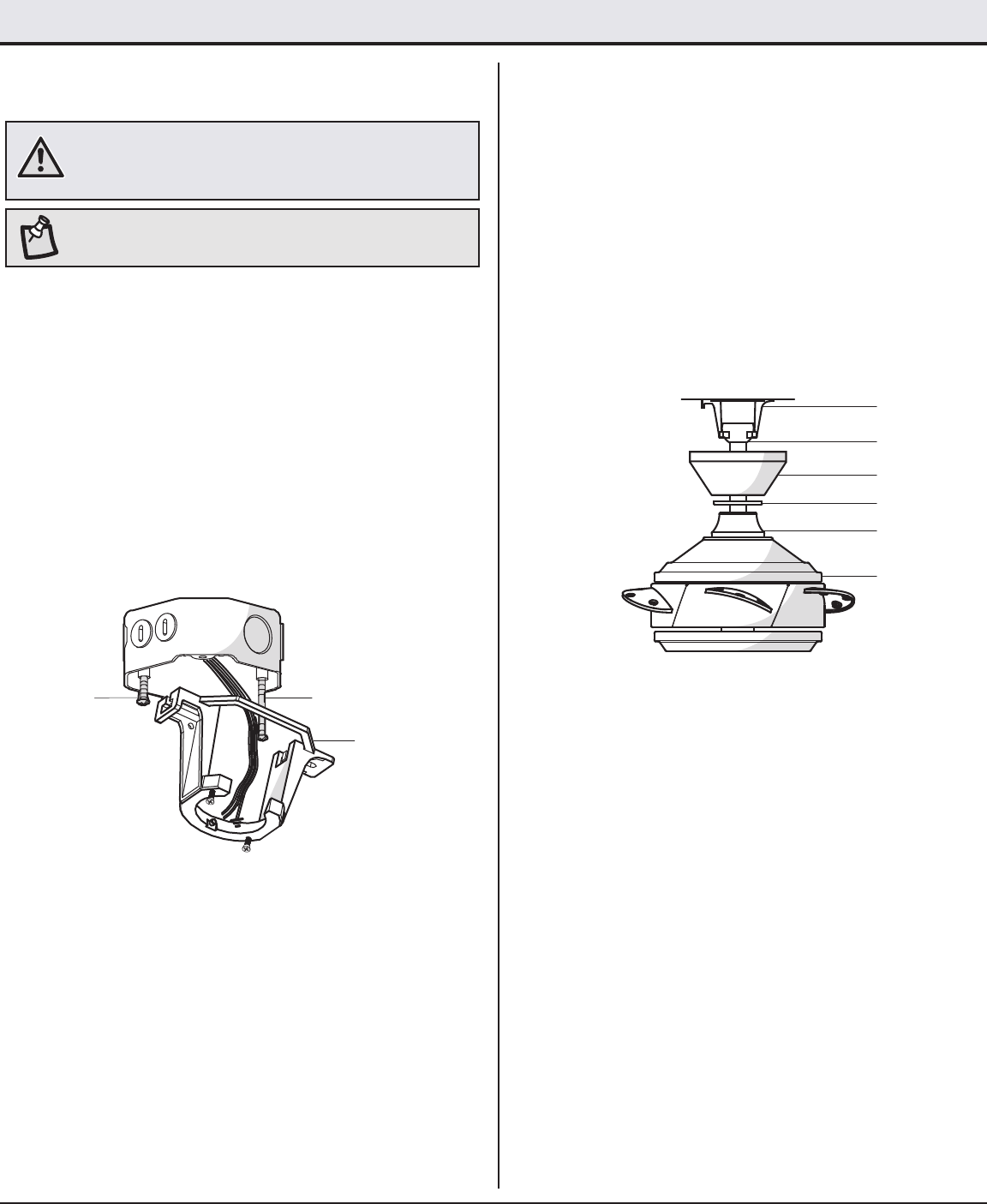

□Retira la tapa inferior (J) de la cubierta (C), girándola en
sentido contrario a las manecillas del reloj hasta soltarla.
□Aoja los dos tornillos de la cubierta (EE) ubicados en la
parte inferior del soporte de montaje y gira la cubierta en
sentido contrario a las manecillas del reloj para quitar el
soporte de montaje (A) de la cubierta (C).
□Inserta los cables que salen por la parte superior del
ensamblaje del motor del ventilador (E) a través del
centro de la tapa de la cubierta (J).
□Inserta el tubo bajante/bola (B) a través de la cubierta (C) y
desliza la cubierta decorativa del collarín del motor (D) en
el extremo del tubo bajante/bola (B). Asegúrate de que las
ranuras de la cubierta (C) estén en la parte superior.
□Inserta los cables que salen por la parte superior del
ensamblaje del motor del ventilador (E) a través del
tubo bajante como se muestra.
2
3
1
C
A
EE
J
C
D
E
J
B
E
B
K
HH
FF
□Quita el tornillo de jación (FF) girándolo en sentido contrario
a las manecillas del reloj.
□Instala el tubo bajante (B) insertándolo en el collarín del motor
(K) y girándolo en el sentido de las manecillas del reloj hasta que
quede jo.
□Vuelve a instalar el tornillo de jación (FF) girándolo en el sentido
de las manecillas del reloj hasta que quede jo.
NOTA: Este ventilador está equipado con una pestaña de
seguridad (HH). Si el tornillo de jación (FF) se aoja mientras el
ventilador está funcionando en reversa, la pestaña de seguridad
(HH) se enganchará y evitará que el ventilador se caiga.
PRECAUCIÓN: Para asegurarte de que no haya oscilación
y evitar dañar el ventilador, el tubo bajante (B) y el tornillo
del jación (FF) deben estar completamente ajustados.
8
Ensamblaje - Cómo colgar el ventilador
Cómo jar el ventilador a la caja
eléctrica Cómo colgar el ventilador
□Aoja los dos tornillos de la caja eléctrica (GG).
□Pasa los cables de suministro de 120 voltios a través del
oricio central en el soporte de montaje (A).
□Desliza el soporte de montaje (A) en los tornillos de la caja
eléctrica (GG) y centra el soporte (A) en relación con la caja
eléctrica. Si es necesario, usa arandelas niveladoras (no se
incluyen) entre el soporte de montaje deslizante (A) y la caja
eléctrica. El lado plano del soporte de montaje deslizante (A)
debe estar de frente a la caja eléctrica, como se muestra.
□Ajusta rmemente los dos tornillos de la caja eléctrica (GG).
□Con cuidado, levanta el ensamblaje del motor del
ventilador (E) hasta el soporte de montaje deslizante (A).
□Inserta la bola del ensamblaje de tubo bajante/bola en el
casquillo del soporte de montaje deslizante (A).
□Gira el ensamblaje de tubo bajante/bola en el sentido de
las manecillas del reloj hasta que quede encajado, con la
pestaña del soporte de montaje deslizante (A) alineada con
la ranura de la bola.
12
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala solo en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de 15.9 kg
o menos” y usa los tornillos que vienen con esta.
A
GG
GG
A
B
E
C
D
J
NOTA:El soporte de montaje (A) está diseñado para ser colocado
sobre una caja eléctrica con los tornillos de esta (GG) instalados.
9HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador (continuación)
Caja eléctrica
en el techo II
Cable verde o pelado
Negro Blanco
Verde
Negro Blanco
Cómo realizar las conexiones eléctricas
3
IMPORTANTE: Usa los conectores de cables plásticos (BB) incluidos
con tu ventilador. Sujeta los conectores con cinta de electricista y
asegúrate de que no haya conexiones o cables sueltos.
ADVERTENCIA: Cada cable no suministrado con este ventilador
está diseñado para aceptar un máximo de un solo circuito
eléctrico doméstico de calibre 12 y dos cables del ventilador.
Si tienes un cableado doméstico superior a calibre 12 o más de un
cable doméstico para conectar al cableado del ventilador, consulta
a un electricista para conocer el tamaño adecuado de las tuercas
para cables a usar.
□El ventilador viene con cables terminales de 1.98 m para uso
con un ensamblaje extendido de tubo bajante/bola. Si usas
el ensamblaje extendido de tubo bajante/bola (B) de 11.4
cm incluido, puedes recortar los cables terminales al largo
deseado (no menos de 30.5 cm). Esto dejará más espacio
en la cubierta (C). Si no quieres cortar los cables, deberás
enrollarlos cuidadosamente.
□Conecta los cables verdes del motor del ventilador al cable
verde o pelado del hogar usando una tuerca de conexión de
cables (BB).
□Conecta los cables blancos del motor del ventilador al cable
blanco del hogar usando una tuerca de conexión de cables (BB).
□Conecta los cables negros del motor del ventilador al cable
negro del hogar usando una tuerca de conexión de cables (BB).
□Asegura cada tuerca de conexión de cables con cinta de
electricista.
□Gira la tuerca de conexión de cables (BB) hacia arriba y
coloca el cableado dentro de la caja eléctrica (II).
NOTA: El ventilador viene con cables terminales de 1.98 m para
uso con un ensamblaje extendido de tubo bajante/bola. Si usas
el ensamblaje extendido de tubo bajante/bola (B) de 11.4 cm
incluido, puedes recortar los cables terminales al largo deseado
(no menos de 30.5 cm).
ADVERTENCIA: Quita los tapones de goma del motor en la parte
inferior del ventilador antes de instalar las aspas o de vericar
el motor.
10
Cómo montar el ensamblaje del motor
del ventilador (montaje estándar)
□Alinea las ranuras de cierre de la cubierta con dos tornillos
(EE) en el soporte de montaje (A). Alza para enganchar las
ranuras y gira de izquierda a derecha para asegurarla en
su sitio.
□Aprieta rmemente los dos tornillos (EE).
□Instala la tapa inferior decorativa (J) alineando las ranuras de
la tapa con los tornillos en la parte inferior de la cubierta (C).
Gira la tapa inferior en sentido de las manecillas del reloj para
jarla en su lugar.
ADVERTENCIA: Cuando uses el ensamblaje del tubo bajante/
bola estándar, la pestaña en el aro en la parte inferior del soporte
de montaje debe encajar en la ranura de la bola de soporte. Si
la pestaña no se asienta correctamente en la ranura, se puede
dañar el cableado.
C
A
EE
J
B
E
Ensamblaje - Cómo colgar el ventilador (continuación)
5

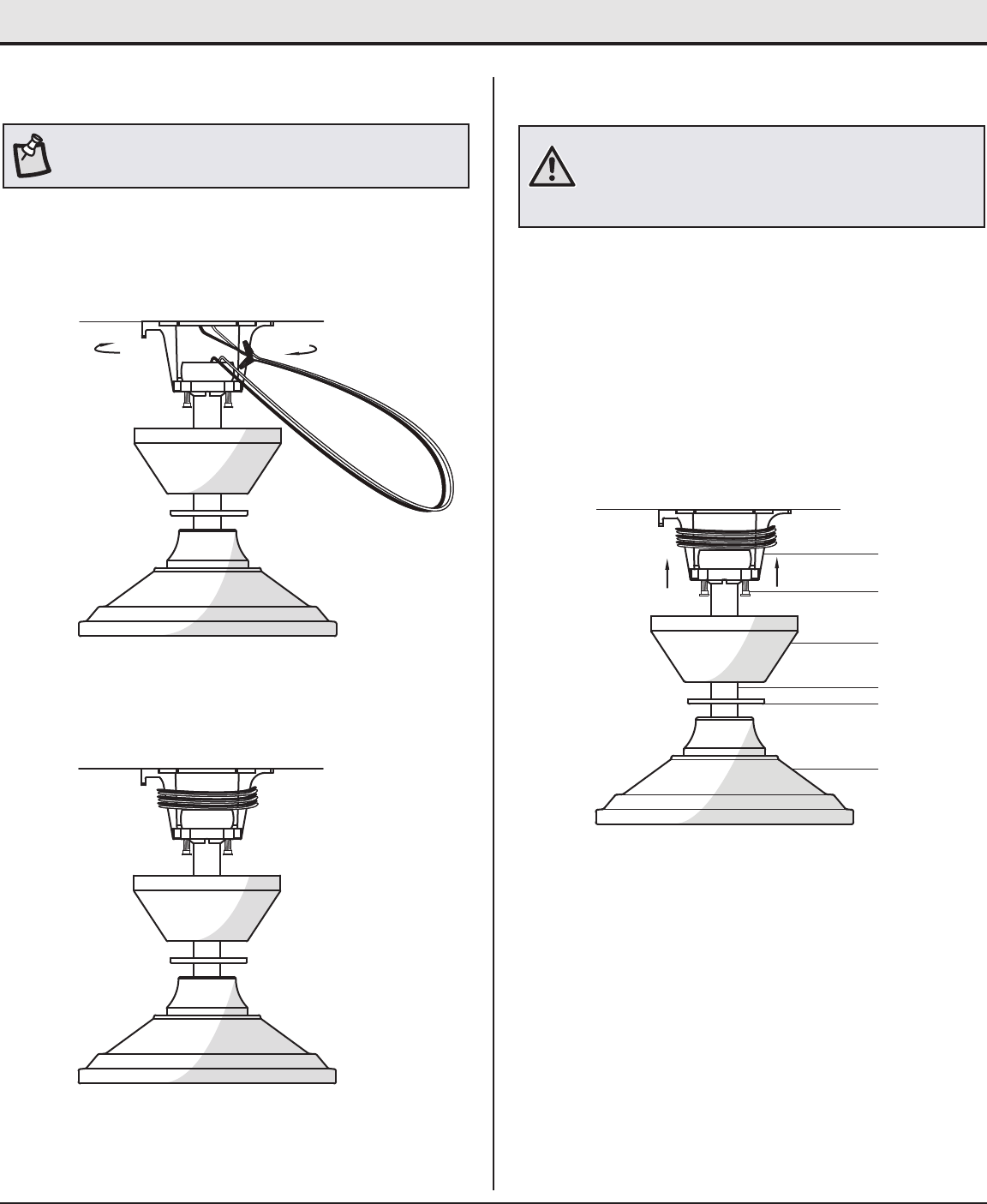

Cómo enrollar el cable sobrante
□Con cuidado, enrolla el exceso de cable alrededor del soporte
de montaje.
□Asegura con cinta de electricista.
4
NOTA: Sigue estos pasos SOLAMENTE si no cortaste el cable
sobrante del ventilador de techo.
11 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.

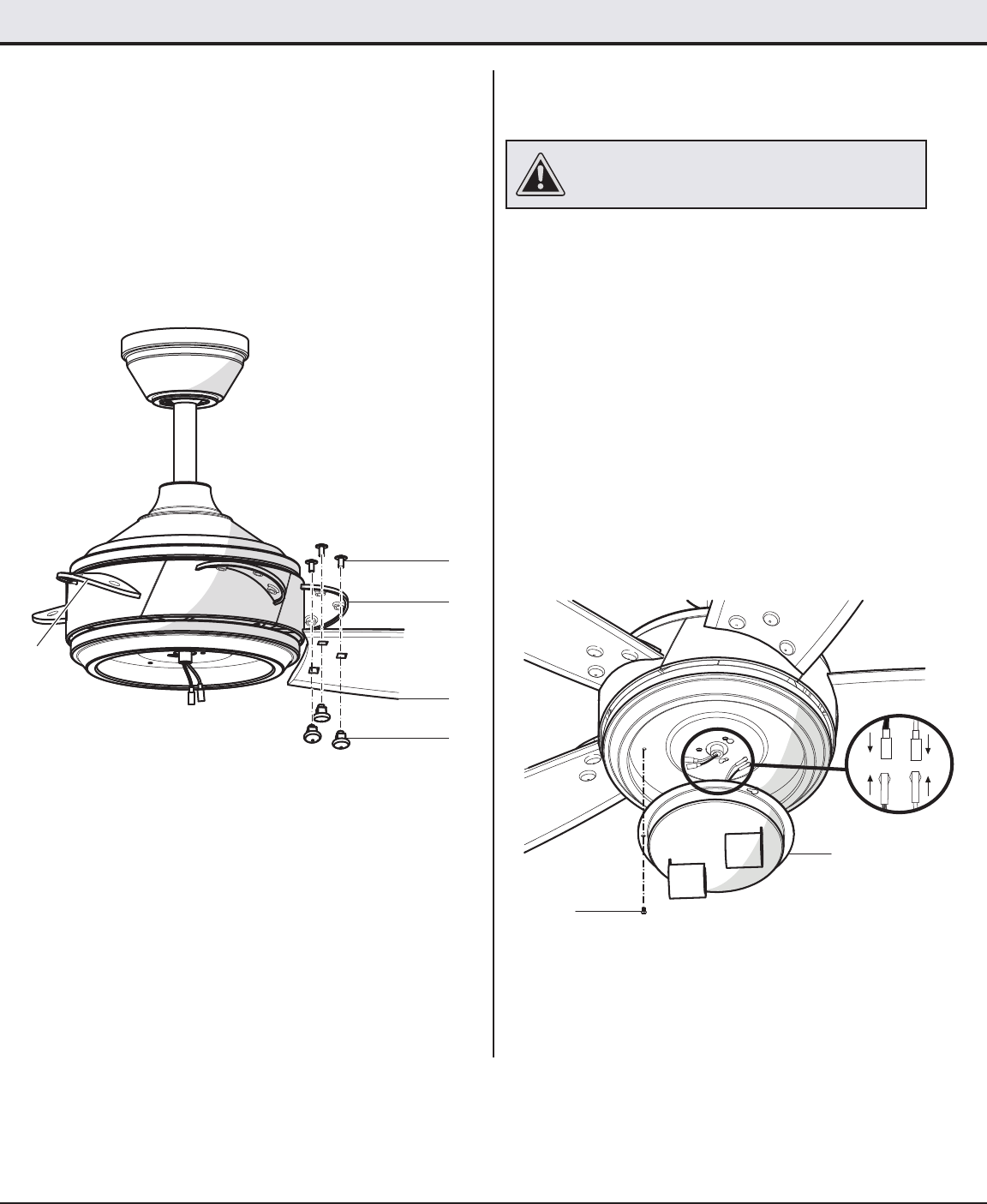

Cómo jar las aspas del ventilador
6
□Monta el aspa (F) en el soporte de esta (L) usando las
tuercas decorativas (DD) y los tornillos para montar las
aspas (CC) incluidos. Inserta un tornillo de montaje de aspas
(CC) a través del oricio del aspa (F) y el soporte de esta (L)
en una tuerca decorativa (DD). Repite para los otros
dos oricios del aspa (F).
□Aprieta rmemente cada tornillo (CC).
□Repite estos pasos para ensamblar las aspas restantes.
E
CC
DD
F
L
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo instalar el ensamblaje del
soporte del kit de luces
7
□Para colocar el ensamblaje del soporte del kit de luces
(G), quita un tornillo (JJ) de la carcasa del kit de luces
(preinstalada) y aoja pero no quites los otros dos tornillos.
□Conecta el cable azul que sale por debajo del ensamblaje del
motor del ventilador (E) con el cable negro de la parte superior
del ensamblaje del soporte del kit de luces (G).
□Conecta el cable blanco que sale por debajo del ensamblaje
del motor del ventilador (E) con el cable blanco de la parte
superior del ensamblaje del soporte del kit de luces (E).
□Empuja el ensamblaje del soporte del kit de luces (G) hacia la
carcasa del kit de luces (preinstalada), de manera que las dos
cabezas de los tornillos aojados encajen en las ranuras tipo
ojo de cerradura. Gira el ensamblaje del soporte del kit
de luces (G) para asegurarlo.
□Reinstala el tornillo que retiraste en el paso 1.
□Comprueba si todos los tornillos están rmemente apretados.
JJ
G
PRECAUCIÓN: Para disminuir el riesgo de descarga
eléctrica, desconecta el circuito de energía del
ventilador antes de instalar el kit de luces.
12
Ensamblaje — Cómo instalar los accesorios

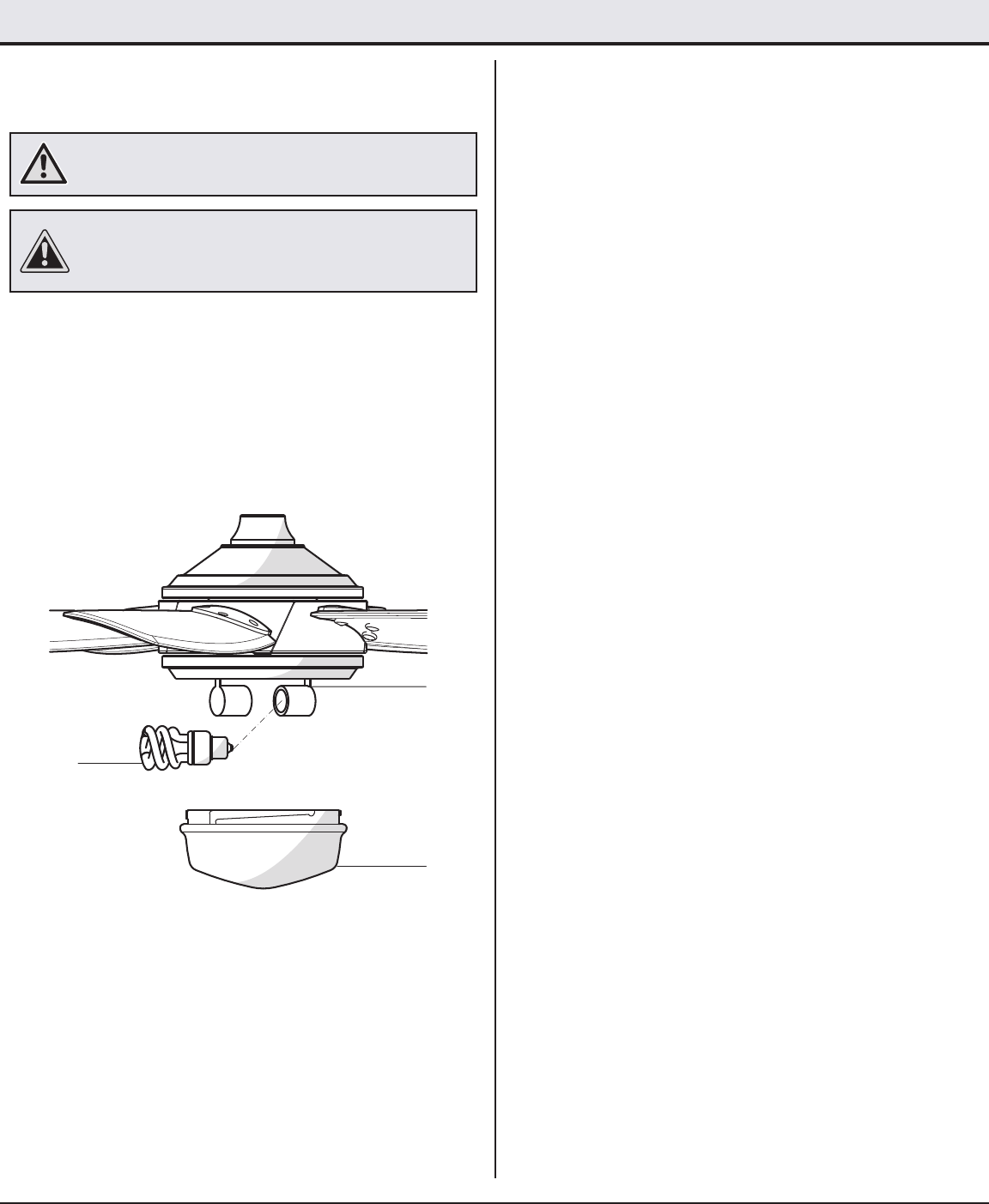

Cómo instalar las bombillas y la
pantalla de vidrio
1
□Con la electricidad apagada, instala las dos bombillas
uorescentes (I) (máximo 14 watt, incluidas) ajustándolas
en los portabombillas.
□Coloca la pantalla de vidrio (H) en el ensamblaje del kit de
luces, alineando las tres áreas planas en la brida superior
de la pantalla de vidrio (H) con las tres muescas salientes del
ensamblaje del kit de luces. Gira la pantalla de vidrio (H) en
el sentido de las manecillas del reloj hasta que no gire más.
I
H
G
ADVERTENCIA: No aprietes demasiado al instalar la pantalla en
el ensamblaje del kit de luces. Espera que la pantalla se enfríe
completamente antes de retirarla.
PRECAUCIÓN: Colocar bombillas de vataje incorrecto hará que
las luces del ventilador se apaguen hasta que se instalen las
bombillas adecuadas. Apaga las luces y reemplaza las bombillas
por otras del vataje correcto.
13 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Cómo usar tu ventilador y el control remoto
Proceso de memorización
Si deseas usar otra unidad de control remoto con tu nuevo ventilador,
instala una siguiendo los pasos a continuación:
□Apaga la fuente principal de electricidad para comenzar el
proceso de memorización.
□Vuelve a conectar la electricidad a la unidad.
□Dentro de los 30 segundos luego de encender la CA del
ventilador, mantén presionado el botón durante 5 segundos
para ingresar a la función de memorización. Una vez que el
receptor haya detectado la frecuencia establecida, la luz del
ventilador parpadeará dos veces, si corresponde. No existe
ninguna indicación si tu ventilador no está equipado con una luz.
NOTA: Después de que la corriente CA está encendida, no
presiones ningún otro botón del control remoto antes de presionar
el botón “FAN OFF”. Si lo haces, el procedimiento puede fallar.
NOTA: El control remoto puede memorizar múltiples receptores.
Asegúrate de que ningún otro receptor esté funcionando durante
el proceso de memorización. Separa los interruptores de corriente
del ventilador aproximadamente a 2 metros.
Temporizador
Disminuye la velocidad
del ventilador
Aumenta la velocidad
del ventilador
Encender/apagar
el ventilador
Encender/apagar la luz
Disminuye la
intensidad de la luz
(Regulador)
Clima cálido
(Hacia adelante)
Comfort Breeze
™
Barra LED de escala
que indica la velocidad
del ventilador
Clima frío
(Reversa)
Aumenta la
intensidad de la luz
(Regulador)

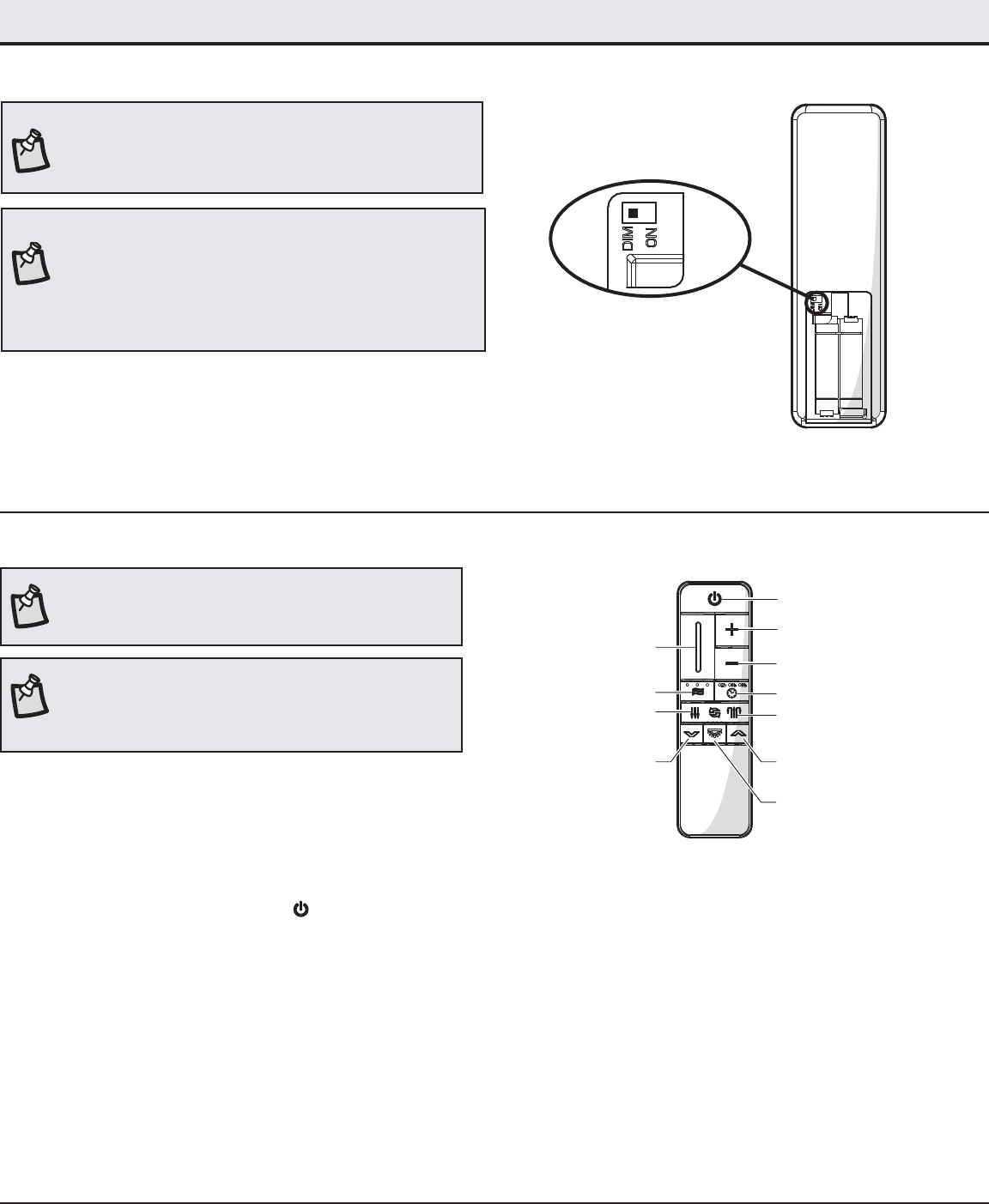

Cómo congurar el código del transmisor
□Quita la cubierta de la batería presionando con rmeza en
la echa y deslizando la cubierta hasta soltarla.
□Instala 2 baterías AAA de 1.5 V (incluidas).
□Coloca de nuevo la cubierta en el control remoto.
NOTA: La batería se debilitará con el tiempo y deberá ser reemplazada
antes de que se produzca alguna fuga, ya que esto dañará el control
remoto. Desecha la batería adecuadamente, y mantenla fuera del
alcance de los niños.
NOTA: El interruptor marcado con ON/DIM (encendido/regulación) controla
la función de regulación de intensidad de las luces: Si usas bombillas
no regulables, usa un bolígrafo de punta redonda o un destornillador
pequeño para congurar el interruptor a la posición ON (encendido) para
desactivar la función de regulación de intensidad.
Si usas bombillas regulables, congura el interruptor en la posición DIM
para activar la función de regulación de intensidad.
14
Cómo usar tu ventilador y el control remoto
1. Botón del ventilador. Oprime y suelta el botón para encender o apagar el ventilador.
□Mantén oprimido el botón durante 5 segundos para ingresar a la función de memorización.
□Ventilador encendido. La función de memoria del ventilador reiniciará la velocidad congurada en el ventilador antes de haber cortado el
suministro de electricidad. La barra de luz LED mostrará la conguración actual durante 5 segundos después de que sueltes el botón.
□Ventilador apagado. La función de memoria del ventilador almacenará la conguración actual para la próxima vez que el
ventilador esté en uso.
2. Funciones de velocidad
El botón + aumenta la velocidad del ventilador
□Al presionar y soltar el botón + una vez, la velocidad del ventilador aumentará. Cada incremento en la conguración hará que la
barra de luz LED se ilumine un poco más hasta que el ventilador haya alcanzado la conguración de máxima velocidad posible; en
ese momento la barra de luz LED estará iluminada completamente.
□Al mantener oprimido el botón + la velocidad del ventilador se incrementará automáticamente a través de la conguración de
velocidades y los incrementos se reejarán en la barra de luz LED. Cuando la barra de luz LED esté completamente iluminada, el
ventilador ha alcanzado la conguración máxima de velocidad.
□Si presionas el botón + en el modo Comfort BreezeTM, este modo se cancelará automáticamente y se reiniciará el funcionamiento
normal del ventilador.
El botón - reduce la velocidad del ventilador
□Al presionar y soltar el botón - una vez, la velocidad del ventilador disminuirá. Cada descenso en la conguración hará que
la barra de luz LED disminuya su intensidad un poco más hasta que el ventilador haya alcanzado la conguración de mínima
velocidad posible. En ese momento, la barra LED estará iluminada en un 25% aproximadamente.
□Al mantener oprimido el botón - la velocidad del ventilador disminuirá automáticamente a través de la conguración de
velocidades y las disminuciones se reejarán en la barra de luz LED. Cuando la barra de luz LED esté iluminada en un 25%, el
ventilador ha alcanzado la conguración mínima de velocidad.
□Si presionas el botón - en el modo Comfort BreezeTM, este modo se cancelará automáticamente y se reiniciará el funcionamiento
normal del ventilador.
3. Comfort BreezeTM
Hay tres conguraciones de Comfort BreezeTM . Al presionar el botón , se activará el modo Comfort BreezeTM y la barra de luz
LED se iluminará lentamente desde abajo hasta arriba para mostrar la conguración actual.
□Conguración 1: Alterna entre las velocidades 1 a 3, la barra de luz LED deberá iluminarse hasta un 33% aproximadamente.
□Conguración 2: Alterna entre las velocidades 1 a 6, la barra de luz LED deberá iluminarse hasta un 66% aproximadamente.
□Conguración 3: Alterna entre las velocidades 1 a 9, la barra de luz LED deberá iluminarse completamente.
Apagado Conguración 1 Conguración 2 Conguración 3 Deshabilitar Comfort BreezeTM
Nota: Si estás usando el modo Comfort BreezeTM, al presionar el botón , este modo se cancelará y se reiniciará el
funcionamiento normal del ventilador.
Nota: Debes encender el ventilador antes de usar la función del temporizador.
15 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.

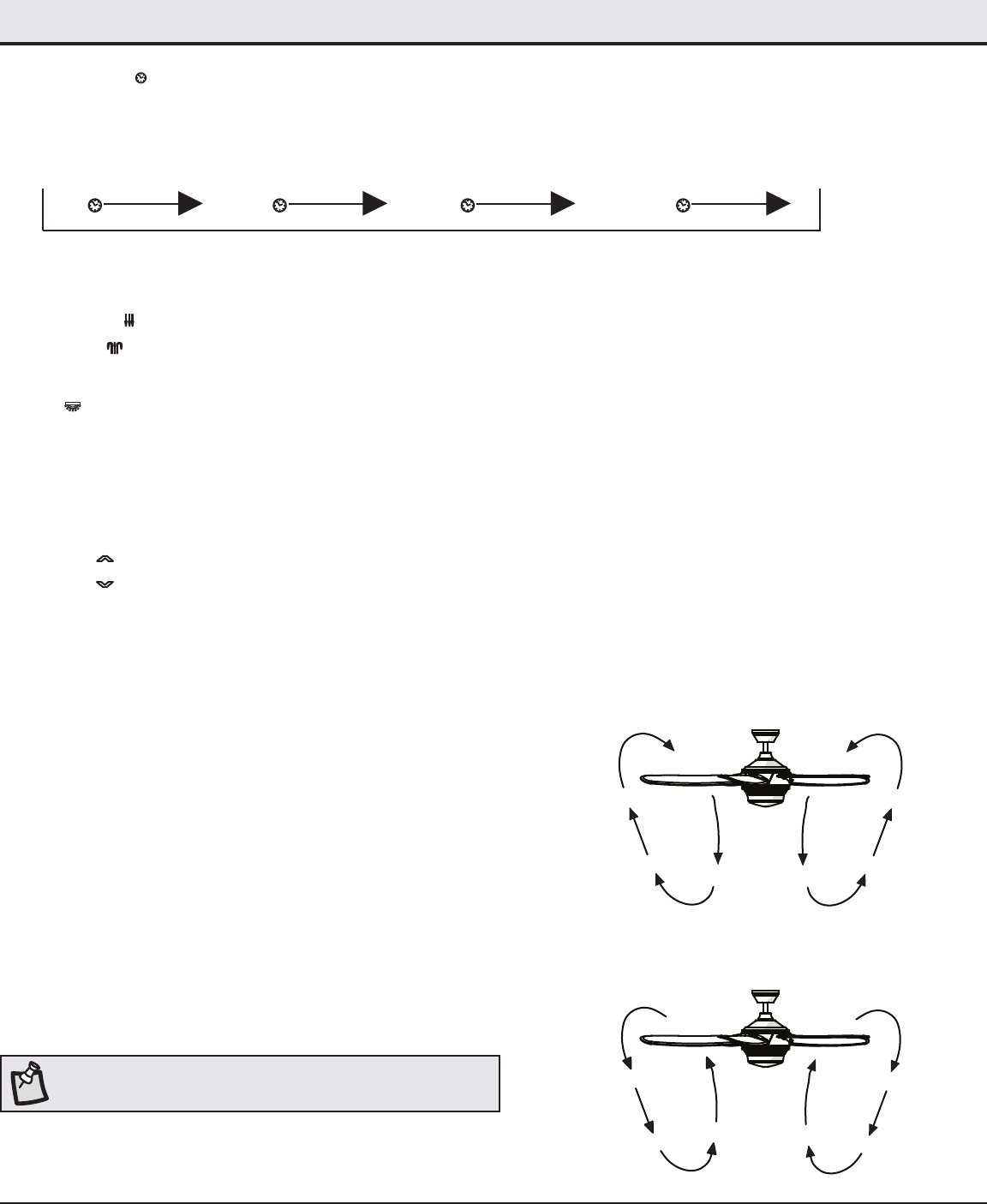

Cómo usar tu ventilador y el control remoto
Control remoto - Tu ventilador está equipado con un control remoto
que controla la velocidad y las luces de tu ventilador de techo.
Las conguraciones de velocidad para clima cálido o frío dependen
de factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores y demás.
A. Clima cálido - (Hacia adelante) Un ujo de aire descendente crea un
efecto refrescante.
Esto te permite programar el aire acondicionado en una conguración
más alta sin afectar tu comodidad.
B. Clima frío - (Reversa) Un ujo de aire ascendente mueve el aire cálido
lejos del techo. Esto te permite jar tu unidad de calefacción en una
conguración más baja sin afectar tu comodidad.
NOTA: Oprime el botón de reversa cuando el ventilador todavía esté en
movimiento. Si el ventilador no está en movimiento, no cambiará de dirección.
A. Clima cálido
B. Clima frío
4. Temporizador
□Al presionar el botón Timer, el ventilador y la luz (si está encendida) se apagarán automáticamente después de 2, 4 u 8 horas. Cuando
activas el modo Timer, la luz LED a la izquierda del tiempo sobre el reloj en la parte superior se iluminará.
Apagado 2H 4H 8H Deshabilitar el temporizador
5. Botón de reversa del ventilador (Debe ser oprimido cuando el ventilador esté funcionando)
□Clima cálido: La barra de luz LED se iluminará y las luces irán de alta a baja intensidad.
□Clima frío: La barra de luz LED se iluminará y las luces irán de baja a alta intensidad.
6. Luces
□Oprime y suelta el botón Light para encender o apagar la luz.
□Luz encendida: La función de memoria del ventilador reiniciará la conguración de luz (encendida, apagada o regulada) del ventilador antes
de haber cortado el suministro de energía.
7. Regulador de intensidad.
□Presiona para incrementar el nivel de luz deseado.
□Presiona para reducir el nivel de luz deseado.
16
Solución de problemas
Problema Solución
El ventilador
no enciende.
□Verica los fusibles o disyuntores principales y secundarios.
□Verica las conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja de
interruptores.
□Revisa la batería del control remoto.
□Asegúrate de estar en el rango normal de 3 a 6 metros.
□Recuerda desconectar la electricidad antes de vericar las conguraciones del interruptor.
El ventilador
hace ruido.
□Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.
□Asegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor están bien ajustados.
□Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior de la caja
del interruptor.
□Espera que transcurra un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo
ventilador desaparecen en ese período.
□Si usas el kit de luces del ventilador de techo, asegúrate de que los tornillos que sujetan el vidrio estén bien
colocados. Verica que las bombillas estén bien aseguradas.
□Asegúrate de que la cubierta esté a una corta distancia del techo. No debe tocar el techo.
□Asegúrate de que la caja eléctrica esté bien segura y que las almohadillas aislantes de goma se hayan instalado
entre la placa de montaje y la caja eléctrica.
El ventilador oscila. □Verica que todas las aspas y los tornillos de los brazos de aspas estén seguros.
□La mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están a un mismo nivel.
Verica este nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto
en el centro de cada aspa a un punto en el techo. Rota el ventilador hasta que la siguiente aspa esté posicionada
para medir, y mide desde el mismo punto en cada aspa hasta el techo. Repite para cada aspa. Las desviaciones
de la medición deben estar dentro de un rango de 3 mm. Enciende el ventilador durante diez minutos. Si el
ventilador continúa oscilando, comunícate con el servicio al cliente y te enviarán un kit de compensación de
aspas, sin costo alguno.
□Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa las conexiones de soporte, los soportes y los
accesorios de las aspas dos veces al año. Verica que estén seguros. No es necesario desmontar el ventilador del techo.
□Limpia el ventilador con frecuencia para que luzca como nuevo con el paso de los años. No uses agua al limpiar. Esto puede dañar el
motor o la madera, o causar descargas eléctricas. Usa solamente un cepillo suave o un paño sin pelusas para evitar arañar el acabado.
□Puedes aplicar a la madera una na capa de pulimento para muebles para una mayor protección y belleza. Cubre los arañazos pequeños
con una leve aplicación de lustrador para calzado.
□No necesitas lubricar el ventilador. El motor tiene cojinetes de bola sellados permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la electricidad esté
apagada antes de limpiar el ventilador.
Mantenimiento y limpieza
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al servicio al cliente de The Home Depot
de lunes a viernes, de 8:00 a.m. a 6:00 p.m. (hora estándar del Este)
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso en el futuro.

Navigation menu
