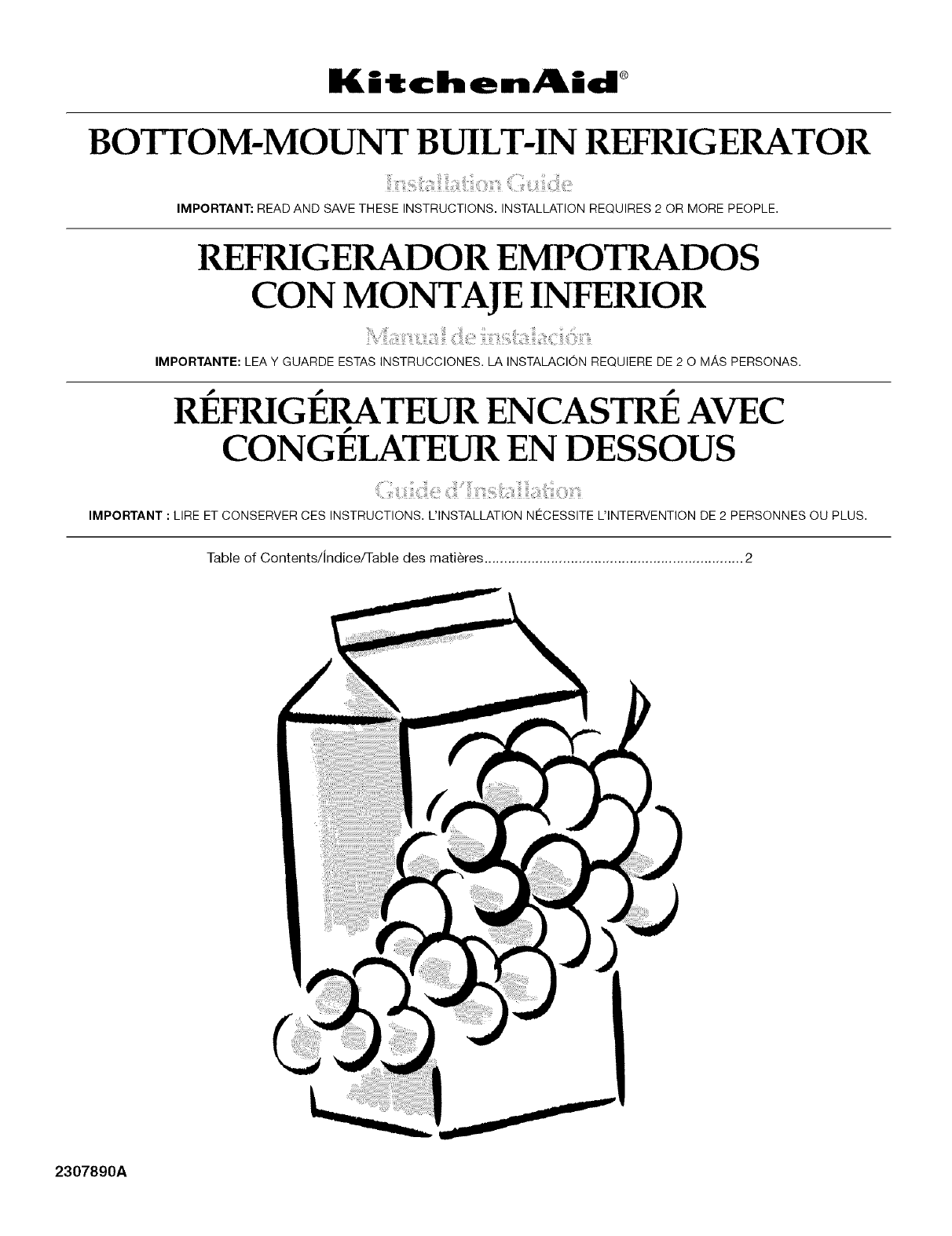

I_itchen_kid ®

BOTTOM-MOUNT BUILT-IN REFRIGERATOR

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. INSTALLATION REQUIRES 2 OR MORE PEOPLE.

REFRIGERADOR EMPOTI_DOS

CON MONTAJE INFERIOR

IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. LA INSTALACION REQUIERE DE 20 MAS PERSONAS.

P P P

REFRIGERATEUR ENCASTRE AVEC

P

CONGELATEUR EN DESSOUS

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. L'INSTALLATION NECESSITE L'INTERVENTION DE 2 PERSONNES OU PLUS.

Table of Contents/indice/Table des matieres .................................................................. 2

2307890A

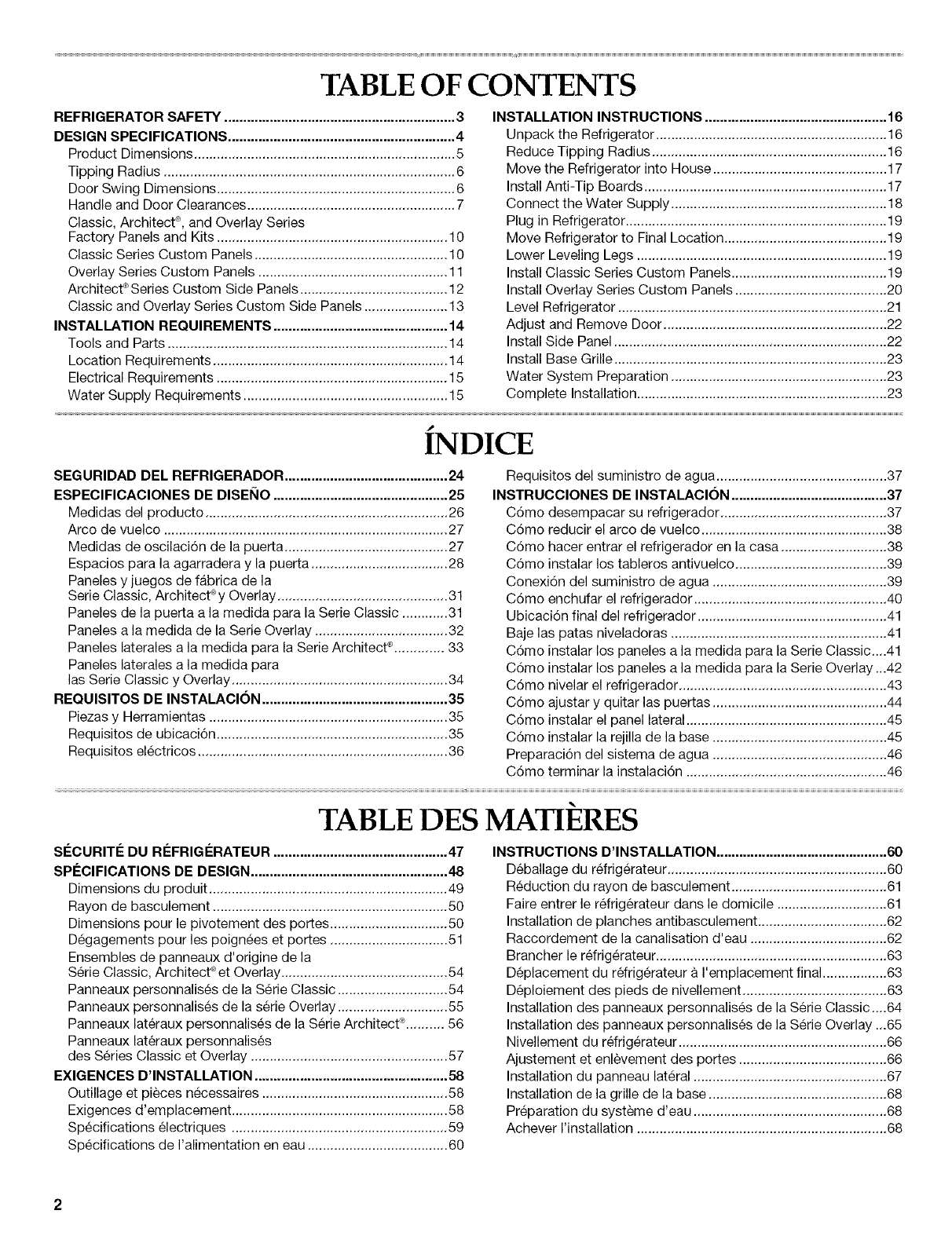

TABLE OF CONTENTS

REFRIGERATOR SAFETY ............................................................. 3

DESIGN SPECIFICATIONS ............................................................ 4

Product Dimensions ..................................................................... 5

Tipping Radius ............................................................................. 6

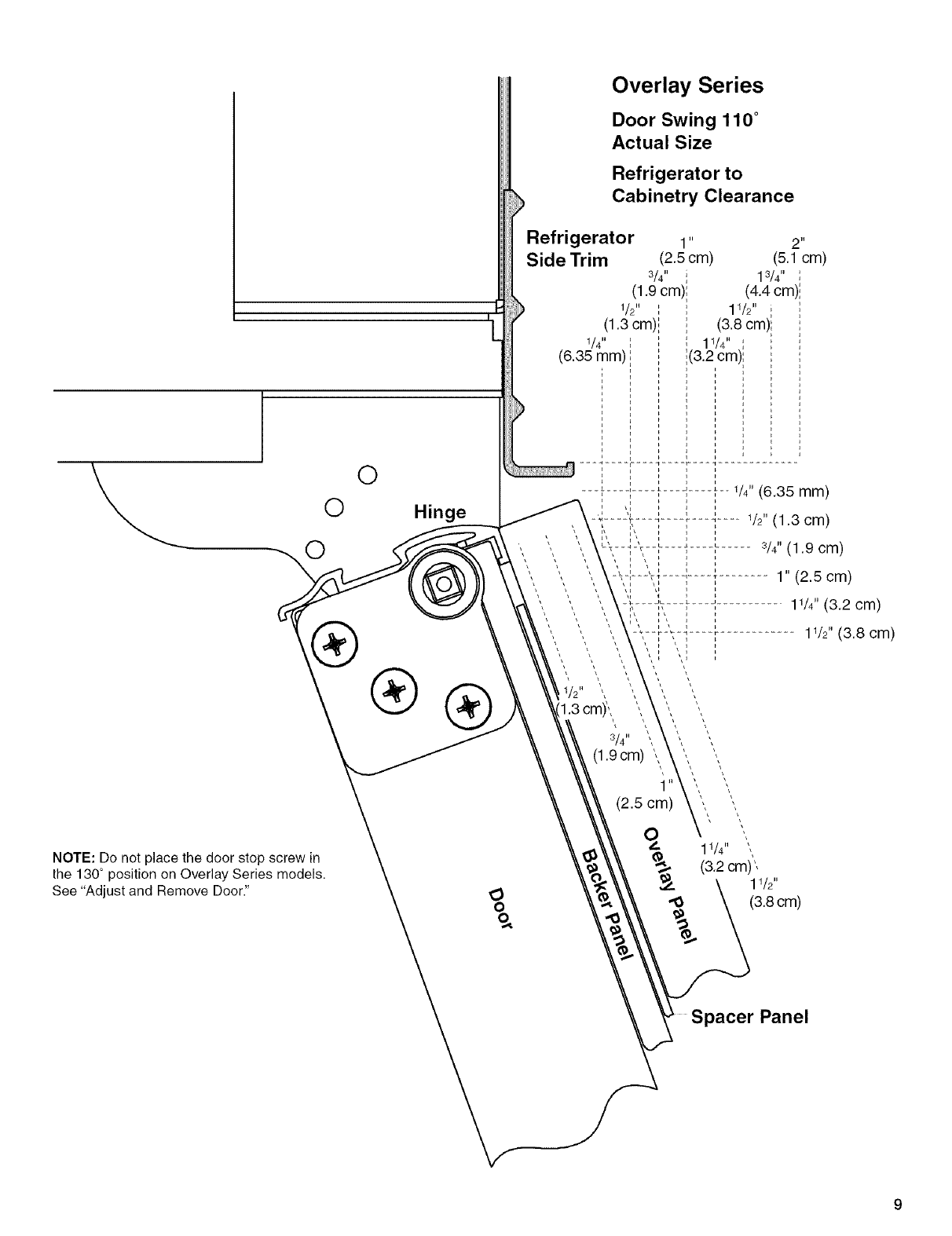

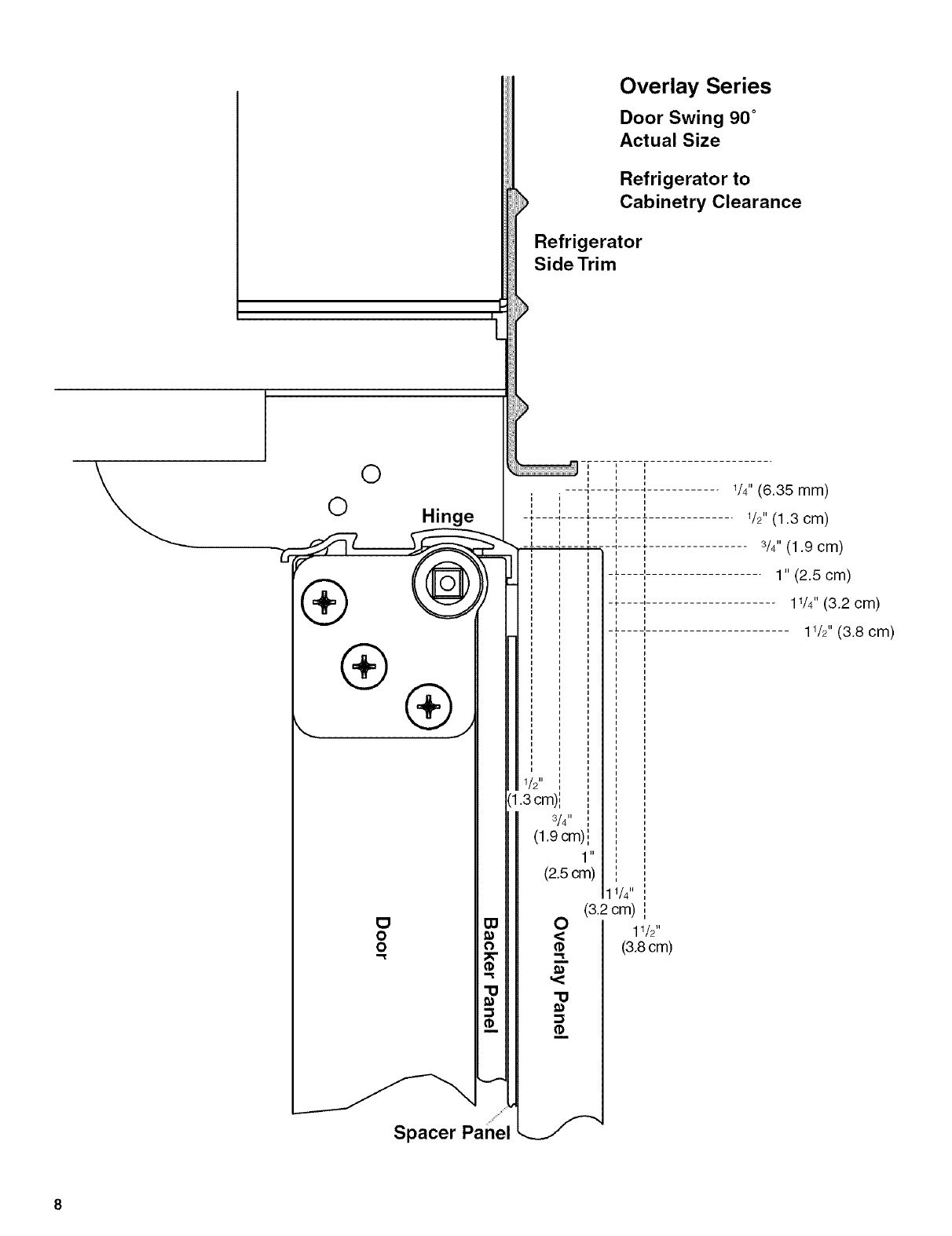

Door Swing Dimensions ............................................................... 6

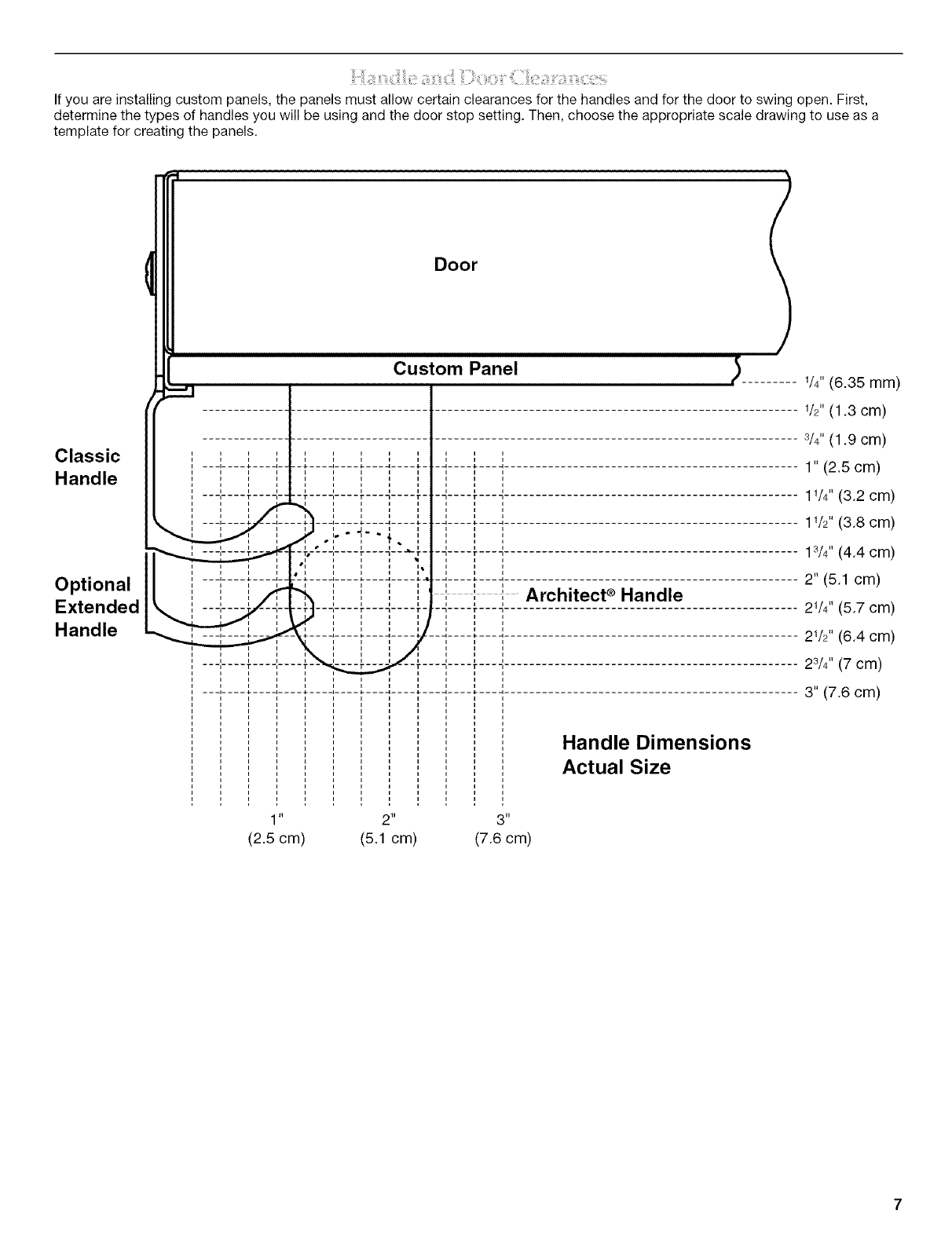

Handle and Door Clearances ....................................................... 7

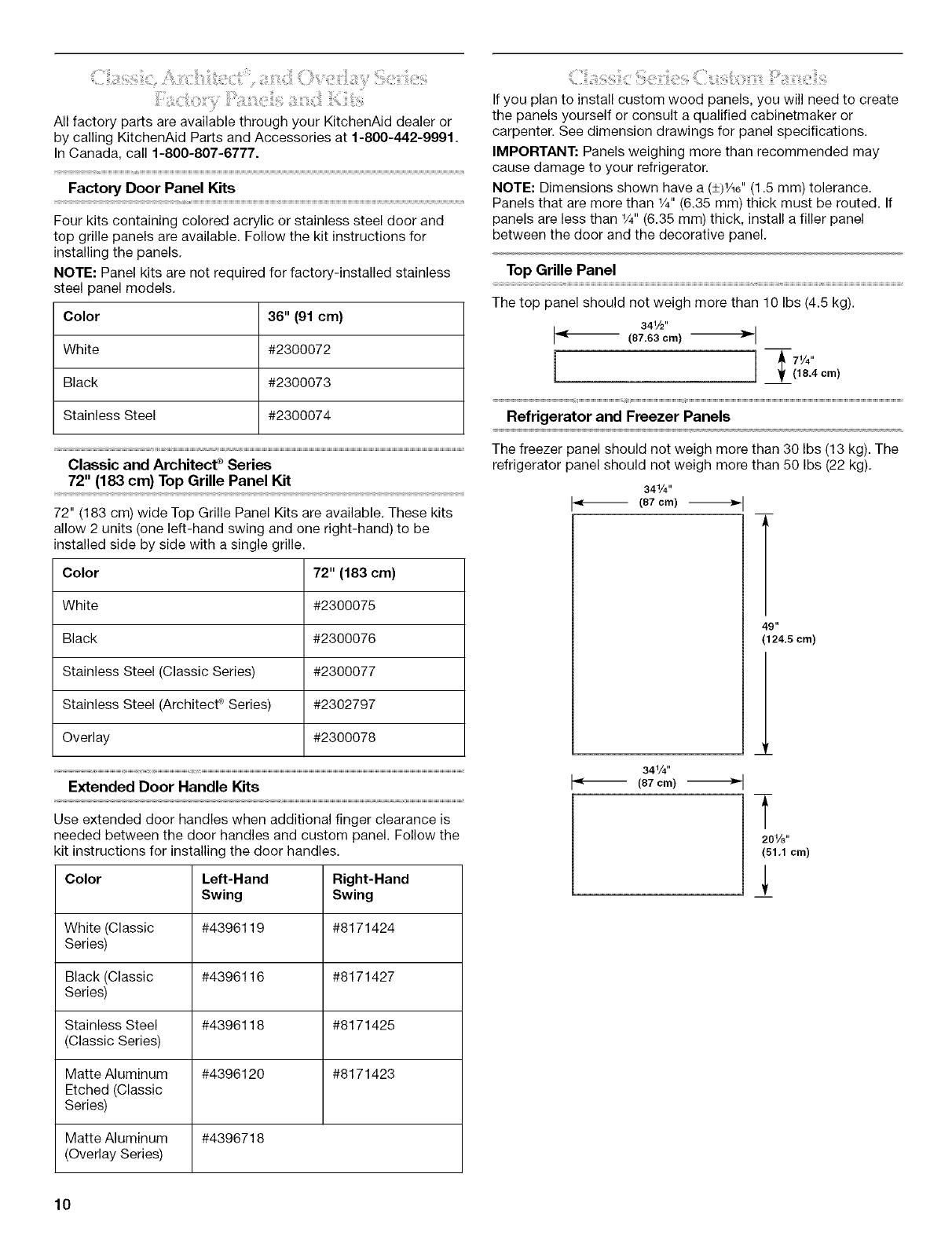

Classic, Architect ®,and Overlay Series

Factory Panels and Kits ............................................................. 10

Classic Series Custom Panels ................................................... 10

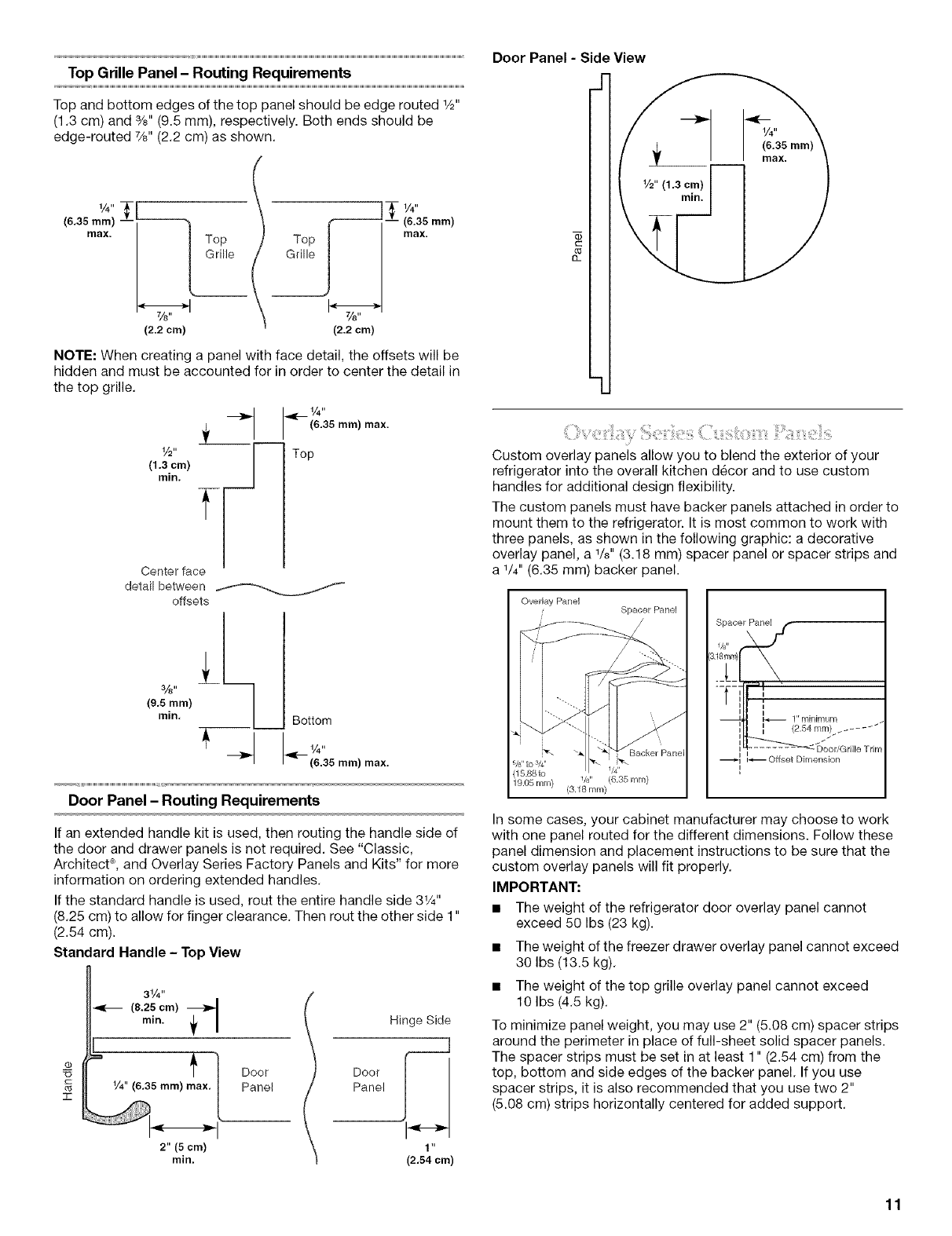

Overlay Series Custom Panels .................................................. 11

Architect ®Series Custom Side Panels ....................................... 12

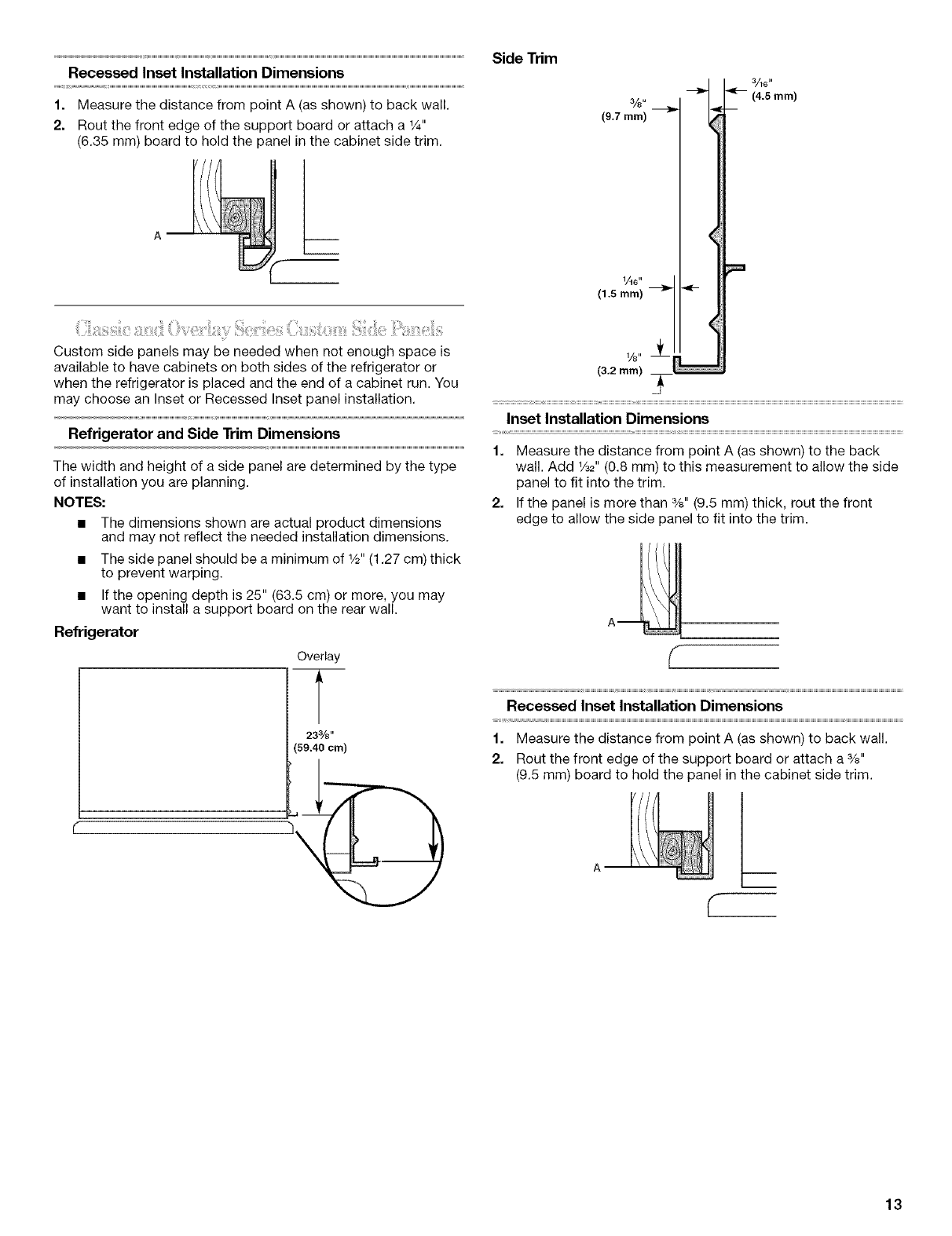

Classic and Overlay Series Custom Side Panels ...................... 13

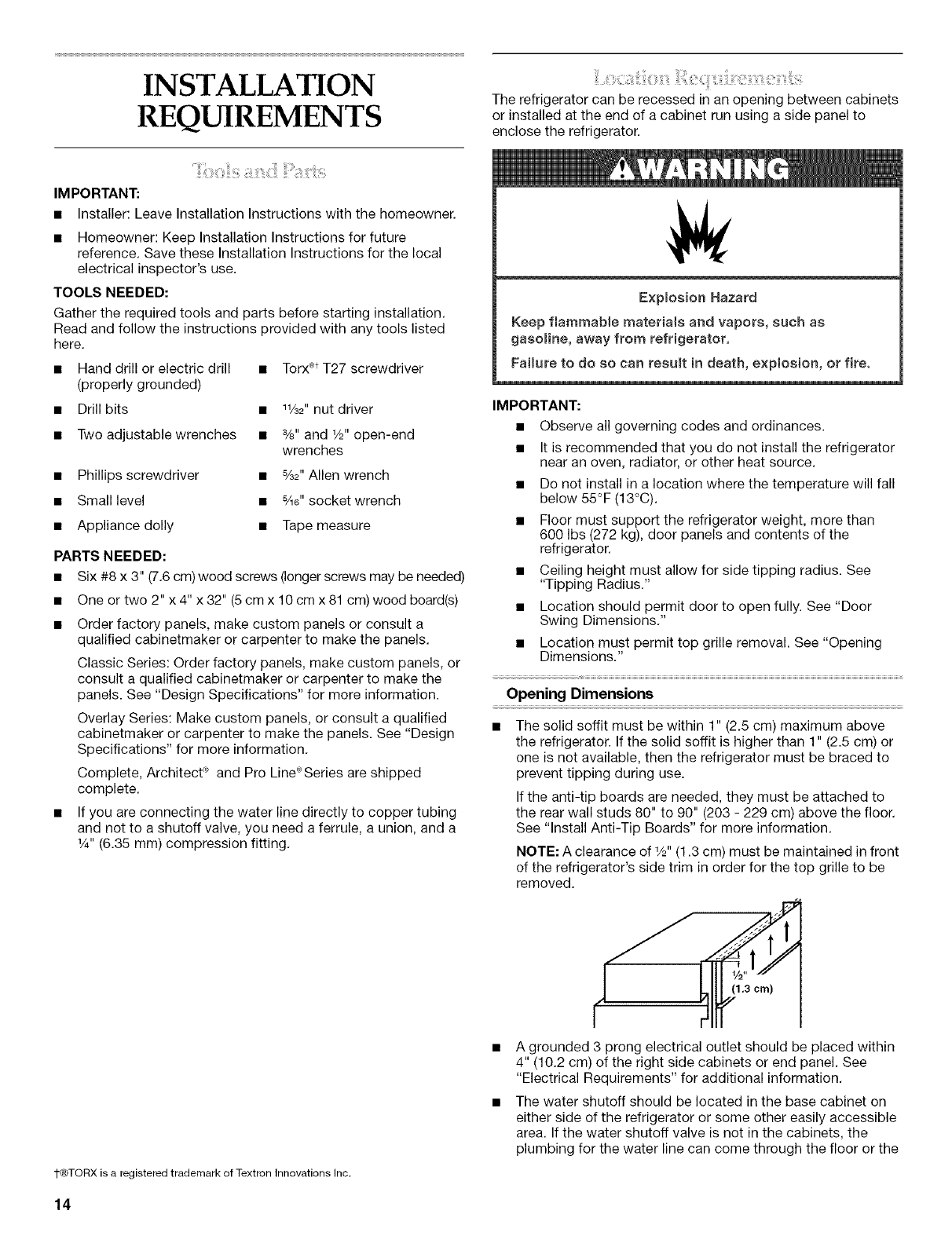

INSTALLATION REQUIREMENTS .............................................. 14

Tools and Parts .......................................................................... 14

Location Requirements .............................................................. 14

Electrical Requirements ............................................................. 15

Water Supply Requirements ...................................................... 15

INSTALLATION INSTRUCTIONS ................................................ 16

Unpack the Refrigerator ............................................................. 16

Reduce Tipping Radius .............................................................. 16

Move the Refrigerator into House .............................................. 17

Install Anti-Tip Boards ................................................................ 17

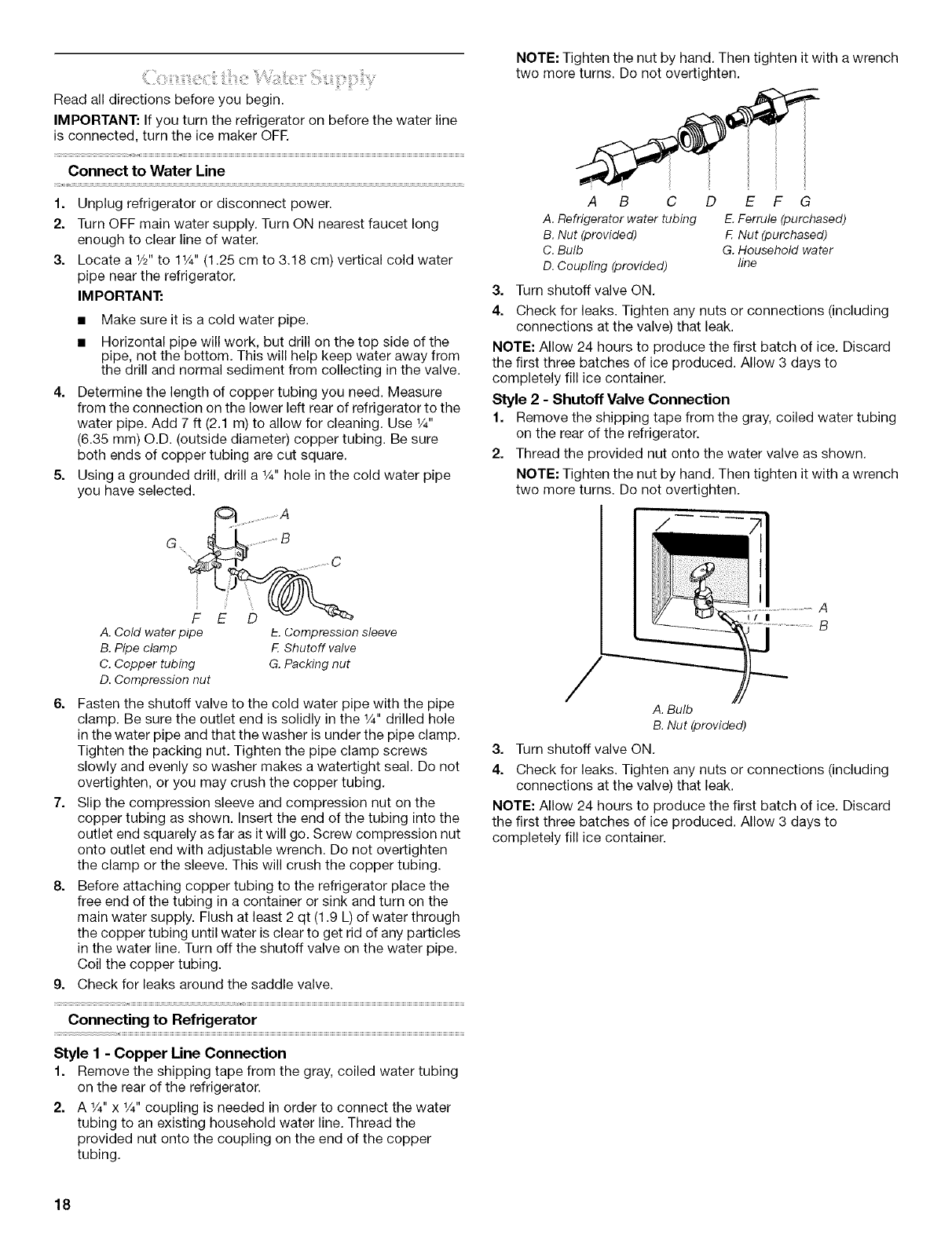

Connect the Water Supply ......................................................... 18

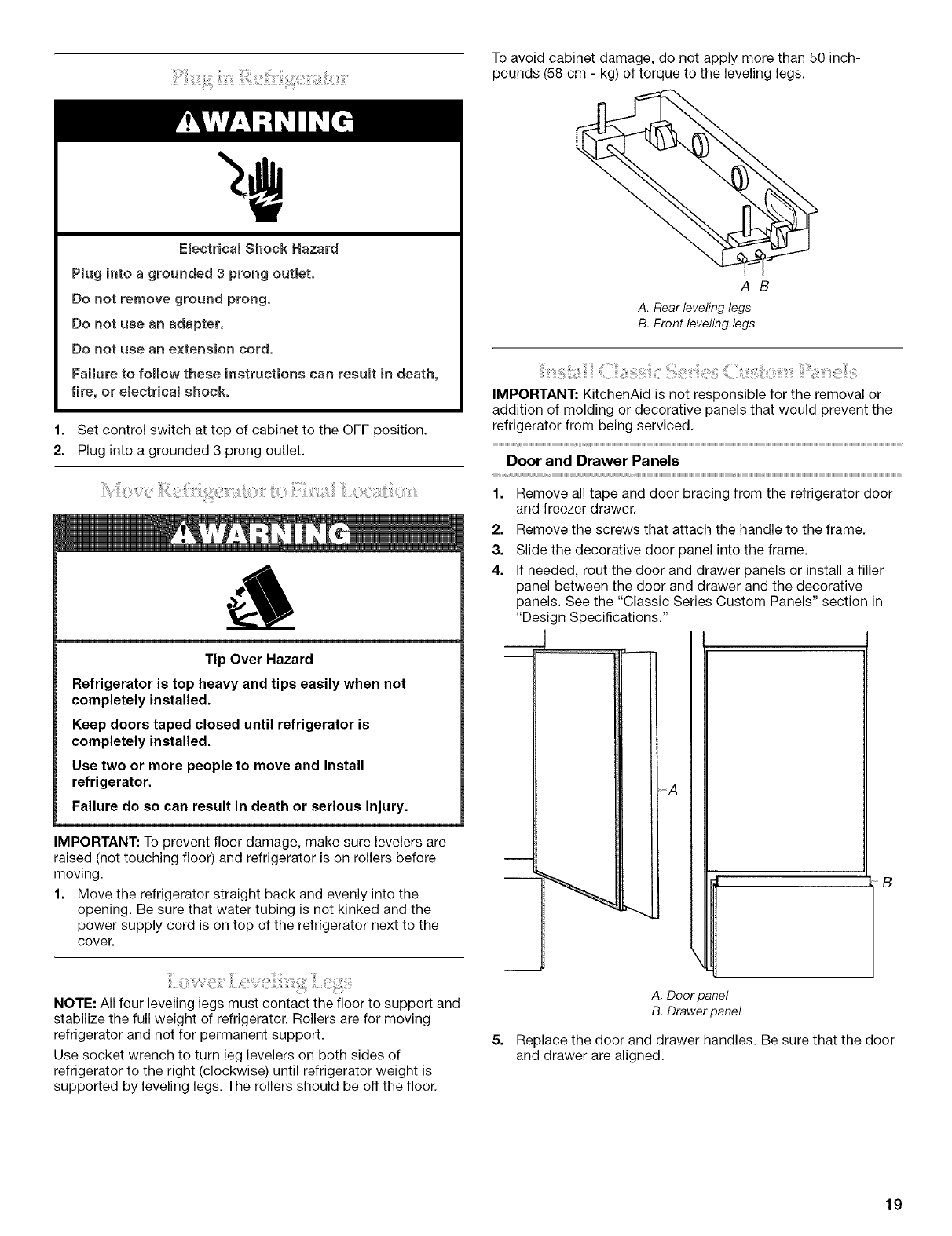

Plug in Refrigerator ..................................................................... 19

Move Refrigerator to Final Location ........................................... 19

Lower Leveling Legs .................................................................. 19

Install Classic Series Custom Panels ......................................... 19

Install Overlay Series Custom Panels ........................................ 20

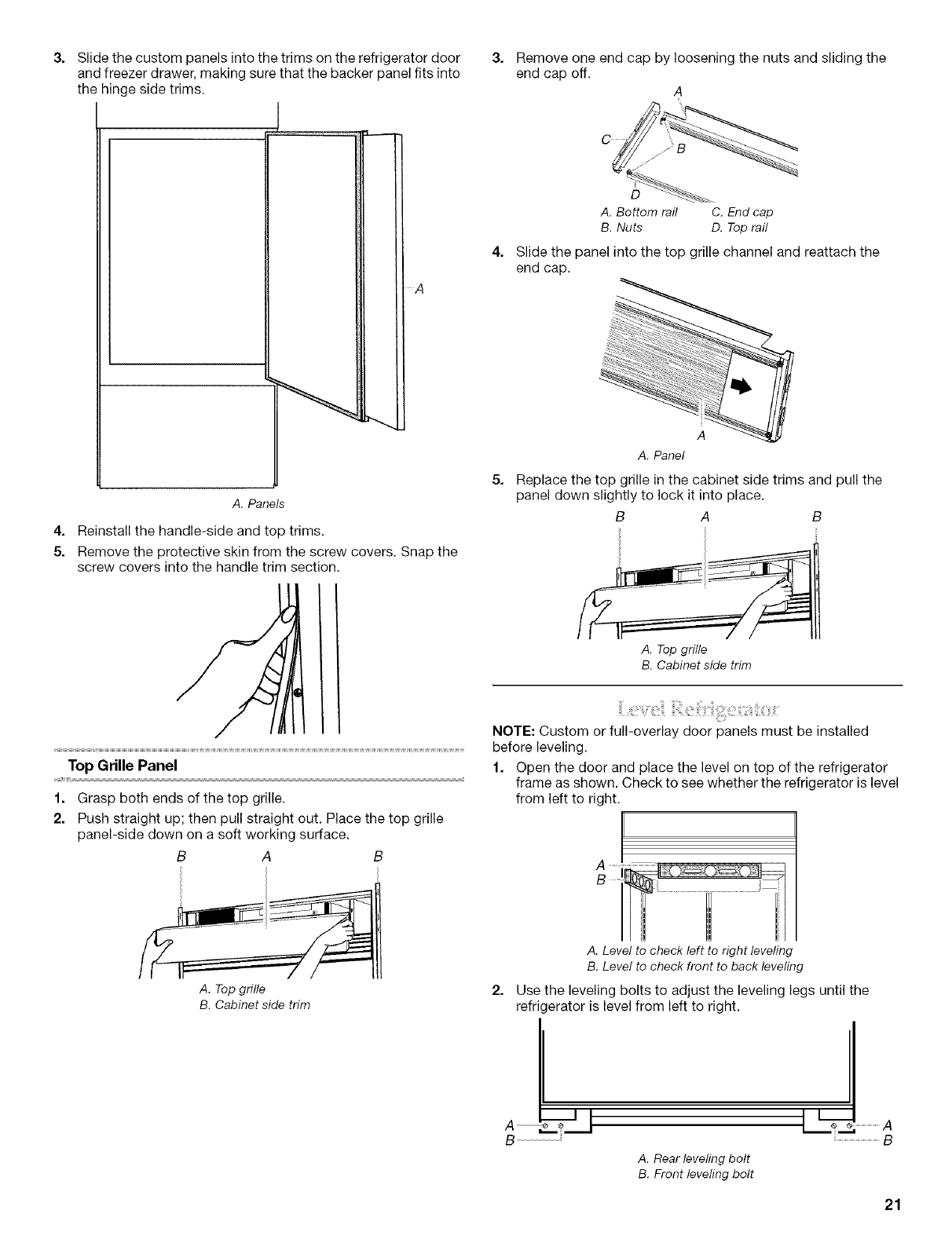

Level Refrigerator ....................................................................... 21

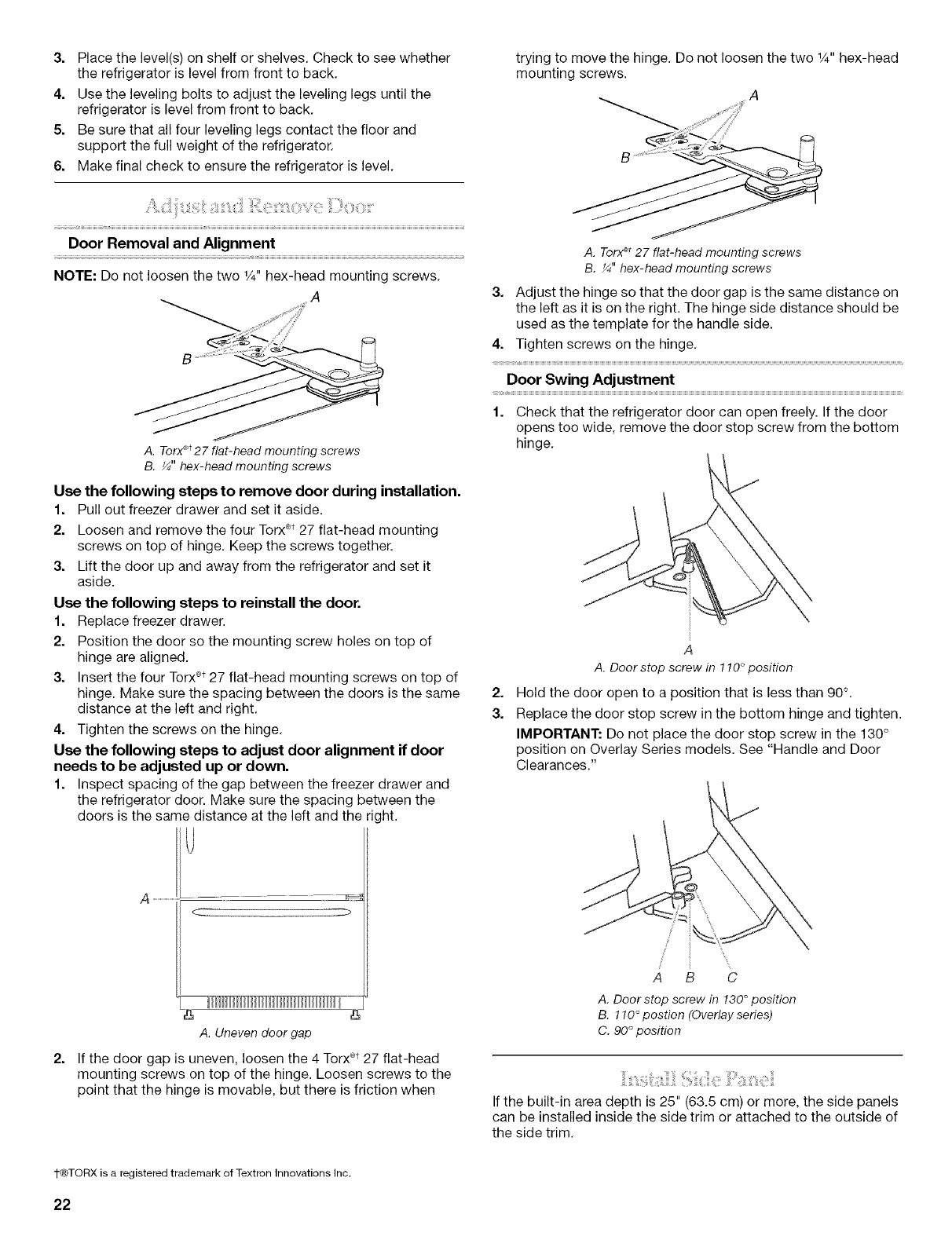

Adjust and Remove Door ........................................................... 22

Install Side Panel ........................................................................ 22

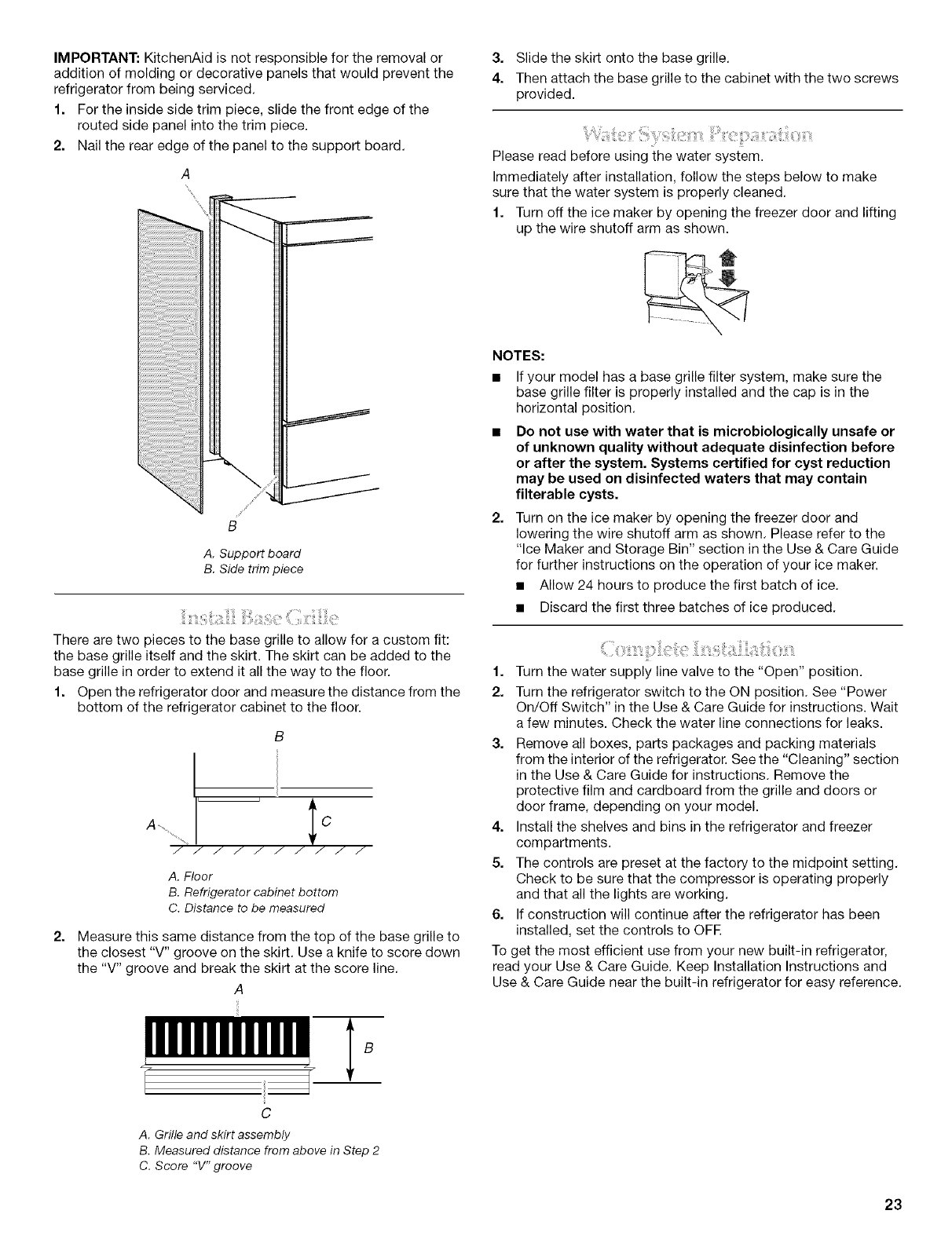

Install Base Grille ........................................................................ 23

Water System Preparation ......................................................... 23

Complete Installation .................................................................. 23

P

INDICE

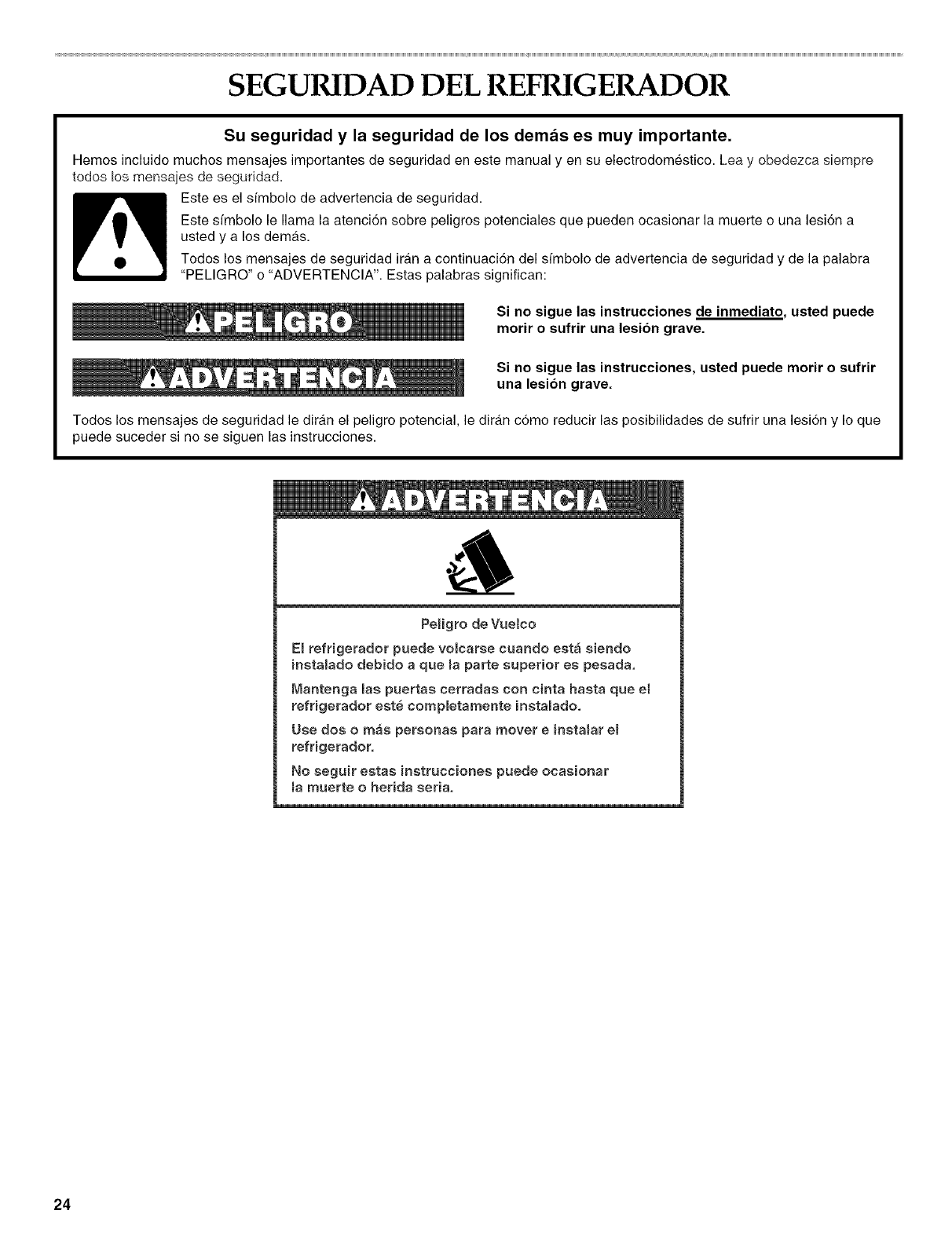

SEGURIDAD DEL REFRIGERADOR ........................................... 24

ESPECIFICACIONES DE DISEI_IO .............................................. 25

Medidas del producto ................................................................ 26

Arco de vuelco ........................................................................... 27

Medidas de oscilaci6n de la puerta ........................................... 27

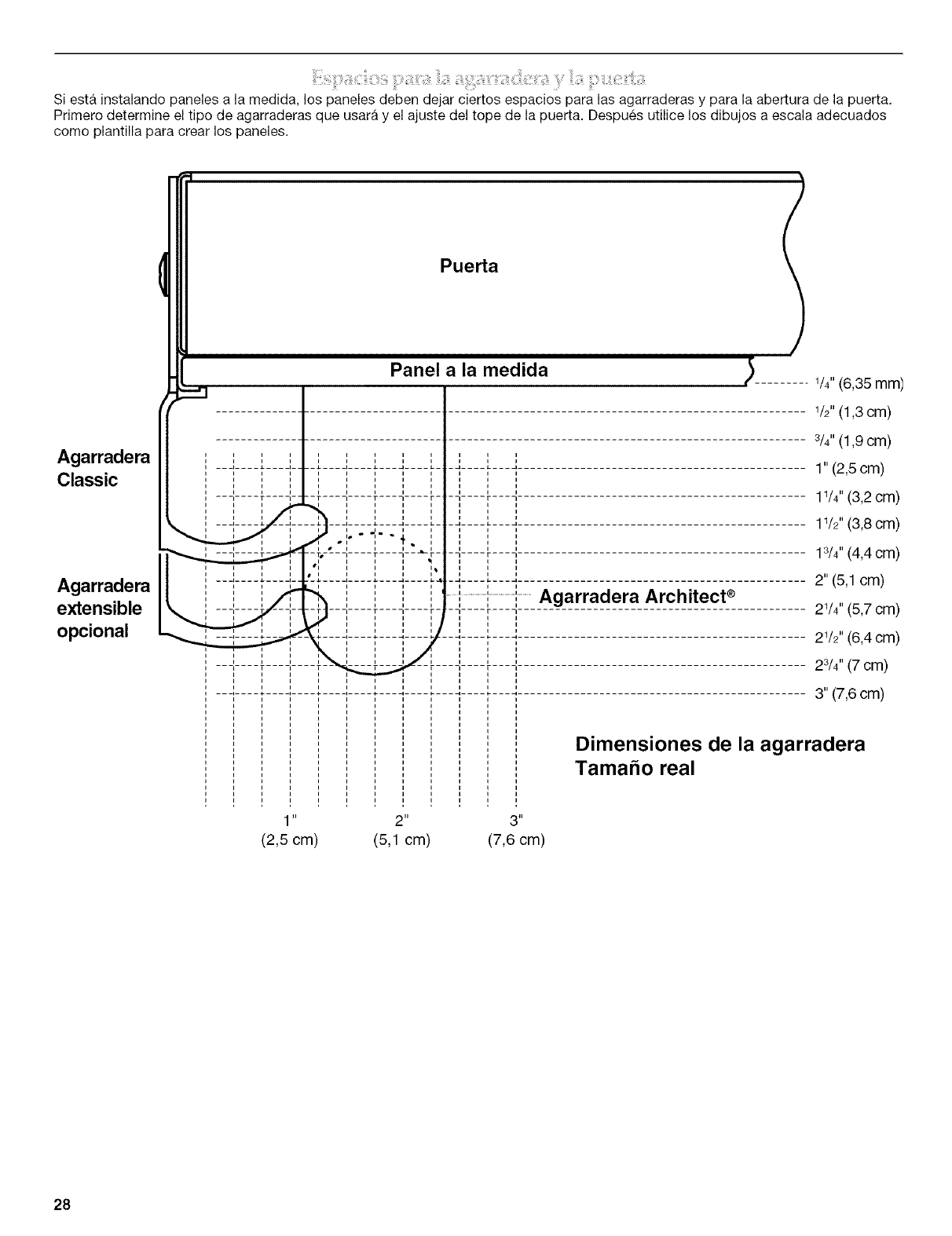

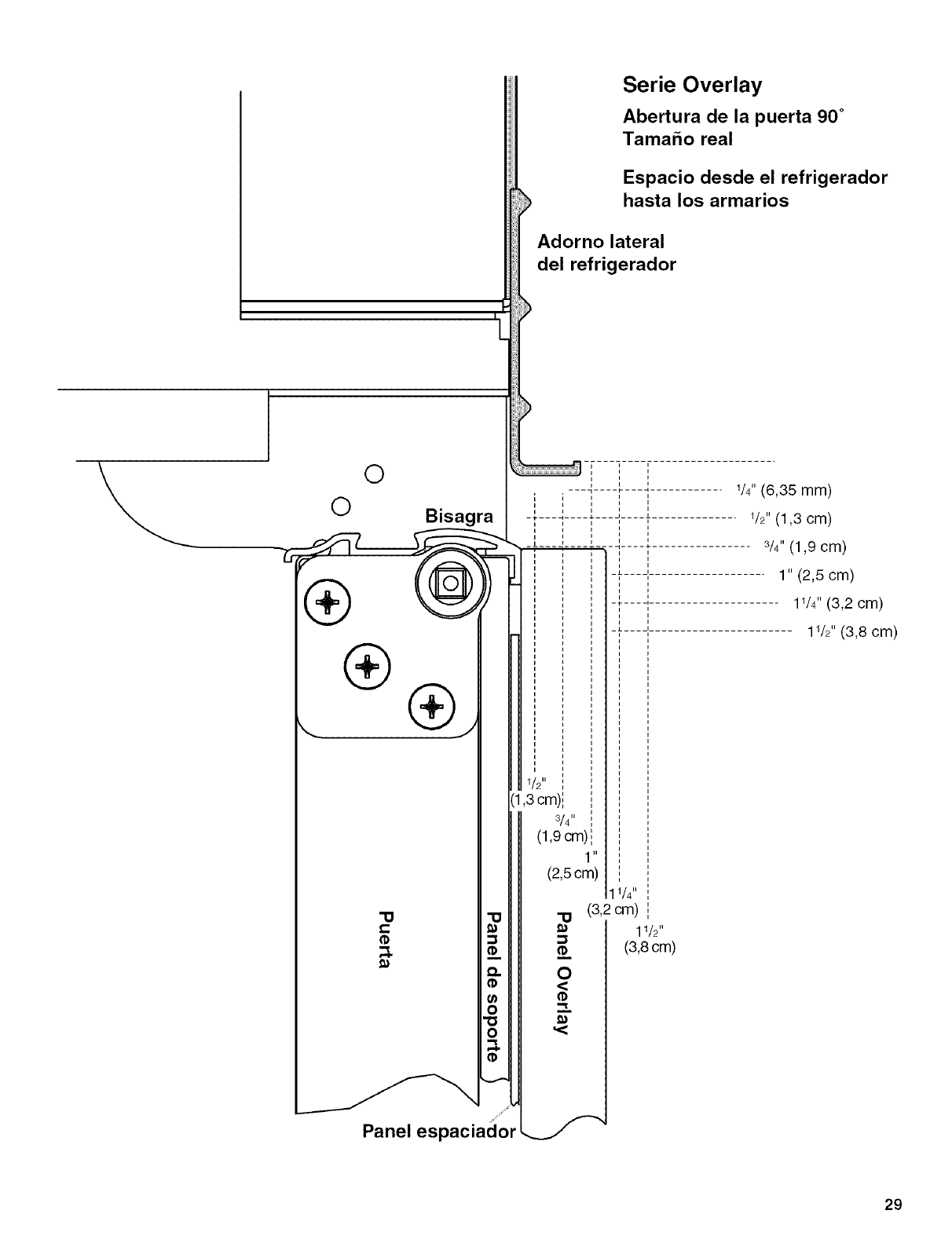

Espacios para la agarradera y la puerta .................................... 28

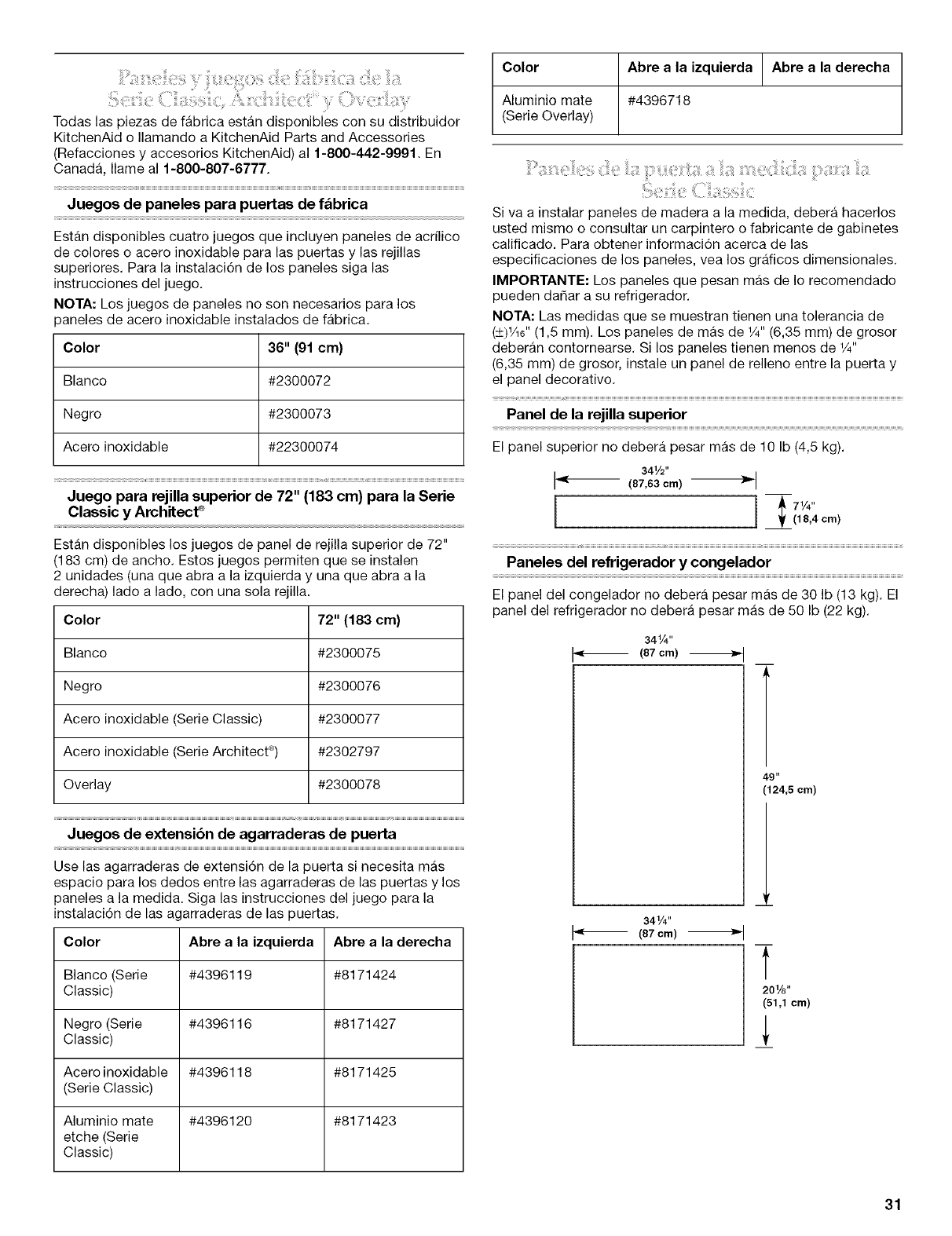

Paneles y juegos de fabrica de la

Serie Classic, Architect®y Overlay ............................................. 31

Paneles de la puerta a la medida para la Serie Classic ............ 31

Paneles a la medida de la Serie Overlay ................................... 32

Paneles laterales a la medida para la Serie Architect ®............. 33

Paneles laterales a la medida para

las Serie Classic y Overlay ......................................................... 34

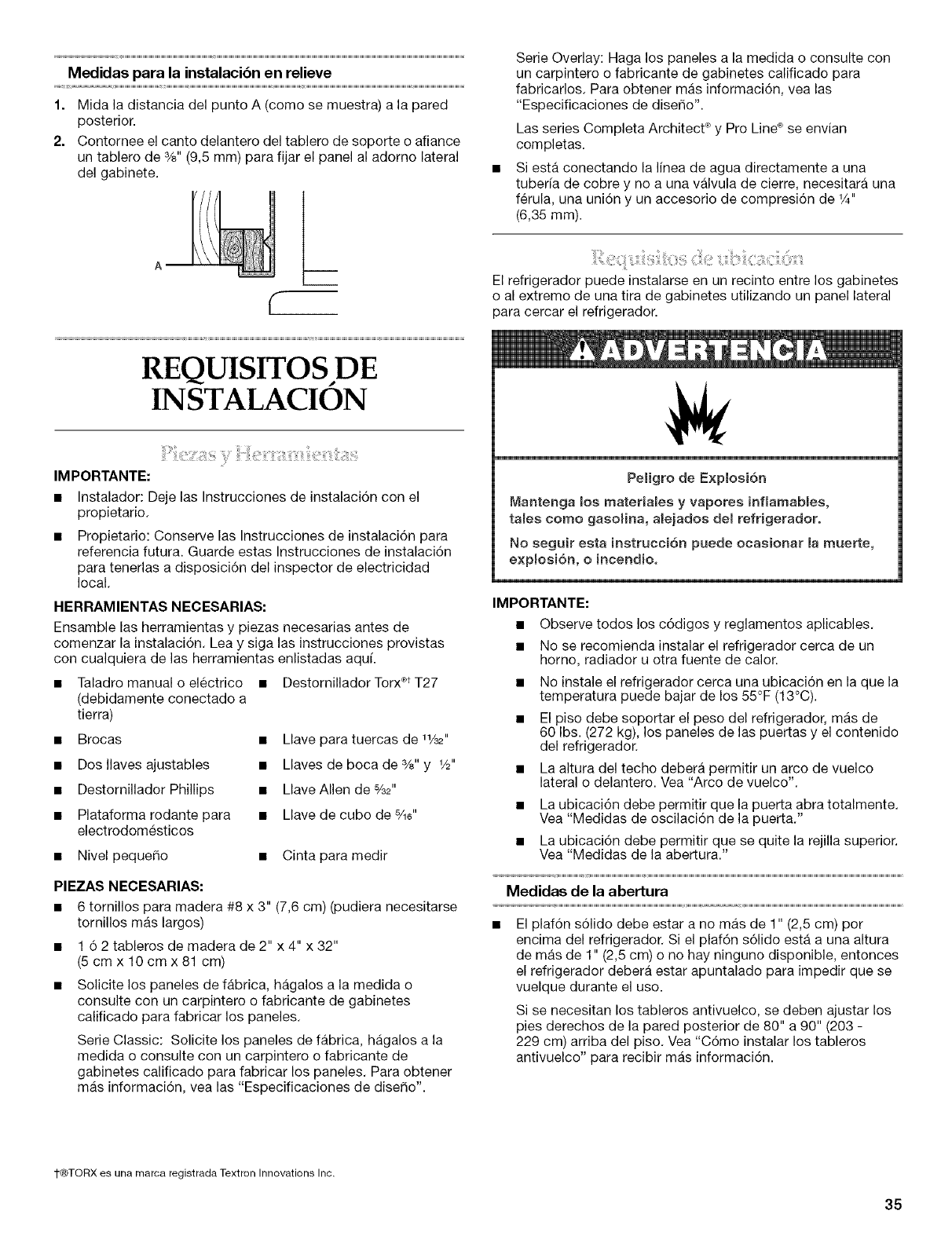

REQUISITOS DE INSTALACION ................................................. 35

Piezas y Herramientas ............................................................... 35

Requisites de ubicaci6n ............................................................. 35

Requisites electricos .................................................................. 36

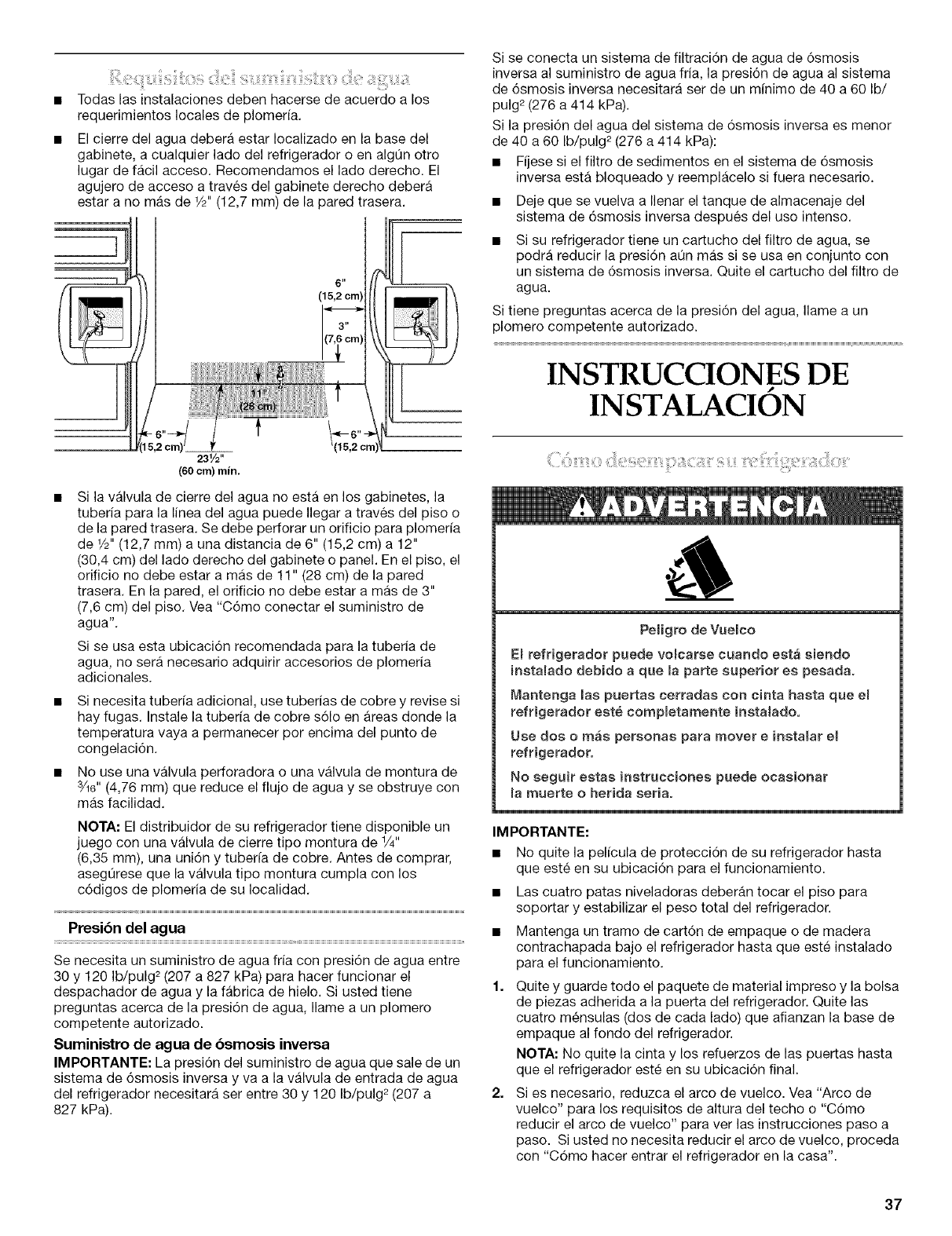

Requisitos del suministro de agua ............................................. 37

INSTRUCCIONES DE INSTALAOION ......................................... 37

C6mo desempacar su refrigerador ............................................ 37

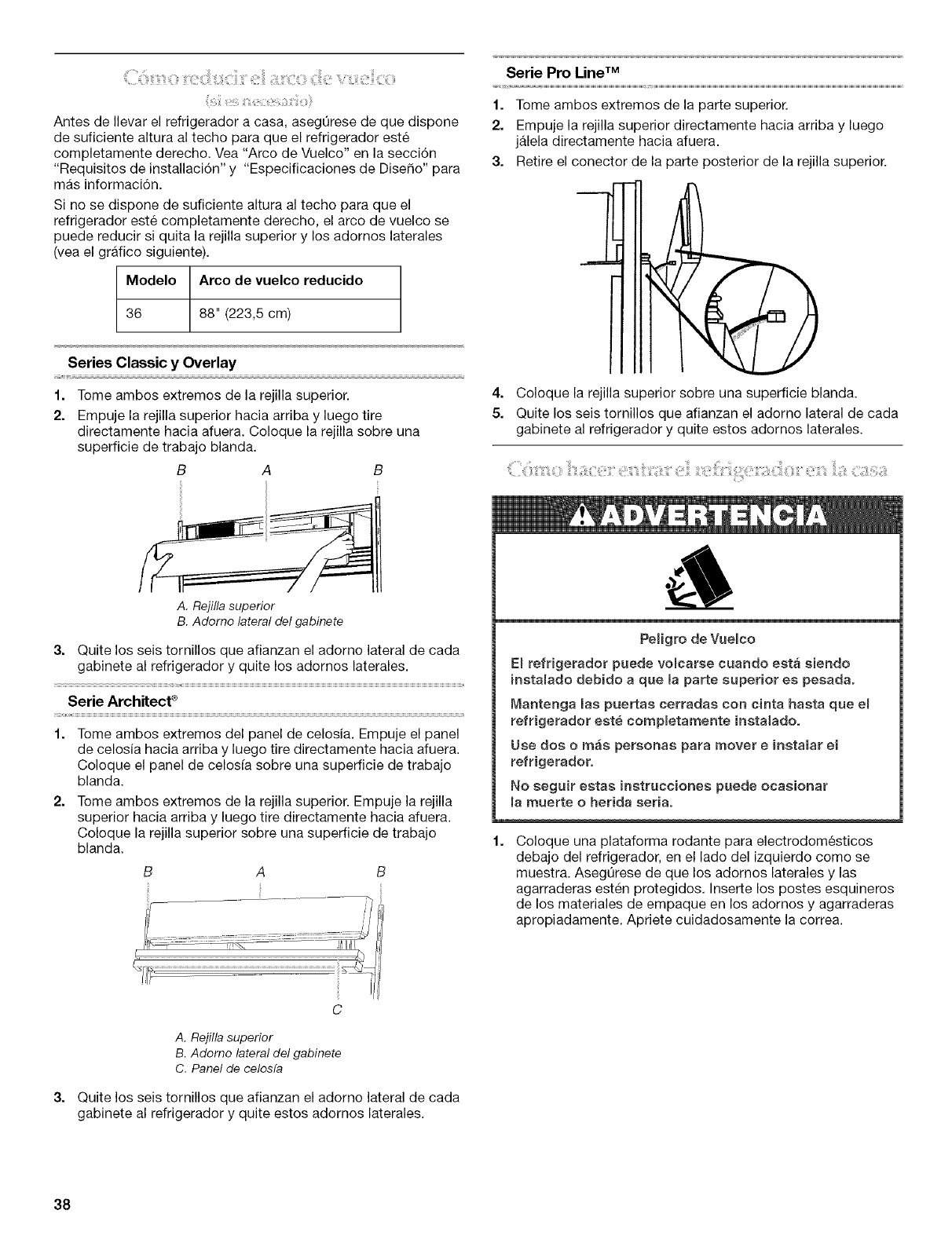

C6mo reducir el arco de vuelco ................................................. 38

C6mo hacer entrar el refrigerador en la casa ............................ 38

C6mo instalar los tableros antivuelco ........................................ 39

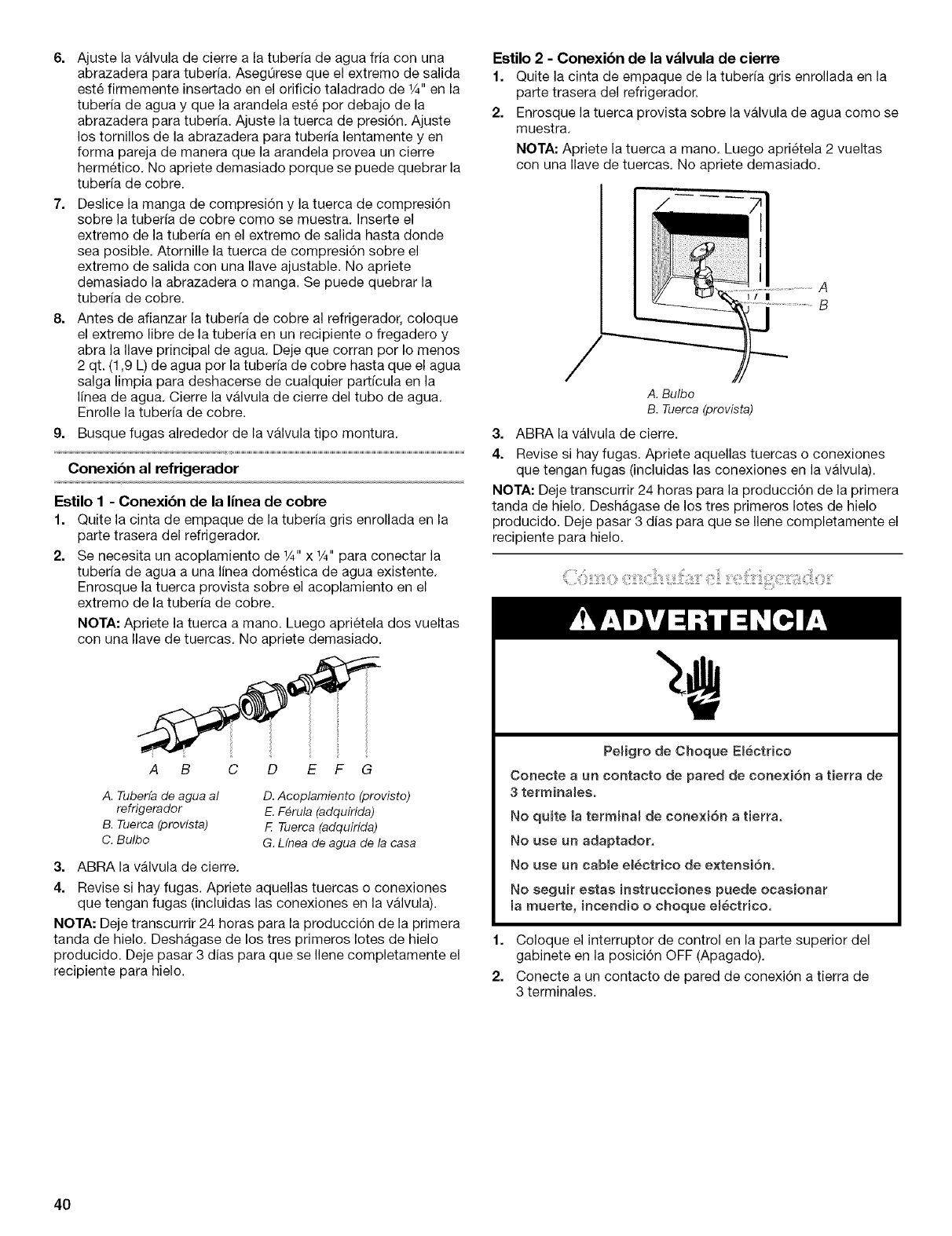

Conexi6n del suministro de agua .............................................. 39

C6mo enchufar el refrigerador ................................................... 40

Ubicaci6n final del refrigerador .................................................. 41

Baje las patas niveladoras ......................................................... 41

C6mo instalar los paneles a la medida para la Serie Classic....41

C6mo instalar los paneles a la medida para la Serie Overlay ...42

C6mo nivelar el refrigerador ....................................................... 43

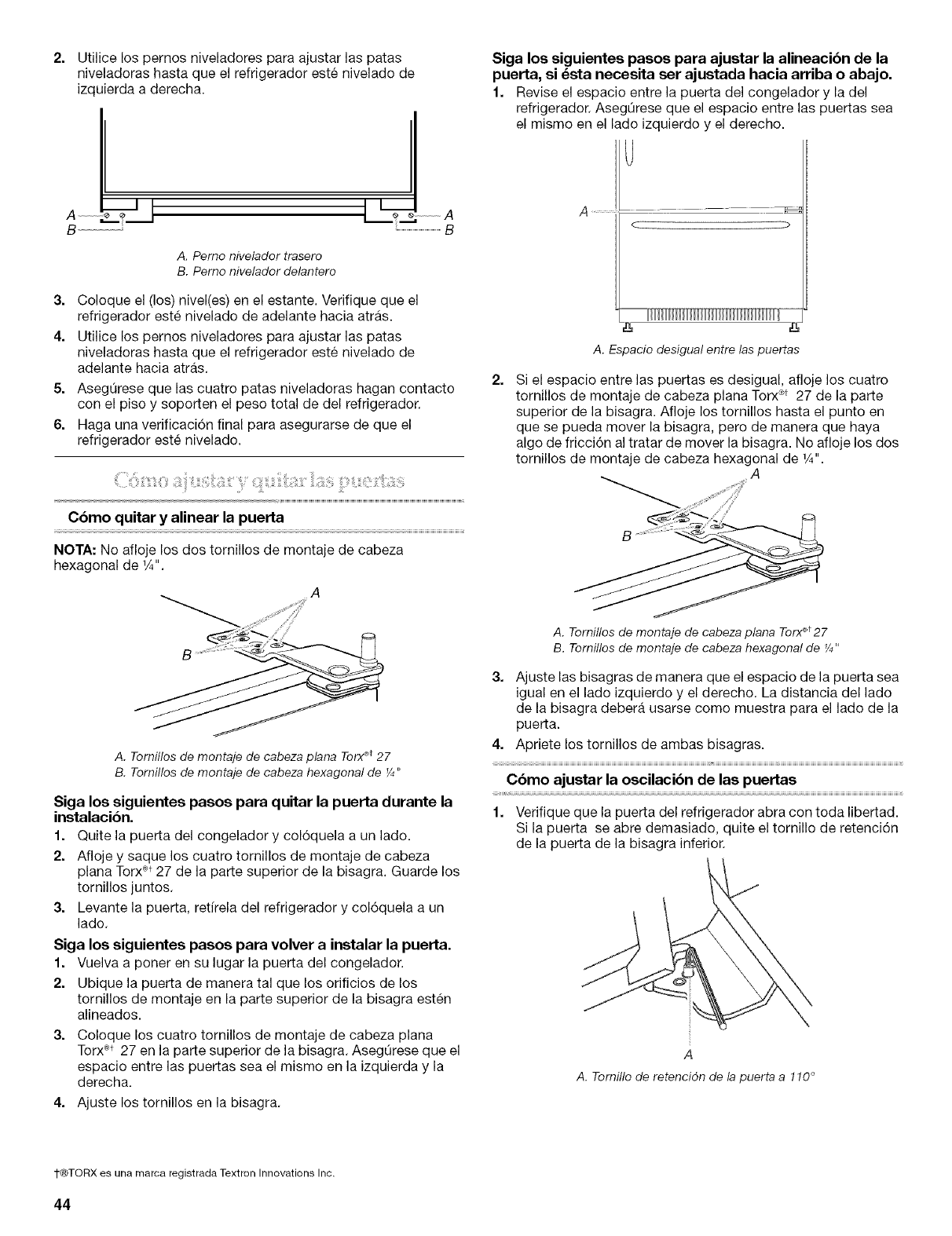

C6mo ajustar y quitar las puertas .............................................. 44

C6mo instalar el panel lateral ..................................................... 45

C6mo instalar la rejilla de la base .............................................. 45

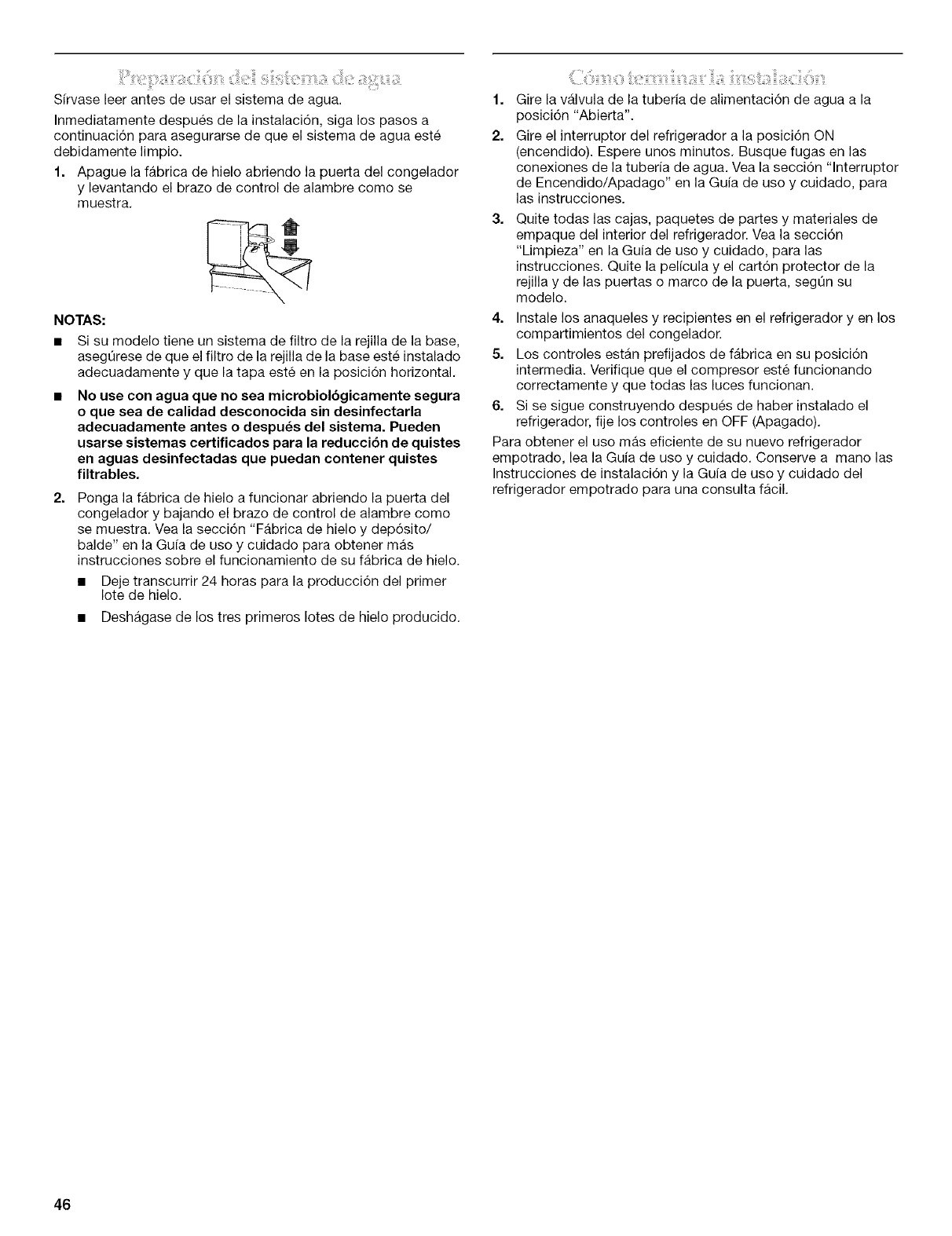

Preparaci6n del sistema de agua .............................................. 46

C6mo terminar la instalaci6n ..................................................... 46

TABLE DES MATIERES

S¢:CURIT¢: DU RC:FRIGC:RATEUR .............................................. 47

SPI:!:CIFICATIONS DE DESIGN .................................................... 48

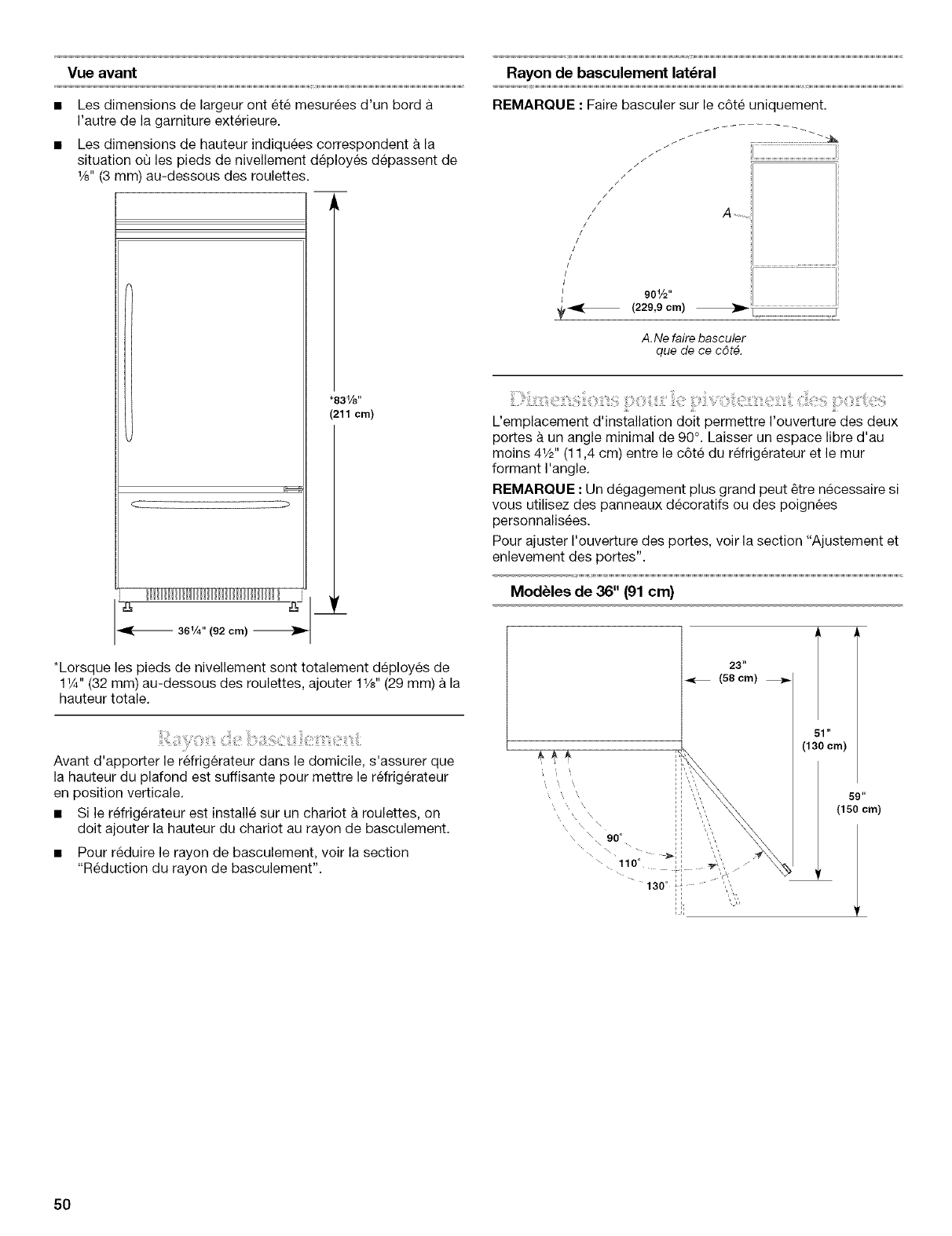

Dimensions du produit ............................................................... 49

Rayon de basculement .............................................................. 50

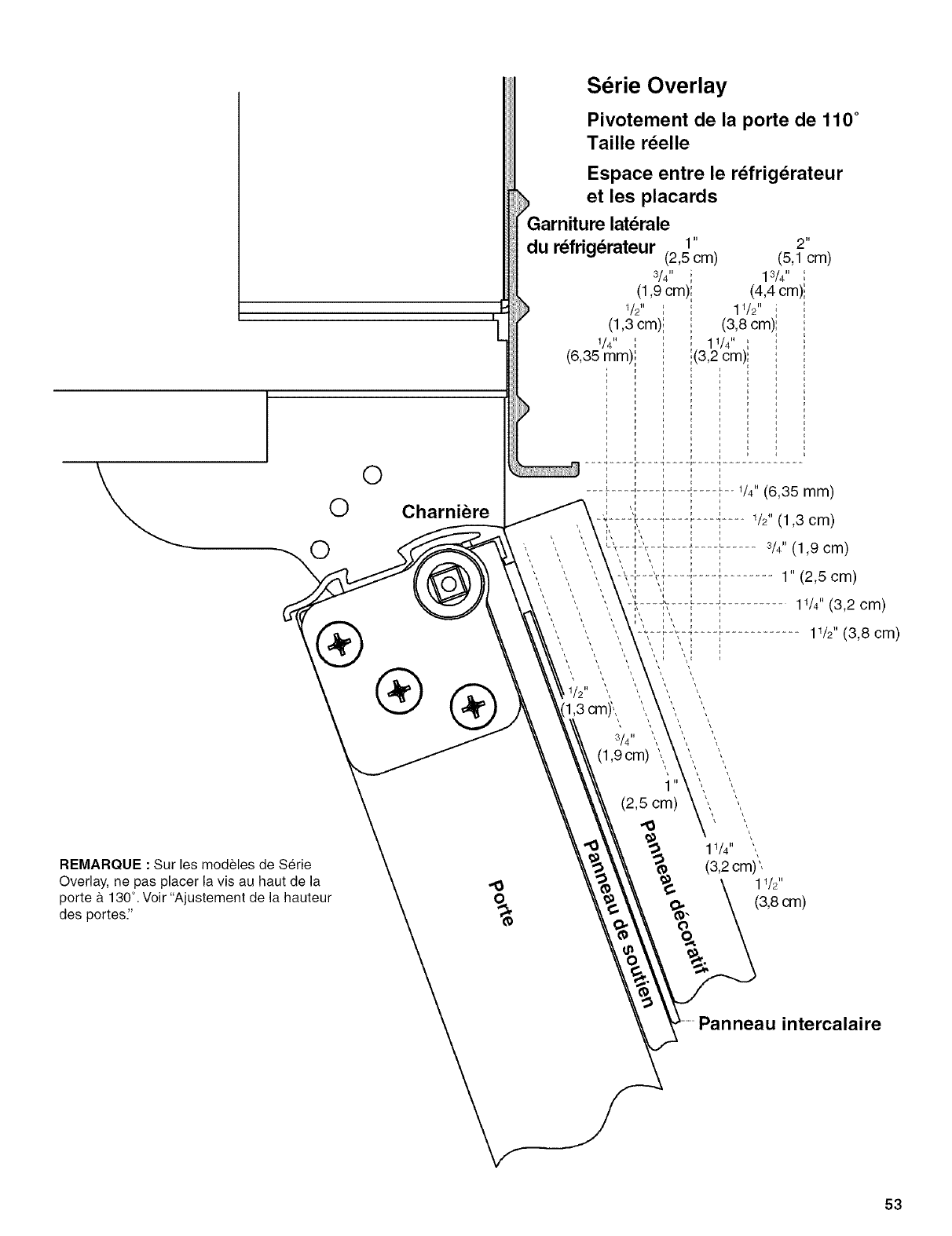

Dimensions pour le pivotement des portes ............................... 50

D_gagements pour les poignees et portes ............................... 51

Ensembles de panneaux d'origine de la

Serie Classic, Architect®et Overlay ............................................ 54

Panneaux personnalises de la Serie Classic ............................. 54

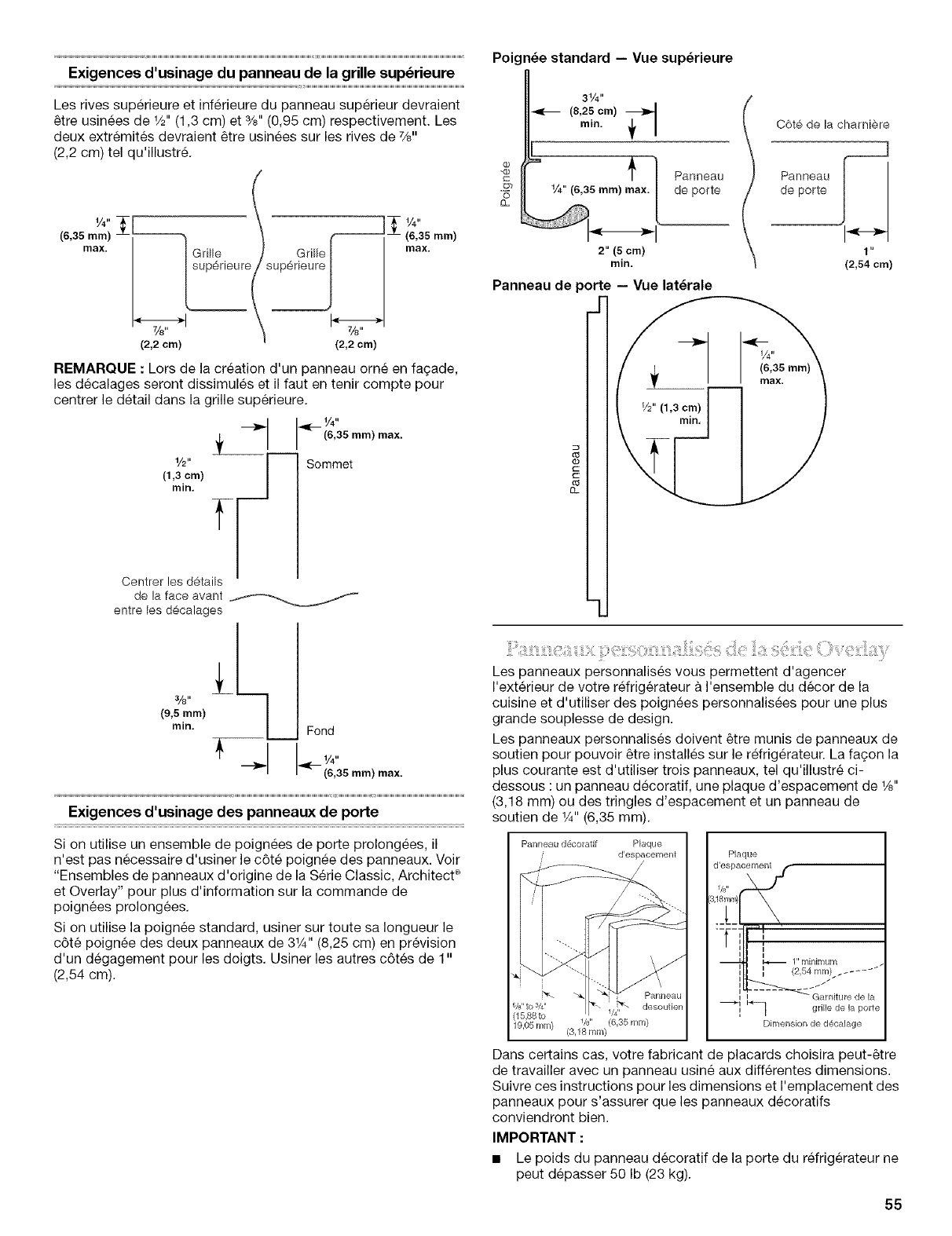

Panneaux personnalises de la serie Overlay ............................. 55

Panneaux lateraux personnalises de la Serie Architect ®.......... 56

Panneaux lateraux personnalises

des Series Classic et Overlay .................................................... 57

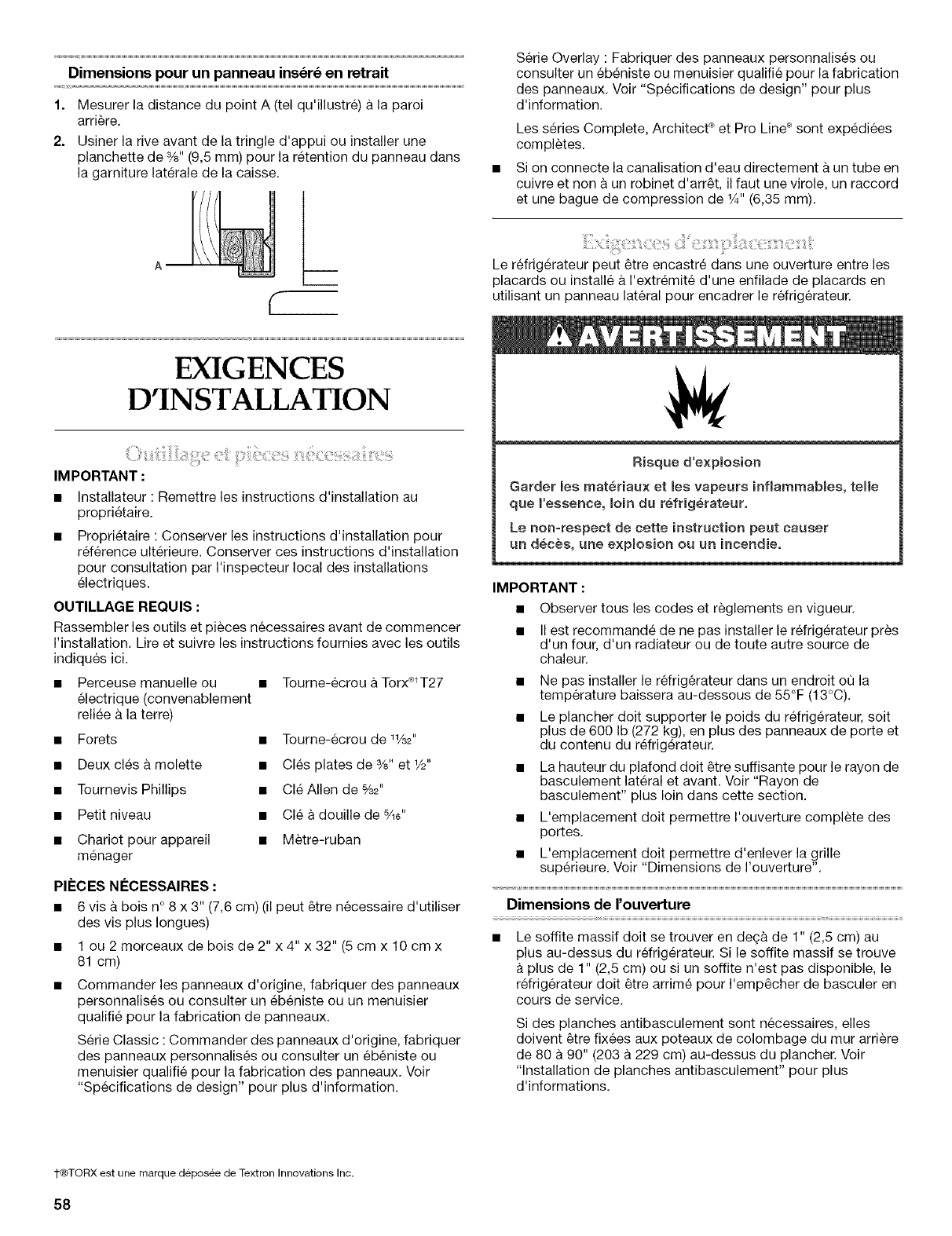

EXIGENCES D'INSTALLATION ................................................... 58

Outillage et pieces necessaires ................................................. 58

Exigences d'emplacement ......................................................... 58

Specifications electriques ......................................................... 59

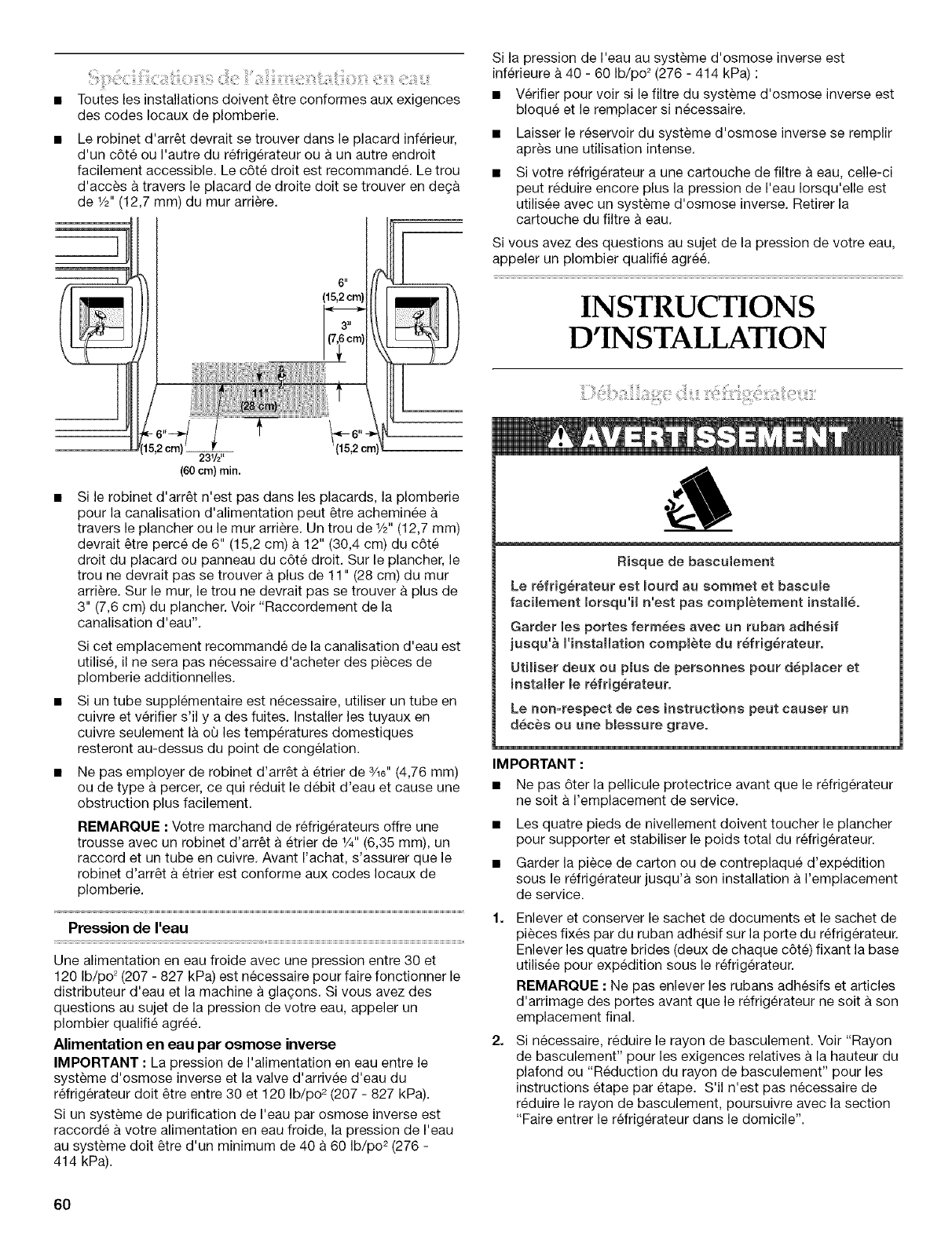

Specifications de I'alimentation en eau ..................................... 60

INSTRUCTIONS D'INSTALLATION ............................................. 60

Deballage du refrigerateur .......................................................... 60

Reduction du rayon de basculement ......................................... 61

Faire entrer le refrigerateur dans le domicile ............................. 61

Installation de planches antibasculement .................................. 62

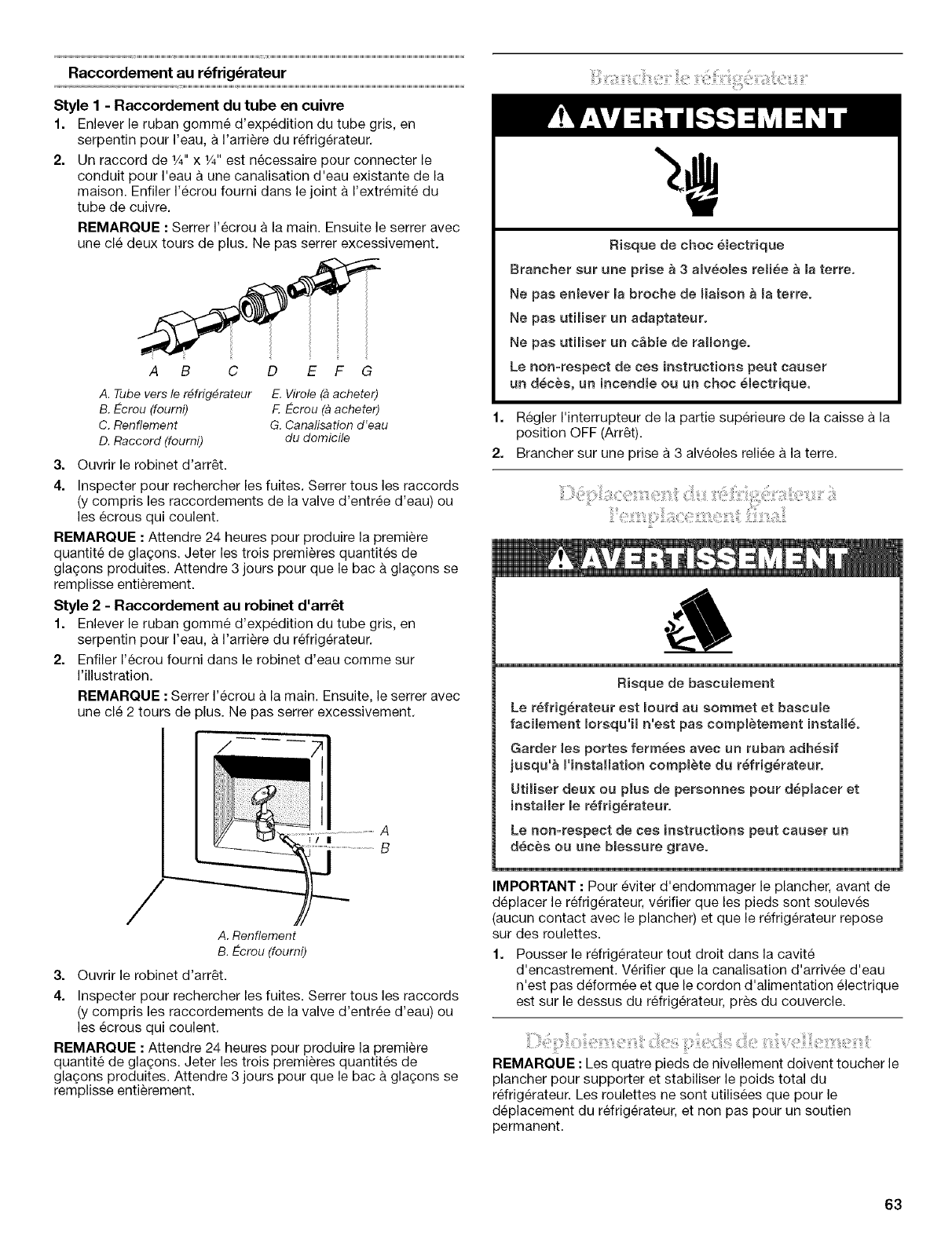

Raccordement de la canalisation d'eau .................................... 62

Brancher le rdrigerateur ............................................................. 63

Deplacement du refrigerateur & I'emplacement final ................. 63

Deploiement des pieds de nivellement ...................................... 63

Installation des panneaux personnalises de la Serie Classic....64

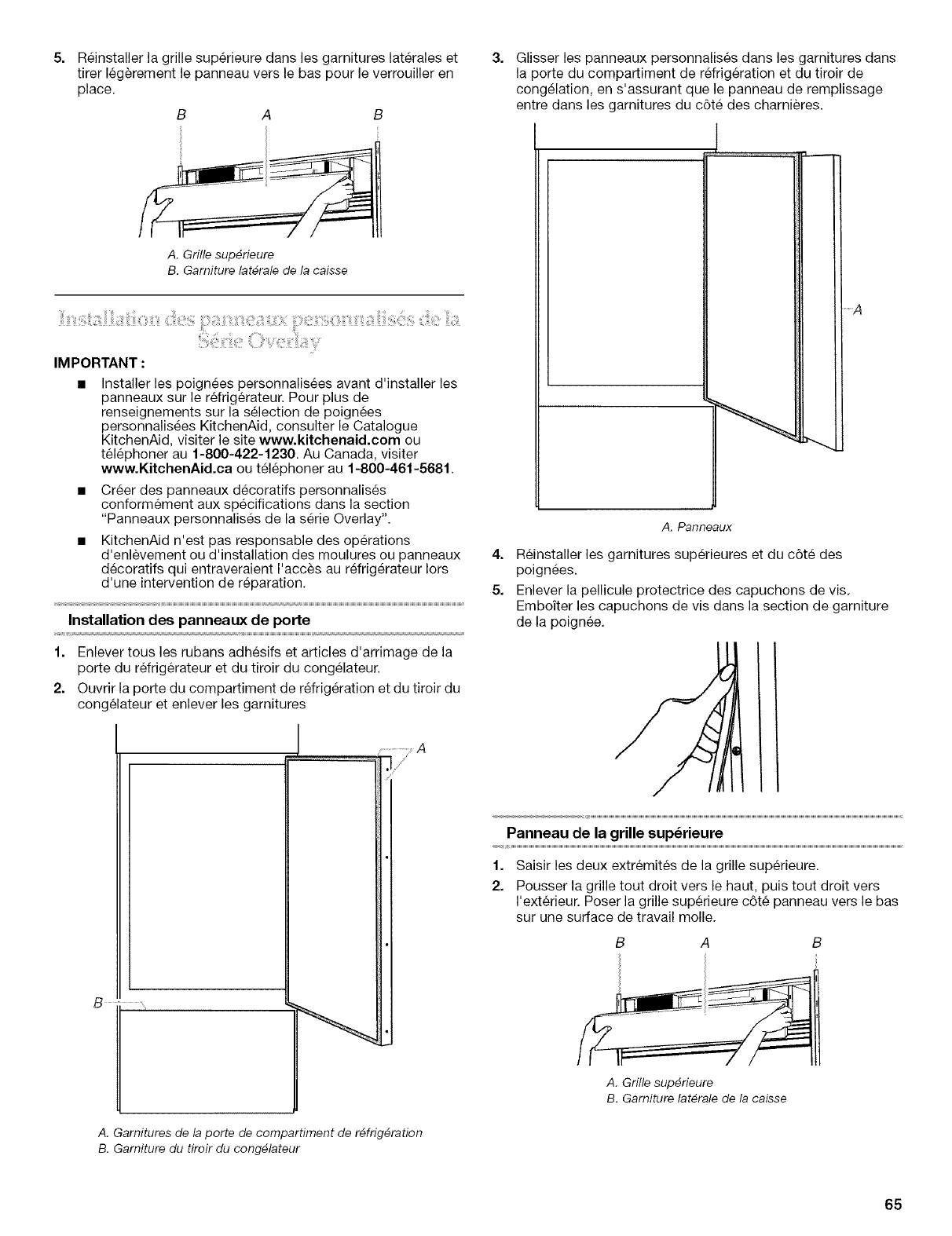

Installation des panneaux personnalises de la Serie Overlay ...65

Nivellement du refrig_rateur ....................................................... 66

Ajustement et enlevement des portes ....................................... 66

Installation du panneau lateral ................................................... 67

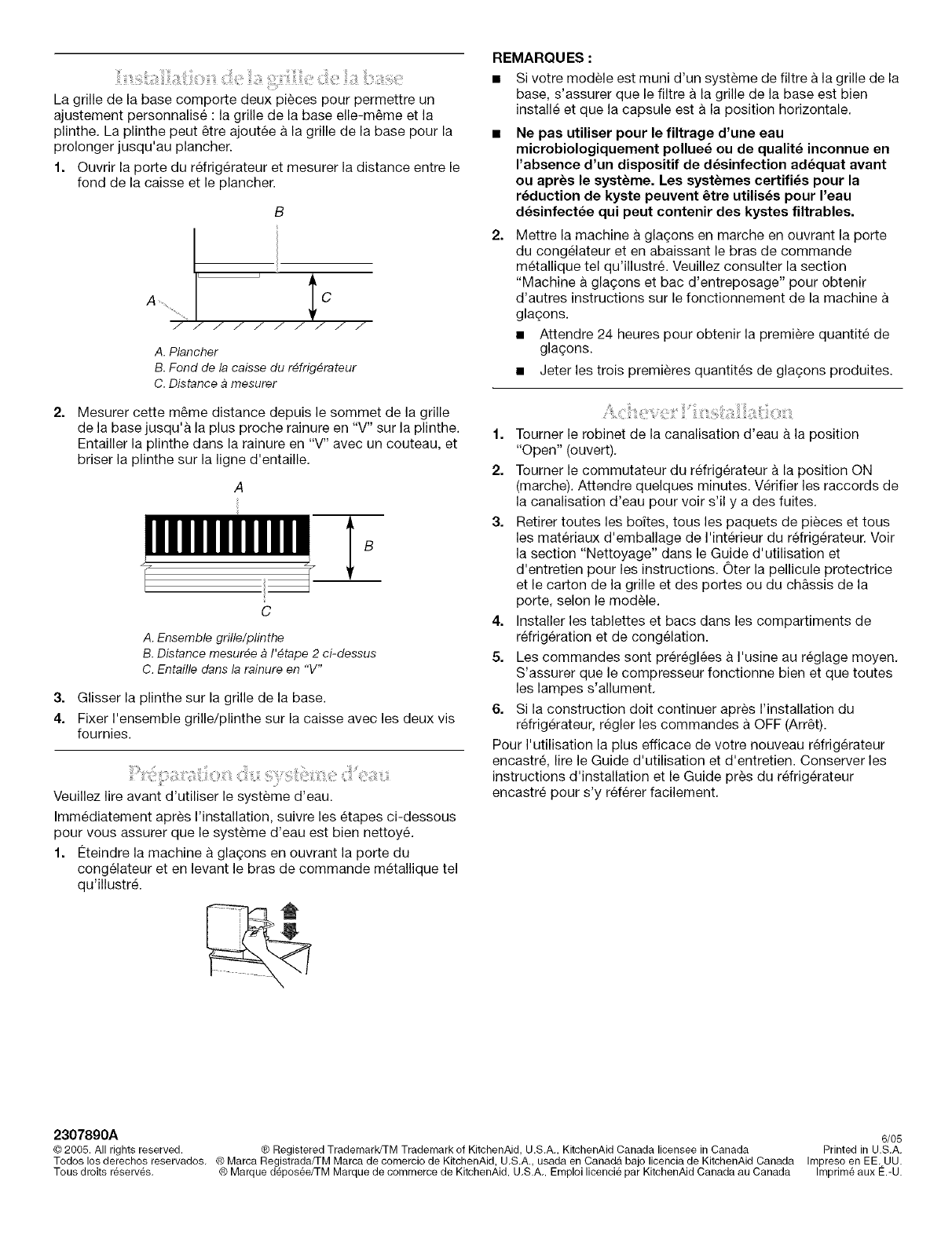

Installation de la grille de la base ............................................... 68

Preparation du syst_me d'eau ................................................... 68

Achever I'installation .................................................................. 68

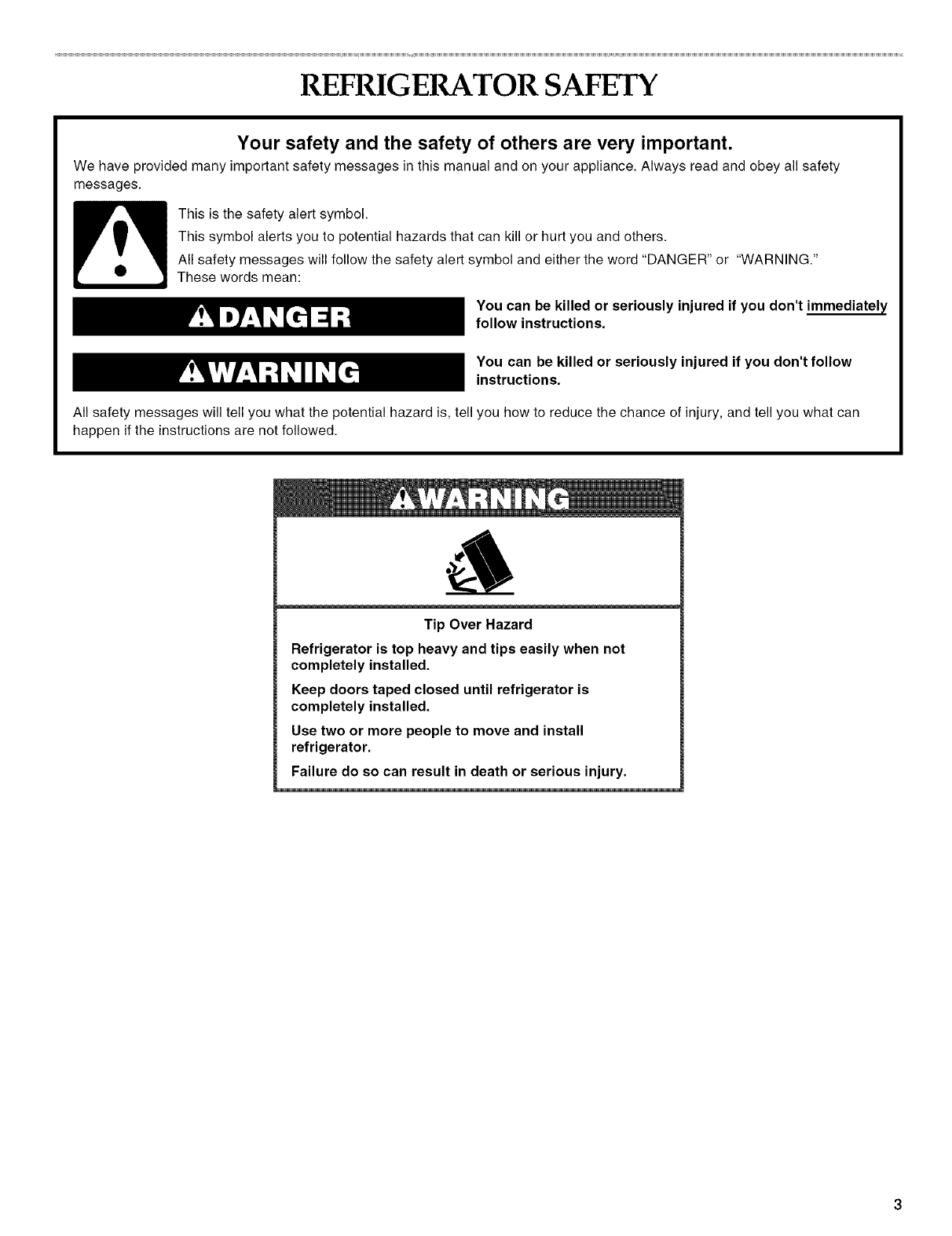

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately/

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Tip Over Hazard

Refrigerator is top heavy and tips easily when not

completely installed.

Keep doors taped closed until refrigerator is

completely installed.

Use two or more people to move and install

refrigerator.

Failure do so can result in death or serious injury.

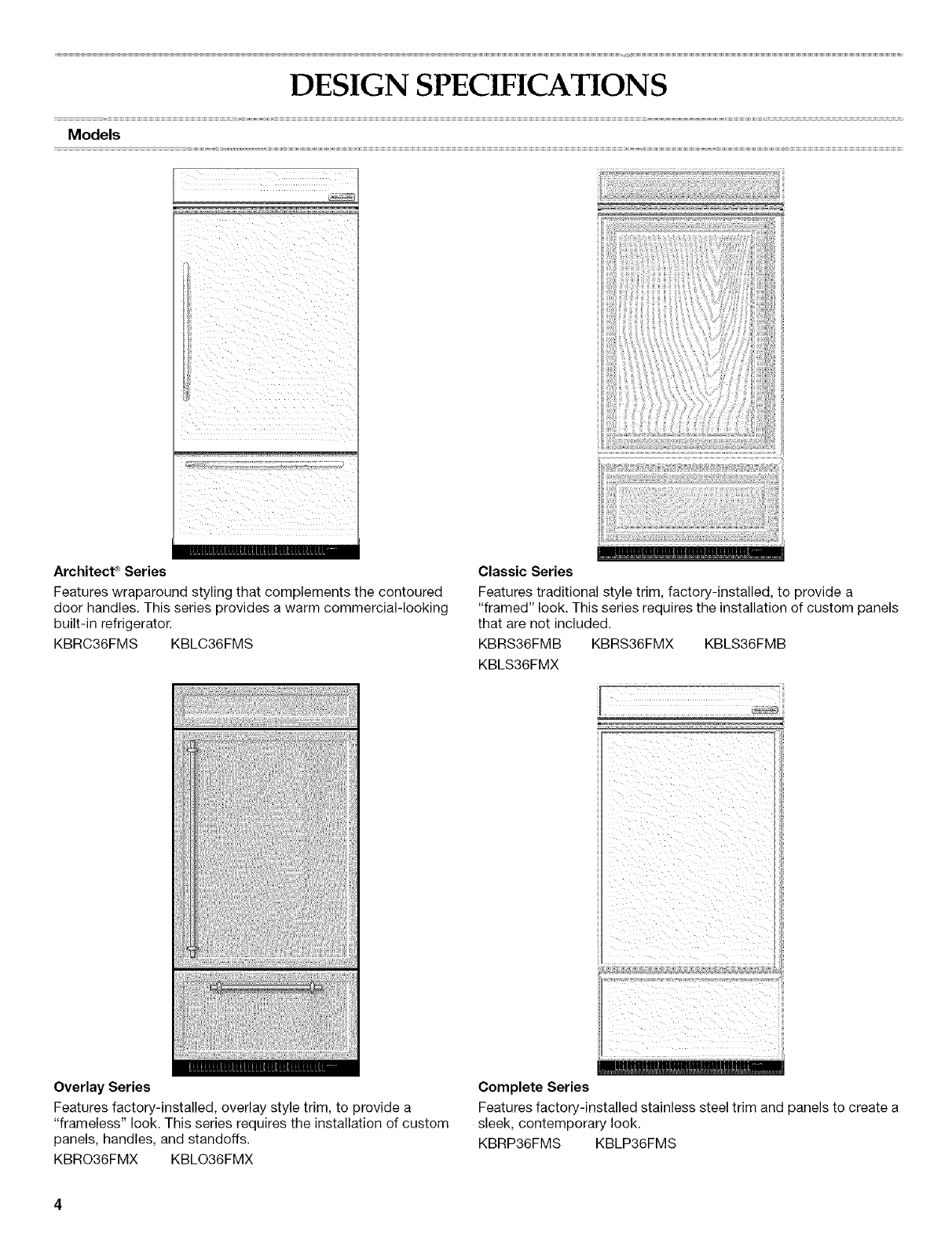

DESIGN SPECIFICATIONS

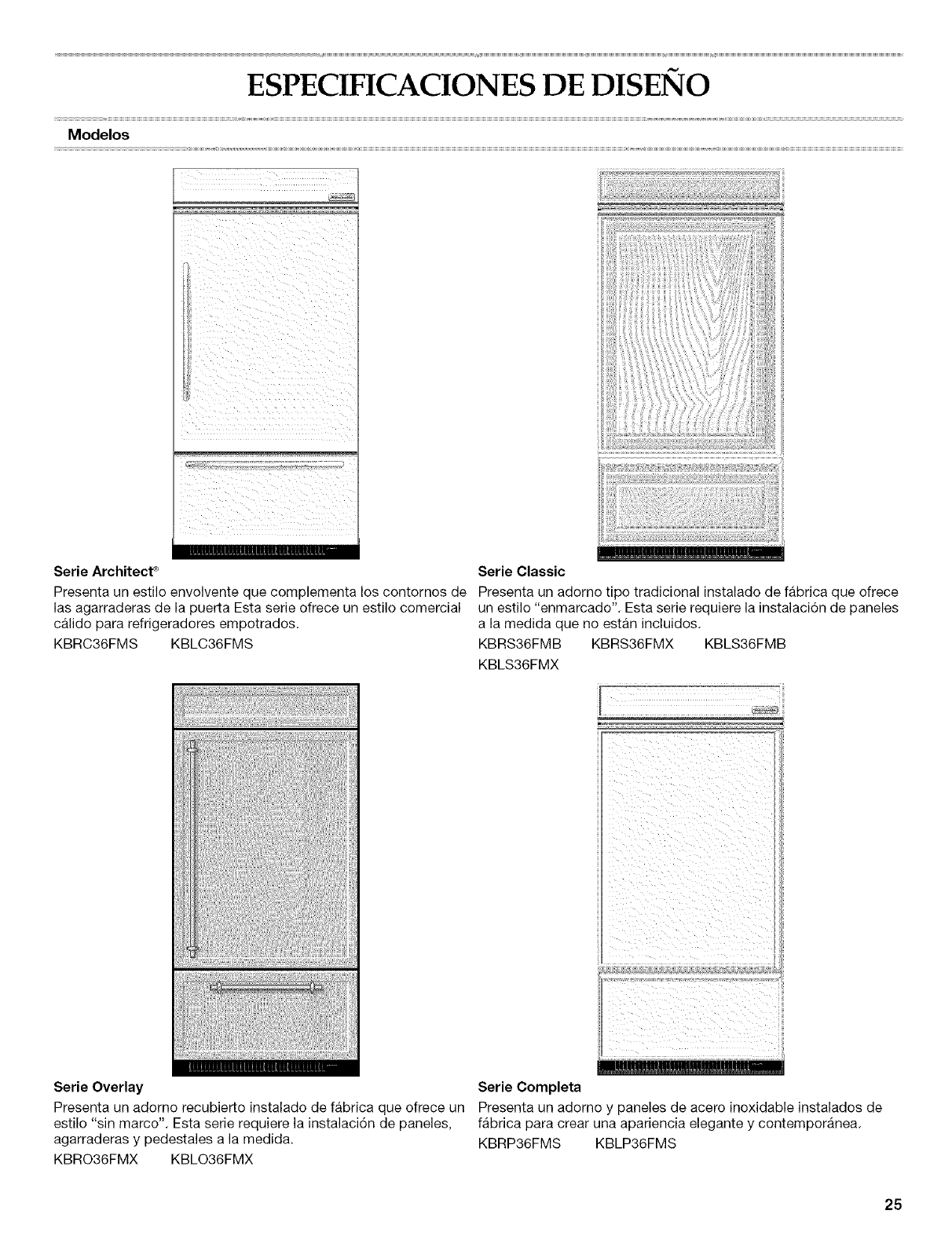

Models

_!!ii_i_ii___i_i__ii_i_i!!i_ii___ii_

Architect ®Series

Features wraparound styling that complements the contoured

door handles. This series provides a warm commercial-looking

built-in refrigerator.

KBRC36FMS KBLC36FMS

Classic Series

Features traditional style trim, factory-installed, to provide a

"framed" look. This series requires the installation of custom panels

that are not included.

KBRS36FMB KBRS36FMX KBLS36FMB

KBLS36FMX

m

Overlay Series

Features factory-installed, overlay style trim, to provide a

"frameless" look. This series requires the installation of custom

panels, handles, and standoffs.

KBRO36FMX KBLO36FMX

Complete Series

Features factory-installed stainless steel trim and panels to create a

sleek, contemporary look.

KBRP36FMS KBLP36FMS

ProLineTMSeries

Features extraordinary design and exceptional levels of

performance. This series is a perfect blend of form and function

delivering professional quality, durability and simplicity.

KBRV36FPM KBRV36FPS KBLV36FPM

KBLV36FPS

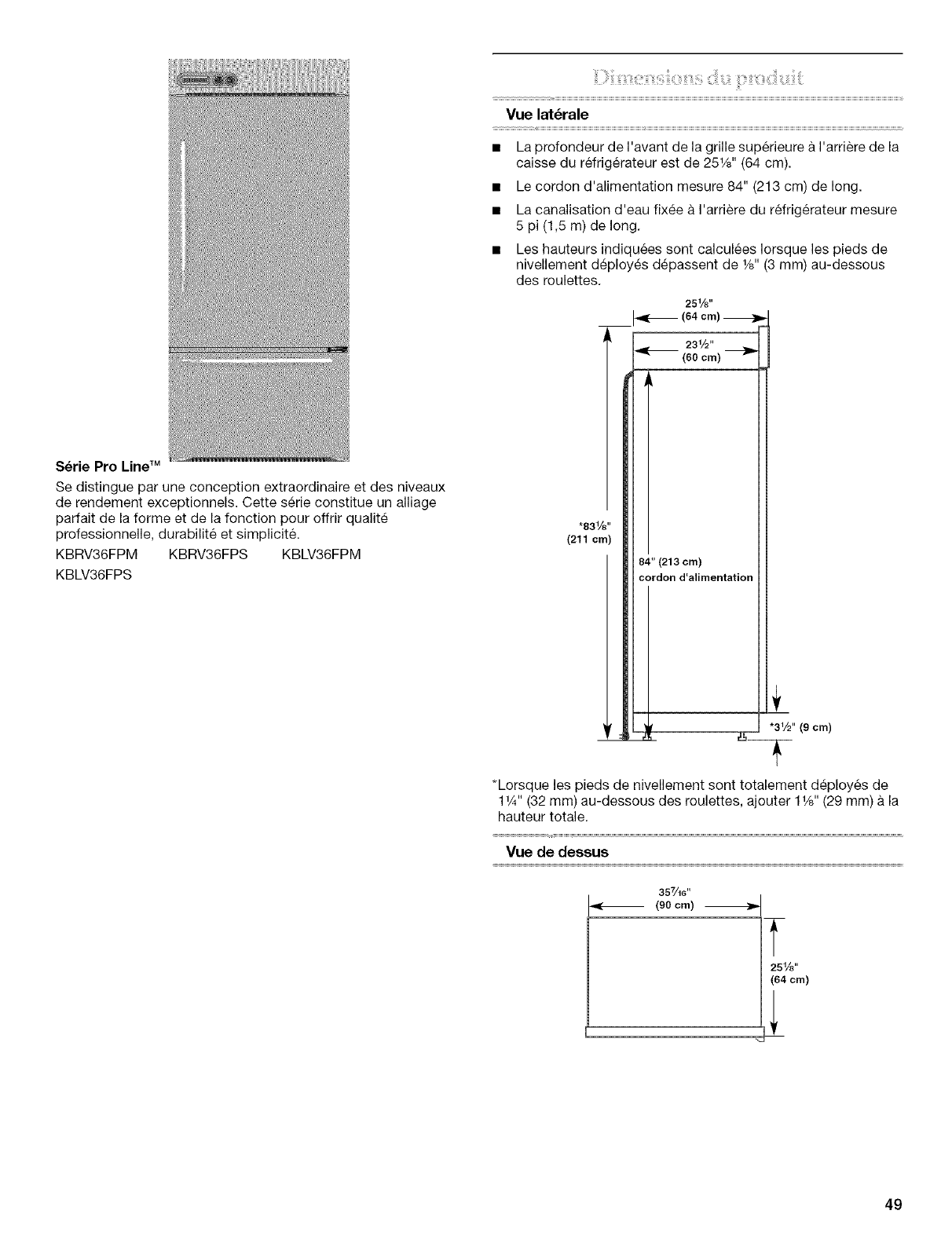

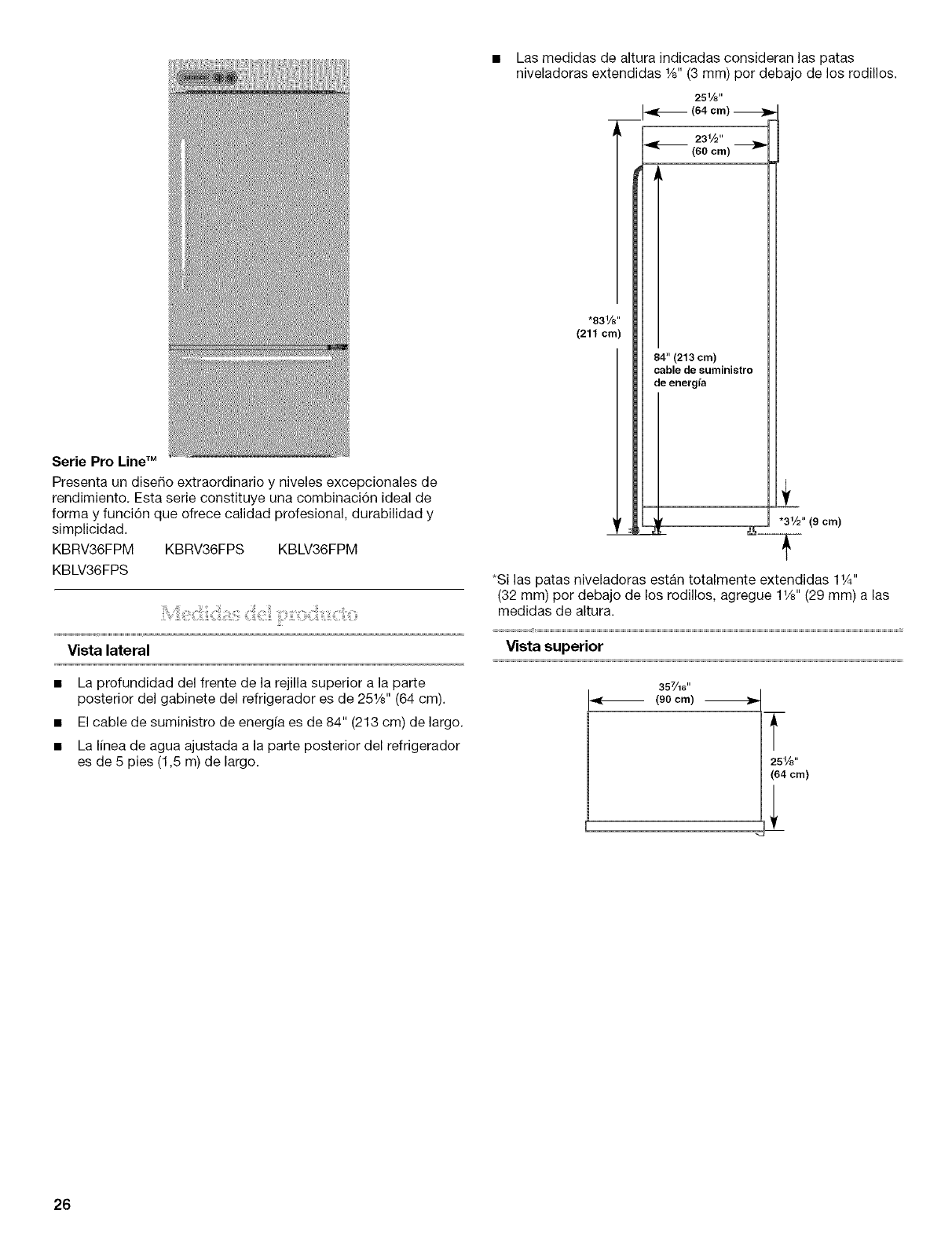

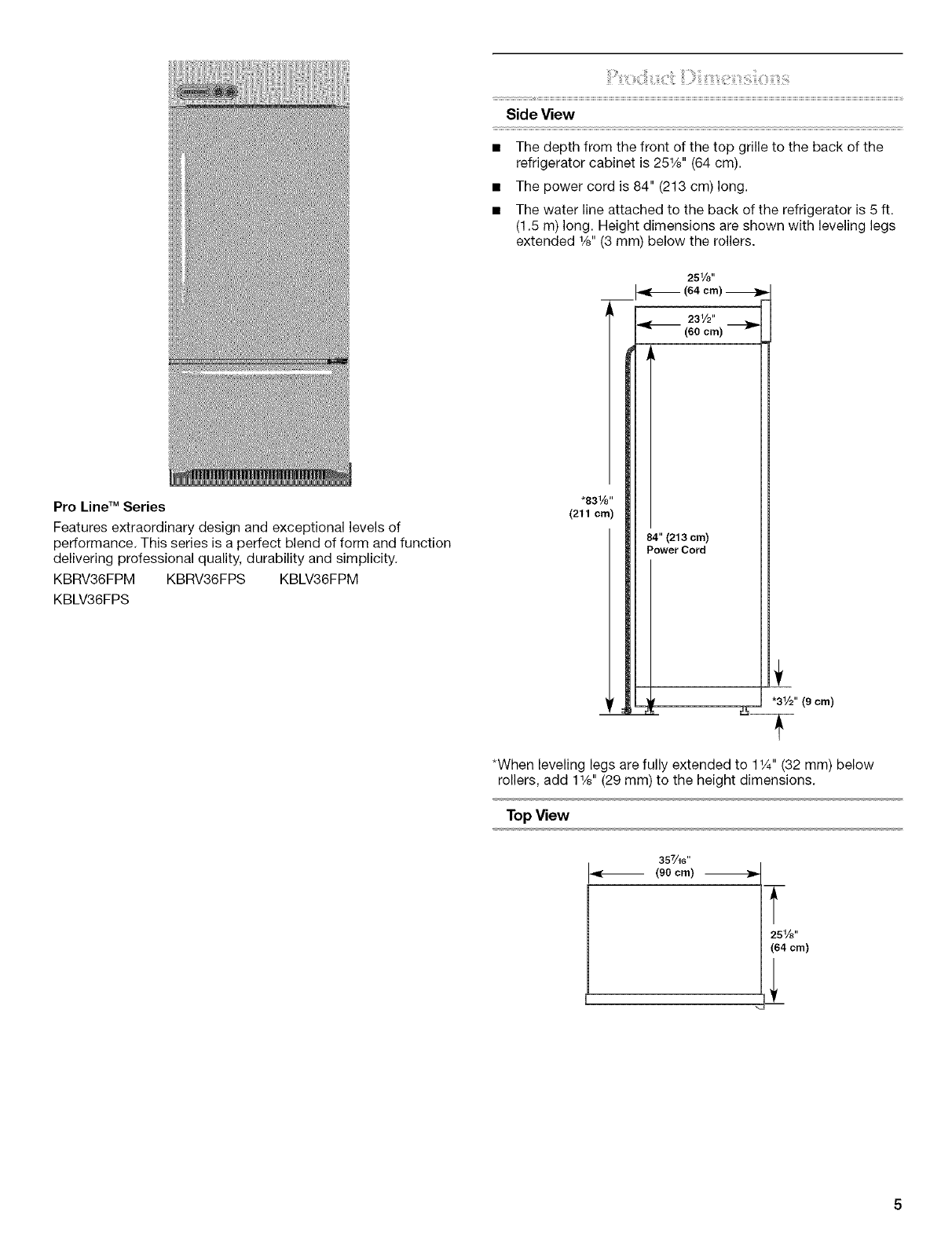

Side View

• The depth from the front of the top grille to the back of the

refrigerator cabinet is 251/8'' (64 cm).

• The power cord is 84" (213 cm) long.

• The water line attached to the back of the refrigerator is 5 ft.

(1.5 m) long. Height dimensions are shown with leveling legs

extended 1/8"(3 mm) below the rollers.

.831/8"

(211 cm)

v:

251/8"

(64 crn)

231/2"

(60 cm)

84" (213 crn)

Power Cord

_L "31/2 '' (9 ore)

*When leveling legs are fully extended to 11/4"(32 mm) below

rollers, add 11/8"(29 mm) to the height dimensions.

Top View

357/16 ''

(90 cm) T

251/8"

(64 cm)

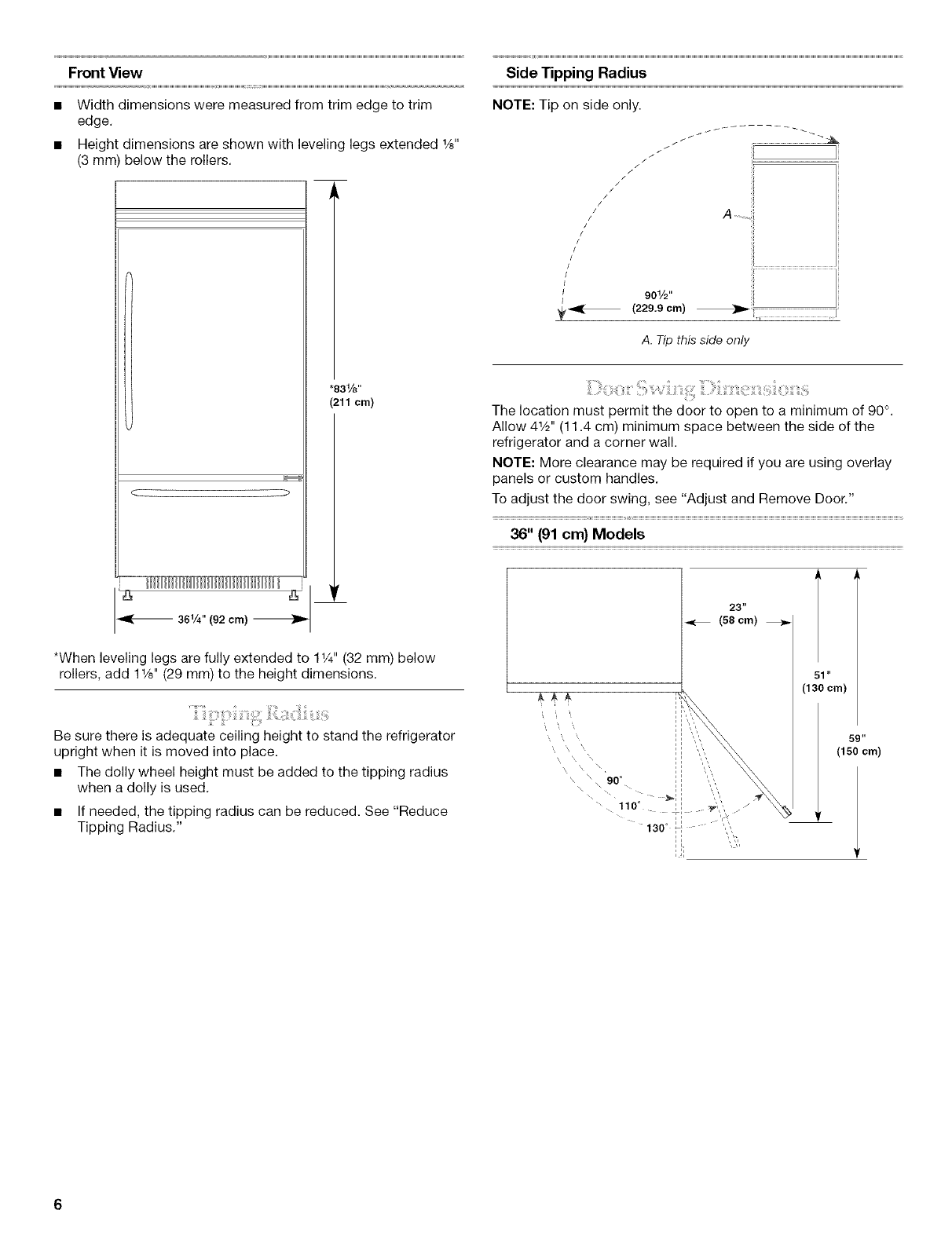

Front View

Width dimensions were measured from trim edge to trim

edge.

Height dimensions are shown with leveling legs extended 1/8"

(3 mm) below the rollers.

>

IIIIIIIIIIIllllllllllllllllllll_

-- 361/4" (92 cm)

"831/8"

(211 cm)

*When leveling legs are fully extended to 11/4"(32 mm) below

rollers, add 11/8"(29 mm) to the height dimensions.

Be sure there is adequate ceiling height to stand the refrigerator

upright when it is moved into place.

• The dolly wheel height must be added to the tipping radius

when a dolly is used.

• If needed, the tipping radius can be reduced. See "Reduce

Tipping Radius."

Side Tipping Radius

NOTE: Tip on side only.

%,,

901/2 ''

,_ (229.9 cm)

A. Tip this side only

The location must permit the door to open to a minimum of 90 °.

Allow 41/2'' (11.4 cm) minimum space between the side of the

refrigerator and a corner wall.

NOTE: More clearance may be required if you are using overlay

panels or custom handles.

To adjust the door swing, see "Adjust and Remove Door."

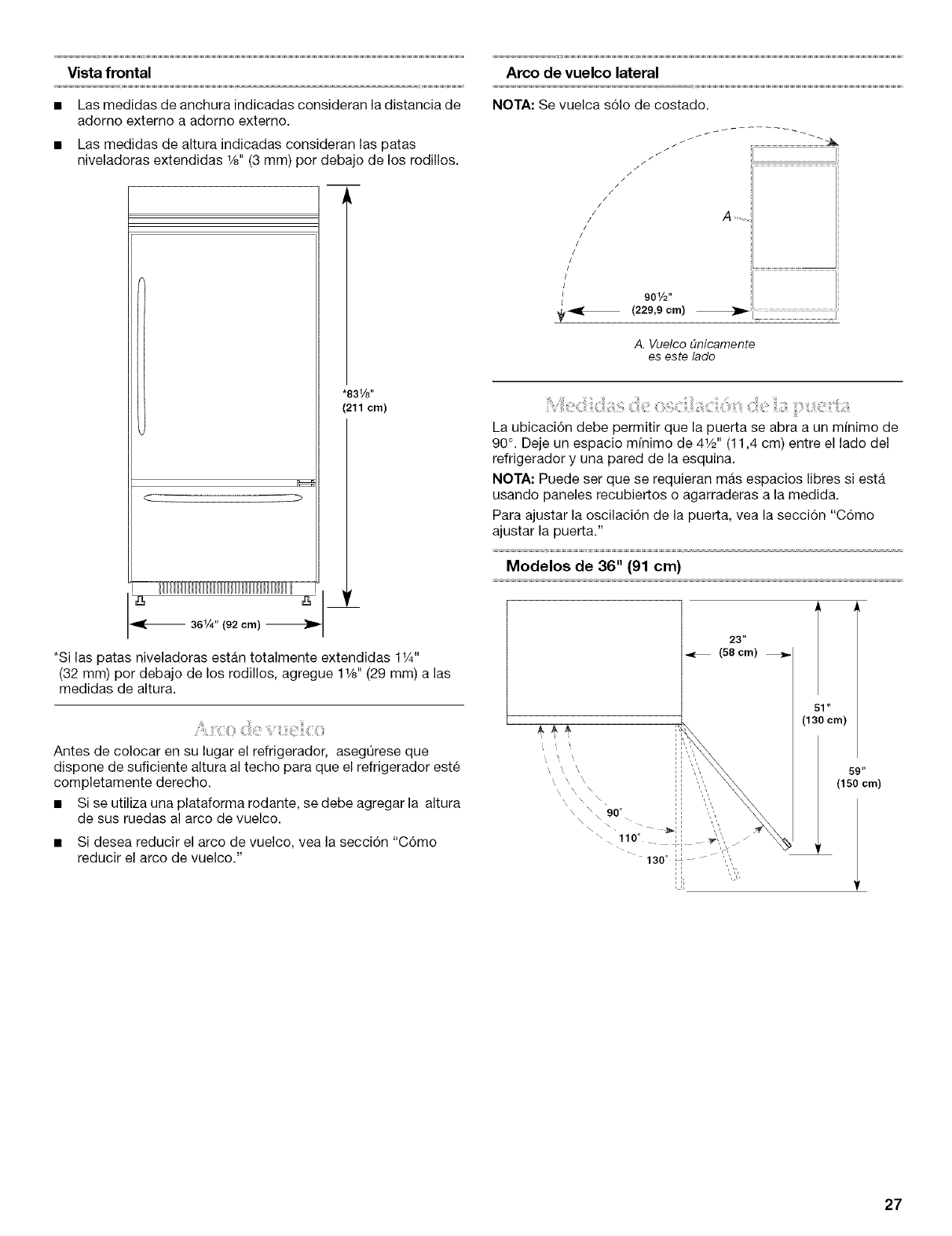

36" (91 cm} Models

23"

_. (58cm)

51 "

(130 cm)

59"

(150 cm)

_ _ _oo-: _l_:_ __

If you are installing custom panels, the panels must allow certain clearances for the handles and for the door to swing open. First,

determine the types of handles you will be using and the door stop setting. Then, choose the appropriate scale drawing to use as a

template for creating the panels.

Classic

Handle

Optional

Extended

Handle

Door

Custom Panel

Architect ®Handle

Handle Dimensions

Actual Size

......... V4"(6.35 mm)

_/_"(1.3 cm)

3/4"(1.9 cm)

1" (2.5 cm)

1_/4"(3.2 cm)

1_/_"(3.8 cm)

13/4"(4.4 cm)

2" (5.1 cm)

2V4" (5.7 cm)

2V_" (6.4 cm)

23/4"(7 cm)

3" (7.6 cm)

" 2" 3"

(2.5 cm) (5.1 cm) (7.6 cm)

,I

L

0

0Hinge

Spacer Panel

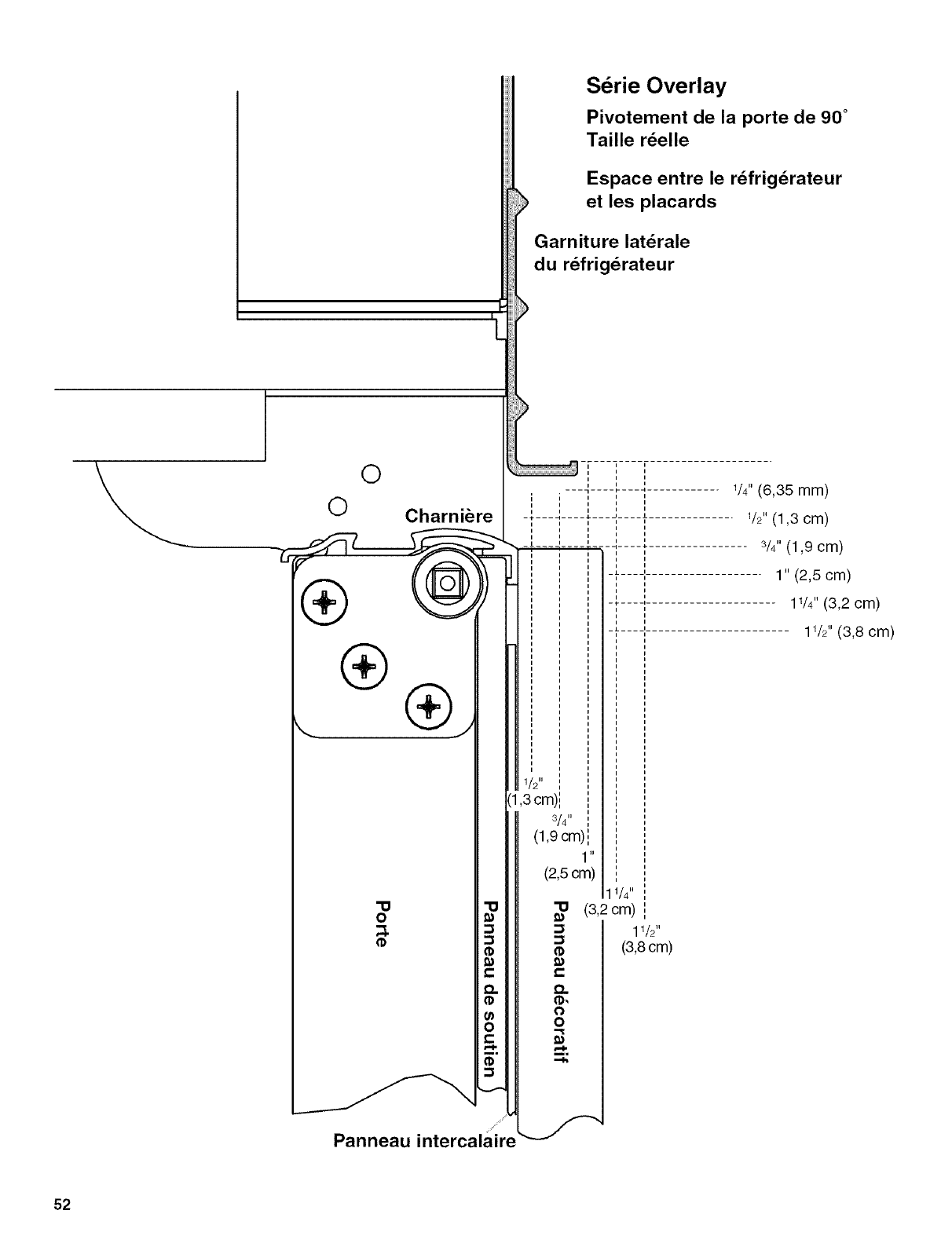

Overlay Series

Door Swing 90 °

Actual Size

Refrigerator to

Cabinetry Clearance

Refrigerator

Side Trim

iIiiIi

iIi

i I

, , ---1 .... t-----_.

iiIi

iiIi

iiIi

-÷---4 .... J- 1- i_

i i i i

i i i i

i i i i

iii

i

-T .... i .... T-_

1/2"

(1.3cm)i

3/4"

(1.9 cm)

1"

(2.5cm)

1/4"(6.35 mm)

1/2"(1.3 cm)

-_ .... ÷

i

i

i

L

3/4"(1.9 cm)

1" (2.5 cm)

11/4"(3.2 cm)

11/2"(3.8 cm)

1 1/4"

(3.2 cm)

0

<11/2"

(3.8 cm)

"13

e_

0

Hinge

®

NOTE: Do not place the door stop screw in

the 130 ° position on Overlay Series models.

See "Adjust and Remove Door." O

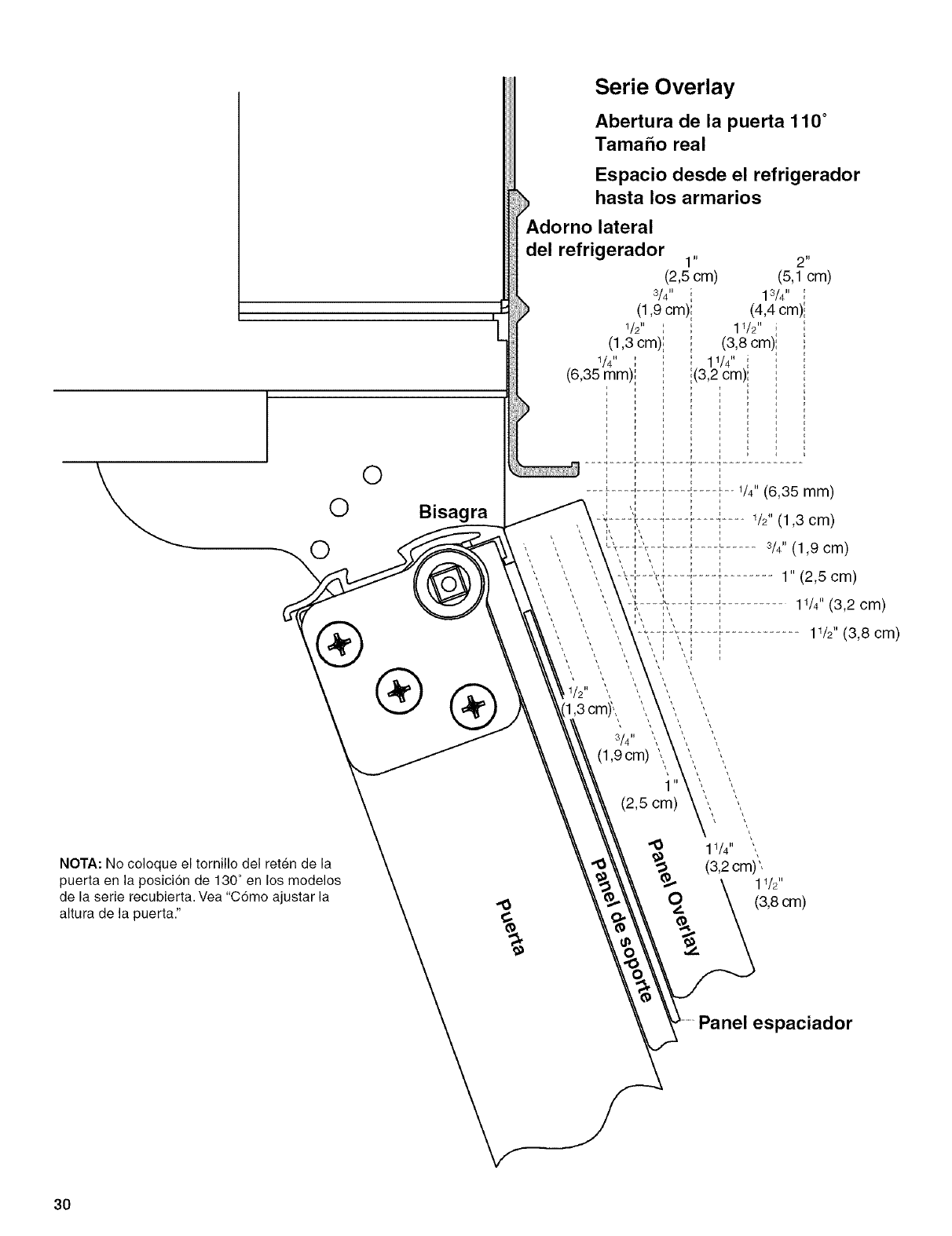

Overlay Series

Door Swing 110 °

Actual Size

Refrigerator to

Cabinetry Clearance

Refrigerator 1"

Side Trim (2.5 cm)

3/4"

(1.9 cm)

1/2" E

(1.3 cm)

1/4"

(6.35 mm)

(5.1 cm)

13/4" _J

J

(4.4 cm),,

11/2" '

(3.8 cm)',

11/4 '' '

(3.2 cm)',

1/4"(6.35 mm)

1/2"(1.3 cm)

3/4"(1.9 cm)

1" (2.5 cm)

11/4"(3.2 cm)

11/2"(3.8 cm)

Spacer Panel

iCiiiiii_!i_!!i!i_!ii,_::::J:_!_,ii:_::ii:i/iiii;::_:i!i,_i:ili:j _ii!'_i_!:_;_::iiiO':i,,"_ii!!_ii:!_iiiiii__¸!!!ii:_ii!_i_i_:i_i!_!!ii_

iii!:i_,_i_i_::!_!io_i_i_ii?_ii!i_,i_ii,_,_i_!_iiiiiiii_!_!_!,i__ii!_!_!_!_:_:ii_!iiiiii,_i,iiiiii_iii_:_!!_

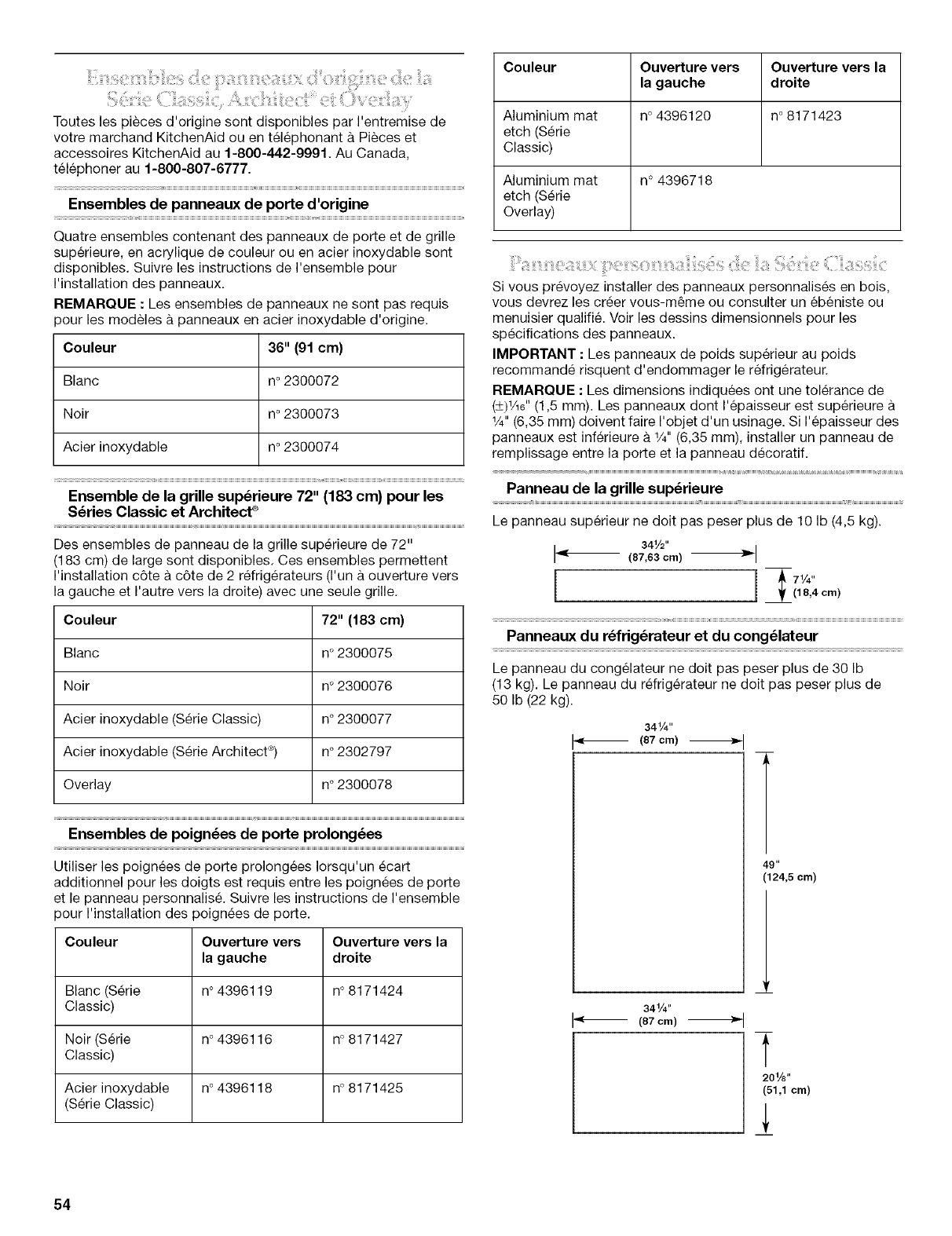

All factory parts are available through your KitchenAid dealer or

by calling KitchenAid Parts and Accessories at 1-800-442-9991.

In Canada, call 1-800-807-6777.

Factory Door Panel Kits

Four kits containing colored acrylic or stainless steel door and

top grille panels are available. Follow the kit instructions for

installing the panels.

NOTE: Panel kits are not required for factory-installed stainless

steel panel models.

Color 36" (91 cm}

White #2300072

Black #2300073

Stainless Steel #2300074

Classic and Architecf Series

72" (183 cm) Top Grille Panel Kit

72" (183 cm) wide Top Grille Panel Kits are available. These kits

allow 2 units (one left-hand swing and one right-hand) to be

installed side by side with a single grille.

Color 72" (183 cm)

White #2300075

Black #2300076

Stainless Steel (Classic Series) #2300077

Stainless Steel (Architect ®Series) #2302797

Overlay #2300078

Extended Door Handle Kits

Use extended door handles when additional finger clearance is

needed between the door handles and custom panel. Follow the

kit instructions for installing the door handles.

Color Left-Hand Right-Hand

Swing Swing

White (Classic #4396119 #8171424

Series)

Black (Classic #4396116 #8171427

Series)

Stainless Steel #4396118 #8171425

(Classic Series)

Matte Aluminum #4396120 #8171423

Etched (Classic

Series)

Matte Aluminum #4396718

(Overlay Series)

S

If you plan to install custom wood panels, you will need to create

the panels yourself or consult a qualified cabinetmaker or

carpenter. See dimension drawings for panel specifications.

IMPORTANT: Panels weighing more than recommended may

cause damage to your refrigerator.

NOTE: Dimensions shown have a (_+)1/16"(1.5 mm) tolerance.

Panels that are more than 1/4"(6.35 mm) thick must be routed. If

panels are less than 1/4"(6.35 mm) thick, install a filler panel

between the door and the decorative panel.

Top Grille Panel

The top panel should not weigh more than 10 Ibs (4.5 kg).

341/2" ---}_1

(87,63 cm)

Refrigerator and Freezer Panels

The freezer panel should not weigh more than 30 Ibs (13 kg). The

refrigerator panel should not weigh more than 50 Ibs (22 kg).

341/4 ''

(87 cm)

341/4 ''

_-_ (87 cm)

49"

(124.5 cm)

!

201/_ ''

(51.1 cm)

10

Top Grille Panel - Routing Requirements

Top and bottom edges of the top panel should be edge routed 1/2"

(1.3 cm) and %" (9.5 mm), respectively. Both ends should be

edge-routed %" (2.2 cm) as shown.

Topi Top1'max'6 mm'

Grille (Grille _

(2.2 crn) (2.2 cm)

NOTE: When creating a panel with face detail, the offsets will be

hidden and must be accounted for in order to center the detail in

the top grille.

1/4"

(6.35 mrn) max.

1/2" lTop

(1.3 cm)

rnin,

Center face

detail between _

offsets

%" ]

(9,5 rnrn)

min, Bottom

Door Panel -Routing Requirements

If an extended handle kit is used, then routing the handle side of

the door and drawer panels is not required. See "Classic,

Architect ®,and Overlay Series Factory Panels and Kits" for more

information on ordering extended handles.

If the standard handle is used, rout the entire handle side 31/4''

(8.25 cm) to allow for finger clearance• Then rout the other side 1"

(2.54 cm).

Standard Handle - Top View

I

31/4"

(8.25 cm)

mln.

1/4"

(6.35 mm) max. I

lI

2" (5 cm)

rain.

Door

Panel

Hinge Side

__]

Door [_H_

Panel

1 u

(2.54 cm)

Door Panel - Side View

C

0-

Custom overlay panels allow you to blend the exterior of your

refrigerator into the overall kitchen decor and to use custom

handles for additional design flexibility.

The custom panels must have backer panels attached in order to

mount them to the refrigerator. It is most common to work with

three panels, as shown in the following graphic: a decorative

overlay panel, a 1/8"(3.18 mm) spacer panel or spacer strips and

a 1/4"(6.35 mm) backer panel.

I Overlay Panel Spacer Panel

i_'_ Backer Panel

g/8,,1os/4,, b_.

(15.88to V4"

19.05 ram) l/s" (6,35 ram)

(3.18 mm)

1Spacer Panel

1/8"

-f-,

I i

I I

_._ 1" mm_mum

_ (2.54 Inm)_ ......

i _<D_r/Grilb Trim

_J _ Offset Dimerlsk)n

In some cases, your cabinet manufacturer may choose to work

with one panel routed for the different dimensions. Follow these

panel dimension and placement instructions to be sure that the

custom overlay panels will fit properly.

IMPORTANT:

• The weight of the refrigerator door overlay panel cannot

exceed 50 Ibs (23 kg).

• The weight of the freezer drawer overlay panel cannot exceed

30 Ibs (13.5 kg).

• The weight of the top grille overlay panel cannot exceed

10 Ibs (4.5 kg).

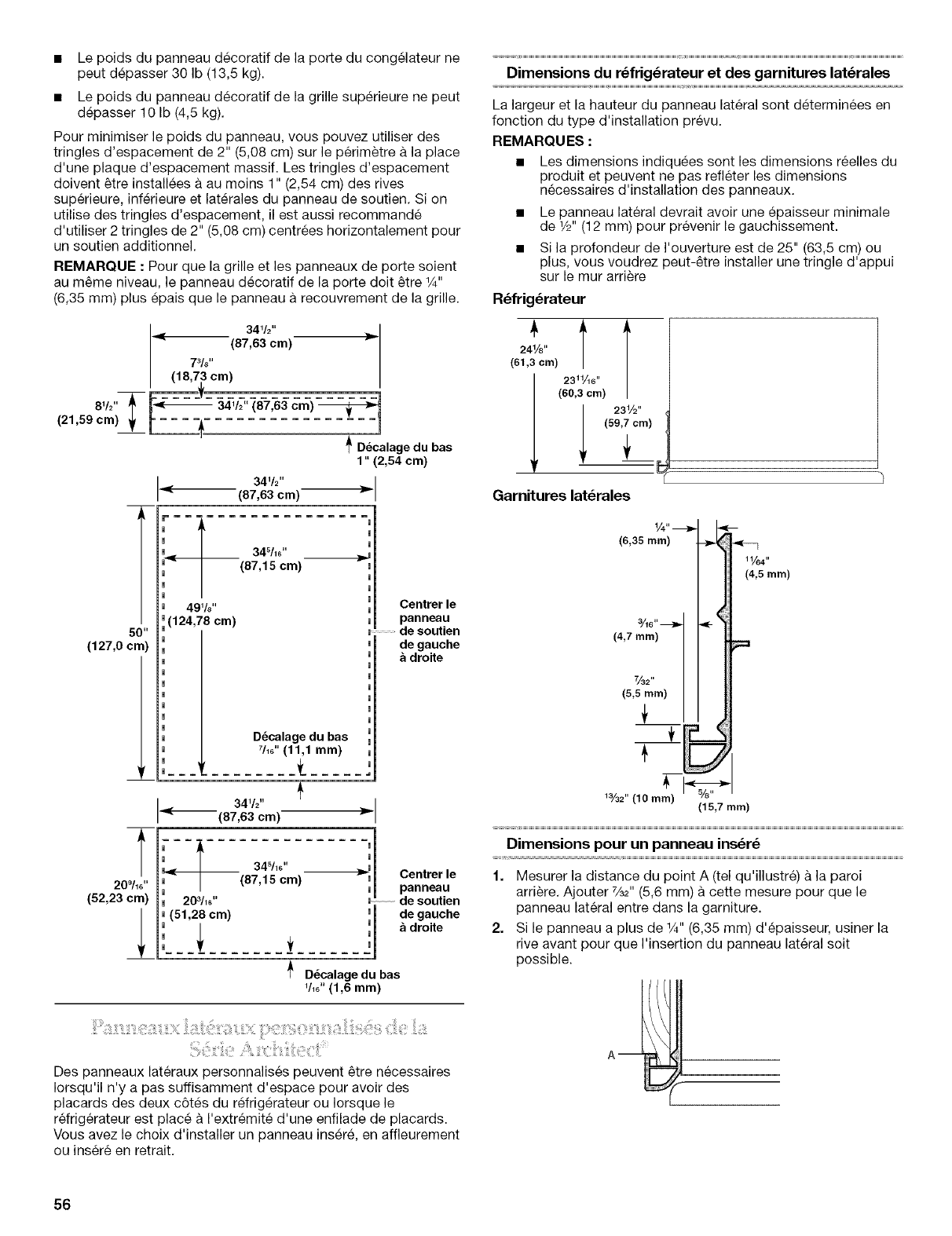

To minimize panel weight, you may use 2" (5.08 cm) spacer strips

around the perimeter in place of full-sheet solid spacer panels.

The spacer strips must be set in at least 1" (2.54 cm) from the

top, bottom and side edges of the backer panel. If you use

spacer strips, it is also recommended that you use two 2"

(5.08 cm) strips horizontally centered for added support.

11

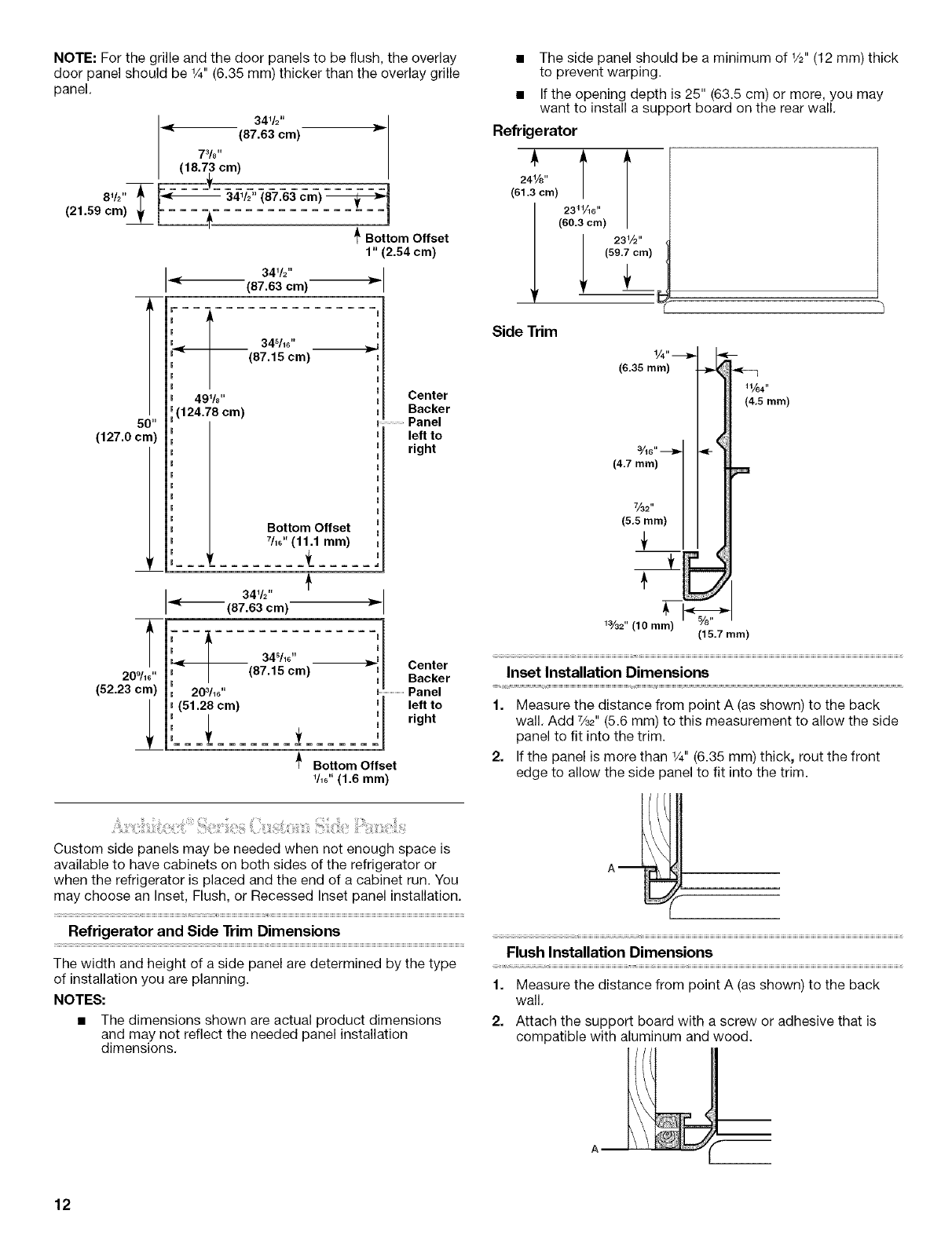

NOTE: For the grille and the door panels to be flush, the overlay

door panel should be 1/4"(6.35 mm) thicker than the overlay grille

panel.

341/2''

(87.63 cm)

73/8,,

(18.73 cm)

IJ,

8W' T _ 34W' (87.63 cm)

(21.5g cm)__ _'

_Bottom Offset

1" (2.54 cm)

341/2''

(87.63 cm)

50"

(127.0 cm)

l 34_h6''

(87.15 cm)

491/8,,

(124.78 cm)

t

209/_6''

(52.23 cm)

Center

Backer

Panel

left to

right

Bottom Offset

7/16"(11.1 mm)

==r ........ t ......

+

I*- 34v ''

(87.63 cm)

t m Center

34sh6" ____

I(87.15 cm) i I Backer

203/16" m...........................Panel

(51.28 cm) mm leftto

right

___ ...... J

Bottom Offset

1/16"(1.6 mm)

Custom side panels may be needed when not enough space is

available to have cabinets on both sides of the refrigerator or

when the refrigerator is placed and the end of a cabinet run. You

may choose an Inset, Flush, or Recessed Inset panel installation.

; r ; r; r

Refrigerator and Side Trim Dimensions

The width and height of a side panel are determined by the type

of installation you are planning.

NOTES:

•The dimensions shown are actual product dimensions

and may not reflect the needed panel installation

dimensions.

• The side panel should be a minimum of 1/2"(12 mm) thick

to prevent warping.

• If the opening depth is 25" (63.5 cm) or more, you may

want to install a support board on the rear wall.

Refrigerator

241/8,,

(61.3 cm)

(60.3 cm)

231/2 ''

(59,7 cm)

¼" _ _- q(6.35 mm)

11/64"

(4,5 mm)

Side Trim

(4"7 mm) / _

(5.6 I

Wa2"(10 ram) I %,,

(15,7 ram)

Inset Installation Dimensions

1. Measure the distance from point A (as shown) to the back

wall. Add %2" (5.6 mm) to this measurement to allow the side

panel to fit into the trim.

2. If the panel is more than 1/4"(6.35 mm) thick, rout the front

edge to allow the side panel to fit into the trim.

Flush Installation Dimensions

1. Measure the distance from point A (as shown) to the back

wall.

Attach the support board with a screw or adhesive that is

compatible with aluminum and wood.

I ,

f---

12

Recessed Inset Installation Dimensions

1. Measure the distance from point A (as shown) to back wall,

2. Rout the front edge of the support board or attach a 1/4"

(6.35 mm) board to hold the panel in the cabinet side trim.

L

Custom side panels may be needed when not enough space is

available to have cabinets on both sides of the refrigerator or

when the refrigerator is placed and the end of a cabinet run. You

may choose an Inset or Recessed Inset panel installation,

Refrigerator and Side Trim Dimensions

The width and height of a side panel are determined by the type

of installation you are planning.

NOTES:

• The dimensions shown are actual product dimensions

and may not reflect the needed installation dimensions.

• The side panel should be a minimum of 1/2"(1,27 cm) thick

to prevent warping.

• If the opening depth is 25" (63.5 cm) or more, you may

want to install a support board on the rear wall.

Refrigerator

L

Side Trim

3/8"

(9.7 mm)

1/16"

(1.5 ram)

V_" _-

(3,2 ram) _

3/16"

--_ _--- (4.5 ram)

Inset Installation Dimensions

1. Measure the distance from point A (as shown) to the back

wall. Add 1/32"(0.8 mm) to this measurement to allow the side

panel to fit into the trim.

2. If the panel is more than %" (9.5 mm) thick, rout the front

edge to allow the side panel to fit into the trim.

Recessed Inset Installation Dimensions

1. Measure the distance from point A (as shown) to back wall.

2. Rout the front edge of the support board or attach a %"

(9.5 mm) board to hold the panel in the cabinet side trim.

13

INSTALLATION

REQUIREMENTS The refrigerator can be recessed in an opening between cabinets

or installed at the end of a cabinet run using a side panel to

enclose the refrigerator.

IMPORTANT:

• Installer: Leave Installation Instructions with the homeowner.

• Homeowner: Keep Installation Instructions for future

reference. Save these Installation Instructions for the local

electrical inspector's use.

TOOLS NEEDED:

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

• Hand drill or electric drill • Torx®tT27 screwdriver

(properly grounded)

• Drill bits • rl/32"nut driver

• Two adjustable wrenches • %" and 1/2"open-end

wrenches

• Phillips screwdriver • %2" Allen wrench

• Small level • %6" socket wrench

• Appliance dolly • Tape measure

PARTS NEEDED:

• Six #8 x 3" (7.6 cm) wood screws (longer screws may be needed)

• One or two 2" x 4" x 32" (5 cm x 10 cm x 81 cm) wood board(s)

• Order factory panels, make custom panels or consult a

qualified cabinetmaker or carpenter to make the panels.

Classic Series: Order factory panels, make custom panels, or

consult a qualified cabinetmaker or carpenter to make the

panels. See "Design Specifications" for more information.

Overlay Series: Make custom panels, or consult a qualified

cabinetmaker or carpenter to make the panels. See "Design

Specifications" for more information.

Complete, Architect _ and Pro Line®Series are shipped

complete.

• If you are connecting the water line directly to copper tubing

and not to a shutoff valve, you need a ferrule, a union, and a

r/4" (6.35 mm) compression fitting.

1-®TORX is a registered trademark of Textron Innovations Inc.

Expmosion Hazard

Keep flammable materials and vapors, such as

gasoUne, away from refrigerator.

Faimure to do so can resumt in death, explosion, or fire.

IMPORTANT:

• Observe all governing codes and ordinances.

• It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source.

• Do not install in a location where the temperature will fall

below 55°F (13°C).

• Floor must support the refrigerator weight, more than

600 Ibs (272 kg), door panels and contents of the

refrigerator.

• Ceiling height must allow for side tipping radius. See

"Tipping Radius."

• Location should permit door to open fully. See "Door

Swing Dimensions."

• Location must permit top grille removal. See "Opening

Dimensions."

Opening Dimensions

The solid soffit must be within 1" (2.5 cm) maximum above

the refrigerator. If the solid soffit is higher than 1" (2.5 cm) or

one is not available, then the refrigerator must be braced to

prevent tipping during use.

If the anti-tip boards are needed, they must be attached to

the rear wall studs 80" to 90" (203 - 229 cm) above the floor.

See "Install Anti-Tip Boards" for more information.

NOTE: A clearance of 1/2"(1.3 cm) must be maintained in front

of the refrigerator's side trim in order for the top grille to be

removed.

A grounded 3 prong electrical outlet should be placed within

4" (10.2 cm) of the right side cabinets or end panel. See

"Electrical Requirements" for additional information.

The water shutoff should be located in the base cabinet on

either side of the refrigerator or some other easily accessible

area. If the water shutoff valve is not in the cabinets, the

plumbing for the water line can come through the floor or the

14

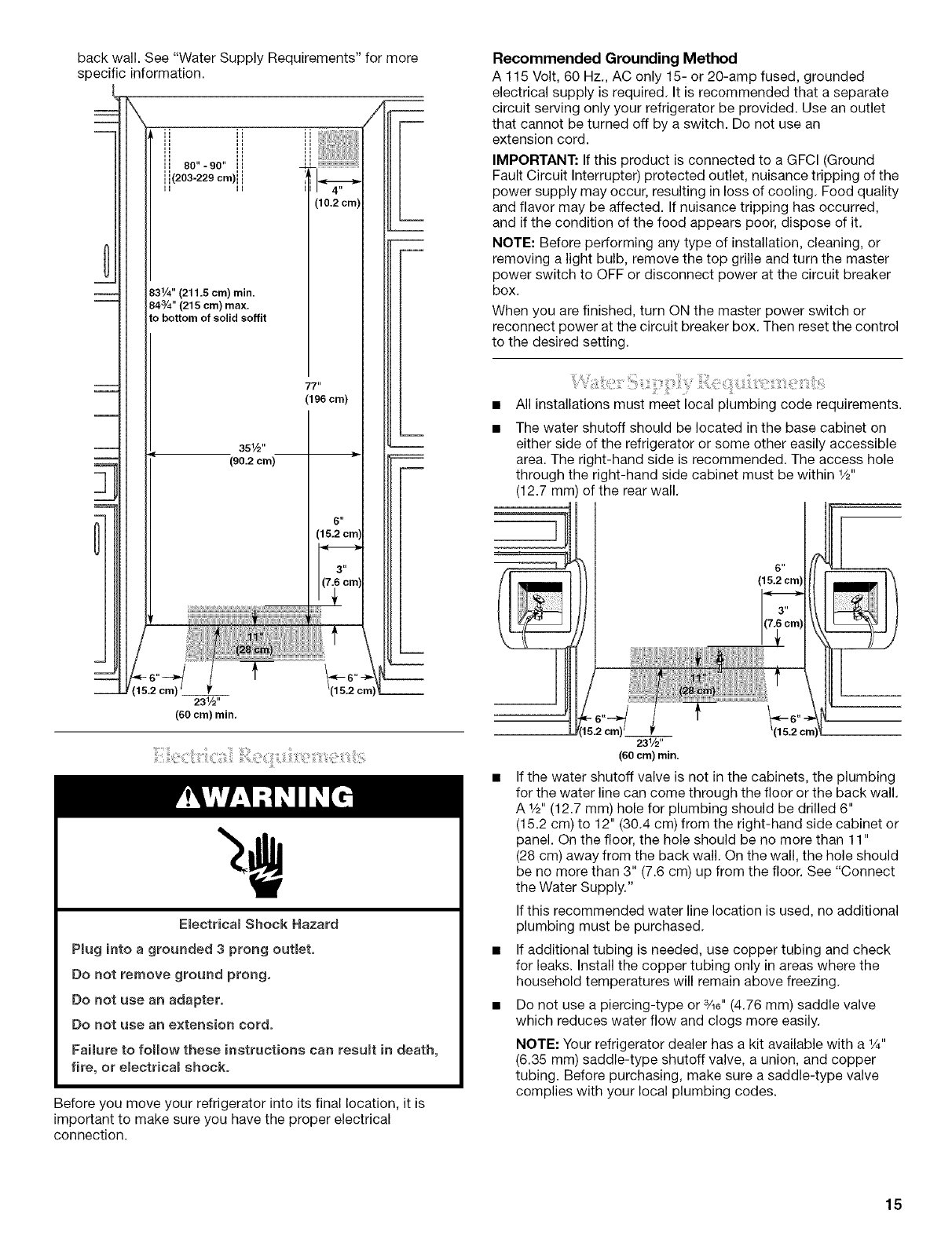

back wall. See "Water Supply Requirements" for more

specific information.

mirl.

84_/4'' (215 cm) max.

to bottom of solid soffit

351/2"

(90,2 cm)

(10.2 cm

77"

(196 cm)

6"

5,2 cm)

231/2''

(60 cm) min,

Emectrica_ Shock Hazard

Pmuginto a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can resumt in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

IMPORTANT: If this product is connected to a GFCI (Ground

Fault Circuit Interrupter) protected outlet, nuisance tripping of the

power supply may occur, resulting in loss of cooling. Food quality

and flavor may be affected. If nuisance tripping has occurred,

and if the condition of the food appears poor, dispose of it.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, remove the top grille and turn the master

power switch to OFF or disconnect power at the circuit breaker

box.

When you are finished, turn ON the master power switch or

reconnect power at the circuit breaker box. Then reset the control

to the desired setting.

All installations must meet local plumbing code requirements.

The water shutoff should be located in the base cabinet on

either side of the refrigerator or some other easily accessible

area. The right-hand side is recommended. The access hole

through the right-hand side cabinet must be within 1/2"

(12.7 mm) of the rear wall.

5"

(15.2 cm)

231/2"

(60 cm) min.

If the water shutoff valve is not in the cabinets, the plumbing

for the water line can come through the floor or the back wall.

A 1/2"(12.7 mm) hole for plumbing should be drilled 6"

(15.2 cm) to 12" (30.4 cm) from the right-hand side cabinet or

panel. On the floor, the hole should be no more than 11"

(28 cm) away from the back wall. On the wall, the hole should

be no more than 3" (7.6 cm) up from the floor. See "Connect

the Water Supply."

If this recommended water line location is used, no additional

plumbing must be purchased.

If additional tubing is needed, use copper tubing and check

for leaks. Install the copper tubing only in areas where the

household temperatures will remain above freezing.

Do not use a piercing-type or 3/16"(4.76 mm) saddle valve

which reduces water flow and clogs more easily.

NOTE: Your refrigerator dealer has a kit available with a 1/4"

(6.35 mm) saddle-type shutoff valve, a union, and copper

tubing. Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes.

15

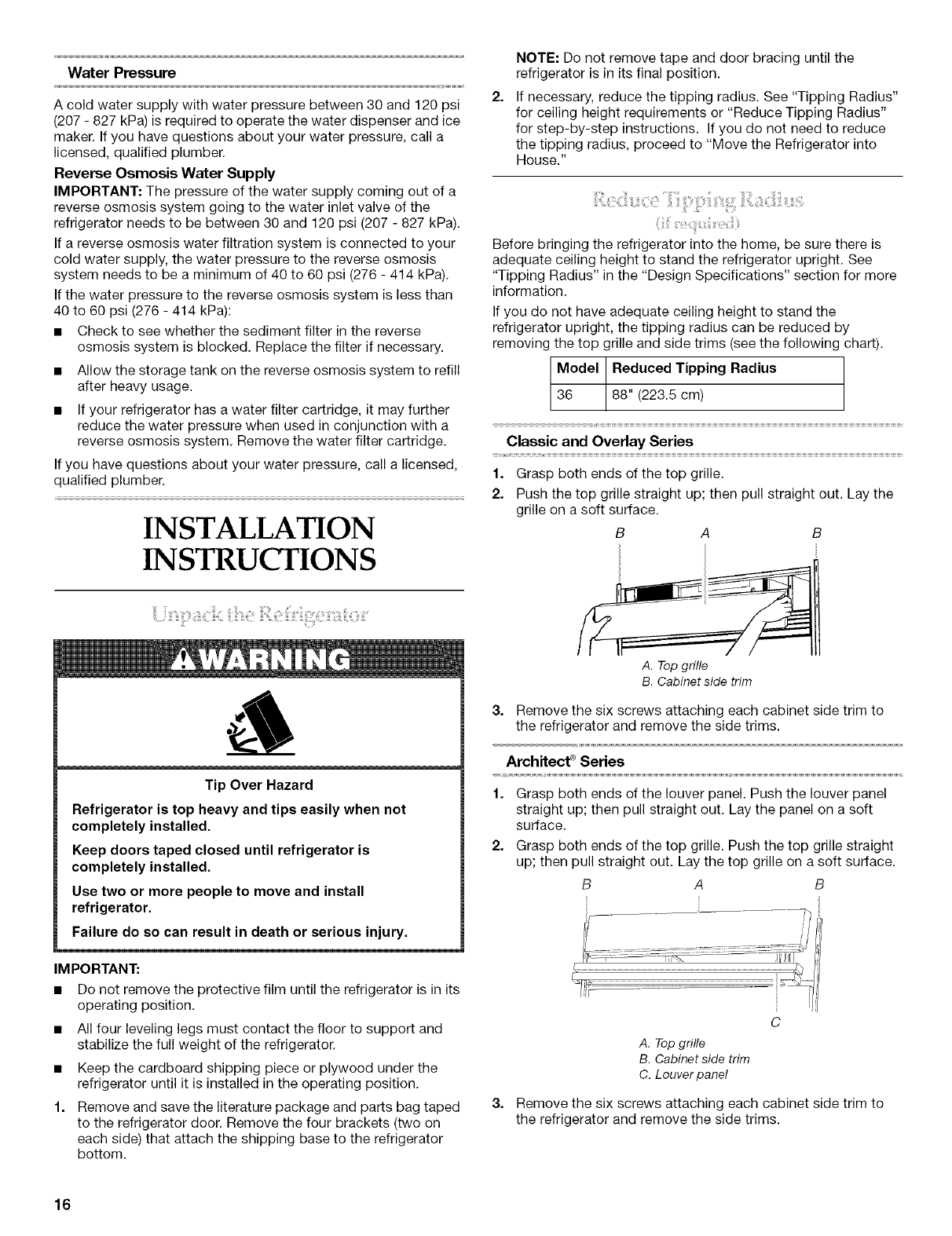

Water Pressure

A cold water supply with water pressure between 30 and 120 psi

(207 - 827 kPa) is required to operate the water dispenser and ice

maker. If you have questions about your water pressure, call a

licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

•If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a

reverse osmosis system. Remove the water filter cartridge.

If you have questions about your water pressure, call a licensed,

qualified plumber.

INSTALLATION

INSTRUCTIONS

NOTE: Do not remove tape and door bracing until the

refrigerator is in its final position.

If necessary, reduce the tipping radius. See "Tipping Radius"

for ceiling height requirements or "Reduce Tipping Radius"

for step-by-step instructions. If you do not need to reduce

the tipping radius, proceed to "Move the Refrigerator into

House."

Before bringing the refrigerator into the home, be sure there is

adequate ceiling height to stand the refrigerator upright. See

"Tipping Radius" in the "Design Specifications" section for more

information.

If you do not have adequate ceiling height to stand the

refrigerator upright, the tipping radius can be reduced by

removing the top grille and side trims (see the following chart).

0__ educed Tipping Radius t88"

36 (223.5 cm)

Classic and Overlay Series

1. Grasp both ends of the top grille.

2. Push the top grille straight up; then pull straight out. Lay the

grille on a soft surface.

Tip Over Hazard

Refrigerator is top heavy and tips easily when not

completely installed.

Keep doors taped closed until refrigerator is

completely installed.

Use two or more people to move and install

refrigerator.

Failure do so can result in death or serious injury.

IMPORTANT:

• Do not remove the protective film until the refrigerator is in its

operating position.

• All four leveling legs must contact the floor to support and

stabilize the full weight of the refrigerator.

• Keep the cardboard shipping piece or plywood under the

refrigerator until it is installed in the operating position.

1. Remove and save the literature package and parts bag taped

to the refrigerator door. Remove the four brackets (two on

each side) that attach the shipping base to the refrigerator

bottom.

A. Top grille

B. Cabinet side trim

3. Remove the six screws attaching each cabinet side trim to

the refrigerator and remove the side trims.

Architect _Series

Grasp both ends of the louver panel. Push the louver panel

straight up; then pull straight out. Lay the panel on a soft

surface.

Grasp both ends of the top grille. Push the top grille straight

up; then pull straight out. Lay the top grille on a soft surface.

B A B

iiiiii_

C

A. Top grille

B. Cabinet side trim

C. Louver panel

3. Remove the six screws attaching each cabinet side trim to

the refrigerator and remove the side trims.

16

Pro Line TM Series

1. Grasp both ends of the top grille.

2. Push the top grille straight up, and then pull straight out.

3. Disconnect the wiring harness from the back of the top grille.

4. Lay the top grille on a soft surface.

5. Remove the six screws that attach each cabinet side trim to

the refrigerator, and remove the side trims.

ii!_iiii!ilo '_i;¸¸¸¸_iii!!t ii!i__i?iiiiiii!iil_!!__ii!ii:i_ii!i;,i_iii!__:_;i!!_i!:o,_:_iiiii_i_!ii:_ii,¸,!iiil¸:iilo _:_!_!_!i'_i;:;_!!:

Tip Over Hazard

Refrigerator is top heavy and tips easily when not

completely installed.

Keep doors taped closed until refrigerator is

completely installed.

Use two or more people to move and install

refrigerator.

Failure do so can result in death or serious injury.

E

1. Place an appliance dolly under the left side of the refrigerator

as shown. Be sure to protect the side trims and handles.

Place the corner posts from the packing materials over the

trims and handles as appropriate. Slowly tighten the strap.

NOTE: Pass the dolly strap under the handles for the

Architect _ Series.

2. Place pieces of the shipping carton on the floor when rolling

the dolly and refrigerator into the house. Move the refrigerator

close to the built-in opening.

3. Place top of cardboard carton or plywood under refrigerator.

Remove dolly.

4. Do not remove protective film or cover.

5. If necessary, reassemble the trim and top grille after the dolly

has been removed from the refrigerator.

IMPORTANT:

• The solid soffit must be within 1" (2.5 cm) maximum above

the refrigerator. If the solid soffit is higher than 1" (2.5 cm) or

one is not available, prevent the refrigerator from tipping

during use as shown.

• It is recommended that board(s) be installed before the

refrigerator is installed.

• Board(s) must be long enough to fully cover the width of the

compressor cover.

• Locate the board(s) so the bottom surface(s) of the board(s)

is(are) 84" (213 cm) from the floor.

During installation, raise the refrigerator up so there is 1/4"

(6.35 mm) maximum between the top of the refrigerator and

the bottom of the anti-tip board(s). Do not crush the

condenser cover when raising the rear leveling legs.

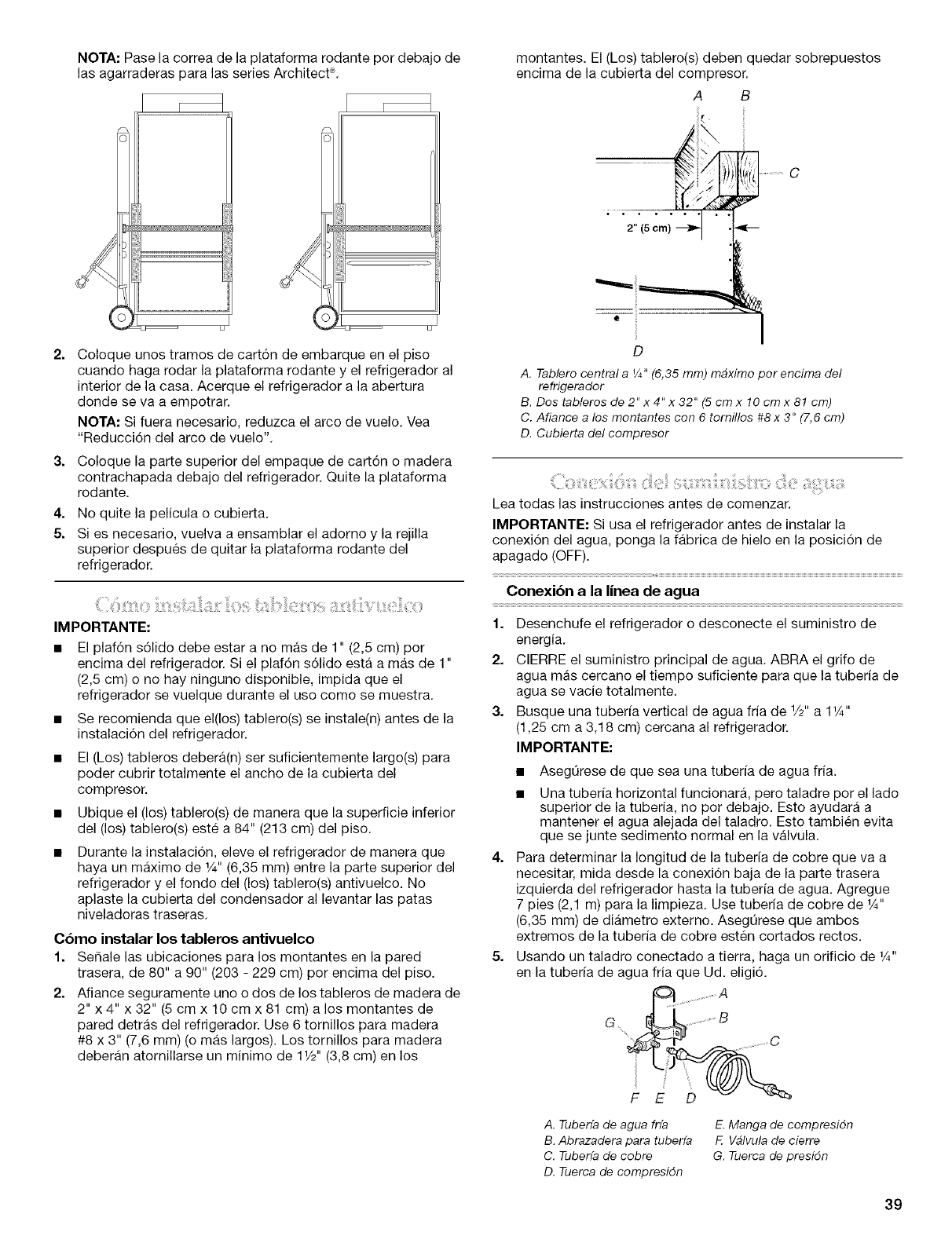

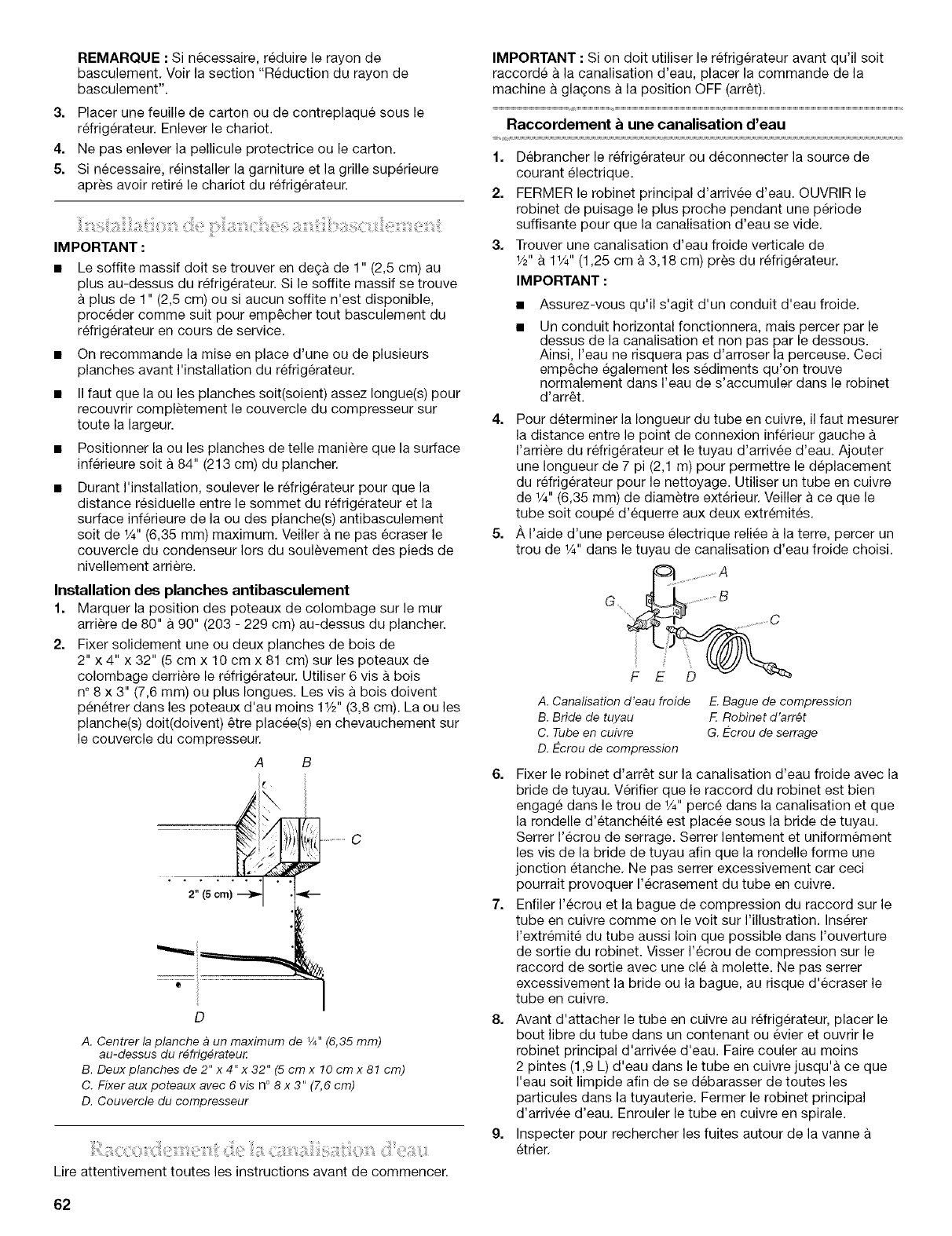

To Install Anti-tip Boards

1. Mark the stud locations on rear wall 80" to 90" (203 cm to

229 cm) above floor.

2. Securely attach one or two 2" x 4" x 32" (5 cm x 10 cm x

81 cm) wood boards to wall studs behind refrigerator. Use six

#8 x 3" (7.6 mm) (or longer) wood screws. The wood screws

must be screwed into the studs at least 11/2"(3.8 cm). The

board(s) must overlap the compressor cover.

A B

D

A. Center board _" (6.35 mm) max. above refrigerator

B. Two 2" x 4" x 32" (5 cm x 10 cm x 81 cm) boards

C. Attach to studs with six #8 x 3" (7.6 cm) screws

D. Compressor cover

17

O::i_,!_!_!_:__i_i_is_ii!x:i!ilili:i:il__?_V_?}ii_;_:_iii!_s:¸¸S_i:_i_ii!i,_ii:?iiiiii},¸,¸

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFR

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"to 11/4'' (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

4=

5=

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

Using a grounded drill, drill a %" hole in the cold water pipe

you have selected.

..................A

G..................B

........ ......... C

A. CoM water p@e _-.Uompress¢on sleeve

B. Pipe clamp F Shutoff valve

C.Copper tubing G.Packing nut

D. Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"drilled hole

in the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

slowly and evenly so washer makes a watertight seal. Do not

overtighten, or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten

the clamp or the sleeve. This will crush the copper tubing.

8. Before attaching copper tubing to the refrigerator place the

free end of the tubing in a container or sink and turn on the

main water supply. Flush at least 2 qt (1.9 L) of water through

the copper tubing until water is clear to get rid of any particles

in the water line. Turn off the shutoff valve on the water pipe.

Coil the copper tubing.

9. Check for leaks around the saddle valve.

Connecting to Refrigerator

Style I -Copper Line Connection

1. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

2. A 1/4"x 1/4"coupling is needed in order to connect the water

tubing to an existing household water line. Thread the

provided nut onto the coupling on the end of the copper

tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

3=

4.

AB CO

A. Refrigerator water tubing E.Ferrule (purchased)

B. Nut (provided) FNut (purchased)

C.Bulb G. Household water

D.Coupling (provided) line

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill ice container.

Style 2 -Shutoff Valve Connection

1. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

2. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A

B

A. Bulb

B. Nut (provided)

3. Turn shutoff valve ON.

4. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill ice container.

18

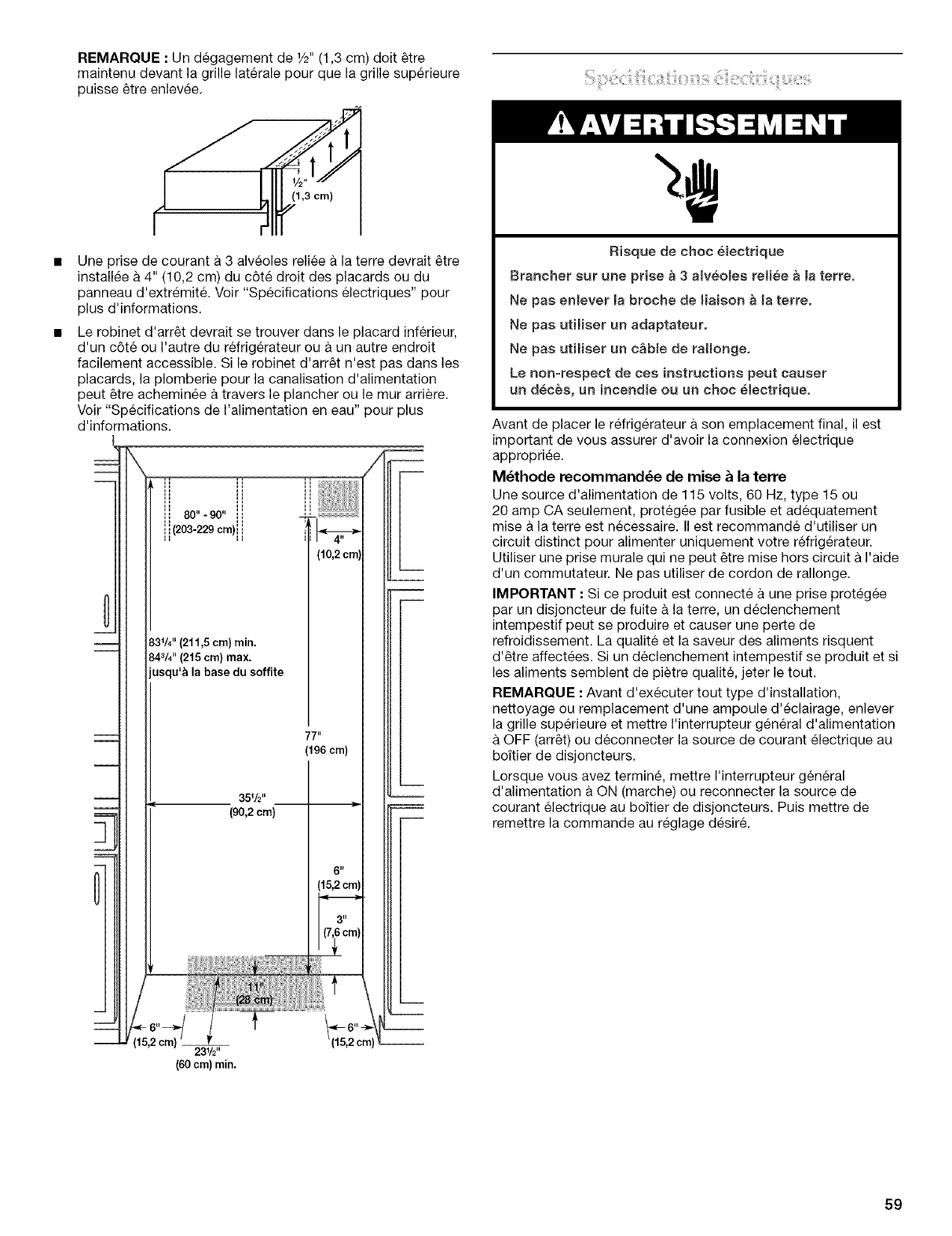

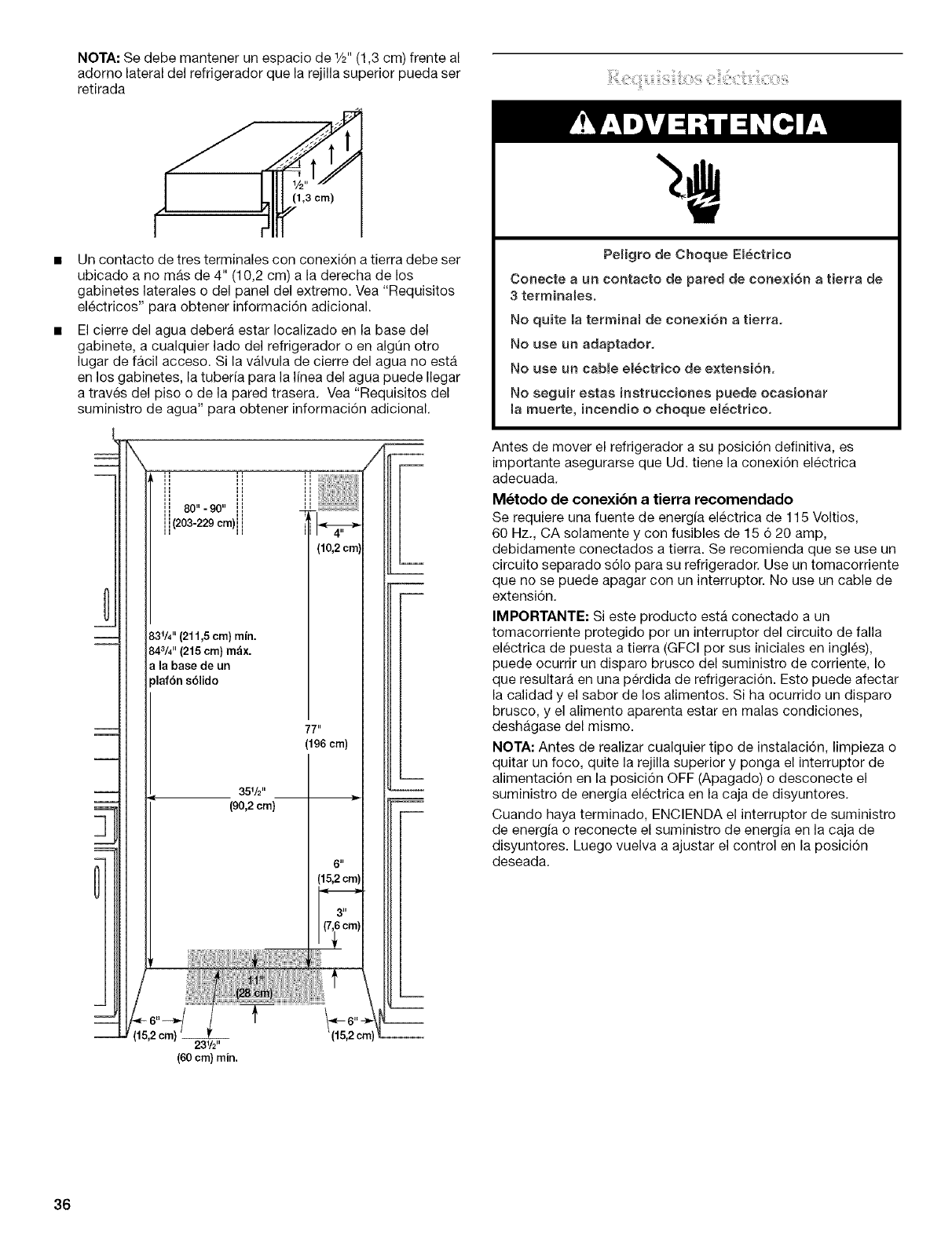

Emectrical Shock Hazard

Pmuginto a grounded 3 prong outlet°

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord°

Failure to follow these instructions can reeumt }n death,

fire, or electrical shock.

1. Set control switch at top of cabinet to the OFF position.

2. Plug into a grounded 3 prong outlet.

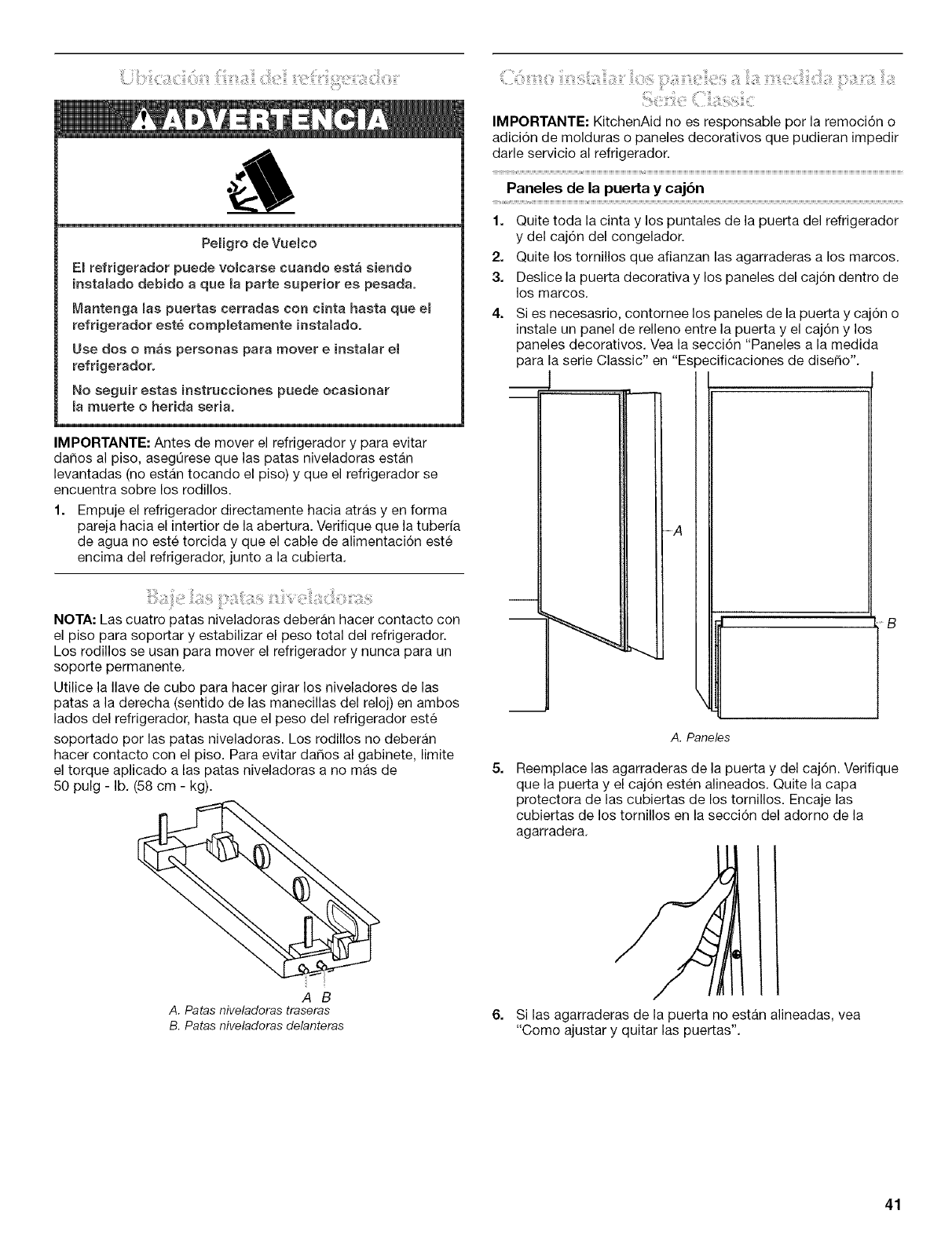

Tip Over Hazard

Refrigerator is top heavy and tips easily when not

completely installed.

Keep doors taped closed until refrigerator is

completely installed.

Use two or more people to move and install

refrigerator.

Failure do so can result in death or serious injury.

IMPORTANT: To prevent floor damage, make sure levelers are

raised (not touching floor) and refrigerator is on rollers before

moving.

1. Move the refrigerator straight back and evenly into the

opening. Be sure that water tubing is not kinked and the

power supply cord is on top of the refrigerator next to the

cover.

Co :

NOTE: All four leveling legs must contact the floor to support and

stabilize the full weight of refrigerator. Rollers are for moving

refrigerator and not for permanent support.

Use socket wrench to turn leg levelers on both sides of

refrigerator to the right (clockwise) until refrigerator weight is

supported by leveling legs. The rollers should be off the floor.

To avoid cabinet damage, do not apply more than 50 inch-

pounds (58 cm - kg) of torque to the leveling legs.

!i il

A B

A. Rear leveling legs

B. Front leveling legs

': :c S: :1

IMPORTANT: KitchenAid is not responsible for the removal or

addition of molding or decorative panels that would prevent the

refrigerator from being serviced.

Door and Drawer Panels

1. Remove all tape and door bracing from the refrigerator door

and freezer drawer.

2. Remove the screws that attach the handle to the frame.

3. Slide the decorative door panel into the frame.

4. If needed, rout the door and drawer panels or install a filler

panel between the door and drawer and the decorative

panels. See the "Classic Series Custom Panels" section in

"Design Specifications."

_A

B

A. Door panel

B. Drawer panel

Replace the door and drawer handles. Be sure that the door

and drawer are aligned.

19

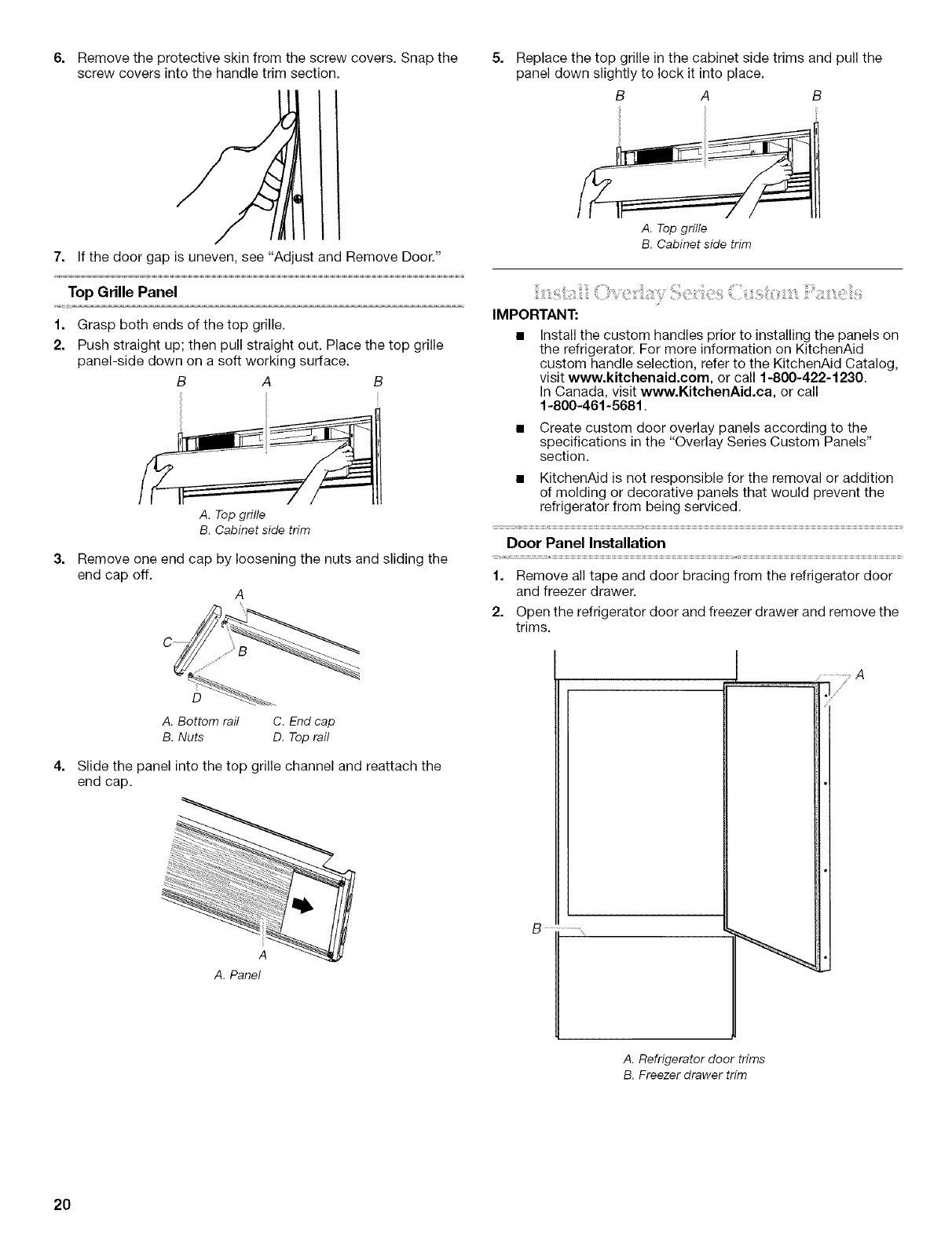

6. Remove the protective skin from the screw covers. Snap the

screw covers into the handle trim section. 5. Replace the top grille in the cabinet side trims and pull the

panel down slightly to lock it into place.

B A B

7. If the door gap is uneven, see "Adjust and Remove Door."

Top Grille Panel

1=

2.

Grasp both ends of the top grille.

Push straight up; then pull straight out. Place the top grille

panel-side down on a soft working surface.

B A B

A. Top grille

B. Cabinet side trim

3. Remove one end cap by loosening the nuts and sliding the

end cap off.

A

A. Bottom rail C. End cap

B. Nuts D. Toprail

4. Slide the panel into the top grille channel and reattach the

end cap.

A. Panel

A. Top grille

B. Cabinet side trim

IMPORTANT:

• Install the custom handles prior to installing the panels on

the refrigerator. For more information on KitchenAid

custom handle selection, refer to the KitchenAid Catalog,

visit www.kitchenaid.com, or call 1-800-422-1230.

In Canada, visit www.KitchenAid.ca, or call

1-800-461-5681.

• Create custom door overlay panels according to the

specifications in the "Overlay Series Custom Panels"

section.

• KitchenAid is not responsible for the removal or addition

of molding or decorative panels that would prevent the

refrigerator from being serviced.

Door Panel Installation

1. Remove all tape and door bracing from the refrigerator door

and freezer drawer.

2. Open the refrigerator door and freezer drawer and remove the

trims.

S............

A. Refrigerator door trims

B. Freezer drawer trim

2O

3=

4=

5.

Slide the custom panels into the trims on the refrigerator door

and freezer drawer, making sure that the backer panel fits into

the hinge side trims.

........................................ _ ,]

A

A. Panels

Reinstall the handle-side and top trims.

Remove the protective skin from the screw covers. Snap the

screw covers into the handle trim section.

3. Remove one end cap by loosening the nuts and sliding the

end cap off. A

A. Bottom rail C.End cap

B. Nuts D. Toprail

4. Slide the panel into the top grille channel and reattach the

end cap.

Replace the top grille in the cabinet side trims and pull the

panel down slightly to lock it into place.

B A B

A. Top grille

B. Cabinet side trim

Top Grille Panel

1=

2.

Grasp both ends of the top grille.

Push straight up; then pull straight out. Place the top grille

panel-side down on a soft working surface.

B A B

NOTE: Custom or full-overlay door panels must be installed

before leveling.

1. Open the door and place the level on top of the refrigerator

frame as shown. Check to see whether the refrigerator is level

from left to right.

A.........

B

A. Top grille

B. Cabinet side trim

A. Level to check left to right leveling

B. Level to check front to back leveling

Use the leveling bolts to adjust the leveling legs until the

refri( erator is level from left to right.

A. Rear leveling bolt

B. Front levering bolt

21

3. Place the level(s) on shelf or shelves. Check to see whether

the refrigerator is level from front to back.

4. Use the leveling bolts to adjust the leveling legs until the

refrigerator is level from front to back.

5. Be sure that all four leveling legs contact the floor and

support the full weight of the refrigerator.

6. Make final check to ensure the refrigerator is level.

Door Removal and Alignment

NOTE: Do not loosen the two 1/4"hex-head mounting screws.

A

A. Torxc_t27 flat-head mounting screws

B. ¼" box-head mounting screws

Use the following steps to remove door during installation.

1. Pull out freezer drawer and set it aside.

2. Loosen and remove the four Torx®t27 flat-head mounting

screws on top of hinge. Keep the screws together.

3. Lift the door up and away from the refrigerator and set it

aside.

Use the following steps to reinstall the door.

1. Replace freezer drawer.

2. Position the door so the mounting screw holes on top of

hinge are aligned.

3. Insert the four Torx®t27 flat-head mounting screws on top of

hinge. Make sure the spacing between the doors is the same

distance at the left and right.

4. Tighten the screws on the hinge.

Use the following steps to adjust door alignment if door

needs to be adjusted up or down.

1. Inspect spacing of the gap between the freezer drawer and

the refrigerator door. Make sure the spacing between the

doors is the same distance at the left and the right.

U

( >

2.

_lllllllllllllllllllllllllllll_ I

A. Uneven door gap

If the door gap is uneven, loosen the 4 Torx®t27 flat-head

mounting screws on top of the hinge. Loosen screws to the

point that the hinge is movable, but there is friction when

trying to move the hinge. Do not loosen the two %" hex-head

mounting screws.

A

A. Torx_27 flat-head mounting screws

B. ¼" hex-head mounting screws

3. Adjust the hinge so that the door gap is the same distance on

the left as it is on the right. The hinge side distance should be

used as the template for the handle side.

4. Tighten screws on the hinge.

Door Swing Adjustment

1. Check that the refrigerator door can open freely. If the door

opens too wide, remove the door stop screw from the bottom

hinge.

2.

3.

A

A. Doorstop screw in 110°position

Hold the door open to a position that is less than 90 °.

Replace the door stop screw in the bottom hinge and tighten.

IMPORTANT: Do not place the door stop screw in the 130 °

position on Overlay Series models. See "Handle and Door

Clearances."

.....i' ii

A B C

A. Door stop screw in 130°position

B. 110°postion (Overlayseries)

C. 90°position

If the built-in area depth is 25" (63.5 cm) or more, the side panels

can be installed inside the side trim or attached to the outside of

the side trim.

1-®TORX is a registered trademark of Textron Innovations Inc.

22

IMPORTANT: KitchenAid is not responsible for the removal or

addition of molding or decorative panels that would prevent the

refrigerator from being serviced.

1. For the inside side trim piece, slide the front edge of the

routed side panel into the trim piece.

2. Nail the rear edge of the panel to the support board.

A. Support board

B. Side trim piece

_4i._ _, _ _ S ¸¸__,_ _

There are two pieces to the base grille to allow for a custom fit:

the base grille itself and the skirt. The skirt can be added to the

base grille in order to extend it all the way to the floor.

1. Open the refrigerator door and measure the distance from the

bottom of the refrigerator cabinet to the floor.

B

2.

JJJJJJJJJJ

A. Floor

B. Refrigerator cabinet bottom

C. Distance to be measured

Measure this same distance from the top of the base grille to

the closest "V" groove on the skirt. Use a knife to score down

the "V" groove and break the skirt at the score line.

A

3. Slide the skirt onto the base grille.

4. Then attach the base grille to the cabinet with the two screws

provided.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Turn off the ice maker by opening the freezer door and lifting

up the wire shutoff arm as shown.

NOTES:

• If your model has a base grille filter system, make sure the

base grille filter is properly installed and the cap is in the

horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Turn on the ice maker by opening the freezer door and

lowering the wire shutoff arm as shown. Please refer to the

"Ice Maker and Storage Bin" section in the Use & Care Guide

for further instructions on the operation of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

1. Turn the water supply line valve to the "Open" position.

2. Turn the refrigerator switch to the ON position. See "Power

On/Off Switch" in the Use & Care Guide for instructions. Wait

a few minutes. Check the water line connections for leaks.

3. Remove all boxes, parts packages and packing materials

from the interior of the refrigerator. See the "Cleaning" section

in the Use & Care Guide for instructions. Remove the

protective film and cardboard from the grille and doors or

door frame, depending on your model.

4. Install the shelves and bins in the refrigerator and freezer

compartments.

5. The controls are preset at the factory to the midpoint setting.

Check to be sure that the compressor is operating properly

and that all the lights are working.

6. If construction will continue after the refrigerator has been

installed, set the controls to OFE

To get the most efficient use from your new built-in refrigerator,

read your Use & Care Guide. Keep Installation Instructions and

Use & Care Guide near the built-in refrigerator for easy reference.

C

A. Grille and skirt assembly

B. Measured distance from above in Step 2

C. Score "V" groove

23

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad=

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesion a

usted y a los dem_.s.

Todos los mensajes de seguridad iran a continuacidn del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran cdmo reducir las posibilidades de sufrir una lesidn y Io que

puede suceder si no se siguen las instrucciones.

Pe_igro de Vuelco

El refrigerador puede volcarse cuando esta siendo

insta_ado debido a que _a parte superior es pesada,

Mantenga las puertas cerradas con cinta hasta que el

refrigerador est@.compietamente insta_ado,

Use dos o mas personas para mover e insta_ar e{

refrigerador,

No seguir estas instruceiones puede ocasionar

_amuerte o herida seria,

24

ESPECIFICACIONES DE DISEI O

Modelos

Serie Architect ®

Presenta un estilo envolvente que complementa los contornos de

las agarraderas de la puerta Esta serie ofrece un estilo comercial

calido para refrigeradores empotrados.

KBRC36FMS KBLC36FMS

Serie Classic

Presenta un adorno tipo tradicional instalado de fabrica que ofrece

un estilo "enmarcado'. Esta serie requiere la instalaci6n de paneles

a la medida que no estan incluidos.

KBRS36FMB KBRS36FMX KBLS36FMB

KBLS36FMX

m

Serie Overlay

Presenta un adorno recubierto instalado de fabrica que ofrece un

estilo "sin marco". Esta serie requiere la instalaci6n de paneles,

agarraderas y pedestales a la medida.

KBRO36FMX KBLO36FMX

Serie Completa

Presenta un adorno y paneles de acero inoxidable instalados de

fabrica para crear una apariencia elegante y contemporanea.

KBRP36FMS KBLP36FMS

25

Serie Pro LineTM

Presenta un dise_o extraordinario y niveles excepcionales de

rendimiento. Esta serie constituye una combinaci6n ideal de

forma y funci6n que ofrece calidad profesional, durabilidad y

simplicidad.

KBRV36FPM KBRV36FPS KBLV36FPM

KBLV36FPS

vista lateral

• La profundidad del frente de la rejilla superior a la parte

posterior del gabinete del refrigerador es de 251/8'' (64 cm).

• El cable de suministro de energfa es de 84" (213 cm) de largo.

• La Ifnea de agua ajustada a la parte posterior del refrigerador

es de 5 pies (1,5 m) de largo.

• Las medidas de altura indicadas consideran las patas

niveladoras extendidas 1/8"(3 mm) per debajo de los rodillos.

251/8"

(64 cm)

231/2 ''

(60 cm)

.831/s ''

(211 cm)

84" (213 cm)

cable de suministro

de energfa

1f"31/2" (9 cm)

*Si las patas niveladoras estan totalmente extendidas 11/4"

(32 mm) por debajo de los rodillos, agregue 11/8"(29 mm) alas

medidas de altura.

Vista superior

357/16''

(90 cm) T

251/s''

(64 cm)

26

Vista frontal

• Las medidas de anchura indicadas consideran la distancia de

adomo externo a adorno externo.

• Las medidas de altura indicadas consideran las patas

niveladoras extendidas _/8"(3 mm) por debajo de los rodillos.

< >

361/4'' (92 cm)

.831/8''

(211 cm)

L

*Si las patas niveladoras estan totalmente extendidas 1V4"

(32 mm) por debajo de los rodillos, agregue 1_/8"(29 mm) a las

medidas de altura.

Antes de colocar en su lugar el refrigerador, asegQrese que

dispone de suficiente altura al techo para que el refrigerador este

completamente derecho.

• Si se utiliza una plataforma rodante, se debe agregar la altura

de sus ruedas al arco de vuelco.

• Si desea reducir el arco de vuelco, vea la seccidn "C6mo

reducir el arco de vuelco."

Arco de vuelco lateral

NOTA: Se vuelca s6lo de costado.

A...........

901/2''

_(229,9 cm)

A. Vuelco Onicamente

es este/ado

La ubicaci6n debe permitir que la puerta se abra a un mfnimo de

90°. Deje un espacio m[nimo de 4_/='' (11,4 cm) entre el lado del

refrigerador y una pared de la esquina.

NOTA: Puede ser que se requieran mas espacios libres siesta

usando paneles recubiertos o agarraderas a la medida.

Para ajustar la oscilacidn de la puerta, vea la secci6n "Cdmo

ajustar la puerta."

Modelos de 36" (91 cm)

23"

< (58cm)

51 "

(130 cm)

59"

(150 cm)

27

i!i:ii!!!,iiii?;_!__::!i_i_i__::i_,_!_!;il:i;_¸,_!_ii:;_i!_ii;_ilii_i!i_iill;_;__i:_ii,:_;;i_ii__:!_:_ii:_i!i_i!ii_i!,;i_i_i_iiii:;___i,_i?d:_ii!i_

Siesta instalando paneles a la medida, los paneles deben dejar ciertos espacios para las agarraderas y para la abertura de la puerta.

Primero determine el tipo de agarraderas que usara y el ajuste del tope de la puerta. Despues utilice los dibujos a escala adecuados

como plantilla para crear los paneles.

Agarradera

Classic

Agarradera

extensible

opcional

Pue_a

Panel a la medida

i

i

i i

i i

i

i

i

I I

I I

I I

I I

4

ii

ii

i i

i i

i i

i i

i i

/

)

......... 1/4"(6,35 mm)

1/2"(1,3 cm)

3/4"(1,9 cm)

1" (2,5 cm)

11/4"(3,2 cm)

11/2"(3,8 cm)

13/4"(4,4 cm)

2" (5,1 cm)

21/4"(5,7 cm)

21/2'' (6,4 cm)

23/4 '' (7 cm)

3" (7,6 cm)

Dimensiones de la agarradera

Tama_o real

1" 2" 3"

(2,5 cm) (5,1 cm) (7,6 cm)

28

IO

OBisagra

Panel espaciador

Serie Overlay

Abertura de la puerta 90 °

Tamaho real

Espacio desde el refrigerador

hasta los armarios

Adorno lateral

del refrigerador

iiiiii

iii

i i

, , ---1 .... _---_

iiii

iiii

iiiii

_÷_____ .... _ j. _1

i i i i

i i i i

i i i i

iii

i

, -7 .... i.... T- "-_ ....

I

I

I

f

I

I

I

- i- .... i

i

i

i

L

I 1/4"

1/2"

(1,3 cm)i

3/4"

(1,9 cm)

1"

(2,5cm)

"0 (3,2 cm)

11/2"

= (3,8 cm)

0

<

1/4"(6,35 mm)

1/2"(1,3 cm)

3/4"(1,9 cm)

1" (2,5 cm)

11/4"(3,2 cm)

11/2"(3,8 cm)

29

I

0

0

0

Bisagra

®

NOTA: No coloque el tornillo del reten de la

puerta en la posicion de 130 ° en los modelos

de la serie recubierta. Vea "Cdmo ajustar la

altura de la puerta."

Serie Overlay

Abertura de la puerta 110 °

Tamaho real

Espacio desde el refrigerador

hasta los armarios

Adorno lateral

del refrigerador 1"

(2,5 cm)

3/4"

(1,9 cm)

1/2"

(1,3 cm)

1/4"

(6,35 mm)

1

(2,5 cm)

(5,1 cm)

13/4" ',

(4,4 cm)i

1_/_'' !

(3,8 cm)',

11/4" i

(3,2 cm)',

1/4" (6,35 mm)

1/2"(1,3 cm)

3/4"(1,9 cm)

1" (2,5 cm)

11/4"(3,2 cm)

11/2"(3,8 cm)

Panel espaciador

3O

i/i_;_i:_:ii:!_i_i;iii_i!!':_!!i;_i!i:_¸_ii_!_ii_:!!iii!!i;_;:i_!!_!ii'_;:!ii_ii!_iii!;_i!!iii/::_'_i_:!iiic_ii__;:!ii_!_!i_i!_

i!!iiiil,,_:!__i_i::i_!:!__Ciiiiiii_i_!!_%!,i_iliil_::i,_,_:_i!!i__i_i_i_:ii!ilil__!,ii!i:,_ii!!__::i_!__iii!i,_,_'O_i__:I!_,_SI!!;_!_iii!!i_

Todas las piezas de fabrica estan disponibles con su distribuidor

KitchenAid o Ilamando a KitchenAid Parts and Accessories

(Refacciones y accesorios KitchenAid) al 1-800-442-9991. En

Canad& Ilame al 1-800-807-6777.

Juegos de paneles para puertas de f&brica

Estan disponibles cuatro juegos que incluyen paneles de acr(lico

de colores o acero inoxidable para las puertas y las rejillas

superiores. Para la instalaci6n de los paneles siga las

instrucciones del juego.

NOTA: Los juegos de paneles no son necesarios para los

)aneles de acero inoxidable instalados de fabrica.

Color 36" (91 cm)

Blanco #2300072

Negro #2300073

Acero inoxidable #22300074

Juego para rejilla superior de 72" (183 cm) para la Serie

Classic y Architect _

Estan disponibles los juegos de panel de rejilla superior de 72"

(183 cm) de ancho. Estos juegos permiten que se instalen

2 unidades (una que abra a la izquierda y una que abra a la

derecha) lado a lado, con una sola rejilla.

Color 72" (183 cm)

Blanco #2300075

Negro #2300076

Acero inoxidable (Serie Classic) #2300077

Acero inoxidable (Serie Architect ®) #2302797

Overlay #2300078

Juegos de extensibn de agarraderas de puerta

Use las agarraderas de extensi6n de la puerta si necesita mas

espacio para los dedos entre las agarraderas de las puertas y los

paneles a la medida. Siga las instrucciones del juego para la

instalaci6n de las agarraderas de las puertas.

Color Abre a la izquierda Abre a la derecha

Blanco (Serie #4396119 #8171424

Classic)

Negro (Serie #4396116 #8171427

Classic)

Acero inoxidable #4396118 #8171425

(Serie Classic)

Aluminio mate #4396120 #8171423

etche (Serie

Classic)

Color Abre a la izquierda Abre a la derecha

Aluminio mate #4396718

(Serie Overlay)

Siva a instalar paneles de madera a la medida, debera hacerlos

usted mismo 0 consultar un carpintero 0 fabricante de gabinetes

calificado. Para obtener informaci6n acerca de las

especificaciones de los paneles, vea los graficos dimensionales.

IMPORTANTE: Los paneles que pesan mas de Io recomendado

pueden da_ar a su refrigerador.

NOTA: Las medidas que se muestran tienen una tolerancia de

(±)1/16"(1,5 mm). Los paneles de mas de 1/4"(6,35 mm) de grosor

deberan contornearse. Si los paneles tienen menos de 1/4"

(6,35 mm) de grosor, instale un panel de relleno entre la puerta y

el panel decorative.

Panel de la rejilla superior

El panel superior no debera pesar mas de 10 Ib (4,5 kg).

341/2" ____1_1

I'_-- (87,63 cm)

J___ (18,4 cm)

Paneles del refrigerador y congelador

El panel del congelador no debera pesar mas de 30 Ib (13 kg). El

panel del refrigerador no debera pesar mas de 50 Ib (22 kg).

341/4''

<_ (87 cm)

341/4 ''

(87 cm)

49"

(124,5 cm)

!

201/8"

(51,1 cm)

31

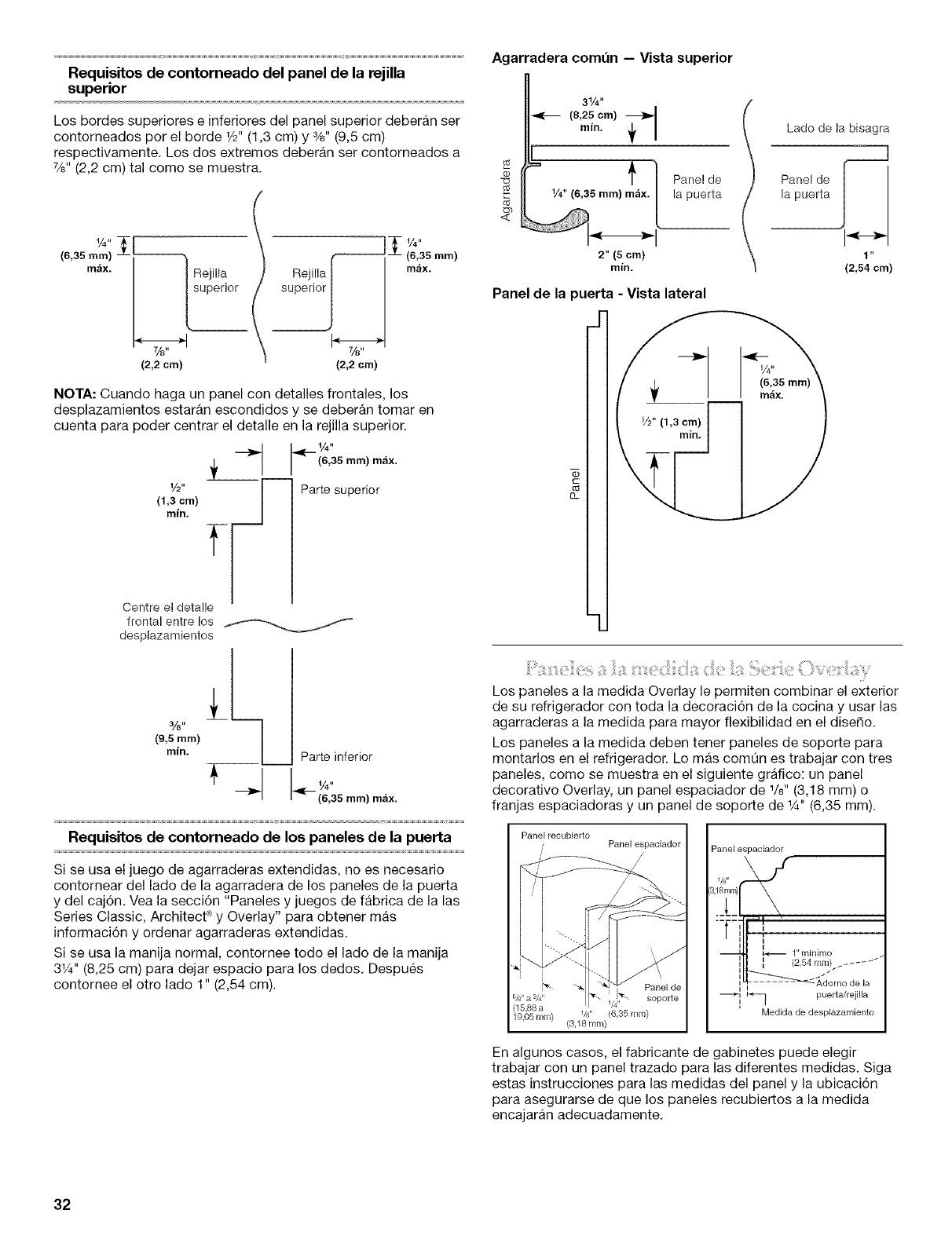

Requisitos de contorneado del panel de la rejilla

superior

Los bordes super!ores e infer!ores del panel superior deberan set

contorneados per el borde 1/2"(1,3 cm) y %" (9,5 cm)

respectivamente. Los dos extremes deberan set contorneados a

%" (2,2 cm) tal come se muestra.

¼"Tr- Roi,,la

(2,2 cm)

1!1/4 ''

Reii,la ( '22mm)

zj(2,2cm)

NOTA: Cuando haga un panel con detalles frontales, los

desplazamientos estaran escondidos y se deberan tomar en

cuenta para poder centrar el detalle en la rejilla superior.

.9_--- ¼''

__ (6,35 mm) max.

--[-

1/2" Parte superior

(1,3 cm)

rain.

Centre el detalle

fronta! entre !os

desplazamientos

%" L

(9,5 ram)

rain. Parte inferior

--(6,35 mm) max.

Requisitos de contorneado de los paneles de la puerta

Si se usa el juego de agarraderas extendidas, no es necesario

contornear del lade de la agarradera de los paneles de la puerta

y del caj6n. Vea la secci6n "Paneles y juegos de fabrica de la las

Series Classic, Architect _ y Overlay" para obtener mas

informaci6n y ordenar agarraderas extendidas.

Si se usa la manija normal, contornee todo el lade de la manija

31/4'' (8,25 cm) para dejar espacio para los dedos. Despues

contomee el otro lade 1" (2,54 cm).

Agarradera comt]n -- Vista superior

co

_d

_d

_b

<

3¼"

(8,25 cm)

mlrl.

° t

1/4"

(6,35 mm) max. I

[I

2" (5 cm)

min.

Panel de

la puerta

Panel de la puerta -Vista lateral

Lade de la bisagra

__J

Panel de [o

la puerta

1"

(2,54 cm)

V2" (1,3 cm)

c

(3-

Los paneles a la medida Overlay le permiten combinar el exterior

de su refrigerador con toda la decoraci6n de la cocina y usar las

agarraderas a la medida para mayor flexibilidad en el diseffo.

Los paneles a la medida deben tener paneles de soporte para

montarlos en el refrigerador. Lo mas comQn es trabajar con tres

paneles, come se muestra en el siguiente grafico: un panel

decorative Overlay, un panel espaciador de 1/8" (3,18 mm) o

franjas espaciadoras y un panel de soporte de 1A" (6,35 mm).

IPanel recubierto Panel espaciador IPanel espaciador

-r-i ,

i I .

1" mmlmo

1 1 (2,54 ram). ......

[ _d)rno de la

_[ _ puerta/rejilla

Medida de desplazamiento

En algunos cases, el fabricante de gabinetes puede elegir

trabajar con un panel trazado para las diferentes medidas. Siga

estas instrucciones para las medidas del panel y la ubicaci6n

para asegurarse de que los paneles recubiertos a la medida

encajaran adecuadamente.

32

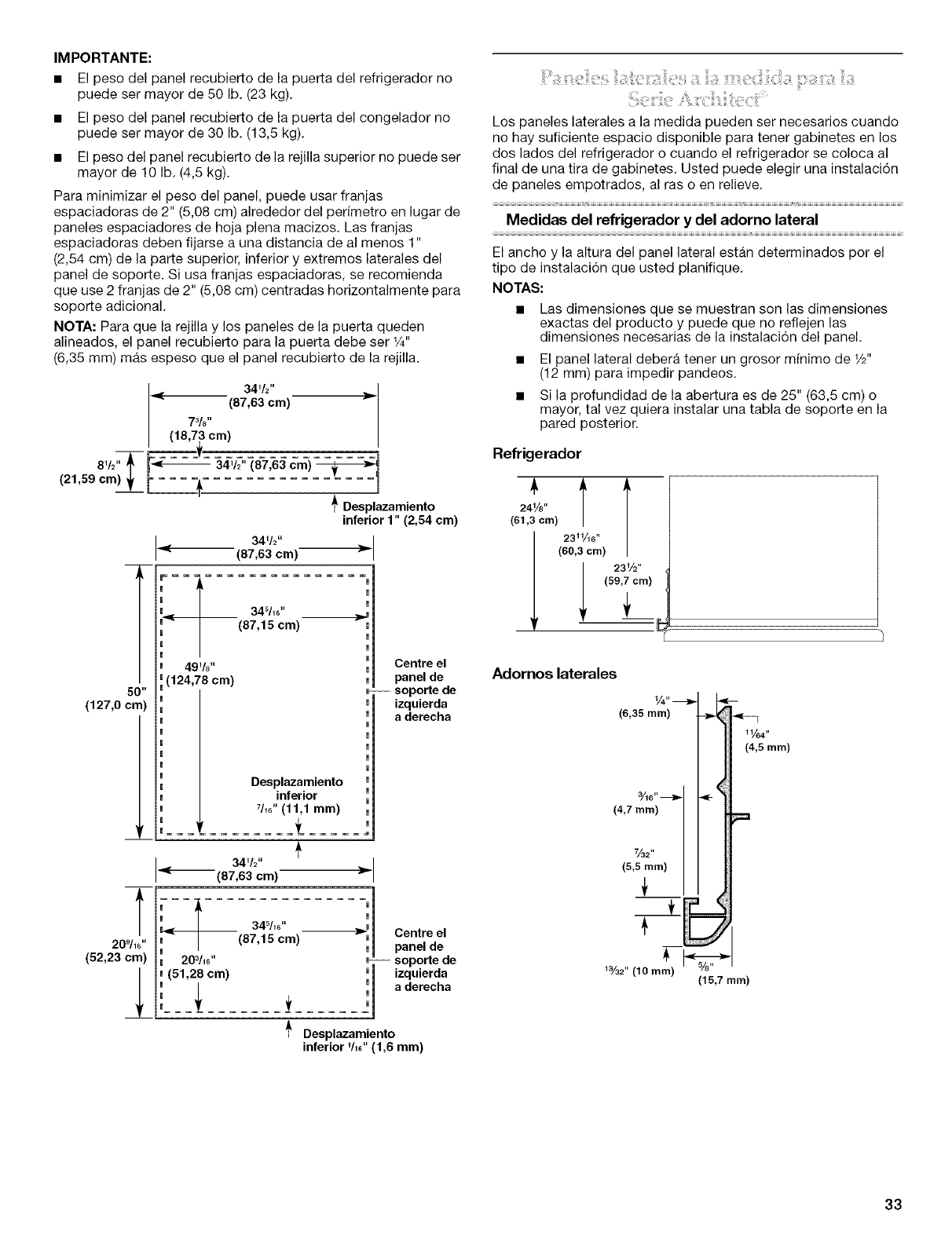

IMPORTANTE:

•El peso del panel recubierto de la puerta del refrigerador no

puede ser mayor de 50 lb. (23 kg).

El peso del panel recubierto de la puerta del congelador no

puede ser mayor de 30 lb. (13,5 kg).

El peso del panel recubierto de la rejilla superior no puede ser

mayor de 10 lb. (4,5 kg).

Para minimizar el peso del panel, puede usar franjas

espaciadoras de 2" (5,08 cm) alrededor del perimetro en lugar de

paneles espaciadores de hoja plena macizos. Las franjas

espaciadoras deben fijarse a una distancia de al menos 1"

(2,54 cm) de la parte superior, inferior y extremos laterales del

panel de soporte. Si usa franjas espaciadoras, se recomienda

que use 2 franjas de 2" (5,08 cm) centradas horizontalmente para

soporte adicional.

NOTA: Para que la rejilla y los paneles de la puerta queden

alineados, el panel recubierto para la puerta debe ser 1A"

(6,35 mm) mas espeso que el panel recubierto de la rejilla.

341/2"

(87,63 cm)

7%"

(18,73 cm)

(87,63cm)

(21,59cm)t r---o€ '1

Desplazamiento

I_. 341/2''

(87,83 cm)

k_t

49%"

(124,78 cm)

50"

(127,0 cm)

(87,15 cm)

Desplazamiento

inferior

7h6"(11,1 mm)

_t

inferior 1" (2,54 cm)

Centre el

panel de

soporte de

izquierda

a derecha

t

209/16''

(52,23 cm)

-341/2"

(87,63 cm)

_--1 34%6"

I (87,15 cm)

203h6"

(51,28 cm)

--_'i Centreel

panel de

soportede

iizquierda

a derecha

_* Desplazamiento

inferior 1/_6"(1,6 mm)

Los paneles laterales a la medida pueden ser necesarios cuando

no hay suficiente espacio disponible para tener gabinetes en los

dos lados del refrigerador o cuando el refrigerador se coloca al

final de una tira de gabinetes. Usted puede elegir una instalacidn

de paneles empotrados, al ras o en relieve.

1 r r rr r

Medidas del refrigerador y del adorno lateral

El ancho y la altura del panel lateral estan determinados pot el

tipo de instalaci6n que usted planifique.

NOTAS:

• Las dimensiones que se muestran son las dimensiones

exactas del producto y puede que no reflejen las

dimensiones necesarias de la instalaci6n del panel.

• El panel lateral debera tenet un grosor m(nimo de 1/2"

(12 mm) para impedir pandeos.

• Si la profundidad de la abertura es de 25" (63,5 cm) o

mayor, tal vez quiera instalar una tabla de soporte en la

pared posterior.

Refrigerador

241/8"

(61,3 cm)

(69,3 cm) 23V2"

(59,7 cm)

Adornos laterales

1/4"

(6,35 ram)

3/16" _1

(4,7 ram)

(5,%turn)

1a/a2"(10 ram) %"

(15,7 ram)

1V64"

(4,5 ram)

.<

33

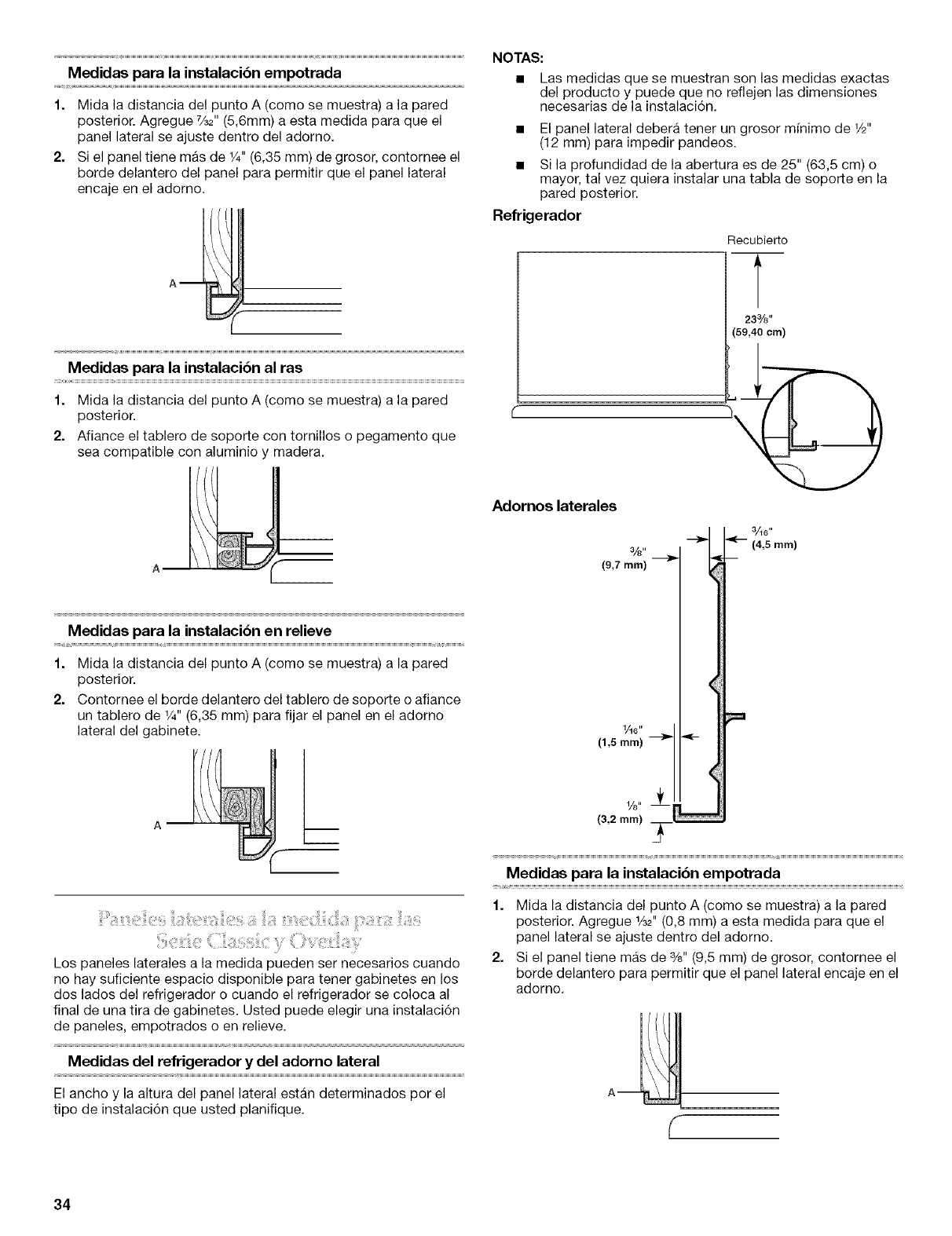

Medidas para la instalacibn empotrada

1. Mida la distancia del punto A (como se muestra) a la pared

posterior. Agregue %2" (5,6mm) a esta medida para que el

panel lateral se ajuste dentro del adorno.

2. Si el panel tiene mas de 1/4"(6,35 mm) de grosor, contornee el

borde delantero del panel para permitir que el panel lateral

encaje en el adorno.

Medidas para la instalacibn al ras

1. Mida la distancia del punto A (como se muestra) a la pared

posterior.

2. Afiance el tablero de soporte con tornillos o pegamento que

sea compatible con aluminio y madera.

NOTAS:

•Las medidas que se muestran son las medidas exactas

del producto y puede que no reflejen las dimensiones

necesarias de la instalaci6n.

• El panel lateral debera tenet un grosor minimo de 1/2"

(12 mm) para impedir pandeos.

• Si la profundidad de la abertura es de 25" (63,5 cm) o

mayor, tal vez quiera instalar una tabla de soporte en la

pared posterior.

Refrigerador

Medidas para la instalacibn en relieve

1. Mida la distancia del punto A (como se muestra) a la pared

posterior.

2. Contornee el borde delantero del tablero de soporte o afiance

un tablero de 1/4"(6,35 mm) para fijar el panel en el adorno

lateral del gabinete. l

Los paneles laterales a la medida pueden ser necesarios cuando

no hay suficiente espacio disponible para tener gabinetes en los

dos lados del refrigerador o cuando el refrigerador se coloca al

final de una tira de gabinetes. Usted puede elegir una instalaci6n

de paneles, empotrados o en relieve.

Medidas del refrigerador y del adorno lateral

El ancho y la altura del panel lateral estan determinados por el

tipo de instalaci6n que usted planifique.

Adornos laterales

3/8"

(9,7 mm)

1/16"

(1,5 mm)

3/16"

_-- (4,5 mm)

1/8,, _--

(3,2 mm) _ i

Medidas para la instalacibn empotrada

1. Mida la distancia del punto A (como se muestra) a la pared

posterior. Agregue 1/32"(0,8 mm) a esta medida para que el

panel lateral se ajuste dentro del adorno.

2. Si el panel tiene mas de %" (9,5 mm) de grosor, contornee el

borde delantero para permitir que el panel lateral encaje en el

adorno.

34

Medidas para la instalacibn en relieve

1. Mida la distancia del punto A (como se muestra) a la pared

posterior.

2. Contornee el canto delantero del tablero de soporte o afiance

un tablero de %" (9,5 mm) para fijar el panel al adorno lateral

del gabinete.

A

REQUISITOSDE

INSTALACION

IMPORTANTE:

Instalador: Deje las Instrucciones de instalaci6n con el

propietario.

Propietario: Conserve las Instrucciones de instalaci6n para

referencia futura. Guarde estas Instrucciones de instalaci6n

para tenerlas a disposici6n del inspector de electricidad

local.

HERRAMIENTAS NECESARIAS:

Ensamble las herramientas y piezas necesarias antes de

comenzar la instalaci6n. Lea y siga las instrucciones provistas

con cualquiera de las herramientas enlistadas aquL

Taladro manual o electrico

(debidamente conectado a

tierra)

• Destornillador Torx®_T27

• Brocas • Llave para tuercas de lr/=,,

• Dos Ilaves ajustables • Llaves de boca de 3/8"y V2"

• Destornillador Phillips • Llave Allen de 8/32"

• Plataforma rodante para • Llave de cube de 8/18"

electrodomesticos

• Nivel peque_o • Cinta para medir

PIEZAS NECESARIAS:

• 6 tornillos para madera #8 x 3" (7,6 cm) (pudiera necesitarse

tornillos mas largos)

• 1 6 2 tableros de madera de 2" x 4" x 32"

(5 cm x 10 cm x 81 cm)

• Solicite los paneles de fabrica, hagalos a la medida o

consulte con un carpintero o fabricante de gabinetes

calificado para fabricar los paneles.

Serie Classic: Solicite los paneles de fabrica, hagalos a la

medida o consulte con un carpintero o fabricante de

gabinetes calificado para fabricar los paneles. Para obtener

mas informaci6n, vea las "Especificaciones de dise_o".

Serie Overlay: Haga los paneles a la medida o consulte con

un carpintero o fabricante de gabinetes calificado para

fabricarlos. Para obtener mas informaci6n, vea las

"Especificaciones de dise_o".

Las series Completa Architect ®y Pro Line®se envian

completas.

Siesta conectando la linea de agua directamente a una

tuberia de cobre y no a una valvula de cierre, necesitara una

ferula, una uni6n y un accesorio de compresi6n de 1A"

(6,35 mm).

El refrigerador puede instalarse en un recinto entre los gabinetes

o al extremo de una tira de gabinetes utilizando un panel lateral

para cercar el refrigerador.

Peligro de E×ptosi6n

Mantenga los materiales y vapores inftamab_es,

ta_es como gaso_ina, alejadoe det refrigerador.

No seguir esta instruccion puede ocasionar la muerte,

exp_osi6n, o incendio.

IMPORTANTE:

• Observe todos los c6digos y reglamentos aplicables.

• No se recomienda instalar el refrigerador cerca de un

homo, radiador u otra fuente de calor.

• No instale el refrigerador cerca una ubicaci6n en la que la

temperatura puede bajar de los 55°F (13°C).

• El piso debe soportar el peso del refrigerador, mas de

60 Ibs. (272 kg), los paneles de las puertas y el contenido

del refrigerador.

La altura del techo debera permitir un arco de vuelco

lateral o delantero. Vea "Arco de vuelco".

• La ubicaci6n debe permitir que la puerta abra totalmente.

Vea "Medidas de oscilaci6n de la puerta."

• La ubicaci6n debe permitir que se quite la rejilla superior.

Vea "Medidas de la abertura."

Medidas de la abertura

El plaf6n s61ido debe estar a no mas de 1" (2,5 cm) por

encima del refrigerador. Si el plaf6n s61ido esta a una altura

de mas de 1" (2,5 cm) o no hay ninguno disponible, entonces

el refrigerador debera estar apuntalado para impedir que se

vuelque durante el uso.

Si se necesitan los tableros antivuelco, se deben ajustar los

pies derechos de la pared posterior de 80" a 90" (203 -

229 cm) arriba del piso. Vea "C6mo instalar los tableros

antivuelco" para recibir mas informaci6n.

1-®TORX es una marca registrada Textron Innovations Inc.

35

NOTA: Se debe mantener un espacio de 1/2"(1,3 cm) frente al

adorno lateral del refrigerador que la rejilla superior pueda ser

retirada

Un contacto de tres terminales con conexi6n a tierra debe ser

ubicado a no mas de 4" (10,2 cm) a la derecha de los

gabinetes laterales odel panel del extremo. Vea "Requisitos

electricos" para obtener informaci6n adicional.

El cierre del agua debera estar Iocalizado en la base del

gabinete, a cualquier lade del refrigerador o en algQn otro

lugar de facil acceso. Si la valvula de cierre del agua no esta

en los gabinetes, la tuberfa para la linea del agua puede Ilegar

a traves del piso o de la pared trasera. Vea "Requisitos del

suministro de agua" para obtener informaci6n adicional.

min.

843/4'' (215 cm) m_x.

a la base de un

351/2,

(90,2cm)

77"

(196 cm)

L

i

Pemigro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terrninaies.

No quite la terminaB de cone×i6n a tierra.

No use un adaptador.

No use un cabme electrico de extensi6n.

No seguir eetae instrucciones puede ocasionar

la muerte, incendio o choque emectrico.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energfa electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amp,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interruptor. No use un cable de

extensi6n.

IMPORTANTE: Si este producto esta conectado a un

tomacorriente protegido por un interrupter del circuito de falla

electrica de puesta a tierra (GFCI por sus iniciales en ingles),

puede ocurrir un disparo brusco del suministro de corriente, Io

que resultara en una perdida de refrigeraci6n. Esto puede afectar

la calidad y el saber de los alimentos. Si ha ocurrido un disparo

brusco, y el alimento aparenta estar en malas condiciones,

deshagase del mismo.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

quitar un foco, quite la rejilla superior y ponga el interruptor de

alimentaci6n en la posici6n OFF (Apagado) o desconecte el

suministro de energia electrica en la caja de disyuntores.

Cuando haya terminado, ENCIENDA el interruptor de suministro

de energfa o reconecte el suministro de energia en la caja de

disyuntores. Luego vuelva a ajustar el control en la posici6n

deseada.

231/2"

(60 cm) min.

36

!!_iiii:i_i!i!_¸q ii:,!,!iii_!!i;_iiii:_::_i:!_!i,i_;_::!ii_::!_iiiiiis _:_:_:;i__iii_i__i_ii!!i;iil_i:_;::_,_i:!!ii_!__;i_;i!ii__:;!_:!_z_

Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomerfa.

El cierre del agua debera estar Iocalizado en la base del

gabinete, a cualquier lado del refrigerador o en algOn otro

lugar de facil acceso. Recomendamos el lado derecho. El

agujero de acceso a traves del gabinete derecho debera

estar a no mas de 1/2"(12,7 mm) de la pared trasera.

6"

(15,2 cm)

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara set de un minimo de 40 a 60 Ib/

pulg 2 (276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ib/pulg 2 (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intenso.

Si su refrigerador tiene un cartucho del filtro de agua, se

podra reducir la presi6n aQn mas si se usa en conjunto con

un sistema de 6smosis inversa. Quite el cartucho del filtro de

agua.

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

INSTRUCCIONES DE

P

INSTALACION

231/2"

(60 cm) rain,

Si la valvula de cierre del agua no esta en los gabinetes, la

tuberia para la linea del agua puede Ilegar a traves del piso o

de la pared trasera. Se debe perforar un orificio para plomerfa

de 1/2"(12,7 mm) a una distancia de 6" (15,2 cm) a 12"

(30,4 cm) del lado derecho del gabinete o panel. En el piso, el

orificio no debe estar a mas de 11" (28 cm) de la pared

trasera. En la pared, el orificio no debe estar a mas de 3"

(7,6 cm) del piso. Vea "C6mo conectar el suministro de

agua".

Si se usa esta ubicaci6n recomendada para la tuberia de

agua, no sera necesario adquirir accesorios de plomeria

adicionales.

Si necesita tuberfa adicional, use tuberias de cobre y revise si

hay fugas. Instale la tuber[a de cobre s61o en Areas donde la

temperatura vaya a permanecer por encima del punto de

congelaci6n.

No use una valvula perforadora o una valvula de montura de

3/16"(4,76 mm) que reduce el flujo de agua y se obstruye con

mas facilidad.

NOTA: El distribuidor de su refrigerador tiene disponible un

juego con una valvula de cierre tipo montura de 1/4"

(6,35 mm), una uni6n y tubeda de cobre. Antes de comprar,

asegQrese que la valvula tipo montura cumpla con los

c6digos de plomeria de su Iocalidad.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ib/pulg _(207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ib/pulg _(207 a

827 kPa).

Pe_igro de Vue_co

E_refrigerador puede vo_caree cuando esta siendo

insta_ado debido a que la parte superior ee pesada.

Mantenga las puertas cerradas con cinta hasta que e_

refrigerador este comp_etamente instatado.

Use dos o maa personas para mover e ineta_ar el

refrigerador.

No seguir estas instrucciones puede ocasionar

_amuerte o herida seria.

IMPORTANTE:

• No quite la pel_cula de protecci6n de su refrigerador hasta

que este en su ubicaci6n para el funcionamiento.

• Las cuatro patas niveladoras deberan tocar el piso para

soportar y estabilizar el peso total del refrigerador.

• Mantenga un tramo de cart6n de empaque o de madera

contrachapada bajo el refrigerador hasta que este instalado

para el funcionamiento.

1. Quite y guarde todo el paquete de material impreso y la bolsa

de piezas adherida a la puerta del refrigerador. Quite las

cuatro mensulas (dos de cada lado) que afianzan la base de

empaque al fondo del refrigerador.

NOTA: No quite la cinta y los refuerzos de las puertas hasta

que el refrigerador este en su ubicaci6n final.

2. Si es necesario, reduzca el arco de vuelco. Vea "Arco de

vuelco" para los requisitos de altura del techo o "C6mo

reducir el arco de vuelco" para ver las instrucciones paso a

paso. Si usted no necesita reducir el arco de vuelco, proceda

con "C6mo hacer entrar el refrigerador en la casa".

37

i{i}d!i_!ii:!,!,i:_O_ii'O_;;;!ii:_Ci:_?,di/4!!_zi,!:_oodl,_i:i!_¸ v ui_!i!!iii_co

Antes de Ilevar el refrigerador a casa, asegQrese de que dispone

de suficiente altura al techo para que el refrigerador este

completamente derecho. Vea "Arco de Vuelco" en la secci6n

"Requisitos de installaci6n" y "Especificaciones de Dise_o" para

mas informaci6n.

Si no se dispone de suficiente altura al techo para que el

refrigerador este completamente derecho, el arco de vuelco se

puede reducir si quita la rejilla superior y los adornos laterales

(vea el grafico siguiente).

Modelo Arco de vuelco reducido

36 88" (223,5 cm)

Series Classic y Overlay

1=

2.

Tome ambos extremos de la rejilla superior.

Empuje la rejilla superior hacia arriba y luego tire

directamente hacia afuera. Coloque la rejilla sobre una

superficie de trabajo blanda.

B

Serie Pro Line TM

1. Tome ambos extremos de la parte superior.

2. Empuje la rejilla superior directamente hacia arriba y luego

jalela directamente hacia afuera.

3. Retire el conector de la parte posterior de la rejilla superior.

4. Coloque la rejilla superior sobre una super_icie blanda.

5. Quite los seis tornillos clue afianzan el adorno lateral de cada

gabinete al refrigerador y quite estos adornos laterales.

A. Rejilla superior

B. Adomo lateral del gabinete

3. Quite los seis tornillos que afianzan el adorno lateral de cada

gabinete al refrigerador y quite los adornos laterales.

Serie Architect _

1. Tome ambos extremos del panel de celosia. Empuje el panel

de celosia hacia arriba y luego tire directamente hacia afuera.

Coloque el panel de celosfa sobre una superficie de trabajo

blanda.

2. Tome ambos extremes de la rejilla superior. Empuje la rejilla

superior hacia arriba y luego tire directamente hacia afuera.

Coloque la rejilla superior sobre una superficie de trabajo

blanda.

BA B

Pe_igro de Vue_co

E_refrigerador puede vo_caree cuando esta siendo

insta_ado debido a que la parte superior ee pesadao

Mantenga las puertas cerradas con cinta hasta que e_

refrigerador este comp_etamente instatado.

Use dos o mas personas para mover e ineta_ar el

refrigeradoro

No seguir estas instrucciones puede ocasionar

_amuerte o herida seriao

1. Coloque una plataforma rodante para electrodomesticos

debajo del refrigerador, en el lade del izquierdo como se

muestra. AsegQrese de que los adornos laterales y las

agarraderas esten protegidos. Inserte los postes esquineros

de los materiales de empaque en los adornos y agarraderas

apropiadamente. Apriete cuidadosamente la correa.

3=

C

A. Rejilla superior

B. Adomo lateral del gabinete

C. Panel de celosfa

Quite los seis tornillos que afianzan el adorno lateral de cada

gabinete al refrigerador y quite estos adornos laterales.

38

NOTA: Pase la correa de la plataforma rodante per debajo de

las agarraderas para las series Architect ®.

montantes. El (Los) tablero(s) deben quedar sobrepuestos

encima de la cubierta del compresor.

A B

.................._ iI_i,

2" (5 cm)

2.

3.

4.

5.

Coloque unos tramos de cart6n de embarque en el piso

cuando haga rodar la plataforma rodante y el refrigerador al

interior de la casa. Acerque el refrigerador a la abertura

donde se va a empotrar.

NOTA: Si fuera necesario, reduzca el arco de vuelo. Vea

"Reducci6n del arco de vuelo".

Coloque la parte superior del empaque de cart6n o madera

contrachapada debajo del refrigerador. Quite la plataforma

rodante.

No quite la pelicula o cubierta.

Si es necesario, vuelva a ensamblar el adorno y la rejilla

superior despues de quitar la plataforma rodante del

refrigerador.

IMPORTANTE:

• El plaf6n s61ido debe estar a no mas de 1" (2,5 cm) per

encima del refrigerador. Si el plaf6n s61ido esta a mas de 1"

(2,5 cm) o no hay ninguno disponible, impida que el

refrigerador se vuelque durante el uso come se muestra.

• Se recomienda que el(los) tablero(s) se instale(n) antes de la

instalaci6n del refrigerador.

• El (Los) tableros debera(n) ser suficientemente largo(s) para

poder cubrir totalmente el ancho de la cubierta del

compresor.

• Ubique el (los) tablero(s) de manera que la superficie inferior

del (los) tablero(s) este a 84" (213 cm) del piso.

Durante la instalaci6n, eleve el refrigerador de manera que

haya un maximo de 1/4"(6,35 mm) entre la parte superior del

refrigerador y el fondo del (los) tablero(s) antivuelco. No

aplaste la cubierta del condensador al levantar las patas

niveladoras traseras.

Cbmo instalar los tableros antivuelco

1. Set, ale las ubicaciones para los montantes en la pared

trasera, de 80" a 90" (203 - 229 cm) por encima del piso,

2. Afiance seguramente uno o dos de los tableros de madera de

2" x 4" x 32" (5 cm x 10 cmx 81 cm) a los montantes de

pared detras del refrigerador. Use 6 tornillos para madera

#8 x 3" (7,6 ram) (o mas largos). Los tornillos para madera

deberan atornillarse un minimo de 11/2"(3,8 cm) en los

D

A. Tablerocentral a _A" (6,35 mm) mbximo por encima del

refrigerador

B. Des tableros de 2"x 4" x 32" (5 cm x 10 cm x 81 cm)

C.Afiance a los montantes con 6 tomillos #8 x 3" (7,6 cm)

D. Cubierta del compresor

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n de

apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA el grifo de

agua mas cercano el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

3. Busque una tuber(a vertical de agua fria de 1/2"a 11_''

(1,25 cm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• Aseg_rese de que sea una tuber(a de agua fria.

• Una tuber(a horizontal funcionara, pete taladre por el lade

superior de la tuberia, no per debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parte trasera

izquierda del refrigerador hasta la tuber(a de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuberia de cobre de 1_,,

(6,35 mm) de diametro externo. Aseg_rese que ambos

extremos de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de 1_,,

en la tuberia de agua fria que Ud. eligi6.

...............A

G ..................B

............... C

A. Tuberfa de agua frfa

B. Abrazadera para tuberfa

C. Tuberfa de cobre

D. Tuerca de compresidn

E. Manga de compresidn

F. V#lvula de cierre

G. Tuerca de presidn

39

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuberfa. Asegt]rese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1A"en la

tuberia de agua y que la arandela este por debajo de la

abrazadera para tuberfa. Ajuste la tuerca de presi6n. Ajuste

los tornillos de la abrazadera para tuberfa lentamente yen

forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tubeda de cobre come se muestra. Inserte el

extremo de la tubena en el extreme de salida hasta donde

sea posible. Atornille la tuerca de compresi6n sobre el

extreme de salida con una Ilave ajustable. No apriete

demasiado la abrazadera o manga. Se puede quebrar la

tuberia de cobre.

8. Antes de afianzar la tuberfa de cobre al refrigerador, coloque

el extreme libre de la tubeda en un recipiente o fregadero y

abra la Ilave principal de agua. Deje que corran por Io menos

2 qt. (1,9 L) de agua per la tubeda de cobre hasta que el agua

salga limpia para deshacerse de cualquier partfcula en la

linea de agua. Cierre la valvula de cierre del tubo de agua.

Enrolle la tuberia de cobre.

9. Busque fugas alrededor de la valvula tipo montura.

Conexibn al refrigerador

Estilo I -Conexibn de la linea de cobre

1. Quite la cinta de empaque de la tuberia gris enrollada en la

parte trasera del refrigerador.

2. Se necesita un acoplamiento de 1/4"x 1_,,para conectar la

tuberia de agua a una linea domestica de agua existente.

Enrosque la tuerca provista sobre el acoplamiento en el

extreme de la tubena de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

ii,

AB c D

3=

4.

A. Tuberfa de agua al

refrigerador

B. Tuerca (provista)

C. Bulbo

D. Acoplamiento (provisto)

E. F_rula (adquirida)

E Tuerca (adquirida)

G. Lfnea de agua de la casa

ABRA la valvula de cierre.

Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

Estilo 2 - Conexibn de la v&lvula de cierre

1. Quite la cinta de empaque de la tuberfa gris enrollada en la

parte trasera del refrigerador.

2. Enrosque la tuerca provista sobre la valvula de agua como se

muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela 2 vueltas

con una Ilave de tuercas. No apriete demasiado.

A

}/ | B

A. Bulbo

B. Tuerca (provista)

3. ABRA la valvula de cierre.

4. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

Pe_igro de Choque E_ectrico

Conecte a un contacto de pared de conexion a tierra de

3 terminates.

No quite la termina_ de cone×ion a tierra,

No use un adaptador,

No use un cable e{ectrico de e×tension,

No seguir eetae instrucciones puede ocasionar

la rnuerte, incendio o choque e_ectrico,

1. Coloque el interruptor de control en la parte superior del

gabinete en la posici6n OFF (Apagado).

2. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

40

PeHgro de Vuemco

El refrigerador puede vomcarse cuando esta siendo

instaiadodeb}do a que la partesuperiores pesada.

Mantenga maspuertas cerradas con e{nta hasta que e{

refrigerador este compmetamente instaiadoo

Use dos o mas personas para mover e instalar el

refrigeradoro

No seguir estas }nstrucciones puede ocasionar

la muerte o hedda seria,

IMPORTANTE: Antes de mover el refrigerador y para evitar

dahos al piso, aseg_rese que laa patas niveladoras estan

levantadaa (no estan tocando el piso) y que el refrigerador se

encuentra aobre los rodillos.

i. Empuje el refrigerador directamente hacia atras yen forma

pareja hacia el intertior de la abertura. Verifique que la tuber(a

de agua no este torcida y que el cable de alimentaci6n este

encima del refrigerador, junto a la cubierta.

NOTA: Las cuatro patas niveladoras deberan hacer contacto con

el piso para soportar y estabilizar el peso total del refrigerador.

Los rodillos se usan para mover el refrigerador y nunca para un

aoporte permanente.

Utilice la Ilave de cubo para hacer girar los niveladores de las

patas a la derecha (sentido de las manecillas del reloj) en ambos

lados del refrigerador, haata que el peso del refrigerador este

aoportado pot las pataa niveladoras. Los rodillos no deberan

hacer contacto con el piso. Para evitar dahos al gabinete, limite

el torque aplicado a laa patas niveladoras a no maa de

50 pulg - lb. (58 cm - kg).

A B

A. Patas niveladoras traseras

B. Patas niveladoras delanteras

IMPORTANTE: KitchenAid no es responsable pot la remoci6n o

adici6n de molduras o paneles decorativos que pudieran impedir

darle servicio al refrigerador.

Paneles de la puerta y cajbn

1,

2.

3.

4.

Quite toda la cinta y los puntales de la puerta del refrigerador

y del caj6n del congelador.

Quite los tornillos que afianzan las agarraderas a los marcos.

Deslice la puerta decorativa y los paneles del caj6n dentro de

los marcos.

Si es necesasrio, contornee los paneles de la puerta y caj6n o

instale un panel de relleno entre la puerta y el caj6n y los

paneles decorativos. Vea la secci6n "Paneles a la medida

para la serie Classic" en "Es 3ecificaciones de diseho".

......A

B

A. Paneles

Reemplace las agarraderas de la puerta y del caj6n. Verifique

que la puerta y el caj6n esten alineados. Quite la capa

protectora de las cubiertas de los tornillos. Encaje las

cubiertas de los tomillos en la secci6n del adorno de la

agarradera.

6. Si las agarraderas de la puerta no estan alineadas, vea

"Come ajustar y quitar las puertas'.

41

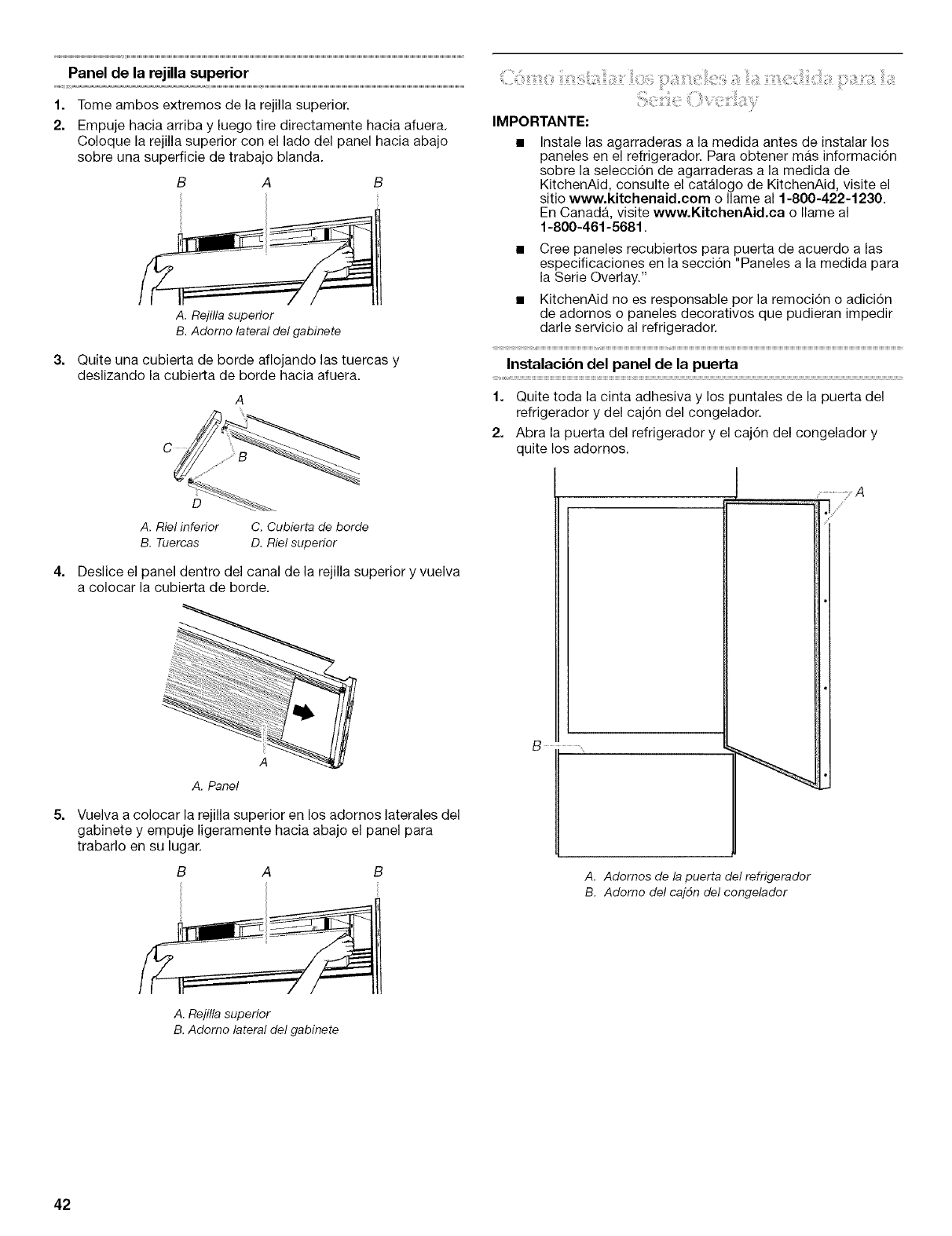

Panel de la rejilla superior

1. Tome ambos extremos de la rejilla superior.

2. Empuje hacia arriba y luego tire directamente hacia afuera.

Coloque la rejilla superior con el lado del panel hacia abajo

sobre una superficie de trabajo blanda.

B A B

3=

4.

5=

A. Rejilla superior

B. Adorno lateral del gabinete

Quite una cubierta de borde aflojando las tuercas y

deslizando la cubierta de borde hacia afuera.

A

D_

A. Riel inferior C. Cubierta de borde

B. Tuercas D. Riel superior

Deslice el panel dentro del canal de la rejilla superior y vuelva

a colocar la cubierta de borde.

A. Panel

Vuelva a colocar la rejilla superior en los adornos laterales del

gabinete y empuje ligeramente hacia abajo el panel para

trabarlo en su lugar.

B

IMPORTANTE:

• Instale las agarraderas a la medida antes de instalar los

paneles en el refrigerador. Para obtener mas informaci6n

sobre la selecci6n de agarraderas a la medida de

KitchenAid, consulte el catalogo de KitchenAid, visite el

sitio www.kitchenaid.com o Ilame al 1-800-422-1230.

En CanadA, visite www.KitchenAid.ca o Ilame al

1-800-461-5681.

• Cree paneles recubiertos para puerta de acuerdo alas

especificaciones en la secci6n "Paneles a la medida para

la Serie Overlay."

• KitchenAid no es responsable por la remoci6n o adici6n

de adornos o paneles decorativos que pudieran impedir

darle servicio al refrigerador.

Instalacibn del panel de la puerta

1. Quite toda la cinta adhesiva y los puntales de la puerta del

refrigerador y del caj6n del congelador.

2. Abra la puerta del refrigerador y el caj6n del congelador y

quite los adornos.

S

A. Adomos de la puerta del refrigerador

B. Adomo del cajdn del congelador

A. Rejilla superior

B. Adomo lateral del gabinete

42

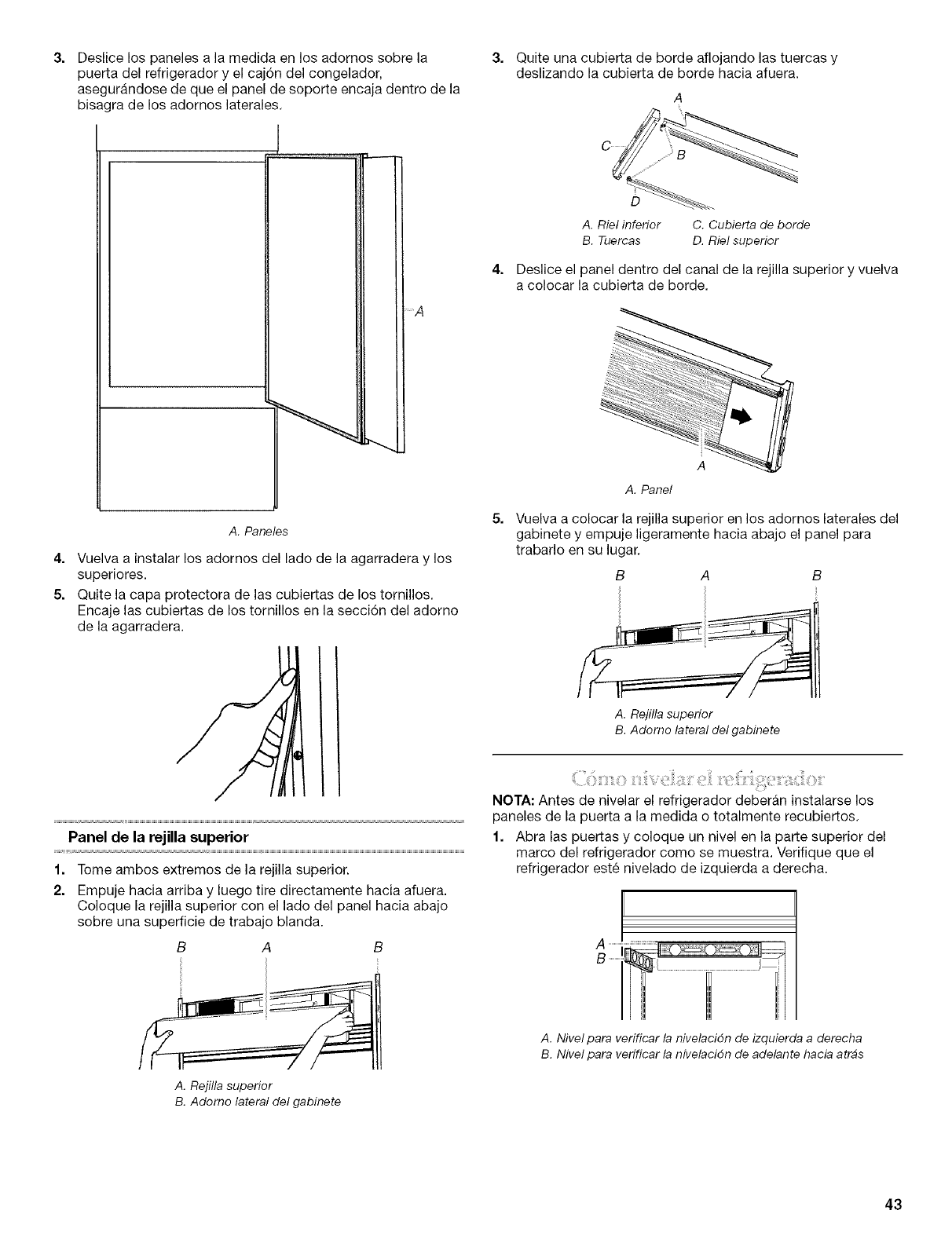

3. 3. Quite una cubierta de borde aflojando las tuercas y

deslizando la cubierta de borde hacia afuera.

Deslice los paneles a la medida en los adornos sobre la

puerta del refrigerador y el cajdn del congelador,

asegurandose de que el panel de soporte encaja dentro de la

bisagra de los adornos laterales.

A. Paneles

4. Vuelva a instalar los adornos del lade de la agarradera y los

superiores.

5. Quite la capa protectora de las cubiertas de los tornillos.

Encaje las cubiertas de los tornillos en la secci6n del adorno

de la agarradera.

D

A. Riel inferior C. Cubierta de borde

B. Tuercas D. Riel superior

4. Deslice el panel dentro del canal de la rejilla superior y vuelva

a colocar la cubierta de borde.

A. Panel

5. Vuelva a colocar la rejilla superior en los adornos laterales del

gabinete y empuje ligeramente hacia abajo el panel para

trabarlo en su lugar.

B A B

A. Rejilla superior

B. Adomo lateral del gabinete

Panel de la rejilla superior

1. Tome ambos extremes de la rejilla superior.

2. Empuje hacia arriba y luego tire directamente hacia afuera.

Coloque la rejilla superior con el lade del panel hacia abajo

sobre una superficie de trabajo blanda.

B A B

NOTA: Antes de nivelar el refrigerador deberan instalarse los

paneles de la puerta a la medida o totalmente recubiertos.

1. Abra las puertas y coloque un nivel en la parte superior del

marco del refrigerador come se muestra. Verifique que el

refrigerador este nivelado de izquierda a derecha.

A............

B...........

A. Rejilla superior

B. Adomo lateral del gabinete

A. Nivel para verificar la nivelacidn de izquierda a derecha

B. Nivel para verificar la nivelacidn de adelante hacia atrbs

43

2. Utilice los pernos niveladores para ajustar las patas

niveladoras hasta que el refrigerador este nivelado de

izquierda a derecha.

'................................................B

A. Perno nivelador trasero

B. Perno nivelador delantero

3. Coloque el (los) nivel(es) en el estante. Verifique que el

refrigerador este nivelado de adelante hacia atras.

4. Utilice los pernos niveladores para ajustar las patas

niveladoras hasta que el refrigerador este nivelado de

adelante hacia atras.

5. AsegQrese que las cuatro patas niveladoras hagan contacto

con el piso y soporten el peso total de del refrigerador.

6. Haga una verificaci6n final para asegurarse de que el

refrigerador este nivelado.

Cbmo quitar y alinear la puerta

NOTA: No afloje los dos tomillos de montaje de cabeza

hexagonal de rA".

A

A. Tornillos de montaje de cabeza plana Tot,,(_t 27

B. Tornillos de montaje de cabeza hexagonal de F4"

Siga los siguientes pasos para quitar la puerta durante la

instalacibn.

1. Quite la puerta del congelador y col6quela a un lado.

2. Afloje y saque los cuatro tornillos de montaje de cabeza

plana Torx°t 27 de la parte superior de la bisagra. Guarde los

tornillos juntos.

3. Levante la puerta, retirela del refrigerador y coldquela a un

lado.

Siga los siguientes pasos para volver a instalar la puerta.

1. Vuelva a poner en su lugar la puerta del congelador.

2. Ubique la puerta de manera tal que los orificios de los

tornillos de montaje en la parte superior de la bisagra esten

alineados.

3. Coloque los cuatro tornillos de montaje de cabeza plana

Torx®t 27 en la parte superior de la bisagra. AsegQrese que el

espacio entre las puertas sea el mismo en la izquierda y la

derecha.

4. Ajuste los tornillos en la bisagra.

Siga los siguientes pasos para ajustar la alineacibn de la

puerta, si _sta necesita ser ajustada hacia arriba o abajo.

1. Revise el espacio entre la puerta del congelador y la del

refrigerador. AsegQrese que el espacio entre las puertas sea

el mismo en el lado izquierdo y el derecho.

ILi IIIIIIHHHHHHHHHHHH,

A. Espacio desigual entre las puertas

Si el espacio entre las puertas es desigual, afloje los cuatro

tornillos de montaje de cabeza plana Torx®t 27 de la parte

superior de la bisagra. Afloje los tornillos hasta el punto en

que se pueda mover la bisagra, pero de manera que haya

algo de fricci6n al tratar de mover la bisagra. No afloje los dos

tornillos de montaje de cabeza hexagonal de 1A".

A

A. Tomillos de montaje de cabeza plana Torx_t 27

B. Torn#los de montaje de cabeza hexagonal de F4"

3. Ajuste las bisagras de manera que el espacio de la puerta sea

igual en el lado izquierdo y el derecho. La distancia del lado

de la bisagra debera usarse como muestra para el lado de la

puerta.

4. Apriete los tornillos de ambas bisagras.

Cbmo ajustar la oscilacibn de las puertas

1. Verifique que la puerta del refrigerador abra con toda libertad.

Si la puerta se abre demasiado, quite el tornillo de retenci6n

de la puerta de la bisagra inferior.

A

A. Tornillo de retenci6n de la puerta a 110°

1-®TORX es una marca registrada Textron Innovations Inc.

44

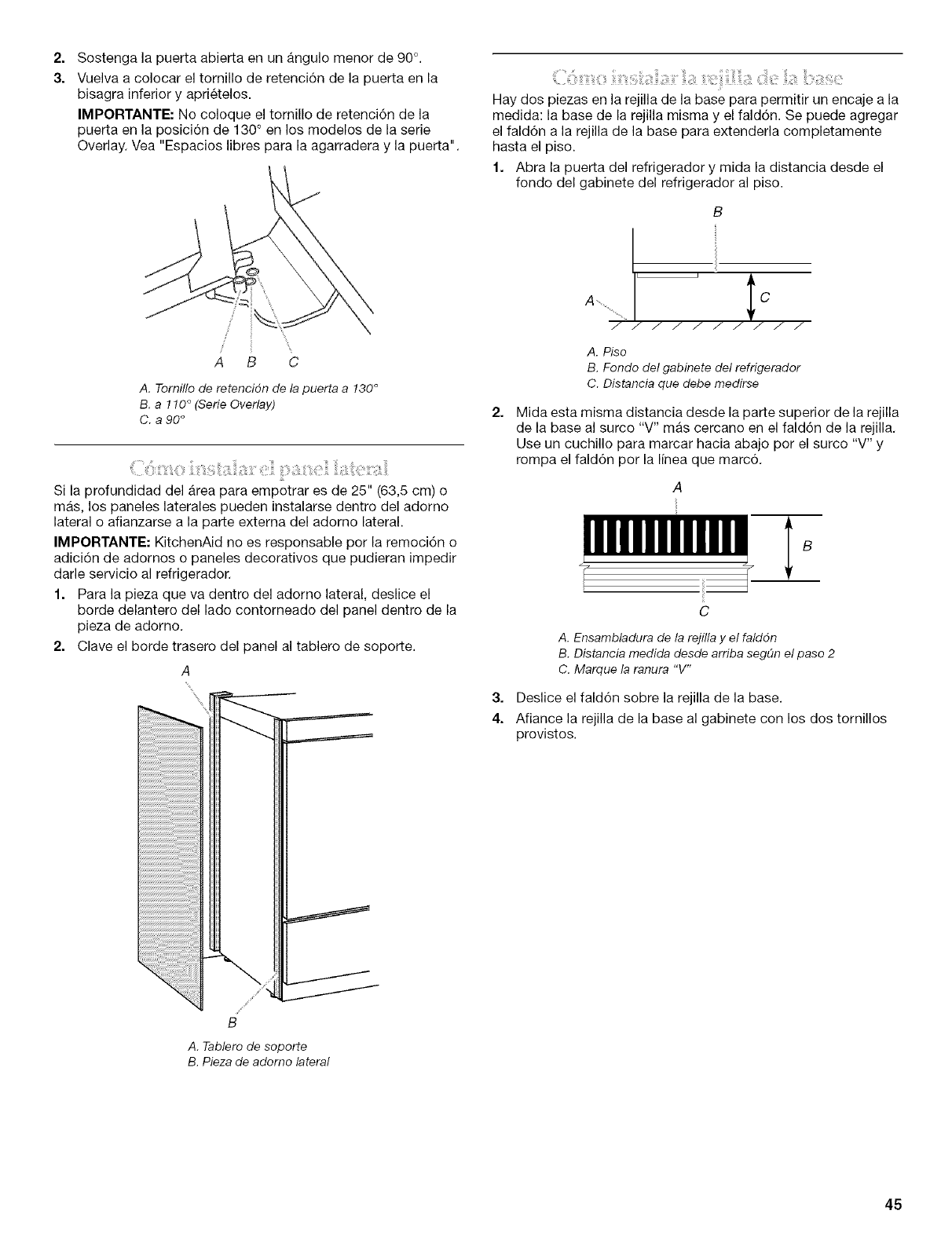

2,

3.

Sostenga la puerta abierta en un angulo menor de 90 °.

Vuelva a colocar el tornillo de retenci6n de la puerta en la

bisagra inferior y aprietelos.

IMPORTANTE: No coloque el tornillo de retenci6n de la

puerta en la posici6n de 130 ° en los modelos de la serie

Overlay. Vea "Espacios libres para la agarradera y la puerta".

A B C

A. Tomillo de retencidn de la puerta a 130 °

B. a ! 10°(Sefie Overlay)

C. a90 °

Si la profundidad del Area para empotrar es de 25" (63,5 cm) o

mas, los paneles laterales pueden instalarse dentro del adorno

lateral o afianzarse a la parte externa del adorno lateral.

IMPORTANTE: KitchenAid no es responsable por la remocidn o

adici6n de adornos o paneles decorativos que pudieran impedir

darle servicio al refrigerador.

1. Para la pieza que va dentro del adorno lateral, deslice el

borde delantero del lado contorneado del panel dentro de la

pieza de adorno,

2. Clave el borde trasero del panel al tablero de soporte.

g....

A. Tablero de soporte

B. Pieza de adorno lateral

Hay dos piezas en la rejilla de la base para permitir un encaje a la

medida: la base de la rejilla misma y el fald6n. Se puede agregar

el fald6n a la rejilla de la base para extenderla completamente

hasta el piso.

1. Abra la puerta del refrigerador y mida la distancia desde el

fondo del gabinete del refrigerador al piso.

I

A,, ..............._ I c

JJJJJJJJJJ

A. Piso

B. Fondo del gabinete del refrigerador

C. Distancia que debe medirse

Mida esta misma distancia desde la parte superior de la rejilla

de la base al surco "V" mas cercano en el fald6n de la rejilla,

Use un cuchillo para marcar hacia abajo per el surco "V" y

rompa el fald6n por la Ifnea que marc6,

A

A. Ensambladura de la rejilla y el falddn

B. Distancia medida desde arriba segOn el paso 2

C. Marque la ranura "V"

3. Deslice el fald6n sobre la rejilla de la base.

4. Afiance la rejilla de la base al gabinete con los dos tornillos

provistos.

45

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio.

1. Apague la fabrica de hielo abriendo la puerta del congelador

y levantando el brazo de control de alambre come se

muestra.

NOTAS:

• Si su modelo tiene un sistema de filtro de la rejilla de la base,

aseg0rese de que el filtro de la rejilla de la base este instalado

adecuadamente y que la tapa este en la posici6n horizontal.

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

2= Ponga la fabrica de hielo a funcionar abriendo la puerta del

congelador y bajando el brazo de control de alambre come

se muestra. Vea la secci6n "Fabrica de hielo y dep6sito/

balde" en la Guia de uso y cuidado para obtener mas

instrucciones sobre el funcionamiento de su fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

• Deshagase de los tres primeros Iotes de hielo producido.

1. Gire la valvula de la tuberia de alimentaci6n de agua a la

posici6n "Abierta ".

2. Gire el interruptor del refrigerador a la posici6n ON

(encendido). Espere unos minutes. Busque fugas en las

conexiones de la tuberia de agua. Vea la secci6n "lnterruptor

de Encendido/Apadago" en la Guia de use y cuidado, para

las instrucciones.

3. Quite todas las cajas, paquetes de partes y materiales de

empaque del interior del refrigerador. Vea la secci6n

"Limpieza" en la Guia de use y cuidado, para las

instrucciones. Quite la pelicula y el cart6n protector de la

rejilla y de las puertas o marco de la puerta, seg0n su

modelo.

4. Instale los anaqueles y recipientes en el refrigerador y en los

compartimientos del congelador.

5. Los controles estan prefijados de fabrica en su posici6n

intermedia. Verifique que el compresor este funcionando

correctamente y que todas las luces funcionan.

6. Si se sigue construyendo despues de haber instalado el

refrigerador, fije los controles en OFF (Apagado).

Para obtener el uso mas eficiente de su nuevo refrigerador

empotrado, lea la Guia de uso y cuidado. Conserve a mano las

Instrucciones de instalaci6n y la Guia de uso y cuidado del

refrigerador empotrado para una consulta facil.

46

P P P P

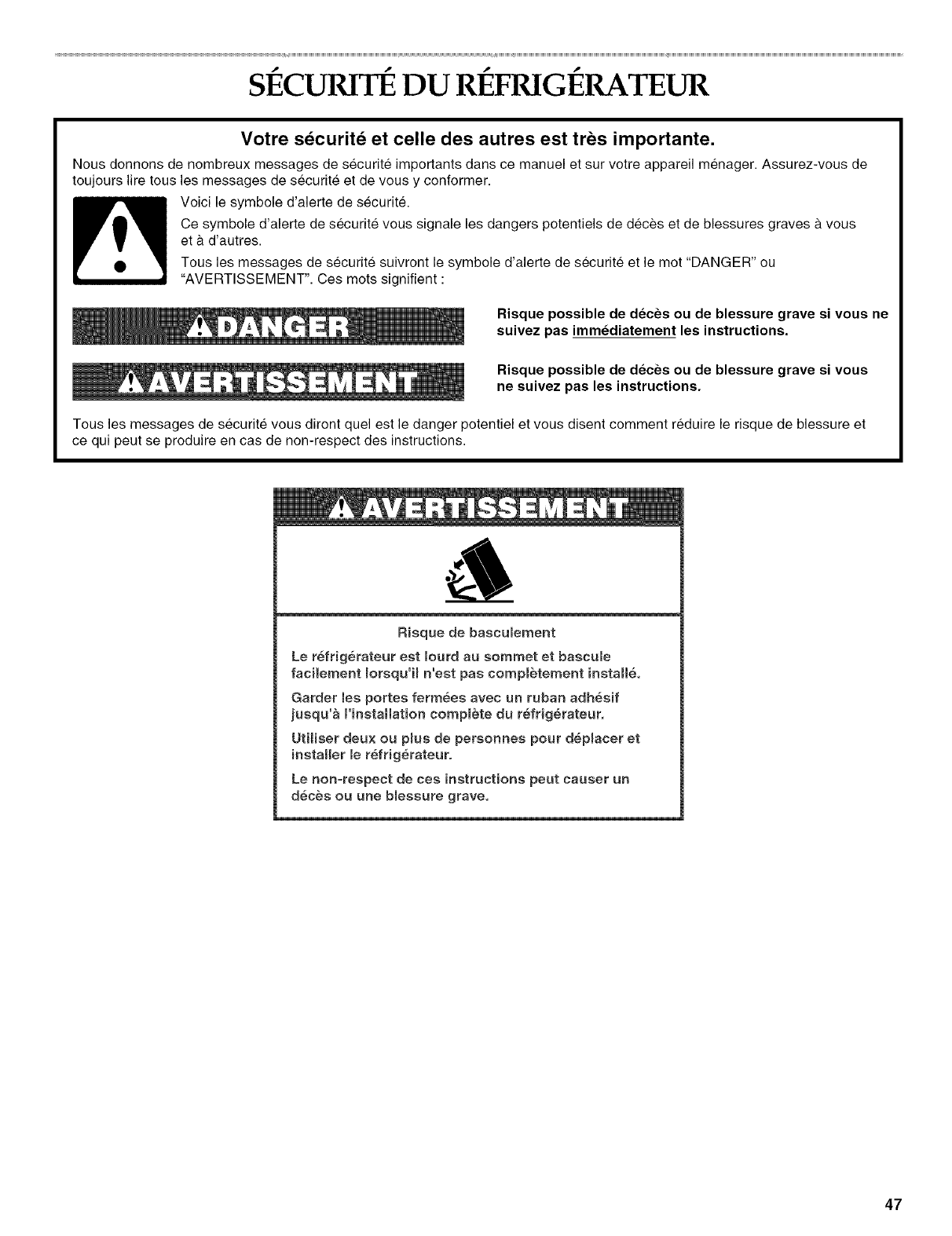

SECURITE DU REFRIGERATEUR

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

et a d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT'. Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Risque de bascu_ement

Le r_frig_rateur est Iourd au sommet et bascule

facilement _orsqu'H n"est pas comp_etement install&

Garder les portes fermees avec un ruban adh_sif

jusqu'a I'installation complete du refrigerateur,

UtHiser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

Le non-respect de ces instructions peut causer un

d_cee ou une b_essure grave,

47

P

SPECIFICATIONS DE DESIGN

ModUles

i i

i iii I ii i _iii _

ii I i

_iiiiiiii

S6rie Architect ®

Se caract_rise par un style enveloppant qui complete les

poignees de porte galbees. Cette serie presente un refrigerateur

encastre d'apparence commerciale et de style chaleureux.

KBRC36FMS KBLC36FMS

Serie Classic

Se caracterise par des garnitures pre-installees a I'usine de style

traditionnel procurant un aspect "encadre". Cette serie necessite

I'installation de panneaux personnalises non inclus.

KBRS36FMB KBRS36FMX KBLS36FMB

KBLS36FMX

S6rie Overlay Serie Complbte

Se caracterise par des garnitures pre-installees a I'usine de style Se distingue par des panneaux et garniture en acier inoxydable pre-

decoratif procurant un aspect "sans cadre". Cette serie necessite installes a I'usine pour donner une apparence contemporaine aux

I'installation de panneaux, poignees et supports pour poignee lignes pures.

personnalises. KBRP36FMS KBLP36FMS

KBRO36FMX KBLO36FMX

48

S_rie Pro Line TM

Se distingue par une conception extraordinaire et des niveaux

de rendement exceptionnels. Cette serie constitue un alliage

parfait de la forme et de la fonction pour offrir qualite

professionnelle, durabilite et simplicite.

KBRV36FPM KBRV36FPS KBLV36FPM

KBLV36FPS

Vue lat_rale

• La profondeur de I'avant de la grille superieure a I'arriere de la

caisse du rdrigerateur est de 251/8'' (64 cm).

• Le cordon d'alimentation mesure 84" (213 cm) de long.

• La canalisation d'eau fixee a I'arriere du refrigerateur mesure

5 pi (1,5 m) de long.

• Les hauteurs indiquees sent calculees Iorsque les pieds de

nivellement deployes depassent de 1/8"(3 mm) au-dessous

des roulettes.

251/8"

(64 cm)

231/2 ''

(60cm)

.831/s "

(211 cm)

84" (213 cm)

cordon d'alimentation

_ ==_

*Lorsque les pieds de nivellement sont totalement deployes de

11_,,(32 mm) au-dessous des roulettes, ajouter 11/8"(29 mm) a la

hauteur totale.

Vue de dessus

357/16 ''

_-_ (90 cm)

251/_''

(64 cm)

i

49

Vue avant

• Les dimensions de largeur ont 6te mesurees d'un bord

I'autre de la garniture exterieure.

• Les dimensions de hauteur indiquees correspondent & la

situation ou les pieds de nivellement deploy6s depassent de

1/8"(3 mm) au-dessous des roulettes.

-- 361/4'' (92 cm)

.831/8 ''

(211 cm)

_r

*Lorsque les pieds de nivellement sent totalement deployes de

11A"(32 mm) au-dessous des roulettes ajouter 11/8"(29 mm) a la

hauteur totale.

Avant d'apporter le refrig6rateur dans le domicile, s'assurer que

la hauteur du plafond est suffisante pour mettre le refrig6rateur

en position verticale.

• Si le refrigerateur est installe sur un chariot a roulettes, on

dolt ajouter la hauteur du chariot au rayon de basculement.

• Pour reduire le rayon de basculement, voir la section

"Reduction du rayon de basculement".

Rayon de basculement lateral

REMARQUE : Faire basculer sur le c6te uniquement.

A...........

901/2"

_f_ (229,9 cm)

A. Ne faire basculer

que de ce cSt_.

: ': S '_i S

L'emplacement d'installation dolt permettre I'ouverture des deux

portes & un angle minimal de 90 °. Laisser un espace libre d'au

moins 41/_'' (11,4 cm) entre le c6te du refrigerateur et lemur

formant I'angle.

REMARQUE : Un degagement plus grand peut _tre necessaire si

vous utilisez des panneaux decoratifs ou des poignees

personnalisees.

Pour ajuster I'ouverture des portes, voir la section "Ajustement et

enlevement des portes".

ModUles de 36" (91 cm}

, \ 90 °

23 II

(58 cm)

I

51 "

(130 cm)

59"

(150cm)

50

ilii:i_i!;_¸i!!i;;;i!!ii_l!i!:ii_:!!_i_i_i_:_:_i_,_!i!!¸i_:_iiii_,:i:,iii:_,_!_,_i_i_:_i:__i_;i?!!;iii:?_ii_iiiiI!!!!!ii;ii_i__;ii:!i¸_:ii!_¸_!i;__::!__!:/i;;_,_i_i_i:_!:_:!_!!!_

Si on installe des panneaux personnalises, ces derniers doivent permettre certains degagements pour les poignees et pour I'ouverture

des portes. Determiner d'abord le type des poignees qui seront utilisees et le reglage des butees de porte. Choisir ensuite le dessin

I'echelle approprie a utiliser pour la creation des panneaux.

Poignde

Classic

Poign_e

prolong_e

optionnelle

Porte

Panneau personnalis_

Poign_e Architect e

()

......... 1/4"(6,35 mm)

1/2"(1,3 cm)

3/4"(1,9 cm)

1" (2,5 cm)

11/4"(3,2 cm)

11/2"(3,8 cm)

13/4"(4,4 cm)

2" (5,1 cm)

21/4'' (5,7 cm)

21/2'' (6,4 cm)

23/4'' (7 cm)

3" (7,6 cm)

Dimensions de la poignee

Taille reelle

1" 2" 3"

(2,5 cm) (5,1 cm) (7,6 cm)

51

I

I[

O

OCharni_re

i

Panneau intercalaire

S_rie Overlay

Pivotement de la porte de 90 °

Taille r_elle

Espace entre le r_frig_rateur

et les placards

Garniture lat_rale

du r_frig_rateur

iIiiIi

iIi

i I

, , ---1 .... _---_"

iiIi

iiIi

iiIi

-+----4 .... • i. i_

i i i i

i i i i

i i i i

iii

i

-T .... i .... T-_

1/2"

(1,3cm)i

3/4"

(1,9 cm)

1"

(2,5cm)

1/4"(6,35 mm)

1/2"(1,3 cm)

....... 3/4"(1,9 cm)

i

i

i

L 1" (2,5 cm)

11/4' (3,2 cm)

11/2"(3,8 cm)

1 1/4'

(3,2 cm)

11/2"

= (3,8 cm)

,t,,,,

0

o

_,,_,,

52

I

O

O

O

Charniere

®

REMARQUE : Sur les modeles de Serie

Overlay, ne pas placer la vis au haut de la

porte & 130 °.Voir "Ajustement de la hauteur

des portes."

Serie Overlay

Pivotement de la porte de 110 °

Taille r_elle

Espace entre le r_frig_rateur

et les placards

Garniture lat_rale

1 "

du r_frig_rateur (2,5cm)

3/4"

(1,9 cm)

1/2"

(1,3 cm)

1/4"

(6,35 mm)

(5,1 cm)

13/4" ',

(4,4 cm)i

11/2" i

(3,8 cm)',

11/4'' ,

(3,2 cm)',

11/4"

(3,2 cm)',

11/2"

(3,8 cm)

Panneau intercalaire

53

i!i:il_i_i_i:_i!!il_ii!_!_iiii:iiii:i_¸¸ii_;i!!!i!;ii__i:i!iI_i!!_ii_;_iii__ii_;ii_iii!_ii!ii_;_i_ikl _:i:!i_:_,_i:_!ii!;!iiiii_;_iii_i:i?,_,_:i:!ii_i:_ii;_!i_

S_i_i_i'!i_i:_i_i:!__iiiiiiiiiililil_ii!i_!ii,i_!!ii_ii_iiii'_,,_!!_,__i_i:_:_!:_!iiiiiii:_i:!!,_::!iiill_ _i_i!__i:O'v_iii!_i_i_!!_i_ii!i__'_

Toutes les pieces d'origine sont disponibles par I'entremise de

votre marchand KitchenAid ou en telephonant a Pieces et

accessoires KitchenAid au 1-800-442-9991. Au Canada,

telephoner au 1-800-807-6777.

Ensembles de panneaux de porte d'origine

Quatre ensembles contenant des panneaux de porte et de grille

superieure, en acrylique de couleur ou en acier inoxydable sont

disponibles. Suivre les instructions de I'ensemble pour

I'installation des panneaux.

REMARQUE :Les ensembles de panneaux ne sent pas requis

)our les modeles a panneaux en acier inoxydable d'origine.

Couleur 36" (91 cm)

Blanc n° 2300072

Noir n° 2300073

Acier inoxydable n° 2300074

Ensemble de la grille sup_rieure 72" (183 cm) pour les

S_ries Classic et Architect _

Des ensembles de panneau de la grille superieure de 72"

(183 cm) de large sont disponibles. Ces ensembles permettent

I'installation c6te a c6te de 2 refrigerateurs (l'un a ouverture vers

la gauche et I'autre vers la droite) avec une seule grille.

Couleur 72" (183 cm)

Blanc n° 2300075

Noir n° 2300076

Acier inoxydable (Serie Classic) n° 2300077

Acier inoxydable (Serie Architect ®) n° 2302797

Overlay n° 2300078

Ensembles de poign_es de porte prolong_es

Utiliser les poignees de porte prolongees Iorsqu'un ecart

additionnel pour les doigts est requis entre les poignees de porte

et le panneau personnalise. Suivre les instructions de I'ensemble

)our I'installation des poignees de porte.

Couleur Ouverture vers Ouverture vers la

la gauche droite

Blanc (Serie n° 4396119 n° 8171424

Classic)

Noir (Serie n° 4396116 n° 8171427

Classic)

Acier inoxydable n° 4396118 n° 8171425

(Serie Classic)

Couleur Ouverture vers Ouverture vers la

la gauche droite

Aluminium mat n° 4396120 n° 8171423

etch (Serie

Classic)

Aluminium mat n° 4396718

etch (Serie

Overlay)

Si vous prevoyez installer des panneaux personnalises en bois,

vous devrez les creer vous-m_me ou consulter un ebeniste ou

menuisier qualifie. Voir les dessins dimensionnels pour les

specifications des panneaux.

IMPORTANT : Les panneaux de poids superieur au poids

recommande risquent d'endommager le refrigerateur.

REMARQUE : Les dimensions indiquees ont une tolerance de

(±)_/_e"(1,5 mm). Les panneaux dont I'epaisseur est superieure

V4"(6,35 mm) doivent faire I'objet d'un usinage. Si I'epaisseur des

panneaux est inferieure a V4" (6,35 mm), installer un panneau de

remplissage entre la porte et la panneau decoratif.

Panneau de la grille sup_rieure

Le panneau superieur ne dolt pas peser plus de 10 Ib (4,5 kg).

34V2" --->"-I

I'_-- (87,63 cm)

__ (18,4 cm)

Panneaux du r_frig_rateur et du cong_lateur

Le panneau du congelateur ne dolt pas peser plus de 30 Ib

(13 kg). Le panneau du refrigerateur ne dolt pas peser plus de

5O Ib (22 kg).

34 V4"

(87 cm)

341/4 ,'

<_ (87 cm)

49"

(124,5 cm)

[

20V8"

(51,1 cm)

54

Exigences d'usinage du panneau de la grille sup_rieure

Les rives superieure et inferieure du panneau superieur devraient

_tre usinees de 1/2"(1,3 cm) et %" (0,95 cm) respectivement. Les

deux extremites devraient _tre usinees sur les rives de %"

(2,2 cm) tel qu'illustr&

lJ,,,TI

(6,35 mm) --

max.

(2,2 cm)

]i 1/4"

(6,35 mm)

max.

(2,2 cm)

REMARQUE : Lors de la creation d'un panneau orne en fagade,

les decalages seront dissimules et il faut en tenir compte pour

centrer le detail dans la grille superieure.

_1 _(-- 1/4"

(6,35 ram) max.

1/2" l Sommet

(1,3 cm)

min.

Centrer les detaiB

de laface avant _ ...i _"

entre bs d_calages

%" L

(9,5 ram)

min. Fond

_-- _6,"35mm)max.

Exigences d'usinage des panneaux de porte

Si on utilise un ensemble de poignees de porte prolongees, il

n'est pas necessaire d'usiner le c6te poignee des panneaux. Voir

"Ensembles de panneaux d'origine de la Serie Classic, Architect ®

et Overlay" pour plus d'information sur la commande de

poignees prolongees.

Si on utilise la poignee standard, usiner sur toute sa Iongueur le

c6te poignee des deux panneaux de 31/4'' (8,25 cm) en prevision

d'un degagement pour les doigts. Usiner les autres c6tes de 1"

(2,54 cm).

Pok n_e standard -- Vue sup_rieure

31/4 ''

(8,25 cm)

mln. C6t_ de la charni_re

Panneau

de porte

__]

.¢ Panneau

._ 1/4"(6,35mm)m de porte

CL

2" (5 cm) 1"

min. (2,54 cm)

Panneau de porte -- Vue lat_rale

V2" (1,3 cm)

c

c

r_

Les panneaux personnalises vous permettent d'agencer

I'exterieur de votre refrigerateur a I'ensemble du decor de la

cuisine et d'utiliser des poignees personnalisees pour une plus

grande souplesse de design.

Les panneaux personnalises doivent _tre munis de panneaux de

soutien pour pouvoir _tre installes sur le refrigerateur. La fagon la

plus courante est d'utiliser trois panneaux, tel qu'illustre ci-

dessous : un panneau decoratif, une plaque d'espacement de %"

(3,18 mm) ou des tringles d'espacement et un panneau de

soutien de W' (6,35 mm).

Panneau d_coratif Plaque

d'espacernent

[Panneau

_/_"to 3/4' 1/2_,_ desoutien

V_" (6,35 rnm)

(3,18 mra)

l I Plaque

d'espaoem6nt

I

I_ 1" minimum

', (_,64mm)j......

3arniture de [agrille do la porto

Dimension de d6calage

Dans certains cas, votre fabricant de placards choisira peut-_tre

de travailler avec un panneau usine aux differentes dimensions.

Suivre ces instructions pour les dimensions et I'emplacement des

panneaux pour s'assurer que les panneaux decoratifs

conviendront bien.

IMPORTANT :

• Le poids du panneau decoratif de la porte du refrigerateur ne

peut depasser 50 Ib (23 kg).

55

•Le poids du panneau decoratif de la porte du congelateur ne

peut depasser 30 Ib (13,5 kg).

• Le poids du panneau decoratif de la grille superieure ne peut

depasser 10 Ib (4,5 kg).

Pour minimiser le poids du panneau, vous pouvez utiliser des

tringles d'espacement de 2" (5,08 cm) sur le perimetre a la place

d'une plaque d'espacement massif. Les tringles d'espacement

doivent _tre installees a au moins 1" (2,54 cm) des rives

superieure, inferieure et laterales du panneau de soutien. Si on

utilise des tringles d'espacement, il est aussi recommande

d'utiliser 2 tringles de 2" (5,08 cm) centrees horizontalement pour

un soutien additionnel.

REMARQUE :Pour que la grille et les panneaux de porte soient

au m6me niveau, le panneau decoratif de la porte dolt _tre 1/4"

(6,35 mm) plus epais que le panneau a recouvrement de la grille.

I_34V2" _I

(87,63 cm) r

7_/8,,

(18,73 cm)

8'/_"T _34'1_" (87,63 cm) _"_

(21,59cm) _ L_,__ __]

D_calage du bas

50"

(127,0 cm)

34V2"

<(87,63 cm)

r l 34%6"

(87,15 cm)

49%"

(124,78 cm)

D_calagedu bas

7/16"(11,1 mm)

1" (2,54 cm)

m

m

m

Centrer le

panneau

de soutien

de gauche

droite

t

209116"

(52,23 cm)

.___ 34112" _II

(87,63 cm)

l34%6" Centrerle

lI(87,1 cm) panneau

l203h6'' l de soutien

i(51,28 cm) loJ de gauche

l/ia droite

D_calagedu bas

%o"(1,6 mm)

Des panneaux lateraux personnalises peuvent _tre necessaires

Iorsqu'il n'y a pas suffisamment d'espace pour avoir des

placards des deux c6tes du refrigerateur ou Iorsque le

refrig6rateur est place a I'extremit6 d'une enfilade de placards.

Vous avez le choix d'installer un panneau insere, en affleurement

ou inser6 en retrait.

Dimensions du r_frig_rateur et des garnitures lat_rales

La largeur et la hauteur du panneau lateral sent determinees en

fonction du type d'installation prevu.

REMARQUES :

• Les dimensions indiquees sent les dimensions reelles du

produit et peuvent ne pas refleter les dimensions

necessaires d'installation des panneaux.

• Le panneau lateral devrait avoir une epaisseur minimale

de 1/_,,(12 mm) pour prevenir le gauchissement.

• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou

plus, vous voudrez peut-_tre installer une tringle d'appui

sur le mur arriere

R_frig_rateur

24Y8"

(61,3 cm)

(60,3 cm)

231/2 `'

(59,7 cm)

Garnitures lat_rales

1/4"

(6,35 mm)

(4,7 mm) 1

(5'5 mm) I

_a/a_"(10 ram) %"

(15,7 ram)

-_4/._"mm )

Dimensions pour un panneau ins_r_

1. Mesurer la distance du point A (tel qu'illustre) a la paroi

arriere. Ajouter %2" (5,6 mm) a cette mesure pour que le

panneau lateral entre dans la garniture.

2. Si le panneau a plus de 1/4"(6,35 mm) d'epaisseur, usiner la

rive avant pour que I'insertion du panneau lateral soit

possible.

56

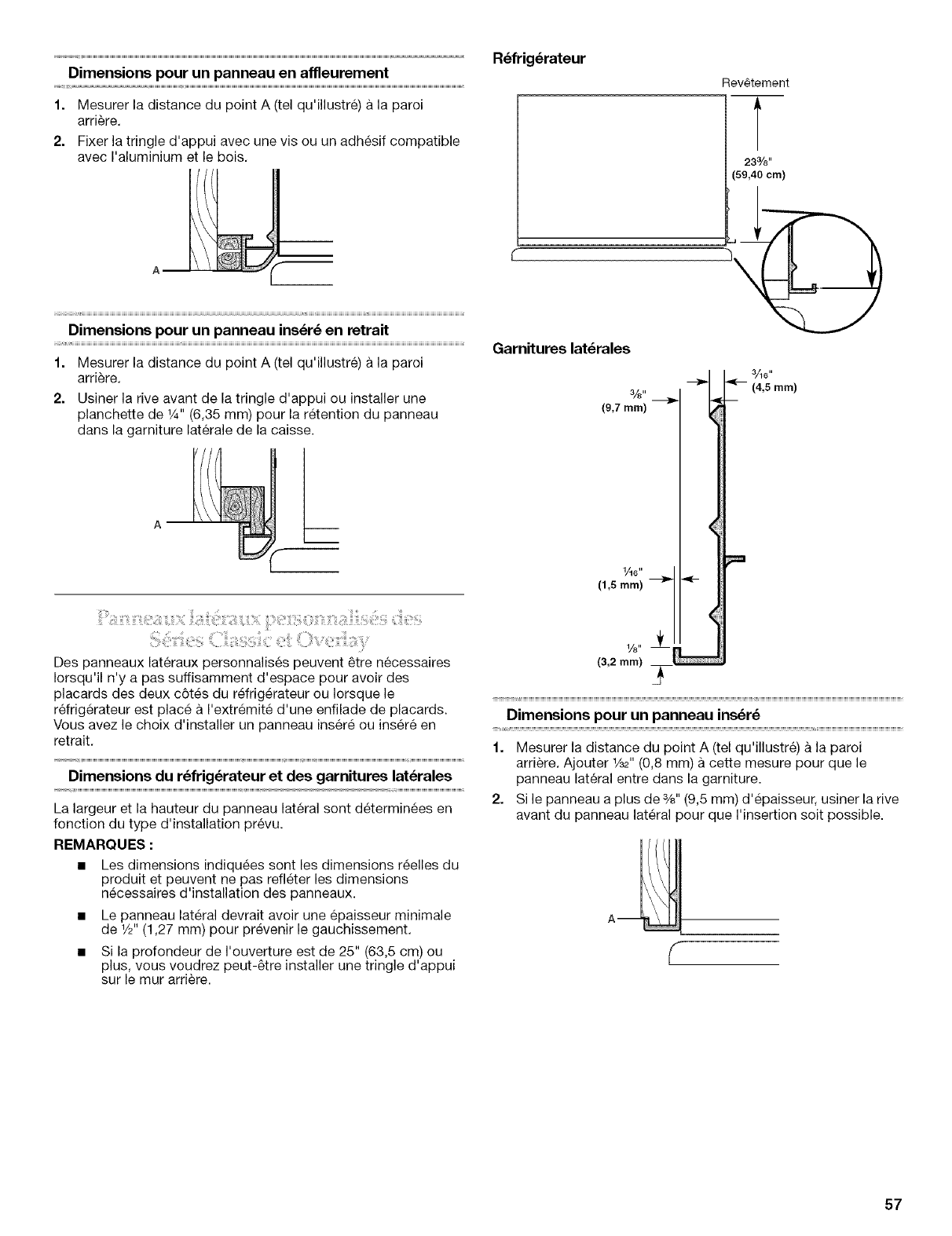

Dimensions pour un panneau en affieurement

1. Mesurer la distance du point A (tel qu'illustre) a la paroi

arriere.

2. Fixer la tringle d'appui avec une vis ou un adhesif compatible

avec I'aluminium et le bois.

R_frig_rateur

Rev_tement

t

23a/a,,

(59,40 cm)

Dimensions pour un panneau ins_r_ en retrait

1. Mesurer la distance du point A (tel qu'illustre) a la paroi

arriere.

2. Usiner la rive avant de la tringle d'appui ou installer une

planchette de 1A" (6,35 mm) pour la retention du panneau

dans la garniture laterale de la caisse.

Des panneaux lat&raux personnalises peuvent _tre necessaires

Iorsqu'il n'y a pas suffisamment d'espace pour avoir des

placards des deux c6tes du refrigerateur ou Iorsque le

rdrigerateur est place a I'extremite d'une enfilade de placards.

Vous avez le choix d'installer un panneau insere ou insere en

retrait.

Dimensions du r_frig_rateur et des garnitures lat_rales

La largeur et la hauteur du panneau lateral sont determinees en

fonction du type d'installation prevu.

REMARQUES :

• Les dimensions indiquees sent les dimensions reelles du

produit et peuvent ne pas refleter les dimensions

necessaires d'installation des panneaux.

• Le panneau lateral devrait avoir une epaisseur minimale

de _/_"(1,27 mm) pour prevenir le gauchissement.

• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou

plus, vous voudrez peut-_tre installer une tringle d'appui

sur lemur arriere.

Garnitures lat_rales

1_16"

(1,5 ram)

Dimensions pour un panneau ins_r_

1. Mesurer la distance du point A (tel qu'illustre) a la paroi

arriere. Ajouter %_" (0,8 mm) a cette mesure pour que le

panneau lateral entre dans la garniture.

2. Si le panneau a plus de %" (9,5 mm) d'epaisseur, usiner la rive

avant du panneau lateral pour que I'insertion soit possible.

57

Dimensions pour un panneau ins6r6 en retrait

1. Mesurer la distance du point A (tel qu'illustre) a la paroi

arriere.

2. Usiner la rive avant de la tringle d'appui ou installer une

planchette de %" (9,5 mm) pour la retention du panneau dans

la garniture laterale de la caisse.

A

EXIGENCES

D'INSTALLATION

IM PORTANT :

•Installateur : Remettre les instructions d'installation au

proprietaire.

• Proprietaire : Conserver les instructions d'installation pour

reference ulterieure. Conserver ces instructions d'installation

pour consultation par I'inspecteur local des installations

electriques.

OUTILLAGE REQUIS :

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

• Perceuse manuelle ou

electrique (convenablement

reliee a la terre)

• Forets

• Deux cles a molette

• Tournevis Phillips

• Petit niveau

• Chariot pour appareil

menager

• Tourne-ecrou a Torx®tT27

• Tourne-ecrou de 1r/s2"

• Cles plates de %" et 1/2"

• Cle Allen de %2"

• Cle a douille de 5/16"

• Metre-ruban

PII_CES NI_CESSAIRES :

• 6 visa bois n° 8 x 3" (7,6 cm) (il peut _tre necessaire d'utiliser

des vis plus Iongues)

1 ou 2 morceaux de bois de 2" x 4" x 32" (5 cm x 10 cm x

81 cm)

Commander les panneaux d'origine, fabriquer des panneaux

personnalises ou consulter un ebeniste ou un menuisier

qualifie pour la fabrication de panneaux.

Serie Classic : Commander des panneaux d'origine, fabriquer

des panneaux personnalises ou consulter un ebeniste ou

menuisier qualifie pour la fabrication des panneaux. Voir

"Specifications de design" pour plus d'information.

Serie Overlay : Fabriquer des panneaux personnalises ou

consulter un ebeniste ou menuisier qualifie pour la fabrication

des panneaux. Voir "Specifications de design" pour plus

d'information.

Les series Complete, Architect _ et Pro Line®sont expediees

completes.

Si on connecte la canalisation d'eau directement a un tube en

cuivre et non a un robinet d'arr_t, il faut une virole, un raccord

et une bague de compression de rA" (6,35 mm).

Le refrigerateur peut _tre encastre dans une ouverture entre les

placards ou installe a I'extremite d'une enfilade de placards en

utilisant un panneau lateral pour encadrer le refrigerateur.

Risque d'explosion

Garder les materiau× et les vapeurs inflammables, teHe

que l'essence, loin du refrigerateur.

Le non-respect de cette instruction peut causer

un deces, u_e e×p_osio_ ou u_ ince_die.

IMPORTANT :

• Observer tous les codes et reglements en vigueur.

• II est recommande de ne pas installer le refrigerateur pres

d'un four, d'un radiateur ou de toute autre source de

chaleur.

• Ne pas installer le refrigerateur dans un endroit or'4la

temperature baissera au-dessous de 55°F (13°C).

• Le plancher doit supporter le poids du refrigerateur, soit

plus de 600 Ib (272 kg), en plus des panneaux de porte et

du contenu du refrigerateur.

• La hauteur du plafond doit _tre suffisante pour le rayon de

basculement lateral et avant. Voir "Rayon de

basculement" plus loin dans cette section.

• L'emplacement doit permettre I'ouverture complete des

portes.

• L'emplacement doit permettre d'enlever la grille

superieure. Voir "Dimensions de I'ouverture".

Dimensions de rouverture

Le soffite massif doit se trouver en deg;a de 1" (2,5 cm) au

plus au-dessus du rdrigerateur. Si le soffite massif se trouve

plus de 1" (2,5 cm) ou si un soffite n'est pas disponible, le

refrigerateur doit _tre arrime pour I'emp_cher de basculer en

cours de service.

Si des planches antibasculement sont necessaires, elles

doivent _tre fixees aux poteaux de colombage du mur arriere

de 80 a 90" (203 a 229 cm) au-dessus du plancher. Voir

"Installation de planches antibasculement" pour plus

d'informations.

1-®TORX est une marque deposee de Textron Innovations Inc.

58

REMARQUE : Un degagement de 1/2"(1,3 cm) dolt _tre

maintenu devant la grille laterale pour que la grille superieure

puisse _tre enlevee.

Une prise de courant a 3 alveoles reliee a la terre devrait _tre

installee a 4" (10,2 cm) du c6te droit des placards ou du

panneau d'extremite. Voir "Specifications electriques" pour

plus d'informations.

Le robinet d'arr6t devrait se trouver dans le placard inferieur,

d'un c6te ou I'autre du refrigerateur ou a un autre endroit

facilement accessible. Si le robinet d'arr_t n'est pas dans les

placards, la plomberie pour la canalisation d'alimentation

peut _tre acheminee a travers le plancher ou lemur arriere.

Voir "Specifications de I'alimentation en eau" pour plus

d'informations.

]

il 80"-90" il ...........................................

i i(203"229 cm)i i

(10,2cn

mlrl,

843/4 '' (215 cm) max.

jusqu'a la base du soffite

351/2"

(90,2cm)

231/2"

(60cm) min.

77"

(196cm)

i

m

m

Risque de choc electrique

Brancher sur une prise a 3alveoles retiee a la terre.

Ne pas enlever la broche de miaison ama terreo

Ne pae utiliser un adaptateuro

Ne pae utiliser un cable de raHonge.

Le non-respect de ees instructions peut causer

un deces, un incendie ou un choc electrique.

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amp CA seulement, prot6gee par fusible et adequatement

mise a la terre est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut _tre mise hors circuit a I'aide

d'un commutateur. Ne pas utiliser de cordon de rallonge.

IMPORTANT : Si ce produit est connecte a une prise protegee

par un disjoncteur de fuite a la terre, un declenchement

intempestif peut se produire et causer une perte de

refroidissement. La qualite et la saveur des aliments risquent

d'etre affect_es. Si un declenchement intempestif se produit et si

les aliments semblent de pietre qualite, jeter le tout.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, enlever

la grille superieure et mettre I'interrupteur general d'alimentation

OFF (arr_t) ou deconnecter la source de courant electrique au

boitier de disjoncteurs.

Lorsque vous avez termine, mettre I'interrupteur general

d'alimentation a ON (marche) ou reconnecter la source de

courant electrique au boitier de disjoncteurs. Puis mettre de

remettre la commande au reglage desire.

59

:iJ!iii_iii?_i:!i!i,_::::iii_i_!!:iit:::'¸_ii_!iiiii{i_iJ_i_i:__!_i:_:_:Ji_i::!!!¸ii_',i::_i_!Iilii_i:!i_!i_i__i:!i!!¸iii:ii_{:;!i_i{{;ii{_ii_,i_i__i_i,_i!_i_i_i_'__iii!_¸¸;!i__i!ii

Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

Le robinet d'arr_t devrait se trouver dans le placard inferieur,

d'un c6te ou I'autre du refrigerateur ou a un autre endroit

facilement accessible. Le cSte droit est recommande. Le trou

d'acces a travers le placard de droite dolt se trouver en de(;a

de 1/2"(12,7 mm) du mur arriere.

6 II

(15,2cm)

Si la pression de I'eau au syst_me d'osmose inverse est

inferieure a 40 - 60 Ib/po 2 (276 - 414 kPa) :

• Verifier pour voir si le filtre du systeme d'osmose inverse est

bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrigerateur a une cartouche de filtre a eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre a eau.

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

INSTRUCTIONS

D'INSTALLATION

231/2"

(60 cm)rain.

Si le robinet d'arr_t n'est pas dans les placards, la plomberie

pour la canalisation d'alimentation peut _tre acheminee

travers le plancher ou lemur arriere. Un trou de 1/2"(12,7 mm)

devrait _tre perce de 6" (15,2 cm) a 12" (30,4 cm) du c6te

droit du placard ou panneau du c6te droit. Sur le plancher, le

trou ne devrait pas se trouver a plus de 11" (28 cm) du mur

arriere. Sur lemur, le trou ne devrait passe trouver a plus de

3" (7,6 cm) du plancher. Voir "Raccordement de la

canalisation d'eau".

Si cet emplacement recommande de la canalisation d'eau est

utilise, il ne sera pas necessaire d'acheter des pieces de

plomberie additionnelles.

Si un tube supplementaire est necessaire, utiliser un tube en

cuivre et verifier s'il y a des fuites. Installer les tuyaux en

cuivre seulement la ou les temperatures domestiques

resteront au-dessus du point de congelation.

Ne pas employer de robinet d'arr_t a etrier de 3/16"(4,76 mm)

ou de type a percer, ce qui reduit le debit d'eau et cause une

obstruction plus facilement.

REMARQUE : Votre marchand de refrigerateurs offre une

trousse avec un robinet d'arr6t a etrier de 1/4"(6,35 mm), un

raccord et un tube en cuivre. Avant I'achat, s'assurer que le

robinet d'arr_t a etrier est conforme aux codes Iocaux de

plomberie.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po 2 (207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme dolt _tre d'un minimum de 40 a 60 Ib/po 2 (276 -

414 kPa).

Risque de bascutement

Le refrigerateur est Iourd au sommet et bascule

faci}ement Iorsqa'il n'est pas comp}etement install&

Garder les portes fermees avec un ruban adhesif

jusqu'a HnstaHation cornp}ete du r_frig_rateur.

Ut[Hser deu× ou plus de personnes pour d_placer et

installer le refrigerateur.

Le non-respect de ces instructions peat causer un

deces ou une blessure grave.

IMPORTANT :

• Ne pas 6ter la pellicule protectrice avant que le refrigerateur

ne soit a I'emplacement de service.

• Les quatre pieds de nivellement doivent toucher le plancher

pour supporter et stabiliser le poids total du refrigerateur.

• Garder la piece de carton ou de contreplaque d'expedition

sous le refrigerateur jusqu'a son installation a I'emplacement

de service.

Enlever et conserver le sachet de documents et le sachet de

pieces fixes par du ruban adhesif sur la porte du refrigerateur.

Enlever les quatre brides (deux de chaque c6te) fixant la base

utilisee pour expedition sous le refrigerateur.

REMARQUE : Ne pas enlever les rubans adhesifs et articles

d'arrimage des portes avant que le refrigerateur ne soit a son

emplacement final.

Si necessaire, reduire le rayon de basculement. Voir "Rayon

de basculement" pour les exigences relatives a la hauteur du

plafond ou "Reduction du rayon de basculement" pour les

instructions etape par etape. S'il n'est pas necessaire de

reduire le rayon de basculement, poursuivre avec la section

"Faire entrer le refrigerateur dans le domicile".

60

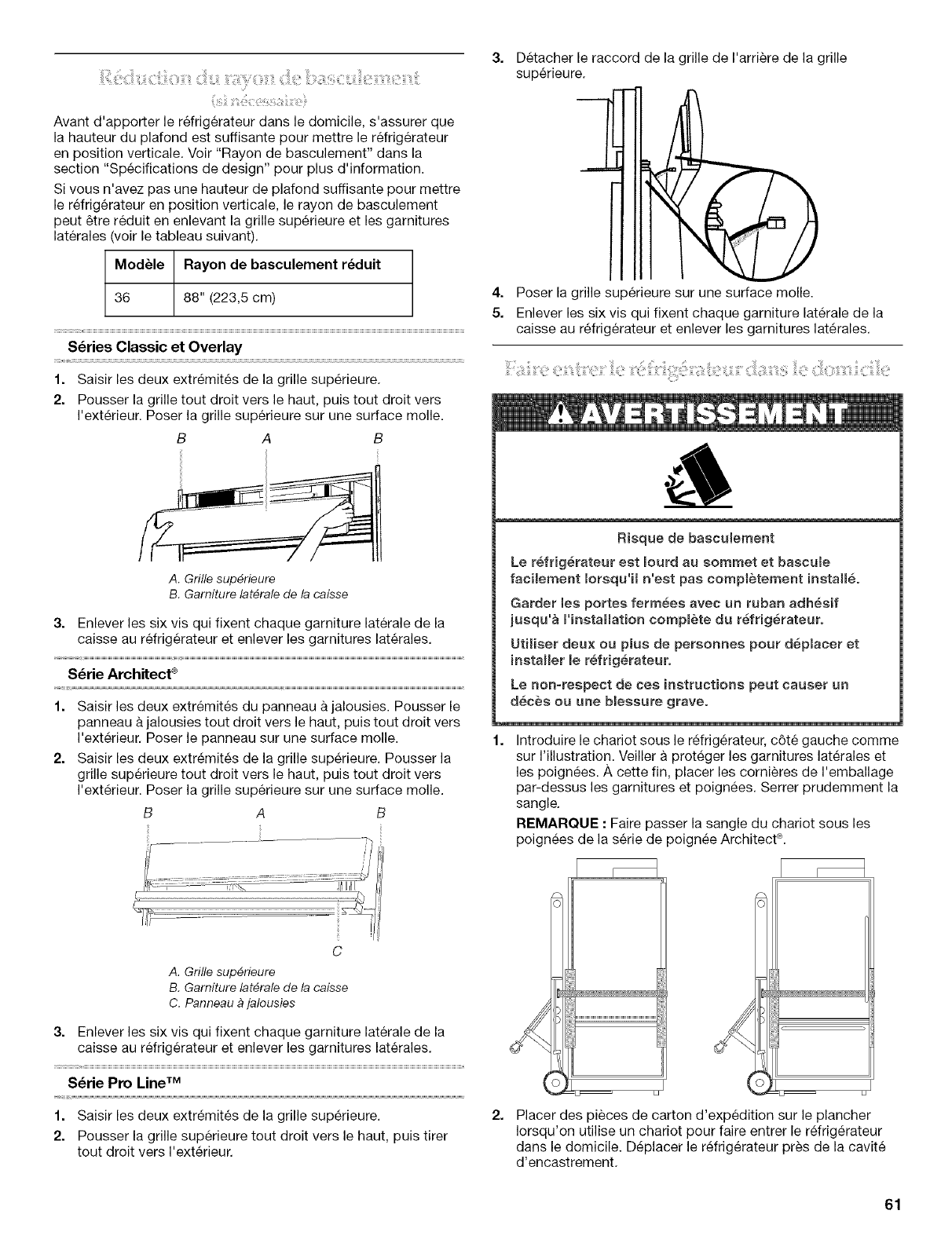

}!_iiii:i_ii!;!x;;iu _:::i:ii;i_i:__ii_di 8!i ziS}_'O_iS,d!_;i}¸ !/3_;iil}_S4:;:_iJi}i_ii!sis:_i_{!!s;'_ii:

Avant d'apporter le r6frigerateur dans le domicile, s'assurer que

la hauteur du plafond est suffisante pour mettre le refrig6rateur

en position verticale. Voir "Rayon de basculement" dans la

section "Specifications de design" pour plus d'information.

Si vous n'avez pas une hauteur de plafond suffisante pour mettre

le r6frigerateur en position verticale, le rayon de basculement

peut 6tre reduit en enlevant la grille superieure et les garnitures

laterales (voir le tableau suivant).

Mod61e Rayon de basculement r6duit

36 88" (223,5 cm)

S6ries Classic et Overlay

1=

2.

Saisir les deux extremit6s de la grille superieure.

Pousser la grille tout droit vers le haut, puis tout droit vers

I'exterieur. Poser la grille superieure sur une surface molle.

B A B

A. Grille sup_rieure

B. Garniture lat6rale de la caisse

3. Enlever les six vis qui fixent chaque garniture laterale de la

caisse au refrig6rateur et enlever les garnitures laterales.

S6rie Architect _

1. Saisir les deux extr6mites du panneau a jalousies. Pousser le

panneau a jalousies tout droit vers le haut, puis tout droit vers

I'exterieur. Poser le panneau sur une surface molle.

2. Saisir les deux extr6mites de la grille superieure. Pousser la

grille superieure tout droit vers le haut, puis tout droit vers

I'exterieur. Poser la grille supeneure sur une surface molle.

B A B

C

A. Grille sup_rieure

B. Garniture lat6rale de la caisse

C. Panneaua jalousies

3. Enlever les six vis qui fixent chaque garniture laterale de la

caisse au refrig6rateur et enlever les garnitures laterales.

S6rie Pro Line TM

1. Saisir les deux extremit6s de la grille superieure.

2. Pousser la grille superieure tout droit vers le haut, puis tirer

tout droit vers I'exterieur.

4=

5.

superieure.

2

Detacher le raccord de la grille de I'arriere de la grille

Poser la grille supeneure sur une surface molle.

Enlever les six vis qui fixent chaque garniture laterale de la

caisse au refrig6rateur et enlever les garnitures laterales.

Risque de basculement

Le r6frig6rateur est _ourd au sommet et bascule

faci_ement Jorsqu'iI West pas cornpletement install6•

Garder Jes portes ferm6es avec an ruban adh6sif

jusqu'a HnstaHation complete du r6frig6rateur•

UtiHser deux ou plus de personnes pour d6placer et

installer le r6frig6rateur.

Le non-respect de ces instructions peat causer un

d6ces ou une blessure grave•

1. Introduire le chariot sous le r6frigerateur, c6te gauche comme

sur I'illustration. Veiller a proteger les garnitures laterales et

les poignees./_, cette fin, placer les cornieres de I'emballage

par-dessus les garnitures et poignees. Serrer prudemment la

sangle.

REMARQUE : Faire passer la sangle du chariot sous les

poignees de la serie de poignee Architect_L

Placer des pieces de carton d'expedition sur le plancher

Iorsqu'on utilise un chariot pour faire entrer le refrig6rateur

dans le domicile. Deplacer le refrig6rateur pres de la cavite

d'encastrement.

61

REMARQUE : Si necessaire, reduire le rayon de

basculement. Voir la section "Reduction du rayon de

basculement".

3. Placer une feuille de carton ou de contreplaque sous le

refrigerateur. Enlever le chariot.

4. Ne pas enlever la pellicule protectrice ou le carton.

5. Si necessaire, reinstaller la garniture et la grille superieure

apres avoir retire le chariot du refrigerateur.

IMPORTANT :

• Le soffite massif dolt se trouver en de_a de 1" (2,5 cm) au

plus au-dessus du refrigerateur. Si le soffite massif se trouve

plus de 1" (2,5 cm) ou si aucun soffite n'est disponible,

proceder comme suit pour emp_cher tout basculement du

refrigerateur en cours de service.

• On recommande la mise en place d'une ou de plusieurs

planches avant I'installation du refrig6rateur.

• II faut que la ou les planches soit(soient) assez Iongue(s) pour

recouvrir completement le couvercle du compresseur sur

toute la largeur.

• Positionner la ou les planches de telle maniere que la surface

inferieure soit a 84" (213 cm) du plancher.

Durant I'installation, soulever le refrig6rateur pour que la

distance residuelle entre le sommet du refrigerateur et la

surface inferieure de la ou des planche(s) antibasculement

soit de 1/4"(6,35 mm) maximum. Veiller a ne pas ecraser le

couvercle du condenseur Iors du soulevement des pieds de

nivellement arriere.

Installation des planches antibasculement

1. Marquer la position des poteaux de colombage sur lemur

arriere de 80" a 90" (203 - 229 cm) au-dessus du plancher.

2. Fixer solidement une ou deux planches de bois de

2" x 4" x 32" (5 cm x 10 cm x 81 cm) sur les poteaux de

colombage derriere le refrigerateur. Utiliser 6 visa bois

n° 8 x 3" (7,6 mm) ou plus Iongues. Les visa bois doivent

penetrer dans les poteaux d'au moins 11/2"(3,8 cm). La ou les

planche(s) doit(doivent) _tre placee(s) en chevauchement sur

le couvercle du compresseur.

A

2" (5 cm)

B

D

A. Centrer la planche bun maximum de V4"(6,35 mm)

au-dessus du r_frig_rateut:

B. Deux planches de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)

C. Fixer aux poteaux avec 6 vis n ° 8 x 3" (7,6 cm)

D. Couvercle du compresseur

Lire attentivement toutes les instructions avant de commencer.

62

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement & une canalisation d'eau

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une p_riode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"a 11/4'' (1,25 cm a 3,18 cm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche

I'arriere du rdrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de 1/4"(6,35 mm) de diametre exterieur. Veiller ace que le

tube soit coupe d'equerre aux deux extremites.

A I'aide d'une perceuse electrique reliee a la terre, percer un

trou de 1/4"dans le tuyau de canalisation d'eau froide choisi.

.......... A

G, ..................B

........... ............C

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

FRobinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"perce dans la canalisation et que

la rondelle d'etancheite est placee sous la bride de tuyau.

Serrer I'ecrou de serrage. Serrer lentement et uniformement

les vis de la bride de tuyau afin que la rondelle forme une

jonction etanche. Ne pas serrer excessivement car ceci

pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou de compression sur le

raccord de sortie avec une cle a molette. Ne pas serrer

excessivement la bride ou la bague, au risque d'ecraser le

tube en cuivre.

8. Avant d'attacher le tube en cuivre au refrigerateur, placer le

bout libre du tube dans un contenant ou evier et ouvrir le

robinet principal d'arrivee d'eau. Faire couler au moins

2 pintes (1,9 L) d'eau dans le tube en cuivre jusqu'a ce que

I'eau soit limpide afin de se debarasser de toutes les

particules darts la tuyauterie. Fermer le robinet principal

d'arrivee d'eau. Enrouler le tube en cuivre en spirale.

g. Inspecter pour rechercher les fuites autour de la vanne

etrier.

Raccordement au r_frig_rateur

Style I-Raccordement du tube en cuivre

1. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

2. Un raccord de %" x 1/4"est necessaire pour connecter le

conduit pour I'eau a une canalisation d'eau existante de la

maison. Enfiler I'ecrou fourni dans le joint a I'extremite du

tube de cuivre.

REMARQUE :Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A. Tube vers le r_frig_rateur

B. £-crou (foumi)

C. Renflement

D. Raccord (fourni)

E. Virole (a acheter)

F. £-crou (a acheter)

G. Canalisation d'eau

du domicile

3. Ouvrir le robinet d'arr_t.

4. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Jeter les trois premieres quantites de

gla_ons produites. Attendre 3 jours pour que le bac & glagons se

remplisse entierement.

Style 2-Raccordement au robinet d'arr_t

1. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

2. Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE :Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle 2 tours de plus. Ne pas serrer excessivement.

A

B

A. Renflement

B. E-crou (fourni)

3. Ouvrir le robinet d'arr_t.

4. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de gla(_,ons.Jeter les trois premieres quantites de

gla£ons produites. Attendre 3 jours pour que le bac a glagons se

remplisse entierement.

1=

2.

Risque de choc electrique

Brancher sur une prise a 3a_veoles retiee a la terre.

Ne pas en_ever la broche de _iaison a _aterre.

Ne pas utiliser un adaptateur.

Ne pas utiiiser un cSb_e de raHonge.

Le non-respect de ces instructions peat causer

un deces, an incendie ou un choc e_ectrique.

Regler I'interrupteur de la pattie superieure de la caisse & la

position OFF (Arr_t).

Brancher sur une prise & 3 alveoles reliee & la terre.

Risque de basculement

Le refrigerateur est Iourd au sommet et bascule

facilement Iorsqu'i_ n'est pas completement install&

Garder les portes fermeee avec an ruban adhesif

jusqa'a HnstaHation complete du r6frig_rateur.

UtiHser deux ou p_us de personnes pour deplacer et

installer le refrigerateur.

Le nomrespect de ces instructions peat causer an

deces ou ane blessure grave.

IMPORTANT : Pour eviter d'endommager le plancher, avant de

deplacer le refrigerateur, verifier que les pieds sont souleves

(aucun contact avec le plancher) et que le refrigerateur repose

sur des roulettes.

1. Pousser le refrigerateur tout droit dans la cavite

d'encastrement. Verifier que la canalisation d'arrivee d'eau

n'est pas deformee et que le cordon d'alimentation electrique

est sur le dessus du refrigerateur, pros du couvercle.

REMARQUE : Les quatre pieds de nivellement doivent toucher le

plancher pour supporter et stabiliser le poids total du

refrigerateur. Les roulettes ne sont utilisees que pour le

deplacement du rdrigerateur, et non pas pour un soutien

permanent.

63

Utiliser une cle & douille pour faire tourner vers la droite les pieds

de nivellement sur chaque c6te du refrig6rateur jusqu'& ce que le

poids du refrigerateur soit en appui sur les pieds de nivellement.

Les roulettes ne devraient pas _tre en contact avec le plancher.

Pour eviter d'endommager la caisse, ne pas exercer un couple

de plus de 50 po - Ib (58 cm - kg) sur les pieds de nivellement.

A B

A. Pieds de nivellement arriere

B. Pieds de nivellement avant

IMPORTANT : KitchenAid n'est pas responsable des operations

d'enlevement ou d'installation des moulures ou panneaux

decoratifs qui entraveraient I'acces au refrigerateur Iors d'une

intervention de reparation.

Panneaux de porte et de tiroir

1. Enlever tousles rubans adhesifs et articles d'arrimage de la

porte du refrigerateur et du tiroir du congelateur.

2. Enlever les vis fixant les poignees sur le cadre de la porte.

3. Enfiler les panneaux decoratifs de porte et de tiroir dans les

cadres.

4. Si necessaire, usiner les panneaux de porte et de tiroir ou

installer un panneau de remplissage entre la porte et le tiroir.

Voir la section "Panneaux personnalises de la Serie Classic"

dans "Specifications de design".

B

A. Panneau de porte

B. Panneau du tiroir

5. Reinstaller les poignees de porte et de tiroir. Verifier que la

porte et le tiroir sont alignes.

6. Enlever la pellicule protectrice des capuchons de vis.

7. Embo;ter les capuchons de vis dans la section de garniture

de la poignee.

8. Si les poign_es de porte ne sent pas alignees. Voir

"Ajustement des portes".

Panneau de la grille sup_rieure

1=

2.

Saisir les deux extremites de la grille superieure.

Pousser la grille tout droit vers le haut, puis tout droit vers

I'exterieur. Poser la grille superieure c6te panneau vers le bas

sur une surface de travail molle.

A. Grille sup_rieure

B. Garniture lat_rale de la caisse

Enlever un embout en desserrant les ecrous et en faisant

glisser et sortir I'embout.

A

A. Tringleinf_rieure C. Embout

B. Ecrous D. Tringlesup_rieure

Glisser le panneau dans la tringle de la grille superieure et

reinstaller I'embout.

A. Panneau

64

5= Reinstaller la grille superieure dans les garnitures laterales et

tirer 16g_rement le panneau vers le bas pour le verrouiller en

place.

B

Glisser les panneaux personnalises dans les garnitures dans

la porte du compartiment de refrig6ration et du tiroir de

congelation, en s'assurant que le panneau de remplissage

entre dans les garnitures du c6te des charnieres.

A. Grille sup_rieure

B. Garniture lat_rale de la caisse

IMPORTANT :

•Installer les poignees personnalisees avant d'installer les

panneaux sur le refrig6rateur. Pour plus de

renseignements sur la selection de poignees

personnalisees KitchenAid, consulter le Catalogue

KitchenAid, visiter le site www.kitchenaid.com ou

t61ephoner au 1-800-422-1230. Au Canada, visiter

www.KitchenAid.ca ou telephoner au 1-800-461-5681.

• Creer des panneaux decoratifs personnalises

conformement aux specifications dans la section

"Panneaux personnalises de la serie Overlay".

• KitchenAid n'est pas responsable des operations

d'enlevement ou d'installation des moulures ou panneaux

decoratifs qui entraveraient I'acces au refrigerateur Iors

d'une intervention de reparation.

Installation des panneaux de porte

1. Enlever tousles rubans adhesifs et articles d'arrimage de la

porte du rdrigerateur et du tiroir du congelateur.

2. Ouvrir la porte du compartiment de refrigeration et du tiroir du

congelateur et enlever les garnitures

A. Panneaux

4. Reinstaller les garnitures superieures et du c6te des

poignees.

5. Enlever la pellicule protectrice des capuchons de vis.

Emboiter les capuchons de vis dans la section de garniture

de la poignee.

Panneau de la grille sup_rieure

1. Saisir les deux extremites de la grille superieure.

2. Pousser la grille tout droit vers le haut, puis tout droit vers

I'exterieur. Poser la grille superieure c6te panneau vers le bas

sur une surface de travail molle.

B A B

A. Garnitures de la porte de compartiment de r_frig_ration

B. Garniture du tiroir du cong_lateur

A. Grille sup_rieure

B. Garniture lat_rale de la caisse

65

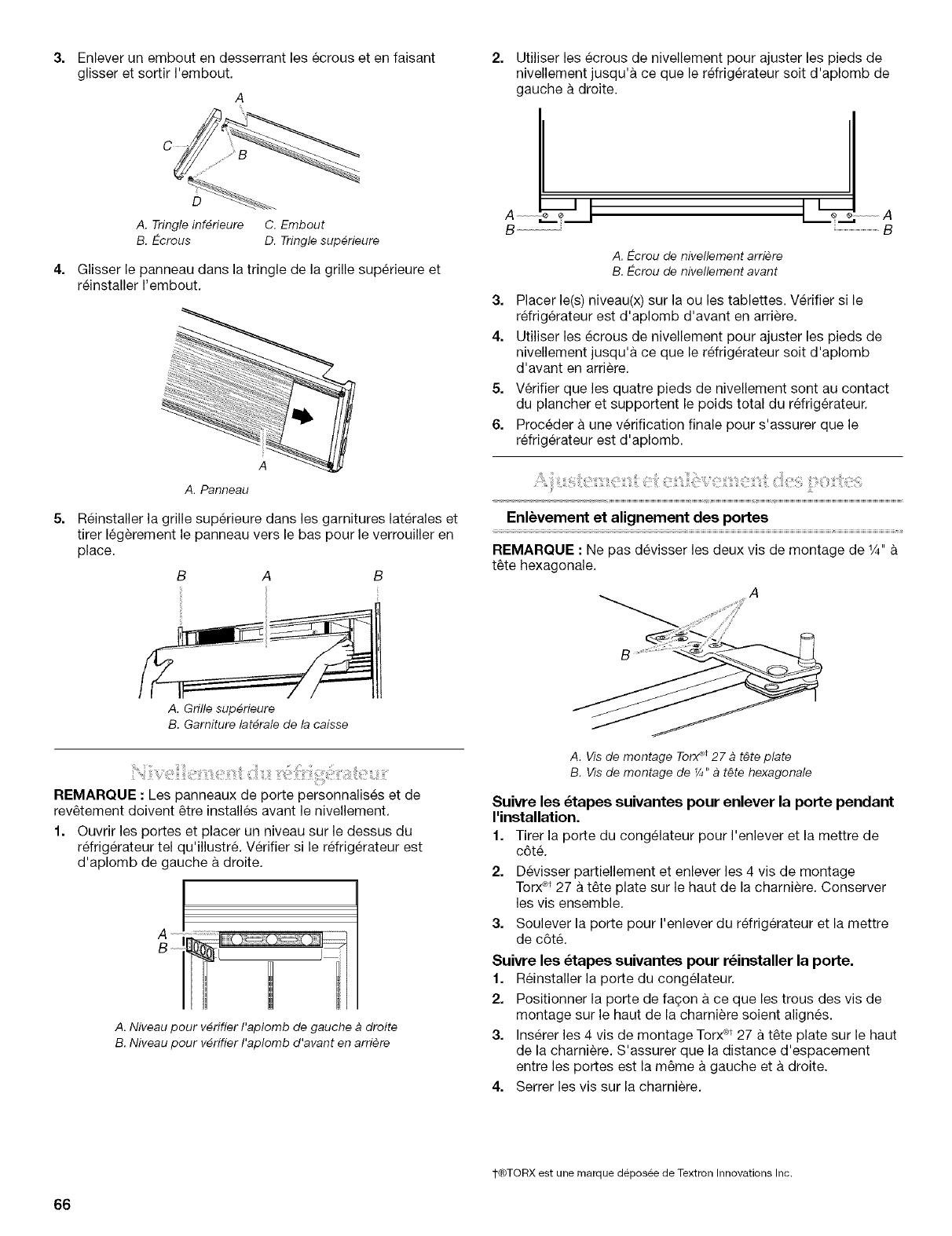

3. Utiliser les ecrous de nivellement pour ajuster les pieds de

nivellement jusqu'& ce que le refrig@ateur soit d'aplomb de

4=

5=

Enlever un embout en desserrant les ecrous et en faisant

glisser et sortir I'embout.

A

A. Tringle infErieure C. Embout

B. E-crous D. Tringle supErieure

Glisser le panneau dans la tringle de la grille superieure et

reinstaller I'embout.

A. Panneau

Reinstaller la grille sup@ieure dans les garnitures lat@ales et

tirer leg@ement le panneau vers le bas pour le verrouiller en

place.

B

2=

gauche & droite.

A. Ecrou de nivellement arriere

B. Ecrou de nivellement avant

3. Placer le(s) niveau(x) sur la ou les tablettes. Verifier si le

refrig6rateur est d'aplomb d'avant en arriere.

4. Utiliser les ecrous de nivellement pour ajuster les pieds de

nivellement jusqu'a ce que le refrig@ateur soit d'aplomb

d'avant en arriere.

5. Verifier que les quatre pieds de nivellement sont au contact

du plancher et supportent le poids total du refrig6rateur.

6. Preceder a une verification finale pour s'assurer que le

refrig@ateur est d'aplomb.

Enl_vement et alignement des portes

REMARQUE : Ne pas devisser les deux vis de montage de rA" &

t6te hexagonale.

A. Grille supErieure

B. Garniture latErale de la caisse

REMARQUE :Les panneaux de porte personnalises et de

rev_tement doivent 6tre installes avant le nivellement.

1. Ouvrir les portes et placer un niveau sur le dessus du

refrig@ateur tel qu'illustr& V@ifier si le refrig@ateur est

d'aplomb de gauche & droite.

A

B--

A. Niveau pour verifier I'aplomb de gauche a droite

B. Niveau pour verifier I'aplomb d'avant en arriere

A. Vis de montage Tor__t 27 a t#te plate

B. Vis de montage de ¼" a t_te hexagonale

Suivre les _tapes suivantes pour enlever la porte pendant

I'installation.

1. Tirer la porte du congelateur pour I'enlever et la mettre de

c6t&

2. Devisser partiellement et enlever les 4 vis de montage

Torx®t27 a t_te plate sur le haut de la charniere. Conserver

les vis ensemble.

3. Soulever la porte pour I'enlever du refrigerateur et la mettre

de c6t&

Suivre les _tapes suivantes pour r_installer la porte.

1. Reinstaller la porte du congelateur.

2. Positionner la porte de fa£on ace que les trous des vis de

montage sur le haut de la charniere soient alignes.

3. Ins@er les 4 vis de montage Torx_t 27 a t6te plate sur le haut

de la charniere. S'assurer que la distance d'espacement

entre les portes est la m_me a gauche eta droite.

4. Serrer les vis sur la charniere.

T@TORX est une marque deposee de Textron Innovations Inc.

66

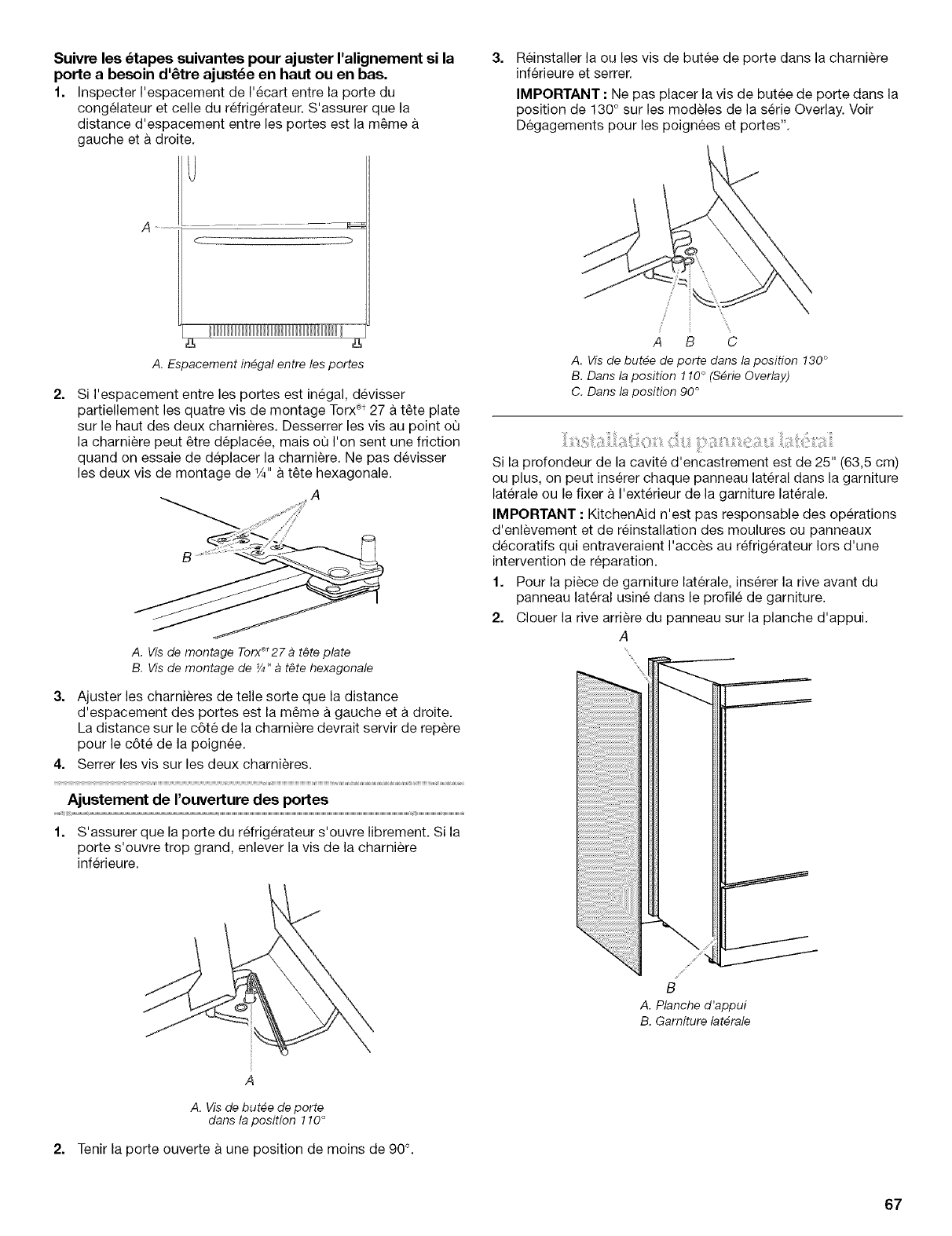

Suivre les _tapes suivantes pour ajuster I'alignement si la

porte a besoin d'etre ajust_e en haut ou en bas.

1. Inspecter I'espacement de I'ecart entre la porte du

congelateur et celle du refrig@ateur. S'assurer que la

distance d'espacement entre les portes est la m_me

gauche et a droite.

U

A-- .....

C >

2=

A. Espacement in_gal entre les portes

Si I'espacement entre les portes est inegal, devisser

partiellement les quatre vis de montage Torx®t27 a t_te plate

sur le haut des deux charnieres. Desserrer les vis au point ou

la charniere peut _tre deplac6e, mais ou I'on sent une friction

quand on essaie de deplacer la charniere. Ne pas devisser

les deux vis de montage de 1A" a t_te hexagonale.

A

A. Visde montage TorxC_r27a t#te plate

1

B. Visde montage de Y4"a t_te hexagonale

3. Ajuster les charnieres de telle sorte que la distance

d'espacement des portes est la m_me a gauche et a droite.

La distance sur le c6te de la charniere devrait servir de repere

pour le c6te de la poignee.

4. Serrer les vis sur les deux charnieres.

Ajustement de rouverture des portes

1. S'assurer que la porte du refrig@ateur s'ouvre librement. Si la

porte s'ouvre trop grand, enlever la vis de la charniere

inf@ieure.

Reinstaller la ou les vis de butee de porte dans la charniere

inferieure et serrer.

IMPORTANT : Ne pas placer la vis de butee de porte dans la

position de 130 ° sur les modeles de la serie Overlay. Voir

Degagements pour les poignees et portes".

A B C

A. Vis de butte de porte dans la position 130 °

B. Dans la position 110 °(S_rie Overlay)

C. Dans la position 90 °

Si la profondeur de la cavite d'encastrement est de 25" (63,5 cm)

ou plus, on peut ins@er chaque panneau lat@al dans la garniture

laterale ou le fixer a I'ext@ieur de la garniture lat@ale.

IMPORTANT : KitchenAid n'est pas responsable des operations

d'enlevement et de reinstallation des moulures ou panneaux

decoratifs qui entraveraient I'acc_s au refrigerateur Iors d'une

intervention de reparation.

1. Pour la piece de garniture laterale, ins@er la rive avant du

panneau lat@al usine dans le profile de garniture.

2. CIouer la rive arriere du panneau sur la planche d'appui.

A

B

A. Planche d'appui

B. Garniture lat_rale

2=

A

A. Visde butte deporte

dans laposition 110°

Tenir la porte ouverte a une position de moins de 90 °.

67

iiiiii:!i_!!!i_iiii:_!i/!ii_ii_/i_:ii_:i_i_:__i:!!l_!!!i_i!:ii__!i!ll;i_:ili!ii!ii_i!i!!!¸_i:ii_ii!!'¸!ii_!i_!/:?ii!_i!_,i;i_ii:!!_

La grille de la base comporte deux pieces pour permettre un

ajustement personnalise : la grille de la base elle-m_me et la

plinthe. La plinthe peut _tre ajoutee a la grille de la base pour la

prolonger jusqu'au plancher.

1. Ouvrir la porte du refrigerateur et mesurer la distance entre le

fond de la caisse et le plancher.

B

I

A......................_ I c

//////////

A. Plancher

B. Fond de la caisse du r_frig_rateur

C. Distance a mesurer

2= Mesurer cette m_me distance depuis le sommet de la grille

de la base jusqu'& la plus proche rainure en "V" sur la plinthe.

Entailler la plinthe dans la rainure en "V" avec un couteau, et

briser la plinthe sur la ligne d'entaille.

A. Ensemble grille/plinthe

B. Distance mesur_e a I'_tape 2 ci-dessus

C. Entaille dans la rainure en "V"

3. Glisser la plinthe sur la grille de la base.

4. Fixer I'ensemble grille/plinthe sur la caisse avec les deux vis

fournies.

Veuillez lire avant d'utiliser le systeme d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour vous assurer que le syst_me d'eau est bien nettoye.

1. 12teindre la machine a glagons en ouvrant la porte du

congelateur et en levant le bras de commande metallique tel

qu'illustre.

REMARQUES :

•Si votre modele est muni d'un systeme de filtre a la grille de la

base, s'assurer que le filtre a la grille de la base est bien

installe et que la capsule est a la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollue_ ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant

ou apr_s le syst_me. Les syst_mes certifies pour la

r_duction de kyste peuvent _tre utilis_s pour I'eau

desinfect_e qui peut contenir des kystes filtrables.

2. Mettre la machine a glagons en marche en ouvrant la porte

du congelateur et en abaissant le bras de commande

metallique tel qu'illustre. Veuillez consulter la section

"Machine a glagons et bac d'entreposage" pour obtenir

d'autres instructions sur le fonctionnement de la machine

glagons.

• Attendre 24 heures pour obtenir la premiere quantite de

gla9ons.

• Jeter les trois premieres quantites de glagons produites.

1. Tourner le robinet de la canalisation d'eau a la position

"Open" (ouvert).

2. Tourner le commutateur du refrigerateur a la position ON

(marche). Attendre quelques minutes. Verifier les raccords de

la canalisation d'eau pour voir s'il y a des fuites.

3. Retirer toutes les boftes, tousles paquets de pieces et tous

les materiaux d'emballage de I'interieur du refrigerateur. Voir

la section "Nettoyage" dans le Guide d'utilisation et

d'entretien pour les instructions. Oter la pellicule protectrice

et le carton de la grille et des portes ou du ch&ssis de la

porte, selon le modele.

4. Installer les tablettes et bacs dans les compartiments de

refrigeration et de congelation.

5. Les commandes sont prereglees a I'usine au reglage moyen.

S'assurer que le compresseur fonctionne bien et que toutes

les lampes s'allument.

6. Si la construction doit continuer apres I'installation du

refrigerateur, regler les commandes a OFF (Arr_t).

Pour I'utilisation la plus efficace de votre nouveau refrigerateur

encastre, lire le Guide d'utilisation et d'entretien. Conserver les

instructions d'installation et le Guide pres du refrigerateur

encastre pour s'y referer facilement.

2307890A 6/06

© 2005. All rights reserved. ® Registered Tradernark/TM Trademark of KitchenAid, U.S.A.. KitchenAid Canada licensee in Canada Printed in U.S.A.

Todos los derechos reservados. ® Marca Registrada/TM Marca de cornercio de KitchenAid, U.S.A., usada en Canada bajo licencia de KitchenAid Canada Irnpreso en EE..UU.

Tous droits reserves. ® Marque d_posee/TM Marque de commerce de KitchenAid. U.S.A.. Ernploi licencie par KitchenAid Canada au Canada Irnprirne aux E.-U.
