INSTALLATION INSTRUCTIONS

UNDERCOUNTER DISHWASHER

STAINLESS STEEL TUB

LAVAVAJILLAS EMPOTRADA CON TINA

DE ACERO INOXIDABLE

INSTRUCTIONS D’INSTALLATION

LAVE-VAISSELLE ENCASTRÉ

AVEC CUVE EN ACIER INOXYDABLE

Table of Contents ........................................................2

Indice ........................................................................27

Table des matières ....................................................52

W10806906E

2

TABLE OF CONTENTS

DISHWASHER SAFETY ................................................... 3

INSTALLATION REQUIREMENTS ................................... 4

Tools and Parts .........................................................................4

Location Requirements ............................................................. 6

Product and Cabinet Opening Dimensions ..............................7

Drain Requirements ..................................................................8

Water Supply Requirements .....................................................8

Electrical Requirements ............................................................8

INSTALLATION INSTRUCTIONS ..................................... 9

Prepare Cabinet Opening – New Utilities .................................9

Install Optional Moisture Barrier ...............................................9

Electrical Connection .............................................................. 10

Prepare Dishwasher ................................................................11

Remove Access Panel ............................................................11

Connect Water Line to Fill Valve .............................................12

Connect Fill Hose to Fill Valve ................................................13

Drain Hose Connection ..........................................................13

Power Cord Connection .........................................................14

Install Door Handle .................................................................16

Place Diswasher in Cabinet ....................................................16

Custom Panel Installation .......................................................17

Choose Anchor Attachment Method ......................................17

Final Installation Check ...........................................................18

Secure Dishwasher in Cabinet Opening .................................19

Direct Wire Connection ...........................................................20

Connect Water Line to House Shutoff Valve...........................22

Connect Drain Hose ..............................................................22

Complete Installation ..............................................................24

Install Access Panel ................................................................ 25

Check Operation .....................................................................26

If Dishwasher Does Not Operate ............................................26

Additional Tips ........................................................................26

3

DISHWASHER SAFETY

You Need to:

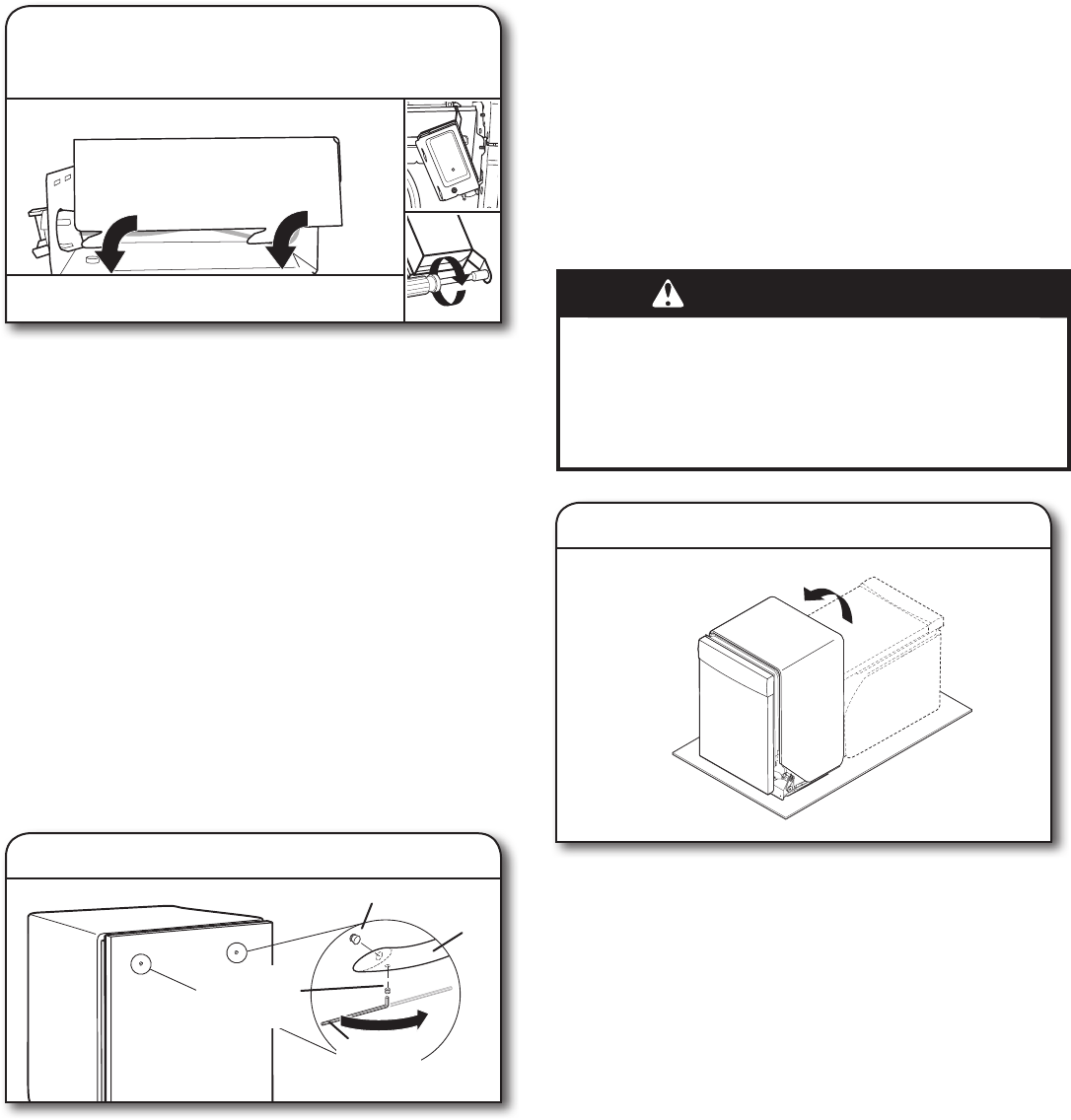

■Slowly open dishwasher door while someone grasps the rear

of the dishwasher. Remove shipping materials and drain hose.

Close dishwasher door until latched.

NOTE: Each dishwasher is tested at the factory and may

contain some residual water in the tub as a result of the test.

■Observe all governing codes and ordinances.

■Install this dishwasher as specified in these instructions.

■Installation should be performed by a qualified

service technician.

■The dishwasher must be installed to meet all electrical

and plumbing national and local codes and ordinances.

Care shall be exercised when the appliance is installed

or removed, to reduce the likelihood of damage to the

power cord.

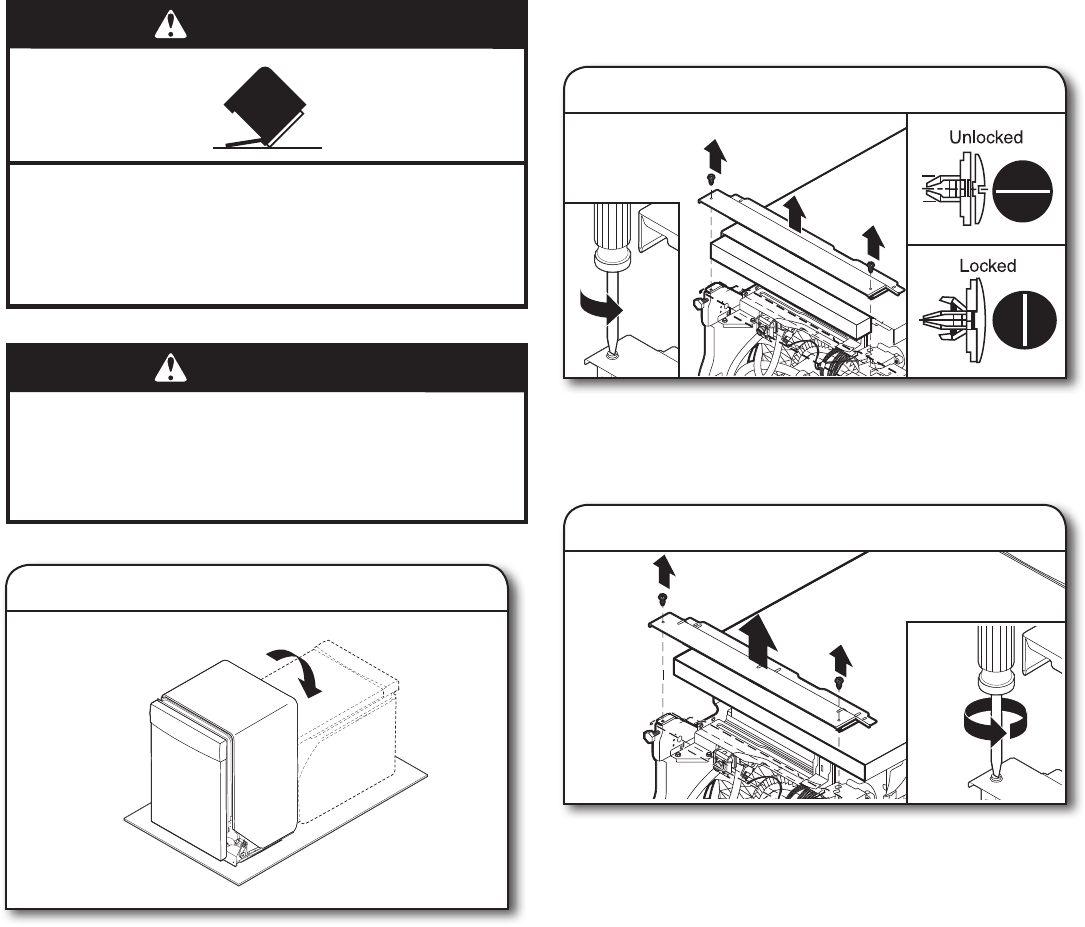

WARNING: To reduce the risk of electric shock, fire, or injury

to persons, the installer must ensure that the dishwasher is

completely enclosed at the time of installation.

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

WARNING

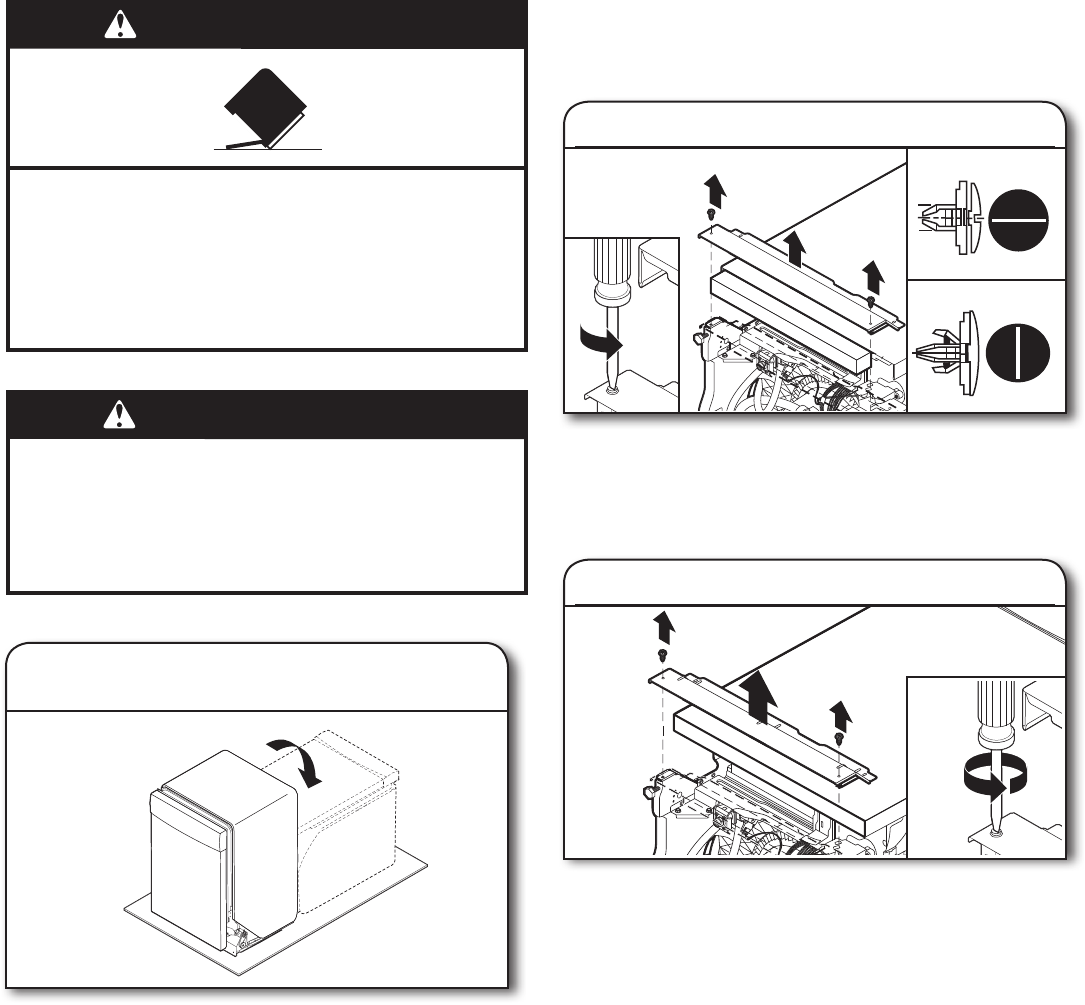

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

4

INSTALLATION REQUIREMENTS

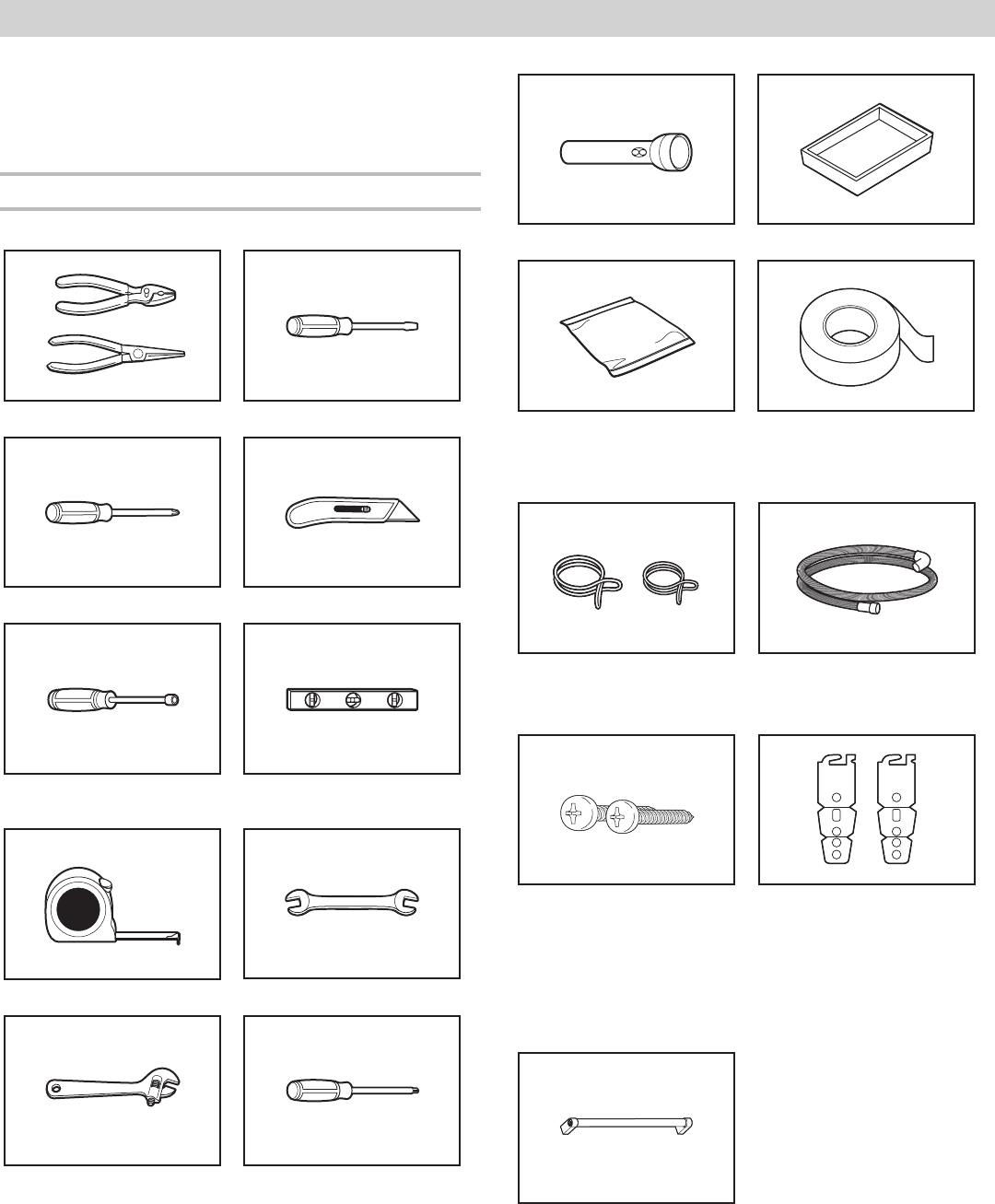

TOOLS AND PARTS

Gather the recommended tools and parts before starting

installation. Read and follow the instructions provided with

any tools listed here.

All Installations

Tools Needed:

Pliers Flat-blade screwdriver

Phillips screwdriver Utility knife

5/16" and 1/4" nut drivers or

hex sockets Small level

Measuring tape or ruler 5/8" open-end wrench

10" adjustable wrench that

opens to 11/8" (29 mm) Torx®† T20® and, if installing

custom front panels, Torx®

T15® screwdrivers

Other Useful Items You May Need:

Flashlight Shallow pan

Bath towel Masking or duct tape

Parts Supplied:

Drain hose clamps (2)

(1 large/red and 1 small/green) Drain hose

#10 x

1

/

2

" Phillips-head

screws (2) Undercounter mounting

brackets (2)

Make sure all these parts are included in the literature package.

If parts are not included, call us at our toll-free number or visit

our website listed in the User Guide.

Door handle (on some models)

†®TORX, T15, and T20 are registred trademarks of Acument Intellectual Properties, LLC.

5

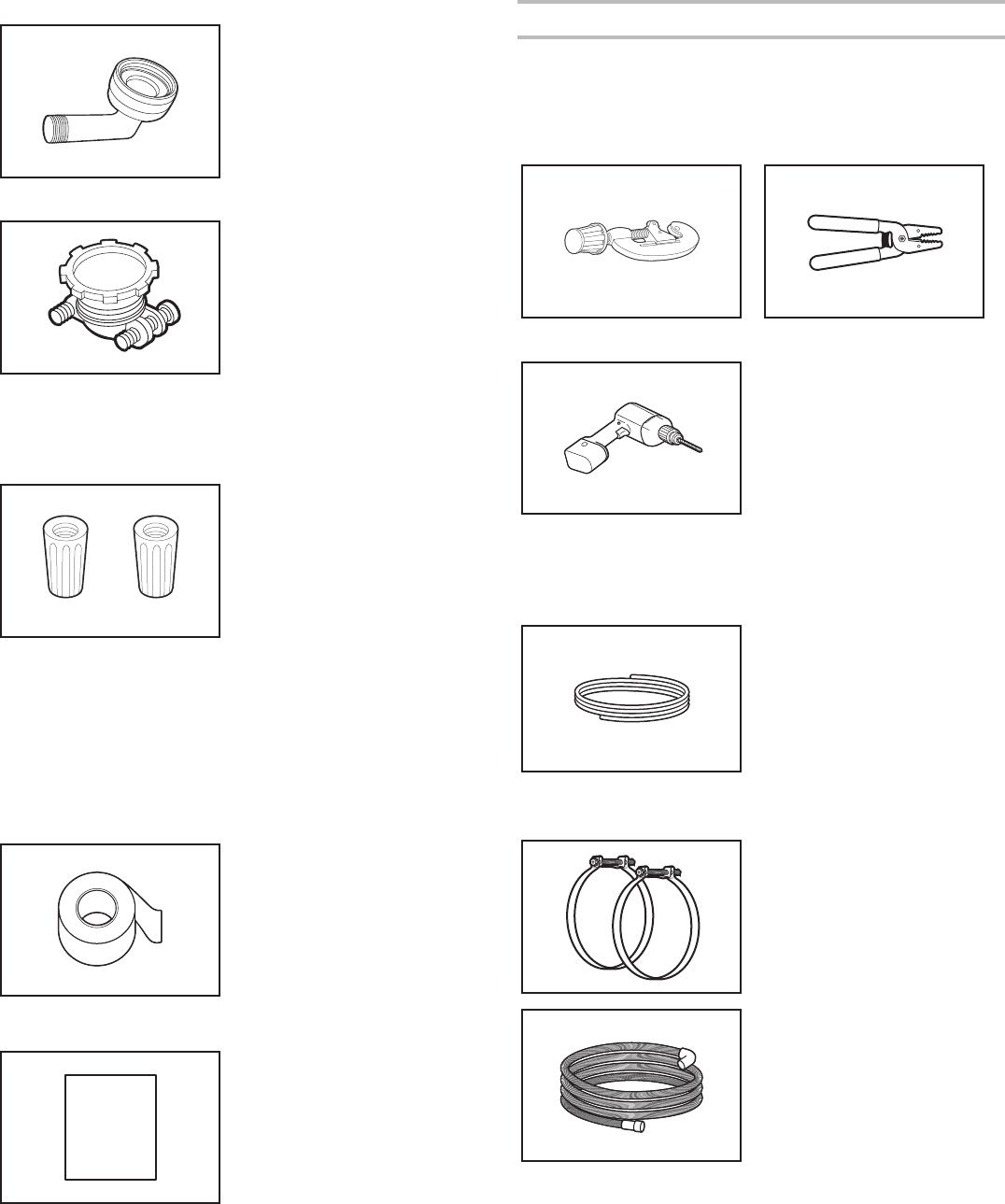

Other Parts Needed (not provided):

3/8" Compression x 3/4" Hose

Fitting with rubber seal and

90° elbow (required to properly

connect household water line

to the dishwasher) (Whirlpool

Part Number W10685193)

Household Wiring (Metallic)

Strain Relief to fit 7/8" (22 mm)

hole (required to properly

secure household wiring to

the dishwasher terminal box)

(Whirlpool Part

Number 4396672)

NOTE: Use only UL Listed/

CSA Approved part.

Twist-On Wire Connectors

NOTES:

■Confirm proper size for

connecting your gauge of

household wiring to the

16-gauge wiring in the

dishwasher.

■Use only UL Listed/CSA

Approved parts.

Call us at our toll-free number, visit our website listed in the User

Guide for part numbers above, or see local electrical/plumbing

supply retailer for equivalent.

Optional Accessory Parts Available:

Moisture Barrier Tape

NOTE: Moisture barrier tape

is an optional, added level

of protection if installing a

dishwasher under a wooden

countertop. (Whirlpool Part

Number 4396277)

Side Panel Kit

For enclosing the side of the

dishwasher when installing it

at the end of your cabinetry

(Whirlpool Part Number varies

with color.)

Call us at our toll-free number or visit our website listed in the

User Guide for part numbers above.

First-Time Installations

Check local codes. Check existing electrical supply. See the

“Electrical Requirements” section. It is recommended that

electrical connections be made by a licensed electrical installer.

Additional Tools Needed:

Small tubing cutter Wire stripper

Cordless drill with 1/2", 3/4", and 11/2" hole saw bits

Additional Parts Needed (not provided):

Copper Tubing (3/8" O.D.

suggested) or Flexible

Braided Water Supply Line

Kit (Whirlpool Part Number

W10278635RP). Kit includes

braided hose and 3/8"

compression x 3/4" hose fitting.

Screw-Type Clamps 11/2"-2"

(38-50 mm) (3 maximum)

Optional-Longer Drain Hose

Maximum length 12 ft (3.7 m)

(Whirlpool Part Number 3385556

)

NOTE: Must meet AHAM/IAPMO

test standards, fit 1" (25 mm)

drain connection, and be

resistant to heat and detergent

Call us at our toll-free number, visit our website listed in the

User Guide for part numbers above, or see local plumbing

supply retailer for equivalent.

NOTE: If using a flexible braided hose, replace inlet hose

after 5 years to reduce the risk of hose failure. Record

hose installation or replacement dates on the hose for

future reference.

6

For Direct Wire For Power Cord

Cabinet G

rommet

For 11/2" (38 mm) hole in

cabinet. (Whirlpool

Part Number 302797)

NOTE: Required for metal

cabine

ts

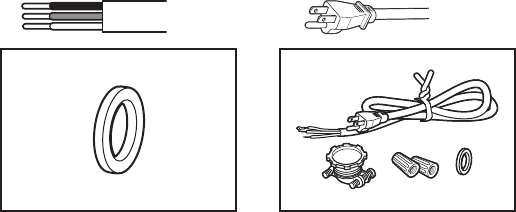

Power Cord Ki

t

Kit typically includes

power cord, metallic strain

relief, grommet, and twist-on

wi

re connectors. (Whirlpool

Part Number 4317824)

Call us at our toll-free number, visit our website listed in the User

Guide for part numbers above, or see local electrical supply

retailer for equivalent.

LOCATION REQUIREMENTS

Dishwasher must be fully enclosed (top, sides, back, and floor)

upon installation. A side panel kit is available from your dealer

for installing your dishwasher at the end of your cabinetry.

An optional moisture barrier accessory is also available for

installing underneath a wooden countertop. See the “Tools

and Parts” section at the front of the guide for part details

and orders.

Check location where dishwasher will be installed. The location

must provide:

■Convenient access for loading and unloading dishes. Corner

locations require a 2" (51 mm) minimum clearance between

the side of the dishwasher door and the wall or cabinet.

■Easy access to water, electricity, and drain:

■Grounded electrical supply is required.

■This dishwasher has a water heating feature and also

requires a connection to a hot water supply line.

■Make sure pipes, wires and drain hose are within the

shaded area shown in the “Product and Cabinet Opening

Dimensions” section.

■Do not run drain lines, water lines, or electrical wiring where

they can interfere with or contact dishwasher motor or legs.

■Shelter dishwasher and water lines leading to dishwasher

against freezing. Damage from freezing is not covered by

the warranty.

NOTE: If dishwasher will be left unused for a period of time

or in a location where it may be subject to freezing, have it

winterized by authorized service personnel.

■If installed in new construction, flush the water supply line

of debris before connecting it to the fill valve. If it is not

flushed, debris from the water supply could plug the fill

valve screen.

■A square opening for proper operation and appearance

■The cabinet front to be perpendicular to floor

■A level floor

Helpful Hint: If floor at front of opening is not level with floor

at rear of opening, shims may be used to level dishwasher.

NOTE: To avoid shifting during dishwasher operation, shims

must be securely attached to the floor.

■The location where the dishwasher will be installed must

provide clearance between motor and flooring. Motor should

not touch the floor.

■Do not install dishwasher over carpeted flooring.

7

Product and Cabinet Opening Dimensions

237/8"

(606 mm)

30"

(762 mm)

31/2" - 41/2"

(88 mm - 106 mm)

331/2"

(851 mm)

min. with

wheels

removed

241/2"

(622 mm)

B

3/4"

(19 mm)

A

30"

(762 mm)

33/4"

(94 mm)

21"

(533 mm)

C

24"

(620 mm)

E

24"

(620 mm)

34"

(864 mm)

D

3"

(76 mm)

13/4"

(44 mm)

63/4"

(172 mm)

21/4"

(64 mm)

21/4"

(64 mm)

2"

(51 mm)

61/4"

(159 mm)

101/2"

(267 mm)

4"

(102 mm)

A. Insulation may be compressed (not used on all models).

B. For panel-ready models, dishwasher depth is 24" (610 mm),

not including the 3/4" (19 mm) custom door panel.

C. Door handles may protrude forward of the face of the

dishwasher, varies by model.

For 4" (100 mm) toe kick, height of cabinet opening is 341/2" (863 mm).

Check that all surfaces have no protrusions

that would prohibit dishwasher installation.

D. Measured from the lowest point on the underside

of the countertop. May be reduced to 331/2"

(851 mm) by removing the wheels and perforated

area of insulation (blanket) on dishwasher.

E. Minimum, measured from narrowest point

of opening

NOTE: Shaded areas

of cabinet walls

show where utility

connections may

be installed.

8

ELECTRICAL REQUIREMENTS

Be sure that the electrical connection and wire size are

adequate and in conformance with the National Electrical

Code, ANSI/NFPA 70 - latest edition, and all local codes

and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

You Must Have:

■120-volt, 60 Hz, AC-only, 15- or 20-amp, fused

electrical supply

■Copper wire only

■A maximum of 2 field wiring supply conductors

(12 AWG largest size) plus 1 grounding conductor

are permitted in the terminal box.

We Recommend:

■A time-delay fuse or circuit breaker

■A separate circuit

If Connecting Dishwasher with a Power Cord:

■Use UL Listed power cord kit marked for

use with dishwasher. See the “Tools and

Parts” section at the front of the guide for

part details and orders.

■Plug into a grounded 3 prong outlet. Outlet must

meet all local codes and ordinances.

If Connecting Dishwasher with Direct Wiring:

■Use flexible, armored, or nonmetallic

sheathed copper wire with grounding

wire that meets the wiring requirements

for your home and local codes and ordinances.

■Use a UL Listed/CSA Approved metallic strain relief.

See the “Tools and Parts” section at the front of the

guide for part details and orders.

DRAIN REQUIREMENTS

■A new drain hose is supplied with your dishwasher.

If drain hose is not long enough, use a new drain hose with a

maximum length of 12 ft (3.7 m) that meets all current AHAM/

IAPMO test standards, is resistant to heat and detergent, and

fits the 1" (25 mm) drain connector of the dishwasher. See

the “Tools and Parts” section at the front of the guide for part

details and orders.

NOTE: Do not connect multiple drain hoses together.

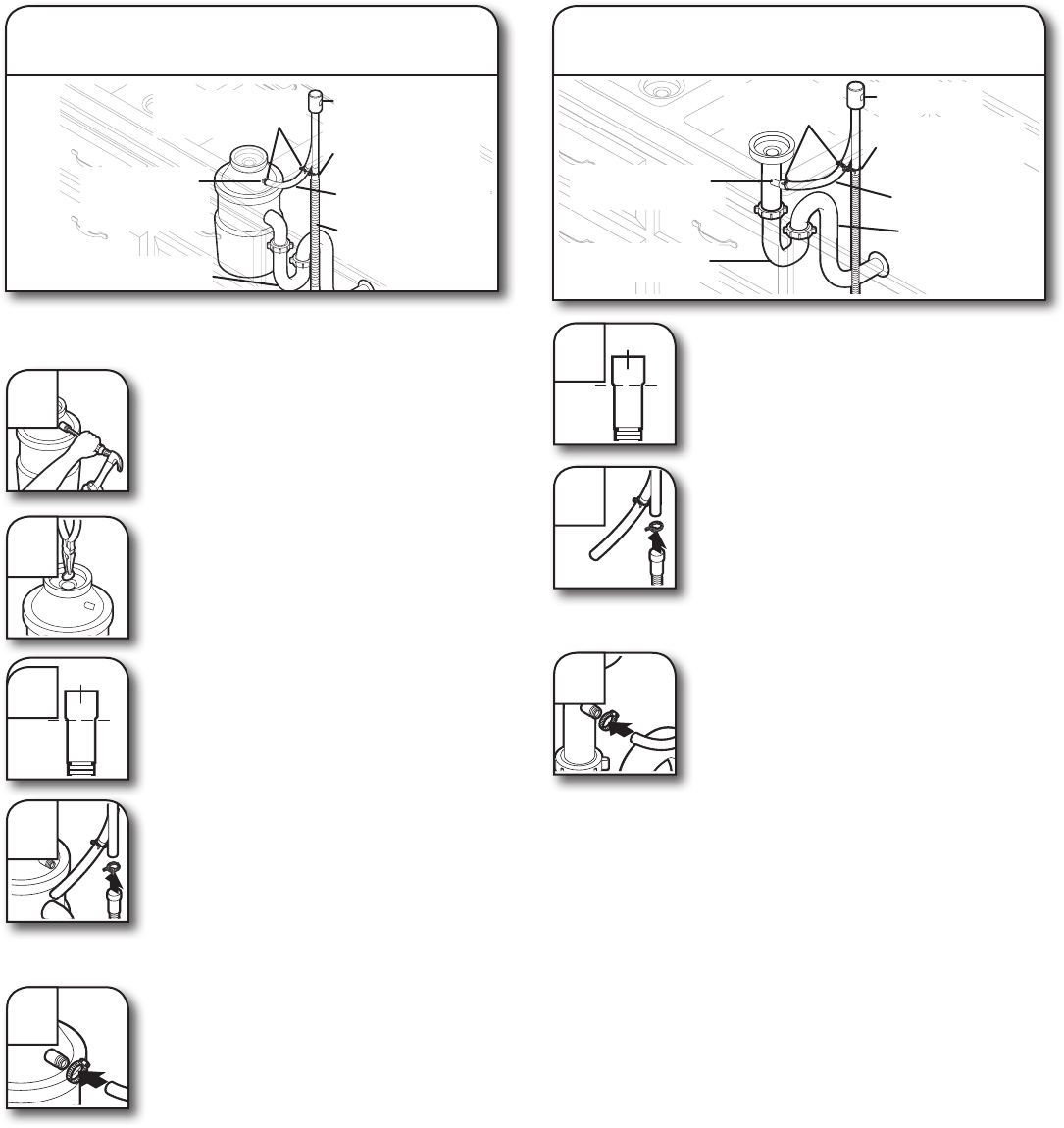

■Make sure to connect drain hose to waste tee or disposer

inlet above drain trap in house plumbing and 20" (508 mm)

minimum above the floor. It is recommended that the drain

hose either be looped up and securely fastened to the

underside of the counter or be connected to an air gap.

■Make sure to use an air gap if the drain hose is connected

to house plumbing lower than 20" (508 mm) above

subfloor or floor.

■If required, the air gap should be installed in accordance

with the air gap installation instructions. When you are

connecting the air gap, a rubber hose (not provided) will

be needed to connect to the waste tee or disposer inlet.

■Use 1/2" minimum I.D. drain line fittings.

WATER SUPPLY REQUIREMENTS

■This dishwasher has a water heating feature and also

requires a connection to a hot water supply line.

■A hot water line with 20 to 120 psi (138 to 862 kPa)

water pressure can be verified by a licensed plumber.

■120°F (49°C) water at dishwasher

■3/8" O.D. copper tubing with compression fitting or flexible

braided water supply line. See the “Tools and Parts” section

at the front of the guide for part details and orders.

NOTE: 1/2" minimum plastic tubing is not recommended.

■A 90° elbow with 3/4" hose connection with rubber washer.

See the “Tools and Parts” section at the front of the guide

for part details and orders.

■Do not solder within 6" (152 mm) of the water inlet valve.

■If installed in new construction, make sure the house

water supply lines have been flushed prior to connecting

the dishwasher to remove any debris that may exist in

the supply line.

NOTE: If replacing an existing dishwasher, it is recommended

to install a new water line (see the “Tools and Parts” section at

the front of the guide for part details) and drain hose (supplied)

with the new dishwasher.

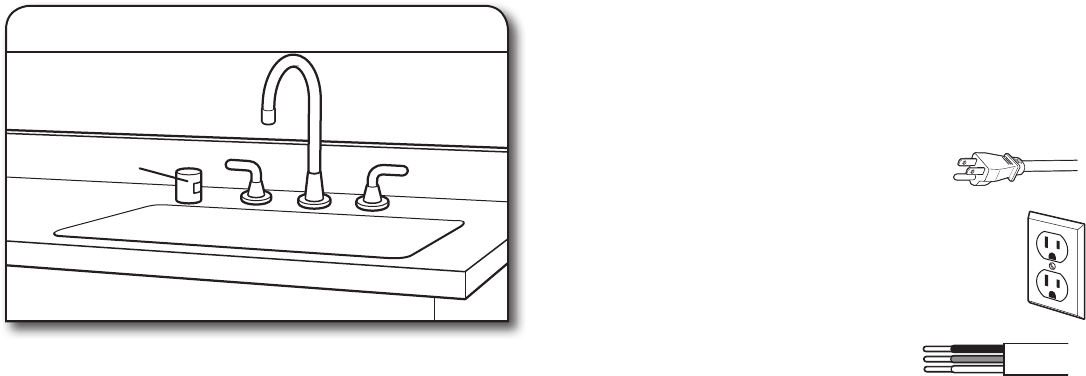

Use of air gap

Air gap

9

PREPARE CABINET OPENING –

NEW UTILITIES

NOTE: Refer to the “Product and Cabinet Opening

Dimensions” section for the correct hole placement and

dimensions of the shaded area.

Drill a 11/2" (38 mm) drain hose hole in the side or rear of

cabinet, depending on location of drain hose routing and

drain hose connection location.

Drill a 1/2" (12.7 mm) water supply hose hole in the side or

rear of cabinet, depending on location of water supply

routing and connection location

Drill a 11/2" (38 mm) electrical conduit hole in the right-hand

side or rear of cabinet.

WARNING

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

Electrical Shock Hazard

1. Disconnect power

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

2. Shut off water supply

Shut off the water supply to the dishwasher.

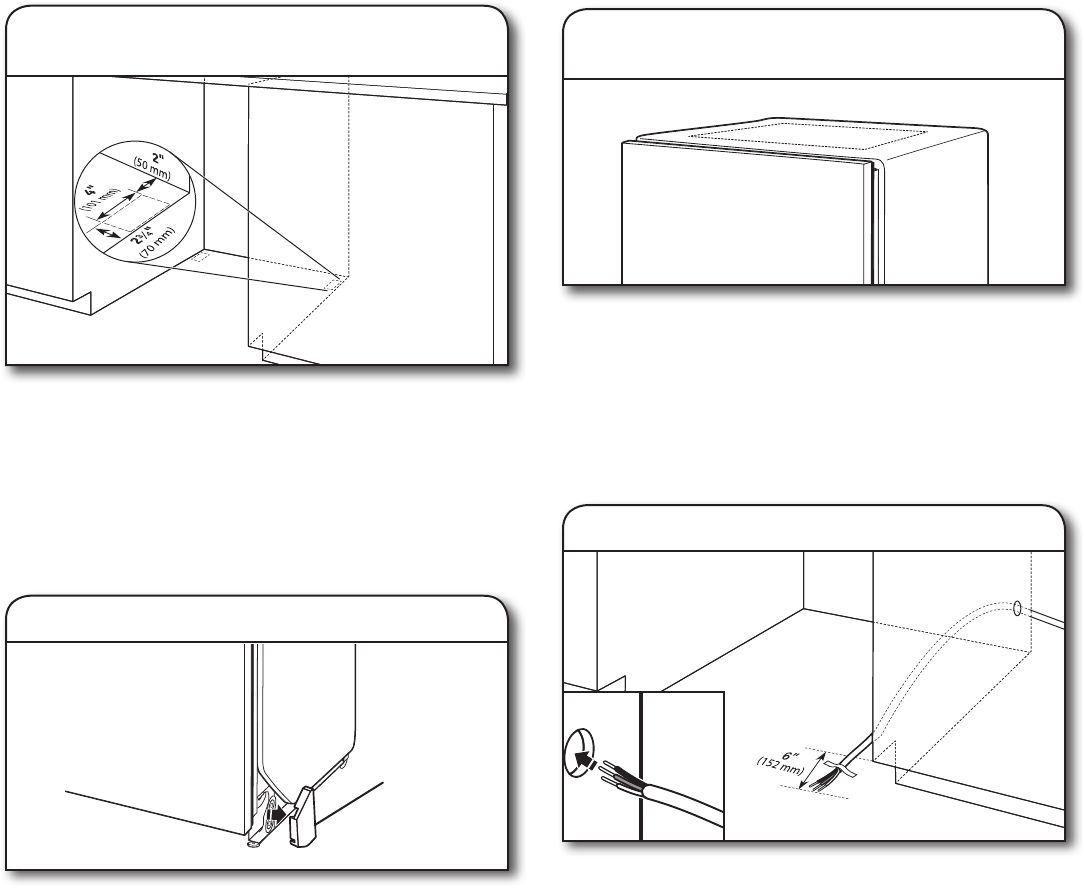

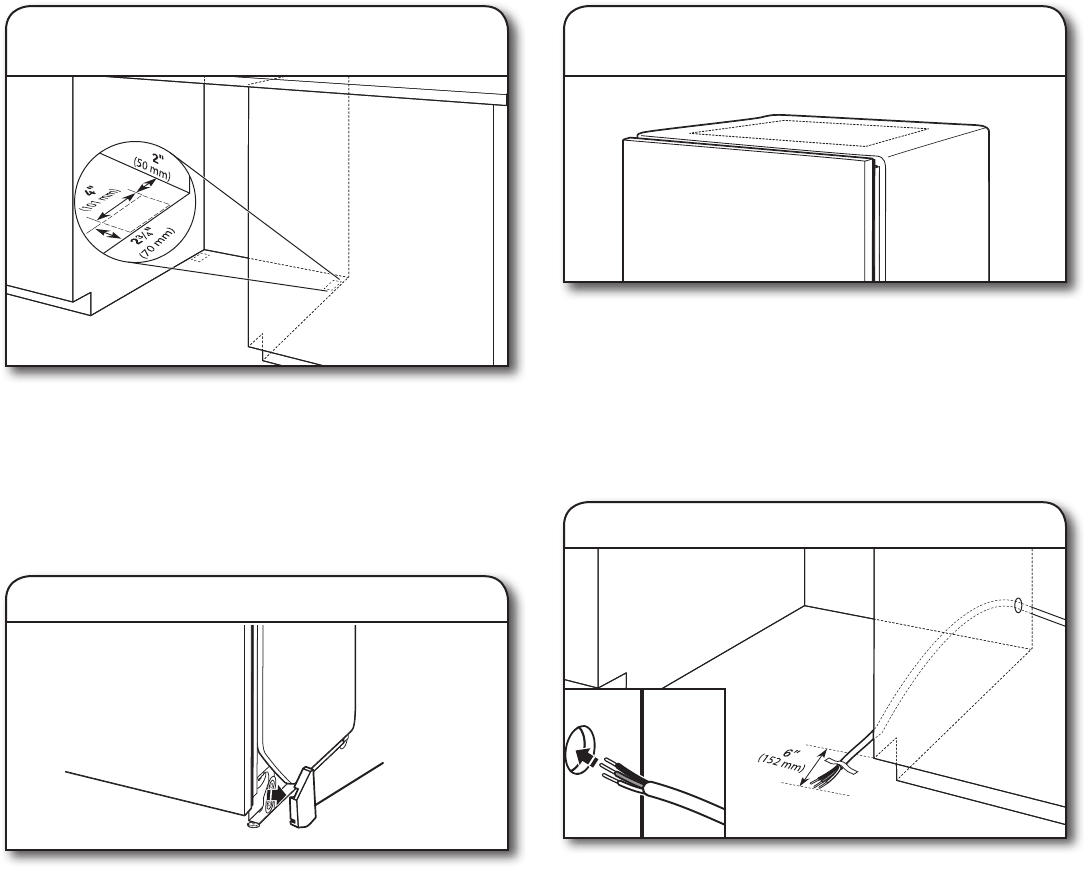

3. Drill hole locations -

new construction

Preferred

location

Optional

location

11/2"

(38 mm)

1/2"

(12.7 mm)

Wood cabinet: Sand the hole until smooth.

Metal cabinet: Cover edges of hole with grommet included

with power cord kit. See the “Tools and Parts” section at

the front of the guide for part details.

Helpful Tip: Wiring the dishwasher will be easier if you route

the cable into the cabinet opening from the right-hand side.

INSTALL OPTIONAL MOISTURE BARRIER –

RECOMMENDED FOR WOOD COUNTERTOPS

See the “Tools and Parts” section at the front of the guide for

part details and orders. Make sure the area under the cabinet

is clean and dry for installation of the moisture barrier. Remove

the backing of the moisture barrier, and apply to underside of

the countertop along the front edge of the counter.

NOTE: Install wood shims if side anchoring and the gap

between the sides of the cabinet and sides of the dishwasher

are greater than 1/2" (12.7 mm) on each side or are greater than

the length of the side anchor screws.

4. Sand holes smooth

Metal

cabinet

Wood

cabinet

Moisture barrier/wood shims

Moisture

barrier

Install

wood

shims

INSTALLATION INSTRUCTIONS

10

Built-up floors: If the kitchen floor is higher than the cabinet

opening’s floor - for example, the kitchen floor tile does not

extend into the cabinet opening - add shims, as needed, in the

area shown to bring the dishwasher up to 34" (864 mm) below

the countertop.

NOTE: Shims must be securely attached to floor to avoid

movement when the dishwasher is in use.

Remove and discard the foam blocks (if blocks are present;

not all models have them) located above the front legs on

each side of the dishwasher. The blocks cover the rope/link

pulleys on the dishwasher.

5. Built-up floors –

add shims as needed

6. Remove foam block

Foam block

Cut insulation blanket along perforation for cabinet opening

height of 331/2" (851 mm). For other cabinet opening heights,

do not cut the insulation blanket.

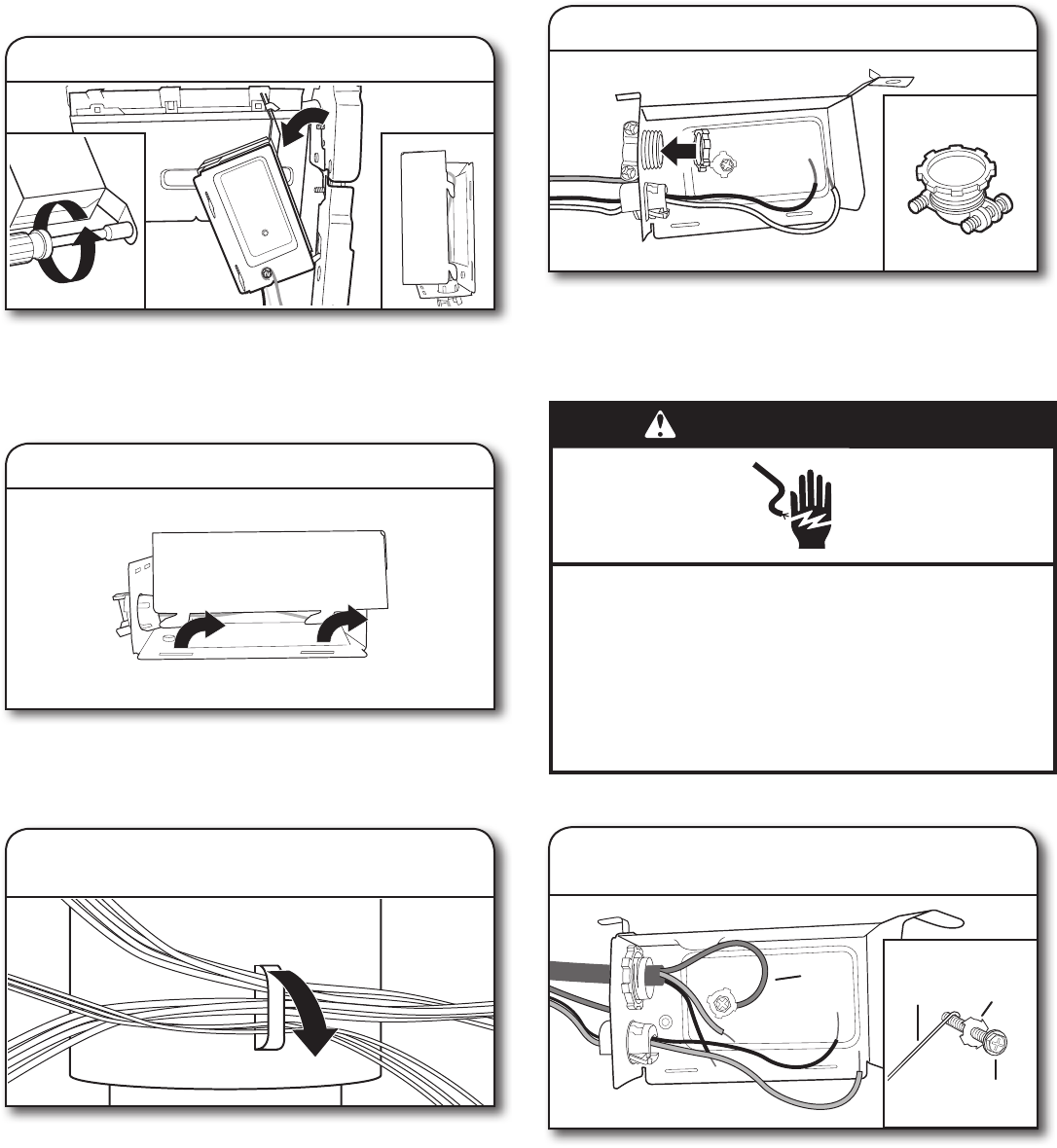

ELECTRICAL CONNECTION

– For Direct Wire, begin with Step 7

– For Power Cord, wait until Step 22

If installing with direct wire, route the cable as shown.

Route cable from power supply through cabinet hole. (Cable

must extend to the right front side of cabinet opening.) Tape

cable to the floor in area shown. This will prohibit cable from

moving when dishwasher is moved into cabinet opening.

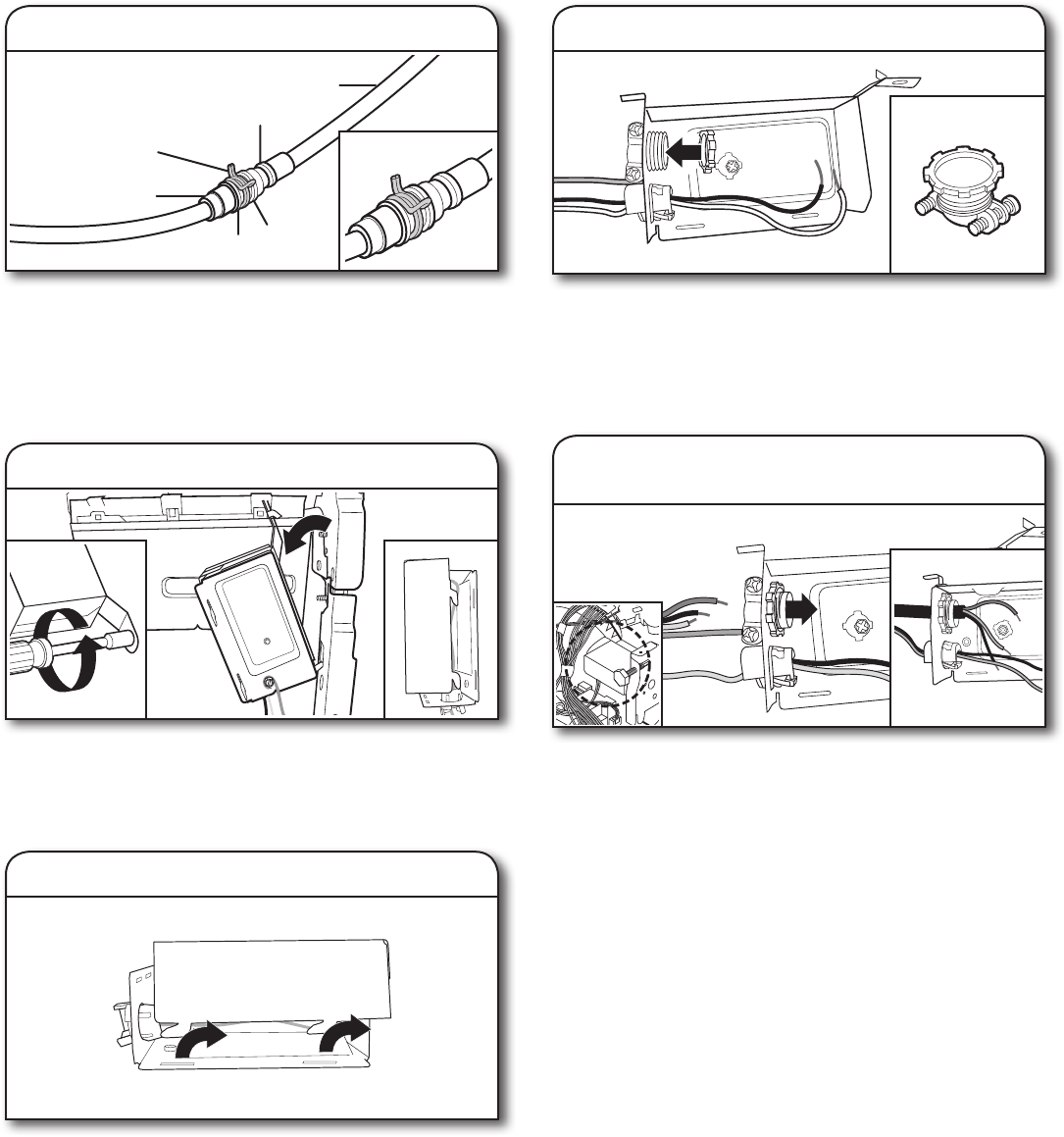

NOTE: If removing a previous dishwasher with a power cord,

you will need to transfer the power cord to the new dishwasher.

If installing into a

331/2" (851 mm) opening

7. Direct wire – route cable

11

PREPARE DISHWASHER

Helpful Tip: Place cardboard under dishwasher until installed

in cabinet opening to avoid damaging floor covering.

Using 2 or more people, grasp sides of dishwasher door

frame, and place the dishwasher on its back.

Do not use the door panel as a worktable without first

covering it with a towel to avoid scratching the door panel.

NOTE: On some models, once the dishwasher is on its back,

pull on the door handle to remove it from the access panel.

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

8. Put dishwasher on its back

REMOVE ACCESS PANEL

– For Plastic Access Panels, go to Step 9

– For Metal Access Panels, go to Step 10

Using a flat-blade screwdriver, turn the plastic fasteners 1/4

turn counterclockwise to unlock them. Remove panel. Do

not remove tech sheet from access panel. Go to Step 11.

Using a 1/4" nut driver or Phillips screwdriver, remove 2 screws

attaching access panel to dishwasher. Do not remove tech sheet

from access panel.

9. Plastic panel

1/4

turn

10. Metal panel

12

Measure height of cabinet opening from underside of

countertop to floor where dishwasher will be installed.

Be sure to measure the lowest point on the underside

of the countertop and the highest point on the floor.

Adjust both front leveling legs to the same height. Put the rear

wheels in the correct position according to the “Dishwasher

Height Adjustment Chart.”

NOTE: If the minimum cabinet opening height is less

than 34" (864 mm), the rear wheels can be removed for

additional clearance.

This will allow the dishwasher to fit into a 331/2" (851 mm)

high cabinet opening, but the dishwasher will be more

difficult to move. Measurements are approximate.

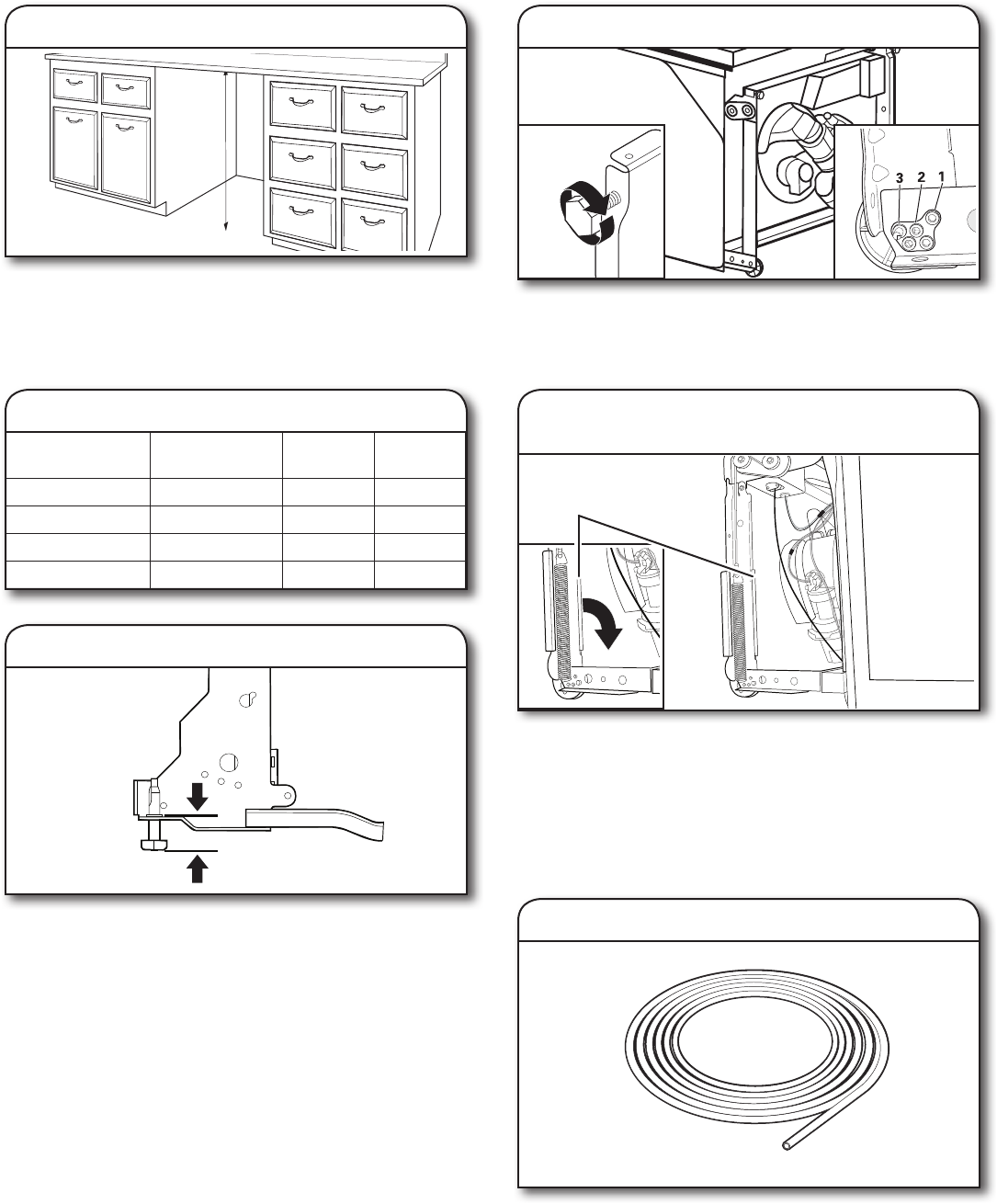

11. Measure cabinet opening

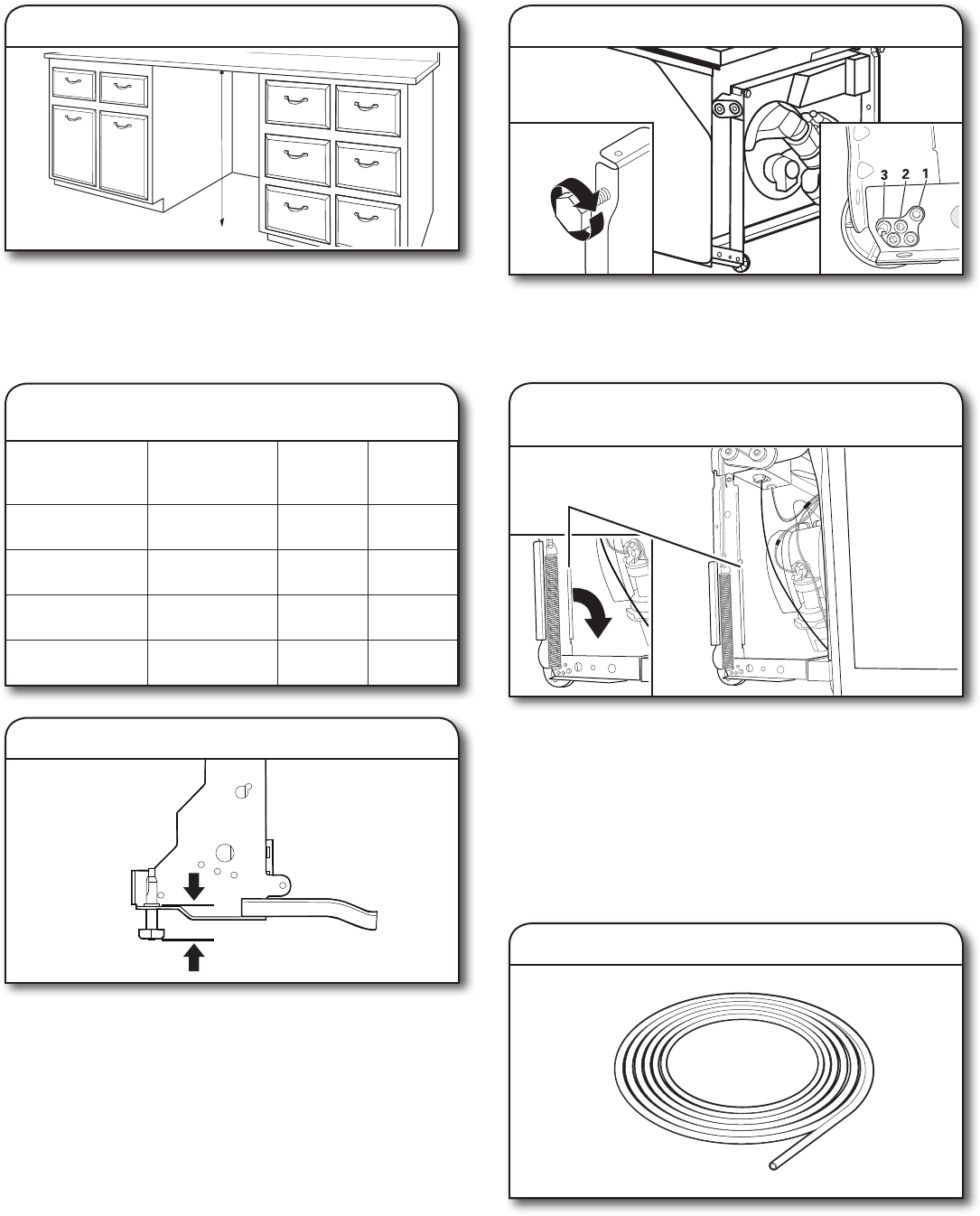

Dishwasher Height Adjustment Chart

Cabinet opening

height Front legs

height Wheel

position Insulation

blanket

331/2" (851 mm) 3/8" (9.8 mm) Removed Cut

34" (864 mm) 9/16" (14 mm) 1 No Cut

341/4" (871 mm) 13/16" (21 mm) 2 No Cut

341/2" (876 mm) 11/16" (27 mm) 3 No Cut

Front legs – A

Refer to the “Dishwasher Height Adjustment Chart” for wheel

position and for height of front legs needed for your cabinet

opening height.

Remove and discard the plastic rail cover on each side of

the dishwasher frame. To remove the plastic rail cover, push

upward and back to unsnap it from the dishwasher frame.

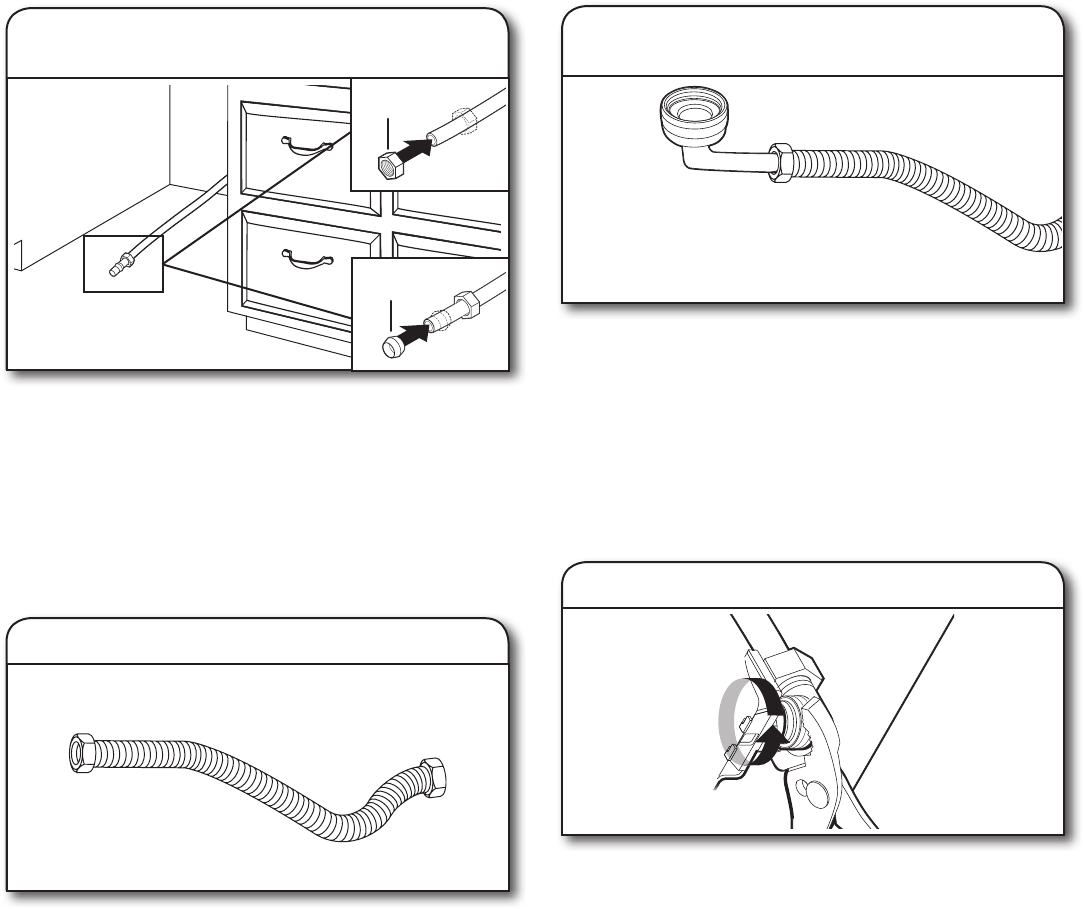

CONNECT WATER LINE TO FILL VALVE

– For Copper line, begin with Step 14

– For Flexible line, begin with Step 16

If using copper tubing, measure overall length of copper

tubing required to reach the water supply, cut to length, and

attach with compression fittings.

12. Adjust wheels and legs

13. Remove plastic rail cover

(only on certain models)

Plastic

rail cover

14. Copper water line

13

Copper tubing only: Put the tubing into the 90° elbow fitting

as far as it will go. (The copper tubing bends and kinks easily.)

Slide the nut and ferrule forward and start the nut onto the

elbow threads.

NOTE: To avoid vibration during operation, route the water

supply line so that it does not touch the dishwasher base,

frame, or motor. Go to Step 17.

Flexible braided line: Confirm the flexible braided line is long

enough. See the “Tools and Parts” section at the front of the

guide for part details and orders.

Get 3/8" compression x 3/4" hose fitting with 90° elbow. See

the “Tools and Parts” section at the front of the guide for part

details and orders. Connect the 3/8" compression fitting of the

90° elbow fitting to the water supply line. Attach such that the

3/4" connection is facing upward as shown above.

15. Slide nut and ferrule onto tubing

(copper tubing only)

Nut

Ferrule

16. Flexible line

17. Add 90° elbow fitting to the

water supply line

CONNECT FILL HOSE TO FILL VALVE

Be sure rubber washer is properly seated in fitting. Slide the

3/4" fitting of the 90° elbow up to the valve and hand tighten to

avoid cross-threading. Hand tighten until the coupling is tight.

Using pliers, check the tightness of the coupling. An additional

1/4 to 1/2 turn may be required to seal the rubber gasket. Route

fill hose out the rear left side of unit.

NOTES:

■Do not use Teon®† tape with compression fittings.

■Do not over-tighten. Damage to the coupling can result.

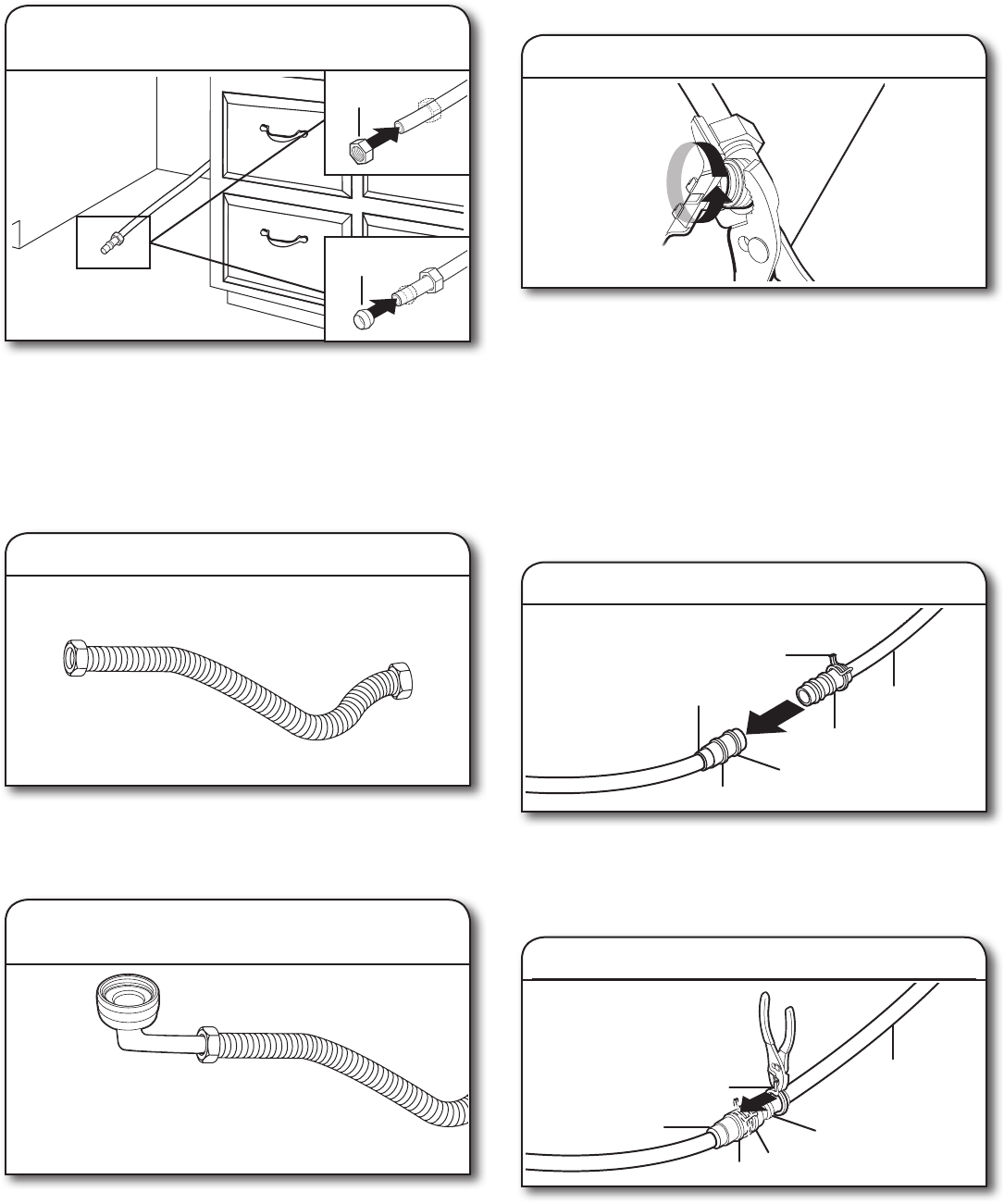

DRAIN HOSE CONNECTION

Place towel under drain hose to catch any water in drain hose.

Place the small (green) drain hose clamp onto the small end

of the drain hose. Push the new drain hose into the rubber

drain hose connector up to the drain hose stop.

Using pliers, squeeze open the small drain hose clamp and

slide it onto the connector between stops.

† ®TEFLON is a registered trademark of Chemours.

18. Tighten 90° elbow fitting to valve

19. Connect drain hose

Stop

Stop

Drain hose stop

Drain hose

Rubber drain hose

connector

Small clamp

20. Slide clamp onto connector

Stop Stop

Drain hose stop

Drain hose

Rubber drain hose

connector

Small clamp

14

NOTE: Route drain hose out the rear of the dishwasher.

POWER CORD CONNECTION

NOTE: If removing a previous dishwasher with a power cord,

you will need to transfer the power cord to the new dishwasher.

Use a 1/4" nut driver or 1/4" hex head socket wrench to remove

the screw that holds the terminal box to the cross brace. Then,

tilt the terminal box, free the tab, and lift the terminal box away

from the crossbar.

Remove the cover by sliding it up and lifting its hooks out

of the slot. Retain cover for later use.

21. Hose clamp final position

Stop Stop

Drain hose stop

Drain hose

Rubber drain hose

connector

Small clamp

22. Remove terminal box

23. Remove cover

Install a UL Listed/CSA Approved metallic strain relief.

Make sure screw heads are facing up when tightening

conduit nut. Strain relief is provided with the power cord

kit. See the “Tools and Parts” section at the front of the

guide for part details and orders.

Route cord so that it does not touch dishwasher motor or

lower part of dishwasher tub. Pull cord through strain relief

in terminal box.

NOTE: A maximum of 2 power cord supply conductors (12 AWG

largest size) plus 1 grounding conductor are permitted in the

terminal box.

24. Install strain relief

25. Power cord – route cord

into terminal box

15

Tighten strain relief screws to secure cord.

Place wires inside terminal box. Replace the cover by inserting

the hooks of the terminal cover into the slots in the floor of the

terminal box and sliding the cover tight against the back wall

where wires come in. Make sure wires are tucked inside the

box and not pinched by the cover.

Put the terminal box back on the crossbar with the tab in

place. Use a 1/4" nut driver and the screw removed in Step 22

to secure the terminal box to the crossbar.

Once the terminal box has been remounted on the dishwasher,

tuck any excess length or slack over nearby components or

clip them back into the nearby clips to help keep them off

the floor.

NOTE: Route power cord out the rear of the dishwasher. Do

not plug cord into an outlet until instructed to do so.

Wiring configuration

28. Power cord – secure cord

on strain relief

29. Power cord – reinstall terminal

box cover and wires

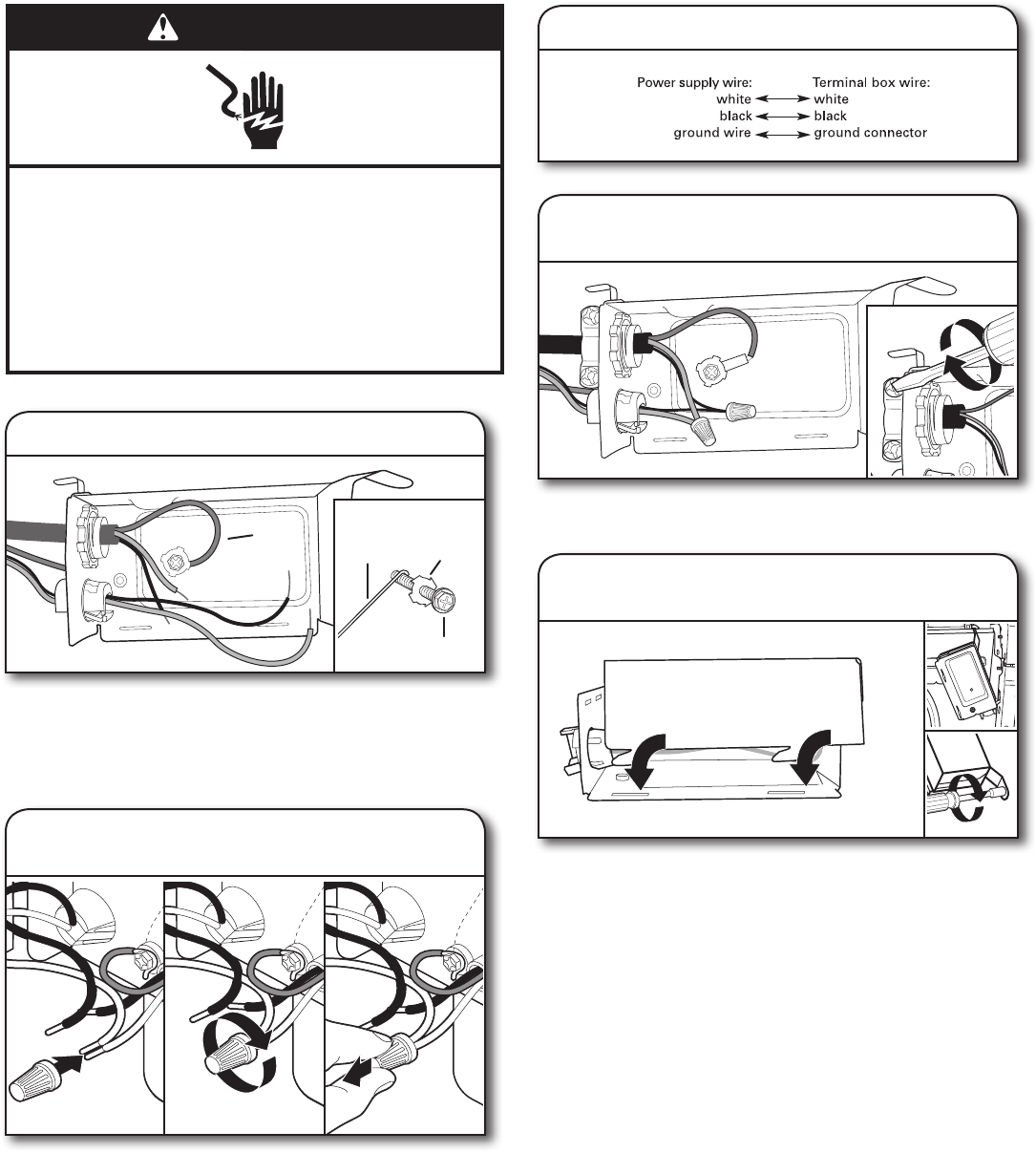

Remove the ground connector screw on the raised floor inside

the box and place it through the ring terminal of the green

ground wire of power cord. Reattach and tighten the ground

connector screw to the raised floor of the box.

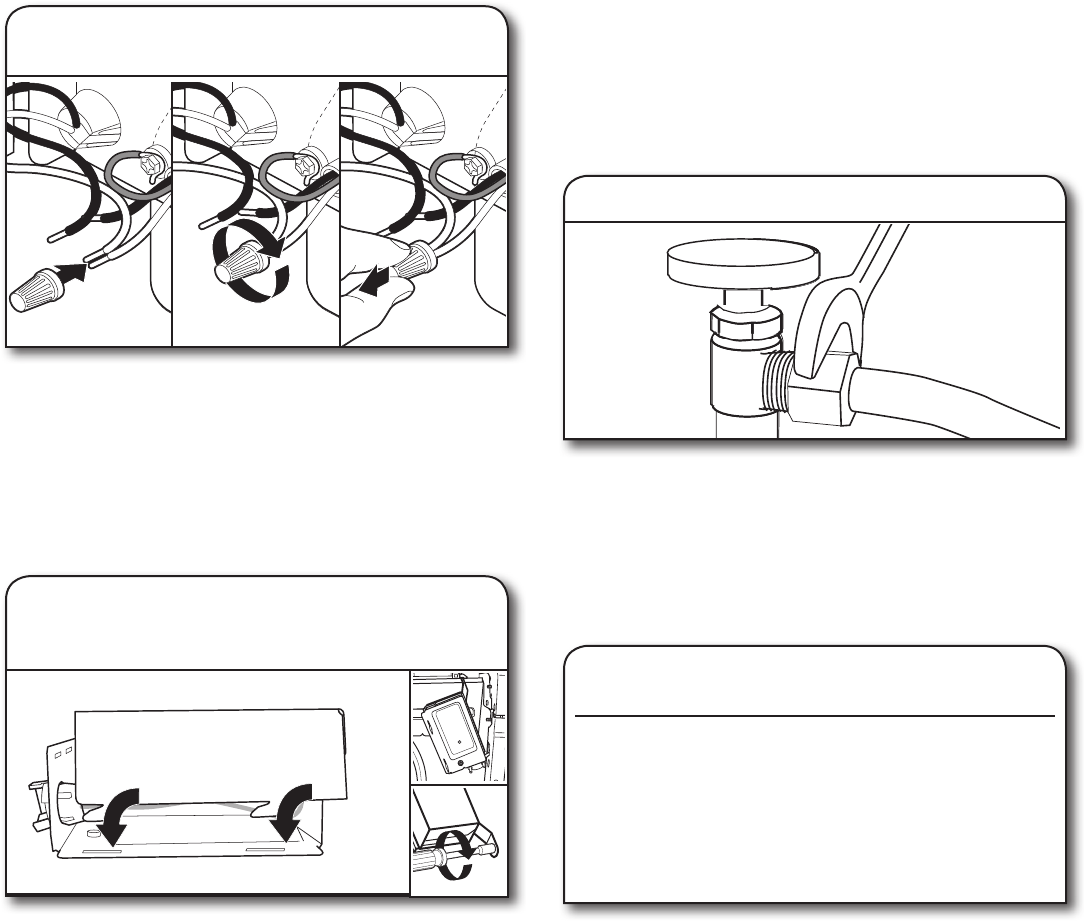

Select UL Listed/CSA Approved twist-on wire connectors of

the proper size. See the “Tools and Parts” section at the front

of the guide for part details. Connect wires, black-to-black and

white-to-white, using the twist-on wire connectors.

NOTE: Do not pre-twist stranded wire. Twist on wire connector.

Gently tug on wires to be sure both are secured.

WARNING

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

26. Power cord – connect ground wire

Ground

wire Ground

wire

Ground

screw

Washer

27. Power cord – connect

remaining wires

16

It is all right if dishwasher fits tightly into cabinet opening.

Do not remove insulation blanket – the blanket reduces the

sound level.

NOTE: Route water supply, drain hose, and power cord out the

rear of the dishwasher.

Route the utilities through the holes in the cabinet, and pull

the slack out at the same time as the dishwasher is pushed

into the cabinet.

If using a power cord, make sure to route end through hole in

cutout before sliding dishwasher into cabinet opening.

NOTE: Make sure insulation blanket is secured at both left and

right rear corners before pushing into cabinet opening to keep

the blanket from bunching up in a tight fitting cabinet.

32. Move dishwasher close

to cabinet opening

Water

line

Drain

hose

Cable

33. Route power cord

34. Secure insulation blanket

Insulation

blanket

Secure

blanket

INSTALL DOOR HANDLE

(ON SOME MODELS)

IMPORTANT: Do not scratch the front panel during this

procedure. If door panel has a protective film, peel film back

past the point of the handle studs before installing handle.

Handle is easiest to install while unit is on its back.

Remove the door handle and hex key from the packaging.

Setscrews are already installed in the handle. Place handle

on mounting studs with the setscrews facing down. Push

the door handle tightly against the door. Insert the short end

of the hex key into the setscrews. Tighten the setscrews

1/4 turn past snug.

Retain hex key with Installation Instructions.

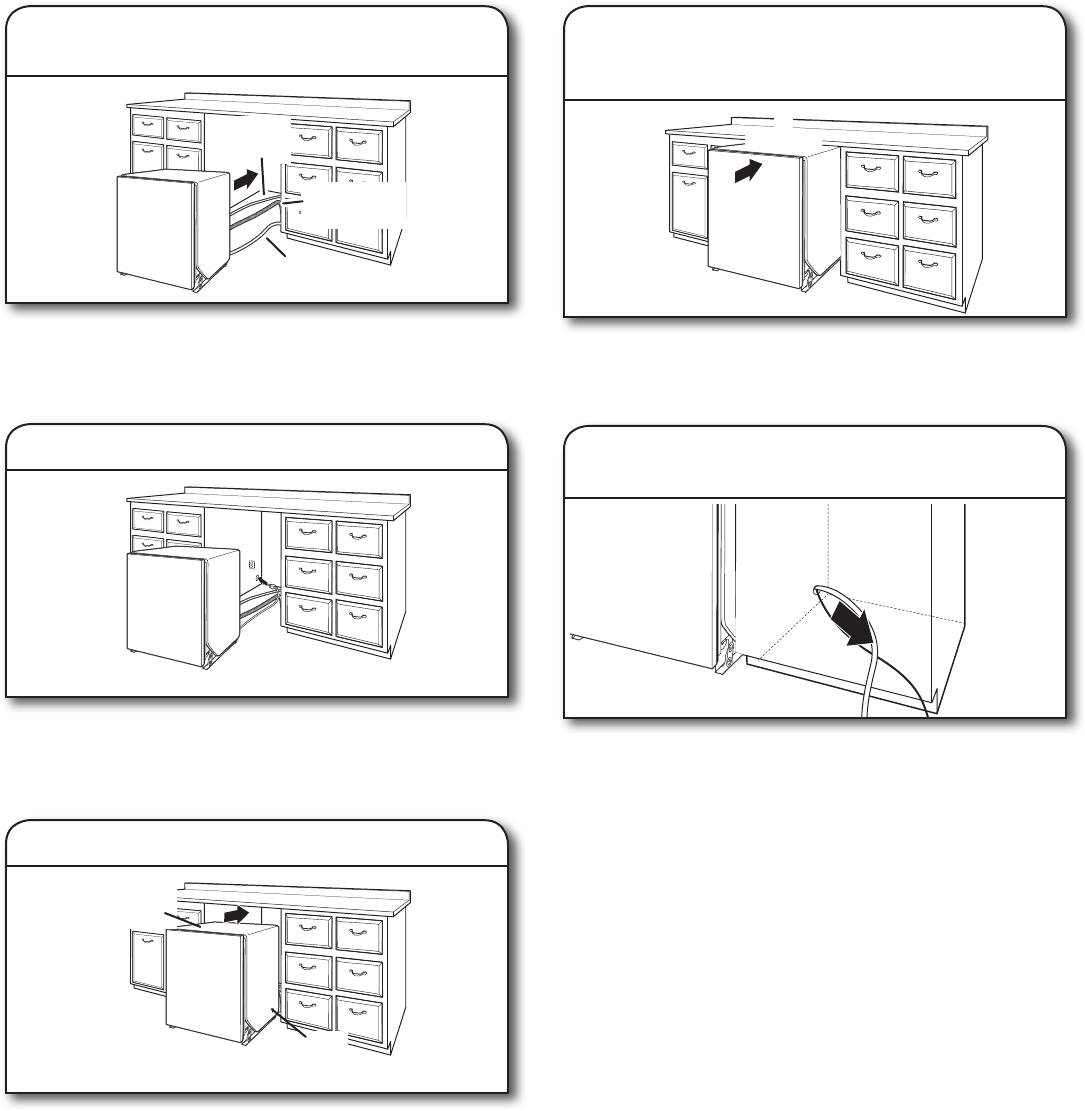

PLACE DISHWASHER IN CABINET

Using 2 or more people, stand the dishwasher up.

NOTE: Do not install kick plate until instructed to do so.

IMPORTANT: If wheels were removed, cover the floor when

moving the dishwasher. Slowly move dishwasher completely

into cabinet opening. Do not kink or pinch water line, drain

hose, power cord, or direct wire between dishwasher and

cabinet. Remove cardboard from under dishwasher.

30. Install door handle

Handle

Mounting stud

Setscrew

(in bottom

of handle)

Hex key

WARNING

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

31. Stand dishwasher upright

17

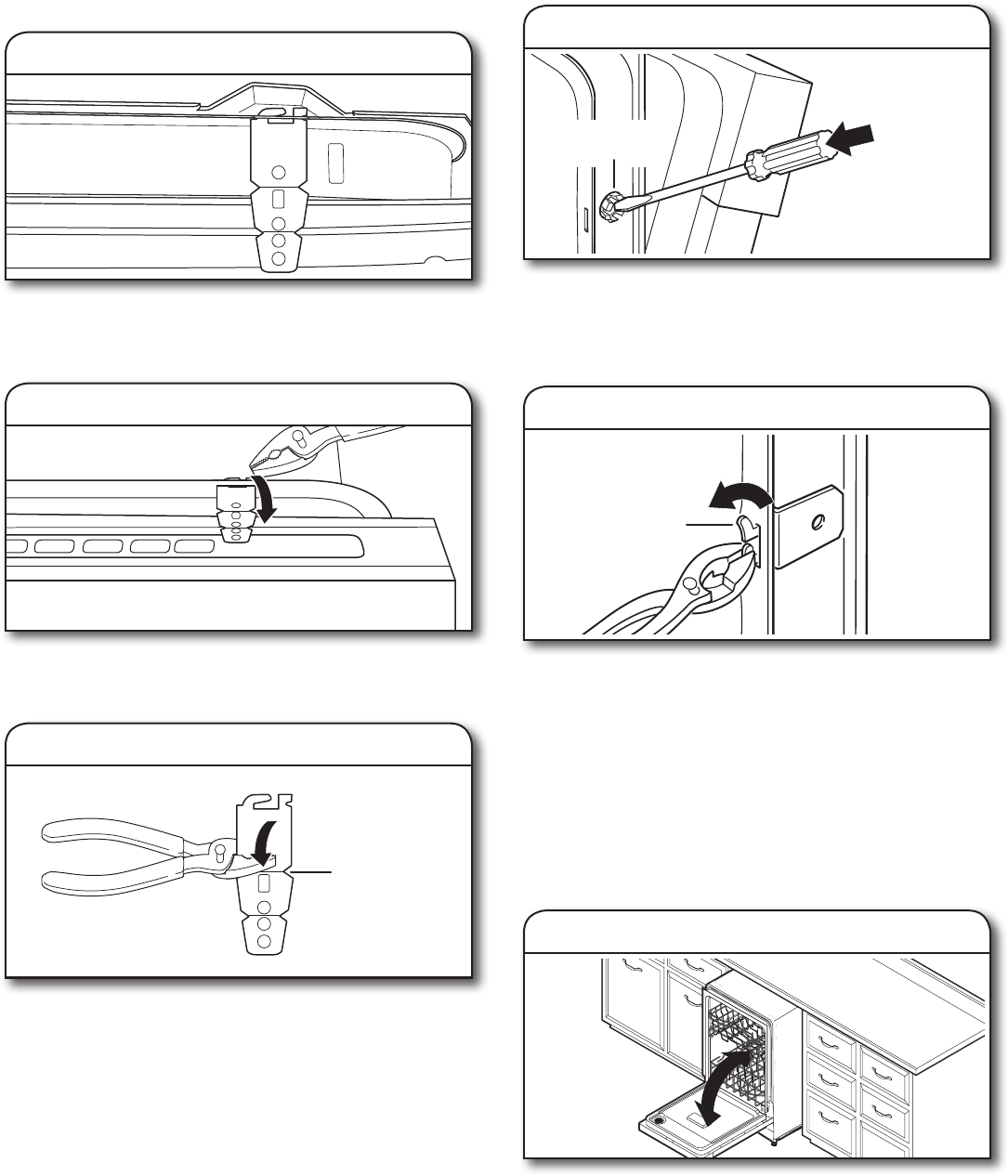

Countertop Attachment:

Remove the brackets from the package, and insert into the

open slots on the left- and right-hand top of the dishwasher

collar as shown. Go to Step 41.

Using pliers, bend/twist tab to lock the brackets in place.

Side Attachment:

Break off the end of the bracket along the scored line

using pliers.

37. Insert bracket

Tabs must point

to the right.

Bend tab

38. Break end of bracket

Score line

NOTE: Leave unit about 6" (152 mm) out from cabinet in order

to install anchor brackets and adjust door tension if needed.

NOTE: Pull slack out of utilities at the same time the

dishwasher is pushed into the cabinet opening to avoid

any kinks.

CUSTOM PANEL INSTALLATION

(CUSTOM PANEL MODELS ONLY)

For custom panel installation, refer to the Custom Panel

Installation Instruction Sheet (Part Number W10750117A).

Complete custom panel installation before proceeding to

the “Choose Anchor Attachment Method” section.

CHOOSE ANCHOR ATTACHMENT METHOD

IMPORTANT: The dishwasher must be secured to the

cabinet as one of the final steps. Prepare the dishwasher for

this by attaching the 2 brackets found in the parts bag to

the dishwasher.

– For countertops that are wood, laminate or another

similar surface, use Countertop Attachment: go to

Step 37.

– For countertops that are marble, granite, or another

hard surface, use Side Attachment: go to Step 38.

NOTE: If the gap between the top of the door and the

underside of the counter top is tight (less than 1/4" [6,35 mm]),

we suggest using Side Attachment to keep from scratching

the User Interface or console with the anchor screws.

35. Move dishwasher all but 6" (152 mm)

into cabinet opening

6"

(152 mm)

36. Pull slack from utilities

18

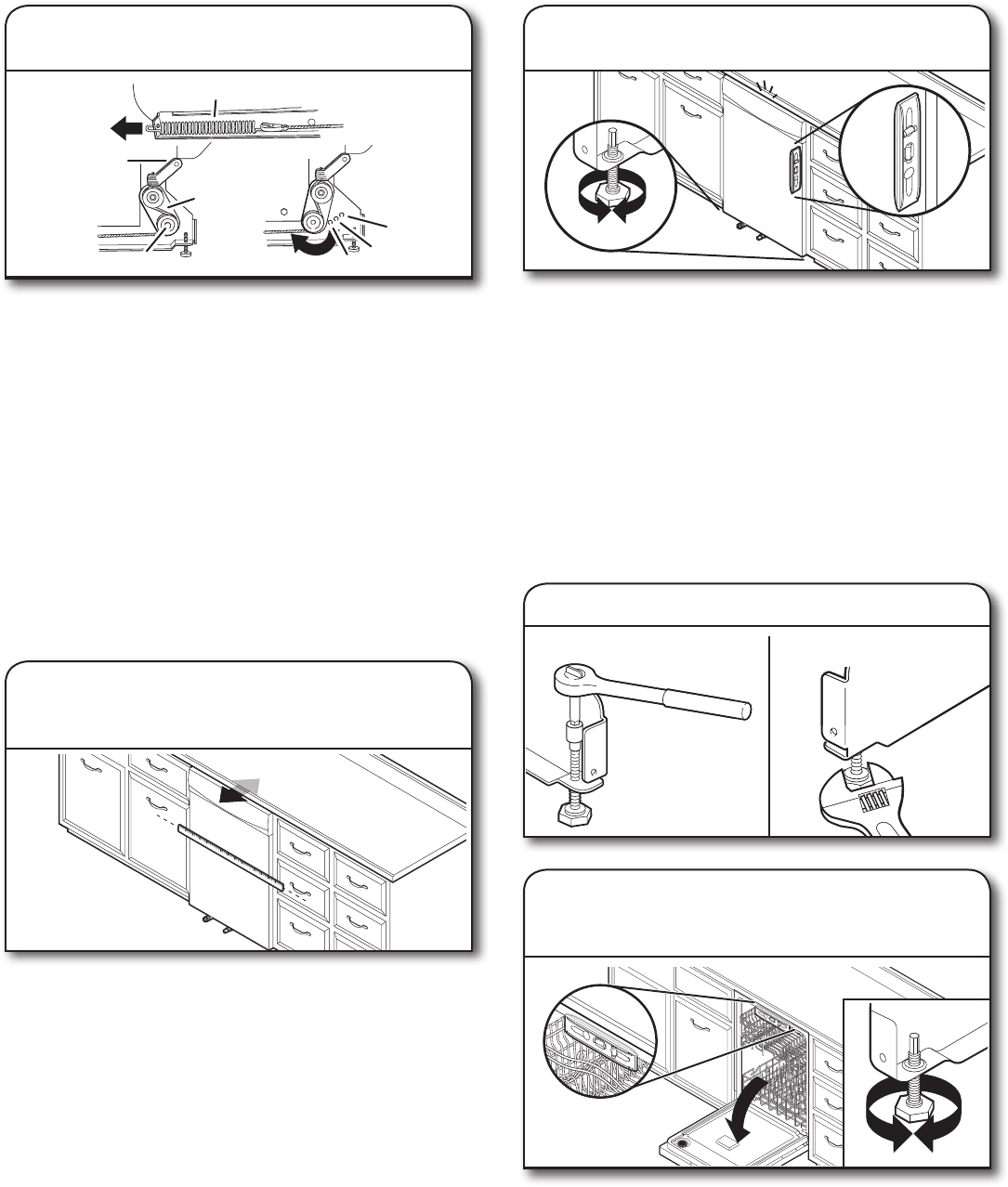

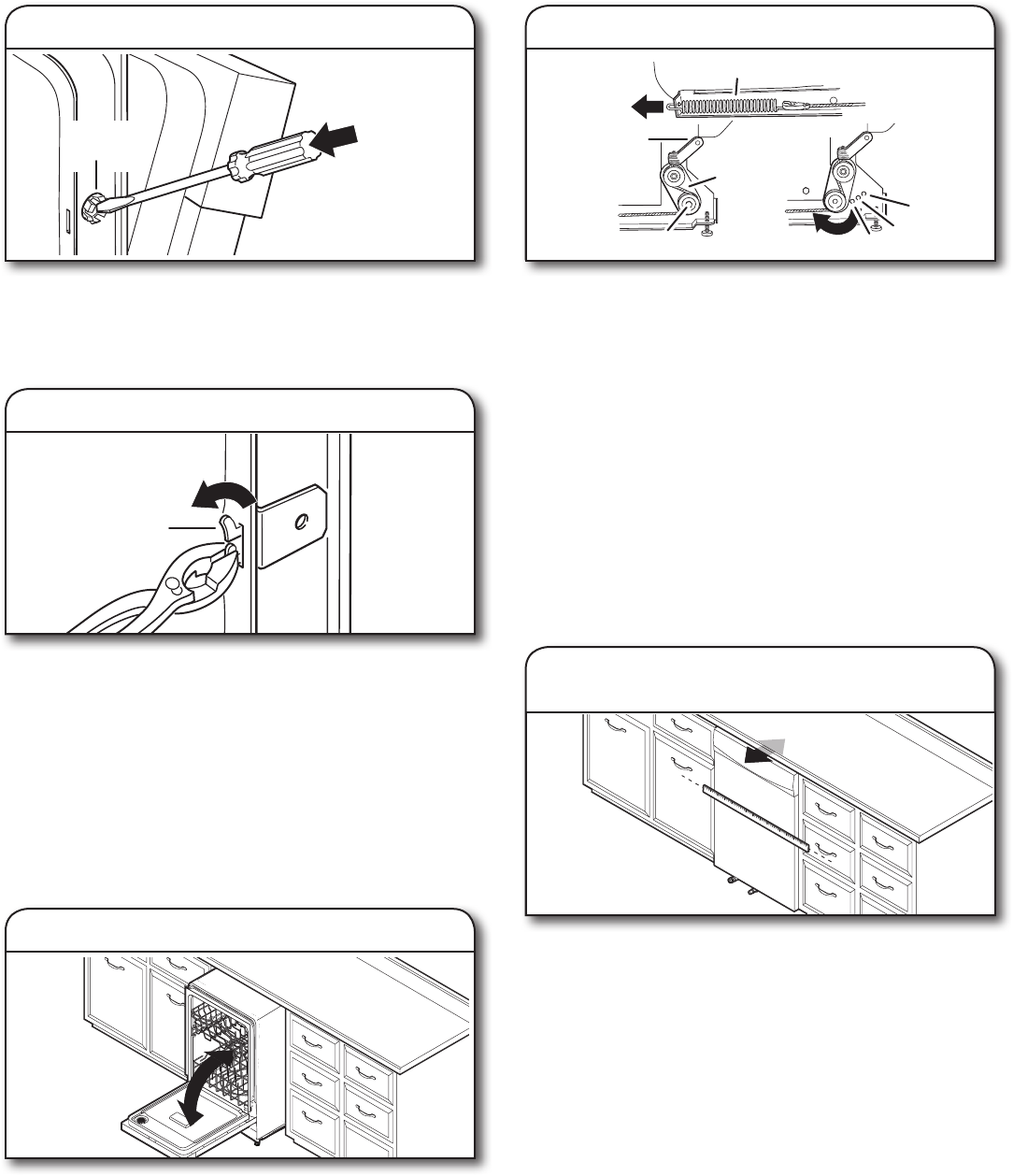

If door closes too quickly or falls, open and adjust

spring tension.

To adjust the door spring tension, remove the white plastic

rope end attached to the door hinge. Using a 5/16" nut driver

or hex socket, remove the screw from the tensioner. The screw

can be put into one of 3 holes (1, 2, 3) in the front leg of the

dishwasher.

If the door closes by itself: Move the tensioner to a lower-

numbered hole and replace the screw. Reattach the white

plastic rope end to the door hinge.

If the door opens by itself: Move the tensioner to a higher

numbered hole and replace the screw. Reattach the white

plastic rope end to the door hinge.

NOTE: Tensioners on both sides of dishwasher should be

secured at same holes.

Align front of dishwasher door panel with front of cabinet

doors. You may need to adjust alignment to be even with

your cabinets.

42. Door spring tension adjustment

Spring

3

2

1

Plastic

rope end

Tensioner

Screw

43. Align front of dishwasher

with front of cabinet doors

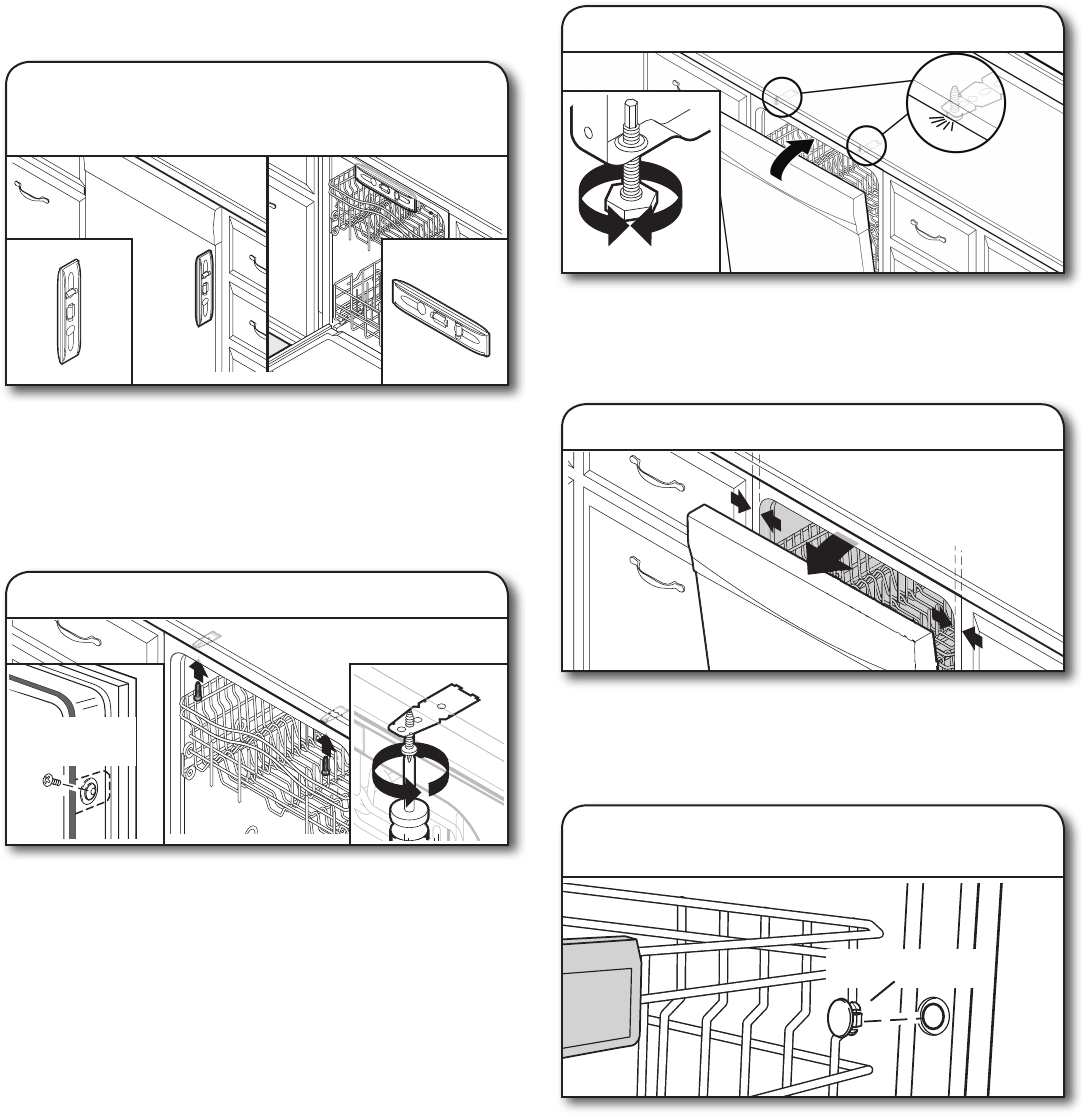

Push the plastic buttons out of the side of the tub.

NOTE: Save the buttons to cover the holes after dishwasher

is installed.

Push bracket into slot on the side of dishwasher, and bend

tab in toward the side of the dishwasher so that it keeps

the bracket in place. Repeat this step for the other side of

the dishwasher.

NOTE: Install wood shims to the inside of the cabinets if the

gap between the sides of the cabinet and the sides of the

dishwasher are greater than 1/2" (13 mm) on each side.

NOTE: Do not attach the dishwasher. This will be done later.

FINAL INSTALLATION CHECK

39. Remove plastic buttons

Plastic

button

40. Install bracket

Bend

tabs

41. Open and close door

19

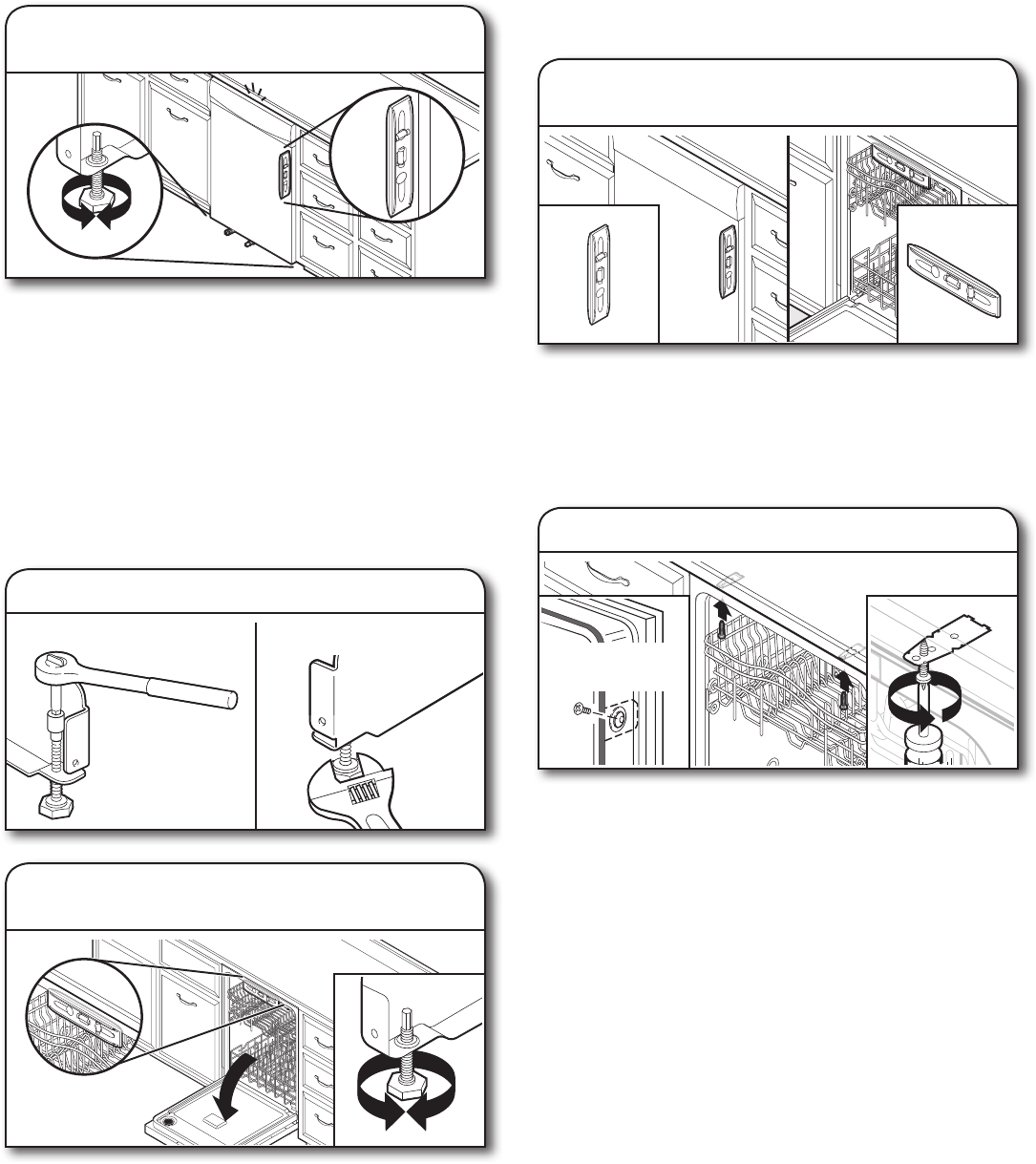

SECURE DISHWASHER

IN CABINET OPENING

Check that dishwasher is still level front to back and side-to-side

in the cabinet opening.

Open dishwasher door and place towel over pump assembly

and spray arm of dishwasher. This will keep screws from falling

into pump area when you are securing dishwasher to cabinet.

Open dishwasher door to prepare for securing the dishwasher

to the countertop or side cabinet.

NOTES:

■The dishwasher must be secured to keep it from shifting

when the door is opened or closed.

■Do not drop screws into bottom of dishwasher.

■Locate brackets installed in the “Choose Anchor Attachment

Method” section, either on top or on the sides of the

dishwasher.

■If countertop anchoring: Secure dishwasher to the

countertop with two #10 x 1/2" Phillips-head screws (included).

■If side anchoring: Drill pilot holes in cabinet to avoid

splitting the wood. Secure dishwasher to cabinet with two

#10 x1/2" Phillips-head screws (included). Remove upper

rack for easier access. See the Use and Care Guide for

instructions how to remove the upper rack if needed.

46. Double-check dishwasher

alignment in cabinet opening

47. Secure dishwasher

Screw to side

cabinet

Check that leveling legs are firmly against the floor. Close and

latch the door and place level against the front panel. Check

that dishwasher is centered from front to back in the opening.

If needed, adjust leveling leg until dishwasher is plumb. Repeat

for other side of dishwasher.

Helpful Tip: Push up on front of dishwasher to raise dishwasher

off the ground to adjust front legs. With some installations, it

may be easier to adjust the front leg using a 3/16" hex head

socket or adjustable wrench. If the gap between the top of the

door and the underside of the counter top is tight (less than

1/4" [6 mm]), we suggest side anchoring to keep from scratching

the User Interface or console.

Place level against top front opening of tub. Check that

dishwasher is level from side to side. If dishwasher is not

level, adjust front legs up or down until dishwasher is level.

44. Check for plumb and

adjust legs if needed

Level legs

Optional methodPreferred method

45. Check level side to side

and adjust legs if needed

20

DIRECT WIRE CONNECTION

Use a 1/4" nut driver or 1/4" hex head socket wrench to remove

the screw that holds the terminal box to the cross brace. Then,

tilt the terminal box, free the tab, and lift the terminal box away

from the crossbar.

Remove the cover by sliding it up and lifting its hooks out of

the slots. Retain cover for later use.

There should be adequate length in the wires to pull the

terminal box out from under the dishwasher. Lift the wires

off of the nearby clips or components to extend the length

of wire harness for easier access.

51. Remove terminal box

52. Remove cover

53. Unclip green, white, and black wires

IMPORTANT: Check that top of door does not contact screws,

brackets, or countertop. If it does, adjust leveling legs or use

the side attachment option.

Open door and check that space between dishwasher cabinet

opening and tub is equal on both sides. If spacing is not equal,

loosen bracket screws and shift tub. Tighten bracket screws.

If side attachment method was used, reinstall the gray plastic

buttons removed in Step 39 to hide the screw holes.

48. Check door clearance

49. Check inner spacing

50. Reinstall plastic buttons

Plastic button

21

Select UL Listed/CSA Approved twist-on wire connectors of

the proper size. See the “Tools and Parts” section at the front

of the guide for part details. Connect wires, black-to-black and

white-to-white, using the twist-on wire connectors.

NOTE: Do not pre-twist stranded wire. Twist on wire connector.

Gently tug on wires to be sure both are secured.

Place wires inside terminal box. Replace the cover by inserting

the hooks of the terminal cover into the slots in the floor of the

terminal box and sliding the cover tight against the back wall

where wires come in. Make sure wires are tucked inside the

box and not pinched by the cover.

Put the terminal box back on the crossbar with the tab in place.

Use a 1/4" nut driver and the screw removed in Step 51 to

secure the terminal box to the crossbar.

Once the terminal box has been remounted on the dishwasher,

tuck any excess length or slack over nearby components or clip

them back into the nearby clips to help keep them off the floor.

56. Direct wire – connect

remaining wires

57. Direct wire – reinstall terminal

box cover and wires

Install a UL Listed/CSA Approved metallic strain relief.

See the “Tools and Parts” section at the front of the guide

for part details and orders.

Form bare ground wire into a U-shaped hook. Wrap ground

wire hook clockwise around the ground connector screw on the

raised floor inside the box and under the dishwasher. Securely

tighten ground connector.

54. Install strain relief

WARNING

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

55. Direct wire – connect ground wire

Ground

wire Ground

wire

Ground

screw

Washer

22

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock

plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Attach drain hose to disposer inlet with

large drain hose clamp (provided). Use

pliers to squeeze clamp open and move

into position.

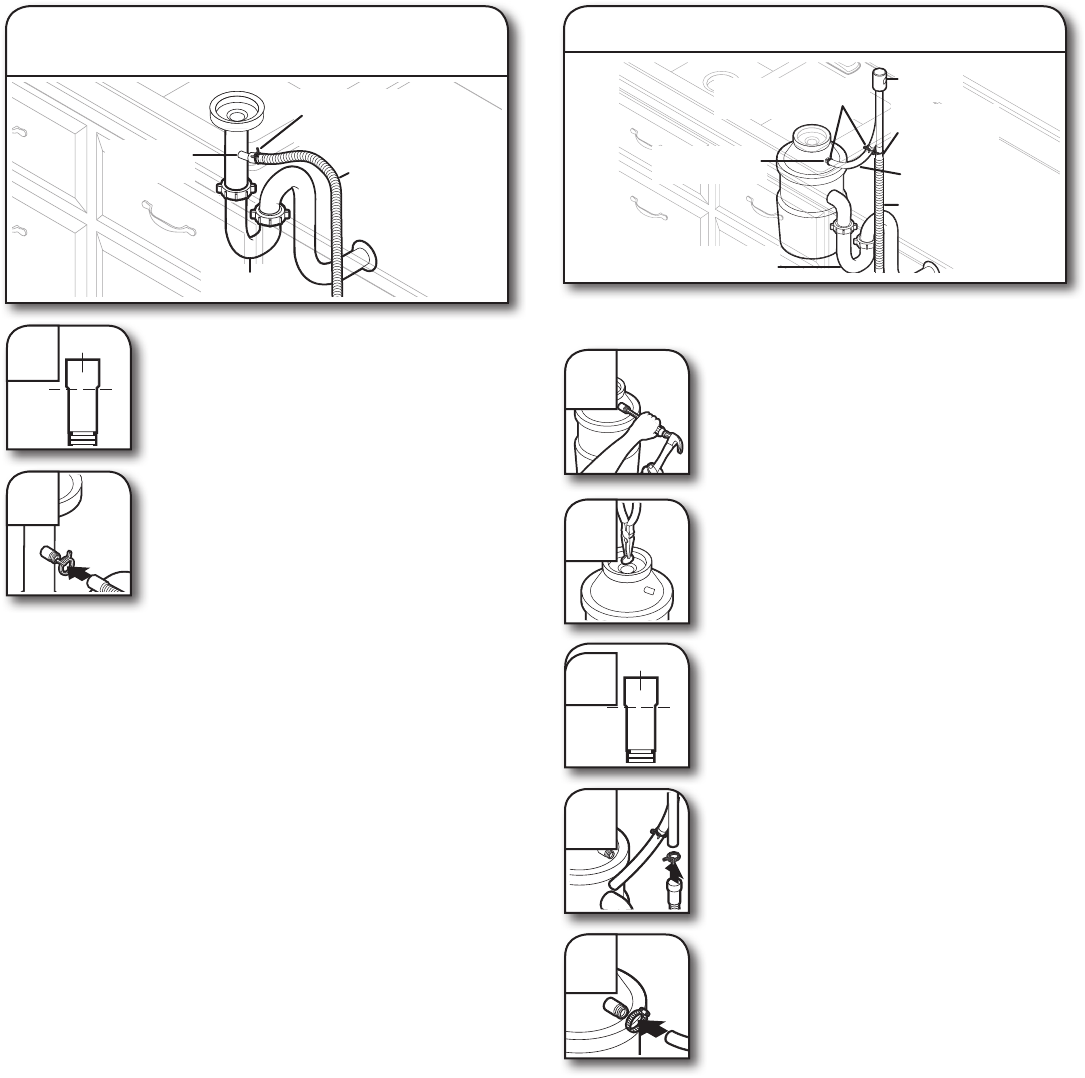

Option A: Waste disposer – no air gap

Large drain

hose clamp

Drain hose

Drain trap

Disposer inlet

1

2

3

CONNECT WATER LINE TO HOUSE

SHUT-OFF VALVE

NOTE: If using a flexible braided hose, replace inlet hose

after 5 years to reduce the risk of hose failure. Record

hose installation or replacement dates on the hose for

future reference.

Attach the water supply line (copper tubing or flexible braided

line) to the hot water line using a connection configuration that

is in compliance with local codes and ordinances. The water

supply to the dishwasher should have a manual shut-off valve

located under the sink.

CONNECT DRAIN HOSE

IMPORTANT: The drain hose connection of the disposer

or a waste tee must be made before the drain trap and at

least 20" (508 mm) above the floor where the dishwasher

will be installed.

Helpful Tip: To reduce vibration of the hose, keep the

hose away from the floor.

58. Attach water supply line

59. Connect drain hose

Connect drain hose to waste tee or waste disposer

using one of the following options:

■Option A: Waste disposer – no air gap

■Option B: No waste disposer – no air gap

■Option C: Waste disposer – with air gap

■Option D: No waste disposer – with air gap

23

Helpful Tip: Remove disposer knockout plug.

1. Using a hammer and screwdriver, knock

plug into disposer.

2. Use needle-nose pliers to remove plug.

3. Connect rubber end of drain hose

to air gap and cut if needed.

NOTE: Do not cut ribbed section.

4. Attach drain hose to air gap with large

drain hose clamp (provided). Use pliers

to squeeze clamp open and move into

position. If the drain hose was cut, use

a 11/2" to 2" (38 to 50 mm) screw-type

clamp (not provided).

5. Use a rubber hose (not provided) with

screw-type clamps (not provided) to

connect from air gap to disposer inlet.

Option C: Waste disposer – with air gap

Large drain

hose clamp

Drain hose

Screw-type clamps Air gap

Rubber hose

connector

Drain trap

Disposer inlet

1

2

Rubber

end

3

4

5

1. Fit rubber end of drain hose

to waste tee and cut if needed.

NOTE: Do not cut ribbed section.

2. Attach rubber end of drain hose to

waste tee with a large drain hose clamp

(provided). Use pliers to squeeze clamp

open and move into position. If the drain

hose was cut, use a 11/2" to 2" (38 to

50 mm) screw-type clamp (not provided).

Option B: No waste disposer –

no air gap

Large drain

hose clamp

Drain hose

Drain trap

Waste tee

1

Rubber

end

2

24

COMPLETE INSTALLATION

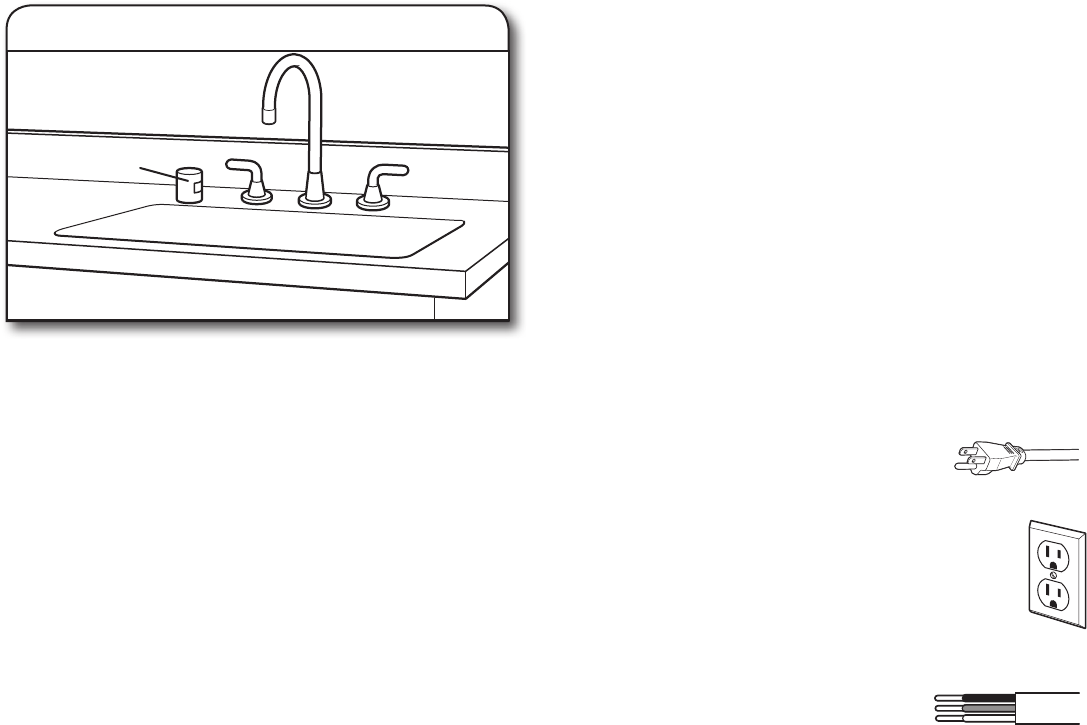

Check that the power supply wire or cord does not touch

dishwasher motor or the lower part of the dishwasher tub.

Plug into a grounded 3 prong outlet.

NOTE: With the access panel off, start the dishwasher and

allow it to complete the shortest wash cycle. After the first

2 minutes, unlatch door, wait 5 seconds, then open door.

Check that there is water in the bottom of the dishwasher

tub. Check that dishwasher is working properly.

60. Power supply cord – Plug into a

grounded 3 prong outlet

61. Reconnect power

Reconnect electrical power at the fuse box or circuit

breaker box.

1. Connect rubber end of drain hose

to air gap and cut if needed.

NOTE: Do not cut ribbed section.

2. Attach drain hose to air gap with large

drain hose clamp (provided). Use pliers

to squeeze clamp open and move into

position. If the drain hose was cut, use

a 11/2" to 2" (38 to 50 mm) screw-type

clamp (not provided).

3. Use a rubber hose (not provided) with

screw-type clamps (not provided) to

connect from waste tee to air gap.

Option D: No waste disposer –

with air gap

Large drain

hose clamp

Drain hose

Screw-type clamps

Air gap

Rubber hose

connector

Drain trap

Waste tee

1

Rubber

end

2

3

25

Metal Panel:

Place the panel against dishwasher legs. Using a Phillips

screwdriver or 1/4" nut driver, reinstall the screws through

the holes in the access panel.

Check that the lower edge of the access panel touches the

floor. Adjust if necessary.

Tighten access panel screws.

65. Reinstall access panel

66. Check lower panel edge

67. Tighten screws

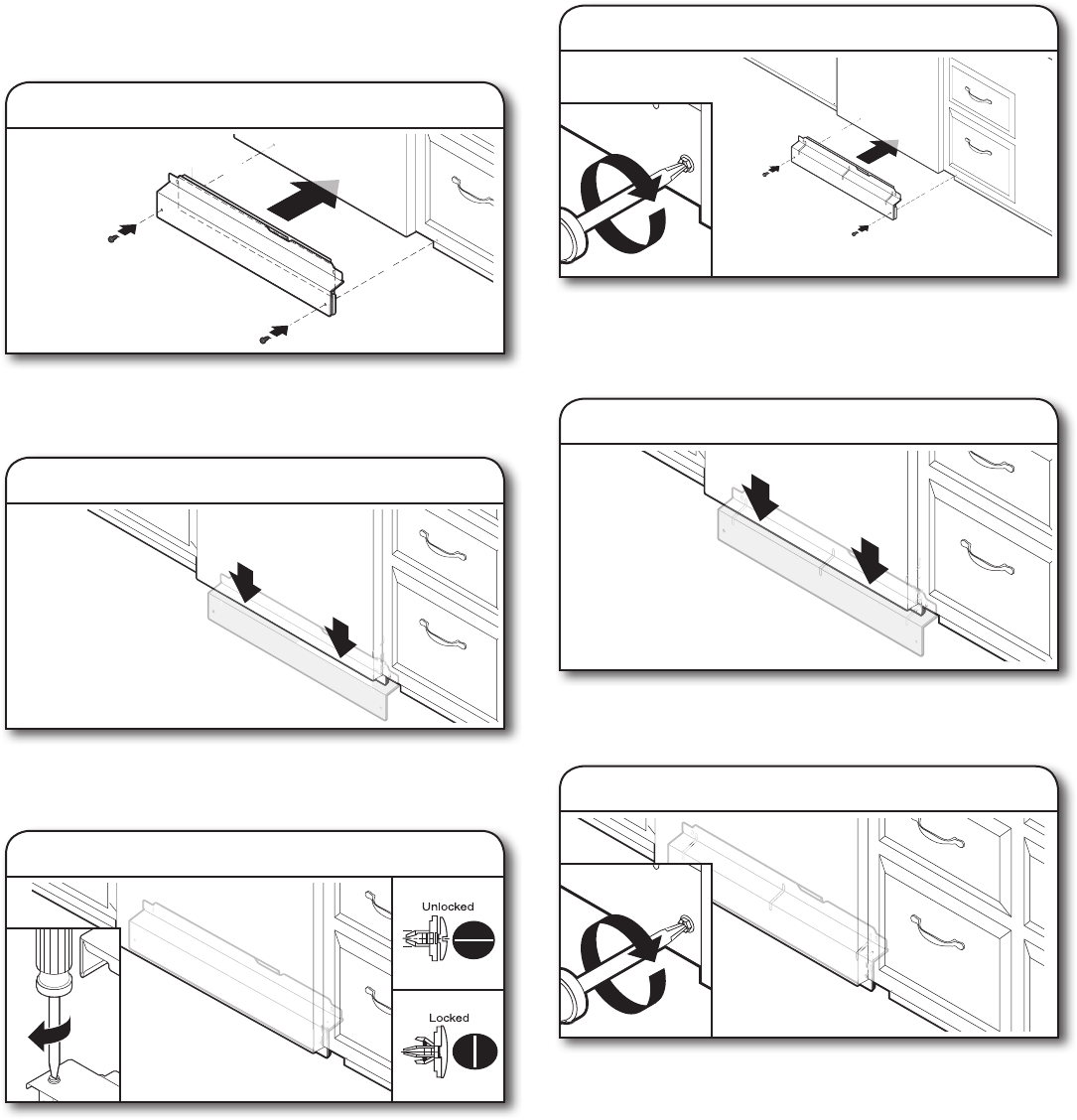

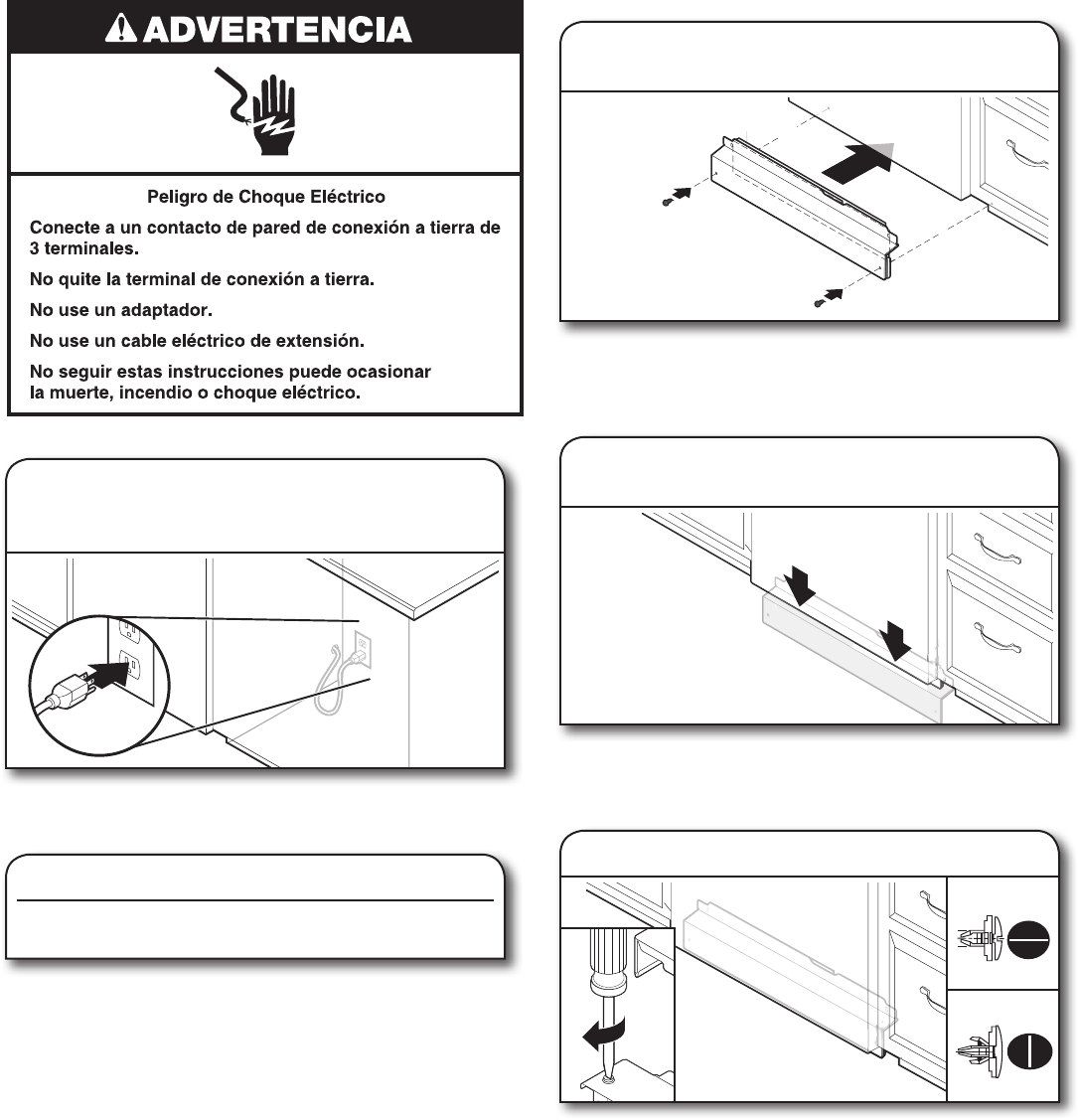

INSTALL ACCESS PANEL

– For Plastic: Begin with Step 62

– For Metal: Begin with Step 65

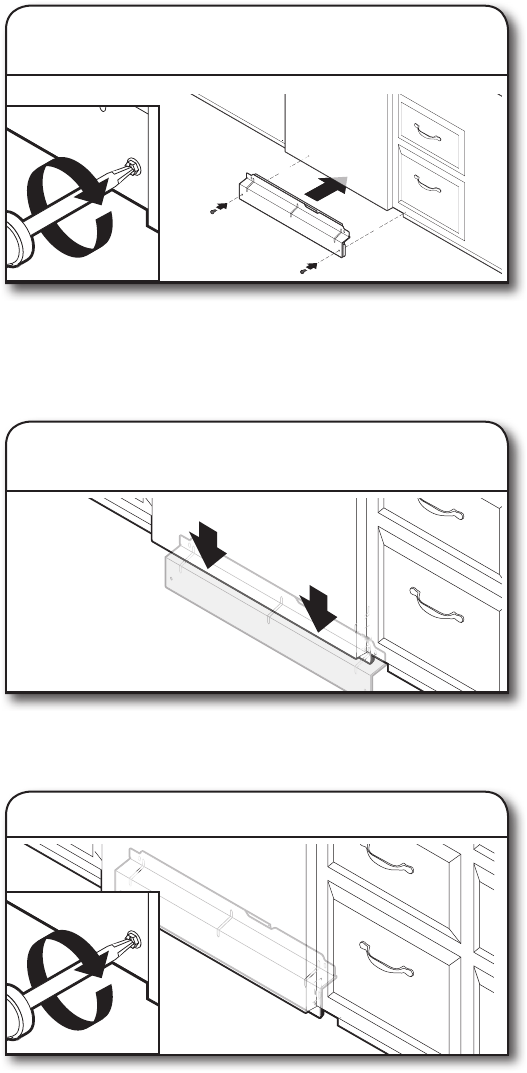

Plastic Panel:

Place the plastic access panel against the dishwasher leg.

Make sure insulation does not interfere with the float assembly.

Check that the lower edge of the access panel touches the

floor. Adjust if necessary.

Using a flat-blade screwdriver, turn the fasteners 1/4 turn

clockwise to lock into place. The fastener slot will be straight

up and down when properly locked. Go to Step 67.

62. Reinstall access panel and fasteners

Insulation

(on some models)

63. Check access panel edge

64. Tighten fasteners

1/4

turn

26

ADDITIONAL TIPS

Expect longer wash times. Your new dishwasher will average

2-5 hours per load but use nearly 40% less energy than older

models. Designed with a low wattage, low energy consumption

motor, your dishwasher washes longer to ensure exceptional

cleaning. Certain models are equipped with an optical water

sensor, so the first cycle will run longer to calibrate to optical

sensor. Selecting certain options could increase cycle time

past 3.5 hours.

Rinse Aid is necessary for good drying results:

This dishwasher is designed to be used with rinse aid for good

drying performance and controlling hard water deposit buildup.

Energy efficient dishwashers use less water and energy, so

they depend on the water sheeting action of rinse aid for good

drying performance.

Start/Resume light may flash:

When pressing Start/Resume, you must make sure the door

is closed within 3 seconds. If you do not close the door within

3 seconds, the Start/Resume light will flash until you press it

again. (You must also do this when adding a dish during the

middle of a cycle.)

CHECK OPERATION

■Read the dishwasher User Guide that came

with your dishwasher.

■Check that all parts have been installed and no steps

were skipped. Check that you have all tools used.

If the dishwasher is not working properly, disconnect power or

unplug dishwasher and refer to the “If Dishwasher Does Not

Operate” section.

IF DISHWASHER DOES NOT OPERATE

First try the solutions suggested here to possibly avoid the cost

of a service call.

■Has the circuit breaker tripped or the house fuse blown?

■Is the door closed tightly and latched?

■Has the cycle been set correctly to start the dishwasher?

■Is the water turned on?

If none of these possible solutions work, please see the

User Guide for service contact information.

27

ÍNDICE

SEGURIDAD DE LA LAVAVAJILLAS ............................. 28

REQUISITOS DE INSTALACIÓN ................................... 29

Herramientas y piezas ............................................................29

Requisitos de ubicación .........................................................31

Medidas del producto y de la abertura del gabinete .............. 32

Requisitos de desagüe ...........................................................33

Requisitos del suministro de agua ..........................................33

Requisitos eléctricos...............................................................33

INSTRUCCIONES DE INSTALACIÓN ........................... 34

Preparación de la abertura del gabinete:

instalaciones nuevas ...............................................................34

Instalación de la barrera contra la humedad opcional ...........34

Conexión eléctrica ..................................................................35

Preparación de la lavavajillas ..................................................36

Retiro del panel de acceso .....................................................36

Conexión de la tubería de agua a la válvula de llenado .........37

Conexión de la manguera de llenado a la válvula

de llenado ...............................................................................38

Conexión de la manguera de desagüe ................................... 39

Conexión del cable de alimentación .......................................39

Instalación del asa de la puerta ..............................................41

Coloque la lavavajillas en el gabinete ..................................... 41

Instalación del panel personalizado .......................................42

Selección del método de sujeción de anclaje ........................42

Verificación final de la instalación ........................................... 43

Fijación de la lavavajillas a la abertura del gabinete ...............45

Conexión por cable directo ....................................................46

Conexión de la tubería de agua a la válvula de cierre

de la casa ...............................................................................47

Conexión de la manguera de desagüe ................................... 47

Finalización de la instalación ..................................................50

Instalación del panel de acceso .............................................50

Comprobación del funcionamiento ........................................51

Funcionamiento inadecuado de la lavavajillas .......................51

Consejos adicionales .............................................................. 51

28

SEGURIDAD DE LA LAVAVAJILLAS

Usted necesita:

■Abra despacio la puerta de la lavavajillas mientras otra

persona agarra la parte posterior de la lavavajillas. Retire los

materiales de embalaje y la manguera de desagüe. Cierre la

puerta de la lavavajillas hasta que quede asegurada.

NOTA: Cada lavavajillas se prueba en la fábrica y puede

contener agua residual en la tina debido a la prueba.

■Respete todos los códigos y ordenanzas aplicables.

■Instale esta lavavajillas como indican estas instrucciones.

■La instalación se debe llevar a cabo por un técnico de

servicio cualificado.

■La lavavajillas se debe instalar conforme a todos los códigos

y ordenanzas relativas a la electricidad y plomería nacionales

y locales.

Se debe tener cuidado al instalar o desinstalar el

electrodoméstico para reducir la posibilidad de dañar el cable

de alimentación.

ADVERTENCIA: Para reducir el riesgo de descarga eléctrica,

incendio o daños a personas, el instalador debe comprobar que

la lavavajillas quede totalmente enclaustrada tras la instalación.

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Peligro de Vuelco

No use la lavavajillas antes de estar completamente

instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas

serias o cortaduras.

ADVERTENCIA

29

REQUISITOS DE INSTALACIÓN

HERRAMIENTAS Y PIEZAS

Reúna todas las herramientas y piezas recomendadas antes

de comenzar la instalación. Lea y siga las instrucciones

proporcionadas con cualquiera de las herramientas

mencionadas aquí.

Todas las instalaciones

Herramientas necesarias:

Alicates Destornillador de hoja plana

Destornillador Phillips Cuchillo para uso general

Aprietatuercas o llaves de

tubo de 5/16" y 1/4"Nivel pequeño

Cinta de medir o regla Llave fija de 5/8"

Llave ajustable de 10" que

se abra hasta 11/8" (29 mm) Destornilladores Torx®† T20®

y, si se instalan paneles

frontales a la medida,

Torx® T15®

Otros elementos útiles que puede necesitar:

Linterna Bandeja llana

Toalla de baño Cinta para ductos o cinta

adhesiva protectora

Piezas suministradas:

Abrazaderas para manguera

de desagüe (2) (1 grande/roja

y 1 pequeña/verde)

Manguera de desagüe

Tornillos Phillips (2)

n.° 10 x

1

/

2

"Soportes de montaje bajo

barra de cocina (2)

Compruebe que se han incluido todas estas piezas en el

paquete con el material impreso. Si no se han incluido piezas,

contacte con nosotros a través del teléfono gratuito o visite

nuestra página web mencionada en la Guía del usuario.

Asa de la puerta

(en algunos modelos)

†®TORX, T15, y T20 son marcas registradas de Acument Intellectual Properties, LLC

.

30

Otras piezas requeridas (no proporcionadas):

Racor de manguera con

conexión de compresión

de 3/8" (9,8 mm) x

3/4" (19 mm) con junta de

goma y codo de 90° (necesario

para conectar de forma

adecuada la tubería de agua

del hogar a la lavavajillas)

(número de referencia de pieza

Whirlpool W10685193)

Protector de cables (de

metal) para cableado

doméstico que encaje en

un orificio de 7/8" (22 mm)

(necesario para fijar de

forma correcta el cableado

del hogar a la caja de

terminales de la lavavajillas)

(número de referencia de

pieza Whirlpool 4396672)

NOTA: Utilice solo piezas

con certificación UL/

homologación CSA.

Conectores de torsión

NOTAS:

■Compruebe el tamaño

adecuado para conectar

el calibre del cableado del

hogar al calibre 16 de la

lavavajillas.

■Utilice solo piezas

con certificación UL/

homologación CSA.

Contacte con nosotros mediante el número gratuito o visite

nuestra página web mencionada en la Guía del usuario para los

números de pieza anteriormente mencionadas, o bien contacte

con un punto local de distribución de componentes eléctricos/

plomería para la pieza equivalente.

Piezas opcionales disponibles:

Cinta de barrera contra la

humedad

NOTA: La cinta de barrera

contra la humedad es un nivel

de protección adicional y

opcional para la instalación

de una lavavajillas bajo una

barra de cocina de madera.

(Número de referencia de

pieza Whirlpool 4396277)

Kit de panel lateral

Para cubrir el lado de la

lavavajillas al instalarla en

el extremo de un conjunto

de gabinetes. (El número de

referencia de pieza Whirlpool

varía según el color)

Contacte con nosotros mediante el número gratuito o visite

nuestra página web mencionada en la Guía del usuario para

los números de pieza anteriormente mencionados.

Instalaciones nuevas

Compruebe los códigos locales. Compruebe el suministro

eléctrico existente. Consulte la sección “Requisitos eléctricos”.

Se recomienda que todas las conexiones eléctricas se realicen

por un instalador eléctrico autorizado.

Herramientas adicionales requeridas:

Cortador de tubos pequeño Pelacables

Taladro inalámbrico con fresas de 1/2" (12,7 mm),

3/4" (19 mm), y 11/2" (38 mm).

Herramientas adicionales requeridas (no proporcionadas):

Canalización de cobre (se

recomienda un diámetro

exterior de 9,8 mm, 3/8")

o kit de tubería trenzada

flexible de suministro de agua

(número de pieza de Whirlpool

W10278635RP). El kit incluye

la manguera trenzada y

el racor de manguera con

conexión de compresión de

3/8" (9,8 mm) x 3/4" (19 mm)

Abrazaderas de tipo tornillo

11/2" – 2" (38 – 50 mm)

(máximo 3)

Longitud máxima

de la

manguera de desagüe más

larga opcional

3,7 m (12 pies)

(número de referencia de pieza

Whirlpool 3385556

)

NOTA: Debe estar conforme

a los estándares de

comprobación AHAM/IAPMO,

compatible con una conexión

de desagüe de 1" (25 mm),

y ser resistente al calor y al

detergente

Contacte con nosotros mediante nuestro número gratuito o

visite nuestra página web mencionada en la Guía del usuario

para los números de pieza anteriormente mencionadas, o

bien contacte con un distribuidor local de plomería para la

pieza equivalente.

31

NOTA: Si se utiliza una manguera trenzada flexible, sustituya la

manguera de entrada después de 5 años para reducir el riesgo

de fallas. Apunte las fechas de instalación o sustitución en la

manguera para su consulta en el futuro.

Para cable directo Para cable de

alimentación

Pasacables de gabinete

Para orificio de 11/2" (38 mm)

en el gabinete.

(Número de referencia de

pieza Whirlpool 302797)

NOTA:

Requerido para

gabinetes de metal

Kit de cable eléctrico

El kit incluye generalmente el

cable eléctrico, protector de

cables de metal, pasacables

y conectores de torsión.

(Número de referencia de

pieza Whirlpool 4317824)

Contacte con nosotros mediante nuestro número gratuito o

visite nuestra página web mencionada en la Guía del usuario

para los números de pieza anteriormente mencionadas, o bien

contacte con un distribuidor local de productos eléctricos para

la pieza equivalente.

REQUISITOS DE UBICACIÓN

La lavavajillas debe estar totalmente enclaustrada (cara superior,

lateral, posterior e inferior) tras la instalación. Un kit de panel

lateral está disponible mediante el distribuidor para la instalación

de la lavavajillas en un extremo del conjunto de gabinetes.

También está disponible un accesorio de barrera contra la

humedad opcional para la instalación bajo una barra de cocina

de madera. Consulte la sección “Herramientas y piezas” al

principio de la guía para los detalles de pieza.

Revise la ubicación donde se instalará la lavavajillas. La

ubicación debe ofrecer:

■Un acceso adecuado para cargar y descargar la vajilla. Las

ubicaciones en esquinas requieren de un huelgo mínimo de

2" (51 mm) entre el lado de la puerta de la lavavajillas y la

pared o el gabinete.

■Un acceso fácil a los sistemas de agua, electricidad

y desagüe:

■Se requiere un suministro eléctrico conectado a tierra.

■Esta lavavajilla tiene una función de calentamiento de agua

y también requiere una conexión a una línea de suministro

de agua caliente.

■Compruebe que las tuberías, los cables y el desagüe estén

dentro de la zona sombreada que se muestra en la sección

“Dimensiones del producto y de la abertura del gabinete”.

■No pase las líneas de desagüe, de agua o el cableado

eléctrico por donde puedan interferir o hacer contacto con

el motor o las patas de la lavavajillas.

■Proteja la lavavajillas y las tuberías de agua que van a la

lavavajillas contra el congelamiento. Los daños ocasionados

por congelamiento no están cubiertos bajo la garantía.

NOTA: Si no se va a utilizar la lavavajillas durante un tiempo

o si se encuentra en un punto donde pueda sufrir riesgo

congelación, solicite a personal de servicio autorizado que

la acondicione para el invierno.

■Si se instala en una construcción nueva, drene la tubería

de suministro de agua para eliminar residuos antes de

conectarla a la válvula de llenado. Si no se desagua, los

residuos del suministro de agua pueden obstruir el filtro de

la válvula de llenado.

■Una abertura cuadrada para el funcionamiento y la

apariencia adecuados.

■La parte frontal del gabinete debe estar perpendicular

respecto al piso.

■Un piso nivelado.

Consejo útil: si el piso frente a la abertura no está nivelado

con el piso detrás de la abertura, se pueden utilizar

suplementos para nivelar la lavavajillas.

NOTA: Para evitar que se muevan durante el funcionamiento

de la lavavajillas, los suplementos deben estar sujetos

firmemente al piso.

■La ubicación donde se instalará la lavavajillas debe ofrecer

huelgo entre el motor y el piso. El motor no debe hacer

contacto con el piso.

■No instale la lavavajillas sobre pisos alfombrados.

32

Medidas del producto y de la abertura del gabinete

237/8"

(606 mm)

30"

(762 mm)

31/2" - 41/2"

(88 mm - 106 mm)

331/2"

(851 mm)

mín. sin

las ruedas

241/2"

(622 mm)

B

3/4"

(19 mm)

A

30"

(762 mm)

33/4"

(94 mm)

21"

(533 mm)

C

24"

(620 mm)

E

24"

(620 mm)

34"

(864 mm)

D

3"

(76 mm)

13/4"

(44 mm)

63/4"

(172 mm)

21/4"

(64 mm)

21/4"

(64 mm)

2"

(51 mm)

61/4"

(159 mm)

101/2"

(267 mm)

4"

(102 mm)

A. El aislamiento puede estar comprimido (no se utiliza para todos

los modelos).

B. Para los modelos adaptados a la instalación de panel, la

profundidad de la lavavajillas es de 24" (610 mm) sin incluir el

panel de la puerta a la medida de 3/4" (19 mm).

C. Las asas de la puerta pueden sobresalir del lado frontal de la

lavavajillas, dependiendo del modelo.

Para un zoclo de 4" (100 mm), la altura de la abertura del gabinete

es de 341/2" (863 mm).

Compruebe que ninguna superficie presente protuberancias

que puedan impedir la instalación de la lavavajillas.

D. Medido desde el punto más bajo del lado inferior de la barra

de cocina. Se puede reducir a 331/2" (851 mm) retirando

las ruedas y la zona perforada del aislamiento (manta) en la

lavavajillas.

E. Mínimo, medido desde el punto más estrecho de la abertura

NOTA: Las zonas

sombreadas

de las paredes

del gabinete

muestran dónde

se pueden instalar

las conexiones de

suministro.

33

■Un codo de 90° con una conexión de manguera de 3/4"

y con una arandela de goma. Consulte la sección

“Herramientas y piezas” al principio de la guía para

los detalles y pedidos de pieza.

■No suelde a una distancia inferior a 6" (152 mm) de la válvula

de entrada del agua.

■Si la instalación se realiza en una construcción nueva,

asegúrese de drenar las tuberías de suministro de agua del

hogar antes de conectar la lavavajillas para eliminar cualquier

residuo que pueda haber en la tubería de suministro.

NOTA: Si se sustituye una lavavajillas, se recomienda instalar

una tubería de agua (consulte la sección “Herramientas y

piezas” al principio de la guía para los detalles de pieza) y

una manguera de desagüe (proporcionada) nuevas con la

lavavajillas nueva.

REQUISITOS ELÉCTRICOS

Asegúrese de que la conexión eléctrica y el tamaño del cable

sean adecuados y de conformidad con el Código Nacional

Eléctrico, ANSI/NFPA 70 - última edición y con todos los

códigos y ordenanzas locales.

Puede obtener una copia de las normas de los códigos arriba

indicadas en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

Se requiere:

■Un suministro eléctrico de 120 voltios, 60 hertzios, solo CA,

de 15 o 20 amperios y protegido con fusibles.

■Solo cable de cobre.

■La caja de terminales admite un máximo de dos conductores

de suministro de cableado de campo (tamaño máximo

12 AWG) y un conductor a tierra en la caja de terminales.

Se recomienda:

■Un fusible retardador o un cortacircuitos

■Un circuito separado

Conexión de la lavavajillas con un cable

de alimentación:

■Utilice un cable de alimentación con

certificación UL para su uso con la

lavavajillas. Consulte la sección

“Herramientas y piezas” al principio de la guía para los

detalles y pedidos de pieza.

■Conecte el producto a una toma de 3 terminales con

conexión a tierra. La toma debe respetar todos los

códigos y ordenanzas locales.

Conexión de la lavavajillas con

cableado directo:

■Utilice un cable de cobre flexible,

blindado o con una funda no metálica

con un cable de conexión a tierra que

cumpla con los requisitos de cableado para su hogar y con

los códigos y ordenanzas locales.

■Utilice un protector de cables con certificación UL/

homologación CSA. Consulte la sección “Herramientas y

piezas” al principio de la guía para los detalles y pedidos

de pieza.

REQUISITOS DE DESAGÜE

■Se provee una manguera nueva de desagüe con

su lavavajillas. Si la manguera de desagüe no es lo

suficientemente larga, utilice una manguera de desagüe

nueva con una longitud máxima de 12 pies (3,7 m) que

cumpla con todos los estándares de comprobación

actuales de AHAM/IAMPO, que sea resistente al calor

y al detergente, y que encaje en el conector de desagüe

de 1" (25 mm) de la lavavajillas. Consulte la sección

“Herramientas y piezas” al principio de la guía para los

detalles y pedidos de pieza.

NOTA: No use múltiples mangueras de desagüe.

■Asegúrese de conectar la manguera de desagüe al

conector de residuos en “T” o a la entrada del colector

de residuos sobre el sifón de desagüe en la plomería de

la casa, y a un mínimo de 20" (508 mm) por encima del

piso. Se recomienda que la manguera de desagüe se

enrolle y fije con firmeza a la parte inferior de la barra de

cocina, o que se conecte a una purga de aire.

■Asegúrese de utilizar una purga de aire si la manguera

de desagüe está conectada a la plomería de la casa a una

altura menor de 20" (508 mm) sobre el contrapiso o el piso.

■Si se requiere, la purga de aire se debe instalar siguiendo

las instrucciones de instalación de la misma. Al conectar

la purga de aire, se requiere una manguera de goma (no

proporcionada) para conectar al tubo de residuos en “T"

o la entrada del colector de residuos.

■Utilice racores para líneas de desagüe con un diámetro

interior mínimo de 1/2" (12,7 mm).

REQUISITOS DEL SUMINISTRO DE AGUA

■Esta lavavajilla tiene una función de calentamiento de agua

y también requiere una conexión a una línea de suministro

de agua caliente.

■Un plomero cualificado puede comprobar una tubería de

agua caliente con una presión de agua de 20 a 120 psi

(138 a 862 kPa).

■Temperatura del agua en la lavavajillas de 120 °F (49 °C).

■Tubería de cobre con un diámetro externo de 3/8" con racor

a compresión o tubería trenzada flexible de suministro de

agua. Consulte la sección “Herramientas y piezas” al

principio de la guía para los detalles y pedidos de pieza.

NOTA: No es conveniente utilizar una tubería de plástico

de 1/2" como mínimo.

Uso de la purga de aire

Purga

de aire

34

PREPARACIÓN DE LA ABERTURA DEL

GABINETE: INSTALACIONES NUEVAS

NOTA: Consulte la sección “Medidas del producto y de la

abertura del gabinete” para la ubicación correcta del orificio y

las medidas de la zona sombreada.

Taladre un orificio para la manguera de desagüe de 11/2"

(38 mm) en la parte trasera o lateral del gabinete, dependiendo

de la ubicación del paso de la manguera de desagüe y de la

conexión a la manguera de desagüe.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía en la caja de

fusibles o cortacircuitos antes de instalar

la lavavajillas.

No seguir esta instrucción puede ocasionar la muerte o

choque eléctrico.

1. Desconecte el suministro eléctrico

Desconecte el suministro eléctrico en la caja de fusibles

o la caja de cortacircuitos antes de instalar

la lavavajillas.

2. Cierre el suministro de agua

Cierre el suministro de agua a la lavavajillas.

3. Ubicaciones de creación de

orificios: construcción nueva

Ubicación

recomendada

Ubicación

opcional

11/2"

(38 mm)

1/2"

(12,7 mm )

Taladre un orificio para la manguera de suministro de agua

de 11/2" (12,7 mm) en la parte trasera o lateral del gabinete,

dependiendo de la ubicación del paso de la manguera de

suministro de agua y de la ubicación de la conexión.

Taladre un orificio de 11/2" (38 mm) para el orificio del cable

eléctrico en la parte derecha o trasera del gabinete.

Gabinete de madera: lije el orificio hasta que quede liso.

Gabinete de metal: cubra los bordes del orificio con el

pasacables incluido en el kit del cable de alimentación.

Consulte la sección “Herramientas y piezas” al principio

de la guía para los detalles de pieza.

Consejo útil: Las conexiones a la lavavajillas son más sencillas

si se dirige el cable al interior de la abertura del gabinete desde

el lado derecho.

INSTALACIÓN DE LA BARRERA CONTRA

LA HUMEDAD OPCIONAL –

RECOMENDADO PARA BARRAS DE COCINA

DE MADERA

Consulte la sección “Herramientas y piezas” al principio de la

guía para los detalles y pedidos de pieza. Compruebe que la

zona bajo el gabinete esté limpia y seca para la instalación de

la barrera contra la humedad. Retire la parte trasera de la

barrera contra la humedad y aplique a la parte inferior de la

barra de cocina a lo largo del borde delantero.

NOTA: Instale suplementos de madera si el anclaje lateral y

el huelgo entre los lados del gabinete y de la lavavajillas son

superiores a 1/2" (12,7 mm) a cada lado, o si son superiores a

la longitud de los tornillos de anclaje laterales.

4. Lije los orificios hasta que

queden lisos

Gabinete de

metal

Gabinete de

madera

Suplementos para barrera contra la

humedad/madera

Barrera contra

la humedad

Instalación de

suplementos

para madera

INSTRUCCIONES DE INSTALACIÓN

35

Pisos falsos: Si el piso de la cocina es más alto que el piso de

la abertura del gabinete, por ejemplo, si las baldosas del piso

de la cocina no se extienden hasta el interior de la abertura del

gabinete, añada suplementos según sea necesario en la zona

que se muestra para elevar la lavavajillas hasta 34" (864 mm)

debajo de la barra de cocina.

NOTA: los suplementos se deben sujetar al piso con firmeza

para evitar el movimiento cuando la lavavajillas esté en uso.

Retire y deseche los bloques de espuma (si están presentes;

no todos los modelos los incluyen) situados sobre las patas

delanteras a cada lado de la lavavajillas. Los bloques cubren

las poleas de cable/cadena en la lavavajillas.

5. Pisos falsos: añada suplementos

según sea necesario

6. Retire el bloque de espuma

Bloque de

espuma

Recorte la manta aislante a lo largo de la línea de puntos para

una altura de abertura de gabinete de 331/2" (851 mm). Para

otras alturas de gabinete, no recorte la manta aislante.

CONEXIÓN ELÉCTRICA

– Para un cable directo, continúe con el paso 7

– Para un cable de alimentación, espere al paso 22

Para la instalación con cable directo, disponga el cable como

se indica.

Dirija el cable desde el suministro de energía a través del

orificio en el gabinete (el cable se debe extender hacia el lado

derecho frontal de la abertura del gabinete). Pegue el cable al

piso con cinta adhesiva en la zona indicada. Esto evitará que

se mueva

al colocar la lavavajillas dentro de la abertura del gabinete.

NOTA: si se retira una lavavajillas anterior con cable de

alimentación, debe conectar dicho cable a la lavavajillas nueva.

Instalación en una abertura de

331/2" (851 mm)

7. Cable directo: paso del cable

36

PREPARACIÓN DE LA LAVAVAJILLAS

Consejo útil: Coloque un cartón debajo de la lavavajillas y no

lo quite hasta que quede instalada en la abertura del gabinete

para no dañar el revestimiento del piso.

Con la ayuda de dos o más personas, sujete los lados del

marco de la puerta de la lavavajillas y apoye la lavavajillas

sobre su parte posterior.

No utilice el panel de la puerta como mesa de trabajo sin

antes cubrirlo con una toalla para no rayarlo.

NOTA: Para algunos modelos, cuando la lavavajillas esté

apoyada sobre su parte trasera, tire del asa de la puerta

para retirarla del panel de acceso.

Peligro de Vuelco

No use la lavavajillas antes de estar completamente

instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas

serias o cortaduras.

ADVERTENCIA

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

la lavavajillas.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

8. Coloque la lavavajillas sobre su lado

posterior

RETIRE EL PANEL DE ACCESO

– Para paneles de acceso de plástico, continúe

con el paso 9

– Para paneles de acceso metálicos, continúe

con el paso 10

Utilice un destornillador plano para girar los elementos de

sujeción de plástico 1/4 de giro hacia la izquierda para soltarlos.

Quite el panel. No quite la hoja técnica del panel de acceso.

Vaya al paso 11.

Utilice una llave de tuercas de 1/4" (6 mm) o un destornillador

Phillips para retirar los dos tornillos que fijan el panel de

acceso a la lavavajillas. No quite la hoja técnica del panel

de acceso.

9. Panel de plástico

1/4

de

giro

No asegurado

Asegurado

10. Panel de metal

37

Determine la altura de la abertura del gabinete del lado

inferior de la barra de cocina al piso donde se va a instalar la

lavavajillas. Asegúrese de medir desde el punto más bajo del

lado inferior de la barra de cocina y desde el punto más

elevado del piso.

Ajuste las dos patas niveladoras delanteras a la misma altura.

Ponga las ruedas traseras en la posición correcta según el

“Cuadro de ajuste de la altura de la lavavajillas”.

NOTA: Si la altura mínima de la abertura del gabinete es inferior

a 34" (864 mm), se pueden retirar las ruedas traseras para

obtener un huelgo adicional.

Esto permitirá que la lavavajillas encaje en una abertura de

gabinete con una altura de 331/2" (851 mm), pero será más

difícil mover la lavavajillas. Las medidas son aproximadas.

11. Mida la abertura del gabinete

Cuadro de ajuste de la altura de

la lavavajillas

Altura de la

abertura del

gabinete

Altura de

las patas

delanteras

Posición

de las

ruedas

Manta

aislante

331/2" (851 mm) 3/8" (9,8 mm) Sin

ruedas Con

recorte

34" (864 mm) 9/16" (14 mm) 1 Sin

recorte

341/4" (871 mm) 13/16" (21 mm) 2 Sin

recorte

341/2" (876 mm) 11/16" (27 mm) 3 Sin

recorte

Patas delanteras – A

Consulte el “Cuadro de ajuste de altura de la lavavajillas” para

la posición de las ruedas y para la altura de las patas delanteras

requeridas para la altura de la abertura del gabinete.

Retire y deseche la cubierta de carril plástica a cada lado del

marco de la lavavajillas. Para retirar la cubierta de carril plástica,

empuje hacia arriba y hacia atrás para desengancharla del

marco de la lavavajillas.

CONEXIÓN DE LA TUBERÍA DE AGUA

A VÁLVULA DE LLENADO

– Para una tubería de cobre, continúe con el paso 14

– Para una tubería flexible, continúe con el paso 16

Si se utiliza una tubería de cobre, determine la longitud total

de la tubería de cobre necesaria para llegar al suministro de

agua, corte a la longitud necesaria y conecte con racores

de compresión.

12. Ajuste las ruedas y las patas

13. Retire la cubierta de carril de

plástico (solo en ciertos modelos)

Cubierta de carril

de plástico

14. Tubería de agua de cobre

38

Solo tubería de cobre: Coloque la tubería en el codo de 90°

hasta donde sea posible. (La tubería de cobre se dobla y se

retuerce con facilidad.) Deslice la tuerca y la férula hacia

delante y comience a enroscar la tuerca en las roscas

del codo.

NOTA: Para evitar vibraciones durante el funcionamiento,

disponga la tubería de suministro de agua de modo que no

toque la base, el marco o el motor de la lavavajillas. Vaya al

paso 17.

Tubería trenzada flexible: Compruebe que la tubería

trenzada flexible posea la longitud suficiente. Consulte

la sección “Herramientas y piezas” al principio de la guía

para los detalles y pedidos de pieza.

15. Deslice la tuerca y la férula sobre la

tubería (solo para tubería de cobre)

Tuerca

Férula

16. Tubería flexible

Utilice un racor de manguera con conexión de compresión

de 3/8" (9,5 mm) x 3/4"(19 mm) con un codo de 90º. Consulte

la sección “Herramientas y piezas” al principio de la guía

para los detalles y pedidos de pieza. Conecte el racor de

compresión de 3/8" (9,5 mm) del racor acodado de 90° a la

tubería de suministro de agua. Fíjelo orientando hacia arriba

la conexión de 3/4" (19 mm) como se indica más arriba.

CONEXIÓN DE LA MANGUERA DE LLENADO

A LA VÁLVULA DE LLENADO

Compruebe que la arandela de goma esté encajada

debidamente en el conector. Deslice el racor de 3/4" (19 mm)

del codo de 90° hacia la válvula, y apriete a mano para no

dañar la rosca. Apriete a mano hasta que el acoplamiento

quede ajustado. Utilice alicates para comprobar que el

acoplamiento está apretado. Puede que sea necesario entre

1/4 y 1/2 giro adicional para sellar la junta de goma. Pase la

manguera de llenado por el lado izquierdo trasero de la unidad.

NOTAS:

■No use cinta Teon®† con los conectores a compresión.

■No apriete en exceso. Puede dañar el acoplamiento.

† ®TEFLON es una marca registrada de Chemours..

17. Añada un codo 90° a la tubería de

suministro de agua

18. Apriete el codo de 90° a la válvula

39

CONEXIÓN DE LA MANGUERA DE DESAGÜE

Coloque una toalla bajo la manguera de desagüe para absorber

el agua que pueda haber en su interior. Coloque la abrazadera

pequeña (verde) para manguera de desagüe en el extremo

pequeño de la manguera de desagüe. Empuje la manguera

de desagüe nueva hacia el interior del conector de goma

de manguera de desagüe hasta el tope de la manguera

de desagüe.

Utilice alicates para abrir mediante presión la abrazadera

pequeña de la manguera de desagüe y deslice al conector

entre los topes.

NOTA: Pase la manguera de desagüe por la parte trasera

de la lavavajillas.

19. Conexión de la manguera

de desagüe

Tope Tope

Tope de la

manguera de

desagüe

Manguera de

desagüe

Conector de

manguera de

desagüe de goma

Abrazadera

pequeña

20. Deslice la abrazadera sobre

el conector

Tope Tope

Tope de la

manguera de

desagüe

Manguera

de

desagüe

Conector de

manguera de

desagüe de goma

Abrazadera

pequeña

21. Posición final de la abrazadera

de la manguera

Tope Tope

Tope de la

manguera de

desagüe

Manguera de

desagüe

Conector de

manguera de

desagüe de goma

Abrazadera

pequeña

CONEXIÓN DEL CABLE DE ALIMENTACIÓN

NOTA: Si se retira una lavavajillas anterior con cable de

alimentación, debe conectar dicho cable a la lavavajillas nueva.

Utilice una llave de tuercas de 1/4" o una llave de tubo de 1/4"

para retirar el tornillo que fija la caja de terminales al travesaño.

A continuación, incline la caja de terminales, suelte la lengüeta

y eleve la caja de terminales separándola del travesaño.

Retire la cubierta deslizándola hacia arriba y sacando sus

enganches del orificio. Guarde la cubierta para su uso

en posterior.

Instale un protector de cables con certificación UL/

homologación CSA. Compruebe que las cabezas de los

tornillos están orientadas hacia arriba al apretar la tuerca de

la tubería. Se proporciona un protector de cables con el kit

de cable de suministro eléctrico. Consulte la sección

“Herramientas y piezas” al principio de la guía para los

detalles y pedidos de pieza.

22. Retire la caja de terminales

23. Retire la cubierta

24. Instale el protector de cables

40

Disponga el cable de forma que no toque el motor o la parte

inferior de la tina de la lavavajillas. Tire del cable a través del

protector de cables en la caja de terminales.

NOTA: Se permite un máximo de 2 conductores de cable

de alimentación eléctrica (tamaño máximo 12 AWG) y 1

conductor de conexión a tierra en la caja de terminales.

Retire el tornillo del conector a tierra en la superficie elevada

dentro de la caja y pásela por la anilla de terminal del cable a

tierra verde del cable de alimentación. Reinstale y apriete el

tornillo del conector a tierra a la superficie elevada de la caja.

25. Cable de alimentación: dirija el cable

a la caja de terminales

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a tierra la lavavajillas.

Conecte el alambre de conexión a tierra al conector

verde de conexión a tierra en la caja de terminales.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

26. Cable de alimentación: conecte el

cable a tierra

Cable

a tierra Cable

a tierra

Tornillo de puesta

a tierra

Arandela

Seleccione conectores de torsión con certificación UL/

homologación CSA del tamaño adecuado. Consulte la sección

“Herramientas y piezas” al principio de la guía para los detalles

de pieza. Conecte los cables, negro a negro y blanco a blanco,

mediante los conectores de torsión.

NOTA: No enrosque el cable trenzado previamente. Gire el

conector de torsión. Tire con suavidad de los cables para

comprobar que estén firmes.

Apriete los tornillos del protector de cables para asegurar

el cable.

27. Cable de alimentación: conecte los

cables restantes

Configuración del cableado

Cable de suministro eléctrico:

blanco

negro

hilo de puesta a tierra

Cable de la caja de terminales:

blanco

negro

conector de puesta a tierra

28. Cable de alimentación: fije el cable

al protector de cables

41

Coloque los cables dentro de la caja de terminales. Sustituya

la cubierta insertando los enganches de la cubierta de la caja

de terminales en los orificios de la parte inferior de la caja de

terminales, y deslice la cubierta apretándola contra la pared

inferior donde se introducen los cables. Compruebe que los

cables estén dentro de la caja y no aprisionados contra

la cubierta.

Vuelva a poner la caja de terminales en el travesaño colocando

la lengüeta en su posición. Utilice una llave de tuercas de 1/4" y

el tornillo retirado en el paso 22 para fijar la caja de terminales

al travesaño.

Después de reinstalar la caja de terminales en la lavavajillas,

coloque el sobrante o la parte floja de los cables sobre

componentes cercanos o sujételos en las abrazaderas

cercanas para mantenerlos alejados del piso.

29. Cable de alimentación: vuelva a

instalar la cubierta y los cables

de la caja de terminales

NOTA: Pase el cable de alimentación por la parte trasera de

la lavavajillas. No enchufe el cable a una toma hasta que se

le indique.

INSTALACIÓN DEL ASA DE LA PUERTA

(PARA ALGUNOS MODELOS)

IMPORTANTE: No raye el panel delantero durante este

procedimiento. Si el panel de puerta tiene una película de

protección, despéguela más allá del punto de los espárragos

del asa antes de instalar el asa. La instalación del asa es más

sencilla cuando la unidad está tumbada.

30. Instalación del asa de la puerta

Asa

Espárrago de

montaje

Tornillo de

ajuste (en la

base del asa)

Llave

hexagonal

Retire el asa de la puerta y la llave hexagonal del embalaje. Los

tornillos de ajuste ya están instalados en el asa. Coloque el

asa sobre los espárragos de montaje con los tornillos de ajuste

orientados hacia abajo. Empuje con firmeza el asa de la puerta

contra la puerta. Inserte el extremo corto de la llave hexagonal

en los tornillos de ajuste. Apriete los tornillos de ajuste 1/4 de

giro adicional tras apretarlos.

Conserve la llave hexagonal con las instrucciones de instalación.

COLOQUE LA LAVAVAJILLAS EN

EL GABINETE

Con la ayuda de 2 o más personas, ponga la lavavajillas en

posición vertical.

NOTA: No instale la placa de protección hasta que se le indique.

IMPORTANTE: Si se han retirado las ruedas, proteja el piso al

desplazar la lavavajillas. Introduzca lentamente la lavavajillas

por completo en la abertura del gabinete. No retuerza ni apriete

la tubería de agua, la manguera de desagüe, el cable de

alimentación o el cable directo entre la lavavajillas y el gabinete.

Quite el cartón que está debajo de la lavavajillas.

Es correcto que la lavavajillas encaje de forma ajustada en la

abertura del gabinete. No quite la manta aislante, ya que reduce

el nivel de sonido.

NOTA: Pase el suministro de agua, la manguera de desagüe y

el cable de alimentación por la parte trasera de la lavavajillas.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

la lavavajillas.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

31. Ponga la lavavajillas de pie

42

NOTA: Deje que la unidad sobresalga unas 6" (152 mm) del

gabinete para instalar los soportes de anclaje y ajustar la

tensión de la puerta si es necesario.

NOTA: Tire de los elementos de suministro para tensarlos

mientras se introduce la lavavajillas en la abertura del

gabinete para evitar dobleces.

INSTALACIÓN DEL PANEL A LA MEDIDA

(SOLO PARA MODELOS CON PANEL A

LA MEDIDA)

Para la instalación del panel a la medida, consulte la Hoja

de instalación del panel a la medida (número de referencia

de pieza W10750117A). Complete la instalación del panel

a la medida antes de pasar a la sección “Selección del

método de sujeción de anclaje”.

SELECCIÓN DEL MÉTODO DE SUJECIÓN

DE ANCLAJE

IMPORTANTE: La fijación de la lavavajillas al gabinete debe

ser uno de los últimos pasos. Prepare la lavavajillas para este

proceso fijando a la lavavajillas los 2 soportes que se encuentran

en la bolsa de piezas.

– Para barras de cocina de madera, laminados o

superficie similar, realice la Sujeción a la barra

de cocina del paso 37.

– Para barras de cocina de mármol, granito u otra

superficie sólida, realice la Sujeción lateral del

paso 38.

NOTA: Si el huelgo entre la parte superior de la puerta y la

parte inferior de la barra de cocina es estrecho (inferior a

1/4" [6,35 mm]), se recomienda realizar la Sujeción lateral

para no arañar la interfaz del usuario o consola con los

tornillos de anclaje.

35. Introduzca la lavavajillas en la

abertura del gabinete dejando que

sobresalga 6" (152 mm)

6"

(152 mm)

36. Tire del cableado flojo de

la lavavajillas

Pase los elementos a través de los orificios en el gabinete

y tire para tensarlos mientras se introduce la lavavajillas en

el gabinete.

Si se utiliza un cable de alimentación, asegúrese de pasar el

extremo por el orificio en la parte recortada antes de deslizar

la lavavajillas en la abertura del gabinete.

NOTA: Compruebe que la manta aislante esté fijada a las

esquinas izquierda y derecha trasera antes de empujar a la

abertura del gabinete para evitar que la manta se pliegue en

un gabinete estrecho.

32. Mueva la lavavajillas cerca de la

abertura del gabinete

Tubería

de agua

Manguera

de desagüe

Cable

33. Pase el cable de alimentación

34. Fije la manta aislante

Manta

aislante

Fije la

manta

43

Empuje los tapones de plástico fuera del lado de la tina.

NOTA: Guarde los tapones para cubrir los orificios después

de instalar la lavavajillas.

Empuje el soporte en la ranura del lado de la lavavajillas y

doble la lengüeta hacia dentro y hacia el lado de la lavavajillas

para mantener el soporte en su lugar. Repita este paso para el

otro lado de la lavavajillas.

NOTA: Instale suplementos de madera en el interior del

gabinete si el huelgo entre los lados del gabinete y de la

lavavajillas es superior a 1/2" (13 mm) en cada lado.

NOTA: No fije la lavavajillas. Esto se hará más tarde.

VERIFICACIÓN FINAL DE LA INSTALACIÓN

39. Retire los tapones de plástico

Tapón de

plástico

40. Instalación del soporte

Doble las

lengüetas

41. Abra y cierre la puerta

Sujeción a la barra de cocina:

Retire los soportes del paquete e insértelos en las ranuras

abiertas de la parte superior izquierda y derecha del collar

de la lavavajillas como se indica. Vaya al paso 41.

Utilice alicates para doblar/torcer la lengüeta y bloquear los

soportes en su posición.

Sujeción lateral:

Utilice alicates para separar el extremo del soporte a lo largo

de la línea marcada.

37. Inserte el soporte

Las lengüetas deben estar

orientadas hacia la derecha.

Doble la lengüeta

38. Separe el extremo de la lengüeta

Línea

trazada

44

Revise que las patas niveladoras estén firmes contra el piso.

Cierre y trabe la puerta y coloque el nivel contra el panel frontal.

Verifique que la lavavajillas esté centrada de frente hacia

atrás en la abertura. Si es necesario, ajuste la pata niveladora

hasta que la lavavajillas esté en posición vertical. Repita el

procedimiento para el otro lado de la lavavajillas.

Consejo útil: Levante la parte frontal de la lavavajillas para

separarla del piso y ajustar las patas frontales. En algunas

instalaciones, puede ser más sencillo ajustar la pata delantera

con una llave de tubo de 3/16" o con una llave ajustable. Si el

huelgo entre la parte superior de la puerta y la parte inferior

de la barra de cocina es estrecho (inferior a 1/4" [6,35 mm]), se

recomienda realizar la sujeción lateral para no arañar la interfaz

del usuario o consola.

Coloque el nivel contra la abertura superior frontal de la tina.

Compruebe que la lavavajillas esté nivelada a cada lado. Si la

lavavajillas no está nivelada, ajuste las patas delanteras hacia

arriba o hacia abajo hasta que la lavavajillas esté nivelada.

44. Compruebe la verticalidad y ajuste

las patas si es necesario

Patas niveladoras

Método optativoMétodo preferido

45. Compruebe la nivelación de

lado a lado y ajuste las patas

si es necesario

Si la puerta se abre con demasiada rapidez o cae, ajuste la

tensión del muelle de apertura.

Para ajustar la tensión del muelle de la puerta, retire el extremo

de cuerda plástica blanca fijada a la bisagra de la puerta. Retire

el tornillo del tensor con una llave de tuercas o una llave de tubo

de 5⁄16". El tornillo se puede colocar en uno de los tres orificios

(1,2,3) en la pata delantera de la lavavajillas.

Si la puerta se cierra sola: Ponga el tensor en un orificio con

un número menor y sustituya el tornillo. Vuelva a fijar el extremo

de cuerda plástica blanca a la bisagra de puerta.

Si la puerta se abre sola: Ponga el tensor en un orificio con un

número mayor y sustituya el tornillo. Vuelva a fijar el extremo de

cuerda plástica blanca a la bisagra de puerta.

NOTA: Los tensores que se encuentran a ambos lados de la

lavavajillas se deben fijar a los mismos orificios.

Alinee la parte frontal del panel de la puerta de la lavavajillas

con la parte frontal de las puertas del gabinete. Tal vez necesite

ajustar el alineamiento para que quede pareja con los armarios.

42. Ajuste de la tensión de muelle

de puerta

Muelle

3

2

1

Extremo de

cuerda de

plástico Tensor

Tornillo

43. Alinee la parte frontal de la

lavavajillas con la parte frontal

de las puertas del gabinete

45

IMPORTANTE: Compruebe que la parte superior de la puerta

no haga contacto con los tornillos, los soportes o la barra de

cocina. En caso contrario, ajuste las patas de nivelado o utilice

la opción de fijación lateral.

Abra la puerta y compruebe que el espacio entre la abertura del

gabinete de la lavavajillas y la tina sea igual en ambos lados.

Si los espacios no son iguales, afloje los tornillos del soporte y

mueva la tina. Apriete los tornillos del soporte.

Si se ha utilizado el método de fijación lateral, vuelva a instalar

los tapones de plástico gris retirados en el paso 39 para ocultar

los orificios de tornillo.

48. Compruebe el huelgo de la puerta

49. Compruebe el huelgo interior

50. Vuelva a instalar los tapones de

plástico

Tapón de plástico

FIJACIÓN DE LA LAVAVAJILLAS A LA

ABERTURA DEL GABINETE

Compruebe que la lavavajillas sigue nivelada de frente hacia

atrás y de lado a lado en la abertura del gabinete.

Abra la puerta de la lavavajillas y coloque una toalla sobre el

conjunto de la bomba y el brazo pulverizador de la puerta de

la lavavajillas. Esto evitará que los tornillos caigan en la zona

de la bomba al fijar la lavavajillas al gabinete.

Abra la puerta de la lavavajillas como preparativo para fijar

la lavavajillas a la barra de cocina o al lado del gabinete.

NOTAS:

■La lavavajillas se debe fijar para que no se mueva al abrir

o cerrar la puerta.

■No deje que los tornillos caigan al fondo de la lavavajillas.

■Localice los soportes instalados en la sección “Selección

de método de fijación de anclaje”, bien en la parte superior

o los lados de la lavavajillas.

■Para el anclaje a la barra de cocina: fije la lavavajillas

a la barra de cocina con dos tornillos Phillips n.° 10 x 1/2"

(proporcionados).

■Para el anclaje lateral: taladre orificios de guía en el

gabinete para no agrietar la madera. Fije la lavavajillas

al gabinete con dos tornillos Phillips n.° 10 x 1/2"

(proporcionados). Retire el estante superior para facilitar

el acceso. Consulte las instrucciones en la Guía de uso y

cuidados para retirar el estante superior si es necesario.

46. Compruebe otra vez el alineamiento

de la lavavajillas con la abertura

del gabinete

47. Fije la lavavajillas

Atornille al

gabinete lateral

46

Instale un protector de cables con certificación UL/

homologación CSA. Consulte la sección “Herramientas y

piezas” al principio de la guía para los detalles y pedidos

de pieza.

Haga un gancho en forma de “U” con el cable a tierra pelado.

Enrolle el gancho de cable a tierra hacia la derecha en el

tornillo de conexión a tierra de la superficie elevada dentro

de la caja y bajo la lavavajillas. Apriete el conector a tierra

con firmeza.

54. Instale el protector de cables

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a tierra la lavavajillas.

Conecte el alambre de conexión a tierra al conector

verde de conexión a tierra en la caja de terminales.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

55. Cable directo: conecte el cable

a tierra

Cable

a tierra Cable

a tierra

Tornillo de puesta

a tierra

Arandela

CONEXIÓN POR CABLE DIRECTO

Utilice una llave de tuercas de 1/4" o una llave de tubo de 1/4"

para retirar el tornillo que fija la caja de terminales al travesaño.

A continuación, incline la caja de terminales, suelte la lengüeta

y eleve la caja de terminales separándola del travesaño.

Retire la cubierta deslizándola hacia arriba y sacando sus

enganches de los orificios. Guarde la cubierta para su uso

en posterior.

Los cables deben poseer la longitud adecuada para poder

extraer la caja de terminales de la parte inferior de la lavavajillas.

Separe los cables de las abrazaderas cercanas o componentes

para extender el cableado por completo y facilitar el acceso.

51. Retire la caja de terminales

52. Retire la cubierta

53. Suelte los cables verde, blanco,

y negro

47

CONEXIÓN DE LA TUBERÍA DE AGUA

A LA VÁLVULA DE CIERRE DE LA CASA

NOTA: Si se utiliza una manguera trenzada flexible, sustituya la

manguera de entrada después de 5 años para reducir el riesgo

de fallas. Apunte las fechas de instalación o sustitución en la

manguera para su consulta en el futuro.

Fije la tubería de suministro de agua (tubería de cobre o

tubería trenzada flexible de suministro de agua) a la tubería de

suministro de agua caliente mediante una conexión que cumpla

con los códigos y ordenanzas locales. El suministro de agua a

la lavavajillas deberá tener una válvula de cierre manual ubicada

debajo del lavadero.

CONEXIÓN DE LA MANGUERA DE DESAGÜE

IMPORTANTE: La conexión de la manguera de desagüe del

colector de residuos o del tubo de residuos en “T” se debe

realizar antes de la purga de aire y como mínimo a 20"

(508 mm) sobre el piso donde se instalará la lavavajillas.

Consejo útil: Para reducir la vibración de la manguera,

manténgala lejos del piso.

58. Fije la tubería de suministro de agua

59. Conexión de la manguera

de desagüe

Conecte la manguera de desagüe al tubo de residuos

en “T” o al colector de residuos mediante una de las

siguientes opciones:

■Opción A: colector de residuos, sin purga de aire

■Opción B: sin colector de residuos, sin purga de aire

■Opción C: colector de residuos, con purga de aire

■Opción D: sin colector de residuos, con purga de aire

Seleccione conectores de torsión con certificación UL/

homologación CSA del tamaño adecuado. Consulte la sección

“Herramientas y piezas” al principio de la guía para los detalles

de pieza. Conecte los cables, negro a negro y blanco a blanco,

mediante los conectores de torsión.

NOTA: No enrosque el cable trenzado previamente. Gire el

conector de torsión. Tire con suavidad de los cables para

comprobar que están firmes.

Coloque los cables dentro de la caja de terminales. Sustituya

la cubierta insertando los enganches de la cubierta de la caja

de terminales en los orificios de la parte inferior de la caja de

terminales, y deslice la cubierta apretándola contra la pared

inferior donde se introducen los cables. Compruebe que

los cables están dentro de la caja y no aprisionados contra

la cubierta.

Vuelva a poner la caja de terminales en el travesaño colocando

la lengüeta en su posición. Utilice una llave de tuercas de 1/4"

y el tornillo retirado en el paso 51 para fijar la caja de terminales

al travesaño.

Después de reinstalar la caja de terminales en la lavavajillas,

coloque el sobrante o la parte floja de los cables sobre

componentes cercanos o sujételos en las abrazaderas

cercanas para mantenerlos alejados del piso.

56. Cable directo: conecte los

cables restantes

57. Cable directo: vuelva a instalar

la cubierta y los cables de la caja

de terminales

48

1. Conecte el extremo de goma de la

manguera de desagüe al tubo de

residuos en “T” y córtela si es necesario.

NOTA: No corte la sección en relieve.

2. Sujete el extremo de goma de la

manguera de desagüe al tubo de

residuos en “T” con una abrazadera

grande de manguera de desagüe

(proporcionada). Utilice alicates para

abrir la abrazadera y moverla hacia su

posición. Si se recortó la manguera de

desagüe, utilice una abrazadera de

tipo tornillo de 11/2" a 2"(38 a 50 mm

(no proporcionada).

Opción B: sin colector de residuos, sin

purga de aire

Abrazadera grande

de manguera de

desagüe

Manguera de

desagüe

Sifón de desagüe

Tubo de

residuos

en “T”

1

Extremo

de

goma

2

Consejo útil: Retire el tapón de knockout del colector

de residuos.

1. Golpee el tapón del colector de residuos

con un martillo y un destornillador.

2. Utilice alicates de punta fina para quitar

el tapón.

3. Fije la manguera de desagüe a la

entrada del colector de residuos con

una abrazadera grande de manguera de

desagüe (proporcionada). Utilice alicates

para abrir la abrazadera y moverla hacia

su posición.

Opción A: colector de residuos, sin

purga de aire

Abrazadera

grande de

manguera

de desagüe

Manguera

de

desagüe

Sifón de desagüe

Entrada del

colector de

residuos

1

2

3

49

1. Conecte el extremo de goma de la

manguera de desagüe a la purga de

aire y recorte si es necesario.

NOTA: no corte la sección en relieve.

2. Sujete la manguera de desagüe a

la purga de aire con la abrazadera

grande de manguera de desagüe

(proporcionada). Utilice alicates para

abrir la abrazadera y moverla hacia su

posición. Si se recortó la manguera de

desagüe, utilice una abrazadera de

tipo tornillo de 11/2" a 2" (38 a 50 mm)

(no proporcionada).

3. Utilice una manguera de goma (no

proporcionada) con las abrazaderas

de tipo tornillo (no proporcionadas)

para conectarlas desde el tubo de

residuos en “T” hasta la purga de aire.

Opción D: sin colector de residuos,

con purga de aire

Abrazadera grande

de manguera de

desagüe

Manguera de

desagüe

Abrazaderas

de tipo tornillo Purga de aire

Conector de

manguera de goma

Sifón de desagüe

Tubo de residuos

en “T”

1

Extremo

de goma

2

3

Consejo útil: Retire el tapón de knockout del colector

de residuos.

1. Golpee el tapón del colector

de residuos con un martillo

y un destornillador.

2. Utilice alicates de punta fina para

quitar el tapón.

3. Conecte el extremo de goma de la

manguera de desagüe a la purga de

aire y recorte si es necesario.

NOTA: No corte la sección en relieve.

4. Sujete la manguera de desagüe a

la purga de aire con la abrazadera

grande de manguera de desagüe

(proporcionada). Utilice alicates para

abrir la abrazadera y moverla hacia su

posición. Si se recortó la manguera de

desagüe, utilice una abrazadera de

tipo tornillo de 11/2" a 2" (38 a 50 mm)

(no proporcionada).

5. Use una manguera de goma (no provista)

con las abrazaderas tipo tornillo (no

provistas) para conectarlas desde

la purga de aire hasta la entrada del

recipiente de desechos.

Opción C: colector de residuos, con

purga de aire

Abrazadera grande

de manguera de

desagüe

Manguera de

desagüe

Abrazaderas de

tipo tornillo

Purga de aire

Conector de

manguera de goma

Sifón de desagüe

Entrada del

colector de

residuos

1

2

Extremo

de

goma

3

4

5

50

INSTALACIÓN DEL PANEL DE ACCESO

– Para plástico: continúe con el Paso 62

– Para metal: continúe con el Paso 65

Panel de plástico:

Coloque el panel de acceso de plástico contra la pata de la

lavavajillas. Compruebe que el aislamiento no interfiere con

el conjunto de flotación.

Compruebe que el borde inferior del panel de acceso está

en contacto con el piso. Ajústelo si es necesario.

Con un destornillador plano, gire los elementos de sujeción

1/4 hacia la derecha para fijarlos en su lugar. La ranura de los

elementos de sujeción estará completamente vertical cuando

se asegure correctamente. Vaya al paso 67.

62. Vuelva a instalar el panel de acceso

y los elementos de sujeción

Aislamiento (para

algunos modelos)

63. Compruebe el borde del panel

de acceso

64. Apriete los elementos de sujeción

1/4 de

giro

1/4 de

giro

No asegurado

Asegurado

1/4 de

giro

FINALIZACIÓN DE LA INSTALACIÓN

Compruebe que el cable de suministro eléctrico no entra

en contacto con el motor o con la parte inferior de la tina

de la lavavajillas.

Conecte a una toma de 3 terminales con conexión a tierra.

NOTA: Con el panel de acceso retirado, ponga la lavavajillas

en marcha y deje que complete el ciclo de lavado más corto.

Después de los 2 primeros minutos, desbloquee la puerta,

espere 5 segundos y luego ábrala. Compruebe si hay agua

en la parte inferior de la tina de la lavavajillas. Compruebe

que la lavavajillas funciona de forma adecuada.

60. Cable de suministro eléctrico:

enchufe a una toma de 3 terminales

con conexión a tierra

61. Reconecte el suministro de energía

Reconecte el suministro de energía en la caja de fusibles

o la caja de cortacircuitos.

51

Panel de metal:

Coloque el panel contra las patas de la lavavajillas. Use un

destornillador Phillips o un aprietatuercas de 1/4" para volver

a instalar los tornillos a través de los orificios en el panel

de acceso.

Compruebe que el borde inferior del panel de acceso está en

contacto con el piso. Ajústelo si es necesario.

Apriete los tornillos del panel de acceso.

65. Vuelva a instalar los panel

de acceso

66. Compruebe el borde del

panel inferior

67. Apriete los tornillos

COMPROBACIÓN DEL FUNCIONAMIENTO

■Consulte el Guía del usuario de la lavavajillas proporcionado

con la lavavajillas.

■Compruebe que se han instalado todas las piezas y que no

se ha omitido ningún paso. Compruebe que tiene todas las

herramientas que utilizó.

Si la lavavajillas no funciona de forma adecuada, desconecte el

suministro de energía o desenchufe la lavavajillas y consulte la

sección “Funcionamiento inadecuado de la lavavajillas”.

FUNCIONAMIENTO INADECUADO DE

LA LAVAVAJILLAS

Pruebe primero las soluciones aquí sugeridas y posiblemente

se evite el costo de una visita de servicio técnico.

■¿Se ha disparado el cortacircuitos o se ha quemado el

fusible de la casa?

■¿Se ha cerrado y bloqueado bien la puerta?

■¿Se ha seleccionado correctamente el ciclo para poner

en marcha la lavavajillas?

■¿Está abierta la llave del agua?

Si no funciona ninguna de estas soluciones, consulte el Guía

del usuario para obtener la información de contacto del

servicio técnico.

CONSEJOS ADICIONALES

El lavado tomará más tiempo. Su nueva lavavajillas tardará un

promedio de 2 a 5 horas por carga, pero utiliza un 40 % menos

de electricidad que modelos anteriores. Su lavavajillas se ha

diseñado con un motor de bajo voltaje y de bajo consumo de

energía; por ello, lava durante períodos más prolongados para

garantizar una limpieza excepcional. Algunos modelos están

equipados con un sensor de agua óptico, de modo que el primer

ciclo funcionará por más tiempo para calibrar el sensor óptico.

La selección de ciertas opciones puede aumentar la duración

del ciclo a más de 3,5 horas.

El agente de enjuague es esencial para lograr buenos resultados

en el secado:

esta lavavajillas se ha diseñado para usarse con un agente

de enjuague para obtener un buen secado y para limitar la

acumulación de depósitos de agua dura. Las lavavajillas

eficientes utilizan menos agua y energía, y por ello dependen

de la acción de difusión del agente de enjuague para realizar

un buen secado.

Es posible que la luz de Start/Resume (Inicio/Reanudar)

parpadee:

Al presionar Start/Resume, asegúrese de cerrar la puerta antes

de 3 segundos. Si no cierra la puerta antes de 3 segundos, la luz

de Start/Resume parpadeará hasta que la presione nuevamente.

(También debe hacer esto al añadir vajilla durante un ciclo.)

CONSEILS SUPPLÉMENTAIRES

Prévoir des durées de lavage plus longues. La durée

d’exécution des programmes de votre nouveau lave-vaisselle

est d’environ 2 à 5 heures par charge, mais il utilise presque

40 % moins d’énergie que des modèles plus anciens. Conçu

pour une faible consommation d’ensemble avec un moteur

à faible consommation d’énergie, votre lave-vaisselle lave

plus longtemps pour garantir un lavage d’exception. Certains

modèles sont dotés d’un capteur optique de niveau d’eau; pour

ces modèles, le premier programme doit se calibrer en fonction

du capteur optique et est donc plus long que les autres. La

sélection de certaines options peut entraîner l’allongement de

la durée du programme et mener à une durée totale de plus de

3 heures et demie.

L’agent de rinçage est essentiel pour un séchage satisfaisant :

Afin d’obtenir un bon séchage et pour limiter l’accumulation

de dépôts d’eau dure, ce lave-vaisselle est conçu pour être

utilisé avec un agent de rinçage. Un lave-vaisselle éconergique

consomme moins d’eau et d’énergie. Il dépend donc de l’effet

« nappe d’eau » d’un agent de rinçage pour fournir un bon

séchage.

Il est possible que le témoin lumineux Start/Resume (mise en

marche/reprise) clignote :

Lorsque l’on appuie sur Start/Resume (mise en marche/reprise),

refermer la porte dans les 3 secondes qui suivent. Si l’on ne

ferme pas la porte dans les 3 secondes qui suivent, le témoin

lumineux Start/Resume (mise en marche/reprise) continue de

clignoter jusqu’à ce que l’on appuie à nouveau dessus. (Cette

opération est également nécessaire lors de l’ajout d’un plat au

cours d’un programme.)

CONTRÔLE DU FONCTIONNEMENT

■Lire le guide d’utilisation du lave-vaisselle compris avec le

lave-vaisselle.

■Vérifier que toutes les pièces ont été installées et qu’aucune

étape n’a été omise. Vérifier la présence de tous les outils.

Si le lave-vaisselle ne fonctionne pas correctement, déconnecter

la source de courant électrique ou débrancher le lave-vaisselle

et consulter la section “Si le lave-vaisselle ne fonctionne pas”.

SI LE LAVE-VAISSELLE NE

FONCTIONNE PAS

Essayer d’abord les solutions suggérées ici pour éviter le coût

d’une intervention de dépannage.

■Un disjoncteur est-il ouvert ou un fusible grillé?

■La porte est-elle bien fermée et enclenchée?

■Le programme a-t-il été correctement sélectionné pour

que le lave-vaisselle puisse se mettre en marche?

■L’arrivée d’eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, veuillez consulter le

guide d’utilisation pour obtenir les renseignements de contact

pour l’entretien.

W10806906E ©2017 All rights reserved./Todos los derechos reservados./Tous droits réservés. 04/17
