Kitchen_kid ®

INSTALLATION INSTRUCTIONS

30"(76.2 CM) FREESTANDING AND SLIDE-IN

DUAL FUEL RANGES

INSTRUCTIONS POUR L'INSTALLATION DES

CUISINIERES AUTOPORTANTES ET

ENCASTRABLES A BI-COMBUSTIBLE

DE 30" (76,2 CM)

Table of Contents/Table des mati@es ............................................................................. 2

IMPORTANT:

Save for local electrical inspector's use.

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

IMPORTANT :

,&,conserver pour consultation par I'inspecteur local des installations electriques,

Installateur : Remettre les instructions d'installation au proprietaire,

Propri_taire : Conserver les instructions d'installation pour reference ulterieure.

W10154991A

TABLE OF CONTENTS TABLE DES MATIERES

RANGE SAFETY ............................................................................. 2

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Location Requirements ................................................................ 4

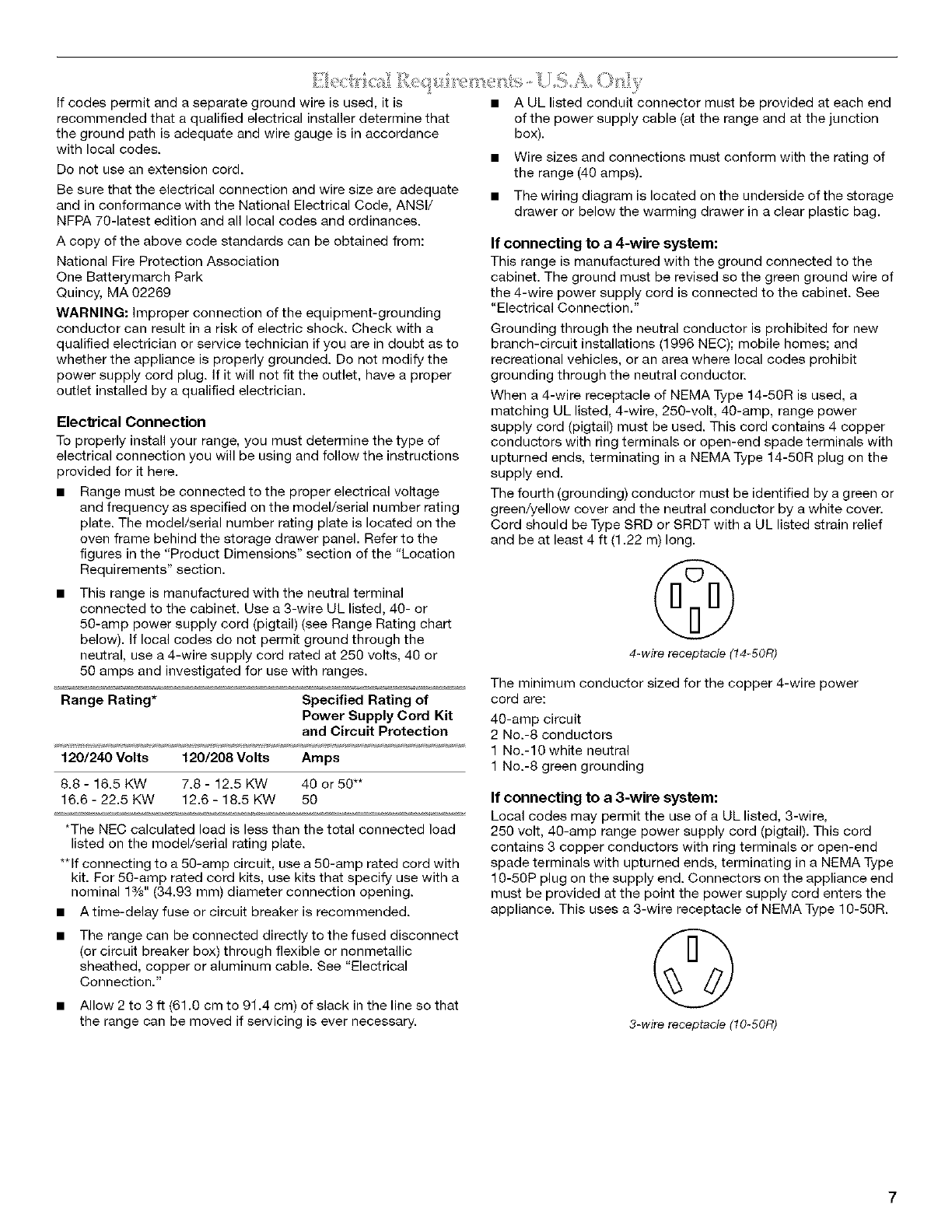

Electrical Requirements -U.S.A. Only ......................................... 7

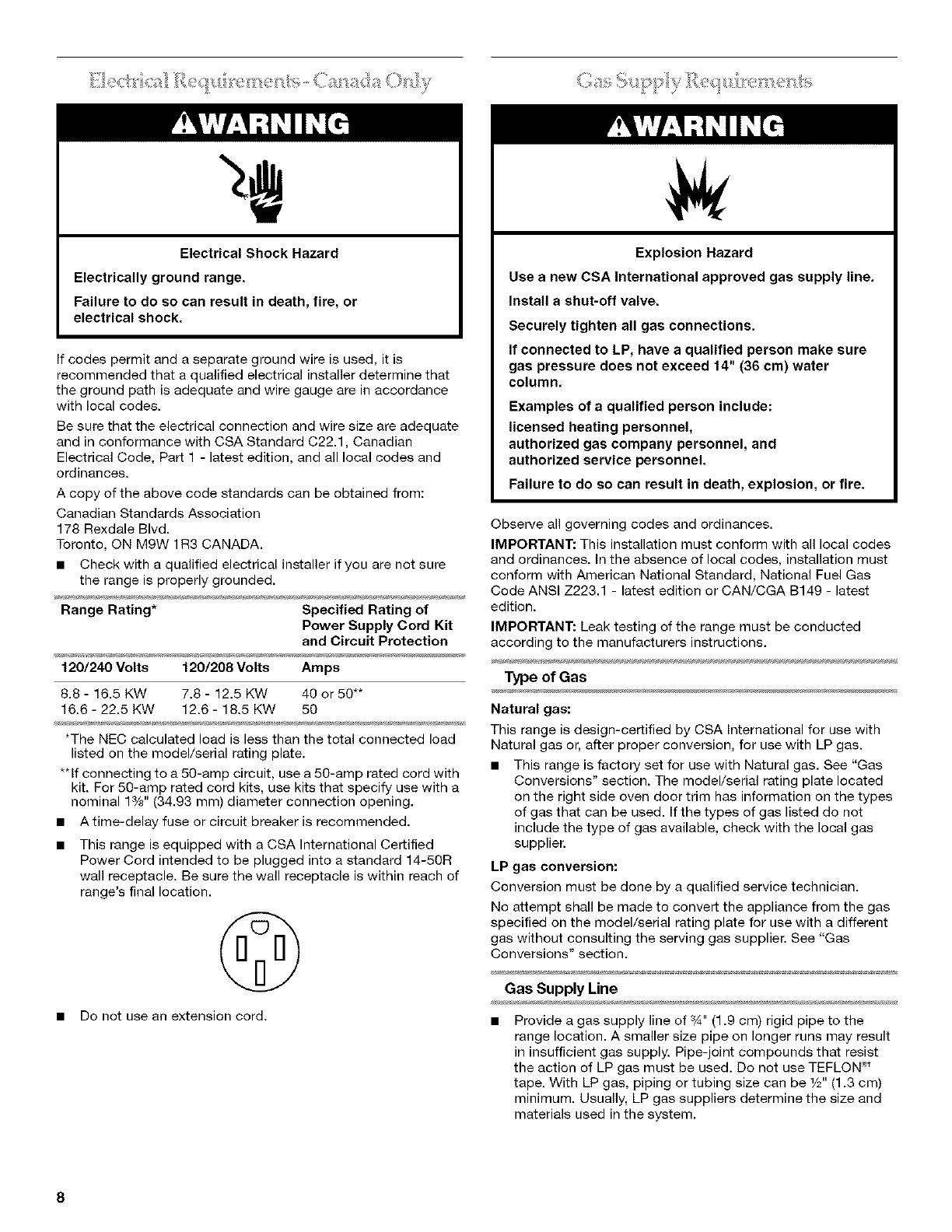

Electrical Requirements - Canada Only ....................................... 8

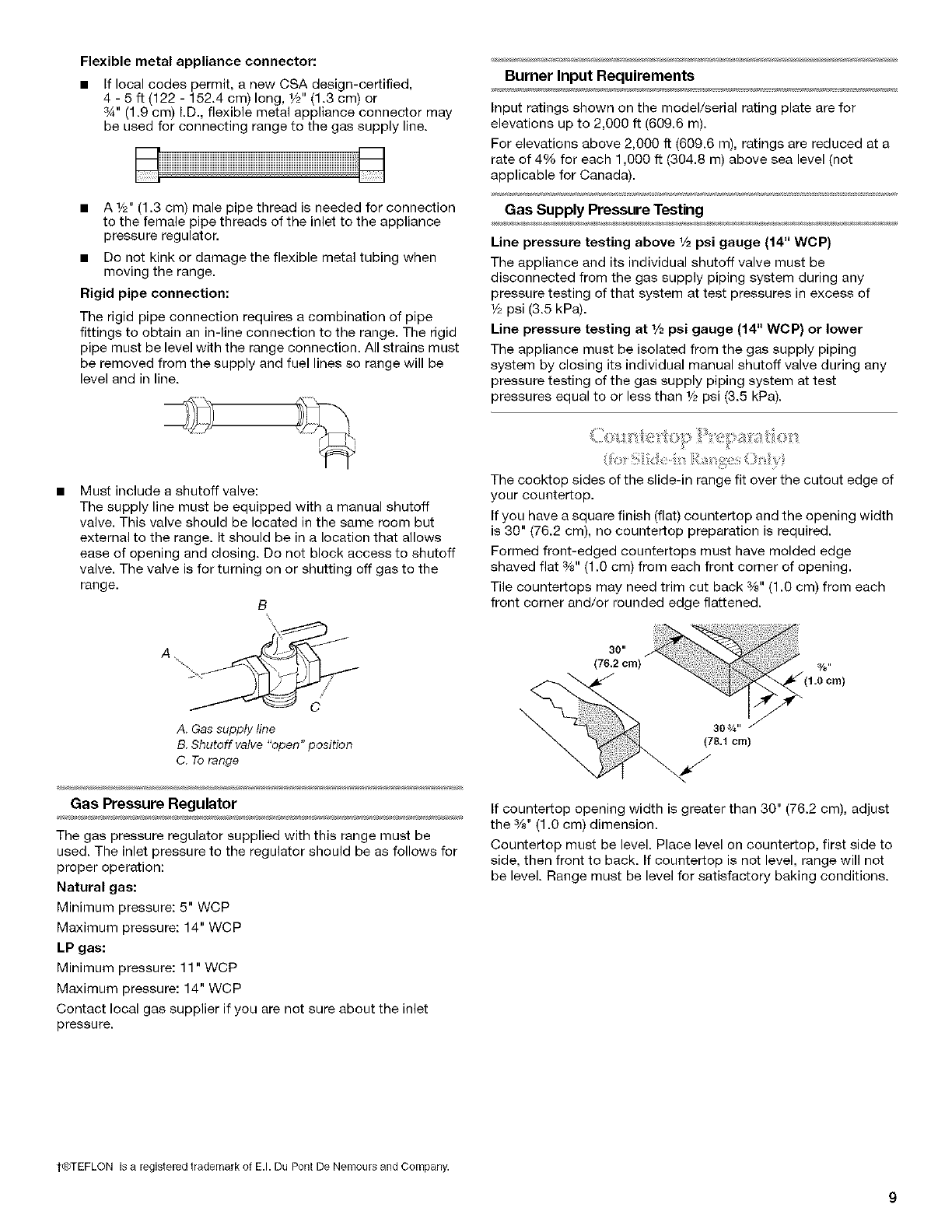

Gas Supply Requirements ........................................................... 8

Countertop Preparation ............................................................... 9

INSTALLATION INSTRUCTIONS ................................................ 10

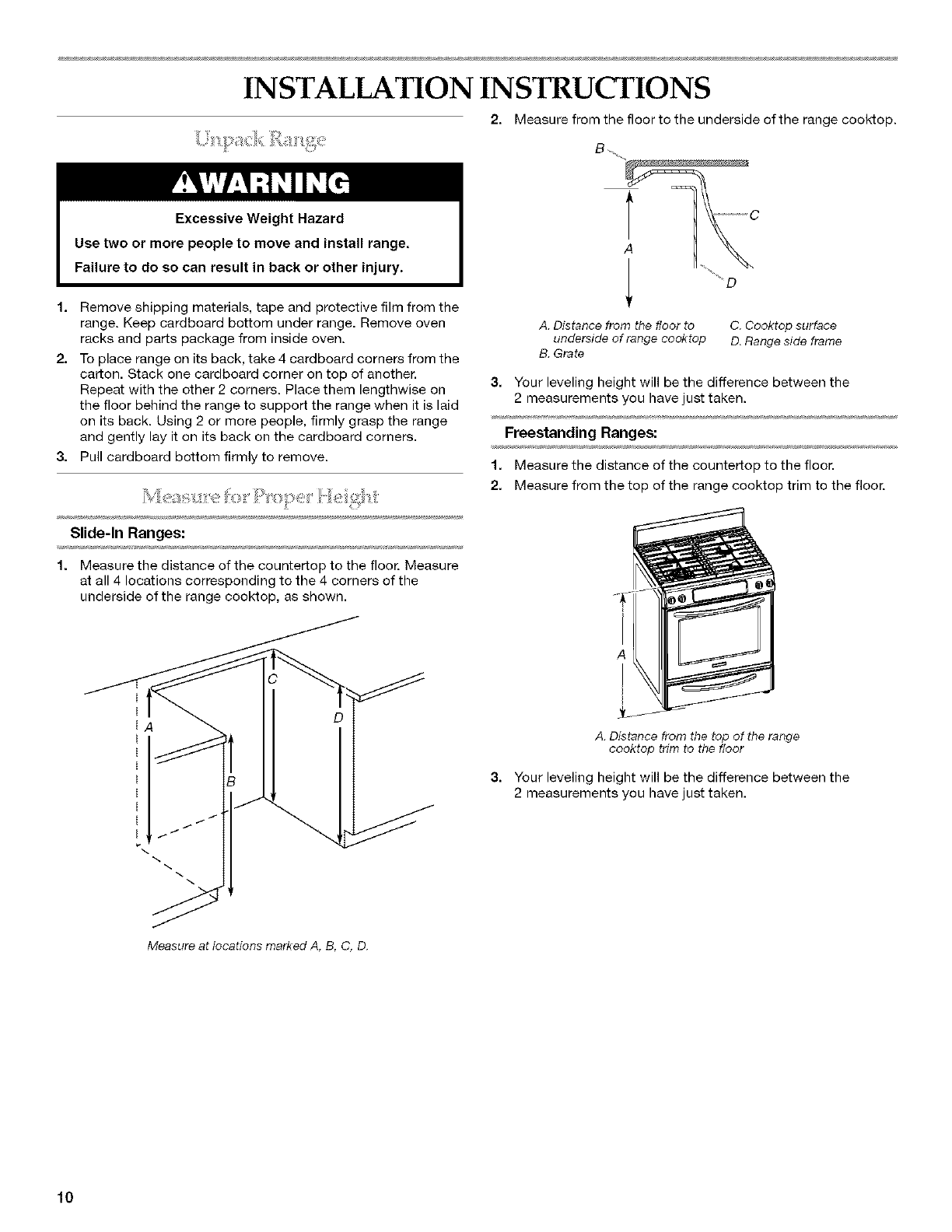

Unpack Range ............................................................................ 10

Measure for Proper Height ......................................................... 10

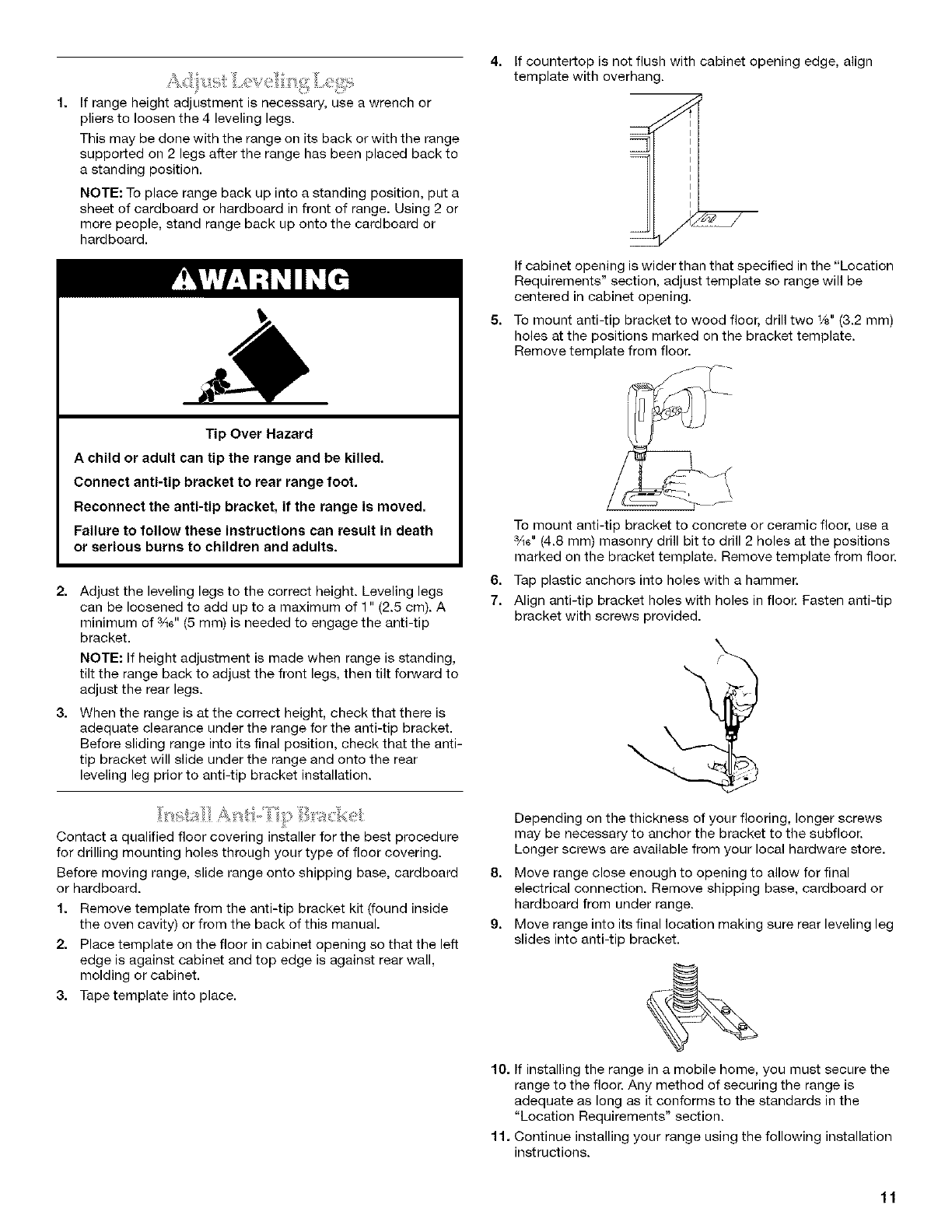

Adjust Leveling Legs .................................................................. 11

Install Anti-Tip Bracket ............................................................... 11

Remove Warming Drawer .......................................................... 12

Verify Anti-Tip Bracket Location ................................................ 12

Level Range ................................................................................ 12

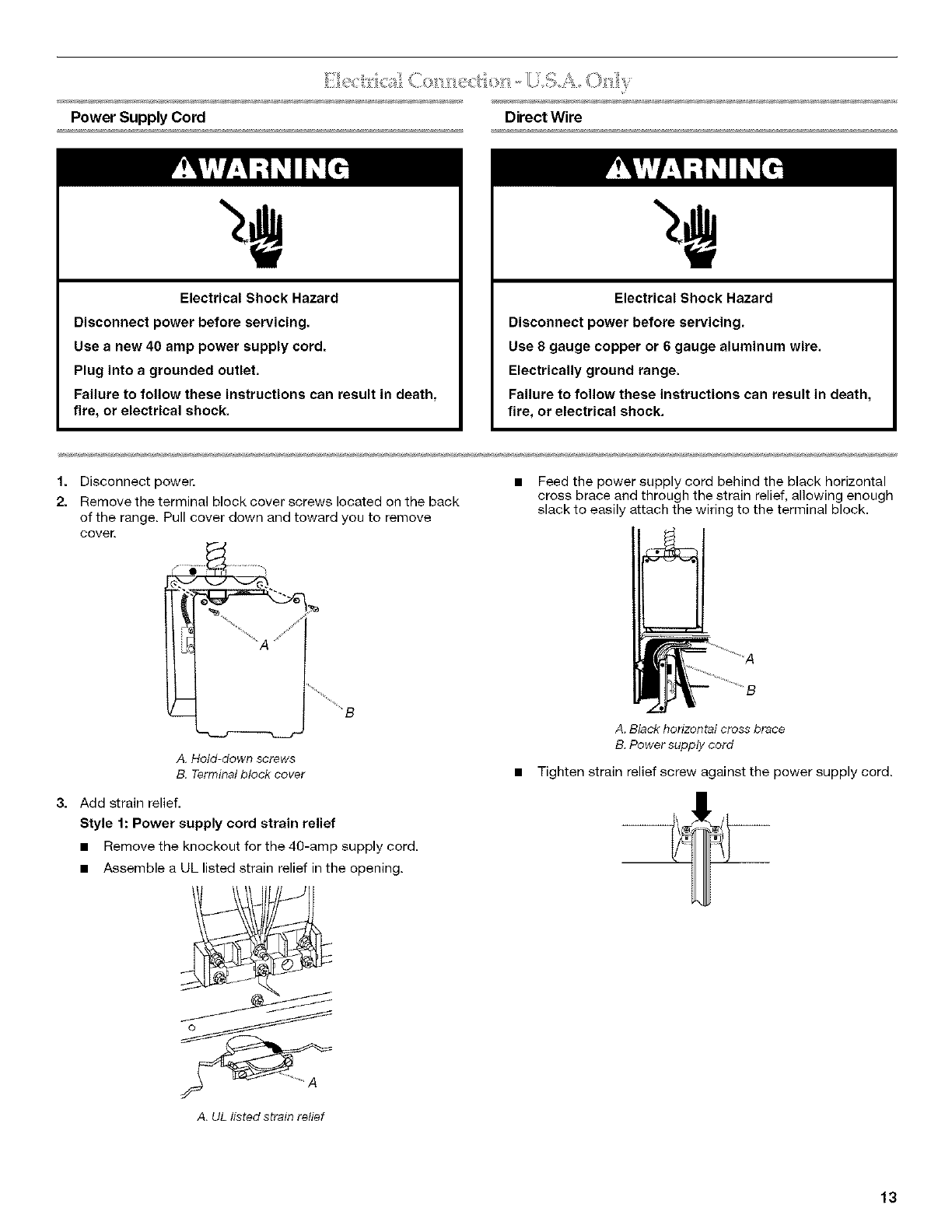

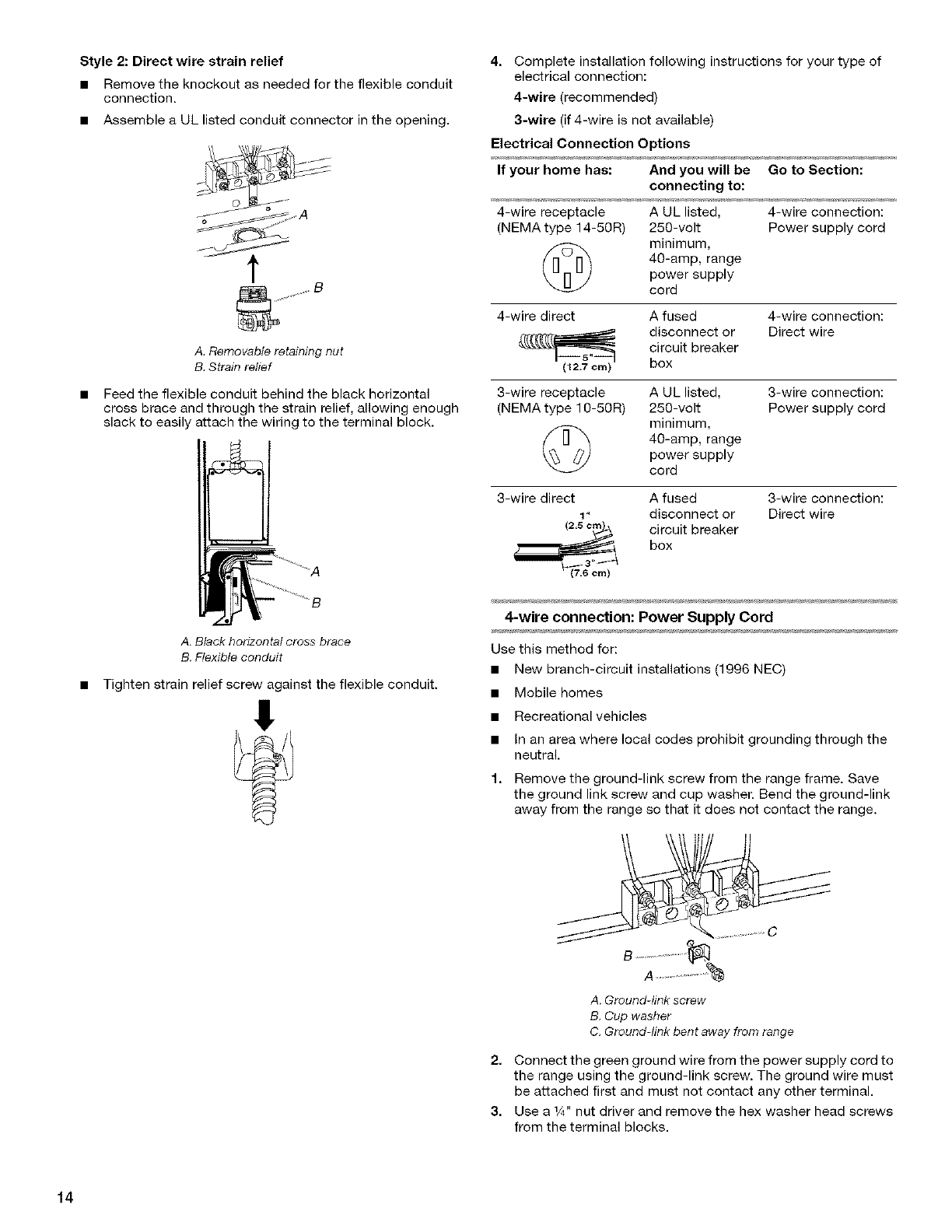

Electrical Connection - U.S.A. Only ........................................... 13

Make Gas Connection ............................................................... 16

Electronic Ignition System ......................................................... 17

Replace Oven Racks and Warming Drawer .............................. 18

Complete Installation ................................................................. 18

GAS CONVERSIONS .................................................................... 19

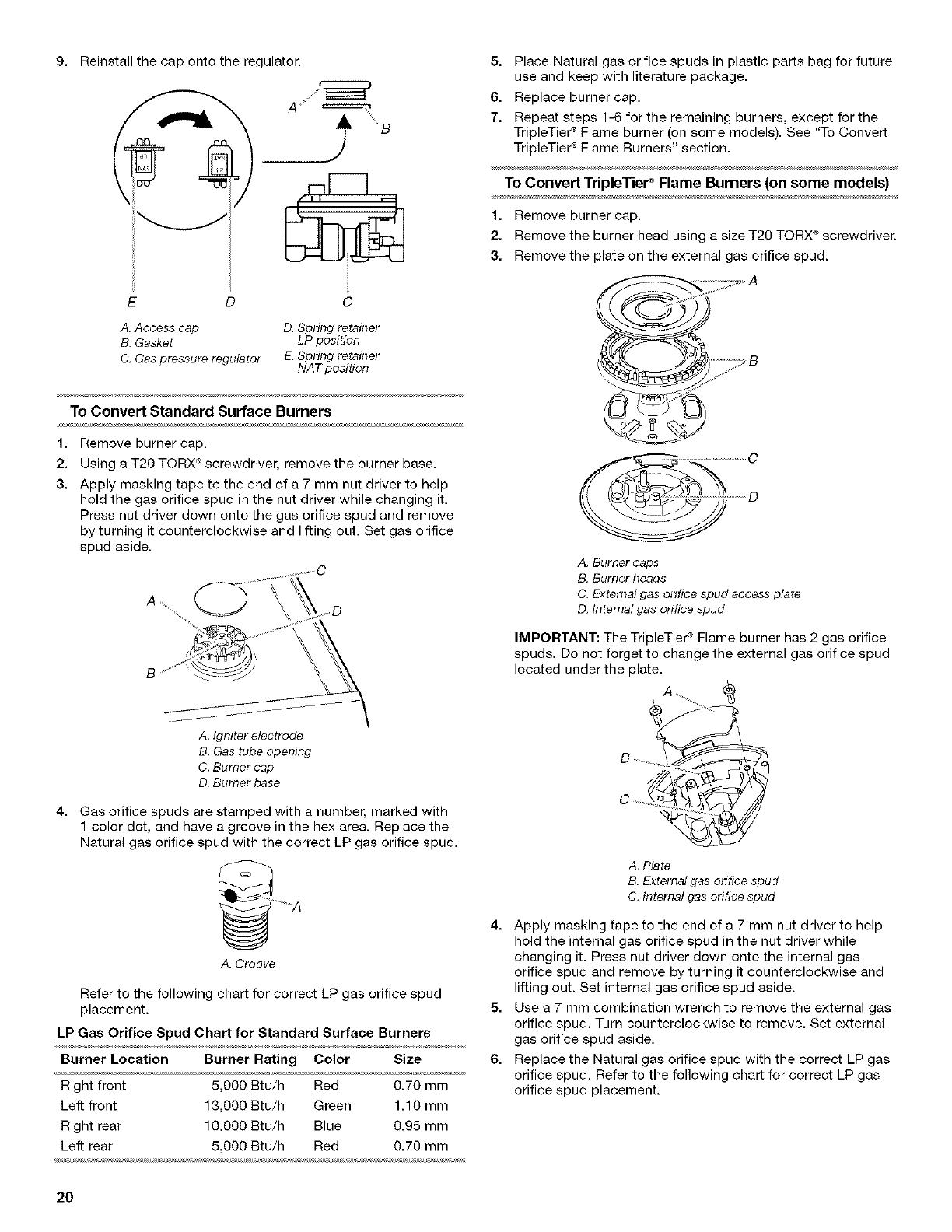

LP Gas Conversion .................................................................... 19

Natural Gas Conversion ............................................................. 21

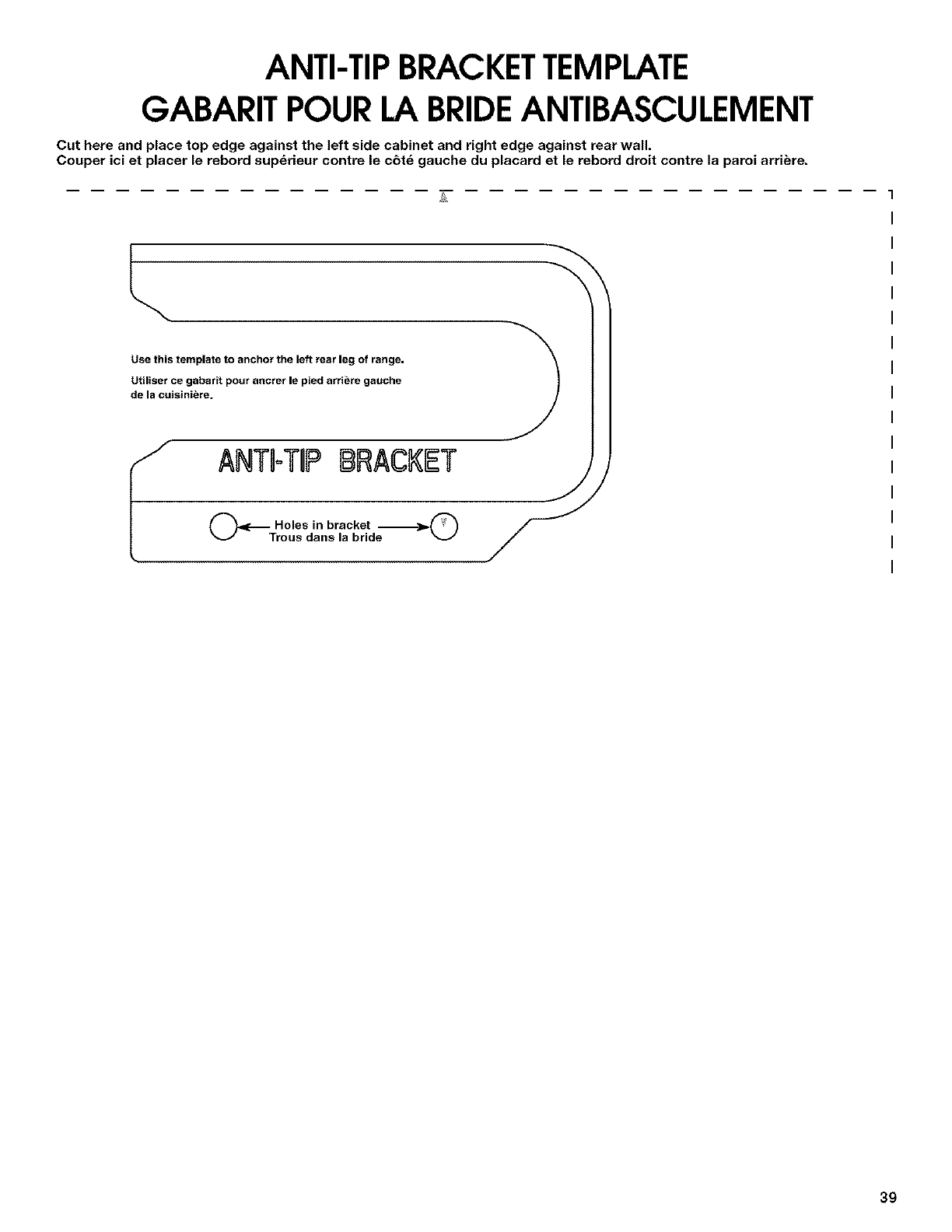

ANTI-TIP BRACKET TEMPLATE ................................................ 39

SI_CURITI_ DE LA CUISINIERE ................................................... 23

EXIGENCES D'INSTALLATION ................................................... 24

Outillage et pi_ces ...................................................................... 24

Exigences d'emplacement ......................................................... 24

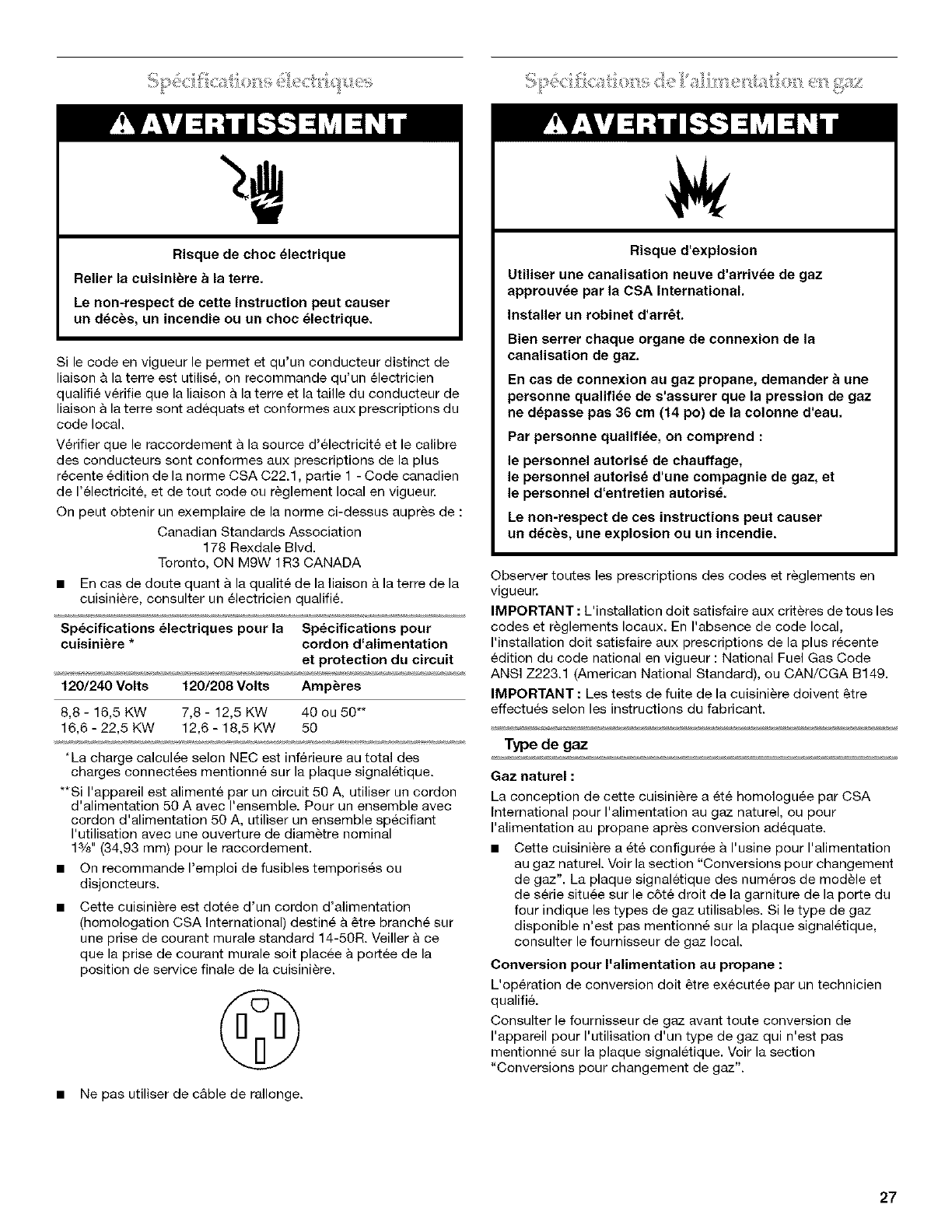

Sp6cifications electriques .......................................................... 27

Specifications de I'alimentation en gaz ..................................... 27

Pr6paratioe du plan de travail .................................................... 28

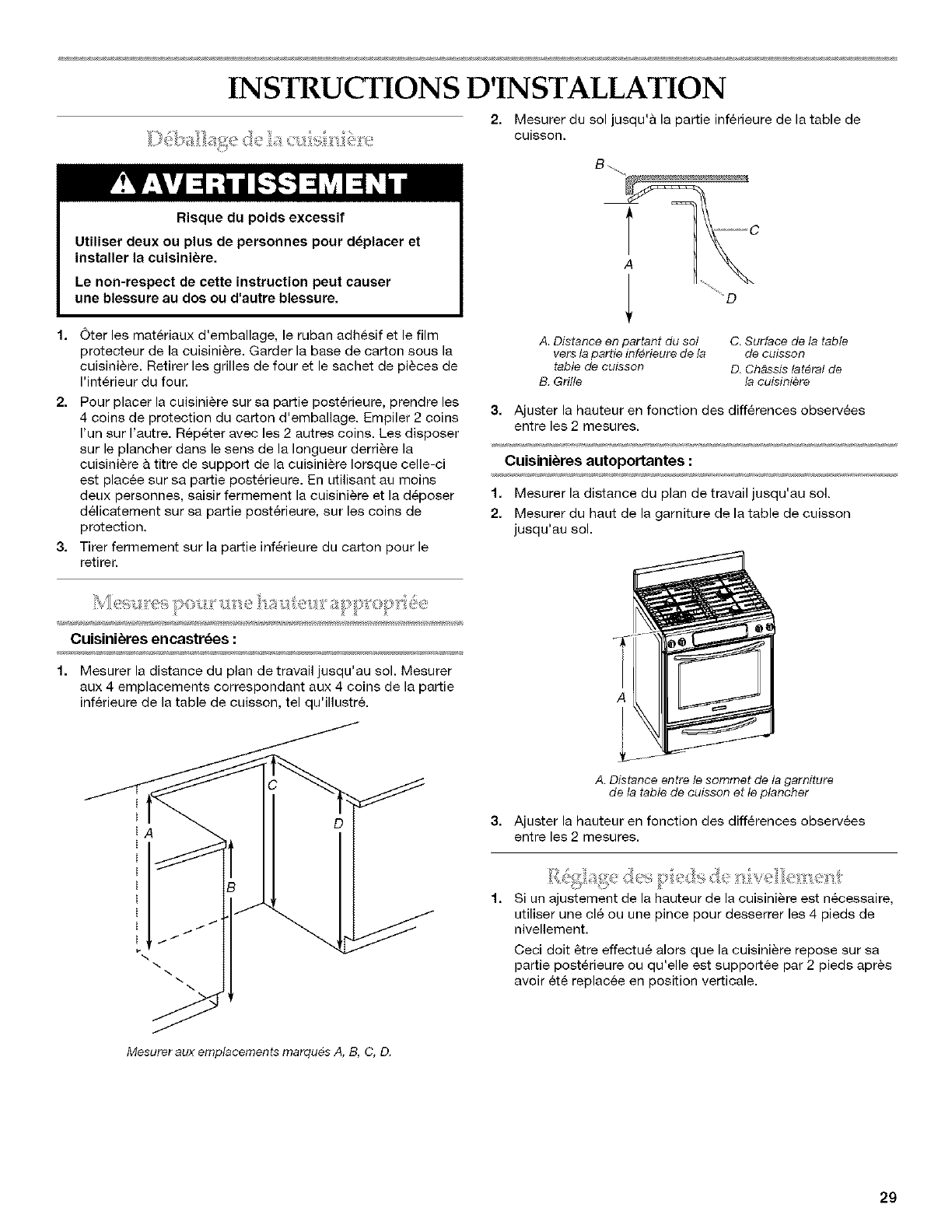

INSTRUCTIONS D'INSTALLATION ............................................. 29

D6ballage de la cuisiniere .......................................................... 29

Mesures pour une hauteur appropri6e ...................................... 29

Reglage des pieds de nivellement ............................................. 29

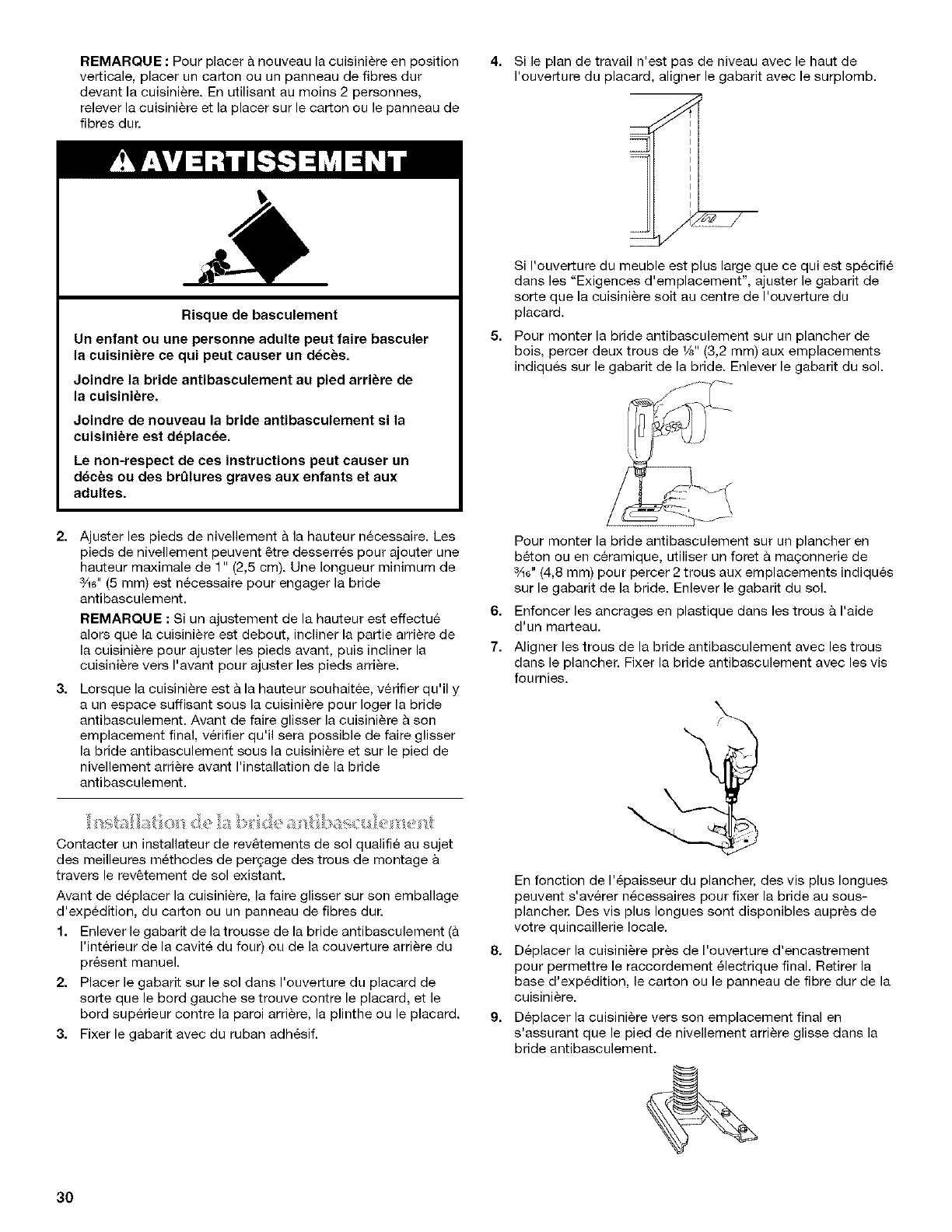

Installation de la bride antibasculement .................................... 30

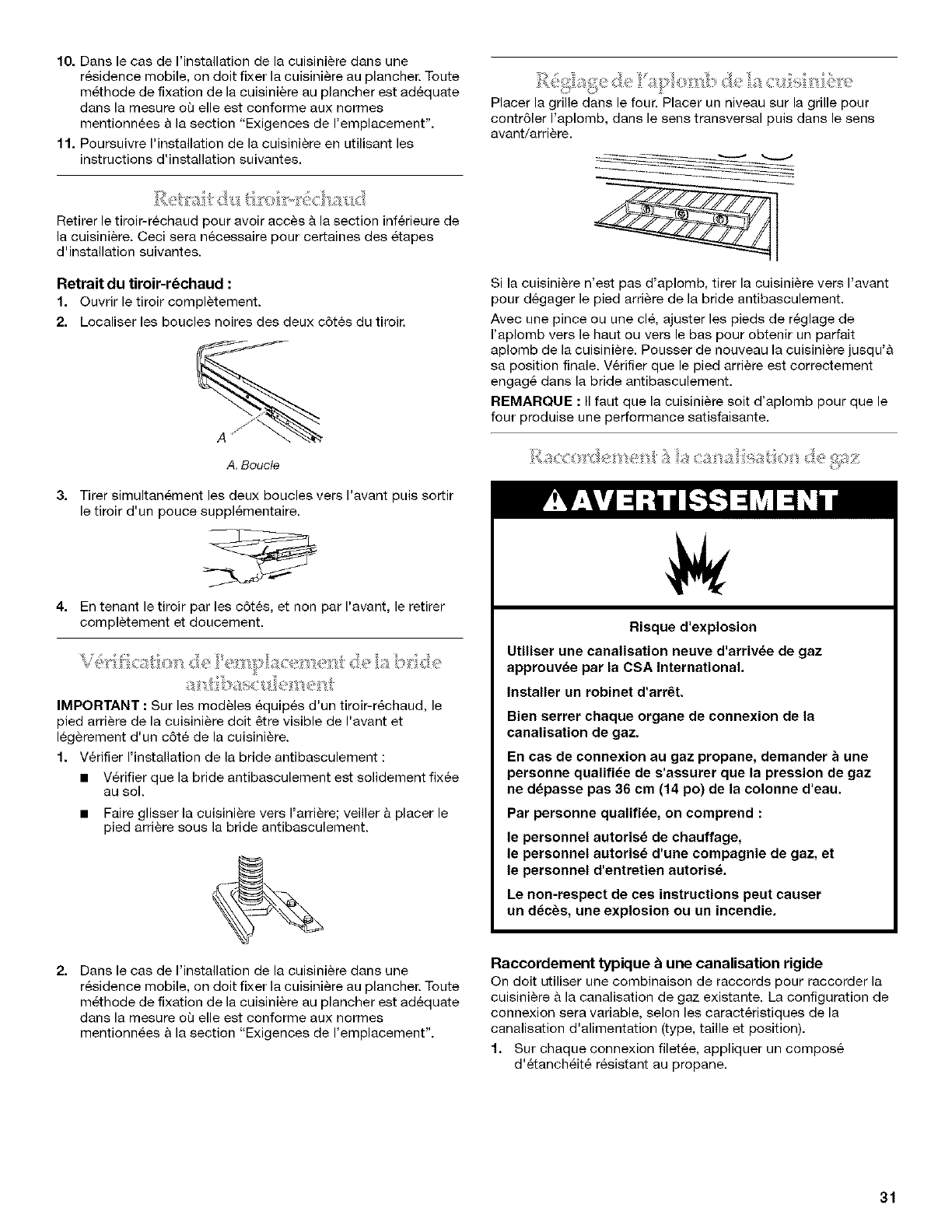

Retrait du tiroir-rechaud ............................................................. 31

Verification de I'emplacement de la bride antibasculement......31

R_glage de I'aplomb de la cuisini@e ......................................... 31

Raccordement & la canalisation de gaz ..................................... 31

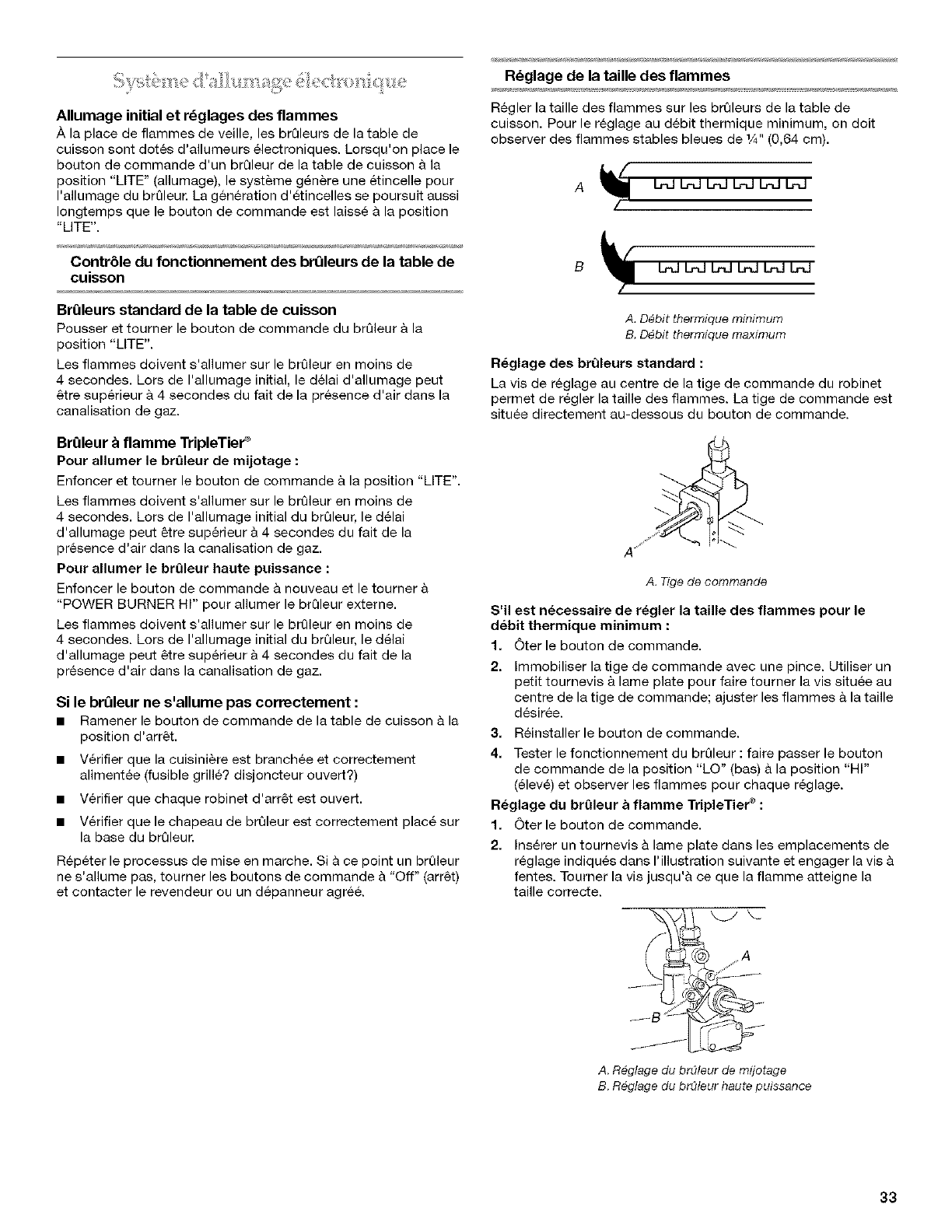

Syst_me d'allumage 61ectronique .............................................. 33

Reinstallation des grilles du four et du tiroir-r6chaud ................ 34

Achever I'installation .................................................................. 34

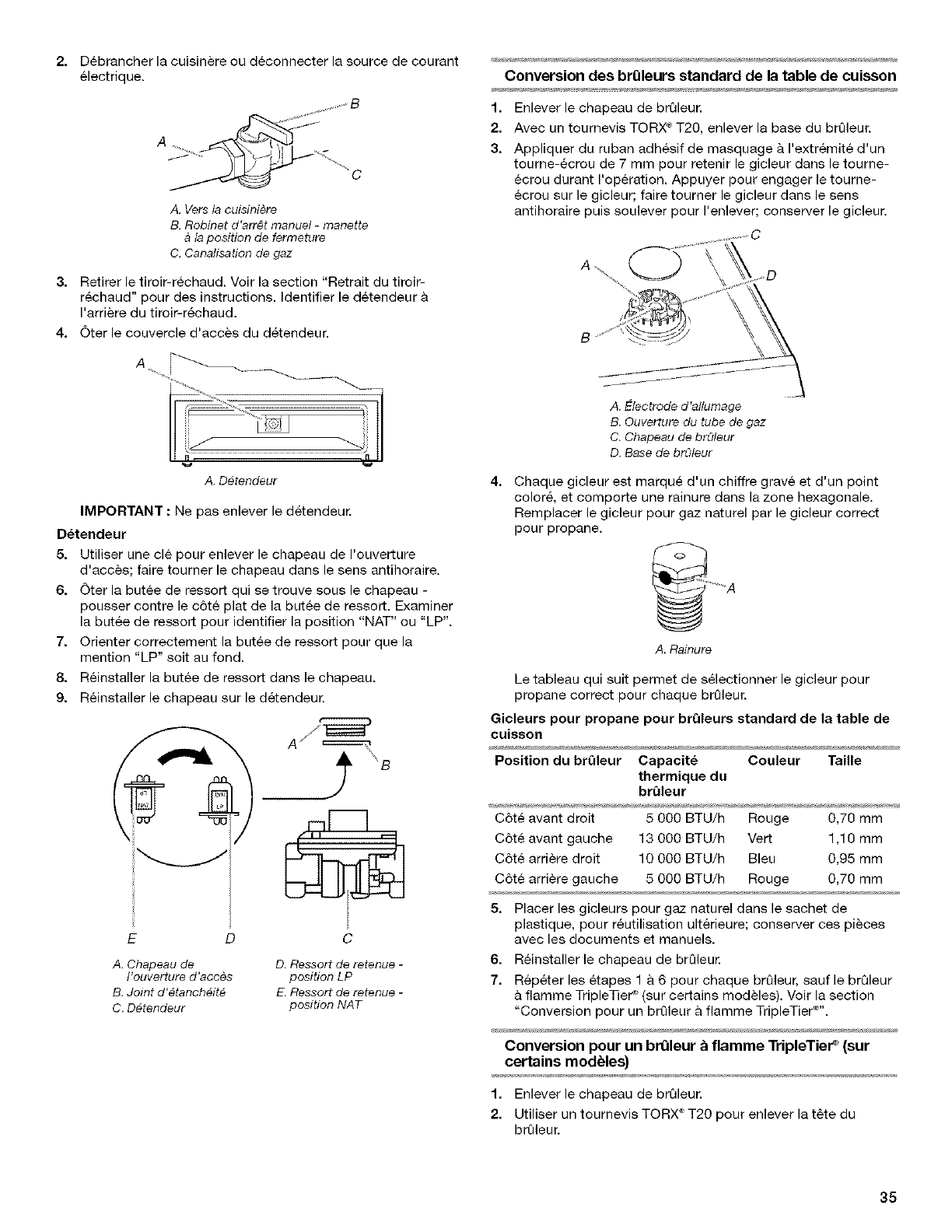

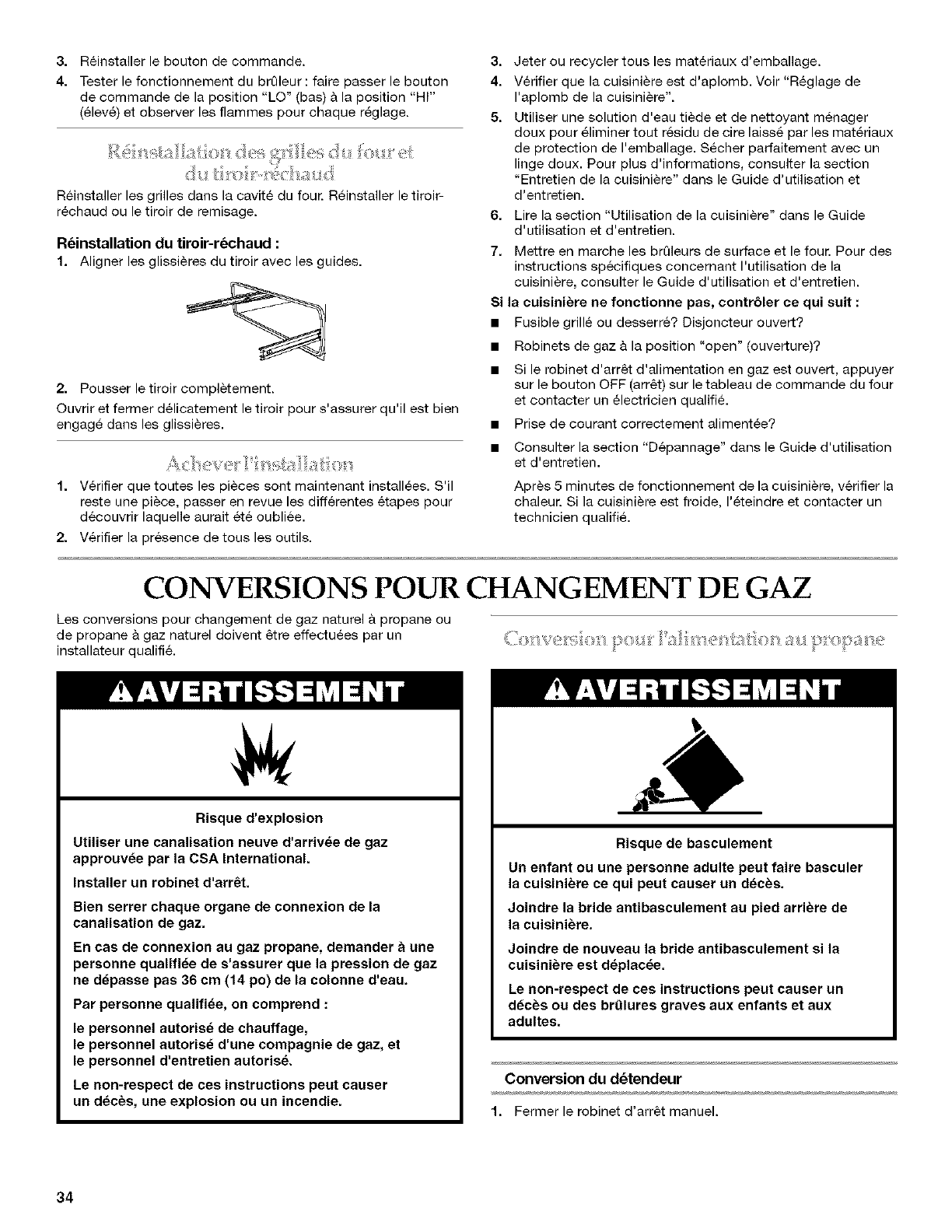

CONVERSIONS POUR CHANGEMENT DE GAZ ....................... 34

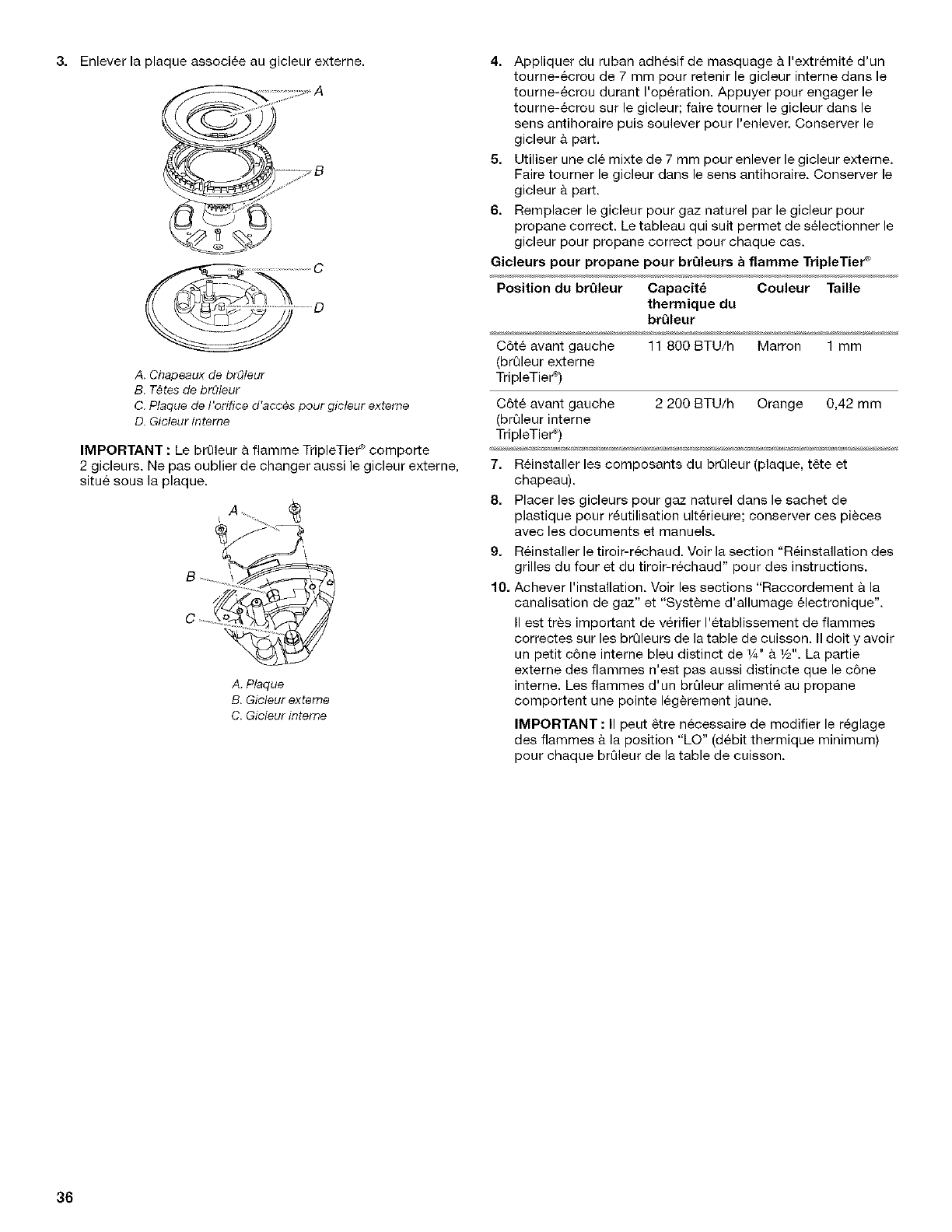

Conversion pour I'alimentation au propane ............................... 34

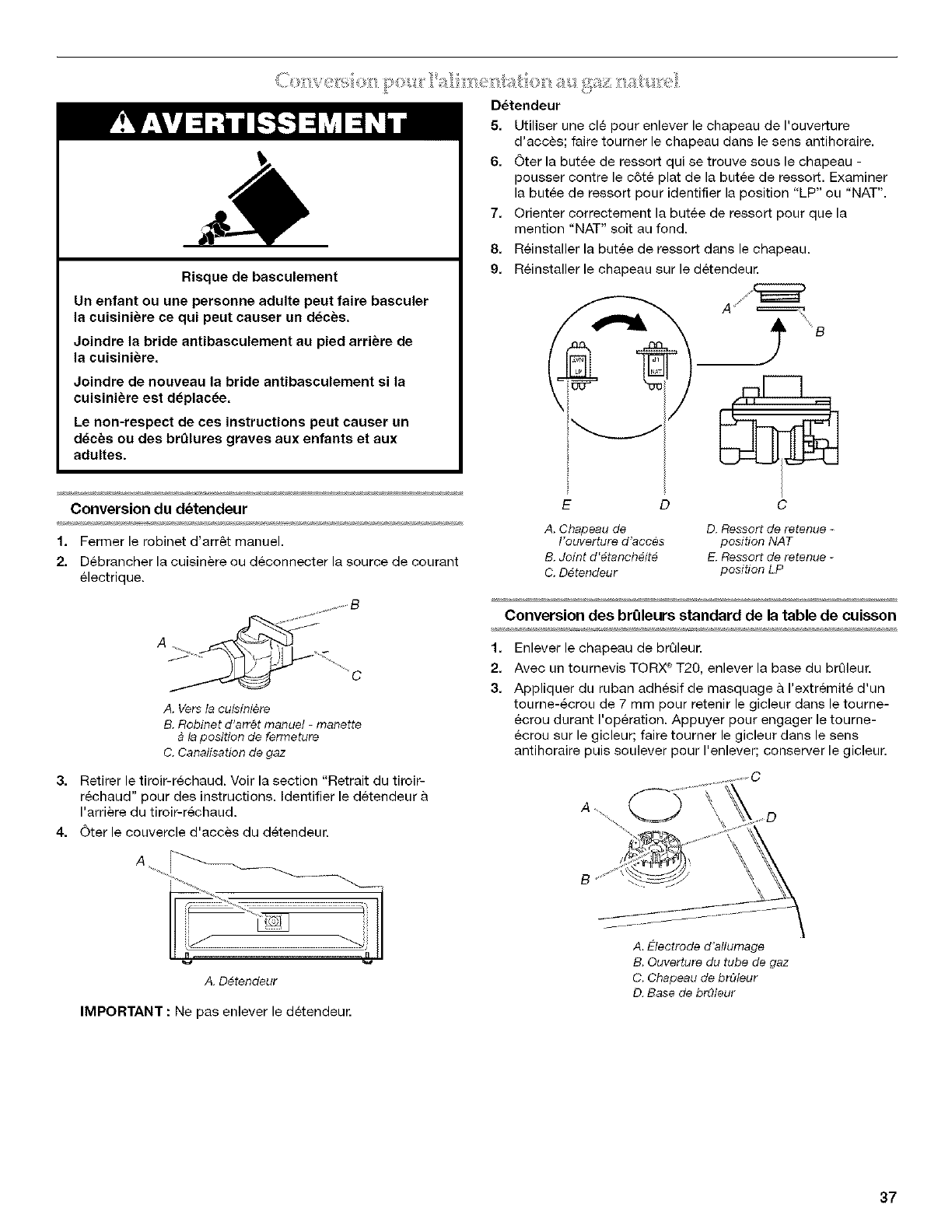

Conversion pour I'alimentation au gaz naturel .......................... 37

GABARIT POUR LA BRIDE ANTIBASCULEMENT .................... 39

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately/

follow instructions,

You can be killed or seriously injured if you don't follow

instructions,

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

2

I

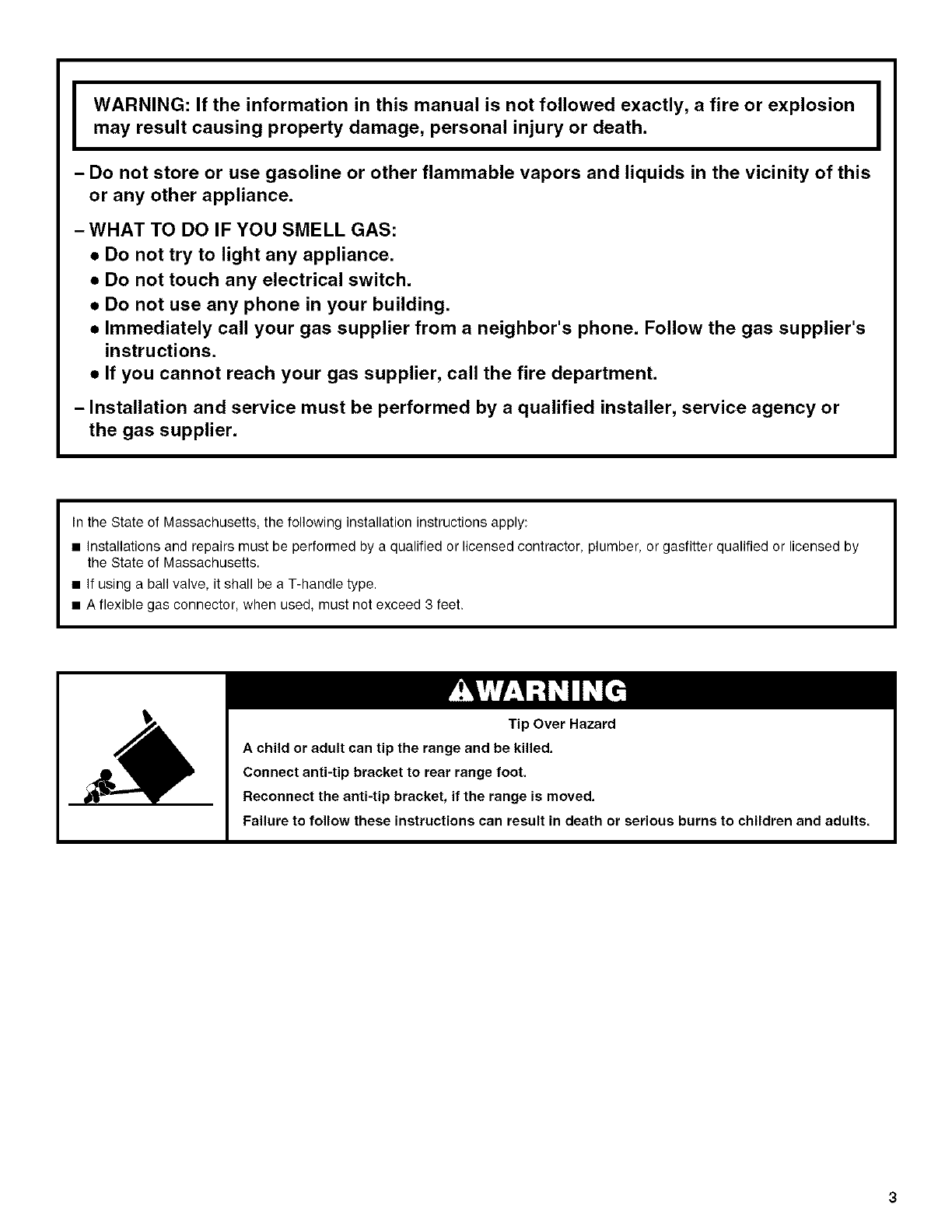

WARNING: If the information in this manual is not followed exactly, a fire or explosion I

may result causing property damage, personal injury or death. I

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

•Do not touch any electrical switch.

•Do not use any phone in your building.

•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

In the State of Massachusetts, the following installation instructions apply:

•Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

• If using a ball valve, it shall be a T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti-tip bracket to rear range foot.

Reconnect the anti-tip bracket, if the range is moved.

Failure to follow these instructions can result in death or serious burns to children and adults.

INSTALLATION REQUIREMENTS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

• Tape measure • Masking tape

• Flat-bladescrewdriver • Pipe-joint compound

• Phillips screwdriver resistant to LP gas

• Level • 3/_e"(4.8 mm) carbide-tipped

masonry drill bit (for

• Hand or electric drill concrete/ceramic floors)

• Hammer • Noncorrosive leak-detection

solution

• Wrench or pliers For LP/Natural Gas

• Pipe wrench Conversions

•W_6"combination wrench • 1/2"combination wrench

• 3/8"nut driver • 7 mm combination wrench

•W' nut driver • 7 mm nut driver

• 1/8"(3.2 mm) drill bit (for • Size T20 TORX '_tscrewdriver

wood floors)

• Marker or pencil

Parts supplied

Check that all parts are included.

\

A

/

Rear Filler Strip (optional)

The filler strip may be used to fill a gap between the rear of the

slide-in range and the wall in a freestanding range cutout.

B

A. Filler strip

B. Countet_op

C. Countertop cutout

To order, see the "Assistance or Service" section of the Use and

Care Guide. Order Part Number W10113902A (black),

W10113903A (white) or W10113904A (biscuit).

C

A. Anti-tip bracket

B. Plastic anchors (2)

C. #10 x V2"mounting screws (2)

• Anti-tip bracket must be securely mounted to subfloon

Thickness of flooring may require longer mounting screws to

anchor bracket to subfloor. Longer mounting screws are

available from your local hardware store.

Parts needed

Check local codes and consult gas supplier. Check existing gas

supply and electrical supply. See "Electrical Requirements" and

"Gas Supply Requirements" sections.

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

• It is the installer's responsibility to comply with installation

clearances specified on the model/serial rating plate. The

model/serial rating plate is located inside the oven door on

the right-hand side oven door trim.

• The range should be located for convenient use in the

kitchen.

Recessed installations must provide complete enclosure of

the sides and rear of the range.

To eliminate the risk of burns or fire by reaching over heated

surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood

or microwave hood combination that projects horizontally a

minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

All openings in the wall or floor where range is to be installed

must be sealed.

• Do not seal the range to the side cabinets.

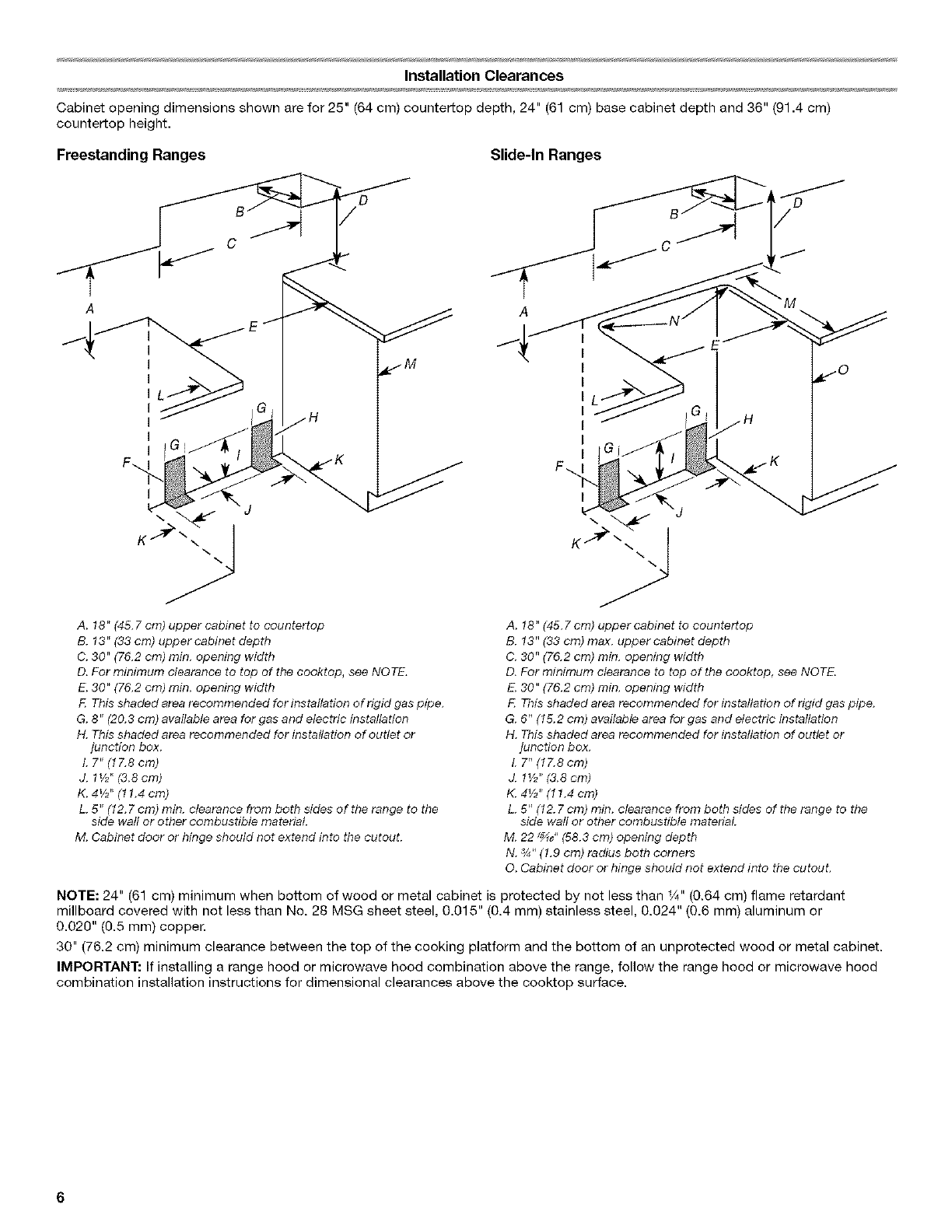

• Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

1-_)TORX is a registered trademark of Textron innovations Inc.

4

• The floor anti-tip bracket must be installed. To install the anti-

tip bracket shipped with the range, see "Install Anti-Tip

Bracket" section.

• Grounded electrical supply is required. See "Electrical

Requirements" section.

• Proper gas supply connection must be available. See "Gas

Supply Requirements" section.

• Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

• Use an insulated pad or lf_,,(0.64 cm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of lg4°F (90°C).

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home

Installations, ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-A240-1atest edition, or with local

codes.

Mobile home installations require:

• When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing

the range is adequate as long as it conforms to the standards

listed above.

• Four-wire power supply cord or cable must be used in a

mobile home installation. The appliance wiring will need to be

revised. See "Electrical Connection" section.

Product Dimensions

Freestanding Range Slide-in Range

C

A. 5s/4" (14.6 cm)

B. 30" (76.2 cm)

C. 41sA"(106 cm) overall height

with leveling legs screwed all

the way in.

D. 36" (91.4 cm) cooktop trim

height with leveling legs

screwed aft the way in*

E. Model/serial number plate

(located on the right-hand

side oven door trim)

tE 27_" (69.2 cm) max. from

handle to standoff at back

of range *_

*Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

**When installed in a 24" (61 cm) base cabinet with 25" (63.5 cm)

countertop; front of oven door protrudes 1" (2.5 cm) beyond

24" (61 cm) base cabinet.

A. 309/1_"(77.6 cm)

B. 35%" (90.5 cm) height to

underside of cooktop edge

with leveling legs screwed

aft the way in*

C. Model/serial number plate

(located on the right-hand

side even door trim)

D 30" (76.2 cm)

E. 27V4" (69.2 cm) from

handle to standoff at

back of range ....

F. 23" (58.4 cm) countertop

notch to rear of cooktop

*Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

**When installed in a 24" (61 cm) base cabinet with 25" (63.5 cm)

countertop; front of oven door protrudes 13/4"(4.4 cm) beyond

24" (61 cm) base cabinet.

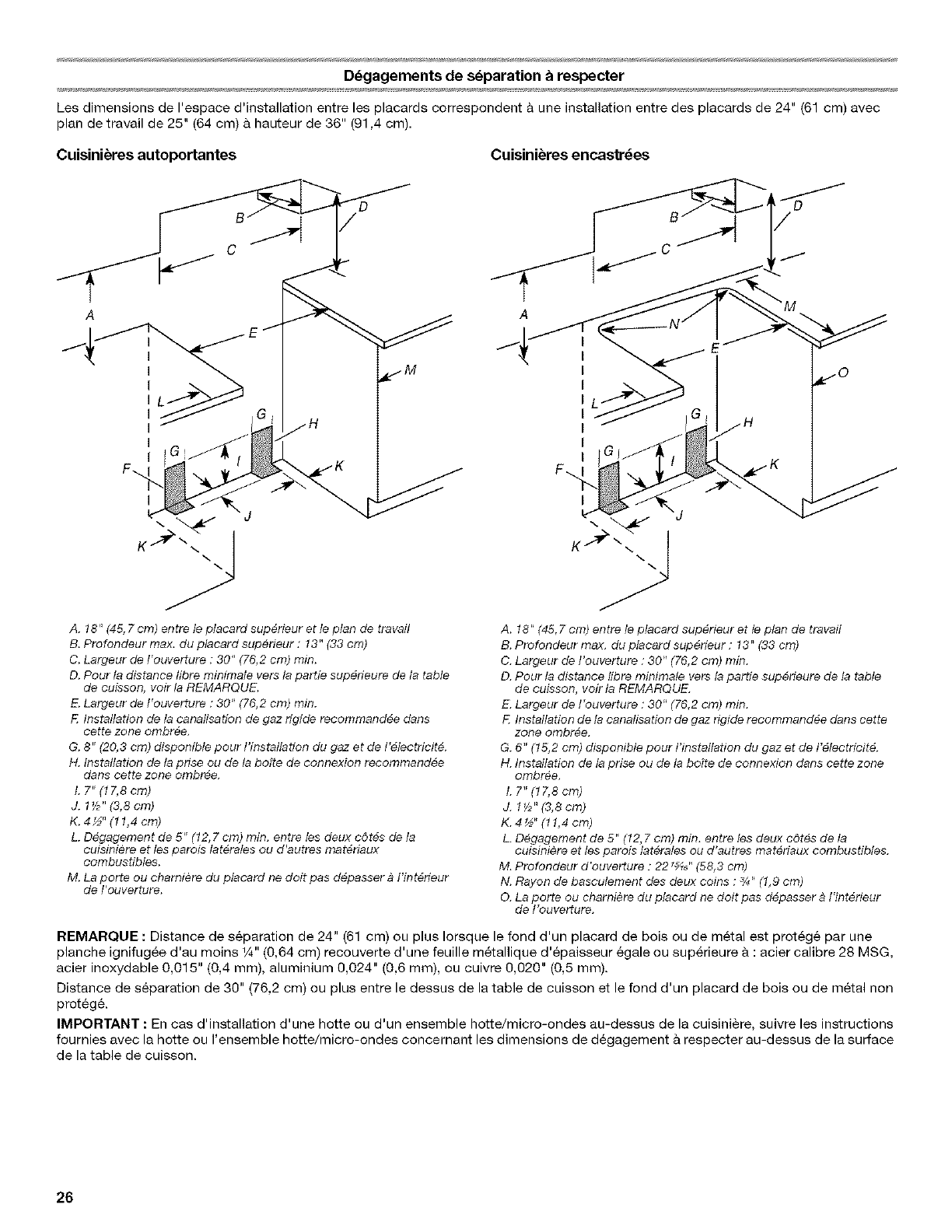

Installation Clearances

Cabinet opening dimensions shown are for 25" (64 cm) countertop depth, 24" (61 cm) base cabinet depth and 36" (91.4 cm)

eountertop height.

Freestanding Ranges Slide-In Ranges

A

G

A. 18" (45. 7 cm) upper cabinet to countertop

B. 13" (33 cm) upper cabinet depth

C. 30" (76.2 cm) rain. opening width

D. For minimum clearance to top of tire cooktop, see NOTE.

E. 30" (76.2 cm) rain. opening width

tE This shaded area recommended for installation of rigid gas pipe.

G. 8" (20.3 cm) available area for gas and electric installation

H. This shaded area recommended for installation of outlet or

junction box.

L7" (17.3 cm)

J. IV2" (3.8cm)

K. 4V2" (I 1.4 cm)

L. 5" (12.7 cm) rain. clearance from both sides of the range to the

side waft or other combustible material.

M. Cabinet door or hinge should not extend into the cutout.

4

A. 18" (45.7 cm) upper cabinet to countertop

B. 13" (33 cm) max. upper cabinet depth

C. 30" (76.2 cm) rain. opening width

D. For minimum clearance to top of the cooktop, see NOTE.

E. 30" (76.2 cm) rain. opening width

FThis shaded area recommended for installation of rigid gas pipe.

G. 6" (15.2 cm) available area for gas and electric installation

H. This shaded area recommended for installation of outlet or

junction box.

LZ"(17.8cm)

J. 1_/2"(3.3 cm)

K. 4W' (11.4 cm)

L. 5" (12. 7cm) min. clearance from both sides of the range to the

side wall or other combustible material

M. 22 _8" (58.3 cm) opening depth

N. 3/4"(1.9 cm) radius both comers

O. Cabinet door or hinge should not extend into the cutouL

NOTE: 24" (61 cm) minimum when bottom of wood or metal cabinet is protected by not less than 1¼,,(0.64 cm) flame retardant

millboard covered with net less than No. 28 MSG sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an unprotected wood or metal cabinet.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood

combination installation instructions for dimensional clearances above the cooktop surface.

6

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge is in accordance

with local codes.

Do not use an extension cord.

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/

NFPA 70-latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

WARNING: Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check with a

qualified electrician or service technician if you are in doubt as to

whether the appliance is properly grounded. Do not modify the

power supply cord plug. if it will not fit the outlet, have a proper

outlet installed by a qualified electrician.

Electrical Connection

To properly install your range, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

• Range must be connected to the proper electrical voltage

and frequency as specified on the model/serial number rating

plate. The model/serial number rating plate is located on the

oven frame behind the storage drawer panel. Refer to the

figures in the "Product Dimensions" section of the "Location

Requirements" section.

• This range is manufactured with the neutral terminal

connected to the cabinet. Use a 3-wire UL listed, 40- or

50-amp power supply cord (pigtail) (see Range Rating chart

below). If local codes do not permit ground through the

neutral, use a 4-wire supply cord rated at 250 volts, 40 or

50 amps and investigated for use with ranges.

Range Rating* Specified Rating of

Power Supply Cord Kit

and Circuit Protection

120/240 Volts 120/208 Volts Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 or 50**

16.6 - 22.5 KW 12.6 - 18.5 KW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

**If connecting to a 50-amp circuit, use a 50-amp rated cord with

kit. For 50-amp rated cord kits, use kits that specify use with a

nominal 13/8'' (34.93 mm) diameter connection opening.

• A time-delay fuse or circuit breaker is recommended.

• The range can be connected directly to the fused disconnect

(or circuit breaker box) through flexible or nonmetallic

sheathed, copper or aluminum cable. See "Electrical

Connection."

• Allow 2 to 3 ft (61.0 cm to 91.4 cm) of slack in the line so that

the range can be moved if servicing is ever necessary.

• A UL listed conduit connector must be provided at each end

of the power supply cable (at the range and at the junction

box).

• Wire sizes and connections must conform with the rating of

the range (40 amps).

• The wiring diagram is located on the underside of the storage

drawer or below the warming drawer in a clear plastic bag.

If connecting to a 4-wire system:

This range is manufactured with the ground connected to the

cabinet. The ground must be revised so the green ground wire of

the 4-wire power supply cord is connected to the cabinet. See

"Electrical Connection."

Grounding through the neutral conductor is prohibited for new

branch-circuit installations (1996 NEC); mobile homes; and

recreational vehicles, or an area where local codes prohibit

grounding through the neutral conductor.

When a 4-wire receptacle of NEMA Type 14-50R is used, a

matching UL listed, 4-wire, 250-volt, 40-amp, range power

supply cord (pigtail) must be used. This cord contains 4 copper

conductors with ring terminals or open-end spade terminals with

upturned ends, terminating in a NEMA Type 14-50R plug on the

supply end.

The fourth (grounding) conductor must be identified by a green or

green/yellow cover and the neutral conductor by a white cover.

Cord should be Type SRD or SRDT with a UL listed strain relief

and be at least 4 ft (1.22 m) long.

4-wire receptacle (14-50R)

The minimum conductor sized for the copper 4-wire power

cord are:

4O-amp circuit

2 No.-8 conductors

1 No.-10 white neutral

1 No.-8 green grounding

If connecting to a3-wire system:

Local codes may pen'nit the use of a UL listed, 3-wire,

250 volt, 40-amp range power supply cord (pigtail). This cord

contains 3 copper conductors with ring terminals or open-end

spade terminals with upturned ends, terminating in a NEMA Type

10-50P plug on the supply end. Connectors on the appliance end

must be provided at the point the power supply cord enters the

appliance. This uses a 3-wire receptacle of NEMA Type 10-50R.

3=wire receptacle (I0-50R)

Electrical Shock Hazard

Electrically ground range.

Failure to do so can result in death, fire, or

electrical shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge are in accordance

with local codes.

Be sure that the electrical connection and wire size are adequate

and in conformance with CSA Standard O22.1, Canadian

Electrical Code, Part 1 - latest edition, and all local codes and

ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON Mgw 1R3 CANADA.

• Check with a qualified electrical installer if you are not sure

the range is properly grounded.

Range Rating* Specified Rating of

Power Supply Cord Kit

and Circuit Protection

120/240 Volts 120/208 Volts Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 or 59**

16.6 - 22.5 KW 12.6 - 18.5 KW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

**If connecting to a 50-amp circuit, use a 50-amp rated cord with

kit. For 50-amp rated cord kits, use kits that specify use with a

nominal 13/8'' (34.93 mm) diameter connection opening.

• A time-delay fuse or circuit breaker is recommended.

• This range is equipped with a OSA international Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range's final location. @

• Do not use an extension cord.

Explosion Hazard

Use anew CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1 - latest edition or CAN/CGA B149 - latest

edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturers instructions.

Type of Gas

Natural gas:

This range is design-certified by CSA international for use with

Natural gas or, after proper conversion, for use with LP gas.

• This range is factory set for use with Natural gas. See "Gas

Conversions" section. The model/serial rating plate located

on the right side oven door trim has information on the types

of gas that can be used. if the types of gas listed do not

include the type of gas available, check with the local gas

supplier.

LP gas conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier. See "Gas

Conversions" section.

Gas Supply Line

• Provide a gas supply line of %" (1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may result

in insufficient gas supply. Pipe-joint compounds that resist

the action of LP gas must be used. Do not use TEFLON ®t

tape. With LP gas, piping or tubing size can be _/Z'(1.3 cm)

minimum. Usually, LP gas suppliers determine the size and

materials used in the system.

8

Flexible metal appliance connector:

If local codes permit, a new CSA design-certified,

4 - 5 ff (122 - 152.4 cm) long, 1/2"(1.3 cm) or

%" (1.9 cm) I.D., flexible metal appliance connector may

be used for connecting range to the gas supply line.

• A 1/_z,,(1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the appliance

pressure regulator.

• Do not kink or damage the flexible metal tubing when

moving the range.

Rigid pipe connection:

The rigid pipe connection requires a combination of pipe

fittings to obtain an in-line connection to the range. The rigid

pipe must be level with the range connection. All strains must

be removed from the supply and fuel lines so range will be

level and in line.

Burner Input Requirements

Input ratings shown on the model/serial rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a

rate of 4% for each 1,060 ff (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Line pressure testing above 1/2psi gauge (14" WCP)

The appliance and its individual shutoff valve must be

disconnected from the gas supply piping system during any

pressure testing of that system at test pressures in excess of

1/2psi (3.5 kPa).

Line pressure testing at 1/2psi gauge (14" WOP) or lower

The appliance must be isolated from the gas supply piping

system by closing its individual manual shutoff valve during any

pressure testing of the gas supply piping system at test

pressures equal to or less than 1t2psi (3.5 kPa).

Must include a shutoff valve:

The supply line must be equipped with a manual shutoff

valve. This valve should be located in the same room but

external to the range. It should be in a location that allows

ease of opening and closing. Do not block access to shutoff

valve. The valve is for turning on or shutting off gas to the

range.

B

A. Gassupply line

B. Shutoff valve "open" position

C. Torange

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be

used. The inlet pressure to the regulator should be as follows for

proper operation:

Natural gas:

Minimum pressure: 5" WCP

Maximum pressure: 14" WCP

LP gas:

Minimurn pressure: 11" WCP

Maximum pressure: 14" WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

The cooktop sides of the slide-in range fit over the cutout edge of

your countertop.

If you have a square finish (flat) countertop and the opening width

is 30" (76.2 cm), no countertop preparation is required.

Formed front-edged countertops must have molded edge

shaved flat %" (1.0 cm) from each front corner of opening.

Tile countertops may need trim cut back 3/8"(1.0 cm) from each

front corner and/or rounded edge flattened.

30,,

(76.2 cm)

If countertop opening width is greater than 30" (76.2 cm), adjust

the 3/8"(1.0 cm) dimension.

Countertop must be level. Place level on countertop, first side to

side, then front to back. If countertop is not level, range will not

be level. Range must be level for satisfactory baking conditions.

_®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

INSTALLATION INSTRUCTIONS

2. Measure from the floor to the underside of the range cooktop.

&7

1. Remove shipping materials, tape and protective film from the

range. Keep cardboard bottom under range. Remove oven

racks and parts package from inside oven.

2. To place range on its back, take 4 cardboard corners from the

carton. Stack one cardboard corner on top of another.

Repeat with the other 2 corners. Place them lengthwise on

the floor behind the range to support the range when it is laid

on its back. Using 2 or more people, firmly grasp the range

and gently lay it on its back on the cardboard corners.

3. Pull cardboard bottom firmly to remove.

Slide-In Ranges:

1. Measure the distance of the countertop to the floor. Measure

at all 4 locations corresponding to the 4 corners of the

underside of the range cooktop, as shown.

A. Distance from the floor to C. Cooktop surface

underside of range cooktop D. Range side frame

B. Grate

3. Your leveling height will be the difference between the

2 measurements you have just taken.

Freestanding Ranges:

1. Measure the distance of the countertop to the floor.

2. Measure from the top of the range cooktop trim to the floor.

A

A. Distance from the top of the range

cooktop trim to the floor

3. Your leveling height will be the difference between the

2 measurements you have just taken.

Measure at locations marked A, B, C, D.

10

1. If range height adjustment is necessary, use a wrench or

pliers to loosen the 4 leveling legs.

This may be done with the range on its back or with the range

supported on 2 legs after the range has been placed back to

a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto the cardboard or

hardboard.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti-tip bracket to rear range foot.

Reconnect the anti-tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

2. Adjust the leveling legs to the correct height. Leveling legs

can be loosened to add up to a maximum of 1" (2.5 cm). A

minimum of 3A6"(5 mm)is needed to engage the anti-tip

bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, then tilt forward to

adjust the rear legs.

3. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final position, check that the anti-

tip bracket will slide under the range and onto the rear

leveling leg prior to anti-tip bracket installation.

Contact a qualified floor covering installer for the best procedure

for drilling mounting holes through your type of floor covering.

Before moving range, slide range onto shipping base, cardboard

or hardboard.

1. Remove template from the anti-tip bracket kit (found inside

the oven cavity) or from the back of this manual.

2. Place template on the floor in cabinet opening so that the left

edge is against cabinet and top edge is against rear wall,

molding or cabinet.

3. Tape template into place.

4. If countertop is not flush with cabinet opening edge, align

template with overhang.

If cabinet opening is wider than that specified in the "Location

Requirements" section, adjust template so range will be

centered in cabinet opening.

5. To mount anti-tip bracket to wood floor, drill two %" (3.2 mm)

holes at the positions marked on the bracket template.

Remove template from floor.

To mount anti-tip bracket to concrete or ceramic floor, use a

s_e" (4.8 mm) masonry drill bit to drill 2 holes at the positions

marked on the bracket template. Remove template from floor.

6. Tap plastic anchors into holes with a hammer.

7. Align anti-tip bracket holes with holes in floor. Fasten anti-tip

bracket with screws provided.

Depending on the thickness of your flooring, longer screws

may be necessary to anchor the bracket to the subfloor.

Longer screws are available from your local hardware store.

8. Move range close enough to opening to allow for final

electrical connection. Remove shipping base, cardboard or

hardboard from under range.

9. Move range into its final location making sure rear leveling leg

slides into anti-tip bracket.

10. If installing the range in a mobile home, you must secure the

range to the floor. Any method of securing the range is

adequate as long as it conforms to the standards in the

"Location Requirements" section.

11. Continue installing your range using the following installation

instructions.

11

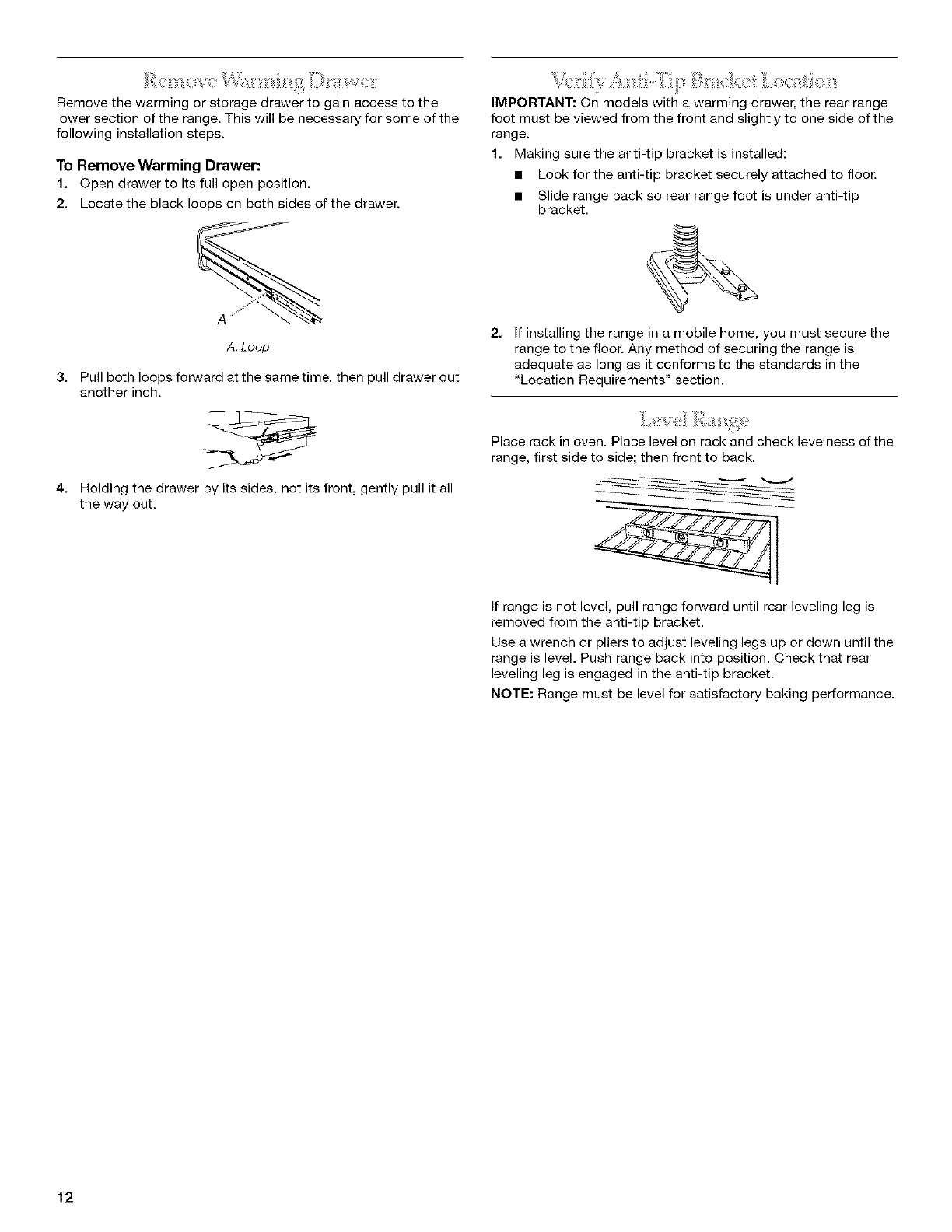

Remove the warming or storage drawer to gain access to the

lower section of the range. This will be necessary for some of the

following installation steps.

To Remove Warming Drawer:

1. Open drawer to its full open position.

2. Locate the black loops on both sides of the drawer.

%

A. Loop

3. Pull both loops forward at the same time, then pull drawer out

another inch.

4. Holding the drawer by its sides, not its front, gently pull it all

the way out.

V; " ........

IMPORTANT: On models with a warming drawer, the rear range

foot must be viewed from the front and slightly to one side of the

range.

1. Making sure the anti-tip bracket is installed:

• Look for the anti-tip bracket securely attached to floor.

• Slide range back so rear range foot is under anti-tip

bracket.

2. If installing the range in a mobile home, you must secure the

range to the floor. Any method of securing the range is

adequate as long as it conforms to the standards in the

"Location Requirements" section.

Place rack in oven. Place level on rack and check levelness of the

range, first side to side; then front to back.

If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

Use a wrench or pliers to adjust leveling legs up or down until the

range is level. Push range back into position. Check that rear

leveling leg is engaged in the anti-tip bracket.

NOTE: Range must be level for satisfactory baking performance.

12

¢

Power Supply Cord Direct Wire

Electrical Shock Hazard

Disconnect power before servicing.

Use a new 40 amp power supply cord.

Plug into a grounded outlet.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper or 6 gauge aluminum wire.

Electrically ground range.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1.

2.

Disconnect power.

Remove the terminal block cover screws located on the back

of the range. Pull cover down and toward you to remove

coveE

A. Hold-down screws

B. Terminal block cover

• Feed the power supply cord behind the black horizontal

cross brace and through the strain relief, allowing enough

slack to easily attach the wiring to the terminal block.

A. Black horizontal cross brace

B. Power supply cord

• Tighten strain relief screw against the power supply cord.

3. Add strain relief.

Style 1: Power supply cord strain relief

• Remove the knockout for the 40-amp supply cord.

• Assemble a UL listed strain relief in the opening.

A. UL listed strain relief

13

Style 2: Direct wire strain relief

• Remove the knockout as needed for the flexible conduit

connection.

• Assemble a UL listed conduit connector in the opening.

/

A. Removable retaining nut

B. Strain relief

Feed the flexible conduit behind the black horizontal

cross brace and through the strain relief, allowing enough

slack to easily attach the wiring to the terminal block.

A

A. Black horizontal cross brace

B. Flexible conduit

• Tighten strain relief screw against the flexible conduit.

4. Complete installation following instructions for your type of

electrical connection:

4-wire (recommended)

3-wire (if 4-wira is not available)

Electrical Connection Options

If your home has: And you will be Go to Section:

connecting to:

4-wira receptacle A UL listed, 4-wira connection:

(NEMA type 14-50R) 250-volt Power supply cord

minimum,

4g-amp, range

power supply

cord

4-wire direct A fused 4-wira connection:

disconnect or Direct wire

circuit breaker

(12.7 cm) box

3-wira receptacle

(NEMA type 10-50R)

A UL listed,

250-volt

minimum,

40-amp, range

power supply

cord

3-wira connection:

Power supply cord

3-wire direct A fused 3-wire connection:

1" disconnect or Direct wire

circuit breaker

box

4-wire connection: Power Supply Cord

Use this method for:

• New branch-circuit installations (1996 NEC)

• Mobile homes

• Recreational vehicles

• In an area where local codes prohibit grounding through the

neutral.

1. Remove the ground-link screw from the range frame. Save

the ground link screw and cup washer. Bend the ground-link

away from the range so that it does not contact the range.

A, Ground-rink screw

B, Cup washer

C,Ground-rink bent away from range

2. Connect the green ground wire from the power supply cord to

the range using the ground-link screw. The ground wire must

be attached first and must not contact any other terminal.

3. Use a 1¼.nut driver and remove the hex washer head screws

from the terminal blocks.

14

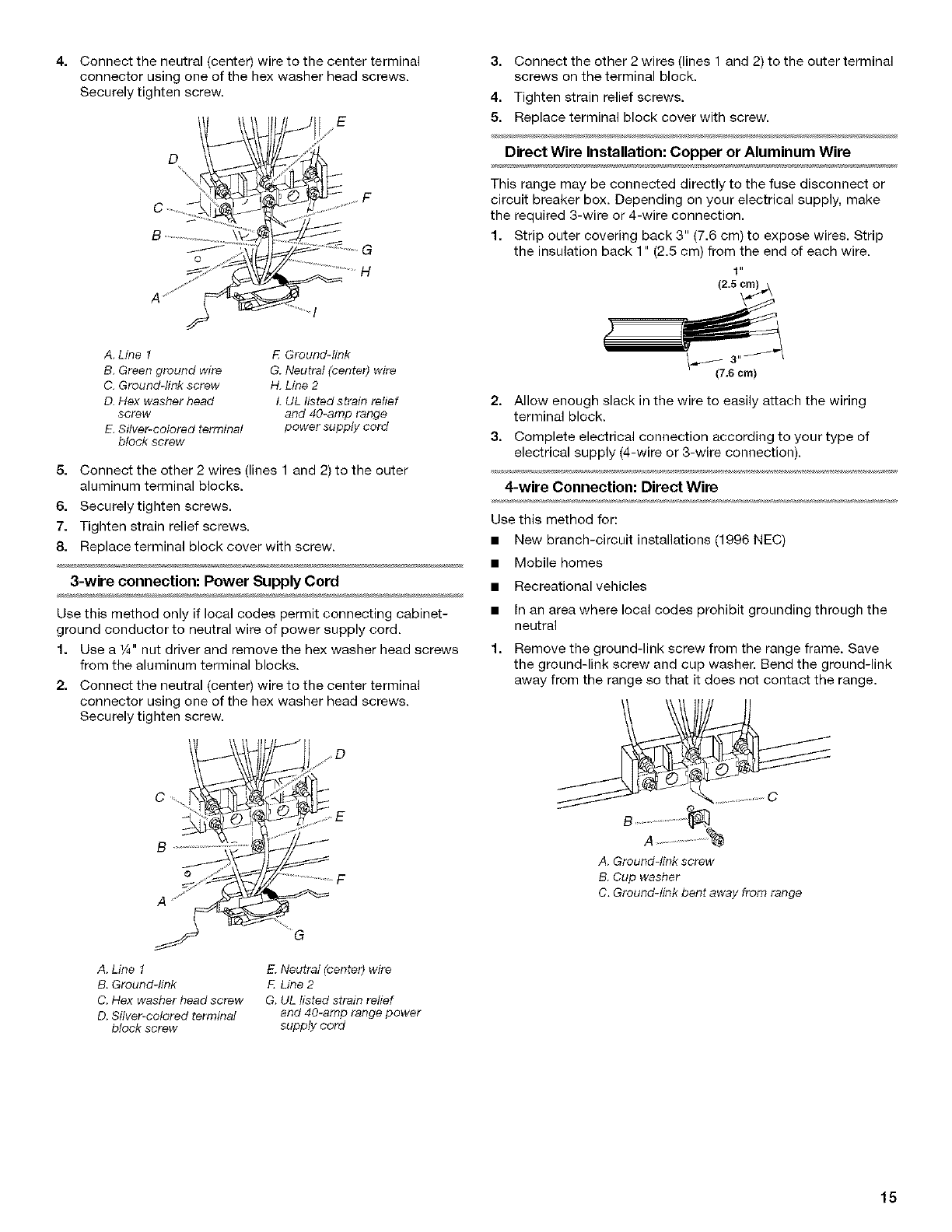

4. Connect the neutral (center) wire to the center terminal

connector using one of the hex washer head screws.

Securely tighten screw.

D

3. Connect the other 2 wires (lines 1 and 2) to the outer terminal

screws on the terminal block.

4. Tighten strain relief screws.

5. Replace terminal block cover with screw.

Direct Wire InstallaUon: Copper or Aluminum Wire

This range may be connected directly to the fuse disconnect or

circuit breaker box. Depending on your electrical supply, make

the required 3-wire or 4-wire connection.

1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip

the insulation back 1" (2.5 cm) from the end of each wire.

1"

A. Line 1

B. Green ground wire

C. Ground-link screw

D. Hex washer head

screw

E. Silver-colored terminal

block screw

E Ground-link

G. Neutral (center) wire

H. Line 2

L UL ilstedstrain relief

and 40-amp range

power supply cord

5. Connect the other 2 wires (lines 1 and 2) to the outer

aluminum terminal blocks.

6. Securely tighten screws.

7. Tighten strain relief screws.

8. Replace terminal block cover with screw.

3-wire connection: Power Supply Cord

Use this method only if local codes perrnit connecting cabinet-

ground conductor to neutral wire of power supply cord.

1. Use a 1¼.nut driver and remove the hex washer head screws

from the aluminum terminal blocks.

2. Connect the neutral (center) wire to the center terminal

connector using one of the hex washer head screws.

Securely tighten screw.

o t ttt lTi l,J

JL

_?__J_ '_=/_ ..........................F

A. Line 1

B. Ground-link

C. Hex washer head screw

D. Silver-colored terminal

block screw

ENeutral (center) wire

F, Line 2

&UL listed strain relief

and 40-amp range power

supply cord

2. Allow enough slack in the wire to easily attach the wiring

terminal block.

3. Complete electrical connection according to your type of

electrical supply (4-wire or 3-wire connection).

4-wire Connection: Direct Wire

Use this method for:

• New branch-circuit installations (1996 NEC)

• Mobile homes

•Recreational vehicles

• In an area where local codes prohibit grounding through the

neutral

1. Remove the ground-link screw from the range frame. Save

the ground-link screw and cup washer. Bend the ground-link

away from the range so that it does not contact the range.

Y

B.........................

A..............

A. Groundqink screw

B. Cup washer

C. Ground-link bent away from range

15

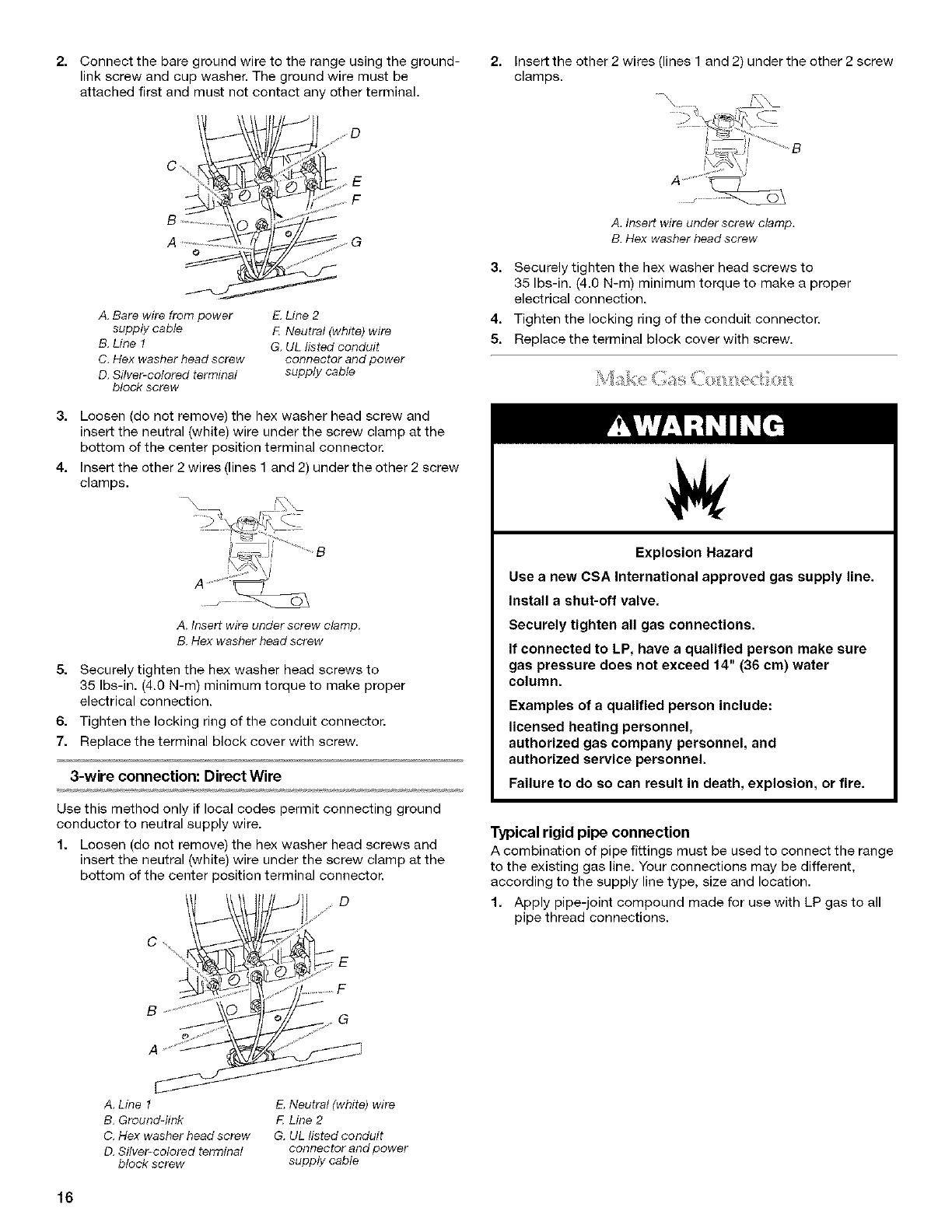

2. Connect the bare ground wire to the range using the ground- 2. Inserttheother2wires(linesland2)undertheother2screw

link screw and cup washer. The ground wire must be clamps.

attached first and must not contact any other terminal.

0

A. Bare wire from power

supply cable

B. Line 1

C. Hex washer head screw

D, Silver-colored terminal

block screw

ELine 2

F. Neutral (white) wire

G. UL listed conduit

connector and power

supply cable

3. Loosen (do not remove) the hex washer head screw and

insert the neutral (white) wire under the screw clamp at the

bottom of the center position terminal connector.

4. Insert the other 2 wires (lines 1 and 2) under the other 2 screw

clamps.

-\x __

A. Insert wire under screw clamp.

B. Hex washer head screw

5. Securely tighten the hex washer head screws to

35 Ibs-in. (4.0 N-m) minimum torque to make proper

electrical connection.

6. Tighten the locking ring of the conduit connector.

7. Replace the terminal block cover with screw.

3-wire connection: Direct Wire

Use this method only if local codes permit connecting ground

conductor to neutral supply wire.

1. Loosen (do not remove) the hex washer head screws and

insert the neutral (white) wire under the screw clamp at the

bottom of the center position terminal connector.

A. Insert wire under screw clamp.

B. Hex washer head screw

3. Securely tighten the hex washer head screws to

35 Ibs-in. (4.0 N-m) minimum torque to make a proper

electrical connection.

4. Tighten the locking ring of the conduit connector.

5. Replace the terminal block cover with screw.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Typical rigid pipe connection

A combination of pipe fittings must be used to connect the range

to the existing gas line. Your connections may be different,

according to the supply line type, size and location.

1. Apply pipe-joint compound made for use with LP gas to all

pipe thread connections.

BG

A. Line 1

B, Ground-link

C. Flex washer head screw

D. Silver-colored terminal

block screw

ENeutral (white) wire

F. Line 2

G. UL listed conduit

connector and power

supply cable

16

2. Using a pipe wrench to tighten, connect the gas supply to the

range.

° G

F(_ _ .

A, _/2"or 3/4"gas pipe

B, Manual gas shutoff valve

C. Nipple

D. Union

E. 90 °elbow

FBlack iron pipe

G, Union

N. Nipple

I. 90 ° elbow (must have

_/2"male pipe thread)

J. Gas pressure regulator

Typical flexible connection

1. Apply pipe-joint compound made for use with LP gas to the

smaller thread ends of the flexible connector adapters (see C

and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the

other adapter to the gas shutoff valve. Tighten both adapters.

3. Use a 1s/_6"combination wrench and channel lock pliers to

attach the flexible connector to the adapters. Check that

connector is not kinked.

D

H

E F /

/

A, V2"or 3/4"gas pipe

B, Manual gas shutoff valve

C. Use pipe-joint compound

D.Adapter

G

E. Flexible connector

FAdapter (must have _/2"male

pipe thread)

G. Use pipe-joint compound

H. Gas pressure regulator

Complete Connection

1. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

2. Test all connections by brushing on an approved

noncorrosive leak-detection solution. If bubbles appear, a

leak is indicated. Correct any leak found.

3. Remove cooktop burner caps and grates from parts

package. Align notches in burner caps with pins in burner

base. Burner caps should be level when properly positioned.

If burner caps are not properly positioned, surface burners

will not light.

A, Burner base

B, Burner cap

C, Burner grate

4. Place burner grates over burners and caps as shown in the

following illustration. When properly installed the grates

should not overlap the console.

Freestanding Ranges

Opening in grate for wok insert is located over left front

burner.

-- =

A, Opening in grate for wok insert

Slide-In Ranges

Large flange with rounded corner must be at the rear corner

of the cooktop.

r

A, Large flange with rounded comer

5. Plug in range or reconnect power. "Clock-Enter Time" should

appear in the display. For further information, please refer to

the user instructions located in the Use and Care Guide.

Initial lighting and gas flame adjustments

Cooktop burners use electronic igniters in place of standing

pilots. When the cooktop control knob is turned to the "LITE"

position, the system creates a spark to light the burner. This

sparking continues, as long as the control knob is turned to

"LITE."

17

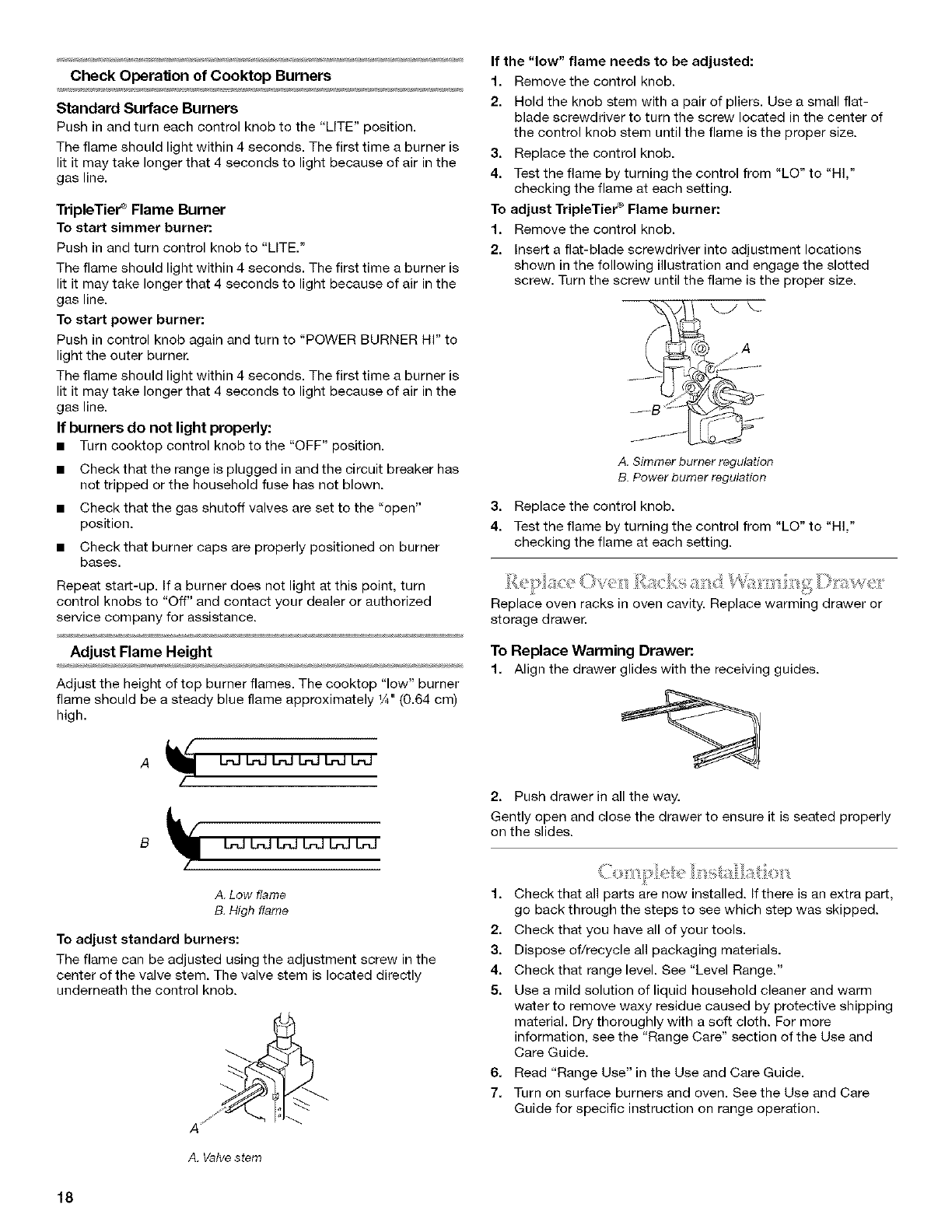

Check Operation of Cooktop Burners

Standard Surface Burners

Push in and turn each control knob to the "LITE" position.

The flame should light within 4 seconds. The first time a burner is

lit it may take longer that 4 seconds to light because of air in the

gas line.

TripleTier_Flame Burner

Tostart simmer burner:

Push in and turn control knob to "LITE."

The flame should light within 4 seconds. The first time a burner is

lit it may take longer that 4 seconds to light because of air in the

gas line.

To start power burner:

Push in control knob again and turn to "POWER BURNER HI" to

light the outer burner.

The flame should light within 4 seconds. The first time a burner is

lit it may take longer that 4 seconds to light because of air in the

gas line.

If burners de net light properly:

• Turn cooktop control knob to the "OFF" position.

• Check that the range is plugged in and the circuit breaker has

not tripped or the household fuse has not blown.

• Check that the gas shutoff valves are set to the "open"

position.

• Check that burner caps are properly positioned on burner

bases.

If the "low" flame needs to be adjusted:

1. Remove the control knob.

2. Hold the knob stem with a pair of pliers. Use a small flat-

blade screwdriver to turn the screw located in the center of

the control knob stem until the flame is the proper size.

3. Replace the control knob.

4. Test the flame by turning the control from "LO" to "HI,"

checking the flame at each setting.

To adjust TripleTier ®Flame burner:

1. Remove the control knob.

2. Insert a flat-blade screwdriver into adjustment locations

shown in the following illustration and engage the slotted

screw. Turn the screw until the flame is the proper size.

A. Simmer burner regulation

B. Power burner regulation

3. Replace the control knob.

4. Test the flame by turning the control from "LO" to "HI,"

checking the flame at each setting.

Repeat start-up. If a burner does not light at this point, turn

control knobs to "Off" and contact your dealer or authorized Replace oven racks in oven cavity. Replace warming drawer or

service company for assistance, storage drawer.

Adjust Flame Height To Replace Warming Drawer:

1. Align the drawer glides with the receiving guides.

Adjust the height of top burner flames. The cooktop "low" burner

flame should be a steady blue flame approximately 1¼.(0.64 cm)

high.

A_ __

kf

2. Push drawer in all the way.

Gently open and close the drawer to ensure it is seated properly

on the slides.

A. Low flame

B. High flame

To adjust standard burners:

The flame can be adjusted using the adjustment screw in the

center of the valve stem. The valve stem is located directly

underneath the control knob.

As

A. Valvestem

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check that range level. See "Level Range."

5. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by protective shipping

material. Dry thoroughly with a soft cloth. For more

information, see the "Range Care" section of the Use and

Care Guide.

6. Read "Range Use" in the Use and Care Guide.

7. Turn on surface burners and oven. See the Use and Care

Guide for specific instruction on range operation.

18

If range does not operate, check the following:

• Household fuse is intact and tight, or circuit breaker has not

tripped.

• Gas valves are turned to the "open" position.

• If the gas supply line shutoff valve is open, press the OFF

button on the oven control panel and contact a qualified

technician.

• Electrical supply is connected.

• See "Troubleshooting" in the Use and Care Guide.

When the range has been on for 5 minutes, check for heat. If

range is cold, turn off the range and contact a qualified

technician.

GAS CONVERSIONS

Gas conversions from Natural gas to LP gas; or from LP gas to

Natural gas must be done by a qualified installer.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

To Convert Gas Pressure Regulator

1. Turn manual shutoff valve to the "closed" position.

2. Unplug range or disconnect power.

.... B

A. To range

B. Manual shutoff valve "closed" position

C. Gas supply line

3. Remove warming drawer. See the "Remove Warming

Drawer" section for instructions. Locate gas pressure

regulator at rear of warming drawer compartment.

4. Remove access cover from the gas pressure regulator.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti-tip bracket to rear range foot.

Reconnect the anti-tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

Gas pressure regulator

5. Remove the access cap by using a wrench, turning the

access cap counterclockwise.

6. Remove sprint retainer from the cap by pushing against the

flat side of the spring retainer. Look at the spring retainer to

locate the "NAT" or "LP" position.

7. Turn over the spring retainer so the "LP" is showing on the

bottom.

8. Snap the spring retainer back into the cap.

19

g. Reinstall the cap onto the regulator.

E D

A. Access cap

B. Gasket

C. Gas pressure regulator

nF-q

C

D. Spring retainer

LP position

E. Spring retainer

NAT position

To Convert Standard Surface Burners

1. Remove burner cap.

2. Using a T20 TORX ®screwdriver, remove the burner base.

3. Apply masking tape to the end of a 7 mm nut driver to help

hold the gas orifice spud in the nut driver while changing it.

Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out. Set gas orifice

spud aside.

A. Igniter electrode

B. Gas tube opening

C. Burner cap

D. Burner base

4. Gas orifice spuds are stamped with a number, marked with

1 color dot, and have a groove in the hex area. Replace the

Natural gas orifice spud with the correct LP gas orifice spud.

A. Groove

Refer to the following chart for correct LP gas orifice spud

placement.

LP Gas Orifice Spud Chart for Standard Surface Burners

Burner Location Burner Rating Color Size

Right front 5,000 Btu/h Red 0.70 mm

Left front 13,000 Btu/h Green 1.10 mm

Right rear 10,000 Btu/h Blue 0.95 mm

Left rear 5,000 Btu/h Red 0.70 mm

5. Place Natural gas orifice spuds in plastic parts bag for future

use and keep with literature package.

6. Replace burner cap.

7. Repeat steps 1-6 for the remaining burners, except for the

TripleTier ®Flame burner (on some models). See "To Convert

TripleTier ®Flame Burners" section.

To Convert TripleTier _Flame Burners (on some models)

1. Remove burner cap.

2. Remove the burner head using a size T20 TORX '_screwdriver.

3. Remove the plate on the external gas orifice spud.

.......................D

....

A. Burner caps

B. Burner heads

C. External gas orifice spud access plate

D. Internal gas orifice spud

IMPORTANT: The TripleTier ® Flame burner has 2 gas orifice

spuds. Do net forget to change the external gas orifice spud

located under the plate.

A. Plate

B. External gas orifice spud

C. tntemal gas orifice spud

4. Apply masking tape to the end of a 7 mm nut driver to help

hold the internal gas orifice spud in the nut driver while

changing it. Press nut driver down onto the internal gas

orifice spud and remove by turning it counterclockwise and

lifting out. Set internal gas orifice spud aside.

5. Use a 7 mm combination wrench to remove the external gas

orifice spud. Turn counterclockwise to remove. Set external

gas orifice spud aside.

6. Replace the Natural gas orifice spud with the correct LP gas

orifice spud. Refer to the following chart for correct LP gas

orifice spud placement.

20

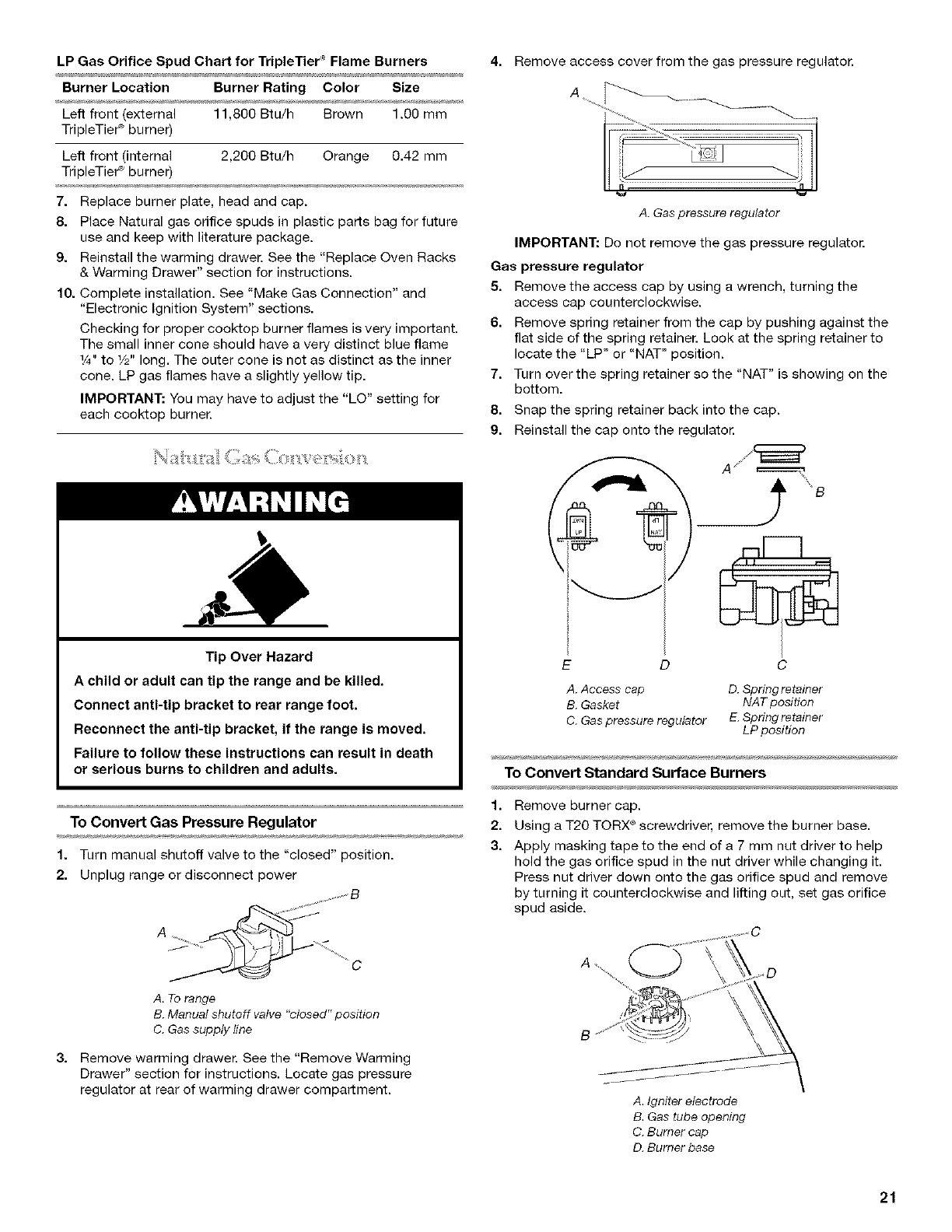

LP Gas Orifice Spud Chart for TripleTie¢ _ Flame Burners

Burner Location Burner Rating Color Size

Left front (external 11,800 Btu/h Brown 1.00 mm

TripleTier _ burner)

Left front (internal 2,200 Btu/h Orange 0.42 mm

TripleTier _ burner)

7. Replace burner plate, head and cap.

8. Place Natural gas orifice spuds in plastic parts bag for future

use and keep with literature package.

9. Reinstall the warming drawer. See the "Replace Oven Racks

& Warming Drawer" section for instructions.

10. Complete installation. See "Make Gas Connection" and

"Electronic ignition System" sections.

Checking for proper cooktop burner flames is very important.

The small inner cone should have a very distinct blue flame

1/4"to l/z,, long. The outer cone is not as distinct as the inner

cone. LP gas flames have a slightly yellow tip.

IMPORTANT: You may have to adjust the "LO" setting for

each eooktop burner.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti-tip bracket to rear range foot.

Reconnect the anti-tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

To Convert Gas Pressure Regulator

1. Turn manual shutoff valve to the "closed" position.

2. Unplug range or disconnect power

Ai

.......

A. Torange

B. Manual shutoff valve "closed" position

C. Gassupply line

3. Remove warming drawer. See the "Remove Warming

Drawer" section for instructions. Locate gas pressure

regulator at rear of warming drawer compartment.

4. Remove access cover from the gas pressure regulator.

A_"_-____

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

Gas pressure regulator

5. Remove the access cap by using a wrench, turning the

access cap counterclockwise.

6. Remove spring retainer from the cap by pushing against the

flat side of the spring retainer. Look at the spring retainer to

locate the "LP" or "NAT" position.

7. Turn over the spring retainer so the "NAT" is showing on the

bottom.

8. Snap the spring retainer back into the cap.

g. Reinstall the cap onto the regulator.

E D

nr-q

C

A. Access cap D. Spring retainer

B. Gasket NAT position

C. Gas pressure regulator E. Spring retainer

LP position

To Convert Standard Surface Burners

1. Remove burner cap.

2. Using a T20 TORX ®screwdriver, remove the burner base.

3. Apply masking tape to the end of a 7 mm nut driver to help

hold the gas orifice spud in the nut driver while changing it.

Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out, set gas orifice

spud aside.

A. Igniter electrode

B. Gas tube opening

C. Burner cap

D. Burner base

21

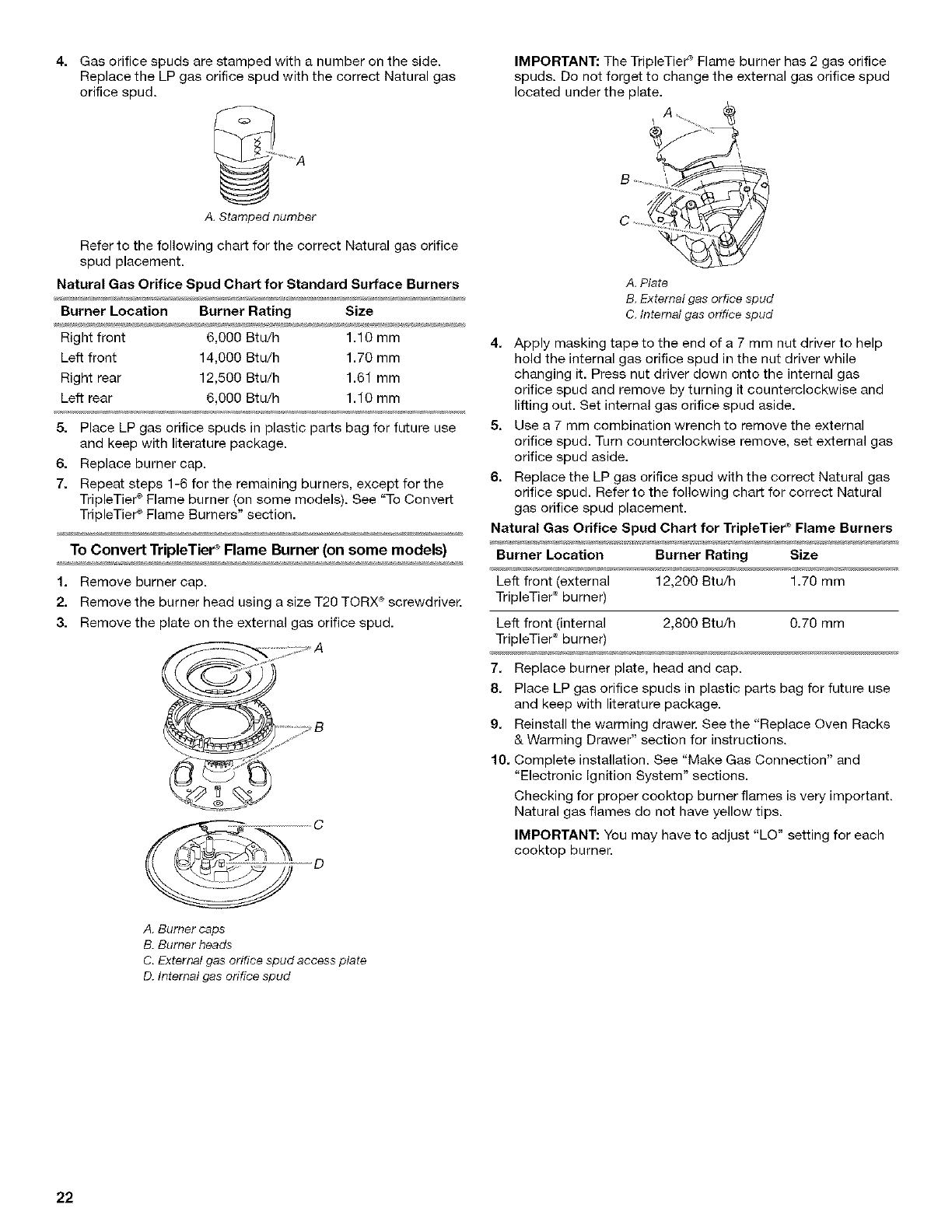

4. Gas orifice spuds are stamped with a number on the side.

Replace the LP gas orifice spud with the correct Natural gas

orifice spud.

A. Stamped number

Refer to the following chart for the correct Natural gas orifice

spud placement.

Natural Gas Orifice Spud Chart for Standard Surface Burners

Burner Location Burner Rating Size

Right front 6,000 Btu/h 1.10 mm

Left front 14,000 Btu/h 1.70 mm

Right rear 12,500 Btu/h 1.61 mm

Left rear 6,000 Btu/h 1.10 mm

5. Place LP gas orifice spuds in plastic parts bag for future use

and keep with literature package.

6. Replace burner cap.

7. Repeat steps 1-6 for the remaining burners, except for the

TripleTier e Flame burner (on some models). See "To Convert

TripleTier ®Flame Burners" section.

To Convert TripleTier _Flame Burner (on some models)

1. Remove burner cap.

2. Remove the burner head using a size T20 TORX '_screwdriver.

3. Remove the plate on the external gas orifice spud.

A. Burner caps

B. Burner heads

C. External gas orifice spud access plate

D. Internal gas orifice spud

IMPORTANT: The TripleTier ® Flame burner has 2 gas orifice

spuds. Do not forget to change the external gas orifice spud

located under the plate.

iA{_

B__

A. Plate

B. External gas office spud

C. Internal gas orifice spud

4. Apply masking tape to the end of a 7 mm nut driver to help

hold the internal gas orifice spud in the nut driver while

changing it. Press nut driver down onto the internal gas

orifice spud and remove by turning it counterclockwise and

lifting out. Set internal gas orifice spud aside.

5. Use a 7 mm combination wrench to remove the external

orifice spud. Turn counterclockwise remove, set external gas

orifice spud aside.

6. Replace the LP gas orifice spud with the correct Natural gas

orifice spud. Refer to the following chart for correct Natural

gas orifice spud placement.

Natural Gas Orifice Spud Chart for TripleTier _Flame Burners

Burner Location Burner Rating Size

Left front (external 12,200 Btu/h 1.70 mm

TripleTier ®burner)

Left front (internal 2,800 Btu/h 0.70 mm

TripleTier ®burner)

7. Replace burner plate, head and cap.

8. Place LP gas orifice spuds in plastic parts bag for future use

and keep with literature package.

9. Reinstall the warming drawer. See the "Replace Oven Racks

& Warming Drawer" section for instructions.

10. Complete installation. See "Make Gas Connection" and

"Electronic Ignition System" sections.

Checking for proper cooktop burner flames is very important.

Natural gas flames do not have yellow tips.

IMPORTANT: You may have to adjust "LO" setting for each

cooktop burner.

22

P P '_

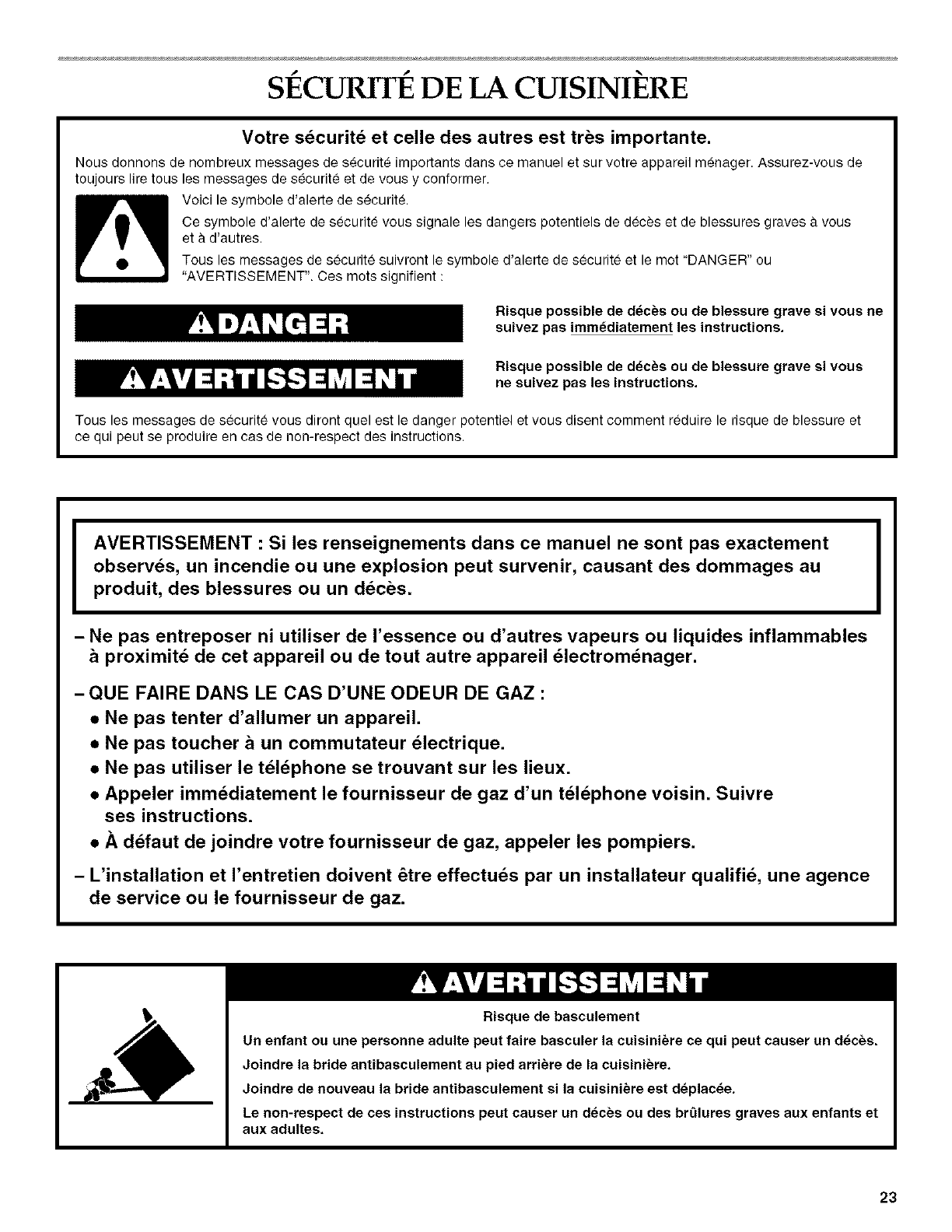

SECURITE DE LA CUISINIERE

Votre s4curit_ et celle des autres est trbs importante.

Nous donnons de nombreux messages de s_curite importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securitY.

Ce symbole d'alerte de securit_ vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de ddcbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions,

Risque possible de d_cbs ou de blessure grave si vous

ne auivez pas les instructions,

Tous les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement

observes, un incendie ou une explosion peut survenir, causant des dommages au

produit, des blessures ou un d4cbs.

-Ne pas entreposer ni utiliser de I'essence ou d'autres vapeurs ou liquides inflammables

proximit4 de cet appareil ou de tout autre appareil _lectromenager.

-QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

• Ne pas tenter d'allumer un appareil.

•Ne pas toucher _un commutateur electrique.

•Ne pas utiliser le telephone se trouvant sur les lieux.

•Appeler imm4diatement le fournisseur de gaz d'un telephone voisin. Suivre

ses instructions.

•.&.d_faut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et I'entretien doivent _tre effectu4s par un installateur qualifie, une agence

de service ou le fournisseur de gaz.

Risque de basculement

Un enfant ou une personne adulte peut faire baaculer la cuisinibre ce qui peut causer un d4c_s.

Joindre la bride antibasculement au pied arri_re de la cuisinibre,

Joindre de nouveau la bride antibasculement si la cuisinibre eet d4plac4e.

Le non-respect de ces instructions peut causer un d4cbs ou des brQlures graves aux enfants et

aux adultee.

23

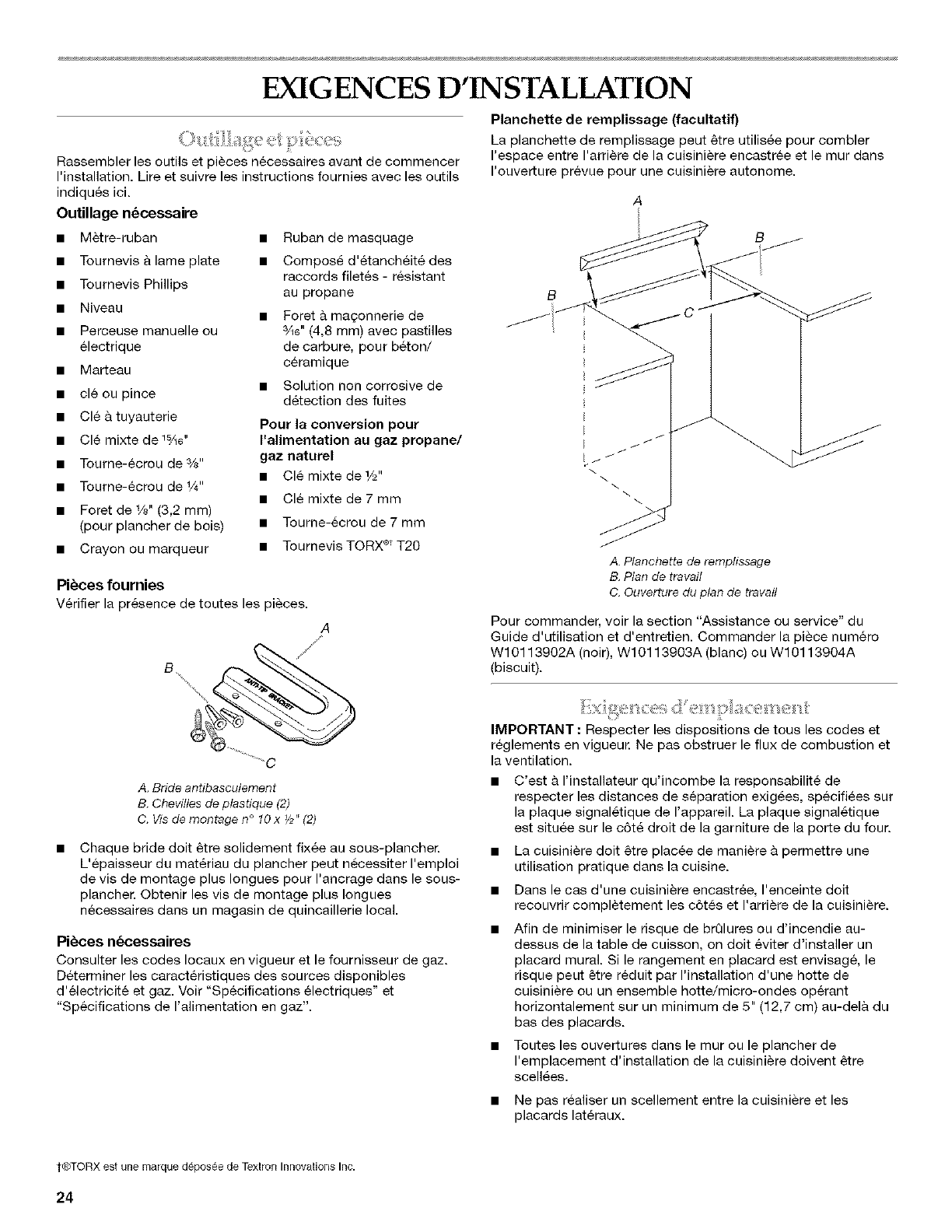

EXIGENCES D'INSTALLATION

Rassembler les outils et pi_ces necessaires avant de commencer

I'installation. Life et suivre les instructions fournies avec les outils

indiques ici.

Outillage necessaire

• M_tre-ruban • Ruban de masquage

• Tournevis & lame plate

• Tournevis Phillips au propane

• Niveau

• Perceuse manuelle ou

61ectrique

• Marteau

• cleou pince

• Cle & tuyauterie

• Cle mixte de1%6"

• Tourne-ecrou de 3/8"

• Tourne-ecrou de 1/4" • Cle mixte de 7 mm

• Foret de 1/8"(3,2 mm)

(pour plancher de bois)

• Crayon ou marqueur

Planchette de remplissage (facultatif)

La planchette de remplissage peut etre utilis6e pour combler

I'espace entre I'arriere de la cuisiniere encastree et le mur dans

I'ouverture prevue pour une cuisiniere autonome.

• Compose d'etancheitedes

raccords filetes -resistant

B

• Foret b.ma_onnerie de

%6" (4,8 mm) avec pastilles

de carbure, pour beton/

ceramique

• Solution non corrosive de

detection des fuites

Pour la conversion pour

I'alimentation au gaz propane/

gaz naturel

• Cle mixtedeY2"

• Tourne-ecrou de 7 mm

• Tournevis TORX "_T20

Pi6ces fournies

Verifier la presence de toutes les pieces.

A

B

/

A. Planchette de remplissage

B. Plan de travail

C. Ouverture du plan de travail

Pour commander, voir la section "Assistance ou service" du

Guide d'utilisation et d'entretien. Commander la piece numero

W10113902A (noir), W10113903A (blanc) ou W10113904A

(biscuit).

C

A. Bride antibasculement

B. Cheviiles de plastique (2)

C. Vis de montage n °10 x V2"(2)

IMPORTANT : Respecter les dispositions de tousles codes et

reglements en vigueur. Ne pas obstruer le flux de combustion et

la ventilation.

• C'est a rinstallateur qu'incombe la responsabilite de

respecter les distances de separation exigees, specifiees sur

la plaque signaletique de I'appareil. La plaque signaletique

est situee sur le cete droit de la garniture de la porte du four.

• Chaque bride dolt etre solidement fixee au sous-plancher. •

L'epaisseur du materiau du plancher peut necessiter I'emploi

de vis de montage plus Iongues pour I'ancrage dans le sous-

plancher. Obtenir les vis de montage plus Iongues •

necessaires dans un magasin de quincaillerie local.

Pi6ces n6cessaires

Consulter les codes Iocaux en vigueur et le fournisseur de gaz.

Determiner les caracteristiques des sources disponibles

d'electricite et gaz. Voir "Specifications electriques" et

"Specifications de I'alimentation en gaz'.

La cuisiniere dolt etre placee de maniere a permettre une

utilisation pratique dans la cuisine.

Dans le cas d'une cuisiniere encastree, I'enceinte dolt

recouvrir completement les cetes et I'arriere de la cuisiniere.

Afin de minimiser le risque de brQlures ou d'incendie au-

dessus de la table de cuisson, on dolt eviter d'installer un

placard mural. Si le rangement en placard est envisage, le

risque peut 6tre reduit par I'installation d'une hotte de

cuisiniere ou un ensemble hotte/micro-ondes operant

horizontalement sur un minimum de 5" (12,7 cm) au-dela du

bas des placards.

Toutes les ouvertures dans lemur ou le plancher de

I'emplacement d'installation de la cuisiniere doivent etre

scellees.

• Ne pas realiser un scellement entre la cuisiniere et les

placards lateraux.

t®TORX est une marque d_pos_e de Textron Innovations Inc.

24

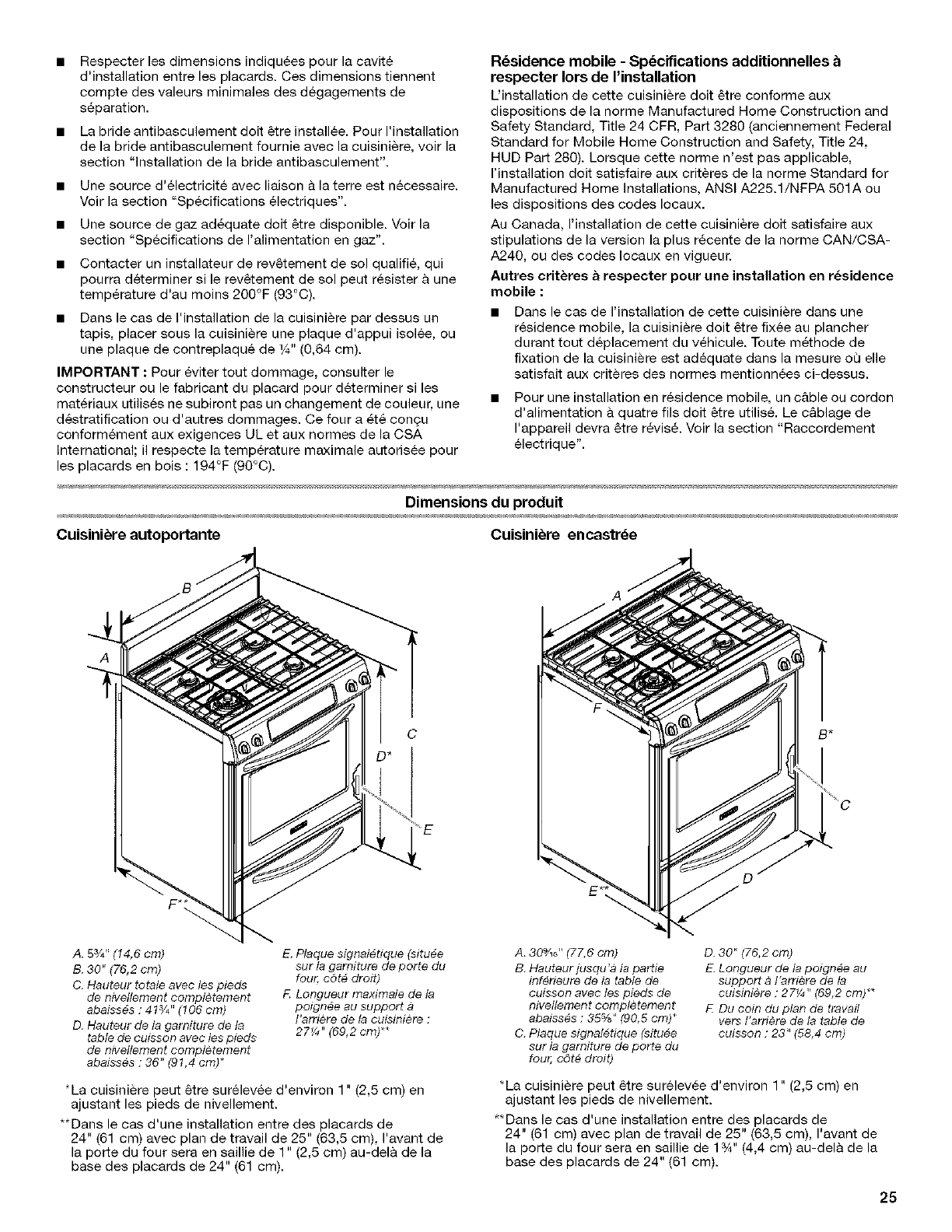

Respecter les dimensions indiqu6es pour la cavit6

d'installation entre les placards. Ces dimensions tiennent

compte des valeurs minimales des d6gagements de

s6paration.

La bride antibasculement dolt 6tre installee. Pour I'installation

de la bride antibasculement fournie avec la cuisini&re, voir la

section "installation de la bride antibasculement'.

• Une source d'61eetricit6 avec liaison & la terre est n6cessaire.

Veir la section "Sp6eifieations 61eetriques".

• Une source de gaz ad6quate dolt 6tre disponible. Voir la

section "Sp6cifications de I'alimentation en gaz".

• Contacter un installateur de rev_tement de sol qualifi6, qui

pourra d6terminer si le rev6tement de sol peut r6sister & une

temp6rature d'au moins 200°F (93°C).

• Dans le cas de I'installation de la cuisini_re par dessus un

tapis, placer sous la cuisini_re une plaque d'appui isolee, ou

une plaque de contreplaqu6 de 1/4"(0,64 cm).

IMPORTANT : Pour 6viter tout dommage, consulter le

eonstrueteur eu le fabricant du placard pour d6terminer si les

mat6riaux utilis6s ne subiront pas un changement de couleur, une

d_stratification eu d'autres dommages. Ce four a 6t6 con£u

conferm6ment aux exigences UL et aux normes de la CSA

International; il respeete la temp6rature maximale auteris6e pour

les placards en bois : 194°F (90°C).

R_sidence mobile - Specifications additionnelles

respecter Iors de I'installation

L'installation de cette cuisini_re dolt _tre conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24,

HUD Part 280). Lorsque cette norme n'est pas applicable,

I'installation dolt satisfaire aux crit6res de la norme Standard for

Manufactured Home Installations, ANSI A225.1/NFPA 501A ou

les dispositions des codes Iocaux.

Au Canada, I'installation de cette cuisini_re dolt satisfaire aux

stipulations de la version la plus r6cente de la norme CAN/CSA-

A240, ou des codes Iocaux en vigueur.

Autree crit_res a respecter pour une installation en residence

mobile :

• Dans le cas de I'installation de cette cuisiniere dans une

r6sidence mobile, la cuisiniere dolt 6tre fix6e au plancher

durant tout d&placement du v6hicule. Toute m6thode de

fixation de la cuisiniere est ad6quate dans la mesure oQ elle

satisfait aux criteres des normes mentionn6es ci-dessus.

• Pour une installation en r6sidence mobile, un c&ble ou cordon

d'alimentation & quatre ills dolt 6tre utilis& Le c_blage de

I'appareil devra 6tre r6vis6. Voir la section "Raeeordement

61ectrique".

Dimensions du produit

Cuisini_re autoportante Cuisini_re encastr_e

C

A. 53/4"(14,6 cm)

B. 30" (76,2 cm)

C, Hauteur totale avec les pieds

de nivellement completement

abaiss_s : 413/4"(106 cm)

D. Hauteur de la garniture de la

table de cuisson avec les pieds

de nivellement completement

abaisses : 36" (91,4 cm)*

E. Plaque signaletique (situ#e

sur la garniture de porte du

fou_ c6t# droit)

F. Longueur maximale de la

poign#e au support

I'arriere de la cuisini#re :

27_/_"(69,2 cm)**

*La cuisiniere peut 6tre surelev6e d'environ 1" (2,5 cm) en

ajustant les pieds de nivellement.

**Dans le cas d'une installation entre des placards de

24" (61 cm) avec plan de travail de 25" (63,5 cm), I'avant de

la porte du four sera en saillie de 1" (2,5 cm) au-dela de la

base des placards de 24" (61 cm).

A. 30%e" (77,6 cm)

B. Hauteur jusqu'a la partie

inferieure de la table de

cuisson avec les pieds de

nivellement completement

abaisses : 35%" (90,5 cm)"

C, Plaque signaletique (situee

sur la garniture de porte du

four, c6te droit)

D. 30" (76,2 cm)

E. Longueur de la poign_e au

support a I'arriere de la

cuisiniere :27Y_" (69,2 cm/*

F. Du coin du plan de travail

vers I'arriere de la table de

cuisson : 23" (58,4 cm)

*La cuisiniere peut 6tre surelev6e d'environ 1" (2,5 cm) en

ajustant les pieds de nivellement.

**Dans le cas d'une installation entre des placards de

24" (61 cm) avec plan de travail de 25" (63,5 cm), I'avant de

la porte du four sera en saillie de 1s/_"(4,4 cm) au-dela de la

base des placards de 24" (61 cm).

25

D6gagements de sdparation _respecter

Les dimensions de I'espace d'installation entre les placards correspondent & une installation entre des placards de 24" (61 cm) avec

plan de travail de 25" (64 cm) & hauteur de 36" (91,4 cm).

Cuisini_res autoportantes

G

A. 18" (45, 7 cm) entre le placard sup#rieur et le plan de travail

B. Profondeur max. du placard superieur : 13" (33 cm)

C. Largeur de I'ouverture : 30" (76,2 cm) min.

D. Pour la distance libre minimale vers la partie superieure de la table

de cuisson, voir la REMARQUE.

E. Largeur de I'ouverture : 30" (76,2 cm) rain.

F. Installation de la canalisation de gaz rigide recommand_e clans

cette zone ombree.

G. 8" (20,3 cm) disponible pour I'installation du gaz et de I'electricit&

H. Installation de la prise ou de la bofte de connexion recommandee

dans cette zone ombree.

t. 7"(17,8cm)

J. I_2" (3,8 cm)

K. 4½"(11,4cm)

L. Degagement de 5" (12,7cm) min. entre les deux c6tes de la

cuisiniere et/es patois laterales ou d'autres mat_riaux

combustibles.

M. La porte ou chamiere du placard ne dolt pas depasser _I'int_rieur

de I' ouverture.

Cuisini_res encastr6es

/

A. 18" (45, 7 cm) entre le placard sup#rieur et le plan de travail

B. Profondeur max. du placard sup6rieur : 13" (33 cm)

C. Largeur de I'ouverture : 30" (76,2 cm) rain.

D. Pour la distance libre minimale vers la partie superieure de la table

de cuisson, voir la REMARQUE.

E. Largeur de I'ouverture : 30" (76,2 cm) rain.

F. Installation de la canalisation de gaz rigide recommand_e dans cette

zone ombree,

G. 6" (15,2 cm) disponible pour I'instailation du gazet de 1'61ectricit6.

H. Installation de la prise ou de la boite de connexion dans cette zone

ombree.

I. 7" (17,8 cm)

J. IV2" (3,8 cm)

K. 4½"(11,4cm)

L. D&gagement de 6" (12, 7cm) rain. entre/es deux c6tes de la

cuisiniere et les patois laterales ou d'autres materiaux combustibles.

M. Profondeur d'ouverture : 22 _-_" (58,3 cm)

IV. Rayon de basculement des deux coins : _ " (1,9 cm)

O. La porte ou charniere du placard ne doit pas d#passer a I'interieur

de I"ouverture.

REMARQUE : Distance de s6paration de 24" (61 cm) ou plus Iorsque le fond d'un placard de bois ou de m6tal est prot6g6 par une

planche ignifugee d'au moins 1/4,,(0,64 cm) reeeuverte d'une feuille m6tallique d'6paisseur egale eu sup_rieure #.: acier calibre 28 MSG,

acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).

Distance de s6paration de 30" (76,2 cm) eu plus entre le dessus de la table de cuissen et le fond d'un placard de beis eu de m6tal non

prot@g&

IMPORTANT : En cas d'installation d'une hotte ou d'un ensemble hotte/micro-ondes au-dessus de la cuisini_re, suivre les instructions

fournies avec la hotte ou I'ensemble hotte/micro-ondes concernant les dimensions de d6gagement & respecter au-dessus de la surface

de la table de cuisson.

26

Risque de choc _lectrique

Relier la cuisini_re a la terre.

Le non-respect de cette instruction peut causer

un d_c_s, un incendle ou un choc dlectrique.

Si le code en vigueur le permet et qu'un conducteur distinct de

liaison a la terre est utilis6, on recommande qu'un 61ectricien

qualifie v@ifie que la liaison _ la terre et la taille du conducteur de

liaison _ la terre sont adequats et conformes aux prescriptions du

code local.

V6rifier que le raccordement _ la source d'61ectricit6 et le calibre

des conducteurs sont conformes aux prescriptions de la plus

r6cente edition de la norme CSA C22.1, partie 1 - Code canadien

de I'electricit6, et de tout code ou r6glement local en vigueur.

On peut obtenir un exemplaire de la norme ci-dessus aupr_s de :

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

• En cas de doute quanta la qualit6 de la liaison & la terre de la

cuisiniere, consulter un 61ectricien qualifi6.

Specifications _lectriques pour la Spdoifications pour

cuisinibre * cordon d'alimentation

et protection du circuit

120/240 Volts 120/208 Volts Ampbres

8,8 - 16,5 KW 7,8 - 12,5 KW 40 ou 50**

16,6 - 22,5 KW 12,6 - 18,5 KW 50

*La charge calcul6e selon NEC est inf@ieure au total des

charges connect6es mentionne sur la plaque signal_tique.

**Si I'appareil est aliment6 par un circuit 50 A, utiliser un cordon

d'alimentation 50 A avec I'ensemble. Pour un ensemble avec

cordon d'alimentation 50 A, utiliser un ensemble specifiant

I'utilisation avec une ouverture de diam_tre nominal

13/8' (34,93 mm) pour le raccordement.

• On recommande I'emploi de fusibles temporis6s ou

disjoncteurs.

• Cette cuisini_re est dotee d'un cordon d'alimentation

(homologation CSA International) destin_ a _tre branch6 sur

une prise de courant murale standard 14-50R. Veiller & ce

que la prise de courant murale soit placee a port6e de la

position de service finale de la cuisini_re.

@

• Ne pas utiliser de cable de rallonge.

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA International.

Installer un robinet d'arr6t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander b une

personne qualifide de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non-respect de ces instructions peut causer

un d_cbs, une explosion ou un incendie.

Observer toutes les prescriptions des codes et reglements en

vigueur.

IMPORTANT : L'installation doit satisfaire aux criteres detous les

codes et reglements Iocaux. En I'absence de code local,

I'installation doit satisfaire aux prescriptions de la plus r6cente

edition du code national en vigueur : National Fuel Gas Code

ANSI Z223.1 (American National Standard), ou CAN/CGA B149.

IMPORTANT :Les tests de fuite de la cuisini_re doivent _tre

effectu6s selon les instructions du fabricant.

Type de gaz

Gaz naturel :

La conception de cette cuisini_re a 6t_ homologu6e par CSA

International pour I'alimentation au gaz naturel, ou pour

I'alimentation au propane apr_s conversion adequate.

• Cette cuisini_re a 6t_ configuree _ I'usine pour I'alimentation

au gaz naturel. Voir la section "Conversions pour changement

de gaz". La plaque signaletique des num_ros de module et

de s@ie situ_e sur le c6te droit de la garniture de la porte du

four indique les types de gaz utilisables. Si le type de gaz

disponible n'est pas mentionn6 sur la plaque signal6tique,

consulter le fournisseur de gaz local.

Conversion pour I'alimentation au propane :

L'op@ation de conversion doit 6tre execut6e par un technicien

qualifi&

Consulter le fournisseur de gaz avant toute conversion de

I'appareil pour I'utilisation d'un type de gaz qui n'est pas

mentionn_ sur la plaque signal6tique. Voir la section

"Conversions pour changement de gaz".

27

Canalisation de gaz

Installer une canalisation de gaz rigide de ¾" (1,9 cm) jusqu'&

I'emplacement d'installation de la cuisiniere. L'emploi d'une

canalisation de plus petit diam_tre ou plus Iongue peut

susciter une d6ficience du debit d'alimentation. Qn dolt

utiliser un compose d'etancheite des tuyauteries resistant b.

I'action du gaz de petrole liquefi& Ne pas utiliser de ruban

TEFLON "<. Pour I'alimentation au propane, le diametre des

canalisations dolt etre de 1/2"(1,3 cm) ou plus. Usuellement le

fournisseur de gaz propane determine les materiaux _ utiliser

et le diametre appropri6.

Raccord metallique flexible :

Si le code local le permet, on peut utiliser pour raccorder

la cuisiniere a la canalisation de gaz un raccord

metallique flexible neuf (homologation CSA) de 4 & 5 pi

(122 _ 152,4 cm) de Iongueur, de diametre interne de

1/_"(1,3 cm) ou %" (1,9 cm).

Gaz naturel :

Pression minimum : 5" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

Gaz propane :

Pression minimum : 11" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

En cas d'incertitude quant _ la pression d'alimentation & etablir.

contacter le fournisseur de gaz local.

D_bit thermique des br01eurs

Les debits thermiques indiques sur la plaque signaletique

correspondent & une altitude d'utilisation inferieure

2000 pi (609,6 m).

Lorsque I'appareil est utilise _ une altitude superieure

2000 pi (609,6 m), on dolt reduire le debit thermique indique de

4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du

niveau de la mer (pas applicable au Canada).

Tests de pressurisation de la canalisation de gaz

• Un raccord avec filetage m&le de _/z"(1,3 cm) est

necessaire pour la connexion sur le raccord _ filetage

femelle & I'entree du detendeur de I'appareiL

• Veiller & ne pas d6former/ecraser/endommager le tube

metallique flexible Iors d'un deplacement de la cuisiniere.

Raccordement par un ensemble rigide :

On dolt utiliser une combinaison de raccords pour r6aliser un

raccordement rigide entre la cuisini6re et la canalisation de

gaz. Le tuyau rigide dolt se trouver au meme niveau que le

raccord de connexion de la cuisini_re. On dolt veiller & ne

soumettre les sections de canalisation d'alimentation & aucun

effort de traction ou flexion, pour que la cuisini_re soit

d'aplomb et correctement alignee.

Pressurisation _une pression superieure a1/2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de ce syst_me & une pression

superieure & _?_Ib/po 2 (3,5 kPa), on doit deconnecter I'appareil et

son robinet d'arret individuel de la oanalisation de gaz.

Pressurisation aune pression inferieure & V2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de la canalisation de gaz & une

pression egale ou inferieure & _/zIb/po 2 (3,5 kPa), on doit isoler

I'appareil de la canalisation de gaz par fermeture de son robinet

d'arret manuel individuel.

Robinet d'arr6t n6cessaire :

La canalisation d'alimentation dolt comporter un robinet

d'arret manuel. Le robinet d'arret manuel dolt etre separe de

la cuisiniere, mais dolt se trouver dans la meme piece en un

endroit o_ il sera facilement accessible pour les manoeuvres

d'ouverture/fermeture. Ne pas entraver I'acces au robinet

d'arret manuel. Le robinet d'arret manuel est pr6vu pour

ouvrir ou fermer I'alimentation en gaz de la cuisiniere.

Les bords lateraux de la table de cuisson de la cuisiniere

coulissante seront places en chevauchement sur les extremites

du plan de travail.

Si la largeur de I'espace disponible est de 30" (76,2 cm), et si la

rive avant du plan de travail est plane et & I'equerre, aucune

preparation ne sera necessaire.

Si le bord avant du plan de travail a ete realise par moulage, il

sera necesaire de realiser une surface plane de 3/8"(1 cm) dans

chaque angle avant de I'ouverture.

II peut etre necessaire de tailler le carrelage du plan de travail sur

%" (1 cm) sur chaque angle & I'avant et/ou d'aplanir un bord

arrondi.

B\

A. Canalisation de gaz

B. Robinet d'arr#t manuel -position d'ouverture

C. Vers la cuisiniere

3/8"

Detendeur de gaz

_A__ plan de travail; contreler I'horizontalite transversalement, puis

Le detendeur fourni avec cette cuisini_re dolt 6tre utilise. Pour un dans le sens avant/arriere. Si le plan de travail n'est pas

fonetionnement correct, la pression d'alimentation du detendeur horizontal, la cuisiniere ne sera pas d'aplomb. II faut que

dolt 6tre comme suit : I'appareil soit d'aplomb pour que la cuisini6re produise une

_®TEFLON est une marque depos_e de E.I. Du Pont De Nemours et Compagnie. performance satisfaisante.

Si la largeur de I'espace disponible dans le plan de travail est de

plus de 30" (76,2 cm), ajuster la dimension de 3/8"(1 cm).

II faut que le plan de travail soit horizontal. Placer un niveau sur le

28

INSTRUCTIONS D'INSTALLATION

2. Mesurer du eel jusqu'& la partie inf6rieure de la table de

cuisson.

B

Risque du poids excessif

Utiliser deux ou plus de personnes pour d6placer et

installer la cuisini6re.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Oter les materiaux d'emballage, le ruban adhesif et le film

protecteur de la cuisini6re. Garder la base de carton eous la

cuieini@e. Retirer les grilles de four et le sachet de pi6ces de

I'int6rieur du four.

2. Pour placer la cuisini_re sur sa partie post@ieure, prendre les

4 coins de protection du carton d'emballage. Empiler 2 coins

I'un sur I'autre. Rep6ter avec les 2 autree coins. Lee disposer

sur le plancher dans le sens de la Iongueur derribre la

cuisini_re a titre de support de la cuisini6re Iorsque celle-ci

est plac6e sur sa partie poet@ieure. En utilisant au moins

deux personnes, saisir fermement la cuisini_re et la d6poser

d61icatement sur sa pattie post@ieure, sur lee coins de

protection.

3. Tirer fermement sur la partie inf@ieure du carton pour le

retirer.

Cuisini_res encastr_es :

1. Mesurer la distance du plan de travail jusqu'au sol. Mesurer

aux 4 emplacements correspondant aux 4 coins de la partie

inf@ieure de la table de cuiseon, tel qu'illustr&

A. Distance en partant du sol

vets la pattie inferieure de la

table de cuisson

B. Grille

C. Surface de la table

de cuisson

D. Chassis lateral de

la cuisiniere

3. Ajuster la hauteur en fonction des diff6rences observ6es

entre les 2 mesures.

Cuisini_res autoportantes :

1. Mesurer la distance du plan de travail jusqu'au sol.

2. Mesurer du haut de la garniture de la table de cuisson

jusqu'au sol.

A

A. Distance entre le sommet de la garniture

de la table de cuisson et le plancher

3. Ajuster la hauteur en fonction des diff@ences observeee

entre les 2 mesuree.

1. Si un ajustement de la hauteur de la cuisini_re est n&cessaire,

utiliser une cl6 ou une pince pour deseerrer lee 4 pieds de

nivellement.

Ceci dolt 6tre effectu6 alors que la cuisinibre repose sur sa

partie post@ieure ou qu'elle est supportee par 2 pieds apr6e

avoir et6 replacee en position verticale.

Mesurer aux emplacements marquee A, B, C, D.

29

REMARQUE : Pour placer &nouveau la cuisini6re en position

verticale, placer un carton ou un panneau de fibres dur

devant la cuisiniere. En utilisant au moins 2 personnes,

relever la cuisini6re et la placer sur le carton ou le panneau de

fibres dur.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisini_re ce qui peut causer un d_c_s,

Joindre la bride antibasculement au pied arri_re de

la cuisini_re.

Joindre de nouveau la bride antibasculement si la

cuisini_re est deplacee.

Le non-respect de ces instructions peut causer un

d_c_s ou des brBlures graves aux enfants et aux

adultes.

4. Si le plan de travail n'est pas de niveau avee le haut de

I'ouverture du placard, aligner le gabarit avec le surplomb.

= I

Si I'ouverture du meuble est plus large que ce qui est sp6cifi6

dans les "Exigences d'emplacement", ajuster le gabarit de

sorte que la cuisini_re soit au centre de I'ouverture du

placard.

5. Pour monter la bride antibasculement sur un plancher de

bois, percer deux trous de 1/8"(3,2 mm) aux emplacements

indiques sur le gabarit de la bride. Enlever le gabarit du sol.

2. Ajuster les pieds de nivellement & la hauteur n_cessaire. Les

pieds de nivellement peuvent 6tre desserr6s pour ajouter une

hauteur maximale de 1" (2,5 cm). Une Iongueur minimum de

3A6"(5 mm) est n6cessaire pour engager la bride

antibasculement.

REMARQUE : Si un ajustement de la hauteur est effectu6

alors que la euisini6re est debout, incliner la partie arri_re de

la euisini_re pour ajuster les pieds avant, puis incliner la

cuisini_re vers I'avant pour ajuster les pieds arri_re.

3= Lorsque la cuisini_re est & la hauteur souhaitee, verifier qu'il y

a un espace suffisant sous la cuisini_re pour Ioger la bride

antibasculement. Avant de faire glisser la cuisini_re _ son

emplacement final, v6rifier qu'il sera possible de faire glisser

la bride antibasculement sous la cuisini_re et sur le pied de

nivellement arri_re avant I'installation de la bride

antibasculement.

Contacter un installateur de rev_tements de sol quaiifie au sujet

des meilleures methodes de per£age des trous de montage

travers le rev6tement de sol existant.

Avant de d6placer la cuisiniere, la faire glisser sur son emballage

d'expedition, du carton ou un panneau de fibres dur.

1. Enlever le gabarit de la trousse de la bride antibasculement (&

I'interieur de la cavit6 du four) ou de la couverture arri_re du 8.

pr6sent manuel.

2. Placer le gabarit sur le sol dans I'ouverture du placard de

sorte que le bord gauche se trouve contre le placard, et le

bord superieur contre la paroi arri_re, la plinthe ou le placard. 9.

3. Fixer le gabarit avec du ruban adh6sif.

Pour monter la bride antibasculement sur un plancher en

b6ton ou en ceramique, utiliser un foret a magonnerie de

3_e"(4,8 mm) pour percer 2 trous aux emplacements indiqu_s

sur le gabarit de la bride. Enlever le gabarit du sol.

6. Enfoncer les ancrages en plastique dans les trous & I'aide

d'un marteau.

7. Aligner les trous de la bride antibasculement avec les trous

dans le plancher. Fixer la bride antibasculement avec les vis

fournies.

En fonction de 1'6paisseur du plancher, des vis plus Iongues

peuvent s'averer n_eessaires pour fixer la bride au sous-

planeher. Des vis plus Iongues sont disponibles aupr_s de

votre quincaillerie locale.

D_placer la cuisini_re pres de I'ouverture d'encastrement

pour permettre le raccordement 61ectrique final. Retirer la

base d'exp_dition, le carton ou le panneau de fibre dur de la

cuisini_re.

D_placer la cuisini_re vers son emplacement final en

s'assurant que le pied de nivellement arri_re glisse dans la

bride antibasculement.

30

10. Daes le cas de I'installation de la cuisini@e dans une

r6sidence mobile, on doit fixer la cuisiniere au plancher. Toute

m6thode de fixation de la cuisiei6re au plancher est adequate

dans la mesure oQ elle est conforme aux normes

mentionnees & la section "Exigences de I'emplacement".

11. Poursuivre I'installation de la cuisiniere en utilisant les

instructions d'installation suivantes.

Retirer le tiroir-rechaud pour avoir acces & la section inf@ieure de

la cuisiniere. Ceci sera n6cessaire pour certaines des 6tapes

d'installation suivantes.

Retrait du tiroir-r_chaud :

1. Ouvrir le tiroir completement.

2. Localiser les boucles noires des deux ceres du tiroir.

Placer la grille dans le four. Placer un niveau sur la grille pour

contrbler I'aplomb, dane le sees transversal puis dane le sees

avant/arriere.

Si la cuisiniere n'est pas d'aplomb, tirer la cuisiniere vers I'avant

pour degager le pied arriere de la bride antibasculement.

Avec une pince ou une cle, ajuster les pieds de reglage de

I'aplomb vers le haut ou vers le bas pour obteeir un parfait

aplomb de la cuisiniere. Pousser de nouveau la cuisiniere jusqu'&

sa position finale. Verifier que le pied arriere est correctement

engage dans la bride antibasculement.

REMARQUE : II faut que la cuisiniere soit d'aplomb pour que le

four produise une performance satisfaisante.

A. Boucle

3. Tirer simultan6ment les deux boucles vers I'avant puis sortir

le tiroir d'un pouce supplementaire.

4. En tenant le tiroir par les c6tes, et non par I'avant, le retirer

completement et doucemeet.

IMPORTANT : Sur les modeles equipes d'un tiroir-rechaud, le

pied arri@e de la cuisiniere doit etre visible de I'avant et

legerement d'ue c6te de la ouisiniere.

1. Verifier I'installation de la bride antibasculemeet :

• Verifier que la bride antibasculement est solidement fix6e

au sol.

• Faire glisser la cuisiniere vers I'arriere; veiller & placer le

pied arriere sous la bride antibasculement.

Risque d'explosion

Utiliser une canalisation neuve d'arrivee de gaz

approuv_e par la CSA International.

Installer un robinet d'arr6t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander a une

personne qualifide de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 pc) de la colonne d'eau,

Par pereonne qualifi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non-respect de ces instructions peut causer

un ddc_s, une explosion ou un incendie,

2, Dans le cas de I'installation de la cuisiniere dans une

r6sidence mobile, on doit fixer la cuisiniere au plancher. Toute

m6thode de fixation de la cuisiei6re au plancher est adequate

dans la mesure o_ elle est conforme aux normes

mentionnees & la section "Exigences de remplacement".

Raccordement typique _une canalisation rigide

On doit utiliser une combinaison de raccords pour raccorder la

cuisiei@e & la canalisation de gaz existante. La configuration de

connexion sera variable, selon les caract@istiques de la

canalisation d'alimentation (type, taille et position).

1. Sur chaque connexion filetee, appliquer un compose

d'_tancheite resistant au propane.

31

2. Utiliser une cle pour serrer tousles raccords entre la

cuisini@e et la canalisation de gaz.

B

A. Tuyau de gaz de V2"ou _A"

B. Robinet d'arr#t manuel

C. Mamelon

D. Raccord

E. Coude _ 90 °

tE Tuyau en fer noir

G. Raccerd

H. Mamelon

I. Coude a go °(avec

flletage m#le NPT _/2")

J. Detendeur

Raccordement typique par raccord flexible

1. Appliquer un compos6 d'6tanch6it6 des filetages r_sistant au

propane sur I'extr6mit_ filet_e la plus petite des adaptateurs

de raccord flexible (voir C et G ci-dessous).

2. Fixer un raccord d'adaptation sur le d6tendeur et I'autre

raccord d'adaptation sur le robinet d'arr6t de la canalisation

de gaz. Serrer les deux raccords d'adaptatioe.

3. Utiliser une cl6 mixte de _sA6"et une pince multiprise pour

fixer le raccord flexible sur les raccords d'adaptation. Veiller &

ne pas d6former/6craser le raccord flexible.

H

E F ,

A. Tuyau de gaz de Y2"ou _/4"

B. Robinet d'arr#t manuel

C. Appliquer un compose

d'etancheit&

D. Raccord d'adaptation

E. Raccord flexible

FRaccord d'adaptaflon

(avec filetage m_le NPT Y2")

G. Appflquer un compose

d'etanch#it#.

H. Detendeur

Completer le raccordemant

1. Ouvrir le robinet d'arr6t manuel sur la canalisation de gaz (la

manette dolt &tre parall_le au tuyau).

A. Robinet d'arr_t form6

B. Robinet d'arr_t ouvert

2= Effectuer une recherche des fuites : appliquer au pieceau sur

les coneexions une solution non corrosive de d6tection des

fuites; la formation de bulles identifiera une fuite. 121iminer

toute fuite constat6e.

3. Prendre les chapeaux de breleur et grilles de breleur dans le

paquet de pi_ces. Aligner les encoches des chapeaux de

breleur avec les broches dans la base de chaque brQleur. Un

chapeau de brt31eurcorrectement plac6 dolt 6tre horizontal.

Si le chapeau de brQleur n'est pas correctement plac6, le

brQleur ne peut s'allumer.

A. Base de brQleur

B. Chapeau de brOleur

C. Grille de brOleur

4. Placer les grilles de brQleur sur les breleurs et chapeaux de

brt31eurtel qu'indiqu6 sur I'illustration. Lorsque les grilles sont

bien install6es, elles ne doivent pas 6tre en chevauchement

sur la console.

Cuisini_re autoportante

La grille de breleur pouvant accommoder un wok dolt _ntre

install6e sur le breleur avant gauche.

A. Ouverture clans la grille pour le wok

Cuisini_re encastree

Positionner le rebord large au coin arrondi & I'arri@e de la

table de cuisson, vers I'ext@ieur.

A. Large rebord avec angles arrondis

5. Brancher la cuisiniere ou reconnecter la source de courant

electrique. L'affichage devrait indiquer "Clock-Enter Time"

(horloge-entrer I'heure). Pour plus de renseignements,

consulter les instructions pour I'utilisateur dans le Guide

d'utilisatioe et d'entretien.

32

Allumage initial et rdglages des flammes

,&,la place de flarnmes de veille, les brQleurs de la table de

cuisson sont dot6s d'allumeurs 61ectroniques. Lorsqu'on place le

bouton de commande d'un brQleur de la table de cuisson & la

position "LITE" (allumage), le syst_me g6n_re une etincelle pour

I'allumage du brQleur. La g6n6ration d'6tincelles se poursuit aussi

Iongtemps que le bouton de commande est laiss6 a la position

"UTE".

ContrSle du fonctionnement des brQleurs de la table de

cuisson

BrOleurs standard de la table de cuisson

Pousser et tourner le bouton de commande du brQleur & la

position "LITE".

Les flammes doivent s'allumer sur le brQleur en moins de

4 secondes. Lors de I'allumage initial, le delai d'allumage peut

_tre sup6rieur a 4 secondes du fait de la presence d'air dans la

canalisation de gaz.

BrQleur _flamme TripleTier _

Pour allumer le brQleur de mijotage :

Enfoncer et tourner le bouton de commande & la position "LITE".

Les flammes doivent s'allumer sur le brQleur en moins de

4 secondes. Lors de I'allumage initial du brQleur, le d61ai

d'allumage peut ¢tre sup_rieur & 4 seeendes du fait de la

presence d'air dans la canalisatien de gaz.

Pour allumer le brt_leur haute puissance :

Enfoneer le bouton de commande a nouveau et le teurner &

"POWER BURNER HI" pour allumer le brQleur externe.

Les flammes doivent s'allumer eur le brQleur en moins de

4 seeondes. Lors de I'allumage initial du brQleur, le d61ai

d'allumage peut 6tre sup6rieur & 4 secendes du fait de la

presence d'air dans la canalisation de gaz.

Si le brQleur ne s'allume pas correctement :

• Ramener le bouton de commande de la table de cuisson _ la

position d'arr6t.

• V6rifier que la cuisini6re est branch6e et correctement

aliment_e (fusible grill6? disjoncteur ouvert?)

• V6rifier que chaque robinet d'arr6t est ouvert.

• V6rifier que le chapeau de brQleur est correctement plac6 sur

la base du brQleur.

R6p6ter le processus de mise en marche. Si & ce point un breleur

ne s'allume pas, tourner les boutons de commande & "Off" (arr6t)

et contacter le revendeur ou un d_panneur agree.

R6glage de la taille des flammes

R_gler la taille des flammes sur les brQleurs de la table de

cuisson. Pour le r6glage au d_bit thermique minimum, on doit

observer des flammes stables bleues de W' (0,64 cm).

A_ __

A. Debit thermique minimum

B. Debit thermique maximum

Reglage des breleurs standard :

La vis de r6glage au centre de la tige de commande du robinet

permet de r6gler la taille des fiammes. La tige de commande est

situ6e directement au-dessous du bouton de eommande.

Aj

A. Tige de commande

$'il eet necessaire de r_gler la taille des flammes pour le

debit thermique minimum :

1. Oter le bouton de commande.

2. Immobiliser la tige de commande avec une pince. Utiliser un

petit tournevis & lame plate pour faire tourner la vis situee au

centre de la tige de commande; ajuster les flammes & la taille

desiree.

3. R_installer le bouton de commande.

4. Tester le fonctionnement du breleur : faire passer le bouton

de commande de la position "LO" (bas) a la position "HI"

(61ev6)et observer les flammes pour chaque r6glage.

Reglage du brOleur & flamme TripleTier ®:

1. Oter le bouton de commande.

2. InsUrer un tournevis a lame plate dans les emplacements de

r6glage indiqu6s dans I'illustration suivante et engager la vis

fentes. Tourner la vis jusqu'& ce que la flamme atteigne la

taille correcte.

A. Reglage du br_leur de mijotage

B. Reglage du br_/leur haute puissance

33

3. Reinstaller le bouton de commande. 3.

4. Tester le fonctionnement du br01eur : faire passer le bouton 4.

de commande de la position "LO" (bas) & la position "HI"

(elev6) et observer les flammes pour chaque reglage.

Reinstaller les grilles dans la cavite du four. Reinstaller le tiroir-

rechaud ou le tiroir de remisage.

R_installation du tiroir-r_chaud :

1. Aligner les glissieres du tiroir avec les guides.

2. Pousser letiroir compl_tement.

Ouvrir et fermer d61icatement le tiroir pour s'assurer qu'il est bien

engage dans les glissi_res.

5.

6.

7.

si

Jeter ou recycler tousles mat6riaux d'emballage.

Verifier que la cuisini_re est d'aplomb. Voir "Reglage de

I'aplomb de la cuisini_re".

Utiliser une solution d'eau ti6de et de nettoyant menager

doux pour 61iminer tout residu de cire laisse par les mat6riaux

de protection de I'emballage. Secher parfaitement avec un

linge doux. Pour plus d'informations, consulter la section

"Entretien de la cuisini_re" dans le Guide d'utilisation et

d'entretien.

Lire la section "Utilisation de la cuisini_re" dans le Guide

d'utilisation et d'entretien.

Mettre en marche les brQleurs de surface et le four. Pour des

instructions specifiques concernant I'utilisation de la

cuisini_re, consulter le Guide d'utilisation et d'entretien.

la euisiniere ne fonetionne pas, contr61er ee qui suit :

Fusible grille ou desserre? Disjoncteur ouver_?

Robinets de gaz _ la position "open" (ouverture)?

Si merobinet d'arr6t d'alimentation en gaz est ouverL appuyer

sur le bouton OFF (arr6t) sur le tableau de commande du four

et contacter un 61ectricien qualifi&

Prise de courant correctement aliment6e?

Consulter la section "Depannage" dans le Guide d'utilisation

et d'entretien.

1. Verifier que toutes les pi_ces sont maintenant install6es. S'il

reste une pi6ce, passer en revue les differentes etapes pour

decouvrir laquelle aurait 6te oubliee.

2. V6rifier la presence de tousles outils.

Apr6s 5 minutes de fonctionnement de la cuisini6re, verifier la

chaleur. Si la cuisini6re est froide, I'eteindre et contacter un

technicien qualifi&

CONVERSIONS POUR CHANGEMENT DE GAZ

Les conversions pour changement de gaz naturel gt propane ou

de propane _ gaz naturel doivent 6tre effectuees par un

installateur qualifi&

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA International.

Installer un robinet d'arr_t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander aune

personne qualifi6e de s'assurer que la pression de gaz

ne d6passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisini_re ce qui peut causer un d_c_s.

Joindre la bride antibasculement au pied arri_re de

la cuisini_re.

Joindre de nouveau la bride antibasculement si la

cuisini_re est d_plac_e.

Le non-respect de ces instructions peut causer un

d_c_s ou des brBlures graves aux enfants et aux

adultes.

Conversion du d6tendeur

1. Fermer merobinet d'arr_t manuel.

34

2. D6brancher la cuisinere ou deconnecter la source de courant

electrique. Conversion des brQleurs standard de la table de cuisson

C

A. Vers la cuisiniere

B. Robinet d'arr#t manuel - manette

la position de fermeture

C. Canalisation de gaz

3. Retirer le tiroir-rechaud. Veir la section "Retrait du tiroir-

r6chaud" pour des instructions. Identifier le detendeur &

I'arriere du tiroir-r6chaud.

4. Oter le couvercle d'acces du d6tendeur.

A

A. Detendeur

IMPORTANT : Ne pas enlever le detendeur.

Detendeur

5. Utiliser une cle pour enlever le chapeau de I'ouver_ure

d'acces; faire tourner le chapeau dans le sens antihoraire.

6. Oter la butee de ressort qui se trouve sous le chapeau -

pousser centre le cete plat de la butee de ressort. Examiner

la but6e de ressort pour identifier la position "NAT" ou "LP".

7. Orienter correctement la but6e de ressort pour que la

mention "LP" soit au fond.

8. Reinstaller la butee de ressort dans le chapeau.

9. Reinstaller le chapeau sur le detendeur.

E D

A. Chapeau de

I'ouverture d' acc_s

B. Joint d'#tanch_it&

C. Detendeur

C

D. Ressort de retenue -

position LP

E. Ressort de retenue -

position NAT

1. Enlever le chapeau de brQleur.

2. Avec un tournevis TORX ®T20, enlever la base du breleur.

3. Appliquer du ruban adh6sif de masquage & I'extr6mit6 d'un

tourne-6crou de 7 mm pour retenir le gicleur dans le tourne-

ecrou durant I'op@ation. Appuyer pour engager le tourne-

ecrou sur le gicleur; faire tourner le gicleur dans le sens

antihoraire puis soulever pour I'enlever; conserver le gicleur.

A. Electrode d'allumage

B. Ouverture du tube de gaz

C. Chapeau de brOleur

D. Base de brQleur

4. Chaque gicleur est marque d'un chiffre grave et d'un point

colore, et comporte une rainure dans la zone hexagonale.

Remplacer le gicleur pour gaz naturel par le gicleur correct

pour propane.

_A

A. Rainure

Le tableau qui suit permet de s61ectionner le gicleur pour

propane correct pour chaque breleur.

Gicleurs pour propane pour brOleurs standard de la table de

caisson

Position du brOleur Capacite Couleur Taille

thermique du

br_leur

cet_ avant droit 5 000 BTU/h Rouge 0,70 mm

Cet6 avant gauche 13 000 BTU/h Vert 1,10 mm

Cet6 arri_re droit 10 000 BTU/h Bleu 0,95 mm

Cet6 arriere gauche 5 000 BTU/h Rouge 0,70 mm

5. Placer les gicleurs pour gaz naturel dans le sachet de

plastique, pour r6utilisation ulterieure; conserver ces pieces

avec les documents et manuels.

6. Reinstaller le chapeau de brt31eur.

7. Rep6ter les Crapes 1 & 6 pour chaque brQleur, sauf le brQleur

flamme TripleTier _ (sur certains modeles). Voir la section

"Conversion pour un breleur & flamme TripleTier ®'.

Conversion pour un breleur a flamme TripleTier _(sur

certains modules)

1. Enlever le chapeau de brQleur.

2. Utiliser un tournevis TORX®T20 pour enlever la tete du

brQleur.

35

3. Enlever la plaque associee au gicleur externe.

A. Chapeaux de brOleur

B. Tares de brQleur

C. Plaque de/'orifice d'acces pour gicleur exteme

D. Gicleur interne

IMPORTANT : Le breleur & flamme TripleTier _ comporte

2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,

situe sous la plaque.

A. Plaque

B. Gicleur exteme

C. Gicleur interne

4. Appliquer du ruban adhesif de masquage & I'extremit6 d'un

tourne-ecrou de 7 mm pour retenir le gicleur interne dans le

tourne-ecrou durant I'operation. Appuyer pour engager le

tourne-ecrou sur le gicleur; faire tourner le gicleur dans le

sens antihoraire puis soulever pour I'enlever. Conserver le

gicleur & part.

5. Utiliser une cle mixte de 7 mm pour enlever le gicleur externe.

Faire tourner le gicleur dans le sens antihoraire. Conserver le

gicleur & part.

6. Remplacer le gicleur pour gaz naturel par le gicleur pour

propane correct. Le tableau qui suit permet de selectionner le

gicleur pour propane correct pour chaque cas.

Gicleurs pour propane pour br01eurs a flamme TripleTier e

Position du brOleur Capacite Couleur Taille

thermique du

br01eur

C6te avant gauche 11 800 BTU/h Marron 1 mm

(brQleur externe

TripleTier _)

C6t6 avant gauche 2 200 BTU/h Orange 0,42 mm

(brQleur interne

TripleTier _)

7. Reinstaller les composants du brQleur (plaque, tete et

chapeau).

8. Placer les gicleurs pour gaz naturel dans le sachet de

plastique pour reutilisation ulterieure; conserver ces pieces

avec les documents et manuels.

9. Reinstaller le tiroir-rechaud. Voir la section "Reinstallation des

grilles du four et du tiroir-rechaud" pour des instructions.

10. Achever I'installation. Voir les sections "Raccordement a la

canalisation de gaz" et "Systeme d'allumage electronique".

II est tres important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson. II doit y avoir

un petit cane interne bleu distinct de %" #. 1/2".La partie

externe des flammes n'est pas aussi distincte que le cane

interne. Les flammes d'un breleur alimente au propane

comportent une pointe legerement jaune.

IMPORTANT : II peut etre necessaire de modifier le reglage

des flammes & la position "LO" (debit thermique minimum)

pour shaque brQleur de la table de cuisson.

36

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisini_re ce qui peut causer un d_c_s.

Joindre la bride antibasculement au pied arri_re de

la cuisini_re.

Joindre de nouveau la bride antibasculement si la

cuisini_re est d_plac_e.

Le non-respect de ces instructions peut causer un

d_c_s ou des brQlures graves aux enfants et aux

adultes.

Conversion du d_tendeur

1. Fermer le robinet d'arr_t manuel.

2. D6brancher la cuisin_re ou d6connecter la source de courant

61ectrique.

C

A. Vers la cuisiniere

B. Robinet d'arr#t manuel - manette

la position de fermeture

C. Canalisation de gaz

3. Retirer le tiroir-rechaud. Voir la section "Retrait du tiroir-

r6chaud" pour des instructions. Identifier le detendeur

I'arriere du tiroir-r6chaud.

4. Oter le couvercle d'acces du d6tendeur.

Ai,_4__-w

A. D_tendeur

IMPORTANT : Ne pas enlever le d6tendeur.

Detendeur

5. Utiliser une cl6 pour enlever le chapeau de I'ouverture

d'acc6s; faire tourner le chapeau dans le sens antihoraire.

6. Oter la but6e de ressort qui se trouve sous le chapeau -

pousser contre le c6t6 plat de la but6e de ressort. Examiner

la but6e de ressort pour identifier la position "LP" ou "NAT".

7. Orienter correctement la but6e de ressort pour que la

mention "NAT" soit au fond.

8. R6installer la but6e de ressort dans le chapeau.

9. R6installer le chapeau sur le d6tendeur.

E D

A. Chapeau de

I"ouverture d"acces

B. Joint d'etancheite

C. Detendeur

%

t"B

C

D. Ressort de retenue =

position NAT

E. Ressort de retenue -

position LP

Conversion des br_leurs standard de la table de cuisson

1. Enlever le chapeau de brQleur.

2. Avec un tournevis TORX ®T20, enlever la base du breleur.

3. Appliquer du ruban adh6sif de masquage & I'extr6mit6 d'un

tourne-6crou de 7 mm pour retenir le gicleur dans le tourne-

_crou durant I'op6ration. Appuyer pour engager le tourne-

6crou sur le gicleur; faire tourner le gicleur dans le sens

antiheraire puis soulever pour I'enlever; conserver le gieleur.

A. L:lectrode d"allumage

B. Ouverture du tube de gaz

C. Chapeau de brOleur

D. Base de brOleur

37

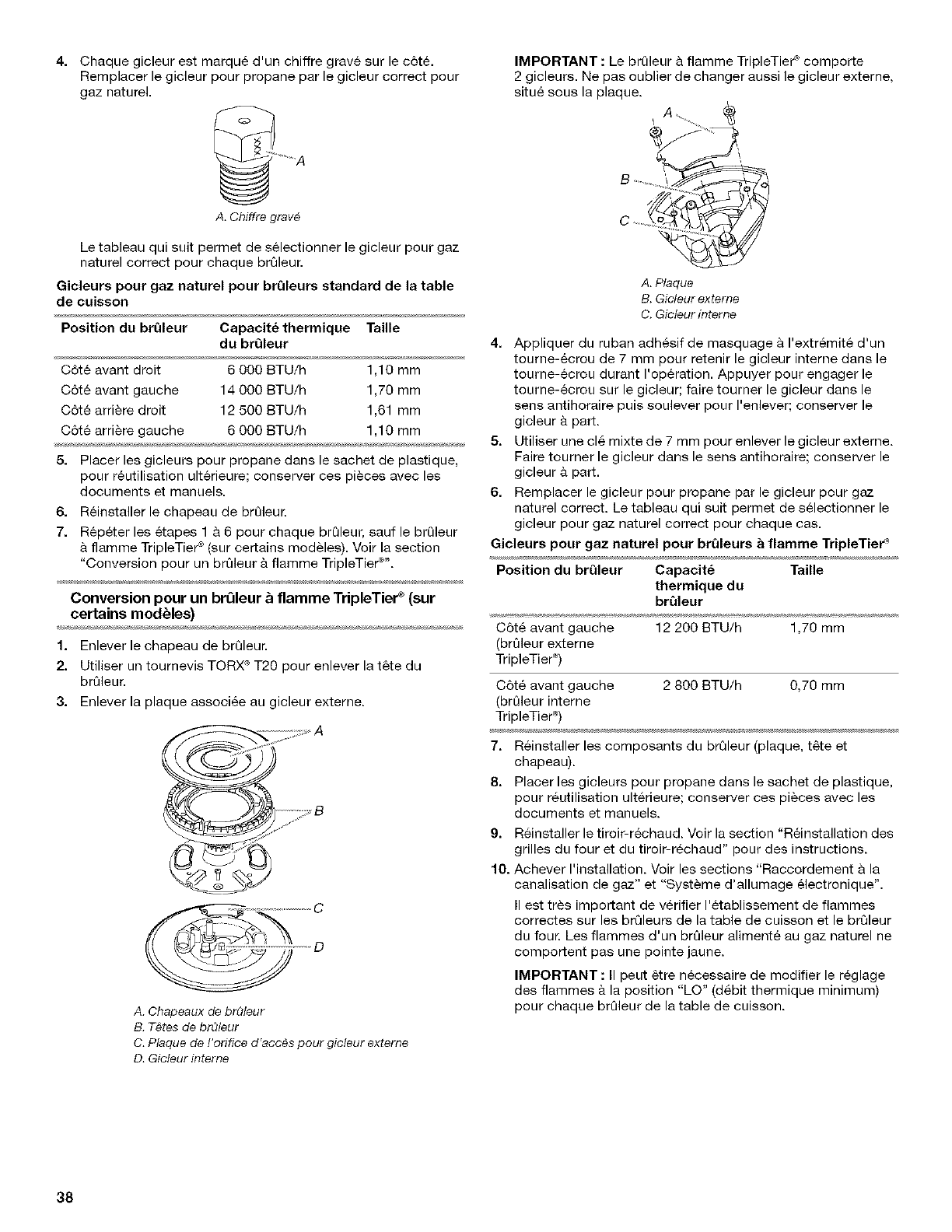

4. Chaque gicleur est marque d'un chiffre grave sur le c6te.

Remplacer le gicleur pour propane par le gicleur correct pour

gaz naturel.

A. Chiffre grave

Le tableau qui suit permet de selectionner le gicleur pour gaz

naturel correct pour chaque brQleur.

Gicleurs pour gaz naturel pour brOleurs standard de la table

de cuisson

Position du brQleur Capacitethermique Taille

du brQleur

C6te avant droit 6 606 BTU/h 1,10 mm

Cbte avant gauche 14 000 BTU/h 1,70 mm

C6te arriere droit 12 500 BTU/h 1,61 mm

Cete arriere gauche 6 0O0 BTU/h 1,10 mm

5. Placer les gicleurs pour propane dans le sachet de plastique,

pour reutilisation ulterieure; conserver ces pieces avec les

documents et manuels.

6. Reinstaller le chapeau de brQleur.

7. Repeter les grapes 1 _ 6 pour chaque brQleur, sauf le brgleur

& flamme TripleTier _ (sur certains modeles). Voir la section

"Conversion pour un breleur & fiamme TripleTier _'.

Conversion pour un brQleur _flamme TripleTier _ (sur

certains mod_les)

1. Enlever le chapeau de brQleur.

2. Utiliser un tournevis TORX®T2O pour enlever la t6te du

brQleur.

3. Enlever la plaque associee au gicleur externe.

A. Chapeaux de brOleur

B. T_tes de brOleur

C. Plaque de I'orifice d'acces pour gicleur externe

D. Gicleur interne

IMPORTANT : Le br01eur & flamme TripleTier _ comporte

2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,

situe sous la plaque.

B__

A. Plaque

B. Gicleur externe

C. Gicleur interne

4. Appliquer du ruban adhesif de masquage a I'extremite d'un

tourne-ecrou de 7 mm pour retenir le gicleur interne dans le

tourne-ecrou durant I'op6ration. Appuyer pour engager le

tourne-ecrou sur le gicleur; faire tourner le gicleur dans le

sens antihoraire puis soulever pour I'enlever; conserver le

gicleur #.part.

5. Utiliser une cle mixte de 7 mm pour enlever le gicleur externe.

Faire tourner le gicleur dans le sens antihoraire; conserver le

gicleur & part.

6. Remplacer le gicleur pour propane par le gicleur pour gaz

naturel correct. Le tableau qui suit permet de selectionner le

gicleur pour gaz naturel correct pour chaque cas.

Gicleurs pour gaz naturel pour brOleurs _ flamme TripleTie# _

Position du breleur Capacit_ Taille

thermique du

brQleur

C6te avant gauche 12 200 BTU/h 1,70 mm

(breleur externe

TripleTie¢ _)

C6t6 avant gauche 2 800 BTU/h 0,70 mm

(br01eur interne

TripleTier ®)

7. Reinstaller les composants du brQleur (plaque, tete et

chapeau).

8. Placer les gicleurs pour propane dans le sachet de plastique,

pour r6utilisation ulterieure; conserver ces pieces avec les

documents et manuels.

9. Reinstaller le tiroir-rechaud. Voir la section "Reinstallation des

grilles du four et du tiroir-r6chaud" pour des instructions.

10. Achever I'installation. Voir les sections "Raccordement a la

canalisation de gaz" et "Systeme d'allumage electronique".

II est tres important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson et le brgleur

du four. Les flammes d'un breleur alimente au gaz naturel ne

comportent pas une pointe jaune.

IMPORTANT : II peut etre necessaire de modifier le reglage

des flammes #. la position "LO" (debit thermique minimum)

pour chaque brt31eurde la table de cuisson.

38

ANTI-TIP BRACKETTEMPLATE

GABARIT POUR LA BRIDEANTIBASCULEMENT

Cut here and place top edge against the left side cabinet and right edge against rear wall.

Couper ici et placer le rebord superieur contre le c6te gauche du placard et le rebord droit contre la paroi arri_re.

F

Use this template to anchor the left rear leg of range.

Utlliser ce gabarit pour ancrer le pied arribre gauche

de la cuisinibre.

ANTFTOPBRACKET

Holes in bracket

_/rous dans la bride Q

39

W 10154991A 8/o7

© 2007. All rights reserved. ® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee ill Canada Printed in U.S.A.

Tous droits reserves. ® Marque depos_eFrMMarque de commerce de KitchenAid, U.S.A., Emploisous licence par KitchenAid Canadaau Canada Imprime aux E.-U.
