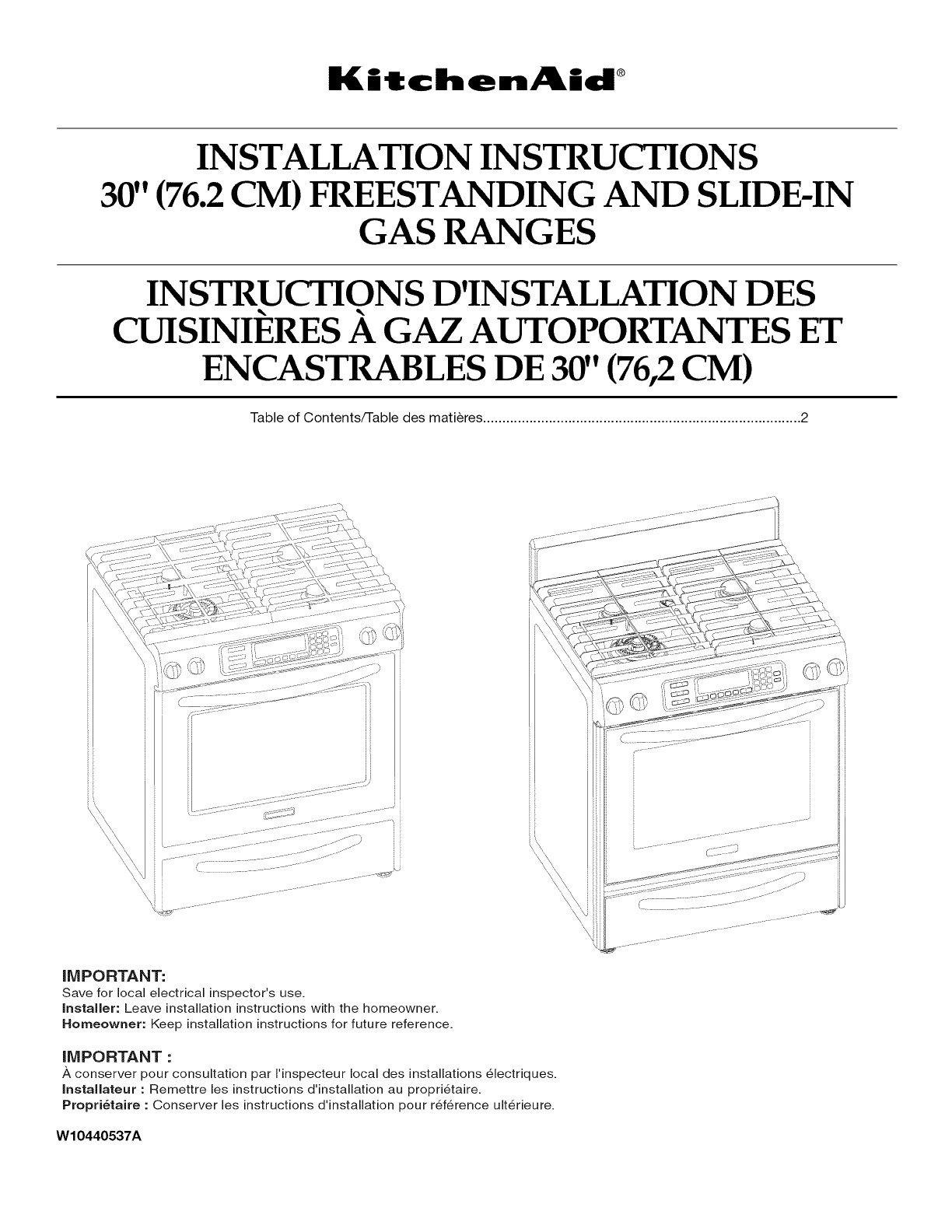

Kitchen_kid _

INSTALLATION INSTRUCTIONS

30" (76.2 CM) FREESTANDING AND SLIDE-IN

GAS RANGES

INSTRUCTIONS D'INSTALLATION DES

CUISINIERES A GAZ AUTOPORTANTES ET

ENCASTRABLES DE 30"(76,2 CM)

Table of Contents/Table des matieres .................................................................................. 2

r ....................... •_---- J f

iMPORTANT:

Save for local electrical inspector's use.

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

iMPORTANT :

,_ conserver pour consultation par I'inspecteur local des installations _lectriques.

Installateur : Remettre les instructions d'installation au propri6taire.

Propri_taire : Conserver les instructions d'installation pour r_f_rence ult_rieure.

W10440537A

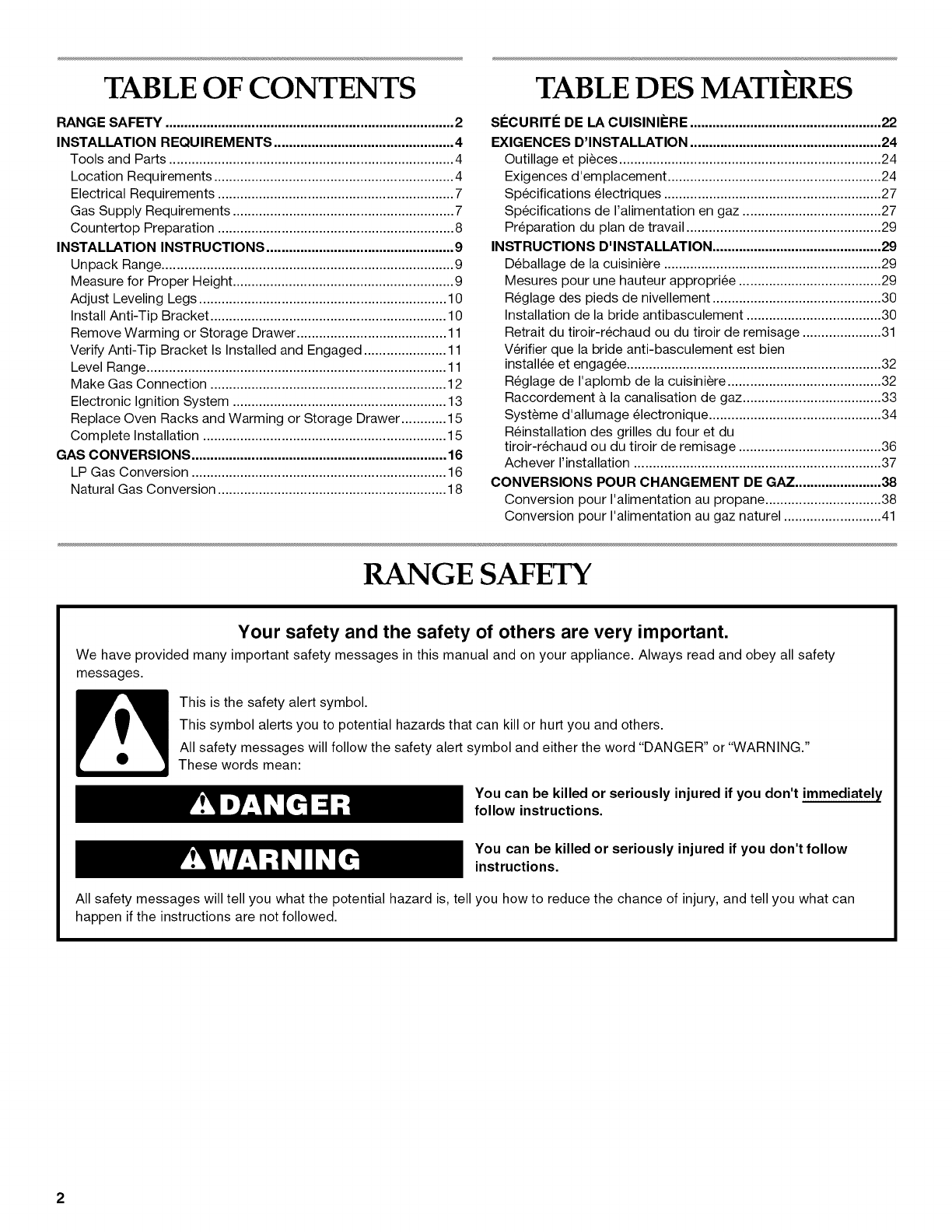

TABLE OF CONTENTS

RAN GE SAFETY ............................................................................. 2

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Location Requirements ................................................................ 4

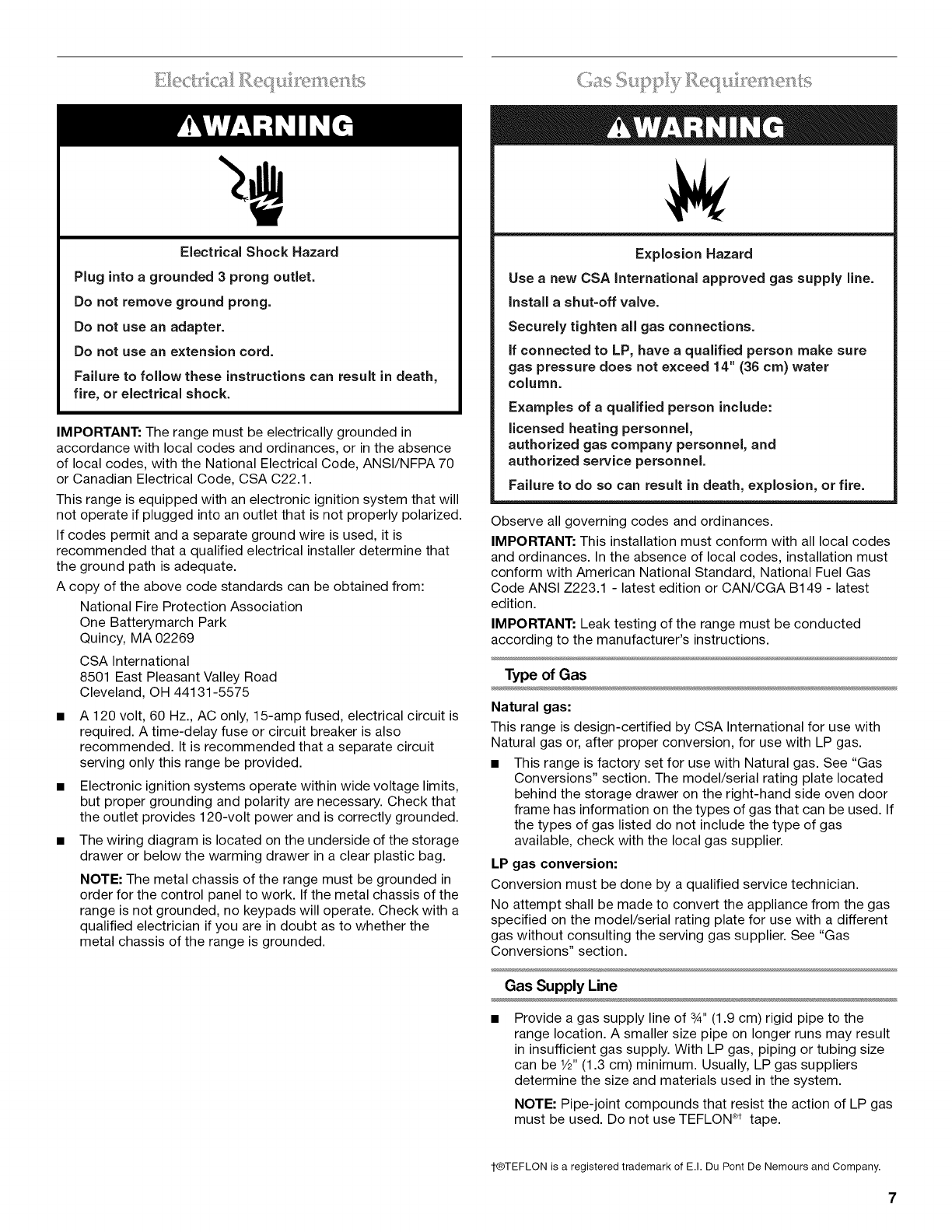

Electrical Requirements ............................................................... 7

Gas Supply Requirements ........................................................... 7

Countertop Preparation ............................................................... 8

INSTALLATION INSTRUCTIONS .................................................. 9

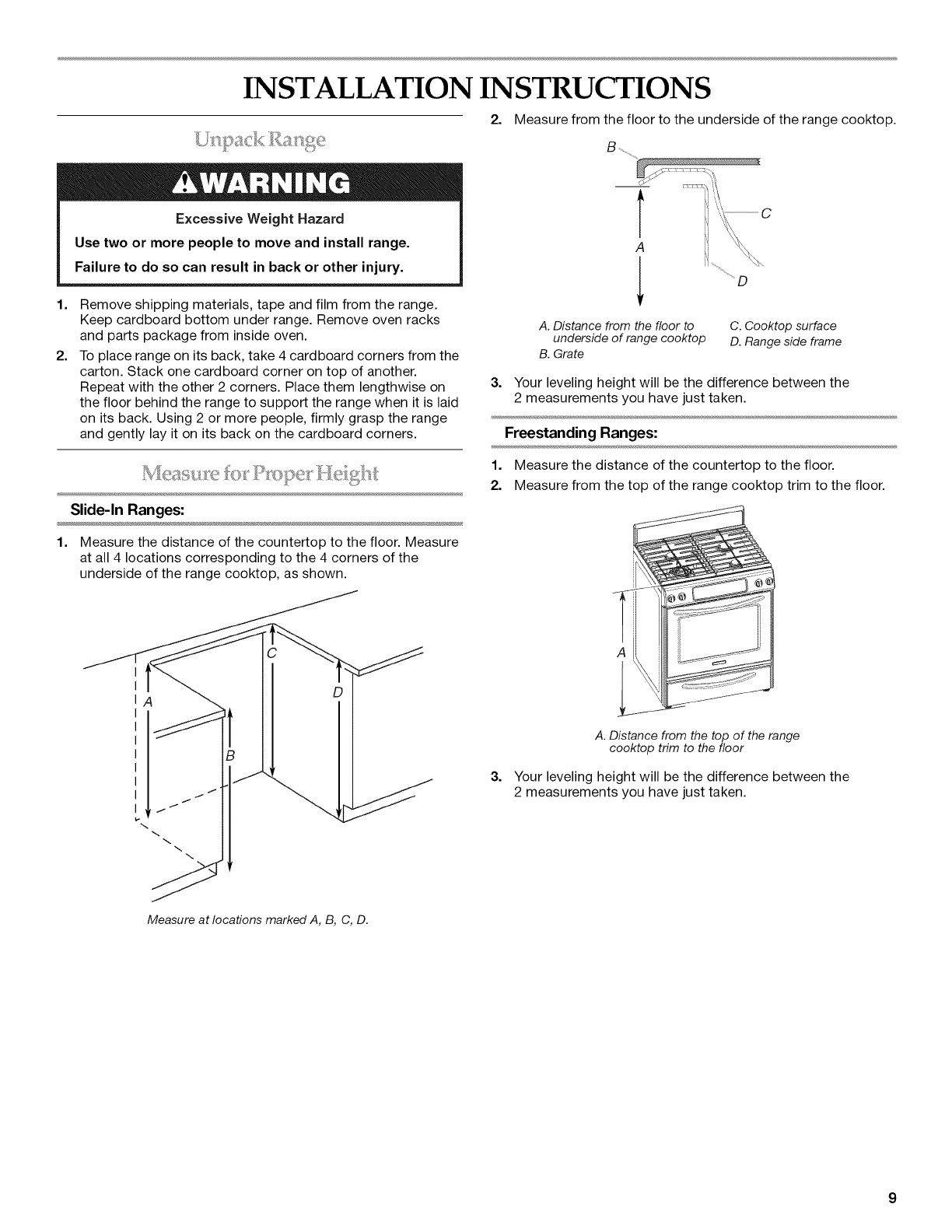

Unpack Range .............................................................................. 9

Measure for Proper Height ........................................................... 9

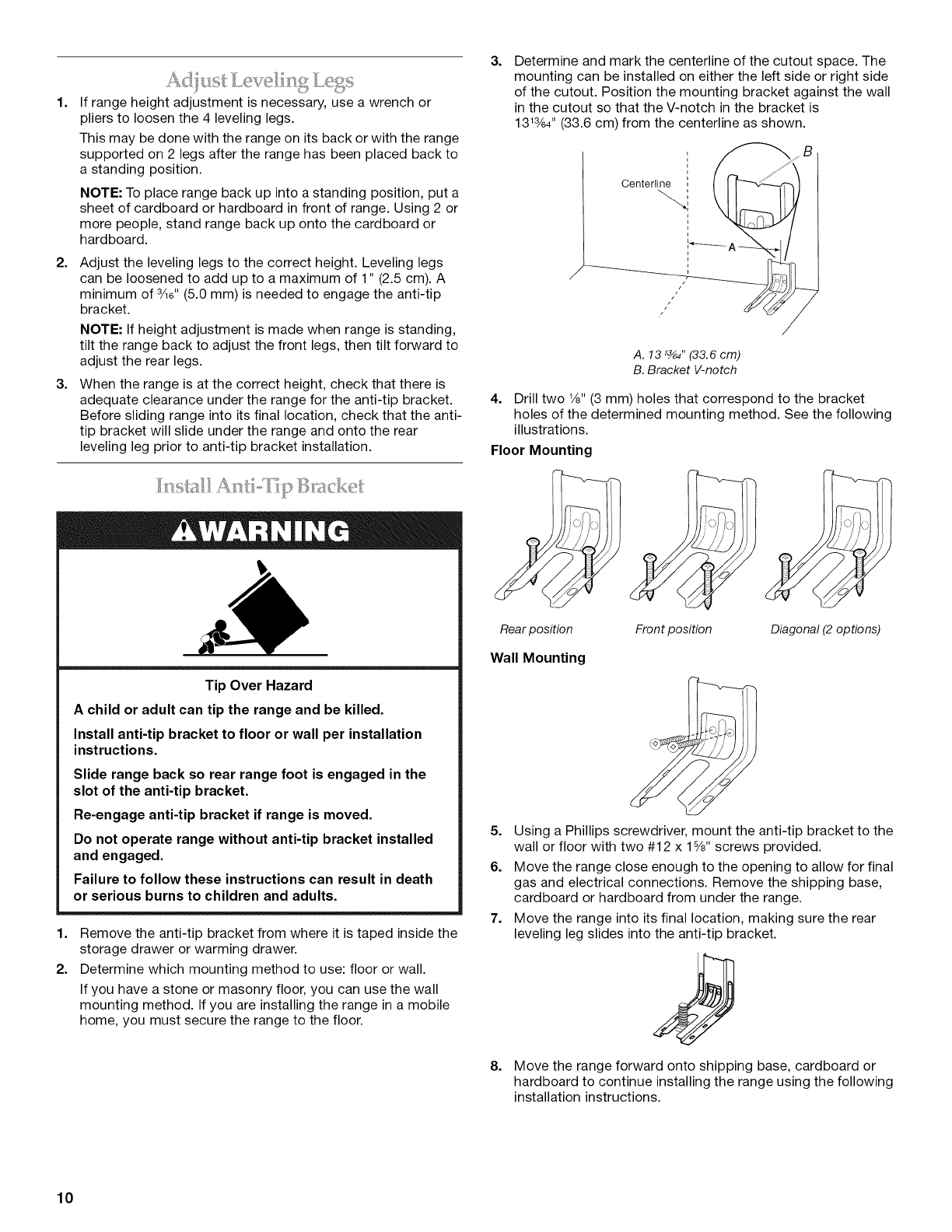

Adjust Leveling Legs .................................................................. 10

Install Anti-Tip Bracket ............................................................... 10

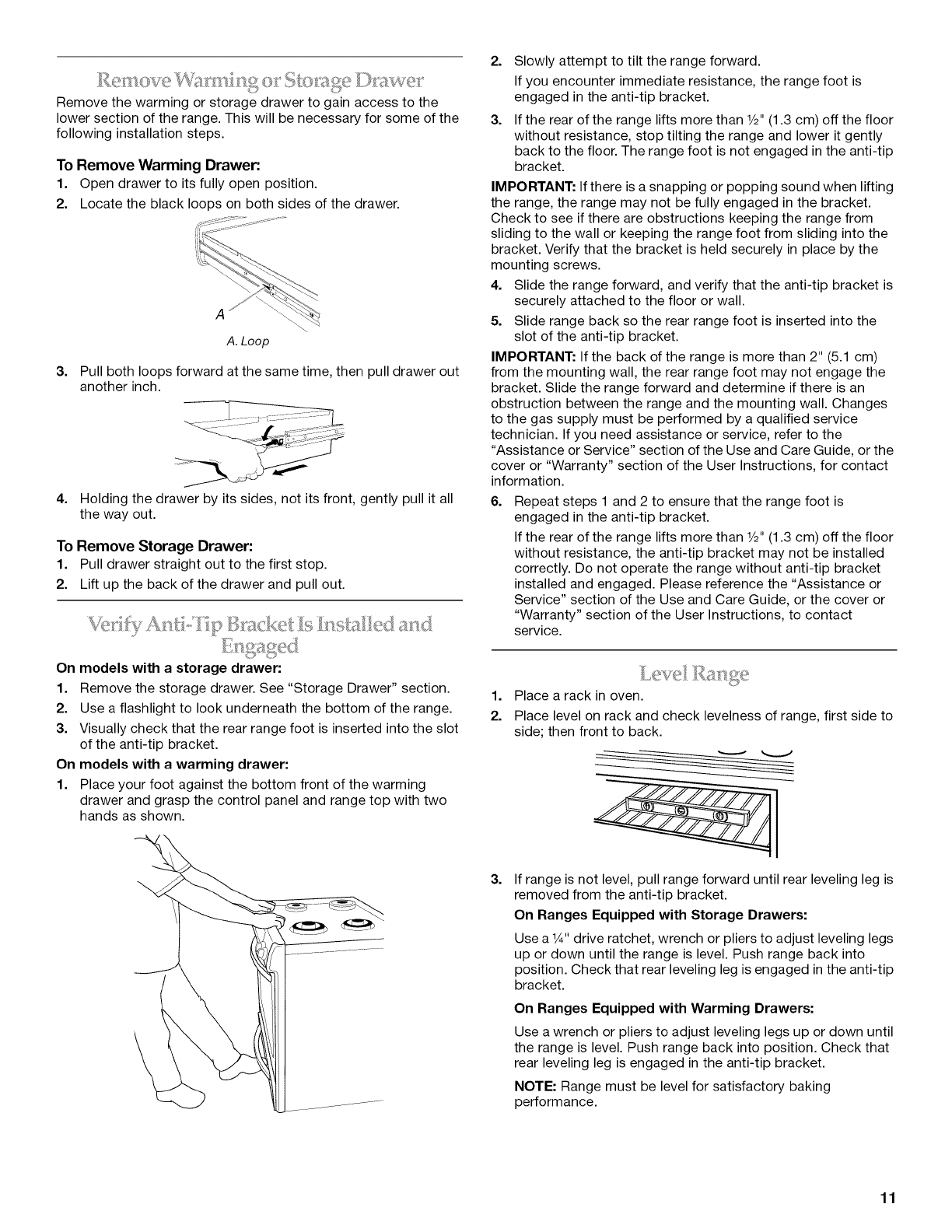

Remove Warming or Storage Drawer ........................................ 11

Verify Anti-Tip Bracket Is Installed and Engaged ...................... 11

Level Range ................................................................................ 11

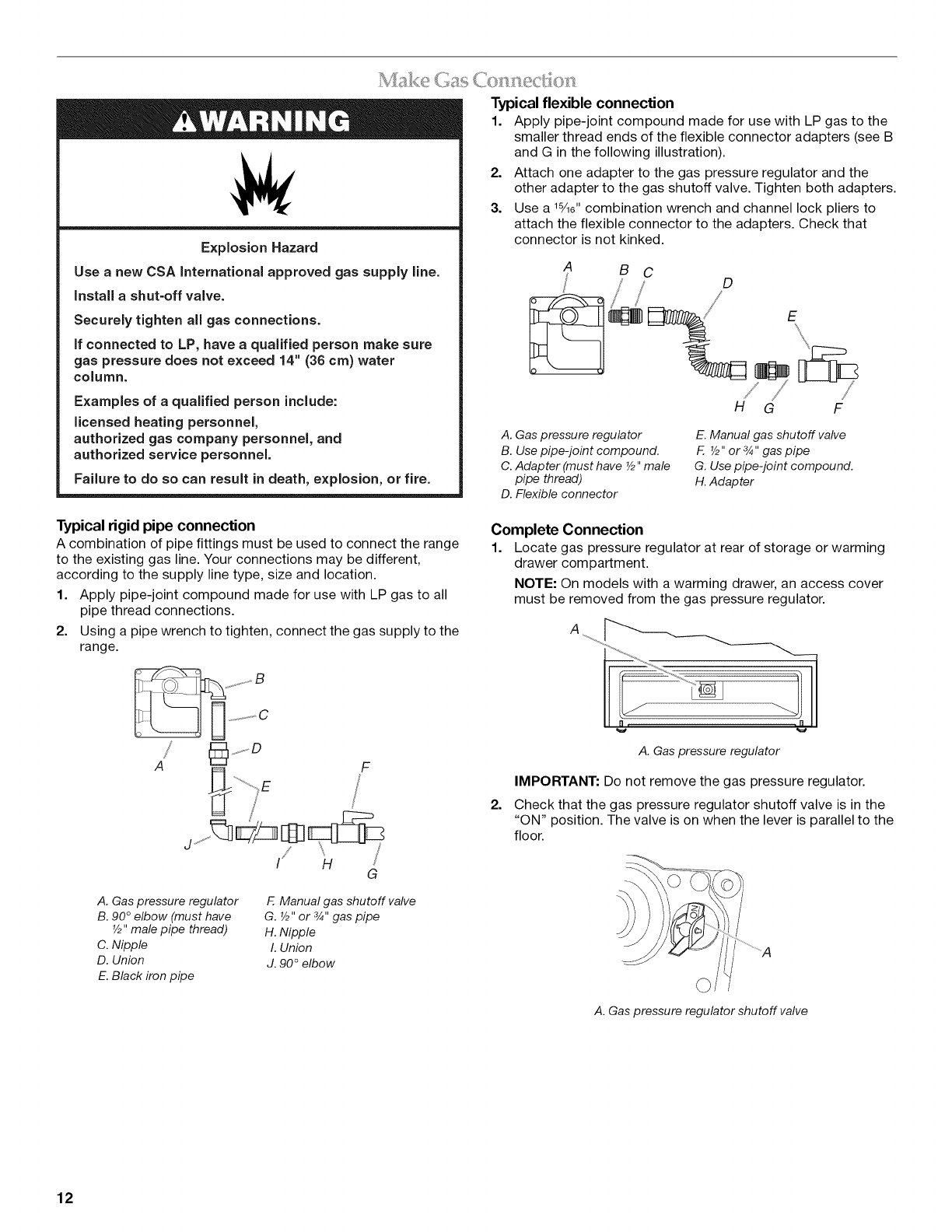

Make Gas Connection ............................................................... 12

Electronic Ignition System ......................................................... 13

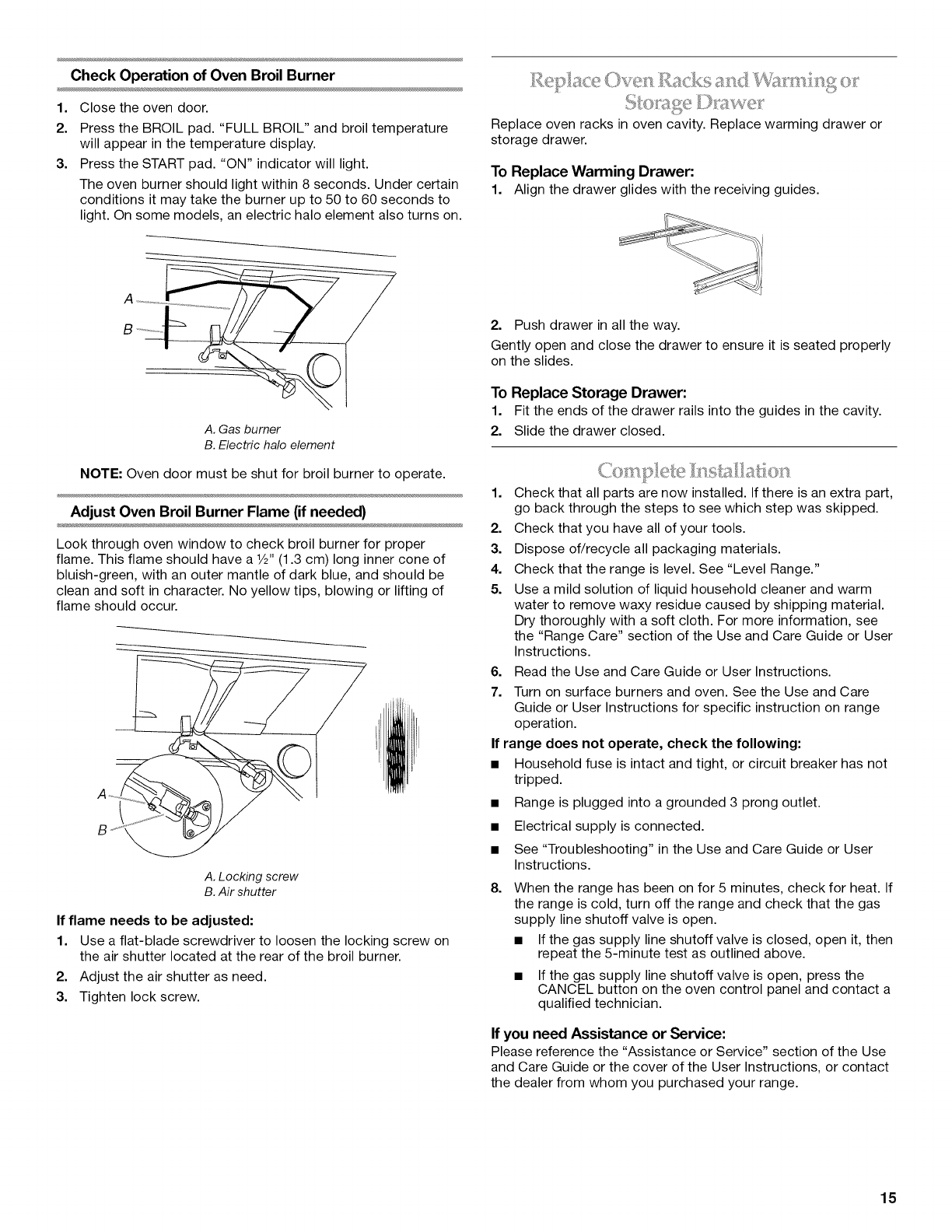

Replace Oven Racks and Warming or Storage Drawer ............ 15

Complete Installation ................................................................. 15

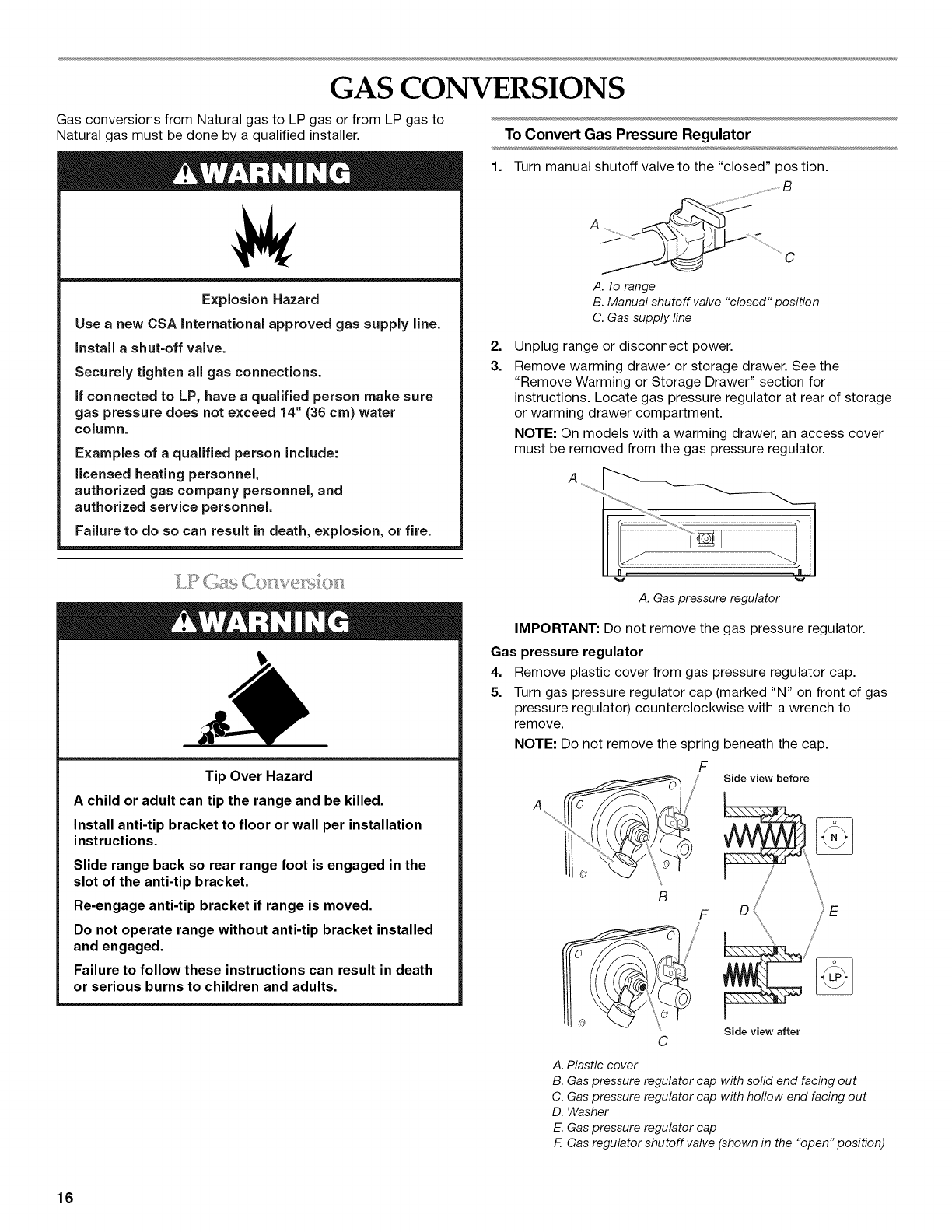

GAS CONVERSIONS .................................................................... 16

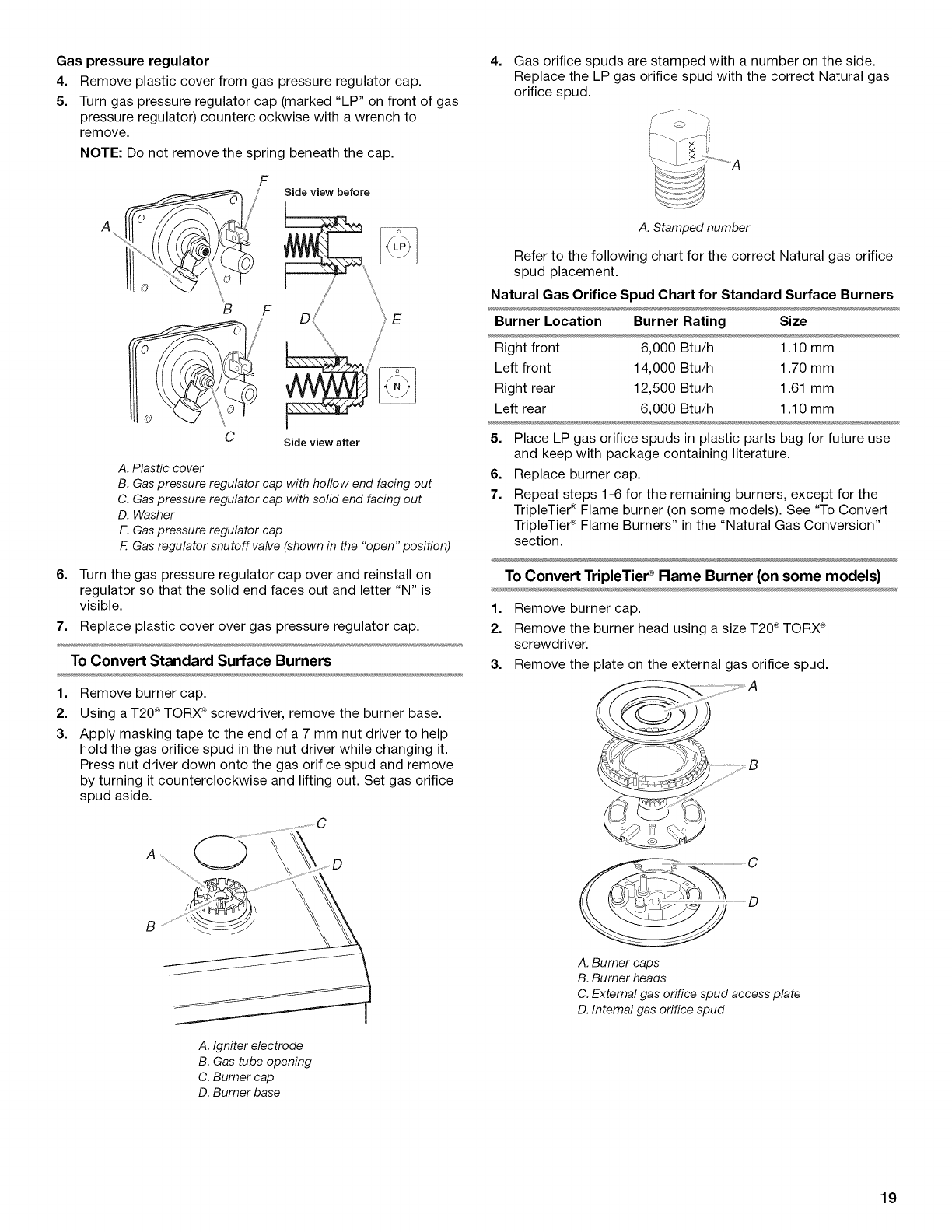

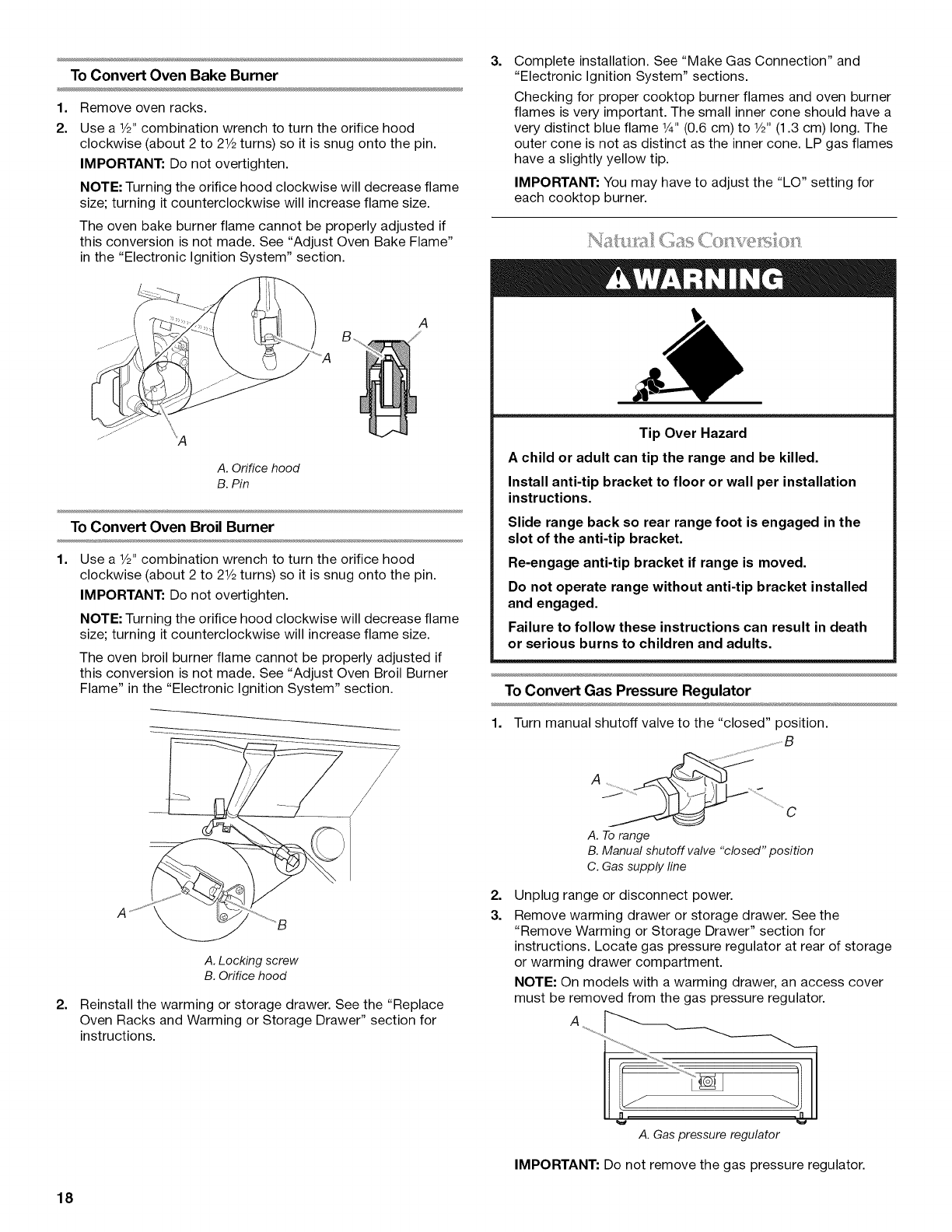

LP Gas Conversion .................................................................... 16

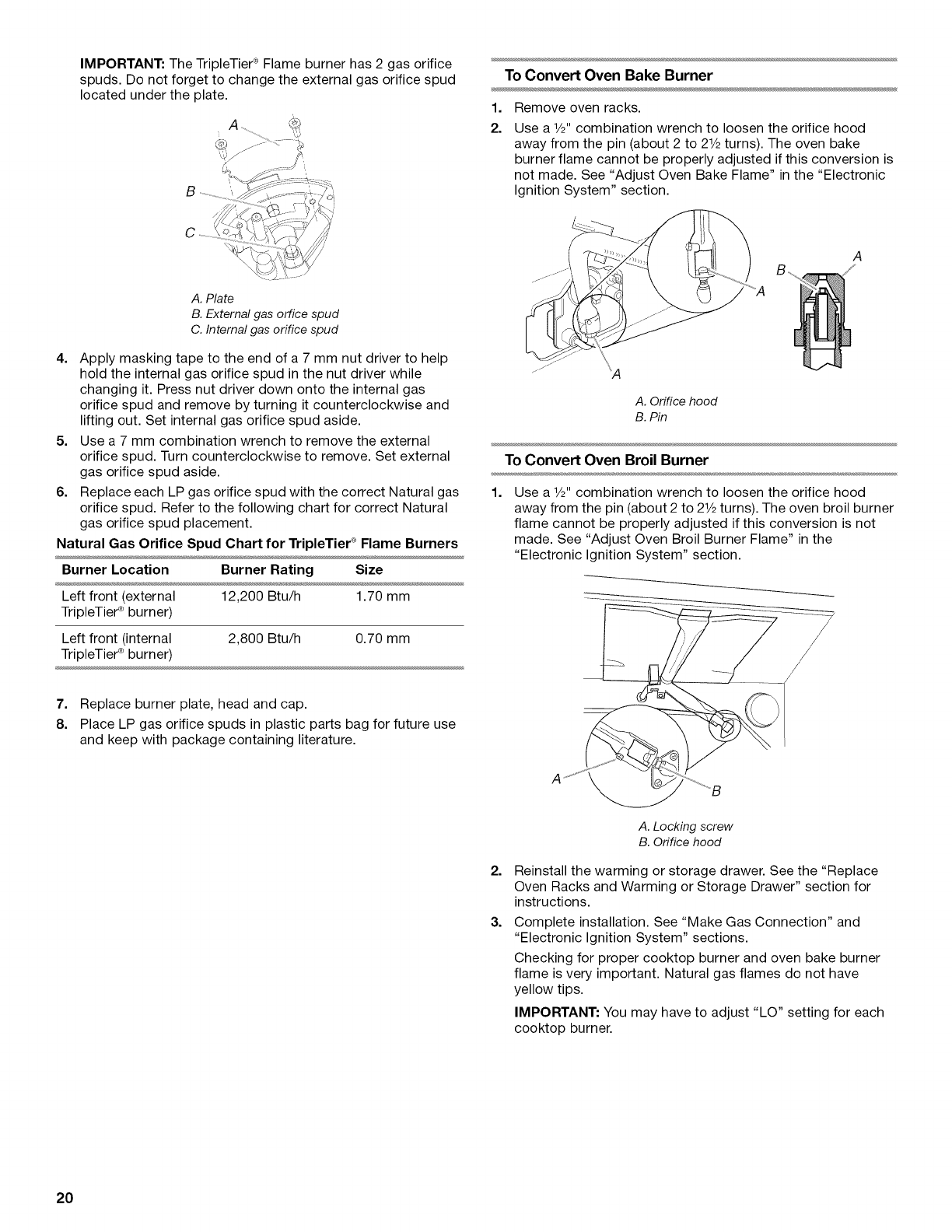

Natural Gas Conversion ............................................................. 18

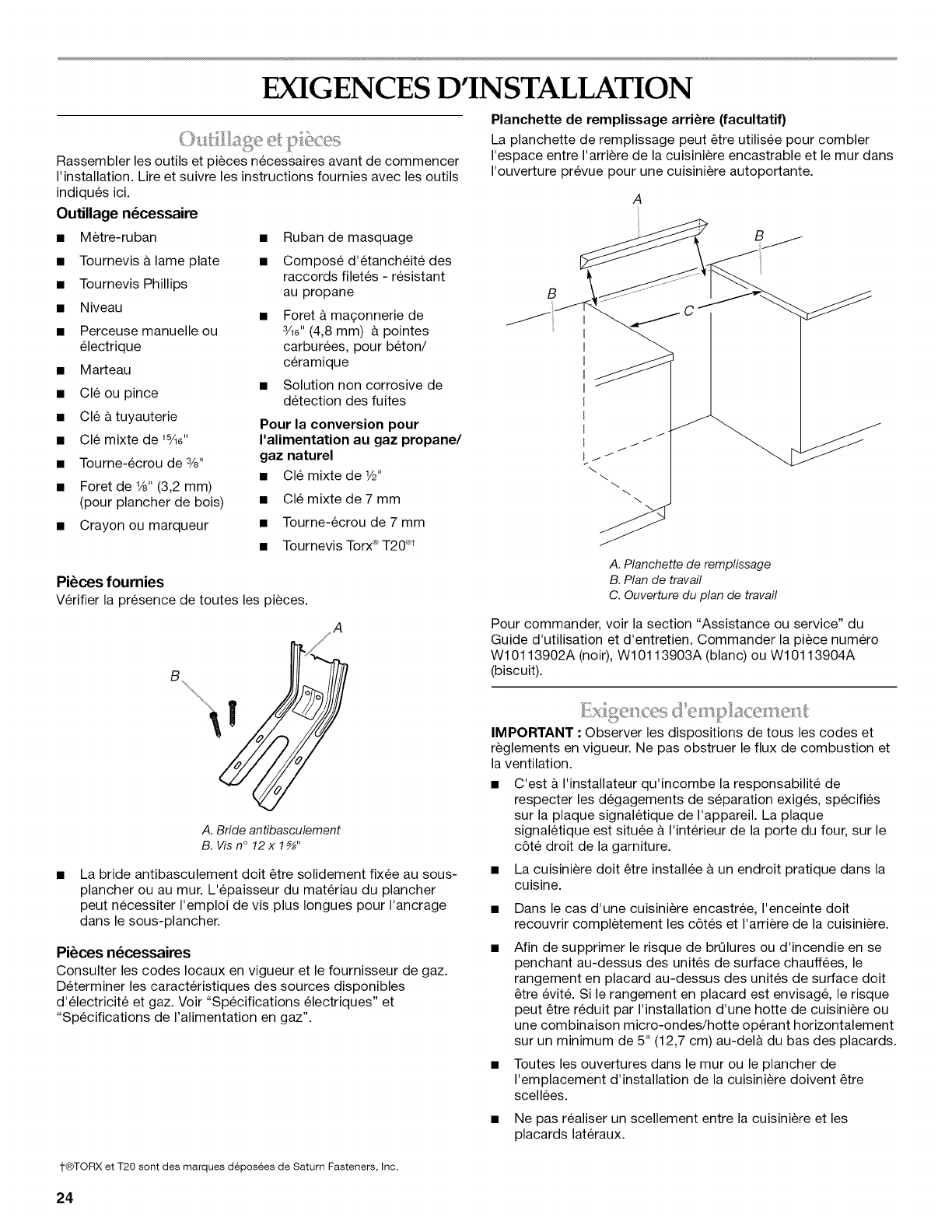

TABLE DES MATIERES

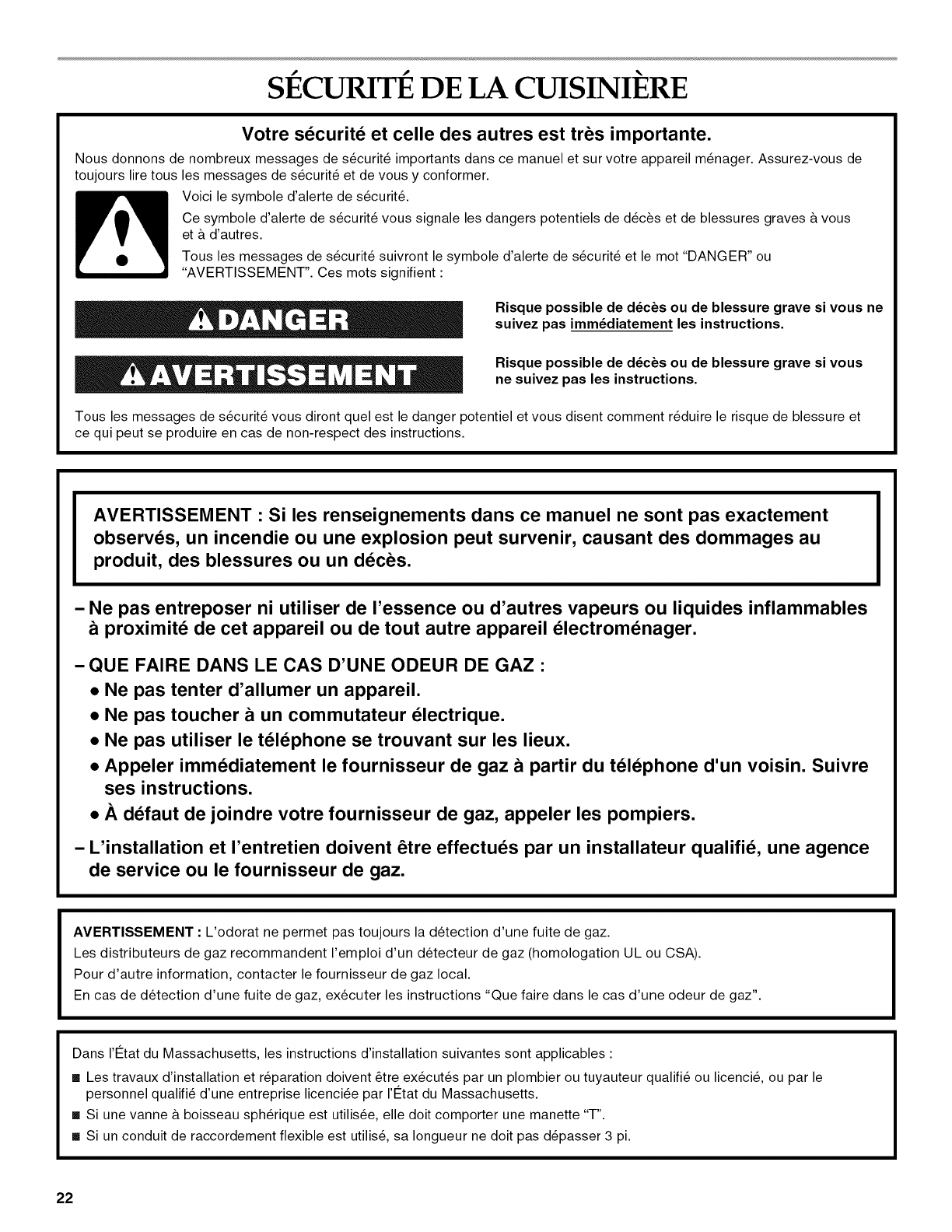

SI_CURITI_ DE LA CUISINIF:RE ................................................... 22

EXIGENCES D'INSTALLATION ................................................... 24

Outillage et pieces ...................................................................... 24

Exigences d'emplacement ......................................................... 24

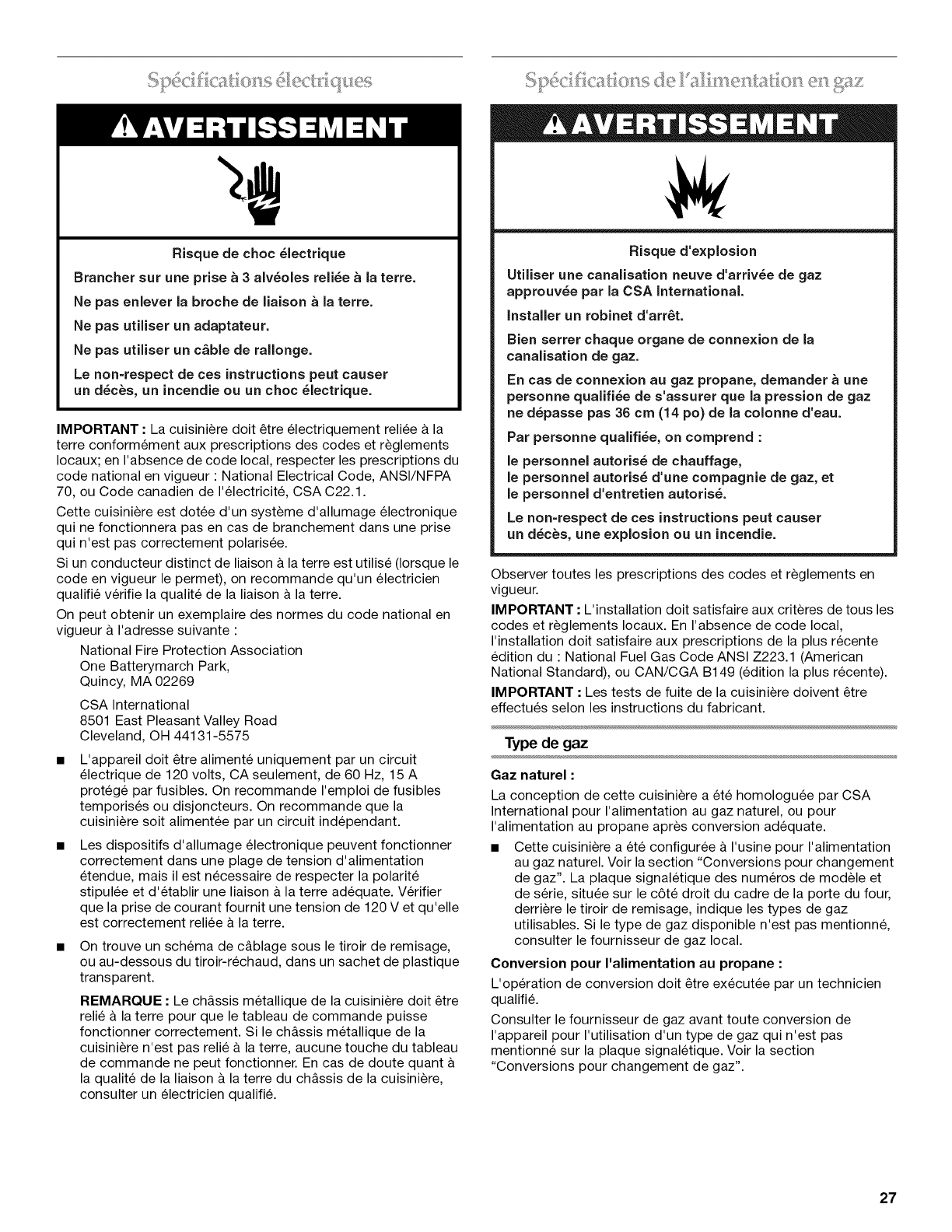

Specifications electriques .......................................................... 27

Specifications de I'alimentation en gaz ..................................... 27

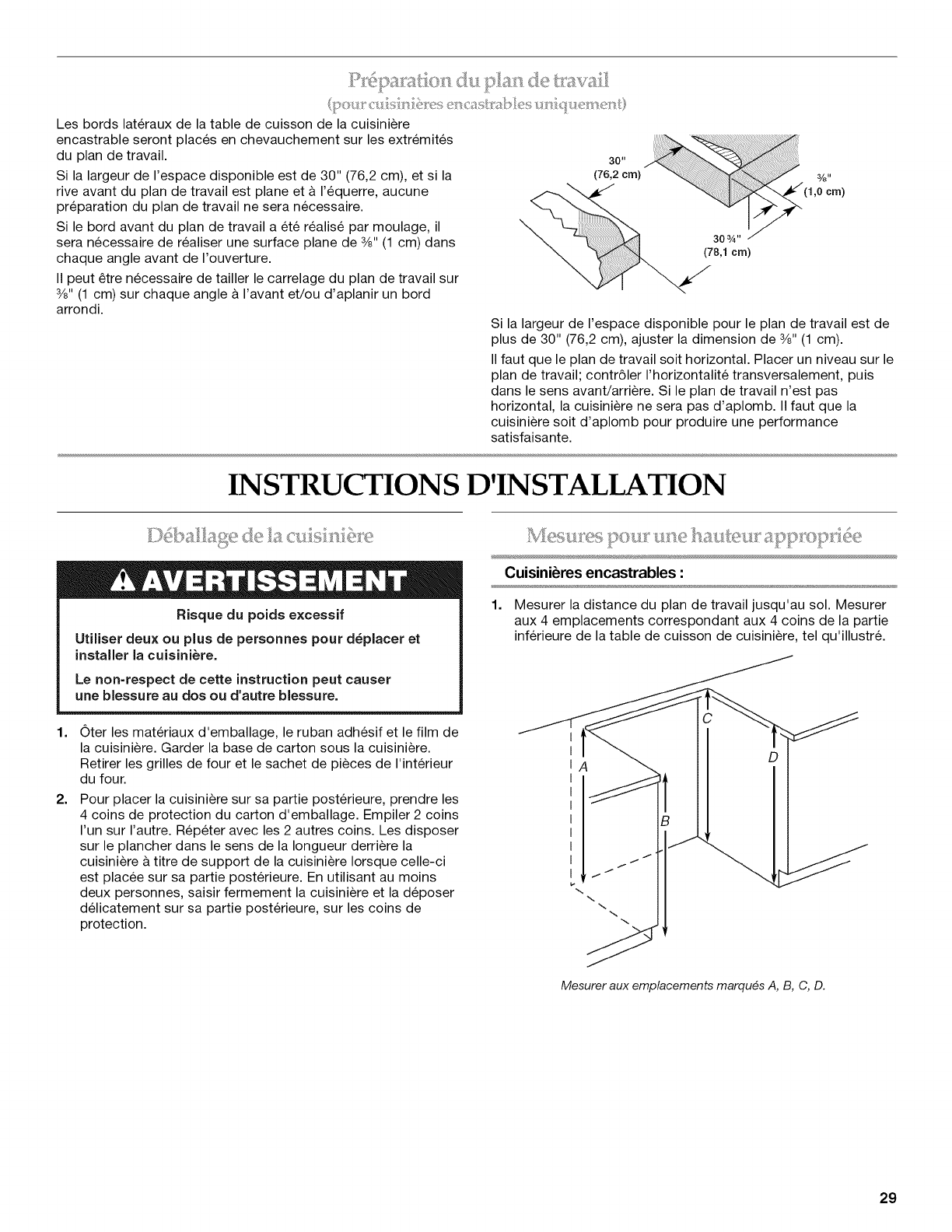

Preparation du plan de travail .................................................... 29

INSTRUCTIONS D'INSTALLATION ............................................. 29

Deballage de la cuisiniere .......................................................... 29

Mesures pour une hauteur appropriee ...................................... 29

Reglage des pieds de nivellement ............................................. 30

Installation de la bride antibasculement .................................... 30

Retrait du tiroir-rechaud ou du tiroir de remisage ..................... 31

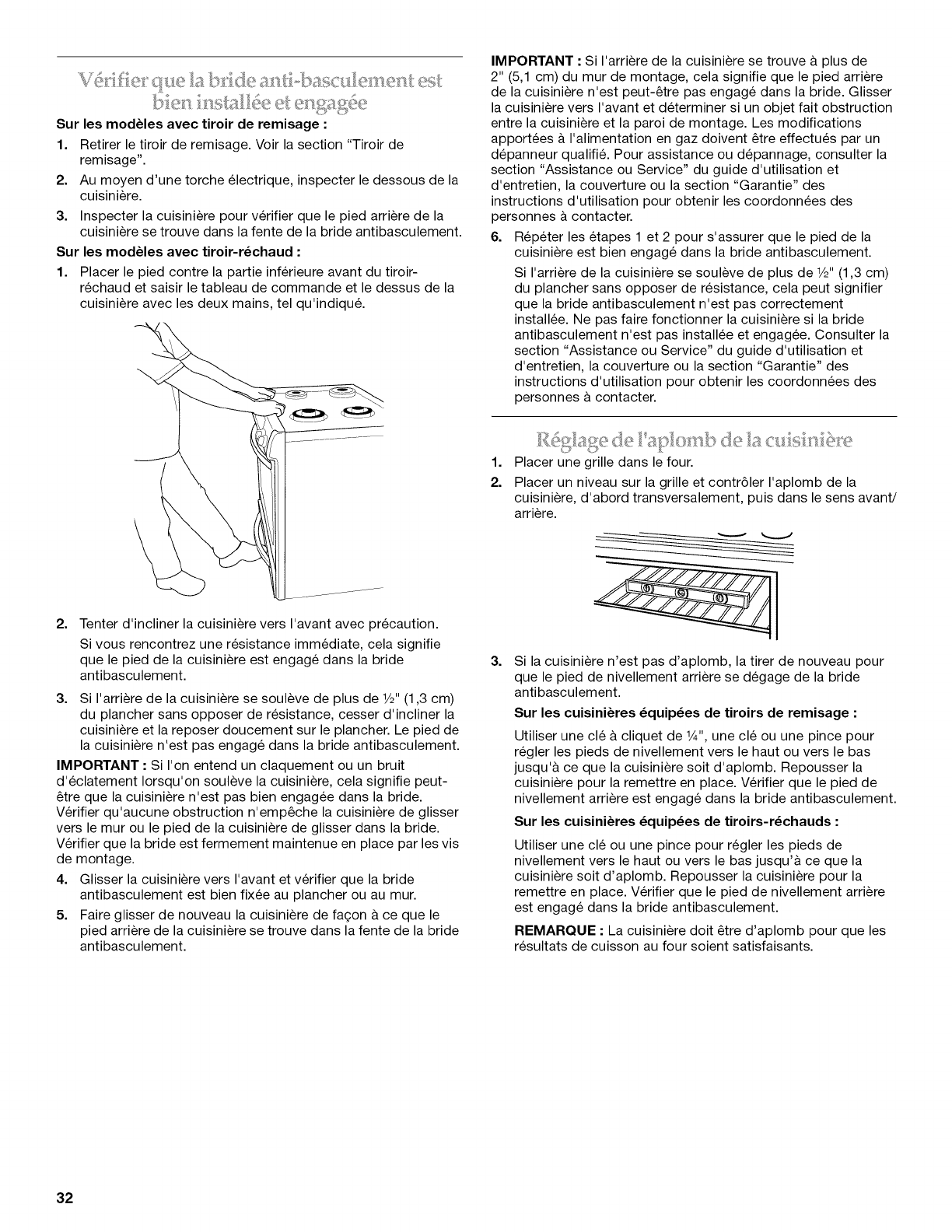

Verifier que la bride anti-basculement est bien

installee et engagee .................................................................... 32

Reglage de I'aplomb de la cuisiniere ......................................... 32

Raccordement & la canalisation de gaz ..................................... 33

Systeme d'allumage electronique .............................................. 34

Reinstallation des grilles du four et du

tiroir-rechaud ou du tiroir de remisage ...................................... 36

Achever I'installation .................................................................. 37

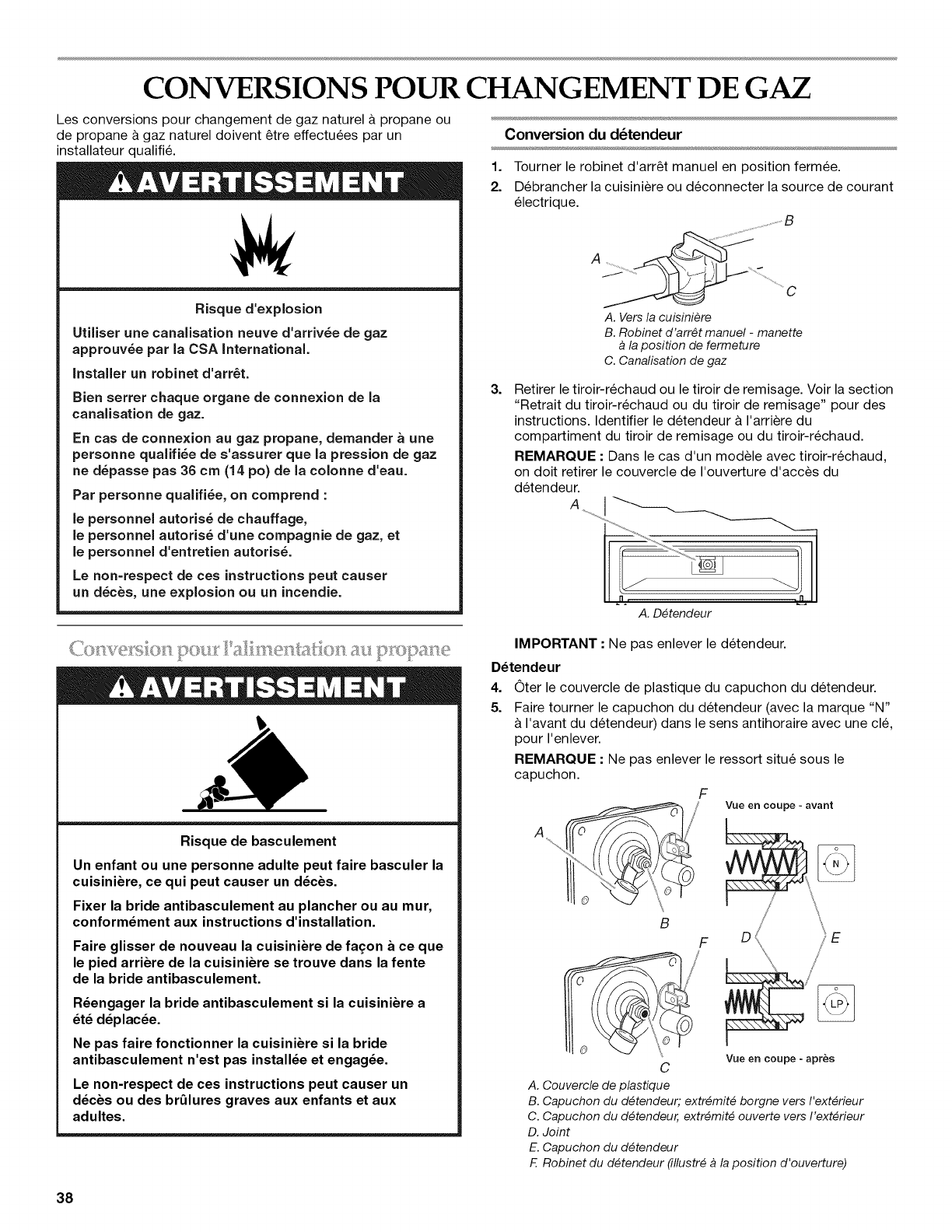

CONVERSIONS POUR CHANGEMENT DE GAZ ....................... 38

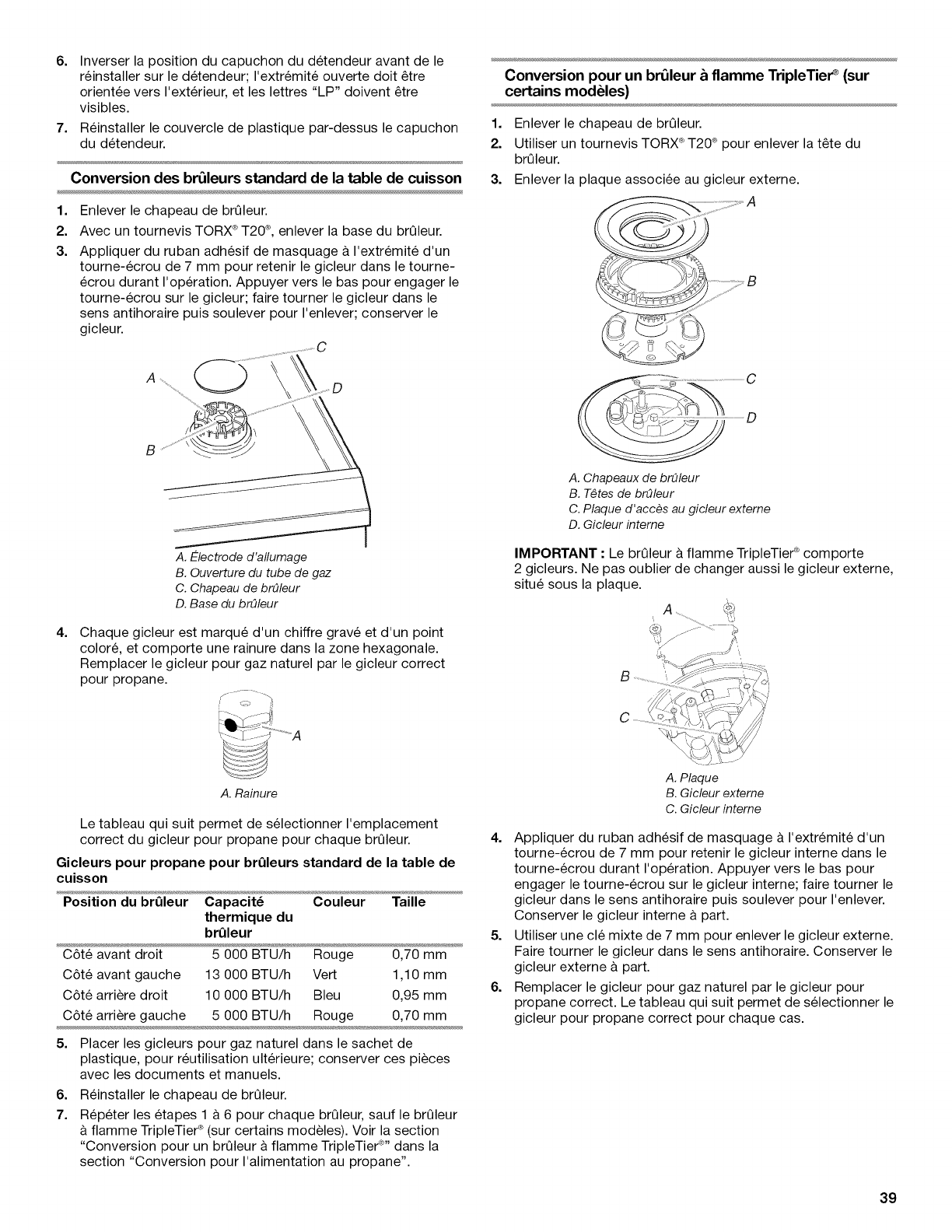

Conversion pour I'alimentation au propane ............................... 38

Conversion pour I'alimentation au gaz naturel .......................... 41

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

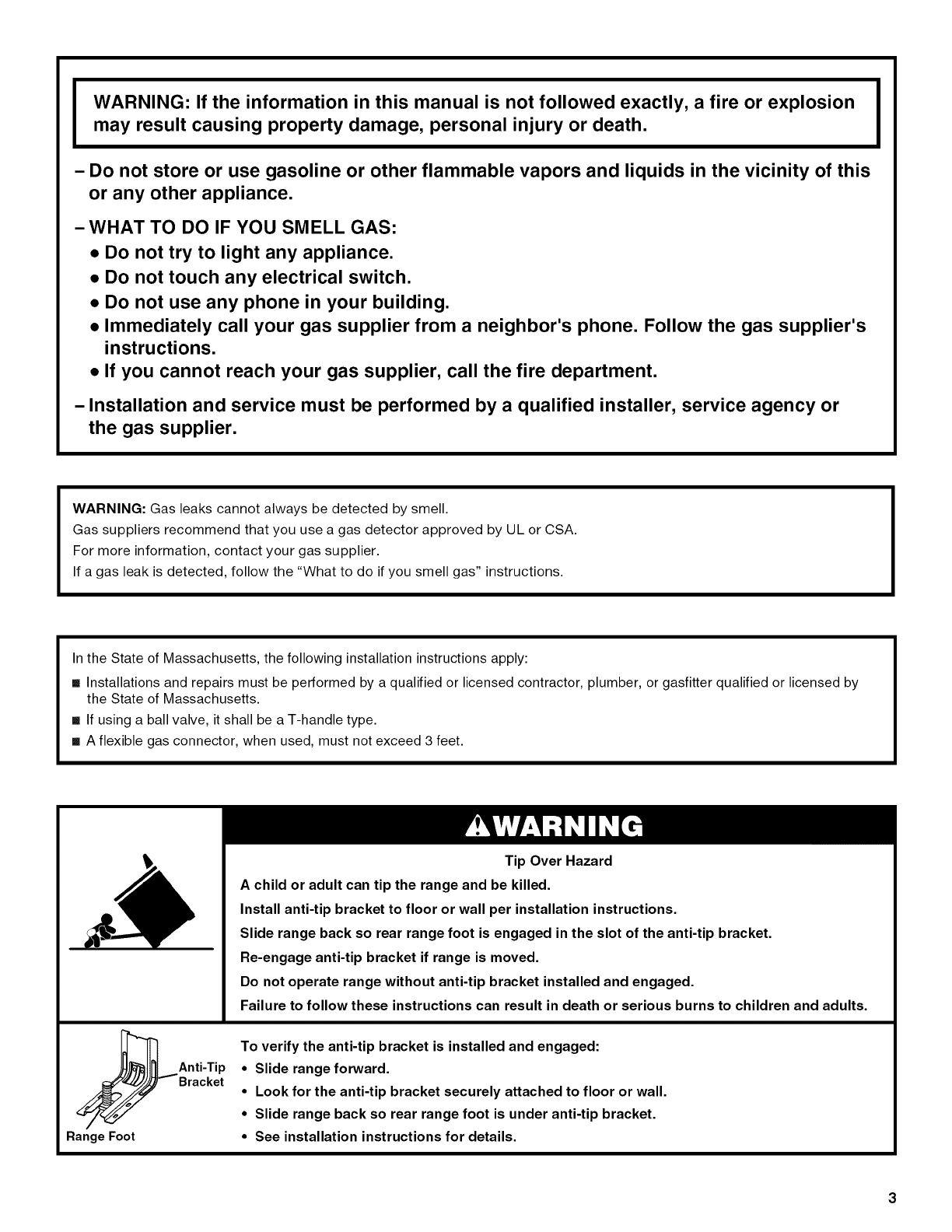

WARNING: If the information in this manual is not followed exactly, a fire or explosion

may result causing property damage, personal injury or death.

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

•Do not try to light any appliance.

•Do not touch any electrical switch.

•Do not use any phone in your building.

•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency or

the gas supplier,

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the "What to do if you smell gas" instructions.

In the State of Massachusetts, the following installation instructions apply:

[] Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

[] If using a ball valve, it shall be a T-handle type.

[] A flexible gas connector, when used, must not exceed 3 feet.

Anti-Tip

Bracket

Range Foot

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is installed and engaged:

• Slide range forward.

•Look for the anti-tip bracket securely attached to floor or wall.

•Slide range back so rear range foot is under anti-tip bracket.

•See installation instructions for details.

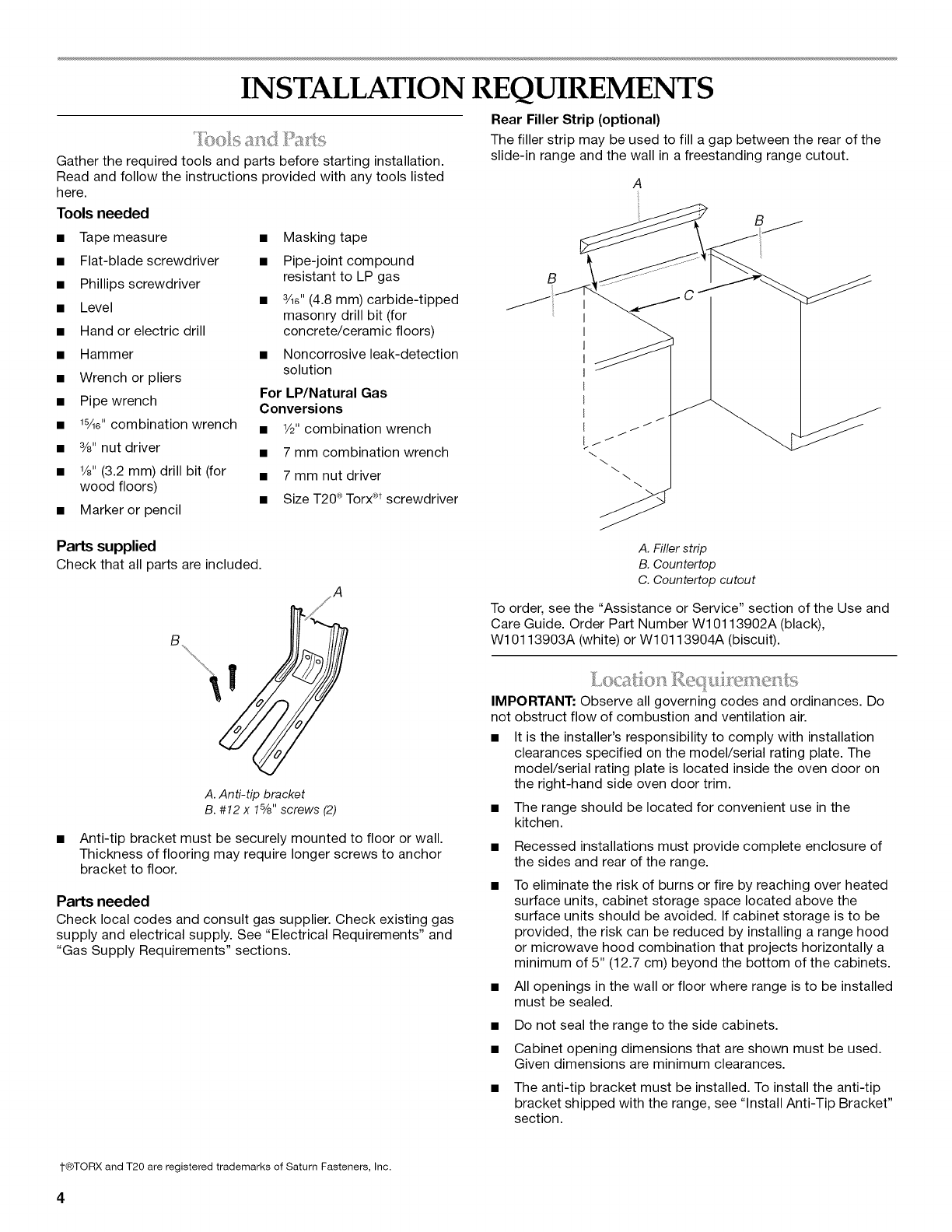

INSTALLATION REQUIREMENTS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

• Tape measure • Masking tape

• Flat-blade screwdriver • Pipe-joint compound

resistant to LP gas

• Phillips screwdriver

• Level • 3/16"(4.8 mm) carbide-tipped

masonry drill bit (for

• Hand or electric drill concrete/ceramic floors)

• Hammer • Noncorrosive leak-detection

solution

• Wrench or pliers For LP/Natural Gas

• Pipe wrench Conversions

• 1%e"combination wrench • 1/2"combination wrench

• 3/8"nut driver • 7 mm combination wrench

Rear Filler Strip (optional)

The filler strip may be used to fill a gap between the rear of the

slide-in range and the wall in a freestanding range cutout.

• 1/8"(3.2 mm) drill bit (for • 7 mm nut driver

wood floors) • Size T20 ®Torx®tscrewdriver

• Marker or pencil

Parts supplied

Check that all parts are included.

\ | ,

A. Anti-tip bracket

B. #12 x 15/8"screws (2)

Anti-tip bracket must be securely mounted to floor or wall.

Thickness of flooring may require longer screws to anchor

bracket to floor.

Parts needed

Check local codes and consult gas supplier. Check existing gas

supply and electrical supply. See "Electrical Requirements" and

"Gas Supply Requirements" sections.

A. Filler strip

B. Countertop

C. Countertop cutout

To order, see the "Assistance or Service" section of the Use and

Care Guide. Order Part Number W10113902A (black),

W10113903A (white) or W10113904A (biscuit).

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

• It is the installer's responsibility to comply with installation

clearances specified on the model/serial rating plate. The

model/serial rating plate is located inside the oven door on

the right-hand side oven door trim.

• The range should be located for convenient use in the

kitchen.

• Recessed installations must provide complete enclosure of

the sides and rear of the range.

• To eliminate the risk of burns or fire by reaching over heated

surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood

or microwave hood combination that projects horizontally a

minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

• All openings in the wall or floor where range is to be installed

must be sealed.

• Do not seal the range to the side cabinets.

• Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

• The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see "Install Anti-Tip Bracket"

section.

1-®TORX and T20 are registered trademarks of Saturn Fasteners, Inc.

• Grounded electrical supply is required. See "Electrical

Requirements" section.

• Proper gas supply connection must be available. See "Gas

Supply Requirements" section.

• Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

• Use an insulated pad or 1¼,,(0.64 cm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194 ° (90°C).

Mobile Home -Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home

Installations, ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-A240-1atest edition, or with local

codes.

Mobile home installations require:

• When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing

the range is adequate as long as it conforms to the standards

listed above.

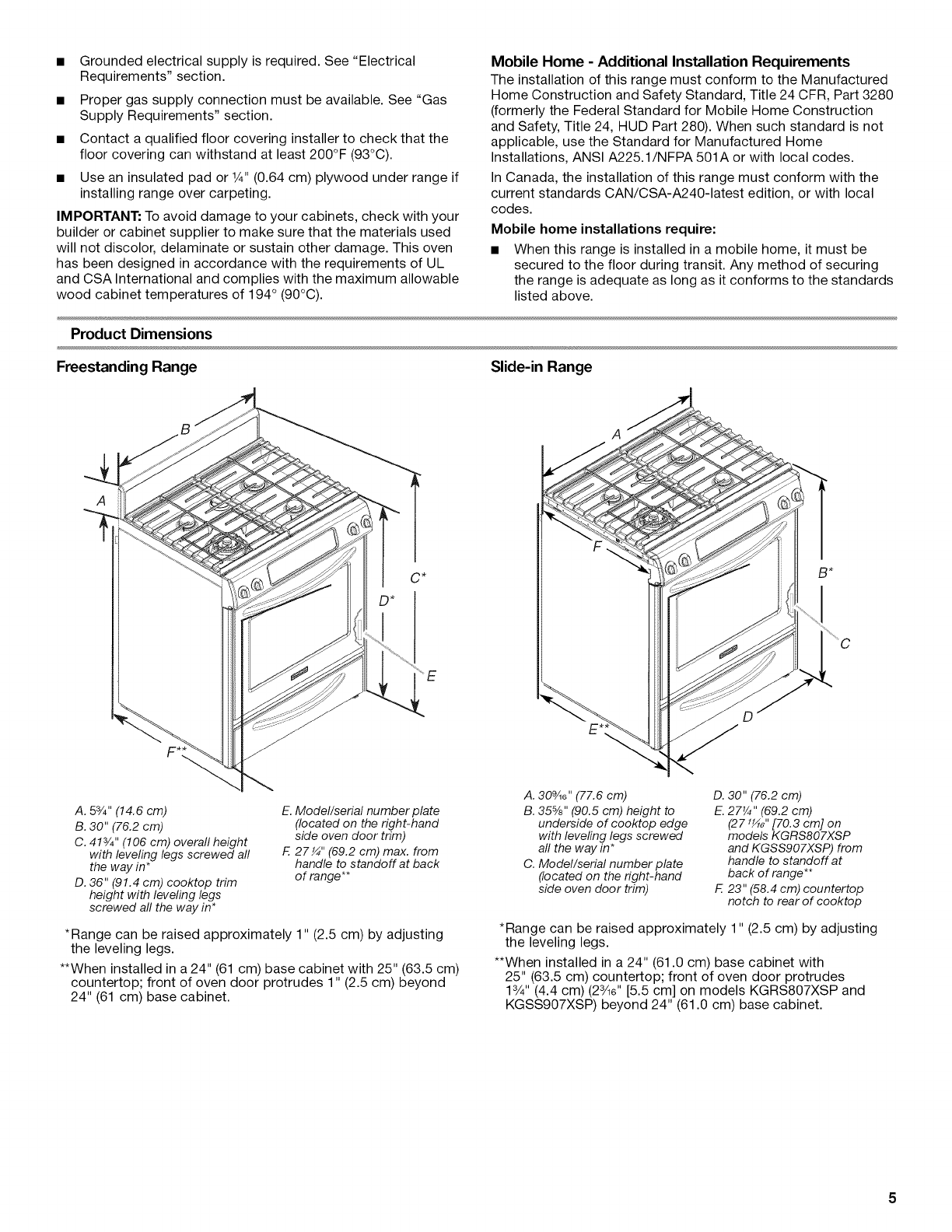

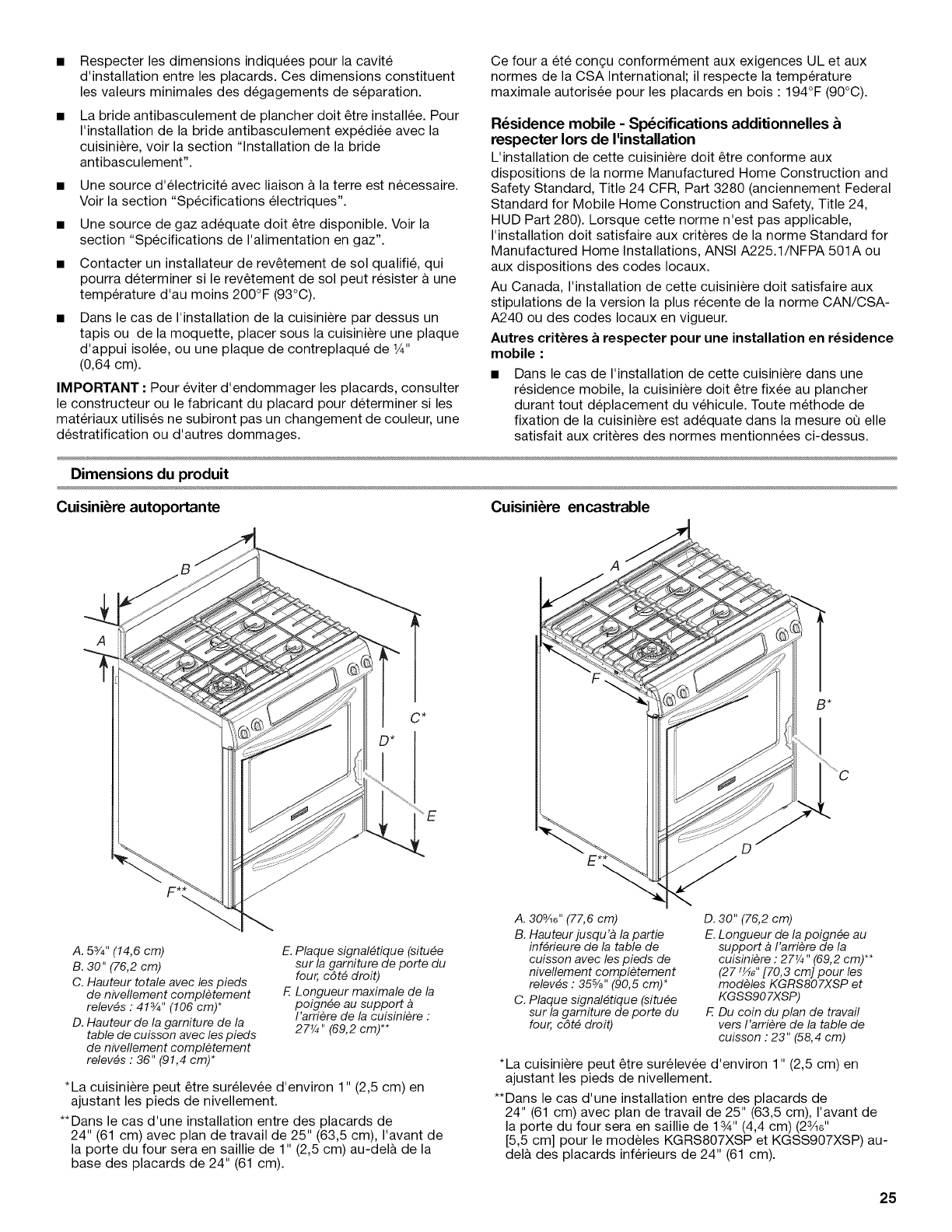

Product Dimensions

Freestanding Range Slide-in Range

A. 53/4'' (14.6 cm)

B. 30" (76.2 cm)

C. 413/4'' (106 cm) overafl height

with leveling legs screwed all

the way in*

D. 36" (91.4 cm) cooktop trim

height with leveling legs

screwed all the way in*

E. Model/sefial number plate

(located on the fight-hand

side oven door trim)

F. 27¼" (69.2 cm) max. from

handle to standoff at back

of range**

*Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

**When installed in a 24" (61 cm) base cabinet with 25" (63.5 cm)

countertop; front of oven door protrudes 1" (2.5 cm) beyond

24" (61 cm) base cabinet.

A. 30%6" (77.6 cm)

B. 35%" (90.5 cm) height to

underside of cooktop edge

with leveling legs screwed

all the way in*

C. Model/serial number plate

(located on the fight-hand

side oven door trim)

D. 30" (76.2 cm)

E. 27¼" (69.2 cm)

(271¼_,,[70.3 cm] on

models KGRS807XSP

and KGSS907XSP) from

handle to standoff at

back of range**

F. 23" (58.4 cm) countertop

notch to rear of cooktop

*Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

**When installed in a 24" (61.0 cm) base cabinet with

25" (63.5 cm) countertop; front of oven door protrudes

13/4"(4.4 cm) (23/le'' [5.5 cm] on models KGRS807XSP and

KGSS907XSP) beyond 24" (61.0 cm) base cabinet.

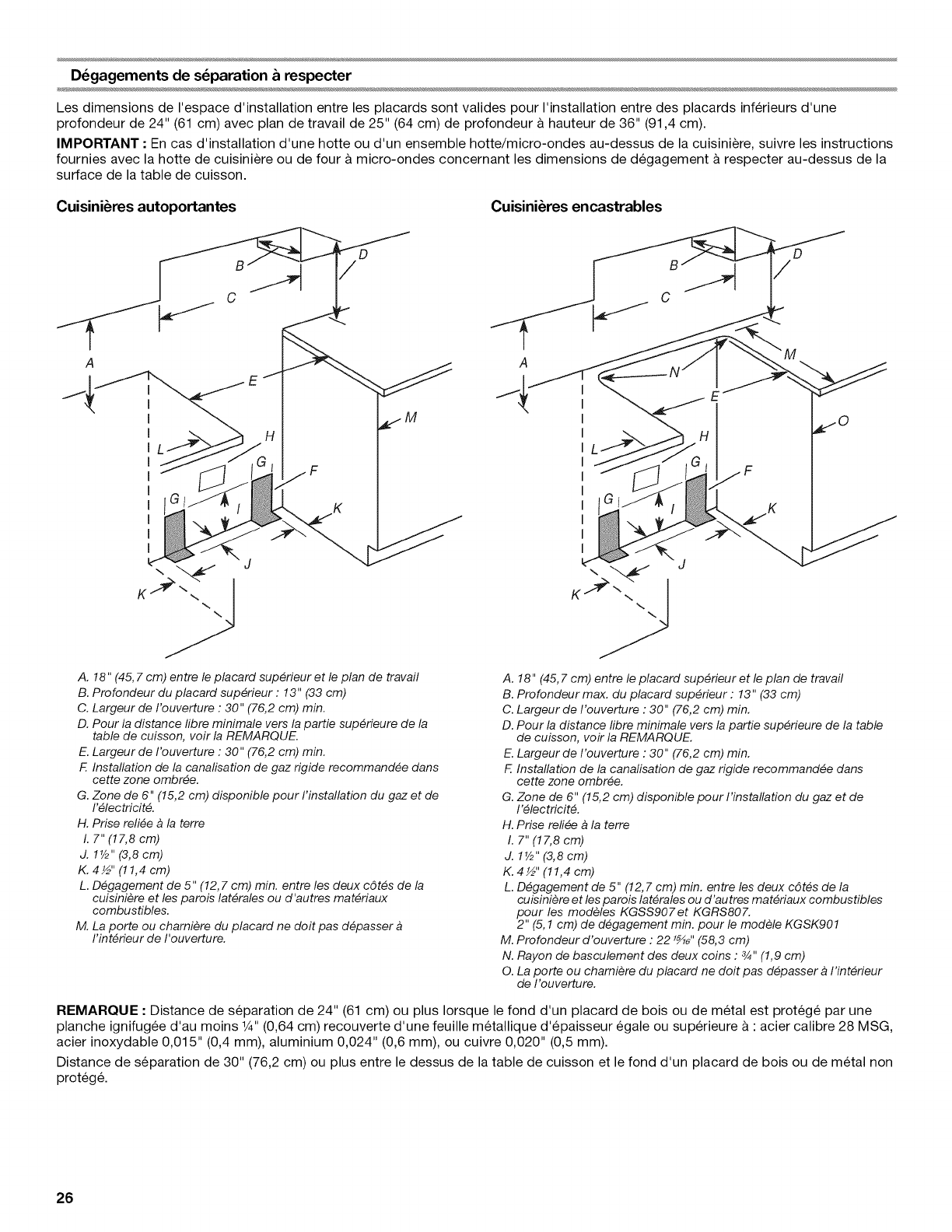

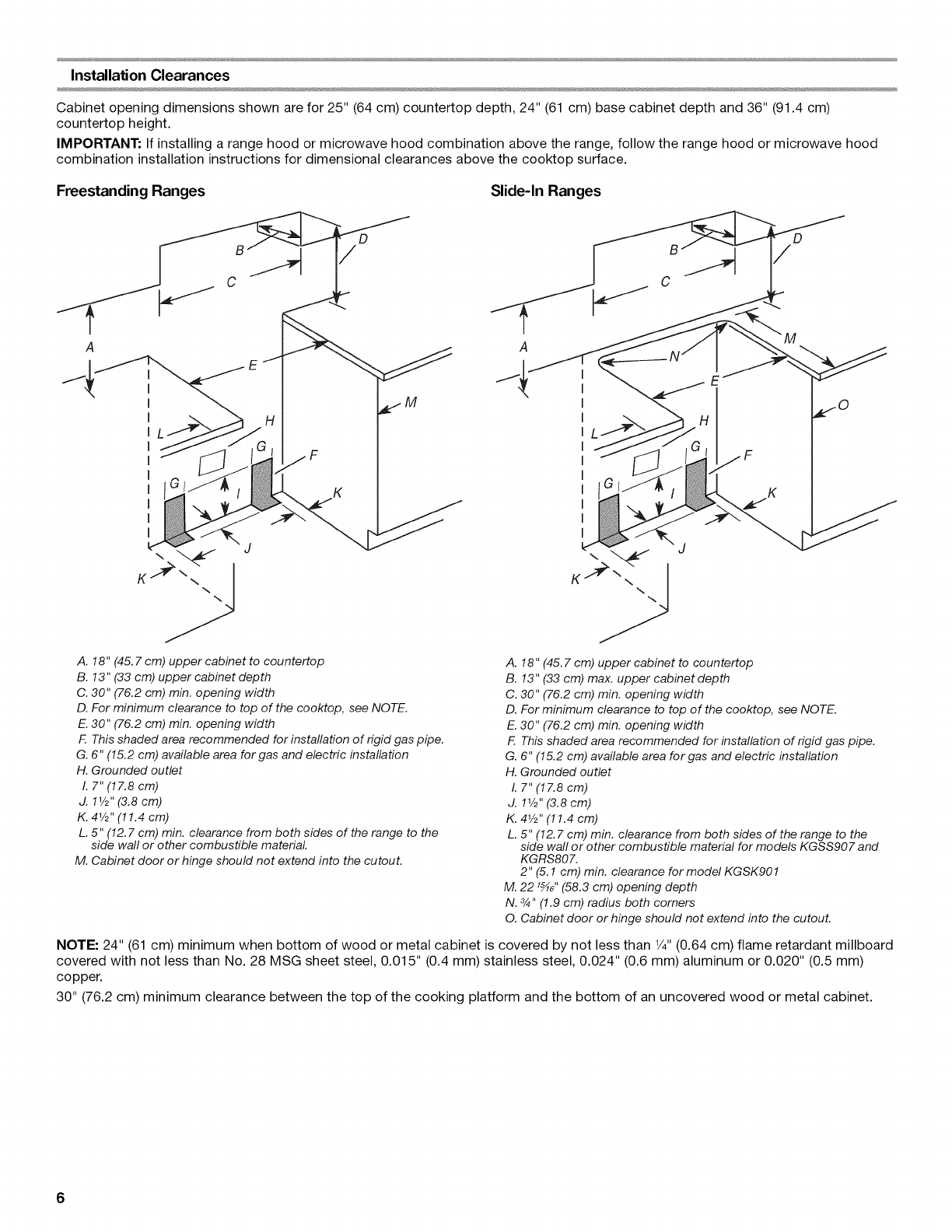

Installation Clearances

Cabinet opening dimensions shown are for 25" (64 cm) countertop depth, 24" (61 cm) base cabinet depth and 36" (91.4 cm)

countertop height.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood

combination installation instructions for dimensional clearances above the cooktop surface.

Freestanding Ranges

A. 18" (45. 7 cm) upper cabinet to countertop

B. 13" (33 cm) upper cabinet depth

C. 30" (76.2 cm) min. opening width

D. For minimum clearance to top of the cooktop, see NOTE.

E. 30" (76.2 cm) min. opening width

EThis shaded area recommended for installation of rigid gas pipe.

G. 6" (15.2 cm) available area for gas and electric installation

H. Grounded outlet

/. 7" (17.8 cm)

J. 11/2'' (3.8 cm)

K. 41/2"(11.4 cm)

L. 5" (12.7 cm) min. clearance from both sides of the range to the

side wall or other combustible material.

M. Cabinet door or hinge should not extend into the cutout.

Slide-In Ranges

A. 18" (45.7 cm) upper cabinet to countertop

B. 13" (33 cm) max. upper cabinet depth

C. 30" (76.2 cm) min. opening width

D. For minimum clearance to top of the cooktop, see NOTE.

E. 30" (76.2 cm) min. opening width

EThis shaded area recommended for installation of rigid gas pipe.

G. 6" (15.2 cm) available area for gas and electric installation

H. Grounded outlet

/. 7" (17.8 cm)

J. 11/2'' (3.8 cm)

K. 41/2"(11.4 cm)

L. 5" (12.7 cm) min. clearance from both sides of the range to the

side waft or other combustible material for models KGSS907 and

KGRS807.

2" (5.1 cm) min. clearance for model KGSK901

M. 22 15_,,(58.3 cm) opening depth

N. 3/4"(1.9 cm) radius both corners

O. Cabinet door or hinge should not extend into the cutout.

NOTE: 24" (61 cm) minimum when bottom of wood or metal cabinet is covered by not less than 1/4"(0.64 cm) flame retardant millboard

covered with not less than No. 28 MSG sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or 0.020" (0.5 mm)

copper.

30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

IMPORTANT: The range must be electrically grounded in

accordance with local codes and ordinances, or in the absence

of local codes, with the National Electrical Code, ANSI/NFPA 70

or Canadian Electrical Code, CSA C22.1.

This range is equipped with an electronic ignition system that will

not operate if plugged into an outlet that is not properly polarized.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• A 120 volt, 60 Hz., AC only, 15-amp fused, electrical circuit is

required. A time-delay fuse or circuit breaker is also

recommended. It is recommended that a separate circuit

serving only this range be provided.

• Electronic ignition systems operate within wide voltage limits,

but proper grounding and polarity are necessary. Check that

the outlet provides 120-volt power and is correctly grounded.

• The wiring diagram is located on the underside of the storage

drawer or below the warming drawer in a clear plastic bag.

NOTE: The metal chassis of the range must be grounded in

order for the control panel to work. If the metal chassis of the

range is not grounded, no keypads will operate. Check with a

qualified electrician if you are in doubt as to whether the

metal chassis of the range is grounded.

(as Req

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1 -latest edition or CAN/CGA B149 -latest

edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturer's instructions.

Type of Gas

Natural gas:

This range is design-certified by CSA International for use with

Natural gas or, after proper conversion, for use with LP gas.

• This range is factory set for use with Natural gas. See "Gas

Conversions" section. The model/serial rating plate located

behind the storage drawer on the right-hand side oven door

frame has information on the types of gas that can be used. If

the types of gas listed do not include the type of gas

available, check with the local gas supplier.

LP gas conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier. See "Gas

Conversions" section.

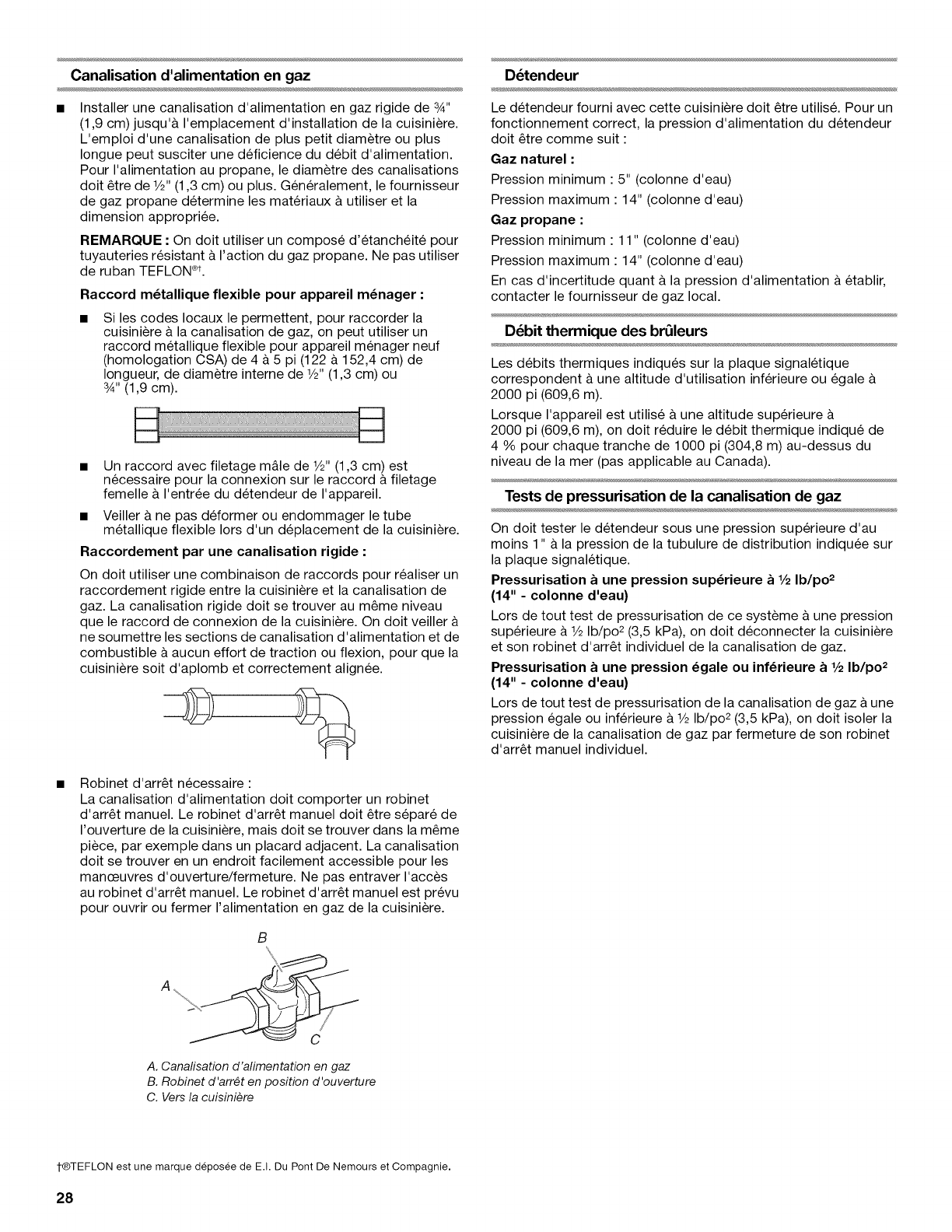

Gas Supply Line

• Provide a gas supply line of 3_,,(1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may result

in insufficient gas supply. With LP gas, piping or tubing size

can be 1/2"(1.3 cm) minimum. Usually, LP gas suppliers

determine the size and materials used in the system.

NOTE: Pipe-joint compounds that resist the action of LP gas

must be used. Do not use TEFLON ®t tape.

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

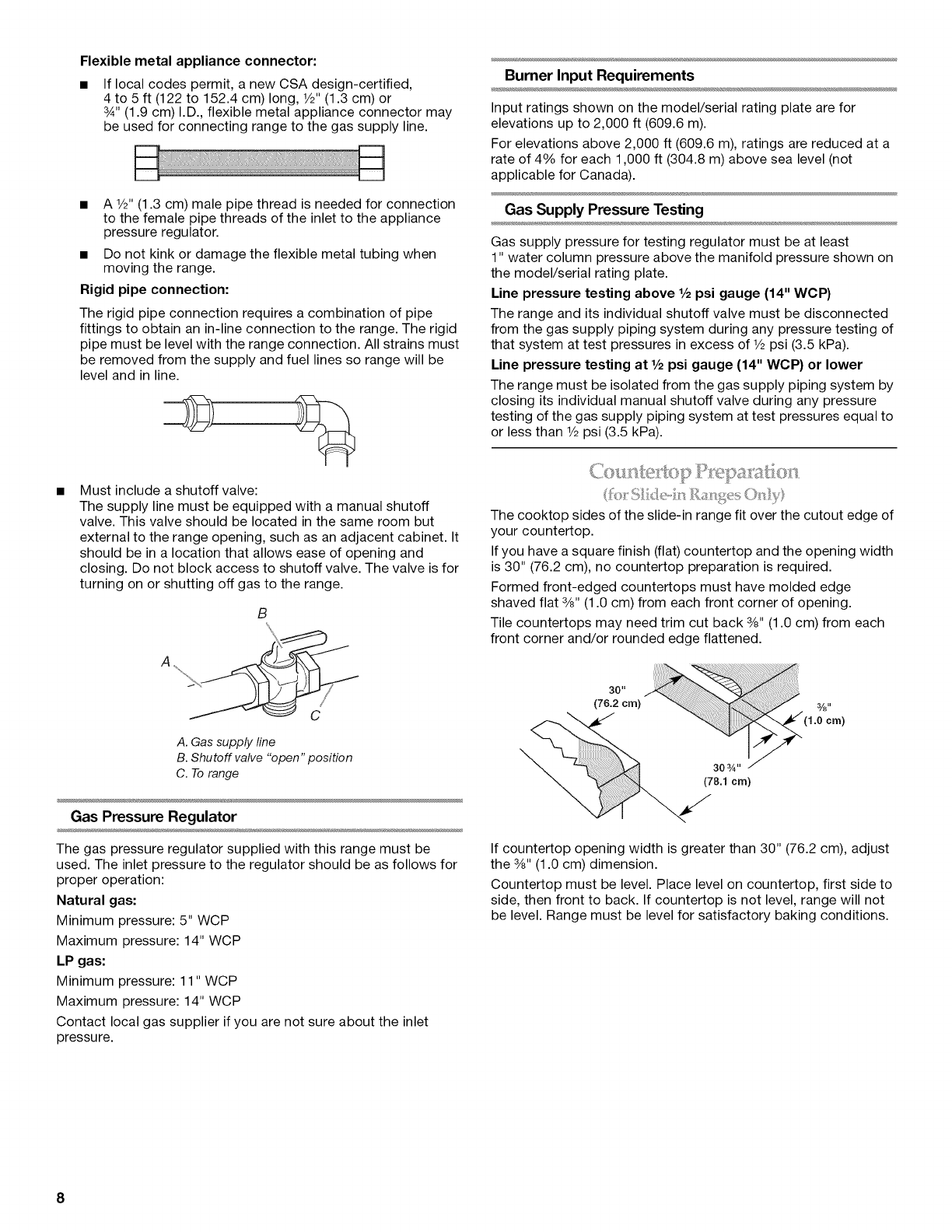

Flexible metal appliance connector:

If local codes permit, a new CSA design-certified,

4 to 5 ft (122 to 152.4 cm) long, 1/2"(1.3 cm) or

3_,,(1.9 cm) I.D., flexible metal appliance connector may

be used for connecting range to the gas supply line.

• A 1/2"(1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the appliance

pressure regulator.

• Do not kink or damage the flexible metal tubing when

moving the range.

Rigid pipe connection:

The rigid pipe connection requires a combination of pipe

fittings to obtain an in-line connection to the range. The rigid

pipe must be level with the range connection. All strains must

be removed from the supply and fuel lines so range will be

level and in line.

Must include a shutoff valve:

The supply line must be equipped with a manual shutoff

valve. This valve should be located in the same room but

external to the range opening, such as an adjacent cabinet. It

should be in a location that allows ease of opening and

closing. Do not block access to shutoff valve. The valve is for

turning on or shutting off gas to the range.

A. Gas supply line

B. Shutoff valve "open" position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be

used. The inlet pressure to the regulator should be as follows for

proper operation:

Natural gas:

Minimum pressure: 5" WCP

Maximum pressure: 14" WCP

LP gas:

Minimum pressure: 11" WCP

Maximum pressure: 14" WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

Burner Input Requirements

Input ratings shown on the model/serial rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a

rate of 4% for each 1,000 ft (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least

1" water column pressure above the manifold pressure shown on

the model/serial rating plate.

Line pressure testing above 1/2psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of 1/2psi (3.5 kPa).

Line pressure testing at 1/2psi gauge (14" WCP) or lower

The range must be isolated from the gas supply piping system by

closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal to

or less than 1/2psi (3.5 kPa).

The cooktop sides of the slide-in range fit over the cutout edge of

your countertop.

If you have a square finish (flat) countertop and the opening width

is 30" (76.2 cm), no countertop preparation is required.

Formed front-edged countertops must have molded edge

shaved flat 3/8"(1.0 cm) from each front corner of opening.

Tile countertops may need trim cut back 3/8"(1.0 cm) from each

front corner and/or rounded edge flattened.

(78.1 crn)

If countertop opening width is greater than 30" (76.2 cm), adjust

the 3/8"(1.0 cm) dimension.

Countertop must be level. Place level on countertop, first side to

side, then front to back. If countertop is not level, range will not

be level. Range must be level for satisfactory baking conditions.

INSTALLATION INSTRUCTIONS

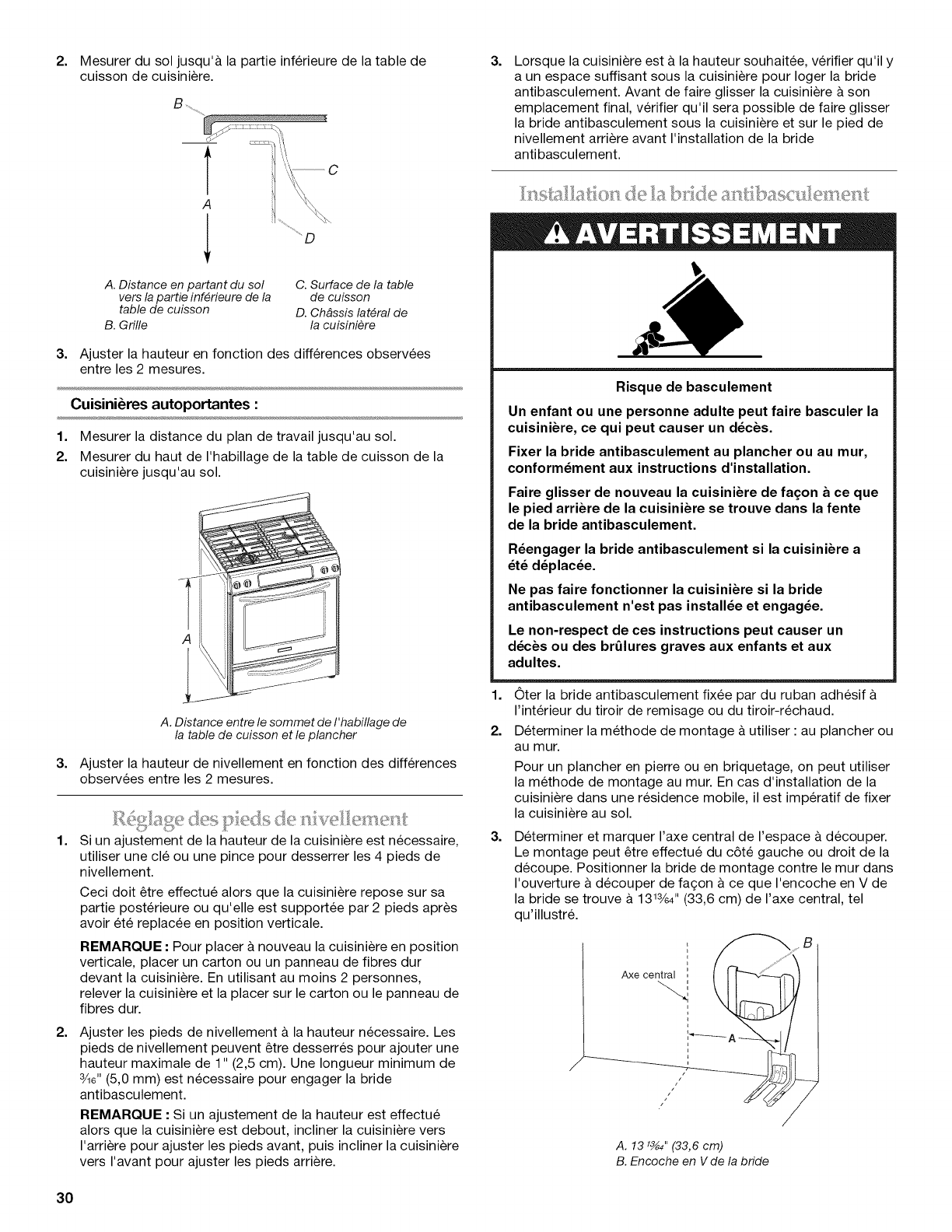

2. Measure from the floor to the underside of the range cooktop.

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

Remove shipping materials, tape and film from the range.

Keep cardboard bottom under range. Remove oven racks

and parts package from inside oven.

To place range on its back, take 4 cardboard corners from the

carton. Stack one cardboard corner on top of another.

Repeat with the other 2 corners. Place them lengthwise on

the floor behind the range to support the range when it is laid

on its back. Using 2 or more people, firmly grasp the range

and gently lay it on its back on the cardboard corners.

Slide-In Ranges:

1. Measure the distance of the countertop to the floor. Measure

at all 4 locations corresponding to the 4 corners of the

underside of the range cooktop, as shown.

A. Distance from the floor to

underside of range cooktop

B. Grate

C. Cooktop surface

D. Range side frame

Your leveling height will be the difference between the

2 measurements you have just taken.

Freestanding Ranges:

1. Measure the distance of the countertop to the floor.

2. Measure from the top of the range cooktop trim to the floor.

A. Distance from the top of the range

cooktop trim to the floor

Your leveling height will be the difference between the

2 measurements you have just taken.

Measure at locations marked A, B, C, D.

1= If range height adjustment is necessary, use a wrench or

pliers to loosen the 4 leveling legs.

This may be done with the range on its back or with the range

supported on 2 legs after the range has been placed back to

a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto the cardboard or

hardboard.

2. Adjust the leveling legs to the correct height. Leveling legs

can be loosened to add up to a maximum of 1" (2.5 cm). A

minimum of 3/le" (5.0 mm) is needed to engage the anti-tip

bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, then tilt forward to

adjust the rear legs.

3. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final location, check that the anti-

tip bracket will slide under the range and onto the rear

leveling leg prior to anti-tip bracket installation.

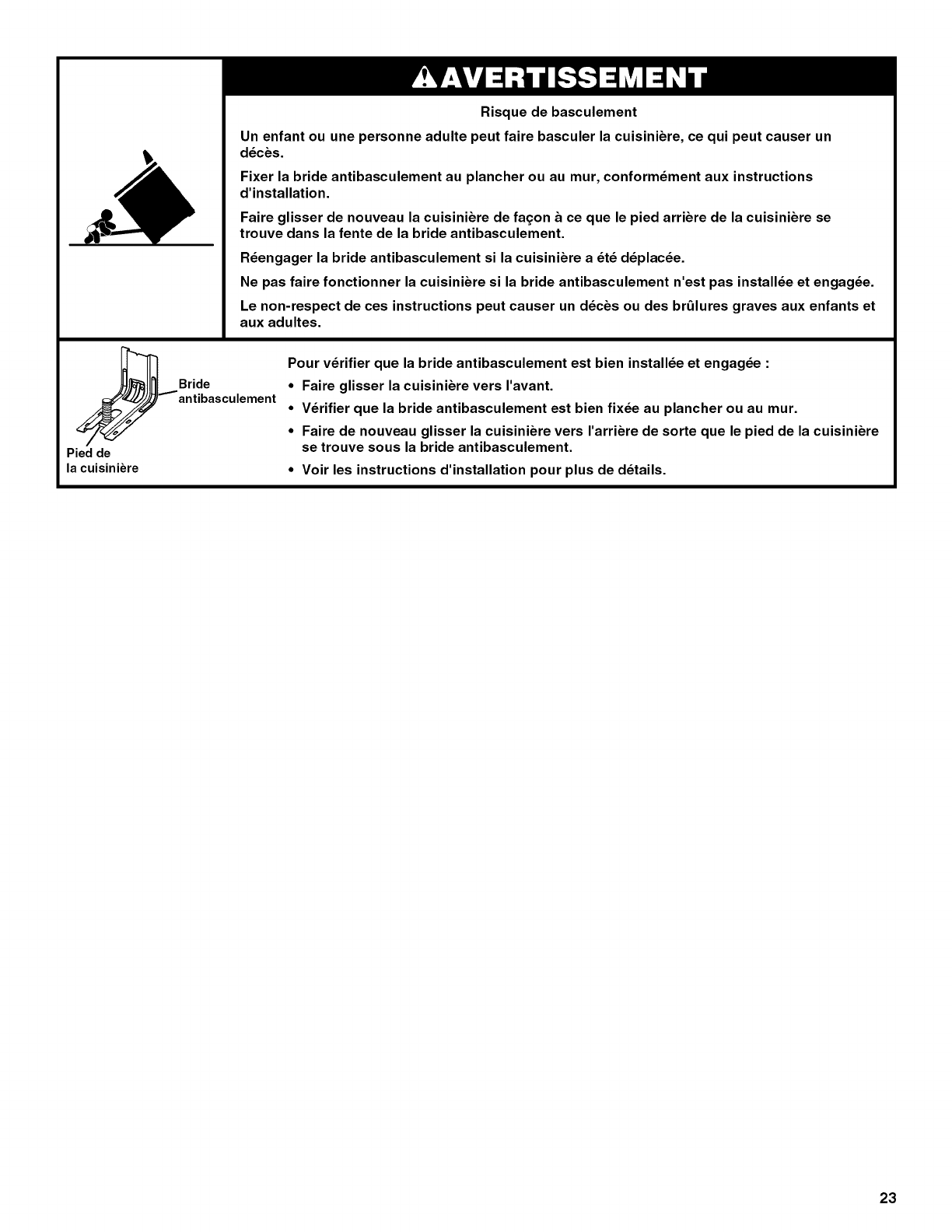

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death

or serious burns to children and adults.

Remove the anti-tip bracket from where it is taped inside the

storage drawer or warming drawer.

Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor, you can use the wall

mounting method. If you are installing the range in a mobile

home, you must secure the range to the floor.

3= Determine and mark the centerline of the cutout space. The

mounting can be installed on either the left side or right side

of the cutout. Position the mounting bracket against the wall

in the cutout so that the V-notch in the bracket is

1313/64"(33.6 cm) from the centerline as shown.

A. 1313/_,,(33.6 cm)

B. Bracket V-notch

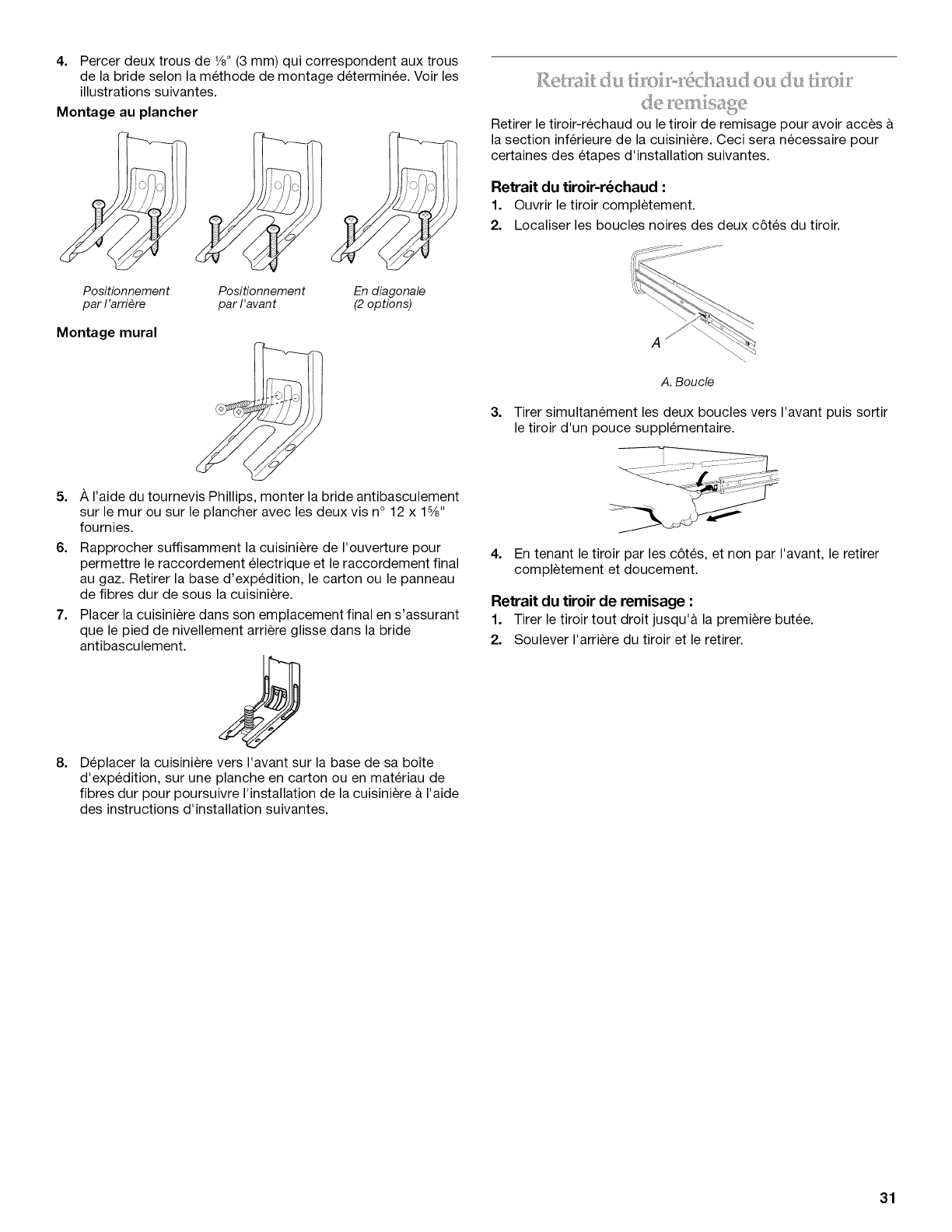

4. Drill two V8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

Floor Mounting

Rearposition

Wall Mounting

Front position Diagonal (2 options)

Using a Phillips screwdriver, mount the anti-tip bracket to the

wall or floor with two #12 x 1%" screws provided.

Move the range close enough to the opening to allow for final

gas and electrical connections. Remove the shipping base,

cardboard or hardboard from under the range.

Move the range into its final location, making sure the rear

leveling leg slides into the anti-tip bracket.

Move the range forward onto shipping base, cardboard or

hardboard to continue installing the range using the following

installation instructions.

Remove the warming or storage drawer to gain access to the

lower section of the range. This will be necessary for some of the

following installation steps.

To Remove Warming Drawer:

1. Open drawer to its fully open position.

2. Locate the black loops on both sides of the drawer.

A. Loop

Pull both loops forward at the same time, then pull drawer out

another inch.

4. Holding the drawer by its sides, not its front, gently pull it all

the way out.

To Remove Storage Drawer:

1. Pull drawer straight out to the first stop.

2. Lift up the back of the drawer and pull out.

On models with a storage drawer:

1. Remove the storage drawer. See "Storage Drawer" section.

2. Use a flashlight to look underneath the bottom of the range.

3. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

On models with a warming drawer:

1. Place your foot against the bottom front of the warming

drawer and grasp the control panel and range top with two

hands as shown.

2. Slowly attempt to tilt the range forward.

If you encounter immediate resistance, the range foot is

engaged in the anti-tip bracket.

3. If the rear of the range lifts more than 1/2"(1.3 cm) off the floor

without resistance, stop tilting the range and lower it gently

back to the floor. The range foot is not engaged in the anti-tip

bracket.

IMPORTANT: If there is a snapping or popping sound when lifting

the range, the range may not be fully engaged in the bracket.

Check to see if there are obstructions keeping the range from

sliding to the wall or keeping the range foot from sliding into the

bracket. Verify that the bracket is held securely in place by the

mounting screws.

4. Slide the range forward, and verify that the anti-tip bracket is

securely attached to the floor or wall.

5. Slide range back so the rear range foot is inserted into the

slot of the anti-tip bracket.

IMPORTANT: If the back of the range is more than 2" (5.1 cm)

from the mounting wall, the rear range foot may not engage the

bracket. Slide the range forward and determine if there is an

obstruction between the range and the mounting wall. Changes

to the gas supply must be performed by a qualified service

technician. If you need assistance or service, refer to the

"Assistance or Service" section of the Use and Care Guide, or the

cover or "Warranty" section of the User Instructions, for contact

information.

6. Repeat steps 1 and 2 to ensure that the range foot is

engaged in the anti-tip bracket.

If the rear of the range lifts more than _/2"(1.3 cm) off the floor

without resistance, the anti-tip bracket may not be installed

correctly. Do not operate the range without anti-tip bracket

installed and engaged. Please reference the "Assistance or

Service" section of the Use and Care Guide, or the cover or

"Warranty" section of the User Instructions, to contact

service.

Place a rack in oven.

Place level on rack and check levelness of range, first side to

side; then front to back.

3. If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

On Ranges Equipped with Storage Drawers:

Use a W' drive ratchet, wrench or pliers to adjust leveling legs

up or down until the range is level. Push range back into

position. Check that rear leveling leg is engaged in the anti-tip

bracket.

On Ranges Equipped with Warming Drawers:

Use a wrench or pliers to adjust leveling legs up or down until

the range is level. Push range back into position. Check that

rear leveling leg is engaged in the anti-tip bracket.

NOTE: Range must be level for satisfactory baking

performance.

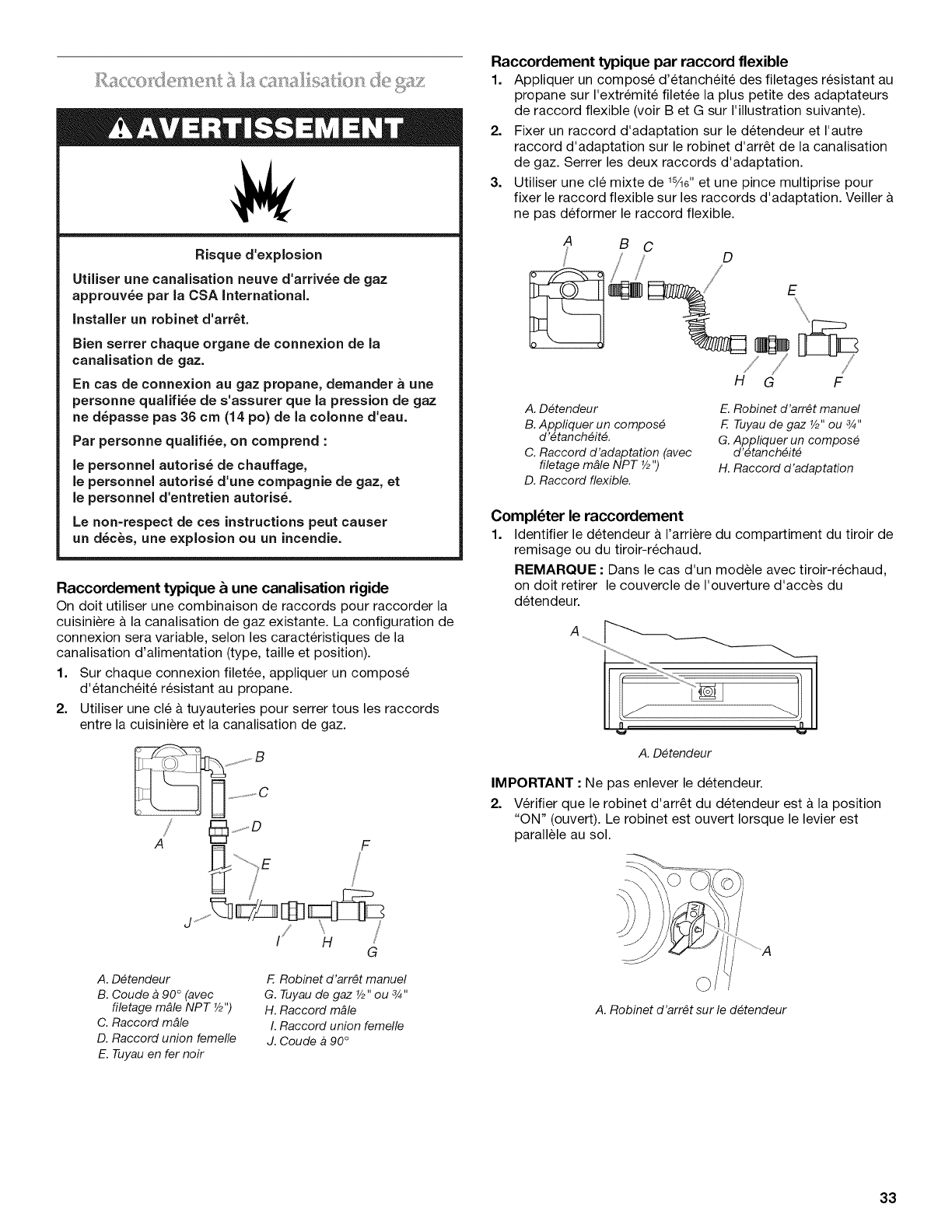

Explosion Hazard

Use a new CSA International approved gas supply line.

Install ashut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 crn) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Typical flexible connection

1. Apply pipe-joint compound made for use with LP gas to the

smaller thread ends of the flexible connector adapters (see B

and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the

other adapter to the gas shutoff valve. Tighten both adapters.

3. Use a 1%e" combination wrench and channel lock pliers to

attach the flexible connector to the adapters. Check that

connector is not kinked.

A B C

/ / D

HGF

A. Gas pressure regulator

B. Use pipe-joint compound.

C. Adapter (must have V2"male

pipe thread)

D. Flexible connector

E. Manual gas shutoff valve

EV2"or 3/4"gas pipe

G. Use pipe-joint compound.

H. Adapter

Typical rigid pipe connection

A combination of pipe fittings must be used to connect the range

to the existing gas line. Your connections may be different,

according to the supply line type, size and location.

1. Apply pipe-joint compound made for use with LP gas to all

pipe thread connections.

2. Using a pipe wrench to tighten, connect the gas supply to the

range.

A. Gas pressure regulator

B. 90 ° elbow (must have

V2"male pipe thread)

C. Nipple

D. Union

E. Black iron pipe

F. Manual gas shutoff valve

G. V2"or 3/4"gas pipe

H. Nipple

I. Union

J. 90 ° elbow

Complete Connection

1. Locate gas pressure regulator at rear of storage or warming

drawer compartment.

NOTE: On models with a warming drawer, an access cover

must be removed from the gas pressure regulator.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

Check that the gas pressure regulator shutoff valve is in the

"ON" position. The valve is on when the lever is parallel to the

floor.

A. Gas pressure regulator shutoff valve

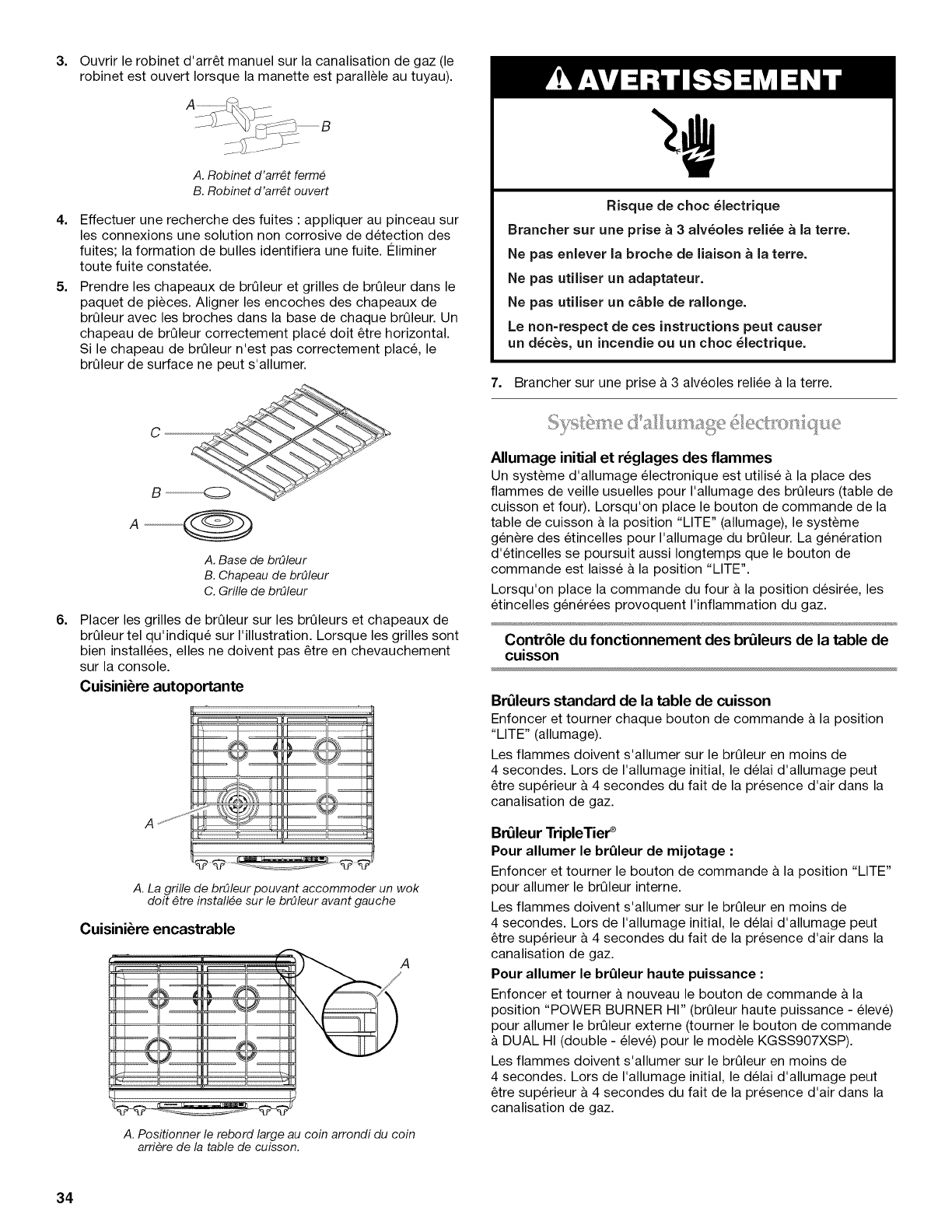

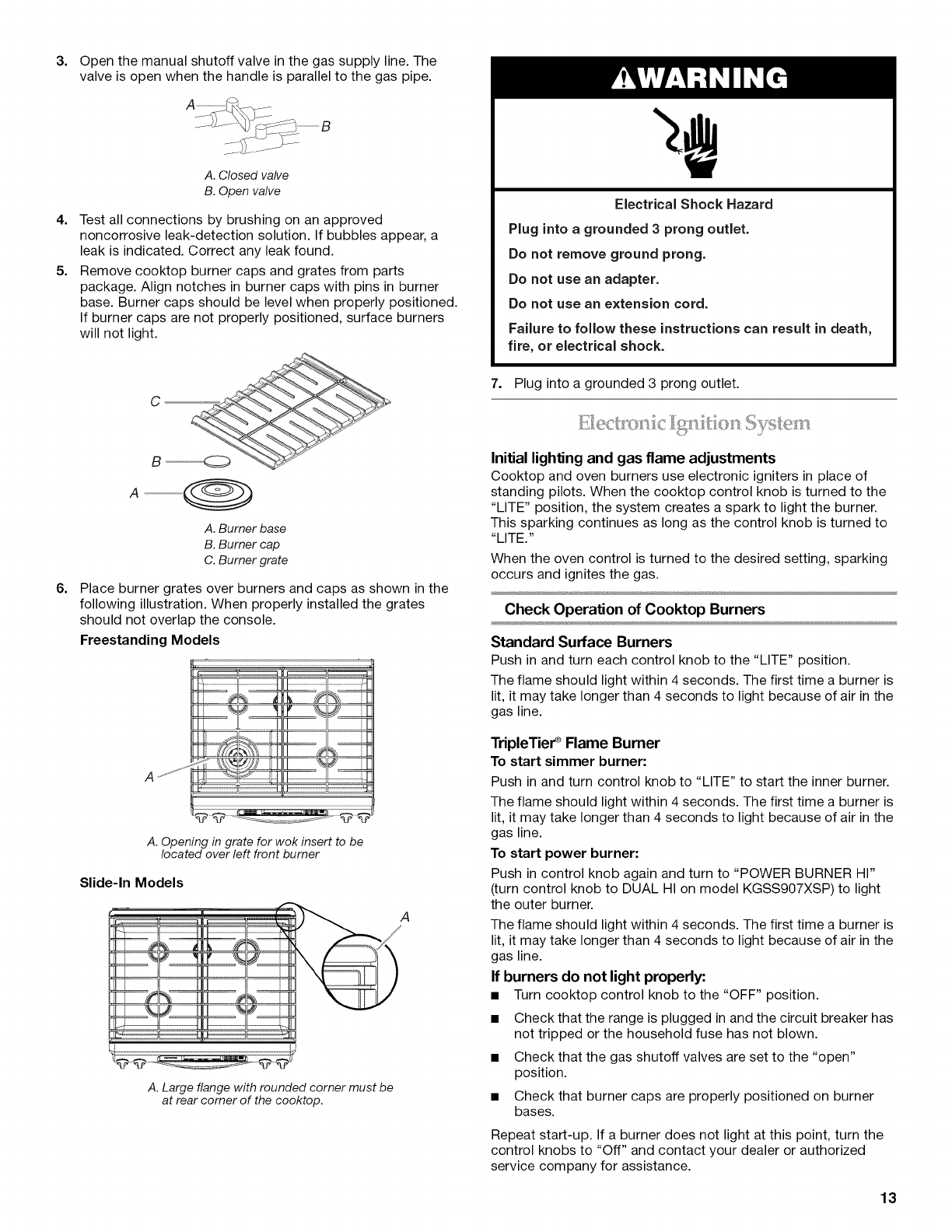

3. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

Test all connections by brushing on an approved

noncorrosive leak-detection solution. If bubbles appear, a

leak is indicated. Correct any leak found.

Remove cooktop burner caps and grates from parts

package. Align notches in burner caps with pins in burner

base. Burner caps should be level when properly positioned.

If burner caps are not properly positioned, surface burners

will not light.

A. Burner base

B. Burner cap

C. Burner grate

Place burner grates over burners and caps as shown in the

following illustration. When properly installed the grates

should not overlap the console.

Freestanding Models

A. Opening in grate for wok insert to be

located over left front burner

Slide-In Models

A. Large flange with rounded corner must be

at rear corner of the cooktop.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

7. Plug into a grounded 3 prong outlet.

Initial lighting and gas flame adjustments

Cooktop and oven burners use electronic igniters in place of

standing pilots. When the cooktop control knob is turned to the

"LITE" position, the system creates a spark to light the burner.

This sparking continues as long as the control knob is turned to

"LITE."

When the oven control is turned to the desired setting, sparking

occurs and ignites the gas.

Check Operation of Cooktop Burners

Standard Surface Burners

Push in and turn each control knob to the "LITE" position.

The flame should light within 4 seconds. The first time a burner is

lit, it may take longer than 4 seconds to light because of air in the

gas line.

TripleTier _Flame Burner

To start simmer burner:

Push in and turn control knob to "LITE" to start the inner burner.

The flame should light within 4 seconds. The first time a burner is

lit, it may take longer than 4 seconds to light because of air in the

gas line.

To start power burner:

Push in control knob again and turn to "POWER BURNER HI"

(turn control knob to DUAL HI on model KGSS907XSP) to light

the outer burner.

The flame should light within 4 seconds. The first time a burner is

lit, it may take longer than 4 seconds to light because of air in the

gas line.

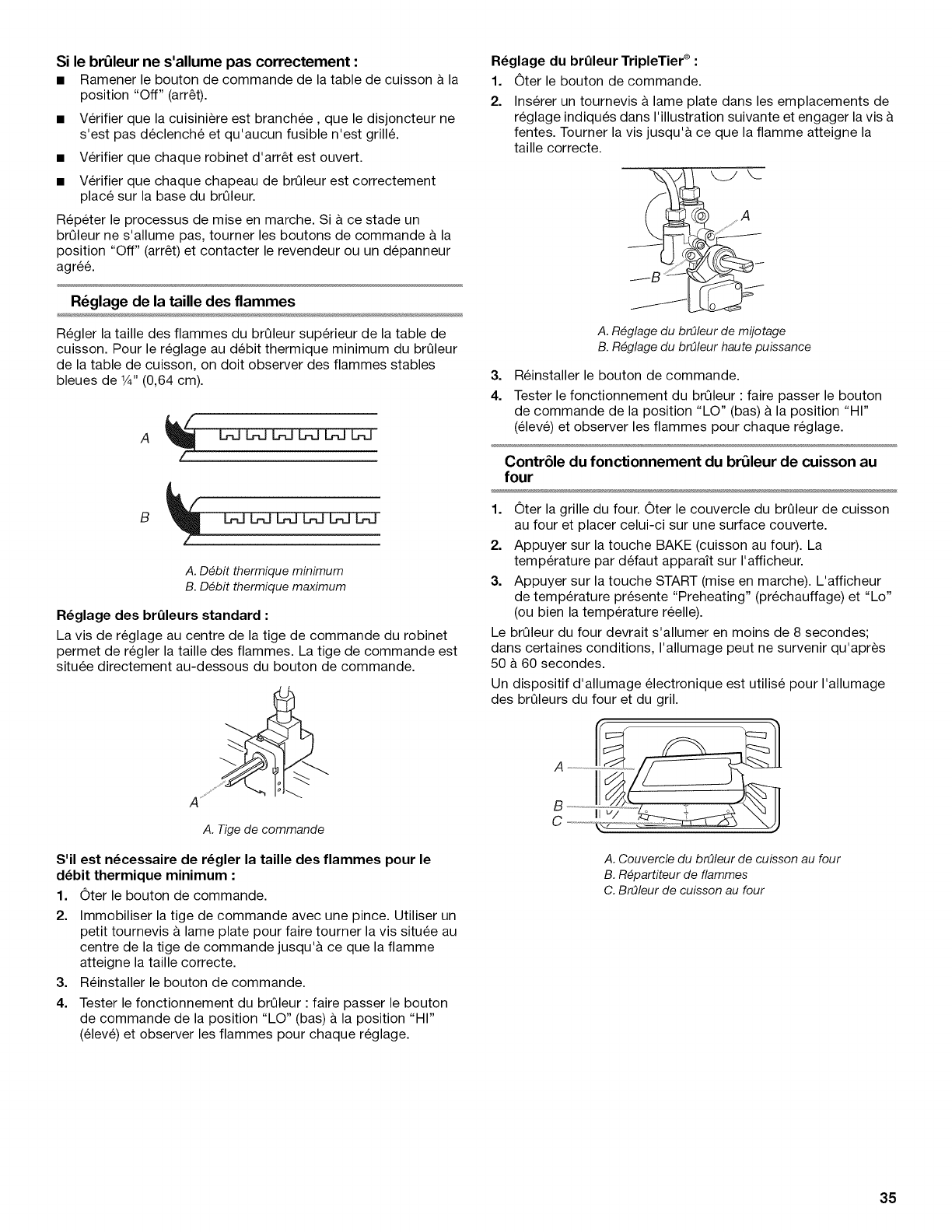

If burners do not light properly:

• Turn cooktop control knob to the "OFF" position.

• Check that the range is plugged in and the circuit breaker has

not tripped or the household fuse has not blown.

• Check that the gas shutoff valves are set to the "open"

position.

• Check that burner caps are properly positioned on burner

bases.

Repeat start-up. If a burner does not light at this point, turn the

control knobs to "Off" and contact your dealer or authorized

service company for assistance.

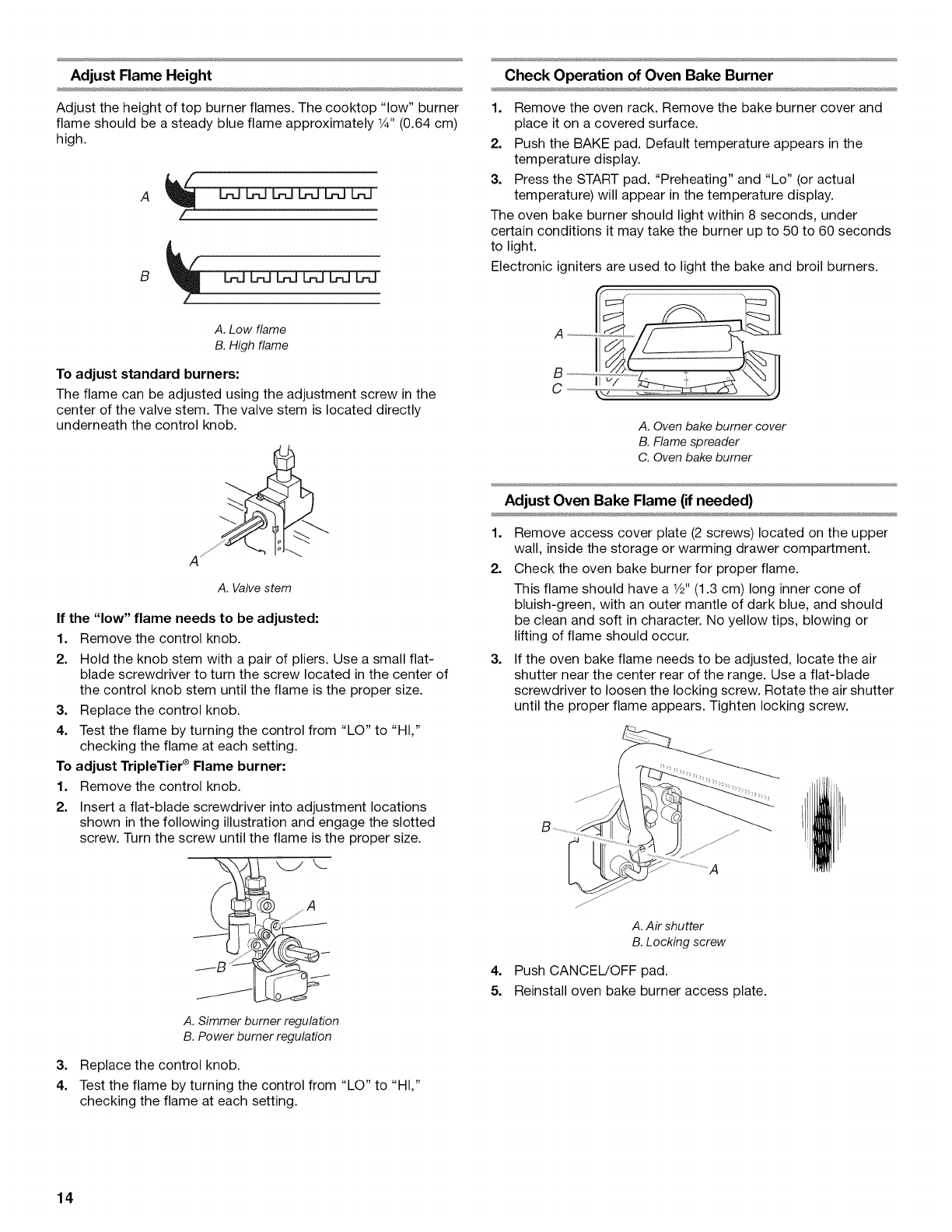

Adjust Flame Height

Adjust the height of top burner flames. The cooktop "low" burner

flame should be a steady blue flame approximately 1¼,,(0.64 cm)

high.

A. Low flame

B. High flame

To adjust standard burners:

The flame can be adjusted using the adjustment screw in the

center of the valve stem. The valve stem is located directly

underneath the control knob.

A. Valvestem

If the "low" flame needs to be adjusted:

1. Remove the control knob.

2. Hold the knob stem with a pair of pliers. Use a small flat-

blade screwdriver to turn the screw located in the center of

the control knob stem until the flame is the proper size.

3. Replace the control knob.

4. Test the flame by turning the control from "LO" to "HI,"

checking the flame at each setting.

To adjust TripleTier ®Flame burner:

1. Remove the control knob.

2. Insert a flat-blade screwdriver into adjustment locations

shown in the following illustration and engage the slotted

screw. Turn the screw until the flame is the proper size.

A. Simmer burner regulation

B. Power burner regulation

3. Replace the control knob.

4. Test the flame by turning the control from "LO" to "HI,"

checking the flame at each setting.

Check Operation of Oven Bake Burner

1. Remove the oven rack. Remove the bake burner cover and

place it on a covered surface.

2. Push the BAKE pad. Default temperature appears in the

temperature display.

3. Press the START pad. "Preheating" and "Lo" (or actual

temperature) will appear in the temperature display.

The oven bake burner should light within 8 seconds, under

certain conditions it may take the burner up to 50 to 60 seconds

to light.

Electronic igniters are used to light the bake and broil burners.

A..........

B....Jh

A. Oven bake burner cover

B. Flame spreader

C. Oven bake burner

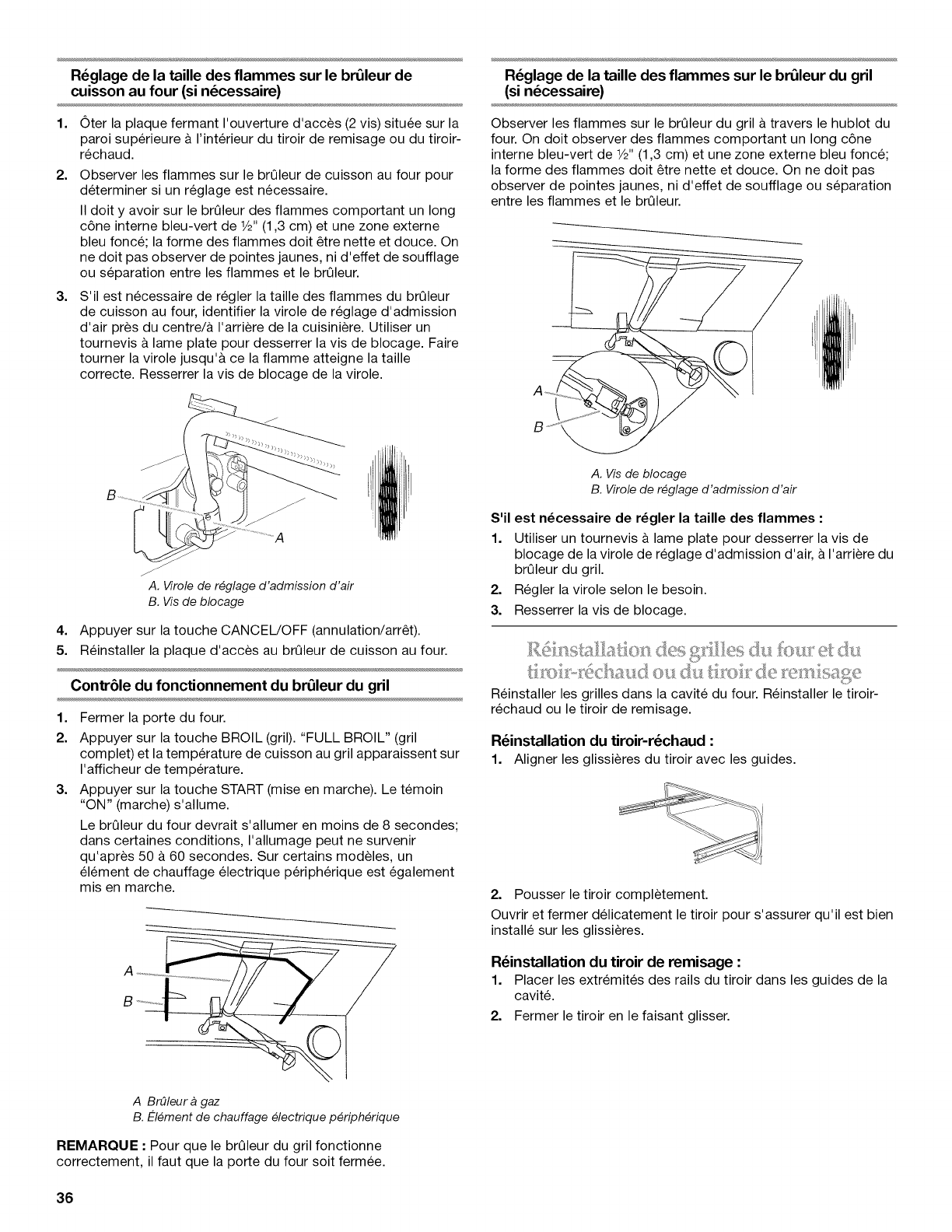

Adjust Oven Bake Flame (if needed)

1. Remove access cover plate (2 screws) located on the upper

wall, inside the storage or warming drawer compartment.

2. Check the oven bake burner for proper flame.

This flame should have a 1/2"(1.3 cm) long inner cone of

bluish-green, with an outer mantle of dark blue, and should

be clean and soft in character. No yellow tips, blowing or

lifting of flame should occur.

3. If the oven bake flame needs to be adjusted, locate the air

shutter near the center rear of the range. Use a flat-blade

screwdriver to loosen the locking screw. Rotate the air shutter

until the proper flame appears. Tighten locking screw.

A. Air shutter

B. Locking screw

4. Push CANCEL/OFF pad.

5. Reinstall oven bake burner access plate.

Check Operation of Oven Broil Burner

1. Close the oven door.

2. Press the BROIL pad. "FULL BROIL" and broil temperature

will appear in the temperature display.

3. Press the START pad. "ON" indicator will light.

The oven burner should light within 8 seconds. Under certain

conditions it may take the burner up to 50 to 60 seconds to

light. On some models, an electric halo element also turns on.

Replace oven racks in oven cavity. Replace warming drawer or

storage drawer.

To Replace Warming Drawer:

1. Align the drawer glides with the receiving guides.

A. Gas burner

B. Electric halo element

NOTE: Oven door must be shut for broil burner to operate.

Adjust Oven Broil Burner Flame (if needed)

Look through oven window to check broil burner for proper

flame. This flame should have a 1/2"(1.3 cm) long inner cone of

bluish-green, with an outer mantle of dark blue, and should be

clean and soft in character. No yellow tips, blowing or lifting of

flame should occur.

A. Locking screw

B. Air shutter

If flame needs to be adjusted:

1. Use a flat-blade screwdriver to loosen the locking screw on

the air shutter located at the rear of the broil burner.

2. Adjust the air shutter as need.

3. Tighten lock screw.

2. Push drawer in all the way.

Gently open and close the drawer to ensure it is seated properly

on the slides.

To Replace Storage Drawer:

1. Fit the ends of the drawer rails into the guides in the cavity.

2. Slide the drawer closed.

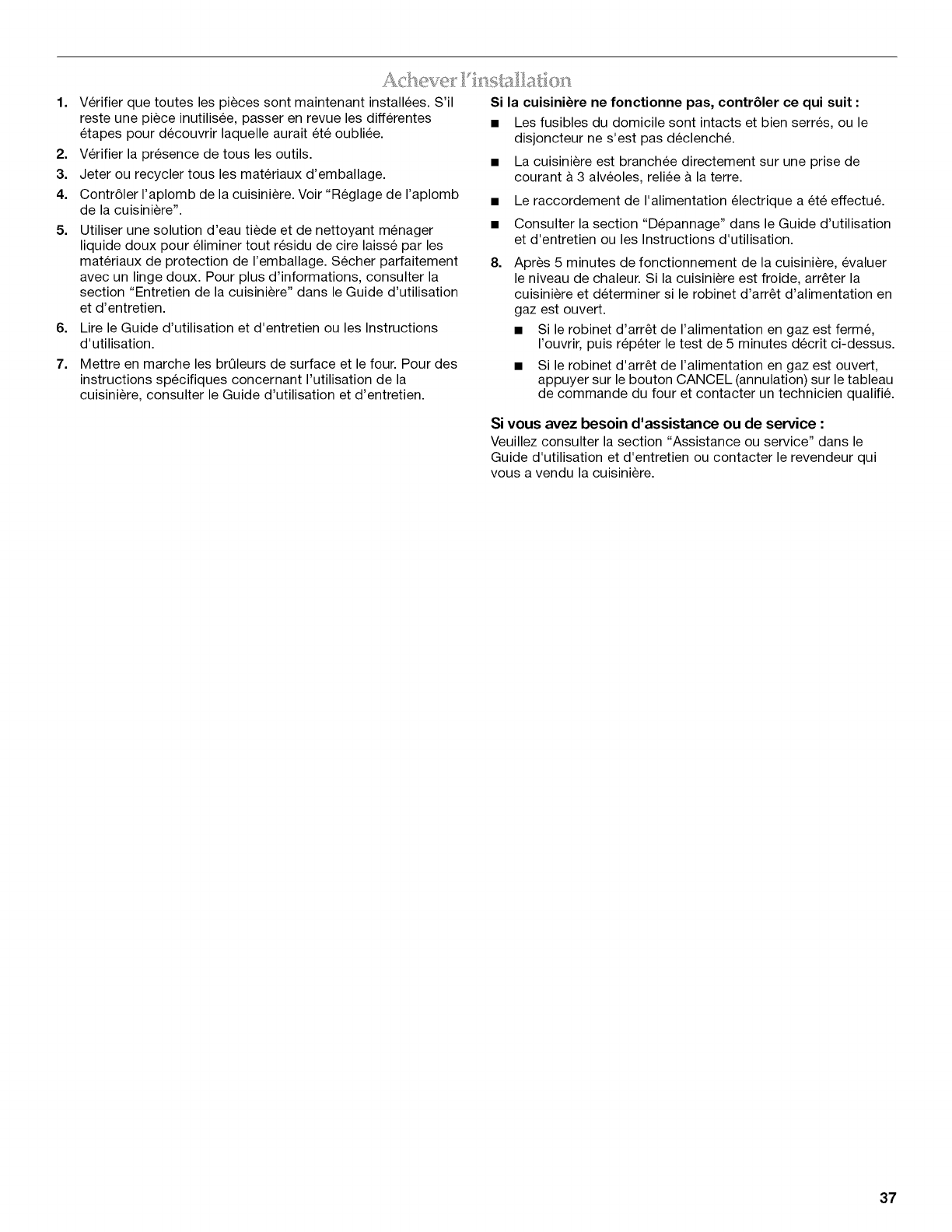

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check that the range is level. See "Level Range."

5. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see

the "Range Care" section of the Use and Care Guide or User

Instructions.

6. Read the Use and Care Guide or User Instructions.

7. Turn on surface burners and oven. See the Use and Care

Guide or User Instructions for specific instruction on range

operation.

If range does not operate, check the following:

• Household fuse is intact and tight, or circuit breaker has not

tripped.

• Range is plugged into a grounded 3 prong outlet.

• Electrical supply is connected.

• See "Troubleshooting" in the Use and Care Guide or User

Instructions.

8. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and check that the gas

supply line shutoff valve is open.

• If the gas supply line shutoff valve is closed, open it, then

repeat the 5-minute test as outlined above.

• If the gas supply line shutoff valve is open, press the

CANCEL button on the oven control panel and contact a

qualified technician.

If you need Assistance or Service:

Please reference the "Assistance or Service" section of the Use

and Care Guide or the cover of the User Instructions, or contact

the dealer from whom you purchased your range.

GAS CONVERSIONS

Gas conversions from Natural gas to LP gas or from LP gas to

Natural gas must be done by a qualified installer.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install ashut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death

or serious burns to children and adults.

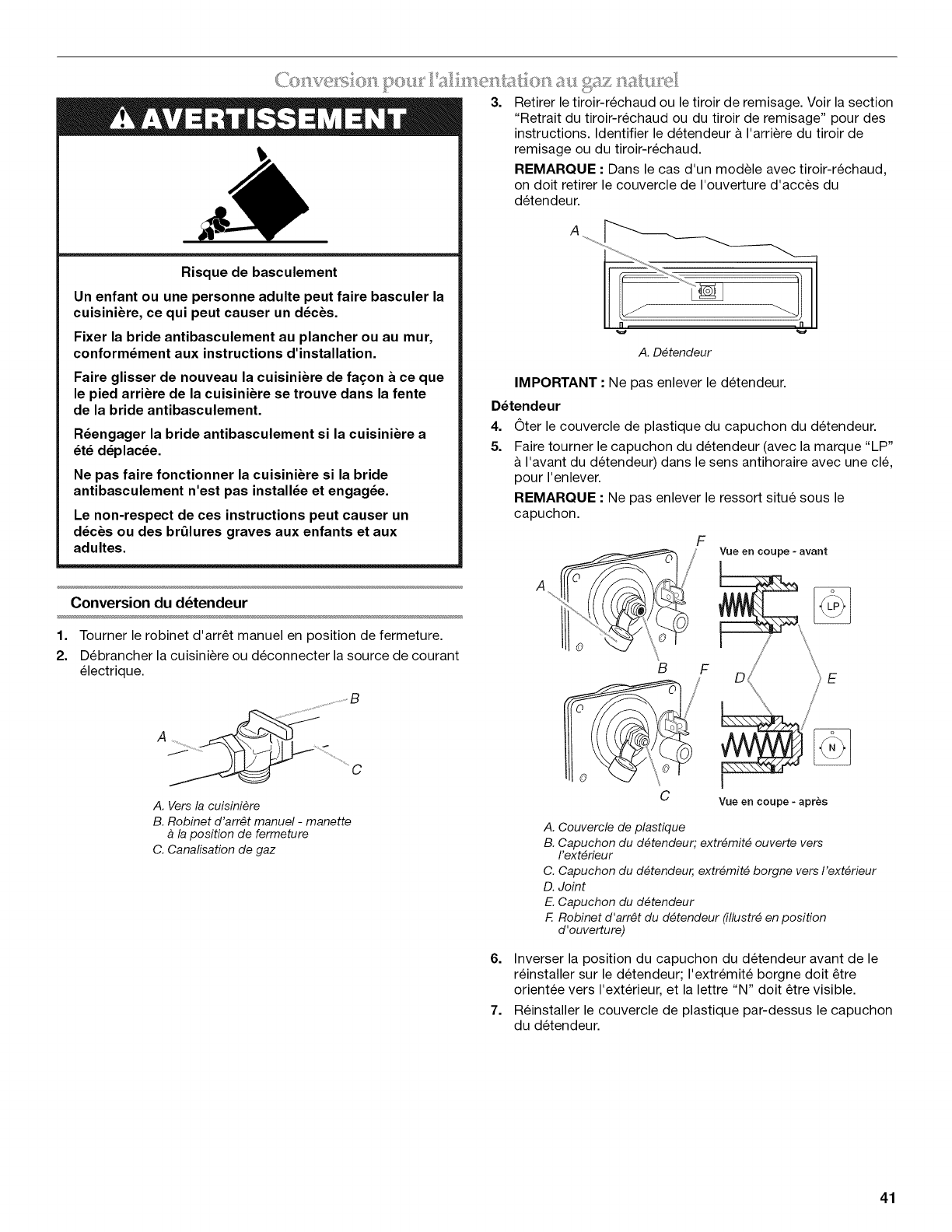

To Convert Gas Pressure Regulator

Turn manual shutoff valve to the "closed" position.

.................B

_J_ .....................C

A. Torange

B. Manual shutoff valve "closed" position

C. Gas supply line

Unplug range or disconnect power.

Remove warming drawer or storage drawer. See the

"Remove Warming or Storage Drawer" section for

instructions. Locate gas pressure regulator at rear of storage

or warming drawer compartment.

NOTE: On models with a warming drawer, an access cover

must be removed from the gas pressure regulator.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

Gas pressure regulator

4. Remove plastic cover from gas pressure regulator cap.

5. Turn gas pressure regulator cap (marked "N" on front of gas

pressure regulator) counterclockwise with a wrench to

remove.

NOTE: Do not remove the spring beneath the cap.

Side view after

A. Plastic cover

B. Gas pressure regulator cap with solid end facing out

C. Gas pressure regulator cap with hollow end facing out

D. Washer

E. Gas pressure regulator cap

F. Gas regulator shutoff valve (shown in the "open" position)

6. Turn the gas pressure regulator cap over and reinstall on

regulator so that the hollow end faces out and letters "LP" are

visible.

7. Replace plastic cover over gas pressure regulator cap.

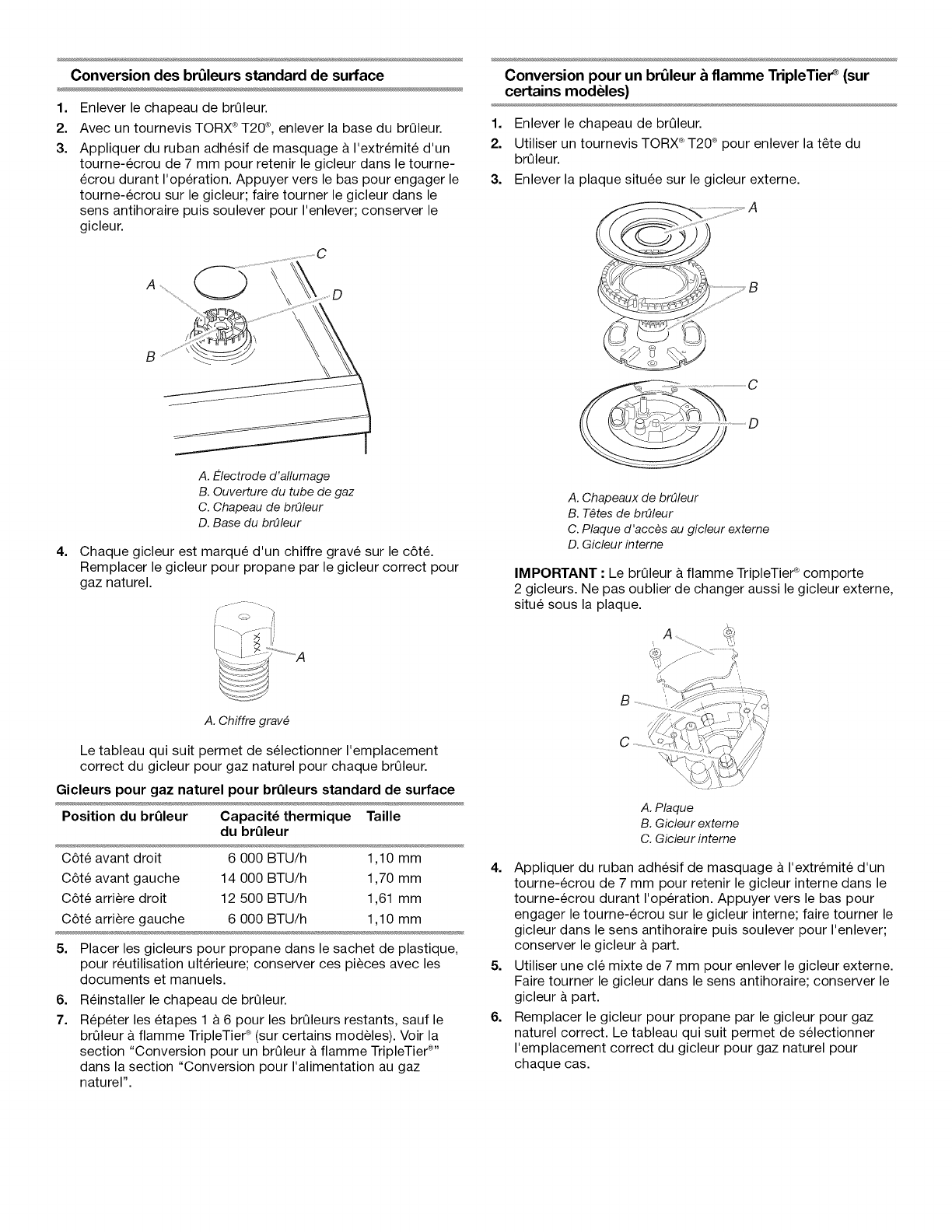

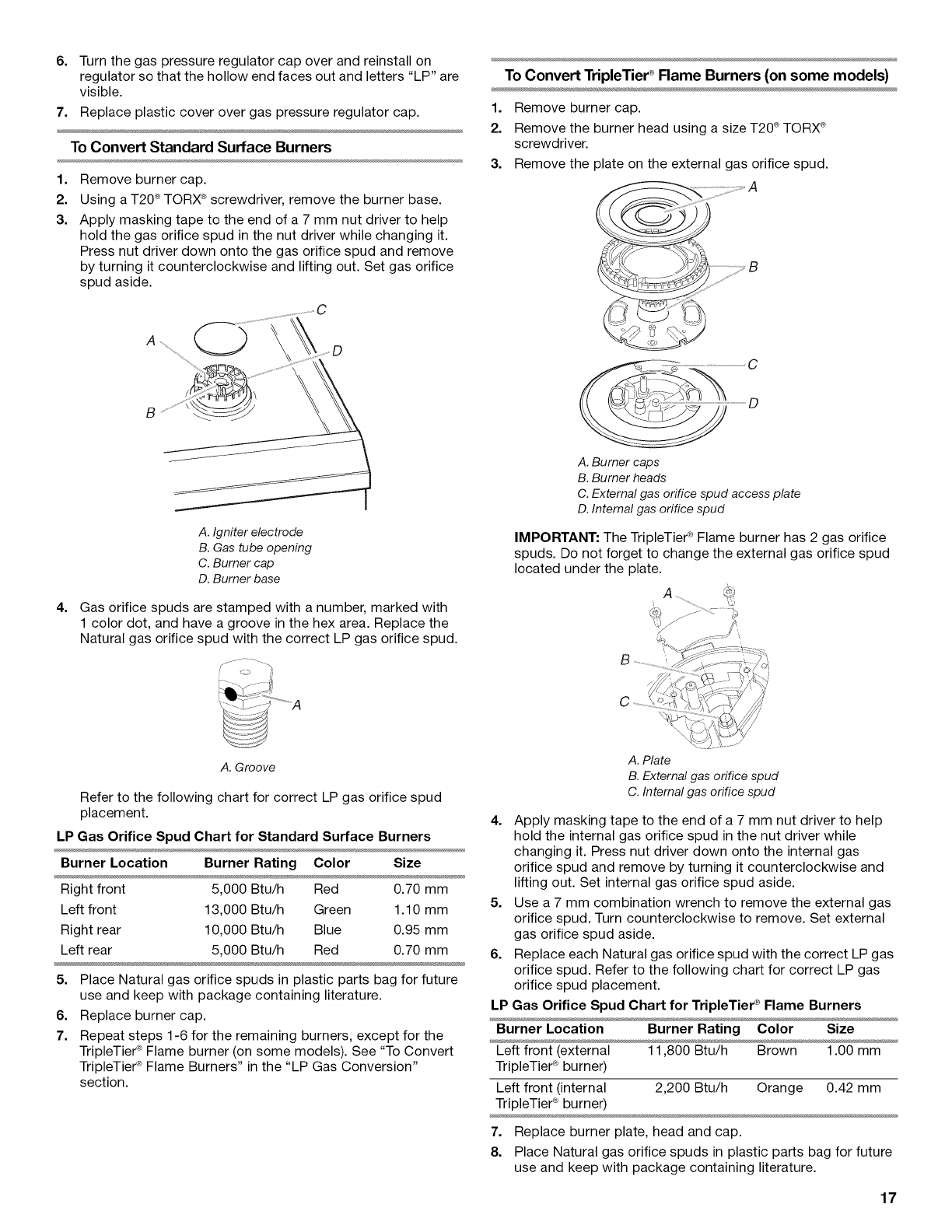

To Convert Standard Surface Burners

Remove burner cap.

Using a T20 ®TORX ®screwdriver, remove the burner base.

Apply masking tape to the end of a 7 mm nut driver to help

hold the gas orifice spud in the nut driver while changing it.

Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out. Set gas orifice

spud aside.

To Convert TripleTier _Flame Burners (on some models)

1. Remove burner cap.

2. Remove the burner head using a size T20 ®TORX®

screwdriver.

3. Remove the plate on the external gas orifice spud.

A. Igniter electrode

B. Gas tube opening

C. Burner cap

D. Burner base

......... _ ............................................................................C

A. Burner caps

B. Burner heads

C.External gas orifice spud access plate

D.Internal gas orifice spud

IMPORTANT: The TripleTier ®Flame burner has 2 gas orifice

spuds. Do not forget to change the external gas orifice spud

located under the plate.

4. Gas orifice spuds are stamped with a number, marked with

1 color dot, and have a groove in the hex area. Replace the

Natural gas orifice spud with the correct LP gas orifice spud.

A. Groove

Refer to the following chart for correct LP gas orifice spud

placement.

LP Gas Orifice Spud Chart for Standard Surface Burners

Burner Location Burner Rating Color Size

Right front 5,000 Btu/h Red 0.70 mm

Left front 13,000 Btu/h Green 1.10 mm

Right rear 10,000 Btu/h Blue 0.95 mm

Left rear 5,000 Btu/h Red 0.70 mm

5. Place Natural gas orifice spuds in plastic parts bag for future

use and keep with package containing literature.

6. Replace burner cap.

7. Repeat steps 1-6 for the remaining burners, except for the

TripleTier ®Flame burner (on some models). See "To Convert

TripleTier ®Flame Burners" in the "LP Gas Conversion"

section.

A. Plate

B. External gas orifice spud

C. Internal gas orifice spud

4. Apply masking tape to the end of a 7 mm nut driver to help

hold the internal gas orifice spud in the nut driver while

changing it. Press nut driver down onto the internal gas

orifice spud and remove by turning it counterclockwise and

lifting out. Set internal gas orifice spud aside.

5. Use a 7 mm combination wrench to remove the external gas

orifice spud. Turn counterclockwise to remove. Set external

gas orifice spud aside.

6. Replace each Natural gas orifice spud with the correct LP gas

orifice spud. Refer to the following chart for correct LP gas

orifice spud placement.

LP Gas Orifice Spud Chart for TripleTier ®Flame Burners

Burner Location Burner Rating Color Size

Left front (external 11,800 Btu/h Brown 1.00 mm

TripleTier ®burner)

Left front (internal 2,200 Btu/h Orange 0.42 mm

TripleTier ®burner)

7. Replace burner plate, head and cap.

8. Place Natural gas orifice spuds in plastic parts bag for future

use and keep with package containing literature.

To Convert Oven Bake Burner

1. Remove oven racks.

2. Use a 1/2"combination wrench to turn the orifice hood

clockwise (about 2 to 21/2turns) so it is snug onto the pin.

IMPORTANT: Do not overtighten.

NOTE: Turning the orifice hood clockwise will decrease flame

size; turning it counterclockwise will increase flame size.

The oven bake burner flame cannot be properly adjusted if

this conversion is not made. See "Adjust Oven Bake Flame"

in the "Electronic Ignition System" section.

A. Orifice hood

B. Pin

To Convert Oven Broil Burner

1. Use a 1/2"combination wrench to turn the orifice hood

clockwise (about 2 to 21/2turns) so it is snug onto the pin.

IMPORTANT: Do not overtighten.

NOTE: Turning the orifice hood clockwise will decrease flame

size; turning it counterclockwise will increase flame size.

The oven broil burner flame cannot be properly adjusted if

this conversion is not made. See "Adjust Oven Broil Burner

Flame" in the "Electronic Ignition System" section.

A. Locking screw

B. Orifice hood

Reinstall the warming or storage drawer. See the "Replace

Oven Racks and Warming or Storage Drawer" section for

instructions.

3. Complete installation. See "Make Gas Connection" and

"Electronic Ignition System" sections.

Checking for proper cooktop burner flames and oven burner

flames is very important. The small inner cone should have a

very distinct blue flame 1¼,,(0.6 cm) to 1/2"(1.3 cm) long. The

outer cone is not as distinct as the inner cone. LP gas flames

have a slightly yellow tip.

IMPORTANT: You may have to adjust the "LO" setting for

each cooktop burner.

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death

or serious burns to children and adults.

To Convert Gas Pressure Regulator

Turn manual shutoff valve to the "closed" position.

.....................S

A_ ................. J ..........._.......................C

A. Torange

B. Manual shutoff valve "closed" position

C.Gas supply line

Unplug range or disconnect power.

Remove warming drawer or storage drawer. See the

"Remove Warming or Storage Drawer" section for

instructions. Locate gas pressure regulator at rear of storage

or warming drawer compartment.

NOTE: On models with a warming drawer, an access cover

must be removed from the gas pressure regulator.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

Gas pressure regulator

4. Remove plastic cover from gas pressure regulator cap.

5. Turn gas pressure regulator cap (marked "LP" on front of gas

pressure regulator) counterclockwise with a wrench to

remove.

NOTE: Do not remove the spring beneath the cap.

FSide view before

B F D/ '_F

CSide view after

A. Plastic cover

B. Gas pressure regulator cap with hollow end facing out

C. Gas pressure regulator cap with solid end facing out

D. Washer

E. Gas pressure regulator cap

EGas regulator shutoff valve (shown in the "open" position)

6. Turn the gas pressure regulator cap over and reinstall on

regulator so that the solid end faces out and letter "N" is

visible.

7. Replace plastic cover over gas pressure regulator cap.

To Convert Standard Surface Burners

Remove burner cap.

Using a T20 ®TORX ®screwdriver, remove the burner base.

Apply masking tape to the end of a 7 mm nut driver to help

hold the gas orifice spud in the nut driver while changing it.

Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out. Set gas orifice

spud aside.

A. Igniter electrode

B. Gas tube opening

C. Burner cap

D. Burner base

4. Gas orifice spuds are stamped with a number on the side.

Replace the LP gas orifice spud with the correct Natural gas

orifice spud.

A. Stamped number

Refer to the following chart for the correct Natural gas orifice

spud placement.

Natural Gas Orifice Spud Chart for Standard Surface Burners

Burner Location Burner Rating Size

Right front 6,000 Btu/h 1.10 mm

Left front 14,000 Btu/h 1.70 mm

Right rear 12,500 Btu/h 1.61 mm

Left rear 6,000 Btu/h 1.10 mm

5. Place LP gas orifice spuds in plastic parts bag for future use

and keep with package containing literature.

6. Replace burner cap.

7. Repeat steps 1-6 for the remaining burners, except for the

TripleTier ®Flame burner (on some models). See "To Convert

TripleTier ®Flame Burners" in the "Natural Gas Conversion"

section.

To Convert TripleTier _Flame Burner (on some models)

1. Remove burner cap.

2. Remove the burner head using a size T20 ®TORX®

screwdriver.

3. Remove the plate on the external gas orifice spud.

_ .............................................................................C

A. Burner caps

B. Burner heads

C.External gas orifice spud access plate

D.Internal gas orifice spud

IMPORTANT: The TripleTier ®Flame burner has 2 gas orifice

spuds. Do not forget to change the external gas orifice spud

located under the plate.

A. Plate

B. External gas office spud

C. Internal gas orifice spud

4. Apply masking tape to the end of a 7 mm nut driver to help

hold the internal gas orifice spud in the nut driver while

changing it. Press nut driver down onto the internal gas

orifice spud and remove by turning it counterclockwise and

lifting out. Set internal gas orifice spud aside.

5. Use a 7 mm combination wrench to remove the external

orifice spud. Turn counterclockwise to remove. Set external

gas orifice spud aside.

6. Replace each LP gas orifice spud with the correct Natural gas

orifice spud. Refer to the following chart for correct Natural

gas orifice spud placement.

Natural Gas Orifice Spud Chart for TripleTier ®Flame Burners

Burner Location Burner Rating Size

Left front (external 12,200 Btu/h 1.70 mm

TripleTier ®burner)

Left front (internal 2,800 Btu/h 0.70 mm

TripleTier ®burner)

7. Replace burner plate, head and cap.

8. Place LP gas orifice spuds in plastic parts bag for future use

and keep with package containing literature.

To Convert Oven Bake Burner

1. Remove oven racks.

2. Use a 1/2"combination wrench to loosen the orifice hood

away from the pin (about 2 to 21/2turns). The oven bake

burner flame cannot be properly adjusted if this conversion is

not made. See "Adjust Oven Bake Flame" in the "Electronic

Ignition System" section.

A. Orifice hood

B. Pin

To Convert Oven Broil Burner

1. Use a 1/2"combination wrench to loosen the orifice hood

away from the pin (about 2 to 21/2turns). The oven broil burner

flame cannot be properly adjusted if this conversion is not

made. See "Adjust Oven Broil Burner Flame" in the

"Electronic Ignition System" section.

A. Locking screw

B. Orifice hood

Reinstall the warming or storage drawer. See the "Replace

Oven Racks and Warming or Storage Drawer" section for

instructions.

Complete installation. See "Make Gas Connection" and

"Electronic Ignition System" sections.

Checking for proper cooktop burner and oven bake burner

flame is very important. Natural gas flames do not have

yellow tips.

IMPORTANT: You may have to adjust "LO" setting for each

cooktop burner.

P P %

SECURITE DE LA CUISINIERE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d6cbs ou de blessure grave si vous ne

suivez pas imm6diatement les instructions.

Risque possible de d6cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT • Si les renseignements dans ce manuel ne sont pas exactement

observes, un incendie ou une explosion peut survenir, causant des dommages au

produit, des blessures ou un deces.

- Ne pas entreposer ni utiliser de I'essence ou d'autres vapeurs ou liquides inflammables

proximite de cet appareil ou de tout autre appareil electromenager.

-QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

•Ne pas tenter d'allumer un appareil.

•Ne pas toucher aun commutateur electrique.

•Ne pas utiliser le telephone se trouvant sur les lieux.

•Appeler immediatement le fournisseur de gaz apartir du telephone d'un voisin. Suivre

ses instructions.

•.&.defaut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et I'entretien doivent _tre effectues par un installateur qualifie, une agence

de service ou le fournisseur de gaz.

AVERTISSEMENT : L'odorat ne permet pas toujours la detection d'une fuite de gaz.

Les distributeurs de gaz recommandent I'emploi d'un detecteur de gaz (homologation UL ou CSA).

Pour d'autre information, contacter le fournisseur de gaz local.

En cas de detection d'une fuite de gaz, executer les instructions "Que faire dans le cas d'une odeur de gaz".

Dans 1'12tatdu Massachusetts, les instructions d'installation suivantes sont applicables :

[] Les travaux d'installation et r_paration doivent 6tre executes par un plombier ou tuyauteur qualifi_ ou licenci_, ou par le

personnel qualifi_ d'une entreprise licenci_e par 1'12tatdu Massachusetts.

[] Si une vanne & boisseau sph_rique est utilis_e, elle doit comporter une manette "T".

[] Si un conduit de raccordement flexible est utilis_, sa Iongueur ne doit pas d_passer 3 pi.

Risque de bascunement

Un enfant ou une personne adulte peut faire basculer la cuisiniere, ce qui peut causer un

dbcbs.

Fixer la bride antibasculement au plancher ou au mur, conform_ment aux instructions

d'installation.

Faire glisser de nouveau la cuisiniere de fa_on a ce que le pied arriere de la cuisiniere se

trouve dans la fente de la bride antibasculement.

R_engager la bride antibasculement si la cuisiniere a _t_ dbplac_e.

Ne pas faire fonctionner la cuisiniere si la bride antibasculement n'est pas install_e et engag_e.

Le non-respect de ces instructions peut causer un dbcbs ou des br6lures graves aux enfants et

aux adultes.

Bride

antibasculement

Pied de

la cuisiniere

Pour v_rifier que la bride antibasculement est bien install_e et engag_e :

•Faire glisser la cuisiniere vers I'avant.

•V_rifier que la bride antibasculement est bien fix_e au plancher ou au mur.

•Faire de nouveau glisser la cuisiniere vers I'arriere de sorte que le pied de la cuisiniere

se trouve sous la bride antibasculement.

•Voir les instructions d'installation pour plus de d_tails.

EXIGENCES D'INSTALLATION

Rassembler les outils et piices nicessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiqu6s ici.

Outillage n6cessaire

•Metre-ruban •Ruban de masquage

• Tournevis & lame plate • Compose d'etancheite des

raccords filetes - resistant

• Tournevis Phillips au propane

• Niveau • Foret & ma£_onnerie de

• Perceuse manuelle ou 3/le" (4,8 mm) & pointes

electrique carburees, pour beton/

• Marteau ceramique

• Cle ou pince • Solution non corrosive de

detection des fuites

• Cle & tuyauterie Pour la conversion pour

• Cle mixte de 18/le" I'alimentation au gaz propane/

• Tourne-ecrou de 3/8" gaz naturel

• Cle mixte de 1/2"

• Foret de 1/8"(3,2 mm)

(pour plancher de bois) • Cle mixte de 7 mm

• Crayon ou marqueur • Tourne-ecrou de 7 mm

• Tournevis Torx ®T20 ®t

Pi_ces fournies

Verifier la presence de toutes les pieces.

A. Bride antibasculement

B. Vis n °12x 15_''

La bride antibasculement doit etre solidement fixee au sous-

plancher ou au mur. L'epaisseur du materiau du plancher

peut necessiter I'emploi de vis plus Iongues pour I'ancrage

dans le sous-plancher.

Pi6ces n6cessaires

Consulter les codes Iocaux en vigueur et le fournisseur de gaz.

Determiner les caracteristiques des sources disponibles

d'electricite et gaz. Voir "Specifications electriques" et

"Specifications de I'alimentation en gaz".

Planchette de remplissage arri_re (facultatif)

La planchette de remplissage peut etre utilisee pour combler

I'espace entre I'arriere de la cuisiniere encastrable et le mur dans

I'ouverture prevue pour une cuisiniere autoportante.

A. Planchette de remplissage

B. Plan de travail

C. Ouverture du plan de travail

Pour commander, voir la section "Assistance ou service" du

Guide d'utilisation et d'entretien. Commander la piece numero

W10113902A (noir), W10113903A (blanc) ou W10113904A

(biscuit).

IMPORTANT : Observer les dispositions de tous les codes et

reglements en vigueur. Ne pas obstruer le flux de combustion et

la ventilation.

• C'est & I'installateur qu'incombe la responsabilite de

respecter les degagements de separation exiges, specifies

sur la plaque signaletique de I'appareil. La plaque

signaletique est situee & I'interieur de la porte du four, sur le

c6te droit de la garniture.

• La cuisiniere doit etre installee & un endroit pratique dans la

cuisine.

• Dans le cas d'une cuisiniere encastree, I'enceinte doit

recouvrir completement les c6tes et I'arriere de la cuisiniere.

• Afin de supprimer le risque de brQlures ou d'incendie en se

penchant au-dessus des unites de surface chauffees, le

rangement en placard au-dessus des unites de surface doit

etre evite. Si le rangement en placard est envisage, le risque

peut etre reduit par I'installation d'une hotte de cuisiniere ou

une combinaison micro-ondes/hotte operant horizontalement

sur un minimum de 5" (12,7 cm) au-del& du bas des placards.

• Toutes les ouvertures dans lemur ou le plancher de

I'emplacement d'installation de la cuisiniere doivent etre

scellees.

• Ne pas realiser un scellement entre la cuisiniere et les

placards lateraux.

T®TORX et T20 sent des marques d6pos&es de Saturn Fasteners, Inc.

• Respecter les dimensions indiqu6es pour la cavite

d'installation entre les placards. Ces dimensions constituent

les valeurs minimales des degagements de separation.

• La bride antibasculement de plancher doit _tre installee. Pour

I'installation de la bride antibasculement expedi6e avec la

cuisiniere, voir la section "Installation de la bride

antibasculement".

• Une source d'electricite avec liaison & la terre est necessaire.

Voir la section "Specifications electriques".

• Une source de gaz adequate doit _tre disponible. Voir la

section "Specifications de I'alimentation en gaz".

• Contacter un installateur de rev_tement de sol qualifie, qui

pourra determiner si le rev_tement de sol peut resister a une

temperature d'au moins 200°F (93°C).

• Dans le cas de I'installation de la cuisiniere par dessus un

tapis ou de la moquette, placer sous la cuisiniere une plaque

d'appui isolee, ou une plaque de contreplaque de 1¼.

(0,64 cm).

IMPORTANT • Pour eviter d'endommager les placards, consulter

le constructeur ou le fabricant du placard pour determiner si les

materiaux utilises ne subiront pas un changement de couleur, une

destratification ou d'autres dommages.

Ce four a ete congu conformement aux exigences UL et aux

normes de la CSA International; il respecte la temperature

maximale autorisee pour les placards en bois : 194°F (90°C).

R_sidence mobile - Sp6cifications additionnelles

respecter Iors de I'installation

L'installation de cette cuisiniere doit _tre conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24,

HUD Part 280). Lorsque cette norme n'est pas applicable,

I'installation doit satisfaire aux criteres de la norme Standard for

Manufactured Home Installations, ANSI A225.1/NFPA 501A ou

aux dispositions des codes Iocaux.

Au Canada, I'installation de cette cuisiniere doit satisfaire aux

stipulations de la version la plus recente de la norme CAN/CSA-

A240 ou des codes Iocaux en vigueur.

Autres crit_res arespecter pour une installation en r_sidence

mobile :

• Dans le cas de I'installation de cette cuisiniere dans une

residence mobile, la cuisiniere doit _tre fixee au plancher

durant tout deplacement du vehicule. Toute methode de

fixation de la cuisiniere est adequate dans la mesure oQ elle

satisfait aux criteres des normes mentionnees ci-dessus.

Dimensions du produit

Cuisini6re autoportante Cuisini6re encastrable

A. 53/4'' (14,6 cm)

B. 30" (76,2 cm)

C. Hauteur totale avec les pieds

de nivellement completement

relev#s : 413/4'' (106 cm)*

D. Hauteur de la garniture de la

table de cuisson avec les pieds

de nivellement completement

relev_s : 36" (91,4 cm)*

E. Plaque signal#tique (situ#e

sur la garniture de porte du

four, c6t# droit)

F. Longueur maximale de la

poign#e au support

I'arriere de la cuisiniere :

27¼" (69,2 cm)**

*La cuisiniere peut _tre surelevee d'environ 1" (2,5 cm) en

ajustant les pieds de nivellement.

**Dans le cas d'une installation entre des placards de

24" (61 cm) avec plan de travail de 25" (63,5 cm), I'avant de

la porte du four sera en saillie de 1" (2,5 cm) au-del& de la

base des placards de 24" (61 cm).

A. 309/16'' (77,6 cm)

B. Hauteur jusqu'a la partie

inf_rieure de la table de

cuisson avec les pieds de

niveflement completement

relev#s : 355/8'' (90,5 cm)*

C. Plaque signal#tique (situ#e

sur la garniture de porte du

four, c6t# droit)

D. 30" (76,2 cm)

E. Longueur de la poign_e au

support a I'arriere de la

cuisiniere : 27¼" (69,2 cm)**

(271_,, [70,3 cm] pour/es

modeles KGRS807XSP et

KGSS907XSP)

E Du coin du plan de travail

vers I'arriere de la table de

cuisson : 23" (58,4 cm)

*La cuisiniere peut _tre surelevee d'environ 1" (2,5 cm) en

ajustant les pieds de nivellement.

**Dans le cas d'une installation entre des placards de

24" (61 cm) avec plan de travail de 25" (63,5 cm), I'avant de

la porte du four sera en saillie de 13_,,(4,4 cm) (23/le''

[5,5 cm] pour le modeles KGRS807XSP et KGSS907XSP) au-

del& des placards inferieurs de 24" (61 cm).

D_gagements de s_paration _respecter

Les dimensions de I'espace d'installation entre les placards sont valides pour I'installation entre des placards inferieurs d'une

profondeur de 24" (61 cm) avec plan de travail de 25" (64 cm) de profondeur a hauteur de 36" (91,4 cm).

IMPORTANT • En cas d'installation d'une hotte ou d'un ensemble hotte/micro-ondes au-dessus de la cuisiniere, suivre les instructions

fournies avec la hotte de cuisiniere ou de four a micro-ondes concernant les dimensions de degagement & respecter au-dessus de la

surface de la table de cuisson.

Cuisini_res autoportantes

A. 18" (45, 7 cm) entre le placard sup#rieur et le plan de travail

B. Profondeur du placard sup#rieur : 13" (33 cm)

C. Largeur de I'ouverture : 30" (76,2 cm) min.

D. Pour la distance fibre minimale vers la partie sup#rieure de la

table de cuisson, voir la REMARQUE.

E. Largeur de I'ouverture : 30" (76,2 cm) min.

F. Installation de la canalisation de gaz rigide recommand#e dans

cette zone ombr#e.

G. Zone de 6" (15,2 cm) disponible pour I'installation du gazet de

I'_lectricit&

H. Prise reli#e a la terre

I. 7" (17,8 cm)

J. 1_/2'' (3,8 cm)

K. 4½" (11,4cm)

L. D_gagement de 5" (12,7 cm) min. entre les deux c6t#s de la

cuisiniere et les parois lat#rales ou d'autres mat#riaux

combustibles.

M. La porte ou charniere du placard ne dolt pas d#passer

I'int#rieur de I'ouverture.

Cuisini_res encastrables

A. 18" (45, 7 cm) entre le placard sup#rieur et le plan de travail

B. Profondeur max. du placard sup#rieur : 13" (33 cm)

C. Largeur de I'ouverture : 30" (76,2 cm) min.

D. Pour la distance fibre minimale vers la partie sup#rieure de la table

de cuisson, voir la REMARQUE.

E. Largeur de I'ouverture : 30" (76,2 cm) min.

F.Installation de la canalisation de gaz rigide recommand#e dans

cette zone ombr#e.

G. Zone de 6" (15,2 cm) disponible pour I'installation du gazet de

I'#lectricit&

H. Prise reli_e a la terre

I. 7" (17,8 cm)

J. 1Y2"(3,8 cm)

K. 4½" (11,4 cm)

L. D#gagement de 5" (12,7 cm) min. entre les deux c6t#s de la

cuisiniere et les patois lat#rales ou d'autres mat#riaux combustibles

pour les modeles KGSS907 et KGRS807.

2" (5,1 cm) de d#gagement min. pour le modele KGSK01

M. Profondeur d'ouverture : 2215A_"(58,3 cm)

N. Rayon de basculement des deux coins : 3/4"(1,9 cm)

O. La porte ou charniere du placard ne doit pas d#passer a I'int#rieur

de I'ouverture.

REMARQUE : Distance de separation de 24" (61 cm) ou plus Iorsque le fond d'un placard de bois ou de metal est protege par une

planche ignifugee d'au moins 1¼,,(0,64 cm) recouverte d'une feuille metallique d'epaisseur egale ou superieure & : acier calibre 28 MSG,

acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).

Distance de separation de 30" (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d'un placard de bois ou de metal non

protege.

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e ala terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

IMPORTANT : La cuisiniere dolt _tre electriquement reliee a la

terre conformement aux prescriptions des codes et reglements

Iocaux; en I'absence de code local, respecter les prescriptions du

code national en vigueur : National Electrical Code, ANSI/NFPA

70, ou Code canadien de I'electricit6, CSA C22.1.

Cette cuisiniere est dotee d'un systeme d'allumage electronique

qui ne fonctionnera pas en cas de branchement dans une prise

qui n'est pas correctement polarisee.

Si un conducteur distinct de liaison & la terre est utilise (Iorsque le

code en vigueur le permet), on recommande qu'un electricien

qualifie verifie la qualite de la liaison & la terre.

On peut obtenir un exemplaire des normes du code national en

vigueur & I'adresse suivante :

National Fire Protection Association

One Batterymarch Park,

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• L'appareil dolt _tre alimente uniquement par un circuit

electrique de 120 volts, CA seulement, de 60 Hz, 15 A

protege par fusibles. On recommande I'emploi de fusibles

temporises ou disjoncteurs. On recommande que la

cuisiniere soit alimentee par un circuit independant.

• Les dispositifs d'allumage electronique peuvent fonctionner

correctement dans une plage de tension d'alimentation

etendue, mais il est necessaire de respecter la polarite

stipulee et d'etablir une liaison & la terre adequate. Verifier

que la prise de courant fournit une tension de 120 V et qu'elle

est correctement reliee a la terre.

On trouve un schema de c&blage sous le tiroir de remisage,

ou au-dessous du tiroir-rechaud, dans un sachet de plastique

transparent.

REMARQUE : Le ch&ssis metallique de la cuisiniere dolt _tre

relie & la terre pour que le tableau de commande puisse

fonctionner correctement. Si le ch&ssis metallique de la

cuisiniere n'est pas relie & la terre, aucune touche du tableau

de commande ne peut fonctionner. En cas de doute quant &

la qualite de la liaison & la terre du ch&ssis de la cuisiniere,

consulter un electricien qualifi&

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA International.

Installer un robinet d'arr_t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander a une

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 pc) de la colonne d'eau.

Par personne qualifi6e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Observer toutes les prescriptions des codes et r_glements en

vigueur.

IMPORTANT •L'installation doit satisfaire aux criteres de tousles

codes et r_glements Iocaux. En I'absence de code local,

I'installation doit satisfaire aux prescriptions de la plus recente

edition du : National Fuel Gas Code ANSI Z223.1 (American

National Standard), ou CAN/CGA B149 (edition la plus recente).

IMPORTANT : Les tests de fuite de la cuisiniere doivent _tre

effectu_s selon les instructions du fabricant.

Type de gaz

Gaz naturel :

La conception de cette cuisiniere a ete homologuee par CSA

International pour I'alimentation au gaz naturel, ou pour

I'alimentation au propane apres conversion adequate.

• Cette cuisiniere a ete configuree & I'usine pour I'alimentation

au gaz naturel. Voir la section "Conversions pour changement

de gaz". La plaque signaletique des numeros de modele et

de serie, situee sur le c6te droit du cadre de la porte du four,

derriere le tiroir de remisage, indique les types de gaz

utilisables. Si le type de gaz disponible n'est pas mentionne,

consulter le fournisseur de gaz local.

Conversion pour I'alimentation au propane :

L'operation de conversion dolt _tre executee par un technicien

qualifi&

Consulter le fournisseur de gaz avant toute conversion de

I'appareil pour I'utilisation d'un type de gaz qui n'est pas

mentionne sur la plaque signaletique. Voir la section

"Conversions pour changement de gaz".

Canalisation d'alimentation en gaz

• Installer une canalisation d'alimentation en gaz rigide de 3A"

(1,9 cm)jusqu'& I'emplacement d'installation de la cuisiniere.

L'emploi d'une canalisation de plus petit diametre ou plus

Iongue peut susciter une deficience du debit d'alimentation.

Pour I'alimentation au propane, le diametre des canalisations

doit etre de 1/2"(1,3 cm) ou plus. Generalement, le fournisseur

de gaz propane determine les materiaux & utiliser et la

dimension appropriee.

REMARQUE • On doit utiliser un compose d'etancheite pour

tuyauteries resistant a I'action du gaz propane. Ne pas utiliser

de ruban TEFLON%

Raccord m_tallique flexible pour appareil m_nager :

Si les codes Iocaux le permettent, pour raccorder la

cuisiniere & la canalisation de gaz, on peut utiliser un

raccord metallique flexible pour appareil menager neuf

(homologation CSA) de 4 & 5 pi (122 & 152,4 cm) de

Iongueur, de diametre interne de 1/2"(1,3 cm) ou

3A" (1,9 cm).

• Un raccord avec filetage male de 1/2"(1,3 cm) est

necessaire pour la connexion sur le raccord & filetage

femelle & I'entree du detendeur de I'appareil.

• Veiller & ne pas deformer ou endommager le tube

metallique flexible Iors d'un deplacement de la cuisiniere.

Raccordement par une canalisation rigide •

On doit utiliser une combinaison de raccords pour realiser un

raccordement rigide entre la cuisiniere et la canalisation de

gaz. La canalisation rigide doit se trouver au meme niveau

que le raccord de connexion de la cuisiniere. On doit veiller &

ne soumettre les sections de canalisation d'alimentation et de

combustible & aucun effort de traction ou flexion, pour que la

cuisiniere soit d'aplomb et correctement alignee.

Robinet d'arret necessaire :

La canalisation d'alimentation doit comporter un robinet

d'arret manuel. Le robinet d'arret manuel doit etre separe de

I'ouverture de la cuisiniere, mais doit se trouver dans la meme

piece, par exemple dans un placard adjacent. La canalisation

doit se trouver en un endroit facilement accessible pour les

manceuvres d'ouverture/fermeture. Ne pas entraver I'acces

au robinet d'arret manuel. Le robinet d'arret manuel est prevu

pour ouvrir ou fermer I'alimentation en gaz de la cuisiniere.

A. Canafisation d'alimentation en gaz

B. Robinet d'arr#t en position d'ouverture

C. Vers la cuisiniere

D_tendeur

Le detendeur fourni avec cette cuisiniere doit etre utilis& Pour un

fonctionnement correct, la pression d'alimentation du detendeur

doit etre comme suit •

Gaz naturel :

Pression minimum • 5" (colonne d'eau)

Pression maximum" 14" (colonne d'eau)

Gaz propane •

Pression minimum • 11" (colonne d'eau)

Pression maximum" 14" (colonne d'eau)

En cas d'incertitude quant & la pression d'alimentation & etablir,

contacter le fournisseur de gaz local.

D_bit thermique des br_leurs

Les debits thermiques indiques sur la plaque signaletique

correspondent a une altitude d'utilisation inferieure ou egale

2000 pi (609,6 m).

Lorsque I'appareil est utilise & une altitude superieure &

2000 pi (609,6 m), on doit reduire le debit thermique indique de

4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du

niveau de lamer (pas applicable au Canada).

Tests de pressurisation de la canalisation de gaz

On doit tester le detendeur sous une pression superieure d'au

moins 1" a la pression de la tubulure de distribution indiquee sur

la plaque signaletique.

Pressurisation aune pression sup_rieure a1/2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de ce systeme & une pression

superieure & 1/2Ib/po 2 (3,5 kPa), on doit deconnecter la cuisiniere

et son robinet d'arret individuel de la canalisation de gaz.

Pressurisation aune pression _gale ou inf_rieure a 1/2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de la canalisation de gaz & une

pression egale ou inferieure & 1/2Ib/po 2 (3,5 kPa), on doit isoler la

cuisiniere de la canalisation de gaz par fermeture de son robinet

d'arret manuel individuel.

t®TEFLON est une marque deposee de E.I. Du Pont De Nemours et Compagnie.

Les bords lateraux de la table de cuisson de la cuisiniere

encastrable seront places en chevauchement sur les extremit6s

du plan de travail. 30"

Si la largeur de I'espace disponible est de 30" (76,2 cm), et si la (76,2cm)

rive avant du plan de travail est plane et & I'equerre, aucune

preparation du plan de travail ne sera necessaire.

Si le bord avant du plan de travail a et6 realis6 par moulage, il

sera necessaire de realiser une surface plane de 3/8"(1 cm) dans

chaque angle avant de I'ouverture.

II peut 6tre necessaire de tailler le carrelage du plan de travail sur

3/8"(1 cm) sur chaque angle & I'avant et/ou d'aplanir un bord

arrondi.

303A ''

(78,1 cm)

Si la largeur de I'espace disponible pour le plan de travail est de

plus de 30" (76,2 cm), ajuster la dimension de 3/8"(1 cm).

II faut que le plan de travail soit horizontal. Placer un niveau sur le

plan de travail; contr61er I'horizontalite transversalement, puis

dans le sens avant/arriere. Si le plan de travail n'est pas

horizontal, la cuisiniere ne sera pas d'aplomb. II faut que la

cuisiniere soit d'aplomb pour produire une performance

satisfaisante.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la cuisini_re.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Oter les materiaux d'emballage, le ruban adhesif et le film de

la cuisiniere. Garder la base de carton sous la cuisiniere.

Retirer les grilles de four et le sachet de pieces de I'interieur

du four.

Pour placer la cuisiniere sur sa partie posterieure, prendre les

4 coins de protection du carton d'emballage. Empiler 2 coins

I'un sur I'autre. Repeter avec les 2 autres coins. Les disposer

sur le plancher dans le sens de la Iongueur derriere la

cuisiniere & titre de support de la cuisiniere Iorsque celle-ci

est placee sur sa partie posterieure. En utilisant au moins

deux personnes, saisir fermement la cuisiniere et la deposer

delicatement sur sa partie posterieure, sur les coins de

protection.

Cuisini_res encastrables :

1. Mesurer la distance du plan de travail jusqu'au sol. Mesurer

aux 4 emplacements correspondant aux 4 coins de la partie

inferieure de la table de cuisson de cuisiniere, tel qu'illustr&

Mesurer aux emplacements marquis A, B, C, D.

2. Mesurer du sol jusqu'& la partie inferieure de la table de

cuisson de cuisiniere.

:ii

3. Lorsque la cuisiniere est a la hauteur souhaitee, verifier qu'il y

a un espace suffisant sous la cuisiniere pour Ioger la bride

antibasculement. Avant de faire glisser la cuisiniere a son

emplacement final, verifier qu'il sera possible de faire glisser

la bride antibasculement sous la cuisiniere et sur le pied de

nivellement arriere avant I'installation de la bride

antibasculement.

......................................................_(_

A. Distance en partant du sol

vers la partie inf#rieure de la

table de cuisson

B. Grille

C. Surface de la table

de cuisson

D. Chbssis lateral de

la cuisiniere

Ajuster la hauteur en fonction des differences observees

entre les 2 mesures.

Cuisini_res autoportantes :

1. Mesurer la distance du plan de travail jusqu'au sol.

2. Mesurer du haut de I'habillage de la table de cuisson de la

cuisiniere jusqu'au sol.

A. Distance entre le sommet de I'habillage de

la table de cuisson et le plancher

Ajuster la hauteur de nivellement en fonction des differences

observees entre les 2 mesures.

Si un ajustement de la hauteur de la cuisiniere est necessaire,

utiliser une cle ou une pince pour desserrer les 4 pieds de

nivellement.

Ceci doit _tre effectue alors que la cuisiniere repose sur sa

partie posterieure ou qu'elle est supportee par 2 pieds apres

avoir ete replacee en position verticale.

REMARQUE •Pour placer & nouveau la cuisiniere en position

verticale, placer un carton ou un panneau de fibres dur

devant la cuisiniere. En utilisant au moins 2 personnes,

relever la cuisiniere et la placer sur le carton ou le panneau de

fibres dur.

Ajuster les pieds de nivellement a la hauteur necessaire. Les

pieds de nivellement peuvent _tre desserres pour ajouter une

hauteur maximale de 1" (2,5 cm). Une Iongueur minimum de

3/_e"(5,0 mm) est necessaire pour engager la bride

antibasculement.

REMARQUE •Si un ajustement de la hauteur est effectue

alors que la cuisiniere est debout, incliner la cuisiniere vers

I'arriere pour ajuster les pieds avant, puis incliner la cuisiniere

vers I'avant pour ajuster les pieds arriere.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la

cuisiniere, ce qui peut causer un d_ces.

Fixer la bride antibasculement au plancher ou au mur,

conform_ment aux instructions d'installation.

Faire glisser de nouveau la cuisiniere de fa_:on a ce que

le pied arriere de la cuisiniere se trouve dans la fente

de la bride antibasculement.

R_engager la bride antibasculement si la cuisiniere a

_t_ d_plac_e.

Ne pas faire fonctionner la cuisiniere si la bride

antibasculement n'est pas install_e et engag_e.

Le non-respect de ces instructions peut causer un

d_ces ou des brQlures graves aux enfants et aux

adultes.

Oter la bride antibasculement fixee par du ruban adhesif

I'interieur du tiroir de remisage ou du tiroir-rechaud.

Determiner la methode de montage a utiliser : au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser

la methode de montage au mur. En cas d'installation de la

cuisiniere dans une residence mobile, il est imperatif de fixer

la cuisiniere au sol.

Determiner et marquer I'axe central de I'espace a decouper.

Le montage peut _tre effectue du c6te gauche ou droit de la

decoupe. Positionner la bride de montage contre lemur dans

I'ouverture & decouper de fa£_on & ce que I'encoche en V de

la bride se trouve a 13_%4'' (33,6 cm) de I'axe central, tel

qu'illustre.

II B

Axeoentrali /

A. 13 _/_" (33,6 cm)

B. Encoche en V de la bride

4. Percer deux trous de 1/8"(3 mm) qui correspondent aux trous

de la bride selon la methode de montage determin6e. Voir les

illustrations suivantes.

Montage au plancher

Positionnement Positionnement En diagonale

par I'arriere par I'avan t (2 options)

Montage mural

_/_'¸°__ __=,,i_. _t__ _t_<.__,o[e<:h_ _1<,t<i)tt d:l;t [_i_i_i)i[s

Retirer le tiroir-rechaud ou le tiroir de remisage pour avoir acces &

la section inferieure de la cuisiniere. Ceci sera necessaire pour

certaines des etapes d'installation suivantes.

Retrait du tiroir-r_chaud :

1. Ouvrir le tiroir completement.

2. Localiser les boucles noires des deux c6tes du tiroir.

A. Bouc_

Tirer simultanement les deux boucles vers I'avant puis sortir

le tiroir d'un pouce supplementaire.

5. A I'aide du tournevis Phillips, monter la bride antibasculement

sur lemur ou sur le plancher avec les deux vis n° 12 x 1%"

fournies.

6. Rapprocher suffisamment la cuisiniere de I'ouverture pour

permettre le raccordement electrique et le raccordement final

au gaz. Retirer la base d'expedition, le carton ou le panneau

de fibres dur de sous la cuisiniere.

7. Placer la cuisiniere dans son emplacement final en s'assurant

que le pied de nivellement arriere glisse dans la bride

antibasculement.

8. Deplacer la cuisiniere vers I'avant sur la base de sa boite

d'expedition, sur une planche en carton ou en materiau de

fibres dur pour poursuivre I'installation de la cuisiniere a I'aide

des instructions d'installation suivantes.

4. En tenant le tiroir par les c6tes, et non par I'avant, le retirer

completement et doucement.

Retrait du tiroir de remisage :

1. Tirer le tiroir tout droit jusqu'& la premiere butee.

2. Soulever I'arriere du tiroir et le retirer.

/t O '",c

..................... ..................0""0 .........

Sur les modules avec tiroir de remisage :

1. Retirer le tiroir de remisage. Voir la section "Tiroir de

remisage".

2. Au moyen d'une torche electrique, inspecter le dessous de la

cuisiniere.

3. Inspecter la cuisiniere pour verifier que le pied arriere de la

cuisiniere se trouve dans la fente de la bride antibasculement.

Sur les modules avec tiroir-r_chaud :

1. Placer le pied contre la partie inferieure avant du tiroir-

rechaud et saisir le tableau de commande et le dessus de la

cuisiniere avec les deux mains, tel qu'indiqu&

IMPORTANT : Si I'arriere de la cuisiniere se trouve & plus de

2" (5,1 cm) du tour de montage, cela signifie que le pied arriere

de la cuisiniere n'est peut-etre pas engage dans la bride. Glisser

la cuisiniere vers I'avant et determiner si un objet fait obstruction

entre la cuisiniere et la paroi de montage. Les modifications

apportees & I'alimentation en gaz doivent etre effectues par un

depanneur qualifi& Pour assistance ou depannage, consulter la

section "Assistance ou Service" du guide d'utilisation et

d'entretien, la couverture ou la section "Garantie" des

instructions d'utilisation pour obtenir les coordonnees des

personnes & contacter.

6. Repeter les etapes 1 et 2 pour s'assurer que le pied de la

cuisiniere est bien engage dans la bride antibasculement.

Si I'arriere de la cuisiniere se souleve de plus de 1/2"(1,3 cm)

du plancher sans opposer de resistance, cela peut signifier

que la bride antibasculement n'est pas correctement

installee. Ne pas faire fonctionner la cuisiniere si la bride

antibasculement n'est pas installee et engagee. Consulter la

section "Assistance ou Service" du guide d'utilisation et

d'entretien, la couverture ou la section "Garantie" des

instructions d'utilisation pour obtenir les coordonnees des

personnes & contacter.

Placer une grille dans le four.

Placer un niveau sur la grille et contr61er I'aplomb de la

cuisiniere, d'abord transversalement, puis dans le sens avant/

arriere.

2. Tenter d'incliner la cuisiniere vers I'avant avec precaution.

Si vous rencontrez une resistance immediate, cela signifie

que le pied de la cuisiniere est engage dans la bride

antibasculement.

3. Si I'arriere de la cuisiniere se souleve de plus de 1/2"(1,3 cm)

du plancher sans opposer de resistance, cesser d'incliner la

cuisiniere et la reposer doucement sur le plancher. Le pied de

la cuisiniere n'est pas engage dans la bride antibasculement.

IMPORTANT : Si I'on entend un claquement ou un bruit

d'eclatement Iorsqu'on souleve la cuisiniere, cela signifie peut-

etre que la cuisiniere n'est pas bien engagee dans la bride.

Verifier qu'aucune obstruction n'empeche la cuisiniere de glisser

vers lemur ou le pied de la cuisiniere de glisser dans la bride.

Verifier que la bride est fermement maintenue en place par les vis

de montage.

4. Glisser la cuisiniere vers I'avant et verifier que la bride

antibasculement est bien fixee au plancher ou au mur.

5. Faire glisser de nouveau la cuisiniere de fagon & ce que le

pied arriere de la cuisiniere se trouve dans la fente de la bride

antibasculement.

3. Si la cuisiniere n'est pas d'aplomb, la tirer de nouveau pour

que le pied de nivellement arriere se degage de la bride

antibasculement.

Sur les cuisini_res _quip_es de tiroirs de remisage :

Utiliser une cle a cliquet de ¼", une cle ou une pince pour

regler les pieds de nivellement vers le haut ou vers le bas

jusqu'& ce que la cuisiniere soit d'aplomb. Repousser la

cuisiniere pour la remettre en place. Verifier que le pied de

nivellement arriere est engage dans la bride antibasculement.

Sur les cuisini_res _quip_es de tiroirs-r_chauds :

Utiliser une cle ou une pince pour regler les pieds de

nivellement vers le haut ou vers le bas jusqu'& ce que la

cuisiniere soit d'aplomb. Repousser la cuisiniere pour la

remettre en place. Verifier que le pied de nivellement arriere

est engage dans la bride antibasculement.

REMARQUE : La cuisiniere doit etre d'aplomb pour que les

resultats de cuisson au four soient satisfaisants.

....................................... ,_? .....

Risque d'e×plosion

Utiiser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA International.

Installer un robinet d'arr_t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander aune

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne quaifi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Raccordement typique &une canalisation rigide

On dolt utiliser une combinaison de raccords pour raccorder la

cuisiniere a la canalisation de gaz existante. La configuration de

connexion sera variable, selon les caracteristiques de la

canalisation d'alimentation (type, taille et position).

1. Sur chaque connexion filetee, appliquer un compose

d'6tanch6ite resistant au propane.

2. Utiliser une cle a tuyauteries pour serrer tousles raccords

entre la cuisiniere et la canalisation de gaz.

.......... C

A F

A. D#tendeur

B. Coude a 90 °(avec

filetage m#le NPT V2")

C. Raccord m#le

D. Raccord union femelle

E. Tuyau en fer noir

F. Robinet d'arr#t manuel

G. Tuyau de gaz V2" ou 3/4"

H. Raccord mble

I. Raccord union femelle

J. Coude a 90 °

Raccordement typique par raccord flexible

1. Appliquer un compose d'etanch6it6 des filetages resistant au

propane sur I'extremit6 filetee la plus petite des adaptateurs

de raccord flexible (voir Bet G sur I'illustration suivante).

2. Fixer un raccord d'adaptation sur le detendeur et I'autre

raccord d'adaptation sur le robinet d'arr_t de la canalisation

de gaz. Serrer les deux raccords d'adaptation.

3. Utiliser une cle mixte de lsAe" et une pince multiprise pour

fixer le raccord flexible sur les raccords d'adaptation. Veiller

ne pas deformer le raccord flexible.

AB C

// D

H G F

A. D#tendeur

B. Appliquer un compos#

d'#tanch#it&

C. Raccord d'adaptation (avec

filetage mble NPT V2")

D. Raccord flexible.

ERobinet d'arr#t manuel

F. Tuyau de gaz V2"ou 3/4"

G. Appliquer un compos#

d'#tanch#it#

H. Raccord d'adaptation

Completer le raccordement

1. Identifier le detendeur & I'arriere du compartiment du tiroir de

remisage ou du tiroir-rechaud.

REMAROUE : Dans le cas d'un modele avec tiroir-rechaud,

on dolt retirer le couvercle de I'ouverture d'acces du

detendeur.

A. D#tendeur

IMPORTANT : Ne pas enlever le detendeur.

2. Verifier que le robinet d'arr_t du detendeur est & la position

"ON" (ouvert). Le robinet est ouvert Iorsque le levier est

parallele au sol.

A. Robinet d'arr#t sur le d#tendeur

3. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz (le

robinet est ouvert Iorsque la manette est parallele au tuyau).

A. Robinet d'arr#t ferm#

B. Robinet d'arr#t ouvert

Effectuer une recherche des fuites : appliquer au pinceau sur

les connexions une solution non corrosive de detection des

fuites; la formation de bulles identifiera une fuite. €:liminer

toute fuite constatee.

Prendre les chapeaux de brQleur et grilles de brQleur dans le

paquet de pieces. Aligner les encoches des chapeaux de

brQleur avec les broches dans la base de chaque brQleur. Un

chapeau de brQleur correctement place dolt _tre horizontal.

Si le chapeau de brQleur n'est pas correctement place, le

brQleur de surface ne peut s'allumer.

A. Base de brOleur

B. Chapeau de brOleur

C. Grille de brOleur

Placer les grilles de brQleur sur les brQleurs et chapeaux de

brQleur tel qu'indique sur I'illustration. Lorsque les grilles sont

bien installees, elles ne doivent pas _tre en chevauchement

sur la console.

Cuisini_re autoportante

"_/ • • •li• • • • •i-iiii&&&il - • i

A. La grille de brOleur pouvant accommoder un wok

dolt #tre install#e sur le brOleur avant gauche

Cuisini_re encastrable

A. Positionner le rebord largeau coin arrondi du coin

arriere de la table de cuisson.

Risque de choc _lectrJque

Brancher sur une prise a3alv_oles reli_e a Jaterre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utilJser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

7. Brancher sur une prise a 3 alveoles reliee a la terre.

Allumage initial et r_glages des flammes

Un systeme d'allumage electronique est utilise a la place des

flammes de veille usuelles pour I'allumage des brQleurs (table de

cuisson et four). Lorsqu'on place le bouton de commande de la

table de cuisson & la position "LITE" (allumage), le systeme

genere des etincelles pour I'allumage du brQleur. La generation

d'etincelles se poursuit aussi Iongtemps que le bouton de

commande est laisse a la position "LITE".

Lorsqu'on place la commande du four & la position desiree, les

etincelles generees provoquent I'inflammation du gaz.

Contrele du fonctionnement des br_leurs de la table de

cuisson

Br_leurs standard de la table de cuisson

Enfoncer et tourner chaque bouton de commande a la position

"LITE" (allumage).

Les flammes doivent s'allumer sur le brQleur en moins de

4 secondes. Lors de I'allumage initial, le delai d'allumage peut

_tre superieur & 4 secondes du fait de la presence d'air dans la

canalisation de gaz.

Bn31eur TripleTier _

Pour allumer le brQleur de mijotage :

Enfoncer et tourner le bouton de commande a la position "LITE"

pour allumer le brQleur interne.

Les flammes doivent s'allumer sur le brQleur en moins de

4 secondes. Lors de I'allumage initial, le delai d'allumage peut

_tre superieur & 4 secondes du fait de la presence d'air dans la

canalisation de gaz.

Pour allumer le brQleur haute puissance :

Enfoncer et tourner & nouveau le bouton de commande & la

position "POWER BURNER HI" (brQleur haute puissance - eleve)

pour allumer le brQleur externe (tourner le bouton de commande

& DUAL HI (double - eleve) pour le modele KGSS907XSP).

Les flammes doivent s'allumer sur le brQleur en moins de

4 secondes. Lors de I'allumage initial, le delai d'allumage peut

_tre superieur & 4 secondes du fait de la presence d'air dans la

canalisation de gaz.

Si le br_leur ne s'allume pas correctement :

• Ramener le bouton de commande de la table de cuisson & la

position "Off" (arret).

• Verifier que la cuisiniere est branchee, que le disjoncteur ne

s'est pas declenche et qu'aucun fusible n'est grille.

• Verifier que chaque robinet d'arret est ouvert.

• Verifier que chaque chapeau de brQleur est correctement

place sur la base du brQleur.

Repeter le processus de mise en marche. Si & ce stade un

brQleur ne s'allume pas, tourner les boutons de commande & la

position "Off" (arret) et contacter le revendeur ou un depanneur

agree.

R_glage de la taille des flammes

Regler la taille des flammes du brQleur superieur de la table de

cuisson. Pour le reglage au debit thermique minimum du brQleur

de la table de cuisson, on doit observer des flammes stables

bleues de 1¼,,(0,64 cm).

A. D#bit thermique minimum

B. D#bit thermique maximum

R_glage des brQleurs standard :

La vis de reglage au centre de la tige de commande du robinet

permet de regler la taille des flammes. La tige de commande est

situee directement au-dessous du bouton de commande.

A. Tige de commande

S'il est n_cessaire de r_gler la taille des flammes pour le

d_bit thermique minimum :

1. Oter le bouton de commande.

2. Immobiliser la tige de commande avec une pince. Utiliser un

petit tournevis a lame plate pour faire tourner la vis situee au

centre de la tige de commande jusqu'& ce que la flamme

atteigne la taille correcte.

3. Reinstaller le bouton de commande.

4. Tester le fonctionnement du brQleur : faire passer le bouton

de commande de la position "LO" (bas) & la position "HI"

(eleve) et observer les flammes pour chaque reglage.

R_glage du brOleur TripleTier ®:

1. Oter le bouton de commande.

2. Inserer un tournevis & lame plate dans les emplacements de

reglage indiques dans I'illustration suivante et engager la vis &

fentes. Tourner la vis jusqu'& ce que la flamme atteigne la

taille correcte.

A. R#glage du brOleur de mijotage

B. R#glage du brOleur haute puissance

Reinstaller le bouton de commande.

Tester le fonctionnement du brQleur : faire passer le bouton

de commande de la position "LO" (bas) & la position "HI"

(eleve) et observer les flammes pour chaque reglage.

Contr61e du fonctionnement du br_leur de cuisson au

four

1. Oter la grille du four. Oter le couvercle du brQleur de cuisson

au four et placer celui-ci sur une surface couverte.

2. Appuyer sur la touche BAKE (cuisson au four). La

temperature par defaut apparait sur I'afficheur.

3. Appuyer sur la touche START (mise en marche). L'afficheur

de temperature presente "Preheating" (prechauffage) et "Lo"

(ou bien la temperature reelle).

Le brQleur du four devrait s'allumer en moins de 8 secondes;

dans certaines conditions, I'allumage peut ne survenir qu'apres

50 & 60 secondes.

Un dispositif d'allumage electronique est utilise pour I'allumage

des brQleurs du four et du gril.

C.............

A. Couvercle du brOleur de cuisson au four

B. R#partiteur de flammes

C. BrOleur de cuisson au four

R_glagedelatailledesflammessurlebr_leurde

cuissonaufour(sin_cessaire)

Oter la plaque fermant I'ouverture d'acces (2 vis) situee sur la

paroi superieure a I'interieur du tiroir de remisage ou du tiroir-

rechaud.

Observer les flammes sur le brQleur de cuisson au four pour

determiner si un reglage est necessaire.

II doit y avoir sur le brQleur des flammes comportant un long

c6ne interne bleu-vert de 1/2"(1,3 cm) et une zone externe

bleu fonce; la forme des flammes doit _tre nette et douce. On

ne doit pas observer de pointes jaunes, ni d'effet de soufflage

ou separation entre les flammes et le brQleur.

S'il est necessaire de regler la taille des flammes du brQleur

de cuisson au four, identifier la virole de reglage d'admission

d'air pres du centre/& I'arriere de la cuisiniere. Utiliser un

tournevis a lame plate pour desserrer la vis de blocage. Faire

tourner la virole jusqu'a ce la flamme atteigne la taille

correcte. Resserrer la vis de blocage de la virole.

A. Virole de r#glage d'admission d'air

B. Vis de blocage

4. Appuyer sur la touche CANCEL/OFF (annulation/arr_t).

5. Reinstaller la plaque d'acces au brQleur de cuisson au four.

Contr61e du fonctionnement du br_leur du gril

Fermer la porte du four.

Appuyer sur la touche BROIL (gril). "FULL BROIL" (gril

complet) et la temperature de cuisson au gril apparaissent sur

I'afficheur de temperature.

Appuyer sur la touche START (mise en marche). Le temoin

"ON" (marche) s'allume.

Le brQleur du four devrait s'allumer en moins de 8 secondes;

dans certaines conditions, I'allumage peut ne survenir

qu'apr_s 50 a 60 secondes. Sur certains modeles, un

el6ment de chauffage electrique periph6rique est egalement

mis en marche.

R_glage de la taille des flammes sur le br_leur du gril

(si n_cessaire)

Observer les flammes sur le brQleur du gril & travers le hublot du

four. On doit observer des flammes comportant un long c6ne

interne bleu-vert de 1/2"(1,3 cm) et une zone externe bleu fonce;

la forme des flammes doit _tre nette et douce. On ne doit pas

observer de pointes jaunes, ni d'effet de soufflage ou separation

entre les flammes et le brQleur.

A. Vis de blocage

B. Virole de r#glage d'admission d'air

S'il est n_cessaire de r_gler la taille des flammes :

1. Utiliser un tournevis _ lame plate pour desserrer la vis de

blocage de la virole de reglage d'admission d'air, & I'arriere du

brQleur du gril.

2. Regler la virole selon le besoin.

3. Resserrer la vis de blocage.

Reinstaller les grilles dans la cavite du four. Reinstaller le tiroir-

rechaud ou le tiroir de remisage.

R_installation du tiroir-r_chaud :

1. Aligner les glissieres du tiroir avec les guides.

2. Pousser le tiroir completement.

Ouvrir et fermer delicatement le tiroir pour s'assurer qu'il est bien

installe sur les glissieres.

R_installation du tiroir de remisage :

1. Placer les extremites des rails du tiroir dans les guides de la

cavite.

2. Fermer le tiroir en le faisant glisser.

A BrOleur agaz

B. Element de chauffage #lectrique p#riph#rique

REMARQUE : Pour que le brQleur du gril fonctionne

correctement, il faut que la porte du four soit fermee.

1. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece inutilisee, passer en revue les differentes

etapes pour decouvrir laquelle aurait et6 oubliee.

2. Verifier la presence de tousles outils.

3. Jeter ou recycler tous les materiaux d'emballage.

4. Contr61er I'aplomb de la cuisiniere. Voir "Reglage de I'aplomb

de la cuisiniere".

5. Utiliser une solution d'eau tiede et de nettoyant menager

liquide doux pour eliminer tout residu de cire laisse par les

materiaux de protection de I'emballage. Secher parfaitement

avec un linge doux. Pour plus d'informations, consulter la

section "Entretien de la cuisiniere" dans le Guide d'utilisation

et d'entretien.

6. Lire le Guide d'utilisation et d'entretien ou les Instructions

d'utilisation.

7. Mettre en marche les brQleurs de surface et le four. Pour des

instructions specifiques concernant I'utilisation de la

cuisiniere, consulter le Guide d'utilisation et d'entretien.

Si la cuisini_re ne fonctionne pas, contrSler ce qui suit :

• Les fusibles du domicile sont intacts et bien serres, ou le

disjoncteur ne s'est pas declench&

• La cuisiniere est branchee directement sur une prise de

courant & 3 alveoles, reliee a la terre.

• Le raccordement de I'alimentation electrique a et6 effectu&

• Consulter la section "Depannage" dans le Guide d'utilisation

et d'entretien ou les Instructions d'utilisation.

8= Apres 5 minutes de fonctionnement de la cuisiniere, evaluer

le niveau de chaleur. Si la cuisiniere est froide, arr_ter la

cuisiniere et determiner si le robinet d'arr_t d'alimentation en

gaz est ouvert.

• Si le robinet d'arr_t de I'alimentation en gaz est ferme,

I'ouvrir, puis rep6ter le test de 5 minutes decrit ci-dessus.

• Si le robinet d'arr_t de I'alimentation en gaz est ouvert,

appuyer sur le bouton CANCEL (annulation) sur le tableau

de commande du four et contacter un technicien qualifi&

Si vous avez besoin d'assistance ou de service :

Veuillez consulter la section "Assistance ou service" dans le

Guide d'utilisation et d'entretien ou contacter le revendeur qui

vous a vendu la cuisiniere.

CONVERSIONS POUR CHANGEMENT DE GAZ

Les conversions pour changement de gaz naturel & propane ou

de propane & gaz naturel doivent _tre effectu6es par un

installateur qualifi&

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA International.

Installer un robinet d'arr_t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander a une

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifi6e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Conversion du d6tendeur

Tourner le robinet d'arr_t manuel en position fermee.

Debrancher la cuisiniere ou deconnecter la source de courant

electrique.

...................S

J_ .......................C

A. Versla cuisiniere

B. Robinet d'arr#t manuel -manette

la position de fermeture

C.Canalisation de gaz

Retirer le tiroir-rechaud ou le tiroir de remisage. Voir la section

"Retrait du tiroir-rechaud ou du tiroir de remisage" pour des

instructions. Identifier le detendeur a I'arriere du

compartiment du tiroir de remisage ou du tiroir-rechaud.

REMARQUE :Dans le cas d'un modele avec tiroir-rechaud,

on doit retirer le couvercle de I'ouverture d'acces du

detendeur.

A. D#tendeur

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la

cuisiniere, ce qui peut causer un d_ces.

Fixer la bride antibasculement au plancher ou au mur,

conform6ment aux instructions d'installation.

Faire glisser de nouveau la cuisiniere de fa£on a ce que

le pied arriere de la cuisiniere se trouve dans la fente

de la bride antibasculement.

R6engager la bride antibasculement si la cuisiniere a

6t6 d6plac6e.

Ne pas faire fonctionner la cuisiniere si la bride

antibasculement n'est pas install6e et engag6e.

Le non-respect de ces instructions peut causer un

d_ces ou des br_lures graves aux enfants et aux

adultes.

IMPORTANT : Ne pas enlever le detendeur.

D_tendeur

4. 0ter le couvercle de plastique du capuchon du detendeur.

5. Faire tourner le capuchon du detendeur (avec la marque "N"

& I'avant du detendeur) dans le sens antihoraire avec une cle,

pour I'enlever.

REMARQUE :Ne pas enlever le ressort situ6 sous le

capuchon.

fVue en coupe -avant

Vue en coupe - apres

A. Couvercle de plastique

B. Capuchon du d#tendeur; extr#mit# borgne vers I'ext#rieur

C. Capuchon du d#tendeur, extr#mit# ouverte vers I'ext#rieur

D. Joint

E. Capuchon du d#tendeur

F. Robinet du d#tendeur (illustr# a la position d'ouverture)

6. Inverser la position du capuchon du detendeur avant de le

reinstaller sur le detendeur; I'extremit6 ouverte doit _tre

orientee vers I'exterieur, et les lettres "LP" doivent _tre

visibles.

7. Reinstaller le couvercle de plastique par-dessus le capuchon

du detendeur.

Conversion des br_leurs standard de la table de cuisson

1. Enlever le chapeau de brQleur.

2. Avec un tournevis TORX ®T20®,enlever la base du brQleur.

3. Appliquer du ruban adhesif de masquage & I'extr6mite d'un

tourne-ecrou de 7 mm pour retenir le gicleur dans le tourne-

ecrou durant I'operation. Appuyer vers le bas pour engager le

tourne-ecrou sur le gicleur; faire tourner le gicleur dans le

sens antihoraire puis soulever pour I'enlever; conserver le

gicleur.

Conversion pour un br61eur&flamme TripleTier_(sur

certains modules)

1. Enlever le chapeau de brQleur.

2. Utiliser un tournevis TORX ®T20 ®pour enlever la t_te du

brQleur.

3. Enlever la plaque associee au gicleur externe.

A. Electrode d'allumage

B. Ouverture du tube de gaz

C. Chapeau de brOleur

D. Base du brOleur

Chaque gicleur est marque d'un chiffre grave et d'un point

colore, et comporte une rainure dans la zone hexagonale.

Remplacer le gicleur pour gaz naturel par le gicleur correct

pour propane.

A. Chapeaux de brOleur

B. T#tes de brOleur

C. Plaque d'acces au gicleur externe

D. Gicleur interne

IMPORTANT : Le brQleur & flamme TripleTier ®comporte

2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,

situ6 sous la plaque.

A...........

A. Rainure

Le tableau qui suit permet de selectionner I'emplacement

correct du gicleur pour propane pour chaque brQleur.

Gicleurs pour propane pour br01eurs standard de la table de

cuisson

Position du brOleur Capacit_ Couleur

thermique du

brQleur

Taille

C6te avant droit 5 000 BTU/h Rouge 0,70 mm

C6te avant gauche 13 000 BTU/h Vert 1,10 mm

C6te arriere droit 10 000 BTU/h Bleu 0,95 mm

C6te arriere gauche 5 000 BTU/h Rouge 0,70 mm

5. Placer les gicleurs pour gaz naturel dans le sachet de

plastique, pour reutilisation ulterieure; conserver ces pieces

avec les documents et manuels.

6. Reinstaller le chapeau de brQleur.

7. Rep6ter les etapes 1 & 6 pour chaque brQleur, sauf le brQleur

& flamme TripleTier ®(sur certains modeles). Voir la section

"Conversion pour un brQleur & flamme TripleTier ®''dans la

section "Conversion pour I'alimentation au propane".

A. Plaque

B. Gicleur externe

C. Gicleur interne

4. Appliquer du ruban adhesif de masquage & I'extr6mite d'un

tourne-ecrou de 7 mm pour retenir le gicleur interne dans le

tourne-ecrou durant I'operation. Appuyer vers le bas pour

engager le tourne-ecrou sur le gicleur interne; faire tourner le

gicleur dans le sens antihoraire puis soulever pour I'enlever.

Conserver le gicleur interne a part.

5. Utiliser une cle mixte de 7 mm pour enlever le gicleur externe.

Faire tourner le gicleur dans le sens antihoraire. Conserver le

gicleur externe a part.

6. Remplacer le gicleur pour gaz naturel par le gicleur pour

propane correct. Le tableau qui suit permet de selectionner le

gicleur pour propane correct pour chaque cas.

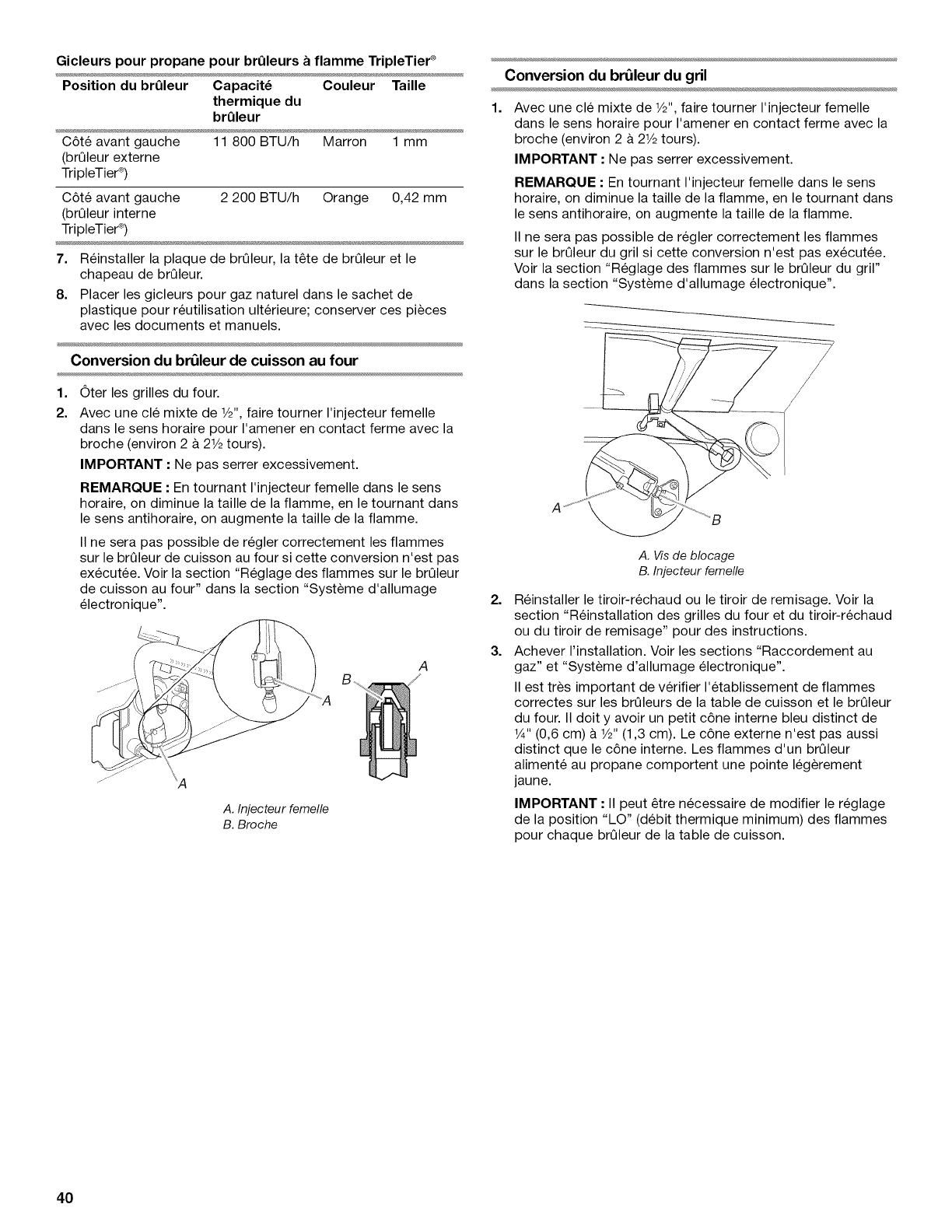

Gicleurs pour propane pour brQleurs aflamme TripleTier ®

Position du br01eur Capacit_ Couleur Taille

thermique du

brQleur

C6te avant gauche 11 800 BTU/h Marron 1 mm

(brQleur externe

TripleTier ®)

C6te avant gauche 2 200 BTU/h Orange 0,42 mm

(brQleur interne

TripleTier ®)

7. Reinstaller la plaque de brQleur, la t_te de brQleur et le

chapeau de brQleur.

8. Placer les gicleurs pour gaz naturel dans le sachet de

plastique pour reutilisation ulterieure; conserver ces pieces

avec les documents et manuels.

Conversion du br_leur de cuisson au four

Oter les grilles du four.

Avec une cle mixte de 1/2",faire tourner I'injecteur femelle

dans le sens horaire pour I'amener en contact ferme avec la

broche (environ 2 & 21/2tours).

IMPORTANT : Ne pas serrer excessivement.

REMARQUE : En tournant I'injecteur femelle dans le sens

horaire, on diminue la taille de la flamme, en le tournant dans

le sens antihoraire, on augmente la taille de la flamme.

II ne sera pas possible de regler correctement les flammes

sur le brQleur de cuisson au four si cette conversion n'est pas

execut6e. Voir la section "Reglage des flammes sur le brQleur

de cuisson au four" dans la section "Systeme d'allumage

electronique".

A. Injecteur femelle

B. Broche

Conversion du br_leur du gril

1. Avec une cle mixte de 1/2",faire tourner I'injecteur femelle

dans le sens horaire pour I'amener en contact ferme avec la

broche (environ 2 & 21/2tours).

IMPORTANT : Ne pas serrer excessivement.

REMARQUE : En tournant I'injecteur femelle dans le sens

horaire, on diminue la taille de la flamme, en le tournant dans

le sens antihoraire, on augmente la taille de la flamme.

II ne sera pas possible de regler correctement les flammes

sur le brQleur du gril si cette conversion n'est pas execut6e.

Voir la section "Reglage des flammes sur le brQleur du gril"

dans la section "Systeme d'allumage electronique".

A............._'''B

A. Vis de blocage

B. Injecteur femelle

Reinstaller le tiroir-rechaud ou le tiroir de remisage. Voir la

section "Reinstallation des grilles du four et du tiroir-rechaud

ou du tiroir de remisage" pour des instructions.

Achever I'installation. Voir les sections "Raccordement au

gaz" et "Systeme d'allumage electronique".

II est tr_s important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson et le brQleur

du four. II doit y avoir un petit c6ne interne bleu distinct de

1¼,,(0,6 cm) & 1/2"(1,3 cm). Le c6ne externe n'est pas aussi

distinct que le c6ne interne. Les flammes d'un brQleur

alimente au propane comportent une pointe legerement

jaune.

IMPORTANT : II peut _tre necessaire de modifier le reglage

de la position "LO" (debit thermique minimum) des flammes

pour chaque brQleur de la table de cuisson.

(_O_ _e _i ¸o_ _ _____'__ __.... _ ___¢_ _ ..... _a:_y_[_ '

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la

cuisiniere, ce qui peut causer un d_cbs.

Fixer la bride antibasculement au plancher ou au mur,

conform_ment aux instructions d'installation.

Faire glisser de nouveau la cuisiniere de fa£on ace que

le pied arriere de la cuisiniere se trouve dans la fente

de la bride antibasculement.

R_engager la bride antibasculement si la cuisiniere a

_t_ d_plac_e.

Ne pas faire fonctionner la cuisiniere si la bride

antibasculement n'est pas install_e et engag_e.

Le non-respect de ces instructions peut causer un

d_cbs ou des br_lures graves aux enfants et aux

adultes.

Conversion du d_tendeur

1. Tourner le robinet d'arr_t manuel en position de fermeture.

2. Debrancher la cuisiniere ou deconnecter la source de courant

electrique.

....................S

A,_ ......... ...............C

A. Vers la cuisiniere

B. Robinet d'arr#t manuel -manette

la position de fermeture

C. Canalisation de gaz

3. Retirer le tiroir-rechaud ou le tiroir de remisage. Voir la section

"Retrait du tiroir-rechaud ou du tiroir de remisage" pour des

instructions. Identifier le detendeur a I'arriere du tiroir de

remisage ou du tiroir-rechaud.

REMARQUE :Dans le cas d'un modele avec tiroir-rechaud,

on doit retirer le couvercle de I'ouverture d'acces du

detendeur.

A. D#tendeur

IMPORTANT :Ne pas enlever le detendeur.

D_tendeur

4. Oter le couvercle de plastique du capuchon du detendeur.

5. Faire tourner le capuchon du detendeur (avec la marque "LP"

& I'avant du detendeur) dans le sens antihoraire avec une cle,

pour I'enlever.

REMARQUE :Ne pas enlever le ressort situ_ sous le

capuchon.

B F vue encoupe- ,_avan_,,,,

CVue en coupe - apres

A. Couvercle de plastique

B. Capuchon du d#tendeur; extr#mit# ouverte vers

I'ext#rieur

C. Capuchon du d#tendeur, extr#mit# borgne vers I'ext#rieur

D. Joint

E. Capuchon du d#tendeur

F. Robinet d'arr#t du d#tendeur (illustr# en position

d'ouverture)

6. Inverser la position du capuchon du detendeur avant de le

reinstaller sur le detendeur; I'extremite borgne doit _tre

orientee vers I'exterieur, et la lettre "N" doit _tre visible.

7. Reinstaller le couvercle de plastique par-dessus le capuchon

du detendeur.

Conversion des bn)leurs standard de surface

1. Enlever le chapeau de brQleur.

2. Avec un tournevis TORX ®T20®,enlever la base du brQleur.

3. Appliquer du ruban adhesif de masquage & I'extremite d'un

tourne-ecrou de 7 mm pour retenir le gicleur dans le tourne-

ecrou durant I'operation. Appuyer vers le bas pour engager le

tourne-ecrou sur le gicleur; faire tourner le gicleur dans le

sens antihoraire puis soulever pour I'enlever; conserver le

gicleur.

Conversion pour un br61eur&flamme TripleTier_(sur

certains modules)

1. Enlever le chapeau de brQleur.

2. Utiliser un tournevis TORX ®T20 ®pour enlever la t_te du

brQleur.

3. Enlever la plaque situee sur le gicleur externe.

A. Electrode d'allumage

B. Ouverture du tube de gaz

C. Chapeau de brOleur

D. Base du brOleur

Chaque gicleur est marque d'un chiffre grave sur le c6t&

Remplacer le gicleur pour propane par le gicleur correct pour

gaz naturel.

..........................C

........................n

A. Chapeaux de brOleur

B. T#tes de brOleur

C. Plaque d'acces au gicleur externe

D. Gicleur interne

IMPORTANT : Le brQleur & flamme TripleTier ®comporte

2 gicleurs. Ne pas oublier de changer aussi le gicleur externe,

situ6 sous la plaque.

A. Chiffre grav#

Le tableau qui suit permet de selectionner I'emplacement

correct du gicleur pour gaz naturel pour chaque brQleur.

Gicleurs pour gaz naturel pour breleurs standard de surface

Position du brQleur Capacit_ thermique Taille

du brQleur

C6te avant droit 6 000 BTU/h 1,10 mm

C6te avant gauche 14 000 BTU/h 1,70 mm

C6te arriere droit 12 500 BTU/h 1,61 mm

C6te arriere gauche 6 000 BTU/h 1,10 mm

5. Placer les gicleurs pour propane dans le sachet de plastique,

pour reutilisation ulterieure; conserver ces pieces avec les

documents et manuels.

6. Reinstaller le chapeau de brQleur.

7. Repeter les etapes 1 & 6 pour les brQleurs restants, sauf le

brQleur a flamme TripleTier ®(sur certains modeles). Voir la

section "Conversion pour un brQleur & flamme TripleTier ®''

dans la section "Conversion pour I'alimentation au gaz

naturel".

A. Plaque

B. Gicleur externe

C. Gicleur interne

4. Appliquer du ruban adhesif de masquage & I'extremite d'un

tourne-ecrou de 7 mm pour retenir le gicleur interne dans le

tourne-ecrou durant I'operation. Appuyer vers le bas pour

engager le tourne-ecrou sur le gicleur interne; faire tourner le

gicleur dans le sens antihoraire puis soulever pour I'enlever;

conserver le gicleur a part.

5. Utiliser une cle mixte de 7 mm pour enlever le gicleur externe.

Faire tourner le gicleur dans le sens antihoraire; conserver le

gicleur & part.

6. Remplacer le gicleur pour propane par le gicleur pour gaz

naturel correct. Le tableau qui suit permet de selectionner

I'emplacement correct du gicleur pour gaz naturel pour

chaque cas.

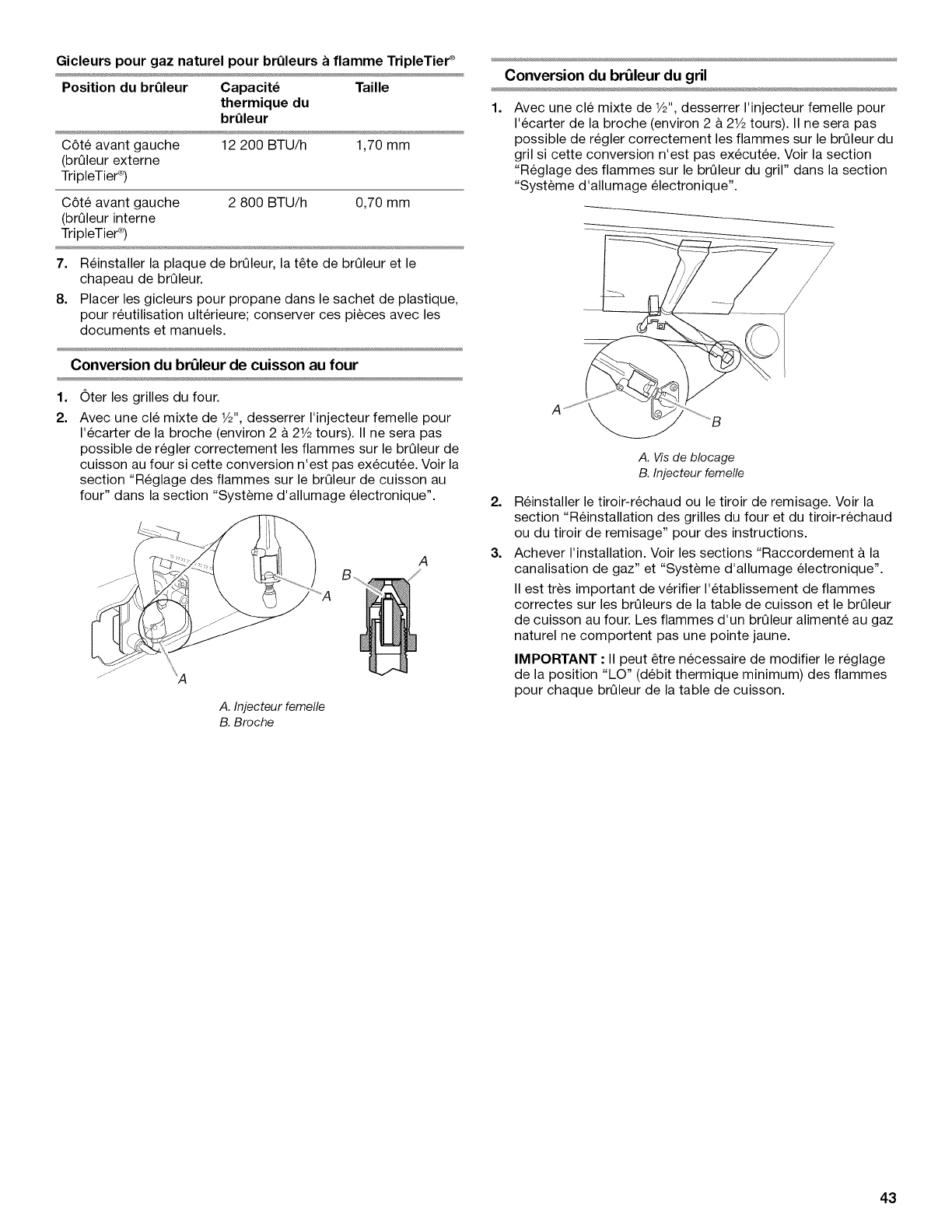

Gicleurs pour gaz naturel pour brQleurs aflamme TripleTier _

Position du brOleur Capacit_ Taille

thermique du

brQleur

C6te avant gauche 12 200 BTU/h 1,70 mm

(brQleur externe

TripleTier ®)

C6te avant gauche

(brQleur interne

TripleTier ®)

2 800 BTU/h 0,70 mm

7. Reinstaller la plaque de brQleur, la t_te de brQleur et le

chapeau de brQleur.

8. Placer les gicleurs pour propane dans le sachet de plastique,

pour reutilisation ulterieure; conserver ces pieces avec les

documents et manuels.

Conversion du br_leur de cuisson au four

1. Oter les grilles du four.

2. Avec une cle mixte de 1/2",desserrer I'injecteur femelle pour

I'ecarter de la broche (environ 2 & 21/2tours). II ne sera pas

possible de regler correctement les flammes sur le brQleur de

cuisson au four si cette conversion n'est pas execut6e. Voir la

section "Reglage des flammes sur le brQleur de cuisson au

four" dans la section "Systeme d'allumage electronique".

A. Injecteur femelle

B. Broche

Conversion du br_leur du gril

1. Avec une cle mixte de 1/2",desserrer I'injecteur femelle pour

I'ecarter de la broche (environ 2 & 21/2tours). II ne sera pas

possible de regler correctement les flammes sur le brQleur du

gril si cette conversion n'est pas execut6e. Voir la section

"Reglage des flammes sur le brQleur du gril" dans la section

"Systeme d'allumage electronique".

A. Vis de blocage

B. Injecteur femelle

Reinstaller le tiroir-rechaud ou le tiroir de remisage. Voir la

section "Reinstallation des grilles du four et du tiroir-rechaud

ou du tiroir de remisage" pour des instructions.

Achever I'installation. Voir les sections "Raccordement a la

canalisation de gaz" et "Systeme d'allumage electronique".

II est tr_s important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson et le brQleur

de cuisson au four. Les flammes d'un brQleur alimente au gaz

naturel ne comportent pas une pointe jaune.

IMPORTANT : II peut _tre necessaire de modifier le reglage

de la position "LO" (debit thermique minimum) des flammes

pour chaque brQleur de la table de cuisson.

W10440537A 11/11

Kitchenaid KGSK901SSS03 User Manual 30 FREESTANDING GAS RANGE Manuals And Guides 1203126L

Navigation menu

Versions of this User Manual:

Views

Navigation
