Kitchen_kid ®

SIDE BY SIDE REFRIGERATOR

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

In Canada, call for assistance, installation or service, call: 1-800-807-6777 or visit our website at...

www.kitchenaid.com or www.KitchenAid.ca

P P J_. %. J_.

REFRIGERATEUR COTE ACOTE

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777 ou visitez notre site web &...

www.KitchenAid.ca

Table of Contents/Table des matieres ............................................................................. 2

2318581

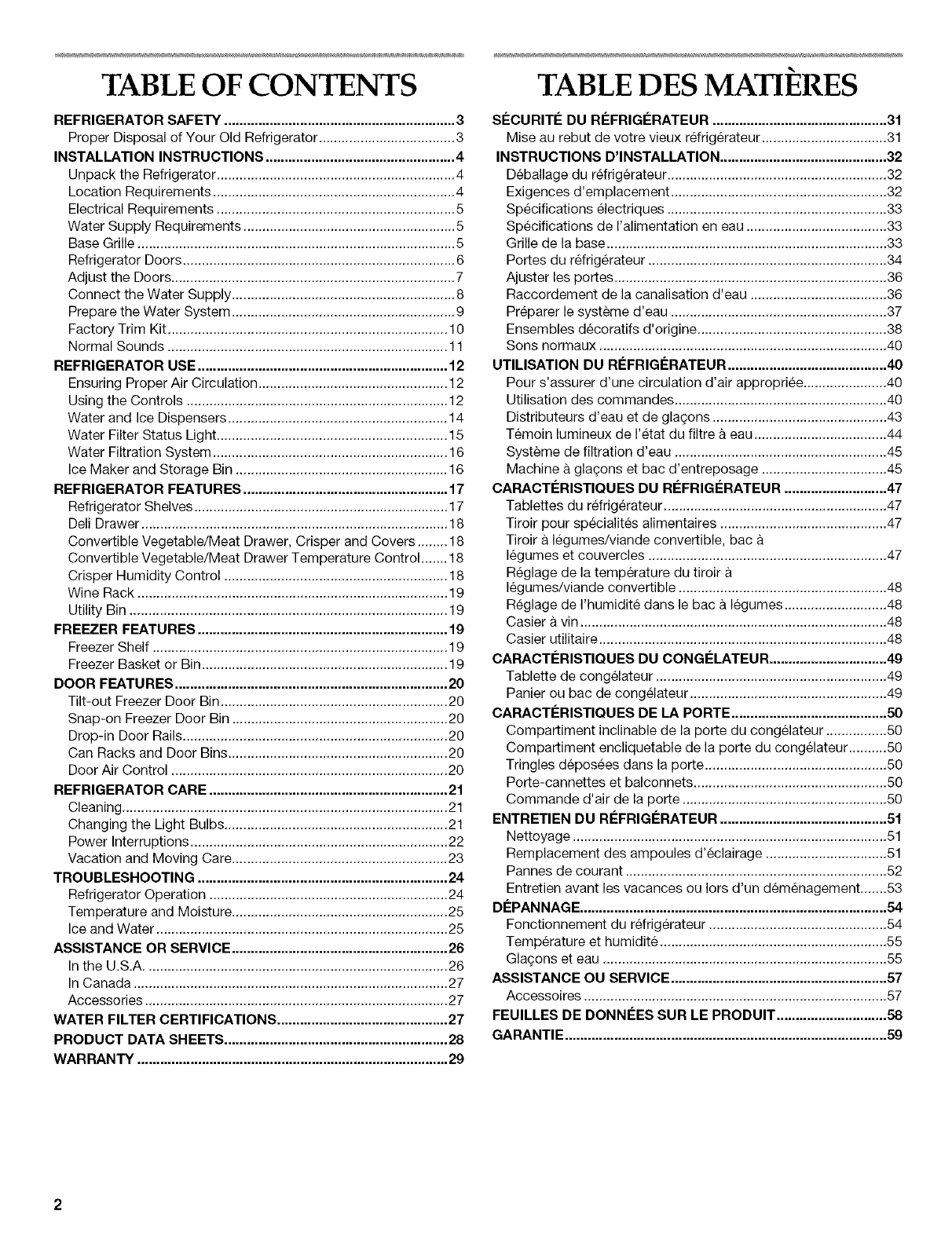

TABLE OF CONTENTS

REFRIGERATOR SAFETY ............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ............................................................... 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

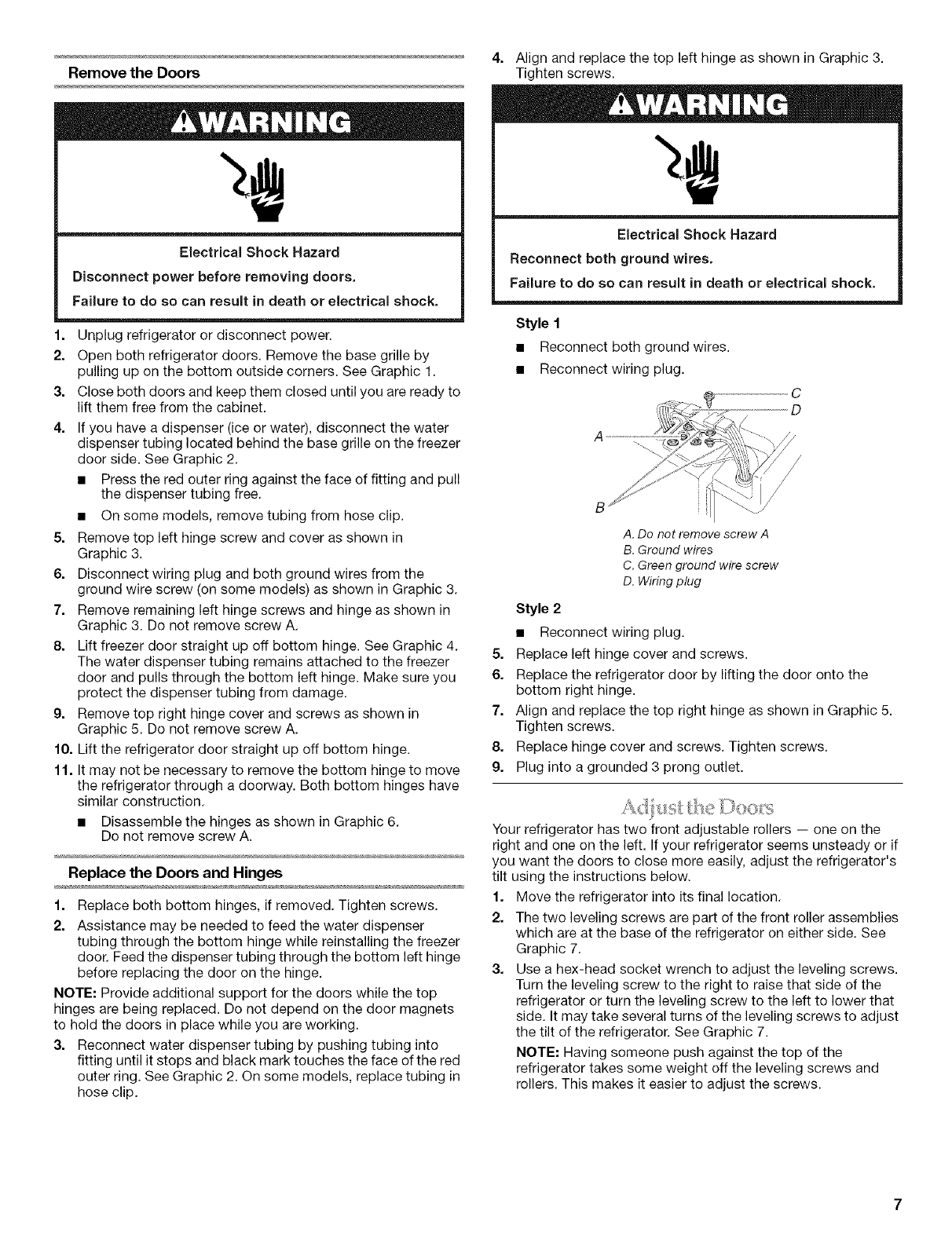

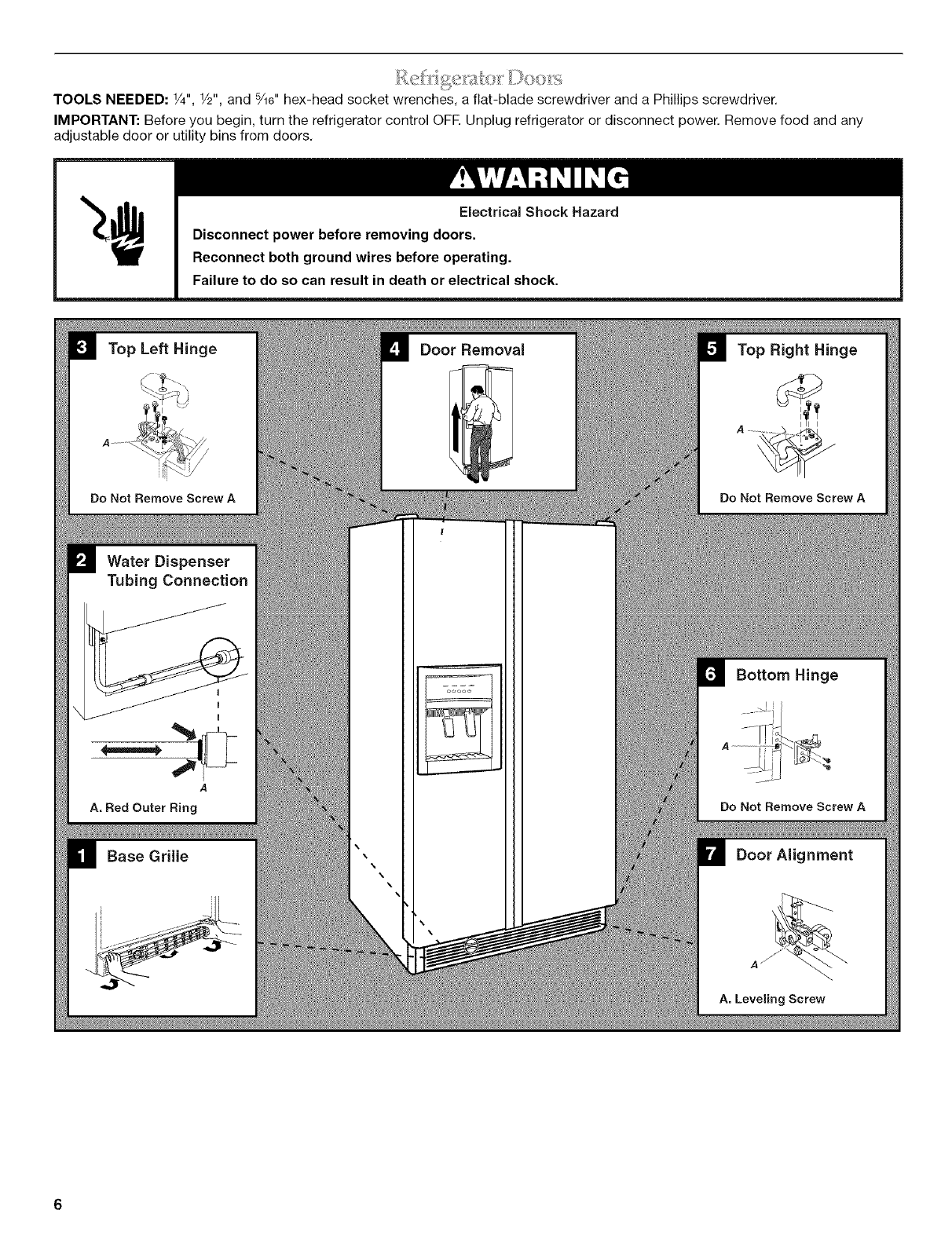

Refrigerator Doors ........................................................................ 6

Adjust the Doors ........................................................................... 7

Connect the Water Supply ........................................................... 8

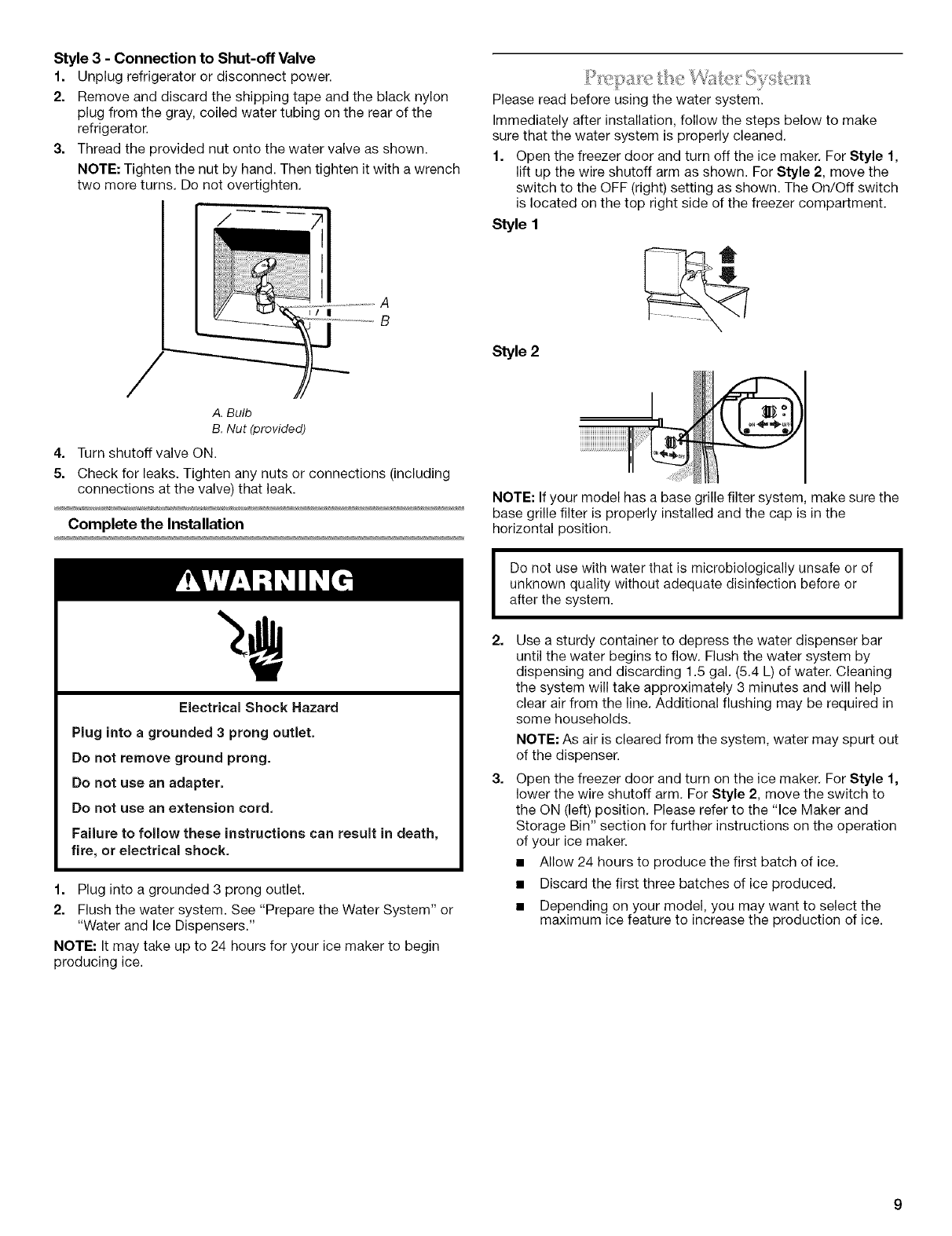

Prepare the Water System ........................................................... 9

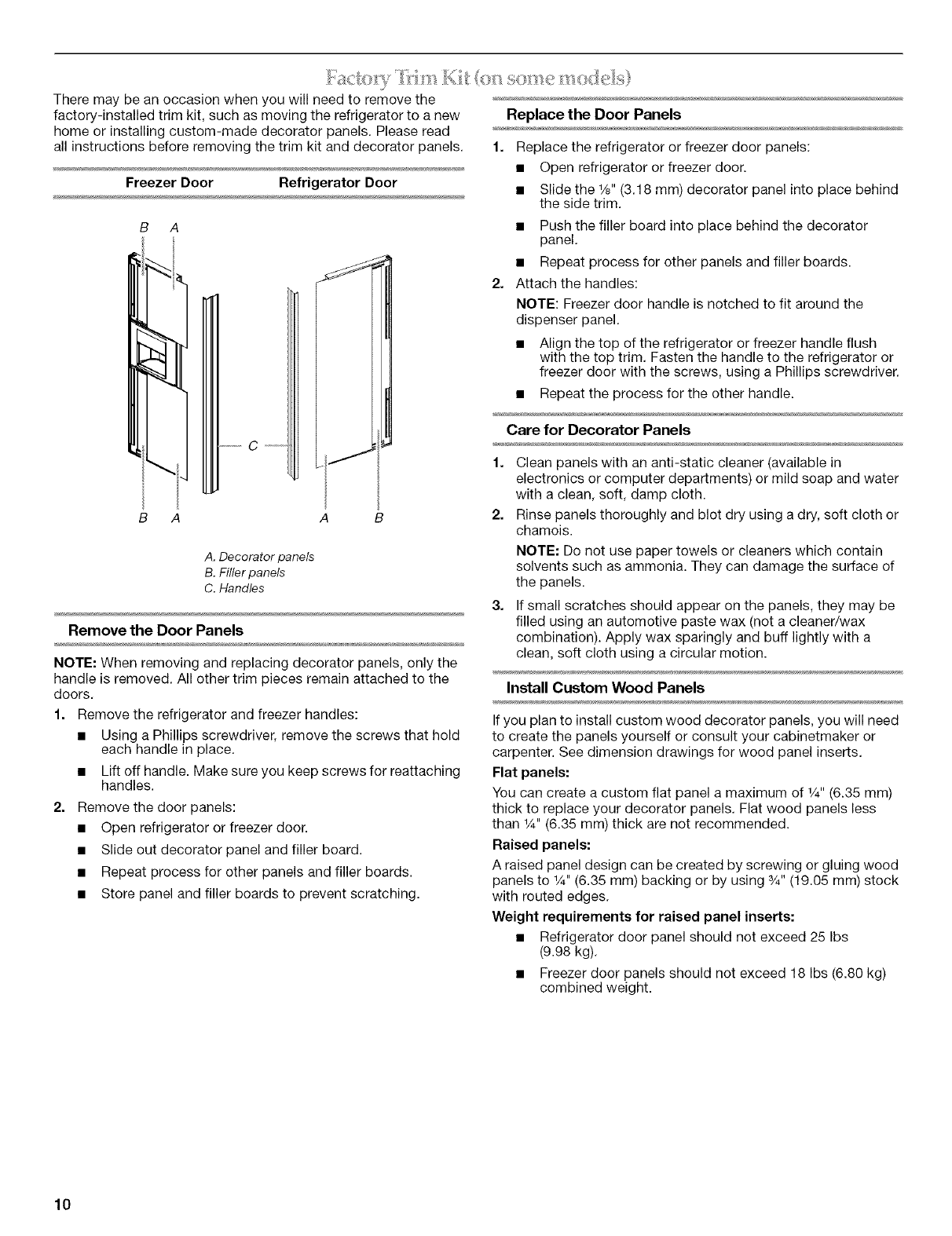

Factory Trim Kit .......................................................................... 10

Normal Sounds .......................................................................... 11

REFRIGERATOR USE .................................................................. 12

Ensuring Proper Air Circulation .................................................. 12

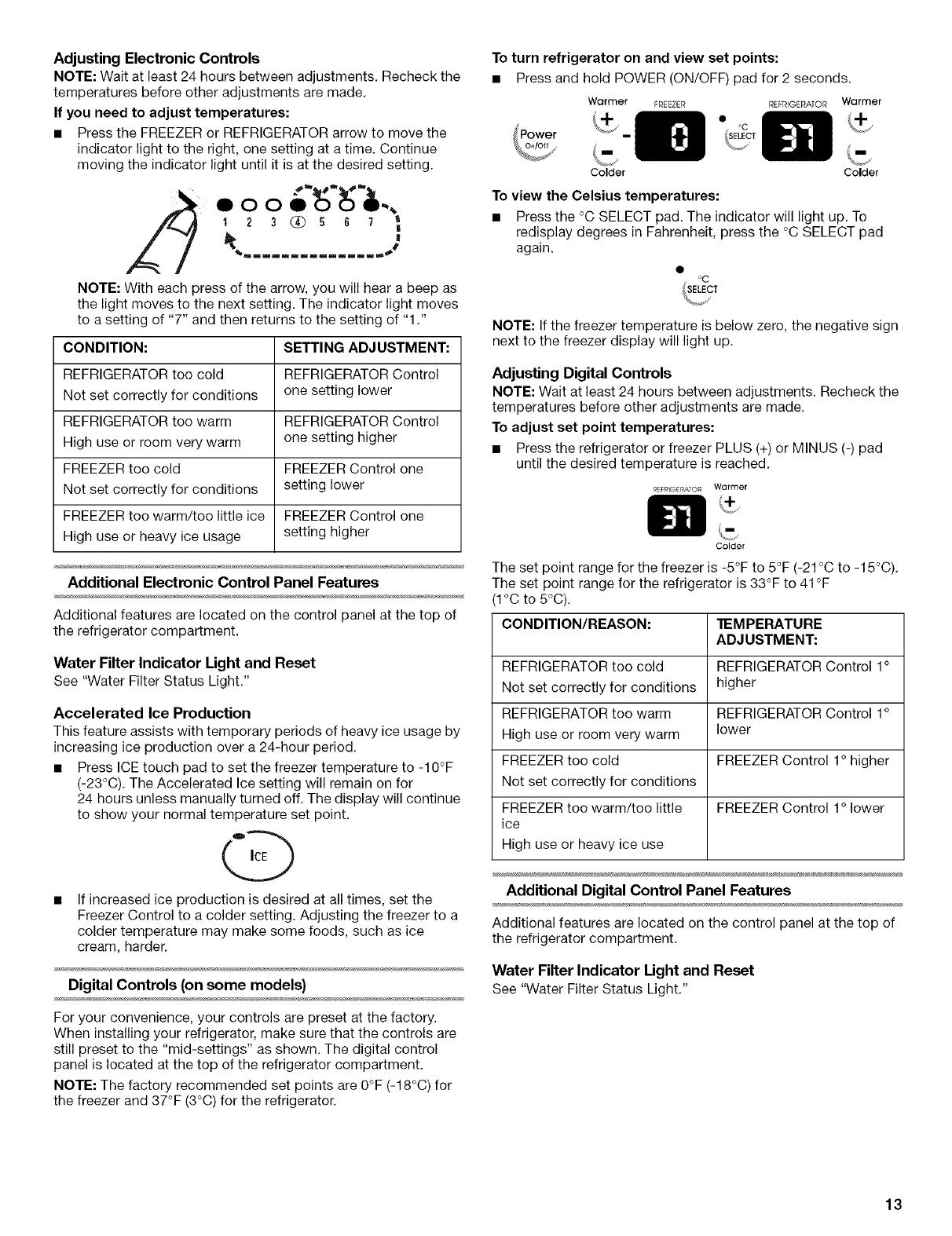

Using the Controls ..................................................................... 12

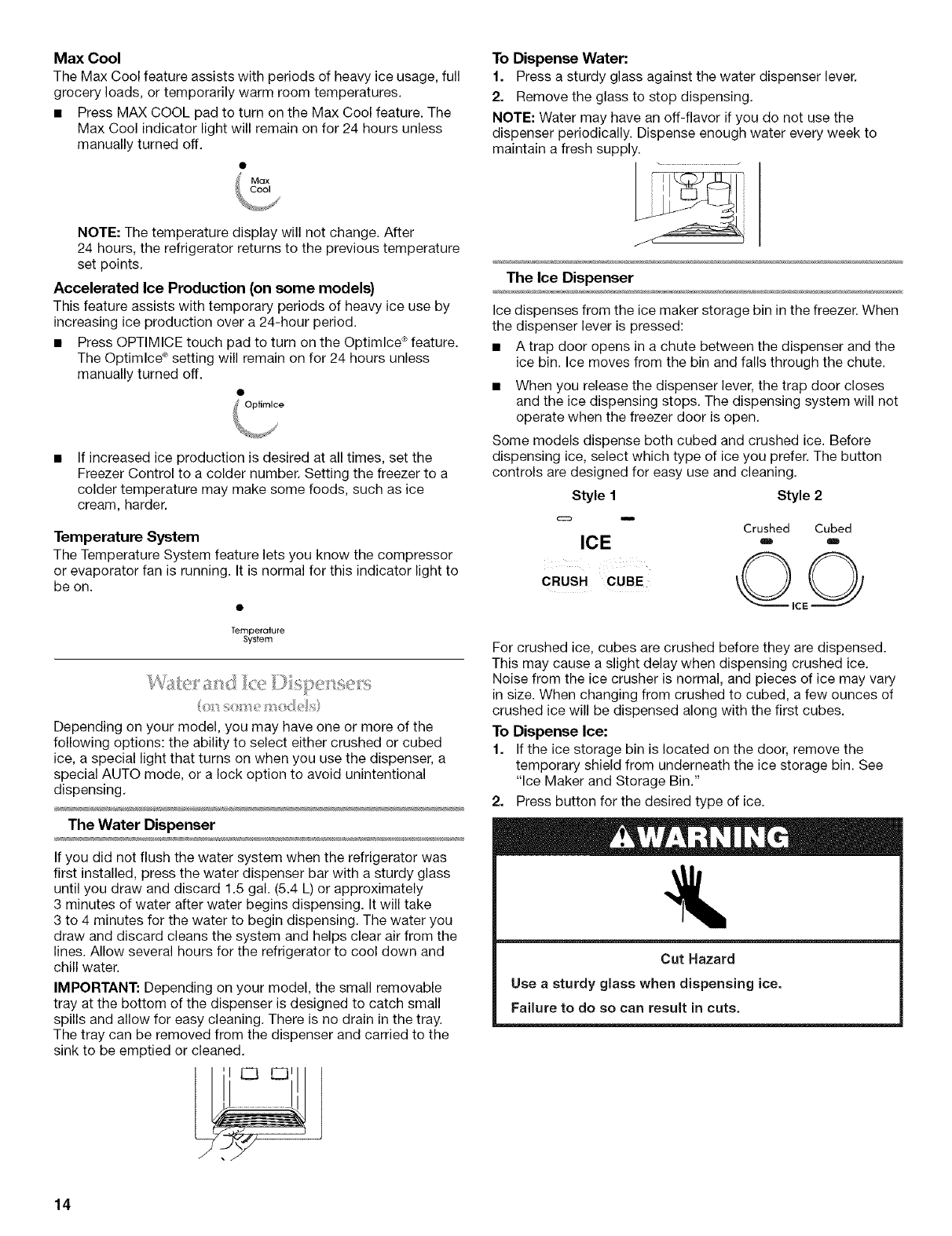

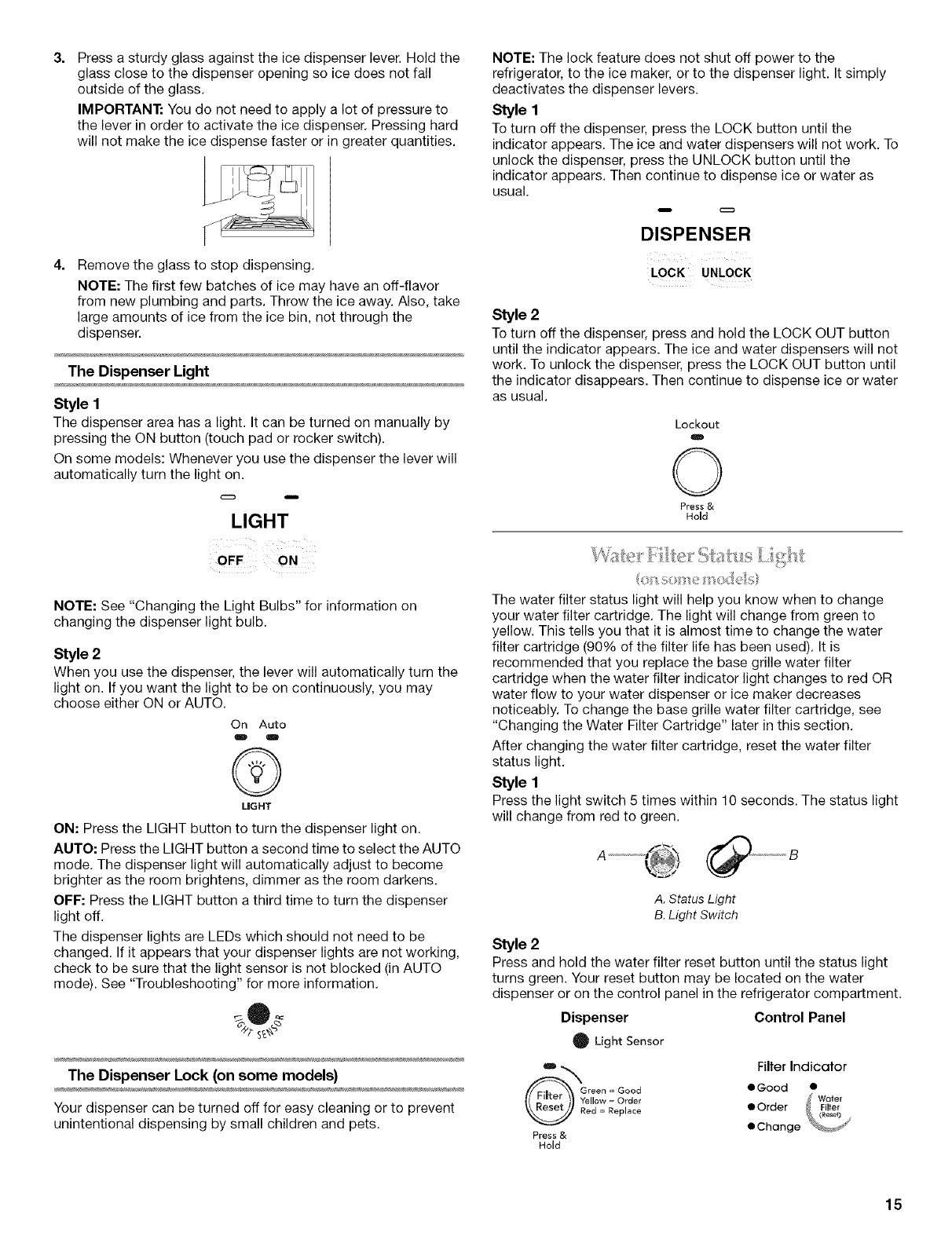

Water and Ice Dispensers .......................................................... 14

Water Filter Status Light ............................................................. 15

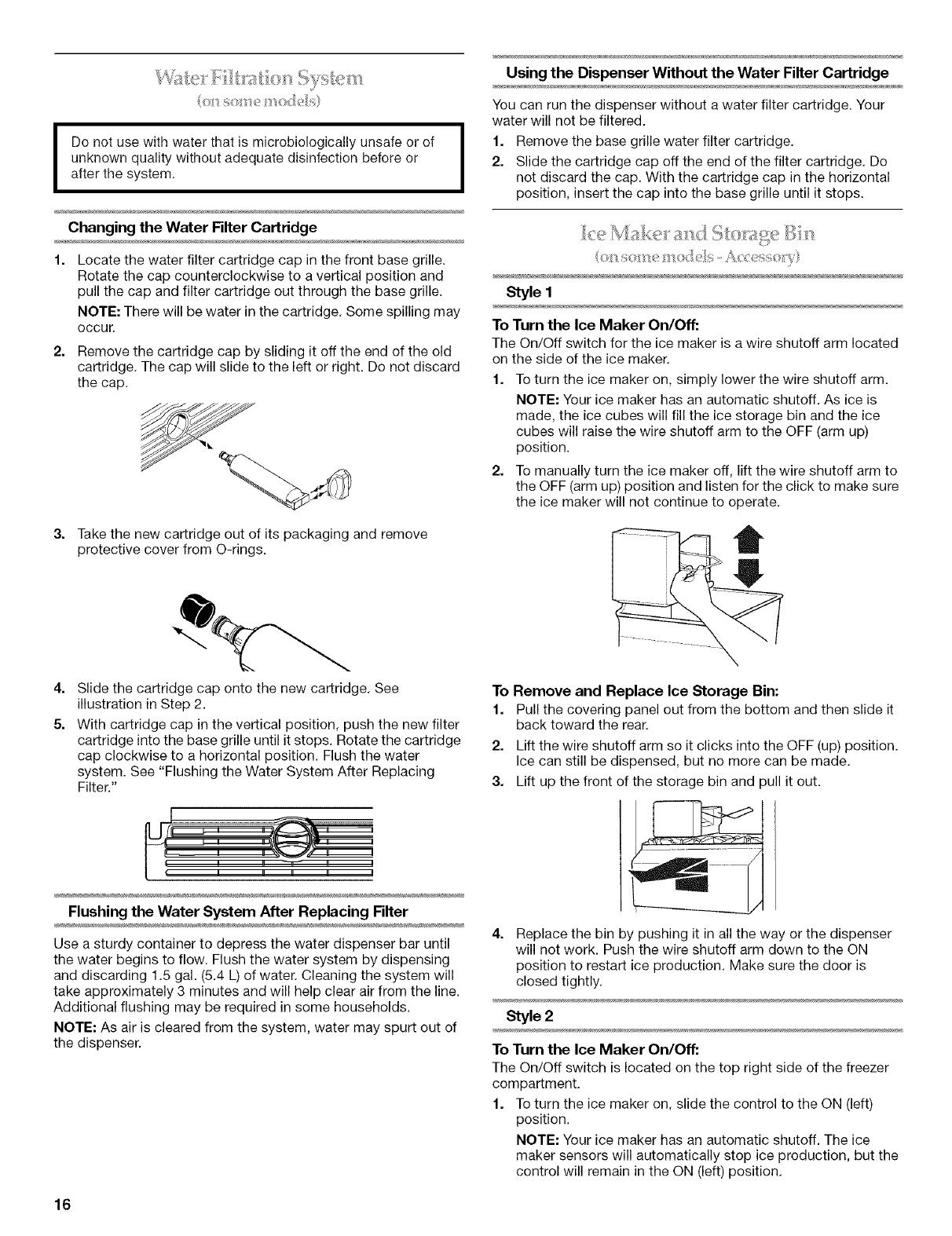

Water Filtration System .............................................................. 16

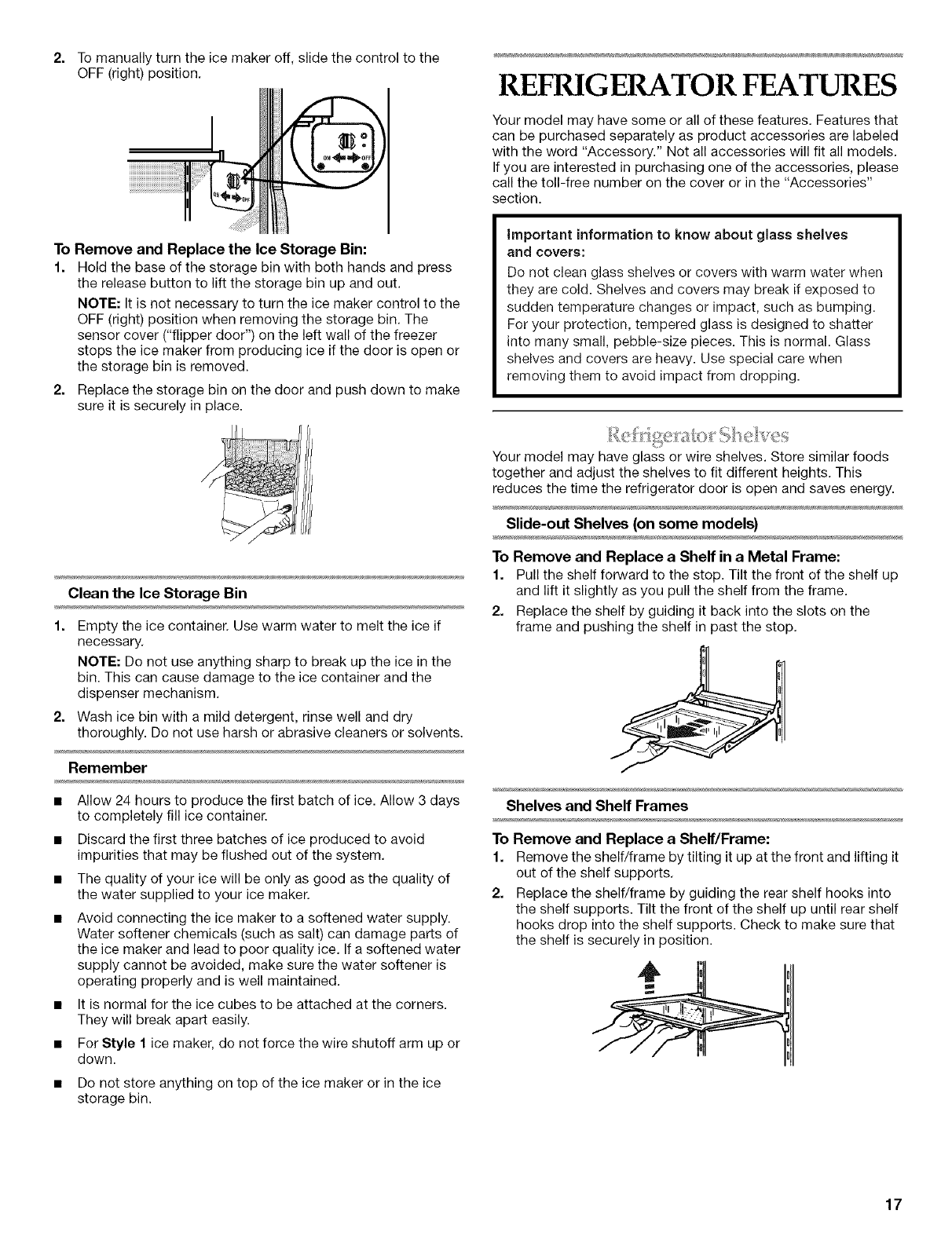

Ice Maker and Storage Bin ........................................................ 16

REFRIGERATOR FEATURES ...................................................... 17

Refrigerator Shelves ................................................................... 17

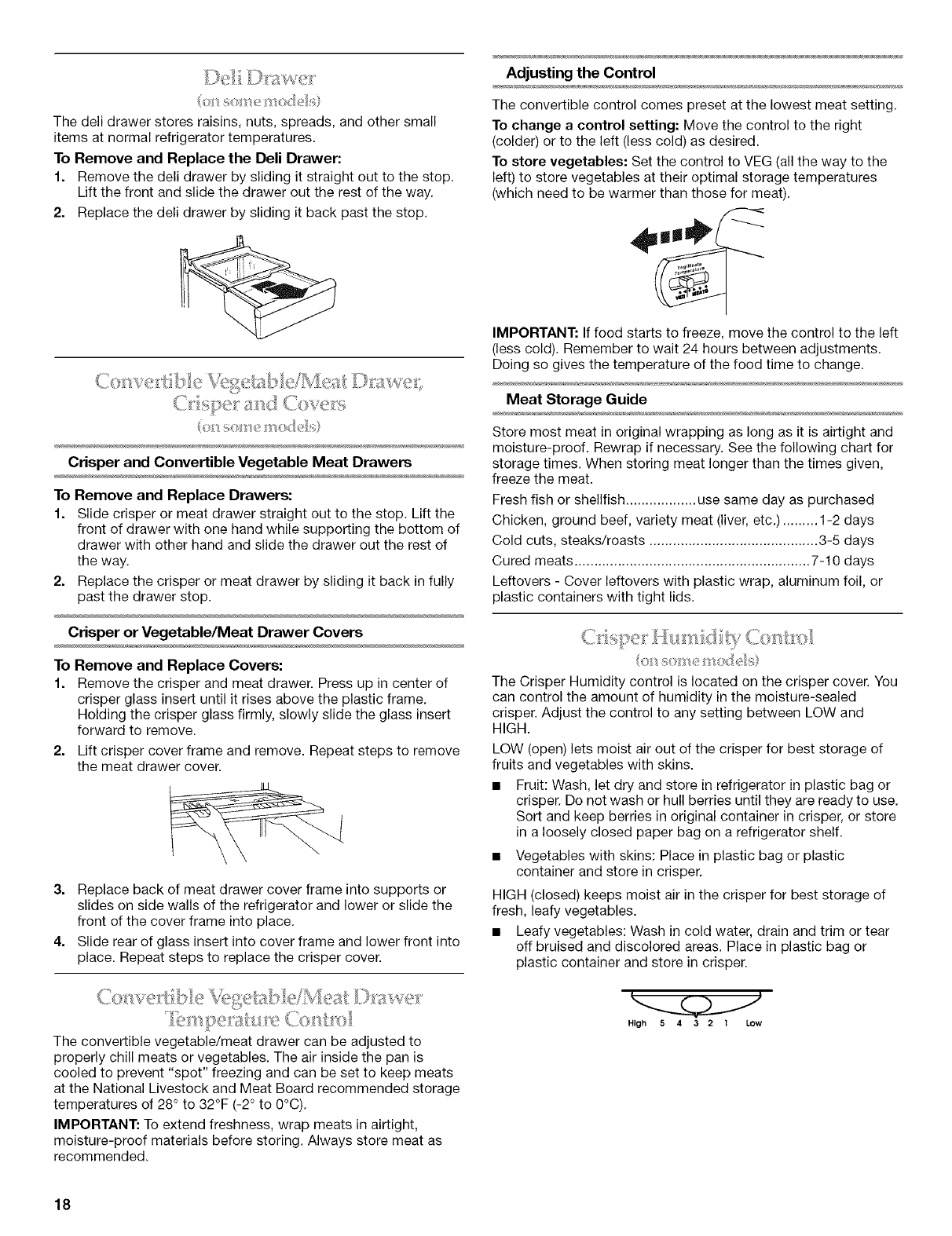

Deft Drawer ................................................................................. 18

Convertible Vegetable/Meat Drawer, Crisper and Covers ........ 18

Convertible Vegetable/Meat Drawer Temperature Control ....... 18

Crisper Humidity Control ........................................................... 18

Wine Rack .................................................................................. 19

Utility Bin .................................................................................... 19

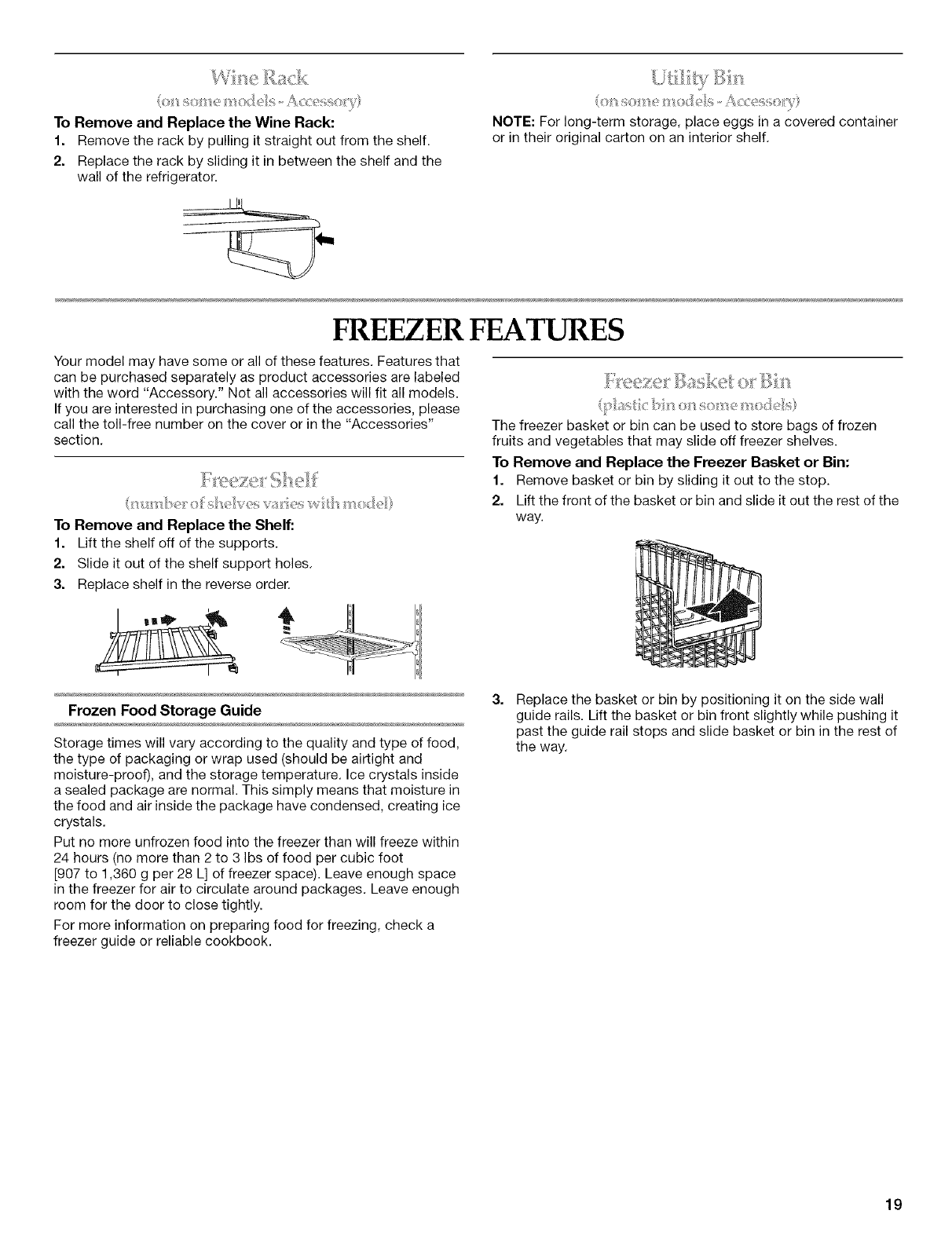

FREEZER FEATURES .................................................................. 19

Freezer Shelf .............................................................................. 19

Freezer Basket or Bin ................................................................. 19

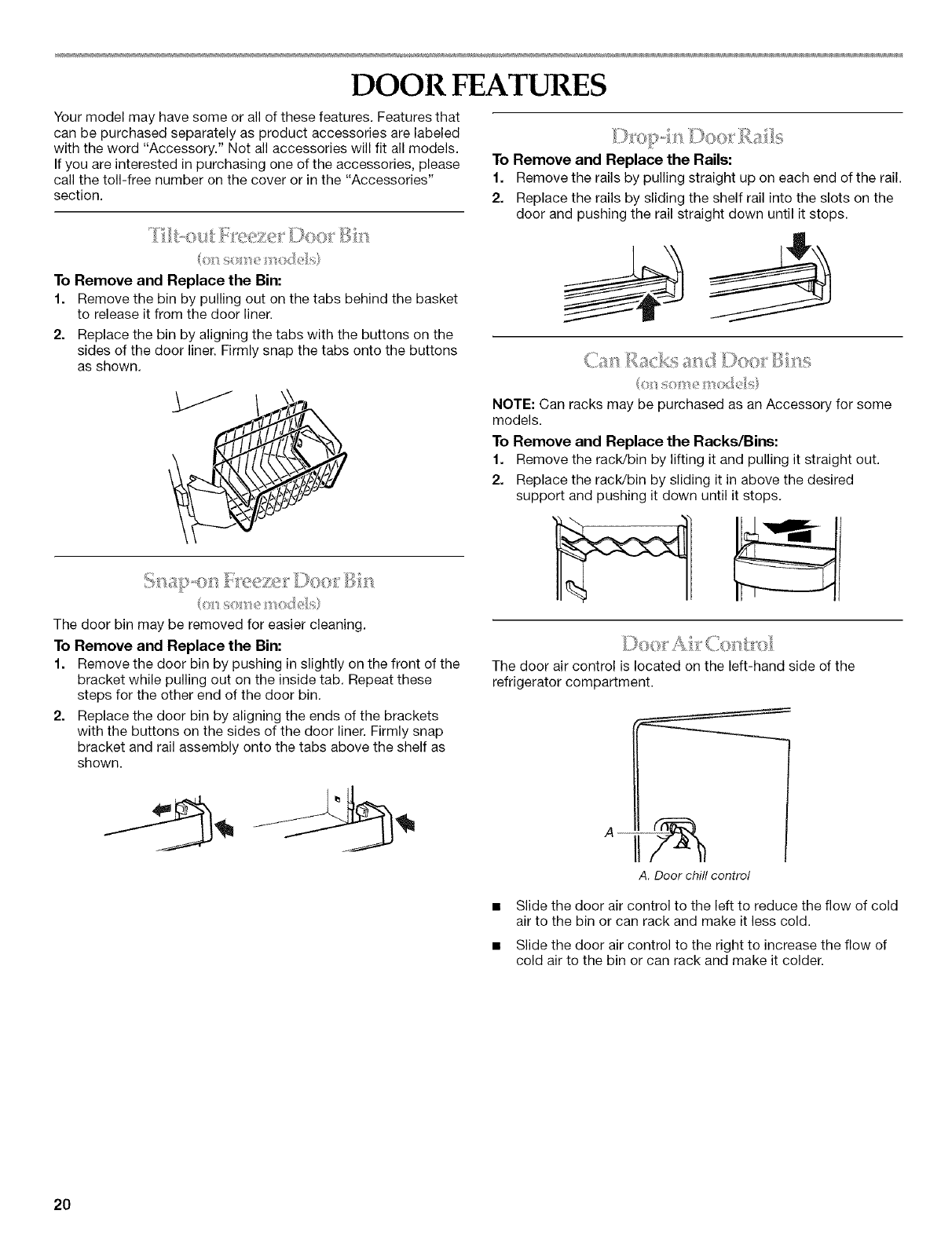

DOOR FEATURES ........................................................................ 20

Tilt-out Freezer Door Bin ............................................................ 20

Snap-on Freezer Door Bin ......................................................... 20

Drop-in Door Rails...................................................................... 20

Can Racks and Door Bins .......................................................... 20

Door Air Control ......................................................................... 20

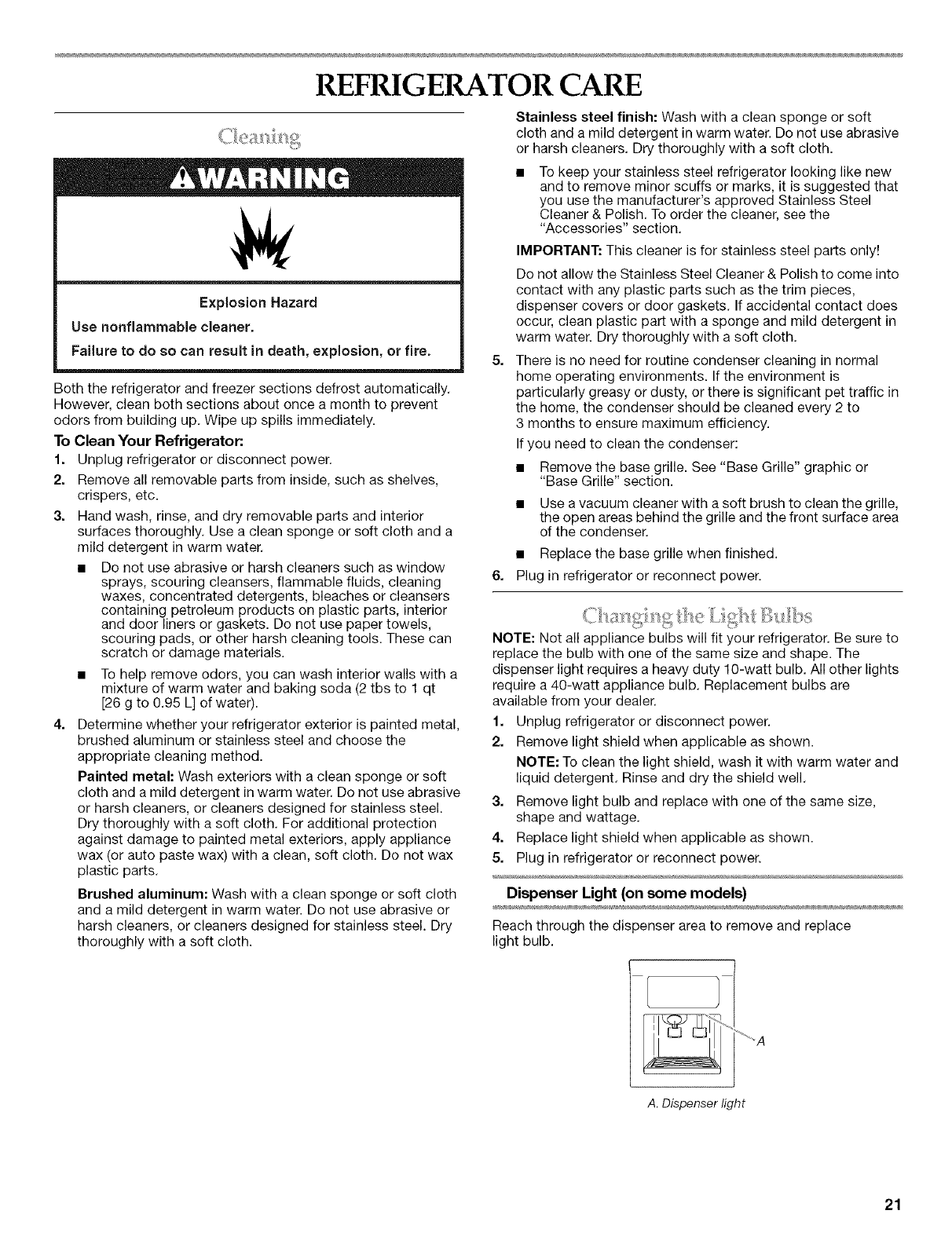

REFRIGERATOR CARE ............................................................... 21

Cleaning ...................................................................................... 21

Changing the Light Bulbs ........................................................... 21

Power Interruptions .................................................................... 22

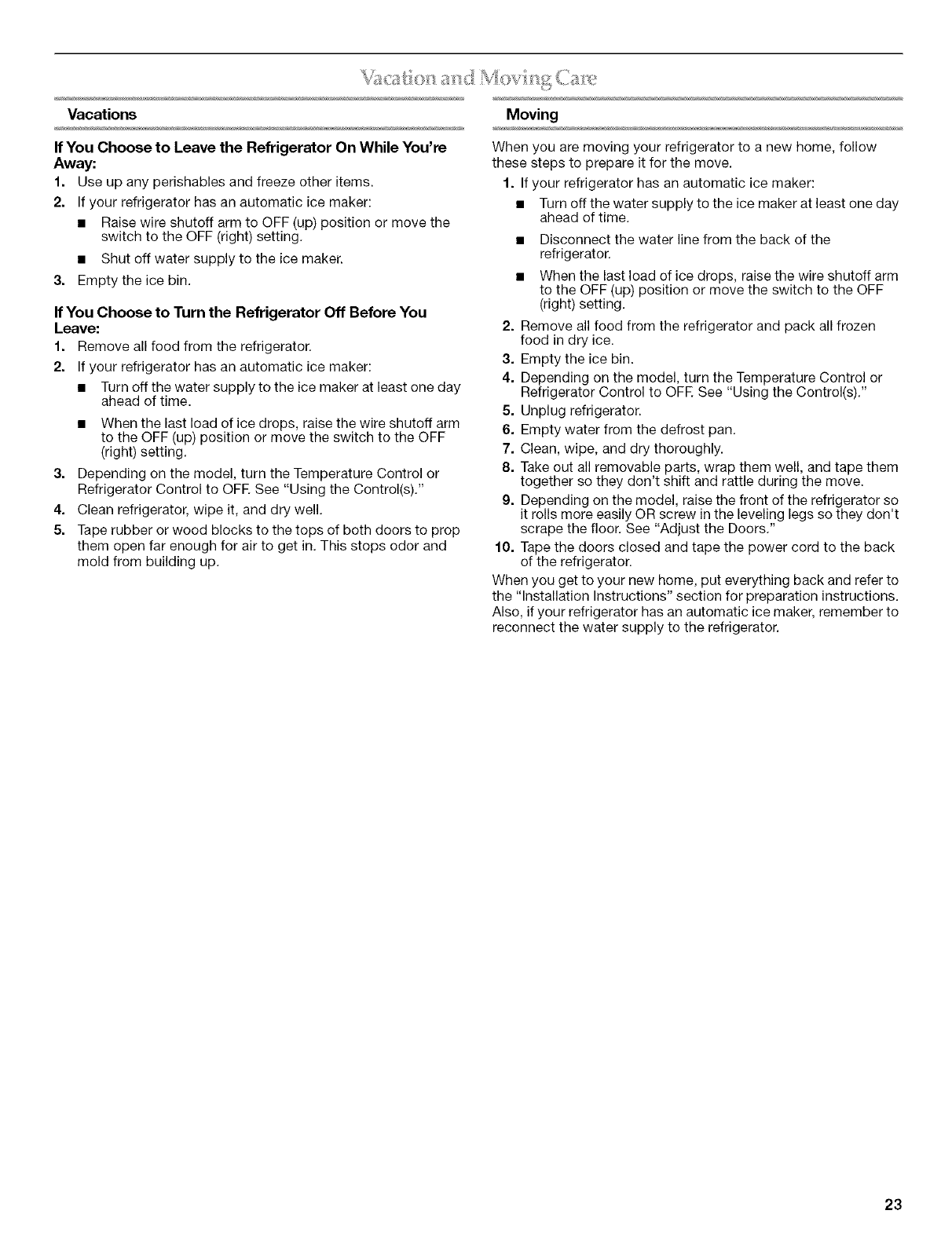

Vacation and Moving Care ......................................................... 23

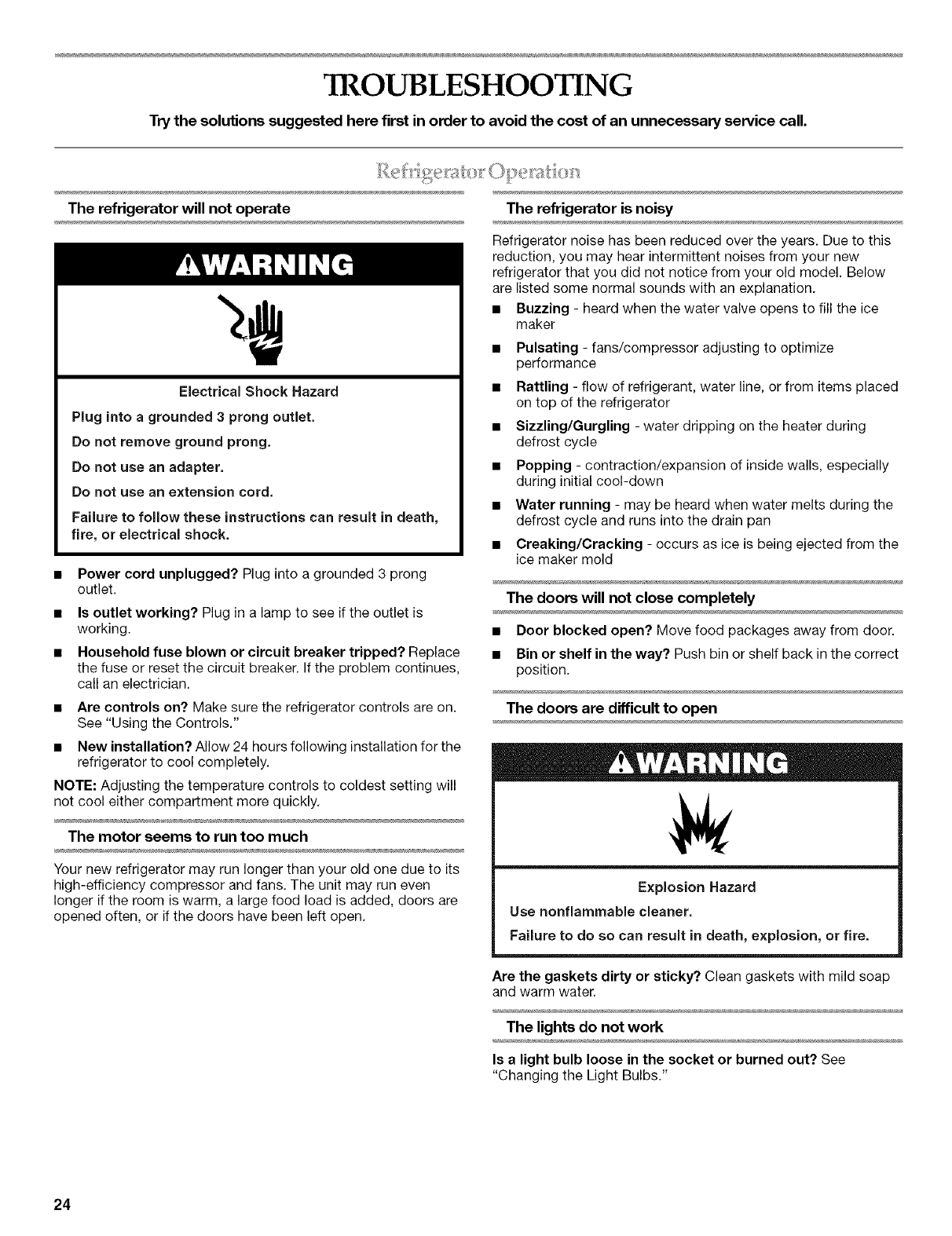

TROUBLESHOOTING .................................................................. 24

Refrigerator Operation ............................................................... 24

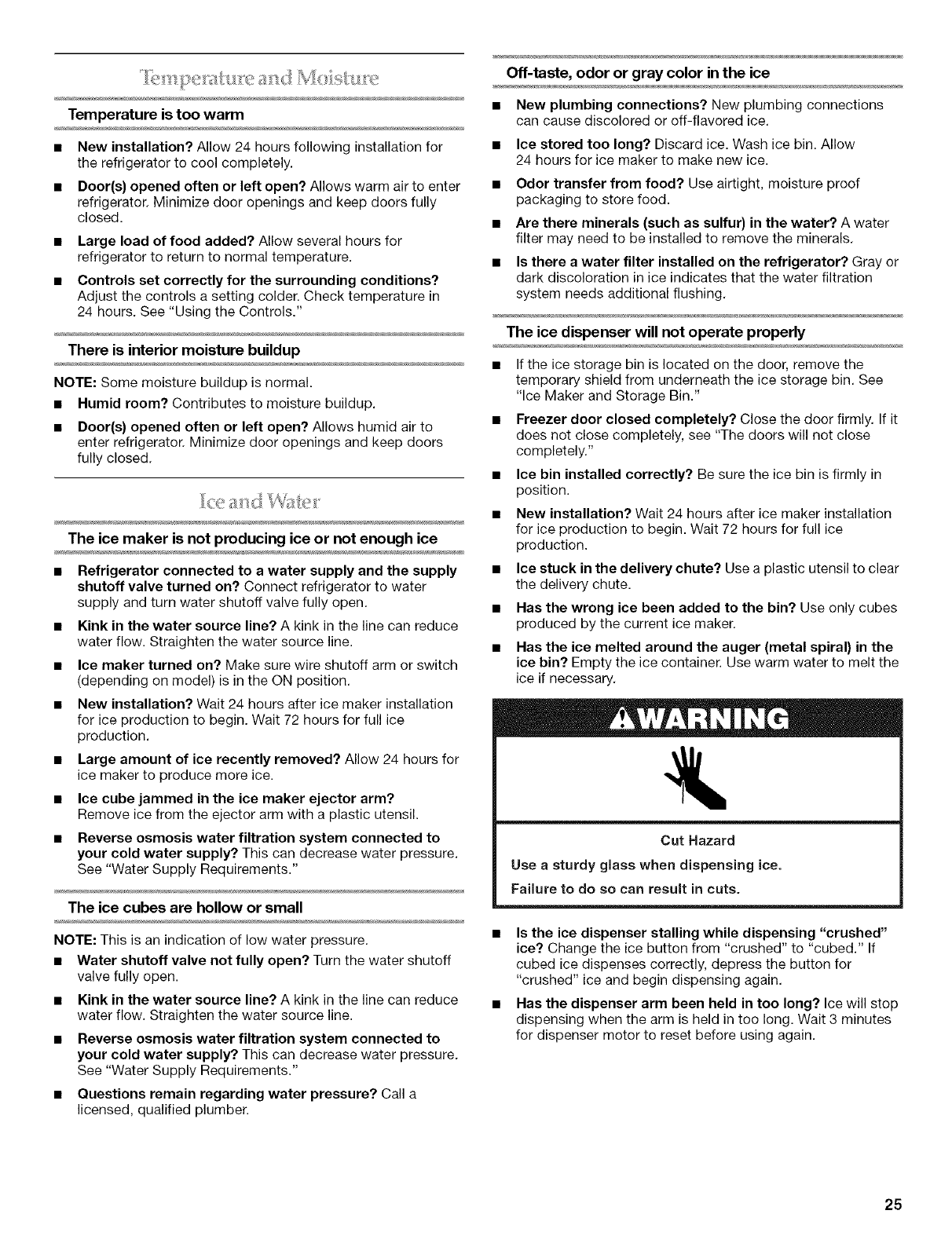

Temperature and Moisture ......................................................... 25

Ice and Water ............................................................................. 25

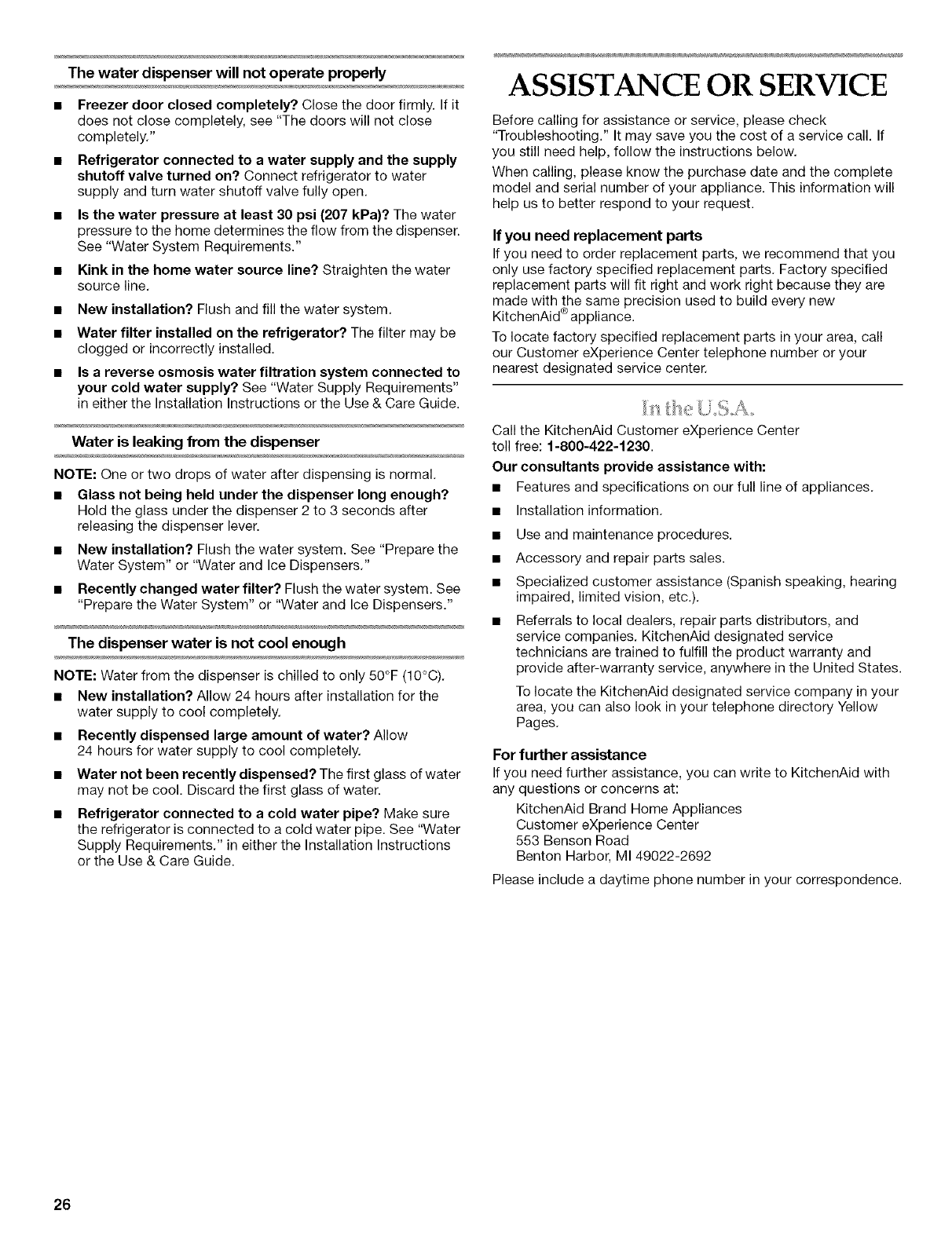

ASSISTANCE OR SERVICE ......................................................... 26

In the U.S.A ................................................................................ 26

In Canada ................................................................................... 27

Accessories ................................................................................ 27

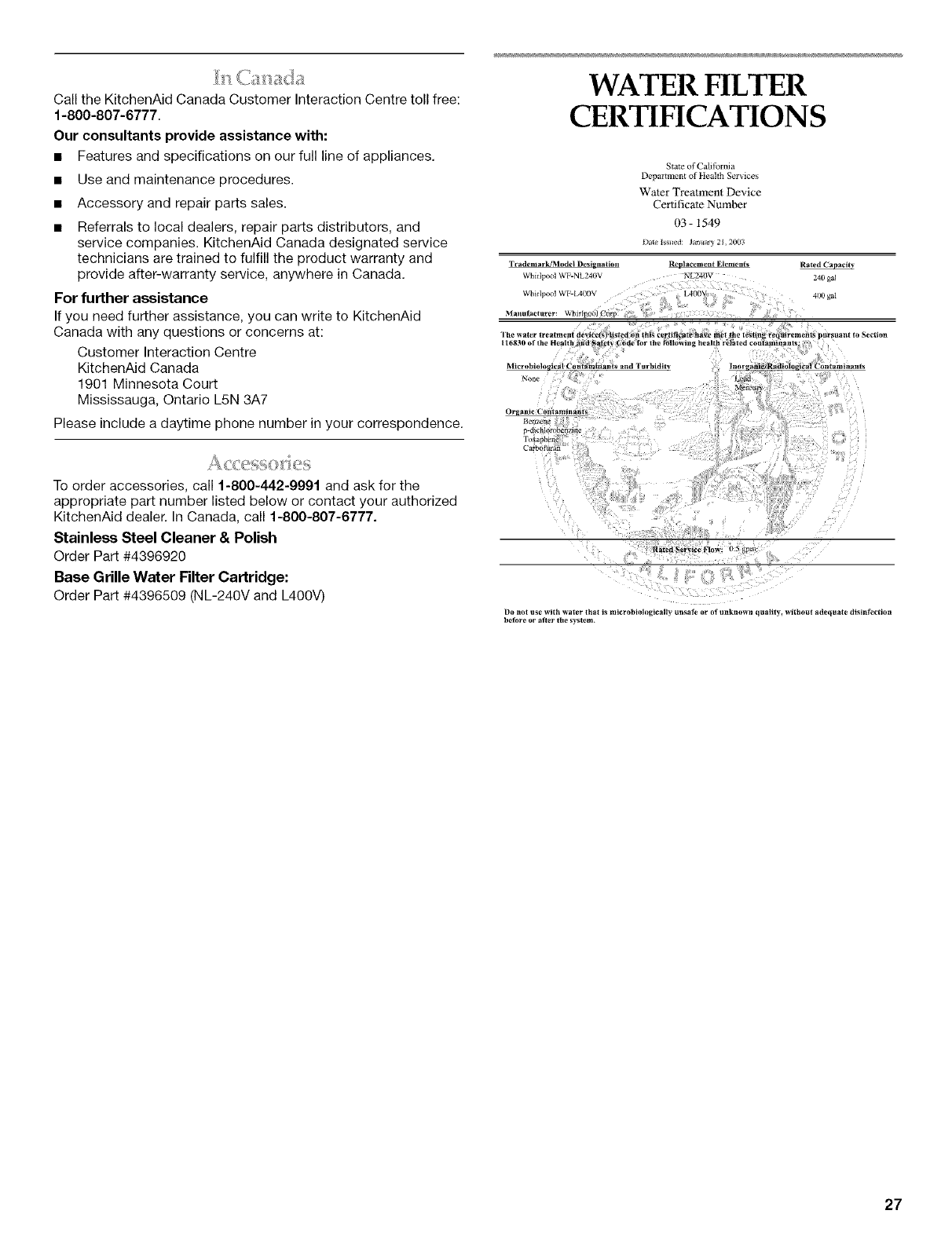

WATER FILTER CERTIFICATIONS ............................................. 27

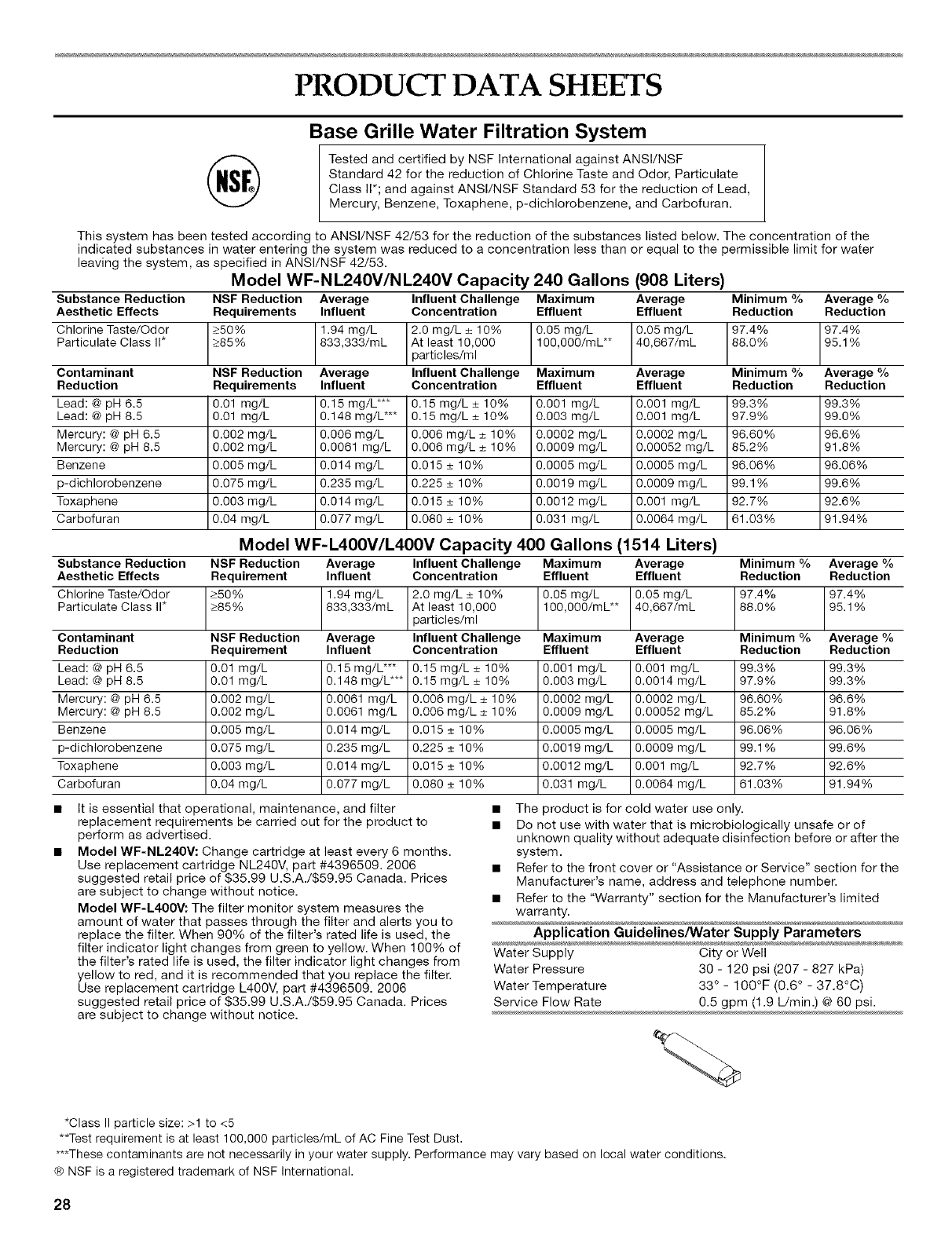

PRODUCT DATA SHEETS ........................................................... 28

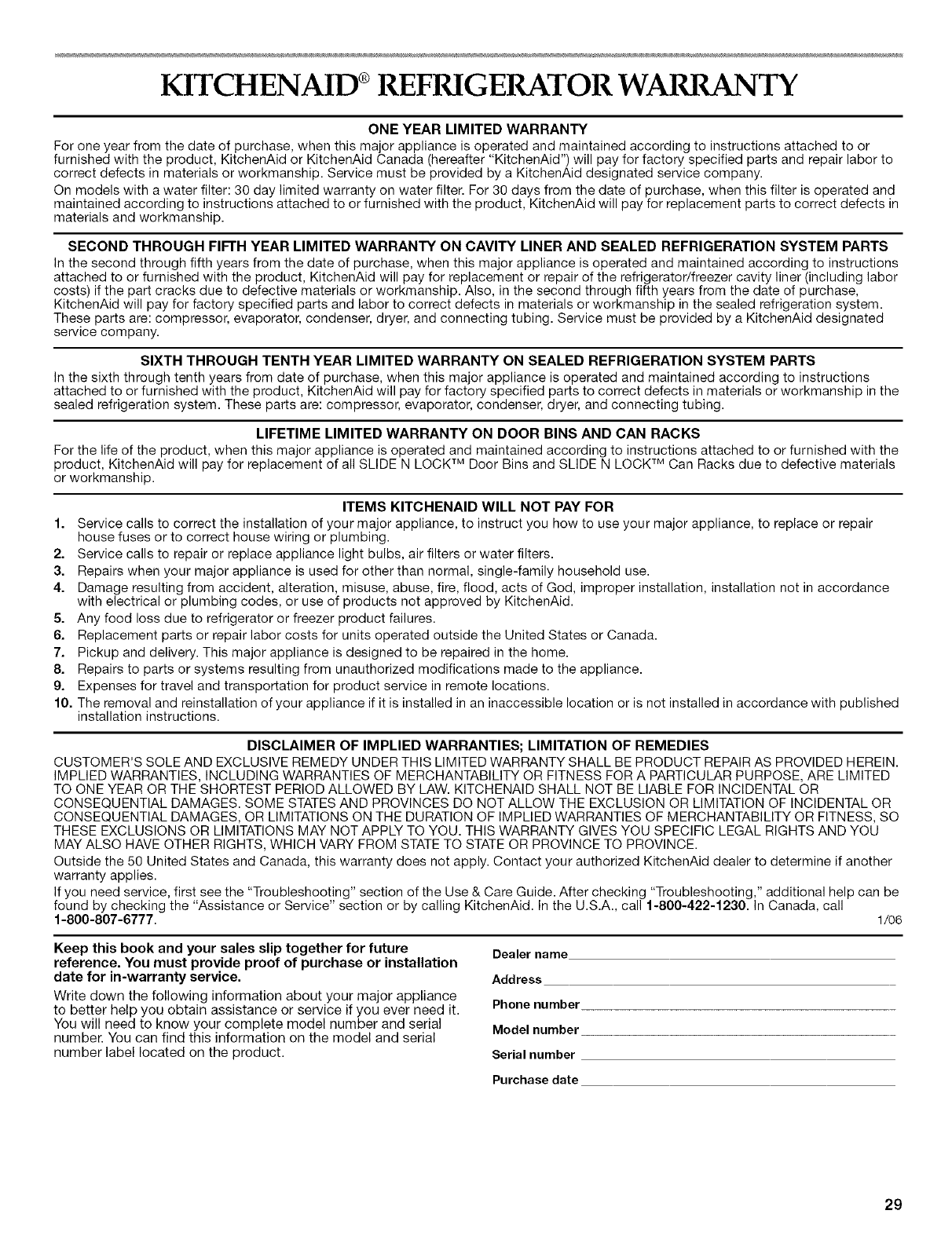

WARRANTY .................................................................................. 29

TABLE DES MATIERES

SI:!:CURITE DU RI:!:FRIGERATEUR .............................................. 31

Mise au rebut de votre vieux refrigerateur ................................. 31

INSTRUCTIONS D'INSTALLATION ............................................ 32

Deballage du refrigerateur .......................................................... 32

Exigences d'emplacement ......................................................... 32

Specifications electriques .......................................................... 33

Specifications de I'alimentation en eau ..................................... 33

Grille de la base .......................................................................... 33

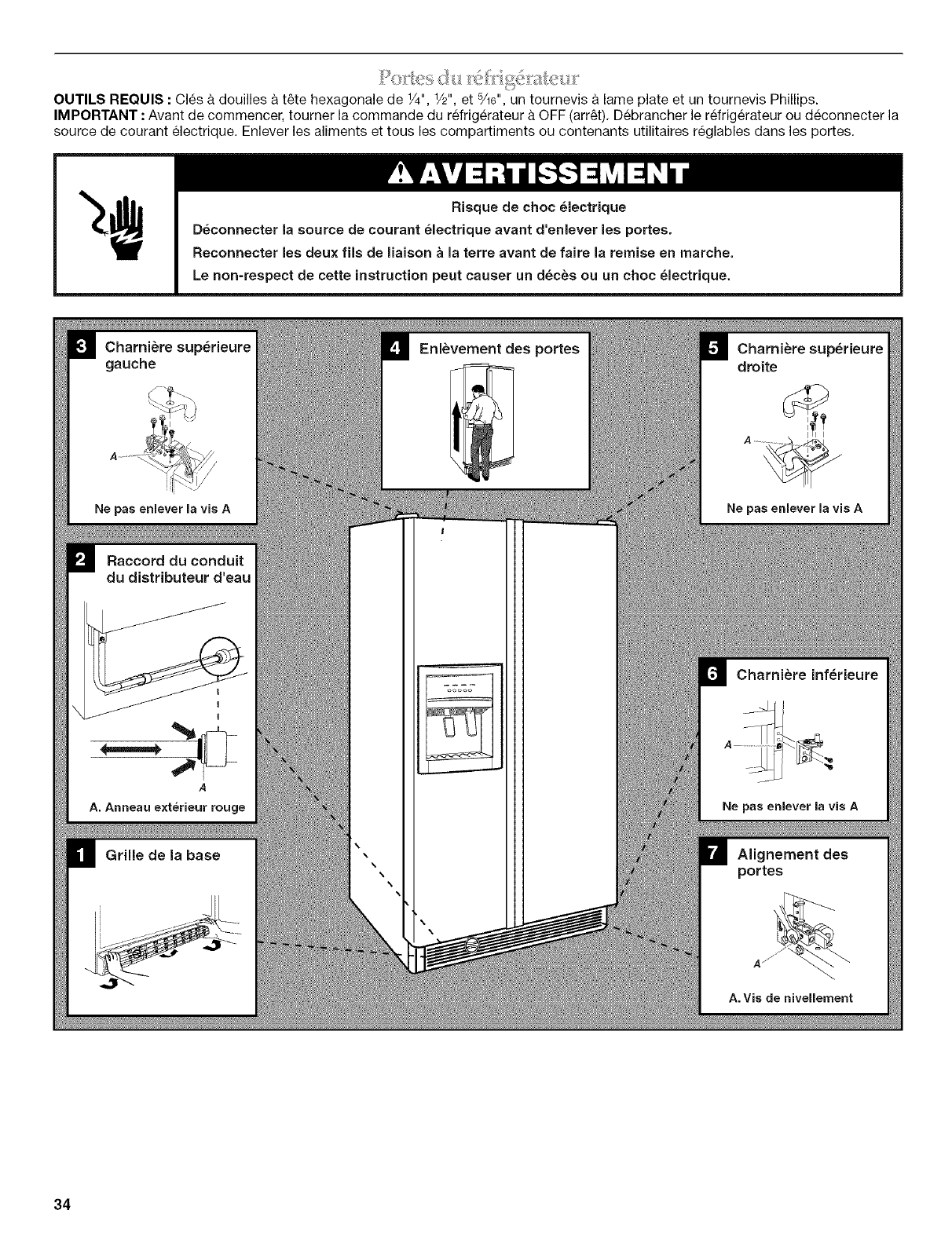

Portes du refrigerateur ............................................................... 34

Ajuster les portes ........................................................................ 36

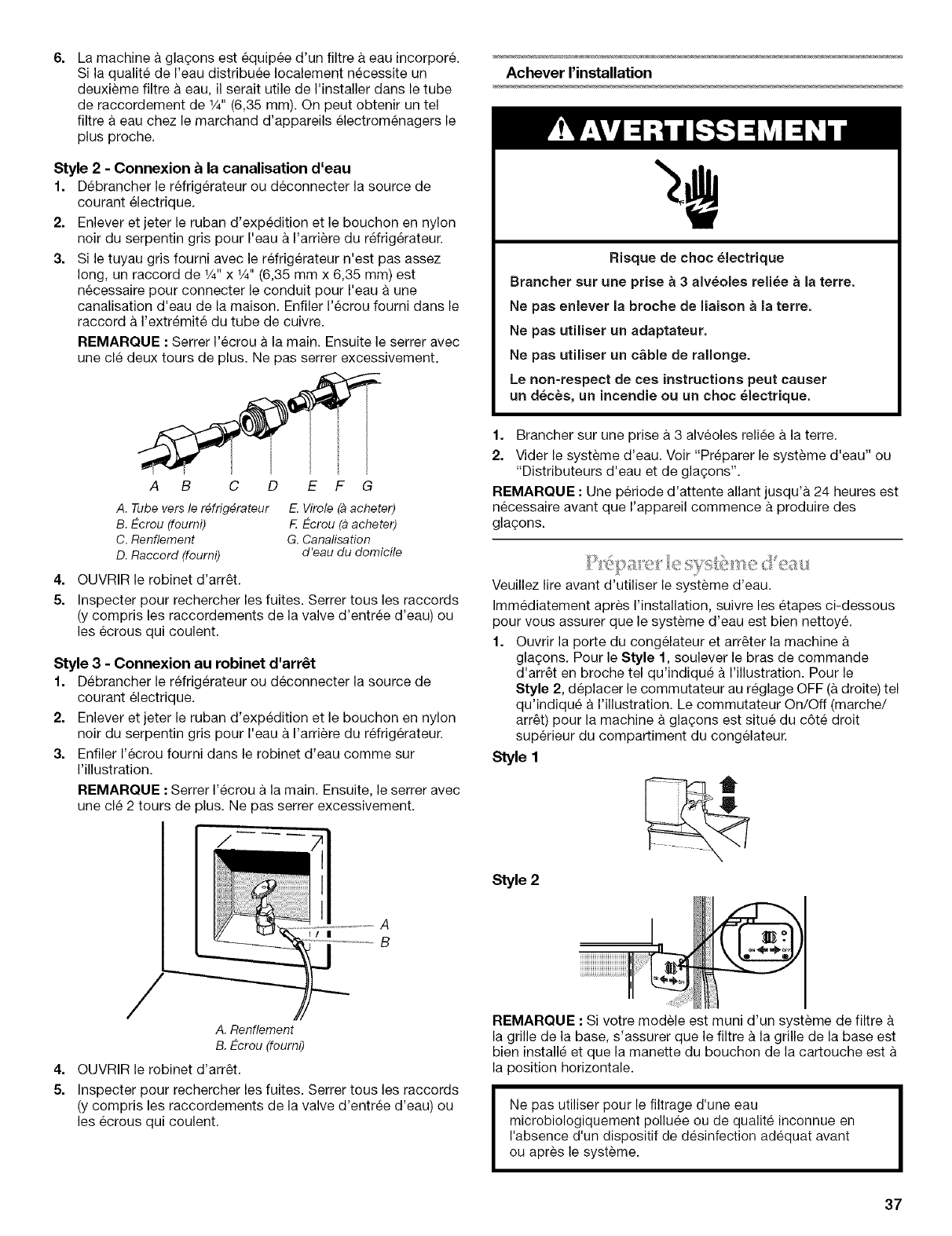

Raccordement de la canalisation d'eau .................................... 36

Preparer le systeme d'eau ......................................................... 37

Ensembles decoratifs d'origine .................................................. 38

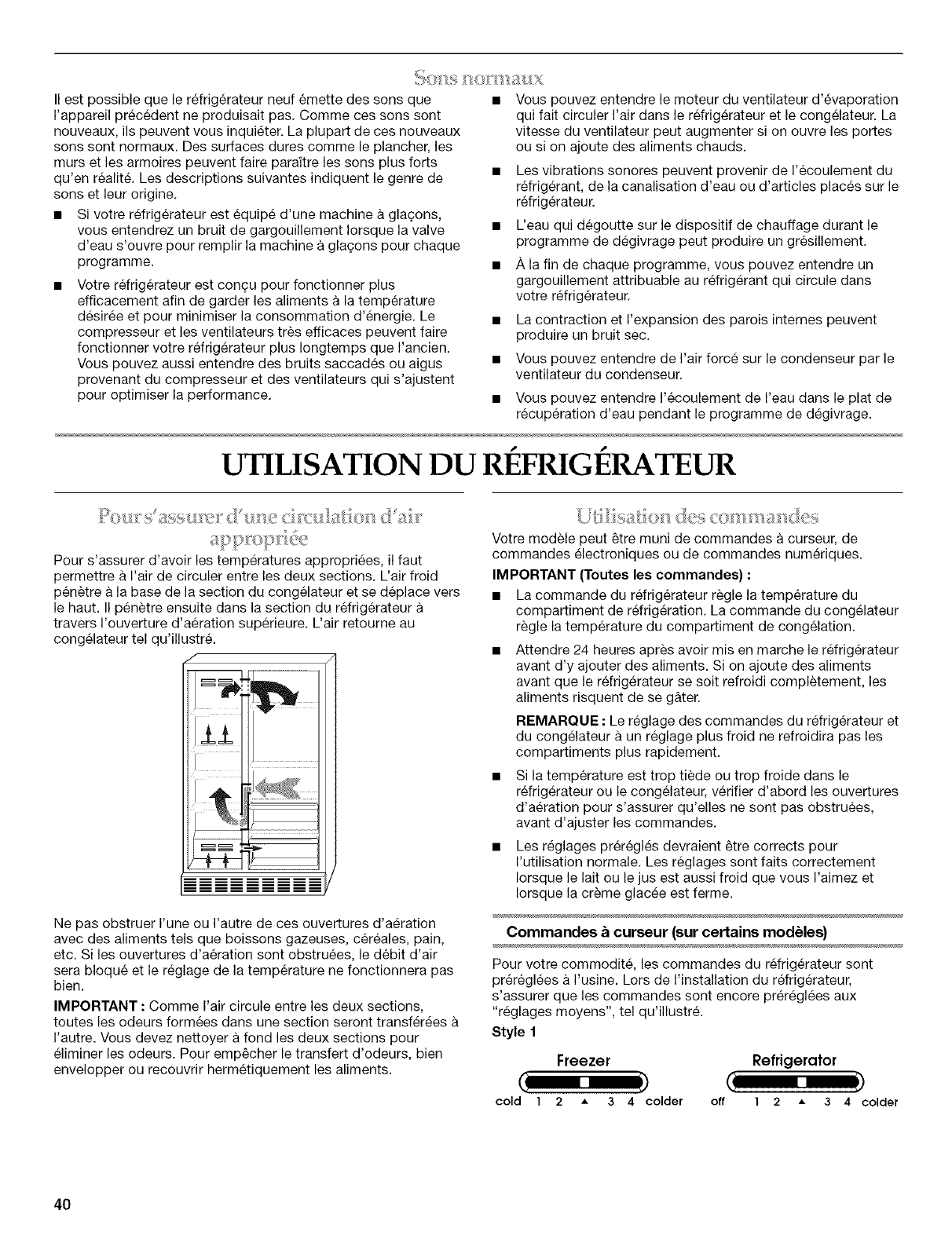

Sons normaux ............................................................................ 40

UTILISATION DU RI_FRIGI_RATEUR .......................................... 40

Pour s'assurer d'une circulation d'air appropriee ...................... 40

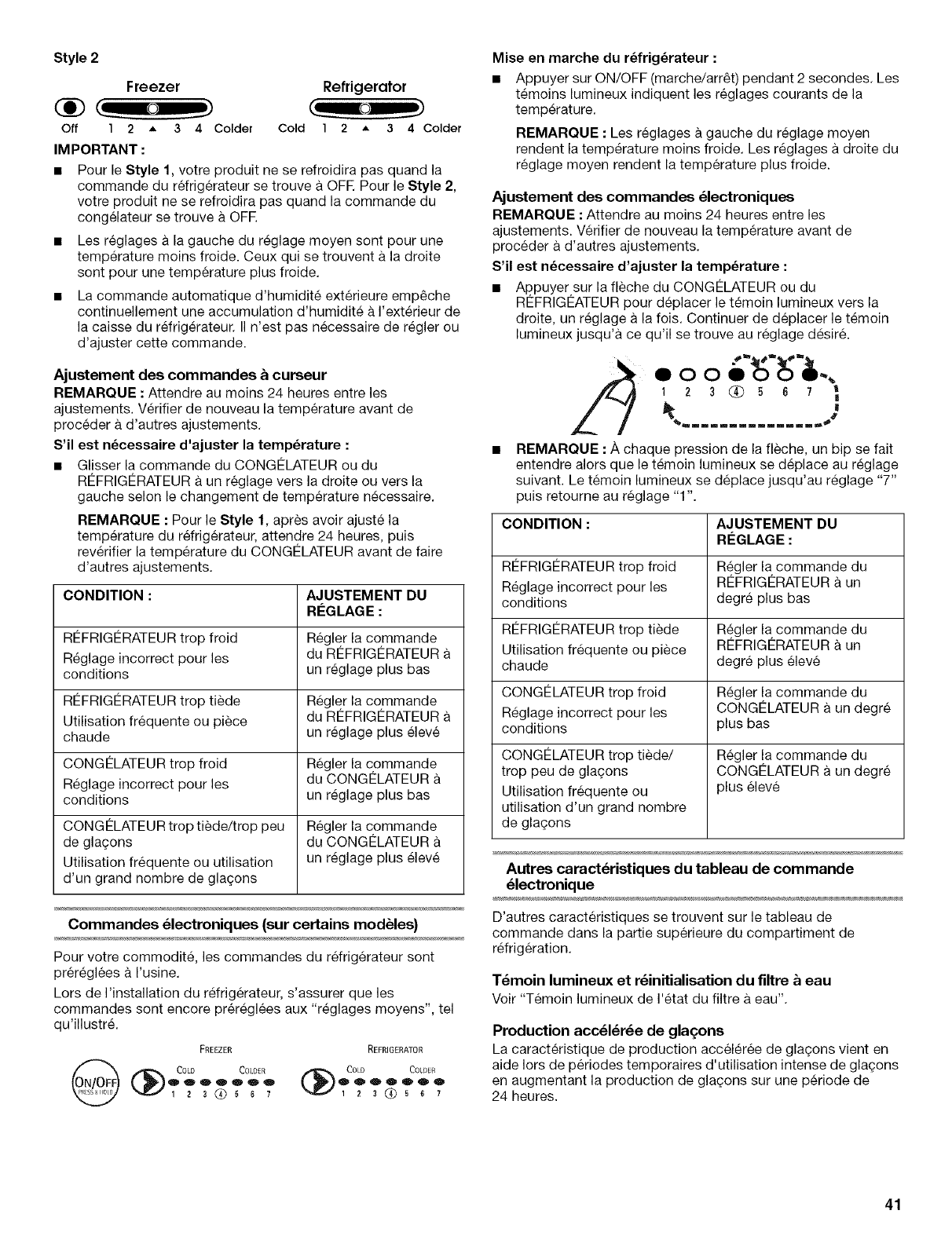

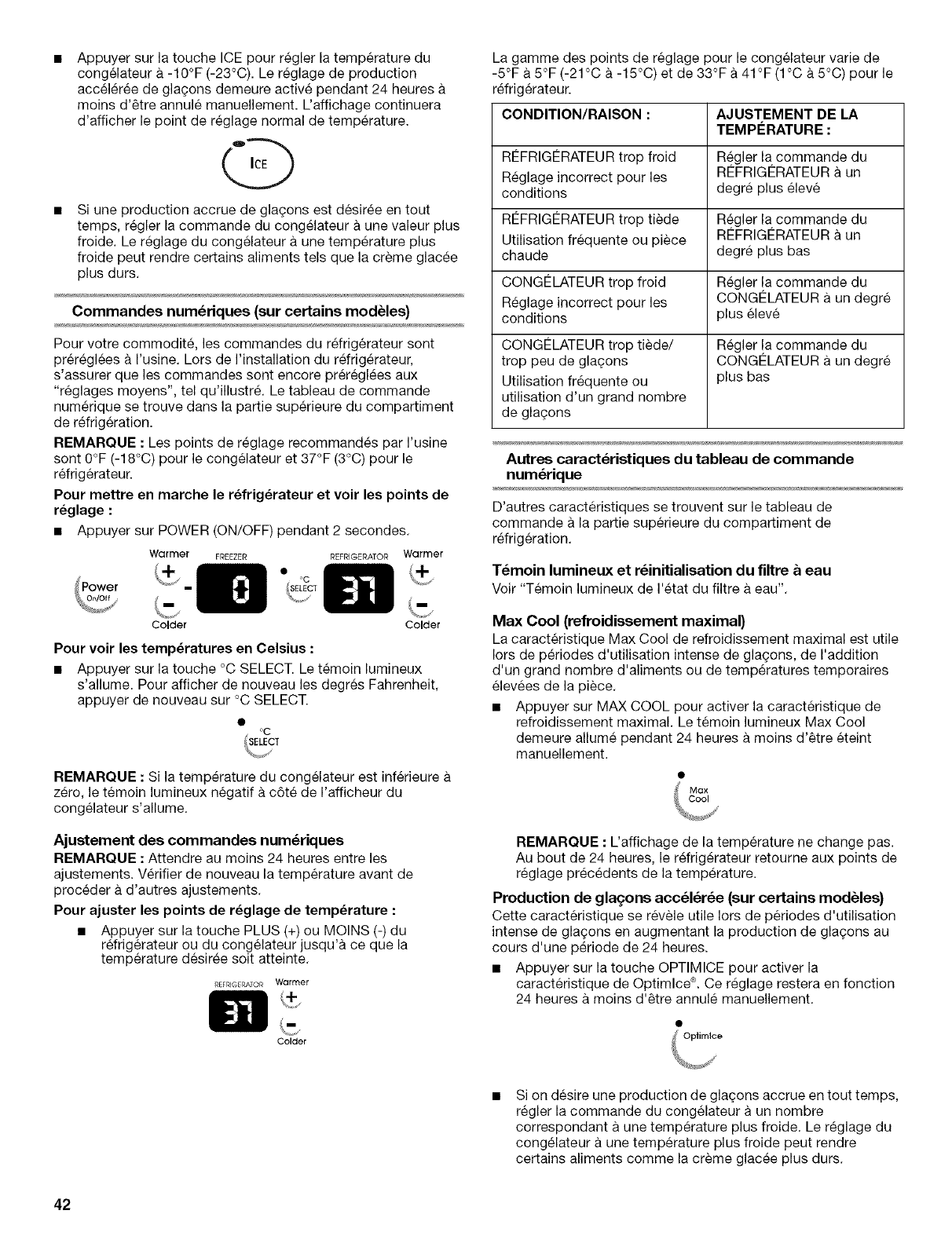

Utilisation des commandes ........................................................ 40

Distributeurs d'eau et de gla£;ons .............................................. 43

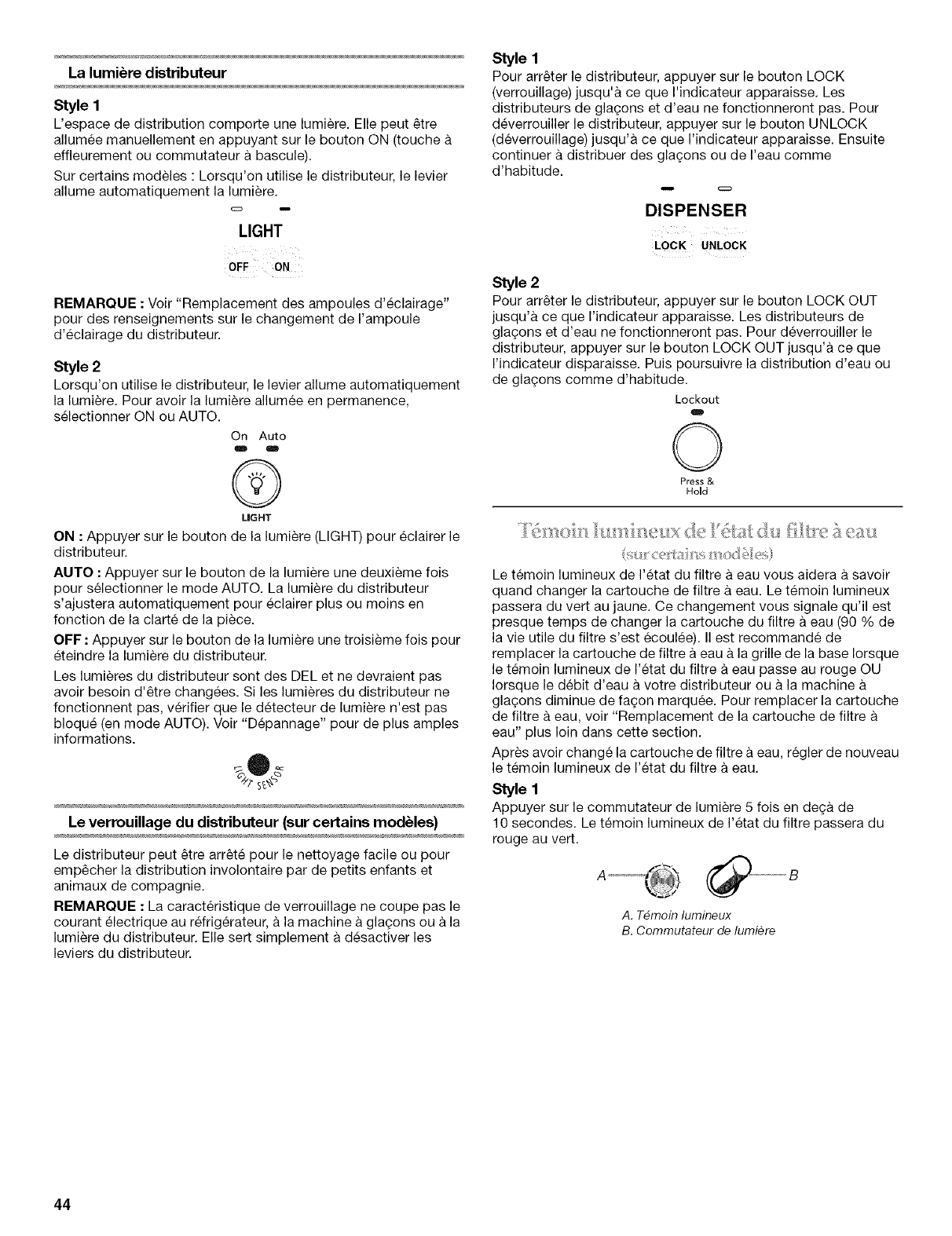

Temoin lumineux de I'etat du filtre a eau ................................... 44

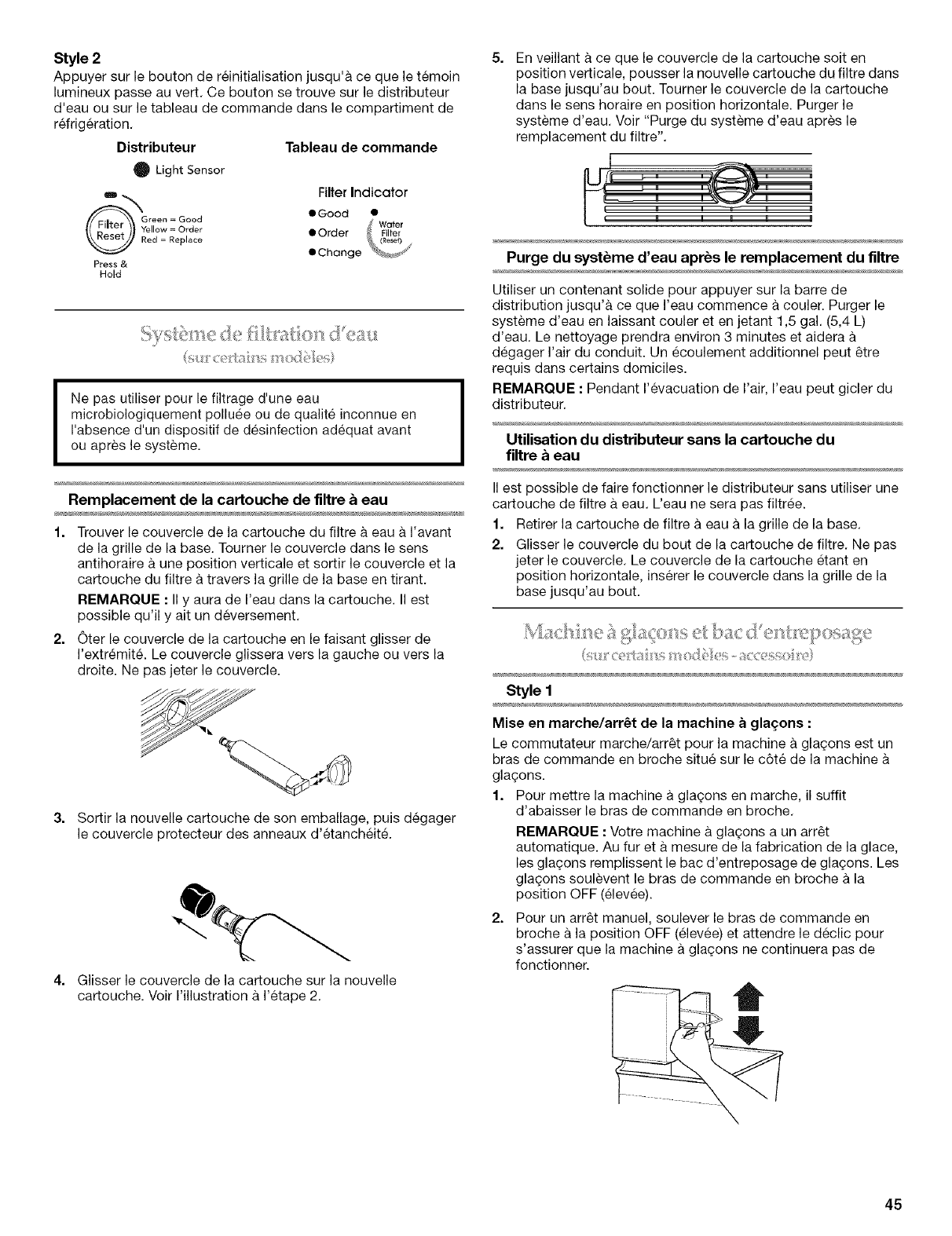

Systeme de filtration d'eau ........................................................ 45

Machine a gla(_ons et bac d'entreposage ................................. 45

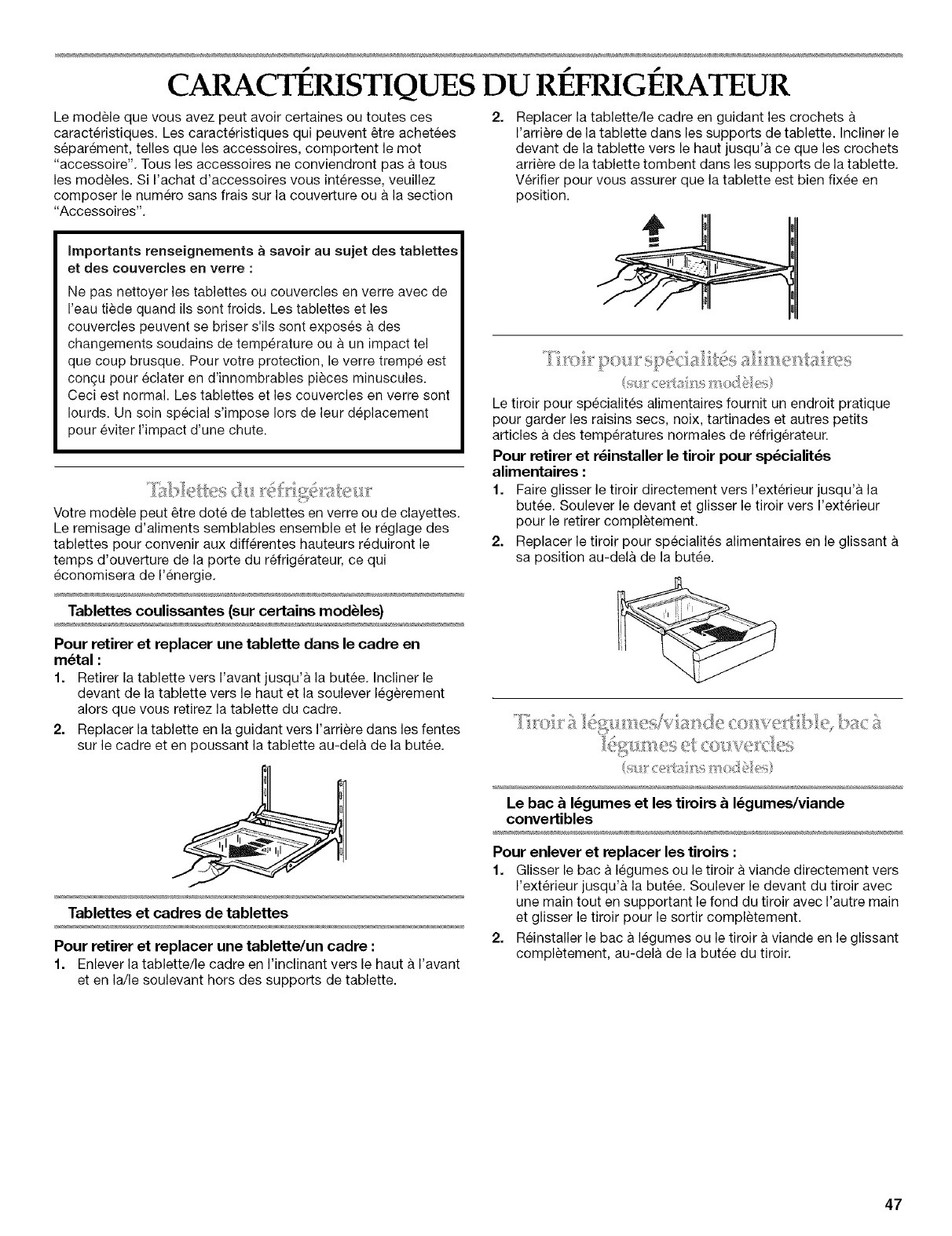

CARACTI:!:RISTIQUES DU REFRIGERATEUR ........................... 47

Tablettes du refrigerateur ........................................................... 47

Tiroir pour specialites alimentaires ............................................ 47

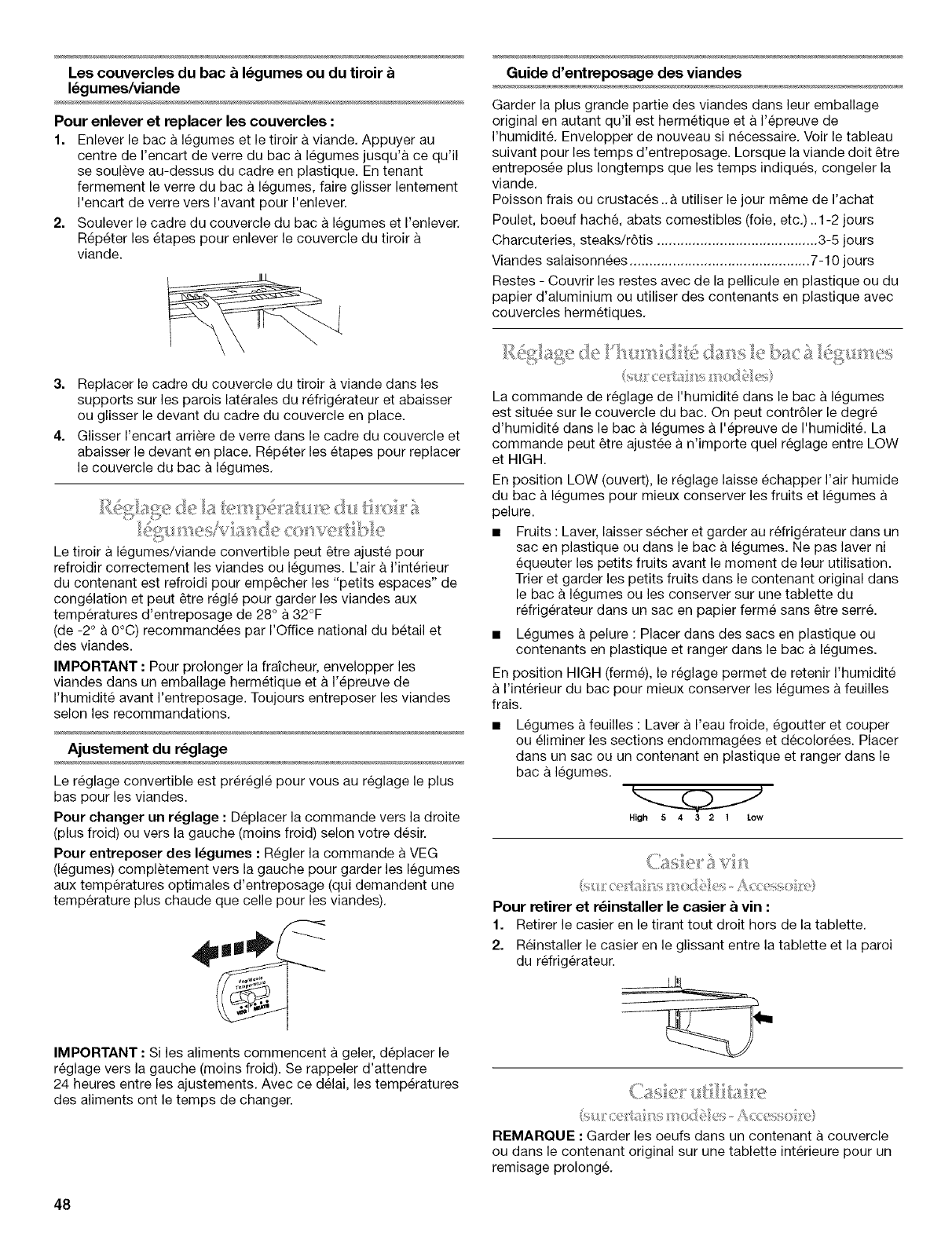

Tiroir a legumes/viande convertible, bac

legumes et couvercles ............................................................... 47

Reglage de la temperature du tiroir

legumes/viande convertible ....................................................... 48

R_glage de I'humidite dans le bac a legumes ........................... 48

Casier a vin ................................................................................. 48

Casier utilitaire ............................................................................ 48

CARACTI:!:RISTIQUES DU CONGELATEUR ............................... 4g

Tablette de congelateur ............................................................. 49

Panier ou bac de congelateur .................................................... 49

CARACTI:!:RISTIQUES DE LA PORTE ......................................... 50

Compartiment inclinable de la porte du congelateur ................ 50

Compartiment encliquetable de la porte du congelateur .......... 50

Tringles deposees dans la porte ................................................ 50

Porte-cannettes et balconnets ................................................... 50

Commande d'air de la porte ...................................................... 50

ENTRETIEN DU RI_FRIGI:!:RATEUR ............................................ 51

Nettoyage ................................................................................... 51

Remplacement des ampoules d'eclairage ................................ 51

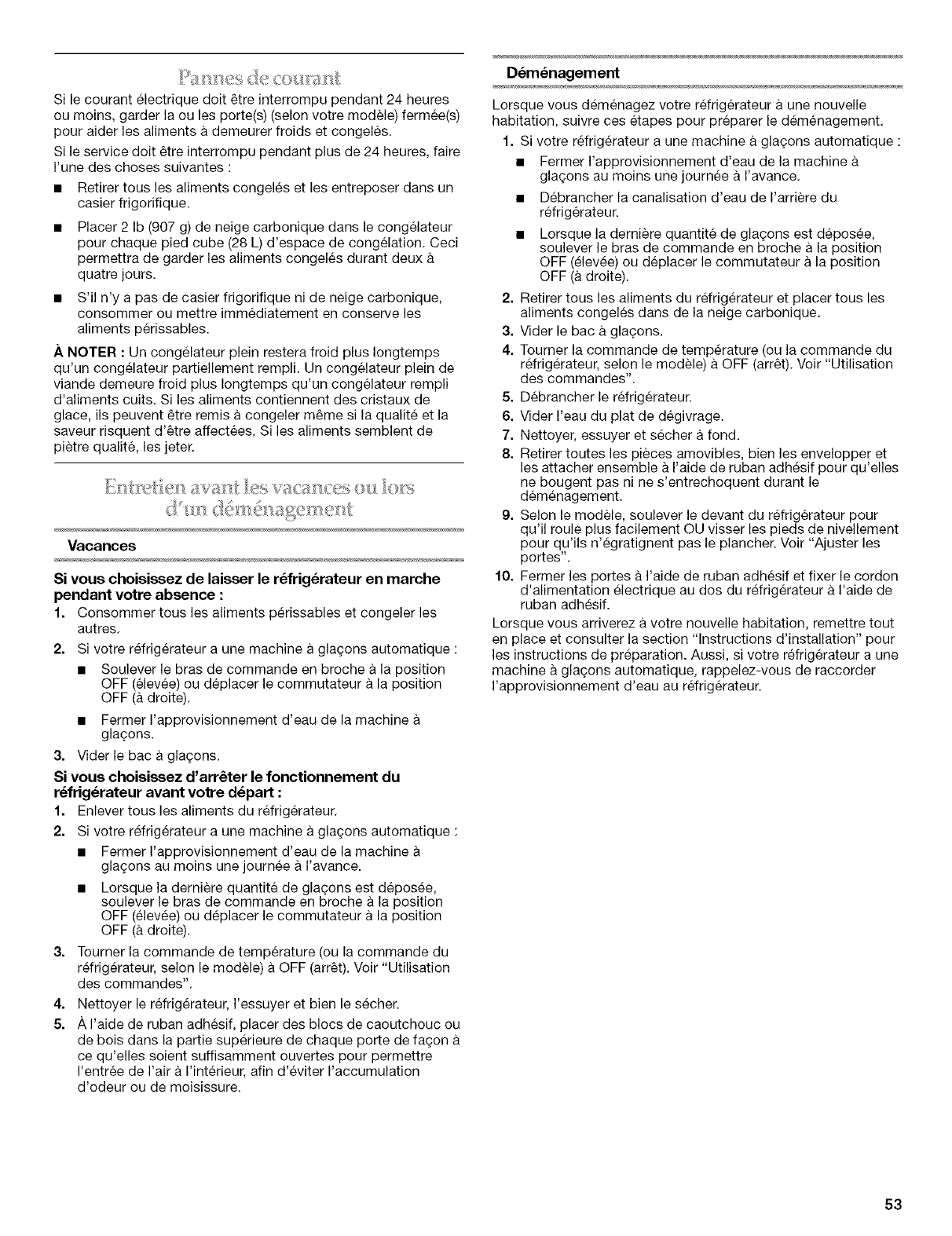

Pannes de courant ..................................................................... 52

Entretien avant les vacances ou Iors d'un demGnagement ....... 53

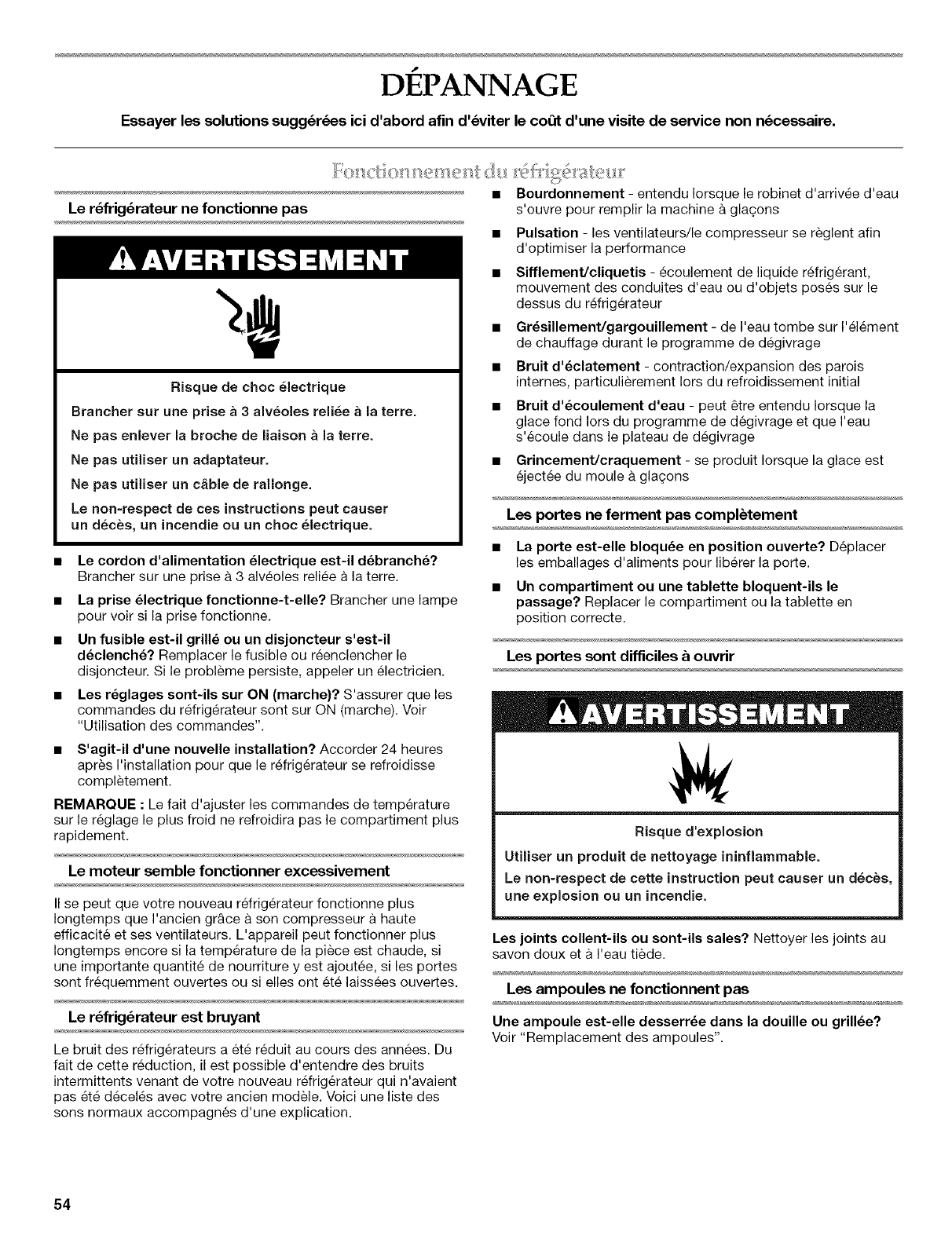

DI_PANNAGE ................................................................................. 54

Fonctionnement du refrigerateur ............................................... 54

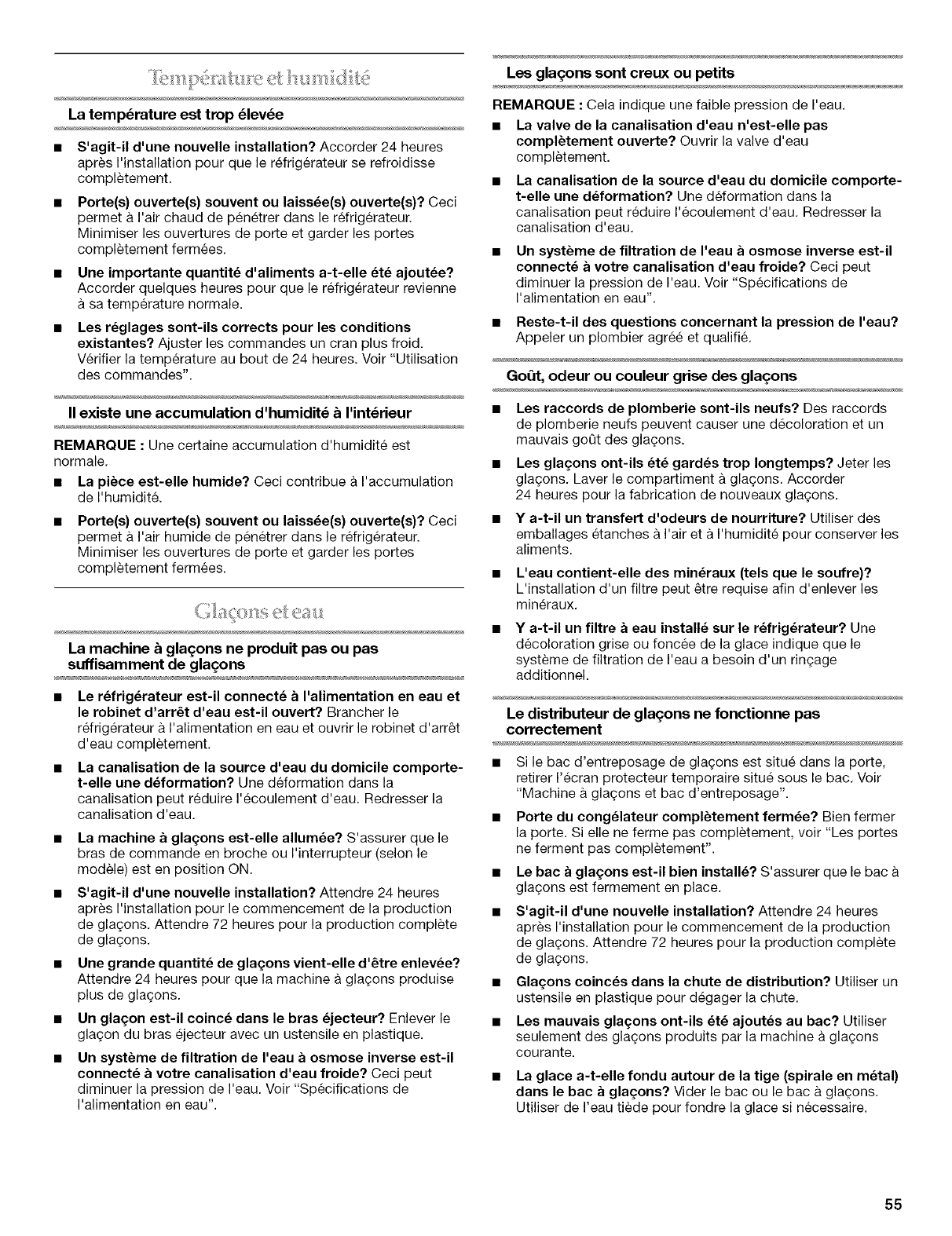

Temperature et humidite ............................................................ 55

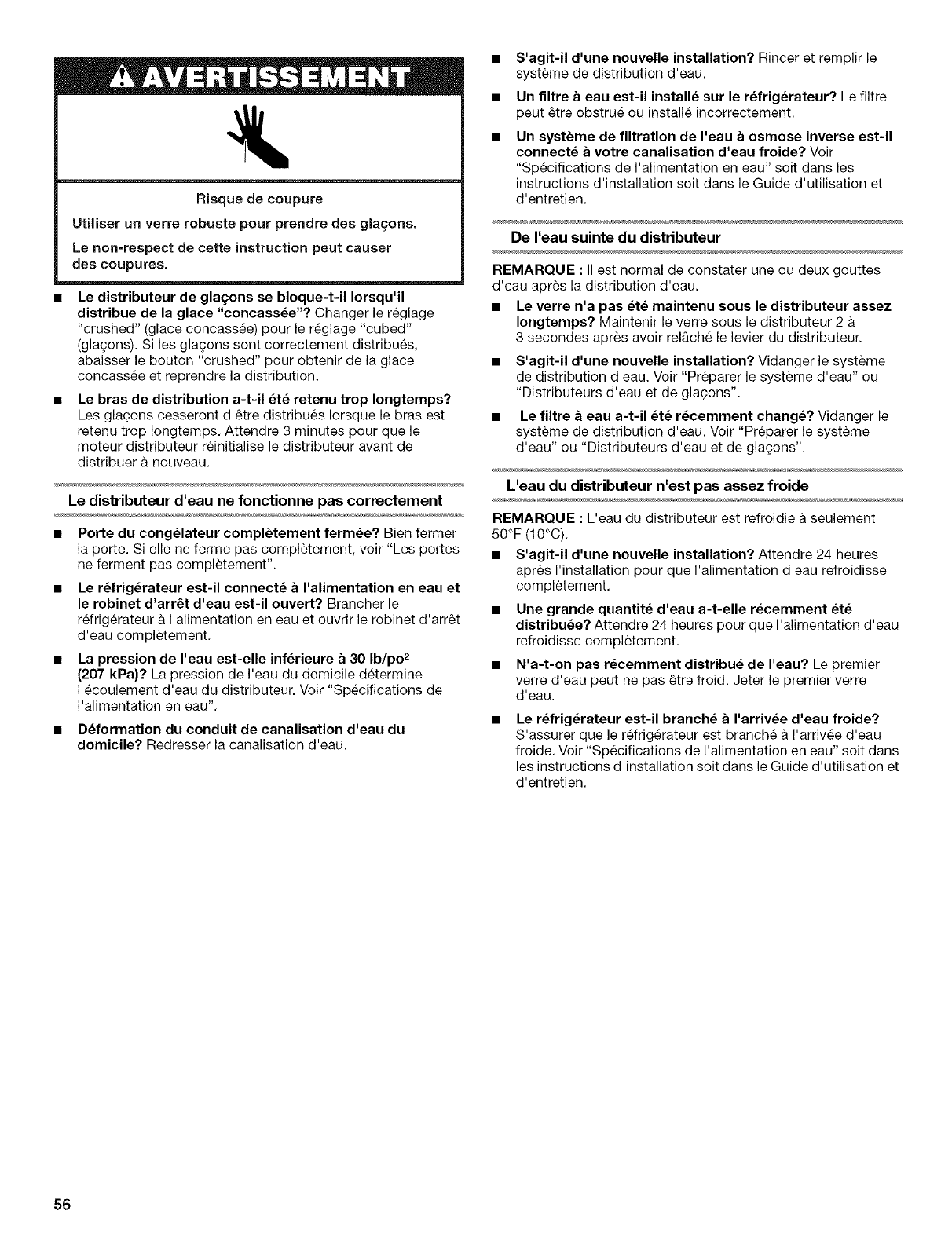

Gla(_ons et eau ........................................................................... 55

ASSISTANCE OU SERVICE ......................................................... 57

Accessoires ................................................................................ 57

FEUILLES DE DONNI_ES SUR LE PRODUIT ............................. 58

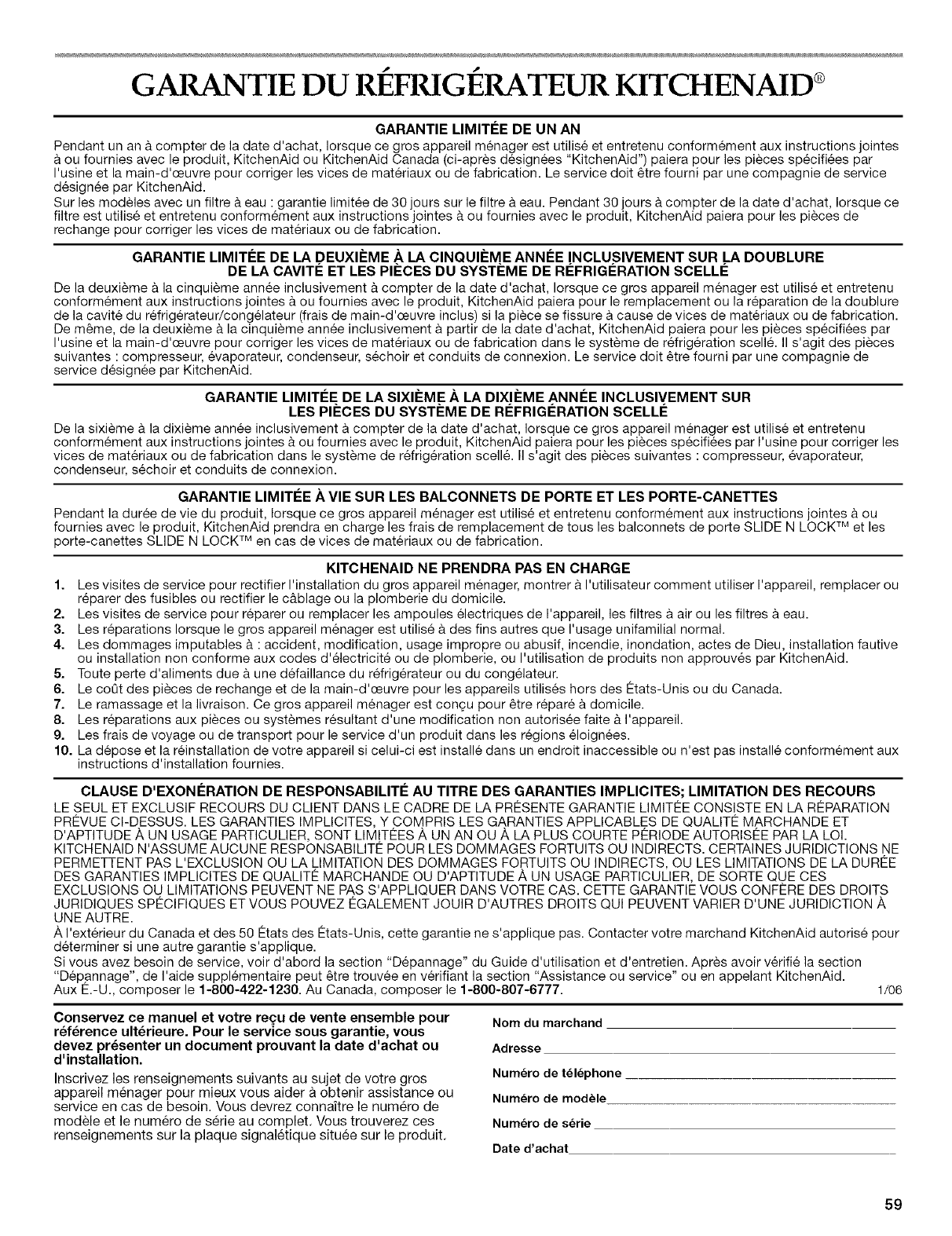

GARANTIE ..................................................................................... 5g

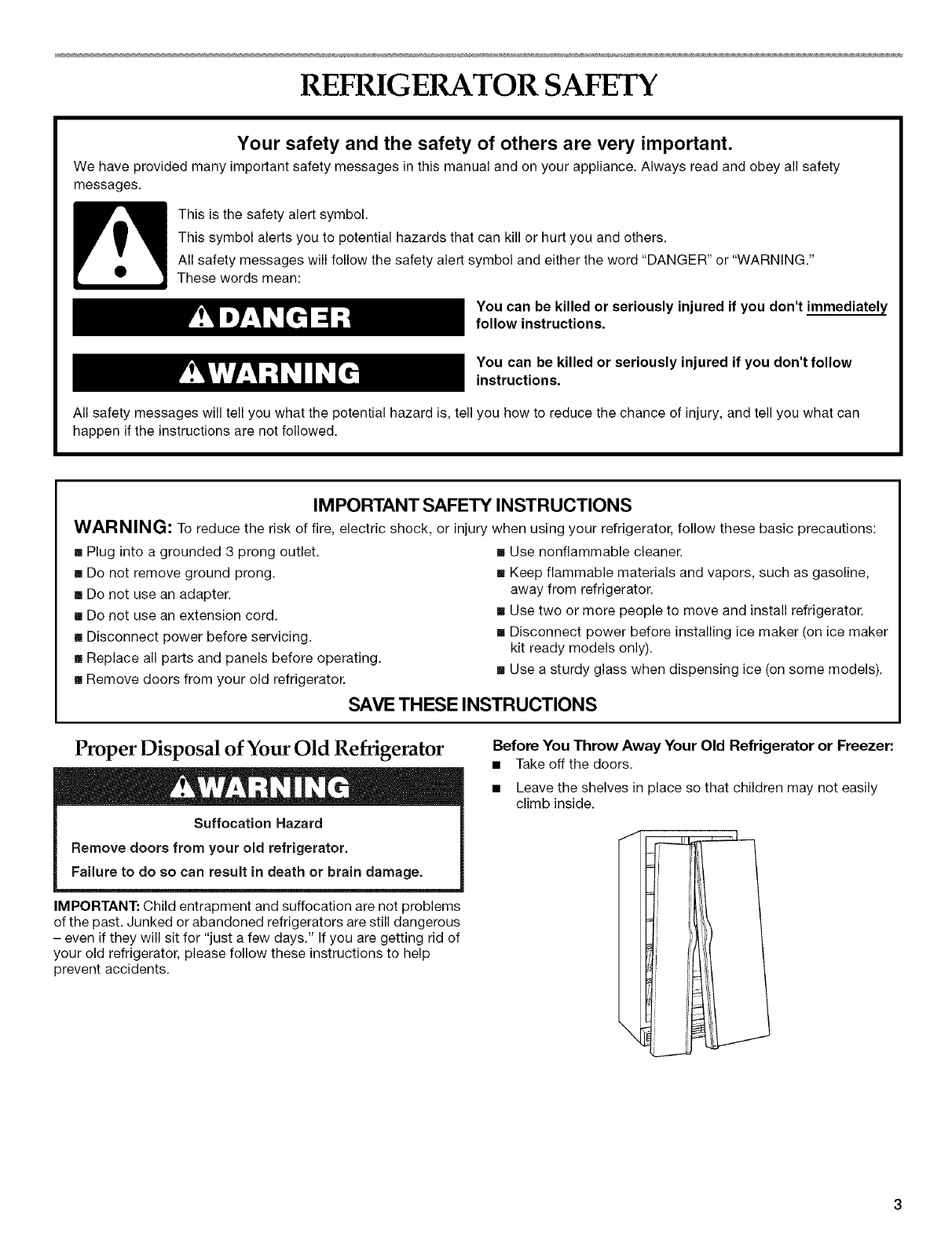

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

[] Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

Before You Throw Away Your Old Refrigerator or Freezer:.

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

•If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

112"11.25 cm)_ ....

II -- !

2" 15.08 cm)

Electrical Shock Hazard

Plug into agrounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

•Flat-blade screwdriver

• 7A6"and _/2"Open-end or two

adjustable wrenches

•%" nut driver

• %" Drill bit

• Hand drill or electric drill

(properly grounded)

NOTE: Your refrigerator dealer has a kit available with a %11

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/_6"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Remove the Base Grille:

1. Open both doors.

2. Place hands along the ends of the grille. Push in on the top of

the base grille and pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

TOOLSNEEDED:1/4",1/2",and%6"hex-headsocketwrenches,afiat-bladescrewdriverandaPhillipsscrewdriver,

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFEUnplugrefrigeratorordisconnectpower.Removefoodandany

adjustabledoororutilitybinsfromdoors,

l _¢ l ElectricalShock Hazard

Disconnect power before removing doors.

Reconnect both ground wires before operating.

Failure to do so can result in death or electrical shock.

Top Left Hinge

Do Not Remove Screw A

Water Dispenser

Tubing Connection

A, Red Outer Ring

Base Grille

Door Removal

ooooo

Top Right Hinge

Do Not Remove Screw A

Bottom Hinge

Do Not RemoveScrew A

Door Alignment

A. Leveling Screw

Remove the Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to de so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners. See Graphic 1.

3. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

4. If you have a dispenser (ice or water), disconnect the water

dispenser tubing located behind the base grille on the freezer

door side. See Graphic 2.

• Press the red outer ring against the face of fitting and pull

the dispenser tubing free.

• On some models, remove tubing from hose clip.

5. Remove top left hinge screw and cover as shown in

Graphic 3.

6. Disconnect wiring plug and both ground wires from the

ground wire screw (on some models) as shown in Graphic 3.

7. Remove remaining left hinge screws and hinge as shown in

Graphic 3. Do not remove screw A.

8. Lift freezer door straight up off bottom hinge. See Graphic 4.

The water dispenser tubing remains attached to the freezer

door and pulls through the bottom left hinge. Make sure you

protect the dispenser tubing from damage.

9. Remove top right hinge cover and screws as shown in

Graphic 5. Do not remove screw A.

f0. Lift the refrigerator door straight up off bottom hinge.

f 1. It may not be necessary to remove the bottom hinge to move

the refrigerator through a doorway. Both bottom hinges have

similar construction.

• Disassemble the hinges as shown in Graphic 6.

Do not remove screw A.

Replace the Doors and Hinges

f. Replace both bottom hinges, if removed. Tighten screws.

2. Assistance may be needed to feed the water dispenser

tubing through the bottom hinge while reinstalling the freezer

door. Feed the dispenser tubing through the bottom left hinge

before replacing the door on the hinge.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets

to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into

fitting until it stops and black mark touches the face of the red

outer ring. See Graphic 2. On some models, replace tubing in

hose clip.

4. Align and replace the top left hinge as shown in Graphic 3.

Tighten screws.

Electrical Shock Hazard

Reconnect both ground wires.

Failure to do so can result in death or electrical shock.

Style 1

• Reconnect both ground wires.

• Reconnect wiring plug.

A. Do not remove screw A

B. Ground wires

C.Green ground wire screw

D. Wiring plug

Style 2

• Reconnect wiring plug.

5. Replace left hinge cover and screws.

6. Replace the refrigerator door by lifting the door onto the

bottom right hinge.

7. Align and replace the top right hinge as shown in Graphic 5.

Tighten screws.

8. Replace hinge cover and screws. Tighten screws.

9. Plug into a grounded 3 prong outlet.

Your refrigerator has two front adjustable rollers -- one on the

right and one on the left. If your refrigerator seems unsteady or if

you want the doors to close more easily, adjust the refrigerator's

tilt using the instructions below.

f. Move the refrigerator into its final location.

2. The two leveling screws are part of the front roller assemblies

which are at the base of the refrigerator on either side. See

Graphic 7.

3. Use a hex-head socket wrench to adjust the leveling screws.

Turn the leveling screw to the right to raise that side of the

refrigerator or turn the leveling screw to the left to lower that

side. It may take several turns of the leveling screws to adjust

the tilt of the refrigerator. See Graphic 7.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

4. Openbothdoorsagainandchecktomakesurethatthey

closeaseasilyasyoulike.Ifnot,tilttherefrigeratorslightly

moretotherearbyturningbothlevelingscrewstotheright.It

maytakeseveralmoreturns,andyoushouldturnboth

levelingscrewsthesameamount.

5. Replacethebasegrille.

NOTE:BesuretorefastentheTechSheetbehindthebasegrille.

Readalldirectionsbeforeyoubegin.

IMPORTANT:Ifyouturntherefrigeratoronbeforethewaterline

isconnected,turntheicemakerOFF.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"to 11/4'' (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a grounded drill, drill a 1/4"hole in the cold water pipe

you have selected.

,J ............ A

G....... B

F E D v

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style I-Connection to Water Valve

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the 1/4"(6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

Style 2 -Connection to Water Line

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black nylon

plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"(6.35 mm x 6.35 ram) coupling is needed

in order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C D E F G

A. Refrigerator water tubing E.Ferrule (purchased)

B. Nut (provided) F.Nut (purchased)

C. Bulb G. Household water line

D.Coupling (provided)

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style3-Connection to Shut-off Valve

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black nylon

plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

_/ n B

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or

"Water and Ice Dispensers."

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. For Style 1,

lift up the wire shutoff arm as shown. For Style 2, move the

switch to the OFF (right) setting as shown. The On/Off switch

is located on the top right side of the freezer compartment.

Style 1

Style 2

NOTE: If your model has a base grille filter system, make sure the

base grille filter is properly installed and the cap is in the

horizontal position.

IDo not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or

after the system. I

Use a sturdy container to depress the water dispenser bar

until the water begins to flow. Flush the water system by

dispensing and discarding 1.5 gal. (5.4 L) of water. Cleaning

the system will take approximately 3 minutes and will help

clear air from the line. Additional flushing may be required in

some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Open the freezer door and turn on the ice maker. For Style 1,

lower the wire shutoff arm. For Style 2, move the switch to

the ON (left) position. Please refer to the "Ice Maker and

Storage Bin" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

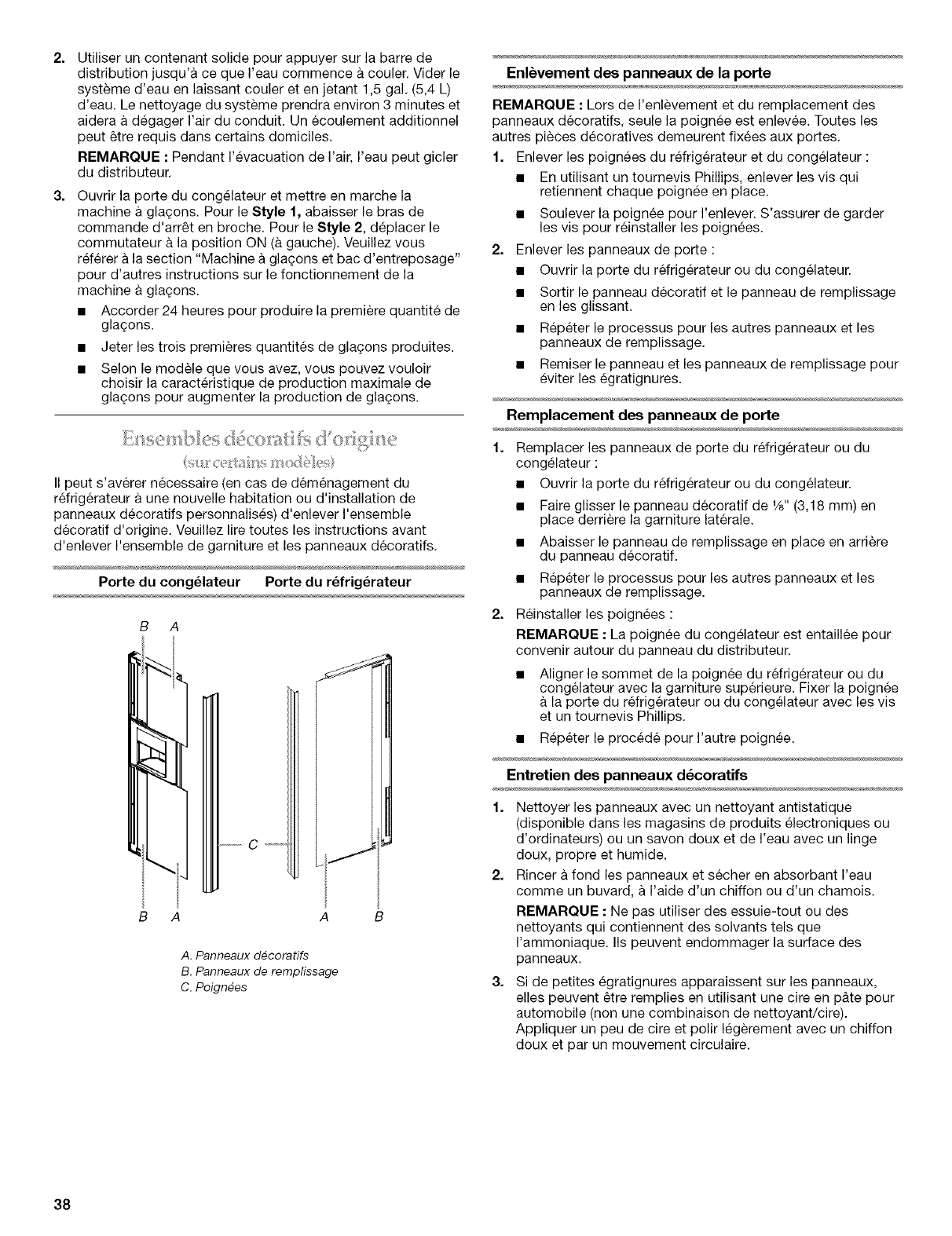

Theremaybeanoccasionwhenyouwillneedtoremovethe

factory-installedtrimkit,suchasmovingtherefrigeratortoanew

homeorinstallingcustom-madedecoratorpanels.Pleaseread

allinstructionsbeforeremovingthetrimkitanddecoratorpanels.

Freezer Door Refrigerator Door

B A

C........

B A A B

A. Decorator panels

B. Filler panels

C. Handles

Remove the Door Panels

NOTE: When removing and replacing decorator panels, only the

handle is removed. All other trim pieces remain attached to the

doors.

1. Remove the refrigerator and freezer handles:

• Using a Phillips screwdriver, remove the screws that hold

each handle in place.

• Lift off handle. Make sure you keep screws for reattaching

handles.

2. Remove the door panels:

• Open refrigerator or freezer door.

• Slide out decorator panel and filler board.

• Repeat process for other panels and filler boards.

• Store panel and filler boards to prevent scratching.

Replace the Door Panels

1. Replace the refrigerator or freezer door panels:

• Open refrigerator or freezer door.

• Slide the _/s"(3.18 mm) decorator panel into place behind

the side trim.

• Push the filler board into place behind the decorator

panel.

• Repeat process for other panels and filler boards.

2. Attach the handles:

NOTE: Freezer door handle is notched to fit around the

dispenser panel.

• Align the top of the refrigerator or freezer handle flush

with the top trim. Fasten the handle to the refrigerator or

freezer door with the screws, using a Phillips screwdriver.

• Repeat the process for the other handle.

Care for Decorator Panels

1. Clean panels with an anti-static cleaner (available in

electronics or computer departments) or mild soap and water

with a clean, soft, damp cloth.

2. Rinse panels thoroughly and blot dry using a dry, soft cloth or

chamois.

NOTE: Do not use paper towels or cleaners which contain

solvents such as ammonia. They can damage the surface of

the panels.

3. If small scratches should appear on the panels, they may be

filled using an automotive paste wax (not a cleaner/wax

combination). Apply wax sparingly and buff lightly with a

clean, soft cloth using a circular motion.

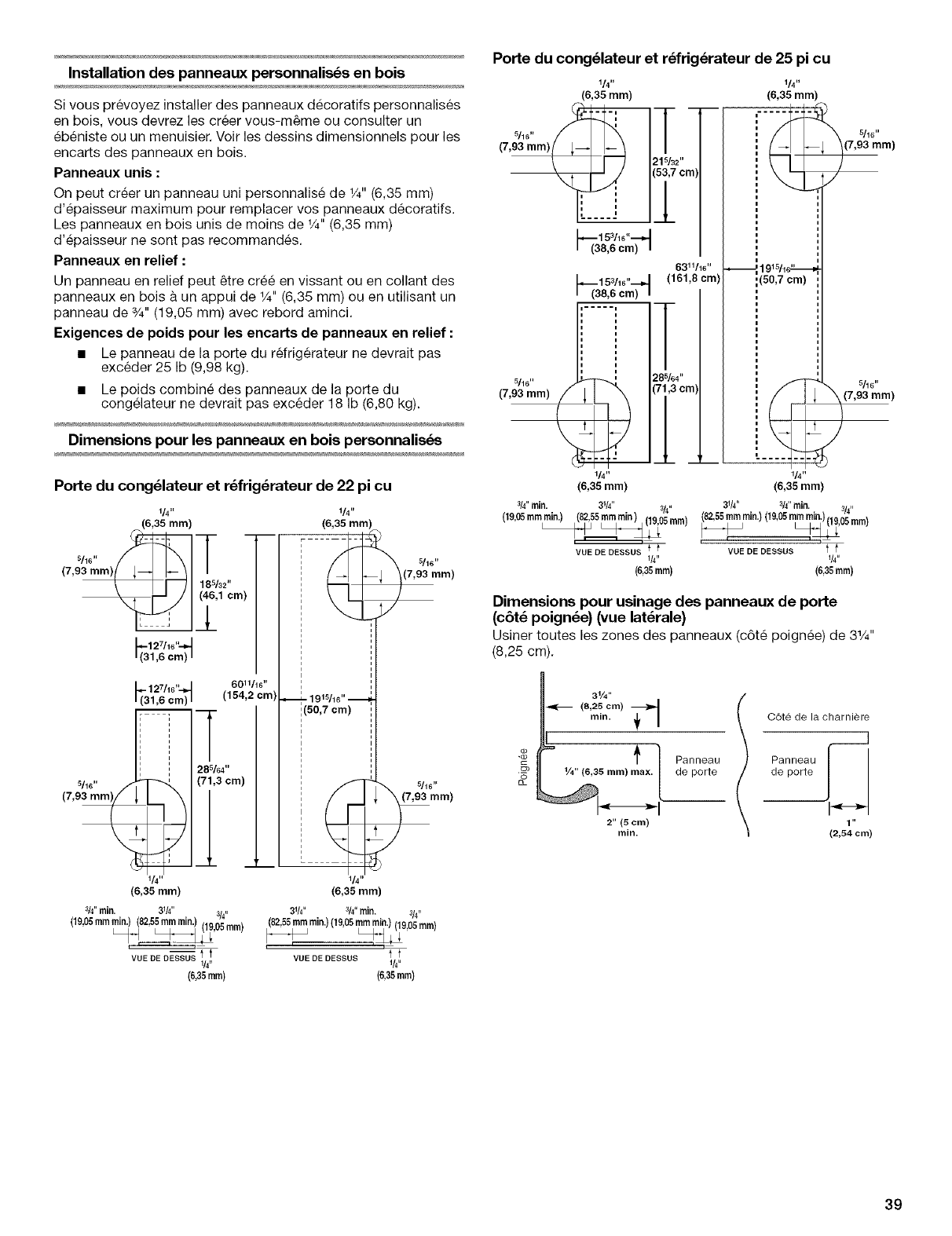

Install Custom Wood Panels

If you plan to install custom wood decorator panels, you will need

to create the panels yourself or consult your cabinetmaker or

carpenter. See dimension drawings for wood panel inserts.

Flat panels:

You can create a custom flat panel a maximum of _/4"(6.35 mm)

thick to replace your decorator panels. Flat wood panels less

than _/4"(6.35 mm) thick are not recommended.

Raised panels:

A raised panel design can be created by screwing or gluing wood

panels to _/4"(6.35 mm) backing or by using 3/4"(19.05 mm) stock

with routed edges.

Weight requirements for raised panel inserts:

• Refrigerator door panel should not exceed 25 Ibs

(9.98 kg).

• Freezer door panels should not exceed 18 Ibs (6.80 kg)

combined weight.

Dimensions for Custom Wood Panels

22 cu. ft Freezer and Refrigerator Door

1/4'+

(6.35 ram)

1 _ I 185/32"

215

'(3127/16"'_1

1.6 cm) '

I._._127/16 ,,...i,,..I6011/16"

(154,2 cm)

1(31,6 cm) i

285/64"

(7#0 m F (713cm)

(6,35 mm)

3/4"min. 3W' 3/4,,

(19.05mm rain,)(82,55mm rain.) (1905ram)

TOP VIEW t _*

1/4"

(635 ram)

1/4,,

(6.35 ram)

5/16"

(7,93 ram)

I(50,7 cm)

5/16't

[7.93 mm)

(6.35 mm)

31/4" 3/4"min. 3/4,,

(82.55mm rain.}(19.05mm rain.},19,05ram,

TOP VIEW f f

1/4,,

(6.35 ram)

25 cu. ft Freezer and Refrigerator Door

5/16" ///

(7.93 mm)k

6311/16''

(161.8 cm)

%o" f _i

(7.93 ram) { t

285/64,,

(71.3 cm)

1/4"

(6.35 mm)

.+_h 915/16" --

,,(50.7 ore)

(6.35 ram) (6.35 mm)

3/4"rain. 31/4" 3/,, 31/4" %" rnin. 3/4,,

(8255mm rain) ..Z_ (82._ mmrain.)(19,05ram rain.)(1905 mm)

(19,05mmmin.)

TOP VIEW

1/4" V4

(5.35ram) (635ram)

_6"

(7.93 mm)

5/16"

Dimensions for Routing Handle Sides of Door Panels

(End View)

Route entire areas of handle side of panels 31/+'' (8.25 cm).

_=' t } Door

1/4" (6.35 I+nm) max. I Panel

2" (5 cm)

rain.

Hinge Side

__1

Door [_,_

Panel

(2.54 cm)

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

REFRIGERATOR USE

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

Do not block any of these vents with food such as soda, cereal,

bread, etc. If the vents are blocked, airflow will be prevented and

the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer from food, wrap or cover foods tightly.

Your model may have Slide Controls, Electronic Controls or

Digital Controls.

IMPORTANT (All Controls):

• The Refrigerator control adjusts the refrigerator compartment

temperature. The Freezer control adjusts the freezer

compartment temperature.

• Wait 24 hours after you turn on the refrigerator before you put

food into it. If you add food before the refrigerator has cooled

completely, your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer controls to a

lower (colder) setting will not cool the compartments any

faster.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

• The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

Slide Controls (on some models)

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the "mid-settings" as shown.

Style 1

Freezer Refrigerator

C ?

cold 12•34 colder off 1 2 A 3 4 colder

Style 2

Freezer Refrigerator

Off 1 2 •3 4 Colder Cold I 2 •3 4 Colder

IMPORTANT:

• For Style 1, your product will not cool when the Refrigerator

control is set to OFR For Style 2, your product will not cool

when the Freezer Control is set to OFE

Settings to the left of the mid-setting make the temperature

less cold. Settings to the right of the mid-setting make the

temperature colder.

The Automatic Exterior Moisture control continuously guards

against moisture buildup on the outside of your refrigerator

cabinet. This control does not have to be set or adjusted.

Adjusting Slide Controls

NOTE: Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

If you need to adjust temperatures:

• Slide the FREEZER or REFRIGERATOR control, one setting to

the right or left depending on the needed temperature

change.

NOTE: For Style 1, after adjusting the refrigerator

temperature, wait 24 hours and then recheck the FREEZER

temperature before making additional adjustments.

CONDITION: SETTING ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

Not set correctly for conditions one setting lower

REFRIGERATOR too warm REFRIGERATOR Control

High use or room very warm one setting higher

FREEZER too cold FREEZER Control one

Not set correctly for conditions setting lower

FREEZER too warm/too little ice FREEZER Control one

High use or heavy ice usage setting higher

Electronic Controls (on some models)

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the "mid-settings" as shown.

FREEZER REFRIGERATOR

_COLD CODER _ COlD COLDER_")1 2 3 @) 5 6 7 1 2 3 @ s _ 7

To turn on refrigerator:

• Press and hold ON/OFF for 2 seconds. The indicator lights

show the current temperature control settings.

NOTE: Settings to the left of the mid-setting make the

temperature less cold. Settings to the right of the mid-setting

make the temperature colder.

Adjusting Electronic Controls

NOTE: Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

If you need to adjust temperatures:

• Press the FREEZER or REFRIGERATOR arrow to move the

indicator light to the right, one setting at a time. Continue

moving the indicator light until it is at the desired setting.

NOTE: With each press of the arrow, you will hear a beep as

the light moves to the next setting. The indicator light moves

to a setting of "7" and then returns to the setting of "1 ."

CONDITION: SETTING ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

Not set correctly for conditions one setting lower

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

High use or room very warm

FREEZER too cold FREEZER Control one

Not set correctly for conditions setting lower

FREEZER too warm/too little ice FREEZER Control one

High use or heavy ice usage setting higher

Additional Electronic Control Panel Features

Additional features are located on the control panel at the top of

the refrigerator compartment.

Water Filter Indicator Light and Reset

See "Water Filter Status Light."

Accelerated Ice Production

This feature assists with temporary periods of heavy ice usage by

increasing ice production over a 24-hour period.

• Press ICE touch pad to set the freezer temperature to -10°F

(-23°C). The Accelerated Ice setting will remain on for

24 hours unless manually turned off. The display will continue

to show your normal temperature set point.

If increased ice production is desired at all times, set the

Freezer Control to a colder setting. Adjusting the freezer to a

colder temperature may make some foods, such as ice

cream, harder.

Digital Controls (on some models)

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the "mid-settings" as shown. The digital control

panel is located at the top of the refrigerator compartment.

NOTE: The factory recommended set points are 0°F (-18°C) for

the freezer and 37°F (3°C) for the refrigerator.

To turn refrigerator on and view set points:

• Press and hold POWER (ON/OFF) pad for 2 seconds.

Warmer F:REEZE_ REFRIGER/k[OR Warmer

Colder Colder

To view the Celsius temperatures:

• Press the °C SELECT pad. The indicator will light up. To

redisplay degrees in Fahrenheit, press the °C SELECT pad

again.

NOTE: If the freezer temperature is below zero, the negative sign

next to the freezer display will light up.

Adjusting Digital Controls

NOTE: Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

To adjust set point temperatures:

• Press the refrigerator or freezer PLUS (+) or MINUS (-) pad

until the desired temperature is reached.

REFRIG RATOR Warmer

Colder

The set point range for the freezer is -5°F to 5°F (-21 °C to -15°C).

The set point range for the refrigerator is 33°F to 41 °F

1°C to 5°C).

CONDITION/REASON: 1EMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control 1°

Not set correctly for conditions higher

REFRIGERATOR too warm REFRIGERATOR Control 1°

lower

High use or room very warm

FREEZER too cold FREEZER Control 1° higher

Not set correctly for conditions

FREEZER too warm/too little FREEZER Control 1° lower

ice

High use or heavy ice use

Additional Digital Control Panel Features

Additional features are located on the control panel at the top of

the refrigerator compartment.

Water Filter Indicator Light and Reset

See "Water Filter Status Light,"

Max Cool

The Max Cool feature assists with periods of heavy ice usage, full

grocery loads, or temporarily warm room temperatures.

• Press MAX COOL pad to turn on the Max Cool feature. The

Max Cool indicator light will remain on for 24 hours unless

manually turned off.

NOTE: The temperature display will not change. After

24 hours, the refrigerator returns to the previous temperature

set points.

Accelerated Ice Production (on some models)

This feature assists with temporary periods of heavy ice use by

increasing ice production over a 24-hour period.

• Press OPTIMICE touch pad to turn on the Optimlce ®feature.

The Optimlce ®setting will remain on for 24 hours unless

manually turned off.

If increased ice production is desired at all times, set the

Freezer Control to a colder number. Setting the freezer to a

colder temperature may make some foods, such as ice

cream, harder.

Temperature System

The Temperature System feature lets you know the compressor

or evaporator fan is running. It is normal for this indicator light to

be on.

Temperature

System

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, a

special AUTO mode, or a lock option to avoid unintentional

dispensing.

The Water Dispenser

If you did not flush the water system when the refrigerator was

first installed, press the water dispenser bar with a sturdy glass

until you draw and discard 1.5 gal. (5.4 L) or approximately

3 minutes of water after water begins dispensing. It will take

3 to 4 minutes for the water to begin dispensing. The water you

draw and discard cleans the system and helps clear air from the

lines. Allow several hours for the refrigerator to cool down and

chill water.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning, There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing,

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer. When

the dispenser lever is pressed:

• A trap door opens in a chute between the dispenser and the

ice bin. Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes

and the ice dispensing stops. The dispensing system will not

operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer. The button

controls are designed for easy use and cleaning.

Style 1 Style 2

Crushed Cubed

ICE "' '='

@©

CRUSH CUBE

ICE

For crushed ice, cubes are crushed before they are dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may vary

in size. When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

2. Press button for the desired type of ice.

Cut Hazard

Use asturdy glass when dispensing ice.

Failure to do so can result in cuts.

3. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

4. Remove the glass to stop dispensing.

NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away. Also, take

large amounts of ice from the ice bin, not through the

dispenser.

The Dispenser Light

Style 1

The dispenser area has a light. It can be turned on manually by

pressing the ON button (touch pad or rocker switch).

On some models: Whenever you use the dispenser the lever will

automatically turn the light on.

LIGHT

OFF ON

NOTE: See "Changing the Light Bulbs" for information on

changing the dispenser light bulb.

Style 2

When you use the dispenser, the lever will automatically turn the

light on. If you want the light to be on continuously, you may

choose either ON or AUTO.

On Auto

LIGHT

ON: Press the LIGHT button to turn the dispenser light on.

AUTO: Press the LIGHT button a second time to select the AUTO

mode. The dispenser light will automatically adjust to become

brighter as the room brightens, dimmer as the room darkens.

OFF: Press the LIGHT button a third time to turn the dispenser

light off.

The dispenser lights are LEDs which should not need to be

changed. If it appears that your dispenser lights are not working,

check to be sure that the light sensor is not blocked (in AUTO

mode). See "Troubleshooting" for more information.

The Dispenser Lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser levers.

Style 1

To turn off the dispenser, press the LOCK button until the

indicator appears. The ice and water dispensers will not work. To

unlock the dispenser, press the UNLOCK button until the

indicator appears. Then continue to dispense ice or water as

usual.

DISPENSER

LOCK UNLOCK

Style 2

To turn off the dispenser, press and hold the LOCK OUT button

until the indicator appears. The ice and water dispensers will not

work. To unlock the dispenser, press the LOCK OUT button until

the indicator disappears. Then continue to dispense ice or water

as usual

Lockout

Press &

Hold

_ 7,_ .... ]I 7!i [<...... <:;ii;I!]I,I ,I* I

The water filter status light will help you know when to change

your water filter cartridge. The light will change from green to

yellow. This tells you that it is almost time to change the water

filter cartridge (90% of the filter life has been used). It is

recommended that you replace the base grille water filter

cartridge when the water filter indicator light changes to red OR

water flow to your water dispenser or ice maker decreases

noticeably. To change the base grille water filter cartridge, see

"Changing the Water Filter Cartridge" later in this section.

After changing the water filter cartridge, reset the water filter

status light.

Style 1

Press the light switch 5 times within 10 seconds. The status light

will change from red to green.

A. Status Light

B. Light Switch

Style 2

Press and hold the water filter reset button until the status light

turns green. Your reset button may be located on the water

dispenser or on the control panel in the refrigerator compartment.

Dispenser Control Panel

O Light Sensor

-_ Filter Indicator

@ Green = Good • Good •

Yellow =Order

Red = Replace • Order

•Change

Press &

Hold

....

IDo not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or

after the system. I

Changing the Water Filter Cartridge

Locate the water filter cartridge cap in the front base grille.

Rotate the cap counterclockwise to a vertical position and

pull the cap and filter cartridge out through the base grille.

NOTE: There will be water in the cartridge. Some spilling may

occur.

2. Remove the cartridge cap by sliding it off the end of the old

cartridge. The cap will slide to the left or right. Do not discard

the cap.

3. Take the new cartridge out of its packaging and remove

protective cover from O-rings.

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the base grille water filter cartridge.

2. Slide the cartridge cap off the end of the filter cartridge. Do

not discard the cap. With the cartridge cap in the horizontal

position, insert the cap into the base grille until it stops.

Style 1

To Turn the Ice Maker On/Off:

The On/Off switch for the ice maker is a wire shutoff arm located

on the side of the ice maker.

1. To turn the ice maker on, simply lower the wire shutoff arm.

NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shutoff arm to the OFF (arm up)

position.

2. To manually turn the ice maker off, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

Slide the cartridge cap onto the new cartridge. See

illustration in Step 2.

With cartridge cap in the vertical position, push the new filter

cartridge into the base grille until it stops. Rotate the cartridge

cap clockwise to a horizontal position. Flush the water

system. See "Flushing the Water System After Replacing

Filter."

Flushing the Water System After Replacing Filter

Use a sturdy container to depress the water dispenser bar until

the water begins to flow. Flush the water system by dispensing

and discarding 1.5 gal. (5.4 L) of water. Cleaning the system will

take approximately 3 minutes and will help clear air from the line.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

To Remove and Replace Ice Storage Bin:

1. Pull the covering panel out from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

Style 2

To Turn the Ice Maker On/Off:

The On/Off switch is located on the top right side of the freezer

compartment.

1. To turn the ice maker on, slide the control to the ON (left)

position.

NOTE: Your ice maker has an automatic shutoff. The ice

maker sensors will automatically stop ice production, but the

control will remain in the ON (left) position.

2. To manually turn the ice maker off, slide the control to the

OFF (right) position.

To Remove and Replace the Ice Storage Bin:

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Clean the Ice Storage Bin

Empty the ice container. Use warm water to melt the ice if

necessary.

NOTE: Do not use anything sharp to break up the ice in the

bin. This can cause damage to the ice container and the

dispenser mechanism.

2. Wash ice bin with a mild detergent, rinse well and dry

thoroughly. Do not use harsh or abrasive cleaners or solvents.

Remember

•Allow 24 hours to produce the first batch of ice. Allow 3 days

to completely fill ice container.

• Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water

supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

• It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

• For Style 1ice maker, do not force the wire shutoff arm up or

down.

• Do not store anything on top of the ice maker or in the ice

storage bin.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-out Shelves (on some models}

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check to make sure that

the shelf is securely in position.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Deli Drawer:

1. Remove the dell drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the dell drawer by sliding it back past the stop.

Crisper and Convertible Vegetable Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with other hand and slide the drawer out the rest of

the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, slowly slide the glass insert

forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to prevent "spot" freezing and can be set to keep meats

at the National Livestock and Meat Board recommended storage

temperatures of 28° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat).

IMPORTANT: Iffood starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish .................. use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ......... 1-2 days

Cold cuts, steaks/roasts ........................................... 3-5 days

Cured meats ............................................................ 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

The Crisper Humidity control is located on the crisper cover. You

can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

High 5 4 3 2 ILOW

To Remove and Replace the Wine Rack:

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

NOTE: For long-term storage, place eggs in a covered container

or in their original carton on an interior shelf,

FREEZERFEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Shelf:

1. Lift the shelf off of the supports.

2. Slide it out of the shelf support holes.

3. Replace shelf in the reverse order.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs of food per cubic foot

[907 to 1,360 g per 28 L] of freezer space). Leave enough space

in the freezer for air to circulate around packages. Leave enough

room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

Bast<e e;

(pas c'_sos s sesodds)

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin:

1. Remove basket or bin by sliding it out to the stop.

2. Lift the front of the basket or bin and slide it out the rest of the

way.

Replace the basket or bin by positioning it on the side wall

guide rails. Lift the basket or bin front slightly while pushing it

past the guide rail stops and slide basket or bin in the rest of

the way.

DOOR FEATURES

Your model may have some or all of these features, Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Bin:

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner•

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

}eos :Rai}s

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail•

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops•

NOTE: Can racks may be purchased as an Accessory for some

models•

To Remove and Replace the Racks/Bins:

1. Remove the racWbin by lifting it and pulling it straight out.

2. Replace the racWbin by sliding it in above the desired

support and pushing it down until it stops,

The door bin may be removed for easier cleaning.

To Remove and Replace the Bin:

1. Remove the door bin by pushing in slightly on the front of the

bracket while pulling out on the inside tab, Repeat these

steps for the other end of the door bin.

2. Replace the door bin by aligning the ends of the brackets

with the buttons on the sides of the door liner. Firmly snap

bracket and rail assembly onto the tabs above the shelf as

shown•

The door air control is located on the left-hand side of the

refrigerator compartment•

A. Door chill control

• Slide the door air control to the left to reduce the flow of cold

air to the bin or can rack and make it less cold.

• Slide the door air control to the right to increase the flow of

cold air to the bin or can rack and make it colder•

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

brushed aluminum or stainless steel and choose the

appropriate cleaning method.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, Dry thoroughly with a soft cloth.

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see the

"Accessories" section.

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If accidental contact does

occur, clean plastic part with a sponge and mild detergent in

warm water. Dry thoroughly with a soft cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser light requires a heavy duty 10-watt bulb. All other lights

require a 40-watt appliance bulb. Replacement bulbs are

available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light (on some models)

Reach through the dispenser area to remove and replace

light bulb.

A. Dispenser light

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Lights

•If necessary, remove the top crisper drawer to access the

crisper light shield. Remove the light shield by lifting the ends

out of the brackets as shown.

• Replace the light shield by inserting the ends into the

brackets. If necessary, replace the top crisper drawer.

Upper Freezer Light (on some models)

Style 1

• Remove light shield by grasping the top center of the shield

and pulling forward while turning it slightly to one side. If

necessary, remove top crisper drawer to gain access to the

crisper light shield.

• Replace the light shield by inserting the tabs on one end into

the slotted holes in the refrigerator or freezer liner. Then, bend

the shield at the center to insert the tabs on the other end.

Style 2

• Remove the light shield by squeezing the sides of the light

shield in toward the center while pulling the shield forward as

shown.

Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light (on some models)

Style 1 -Beneath Ice Bin

• Remove the light shield by grasping the sides and squeezing

in toward the center. Once the side hooks of shield are free

from the freezer lining, pull down the shield.

• Replace the light shield by squeezing the sides toward the

center and inserting the side hooks into the slotted holes.

Once the side hooks are in place, snap the front tab into the

slotted hole.

Style 2 -Behind Freezer Basket

• Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the

Phillips screw on the top of the shield. Gently rotate the shield

until the left tab can be pulled from the freezer wall.

• Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

•If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Control(s)."

Clean refrigerator, wipe it, and dry well.

Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFR See "Using the Control(s)."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

JROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Power cord unplugged? Plug into a grounded 3 prong

outlet.

msoutlet working? Plug in a lamp to see if the outlet is

working.

Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician,

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting will

net cool either compartment more quickly,

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

•Buzzing - heard when the water valve opens to fill the ice

maker

Pulsating - fans/compressor adjusting to optimize

performance

Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

Sizzling/Gurgling - water dripping on the heater during

defrost cycle

Popping -contraction/expansion of inside walls, especially

during initial cool-down

Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold

The doors will not close completely

•Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Are the gaskets dirty or sticky? Clean gaskets with mild soap

and warm water.

The lights do not work

Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

Temperatureistoowarm

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

•Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors

fully closed.

The ice maker is not producing ice or not enough ice

•Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

•Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

•New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

•Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

•Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

•New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

•Odor transfer from food? Use airtight, moisture proof

packaging to store food.

•Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

•Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

• If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

•Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

•Ice bin installed correctly? Be sure the ice bin is firmly in

position.

•New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

•Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

•Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

•Has the ice melted around the auger (metal spiral) in the

ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

• Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

• Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

•Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open,

Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water System Requirements."

Kink in the home water source line? Straighten the water

source line.

New installation? Flush and fill the water system.

Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

Is areverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements"

in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal,

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

New installation? Flush the water system. See "Prepare the

Water System" or "Water and Ice Dispensers."

Recently changed water filter? Flush the water system. See

"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C),

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

•Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements," in either the Installation Instructions

or the Use & Care Guide.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use factory specified replacement parts. Factory specified

replacement parts will fit right and work right because they are

made with the same precision used to build every new

KitchenAid ®appliance.

To locate factory specified replacement parts in your area, call

our Customer eXperience Center telephone number or your

nearest designated service center.

Call the KitchenAid Customer eXperience Center

toll free: 1-800-422-1230.

Our consultants provide assistance with:

•Features and specifications on our full line of appliances.

•Installation information.

• Use and maintenance procedures.

•Accessory and repair parts sales.

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, M149022-2692

Please include a daytime phone number in your correspondence.

Call the KitchenAid Canada Customer Interaction Centre toll free:

1-800-807-6777.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid Canada designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to KitchenAid

Canada with any questions or concerns at:

Customer Interaction Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WATER FILTER

CERTIFICATIONS

Stare of California

Depar tnlent of Health Services

Water Treatment Device

CertificateNumber

03-1549

Date lsslled: Jamlary 21, 2t_}3

Tr ademark/_,lodel Designation Replacement Elements Rated Ca_

WhnIpool WF-NL240_ NL240V 240 gal

w mr_pool WF-I A2) _r_v 400 gal

_anufactaret _. t_ol Cord

OrIlani¢ Uantamlnants

To order accessories, call 1-800-442-9991 and ask for the

appropriate part number listed below or contact your authorized

KitchenAid dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner & Polish

Order Part #4396920

Base Grille Water Filter Cartridge:

Order Part #4396509 (NL-240V and L400V)

RateflSei_vlce Flow: 05 gpnl

Do not use with water that is mierobiologically unsafe or of unknown quality_ without adequate disinfection

before or after the system.

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Tested and certified by NSF International against ANSI/NSF

Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I1"; and against ANSI/NSF Standard 53 for the reduction of Lead,

Mercury, Benzene, Toxaphene, p-dichlorobenzene, and Carbofuran.

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in ANSl/NSF 42/53.

Model WF-NL240V/NL240V Capacity 240 Gallons (908 Liters)

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.94 mg/L 2.0 mg/L _+10% 0.05 mg/L 0.05 mg/L 97.4% 97.4%

Particulate Class II* At least 10,000 100,000/mL** 88.0%

40,667/mL 95.1%_>85% 833,333/mL particles/ml

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: (-®pH 6.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.3% 99.3%

Lead: @ pH 8.5 0.01 mg/L 0.148 mg/L*** 0.15 mg/L _+10% 0.003 mg/L 0.001 mg/L 97.9% 99.0%

Mercury: @ pH 6.5 0.002 mg/L 0.006 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.60% 96.6%

Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8%

Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.06% 96.06%

p-dichlorobenzene 0.075 mg/L 0.235 mg/L 0.225 _+10% 0.0019 mg/L 0.0009 mg/L 99.1% 99.6%

Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 92.7% 92.6%

Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 61.03% 91.94%

Model WF-L400V/L400V Capacity 400 Gallons (1514 Liters)

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Aesthetic Effects Requirement Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _50% 1.94 mg/L 2.0 mg/L _+10% 0.05 mg/L 0.05 mg/L 97.4% 97.4%

Particulate Class I1" _85% 833,333/mL Atparticles/mlleast10,000 100,000/mL** 40,667/mL 88.0% 95.1%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Reduction Requirement Influent Concentration Effluent Effluent Reduction Reduction

Lead: @pH 6.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.3% 99.3%

Lead: @pH 8.5 0.01 mg/L 0.148 mg/L*** 0.15 mg/L _+10% 0.003 mg/L 0.0014 mg/L 97.9% 99.3%

Mercury: @ pH 6.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.60% 96.6%

Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8%

Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.06% 96.06%

p-dichlorobenzene 0.075 mg/L 0.235 mg/L 0.225 _+10% 0.0019 mg/L 0.0009 mg/L 99.1% 99.6%

Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 92.7% 92.6%

Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 61.03% 91.94%

It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

Model WF-NL24OV: Change cartridge at least every 6 months.

Use replacement cartridge NL240V, part #4396509. 2006

suggested retail price of $35.99 U.S.A./S59.95 Canada. Prices

are subject to change without notice.

Model WF-L400V: The filter monitor system measures the

amount of water that passes through the filter and alerts you to

replace the filter. When 90% of the filter's rated life is used, the

filter indicator light changes from green to yellow. When 100% of

the filter's rated life is used, the filter indicator light changes from

yellow to red, and it is recommended that you replace the filter.

Use replacement cartridge L400V, part #4396509. 2006

suggested retail price of $35.99 U.S.A./S59.95 Canada. Prices

are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system.

• Refer to the front cover or "Assistance or Service" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min.) @ 60 psi.

*Class II particle size: >1 to <5

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

***These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

(¢ NSF is a registered trademark of NSF International.

KITCHENAID ®REFRIGERATOR WARILANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid") will pay for factory specified parts and repair labor to

correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated and

maintained according to instructions attached to or furnished with the product, KitchenAid will pay for replacement parts to correct defects in

materials and workmanship.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM PARTS

In the second through fifth years from the date of purchase, when this major appliance is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner (including labor

costs) if the part cracks due to defective materials or workmanship. Also, in the second through fifth years from the date of purchase,

KitchenAid will pay for factory specified parts and labor to correct defects in materials or workmanship in the sealed refrigeration system.

These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a KitchenAid designated

service company.

SIXTH THROUGH TENTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS

In the sixth through tenth years from date of purchase, when this major appliance is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for factory specified parts to correct defects in materials or workmanship in the

sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing.

LIFETIME LIMITED WARRANTY ON DOOR BINS AND CAN RACKS

For the life of the product, when this major appliance is operated and maintained according to instructions attached to or furnished with the

product, KitchenAid will pay for replacement of all SLIDE N LOCK TM Door Bins and SLIDE N LOCK TM Can Racks due to defective materials

or workmanship.

ITEMS KITCHENAID WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance

with electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with published

installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIRAS PROVIDED HEREIN.

IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED

TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES. SOME STATESAND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO

THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU

MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if another

warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help can be

found by checking the "Assistance or Service" section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada, call

1-800-807-6777. 1/06

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

P P P

SECURITE DU RI FRIGERATEUR

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves _ vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE S¢:CURIT¢:

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les mat_riaux et les vapeurs inflammables, telle

que I'essence, loin du refrig6rateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrig6rateur.

• Debrancher le refrigerateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine a glagons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever lee portes de votre vieu× r6frigerateuro

Le non-respect de cette instruction peut causer

un d_ces ou des I_sions cer_brales.

Avant de jeter votre vieux r6frig6rateur ou cong61ateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sent pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer le r_frigerateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des mat6riaux d'emballage

• Si le bac d'entreposage de glagons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac. Voir

"Machine a glagons et bac d'entreposage".

Enlever le ruban adhesif et tout residu de colle du

refrig@ateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide a vaisselle sur I'adhesif avec les

doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrig6rateur. Pour plus de

renseignements, voir "Securite du refrig@ateur".

D_placement de votre r_frigerateur :

Votre r6frigerateur est Iourd. Lots du d@lacement du

refrig@ateur pour le nettoyage ou le service, veiller & proteger

le plancher. Toujours tirer le refrigerateur tout droit lots du

deplacement. Ne pas incliner le refrigerateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le d@lacer car le

plancher pourrait 6tre endommage.

Nettoyage avant rutilisation

Apres avoir enleve tousles mat@iaux d'emballage, nettoyer

I'interieur du refrig@ateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrig@ateur".

Importants renseignements asavoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes b,des

changements soudains de temperature ou b, un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con_u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les rnateriau× et les vapeurs inflammables, telle

que I'essence, loin du refrigerateur.

Le non-respect de cette instruction peut causer

un d_ces, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrig@ateur,

laisser un espace de Y_"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre rdrig@ateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : II est recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrig@ateur dans un

endroit ou la temperature baissera au-dessous de 55°F (13°C).

i'i

V_" (1 _25 crn)(

I 1

2" (5,08 ern}

Risque de choc electrique

Brancher sur une prise a3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, proteg6e par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrig6rateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur

selon le modele) a la position OFF (arr_t) et deconnecter ensuite

le refrig6rateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrig6rateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desir&

Rassembbr les outils et pieces necessaires avant de commencer

Finstallation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

•Tournevis & lame plate •

• Cles plates de 7/_e,,et W' ou deux •

cles a molette reglables

• Tourne-ecrou de W'

Foret de W'

Perceuse manuelle ou

electrique

(convenablement reliee

la terre)

REMARQUE : Votre marchand de refrig@ateurs presente une

trousse disponible avec un robinet d'arr_t & etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t & etrier

de s/_e"(4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IMPORTANT :

• Toutes les installations doivent @re conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agre&

Alimentation en eau par osrnose inverse

IMPORTANT :La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po _ (207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme dolt _tre d'un minimum de 40 a 60 Ib/po _

(276 a 414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 a 60 Ib/po _ (276 a 414 kPa) :

• Verifier pour voir si le filtre a sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrig@ateur a un filtre a eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agre&

....,

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE :Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apres le nettoyage.

R6installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

OUTILS REOUIS : Cles a douilles & t_te hexagonale de 1/4",1/2",et %6", un tournevis a lame plate et un tournevis Phillips.

IMPORTANT : Avant de commencer, toumer la commande du refrig6rateur a OFF (arr_t), Debrancher le refrig6rateur ou deconnecter la

source de courant 61ectrique. Enlever les aliments et tousles compartiments ou contenants utilitaires r6glables dans les portes,

l R,sque0ochoc ,oc,,,qoo

D6connecter la source de courant electrique avant d'enlever les portes.

Reconnecter les deux ills de liaison ala terre avant de faire la remise en marche.

Le non-respect de cette instruction peut causer un deces ou un choc electrique.

Charniere sup6rieure

gauche

Ne pas enlever la vis A

Raccord du conduit

du distributeur d'eau

A. Anneau ext_rieur rouge

Grille de la base

Enlevement des portes Charniere superieure

droite

Ne pas enlever la vis A

Charniere inf_rieure

Ne pas enlever la vis A

Alignement des

portes

A. Vis de nivellement

Enlever les portes

Risque de choc electrique

Deconnecter la source de courant _lectrique avant

d'enlever les portes.

Le non-respect de cette instruction peut causer

un deces ou un choc electrique.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrig6rateur. Enlever la grille de la

base en tirant vers le haut les coins inferieurs externes. Voir

dessin 1.

3. Fermer les deux portes et les garder fermees jusqu'a ce que

vous soyez pr_t a les soulever pour les degager de la caisse.

4. Si le refrigerateur est muni d'un distributeur (glagons ou eau),

d_connecter le tube du distributeur d'eau situe derriere la

grille de la base du c6te de la porte du congelateur. Voir le

dessin 2.

• Presser I'anneau externe rouge contre la face du raccord

et tirer sur le tube pour le degager.

• Sur certains modeles, retirer le tube du collier de serrage.

5. Enlever le couvercle de la charniere superieure gauche et la

vis. Voir dessin 3.

6. Deconnecter la fiche des ills et les deux ills de liaison a la

terre de la vis de liaison a la terre (sur certains modeles) tel

qu'illustre au dessin 3.

7. Enlever le reste des vis de la charniere gauche et la charniere.

Voir dessin 3. Ne pas enlever la vis A.

8. Soulever verticalement la porte du congelateur pour I'enlever

de la charniere inferieure. Voir dessin 4. Le conduit d'eau au

distributeur demeure joint a la porte du congelateur et passe

travers la charniere inferieure gauche. S'assurer de proteger

le conduit d'eau au distributeur contre tout dommage.

g. Enlever le couvercle de la charniere superieure droite et les

vis tel qu'indique (voir dessin 5). Ne pas enlever la vis A.

10. Soulever verticalement la porte du refrig6rateur pour I'enlever

de la charniere inferieure.

11. II peut ne pas _tre necessaire d'enlever la charniere inferieure

pour faire passer le refrigerateur dans un cadre de porte. Les

deux charnieres a la base ont une construction similaire.

• Demonter les charnieres tel qu'indique (voir dessin 6). Ne

pas enlever la vis A.

Replacer les portes et les charni_res

1. Replacer les deux charnieres inferieures, si elles ont ete

enlevees. Serrer les vis.

2. Une aide peut _tre requise pour faire passer le conduit d'eau

au distributeur, a travers la charniere inferieure pendant la

reinstallation de la porte du congelateur. Faire passer le

conduit d'eau du distributeur a travers la charniere inferieure

gauche avant de reinstaller la porte sur la charniere.

REMARQUE :Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sont replacees. Ne pas

dependre des aimants des portes pour tenir les portes en place

pendant que vous faites le travail.

3. Reconnecter le conduit d'eau du distributeur en poussant le

conduit jusqu'a la butee et jusqu'a ce que les reperes noirs

soient en contact avec I'avant de I'anneau externe rouge. Voir

dessin 2. Sur certains modeles, remplacer le tube dans le

collier de serrage.

4. Aligner et replacer la charniere sup_rieure gauche tel

qu'indique (volt dessin 3). Serrer les vis.

Risque de choc _lectrique

Reconnecter les deu× fils de liaison ala terre.

Le non=respect de cette instruction peut causer

un deces ou un choc electrique.

Style 1

• Reconnecter les deux ills de liaison a la terre.

• Reconnecter la fiche des fils.

A. Ne pas enlever la vis A

B. Fils de liaison a la terre

C. Vis verte de liaison a la terre

D. Fiche des ills

Style 2

• Reconnecter la fiche des fils.

5. Replacer le couvercle de la charniere gauche et les vis.

6. Replacer la porte du refrigerateur en soulevant la porte dans

la charniere inferieure droite.

7. Aligner et replacer la charniere superieure droite tel

qu'indique (volt dessin 5). Serrer les vis.

8. Replacer le couvercle de la charniere et les vis. Serrer les vis.

g. Brancher sur une prise a 3 alveoles reliee a la terre.

Votre refrigerateur a deux roulettes reglables & I'avant, I'une

droite et I'autre a gauche. Si votre refrigerateur semble instable

ou si vous desirez que les portes se ferment plus facilement,

ajuster I'inclinaison du refrig6rateur en observant les instructions

ci-dessous.

1. Deplacer le refrigerateur a sa position finale.

2. Les deux vis de nivellement font partie des montages des

roulettes avant qui sont a la base du refrigerateur d'un c6te

ou I'autre. Voir dessin 7.

3. Utiliser une cle a douille a t_te hexagonale pour ajuster les vis

de nivellement. Tourner la vis de nivellement vers la droite

pour soulever ce c6te du refrigerateur ou vers la gauche pour

abaisser ce c6t& Plusieurs tours des vis de nivellement

peuvent _tre necessaires pour ajuster I'inclinaison du

refrigerateur. Voir dessin 7.

REMARQUE : Si quelqu'un pousse le sommet du

refrigerateur, le poids est diminue sur les vis de nivellement et

les roulettes, ce qui rend plus facile I'ajustement des vis.

4. Ouvrir les deux portes de nouveau et v_rifier pour s'assurer

qu'elles ferment comme vous le desirez. Sinon, incliner le

refrigerateur un peu plus vers I'arriere en tournant les deux

vis de nivellement vers la droite. Plusieurs tours peuvent _tre

necessaires et vous devriez tourner les deux vis de

nivellement de fagon egale.

5. Replacer la grille de la base.

REMARQUE : S'assurer de remettre la fiche technique derriere la

grille de la base.

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde & la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr_t).

Raccordement &une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

W' a 1W' (1,25 cm a 3,18 cm) pros du rdrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

4= Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur a I'arriere du

refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur

de 7 pi (2,1 m) pour permettre le deplacement du refrigerateur

pour le nettoyage. Utiliser un tube en cuivre de W' (6,35 mm)

de diametre exterieur. Veiller ace que le tube soit coupe

d'equerre aux deux extremites.

A I'aide d'une perceuse electrique reliee a la terre, percer un

trou de W' dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F. Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de W' (6,35 cm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer

soigneusement et uniformement les vis de la bride de tuyau

afin que la rondelle forme une jonction etanche. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremite du tube aussi loin que possible darts I'ouverture

de sortie du robinet. Visser I'ecrou de compression sur le

raccord de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1-Connexion au robinet d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustr& Ceci aidera a emp_cher

les dommages au tube Iorsque le refrigerateur est pousse

contre lemur.

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

A. Bride du tube

B. Tube en cuivre

C. E-crou de compression

D. Valve d'entr_e d'eau

Achever rinstallation

La machine a glagons est equip6e d'un filtre & eau incorpor&

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre a eau, il serait utile de I'installer darts le tube

de raccordement de 1/4"(6,35 mm). On peut obtenir un tel

filtre a eau chez le marchand d'appareils electromenagers le

plus proche.

Style 2 -Connexion &la canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'exp_dition et le bouchon en nylon

noir du serpentin gris pour I'eau a I'arriere du r6frigerateur.

3. Si le tuyau gris fourni avec le refrig6rateur n'est pas assez

long, un raccord de 1/4"x 1/4"(6,35 mm x 6,35 ram) est

necessaire pour connecter le conduit pour I'eau a une

canalisation d'eau de la maison. Enfiler I'ecrou fourni dans le

raccord a I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Tube vers le r#frig_rateur

B. Ecrou (feumi)

C. Renflement

D. Raccerd (fourni)

E. Virole (a acheter)

EEcrou (a acheted

G. Canalisation

d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3- Connexion au robinet d'arr6t

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'exp_dition et le bouchon en nylon

noir du serpentin gris pour I'eau a I'arriere du refrig6rateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle 2 tours de plus. Ne pas serrer excessivement.

A. Renflement

B. Ecrou (fourni)

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pae utilieer un adaptateur,

Ne pae utiliser un c&ble de rallonge.

Le non-respect de cee instructions peut causer

un decca, un incendie ou un choc electrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau" ou

"Distributeurs d'eau et de glagons".

REMARQUE : Une periode d'attente allant jusqu'& 24 heures est

necessaire avant que I'appareil commence a produire des

glagons.

Veuillez lire avant d'utiliser le systeme d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour vous assurer que le systeme d'eau est bien nettoy&

1. Ouvrir la porte du congelateur et arr_ter la machine

glagons. Pour le Style 1, soulever le bras de commande

d'arr_t en broche tel qu'indique a I'illustration. Pour le

Style 2, deplacer le commutateur au reglage OFF (a droite) tel

qu'indique a I'illustration. Le commutateur On/Off (marche/

arr_t) pour la machine a glagons est situe du c6te droit

superieur du compartiment du congelateur.

Style I

Style 2

REMARQUE : Si votre modele est muni d'un systeme de filtre &

la grille de la base, s'assurer que le filtre & la grille de la base est

bien installe et que la manette du bouchon de la cartouche est

la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant

ou apres le systeme.

Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Vider le

systeme d'eau en laissant couler et en jetant 1,5 gal. (5,4 L)

d'eau. Le nettoyage du syst_me prendra environ 3 minutes et

aidera a degager I'air du conduit. Un ecoulement additionnel

peut _tre requis dans certains domiciles.

REMARQUE :Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Ouvrir la porte du congelateur et mettre en marche la

machine a glagons. Pour le Style 1, abaisser le bras de

commande d'arr_t en broche. Pour le Style 2, deplacer le

commutateur a la position ON (& gauche). Veuillez vous

referer a la section "Machine a glagons et bac d'entreposage"

pour d'autres instructions sur le fonctionnement de la

machine a glagons.

• Accorder 24 heures pour produire la premiere quantite de

glagons.

• Jeter les trois premieres quantites de glagons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

glagons pour augmenter la production de glagons.

......... _ .... J; .......... _:,

II peut s'averer necessaire (en cas de dem6nagement du

refrig6rateur a une nouvelle habitation ou d'installation de

panneaux decoratifs personnalises) d'enlever I'ensemble

decoratif d'origine. Veuillez lire toutes les instructions avant

d'enlever I'ensemble de garniture et les panneaux decoratifs.

Porte du cong_lateur Porte du r_frig_rateur

B A

C........

B A A B

A. Panneaux d_coratifs

B. Panneaux de remplissage

C. Poign_es

Enl_vement des panneaux de la porte

REMARQUE : Lors de I'enlevement et du remplacement des

panneaux decoratifs, seule la poignee est enlevee. Toutes les

autres pieces decoratives demeurent fixees aux portes.

1. Enlever les poignees du refrigerateur et du congelateur :

• En utilisant un tournevis Phillips, enlever les vis qui

retiennent chaque poignee en place.

• Soulever la poignee pour I'enlever. S'assurer de garder

les vis pour reinstaller les poignees.

2. Enlever les panneaux de porte :

• Ouvrir la porte du refrig6rateur ou du congelateur.

• Sortir le panneau decoratif et le panneau de remplissage

en les glissant.

• Repeter le processus pour les autres panneaux et les

panneaux de remplissage.

• Remiser le panneau et les panneaux de remplissage pour

eviter les egratignures.

Remplacement des panneaux de porte

Remplacer les panneaux de porte du refrigerateur ou du

congelateur :

• Ouvrir la porte du refrigerateur ou du congelateur.

• Faire glisser le panneau decoratif de 1/8"(3,18 mm) en

place derriere la garniture laterale.

• Abaisser le panneau de remplissage en place en arriere

du panneau decoratif.

• Repeter le processus pour les autres panneaux et les

panneaux de remplissage.

RNnstaller les poign6es :

REMAROUE :La poignee du congelateur est entaillee pour

convenir autour du panneau du distributeur.

• Aligner le sommet de la poignee du refrigerateur ou du

congelateur avec la garniture superieure. Fixer la poignee

la porte du refrigerateur ou du congelateur avec les vis

et un tournevis Phillips.

• Repeter le procede pour I'autre poignee.

Entretien des panneaux d_coratifs

Nettoyer les panneaux avec un nettoyant antistatique

(disponible dans les magasins de produits electroniques ou

d'ordinateurs) ou un savon doux et de I'eau avec un linge

doux, propre et humide.

Rincer a fond les panneaux et secher en absorbant I'eau

comme un buvard, a I'aide d'un chiffon ou d'un chamois.

REMAROUE :Ne pas utiliser des essuie-tout ou des

nettoyants qui contiennent des solvants tels que

I'ammoniaque. IIs peuvent endommager la surface des

panneaux.

Si de petites egratignures apparaissent sur les panneaux,

elles peuvent _tre remplies en utilisant une cire en p&te pour

automobile (non une combinaison de nettoyant/cire).

Appliquer un peu de cire et polir legerement avec un chiffon

doux et par un mouvement circulaire.

Installation des panneaux personnalis_s en bois

Si vous prevoyez installer des panneaux decoratifs personnalises

en bois, vous devrez les creer vous-m_me ou consulter un

ebeniste ou un menuisier. Voir les dessins dimensionnels pour les

encarts des panneaux en bois.

Panneaux unis :

On peut creer un panneau uni personnalise de r/4" (6,35 mm)

d'epaisseur maximum pour remplacer vos panneaux decoratifs.

Les panneaux en bois unis de moins de 1/4"(6,35 mm)

d'epaisseur ne sont pas recommandes.

Panneaux en relief :

Un panneau en relief peut _tre cree en vissant ou en collant des

panneaux en bois a un appui de r/4" (6,35 mm) ou en utilisant un

panneau de 3/4"(19,05 mm) avec rebord aminci.

Exigences de poids pour les encarts de panneaux en relief :

•Le panneau de la porte du refrig6rateur ne devrait pas

exceder 25 Ib (9,98 kg).

• Le poids combine des panneaux de la porte du

congelateur ne devrait pas exceder 18 Ib (6,80 kg).

Dimensions pour les panneaux en bois personnalis_s

Porte du cong_lateur et r_frig_rateur de 22 pi cu

1/4"

(6,35 ram)

5/16" _ T

(31,6 °m)

127/16'L_'I

1,6 cm) I

1/4"

(6,35 mm)

_/4"rnin. 31/4"

6011/16"

(154,2 cm)

1/4"

(6,35 mm)

_- 1915/16. ._=

I(50,7 cm)

5/16,,

(7,93 ram)

1/4"

(6,35 mm)

3t4,, 3114" _14"min. _/_,,

(1905mmmin} (8255mmmin} 82.55mmmin. (19,05mmrnin.) 1905mm

'""'"_ '- ............., _19,05mm) , ,,

VUE DE DESSUS } } VUE DE DESSUS "_ _

1/4" _/4"

(6,35ram) (6,35ram)

Porte du cong_lateur et r_frig_rateur de 25 pi cu

5/16"

(7,93 mm)t

5/16"

(7,93 mm)

1/4" 1/4"

(6,35 mm) (6,35 mm)

21sh2"

(53,7 era)

15_ho"---,.-I

(38,6 cm)

15_ho"---_-I

(38,6 cm)

1/4"

(6,35 ram)

6311/16"

(161,8 cm)

28s/64''

(71,3 cm)

:(50,7 cm)

1/4"

(6,35 mm)

_!4"min. 31/4'' _,,, 3_I_" _t4"min.

(19,05 mm rain.) (82,55 mm rain) (19 05 mm) (82,55 mm mm.)(19,05mmmm.)(1905mm)

VUE DE DESSUS _ ' VUE DE DESSUS ' _

1/4" 1/4"

(6,35ram) (6,35ram)

(7,93 mm)

5/16"

(7,93 mm)

Dimensions pour usinage des panneaux de porte

(c6t_ poign_e) (vue lat_rale)

Usiner toutes les zones des panneaux (c6te poignee)de 3r/4''

(8,25 cm).

o/ L

(8,25 cm)

min. CSt_ de la charniere

__]

V4" (6,35 ram) max. de porte de porte

2" (5 era) 1"

rain. {2,54 era)

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire para;tre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrigerateur est equipe d'une machine a glagons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrig6rateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le •

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus •

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance. •

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler Fair dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement

•,&,la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

P P

UTILISATION DU REFRIGERATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections. L'air froid

penetre a la base de la section du congelateur et se deplace vers

le haut. II penetre ensuite dans la section du refrigerateur

travers I'ouverture d'aeration superieure. L'air retourne au

congelateur tel qu'illustr&

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration

avec des aliments tels que boissons gazeuses, cereales, pain,

etc. Si les ouvertures d'aeration sont obstruees, le debit d'air

sera bloque et le reglage de la temperature ne fonctionnera pas

bien.

IMPORTANT :Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien

envelopper ou recouvrir hermetiquement les aliments.

J _ _ :,:_ t<} t< <bo .........." " :_{

Votre modele peut _tre muni de commandes a curseur, de

commandes electroniques ou de commandes numeriques.

IMPORTANT (Toutes les commandes) :

•La commande du refrigerateur r_gle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation.

Attendre 24 heures apres avoir mis en marche le refrig_rateur

avant d'y ajouter des aliments. Si on ajoute des aliments

avant que le rdrigerateur se soit refroidi completement, les

aliments risquent de se g&ter.

REMARQUE : Le reglage des commandes du refrigerateur et

du congelateur & un reglage plus froid ne refroidira pas les

compartiments plus rapidement

Si la temperature est trop tiede ou trop froide darts le

refrigerateur ou le congelateur, verifier d'abord les ouvertures

d'aeration pour s'assurer qu'elles ne sent pas obstruees,

avant d'ajuster les commandes.

Les reglages preregles devraient _tre corrects pour

I'utilisation normale. Les reglages sent faits correctement

Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

Commandes & curseur (sur certains modules)

Pour votre commodite, les commandes du refrigerateur sent

prereglees a I'usine. Lors de I'installation du refrigerateur,

s'assurer que les commandes sont encore prereglees aux

"reglages moyens", tel qu'illustre.

Style 1

Freezer Refrigerator

cold I 2A34colder off I 2 _ 3 4 colder

Style 2

Freezer Refrigerator

Off I 2 • 34 Colder Cold I 2•3 4 Colder

IMPORTANT :

• Pour le Style 1, votre produit ne se refroidira pas quand la

commande du refrig6rateur se trouve a OFR Pour le Style 2,

votre produit ne se refroidira pas quand la commande du

congelateur se trouve a OFR

Les reglages a la gauche du reglage moyen sont pour une

temperature moins froide. Ceux qui se trouvent a la droite

sont pour une temperature plus froide.

La commande automatique d'humidite exterieure emp_che

continuellement une accumulation d'humidite a I'exterieur de

la caisse du refrig@ateur. II n'est pas necessaire de regler ou

d'ajuster cette commande.

Ajustement des commandes &curseur

REMARQUE : Attendre au moins 24 heures entre les

ajustements. V@ifier de nouveau la temperature avant de

proceder a d'autres ajustements.

S'il est n_cessaire d'ajuster la temperature :

• Glisser la commande du CONGELATEUR ou du

REFRIGERATEUR a un reglage vers la droite ou vers la

gauche selon le changement de temperature necessaire.

REMARQUE : Pour le Style 1, apres avoir ajuste la

temp@ature du refrig6rateur, attendre 24 heures, puis

reverifier la temperature du CONGCLATEUR avant de faire

d'autres ajustements.

CONDITION : AJUSTEMENT DU

RI_GLAGE :

REFRIGERATEUR trop froid Regler la commande

Reglage incorrect pour les du REFRIGERATEUR

conditions un reglage plus bas

REFRIGERATEUR trop tiede Regler la commande

Utilisation frequente ou piece du RC:FRIGC:RATEUR

chaude un reglage plus eleve

CONGI2LATEUR trop froid Regler la commande

Reglage incorrect pour les du CONGI2LATEUR

conditions un reglage plus bas

CONGI2LATEUR trop tiede/trop peu Regler la commande

de gla(;ons du CONGI2LATEUR

Utilisation frequente ou utilisation un reglage plus eleve

d'un grand nombre de gla(;ons

Commandes _lectroniques (sur certains modules)

Pour votre commodite, les commandes du refrigerateur sont

pr@eglees a I'usine.

Lors de I'installation du refrigerateur, s'assurer que les

commandes sont encore pr@eglees aux "reglages moyens", tel

qu'illustr&

FREEZER REFRIGERATOR

_ COLD COlDeR _ COLD COLDER

Mise en marche du refrigerateur :

• Appuyer sur ON/OFF (marche/arr@) pendant 2 secondes. Les

temoins lumineux indiquent les reglages courants de la

temp@ature.

REMARQUE : Les reglages & gauche du reglage moyen

rendent la temperature moins froide, Les reglages a droite du

reglage moyen rendent la temperature plus froide.

Ajustement des commandes _lectroniques

REMARQUE : Attendre au moins 24 heures entre les

ajustements. Verifier de nouveau la temperature avant de

proceder & d'autres ajustements,

S'il est n6ceesaire d'ajuster la temperature :

• Ap,puyer sur la fl_che du CONGI2LATEUR ou du

REFRIGEATEUR pour deplacer le temoin lumineux vers la

droite, un reglage a la fois. Continuer de deplacer le t_moin

lumineux jusqu'a ce qu'il se trouve au reglage desir&

REMARQUE :A chaque pressionde lafleche,un bipse fait

entendre alors que le t_moin lumineux se deplace au reglage

suivant. Le temoin lumineux se deplace jusqu'au reglage "7"

puis retourne au reglage "1 ".

CONDITION : AJUSTEMENT DU

RI_GLAGE :

REFRIGERATEUR trop froid Regler la commande du

Reglage incorrect pour les RCFRIGI2RATEUR & un

conditions degre plus bas

REFRIGERATEUR trop tiede Regler la commande du

Utilisation frequente ou piece RCFRIGI2RATEUR & un

chaude degre plus eleve

CONGCLATEUR trop froid Regler la commande du

Reglage incorrect pour les CONGCLATEUR a un degre

conditions plus bas

CONGCLATEUR trop tiede/ Regler la commande du

trop peu de gla(;ons CONGCLATEUR a un degre

Utilisation frequente ou plus eleve

utilisation d'un grand nombre

de glagons

Autres caract_ristiques du tableau de commande

_lectronique

D'autres caracteristiques se trouvent sur le tableau de

commande dans la partie superieure du compartiment de

refrigeration.

T_moin lumineux et r_initialisation du filtre &eau

Voir "Temoin lumineux de I'etat du filtre & eau".

Production acc_l_r_e de glac_;ons

La caract@istique de production acceleree de glagons vient en

aide Iors de periodes temporaires d'utilisation intense de glagons

en augmentant la production de gla(;ons sur une periode de

24 heures.

Appuyer sur la touche ICE pour regler la temperature du

congelateur & -10°F (-23°C). Le reglage de production

acceler6e de gla(_ons demeure active pendant 24 heures

moins d'etre annule manuellement. L'affichage continuera

d'afficher le point de reglage normal de temperature.

Si une production accrue de gla(_ons est desiree en tout

temps, regler la commande du congelateur a une valeur plus

froide. Le reglage du congelateur a une temperature plus

froide peut rendre certains aliments tels que la creme glacee

plus durs.

Commandes num_riques (sur certains modules)

Pour votre commodite, les commandes du refrigerateur sont

preregl6es a I'usine. Lors de I'installation du refrigerateur,

s'assurer que les commandes sont encore prer6glees aux

"reglages moyens", tel qu'illustr& Le tableau de commande

numerique se trouve dans la partie superieure du compartiment

de refrigeration.

REMARQUE :Les points de reglage recommandes par I'usine

sont 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le

rdrigerateur.

Pour mettre en marche le r_frig_rateur et voir les points de

r_glage :

• Appuyer sur POWER (ON/OFF) pendant 2 secondes.

Warmer FREEZER REFRIGERATORWarmer

Colder Colder

Pour voir les temperatures en Celsius :

• Appuyer sur la touche °C SELECT. Le temoin lumineux

s'allume. Pour afficher de nouveau les degres Fahrenheit,

appuyer de nouveau sur °C SELECT.

REMARQUE : Si la temperature du congelateur est inferieure &

zero, le temoin lumineux negatif & c6te de I'afficheur du

congelateur s'allume.

Ajustement des commandes num_riques

REMARQUE : Attendre au moins 24 heures entre les

ajustements. Verifier de nouveau la temperature avant de

proceder a d'autres ajustements.

Pour ajuster les points de r_glage de temperature :

• Appuyer sur la touche PLUS (+) ou MOINS (-) du

refrig6rateur ou du congelateur jusqu'a ce que la

temperature desiree soit atteinte.

REFRIGERATOR Warmer

Colder

La gamme des points de reglage pour le congelateur varie de

-5°F a 5°F (-21 °C a -15°C) et de 33°F a 41 °F (1°C a 5°C) pour le

refrigerateur.

CONDITION/RAISON : AJUSTEMENT DE LA

TEMPERATURE :

REFRIGCRATEUR trop froid Regler la commande du

Reglage incorrect pour les REFRIGI2RATEUR & un

conditions degre plus eleve

REFRIGERATEUR trop tiede Regler la commande du

Utilisation frequente ou piece RCFRIGCRATEUR a un

chaude degre plus bas

CONGCLATEUR trop froid Regler la commande du

Reglage incorrect pour les CONGCLATEUR a un degre

conditions plus eleve

CONGCLATEUR trop tiede/ Regler la commande du

trop peu de gla(_ons CONGCLATEUR a un degre

Utilisation frequente ou plus bas

utilisation d'un grand nombre

de glagons

Autres caract_ristiques du tableau de commande

num_rique

D'autres caracteristiques se trouvent sur le tableau de

commande a la partie superieure du compartiment de

refrigeration.

T_moin lumineux et r_initialisation du filtre &eau

Voir "Temoin lumineux de I'etat du filtre & eau".

Max Cool (refroidissement maximal)

La caracteristique Max Cool de refroidissement maximal est utile

Iors de periodes d'utilisation intense de gla(_ons, de I'addition

d'un grand nombre d'aliments ou de temperatures temporaires

elevees de la piece.

• Appuyer sur MAX COOL pour activer la caracteristique de

refroidissement maximal. Le temoin lumineux Max Cool

demeure allume pendant 24 heures a moins d'etre eteint

manuellement.

REMARQUE : L'affichage de la temperature ne change pas.

Au bout de 24 heures, le refrigerateur retourne aux points de

reglage precedents de la temperature.

Production de glaqons acc_l_r_e (sur certains modules)

Cette caracteristique se revele utile lots de periodes d'utilisation

intense de glagons en augmentant la production de glagons au

cours d'une periode de 24 heures.

• Appuyer sur la touche OPTIMICE pour activer la

caracteristique de Optimlce ®.Ce reglage restera en fonction

24 heures & moins d'etre annule manuellement.

Si on desire une production de glagons accrue en tout temps,

regler la commande du congelateur a un nombre

correspondant a une temperature plus froide. Le reglage du

congelateur a une temperature plus froide peut rendre

certains aliments comme la creme glacee plus durs.

Temperature System (syst_me de temperature)

La caracteristique Temperature System (systeme de temperature)

vous indique que le compresseur et le ventilateur de

I'evaporateur fonctionnent. II est normal que ce temoin soit

allume.

Temperature

System

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la possibilite de choisir de la

glace concassee ou des gla(_ons, une lumiere speciale qui

s'allume Iorsque vous utilisez le distributeur, un mode AUTO

(automatique) ainsi qu'une option de verrouillage pour eviter la

distribution involontaire.

Le distributeur d'eau

Si le systeme n'a pas fait I'objet d'une vidange Iors de

I'installation du refrig6rateur, appuyer sur la barre du distributeur

d'eau avec un verre robuste pour pulser et jeter de 1,5 gal. (5,4 L)

d'eau environ 3 minutes apres le commencement de

I'ecoulement. II faudra de 3 a 4 minutes pour que la distribution

de I'eau commence. Cette eau ainsi puisee et jetee nettoie le

syst_me et aide a degager I'air des conduits. Accorder plusieurs

heures pour que le refrigerateur se refroidisse et refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est con_u pour recueillir les

petits renversements et pour permettre le nettoyage facile. II n'y a

pas de conduit d'ecoulement dans le recipient. Le recipient peut

6tre enleve du distributeur et transporte a I'evier pour 6tre vide ou

nettoye.

Distribution d'eau :

1. Appuyer un verre robuste contre le levier du distributeur

d'eau.

2. Retirer le verre pour arr6ter la distribution.

REMARQUI= : L'eau peut avoir un mauvais goQt si vous n'utilisez

pas regulierement le distributeur. Pulser une quantite suffisante

d'eau chaque semaine pour maintenir un approvisionnement

frais.

Le distributeur de glaqons

Les gla(_ons sont distribues du bac d'entreposage de gla_ons du

congelateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et

le bac d'entreposage de gla(_ons. Les gla(_ons passent du

bac et tombent dans la goulotte.

Lorsqu'on rel_che le levier du distributeur, la trappe se ferme

et la distribution de gla(_ons s'arr6te. Le systeme de

distribution ne fonctionne pas Iorsque la porte du congelateur

est ouverte.

Certains modeles distribuent des gla_ons en cubes et de la glace

concassee. Avant la distribution de glace, choisir quelle sorte

vous preferez. Les reglages sent con(_us pour une utilisation et

un nettoyage faciles.

Style 1Style 2

Crushed Cubed

ICE - -

@©

CRUSH CUBE

ICE

Pour de la glace concassee, les gla_ons sont concasses avant

d'6tre distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

gla_ons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on change de concassee a cube, quelques onces

de glace concassee seront distribuees avec les premiers

gla_ons.

Distribution de gla_ons :

1. Si le bac d'entreposage de gla_ons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac. Voir

"Machine a gla(_ons et bac d'entreposage".

2. Appuyer sur le bouton pour le type de glace desire.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non-respect de cette instruction peut causer

des coupures.

3= Appuyer un verre robuste contre le levier de distribution de

gla(_ons. Tenir le verre pres de I'ouverture du distributeur pour

que les gla(_ons ne tombent pas a c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de gla_ons.

Une pression forte ne donne pas une distribution plus rapide

de gla_ons ou des quantites plus grandes.

4= Retirer le verre pour arr_ter la distribution.

REMARQUE : Les quelques premieres quantites de glat:ons

peuvent avoir une saveur desagreable provenant d'une

plomberie ou de pieces neuves. Jeter ces glagons. Prendre

de grandes quantites de gla(;ons du bac a gla(;ons plut6t que

par I'entremise du distributeur.

La lumi_re distributeur

Style 1

L'espace de distribution comporte une lumiere. Elle peut _tre

allumee manuellement en appuyant sur le bouton ON (touche &

effleurement ou commutateur a bascule).

Sur certains modules : Lorsqu'on utilise le distributeur, le levier

allume automatiquement la lumiere.

LIGHT

OFF ON

REMARQUE : Voir "Remplacement des ampoules d'eclairage"

pour des renseignements sur le changement de I'ampoule

d'eclairage du distributeur.

Style 2

Lorsqu'on utilise le distributeur, le levier allume automatiquement

la lumiere. Pour avoir la lumiere allumee en permanence,

selectionner ON ou AUTO.

On Auto

LIGHT

ON : Appuyer sur le bouton de la lumiere (LIGHT) pour eclairer le

distributeur.

AUTO : Appuyer sur le bouton de la lumiere une deuxieme fois

pour selectionner le mode AUTO. La lumiere du distributeur

s'ajustera automatiquement pour eclairer plus ou moins en

fonction de la clarte de la piece.

OFF : Appuyer sur le bouton de la lumiere une troisieme fois pour

eteindre la lumiere du distributeur.

Les lumieres du distributeur sont des DEL et ne devraient pas

avoir besoin d'etre changees. Si les lumieres du distributeur ne

fonctionnent pas, v@ifier que le detecteur de lumiere n'est pas

bloque (en mode AUTO). Voir "Depannage" pour de plus amples

informations.

Le verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre arr_t6 pour le nettoyage facile ou pour

emp_cher la distribution involontaire par de petits enfants et

animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique au refrig@ateur, a la machine & glagons ou a la

lumiere du distributeur. Elle sert simplement a desactiver les

leviers du distributeur.

Style 1

Pour arr_ter le distributeur, appuyer sur le bouton LOCK

(verrouillage) jusqu'& ce que I'indicateur apparaisse. Les

distributeurs de glagons et d'eau ne fonctionneront pas. Pour

deverrouiller le distributeur, appuyer sur le bouton UNLOCK

(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite

continuer a distribuer des glagons ou de I'eau comme

d'habitude.

DISPENSER

LOCK UNLOCK

Style 2

Pour arr_ter le distributeur, appuyer sur le bouton LOCK OUT

jusqu'& ce que I'indicateur apparaisse. Les distributeurs de

glagons et d'eau ne fonctionneront pas. Pour deverrouiller le

distributeur, appuyer sur le bouton LOCK OUT jusqu'a ce que

I'indicateur disparaisse. Puis poursuivre la distribution d'eau ou

de gla(_ons comme d'habitude.

Lockout

Press &

Hold

Le temoin lumineux de I'etat du filtre & eau vous aidera & savoir

quand changer la cartouche de filtre a eau. Le temoin lumineux

passera du vert au jaune. Ce changement vous signale qu'il est

presque temps de changer la cartouche du filtre a eau (90 % de

la vie utile du filtre s'est ecoulee). II est recommande de

remplacer la cartouche de filtre a eau a la grille de la base Iorsque

le temoin lumineux de I'etat du filtre a eau passe au rouge OU

Iorsque le debit d'eau a votre distributeur ou a la machine &

glagons diminue de fagon marquee. Pour remplacer la cartouche

de filtre a eau, voir "Remplacement de la cartouche de filtre

eau" plus loin dans cette section.

Apres avoir change la cartouche de filtre & eau, regler de nouveau

le temoin lumineux de I'etat du filtre a eau.

Style 1

Appuyer sur le commutateur de lumiere 5 fois en deg& de

10 secondes. Le temoin lumineux de I'etat du filtre passera du

rouge au vert.

A. T_moin lumineux

B. Commutateur de/urniere

Style 2

Appuyer sur le bouton de reinitialisation jusqu'& ce que le temoin

lumineux passe au vert. Ce bouton se trouve sur le distributeur

d'eau ou sur le tableau de commande dans le compartiment de

refrig6ration.

Distributeur

O Light Sensor

Green = Good

Yellow = Order

Red = Replace

Press &

Hold

Tableau de commande

Filter Indicator

• Good •

• O_er

•Change

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de desinfection adequat avant

ou apres le systeme.

Remplacement de la cartouche de flltre &eau

1. Trouver le couvercle de la cartouche du filtre & eau & I'avant

de la grille de la base. Tourner le couvercle dans le sens

antihoraire & une position verticale et sortir le couvercle et la

cartouche du filtre a travers la grille de la base en tirant.

REMARQUE :II y aura de I'eau dans la cartouche. II est

possible qu'il y ait un deversement.

2. Oter le couvercle de la cartouche en le faisant glisser de

I'extremit& Le couvercle glissera vers la gauche ou vers la

droite. Ne pas jeter le couvercle.

3. Sortir la nouvelle cartouche de son emballage, puis degager

le couvercle protecteur des anneaux d'etanch6it&

4. Glisser le couvercle de la cartouche sur la nouvelle

cartouche. Voir I'illustration a I'etape 2.

5= En veillant ace que le couvercle de la cartouche soit en

position verticale, pousser la nouvelle cartouche du filtre dans

la base jusqu'au bout. Tourner le couvercle de la cartouche

darts le sens horaire en position horizontale. Purger le

syst_me d'eau. Voir "Purge du systeme d'eau apres le

remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du flltre

Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en laissant couler et en jetant 1,5 gal. (5,4 L)

d'eau. Le nettoyage prendra environ 3 minutes et aidera

degager I'air du conduit. Un ecoulement additionnel peut _tre

requis dans certains domiciles.

REMARQUE :Pendant I'evacuation de I'air, I'eau peut gicler du

distributeur.

Utilisation du distributeur sans la cartouche du

filtre &eau

II est possible de faire fonctionner le distributeur sans utiliser une

cartouche de filtre a eau. L'eau ne sera pas filtree.

1. Retirer la cartouche de filtre a eau a la grille de la base.

2. Glisser le couvercle du bout de la cartouche de filtre. Ne pas

jeter le couvercle. Le couvercle de la cartouche etant en

position horizontale, inserer le couvercle dans la grille de la

base jusqu'au bout.

Style I

Mise en marche/arr6t de la machine aglaqons :

Le commutateur marche/arr_t pour la machine & glaoons est un

bras de commande en broche situe sur le c6te de la machine &

gla_ons.

1. Pour mettre la machine a glagons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine & gla(;ons a un arr_t

automatique. Au fur et & mesure de la fabrication de la glace,

les glagons remplissent le bac d'entreposage de glagons. Les

gla(;ons soulevent le bras de commande en broche & la

position OFF (elevee).

Pour un arr_t manuel, soulever le bras de commande en

broche a la position OFF (elevee) et attendre le declic pour

s'assurer que la machine a glagons ne continuera pas de

fonctionner.

Pour retirer et r6installer le bac &glagons :

1. Tirer le panneau qui recouvre le bac & gla(;ons en le retirant &

la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras d'arr_t en brochejusqu'& ce qu'il

s'enclenche & la position OFF (elevee). Les gla9ons peuvent

encore _tre distribues, mais aucun autre glagon ne peut _tre

fait.

3. Soulever le devant du bac & gla(;ons et le retirer.

2= Replacer le bac & glagons et pousser vers le bas pour le

mettre correctement en place.

4. Replacer le bac a gla9ons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

d'arr_t en broche pour I'abaisser a la position ON pour

remettre la production de gla9ons en marche. S'assurer que

la porte est bien fermee.

Style 2

Mise en marche/arr_t de la machine &glagons :

Le commutateur On/Off (marche/arr_t) pour la machine a glagons

est situe du c6te droit superieur du compartiment du congelateur.

1. Pour mettre la machine & glagons en marche, glisser la

commande a la position ON (a gauche).

REMARQUE :Votre machine & gla(;ons a un arr_t

automatique. Les detecteurs de la machine a glagons

arr_teront automatiquement la production de gla(;ons mais la

commande demeurera a la position ON (& gauche).

2= Pour un arr_t manuel, glisser la commande a la position OFF

(a droite).

Pour enlever et replacer le bac &glagons :

1. En tenant la base du bac avec les deux mains, appuyer sur le

bouton de degagement et soulever le bac et le retirer.

REMARQUE :II n'est pas necessaire d'arr_ter la machine &

glagons a la position OFF (&droite) pour enlever le bac &

glagons. Le detecteur (porte basculante) place sur la paroi

gauche du congelateur arr_te la production de gla9ons si la

porte reste ouverte ou si le bac a glagons est enlev&

Entretien du bac d'entreposage de gla£ons

Vider le bac & glagons. Utiliser de I'eau tiede pour fondre la

glace si necessaire.

REMARQUE :Ne pas utiliser un objet pointu pour briser les

gla(_ons dans le bac. Cette action peut endommager le bac et

le mecanisme du distributeur.

2. Laver le bac & I'aide d'un detergent doux, bien rincer et

secher & fond. Ne pas utiliser de nettoyants forts ou abrasifs

ni de dissolvants.

Anoter

• Attendre 24 heures pour produire la premiere quantite de

gla(_ons. Attendre 3 jours pour que le bac a glagons se

remplisse entierement.

• Jeter les trois premieres quantites de glagons produites pour

eviter les impuretes qui peuvent _tre expulsees du systeme.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons.

12viterde brancher la machine a gla(_ons a un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine a gla(_ons et causer une pietre

qualite des glagons. Si une alimentation d'eau adoucie ne

peut pas _tre evitee, s'assurer que I'adoucisseur d'eau

fonctionne bien et est bien entretenu.

• II est normal pour les glagons de se coller aux coins. IIs se

separeront facilement.

• Pour la machine a glagons du Style 1, ne pas forcer le

commutateur du bras d'arr_t en broche vers le haut ou vers le

bas.

• Ne pas garder quoi que ce soit sur le dessus de la machine &

gla(_ons ou dans lea gla(_ons.

P P P

CARACTERISTIQUES DU REFRIGERATEUR

Le module que vous avez peut avoir certaines ou toutes ces

caract@istiques. Les caract@istiques qui peuvent 6tre achetees

separement, telles que les accessoires, comportent le mot

"accessoire". Tousles accessoires ne conviendront pas a tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le num@o sans frais sur la couverture ou a la section

"Accessoires".

Importants renseignements a savoir au sujet dee tablettes

et des couverclee en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes _ des

changements soudains de temperature ou _ un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con_u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Votre modele peut _tre dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir aux differentes hauteurs reduiront le

temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

Pour retirer et replacer une tablette dans le cadre en

m_tal :

1. Retirer la tablette vers I'avant jusqu'a la butee. Incliner le

devant de la tablette vers le haut et la soulever legerement

alors que vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriere dans les fentes

sur le cadre et en poussant la tablette au-dela de la butee.

Replacer la tablette/le cadre en guidant les crochets

I'arriere de la tablette dans les supports de tablette. Incliner le

devant de la tablette vers le haut jusqu'a ce que les crochets

arriere de la tablette tombent dans les supports de la tablette.

Verifier pour vous assurer que la tablette est bien fixee en

position.

Le tiroir pour specialites alimentaires fournit un endroit pratique

pour garder les raisins secs, noix, tartinades et autres petits

articles a des temperatures normales de refrigerateur.

Pour retirer et r6installer le tiroir pour sp6cialit6s

alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'a la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant

sa position au-dela de la butee.

¢. ................. _ + , =

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hors des supports de tablette.

Le bac &16gumeset les tiroirs &16gumes/viande

convertibles

Pour enlever et replacer les tiroirs :

1. Glisser le bac a legumes ou le tiroir a viande directement vers

I'exterieur jusqu'a la butee. Soulever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement.

2. Reinstaller le bac a legumes ou le tiroir a viande en le glissant

completement, au-dela de la butee du tiroir.

Lescouverclesdubac&I_gumes ou du tiroir

I_gumes/viande

Pour enlever et replacer les couvercles :

1. Enlever le bac & legumes et le tiroir & viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'& ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac & legumes, faire glisser lentement

I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac & legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir &

viande.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original en autant qu'il est hermetique et & I'epreuve de

I'humidit& Envelopper de nouveau si necessaire. Voir le tableau

suivant pour les temps d'entreposage. Lorsque la viande doit _tre

entreposee plus Iongtemps que les temps indiques, congeler la

viande.

Poisson frais ou crustaces ..& utiliser le jour m_me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.)..1-2 jours

Charcuteries, steaks/r6tis ......................................... 3-5 jours

Viandes salaisonnees .............................................. 7-10 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

3. Replacer le cadre du couvercle du tiroir & viande dans les

supports sur les parois laterales du refrigerateur et abaisser

ou glisser le devant du cadre du couvercle en place.

4. Glisser I'encart arriere de verre dans le cadre du couvercle et

abaisser le devant en place. Repeter les etapes pour replacer

le couvercle du bac & legumes.

/i .... ;.......... J: , ........

Le tiroir & legumes/viande convertible peut _tre ajuste pour

refroidir correctement les viandes ou legumes. Uair & I'interieur

du contenant est refroidi pour emp_cher les "pelts espaces" de

congelation et peut _tre regle pour garder les viandes aux

temperatures d'entreposage de 28 ° a 32°F

(de -2° & 0°C) recommandees par I'Office national du betail et

des viandes.

IMPORTANT : Pour prolonger la frafcheur, envelopper les

viandes dans un emballage hermetique et & I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r_glage

Le reglage convertible est preregle pour vous au reglage le plus

bas pour les viandes.

Pour changer un r_glage :Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) selon votre desir.

Pour entreposer des I_gumes :Regler la commande & VEG

(legumes) completement vers la gauche pour garder les legumes

aux temperatures optimales d'entreposage (qui demandent une

temp@ature plus chaude que celle pour les viandes).

IMPORTANT :Si les aliments commencent a geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre

24 heures entre les ajustements. Avec ce delai, les temp@atures

des aliments ont le temps de changer.

La commande de reglage de I'humidite dans le bac & legumes

est situee sur le couvercle du bac. On peut contr61er le degre

d'humidite dans le bac & legumes & I'epreuve de I'humidit& La

commande peut _tre ajustee & n'importe quel reglage entre LOW

et HIGH.

En position LOW (ouvert), le reglage laisse echapper I'air humide

du bac & legumes pour mieux conserver les fruits et legumes &

pelure.

• Fruits : Laver, laisser secher et garder au refrigerateur dans un

sac en plastique ou dans le bac a I_gumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Trier et garder les petits fruits dans le contenant original dans

le bac & legumes ou les conserver sur une tablette du

refrig@ateur dans un sac en papier ferme sans _tre serr&

• L_£gumes a pelure : Placer darts des sacs en plastique ou

contenants en plastique et ranger dans le bac a I_£gumes.

En position HIGH (ferme), le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes a feuilles

frais.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou _£1iminerles sections endommag_£es et decolor_£es. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

High 5 4 3 2 1 tow

Pour retirer et r_installer le casier _vin :

1. Retirer le casier en le tirant tout droit hers de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

@:o:, : S';s_ndi,l_,_,_,- Ac_:_-,s L'_0

REMARQUE :Garder les oeufs dans un contenant & couvercle

ou dans le contenant original sur une tablette interieure pour un

remisage prolong&

CARACTI RISTIQUES DU CONGI LATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Pour enlever et r6installer la tablette :

1. Soulever la tablette hors de ses appuis.

2. Glisser la tablette hors des orifices d'appui de la tablette.

3. Replacer la tablette selon I'ordre inverse.

Le panier ou bac du congelateur peut _tre utilise pour garder des

sacs de fruits et de legumes congeles qui peuvent glisser hors

des tablettes de congelateur.

Pour enlever et replacer le panier ou bac du cong61ateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'a

la butee.

2. So@ever le devant du panier ou bac et le glisser

completement vers I'exterieur.

Guide d'entreposage des aliments surgel6s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sont normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et I'air a I'interieur de I'emballage se

sont condenses.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib d'aliments par pied cube [907 a 1 360 g par 28 L]

d'espace dans le congelateur). Laisser assez d'espace dans le

congelateur pour permettre la circulation d'air entre les

emballages. Laisser assez d'espace a I'avant pour que la porte

se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

3. Replacer le panier ou bac en le plagant sur les glissieres de la

paroi laterale. So@ever leg_rement le devant du panier ou du

bac en le poussant au-dela des butees de la glissiere et le

glisser jusqu'au fond.

CARACTERISTIQUES DE LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tous les accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

Pour retirer et r6installer les tringles :

1. Retirer les tringles en les soulevant tout droit a chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle tout droit

jusqu'a I'arr_t.

Enlever et replacer le compartiment :

1. Enlever le compartiment en tirant sur les butees derriere le

panier pour le liberer de la doublure de la porte.

2. Replacer le compartiment en alignant les butees avec les

boutons sur les c6tes de la doublure de la porte. Enclencher

fermement les butees sur les boutons tel qu'indiqu&

Le compartiment de la porte peut _tre enleve pour faciliter le

nettoyage.

Pour enlever et replacer le compartiment :

1. Enlever le compartiment de la porte en poussant doucement

sur I'avant du support tout en le retirant de la butee interieure.

Repeter I'operation pour I'autre extremite du compartiment.

2. Replacer le compartiment en alignant les extremites du

support avec les boutons sur les c6tes de la doublure de la

porte. Enclencher fermement le support et son rebord dans

les butees sur I'etagere tel qu'indiqu&

REMARQUE :Les porte-cannettes peuvent _tre achetes comme

accessoires sur certains modeles.

Pour retirer et r6installer les porte-cannettes/balconnets :

1. Retirer le porte-cannette/balconnet en le soulevant et le tirant

tout droit.

2. Reinstaller le porte-cannette/balconnet en le glissant en

place au-dessus du support desir6 et en le poussant jusqu'a

ce qu'il s'arr_te.

La commande d'air de la porte se situe sur le c6te gauche du

compartiment refrigerateur.

A. Commande d'air de la porte

Glisser le bouton de commande d'air vers la gauche pour

reduire I'arrivee d'air froid dans le compartiment ou porte-

cannette et le rendre moins froid.

Glisser le bouton de commande d'air vers la droite pour

augmenter I'arrivee d'air froid dans le compartiment ou porte-

cannette et le rendre plus froid.

P P

ENTRETIEN DU REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,

Le non-respect de cette instruction peut causer un d_cea,

une explosion eu un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r6frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentr_s, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures et de portes ou les joints de portes. Ne pas

utiliser d'essuie-tout, tampons a recurer ou autres outils

de nettoyage abrasifs. Ces produits risquent d'egratigner

ou d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les patois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

en aluminium brosse ou en acier inoxydable et choisir la

methode de nettoyage appropriee.

M6tal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con(_u pour I'acier inoxydable. Secher a fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cire

pour appareil electromenager (ou cire en p&te pour

automobiles) avec un linge propre et doux. Ne pas citer les

pieces en plastique.

Aluminium bross6 : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant con(;u

pour I'acier inoxydable. Secher & fond avec un linge doux.

Fini en acier inoxydable :Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs. Secher & fond avec un

linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poli

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant doit _tre utilise sur les pieces en

acier inoxydable uniquement!

Veiller & ce que le nettoyant et poli pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact accidentel, nettoyer la piece de plastique

avec une eponge et un detergent doux et de I'eau tiede.

Secher & fond avec un linge doux.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles 2 ou 3 mois pour

assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base. Voir I'illustration de la grille de

la base ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base une fois termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sent disponibles chez votre

marchand.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

REMAROUE :Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme sur

I'illustration.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Lampe de distributeur (sur certains modules)

Introduire la main dans I'espace de distribution pour enlever et

remplacer I'ampoule.

l l

Style 2

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre tout en tirant le protecteur vers

I'avant, tel qu'indique.

• Replacer le protecteur d'ampoule en inserant les languettes

darts les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'a ce qu'il s'enclenche en position.

A. Lampe de distributeur

Lampe du tableau de commande du r_frig_rateur

Acceder a I'arriere du tableau de commande du refrig6rateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampe du bac &I_gumes

• Si necessaire retirer le bac a legumes superieur pour acceder

au protecteur d'ampoule du bac. Retirer le protecteur en

soulevant les bouts hors des crochets tel qu'illustre.

• Replacer le protecteur d'ampoule en inserant les bouts dans

les crochets. Si necessaire, replacer le bac a legumes

superieur.

Lampe sup_rieure du cong_lateur

(sur certains modules)

Style 1

• Enlever le protecteur d'ampoule en saisissant le centre

superieur du protecteur et le retirer vers I'avant en le tournant

leg&rement d'un c6te. Si necessaire, enlever le bac a legumes

superieur pour acceder au protecteur de I'ampoule du bac.

Replacer le protecteur d'ampoule en inserant les languettes

une extremite dans les fentes sur la paroi interne du

refrigerateur ou du congelateur. Ensuite, plier le protecteur au

centre pour inserer les languettes a I'autre extremit6.

Lampe inf_rieure du cong_lateur (sur certains modules)

Style 1 - Sous le bac &glagons

• Enlever le protecteur d'ampoule en saisissant les c6tes et en

pressant vers le centre. Lorsque les crochets lateraux du

protecteur sont degages de la paroi interne du congelateur,

retirer le protecteur.

Replacer le protecteur d'ampoule en pressant les c6tes vers

le centre et en inserant les crochets lateraux dans les fentes.

Une fois que les crochets lateraux sont en place, enclencher

la languette avant dans la fente.

Style 2 - En arri_re du panier du cong_lateur

• En fonction du modele que vous avez, enlever le panier

superieur du congelateur ou la tablette du partier superieur du

congelateur. Enlever le protecteur d'ampoule en devissant la

vis Phillips au-dessus du protecteur. Faire tourner

delicatement le protecteur jusqu'a ce que la languette gauche

puisse _tre tiree de la paroi du congelateur.

• Replacer le protecteur d'ampoule en inserant la languette

gauche dans la paroi du congelateur. Aligner la languette

superieure avec le trou de la vis et replacer la vis.

Si le courant electrique doit _tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles.

Si le service doit _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

._,NOTER •Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cuits. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

Vacances

Si vous choisiseez de laisser le r_frig_rateur en marche

pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrigerateur a une machine a glagons automatique :

• Soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac a glagons.

Si vous choisissez d'arr_ter le fenctiennement du

r_frig_rateur avant votre d_part :

1. Enlever tousles aliments du refrig@ateur.

2. Si votre refrigerateur a une machine a gla(_ons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

3. Tourner la commande de temperature (ou la commande du

refrig@ateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. A I'aide de ruban adhesif, placer des blocs de caoutchouc ou

de bois dans la partie sup@ieure de chaque porte de fa(_on

ce qu'elles soient suffisamment ouvertes pour permettre

I'entree de I'air a I'int@ieur, afin d'eviter I'accumulation

d'odeur ou de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a glagons automatique :

• Fermer I'approvisionnement d'eau de la machine

glagons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de glat_ons est deposee,

soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

2. Retirer tousles aliments du refrig@ateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a glagons.

4. Tourner la commande de temperature (ou la commande du

refrig@ateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble a I'aide de ruban adhesif pour qu'elles

ne bougent pas ni ne s'entrechoquent durant le

demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU visser les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajuster les

portes".

10. Fermer les portes a I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a gla(_ons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg6r_es ici d'abord afin d'6viter le coOt d'une visite de service non n6cessaire.

Le r6frig6rateur ne fonctionne pas

Risque de choc _lectrique

Brancher sur une prise a3alveoles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur,

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

• Le cordon d'alimentation 61ectrique est-il debranch_?

Brancher sur une prise & 3 alveoles reliee a la terre.

•La prise 61ectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

•Un fusible est-il grill6 ou un disjoncteur s'est-il

declenche? Remplacer le fusible ou reenclencher le

disjoncteur. Si le probleme persiste, appeler un electricien.

•Les r6glages sont-ils sur ON (marche)? S'assurer que les

commandes du refrigerateur sont sur ON (marche). Voir

"Utilisation des commandes".

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Le fait d'ajuster les commandes de temperature

sur le reglage le plus froid ne refroidira pas le compartiment plus

rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si

une importante quantite de nourriture y est ajoutee, si les portes

sont frequemment ouvertes ou si elles ont ete iaissees ouvertes.

Le r6frig6rateur est bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceies avec votre ancien modeie. Voici une iiste des

sons normaux accompagnes d'une explication.

•Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine & glagons

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• SifflementJcliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

• Gr6sillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

• Bruit d'6clatement - contraction/expansion des patois

internes, particulierement lots du refroidissement initial

• Bruit d'6coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

• Grincement/craquement - se produit Iorsque la glace est

ejectee du moule a gla(;ons

Les portes ne ferment pas compl_tement

• La porte est-elle bloqu6e en position ouverte? Deplacer

les emballages d'aliments pour liberer ia porte.

• Un compartiment ou une tablette bloquent-ils le

passage? Replacer ie compartiment ou la tabiette en

position correcte.

Les portes sont difficiles _ ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux eta I'eau tiede.

Les ampoules ne fonctionnent pas

Une ampoule est-elle desserr6e darts la douille ou grill6e?

Voir "Rempiacement des ampoules".

La temperature est trop _lev_e

•S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet a Fair chaud de penetrer dans le r6frigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees,

Une importante quantite d'aliments a-t-elle _te ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

Les reglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit_ &I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est

normale,

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidite.

Porte(s) ouverte(s) souvent ou laiss@e(s) ouverte(s)? Ceci

permet & Fair humide de pen6trer dans le refrig6rateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees,

La machine _gla_ons ne produit pas ou pas

suffisamment de glaq.ons

Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement,

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

•La machine aglagons est-elle allumee? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla(;ons. Attendre 72 heures pour la production complete

de glagons,

•Une grande quantite de gla_ons vient-elle d'etre enlevee?

Attendre 24 heures pour que la machine a gla_ons produise

plus de gla_;ons.

•Un glaqon est-il coinc_ dans le bras _jecteur? Enlever le

gla(;on du bras ejecteur avec un ustensile en plastique.

Un syst_me de filtration de I'eau aosmose inverse est-il

connecte _votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau'.

Les glac_onssont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau,

• La valve de la canalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau

completement,

La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau, Redresser la

canalisation d'eau,

Un syst_me de filtration de I'eau _osmose inverse est-il

connect_ avotre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau",

Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifie,

GoQt, odeur ou couleur grise des gla_ons

• Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une decoloration et un

mauvais go_t des gla9ons.

• Les glagons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla(;ons, Laver le compartiment a gla(;ons, Accorder

24 heures pour la fabrication de nouveaux glagons.

•Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a Fair eta I'humidite pour conserver les

aliments.

•L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux,

Ya-t-il un filtre a eau install_ sur le refrig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin(;age

additionnel.

Le distributeur de gla_ons ne fonctionne pas

correctement

• Si le bac d'entreposage de glagons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac, Voir

"Machine a gla(_ons et bac d'entreposage".

Porte du cong_lateur compl_tement ferrule? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

Le bac aglaqons est-il bien installS? S'assurer que le bac

gla_;ons est fermement en place,

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla_ons. Attendre 72 heures pour la production complete

de gla_ons.

Glaqons coinces dans la chute de distribution? Utiliser un

ustensile en plastique pour degager la chute,

Les mauvais glagons ont-ils _t_ ajoutes au bac? Utiliser

seulement des gla(;ons produits par la machine a glagons

courante.

La glace a-t-elle fondu autour de la tige (spirale en metal)

dans le bac agla<;ons? Vider le bac ou le bac a gla_;ons,

Utiliser de I'eau tiede pour fondre la glace si necessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non-respect de cette instruction peut causer

des coupures.

•Le distributeur de gla_ons se bloque-t-il Iorsqu'il

distribue de la glace "concass_e"? Changer le reglage

"crushed" (glace concassee) pour le reglage "cubed"

(glagons). Si les glagons sent correctement distribues,

abaisser le bouton "crushed" pour obtenir de la glace

concassee et reprendre la distribution.

Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les glagons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le

moteur distributeur reinitialise le distributeur avant de

distribuer a nouveau.

Le distributeur d'eau ne fonctionne pas correctement

•Porte du cong_lateur compl_tement ferrule? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

Le refrig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La pression de I'eau est-elle inf_rieure a 30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

Deformation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau.

Un filtre aeau est-il installe sur le refrigerateur? Le filtre

peut _tre obstrue ou installe incorrectement.

Un syst_me de filtration de I'eau aosmose inverse est-il

connecte a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien.

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apr_s la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2

3 secondes apres avoir rel_ch6 le levier du distributeur.

S'agit-il d'une nouvelle installation? Vidanger le systeme

de distribution d'eau. Voir "Preparer le systems d'eau" ou

"Distributeurs d'eau et de glagons".

Le filtre a eau a-t-il _te r_cemment change? Vidanger le

systeme de distribution d'eau. Voir "Preparer le systeme

d'eau" ou "Distributeurs d'eau et de glagons".

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie a seulement

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

•Une grande quantite d'eau a-t-elle r_cemment _t_

distribuee? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

•N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

Le refrig_rateur est-il branch_ _ I'arriv_e d'eau froide?

S'assurer que le refrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau" soit darts

les instructions d'installation soit dans le Guide d'utilisation et

d'entretien.

ASSISTANCE OU SERVICE

Avant de demander une assistance ou un service, veuillez verifier

la section "Depannage". Cette v_rification peut vous economiser

le co(4t d'une visite de reparation. Si vous avez encore besoin

d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez conna_tre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_cse de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces de

rechange specifiees par I'usine. Les pieces de rechange

specifiees par I'usine conviendront bien et fonctionneront bien

parce qu'elles sont fabriquees selon les m_mes specifications

precises utilisees pour construire chaque nouvel appareil

KitchenAid ®.

Pour Iocaliser des pieces de rechange specifiees par I'usine dans

votre region, telephoner a notre Centre d'interaction avec la

clientele ou au centre de service designe le plus proche.

Telephoner sans frais au Centre d'interaction avec la clientele de

KitchenAid Canada au : 1-800-807-6777.

Nos consultants fournissent de I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers.

• Precedes d'utilisation et d'entretien.

• Vente d'accessoires et de pieces de rechange.

Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux.

Les techniciens de service designes par KitchenAid Canada

sont formes pour remplir la garantie des produits et fournir un

service apres la garantie, partout au Canada.

Pour plus d'aseistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire &

KitchenAid Canada en soumettant toute question ou

probleme a :

KitchenAid Canada

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone o(4 on peut vous joindre dans la journee.

Pour commander des accessoires, composer le 1-800-442-9991

et demander le numero de piece approprie ci-dessous ou

contacter votre marchand KitchenAid autoris& Au Canada,

composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable

Commander la piece n° 4396920

Cartouche de filtre & eau darts la grille de la base :

Commander la piece n° 4396509 (NL-240V et L400V)

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau &la grille de la base

Produit test6 et certifi& par NSF International en vertu de la norme

ANSl/NSF 42 (r6duction du goQt et de I'odeur du chlore, et particules

(classe II*)); et en vertu de la norme ANSl/NSF 53 (r6duction de plomb,

mercure, atrazine, benz_ne, toxaph6ne, p-dichlorobenz_ne, et

carbofuran).

Ce produit a 6to teste solon los normes 42 et 53 ANSI/NSF pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a et6 reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le syst_me, tel que sp6cifie dans los normes 42 et 53 ANSl/NSR

Mod61e WF-NL240V/NL240V Capacit6 240 gallons (908 litres)

R6d. de substances Crit_res de Affluent Concentration dans I'eau Effluent Effluent %de r6d. %de r6d.

Effets esth6tiques r6duction NFS moyen _ traitor maximal moyen minimale moyenne

GoQt/odeur de chlore _>50 % 1,94 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % 97,4 %

Particules (classe I1") I_>85 % 833 333/mL Au mo ns 10 000 part cu es/mL 100 000/mL** 40 667/mL 88,0 % 95,1%

R6duction de Crit_res de Affluent Concentration dans I'eau _Effluent Effluent %de r6d. %de r6d.

contaminant r6duction NFS moyen traitor maximal moyen minimale moyenne

Plomb :a pH 6,5 0,01 mg/L 0,15 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %

Plomb : a pH 8,5 0,01 mg/L 0,148 mg/L*** 0,15 mg/L _+10 % 0,003 mg/L 0,001 mg/L 97,9 % 99,0 %

Mercure : a pH 6,5 0,002 mg/L 0,006 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,60 % 96,6 %

Mercure : a pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+ 10 % 0,0009 mg/L 0,00052 mg/L 85,2 % 91,8 %

Benz_ne 0,005 mg/L 0,014 mg/L 0,015 _+10 % 0,0005 mg/L 0,0005 mg/L 96,06 % 96,06 %

p-dichlorobenz_ne 0,075 mg/L 0,235 mg/L 0,225 _+10 % 0,0019 mg/L 0,0009 mg/L 99,1% 99,6 %

Toxaphene 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0012 mg/L 0,001 mg/L 92,7 % 92,6 %

Carbofuran 0,04 mg/L 0,077 mg/L 0,080 _+10 % 0,031 mg/L 0,0064 mg/L 61,03 % 91,94 %

Mod61e WF- L400V/L400V Capacit6 400 gallons (1514 litres)

R6d. de substances Critbres de Affluent Concentration dans I'eau Effluent Effluent %de r6d. %de r6d.

Effets esth6tiques r6duction NFS moyen b traitor maximal moyen minimale moyenne

Go_t/odeur de chlore _>50% 1,94 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % 97,4 %

Particules (classe II*) _>85% 833 333/mL Au me ns 10 000 part cu es/mL 100 000/mL** 40 667/mL 88,0 % 95,1%

R6duction de Crit6res de Affluent Concentration dans I'eau _Effluent Effluent %de r6d. %de r6d.

contaminant r6duction NFS moyen traitor maximal moyen minimale moyenne

Plomb :a pH 6,5 0,01 mg/L 0,15 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %

Plomb:apH 8,5 0,01 mg/L 0,148mg/L*** 0,15mg/L _+ 10% 0,003 mg/L 0,0014 mg/L 97,9% 99,3%

Mercure : a pH 6,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,60 % 96,6 %

Mercure : a pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+ 10 % 0,0009 mg/L 0,00052 mg/L 85,2 % 91,8 %

Benz_ne 0,005 mg/L 0,014 mg/L 0,015 _+10 % 0,0005 mg/L 0,0005 mg/L 96,06 % 96,06 %

p-dichlorobenz_ne 0,075 mg/L 0,235 mg/L 0,225 _+10 % 0,0019 mg/L 0,0009 mg/L 99,1% 99,6 %

Toxaph_ne 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0012 mg/L 0,001 mg/L 92,7 % 92,6 %

Carbofuran 0,04 mg/L 0,077 mg/L 0,080 _+10 % 0,031 mg/L 0,0064 mg/L 61,03 % 91,94 %

• II est essentiel que los exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respect6es pour que ce

produit donne le rendement annonc&.

•ModUle WF-NL240V : Remplacer la cartouche au moins & tous

les 6 mois. Utiliser la cartouche de remplacement NL240V, piece

N° 4396509. Prix au d6tail sugg6r6 2006 de 35,95 $US/

59,95 SCAN. Les prix sont sujets & des changements sans

pr6avis.

ModUle WF-L400V :Le syst_me de contr61e du filtre mesure la

quantit& d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

6coulee, le t&moin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est 6coul&e, le t6moin

lumineux du filtre passe du jaune au rouge et il est recommand&

de remplacer le filtre. Utiliser la cartouche de remplacement

L400V, piece N° 4396509. Prix au d&tail sugg6r6 2006 de

35,95 $US/59,95 SCAN. Les prix sont sujets & des changements

sans pr6avis.

• Le produit ne dolt 6tre utilis_ que pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollu6e ou de qualit6 inconnue en I'absence d'un dispositif de

d&sinfection ad6quat avant ou apr_s le syst_me.

• Veuillez vous r&f6rer & la couverture ou & la section "Assistance

ou service" pour le nom, I'adresse et le num&ro de t616phone du

fabricant.

• Veuillez vous r6f6rer & la section "Garantie" pour la garantie

limit6e du fabricant.

Directives d application/

Param6tres d'approvisionnement en eau

Approvisionnement en eau Collectivit& ou puits

Pression d'eau 30 - 120 psi (207 - 827 kPa)

Temp6rature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D&bit nominal 0,5 gpm (1,9 L/min.) & 60 psi.

*Classe II - taille des particules : > 1 a <5 I_m

**Critere de test : au moins 100 000 particules/mL (poussi_re de test fine AC).

***Cos contaminants ne sont pas n_cessairement pr6sents dans votre approvisionnement d'eau. Le rendement pout varier solon los conditions locales

de I'eau.

® NSF est une marque d6pos6e de NSF International.

P P

GARANTIE DU REFRIGERATEUR KITCHENAID ®

GARANTIE LIMITC:E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions jointes

ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apres design6es "KitchenAid") paiera pour les pieces specifi6es par

I'usine et la main-d'oeuvre pour corriger les vices de mat@iaux ou de fabrication. Le service dolt &tre fourni par une compagnie de service

design6e par KitchenAid.

Sur les modeles avec un filtre & eau : garantie limitee de 30 jours sur le filtre & eau. Pendant 30 jours & compter de la date d'achat, Iorsque ce

filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces de

rechange pour corriger les vices de mat@iaux ou de fabrication.

GARANTIE LIMITC:E DE LA .DEUXIC:ME .A LA CINQUIC:ME ANNC:E INCLUSIVEMENT SUR .LA DOUBLURE

DE LA CAVITE ET LES PIECES DU SYSTEME DE ReFRIGeRATION SCELLE

De la deuxi_me & la cinquieme annee inclusivement & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu

conformement aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la reparation de la doublure

de la cavite du refrig6rateur/cong61ateur (frais de main-d'oeuvre inclus) si la piece se fissure a cause de vices de materiaux ou de fabrication.

De m_me, de la deuxieme & la cinqui_me annee inclusivement a partir de la date d'achat, KitchenAid paiera pour les pieces specifi6es par

I'usine et la main-d'oeuvre pour corriger les vices de mat@iaux ou de fabrication dans le syst_me de refrig@ation scell& II s'agit des pieces

suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service dolt 6tre fourni par une compagnie de

service designee par KitchenAid.

GARANTIE LIMITC:E DE LA SIXIEME A LA DIXIEME ANNC:E INCLUSIVEMENT SUR

LES PIC:CES DU SYSTC:ME DE ReFRIGeRATION SCELL¢

De la sixi_me _t la dixieme annee inclusivement a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu

conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces specifiees par I'usine pour corriger les

vices de materiaux ou de fabrication dans le systeme de refrigeration scelle. II s'agit des pieces suivantes : compresseur, evaporateur,

condenseur, sechoir et conduits de connexion.

GARANTIE LIMITCE AVIE SUR LES BALCONNETS DE PORTE ET LES PORTE-CANETTES

Pendant la duree de vie du produit, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions jointes _t ou

fournies avec le produit, KitchenAid prendra en charge les frais de remplacement de tous les balconnets de porte SLIDE N LOCK TM et les

porte-canettes SLIDE N LOCK TM en cas de vices de materiaux ou de fabrication.

KITCHENAID NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil, remplacer ou

reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive

ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par KitchenAid.

5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.

6. Le coot des pi_ces de rechange et de la main-d'oeuvre pour les appareils utilises hors des €:tats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite & I'appareil.

9. Les frais de voyage ou de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe conformement aux

instructions d'installation fournies.

CLAUSE D'EXONC:RATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRt_SENTE GARANTIE LIMITC:E CONSlSTE EN LA Rt_PARATION

PRPVUE CI-D.ESSUS. LES GARANTIES IMPLICITES, Y .COM.PRIS LES GA.RANTIES APPLICABLES DE QUALITE MARCHANDE ET

D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PC:RIODE AUTORISPE PAR LA LOI.

KITCHENAID N'ASSUME AUCUNE RESPONSABILIT¢: POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE

PERMETTENT PAS L'EXCLUSlON OU LA LIMITATION DES DOMMAGES FO.RTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURt2E

DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER, DE SORTE Q.UE CES

EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFERE DES DROITS

JURIDIQUES SPECIFIQUES ET VOUS POUVEZ FGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION ,&,

UNE AUTRE.

A I'exterieur du Canada et des 50 Etats des Etats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise pour

determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

"Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant KitchenAid.

Aux E.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 1/06

Conservez ce manuel et votre regu de vente ensemble pour

r6f6rence ult6rieure. Pour le service sous garantie, vous

devez pr6senter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaitre le num@o de

modele et le numero de s@ie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nora du marchand

Adresse

Num6ro de t616phone

Num6ro de mod61e

Num_ro de s_rie

Date d'achat

2318581 4/06

Tous droits r_serv_s, ® Marque depos_e/TM Marque de cornrnerne de KitchenAid, U.S,A,, Ernploi licencie par KitchenAid Canada au Canada Imprirn6 aux E.-U.

Kitchenaid KSRB25FRBX01 User Manual SIDE BY REFRIGERATOR Manuals And Guides L0606152

KITCHENAID Side by Side Refrigerator Manual L0606152 KITCHENAID Side by Side Refrigerator Owner's Manual, KITCHENAID Side by Side Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
