Kitchen_kid ®

DRAWER DISHWASHER

For questions about features, operation/performance, paris, accessories or service, call: 1-800-422-1230 or visit our website at

www.kitchenaid.com

In Canada, for assistance, installation or service, call: 1-800-807-6777 or visit our website at www.KitchenAid.ca

LAVE-VAISSELLE DOUBLE TIROIR

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777 ou visitez notre site web a www.KitchenAid.ca

Table of Contents/Table des matieres ............................................................................. 2

Model/Modele KUDD01D

528824/8573754A

TABLE OF CONTENTS

DISHWASHER SAFETY ................................................................. 3

PARTS AND FEATURES ................................................................ 4

START-UP GUIDE .......................................................................... 5

Using Your New Dishwasher ....................................................... 5

Wash System ............................................................................... 6

Sound System .............................................................................. 6

Drying System .............................................................................. 6

DISHWASHER LOADING ............................................................... 6

Loading Suggestions ................................................................... 6

Loading Rack ............................................................................... 6

Loading Silverware Basket .......................................................... 8

DISHWASHER USE ........................................................................ 9

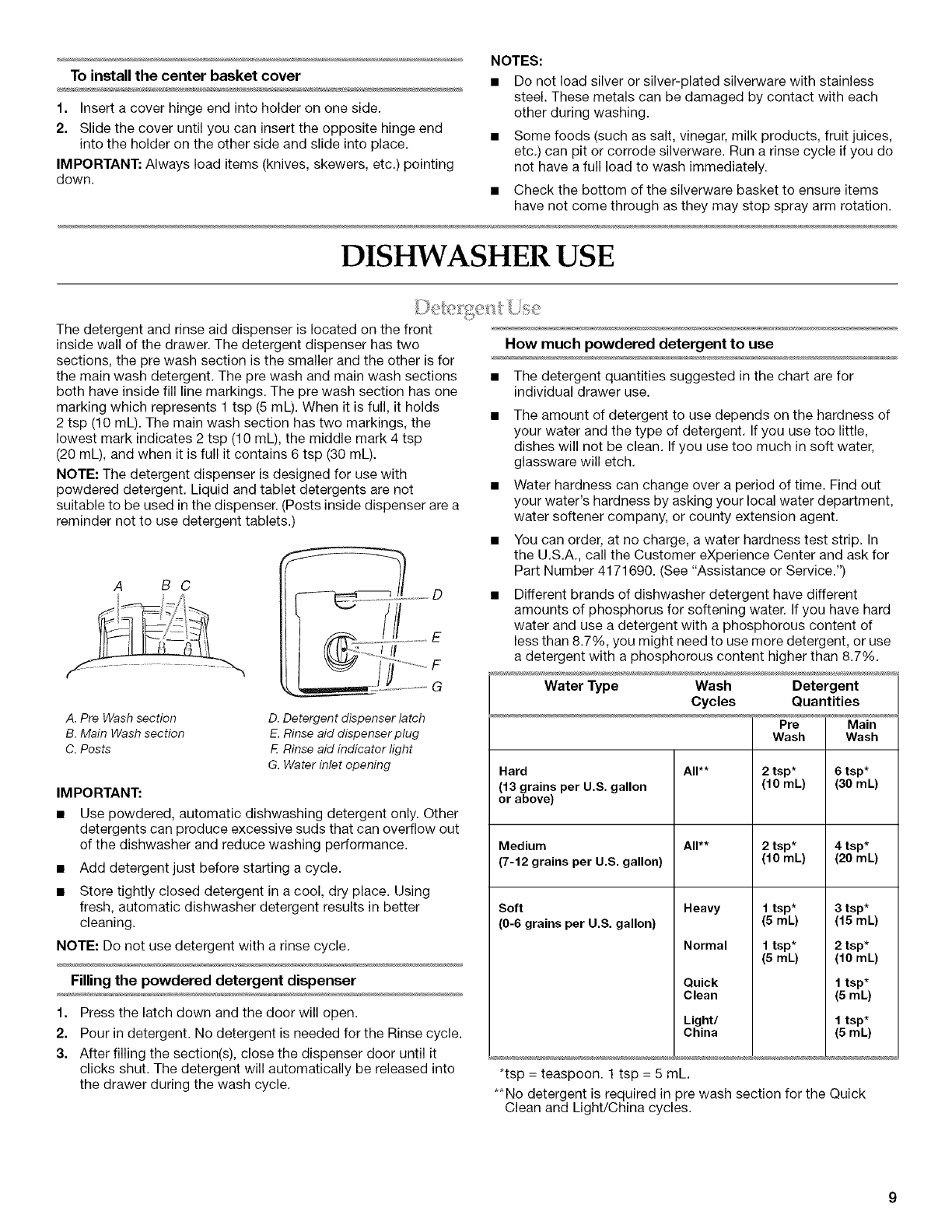

Detergent Use .............................................................................. 9

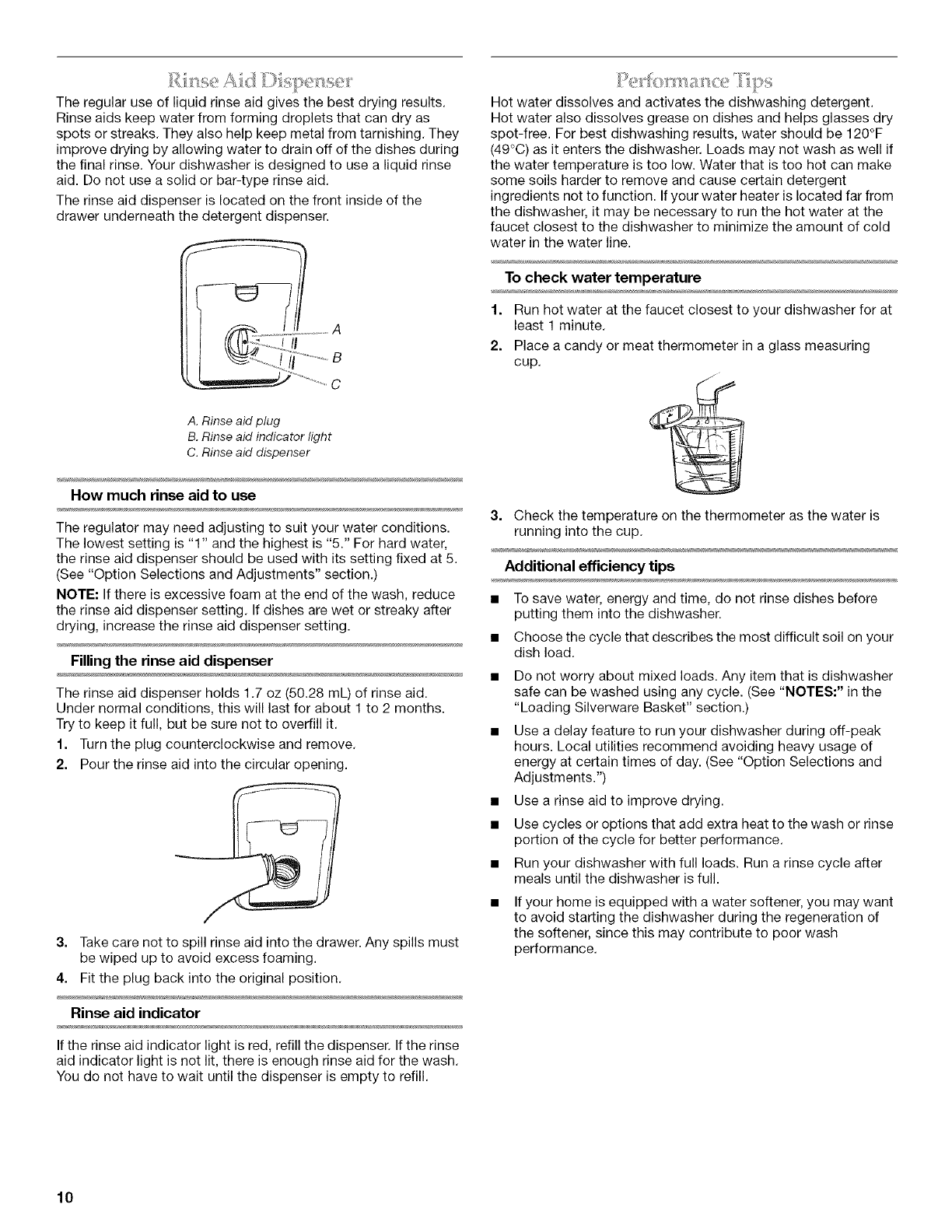

Rinse Aid Dispenser ................................................................... 10

Performance Tips ....................................................................... 10

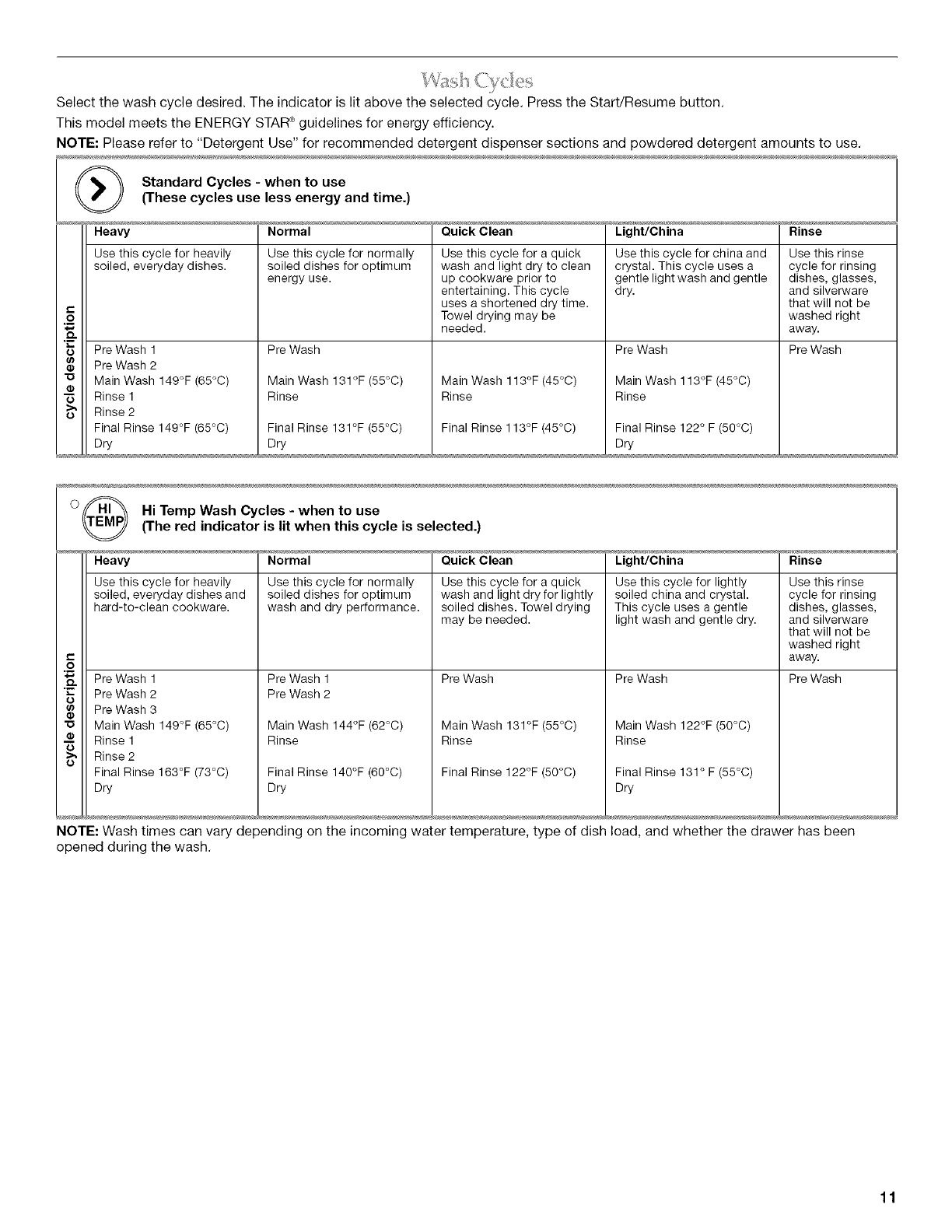

Wash Cycles ............................................................................... 11

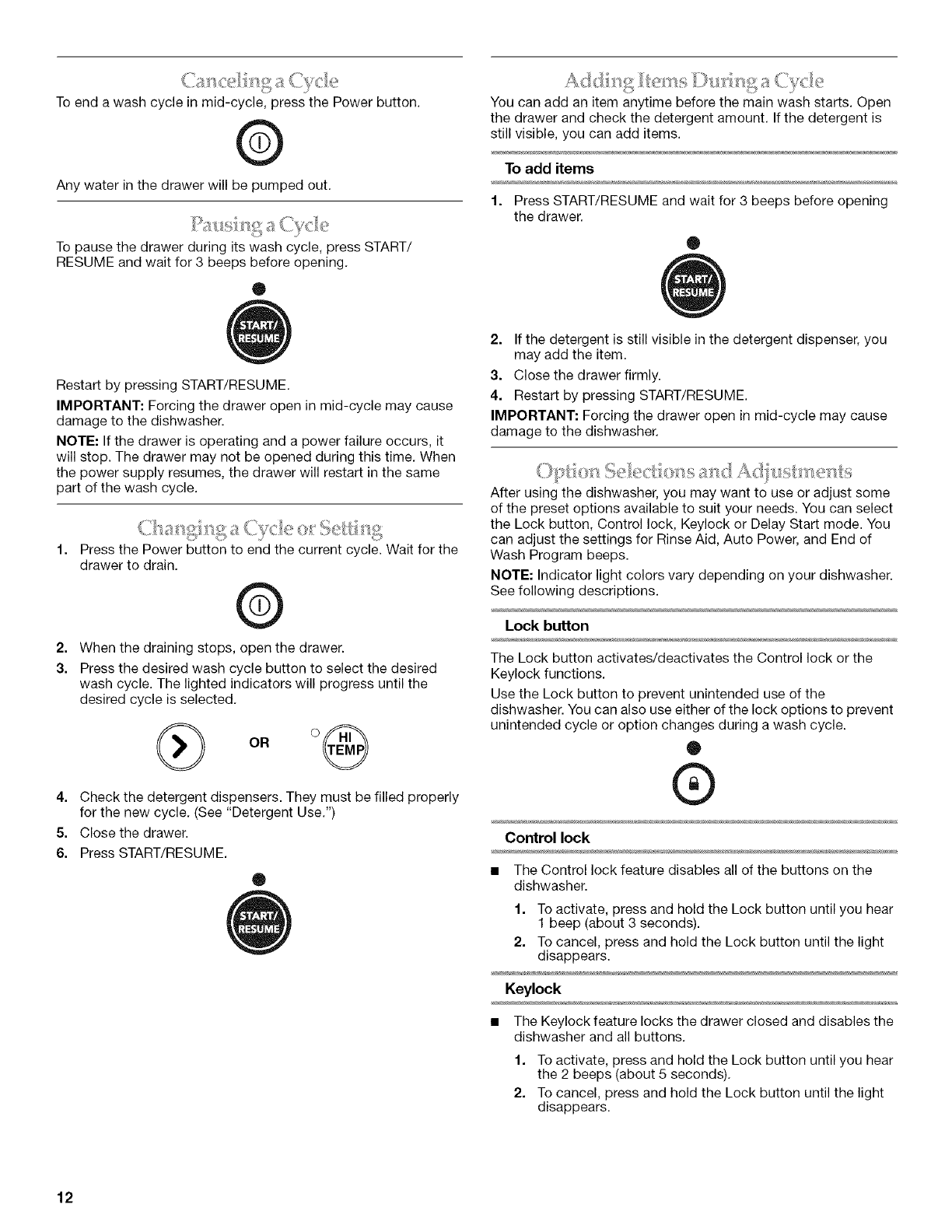

Canceling a Cycle ...................................................................... 12

Pausing a Cycle .......................................................................... 12

Changing a Cycle or Setting ...................................................... 12

Adding Items During a Cycle ..................................................... 12

Option Selections and Adjustments .......................................... 12

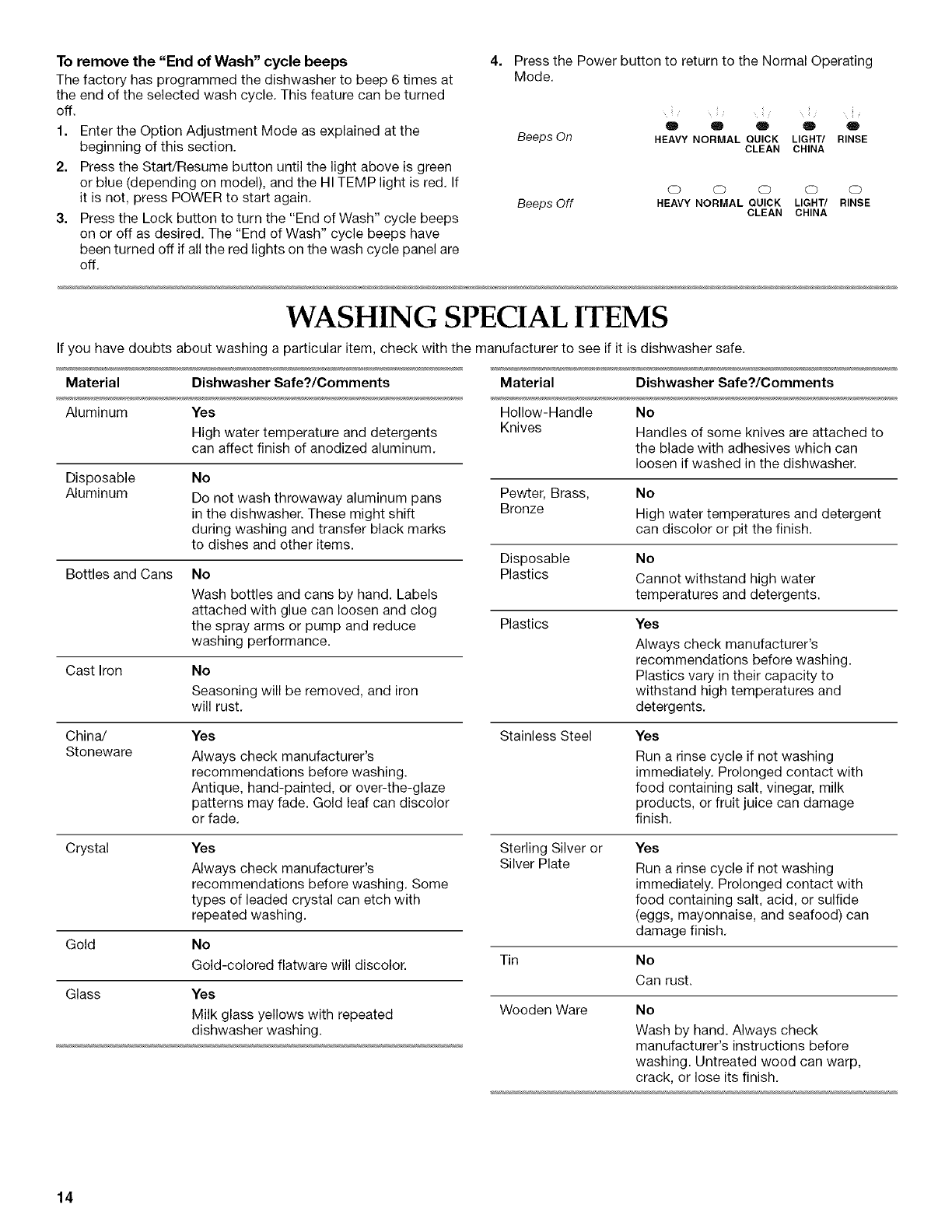

WASHING SPECIAL ITEMS ......................................................... 14

DISHWASHER CARE ................................................................... 15

Cleaning ...................................................................................... 15

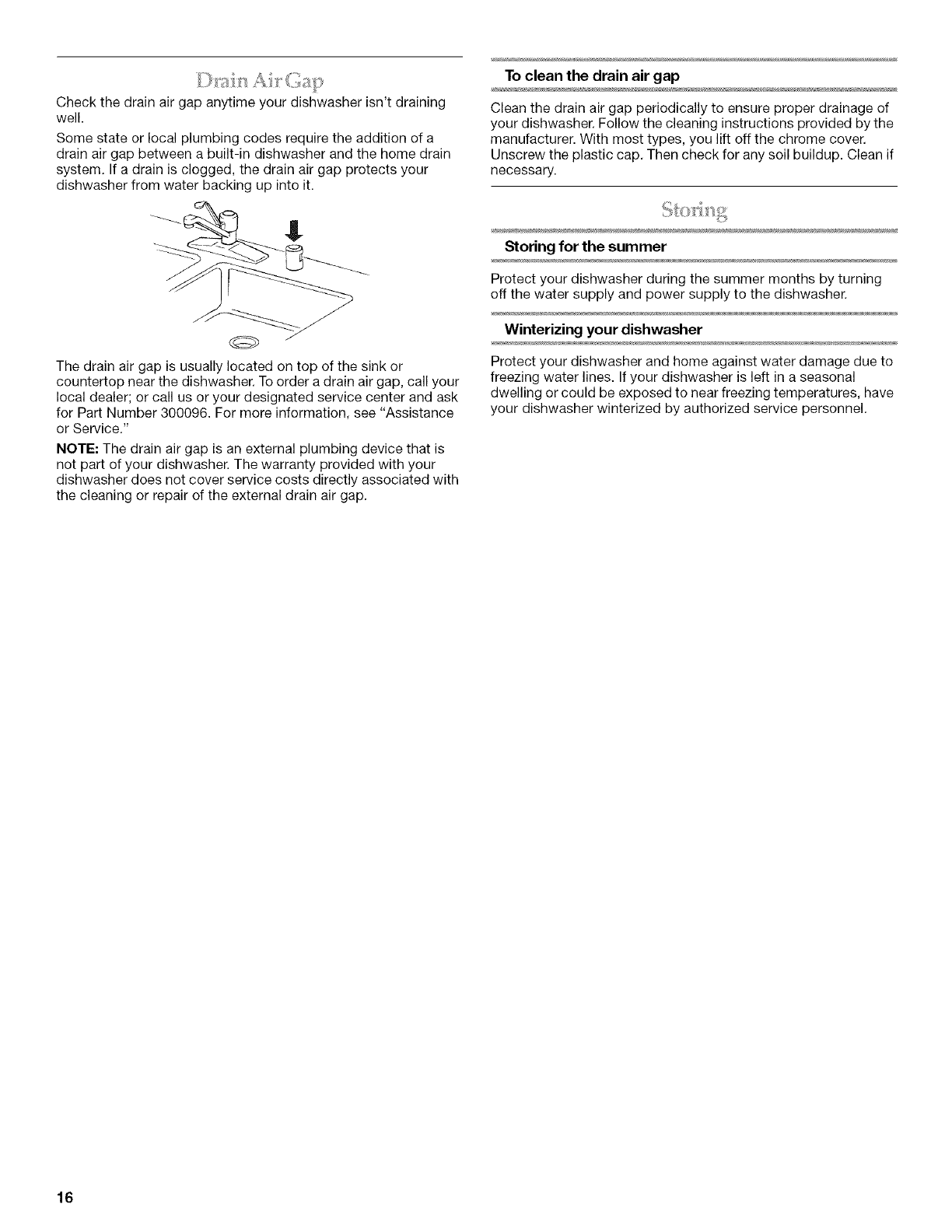

Drain Air Gap .............................................................................. 16

Storing ........................................................................................ 16

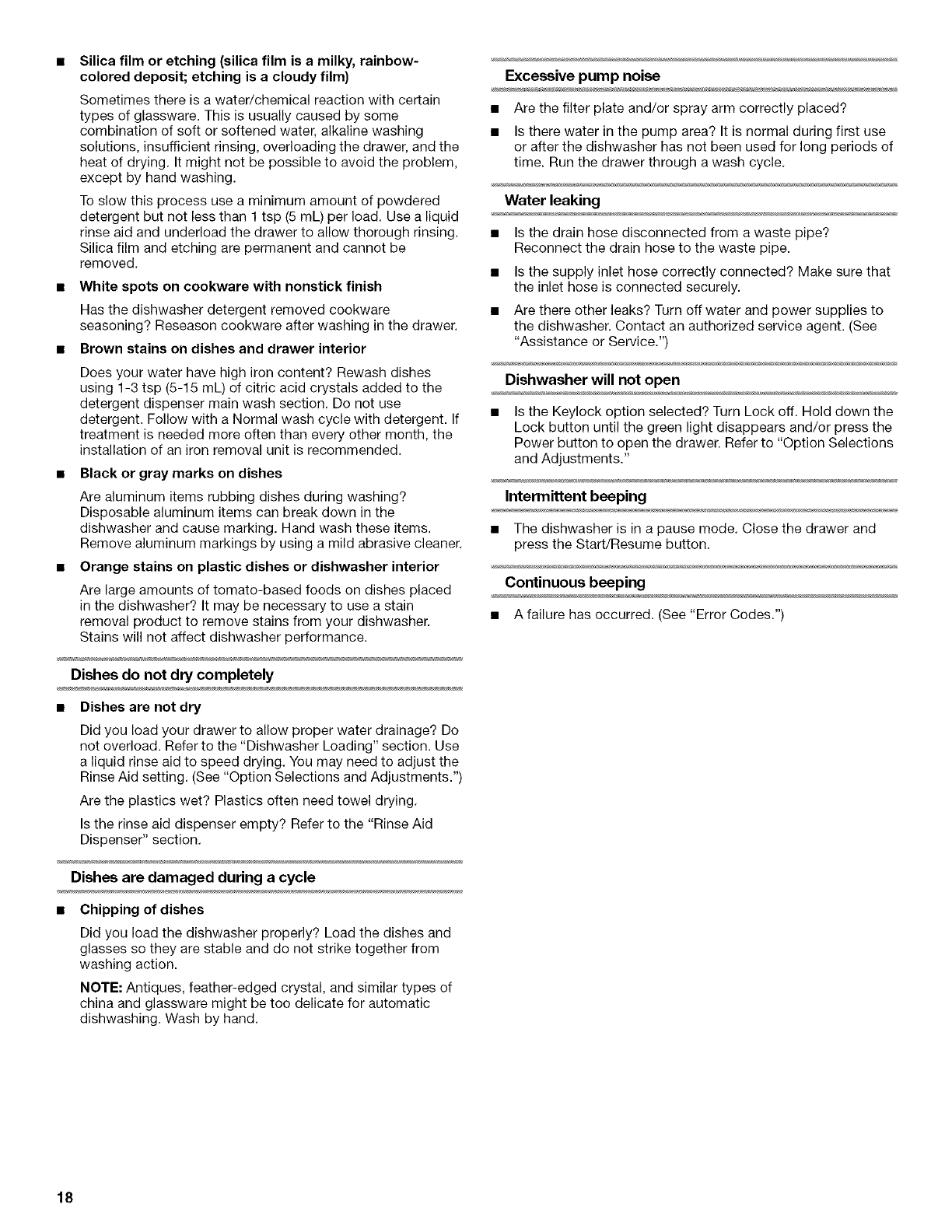

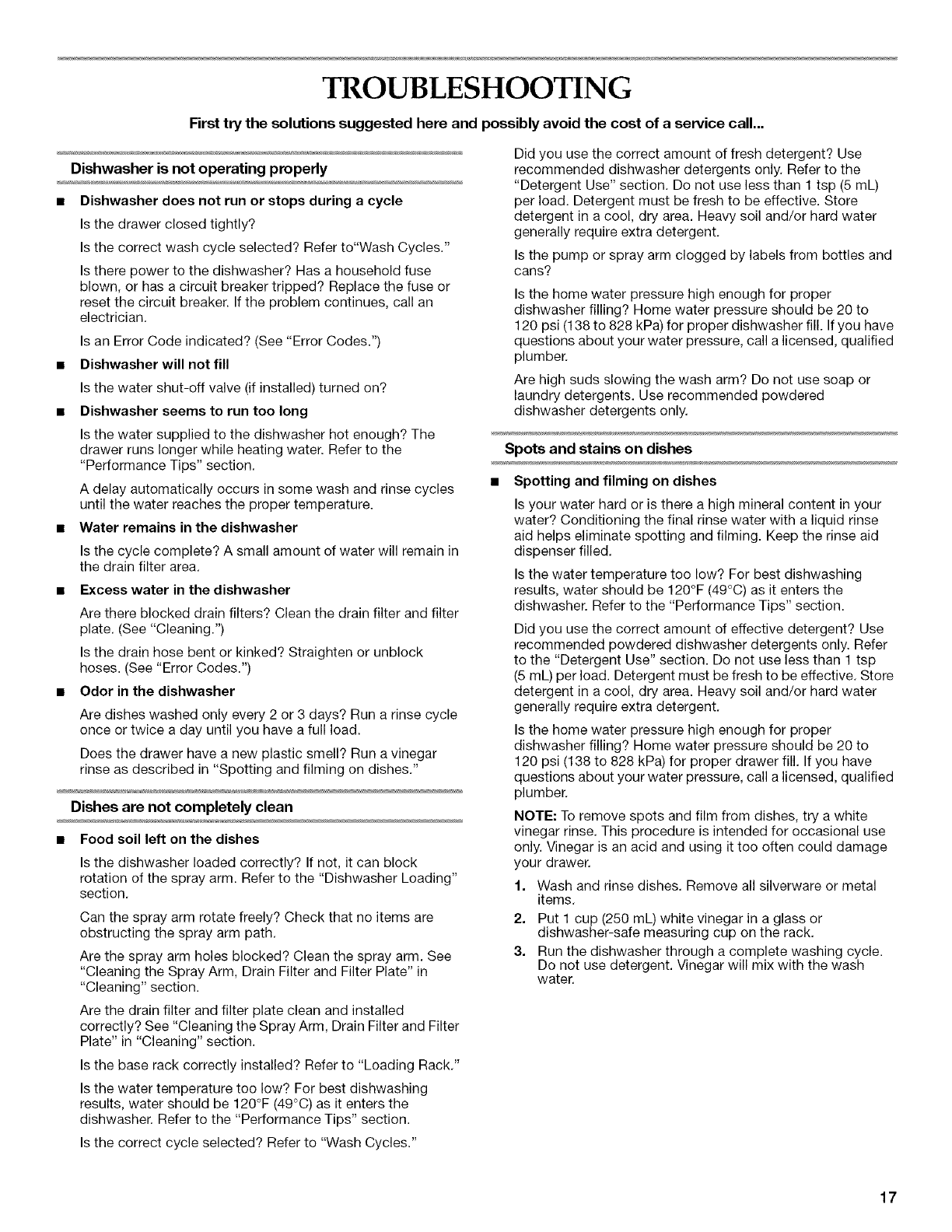

TROUBLESHOOTING .................................................................. 17

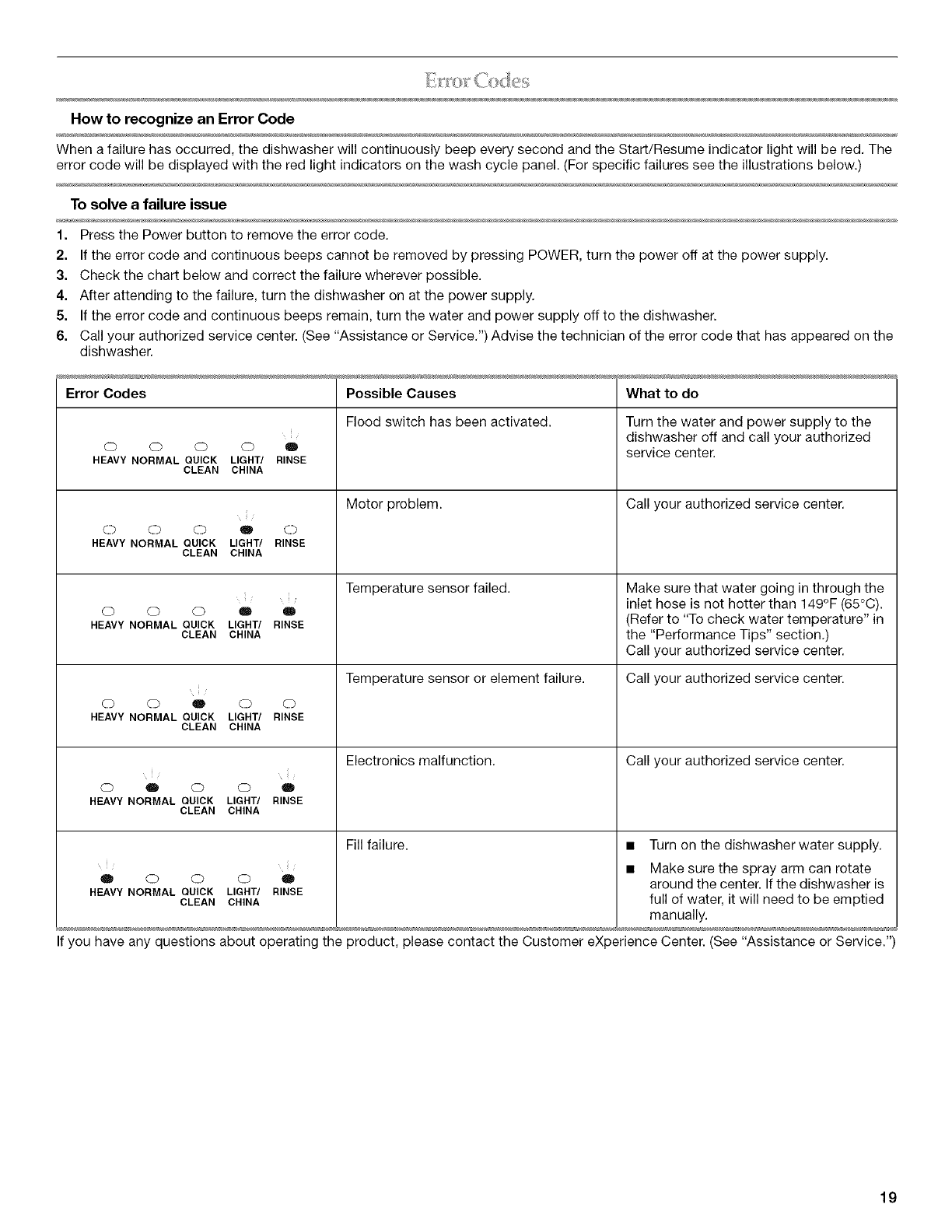

Error Codes ................................................................................ 19

ASSISTANCE OR SERVICE ......................................................... 20

In the U.S.A ................................................................................ 20

In Canada ................................................................................... 20

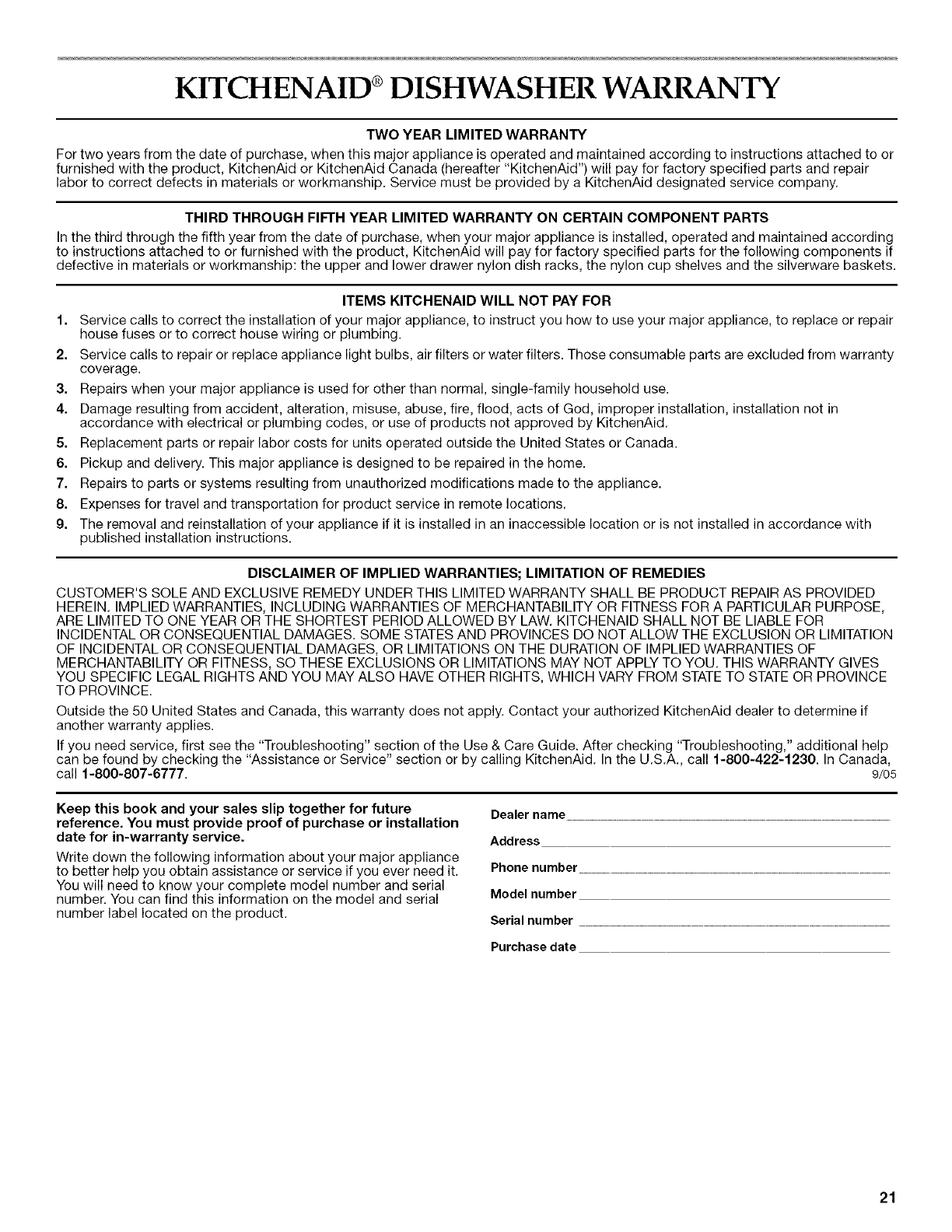

WARRANTY .................................................................................. 21

TABLE DES MATIERES

LA S¢:CURITI :!:DU LAVE-VAISSELLE ......................................... 22

PIC:CES ET CARACTC:RISTIQUES .............................................. 23

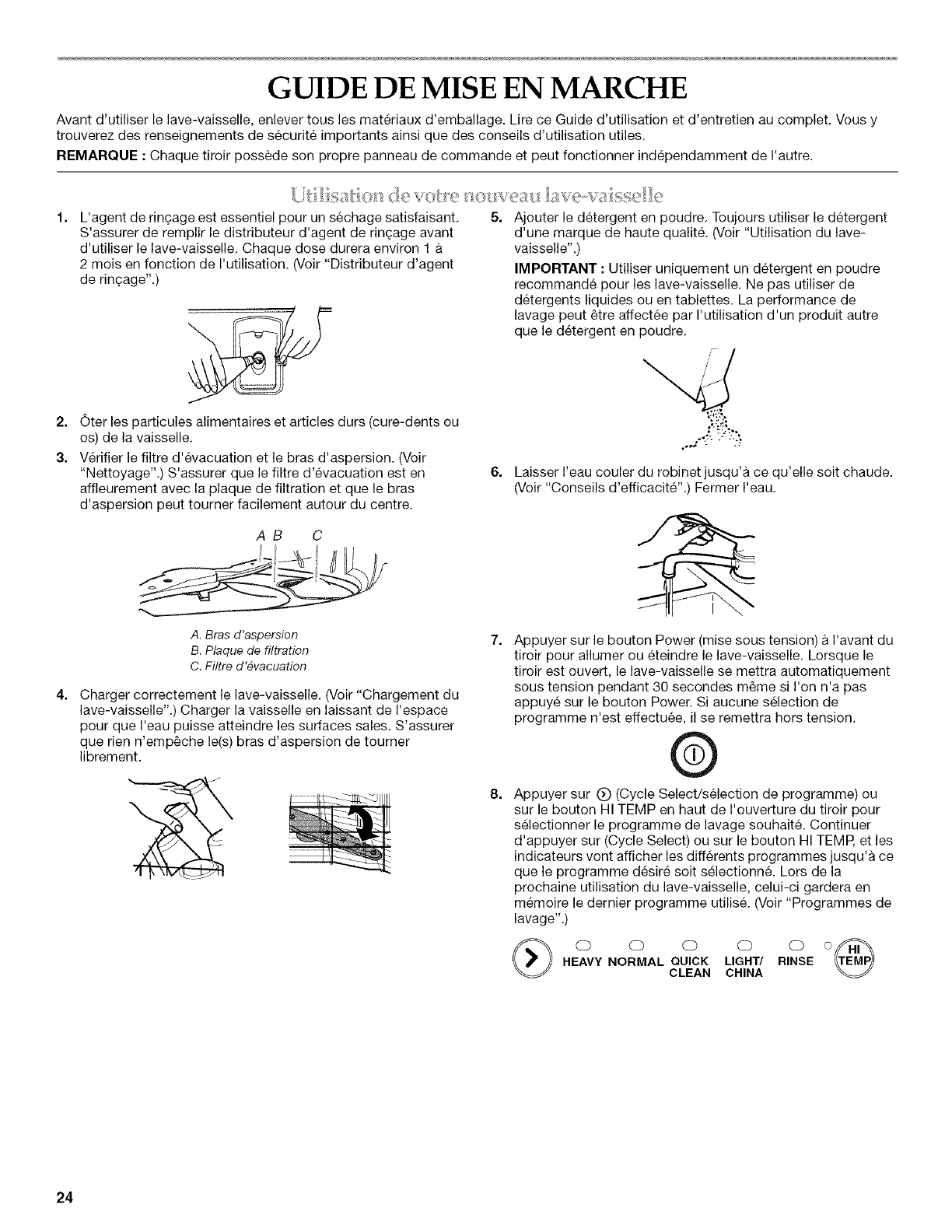

GUIDE DE MISE EN MARCHE .................................................... 24

Utilisation de votre nouveau lave-vaisselle ................................ 24

Syst_me de lavage ..................................................................... 25

Systeme sonore .......................................................................... 25

Syst_me de sechage .................................................................. 25

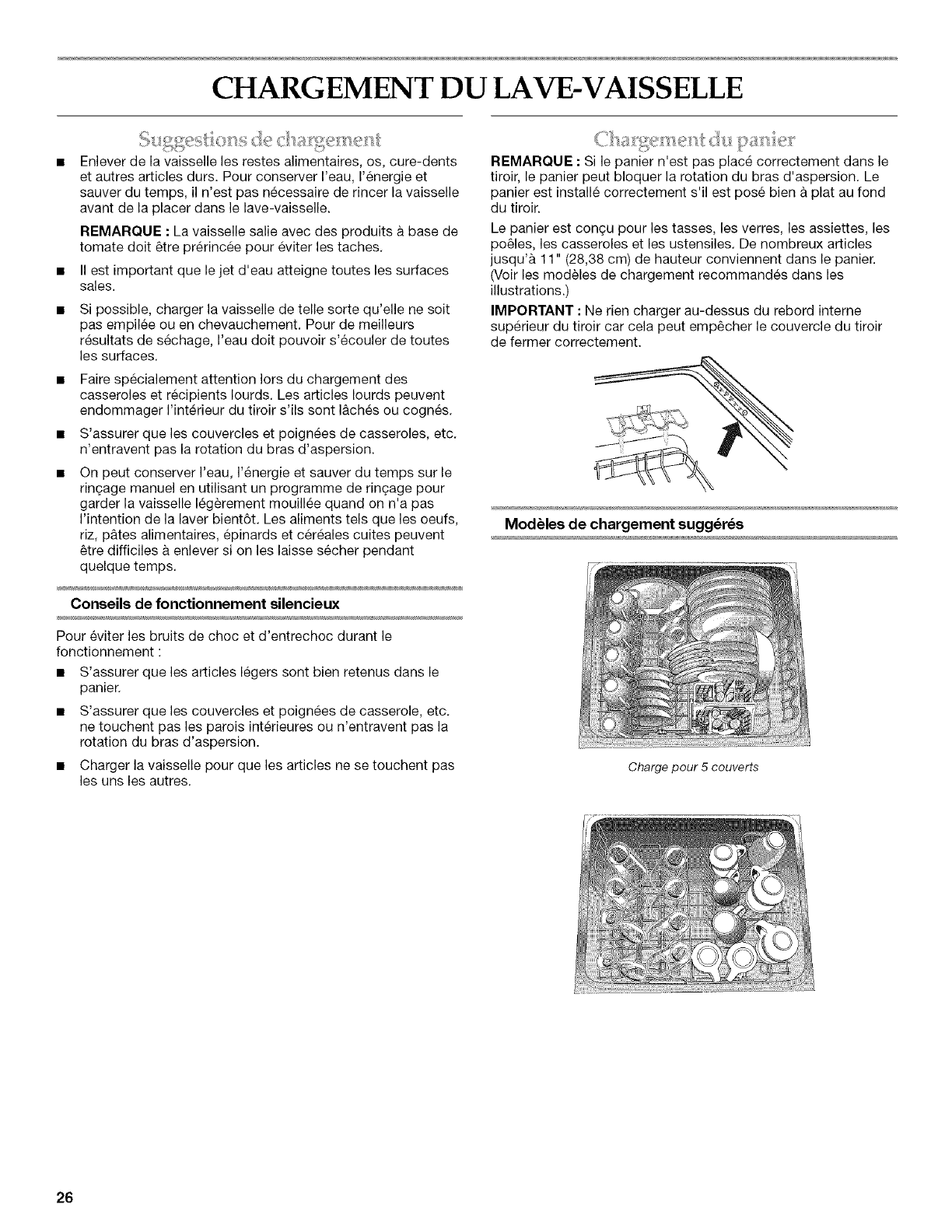

CHARGEMENT DU LAVE-VAISSELLE ....................................... 26

Suggestions de chargement ...................................................... 26

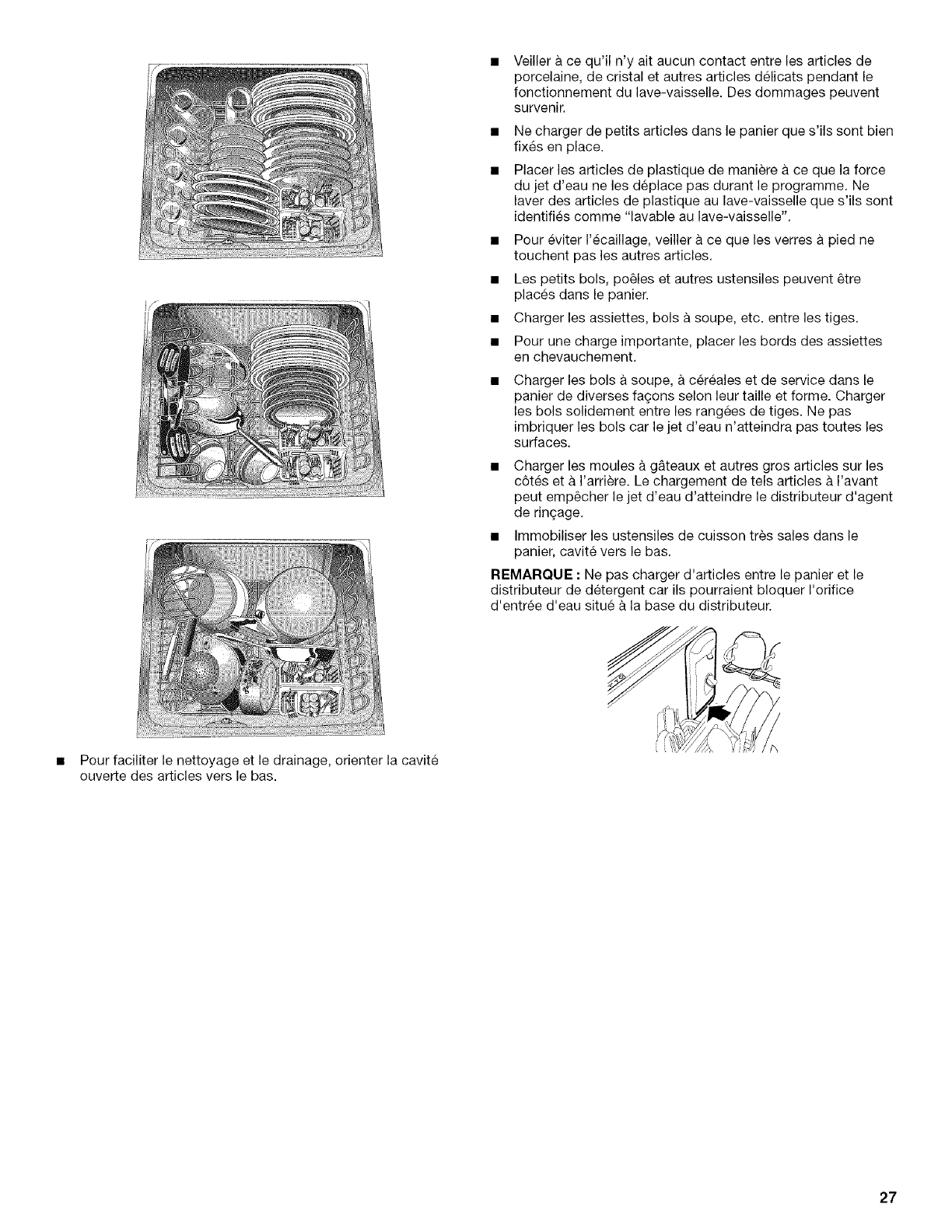

Chargement du panier ............................................................... 26

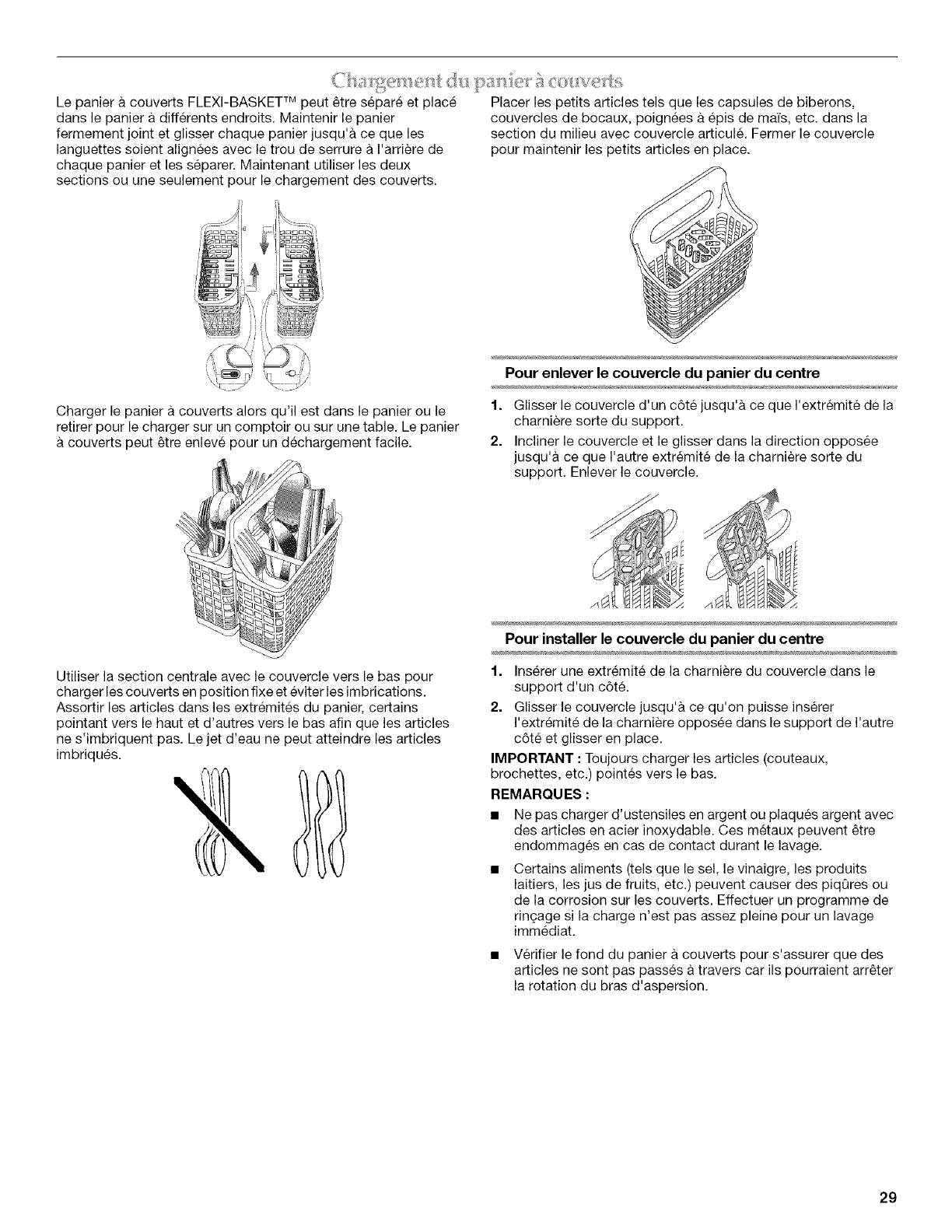

Chargement du panier a couverts ............................................. 29

UTILISATION DU LAVE-VAISSELLE ........................................... 30

Utilisation du detergent .............................................................. 30

Distributeur d'agent de ringage .................................................. 31

Conseils pour I'efficacite ............................................................ 31

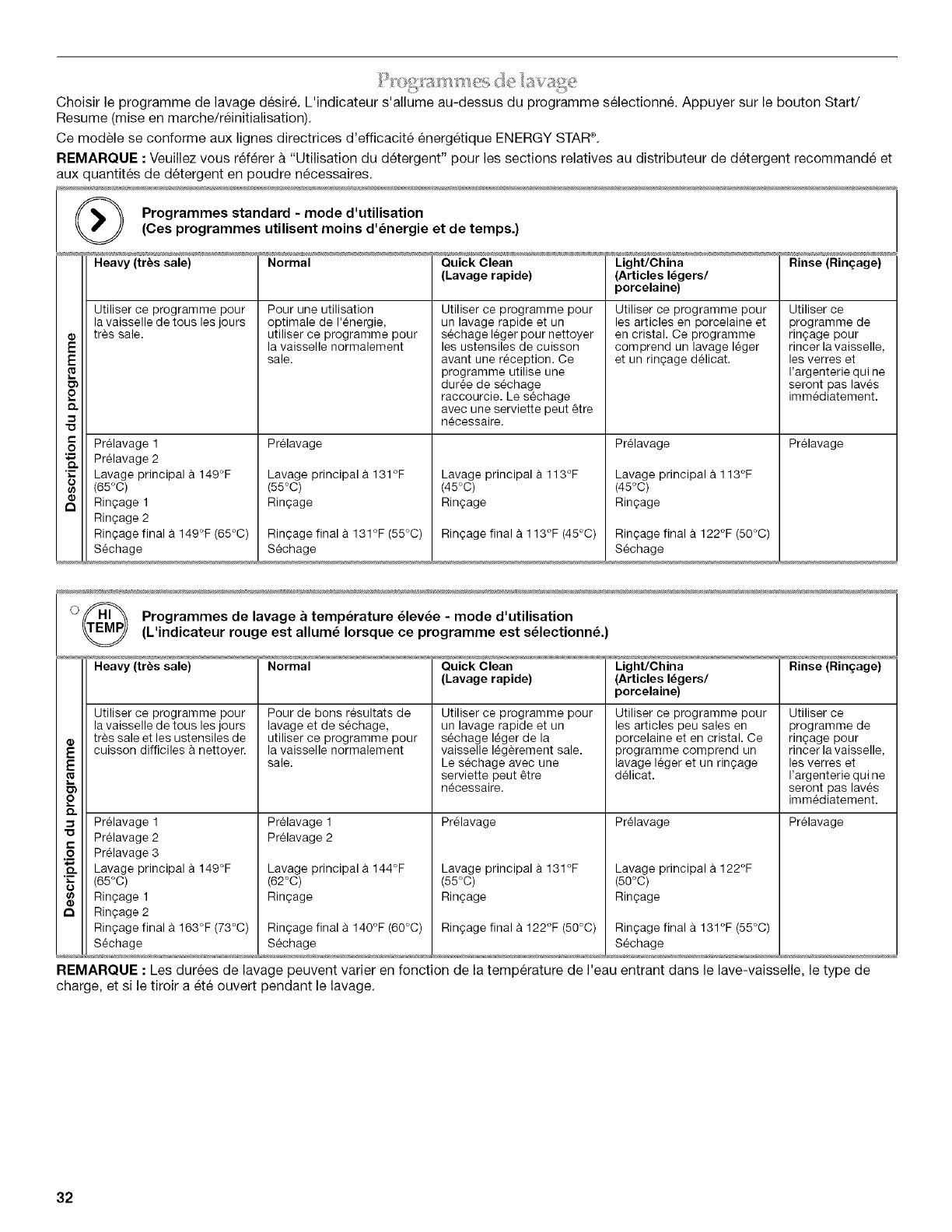

Programmes de lavage .............................................................. 32

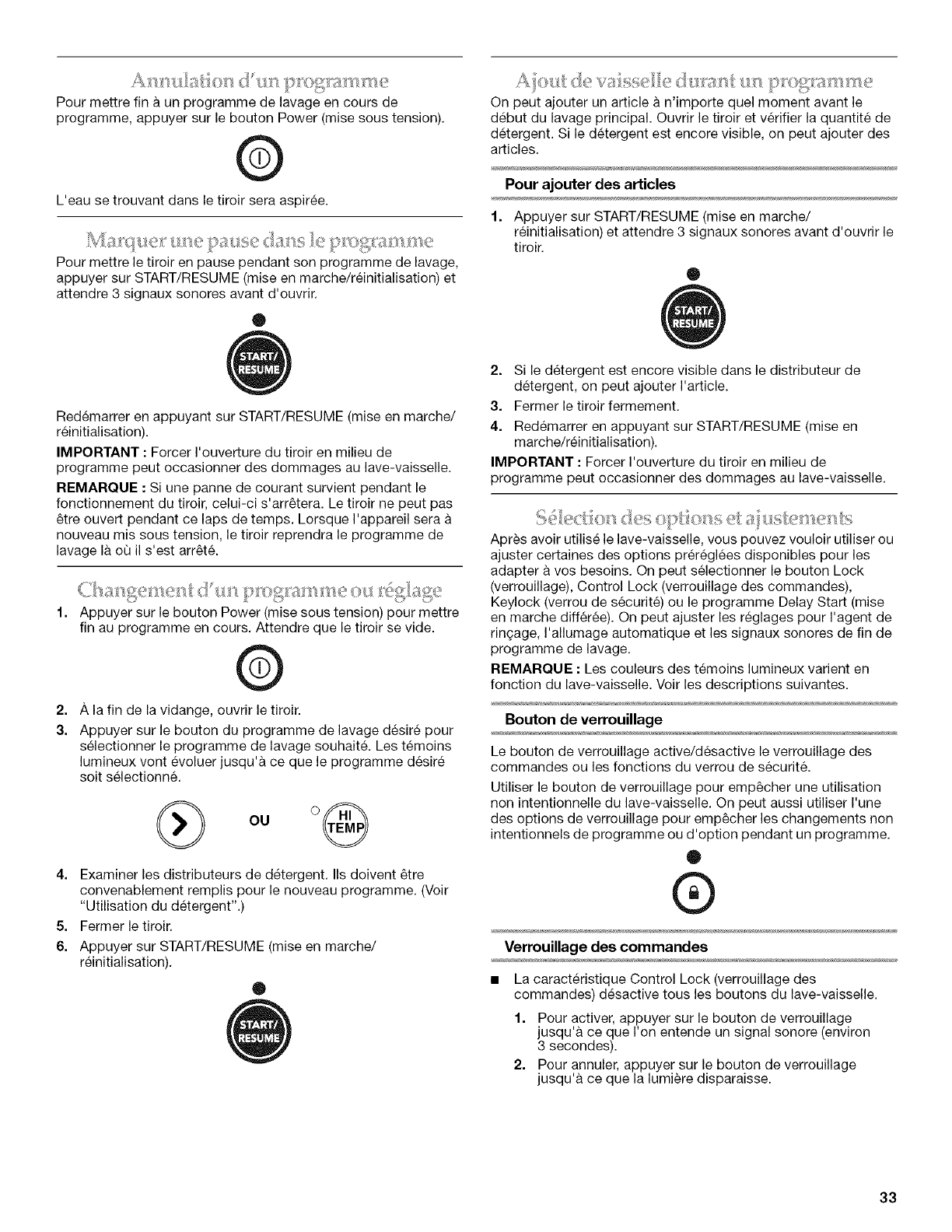

Annulation d'un programme ...................................................... 33

Marquer une pause darts le programme ................................... 33

Changement d'un programme ou reglage ................................ 33

Ajout de vaisselle durant un programme ................................... 33

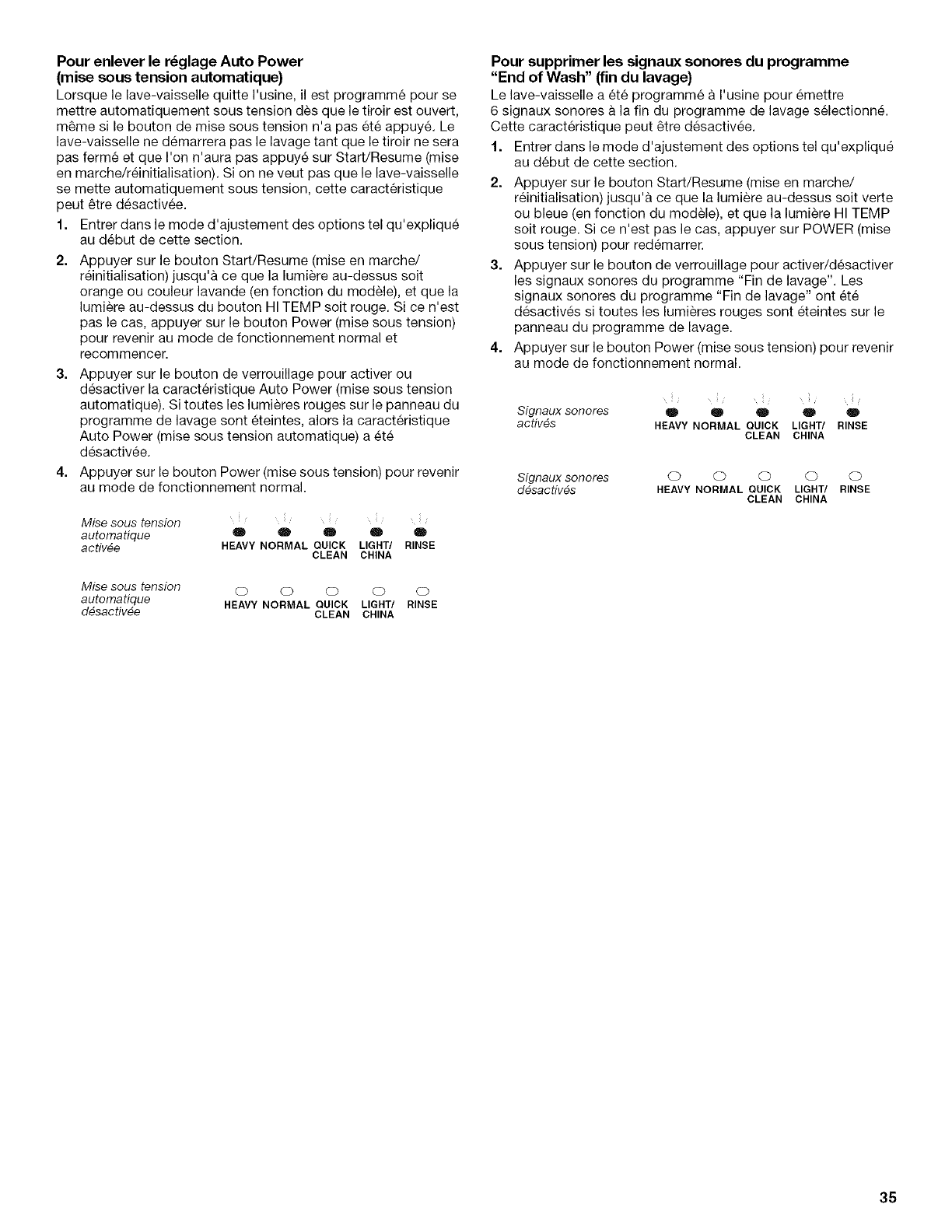

Selection des options et ajustements ........................................ 33

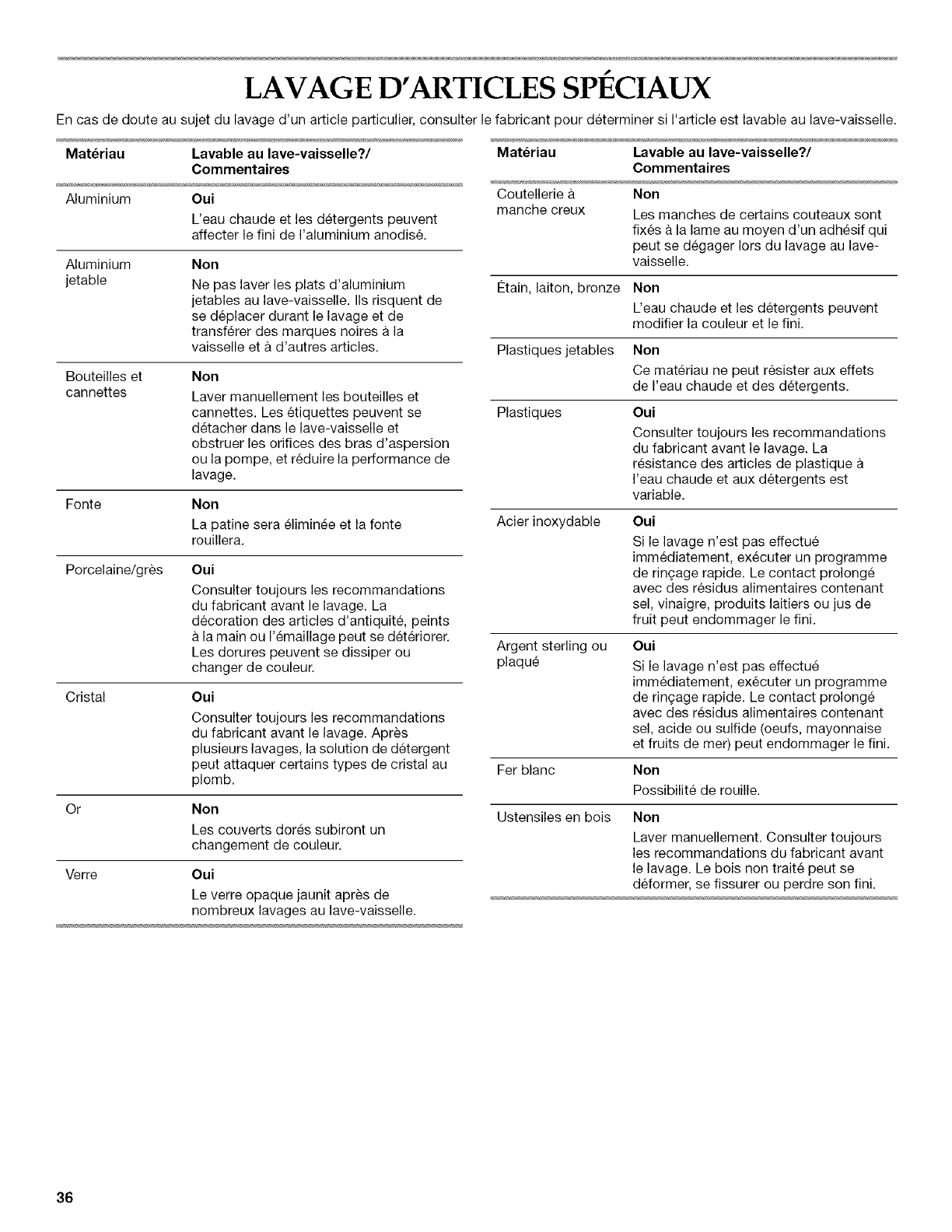

LAVAGE D'ARTICLES SpI:!:CIAUX .............................................. 36

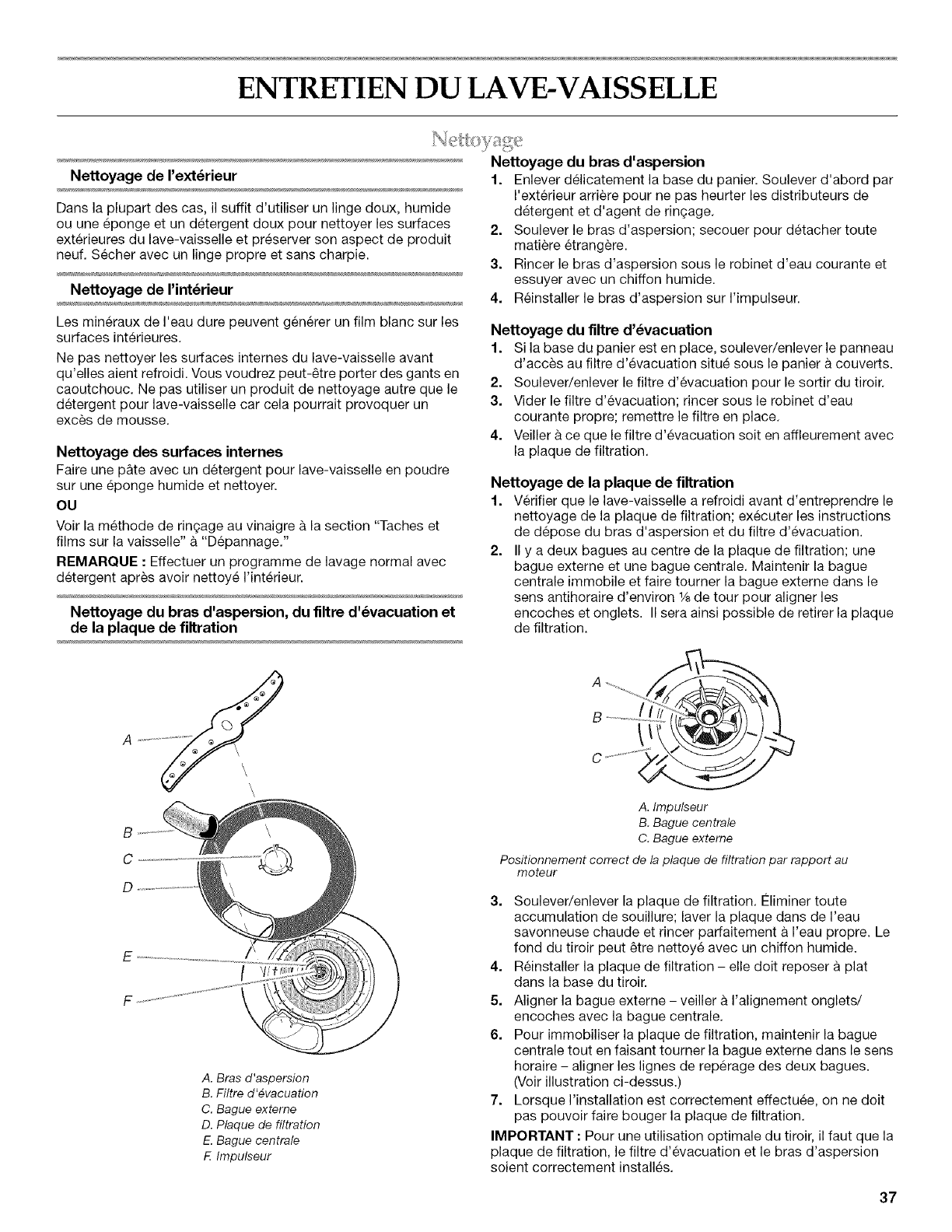

ENTRETIEN DU LAVE-VAISSELLE ............................................. 37

Nettoyage ................................................................................... 37

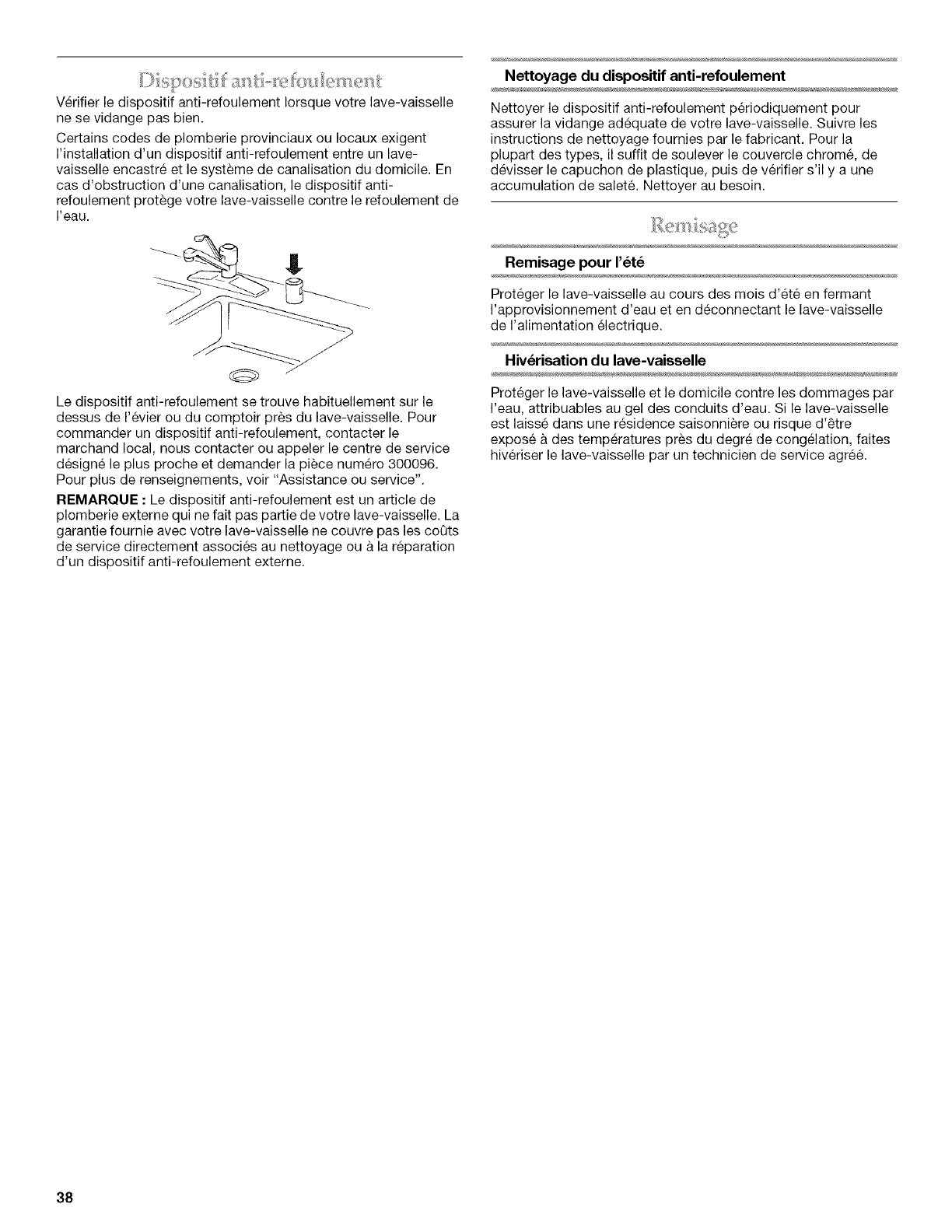

Dispositif anti-refoulement ......................................................... 38

Remisage .................................................................................... 38

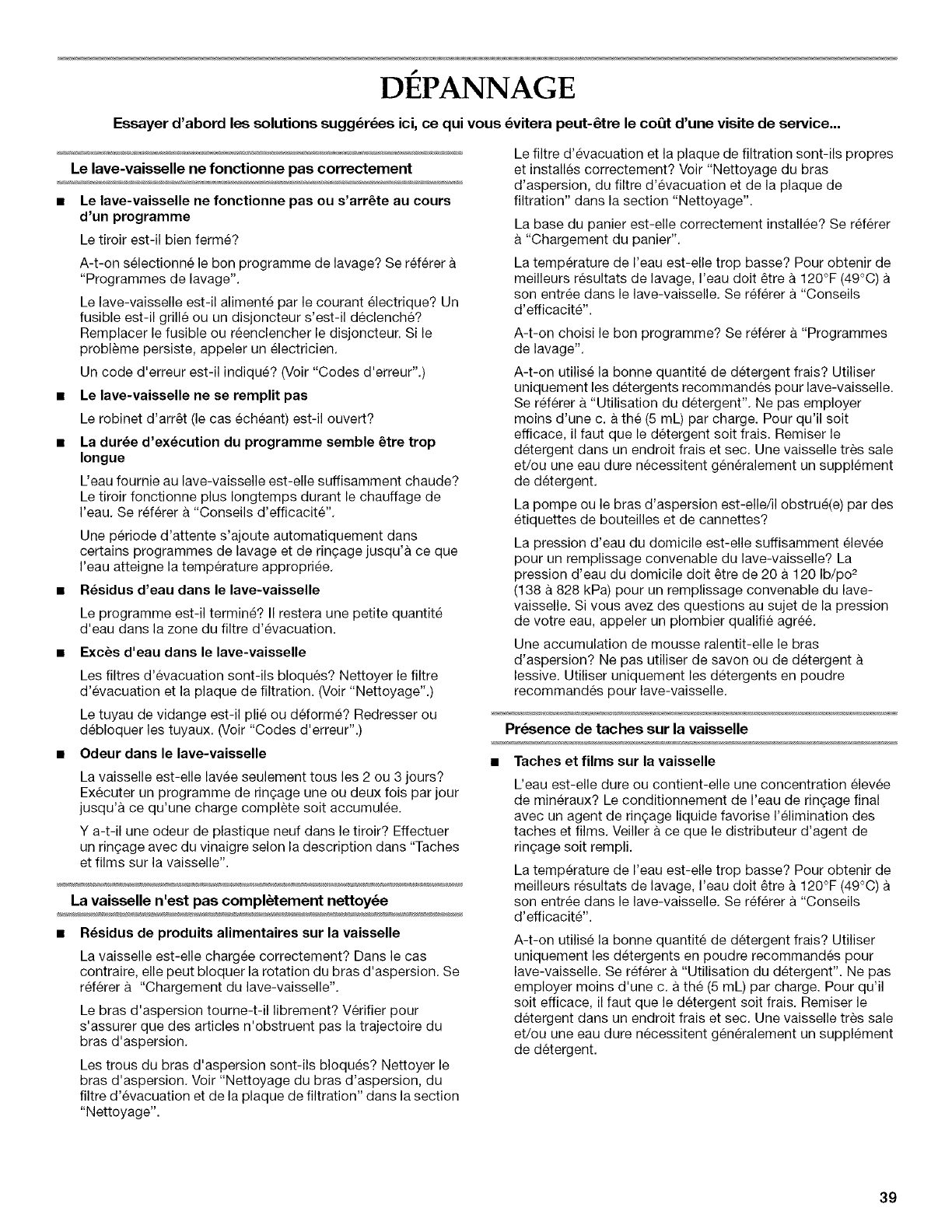

DC:PANNAGE ................................................................................. 39

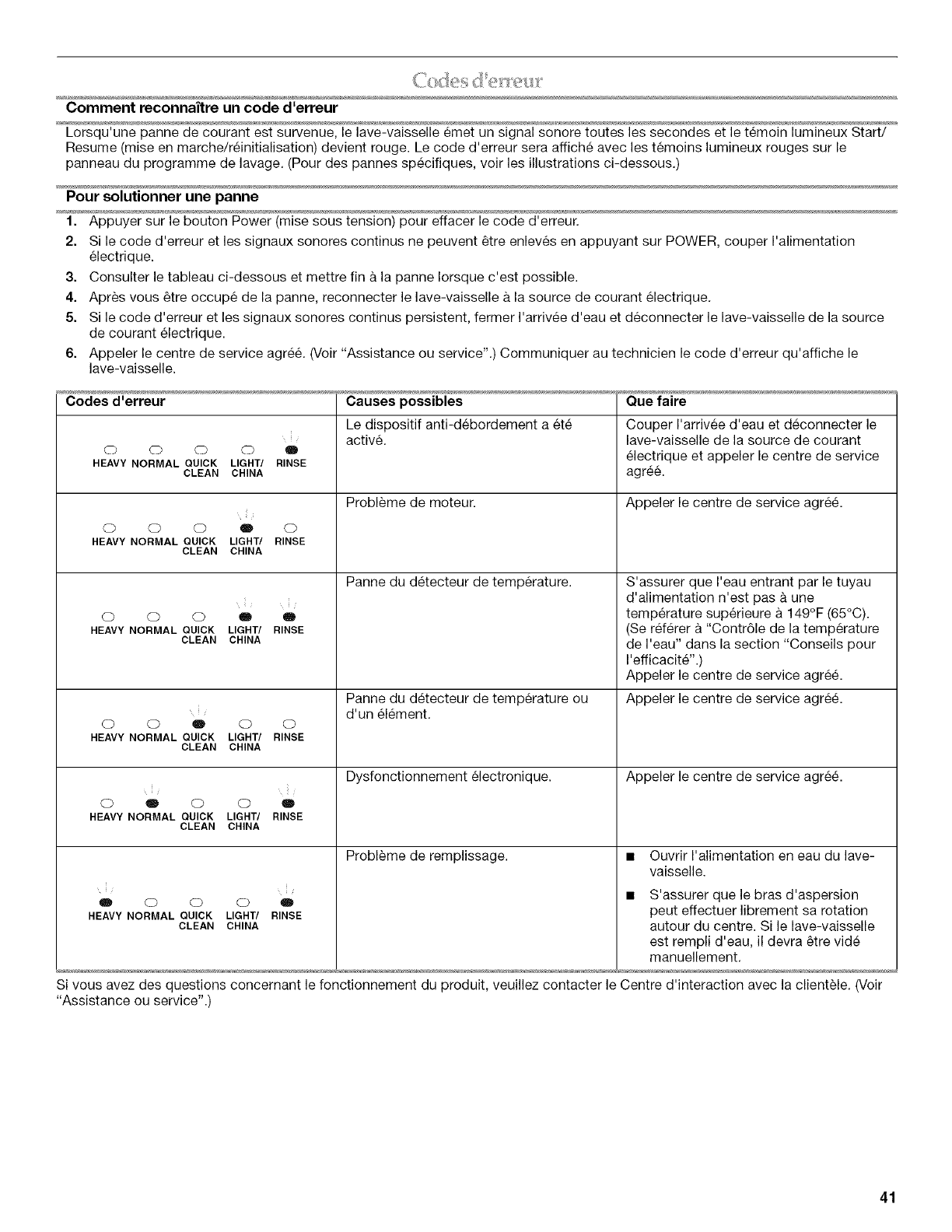

Codes d'erreur ........................................................................... 41

ASSISTANCE OU SERVICE ......................................................... 42

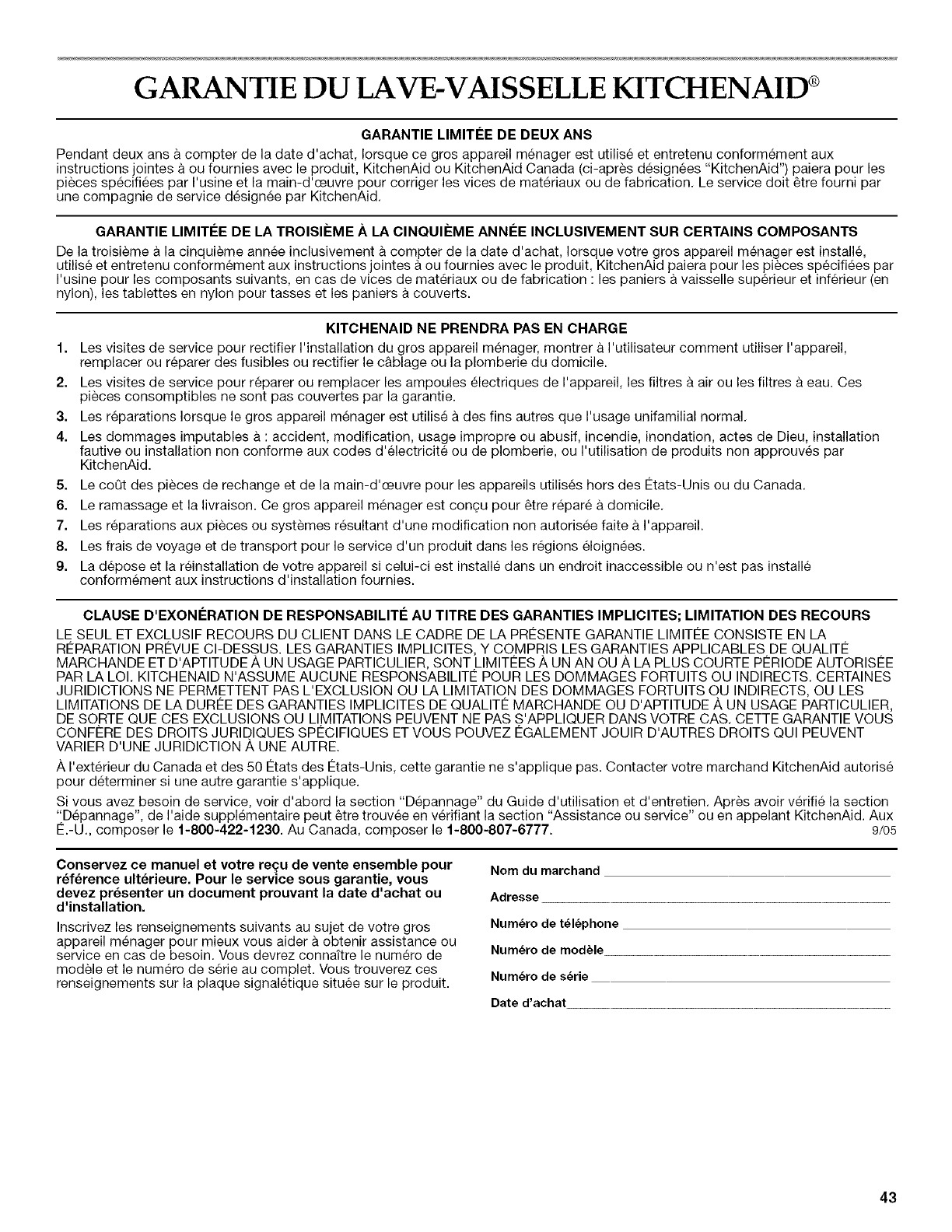

GARANTIE ..................................................................................... 43

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher.

[] Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended for use

in a dishwasher, and keep them out of the reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut4ype injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

[] Do not touch the heating element during or immediately

after use.

[] Do not operate the dishwasher unless all enclosure panels

are properly in place.

[] Do not tamper with controls.

[] Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

[] To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

[] Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

[] Refer to Installation Instructions for instructions pertaining

to grounding.

SAVE THESE INSTRUCTIONS

PARTS AND FEATURES

This manual covers several different models. The features on your dishwasher may vary from those shown below.

I

I

#

I

I

I

I

I

I

I

I

I

I

I

I

I

I

N

0

P

A. SURE-HOLD <_medium rack insert

B. SURE-HOLD <_large rack insert

C. SURE-HOLD <_base rack

D. SURE-HOLD <_light item clips

E. Control panel (on drawer front)

Control Panels

F WHISPER QUIET _ sound system

G. Model and serial number label

(on the left front edge between drawers)

H. FLEXI-BASKET 'Msilverware basket

I. Fold-down cup shelves

J. Spray arm

K. Control panel (on drawer top edge)

00000

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

L. Filter plate

M. Drain filter

N. Powdered detergent dispenser

(inside front drawer)

O. Rinse aid dispenser

(inside front drawer)

tq Water inlet (inside front drawer)

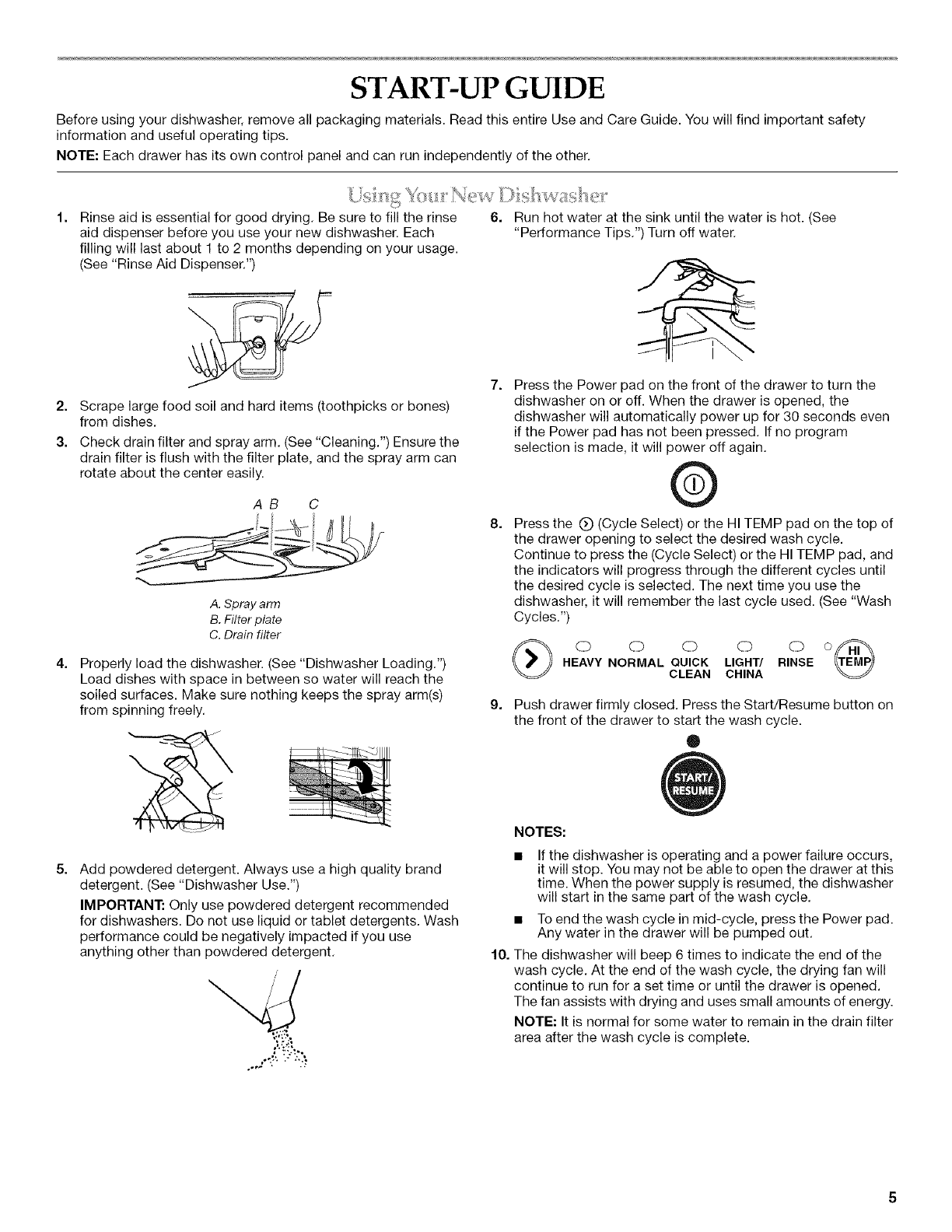

START-UP GUIDE

Before using your dishwasher, remove all packaging materials. Read this entire Use and Care Guide. You will find important safety

information and useful operating tips.

NOTE: Each drawer has its own control panel and can run independently of the other.

Rinse aid is essential for good drying. Be sure to fill the rinse

aid dispenser before you use your new dishwasher. Each

filling will last about 1 to 2 months depending on your usage.

(See "Rinse Aid Dispenser.")

2. Scrape large food soil and hard items (toothpicks or bones)

from dishes.

3. Check drain filter and spray arm. (See "Cleaning.") Ensure the

drain filter is flush with the filter plate, and the spray arm can

rotate about the center easily.

4.

AB C

A. Spray arm

B. Filter plate

C. Drain filter

Properly load the dishwasher. (See "Dishwasher Loading.")

Load dishes with space in between so water will reach the

soiled surfaces. Make sure nothing keeps the spray arm(s)

from spinning freely.

6. Run hot water at the sink until the water is hot. (See

"Performance Tips.") Turn off water.

7. Press the Power pad on the front of the drawer to turn the

dishwasher on or off. When the drawer is opened, the

dishwasher will automatically power up for 30 seconds even

if the Power pad has not been pressed. If no program

selection is made, it will power off again.

©

8. Press the @ (Cycle Select) or the HI TEMP pad on the top of

the drawer opening to select the desired wash cycle.

Continue to press the (Cycle Select) or the HI TEMP pad, and

the indicators will progress through the different cycles until

the desired cycle is selected. The next time you use the

dishwasher, it will remember the last cycle used. (See "Wash

Cycles.")

9=

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Push drawer firmly closed. Press the Start/Resume button on

the front of the drawer to start the wash cycle.

®

5= Add powdered detergent. Always use a high quality brand

detergent. (See "Dishwasher Use.")

IMPORTANT: Only use powdered detergent recommended

for dishwashers. Do not use liquid or tablet detergents. Wash

performance could be negatively impacted if you use

anything other than powdered detergent.

NOTES:

• If the dishwasher is operating and a power failure occurs,

it will stop. You may not be able to open the drawer at this

time. When the power supply is resumed, the dishwasher

will start in the same part of the wash cycle.

• To end the wash cycle in mid-cycle, press the Power pad.

Any water in the drawer will be pumped out.

10. The dishwasher will beep 6 times to indicate the end of the

wash cycle. At the end of the wash cycle, the drying fan will

continue to run for a set time or until the drawer is opened.

The fan assists with drying and uses small amounts of energy.

NOTE: It is normal for some water to remain in the drain filter

area after the wash cycle is complete.

Thewashsystemprovidesexcellentcleaningresults.Twolevels

offiltrationfilterthewashwaterandkeepfoodparticlesfrom

redepositingonthecleandishes.

• Afilterplatekeepsbones,pits,andotherlargeobjectsfrom

enteringthepumpsystem.

• Itemssmallenoughtopassthroughthefilterplatearecaught

inthedrainfilter.

• Thewashwatercontinuouslyflowsthroughthedrainfilter,

trappingfoodparticles.

IMPORTANT:Beforeeachwashload,checkthedrainfilterfor

evidenceoffoodparticlesandclean.(Asmallamountofwater

willremaininthedrainfilterarea.)Foodscrapsmaycollectonthe

filterplate,andthesprayarmandfilterplatemayneedcleaning.

Thesprayarmandfilterplatemayneedcleaningaboutoncea

monthinnormaluseormoreoften,shouldtheneedarise.(See

"CleaningtheSprayArm,DrainFilterandFilterPlate"in

"Cleaning"section.)

TheWHISPERQUIEW_soundinsulationsystemhelpstomaintain

aquiethomeenvironmentduringdishwasheroperation.

NOTE:Ifyoudonotloaddishesproperly,thequietoperationof

yourdishwashercouldbeaffected.(See"DishwasherLoading.")

Attheendoftheselectedwashcycle,thedryingfanwillcontinue

torunforasettimeoruntilthedrawerisopened.Thefanassists

withdryingandusesasmallamountofenergy.

DISHWASHER LOADING

Remove leftover food, bones, toothpicks and other hard

items from the dishes. To conserve water, energy and save

time it is not necessary to rinse dishes before putting them

into the dishwasher.

NOTE: Dishes soiled with tomato-based products should be

prerinsed to avoid staining.

• It is important for the water spray to reach all soiled surfaces.

• Load dishes so they are not stacked or overlapping if

possible. For best drying, water must be able to drain from all

surfaces.

• Use special care when loading heavy pots and pans. Heavy

items can damage the interior of the drawer if they are

dropped or bumped.

• Make sure pot lids and handles, etc., do not interfere with the

spray arm rotation.

Conserve water, energy and save time over hand rinsing by

running a rinse cycle to keep dishes moist if you do not plan

to wash them soon. Foods such as eggs, rice, pasta,

spinach, and cooked cereals may be hard to remove if they

are left to dry over a period of time.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the rack.

• Make sure pot lids and handles, etc., do not touch interior

walls or interfere with the rotation of the spray arm.

IMPORTANT: Do not load anything above the inside top edge of

the drawer as it may keep the drawer lid from properly closing.

Suggested loading patterns

5 place setting

• Load dishes so they do not touch one another.

NOTE: If the rack is incorrectly placed in the drawer, the rack can

block the spray arm rotation. The rack is properly installed if it is

sitting flat on the bottom of the drawer.

The rack is designed for cups, glasses, plates, pans, casseroles

and utensils. Many items, up to 11" (28.38 cm), fit in the rack.

(See recommended loading patterns shown.)

NOTE:Donotloaditemsbetweentherackandthedetergent

dispenserbecausetheymightblockthewaterinletopening

locatedatthebaseofthedispenser.

Fold-Down Cup Shelves

Fold down the cup shelves on the sides of the drawer to hold

additional cups, stemware or long items such as utensils and

spatulas. Fold up when you need room for larger items in the

main rack.

SURE-HOLD _>light item clips

The light item clips hold lightweight plastic items such as cups,

lids, or bowls in place during washing.

Place items so open ends face down for cleaning and

draining.

China, crystal, and other delicate items must not touch each

other during dishwasher operation. Damage may occur.

Load small items in the rack only if they are secured in place.

Load plastic items so the force of the spray does not move

them during the cycle. Only plastic items marked

"dishwasher safe" are recommended.

To avoid chipping, do not let stemware touch other items.

Small bowls, pans, and other utensils can be placed in the

rack.

Load plates, soup bowls, etc., between tines.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a variety

of ways depending upon their size and shape. Load bowls

securely between the rows of tines. Do not nest bowls

because the spray will not reach all surfaces.

Load cake pans and other large items at the sides and back.

Loading such items in front can keep the water spray from

reaching the rinse aid dispenser.

•Secure heavily soiled cookware face down in the rack.

To move a clip

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

SURE-HOLD _base rack and removable rack inserts

The SURE-HOLD ®removable rack inserts (see illustration below)

allow you to adjust the rack for the type of load you are washing.

You can remove one or more of the inserts to customize the rack

for a particular load. This is useful when washing a variety of

dishes, pots and pans, or roasters.

NOTE: The removable inserts are not designed to be lifted out of

the drawer while loaded with dishes.

FTT............

A. Large insert

B. Medium insert

C.Base rack

D.Drain filter access panel

To remove either insert

1. Gently pull in and up on the handle to release the insert

handle from the base rack.

2. Once the handle is lifted up, tilt the insert to the left or right to

release the insert legs on the other end from their position

under the base rack wire.

To install either insert

1. Tilt the rack insert end to the left or right to insert the legs

under the base rack wires as shown below.

Load the silverware basket while it is in the rack or take the

basket out for loading on a counter or table. The silverware

basket can be removed for easy unloading.

Use the center section with cover down to load silverware in set

positions and avoid nesting. Mix items in end sections of the

basket with some pointing up and some down to avoid nesting.

Spray cannot reach nested items.

Place small items such as baby bottle caps, jar lids, corncob

holders, etc., in the middle section with the hinged cover. Close

the cover over the section to hold small items in place.

2. Straighten the insert into position along the bottom of the

base rack.

3. Gently pull in and push down on the insert handle until the

insert locks into position in the base rack.

The FLEXI-BASKET TM silverware basket can be separated and

placed into the rack in several locations. Hold joined basket firmly

and slide each basket until the tab aligns with the keyhole on the

back of each basket and pull apart. Now use both sections or just

one to load silverware.

To remove the center basket cover

1. Slide the cover to one side until one hinge end pops out of

the holder.

2. Tilt cover and slide in the opposite direction until the other

hinge end pops out of holder. Remove cover.

To install the center basket cover

1. Insert a cover hinge end into holder on one side.

2. Slide the cover until you can insert the opposite hinge end

into the holder on the other side and slide into place.

IMPORTANT: Always load items (knives, skewers, etc.) pointing

down.

NOTES:

• Do not load silver or silver-plated silverware with stainless

steel. These metals can be damaged by contact with each

other during washing.

• Some foods (such as salt, vinegar, milk products, fruit juices,

etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

• Check the bottom of the silverware basket to ensure items

have not come through as they may stop spray arm rotation.

DISHWASHER USE

The detergent and rinse aid dispenser is located on the front

inside wall of the drawer. The detergent dispenser has two

sections, the pre wash section is the smaller and the other is for

the main wash detergent. The pre wash and main wash sections

both have inside fill line markings. The pre wash section has one

marking which represents 1 tsp (5 mL). When it is full, it holds

2 tsp (10 mL). The main wash section has two markings, the

lowest mark indicates 2 tsp (10 mL), the middle mark 4 tsp

(20 mL), and when it is full it contains 6 tsp (30 mL).

NOTE: The detergent dispenser is designed for use with

powdered detergent. Liquid and tablet detergents are not

suitable to be used in the dispenser. (Posts inside dispenser are a

reminder not to use detergent tablets.)

A B C

A

i/-- E

F

G

A. Pre Wash section

B. Main Wash section

C. Posts

D. Detergent dispenser latch

E. Rinse aid dispenser plug

F. Rinse aid indicator light

G. Water inlet opening

IMPORTANT:

• Use powdered, automatic dishwashing detergent only. Other

detergents can produce excessive suds that can overflow out

of the dishwasher and reduce washing performance.

Add detergent just before starting a cycle.

Store tightly closed detergent in a cool, dry place. Using

fresh, automatic dishwasher detergent results in better

cleaning.

NOTE: Do not use detergent with a rinse cycle.

Filling the powdered detergent dispenser

1. Press the latch down and the door will open.

2. Pour in detergent. No detergent is needed for the Rinse cycle.

3. After filling the section(s), close the dispenser door until it

clicks shut. The detergent will automatically be released into

the drawer during the wash cycle.

How much powdered detergent to use

• The detergent quantities suggested in the chart are for

individual drawer use.

The amount of detergent to use depends on the hardness of

your water and the type of detergent. If you use too little,

dishes will not be clean. If you use too much in soft water,

glassware will etch.

Water hardness can change over a period of time. Find out

your water's hardness by asking your local water department,

water softener company, or county extension agent.

You can order, at no charge, a water hardness test strip. In

the U.S.A., call the Customer eXperience Center and ask for

Part Number 4171690. (See "Assistance or Service.")

• Different brands of dishwasher detergent have different

amounts of phosphorus for softening water. If you have hard

water and use a detergent with a phosphorous content of

less than 8.7%, you might need to use more detergent, or use

a detergent with a phosphorous content higher than 8.7%.

Water Type Wash Detergent

Cycles Quantities

Hard

(13 grains per U.S. gallon

or above)

All**

Soft

(0-6 grains per U.S. gallon)

Pre

Wash

2 tsp*

(10 mL)

Main

Wash

6 tsp*

(30 mL)

Medium All** 2 tsp* 4 tsp*

(7-12 grains per U.S. gallon) (10 mL) (20 mL)

1 tsp* 3 tsp*

(5 mL) (15 mL)

1 tsp*

(5 mL)

Heavy

Normal

Quick

Clean

Light/

China

*tsp = teaspoon. 1 tsp = 5 mL.

**No detergent is required in pre wash section for the

Clean and Light/China cycles.

2 tsp*

(f0 mL)

1 tsp*

(5 mL)

1 tsp*

(5 mL)

Quick

)iT_'_v_;_: _ _ _'_ v _

The regular use of liquid rinse aid gives the best drying results.

Rinse aids keep water from forming droplets that can dry as

spots or streaks. They also help keep metal from tarnishing. They

improve drying by allowing water to drain off of the dishes during

the final rinse. Your dishwasher is designed to use a liquid rinse

aid. Do not use a solid or bar-type rinse aid.

The rinse aid dispenser is located on the front inside of the

drawer underneath the detergent dispenser.

A. Rinse aid plug

B. Rinse aid indicator light

C. Rinse aid dispenser

How much rinse aid to use

The regulator may need adjusting to suit your water conditions.

The lowest setting is "1" and the highest is "5." For hard water,

the rinse aid dispenser should be used with its setting fixed at 5.

(See "Option Selections and Adjustments" section.)

NOTE: If there is excessive foam at the end of the wash, reduce

the rinse aid dispenser setting. If dishes are wet or streaky after

drying, increase the rinse aid dispenser setting.

Filling the rinse aid dispenser

The rinse aid dispenser holds 1.7 oz (50.28 mL) of rinse aid.

Under normal conditions, this will last for about 1 to 2 months.

Try to keep it full, but be sure not to overfill it.

1. Turn the plug counterclockwise and remove.

2. Pour the rinse aid into the circular opening.

3. Take care not to spill rinse aid into the drawer. Any spills must

be wiped up to avoid excess foaming.

4. Fit the plug back into the original position.

Rinse aid indicator

If the rinse aid indicator light is red, refill the dispenser. If the rinse

aid indicator light is not lit, there is enough rinse aid for the wash.

You do not have to wait until the dispenser is empty to refill.

Hot water dissolves and activates the dishwashing detergent.

Hot water also dissolves grease on dishes and helps glasses dry

spot-free. For best dishwashing results, water should be 120°F

(49°C) as it enters the dishwasher. Loads may not wash as well if

the water temperature is too low. Water that is too hot can make

some soils harder to remove and cause certain detergent

ingredients not to function. If your water heater is located far from

the dishwasher, it may be necessary to run the hot water at the

faucet closest to the dishwasher to minimize the amount of cold

water in the water line.

To check water temperature

1. Run hot water at the faucet closest to your dishwasher for at

least 1 minute.

2. Place a candy or meat thermometer in a glass measuring

cup.

3. Check the temperature on the thermometer as the water is

running into the cup.

Additional efficiency tips

• To save water, energy and time, do not rinse dishes before

putting them into the dishwasher.

Choose the cycle that describes the most difficult soil on your

dish load.

Do not worry about mixed loads. Any item that is dishwasher

safe can be washed using any cycle. (See "NOTES:" in the

"Loading Silverware Basket" section.)

Use a delay feature to run your dishwasher during off-peak

hours. Local utilities recommend avoiding heavy usage of

energy at certain times of day. (See "Option Selections and

Adjustments.")

Use a rinse aid to improve drying.

Use cycles or options that add extra heat to the wash or rinse

portion of the cycle for better performance.

Run your dishwasher with full loads. Run a rinse cycle after

meals until the dishwasher is full.

If your home is equipped with a water softener, you may want

to avoid starting the dishwasher during the regeneration of

the softener, since this may contribute to poor wash

performance.

10

Select the wash cycle desired. The indicator is lit above the selected cycle. Press the Start/Resume button.

This model meets the ENERGY STAR _>guidelines for energy efficiency.

NOTE: Please refer to "Detergent Use" for recommended detergent dispenser sections and powdered detergent amounts to use.

®

Heavy

Use this cycle for heavily

soiled, everyday dishes.

t-

O

.m

0

"0

0

>,

o

Standard Cycles - when to use

(These cycles use less energy and time.)

Pre Wash 1

Pre Wash 2

Main Wash 149°F (65°C)

Rinse 1

Rinse 2

Final Rinse 149°F (65°C)

Dry

Normal

Use this cycle for normally

soiled dishes for optimum

energy use.

Pre Wash

Main Wash 131°F (55°C)

Rinse

Final Rinse 131°F (55°C)

Dry

Quick Clean

Use this cycle for a quick

wash and light dry to clean

up cookware prior to

entertaining. This cycle

uses a shortened dry time.

Towel drying may be

needed.

Main Wash 113°F (45°C)

Rinse

Final Rinse 113°F (45°C)

Light/China

Use this cycle for china and

crystal. This cycle uses a

gentle light wash and gentle

dry.

Pre Wash

Main Wash 113°F (45°C)

Rinse

Final Rinse 122 ° F (50°C)

Dry

Rinse

Use this rinse

cycle for rinsing

dishes, glasses,

and silverware

that will not be

washed right

away.

Pre Wash

O_"_ Hi Temp Wash Cycles - when to use

(The red indicator is lit when this cycle is selected.)

Heavy Normal Quick Clean Light/China

Use this cycle for heavily Use this cycle for normally Use this cycle for a quick Use this cycle for lightly

soiled, everyday dishes and soiled dishes for optimum wash and light dry for lightly soiled china and crystal.

hard-to-clean cookware, wash and dry performance, soiled dishes. Towel drying This cycle uses a gentle

t-

O

.m

o

_¢

o

Pre Wash 1

Pre Wash 2

Pre Wash 3

Main Wash 149°F (65°C)

Rinse 1

Rinse 2

Final Rinse 163°F (73°C)

Dry

Pre Wash 1

Pre Wash 2

Main Wash 144°F (62°C)

Rinse

Final Rinse 140°F (60°C)

Dry

may be needed.

Pre Wash

Main Wash 131°F (55°C)

Rinse

Final Rinse 122°F (50°C)

light wash and gentle dry.

Pre Wash

Main Wash 122°F (50°C)

Rinse

Final Rinse 131 ° F (55°C)

Dry

Rinse

Use this rinse

cycle for rinsing

dishes, glasses,

and silverware

that will not be

washed right

away.

Pre Wash

NOTE: Wash times can vary depending on the incoming water temperature, type of dish load, and whether the drawer has been

opened during the wash.

11

To end a wash cycle in mid-cycle, press the Power button.

©

Any water in the drawer will be pumped out.

To pause the drawer during its wash cycle, press START/

RESUME and wait for 3 beeps before opening.

®

You can add an item anytime before the main wash starts. Open

the drawer and check the detergent amount. If the detergent is

still visible, you can add items.

To add items

1. Press START/RESUME and wait for 3 beeps before opening

the drawer.

®

Restart by pressing START/RESUME.

IMPORTANT: Forcing the drawer open in mid-cycle may cause

damage to the dishwasher.

NOTE: If the drawer is operating and a power failure occurs, it

will stop. The drawer may not be opened during this time. When

the power supply resumes, the drawer will restart in the same

part of the wash cycle.

2=

3.

Press the Power button to end the current cycle. Wait for the

drawer to drain. ©

When the draining stops, open the drawer.

Press the desired wash cycle button to select the desired

wash cycle. The lighted indicators will progress until the

desired cycle is selected.

OR o_

4. Check the detergent dispensers. They must be filled properly

for the new cycle. (See "Detergent Use.")

5. Close the drawer.

6. Press START/RESUME.

®

2. If the detergent is still visible in the detergent dispenser, you

may add the item.

3. Close the drawer firmly.

4. Restart by pressing START/RESUME.

IMPORTANT: Forcing the drawer open in mid-cycle may cause

damage to the dishwasher.

After using the dishwasher, you may want to use or adjust some

of the preset options available to suit your needs. You can select

the Lock button, Control lock, Keylock or Delay Start mode. You

can adjust the settings for Rinse Aid, Auto Power, and End of

Wash Program beeps.

NOTE: Indicator light colors vary depending on your dishwasher.

See following descriptions.

Lock bu_on

The Lock button activates/deactivates the Control lock or the

Keylock functions.

Use the Lock button to prevent unintended use of the

dishwasher. You can also use either of the lock options to prevent

unintended cycle or option changes during a wash cycle.

®

®

Control lock

• The Control lock feature disables all of the buttons on the

dishwasher.

1. To activate, press and hold the Lock button until you hear

1 beep (about 3 seconds).

2. To cancel, press and hold the Lock button until the light

disappears.

Keylock

• The Keylock feature locks the drawer closed and disables the

dishwasher and all buttons.

1. To activate, press and hold the Lock button until you hear

the 2 beeps (about 5 seconds).

2. To cancel, press and hold the Lock button until the light

disappears.

12

Delay Start mode

The start of the selected wash cycle can be delayed from 1 to

12 hours.

To activate the Delay Start

1. Press and hold the Start/Resume button until the light above

turns orange or lavender depending on model.

O

2. The dishwasher will beep as you hold down the button. Each

"beep" represents an hour delay, so for each beep while the

button is pressed an additional hour delay will be

programmed until the desired delay time is reached.

3. Make sure the drawer is closed.

4. The dishwasher will start after the set delay time has elapsed.

To cancel the Delay Start

1. Press the Power button to turn off the dishwasher or hold the

Start/Resume button until the light turns green or blue

(depending on model).

©OR

O

Power button Start/Resume button

To enter the Option Adjustment Mode

1. Press the Power button to turn the dishwasher to the Normal

Operating Mode.

2. Press and hold the HI TEMP and Lock buttons at the same

time for 5 seconds. When the buttons have been correctly

pressed, one long beep is sounded and the Start/Resume

light is red.

3. Release the HI TEMP and lock buttons.

4. Use the appropriate buttons on the control panel to make the

necessary adjustments. These are explained below.

5. Once the changes have been made, press the Power button

to return to the Normal Operating Mode.

NOTE: The dishwasher automatically saves these changes.

To adjust the Rinse Aid setting

NOTE: If there is excessive foam at the end of the wash, reduce

the rinse aid dispenser setting. If dishes are wet or streaky after

drying, increase the rinse aid dispenser setting. (See "How much

rinse aid to use" in "Rinse Aid Dispenser" section.)

1. Enter the Option Adjustment Mode as explained above. The

light above the Start/Resume button is red to indicate this

setting has been chosen.

2. The current Rinse Aid setting is shown on the wash cycle

indicator panel. The number of red lights lit on the panel

shows what the current rinse aid setting is. For example, if

4 red lights are lit on the panel, then the Rinse Aid setting is

at 4.

= = = o

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Example of Rinse Aid setting at 4

3. Press the Lock button to increase or decrease the Rinse Aid

setting, the red lights will scroll up to 5 and then start from

1 again.

4. Once you have selected the desired Rinse Aid setting, press

the Power button to return to the Normal Operating Mode.

To remove the Auto Power setting

When the dishwasher leaves the factory, it is programmed to

automatically power up whenever the drawer is opened even if

the Power pad has not been pressed. The dishwasher will not

start washing until the drawer is closed and the Start/Resume

button has been pressed. If you do not want the dishwasher to

automatically power up, this feature can be turned off.

1. Enter the Option Adjustment Mode as explained at the

beginning of this section.

2. Press the Start/Resume button until the light above is orange

or lavender (depending on model), and the light above the

HI TEMP button is red. If it is not, press the Power button to

return to Normal Operating Mode and start again.

3. Press the Lock button to turn the Auto Power feature on or

off. If all the red lights on the wash cycle panel are off, then

the Auto Power feature has been turned off.

4. Press the Power button to return to the Normal Operating

Mode.

Auto Power On Q e o i o

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Auto Power Off 0 (D 0 CD 0

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

13

To remove the "End of Wash" cycle beeps

The factory has programmed the dishwasher to beep 6 times at

the end of the selected wash cycle. This feature can be turned

off.

1. Enter the Option Adjustment Mode as explained at the

beginning of this section.

2. Press the Start/Resume button until the light above is green

or blue (depending on model), and the HI TEMP light is red. If

it is not, press POWER to start again.

3. Press the Lock button to turn the "End of Wash" cycle beeps

on or off as desired. The "End of Wash" cycle beeps have

been turned off if all the red lights on the wash cycle panel are

off.

4= Press the Power button to return to the Normal Operating

Mode.

Beeps On Q Q Q u W

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

OO OOO

Beeps Off HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe?/Comments

Aluminum Yes

High water temperature and detergents

can affect finish of anodized aluminum.

Disposable

Aluminum

No

Do not wash throwaway aluminum pans

in the dishwasher. These might shift

during washing and transfer black marks

to dishes and other items.

Bottles and Cans No

Wash bottles and cans by hand. Labels

attached with glue can loosen and clog

the spray arms or pump and reduce

washing performance.

Cast Iron No

Seasoning will be removed, and iron

will rust.

China/ Yes

Stoneware Always check manufacturer's

recommendations before washing.

Antique, hand-painted, or over-the-glaze

patterns may fade. Gold leaf can discolor

or fade.

Material Dishwasher Safe?/Comments

Hollow-Handle No

Knives Handles of some knives are attached to

the blade with adhesives which can

loosen if washed in the dishwasher.

Pewter, Brass, No

Bronze High water temperatures and detergent

can discolor or pit the finish.

Disposable No

Plastics Cannot withstand high water

temperatures and detergents.

Plastics Yes

Always check manufacturer's

recommendations before washing.

Plastics vary in their capacity to

withstand high temperatures and

detergents.

Stainless Steel Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, vinegar, milk

products, or fruit juice can damage

finish.

Crystal Yes

Always check manufacturer's

recommendations before washing. Some

types of leaded crystal can etch with

repeated washing.

Gold No

Gold-colored flatware will discolo_

Glass Yes

Milk glass yellows with repeated

dishwasher washing.

Sterling Silver or

Silver Plate

Yes

Run a rinse cycle if not washing

immediately. Prolonged contact with

food containing salt, acid, or sulfide

(eggs, mayonnaise, and seafood) can

damage finish.

Tin No

Can rust.

Wooden Ware No

Wash by hand. Always check

manufacturer's instructions before

washing. Untreated wood can warp,

crack, or lose its finish.

14

DISHWASHER CARE

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a

mild detergent is all that is necessary to keep the outside of your

dishwasher looking nice and clean. Dry with a clean, lint-free

cloth.

Cleaning the interior

To clean the Spray Arm

1. Gently remove the base rack. Lift from the back end first so

that you do not bump the detergent and rinse aid dispenser.

2. Lift the spray arm and shake out any foreign material.

3. Rinse the spray arm under running water and wipe it with a

damp cloth.

4. Place the spray arm back onto the impeller.

To clean the Drain Filter

Hard water minerals can cause a white film to build up on the

inside surfaces.

Do not clean the dishwasher interior until it has cooled. You may

want to wear rubber gloves. Do not use any type of cleanser

other than dishwasher detergent because it may cause foaming

or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp

sponge and clean.

OR

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a Normal cycle with detergent after cleaning the

interior.

1. If the base rack is in place, lift up the drain filter access panel

located under the silverware basket.

2. Lift and remove the drain filter out of the drawer.

3. Empty the drain filter, rinse under clean running water, and

place back into the drain space.

4. Make sure that the drain filter is flush with the filter plate.

To clean the Filter Plate

1. Make sure that the dishwasher is cool before you start

cleaning the filter plate and follow the instructions for

removing the spray arm and drain filter.

2. In the center of the filter plate, there are two rings -- an outer

ring and a center ring. Hold the center ring still and turn the

outer ring counterclockwise, 1/8turn, until the tabs and

notches in both rings align. This will release the filter plate.

Cleaning the Spray Arm, Drain Filter and Filter Plate

B

C

D

A. Spray arm

B. Drain filter

C. Outer ring

D. Filter plate

E. Center ring

F. Impeller

A. Impeller

B. Center ring

C. Outer ring

Correct locking position of Filter Plate with motor assembly

3. Lift up the filter plate. Remove any soil, wash in hot soapy

water, and rinse thoroughly in clean water. The bottom of the

drawer can be wiped with a damp cloth.

4. Replace the filter plate so that it lies flat in the base of the

drawer.

5. Align the outer ring making sure that the tabs align with the

notches in the center ring.

6. To lock the filter plate into position, hold the center ring while

you turn the outer ring clockwise until the lines on the two

rings align. (See illustration above.)

7. When properly installed, you should not be able to move the

filter plate.

IMPORTANT: For best performance, the drawer must be used

with the filter plate, drain filter, and spray arm correctly in place.

15

Check the drain air gap anytime your dishwasher isn't draining

well.

Some state or local plumbing codes require the addition of a

drain air gap between a built-in dishwasher and the home drain

system. If a drain is clogged, the drain air gap protects your

dishwasher from water backing up into it.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap, call your

local dealer; or call us or your designated service center and ask

for Part Number 300096. For more information, see "Assistance

or Service."

NOTE: The drain air gap is an external plumbing device that is

not part of your dishwasher. The warranty provided with your

dishwasher does not cover service costs directly associated with

the cleaning or repair of the external drain air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper drainage of

your dishwasher. Follow the cleaning instructions provided by the

manufacturer. With most types, you lift off the chrome cover.

Unscrew the plastic cap. Then check for any soil buildup. Clean if

necessary.

Storing for the summer

Protect your dishwasher during the summer months by turning

off the water supply and power supply to the dishwasher.

Winterizing your dishwasher

Protect your dishwasher and home against water damage due to

freezing water lines. If your dishwasher is left in a seasonal

dwelling or could be exposed to near freezing temperatures, have

your dishwasher winterized by authorized service personnel.

16

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Dishwasher is not operating property

•Dishwasher does not run or stops during a cycle

Is the drawer closed tightly?

Is the correct wash cycle selected? Refer to"Wash Cycles."

Is there power to the dishwasher? Has a household fuse

blown, or has a circuit breaker tripped? Replace the fuse or

reset the circuit breaker. If the problem continues, call an

electrician.

Is an Error Code indicated? (See "Error Codes.")

•Dishwasher will not fill

Is the water shut-off valve (if installed) turned on?

•Dishwasher seems to run too long

Is the water supplied to the dishwasher hot enough? The

drawer runs longer while heating water. Refer to the

"Performance Tips" section.

A delay automatically occurs in some wash and rinse cycles

until the water reaches the proper temperature.

•Water remains in the dishwasher

Is the cycle complete? A small amount of water will remain in

the drain filter area.

•Excess water in the dishwasher

Are there blocked drain filters? Clean the drain filter and filter

plate. (See "Cleaning.")

Is the drain hose bent or kinked? Straighten or unblock

hoses. (See "Error Codes.")

•Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse cycle

once or twice a day until you have a full load.

Does the drawer have a new plastic smell? Run a vinegar

rinse as described in "Spotting and filming on dishes."

Dishes are not completely clean

•Food soil left on the dishes

Is the dishwasher loaded correctly? If not, it can block

rotation of the spray arm. Refer to the "Dishwasher Loading"

section.

Can the spray arm rotate freely? Check that no items are

obstructing the spray arm path.

Are the spray arm holes blocked? Clean the spray arm. See

"Cleaning the Spray Arm, Drain Filter and Filter Plate" in

"Cleaning" section.

Are the drain filter and filter plate clean and installed

correctly? See "Cleaning the Spray Arm, Drain Filter and Filter

Plate" in "Cleaning" section.

Is the base rack correctly installed? Refer to "Loading Rack."

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Performance Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Use" section. Do not use less than 1 tsp (5 mL)

per load. Detergent must be fresh to be effective. Store

detergent in a cool, dry area. Heavy soil and/or hard water

generally require extra detergent.

Is the pump or spray arm clogged by labels from bottles and

cans?

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. If you have

questions about your water pressure, call a licensed, qualified

plumber.

Are high suds slowing the wash arm? Do not use soap or

laundry detergents. Use recommended powdered

dishwasher detergents only.

Spots and stains on dishes

•Spotting and filming on dishes

Is your water hard or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse

aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher. Refer to the "Performance Tips" section.

Did you use the correct amount of effective detergent? Use

recommended powdered dishwasher detergents only. Refer

to the "Detergent Use" section. Do not use less than 1 tsp

(5 mL) per load. Detergent must be fresh to be effective. Store

detergent in a cool, dry area. Heavy soil and/or hard water

generally require extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper drawer fill. If you have

questions about your water pressure, call a licensed, qualified

plumber.

NOTE: To remove spots and film from dishes, try a white

vinegar rinse. This procedure is intended for occasional use

only. Vinegar is an acid and using it too often could damage

your drawer.

1. Wash and rinse dishes. Remove all silverware or metal

items.

2. Put 1 cup (250 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the rack.

3. Run the dishwasher through a complete washing cycle.

Do not use detergent. Vinegar will mix with the wash

water.

Is the correct cycle selected? Refer to "Wash Cycles."

17

• Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain

types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the drawer, and the

heat of drying. It might not be possible to avoid the problem,

except by hand washing.

To slow this process use a minimum amount of powdered

detergent but not less than 1 tsp (5 mL) per load. Use a liquid

rinse aid and underload the drawer to allow thorough rinsing.

Silica film and etching are permanent and cannot be

removed.

•White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the drawer.

•Brown stains on dishes and drawer interior

Does your water have high iron content? Rewash dishes

using 1-3 tsp (5-15 mL) of citric acid crystals added to the

detergent dispenser main wash section. Do not use

detergent. Follow with a Normal wash cycle with detergent. If

treatment is needed more often than every other month, the

installation of an iron removal unit is recommended.

•Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive cleaner.

•Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed

in the dishwasher? It may be necessary to use a stain

removal product to remove stains from your dishwasher.

Stains will not affect dishwasher performance.

Dishes do not dry completely

•Dishes are not dry

Did you load your drawer to allow proper water drainage? Do

not overload. Refer to the "Dishwasher Loading" section. Use

a liquid rinse aid to speed drying. You may need to adjust the

Rinse Aid setting. (See "Option Selections and Adjustments.")

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse Aid

Dispenser" section.

Dishes are damaged during a cycle

•Chipping of dishes

Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from

washing action.

NOTE: Antiques, feather-edged crystal, and similar types of

china and glassware might be too delicate for automatic

dishwashing. Wash by hand.

Excessive pump noise

• Are the filter plate and/or spray arm correctly placed?

• Is there water in the pump area? It is normal during first use

or after the dishwasher has not been used for long periods of

time. Run the drawer through a wash cycle.

Water leaking

• Is the drain hose disconnected from a waste pipe?

Reconnect the drain hose to the waste pipe.

• Is the supply inlet hose correctly connected? Make sure that

the inlet hose is connected securely.

• Are there other leaks? Turn off water and power supplies to

the dishwasher. Contact an authorized service agent. (See

"Assistance or Service.")

Dishwasher will not open

• Is the Keylock option selected? Turn Lock off. Hold down the

Lock button until the green light disappears and/or press the

Power button to open the drawer. Refer to "Option Selections

and Adjustments."

Intermittent beeping

• The dishwasher is in a pause mode. Close the drawer and

press the Start/Resume button.

Continuous beeping

• A failure has occurred. (See "Error Codes.")

18

How to recognize an Error Code

When a failure has occurred, the dishwasher will continuously beep every second and the Start/Resume indicator light will be red. The

error code will be displayed with the red light indicators on the wash cycle panel. (For specific failures see the illustrations below.)

To solve a failure issue

1. Press the Power button to remove the error code.

2. If the error code and continuous beeps cannot be removed by pressing POWER, turn the power off at the power supply.

3. Check the chart below and correct the failure wherever possible.

4. After attending to the failure, turn the dishwasher on at the power supply.

5. If the error code and continuous beeps remain, turn the water and power supply off to the dishwasher.

6. Call your authorized service center. (See "Assistance or Service.") Advise the technician of the error code that has appeared on the

dishwasher.

Error Codes

OOOOg

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

() () () g ()

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

O O O g D

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

O O S O O

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

o o o o o

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

i iJ

S O O O I

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Possible Causes

Flood switch has been activated.

Motor problem.

Temperature sensor failed.

Temperature sensor or element failure.

Electronics malfunction.

Fill failure.

What to do

Turn the water and power supply to the

dishwasher off and call your authorized

service center.

Call your authorized service center.

Make sure that water going in through the

inlet hose is not hotter than 149°F (65°C).

(Refer to "To check water temperature" in

the "Performance Tips" section.)

Call your authorized service center.

Call your authorized service center.

Call your authorized service center.

•Turn on the dishwasher water supply.

• Make sure the spray arm can rotate

around the center. If the dishwasher is

full of water, it will need to be emptied

manually.

If you have any questions about operating the product, please contact the Customer eXperience Center. (See "Assistance or Service.'"

19

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory specified parts. These parts will fit right and work

right, because they are made with the same precision used to

build every new KITCHENAID _ appliance.

To locate factory specified parts in your area, call us or your

nearest designated service center.

"_i¸ _= _/_ ,_ _ ¸_¸ _"_

Call the KitchenAid Customer eXperience Center

toll free: 1-800-422-1230.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

•Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Specialized customer assistance (Spanish speaking,

hearing impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to us with any

questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, M149022-2692

Call the KitchenAid Canada Customer Interaction Centre toll free:

1-800-807-6777.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Warranty information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to us with any

questions or concerns at:

KitchenAid Canada

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Please include a daytime phone number in your correspondence.

20

KITCHENAID ®DISHWASHER WARRANTY

TWO YEAR LIMITED WARRANTY

For two years from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid') will pay for factory specified parts and repair

labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.

THIRD THROUGH FIFTH YEAR LIMITED WARRANTY ON CERTAIN COMPONENT PARTS

In the third through the fifth year from the date of purchase, when your major appliance is installed, operated and maintained according

to instructions attached to or furnished with the product, KitchenAid will pay for factory specified parts for the following components if

defective in materials or workmanship: the upper and lower drawer nylon dish racks, the nylon cup shelves and the silverware baskets.

ITEMS KITCHENAID WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada.

6. Pickup and delivery. This major appliance is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Expenses for travel and transportation for product service in remote locations.

g. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,

call 1-800-807-6777. 9/05

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

21

P P

LA SECURITE DU LAVE-VAISSELLE

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Teus les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se preduire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SC:CURIT¢:

AVERTISSEMENT :Lors de I'utilisation du lave-vaisselle, suivre les precautions elementaires dent les suivantes :

[] Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

[] N'utiliser le lave-vaisselle que pour laver la vaisselle.

[] Utiliser les detersifs ou agents de rin(_age recommandes

pour lave-vaisselle et les garder hers de la portee des

enfants.

[] Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon qu'ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon a ne

pas vous couper.

[] Ne pas laver d'articles en plastique a moins qu'ils ne soient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si

I'article ne porte aucune indication, v@ifier aupres du

fabricant.

[] Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apres.

[] Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sent pas en place.

[] Ne pas jouer avec les commandes.

[] Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

[] Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

[] Sous certaines conditions, de I'hydrogene peut se former

dans un reseau d'eau chaude inutilise depuis deux

semaines ou plus. L'HYDROGI2NE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas et6

utilise depuis un certain temps, laisser couler I'eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra

I'hydrogene de s'evaporer. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme hue pendant cette periode.

[] Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

[] Se ref6rer aux Instructions d'installation pour des

instructions relatives a la mise a la terre.

CONSERVEZ CES INSTRUCTIONS

Risque de basculement

Ne pas ouvrir le tiroir du lave-vaisselle tant que ce dernier n'est pas a I'interieur de I'ouverture

du placard.

Le non-respect de cette instruction peut causer des blessures graves.

22

P

PIECES ET CARACTERIS QUES

Ce manuel couvre plusieurs modeles differents. Lea caracteristiques de votre lave-vaisselle peuvent varier par rapport a celles illustrees

ci-dessous.

!

I

I

I

\!

\I

\l

\I

\I

\I I

\I !

\I

\I

\

\I

\I

\I

\I

N

0

P

A. Insertion moyenne du panier SURE-HOLD ®

B. Grande insertion du panier SURE-HOLD c_

C. Base du panier SURE-HOLD c_

D. Agrafes pour articles 16gers SURE-HOLD ®

E. Panneau de commande (b I'avant du tiroir)

ESysteme sonore WHISPER QUIET _

Tableaux de commande

G. Plaque signal6tique des num6ros de

modele et de s6rie

(sur le bord avant gauche entre les tiroirs)

H. Panier a couverts FLEXI-BASKET"

L Tablettes rabattables pour les tasses

J. Bras d'aspersion

K. Panneau de commande

(sur le bord sup6rieur du tiroir)

0 0 0 0 0

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

L. Plaque de filtration

M. Filtre d'6vacuation

N. Distributeur de d_tergent en poudre

(int_rieur avant du tiroir)

O. Distributeur d'agent de ringage

(int_rieur avant du tiroir)

t_ Arriv6e d'eau (int6rieur avant du tiroir)

23

GUIDE DE MISE EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tousles materiaux d'emballage. Lire ce Guide d'utilisation et d'entretien au complet. Vous y

trouverez des renseignements de securit6 importants ainsi que des conseils d'utilisation utiles.

REMARQUE : Chaque tiroir possede son propre panneau de commande et peut fonctionner independamment de I'autre.

2=

3.

L'agent de ringage est essentiel pour un sechage satisfaisant.

S'assurer de remplir le distributeur d'agent de ringage avant

d'utiliser le lave-vaisselle. Chaque dose durera environ 1

2 mois en fonction de I'utilisation. (Voir "Distributeur d'agent

de rin(_age".)

0ter les particules alimentaires et articles durs (cure-dents ou

os) de la vaisselle.

Verifier le filtre d'evacuation et le bras d'aspersion. (Voir

"Nettoyage".) S'assurer que le filtre d'evacuation est en

affleurement avec la plaque de filtration et que le bras

d'aspersion peut tourner facilement autour du centre.

5=

6=

Ajouter le detergent en poudre. Toujours utiliser le detergent

d'une marque de haute qualite. (Voir "Utilisation du lave-

vaisselle".)

IMPORTANT : Utiliser uniquement un detergent en poudre

recommande pour les lave-vaisselle. Ne pas utiliser de

detergents liquides ou en tablettes. La performance de

lavage peut _tre affectee par I'utilisation d'un produit autre

que le detergent en poudre.

Laisser I'eau couler du robinet jusqu'a ce qu'elle soit chaude.

(Voir "Conseils d'efficacite".) Fermer I'eau.

AB C

4.

A. Bras d'aspersion

B. Plaque de filtration

C. Filtre d'6vacuation

Charger correctement le lave-vaisselle. (Voir "Chargement du

lave-vaisselle".) Charger la vaisselle en laissant de I'espace

pour que I'eau puisse atteindre les surfaces sales. S'assurer

que rien n'emp_che le(s) bras d'aspersion de tourner

librement.

7. Appuyer sur le bouton Power (mise sous tension) a I'avant du

tiroir pour allumer ou eteindre le lave-vaisselle. Lorsque le

tiroir est ouvert, le lave-vaisselle se mettra automatiquement

sous tension pendant 30 secondes m_me si I'on n'a pas

appuye sur le bouton Power. Si aucune selection de

programme n'est effectuee, il se remettra hors tension.

®

8. Appuyer sur @ (Cycle Select/selection de programme) ou

sur le bouton HI TEMP en haut de I'ouverture du tiroir pour

selectionner le programme de lavage souhait& Continuer

d'appuyer sur (Cycle Select) ou sur le bouton HI TEMP, et les

indicateurs vent afficher les differents programmes jusqu'a ce

que le programme desire soit selectionne. Lors de la

prochaine utilisation du lave-vaisselle, celui-ci gardera en

memoire le dernier programme utilise. (Voir "Programmes de

lavage".)

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

24

9, Bien fermer le tiroir. Appuyer sur le bouton Start/Resume

(mise en marche/reinitialisation) a I'avant du tiroir pour

demarrer le programme de lavage.

®

REMARQUES:

• Si une panne de courant survient pendant le

fonctionnement du lave-vaisselle, celui-ci s'arr_tera. II se

peut qu'il soit impossible d'ouvrir le tiroir pendant ce laps

de temps. Lorsque I'appareil sera a nouveau mis sous

tension, le lave-vaisselle reprendra le programme de

lavage la 0(4 il s'est arr_t6.

• Pour mettre fin au programme de lavage en cours de

programme, appuyer sur le bouton Power (mise sous

tension). L'eau se trouvant dans le tiroir sera aspiree.

10. Le lave-vaisselle emettra 6 sig.naux sonores pour indiquer la

fin du programme de lavage. A la fin du programme de

lavage, le ventilateur de sechage continuera de fonctionner

pendant une periode pr6reglee ou jusqu'a ce que le tiroir soit

ouvert. Le ventilateur assiste le sechage et utilise peu

d'energie.

REMAROUE : II est normal que de I'eau reste dans la zone

du filtre d'evacuation une fois le programme de lavage

termine.

Le systeme d'insonorisation WHISPER QUIET _ aide a preserver

un environnement silencieux pendant le fonctionnement du lave-

vaisselle.

REMARQUE : Si la vaisselle n'est pas convenablement chargee,

le fonctionnement silencieux peut en _tre affecte. (Voir

"Chargement du lave-vaisselle".)

,&,la fin du programme de lavage selectionne, le ventilateur de

sechage continuera de fonctionner pendant une periode

prer6glee ou jusqu'a ce que le tiroir soit ouvert. Le ventilateur

assiste le sechage et utilise peu d'energie.

Le systeme de lavage procure d'excellents resultats de

nettoyage. Deux niveaux de filtration filtrent I'eau de lavage et

emp_chent les particules alimentaires de se redeposer sur la

vaisselle propre.

• Une plaque de filtration emp_che les os, noyaux et autres

gros objets de penetrer dans le systeme de pompe.

• Les articles assez petits pour passer & travers la plaque de

filtration sont recuper6s dans le filtre d'evacuation.

• L'eau de lavage circule de fa(_on continue dans le filtre

d'evacuation, bloquant les particules alimentaires.

IMPORTANT : Avant chaque charge de lavage, verifier le filtre

d'evacuation pour le debarrasser, le cas echeant, des particules

alimentaires. (11restera une petite quantite d'eau dans la zone du

filtre d'evacuation.) Des particules alimentaires peuvent

s'accumuler sur la plaque de filtration et il peut _tre necessaire de

nettoyer le bras d'aspersion et la plaque de filtration. II peut _tre

necessaire de nettoyer le bras d'aspersion et la plaque de

filtration environ une fois par mois darts des conditions normales

d'utilisation ou plus souvent, si le besoin s'en fait sentir. (Voir

"Nettoyage du bras d'aspersion, du filtre d'evacuation et de la

plaque de filtration" dans la section "Nettoyage".)

25

CHARGEMENT DU LAVE-VAISSELLE

Enlever de la vaisselle les restes alimentaires, os, cure-dents

et autres articles durs. Pour conserver I'eau, I'energie et

sauver du temps, il n'est pas necessaire de rincer la vaisselle

avant de la placer dans le lave-vaisselle.

REMARQUE : La vaisselle salie avec des produits a base de

tomate dolt _tre prerincee pour eviter les taches,

• II est important que le jet d'eau atteigne toutes les surfaces

sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne soit

pas empilee ou en chevauchement. Pour de meilleurs

resultats de sechage, I'eau dolt pouvoir s'ecouler de toutes

les surfaces.

• Faire specialement attention Iors du chargement des

casseroles et recipients Iourds. Les articles Iourds peuvent

endommager I'interieur du tiroir s'ils sent I&ch6s ou cognes.

• S'assurer que les couvercles et poignees de casseroles, etc.

n'entravent pas la rotation du bras d'aspersion.

On peut conserver I'eau, I'energie et sauver du temps sur le

ringage manuel en utilisant un programme de ringage pour

garder la vaisselle legerement mouillee quand on n'a pas

I'intention de la laver bient6t. Les aliments tels que les oeufs,

riz, p&tes alimentaires, epinards et cereales cuites peuvent

_tre difficiles & enlever si on les laisse secher pendant

quelque temps.

Conseils de fonctionnement silencieux

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sent bien retenus dans le

panier.

• S'assurer que les couvercles et poignees de casserole, etc.

ne touchent pas les parois interieures ou n'entravent pas la

rotation du bras d'aspersion.

• Charger la vaisselle pour que les articles ne se touchent pas

les uns les autres.

REMARQUE : Si le panier n'est pas place correctement dans le

tiroir, le panier peut bloquer la rotation du bras d'aspersion. Le

panier est installe correctement s'il est pose bien a plat au fond

du tiroir.

Le panier est congu pour les tasses, les verres, les assiettes, les

po_les, les casseroles et les ustensiles. De nombreux articles

jusqu'a 11" (28,38 cm) de hauteur conviennent dans le panier.

(Voir les modeles de chargement recommandes dans les

illustrations.)

IMPORTANT : Ne rien charger au-dessus du rebord interne

superieur du tiroir car cela peut emp_cher le couvercle du tiroir

de fermer correctement.

ModUles de chargement sugg6r_s

Charge pour 5 couverts

26

Veiller & ce qu'il n'y aft aucun contact entre les articles de

porcelaine, de cristal et autres articles delicats pendant le

fonctionnement du lave-vaisselle. Des dommages peuvent

survenir.

• Ne charger de petits articles dans le panier que s'ils sont bien

fixes en place.

Placer les articles de plastique de maniere ace que la force

du jet d'eau ne les deplace pas durant le programme. Ne

laver des articles de plastique au lave-vaisselle que s'ils sont

identifies comme "lavable au lave-vaisselle".

• Pour eviter I'ecaillage, veiller ace que les verres a pied ne

touchent pas les autres articles.

• Les petits bols, po_les et autres ustensiles peuvent _tre

places dans le panier.

• Charger les assiettes, bols a soupe, etc. entre les tiges.

• Pour une charge importante, placer les bords des assiettes

en chevauchement.

Charger les bols a soupe, a cereales et de service dans le

panier de diverses fa(_ons selon leur taille et forme. Charger

les bols solidement entre les rangees de tiges. Ne pas

imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

Charger les moules a g&teaux et autres gros articles sur les

c6tes et a I'arriere. Le chargement de tels articles a I'avant

peut emp_cher le jet d'eau d'atteindre le distributeur d'agent

de rin(_age.

• Immobiliser les ustensiles de cuisson tres sales dans le

panier, cavite vers le bas.

REMARQUE : Ne pas charger d'articles entre le partier et le

distributeur de detergent car ils pourraient bloquer I'orifice

d'entree d'eau situe & la base du distributeur.

• Pour faciliter le nettoyage et le drainage, orienter la cavite

ouverte des articles vers le bas.

27

Tablettes rabattables pour les tasses

Rabattre les tablettes pour les tasses sur les c6tes du tiroir pour y

placer des tasses supplementaires, des verres & pied ou de longs

articles tels que des ustensiles et spatules. Plier pour faire de la

place pour des articles plus gros dans le panier principal.

Agrafes SURE-HOLD _pour articles I_gers

Les agrafes maintiennent les articles legers en plastique tels que

les tasses, couvercles ou bols en place pendant le lavage.

Pour d_placer une agrafe

1. Tirer I'attache vers le haut pour la separer de la tige.

2. Reinstaller I'attache sur une autre tige.

Base du panier et insertions de panier amovibles

SURE-HOLD _

Les insertions amovibles du panier SURE-HOLD _ (voir illustration

ci-dessous) vous permettent d'ajuster le panier pour le type de

charge a laver. On peut enlever une ou plusieurs insertions pour

adapter le panier a une charge particuliere. Cet arrangement peut

_tre utile Iors du lavage d'une variet6 de plats, casseroles et

po_les, ou plats de r6tissage.

REMARQUE : Les insertions amovibles ne sont pas congues

pour _tre soulevees hors du tiroir Iorsqu'elles sont chargees de

vaisselle.

C.....

A. Grande insertion

B. Insertion moyenne

C. Base du panier

D. Panneau d'acces au filtre de vidange

Pour enlever I'une des insertions

1. Tirer doucement sur la poignee vers le haut pour liberer la

poignee de I'insertion de la base du panier.

2. Une fois que la poignee eat soulevee, incliner vers la gauche

ou vers la droite pour liberer les pieds d'insertion a I'autre

extremite de leur emplacement sous la grille metallique de la

base.

Pour installer I'une des insertions

1. Incliner I'extremite de I'insertion du panier vers la gauche ou

vers la droite pour inserer les pieds sous les tiges metalliques

de la base du panier comme illustre ci-dessous.

2. Serrer I'insertion en position le long du fond de la base du

panier.

3. Tirer doucement et appuyer sur la poignee de I'insertion

jusqu'a ce que I'insertion soit verrouillee en position dans la

base du panier.

28

Le panier & couverts FLEXI-BASKET TM peut _tre separe et place

dans le panier a differents endroits. Maintenir le panier

fermement joint et glisser chaque panier jusqu'& ce que les

languettes soient alignees avec le trou de serrure a I'arriere de

chaque panier et les separer. Maintenant utiliser les deux

sections ou une seulement pour le chargement des couverts.

Placer les petits articles tels que les capsules de biberons,

couvercles de bocaux, poignees a epis de ma[s, etc. dans la

section du milieu avec couvercle articul& Fermer le couvercle

pour maintenir les petits articles en place.

Charger le panier a couverts alors qu'il est dans le panier ou le

retirer pour le charger sur un comptoir ou sur une table. Le panier

couverts peut _tre enleve pour un dechargement facile.

Utiliser la section centrale avec le couvercle vers le bas pour

charger les couverts en position fixe et eviter les imbrications.

Assortir les articles dans les extremites du panier, certains

pointant vers le haut et d'autres vers le bas afin que les articles

ne s'imbriquent pas. Le jet d'eau ne peut atteindre les articles

imbriques.

Pour enlever le couvercle du panier du centre

1. Glisser le couvercle d'un c6te jusqu'& ce que I'extremit6 de la

charniere sorte du support.

2. Incliner le couvercle et le glisser dans la direction opposee

jusqu'a ce que I'autre extremit6 de la charniere sorte du

support. Enlever le couvercle.

Pour installer le couvercle du panier du centre

1. Inserer une extr_mite de la charniere du couvercle dans le

support d'un c6t&

2. Glisser le couvercle jusqu'& ce qu'on puisse inserer

I'extremite de la charni_re opposee dans le support de I'autre

c6te et glisser en place.

IMPORTANT : Toujours charger les articles (couteaux,

brochettes, etc.) pointes vers le bas.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec

des articles en acier inoxydable. Ces metaux peuvent _tre

endommages en cas de contact durant le lavage.

Certains aliments (tels que le sel, le vinaigre, les produits

laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou

de la corrosion sur les couverts. Effectuer un programme de

ringage si la charge n'est pas assez pleine pour un lavage

immediat.

• Verifier le fond du panier a couverts pour s'assurer que des

articles ne sent pas passes a travers car ils pourraient arr_ter

la rotation du bras d'aspersion.

29

UTILISATION DU LAVE-VAISSELLE

Le distributeur de detergent et d'agent de ringage est situe dans

la paroi interne a I'avant du tiroir. Le distributeur de detergent

comporte deux sections, la plus petite est pour le prelavage et

I'autre est destinee au detergent pour le lavage principal. Les

sections de prelavage et de lavage principal comportent toutes

les deux des reperes de remplissage a I'interieur. La section de

prelavage a un repere representant 1 c. a the (5 mL). Lorsqu'elle •

est pleine, elle contient 2 c. a the (10 mL). La section de lavage

principal comporte deux reperes, le plus bas indique 2 c. a the

(10 mL), le repere du milieu 4 c. a the (20 mL), et Iorsqu'elle est

pleine, elle contient 6 c. a the (30 mL).

REMARQUE :Le distributeur de detergent est congu pour •

utilisation avec detergent en poudre. Les detergents liquides ou

en tablettes ne conviennent pas a une utilisation dans le

distributeur. (Des renflements a I'int_rieur du distributeur vous

rappellent de ne pas utiliser de detergent en tablettes.) •

A B C

/i

/-- E

F

G

A. Section de pr#lavage

B. Section de lavage principal

C. Renflements

D. Loquet du distributeur

de d_tergent

E. Bouchon du distributeur

d'agent de rinqage

E T_moin lumineux de I'agent

de ringage

G. Ouverture de I'arriv6e d'eau

IMPORTANT :

• Utiliser uniquement du detergent en poudre pour lave-

vaisselle automatique. Les autres detergents peuvent

produire un exces de mousse qui risque de deborder du lave-

vaisselle et de reduire la performance de lavage.

• Verser le detergent juste avant de demarrer un programme.

Conserver le recipient du detergent bien ferme dans un lieu

sec et frais. Pour de meilleurs resultats de nettoyage, il est

preferable d'utiliser un detergent pour lave-vaisselle

automatique frais.

REMARQUE : Ne pas utiliser de detergent avec un programme

de rin_age.

Remplissage du distributeur de d_tergent en poudre

1. Appuyer sur le Ioquet pour ouvrir le couvercle.

2. Verser le detergent. Aucun detergent n'est necessaire pour le

programme de rint_age.

3. Apres avoir rempli la/les section(s), fermer le couvercle du

distributeur jusqu'au clic de fermeture. Le detergent sera

automatiquement libere dans le tiroir pendant le programme

de lavage.

Quantit_ de d6tergent en poudre &utiliser

•Les quantites de detergent suggerees dans le tableau

correspondent a chaque tiroir.

La quantite de detergent a utiliser depend de la durete de

I'eau et du type de detergent. Si on n'utilise pas assez de

detergent, la vaisselle ne sera pas parfaitement lavee. Si on

utilise trop de detergent dans une eau douce, la solution

attaquera les articles en verre.

La durete de I'eau peut changer au cours d'une periode de

temps. Pour determiner la durete de I'eau, consulter le

service local de distribution d'eau potable, une entreprise

d'adoucissement de I'eau ou un conseiller agricole.

On peut commander, sans frais, une bande-test de la durete

de I'eau. Aux E.-U., appeler le Centre d'eXperience de la

clientele et demander la piece n° 4171690. (Voir "Assistance

ou service").

• Differentes marques de detergent pour lave-vaisselle

comportent differentes quantites de phosphore pour adoucir

I'eau. Si I'eau de votre domicile est dure et que vous utilisez

un detergent dont la teneur en phosphore est inferieure

8,7%, il faudra peut-_tre utiliser plus de detergent, ou utiliser

un detergent dont la teneur en phosphore est superieure

8,7%.

Type d'eau Program- Quantites de

me de

lavage

Dure

(13 grains par gallon US

ou plus)

Moyenne

(7 _12 grains par gallon

US)

Douce

(0 _6 grains par gallon

US)

TOUS**

TOUS**

Intensif

Normal

Lavage

rapide

Articles

16gers/

Porcelaine

d6tergent

Pr_-

lavage

2c._

the*

(10 mL)

2c.&

th6*

(10 mL)

lc.&

the*

(5 mL)

1 c. bth_

(5 mL)

Lavage

principal

6c.&

the*

(30 mL)

4c.&

th6*

(20 mL)

3c.&

the*

(15 mL)

2c.&

the*

(10 mL)

lc._

thd*

(5 mL)

lc.&

th6*

(5 mL)

*c. a the = cuiller a th& 1 c. a the = 5 mL

**Aucun detergent n'est necessaire dans la section de prelavage

pour le programme Quick Clean (lavage rapide) et Light/China

(articles legers/porcelaine).

30

L'utilisation reguliere d'agent de ringage liquide permet d'obtenir

les meilleurs resultats de sechage. Les agents de ringage

emp6chent I'eau de former des gouttelettes qui peuvent secher

en laissant des taches ou coulees. IIs emp_chent egalement le

metal de se ternir. IIs ameliorent le sechage en permettant a I'eau

de s'ecouler de la vaisselle Iors du ringage final. Votre lave-

vaisselle est cont_u pour utiliser un agent de ringage liquide. Ne

pas utiliser un agent de ringage sol/de ou en forme de barre.

Le distributeur d'agent de rin(}age est situe a I'interieur avant du

tire/r, en dessous du distributeur de detergent.

A. Bouchon pour I'agent de ringage

B. T_moin lumineux de/'agent de ringage

C. Distributeur d'agent de ringage

Quantit_ d'agent de rin_age &utiliser

Le regulateur peut necessiter un ajustement pour convenir aux

conditions de I'eau du domicile. "1" est le reglage le plus bas et

"5" le reglage le plus eleve. En cas d'eau dure, le distributeur

d'agent de rin(_age dolt _tre utilise avec le reglage a 5. (Voir la

section "Selection des options et ajustements".)

REMARQUE : Si un exc_s de mousse est observe a la fin du

lavage, diminuer le reglage du distributeur d'agent de rin(_age. Si

la vaisselle est mouillee ou comporte des trainees apres le

sechage, augmenter le reglage du distributeur d'agent de

rin_age.

Remplissage du distributeur d'agent de ringage

La capacite du distributeur d'agent de rin(_age est de 1,7 oz

(50,28 mL). Dans des conditions normales, cette quantite devrait

durer I a 2 mois environ. Essayer de le garder pie/n, mais

s'assurer de ne pas le remplir excessivement

1. Tourner le bouchon dans le sens anti-horaire et I'enlever.

2. Verser I'agent de rin(_age dans I'ouverture circulaire.

3. Prendre soin de ne pas renverser d'agent de ringage dans le

tiroir. Tout renversement dolt _tre essuye pour eviter un exces

de mousse.

4. Remettre le bouchon a sa position in/t/ale.

Indicateur de I'agent de ringage

Si I'indicateur lumineux de I'agent de ringage est rouge, remplir le

distributeur. Si I'indicateur lumineux de I'agent de ringage n'est

pas allume, il y a suffisamment d'agent de rin(_age pour le lavage.

II n'est pas necessaire d'attendre que le distributeur soit vide

pour le remplir.

L'eau chaude dissout et active le detergent pour lave-vaisselle.

L'eau chaude dissout egalement la graisse sur la vaisselle et

contribue au sechage des verres sans taches. Pour obtenir de

meilleurs r@sultats de lavage, I'eau dolt @trea 120°F (49°C) a son

entree dans le lave-vaisselle. Les charges peuvent ne pas @tre

lavees muss/bien si la temperature de I'eau est trop basse. Une

eau trop chaude peut occasionner des taches difficiles a enlever

et emp@cher I'action de certains composants de detergents. Si le

chauffe-eau est eloigne du lave-vaisselle, il peut _tre necessaire

de faire couler I'eau chaude au rob/net le plus proche du lave-

vaisselle pour m/n/miser la quantite d'eau fro/de dans la

canal/sat/on d'eau.

Contr61e de la temperature de reau

1. Laisser couler I'eau chaude au rob/net le plus proche du lave-

vaisselle pendant au moins 1 minute.

2. Placer un thermometre a viande ou a confiserie dans une

tasse a mesurer en verre.

3. Verifier la temperature sur le thermometre pendant que I'eau

coule dans la tasse.

Conseils d'efficacit_ suppl_mentaires

• Pour _conomiser de I'eau, de I'energie et du temps, ne pas

rincer la vaisselle avant de la placer darts le lave-vaisselle.

• Choisir le programme qui decrit les taches les plus difficiles

sur la charge de vaisselle.

• Ne passe preoccuper des charges mixtes. Tout article allant

au lave-vaisselle peut _tre lave en utilisant n'importe quel

programme. (Voir "REMAROUES :" dans la section

"Chargement du panier a couverts".)

• Utiliser la caracteristique de mise en marche differee pour

faire fonctionner votre lave-vaisselle en dehors des heures de

pointe. Les services publics Iocaux recommandent d'eviter

I'emploi intense d'energie a certaines heures de la journee.

(Volt "Selection des options et ajustements".)

• Utiliser un agent de ringage pour ameliorer le sechage.

• Pour de meilleurs resultats, utiliser les programmes ou les

options qui ajoutent un supplement de chaleur au lavage ou

la portion de ringage du programme.

• Utiliser le lave-vaisselle avec des charges completes. Utiliser

un programme de ringage apres les repas jusqu'a ce que le

lave-vaisselle soit plein.

• Si votre domicile est equipe d'un adoucisseur d'eau, vous

voudrez peut-@tre eviter de mettre le lave-vaisselle en marche

durant la regeneration de I'adoucisseur, laquelle pourrait

entrafner une mauvaise performance de lavage.

31

Choisir le programme de lavage desir& L'indicateur s'allume au-dessus du programme selectionn& Appuyer sur le bouton Start/

Resume (mise en marche/reinitialisation).

Ce modele se conforme aux lignes directrices d'efficacite energetique ENERGY STAR®.

REMARQUE : Veuillez vous referer & "Utilisation du detergent" pour les sections relatives au distributeur de detergent recommande et

aux quantites de detergent en poudre necessaires.

®

Heavy (tr_s sale)

Utiliser ce programme pour

la vaisselle de tousles jours

tr_s sale.

Programmes standard -mode d'utilisation

(Ces programmes utilisent moins d'_nergie et de temps.)

Normal Quick Clean

(Lavage rapide)

E

E

03

£

"o

o

,m

4_

,m

O

@

Pr_lavage 1

Pr_lavage 2

Lavage principal a 149°F

(65°C)

Ringage 1

Ringage 2

Ringage final a 149°F (65°C)

S_chage

Pour une utilisation

optimale de I'_nergie,

utiliser ce programme pour

la vaisselle normalement

sale.

Pr_lavage

Lavage principal a 131°F

(55°C)

Ringage

Ringage final a 131°F (55°C)

S_chage

Utiliser ce programme pour

un lavage rapide et un

s_chage I_ger pour nettoyer

les ustensiles de cuisson

avant une r_ception. Ce

programme utilise une

dur_e de s_chage

raccourcie. Le s_chage

avec une serviette peut _tre

n_cessaire.

Lavage principal a 113°F

(45°C)

Ringage

Ringage final a 113°F (45°C)

Light/China

(Articles 16gers/

porcelaine)

Utiliser ce programme pour

les articles en porcelaine et

en cristal. Ce programme

comprend un lavage I_ger

et un ringage d_licat.

Pr_lavage

Lavage principal & 113°F

(45°C)

Ringage

Ringage final a 122°F (50°C)

S_chage

Rinse (Rin£age)

Utiliser ce

programme de

ringage pour

rincer la vaisselle,

les verres et

I'argenterie qui ne

seront pas laves

imm_diatement.

Pr_lavage

O_H/_ Programmes de lavage &temperature _lev_e - mode d'utilisation

(L'indicateur rouge est allum_ Iorsque ce programme est s_lectionn_.)

Heavy (tr_s sale)

Utiliser ce programme pour

la vaisselle de tousles jours

tr_s sale et les ustensiles de

cuisson difficiles a nettoyer.

Pr_lavage 1

Pr_lavage 2

Pr_lavage 3

Lavage principal & 149°F

(65°C)

Ringage 1

Ringage 2

Rincage final a 163°F (73°C)

S_chage

E

E

£

o

,m

O

Normal

Pour de bons r_sultats de

lavage et de s_chage,

utiliser ce programme pour

la vaisselle normalement

sale.

Pr_lavage 1

Pr_lavage 2

Lavage principal & 144°F

(62°C)

Ringage

Ringage final a 140°F (60°C)

S_chage

Quick Clean

(Lavage rapide)

Utiliser ce programme pour

un lavage rapide et un

s_chage I_ger de la

vaisselle leg_rement sale.

Le s_chage avec une

serviette peut _tre

n_cessaire.

Pr_lavage

Lavage principal a 131°F

(55°C)

Rincage

Ringage final a 122°F (50°C)

Light/China

(Articles I_gers/

porcelaine)

Utiliser ce programme pour

les articles peu sales en

porcelaine et en cristal. Ce

programme comprend un

lavage I_ger et un ringage

d_licat.

Pr_lavage

Lavage principal & 122°F

(50°C)

Ringage

Ringage final a 131°F (55°C)

S_chage

Rinse (Ringage)

Utiliser ce

programme de

ringage pour

rincer la vaisselle,

les verres et

I'argenterie qui ne

seront pas laves

imm_diatement.

Pr_lavage

REMARQUE : Les durees de lavage peuvent varier en fonction de la temperature de I'eau entrant dans le lave-vaisselle, le type de

charge, et si le tiroir a ete ouvert pendant le lavage.

32

Pour mettre fin a un programme de lavage en ceurs de

programme, appuyer sur le bouten Power (mise seus tension).

©

k'eau se trouvant clans le tiroir sera aspiree.

Pour mettre le tiroir en pause pendant son programme de lavage,

appuyer sur START/RESUME (mise en marche/reinitialisation) et

attendre 3 signaux sonores avant d'ouvrir.

O

....... ..... .._:...._,_...........

On peut ajouter un article a n'importe quel moment avant le

debut du lavage principal. Ouvrir le tiroir et verifier la quantite de

detergent. Si le detergent est encore visible, on peut ajouter des

articles.

Pour ajouter des articles

1. Appuyer sur START/RESUME (mise en marche/

reinitialisation) et attendre 3 signaux sonores avant d'ouvrir le

tiroir.

®

Redemarrer en appuyant sur START/RESUME (mise en marche/

reinitialisation).

IMPORTANT : Forcer I'ouverture du tiroir en milieu de

programme peut occasionner des dommages au lave-vaisselle.

REMARQUE :Si une panne de courant survient pendant le

fonctionnement du tiroir, celui-ci s'arr_tera. Le tiroir ne peut pas

_tre ouvert pendant ce laps de temps. Lorsque I'appareil sera

nouveau mis sous tension, le tiroir reprendra le programme de

lavage I& 00 il s'est arr_t&

2.

3.

Appuyer sur le bouton Power (mise sous tension) pour mettre

fin au programme en cours. Attendre que le tiroir se vide.

©

Ala fin de la vidange, ouvrir le tiroir.

Appuyer sur le bouton du programme de lavage desire pour

selectionner le programme de lavage souhait& Les temoins

lumineux vont evoluer jusqu'a ce que le programme desire

soit selectionn&

(_ OU o_

4. Examiner les distributeurs de detergent. IIs doivent _tre

convenablement remplis pour le nouveau programme. (Volt

"Utilisation du detergent".)

5. Fermer le tiroir.

6. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

®

2. Si le detergent est encore visible dans le distributeur de

detergent, on peut ajouter I'article.

3. Fermer le tiroir fermement.

4. Red_marrer en appuyant sur START/RESUME (mise en

marche/reinitialisation).

IMPORTANT : Forcer I'ouverture du tiroir en milieu de

programme peut occasionner des dommages au lave-vaisselle.

Apres avoir utilise le lave-vaisselle, vous pouvez vouloir utiliser ou

ajuster certaines des options prereglees disponibles pour les

adapter a vos besoins. On peut selectionner le bouton Lock

(verrouillage), Control Lock (verrouillage des commandes),

Keylock (verrou de securite) ou le programme Delay Start (mise

en marche diff_ree). On peut ajuster les r_glages pour I'agent de

ringage, I'allumage automatique et les signaux sonores de fin de

programme de lavage.

REMARQUE :Les couleurs des temoins lumineux varient en

fonction du lave-vaisselle. Voir les descriptions suivantes.

Bouton de verrouillage

Le bouton de verrouillage active/desactive le verrouillage des

commandes ou les fonctions du verrou de securit&

Utiliser le bouton de verrouillage pour emp_cher une utilisation

non intentionnelle du lave-vaisselle. On peut aussi utiliser I'une

des options de verrouillage pour emp_cher les changements non

intentionnels de programme ou d'option pendant un programme.

®

®

Verrouillage des commandes

• La caracteristique Control Lock (verrouillage des

commandes) desactive tousles boutons du lave-vaisselle.

1. Pour activer, appuyer sur le bouton de verrouillage

jusqu'a ce que I'on entende un signal sonore (environ

3 secondes).

2. Pour annuler, appuyer sur le bouton de verrouillage

jusqu'a ce que la lumiere disparaisse.

33

Verroudes_curit_

• La caracteristique Keylock (verrou de securite) verrouille le

tiroir et desactive le lave-vaisselle ainsi que I'ensemble des

boutons.

1. Pour activer, appuyer sur le bouton de verrouillage

jusqu'a ce que I'on entende les deux signaux sonores

(environ 5 secondes).

2. Pour annuler, appuyer sur le bouton de verrouillage

jusqu'a ce que la lumiere disparaisse.

Mode de raise en marche diff_r_e

La mise en marche du programme de lavage selectionne peut

_tre differee de 1 a 12 heures.

Pour activer la raise en marche diff_r_e

1. Appuyer sans rel_cher sur le bouton Start/Resume (mise en

marche/reinitialisation) jusqu'a ce que la lumiere du dessus

devienne orange ou couleur lavande selon le modele.

®

2. Le lave-vaisselle fera entendre un signal sonore Iorsqu'on

appuie sur le bouton. Chaque "signal sonore" correspond

un delai d'une heure, donc pour chaque signal sonore

Iorsqu'on appuie sur le bouton, un delai additionnel d'une

heure sera programme jusqu'a ce que I'heure differee desiree

soit atteinte.

3. S'assurer que le tiroir est ferme.

4. Le lave-vaisselle demarrera une fois que le delai sera ecoule.

Pour annuler la mise en marche diff_r_e

1. Appuyer sur le bouton Power (mise sous tension) pour

eteindre le lave-vaisselle ou sur le bouton Start/Resume (mise

en marche/reinitialisation) jusqu'& ce que la lumiere devienne

verte ou bleue (selon le modele).

©OU

®

Mise sous tension Mise en marche/r_initialisation

Pour entrer dans le mode d'ajustement des options

1. Appuyer sur le bouton Power (mise sous tension) pour

allumer le lave-vaisselle en mode de fonctionnement normal.

2. Appuyer simultanement sur les boutons HI TEMP et Lock

(verrouillage) pendant 5 secondes. Lorsqu'on a appuye

correctement sur les boutons, un long signal sonore se fait

entendre et le temoin Start/Resume (mise en marche/

reinitialisation) devient rouge.

3. Rel&cher les boutons HI TEMP et lock.

4. Utiliser les boutons appropries sur le panneau de commande

pour faire les ajustements necessaires. Ceux-ci sont

expliques ci-dessous.

5. Une fois que les changements ont ete effectues, appuyer sur

le bouton Power (mise sous tension) pour revenir au mode de

fonctionnement normal.

REMARQUE : Le lave-vaisselle conserve automatiquement ces

changements.

Pour ajuster le r_glage de I'agent de ringage

REMARQUE : Si un exces de mousse est observe a la fin du

lavage, diminuer le reglage du distributeur d'agent de ringage. Si

la vaisselle est mouillee ou comporte des traTnees apres le

sechage, augmenter le reglage du distributeur d'agent de

ringage. (Voir "Quantite d'agent de ringage a utiliser" dans la

section "Distributeur d'agent de ringage".)

1. Entrer dans le mode d'ajustement des options tel qu'explique

precedemment. La lumiere au-dessus du bouton Start/

Resume (mise en marche/reinitialisation) est rouge pour

indiquer que ce reglage a ete choisi.

2. Le reglage actuel de I'agent de ringage est indique sur le

panneau indicateur du programme de lavage. Le nombre de

lumieres rouges sur le panneau montre quel est le reglage

actuel de I'agent de ringage. Par exemple, si 4 lumieres

rouges sont allumees sur le panneau, le reglage de I'agent de

ringage est alors a 4.

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Exemple de r_glagede I'agent de ringage b 4.

3. Appuyer sur le bouton de verrouillage pour augmenter ou

diminuer le reglage de I'agent de rin9age, les lumieres rouges

vent defiler jusqu'a 5 puis repartir de 1 a nouveau.

4. Une fois que le reglage de I'agent de rin(;age a ete

selectionne, appuyer sur le bouton Power (mise sous tension)

pour revenir au mode de fonctionnement normal.

34

Pour enlever le r_glage Auto Power

(mise sous tension automatique)

Lorsque le lave-vaisselle quitte I'usine, il est programme pour se

mettre automatiquement sous tension des que le tiroir est ouvert,

m6me si le bouton de mise sous tension n'a pas et6 appuy& Le

lave-vaisselle ne demarrera pas le lavage tant que le tiroir ne sera

pas ferme et que I'on n'aura pas appuye sur Start/Resume (mise

en marche/reinitialisation). Si on ne veut pas que le lave-vaisselle

se mette automatiquement sous tension, cette caracteristique

peut _tre desactivee.

1. Entrer dans le mode d'ajustement des options tel qu'explique

au debut de cette section.

2. Appuyer sur le bouton Start/Resume (mise en marche/

reinitialisation) jusqu'a ce que la lumiere au-dessus soit

orange ou couleur lavande (en fonction du modele), et que la

lumiere au-dessus du bouton HI TEMP soit rouge. Si ce n'est

pas le cas, appuyer sur le bouton Power (mise sous tension)

pour revenir au mode de fonctionnement normal et

reoommencer.

3. Appuyer sur le bouton de verrouillage pour activer ou

desactiver la caracteristique Auto Power (mise sous tension

automatique). Si toutes les lumieres rouges sur le panneau du

programme de lavage sent eteintes, alors la caracteristique

Auto Power (mise sous tension automatique) a ete

desactivee.

4. Appuyer sur le bouton Power (mise sous tension) pour revenir

au mode de fonctionnement normal.

Mise sous tension ;

autornatique ! 0 I 0 8

activ_e HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Mise sous tension O 0 0 O 0

automatique HEAVY NORMAL QUICK LIGHT/ RINSE

d_sactiv_e CLEAN CHINA

Pour supprimer les signaux sonores du programme

"End of Wash" (fin du lavage)

Le lave-vaisselle a et6 programme a I'usine pour emettre

6 signaux sonores a la fin du programme de lavage selectionn&

Cette caracteristique peut _tre desactivee.

1. Entrer dans le mode d'ajustement des options tel qu'explique

au debut de cette section.

2. Appuyer sur le bouton Start/Resume (mise en marche/

reinitialisation) jusqu'a ce que la lumiere au-dessus soit verte

ou bleue (en fonction du modele), et que la lumiere HI TEMP

soit rouge. Si ce n'est pas le cas, appuyer sur POWER (mise

sous tension) pour redemarrer.

3. Appuyer sur le bouton de verrouillage pour activer/desactiver

les signaux sonores du programme "Fin de lavage'. Les

signaux sonores du programme "Fin de lavage" ont et6

desactives si toutes les lumieres rouges sont eteintes sur le

panneau du programme de lavage.

4. Appuyer sur le bouton Power (mise sous tension) pour revenir

au mode de fonctionnement normal.

Signaux sonores

activ_s Q Q D Q Q

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Signaux sonores 00 000

d_sactiv_s HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

35

P

LAVAGE D'ARTICLES SPECIAUX

En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner si I'article est lavable au lave-vaisselle.

Mat6riau Lavable au lave-vaisselle?/

Commentaires

Aluminium Oui

L'eau chaude et les detergents peuvent

affecter le fini de I'aluminium anodise.

Aluminium

jetable

Non

Ne pas laver les plats d'aluminium

jetables au lave-vaisselle. IIs risquent de

se deplacer durant le lavage et de

transferer des marques noires a la

vaisselle et a d'autres articles.

Bouteilles et

cannettes

Non

Laver manuellement les bouteilles et

cannettes. Les etiquettes peuvent se

detacher dans le lave-vaisselle et

obstruer les orifices des bras d'aspersion

ou la pompe, et reduire la performance de

lavage.

Fonte Non

La patine sera eliminee et la fonte

rouillera.

Porcelaine/gres Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La

decoration des articles d'antiquite, peints

la main ou I'emaillage peut se d6teriorer.

Les dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui

Consulter toujours les recommandations

du fabricant avant le lavage. Apres

plusieurs lavages, la solution de detergent

peut attaquer certains types de cristal au

plomb.

Or Non

Les couverts dores subiront un

changement de couleur.

Verre Oui

Le verre opaque jaunit apres de

nombreux lavages au lave-vaisselle.

Mat6riau Lavable au lave-vaisselle?/

Commentaires

Coutellerie a Non

manche creux Les manches de certains couteaux sont

fixes a la lame au moyen d'un adhesif qui

peut se degager Iors du lavage au lave-

vaisselle.

12tain,laiton, bronze Non

L'eau chaude et les detergents peuvent

modifier la couleur et le fini.

Plastiques jetables Non

Ce mat@iau ne peut resister aux effets

de I'eau chaude et des detergents.

Plastiques Oui

Consulter toujours les recommandations

du fabricant avant le lavage. La

resistance des articles de plastique

I'eau chaude et aux detergents est

variable.

Acier inoxydable

Argent sterling ou

plaque

Oui

Si le lavage n'est pas effectue

immediatement, executer un programme

de ringage rapide. Le contact prolonge

avec des residus alimentaires contenant

sel, vinaigre, produits laitiers ou jus de

fruit peut endommager le fini.

Oui

Si le lavage n'est pas effectue

immediatement, executer un programme

de ringage rapide. Le contact prolonge

avec des residus alimentaires contenant

sel, acide ou sulfide (oeufs, mayonnaise

et fruits de mer) peut endommager le fini.

Fer blanc Non

Possibilite de rouille.

Ustensiles en bois Non

Laver manuellement. Consulter toujours

les recommandations du fabricant avant

le lavage. Le bois non traite peut se

deformer, se fissurer ou perdre son fini.

36

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de I'ext6rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide

ou une eponge et un detergent doux pour nettoyer les surfaces

exterieures du lave-vaisselle et preserver son aspect de produit

neuf. Secher avec un linge propre et sans charpie.

Nettoyage de I'int6rieur

Les mineraux de I'eau dure peuvent gen6rer un film blanc sur les

surfaces int@ieures.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant

qu'elles aient refroidi. Vous voudrez peut-_tre porter des gants en

caoutchouc. Ne pas utiliser un produit de nettoyage autre que le

detergent pour lave-vaisselle car cela pourrait provoquer un

exces de mousse.

Nettoyage des surfaces internes

Faire une p&te avec un detergent pour lave-vaisselle en poudre

sur une eponge humide et nettoyer.

OU

Voir la methode de ringage au vinaigre & la section "Taches et

films sur la vaisselle" & "Depannage."

REMARQUE :Effectuer un programme de lavage normal avec

detergent apr_s avoir nettoye I'interieur.

Nettoyage du bras d'aspersion, du filtre d'_vacuation et

de la plaque de filtration

B

C

D

EI

F

A. Bras d'aspersion

B. Filtre d'6vacuation

C. Bague exteme

D. Plaque de filtration

E. Bague centrale

F. Impulseur

Nettoyage du bras d'aspersion

1. Enlever delicatement la base du panier. Soulever d'abord par

I'exterieur arriere pour ne pas heurter les distributeurs de

detergent et d'agent de rin(_age.

2. Soulever le bras d'aspersion; secouer pour detacher toute

matiere etrangere.

3. Rincer le bras d'aspersion sous le robinet d'eau courante et

essuyer avec un chiffon humide.

4. Reinstaller le bras d'aspersion sur I'impulseur.

Nettoyage du filtre d'_vacuation

1. Si la base du panier est en place, soulever/enlever le panneau

d'acces au filtre d'evacuation situe sous le panier & couverts.

2. Soulever/enlever le filtre d'evacuation pour le sortir du tiroir.

3. Vider le filtre d'evacuation; rincer sous le robinet d'eau

courante propre; remettre le filtre en place.

4. Veiller & ce que le filtre d'evacuation soit en affleurement avec

la plaque de filtration.

Nettoyage de la plaque de filtration

1. Verifier que le lave-vaisselle a refroidi avant d'entreprendre le

nettoyage de la plaque de filtration; executer les instructions

de depose du bras d'aspersion et du filtre d'evacuation.

2. II y a deux bagues au centre de la plaque de filtration; une

bague externe et une bague centrale. Maintenir la bague

centrale immobile et faire tourner la bague externe dans le

sens antihoraire d'environ Y8de tour pour aligner les

encoches et onglets. II sera ainsi possible de retirer la plaque

de filtration.

B

A. Impulseur

B. Bague centrale

C. Bague exteme

Positionnement correct de la plaque de filtration par rapport au

moteur

3. Soulever/enlever la plaque de filtration. ¢liminer toute

accumulation de souillure; laver la plaque dans de I'eau

savonneuse chaude et rincer parfaitement a I'eau propre. Le

fond du tiroir peut _tre nettoye avec un chiffon humide.

4. Reinstaller la plaque de filtration - elle doit reposer a plat

dans la base du tiroir.

5. Aligner la bague externe - veiller a I'alignement onglets/

encoches avec la bague centrale.

6. Pour immobiliser la plaque de filtration, maintenir la bague

centrale tout en faisant tourner la bague externe dans le sens

horaire - aligner les lignes de reperage des deux bagues.

(Voir illustration ci-dessus.)

7. Lorsque I'installation est correctement effectuee, on ne doit

pas pouvoir faire bouger la plaque de filtration.

IMPORTANT : Pour une utilisation optimale du tiroir, il faut que la

plaque de filtration, le filtre d'evacuation et le bras d'aspersion

soient correctement installes.

37

Verifier le dispositif anti-refoulement Iorsque votre lave-vaisselle

ne se vidange pas bien.

Certains codes de plomberie provinciaux ou Iocaux exigent

I'installation d'un dispositif anti-refoulement entre un lave-

vaisselle encastre et le systeme de canalisation du domicile. En

cas d'obstruction d'une canalisation, le dispositif anti-

refoulement protege votre lave-vaisselle contre le refoulement de

I'eau.

Le dispositif anti-refoulement se trouve habituellement sur le

dessus de I'evier ou du comptoir pres du lave-vaisselle. Pour

commander un dispositif anti-refoulement, contacter le

marchand local, nous contacter ou appeler le centre de service

designe le plus proche et demander la piece numero 300096.

Pour plus de renseignements, voir "Assistance ou service".

REMARQUE : Le dispositif anti-refoulement est un article de

plomberie externe qui ne fait pas partie de votre lave-vaisselle. La

garantie fournie avec votre lave-vaisselle ne couvre pas les coots

de service directement associes au nettoyage ou a la reparation

d'un dispositif anti-refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement pour

assurer la vidange adequate de votre lave-vaisselle. Suivre les

instructions de nettoyage fournies par le fabricant. Pour la

plupart des types, il suffit de soulever le couvercle chrome, de

devisser le capuchon de plastique, puis de verifier s'il y a une

accumulation de salete. Nettoyer au besoin.

Remisage pour I'_t_

Proteger le lave-vaisselle au cours des mois d'ete en fermant

I'approvisionnement d'eau et en deconnectant le lave-vaisselle

de I'alimentation electrique.

Hiv_risation du lave-vaisselle

Proteger le lave-vaisselle et le domicile contre les dommages par

I'eau, attribuables au gel des conduits d'eau. Si le lave-vaisselle

est laisse dans une residence saisonniere ou risque d'etre

expose a des temperatures pres du degre de congelation, faites

hiveriser le lave-vaisselle par un technicien de service agre6.

38

P

DEPANNAGE

Essayer d'abord les solutions sugg6r_es ici, ce qui vous 6vitera peut-_tre le coQt d'une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

•Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours

d'un programme

Le tiroir est-il bien ferme?

A-t-on selectionne le bon programme de lavage? Se referer

"Programmes de lavage".

Le lave-vaisselle est-il alimente par le courant electrique? Un

fusible est-il grille ou un disjoncteur s'est-il declench6?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

Un code d'erreur est-il indique? (Voir "Codes d'erreur".)

•Le lave-vaisselle ne se remplit pas

Le robinet d'arr_t (le cas echeant) est-il ouvert?

•La dur6e d'ex6cution du programme semble _tre trop

Iongue

L'eau fournie au lave-vaisselle est-elle suffisamment chaude?

Le tiroir fonctionne plus Iongtemps durant le chauffage de

I'eau. Se referer a "Conseils d'efficacite".

Une periode d'attente s'ajoute automatiquement dans

certains programmes de lavage et de rint_age jusqu'a ce que

I'eau atteigne la temperature appropriee.

•R6sidus d'eau dans le lave-vaisselle

Le programme est-il termin_? II restera une petite quantite

d'eau dans la zone du filtre d'evacuation.

•Exces d'eau darts le lave-vaisselle

Les filtres d'evacuation sont-ils bloques? Nettoyer le filtre

d'evacuation et la plaque de filtration. (Voir "Nettoyage".)

Le tuyau de vidange est-il pile ou deforme? Redresser ou

debloquer les tuyaux. (Voir "Codes d'erreur".)

•Odeur dans le lave-vaisselle

La vaisselle est-elle lavee seulement tous les 2 ou 3 jours?

Executer un programme de ringage une ou deux fois par jour

jusqu'a ce qu'une charge complete soit accumulee.

Y a-t-il une odeur de plastique neuf darts le tiroir? Effectuer

un rin(_age avec du vinaigre selon la description dans "Taches

et films sur la vaisselle".

La vaisselle n'est pas compl_tement nettoy6e

•R6sidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargee correctement? Dans le cas

contraire, elle peut bloquer la rotation du bras d'aspersion. Se

referer a "Chargement du lave-vaisselle".

Le bras d'aspersion tourne-t-il librement? Verifier pour

s'assurer que des articles n'obstruent pas la trajectoire du

bras d'aspersion.

Les trous du bras d'aspersion sont-ils bloques? Nettoyer le

bras d'aspersion. Voir "Nettoyage du bras d'aspersion, du

filtre d'evacuation et de la plaque de filtration" dans la section

"Nettoyage".

Le filtre d'evacuation et la plaque de filtration sont-ils propres

et installes correctement? Voir "Nettoyage du bras

d'aspersion, du filtre d'evacuation et de la plaque de

filtration" dans la section "Nettoyage".

La base du panier est-elle correctement installee? Se referer

"Chargement du panier".

La temperature de I'eau est-elle trop basse? Pour obtenir de

meilleurs resultats de lavage, I'eau dolt _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Se referer a "Conseils

d'efficacite'.

A-t-on choisi le bon programme? Se referer a "Programmes

de lavage".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

uniquement les detergents recommandes pour lave-vaisselle.

Se referer a "Utilisation du detergent". Ne pas employer

moins d'une c. a the (5 mL) par charge. Pour qu'il soit

efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tres sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des

etiquettes de bouteilles et de cannettes?

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile dolt _tre de 20 a 120 Ib/po _

(138 a 828 kPa) pour un remplissage convenable du lave-

vaisselle. Si vous avez des questions au sujet de la pression

de votre eau, appeler un plombier qualifie agre&

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne pas utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents en poudre

recommandes pour lave-vaisselle.

Presence de taches sur la vaisselle

•Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration elevee

de mineraux? Le conditionnement de I'eau de rin(_age final

avec un agent de rin(_age liquide favorise I'_limination des

taches et films. Veiller ace que le distributeur d'agent de

rin(_age soit rempli.

La temperature de I'eau est-elle trop basse? Pour obtenir de

meilleurs resultats de lavage, I'eau dolt _tre a 120°F (49°C)

son entree dans le lave-vaisselle. Se referer a "Conseils

d'efficacite".

A-t-on utilise la bonne quantite de detergent frais? Utiliser

uniquement les detergents en poudre recommandes pour

lave-vaisselle. Se referer a "Utilisation du detergent". Ne pas

employer moins d'une c. a the (5 mL) par charge. Pour qu'il

soit efficace, il faut que le detergent soit frais. Remiser le

detergent dans un endroit frais et sec. Une vaisselle tr_s sale

et/ou une eau dure necessitent generalement un supplement

de detergent.

39

La pression d'eau du domicile est-elle suffisamment elevee

pour un remplissage convenable du lave-vaisselle? La

pression d'eau du domicile dolt 6tre de 20 a 120 Ib/po 2

(138 a 828 kPa) pour un remplissage convenable du tiroir. Si

vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

REMARQUE : Pour eliminer les taches et films sur la

vaisselle, essayer un ringage avec de I'eau vinaigree. Cette

methode ne dolt _tre utilisee qu'occasionnellement. Le

vinaigre est un acide et son utilisation trop frequente pourrait

endommager le tiroir.

1. Laver et rincer la vaisselle. Enlever tousles couverts ou

articles metalliques.

2. Ajouter 1 tasse (250 mL) de vinaigre blanc dans un verre

ou une tasse a mesurer lavable au lave-vaisselle dans le

panier.

3. Faire executer au lave-vaisselle un programme de lavage

complet. Ne pas utiliser de detergent. Le vinaigre se

melangera a I'eau de lavage.

Film de silice ou attaque (le film de silice est un d_pbt

blanc irise; I'attaque produit I'apparence d'un film

translucide)

II y a parfois une reaction chimique de I'eau avec certains

types de verres. Ceci est habituellement imputable

certaines combinaisons d'eau douce ou adoucie, solution de

lavage alcaline, ringage insuffisant, chargement excessif du

tiroir, eta la chaleur de sechage. II peut _tre impossible

d'eviter le probleme, sauf en lavant les articles a la main.

Pour ralentir ce processus, utiliser la quantite minimale de

detergent en poudre, mais pas moins d'une c. & the (5 mL)

par charge. Utiliser un agent de ringage liquide, et ne pas trop

charger le tiroir pour permettre un ringage a fond. II n'est pas

possible d'eliminer le film de silice ou I'effet de I'attaque

chimique qui demeurent en permanence.

Taches blanches sur les ustensiles de cuisson

rev_tement anti-adh_sif

Le detergent du lave-vaisselle a-t-il elimine la patine? Generer

une nouvelle patine apres le lavage dans le tiroir.

Taches marron sur la vaisselle et les surfaces internes du

tiroir

L'eau comporte-t-elle une concentration elevee en fer? Laver

de nouveau la vaisselle apres avoir verse 1 a 3 c. & the

(5 a 15 mL) de cristaux d'acide citrique dans le distributeur de

detergent de la section lavage principal. Ne pas utiliser de

detergent. Executer ensuite un programme de lavage Normal

avec detergent. Si ce traitement est necessaire plus

frequemment qu'a intervalles de deux mois, on recommande

I'installation d'un dispositif d'elimination du fer.

•Marques noires ou grises sur la vaisselle

Des articles en aluminium frottent-ils contre la vaisselle

durant le lavage? Les articles en aluminium jetables peuvent

se briser dans le lave-vaisselle et causer des marques. Laver

ces articles a la main. Pour eliminer les marques d'aluminium,

employer un produit de nettoyage moyennement abrasif.

Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il

y a une quantite considerable de residus alimentaires a base

de tomates? II peut 6tre necessaire d'utiliser un detachant

pour enlever les taches du lave-vaisselle. Les taches

n'affectent pas la performance du lave-vaisselle.

La vaisselle n'est pas compl_tement s_che

•La vaisselle n'est pas sbche

Le tiroir a-t-il ete charge de maniere a permettre un drainage

adequat de I'eau? Ne pas charger excessivement. Se referer

"Chargement du lave-vaisselle". Utiliser un agent de

ringage liquide pour accelerer le sechage. II est peut _tre

necessaire d'ajuster le reglage de I'agent de ringage. (Voir

"Selection des options et ajustements'.)

Les articles de plastique sont-ils humides? II est souvent

necessaire de secher les articles de plastique avec une

serviette.

Le distributeur d'agent de ringage est-il vide? Se referer a la

section "Distributeur d'agent de rin(_age".

La vaisselle est endommag_e au cours d'un programme

•I_caillagede la vaisselle

A-t-on charge le lave-vaisselle correctement? Charger la

vaisselle et les verres de telle maniere qu'ils soient stables et

qu'ils ne s'entrechoquent pas Iors du lavage.

REMARQUE : Les antiquites, le cristal tres mince et certains

types de fd[ence et de verre peuvent _tre trop delicats pour le

lavage automatique. Laver manuellement.

Bruit excessif de la pompe

• La plaque de filtration et/ou le bras d'aspersion sont-ils

places correctement?

Y a-t-il de I'eau dans la zone de la pompe? Ceci est normal

Iors de la premiere utilisation ou Iorsque le lave-vaisselle n'a

pas ete utilise pendant de Iongues periodes. Faire executer

au tiroir un programme de lavage.

Fuite d'eau

•Le tuyau de drainage est-il deconnecte du tuyau

d'evacuation? Reconnecter le tuyau de vidange au tuyau

d'evacuation.

• Le tuyau d'alimentation fourni est-il correctement connecte?

S'assurer que le tuyau d'alimentation est solidement

connecte.

• Y a-t-il d'autres fuites? Couper I'arrivee d'eau et

I'alimentation electrique du lave-vaisselle. Contacter un agent

de service agree. (Voir "Assistance ou service".)

Le lave-vaisselle ne s'ouvre pas

L'option de verrou de s_curite est-elle selectionnee?

Desactiver le verrouillage. Appuyer sur le bouton Lock

(verrouillage) jusqu'a ce que la lumiere verte disparaisse et/ou

appuyer sur le bouton Power (mise sous tension) pour ouvrir

le tiroir. Se referer a "Selection des options et ajustements".

Signal sonore intermittent

•Le lave-vaisselle est en mode de pause. Fermer le tiroir et

appuyer sur le bouton Start/Resume (mise en marche/

reinitialisation).

Signal sonore continu

• Une panne s'est produite. (Volt "Codes d'erreur".)

40

Comment reconnaitre un code d'erreur

Lorsqu'une panne de courant est survenue, le lave-vaisselle emet un signal sonore toutes les secondes et le temoin lumineux Start/

Resume (mise en marche/reinitialisation) devient rouge. Le code d'erreur sera affiche avec les temoins lumineux rouges sur le

panneau du programme de lavage. (Pour des pannes specifiques, voir les illustrations ci-dessous.)

Pour solutionner une panne

1. Appuyer sur le bouton Power (mise sous tension) pour effacer le code d'erreur.

2. Si le code d'erreur et les signaux sonores continus ne peuvent 6tre enleves en appuyant sur POWER, couper I'alimentation

electrique.

3. Consulter le tableau ci-dessous et mettre fin a la panne Iorsque c'est possible.

4. Apres vous _tre occupe de la panne, reconnecter le lave-vaisselle & la source de courant electrique.

5. Si le code d'erreur et les signaux sonores continus persistent, fermer I'arrivee d'eau et deconnecter le lave-vaisselle de la source

de courant electrique.

6. Appeler le centre de service agree. (Voir "Assistance ou service".) Communiquer au technicien le code d'erreur qu'affiche le

lave-vaisselle.

Codes d'erreur Causes possibles Que faire

Le dispositif anti-debordement a ete Couper I'arrivee d'eau et deconnecter le

o o o o _ active, lave-vaisselle de la source de courant

HEAVYNORMALQUICK LIGHT/ RINSE electrique et appeler le centre de service

CLEAN CHINA agree.

Probleme de moteur. Appeler le centre de service agree.

o o o _1_ cD

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Panne du detecteur de temperature. S'assurer que I'eau entrant par le tuyau

d'alimentation n'est pas aune

o o o I temperature superieure a 149°F (65°C).

HEAVYNORMALQUICK LIGHT/ RINSE (Se referer a "ContrSle de la temperature

CLEAN CHINA de I'eau" clans la section "Conseils pour

I'efficacite".)

Appeler le centre de service agree.

Panne du detecteur de temperature ou Appeler le centre de service agree.

d'un element.

O 0 I O O

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Dysfonctionnement electronique. Appeler le centre de service agree.

i

0 _ O O

HEAVY NORMAL QUICK LIGHT/ RINSE

CLEAN CHINA

Probleme de remplissage. • Ouvrir I'alimentation en eau du lave-

vaisselle.

• S'assurer que le bras d'aspersion

I 0 0 O

HEAVY NORMAL QUICK LIGHT/ RINSE peut effectuer librement sa rotation

CLEAN CHINA autour du centre. Si le lave-vaisselle

est rempli d'eau, il devra _tre vide

manuellement.

Si vous avez des questions concemant le fonctionnement du produit, veuillez contacter le Centre d'interaction avec la clientele. (Voir

"Assistance ou service".)

41

ASSISTANCE OU SERVICE

Avant de demander une assistance ou un service, veuillez verifier

la section "Depannage". Cette verification peut vous faire

economiser le coot d'une visite de reparation. Si vous avez

encore besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez connaitre la date d'achat et les numeros

au complet de modele et de serie de votre appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement les pieces

specifiees par I'usine. Ces pieces conviendront et fonctionneront

bien parce qu'elles sont fabriquees selon les m_mes

specifications precises utilisees pour construire chaque nouvel

appareil KITCHENAID ®.

Pour Iocaliser les pieces specifiees par I'usine dans votre region,

nous appeler ou tel6phoner au centre de service designe le plus

proche.

Pour I'assistance

Telephoner sans frais au Centre d'interaction avec la clientele de

KitchenAid Canada au : 1-800-807-6777.

Nos consultants fournissent de I'assistance pour :

•Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers.

• Renseignements sur la garantie.

• Utilisation et consignes d'entretien.

• Ventes d'accessoires et pieces de rechange.

• Rd6rences aux marchands Iocaux, aux distributeurs de

pieces de rechange et aux compagnies de service. Les

techniciens de service designes par KitchenAid sont formes

pour remplir la garantie des produits et fournir un service

apres garantie partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez nous

ecrire en soumettant toute question ou preoccupation a :

KitchenAid Canada

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

42

GARANTIE DU LAVE-VAISSELLE KITCHENAID ®

GARANTIE LIMITC:E DE DEUX ANS

Pendant deux ans & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux

instructions jointes a ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apres designees "KitchenAid") paiera pour les

pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par

une compagnie de service designee par KitchenAid.

GARANTIE LIMITI_E DE LA TROISII_ME ALA CINQUII_ME ANNI_E INCLUSIVEMENT SUR CERTAINS COMPOSANTS

De la troisieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque votre gros appareil menager est installe,

utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces specifiees par

I'usine pour les composants suivants, en cas de vices de materiaux ou de fabrication : les paniers a vaisselle superieur et inferieur (en

nylon), les tablettes en nylon pour tasses et les paniers a couverts.

KITCHENAID NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c_blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sent pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par

KitchenAid.

5. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

6. Le ramassage et la livraison. Ce gros appareil menager est con(_u pour _tre repare a domicile.

7. Les reparations aux pieces ou syst_mes resultant d'une modification non autorisee faite a I'appareil.

8. Les frais de voyage et de transport pour le service d'un produit dans les regions eloignees.

g. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

CLAUSE D'EXONI_RATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSlSTE EN LA

REPARATION PREVUE CI-DESS. US. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITC:ES A UN AN OU A LA PLUS COURTE PC:RIODE AUTORISC:E

PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE/_, UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFI_RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION ,&,UNE AUTRE.

/_,I'exterieur du Canada et des 5012tats des 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

".Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant KitchenAid. Aux

E.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 9/05

Conservez ce manuel et votre re<;ude vente ensemble pour

r6f6rence ulterieure. Pour le service sous garantie, vous

devez pr6senter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaftre le num_ro de

modele et le numero de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nora du marchand

Adresse

Num_ro de tdl_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

43

528824/8573754A ® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada

© 2006. All rights reserved. ® Marque d@os6efTM Marque de commerce de KitchenAid, U.S.A.,

Tous droits reserves. Emploi licenci_ par KitchenAid Canada au Canada

6/06

Printed in New Zealand

Imprim_ en Nouvelle-Z_lande
