KitchenAid _

HOME APPLIANCES

Installation instructions

Undercounter Dishwasher

instructions d'installation

Lave-vaisselle encastr_

Table of Contents ............................................................................. 2

Table des matieres ......................................................................... 20

W10078153B

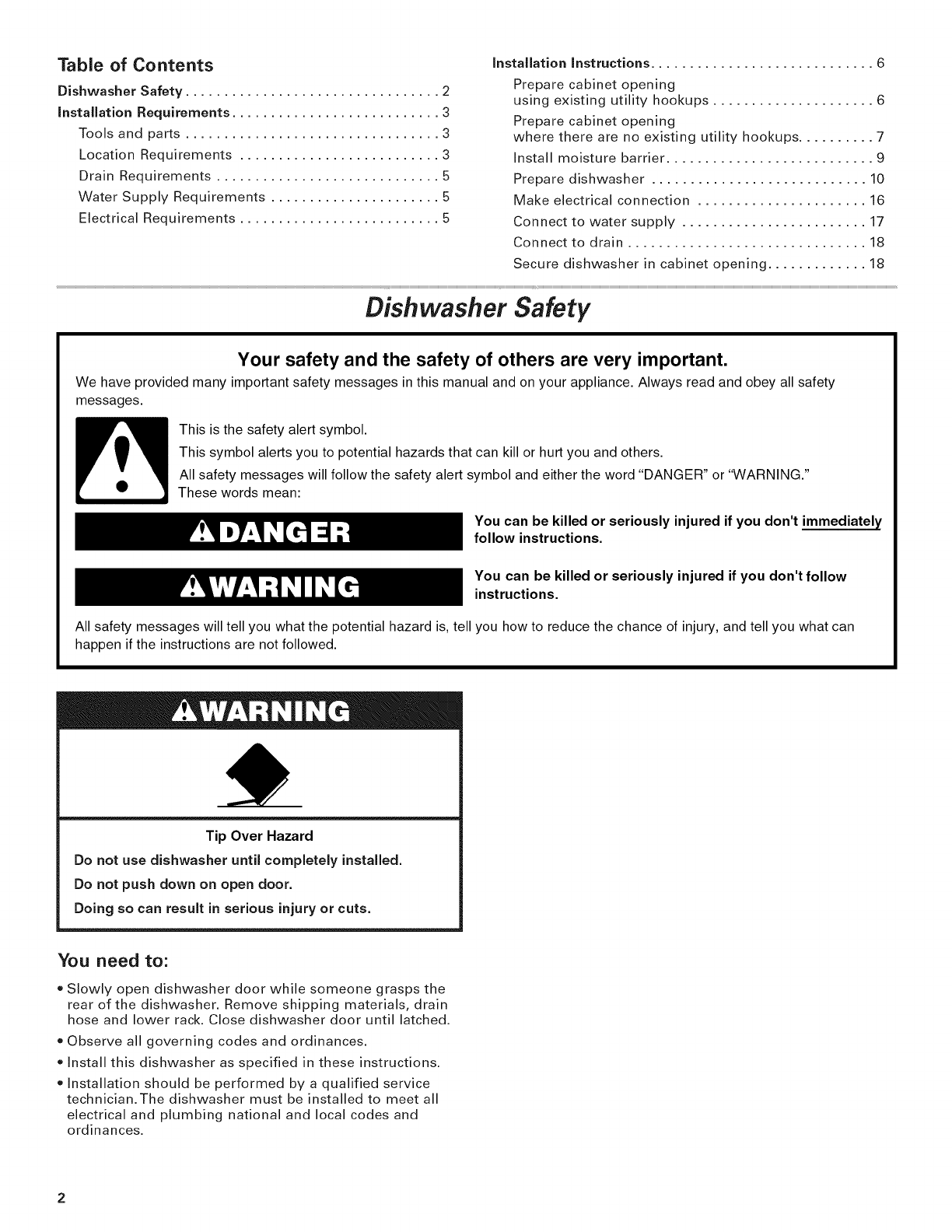

Table of Contents

Dishwasher Safety ................................. 2

Installation Requirements ........................... 3

Tools and parts ................................. 3

Location Requirements .......................... 3

Drain Requirements ............................. 5

Water Supply Requirements ...................... 5

Electrical Requirements .......................... 5

installation Instructions ............................. 6

Prepare cabinet opening

using existing utility hookups ..................... 6

Prepare cabinet opening

where there are no existing utility hookups .......... 7

Install moisture barrier ........................... 9

Prepare dishwasher ............................ 10

Make electrical connection ...................... 16

Connect to water supply ........................ 17

Connect to drain ............................... 18

Secure dishwasher in cabinet opening ............. 18

Dishwasher Safety

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

You need to:

o Slowly open dishwasher door while someone grasps the

rear of the dishwasher. Remove shipping materials, drain

hose and lower rack. Close dishwasher door until latched.

Observe all governing codes and ordinances.

Install this dishwasher as specified in these instructions.

Installation should be performed by a qualified service

technician.The dishwasher must be installed to meet all

electrical and plumbing national and local codes and

ordinances.

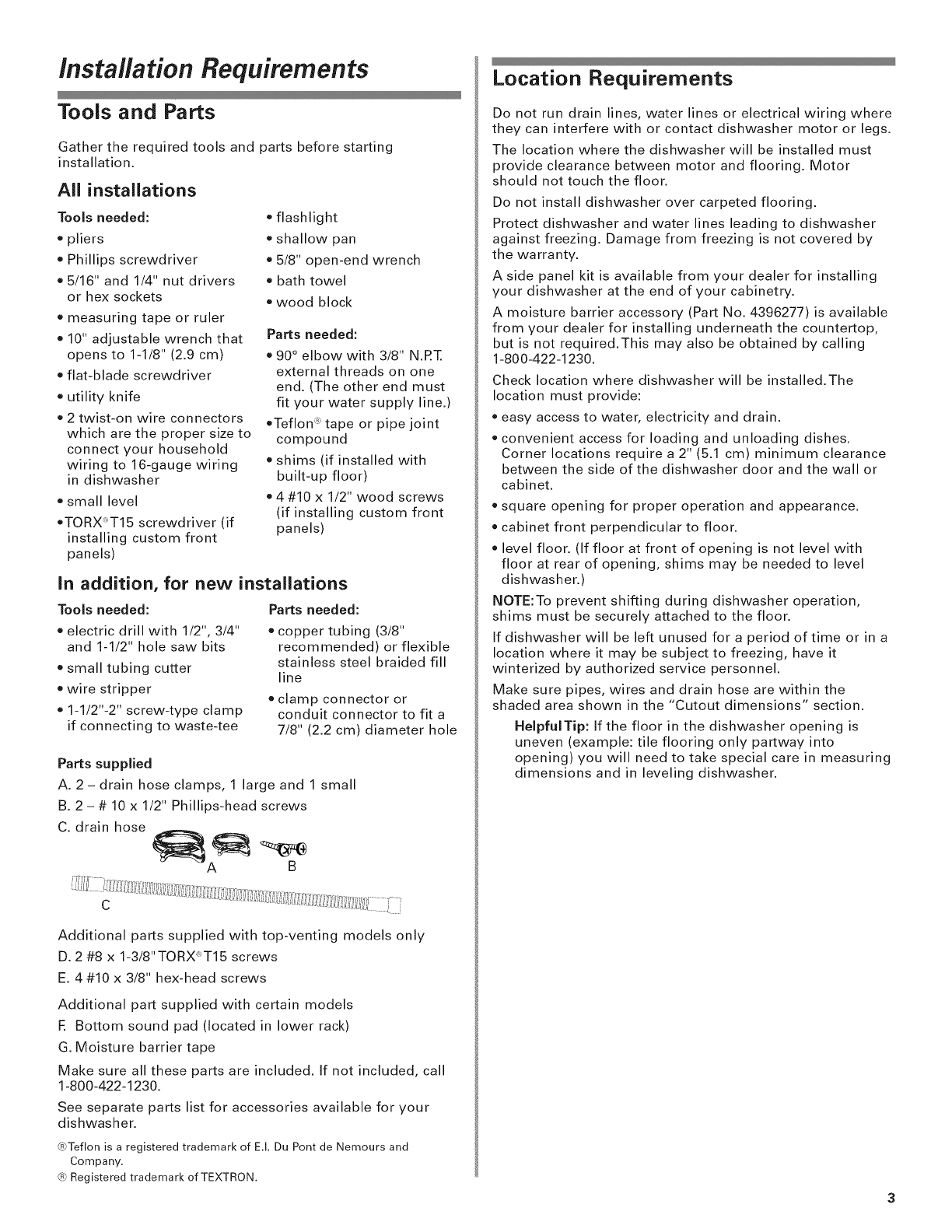

installation Requirements

Tools and Parts

Gather the required tools and parts before starting

installation.

All installations

Tools needed:

o pliers

o Phillips screwdriver

,5/16" and 1/4" nut drivers

or hex sockets

measuring tape or ruler

10" adjustable wrench that

opens to 1-1/8" (2.9 cm)

flat-blade screwdriver

utility knife

2 twist-on wire connectors

which are the proper size to

connect your household

wiring to 16-gauge wiring

in dishwasher

small level

_TORX"_T15 screwdriver (if

installing custom front

panels)

flashlight

shallow pan

5/8" open-end wrench

bath towel

,wood block

Parts needed:

,90 ° elbow with 3/8" N.RT.

external threads on one

end. (The other end must

fit your water supply line.)

,Teflon <_tape or pipe joint

compound

, shims (if installed with

built-up floor)

,4 #10 x 1/2" wood screws

(if installing custom front

panels)

In addition, for new installations

Tools needed:

* electric drill with 1/2", 3/4"

and 1-1/2" hole saw bits

*small tubing cutter

wire stripper

1-1/2"-2" screw-type clamp

if connecting to waste-tee

Parts needed:

*copper tubing (3/8"

recommended) or flexible

stainless steel braided fill

line

clamp connector or

conduit connector to fit a

7/8" (2.2 cm) diameter hole

Parts supplied

A. 2- drain hose clamps, 1 large and 1 small

B. 2- # 10 x 1/2" Phillips-head screws

C. drain hose

B

Additional parts supplied with top-venting models only

D. 2 #8 x 1-3/8"TORX_T15 screws

E. 4 #10 x 3/8" hex-head screws

Additional part supplied with certain models

E Bottom sound pad (located in lower rack)

G. Moisture barrier tape

Make sure all these parts are included. If not included, call

1-800-422-1230.

See separate parts list for accessories available for your

dishwasher.

_)Teflon is a registered trademark of E.I. Du Pont de Nemours and

Company.

_) Registered trademark of TEXTRON.

Location Requirements

Do not run drain lines, water lines or electrical wiring where

they can interfere with or contact dishwasher motor or legs.

The location where the dishwasher will be installed must

provide clearance between motor and flooring. Motor

should not touch the floor.

Do not install dishwasher over carpeted flooring.

Protect dishwasher and water lines leading to dishwasher

against freezing. Damage from freezing is not covered by

the warranty.

A side panel kit is available from your dealer for installing

your dishwasher at the end of your cabinetry.

A moisture barrier accessory (Part No. 4396277) is available

from your dealer for installing underneath the countertop,

but is not required.This may also be obtained by calling

1-800-422-1230.

Check location where dishwasher will be installed.The

location must provide:

easy access to water, electricity and drain.

convenient access for loading and unloading dishes.

Corner locations require a 2" (5.1 cm) minimum clearance

between the side of the dishwasher door and the wall or

cabinet.

square opening for proper operation and appearance.

cabinet front perpendicular to floor.

level floor. (If floor at front of opening is not level with

floor at rear of opening, shims may be needed to level

dishwasher.)

NOTE:To prevent shifting during dishwasher operation,

shims must be securely attached to the floor.

If dishwasher will be left unused for a period of time or in a

location where it may be subject to freezing, have it

winterized by authorized service personnel.

Make sure pipes, wires and drain hose are within the

shaded area shown in the "Cutout dimensions" section.

HelpfulTip: If the floor in the dishwasher opening is

uneven (example: tile flooring only partway into

opening) you will need to take special care in measuring

dimensions and in leveling dishwasher.

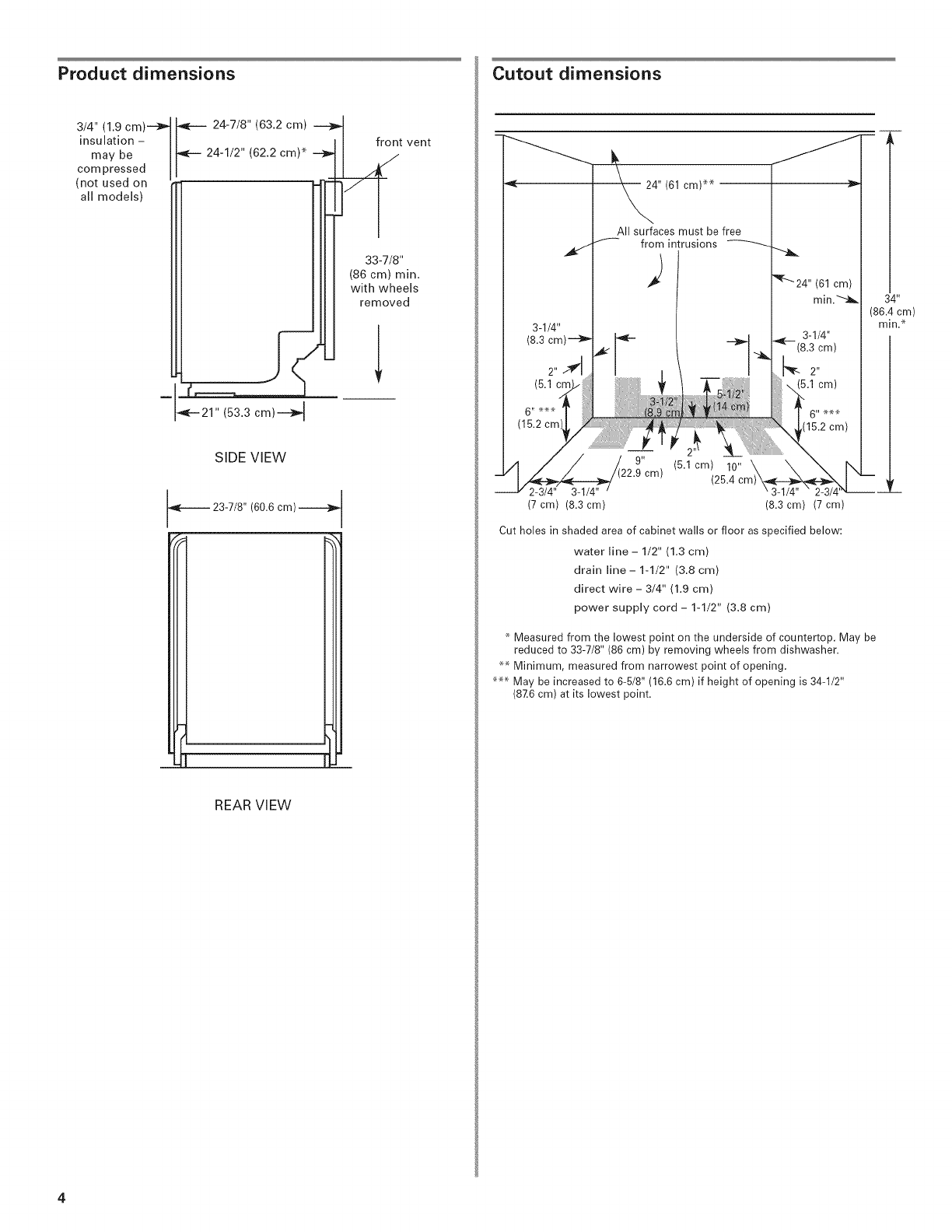

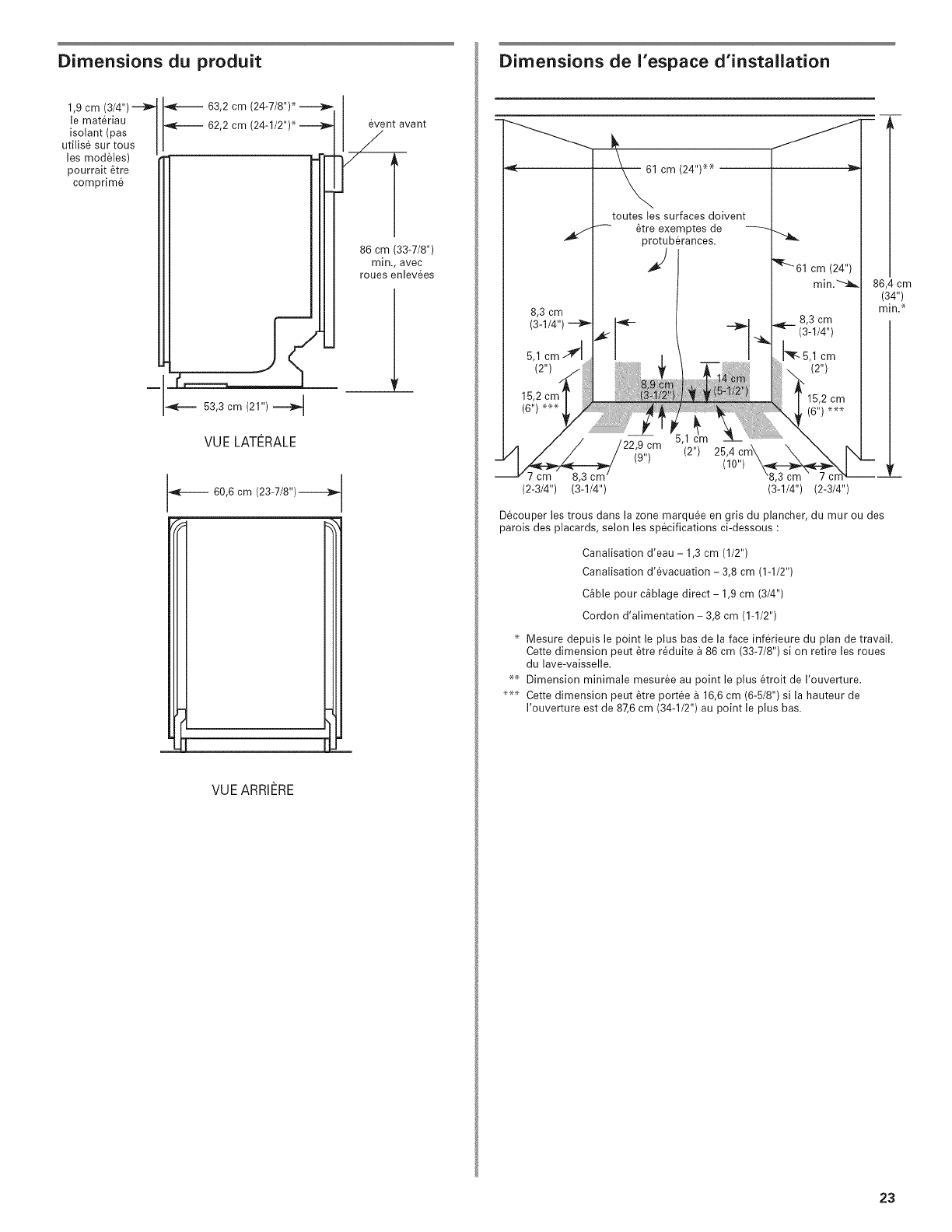

Product dimensions

3/4" (1.9 cm)--:_

insulation -

may be

compressed

(not used on

all models)

24-7/8" (63.2 cm) -_

I I front vent

24-1/2" (62.2 cm) _ _11 v/

IIII 33-7/8"

III I (86cm)min.

III I withwheels

_ removed

_e-21" (53.3 cm)-_

SIDE VIEW

23-7/8" (60.6 cm)

REAR VIEW

Cutout dimensions

(5.1 cm) 10"

(25.4

2-3/4" 3-1/4"

(7 cm) (8.3 cm) (8.3 cm) (7 cm)

Cut holes in shaded area of cabinet walls or floor as specified below:

water line- 1/2" (1.3 cm)

drain line- 1-1/2" (3.8 cm)

direct wire - 3/4" (1.9 cm)

power supply cord - 1-1/2" (3.8 cm)

34"

(86.4 cm)

min.*

r_

* Measured from the lowest point on the underside of countertop. May be

reduced to 33-7/8" (86 cm) by removing wheels from dishwasher.

** Minimum, measured from narrowest point of opening.

*** May be increased to 6-5/8" (16.6 cm) if height of opening is 34-1/2"

(876 cm) at its lowest point.

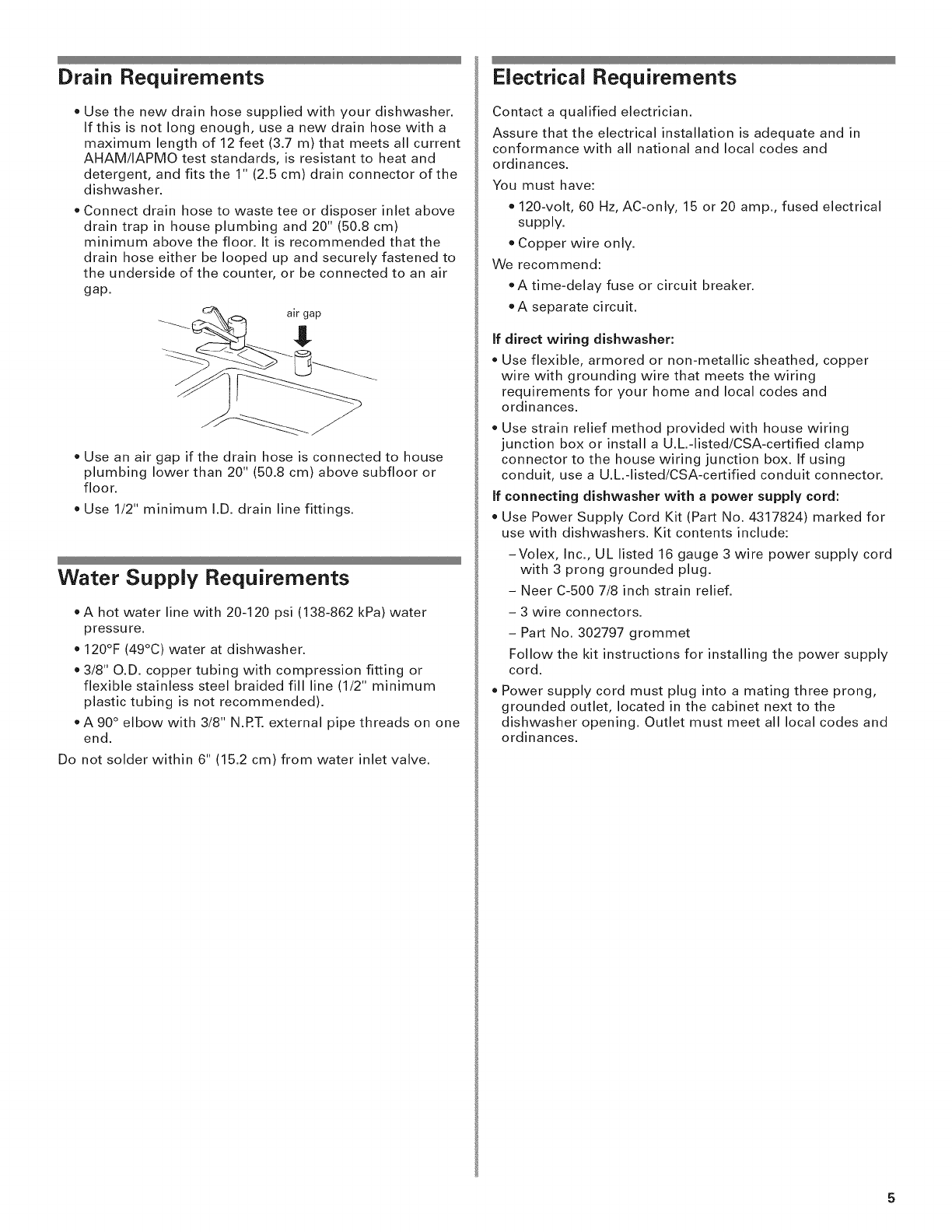

Drain Requirements

o Use the new drain hose supplied with your dishwasher.

If this is not long enough, use a new drain hose with a

maximum length of 12 feet (3.7 m) that meets all current

AHAM/IAPMO test standards, is resistant to heat and

detergent, and fits the 1" (2.5 cm) drain connector of the

dishwasher.

Connect drain hose to waste tee or disposer inlet above

drain trap in house plumbing and 20" (50.8 cm)

minimum above the floor. It is recommended that the

drain hose either be looped up and securely fastened to

the underside of the counter, or be connected to an air

gap.

air gap

Use an air gap if the drain hose is connected to house

plumbing lower than 20" (50.8 cm) above subfloor or

floor.

,Use 1/2" minimum I.D. drain line fittings.

Water Supply Requirements

,A hot water line with 20-120 psi (138-862 kPa) water

pressure.

120°F (49°C) water at dishwasher.

3/8" O.D. copper tubing with compression fitting or

flexible stainless steel braided fill line (1/2" minimum

plastic tubing is not recommended).

A 90° elbow with 3/8" N.RT. external pipe threads on one

end.

Do not solder within 6" (15.2 cm) from water inlet valve.

Electrical Requirements

Contact a qualified electrician.

Assure that the electrical installation is adequate and in

conformance with all national and local codes and

ordinances.

You must have:

120-volt, 60 Hz, AC-only, 15 or 20 amp., fused electrical

supply.

o Copper wire only.

We recommend:

,A time-delay fuse or circuit breaker.

A separate circuit.

If direct wiring dishwasher:

Use flexible, armored or non-metallic sheathed, copper

wire with grounding wire that meets the wiring

requirements for your home and local codes and

ordinances.

Use strain relief method provided with house wiring

junction box or install a U.h-listed/CSA-certified clamp

connector to the house wiring junction box. If using

conduit, use a U.h-listed/CSA-certified conduit connector.

if connecting dishwasher with a power supply cord:

,Use Power Supply Cord Kit (Part No. 4317824) marked for

use with dishwashers. Kit contents include:

-Volex, Inc., UL listed 16 gauge 3 wire power supply cord

with 3 prong grounded plug.

- Neer C-500 7/8 inch strain relief.

- 3 wire connectors.

- Part No. 302797 grommet

Follow the kit instructions for installing the power supply

cord.

,Power supply cord must plug into a mating three prong,

grounded outlet, located in the cabinet next to the

dishwasher opening. Outlet must meet all local codes and

ordinances.

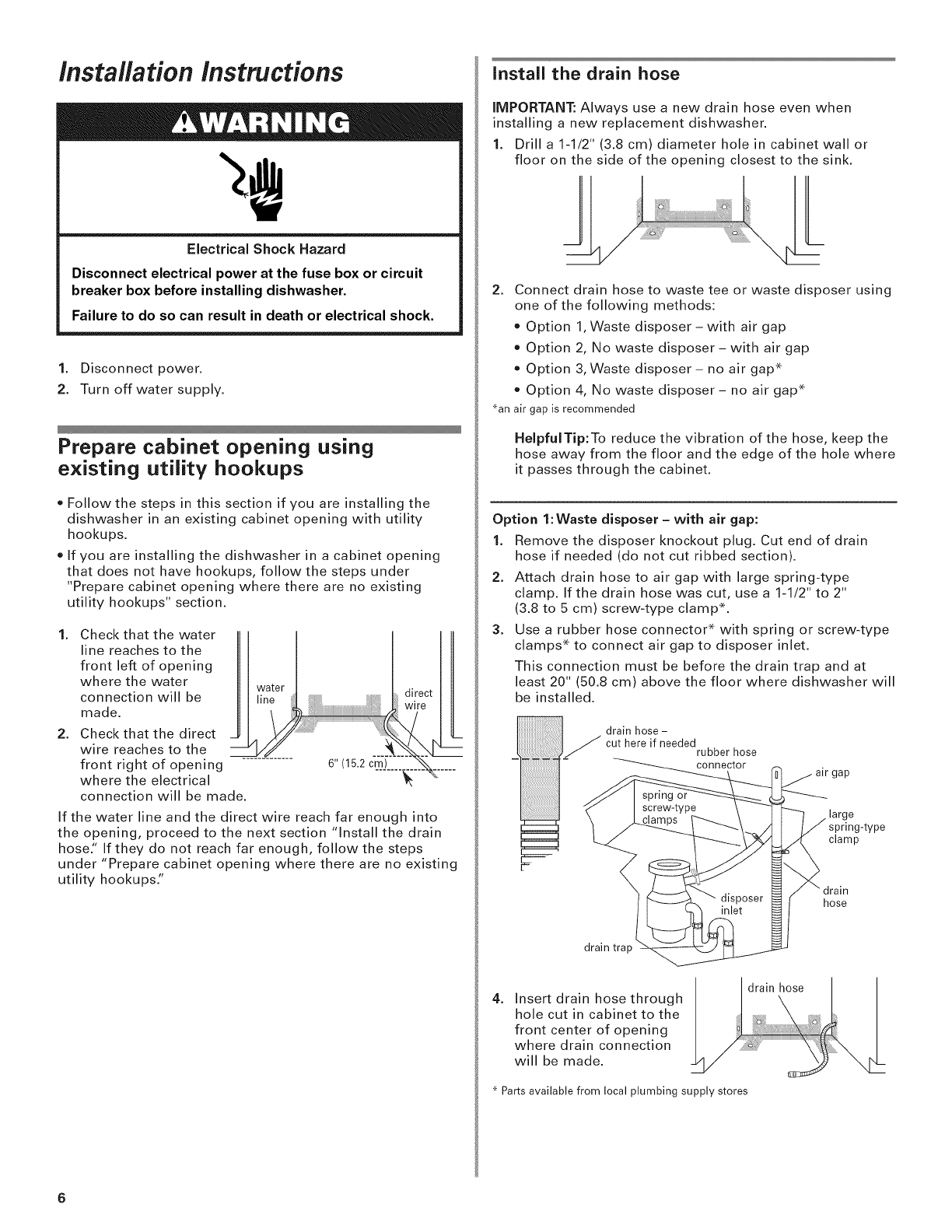

Installation Instructions

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Turn off water supply.

Prepare cabinet opening using

existing utility hookups

o Follow the steps in this section if you are installing the

dishwasher in an existing cabinet opening with utility

hookups.

If you are installing the dishwasher in a cabinet opening

that does not have hookups, follow the steps under

"Prepare cabinet opening where there are no existing

utility hookups" section.

1. Check that the water

line reaches to the

front left of opening

where the water

connection will be

made.

2. Check that the direct

wire reaches to the

front right of opening 6" (15.2cm)

where the electrical ....... _

connection will be made.

If the water line and the direct wire reach far enough into

the opening, proceed to the next section "Install the drain

hose:' If they do not reach far enough, follow the steps

under "Prepare cabinet opening where there are no existing

utility hookups."

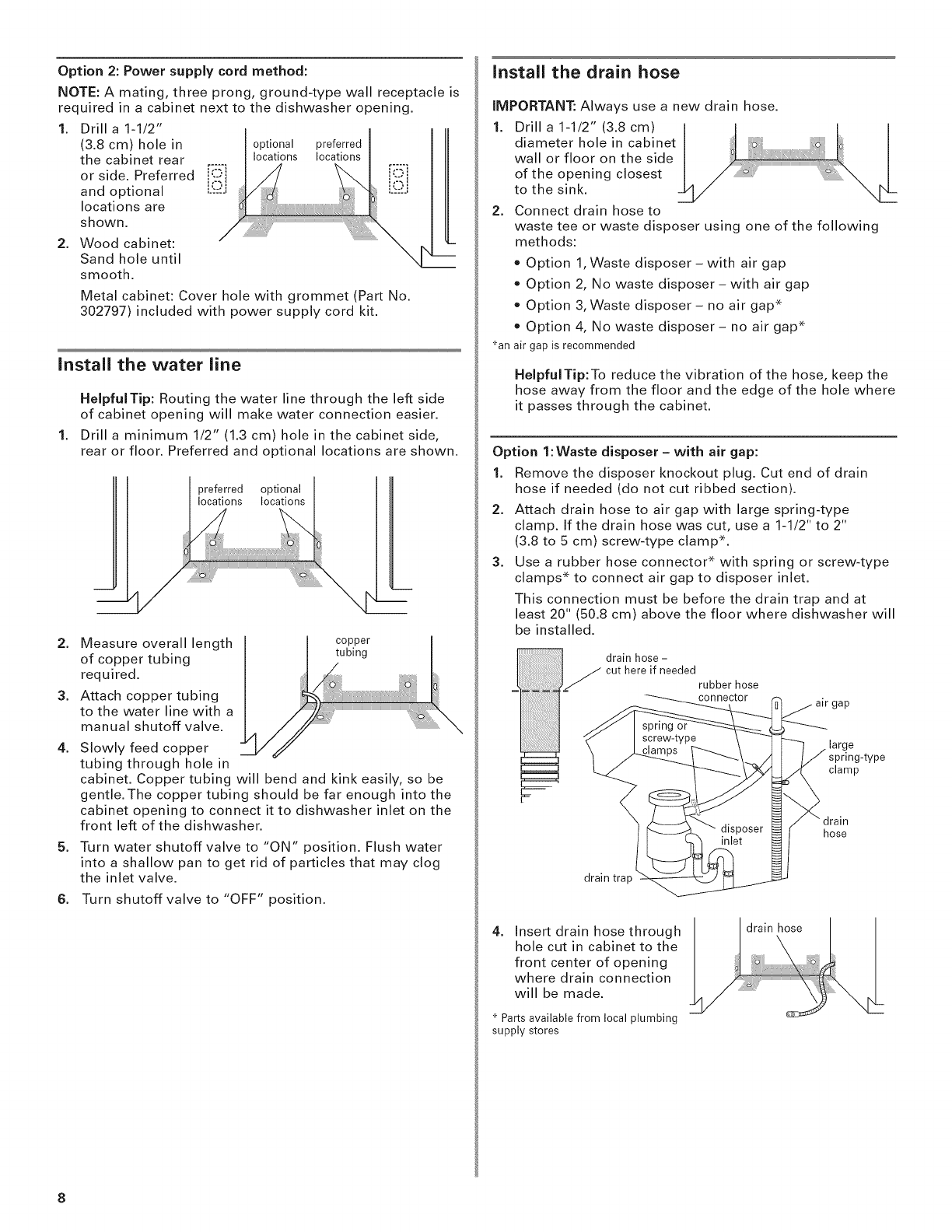

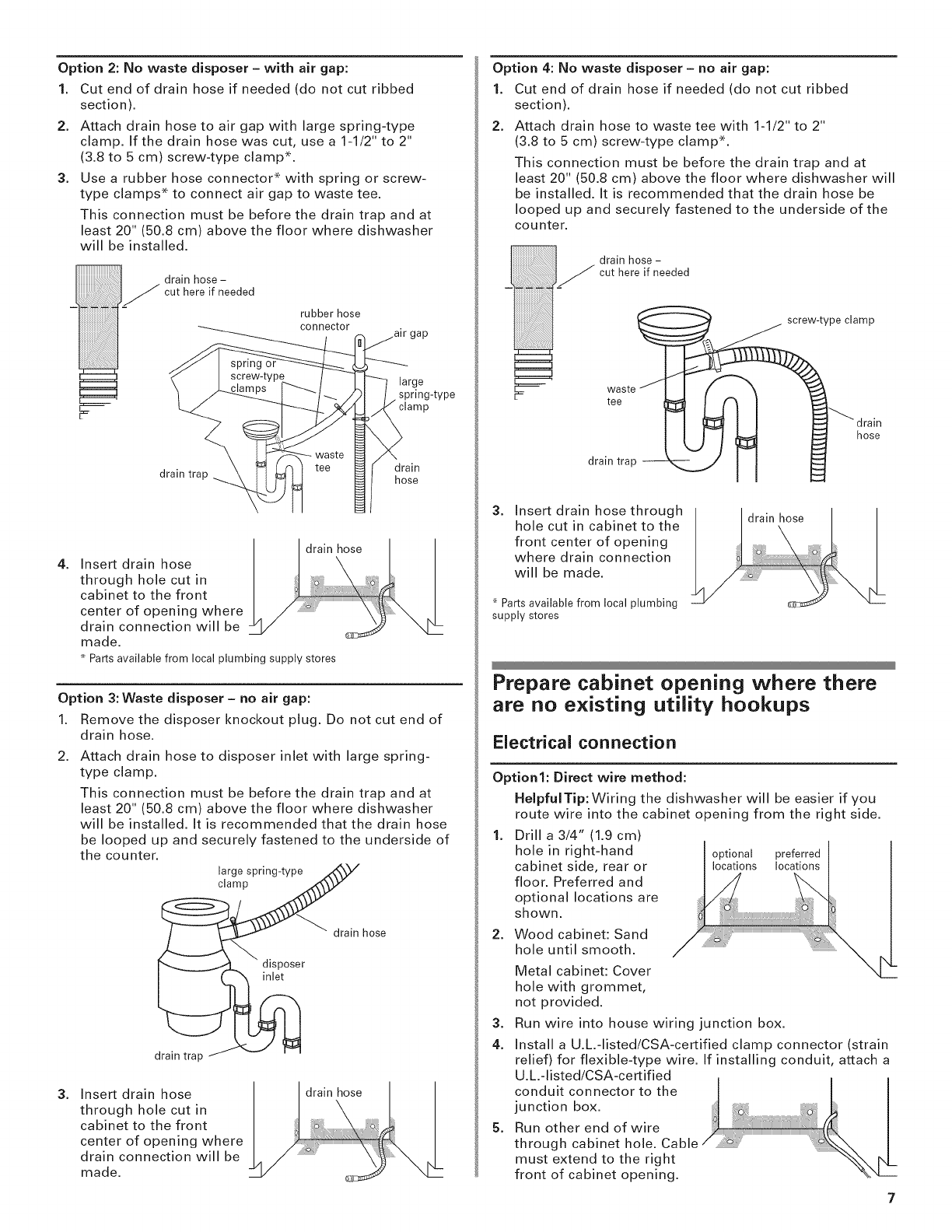

Instal[ the drain hose

iMPORTANT: Always use a new drain hose even when

installing a new replacement dishwasher.

1. Drill a 1-1/2" (3.8 cm) diameter hole in cabinet wall or

floor on the side of the opening closest to the sink.

2. Connect drain hose to waste tee or waste disposer using

one of the following methods:

Option 1, Waste disposer - with air gap

Option 2, No waste disposer- with air gap

Option 3, Waste disposer - no air gap*

Option 4, No waste disposer- no air gap*

_an air gap is recommended

HelpfuITip:To reduce the vibration of the hose, keep the

hose away from the floor and the edge of the hole where

it passes through the cabinet.

Option 1:Waste disposer- with air gap:

1. Remove the disposer knockout plug. Cut end of drain

hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type

clamp, if the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screw-type

clamps* to connect air gap to disposer inlet.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher will

be installed.

drain hose -

cut here if needed rubber hose

connector gap

large

spring-type

clamp

hose

drain trap

4. Insert drain hose through

hole cut in cabinet to the

front center of opening

where drain connection

will be made.

drain hose

.2 Parts available from local plumbing supply stores

Option 2: No waste disposer - with air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screw-

type clamps* to connect air gap to waste tee.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed.

drain hose-

cut here if needed

rubber hose

connector gap

drain trap_

large

spring-type

drain

hose

4,

drain hose

Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

* Parts available from local plumbing supply stores

Option 3: Waste disposer - no air gap:

1. Remove the disposer knockout plug. Do not cut end of

drain hose.

2. Attach drain hose to disposer inlet with large spring-

type clamp.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed, it is recommended that the drain hose

be looped up and securely fastened to the underside of

the counter.

large spring-type

clamp hose

3, Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

Option 4: No waste disposer - no air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to waste tee with 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher will

be installed. It is recommended that the drain hose be

looped up and securely fastened to the underside of the

counter.

drain hose -

_ cut here if needed

waste f 1 f_ "_

tee _ I [_f-_ I _.

I _1 I E_ drain

[ k_ J!_ N hose

3, Insert drain hose through

hole cut in cabinet to the

front center of opening

where drain connection

will be made.

2 Parts available from local plumbing

supply stores

drain hose

Prepare cabinet opening where there

are no existing utility hookups

Electrical connection

Option1: Direct wire method:

HelpfulTip:Wiring the dishwasher will be easier if you

route wire into the cabinet opening from the right side.

1. Drill a 3/4" (1.9 cm)

hole in right-hand optional preferred

cabinet side, rear or locations locations

floor. Preferred and

optional locations are

shown.

2. Wood cabinet: Sand

hole until smooth.

Metal cabinet: Cover

hole with grommet,

not provided.

3. Run wire into house wiring junction box.

4. Install a U.L.-listed/CSA-certified clamp connector (strain

relief) for flexible-type wire. If installing conduit, attach a

5,

U.L.-listed/CSA-certified

conduit connector to the

junction box.

Run other end of wire

through cabinet hole.

must extend to the right

front of cabinet opening.

Option2: Power supply cord method:

NOTE: A mating, three prong, ground-type wall receptacle is

required in a cabinet next to the dishwasher opening.

1. Drill a 1-1/2"

(3.8 cm) hole in

the cabinet rear

or side. Preferred

and optional

locations are

shown.

2. Wood cabinet:

Sand hole until

smooth.

optional preferred I

locations locations

w

Metal cabinet: Cover hole with grommet (Part No.

302797) included with power supply cord kit.

Install the water line

1,

HelpfuITip: Routing the water line through the left side

of cabinet opening will make water connection easier.

Drill a minimum 1/2" (1.3 cm) hole in the cabinet side,

rear or floor. Preferred and optional locations are shown.

2,

3,

4,

5,

6,

Measure overall length copper

of copper tubing tubing

req uired.

Attach copper tubing

to the water line with a

manual shutoff valve.

Slowly feed copper

tubing through hole in

cabinet. Copper tubing will bend and kink easily, so be

gentle. The copper tubing should be far enough into the

cabinet opening to connect it to dishwasher inlet on the

front left of the dishwasher.

Turn water shutoff valve to "ON" position. Flush water

into a shallow pan to get rid of particles that may clog

the inlet valve.

Turn shutoff valve to "OFF" position.

Install the drain hose

iMPORTANT." Always use a new drain hose.

1. Drill a 1-1/2" (3.8 cm)

diameter hole in cabinet

wall or floor on the side

of the opening closest

to the sink.

2. Connect drain hose to

waste tee or waste disposer using one of the following

methods:

o Option 1, Waste disposer- with air gap

Option 2, No waste disposer- with air gap

o Option 3, Waste disposer- no air gap*

o Option 4, No waste disposer- no air gap*

*an air gap is recommended

Helpful Tip: To reduce the vibration of the hose, keep the

hose away from the floor and the edge of the hole where

it passes through the cabinet.

Option 1:Waste disposer- with air gap:

1. Remove the disposer knockout plug. Cut end of drain

hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screw-type

clamps* to connect air gap to disposer inlet.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher will

be installed.

drain hose -

cut here if needed

rubber hose

connector gap

large

spring-type

clamp

hose

drain trap

4, Insert drain hose through

hole cut in cabinet to the

front center of opening

where drain connection

will be made.

* Parts available from local plumbing

supply stores

drain hose

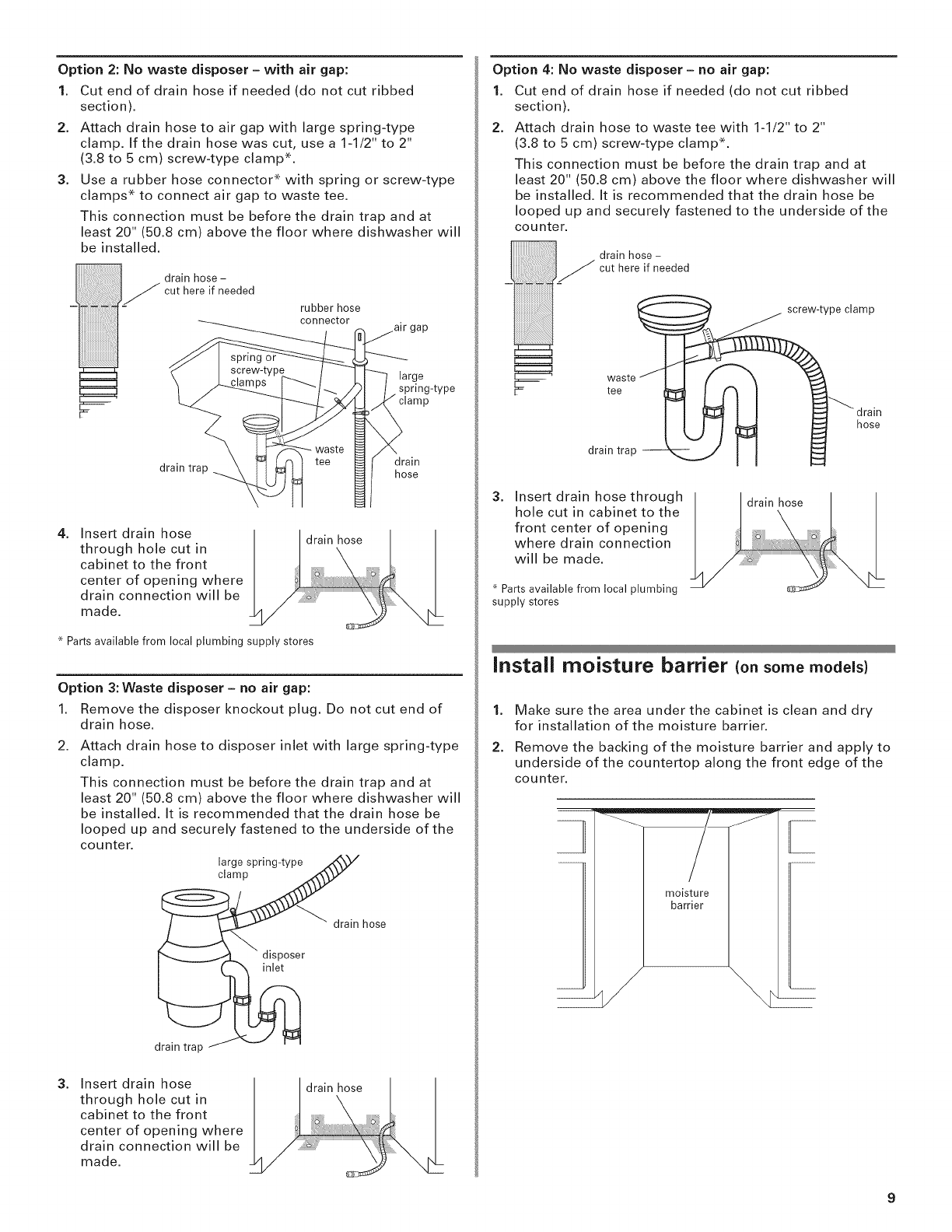

Option 2: No waste disposer -with air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screw-type

clamps* to connect air gap to waste tee.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher will

be installed.

drain hose-

cut here if needed

rubber hose

connector gap

large

spring-type

drain

drain trap _ hose

4, Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

* Parts available from local plumbing supply stores

Option 3: Waste disposer - no air gap:

1. Remove the disposer knockout plug. Do not cut end of

drain hose.

2. Attach drain hose to disposer inlet with large spring-type

clamp.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher will

be installed. It is recommended that the drain hose be

looped up and securely fastened to the underside of the

counter.

large spring-type

clamp

_ain hose

3, Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

Option 4: No waste disposer -no air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to waste tee with 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher will

be installed. It is recommended that the drain hose be

looped up and securely fastened to the underside of the

counter.

drain hose -

____ cut here if needed

iiiii

3, Insert drain hose through

hole cut in cabinet to the

front center of opening

where drain connection

will be made.

2 Parts available from local plumbing

supply stores

drain hose

install moisture barrier ion some models)

1. Make sure the area under the cabinet is clean and dry

for installation of the moisture barrier.

2. Remove the backing of the moisture barrier and apply to

underside of the countertop along the front edge of the

counter.

Prepare dishwasher

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

1. Put corner posts from packaging behind dishwasher.

Grasp sides of dishwasher door frame and put

dishwasher on its back, resting on top of the corner posts.

2. Remove two screws attaching access panel and lower

panel to dishwasher using a 1/4" hex socket, nut driver or

Phillips screwdriver.

lower

panel

clip

3. Remove panels and set panels

aside on a protective surface.

4. Check that grounding clip is

attached to the lower panel.

5. ApplyTeflon® tape or pipe

joint compound to 90° elbow

fitting and connect fitting to

water inlet valve.

6. Tighten elbow until snug, and

be sure that it faces to the rear.

water inlet valve

7. Remove terminal box cover.

- If you are direct wiring: install a U.L.-listed/CSA-

certified clamp connector to the terminal box. If using

conduit, use a U.L.-listed/CSA-certified conduit

connector.

- If you are installing a power supply cord kit, do so

now, following kit instructions.

box cover

dishwasher wires

clamp

connector

8.

Helpful Tip: Put cardboard under dishwasher until it is

installed in cabinet opening.The cardboard will help

protect floor covering during

installation.

Measure height of cabinet opening ] I J_ I

from underside of countertop to floor _ I | I I_

where dishwasher will be installed _l I | L/

(you need the lowest point). Check L | l

chart for that height opening Put

wheels in the required position. _ '_

Number of

Minimum Wheel turns on

cutout height position front leg

34" (86.4 cm) 1 10

34-1/4" (87 cm) 2 5

34-1/2" (87.6 cm) 3 0

9. Turn both front leveler legs to the same

height.

If the minimum cutout height is less than

34" (86.4 cm), the rear wheels can be

removed for additional clearance.This will

allow the dishwasher to fit into a 33-7/8"

(86 cm) high cutout, but the dishwasher will

be more difficult to move into position. If

the wheels are removed, protect the floor

when moving the dishwasher.

front leg

If you have built-up floors

1. Measure height of opening

from underside of countertop

to built-up floor. If the height

is at least 33-3/4" (85.7 cm),

the dishwasher will fit into

the opening without

modification to the

countertop or flooring.

2. Put wheels in position 1 and

turn the front leveler legs up

all the way.

j countertop

Ir

33-3/4"

(85.7 cm)

min.

• / /bWIto?

10

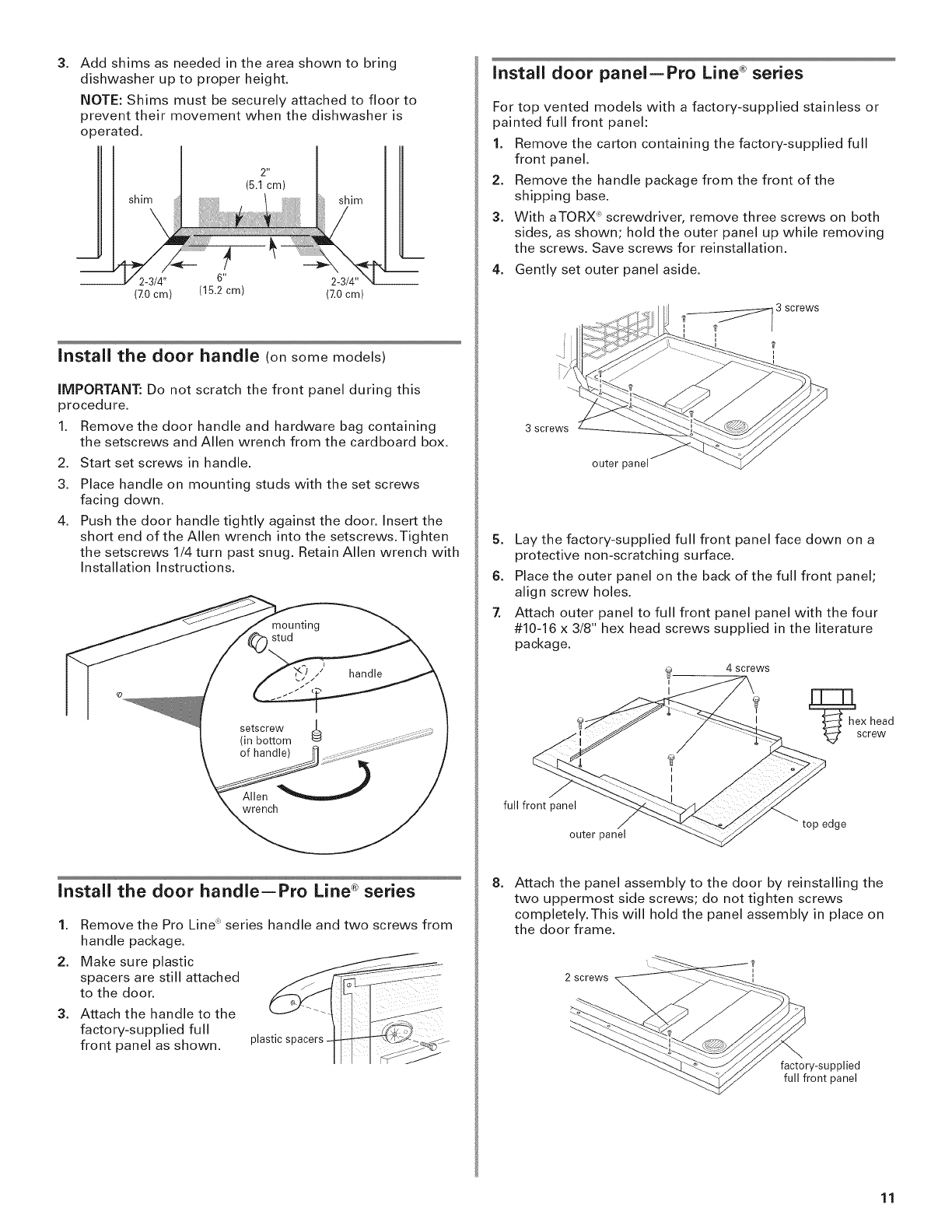

3, Add shims as needed in the area shown to bring

dishwasher up to proper height.

NOTE: Shims must be securely attached to floor to

prevent their movement when the dishwasher is

operated.

shim

2"

(5.1 cm)

2-3/4" 6" 2-3/4"

(Z0 cm) (15.2 cm) (7.0 cm)

Install the door handle (on some models)

iMPORTANT: Do not scratch the front panel during this

procedure.

1. Remove the door handle and hardware bag containing

the setscrews and Allen wrench from the cardboard box.

2. Start set screws in handle.

3. Place handle on mounting studs with the set screws

facing down.

4. Push the door handle tightly against the door. Insert the

short end of the Allen wrench into the setscrews.Tighten

the setscrews 1/4 turn past snug. Retain Allen wrench with

Installation Instructions.

mounting

stud

/

,handle

setscrew

(in bottom

of handle)

..._.)

wrench

Install the door handle--Pro Line _ series

1,

2.

3,

Remove the Pro Line _series handle and two screws from

handle package.

Make sure plastic

spacers are still attached

to the door.

Attach the handle to the

factory-supplied full

front panel as shown.

j_t.- -ft

plastic spacers L_J-_

Install door panel--Pro Line _ series

For top vented models with a factory-supplied stainless or

painted full front panel:

1. Remove the carton containing the factory-supplied full

front panel.

2. Remove the handle package from the front of the

shipping base.

3. With aTORX _screwdriver, remove three screws on both

sides, as shown; hold the outer panel up while removing

the screws. Save screws for reinstallation.

4. Gently set outer panel aside.

3 screws

outer

5. Lay the factory-supplied full front panel face down on a

protective non-scratching surface.

6. Place the outer panel on the back of the full front panel;

align screw holes.

7. Attach outer panel to full front panel panel with the four

#10-16 x 3/8" hex head screws supplied in the literature

package.

I

4 screws

IhesXrheead

full front panel

outer panel top edge

8, Attach the panel assembly to the door by reinstalling the

two uppermost side screws; do not tighten screws

completely.This will hold the panel assembly in place on

the door frame.

2 screws

factory-supplied

full front panel

11

9. Installthetwo#8-18x 1-3/8"screwsfromtheliterature

packageinthetopcorners,asshown.Aligntopedgesof

fullfrontpanelandconsole;tightencornerscrews.

2 screws

top

edges

1-3/8"screw

10. Tighten the two side screws reinstalled in Step 8.

11. Reinstall and tighten the three remaining side screws.

Custom panel dimensions

IMPORTANT:You need to know what control panel is on

your dishwasher before you order your custom door panel.

For dishwashers with the control panel shown below:

(models KUDSO3FTPA and KUDUO3FTPA)

(Your model may vary slightly from picture above.)

Custom door panel dimensions are:

/

3/4" (19.1 mm)

*This dimension is for 4" (10.2 cm) toe kick. If the installation needs a higher toe

kick, adjust the height of the wood panel accordingly. Not recommended for

toe kicks greater than 6" (15.2 cm).

Follow directions under Option #1 of "Install custom panel"

section.

For dishwashers with the control panel shown below:

(Models KUDC031T, KUDK031T and KUDL031T)

*;_;7 %,?' _d _;_ _ .... '..... _ • ......

(Your model may vary slightly from picture above.)

Custom door panel dimensions are:

23-3/8" (59.4 c "25-29/32" (65.8 cm)

3/4" (19.1 J

mm)

1/8" (3.2 mm)

*This dimension is for 4" (10.2 cm) toe kick. If the installation needs a higher toe

kick, adjust the height of the wood panel accordingly. Not recommended for

toe kicks greater than 6" (15.2 cm).

Follow directions in Option #2 of "Install custom panel"

section.

12

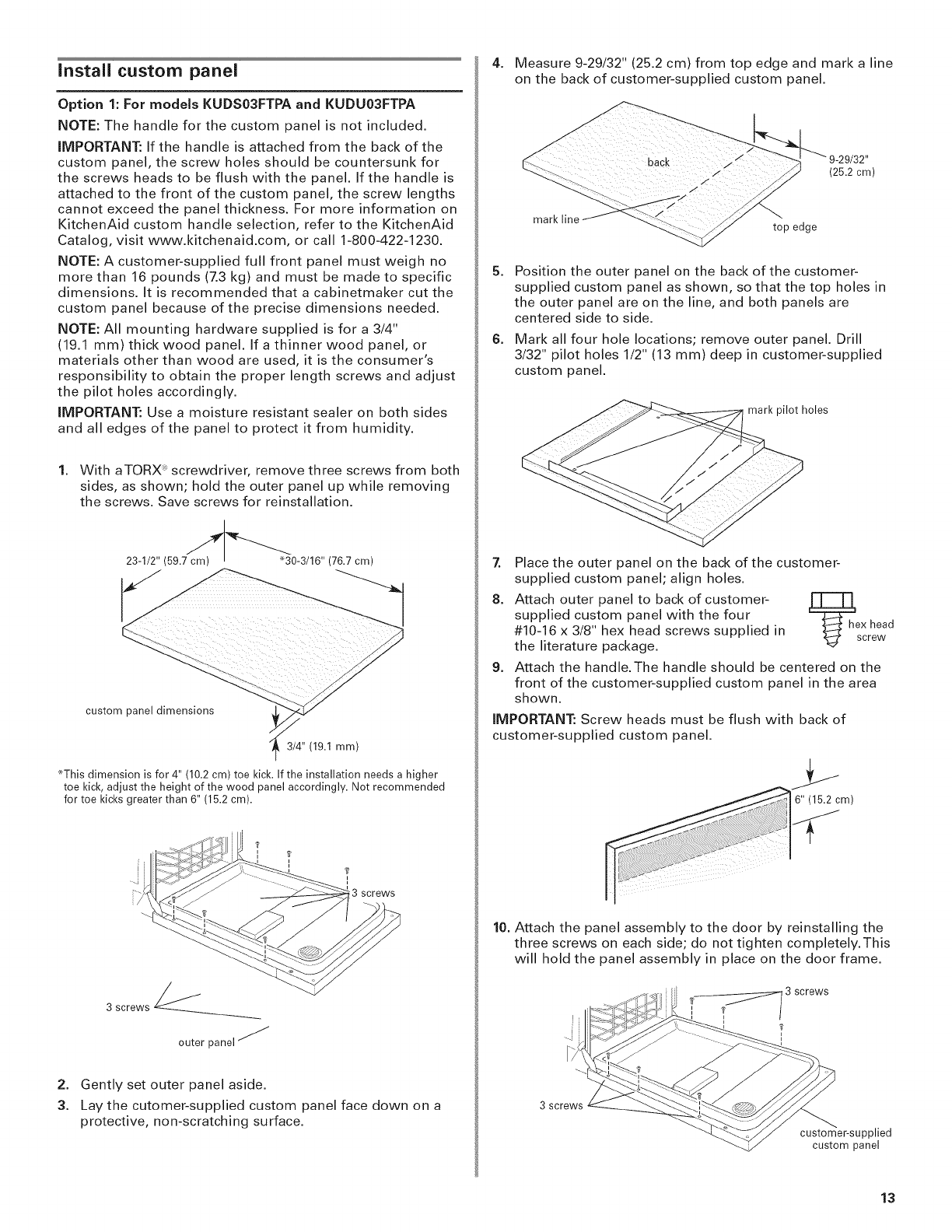

Install custom panel

Option 1: For models KUDS03FTPA and KUDU03FTPA

NOTE: The handle for the custom panel is not included.

IMPORTANT." If the handle is attached from the back of the

custom panel, the screw holes should be countersunk for

the screws heads to be flush with the panel. If the handle is

attached to the front of the custom panel, the screw lengths

cannot exceed the panel thickness. For more information on

KitchenAid custom handle selection, refer to the KitchenAid

Catalog, visit www.kitchenaid.com, or call 1-800-422-1230.

NOTE: A customer-supplied full front panel must weigh no

more than 16 pounds (7.3 kg) and must be made to specific

dimensions. It is recommended that a cabinetmaker cut the

custom panel because of the precise dimensions needed.

NOTE: All mounting hardware supplied is for a 3/4"

(19.1 mm) thick wood panel. If a thinner wood panel, or

materials other than wood are used, it is the consumer's

responsibility to obtain the proper length screws and adjust

the pilot holes accordingly.

iMPORTANT." Use a moisture resistant sealer on both sides

and all edges of the panel to protect it from humidity.

1. With aTORX _screwdriver, remove three screws from both

sides, as shown; hold the outer panel up while removing

the screws. Save screws for reinstallation.

23-1/2" (59.7 cm) _ "30-3/16" (76.7 cm)

custom panel dimensions

3/4" (19.1 mm)

*This dimension is for 4" (10.2 cm) toe kick. If the installation needs a higher

toe kick, adjust the height of the wood panel accordingly. Not recommended

for toe kicks greater than 6" (15.2 cm).

3 screws _'.

outer panel J

i

i

2. Gently set outer panel aside.

3. Lay the cutomer-supplied custom panel face down on a

protective, non-scratching surface.

4. Measure 9-29/32" (25.2 cm) from top edge and mark a line

on the back of customer-supplied custom panel.

(25.2cm)

mark line top edge

5. Position the outer panel on the back of the customer-

supplied custom panel as shown, so that the top holes in

the outer panel are on the line, and both panels are

centered side to side.

6. Mark all four hole locations; remove outer panel. Drill

3/32" pilot holes 1/2" (13 mm) deep in customer-supplied

custom panel.

mark pilot holes

7. Place the outer panel on the back of the customer-

supplied custom panel; align holes.

8. Attach outer panel to back of customer-

supplied custom panel with the four _ex head

#10-16 x 3/8" hex head screws supplied in _" screw

the literature package.

9. Attach the handle.The handle should be centered on the

front of the customer-supplied custom panel in the area

shown.

IMPORTANT." Screw heads must be flush with back of

customer-supplied custom panel.

10. Attach the panel assembly to the door by reinstalling the

three screws on each side; do not tighten completely.This

will hold the panel assembly in place on the door frame.

3 screws

customer-supplied

custom panel

13

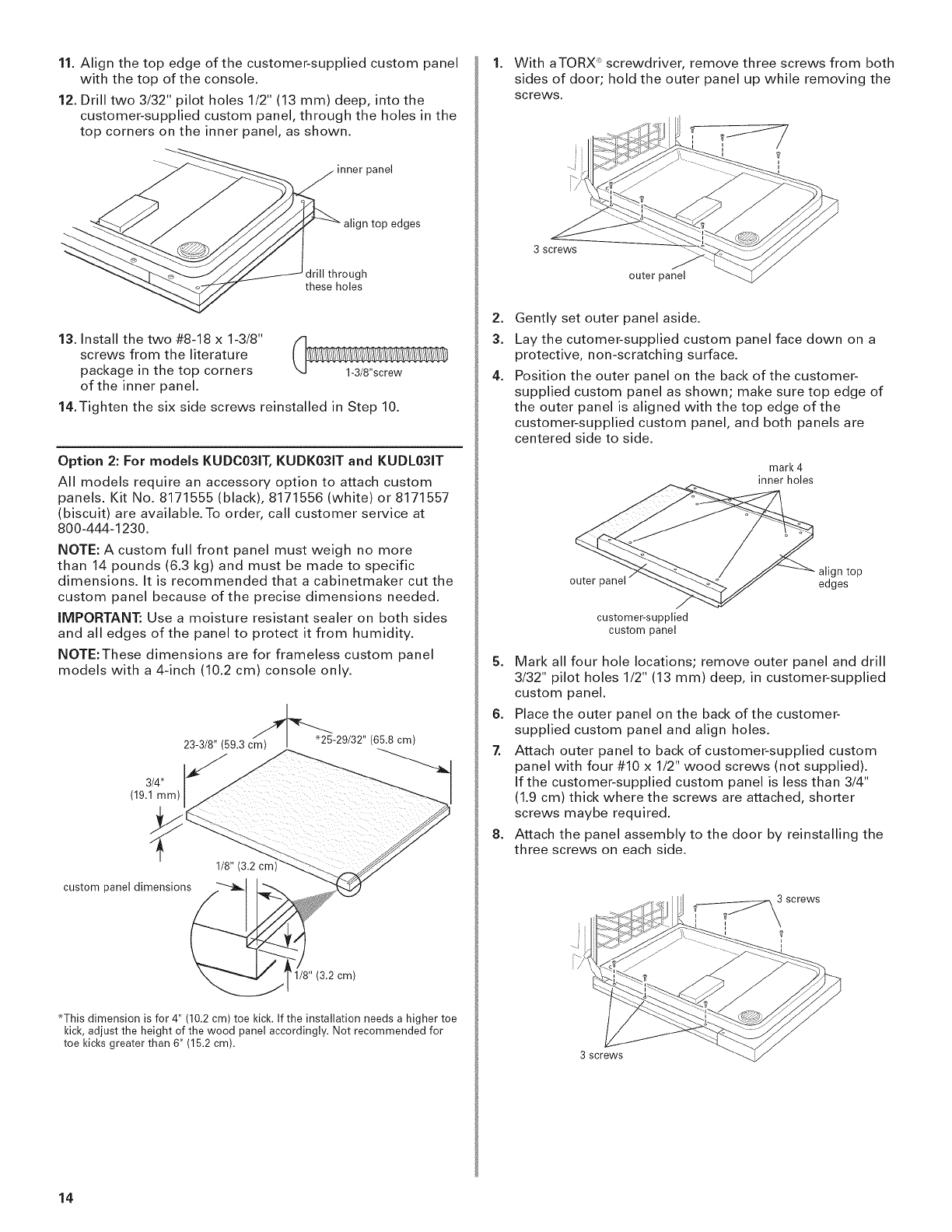

11.Alignthetopedgeofthecustomer-suppliedcustompanel

withthetopoftheconsole.

12.Drilltwo3/32"pilotholes1/2"(13mm)deep,intothe

customer-suppliedcustompanel,throughtheholesinthe

topcornersontheinnerpanel,asshown.

_anel

align top edges

drill through

these holes

13. Install the two #8-18 x 1-3/8" /q

screws from the literature

package in the top corners

of the inner panel.

14.Tighten the six side screws reinstalled in Step 10.

Option 2: For models KUDC031T, KUDK031T and KUDL031T

All models require an accessory option to attach custom

panels. Kit No. 8171555 (black), 8171556 (white) or 8171557

(biscuit) are available. To order, call customer service at

800-444-1230.

NOTE: A custom full front panel must weigh no more

than 14 pounds (6.3 kg) and must be made to specific

dimensions. It is recommended that a cabinetmaker cut the

custom panel because of the precise dimensions needed.

iMPORTANT: Use a moisture resistant sealer on both sides

and all edges of the panel to protect it from humidity.

NOTE:These dimensions are for frameless custom panel

models with a 4-inch (10.2 cm) console only.

23-3/8" (59.3 "25-29/32" (65.8 cm)

3/4"

(19.1 mm)

custom panel dimensions

1/8"

/8" (3.2 cm)

*This dimension is for 4" (10.2 cm) toe kick. If the installation needs a higher toe

kick, adjust the height of the wood panel accordingly. Not recommended for

toe kicks greater than 6" (15.2 cm).

1. With aTORX _':screwdriver, remove three screws from both

sides of door; hold the outer panel up while removing the

screws.

3 screws

outer panel

2. Gently set outer panel aside.

3. Lay the cutomer-supplied custom panel face down on a

protective, non-scratching surface.

4. Position the outer panel on the back of the customer-

supplied custom panel as shown; make sure top edge of

the outer panel is aligned with the top edge of the

customer-supplied custom panel, and both panels are

centered side to side.

mark 4

inner holes

align top

outer panel edges

customer-supplied

custom panel

5. Mark all four hole locations; remove outer panel and drill

3/32" pilot holes 1/2" (13 mm) deep, in customer-supplied

custom panel.

6. Place the outer panel on the back of the customer-

supplied custom panel and align holes.

7. Attach outer panel to back of customer-supplied custom

panel with four #10 x 1/2" wood screws (not supplied).

If the customer-supplied custom panel is less than 3/4"

(1.9 cm) thick where the screws are attached, shorter

screws maybe required.

8. Attach the panel assembly to the door by reinstalling the

three screws on each side.

Ji

---i

3 screws

,,

3 screws

14

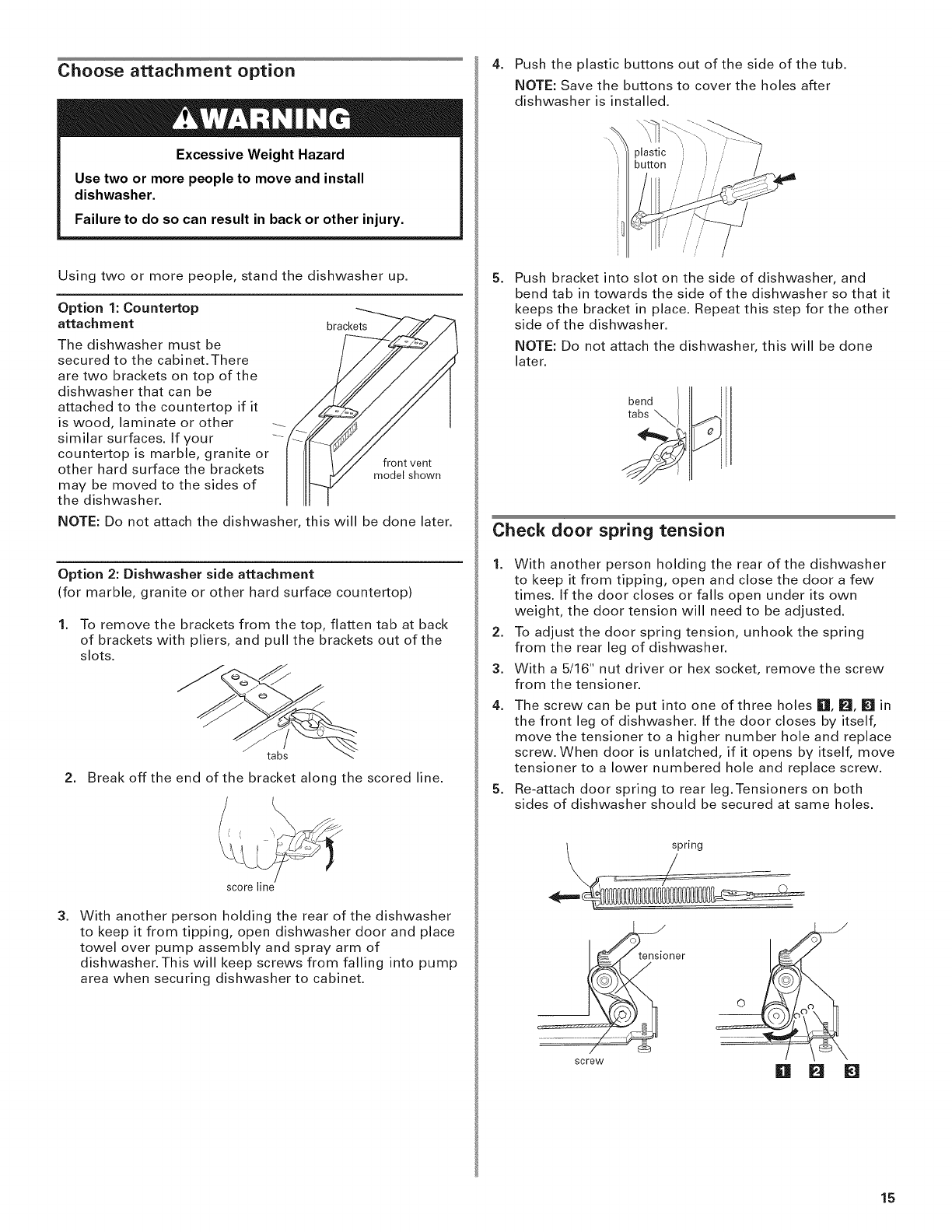

Choose attachment option

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

Using two or more people, stand the dishwasher up.

Option 1: Countertop

attachment brackets

The dishwasher must be

secured to the cabi net. There

are two brackets on top of the

dishwasher that can be

attached to the countertop if it

is wood, laminate or other

similar surfaces. If your

countertop is marble, granite or

other hard surface the brackets

may be moved to the sides of

the dishwasher.

front vent

model shown

NOTE: Do not attach the dishwasher, this will be done later.

Option 2: Dishwasher side attachment

(for marble, granite or other hard surface countertop)

1. To remove the brackets from the top, flatten tab at back

of brackets with pliers, and pull the brackets out of the

slots.

tabs

2. Break off the end of the bracket along the scored line.

3.

score line

With another person holding the rear of the dishwasher

to keep it from tipping, open dishwasher door and place

towel over pump assembly and spray arm of

dishwasher. This will keep screws from falling into pump

area when securing dishwasher to cabinet.

4. Push the plastic buttons out of the side of the tub.

NOTE: Save the buttons to cover the holes after

dishwasher is installed.

5. Push bracket into slot on the side of dishwasher, and

bend tab in towards the side of the dishwasher so that it

keeps the bracket in place. Repeat this step for the other

side of the dishwasher.

NOTE: Do not attach the dishwasher, this will be done

later.

bend

tabs

Check door spring tension

1. With another person holding the rear of the dishwasher

to keep it from tipping, open and close the door a few

times. If the door closes or falls open under its own

weight, the door tension will need to be adjusted.

2. To adjust the door spring tension, unhook the spring

from the rear leg of dishwasher.

3. With a 5/16" nut driver or hex socket, remove the screw

from the tensioner.

4. The screw can be put into one of three holes El, F41,I_ in

the front leg of dishwasher. If the door closes by itself,

move the tensioner to a higher number hole and replace

screw. When door is unlatched, if it opens by itself, move

tensioner to a lower numbered hole and replace screw.

5. Re-attach door spring to rear leg.Tensioners on both

sides of dishwasher should be secured at same holes.

oner

screw

15

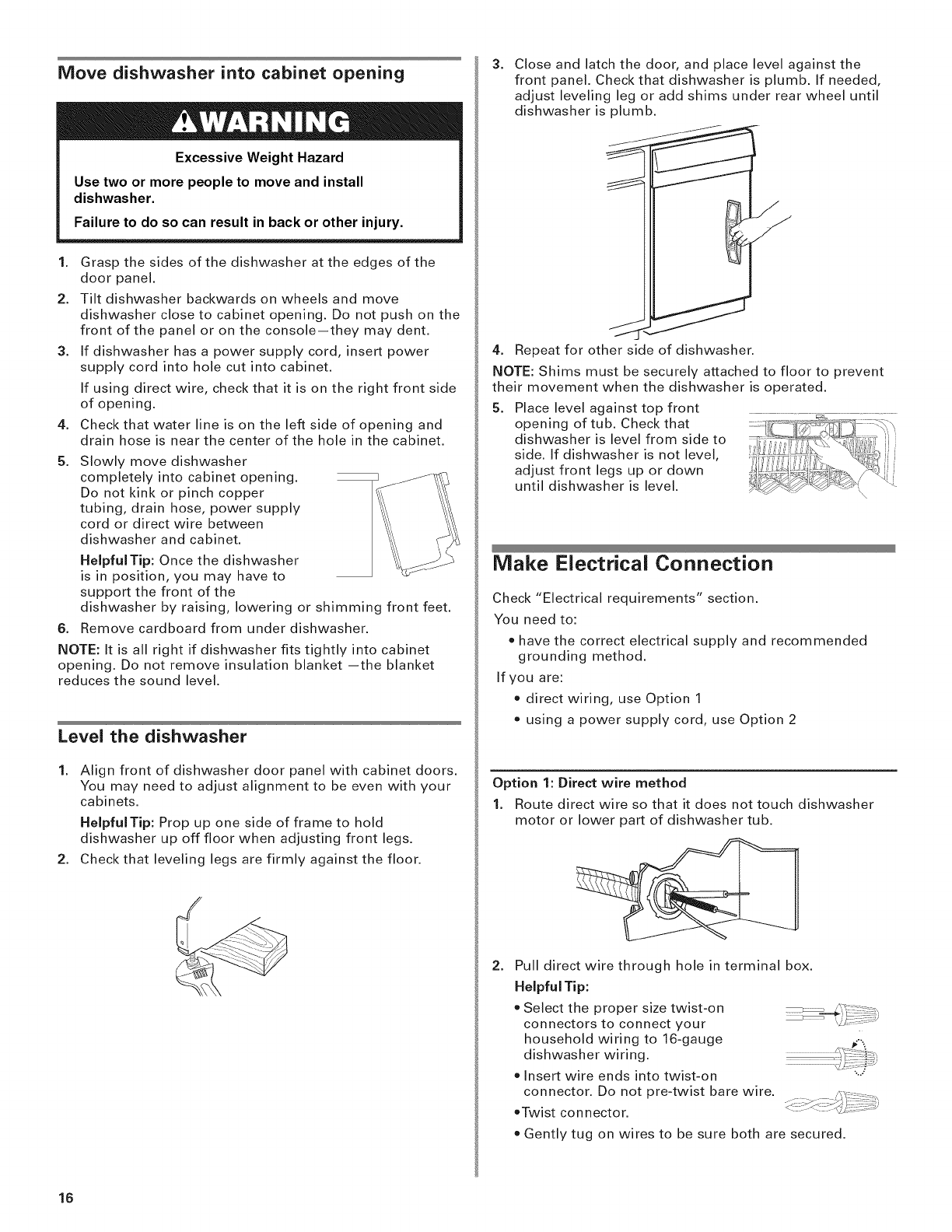

Move dishwasher into cabinet opening

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

1. Grasp the sides of the dishwasher at the edges of the

door panel.

2. Tilt dishwasher backwards on wheels and move

dishwasher close to cabinet opening. Do not push on the

front of the panel or on the console-they may dent.

3. If dishwasher has a power supply cord, insert power

supply cord into hole cut into cabinet.

If using direct wire, check that it is on the right front side

of opening.

4. Check that water line is on the left side of opening and

drain hose is near the center of the hole in the cabinet.

5. Slowly move dishwasher

completely into cabinet opening.

Do not kink or pinch copper

tubing, drain hose, power supply

cord or direct wire between

dishwasher and cabinet.

Helpful Tip: Once the dishwasher

is in position, you may have to

support the front of the

dishwasher by raising, lowering or shimming front feet.

6. Remove cardboard from under dishwasher.

NOTE: It is all right if dishwasher fits tightly into cabinet

opening. Do not remove insulation blanket -the blanket

reduces the sound level.

Level the dishwasher

1. Align front of dishwasher door panel with cabinet doors.

You may need to adjust alignment to be even with your

cabinets.

HelpfulTip: Prop up one side of frame to hold

dishwasher up off floor when adjusting front legs.

2. Check that leveling legs are firmly against the floor.

3. Close and latch the door, and place level against the

front panel. Check that dishwasher is plumb. If needed,

adjust leveling leg or add shims under rear wheel until

dishwasher is plumb.

4. Repeat for other side of dishwasher.

NOTE: Shims must be securely attached to floor to prevent

their movement when the dishwasher is operated.

5. Place level against top front

opening of tub. Check that

dishwasher is level from side to

side. If dishwasher is not level,

adjust front legs up or down

until dishwasher is level.

-- _, ,

Make Electrical Connection

Check "Electrical requirements" section.

You need to:

. have the correct electrical supply and recommended

grounding method.

If you are:

. direct wiring, use Option 1

. using a power supply cord, use Option 2

Option 1: Direct wire method

1. Route direct wire so that it does not touch dishwasher

motor or lower part of dishwasher tub.

2. Pull direct wire through hole in terminal box.

Helpful Tip:

. Select the proper size twist-on

connectors to connect your

household wiring to 16-gauge

dishwasher wiring.

.Insert wire ends into twist-on

connector. Do not pre-twist bare wire.

.Twist connector.

. Gently tug on wires to be sure both are secured.

16

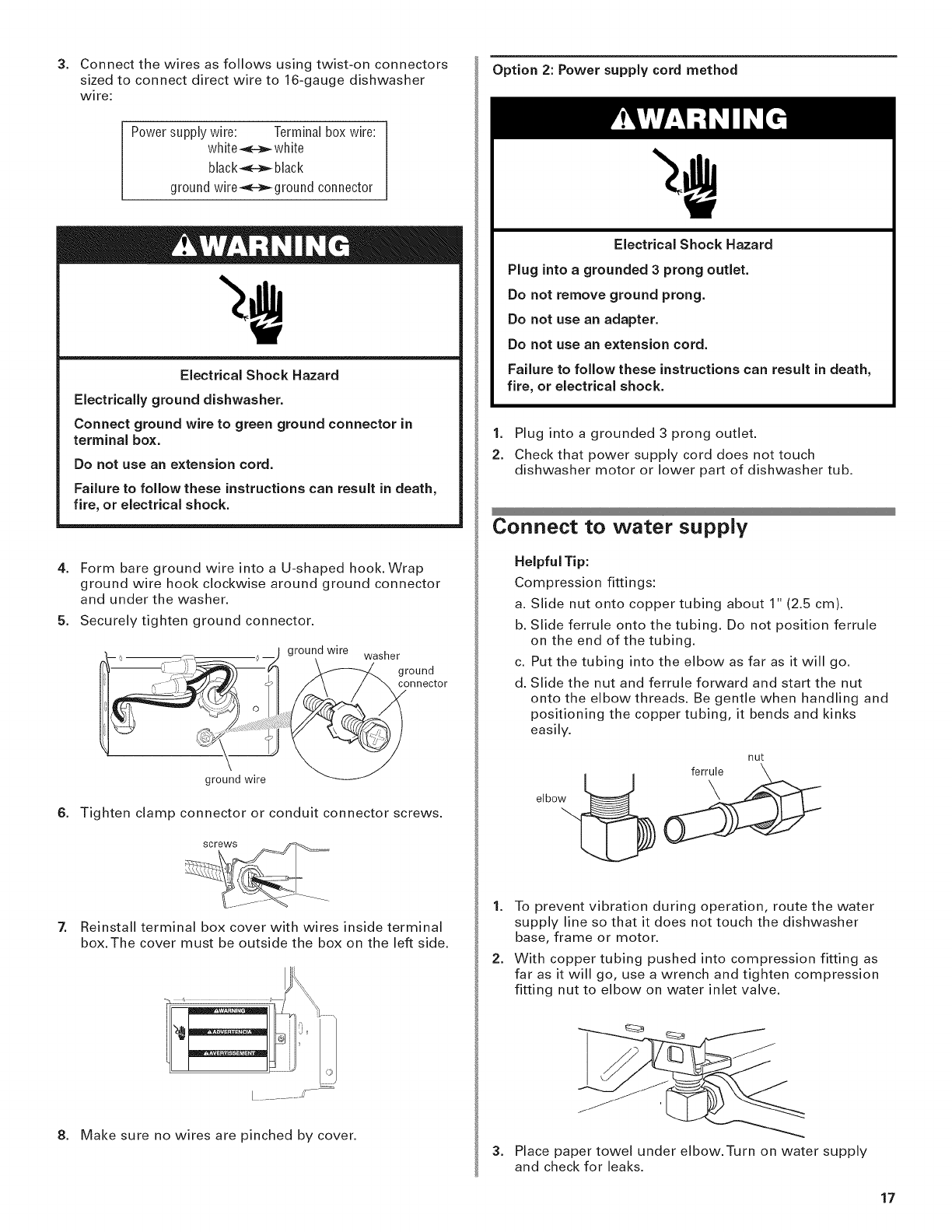

3. Connect the wires as follows using twist-on connectors

sized to connect direct wire to 16-gauge dishwasher

wire:

Power supply wire: Terminal box wire:

white _-_-white

black_-_ black

ground wire_=_,_gr0und connector

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

4. Form bare ground wire into a U-shaped hook. Wrap

ground wire hook clockwise around ground connector

and under the washer.

5. Securely tighten ground connector.

-_:,, ...... , __ ground wire washer

_--:_: _'_a _ ground

t__ _ _,_/J "_on necto r

/

ground wire _

6. Tighten clamp connector or conduit connector screws.

7. Reinstall terminal box cover with wires inside terminal

box.The cover must be outside the box on the left side.

8. Make sure no wires are pinched by cover.

Option 2: Power supply cord method

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Check that power supply cord does not touch

dishwasher motor or lower part of dishwasher tub.

Connect to water supply

Helpful Tip:

Compression fittings:

a. Slide nut onto copper tubing about 1" (2.5 cm).

b. Slide ferrule onto the tubing. Do not position ferrule

on the end of the tubing.

c. Put the tubing into the elbow as far as it will go.

d. Slide the nut and ferrule forward and start the nut

onto the elbow threads. Be gentle when handling and

positioning the copper tubing, it bends and kinks

easily.

elbow

nut

1. To prevent vibration during operation, route the water

supply line so that it does not touch the dishwasher

base, frame or motor.

2. With copper tubing pushed into compression fitting as

far as it will go, use a wrench and tighten compression

fitting nut to elbow on water inlet valve.

3. Place paper towel under elbow.Turn on water supply

and check for leaks.

17

Connect to drain

1.

2.

To help minimize vibration, route drain hose to avoid

contact with motor, door springs, water line, cabinet,

flooring or the edge of the hole where it passes through

the cabinet.

Do not remove drain loop from side of dishwasher.

3.

4.

Place pan under end of drain hose. Pan will collect any

water in drain hose.

Place the smaller drain hose clamp onto the small end of

the drain hose.

hose clamp

/

5. Push the drain hose into the connector up to the stop on

the drain hose.

connector stop

6. Use pliers to open clamp and slide clamp onto

connector between stops on connector as shown.

hose clamp

stops

18

Secure dishwasher in cabinet opening

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

1. If you have not already done so, open dishwasher door

and place towel over pump assembly and spray arm of

dishwasher.This will keep screws from falling into pump

area when securing dishwasher to countertop.

2. Check that dishwasher is still level and centered side to

side in the opening.

3. Secure dishwasher to countertop or sides of cabinet with

two, #10 x 1/2" Phillips-head screws.The dishwasher

must be secured to keep it from tipping when door is

opened. Do not drop screws into bottom of dishwasher.

4.

5.

Open door about 3 inches (7.6 cm) and check that space

between inner door and tub is equal on both sides. If

spacing is not equal, loosen bracket screws and shift tub.

Tighten bracket screws.

If using a countertop attachment to secure dishwasher,

check that top of door does not contact screws, brackets,

or countertop, if it does, dishwasher must be lowered

and re-leveled.

6.

7.

8.

If securing with a side attachment, check that sides of

door do not rub against the screw heads. If they do,

dishwasher must be re-centered. When dishwasher is

properly centered, replace )lastic buttons.

button

Remove towel from dishwasher.

Reinstall the lower dishrack.

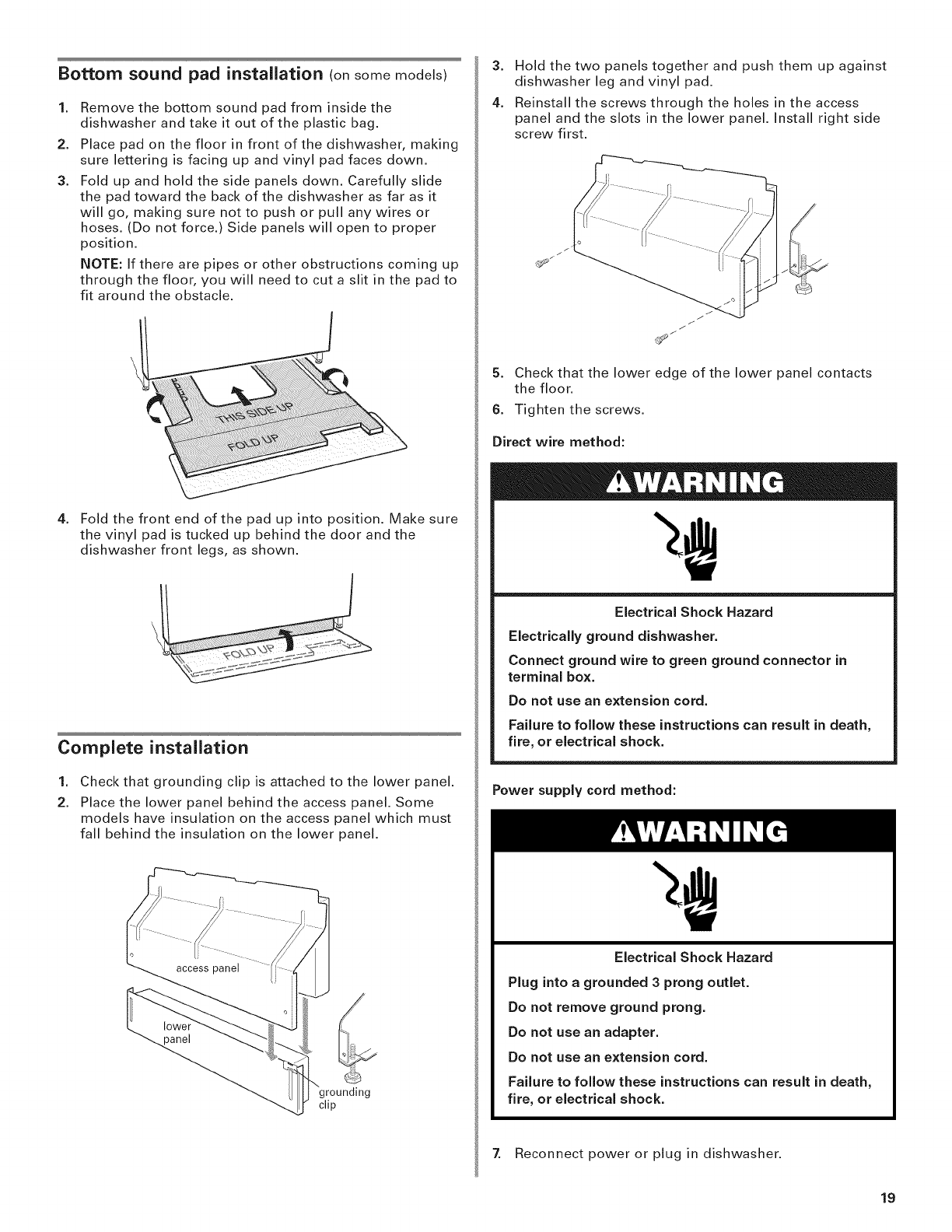

Bottom sound pad installation (on some models)

1.

2.

3.

Remove the bottom sound pad from inside the

dishwasher and take it out of the plastic bag.

Place pad on the floor in front of the dishwasher, making

sure lettering is facing up and vinyl pad faces down.

Fold up and hold the side panels down. Carefully slide

the pad toward the back of the dishwasher as far as it

will go, making sure not to push or pull any wires or

hoses. (Do not force.) Side panels will open to proper

position.

NOTE: If there are pipes or other obstructions coming up

through the floor, you will need to cut a slit in the pad to

fit around the obstacle.

4. Fold the front end of the pad up into position. Make sure

the vinyl pad is tucked up behind the door and the

dishwasher front legs, as shown.

Complete installation

1.

2.

Check that grounding clip is attached to the lower panel.

Place the lower panel behind the access panel. Some

models have insulation on the access panel which must

fall behind the insulation on the lower panel.

grounding

clip

3. Hold the two panels together and push them up against

dishwasher leg and vinyl pad.

4. Reinstall the screws through the holes in the access

panel and the slots in the lower panel. Install right side

screw first.

jJ

5. Check that the lower edge of the lower panel contacts

the floor.

6. Tighten the screws.

Direct wire method:

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Power supply cord method:

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

7, Reconnect power or plug in dishwasher.

19

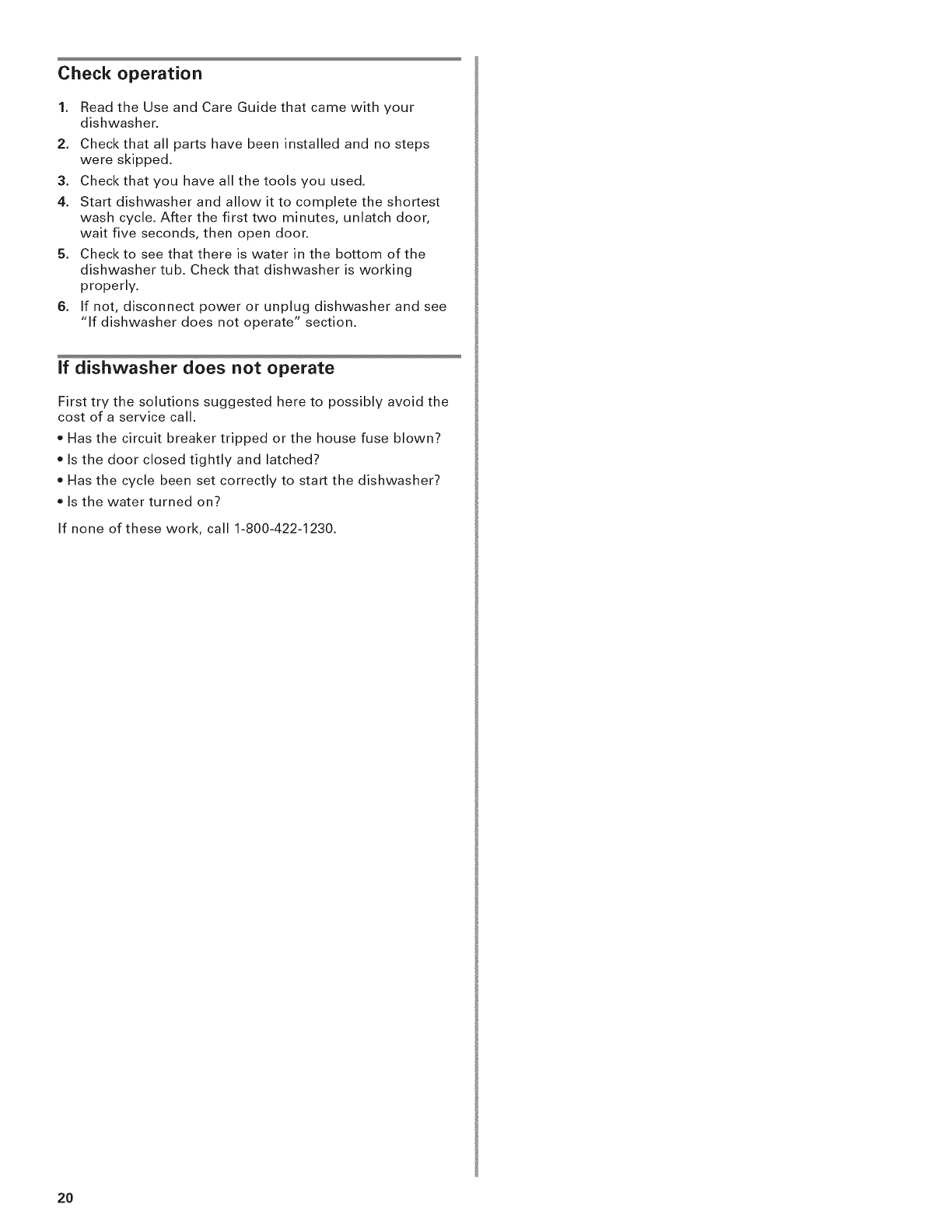

Check operation

1. Read the Use and Care Guide that came with your

dishwasher.

2. Check that all parts have been installed and no steps

were skipped.

3. Check that you have all the tools you used.

4. Start dishwasher and allow it to complete the shortest

wash cycle. After the first two minutes, unlatch door,

wait five seconds, then open door.

5. Check to see that there is water in the bottom of the

dishwasher tub. Check that dishwasher is working

properly.

6. If not, disconnect power or unplug dishwasher and see

"If dishwasher does not operate" section.

If dishwasher does not operate

First try the solutions suggested here to possibly avoid the

cost of a service call.

o Has the circuit breaker tripped or the house fuse blown?

Is the door closed tightly and latched?

Has the cycle been set correctly to start the dishwasher?

Is the water turned on?

If none of these work, call 1-800-422-1230.

20

Table des matieres

Securite du lave-vaisselle .......................... 21

E×igences d'installation ............................ 22

Outillage et pi_ces ............................. 22

Emplacement d'installation ...................... 22

Sp6cifications de

la canalisation d'evacuation ..................... 24

Sp6cifications de

I'alimentation en eau ........................... 24

Sp6cifications electriques ....................... 24

instructions d'installation .......................... 25

Preparation des ouvertures dans les placards -

utilisation des modes de raccordement existants

pour canalisations et cSblage .................... 25

Preparation de I'emplacement d'installation entre

les placards Iorsque les canalisations et cSbles

n'ont pas et6 installes .......................... 26

Installation de la barri6re contre I'humidit6 ........ 28

Preparation du lave-vaisselle .................... 29

Raccordement electrique ........................ 36

Raccordement & la canalisation d'eau ............. 37

Raccordement & la canalisation d'evacuation ....... 37

Immobilisation du lave-vaisselle dans I'espace

d'installation .................................. 38

Securite du lave-vaissefle

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d6ces ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Risque de basculement

Ne pas utiliser le lave=vaisselle jusqu'b ce qu'il soit

compl_tement install6.

Ne pas appuyer sur la porte ouverte.

Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

Tenir compte de ceci •

o Ouvrir lentement la porte du lave-vaisselle tandis qu'une

autre personne saisit I'arri_re de I'appareil. Retirer les

materiaux d'emballage, le tuyau de decharge et le panJer

inferieur. Fermer la porte du lave-vaisselle et verrouiller le

Ioquet.

Respecter les dispositions de tous les codes et r6glements

en vigueur.

Installer le lave-vaisselle conformement aux prescriptions

des presentes instructions.

£installation devrait 6tre ex6cutee par un technicien

qualifi6. Veiller & respecter les dispositions de tousles

codes et r6glements Iocaux et nationaux regissant les

installations de plomberie et d'61ectricit6.

21

Exigences d'insta//ation

Outiilage et pieces

Rassembler tousles outils et pi6ces necessaires avant de

commencer I'installation.

Pour toutes les configurations d'installation

Outillage necessaire

o pince

tournevis Phillips

tourne-ecrou ou cle a

douille - douilles

hexagonales de 5/16" ou

1/4"

o m6tre-ruban ou r_gle

cle _ molette de 10"

(ouverture jusqu'& 2,9 cm

[1 1/8"])

o tournevis & lame plate

o couteau utilitaire

2 connecteurs de fils de

taille appropriee pour le

raccordement des

conducteurs de I'appareil

(calibre 16) au c_blage de

la maison

o petit niveau

tournevisTORX"T15

(en cas d'installation de

panneaux avant

personnalises)

o lampe torche

o plat peu profond

cle plate de 5/8"

serviette de bain

cale de bois

Pieces necessaires :

= raccord 90° avec filetage

externe de 3/8" NPT & une

extr6mit& (La configuration

de I'autre extremit6 doit

6tre adaptee & celle de la

canalisation d'arrivee

d'eau.)

ruban deTeflon _"_ou

compose d'6tancheit6 pour

tuyauteries

o cales (pour I'installation sur

un plancher

rehaussement partiel)

4 vis _ bois n ° 10 x 1/2"

(en cas d'installation de

panneaux avant

personnalises)

Outillage et pieces supplementaires pour

I'installation dans un local neuf

Outillage necessaire :

o perceuse electrique avec

scies & trous de 1/2", 3/4" et

1 1/2"

o petit coupe-tube

pince & denuder

bride de tuyau & vis de 1

1/2" - 2" pour

raccordement & la

canalisation d'egout sur un

raccord T

Pieces fournies

Pieces necessaires :

= tube de cuivre (3/8"

recommande) ou conduit

de raccordement flexible

avec tresse d'acier

inoxydable

o serre-c_ble ou connecteur

de conduit utilisable sur un

trou de diam6tre

2,2 cm (7/8")

A. 2 brides pour tuyau de decharge - 1 grosse, 1 petite

B. 2 vis Phillips n° 10 x 1/2"

C.Tuyau de decharge __ _

A B

C

Pi6ces additionnelles fournies uniquement avec les mod61es

evacuation par le haut

D. 2 vis n° 8 x 1-3/8" TORX"T15

E. 4 vis & t6te hexagonale n° 10 x 3/8"

Pi6ces supplementaires fournies avec certains mod61es

E Coussinet du has (situe dans le panier inferieur)

G. Barri6re contre I'humidite

Verifier la presence de toutes ces pi6ces. Si I'une des pi6ces

mentionnees n'est pas presente, tel6phoner au

1-800-422-1230.

Voir la liste separ6e des pi6ces et accessoires disponibles

pour le lave-vaisselle.

Emplacement d'installation

Ne pas placer canalisation d'evacuation, canalisation d'eau

ou c_blage electrique & un endroit oQ cela susciterait

interference ou contact avec les pieds ou le moteur du lave-

vaisselle.

)k I'emplacement d'installation du lave-vaisselle, on doit

pouvoir etablir le degagement approprie entre le moteur et

le plancher. Le moteur ne doit pas toucher le plancher.

Ne pas installer le lave-vaisselle par-dessus un tapis.

Proteger du gel le lave-vaisselle et les canalisations d'eau

qui I'alimentent; la garantie de I'appareil ne couvre pas les

dommages imputables au gel.

Un ensemble "panneau lateral" est disponible chez les

revendeurs pour I'installation du lave-vaisselle & I'extremit6

d'une rangee de placards.

Un accessoire pare-vapeur (produit n° 4396277) est

disponible chez les revendeurs pour I'installation de

I'appareil sous le plan de travail. Cependant I'utilisation de

cet accessoire n'est pas indispensable. On peut egalement

commander ce produit par t61ephone au 1-800-422-1230.

Inspecter I'emplacement d'installation du lave-vaisselle; il

doit comporter les caracteristiques suivantes :

facilite d'acc_s aux canalisations d'eau et d'egout et & la

source d'electricit&

acc_s facile pour chargement et dechargement de la

vaisselle. Dans le cas de I'installation dans un angle, on

dolt pouvoir etablir un degagement de 5,1 cm (2") ou plus

entre le c6te de la porte du lave-vaisselle et le mur ou le

placard.

o ouverture carree offrant I'esthetique appropriee et

permettant un fonctionnement correct.

fa£ade des placards perpendiculaire au plancher.

o plancher horizontal et plat (s'il y a un ecart de niveau entre

I'avant et I'arri6re sur le plancher de I'emplacement

d'installation, il pourrait 6tre necessaire d'utiliser des cales

pour etablir I'aplomb de I'appareil).

NOTE : Pour eviter tout deplacement des cales durant le

fonctionnement de I'appareil, il est necessaire de fixer les

cales au plancher.

Si le lave-vaisselle ne doit pas 6tre utilise pendant une

periode prolongee ou s'il est laisse & un endroit qui pourrait

6tre expose au gel, veiller & faire executer les operations de

pre-hivernage par un technicien competent.

Veiller & ce que les canalisations d'eau et d'evacuation et les

c_bles electriques soient dans la zone marquee en gris dans

la section "Dimensions de I'emplacement d'installation"

Conseil utile : Si le plancher de I'espace d'installation

n'est pas parfaitement horizontal et plat (exemple :

garnissage de carrelage sur une partie seulement), on

devra accorder une attention particuli6re aux details Iors

du releve des dimensions, pour pouvoir etablir I'aplomb

correct du lave-vaisselle.

®Teflon est une marque deposee de Du Pont de Nemours and Company.

22 ®Marque deposee deTEXTRON

Dimensions du produit

1,9 cm (3/4")

le mat@iau

isolant (pas

utilise sur tous

les modeles)

pourrait 6tre

comprime

63,2 cm (24-7/8")*

62,2 cm (24-1/2")*

53,3 cm (21")

VUE LATERALE

VUE ARRIERE

event avant

86 cm (33-7/8")

min., avec

roues enlevees

1

Dimensions de I'espace d'installation

86,4 cm

(34")

min.*

cm

(9") (2") 25,4

(10")

7 cm 8,

(2-3/4") (3-1/4") (3-1/4") (2-3/4")

Decouper les trous dans la zone marquee en gris du plancher, du mur ou des

parois des placards, selon les specifications ci-dessous :

Canalisation d'eau - 1,3 cm (1/2")

Canalisation d'evacuation - 3,8 cm (1-1/2")

C_ble pour cSblage direct - 1,9 cm (3/4")

Cordon d'alimentation - 3,8 cm (1-1/2")

* Mesure depuis le point le plus bas de la face inferieure du plan de travail.

Cette dimension peut 6tre reduite a 86 cm (33-7/8") si on retire les roues

du lave-vaisselle.

** Dimension minimale mesuree au point le plus etroit de I'ouverture.

*** Cette dimension peut 6tre portee _ 16,6 cm (6-5/8") si la hauteur de

I'ouverture est de 87,6 cm (34-1/2") au point le plus bas.

23

Specifications de la canalisation

d'evacuation

o Utiliser le tuyau d'evacuation neuf fourni avec le lave-

vaisselle. Si ce tuyau n'est pas suffisamment long, utiliser

un tuyau d'evacuation neuf de Iongueur maximale 3,7 m

(12 pi) qui satisfait les crit@es de la norme AHAM/IAPMO

en vigueur, resistant & la chaleur et aux detergents, et qui

pourra 6tre connecte sur le raccord de sortie de 2,5 cm

(1") du lave-vaisselle.

Connecter le conduit d'evacuation & la canalisation

d'egout par I'intermediaire d'un raccordT ou du raccord

d'un broyeur _ dechets situe plus haut que le siphon du

circuit de plomberie de la maison, et _ au moins 50,8 cm

(20") au-dessus du sol. On recommande de lover le tuyau

d'evacuation et de le fixer solidement sur la face

inferieure du plan de travail, ou de le raccorder & un

dispositif brise-siphon.

brise-siphon

IL

Utiliser un dispositif brise-siphon si le tuyau d'evacuation

est connecte & la canalisation d'egout de la maison

moins de 50,8 cm (20") au-dessus du sous-plancher ou du

plancher.

Utiliser un raccord de diam6tre interieur de 1/2" ou plus.

Specifications de I'alirnentation en eau

Canalisation d'eau chaude, sous pression de 20 & 120

Ib/po 2 (138-862 kPa).

,Temp6rature de 49°C (120°F) & I'entree du lave-vaisselle.

Canalisation de cuivre de diam6tre externe 3/8" avec

raccord & compression, ou conduit de raccordement

flexible & tresse d'acier inoxydable (l'emploi d'un tube de

plastique de 1/2" minimum est possible, mais

deconseill6).

raccord 90° avec filetage externe de 3/8" NPT & une

extremit6.

Ne pas executer de raccordement par soudure & moins de

15,2 cm (6") de I'electrovanne d'admission d'eau.

Specifications electriques

Contacter un electricien qualifie.

Verifier que I'installation electrique est adequate et qu'elle

satisfait les exigences de tous les codes et r6glements

Iocaux et nationaux en vigueur.

Caracteristiques exigees :

120 volts CA seulement,, 60 Hz; protection par fusible

15 ou 20 A.

conducteurs de cuivre seulement

On recommande :

un fusible temporise ou disjoncteur.

une alimentation par un circuit independant.

Pour le raccordement direct du Jave-vaisseJJe :

Utiliser un c_ble flexible blinde ou _ gaine non

m@allique, des conducteurs de cuivre avec liaison & la

terre, satisfaisant les exigences des codes et r6glements

Iocaux.

Arrimer le c_ble avec le dispositif fourni sur la boite de

connexion de la maison, ou installer un serre-c_ble

(homologation UL ou CSA) sur la boite de connexion de

la maison. Dans le cas de I'emploi d'un conduit, utiliser

un connecteur de conduit (homologation UL ou CSA).

AJimentation de J'appareiJ par un cordon d'alimentation :

= Utiliser le cordon d'alimentation (produit n° 4317824)

identifie pour I'utilisation avec un lave-vaisselle.

[ensemble comprend :

- cordon d'alimentation Volex Inc., avec 3 conducteurs

de calibre 16 (homologation UL) et fiche de

branchement & 3 broches pour liaison & la terre.

- serre-c_ble 7/8" Neer C-500

- 3 connecteurs de ills

- hague de protection n° 302797

Pour I'installation du cordon d'alimentation, proceder

conformement aux instructions fournies avec

I'ensemble.

La fiche du cordon d'alimentation devra 6tre branchee sur

une prise de courant & 3 alveoles de configuration

correspondante, reliee & la terre, installee dans le placard

c6te de I'emplacement d'installation du lave-vaisselle.

La prise de courant doit satisfaire les exigences de tous

les codes et r6glements Iocaux.

24

Instructions d'installation

Risque de choc _lectrique

Interrompre I'alimentation _lectrique avant d'installer

le lave-vaisselle (au niveau du tableau de distribution -

fusible ou disjoncteur)

Le non-respect de cette instruction peut causer

un d_c_s ou un choc _lectrique.

1. Interrompre I'alimentation electrique.

2. Fermer I'arrivee d'eau.

Preparation des ouvertures dans les

placards -utilisation des modes de

raccordement existants pour

canalisations et c blage

o Proceder conformement aux instructions de cette section

pour I'installation de I'appareil & un emplacement d6j&

dote de moyens de raccordement.

Pour I'installation de I'appareil & un emplacement oQ les

canalisations et le c_blage n'ont pas d6j& et6 installes,

proceder

conformement aux

instructions

presentees & la

section "Preparation

de I'emplacement

d'installation entre

les placards Iorsque

les canalisations et

c_bles n'ont pas et6

installes"

canalisation

d'eau

c_ble pour

raccordement direct

15,2 cm (6")

1. Verifier que la canalisation d'eau atteint le c6te avant

gauche de I'espace d'installation (endroit oQ le

raccordement & I'appareil sera effectue).

2. Verifier que le c_ble d'alimentation atteint I'angle avant

droit de I'espace d'installation (endroit oQ le

raccordement & I'appareil sera effectue).

Si la canalisation d'eau et le c_ble de raccordement

electrique sont suffisamment longs, passer _ la section

suivante "Installation du tuyau d'evacuation" Si la

canalisation d'eau et le c_ble electrique ne sont pas

suffisamment longs, proc&der conformement aux

instructions de la section "Preparation de I'emplacement

d'installation entre les placards Iorsque les canalisations

et c_bles n'ont pas et6 installes"

Installation du tuyau d'evacuation

IMPORTANT : On doit toujours utiliser un tuyau

d'evacuation neuf, m6me pour I'installation d'un lave-

vaisselle de remplacement neuf.

1. Percer un trou de diam6tre 3,8 cm (1 1/2") dans la paroi

du placard ou dans le plancher sur le c6te de I'espace

d'installation le plus proche de I'evier.

2. Employer I'une des methodes suivantes pour raccorder

le tuyau d'evacuation sur un raccordT ou sur un broyeur

dechets.

Option 1 - broyeur & dechets- avec brise-siphon

Option 2 - pas de broyeur & dechets- avec brise-siphon

Option 3 - broyeur & dechets - sans brise-siphon*

Option 4- pas de broyeur & dechets- sans brise-

siphon*

* on recommande qu'un bdse-siphon sok disponible

Conseil utile : Pour reduire les effets de vibration

du tuyau durant le fonctionnement, maintenir une

separation entre le tuyau et le plancher et entre

le tuyau et la circonference du trou de passage

travers le placard.

Option 1 - broyeur & dechets - avec brise-siphon :

1. Oter I'opercule arrachable sur le broyeur & dechets.

Si necessaire, couper I'extr6mite du tuyau d'evacuation

(he pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif

brise-siphon avec la grosse bride & ressort. Si le tuyau

d'evacuation a et6 coupe, utiliser une bride & vis* de 3,8

5 cm (1 1/2 & 2").

3. Utiliser un raccord en caoutchouc* avec une bride

ressort ou & vis* pour raccorder le dispositif brise-

siphon & I'entree du broyeur & dechets.

Ce raccordement doit 6tre realis6 en amont du siphon

du circuit d'evacuation et & au moins 50,8 cm (20")

au-dessus du plancher de I'espace d'installation du

lave-vaisselle.

raccord en

caoutchouc )ositif

brise-siphon

rosse bride

ressort

tuyau d'evacuation -

couper ici si necessaire tuyau

d'evacuation

4,

siphon du circuit

d'evacuation

Inserer le tuyau d'evacuation

travers le trou decoup6 dans

le placard et acheminer le

tuyau jusqu'& I'avant centre de

I'ouverture oQ le raccordement

du circuit d'evacuation sera

realis6.

tuyau d'evacuation

_Pieces disponibles dans un magasin local de fournitures de plomberie

25

Option 2 - pas de broyeur &dechets -avec brise-siphon :

1. Si necessaire, couper I'extremit6 du tuyau d'evacuation

(ne pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif brise-

siphon avec la grosse bride & ressort. Sile tuyau

d'evacuation a et6 coupe, utiliser une bride & vis* de 3,8

5 cm (1 1/2 & 2").

3. Utiliser un raccord de caoutchouc* avec bride & ressort

ou & vis* pour le raccordement entre le dispositif brise-

siphon et le raccordT du circuit d'evacuation.

Ce raccordement doit 6tre realis6 en amont du siphon du

circuit d'evacuation et & au moins 50,8 cm (20") au-

dessus du plancher de I'espace d'installation du lave-

vaisselle.

tu ,au d'evacuation -

cou 3er ici si n@essaire

raccord en

caoutchouc dispositif

brise-siphon

rosse bride

ressort

raccord T du tuyau

d'evacuation d'evacuation

siphon du circuit

d'evacuation

4. Inserer le tuyau d'evacuation

travers le trou decoup6 dans le

placard et acheminer le tuyau

jusqu'_ I'avant centre de

I'ouverture oQ le raccordement -

du circuit d'evacuation sera

realis6.

I I

tuyau d'evacuation

* Pieces disponibles dans un magasin local de fournitures de plomberie

Option 3 -broyeur &dechets -sans brise-siphon :

1.0ter I'opercule arrachable du broyeur & dechets. Ne pas

couper I'extr6mite du tuyau d'evacuation.

2. Connecter le tuyau d'evacuation sur le broyeur & dechets

avec la grosse bride & ressort.

Ce raccordement doit 6tre realis6 en amont du siphon du

circuit d'evacuation et & au moins 50,8 cm (20") au-dessus

du plancher de I'espace d'installation du lave-vaisselle. On

recommande de lover le tuyau d'evacuation et de le fixer

solidement sur la face inferieure du plan de travail.

grosse bride

ressort

tuyau

d'evacuation

entree du

broyeur a dechets

siphon du

d'evacuation

3. Inserer le tuyau d'evacuation

travers le trou decoup6 dans

le placard et acheminer le

tuyau jusqu'_ I'avant centre de

I'ouverture oQ le

raccordement du circuit

d'evacuation sera realis6.

i

tuyau d'evacuation

26

Option 4 - pas de broyeur &dechets - sans brise-siphon :

1. Si necessaire, couper I'extr6mite du tuyau d'evacuation

(he pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le raccordT du circuit

d'evacuation avec une bride & vis* de 3,8 & 5 cm

(1 1/2 L_2")*.

Ce raccordement doit 6tre realis6 en amont du siphon du

circuit d'evacuation et & au moins 50,8 cm (20")

au-dessus du plancher de I'espace d'installation du lave-

vaisselle. On recommande de lover le tuyau d'evacuation

et de le fixer solidement sur la face inferieure du plan de

travail.

tuyau d'evacuation -

couper ici si necessaire

/

raccord T

du circuit

d'evacuation

siphon du circuit

d'evacuation

grosse bride _ vis

tuyau

d'evacuation

3. Inserer le tuyau d'evacuation

travers le trou decoup6 dans le

placard et acheminer le tuyau

jusqu'& I'avant centre de

I'ouverture oQ le raccordement du

circuit d'evacuation sera realis6.

* Pieces disponibles dans un magasin local de

fournitures de plomberie

Pr@paration de I'ernplacernent

d'instailation entre les placards

Iorsque les canalisations et c bles

n'ont pas ere installes

Raccordement electrique

Option 1 - raccordement direct :

Conseil utile : Le raccordement au

lave-vaisselle sera plus facile si on

achemine le c_ble par le c6te

droit de I'espace d'installation.

1. Percer un trou de 1,9 cm

(3/4") dans la paroi du placard, lemur arri@e ou le

plancher, sur le c6te droit de I'espace d'installation. Les

emplacements pref6rentiels ainsi que les autres

emplacements possibles sont identifies sur I'illustration.

2. Placard de bois : poncer la rive du trou perce pour

produire une surface lisse.

Placard metallique : garnir la circonference du trou perce

avec une bague de protection (pas fournie).

3. Acheminer le c_ble jusqu'& la bofte de

connexion (tableau de distribution de la

maison).

4. Pour un c_ble flexible, installer un serre-

c_ble (homologation UL ou CSA). Dans le

cas d'un conduit, installer un connecteur de conduit sur

la boite de connexion (homologation UL ou CSA).

5. Faire passer I'autre extr6mite du c_ble & travers le trou

perce dans le placard. L'extremit6 du c_ble doit pouvoir

parvenir jusqu'& I'angle avant droit de I'espace

d'installation.

autres

emplacements emplacements

}ossibles preferes

Option 2 - raccordement par cordon d'alimentation :

NOTE : La fiche du cordon d'alimentation devra _tre

branchee sur une prise de courant & 3 alveoles de

configuration correspondante,

reliee & la terre, installee dans autres emplacements

emplacements pref6r6s

le placard, & c6te de possibles

I'emplacement d'installation

du lave-vaisselle.

1. Percer un trou de 3,8 cm

(1 1/2") dans la paroi

laterale ou arri@e du

placard. Les

emplacements preferentiels

ainsi que les autres emplacements possibles sont identifies

sur I'illustration.

2. Placard de bois : poncer la rive du trou perce pour

produire une surface lisse.

Placard metallique : garnir la circonference du trou perce

avec la bague de protection (pi6ce n° 302797) fournie avec

I'ensemble du cordon d'alimentation.

Installation de la canalisation d'eau

Conseil utile : Le raccordement au lave-vaisselle sera plus

facile si on achemine la canalisation d'eau par le c6te

gauche de I'espace d'installation.

1. Percer un trou de diam6tre 1,3 cm ou plus (1/2") dans la

paroi du placard, le mur arri6re ou le plancher. Les

emplacements pref6rentiels ainsi que les autres

emplacements possibles sont identifies sur I'illustration.

autres

emplacements emplacements

pr6fer6s possibles

tube de

cuivre

2. Mesurer la Iongueur totale

de tube de cuivre necessaire.

3. Connecter le tube de cuivre

la canalisation d'eau par

I'intermediaire d'un robinet

d'arr6t manuel.

4. Enfiler doucement le tube de cuivre & travers le trou

perce dans le placard. On doit travailler prudemment; le

tube de cuivre est malleable et on peut facilement le

deformer et m6me I'ecraser. Verifier que le tube de cuivre

atteint le c6te avant gauche de I'espace d'installation

(endroit oQ le raccordement & I'appareil sera effectue).

5. Ouvrir le robinet d'arr6t pour eliminer les particules et

debris qui pourraient encrasser I'electrovanne

d'admission d'eau - recup6rer I'eau qui s'ecoule dans un

plat peu profond.

6. Fermer le robinet d'arr6t.

Installation du tuyau d'evacuation

IMPORTANT: Utiliser

toujours un tuyau

d'evacuation neuf.

1. Percer un trou de

diam6tre 3,8 cm (1 1/2")

dans la paroi du placard ou dans le plancher sur le c6te

de I'espace d'installation le plus proche de I'evier.

2. Employer I'une des m@hodes suivantes pour raccorder le

tuyau d'evacuation sur un raccordT ou sur un broyeur

dechets.

o Option 1 - broyeur & dechets- avec brise-siphon

Option 2 - pas de broyeur & dechets- avec brise-siphon

Option 3 - broyeur & dechets - sans brise-siphon*

Option 4- pas de broyeur & dechets- sans brise-siphon*

* on recommande qu'un brise-siphon soit disponible

Conseil utile : Pour reduire les effets de vibration du tuyau

durant le fonctionnement, maintenir une s6paration entre

le tuyau et le plancher et entre le tuyau et la circonf@ence.

Option 1 - broyeur & dechets -avec brise-siphon :

1.0ter I'opercule arrachable sur le broyeur & dechets. Si

necessaire, couper I'extr6mite du tuyau d'evacuation (ne

pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif brise-

siphon avec la grosse bride & ressort. Si le tuyau

d'evacuation a et6 coupe, utiliser une bride & vis* de 3,8

5 cm (1 1/2 _ 2").

3. Utiliser un raccord en caoutchouc* avec une bride

ressort ou & vis* pour raccorder le dispositif brise-siphon

I'entree du broyeur & dechets.

brise-siphon

grosse

bride

ressort

d'evacuation

siphon du

circuit d'6vacuatiol

Ce raccordement doit 6tre

r6alise en amont du siphon

du circuit d'evacuation et

au moins 50,8 cm (20")

au-dessus du plancher de

I'espace d'installation du

lave-vaisselle.

4.

tuyau d'evacuation

Inserer le tuyau d'evacuation & travers le trou decoupe

dans le placard et acheminer le tuyau jusqu'& I'avant

centre de I'ouverture oQ le raccordement du circuit

d'evacuation sera realis6.

* Pieces disponibles dans un magasin local de fournitures de plomberie

27

Option 2- pas de broyeur &dechets -avec brise-siphon :

1. Si necessaire, couper I'extremit6 du tuyau d'evacuation

(ne pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif brise-

siphon avec la grosse bride & ressort. Si le tuyau

d'evacuation a et6 coupe, utiliser une bride & vis* de 3,8

5 cm (1 1/2 & 2").

3. Utiliser un raccord de caoutchouc* avec bride & ressort

ou & vis* pour le raccordement entre le dispositif brise-

siphon et le raccordT du circuit d'evacuation.

Ce raccordement doit 6tre r6alise en amont du siphon du

circuit d'evacuation et & au moins 50,8 cm (20") au-dessus

du plancher de I'espace d'installation du lave-vaisselle.

,tuyau d[evacuation -.

couper,c,s,necessa,re

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!iiiiiiiiiiiiiiiiiii!ii!i!iiii!i!il

,// obr_de_e_V/rt

raccord !

= du

d'evacuation

raccord en

caoutchouc _ositif

brise-siphon

grosse

bride

siphon du

circuit _"

d'evacuation

tuyau

d'evacuation

4. Ins@er le tuyau d'evacuation

travers le trou decoup6 dans le

placard et acheminer le tuyau

jusqu'_ I'avant centre de

I'ouverture oQ le raccordement

du circuit d'evacuation sera

realis6.

i

tuyau d'evacuation

* Pieces disponibles dans un magasin local de fournitures de plomberie

Option 3 -broyeur &dechets -sans brise-siphon :

1.0ter I'opercule arrachable du broyeur & dechets. Ne pas

couper I'extremit6 du tuyau d'evacuation.

2. Connecter le tuyau d'evacuation sur le broyeur & dechets

avec la grosse bride & ressort.

Ce raccordement doit 6tre r6alise en amont du siphon du

circuit d'evacuation et & au moins 50,8 cm (20") au-dessus

du plancher de I'espace d'installation du lave-vaisselle. On

recommande de lover le tuyau d'evacuation et de le fixer

solidement sur la face inferieure du plan de travail.

grosse

bride a ressort

entree du

broyeur

dechets

tuyau d'evacuation

siphon du

circuit d'evacuation

3. Inserer le tuyau d'evacuation

travers le trou d6coupe dans

le placard et acheminer le

tuyau jusqu'& I'avant centre de

I'ouverture oQ le raccordement

du circuit d'evacuation sera

realis6.

i

tuyau d'evacuation

Option 4 - pas de broyeur &dechets - sans brise-siphon :

1. Si necessaire, couper I'extremit6 du tuyau d'evacuation

(ne pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le raccordT du circuit

d'evacuation avec une bride & vis* de 3,8 & 5 cm (1 1/2 & 2")*.

Ce raccordement doit 6tre realis6 en amont du siphon du

circuit d'evacuation et & au moins 50,8 cm (20") au-dessus

du plancher de I'espace d'installation du lave-vaisselle. On

recommande de lover le tuyau d'evacuation et de le fixer

solidement sur la face inferieure du plan de travail.

tuyau d'evacuation -

couper ici si necessaire

grosse bride

ressort

m

raccord T

du circuit

d'evacuation

siphon

du circuit

d'evacuation

tuyau

d'evacuation

3. Ins@er le tuyau d'evacuation

travers le trou decoup6 dans le

placard et acheminer le tuyau

jusqu'& I'avant centre de

I'ouverture oQ le raccordement

du circuit d'evacuation sera

realis6.

i

tuyau d'evacuation

.2 Pieces disponibles dans un magasin local de fournitures de plomberie

installation de la barriere contre

I'hurnidite (s.r certains modeles)

1. Veiller & ce que la zone se trouvant sous le placard soit

propre et s6che avant d'installer la barri6re contre

I'humidit&

2. 0ter I'endos de la barri6re contre I'humidite et

I'appliquer sur la face inferieure du plan de travail le

long du bord avant du plan de travail.

28

Preparation du lave-vaisselle

Risque de basculernent

hie pas utiliser le lave=vaisselle jusqu'_ ce qu'il soit

cornpl_ternent install&

hie pas appuyer sur la porte ouverte.

Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer le lave=vaisselle.

Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. Placer derri@e le lave-vaisselle les corni@es de carton de

I'emballage. Saisir les c6tes du cadre de porte du lave-

vaisselle et placer le lave-vaisselle en appui sur la face

arri6re, sur les corni6res de carton.

2. Oter les deux vis fixant le panneau de I'ouverture d'acc_s

et le panneau inf@ieur sur le lave-vaisselle - utiliser une

cle _ douille de 1/4", un tourne-ecrou ou un tournevis

Phillips.

panneau

inferieur

agrafe de

la terre

3. Placer les panneaux depos6s & part, sur une surface

prot6gee.

4. Verifier que I'agrafe de liaison & la terre est fixee sur le

panneau inferieur.

5. Garnir le filetage du raccord

90° de ruban deTeflon '_ou

de compose d'6tancheit6

pour tuyauteries; connecter

le raccord sur I'electrovanne

d'admission d'eau.

6. Serrer le raccord sans

forcer; veiller _ orienter la /

sortie du raccord

vers I'arri6re.

electrovanne d'admission d'eau

raccord 90 °

7. Oter le couvercle de la boite de connexion.

- Dans le cas du c_blage direct, installer un serre-c_ble

(homologation UL ou CSA) sur la boke de connexion.

Dans le cas de I'utilisation d'un conduit, installer un

connecteur de conduit (homologation UL ou CSA).

-Si I'appareil doit _tre alimente par un cordon

d'alimentation, installer maintenant le cordon

d'alimentation conformement aux instructions fournies

avec I'ensem ble.

couvercle de

la bo_te de

connexion

serre-cSble

du lave-vaisselle

Conseil utile : Conserver une feuille de carton sous le

lave-vaisselle jusqu'& son installation dans I'espace

d'installation entre les placards. La feuille de carton

protegera le plancher durant I'installation.

8. Mesurer la hauteur libre de I'espace

d'installation, sous le plan de travail

(au niveau du point le plus bas).

Consulter le tableau ci-dessous.

Placer les roues de I'appareil & la

position appropriee, selon la

hauteur mesuree. I

1

2

Position Nombre de tours

Hauteur libre des de vissage pour

minimale roues les pieds avant

86,4 cm (34") 1 10

87 cm (34-1/4") 2 5

87,6 cm (34-1/2") 3 0

9. Ajuster les pieds de reglage de I'aplomb & I'avant (m6me

hauteur).

Si la hauteur libre minimale est inf@ieure

86,4 cm (34"), on peut enlever les roues

arri6re pour pouvoir faire passer le lave-

vaisselle sous le plan de travail. On pourra

ainsi installer le lave-vaisselle sous le plan

de travail si la hauteur libre est de 86 cm

(33 7/8"); il sera cependant plus difficile de

placer le lave-vaisselle & sa position de

service finale. Si on enl6ve les roues, on

devra veiller & proteger le plancher Iors

des deplacements du lave-vaisselle.

pied de reglage de

I'aplomb (avant)

29

Plancher rehausse

1. Mesurer la hauteur libre

sous le plan de travail au-

dessus de I'espace

d'installation (entre la face

inferieure du plan de

travail, et le materiau

superficiel du plancher).

Si la hauteur libre est de

85,7 cm (33-3/4") ou plus,

on pourra inserer le lave-

vaisselle dans I'espace

d'installation sans

modification du plan de

travail ou du plancher.

/plan de travail

85,7 cm

(33-3/4")

min.

materiau

superficiel

I I du plancher

hausse

2. Placer les roues & la position 1, et visser (enfoncer)

compl6tement les pieds de reglage de I'aplomb.

3. Ajouter des cales selon le besoin dans la zone indiquee

pour placer le lave-vaisselle & la hauteur appropriee.

NOTE : Les cales devront 6tre fixees au plancher pour

qu'elles ne puissent bouger durant le fonctionnement du

lave-vaisselle.

5,1 cm (2") l

7 cm 16,2 cm 7 cm

(2-3/4") (6") (2-3/4")

Installation de la poign6e de porte

(sur certains mod61es)

IMPORTANT : Veiller & ne pas erafler le panneau de fa£ade

durant ces operations.

1. Retirer de la boite de carton la poignee de porte et le sachet

de pi6ces qui contient les vis de calage et la cl6 Allen.

2. Placer les vis sur la poign6e.

3. Placer la poignee sur les goujons de montage -les vis de

calage doivent 6tre orientees vers le has.

4. Appuyer parfaitement la poign6e de porte contre la porte.

Ins6rer I'extr6mite courte de la cle Allen dans les vis de

calage. Serrer chaque vis de calage de 1/4 de tour au-del&

de la prise de contact. Conserver la cl6 Allen avec les

instructions d'installation.

goujon de

montage

vis de calage J.

(en bas de la

poignee).._..)

Allen

Installation de la poign6e de porte -Serie Pro

Line®

1. Retirer la poignee de la serie Pro Lind _et les deux vis de

I'ensemble de poignee.

2. S'assurer que les cales de plastique sont toujours fixees

la porte.

3. Fixer la poign6e sur le panneau avant complet fourni par

I'usine tel qu'indique.

_.....

Installation du panneau de la porte- serie Pro

Line®

Pour les mod61es & event superieur & panneau avant

complet d'origine en acier inoxydable ou peint :

1. Retirer le carton contenant le panneau avant complet

fourni par I'usine.

2. Retirer le paquet de la poignee de I'avant de la base

d'expedition.

3. Oter les trois vis des deux c6tes de la porte avec un

tournevisTORX:_.Tenir le panneau externe vers le haut

Iors de I'enl_vement des vis. Conserver les vis pour

r6installation.

4. Mettre le panneau externe de c6t6 avec precaution.

3 vis

3 vis panneau

externe de

la porte

5. Placer le panneau avant complet fourni par I'usine face

vers le has sur une surface protectrice ne provoquant pas

de rayures.

6. Placer le panneau externe sur le dos du panneau avant;

aligner les trous de vis.

30

Fixerlepanneauexterneaupanneauavantcomplettel

qu'indiqueet lefixeraumoyendesquatrevisn° 10-16x

3/8"&t6tehexagonalesetrouvantdanslesachetde

documentation.

4 vis

vis

t@e hexa-

gonale

panneau avant

complet

panneau externe perieur

8. Fixer I'ensemble du panneau & la porte en reinstallant les

deux vis lat@ales superieures; ne pas les serrer

compl6tement. Ceci retiendra le panneau sur le chassis de

la porte.

2 vis

Panneau avant complet

fourni par I'usine

9. Installer les deux vis n° 8-18 x 1-3/8" (fournies dans le

sachet de documents) dans les angles superieurs (voir

I'illustration). Aligner les bords superieurs pour panneau

avant complet et console; serrer les vis des angles.

2 vis

I

les b,ords

superleurs _

Vis de 1 3/8"

10. Serrer les deux vis laterales r6installees & I'etape 8.

11. Reinstaller et serrer les trois autres vis laterales.

Dimensions du panneau personnalise

IMPORTANT : Avant de commander les panneaux de porte

personnalises, il faut connaitre le type du tableau de

commande du lave-vaisselle.

Pour un appareil comportant le tableau de commande

represente ci-dessous :

(mod61es KUDS03FTPA and KUDU03FTPA)

(L_illustration ci-dessus peut 6tre legerement differente de I'aspect

reel de I'appareil.)

Dimensions du panneau de porte personnalise

59 7 cm (23 1/2") ' _767,-,cm (30-3/16")

19,1 mm (3/4")

*Cette dimension correspond _ la presence d'un panneau de plinthe de 10,2 cm

(4"). Si la configuration d'installation implique un panneau de plinthe plus haut,

ajuster en consequence la hauteur du panneau de bois. Ce produit n'est pas

recommande pour I'installation avec un panneau de plinthe de hauteur

superieure _ 15,2 cm (6").

Executer les instructions pr6sentees pour I'option n° 1 de la

section {{ Installation du panneau personnalise _>.

31

Pour un appareil comportant le tableau de commande

represente ci-dessous "

(ModUles KUDC031T,KUDK031T and KUDL031T)

m+2+ +;,':t+_+j,+,2,? , I_:' • ......

(Eillustration ci-dessus peut 6tre legerement differente de I'aspect

reel de I'appareik)

Dimensions du panneau de porte personnalise "

19,1 mm

(3/4")

U

59,4cm (23-3/8") I"_.6_,8_ cm (25-29/32")

3,2 mm (1/8"

,2 mm (1/8")

*Cette dimension correspond a la presence d'un panneau de plinthe de 10,2 cm

(4"). Si la configuration d'installation implique un panneau de plinthe plus haut,

ajuster en consequence la hauteur du panneau de bois. Ce produit n'est pas

recommande pour I'installation avec un panneau de plinthe de hauteur

superieure a 15,2 cm (6").

Executer les instructions presentees pour I'option n° 2 de la

section {{ Installation du panneau personnalise >>.

Installation du panneau personnalise

Option 1 : Pour les modules KUDS03FTPA and KUDU03FTPA

NOTE : La poignee du panneau personnalise n'est pas

incluse.

IMPORTANT : Si la poignee est fixee par I'arri6re du

panneau personnalise, on doit fraiser I'extremit6 des trous

de passage des vis pour etablir I'affleurement entre la t6te

de chaque vis et la surface du panneau. Si la poignee est

fixee par I'avant du panneau personnalise, on doit veiller

ce que la Iongueur des vis ne soit pas sup@ieure

I'epaisseur du panneau. Pour d'autres informations

concernant le choix des poignees KitchenAid pour panneaux

personnalises, voir le catalogue KitchenAid, consulter le site

www.kitchenaid.com, ou tel6phoner & 1-800-422-1230.

NOTE : Le poids d'un panneau de fa£ade fourni par le client

ne dolt pas depasser 7,3 kg (16 Ib); les dimensions du

panneau doivent 6tre conformes aux dimensions

specifiques indiquees. Du fait de la precision necessaire, il

est recommande que le decoupage du panneau

personnalise soit execut6 par un eb6niste.

NOTE :Toutes les pi6ces de quincaillerie fournies ont @6

choisies pour un panneau de bois d'epaisseur 19,1 mm

(3/4"). En cas d'emploi d'un panneau moins epais, ou fait

d'un mat@iau autre que le bois, c'est au client qu'incombe

la responsabilite d'obtenir des vis de Iongueur appropriee et

d'ajuster en consequence la taille des avant-trous.

IMPORTANT : Appliquer un bouche-pores resistant

I'humidite sur les deux faces et sur chaque chant du

panneau, pour la protection contre I'humidite.

1. Utiliser un tournevisTORX® pour enlever trois vis sur les

deux c6tes (voir I'illustration); maintenir le panneau

externe vertical pendant I'extraction des vis. Conserver les

vis pour la reinstallation.

J_

59,7 cm (23-_76,7 cm (30-3/16")

dimensions du panneau personnalise

19,1 mm (3/4")

*Cette dimension correspond _ la presence d'un panneau de plinthe de 10,2 cm

(4"). Si la configuration d'installation implique un panneau de plinthe plus haut,

ajuster en consequence la hauteur du panneau de bois. Ce produit n'est pas

recommande pour I'installation avec un panneau de plinthe de hauteur

superieure _ 15,2 cm (6").

panneau externe

2. Placer delicatement le panneau externe a part.

32

3. Placerlepanneaupersonnalisefourniparleclientface

verslebassurunesurfaceprot6gee(protectioncontreles

eraflures).

4. Surlafacearri6redupanneaupersonnalisefourniparle

client,mesurerunedistancede25,2cm(9-29/32")depuis

lebordsuperieurettracerunelignedereperage.

25,2 cm

(9-29/32")

ligne de reperage bord superieur

5. Positionner le panneau externe sur la face arri6re du

panneau personnalise fourni par le client (voir

I'illustration); veiller & aligner les trous superieurs du

panneau externe et & centrer les deux panneaux c6te

c6te.

6. Marquer la position des quatre trous; 6ter le panneau

externe. Percer des avant-trous de 3/32" de profondeur

13 mm (1/2") dans le panneau personnalise fourni par le

client.

marquer la position des

avant-trous

7.

8.

Placer le panneau externe sur la face arri6re du panneau

personnalise fourni par le client; aligner les trous.

Fixer le panneau externe sur la face arri6re

du panneau personnalise fourni par le

client - utiliser les quatre vis & t6te _vis _t_te

hexagonale n° 10-16 x 3/8" (fournies dans _ hexagonale

le sachet de documents).

9. Fixer la poignee. Veiller _ centrer la poignee sur la face

avant du panneau personnalise fourni par le client, dans

la zone indiquee sur I'illustration.

IMPORTANT : On dolt veiller & placer chaque vis en

affleurement avec la face arri6re du panneau

personnalise fourni par le client.

10. Fixer le panneau sur la porte : placer les trois vis sur

chaque c6te; ne pas serrer compl6tement; le panneau sera

ainsi maintenu en place sur le cadre de la porte.

.... 3vis

3 vis

panneau

personnalise

fourni par le

client

11. Aligner le bord superieur du panneau personnalise fourni

par le client avec le sommet de la console.

12. Percer deux avant-trous de 3/32" de profondeur 13 mm

(1/2") dans le panneau personnalise fourni par le client,

travers les trous des angles superieurs du panneau

interne (voir I'illustration).

panneau interne

ner les bords

superieurs

percer _ travers ces

trous

13. Placer les deux vis n° 8-18 x

1-3/8" (fournies dans le

sachet de documents) dans

les angles superieurs du

panneau interne.

14. Serrer les six vis laterales reinstall6es & I'etape 10.

Option 2: Pour les mod&les KUDC031T, KUDK031T, KUDL031T

Pour tousles mod61es, un accessoire est necessaire pour la

fixation des panneaux personnalises. Les trousses n°

8171555 (noir), 8171556 (blanc) ou 8171557 (biscuit) sont

disponibles. Pour commander, contacter le service _ la

client61e au 800-444-1230.

NOTE : Le poids d'un panneau de facade fourni par le client

ne doit pas depasser 6,3 kg (14 Ib); les dimensions du

panneau doivent 6tre conformes aux dimensions

specifiques indiquees. Du fait de la precision necessaire, il

est recommande que le decoupage du panneau

personnalise soit execut6 par un eb6niste.

IMPORTANT : Appliquer un bouche-pores resistant

I'humidite sur les deux faces et sur chaque chant du

panneau, pour la protection contre I'humidite.

NOTE : Les dimensions correspondent aux modules de

panneau personnalise sans cadre avec une console de

10,2 cm (4") uniquement.

59,3 cm (23-3_ -_'8 cm (25-29/32")

19,1 mm

(3/4")

U

dimensions du panneau

personnalise

3,2 cm (1/8")

3,2 cm (1/8")

*Cette dimension correspond _ la presence d'un panneau de plinthe de 10,2 cm

(4"). Si la configuration d'installation implique un panneau de plinthe plus haut,

ajuster en consequence la hauteur du panneau de bois. Ce produit n'est pas

recommande pour I'installation avec un panneau de plinthe de hauteur

superieure _ 15,2 cm (6").

33

1.

2=

3.

4.

5.

Utiliser un tournevisTORX® pour enlever trois vis sur les

deux c6t6s; maintenir le panneau externe vertical pendant

I'extraction des vis.

3 VlS

panneau externe

Placer delicatement le panneau externe a part.

Placer le panneau personnalise fourni par le client face

vers le bas sur une surface proteg6e (protection contre les

eraflures).

Positionner le panneau externe sur la face arri@e du

panneau personnalise fourni par le client (voir

I'illustration); veiller & aligner les trous superieurs du

panneau externe et & centrer les deux panneaux c6te

c6te.

marquer la position de

4 trous internes

gner les

panneau exterieur bords

superieurs

panneau personnalise

fourni par le client

Marquer la position des quatre trous; 6ter le panneau

externe. Percer des avant-trous de 3/32" de profondeur

13 mm (1/2") dans le panneau personnalise fourni par le

client.

6. Placer le panneau externe sur la face arri@e du panneau

personnalis6 fourni par le client; aligner les trous.

7. Fixer le panneau externe sur la face arri@e du panneau

personnalis6 fourni par le client - utiliser quatre vis & bois

n° 10 x 1/2" (non fournies). Si 1'6paisseur du panneau

personnalis6 fourni par le client est inf6rieure & 1,9 cm

(3/4"), des vis plus courtes peuvent 6tre n6cessaires.

8. Fixer le panneau sur la porte : placer les trois vis sur chaque

c6t6.

3 vis

3 vis

Choix de la rnethode d'irnrnobilisation de

I'appareil

Risque du poids excessif

Utiiiser deux personnes ou plus pour d_placer et

instaJJer Je Jave=vaisselJe.

Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

Avec la participation de deux personnes ou plus, placer le

lave-vaisselle verticalement.

Option 1 -Fixation sur le plan de travail

Le lave-vaisselle doit 6tre

assujetti aux placards. II y a

au sommet du lave-vaisselle

deux brides qu'on peut fixer au

plan de travail s'il est fait de

bois ou d'un materiau lamifie

base de bois ou materiau

similaire. S'il est fait de marbre,

granite ou d'un autre materiau

dur, ceci n'est pas on pourra

deplacer les brides pour les

installer sur les c6t6s du lave-vaisselle.

brides

illustration

pour le modele

avec event

avant

NOTE : Ne pas fixer le lave-vaisselle. Ceci sera effectue plus

tard.

Option 2 - Fixation du lave-vaisseiie par los c6tes (plan de

travail de marbre, granite ou autre materiau dur)

1. Depose des brides au sommet : redresser/aplatir

I'extremit6 arri6re de la bride avec une pince et tirer la

bride pour pouvoir I'extraire de son Iogement.

pattes arriere

2. Briser I'extremit6 de la bride le long de la ligne de rupture.

ligne

de rupture

3. Alors qu'une autre personne retient I'appareil pour

I'emp6cher de basculer, ouvrir la porte du lave-vaisselle;

placer une serviette sur la pompe et la rampe

d'aspersion; ceci emp6chera une vis qui tomberait dans

la cuve, Iors de la fixation du lave-vaisselle au placard,

d'atteindre la zone de la pompe.

34

4.Extrairelesoperculesdeplastiquesurlesc6tesdela

cuve.

NOTE:Conserverlesoperculespourreboucherlestrous

apr6sI'installationdulave-vaisselle.

i

I

5. Enfoncer la bride dans le Iogement sur le c6te du lave-

vaisselle; plier les pattes vers le c6te du lave-vaisselle

pour que la bride reste en place. Rep6ter cette etape pour

I'autre c6te du lave-vaisselle.

NOTE : Ne pas d6j& fixer le lave-vaisselle; ceci sera

effectue plus tard.

plier les

pattes

Contr61e de la tension des ressorts de la porte

1. Alors qu'une autre personne retient I'appareil pour

I'emp6cher de basculer, ouvrir et refermer la porte

plusieurs fois. Si la porte peut se fermer ou s'ouvrir sous

I'effet de son propre poids, il sera necessaire d'ajuster la

tension des ressorts.

2. Pour ajuster la tension d'un ressort de la porte, decrocher

le ressort du pied arri6re du lave-vaisselle.

3. Avec un tourne-6crou ou une cle & douille de 5/16", 6ter la

vis du tensionneur.

4. On peut placer la vis dans Fun des trois trous ([], _, I[_]1)

dans le pied avant du lave-vaisselle. Si la porte peut se

fermer par elle-m6me, accrocher le ressort dans un trou

de numero plus 61eve, et reinstaller la vis. Lorsque la

porte n'est pas verrouillee, si elle peut s'ouvrir par elle-

m6me, accrocher le tensionneur dans un trou de numero

moins elev6 puis reinstaller la vis.

5. Raccrocher le ressort de la porte au pied arri6re. On doit

utiliser les m6mes trous pour les deux tensionneurs, de

chaque c6te de la porte.

\

insertion du lave°vaisselle dans I'espace

d'installation

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer le lave=vaisselle.

Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. Saisir les c6tes du lave-vaisselle, par les bords du

panneau de porte.

2. Incliner le lave-vaisselle vers I'arri6re sur ses roues, et

approcher I'appareil de I'ouverture d'insertion. Ne pas

pousser sur I'avant du panneau ou sur la console- ceci

pourrait faire subir des dommages & I'appareil.

3. Si le lave-vaisselle est alimente par un cordon

d'alimentation, inserer le cordon d'alimentation dans le

trou decoup6 dans le placard.

Dans le cas du c_blage direct, verifier que le c_ble

d'alimentation est sur le c6te avant droit de I'espace

d'installation.

4. Verifier que la canalisation d'eau est sur le c6te gauche de

I'espace d'installation, et que le tuyau d'evacuation est

pr6s du centre du trou perce dans le placard.

5. Inserer lentement et compl6tement le

lave-vaisselle dans I'espace

d'installation entre les placards. Veiller

ne pas coincer ou deformer le tube de

cuivre, le tuyau d'6vacuation, le cordon

d'alimentation ou le c_ble de

raccordement direct entre le lave-

vaisselle et le placard.

Conseil utile : Lorsque le lave-vaisselle est & sa position

de service, il peut 6tre necessaire de soutenir I'avant -

soulever/abaisser ou caler les pieds avant.

6. Enlever la feuille de carton placee sous le lave-vaisselle.

NOTE : II n'y a pas d'objection & ce qu'il n'y ait que peu

d'espace entre le lave-vaisselle et les placards. Ne pas

enlever le garnissage d'insonorisation/isolation.

i_tablissernent de I'aplornb du lave°vaisselle

1. Aligner I'avant du panneau de porte du lave-vaisselle

avec les portes des placards. Cela pourrait necessiter un

leger deplacement du lave-vaisselle.

Conseil utile : Durant le reglage de la hauteur des pieds

avant, soulever un c6te du chSssis du lave-vaisselle pour

separer le pied du plancher.

2. Verifier que chaque pied de reglage de I'aplomb est

fermement en appui sur le sol.

35

3.Fermeretverrouillerlaporte;placerunniveaucontrele

panneauavant.VerifierI'aplombdulave-vaisselle.Si

necessaire,ajusterlahauteurdespiedsder6glagede

I'aplombouajouterdescalessouslesrouesarri6repour

etablirI'aplombcorrectdulave-vaisselle.

4.Rep6tercesoperationspourI'autrec6t6dulave-vaisselle.

NOTE:Pourevitertoutdeplacementdescalesdurantle

fonctionnementdulave-vaisselle,ilestnecessairedefixer

fermementlescalesauplancher.

5.Placerleniveaucontrelapartiesuperieuredelacuve,

I'avant;verifierI'aplombtransversaldeI'appareil.Sile

lave-vaissellen'estpasd'aplomb,

ajusterlahauteur

despiedsreglablesavantpour

etablirI'aplomb.

Raccordernent electrique

Voir la section "Sp6cifications electriques'.'

On dolt disposer :

o d'une source d'electricit6 appropriee, et d'une liaison

la terre selon la methode recommandee.

Pour :

le c_blage direct, utiliser I'option 1.

I'alimentation par un cordon d'alimentation, utiliser

I'option 2.

Option 1 - C_blage direct

1. Acheminer le c_ble d'alimentation de telle mani6re qu'il

ne touche pas le moteur du lave-vaisselle ni la partie

inferieure de la cuve du lave-vaisselle.

2. Ins6rer les conducteurs du c_ble dans la bofte de

connexion, & travers le trou.

Conseil utile :

= S61ectionner des connecteurs de fils de

taille appropriee pour le raccordement des

conducteurs de I'appareil (calibre 16) au

c_blage de la maison.

Ins6rer les extremit6s des conducteurs

dans le connecteur. Ne pas pre-torsader

les conducteurs nus.

_Visser le connecteur.

oTirer doucement sur les conducteurs pour

verifier la solidite de la connexion.

36

3. Utiliser des connecteurs de fils de taille appropriee pour

le raccordement des conducteurs de I'appareil (calibre 16)

au c_blage de la maison, et realiser les raccordements

comme suit :

C_ble Conducteur dans

d'alimentation la boTte de connexion

blanc _ blanc

noir _ noir

Liaison & la terre _ Connecteur de liaison & la terre

Risque de choc _lectrique

Relier le lave=vaisselle &la terre d'une m6thode

61ectrique.

Brancher le fil reli6 a la terre au connecteur vert tell6

la terre darts la boite de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc 61ectrique.

4. D, I'extr6mite du conducteur nu de liaison & la terre,

former un crochet en U; placer le crochet du conducteur

de liaison & la terre (dans le sens horaire) autour de la vis

de liaison & la terre et sous la rondelle.

5. Serrer fermement la vis de liaison & la terre.

, conducteur

1-- _ _,, ' -- _--.) de liaison _ la rondelle

/_--_f-:_s_'_'_ terre-_ vis de

6. Serrer les vis de bridage du serre-c_ble ou du connecteur

de conduit.

vis

7. Reinstaller le couvercle de la boTte

de connexion - enfermer les

conducteurs & I'interieur de la boTte.

Le couvercle doit 6tre place

I'exterieur de la boTte de connexion,

sur le c6t6 gauche.

8. Veiller & ce qu'aucun conducteur ne

soit coinc6 entre le couvercle et la boTte.

Option 2 - Raccordement par cordon d'alimentation

Risque de choc _lectrique

Brancher sur une prise &3alv_oles reli_e ala terre.

Ne pas enlever la broche de liaison &la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

1. Brancher la fiche sur une prise de courant & 3 alveoles,

reliee & la terre.

2. Verifier I'absence de tout contact entre le cordon

d'alimentation et le moteur du lave-vaisselle ou la partie

inferieure de la cuve du lave-vaisselle.

Raccordement a la canalisation d'eau

Conseil utile :

Raccord _ compression :

a. Enfiler I'ecrou sur le tube de cuivre, sur environ

2,5 cm (1").

b. Enfiler la virole sur le tube. Ne pas positionner la virole

I'extr6mite du tube.

c. Inserer le tube dans le raccord coude, aussi loin qu'il

peut aller.

d. Faire glisser 1'6crou et la virole vers I'avant et visser

I'ecrou sur le filetage du raccord coude. Manipuler

deNcatement le tube de cuivre Iors de I'operation de

positionnement; il est malleable et il peut facilement se

deformer.

virole ecrou

raccordcoude,,_

1. Pour reduire les effets de vibration du tuyau durant le

fonctionnement, maintenir une separation entre le tuyau

et le moteur, la base ou le chassis de I'appareil.

2. Alors que le tube de cuivre a et6 enfonce aussi loin qu'il

pouvait aller darts le raccord, utiliser une cle pour serrer

I'ecrou sur le raccord coude installe sur I'electrovanne

d'admission d'eau.

3. Placer une serviette de papier sous le raccord coud&

Ouvrir I'arrivee d'eau et inspecter pour identifier toute

fuite.

Raccordement a la canalisation

d'evacuation i/

....................I

'\ ./ '\../

1. Pour minimiser toute /_ -- _ boucle

vibration, acheminer le [_ _1 d,u,tuyau.

conduit d'evacuation de

teNe mani6re qu'il n'y ait

aucun contact avec le

moteur, les ressorts de la

porte, la canalisation

d'eau, le placard, le

plancher ou la

circonference du trou de

passage & travers la paroi du placard.

2. Ne pas detacher du lave-vaisseNe la boucle formee par le

tuyau d'evacuation sur le c6te de I'appareil.

3. Placer un plat sous I'extr6mite du tuyau d'evacuation

pour y recueillir toute eau qui s'ecoulerait du tuyau.

4. Placer la petite bride sur la petite extremit6 du tuyau

d'evacuation.

j bride de tuyau

5. Enfoncer le tuyau d'evacuation dans le raccord de

connexion, jusqu'& la butee.

raccord de connexion butee

6. Avec une pince, ouvrir la bride de serrage et placer la

bride sur le raccord de connexion, entre les butees (voir

I'illustration).

bride de tuyau

butees

37

Immobilisation du lave-vaisselle darts

I'espace d'instailation

Risque de basculement

Ne pas utiliser le lave=vaisselle jusqu'_ ce qu'il soit

cornpl_ternent install&

Ne pas appuyer sur la porte ouverte.

Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

1. Si cela n'a pas d6j& et6 fait, ouvrir la porte du lave-

vaisselle et placer une serviette sur la pompe et la rampe

d'aspersion; ceci emp6chera une vis qui tomberait dans la

cuve, Iors de la fixation du lave-vaisselle au plan de

travail, d'atteindre la zone de la pompe.

2. Contr61er le bon aplomb du lave-vaisselle, et le centrage

lateral de I'appareil dans I'ouverture.

3. Assujettir le lave-vaisselle sur le plan de travail ou sur les

c6tes des placards avec deux vis Phillips n° 10 x 1/2". II

faut que le lave-vaisselle soit immobilise pour qu'il ne

bascule pas Iors de I'ouverture de la porte. Veiller & ne

laisser tomber aucune vis dans le lave-vaisselle.

F " t_onsu_" -::-

fixation sur leplan de

travail(vis)

4. Entrouvrirlaported'environ7,6cm (3");v@rifierque l'espace

entreladoublure internede laporteet lacuve estidentique

des deux c6t@s.Si l'espacen'estpas identiquedes deux

c6t@s,desserrerlesvisdes bridesd'arrimageetdeplacer

16g@rementlacuve.Resserrerlesvis.

5. Si une fixation sur le plan de travail est utilis@e pour

immobiliser le lave-vaisselle, verifier qu'il n'y a aucun

contact entre le sommet de la porte et les vis, les brides

ou le plan de travail. S'il y aun contact, on doit abaisser

le lave-vaisselle puis etablir de nouveau I'aplomb de

I'appareil.

6. Dans le cas de la fixation sur les placards lateraux,

verifier que les c6tes de la porte ne frottent pas contre les

t6tes de vis. S'il y a frottement, centrer & nouveau le

lave-vaisselle. Une fois le lave-vaisselle correctement

centre, reinstaller les opercules de plastique.

plastique

7. Retirer la serviette du lave-vaisselle.

8. Reinstaller le panier & vaisselle inferieur.

Installation du panneau d'insonorisation

inferieur (sur certains mod61es)

1. Retirer du lave-vaisselle le panneau d'insonorisation qui y

a et6 place; retirer le panneau d'insonorisation de son

sachet de plastique.

2. Placer le panneau d'insonorisation sur le plancher devant

le lave-vaisselle; veiller & ce que les instructions soient

orientees vers le haut et & ce que la face de vinyle soit

orientee vers le bas.

3. Redresser les sections laterales vers le haut; rabattre les

sections laterales vers I'interieur, vers le plancher. Faire

glisser prudemment le panneau d'insonorisation vers

I'arri6re du lave-vaisselle, aussi loin qu'il peut aller; veiller

ne deplacer aucun c_ble ou tuyau (he pas forcer). Les

sections laterales se remettront en place Iorsque le

panneau sera & la position correcte.

NOTE : Si le panneau d'insonorisation rencontre une

tuyauterie ou autre obstruction qui traverse le plancher, il

sera necessaire de couper une fente dans le panneau

pour accommoder cette obstruction.

4. Relever la section avant du panneau pour la mettre en

place. Veiller & ce que le panneau de vinyle soit

parfaitement inser6 derri6re la porte et les pieds avant du

lave-vaisselle (voir I'illustration).

38

Dernieres operations de I'installation

1. Verifier que I'agrafe de liaison & la terre est fixee sur le

panneau inferieur.

2. Placer le panneau inferieur derri@e le panneau de

I'ouverture d'acc_s. Sur certains mod61es, il y a sur le

panneau de I'ouverture d'acc_s un materiau isolant qui

devra 6tre inser6 derri6re I'isolant du panneau inferieur.

panneau

agrafe de liaison

la terre

3. Maintenir les deux panneaux ensemble et placer les deux

panneaux contre les pieds du lave-vaisselle et la face de

vinyle.

4. Reinstaller les vis & travers les trous du panneau de

I'ouverture d'accSs et les fentes du panneau inferieur.

Installer d'abord la vis du c6te droit.

fJ

J

J

J

5. Verifier que le bord inferieur du panneau inferieur est au

contact du plancher.

6. Serrer les vis.

AJimentation de I'appareiJ par c_blage direct :

Risque de choc 6lectrique

Relier le lave=vaisselle &la terre d'une m_thode

61ectrique.

Brancher JefiJ reli_ a la terre au connecteur vert tell6

la terre darts la boite de Ja borne.

Ne pas utiliser un c&bJe de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc 61ectrique.

AJimentation de J'appareil par cordon d'alimentation :

7.

Risque de choc _lectrique

Brancher sur une prise a3aIv_oles reli_e a Jaterre.

Ne pas enlever la broche de liaison & la terre.

Ne pas utiliser un adaptateur.

Ne pas utiJiser un cable de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc 61ectrique.

Brancher I'appareil ou reconnecter la source de courant

electrique.

Contrble du fonctionnernent

1. Lire le manuel d'utilisation et d'entretien fourni avec

I'appareil.

2. Verifier que toutes les pi6ces ont et6 installees et

qu'aucune etape n'a @6 omise.

3. Verifier la presence de tousles outils utilises.

4. Mettre le lave-vaisselle en marche et commander

I'execution compl6te du programme de lavage le plus

court. Apr6s les deux premi6res minutes, deverrouiller la

porte; attendre cinq secondes, puis ouvrir la porte.

5. Verifier la presence d'eau au fond de la cuve. Verifier que

I'appareil fonctionne correctement.

6. Si ce n 'est pas le cas, debrancher I'appareil ou

deconnecter la source de courant electrique et consulter

la section "Si le lave-vaisselle ne fonctionne pas

correctement "

Si le lave-vaisselle ne fonctionne pas

correcternent

Essayer d'abord les solutions sugg&rees ici pour eviter le

coot d'une intervention de depannage.

o Disjoncteur ouvert ou fusible grille?

Porte bien fermee et verrouillee7

Selection correcte du programme sur I'appareil?

Arrivee d'eau ouverte?

Si ces contr6les ne permettent pas de resoudre I'anomalie,

tel6phoner au 1-800-422-1230.

39

W10078153B

@2008 KitchenAid °

HOME APPLIANCES

Printed in U.S.A.

Imprim6 aux E.-U.

5/2008
