KOBE Brand Range Hood

Model No. CX1830GS-8 (30”)

CX1836GS-8 (36”)

CX1842GS-8 (42”)

CX-183 SERIES – 4” HEIGHT STAND ALONE

“GLASS CANOPY WITH LED SCREEN”

INSTALLATION INSTRUCTIONS

AND OPERATION MANUAL

- READ AND SAVE THESE INSTRUCTIONS -

CONTENTS

IMPORTANT SAFETY INSTRUCTIONS ....................................................................................... 1



COMPONENTS OF PACKAGE..................................................................................................... 3



INSTALLATION ............................................................................................................................. 4



Preparations before Installation.................................................................................................. 4



Hood Installation......................................................................................................................... 5



Wiring to Power Supply.............................................................................................................. 7



Recirculating Conversion ........................................................................................................... 7



Ductwork Installation .................................................................................................................. 8



Duct Cover Installation ............................................................................................................... 8



Final Assembly........................................................................................................................... 8



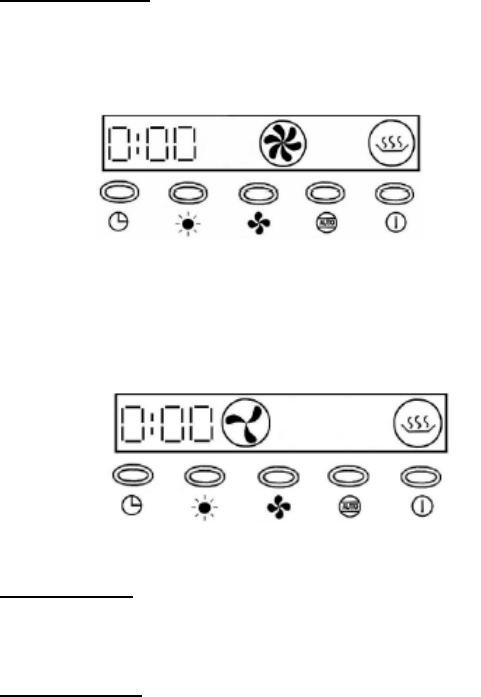

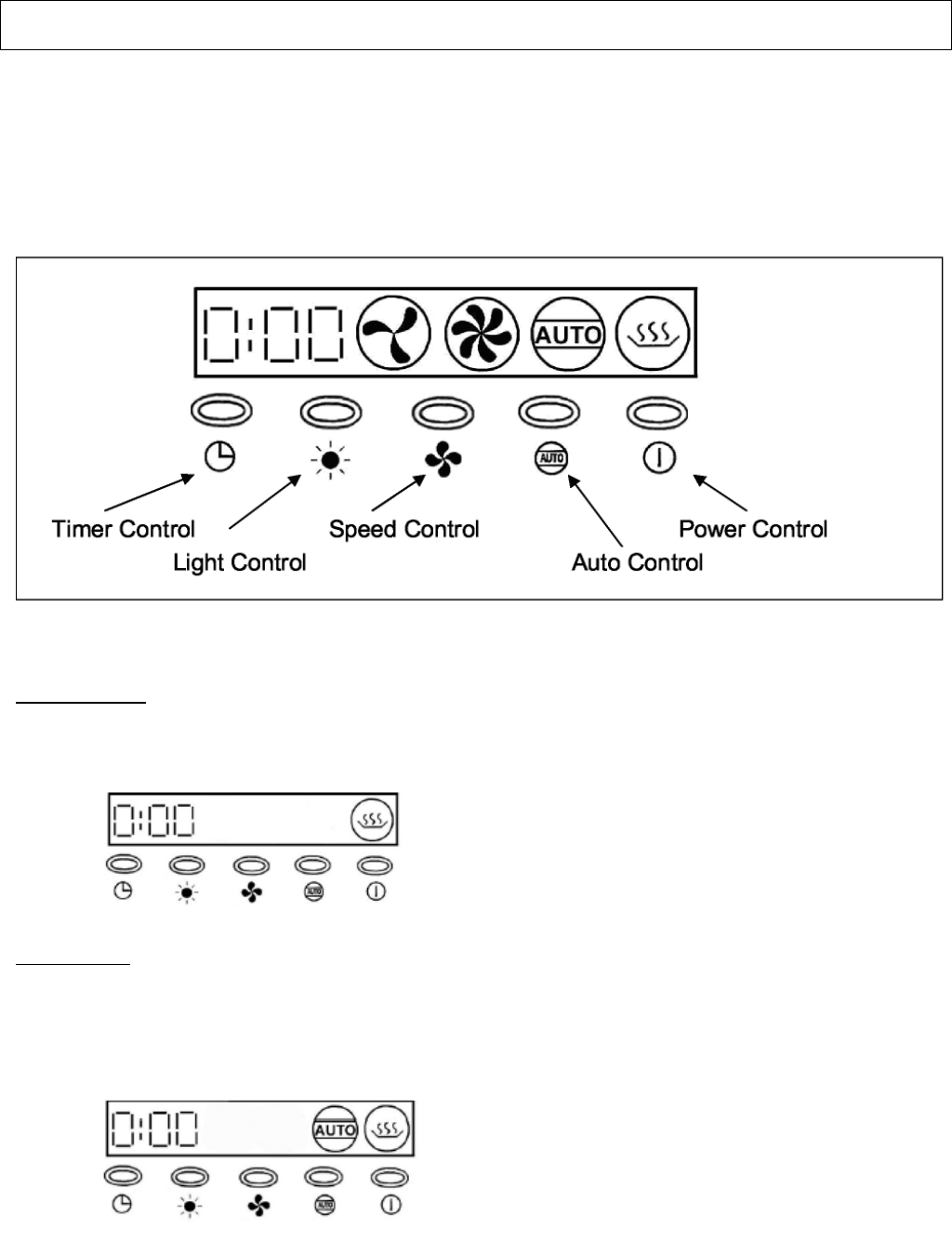

OPERATING INSTRUCTION ........................................................................................................ 9



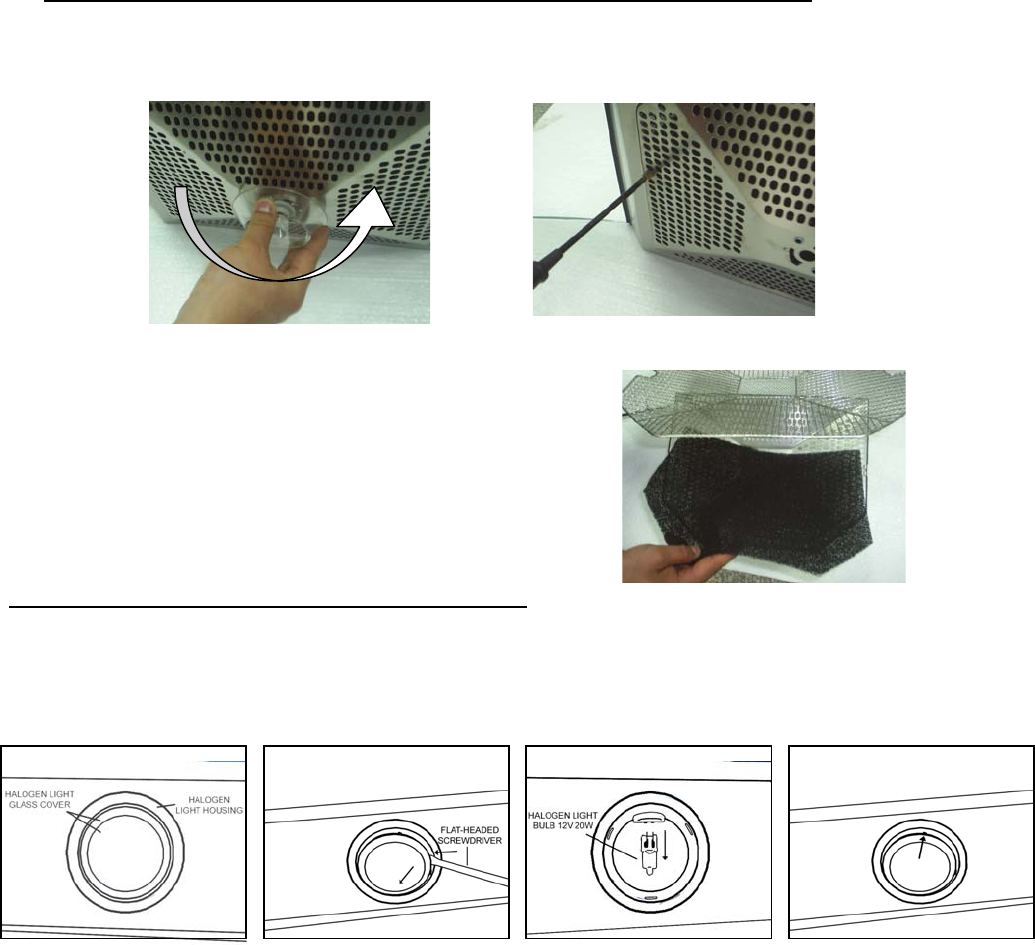

MAINTENANCE........................................................................................................................... 11



SPECIFICATIONS....................................................................................................................... 13



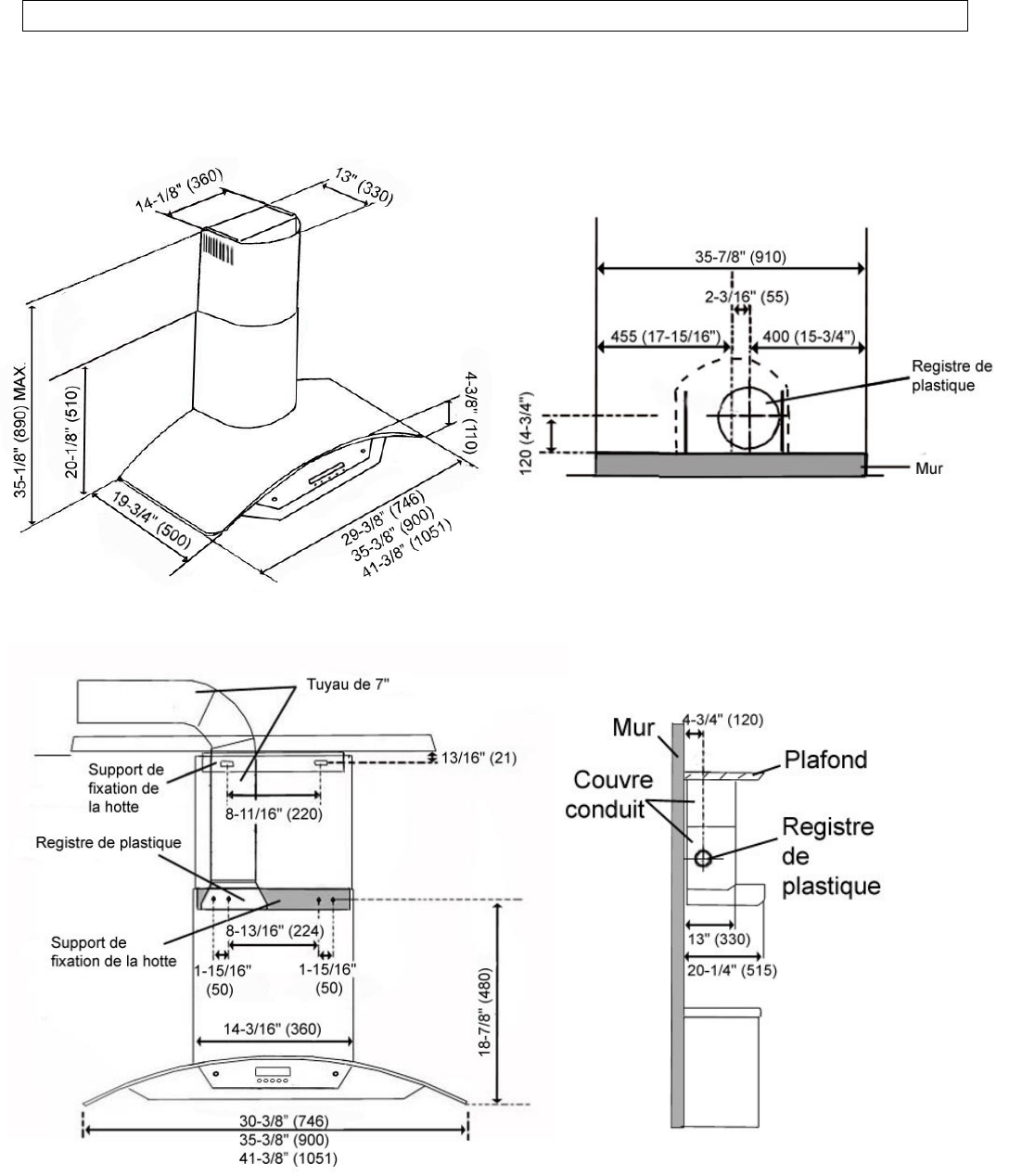

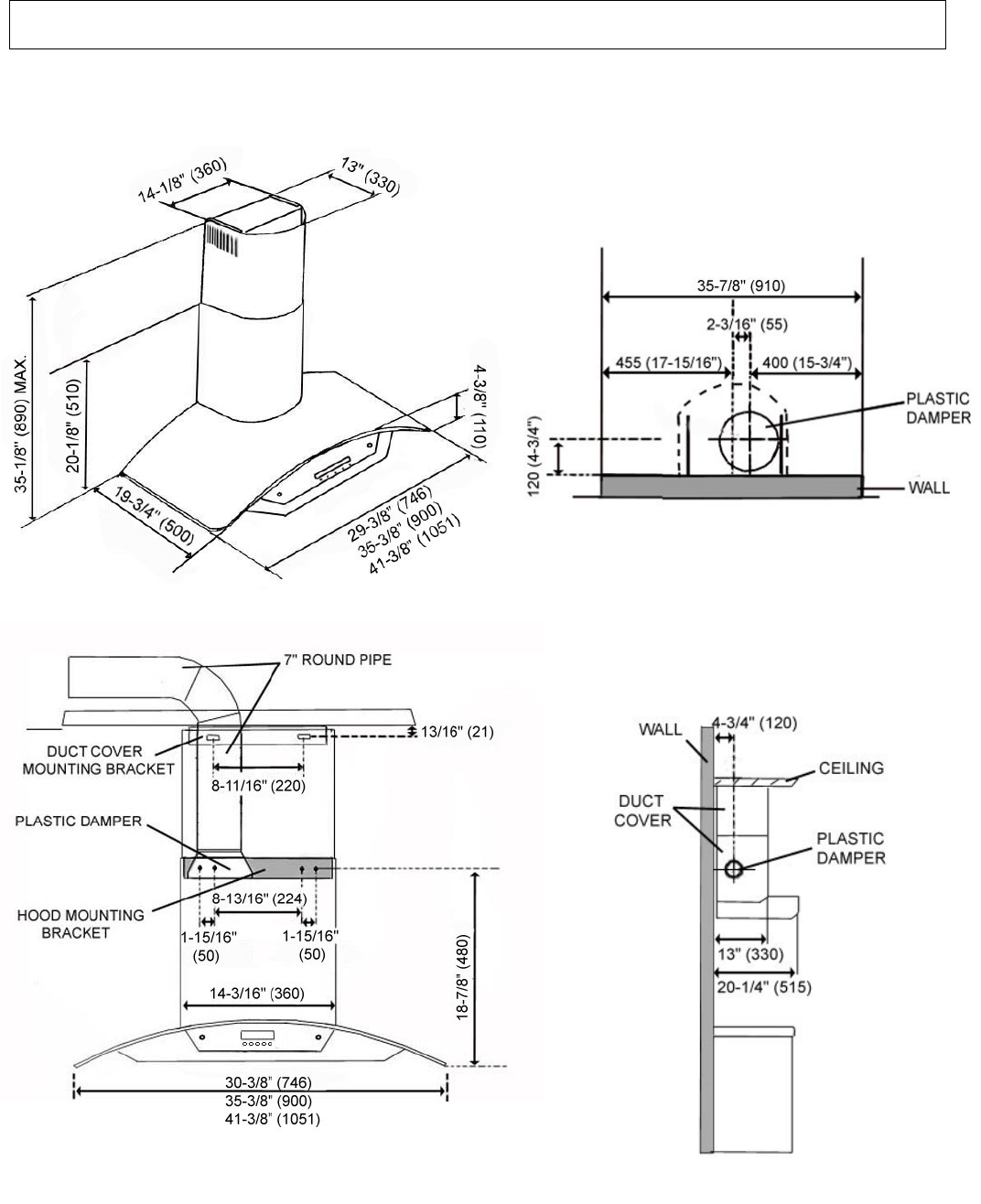

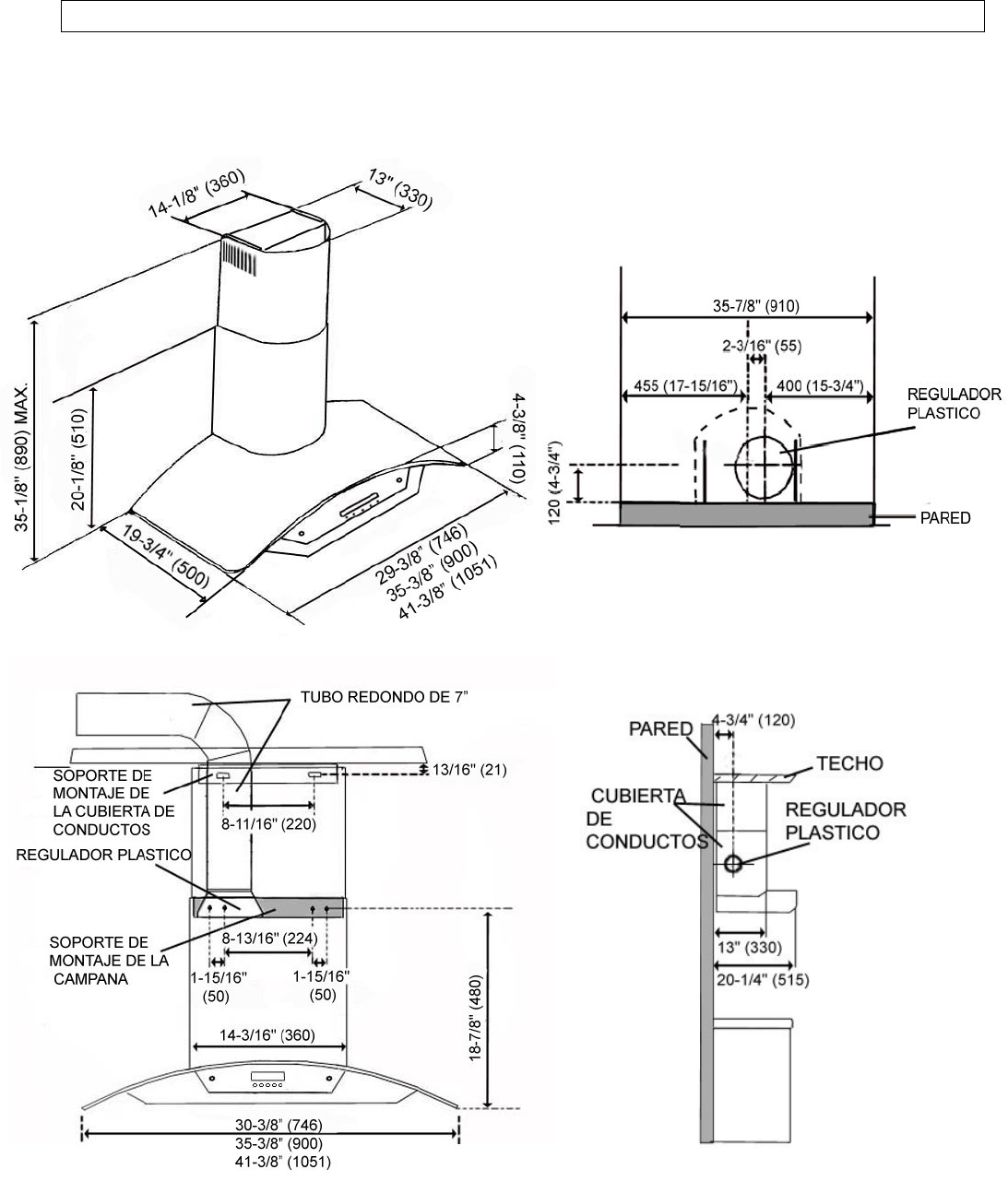

MEASUREMENTS & DIAGRAMS ............................................................................................... 14



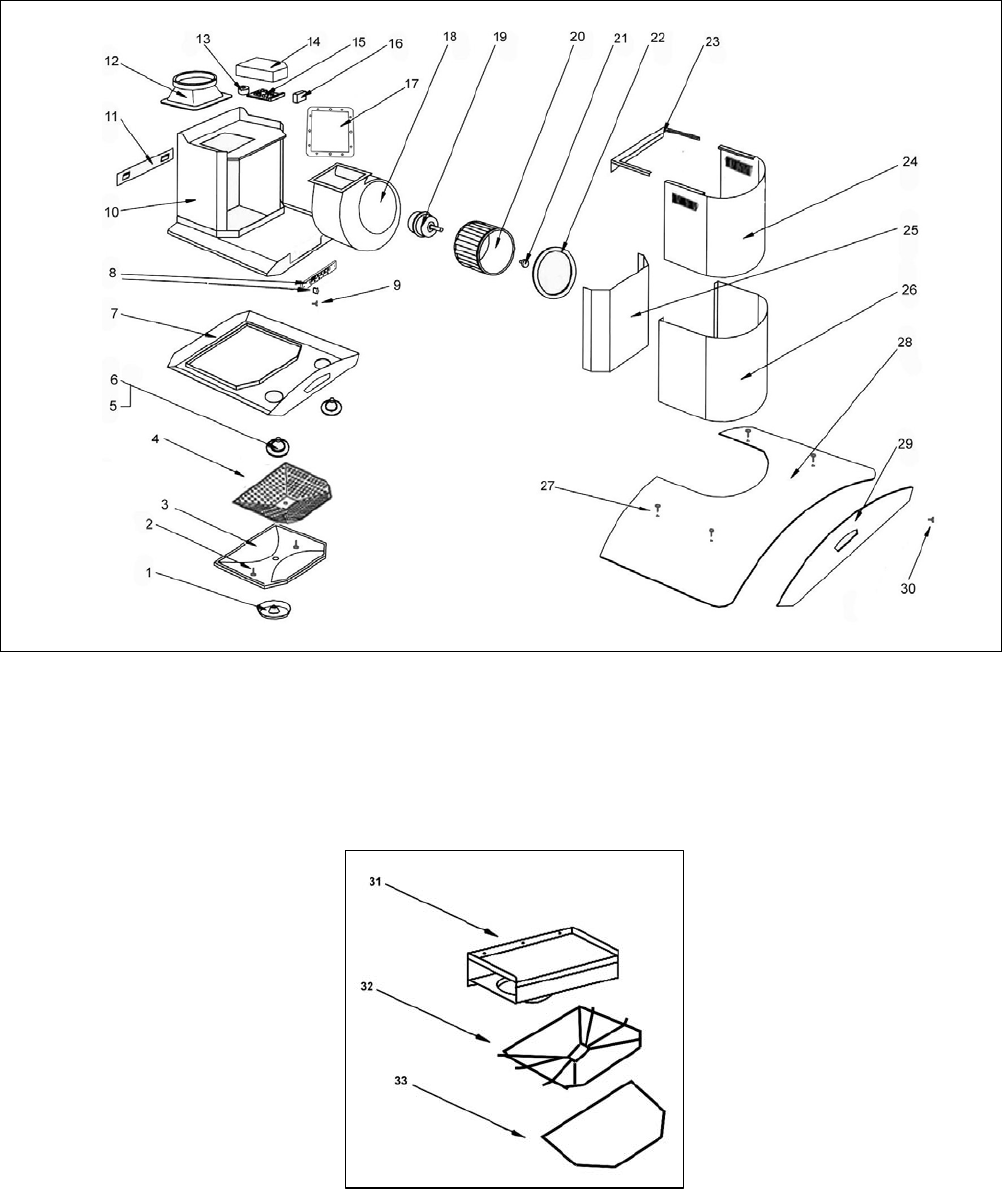

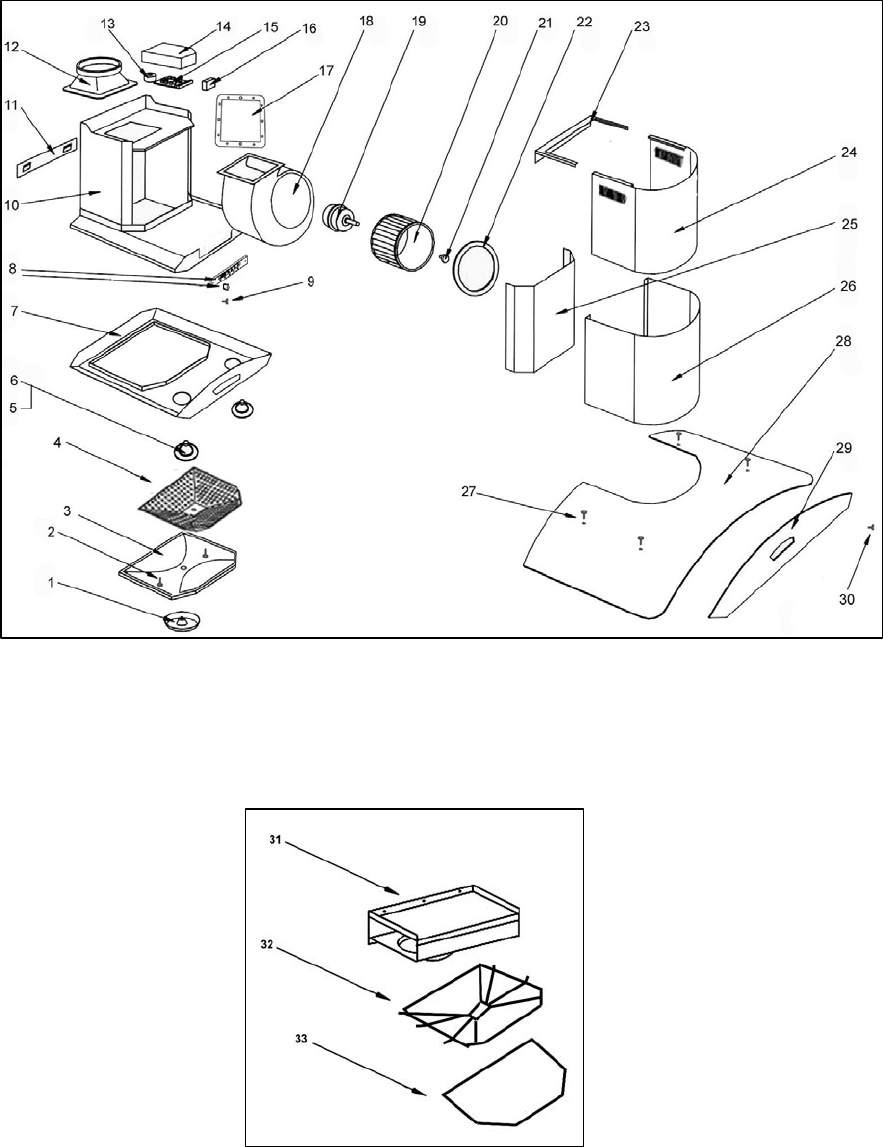

PART LIST................................................................................................................................... 15



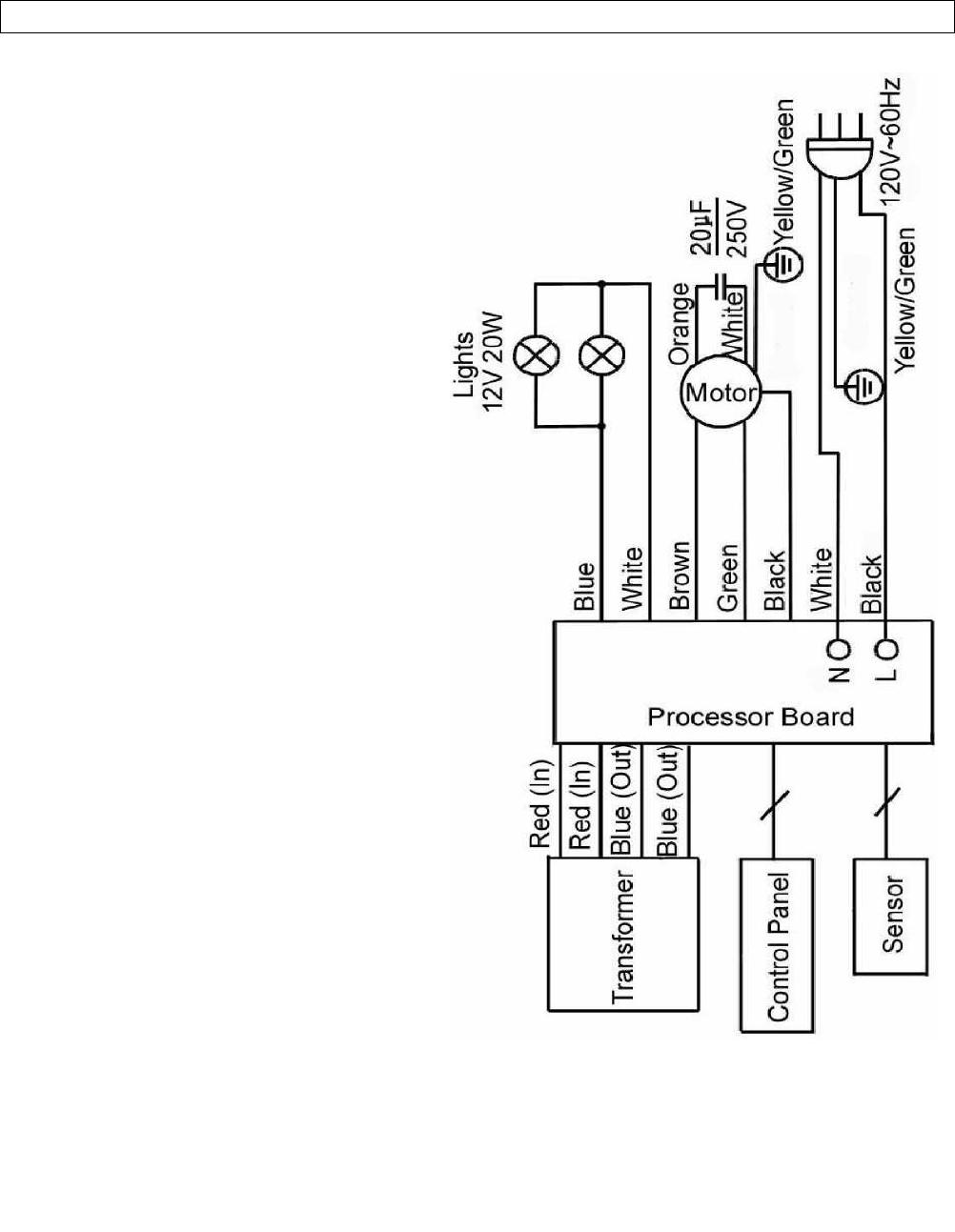

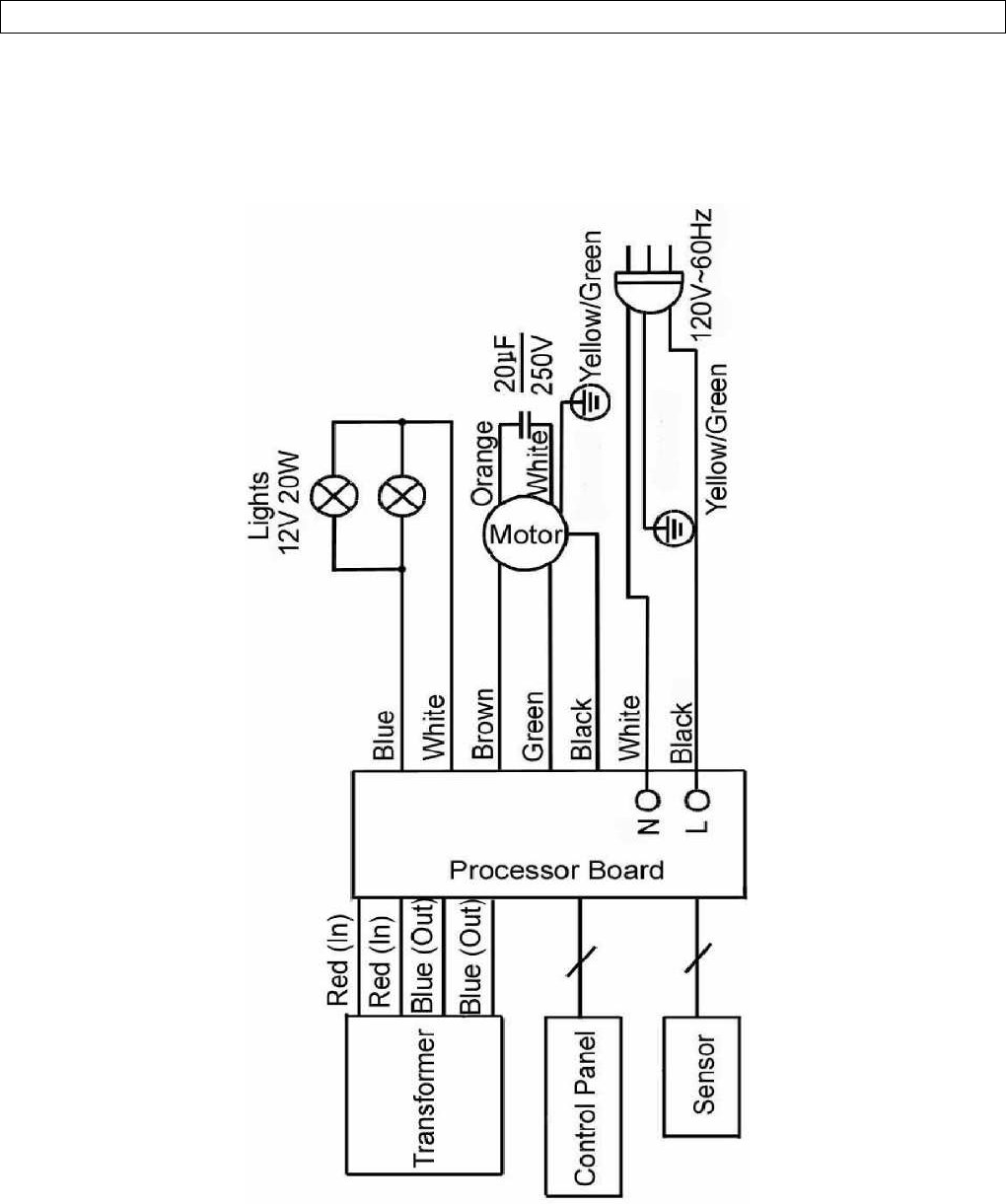

CIRCUIT DIAGRAM..................................................................................................................... 17



TROUBLE SHOOTING................................................................................................................18



DISCLAIMER............................................................................................................................... 19



WARRANTY ................................................................................................................................ 20



PRODUCT REGISTRATION ....................................................................................................... 22



- READ ALL INSTRUCTIONS CAREFULLY BEFORE STARTING -

ALL WIRING MUST BE DONE BY A PROFESSIONAL AND IN

ACCORDANCE WITH NATIONAL AND LOCAL ELECTRICAL CODES

IMPORTANT SAFETY INSTRUCTIONS

- PLEASE READ THIS SECTION CAREFULLY BEFORE INSTALLATION -

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL INJURY,

OBSERVE THE FOLLOWING:

1) Installation and electrical wiring must be done by qualified professionals and in accordance with all

applicable codes and standards, including fire-rated construction.

2) When cutting or drilling into wall or ceiling, be careful not to damage electrical wiring or other hidden

utilities.

3) Ducted fans must be vented to the outside.

a) Before servicing or cleaning unit, open the light panel and SWITCH POWER OFF AT SERVICE

PANEL.

b) Clean all grease laden surfaces frequently. To reduce the risk of fire and to disperse air properly,

make sure to vent air outside. DO NOT vent exhaust air into wall spaces, attics, crawl spaces

or garages.

NOTE - This warranty is invalid without an authorized agent’s receipt or if unit is

damaged due to misuse, poor installation, improper use, mistreatment,

negligence or any other circumstances beyond the control of KOBE

RANGE HOODS authorized agents. Any repair carried out without the

supervision of KOBE RANGE HOODS authorized agents will

automatically void the warranty.

- KOBE RANGE HOODS will not be held responsible for any damages to

personal property or real estate or any bodily injuries whether caused

directly or indirectly by the range hood.

WARNING

TO REDUCE THE RISK OF PERSONAL INJURY IN THE EVENT OF A RANGE TOP

GREASE FIRE:

- Keep all fan, baffle/spacer/filter/oil tunnel/oil container and grease-laden surfaces clean. Grease should

not be allowed to accumulate on fan, baffle/spacer/filter/oil tunnel/oil container.

- Always turn hood ON when cooking.

- Use high settings on cooking range ONLY when necessary.

- Do not leave cooking range unattended when cooking.

- Always use cookware and utensils appropriate for the type and amount of food prepared.

- Use this unit only in the manner intended by the manufacturer.

- Before servicing, switch power off at service panel and lock service panel (if possible) to prevent power

from switching on accidentally.

Clean ventilating fan frequently.

What to Do In The Event Of a Range Top Grease Fire

• SMOTHER FLAMES with a tight fitting lid, cookie sheet, or metal tray, and then turn off the burner.

KEEP FLAMMABLE OR COMBUSTIBLE MATERIAL AWAY FROM FLAMES. If the flames do not go

out immediately, EVACUATE THE AREA AND CALL THE FIRE DEPARTMENT or 911.

• NEVER PICK UP A BURNING PAN – You May Get Burned.

• DO NOT USE WATER, including wet dishcloths or towels – a violent steam blast will result.

• Use an extinguisher ONLY if:

a) You have a Class A, B, C extinguisher and know how to operate it.

b) The fire is small and contained in the area where it started.

c) The fire department has been called.

d) You can fight the fire with your back to an exit.

What to Do If You Smell Gas

Extinguish any open flame.

Do not try to turn on the lights or any type of appliance.

Open all doors and windows to disperse the gas. If you still smell gas, call the Gas Company and Fire

Department right away.

CAUTION

1) For general ventilation use only. Do not use to exhaust hazardous or explosive materials and vapors.

2) To reduce the risk of fire, use only metal ductwork. Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) to prevent back drafting.

3) Follow the heating equipment manufacturer’s guideline and safety standards such as those published by

the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and

Air Conditioning Engineers (ASHRAE), and code authorities.

4) Activating any switch on may cause ignition or an explosion.

5) Due to the size and weight of this hood, two people installation is recommended.

ELECTRICAL SHOCK HAZARD – Can result in serious injury or death.

Disconnect appliance from electric power before servicing. If equipped,

the fluorescent light bulb contains small amounts of mercury, which must

be recycled or disposed of according to Local, State, and Federal Codes.

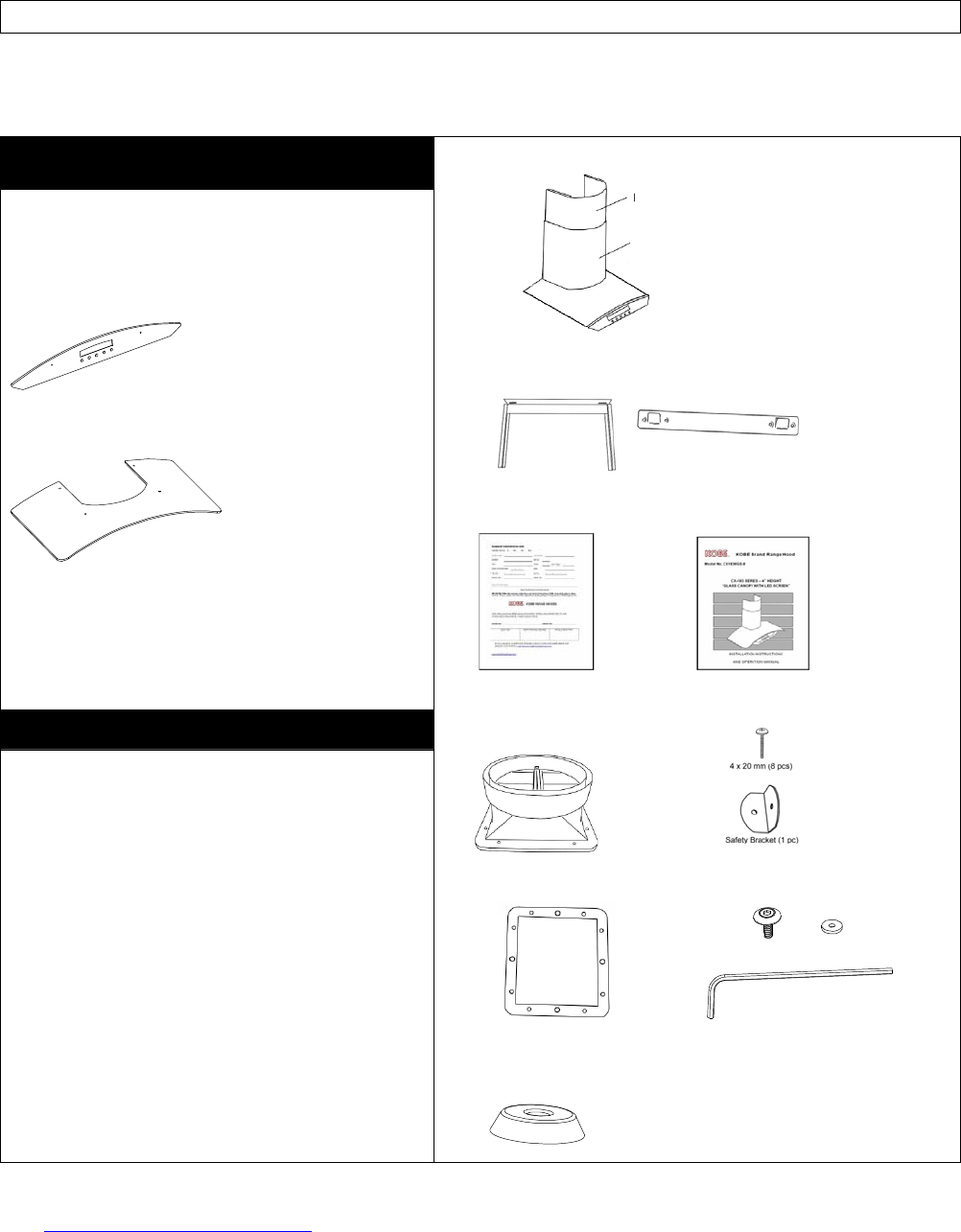

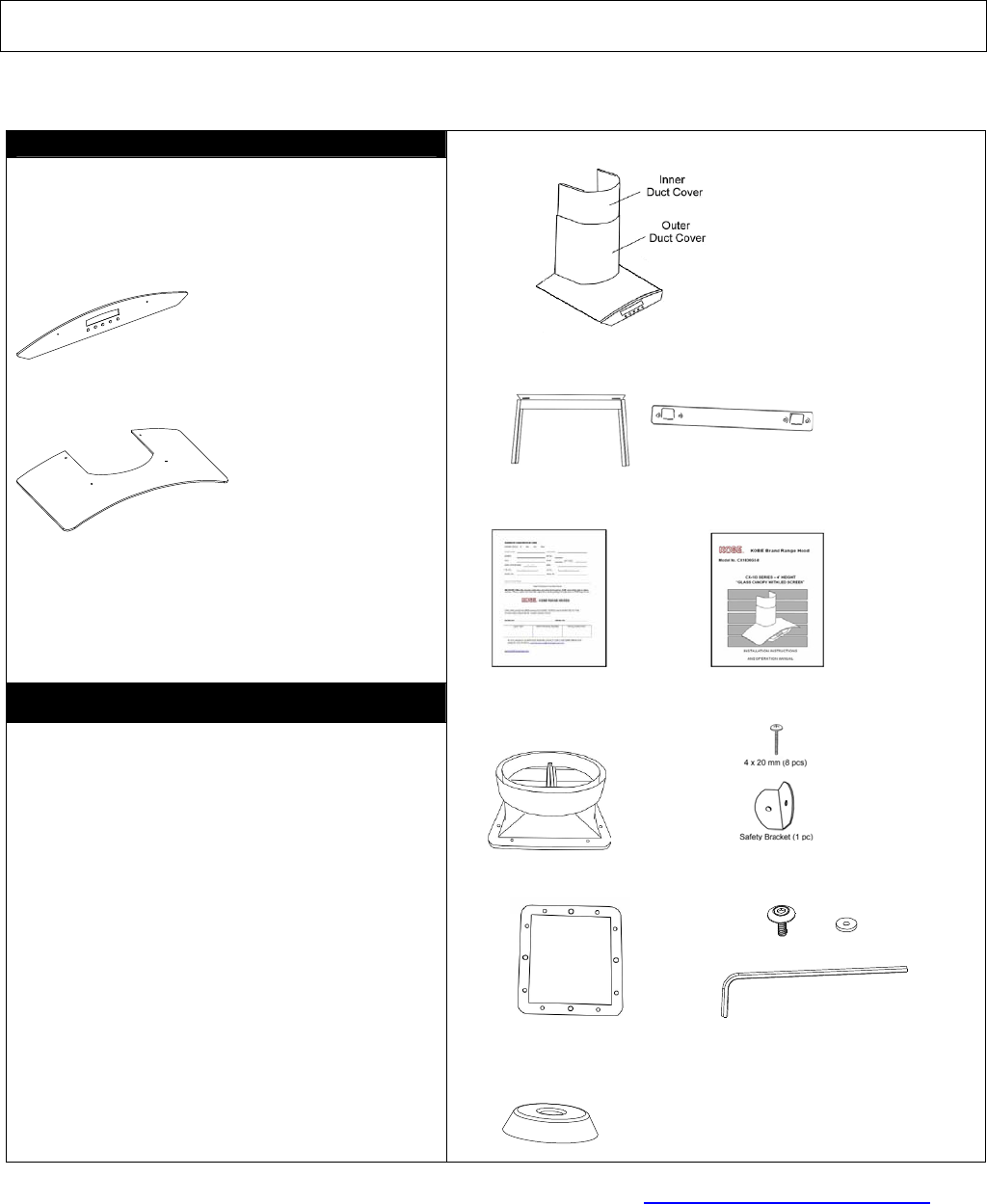

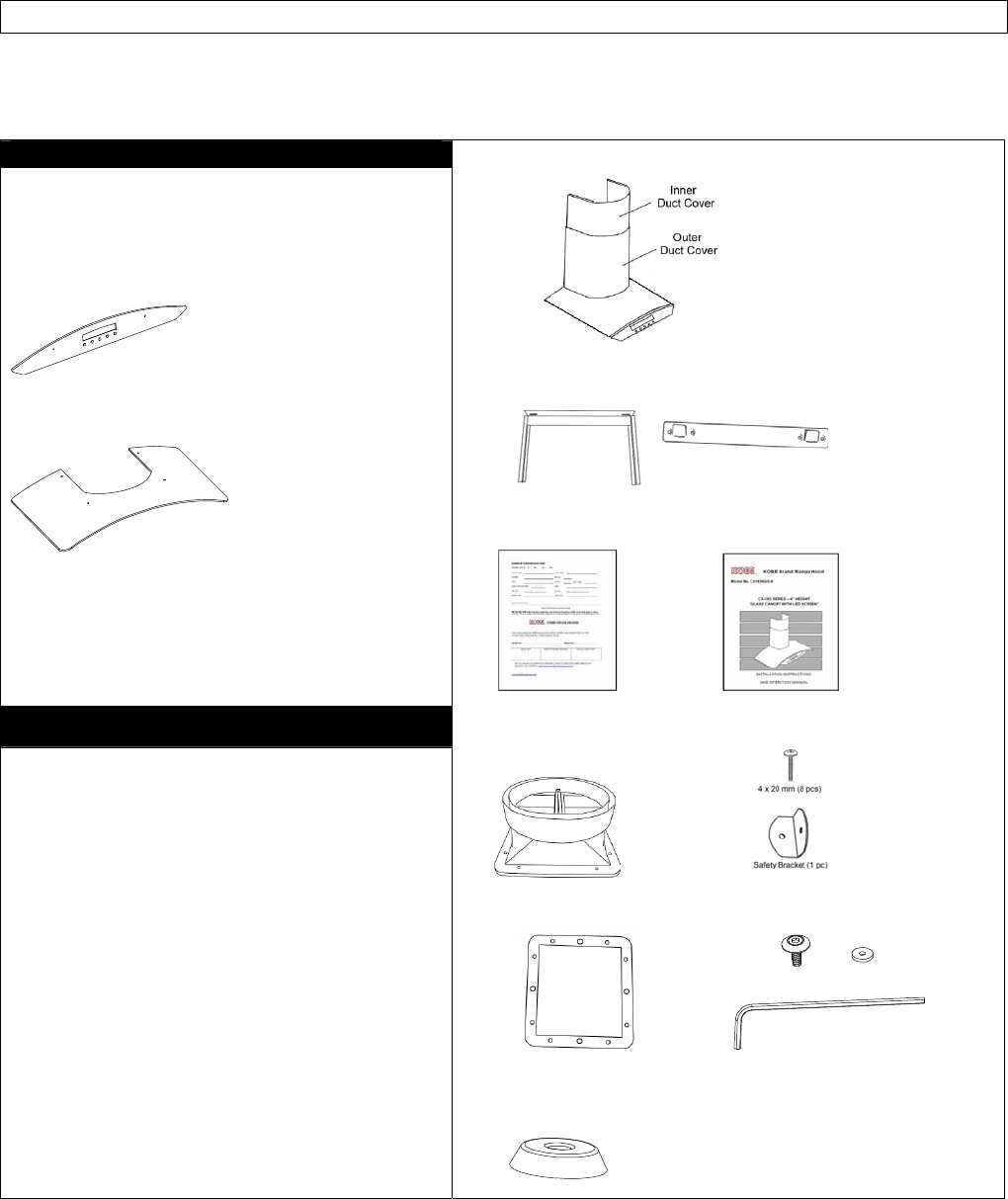

COMPONENTS OF PACKAGE

(Must keep all material for returns or refunds)

Range Hood Box (Box 1 of 2)

{A} LED Screen And Control Panel

{B} Glass Canopy

{A}

{B}

Box 2 of 2

{C} KOBE Range Hood with Two-Piece

Duct Cover

{D} Duct Cover-Mounting Bracket

{E} Hood-Mounting Bracket

{F} Warranty Registration Card

{G} Instructions Manual

{H} Plastic Damper

{I} Screws Package

{J} Rubber Seal

{K} Glass Canopy Screws Set

{L} Oil Container

{C}

{D} {E}

{F} {G}

{H} {I}

{J} {K}

{L}

 FOR MORE INFORMATION, PLEASE VISIT OUR WEBSITE www.KOBERangeHoods.com OR

CONTACT KOBE RANGE HOODS AT (877) 289-5623.

INSTALLATION

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING

Calculation before Installation

To calculate installation, please refer to Table 1. (All calculation in inches.)

SAFETY WARNING

HOOD MAY HAVE VERY SHARP EDGES; PLEASE WEAR PROTECTIVE GLOVES IF

REMOVING ANY PARTS FOR INSTALLING, CLEANING OR SERVICING.

NOTE: BE CAREFUL WHEN USING ELECTRICAL SCREWDRIVER, DAMAGE TO THE HOOD MAY

OCCUR.

Preparations before Installation

NOTE: TO AVOID DAMAGE TO YOUR HOOD, PREVENT DEBRIS FROM

ENTERING THE VENT OPENING.

- Decide the location of the venting pipe from the hood to the outside. Refer to Figure 1.

- A straight, short venting run will allow the hood to perform more efficiently.

- Try to avoid as many transitions, elbows, and long run as possible. This may reduce the

performance of the hood.

- Use duct tape to seal the joints between pipe sections.

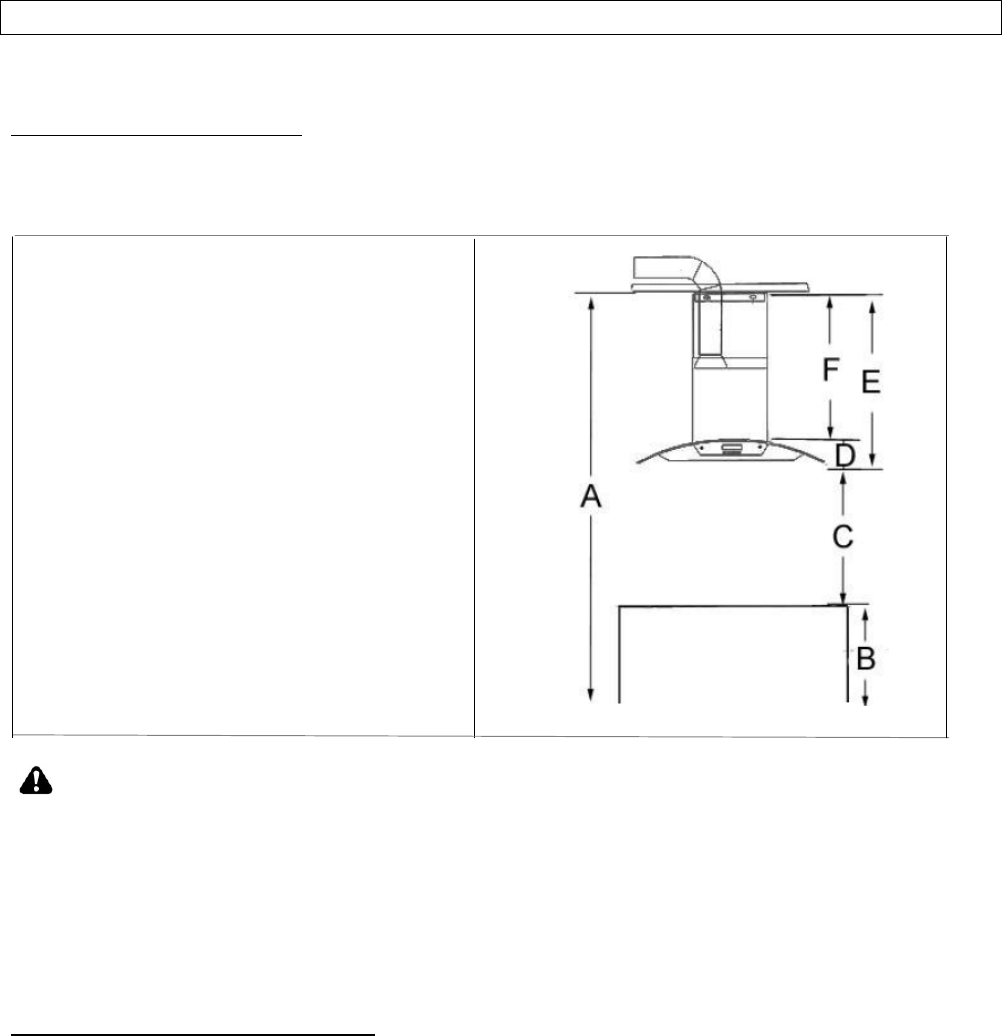

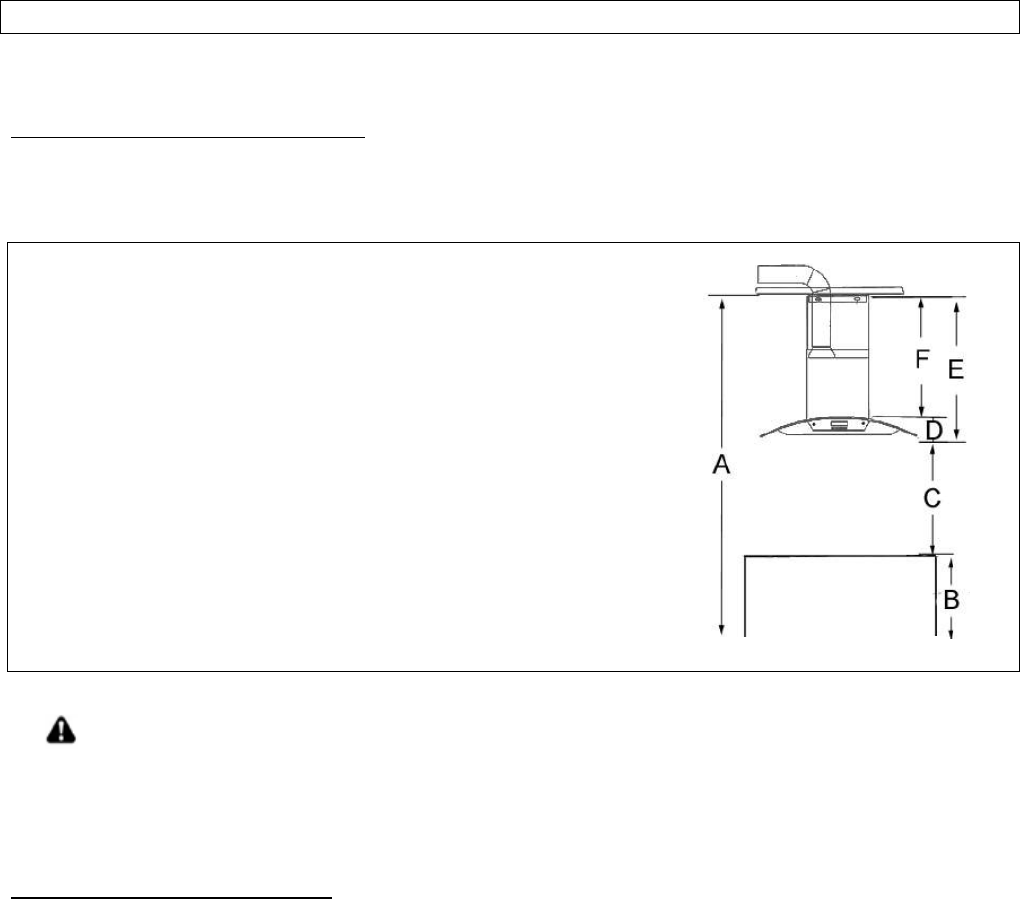

TABLE 1

A = Height of Floor to Ceiling

B = Height of Floor to Counter

Top (Standard: 36”)

C = Preferred Height of Counter Top to

Hood Bottom (Recommended 27”

to 30”)

D = Height of Hood

E = Height of the Hood

Installation [A – (B + C)]

F = Height of Duct Cover [E – D]

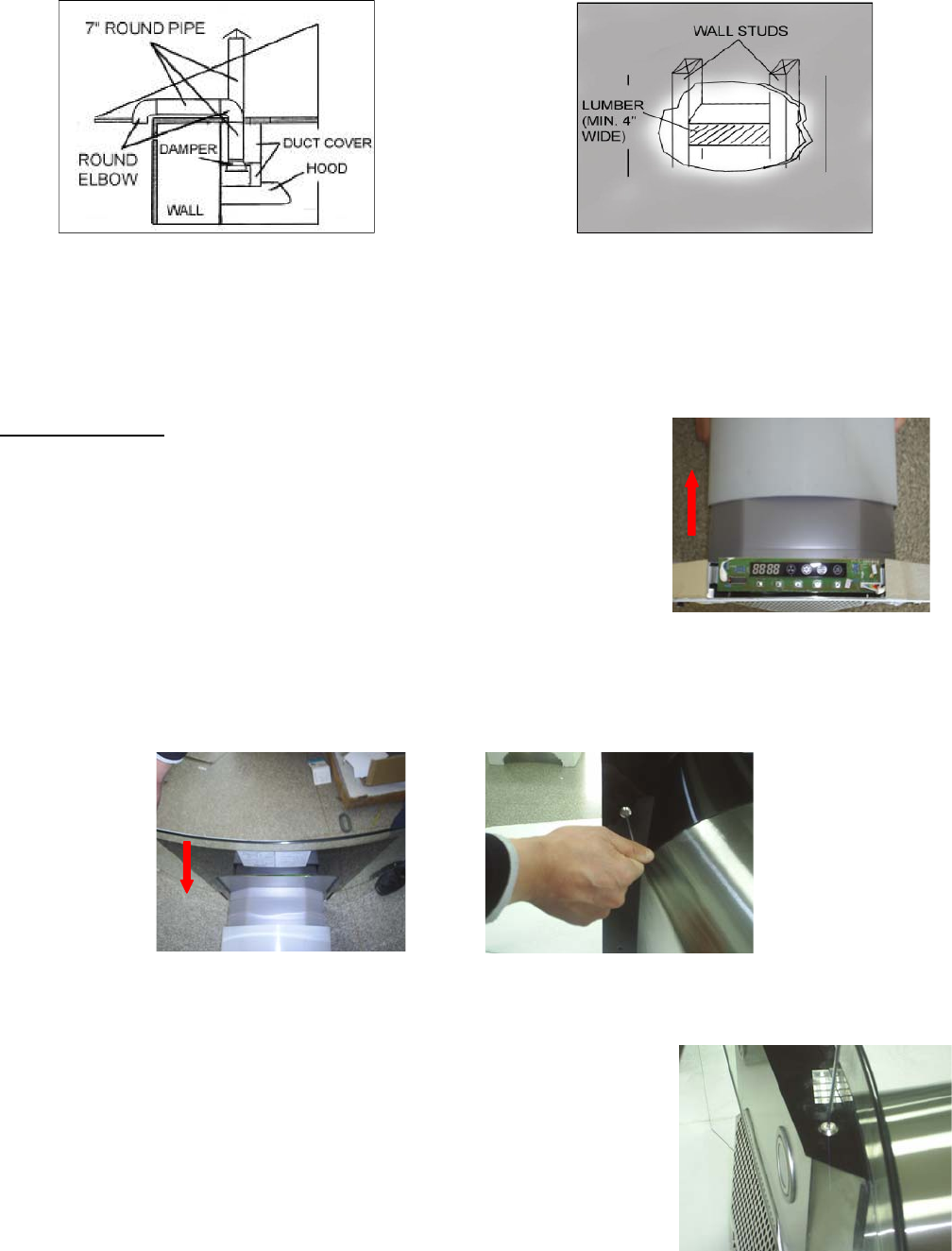

- If necessary, prepare back wall frame with cross framing lumber for secure installation.

Using references in Table 1 and measurements on page 14, decide the level of the

lumber. Refer to Figure 2.

- Important: peel protective film off the duct cover and the hood (if any).

Hood Installation

CAUTION: If required to move the cooking range to install the hood,

turn off the power in an electric range at the main electrical box.

SHUT OFF THE GAS BEFORE MOVING A GAS RANGE.

1.Peel protective film off duct cover and hood, if any. Pull out duct

cover (inner and outer) from range hood. Shown in Figure 3

2.Align glass canopy to hood body. Shown in Figure 4. Attach the glass canopy to body

with four hexagon screws and four spacers (provided). Tighten with hexagon wrench

(provided). Shown in Figure 5

3.Attach the LED screen and control panel with two hexagon

screws and two spacers (provided). Tighten with hexagon

wrench (provided). Shown in Figure 6

Figure 1 Figure 2

Figure 3

Figure 4 Figure 5

Figure 6

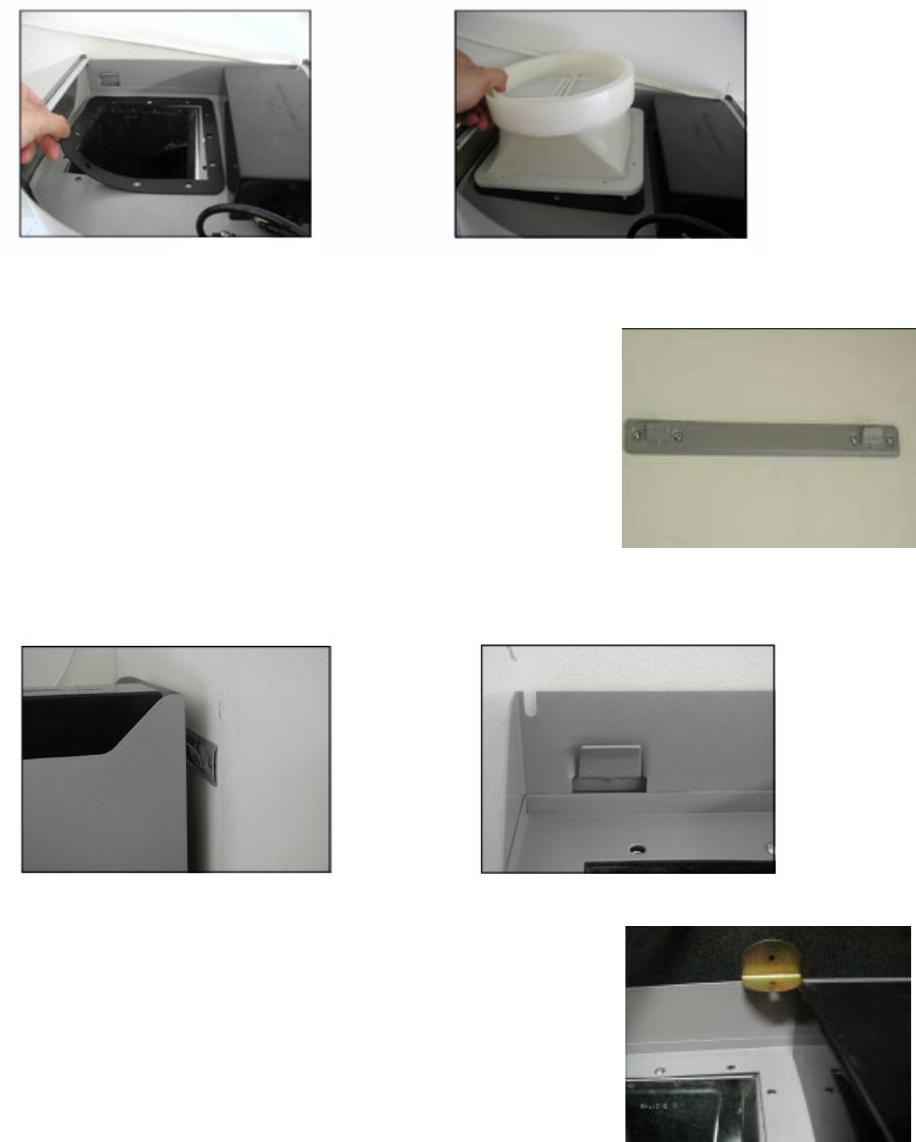

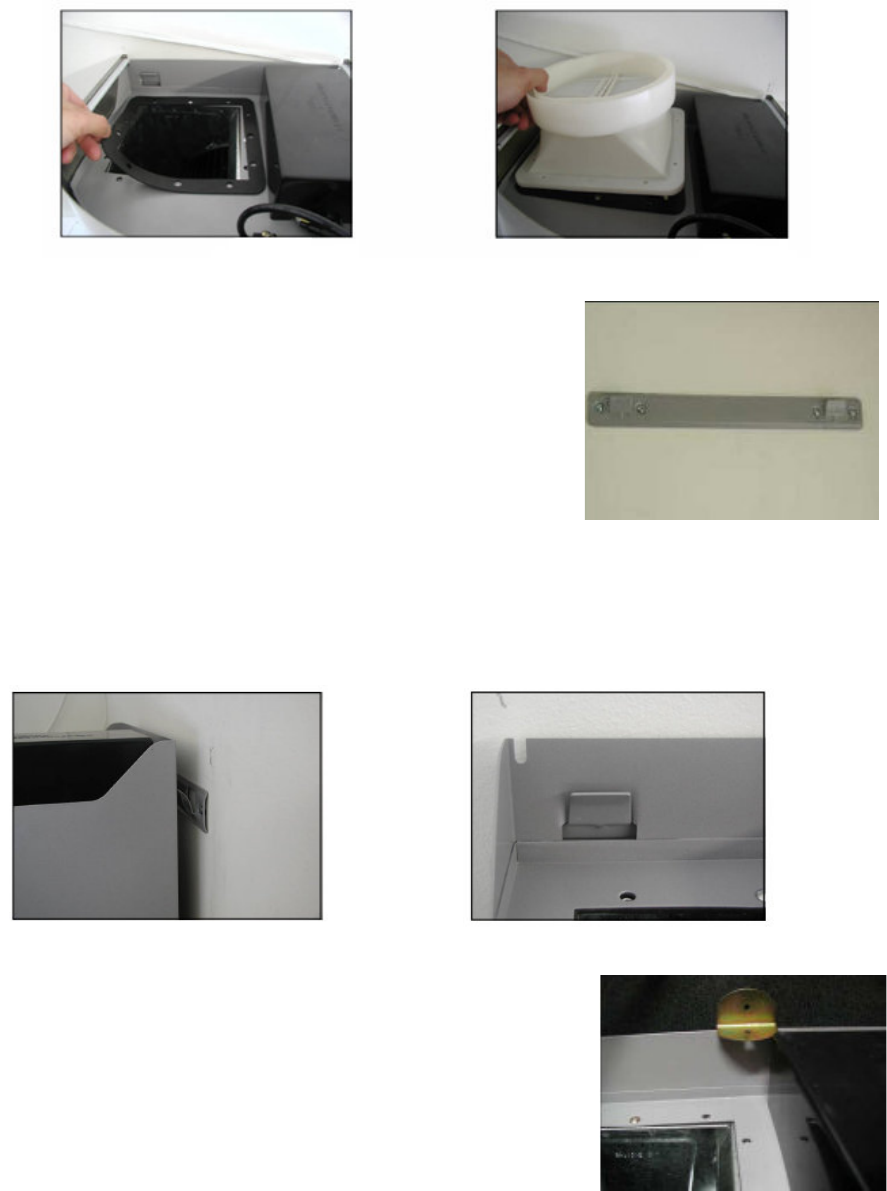

4.Place rubber seal on hood venting area; make sure the openings on rubber seal are aligned

with openings in vent area. Shown in Figure 7. Align plastic damper on rubber seal and

attach to hood using eight 4x20 mm screws (provided). Refer to Figure 8

5.If necessary, remove the two rubber stands at the back of the

hood. For a more secure installation, KOBE recommends not

removing the rubber stands.

6.Using references in Table 1 and Measurement & Diagrams on

page 14, mark the leveling line for hood-mounting bracket.

Secure hood-mounting bracket to wall with screws (not provided).

Refer to Figure 9.

7.Align hood to the hood-mounting bracket on the wall and hook

hood into place as shown in Figure 10 & 11. CAUTION: MAKE

SURE THE HOOD IS SECURE BEFORE RELEASING.

8.For safety purposes, install the safety bracket (provided) with one

screw (not provided) to the wall as shown in Figure 12.

Figure 12

Figure 9

Figure7 Figure 8

Figure 10 Figure 11

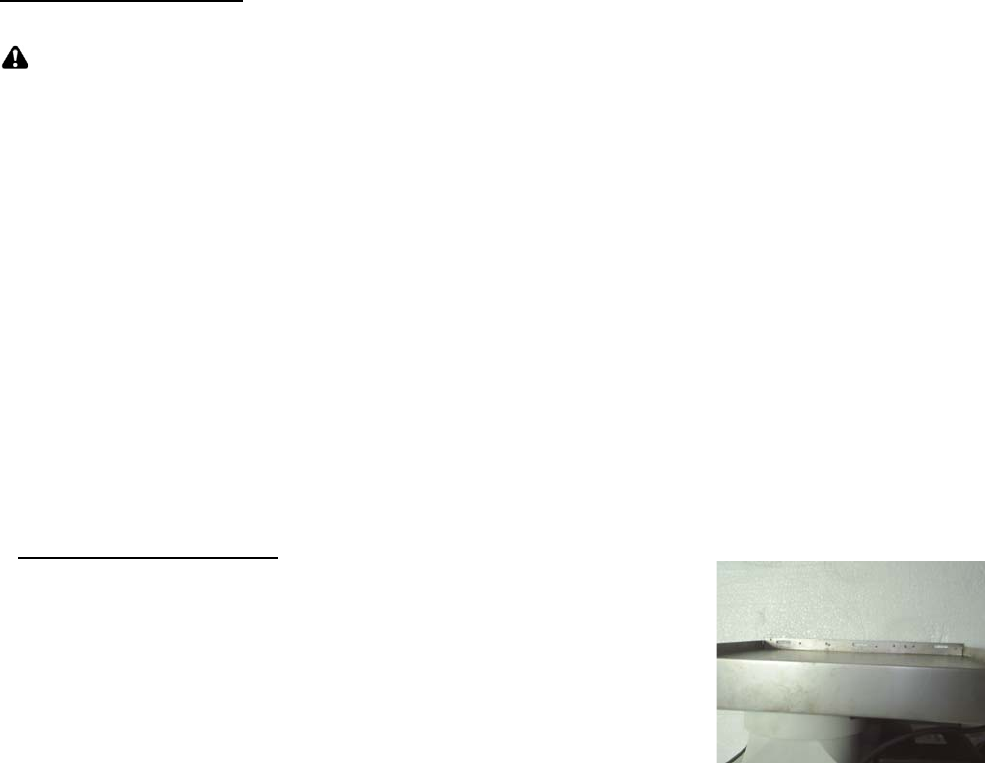

Wiring to Power Supply

SAFETY WARNING

RISK OF ELECTRICAL SHOCK. THIS RANGE HOOD MUST BE PROPERLY GROUNDED.

MAKE SURE THIS IS DONE BY SPECIALIZED ELECTRICIAN IN ACCORDANCE WITH ALL

APPLICABLE NATIONAL AND LOCAL ELECTRICAL CODES. BEFORE CONNECTING

WIRES, SWITCH POWER OFF AT SERVICE PANEL AND LOCK SERVICE PANEL TO

PREVENT POWER FROM BEING SWITCHED ON ACCIDENTALLY.

9.Connect three wires (black, white and green) to house wires.

10. Connect according to color: black to black, white to white, and green to green and cap with

wire connectors.

11. Test the operation of the hood before moving on to the next step. Make sure power is

supplied to the hood.

12. If venting outside, skip to Step 19, Ductwork Installation.

Recirculating Conversion

Requires Purchase of Recirculating Kit Model No. RD-0183.

13. For the recirculating installation, replace the duct

cover-mounting bracket with the T-Box. Using references in

Table 1 and Measurement & Diagrams on page 14 to mark the

leveling line for the T-Box. Secure the T-Box with 3 screws (not

provided) to the wall. Use duct tape to seal joints from plastic

damper to T-Box. (Recirculating Duct Cover will hook onto

T-Box.) Refer to Figure 13.

14. Measure the distance from the top of the plastic damper to the ceiling and prepare a 7” round

metal duct pipe with 4” shorter than measured distance.

15. Use the prepared 7” round metal duct pipe to connect the T-Box to the plastic damper. Use

duct tape to make all joints secure and air tight. Make sure pipe is in the groove of the plastic

damper. Refer to Figure 14

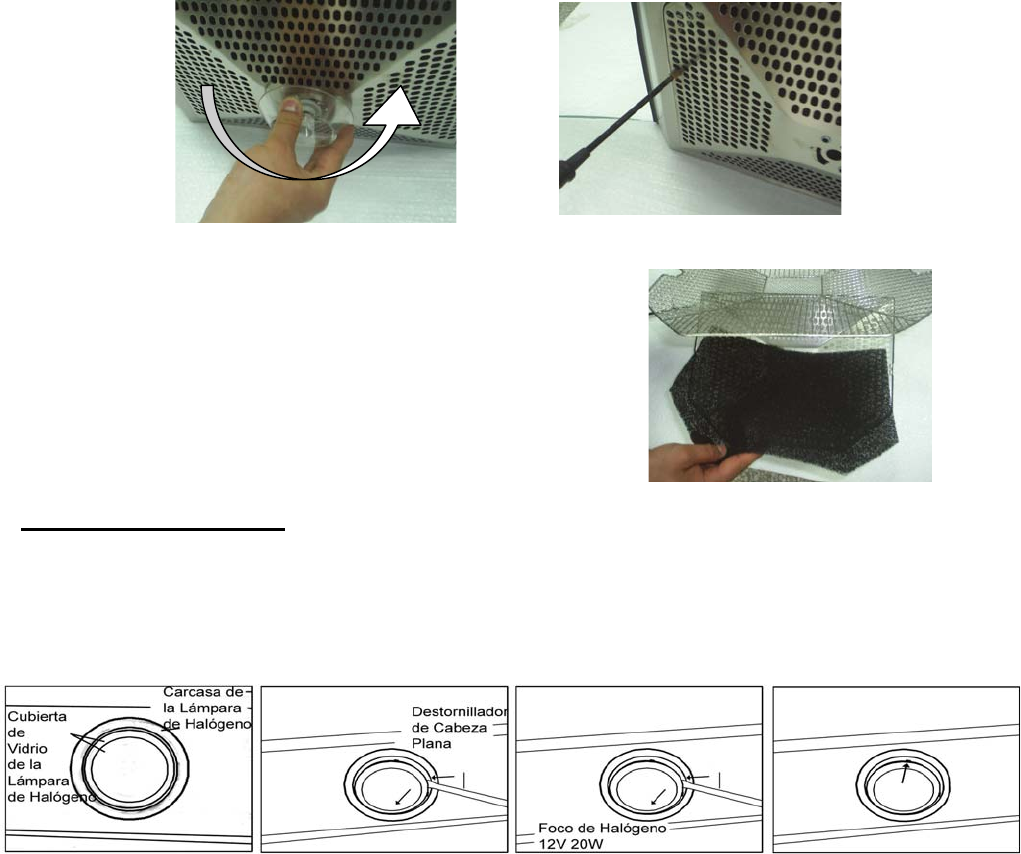

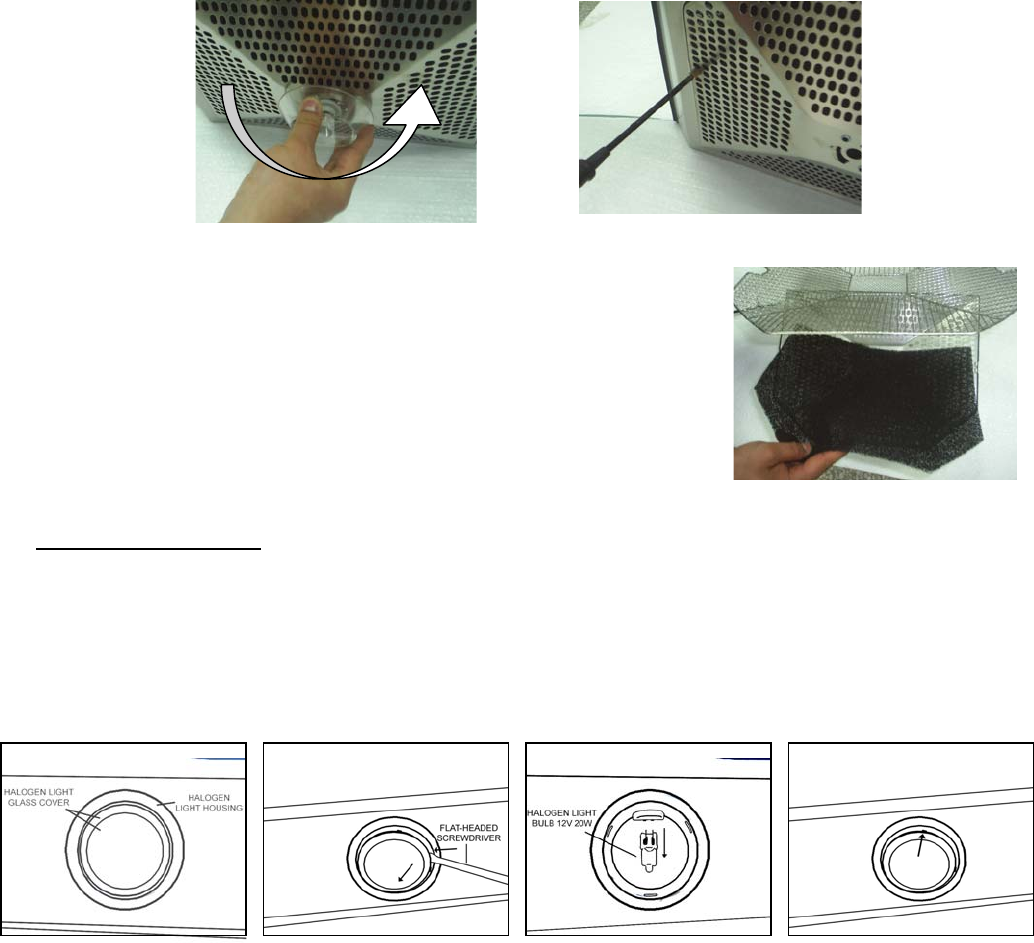

16. Remove stainless steel filters and install the carbon filters. (Refer to Figure 20)

17. Re-attach the stainless steel filters.

18. Skip to Step 21, Duct Cover Installation

Figure 13

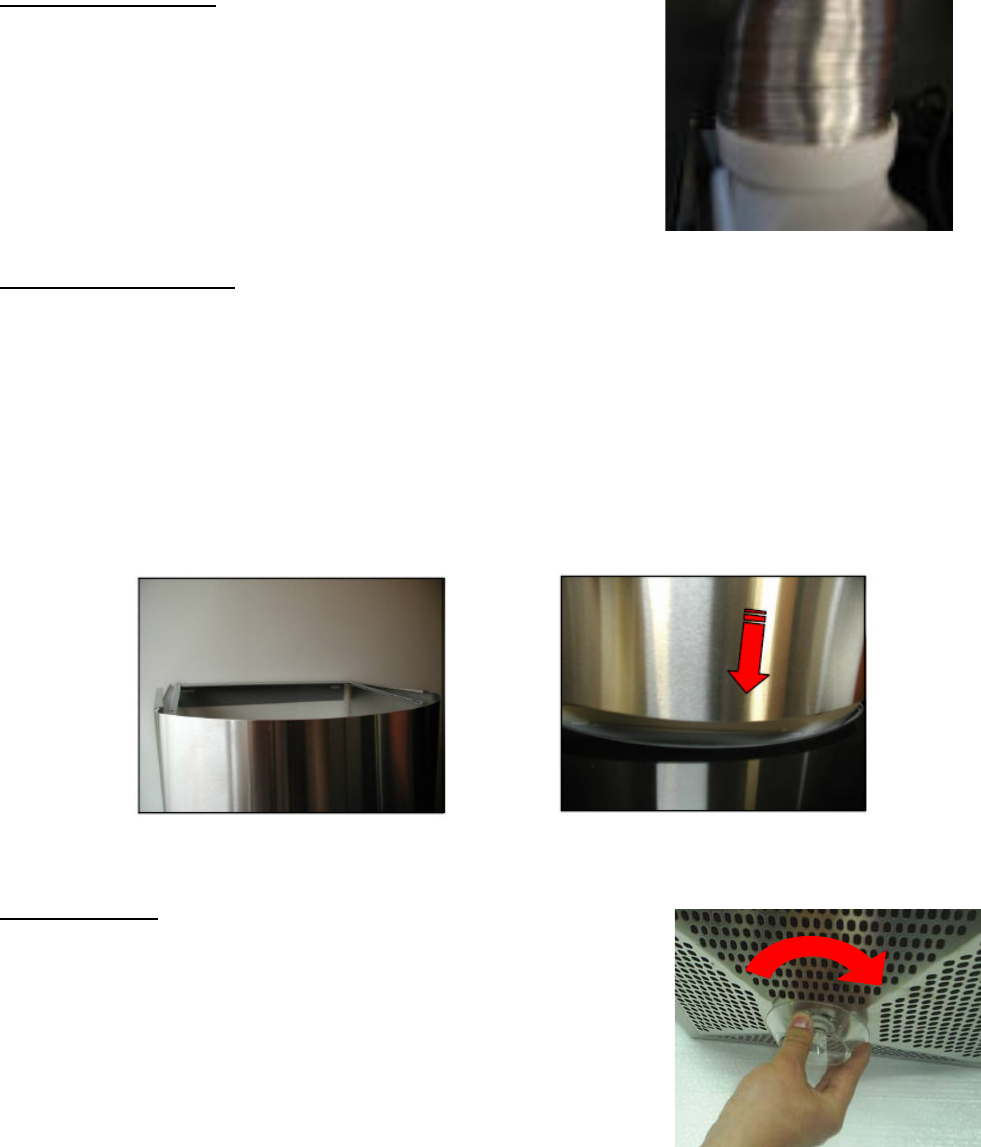

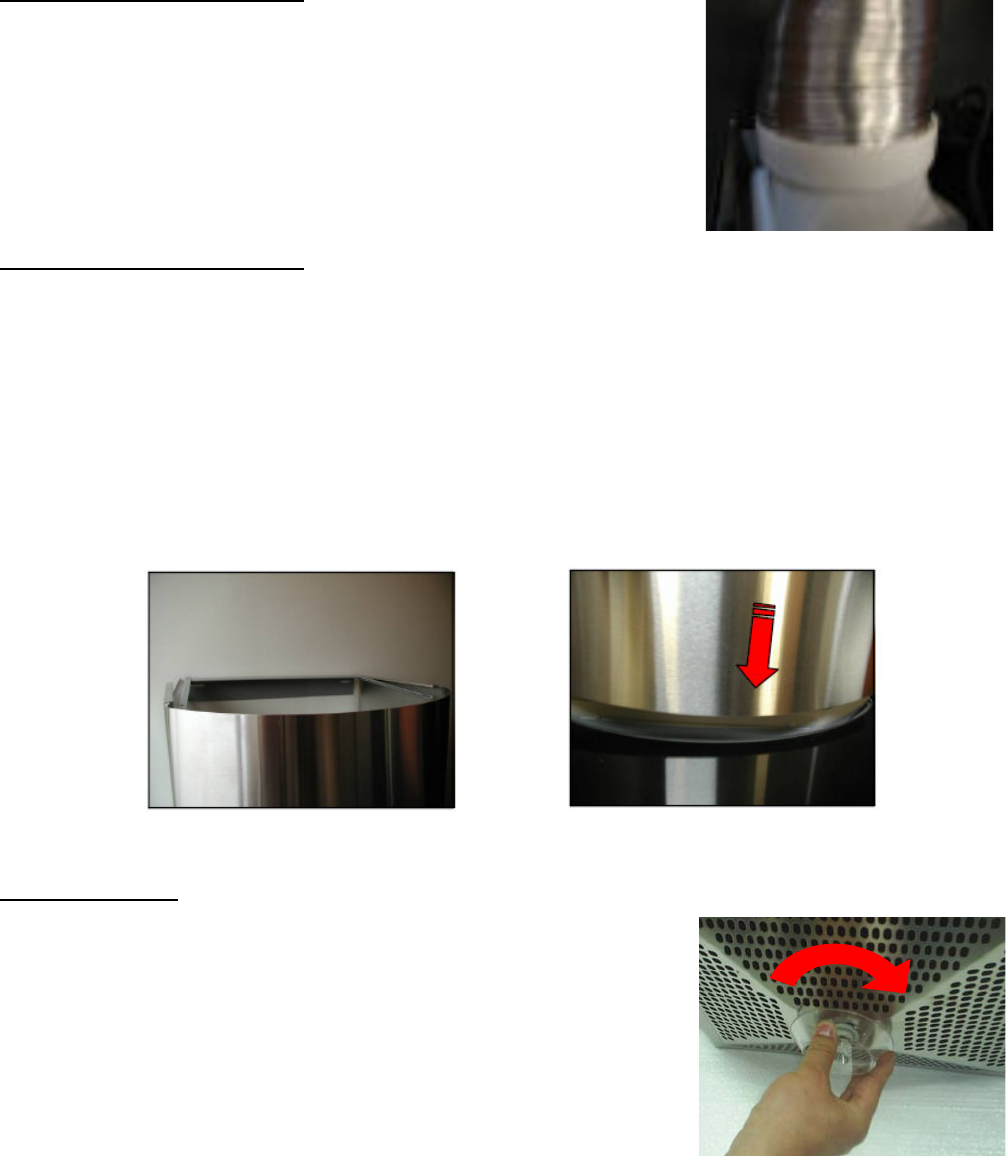

Ductwork Installation

19. Use 7” round aluminum or steel pipe to connect the plastic

damper on the hood to the ductwork above.

20. Use duct tape to make all joints secure and air tight. Make

sure pipe is in the groove of the plastic damper. Refer to

Figure 14.

Duct Cover Installation

21. (SKIP STEP 22 and 23 IF USING THE RECIRCULATING CONVERSION KIT. YOU WILL

NOT NEED THE DUCT COVER-MOUNTING BRACKET.) Using references in Table 1 and

measurements on page 14, mark the leveling point for duct cover-mounting bracket.

22. Secure the duct cover-mounting bracket to the wall with two screws (not provided). Refer to

Figure 15. Make sure all screws are tightened.

23. Hook the inner duct cover onto the duct cover-mounting bracket and release the outer duct

cover to fit onto the hood as shown in Figure 15 and 16.

Final Assembly

24. Rotate the oil container clockwise to install it. Shown in Figure

17.

25. Turn power ON in control panel. Check all lights and fan

operation.

26. Make sure to leave this manual for the homeowner.

Figure 15 Figure 16

Figure 14

Figure 17

OPERATING INSTRUCTION

This KOBE hood is equipped with five electronic controls with LED screen, one powerful centrifugal

squirrel cage with stainless steel filter, two bright 12-volt 20-watt halogen lights, and one oil

container.

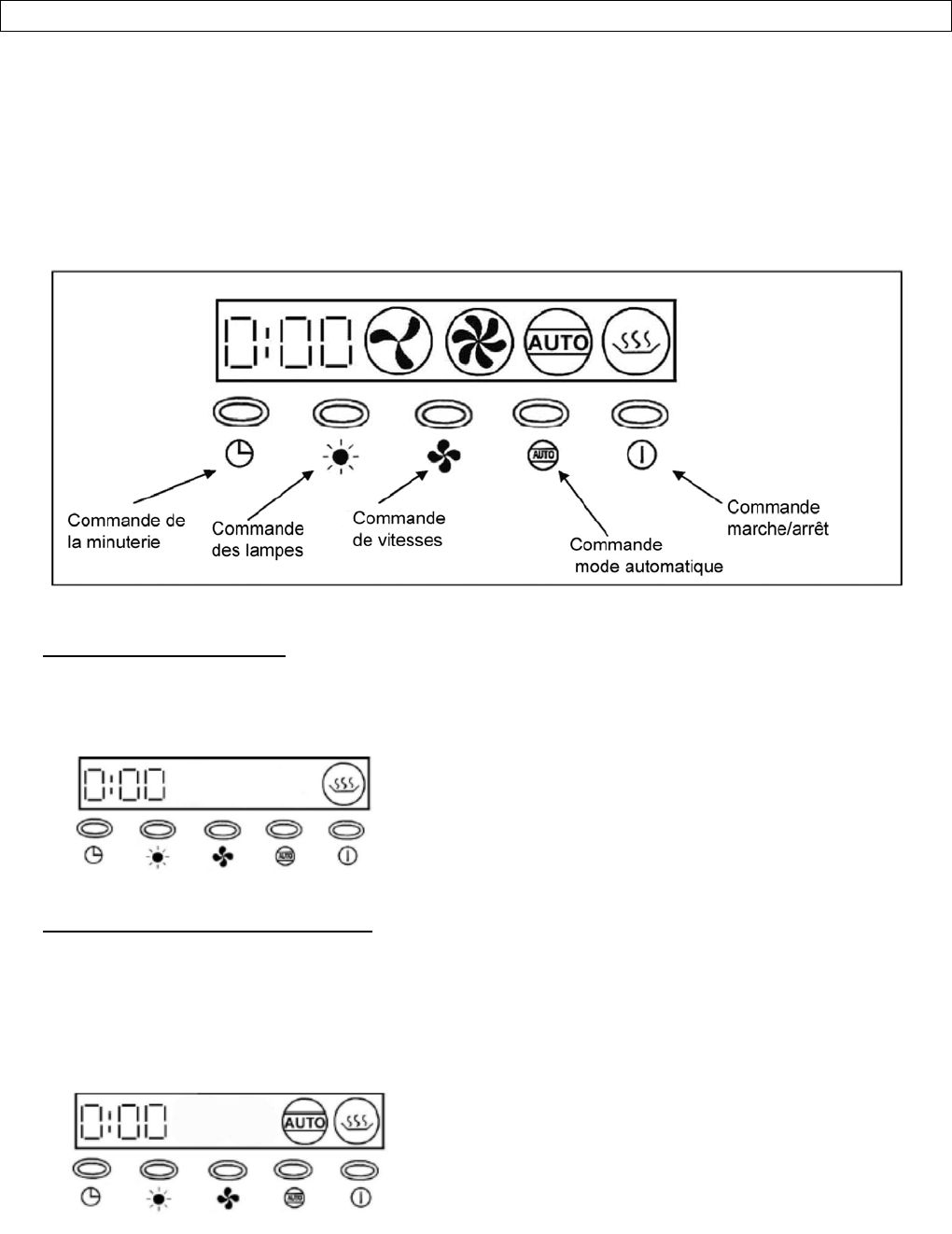

The five control buttons are Power Control (On/Off), Auto Control, Speed Control (Low & High

Speed), Light Control and Timer Control. Refer to Figure 18.

Figure 18

Power Control

Press Power Control to turn On/Off the hood.

Output Display:

Auto Control

Press Auto Control to set the hood on auto sensor. When smoke, gas, or fluctuating

temperature* is detected, hood automatically turns on at prior speed setting.

(*Temperature: Higher than normal room temperature.)

Output Display:

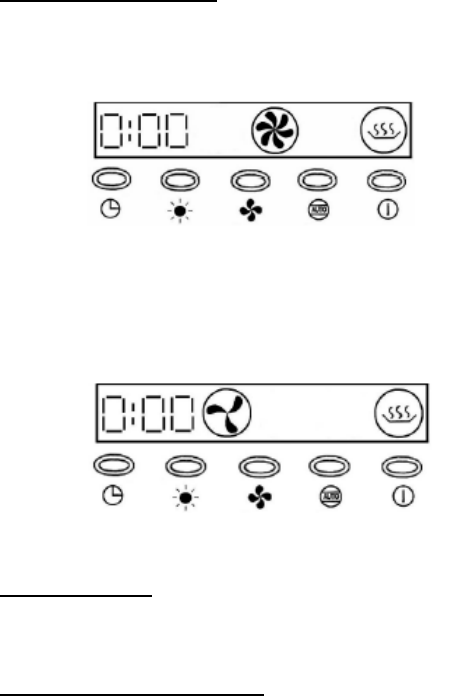

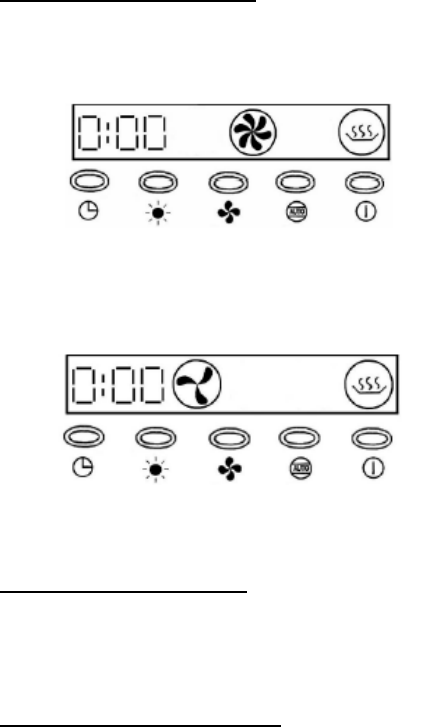

Speed Control

Press once for High speed to start.

Output Display:

Press twice for Low speed to start.

Output Display:

Light Control

Press Light Control to turn on the two halogen lights.

Timer Control

Press Timer Control to start timer. When Timer Control is pressed, fan will automatically shut

off after set time. Timer range from 1 min. to 99 mins.

To clear the timer, press Power Control OFF; and then press Power Control ON again.

MAINTENANCE

SAFETY WARNING

NEVER PUT YOUR HAND INTO AREA HOUSING THE FAN WHILE THE FAN IS

OPERATING.

Cleaning Hood Surface

CAUTION

NEVER USE ABRASIVE CLEANERS, PADS, OR CLOTHS. DO NOT USE

PAPER TOWEL ON STAINLESS STEEL.

For optimal operation, clean range hood and all baffle/spacer/filter/oil tunnel/oil container regularly.

*** Regular care will help preserve the appearance of the hood.

1. Use only mild soap or detergent solutions. Dry surfaces using soft cloth.

2. If hood looks splotchy (stainless steel hood), use a stainless steel cleaner to clean the surface of the

hood. Avoid getting cleaning solution onto or into the control panel. Follow directions of the

stainless steel cleaner. Caution: Do not leave on too long as this may cause damage to hood

finish. Use soft towel to wipe off the cleaning solution, gently rub off any stubborn spots. Use dry

soft towel to dry the hood.

3. DO NOT allow deposits to accumulate or remain on the hood.

4. DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere to the surface and

cause rusting.

5. DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to remain in contact

with stainless steel for extended periods. Many of these compounds contain chemicals, which may

be harmful. Rinse with water after exposure and wipe dry with a clean lint free cloth.

To Clean Stainless Steel Filter / Oil Container

CAUTION: DRAIN OIL CONTAINER BEFORE OIL CAN OVERFLOW.

1) The oil container attached underneath stainless steel filter can be removed by turning

counter-clockwise.

2) To clean the stainless steel filter, remove the screws (leave in a safe place), and slide

stainless steel filter out.

3) Both oil container and stainless steel filter should be washed with warm soapy water

and dry thoroughly before returning in place. Both are top rack dishwasher safe.

To Clean Carbon Filter (Optional Recirculating Kit)

1) Turn oil container counter-clockwise. Shown in Figure 18.

2) Use a Philips screwdriver to take out the screws (2 pcs). Shown in Figure 19.

3) Remove the carbon filter from the two stainless steel filters.

Shown in Figure 20.

4) Place carbon filter into warm water with neutral detergent and

clean thoroughly. Dry and replace.

5) Re-install the carbon filter and the stainless steel filters.

To Replace Light Bulb

CAUTION: HALOGEN LIGHT UNIT MAY BE HOT! WAIT UNTIL UNIT IS COOL.

NOTE: DO NOT TOUCH HALOGEN LIGHT WITH BARE HANDS, WHICH MIGHT CAUSE OVER

HEAT AND SHORTEN THE LIFT OF LIGHT BULBS.









1. Make sure all controls are OFF, and range hood is unplugged.

2. Place the flat-head screwdriver into the groove between the halogen light glass covering and the

housing .

3. Gently separate glass covering from the housing .

4. Gently pull out the defective light bulb  and discard. Light bulbs should be 12V 20W maximum.

5. Wear a glove or use a cloth to hold the new light bulb and push securely into light socket. NOTE:

DO NOT PUSH TOO HARD OR YOU MAY BREAK THE BULB CONNECTOR.

6. Put back halogen light glass cover .

7. Plug back power cord and turn on range hood to test for operation.

Figure 18 Figure 19

Figure 20

SPECIFICATIONS

MODEL / SIZE CX1830GS-8 / 30”

CX1836GS-8 / 36”

CX1842GS-8 / 42”

COLOR Commercial Grade Stainless Steel

CONSUMPTION 189.4W / 1.57A (Wattage / Ampere)

VOLTAGE 120V 60Hz

NUMBER OF MOTOR 1

DESIGN 18-Gauge

FAN TYPE: Centrifugal Double Horizontal Squirrel Cage

EXHAUST 7” Round w/Damper

CONTROLS Electronic Touch Button (5 buttons) -

Power Control, Auto Control, Speed Control (Low & High Speed),

Light Control, & Timer Control

HALOGEN LIGHTS 12V 20W x 2

HOOD DIMENSION (W x D x H) (Model No.: CX1830GS-8) 29-1/2” x 19-3/4” x 3”

(Model No.: CX1836GS-8) 35-1/2” x 19-3/4” x 4-1/2”

(Model No.: CX1842GS-8) 41-7/8” x 19-3/4” x 6-1/2”

DUCT COVER / BLOWER

DIMENSION

(

W x D x H

)

(Model No.: CX183-8S) 14-7/8” x 13” x (15-3/4” ~ 37”)

1) 21” Inner Duct Cover Extension

(

Model No.: CX183-21DC

)

14-1/8” x 13” x 15-3/4” x 37”

2) 30” Stainless Steel Back Panel

(Model No.: SSP30) 30” x 1/10” x 32”

3) 36” Stainless Steel Back Panel

(Model No.: SSP36) 36” x 1/10” x 32”

OPTIONAL ACCESSORIES

(W x D x H)

4) Recirculating Kit (Model No.: RD-0183)

Weight (lbs) NET GROSS

CX1830GS-8 9 14

CX1836GS-8 14 18

CX1842GS-8 16 22

CX183-8S 35 46

SPEED LOW HIGH

AIR CAPACITY (CFM) 400 600

SONE* 1.3 2.8

* One sone is equivalent to the sound of a refrigerator at 40 decibels.

** Specifications subject to change without notice.

MEASUREMENTS & DIAGRAMS

***Inch figures converted from millimeters measurements. Inch measurements estimated.

***Millimeter measurements in ( ).

*** VIEWING DOWN FROM THE TOP

*** VIEWING FROM THE SIDE

PART LIST

MODEL NO.: CX1830GS-8

CX1836GS-8

CX1842GS-8

NO. DESCRIPTION MODEL /SIZE PART NO.

1 Oil Container (Round) 1-HAN-M001

2 Stainless Steel Filter Screw FT-S-1

3 Stainless Steel Filter 1-FBL-A009

4 Stainless Steel Mesh Filter 1-HGF-A100

5 Halogen Light Support 1-FAV-J703

6 Halogen Light (12V 20W Max.) 1-FAV-ZJ01

7 Bottom Casing 1-FAZ-A001

8 Control Board ,

Control Button

1-HDC-G100,

1-FAZ-J100

9 Control Box Screw FT-S-2

10 Hood Casing 1-FAZ-A100

11 Hood-Mounting Bracket 1-FAZ-M002

12 Plastic Damper 1-FAV-M011

13 Transformer 1-HAN-J101

14 Electrical Wire Box 1-FAV-G001

15 Processor Board 1-FAX-G100

16 Capacitor 1-HAN-G001

17 Rubber Seal 1-FAV-M005

18 Air Chamber 1-FAV-F160

19 Motor 1-HAN-F110

20 Blower 1-FAV-F170

21 Locknut 1-FAA-F205

22 Blower Cover 1-FAV-F120

23 Duct Cover-Mounting Bracket 1-FAV-M020

24 Inner Duct Cover 1-HJS-M001

25 Air Chamber Cover 1-FAV-A006

26 Outer Duct Cover 1-HJS-A100

27 Glass Canopy Screw FT-S-4

30” CX183-30G

36” CX183-36G

28 Glass Canopy

42” CX183-42G

29 LED Screen 1-FAZ-A002

30 Control Panel Screw FT-S-3

RECIRCULATING KIT (Optional) Model No.: RD-0183

NO. DESCRIPTION MODEL/SIZE PART NO.

31 T-Box 1-HGF-M100

32 Carbon Filter Frame 1-HGF-A100

33 Carbon Filter 1-HJT-F101

MODEL NO.: CX1830GS-8

CX1836GS-8

CX1842GS-8

RECIRCULATING KIT (OPTIONAL)

Model No.: RD-0183

CIRCUIT DIAGRAM

MODEL NO.: CX1830GS-8

CX1836GS-8

CX1842GS-8

TROUBLE SHOOTING

Issue Possible Cause Solution

The power is not on. Make sure the circuit breaker and the unit’s power is

ON. Use a voltage meter to check the power supply.

The wire connection is not secure. Check and tighten wire connection.

The control panel and processor board

wiring are disconnected.

Check wire continuity from control panel to processor

board.

The motor transformer is defective. Check the power input and power output on the

motor transformer.

If it’s needed, replace the motor transformer.

After Installation,

both motors and

lights are not

working.

The control panel and processor board is

defective.

Replace the control panel or processor board.

The motor(s) is defective. Replace the motor.

The capacitor(s) is defective. Replace capacitor(s).

Lights are

working, but

motor(s) is not. The control panel or processor board is

defective.

Replace the control panel or processing board.

The blower system is not secure. Tighten the turbine impeller/squirrel cage and air

chamber.

The turbine impeller/squirrel cage is

not balanced.

Replace the turbine impeller/squirrel cage.

The range

hood is

vibrating.

Hood is not secured in place. Check the installation of hood, tighten the

mounting bracket.

Halogen Light bulb(s) is defective. Try placing the trouble light bulb(s) to a working

socket, if the bulb(s) still doesn’t work; replace

the halogen light bulb(s).

The light wiring(s) is loose. Check wire continuity from processor board to

light transformer to halogen light housing(s).

Light transformer is defective. Check power input and power output on the light

transformer. If it’s needed, replace the light

transformer.

The motor is

working, but

the lights are

not working.

The control panel or processor board is

defective.

Replace the control panel or processing board.

The range hood is installed outside of

the manufacture recommended

clearance.

Adjust the clearance between the range hoods

and cook top to 27” to 30”. For Island range

hood, the clearance between the range hoods

and cook top is 30” to 36”.

There is no make-up air inside the

house.

Open the window to enhance the performance

of the range hood by creating a sufficient

make-up air.

Obstacle blocking the pipe work. Remove all obstacles from the duct work.

The range

hood is not

venting out

correctly.

The pipe size is smaller than the

suggested pipe size.

Change the ducting according to the

manufacture suggestion.

The pipe connection is not properly

sealed.

Check the pipe installation.

The damper is not properly installed or

is missing from the installation.

Check the damper installation.

Cold air is

coming into the

home.

The damper is not installed. By installing the damper, it will help to eliminate

air backflow.

DISCLAIMER

CAREFULLY INSPECT ALL ITEMS FOR DAMAGES BEFORE ACCEPTING DELIVERY. NOTE ANY

DAMAGES ON THE FREIGHT BILL OR EXPRESS RECEIPT. REQUEST NAME AND SIGNATURE

OF THE CARRIER’S AGENT AND KEEP COPY TO SUPPORT YOUR CLAIM.

Upon acceptance of items, owner assumes responsibility for its safe arrival. Report damages to the

carrier and file a claim immediately. Failure to do so may result in the denial of your claim. The carrier

will furnish you with necessary forms for filing a claim.

DAMAGES CAUSED DURING TRANSIT ARE NOT COVERED UNDER OUR WARRANTY.

PLEASE INSPECT CONTENTS OF PACKAGE(S) CAREFULLY UPON RECEIVING!

We must be notified in writing of any damages and/or missing parts within the allocated days upon your

receipt of package(s). Contact your local KOBE dealer or distributor or call KOBE for the time limit.

CLAIMS WILL NOT BE ACCEPTED AFTER THE ALLOCATED DAYS.

NOTE: ITEMS WERE THOROUGHLY TESTED AND CAREFULLY PACKED IN OUR FACTORY

BEFORE SHIPPING.

Products must be returned in good working condition with ALL original parts and documentation packed

in ALL original cartons, fillers and shipping cartons. A restocking fee of 25% will be charged for all

approved return(s).

EXCHANGES OR RETURNS MAY NOT BE ACCEPTED IF ANY PACKAGING IS MISSING.

MAKE SURE TO INSPECT THE HOOD FOR DAMAGES AND DEFECTS BEFORE INSTALLATION.

Appearance flaws of the hood found after installation and not affecting hood performance is not covered

under our warranty for returns or exchanges. Service visits not covered under warranty will carry a

service charge.

Before Installation: Return for exchange or refund (please see above for acceptable returns).

After Installation: NO exchange or refund.

WARRANTY

WARRANTY CERTIFICATE

KOBE Range Hoods, Inc. warrants all products manufactured or supplied by it to be free from defects in

workmanship and materials. Its obligations pursuant to this warranty are limited to a period of two years

from the date of purchase and to the repair or replacement at its option and subject to the terms and

conditions stated below, of any component part, which its examination shall disclose to be so defective.

TWO-YEAR WARRANTY SERVICE PERIOD

Any covered failure occurring within two years of original purchase arising from defective workmanship or

material in manufacture will be repaired (or at our discretion, replaced) free of charge by an authorized

KOBE Range Hoods Agent or KOBE Range Hoods as applicable. Keep proof of purchase (or original

invoice) handy for inspection.

If the range hood is sold by the original purchaser during the warranty period the new owner is protected

until expiration of the original purchaser’s warranty.

CONDITIONS

The following conditions apply only in relation to the warranty expressly given in this certificate.

1) This warranty applies only:

within U.S.A. and Canada.

to range hoods used for PRIVATE SINGLE FAMILY USE (if used for COMMERCIAL or MULTIPLE

FAMILY USE or other purposes, warranty will be voided).

2) Repair of any fault to be provided under this warranty shall not be provided:

if the identification number attached to the range hood has been altered, rendered illegible or

removed;

if notice of the defect has not been given within the period applicable;

for failure of light bulbs or heat lamps;

for physical damage;

for surfaces damaged by use of improper chemical cleaning agents;

if the appliance has been:

i) subject to misuse, abuse, negligence, accident, incorrect installation or failure to follow the

operating instructions;

ii) connected to improper, inadequate or faulty electricity service or exhaust ducts, flues or duct

cover, or operated using incorrect or contaminated lubricants;

iii) installed, maintained or operated otherwise than in accordance with the instructions furnished by

KOBE Range Hoods including the improper use of detergents, bleaches, or cleaners.

for damage to range hood during transit, delivery, installation or removal;

for damage by or resulting from attempted repairs conducted by anyone other than our Authorized

Service Agent.

noise or vibration caused by improper installation of range hood and/or damper.

3) The purchaser shall be responsible for any expenses involved in making the range hood readily

accessible for servicing and where the range hood is installed outside the main sales territory of the

retailer or service territory of the nearest approved KOBE Range Hoods Agent as applicable, for any

traveling expenses and any costs of transporting the range hood or parts thereof to and from the dealer

or Service Agent

4) The purchaser must produce proof of purchase together with this warranty certificate when making the

claim.

5) Damages caused during shipment are not covered under our warranty.

CONSEQUENTIAL DAMAGE

The warrantor is not responsible for any consequential damage. SOME STATES DO NOT ALLOW THE

EXCLUSION OF CONSEQUENTIAL DAMAGE SO THE ABOVE EXCLUSION MAY NOT APPLY TO

YOU.

IMPLIED WARRANTIES/STATE LAW

Any implied warranties, including the implied warranty of merchantability and fitness for purpose,

imposed on the sale by the laws of the state of sale are limited to two year from the date of original

purchase. Some states do not allow limitations on the duration of implied warranties. This warranty

gives you specific legal rights, and may also have rights, which vary from state to state.

SERVICE

For service contact:

KOBE Range Hoods

11775 Clark Street

Arcadia, CA 91005

U.S.A.

Tel: (877) 289-5623

Email: customer.service@KOBERangeHoods.com

Website: www.KOBERangeHoods.com

PRODUCT REGISTRATION

Any covered failure occurring within two years of original purchase arising from defective

workmanship or material in manufacture will be repaired or at our option the unit will be replaced free

of charge by an authorized KOBE Range Hoods Agent or KOBE Range Hoods as applicable. Keep

proof of purchase (original invoice) handy for inspection.

If the range hood is sold by the original purchaser during the warranty period the new owner is

protected until expiration of the original purchaser’s warranty. See warranty section for complete

warranty coverage information.

This appliance has been manufactured, tested, and inspected to the standards required by KOBE Range

Hoods.

PLEASE MAIL IN YOUR WARRANTY REGISTRATION CARD AND PROOF OF PURCHASE

TO:

KOBE Range Hoods

11775 Clark Street

Arcadia, CA 91006

U.S.A.

RECORD THE FOLLOWING INFORMATION FOR YOUR RECORD:

Model No. _____________________________________________________

Serial No.______________________________________________________

Purchased Date _____ /______ /

Purchased From:

_______________________________

IMPORTANT: PLEASE KEEP A COPY OF YOUR SALE RECEIPT OR INVOICE HANDY WHEN

REQUESTING SERVICE.

KOBE Range Hoods

11775 Clark Street

Arcadia, CA 91006

http://www.KOBERangeHoods.com

This KOBE hood is made for use in the USA and CANADA only. We do not

recommend using this hood overseas as the power supply may not be

compatible and may violate the electrical code of that country. Using a KOBE

hood overseas is at your own risk and will void your warranty.

Information subject to change without notice.

VER.091208

HOTTE DE CUISINIÈRE KOBE

de modèle CX1830GS-8 30"

CX1836GS-8 36"

CX1842GS-8 42"

SÉRIE CX-183 - 4 po de hauteur

HOTTE EN VERRE

AVEC ÉCRAN À

LAMPES DIODES ÉLECTROLUMINESCENTES

(ÉCRAN LED)

MANUEL D'INSTALLATION

MODE D'EMPLOI

LIRE ET CONSERVER CES INSTRUCTIONS

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ IMPORTANTES...........................................................................26



CONTENU DE L'EMBALLAGE...................................................................................................28



INSTALLATION ..........................................................................................................................29



Préparation avant l'installation.................................................................................................29



Branchement à la source d'alimentation électrique .................................................................32



Conversation pour recirculation...............................................................................................32



Installation du couvre-conduit..................................................................................................33



Installation du couvre-conduit..................................................................................................33



Assemblage final.....................................................................................................................33



MODE D'EMPLOI .......................................................................................................................34



ENTRETIEN PRÉVENTIF...........................................................................................................36



SPÉCIFICATIONS ......................................................................................................................38



MESURES ET SCHÉMAS..........................................................................................................39



LISTE DES PIÈCES ...................................................................................................................40



SCHÉMA DE CÂBLAGE.............................................................................................................42



INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...............................................................43



CLÁUSULA DE EXENCIÓN........................................................................................................44



GARANTĺA..................................................................................................................................45



Enregistrement de votre produit..................................................................................................47



LIRE ATTENTIVEMENT TOUTES LES CONSIGNES

AVANT DE COMMENCER

TOUT LE CÂBLAGE ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ

PAR UN PROFESSIONNEL

EN CONFORMITÉ AVEC LES CODES D'ÉLECTRICITÉ

LOCAUX ET NATIONAUX

CONSIGNES DE SÉCURITÉ IMPORTANTES

SVP LIRE CETTE SECTION ATTENTIVEMENT AVANT L'INSTALLATION

AVERTISSEMENT

–

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC

ÉLECTRIQUE ET DE BLESSURES, RESPECTER LES CONSIGNES

SUIVANTES :

1) L'installation et le câblage électrique doivent être effectués par des techniciens qualifiés et en

conformité avec tous les codes et toutes les normes qui s'appliquent même pour les

constructions ignifugées.

2) Lorsque vous découpez ou percez un mur ou un plafond, prendre soin de ne pas

endommager le filage électrique ou autres conduits cachés.

3) Les hottes à évacuation doivent être évacuées à l'extérieur.

a) Avant une réparation, un entretien préventif ou un nettoyage, ouvrir le panneau de la

lumière et COUPER LE COURANT ÉLECTRIQUE SUR LE TABLEAU DE

DISTRIBUTION.

b) Nettoyer le ventilateur, le filtre optionnel et les surfaces chargées de graisse

fréquemment. Afin de réduire les risques d'incendie et afin de disperser l'air

adéquatement, évacuer l'air à l'extérieur. NE PAS ventiler l'air d'évacuation dans les

murs, les greniers, les vides sanitaires ou les garages.

NOTE: La garantie de cet appareil sera nulle sans le reçu d'un distributeur autorisé de

KOBE

ou si l'appareil est endommagé par une utilisation inadéquate, une

installation déficiente, un usage inapproprié, un mauvais traitement, de la

négligence ou par toute autre circonstance échappant au contrôle des distributeurs

autorisés de KOBE

. Toute réparation effectuée sans la supervision d'un agent

autorisé de KOBE

annulera automatiquement la garantie.

KOBE

se dégage de toute responsabilité face à des dommages à la propriété

personnelle ou aux biens immeubles ou encore à des blessures corporelles

causées directement ou indirectement par la hotte de cuisinière.

AVERTISSEMENT

–

AFIN DE RÉDUIRE LES RISQUES DE BLESSURES

CORPORELLES DANS L'ÉVENTUALITÉ D'UN INCENDIE DE

GRAISSE SE DÉCLARANT SOUS LA HOTTE DE CUISINIÈRE :

Tenir toujours propres le ventilateur, les filtres déflecteurs, s'il y en a, et les surfaces chargées de

graisse.

Toujours faire fonctionner la hotte lors d'une cuisson à température élevée.

Utiliser les vitesses élevées de la hotte UNIQUEMENT lorsque nécessaire. Chauffer l'huile lentement aux

réglages de la basse ou de la moyenne vitesse.

Ne pas laisser la cuisinière sans surveillance lors de la cuisson.

Toujours utiliser les articles de cuisson et les ustensiles appropriés au type et à la quantité d'aliments

préparés.

Utiliser l'appareil seulement pour l'usage auquel le fabricant l'a destiné.

Avant l'entretien courant, couper l'alimentation électrique au tableau de distribution principal et verrouiller

ce dernier (si possible) pour éviter une mise en marche accidentelle.

Nettoyer les ventilateurs fréquemment. La graisse ne doit pas s'accumuler sur les ventilateurs et les

déflecteurs.

Que faire en cas d'un incendie de graisse sur la cuisinière

•ÉTOUFFER LES FLAMMES à l'aide d'un couvercle hermétique, une plaque à biscuits ou un plateau

métallique, puis fermer le rond ou le brûleur. GARDER LES MATÉRIAUX INFLAMMABLES OU

COMBUSTIBLES LOIN DES FLAMMES. Si les flammes ne s'éteignent pas immédiatement,

ÉVACUER LA ZONE ET APPELER LE SERVICE D'INCENDIE ou le 911.

•NE JAMAIS SOULEVER UNE CASSEROLE EN FEU - Il y a risque de brûlure.

•NE PAS UTILISER D'EAU incluant serviettes ou linges à vaisselle mouillés - cela provoquerait un

violent jet de vapeur.

• Utiliser un extincteur SEULEMENT si :

a) vous possédez un extincteur de classe A, B ou C et si vous savez vous en servir ;

b) le feu est petit et est contenu dans la zone de départ ;

c) vous avez appelé le service d’incendie ;

d) vous pouvez combattre le feu le dos près d'une sortie.

Que faire si une odeur de gaz se dégage

- Éteindre toute flamme nue.

- Ne pas essayer d'allumer des lumières ou tout type d'appareil électroménager.

- Ouvrir toutes les portes et fenêtres afin de chasser le gaz. Si une odeur de gaz est toujours

perceptible, appeler votre fournisseur de gaz ainsi que le service d'incendie immédiatement.

ATTENTION

1) Cette hotte doit être utilisée UNIQUEMENT pour une ventilation normale. Ne pas s'en

servir pour évacuer des substances et vapeurs dangereuses ou explosives.

2) Afin de réduire les risques d'incendie, employer seulement des gaines ou conduits de métal.

Afin de prévenir tout refoulement d'air, il doit y avoir une quantité suffisante d'air pour

assurer une combustion adéquate et une évacuation par le conduit de ventilation

(cheminée) des gaz provenant de la cuisinière ou plaque de cuisson.

3) Suivre les directives et les consignes de sécurité des fabricants d'équipement de chauffage

comme celles publiées par le National Fire Protection Association (NFPA) et l'American

Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) de même que

les codes nationaux et locaux.

4) À cause de la grande dimension et du poids important de cette hotte, nous recommandons

de l'installer à deux personnes.

5) L'activation de tout interrupteur peut provoquer une mise à feu ou une explosion.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE pouvant entraîner la mort ou des

blessures graves. Couper l'alimentation électrique à l'appareil

avant tout entretien ou toute réparation. Si la hotte est munie d'une

ampoule fluorescente, cette dernière contient une petite quantité

de mercure et, en conséquence, elle doit être recyclée ou éliminée

conformément aux codes locaux, provinciaux et fédéraux qui

s'appliquent.

CONTENU DE L'EMBALLAGE

(POUR TOUT RETOUR OU REMBOURSEMENT CONSERVER TOUT LE MATÉRIEL AINSI QUE

L'EMBALLAGE D'ORIGINE)

Range Hood Box (Boîte 1 de 2)

{A} Écran LED + panneau de contrôle

{B} Couvercle de verre

{A}

{B}

Boîte 2 de 2

{C} Hotte de cuisinière KOBE avec

couvre-conduit en deux pièces

{D} Support de fixation - couvre-conduit

{E} Support de fixation - hotte

{F} Fiche d'enregistrement pour garantie

{G} Manuel d'installation et mode

d'emploi

{H} Registre en plastique

{I} Ensemble de vis + équerre

{J} Joint d'étanchéité en caoutchouc

{K} (6) Vis hexagone + (6) rondelles

d’espacement + clé hexagone (1)

{L} Récupérateur de graisse

{C}

{D} {E}

{F} {G}

{H} {I}

{J} {K}

{L}

INSTALLATION

SVP LIRE AU COMPLET AVANT L'INSTALLATION

Mesures à prendre avant l'installation

Calculer la longueur de l'installation à l'aide du Tableau 1 qui suit. (Toutes les mesures sont données en

pouces).

TABLEAU 1

A = Hauteur entre le plancher et le plafond

B = Hauteur entre le plancher et le plan de travail

(Hauteur standard : 36 po)

C = Hauteur désirée entre le plan de travail et le

dessous de la hotte

(Dégagement recommandé : de 27 à 30 po)

D = Hauteur de la hotte

E = Hauteur de l'installation de la hotte [A - (B+C)]

F = Hauteur du couvre-conduit [E - D]

CONSIGNES DE SÉCURITÉ

LES HOTTES PEUVENT AVOIR DES BORDS TRÈS TRANCHANTS ; PORTER DES GANTS

DE PROTECTION SI NÉCESSAIRE POUR RETIRER DES PIÈCES LORS DE

L'INSTALLATION, DU NETTOYAGE, DE L'ENTRETIEN ET DES RÉPARATIONS.

Préparation avant l'installation

NOTE: AFIN DE PRÉVENIR TOUT DOMMAGE À LA HOTTE, IL FAUT EMPÊCHER LES

DÉBRIS DE PÉNÉTRER DANS L'OUVERTURE DE VENTILATION.

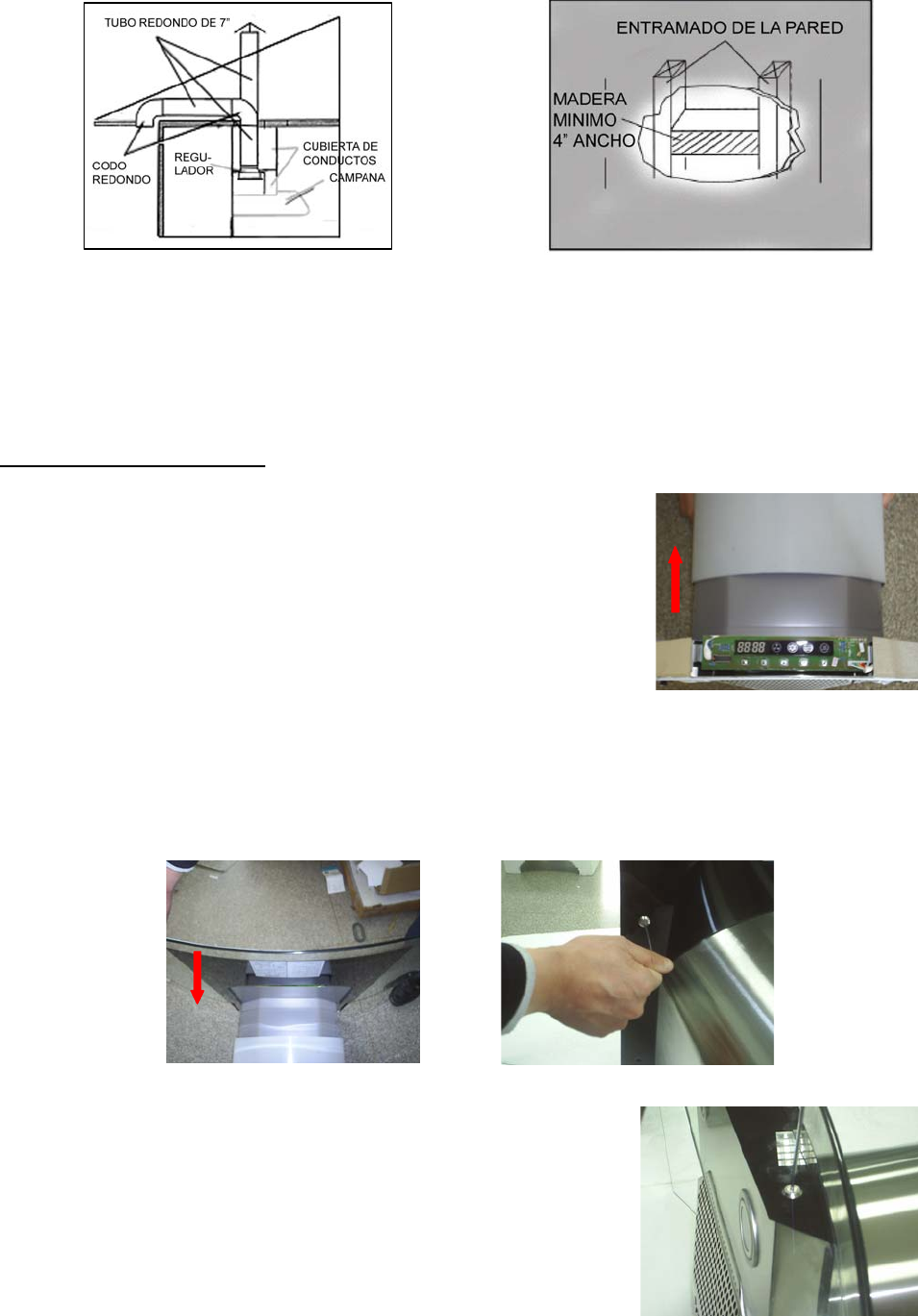

- Choisir l'emplacement du conduit de ventilation de la hotte à l'extérieur. Voir photo 1.

- Un conduit court et droit permet de maximiser le rendement de la hotte.

- Essayer d'éviter autant que possible les raccords, les coudes et les longues sections de

conduit puisque ceux-ci peuvent réduire le rendement de la hotte.

- Utiliser du ruban adhésif entoilé pour sceller les raccords entre les sections de tuyau.

- Si nécessaire, renforcer le mur arrière en y ajoutant du bois de charpente pour une

installation sécuritaire. À l'aide des références du Tableau 1 et des mesures à la page 39,

déterminer la hauteur du soutien de bois supplémentaire. Voir photo 2.

-Important : retirer la pellicule protectrice du couvre-conduit et de la hotte (s'il y a lieu).

1) Enlever la pellicule protectrice du couvre-conduit et de la

hotte (s'il y a lieu).Voir photo 3.

2) Aligner le couvert de verre avec le corps de la hotte. Voir

photo 4. Joignez le couvert de verre au corps avec

quatre vis d'hexagone et quatre rondelles d’espacement

(fournies). Serrez-vous avec la clé d'hexagone (fournie).

Voir la photo 5.

3) Installer l’écran LED et le panneau de contrôle en utilisant

2 vis et 2 rondelles d’espacement fournis. Serrer en

utilisant la clé hexagone. Voir photo 6.

Photo 1 Photo 2

Photo 5

Photo 6

Photo 4

Photo 3

4) Placer le joint d'étanchéité en caoutchouc au pourtour de la sortie de ventilation comme

illustré à la photo 7. Utiliser les vis fournies pour fixer le registre en plastique et le joint

d'étanchéité en caoutchouc à la sortie de ventilation. Serrer en utilisant la clé hexagone.

Voir photo 8.

5. Si nécessaire, enlevez les deux supports de caoutchouc à

l'arrière de la hotte. Pour une installation plus sécuritaire,

KOBE recommande de ne pas enlever les supports de

caoutchouc.

6. En utilisant les références de la Table 1 et les mesures et

diagrammes sur la page 39, marquez l’emplacement de la

ligne de niveau du support de fixation. Sécuriser le support de

fixation de la hotte au mur en utilisant des vis (non fournies).

Voir la photo 9.

7. Aligner la hotte sur le support de fixation au mur et accrocher la hotte en place comme

illustré aux photos 10 et 11. AVERTISSEMENT : S'ASSURER QUE LA HOTTE EST

SOLIDEMENT FIXÉE AVANT DE LA LÂCHER.

8. Pour une installation plus solide, installer l'équerre de sécurité

(fournie) au mur à l'aide d'une vis (non fournie) comme illustré

à la photo 12.

Photo 12

Photo 9

Photo 7 Photo 8

Photo 10 Photo 11

Branchement à la source d'alimentation électrique

CONSIGNE DE SÉCURITÉ

RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE CUISINIÈRE DOIT ÊTRE MISE À LA

TERRE ADÉQUATEMENT. CE TRAVAIL DOIT ÊTRE EXÉCUTÉ PAR UN ÉLECTRICIEN

PROFESSIONNEL EN CONFORMITÉ AVEC TOUS LES CODES D'ÉLECTRICITÉ LOCAUX

ET NATIONAUX QUI S'APPLIQUENT. AVANT DE BRANCHER DES FILS, COUPER LE

COURANT ÉLECTRIQUE AU TABLEAU DE DISTRIBUTION PRINCIPAL ET VERROUILLER

CE DERNIER POUR ÉVITER QUE LE COURANT SOIT REMIS ACCIDENTELLEMENT.

9. Raccorder les trois fils (noir, blanc et vert) aux fils de la maison et les couvrir avec des

capuchons de connexion.

10. Raccorder les fils selon la couleur : noir avec noir, blanc avec blanc et vert avec vert.

11. Vérifier le bon fonctionnement de la hotte avant de passer à l'étape suivante. S'assurer que

le courant se rend à la hotte.

12. Si l’évacuation se fait vers l’extérieur aller directement à l’étape 19 pour les instructions sur

la canalisation.

Conversation pour recirculation

La conversion requiert l’achat de systkme i recirculation No. RD-0183

13. Pour l'installation système à recirculation remplacez le support

de fixation de conduit pour la boîte en « T ». En utilisant les

références de la Table 1 et les mesures et diagrammes sur la

page 39 marquez l’emplacement de la ligne de niveau pour la

boîte en «T». Sécuriser la boîte en « T » au mur à l’aide de 3

vis (non fournie). En utilisant un ruban adhésif entoilé à conduit

cacheter le registre en plastique à la boîte en « T ». (Le couvre

conduit de recirculation se fixera sur la boîte en T.)

Référez-vous à la photo 13.

14. Mesurez la distance du haut du système à recirculation au plafond et préparez un conduit

de 7” en métal rond plus court de 4” que la distance mesurée

15. Utilisez le conduit de métal rond 7” pour raccorder la boîte en « T » au registre de plastique.

Utilisez du ruban adhésif entoilé pour rendre tous les joints imperméables et étanche à l’air.

Assurez-vous que le tuyau est dans le sillon du registre de plastique. Voir photo 14.

16. Retirer les filtres d’acier inoxydable et installer ceux au charbon. Voir photo 20.

17. Réinstaller les filtres d’Acier inoxydable.

18. Rendez-vous à l’étape 21 portant sur l’installation de couvre conduit.

Photo 13

Installation du couvre-conduit

19. Utilisez un tuyau de 7" rond d’aluminium ou d’acier pour

connecter le registre de plastique à la hotte et à la canalisation.

20. Utilisez du ruban adhésif entoilé pour rendre tous les joints

imperméables et étanche à l’air. Assurez-vous que le tuyau est

dans le sillon du registre de plastique. Voir photo 14.

Installation du couvre-conduit

21. (Sautez à l’étape 22 ou 23 si vous utiliser le système de recirculation.Vous n’aurez pas

besoin du support de fixation pour couvre conduit) Marquer l'emplacement à niveau du

support de fixation du couvre-conduit à l'aide des références du Tableau 1 ainsi que des

mesures à la page 39.

22. Attacher solidement le support de fixation du couvre-conduit au mur avec deux vis (non

fournies). Voir photo 15. S'assurer que toutes les vis sont bien serrées

23. Accrocher le couvre-conduit intérieur au support de fixation du couvre-conduit et relâcher le

couvre-conduit extérieur pour qu'il s'appuie sur la hotte comme illustré aux photos 15 &16.

Assemblage final

24. Tourner le récipient à graisse dans le sens des aiguilles de

l’horloge pour l’installer. Voir photo

25. Démarrer la hotte par la commande marche/arrêt. Vérifier le

fonctionnement de toutes les lampes et du ventilateur.

26. Remettre ce manuel au propriétaire pour consultation future.

Photo 15 Photo 16

Photo 14

Photo 17

MODE D'EMPLOI

Cette hotte de cuisinière KOBE

est munie de: cinq commandes électroniques avec écran

DEL, un puissant ventilateur centrifuge à pales (cage d'écureuil) avec filtre en acier

inoxydable, deux lampes halogènes 12 volts, 20 watts et un récipient à graisse.

Les cinq commandes sont: la commande marche/arrêt « Speed Control », la commande du

mode automatique « Auto Control », la commande des vitesses « Speed Control » (vitesses

basse et élevée), la commande des lampes « Light control » et la commande de la minuterie

« Timer Control ». Voir Figure 18.

Commande marche/arrêt

Appuyer sur le bouton marche/arrêt pour démarrer ou arrêter la hotte.

Affichage DEL:

Commande du mode automatique

Appuyer sur le bouton du mode automatique pour amorcer le détecteur automatique de la

hotte. Lorsque des émanations de gaz, de la fumée ou des températures variables sont

détectées, le ventilateur se met en marche automatiquement à la vitesse préalablement

réglée. (* Température plus élevée que la température ambiante normale.)

Affichage DEL:

Phot

o18

Commande des vitesses

Appuyer une fois pour lancer la vitesse élevée.

Affichage DEL:

Appuyer deux fois pour lancer la vitesse basse.

Affichage DEL:

Commande des lampes

Appuyer sur le bouton de commande des lampes pour allumer les deux lampes halogènes.

Commande de la minuterie

Appuyer sur le bouton de commande de la minuterie pour mettre cette dernière en fonction.

Lorsque la commande de la minuterie est enfoncée, le ventilateur se ferme automatiquement

une fois écoulée la durée de temps réglée. La minuterie va de 1 à 99 minutes.

Pour désactiver la minuterie, mettre le bouton marche/arrêt à arrêt, puis appuyer encore une

fois sur le bouton marche/arrêt pour le mettre en marche.

ENTRETIEN PRÉVENTIF

AVERTISSEMENT

NE JAMAIS METTRE VOS MAINS DANS L'AIRE ABRITANT LE VENTILATEUR ALORS

QUE CELUI-CI EST EN FONCTION.

Pour favoriser un rendement optimal, nettoyer régulièrement les surfaces de la hotte, le filtre

en acier inoxydable et le récipient à graisse.

Nettoyage des surfaces de la hotte

AVERTISSEMENT

NE JAMAIS EMPLOYER DE NETTOYANTS ABRASIFS, DE

LAINES À RÉCURER OU DE TISSUS ABRASIFS.

*** Un entretien fréquent aidera à conserver une belle apparence à la hotte.

Utiliser seulement du savon doux ou du détergent. Sécher les surfaces avec un chiffon doux.

Si la hotte est tachée (hotte en acier inoxydable), utiliser un nettoyant à base d'agrume pour

nettoyer les surfaces. Éviter de mettre du nettoyant sur les boutons de commande. Étendre une

petite quantité sur les surfaces et laisser reposer quelques minutes (ne pas laisser trop longtemps

car cela pourrait endommager le fini de la hotte). À l'aide d'un chiffon doux, enlever la solution

nettoyante et frotter doucement les taches rebelles. Utiliser un chiffon légèrement humide pour

enlever tout résidu de solution nettoyante. Sécher la hotte avec un chiffon doux.

Pour redonner du brillant au fini en acier inoxydable, utiliser un nettoyant pour acier inoxydable.

NE PAS laisser les dépôts s'accumuler durant de longues périodes de temps.

NE PAS utiliser de laines ou de brosses à récurer ordinaires. Des particules d'acier peuvent

adhérer à la surface et la faire rouiller.

NE PAS permettre à des solutions salines, des désinfectants, des javellisants ou des agents

nettoyants de rester en contact avec l'acier inoxydable durant de longues périodes. Plusieurs de

ces nettoyants contiennent des produits chimiques pouvant causer du tort à l'acier inoxydable.

Après tout contact de ce type, rincer à l'eau et essuyer avec un chiffon doux.

Nettoyage du filtre en acier inoxydable et du récipient à graisse

AVERTISSEMENT : VIDER LE RÉCIPIENT À GRAISSE AVANT QU'IL N'Y AIT TROP D'ACCUMULATION

DE GRAISSE

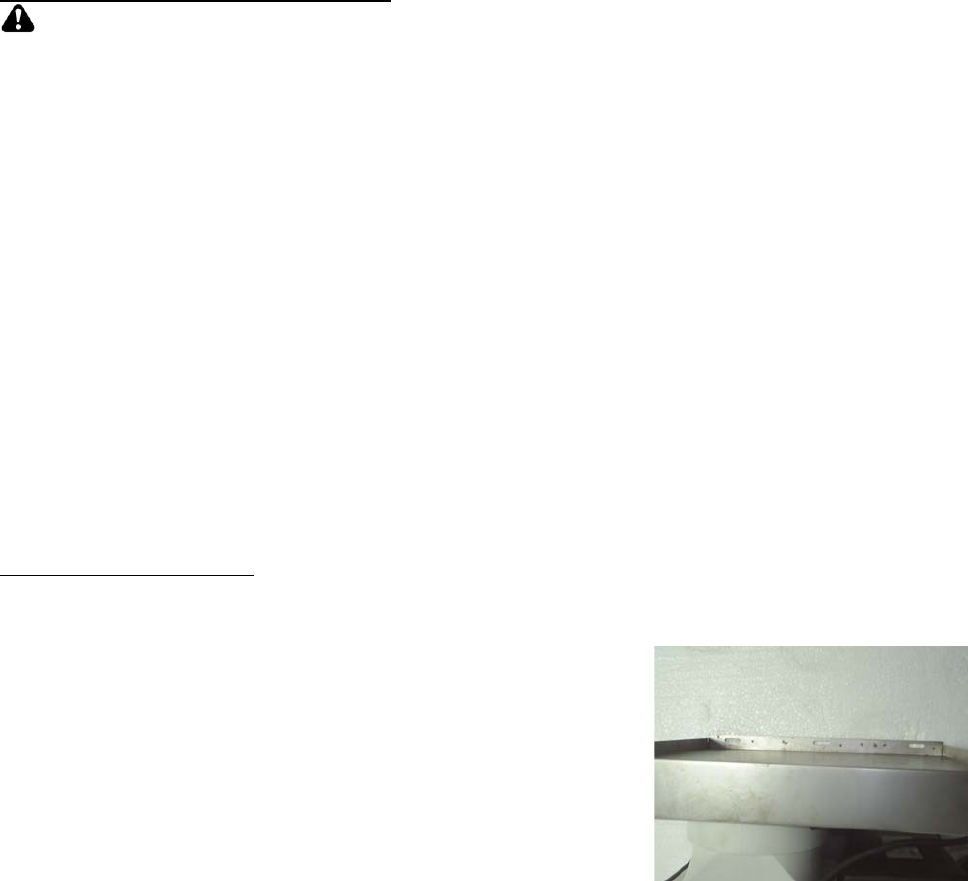

1) Le récipient à graisse fixé sous le filtre en acier inoxydable peut être enlevé en le

tournant à l'inverse des aiguilles d'une montre.

2) Pour nettoyer le filtre en acier inoxydable, retirer les vis (les conserver en lieu sûr) et le

faire glisser vers l'extérieur.

3) Le récipient à graisse ainsi que le filtre en acier inoxydable doivent être lavés dans une

eau chaude savonneuse et séchés entièrement avant de les remettre en place. Les

deux peuvent se laver en toute sécurité dans le haut du lave-vaisselle.

Nettoyage du filtre au charbon (Ensemble de recirculation optionnel )

1) Turner le récipient à graisse en sens inverse des aiguilles d’une montre. Voir photo 18.

2) Utiliser un tournevis pour retirer les vis. (2 pièces). Voir photo 19.

Retirer le filtre de charbon des 2 filtres d’acier

Inoxydable. Voir photo 20.

3) Placer le filtre de charbon dans une solution

d’eau tiède et de détergent doux et rincer

abondamment. Sécher et replacer.

4) Réinstaller le filtre de charbon et ceux d’acier

inoxydable.

Remplacement des ampoules de lampe à halogène

AVERTISSEMENT: LE DISPOSITIF DE LA LAMPE À HALOGÈNE PEUT ÊTRE BRÛLANT!

ATTENDRE QU'IL SE REFROIDISSE.









1) S'assurer que toutes les commandes sont en mode ARRÊT et que la hotte de cuisinière est

débranchée.

2) Insérer un tournevis à tête plate entre le protège-lampe et le boîtier 1 pour retirer le couvercle

3) En douceur, retirer l'ampoule défaillante 3 et la jeter. Les ampoules à utiliser doivent être de 12

V et de 20 W au maximum.

4) Enfiler des gants de coton ou utiliser un chiffon pour toucher l'ampoule à remplacer (ne pas

manipuler à mains nues puisque ceci pourrait réduire la durée de vie de l’ampoule). En douceur,

pousser l'ampoule fermement dans la douille.

NOTE : NE PAS POUSSER TROP FORT PUISQUE LES « BRANCHES » DE L’AMPOULE

POURRAIENT SE BRISER.

5) Remettre le protège-lampe en place.

6) Mettre en marche la hotte de cuisinière pour effectuer un essai de fonctionnement.

Photo 18 Photo 19

Photo 20

SPÉCIFICATIONS

MODÈLE / FORMAT CX1830GS-8 - 30 po, CX1836GS-8 - 36 po

CX1842GS-8 - 42 po

COULEUR Acier inoxydable de qualité commerciale n

304

VOLTAGE / AMPÈRE 120 V 60 Hz / 189 W

NOMBRE DE MOTEURS 1

DESIGN Calibre 18

TYPE DE VENTILATEUR Centrifuge à pales (cage d'écureuil)

ÉVACUATION 7 po

COMMANDES Commandes électroniques (5 boutons):

marche/arrêt, mode automatique, vitesses (basse et

élevée), lampes et minuterie.

LAMPES HALOGÈNES 2 ampoules 12 V, 20 W

DIMENSIONS DE LA HOTTE CX1836GS-8 35 3/8 po x 19 3/4 po x 4 3/8 po

(LARGEUR X PROFONDEUR X HAUTEUR)

DIMENSIONS

DU COUVRE-CONDUIT CX-183DC

(LARGEUR X PROFONDEUR X HAUTEUR)

14 1/8 po x 13 po x (15 3/4 po ~ 30 3/4 po)

ACCESSOIRES EN OPTION 1) Rallonge de couvre-conduit intérieur de 21 po

(LARGEUR X PROFONDEUR X HAUTEUR)

CX183-21DC

14 1/8 po x 13 po x (15 3/4 po ~ 37 po)

2) Panneau arrière en acier inoxydable - 30 po

(SSP30) 30 po x 1/10 po x 32 po

3) Panneau arrière en acier inoxydable - 36 po

(SSP36) 36 po x 1/10 po x 32 po

NET BRUT

POIDS (lb) CX1836GS-8 48,5 53,0

VITESSE Basse Élevée

Capacité d'air (cfm) 400 600

Sone* 1.3 2.8

* Un sone équivaut au son d'un réfrigérateur à 40 décibels.

** Les spécifications sont sujettes à changement sans préavis.

MESURES ET SCHÉMAS

 Toutes les mesures entre parenthèses sont en millimètres.

 Toutes les mesures en pouces sont converties à partir de millimètres. Les mesures en

pouces sont estimées.

Vue de haut en bas

Vuedecôté

LISTE DES PIÈCES

de modèle: CX1830GS-8, CX1836GS-8, CX1842GS-8

DESCRIPTION MODÈLE N

DE PIÈCE

1 Récipient à graisse (rond) 1-HAN-M001

2 Vis - filtre en acier inoxydable FT-S-1

3 Filtre en acier inoxydable 1-FBL-A009

4 Filtre à mèche en aluminium 1-HGF-A100

5 Support - lampe halogène 1-FAV-J703

6 Lampe halogène (12 V, 20 W max.) 1-FAV-ZJ01

7 Caisson inférieur

(pare-éclaboussures) 1-FAZ-A001

8 Boîtier de commandes

Bouton de contrôle

1-HDC-G100

1-FAZ-J100

9 Vis - boîtier de commandes FT-S-2

10 Caisson de la hotte 1-FAZ-A100

11 Support de fixation de la hotte 1-FAZ-M002

12 Registre en plastique 1-FAV-M011

13 Transformateur 1-HAN-J101

14 Boîtier de câblage 1-FAV-G001

15 Processeur 1-FAX-G100

16 Condensateur 1-HAN-G001

17 Joint d'étanchéité en caoutchouc 1-FAV-M005

18 Boîtier de moteur 1-FAV-F160

19 Moteur 1-HAN-F110

20 Ventilateur 1-FAV-F170

21 Vis de serrage 1-FAA-F205

22 Couvercle de ventilateur 1-FAV-F120

23 Support de fixation du couvre-conduit 1-FAV-M020

24 Couvre-conduit intérieur 1-HJS-M001

25 Couvercle du boîtier de moteur 1-FAV-A006

26 Couvre-conduit extérieur 1-HJS-A100

27 Vis- pour couvert de verre FT-S-4

30" CX183-30G

36" CX183-36G

28 Couverts de verre

42" CX183-42G

29 Écran à DEL 1-FAZ-A002

30 Vis- tableau de commandes FT-S-3

DESCRIPTION MODÈLE N

DE PIÈCE

31 Boîte en « T » 1-HGF-M100

32 Cadre de filtre au charbon 1-HGF-A100

33 Filtre au charbon 1-HJT-F101

de modèle:

CX1830GS-8

CX1836GS-8

CX1842GS-8

SYSTÈME DE RECIRCULATION

(Optionnel)

SCHÉMA DE CÂBLAGE

de modèle:

CX1830GS-8

CX1836GS-8

CX1842GS-8

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Problema Posible Causa Solución

No está encendido. Asegúrese que el interruptor de circuitos y la

unidad se encuentren encendidos. Utilice un

medidor de voltaje para verificar la energía de

entrada.

La conexión de cables no está bien

sujeta.

Verifique y ajuste la conexión de cables.

El cableado del panel de control y la placa

de procesador está desconectado.

Verifique la continuidad del cable desde el panel de

control hasta la placa de procesador.

El transformador del motor está

defectuoso.

Verifique la entrada y salida de la corriente el

transformador del motor.

De ser necesario, reemplace el transformador del

motor.

Después de la

Instalación,

ninguno de los

motores ni las

luces están

funcionando.

El panel de control y la placa de

procesador están defectuosos.

Reemplace el panel de control o la placa de

procesador.

El/los motor(es) está(n) defectuoso(s). Reemplace el motor.

El/los condensador(es) está(n)

defectuoso(s).

Reemplace el(los) condensador(es).

Las luces están

funcionando

pero el(los)

motor(es) no. El panel de control o la placa de

procesador están defectuosos.

Reemplace el panel de control o la placa de

procesador.

El sistema de ventilador no está bien

sujeto.

Tighten the turbine impeller/squirrel cage and air

chamber.

El impulsor de turbina/jaula de ardilla no

está balanceado.

Ajuste el impulsor de turbina/jaula de ardilla y la

cámara de aire.

La campana de

extracción está

vibrando.

La campana no está bien sujeta en su

lugar

Verifique la instalación de la campana, ajuste el

soporte de montaje.

El(los) foco(s) de la Lámpara de

Halógeno está(n) defectuoso(s).

Intente colocar el foco que le está dando problemas

en otro receptáculo que funcione, si aún así éste no

funciona, reemplace el foco de halógeno.

El cableado de la luz está flojo. Verifique la continuidad del cable desde la placa de

procesador al transformador de la luz hasta la caja

de la lámpara de halógeno.

El transformador de la luz está

defectuoso.

Verifique la entrada y salida de la corriente en el

transformador de la luz. De ser necesario,

reemplace el transformador de la luz.

El motor está

funcionando

pero las luces

no.

El panel de control o la placa de

procesador están defectuosos.

Reemplace el panel de control o la placa de

procesador.

La campana de extracción no se

encuentra instalada en el espacio

recomendando por el fabricante.

Ajuste el espacio entre la campana y la parte

superior de la estufa a 27" a 30". Para la campana

de cocina de isla, el espacio entre la campana y la

parte superior de la estufa deberá ser de 30" a 36"

No hay aire de reposición en la casa. Abra la ventana para optimizar el rendimiento de la

campana de extracción creando suficiente aire de

reposición.

Una obstrucción bloquea la red de

conductos.

Remueva todas las obstrucciones de la red de

conductos.

La campana de

extracción no

está ventilando

correctamente.

El tamaño del tubo es más pequeño que

el tubo recomendado.

Cambie los tubos de acuerdo con la recomendación

del fabricante.

La conexión de los conductos no está

sellada correctamente.

Verifique la instalación de los tubos

El regulador no está instalado

adecuadamente o no ha sido instalado.

Verifique la instalación del regulador.

Aire frío entra

en la casa

El regulador no está instalado. Instalar el regulador le ayudará a eliminar el reflujo

de aire.

CLÁUSULA DE EXENCIÓN

1. INSPECCIONE CUIDADOSAMENTE TODOS LOS ARTÍCULOS VERIFICANDO QUE NO

EXISTAN DAÑOS ANTES DE ACEPTAR LA ENTREGA. PIDA EL NOMBRE Y FIRMA DEL

AGENTE DE TRANSPORTE Y CONSERVE UNA COPIA PARA RESPALDAR SU RECLAMO.

Al momento de aceptar los artículos, el propietario asume la responsabilidad de que lleguen de

manera segura. Reporte los daños al transportista y presente un reclamo inmediatamente. El no

hacerlo podría resultar en un rechazo de su reclamo. El transportista le entregará los formularios

necesarios para presentar un reclamo. LOS DAÑOS CAUSADOS DURANTE EL TRANSPORTE

NO SE ENCUENTRAN CUBIERTOS BAJO NUESTRA GARANTÍA.

2. POR FAVOR, ¡INSPECCIONE LOS CONTENIDOS DEL PAQUETE(S) CUIDADOSAMENTE AL

RECIBIRLOS!

Se nos deberá notificar por escrito sobre cualquier daño y/o piezas faltantes dentro del periodo

de días establecidos luego de haber recibido su paquete(s). Contacte a su distribuidor o

concesionario KOBE o llame a KOBE para obtener información sobre el límite de tiempo. LOS

RECLAMOS NO SERÁN ACEPTADOS DESPUÉS DEL PERIODO DE DÍAS ESTABLECIDOS.

NOTA: LOS ARTÍCULOS FUERON SOMETIDOS A PRUEBAS Y EMPACADOS

CUIDADOSAMENTE EN NUESTRA FABRICA ANTES DE SU ENVÍO.

3. Los productos deberán ser devueltos en buen funcionamiento con TODAS las piezas y

documentación originales empacados en TODOS los cartones, rellenos y cajas de envío

originales. Se cobrará una tarifa por reposición de existencias del 25% para todas las

devoluciones aprobadas.

LOS CAMBIOS O DEVOLUCIONES PODRÍAN NO ACEPTARSE SI FALTARA ALGÚN

MATERIAL DE EMPAQUE.

4. ASEGÚRESE DE INSPECCIONAR LA CAMPANA VERIFICANDO QUE NO EXISTAN DAÑOS

O DEFECTOS ANTES DE INSTALARLA. Las imperfecciones en la apariencia de la campana

que se encuentren después de que ésta haya sido instalada y que no afecten el rendimiento de la

misma, no se encuentran cubiertas bajo nuestra garantía sobre devoluciones o cambios. Las

visitas de servicio que no se encuentran cubiertas bajo la garantía incurrirán un cargo por

servicio.

Antes de la Instalación: Envíe de vuelta para cambio o reembolso (por favor

consultar lo anterior para averiguar sobre las devoluciones

aceptadas).

Después de la Instalación: NO habrá ningún cambio ni reembolso.

GARANTĺA

CERTIFICADO DE GARANTÍA

KOBE Range Hoods, Inc. garantiza que todos los productos fabricados o proporcionados por la

compañía se encontrarán libres de defectos en cuanto a mano de obra y materiales. Sus obligaciones

según esta garantía se encuentran limitadas a un periodo de dos años a partir de la fecha de compra y a

reparar o reemplazar a su elección y sujeto a los términos y condiciones establecidas a continuación,

cualquier pieza, que luego de ser examinada demuestre que estaba defectuosa.

PERIODO DE SERVICIO DE LA GARANTÍA DE DOS AÑOS

Cualquier avería cubierta que ocurra dentro de un periodo de dos años a partir de la fecha de compra

original que surja a causa de mano de obra o material defectuoso de fábrica será reparada (o

reemplazada a nuestra discreción) sin costo alguno por parte de un Agente autorizado de KOBE Range

Hoods o KOBE Range Hoods según corresponda.

Tenga a la mano un comprobante de compra (o la factura original) para su verificación.

Si la campana de extracción ha sido vendida por el comprador original durante el periodo de garantía, el

nuevo propietario estará protegido hasta que la garantía del comprador original se venza.

CONDICIONES

Las siguientes condiciones aplican solamente en relación a la garantía otorgada explícitamente por este

certificado.

Esta garantía aplica solamente:

Dentro de EE.UU. y Canadá.

A las campanas de extracción de USO UNIFAMILIAR PRIVADO (si han sido utilizadas

COMERCIALMENTE o USO MULTIFAMILIAR u otros propósitos, la garantía se anulará).

La reparación de cualquier avería a proporcionarse bajo esta garantía no se proporcionará:

si el número de identificación colocado en la campana de extracción ha sido alterado, se

considera ilegible o ha sido removido;

si no se ha presentado una notificación del defecto dentro del periodo de tiempo correspondiente;

fallo de los focos de la luz o lámparas de calor;

por daños físicos;

por superficies dañadas por la utilización de agentes de limpieza químicos no adecuados;

si el aparato ha:

i) estado sujeto a uso inadecuado, abuso, negligencia, accidentes, instalación incorrecta o el no

seguir las instrucciones de operación;

ii) sido conectado a fuentes eléctricas, conductos de extracción, tubos o cubierta de conductos

inadecuados, incorrectos o defectuosos, u operado utilizando lubricantes contaminados o

incorrectos;

iii) sido instalado, mantenido u operado de manera distinta a lo que se ha estipulado en las

instrucciones proporcionadas por KOBE Range Hoods incluyendo el uso inadecuado de

detergentes, blanqueadores o limpiadores.

por daños causados a la campana de extracción durante su transporte, entrega, instalación o al

quitarla;

por daños causados por o que resulten de reparaciones conducidas por cualquier otra persona

que no sea nuestro Agente de Servicio Autorizado.

ruido o vibración causada por una instalación incorrecta de la campana de extracción y/o el

regulador.

3) El comprador será el responsable por cualquier gasto relacionado a hacer que la campana de

extracción se encuentre preparada para que se le dé servicio y también cuando la campana de

extracción se encuentre instalada fuera del territorio de venta principal del minorista o el territorio de

servicio del Agente autorizado de KOBE Range Hoods más cercano según corresponda, por

cualquier gasto de viaje y cualquier costo de transporte de la campana de extracción y piezas desde

y hacia el concesionario y Agente de Servicio.

4) El comprador deberá proporcionar un comprobante de compra junto con este certificado de garantía

al presentar un reclamo.

5) Los daños causados durante el envío no se encuentran cubiertos bajo nuestra garantía.

DAÑOS EMERGENTES

El garante no se hace responsable por ningún daño emergente. ALGUNOS ESTADOS NO PERMITEN

LA EXCLUSIÓN DE DAÑOS EMERGENTES ASÍ QUE LA EXCLUSIÓN ANTERIOR PODRÍA NO

CORRESPONDERLE.

GARANTÍAS IMPLÍCITAS/LEY ESTATAL

Cualquier garantía implícita, incluyendo la garantía implícita de comerciabilidad y adecuación al objetivo,

impuestas al momento de la venta por las leyes del estado de venta se encuentran limitadas a dos años

a partir de la fecha original de compra. Algunos estados no permiten límites en cuanto a la duración de

las garantías implícitas. Esta garantía le otorga derechos legales específicos y podría también incluir

derechos, que varían de estado en estado.

SERVICIO

Para servicio contacte a:

KOBE Range Hoods

11775 Clark St.

Arcadia, CA 91006, U.S.A.

Tel: 1-877-BUY-KOBE (1-877-289-5623)

Correo electrónico: customer.service@KOBERangeHoods.com

Sitio de Internet: www.KOBERangeHoods.com

Enregistrement de votre produit

KOBE ® offre un service de réparation ou de remplacement, (à être déterminer par KOBE ®

ou un des ses agents de service autorisés) sans frais pour toutes les pièces ou éléments

défectueux dont le mal fonctionnement est dû à un défaut de fabrication à l’intérieur d’un

délai de deux ans suivant l’achat original.

Conserver votre preuve d'achat ou la facture originale. Si l’appareil est vendu par l'acheteur

original pendant la période de garantie le nouveau propriétaire est protégé jusqu'à

l'expiration de la garantie originale de l'acheteur.

Attention : pour obtenir du service sous garantie vous devez avoir une preuve de la

date d’achat du produit.

Pour de l'information plus complète quant aux détails de la garantie veuillez vous référer à la

dite section de ce manuel.

Cet appareil a été fabriqué, testé, et inspecté selon les normes requises par KOBE

Range

Hoods Inc.

SVP ENVOYER PAR COURRIER VOTRE CARTE D'ENREGISTREMENT DE GARANTIE

AINSI QU’UNE PREUVE D’ACHAT À :

KOBE Range Hoods Inc.

11775 Clark Street

Arcadia, CA 91006

U.S.A.

INFORMATION POUR VOS DOSSIERS:

Modèle : ________________________

No de Série : ________________________

Date d’achat : (JJ) _____/(MM)____/( AAAA)____

Achat effectué chez :

Nom :_________________________________

Adresse : ______________________________

Tel :___________________________________

IMPORTANT : TOUJOURS CONSERVER UNE COPIE DE VOTRE PREUVE D’ACHAT OU

DE VOTRE FACTURE.

KOBE Range Hoods

11775 Clark St.

Arcadia, CA 91006, U.S.A.

http://www.KOBERangeHoods.com

Esta campana de extracción KOBE ha sido fabricada para ser utilizada

únicamente en EE.UU. y CANADÁ. No recomendamos la utilización de esta

campana en el extranjero debido a que la fuente de energía podría no ser

compatible y podría violar el código eléctrico de dicho país. Utilizar una

campana KOBE en el extranjero será a su propio riesgo y anulará la

garantía.

Information subject to change without notice.

VER.091208

Campana de Extracción KOBE

Modelo No. CX1830GS-8 (30”)

CX1836GS-8 (36”)

CX1842GS-8 (42”)

SERIE CX-183 –INDEPENDIENTE ALTURA DE 4”

“TOLDO DE VIDRIO CON PANTALLA LED”

INSTRUCCIONES DE INSTALACIÓN

Y MANUAL DE OPERACIÓN

- LEA Y CONSERVE ESTAS INSTRUCCIONES

ÍNDICE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD................................................................. 52



COMPONENTES DEL PAQUETE ............................................................................................... 54



INSTALACIÓN ............................................................................................................................. 55



Preparación antes de la Instalación.......................................................................................... 55



Cableado Hacia la Fuente de Energía ..................................................................................... 58



Conversión Recirculante .......................................................................................................... 58



Instalación de la Red de Conductos......................................................................................... 59



Instalación de la Cubierta de Conductos.................................................................................. 59



Ensamblado Final..................................................................................................................... 59



INSTRUCCIONES DE OPERACIÓN........................................................................................... 60



MANTENIMIENTO....................................................................................................................... 62



ESPECIFICACIONES.................................................................................................................. 64



MEDIDAS Y DIAGRAMAS........................................................................................................... 65



LISTADO DE PIEZAS.................................................................................................................. 66



DIAGRAMA DE CIRCUITO.......................................................................................................... 68



INSTRUCCIONES IMPORTANTES DE SEGURIDAD ................................................................ 69



CLÁUSULA DE EXENCIÓN......................................................................................................... 70



GARANTĺA................................................................................................................................... 71



REGISTRO DEL PRODUCTO..................................................................................................... 73



- LEA CUIDADOSAMENTE TODAS LAS INSTRUCCIONES ANTES DE

COMENZAR -

TODO EL CABLEADO DEBERÁ REALIZARSE POR UN PROFESIONAL

Y DE ACUERDO CON TODOS LOS CÓDIGOS ELÉCTRICOS NACIONALES

Y LOCALES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

- POR FAVOR, LEA CUIDADOSAMENTE ESTA SECCIÓN ANTES DE INSTALAR -

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO, ELECTROCUCIÓN O

LESIÓN PERSONAL, TOME EN CUENTA LO SIGUIENTE:

1) La instalación y el cableado eléctrico deberán realizarse por profesionales calificados y de acuerdo

con todos los códigos y estándares correspondientes, incluyendo los códigos y normas sobre la

construcción para prevenir incendios.

2) Al cortar o perforar una pared o techo, tenga cuidado de no dañar el cableado eléctrico u otras

instalaciones de servicios ocultas.

3) Los ventiladores con conductos deberán tener una ventilación hacia el exterior.

a) Antes de darle servicio o limpiar la unidad, abra el panel de la luz y DESCONECTE EL

SUMINISTRO ELÉCTRICO EN EL PANEL DE SERVICIO.

Limpie frecuentemente las superficies saturadas con grasa. Para reducir el riesgo de incendio y

para dispersar el aire adecuadamente, asegúrese de ventilar el aire al exterior. NO ventile el

aire del escape en espacios cerrados entre paredes, áticos, espacios de acceso debajo de

pisos o garajes.

NOTA - Esta garantía no es válida sin un recibo de un agente autorizado o si la

unidad se ha dañado debido al maltrato, mala instalación, uso

inadecuado, abuso, negligencia o cualquier otra circunstancia que se

encuentre fuera del control de los agentes autorizados de KOBE

RANGE HOODS. Cualquier reparación que se realice sin la

supervisión de los agentes autorizados de KOBE RANGE HOODS

anulará la garantía automáticamente.

- KOBE RANGE HOODS no se hará responsable por cualquier daño a

la propiedad personal o inmobiliario ni por las lesiones físicas que se

hayan causado ya sea directa o indirectamente por la campana de

extracción.

ADVERTENCIA

PARA REDUCIR EL RIESGO QUE OCURRAN LESIONES

PERSONALES EN CASO DE UN INCENDIO CAUSADO POR LA

GRASA ACUMULADA EN LAS HORNILLAS DE LA ESTUFA:

Mantenga limpios todos los ventiladores, deflectores/separadores/filtros/conductos de

aceite/recipientes para aceite y las superficies saturadas con grasa. No deberá permitirse que la

grasa se acumule en el ventilador, deflector/separador/filtro/conducto de aceite/recipiente para

aceite.

- Siempre ENCIENDA el extractor cuando cocine.

Utilice las configuraciones altas en la estufa SOLAMENTE cuando sea necesario.

- No deje la estufa sin supervisión mientras esté cocinando.

- Siempre utilice utensilios de cocina adecuados para el tipo y cantidad de alimentos que prepara.

Utilice esta unidad únicamente de la manera en que fue diseñada por el fabricante.

- Antes de darle servicio, desconecte el suministro eléctrico en el panel de servicio y cierre bajo llave

el panel de servicio (de ser posible) para prevenir que la unidad se encienda accidentalmente.

Limpie el ventilador con frecuencia.

ADVERTENCIA

Qué Hacer en Caso de Un Incendio Causado por la Grasa Acumulada en las Hornillas de la Estufa

•

SOFOQUE LAS LLAMAS con una tapadera, una bandeja para hornear galletas o una bandeja de

metal que quede bien ajustada y luego apague la hornilla. MANTENGA TODO EL MATERIAL

INFLAMABLE O COMBUSTIBLE LEJOS DE LAS LLAMAS. Si las llamas no se apagan

inmediatamente, EVACUE EL ÁREA Y LLAME AL DEPARTAMENTO DE BOMBEROS o al 911.

• NUNCA LEVANTE UN SARTÉN QUE SE ESTÉ QUEMANDO – Usted Podría Quemarse.

• NO UTILICE AGUA, incluyendo paños o toallas mojadas - esto resultará en una explosión violenta

de vapor.

• Utilice un extinguidor SOLO si:

a) Cuenta con un extinguidor Clase A, B, C y sabe cómo utilizarlo.

b) El incendio es pequeño y se ha contenido en el área en donde comenzó.

c) Ha llamado al departamento de bomberos.

d) Puede combatir el incendio con su espalda dirigida hacia una salida.

Qué Hacer si Siente Olor a Gas

Apague cualquier llama abierta.

No intente encender las luces o cualquier otro tipo de aparato.

Abra todas las puertas y ventanas para dispersar el gas. Si aún así siente olor a gas, llame a la

Compañía de Gas y al Departamento de Bomberos inmediatamente.

PRECAUCIÓN

Solamente para ventilación general. No utilizar para eliminar materiales y vapores peligrosos o

explosivos.

Para reducir el peligro de incendio, utilice solamente una red de conductos metálicos. Necesita aire

suficiente para la combustión y eliminación de gases por medio del conducto de ventilación

(chimenea) para prevenir la explosión de flujo de aire en retroceso.

3) Siga las directrices y estándares de seguridad del fabricante del equipo de calefacción, tales como

aquellos publicados por la Asociación de Protección contra Incendios (National Fire Protection

Association – NFPA) y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire

Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers –

ASHRAE) y las autoridades normativas.

4) Activar cualquier interruptor podría causar una explosión o ignición.

5) Debido al tamaño y peso de esta campana de extracción, se recomienda que la instalación sea

realizada por dos personas.

RIESGO DE ELECTROCUCIÓN – Puede resultar en lesiones serias o

la muerte. Desconecte el aparato del suministro eléctrico antes de

darle servicio. Si estuviera equipado con éste, el foco fluorescente,

debido a que contiene pequeñas cantidades de mercurio, deberá

reciclarse o desecharse según los Códigos Locales, Estatales y

Federales

COMPONENTES DEL PAQUETE

(Debe conservar todo el material en caso de devolverlo o

solicitar un reembolso)

Caja de la Campana de Extracción

(Caja 1 de 2)

{A} Pantalla LED y Panel de Control

{B} Toldo de Vidrio

{A}

{B}

Caja 2 de 2

{C} Campana de Extracción KOBE con

Cubierta de Conductos de Dos Piezas

{D}

Soporte de Montaje de la Cubierta

de Conductos

{E}

Soporte de Montaje de la

Campana

{F} Tarjeta de Registro de Garantía

{G} Manual de Instrucciones

{H} Regulador Plástico

{I}

Paquete de Tornillos

{J} Sello de Goma

{K} Paquete de Tornillos del Toldo de

Vidrio

{L} Recipiente para Aceite

{C}

{D} {E}

{F} {G}

{H} {I}

{J} {K}

{L}

 PARA OBTENER MÁS INFORMACIÓN, POR FAVOR VISITE NUESTRO SITIO DE INTERNET

WWW.KOBERangeHoods.COM

O CONTACTE A KOBE RANGE HOODS AL (877) 289-5623.

Cubierta de

Conductos

Interna

Cubierta de

Conductos

Externa

INSTALACIÓN

POR FAVOR, LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE CONTINUAR

Cálculo antes de la Instalación

Para realizar el cálculo para la instalación, por favor consulte la TABLA 1. (Todos los cálculos están

hechos en pulgadas).

ADVERTENCIA DE SEGURIDAD

LA CAMPANA PODRÍA TENER EXTREMOS SUMAMENTE FILOSOS; FAVOR DE

UTILIZAR GUANTES PROTECTORES SI VA A RETIRAR CUALQUIER PIEZA PARA

INSTALAR, LIMPIAR O DARLE SERVICIO.

NOTA:

TENGA MUCHO CUIDADO AL UTILIZAR UN DESTORNILLADOR ELÉCTRICO; PODRÍA

CAUSAR DAÑOS A LA CAMPANA.

Preparación antes de la Instalación

NOTA: PARA EVITAR CAUSAR DAÑOS A SU CAMPANA, EVITE QUE DESECHOS

PENETREN EN LA RENDIJA DE VENTILACIÓN.

Decida la ubicación para colocar el conducto de ventilación de la campana hacia el

exterior. Refiérase a la Figura 1.

Un ducto de escape recto y corto permitirá que la campana trabaje con más eficiencia.

Intente evitar tantas conexiones, codos y ductos largos como sea posible. Esto podría

reducir el rendimiento de la campana.

- Utilice cinta de aislar para sellar las uniones entre las secciones de los conductos.

TABLA 1

A = Altura del Piso al Techo

B = Altura del Piso a la Superficie del

Mostrador

(Estándar: 36")

C = Altura Preferida de la Superficie

del Mostrador a Parte Inferior de

la Campana (Se recomienda de

27" a 30")

D = Altura de la Campana

E = Altura de la Instalación de la

Campana [A – (B + C)]

F = Altura de la Cubierta de

Conductos [E – D]

- Si fuera necesario, prepare un marco de madera de entramado en la pared de

respaldo para una instalación segura. Utilizando las referencias en la Tabla 1 y las

medidas en la pagina 65, decida el nivel de la madera. Refiérase a la Figura 2.

- Importante: retire la película protectora de la cubierta de conductos y de la

campana (si hubiera alguna).

Instalacion de la Campana

PRECAUCIÓN: Si fuera necesario mover la estufa para instalar

la campana, apague la electricidad en la caja eléctrica principal

si es una estufa eléctrica. APAGUE EL GAS ANTES DE

MOVER UNA ESTUFA DE GAS.

1. Retire la película protectora de la cubierta de conductos y

campana, si hay alguna. Retire la cubierta de conductos

(interna y externa) de la campana de extracción. Como se

muestra en la Figura 3.

2. Alinee el toldo de vidrio con el cuerpo de la campana. Como se muestra en la Figura 4.

Fije el toldo de vidrio con el cuerpo usando cuatro tornillos hexagonales y cuatro

separadores (incluidos). Apriete con una llave inglesa hexagonal (incluida). Como se

muestra en la Figura 5

3. Fije la pantalla LED y el panel de control con dos tornillos

hexagonales y dos separadores (incluidos). Apriete con

una llave inglesa hexagonal (incluida).

Como se muestra en la Figura 6

Figura 1 Figura 2

Figura 3

Figura 4 Figura 5

Figura 6

4. Coloque el sello de goma en el área de ventilación de la campana; asegúrese que las

aberturas en el sello de goma estén alineadas con las aberturas en el área de

ventilación. Como se muestra en la Figura 7. Alinee el regulador de plástico en el sello

de goma y adhiéralo a la campana utilizando ocho tornillos de 4x20 mm (incluidos).

Refiérase a la Figura 8

5. Si fuera necesario, remueva las dos bases de goma en la

parte trasera de la campana. Para una instalación más

segura, KOBE recomienda que las bases de goma no se

remuevan.

6. Utilizando las referencias en la Tabla 1 y las Medidas y

Diagramas en la página 65, marque la línea de nivel para

el soporte de montaje de la campana. Asegure el soporte

de montaje de la campana a la pared con tornillos (no

incluidos). Refiérase a la Figura 9.

7. Alinee la campana con el soporte de montaje de la campana en la pared y engánchela

en su lugar como se muestra en las Figuras 10 y 11. PRECAUCIÓN: ASEGÚRESE

QUE LA CAMPANA ESTE FIJA ANTES DE SOLTARLA.

8. Para propósitos de seguridad, instale el soporte de seguridad

(incluido) con un tornillo (no incluido) en la pared como se

muestra en la Figura 12.

Figura 12

Figura 9

Figura 7 Figura 8

Figura 10 Figura 11

Cableado Hacia la Fuente de Energía

ADVERTENCIA DE SEGURIDAD

RIESGO DE ELECTROCUCIÓN. ESTA CAMPANA DE EXTRACCIÓN DEBE TENER UNA

CONEXIÓN A TIERRA ADECUADA. ASEGÚRESE QUE ESTO SEA REALIZADO POR UN

ELECTRICISTA ESPECIALIZADO DE ACUERDO CON TODOS LOS CÓDIGOS

APLICABLES NACIONALES Y LOCALES DE ELECTRICIDAD. ANTES DE CONECTAR LOS

CABLES, APAGUE LA ENERGÍA EN EL PANEL DE SERVICIO Y CIERRE EL PANEL DE

SERVICIO PARA PREVENIR QUE LA ENERGĺA SEA ENCENDIDA ACCIDENTALMENTE.

9. Conecte tres cables (negro, blanco y verde) con los cables de la casa.

10. Conéctelos de acuerdo al color: negro con negro, blanco con blanco y verde con verde y

tape con los conectores de cable.

11. Compruebe el funcionamiento de la campana antes de seguir con el siguiente paso.

Asegúrese que la energía llegue a la campana.

12. Si se ventila hacia afuera, adelántese al Paso 19, Instalación de la Red de Conductos.

Conversión Recirculante

Requiere la Compra del Paquete de Recirculación Modelo No. RD-0183.

13. Para la instalación para recirculación, reemplace el

soporte de la cubierta de conductos con la Caja-T.

Utilizando las referencias en la Tabla 1 y las Medidas y

Diagramas en la página 65 para marcar la línea de nivel

para la Caja-T. Asegure a la pared la Caja-T con tres

tornillos (no incluidos). Utilice cinta de aislar para sellar

las uniones del regulador plástico con la Caja-T. (La

Cubierta de Conductos de Recirculación se enganchará a

la Caja-T.) Refiérase a la Figura 13.

14. Mida la distancia desde la parte de arriba del regulador

hacia el techo y prepare un conducto redondo de metal de

7" con 4" menos de largo que la distancia medida.

15. Utilice el conducto redondo de metal preparado de 7" para conectar la Caja-T con el

regulador plástico. Utilice cinta de aislar para que todas las uniones queden seguras y

herméticas. Asegúrese que el tubo esté en la ranura del regulador plástico. Refiérase a la

Figura 14.

16. Remueva los filtros de acero inoxidable e instale los filtros de carbón. (Refiérase a la

Figura 20).

17. Coloque nuevamente los filtros de acero inoxidable.

18. Avance al Paso 21, Instalación de la Cubierta de Conductos

Figura 13

Instalación de la Red de Conductos

19. Utilice un tubo redondo de aluminio o acero de 7” para

conectar el regulador plástico en la campana a la red de

conductos de arriba.

20. Utilice cinta de aislar para hacer que todas las uniones

queden seguras y herméticas. Asegúrese que el tubo

quede en la ranura del amortiguador plástico. Refiérase

a la Figura 14.

Instalación de la Cubierta de Conductos

21. (OMITA EL PASO 22 Y 23 SI ESTÁ UTILIZANDO EL PAQUETE DE RECIRCULACIÓN.

NO NECESITARÁ EL SOPORTE DE MONTAJE DE LA CUBIERTA DE CONDUCTOS.)

Utilizando las referencias en la Tabla 1 y las medidas en la página 65, marque el punto

de nivel para el soporte de montaje de la cubierta de conductos.

22. Asegure el soporte de montaje de la cubierta de conductos a la pared con dos tornillos

(no incluidos). Refiérase a la Figura 15. Asegúrese que todos los tornillos sean

apretados.

23. Enganche la cubierta de conductos interna con el soporte de montaje de la cubierta de

conductos y suelte la cubierta de conductos externa para que se ajuste a la campana

como se muestra en las Figuras 15 y 16.

Ensamblado Final

24. Gire el recipiente para aceite en dirección de las agujas del

reloj para instalarlo. Se muestra en la Figura 17.

25. ENCIENDA la unidad en el panel de control. Verifique el

funcionamiento de todas las luces y el ventilador.

26. Asegúrese de dejar este manual para el propietario de la

casa.

Figura 15 Figura 16

Figura 14

Figura 17

INSTRUCCIONES DE OPERACIÓN

Esta campana KOBE está equipada con cinco controles electrónicos con pantalla LED, una

poderosa jaula de ardilla centrífuga con dos filtros de acero inoxidable, dos brillantes focos de

halógeno de 12-voltios 20-vatios y un recipiente para aceite.

Los cinco botones de control son Control de Energía (Encendido/Apagado), Control Automático,

Control de Velocidad (Velocidad Baja y Alta), Control de Luz y Control de Temporizador.

Refiérase a la Figura 18.

Control de Encendido/Apagado

Presione el Control de Encendido/Apagado para Encender/Apagar la campana.

Pantalla:

Control Automático

Presione el Control Automático para configurar la campana en sensor automático.

Cuando se detecte humo, gas o temperatura variable*, la campana

automáticamente se enciende en la configuración de la velocidad anterior. (*La

temperatura: Más alta que la temperatura normal de la habitación).

Pantalla:

Figura 18

Control de Velocidad

Presione una vez para que la velocidad Alta inicie.

Pantalla:

Presione dos veces para que la velocidad Baja inicie.

Pantalla:

Control de Luz

Presione el Control de Luz para encender los dos focos de halógeno.

Control del Temporizador

Presione el Control del Temporizador para iniciar el cronómetro. Cuando se presione el

Control del Temporizador, el ventilador automáticamente se apagará después del

tiempo configurado. El cronómetro varía entre 1 minuto a 99 minutos.

Para reiniciar el cronómetro, presione el Control de Energía para APAGARLO; y luego

presione el Control de Energía para ENCENDERLO de nuevo.

MANTENIMIENTO

ADVERTENCIA DE SEGURIDAD

NUNCA PONGA SU MANO DENTRO DEL ÁREA QUE ALBERGA EL VENTILADOR

MIENTRAS ÉSTE ESTÉ OPERANDO.

Limpiando la Superficie de la Campana

PRECAUCIÓN

NUNCA UTILICE LIMPIADORES, ALMOHADILLAS, PAÑOS

ABRASIVOS. NO UTILICE TOALLAS DE PAPEL SOBRE EL

ACERO INOXIDABLE.

Para un funcionamiento óptimo, limpie la campana de extracción y todos los

deflectores/separadores/filtros/conductos de aceite/recipientes para aceite con regularidad.

*** El cuidado regular ayudará a preservar la apariencia de la campana.

1. Utilice solamente jabón o soluciones detergentes suaves. Seque las superficies utilizando un

paño suave.

2. Si la campana se ve manchada (campana de acero inoxidable), utilice un limpiador para acero

inoxidable para limpiar la superficie de la campana. Evite que la solución de limpieza caiga

sobre o en el panel de control. Siga las instrucciones del limpiador de acero inoxidable.

Precaución: No lo deje por mucho tiempo pues podría dañar el acabado de la campana.

Utilice una toalla suave para limpiar la solución de limpieza y frote cuidadosamente cualquier

área difícil de limpiar. Utilice una toalla suave y seca para secar la campana.

3. NO permita que depósitos se acumulen o permanezcan sobre la campana.

4. NO utilice lana de acero o cepillos de acero ordinarios. Pequeños pedazos de acero podrían

adherirse a la superficie y causar óxido.

5. NO permita que soluciones de sal, desinfectantes, blanqueadores o compuestos de limpieza

permanezcan en contacto con el acero inoxidable por periodos de tiempo prolongados. Muchos

de estos compuestos contienen químicos, que podrían ser perjudiciales. Enjuague con agua

después del contacto y seque con un paño limpio libre de pelusas.

Para Limpiar Filtros de Acero Inoxidable / Recipientes para Aceite

PRECAUCIÓN: DRENE EL RECIPIENTE PARA ACEITE ANTES QUE EL ACEITE PUEDA

DERRAMARSE.

1) El recipiente para aceite ubicado debajo del filtro de acero inoxidable puede ser

removido girándolo en dirección en contra de las agujas del reloj.

2) Para limpiar el filtro de acero inoxidable, remueva los tornillos (déjelos en un lugar

seguro) y deslice el filtro de acero inoxidable hacia afuera.

3) Tanto el recipiente para aceite como el filtro de acero inoxidable deben ser lavados

con agua tibia espumosa y secarse bien antes de regresarlos a su lugar. Ambos

se pueden lavar en la parte alta del lavaplatos eléctrico.

Para Limpiar el Filtro de Carbón (Paquete de Recirculación Opcional)

1) Gire el recipiente para aceite en dirección en contra de las agujas del reloj. Como se

muestra en la Figura 18.

2) Utilice un desarmador Philips para sacar los tornillos (2 piezas). Como se muestra en

la Figura 19.

3) Remueva el filtro de carbón de los dos filtros de

acero inoxidable. Como se muestra en la Figura

20.

4) Coloque el filtro de carbón en agua tibia con

detergente neutro y limpie minuciosamente.

Seque y vuelva a colocar.

5) Reinstale el filtro de carbón y los filtros de acero

inoxidable.

Para Reemplazar el Foco

PRECAUCIÓN: ¡LA UNIDAD DE LA LÁMPARA DE HALÓGENO PODRÍA ESTAR CALIENTE!

ESPERE HASTA QUE SE ENFRÍE

NOTA: NO TOQUE LA LÁMPARA DE HALÓGENO CON LAS MANOS DESPROTEGIDAS, PUES

PODRÍA CAUSAR SOBRECALENTAMIENTO Y REDUCIR EL TIEMPO DE VIDA DE LOS FOCOS.









1. Asegúrese que todos los controles se encuentren APAGADOS y que la campana de extracción

se encuentre desconectada.

2. Coloque el destornillador de cabeza plana en la ranura localizada entre la cubierta de vidrio de

los focos de halógeno y la carcasa(1).

3. Retire cuidadosamente la cubierta de vidrio de la carcasa.(2).

4. Hale suavemente el foco inservible (3) y deséchelo. Los focos deberán ser de 12V 20W como

máximo.

5. Utilice un guante o un paño para sujetar el nuevo foco y empújelo para colocarlo en el

receptáculo para focos. NOTA: NO LO EMPUJE DEMASIADO FUERTE PUES PODRÍA

QUEBRAR EL CONECTOR PARA FOCO.

6. Coloque nuevamente la cubierta de vidrio de los focos de halógeno(4).

7. Enchufe nuevamente el cable de corriente y encienda la campana de extracción para verificar

su funcionamiento.

Figura 18 Figura 19

Figura 20

ESPECIFICACIONES

MODELO / TAMAÑO CX1830GS-8 / 30”

CX1836GS-8 / 36”

CX1842GS-8 / 42”

COLOR Acero Inoxidable de Clasificación Comercial

CONSUMO 189.4W / 1.57A (Vatios / Amperaje)

VOLTAJE 120V 60Hz

NUMERO DE MOTORES 1

DISEÑO Calibre 18

TIPO DE VENTILADOR:

CENTRÍFUGO

Jaula de Ardilla Horizontal Doble

ESCAPE Redondo de 7” con Regulador

CONTROLES Botón Electrónico (5 botones) -

Control de Energía , Control Automático, Control de Velocidad (Velocidad Baja y Alta)

Control de Luz, y Control de Temporizador

FOCOS DE HALÓGENO 12V 20W x 2

DIMENSIÓN DE LA CAMPANA

(ANCHO

xPROFUNDIDADxALTO

)

(Modelo No.: CX1830GS-8) 29-1/2” x 19-3/4” x 3”

(Modelo No.: CX1836GS-8) 35-1/2” x 19-3/4” x 4-1/2”

(Modelo No.: CX1842GS-8) 41-7/8” x 19-3/4” x 6-1/2”

CUBIERTA DE CONDUCTOS / DIMENSIÓN

DEL VENTILADOR (ANCHO

XPROFUNDIDAD xALTO)

(Modelo No.: CX183-8S) 14-7/8” x 13” x (15-3/4” ~ 37”)

5) Extensión de la Cubierta de Conductos Interna de 21”

(

Modelo No.: CX183-21DC

)

14-1/8” x 13” x 15-3/4” x 37”

6) Panel Posterior de Acero Inoxidable de 30”

(Modelo No.: SSP30) 30” x 1/10” x 32”

7) Panel Posterior de

cero Inoxidable de 36”

(Modelo No.: SSP36) 36” x 1/10” x 32”

ACCESSORIOS OPCIONALES

(ANCHO xPROFUNDIDAD

xALTO)

8) Paquete de Recirculación (Modelo No.: RD-0183)

PESO (lbs) NETO BRUTO

CX1830GS-8 9 14

CX1836GS-8 14 18

CX1842GS-8 16 22

CX183-8S 35 46

VELOCIDAD BAJA ALTA

CAPACIDAD DE AIRE (CFM) 400 600

SONIO* 1.3 2.8

* Un sonio es equivalente al sonido de un refrigerador de 40 decibeles.

**Las especificaciones están sujetas a cambio sin previo aviso.

MEDIDAS Y DIAGRAMAS

***

Todas las medidas ( ) están en milímetros.

***Todas las medidas en pulgadas han sido convertidas de milímetros. Las medidas en

pulgadas son medidas aproximadas.

***VISTA DE ABAJO HACIA ARRIBA

**VISTA DESDE EL LADO

LISTADO DE PIEZAS

MODELO NO.: CX1830GS-8

CX1836GS-8

CX1842GS-8

NO. DESCRIPCIÓN MODELO /TAMAÑO

PIEZA NO.

1 Recipiente para Aceite (Redondo)

1-HAN-M001

2 Tornillo para Filtro de Acero Inoxidable

FT-S-1

3 Filtro de Acero Inoxidable

1-FBL-A009

4 Filtro de Malla de Acero Inoxidable

1-HGF-A100

5 Soporte del Foco de Halógeno

1-FAV-J703

6 Lámpara de Halógeno (12V 20W Max.)

1-FAV-ZJ01

7 Carcasa Inferior

1-FAZ-A001

8 Panel de Control

Botón de Control

1-HDC-G100,

1-FAZ-J100

9 Tornillo de la Caja de Control

FT-S-2

10 Carcasa de la Campana

1-FAZ-A100

11 Soporte de Montaje de la Campana

1-FAZ-M002

12 Regulador Plástico

1-FAV-M011

13 Transformador

1-HAN-J101

14 Caja de Cables Eléctricos

1-FAV-G001

15 Panel del Procesador

1-FAX-G100

16 Condensador

1-HAN-G001

17 Sello de Goma

1-FAV-M005

18 Cámara de Aire

1-FAV-F160

19 Motor

1-HAN-F110

20 Ventilador

1-FAV-F170

21 Tuerca

1-FAA-F205

22 Cubierta del Ventilador

1-FAV-F120

23 Soporte de Montaje de la Cubierta de Conductos

1-FAV-M020

24 Cubierta de Conductos Interna

1-HJS-M001

25 Cubierta de la Cámara de Aire

1-FAV-A006

26 Cubierta de Conductos Externa

1-HJS-A100

2 7 Tornillo del Toldo de Vidrio

FT-S-4

30” CX183-30G

36” CX183-36G

28 Toldo de Vidrio

42” CX183-42G

29 Pantalla LED

1-FAZ-A002

30 Tornillo del Panel de Control

FT-S-3

PAQUETE DE RECIRCULACIÓN (Opcional) Modelo No.: RD-0183

NO. DESCRIPCIÓN MODELO/TAMAÑO PIEZA NO.

31 Caja-T

1-HGF-M100

32 Marco del Filtro de Carbón

1-HGF-A100

33 Filtro de Carbón

1-HJT-F101

MODELO NO.: CX1830GS-8

CX1836GS-8

CX1842GS-8

PAQUETE DE RECIRCULACIÓN (OPCIONAL)

Modelo No.: RD-0183

DIAGRAMA DE CIRCUITO

MODELO NO.: CX1830GS-8

CX1836GS-8

CX1842GS-8

Red=Rojo Blue=Azul

White=Blanco Green=Verde

Black=Negro Orange=Naranja

Transformer = Transofrmador

(In) = Entrada

(Out) = Salida

Control Panel = Panel de Control

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Problema Posible Causa Solución

No está encendido. Asegúrese que el interruptor de circuitos y la

unidad se encuentren encendidos. Utilice un

medidor de voltaje para verificar la energía de

entrada.

La conexión de cables no está bien

sujeta.

Verifique y ajuste la conexión de cables.

El cableado del panel de control y la placa

de procesador está desconectado.

Verifique la continuidad del cable desde el panel de

control hasta la placa de procesador.

El transformador del motor está

defectuoso.

Verifique la entrada y salida de la corriente el

transformador del motor.

De ser necesario, reemplace el transformador del

motor.

Después de la

Instalación,

ninguno de los

motores ni las

luces están

funcionando.

El panel de control y la placa de

procesador están defectuosos.

Reemplace el panel de control o la placa de

procesador.

El/los motor(es) está(n) defectuoso(s). Reemplace el motor.

El/los condensador(es) está(n)

defectuoso(s).

Reemplace el(los) condensador(es).

Las luces están

funcionando

pero el(los)

motor(es) no. El panel de control o la placa de

procesador están defectuosos.

Reemplace el panel de control o la placa de

procesador.

El sistema de ventilador no está bien

sujeto.

Tighten the turbine impeller/squirrel cage

and air chamber.

El impulsor de turbina/jaula de ardilla no

está balanceado.

Ajuste el impulsor de turbina/jaula de ardilla y la

cámara de aire.

La campana de

extracción está

vibrando.

La campana no está bien sujeta en su

lugar

Verifique la instalación de la campana, ajuste el

soporte de montaje.

El(los) foco(s) de la Lámpara de

Halógeno está(n) defectuoso(s).

Intente colocar el foco que le está dando problemas

en otro receptáculo que funcione, si aún así éste no

funciona, reemplace el foco de halógeno.

El cableado de la luz está flojo. Verifique la continuidad del cable desde la placa de

procesador al transformador de la luz hasta la caja

de la lámpara de halógeno.

El transformador de la luz está

defectuoso.

Verifique la entrada y salida de la corriente en el

transformador de la luz. De ser necesario,

reemplace el transformador de la luz.

El motor está

funcionando

pero las luces

no.

El panel de control o la placa de

procesador están defectuosos.

Reemplace el panel de control o la placa de

procesador.

La campana de extracción no se

encuentra instalada en el espacio

recomendando por el fabricante.

Ajuste el espacio entre la campana y la parte

superior de la estufa a 27" a 30". Para la campana

de cocina de isla, el espacio entre la campana y la

parte superior de la estufa deberá ser de 30" a 36"

No hay aire de reposición en la casa. Abra la ventana para optimizar el rendimiento de la

campana de extracción creando suficiente aire de

reposición.

Una obstrucción bloquea la red de

conductos.

Remueva todas las obstrucciones de la red de

conductos.

La campana de

extracción no

está ventilando

correctamente.

El tamaño del tubo es más pequeño que

el tubo recomendado.

Cambie los tubos de acuerdo con la recomendación

del fabricante.

La conexión de los conductos no está

sellada correctamente.

Verifique la instalación de los tubos

El regulador no está instalado

adecuadamente o no ha sido instalado.

Verifique la instalación del regulador.

Aire frío entra

en la casa

El regulador no está instalado. Instalar el regulador le ayudará a eliminar el reflujo

de aire.

CLÁUSULA DE EXENCIÓN

1. INSPECCIONE CUIDADOSAMENTE TODOS LOS ARTÍCULOS VERIFICANDO QUE NO

EXISTAN DAÑOS ANTES DE ACEPTAR LA ENTREGA. PIDA EL NOMBRE Y FIRMA DEL

AGENTE DE TRANSPORTE Y CONSERVE UNA COPIA PARA RESPALDAR SU RECLAMO.

Al momento de aceptar los artículos, el propietario asume la responsabilidad de que lleguen de

manera segura. Reporte los daños al transportista y presente un reclamo inmediatamente. El

no hacerlo podría resultar en un rechazo de su reclamo. El transportista le entregará los

formularios necesarios para presentar un reclamo. LOS DAÑOS CAUSADOS DURANTE EL

TRANSPORTE NO SE ENCUENTRAN CUBIERTOS BAJO NUESTRA GARANTÍA.

2. POR FAVOR, ¡INSPECCIONE LOS CONTENIDOS DEL PAQUETE(S) CUIDADOSAMENTE

AL RECIBIRLOS!

Se nos deberá notificar por escrito sobre cualquier daño y/o piezas faltantes dentro del periodo

de días establecidos luego de haber recibido su paquete(s). Contacte a su distribuidor o

concesionario KOBE o llame a KOBE para obtener información sobre el límite de tiempo. LOS

RECLAMOS NO SERÁN ACEPTADOS DESPUÉS DEL PERIODO DE DÍAS

ESTABLECIDOS. NOTA: LOS ARTÍCULOS FUERON SOMETIDOS A PRUEBAS Y

EMPACADOS CUIDADOSAMENTE EN NUESTRA FABRICA ANTES DE SU ENVÍO.

3. Los productos deberán ser devueltos en buen funcionamiento con TODAS las piezas y

documentación originales empacados en TODOS los cartones, rellenos y cajas de envío

originales. Se cobrará una tarifa por reposición de existencias del 25% para todas las

devoluciones aprobadas. LOS CAMBIOS O DEVOLUCIONES PODRÍAN NO ACEPTARSE SI

FALTARA ALGÚN MATERIAL DE EMPAQUE.

4. ASEGÚRESE DE INSPECCIONAR LA CAMPANA VERIFICANDO QUE NO EXISTAN

DAÑOS O DEFECTOS ANTES DE INSTALARLA. Las imperfecciones en la apariencia de la

campana que se encuentren después de que ésta haya sido instalada y que no afecten el

rendimiento de la misma, no se encuentran cubiertas bajo nuestra garantía sobre devoluciones

o cambios. Las visitas de servicio que no se encuentran cubiertas bajo la garantía incurrirán un

cargo por servicio.

Antes de la Instalación: Envíe de vuelta para cambio o reembolso (por favor

consultar lo anterior para averiguar sobre las devoluciones

aceptadas).

Después de la Instalación: NO habrá ningún cambio ni reembolso.

GARANTĺA

CERTIFICADO DE GARANTÍA

KOBE Range Hoods, Inc. garantiza que todos los productos fabricados o proporcionados por la

compañía se encontrarán libres de defectos en cuanto a mano de obra y materiales. Sus obligaciones

según esta garantía se encuentran limitadas a un periodo de dos años a partir de la fecha de compra y

a reparar o reemplazar a su elección y sujeto a los términos y condiciones establecidas a continuación,

cualquier pieza, que luego de ser examinada demuestre que estaba defectuosa.

PERIODO DE SERVICIO DE LA GARANTÍA DE DOS AÑOS

Cualquier avería cubierta que ocurra dentro de un periodo de dos años a partir de la fecha de compra

original que surja a causa de mano de obra o material defectuoso de fábrica será reparada (o

reemplazada a nuestra discreción) sin costo alguno por parte de un Agente autorizado de KOBE

Range Hoods o KOBE Range Hoods según corresponda. Tenga a la mano un comprobante de compra

(o la factura original) para su verificación.

Si la campana de extracción ha sido vendida por el comprador original durante el periodo de garantía,

el nuevo propietario estará protegido hasta que la garantía del comprador original se venza.

CONDICIONES

Las siguientes condiciones aplican solamente en relación a la garantía otorgada explícitamente por

este certificado.

Esta garantía aplica solamente:

Dentro de EE.UU. y Canadá.

A las campanas de extracción de USO UNIFAMILIAR PRIVADO (si han sido utilizadas

COMERCIALMENTE o USO MULTIFAMILIAR u otros propósitos, la garantía se anulará).

La reparación de cualquier avería a proporcionarse bajo esta garantía no se proporcionará:

si el número de identificación colocado en la campana de extracción ha sido alterado, se

considera ilegible o ha sido removido;

si no se ha presentado una notificación del defecto dentro del periodo de tiempo

correspondiente;

fallo de los focos de la luz o lámparas de calor;

por daños físicos;

por superficies dañadas por la utilización de agentes de limpieza químicos no adecuados;

si el aparato ha:

i) estado sujeto a uso inadecuado, abuso, negligencia, accidentes, instalación incorrecta o el

no seguir las instrucciones de operación;

ii) sido conectado a fuentes eléctricas, conductos de extracción, tubos o cubierta de conductos

inadecuados, incorrectos o defectuosos, u operado utilizando lubricantes contaminados o

incorrectos;

iii) sido instalado, mantenido u operado de manera distinta a lo que se ha estipulado en las

instrucciones proporcionadas por KOBE Range Hoods incluyendo el uso inadecuado de

detergentes, blanqueadores o limpiadores.

por daños causados a la campana de extracción durante su transporte, entrega, instalación o al

quitarla;

por daños causados por o que resulten de reparaciones conducidas por cualquier otra persona

que no sea nuestro Agente de Servicio Autorizado.

ruido o vibración causada por una instalación incorrecta de la campana de extracción y/o el

regulador.

3) El comprador será el responsable por cualquier gasto relacionado a hacer que la campana de

extracción se encuentre preparada para que se le dé servicio y también cuando la campana de

extracción se encuentre instalada fuera del territorio de venta principal del minorista o el territorio

de servicio del Agente autorizado de KOBE Range Hoods más cercano según corresponda, por

cualquier gasto de viaje y cualquier costo de transporte de la campana de extracción y piezas

desde y hacia el concesionario y Agente de Servicio.

4) El comprador deberá proporcionar un comprobante de compra junto con este certificado de

garantía al presentar un reclamo.

5) Los daños causados durante el envío no se encuentran cubiertos bajo nuestra garantía.

DAÑOS EMERGENTES

El garante no se hace responsable por ningún daño emergente. ALGUNOS ESTADOS NO PERMITEN

LA EXCLUSIÓN DE DAÑOS EMERGENTES ASÍ QUE LA EXCLUSIÓN ANTERIOR PODRÍA NO

CORRESPONDERLE.

GARANTÍAS IMPLÍCITAS/LEY ESTATAL

Cualquier garantía implícita, incluyendo la garantía implícita de comerciabilidad y adecuación al

objetivo, impuestas al momento de la venta por las leyes del estado de venta se encuentran limitadas a

dos años a partir de la fecha original de compra. Algunos estados no permiten límites en cuanto a la

duración de las garantías implícitas. Esta garantía le otorga derechos legales específicos y podría

también incluir derechos, que varían de estado en estado.

SERVICIO

Para servicio contacte a:

KOBE Range Hoods

11775 Clark Street

Arcadia, CA 91006

U.S.A

Tel: (877) 289-5623

Correo electrónico: customer.service@KOBERangeHoods.com

Sitio de Internet: www.KOBERangeHoods.com

REGISTRO DEL PRODUCTO

¡Registre su Producto!

Cualquier avería cubierta que ocurra dentro de un periodo de dos años a partir de la fecha de

compra original que surja a causa de mano de obra o material defectuoso de fábrica será

reparada, o a nuestra discreción, la unidad será reemplazada sin costo alguno por parte de un

Agente autorizado de KOBE Range Hoods o KOBE Range Hoods según correspondaTenga a la

mano un comprobante de compra (factura original) para su verificación.

Si la campana de extracción ha sido vendida por el comprador original durante el periodo de

garantía, el nuevo propietario estará protegido hasta que la garantía del comprador original

se venza. Consulte la sección de la garantía para obtener la información completa sobre la

cobertura de la garantía.

Este aparato ha sido fabricado, sometido a pruebas e inspeccionado según los estándares

requeridos por KOBE Range Hoods.

POR FAVOR, ENVÍE POR CORREO SU TARJETA DE REGISTRO DE GARANTÍA Y

EL COMPROBANTE DE COMPRA A:

KOBE Range Hoods

11775 Clark Street

Arcadia, CA 91006, U.S.A.

ESCRIBA LA SIGUIENTE INFORMACIÓN PARA SUS ARCHIVOS:

Modelo No. __________________________________________________

No. de Serie _________________________________________________

Fecha de Compra ____ / ______ /

Comprado En:

____________________________

IMPORTANTE: POR FAVOR, TENGA A LA MANO UNA COPIA DE SU RECIBO DE VENTA O

FACTURA AL SOLICITAR SERVICIO.

KOBE Range Hoods

11775 Clark Street

Arcadia, CA 91006

http://www.KOBERangeHoods.com

Esta campana de extracción KOBE ha sido fabricada para ser utilizada

únicamente en EE.UU. y CANADÁ. No recomendamos la utilización de esta

campana en el extranjero debido a que la fuente de energía podría no ser

compatible y podría violar el código eléctrico de dicho país. Utilizar una

campana KOBE en el extranjero será a su propio riesgo y anulará la

garantía.

Information subject to change without notice.

VER.091208

Kobe Range Hoods Cx1842Gs 8 Users Manual CX 183 EN FR SP 091208

CX1836GS 122725_en

CX1842GS-8 to the manual b6f5869e-bdd4-444e-8d28-967047038308

Navigation menu

Versions of this User Manual:

Views

Navigation
