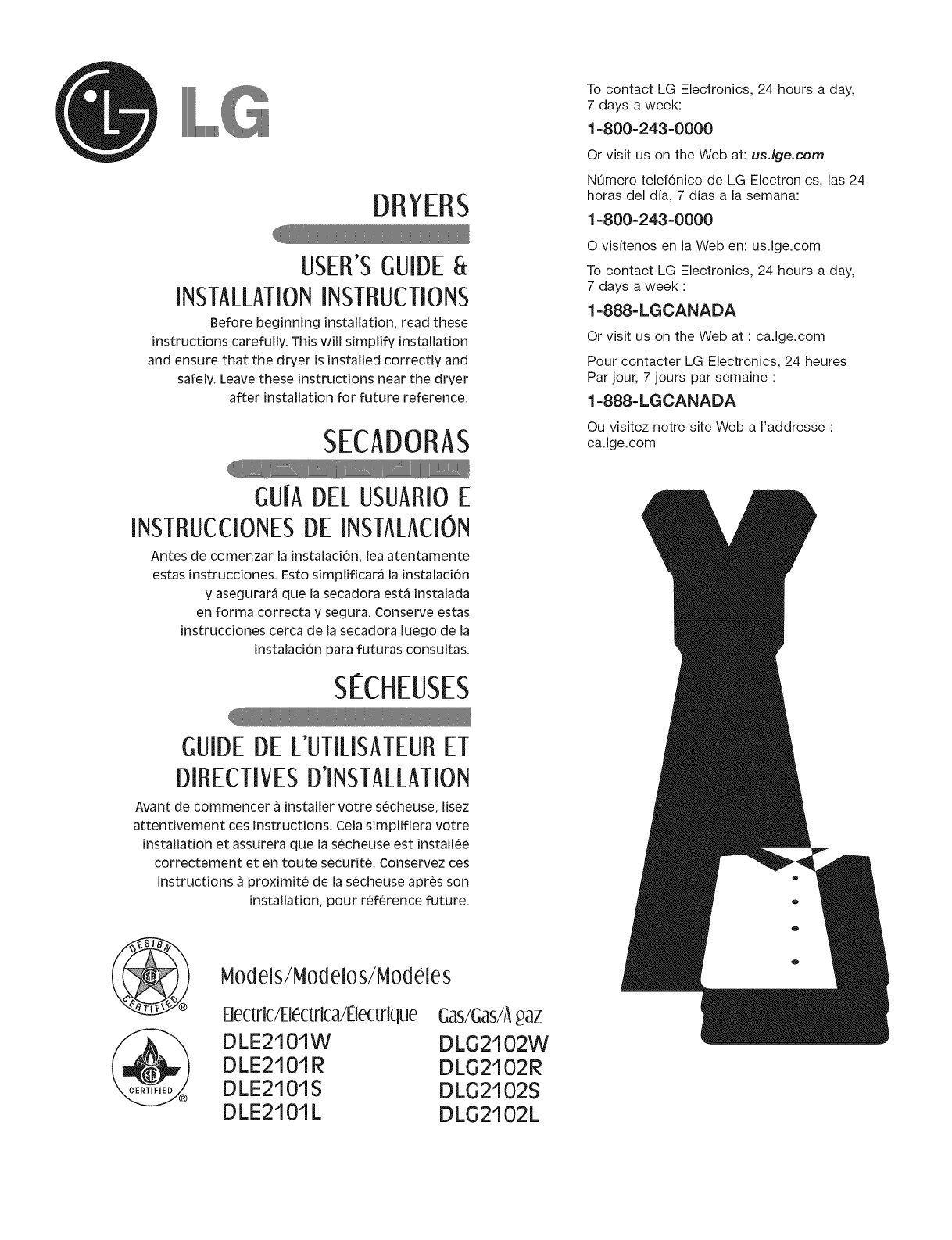

DRYERS

USER'SGUIDE&

INSTALLATioNINSTRUCTIONS

Before beginning JnstaJJatJon, read these

instructions carefuliv. This will simplify installation

and ensure that the dryer is installed correctly and

safely. Leave these instructions near the dryer

after installation for future reference.

SECADORAS

GUjADE[ USUARIOE

INSTRUCclONESDE INSTALAclON

Antes de comenzar [a instalacion, lea atentamente

estas instrucciones. Esto simplJficara la instalacion

V asegurar_l que [a secadora est_l Jnstalada

en forma correcta V segura. Conserve estas

JnstruccJones cerca de la secadora luego de la

instalacion para futuras consultas.

SECHEUSES

TOcontact LG Electronics, 24 hours a day,

7 days a week:

1=800=243=0000

Or visit us on the Web at: us.lge.com

NQmero telef6nico de LG Electronics, las 24

horas del dia, 7 dias a la semana:

1=800=243=0000

O visitenos en la Web en: us.lge.com

To contact LG Electronics, 24 hours a day,

7 days a week :

1=888=LGCANADA

Or visit us on the Web at : ca.lge.com

Pour contacter LG Electronics, 24 heures

Par jour, 7 jours par semaine :

1=888=LGCANADA

Ou visitez notre site Web a I'addresse :

ca.lge.com

GUIDEDEL'UTI[ISATEURET

DIRECTIVESD'INSTALLATION

Avant de commencer a installer votre secheuse, IJsez

attentivement ces instructions. Cela simplifiera votre

installation et assurera que la secheuse est installee

correctement et en route securite. Conservez ces

instructions a proximite de la secheuse apres son

installation, pour reference future.

Models/Modelos/IViodeles

Electric/Electrica/[lectrlque

DLE2101W

DLE2101R

DLE2101S

DLE2101L

(;as/(;as/i__oaz

DLG2102W

DLG2102R

DLG2102S

DLG2102L

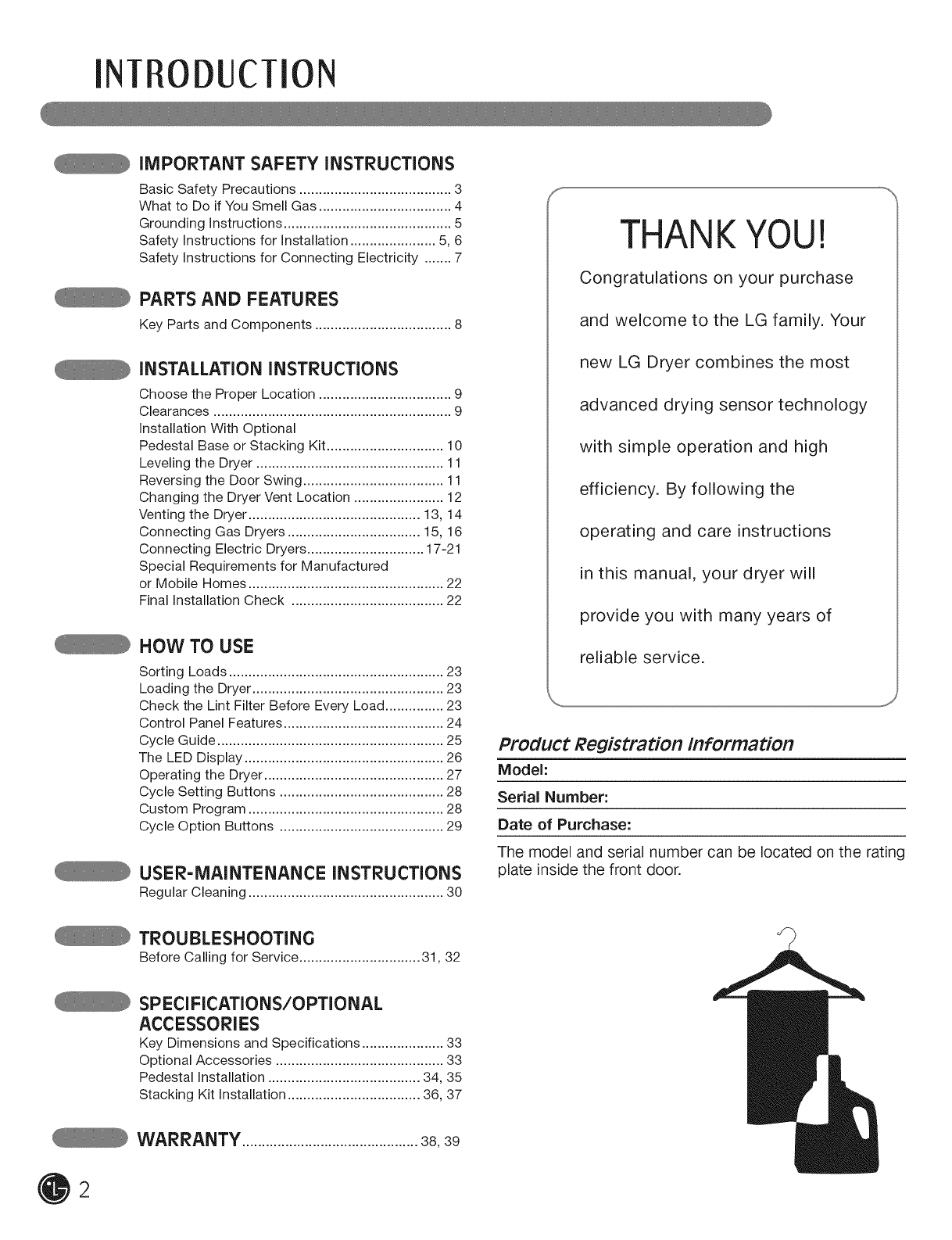

INTRODUCTION

iMPORTANT SAFETY iNSTRUcTiONS

Basic safety Precautions ....................................... 3

What to Do if You Smell Gas .................................. 4

Grounding instructions ........................................... 5

Safety instructions for installation ...................... 5, 6

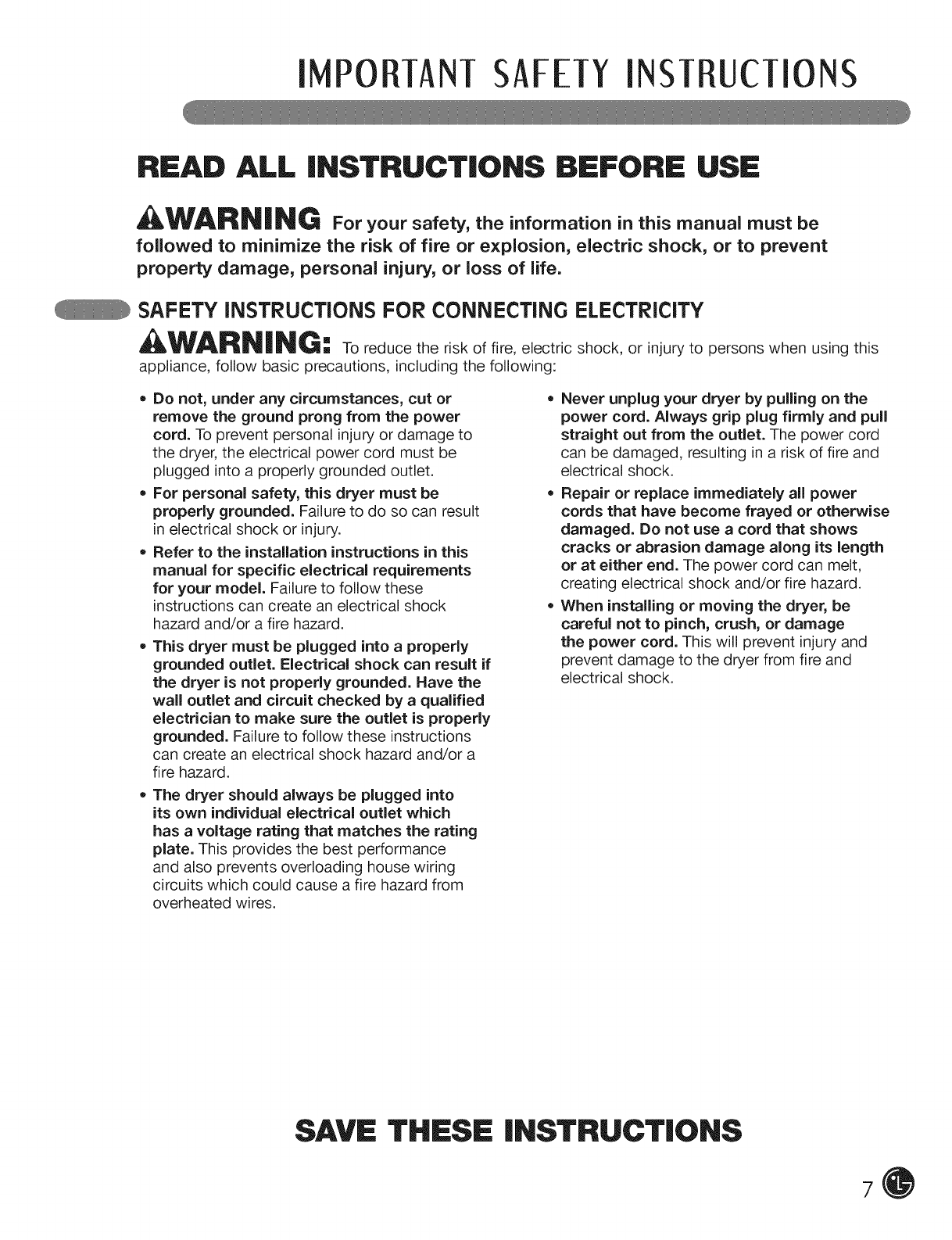

Safety instructions for Connecting Electricity ....... 7

PARTS AND FEATURES

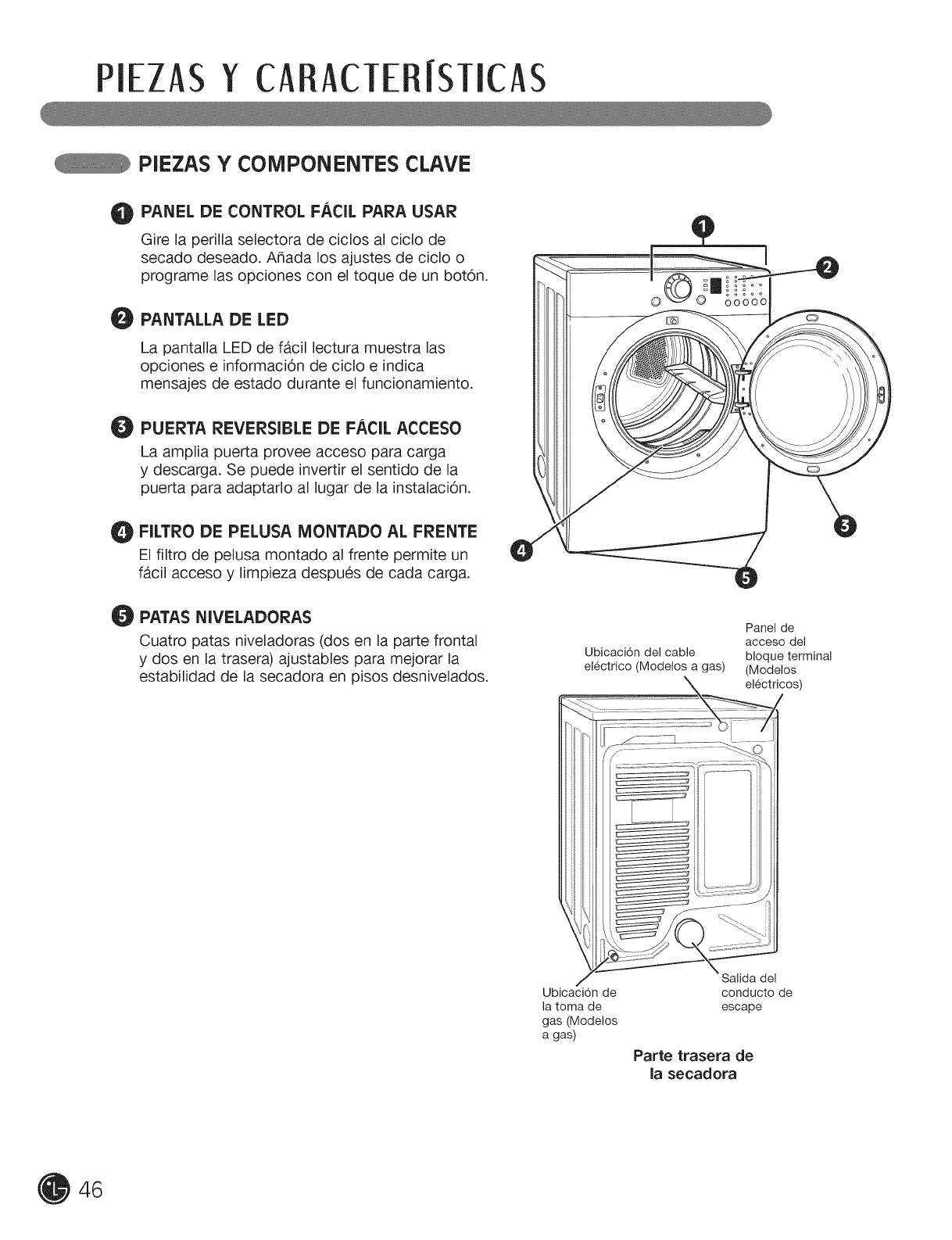

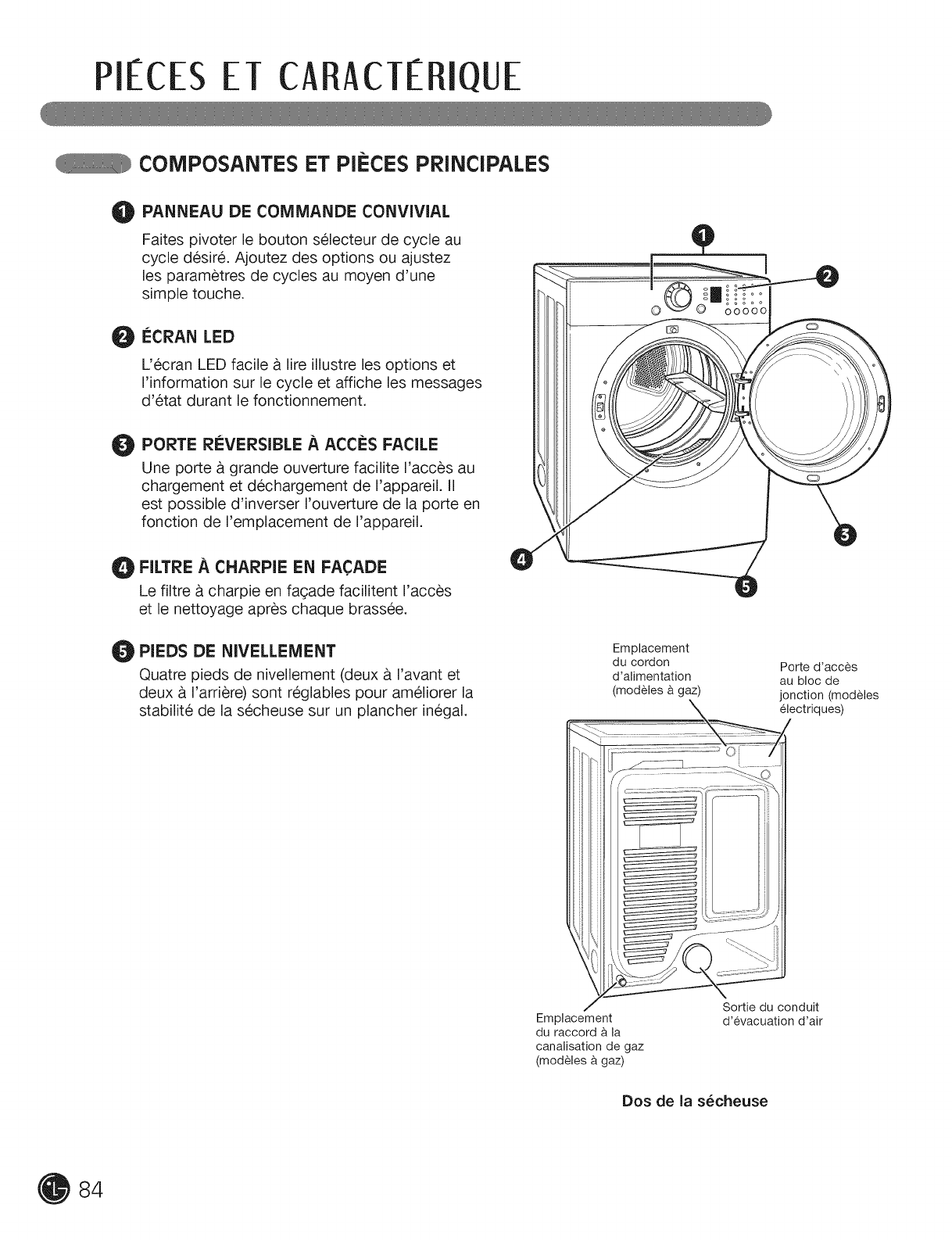

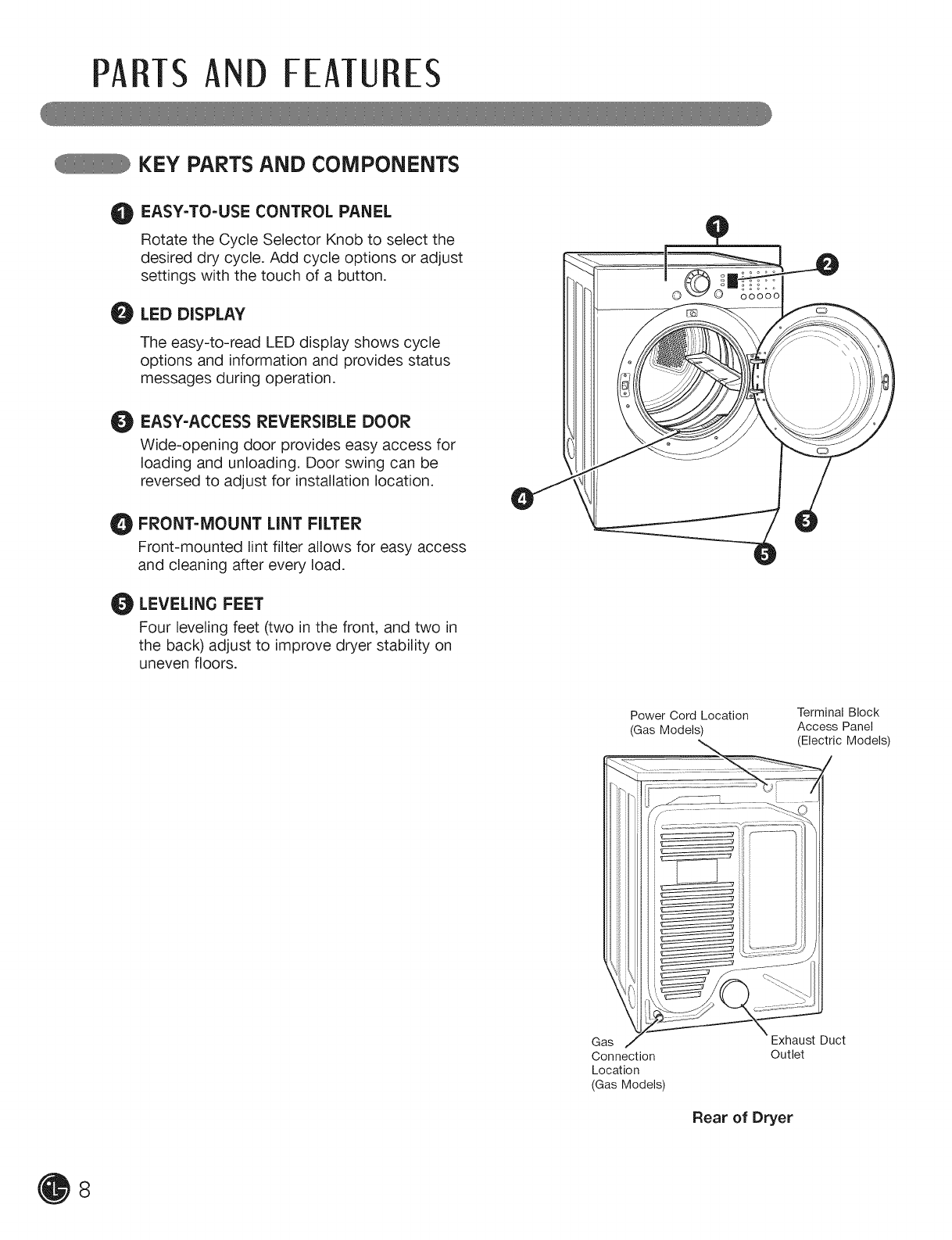

Key Parts and Components ................................... 8

INSTALLATION INSTRUCTIONS

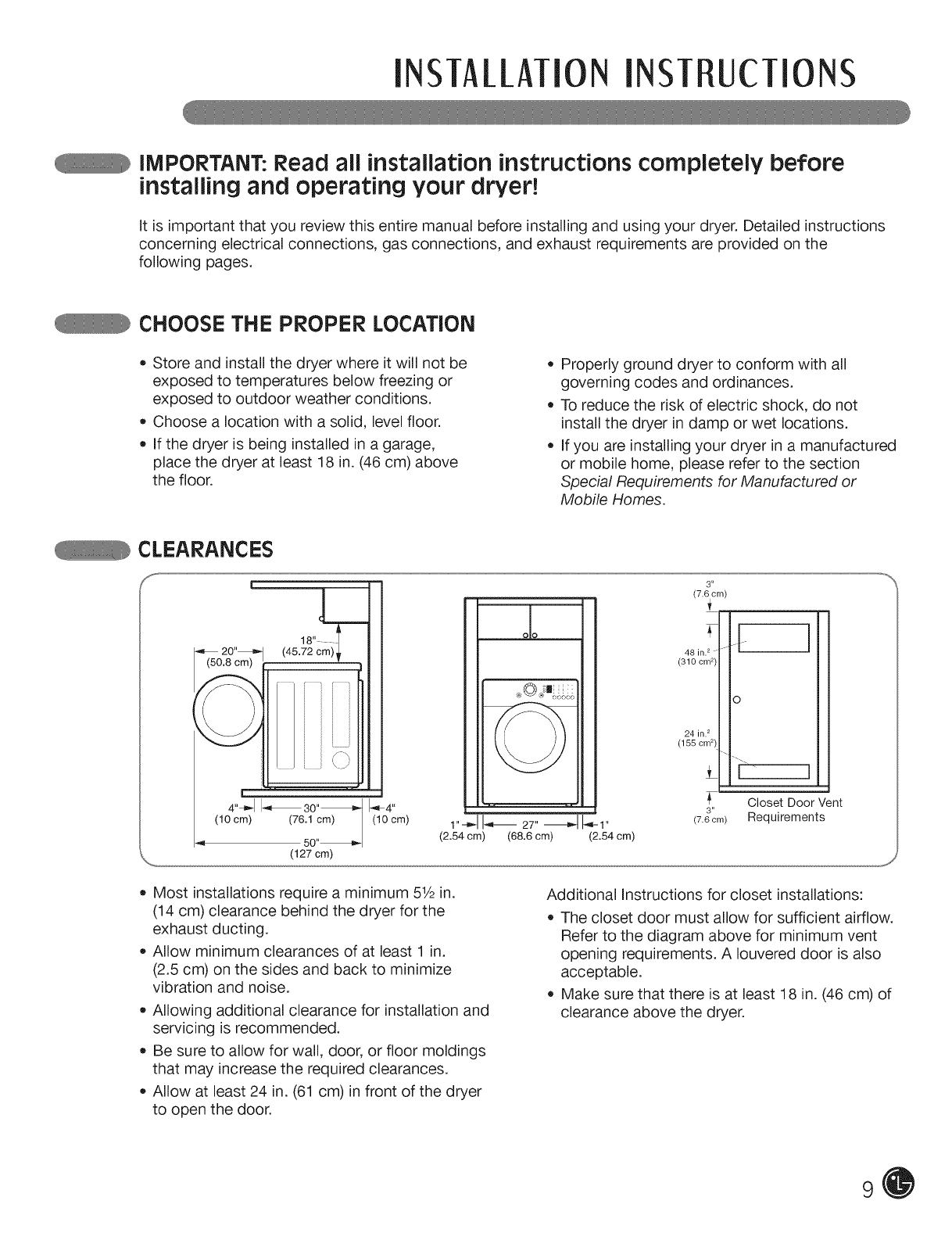

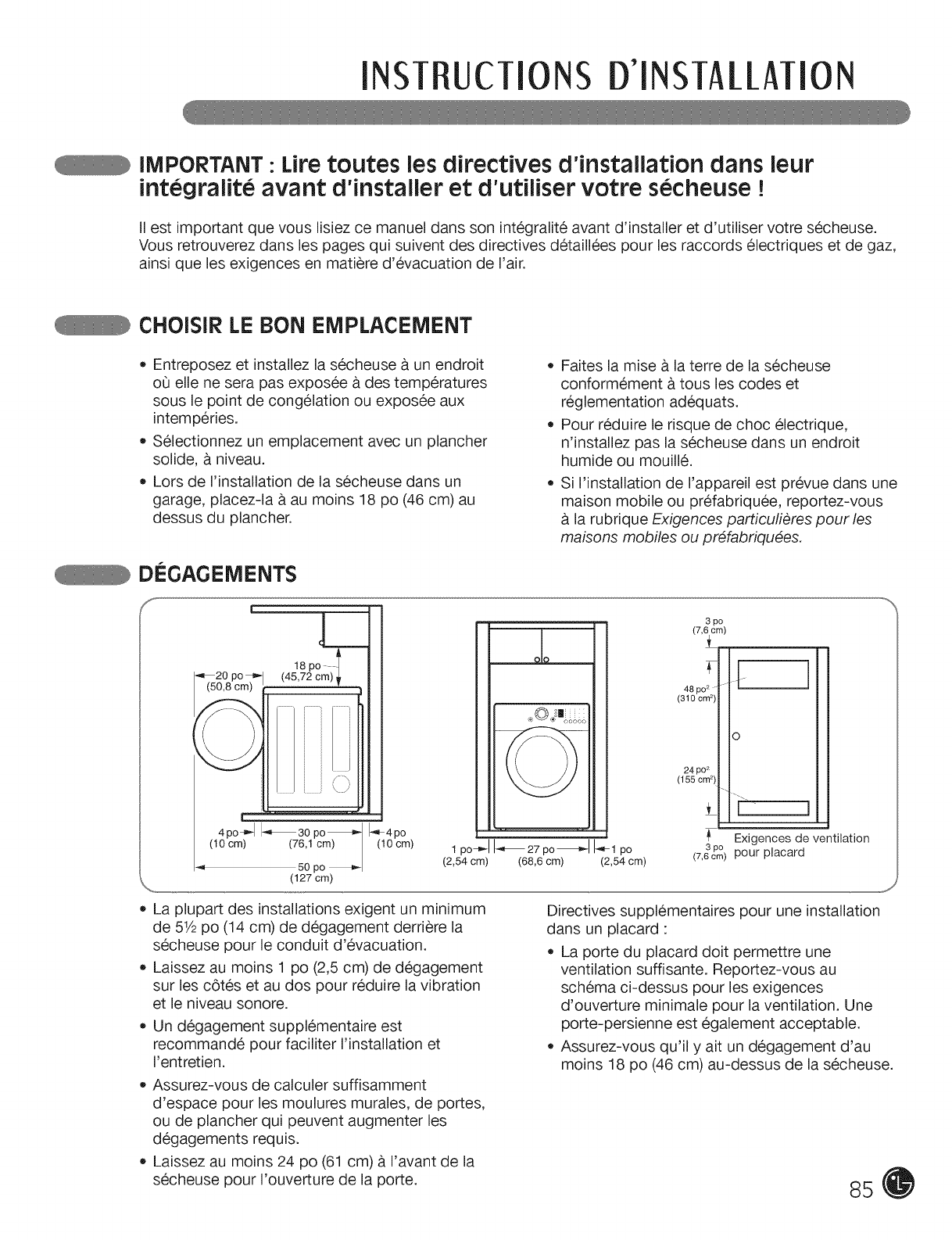

Choose the Proper Location .................................. 9

Clearances ............................................................. 9

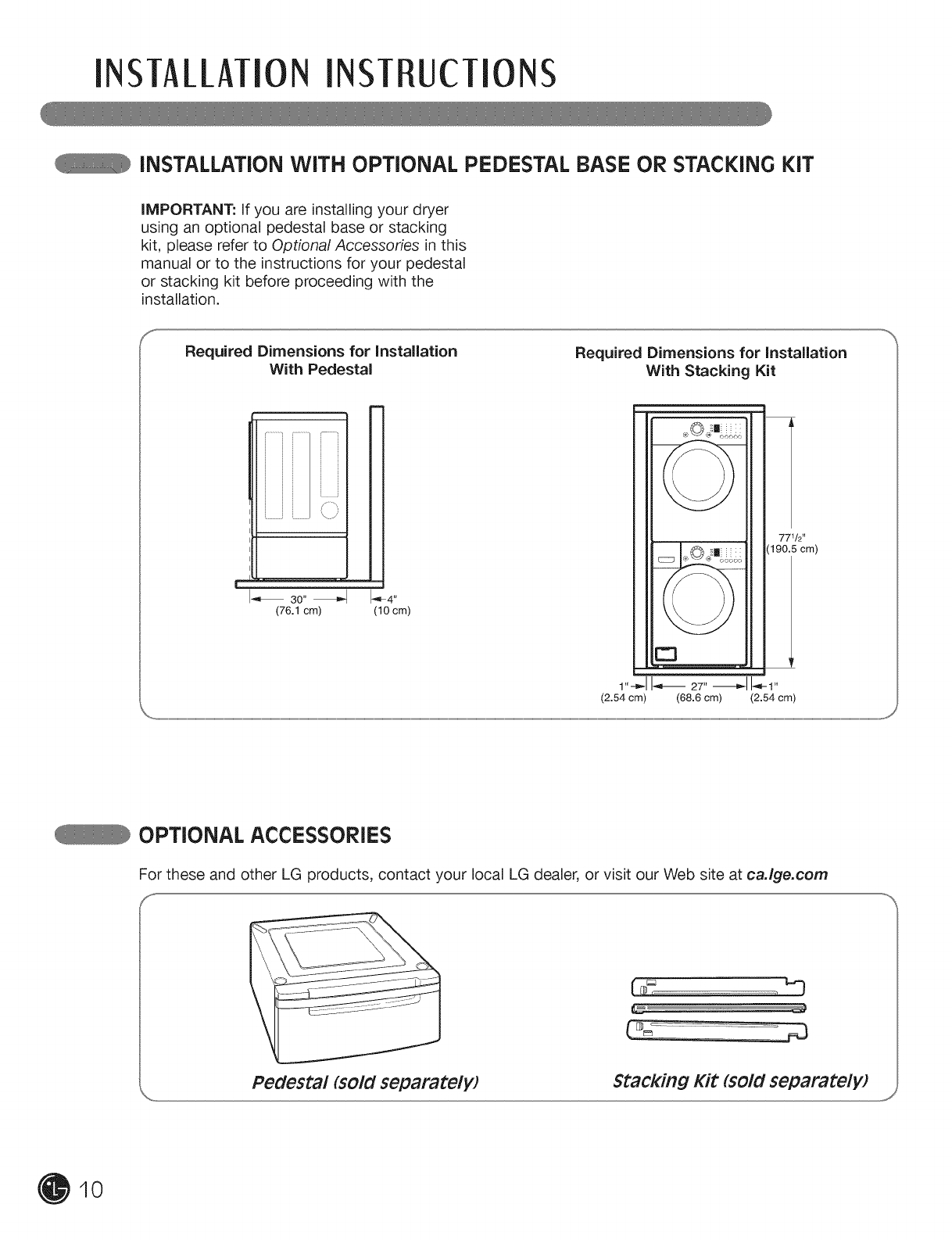

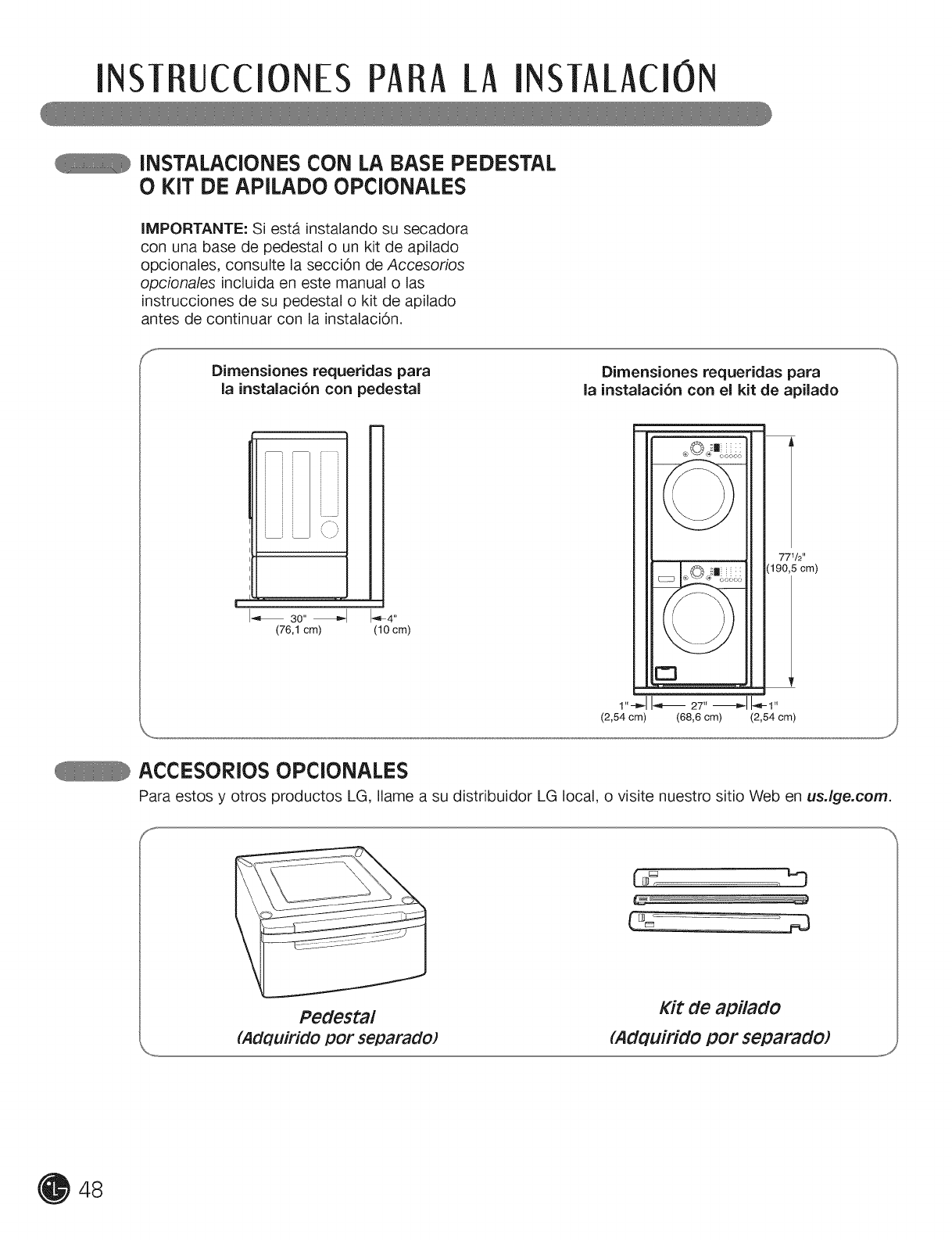

installation With Optional

Pedestal Base or Stacking Kit .............................. 10

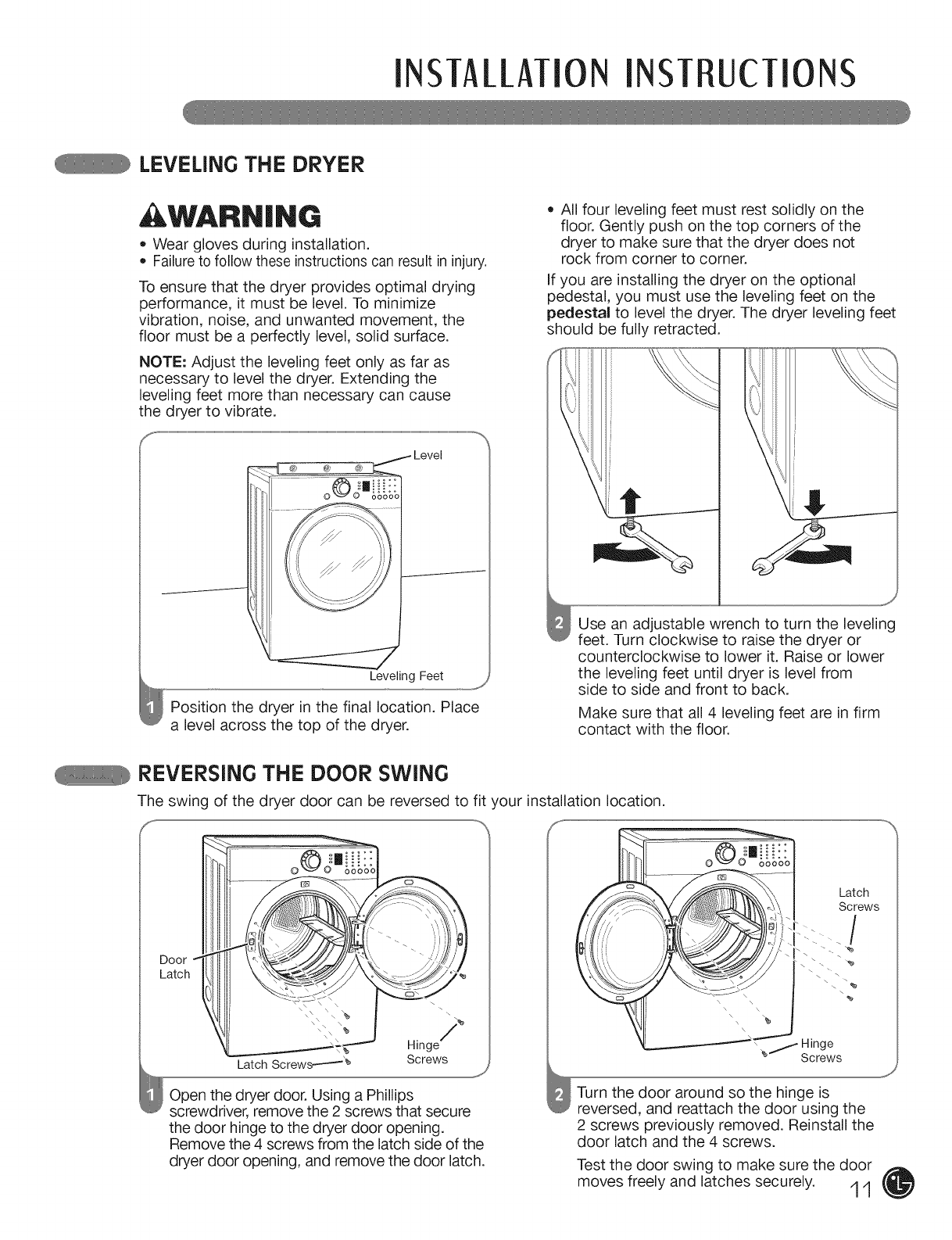

Leveling the Dryer ................................................ 11

Reversing the Door Swing .................................... 11

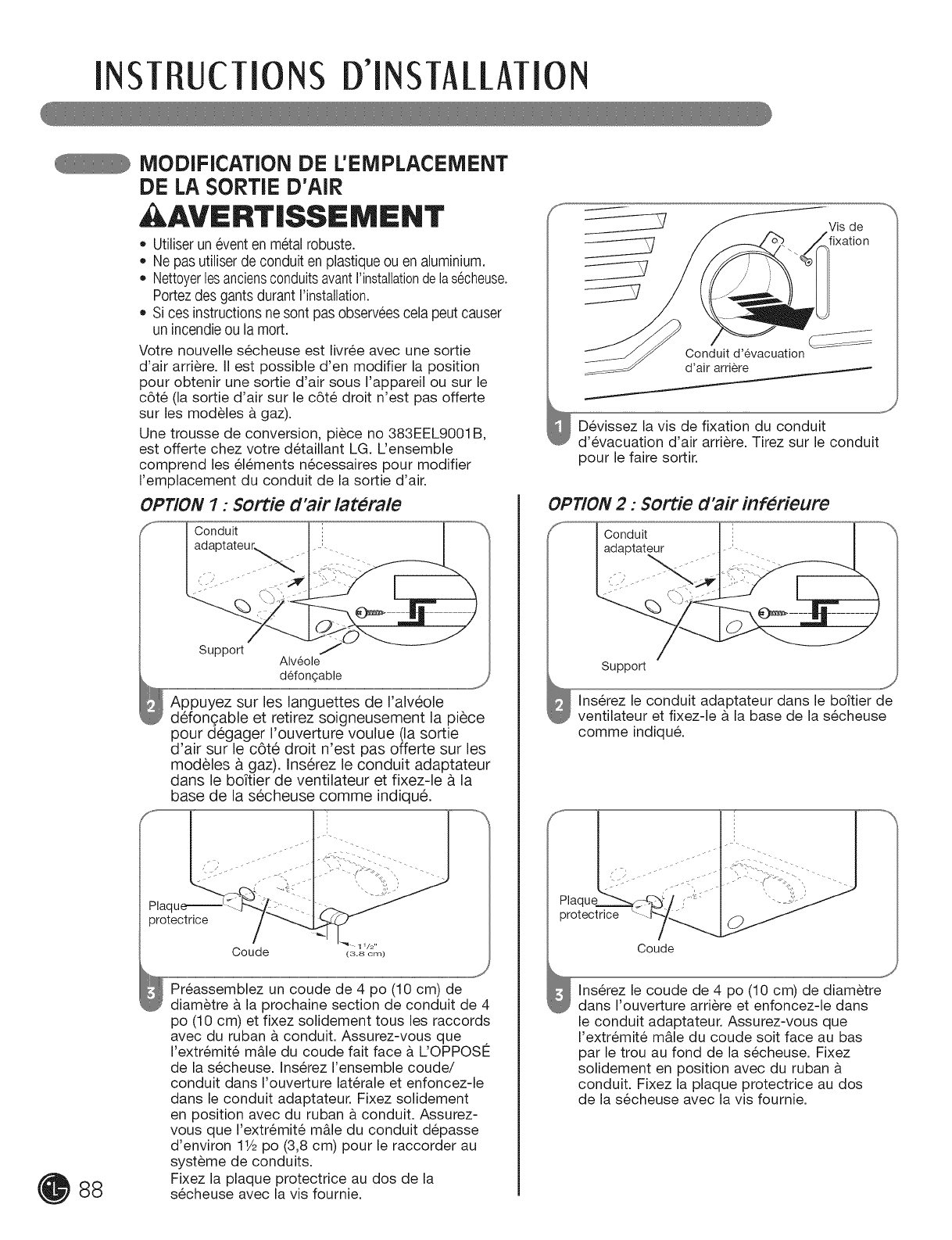

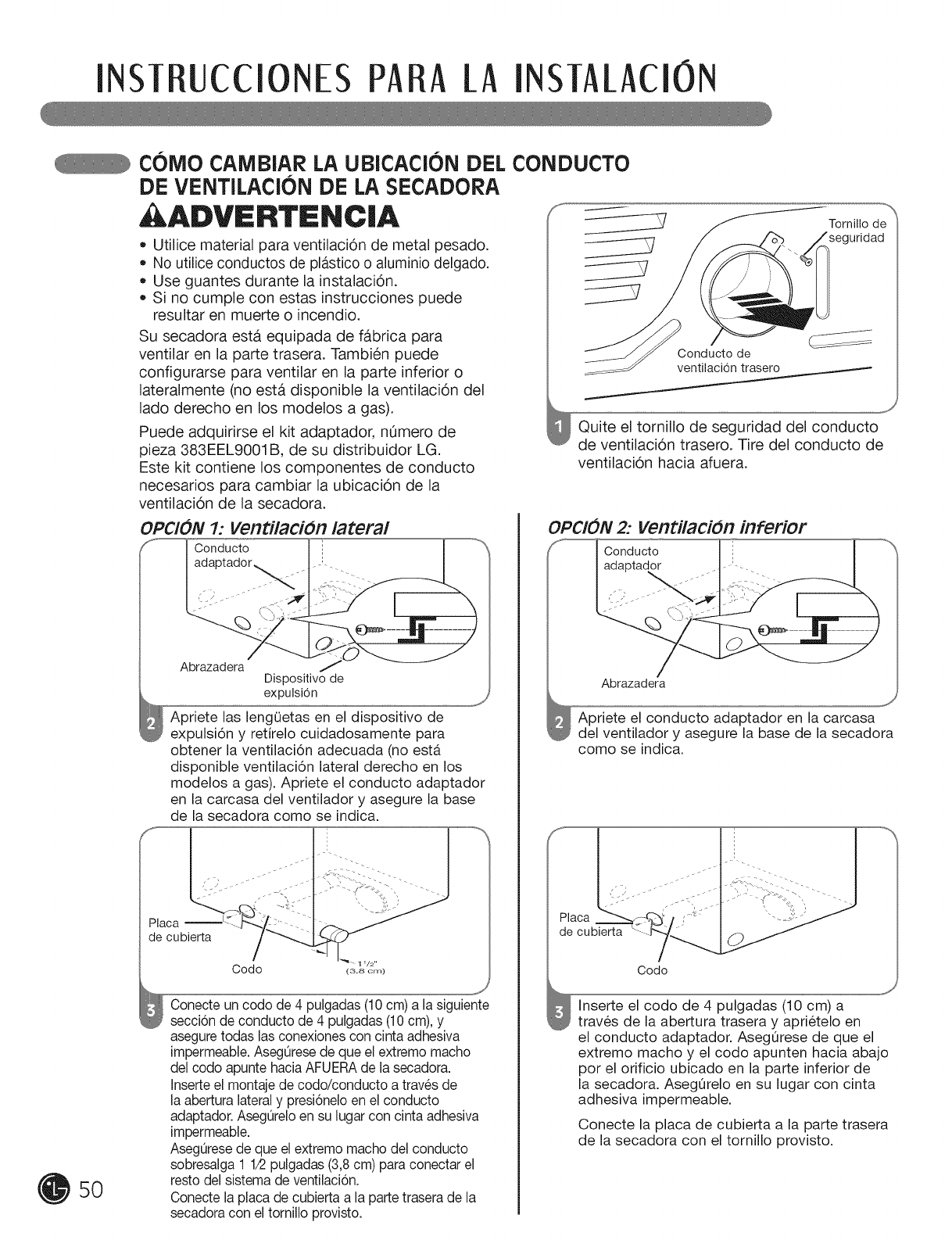

Changing the Dryer Vent Location ....................... 12

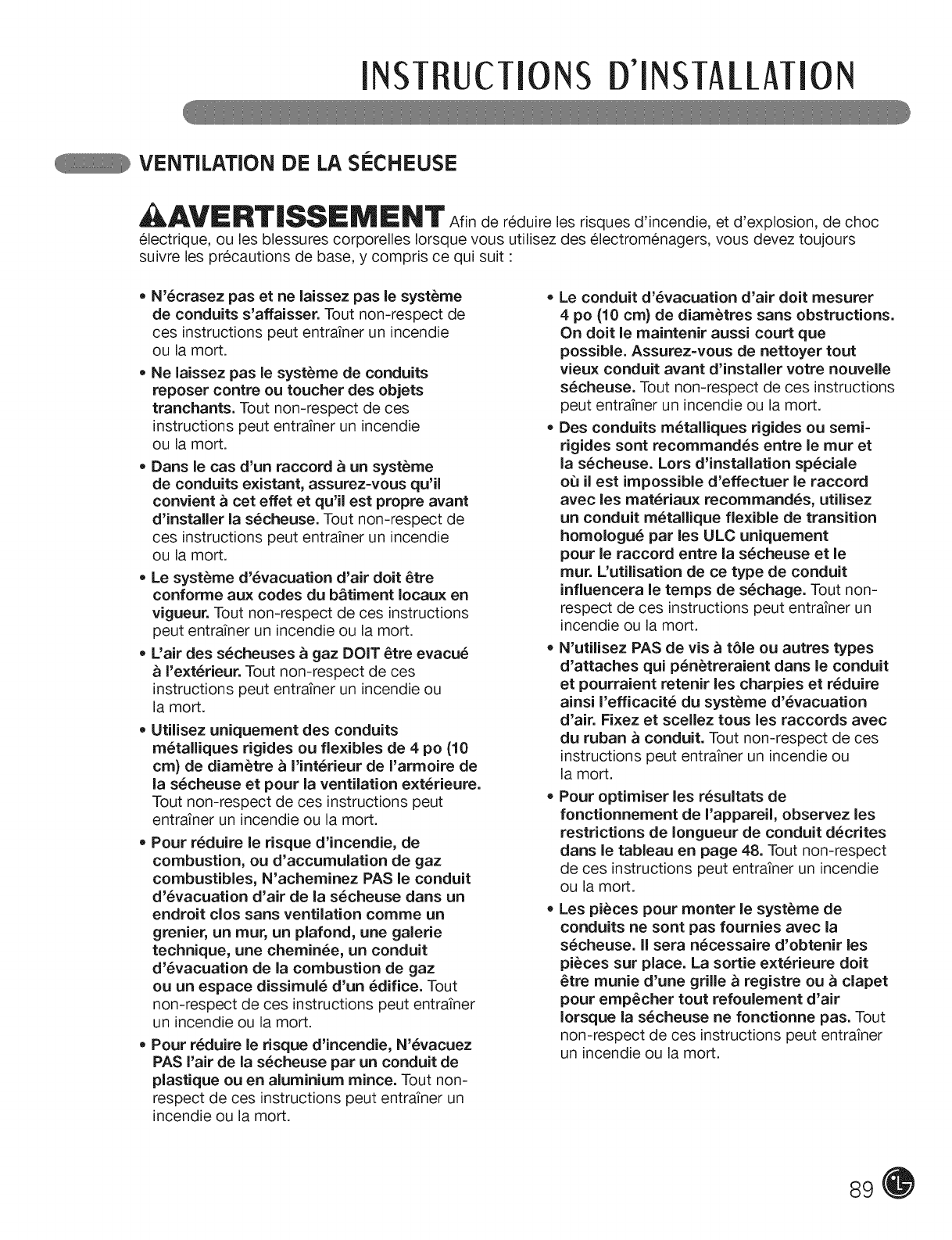

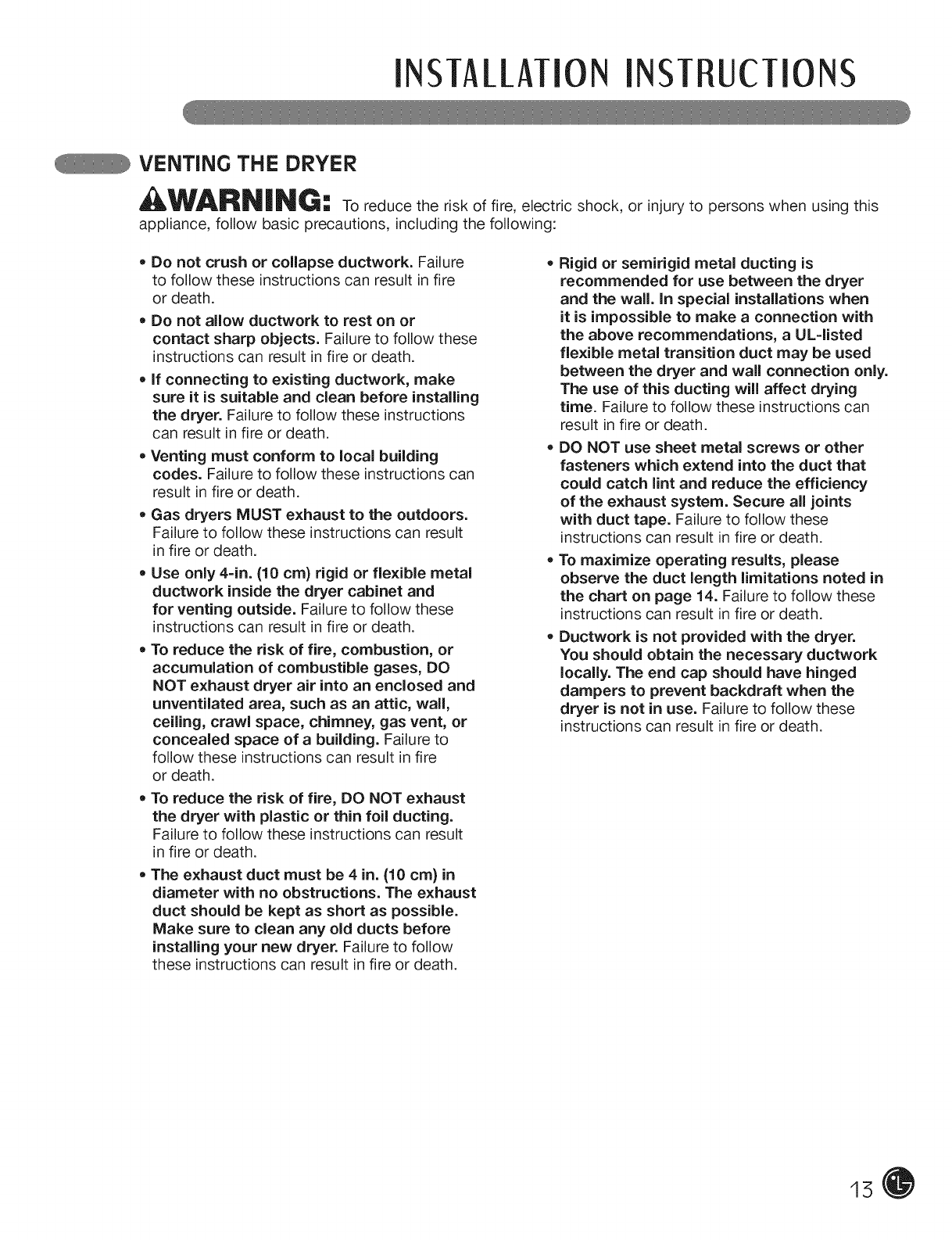

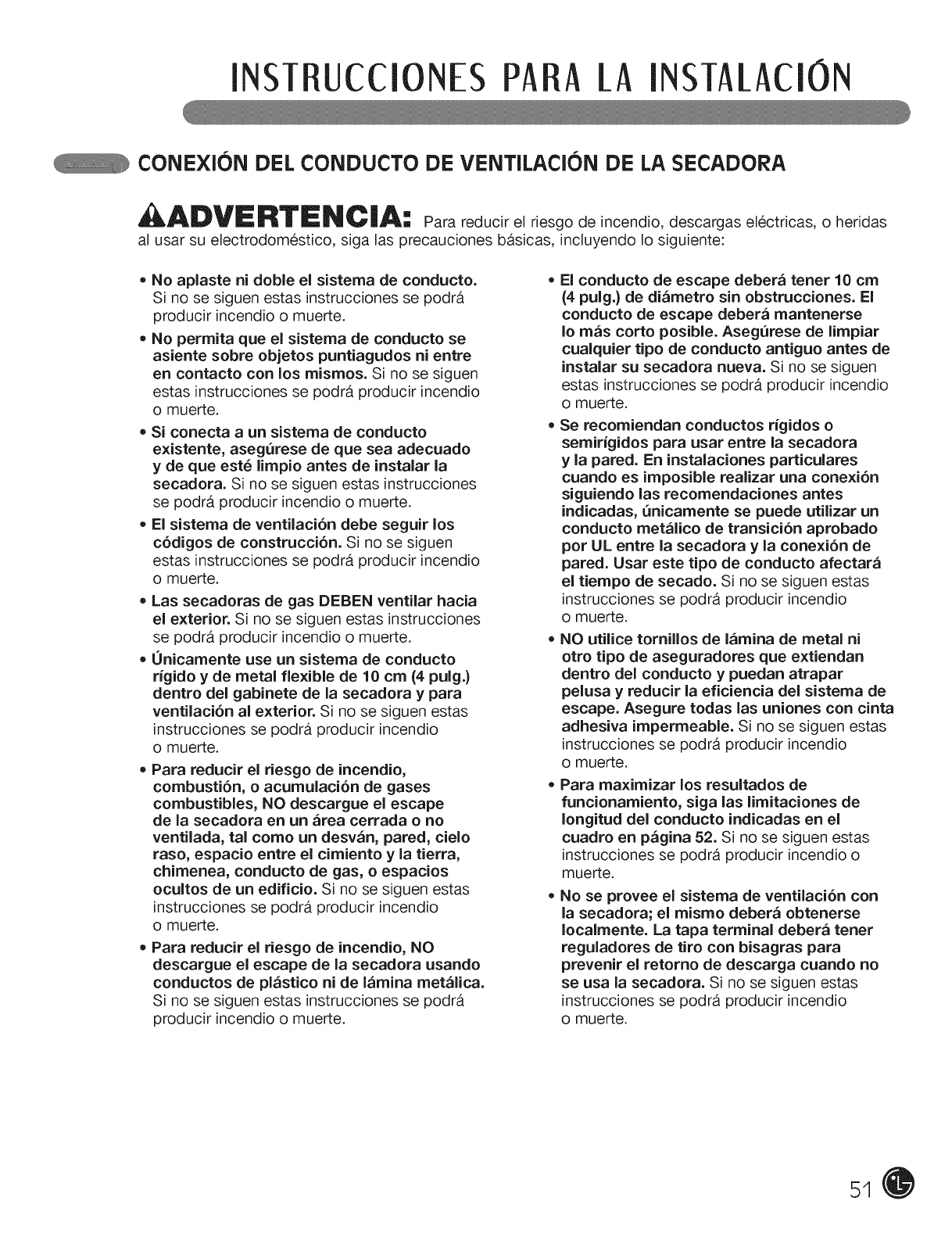

Venting the Dryer ............................................ 13, 14

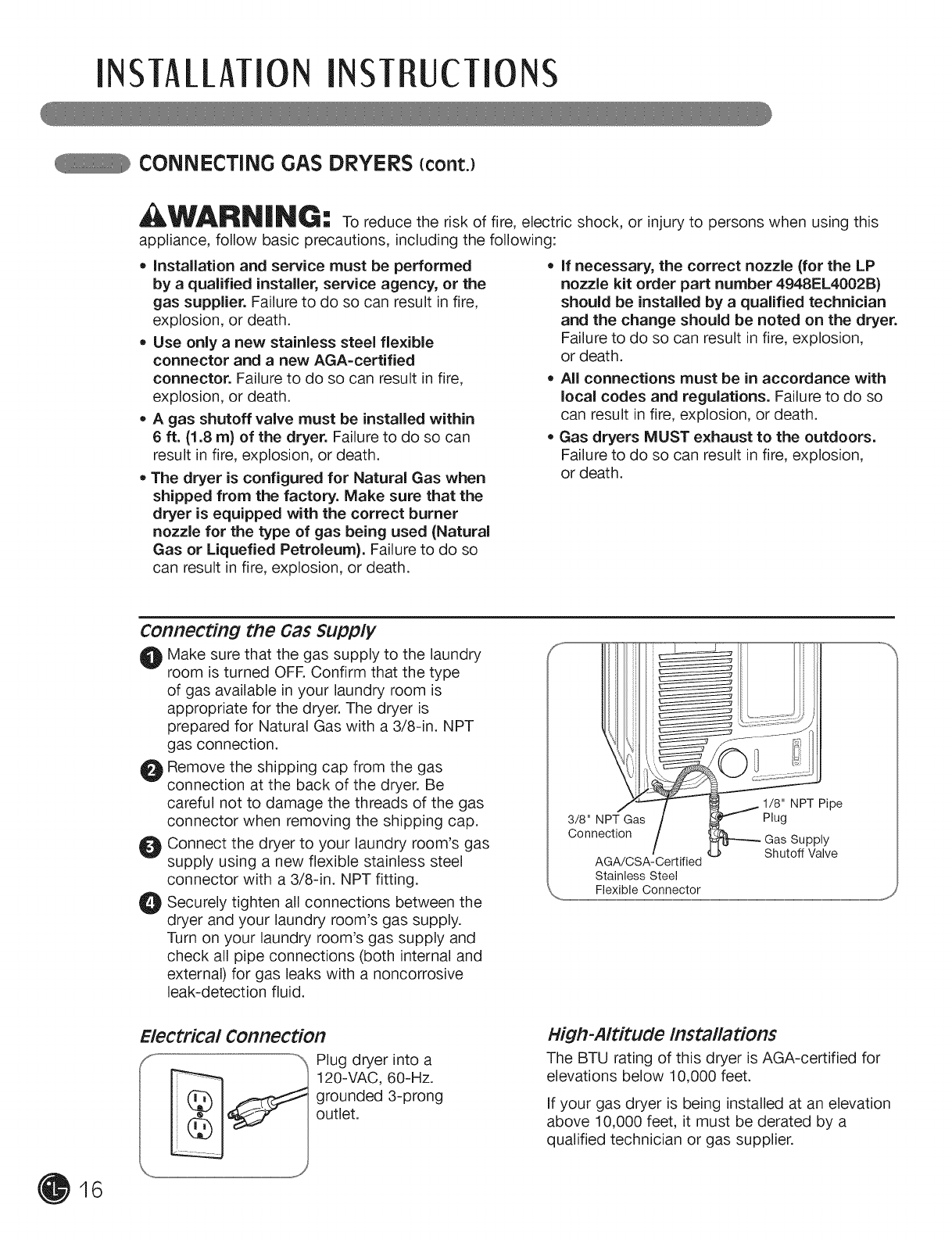

Connecting Gas Dryers .................................. 15, 16

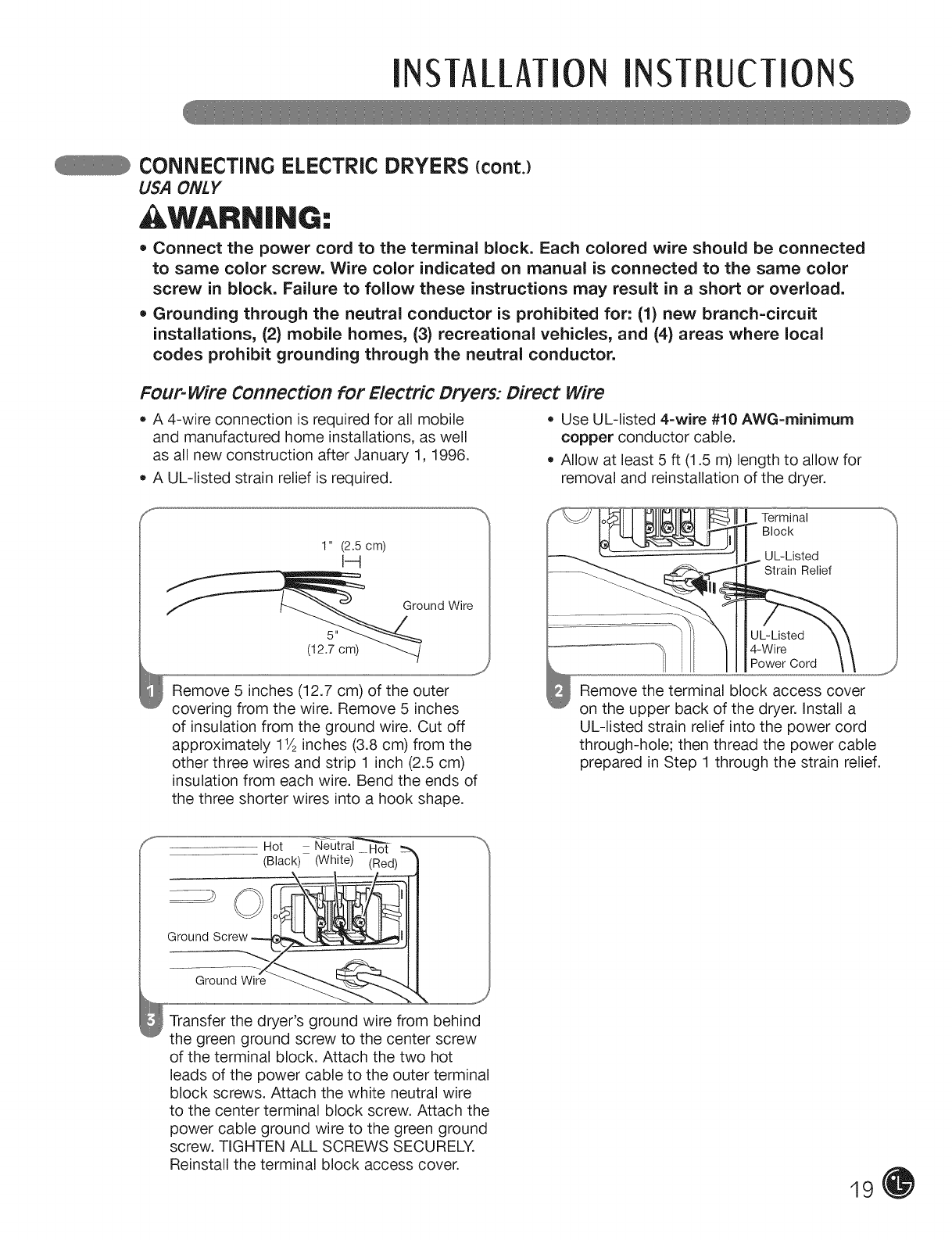

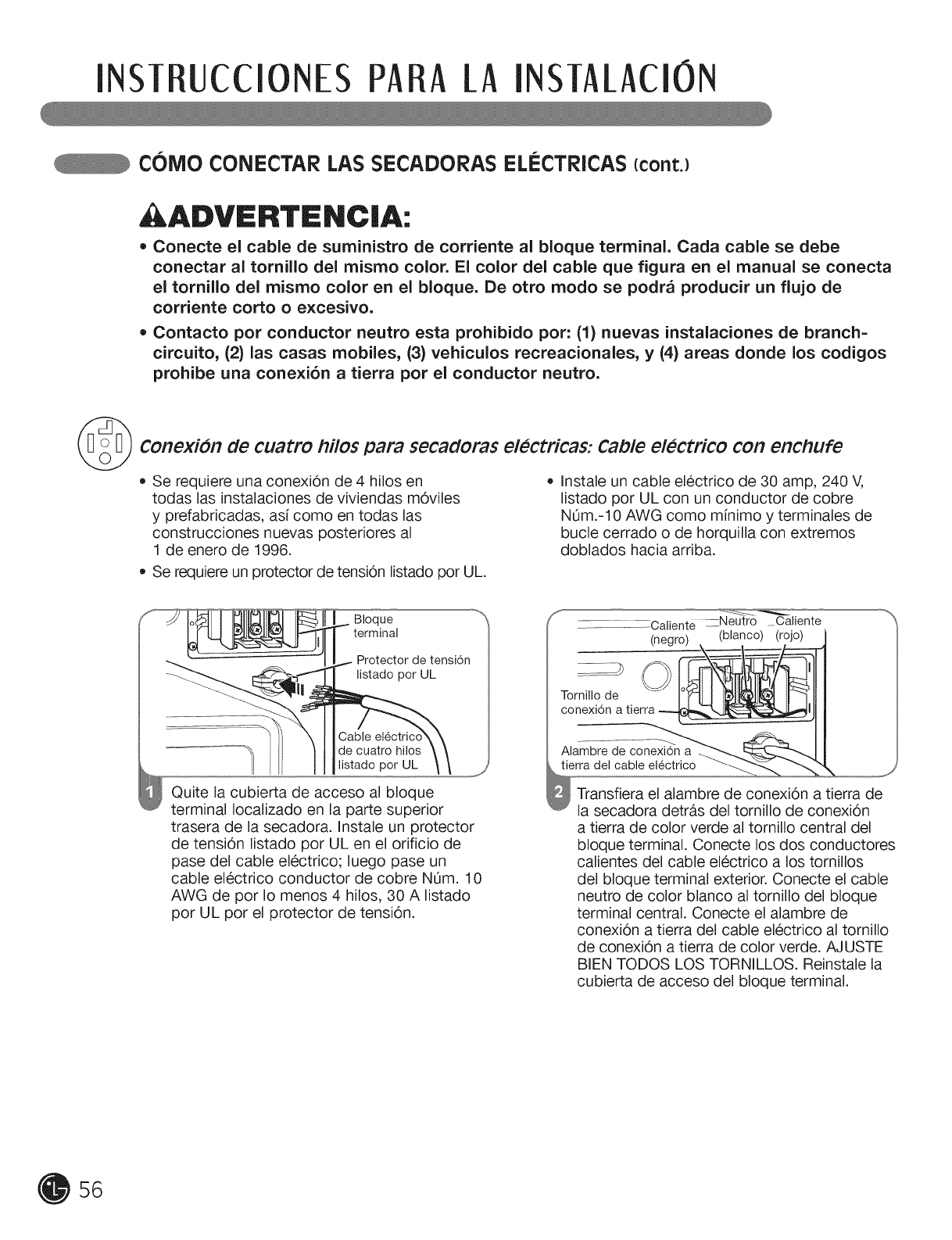

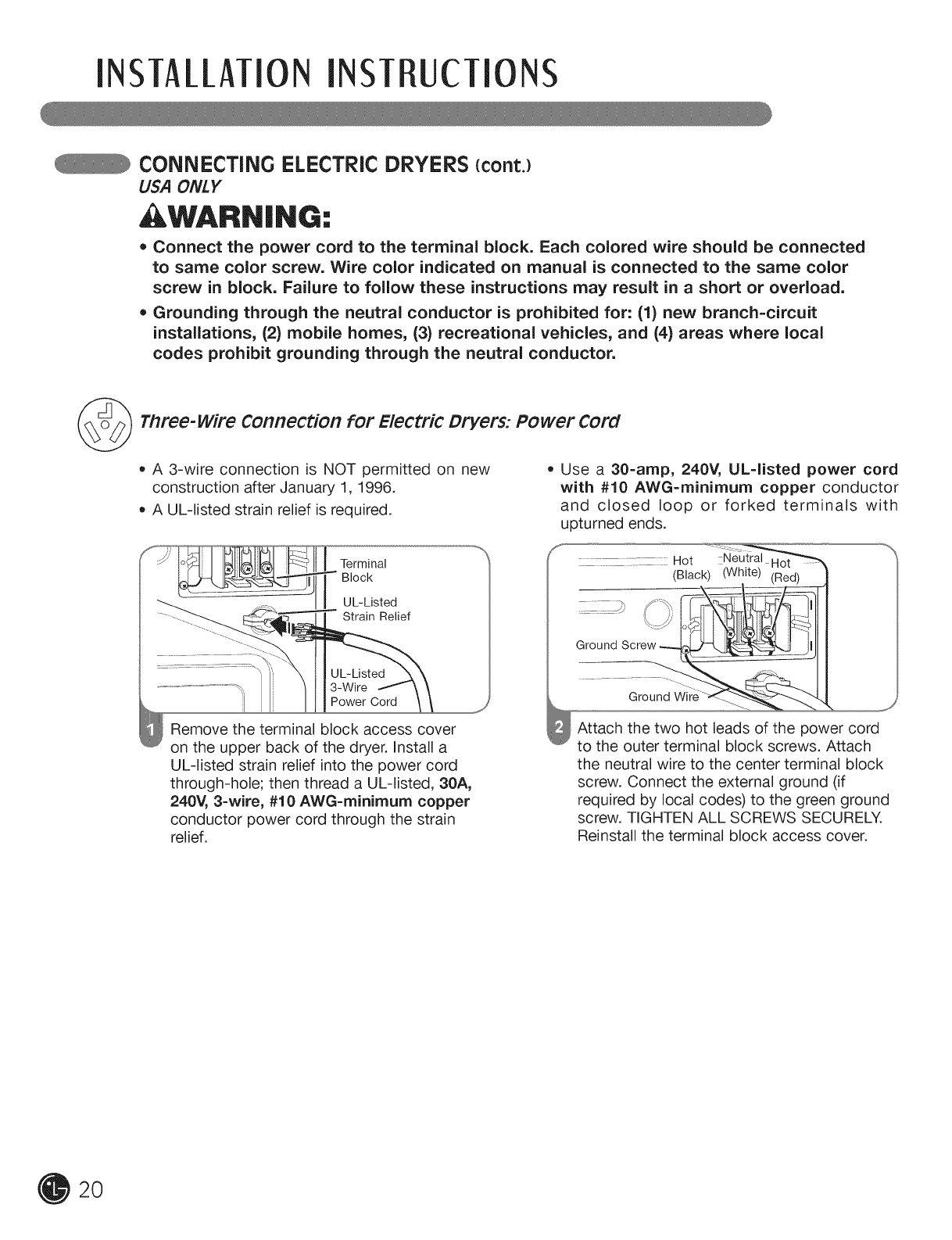

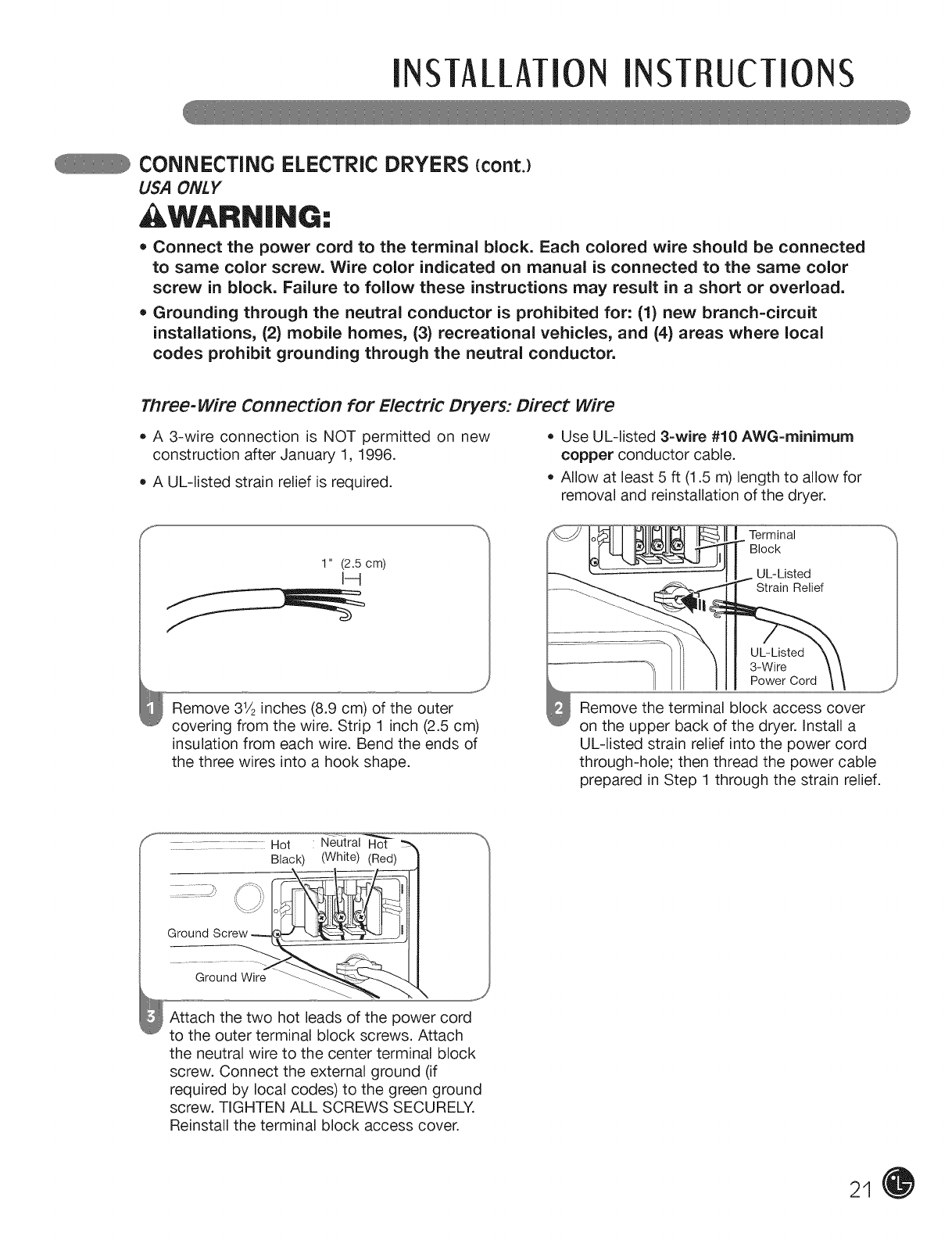

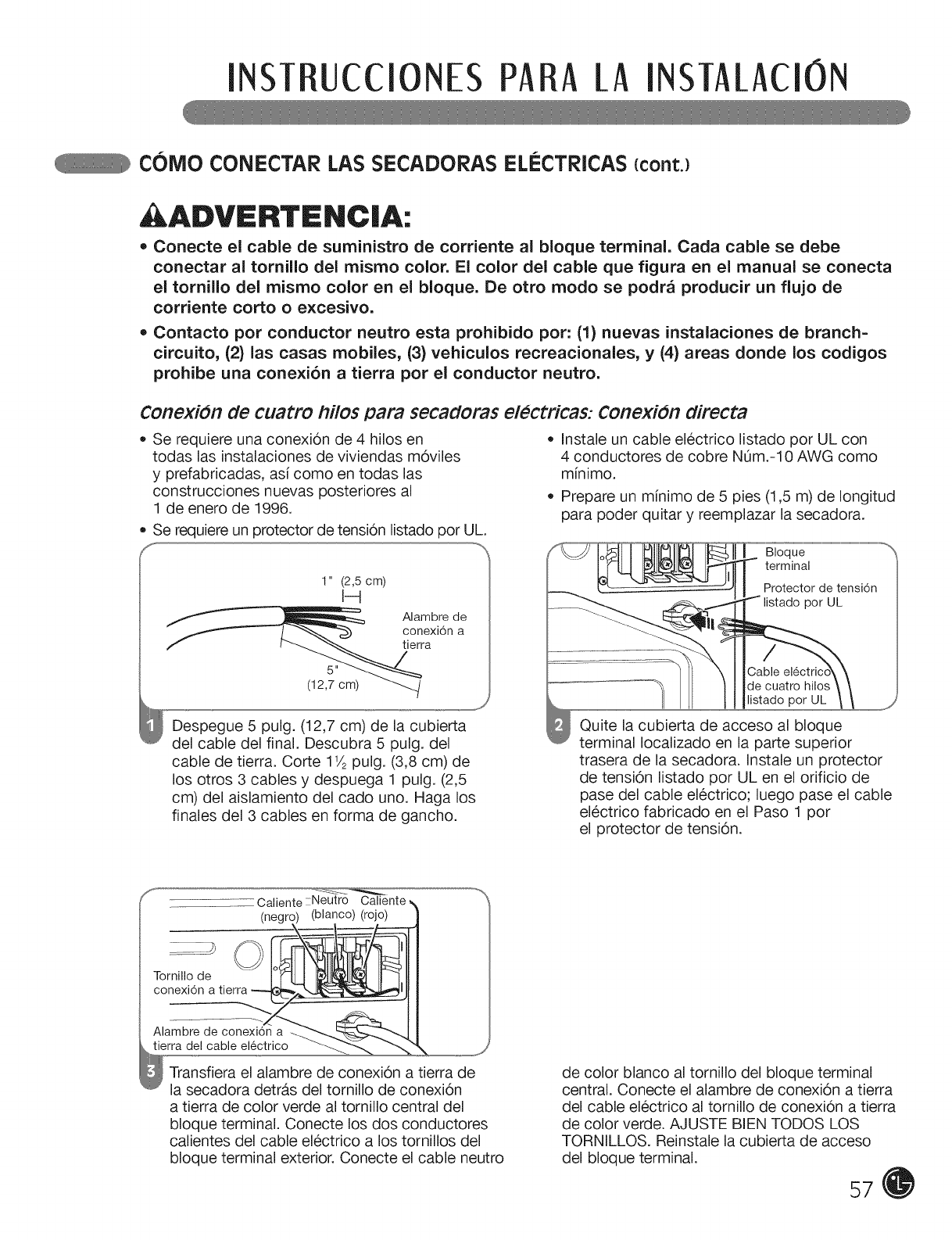

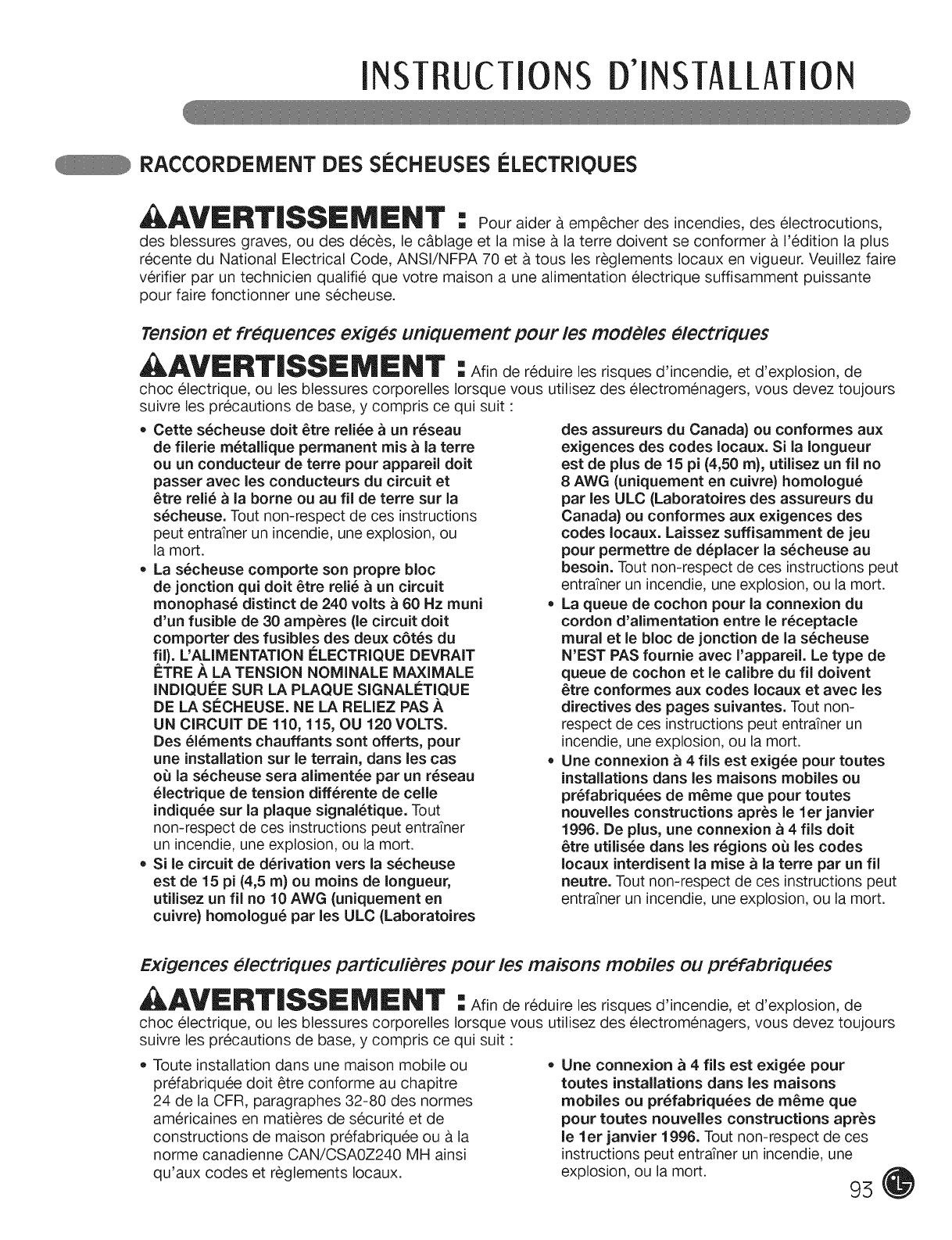

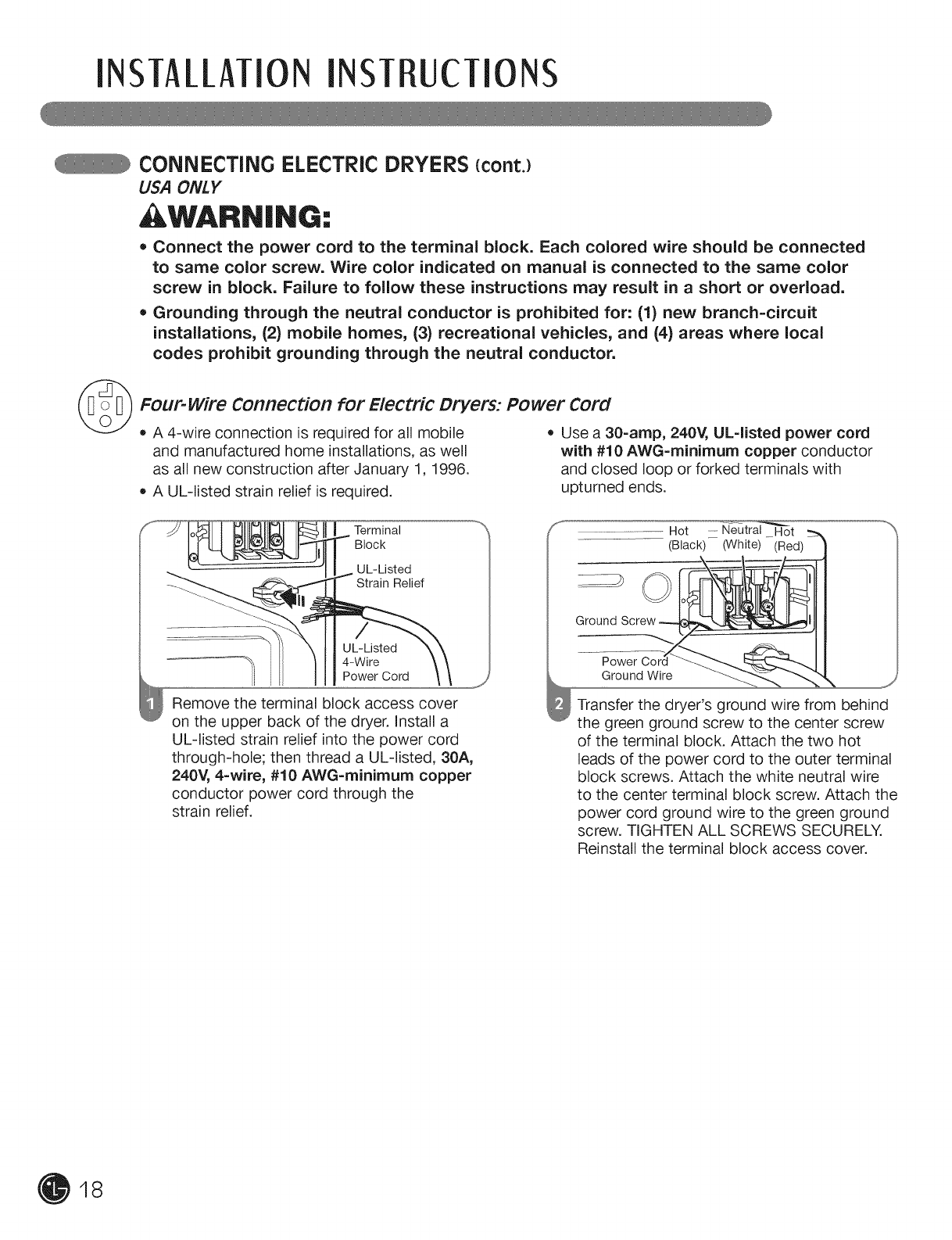

Connecting Electric Dryers .............................. 17-21

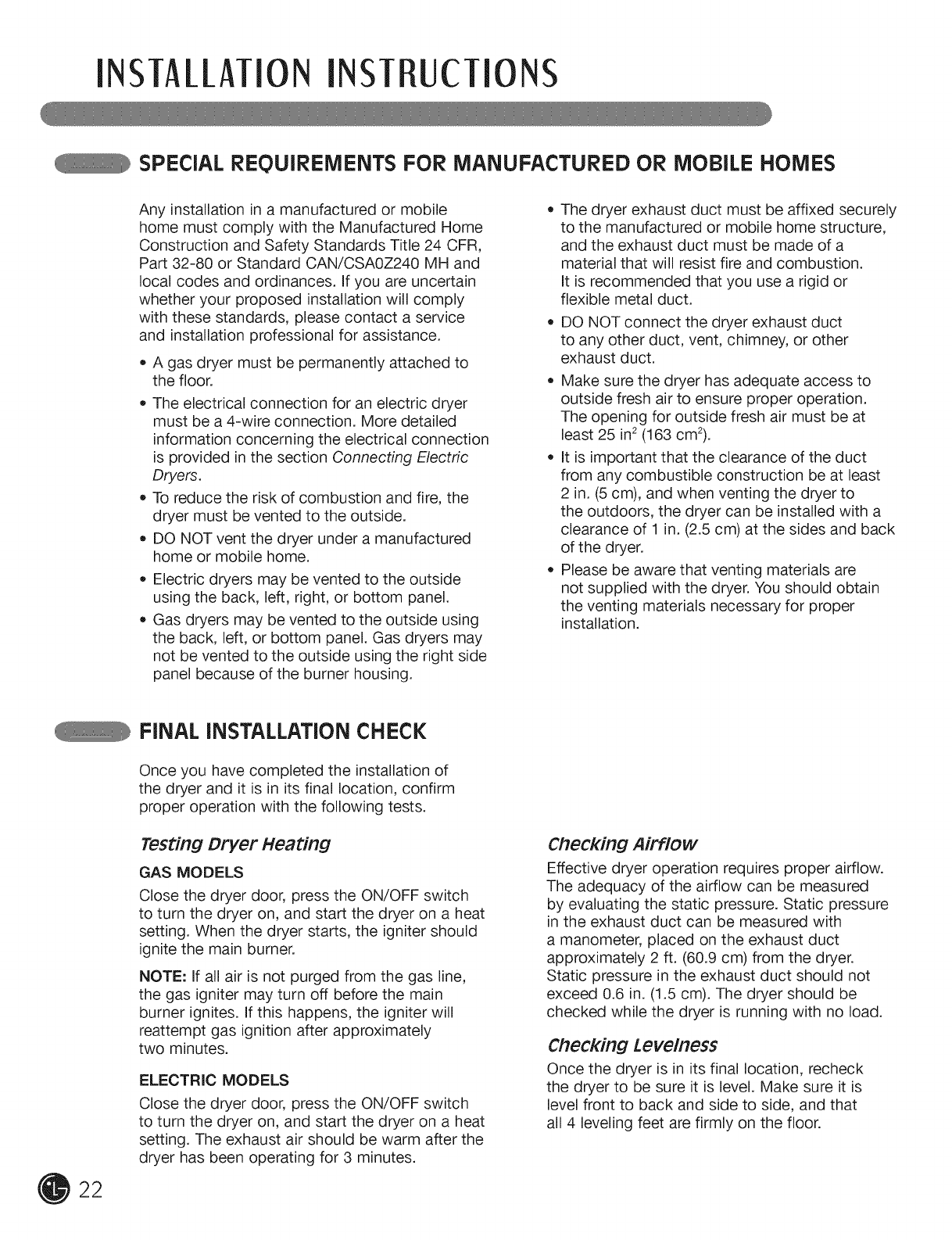

Special Requirements for Manufactured

or Mobile Homes .................................................. 22

Final installation Check ....................................... 22

HOW TO USE

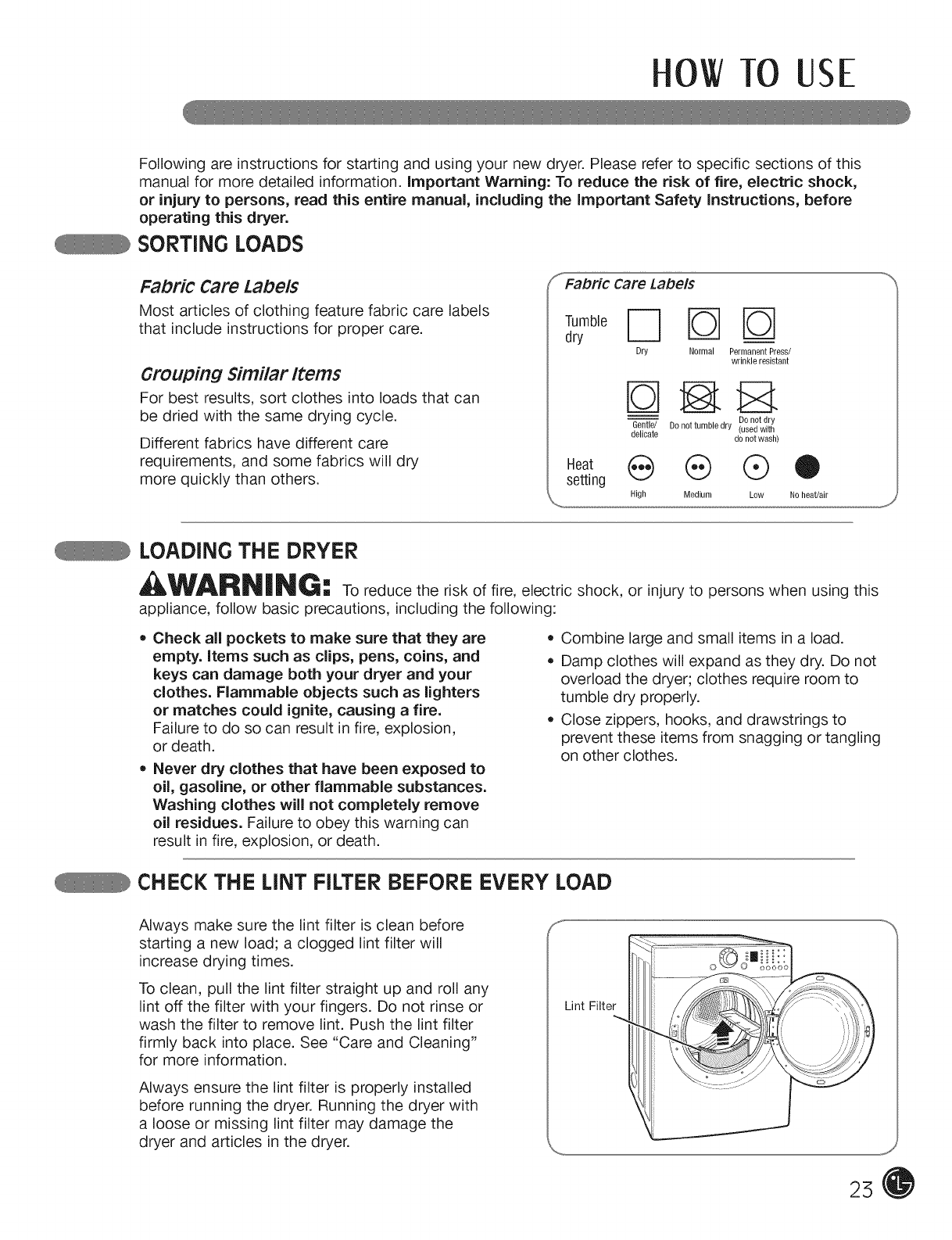

Sorting Loads ....................................................... 23

Loading the Dryer ................................................. 23

Check the Lint Filter Before Every Load ............... 23

Control Panel Features ......................................... 24

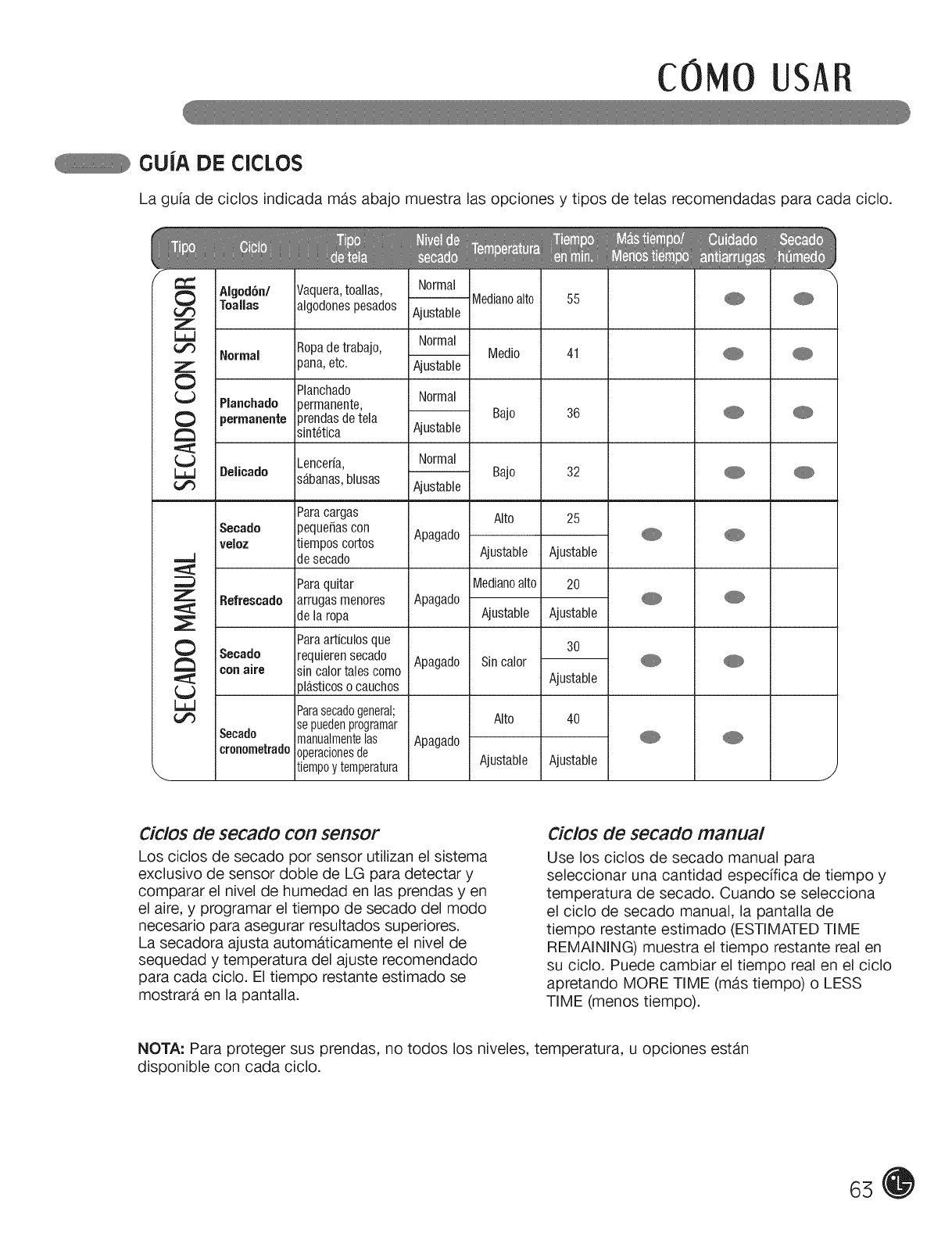

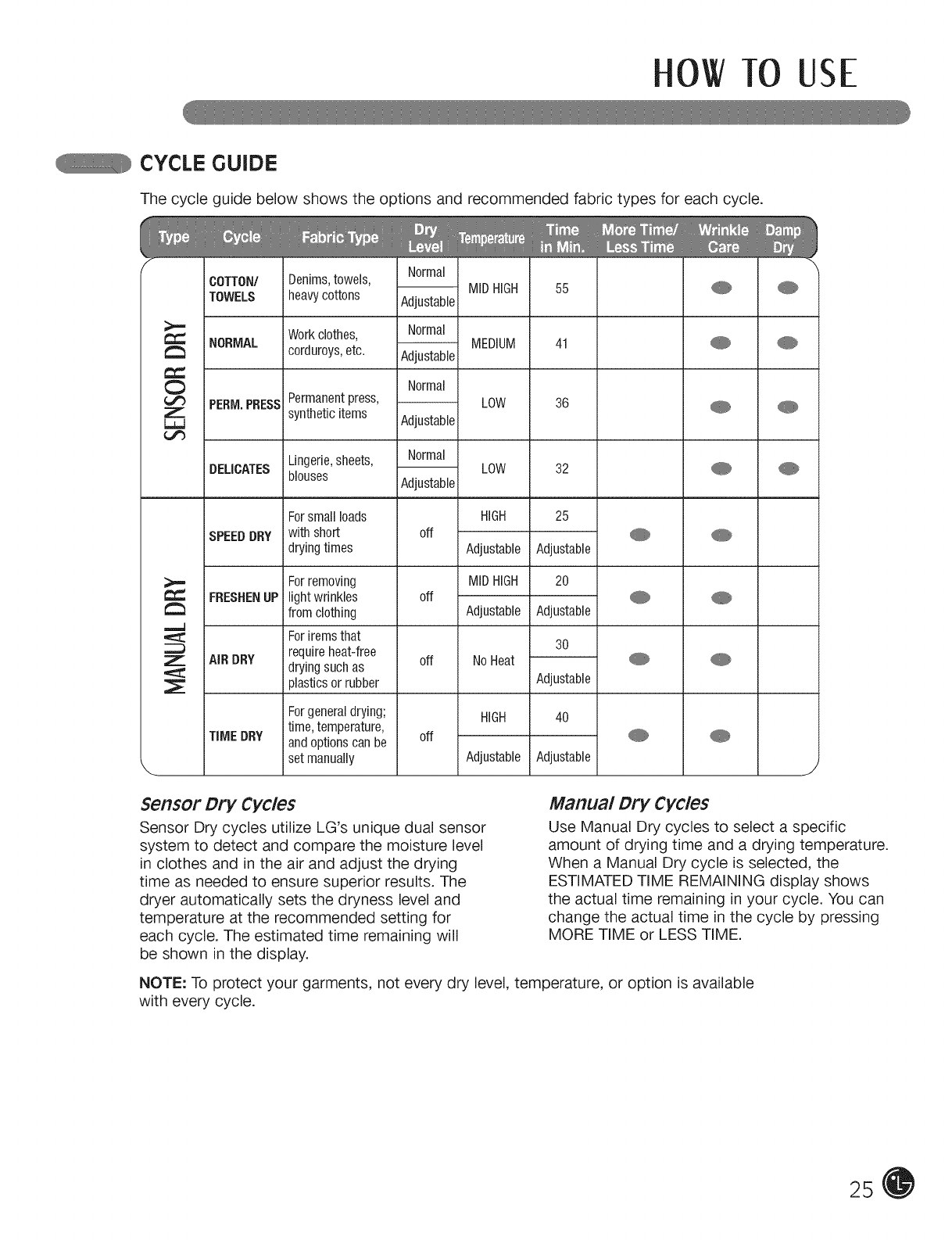

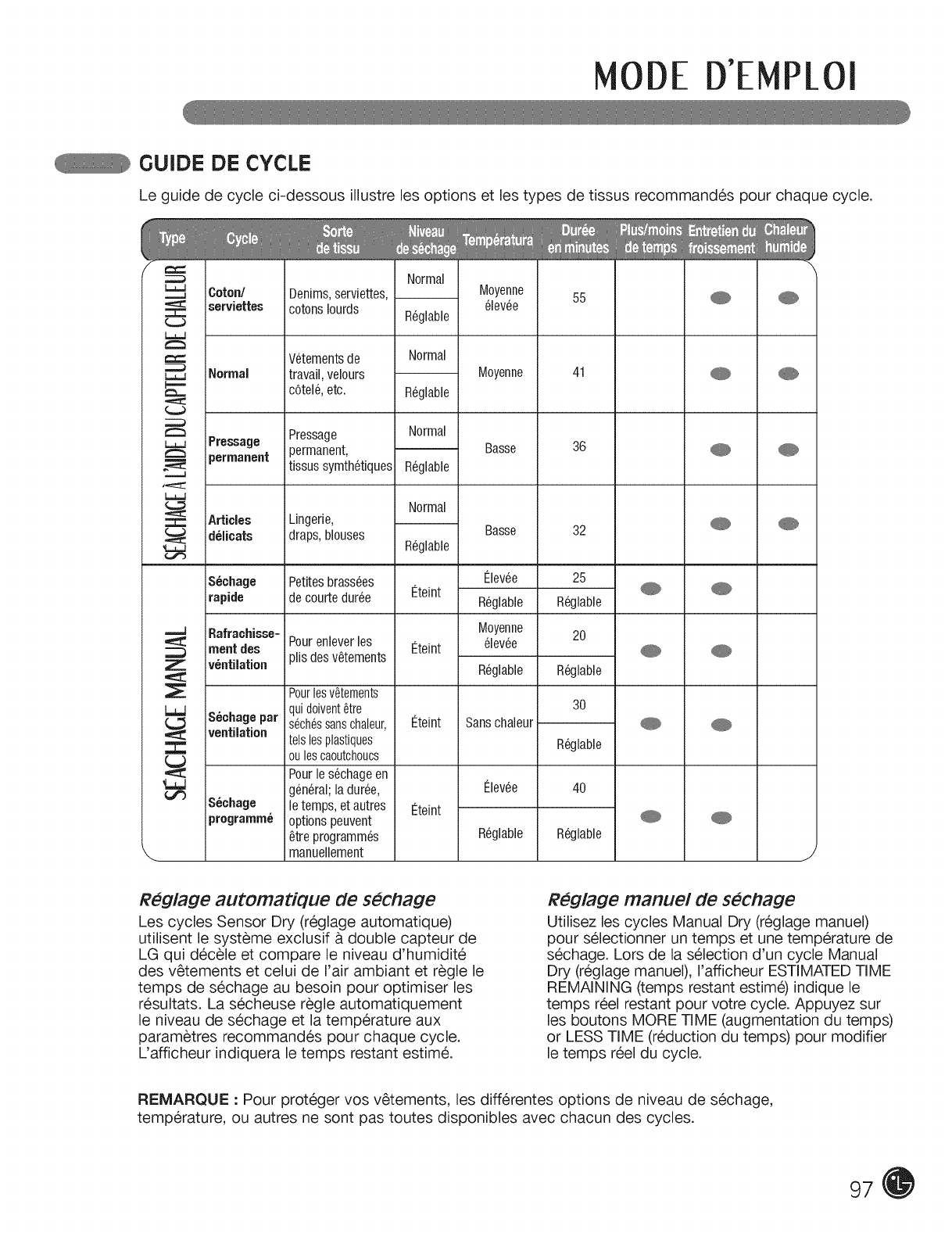

Cycle Guide .......................................................... 25

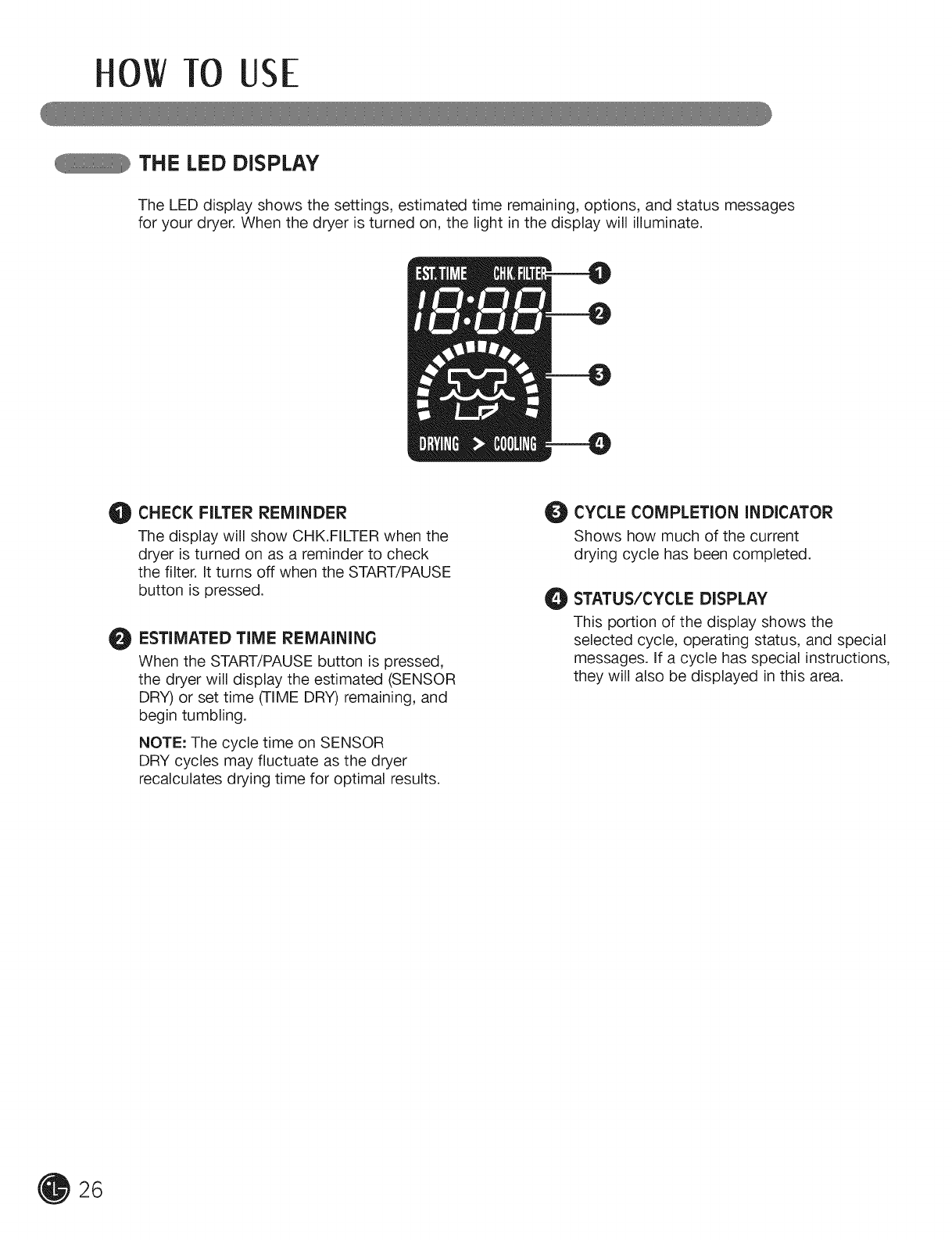

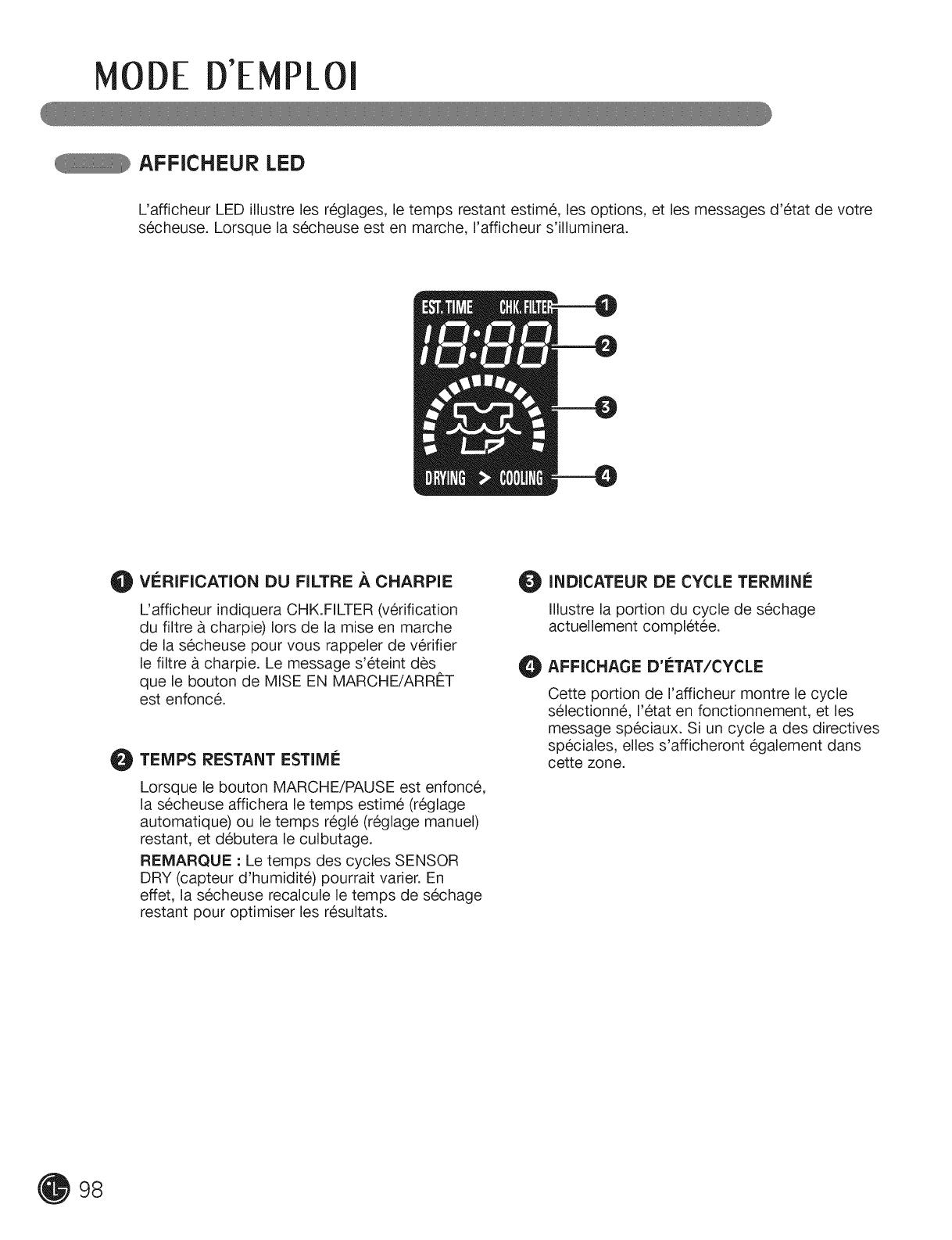

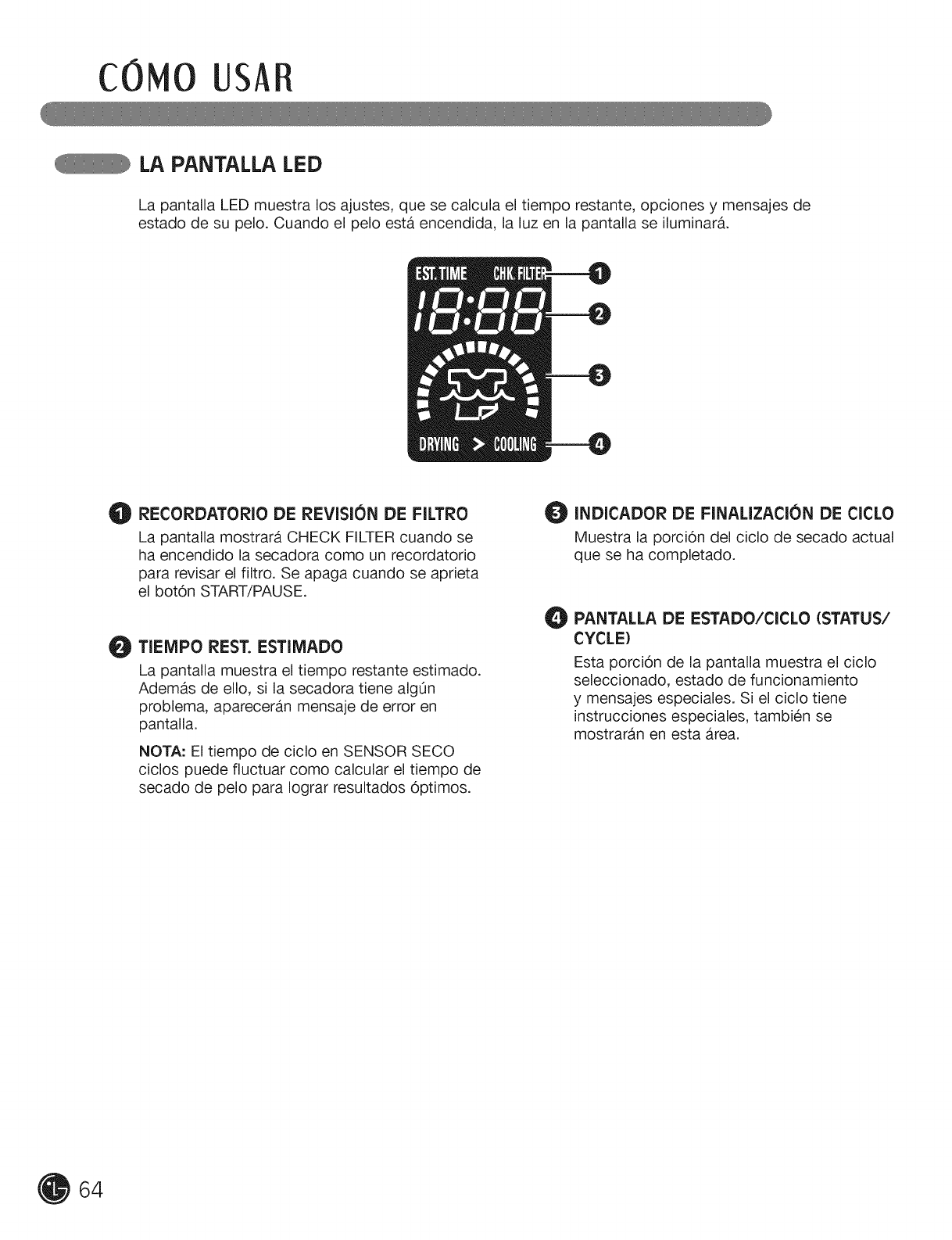

The LED Display ................................................... 26

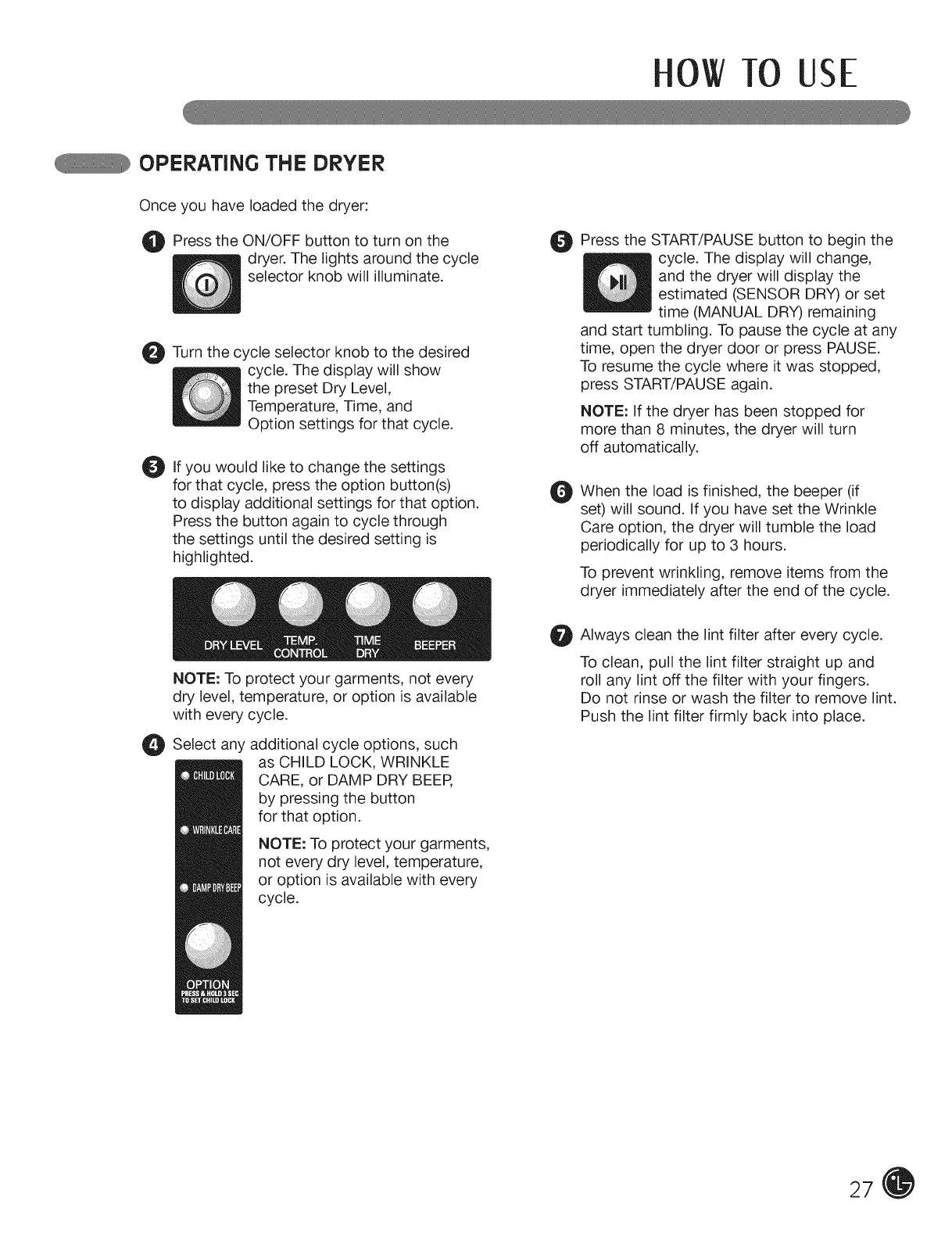

Operating the Dryer .............................................. 27

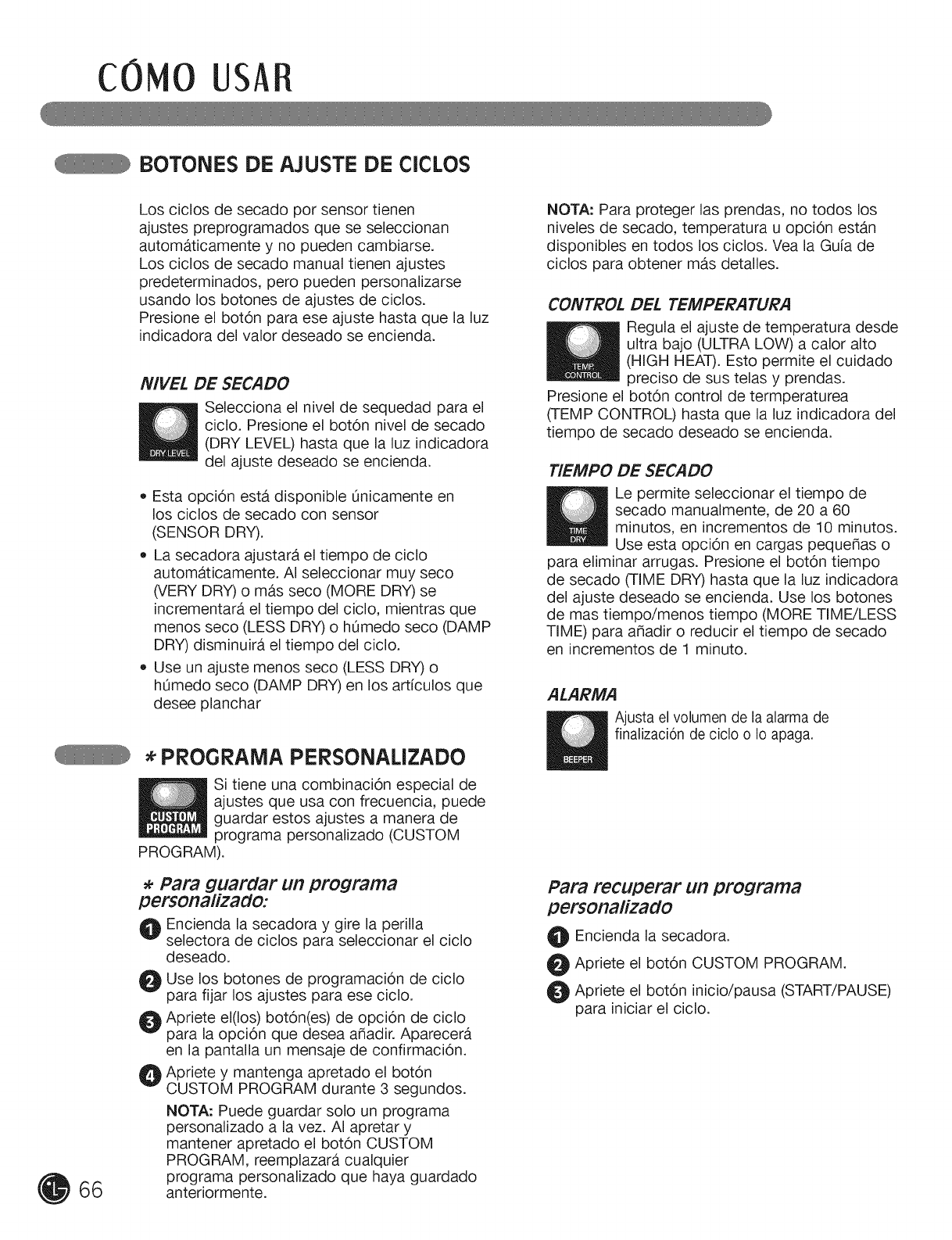

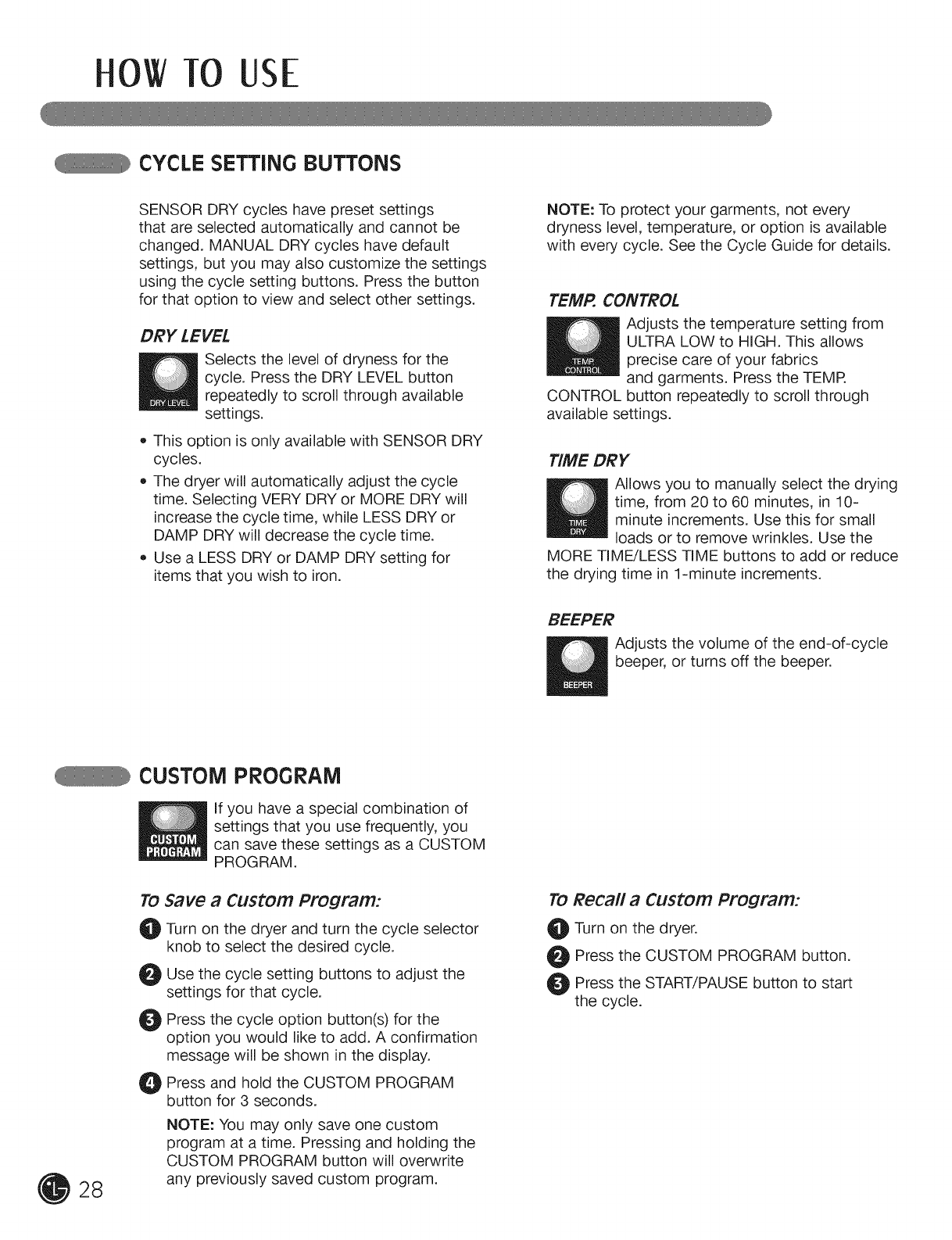

Cycle Setting Buttons .......................................... 28

Custom Program .................................................. 28

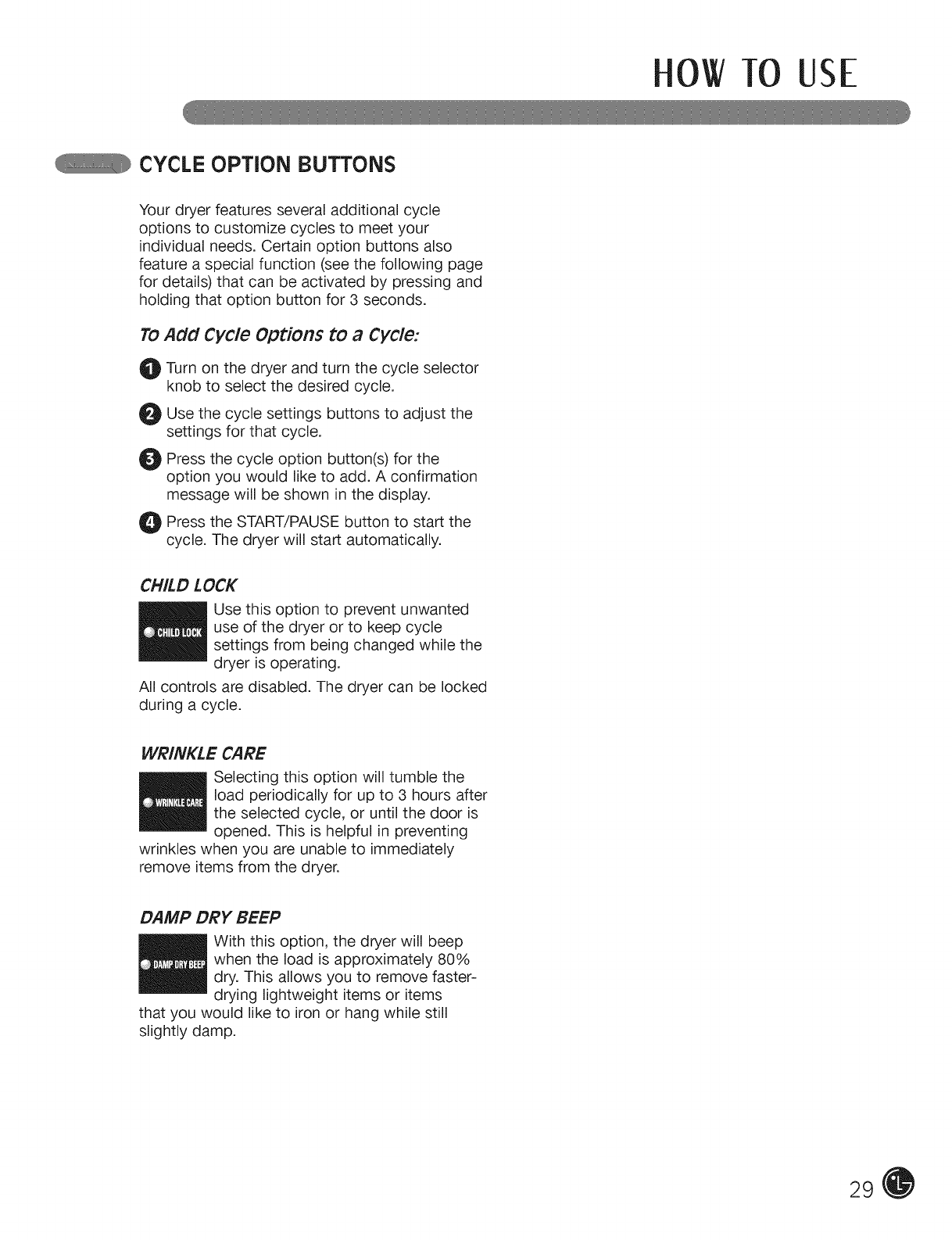

Cycle Option Buttons .......................................... 29

USER=MAINTENANCE iNSTRUCTiONS

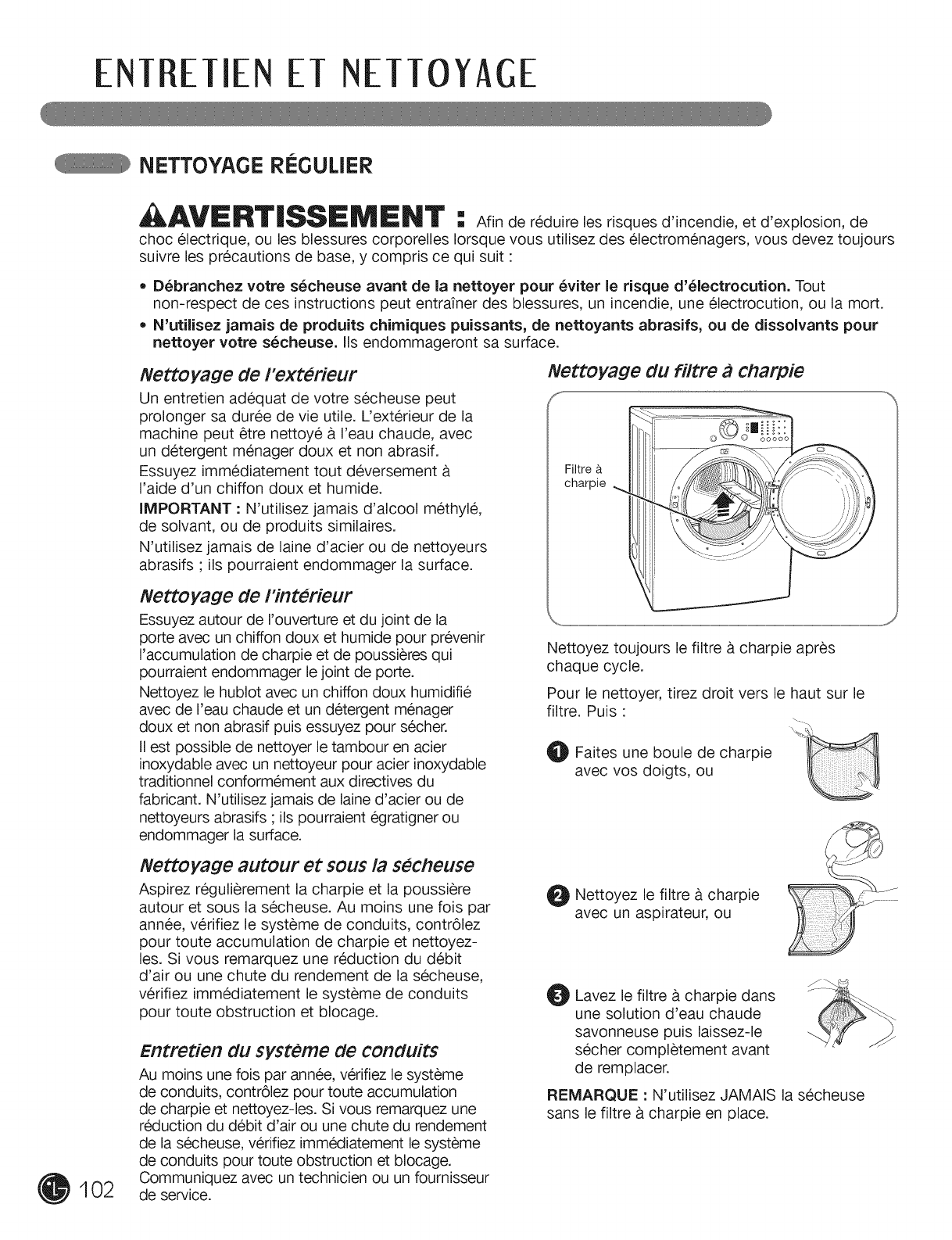

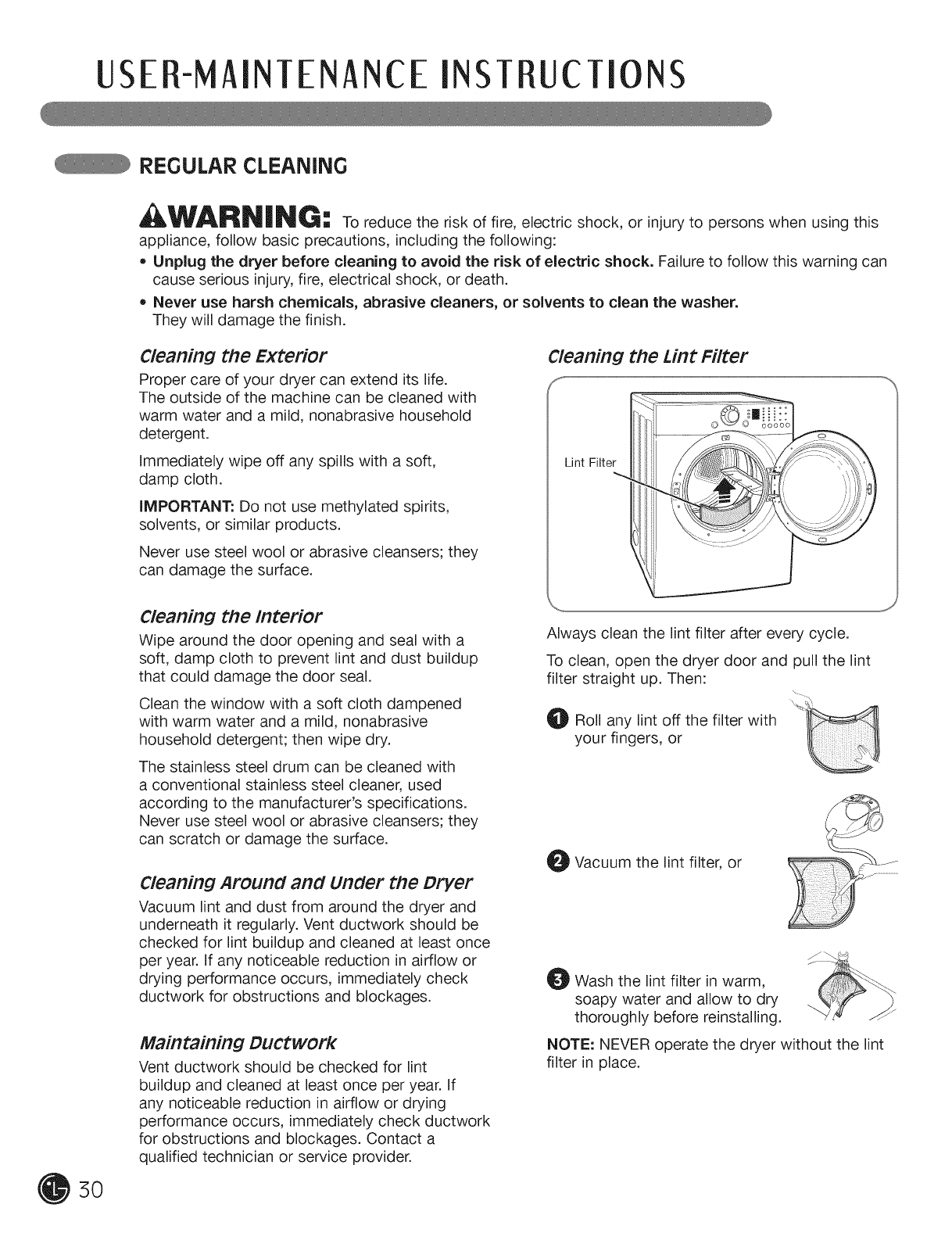

Regular Cleaning .................................................. 30

TROUBLESHOOTING

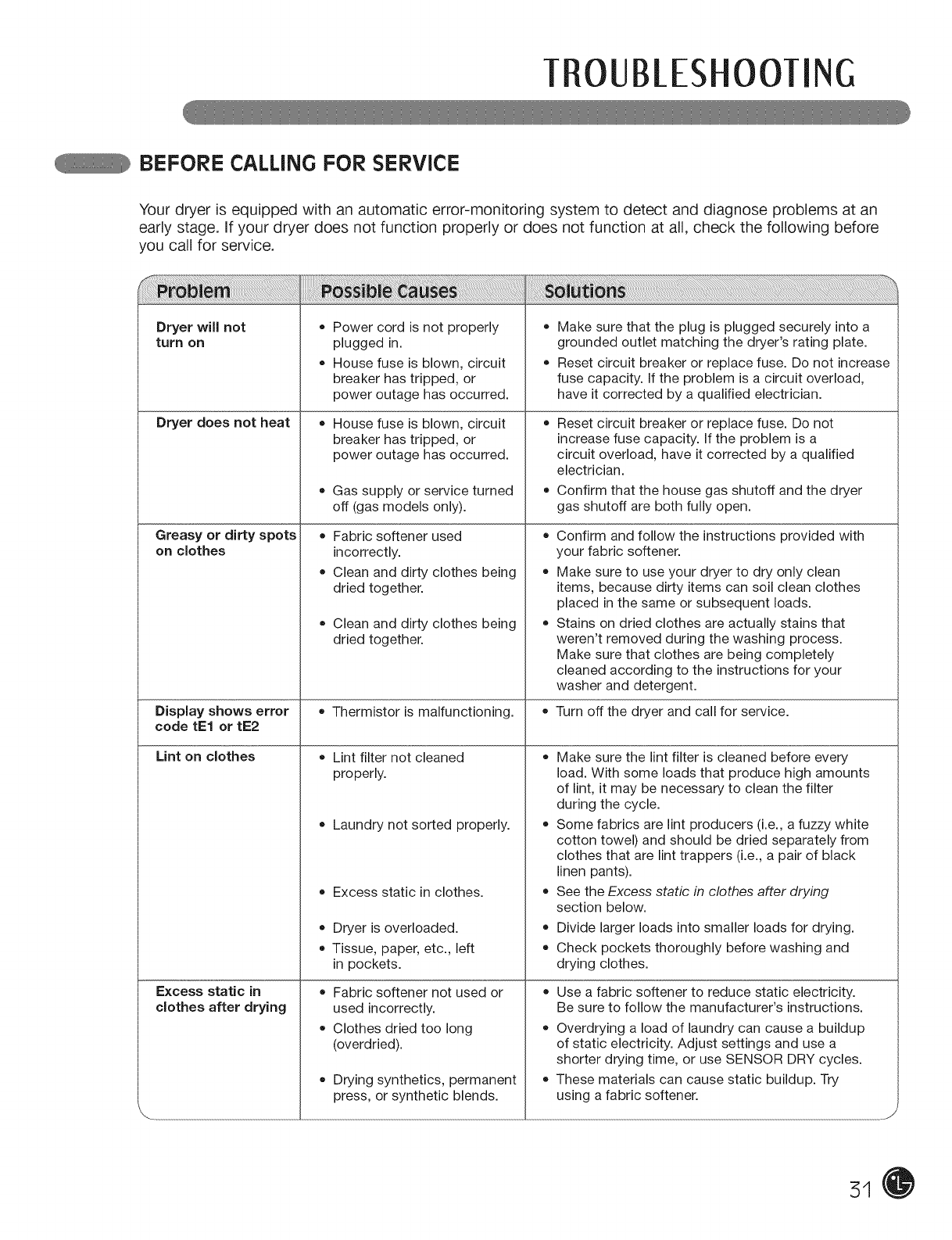

Before Calling for Service ............................... 31, 32

SPECIFICATIONS/OPTIONAL

ACCESSORIES

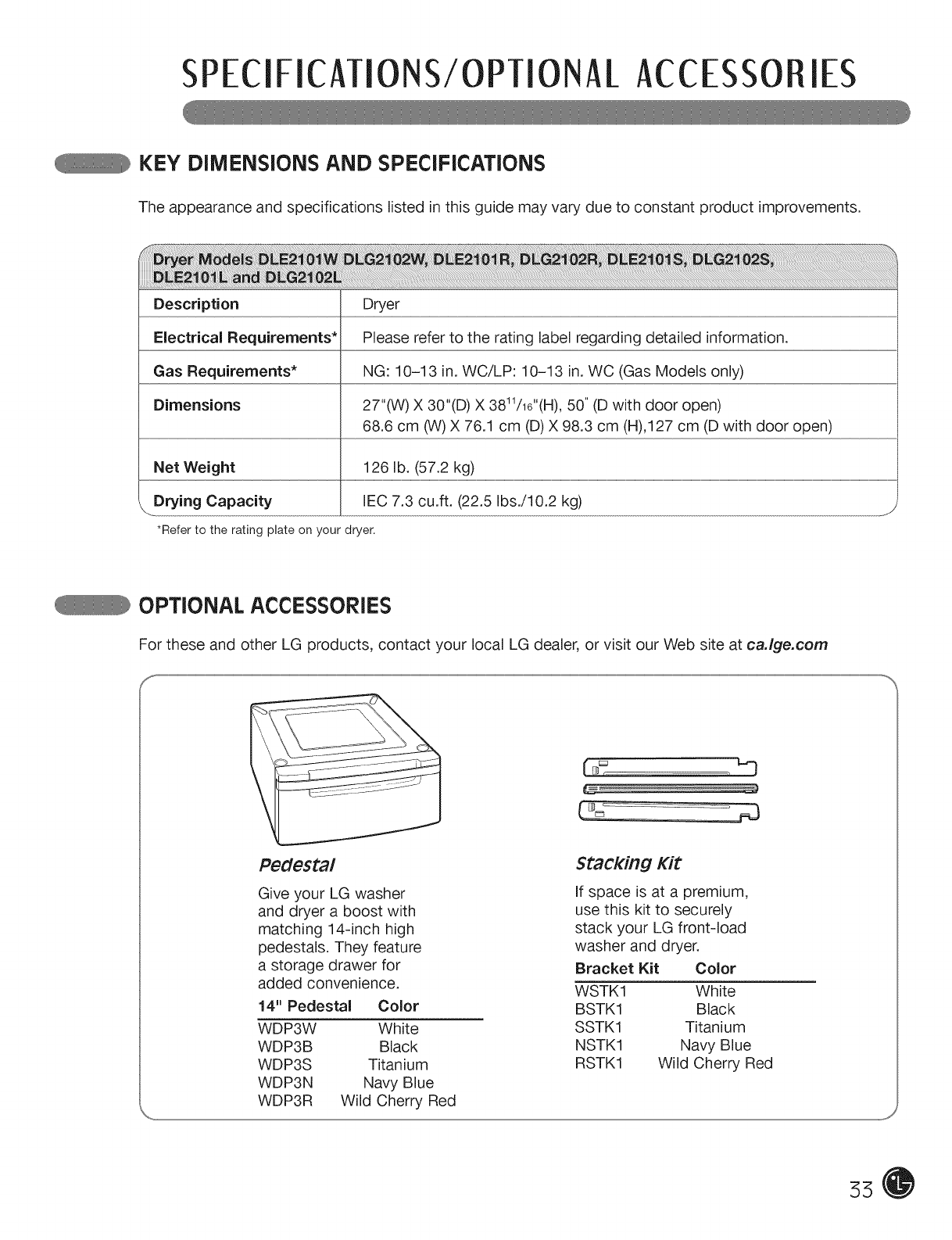

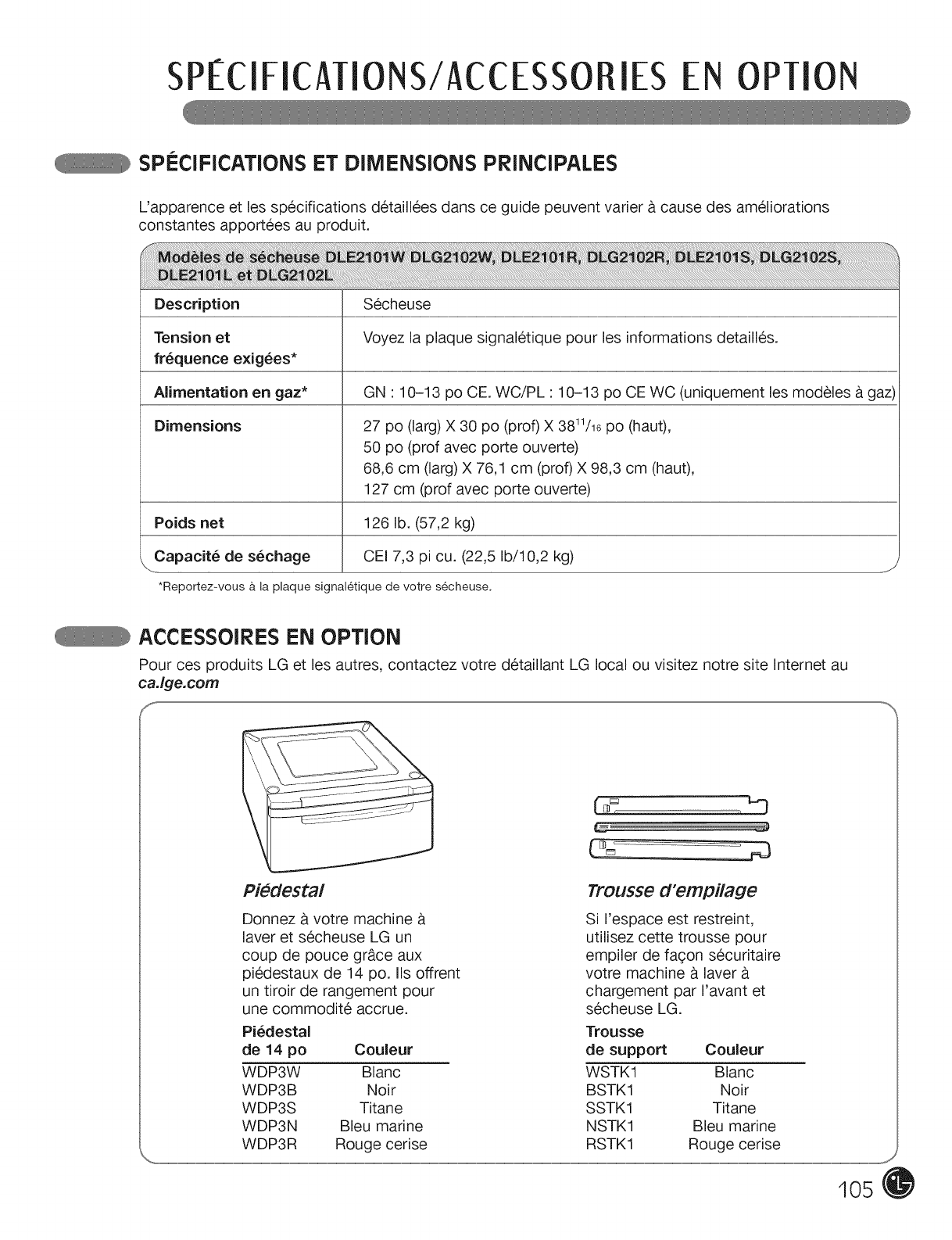

Key Dimensions and Specifications ..................... 33

Optional Accessories ........................................... 33

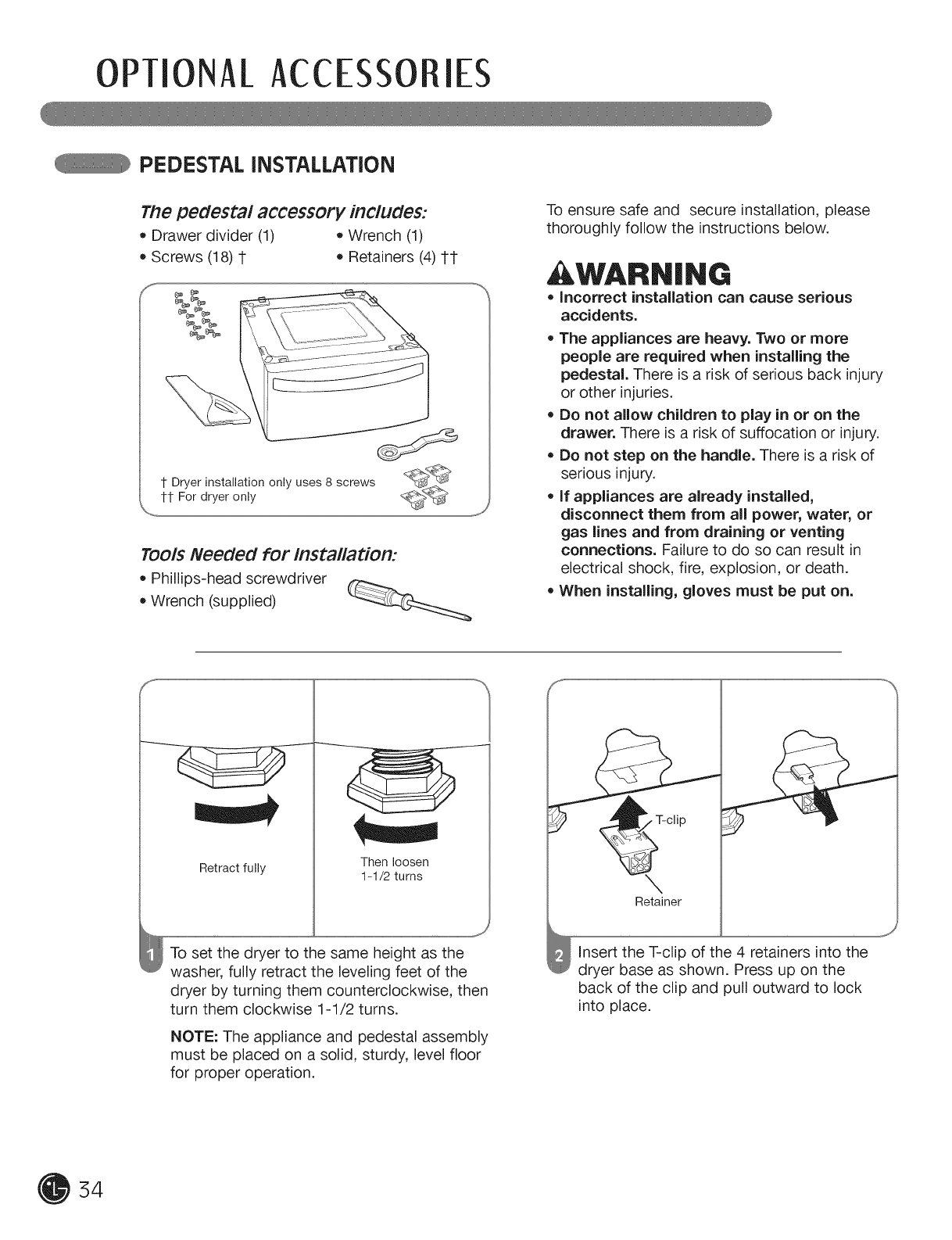

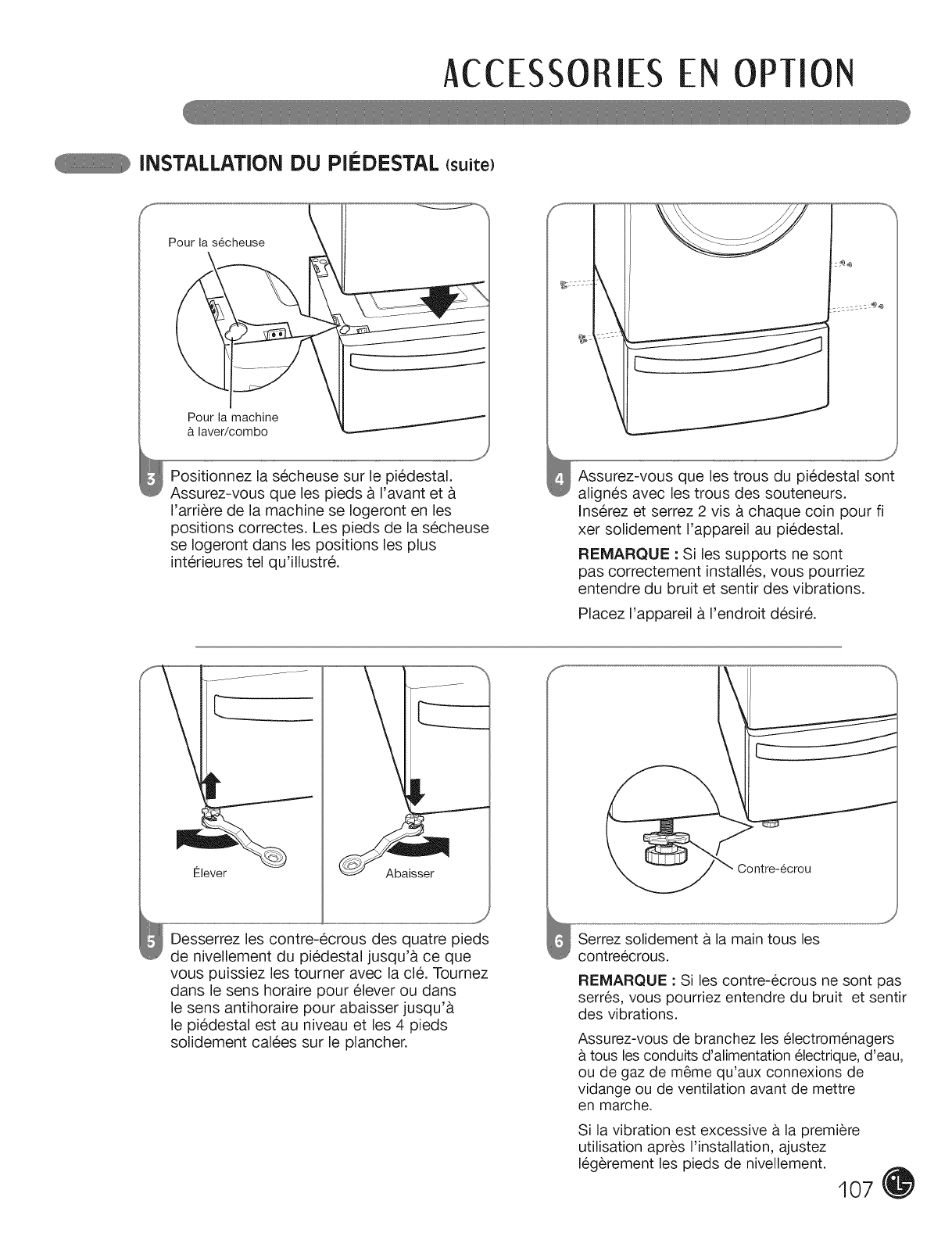

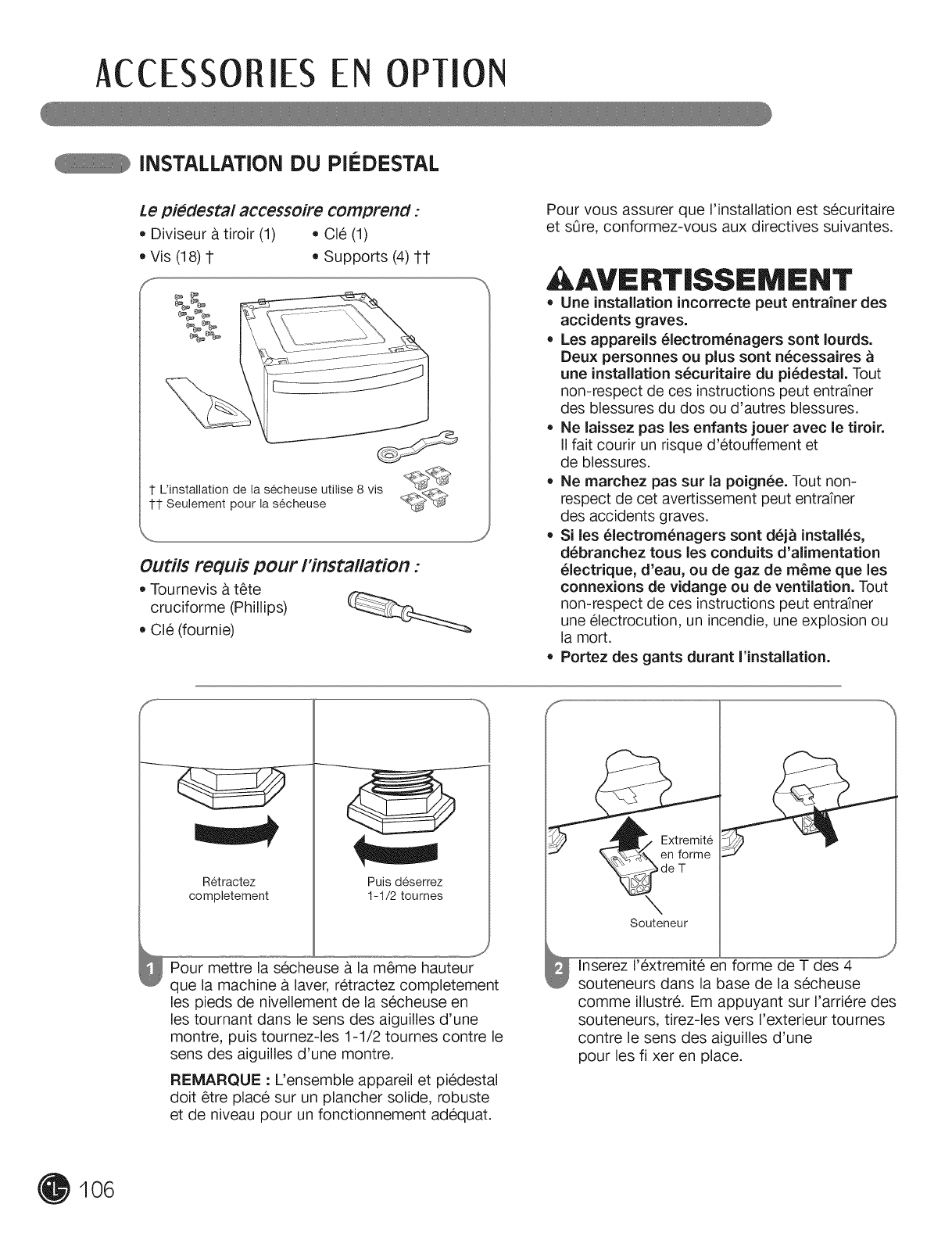

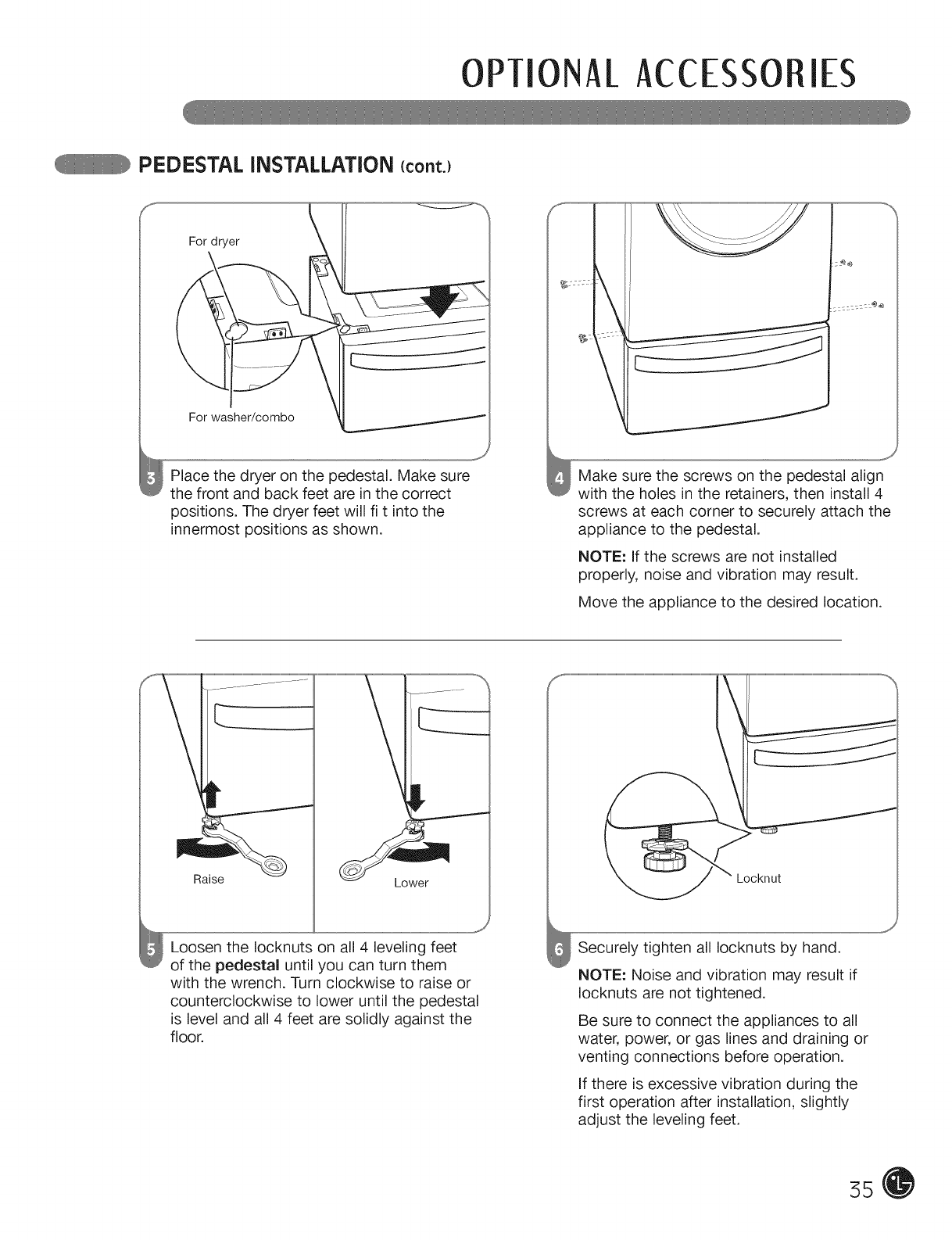

Pedestal Installation ....................................... 34, 35

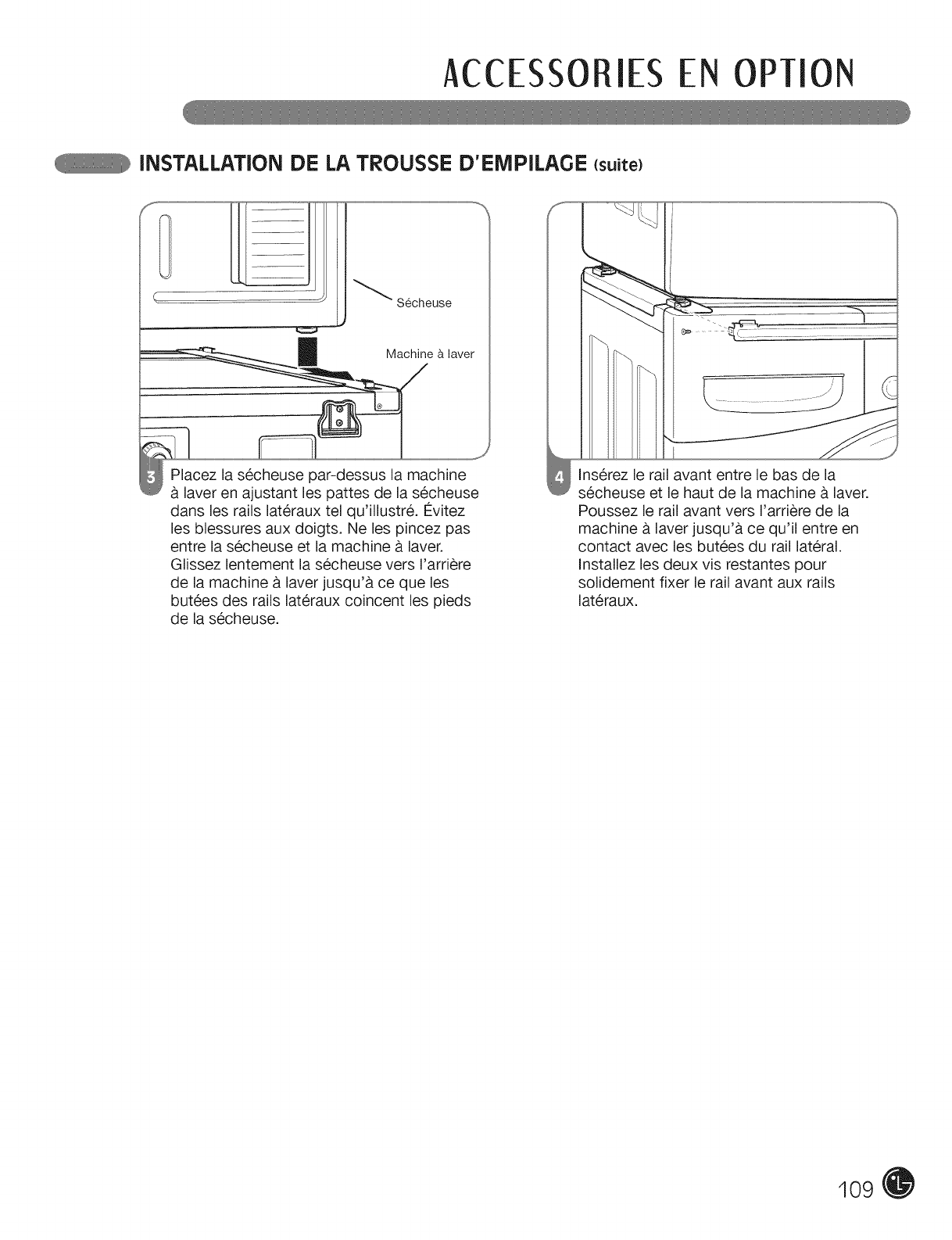

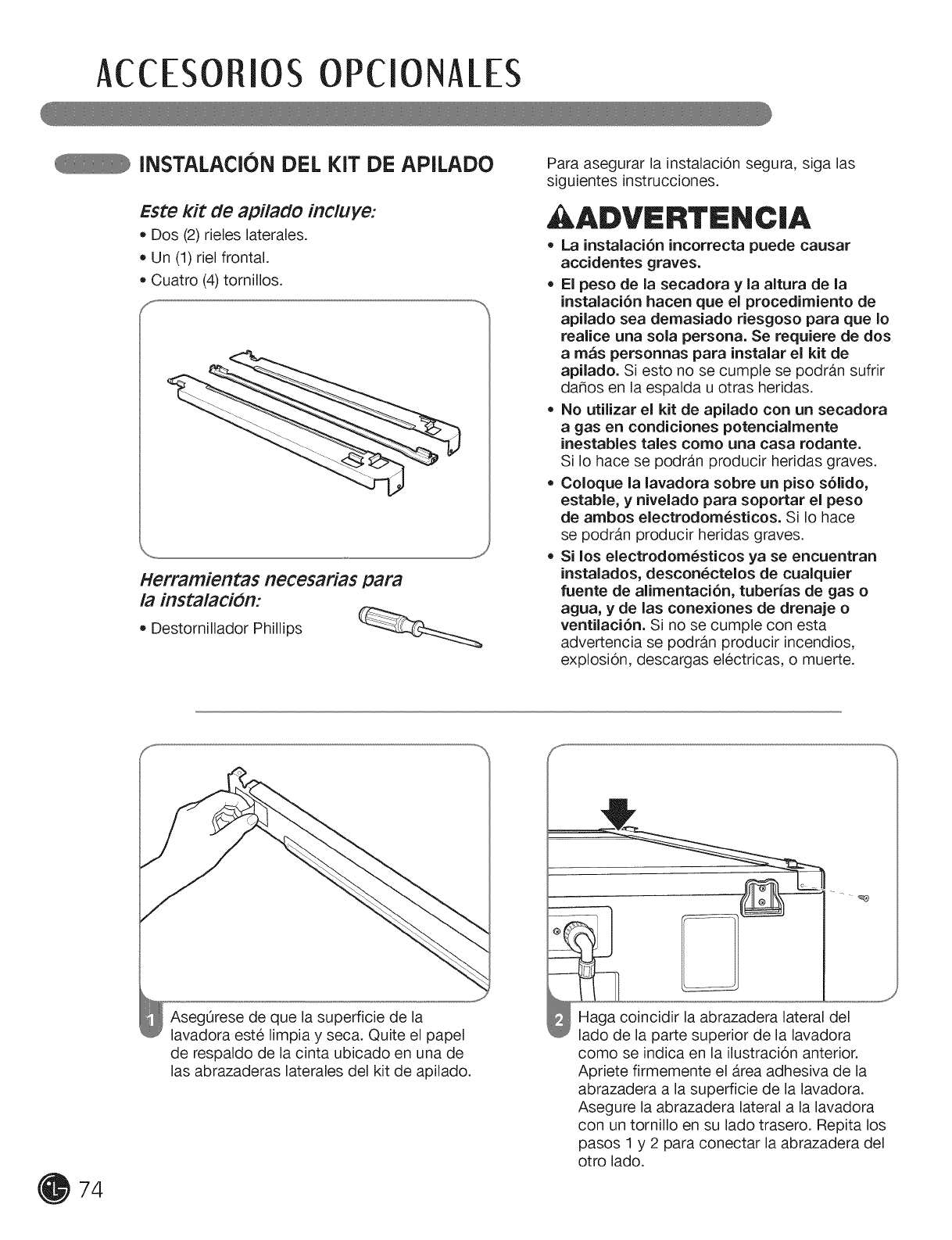

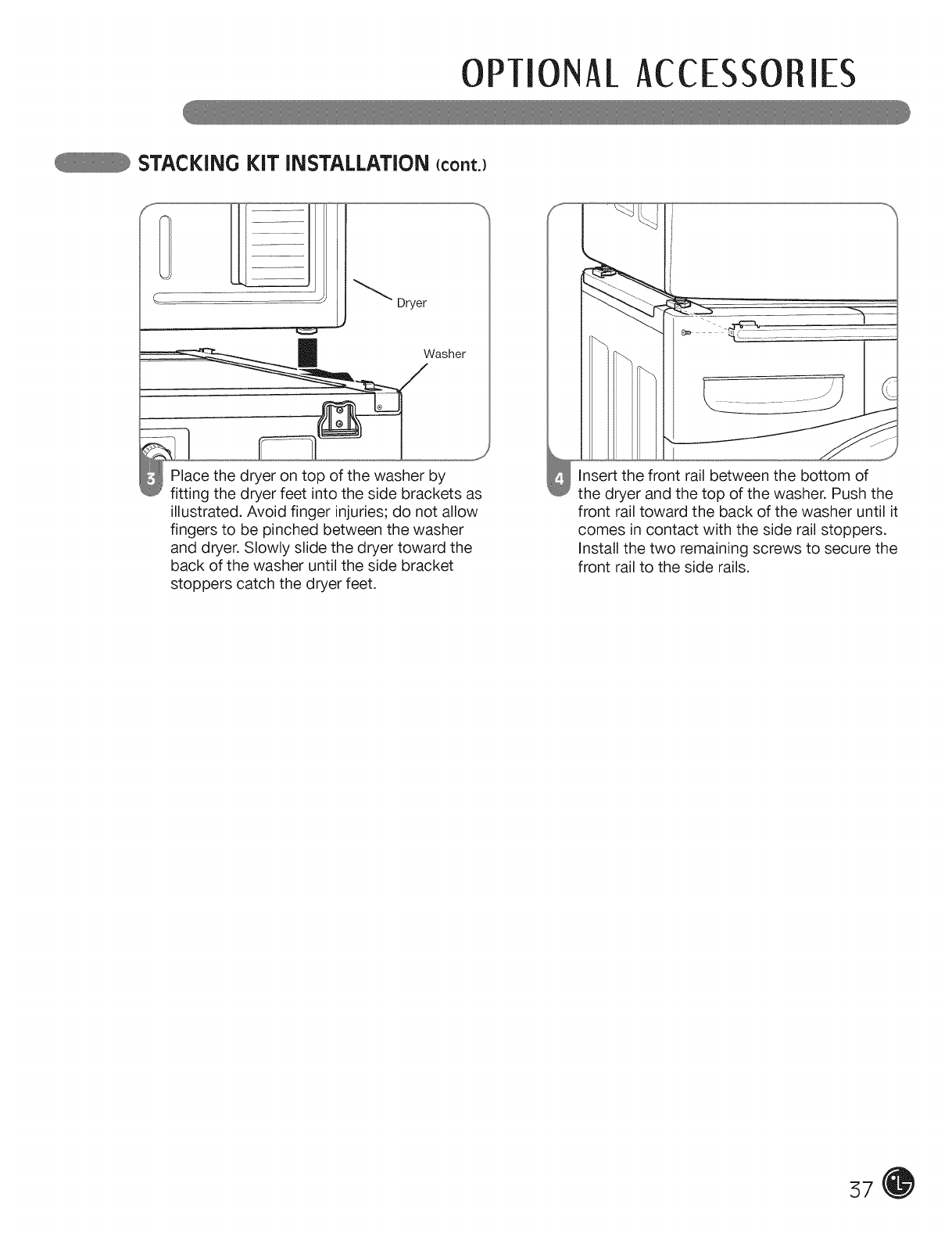

Stacking Kit installation .................................. 36, 37

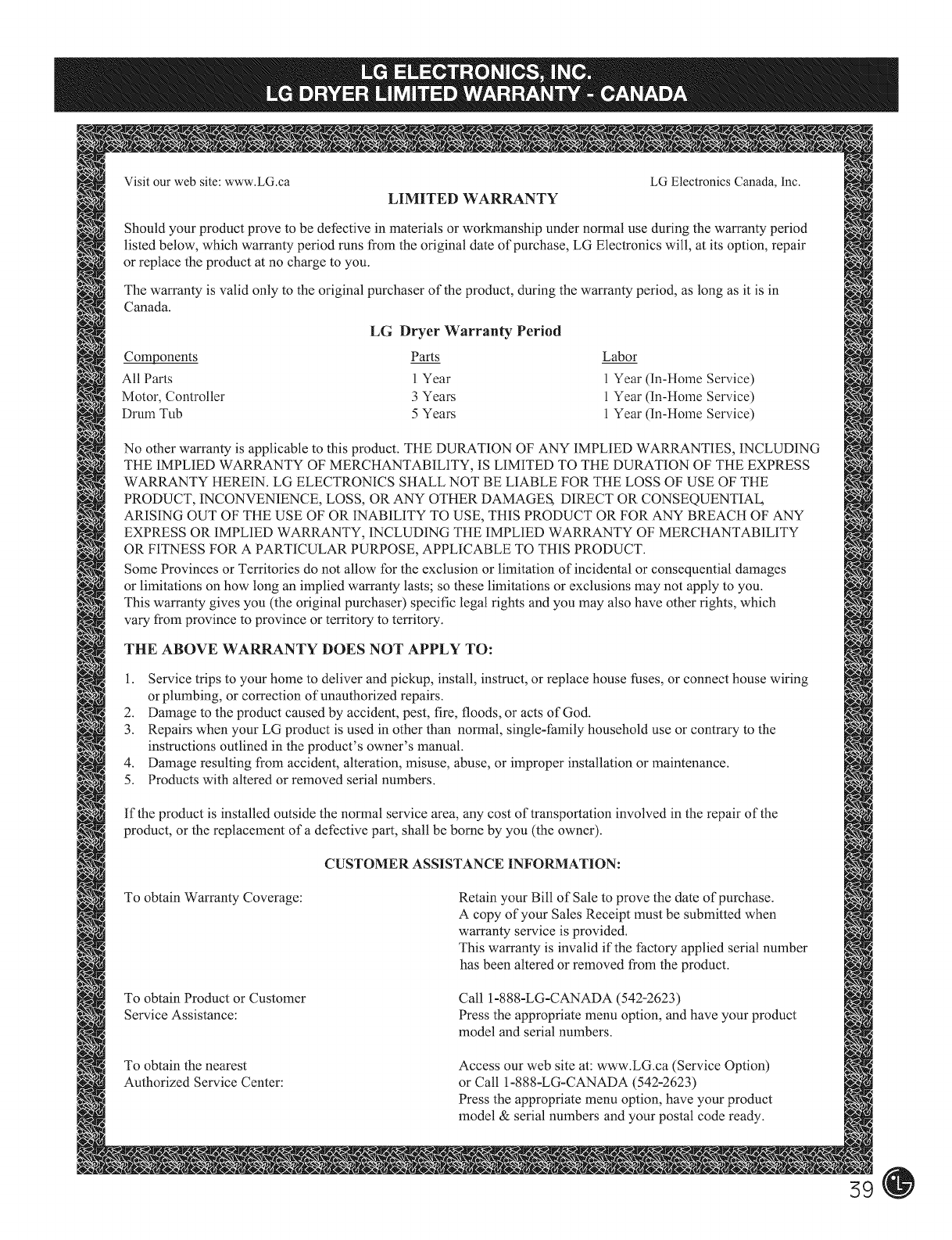

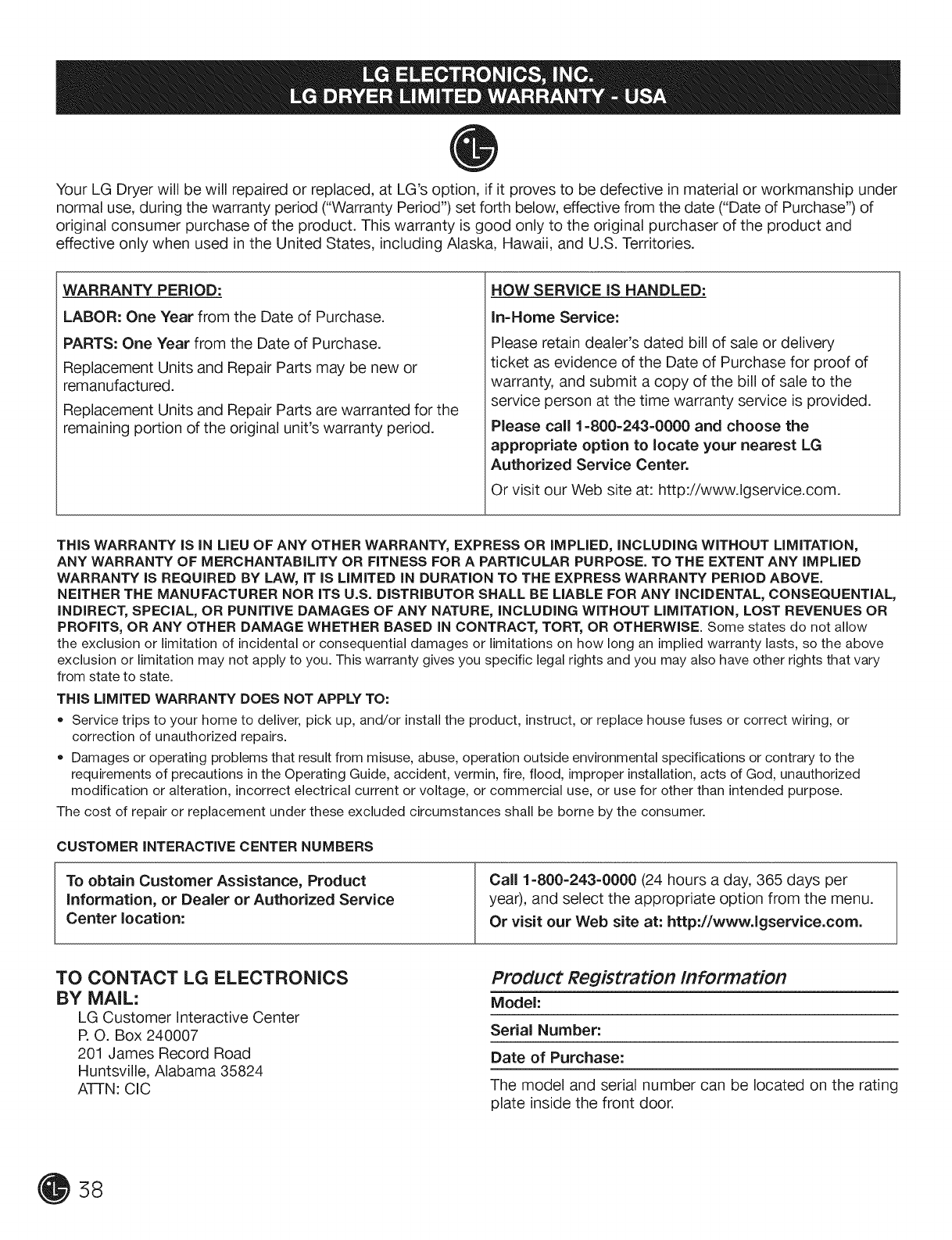

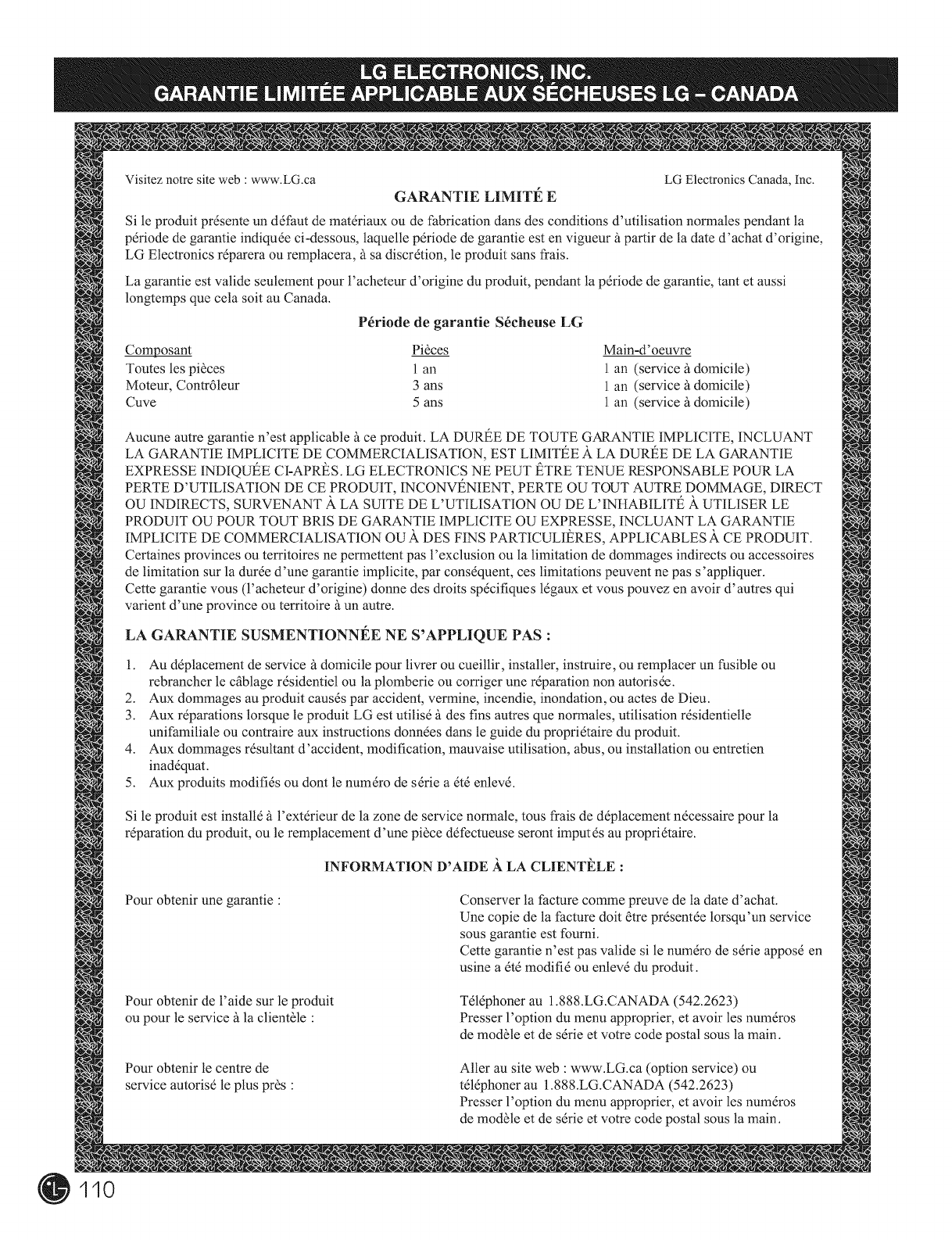

WARRANTY .............................................38,39

THANKYOU!

Congratulations on your purchase

and welcome to the LG family. Your

new LG Dryer combines the most

advanced drying sensor technology

with simple operation and high

efficiency. By following the

operating and care instructions

in this manual, your dryer will

provide you with many years of

reliable service.

Product Registration Information

Model:

Serial Number:

Date of Purchase:

The model and serial number can be located on the rating

plate inside the front door.

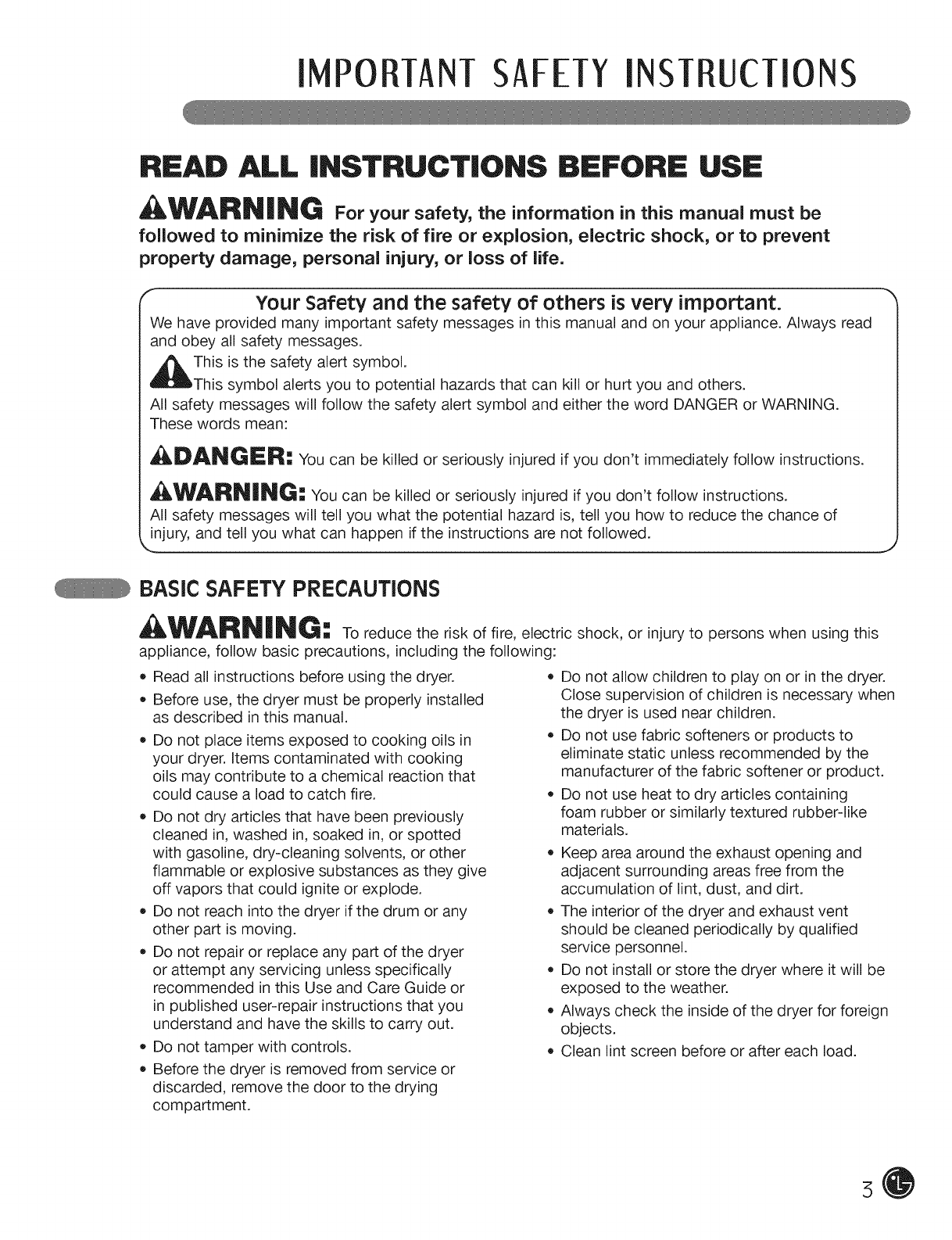

I PORTANTSAFETYINSTRUCTIONS

READ ALL iNSTRUCTiONS BEFORE USE

WARNING For yo.r safety,the information in this manual must be

followed to minimize the risk of fire or e×plosion, electric shock, or to prevent

property damage, personal injury, or loss of life.

rYour Safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read

and obey all safety messages.

This iSthe safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER or WARNING.

These words mean:

_DANGI=R: You can be killed or seriously injured if you don't immediately follow instructions.

A_t,_'ARN|_G: You can be killed or seriously injured if you don't follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of

injury, and tell you what can happen if the instructions are not followed.

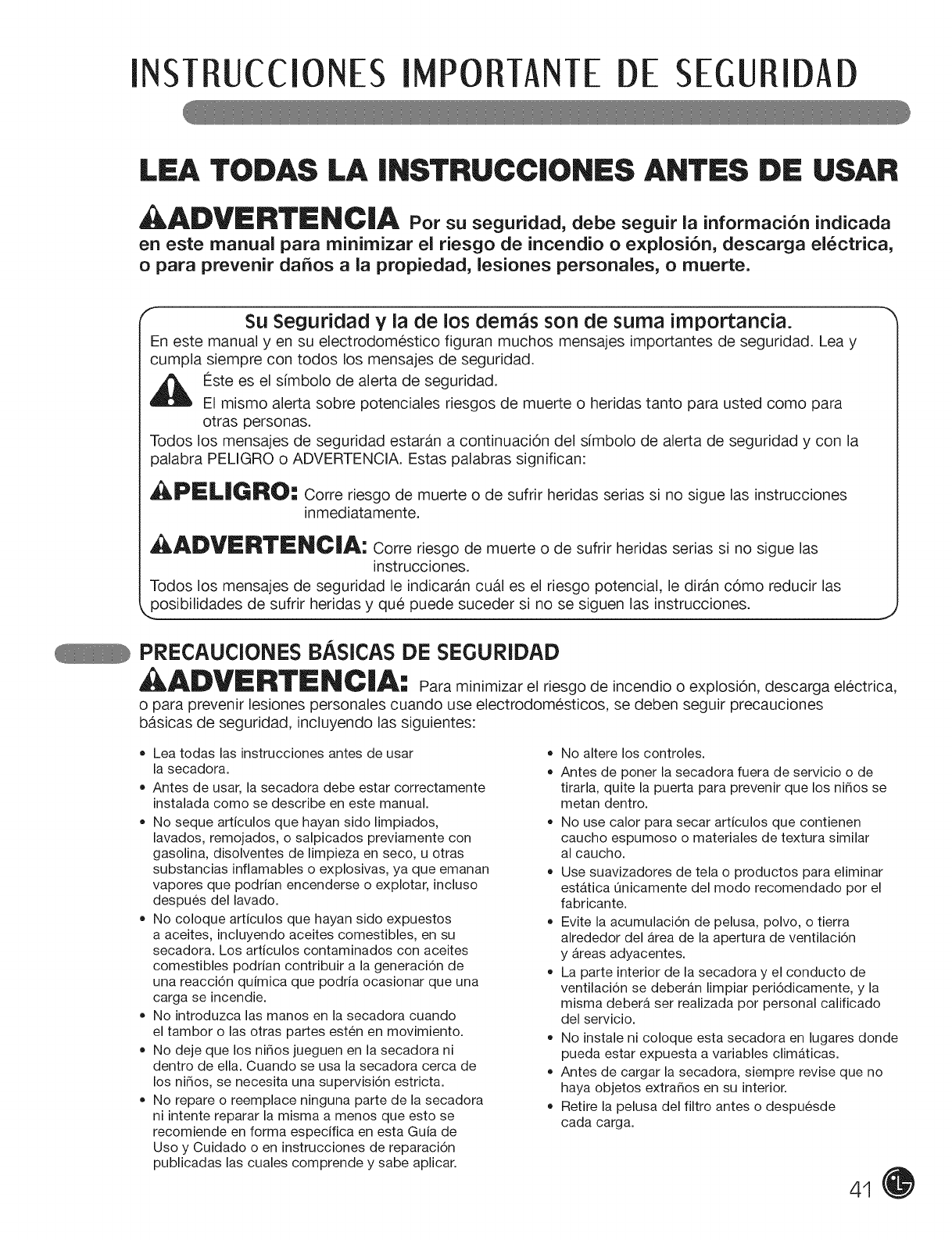

BASIC SAFETY PRECAUTIONS

WARNING:

appliance, follow basic precautions, including the following:

•Read all instructions before using the dryer.

Before use, the dryer must be properly installed

as described in this manual.

Do not place items exposed to cooking oils in

your dryer. Items contaminated with cooking

oils may contribute to a chemical reaction that

could cause a load to catch fire.

Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted

with gasoline, dry-cleaning solvents, or other

flammable or explosive substances as they give

off vapors that could ignite or explode.

•Do not reach into the dryer if the drum or any

other part is moving.

Do not repair or replace any part of the dryer

or attempt any servicing unless specifically

recommended in this Use and Care Guide or

in published user-repair instructions that you

understand and have the skills to carry out.

•Do not tamper with controls.

Before the dryer is removed from service or

discarded, remove the door to the drying

compartment.

To reduce the risk of fire, electric shock, or injury to persons when using this

Do not allow children to play on or in the dryer.

Close supervision of children is necessary when

the dryer is used near children.

Do not use fabric softeners or products to

eliminate static unless recommended by the

manufacturer of the fabric softener or product.

Do not use heat to dry articles containing

foam rubber or similarly textured rubber-like

materials.

Keep area around the exhaust opening and

adjacent surrounding areas free from the

accumulation of lint, dust, and dirt.

The interior of the dryer and exhaust vent

should be cleaned periodically by qualified

service personnel.

Do not install or store the dryer where it will be

exposed to the weather.

Always check the inside of the dryer for foreign

objects.

Clean lint screen before or after each load.

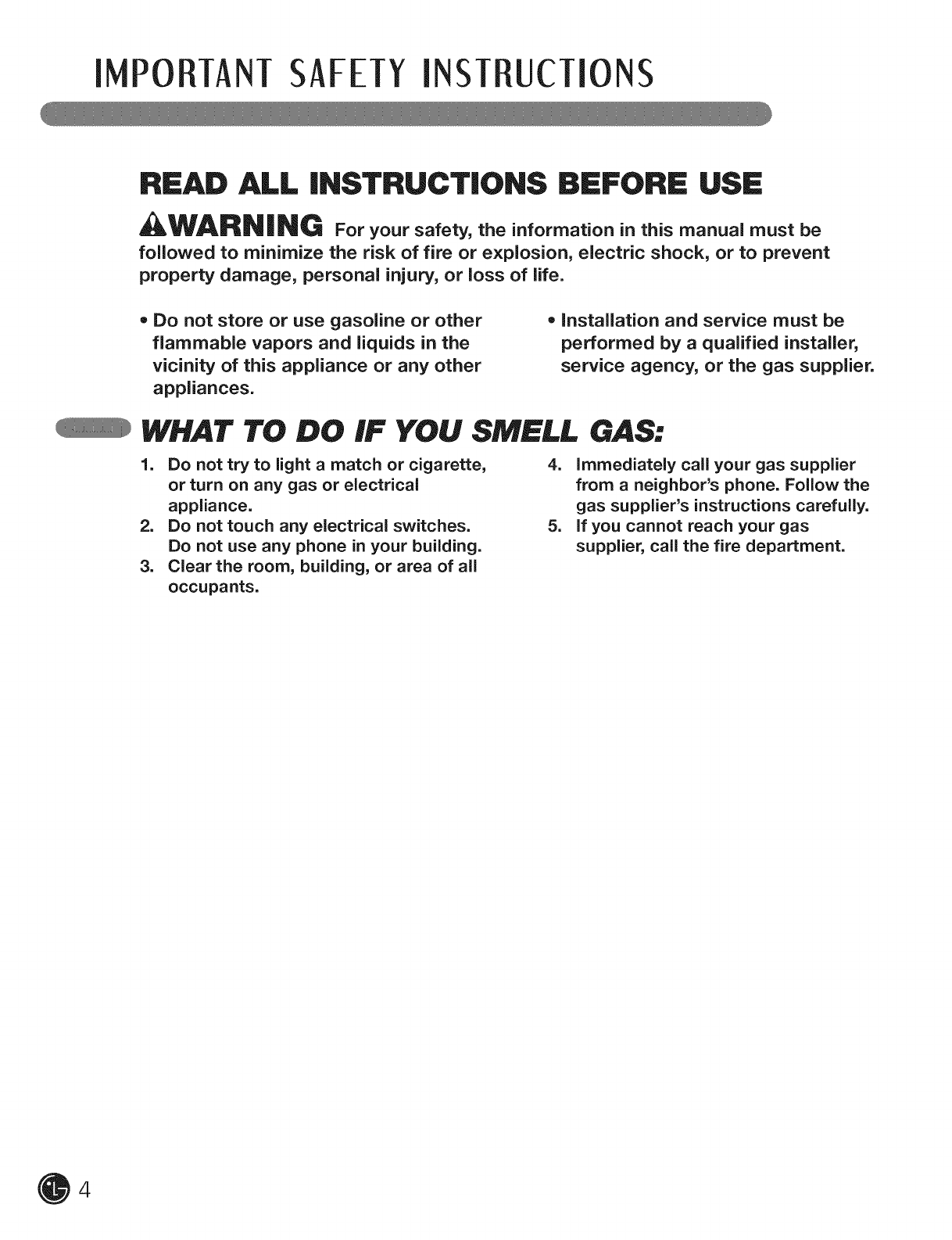

I PORTANTSAFETYINST UCTIONS

READ ALL iNSTRUCTiONS BEFORE USE

_WARNING For your safety,the information in this manual must be

followed to minimize the risk of fire or explosion, electric shock, or to prevent

property damage, personal injury, or loss of life.

•Do not store or use gasoline or other

flammable vapors and liquids in the

vicinity of this appliance or any other

appliances.

• installation and service must be

performed by a qualified installer,

service agency, or the gas supplier.

WHAT TO DO IF YOU SMELl. GAS:

1. Do not try to light amatch or cigarette,

or turn on any gas or electrical

applianceo

2. Do not touch any electrical switches.

Do not use any phone in your building.

3. Clear the room, building, or area of all

occupants.

4. Immediately call your gas supplier

from aneighbor's phone. Follow the

gas supplier's instructions carefully.

5. if you cannot reach your gas

supplier, call the fire department.

iMPORTANTSAFETYiNSTRUCTiONS

READ ALL iNSTRUCTiONS BEFORE USE

WARNING For yo.r safety,the information in this manual must be

followed to minimize the risk of fire or explosion, electric shock, or to prevent

property damage, personal injury, or loss of life.

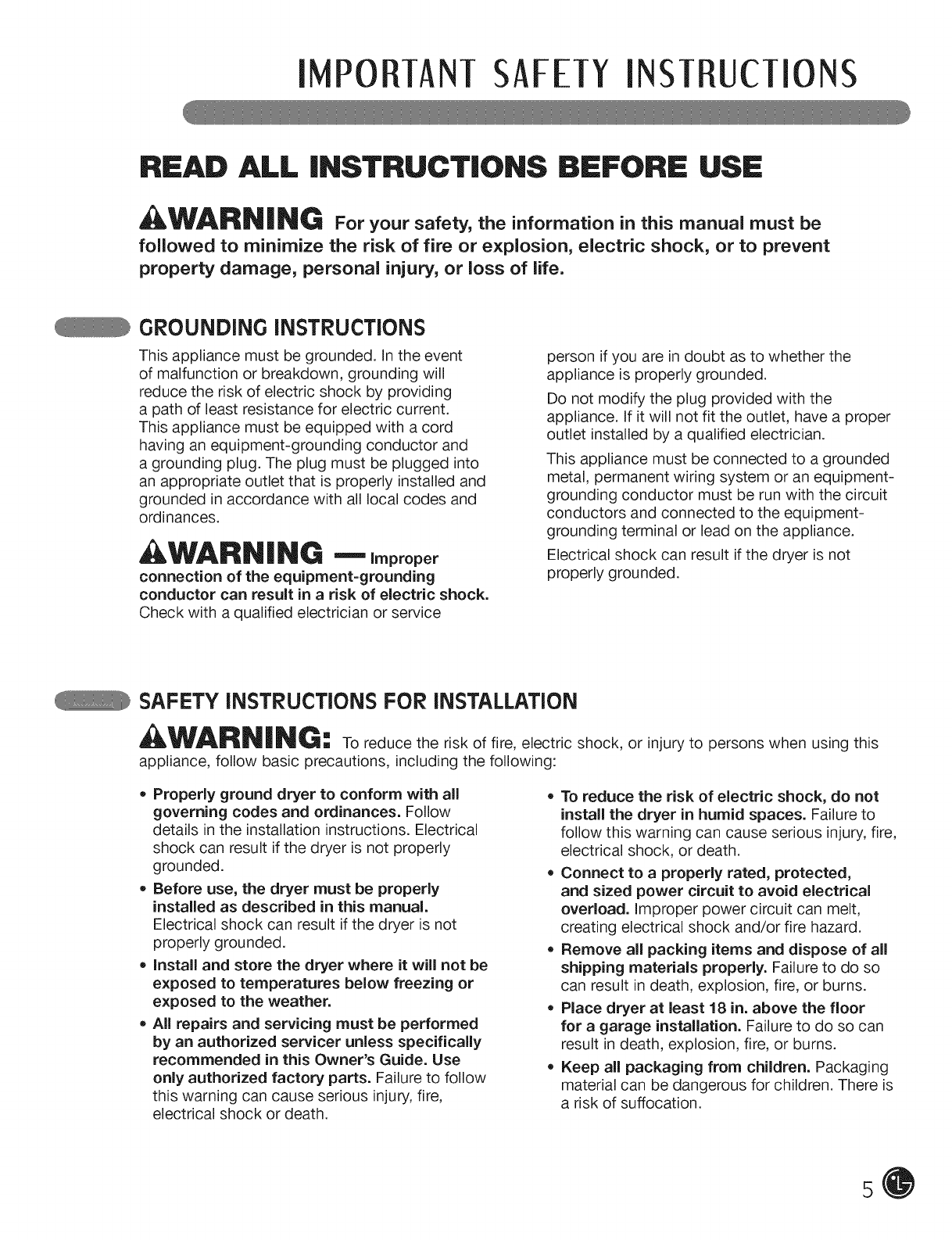

GROUNDING iNSTRUCTiONS

This appliance must be grounded. In the event

of malfunction or breakdown, grounding will

reduce the risk of electric shock by providing

a path of least resistance for electric current.

This appliance must be equipped with a cord

having an equipment-grounding conductor and

a grounding plug. The plug must be plugged into

an appropriate outlet that is properly installed and

grounded in accordance with all local codes and

ordinances.

WARNING --Improper

connection of the equipment=grounding

conductor can result in a risk of electric shock.

Check with a qualified electrician or service

person if you are in doubt as to whether the

appliance is properly grounded.

Do not modify the plug provided with the

appliance. If it will not fit the outlet, have a proper

outlet installed by a qualified electrician.

This appliance must be connected to a grounded

metal, permanent wiring system or an equipment-

grounding conductor must be run with the circuit

conductors and connected to the equipment-

grounding terminal or lead on the appliance.

Electrical shock can result if the dryer is not

properly grounded.

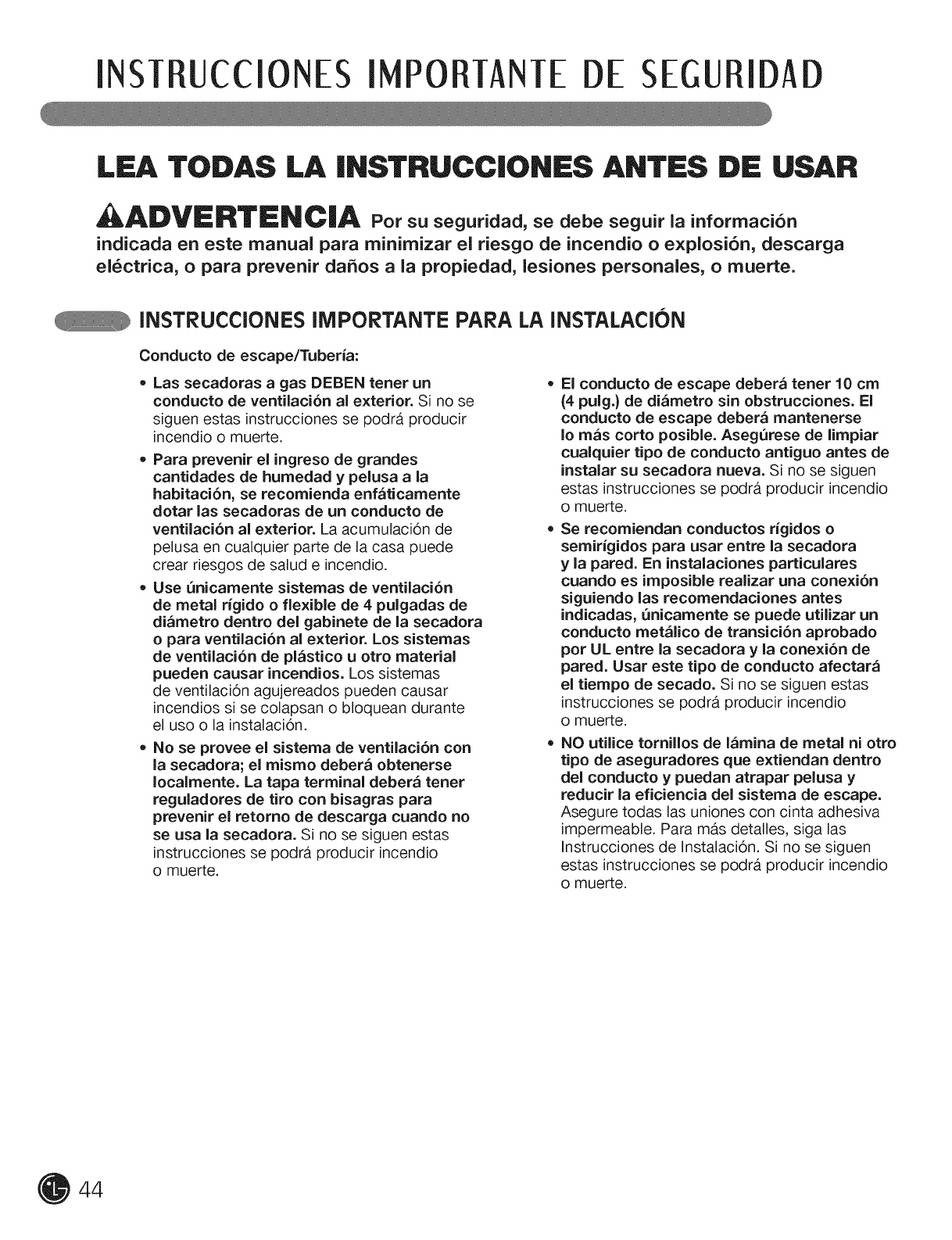

SAFETY iNSTRUCTiONS FOR iNSTALLATiON

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

,, Properly ground dryer to conform with all

governing codes and ordinances. Follow

details in the installation instructions. Electrical

shock can result if the dryer is not properly

grounded.

*Before use, the dryer must be properly

installed as described in this manual.

Electrical shock can result if the dryer is not

properly grounded.

,install and store the dryer where it will not be

exposed to temperatures below freezing or

exposed to the weather.

* All repairs and servicing must be performed

by an authorized servicer unless specifically

recommended in this Owner's Guide. Use

only authorized factory parts. Failure to follow

this warning can cause serious injury, fire,

electrical shock or death.

* To reduce the risk of electric shock, do not

install the dryer in humid spaces. Failure to

follow this warning can cause serious injury, fire,

electrical shock, or death.

*Oonnect to a properly rated, protected,

and sized power circuit to avoid electrical

overload. Improper power circuit can melt,

creating electrical shock and/or fire hazard.

Remove all packing items and dispose of all

shipping materials properly. Failure to do so

can result in death, explosion, fire, or burns.

Place dryer at least 18 in. above the floor

for a garage installation. Failure to do so can

result in death, explosion, fire, or burns.

Keep all packaging from children. Packaging

material can be dangerous for children. There is

a risk of suffocation.

I PORTANTSAFETYINST UCTIONS

READ ALL iNSTRUCTiONS BEFORE USE

WARNING For yo.r safety,the information in this manual must be

followed to minimize the risk of fire or explosion, electric shock, or to prevent

property damage, personal injury, or loss of life.

SAFETY iNSTRUCTiONS FOR iNSTALLATiON

Exhaust/Ducting:

, Gas dryers MUST be exhausted to the

outside. Failure to follow these instructions

can result in fire or death.

• The dryer exhaust system must be exhausted

to the outside of the dwelling. If the dryer is

not exhausted outdoors, some fine lint and

large amounts of moisture will be expelled

into the laundry area. An accumulation of

lint in any area of the home can create a health

and fire hazard.

•Use only rigid metal or flexible metal 4-in.

diameter ductwork inside the dryer cabinet

or for exhausting to the outside. Use of

plastic or other combustible ductwork can

cause a fire. Punctured ductwork can cause

a fire if it collapses or becomes otherwise

restricted in use or during installation.

•Ductwork is not provided with the dryer, and

you should obtain the necessary ductwork

locally. The end cap should have hinged

dampers to prevent backdraft when the dryer

is not in use. Failure to follow these instructions

can result in fire or death.

, The exhaust duct must be 4 in. (10 cm) in

diameter with no obstructions. The exhaust

duct should be kept as short as possible.

Make sure to clean any old ducts before

installing your new dryer. Failure to follow

these instructions can result in fire or death.

•Rigid or semi rigid metal ducting is

recommended for use between the

dryer and the wall. in special installations

when it is impossible to make a connection

with the above recommendations, a UL=

listed flexible metal transition duct may be

used between the dryer and wall connection

only. The use of this ducting will affect drying

time. Failure to follow these instructions can

result in fire or death.

DO NOT use sheet metal screws or other

fasteners which extend into the duct that

could catch lint and reduce the efficiency

of the exhaust system. Secure all joints with

duct tape. For complete details, follow the

Installation Instructions. Failure to follow these

instructions can result in fire or death.

iMPORTANTSAFETYiNSTRUCTiONS

READ ALL iNSTRUCTiONS BEFORE USE

WARNING For yo.r safety,the information in this manual must be

followed to minimize the risk of fire or explosion, electric shock, or to prevent

property damage, personal injury, or loss of life.

SAFETY iNSTRUCTiONS FOR CONNECTING ELECTRiCiTY

AWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Do not, under any circumstances, cut or

remove the ground prong from the power

cord. To prevent personal injury or damage to

the dryer, the electrical power cord must be

plugged into a properly grounded outlet.

• For personal safety, this dryer must be

properly grounded. Failure to do so can result

in electrical shock or injury.

• Refer to the installation instructions in this

manual for specific electrical requirements

for your model. Failure to follow these

instructions can create an electrical shock

hazard and/or a fire hazard.

• This dryer must be plugged into aproperly

grounded outlet. Electrical shock can result if

the dryer is not properly grounded. Have the

wall outlet and circuit checked by aqualified

electrician to make sure the outlet is properly

grounded. Failure to follow these instructions

can create an electrical shock hazard and/or a

fire hazard.

• The dryer should always be plugged into

its own individual electrical outlet which

has a voltage rating that matches the rating

plate. This provides the best performance

and also prevents overloading house wiring

circuits which could cause a fire hazard from

overheated wires.

,Never unplug your dryer by pulling on the

power cord. Always grip plug firmly and pull

straight out from the outlet. The power cord

can be damaged, resulting in a risk of fire and

electrical shock.

•Repair or replace immediately all power

cords that have become frayed or otherwise

damaged. Do not use a cord that shows

cracks or abrasion damage along its length

or at either end. The power cord can melt,

creating electrical shock and/or fire hazard.

•When installing or moving the dryer, be

careful not to pinch, crush, or damage

the power cord. This will prevent injury and

prevent damage to the dryer from fire and

electrical shock.

SAVE THESE iNSTRUCTiONS

PARTSAND FEATURES

KEY PARTS AND COMPONENTS

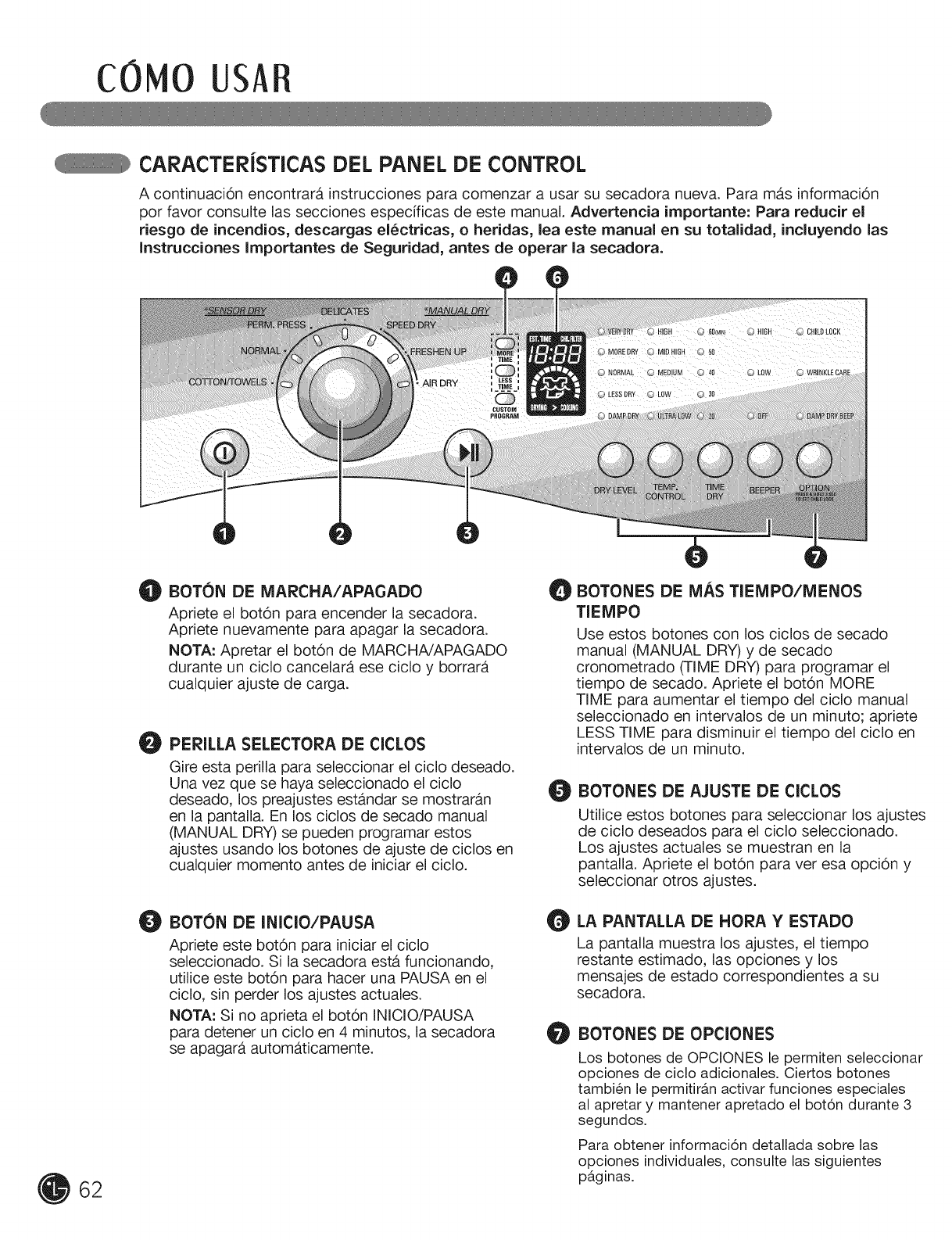

EASY-TO-USE CONTROL PANEL

Rotate the Cycle Selector Knob to select the

desired dry cycle. Add cycle options or adjust

settings with the touch of a button.

LED DISPLAY

The easy-to-read LED display shows cycle

options and information and provides status

messages during operation.

EASY-ACCESS REVERSIBLE DOOR

Wide-opening door provides easy access for

loading and unloading. Door swing can be

reversed to adjust for installation location.

FRONT-MOUNT LINT FILTER

Front-mounted lint filter allows for easy access

and cleaning after every load.

LEVELING FEET

Four leveling feet (two in the front, and two in

the back) adjust to improve dryer stability on

uneven floors.

Power Cord Location

(Gas Models)

Terminal Block

Access Panel

(Electric Models)

Gas

Connection

Location

(Gas Models)

Exhaust Duct

Outlet

Rear of Dryer

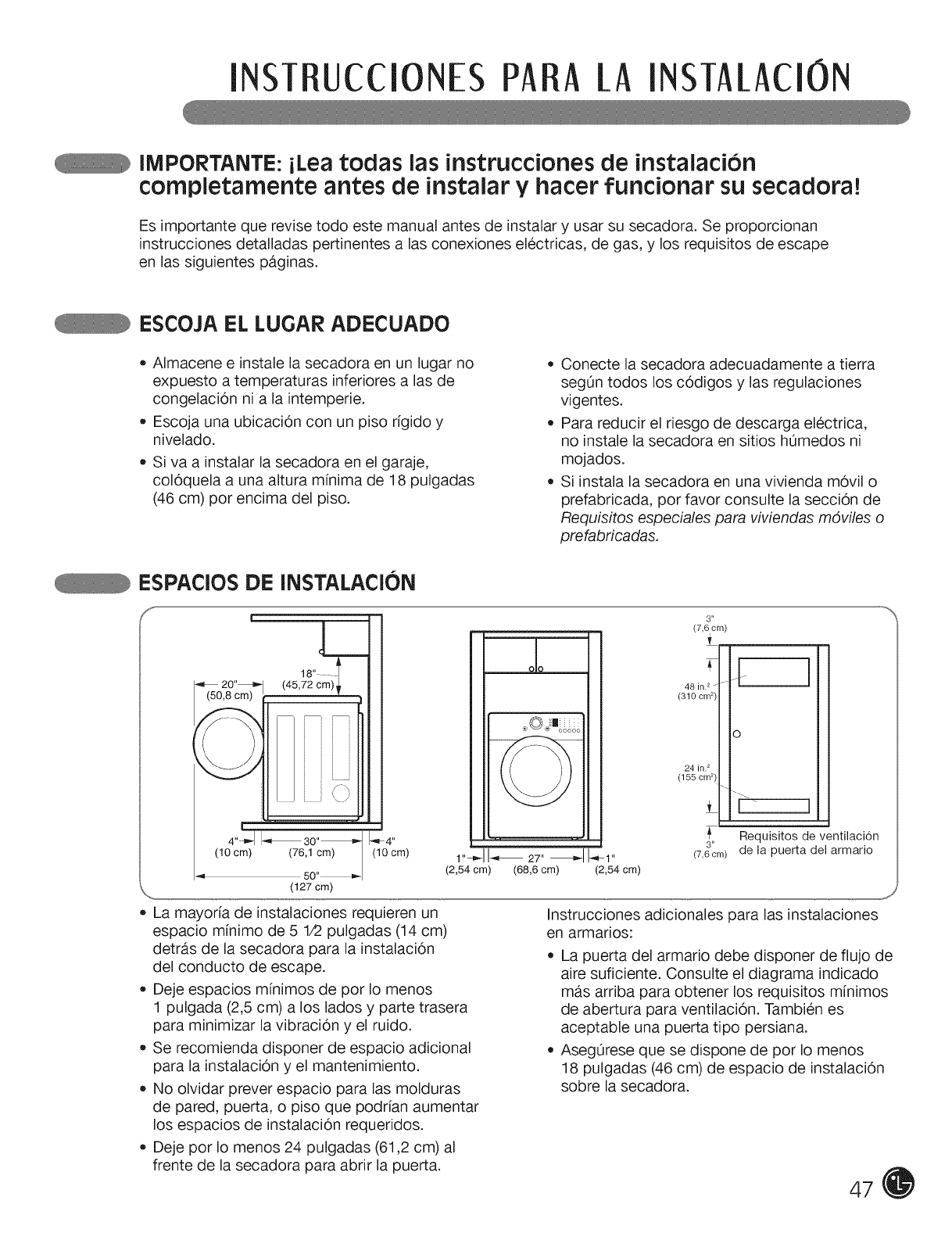

INSTAllATION INST UcTIONS

IMPORTANT: Read all installation instructions completely before

installing and Operating your dryer!

It is important that you review this entire manual before installing and using your dryer. Detailed instructions

concerning electrical connections, gas connections, and exhaust requirements are provided on the

following pages.

CHOOSE THE PROPER LOCATION

• Store and install the dryer where it will not be

exposed to temperatures below freezing or

exposed to outdoor weather conditions.

Choose a location with a solid, level floor.

If the dryer is being installed in a garage,

place the dryer at least 18 in. (46 cm) above

the floor.

Properly ground dryer to conform with all

governing codes and ordinances.

To reduce the risk of electric shock, do not

install the dryer in damp or wet locations.

If you are installing your dryer in a manufactured

or mobile home, please refer to the section

Special Requirements for Manufactured or

Mobile Homes.

CLEARANCES

(50.8 _)

i\ j

4"_-_1I_ 30"_

(10 cm) (76.1 cm)

50"_

(127 crn)

(10 cm)

1"-_1I_ 27" _ _-1"

(2.54 cm) (68.6 cm) (2.54 cm)

(7.6 cm)

48 in.2

(310 cm 2)

24 in.2

(155 crn2)

Closet Door Vent

(7.6 cm) Requirements

• Most installations require a minimum 51/2in.

(14 cm) clearance behind the dryer for the

exhaust ducting.

Allow minimum clearances of at least 1 in.

(2.5 cm) on the sides and back to minimize

vibration and noise.

Allowing additional clearance for installation and

servicing is recommended.

Be sure to allow for wall, door, or floor moldings

that may increase the required clearances.

Allow at least 24 in. (61 cm) in front of the dryer

to open the door.

Additional Instructions for closet installations:

The closet door must allow for sufficient airflow.

Refer to the diagram above for minimum vent

opening requirements. A Iouvered door is also

acceptable.

Make sure that there is at least 18 in. (46 cm) of

clearance above the dryer.

INSTALLATIONINSTRUCTIONS

iNSTALLATiON WITH OPTIONAL PEDESTAL BASE OR STACKING KIT

iMPORTANT: If you are installing your dryer

using an optional pedestal base or stacking

kit, please refer to Optional Accessories in this

manual or to the instructions for your pedestal

or stacking kit before proceeding with the

installation.

Required Dimensions for Installation

With Pedestal Required Dimensions for Installation

With Stacking Kit

......................

I_ 3o"

(76.1 cm) (10 cm)

m m

1,,-_11_ 27,,-_1 I-,-1,,

(2.54 cm) (68.6 cm) (2.54 cm)

771/2"

(190.5 cm)

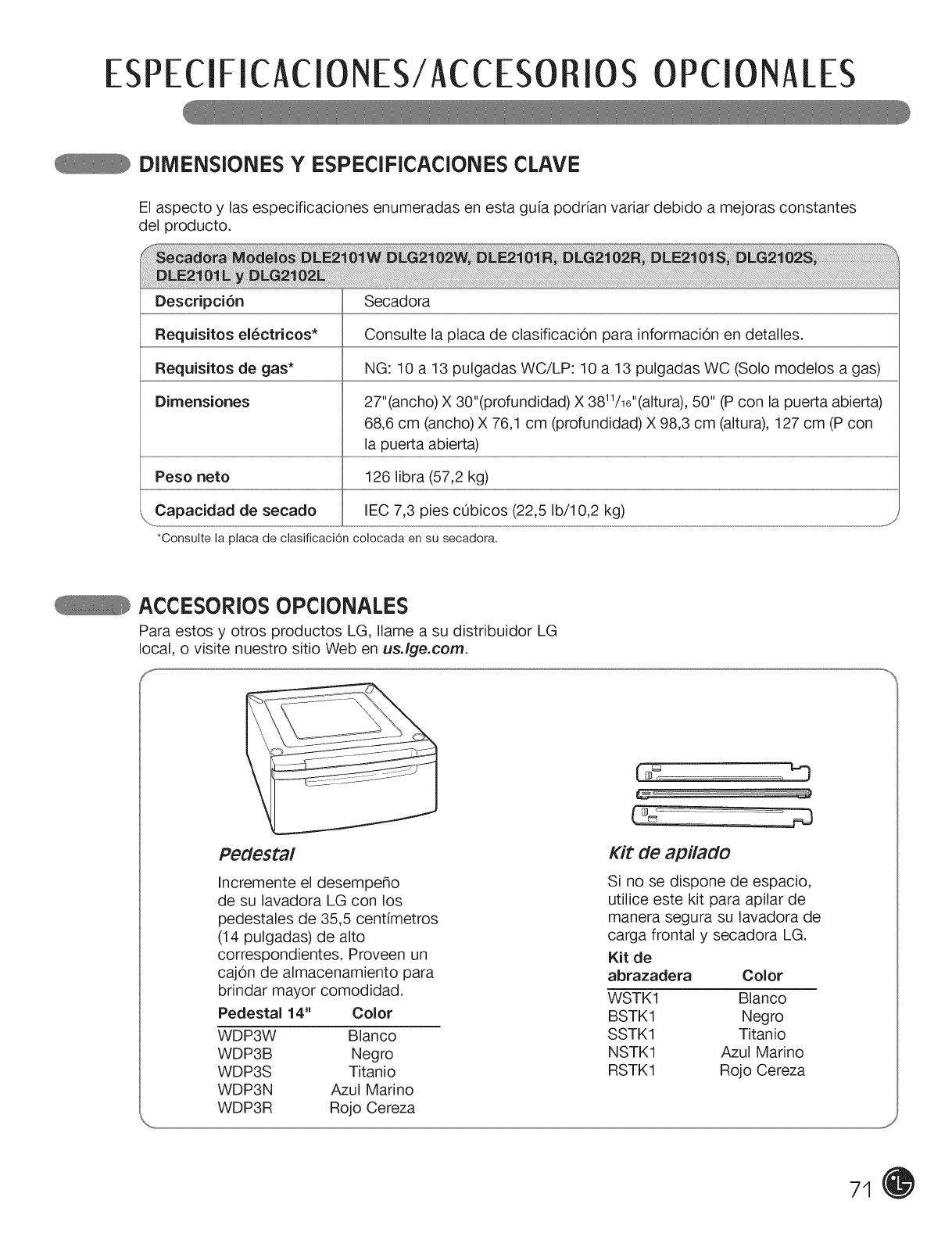

OPTIONAL ACCESSORIES

For these and other LG products, contact your local LG dealer, or visit our Web site at caJge.com

Pedestal (sold separately) Stacking Kit (sold separatelW

INSTAllATIONINST UcTIONS

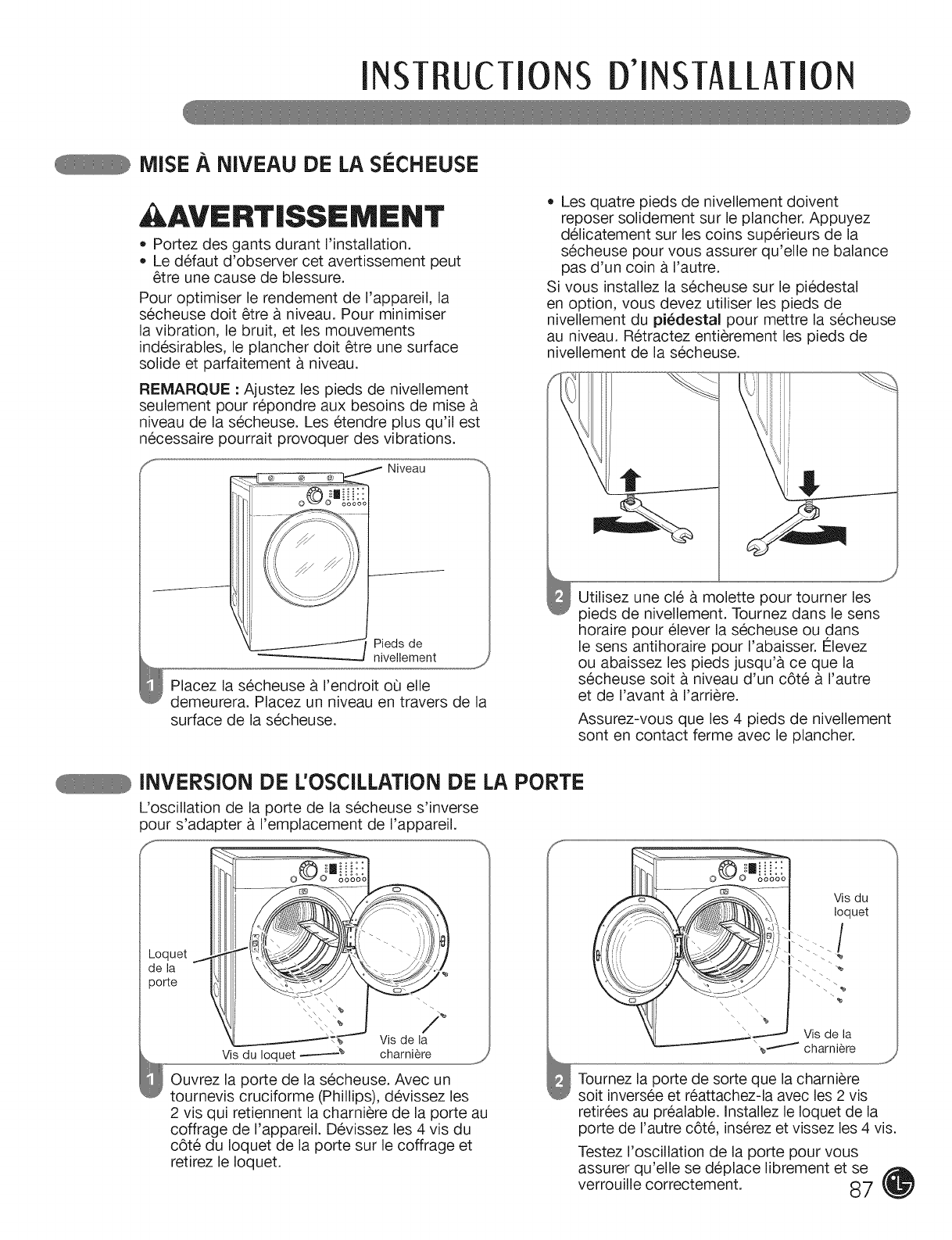

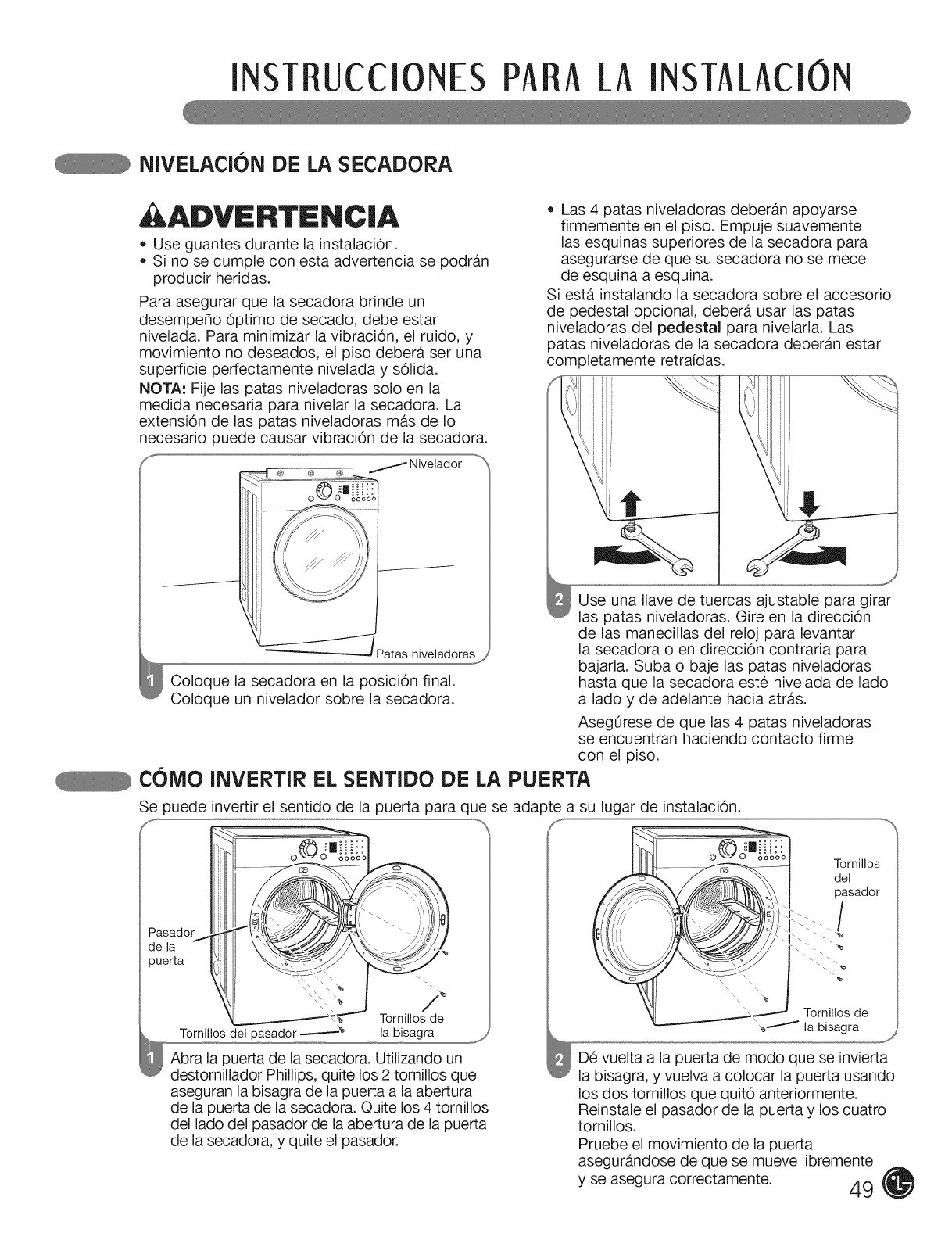

LEVELING THE DRYER

, WARNING

• Wear gloves during installation.

Failure to follow these instructions can result in injury.

To ensure that the dryer provides optimal drying

performance, it must be level. To minimize

vibration, noise, and unwanted movement, the

floor must be a perfectly level, solid surface.

NOTE: Adjust the leveling feet only as far as

necessary to level the dryer. Extending the

leveling feet more than necessary can cause

the dryer to vibrate.

®) @ @

Level

Leveling Feet

Position the dryer in the final location. Place

a level across the top of the dryer.

All four leveling feet must rest solidly on the

floor. Gently push on the top corners of the

dryer to make sure that the dryer does not

rock from corner to corner.

If you are installing the dryer on the optional

pedestal, you must use the leveling feet on the

pedestal to level the dryer. The dryer leveling feet

should be fully retracted.

Use an adjustable wrench to turn the leveling

feet. Turn clockwise to raise the dryer or

counterclockwise to lower it. Raise or lower

the leveling feet until dryer is level from

side to side and front to back.

Make sure that all 4 leveling feet are in firm

contact with the floor.

REVERSING THE DOOR SWING

The swing of the dryer door can be reversed to fit your installation location.

Hinge

Screws

Open the dryer door. Using a Phillips

screwdriver, remove the 2 screws that secure

the door hinge to the dryer door opening.

Remove the 4 screws from the latch side of the

dryer door opening, and remove the door latch.

Latch

Screws

\\ - -_

\ %

Hinge

"_'f Screws

Turn the door around so the hinge is

reversed, and reattach the door using the

2 screws previously removed. Reinstall the

door latch and the 4 screws.

Test the door swing to make sure the door

moves freely and latches securely. '1'1

INSTAI_/ATIONINSTRUCTIONS

cHANGiNG THE DRYER VENT LOcATiON

, WARN|NG

,Use a heavy metal vent.

• Do not use plastic or thin foil duct.

Clean old ducts before installing this dryer.

Wear gloves during installation.

Failure to follow these instructions can result in

death or fire.

Your new dryer is shipped to vent to the rear.

It can also be configured to vent to the bottom

or side (right-side venting is not available on

gas models).

An adapter kit, part number 383EEL9001B,

may be purchased from your LG retailer. This

kit contains the necessary duct components

to change the dryer vent location.

OPTION 1: Side Venting

Adapter

Press the tabs on the knockout and carefully

remove the knockout for the desired vent

opening (right-side venting is not available on

gas models). Press the adapter duct onto the

blower housing and secure to the base of the

dryer as shown.

Cover """-';_

Plate

Elbow (3.8 om)

............................................................................................................................................................................................................................................................................................................................................................................................................................_J

Preassemble a 4-in. (10 cm) elbow to the next

4-in. (10 cm) duct section, and secure all joints

with duct tape. Be sure that the male end of

the elbow faces AWAY from the dryer.

Insert the elbow/duct assembly through the

side opening and press it onto the adapter

duct. Secure in place with duct tape.

Be sure that the male end of the duct

protrudes 11/2in. (3.8 cm) to connect the

remaining ductwork.

Attach cover plate to the back of the dryer with

included screw.

Retaining

Screw

Rear

Exhaust Duct

Remove the rear exhaust duct retaining

screw. Pull out the exhaust duct.

OPTION 2: BOttOm Venting

Adapter

Duct - .

Bracket

Press the adapter duct onto the blower

housing and secure to the base of the dryer

as shown.

Elbow

insert the 4-in. (10 cm) elbow through the

rear opening and press it onto the adapter

duct. Be sure that the male end of the elbow

faces down through hole in the bottom of the

dryer. Secure in place with duct tape.

Attach the cover plate to the back of the

dryer with included screw.

INSTAllATION INST UcTIONS

VENTING THE DRYER

WARN|NG: to reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

•Do not crush or collapse ductwork. Failure

to follow these instructions can result in fire

or death.

•Do not allow ductwork to rest on or

contact sharp objects. Failure to follow these

instructions can result in fire or death.

•If connecting to existing ductwork, make

sure it is suitable and clean before installing

the dryer. Failure to follow these instructions

can result in fire or death.

• Venting must conform to local building

codes. Failure to follow these instructions can

result in fire or death.

Gas dryers MUST exhaust to the outdoors.

Failure to follow these instructions can result

in fire or death.

•Use only 4-in. {10 cm) rigid or flexible metal

ductwork inside the dryer cabinet and

for venting outside. Failure to follow these

instructions can result in fire or death.

• To reduce the risk of fire, combustion, or

accumulation of combustible gases, DO

NOT exhaust dryer air into an enclosed and

unventilated area, such as an attic, wall,

ceiling, crawl space, chimney, gas vent, or

concealed space of a building. Failure to

follow these instructions can result in fire

or death.

• To reduce the risk of fire, DO NOT exhaust

the dryer with plastic or thin foil ducting.

Failure to follow these instructions can result

in fire or death.

• The exhaust duct must be 4 in. 110 cm) in

diameter with no obstructions. The exhaust

duct should be kept as short as possible.

Make sure to clean any old ducts before

installing your new dryer. Failure to follow

these instructions can result in fire or death.

,Rigid or semirigid metal ducting is

recommended for use between the dryer

and the wall. In special installations when

it is impossible to make a connection with

the above recommendations, a UL=listed

flexible metal transition duct may be used

between the dryer and wall connection only.

The use of this ducting will affect drying

time. Failure to follow these instructions can

result in fire or death.

DO NOT use sheet metal screws or other

fasteners which extend into the duct that

could catch lint and reduce the efficiency

of the exhaust system. Secure all joints

with duct tape. Failure to follow these

instructions can result in fire or death.

• To maximize operating results, please

observe the duct length limitations noted in

the chart on page 14. Failure to follow these

instructions can result in fire or death.

•Ductwork is not provided with the dryer.

You should obtain the necessary ductwork

locally. The end cap should have hinged

dampers to prevent backdraft when the

dryer is not in use. Failure to follow these

instructions can result in fire or death.

iNSTALLATiONINSTRUCTIONS

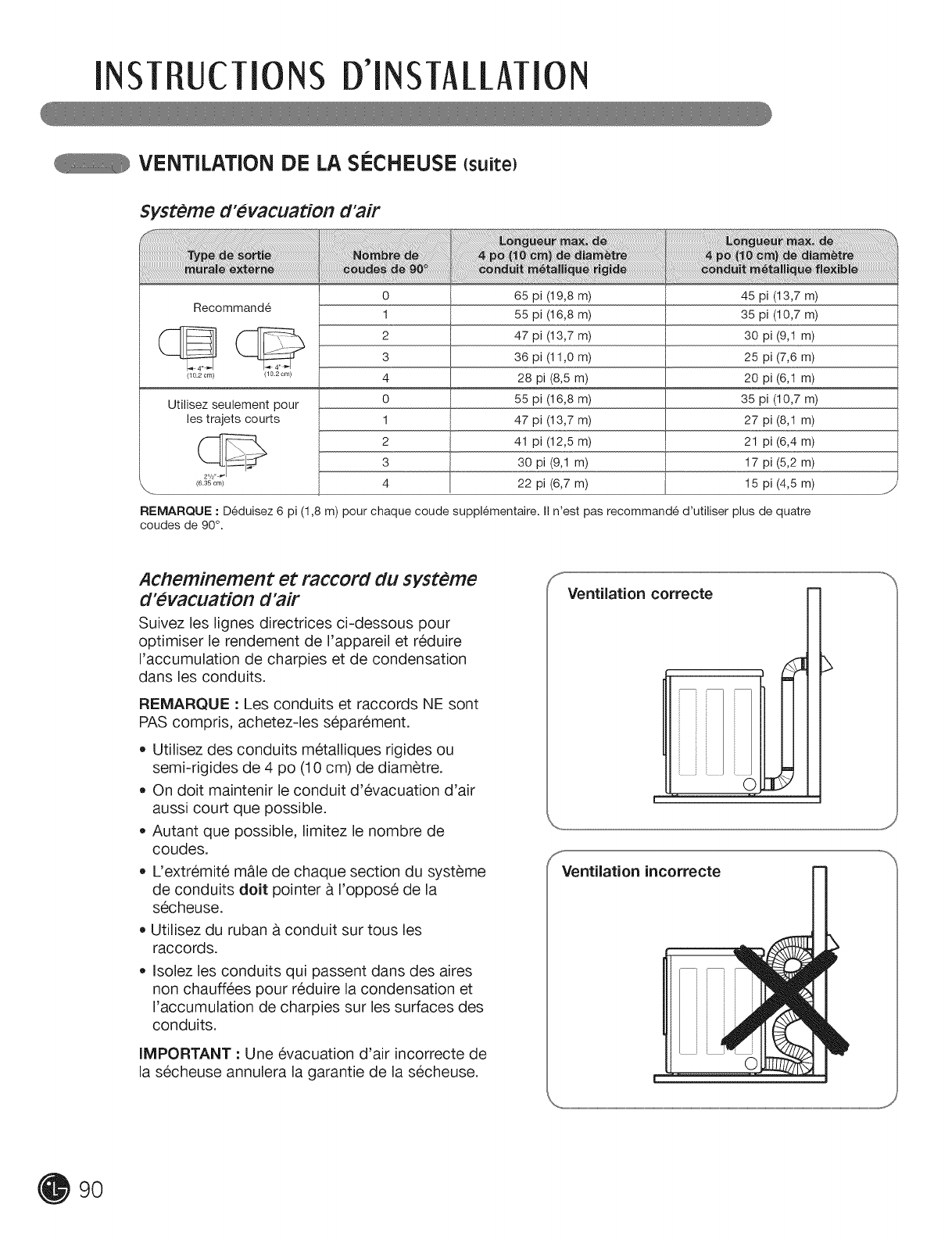

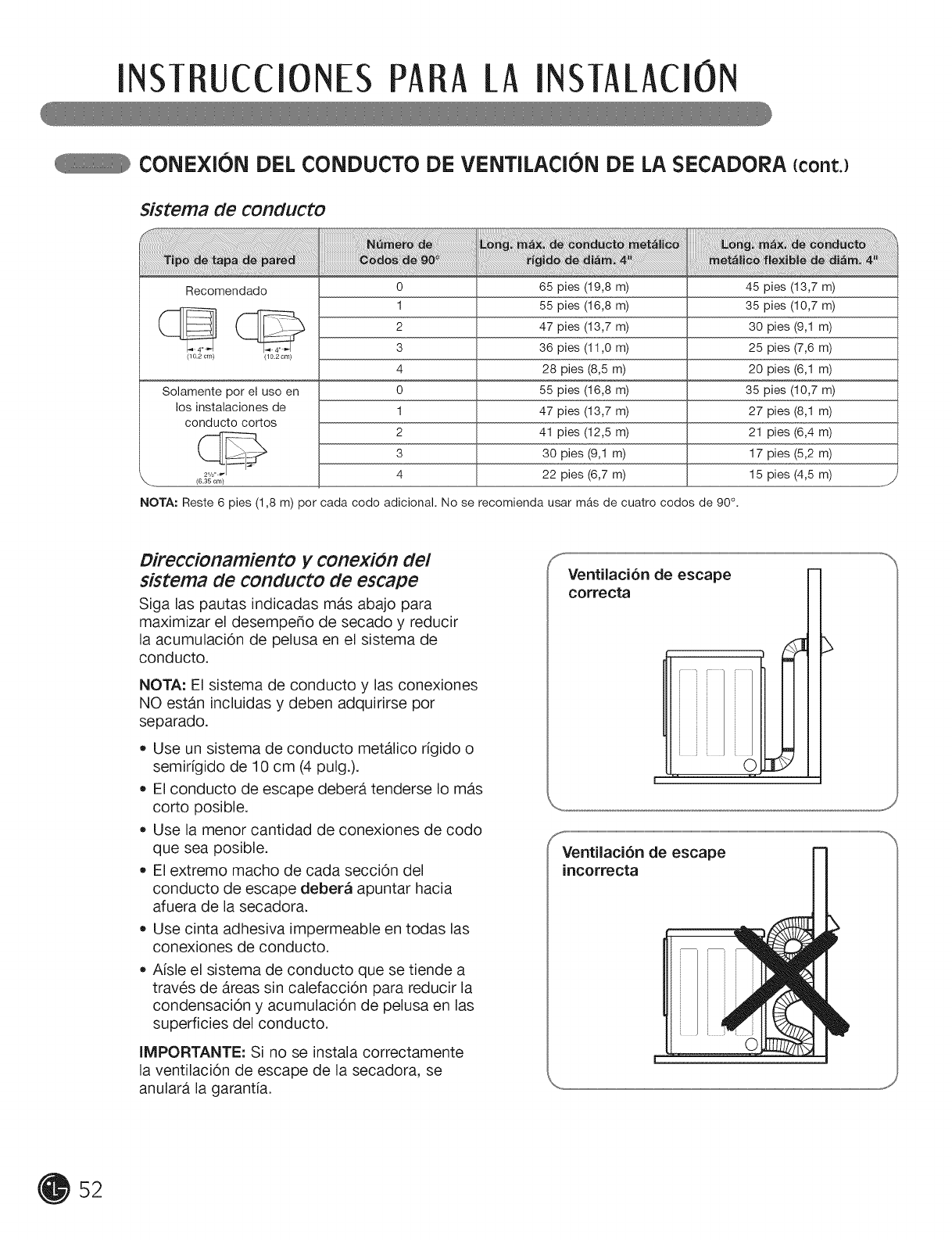

VENTING THE DRYER {cont.)

Ductwork

0 65 ft. (19.8 m) 45 ft. (13.7 m)

Recommended 1 55 ft. (16.8 m) 35 ft. (10.7 m)

(f--]]_'L_ 2 47 ft. (13.7 m) 30 ft. (9.1 m)3 36 ft. (11.0 m) 25 ft. (7.6 m)

(_02om/ (_02om/ 4 28 ft. (8.5 m) 20 ft. (6.1 m)

Use Only for Short 0 55 ft. (16.8 m) 35 ft. (10.7 m)

Run Installations 1 47 ft. (13.7 m) 27 ft. (8.1 m)

---_ 2 41 ft. (12.5 m) 21 ft. (6.4 m)

3 30 ft. (9.1 m) 17 ft. (5.2 m)

(63_o,,,/ 4 22 ft. (6.7 m) 15 ft. (4.5 m)

NOTE: Deduct 6 ft. (1.8 m) for each additional elbow. It is not recommended to use more than four 90 ° elbows.

ROuting and Connecting Ductwork

Follow the guidelines below to maximize drying

performance and reduce lint buildup and

condensation in the ductwork.

NOTE: Ductwork and fittings are NOT included

and must be purchased separately.

• Use 4-in. (10 cm) diameter rigid or semirigid

metal ductwork.

The exhaust duct run should be as short as

possible.

Use as few elbow joints as possible.

The male end of each section of exhaust duct

must point away from the dryer.

Use duct tape on all duct joints.

Insulate ductwork that runs through unheated

areas in order to reduce condensation and lint

buildup on duct surfaces.

iMPORTANT: Failure to exhaust the dryer

correctly will void the dryer's warranty.

Correct Venting

incorrect Venting

INSTAllATIONINSTRUCTIONS

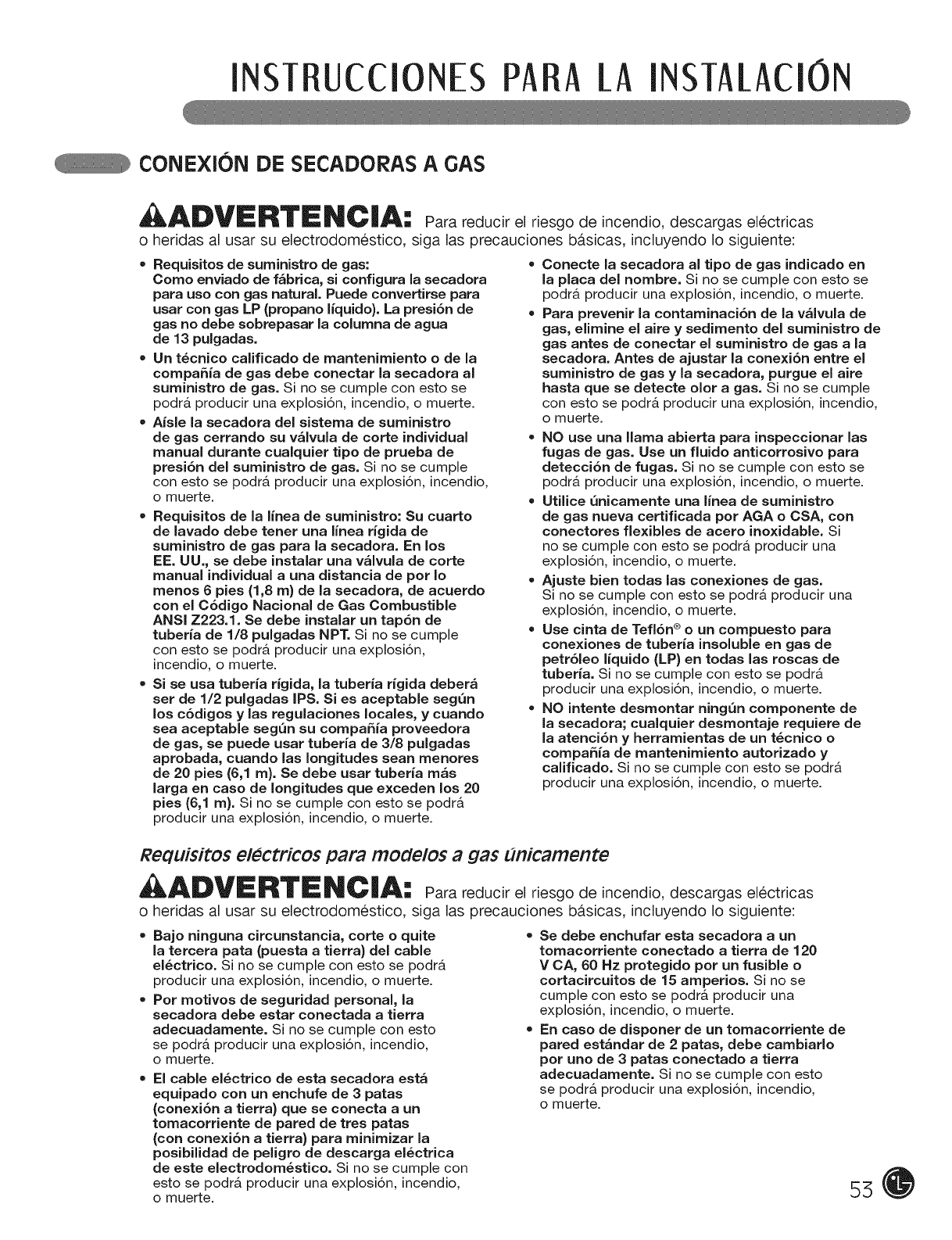

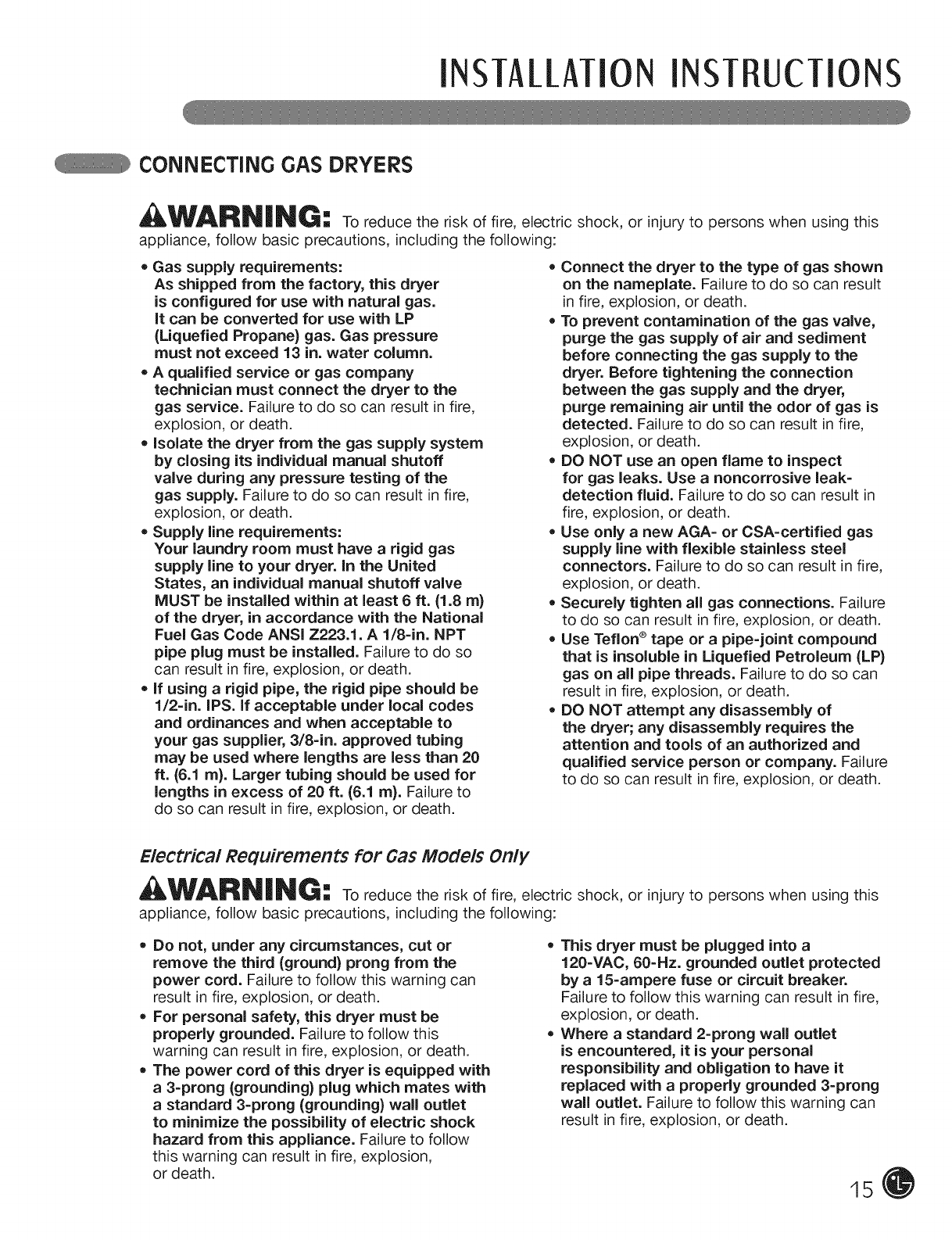

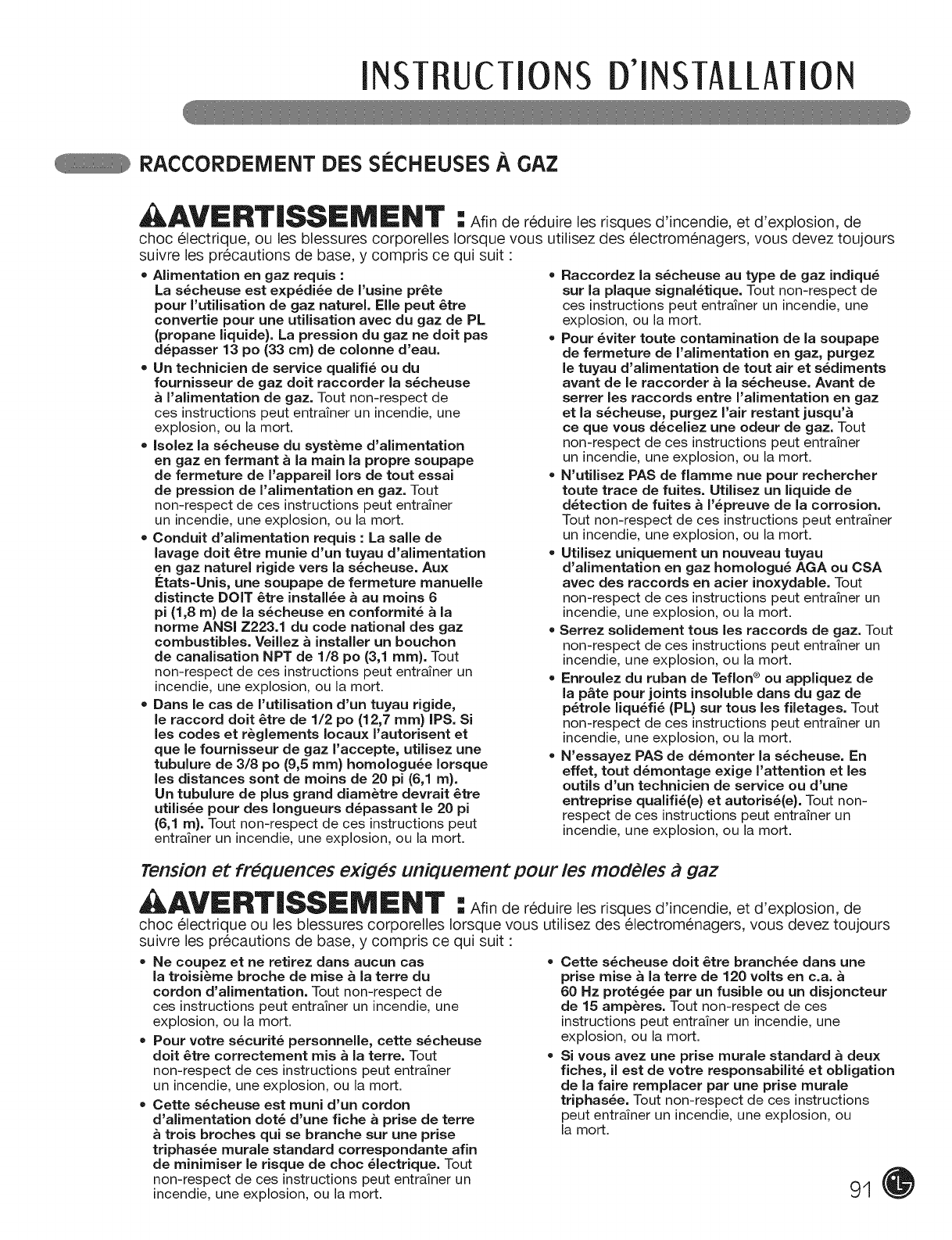

cONNEcTiNG GASDRYERS

_WAF_N|NG -u To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Gas supply requirements:

As shipped from the factory, this dryer

is configured for use with natural gas.

it can be converted for use with LP

(Liquefied Propane) gas. Gas pressure

must not exceed 13 in. water column.

• A qualified service or gas company

technician must connect the dryer to the

gas service. Failure to do so can result in fire,

explosion, or death.

•Isolate the dryer from the gas supply system

by closing its individual manual shutoff

valve during any pressure testing of the

gas supply. Failure to do so can result in fire,

explosion, or death.

• Supply line requirements:

Your laundry room must have a rigid gas

supply line to your dryer. In the United

States, an individual manual shutoff valve

MUST be installed within at least 6 ft. (1.8 m)

of the dryer, in accordance with the National

Fuel Gas Code ANSI Z223.1. A 1/8=in. NPT

pipe plug must be installed. Failure to do so

can result in fire, explosion, or death.

•if using a rigid pipe, the rigid pipe should be

1/2=in. IPS. if acceptable under local codes

and ordinances and when acceptable to

your gas supplier, 3/8=in. approved tubing

may be used where lengths are less than 20

ft. (6.1 m). Larger tubing should be used for

lengths in excess of 20 ft. (6.1 m). Failure to

do so can result in fire, explosion, or death.

• Connect the dryer to the type of gas shown

on the nameplate. Failure to do so can result

in fire, explosion, or death.

•To prevent contamination of the gas valve,

purge the gas supply of air and sediment

before connecting the gas supply to the

dryer. Before tightening the connection

between the gas supply and the dryer,

purge remaining air until the odor of gas is

detected. Failure to do so can result in fire,

explosion, or death.

• DO NOT use an open flame to inspect

for gas leaks. Use a noncorrosive leak=

detection fluid. Failure to do so can result in

fire, explosion, or death.

• Use only a new AGA= or CSA=certified gas

supply line with flexible stainless steel

connectors. Failure to do so can result in fire,

explosion, or death.

• Securely tighten all gas connections. Failure

to do so can result in fire, explosion, or death.

• Use Teflon ® tape or a pipe-joint compound

that is insoluble in Liquefied Petroleum (LP)

gas on all pipe threads. Failure to do so can

result in fire, explosion, or death.

• DO NOT attempt any disassembly of

the dryer; any disassembly requires the

attention and tools of an authorized and

qualified service person or company. Failure

to do so can result in fire, explosion, or death.

Electrical Requirements for Gas MOdelS Only

WARNING-" To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

•Do not, under any circumstances, cut or

remove the third (ground) prong from the

power cord. Failure to follow this warning can

result in fire, explosion, or death.

• For personal safety, this dryer must be

properly grounded. Failure to follow this

warning can result in fire, explosion, or death.

•The power cord of this dryer is equipped with

a3=prong (grounding) plug which mates with

a standard 3=prong (grounding) wall outlet

to minimize the possibility of electric shock

hazard from this appliance. Failure to follow

this warning can result in fire, explosion,

or death.

This dryer must be plugged into a

120=VAC, 60=Hz. grounded outlet protected

by a 15=ampere fuse or circuit breaker.

Failure to follow this warning can result in fire,

explosion, or death.

Where a standard 2=prong wall outlet

is encountered, it is your personal

responsibility and obligation to have it

replaced with aproperly grounded 3=prong

wall outlet. Failure to follow this warning can

result in fire, explosion, or death.

INSTAllATiON INST UcTIONS

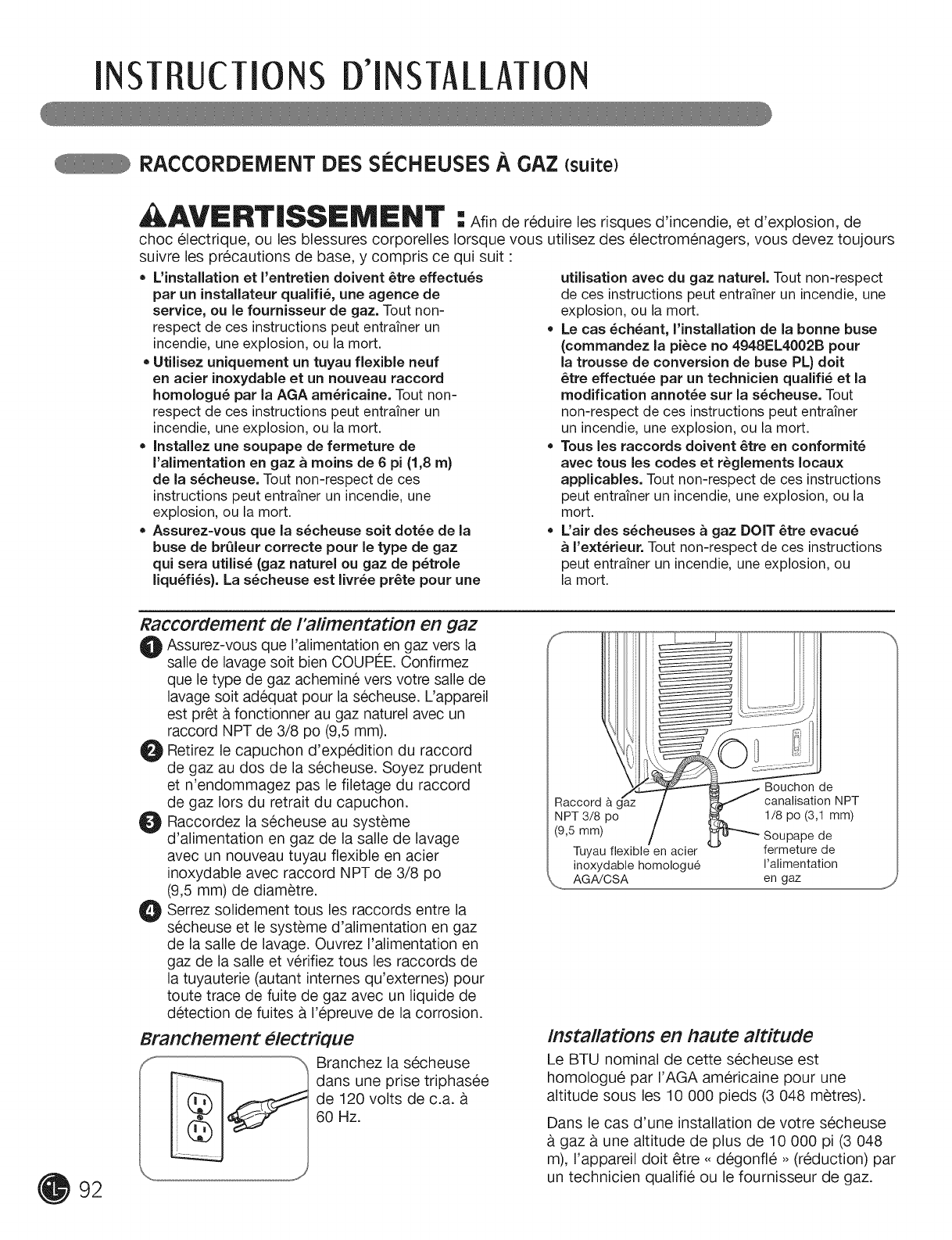

cONNEcTiNG GAS DRYERS (cont.)

WARN|NG:

appliance, follow basic precautions, including the following:

•Installation and service must be performed •

by a qualified installer, service agency, or the

gas supplier.Failure to do so can result in fire,

explosion, or death.

• Use only a new stainless steel flexible

connector and a new AGA=certified

connector. Failure to do so can result in fire,

explosion, or death.

A gas shutoff valve must be installed within

6 ft. (1.8 m) of the dryer. Failure to do so can

result in fire, explosion, or death.

The dryer is configured for Natural Gas when

shipped from the factory. Make sure that the

dryer is equipped with the correct burner

nozzle for the type of gas being used (Natural

Gas or Liquefied Petroleum). Failure to do so

can result in fire, explosion, or death.

To reduce the risk of fire, electric shock, or injury to persons when using this

if necessary, the correct nozzle (for the LP

nozzle kit order part number 4948EL4002B)

should be installed by a qualified technician

and the change should be noted on the dryer.

Failure to do so can result in fire, explosion,

or death.

All connections must be in accordance with

local codes and regulations. Failure to do so

can result in fire, explosion, or death.

Gas dryers MUST exhaust to the outdoors.

Failure to do so can result in fire, explosion,

or death.

Connecting the Gas Supply

O Make sure that the gas supply to the laundry

room is turned OFR Confirm that the type

of gas available in your laundry room is

appropriate for the dryer. The dryer is

prepared for Natural Gas with a 3/8-in. NPT

gas connection.

O Remove the shipping cap from the gas

connection at the back of the dryer. Be

careful not to damage the threads of the gas

connector when removing the shipping cap.

O Connect the dryer to your laundry room's gas

supply using a new flexible stainless steel

connector with a 3/8-in. NPT fitting.

_! Securely all connections between the

tighten

dryer and your laundry room's gas supply.

Turn on your laundry room's gas supply and

check all pipe connections (both internal and

external) for gas leaks with a noncorrosive

leak-detection fluid.

1/8" NPT Pipe

3/8" NPT Gas Plug

Connection Supply

Shutoff Valve

AGA/CSA-Certified

Stainless Steel

\_ Flexible Connector

Electrical Connection

Plug dryer into a

120-VAC, 60-Hz.

grounded 3-prong

outlet.

High-Altitude Installations

The BTU rating of this dryer is AGA-certified for

elevations below 10,000 feet.

If your gas dryer is being installed at an elevation

above 10,000 feet, it must be derated by a

qualified technician or gas supplier.

INSTAllATION INSTRUCTIONS

cONNEcTiNG ELEcTRic DRYERS

_WARN|_I_G -= To help prevent fire, electric shock, serious injury, or death, the wiring and

grounding must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70 and all

applicable local regulations. Please contact a qualified electrician to check your home's wiring and

fuses to ensure that your home has adequate electrical power to operate the dryer.

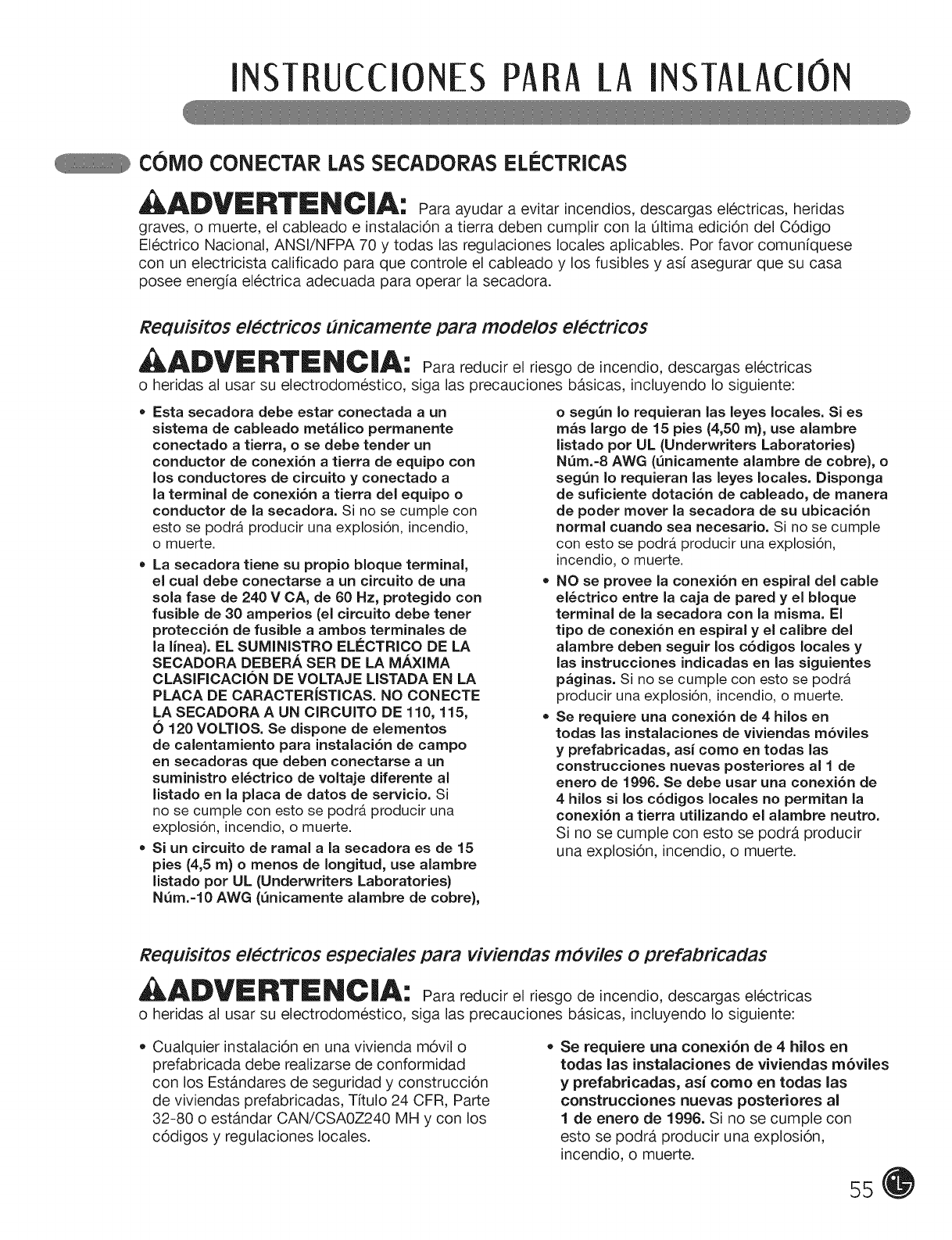

Electrical Requirements for Electric MOdelS Only

AWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• This dryer must be connected to a grounded

metal, permanent wiring system, or an

equipment=grounding conductor must be run

with the circuit conductors and connected

to the equipment=grounding terminal or lead

on the dryer. Failure to do so can result in fire,

explosion, or death.

,The dryer has its own terminal block that

must be connected to a separate 240 VAC,

60=Hertz, single=phase circuit, fused at 30

amperes (the circuit must be fused on both ,

sides of the line). ELECTRICAL SERVICE

FOR THE DRYER SHOULD BE OF THE

MAXIMUM RATE VOLTAGE LISTED ON THE

NAMEPLATE. DO NOT CONNECT DRYER TO

110=, 115=, OR 120=VOLT CIRCUIT. Heating

elements are available for field installation

in dryers which are to be connected to an

electrical service of a different voltage than

that listed on the rating plate. Failure to follow

these instructions can result in fire, explosion,

or death.

if branch circuit to dryer is 15 ft. (4.5 m)

or less in length, use UL (Underwriters

Laboratories) listed No.=10 AWG wire

(copper wire only), or as required by local

codes. If over 15 ft. (4.50 m), use UL=listed

No.=8 AWG wire (copper wire only), or as

required by local codes. Allow sufficient

slack in wiring so dryer can be moved from

its normal location when necessary. Failure

to do so can result in fire, explosion, or death.

The power cord (pigtail) connection between

wall receptacle and dryer terminal block

IS NOT supplied with dryer. Type of pigtail

and gauge of wire must conform to local

codes and with instructions on the following

pages. Failure to follow these instructions can

result in fire, explosion, or death.

A 4=wire connection is required for all mobile

and manufactured home installations, as

well as all new construction after January

1, 1996. A 4=wire connection must be used

where local codes do not permit grounding

through the neutral wire. Failure to do so can

result in fire, explosion, or death.

Special Electrical Requirements for Mobile or Manufactured Homes

_ILW_ILR_!!_ | NG -" To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

•Any installation in a manufactured or mobile

home must comply with the Manufactured

Home Construction and Safety Standards

Title 24 CFR, Part 32-80 or Standard CAN/

CSAOZ240 MH and local codes and ordinances.

•A 4-wire connection is required for all mobile

and manufactured home installations, as well

as all new construction after January 1, 1996.

Failure to do so can result in fire, explosion,

or death.

INSTAllATiON INST UcTIONS

cONNEcTiNG ELEcTRic DRYERS {cont.)

USA ONLY

WARN|NG:

• Connect the power cord to the terminal block. Each colored wire should be connected

to same color screw. Wire color indicated on manual is connected to the same color

screw in block. Failure to follow these instructions may result in a short or overload.

• Grounding through the neutral conductor is prohibited for: (1) new branch-circuit

installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local

codes prohibit grounding through the neutral conductor.

©Four-wire Connection for Electric Dryers: Power Cord

• A 4-wire connection is required for all mobile

and manufactured home installations, as well

as all new construction after January 1, 1996.

A UL-listed strain relief is required.

= Use a 30-arnp, 240V, UL-listed power cord

with #10 AWG=minimum copper conductor

and closed loop or forked terminals with

upturned ends.

Terminal

Block

UL-Listed

Relief

_' UL-Listed

4-Wire

Power Cord

Remove the terminal block access cover

on the upper back of the dryer. Install a

UL-listed strain relief into the power cord

through-hole; then thread a UL-listed, 30A,

240V, 4-wire, #10 AWG-rninirnurn copper

conductor power cord through the

strain relief.

Hot Neutral Hot

(Black)-- (White) (Red)

Ground Screw _1

Ground Wire ,_

Transfer the dryer's ground wire from behind

the green ground screw to the center screw

of the terminal block. Attach the two hot

leads of the power cord to the outer terminal

block screws. Attach the white neutral wire

to the center terminal block screw. Attach the

power cord ground wire to the green ground

screw. TIGHTEN ALL SCREWS SECURELY.

Reinstall the terminal block access cover.

INSTAllATION INSTRUCTIONS

cONNEcTiNG ELEcTRic DRYERS {cont.)

USA ONLY

WARN|NG:

• Connect the power cord to the terminal block. Each colored wire should be connected

to same color screw. Wire color indicated on manual is connected to the same color

screw in block. Failure to follow these instructions may result in a short or overload.

• Grounding through the neutral conductor is prohibited for: (1) new branch-circuit

installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local

codes prohibit grounding through the neutral conductor.

Four-wire Connection for Electric Dryers: Direct wire

= A 4-wire connection is required for all mobile = Use UL-listed 4-wire #10 AWG-minirnurn

and manufactured home installations, as well copper conductor cable.

as all new construction after January 1, 1996. • Allow at least 5 ft (1.5 m) length to allow for

A UL-listed strain relief is required, removal and reinstallation of the dryer.

1" (2.5 cm)

I-4

Ground Wire

(12.7 cm) ./

Remove 5 inches (12.7 cm) of the outer

covering from the wire. Remove 5 inches

of insulation from the ground wire. Cut off

approximately 11/2inches (3.8 cm) from the

other three wires and strip 1 inch (2.5 cm)

insulation from each wire. Bend the ends of

the three shorter wires into a hook shape.

Terminal

Block

I UL-Listed

Strain Relief

UL-Listed

4-Wire

Power Cord

Remove the terminal block access cover

on the upper back of the dryer. Install a

UL-listed strain relief into the power cord

through-hole; then thread the power cable

prepared in Step 1 through the strain relief.

Hot N_

...............................(Black) (White)

Ground

Ground Wire

Transfer the dryer's ground wire from behind

the green ground screw to the center screw

of the terminal block. Attach the two hot

leads of the power cable to the outer terminal

block screws. Attach the white neutral wire

to the center terminal block screw. Attach the

power cable ground wire to the green ground

screw. TIGHTEN ALL SCREWS SECURELY.

Reinstall the terminal block access cover.

INSTA//MiON INST UcTIONS

cONNEcTiNG ELEcTRic DRYERS {cont.)

USA ONLY

WARN|NG:

• Connect the power cord to the terminal block. Each colored wire should be connected

to same color screw. Wire color indicated on manual is connected to the same color

screw in block. Failure to follow these instructions may result in a short or overload.

• Grounding through the neutral conductor is prohibited for: (1) new branch-circuit

installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local

codes prohibit grounding through the neutral conductor.

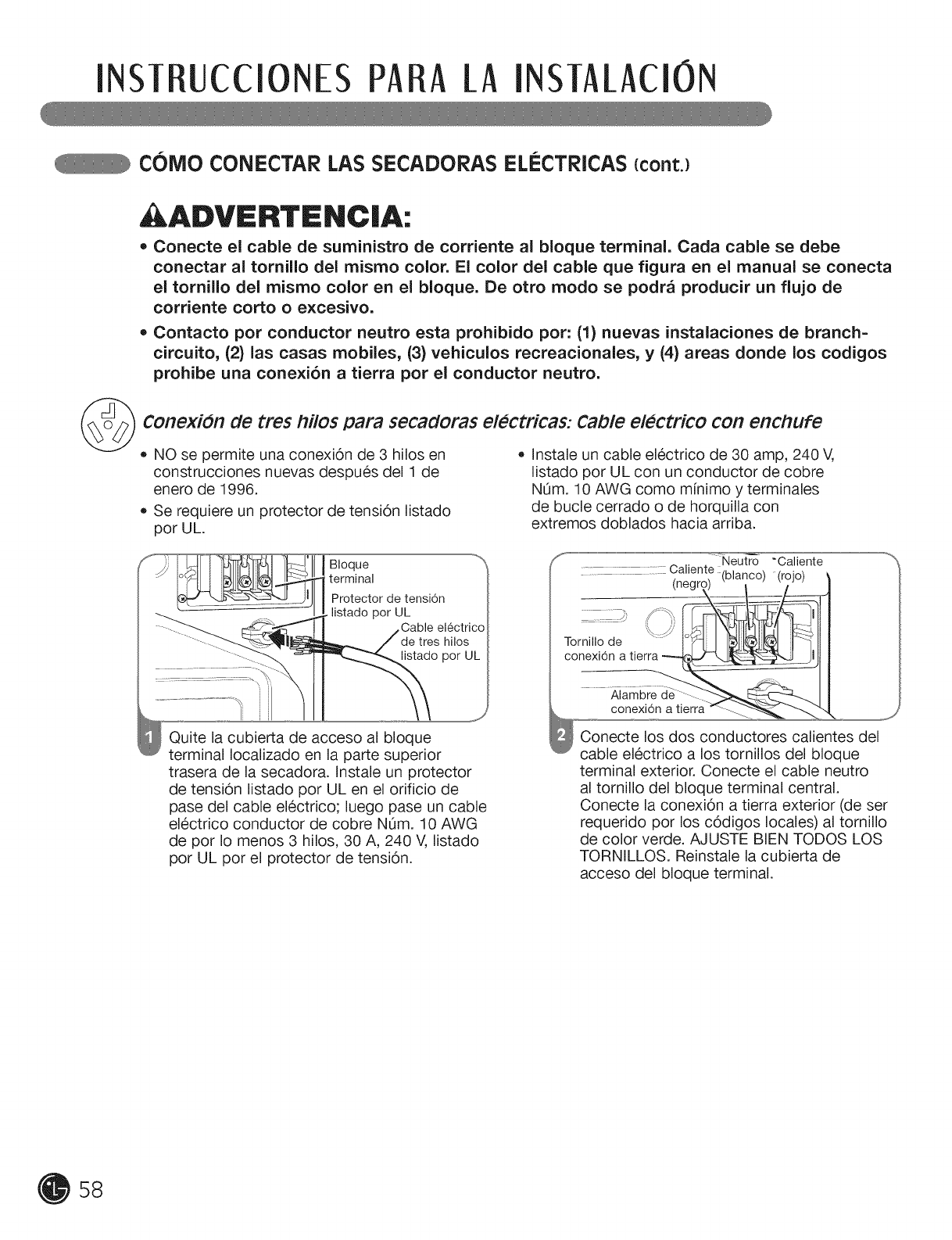

@Three-wire Connection for Electric Dryers: Power Cord

• A 3-wire connection is NOT permitted on new

construction after January 1, 1996.

A UL-listed strain relief is required.

Terminal

Block

UL-Listed

Strain Relief

3-Wire

Power Cord

Remove the terminal block access cover

on the upper back of the dryer. Install a

UL-listed strain relief into the power cord

through-hole; then thread a UL-listed, 30A,

240V, 3-wire, #10 AWG-rninirnurn copper

conductor power cord through the strain

relief.

= Use a 30-amp, 240V, UL-listed power cord

with #10 AWG-rninirnurn copper conductor

and closed loop or forked terminals with

upturned ends.

.............. ...... Hot Neutral

(Black) (White) (Red)

Ground

Attach the two hot leads of the power cord

to the outer terminal block screws. Attach

the neutral wire to the center terminal block

screw. Connect the external ground (if

required by local codes) to the green ground

screw. TIGHTEN ALL SCREWS SECURELY.

Reinstall the terminal block access cover.

INSTALLATIONINSTRUCTIONS

CONNECTING ELECTRIC DRYERS {cont.)

USA ONLY

WARN|NG:

• Connect the power cord to the terminal block. Each colored wire should be connected

to same color screw. Wire color indicated on manual is connected to the same color

screw in block. Failure to follow these instructions may result in a short or overload.

• Grounding through the neutral conductor is prohibited for: (1) new branch-circuit

installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local

codes prohibit grounding through the neutral conductor.

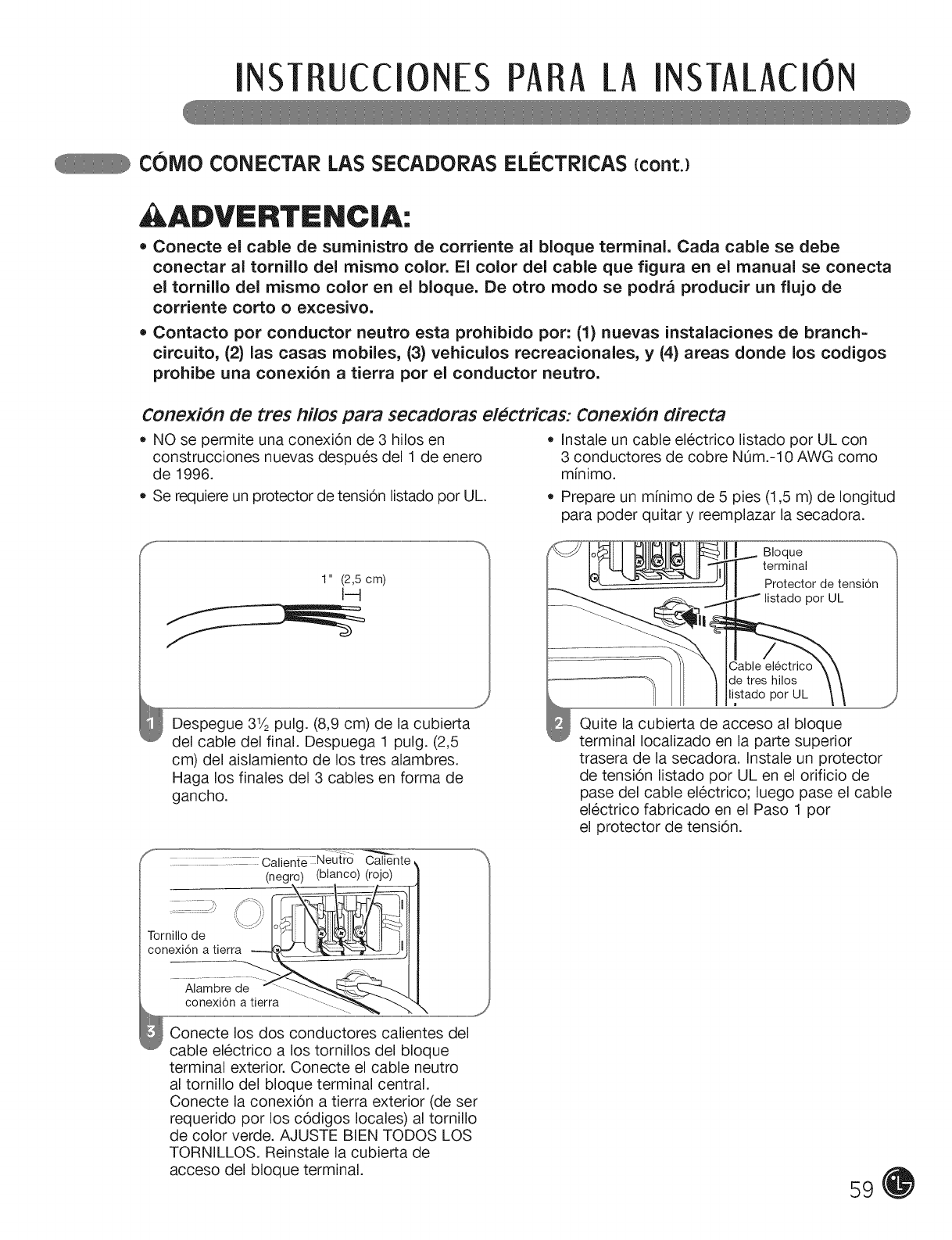

Three-wire Connection for Electric Dryers: Direct wire

= A 3-wire connection is NOT permitted on new = Use UL-listed 3-wire #10 AWG=minirnurn

construction after January 1, 1996. copper conductor cable.

= A UL-listed strain relief is required. = Allow at least 5 ft (1.5 m) length to allow for

removal and reinstallation of the dryer.

1" (2.5 cm)

I-4

Remove 31/2inches (8.9 cm) of the outer

covering from the wire. Strip 1 inch (2.5 cm)

insulation from each wire. Bend the ends of

the three wires into a hook shape.

Terminal

Block

UL-Listed

Strain Relief

UL-Listed

3-Wire

Power Cord

Remove the terminal block access cover

on the upper back of the dryer. Install a

UL-listed strain relief into the power cord

through-hole; then thread the power cable

prepared in Step 1 through the strain relief.

....... ..... .....Hot Neutral Hot

Black) (White) (Red)

Ground

Ground Wire

Attach the two hot leads of the power cord

to the outer terminal block screws. Attach

the neutral wire to the center terminal block

screw. Connect the external ground (if

required by local codes) to the green ground

screw. TIGHTEN ALL SCREWS SECURELY.

Reinstall the terminal block access cover.

iNSTALLATiONINST UcTIONS

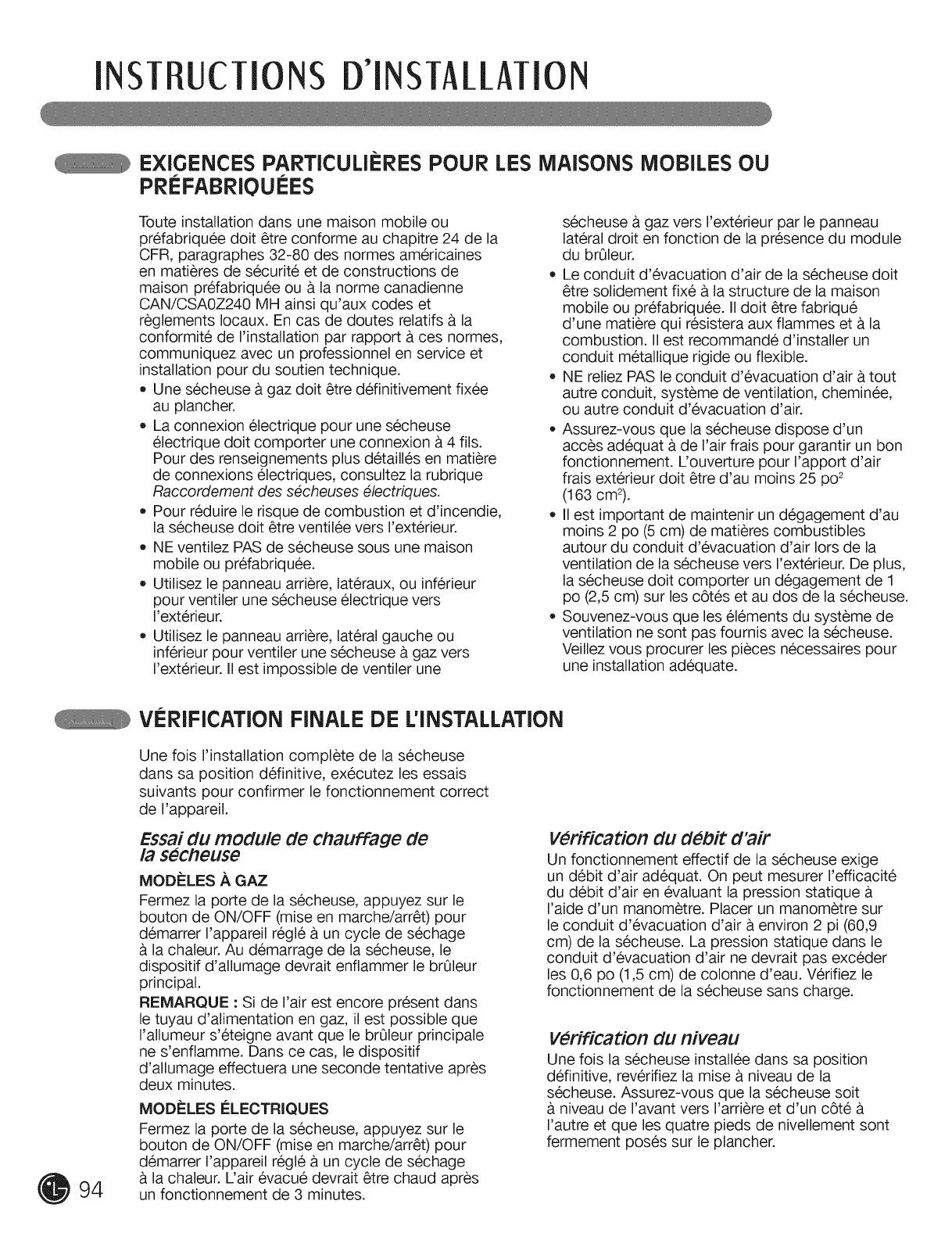

SPEciAL REQUIREMENTS FOR MANUFACTURED OR MOBILE HOMES

Any installation in a manufactured or mobile

home must comply with the Manufactured Home

Construction and Safety Standards Title 24 CFR,

Part 32-80 or Standard CAN/CSAOZ240 MH and

local codes and ordinances. If you are uncertain

whether your proposed installation will comply

with these standards, please contact a service

and installation professional for assistance.

• A gas dryer must be permanently attached to

the floor.

The electrical connection for an electric dryer

must be a 4-wire connection. More detailed

information concerning the electrical connection

is provided in the section Connecting Electric

Dryers.

To reduce the risk of combustion and fire, the

dryer must be vented to the outside.

DO NOT vent the dryer under a manufactured

home or mobile home.

Electric dryers may be vented to the outside

using the back, left, right, or bottom panel.

Gas dryers may be vented to the outside using

the back, left, or bottom panel. Gas dryers may

not be vented to the outside using the right side

panel because of the burner housing.

The dryer exhaust duct must be affixed securely

to the manufactured or mobile home structure,

and the exhaust duct must be made of a

material that will resist fire and combustion.

It is recommended that you use a rigid or

flexible metal duct.

DO NOT connect the dryer exhaust duct

to any other duct, vent, chimney, or other

exhaust duct.

Make sure the dryer has adequate access to

outside fresh air to ensure proper operation.

The opening for outside fresh air must be at

least 25 in2(163 cm2).

It is important that the clearance of the duct

from any combustible construction be at least

2 in. (5 cm), and when venting the dryer to

the outdoors, the dryer can be installed with a

clearance of 1 in. (2.5 cm) at the sides and back

of the dryer.

Please be aware that venting materials are

not supplied with the dryer. You should obtain

the venting materials necessary for proper

installation.

FINAL INSTALLATION CHECK

Once you have completed the installation of

the dryer and it is in its final location, confirm

proper operation with the following tests.

Testing Dryer Heating

GAS MODELS

Close the dryer door, press the ON/OFF switch

to turn the dryer on, and start the dryer on a heat

setting. When the dryer starts, the igniter should

ignite the main burner.

NOTE: If all air is not purged from the gas line,

the gas igniter may turn off before the main

burner ignites. If this happens, the igniter will

reattempt gas ignition after approximately

two minutes.

ELECTRIC MODELS

Close the dryer door, press the ON/OFF switch

to turn the dryer on, and start the dryer on a heat

setting. The exhaust air should be warm after the

dryer has been operating for 3 minutes.

Checking Airflow

Effective dryer operation requires proper airflow.

The adequacy of the airflow can be measured

by evaluating the static pressure. Static pressure

in the exhaust duct can be measured with

a manometer, placed on the exhaust duct

approximately 2 ft. (60.9 cm) from the dryer.

Static pressure in the exhaust duct should not

exceed 0.6 in. (1.5 cm). The dryer should be

checked while the dryer is running with no load.

Checking Levelness

Once the dryer is in its final location, recheck

the dryer to be sure it is level. Make sure it is

level front to back and side to side, and that

all 4 leveling feet are firmly on the floor.

flow TO USE

Following are instructions for starting and using your new dryer. Please refer to specific sections of this

manual for more detailed information. Important warning: To reduce the risk of fire, electric shock,

or injury to persons, read this entire manual, including the important Safety instructions, before

operating this dryer.

SORTING LOADS

FaDri¢ Care Labels

Most articles of clothing feature fabric care labels

that include instructions for proper care.

Grouping Similar Items

For best results, sort clothes into loads that can

be dried with the same drying cycle.

Different fabrics have different care

requirements, and some fabrics will dry

more quickly than others.

....Fabric Care Labels

dry

Dry Normal PermanentPress/

wrinkle resistant

Donot dry

Gentle/ Do not tumble dry (used with

delicate do not wash)

Heat e @ @O

setting High Medium Low No heat/air

LOADING THE DRYER

WARNING" To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Check all pockets to make sure that they are

empty, items such as clips, pens, coins, and

keys can damage both your dryer and your

clothes. Flammable objects such as lighters

or matches could ignite, causing a fire.

Failure to do so can result in fire, explosion,

or death.

• Never dry clothes that have been exposed to

oil, gasoline, or other flammable substances.

Washing clothes will not completely remove

oil residues. Failure to obey this warning can

result in fire, explosion, or death.

Combine large and small items in a load.

Damp clothes will expand as they dry. Do not

overload the dryer; clothes require room to

tumble dry properly.

Close zippers, hooks, and drawstrings to

prevent these items from snagging or tangling

on other clothes.

CHECK THE LINT FILTER BEFORE EVERY LOAD

Always make sure the lint filter is clean before

starting a new load; a clogged lint filter will

increase drying times.

To clean, pull the lint filter straight up and roll any

lint off the filter with your fingers. Do not rinse or

wash the filter to remove lint Push the lint filter

firmly back into place. See "Care and Cleaning"

for more information.

Always ensure the lint filter is properly installed

before running the dryer. Running the dryer with

a loose or missing lint filter may damage the

dryer and articles in the dryer.

Lint Filter

OWTO USE

CONTROL PANEL FEATURES

Following are instructions for starting and using your new dryer. Please refer to specific sections of this

manual for more detailed information, important warning: To reduce the risk of fire, electric shock,

or injury to persons, read this entire manual, including the important safety instructions, before

operating this dryer.

POWER ON/OFF BUTTON

Press to turn the dryer ON. Press again to

turn the dryer OFR

NOTE: Pressing the ON/OFF button during

a cycle will cancel that cycle and any load

settings will be lost.

CYCLE SELECTOR KNOB

Turn this knob to select the desired cycle.

Once the desired cycle has been selected,

the standard presets will be shown in the

display. On MANUAL DRY cycles, these

settings can be adjusted using the cycle

settings buttons anytime before starting

the cycle.

START/PAUSE BUTTON

Press this button to START the selected

cycle. If the dryer is running, use this button

to PAUSE the cycle without losing the

current settings.

NOTE: If you do not press the START/PAUSE

button to resume a cycle within 4 minutes,

the dryer automatically turns off.

MORE TIME/LESS TIME BUTTONS

Use these buttons with MANUAL DRY and

TIME DRY cycles to adjust the drying time.

Press the MORE TIME button to increase

the selected manual cycle time by a minute;

press LESS TIME to decrease the cycle time

by a minute.

CYCLE SETTINGS BUTTONS

Use these buttons to select the desired cycle

settings for the selected cycle. The current

settings are shown in the display. Press the

button for that option to view and select

other settings.

LED DISPLAY

The display shows the settings, estimated

time remaining, options, and status

messages for your dryer.

OPTION BUTTON

The option buttons allow you to select

additional cycle options.

For detailed information about the individual

options, please see the following pages.

0 TO USE

CYCLE GUIDE

The cycle guide below shows the options and recommended fabric types for each cycle.

Normal

OOTTON/ Denims,towels, MIDHIGH 55 _

TOWELS heavycottons Adjustable

NORMAL

PERM.PRESS

DELICATES

JSPEEDDRY

FRESHENUP

AiR DRY

TiME DRY

Workclothes, Normal MEDIUM 41 _

corduroys,etc. Adjustable

Normal

Permanentpress, LOW 36 _

syntheticitems Adjustable

Lingerie,sheets, Normal LOW 32 _

blouses Adjustable

Forsmall loads HiGH 25

with short off

dryingtimes Adjustable Adjustable

Forremoving MIDHIGH 20

light wrinkles off

from clothing Adjustable Adjustable

Foritemsthat 30

requireheat-free off No Heat

dryingsuchas

plasticsor rubber Adjustable

Forgeneraldrying; HIGH 40

time,temperature,

andoptions canbe off

set manually Adjustable Adjustable J

Sensor Dr}" Cycles

Sensor Dry cycles utilize LG's unique dual sensor

system to detect and compare the moisture level

in clothes and in the air and adjust the drying

time as needed to ensure superior results. The

dryer automatically sets the dryness level and

temperature at the recommended setting for

each cycle. The estimated time remaining will

be shown in the display.

Manual Dry Cycles

Use Manual Dry cycles to select a specific

amount of drying time and a drying temperature.

When a Manual Dry cycle is selected, the

ESTIMATED TIME REMAINING display shows

the actual time remaining in your cycle. You can

change the actual time in the cycle by pressing

MORE TIME or LESS TIME.

NOTE: To protect your garments, not every dry level, temperature, or option is available

with every cycle.

OWTO USE

THE LED DISPLAY

The LED display shows the settings, estimated time remaining, options, and status messages

for your dryer. When the dryer is turned on, the light in the display will illuminate.

CHECK FILTER REMINDER

The display will show CHK.FILTER when the

dryer is turned on as a reminder to check

the filter. It turns off when the START/PAUSE

button is pressed.

ESTIMATED TiME REMAiNiNG

When the START/PAUSE button is pressed,

the dryer will display the estimated (SENSOR

DRY) or set time (TIME DRY) remaining, and

begin tumbling.

NOTE: The cycle time on SENSOR

DRY cycles may fluctuate as the dryer

recalculates drying time for optimal results.

CYCLE COMPLETION iNDiCATOR

Shows how much of the current

drying cycle has been completed.

_) STATUS/CYCLE DISPLAY

This portion of the display shows the

selected cycle, operating status, and special

messages. If a cycle has special instructions,

they will also be displayed in this area.

0 TO USE

OPERATING THE DRYER

Once you have loaded the dryer:

O Press the ON/OFF button to turn the

dryer. The lights around the cycle

selector knob will illuminate.

_t Turn the selector knob to the desired

cycle

cycle. The display will show

the preset Dry Level,

Temperature, Time, and

Option settings for that cycle.

Oil you to change settings

would like the

for that cycle, press the option button(s)

to display additional settings for that option.

Press the button again to cycle through

the settings until the desired setting is

highlighted.

NOTE: To protect your garments, not every

dry level, temperature, or option is available

with every cycle.

Select any additional cycle options, such

as CHILD LOCK, WRINKLE

CARE, or DAMP DRY BEEP,

by pressing the button

for that option.

NOTE: To protect your garments,

not every dry level, temperature,

or option is available with every

cycle.

O Press the START/PAUSE button to begin the

cycle. The display will change,

and the dryer will display the

estimated (SENSOR DRY) or set

time (MANUAL DRY) remaining

and start tumbling. To pause the cycle at any

time, open the dryer door or press PAUSE.

To resume the cycle where it was stopped,

press START/PAUSE again.

NOTE: If the dryer has been stopped for

more than 8 minutes, the dryer will turn

off automatically.

OWhen the load is finished, the beeper (if

set) will sound. If you have set the Wrinkle

Care option, the dryer will tumble the load

periodically for up to 3 hours.

To prevent wrinkling, remove items from the

dryer immediately after the end of the cycle.

OAlways clean the lint filter after every cycle.

To clean, pull the lint filter straight up and

roll any lint off the filter with your fingers.

Do not rinse or wash the filter to remove lint.

Push the lint filter firmly back into place.

OWTO USE

CYCLE SETTING BUTTONS

SENSOR DRY cycles have preset settings

that are selected automatically and cannot be

changed. MANUAL DRY cycles have default

settings, but you may also customize the settings

using the cycle setting buttons. Press the button

for that option to view and select other settings.

DRY LEVEL

Selects the level of dryness for the

cycle. Press the DRY LEVEL button

repeatedly to scroll through available

settings.

• This option is only available with SENSOR DRY

cycles.

The dryer will automatically adjust the cycle

time. Selecting VERY DRY or MORE DRY will

increase the cycle time, while LESS DRY or

DAMP DRY will decrease the cycle time.

Use a LESS DRY or DAMP DRY setting for

items that you wish to iron.

NOTE: To protect your garments, not every

dryness level, temperature, or option is available

with every cycle. See the Cycle Guide for details.

TEMP. CONTROL

Adjusts the temperature setting from

ULTRA LOW to HIGH. This allows

precise care of your fabrics

and garments. Press the TEMR

CONTROL button repeatedly to scroll through

available settings.

TIME DRY

Allows you to manually select the drying

time, from 20 to 60 minutes, in 10-

minute increments. Use this for small

loads or to remove wrinkles. Use the

MORE TIME/LESS TIME buttons to add or reduce

the drying time in 1-minute increments.

BEEPER

Adjusts the volume of the end-of-cycle

beeper, or turns off the beeper.

CUSTOM PROGRAM

If you have a special combination of

settings that you use frequently, you

can save these settings as a CUSTOM

PROGRAM.

TO Save El Custom Program:

_! Turn on the dryer and turn the cycle selector

knob to select the desired cycle.

Use the cycle setting buttons to adjust the

settings for that cycle.

Press the cycle option button(s) for the

option you would like to add. A confirmation

message will be shown in the display.

O Press and hold the CUSTOM PROGRAM

button for 3 seconds.

NOTE: You may only save one custom

program at a time. Pressing and holding the

CUSTOM PROGRAM button will overwrite

any previously saved custom program.

TO Recall a Custom Program:

O Turn on the dryer.

O Press the CUSTOM PROGRAM button.

t_ Press the START/PAUSE button to start

the cycle.

0 TO USE

CYCLE OPTION BUTTONS

Your dryer features several additional cycle

options to customize cycles to meet your

individual needs. Certain option buttons also

feature a special function (see the following page

for details) that can be activated by pressing and

holding that option button for 3 seconds.

Add Cycle Options to a Cycle:

Turn on the dryer and turn the cycle selector

knob to select the desired cycle.

Use the cycle settings buttons to adjust the

settings for that cycle.

Press the cycle option button(s) for the

option you would like to add. A confirmation

message will be shown in the display.

OPress the START/PAUSE button to start the

cycle. The dryer will start automatically.

CHILD LOCK

Use this option to prevent unwanted

use of the dryer or to keep cycle

settings from being changed while the

dryer is operating.

All controls are disabled. The dryer can be locked

during a cycle.

WRINKLE CARE

_ electing this option will tumble the

load periodically for up to 3 hours after

the selected cycle, or until the door is

opened. This is helpful in preventing

wrinkles when you are unable to immediately

remove items from the dryer.

DAMP DRY BEEP

With this option, the dryer will beep

when the load is approximately 80%

dry. This allows you to remove faster-

drying lightweight items or items

that you would like to iron or hang while still

slightly damp.

USER- AINTENANcEINSTRUCTIONS

REGULAR CLEANING

_WAF_lii_ | _li_G == To reduce the risk of fire, electric shock, or injury to persons when using this

appliance, follow basic precautions, including the following:

• Unplug the dryer before cleaning to avoid the risk of electric shock. Failure to follow this warning can

cause serious injury, fire, electrical shock, or death.

• Never use harsh chemicals, abrasive cleaners, or solvents to clean the washer.

They will damage the finish.

Cleaning the Exterior

Proper care of your dryer can extend its life.

The outside of the machine can be cleaned with

warm water and a mild, nonabrasive household

detergent.

Immediately wipe off any spills with a soft,

damp cloth.

iMPORTANT: Do not use methylated spirits,

solvents, or similar products.

Never use steel wool or abrasive cleansers; they

can damage the surface.

Cleaning the Lint Filter

Lint Filter

Cleaning the Interior

Wipe around the door opening and seal with a

soft, damp cloth to prevent lint and dust buildup

that could damage the door seal.

Clean the window with a soft cloth dampened

with warm water and a mild, nonabrasive

household detergent; then wipe dry.

The stainless steel drum can be cleaned with

a conventional stainless steel cleaner, used

according to the manufacturer's specifications.

Never use steel wool or abrasive cleansers; they

can scratch or damage the surface.

Cleaning Around and Under the Dryer

Vacuum lint and dust from around the dryer and

underneath it regularly. Vent ductwork should be

checked for lint buildup and cleaned at least once

per year. If any noticeable reduction in airflow or

drying performance occurs, immediately check

ductwork for obstructions and blockages.

Maintaining Ductwork

Vent ductwork should be checked for lint

buildup and cleaned at least once per year. If

any noticeable reduction in airflow or drying

performance occurs, immediately check ductwork

for obstructions and blockages. Contact a

qualified technician or service provider.

Always clean the lint filter after every cycle.

To clean, open the dryer door and pull the lint

filter straight up. Then:

_!) Roll any lint off the filter with

your fingers, or

_1 Vacuum the lint filter, or

_1 Wash the lint filter in warm,

soapy water and allow to dry

thoroughly before reinstalling.

NOTE: NEVER operate the dryer without the lint

filter in place.

TROU LFS OOTING

BEFORE CALLING FOR SERVICE

Your dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an

early stage. If your dryer does not function properly or does not function at all, check the following before

you call for service.

Dryer will not

turn on

Dryer does not heat

Greasy or dirty spots

on clothes

• Power cord is not properly

plugged in.

House fuse is blown, circuit

breaker has tripped, or

power outage has occurred.

House fuse is blown, circuit

breaker has tripped, or

power outage has occurred.

Gas supply or service turned

off (gas models only).

Fabric softener used

incorrectly.

Clean and dirty clothes being

dried together.

Make sure that the plug is plugged securely into a

grounded outlet matching the dryer's rating plate.

Reset circuit breaker or replace fuse. Do not increase

fuse capacity. If the problem is a circuit overload,

have it corrected by a qualified electrician.

Reset circuit breaker or replace fuse. Do not

increase fuse capacity. If the problem is a

circuit overload, have it corrected by a qualified

electrician.

Confirm that the house gas shutoff and the dryer

gas shutoff are both fully open.

Clean and dirty clothes being

dried together.

Confirm and follow the instructions provided with

your fabric softener.

Make sure to use your dryer to dry only clean

items, because dirty items can soil clean clothes

placed in the same or subsequent loads.

Stains on dried clothes are actually stains that

weren't removed during the washing process.

Make sure that clothes are being completely

cleaned according to the instructions for your

washer and detergent.

Display shows error • Thermistor is malfunctioning. • Turn off the dryer and call for service.

code tel or tE2

Lint on clothes Lint filter not cleaned

properly.

Laundry not sorted properly.

Excess static in clothes.

Excess static in

clothes after drying

Dryer is overloaded.

Tissue, paper, etc., left

in pockets.

Make sure the lint filter is cleaned before every

load. With some loads that produce high amounts

of lint, it may be necessary to clean the filter

during the cycle.

Some fabrics are lint producers (i.e., a fuzzy white

cotton towel) and should be dried separately from

clothes that are lint trappers (i.e., a pair of black

linen pants).

See the Excess static in clothes after drying

section below.

Divide larger loads into smaller loads for drying.

Check pockets thoroughly before washing and

drying clothes.

Use a fabric softener to reduce static electricity.

Be sure to follow the manufacturer's instructions.

Overdrying a load of laundry can cause a buildup

of static electricity. Adjust settings and use a

shorter drying time, or use SENSOR DRY cycles.

These materials can cause static buildup. Try

using a fabric softener.

Fabric softener not used or

used incorrectly.

Clothes dried too long

(overdried).

Drying synthetics, permanent

press, or synthetic blends. J

TROU [.ESHOOTING

BEFORE CALMNG FOR SERVICE (cont.)

Drying time is not

consistent

Clothes take too

long to dry

Clothes are wrinkled

Clothes are shrinking

• Heat settings, load size, or

dampness of clothing is not

consistent.

Load is not properly sorted.

Large load of heavy fabrics.

Dryer controls are not set

properly.

Lint filter needs to be

cleaned.

Exhaust ducts blocked, dirty,

or duct run is too long.

House fuse is blown, circuit

breaker has tripped, or

power outage has occurred.

Dryer is overloaded.

Dryer is underloaded.

Clothes dried too long

(overdried).

Clothes left in dryer too long

after cycle ends.

Garment care instructions

are not being followed.

The drying time for a load will vary depending on the

heat setting, the type of heat used (electric, natural,

or LP gas), the size of the load, the type of fabrics,

the wetness of the clothes, and the condition of the

exhaust ducts and lint filter.

Separate heavy items from lightweight items. Larger

and heavier items take longer to dry.

Heavy fabrics take longer to dry because they tend

to retain more moisture. To help reduce and maintain

more consistent drying times for large and heavy

fabrics, separate these items into smaller loads of

a consistent size.

Use the appropriate control settings for the type of

load you are drying.

Make sure the lint filter is cleaned before every load.

With some loads that produce high amounts of lint, it

may be necessary to clean the filter during the cycle.

Confirm that the exhaust ductwork is properly

configured and free of debris, lint, and obstructions.

Make sure that outside wall dampers can open

properly and are not blocked, jammed, or damaged.

Reset circuit breaker or replace fuse. Do not

increase fuse capacity. If the problem is a circuit

overload, have it corrected by a qualified electrician.

Divide larger loads into smaller loads for drying.

If you are drying a very small load, add a few extra

items to ensure proper tumbling action.

Overdrying a load of laundry can lead to wrinkled

clothes. Try a shorter drying time, and remove items

while they still retain a slight amount of moisture.

Remove items from the dryer immediately at the

end of the cycle. Use the WRINKLE CARE option to

continue tumbling clothes at the end of the cycle, for

up to 3 hours.

To avoid shrinkage, please carefully follow the fabric

care instructions for your garment, because some

fabrics will naturally shrink when washed. Other

fabrics can be washed but will shrink when dried

in a dryer. Use a low or no heat setting and/or the

RACK DRY option.

SPECIFICATIONSOPTIONA[ AccESSO IES

KEY DiMENSiONS AND SPEciFicATiONS

The appearance and specifications listed in this guide may vary due to constant product improvements.

Description Dryer

Electrical Requirements* Please refer to the rating label regarding detailed information.

Gas Requirements* NG: 10-13 in. WC/LP: 10-13 in. WC (Gas Models only)

Dimensions 27"(W) X 30"(D) X 3811/16"(H),50" (D with door open)

68.6 cm (W) X 76.1 cm (D) X 98.3 cm (H),127 cm (D with door open)

Net Weight 126 lb. (57.2 kg)

iEC 7.3 cu.ft. (22.5 Ibs./10.2 kg)

*Refer to the rating plate on your dryer.

OPTIONAL ACCESSORIES

For these and other LG products, contact your local LG dealer, or visit our Web site at ca.lge.corn

Pedestal Stacking Kit

Give your LG washer

and dryer a boost with

matching 14-inch high

pedestals. They feature

a storage drawer for

added convenience.

14" Pedestal Color

WDP3W White

WDP3B Black

WDP3S Titanium

WDP3N Navy Blue

WDP3R Wild Cherry Red

if space is at a premium,

use this kit to securely

stack your LG front-load

washer and dryer.

Bracket Kit Color

WSTK1 White

BSTK1 Black

SSTK1 Titanium

NSTK1 Navy Blue

RSTK1 Wild Cherry Red

OPTIONAl ACCESSORIES

PEDESTAL iNSTALLATiON

T#e pedestal accessory includes:

,, Drawer divider (1) ,, Wrench (1)

• Screws (18) I • Retainers (4) 1-1-

1 Dryer installation only uses 8 screws

1"1"For dryer only

TOOLSNeeded for Installation:

• Phillips-head screwdriver

• Wrench (supplied)

To ensure safe and secure installation, please

thoroughly follow the instructions below.

,WARNING

• incorrect installation can cause serious

accidents.

•The appliances are heavy. Two or more

people are required when installing the

pedestal. There is a risk of serious back injury

or other injuries.

• Do not allow children to play in or on the

drawer. There is a risk of suffocation or injury.

• Do not step on the handle. There is a risk of

serious injury.

•if appliances are already installed,

disconnect them from all power, water, or

gas lines and from draining or venting

connections. Failure to do so can result in

electrical shock, fire, explosion, or death.

• When installing, gloves must be put on.

Retract fully Then loosen

1-1/2 turns

To set the dryer to the same height as the

washer, fully retract the leveling feet of the

dryer by turning them counterclockwise, then

turn them clockwise 1-1/2 turns.

NOTE: The appliance and pedestal assembly

must be placed on a solid, sturdy, level floor

for proper operation.

Retainer

insert the T-clip of the 4 retainers into the

dryer base as shown. Press up on the

back of the clip and pull outward to lock

into place.

OPTIONALAccESSO IES

PEDESTAL iNSTALLATiON (cont.

For dryer

For washer/combo

Place the dryer on the pedestal. Make sure

the front and back feet are in the correct

positions. The dryer feet will fit into the

innermost positions as shown.

Make sure the screws on the pedestal align

with the holes in the retainers, then install 4

screws at each corner to securely attach the

appliance to the pedestal.

NOTE: If the screws are not installed

properly, noise and vibration may result.

Move the appliance to the desired location.

Raise Lower

Loosen the Iocknuts on all 4 leveling feet

of the pedestal until you can turn them

with the wrench. Turn clockwise to raise or

counterclockwise to lower until the pedestal

is level and all 4 feet are solidly against the

floor.

Securely tighten all Iocknuts by hand.

NOTE: Noise and vibration may result if

Iocknuts are not tightened.

Be sure to connect the appliances to all

water, power, or gas lines and draining or

venting connections before operation.

If there is excessive vibration during the

first operation after installation, slightly

adjust the leveling feet.

OPTIONAl_ACCESSORIES

STACKING KiT iNSTALLATiON

This stacking kit includes:

• Two (2) side rails

• One (1) front rail

Four (4) screws

TOOLSNeeded for Installation:

= Phillips-head screwdriver

To ensure safe and secure installation, please

observe the following instructions.

WARN|NG

= incorrect installation can cause serious

accidents.

=The weight of the dryer and the height of

installation make this stacking procedure too

risky for one person. Two or more people are

required when installing the stacking kit.

There is a risk of serious back injury or other

injuries.

Do not use the stacking kit with a gas dryer

in potentially unstable conditions such as a

mobile home. Failure to follow this warning can

result in serious injury.

Place the washer on a solid, stable, level

floor capable of supporting the weight of

both appliances. Failure to follow this warning

can result in serious injury.

• if appliances are already installed,

disconnect them from all power, water,

or gas lines and from draining or venting

connections. Failure to do so can result

in electrical shock, fire, explosion, or death.

Make sure the surface of the washer is clean

and dry. Remove paper backing from the

tape on one of the stacking kit side brackets.

_side bracket to the side of the washer

top as shown in the above illustration. Firmly

press the adhesive area of the bracket to the

washer surface. Secure the side bracket to

the washer with a screw on the back side of

the bracket. Repeat steps 1 and 2 to attach

the other side bracket.

OPTIONALAccESSO IES

STACKING KIT INSTALLATION ccont._

Dryer

Washer

Place the dryer on top of the washer by

fitting the dryer feet into the side brackets as

illustrated. Avoid finger injuries; do not allow

fingers to be pinched between the washer

and dryer. Slowly slide the dryer toward the

back of the washer until the side bracket

stoppers catch the dryer feet.

Insert the front rail between the bottom of

the dryer and the top of the washer. Push the

front rail toward the back of the washer until it

comes in contact with the side rail stoppers.

Install the two remaining screws to secure the

front rail to the side rails.

Your LG Dryer will be will repaired or replaced, at LG's option, if it proves to be defective in material or workmanship under

normal use, during the warranty period ("Warranty Period") set forth below, effective from the date ("Date of Purchase") of

original consumer purchase of the product. This warranty is good only to the original purchaser of the product and

effective only when used in the United States, including Alaska, Hawaii, and U.S. Territories.

WARRANTY PERIOD:

LABOR: One Year from the Date of Purchase.

PARTS: One Year from the Date of Purchase.

Replacement Units and Repair Parts may be new or

remanufactured.

Replacement Units and Repair Parts are warranted for the

remaining portion of the original unit's warranty period.

HOW SERVICE IS HANDLED:

In=Home Service:

Please retain dealer's dated bill of sale or delivery

ticket as evidence of the Date of Purchase for proof of

warranty, and submit a copy of the bill of sale to the

service person at the time warranty service is provided.

Please call 1=800=243=0000 and choose the

appropriate option to locate your nearest LG

Authorized Service Center.

Or visit our Web site at: http://www.lgservice.com.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION,

ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY iMPLIED

WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE EXPRESS WARRANTY PERIOD ABOVE.

NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL,

INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR

PROFITS, OR ANY OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE. Some states do not allow

the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above

exclusion or limitation may not apply to you. This warranty gives you specific legal rights and you may also have other rights that vary

from state to state.

THIS LIMITED WARRANTY DOES NOT APPLY TO:

= Service trips to your home to deliver, pick up, and/or install the product, instruct, or replace house fuses or correct wiring, or

correction of unauthorized repairs.

• Damages or operating problems that result from misuse, abuse, operation outside environmental specifications or contrary to the

requirements of precautions in the Operating Guide, accident, vermin, fire, flood, improper installation, acts of God, unauthorized

modification or alteration, incorrect electrical current or voltage, or commercial use, or use for other than intended purpose.

The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.

CUSTOMER INTERACTIVE CENTER NUMBERS

To obtain Customer Assistance, Product

information, or Dealer or Authorized Service

Center location:

Call 1=800=243=0000 (24 hours a day, 365 days per

year), and select the appropriate option from the menu.

Or visit our Web site at: http://wwwJgservice.com.

TO CONTACT LG ELECTRONICS

BY MAIL:

LG Customer Interactive Center

R O. Box 240007

201 James Record Road

Huntsville, Alabama 35824

A-N-N: CIC

Product Registration Information

Model:

Serial Number:

Date of Purchase:

The model and serial number can be located on the rating

plate inside the front door.

Visit our web site: www.LG.ca

LIMITED WARRANTY LG Electronics Canada, Inc.

Should your product prove to be defective in materials or workmanship under normal use during the warranty period

listed below, which warranty period runs from the original date of purchase, LG Electronics will, at its option, repair

or replace the product at no charge to you.

The warranty is valid only to the original purchaser of the product, during the warranty period, as long as it is in

Canada.

LG Dryer Warranty Period

Components Parts

All Parts 1 Year

Motor, Controller 3 Years

Drum Tub 5 Years

Labor

1 Year (In-Home Service)

No other warranty is applicable to this product. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING

THE IMPLIED WARRANTY OF MERCHANTABILITY, IS LIMITED TO THE DURATION OF THE EXPRESS

WARRANTY HEREIN. LG ELECTRONICS SHALL NOT BE LIABLE FOR THE LOSS OF USE OF THE

PRODUCT, INCONVENIENCE, LOSS, OR ANY OTHER DAMAGES, DIRECT OR CONSEQUENTIAL

ARISING OUT OF THE USE OF OR INABILITY TO USE, THIS PRODUCT OR FOR ANY BREACH OF ANY

EXPRESS OR IMPLIED WARRANTY, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE, APPLICABLE TO THIS PRODUCT.

Some Provinces or Territories do not allow for the exclusion or limitation of incidental or consequential damages

or limitations on how long an implied warranty lasts; so these limitations or exclusions may not apply to you.

This warranty gives you (the original purchaser) specific legal rights and you may also have other rights, which

vary from province to province or territory to territory.

THE ABOVE WARRANTY DOES NOT APPLY TO:

1. Service trips to your home to deliver and pickup, install, instruct, or replace house fuses, or connect house wiring

or plumbing, or correction of unauthorized repairs.

2. Damage to the product caused by accident, pest, fire, floods, or acts of God.

3. Repairs when your LG product is used in other than normal, single-family household use or contrary to the

instructions outlined in the product's owner's manual.

4. Damage resulting from accident, alteration, misuse, abuse, or improper installation or maintenance.

5. Products with altered or removed serial nmnbers.

If the product is installed outside the normal service area, any cost of transportation involved in the repair of the

product, or the replacement of a defective part, shall be borne by you (the owner).

CUSTOMER ASSISTANCE INFORMATION:

To obtain Warranty Coverage: Retain your Bill of Sale to prove the date of purchase.

A copy of your Sales Receipt must be submitted when

warranty service is provided.

This warranty is invalid if the factory applied serial number

has been altered or removed from the product.

To obtain Product or Customer

Service Assistance: Call 1-888-LG-CANADA (542-2623)

Press the appropriate menu option, and have your product

model and serial numbers.

To obtain the nearest

Authorized Service Center: Access our web site at: www.LG.ca (Service Option)

or Call 1-888-LG-CANADA (542-2623)

Press the appropriate menu option, have your product

model & serial numbers and your postal code ready.

ODUCCION

INSTRUCClONES IMPORTANTE DE

SEGURIDAD

Precauciones b_.sicas de seguridad .................... 41

Qu6 hacer si huele gas ......................................... 42

Instrucciones de conexi6n a tierra ....................... 43

Instrucciones importante para la instalaci6n..43, 44

Instrucciones importante para conectar

la electricidad ....................................................... 45

PIEZAS Y CARACTERJSTICAS

Piezas y componentes clave ................................ 46

INSTRUCClONESPARA LAINSTALAClON

Escoja el lugar adecuado ..................................... 47

Espacios de instalaci6n ........................................ 47

Instalaciones con la base pedestal

o kit de apilado opcionales .................................. 48

Nivelaci6n de la secadora .................................... 49

C6mo invertir el sentido de la puerta ................... 49

C6mo cambiar la ubicaci6n del conducto

de ventilaci6n de la secadora ............................... 50

Conexi6n del conducto de ventilaci6n de

la secadora ..................................................... 51,52

Conexi6n de secadoras a gas ........................ 53, 54

C6mo conectar las secadoras el6ctricas ....... 55-59

Requisitos especiales para viviendas

m6viles o prefabricadas ....................................... 60

Revisi6n de instalaci6n final ................................. 60

C0MO USAR

Clasificaci6n de cargas ....................................... 61

Como cargar de la secadora ............................... 61

Revise el filtro de pelusa antes de cada carga .... 61

Caracteristicas del panel de control ..................... 62

Guia de ciclos ...................................................... 63

La pantalla led ..................................................... 64

Funcionamiento de la secadora .......................... 65

Botones de ajuste de ciclos ................................ 66

*Programa personalizado ..................................... 66

Botones de opci6n de ciclo ................................. 67

INSTRUCCIONES DEL MANTENIMENTO

PARA EL USARIO

Limpieza regular ................................................... 68

RESOLUCl0N DE PROBLEMAS

Antes de Ilamar a mantenimiento ................... 69, 70

ESPEClFICAClONES/ACCESORIOS

OPCIONALES

Dirnensiones y especificaciones clave ................. 71

Accesorios opcionales ......................................... 71

Instalaci6n del pedestal .................................. 72, 73

Instalaci6n del kit de apilado .......................... 74, 75

GARANTJA .....................................................76

iGRACIAS!

Felicitaciones por su compra y

bienvenido a la familia LG. Su

nueva Secadora LG combina la

tecnologia de sensor de secado mas

avanzada con un funcionamiento

sencillo y muy eficiente. AI seguir las

instrucciones de funcionamiento y

mantenimiento de este manual, su

secadora le brindara, muchos a_os

de servicio fiable.

INSTRUcclONESI PORTANTEDE SEGURIDAD

I.SA TODA$ LA INSTRUCCIONSS ANTSS DS USAR

ADVERTENCiA i.fo m oi6,i.dio d

en este manual para minimizar el riesgo de incendio o e×plosi6n, descarga el_ctrica,

o para prevenir dahos a la propiedad, lesiones personales, o muerte.

Su Seguridad y la de los demas son de suma importancia.

En este manual yen su electrodomestico figuran muchos mensajes importantes de seguridad. Lea y

cumpla siempre con todos los mensajes de seguridad.

€:ste es el simbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para

otras personas.

Todos los mensajes de seguridad estaran a continuaci6n del simbolo de alerta de seguridad y con la

palabra PELIGRO o ADVERTENCIA. Estas palabras significan:

_F)_L|GR{): Corre riesgo de muerte o de sufrir heridas serias si no sigue ias instrucciones

inmediatamente.

ADVERTENCIA: Corre riesgo de muerte o de sufrir heridas serias si no sigue las

instrucciones.

Todos los mensajes de seguridad le indicaran cual es el riesgo potencial, le diran c6mo reducir las

posibilidades de sufrir heridas y que puede suceder si no se siguen las instrucciones.

PRECAUClONES BASICAS DE SEGURIDAD

ADVERTENCIA: Para minimizar el riesgo de incendio o explosi6n, descarga electrica,

o para prevenir lesiones personales cuando use electrodomesticos, se deben seguir precauciones

basicas de seguridad, incluyendo las siguientes:

= Lea todas las instrucciones antes de usar

la secadora.

= Antes de usar, la secadora debe estar correctamente

instalada como se describe en este manual.

= No seque articulos que hayan sido limpiados,

lavados, remojados, o salpicados previamente con

gasolina, disolventes de limpieza en seco, u otras

substancias inflamables o explosivas, ya que emanan

vapores que podrian encenderse o explotar, incluso

despu6s del lavado.

= No coloque articulos que hayan sido expuestos

a aceites, incluyendo aceites comestibles, en su

secadora. Los articulos contaminados con aceites

comestibles podrian contribuir a la generaci6n de

una reacci6n quimica que podria ocasionar que una

carga se incendie.

= No introduzca las manos en la secadora cuando

el tambor o las otras partes est6n en movimiento.

= No deje que los ni_os jueguen en la secadora ni

dentro de ella. Cuando se usa la secadora cerca de

los ni_os, se necesita una supervisi6n estricta.

= No repare o reemplace ninguna parte de la secadora

ni intente reparar la misma a menos que esto se

recomiende en forma especifica en esta Guia de

Uso y Cuidado o en instrucciones de reparaci6n

publicadas las cuales comprende y sabe aplicar.

• No altere los controles.

• Antes de poner la secadora fuera de servicio o de

tirarla, quite la puerta para prevenir que los ni_os se

metan dentro.

• No use calor para secar articulos que contienen

caucho espumoso o materiales de textura similar

al caucho.

• Use suavizadores de tela o productos para eliminar

est&tica Onicamente del modo recomendado por el

fabricante.

• Evite la acumulaci6n de pelusa, polvo, o tierra

alrededor del &rea de la apertura de ventilaci6n

y &reas adyacentes.

• La parte interior de la secadora y el conducto de

ventilaci6n se deber&n limpiar peri6dicamente, y la

misma deber& ser realizada por personal calificado

del servicio.

• No instale ni coloque esta secadora en lugares donde

pueda estar expuesta a variables clim&ticas.

• Antes de cargar la secadora, siempre revise que no

haya objetos extra_os en su interior.

• Retire la pelusa del filtro antes o despu6sde

cada carga.

INST UCCIONES! PORTANTEDE SEGU 1DAD

LF_ TODAS LA INSTRUCCIONSS ANTSS DS USAR

_ADVERTENC|A po__, _g,_id_d._ d_b__g,i_ I_i,for_oi6,

indicada en este manual para minimizar el riesgo de incendio o explosi6n, descarga

el_ctrica, o para prevenir dahos a la propiedad, lesiones personales, o muerte.

• No almacene o use gasolina ni

ning_n otto tipo de vapores o

liquidos inflamables cerca de este

electrodom_stico ni de ning_n otto

electrodom_stico.

•0nicamente un t_cnico calificado

de mantenimiento, agencia de

mantenimiento, o cornpahia de gas

deber_n realizar el mantenimiento

y la instalaci6n.

1. No intente encender un cigarrillo

ofosforo, ni encender ning_n

electrodomestico a gas o electrico.

2. No toque ning_n interruptor electrico.

No use ning_n telefono en su edificio.

3. No permita que ninguna persona

se encuentre en la habitaci6n,

edificio, oarea.

4. Llame a su compa_ia de gas

inmediatamente desde el telefono de

un vecino. Siga las instrucciones de

su compahia de gas al pie de la ietra.

5. Si no puede comunicarse con

su compa_ia de gas, llame al

departamento de bomberos.

LEY EJECUTIVA PARA LA SEGURIDAD DEL AGUA POTABLE Y LOS

TOXICOS DE CALiFORNiA (CALiFORNiA SAFE DRiNKiNG WATER AND

TOXIC ENFORCEMENT ACT)

Esta ley requiere que el gobernador de California publique un listado de sustancias conocidas en el estado

que causan cancer, defectos congenitos, u otras lesiones reproductivas, y obliga a los negocios a alertar a

los clientes sobre la posible exposici6n a tales sustancias.

Los electrodomesticos a gas pueden causar exposici6n leve a cuatro de estas sustancias, principalmente

benceno, mon6xido de carbono, formaldehido, y holffn, generado principalmente pot la combusti6n parcial

del gas natural o los combustibles LP (petr61eo ffquido).

Las secadoras calibradas adecuadamente minimizaran la combusti6n parcial. Para minimizar incluso mas

la exposici6n a estas sustancias, se puede dotar a la secadora de la ventilaci6n adecuada al exterior.

INSTRUccIONESI PORTANTEDE SEGURIDAD

TODAS LA |NSTRUCCiONSS ANTSS DS USAR

ADVERTENCiA i.fo oi6.

indicada en este manual para minimizar el riesgo de incendio o explosi6n, descarga

el_ctrica, o para prevenir dahos a la propiedad, lesiones personales, o rnuerte.

INSTRUCCIONES DE CONEXION A TIERRA

Este electrodomestico deber_, estar conectado

a tierra. En caso de averia o mal funcionamiento,

la conexi6n a tierra reducir_, el riesgo de

descargas electricas al brindar un camino con una

resistencia menor para la corriente electrica. Este

electrodom6stico debe estar equipado con un

cable con un conductor para la conexi6n a tierra

del equipo y un enchufe con conexi6n a tierra.

El enchufe deber_, estar conectado a una toma

de corriente instalada en forma adecuada y con

conexi6n a tierra de acuerdo con todos los c6digos

y ordenanzas locales.

ADVIERTENC|A

cone×i6n inapropiada del conductor de cone×i6n

a tierra del equipo puede provocar riesgos de

descargas el_ctricas. Consulte a un electricista

calificado o personal del servicio si tiene dudas

de que el electrodomestico se encuentre conectado

a tierra apropiadamente.

No modifique el enchufe que se entrega con el

electrodomestico. Si no coincide con la toma

de corriente, contrate a un electricista calificado

para que instale una toma de corriente en forma

adecuada.

Este electrodomestico debe estar conectado a

un sistema de cableado de metal permanente con

conexi6n a tierra o se debe tender un conducto

para la conexi6n a tierra del equipo con los

conductores del circuito y conectado al terminal

de tierra del equipo o al conductor de suministro

del electrodom6stico.

Si la secadora no se encuentra adecuadamente

conectada a tierra se pueden producir descargas

electricas.

INSTRUCClONES IMPORTANTE PARA LA INSTALACl0N

ADVERTENCiA" Para reducir el riesgo de incendio, descargas electricas,

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

• Conecte la secadora adecuadamente a tierra

segt_n todos los c6digos y las regulaciones

vigentes. Siga los detalles en las instrucciones

de instalaci6n. Si la secadora no se encuentra

adecuadamente conectada a tierra se pueden

producir descargas electricas.

• Antes de usar, la secadora debe estar

correctamente instalada como se describe

en este manual. Si la secadora no se encuentra

adecuadamente conectada a tierra se pueden

producir descargas electricas.

• Instale y almacene la secadora en un lugar no

expuesto a temperaturas inferiores al punto de

congelaci6n ni expuesto a la intemperie.

Todas las reparaciones y controles deberan set

realizados pot un centro de servicio autorizado

a menos que se den otras recomendaciones

especificas en el Manual del Usuario. Utilice

s61o piezas de fabrica autorizadas. Si no se

cumple con esta advertencia se podr&n producir

heridas graves, incendios, descargas electricas

o muerte.

*Con el fin de reducir el riesgo de descargas

el_ctricas, no instale la secadora en espacios

h_medos. Si no se cumple con esta advertencia

se podr&n producir heridas graves, incendios,

descargas electricas, o muerte.

.Conecte un circuito el_ctrico clasificado,

protegido, y adecuado para evitar sobrecarga

el_ctrica. Un circuito electrico inadecuado se

puede fundir, creando descargas electricas y/o

riesgo de incendio.

*Quite todos los elementos de embalaje y

deseche adecuadamente todos los materiales

de envio. Si no se cumple con esto se podr&

producir una explosi6n, incendio, quemaduras

o muerte.

*Coloque la secadora a un altura minima de 18

pulgadas encima del piso para una instalaci6n

en el garaje. Si no se cumple con esto se podr_

producir una explosi6n, incendio, quemaduras,

o muerte.

, Mantenga todos los envoltorios alejados de los

ni_os. Los materiales de los envoltorios pueden

resultar peligrosos para los nifios. Existe riesgo

de asfixia.

INST UCCIONES! PORTANTEDE SEGU IDAD

TODAS LA INSTRUCCIONES ANTSS DE USAR

ADVERTENCiA i.fo ci6.

indicada en este manual para minimizar el riesgo de incendio o e×plosi6n, descarga

el_ctrica, o para prevenir dafios a la propiedad, lesiones personales, o muerte.

INSTRUCClONES IMPORTANTE PARA LA INSTALAClON

Conducto de escape/Tuberia:

• Las secadoras a gas DEBEN tenet un

conducto de ventilaci6n al exterior. Si no se

siguen estas instrucciones se podra producir

incendio o muerte.

=Para prevenir el ingreso de grandes

cantidades de humedad y pelusa a la

habitaci6n, se recomienda enf;_ticamente

dotar las secadoras de un conducto de

ventilaci6n al exterior. La acumulaci6n de

pelusa en cualquier parte de la casa puede

crear riesgos de salud e incendio.

• Use unicamente sistemas de ventilaci6n

de metal rigido o flexible de 4 pulgadas de

diametro dentro del gabinete de la secadora

opara ventilaci6n al exterior. Los sistemas

de ventilaci6n de pl&stico uotto material

pueden causar incendios. Los sistemas

de ventilaci6n agujereados pueden causar

incendios si se colapsan o bloquean durante

el uso o la instalaci6n.

• No se provee el sistema de ventilaci6n con

la secadora; el mismo debera obtenerse

Iocalmente. La tapa terminal deber,_ tenet

reguladores de tiro con bisagras para

prevenir el retomo de descarga cuando no

se usa la secadora. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

• El conducto de escape debera tenet 10 cm

(4 pulg.) de di&metro sin obstrucciones. El

conducto de escape debera mantenerse

Io mas corto posible. Asegurese de limpiar

cualquier tipo de conducto antiguo antes de

instalar su secadora nueva. Si no se siguen

estas instrucciones se podra producir incendio

o muerte.

= Se recomiendan conductos rigidos o

semirigidos para usar entre la secadora

y la pared. En instalaciones particulates

cuando es imposible realizar una conexi6n

siguiendo las recomendaciones antes

indicadas, unicamente se puede utilizar un

conducto metalico de transici6n aprobado

pot UL entre la secadora y la conexi6n de

pared. Usar este tipo de conducto afectar,_

el tiempo de secado. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

• NO utilice tornillos de I&mina de metal ni otto

tipo de aseguradores que extiendan dentro

del conducto y puedan atrapar pelusa y

reducir la eficiencia del sistema de escape.

Asegure todas las uniones con cinta adhesiva

impermeable. Para mas detalles, siga las

Instrucciones de Instalaci6n. Si no se siguen

estas instrucciones se podra producir incendio

o muerte.

INSTRUcclONESI PORTANTEDE SEGURIDAD

LF.A TODAS LA |NSTRUCC|ONSS ANTSS DS USAR

_ADVERTENC|A po__. _g._id_d,_ d_b__g.i_ I_i.fo,_oi6.

indicada en este manual para minimizar el riesgo de incendio o e×plosi6n, descarga

el_ctrica, o para prevenir dahos a la propiedad, lesiones personales, o muerte.

INSTRUCClONES IMPORTANTE PARA CONECTAR LA ELECTRlClDAD

,_ADVlERTIENC|A: Parareducirelriesgodeincendio,descargaselectricas

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

•Bajo ninguna circunstancia, corte o quite

la tercera pata (puesta a tierra} del cable

el_ctrico. Para evitar heridas a nivel personal o

dados sobre la secadora, el cable de corriente

electrica debe estar conectado en una conexi6n

a tierra en condiciones adecuadas.

• Por motivos de seguridad personal, este

electrodom_stico debe estar conectado a

tierra adecuadamente. Si esto no se cumple

se podran producir descargas electricas o

heridas.

•Consulte las instrucciones de instalaci6n

de este manual para obtener los requisitos

el_ctricos especificos de su modelo. Si estas

instrucciones no se cumplen se podran producir

descargas electricas y/o riesgo de incendio.

Esta secadora debe estar enchufada

a un tomacorriente conectado a tierra

adecuadamente. Si la secadora no se

encuentra adecuadamente conectada

atierra se pueden producir descargas

el_ctricas. Contrate a un electricista

calificado para que controle el tomacorriente

yel circuito el_ctrico para asegurarse que

el enchufe est,_ correctamente conectado

a tierra. Esto evitara riesgos de descargas

y asegurara la estabilidad durante el

funcionamiento.

, La secadora siempre debe estar enchufada

a su tomacorriente individual, con la

clasificaci6n de tensi6n correspondiente

ala placa de datos de servicio. Esto

proporciona el mejor desempedo y previene a

la vez sobrecarga de los circuitos de cableado

del hogar, Io que podr[a producir un incendio

debido a los cables sobrecalentados.

•Nunca desenchufe su secadora empujando

el cable de corriente. Siempre tome su

enchufe firmemente y empuje el mismo

hacia fuera para retirarlo. El cable de corriente

se puede cortar debido a cualquier movimiento

de su parte central, resultando en una descarga

electrica.

•Repare oreemplace de inmediato todos

los cables de corriente pelados o con

cualquier tipo de daho. No use un cable con

cortaduras o abrasi6n sobre su e×tensi6n

oe×tremos. Este cable de corriente se puede

fundir, creando descargas electricas y/o riesgo

de incendio.

•AI instalar o cambiar de lugar la secadora,

evite todo tipo de cortes u otros da_os en

el cable de corriente. Esto evitara heridas

o dados debido a incendios o descargas

electricas sobre la secadora.

GUARDS ESTAS |NSTRUCC|ONES

PIEZASY CAP,ACTE |STICAS

PIEZAS YCOMPONENTES CLAVE

PANEL DE CONTROL FACIL PARA USAR

Gire la perilla selectora de ciclos al ciclo de

secado deseado. A_ada los ajustes de ciclo o

programe las opciones con el toque de un bot6n.

PANTALLA DE LED

La pantalla LED de facil lectura muestra las

opciones e informaci6n de ciclo e indica

mensajes de estado durante el funcionamiento.

PUERTA REVERSIBLE DE FAClL ACCESO

La amplia puerta provee acceso para carga

y descarga, Se puede invertir el sentido de la

puerta para adaptarlo al lugar de la instalaci6n.

FILTRO DE PELUSA MONTADO AL FRENTE

El filtro de pelusa montado al frente permite un

facil acceso y Iimpieza despues de cada carga,

PATAS NIVELADORAS

Cuatro patas niveladoras (dos en la parte frontal

y dos en la trasera) ajustables para mejorar la

estabilidad de la secadora en pisos desnivelados.

o©Xmoo:oo

Panel de

acceso del

Ubicaci6n del cable bloque terminal

el6ctrico (Modelos a gas) (Modelos

ricos)

Ubicaci6n de conducto de

la toma de escape

gas (Modelos

a gas)

Parte trasera de

la secadora

INSTRUCCIONESPARA/A INSTA/ACION

IMPORTANTE: iLea todas [as instrucciones de instalacion

completamente antes de instalar y hater funcionar su secadora!

Es importante que revise todo este manual antes de instalar y usar su secadora. Se proporcionan

instrucciones detalladas pertinentes alas conexiones electricas, de gas, y los requisitos de escape

en las siguientes paginas.

ESCOJA EL LUGAR ADECUADO

• Almacene e instale la secadora en un lugar no

expuesto a temperaturas inferiores alas de

congelacion ni a la intemperie.

Escoja una ubicaci6n con un piso rigido y

nivelado.

Si va a instalar la secadora en el garaje,

col6quela a una altura minima de 18 pulgadas

(46 cm) pot encima del piso.

Conecte la secadora adecuadamente a tierra

segOn todos los c6digos y las regulaciones

vigentes.

Para reducir el riesgo de descarga electrica,

no instale la secadora en sitios hOmedos ni

mojados.

Si instala la secadora en una vivienda m6vil o

prefabricada, por favor consulte la secci6n de

Requisitos especiales para viviendas mdviles o

prefabricadas.

ESPACiOS DE [NSTALACION

S ....

18" -

20"_

(50,8 cm)

4"-,,-I1_30"_ I--_4"

(10 cm) (76,1 cm) (10 cm)

-.4 50"_

(127 cm)

(2,54 cm) (68,6 cm) (2,54 cm)

(7,6 cm)

48 in.2 -

(310 cm 2)

24 in.2 i"

(155 cm2)

Requisitos de ventilaci6n

(7,6cm) de la puerta del armario

La mayoda de instalaciones requieren un

espacio minimo de 5 1/2 pulgadas (14 cm)

detras de la secadora para la instalaci6n

del conducto de escape.

Deje espacios minimos de por Io menos

1 pulgada (2,5 cm) a los lados y parte trasera

para minimizar la vibraci6n y el ruido.

Se recomienda disponer de espacio adicional

para la instalacion y el mantenimiento.

No olvidar prever espacio para las molduras

de pared, puerta, o piso que podrian aumentar

los espacios de instalaci6n requeridos.

Deje por Io menos 24 pulgadas (61,2 cm) al

frente de la secadora para abrir la puerta.

Instrucciones adicionales para las instalaciones

en armarios:

La puerta del armario debe disponer de flujo de

aire suficiente. Consulte el diagrama indicado

mas arriba para obtener los requisitos minimos

de abertura para ventilaci6n. Tambien es

aceptable una puerta tipo persian&

AsegOrese que se dispone de por Io menos

18 pulgadas (46 cm) de espacio de instalaci6n

sobre la secadora.

INST UcclONES PA A /A INSTA/AciON

INSTALACIONES CON LA BASE PEDESTAL

O KiT DE APILADO OPCIONALES

IMPORTANTE" Siesta instalando su secadora

con una base de pedestal o un kit de apilado

opcionales, consulte la secci6n de Accesorios

opcionales incluida en este manual o las

instrucciones de su pedestal o kit de apilado

antes de continuar con la instalaci6n.

Dimensiones requeridas para

la instalaci6n con pedestal Dimensiones requeridas para

la instalaci6n con el kit de apilado

I_ 30,,_1 1_4,,

(76,1 cm) (10 cm)

ACCESORIOS OPCIONALES

Para estos y otros productos LG, Ilame a su distribuidor LG local, o visite nuestro sitio Web en usJge.com.

r_r_ .................................. ,'_

Pedestal

(Adquirido pot separado)

Kit de apilado

(Adquirido por separado)

INST UcclONES PA a[a INsTa[aclON

NIVELACl0N DE LA SECADORA

ADVERTENC|A

*Use guantes durante la instalaci6n.

*Si no se cumple con esta advertencia se podran

producir heridas.

Para asegurar que la secadora brinde un

desempedo 6ptimo de secado, debe estar

nivelada. Para minimizar la vibraci6n, el ruido, y

movimiento no deseados, el piso debera ser una

superficie perfectamente nivelada y s61ida.

NOTA: Fije las patas niveladoras solo en la

medida necesaria para nivelar la secadora. La

extensi6n de las patas niveladoras mas de Io

necesario puede causar vibraci6n de la secadora.

_"_ _ Nivelador _'_

@@e

Patas niveladorasj

Coloque la secadora en la posici6n final.

Coloque un nivelador sobre la secadora.

• Las 4 patas niveladoras deberan apoyarse

firmemente en el piso. Empuje suavemente

las esquinas superiores de la secadora para

asegurarse de que su secadora no se mece

de esquina a esquina.

Si esta instalando la secadora sobre el accesorio

de pedestal opcional, debera usar las patas

niveladoras del pedestal para nivelarla. Las

patas niveladoras de la secadora deberan estar

completamente retraidas.

Use una Ilave de tuercas ajustable para girar

las patas niveladoras. Gire en la direcci6n

de las manecillas del reloj para levantar

la secadora o en direcci6n contraria para

bajarla. Suba o baje las patas niveladoras

hasta que la secadora este nivelada de lado

a lado y de adelante hacia atras.

AsegOrese de que las 4 patas niveladoras

se encuentran haciendo contacto firme

con el piso.

C0MO INVERTIR EL SENTIDO DE LA PUERTA

Se puede invertir el sentido de la puerta para que se adapte a su lugar de instalaci6n.

Pasador

dela

pue_a

Tornillos de

la bisagra J

Abra la puerta de la secadora. Utilizando un

destomillador Phillips, quite los 2 tornillos que

aseguran la bisagra de la puerta a la abertura

de la puerta de la secadora. Quite los 4 tornillos

del lado del pasador de la abertura de la puerta

de la secadora, y quite el pasador.

_miii::

o_O bbbb_,

................. Tornlllos

_- del

/__._ o._ pasador

--.--

\\\ \_

__ Tornillos de

_ la bisagra

De vuelta a la puerta de modo que se invierta

la bisagra, y vuelva a colocar la puerta usando

los dos tomillos que quit6 anteriormente.

Reinstale el pasador de la puerta y los cuatro

tornillos.

Pruebe el movimiento de la puerta

asegurandose de que se mueve libremente

y se asegura correctamente. 49

INST UcclONES PA A /A INSTAi_AciON

COMO CAMBIAR LA UBICACl0N DEL CONDUCTO

DE VENTILAClON DE LA SECADORA

ADVERTENC|A

•Utilice material para ventilacion de metal pesado.

• No utilice conductos de plastico o aluminio delgado.

Use guantes durante la instalaci6n.

Si no cumple con estas instrucciones puede

resultar en muerte o incendio.

Su secadora esta equipada de fabrica para

ventilar en la parte trasera. Tambien puede

configurarse para ventilar en la parte inferior o

lateralmente (no esta disponible la ventilaci6n del

lado derecho en los modelos a gas).

Puede adquirirse el kit adaptador, n0mero de

pieza 383EEL9001B, de su distribuidor LG.

Este kit contiene los componentes de conducto

necesarios para cambiar la ubicaci6n de la

ventilaci6n de la secadora.

OPClON 1: ventilacion lateral

Conducto

adaptador_o_ _ .

expulsion

Apriete las leng0etas en el dispositivo de

expulsi6n y retirelo cuidadosamente para

obtener la ventilaci6n adecuada (no est_

disponible ventilaci6n lateral derecho en los

modelos a gas). Apriete el conducto adaptador

en la carcasa del ventilador y asegure la base

de la secadora como se indica.

_- - -. .

Placa

de cubierta

Conecte un codo de 4 pulgadas (10 cm) a la siguiente

secci6n de conducto de 4 pulgadas (10 cm), y

asegure todas las conexiones con cinta adhesiva

impermeable. AsegOrese de que el extremo macho

del codo apunte hacia AFUERA de la secadora.

Inserte el montaje de codo/conducto a traves de

la abertura lateral y presi6nelo en el conducto

adaptador. Aseg0relo en su lugar con cinta adhesiva

impermeable.

Aseg0rese de que el extremo macho del conducto

sobresalga 1 1/2 pulgadas (3,8 cm) para conectar el

resto del sistema de ventilaci6n.

Conecte la placa de cubierta a la parte trasera de la

secadora con el tornillo provisto.

Tomillo de

Conducto de

ventilaci6n trasero

Quite el tornillo de seguridad del conducto

de ventilaci6n trasero. Tire del conducto de

ventilaci6n hacia afuera.

OPCION 2: ventilacion inferior

Conducto

adaptador ' - .. -.

Abrazadera

Apriete el conducto adaptador en la carcasa

del ventilador y asegure la base de la secadora

como se indica.

de cubierta

Codo

Inserte el codo de 4 pulgadas (10 cm) a

traves de la abertura trasera y apri6telo en

el conducto adaptador. AsegQrese de que el

extremo macho y el codo apunten hacia abajo

pot el orificio ubicado en la parte inferior de

la secadora. AsegQrelo en su lugar con cinta

adhesiva impermeable.

Conecte la placa de cubierta a la parte trasera

de la secadora con el tomillo provisto.

INST UcclONES PA A [A INSTA[AclON

CONEXION DEL CONDUCTO DE VENTILACION DE LA SECADORA

ADVIERTENC|A-" Para reducir el riesgo de incendio, descargas electricas, oheridas

al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

•No aplaste ni doble el sistema de conducto.

Si no se siguen estas instrucciones se podra

producir incendio o muerte.

• No permita que el sistema de conducto se

asiente sobre objetos puntiagudos ni entre

en contacto con los mismos. Si no se siguen

estas instrucciones se podra producir incendio

o muerte.

•Si conecta a un sistema de conducto

existente, asegurese de que sea adecuado

yde que est6 limpio antes de instalar la

secadora. Si no se siguen estas instrucciones

se podra producir incendio o muerte.

•El sistema de ventilaci6n debe seguir los

c6digos de construcci6n. Si no se siguen

estas instrucciones se podra producir incendio

o muerte.

• Las secadoras de gas DEBEN ventilar hacia

el exterior. Si no se siguen estas instrucciones

se podra producir incendio o muerte.

•0nicamente use un sistema de conducto

rigido y de metal flexible de 10 cm {4 pulg.)

dentro del gabinete de la secadora y para

ventilaci6n al exterior. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

• Para reducir el riesgo de incendio,

combusti6n, o acumulaci6n de gases

combustibles, NO descargue el escape

de la secadora en un &tea cerrada o no

ventilada, tal como un desvan, pared, cielo

raso, espacio entre el cimiento y la tierra,

chimenea, conducto de gas, oespacios

ocultos de un edificio. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

•Para reducir el riesgo de incendio, NO

descargue el escape de la secadora usando

conductos de pl,_stico ni de I,¢mina met,_lica.

Si no se siguen estas instrucciones se podra

producir incendio o muerte.

•El conducto de escape deber,_ tener 10 cm

(4 pulg.} de di,_metro sin obstrucciones. El

conducto de escape debera mantenerse

Io mas corto posible. Asegurese de limpiar

cualquier tipo de conducto antiguo antes de

instalar su secadora nueva. Si no se siguen

estas instrucciones se podra producir incendio

o muerte.

•Se recomiendan conductos rigidos o

semirigidos para usar entre la secadora

y la pared. En instalaciones particulates

cuando es imposible realizar una conexi6n

siguiendo las recomendaciones antes

indicadas, unicamente se puede utilizar un

conducto met&lico de transici6n aprobado

pot UL entre la secadora y la conexiOn de

pared. Usar este tipo de conducto afectar,_

el tiempo de secado. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

•NO utilice tornillos de I,'_minade metal ni

otto tipo de aseguradores que extiendan

dentro del conducto y puedan atrapar

pelusa y reducir la eficiencia del sistema de

escape. Asegure todas las uniones con cinta

adhesiva impermeable. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

• Para maximizar los resultados de

funcionamiento, siga las limitaciones de

Iongitud del conducto indicadas en el

cuadro en pagina 52. Si no se siguen estas

instrucciones se podra producir incendio o

muerte.

•No se provee el sistema de ventilaci6n con

la secadora; el mismo deber,_ obtenerse

Iocalmente. La tapa terminal debera tener

reguladores de tiro con bisagras para

prevenir el retorno de descarga cuando no

se usa la secadora. Si no se siguen estas

instrucciones se podra producir incendio

o muerte.

UCCIONESPA A [A INSTA[ACiON

CONEXION DEL CONDUCTO DE VENTILACl0N DE LA SECADORA (cont.)

Sistema de conducto

Recomendado 0 65 pies (19,8 m) 45 pies (13,7 m)

1 55 pies (16,8 m) 35 pies (10,7 m)

(_ (I _,___ 2 47 pies (13,7 m) 30 pies (9,1 m)

3 36 pies (11,0 m) 25 pies (7,6 m)

(10.2 cm) (10.2 cm)

4 28 pies (8,5 m) 20 pies (6,1 m)

Solamente por el uso en 0 55 pies (16,8 m) 35 pies (10,7 m)

los instalaciones de 1 47 pies (13,7 m) 27 pies (8,1 m)

conducto cortos

__ 2 41 pies (12,5 m) 21 pies (6,4 m)

3 30 pies (9,1 m) 17 pies (5,2 m)

4 22 pies (6,7 m) 15 pies (4,5 m)

(6.35 cm)

NOTA: Reste 6 pies (1,8 m) por cada codo adicional. No se recomienda user mAs de cuatro codos de 90 °.

Direccionamiento y conexion de!

sistema de conducto de escape

Siga las pautas indicadas mas abajo pare

maximizer el desempeSo de secado y reducir

la acumulaci6n de pelusa en el sistema de

conducto.

NOTA: El sistema de conducto y las conexiones

NO estan incluidas y deben adquirirse pot

separado.

• Use un sistema de conducto metalico rigido o

semirigido de 10 cm (4 pulg.).

El conducto de escape debera tenderse Io mas

corto posible.

Use la menor cantidad de conexiones de codo

que sea posible.

El extremo macho de cada secci6n del

conducto de escape deber,_ apuntar hacia

afuera de la secadora.

Use cinta adhesive impermeable en todas las

conexiones de conducto.

Aisle el sistema de conducto que se tiende a

traves de Areas sin calefacci6n pare reducir la

condensaci6n y acumulaci6n de pelusa en las

superficies del conducto.

IMPORTANTE: Si no se instala correctamente

la ventilaci6n de escape de la secadora, se

anulara la garantia.

Ventilaci6n de escape

correcta

Ventilaci6n de escape

incorrecta

INST UcclONES PA a [a INsTa[aclON

CONEXION DE SECADORAS A GAS

ADVERTENC|A: Papa e,riesgodeincendio, descargas electricas

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

=Requisitos de suministro de gas:

Como enviado de fabrica, si configura la secadora

para uso con gas natural. Puede convertirse para

usar con gas LP (propano liquido). La presi6n de

gas no debe sobrepasar la columna de agua

de 13 pulgadas.

=Un t_cnico calificado de mantenimiento o de la

compa_ia de gas debe conectar la secadora al

suministro de gas. Si no se cumple con esto se

podra producir una explosion, incendio, o muerte.

=Aisle la secadora del sistema de suministro

de gas cerrando su valvula de corte individual

manual durante cualquier tipo de prueba de

presi6n del suministro de gas. Si no se cumple

con esto se podra producir una explosi6n, incendio,

o muerte.

=Requisitos de la linea de suministro: Su cuarto

de lavado debe tenet una linea rigida de

suministro de gas para la secadora. En los

EE, UU., se debe instalar una v&lvula de corte

manual individual a una distancia de pot Io

menos 6 pies (1,8 m) de la secadora, de acuerdo

con el C6digo Nacional de Gas Combustible

ANSI Z223.1. Se debe instalar un tap6n de

tuberia de 1/8 pulgadas NPT. Si no se cumple

con esto se podr& producir una explosi6n,

incendio, o muerte.

=Si se usa tuberia rigida, la tuberia rigida debera

set de 1/2 pulgadas IPS. Si es aceptable seg_n

los c6digos y las regulaciones locales, y cuando

sea aceptable segQn su compa_ia proveedora

de gas, se puede usar tuberia de 3/8 pulgadas

aprobada, cuando las longitudes sean menores

de 20 pies (6,1 m). Se debe usar tuberia mas

larga en caso de longitudes que exceden los 20

pies (6,1 m). Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

Conecte la secadora al tipo de gas indicado en

la placa del hombre. Si no se cumple con esto se

podr& producir una explosi6n, incendio, o muerte.

Para prevenir la contaminaci6n de la valvula de

gas, elimine el aire y sedimento del suministro de

gas antes de conectar el suministro de gas a la

secadora. Antes de ajustar la conexi6n entre el

suministro de gas y la secadora, purgue el aire

hasta que se detecte olor a gas. Si no se cumple

con esto se podr& producir una explosi6n, incendio,

o muerte.

= NO use una llama abierta para inspeccionar las

fugas de gas. Use un fluido anticorrosivo para

detecci6n de fugas. Si no se cumple con esto se

podr& producir una explosi6n, incendio, o muerte.

= Utilice (Jnicamente una linea de suministro

de gas nueva certificada pot AGA o CSA, con

conectores flexibles de acero inoxidable. Si

no se cumple con esto se podr& producir una

explosi6n, incendio, o muerte.

= Ajuste bien todas las conexiones de gas.

Si no se cumple con esto se podr& producir una

explosi6n, incendio, o muerte.

=Use cinta de Tefl6n ®o un compuesto para

conexiones de tuberia insoluble en gas de

petr61eo liquido (LP) en todas las roscas de

tuberia. Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

= NO intente desmontar ning_n componente de

la secadora; cualquier desmontaje requiere de

la atenci6n y herramientas de un t_cnico o

compaSia de mantenimiento autorizado y

calificado. Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

Requisitos el#ctricos para modelos agas unicamente

ADVERTENC|A: Para reducir el riesgo de incendio, descargas electdcas

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

= Bajo ninguna circunstancia, corte o quite

la tercera pata (puesta a tierra) del cable

el_ctrico. Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

=Pot motivos de seguridad personal, la

secadora debe estar conectada a tierra

adecuadamente. Si no se cumple con esto

se podr& producir una explosi6n, incendio,

o muerte.

El cable el_ctrico de esta secadora esta

equipado con un enchufe de 3 patas

(conexi6n a tierra) que se conecta a un

tomacorriente de pared de tres patas

(con conexi6n a tierra) para minimizar la

posibilidad de peligro de descarga el_ctrica

de este electrodom_stico. Si no se cumple con

esto se podr& producir una explosi6n, incendio,

o muerte.

=Se debe enchufar esta secadora a un

tomacorriente conectado a tierra de 120

V CA, 60 Hz protegido pot un fusible o

cortacircuitos de 15 amperios. Si no se

cumple con esto se podr& producir una

explosi6n, incendio, o muerte.

=En caso de disponer de un tomacorriente de

pared est&ndar de 2 paras, debe cambiarlo

pot uno de 3paras conectado a tierra

adecuadamente. Si no se cumple con esto

se podr& producir una explosi6n, incendio,

o muerte.

INST UcclONES PA A /A INSTA/AciON

CONEXION DE SECADORAS AGAS (cont.)

ADVERTENCiA: Para reducir el riesgo de incendio, descargas electricas

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

*La instalaci6n y el mantenimiento deben

proveerse per un instalador calificado, agencia

de mantenimiento, o compahia de gas. Si no se

cumple con esto se podr_ producir una explosi6n,

incendio, o muerte.

* Use _nicamente un conector flexible de acero

inoxidable nuevo y un conector certificado por

AGA nuevo. Si no se cumple con esto se podr_

producir una explosi6n, incendio, o muerte.

o Se debe instalar una valvula de oorte de gas

auna distancia maxima de 6 pies (1,8 m) de

la secadora. Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

o La secadora esta configurada para gas natural

cuando se envia de fabrica. AsegQrese de que

la secadora esta equipara con la boquilla de

quemador correcta para el tipo de gas que

se usara (gas natural o petr61eo liquido, LP).

Si no se cumple con esto se podr& producir una

explosi6n, incendio, o muerte.

•De set necesario, un t_cnico calificado debe

instalar la boquilla correcta (para el kit de

boquilla LP, ordene la pieza de pedido NUm.

4948EL4002B) yse debe anotar el cambio en

la secadora. Si no se cumple con esto se podr_

producir una explosi6n, incendio, o muerte.

•Se deben realizar todas las conexiones segQn

los c6digos y las regulaciones locales. Si no se

cumple con esto se podr& producir una explosi6n,

incendio, o muerte.

• Las secadoras de gas DEBEN ventilar hacia

el exterior. Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

Conexidn del suministro de gas

O Aseg0rese de que el suministro de gas al

cuarto de lavado se encuentre APAGADO.

Confirme que el tipo de gas disponible en

su cuarto de lavado sea el adecuado para

la secadora. La secadora est& lista para la

conexi6n de gas natural de 3/8 pulgadas NPT.

Quite la tapa de envio de la conexi6n de gas

Iocalizada de la parte trasera de la secadora.

Aseg0rese de no dadar la rosca del conector

de gas al quitar la tapa de envio.

O Conecte la secadora al suministro de gas

de su cuarto de lavado usando un conector

de acero inoxidable flexible nuevo con una

conexi6n de 3/8 pulgadas NPT.

O Ajuste bien todas las conexiones entre la

secadora y el suministro de gas de su cuarto

de lavado. Abra el suministro de gas de su

cuarto de lavado y verifique que no haya

fugas en todas las conexiones de tuberia

(tanto interiores como exteriores) usando un

fluido anticorrosivo para detecci6n de fugas.

Conexidn electrica

Enchufe la secadora

en un tomacorriente

de 120 V CA, 60 Hz

de tres patas

conectado a tierra.

suministro de gas

Conector flexible de acero

inoxidable certificado por

Instala¢iones en lugares de gran altitud

La clasificaci6n BTU para esta secadora es

certificaci6n AGA para elevaciones pot debajo

de los 10.000 pies.

Si va a instalar su secadora a mas de 10.000

pies, debe set desclasificada pot un tecnico

calificado o compadia de gas.

INST UcclONES PA A iA INSTAiAclON

C0MO CONECTAR LASSECADORAS ELECTRlCAS

ADVERTENCiA: Paraay araevitarioceo ios,descargasel6ctricas,heri as

graves, o muerte, ei cableado e instalaci6n a tierra deben cumplir con la Qltima edici6n dei C6digo

Electrico Nacional, ANSI/NFPA 70 y todas las regulaciones locales aplicables. Pot favor comuniquese

con un electricista calificado para que controle el cableado y los fusibles y as[ asegurar que su casa

posee energ[a electrica adecuada para operar la secadora.

RequisitOS electricos unicamente para modelos electricos

ADVERTENCiA: Para reducir el riesgo de incendio, descargas electricas

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

• Esta secadora debe estar conectada a un

sistema de cableado metalico permanente

conectado atierra, o se debe tender un

conductor de conexi6n a tierra de equipo con

los conductores de circuito y conectado a

la terminal de cone×i6n a tierra del equipo o

conductor de la secadora. Si no se cumple con

esto se podr& producir una explosi6n, incendio,

o muerte.

•La secadora tiene su propio bloque terminal,

el cual debe conectarse aun circuito de una

sola fase de 240 V CA, de 60 Hz, protegido con

fusible de 30 amperios (el circuito debe tenet

protecci6n de fusible aambos terminales de

la linea). EL SUMINISTRO ELleCTRICO DE LA

SECADORA DEBERA SER DE LA MAXIMA

CLASIFICAClON DE VOLTAJE LISTADA EN LA

PLACA DE CARACTERiSTICAS. NO CONECTE

LA SECADORA A UN ClRCUITO DE 110, 115,

120 VOLTIOS. Se dispone de elementos

de calentamiento para instalaci6n de campo

en secadoras que deben conectarse aun

suministro el6ctrico de voltaje diferente al

listado en la placa de datos de servicio. Si

no se cumple con esto se podr& producir una

explosi6n, incendio, o muerte.

Si un circuito de ramal ala secadora es de 15

pies (4,5 m) o menos de Iongitud, use alambre

listado pot UL (Underwriters Laboratories)

N_m.-10 AWG ((Jnicamente alambre de cobre),

o segQn Io requieran las leyes locales. Si es

mas largo de 15 pies (4,50 m), use alambre

listado pot UL (Underwriters Laboratories)

N_m.-8 AWG ((Jnicamente alambre de cobre), o

seg_n Io requieran las leyes locales. Disponga

de suficiente dotaci6n de cableado, de manera

de poder mover la secadora de su ubicaci6n

normal cuando sea necesario. Si no se cumple

con esto se podr& producir una explosi6n,

incendio, o muerte.

NO se provee la cone×i6n en espiral del cable

el_ctrico entre la caja de pared y el bloque

terminal de la secadora con la misma. El

tipo de conexi6n en espiral y el calibre del

alambre deben seguir los c6digos locales y

las instrucciones indicadas en las siguientes

paginas. Si no se cumple con esto se podr&

producir una explosi6n, incendio, o muerte.

Se requiere una cone×i6n de 4 hilos en

todas las instalaciones de viviendas m6viles

y prefabricadas, asi como en todas las

construcciones nuevas posteriores al 1 de

enero de 1996. Se debe usar una cone×i6n de

4 hilos si los c6digos locales no permitan la

cone×i6n a tierra utilizando el alambre neutro.

Si no se cumple con esto se podra producir

una explosi6n, incendio, o muerte.

RequisitOS electri¢os especiales para viviendas moviles o prefabricadas

,ADVERTENCIA: Para reducir el riesgo de incendio, descargas electricas

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

Cualquier instalaci6n en una vivienda m6vil o

prefabricada debe realizarse de conformidad

con los Estandares de seguridad y construcci6n

de viviendas prefabricadas, T[tulo 24 CFR, Parte

32-80 o estandar CAN/CSAOZ240 MH y con los

c6digos y regulaciones locales.

• Se requiere una cone×i6n de 4 hilos en

todas las instalaciones de viviendas rn6viles

yprefabricadas, as{ como en todas las

construcciones nuevas posteriores al

1 de enero de 1996. Si no se cumple con

esto se podr& producir una explosi6n,

incendio, o muerte.

UcclONES PA A /A INSTA/AciON

C0MO CONECTAR LAS SECADORAS ELECTRlCAS (cont.)

ADVERTENCiA:

Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe

conectar al tornillo de1 mismo color. El color dei cable que figura en el manual se conecta

el tornillo del mismo color en el bloque. De otto modo se podra producir un flujo de

corriente corto o e×cesivo.

• Contacto pot conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-

circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas donde los codigos

prohibe una cone×i6n a tierra por el conductor neutro.

_Conexi6n de cuatro hilos para secadoras electricas: Cable electrico con enchufe

• Se requiere una conexi6n de 4 hilos en

todas las instalaciones de viviendas m6viles

y prefabricadas, asi como en todas las

construcciones nuevas posteriores al

1 de enero de 1996.

Se requiere un protector de tensi6n listado por UL

Instale un cable electrico de 30 amp, 240 V,

listado pot UL con un conductor de cobre

NL_m.-10 AWG como minimo y terminales de

bucle cerrado o de horquilla con extremos

doblados hacia arriba.

Bloque

Protector de tensi6n

listado per UL

Cable

t de cuatro hilos

listado pot UL

Quite la cubierta de acceso al bloque

terminal Iocalizado en la parte superior

trasera de la secadora. Instale un protector

de tensi6n listado por UL en el orificio de

pase del cable electrico; luego pase un

cable electrico conductor de cobre NOm. 10

AWG de pot Io menos 4 hilos, 30 A listado

pot UL pot el protector de tensi6n.

............ _Caliente zNeutro Caliente

(negro) (blanco) (rojo)

L--_J

Tornillo de

conexi6n a tierra

Alambre de conexi6n a

tierra del cable el6ctrico

Transfiera el alambre de conexi6n a tierra de

la secadora detras del tornillo de conexi6n

a tierra de color verde al tornillo central del

bloque terminal. Conecte los dos conductores

calientes del cable electrico a los tornillos

del bloque terminal exterior. Conecte el cable

neutro de color blanco al tornillo del bloque

terminal central. Conecte el alambre de

conexi6n a tierra del cable electrico al tornillo

de conexi6n a tierra de color verde. AJUSTE

BIEN TODOS LOS TORNILLOS. Reinstale la

cubierta de acceso del bloque terminal.

UCCIONESPA a ia INSTai_aclON

C0MO CONECTAR LAS SECADORAS ELECTRlCAS (cont.)

ADVERTENC|A:

Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe

conectar al tornillo del mismo color. El color dei cable que figura en el manual se conecta

el tornillo del mismo color en el bloque. De otto modo se podra producir un flujo de

corriente corto o e×cesivo.

Contacto pot conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-

circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas donde los codigos

prohibe una cone×i6n a tierra por el conductor neutro.

Conexion de cuatro hilos para secadoras electricas: Conexi6n directa

• Se requiere una conexi6n de 4 hilos en

todas las instalaciones de viviendas m6viles

y prefabricadas, asi como en todas las

construcciones nuevas posteriores al

1 de enero de 1996.

Se requiere un protector de tensi6n listado por UL

1" (2,5 cm)

I-4

Alambre de

conexl6n a

Despegue 5 pulg. (12,7 cm) de la cubierta

del cable del final. Descubra 5 pulg. del

cable de tierra. Corte 11/2pulg. (3,8 cm) de

los otros 3 cables y despuega 1 pulg. (2,5

cm) del aislamiento del cado uno. Haga los

finales del 3 cables en forma de gancho.

Instale un cable electrico listado pot UL con

4 conductores de cobre NL_m.-10 AWG como

minimo.

Prepare un minimo de 5 pies (1,5 m) de Iongitud

para poder quitar y reemplazar la secadora.

Cable el6ctric

de cuatro hilos

listado pot UL

Quite la cubierta de acceso al bloque

terminal Iocalizado en la parte superior

trasera de la secadora. Instale un protector

de tensi6n listado por UL en el orificio de

pase del cable electrico; luego pase el cable

electrico fabricado en el Paso 1 pot

el protector de tensi6n.

...... Caliente Neutro

Tornillo de

conexi6n

Alambre de conexi6n a

tierra del cable el6ctrico

Transfiera el alambre de conexi6n a tierra de

la secadora detras del tornillo de conexi6n

a tierra de color verde al tornillo central del

bloque terminal. Conecte los dos conductores

calientes del cable electrico a los tornillos del

bloque terminal exterior. Conecte el cable neutro

de color blanco al tornillo del bloque terminal

central. Conecte el alambre de conexi6n a tierra

del cable electrico al tornillo de conexi6n a tierra

de color verde. AJUSTE BIEN TODOS LOS

TORNILLOS. Reinstale la cubierta de acceso

del bloque terminal.

INST UcclONES PA A /A INSTA/AciON

C0MO CONECTAR LAS SECADORAS ELECTRlCAS (cont.)

ADVERTENC|A:

Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe

conectar al tornillo del mismo color. El color dei cable que figura en el manual se conecta

el tornillo del mismo color en el bloque. De otto modo se podra producir un flujo de

corriente corto o e×cesivo.

• Contacto pot conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-

circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas donde los codigos

prohibe una cone×i6n a tierra por el conductor neutro.

Conexion de tres hilos para secadoras electricas: Cable electrico con enchufe

• NO se permite una conexi6n de 3 hilos en

construcciones nuevas despues del 1 de

enero de 1996.

Se requiere un 9rotector de tensi6n listado

pot UL

Instale un cable electrico de 30 amp, 240 V,

listado pot UL con un conductor de cobre

NL_m.10 AWG como minimo y terminales

de bucle cerrado o de horquilla con

extremos doblados hacia arriba.

Bloque

terminal

Protector de tensi6n

Quite la cubierta de acceso al bloque

terminal Iocalizado en la parte superior

trasera de la secadora. Instale un protector

de tensi6n listado por UL en el orificio de

pase del cable electrico; luego pase un cable

electrico conductor de cobre NOm. 10 AWG

de pot Io menos 3 hilos, 30 A, 240 V, listado

pot UL pot el protector de tensi6n.

Conecte los dos conductores calientes del

cable electrico a los tornillos del bloque

terminal exterior. Conecte el cable neutro

al tornillo del bloque terminal central.

Conecte la conexi6n a tierra exterior (de set

requerido por los c6digos locales) al tornillo

de color verde. AJUSTE BIEN TODOS LOS

TORNILLOS. Reinstale la cubierta de

acceso del bloque terminal.

INSTRUcclONESPARA/A INSTA/AclON

C0MO CONECTAR LAS SECADORAS ELECTRlCAS (cont.)

ADVERTENCiA:

Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe

conectar al tornillo del mismo color. El color dei cable que figura en el manual se conecta

el tornillo del mismo color en el bloque. De otro modo se podra producir un flujo de

corriente corto o e×cesivo.

• Contacto por conductor neutro esta prohibido por: (1) nuevas instalaciones de branch-

circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas donde los codigos

prohibe una cone×i6n a tierra por el conductor neutro.

Conexion de tres #ilos para secadoras electricas: Conexion directa

• NO se permite una conexi6n de 3 hilos en • Instale un cable electrico listado pot UL con

construcciones nuevas despues del 1 de enero 3 conductores de cobre NL_m.-10 AWG como

de 1996. minimo.

• Se requiere un protector de tensi6n listado pot UL • Prepare un minimo de 5 pies (1,5 m) de Iongitud

para poder quitar y reemplazar la secadora.

1" (2,5 cm)

I--4

Bloque

terminal

Protector de tensi6n

por UL

Despegue 31/2pulg. (8,9 cm) de la cubierta

del cable del final. Despuega 1 pulg. (2,5

cm) del aislamiento de los tres alambres.

Haga los finales del 3 cables en forma de

gancho.

Caliente Neutro Caliente

(negro) (blanco) (rojo)

Tornillo de

conexi6n a tierra

Quite la cubierta de acceso al bloque

terminal Iocalizado en la parte superior

trasera de la secadora. Instale un protector

de tensi6n listado por UL en el orificio de

pase del cable electrico; luego pase el cable

electrico fabricado en el Paso 1 pot

el protector de tensi6n.

Alambre de

conexi6n a tierra

Conecte los dos conductores calientes del

cable electrico a los tornillos del bloque

terminal exterior. Conecte el cable neutro

al tornillo del bloque terminal central.

Conecte la conexi6n a tierra exterior (de ser

requerido pot los c6digos locales) al tornillo

de color verde. AJUSTE BIEN TODOS LOS

TORNILLOS. Reinstale la cubierta de

acceso del bloque terminal. 59

INST UcclONES PA A /A INSTA/AciON

REOUISITOS ESPEClALES PARA VIVlENDAS MOVlLES O PREFABRlCADAS

Cualquier instalaci6n en una vivienda m6vil o

prefabricada debe realizarse de conformidad con

los Estandares de seguridad y construcci6n de

viviendas prefabricadas, Titulo 24 CFR, Parte

32-80 o estandar CAN/CSAOZ240 MH y con los

c6digos y regulaciones locales. Si no esta seguro

de si la instalaci6n que ha propuesto cumple

con estos estandares, Ilame a un tecnico de

mantenimiento e instalaci6n para obtener ayuda.

Una secadora de gas deberia fijarse

permanentemente sobre el piso.

La conexi6n electrica de una secadora electrica

debe ser una conexi6n de 4 hilos. Se provee

informaci6n mas detallada pertinente a la

conexi6n electrica en la secci6n Cdmo conectar

las secadoras el_ctricas.

• Para reducir el riesgo de combusti6n e incendio,

se debe ventilar la secadora hacia el exterior.

NO ventile la secadora debajo de una vivienda

m6vil o prefabricada.

Las secadoras electricas deben ventilarse hacia

el exterior usando el panel trasero, izquierdo,

derecho, o inferior.

• Las secadoras a gas deben ventilarse al exterior

usando el panel trasero, izquierdo, o inferior.

Las secadoras a gas no deben ventilarse hacia

el exterior usando el panel derecho debido a la

carcasa del quemador.

El conducto de escape de la secadora debe

estar bien fijado a la estructura de la vivienda

m6vil o prefabricada, y el conducto de escape

debe estar fabricado de un material resistente

al fuego y la combusti6n. Se recomienda el

uso de un conducto de metal rigido o flexible.

NO conecte el conducto de escape de la

secadora a ning0n otro conducto, respiradero,

chimenea, ni a ning0n otro tipo de conducto

de escape.

Aseg0rese de que la secadora disponga de

acceso adecuado al aire fresco del exterior

para garantizar un funcionamiento adecuado.

La abertura para la toma de aire fresco

exterior debe ser de por Io menos

25 pulgadas 2(163 cm2).

Es importante que el espacio libre del conducto

con respecto a cualquier material combustible

de construcci6n sea de pot Io menos 2

pulgadas (5 cm) y que, cuando se ventile

la secadora al exterior, se pueda instalar la

secadora dejando un espacio libre de

1 pulgadas (2,5 cm) a los lados y la parte

trasera de la secadora.

Tenga en cuenta que los materiales de

ventilaci6n no se proveen con la secadora.

Debe obtener los materiales de ventilaci6n

necesarios para una instalaci6n adecuada.

REVISION DE INSTALACl0N FINAL

Una vez que haya completado la instalaci6n

de la secadora y la misma se encuentre en

su ubicaci6n final, confirme que funcione

correctamente realizando las siguientes pruebas.

Comprobacidn del calentamiento

de ia secadora

MODELOS A GAS

Cierre la puerta de la secadora, apriete el

interruptor ON/OFF para encender la secadora,

e iniciar la secadora en un ajuste de calor.

Cuando inicia la secadora, el encendedor debera

encender el quemador principal.

NOTA: Si no se purga todo el aire de la linea de

gas, el encendedor de gas podria apagarse antes

de que se encienda el quemador. Si esto sucede,

el encendedor volvera a intentar encender el gas

despues de aproximadamente dos minutos.

MODELOS ELC:CTRICOS

Cierre la puerta de la secadora, apriete el

interruptor ON/OFF para encender la secadora, e

iniciar la secadora en un ajuste de calor. El escape

de aire debera estar caliente despues de que la

secadora haya funcionado durante 3 minutos.

Revision del flujo de aire

El funcionamiento efectivo de la secadora

requiere de un flujo de aire adecuado. La

correcci6n del flujo de aire puede medirse

evaluando la presi6n estatica. La presi6n estatica

del conducto del escape se puede medir con un

man6metro, colocado en el conducto de escape

aproximadamente a 2 pies (60,9 cm) de distancia

de la secadora. La presi6n estatica del conducto

de escape no deberia exceder las 0,6 pulgadas

(1,5 cm). Se debe revisar la secadora mientras

esta funcionando sin carga.

Revision del nivelado

Una vez que la secadora se encuentra en su

ubicaci6n final, vuelva a revisar que la misma

se encuentre nivelada. Aseg0rese de que este

nivelada de adelante hacia atras y de lado a

lado, y de que las cuatro patas niveladoras se

encuentren asentadas en el piso firmemente.

cOmo usa

A continuaci6n encontrara instrucciones para comenzar a usar su secadora nueva. Para mas informaci6n

pot favor consulte las secciones especificas de este manual. Advertencia importante: Para reducir el

riesgo de incendios, descargas el_ctricas, o heridas, lea este manual en su totalidad, incluyendo las

Instrucciones Importantes de Seguridad, antes de operar la secadora.

CLASIFICACl0N DE CARGAS

Etiquetas de mantenimiento de las telas

La mayoda de las prendas de vestir tienen etiquetas

de mantenimiento de las telas para Iograr un

mantenimiento adecuado.

Agrupamiento de prendas similares

Para obtener los mejores resultados, clasifique

las prendas en cargas que puedan secarse con

el mismo ciclo de secado.

Los diferentes tipos de telas tienen diferentes

requisitos de cuidado, y algunas telas se

secaran mas rapido que otras.

Etiquetas de cuidado de las telas

soo ,o FqD

m_quina

Seco Normal Planchadopemlal_ente/

ax_tiarrugas

Suave/ Noseear Noseear

delieado a maquma (utilizado junto

a no lavaI'}

Ajuste (_) (_ Q O

de calor

Alto Mediano Bajo Sinoalor/aire

COMO CARGAR DE LA SECADORA

,ADVERTENC|A: Para reducir ei riesgo de incendio, descargas eiectricas

o heridas al usar su electrodomestico, siga las precauciones basicas, inciuyendo Io siguiente:

Revise todos los bolsillos para asegurarse • Combine prendas grandes y peque_as

de que est6n vacios. Los articulos como clips,

f6sforos, plumas, monedas, yIlaves pueden

dafiar su secadora o sus prendas. Los objetos

inflamables tales como encendedores o

f6sforos podrian encenderse y provocar

un incendio. Si no se cumple con esto se podra

producir una explosi6n, incendio, o muerte.

Nunca seque prendas que hayan sido

e×puestas a aceite, gasolina, u otras

substancias inflamables. Lavar las prendas

no eliminar& completamente los residuos

de aceite. Si no se cumple con esto se podra

producir una explosi6n, incendio, o muerte.

en una carga.

Las prendas hOmedas se extenderan mientras

se secan. No sobrecargue la secadora; las

prendas necesitan de espacio para girar y secar

adecuadamente.

Cierre las cremalleras, ganchos, y cordones

para prevenir que estos articulos se enganchen

o enreden en otras prendas.

REVISE EL FILTRO DE PELUSA ANTES DE CADA CARGA

AsegOrese siempre de que el filtro de pelusa este

limpio antes de iniciar una carga nueva; un filtro

de pelusa bloqueado incrementara los tiempos

de secado.

Para limpiarlo, tire del filtro de pelusa

verticalmente y, con los dedos, enrolle cualquier

pelusa para retirarla del filtro. No enjuague ni lave

el filtro para eliminar la pelusa. Empuje el filtro de

pelusa firmemente en su lugar. Para informacai6n

adicional, vea la secci6n "Cuidado y Limpieza'.

AsegOrese siempre de que el filtro de pelusa

este instalado adecuadamente antes de poner

en funcionamiento la secadora. Hacer funcionar

la secadora sin o con un filtro de pelusa suelto

podria dadar la secadora y los articulos en el

interior de la misma.

Filtro de

pelusa

cO 0 USA

CARACTER|STICAS DEL PANEL DE CONTROL

A continuaci6n encontrara instrucciones para comenzar a usar su secadora nueva. Para mas informaci6n

pot favor consulte las secciones especificas de este manual. Advertencia importante: Para reducir el

riesgo de incendios, descargas el_ctricas, oheridas, lea este manual en su totalidad, incluyendo las

Instrucciones Importantes de Seguridad, antes de operar la secadora.

BOTON DE MARCHA/APAGADO

Apriete el bot6n para encender la secadora.

Apriete nuevamente para apagar la secadora.

NOTA: Apretar ei bot6n de MARCHA/APAGADO

durante un ciclo cancelara ese ciclo y borrara

cualquier ajuste de carga.

_t PERILLA SELECTORA DE CICLOS

Gire esta perilla para seleccionar el ciclo deseado.

Una vez que se haya seieccionado el ciclo

deseado, los preajustes estandar se mostraran

en la pantalla. En los ciclos de secado manual

(MANUAL DRY) se pueden programar estos

ajustes usando los botones de ajuste de ciclos en

cualquier momento antes de iniciar el ciclo.

BOTON DE IfilCIO/PAUSA

Apriete este boton para iniciar el ciclo

seleccionado. Si la secadora esta funcionando,

utilice este bot6n para hacer una PAUSA en el

ciclo, sin perder los ajustes actuales.

NOTA: Si no aprieta ei bot6n INICIO/PAUSA

para detener un ciclo en 4 minutos, la secadora

se apagara automaticamente.

BOTONES DE MAS TIEMPO/MENOS

TIEMPO

Use estos botones con los ciclos de secado

manual (MANUAL DRY) y de secado

cronometrado (TIME DRY) para programar el

tiempo de secado. Apriete ei bot6n MORE

TIME para aumentar el tiempo del ciclo manual

seleccionado en intervalos de un minuto; apriete

LESS TIME para disminuir el tiempo del ciclo en

intervalos de un minuto.

BOTONES DE AJUSTE DE ClCLOS

Utilice estos botones para seleccionar los ajustes

de ciclo deseados para el ciclo seieccionado.

Los ajustes actuales se muestran en la

pantalla. Apriete el bot6n para ver esa opci6n y

seleccionar otros ajustes.

LA PANTALLA DE HORA Y ESTADO

La pantalla muestra los ajustes, el tiempo

restante estimado, las opciones y los

mensajes de estado correspondientes a su

secadora.

BOTONES DE OPCIONES

Los botones de OPCIONES le permiten seleccionar

opciones de ciclo adicionales. Ciertos botones

tambien le permitir_n activar funciones especiales

al apretar y mantener apretado el bot6n durante 3

segundos.

Para obtener informaci6n detallada sobre las

opciones individuales, consulte las siguientes

p_ginas.

cO 0 USA

GU|A DE ClCLOS

La guia de ciclos indicada mas abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.

Algod6n/ Vaquera,toallas, Normal Medianoalto 55 @ @

Toallas algodonespesados Ajustable

Normal Ropadetrabajo, Normal Medio 41 _ @

)ana,etc. Ajustable

Planchado Normal

Planchado )ermanente,

perrnanente )rendasdetela Bajo 36 @ @

sint_tica Ajustable

Lencefia, Normal

Delicado sabanas,blusas Ajustable Bajo 32 _ @

Paracargas Alto 25

Secado peque_ascon Apagado @ @

veloz tiemposcortos

desecado Ajustable Ajustable

Paraquitar Medianoalto 20

Refrescado arrugasmenores Apagado @ @

dela ropa AjustaNe AjustaNe

Paraart{culosque 30

Secado requierensecado Apagado Sincalor @ @

conaire sin caiortalescomo

)lasticoso cauchos AjustaNe

Parasecad0general;

sepuedenpr0gramar Alto 40

Secado manualmentelas Apagado @ @

cronometradooperacionesde

tiempoytemperatura AjustaNe AjustaNe J

CJ¢Io$ de secado con sensor

Los ciclos de secado por sensor utilizan el sistema

exclusivo de sensor dobie de LG para detectar y

comparar ei nivel de humedad en las prendas yen

el aire, y programar el tiempo de secado dei modo

necesario para asegurar resultados superiores.

La secadora ajusta automaticamente el nivel de

sequedad y temperatura dei ajuste recomendado

para cada ciclo. Ei tiempo restante estimado se

mostrara en la pantalla.

Ciclos de secado manual

Use los ciclos de secado manual para

seleccionar una cantidad espec{fica de tiempo y

temperatura de secado. Cuando se selecciona

el ciclo de secado manual, la pantalla de

tiempo restante estimado (ESTIMATED TIME

REMAINING) muestra el tiempo restante real en

su cicio. Puede cambiar ei tiempo real en el ciclo

apretando MORE TIME (mas tiempo) o LESS

TIME (menos tiempo).

NOTA: Para proteger sus prendas, no todos los niveles, temperatura, u opciones estan

disponible con cada ciclo.

cO 0 USAP,

LA PANTALLA LED

La pantalla LED muestra los ajustes, que se calcula el tiempo restante, opciones y mensajes de

estado de su pelo. Cuando el pelo esta encendida, la luz en la pantalla se iluminara.

O RECORDATORIO DE REViSiON DE FILTRO

La pantalla mostrara CHECK FILTER cuando se

ha encendido la secadora como un recordatorio

para revisar el filtro. Se apaga cuando se aprieta

el bot6n START/PAUSE.

eTIEMPO REST. ESTIMADO

La pantalla muestra el tiempo restante estimado.

Ademas de ello, si la secadora tiene algt3n

problema, apareceran mensaje de error en

pantalla.

NOTA: El tiempo de ciclo en SENSOR SECO

ciclos puede fluctuar como calcular el tiempo de

secado de pelo para Iograr resultados 6ptimos.

INDICADOR DE FINALIZACl0N DE ClCLO

Muestra la porci6n del ciclo de secado actual

que se ha completado.

_) PANTALLA DE ESTADO/ClCLO (STATUS/

CYCLE)

Esta porci6n de la pantalla muestra el ciclo

seleccionado, estado de funcionamiento

y mensajes especiales. Si el ciclo tiene

instrucciones especiales, tambien se

mostraran en esta Area.

cO 0 USAR

FUNClONAMIENTO DE LA SECADORA

Una vez que ha cargado la secadora:

O Apriete el bot6n encendido/apagado (ON/

OFF) para encender la secadora.

Las luces alrededor de la perilla

selectora de ciclos se iluminaran.

O Gire la selectora al ciclo deseado.

perilla

La pantalla mostrara los ajustes

preseleccionados de nivel de

secado (DRY LEVEL), Temperatura

(TEMPERATURE), Tiempo (TIME),

y Opci6n (OPTION) para ese ciclo.

O Si desea cambiar los ajustes para ese ciclo,

apriete el(los) bot6n(es) para mostrar ajustes

adicionales para esa opci6n. Apriete el bot6n

nuevamente para alternar entre los ajustes

hasta que se haya resaltado el deseado.

NOTA: Para proteger sus prendas, no todos

los niveles de secado, temperatura, u opci6n

estan disponibles en todos los ciclos.

Seleccione cualquier opci6n de ciclo

adicional, tal como seguro

infantil (CHILD LOCK), cuidado

de arrugas (WRINKLE CARE),

apretando el bot6n para esa

opci6n.

NOTA: Para proteger sus

prendas, no todos los niveles

de secado, temperatura, u

opci6n estan disponibles en

todos los ciclos.

O Apriete el boton de inicio/pausa (START/

PAUSE) para iniciar el ciclo. La

pantalla cambiara, y la secadora

mostrara el secado con sensor

(SENSOR DRY) estimado o el

tiempo programado de secado manual

(MANUAL DRY) restante e iniciara el giro.

Para detener el ciclo en cualquier momento,

abra la puerta de la secadora o apriete

pausa (PAUSE). Para continuar con el ciclo,

desde el punto en que se detuvo, apriete

START/PAUSE nuevamente.

NOTA" Si se ha detenido la secadora pot

mas de 8 minutos, la secadora se apagara

automaticamente.

OCuando se ha terminado la carga, sonara

la alarma (de haberse programado). Si ha

programado la opci6n de cuidado de arrugas

(WRINKLE CARE), la secadora girara la carga

de manera peri6dica pot un plazo de hasta 3

horas.

Para prevenir las arrugas, retire los articulos

de la secadora inmediatamente despues del

termino de un ciclo.

OLimpie siempre pelusa despues

el filtro de

de cada ciclo.

Para limpiarlo, tire del filtro de pelusa

verticalmente y, con los dedos, enrolle

cualquier pelusa para retirarla del filtro.

No enjuague ni lave el filtro para eliminar

la pelusa. Empuje el filtro de pelusa

firmemente en su lugar.

cO 0 USkH

BOTONES DE AJUSTE DE ClCLOS

Los ciclos de secado por sensor tienen

ajustes preprogramados que se seleccionan

automaticamente y no pueden cambiarse.

Los ciclos de secado manual tienen ajustes

predeterminados, pero pueden personalizarse

usando los botones de ajustes de ciclos.

Presione el bot6n para ese ajuste hasta que la luz

indicadora del valor deseado se encienda.

NIVEL DE SECADO

Selecciona el nivel de sequedad para el

ciclo. Presione el bot6n nivel de secado

(DRY LEVEL) hasta que la luz indicadora

del ajuste deseado se encienda.

• Esta opci6n esta disponible 0nicamente en

los ciclos de secado con sensor

(SENSOR DRY).

La secadora ajustara el tiempo de ciclo

automaticamente. AI seleccionar muy seco

(VERY DRY) o mas seco (MORE DRY) se

incrementara el tiempo del ciclo, mientras que

menos seco (LESS DRY) o hOmedo seco (DAMP

DRY) disminuira el tiempo del ciclo.

Use un ajuste menos seco (LESS DRY) o

hOmedo seco (DAMP DRY) en los articulos que

desee planchar

PROGRAMA PERSONALIZADO

Si tiene una combinaci6n especial de

ajustes que usa con frecuencia, puede

guardar estos ajustes a manera de

programa personalizado (CUSTOM

PROGRAM).

Para guardar un programa

personalizado:

O Encienda la secadora y gire la perilla

selectora de ciclos para seleccionar el ciclo

deseado.

O Use los botones de programaci6n de ciclo

para fijar los ajustes para ese ciclo.

&=_ Apriete el(los) bot6n(es) de opci6n de ciclo

para la opci6n que desea a_adir. Aparecera

en la pantalla un mensaje de confirmaci6n.

O Apriete y mantenga apretado el bot6n

CUSTOM PROGRAM durante 3 segundos.

NOTA: Puede guardar solo un programa

personalizado a la vez. AI apretar y

mantener apretado el bot6n CUSTOM

PROGRAM, reemplazara cualquier

programa personalizado que haya guardado

anteriormente.

NOTA: Para proteger las prendas, no todos los

niveles de secado, temperatura u opci6n estan

disponibles en todos los ciclos. Vea la Guia de

ciclos para obtener mas detalles.

CONTROL DEL TEMPERATURA

Regula el ajuste de temperatura desde

ultra bajo (ULTRA LOW) a calor alto

(HIGH HEAT). Esto permite el cuidado

preciso de sus telas y prendas.

Presione el bot6n control de termperaturea

(TEMP CONTROL) hasta que la luz indicadora del

tiempo de secado deseado se encienda.

TIEMPO DE SECADO

Le permite seleccionar el tiempo de

secado manualmente, de 20 a 60

minutos, en incrementos de 10 minutos.

Use esta opci6n en cargas peque_as o

para eliminar arrugas. Presione el bot6n tiempo

de secado (TIME DRY) hasta que la luz indicadora

del ajuste deseado se encienda. Use los botones

de mas tiempo/menos tiempo (MORE TIME/LESS

TIME) para a_adir o reducir el tiempo de secado

en incrementos de 1 minuto.

ALARMA

Ajusta el volumen de la alarma de

finalizacion de ciclo o Io apaga,

Para recuperar un programa

personalizado

Encienda la secadora.

O Apriete el bot6n CUSTOM PROGRAM.

O Apriete el bot6n inicio/pausa (START/PAUSE)

para iniciar el ciclo.

cO 0 USAR

BOTONES DE OPClON DE ClCLO

Su secadora dispone de varias opciones de ciclo

adicionales, las cuales personalizan los ciclos

para satisfacer sus necesidades individuales.

Ciertos botones de opci6n tambien incorporan

una funci6n especial (vea la siguiente pagina para

obtener mayor informaci6n) que puede activarse

apretando y manteniendo apretado ese bot6n de

opci6n pot 3 segundos.

Para atfadir opciones de ciclo al ciclo:

Encienda la secadora y gire la perilla

selectora de ciclos para seleccionar el ciclo

deseado.

Use los botones de programaci6n de ciclo

para fijar los ajustes para ese ciclo.

Apriete el(los) bot6n(es) de opci6n de ciclo

para la opci6n que desea afiadir. Aparecera

en la pantalla un mensaje de confirmaci6n.

Apriete el bot6n inicio/pausa (START/PAUSE)

para iniciar el ciclo. La secadora iniciara

automaticamente.

BIP DE SECADO HUMEDO

Con esta opci6n, la secadora hara

sonar la alarma cuando la carga esta

80% seca. Esta funci6n le permite

retirar el(los) articulo(s) liviano(s) que

seca(n) rapidamente o que desea planchar o

colgar mientras aOn se encuentran hOmedos.

SEGURO INFANTIL

Use esta funci6n para prevenir el uso

no deseado de la secadora o para que

se cambien los ajustes de un ciclo

mientras la secadora se encuentra en

funcionamiento.

Se mostrara seguro infantil (CHILD LOCK) en

la pantalla, y todos los controles permaneceran

desactivados a excepci6n del bot6n encendido/

apagado (ON/OFF). Se puede bloquear a la

secadora durante un ciclo.

CUIDADO DE ARRUGAS

AI seleccionar esta opci6n, hara

girar la carga peri6dicamente pot

un plazo de hasta 3 horas despues

del ciclo seleccionado, o hasta

que se abra la puerta. Esto es de ayuda para

prevenir la formaci6n de arrugas cuando no le

sea posible retirar las prendas de la secadora

inmediatamente.

INSTRUCCIONESDEE A TEN! E TOPARAEl USARIO

LilVlPIEZA REGULAR

ADVERTENC|A: Para reducir el riesgo de incendio, descargas electricas,

o heridas al usar su electrodomestico, siga las precauciones basicas, incluyendo Io siguiente:

• Desenchufe la secadora antes de limpiar la misma para evitar el riesgo de descargas el_ctricas.

Si no se cumple con esta advertencia se podran producir heridas graves, incendios, descargas

electricas, o muerte.

• AI limpiar la secadora nunca utilice quimicos de corte, limpiadores abrasivos, o solventes.

Los mismos dadaran su aspecto.

Limpieza del exterior

El mantenimiento adecuado de su secadora

podria prolongar su vida 0til. El exterior de la

unidad puede Iimpiarse con agua tibia y un

detergente de jab6n medio, no abrasivo.

Limpie inmediatamente cualquier clase de fuga,

con un trapo suave y h0medo.

IMPORTANTE: No use alcohol desnaturalizado,

disolventes, o productos similares.

Nunca use Iimpiadores abrasivos o de lana

metalica; pueden dadar la supefficie.

Limpieza del interior

Limpie con un pado alrededor de la abertura y el

sello de la puerta con un pado suave hOmedo para

prevenir la acumulaci6n de pelusa y polvo que

podrian dadar el sello de la puerta.

Limpie la ventanilla con un pado suave humedecido

con agua caliente y un detergente suave no

abrasivo para el hogar; luego seque con un pado.

Se puede limpiar el tambor de acero inoxidable

con un limpiador de acero inoxidable convencional,

usado seg0n las especificaciones del fabricante.

Nunca use Iimpiadores abrasivos ni de lana

metalica; pueden raspar o dadar la superficie.

Limpieza del filtro de pelusa

Filtro de

pelusa

Limpie siempre el filtro de pelusa despues de

cada ciclo.

Para limpiarlo, abra la puerta

de la secadora y tire del filtro

de pelusa verticalmente. Luego:

O Con los dedos, enrolle

cualquier pelusa para retirarla

del filtro, o

Limpieza airededor y debajo

de ia secadora

Aspire la pelusa y polvo alrededor de la secadora

y debajo de ella con regularidad. Se debe revisar

que el sistema de conductos de ventilaci6n no

tenga acumulaci6n de pelusa y se debe limpiar

una vez pot ado. Si se percibe una reducci6n del

flujo de aire o desempedo del secado notorios,

revise que el sistema de conductos no este

bloqueado ni tenga obstrucciones.

Mantenimiento del sistema de conductos

Se debe revisar que el sistema de conductos de

ventilaci6n no tenga acumulacion de pelusa y se

debe limpiar una vez pot ado. Si se percibe una

reducci6n del flujo de aire o desempedo del secado

notorios, revise que el sistema de conductos no

este bloqueado ni tenga obstrucciones. Llame a un

tecnico o proveedor de mantenimiento calificados.

O Limpie el filtro de pelusa

con un aspirador, o

O Lave el filtro de pelusa en una

soluci6n de agua caliente y

jabonosa y luego deje que se

seque profundamente antes

de reinstalar.

NOTA: NUNCA opere la secadora sin haber

colocado antes el filtro de pelusa.

ESOLUCION DE PBO LEMAS

ANTES DE LLAMAR A MANTENIMIENTO

Su secadora esta equipada con un sistema de monitoreo de errores automatico para la detecci6n y el

diagn6stico de problemas en una etapa temprana. Si su secadora no funciona adecuadamente o no

funciona en Io absoluto, revise Io siguiente antes de Ilamar a mantenimiento.

La secadora no se

enciende

La secadora no

caJienta

Manchas de grasa

osuciedad en las

prendas =

El cable el6ctrico no est&

enchufado adecuadamente.

El fusible del hogar est&

quemado, el cortacircuitos se

ha accionado, o ha ocurrido

una interrupci6n el6ctrica.

• El fusible del hogar est&

quemado, el cortacircuitos se

ha accionado, o ha ocurrido

una interrupci6n el6ctrica.

Se ha apagado el suministro o

servicio de gas (solo modelos

a gas).

Suavizador de telas usado

incorrectamente.

Prendas limpias y sucias

secadas juntas.

Prendas limpias y sucias

secadas juntas.

No est_ funcionando el

calefactor.

No se ha limpiado

correctamente el filtro de

pelusa.

Prendas de lavado no

clasificadas adecuadamente.

Exceso de est_tica en las

prendas.

La secadora est_

sobrecargada.

Paduelos de papel, papeles,

etc. dejados en los bolsillos.

No se usa suavizador de tela

o se usa incorrectamente.

Las prendas se secaron

por demasiado tiempo

(excesivamente secas).

Secado de telas sint6ticas,

planchado permanente, o

combinaci6n de materiales

sint6ticos.

Aseg@ese de que el enchufe est6 conectado de manera

segura en un tomacorriente con conexi6n a tierra, que se

corresponda con la placa de clasificaci6n.

Reactive el disyuntor o cambie el fusible. No aumente

la capacidad del fusible. Si el problema se debe a una

sobrecarga de circuito, pida a un electricista calificado

que solucione el problema.

Reactive el disyuntor o cambie el fusible. No aumente

la capacidad del fusible. Si el problema se debe a una

sobrecarga de circuito, pida a un electricista calificado

que solucione el problema.

Confirme que la v&lvula de corte de gas de la vivienda

y la v&lvula de corte de gas de la secadora est6n

completamente abiertas.

Confirme y siga las instrucciones provistas con su

suavizador de telas.

AsegQrese de usar su secadora solo para secar articulos

limpios, ya que los articulos sucios pueden ensuciar las

prendas limpias en la misma carga o en las subsiguientes.

Las manchas en ropas secas son en realidad manchas

que no se eliminaron durante los procesos de lavado.

AsegQrese de que las ropas queden completamente

limpias de acuerdo con las instrucciones de su lavadora

y detergente.

La pantalla muestra Apague la secadora y Ilame a mantenimiento.

los errores tel o tE2

Pelusa en las

prendas

Exceso de est_tica

en las prendas

despu_s del secado

AsegQrese de limpiar el filtro de pelusa antes de

cada carga. Con algunas cargas que producen altas

cantidades de pelusa, puede ser necesario limpiar el

filtro durante el ciclo.

Algunas telas producen pelusas (por ejemplo: una

toalla de algod6n peluda blanca) y deben secarse

aparte de las prendas que atrapan pelusa (por ejemplo:

un par de pantalones de lino negro).

Observe el exceso de estbtica en /as prendas despues

del secado indicado de la secci6n m&s abajo.

Divida las cargas grandes en cargas mas peque_as

para realizar el secado.

Revise los bolsillos minuciosamente antes de lavar y

secar prendas.

Use un suavizador de telas para reducir la

electricidad estatica. AsegQrese de seguir las

instrucciones del fabricante.

Sobrecargar una carga de lavado puede causar la

acumulaci6n de electricidad est&tica. Programe

los ajustes y use un tiempo de secado menos

prolongado; o use los ciclos secado con sensor

(SENSOR DRY).

Estos materiales pueden causar acumulaci6n de

estatica. Intente usar un suavizador de telas. J

ESOLUCiON DE PflO [E AS

ANTES DE LLAMAR AMANTENIMIENTO (cont.)

El tiempo de

secado no es

constante

I_as prendas

tardan demasiado

tiempo en

secarse

Las prendas

est_n arrugadas

Las prendas

encogen

Los ajustes de calor, el

tamar_o de la carga, o la

humedad de las prendas

no son constantes.

• La carga no esta

correctamente

clasificada.

Carga grande de telas

pesadas.

No se han programado

adecuadamente los

controles de la secadora.

Se necesita limpiar el

filtro de pelusa.

Los conductos de escape

est&n bloqueados, sucios,

o el tendido de los conductos

es demasiado largo.

El fusible del hogar est&

quemado, el cortacircuitos se

ha accionado, o ha ocurrido

una interrupci6n el6ctrica.

La secadora est&

sobrecargada.

Hay muy poca carga en

la secadora.

Las prendas se secaron

por demasiado tiempo

(excesivamente secas).

Se han dejado las

prendas en la secadora

por demasiado tiempo

una vez finalizado el ciclo.

No se siguen las

instrucciones de la

etiqueta de la prenda.

El tiempo de secado para una carga variar& dependiendo

del ajuste de calor, tipo de calor utilizado (el6ctrico,

natural, o gas LP), el tamado de la carga, el tipo de tela,

el nivel de humedad de las prendas, y la condici6n de los

conductos de escape y el filtro de pelusa.

Separe los articulos pesados de los livianos. Los articulos

mas grandes y pesados requieren de mayor tiempo de

secado.

Las telas pesadas requieren de mayor tiempo de secado

ya que tienden a retener mayor humedad. Para ayudar a

reducir y mantener tiempos de secado m&s constantes

para telas pesadas y de mayor tamado, separe estos

articulos en cargas m&s pequedas de un tamado

sistem_tico.

Use los ajustes de control adecuados para el tipo de

carga que est6 secando.

AsegQrese de limpiar el filtro de pelusa antes de

cada carga. Con algunas cargas que producen altas

cantidades de pelusa, puede set necesario limpiar el filtro

durante el ciclo.

Confirme que el sistema de conducto de escape se

encuentre configurado correctamente y no tenga

desechos, pelusa, ni obstrucciones. AsegQrese de que los

reguladores de tiro exteriores abran adecuadamente y no

est6n bloqueados, atascados, ni dadados.

Reactive el disyuntor o cambie el fusible. No aumente

la capacidad del fusible. Si el problema se debe a una

sobrecarga de circuito, pida a un electricista calificado

que solucione el problema.

Divida las cargas grandes en cargas mas pequedas para

realizar el secado.

Si est& secando una carga muy pequeda, adada algunos

articulos adicionales para asegurar una acci6n de giro

apropiada.

Secar excesivamente una carga de lavandeda puede

provocar arrugas en las prendas. Intente secar por

un periodo menos prolongado y retire los articulos

mientras aOn retienen una cantidad leve de humedad.

Retire inmediatamente todos los articulos de la

secadora al final del ciclo. Use la opci6n cuidado

de arrugas (WRINKLE CARE) para continuar

girando las prendas al final de un ciclo, por un plazo

m&ximo de 3 horas.

Para evitar que las prendas encojan, siga cuidadosamente

las instrucciones de cuidado de telas correspondiente a

su prenda, ya que algunas telas encogen naturalmente

cuando se lavan. Otras telas se pueden lavar, pero

encogen cuando se secan en una secadora. Use un

ajuste de calor bajo o sin calor y/o la opci6n estante de

secado (RACK DRY).

ESPECIFICACIONES/ACCESOlOS OPCIONALES

DIMENSIONES Y ESPEClFICAClONES CLAVE

El aspecto y las especificaciones enumeradas en esta gu[a podr[an variar debido a mejoras constantes

del producto.

Descripci6n

Requisitos el_ctricos*

Requisitos de gas*

Dimensiones

Secadora

Consulte la placa de clasificaci6n para informaci6n en detalles.

NG: 10 a 13 pulgadas WC/LP: 10 a 13 pulgadas WC (Solo modelos a gas)

27"(ancho) X 30"(profundidad) X 3811/16"(altura),50" (P con la puerta abierta)

68,6 cm (ancho) X 76,1 cm (profundidad) X 98,3 cm (altura), 127 cm (P con

la puerta abierta)

Peso nero 126 libra (57,2 kg)

Capacidad de secado IEC 7,3 pies cObicos (22,5 Ib/10,2 kg) J

*Consulte la placa de clasificaci6n colocada en su secadora.

ACCESORIOSOPClONALES

Para estos y otros productos LG, Ilame a su distribuidor LG

local, o visite nuestro sitio Web en usJge.com.

Pedestal Kit de apilado

Incremente el desempe_o

de su lavadora LG con los

pedestales de 35,5 centimetros

(14 pulgadas) de alto

correspondientes. Proveen un

caj6n de almacenamiento para

brindar mayor comodidad.

Pedestal 14" Color

WDP3W Blanco

WDP3B Negro

WDP3S Titanio

WDP3N Azul Marino

WDP3R Rojo Cereza

Si no se dispone de espacio,

utilice este kit para apilar de

manera segura su lavadora de

carga frontal y secadora LG.

Kit de

abrazadera Color

WSTK1 Blanco

BSTK1 Negro

SSTK1 Titanio

NSTK1 Azul Marino

RSTK1 Rojo Cereza

..... J

ACCESOfllOSOPCiONALES

INSTALACION DEL PEDESTAL

El accesorio de pedestal incluye:

= Divisor de caj6n (1) ,Llave (1)

= Tornillos (18) 1- = Sujetadores (4) 1-1-

1 Se necesita 8 tornillos para la secadora _

11 Para secadora solamente

Herramientas necesarias para

la instala¢idn:= Destornillador Phillips

• Llave (provista)

Para asegurar la instalaci6n segura, siga

cuidadosamente las siguientes instrucciones.

,ADVERTENC|A

• La instalaci6n incorrecta puede causar

accidentes graves.

• Los electrodom_sticos son muy pesados.

Se requiere de dos omas personas para

instalar del pedestal. Si esto no se cumple

se podran sufrir da_os en la espalda u

otras heridas.

• No permita que los nifios jueguen en el

caj6n. Existe riesgo de asfixia y heridas.

Nunca se debe parar sobre la manija. Si Io

hace se podran producir heridas graves.

Si los electrodom6sticos ya se encuentran

instalados, descon_ctelos de cualquier fuente

de alimentaci6n, tuberias de gas o agua, y de

las conexiones de drenaje o ventilaci6n. Si no

se cumple con esta advertencia se podran

producir incendios, explosi6n, descargas

electricas, o muerte.

Use guantes durante la instalaci6n.

f ......

Replagade

completmente

fill=

Luego afloje

1-1/2 revoluciones

Para ajustar la secadora a la misma altura

como la lavadora, aseg0rese de que las

patas niveladoras de la secadora estan

replegadas completamente girandolas

en sentido de las agujas del reloj, luego

girandolas en sentido contrario de las agujas

del reloj 1-1/2 revoluciones.

NOTA: El conjunto del electrodomestico y el

pedestal deben estar colocados en un piso

s61ido, resistente y nivelado para obtener el

funcionamiento adecuado.

,Extremo

en T

Sujetador

Inserte el extremo en T de los 4 sujetadores

dentro de la base de la secadora como se

muestra. Presione el extremo trasera hacia

arriba y tire hacia el exterior para asegurar en

su lugar.

ACCESOfllOSOPCIONALES

INSTALA¢ION DEL PEDESTAL(cont)

Para la lavadora/combinaci6n

Coloque el electrodomestico encima del

pedestal. AsegOrese que los pies frentes y

traseros se encuentren en las posiciones

correctas. Las patas de la secadora

coincidiran con las posiciones extremas

interiores como indicado.

AsegOrese de que los orifi cios del

pedestal se alinean con los orifi icios de los

sujetadores, luego instale 2 tornillos en cada

esquina para ajustar en forma segura el ele-

ctrodomestico al pedestal.

NOTA: Si los tornillos no se instalan de

manera adecuada, es posible que se

produzcan ruidos y vibraciones.

Mueva el electrodom@stico hacia

la ubicaci6n deseada.

Raise Bajar

Afloje las tuercas en las 4 patas niveladoras

del pedestal hasta que pueda girarlos con la

Ilave. Gire en el sentido de las manecillas del

reloj o al contrario para bajar hasta vez que

el pedestal este nivelado y todas las 4 patas

esten apoyadas firmemente en el piso.

Come Usar las AlmoHadillas

para Piso

Si instalara el pedestal en un piso de

madera, coloque las almohadillas para

piso debajo de las patas del pedestal. Esto

ayudara a reducir la vibraci6n cuando la

lavadora este en funcionamiento.

Tuerca

Asegure de manera segura las tuercas

manualmente.

NOTA: Puede haber ruido y vibraci6n si las

tuercas no estan aseguradas.

AsegOrese de conectar los electrodomesticos

a todas las tuberias de agua o gas o a la

fuente de poder o conexiones de ventilaci6n

antes de poner en funcionamiento.

Si hay vibraci6n excesiva durante el primer

ciclo de funcionamiento despues de la

instalaci6n, ajuste levemente las patas

niveladoras.

AccESORIOS OPcIONA/ES

INSTALA¢ION DEI_ KiT DE APILADO

Este kit de apilado incluye:

• Dos (2) deles laterales.

• Un (1) riel frontal.

Cuatro (4) tornillos.

Herramientas necesarias para

la instala¢ion:

= Destornillador Phillips __

Para asegurar la instalaci6n segura, siga las

siguientes instrucciones.

,ADVERTIENC|A

• La instalaci6n incorrecta puede causar

accidentes graves.

= El peso de la secadora y la altura de la

instalaci6n hacen que el procedimiento de

apilado sea demasiado riesgoso para que Io

realice una sola persona. Se requiere de dos

amas personnas para instalar el kit de

apilado. Si esto no se cumple se podran sufrir

da_os en la espalda u otras heridas.

• No utilizar el kit de apilado con un secadora

a gas en condiciones potencialmente

inestables tales como una casa rodante.

Si Io hace se podran producir heridas graves.

• Coloque la lavadora sobre un piso s61ido,

estable, ynivelado para soportar el peso

de ambos electrodom6sticos. Si Io hace

se podran producir heridas graves.

• Si los electrodom_sticos ya se encuentran

instalados, descon_ctelos de cualquier

fuente de alimentaci6n, tuberias de gas o

agua, y de las cone×Jones de drenaje o

ventilaci6n. Si no se cumple con esta

advertencia se podr&n producir incendios,

explosi6n, descargas electricas, o muerte.

f,,_

AsegOrese de que la superficie de la

lavadora este limpia y seca. Quite el papel

de respaldo de la cinta ubicado en una de

las abrazaderas laterales del kit de apilado.

como se indica en la ilustraci6n anterior.

Apriete firmemente el Area adhesiva de la

abrazadera a la superficie de la lavadora.

Asegure la abrazadera lateral a la lavadora

con un tornillo en su lado trasero. Repita los

pasos 1 y 2 para conectar la abrazadera del

otro lado.

ACCESOfllOSOPCIONALES

[NSTALAC[0N DE[. KiT DE APJLADO {cont.)

Secadora

Lavadora

o,J

Coloque la secadora sobre la lavadora

haciendo coincidir las patas en las

abrazaderas laterales como se indica.

Evite lesionarse los dedos; no deje que los

dedos queden atrapados entre la lavadora

y la secadora. Deslice despacio la secadora

hacia la parte trasera de la lavadora hasta

que los topes de la abrazadera lateral

coincidan con las patas de la secadora.

Inserte el riel frontal entre la parte inferior

de la secadora y la parte superior de la

lavadora. Empuje el riel frontal hacia la parte

trasera de la lavadora hasta que entre en

contacto con los topes del riel lateral. Instale

los dos tornillos restantes para asegurar el

riel frontal a los laterales.

Su secadora LG sera reparada o reemplazada, a discreci6n de LG, si se comprueba que existe un defecto en el material

o la mano de obra bajo condiciones de uso normales, durante el perfodo de garantfa ("Perfodo de garantfa') establecido

mas abajo, vigente desde la fecha ("Fecha de compra') de la compra del cliente original de producto. Esta garantfa es

valida 0nicamente para el comprador original del producto y cuando se usa en EE. UU., incluyendo Alaska, Hawaii, y los

territorios de los EE. UU., exclusivamente.

PERIODO DE GARANTIA:

MANO DE OBRA: Un afio desde la Fecha de compra.

PIEZAS: Un afio desde la Fecha de compra.

Las unidades de reemplazo y piezas de reparaci6n

podrfan ser nuevas o refabricadas.

Las unidades de reemplazo o piezas de reparaci6n

estan garantizadas por la porci6n restante del periodo

de garantfa de la unidad original.

COMO SE ADMINISTRA EL MANTENIMIENTO:

Mantenimiento en el hogar "in=Home":

Guarde la factura fechada del distribuidor o la boleta de

entrega como evidencia de la Fecha de compra como

prueba para la garantfa, y entregue una copia de la

factura al tecnico de mantenimiento al momento que

se presta el mantenimiento.

Llame al 1=800=243-0000 y escoja la opci6n adecuada

para ubicar a su Centro de Mantenimiento Autorizado

LG m&s cercano.

O visite nuestro sitio Web en: http://www.lgservice.com.

ESTA GARANTIA REEMPLAZA CUALQUIER OTRA, EXPRESA O IMPLJCITA, INCLUYENDO SIN UMITACI6N, CUALQUIER

GARANTIA DE COMERCIAUZACI6N OADECUACION PARA UN PROPOSITO DETERMINADO. EN LA MEDIDA REQUERIDA

POR LA LEY, CUALQUIER GARANTIA IMPLJCITA SE LIMITA EN SU VIGENCIA AL PERIODO DE GARANTIA EXPRESA INDICADO

MAS ARRIBA. NI EL FABRICANTE NI EL DISTRIBUIDOR DE LOS EE. UU. SERAN RESPONSABLES POR DA_IOS INCIDENTALES,

CONSECUENCIALES, INDIRECTOS, ESPECIALES, O PUNITIVOS DE CUALQUIER NATURALEZA, INCLUYENDO SIN LIMITACI6N,

PERDIDA DE GANACIAS OINGRESOS, O CUALQUIER OTRA CLASE DE DANOS, CONTRACTUALES, EXTRACONTRACTUALES,

O DE CUALQUIER TIPO. Algunos estados no permiten la exclusi6n o limitaci6n de da_os incidentales o consecuenciales o limitaci6n

en la duraci6n de una garantia implicita, de modo que la exclusi6n o limitaci6n indicada anteriormente podria no aplicar en su caso. Esta

garantia le brinda derechos legales especificos y podria tambi6n tener otros derechos que varian segOn el estado.

ESTA GARANTIA UMITADA NO APUOA A:

• Viajes de mantenimiento desde su hogar para entrega, recepci6n, y/o instalaci6n del producto, instrucci6n o reemplazo de fusibles

del hogar o cableado adecuado o correcci6n de reparaciones no autorizadas.

Los dados o problemas operativos que resulten de la negligencia en el uso, el abuso, el funcionamiento fuera de las especificaciones

medioambientales o inconsistentes con los requisitos de precauciones establecidos en la Guia de funcionamiento, accidente, insectos,

incendio, inundaci6n, instalaci6n inadecuada, casos de fuerza mayor, modificaci6n o alteraci6n no autorizada, corriente o voltaje

incorrectos, o uso comercial, o uso diferente al indicado.

El costo de reparaci6n o reemplazo bajo estas circunstancias excluidas ser& responsabilidad del cliente.

NUMEROS DE CENTROS INTERACTIVOS DE CLIENTE

Para obtener Asistencia para el cliente,

informaci6n del producto, o mantenimiento

o distribuidor autorizado:

PARA CONTACTAR A LG ELECTRONICS

POR CORREO:

LG Customer Interactive Center

R O. Box 240007

201 James Record Road

Huntsville, Alabama 35824

A-FrN: CIC

Uame al 1=800-243=0000 (24 horas al dfa, 365 dfas al ado),

y seleccione la opcion adecuada a partir del men&

Ovisite nuestro sitio Web en: http://www.lgservice.com.

Informa¢idn de registro del producto

Modelo:

Numero de serie:

Fecha de compra:

El modelo y n0mero de serie figuran en la placa de

clasificaci6n en la parte interna de la puerta del frente.

NOTES

INI-P,ODUCIION

INSTRUCTIONS IMPORTANTES

DE SECURITE

Pr6cautions de s6curit6 de base .......................... 79

Ce qu'il faut faire si vous d6tectez

une odeur de gaz ................................................. 80

instructions de raise & la terre .............................. 81

Pr6cautions de s6curit6 pour I'installation ..... 81, 82

Instructions de s6curit6 pour la raccordement

& 1'61ectricit6 ......................................................... 83

PIECES ET CARACTERISTIOUES

Cempesantes et pieces principales ..................... 84

INSTRUCTIONS D'INSTALLATION

Choisir le bon emplacement ................................ 85

D6gagements ....................................................... 86

Installations avec pi6destal ou trousse

d'empilage en option ........................................... 86

Mise b,niveau de la s6cheuse .............................. 87

Inversion de I'oscillation de la porte ..................... 87

Modification de I'emplacement de

la sortie d'air ......................................................... 88

Ventilation de la s6cheuse .............................. 89, 90

Raccordement des s6cheuses a. gaz ............. 91,92

Raccordement des s6cheuses 61ectriques .......... 93

Exigences particulieres pour les maisons

mobiles ou pr6fabriqu6es ..................................... 94

V6rification finale de I'installation ......................... 94

MODE D'EMPLOI

Triage des brass6es ............................................. 95

Chargement de la s6cheuse ................................. 95

V@ification du filtre & charpie avant

tout la brass6e ...................................................... 95

Caract@istiques du panneau de commande ....... 96

Guide de cycle ..................................................... 97

Afficheur LED ....................................................... 98

Fonctionnement de la s6cheuse .......................... 99

Boutons de r6glage du cycle .............................. 100

Programmation personnalis6e ............................ 100

Boutons d'options du cycle .............................. 101

ENTRETIEN ET NETTOYAGE

Netteyage r6gulier .............................................. 102

DEPANNAGE

Avant d'appeler le service .......................... 103, 104

SPEClFICATIONS/ACCESSOIRES

EN OPTION

Sp6cifications et dimensions principales ........... 105

Accessoires en option ........................................ 105

installation du pi6destal ............................ 106, 107

installation de la trousse d'empilage .......... 108, 109

MERCI g

Felicitations pour votre achat et

bienvenue dans la famille LG. Votre

nouvelle secheuse LG associe la

technologie de capteur d'humidite

la plus avancee & un fonctionnement

simple et une efficacite superieure.

Si vous suivez les consignes

d'utilisation et d'entretien de ce

manuel, votre secheuse vous

assurera de nombreuses annees

de service fiable.

GARANTIE ....................................................11o

Information relative a I'enregistrement

du produit

ModUle :

Num_ro de s6rie :

Date d'achat :

Le numero de modele et de serie figurent sur la

plaque de signaletique dans la porte avant.

iNST UCTIONS I PO TANTESDE SFCU

L|SEZ TOUTES LES DiRECTiVES AVANT

D'UT|L|SER L'APPARE|L

AVSRT|SSEIVlSNT Pourvotr ourit ,vou

I'information contenue darts ce manuel afin de r_duire les risques d'incendie et

d'e×plosion, de choc _lectrique, ainsi que pour _viter les dommages materiels, les

blessures corporelles, ou un d_c_s.

Votre securite et la securite des autres sont tres importantes.

Ce manuel contient de nombreux messages relatifs a la securit6 eta votre appareil.

Lisez toujours et suivez toujours toutes les instructions relatives a votre securit6.

C'est le symbole d'alerte a la securit6.

Ce symbole vous alerte de dangers potentiels qui peuvent vous tuer ou vous blesser ou tuer ou

blesser d'autres personnes. Tousles messages relatifs a la securit6 suivent le symbole d'alerte

la securit6 et le mot DANGER ou AVERTISSEMENT.

Ces mots signifient "

_DANGER :Vous pouvez _tre tue ou gravement blesse si vous ne suivez pas immediatement

les instructions.

_AVER'_r|SS_I_N'_r .=vous pouvez _tre tue ou gravement blesse si vous ne suivez pas

les instructions.

Tousles messages relatifs a la securit6 vous diront la nature du danger potentiel, comment reduire le

risque de blessure et ce qui peut se produire si vous ne suivez pas les instructions.

PRi_CAUTIONS DE Si_CURITi_ DE BASE

AVERT|SSEMENT •

[] Afin de reduire les risques d'incendie, et d'explosion, de

choc electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit "

• Liseztoutes les instructionsavant d'utiliser votre

secheuse.

Avant de I'utiliser, la secheuse doit _tre installee

correctement conformement aux directives donnees

dans ce manuel.

Ne sechez aucun article qui aurait prec6demment

et6 nettoye, lave, ou trempe dans de I'essence, des

solvants pour nettoyage & sec, ou toute autre substance

inflammable ou explosive non plus que tout article

qui presenterait des taches de ces substances car les

vapeurs qui s'en degagent pourraient s'enflammer ou

exploser.

Ne placez pas d'articles expos6s a des huiles, y

compris de I'huile de cuisson, dans votre secheuse.

Des v_tements contamines aux huiles peuvent entraTner

une reaction chimique qui pourrait faire enflammer une

brass6e.

Ne mettez jamais votre main dans la secheuse si le

tambour ou les autres pieces sont en mouvement.

Ne reparez jamais ou ne remplacez jamais une piece

de la secheuse ou n'essayez jamais de reparer votre

secheuse, a moins que cet entretien soit specifiquement

recommande dans ce Guide d'utilisation et d'entretien

ou dans des instructionsde reparations par I'utilisateur

publiees que vous comprenez et que vous _tes capable

d'entreprendre.

•Ne modifiez pas les commandes.

•Ne laissez pas les enfants jouer dans la secheuse ou sur

celle-ci. Vous devez les superviser de pros Iorsque vous

utilisez la s6cheuse _ proximite.

Avant d'inutiliser ou de mettre la s6cheuse au rebut,

retirez-en la porte.

Utilisez les assouplisseurs ou produits pour eliminer

la statique uniquement tel que recommande par le

fabricant.

N'utilisez pas de cycle avec chaleur pour

secher des articles qui comportent du caoutchouc

mousse ou tout autre matiere similaire & du caoutchouc.

Conservez I'espace entourant I'ouverture de sortie et

les espaces adjacents libre de toute accumulation de

charpie, de poussiere, et de salete.

Vous devez faire nettoyer p@iodiquement I'int@ieur de

la s_cheuse et du conduit de sortie par du personnel de

service qualifie.

N'installez jamais ou ne rangez jamais votre s_cheuse

dans un endroit expose aux intemperies.

V_rifiez toujours I'int@ieur de la s_cheuse pour y

rep_rer tout corps 6tranger.

Nettoyez le filtre & charpie avant ou apr_s chaque

brassee.

INSTflUCTIONS I PORTANTESDE SECURITE

L|SEZ TOUTES LES DiRECTiVES AVANT

D'UT|L|SER UAPPARE|L

_AVe:RT|SSJ:MSNT pourvotre_ourit_,vou_deve__uivre

I'information contenue darts ce manuel afin de r_duire les risques d'incendie et

d'e×plosion, de choc _lectrique, ainsi que pour _viter les dommages materiels,

les blessures corporelles, ou un d_c_s.

.Ne rangez et n'utilisez pas d'essence

ou autres vapeurs et liquicles inflam-

mables pr6s de cet appareil ou de

tout autre appareil _lectrom_nager.

• L'installation et I'entretien doivent

6tre effectu_s par un installateur

qualifi_, une agence de service, ou

le fournisseur de gaz.

CE QU_IL FAUT FAIRE SI

ODEUR DE GAZ :

1. N'essayez pas de gratter une

allumette, d'allumer une cigarette,

ou de mettre sous tension un

_lectrom_nager _ gaz ou _lectrique.

2. Ne touchez aaucun interrupteur

electrique. N'utilisez aucun telephone

de votre edifice.

3. (=vacuez toute personne presente

dans la piece, I'edifice, ou la zone

pro×imite.

VOU$ DETECTEZ UNE

4. Appelez immediatement votre

fournisseur de gaz du t_lephone

d'un voisin. Suivez attentivement les

directives du fournisseur de gaz.

5. Si vous ne pouvez pas rejoindre votre

fournisseur de gaz, appelez le service

d'incendie.

INST UCTIONS I PO TANTESDE SECU

L|SEZ TOUTES LES DiRECTiVES AVANT

D'UT|L|SER L'APPARE|L

AV :RT|SSSlVlI NT Pourvotre ourit ,vou deve uivre

I'information contenue darts ce manuel afin de r_duire les risques d'incendie et

d'e×plosion, de choc _lectrique, ainsi que pour _viter les dommages materiels,

les blessures corporelles, ou un d_c_s.

iNSTRUCTiONS DE MISE A LA TERRE

Vous devez mettre a la terre cet appareil. En cas

de panne ou de cassure, la mise a la terre reduit

le risque d'electrocution en offrant un chemin de

moindre resistance au courant electrique. Cet

appareil doit _tre muni d'un cordon dote d'un

conducteur de mise a la terre et d'une fiche avec

mise a la terre. Vous devez brancher la fiche dans

une prise appropriee qui est bien installee et mise

la terre conformement a tous les codes et les

ordonnances locales.

AVERT|SSEMENT-

Un mauvais branchement du conducteur

de raise a la terre peut entrainer un risque

d'_lectrocution. Verifiez aupres d'un electricien

qualifie ou d'un technicien de service si vous

n'_tes pas certain que I'appareil est bien mis

la terre.

Ne modifies jamais la fiche fournie avec I'appareil.

Si elle ne correspond pas a la prise, faites installer

une bonne prise par un electricien qualifie.

Vous devez brancher cet appareil a un systeme

de c&blage permanent, en metal, mis a la terre

ou vous devez faire courir un conducteur de mise

la terre avec les conducteurs du circuit et le

brancher a la broche ou au contact de mise a la

terre de I'appareil.

Si votre secheuse n'est pas bien mise a la terre,

cela peut entrafner une electrocution.

PRECAUTIONS DE Si'-:CURIT(-:POUR L'INSTALLATION

AVE RTISSEIVl==NT Afin de reduire les risques d'incendie, et d'explosion, de choc

electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit :

• Faites la raise a la terre de la s_cheuse

conform_ment a tousles codes et

r_glementation ad_quats. Suivez les directives

d'installation detaill6es. Si votre secheuse n'est

pas bien mise a la terre, cela peut entraTner une

electrocution.

Avant de I'utiliser, la s_cheuse doit _tre

install_e correctement conform_ment au×

directives donn_es darts ce manuel. Si votre

secheuse n'est pas bien mise a la terre, cela peut

entraTner une electrocution.

•Installez et entreposez la s_cheuse a un

endroit ou elle ne sera pas e×pos_e a des

temperatures sous le point de cong_lation

ou e×pos_e au× intemp_ries.

"routes les r_parations et I'entretien doivent

_tre faits par un service d'entretien autoris_,

moins qu'ils ne soient sp_cifiquement

recommand_s dans ce Guide du propri_taire.

Tout non-respect de cet avertissement peut

entraTner des blessures graves, un incendie,

I'electrocution, ou la mort.

Pour r_duire le risque d'_lectrocution,

n'installez jamais la s_cheuse darts un espace

humide. Tout non-respect de cet avertissement

peut entratner des blessures graves, un incendie,

I'electrocution, ou la mort.

Reliez a un circuit _lectrique protege,

correctement dimensionn_ eta la bonne

tension pour _viter toute surcharge _lectrique.

Un mauvais circuit electrique peut fondre, en

creant un danger d'electrocution et/ou d'incendie.

• Retirez toutes pieces d'emballage et _liminez

tous les mat_riau× d'e×p_dition correctement.

Tout non-respect de ces instructions peut

entratner la mort, une explosion, un incendie,

ou des br01ures.

Pour une installation dans un garage, installez

la s_cheuse a au moins 46 cm (18 po) au

dessus du plancher. Tout non-respect de ces

instructions peut entratner la mort, une explosion,

un incendie, ou des brOlures.

Conservez les mat_riau× d'emballage hors

de la pottle des enfants. Les materiaux

d'emballage peuvent _tre dangereux pour les

enfants. IIs font courir un risque de suffocation.

INSTRUCTIONS! PORTANTESDE SEcURIT[

L|SEZ TOUTES LES DiRECTiVES AVANT

D'UT|L|SER L'APPARE|L

AV==RT|SS :MSNT pourvotr ourit ,vou uivr

I'inforrnation contenue dans ce manuel afin de r_duire les risques d'incendie et

d'explosion, de choc _lectrique ainsi que pour _viter les dommages materiels,

les blessures corporelles, ou un d_c_s.

PRI'-:CAUTIONSDE Si'-:CURITi POUR L'INSTALLATION

Syst_me d'_vacuation d'air/Conduit :

• L'air des s_cheuses a gaz DOlT _tre evacu_

I'ext_rieur. Tout non-respect de ces

instructions peut entrafner un incendie ou la

mort.

•II faut _vacuer _galement I'air des s_cheuses

_lectriques a I'ext_rieur pour emp_cher toute

accumulation de grande quantit_ d'humidit_

et de charpie a I'int_rieur de la piece. Une

accumulation de charpie dans une partie de la

maison peut entratner un danger d'incendie et

de maladie.

• Utilisez uniquement un conduit m_tallique

rigide ou flexible de 101 mm (4 po) de diam_tre

,_ I'int_rieur de I'armoire de la s_cheuse ou

pour I'_vacuation de I'air vers I'ext_rieur.

L'utilisation de conduit de plastique ou d'autre

de type combustible risque de provoquer un

incendie. Un conduit pen'ore peut provoquer un

incendie s'il s'affaisse ou se bloque partiellement

en cours d'utilisation ou Iors de rinstallation.

• Les pi_ces pour monter le syst_me de

conduits ne sont pas fournies avec la

s_cheuse. II sera n_cessaire d'obtenir les

pi_ces sur place. La sortie ext6rieure dolt

_tre munie d'une grille a registre ou a clapet

pour emp_cher tout refoulement d'air

Iorsque la s_cheuse ne fonctionne pas. Tout

non-respect de ces instructions peut entratner

un incendie ou la mort.

4po (10 cm) de diam_tres sans obstructions.

On dolt le maintenir aussi court que possible.

Assurez-vous de nettoyer tout vieux conduit

avant d'installer votre nouvelle s_cheuse.

Tout non-respect de ces instructions peut

entra;ner un incendie ou la mort.

Des conduits m_talliques rigides ou semi-

rigides sont recommand_s entre le tour et la

s_cheuse. Lots d'installation sp_ciale ou il

est impossible d'effectuer le raccord avec les

mat_riaux recommand_s, utilisez un conduit

m_tallique flexible de transition homologu_

par les ULC uniquement pour le raccord

entre la s_cheuse et le tour. L'utilisation de

ce type de conduit influencera le temps de

s_chage. Tout non-respect de ces instructions

peut entrafner un incendie ou la mort.

N'utilisez PAS de visa t_le ou autres types

d'attaches qui p_n_treraient darts le conduit

et pourraient retenir les charpies et r_duire

ainsi I'efficacit_ du syst_me d'_vacuation

d'air. Fixez et scellez tousles raccords avec

du ruban a conduit. Pour de plus amples

details, suivez les instructions d'installation.

Tout non-respect de ces instructions peut

entratner un incendie ou la mort.

, Le conduit d'_vacuation d'air dolt mesurer

iNST UCTIONS I PO TANTESDE SECU ITE

L|SEZ TOUTES LES DiRECTiVES AVANT

D'UT|L|SER L'APPARE|L

AVSRT|SS :M :NT pourvotr ourit ,vou uivr

I'information contenue dans ce manuel afin de r_duire les risques d'incendie et

d'explosion, de choc _lectrique ainsi que pour _viter les dommages materiels,

les blessures corporelles, ou un d_c_s.

INSTRUCTIONS DE S(-:CURITi_ POUR LA RACCORDEMENT

A L'(-:LECTRlClT(-:

AVERT|SSEMENT :Afin de reduire les fisques d'incendb, et d'explosion, de

choc electrique ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit "

•Ne coupez et ne retirez dans aucun cas

la broche de raise a la terre du cordon

d'alimentation. Branchez le cordon

d'alimentation electrique dans une prise

bien mise & la terre pour eviter des blessures

corporelles ou des dommages a la secheuse.

• Pour votre s_curit6 personnelle, cette

s_cheuse dolt _tre correctement mis a la

terre. Tout non-respect de cet avertissement

peut entrafner des blessures ou I'electrocution.

Reportez-vous aux directives d'installation

de ce manuel pour la tension et fr_quence

exig@es particuli@res a votre mod@le. Tout

non-respect de ces instructions peut entrafner

une electrocution et/ou un incendie.

Cette s_cheuse dolt @tre branch_e a une

prise correctement raise a la terre. Si la

s_cheuse n'est pas convectement raise

terre, il peut en trainer une _lectrocution.

Faites v_rifier la prise murale et le circuit

_lectrique par un _lectricien qualifi_ afin

d'assurer leur raise a la terre correcte. Tout

non-respect de ces instructions peut entrafner

une electrocution et/ou un incendie.

La s6cheuse dolt toujours ¢tre branch_e

sur une prise _lectrique distincte qui fournit

une tension nominale correspondant ,_

celle inscrite sur la plaque signal_tique.

Ce branchement permet de fournir le meilleur

rendement et permetaussi d'eviter la surcharge

du circuit electrique domestique, ce qui pourrait

entrafner un risque d'incendie en raison de la

surchauffe des ills electriques.

•Ne d_branchez jamais la s_cheuse en

tirant sur le cordon d'alimentation. Tenez

toujours fermement la fiche _lectrique et

retirez directement de la prise. Le cordon

d'alimentation peut _tre endommage, ce qui

peut entratner un danger d'electrocution ou

d'incendie.

•R_parez ou remplacez imm_diatement

tout cordon d'alimentation effiloch_ ou

endommag_ de quelque mani_re que ce soit.

N'utilisez pas de cordon d'alimentation qui

affiche des traces de fissures ou d'_raflures

sur sa Iongueur ou aux extr_mit_s. Le cordon

d'alimentation peut fondre, ce qui peut entrafner

un danger d'electrocution ou d'incendie.

• Lots de I'installation ou du d_placement de la

s_cheuse, attention de ne pas pincer, _craser,

ou endommager le cordon d'alimentation.

Ceia emp_chera des blessures corporelles ou

des dommages a votre secheuse, occasionnes

par un incendie ou une electrocution.

CONSERVEZ CES DIRECTIVES 85

PIECESET CARACTERIOUE

COMPOSANTES ET PIECES PRINClPALES

PANNEAU DE COMMANDE CONVIVIAL

Faites pivoter le bouton selecteur de cycle au

cycle d6sire. Ajoutez des options ou ajustez

les parametres de cycles au moyen d'une

simple touche.

ECRAN LED

L'ecran LED facile a Iire illustre les options et

I'information sur le cycle et affiche les messages

d'etat durant le fonctionnement

PORTE REVERSIBLE A ACCES FACILE

Une porte a grande ouverture facilite I'acces au

chargement et dechargement de I'appareil. II

est possible d'inverser I'ouverture de la porte en

fonction de I'emplacement de I'appareil.

FILTRE A CHARPIE EN FACADE

Le filtre a charpie en fagade facilitent I'acces

et le nettoyage apres chaque brassee.

PIEDS DE NIVELLEMENT

Quatre pieds de nivellement (deux a I'avant et

deux a I'arriere) sont reglables pour ameliorer la

stabilite de la secheuse sur un plancher inegal.

o'_ o 88Sbo

Emplacement

du cordon

d'alimentation

(modUles a gaz)

Porte d'acc_s

au bloc de

jonction (modUles

61ectriques)

Emplacement

du raccord _ la

canalisation de gaz

(modUles _ gaz)

Sortie du conduit

d'6vacuation d'air

Dos de la s_cheuse

INST UCTIONSD'INSTAL[MION

IMPORTANT- Life toutes les directives d'instailation darts leur

integralite avant d'installer et d'utiliser votre secheuse !

II est important que vous lisiez ce manuel dans son integralit6 avant d'installer et d'utiliser votre secheuse.

Vous retrouverez dans les pages qui suivent des directives detaill6es pour les raccords electriques et de gaz,

ainsi que les exigences en matiere d'evacuation de Fair.

CHOISIR LE BON EMPLACEMENT

• Entreposez et installez la secheuse a un endroit

or3 elle ne sera pas exposee a des temperatures

sous le point de congelation ou exposee aux

intemperies.

• Selectionnez un emplacement avec un plancher

solide, a niveau.

• Lots de I'installation de la secheuse dans un

garage, placez-la a au moins 18 po (46 cm) au

dessus du plancher.

• Faites la mise a la terre de la secheuse

conformement a tous les codes et

reglementation adequats.

• Pour reduire le risque de choc electrique,

n'installez pas la secheuse dans un endroit

humide ou mouill&

• Si I'installation de I'appareil est prevue dans une

maison mobile ou prefabriqu6e, reportez-vous

la rubrique Exigences particulieres pour les

maisons mobiles ou pr_fabriqu6es.

DEGAGEMENTS

18p

_20 po _- I

(50,8 cm) I

4po4"-I 1_30po_ 1"_4po

(10 cm) (76,1 cm) (10 cm)

50 po

(127 cm)

Ipo-_lI----27po-_--I_ ipo

(2,54 cm) (68,6 cm) (2,54 cm)

3 po

(7,6 cm)

48 po

(310 cm 2)

24 po_

(155 cm _)

Exigences de ventilation

3 po

(7,6 crn) pour placard

La plupart des installations exigent un minimum

de 51/2po (14 cm) de degagement derriere la

secheuse pour le conduit d'evacuation.

• Laissez au moins 1 po (2,5 cm) de degagement

sur les c6tes et au dos pour reduire la vibration

et le niveau sonore.

• Un degagement supplementaire est

recommande pour faciliter I'installation et

I'entretien.

• Assurez-vous de calculer suffisamment

d'espace pour les moulures murales, de portes,

ou de plancher qui peuvent augmenter les

degagements requis.

• Laissez au moins 24 po (61 cm) a I'avant de la

secheuse pour I'ouverture de la porte.

Directives supplementaires pour une installation

dans un placard :

• La porte du placard doit permettre une

ventilation suffisante. Reportez-vous au

schema ci-dessus pour les exigences

d'ouverture minimale pour la ventilation. Une

porte-persienne est egalement acceptable.

• Assurez-vous qu'il y ait un degagement d'au

moins 18 po (46 cm) au-dessus de la secheuse.

INSTRUCTIONSD'INSTA[[ATION

iNSTALLATiONS AVEC Pli_DESTAL OU TROUSSE D'EMPILAGE EN OPTION

iMPORTANT : Si vous installez la secheuse avec

le piedestal ou la trousse d'empilage en option,

consultez la section Accessoires en option dans

ce manuel ou la section des directives relatives

votre piedestal ou a votre trousse d'empilage

avant de proceder a I'installation.

Dimensions requises pour installation

avec pi6destal Dimensions requises pour installation

avec trousse d'empilage

1_30po_

(76,1 cm)

I_"F4 po

(10 cm)

m m

1po-_lI--_ 27po-_1 I---1po

(2,54 cm) (68,6 cm) (2,54 cm)

771/2 po

(190,5 cm)

ACCESSOIRES EN OPTION

Pour ces produits LG et les autres, contactez votre detaillant LG local ou visitez notre site

Internet au ca.lge.com

Piedestai Trousse d'empilage

(vendu separement) (vendu separement)

INST UCTIONSD'INSTA[[MION

IVllSEANIVEAU DE LASECHEUSE

AVERT|SSEMENT

•Portez des gants durant I'installation.

•Le defaut d'observer cet avertissement peut

_tre une cause de blessure.

Pour optimiser le rendement de I'appareil, la

secheuse doit _tre a niveau. Pour minimiser

la vibration, le bruit, et les mouvements

indesirables, le plancher doit _tre une surface

solide et parfaitement a niveau.

REMARQUE :Ajustez les pieds de nivellement

seulement pour repondre aux besoins de mise

niveau de la secheuse. Les etendre plus qu'il est

necessaire pourrait provoquer des vibrations.

Niveau

@ @, @

Pieds de

nivellement

Placez la secheuse a I'endroit o0 elle

demeurera. Placez un niveau en travers de la

surface de la secheuse.

Les quatre pieds de nivellement doivent

reposer solidement sur le plancher. Appuyez

delicatement sur les coins superieurs de la

secheuse pour vous assurer qu'elle ne balance

pas d'un coin a I'autre.

Si vous installez la secheuse sur le piedestal

en option, vous devez utiliser les pieds de

nivellement du pi_destal pour mettre la secheuse

au niveau. Retractez entierement les pieds de

nivellement de la secheuse.

Utilisez une cle a molette pour toumer les

pieds de nivellement. Tournez dans le sens

horaire pour elever la secheuse ou dans

le sens antihoraire pour I'abaisser. F:levez

ou abaissez les pieds jusqu'a ce que la

secheuse soit a niveau d'un c6te a I'autre

et de I'avant a I'arriere.

Assurez-vous que les 4 pieds de nivellement

sont en contact ferme avec le plancher.

iNVERSiON DE L'OSClLLATION DE LA PORTE

L'oscillation de la porte de la secheuse s'inverse

3our s'adapter a I'emplacement de I'appareil.

i'i

Loquet "

de la [

Vis de la

charniere

Vis du Ioquet --------_

Ouvrez la porte de la secheuse. Avec un

tournevis cruciforme (Phillips), devissez les

2 vis qui retiennent la charniere de la porte au

coffrage de I'appareil. Devissez les 4 vis du

c6te du Ioquet de la porte sur le coffrage et

retirez le Ioquet.

Vis du

Ioquet

\ "\ "_

Vis de la

"'_/charni_re

Toumez la porte de sorte que la charniere

soit inversee et reattachez-la avec les 2 vis

retirees au prealable. Installez le Ioquet de la

porte de I'autre c6te, inserez et vissez les 4 vis.

Testez I'oscillation de la porte pour vous

assurer qu'elle se deplace librement et se

verrouille correctement. 87

INSTRUCTIONSD'INSTA[[ATION

MODiFicATiON DE L'EMPLACEMENT

DE LA SORTIE D'AIR

, AVERT|SSEMENT

,, Utiliserun eventen metalrobuste.

,, Ne pas utiliserde conduit en plastiqueou en aluminium.

• NettoyerlesanciensconduitsavantI'installationdelas6cheuse.

Portezdes gantsdurant I'installation.

,, Si ces instructions nesont pas observeescela peut causer

unincendie ou la mort.

Votre nouvelle secheuse est livr6e avec une sortie

d'air arriere. II est possible d'en modifier la position

pour obtenir une sortie d'air sous I'appareil ou sur le

c6t6 (la sortie d'air sur le c6t_ droit n'est pas offerte

sur les modeles & gaz).

Une trousse de conversion, piece no 383EEL9001 B,

est offerte chez votre detaillant LG. L'ensemble

comprend les 61ements n6cessaires pour modifier

I'emplacement du conduit de la sortie d'air.

OPTION 1. Sortie d'air iaterale

f_ ............ Conduit

adaptateur__. ' . .

,, .x

Support AIv6ole

d6fongable

Appuyez sur les languettes de I'alveole

defongable et retirez soigneusement la piece

pour degager I'ouverture voulue (la sortie

d'air sur le c6te droit n'est pas offerte sur les

modeles a gaz). Inserez le conduit adaptateur

dans le bottler de ventilateur et fixez-le a la

base de la secheuse comme indique.

Plaq

protectrice

Preassemblez un coude de 4 po (10 cm) de

diam_tre & la prochaine section de conduit de 4

po (10 cm) et fixez solidement tousles raccords

avec du ruban & conduit. Assurez-vous que

I'extremite m_.le du coude fait face & UOPPOS!_

de la s_cheuse. Inserez I'ensemble coude/

conduit dans I'ouverture lat6rale et enfoncez-le

dans le conduit adaptateur. Fixez solidement

en position avec du ruban & conduit. Assurez-

vous que I'extremit6 mD.le du conduit depasse

d'environ 11/2po (3,8 cm) pour le raccorder au

systeme de conduits.

Fixez la plaque protectrice au dos de la

s_cheuse avec la vis fournie.

Vis de

Conduit d'6vacuation

d'air arri_re

Devissez la vis de fixation du conduit

d'evacuation d'air arriere. Tirez sur le conduit

pour le faire sortir.

OPTION 2. Sortie d'air inferieure

Conduit

adaptateur

.' ,. - t

Support

Ins_rez le conduit adaptateur dans le bo'ftier de

ventilateur et fixez-le a la base de la s_cheuse

comme indique.

protectrice

Coude

Ins6rez le coude de 4 po (10 cm) de diametre

dans I'ouverture arriere et enfoncez-le dans

le conduit adaptateur. Assurez-vous que

I'extr6mit6 m_.le du coude soit face au bas

par le trou au fond de la secheuse. Fixez

solidement en position avec du ruban &

conduit. Fixez la plaque protectrice au dos

de la s_cheuse avec la vis fournie.

INST UCTIONSD'INSTALLMION

VENTiLATiON DE LA Si CHEUSE

&AVERT|SSEM ENT Afin de reduire les risques d'incendie, et d'explosion, de choc

electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit "

= N'_crasez pas et ne laissez pas le syst_me

de conduits s'affaisser. Tout non-respect de

ces instructions peut entrafner un incendie

ou la mort.

• Ne laissez pas le syst6me de conduits

reposer contre ou toucher des objets

tranchants. Tout non-respect de ces

instructions peut entrafner un incendie

ou la mort.

= Darts le cas d'un raccord a un syst_me

de conduits existant, assurez-vous qu'il

convient ,_ cet effet et qu'il est propre avant

d'installer la s6cheuse. Tout non-respect de

ces instructions peut entrafner un incendie

ou la mort.

•Le syst_me d'_vacuation d'air dolt _tre

conforme aux codes du b_timent Iocaux en

vigueur. Tout non-respect de ces instructions

peut entrafner un incendie ou la mort.

• L'air des s_cheuses a gaz DOlT Ctre evacu_

,_ I'ext_rieur. Tout non-respect de ces

instructions peut entrafner un incendie ou

la mort.

• Ytilisez uniquement des conduits

m_talliques rigides ou flexibles de 4 po (10

cm) de diam_tre ,_ I'int_rieur de I'armoire de

la s6cheuse et pour la ventilation ext_rieure.

Tout non-respect de ces instructions peut

entrafner un incendie ou la mort.

=Pour r_duire le risque d'incendie, de

combustion, ou d'accumulation de gaz

combustibles, N'acheminez PAS le conduit

d'_vacuation d'air de la s_cheuse darts un

endroit clos sans ventilation comme un

grenier, un tour, un plafond, une galerie

technique, une chemin6e, un conduit

d'_vacuation de la combustion de gaz

ou un espace dissimul_ d'un _difice. Tout

non-respect de ces instructions peut entrafner

un incendie ou la mort.

=Pour r_duire le risque d'incendie, N'_vacuez

PAS I'air de la s_cheuse par un conduit de

plastique ou en aluminium mince. Tout non-

respect de ces instructions peut entratner un

incendie ou la mort.

•Le conduit d'_vacuation d'air dolt mesurer

4po (10 cm) de diam_tres sans obstructions.

On dolt le maintenir aussi court que

possible. Assurez=vous de nettoyer tout

vieux conduit avant d'installer votre nouvelle

s_cheuse. Tout non-respect de ces instructions

peut entra_ner un incendie ou la mort.

• Des conduits m_talliques rigides ou semi-

rigides sont recommand_s entre le tour et

la s_cheuse. Lors d'installation sp_ciale

ou il est impossible d'effectuer le raccord

avec les mat6riaux recommand_s, utilisez

un conduit m_tallique flexible de transition

homologu_ par les ULC uniquement

pour le raccord entre la s_cheuse et le

tour. L'utilisation de ce type de conduit

influencera le temps de s_chage. Tout non-

respect de ces instructions peut entratner un

incendie ou la mort.

• N'utilisez PAS de visa tSle ou autres types

d'attaches qui p6n_treraient darts le conduit

et pourraient retenir les charpies et r_duire

ainsi I'efficacit_ du syst_me d'_vacuation

d'air. Fixez et scellez tousles raccords avec

du ruban a conduit. Tout non-respect de ces

instructions peut entrafner un incendie ou

la mort.

Pour optimiser les r_sultats de

fonctionnement de I'appareil, observez les

restrictions de Iongueur de conduit d_crites

darts le tableau en page 48. Tout non-respect

de ces instructions peut entrafner un incendie

ou la mort.

Les pi_ces pour monter le syst_me de

conduits ne sont pas foumies avec la

s_cheuse. II sera n_cessaire d'obtenir les

pi_ces sur place. La sortie ext_rieure dolt

_tre munie d'une grille ,_ registre ou ,_ clapet

pour emp¢cher tout refoulement d'air

Iorsque la s_cheuse ne fonctionne pas. Tout

non-respect de ces instructions peut entrafner

un incendie ou la mort.

INSTRUCTIONSD'INSTA[[ATION

VENTiLATiON DE LA Si_CHEUSE {suite)

Systeme d'evacuation d'air

0 65 pi (19,8 m) 45 pi (13,7 m)

Recommand6 1 55 pi (16,8 m) 35 pi (10,7 m)

(..i[--_ 2 47 pi (13,7 m) 30 pi (9,1 m)

3 36 pi (11,0 m) 25 pi (7,6 m)

/_02om/ /_02om/ 4 28 pi (8,5 m) 20 pi (6,1 m)

0 55 pi (16,8 m) 35 pi (10,7 m)

Utilisez seulement pour

les trajets courts 1 47 pi (13,7 m) 27 pi (8,1 m)

__ 2 41 pi (12,5 m) 21 pi (6,4 m)

3 30 pi (9,1 m) 17 pi (5,2 m)

_.._ _635o,._ 4 22 pi (6,7 m) 15 pi (4,5 m)

REMARQUE : D6duisez 6 pi (1,8 m) pour chaque coude suppl6mentaire. II n'est pas recommand6 d'utiliser plus de quatre

coudes de 90 °.

Acheminement et raccord du systeme

d'evacuation d'air

Suivez les lignes directrices ci-dessous pour

optimiser le rendement de I'appareil et reduire

I'accumulation de charpies et de condensation

dans les conduits.

REMARQUE :Les conduits et raccords NE sont

PAS compris, achetez-les separ6ment.

• Utilisez des conduits metalliques rigides ou

semi-rigides de 4 po (10 cm) de diametre.

On doit maintenir le conduit d'evacuation d'air

aussi court que possible.

Autant que possible, limitez le nombre de

coudes.

L'extremit6 m&le de chaque section du systeme

de conduits doit pointer a I'oppose de la

secheuse.

Utilisez du ruban a conduit sur tous les

raccords.

Isolez les conduits qui passent dans des aires

non chauffees pour reduire la condensation et

I'accumulation de charpies sur les surfaces des

conduits.

IMPORTANT :Une evacuation d'air incorrecte de

la secheuse annulera la garantie de la secheuse.

Ventilation correcte

Ventilation incorrecte

INST UCTIONSD'INSTAL[MION

RACCORDEMENT DES Si CHEUSES A GAZ

AVERT|SSEMENT •

[] Afin de reduire les risques d'incendie, et d'explosion, de

cho¢ electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit :

=Alimentation en gaz requis :

La s_cheuse est expedite de I'usine prate

pour I'utilisation de gaz naturel. EIle peut 6tre

convertie pour une utilisation avec du gaz de PL

(propane liquide). La pression du gaz ne dolt pas

d_passer 13 pc (33 cm) de colonne d'eau.

=Un technicien de service qualifi_ ou du

fournisseur de gaz dolt raccorder la s_cheuse

ralimentation de gaz. Tout non-respect de

ces instructions peut entrainer un incendie, une

explosion, ou la mort.

=Isolez la s_cheuse du syst_me d'alimentation

en gaz en fermant &la main la propre soupape

de fermeture de I'appareil lots de tout essai

de pression de I'alimentation en gaz. Tout

non-respect de ces instructions peut entrainer

un incendie, une explosion, ou la mort.

=Conduit d'alimentation requis : La saJJede

lavage dolt _tre munie d'un tuyau d'alimentation

en gaz naturel rigide vers la s_cheuse. Aux

#tats-Unis, une soupape de fermeture manuelle

distincte DOlT #_tre install_e & au moins 6

pi (1,8 m) de la s_cheuse en conformit_ &la

norme ANSi Z223.1 du code national des gaz

combustibles. Veillez _ installer un bouchon

de canalisation NPT de 1/8 pc (3,1 ram). Tout

non-respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

=Dans le cas de I'utilJsation d'un tuyau rigide,

le raccord dolt 6tre de 1/2 pc (12,7 ram) IPS. Si

les codes et r_glements Iocaux I'autorisent et

que le fournisseur de gaz I'accepte, utilisez une

tubulure de 3/8 pc (9,5 ram) homologu_e Iorsque

les distances sont de moins de 20 pi (6,1 m).

Un tubulure de plus grand diam_tre devrait _tre

utilis6e pour des Iongueurs d6passant le 20 pi

(6,1 m). Tout non-respect de ces instructions peut

entra;ner un incendie, une explosion, ou la mort.

= Raccordez la s_cheuse au type de gaz indiqu_

sur la plaque signal_tique. Tout non-respect de

ces instructions peut entrainer un incendie, une

explosion, ou la mort.

=Pour 6viter toute contamination de la soupape

de fermeture de I'alimentation en gaz, purgez

le tuyau d'alimentation de tout air et s_diments

avant de le raccorder a la s_cheuse. Avant de

setter les raccords entre I'alimentation en gaz

et la s_cheuse, purgez I'air restant jusqu'a

ce que vous d_celiez une odeur de gaz. Tout

non-respect de ces instructions peut entrainer

un incendie, une explosion, ou la mort.

= N'utilisez PAS de flamme hue pour rechercher

route trace de fuites. Utilisez un liquide de

d_tection de fuites a 1'6preuve de la corrosion.

Tout non-respect de ces instructions peut entrainer

un incendie, une explosion, ou la mort.

= Utilisez uniquement un nouveau tuyau

d'alimentation en gaz homologu_ AGA ou CSA

avec des raccords en acier inoxydable. Tout

non-respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

= Serrez solidement tous les raccords de gaz. Tout

non-respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

=Enroulez du ruban de Teflon ® ou appliquez de

la pate pour joints insoluble darts du gaz de

p_trole liqu6fi_ (PL) sur tousles filetages. Tout

non-respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

= N'essayez PAS de d_monter la s_cheuse. En

effet, tout d_montage exige I'attention et les

outils d'un technicien de service ou d'une

entreprise qualifi_(e) et autoris_(e). Tout non-

respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

Tension et fr#quences exig#s uniquement pour les mod#les a gaz

AVERT|SSEIVlIENT •

[] Afin de reduire les risques d'incendie, et d'explosion, de

choc electrique ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit :

= Ne coupez et ne retirez darts aucun cas

la troisi_me broche de raise a la terre du

cordon d'alimentation. Tout non-respect de

ces instructions peut entrainer un incendie, une

explosion, ou la mort.

=Pour votre s_curit_ personnelle, cette s_cheuse

dolt 6tre correctement mis a la terre. Tout

non-respect de ces instructions peut entrainer

un incendie, une explosion, ou la mort.

= Cette s_cheuse est muni d'un cordon

d'alimentation dot_ d'une fiche a prise de terre

trois broches qui se branche sur une prise

triphas_e murale standard correspondante afin

de minimiser le risque de choc 61ectrique. Tout

non-respect de ces instructions peut entralner un

incendie, une explosion, ou la mort.

= Cette s6cheuse dolt 6tre branch6e darts une

prise raise a la terre de 120 volts en c.a.

60 Hz protegee par un fusible ou un disjoncteur

de 15 amperes. Tout non-respect de ces

instructions peut entrainer un incendie, une

explosion, ou la mort.

=Si vous avez une prise murale standard & deux

fiches, il est de votre responsabilit6 et obligation

de la faire remplacer par une prise murale

triphas_e. Tout non-respect de ces instructions

peut entrainer un incendie, une explosion, ou

la mort.

INSTRUCTIONSD'INSTA[[ATION

RACCORDEMENT DES SECHEUSES AGAZ (suite)

AVERT|SSEMENT •

[] Afin de reduire les risques d'incendie, et d'explosion, de

choc electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit :

•L'installation et I'entretien doivent _tre effectu_s

par un installateur qualifi_, une agence de

service, ou le fournisseur de gaz. Tout non-

respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

• Utilisez uniquement un tuyau flexible neuf

en acier inoxydable et un nouveau raccord

homologue par la AGA am_ricaine. Tout non-

respect de ces instructions peut entrainer un

incendie, une explosion, ou la mort.

• Installez une soupape de fermeture de

I'aiimentation en gaz a moins de 6 pi (1,8 m)

de la s_cheuse. Tout non-respect de ces

instructions peut entrainer un incendie, une

explosion, ou la mort.

• Assurez-vous que la s_cheuse soit dot_e de la

buse de br_leur correcte pour le type de gaz

qui sera utilis_ {gaz naturel ou gaz de p_trole

liqu_fi_s). La s_cheuse est livr_e prate pour une

utiJisation avec du gaz naturel. Tout non-respect

de ces instructions peut entratner un incendie, une

explosion, ou la mort.

• Le cas _cheant, I'installation de la bonne buse

(commandez la piece no 4948EL4002B pour

la trousse de conversion de buse PL) doit

_tre effectu_e par un technicien qualifi_ et la

modification annot_e sur la s_cheuse. Tout

non-respect de ces instructions peut entrainer

un incendie, une explosion, ou la mort.

•Tous les raccords doivent 6tre en conformit_

avec tous les codes et r_glements Iocaux

applicables. Tout non-respect de ces instructions

peut entratner un incendie, une explosion, ou la

mort.

•L'air des s_cheuses a gaz DOlT _tre evacue

I'exterieur. Tout non-respect de ces instructions

peut entratner un incendie, une explosion, ou

la mort.

Raccordement de I'alimentation en gaz

_) Assurez-vous que I'alimentation en gaz vers la

salle de lavage soit bien COUPEE. Confirmez

que le type de gaz achemine vers votre salle de

lavage soit adequat pour la secheuse. L'appareil

est pr@ a fonctionner au gaz naturel avec un

raccord NPT de 3/8 po (9,5 ram).

O Retirez le du raccord

capuchon d'expedition

de gaz au dos de la secheuse. Soyez prudent

et n'endommagez pas le filetage du raccord

de gaz Iors du retrait du capuchon.

O Raccordez la secheuse au systeme

d'alimentation en gaz de la salle de lavage

avec un nouveau tuyau flexible en acier

inoxydable avec raccord NPT de 3/8 po

(9,5 mm) de diametre.

_ Serrez solidement tousles raccords entre la

secheuse et le systeme d'alimentation en gaz

de la salle de lavage. Ouvrez I'alimentation en

gaz de la salle et verifiez tousles raccords de

la tuyauterie (autant internes qu'externes) pour

toute trace de fuite de gaz avec un liquide de

detection de fuites a I'epreuve de la corrosion.

Branchement #lectriclue

..... Branchez la secheuse

_U ans une prise triphasee

de 120 volts de c.a.

60 Hz.

AGA!CSA en gaz

NPT

Installations en haute altitude

Le BTU nominal de cette secheuse est

homologue par I'AGA americaine pour une

altitude sous les 10 000 pieds (3 048 metres).

Dans le cas d'une installation de votre secheuse

gaz a une altitude de plus de 10 000 pi (3 048

m), I'appareil doit _tre ,, degonfl6 _)(reduction) par

un technicien qualifie ou le fournisseur de gaz.

INST UCTIONSD'INSTAL[MION

RACCORDEMENT DES Si CHEUSES i LECTRIQUES

AVERT|SSEMENT :Pouraideraemp cherdesioceo ies,dese,ectrocutions,

des blessures graves, ou des deces, ie cSblage et ia raise a la terre doivent se conformer a I'edition la plus

recente du National Electrical Code, ANSI/NFPA 70 eta tousies regiements Iocaux en vigueur. Veuillez faire

verifier par un technicien qualifie que votre maison a une alimentation electrique suffisamment puissante

pour faire fonctionner une secheuse.

Tension et fr#quences exig#s uniquement pour les mod#les #lectriques

AVERT|SSEMENT •

[] Afin de reduire les risques d'incendie, et d'explosion, de

choc electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit :

• Cette s_cheuse doit 6tre reli_e a un r_seau

de filerie m_tallique permanent misa la terre

ou un conducteur de terre pour appareil doit

passer avec les conducteurs du circuit et

6tre reli_ a la borne ou au fil de terre sur la

s6cheuse. Tout non-respect de ces instructions

peut entraTner un incendie, une explosion, ou

la mort.

La s_cheuse comporte son propre bloc

de jonction qui dolt _tre reli_ a un circuit

monophas_ distinct de 240 volts a 60 Hz muni

d'un fusible de 30 amperes (le circuit doit

comporter des fusibles des deux c6t6s du

ill). L'ALIMENTATION ELECTRIQUE DEVRAIT

ETRE A LA TENSION NOMINALE MAXIMALE

INDIQUEE SUR LA PLAQUE SIGNALETIQUE

DE LA S#CHEUSE. NE LA RELIEZ PAS A

UN CIRCUIT DE 110, 115, OU 120 VOLTS.

Des _l_ments chauffants sont offerts, pour

une installation sur le terrain, darts les cas

o_ la s_cheuse sera aliment_e par un r_seau

_lectrique de tension diff_rente de celle

indiqu_e sur la plaque signal_tique. Tout

non-respect de ces instructions peut entraTner

un incendie, une explosion, ou la mort.

Si le circuit de d_rivation vers la s_cheuse

est de 15 pi (4,5 m) ou moins de Iongueur,

utilisez un fil no 10 AWG (uniquement en

cuivre) homologu_ par les ULC (Laboratoires

des assureurs du Canada) ou conformes aux

exigences des codes Iocaux. Si la Iongueur

est de plus de 15 pi (4,50 m), utilisez un fil no

8 AWG (uniquement en cuivre) homologu_

par les ULC {Laboratoires des assureurs du

Canada) ou conformes aux exigences des

codes Iocaux. Laissez suffisamment de jeu

pour permettre de d_placer la s_cheuse au

besoin. Tout non-respect de ces instructions peut

entraTner un incendie, une explosion, ou la mort.

La queue de cochon pour la connexion du

cordon d'alimentation entre le r6ceptacle

mural et le bloc de jonction de la s_cheuse

N'EST PAS fournie avec I'appareil. Le type de

queue de cochon et le calibre du fil doivent

6tre conformes aux codes Iocaux et avec les

directives des pages suivantes. Tout non-

respect de ces instructions peut entraTner un

incendie, une explosion, ou la mort.

Une connexion a 4 ills est exig_e pour toutes

installations darts les maisons mobiles ou

pr_fabriqu_es de m_me que pour toutes

nouvelles constructions apr_s le let janvier

1996. De plus, une connexion a 4 ills doit

6tre utilis_e darts les r_gions o_ les codes

Iocaux interdisent la raise a la terre par un fil

neutre. Tout non-respect de ces instructions peut

entra_ner un incendie, une explosion, ou la mort.

Exigences #lectriques particulieres pour les maisons mobiles ou pr#faDriqu#es

AVERT|SSEMII NT "

[] Afin de reduire les risques d'incendie, et d'explosion, de

choc electrique, ou les blessures corporelles Iorsque vous utilisez des electromenagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit :

Toute installation dans une maison mobile ou

prefabriquee doit _tre conforme au chapitre

24 de la CFR, paragraphes 32-80 des normes

americaines en matieres de securite et de

constructions de maison prefabriquee ou a la

norme canadienne CAN/CSA0Z240 MH ainsi

qu'aux codes et reglements Iocaux.

•Une connexion ,_4 ills est exig_e pour

toutes installations darts les maisons

mobiles ou pr_fabriqu_es de m_me que

pour toutes nouvelles constructions apr_s

le ler janvier 1996. Tout non-respect de ces

instructions peut entratner un incendie, une

explosion, ou la mort. 95

INSTRUCTIONSD'INSTA[[ATION

EXIGENCES PARTICULii'-:RES POUR LES MAISONS MOBILES OU

PRI'-:FABRIOUI ES

Toute installation dans une maison mobile ou

prefabriqu6e dolt _tre conforme au chapitre 24 de la

CFR, paragraphes 32-80 des normes americaines

en matieres de securit6 et de constructions de

maison prefabriqu6e ou a la norme canadienne

CAN/CSA0Z240 MH ainsi qu'aux codes et

reglements Iocaux. En cas de doutes relatifs a la

conformite de I'installation par rapport aces normes,

communiquez avec un professionnel en service et

installation pour du soutien technique.

• Une secheuse a gaz doit _tre definitivement fixee

au plancher.

La connexion electrique pour une secheuse

electrique doit comporter une connexion a 4 fils.

Pour des renseignements plus detaill6s en matiere

de connexions electriques, consultez la rubrique

Raccordement des secheuses electriques.

Pour reduire le risque de combustion et d'incendie,

la secheuse doit _tre ventilee vers I'exterieur.

NE ventilez PAS de secheuse sous une maison

mobile ou prefabriqu6e.

Utilisez le panneau arriere, lateraux, ou inferieur

pour ventiler une secheuse electrique vers

I'exterieuro

Utilisez le panneau arriere, lateral gauche ou

inferieur pour ventiler une secheuse a gaz vers

I'exterieur. II est impossible de ventiler une

secheuse a gaz vers I'exterieur par le panneau

lateral droit en fonction de la presence du module

du br01eur.

Le conduit d'evacuation d'air de la secheuse doit

_tre solidement fixe a la structure de la maison

mobile ou prefabriqu6e. II doit _tre fabrique

d'une matiere qui resistera aux flammes eta la

combustion. II est recommande d'installer un

conduit metallique rigide ou flexible.

NE reliez PAS le conduit d'evacuation d'air a tout

autre conduit, systeme de ventilation, cheminee,

ou autre conduit d'evacuation d'air.

Assurez-vous que la secheuse dispose d'un

acces adequat a de Fair frais pour garantir un bon

fonctionnement. Uouverture pour I'apport d'air

frais exterieur doit _tre d'au moins 25 po2

(163 cm2).

II est important de maintenir un degagement d'au

moins 2 po (5 cm) de matieres combustibles

autour du conduit d'evacuation d'air Iors de la

ventilation de la secheuse vers I'exterieur. De plus,

la secheuse doit comporter un degagement de 1

po (2,5 cm) sur les c6tes et au dos de la secheuse.

Souvenez-vous que les el6ments du systeme de

ventilation ne sont pas fournis avec la secheuse.

Veillez vous procurer les pieces necessaires pour

une installation adequate.

V(-:RIFICATIONFINALE DE L'INSTALLATION

Une fois I'installation complete de la secheuse

dans sa position definitive, executez les essais

suivants pour confirmer le fonctionnement correct

de I'appareil.

ESSai du module de chauffage de

la secheuse

MODF:LES A GAZ

Fermez la porte de la secheuse, appuyez sur le

bouton de ON/OFF (mise en marche/arr_t) pour

demarrer I'appareil regle a un cycle de sechage

la chaleur. Au demarrage de la secheuse, le

dispositif d'allumage devrait enflammer le brt31eur

principal.

REMARQUE :Si de I'air est encore present dans

le tuyau d'alimentation en gaz, il est possible que

I'allumeur s'eteigne avant que le br[31eurprincipale

ne s'enflamme. Dans ce cas, le dispositif

d'allumage effectuera une seconde tentative apres

deux minutes.

MODF:LES €:LECTRIQUES

Fermez la porte de la secheuse, appuyez sur le

bouton de ON/OFF (mise en marche/arr_t) pour

demarrer I'appareil regle a un cycle de sechage

la chaleur. Uair evacue devrait _tre chaud apres

un fonctionnement de 3 minutes.

Verification du debit d'air

Un fonctionnement effectif de la secheuse ex_ge

un debit d'air adequat. On peut mesurer I'efficacite

du debit d'air en evaluant la pression statique

I'aide d'un manometre. Placer un manometre sur

le conduit d'evacuation d'air a environ 2 pi (60,9

cm) de la secheuse. La pression statique dans le

conduit d'evacuation d'air ne devrait pas exceder

les 0,6 po (1,5 cm) de colonne d'eau. Verifiez le

fonctionnement de la secheuse sans charge.

Verification du niveau

Une fois la secheuse installee dans sa position

definitive, reverifiez la mise a niveau de la

secheuse. Assurez-vous que la secheuse soit

niveau de I'avant vers I'arriere et d'un c6te

I'autre et que les quatre pieds de nivellement sont

fermement poses sur le plancher.

MODE D'EMP/OI

Voici les instructions de mise en marche et d'utilisation de votre nouvelle secheuse. Veuillez consulter des

sections particulieres de ce manuel pour de plus amples informations. Avertissement important • Pour

r_duire Je risque d'incendie, d'_lectrocution, ou de blessure, lisez tout le manuel, ycompris

les instructions importantes de s_curit_, avant de faire fonctionner cette s_cheuse.

TRIAGE DES BRASSEES

Etiquettes d'entretien des tissus

La plupart des v_tements possedent des

etiquettes d'entretien des tissus qui affichent

les directives pour un soin appropri&

Grouper les articles simflaires

Pour de meilleurs resultats, triez les v_tements

pour en faire des brassees qui peuvent _tre

sechGs au m_me cycle de sechage.

Differents tissus exigent des soins particuliers

et certains d'entre eux sechent plus rapidement

que d'autres.

_'tiquettes d'entretien des tissus

S'chage r-_ _] [_]

par

culbutage sec NormalPressage permanent!

infroissable

Cycledoux/ Nepas s_cher Nepas s_cher

d_licat par culbutage (action mentionn_e

conjointement avec

_ ne pas laver _)

R+glage de (_ (_) Q 0

lachaleur

Elev_e Moyenne Faible Sans chaleur/

s_chage a Fair

CHARGEMENT DE LASi CHEUSE

AVERTISSEMENT Lorsque vous utilisez des +lectrom+nagers, vous devez

toujours suivre les precautions de base, y compris ce qui suit "

,, V_rifiez toutes les poches pour vous assurer +

qu'elles sont vides. Des articles comme

des trombones, des stylos, de la monnaie, ,,

et des cl_s peuvent endommager votre

s_cheuse et vos v_tements. Des objets

inflammables comme des briquets ou des

allumettes risqueraient de s'enflammer et de

provoquer un incendie. Tout non-respect de =

ces instructions peut entraTner un incendie, une

explosion, ou la mort.

Ne s_chez jamais des v_tements qui Grit

_t_ exposes a de I'huile, de I'essence, ou

d'autres substances inflammables. Le lavage

des v¢tements n'enl_vera pas compl_tement

les r_sidus d'huile. Tout non-respect de cet

avertissement peut entrafner des blessures

graves, un incendie, I'electrocution, ou la mort.

Combinez les articles grands et petits dans

une brassee.

Les v_tements mouilles prendront de

I'expansion au sechage. Ne surchargez pas la

secheuse. Les v_tements ont besoin d'espace

pour culbuter et secher correctement.

Fermez les fermetures-eclair, les crochets, et les

cordons pour ies emp_cher de s'accrocher ou

de s'emm_ler aux autres v_tements.

VitRIFICATION DU FILTRE A CHARPIE AVANT TOUT LA BRASSEE

Assurez-vous que ie filtre a charpie est toujours

propre avant de secher une nouveile brassee.

En effet, un filtre obstrue par de la charpie

augmentera le temps de sechage.

Pour le nettoyer, tirez droit vers le haut sur ie filtre

et faites une boule de charpie avec vos doigts. Ne

rincez pas ni iavez ie filtre pour retirer ia charpie.

Poussez fermement sur le filtre a charpie pour ie

remettre en place. Voyez ia section "Nettoyage et

entretien" pour plus des detailles.

Assurez-vous que le filtre a charpie soit toujours

correctement installe avant de demarrer la

secheuse. Un fonctionnement de ia secheuse

avec un filtre i&che ou manquant risquerait

d'endommager la secheuse et les articles dans

la secheuse.

Filtre &

charpie

ODE D'E PLOI

CARACTERISTIOUES DU PANNEAU DE COMMANDE

Voici les instructions de mise en marche et d'utilisation de votre nouvelle secheuse. Veuillez consulter des

sections particulieres de ce manuel pour de plus amples informations. Avertissement important :Pour

r_duire le risque d'incendie, d'_lectrocution, ou de blessure, lisez tout Je manuel, ycompris

Jes instructions importantes de s_curit_, avant de faire fonctionner cette s_cheuse.

O BOUTON DE MISE EN MARCHE/ARRf:T

Appuyez pour mettre en MARCHE la secheuse.

Appuyez de nouveau pour ARRI_TER la secheuse.

REMARQUE :Appuyer sur le bouton de

MARCHE/ARRET durant un cycle annulera ce

cycle et tous les autres reglages de brassee

seront perdus.

BOUTON SELECTEUR DE CYCLE

Tournez ce bouton pour selectionner le cycle

desir6. Une fois le cycle desir6 selectionn6, les

prer6glages standard s'afficheront a I'afficheur.

Pour les cycles MANUAL DRY (reglage manuel),

ces parametres peuvent _tre regl6s a I'aide des

boutons de reglage du cycle avant de demarrer

le cycle.

OBOUTON DE MISE EN MARCHE/PAUSE

Appuyez sur ce bouton pour DC:MARRER le

cycle selectionn6. Si la secheuse est en fonction,

utilisez ce bouton pour faire une PAUSE dans le

cycle sans perdre les parametres actuels.

REMARQUE : Si vous n'appuyez pas de nouveau

sur le bouton de pour poursuivre le cycle de

sechage en moins de 4 minutes, la secheuse

se mettra automatiquement hors tension.

AUGMENTATION/RI_DUCTION DU

TEMPS

Utilisez ces boutons lots des cycles MANUAL

DRY (reglage manuel) et TIME DRY (temps

de sechage) pour regler le temps de

sechage. Appuyez sur le bouton MORE TIME

(augmentation du temps) pour augmenter

d'une minute le temps de sechage du

cycle manuel et sur le bouton LESS TIME

(reduction du temps), pour reduire le cycle

par une minute.

BOUTONS DE REGLAGE DU CYCLE

Utilisez ces boutons pour selectionner les

parametres de cycle desir6es pour le cycle

que vous avez choisi. Les parametres actuels

sont illustres a I'afficheur. Appuyez sur le

bouton correspondant a cette option pour

voir et selectionner d'autres reglages.

AFFICHEUR LED

L'afficheur illustre les reglages, le temps

restant estime, les options, et les messages

d'etat de votre secheuse.

BOUTON D'OPTIONS

Les boutons d'options vous permettent

de selectionner des options de cycle

supplementaires. Pour des renseignements

detaill6s sur les options individuelles, consultez

les pages suivantes.

MODE D'EMP/OI

GUIDE DE CYCLE

Le guide de cycle ci-dessous illustre les options et les types de tissus recommandes pour chaque cycle.

Normal

Coton/ Denims,serviettes, Moyenne

serviettes cotonsIourds Reglable _lev_e 55 _

Vetementsde Normal

Normal travail, velours Moyenne 41 _

c0tel_,etc. Reglable

Pressage Pressage Normal

permanent permanent,

tissus symth_tiques Reglable

Basse 36 _

Normal

Articles Lingerie,

d61ieats draps,blouses Reglable

S6chage Petitesbrass@s

rapide decourteduree Cteint

Rafrachisse= Pourenleverles

ment des

ventilation plisdesv_tements Eteint

Basse 32

Pourlesv_tements

quid0ivent_tre

Sechage par s@h_ssanschaleur, I_teint

ventilation telslesplastiques

0ulesca0utch0ucs

Pourle s@hageen

general;la duree,

Seehage letemps,et autres Cteint

programme optionspeuvent

6treprogramm_s

manuellement

€levee 25

Reglable Reglable

Moyenne 20

elevee _

Reglable Reglable

Sanschaleur _

Reglable

I_lev_e 40

Reglable Reglable ./

Reglage automaticlue de sechage

Les cycles Sensor Dry (reglage automatique)

utilisent le systeme exclusif & double capteur de

LG qui decele et compare le niveau d'humidite

des v_tements et celui de Fair ambiant et regle le

temps de sechage au besoin pour optimiser les

resultats. La secheuse regle automatiquement

le niveau de sechage et la temperature aux

parametres recommandes pour chaque cycle.

L'afficheur indiquera le temps restant estim&

Reglage manuel de see#age

Utilisez les cycles Manual Dry (reglage manuel)

pour selectionner un temps et une temperature de

sechage. Lors de la selection d'un cycle Manual

Dry (regiage manuel), i'afficheur ESTIMATED TIME

REMAINING (temps restant estime) indique ie

temps reel restant pour votre cycle. Appuyez sur

les boutons MORE TIME (augmentation du temps)

or LESS TIME (reduction du temps) pour modifier

le temps reel du cycle.

REMARQUE : Pour proteger vos v_tements, les differentes options de niveau de sechage,

temperature, ou autres ne sont pas toutes disponibles avec chacun des cycles.

ODE D'E PLOI

AFFICHEUR LED

L'afficheur LED illustre les reglages, le temps restant estime, les options, et les messages d'etat de votre

secheuse. Lorsque la secheuse est en marche, I'afficheur s'illuminera.

Vi_RIFICATION DU FILTRE .,_CHARPIE

L'afficheur indiquera CHK.FILTER (verification

du filtre a charpie) lots de la mise en marche

de la secheuse pour vous rappeler de verifier

le filtre a charpie. Le message s'eteint des

que le bouton de MISE EN MARCHE/ARRET

est enfonce.

OTEMPS RESTANT ESTIME

Lorsque le bouton MARCHE/PAUSE est enfonce,

la secheuse affichera le temps estime (reglage

automatique) ou le temps regl6 (reglage manuel)

restant, et debutera le culbutage.

REMARQUE • Le temps des cycles SENSOR

DRY (capteur d'humidite) pourrait varier. En

effet, la secheuse recalcule le temps de sechage

restant pour optimiser les resultats.

INDICATEUR DE CYCLE TERMIN¢:

IIlustre la portion du cycle de sechage

actuellement complet6e.

O AFFICHAGE D'C:TAT/CYCLE

Cette portion de I'afficheur montre le cycle

selectionn6, I'etat en fonctionnement, et les

message speciaux. Si un cycle a des directives

speciales, elles s'afficheront egalement dans

cette zone.

MODE D'EMP/OI

FONCTIONNEMENT DE LA Si CHEUSE

Une fois la secheuse chargee :

O Appuyez le bouton MARCHE/ARRI_T

sur

pour mettre en marche la

secheuse. Les lumieres autour

du bouton selecteur de cycle

s'allumeront.

Tournez le bouton selecteur au cycle

desir6. Uafficheur montrera les

parametres preprogram6 Dry

Level (niveau de sechage),

Temperature (la temperature),

Time (temps de sechage), et

Option (options) pour ce cycle.

_Si vous pour ce cycle,

desirez les modifier

appuyez sur le ou les boutons d'options afin

d'afficher des parametres supplementaires

pour ces options. Appuyez de nouveau pour

faire le tour des parametres jusqu'a ce que le

parametre desir6 soit mis en surbrillance.

REMARQUE : Pour proteger vos v_tements,

les differentes options de niveau de sechage,

temperature, ou autres ne sont pas toutes

disponibles avec chacun des cycles.

O Selectionnez option cycle

toute de

supplementaire, comme CHILD

LOCK (verrouillage pour enfants),

WRINKLE CARE (antifroissage),

ou DAMP DRY BEEP (sonnerie

v_tements humides) en appuy-

ant sur le bouton correspondant

cette option.

REMARQUE : Pour proteger

vos v_tements, les differentes

options de niveau de sechage,

temperature, ou autres ne sont

pas toutes disponibles avec

chacun des cycles.

O Appuyez sur le bouton MARCHE/PAUSE

pour demarrer le cycle. Uafficheur

changera et la secheuse affichera

le temps estime (reglage

automatique) ou le temps regl6

(reglage manuel) restant et debutera le

culbutage. Pour faire une pause a tout

moment, ouvrez la porte de la secheuse

ou appuyez sur PAUSE. Pour poursuivre le

cycle au m_me endroit, appuyez de nouveau

sur le bouton MISE EN MARCHE/PAUSE.

REMARQUE : Si la secheuse s'arr_te pour

plus de 8 minutes, la secheuse se mettra

hors tension automatiquement.

OLorsque la brassee est terminee, I'alarme

sonore (s'il y a lieu) se fera entendre. Si

vous avez selectionn6 I'option Wrinkle Care

(antifroissage), la secheuse culbutera la

brassee regulierement pour une periode

jusqu'a trois heures.

Retirez immediatement les articles de la

secheuse aussit6t le cycle complet6 pour

prevenir le froissage.

Nettoyez toujours le filtre a charpie apres

chaque cycle.

Pour le nettoyer, tirez droit vers le haut sur le

filtre et faites une boule de charpie avec vos

doigts. Ne rincez pas ni lavez le filtre pour

retirer la charpie. Poussez fermement sur le

filtre a charpie pour le remettre en place.

ODE D'E PLOI

BOUTONS DE REGLAGE DU CYCLE

Les cycles SENSOR DRY reglage automatique

possedent des reglages preprogramm6s qui se

selectionnent automatiquement et ne peuvent

_tre modifies. Les cycles MANUAL DRY (reglage

manuel) comportent des parametres par defaut

mais vous pouvez egalement personnaliser les

parametres a I'aide des boutons de reglage du

cycle. Appuyez sur le bouton correspondant

cette option pour voir et selectionner d'autres

parametres.

NIVEAU DE SECHAGE

Selectionne le niveau de sechage du

cycle. Appuyez sur le bouton DRY

LEVEL (niveau de sechage) a rep6tition

pour defiler a travers les parametres

disponibles.

• Cette option est offerte uniquement avec les

cycles SENSOR DRY (reglage automatique).

• La secheuse ajustera automatiquement le temps

du cycle. La selection de I'option VERY DRY (tres

sec) ou MORE DRY (plus sec) augmentera le

temps du cycle alors que LESS DRY (moins sec)

ou DAMP DRY (humide) le diminuera.

Utilisez le parametre LESS DRY (moins sec) ou

DAMP DRY (humide) pour les articles que vous

desirez repasser.

REMARQUE :Pour proteger vos v_tements,

les differentes options de niveau de sechage,

temperature, ou autres ne sont pas toutes

disponibles avec chacun des cycles. Consultez

le Guide de cycle pour les details.

CONTROLE DE LA TEMPERATURE

Reglez le parametre de temperature

de ULTRA LOW (ultra faible) a HIGH

(elev6e). Ce reglage permet un

entretien precis de vos tissus et

v_tements. Appuyez sur le bouton TEMR

CONTROL (contr61e de la temperature)

rep6tition pour defiler a travers les parametres

disponibles.

TEMPS DE SECHAGE

Ce bouton vous permet de selectionner

manuellement le temps de sechage de

20 a 60 minutes par increments de 10

minutes. Utilisez cette fonction pour les

petites brassees ou pour defroisser. Utilisez les

boutons MORE TIME/LESS TIME (augmentation/

reduction du temps) pour augmenter ou reduire le

temps de sechage par increment de une minute.

SONNERIE

Ajustez le volume de I'alarme sonore

de fin de cycle ou eteignez-le.

PROGRAMMATION PERSONNALISEE

Si vous utilisez une combinaison

particuliere de parametres que vous

utilisez frequemment, il est possible

de les sauvegarder en tant que

CUSTOM PROGRAM (programmation

personnalisee).

Sauvegarde d'un programme

personnalise :

O Mettez en marche la secheuse et tournez le

bouton selecteur de cycle au cycle desir6.

Utilisez les boutons de reglage de cycle pour

ajuster les parametres de ce cycle.

O Appuyez sur le ou les boutons d'options de

cycles afin de selectionner les parametres que

vous aimeriez ajouter. Uafficheur montrera un

message de confirmation.

100

OAppuyez et gardez enfonce le bouton

CUSTOM PROGRAM (programmation

personnalisee) a nouveau pendant 3 secondes.

REMARQUE : II n'est possible de sauvegarder

qu'un programme personnalise. Tout autre

programme prealablement sauvegarde sera

efface des que vous appuyez et gardez

enfonce le bouton CUSTOM PROGRAM

(programmation personnalisee).

Rappel d'un programme personnalise :

Mettez la secheuse en marche.

O Enfoncez le bouton CUSTOM PROGRAM

(programmation personnalisee).

O Appuyez sur le bouton MARCHE/PAUSE

pour demarrer le cycle.

BOUTONS D'OPTIONS DU CYCLE

Votre secheuse vous offre plusieurs options de

cycle supplementaires pour personnaliser les

cycles et ainsi satisfaire vos besoins individuels.

Certains boutons d'options comportent

egalement une fonction speciale (consultez la

page suivante pour les details) qui peut _tre

actionnee en appuyant et en maintenant ce

bouton d'option pendant 3 secondes.

Pour ajouter des options de cycles

un cycle"

O Mettez en marche la secheuse et tournez le

bouton selecteur de cycle au cycle desir6.

O Utilisez les boutons de regiage de cycle pour

ajuster les parametres de ce cycle.

Appuyez sur le ou les boutons d'options de

cycles afin de seiectionner les parametres

que vous aimeriez ajouter. L'afficheur

montrera un message de confirmation.

Appuyez sur le bouton MARCHE/PAUSE pour

demarrer le cycle. La secheuse demarrera

automatiquement.

VERROUILLAGE POUR ENFANTS

_ tilisez cette option pour emp_cher

une utilisation non desir6e de la

secheuse ou pour emp_cher toute

modification des parametres de cycle

Iorsque la secheuse est en fonction.

Toutes les commandes seront desactiv6es. La

secheuse peut _tre verrouillee durant un cycle.

ANTIFROISSAGE

Avec cette option, ia secheuse

culbutera la brassee regulierement sur

une periode de jusqu'a 3 heures apres

ia fin d'un cycle ou jusqu'a I'ouverture

de ia porte. C'est une fonction pratique qui aide

prevenir ia formation de plis iorsque vous _tes

dans i'impossibilite de retirer immediatement les

articles de la secheuse.

SONNERIE VETEMENTS HUMIDES

Avec cette option, ia secheuse emettra

une alarme sonore Iorsque la brassee

sera environ 80% seche. Erie vous

permet de retirer ies articles iegers qui

sechent plus rapidement ou ies articles que vous

desirez repasser ou suspendre encore un peu

humide.

MODE D'EMP/OI

101

ENT ETIEN ET NETTOYAGE

NETTOYAGE RI GULIER

102

AVI=RT|SSSMSNT. [] Afin de reduire les risques d'incendie, et d'explosion, de

choc electrique, ou les blessures corporelles Iorsque vous utilisez des electrom6nagers, vous devez toujours

suivre les precautions de base, y compris ce qui suit "

•D_branchez votre s_cheuse avant de la nettoyer pour _viter le risque d'_lectrocution. Tout

non-respect de ces instructions peut entrafner des blessures, un incendie, une electrocution, ou la mort.

•N'utilisez jamais de produits chirniques puissants, de nettoyants abrasifs, ou de dissolvants pour

nettoyer votre s_cheuse. IIs endommageront sa surface.

Nettoyage de I'ext#rieur

Un entretien adequat de votre secheuse peut

prolonger sa duree de vie utile. L'exterieur de la

machine peut _tre nettoye a I'eau chaude, avec

un detergent menager doux et non abrasif.

Essuyez immediatement tout deversement

I'aide d'un chiffon doux et humide.

iMPORTANT :N'utilisez jamais d'alcool methyl6,

de solvant, ou de produits similaires.

N'utilisez jamais de laine d'acier ou de nettoyeurs

abrasifs ; ils pourraient endommager la surface.

Nettoyage de I'int#rieur

Essuyez autour de I'ouverture et du joint de la

porte avec un chiffon doux et humide pour prevenir

I'accumulation de charpie et de poussieres qui

pourraient endommager le joint de porte.

Nettoyez le hublot avec un chiffon doux humidifie

avec de I'eau chaude et un detergent menager

doux et non abrasif puis essuyez pour secher.

II est possible de nettoyer le tambour en acier

inoxydable avec un nettoyeur pour acier inoxydable

traditionnel conformement aux directives du

fabricant. N'utilisez jamais de laine d'acier ou de

nettoyeurs abrasifs ; ils pourraient C=gratignerou

endommager la surface.

Nettoyage autour et sous la s#cheuse

Aspirez regulierement la charpie et la poussiere

autour et sous la secheuse. Au moins une fois par

annee, verifiez le systeme de conduits, contr61ez

pour toute accumulation de charpie et nettoyez-

les. Si vous remarquez une reduction du debit

d'air ou une chute du rendement de la secheuse,

verifiez immediatement le systeme de conduits

pour toute obstruction et blocage.

Nettoyage du fiitre a charpie

Filtre &

charpie

Entretien du syst#me de conduits

Au moins une fois par annee, verifiez le systeme

de conduits, contr61ez pour toute accumulation

de charpie et nettoyez-les. Si vous remarquez une

r_:,ductiondu debit d'air ou une chute du rendement

de la secheuse, verifiez immediatement le systeme

de conduits pour toute obstruction et blocage.

Communiquez avec un technicien ou un fournisseur

de service.

Nettoyez toujours le filtre a charpie apres

chaque cycle.

Pour le nettoyer, tirez droit vers le haut sur le

filtre. Puis"

O Faites une boule de charpie

avec vos doigts, ou

O Nettoyez le filtre a charpie

avec un aspirateur, ou

i_ Lavez le filtre a charpie dans

une solution d'eau chaude

savonneuse puis laissez-le

secher completement avant

de remplacer.

REMARQUE :N'utilisez JAMAIS la secheuse

sans le filtre a charpie en place.

DEPANNAGE

AVANT D'APPELER LE SERVICE

Votre secheuse est dotee d'un systeme de contr61e des erreurs automatique qui detecte et diagnostique les

problemes des leur apparition. Si votre secheuse ne fonctionne pas correctement ou ne fonctionne pas du

tout, verifiez les el6ments suivants avant d'appeler le service.

La s_cheuse refuse

de se mettre en

marche

S_cheuse ne

chauffe pas

Le cordon 61ectrique n'est

pas correctement branch6.

Un fusible de maison a

grill6, un disjoncteur s'est

d6clench6, ou il y a une

panne de courant.

• Un fusible de maison a

grill6, un disjoncteur s'est

d6clench6, ou il y a une

panne de courant.

Alimentation en gaz ferm6 ou

service coup6 (uniquement

pour les modeles & gaz).

"laches graisseuses •

OU sales sur les

v6tements

L'afficheur montre le

code d'erreur tel ou tE2

Pr6sence de charpie

sur les v_tements

Electricit_ statique •

excessive darts les

v_tements

Assouplisseur mal utilis6.

S6chage de v_tements

propres et souill6s ensemble.

S6chage de v_tements

propres et souill6s ensemble.

Assurez-vous que la fiche soit bien enfich6e dans

une prise mise & la terre correspondante & la plaque

signal6tique de la s6cheuse.

R6initialisez le disjoncteur ou remplacez le fusible.

N'augmentez pas la capacit6 du fusible. Si le

probleme est un circuit surcharg6, faites-le corriger

par un 61ectricien qualifi6.

Le filtre b charpie n'est pas

bien nettoy6.

R6initialisez le disjoncteur ou remplacez le fusible.

N'augmentez pas la capacit6 du fusible. Si le

probleme est un circuit surcharg6, faites-le corriger

par un 61ectricien qualifi6.

Confirmez I'ouverture de la soupape d'alimentation

de la maison et de la soupape de fermeture de

I'alimentation en gaz de I'appareil.

Confirmez et suivez les directives fournies par le

fabricant de I'assouplisseur.

Assurez-vous de ne s6cher que des v_tements

propres dans votre s6cheuse. En effet, des articles

sales peuvent souiller les v_tements propres de la

m_,me brass6e ou la brass6e subs6quente.

Les taches sur des v_tements secs sont en r6alit6

des taches que le lavage n'a pu retirer correctement.

Assurez-vous que les v_tements sont completement

propres en conformit6 avec les directives de votre

machine b laver et votre d6tergent.

La thermistance est • Eteignez la s6cheuse et appelez le service.

d6fectueuse.

Triage incorrect des

brass6es.

Exc_s d'61ectricit6 statique

dans les v_tements.

S6cheuse surcharg6e.

Papier mouchoir, papier, etc.

pr6sent dans les poches.

Aucun assouplisseur utilis6

ou assouplisseur utilis6

incorrectement.

Les v_tements ont s6ch6

trop Iongtemps (exc_s de

s6chage).

S6chage de tissus

synth6tiques, infroissables,

ou fait de m61anges de fibres

synth6tiques.

Assurez-vous que le filtre _ charpie est propre

avant chaque brass6e. Avec certaines brass6es qui

produisent une quantit6 61ev6ede charpie, il sera peut-

_tre n6cessaire de nettoyer le filtre en cours de cycle.

Certains tissus produisent de la charpie (comme une

serviette de coton blanche pelucheuse) et devraient

s6ch6s s_par_ment des v_tements qui attirent la

charpie (comme une paire de pantalon de lin noir).

Consultez la rubrique Electricite statique excessive

dans les v#tements apres du sechage plus bas.

Divisez les grosses brass_es de lessive en brass_es

plus modestes pour le s_chage.

V_rifiez soigneusement les poches avant la lessive et

le s_chage des v_tements.

Utilisez un assouplisseur pour r_duire I'_lectricit_

statique. Assurez-vous de suivre les directives du

fabricant.

Le s_chage excessif d'une brassie de lessive peut

provoquer I'accumulation d'_lectricit_ statique. R_glez

les param_tres et utilisez un temps de s_chage plus

court ou utilisez les cycles SENSOR DRY (r_glage

automatique).

Ces matieres peuvent favoriser I'accumulation

d'_lectricit_ statique. Essayez d'utiliser un

assouplisseur.

103

DEPANNAGE

AVANT D'APPELER LE SERVICE (suite)

Le temps de s_chage

n'est pas constant

Les v_tements

prennent trop de

temps & s_cher

Les v_tements

sont froiss_s

Les v_tements

ont r_tr_ci

• Les param_tres de s6chage,

la taille de la brass6e, et le

taux d'humidit6 des

v_tements ne sont pas

constants.

La brass6e est mal tri6e.

Brass6e importante de

tissus Iourds.

Mauvais r6glage des

commandes de s6chage.

Le filtre & charpie doit _tre

nettoy6.

Conduits d'6vacuation d'air

bloqu6s, sales, ou le conduit

est trop long.

Un fusible de maison a

grill6, un disjoncteur s'est

d6clench6, ou il y a une

panne de courant.

S6cheuse surcharg6e.

S6cheuse avec charge

insuffisante.

Les v_tements ont s6ch6

trop Iongtemps (exc_s de

s6chage).

Les v_tements sont rest6s

trop Iongtemps dans la

s6cheuse & la fin du cycle.

Les directives de soin des

v_tements n'ont pas 6t6

respect6es.

Le temps de s6chage d'une charge varie selon

le param_tre de chaleur, le type de chaleur utilis6

(61ectrique, & gaz naturel, ou PL), la taille de la brass6e,

le type de tissus, le taux d'humidit6 des v_tements, et la

condition du syst_me de conduits et du filtre & charpie.

S6parez les articles plus Iourds des articles plus 16gers.

Les articles plus grands et Iourds prennent plus de

temps a s6cher.

Les tissus Iourds retiennent plus d'humidit6 et s_chent

donc plus lentement. Pour aider & r6duire et & maintenir

les temps de s6chage plus constants, s6parez les

grands articles et les tissus Iourds en brass6es plus

petites de taille consistante.

Utilisez les param_tres appropri6s pour le type de brass6e

que vous s6chez.

Assurez-vous que le filtre & charpie est propre avant

chaque brass6e. Avec certaines brass6es qui produisent

une quantit6 61ev6e de charpie, il sera peut-_tre

n6cessaire de nettoyer le filtre en cours de cycle.

Confirmez la bonne configuration du systeme de

conduits et qu'il est exempt de d6bris, charpie, et

d'obstructions. Assurez-vous que la grille & registre ou

le clapet s'ouvre correctement et qu'il/elle ne soit pas

bloque(e), bourre(e), ou endommage(e).

R6initialisez le disjoncteur ou remplacez le fusible.

N'augmentez pas la capacit6 du fusible. Si le probleme

est un circuit surcharg6, faites-le corriger par un

61ectricien qualifi6.

Divisez les grosses brass6es de lessive en brass6es plus

modestes pour le s_chage.

Si vous s_chez une tr_s petite brassie, ajoutez quelques

articles suppl_mentaires pour garantir un bon culbutage.

Un s6chage excessif d'une brassie peut provoquer des

plis. Essayez un temps de s_chage plus court et retirez les

articles alors qu'ils conservent encore un peu d'humidit_.

Retirez les articles imm_diatement _ la fin du cycle.

Utilisez I'option WRINKLE CARE (antifroissage) pour

poursuivre le culbutage des v_tements & la fin du cycle

pour une p6riode jusqu'& 3 heures.

Pour _viter le r_tr_cissement, suivez soigneusement

les directives d'entretien des tissus de votre v_tement

car certains tissus r_tr6ciront naturellement au lavage.

D'autres tissus peuvent se laver sans probl_me mais

r_tr_ciront si s_ch6s dans une s_cheuse. Utilisez le

param_tre de chaleur basse ou s_chage sans chaleur

et/ou I'option RACK DRY (s_chage avec grille).

104

SPECIFICATIONS/ACCESSO

IES EN OPTION

SPi ClFICATIONS ET DiMENSiONS PRINClPALES

L'apparence et les specifications detaill6es dans ce guide peuvent varier a cause des ameliorations

constantes apportees au produit.

Description

Tension et

fr_quence e×ig_es*

Alimentation en gaz*

Dimensions

Secheuse

Voyez la plaque signaletique pour les informations detailles.

GN "10-13 po CE. WC/PL "10-13 po CE WC (uniquement les modeles a gaz)

27 po (larg) X 30 po (prof) X 3811/16po (haut),

50 po (prof avec porte ouverte)

68,6 cm (larg) X 76,1 cm (prof) X 98,3 cm (haut),

127 cm (prof avec porte ouverte)

Poids net 126 lb. (57,2 kg)

_..Capacit_ de s_chage CEI 7,3 pi cu. (22,5 Ib/10,2 kg) J

*Reportez-vous & la plaque signal6tique de votre s6cheuse.

ACCESSOIRES EN OPTION

Pour ces produits LG et les autres, contactez votre detaillant LG local ou visitez notre site Internet au

caJge.com

Piedestal Trousse d'empilage

Donnez a votre machine a Si I'espace est restreint,

laver et secheuse LG un utilisez cette trousse pour

coup de pouce gr&ce aux empiler de fagon securitaire

piedestaux de 14 po. IIs offrent votre machine a laver

un tiroir de rangement pour chargement par I'avant et

une commodite accrue, secheuse LG.

Pi_destal Trousse

de 14 po Couleur de support Couleur

WDP3W Blanc WSTK1 Blanc

WDP3B Noir BSTK1 Noir

WDP3S Titane SSTK1 Titane

WDP3N Bleu marine NSTK1 Bleu marine

WDP3R Rouge cerise RSTK1 Rouge cerise

105

ACCESSO IES EN OPTION

iNSTALLATiON DU PIEDESTAL

Ze piedestal accessoire comprend '

= Diviseur a tiroir (1) = Cle (1)

= Vis (18) 1- = Supports (4) 1-1-

t L'installation de la s6cheuse utilise 8 vis

11 Seulement pour la s6cheuse

\,_ ,J

Outils requis pour I'installation "

• Toumevis ,&t_te

cruciforme (Phillips)

• Cle (foumie)

Pour vous assurer que I'installation est securitaire

et sore, conformez-vous aux directives suivantes.

AVERT|SSEMENT

Une installation incorrecte peut entrainer des

accidents graves.

Les appareils 61ectrom6nagers sont Iourds.

Deux personnes ou plus sont n6cessaires

une installation s6curitaire du pi6destal. Tout

non-respect de ces instructions peut entratner

des blessures du dos ou d'autres blessures.

Ne laissez pas les enfants jouer avec le tiroir.

II fait courir un risque d'etouffement et

de blessures.

Ne marchez pas sur la poign6e. Tout non-

respect de cet avertissement peut entraTner

des accidents graves.

• Si les 61ectrom6nagers sont d6ja install6s,

d6branchez tous les conduits d'alimentation

61ectrique, d'eau, ou de gaz de mCme que les

connexions de vidange ou de ventilation. Tout

non-respect de ces instructions peut entratner

une electrocution, un incendie, une explosion ou

la mort.

Portez des gants durant I'installation.

R6tractez

completement

Puis d6serrez

1-1/2 toumes

Pour mettre la secheuse a la m_me hauteur

que la machine a laver, retractez completement

les pieds de nivellement de la secheuse en

les toumant dans le sens des aiguilles d'une

montre, puis tournez-les 1-1/2 toumes contre le

sens des aiguilles d'une montre.

REMARQUE : Uensemble appareil et piedestal

dolt _tre place sur un plancher solide, robuste

et de niveau pour un fonctionnement adequat.

Extremit6

en forme

_de T

Souteneur

Inserez I'extremit6 en forme de T des 4

souteneurs dans la base de la secheuse

comme illustr& Em appuyant sur I'arriere des

souteneurs, tirez-les vers I'exterieur tournes

contre le sens des aiguilles d'une

pour les fixer en place.

106

ACCESSO IES EN OPTION

iNSTALLATiON DU Pli DESTAL csuite)

Pour la machine

& laver/combo

Positionnez la secheuse sur le piedestal.

Assurez-vous que les pieds A I'avant et A

I'arriere de la machine se Iogeront en les

positions correctes. Les pieds de la secheuse

se Iogeront dans les positions les plus

interieures tel qu'illustr&

Assurez-vous que les trous du piedestal sont

alignes avec les trous des souteneurs.

Inserez et serrez 2 vis a chaque coin pour fi

xer solidement I'appareil au piedestal.

REMARQUE • Si les supports ne sont

pas correctement installes, vous pourriez

entendre du bruit et sentir des vibrations.

Placez I'appareil a I'endroit desir&

Elever Abaisser

Desserrez les contre-ecrous des quatre pieds

de nivellement du piedestal jusqu'a ce que

vous puissiez les tourner avec la cl& Tournez

dans le sens horaire pour elever ou dans

le sens antihoraire pour abaisser jusqu'a

le piedestal est au niveau et les 4 pieds

solidement calees sur le plancher.

Serrez solidement & la main tous les

contreecrous.

REMARQUE :Si les contre-ecrous ne sont pas

serres, vous pourriez entendre du bruit et sentir

des vibrations.

Assurez-vous de branchez les electrom6nagers

tousles conduits d'alimentation electrique, d'eau,

ou de gaz de m_me qu'aux connexions de

vidange ou de ventilation avant de mettre

en marche.

Si la vibration est excessive & la premiere

utilisation apres I'installation, ajustez

legerement les pieds de nivellement.

107

ACCESSO IES EN OPTION

INSTALLATION DE LA TROUSSE D'EMPILAGE

La trousse d'empilage comprend "

• Deux (2) rails lateraux

Un (1) rail avant

Quatre (4) vis

Outils recluiS pour I'installation '

• Tournevis a t_te __cruciforme (Phillips)

Pour vous assurer que I'installation est securitaire

et sore, conformez-vous aux directives suivantes.

AVERT|SSEMENT

,Une installation incorrecte peut entrainer des

accidents graves.

, Le poids de la s_cheuse et la hauteur de

I'installation rendent la procedure d'empilage

trop risqu_e pour une personne seule.

Deu× personnes ou plus sont n_cessaires

,_une installation s_curitaire de la trousse

d'empilage. Tout non-respect de ces

instructions peut entraTnerdes blessures du dos

ou d'autres blessures

= N'utilisez pas la trousse d'empilage avec une

s6cheuse au gaz Iorsque les conditions sont

potentiellement instables, par e×emple dans

une maison mobile. Tout non-respect de cet

avertissement peut entratner des accidents graves

Placez la machine ,_laver sur un plancher

solide, stable, et de niveau pour qu'elle

supporte sans risque le poids des deux

appareils. Tout non-respect de cet avertissement

peut entraTnerdes accidents graves

Si les _lectrom_nagers sont d_j,_ install_s,

d_branchez tous les conduits d'alimentation

_lectrique, d'eau, ou de gaz de mCme que les

conne×ions de vidange ou de ventilation.

Tout non-respect de ces instructions peut

entraTner une electrocution, un incendie,

une explosion, ou la mort

108

Assurez-vous que la surface de la machine

laver est propre et seche. Retirez la pellicule

protectrice du ruban de Fun des rails lateraux

de la trousse d'empilage.

IquPil_istr6

dans la figure ci-dessus. Appuyez fermement

la zone adhesive du rail sur la surface de la

machine a laver. Fixez le rail lateral de la

machine a laver avec une vis a I'arriere du

rail. Rep6tez les etapes 1 et 2 pour attacher

le rail de I'autre c6te.

ACCESSO IES EN OPTION

iNSTALLATiON DE LA TROUSSE D'EMPILAGE csuite

S6cheuse

Machine & laver

Placez la secheuse par-dessus la machine

laver en ajustant les pattes de la secheuse

dans les rails lateraux tel qu'illustre. €:vitez

les blessures aux doigts. Ne les pincez pas

entre la secheuse et la machine a laver.

Glissez lentement la secheuse vers I'arriere

de la machine a laver jusqu'a ce que les

butees des rails lateraux coincent les pieds

de la secheuse.

Inserez le rail avant entre le bas de la

secheuse et le haut de la machine a laver.

Poussez le rail avant vers I'arriere de la

machine a laver jusqu'a ce qu'il entre en

contact avec les butees du rail lateral.

Installez les deux vis restantes pour

solidement fixer le rail avant aux rails

lateraux.

109

Visitez notre site web : www.LG.ca LG Electronics Canada, Inc.

GARANTIE LIMITI£ E

Si le produit prdsente un ddfaut de matdriaux ou de fabrication dans des conditions d'utilisation normales pendant la

pdriode de garantie indiqude ci-dessous, laquelle pdriode de garantie est en vigueur h partir de la date d'achat d'origine,

LG Electronics rdparera ou remplacera, _tsa discrdtion, le produit sans frais.

La garantie est valide seulement pour l'acheteur d'origine du produit, pendant la pdriode de garantie, tant et aussi

longtemps que cela soit au Canada.

P6riode de garantie S6cheuse LG

Composant Pibces

Toutes les pibces 1 an

Moteur, Contr61eur 3 ans

Cure 5 ans

Main-d'oeuvre

1 an (service/_ domicile)

1 an (service it domicile)

1 an (service il domicile)

Aucune autre garantie n'est applicable/_ ce produit. LA DUREE DE TOUTE GARANTIE IMPLICITE, INCLUANT

LA GARANTIE IMPLICITE DE COMMERCIALISATION, EST L1MITt_E ]k LA DURI_E DE LA GARANT1E

EXPRESSE INDIQUt_E CI-APRt_S. LG ELECTRONICS NE PEUT t_TRE TENUE RESPONSABLE POUR LA

PERTE D'UTILISATION DE CE PRODUIT, 1NCONVt_NIENT, PERTE OU TOUT AUTRE DOMMAGE, DIRECT

OU INDIRECTS, SURVENANT A LA SUITE DE L'UTILISATION OU DE L'INHABILITE A UTILISER LE

PRODUIT OU POUR TOUT BRIS DE GARANTIE IMPLICITE OU EXPRESSE, INCLUANT LA GARANTIE

IMPLICITE DE COMMERC1ALISAT1ON OU)k DES FINS PARTICULI!_RES, APPLICABLES ]k CE PRODU1T.

Certaines provinces ou tenitoires ne permettent pas t'exclusion ou la limitation de dommages indirects ou accessoires

de limitation sur la durde d'une garantie implicite, par consdquem, ces limitations peuvent ne pass 'appliquer.

Cette garantie vous (l'acheteur d'origine) donne des &oits spdcifiques ldgaux et vous pouvez en avoir d'autres qui

varient d'une province ou territoire _tun autre.

LA GARANTIE SUSMENTIONNI_E NE S'APPLIQUE PAS :

1. Au d_placement de service/_ domicile pour livrer ou cueitlir, installer, instruire, ou remplacer un fusible ou

rebrancher te cfiblage rdsidentiel ou la plomberie ou corriger une r@aration non autoris_e.

2. Aux dommages au produit causds par accident, vermine, incendie, inondation, ou actes de Dieu.

3. Aux r@arations lorsque le produit LG est utilis6 _ des fins autres qne nonnales, utilisation rdsidentielle

unifamiliale ou contraire aux instructions donn_es dans le guide du propridtaire du produit.

4. Aux dommages rdsuttant d'accident, modification, mauvaise utilisation, abus, ou installation ou entretien

inaddquat.

5. Aux produits modifies ou dont le num&o de s&ie a _t_ enlev&

Si le produit est installd/_ l'extdrieur de la zone de service normale, tous frais de ddplacement ndcessaire pour la

rdparation du produit, ou le remplacement d'une pibce ddfectueuse seront imputds au propridtaire.

INFORMATION D'AIDE A LA CLIENTELE :

Pour obtenir une garantie : Conserver la facture comme preuve de la date d'achat.

Une copie de la facture doit atre prdsentde lorsqu'un service

sous garantie est foumi.

Cette garantie n'est pas valide si le num&o de s_rie appos_ en

usine a dtd modifi_ ou enlev_ du produit.

Pour obtenir de t'aide sur le produit

ou pour le service it la clientble :

Tdldphoner au 1.888.LG.CANADA (542.2623)

Presser l'option du menu approprier, et avoir les num&os

de modble et de s_rie et votre code postal sons la main.

Pour obtenir le centre de

service autorisd le plus Was :

Aller au site web : www.LG.ca (option service) ou

tdldphoner au 1.888.LG.CANADA (542.2623)

Presser l'option du menu approprier, et avoir les num&os

de modble et de s_rie et votre code postal sous la main.

110

NOTES

111

P/No. 3828EL3004T

LG DLE2101W User Manual DRYER Manuals And Guides L0906257

LG Residential Dryer Manual L0906257 LG Residential Dryer Owner's Manual, LG Residential Dryer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
