OWNER’S MANUAL

DRYER

Please read this owner’s manual thoroughly before operating and

keep it handy for reference at all times.

MFL67731040

ENGLISH ESPAÑOL

DLEX5780*E DLGX5781*E

www.lg.com

MFL67731040_en_170712.indd 1 2017.7.12 5:16:58 PM

TABLE OF CONTENTS

3 IMPORTANT SAFETY INSTRUCTIONS

3 WHAT TO DO IF YOU SMELL GAS

4 BASIC SAFETY PRECAUTIONS

4 CALIFORNIA SAFE DRINKING WATER AND

TOXIC ENFORCEMENT ACT

5 GROUNDING INSTRUCTIONS

5 SAFETY INSTRUCTIONS FOR

INSTALLATION

7 SAFETY INSTRUCTIONS FOR CONNECTING

ELECTRICITY

8 PRODUCT FEATURES

9 INTRODUCING YOUR DRYER

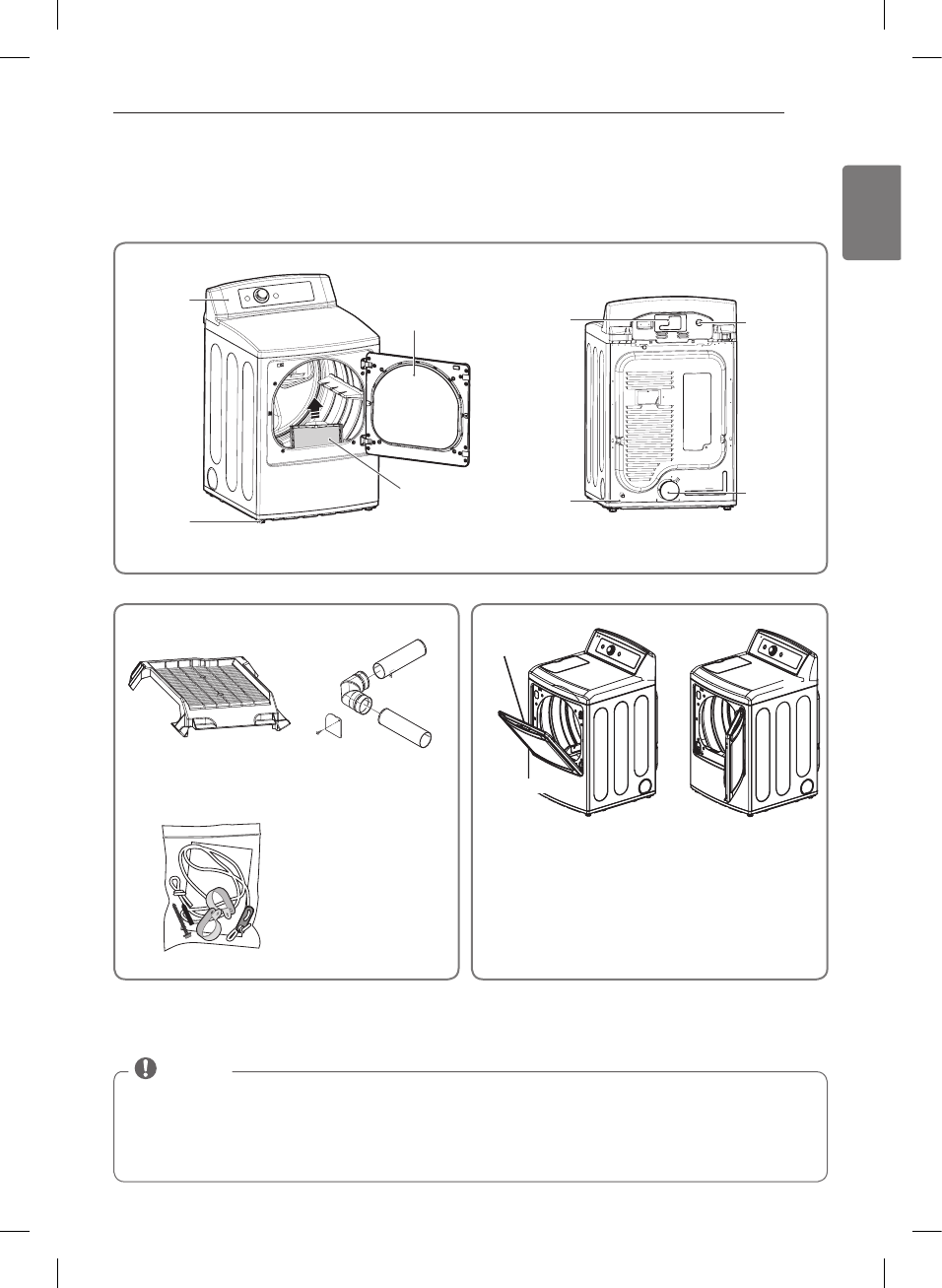

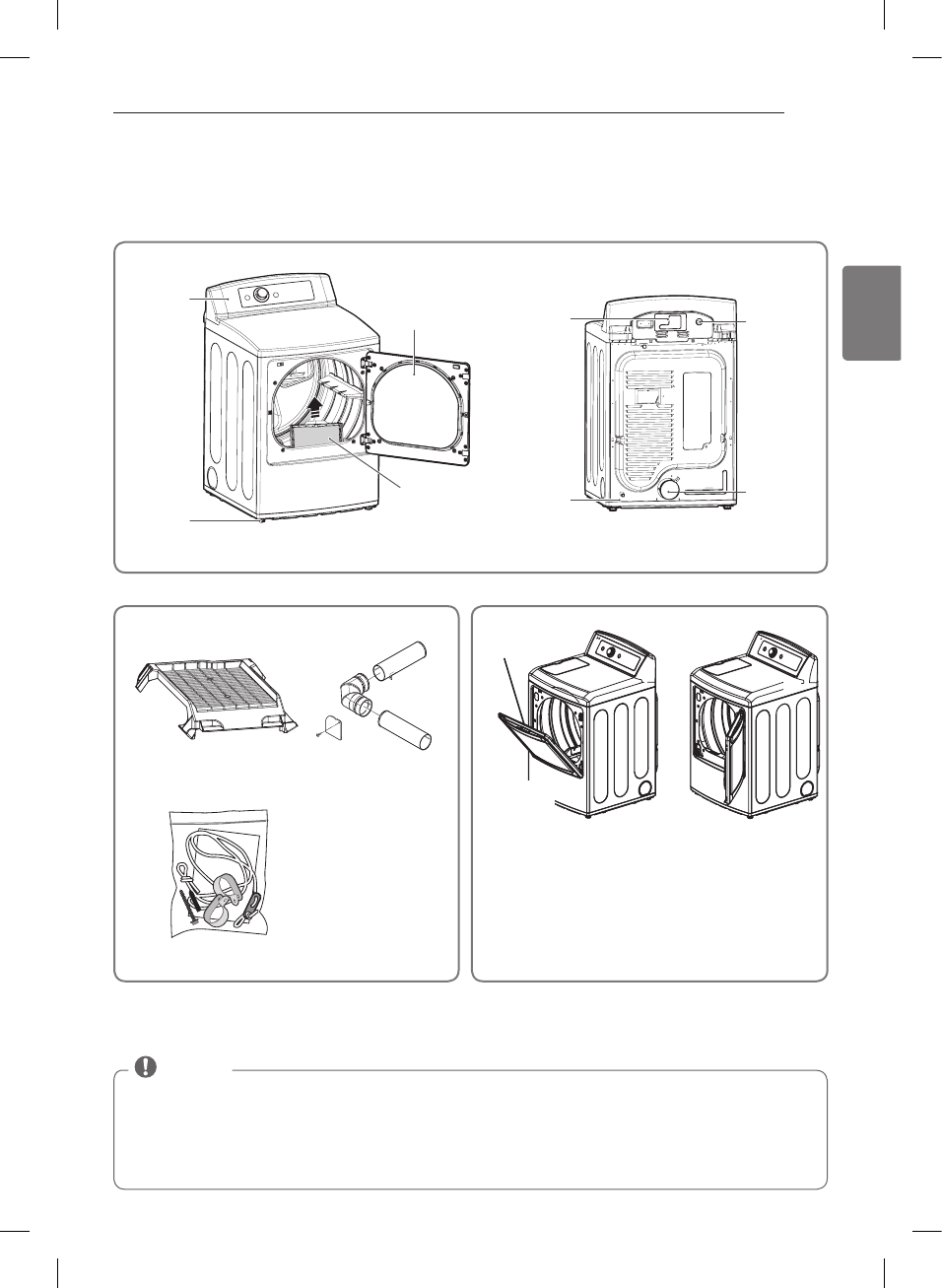

9 Parts and Accessories

9 2-Way Reversible Door

9 Safety Tether Kit

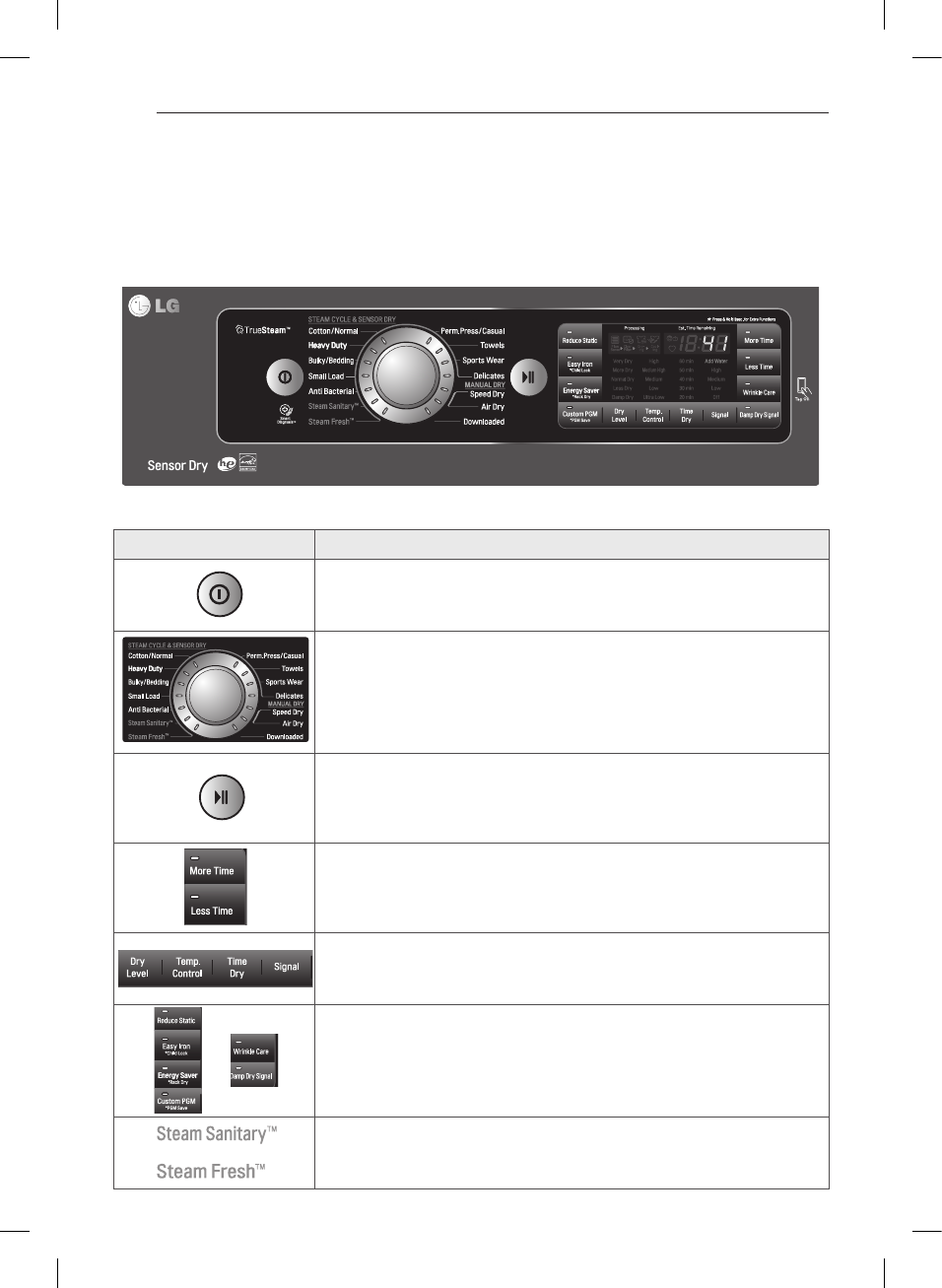

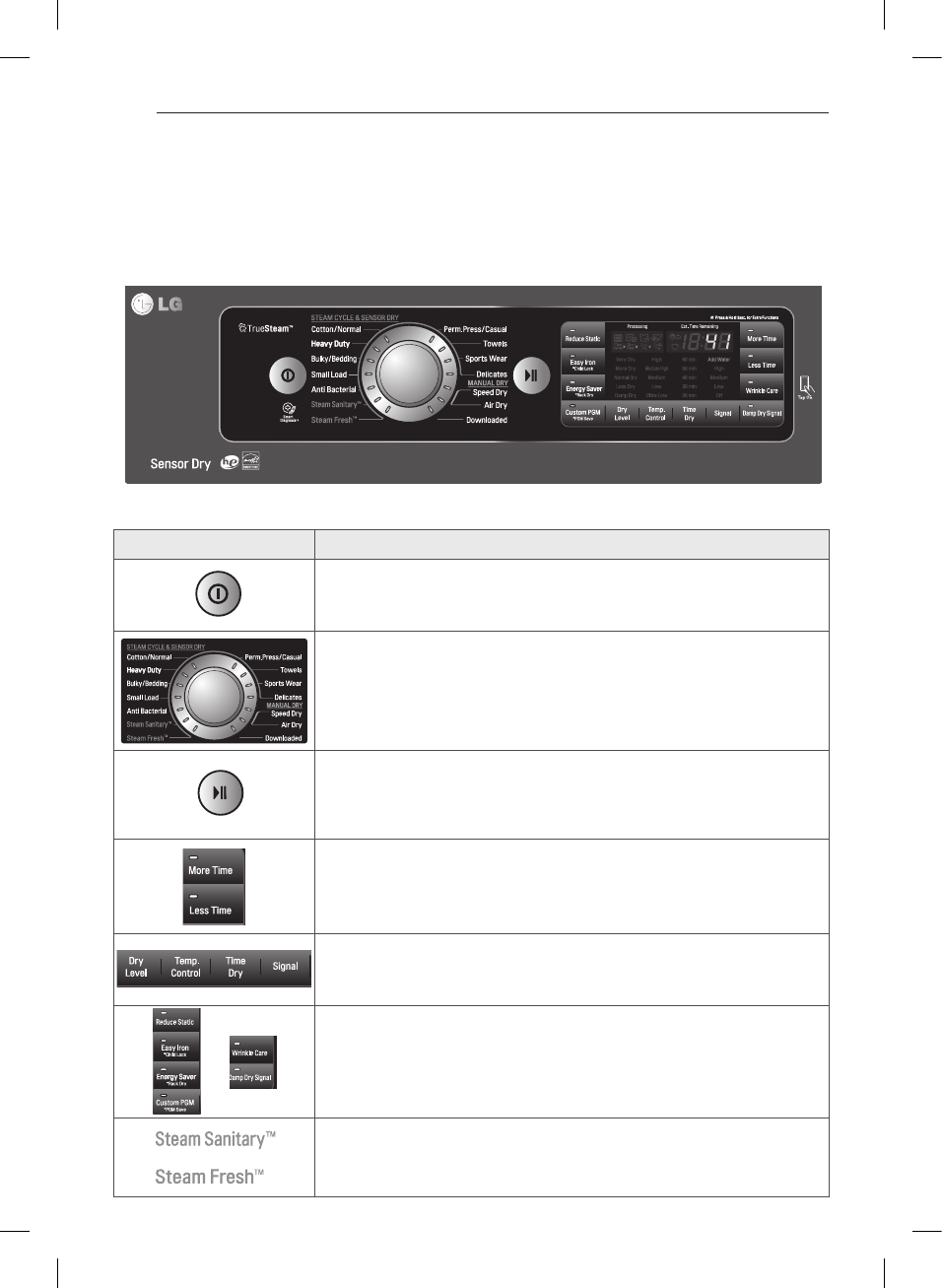

10 Control Panel Features

11 Display

12 INSTALLATION INSTRUCTIONS

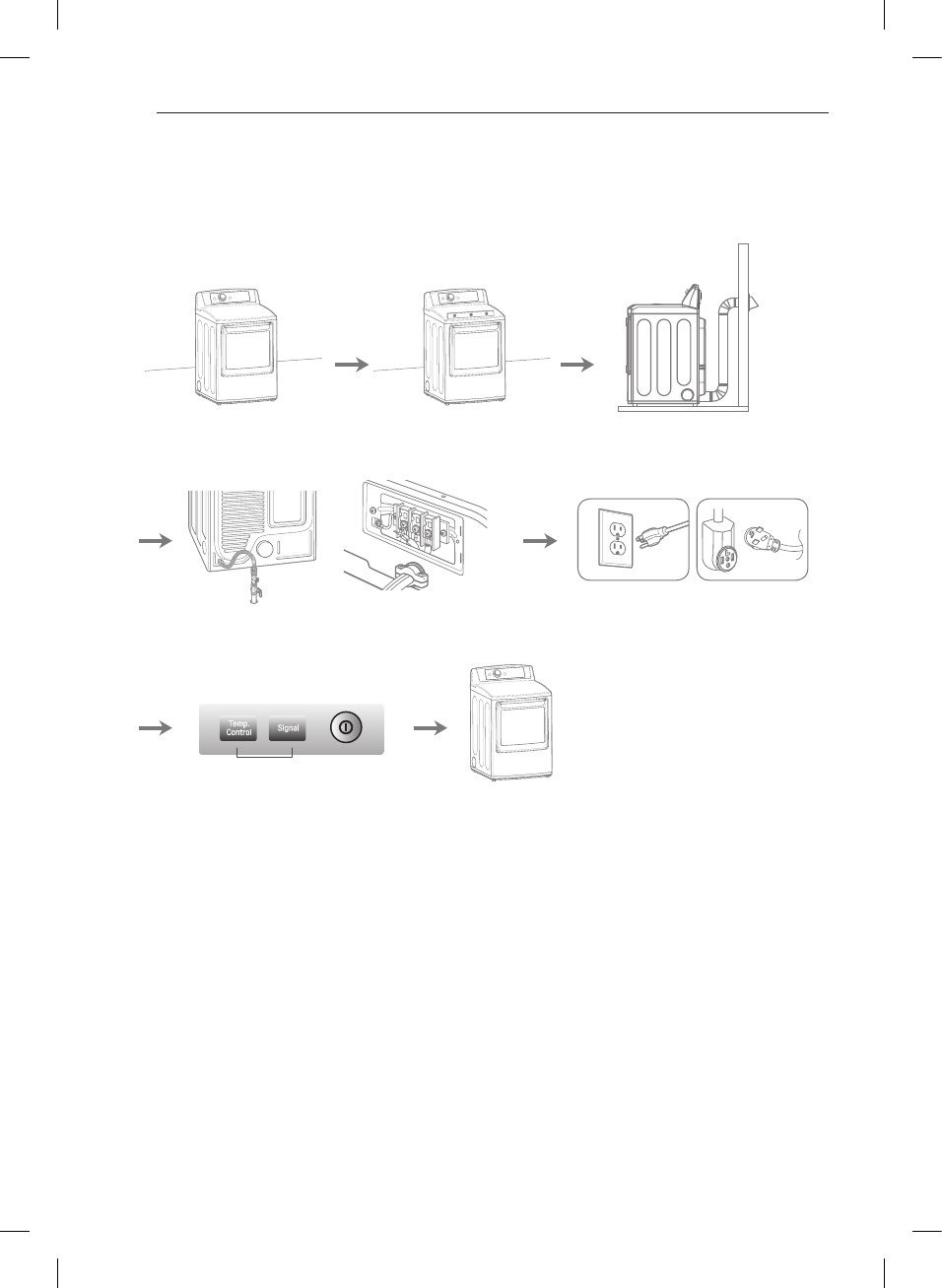

12 Preview Installation Order

13 Installation Location Requirements

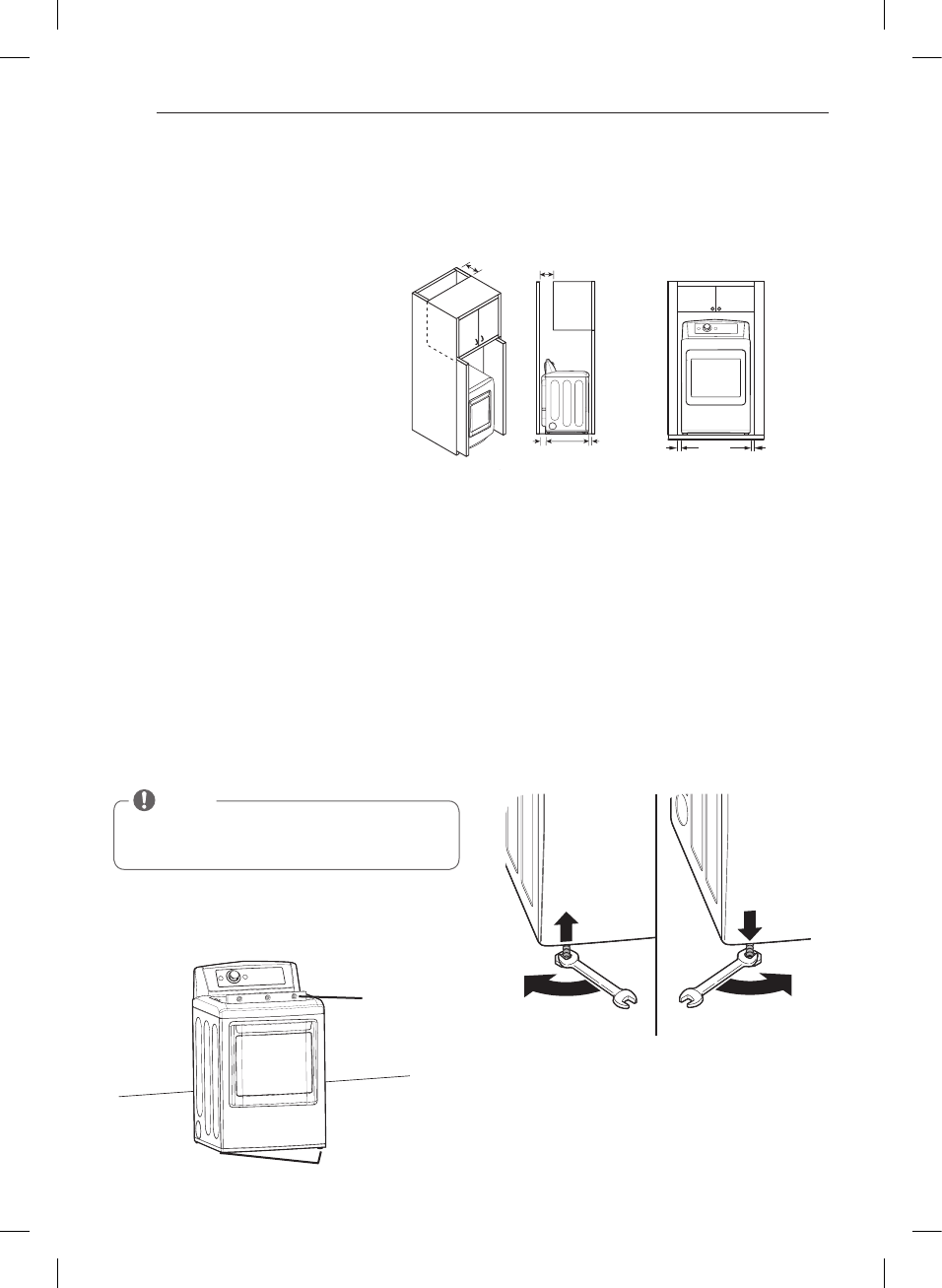

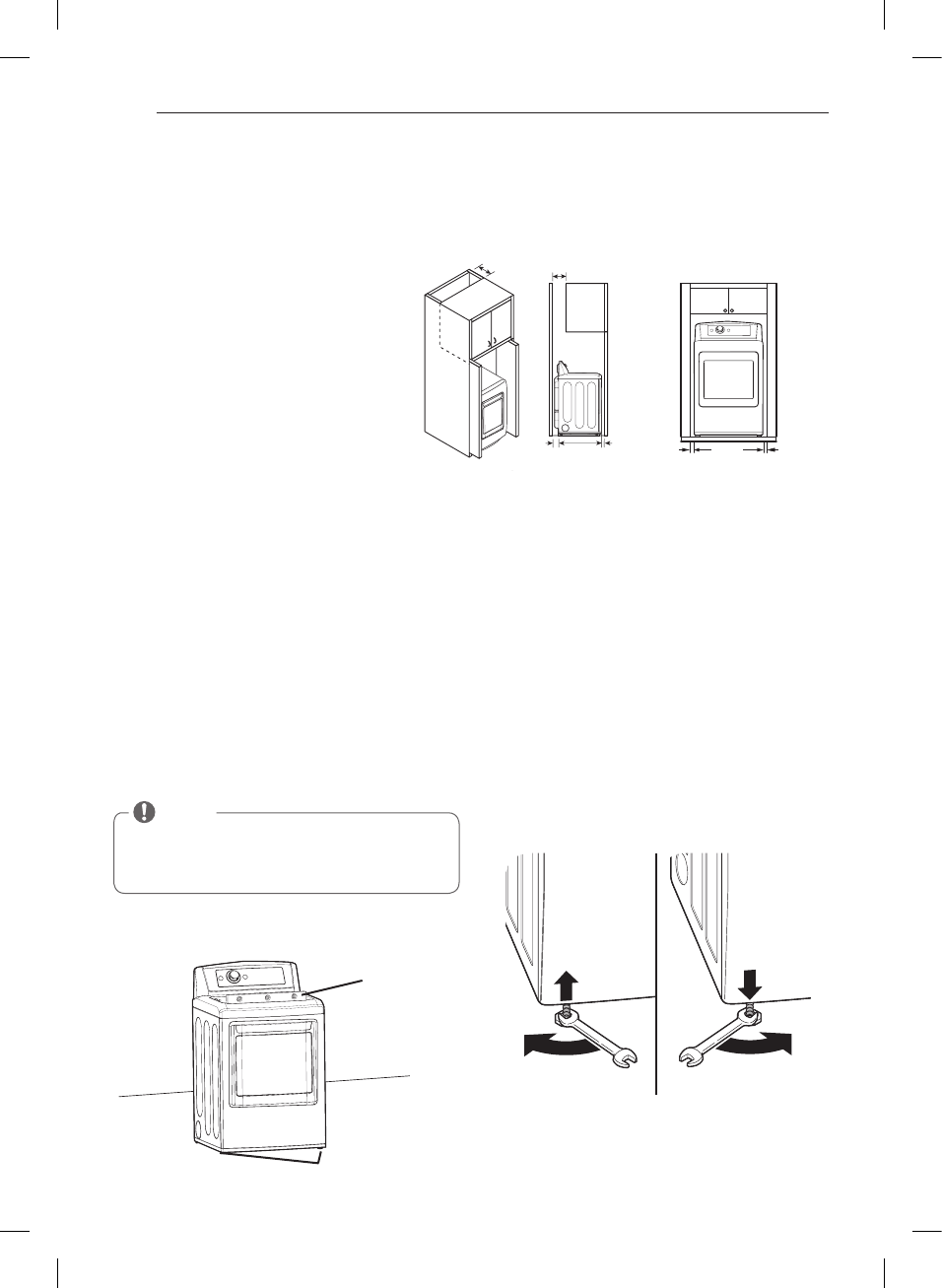

13 Clearances

14 Leveling the Dryer

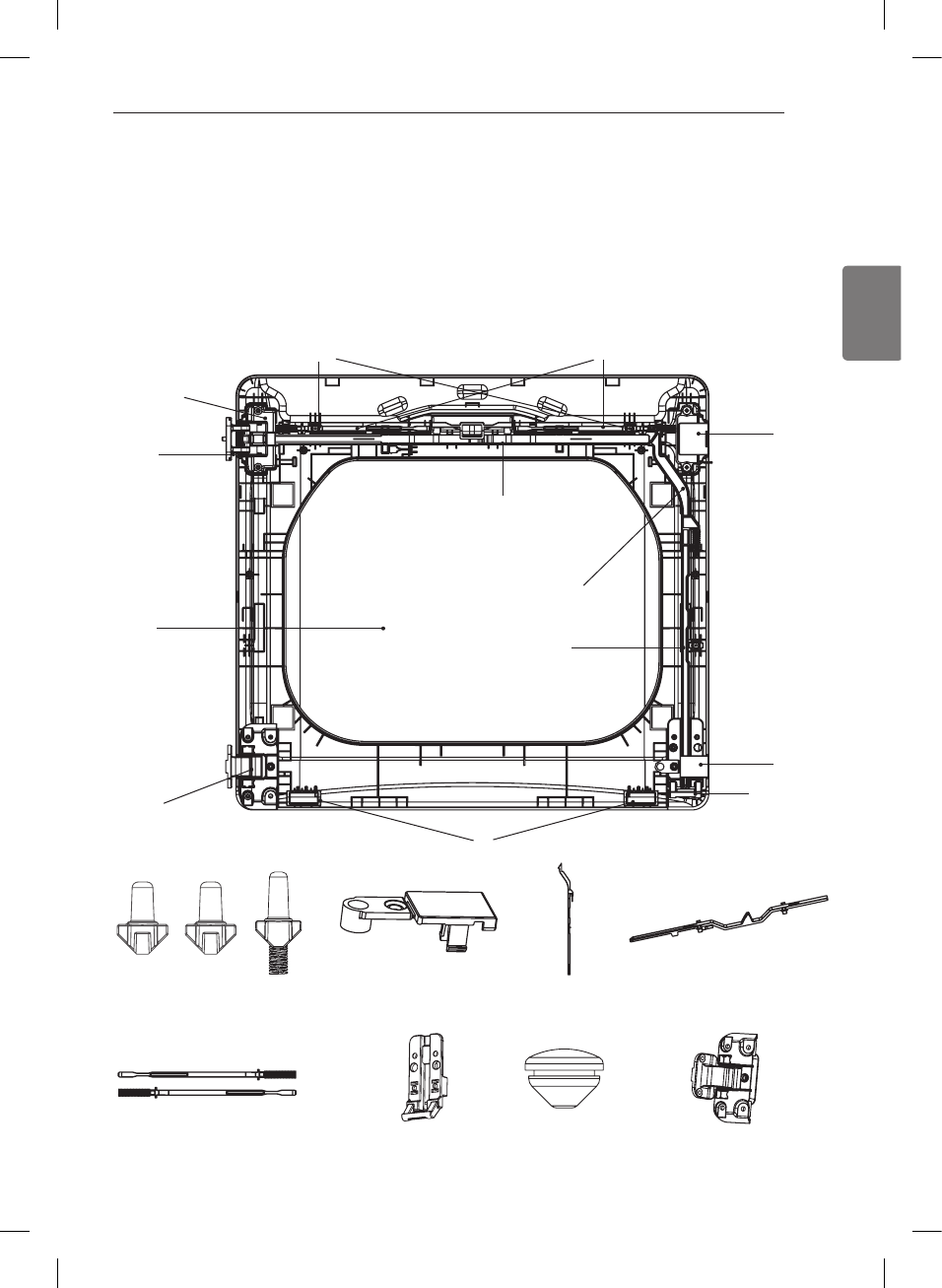

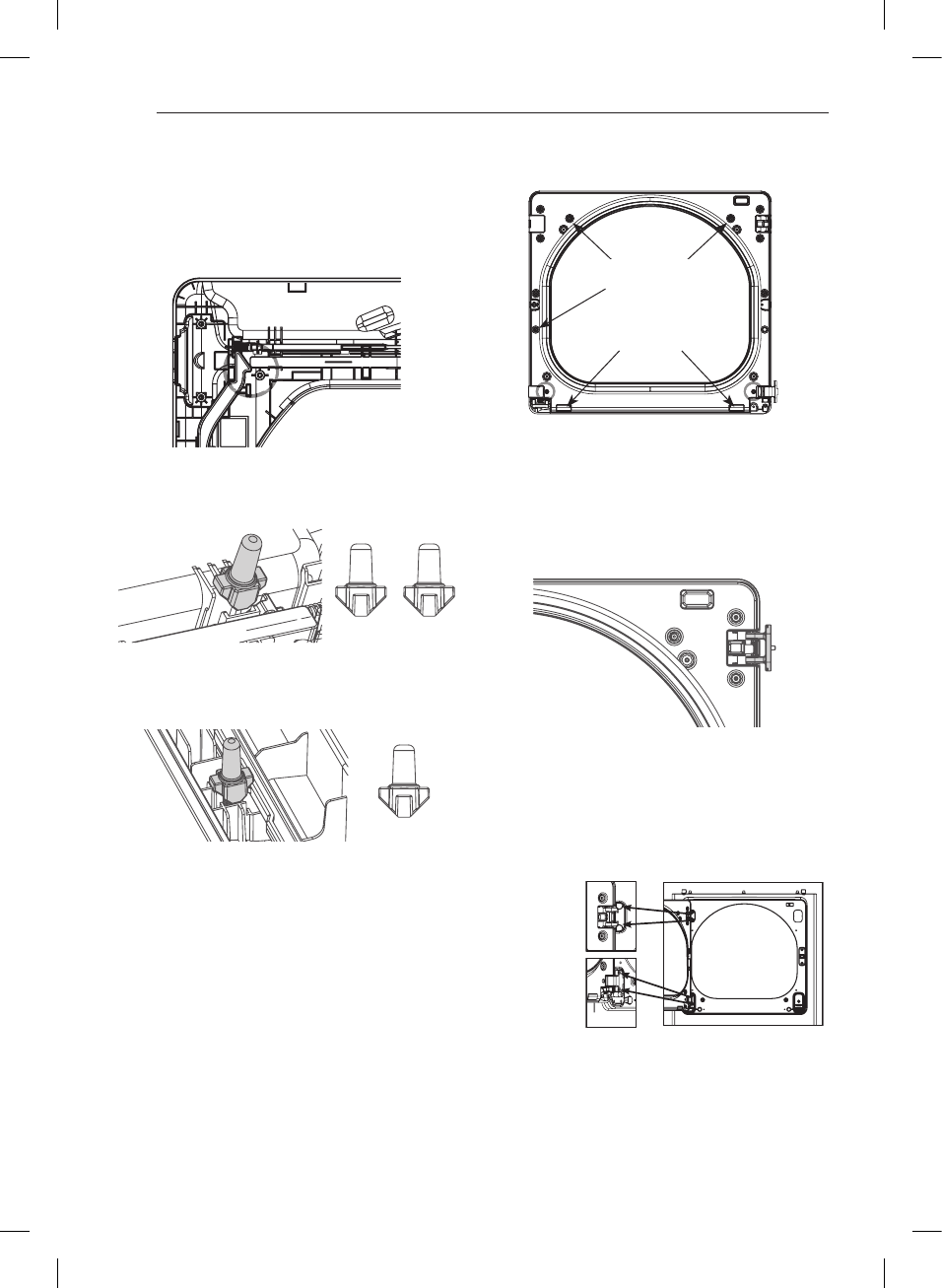

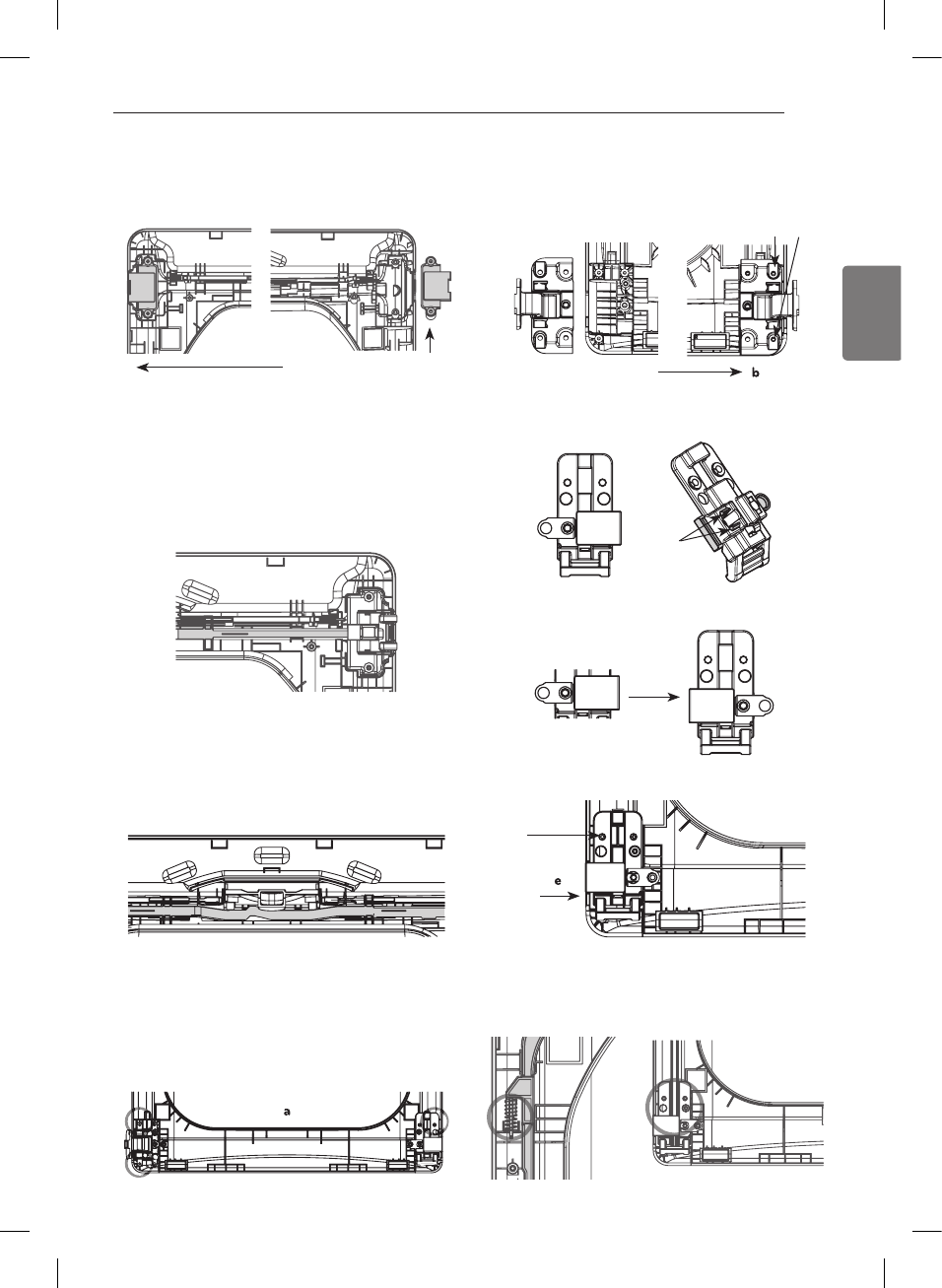

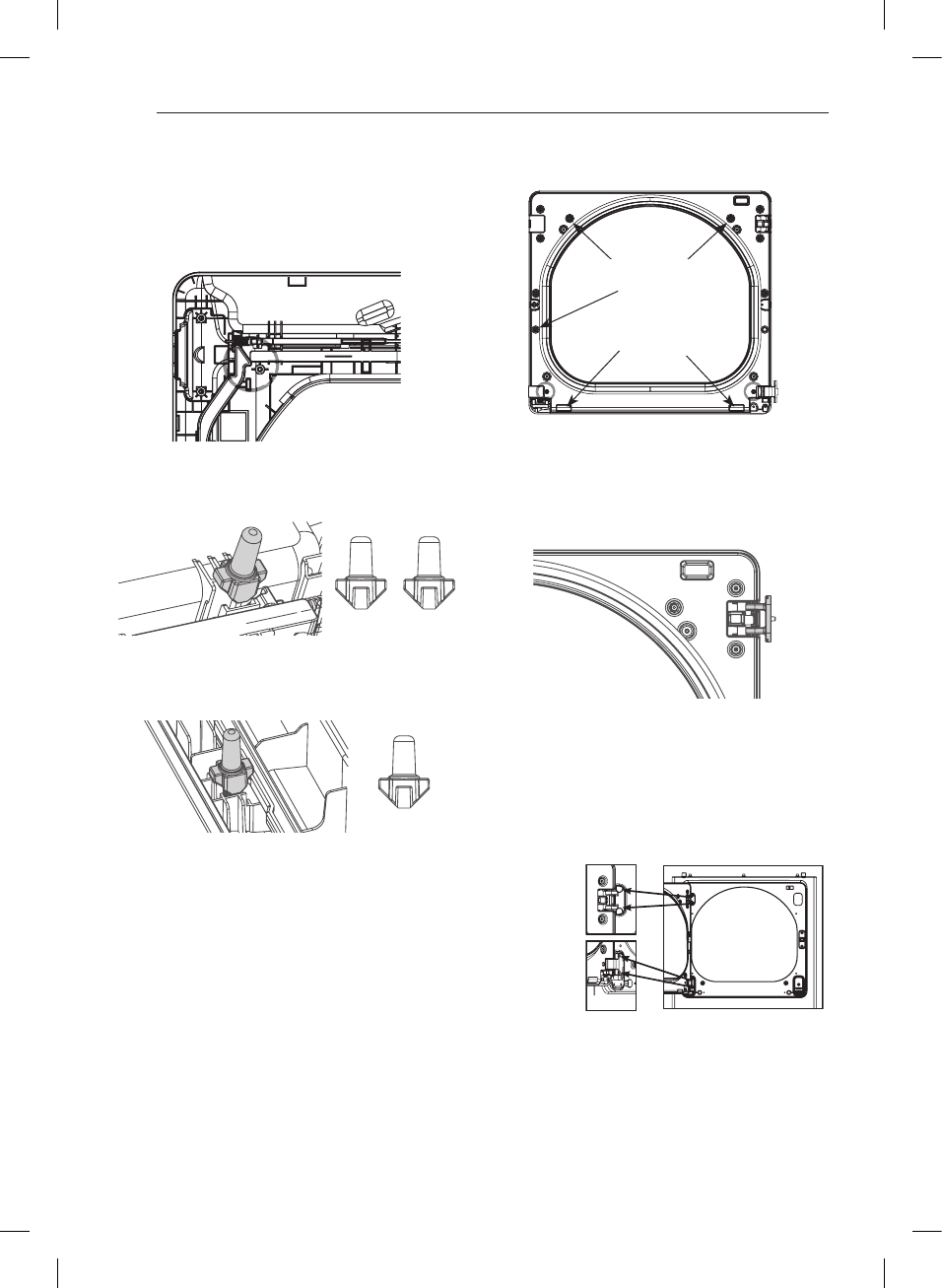

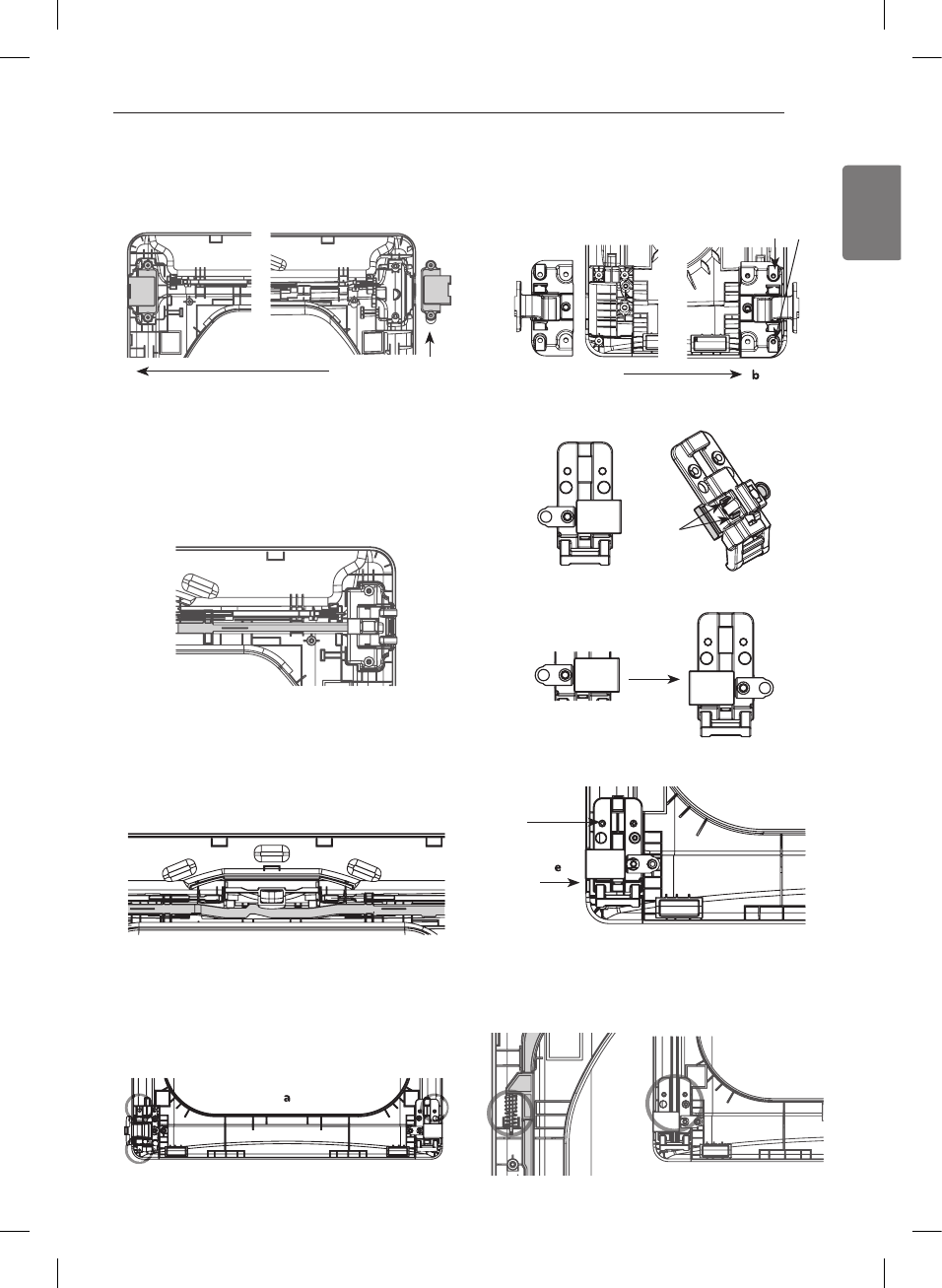

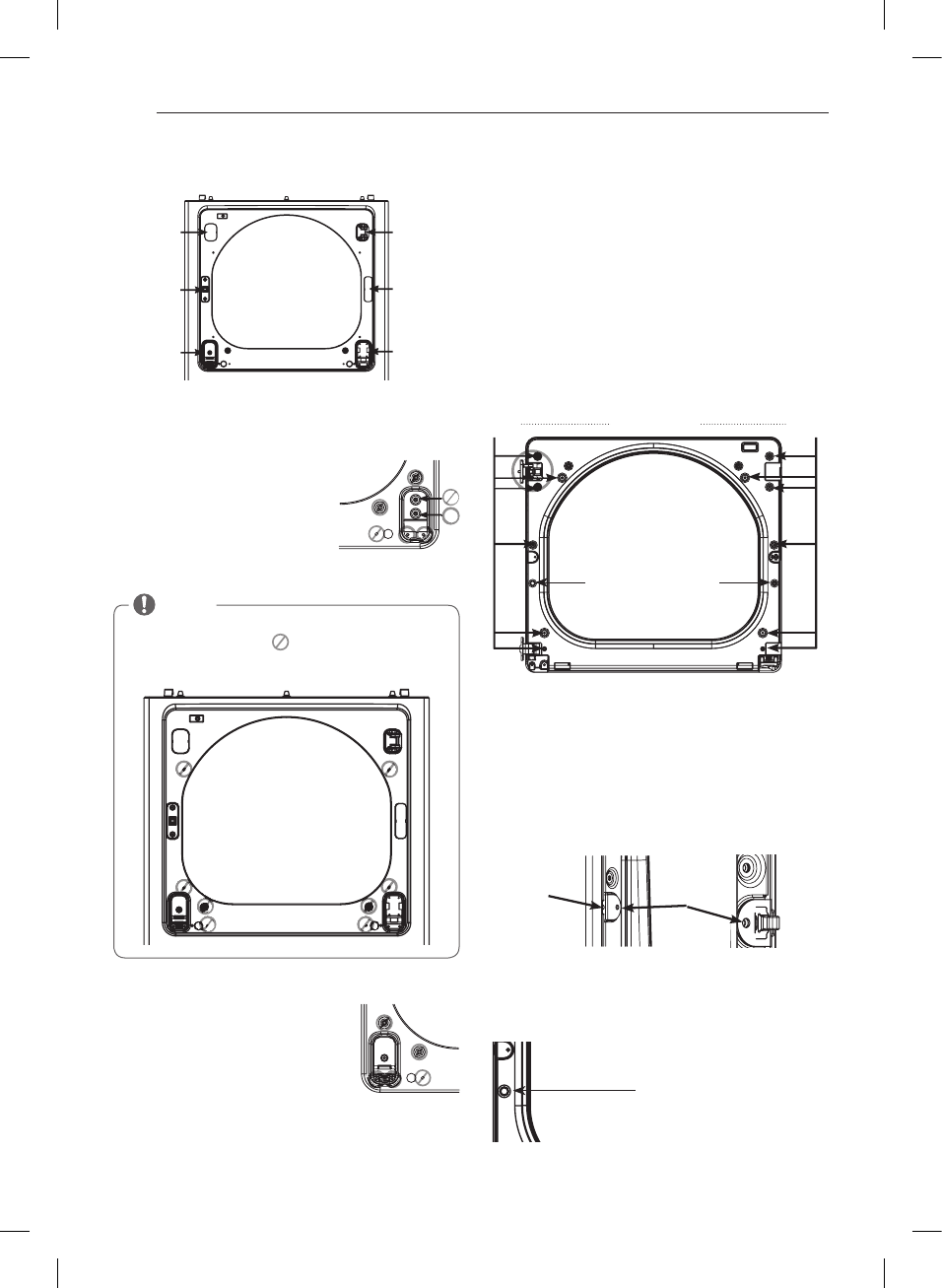

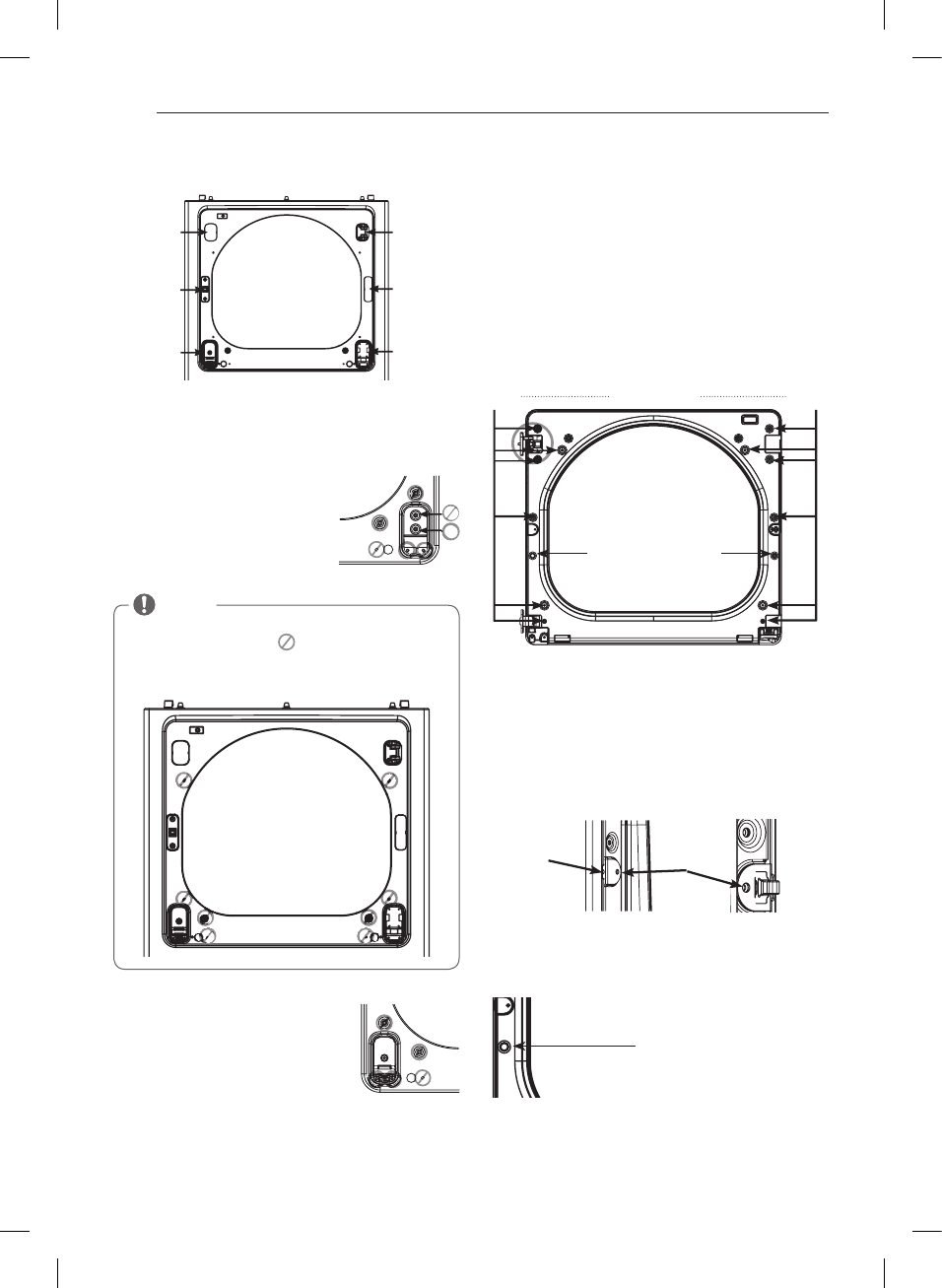

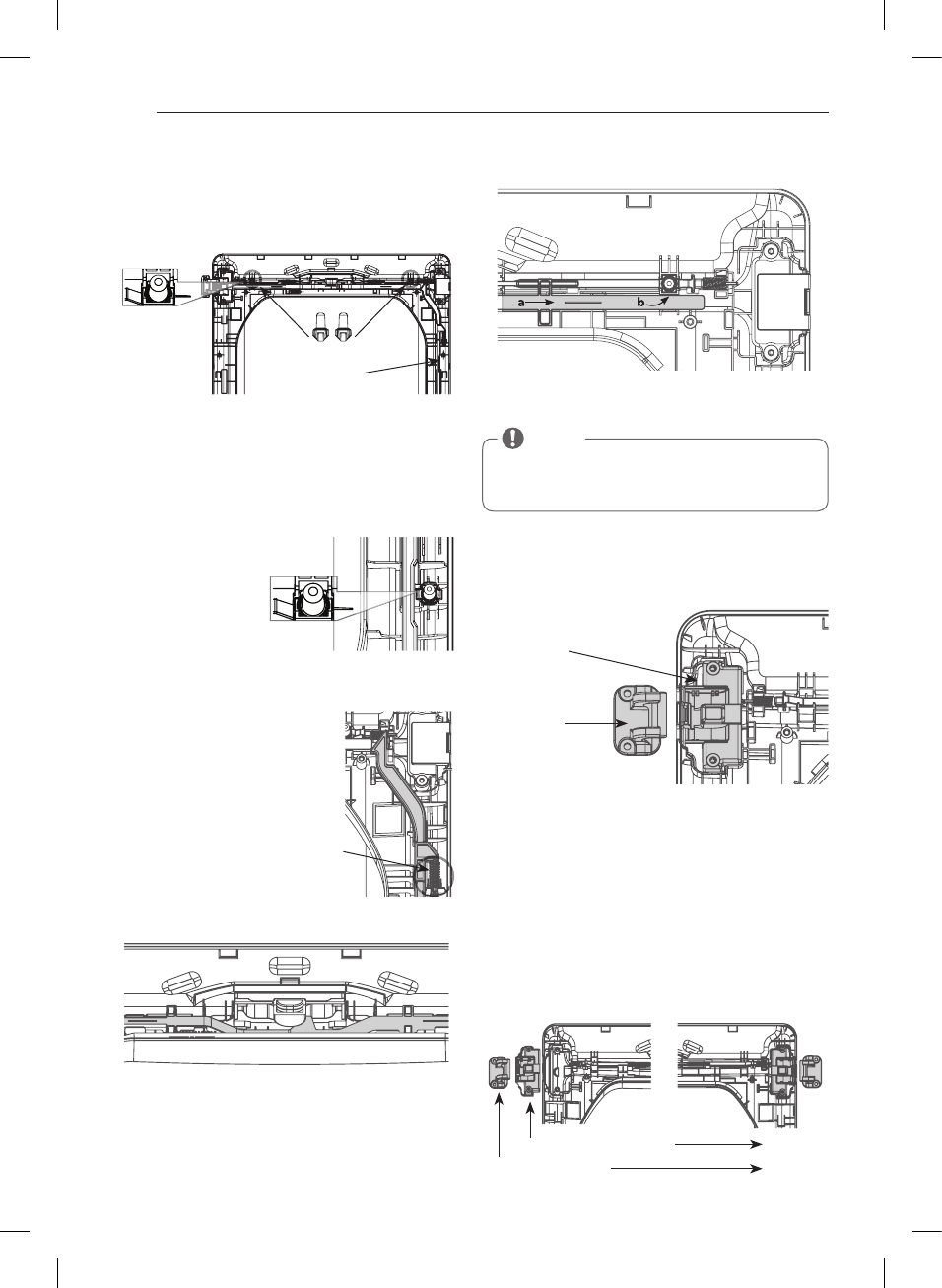

15 Reversing the Door

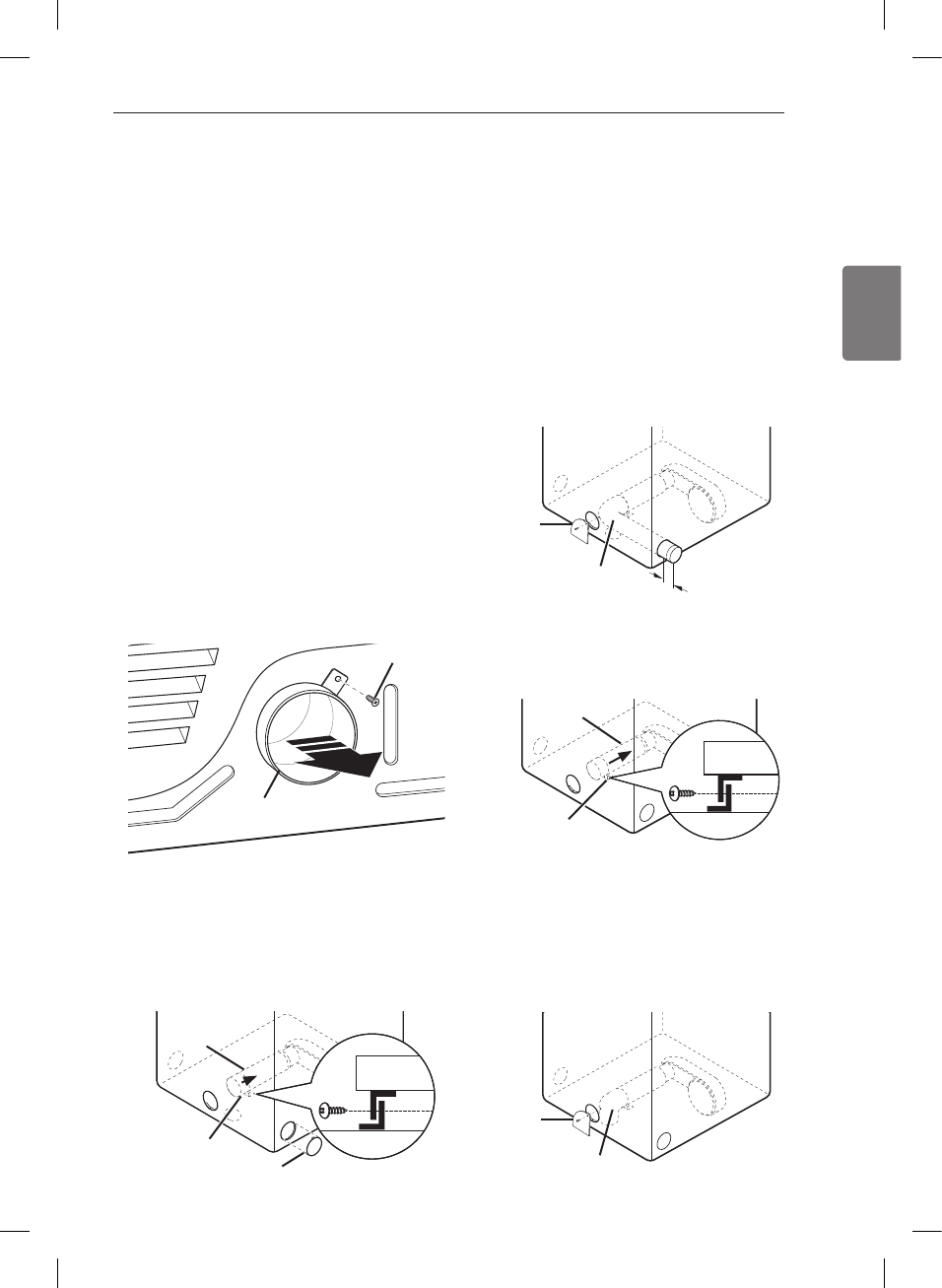

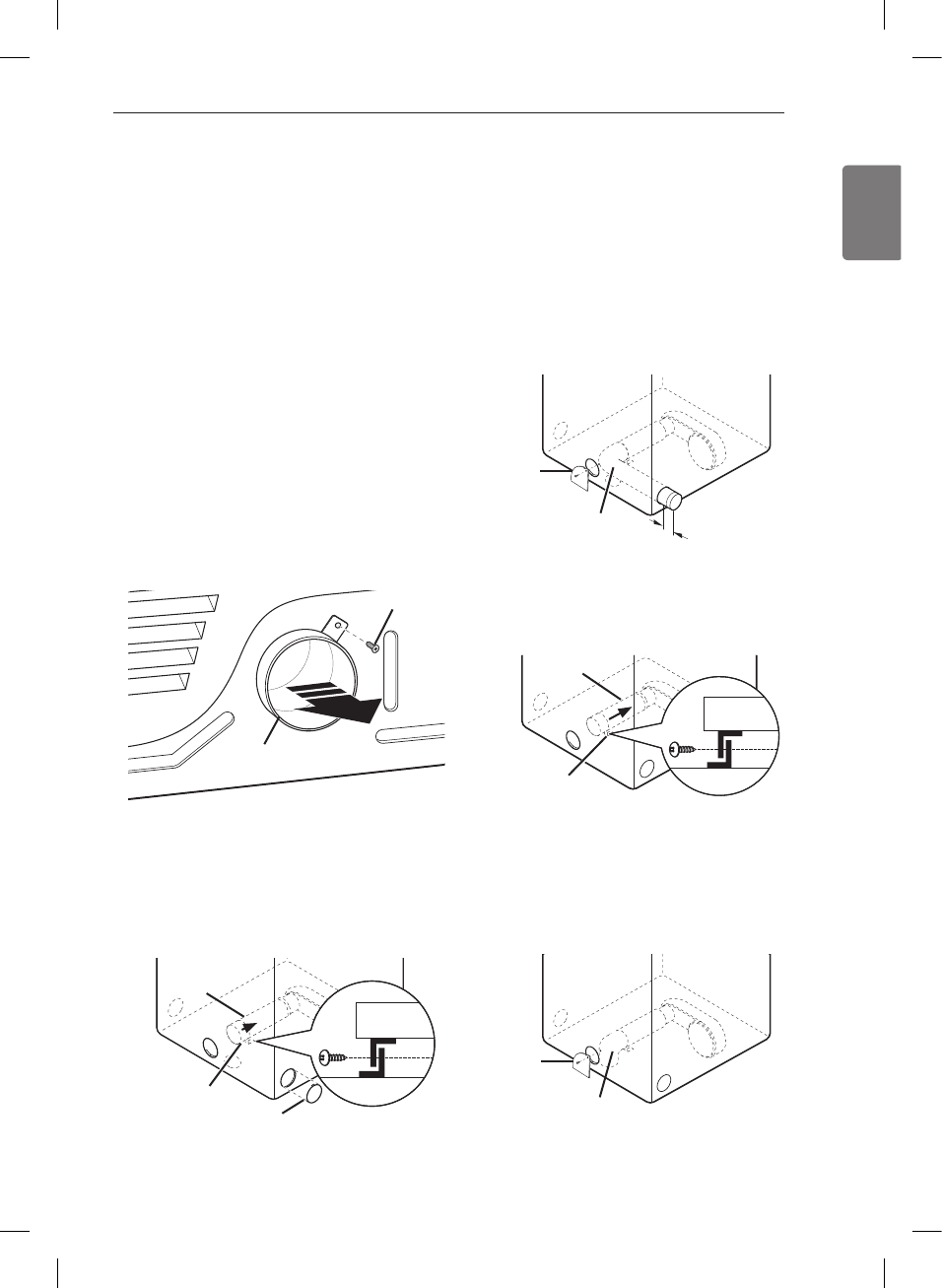

21 Installing the Side Vent Kit

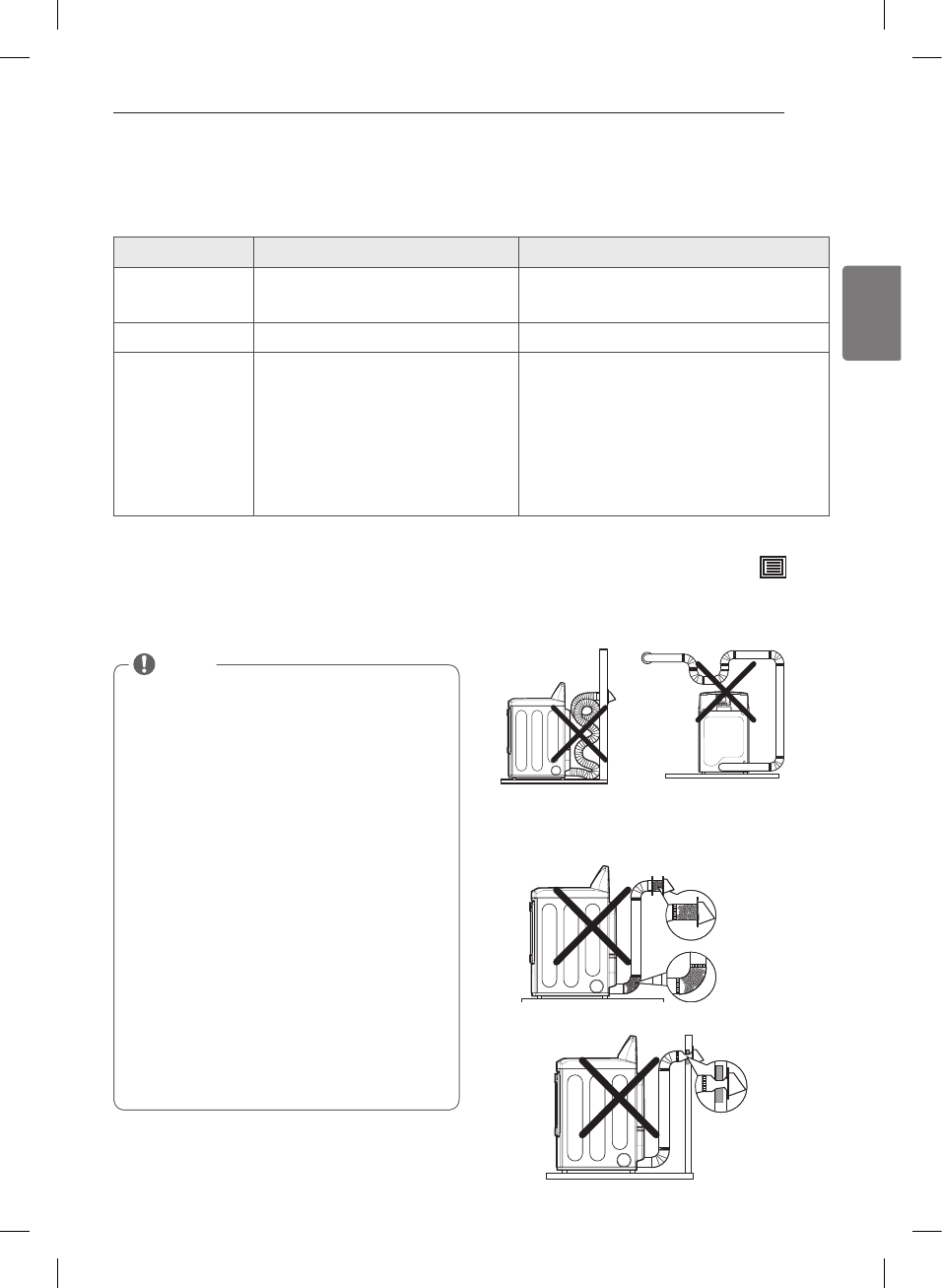

22 Venting the Dryer

24 Connecting Gas Dryers

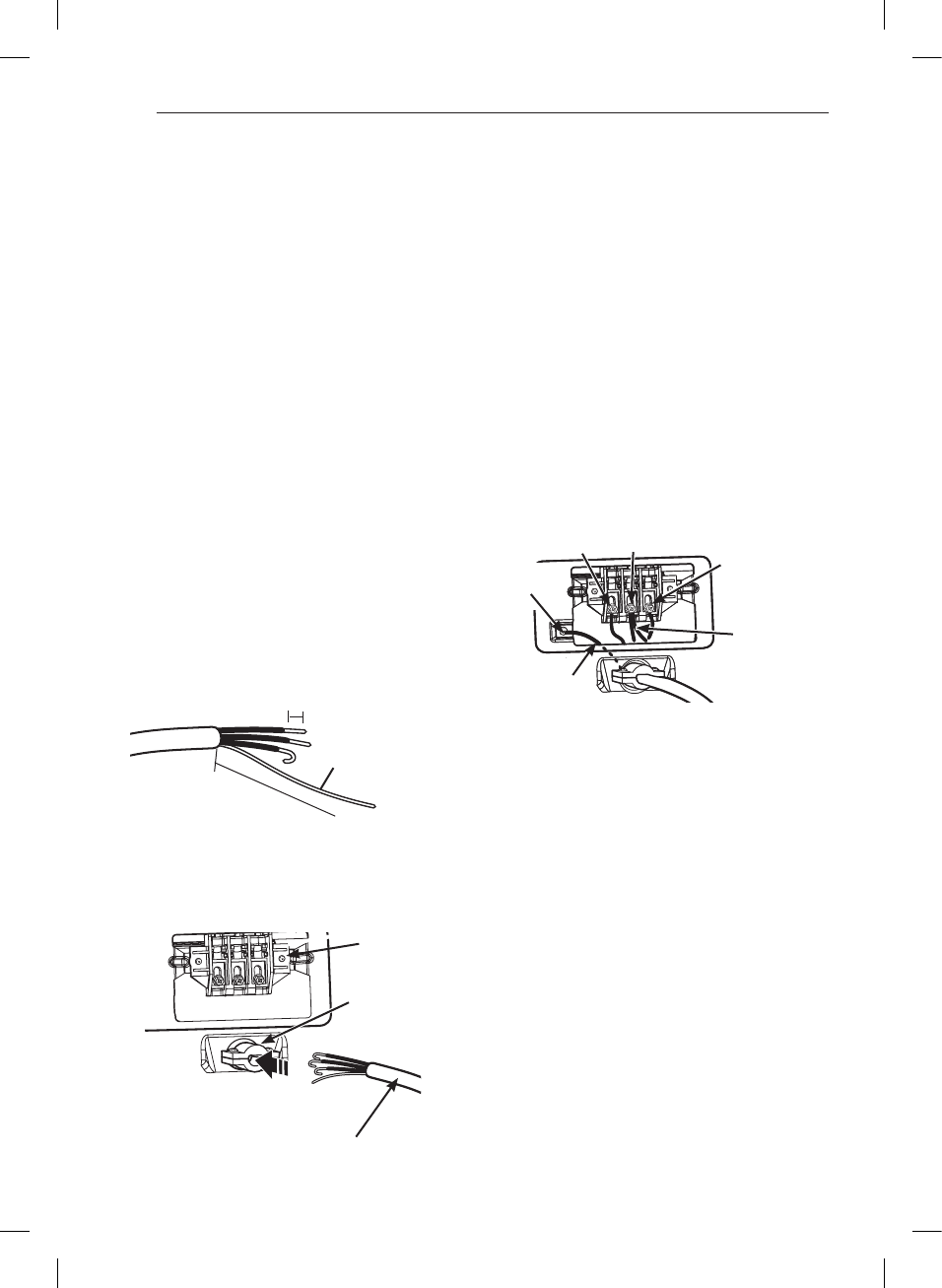

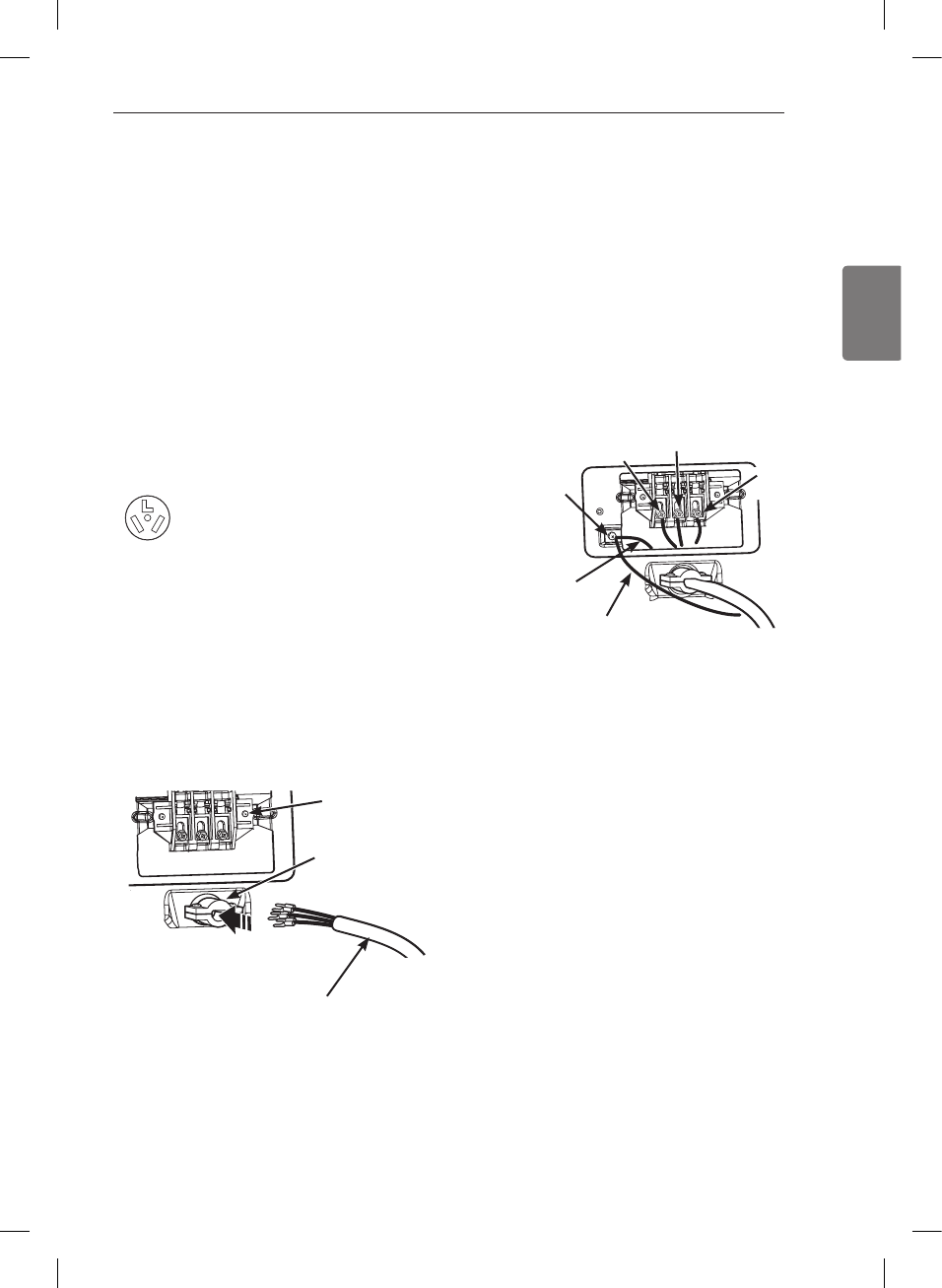

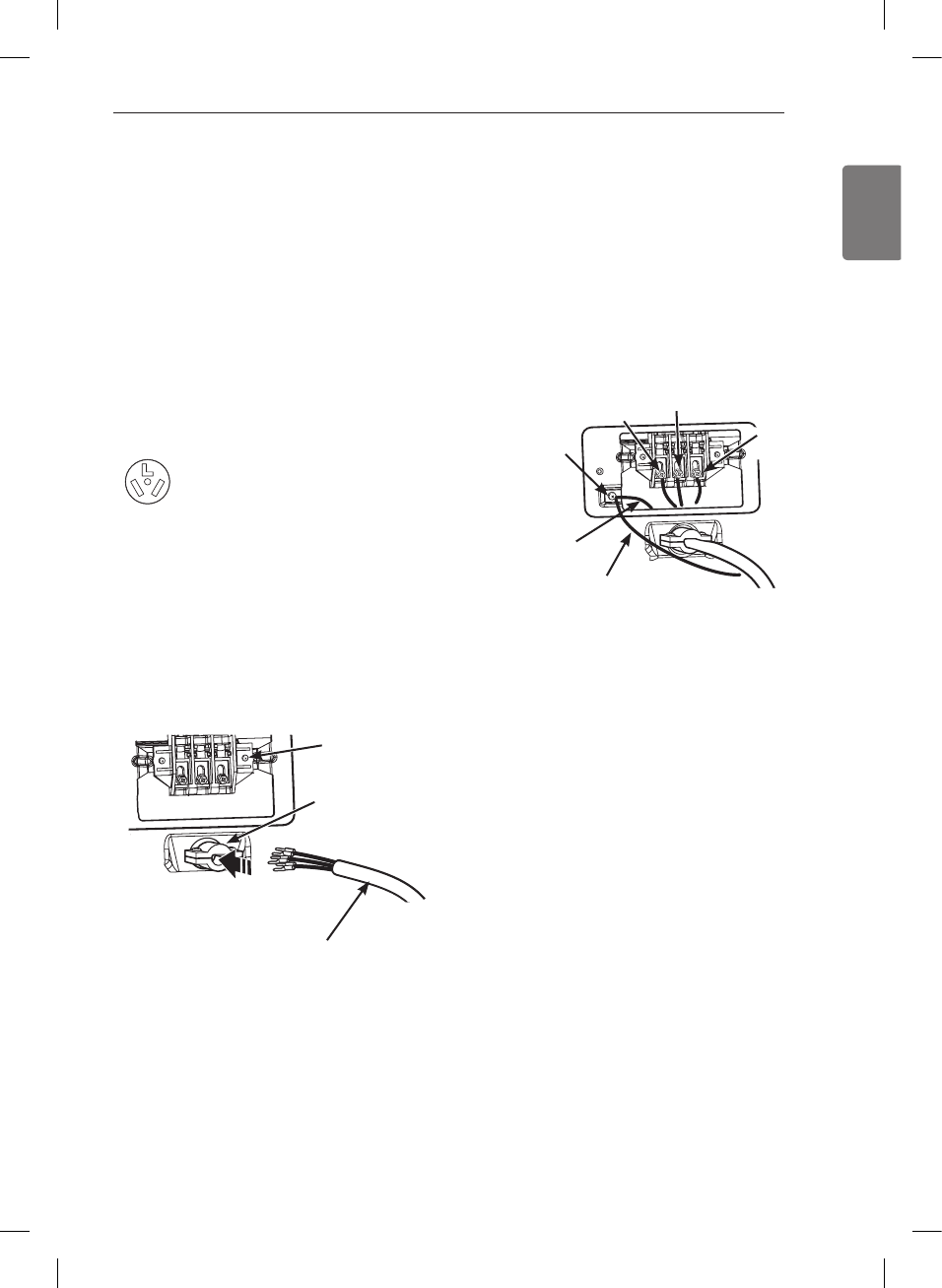

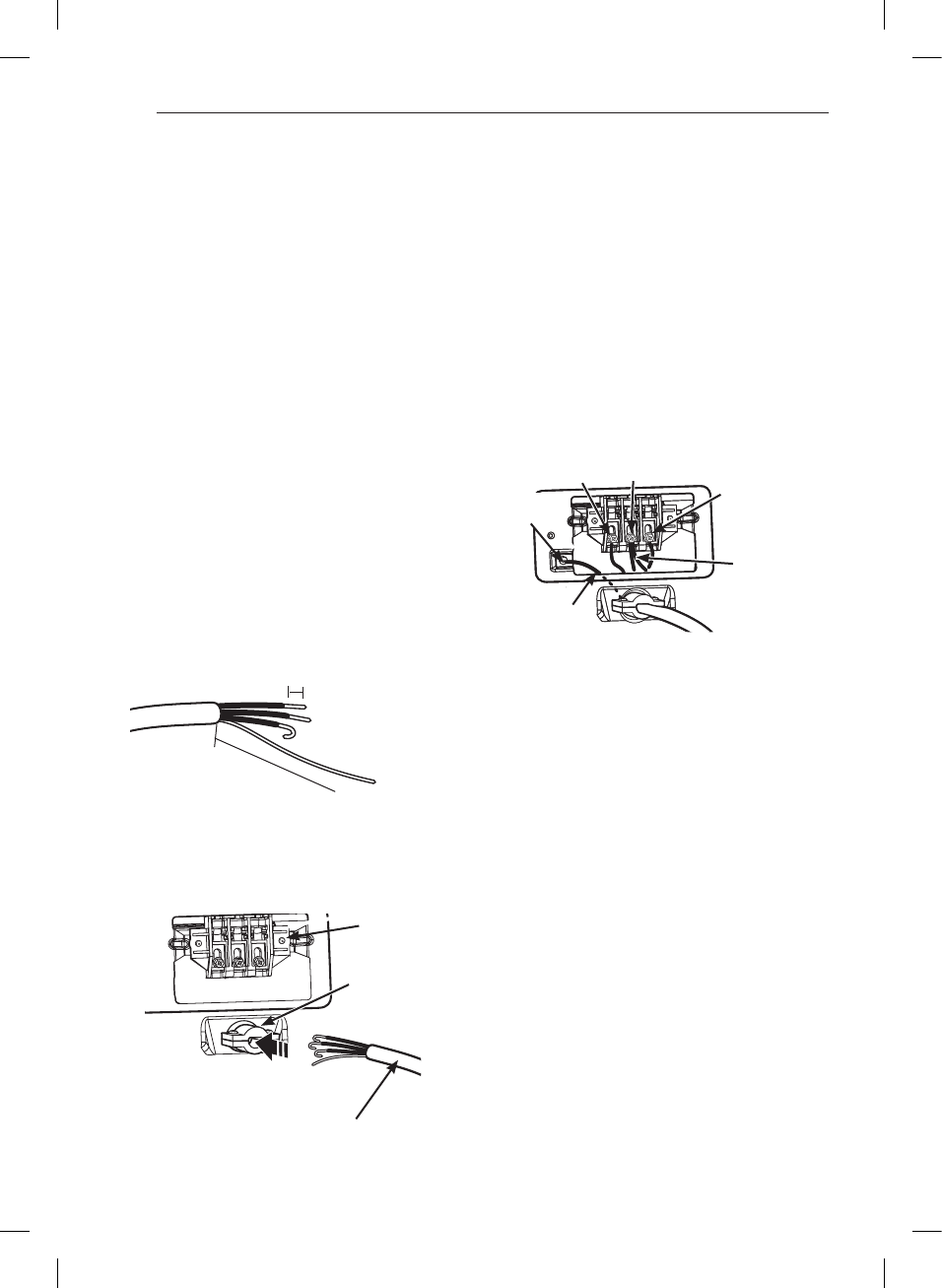

26 Connecting Electric Dryers

31 Special Requirements for Manufactured or

Mobile Homes

31 Final Installation Check

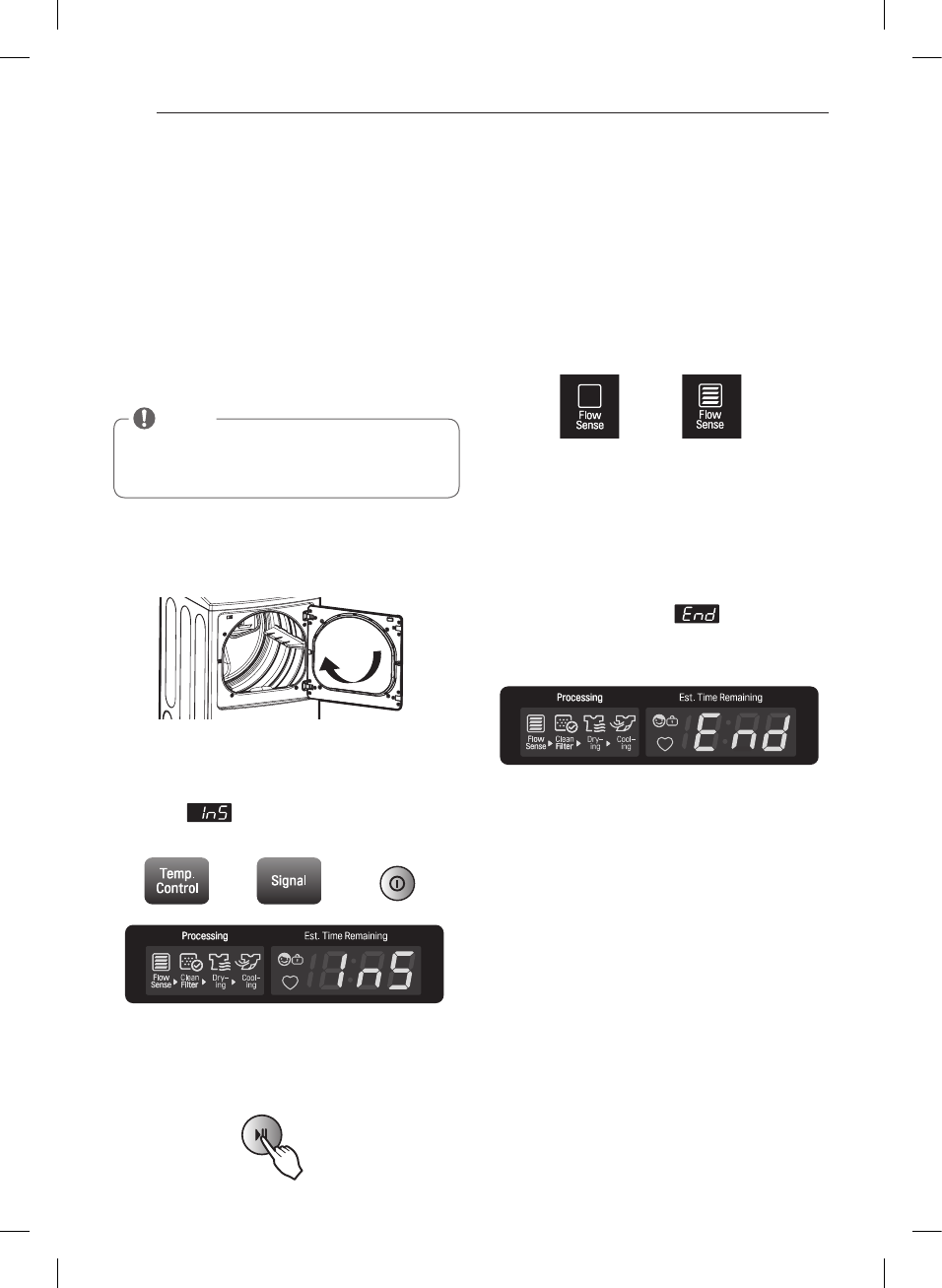

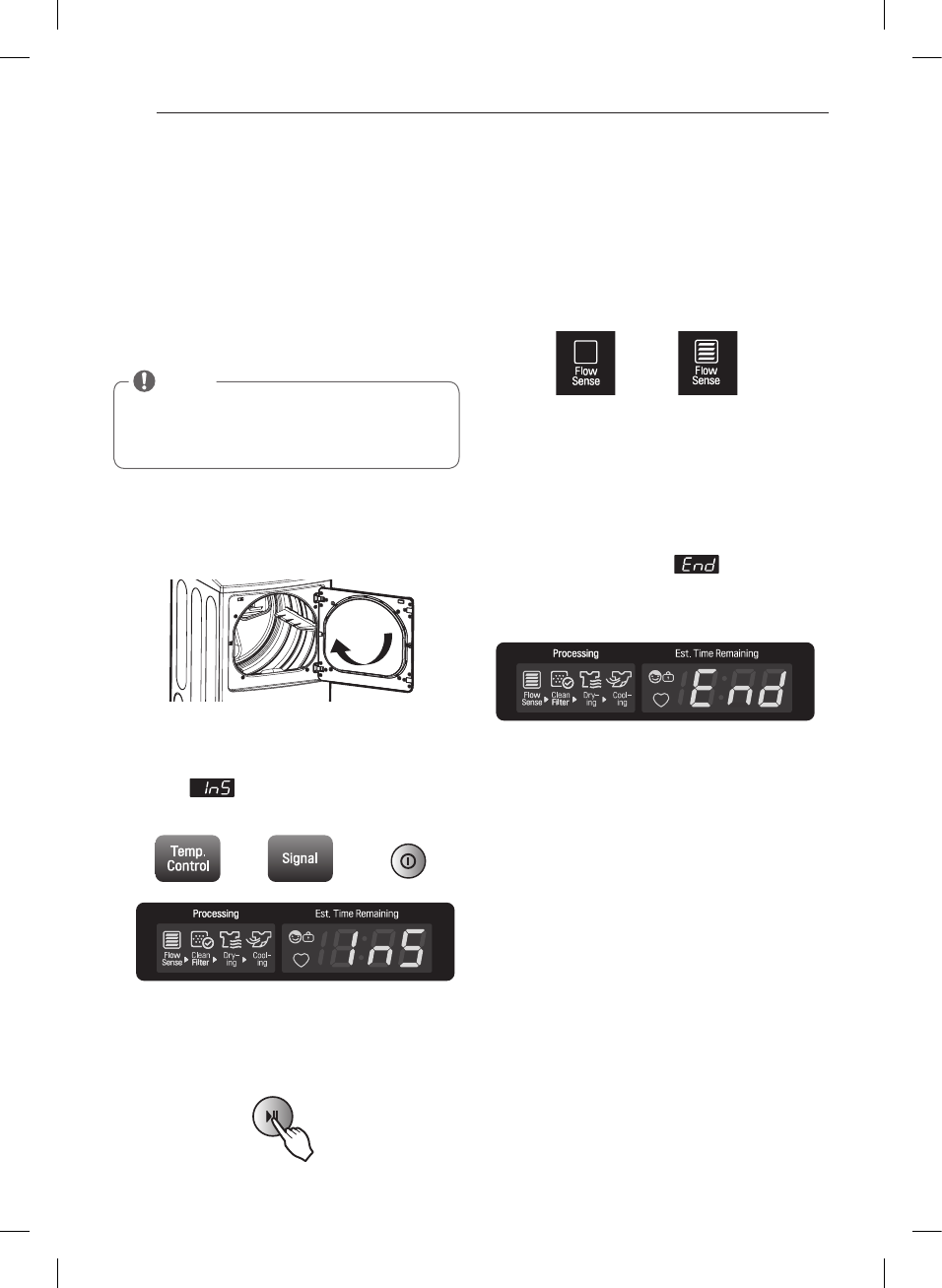

32 Installation Test (Duct Check)

34 HOW TO USE

34 Operating the Dryer

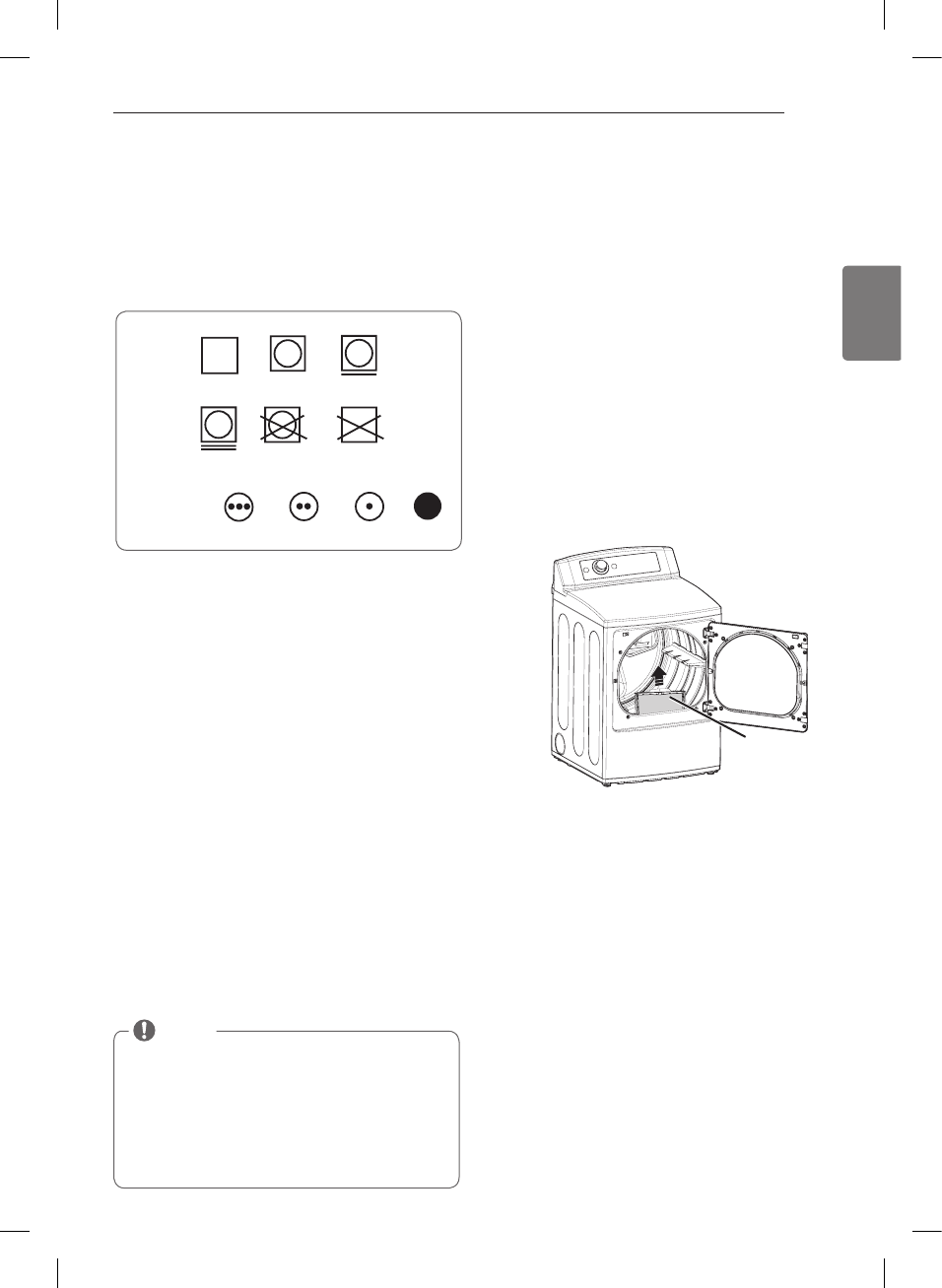

35 Sorting Loads

35 Loading the Dryer

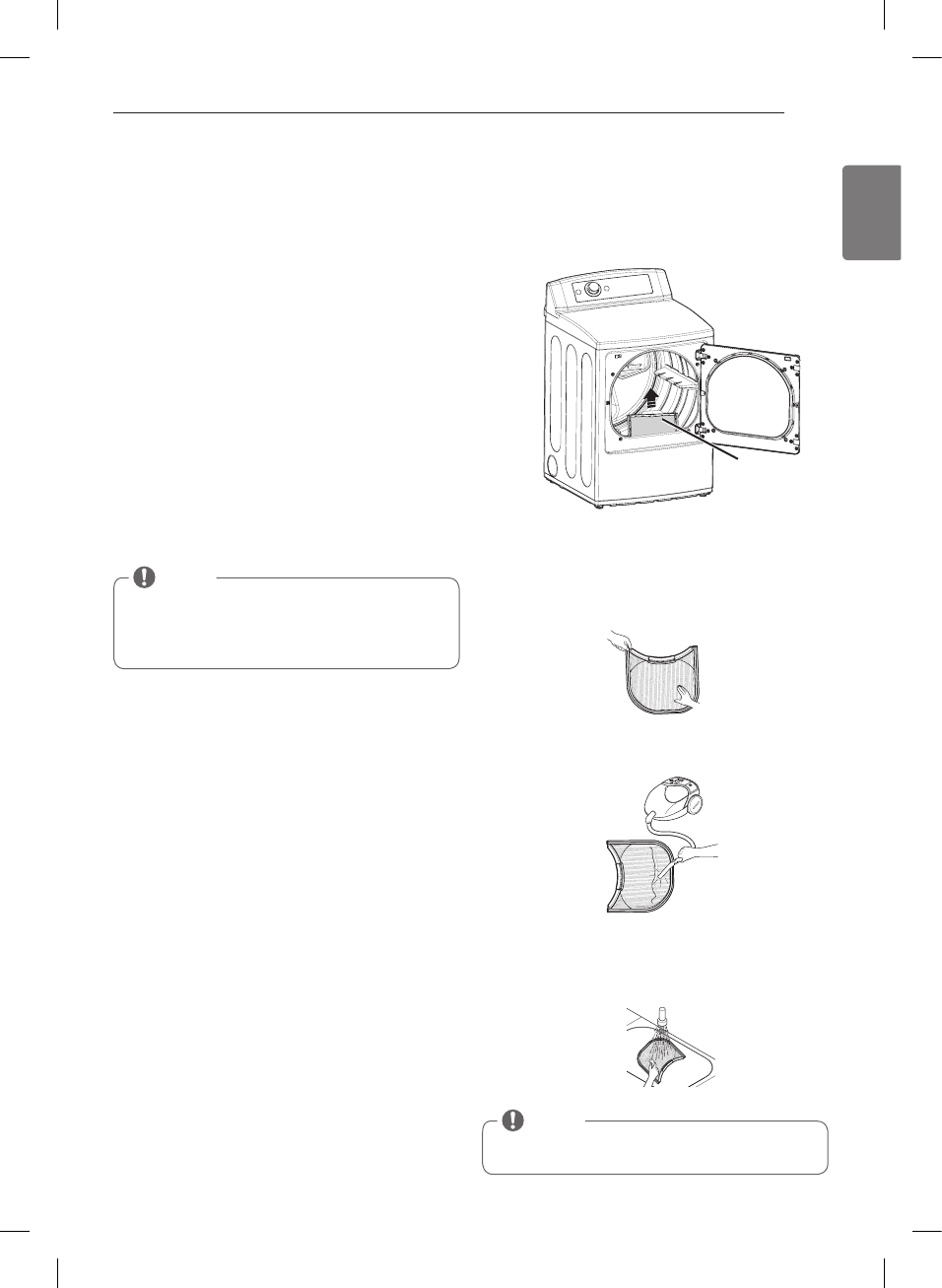

35 Check the Lint Filter Before Every Load

36 Using the LG EasyLoad™

37 Cycle Guide

38 Cycle Settings and Options

38 Special Functions

39 Custom Program

39 Steam Functions

41 Steam Cycle Guide

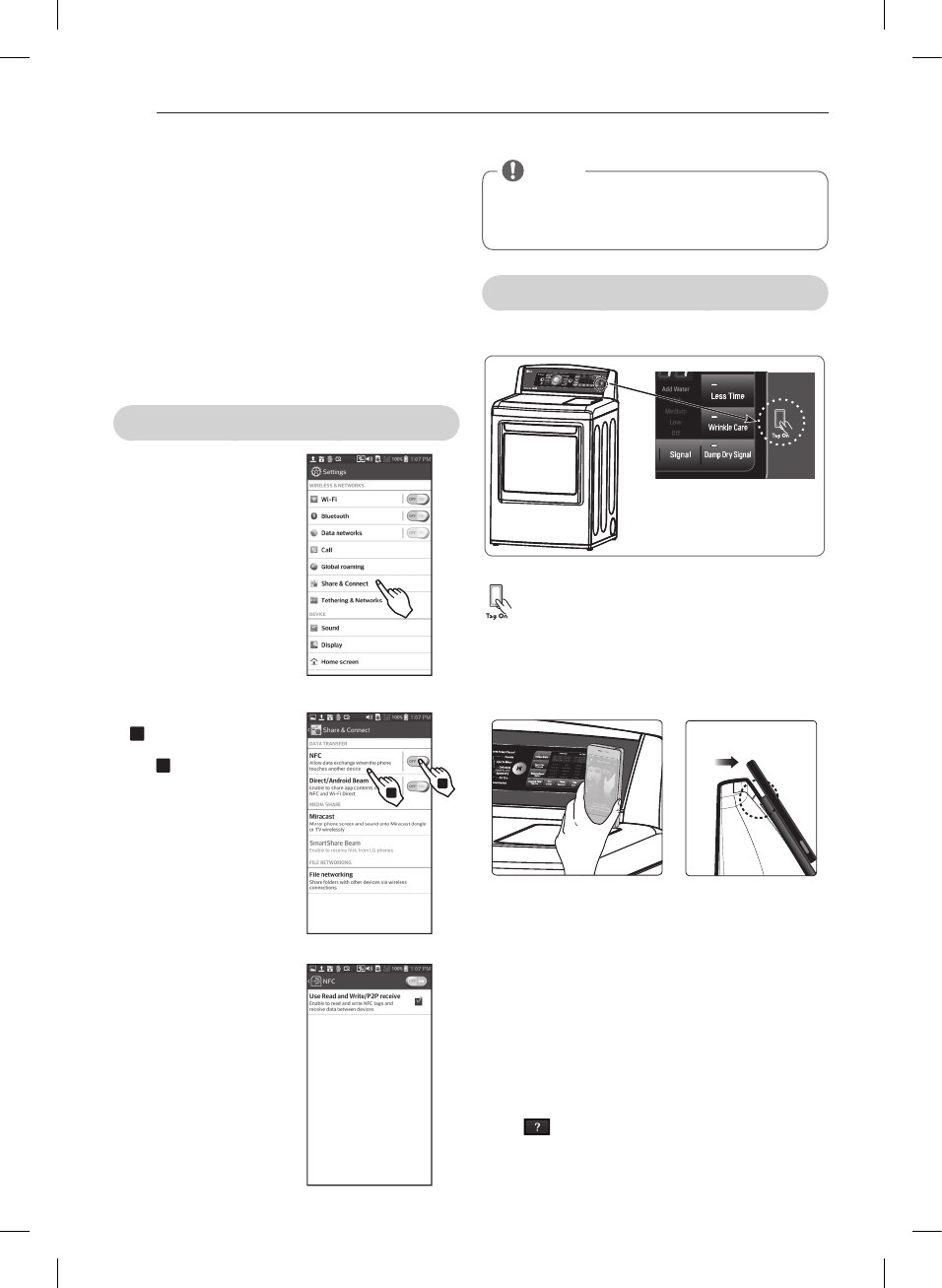

42 Tag On

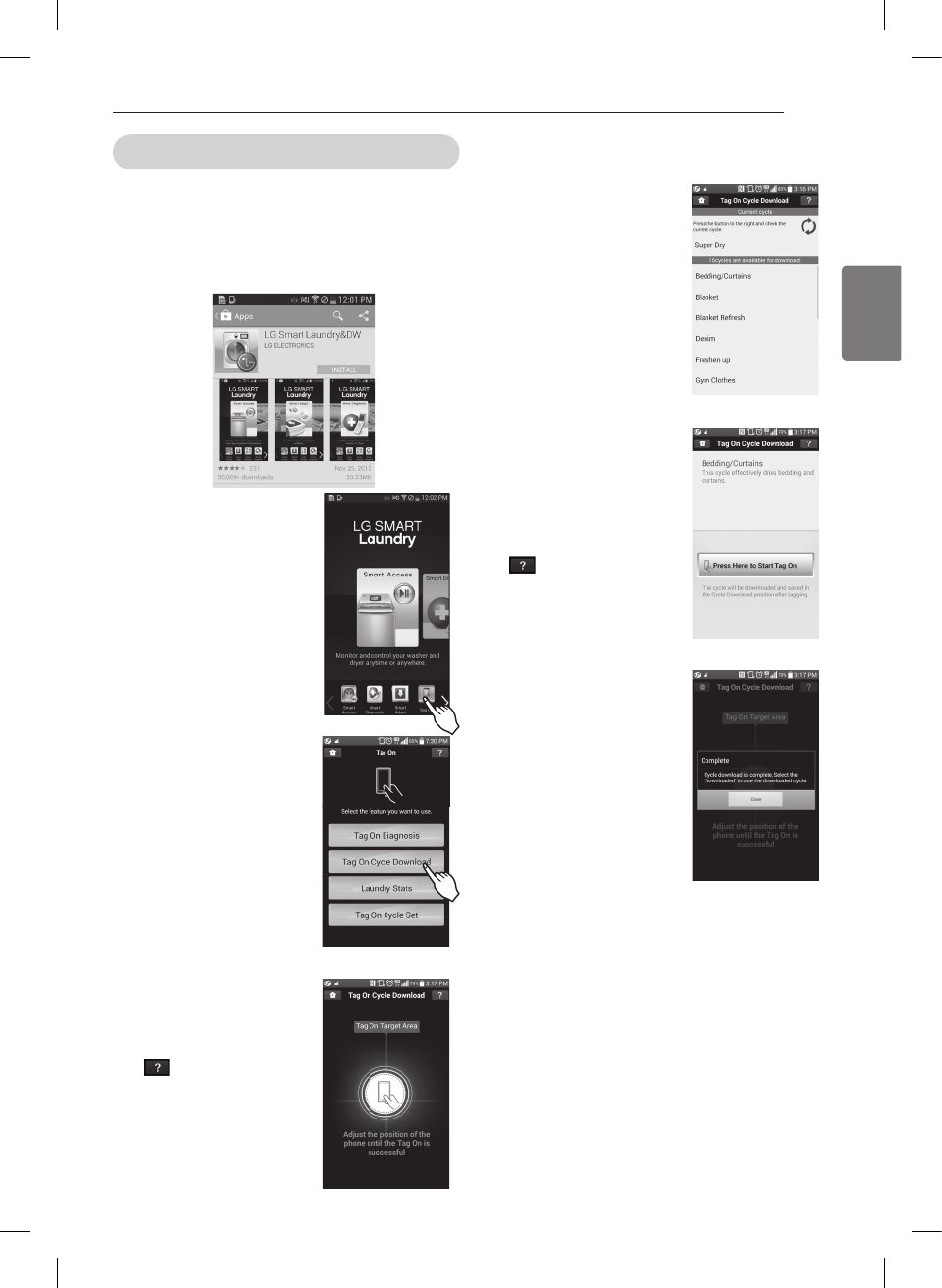

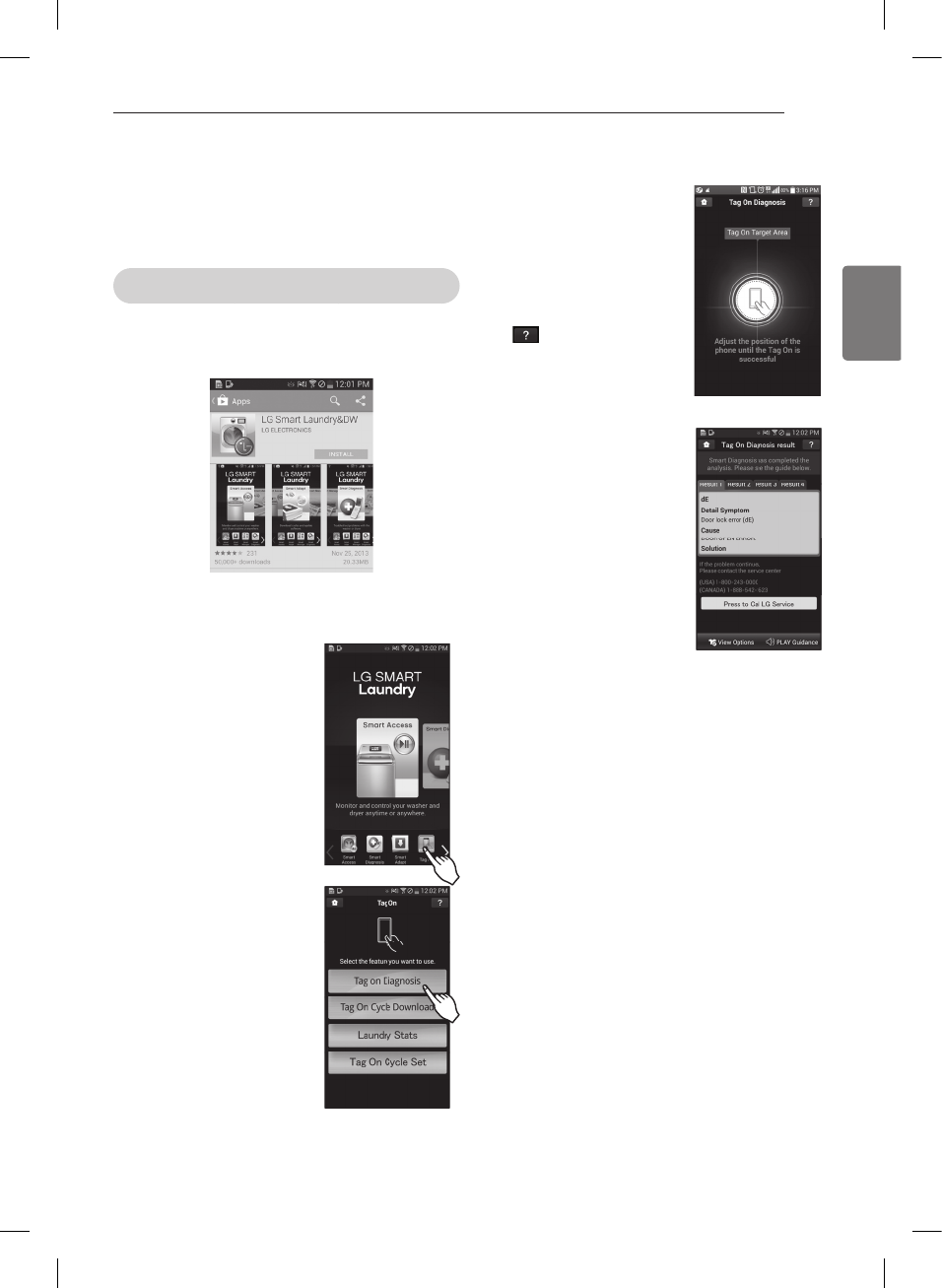

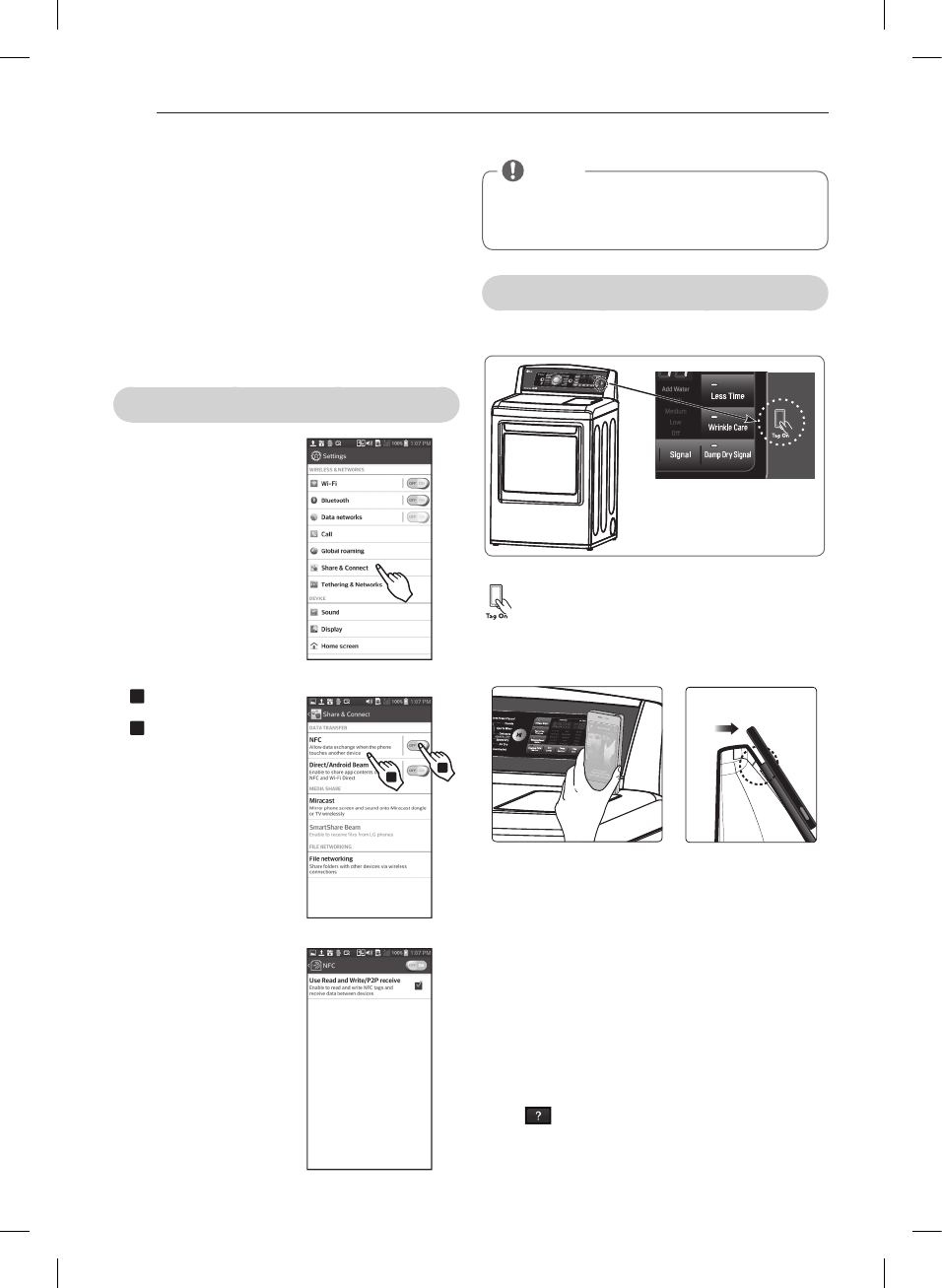

43 Using Tag On with Applications

49 MAINTENANCE

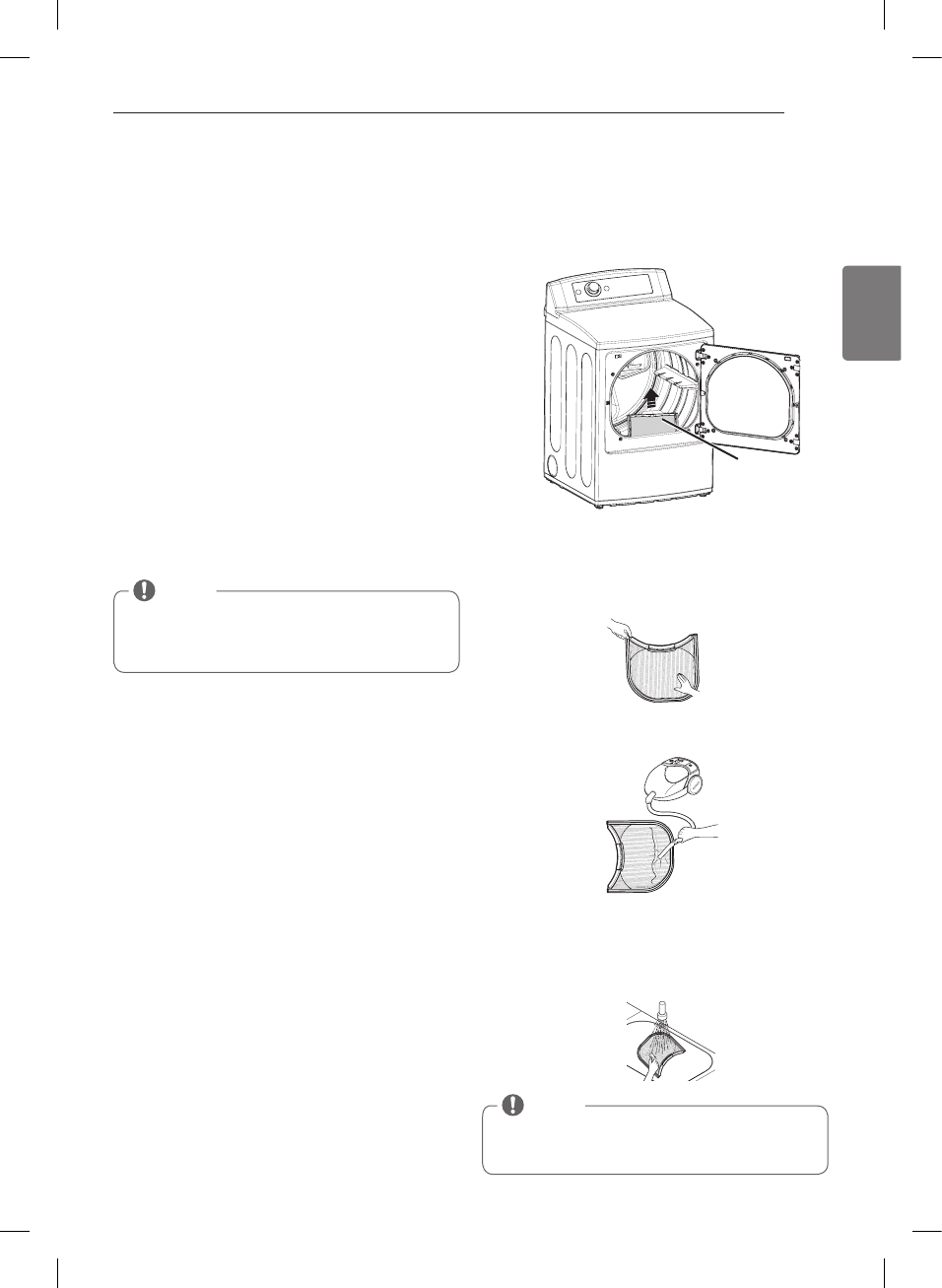

49 Regular Cleaning

50 TROUBLESHOOTING

50 Before Calling for Service

53 User Support Videos

53 SPECIFICATIONS

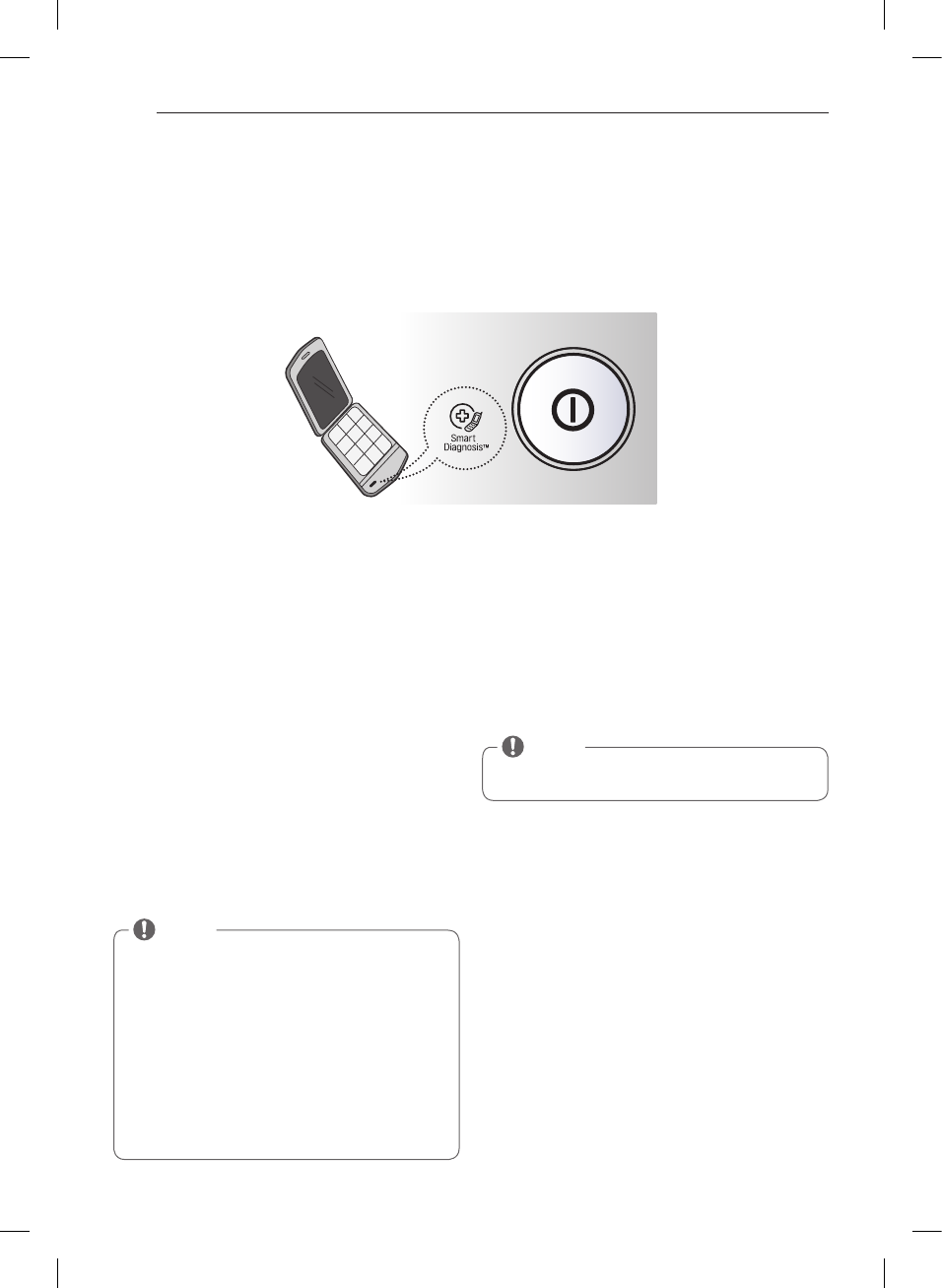

54 USING SMART DIAGNOSIS™

55 WARRANTY

TABLE OF CONTENTS

MFL67731040_en_170712.indd 2 2017.7.12 5:16:58 PM

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING, or CAUTION.

These words mean:

wDANGER

You will be killed or seriously injured if you don’t immediately follow instructions.

wWARNING

You can be killed or seriously injured if you don’t follow instructions.

wCAUTION

You may be slightly injured or cause damage to the product if you do not follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell

you what can happen if the instructions are not followed.













wWARNING



Failure to follow safety warnings exactly could result in serious injury, death or property damage.

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency or the gas supplier.

wWARNING:This product contains chemicals known to the State of California to cause cancer and birth defects or

other reproductive harm.

Wash hands after handling.

IMPORTANT SAFETY INSTRUCTIONS

MFL67731040_en_170712.indd 3 2017.7.12 5:16:58 PM

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.



wWARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:



This act requires the governor of California to publish a list of substances known to the state to cause cancer, birth

defects, or other reproductive harm and requires businesses to warn customers of potential exposure to such

substances.

Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,

formaldehyde, and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.

Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be minimized

further by properly venting the dryer to the outdoors.

• Read all instructions before using the dryer.

• Before use, the dryer must be properly installed as

described in this manual.

• Do not place items exposed to cooking oils in your

dryer. Items contaminated with cooking oils may

contribute to a chemical reaction that could cause a

load to catch fire.

• Do not dry articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, or other flammable or explosive

substances as they give off vapors that could ignite or

explode.

• Do not reach into the dryer if the drum or any other

part is moving.

• Do not repair or replace any part of the dryer

or attempt any servicing unless specifically

recommended in this owner’s manual or in published

user-repair instructions that you understand and have

the skills to carry out.

• Do not tamper with controls.

• Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

• Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is

used near children.

• Do not use fabric softeners or products to eliminate

static unless recommended by the manufacturer of

the fabric softener or product.

• Do not use heat to dry articles containing foam rubber

or similarly textured rubber-like materials.

• Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint,

dust, and dirt.

• The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

• Do not install or store the dryer where it will be

exposed to the weather.

• Always check the inside of the dryer for foreign

objects.

• Clean lint screen before or after each load.

• 



• Be careful when opening and closing the door.Fingers

and hands can get caught in the door and cause injury

if the door drops forward unexpectedly.

• 



• 



• The dryer could tip forward, causing injury or damage.

• Do not place items on the top of the dryer.

IMPORTANT SAFETY INSTRUCTIONS

MFL67731040_en_170712.indd 4 2017.7.12 5:16:59 PM

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.



wWARNING

Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a

qualified electrician or service person if you are in doubt that the appliance is properly grounded.



wWARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

• 

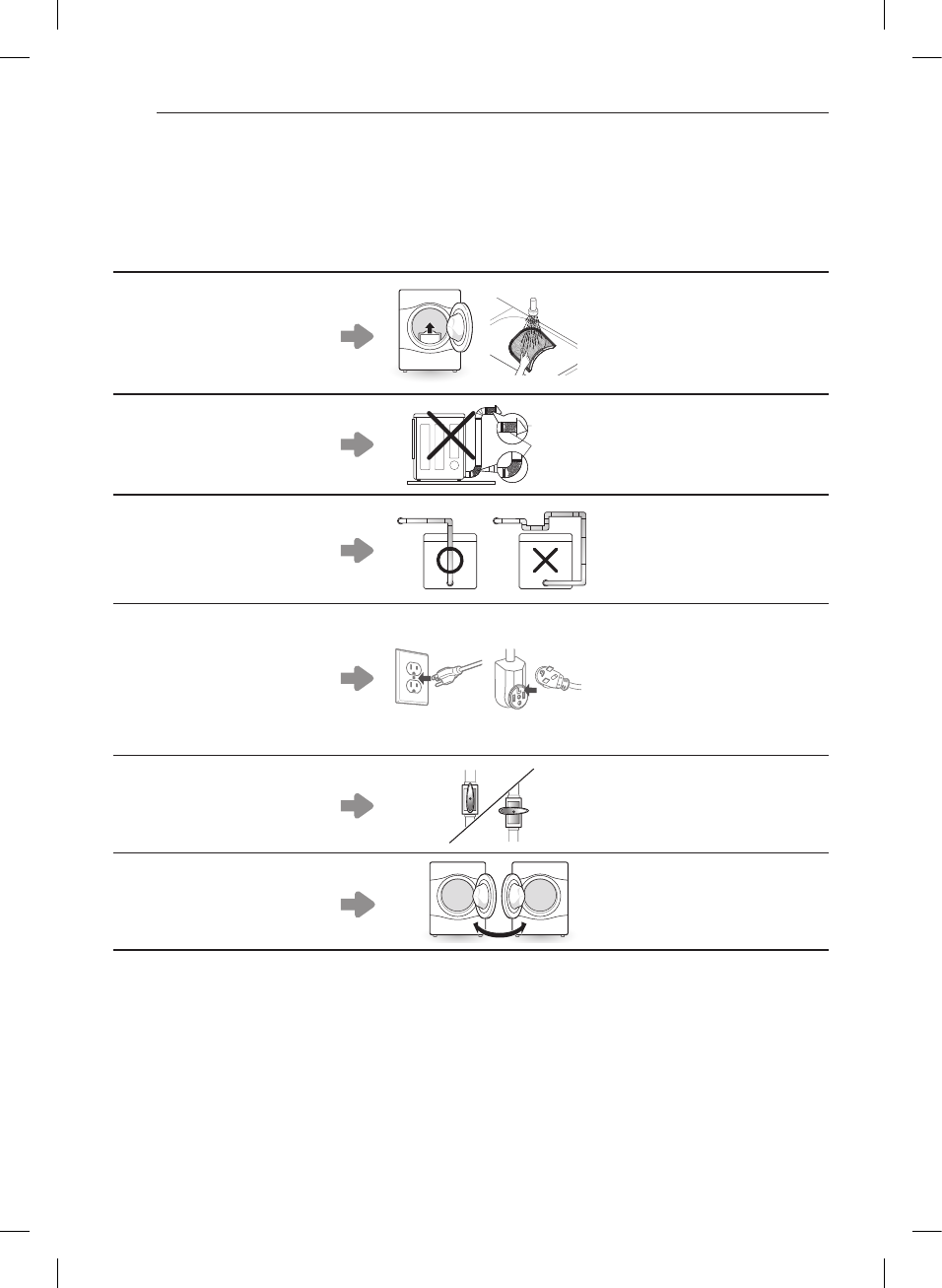

 Follow details in

the installation instructions. Electric shock can result if

the dryer is not properly grounded.

•  as

described in this manual. Electric shock can result if

the dryer is not properly grounded.

• 





• 





Failure to follow this

warning can cause serious injury, fire, electric shock, or

death.

• 

 Failure to follow this

warning can cause serious injury, fire, electric shock, or

death.

• 

Improper

power circuit can melt, creating electric shock and/or

fire hazard.

• 

Failure to do so can

result in death, explosion, fire, or burns.

• 

Failure to do so can result in

death, explosion, fire, or burns.

•  Packaging

material can be dangerous for children. There is a risk

of suffocation.

• 

 Failure to do so can cause

deform, smoke and fire.

• 

 Dripping wax,

smoke, or fire can result.

• 

Failure to do so can cause product damage, smoke or

fire.

This appliance must be grounded. In the event of

malfunction or breakdown, grounding will reduce

the risk of electric shock by providing a path of least

resistance for electric current. This appliance must be

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local

codes and ordinances.

Do not modify the plug provided with the appliance. If

it will not fit the outlet, have a proper outlet installed by

a qualified electrician.

This appliance must be connected to a grounded metal,

permanent wiring system or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or

lead on the appliance.

Electric shock can result if the dryer is not properly

grounded.

IMPORTANT SAFETY INSTRUCTIONS

MFL67731040_en_170712.indd 5 2017.7.12 5:16:59 PM

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.



wWARNING

To reduce the risk of injury to persons, follow all industry recommended safety procedures including the use of long

sleeved gloves and safety glasses. Failure to follow all of the safety warnings in this manual could result in property

damage, injury to persons, or death.

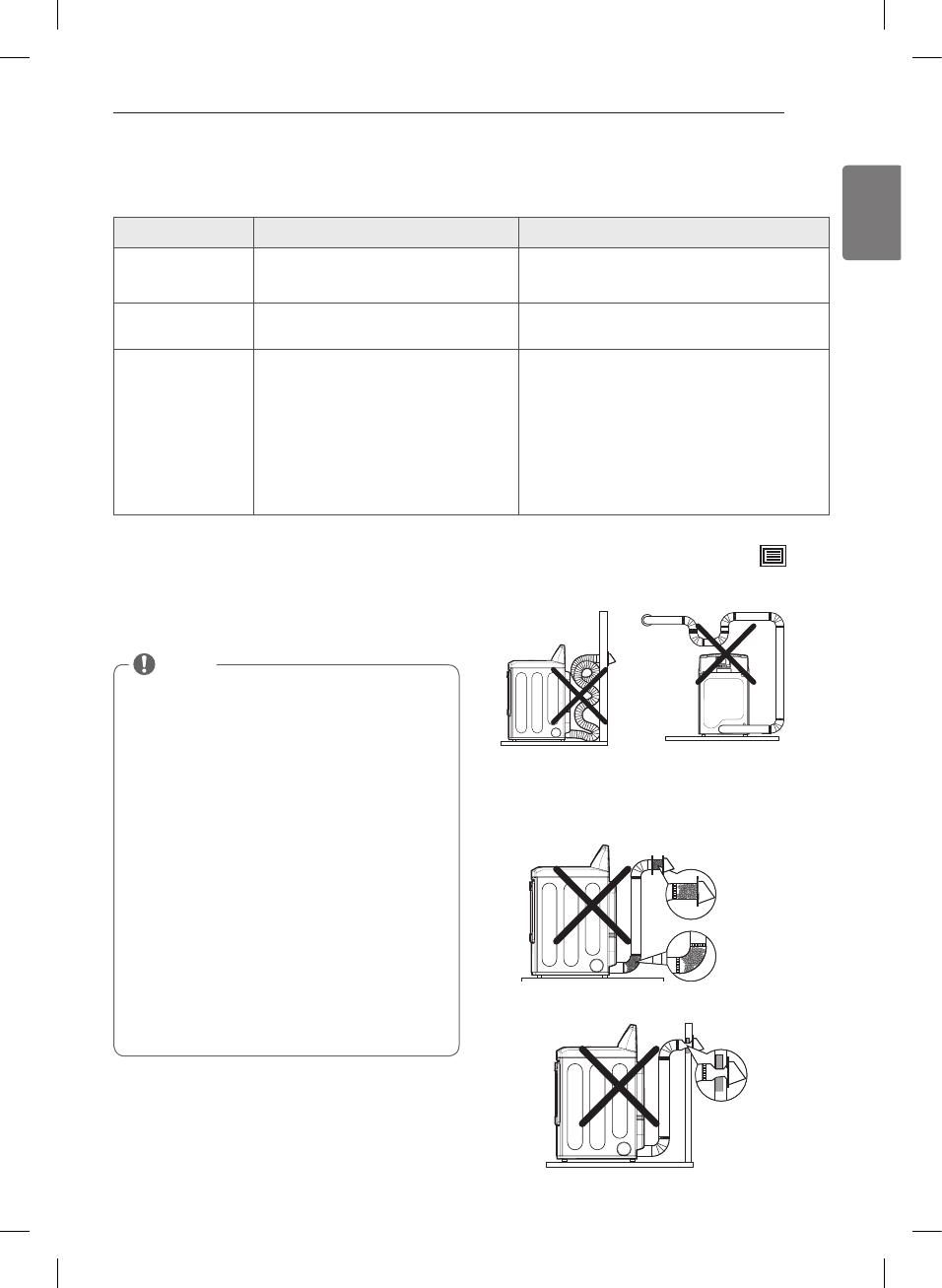

Exhaust/Ducting:

• 

Failure to follow these instructions can result in fire or

death.

• 







. An accumulation of lint in any area of

the home can create a health and fire hazard.

• 





 Punctured

ductwork can cause a fire if it collapses or becomes

otherwise restricted in use or during installation.

• 





 Failure to

follow these instructions can result in fire or death.

• 







dryer. Failure to follow these instructions can result in

fire or death.

• 











 Failure to

follow these instructions can result in fire or death.

• 



 Secure

all joints with duct tape. For complete details, follow

the Installation Instructions. Failure to follow these

instructions can result in fire or death.

wWARNING



Failure to follow safety warnings exactly could result

in serious injury, death or property damage.

Do not install a booster fan in the exhaust duct.

Install all clothes dryers in accordance with the

installation instructions of the manufacturer of the

dryer.

IMPORTANT SAFETY INSTRUCTIONS

MFL67731040_en_170712.indd 6 2017.7.12 5:16:59 PM

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

wWARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric

shock, or to prevent property damage, injury to persons, or death.



wWARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:



• 

To prevent

injury to persons or damage to the dryer, the electrical

power cord must be plugged into a properly grounded

outlet.

• 

Failure to do so can result in electric shock

or injury.

• 



Failure to follow these instructions can create an

electric shock hazard and/or a fire hazard.

• 









Failure to follow these instructions can create an

electric shock hazard and/or a fire hazard.

• 



This provides

sparkling performance and also prevents overloading

house wiring circuits which could cause a fire hazard

from overheated wires.

• 



The power cord can be damaged,

resulting in a risk of fire and electric shock.

• 





The power cord can

melt, creating an electric shock and/or fire hazard.

• 

This will

prevent injury and prevent damage to the dryer from

fire and electric shock.

IMPORTANT SAFETY INSTRUCTIONS

MFL67731040_en_170712.indd 7 2017.7.12 5:16:59 PM

PRODUCT FEATURES

EASY-TO-USE CONTROL PANEL

Rotate the cycle selector knob to select the desired dry cycle. Add cycle options or adjust settings with the touch

of a button.

2-WAY EASY-ACCESS REVERSIBLE DOOR

The LG EasyLoad™ can be tilted open from the top, hamper-style, allowing you to easily load the dryer without

items falling on the floor. The door still swings open to provide easy access for unloading or loading of bulkier

items. The door hinge can be reversed to adjust for installation location.

STEAM FUNCTIONS

LG’s steam technology allows you to inject fabrics with a swirling jet of hot steam to refresh clothes, reduce static,

and make ironing easier. Simply select the Steam Fresh™ cycle, or you can add a Steam option to selected cycles.

Flow Sense™ DUCT BLOCKAGE SENSING SYSTEM INDICATOR

The Flow Sense™ duct blockage sensing system detects and alerts you to restrictions in the installed household

ductwork that reduce exhaust airflow through the dryer. If you see the alert: Clean or repair the ducts to remove

the restrictions. Keep your ducts clean to help increase efficiency and reduce long drying times caused by blocked

ducts.

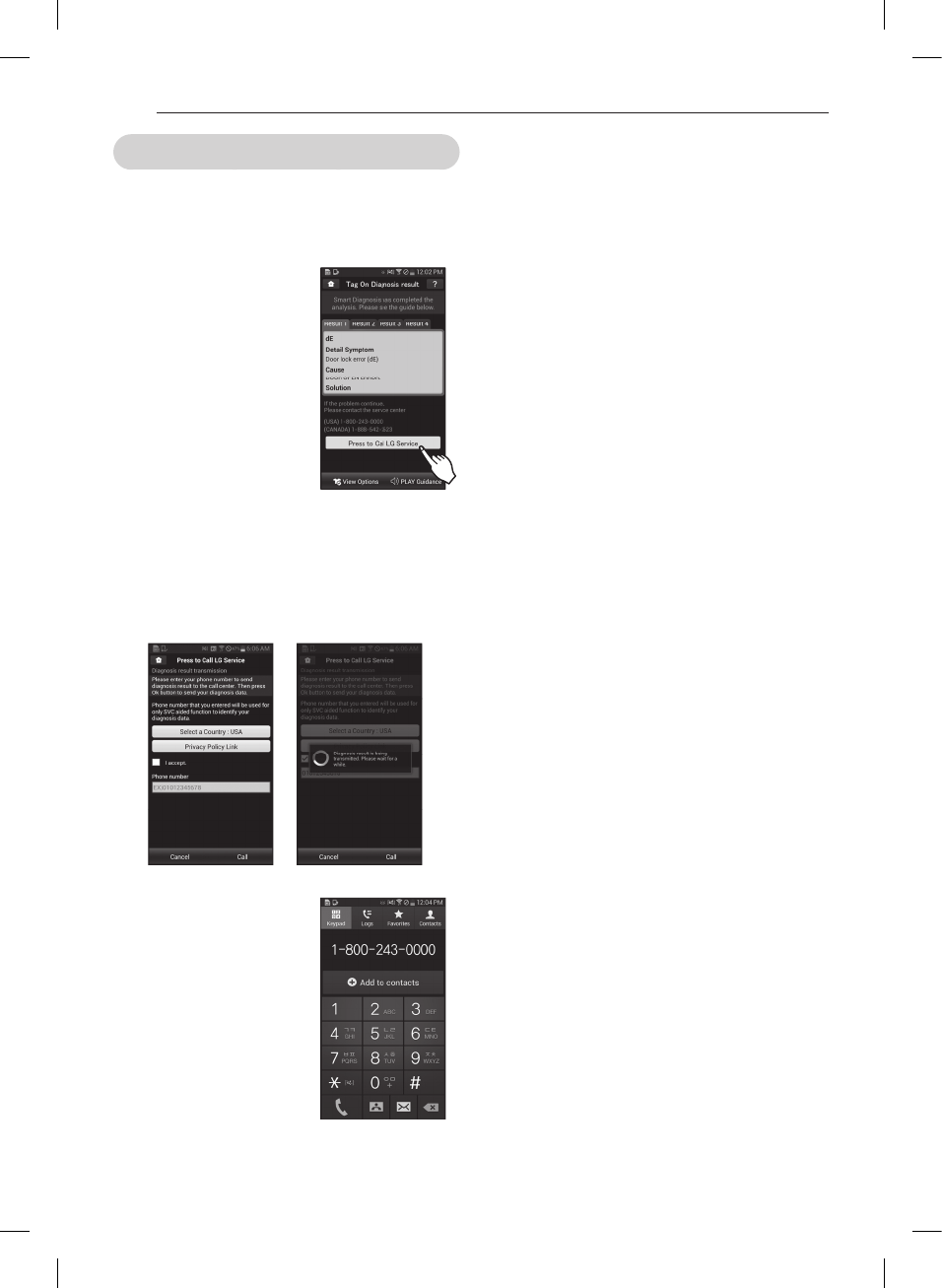

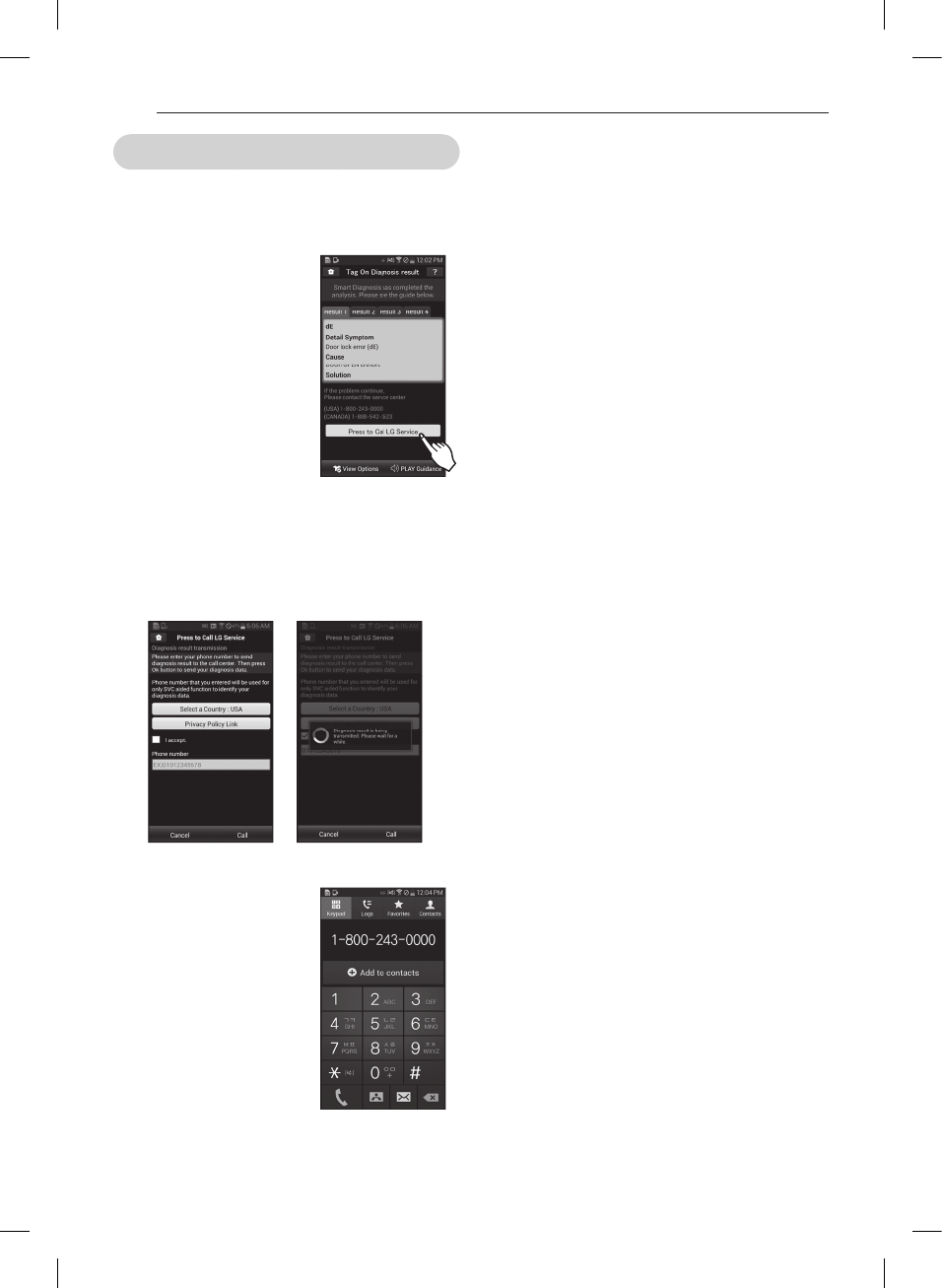

Smart Diagnosis™

Should you experience any technical difficulty with your washing machine, it has the capability of transmitting

data by phone to the Customer Information Center. The call center agent records the data transmitted from your

machine and uses it to analyze the issue, providing a fast and effective diagnosis.

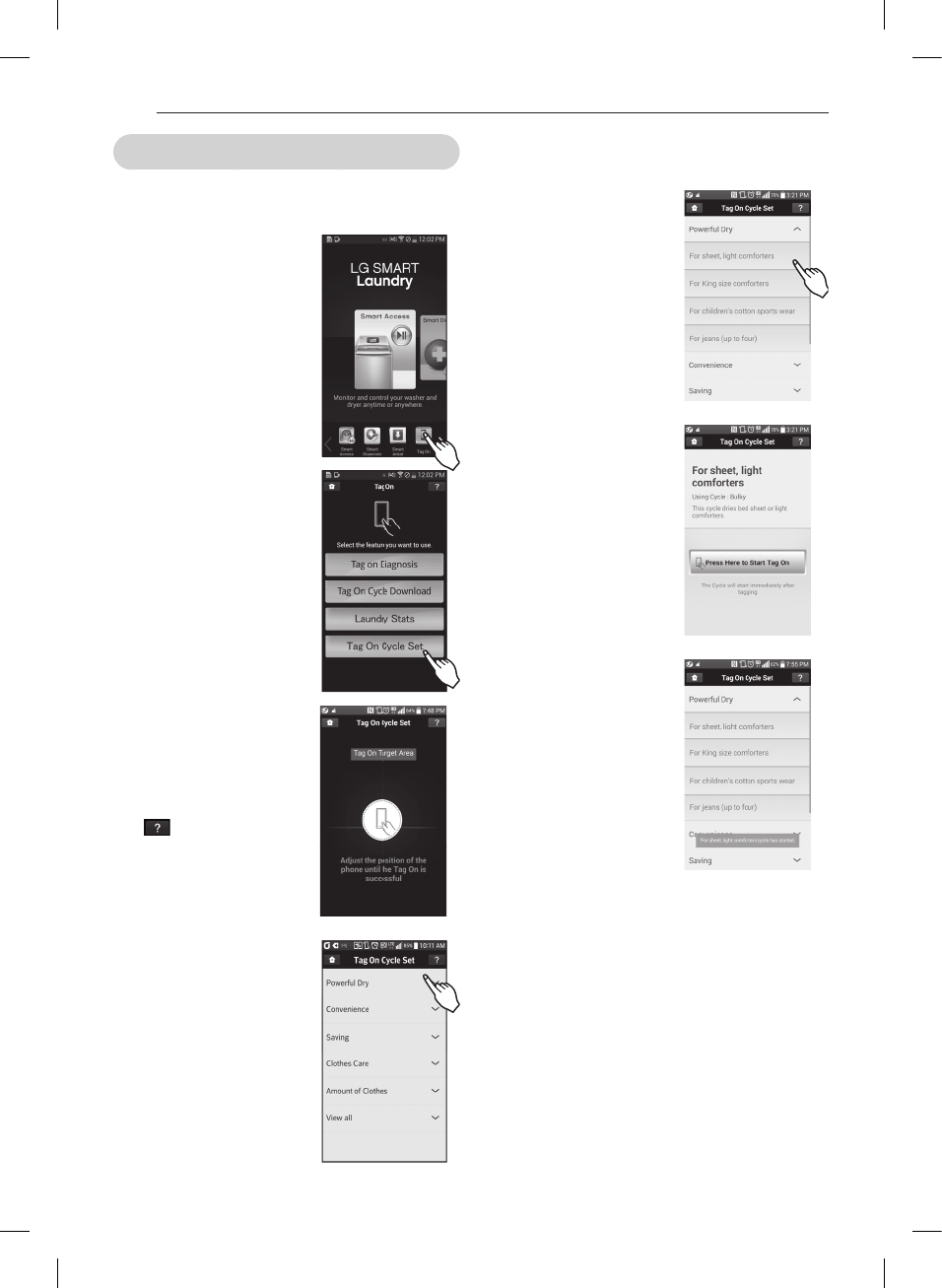

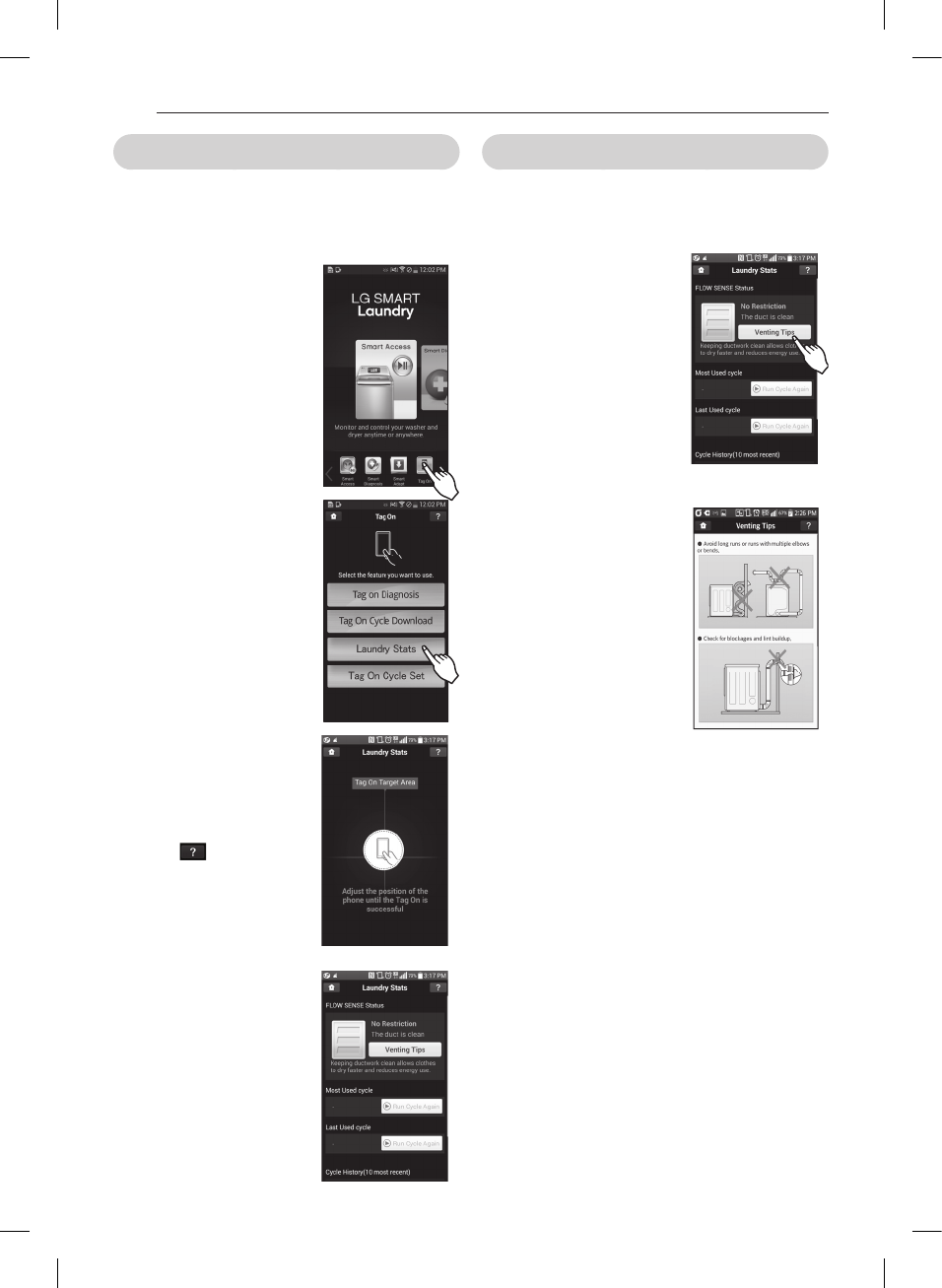

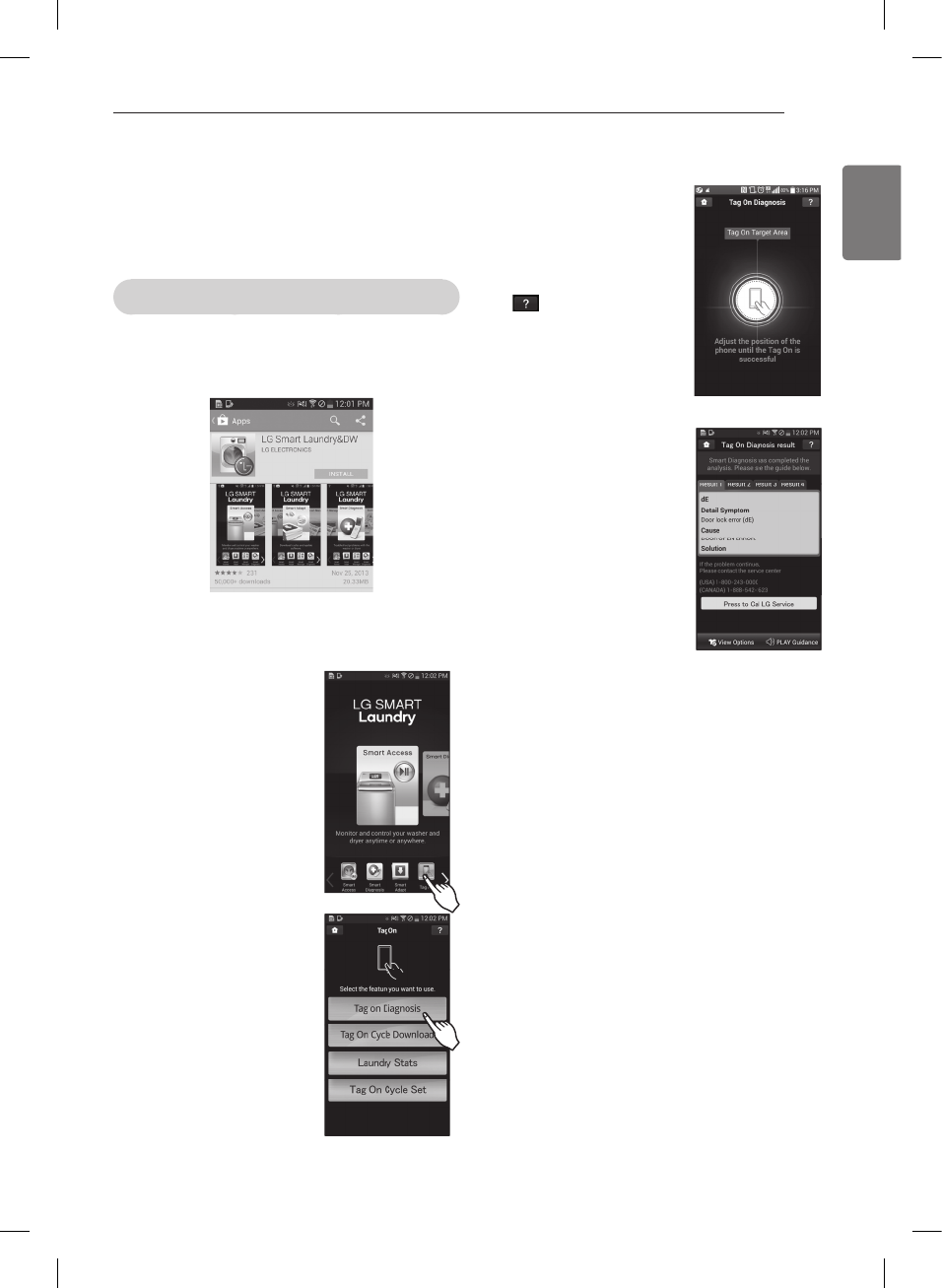

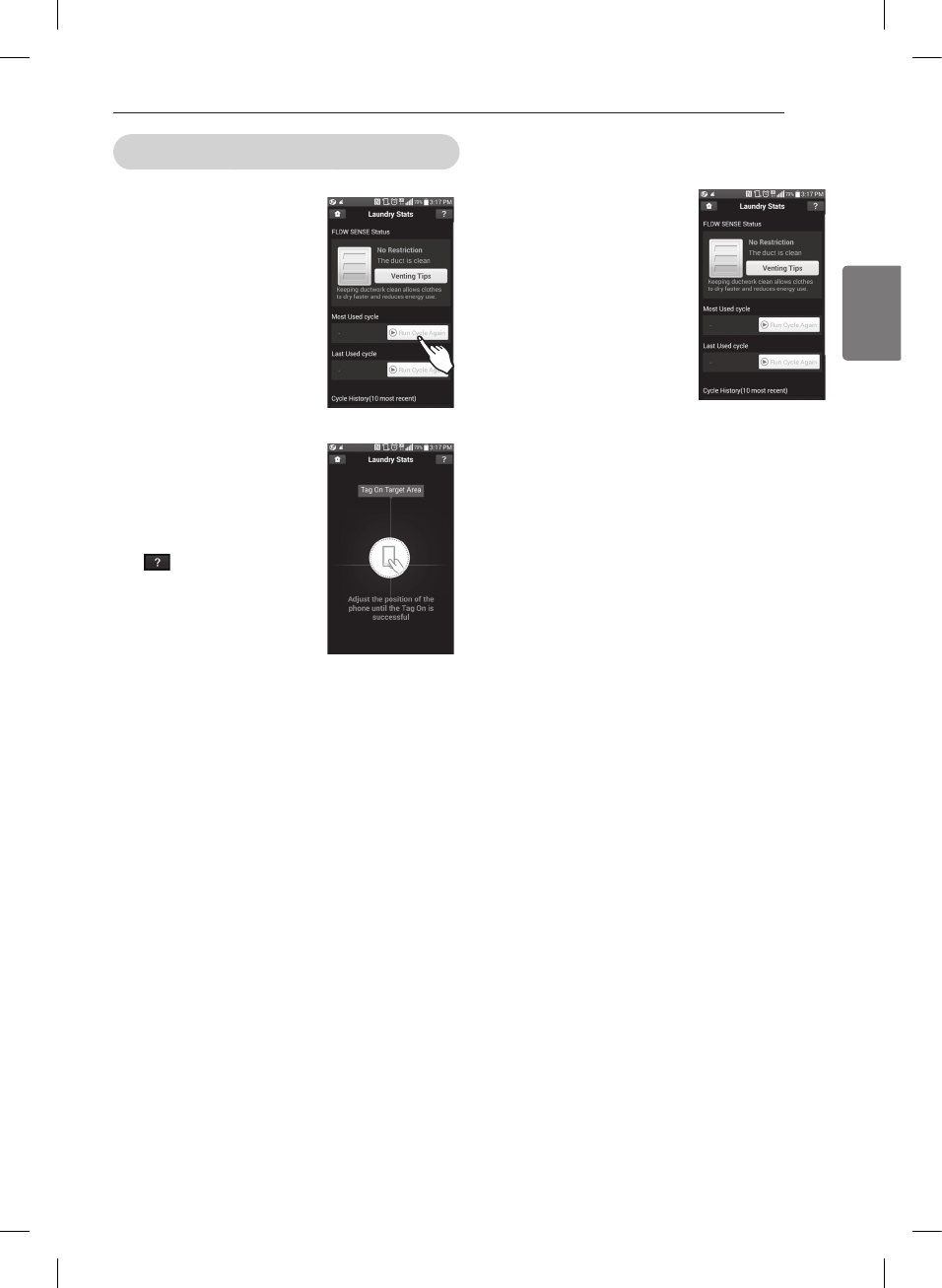

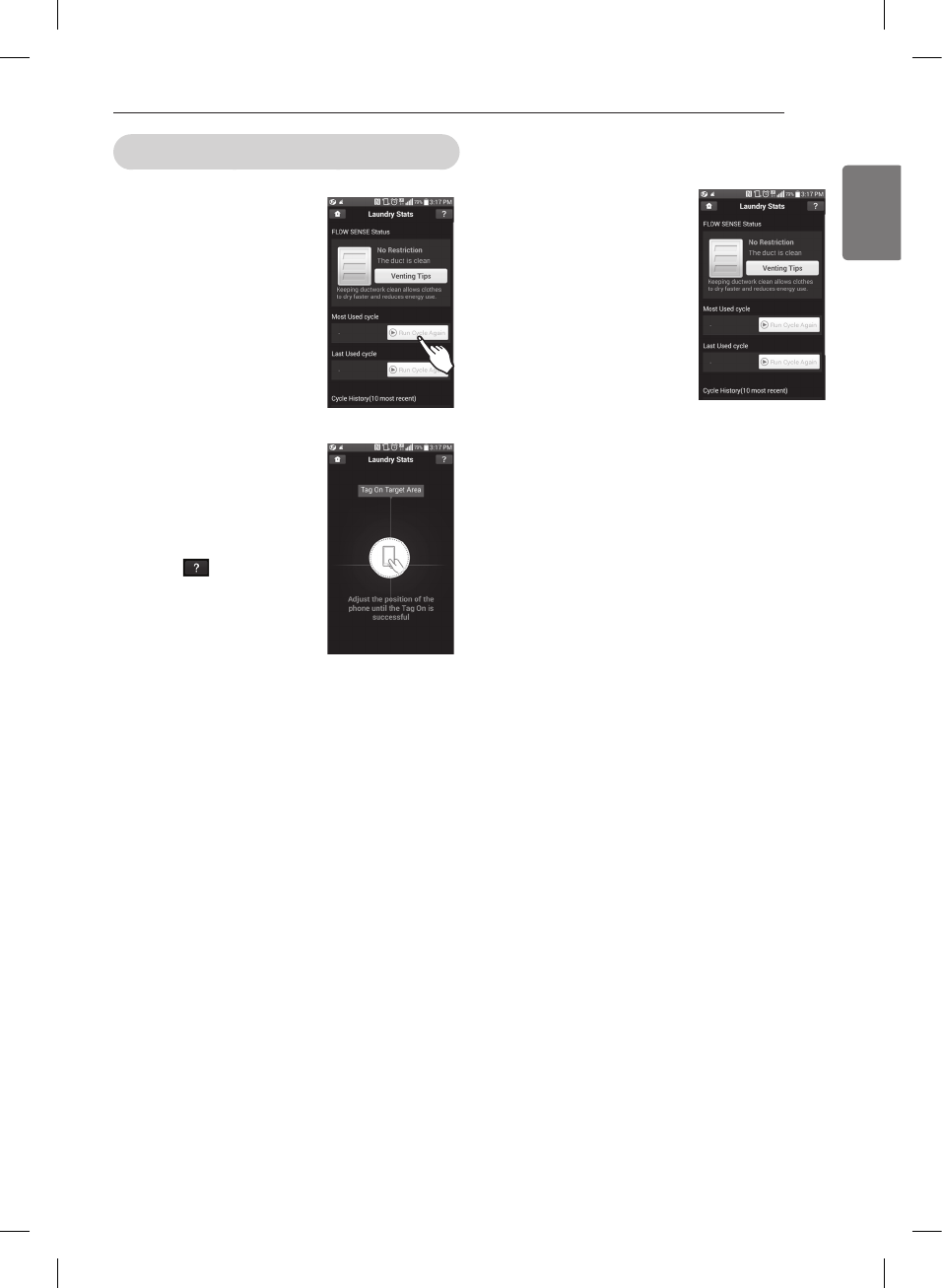

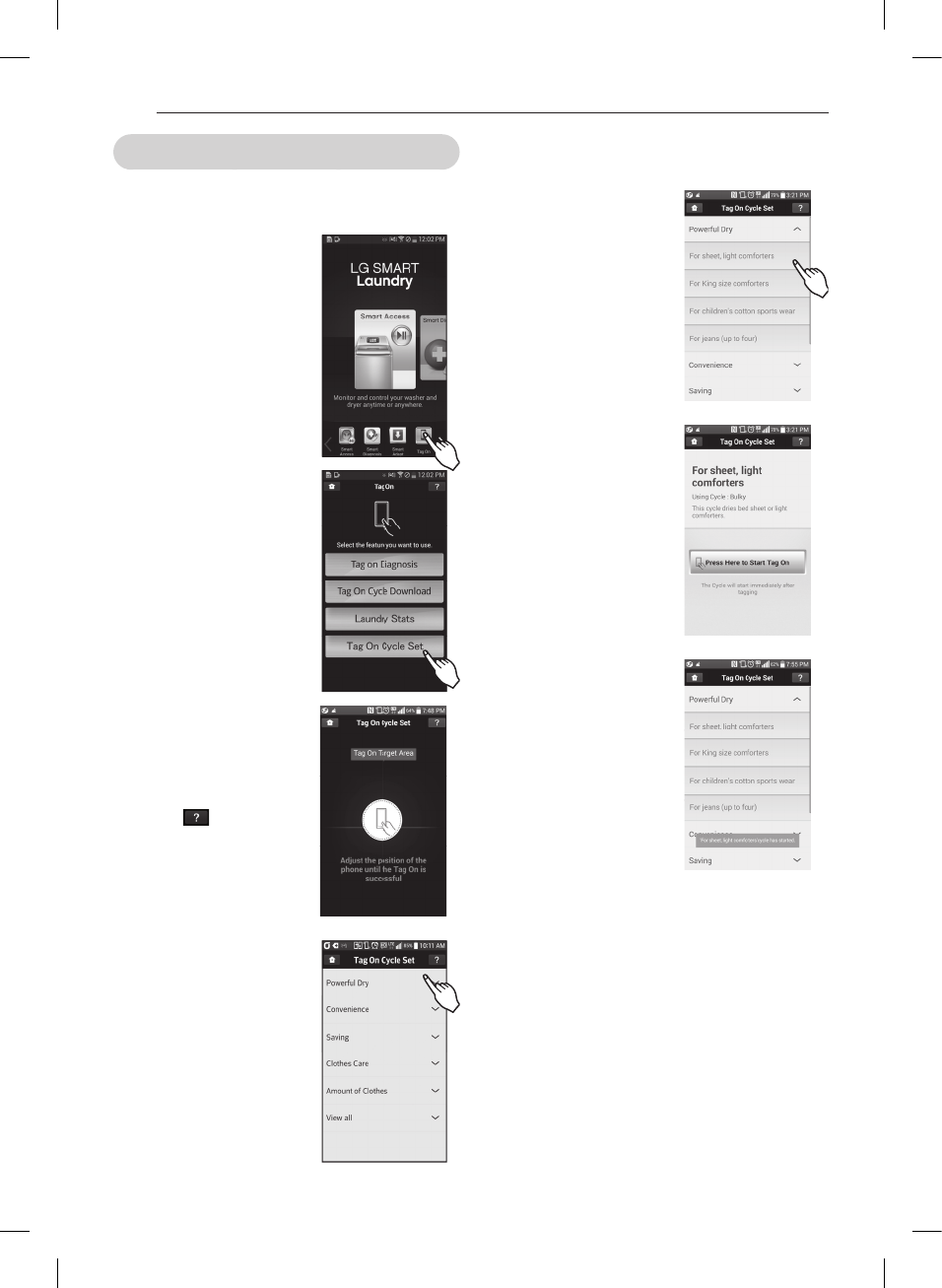

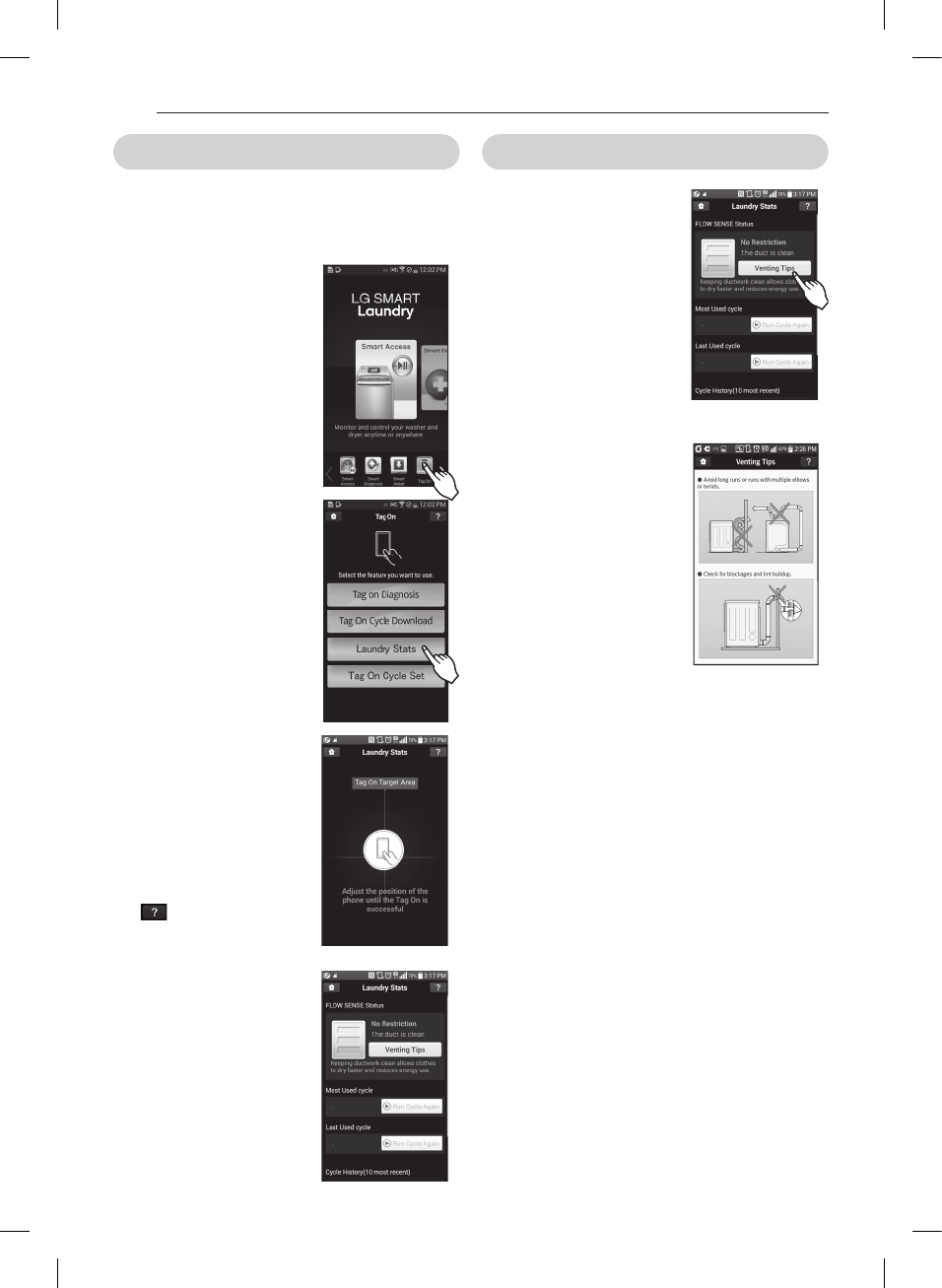

Tag On

The Tag On feature works on most smart phones equipped with the NFC function and based on the Android

operating system (OS).

Using the “LG Smart Laundry” application, the Tag On feature will allow you to diagnose your appliance, download

new cycles, and see the status of your appliance by simply touching the smartphone to the Tag On logo of the

appliance.

Protocol P154

Sanitization Performance of

Residential Clothes dryer

PRODUCT FEATURES

MFL67731040_en_170712.indd 8 2017.7.12 5:17:0 PM

ENGLISH

INTRODUCING YOUR DRYER

Parts and Accessories

Parts

Control

panel

Leveling

feet

Reversible

door

Lint filter

Terminal

block

access panel

(Electric

models)

Gas

connection

location

(Gas models)

Power cord

location

(Gas

models)

Exhaust

duct

outlet

NOTE

• Contact LG Customer Service at 1-800-243-0000 (1-888-542-2623 in Canada) if any accessories are missing.

• For your safety and for extended product life, use only authorized components. The manufacturer is not

responsible for product malfunction or accidents caused by the use of separately purchased unauthorized

components or parts.

• The images in this owner’s manual may be different from the actual components and accessories, and are

subject to change by the manufacturer without prior notice for product improvement purposes.



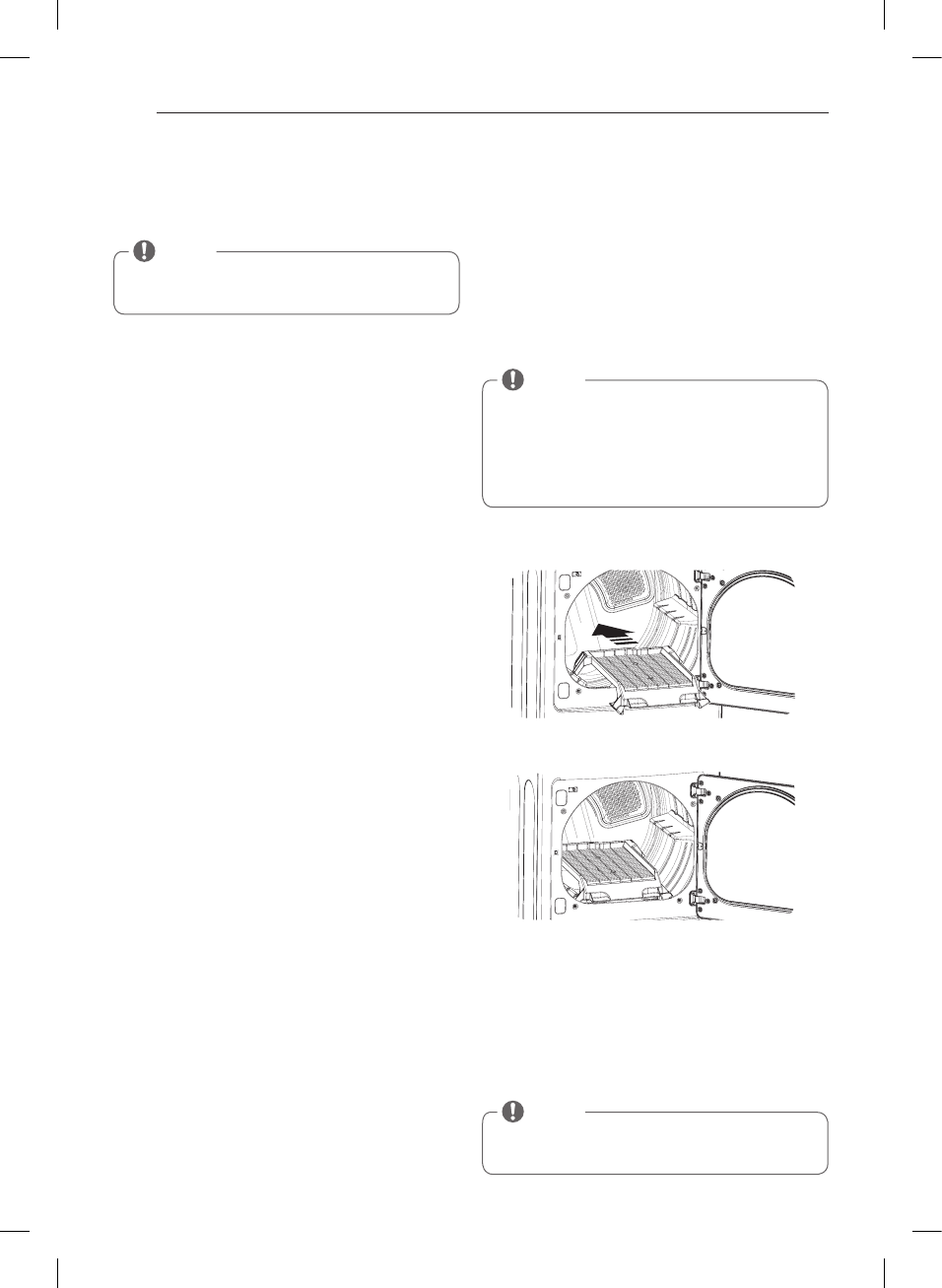

Drying rack

Part No.

3750EL0001C

Side vent kit

(sold separately)

Kit No.

383EEL9001B

Accessories

INTRODUCING YOUR DRYER

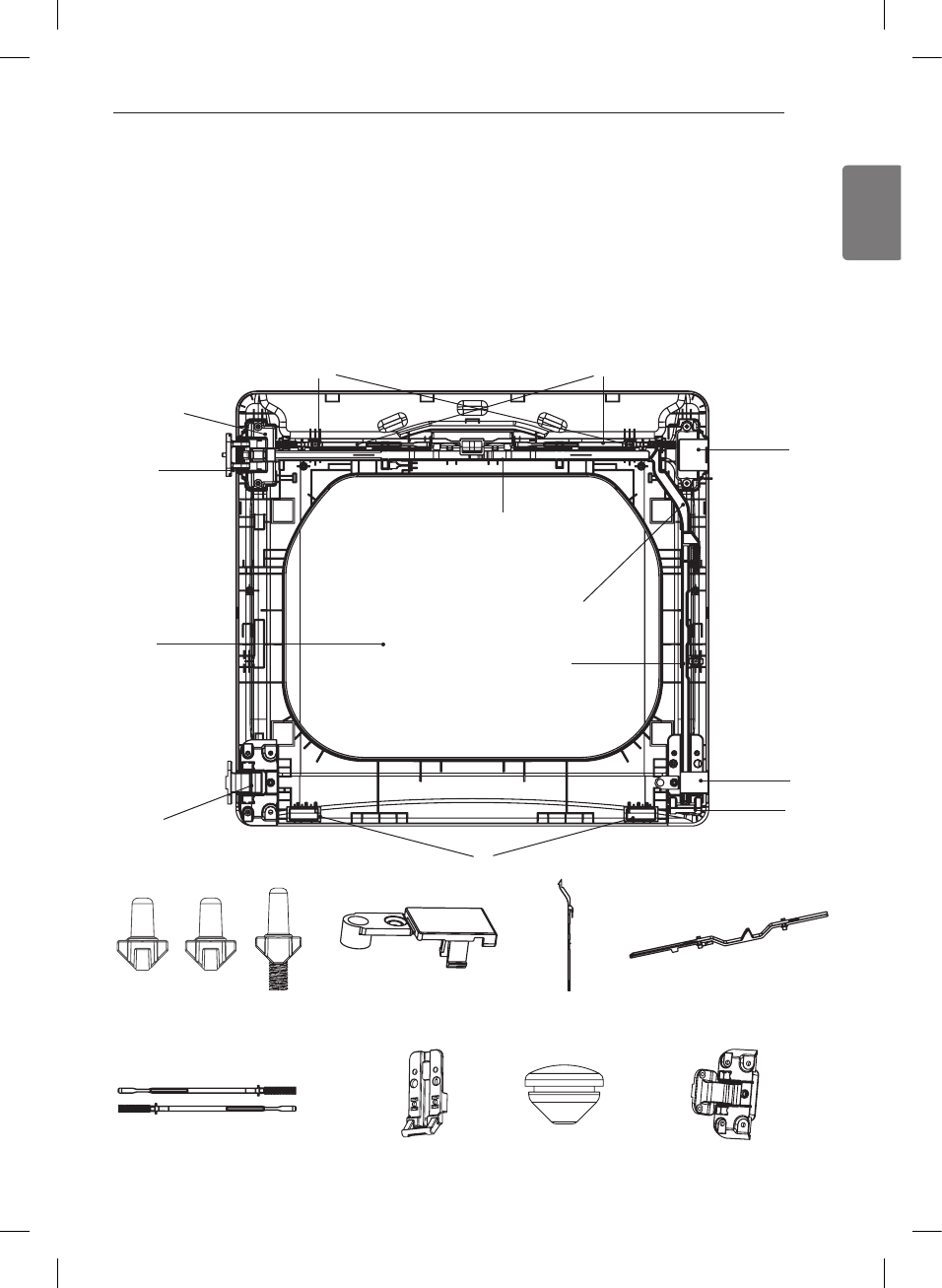

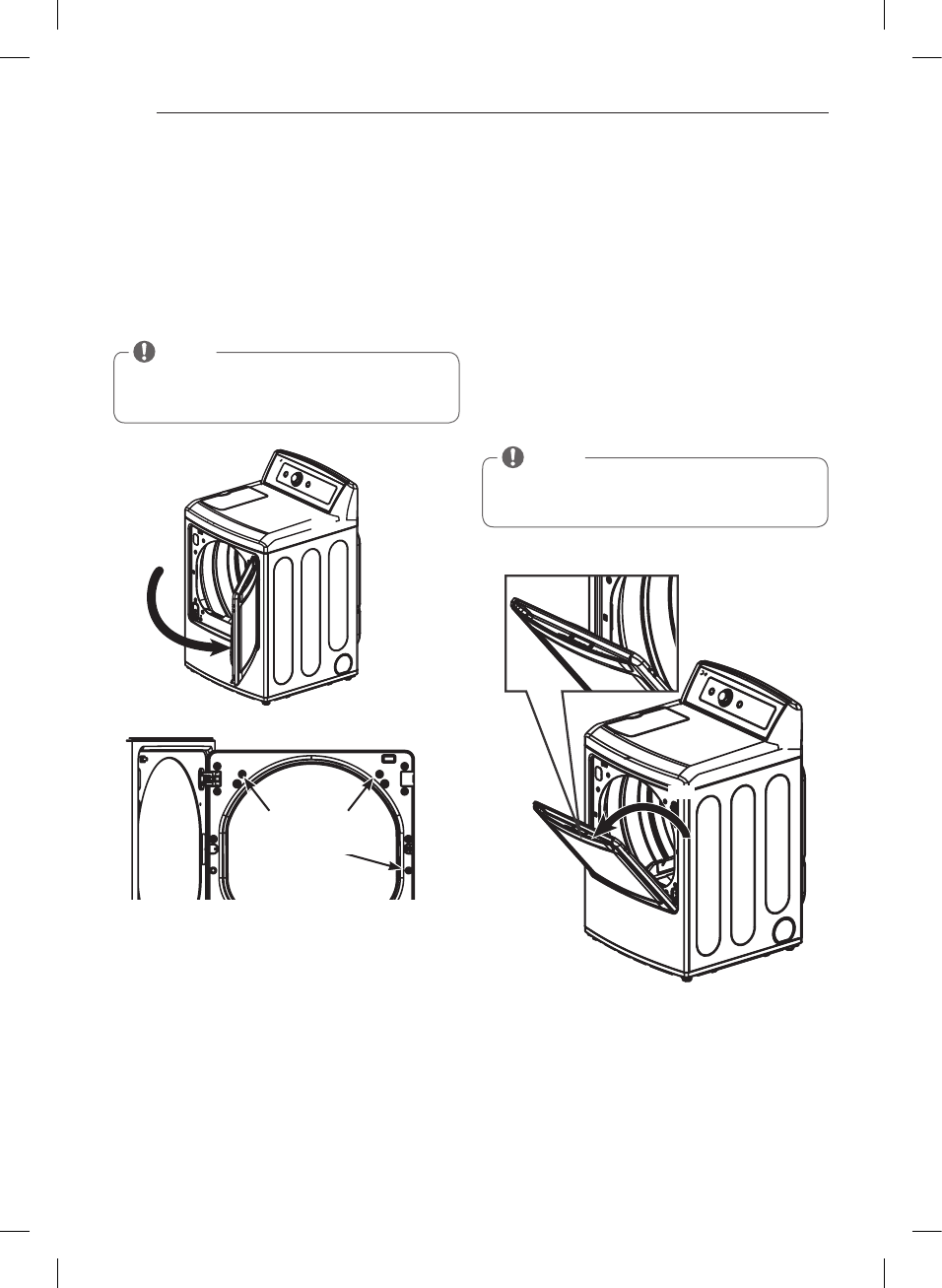

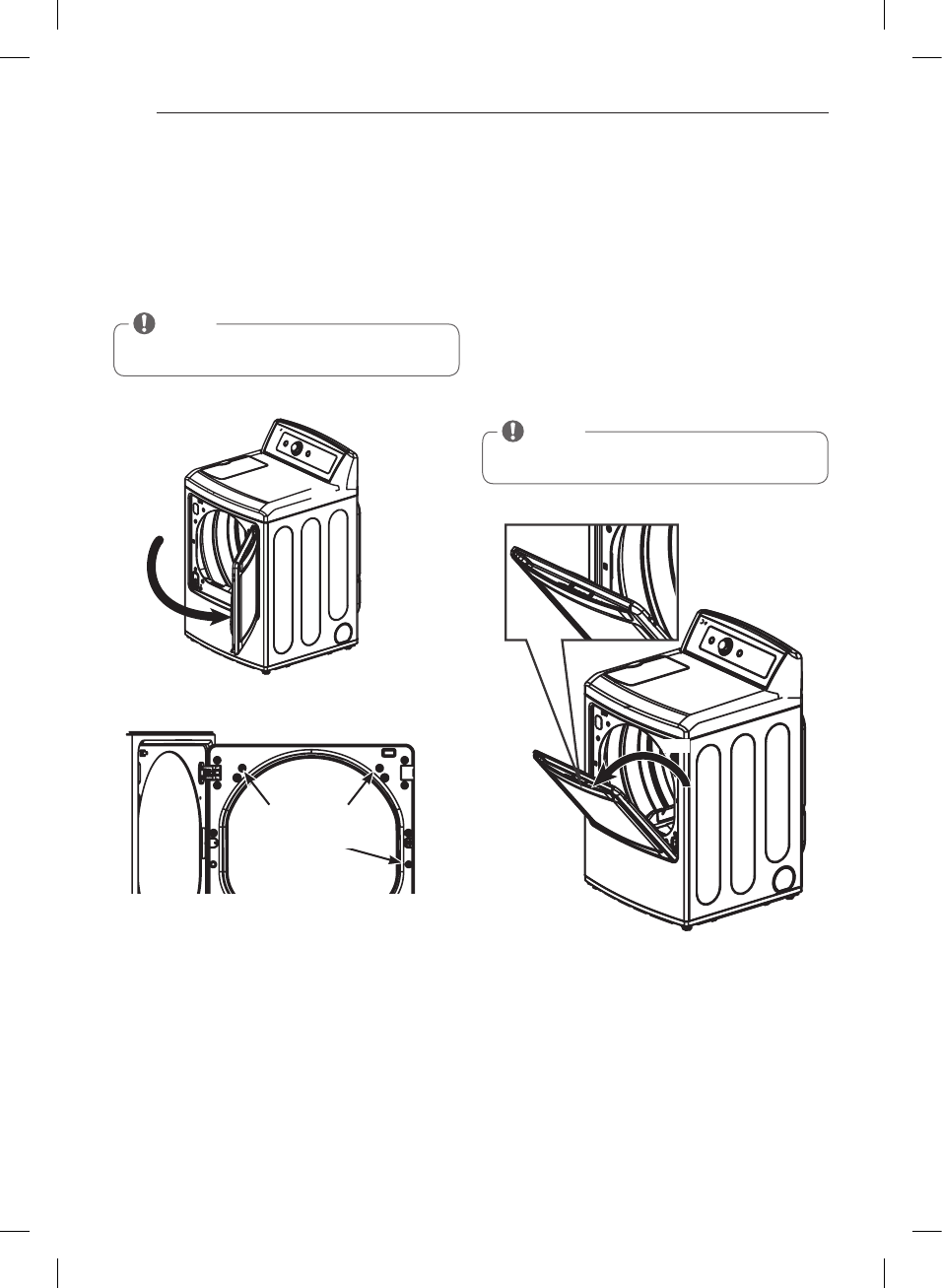

2-Way Reversible Door

Release

Hamper door

The LG EasyLoad™ feature allows you to open the dryer

door from the top, hamper-style, when loading the

dryer to help guide clothes into the drum and prevent

them from falling onto the floor. When unloading the

dryer or loading bulkier items, use the swing door for

easy access to the drum. For more details on using the

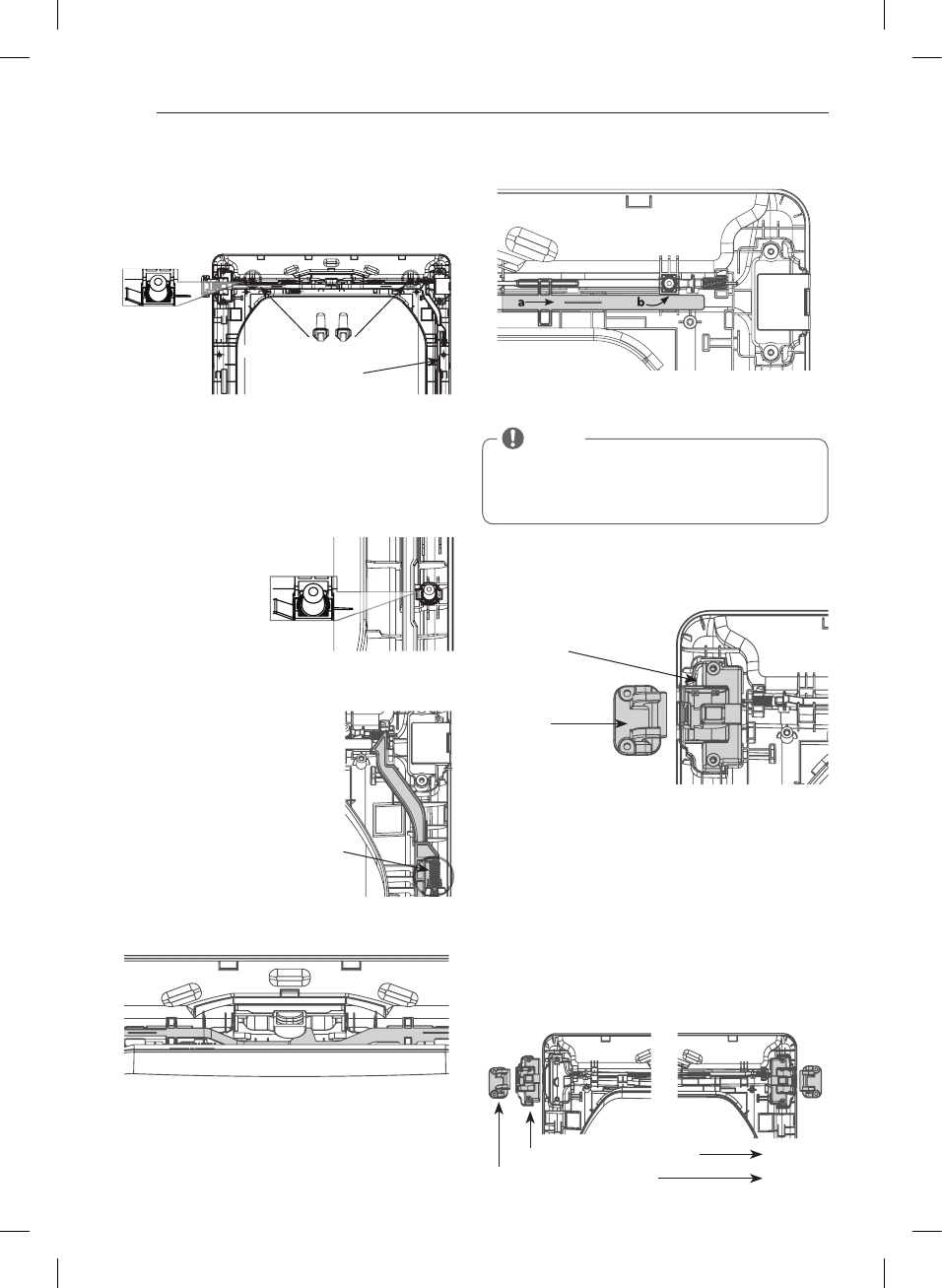

door, see page 36. For information on reversing the

door swing, see page 15.

Swing door



Safety Tether Kit



This optional kit helps prevent the dryer tipping if children climb on the door or if someone should fall onto the door. It is

recommended that you install this kit, depending on your situation, but it is not required. Follow the customer installation

instructions included with the kit to properly install the kit. If you do not install the kit, store it out of reach of children.

MFL67731040_en_170712.indd 9 2017.7.12 5:17:4 PM

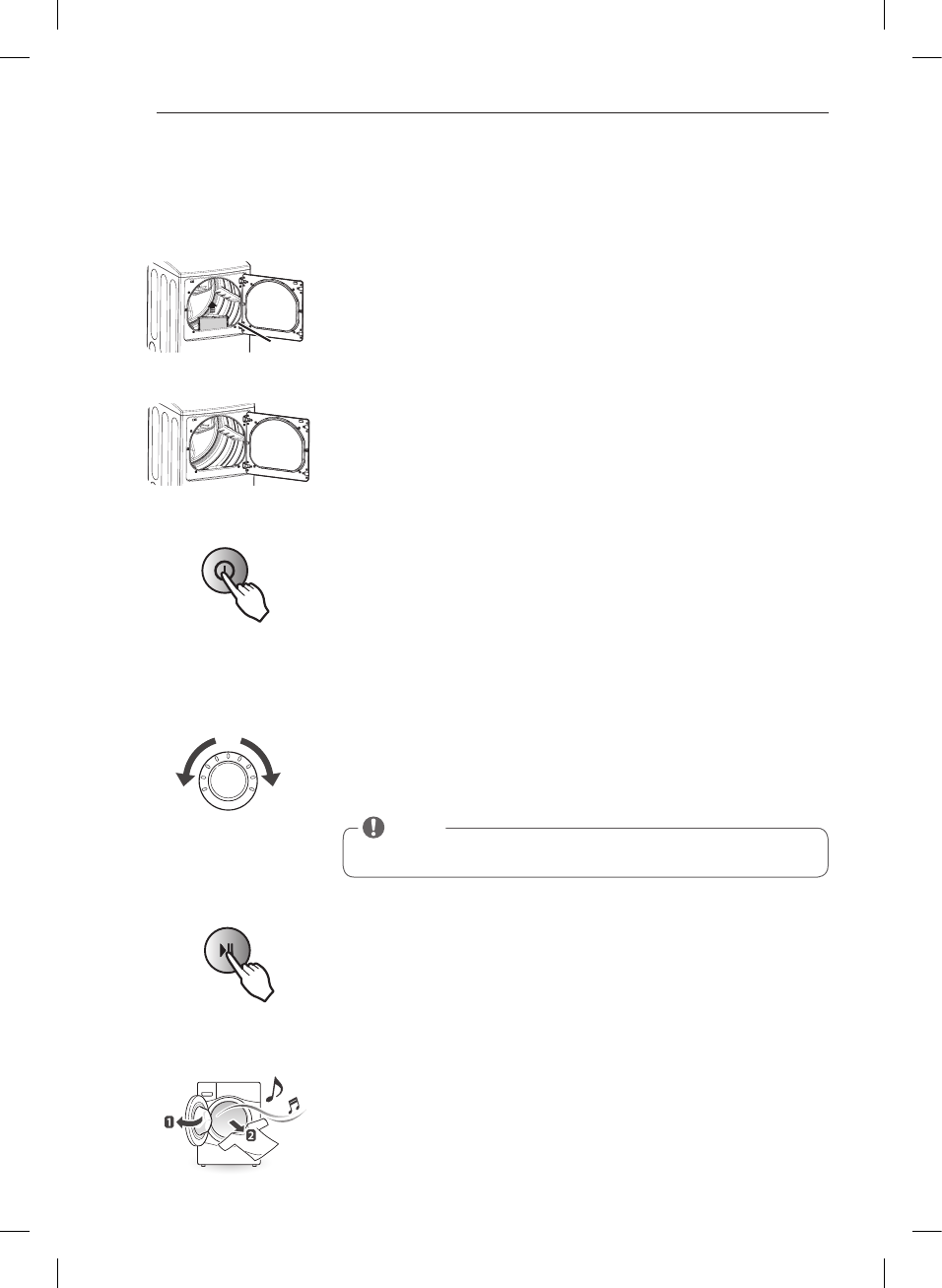

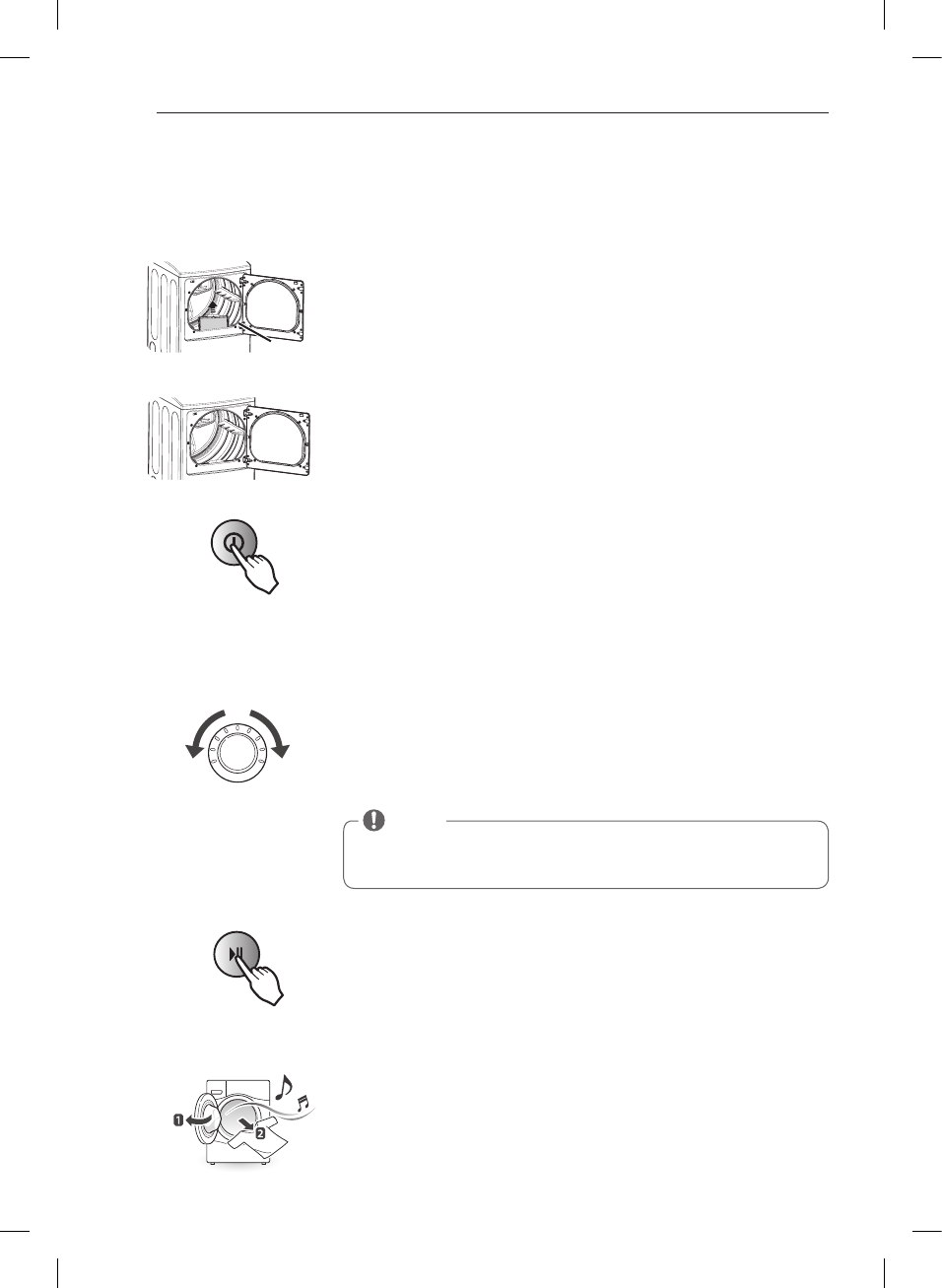

Control Panel Features

Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for

more detailed information.

wWARNING

To reduce the risk of fire, electric shock, or injury to persons, read this entire manual, including the Important Safety

Instructions, before operating this dryer.

Button 

• 

- Press to turn the dryer On. Press again to turn the dryer Off.

 Pressing the On/Off button during a cycle will cancel that cycle and any

load settings will be lost.

• 

- Turn this knob to select the desired cycle. Once the desired cycle has been

selected, the standard presets will be shown in the display. On Manual Dry

cycles, these settings can be adjusted using the cycle setting buttons anytime

before starting the cycle.

• 

- Press this button to Start the selected cycle. If the dryer is running, use this

button to Pause the cycle without losing the current settings.

If you do not press the Start/Pause button to resume a cycle within 4

minutes, the dryer turns off automatically.

• 

- To adjust the drying time, use these buttons with Manual Dry, Time Dry, and

Steam Fresh™ cycles, as well as the Reduce Static and Easy Iron options. Press

the More Time button to increase the selected manual cycle time by a minute;

press Less Time to decrease the cycle time by a minute.

• 

- Use these buttons to select the desired cycle settings for the selected cycle. The

current settings are shown in the display. Press the button for that option to

view and select other settings.

• 

- The Option buttons allow you to select additional cycle options. Certain buttons

also allow you to activate special functions by pressing and holding the button

for 3 seconds.

• 

- LG’s steam technology allows you to inject fabrics with a swirling jet of hot

steam to refresh clothes, reduce static, and make ironing easier. Simply select

the Steam Fresh™ cycle, or you can add a Steam option to selected cycles.

Operation

INTRODUCING YOUR DRYER

MFL67731040_en_170712.indd 10 2017.7.12 5:17:13 PM

ENGLISH

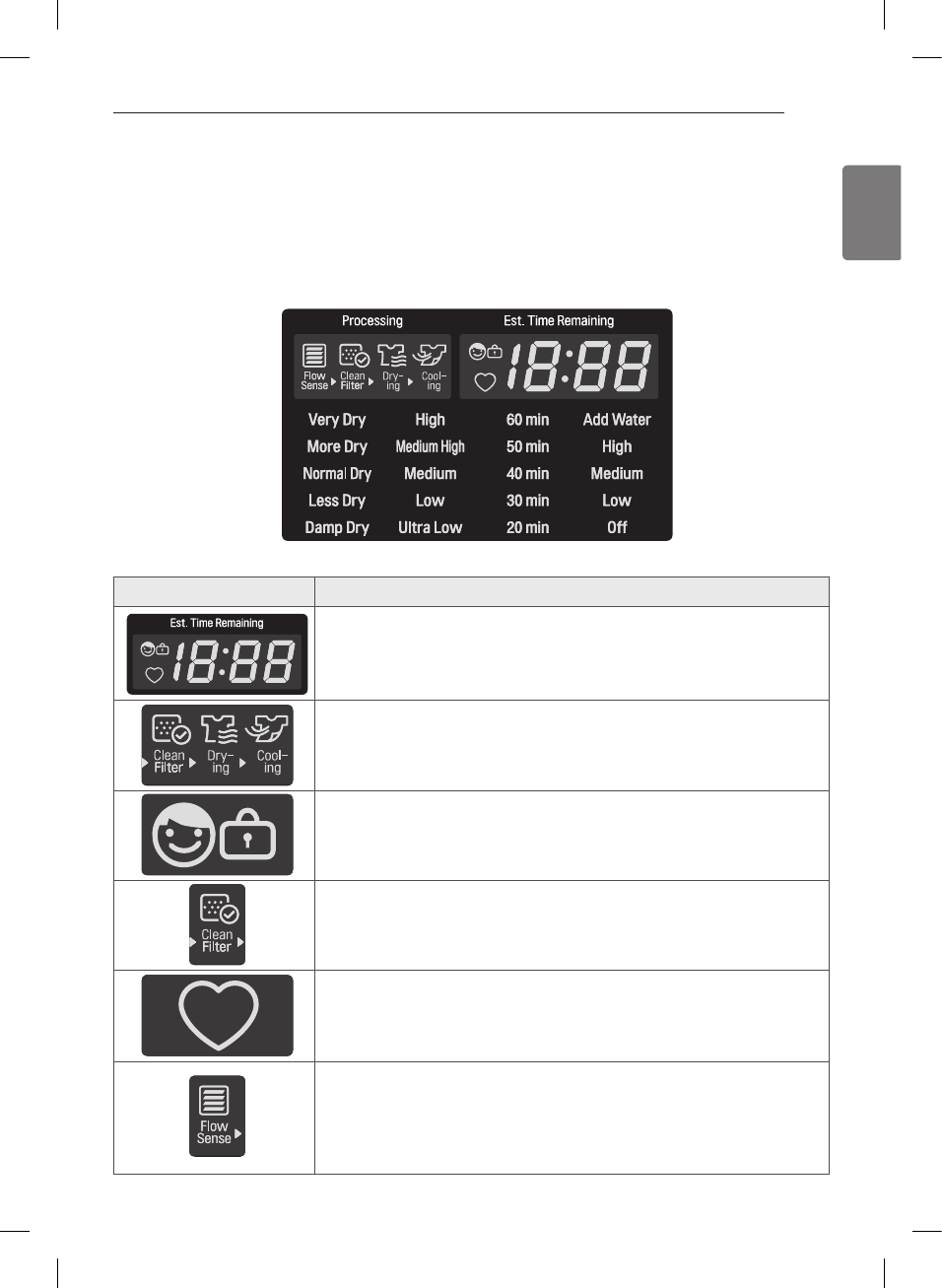

Display

The display shows the settings, estimated time remaining, options, and status messages for your dryer. When the

dryer is turned on, the light in the display will illuminate.

wWARNING

To reduce the risk of fire, electric shock, or injury to persons, read this entire manual, including the Important Safety

Instructions, before operating this dryer.

Button 

• 

- When the Start/Pause button is pressed, the dryer will display the estimated

(Sensor Dry) or set time (Time Dry) remaining, and begin tumbling.

 The cycle time on Sensor Dry cycles may fluctuate as the dryer

recalculates drying time for optimal results

• 

- This portion of the display shows which stage of the drying cycle is currently

underway (Clean Filter, Drying, or Cooling).

• 

- When Child Lock is set, the Child Lock indicator will appear and all buttons

are disabled except the Power button. This prevents children from changing

settings while the dryer is operating

• 

- The display will show Clean Filter when the dryer is turned on as a reminder to

check the filter. It turns off when the Start/Pause button is pressed.

• 

- If you have a special combination of settings that you use frequently, you can

save these settings as a Custom Program.

• 

- The Flow Sense™ duct blockage sensing system detects and alerts you to

blockages in the ductwork that reduce exhaust flow from the dryer. This

improves operating efficiency and helps minimize service calls, saving your

money.

INTRODUCING YOUR DRYER

MFL67731040_en_170712.indd 11 2017.7.12 5:17:21 PM

INSTALLATION INSTRUCTIONS

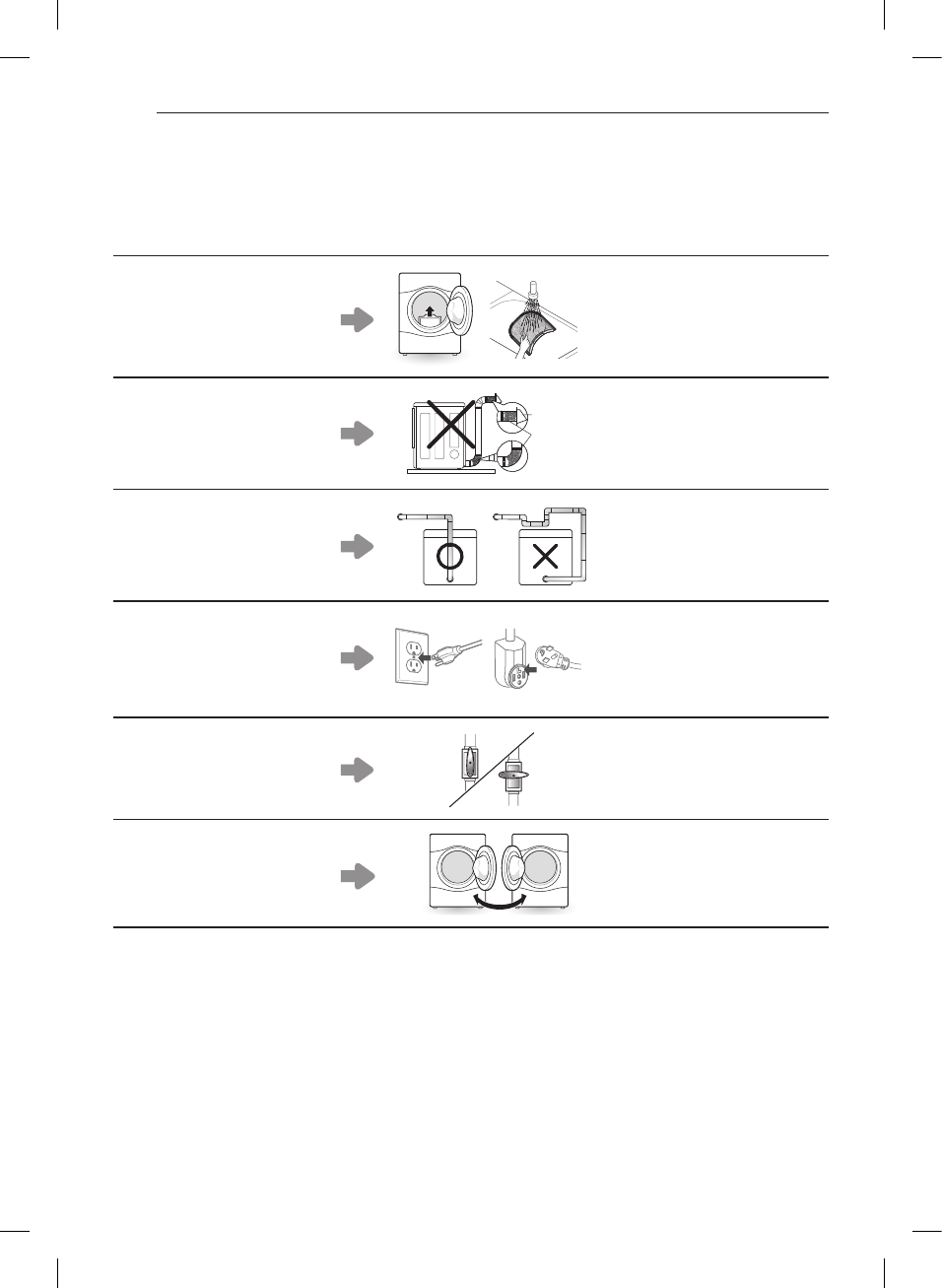

Preview Installation Order

Checking and choosing the

proper location

Leveling the dryer

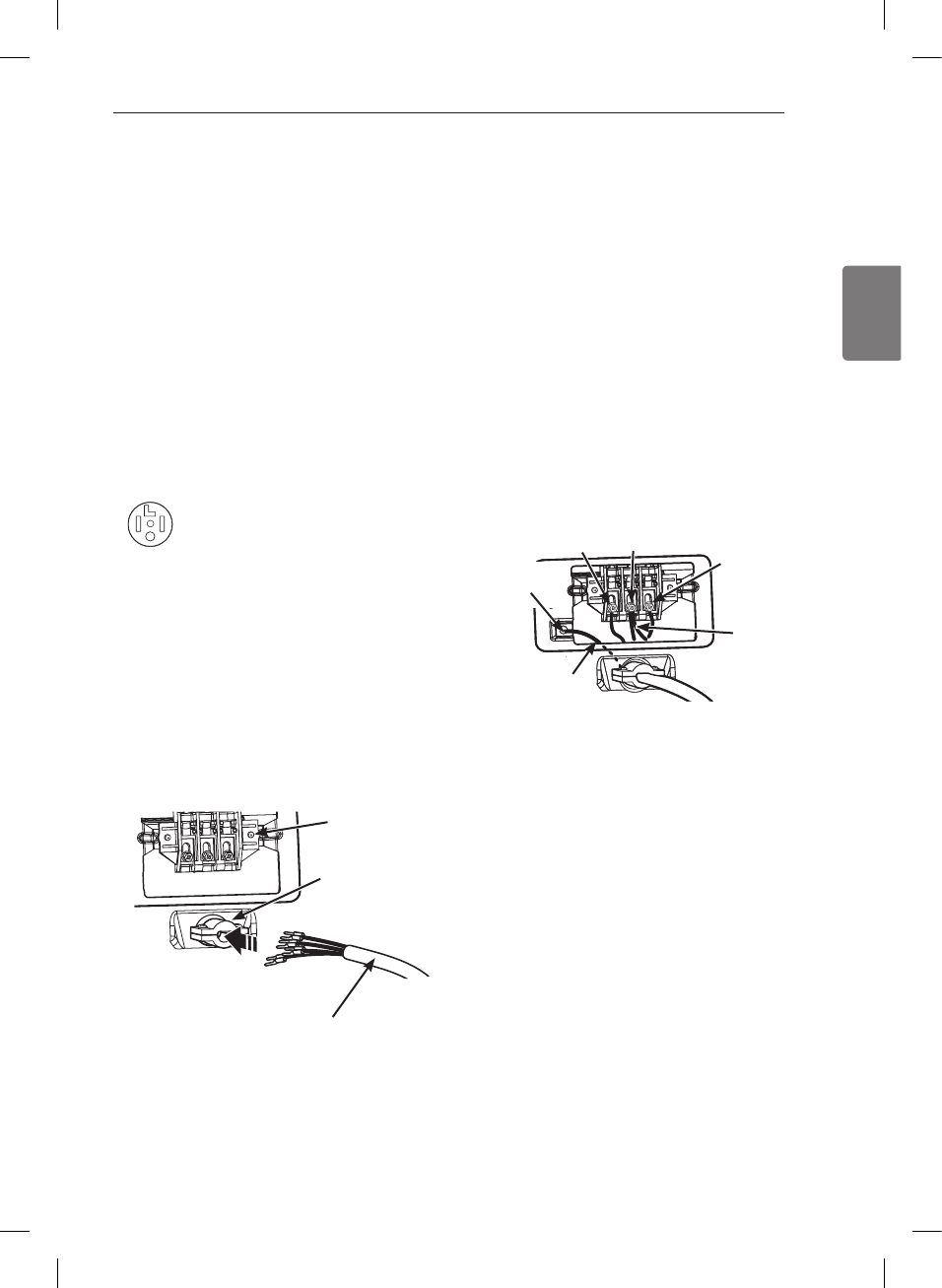

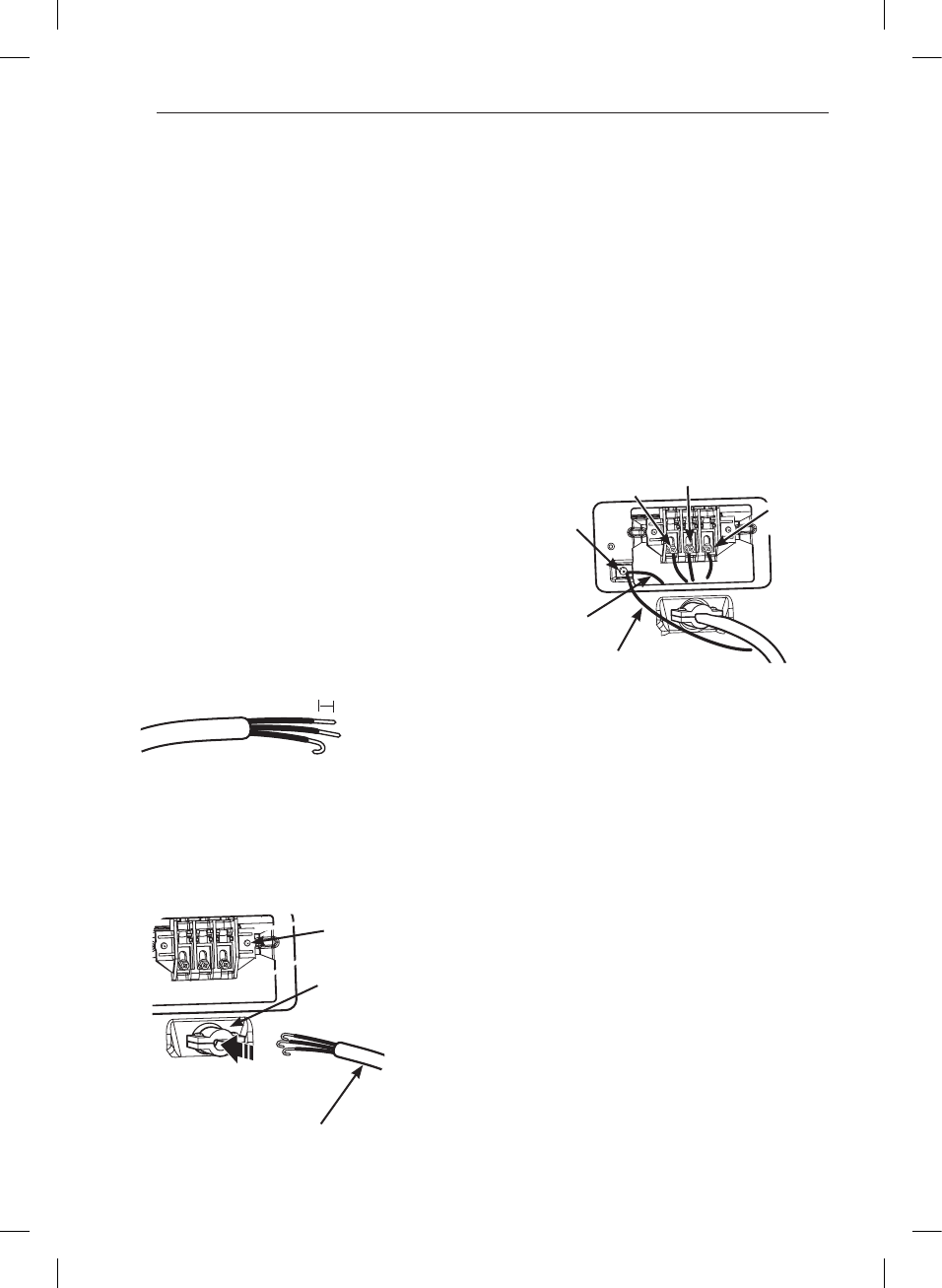

Connecting electric dryers

Venting the dryer

Plugging in the power cord

and grounding

Connecting gas dryers

Test run

Installation test

(Refer to page 32.)

Press and hold

120V 240V

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 12 2017.7.12 5:17:23 PM

ENGLISH

Installation Location Requirements

wWARNING

It is important that

you review this entire manual before installing and using your dryer. Detailed instructions concerning electrical

connections, gas connections, and exhaust requirements are provided on the following pages.

Do not operate your dryer at temperatures below 45°F (7°C). At lower temperatures, the dryer might not shut off

at the end of an automatic cycle. This can result in longer drying times. The dryer must not be installed or stored in

an area where it will be exposed to water and/or weather. Check code requirements. Some codes limit, or do not

permit, installation of the dryer in garages, closets, mobile homes or sleeping quarters. Contact your local building

inspector.

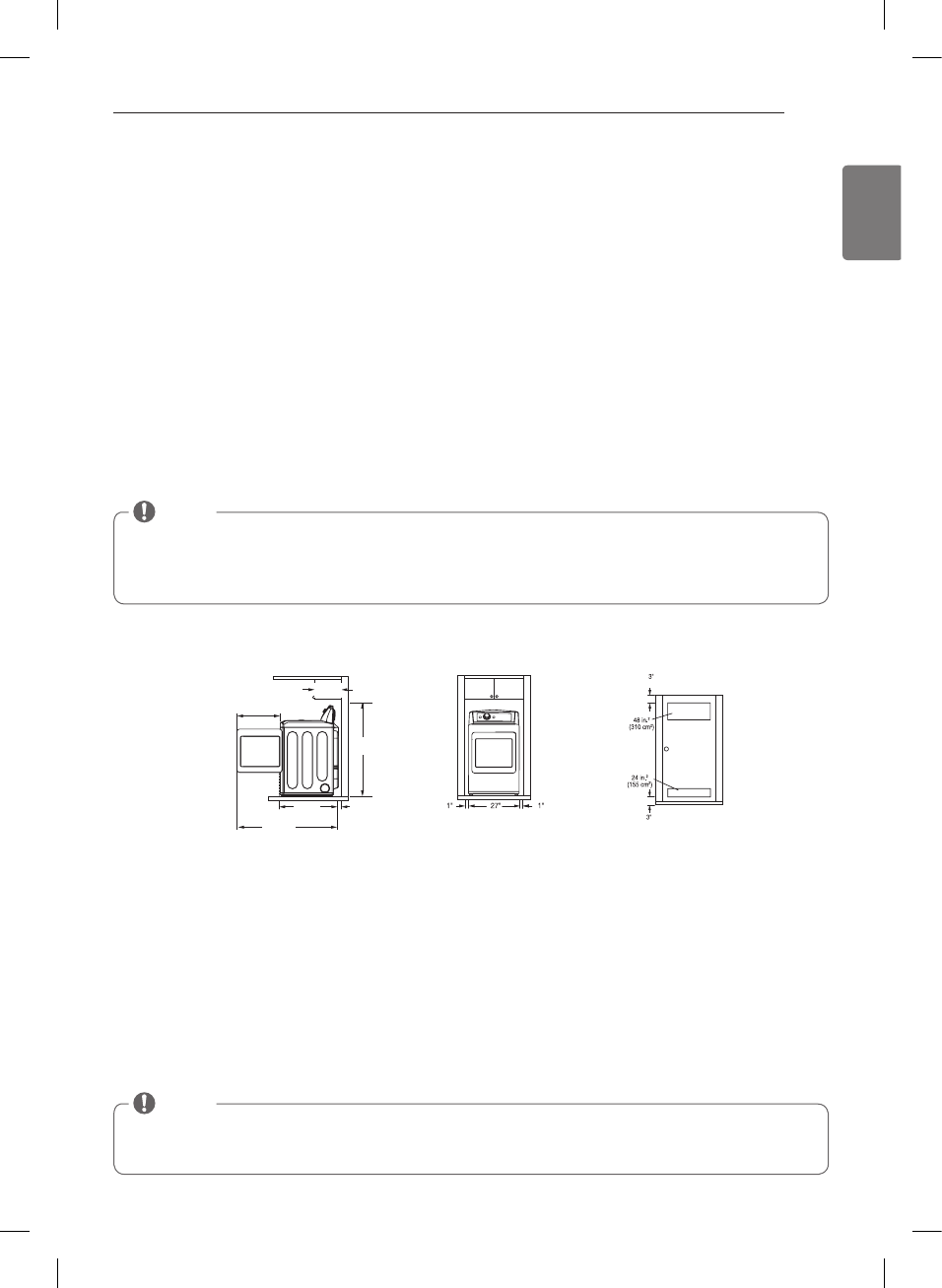

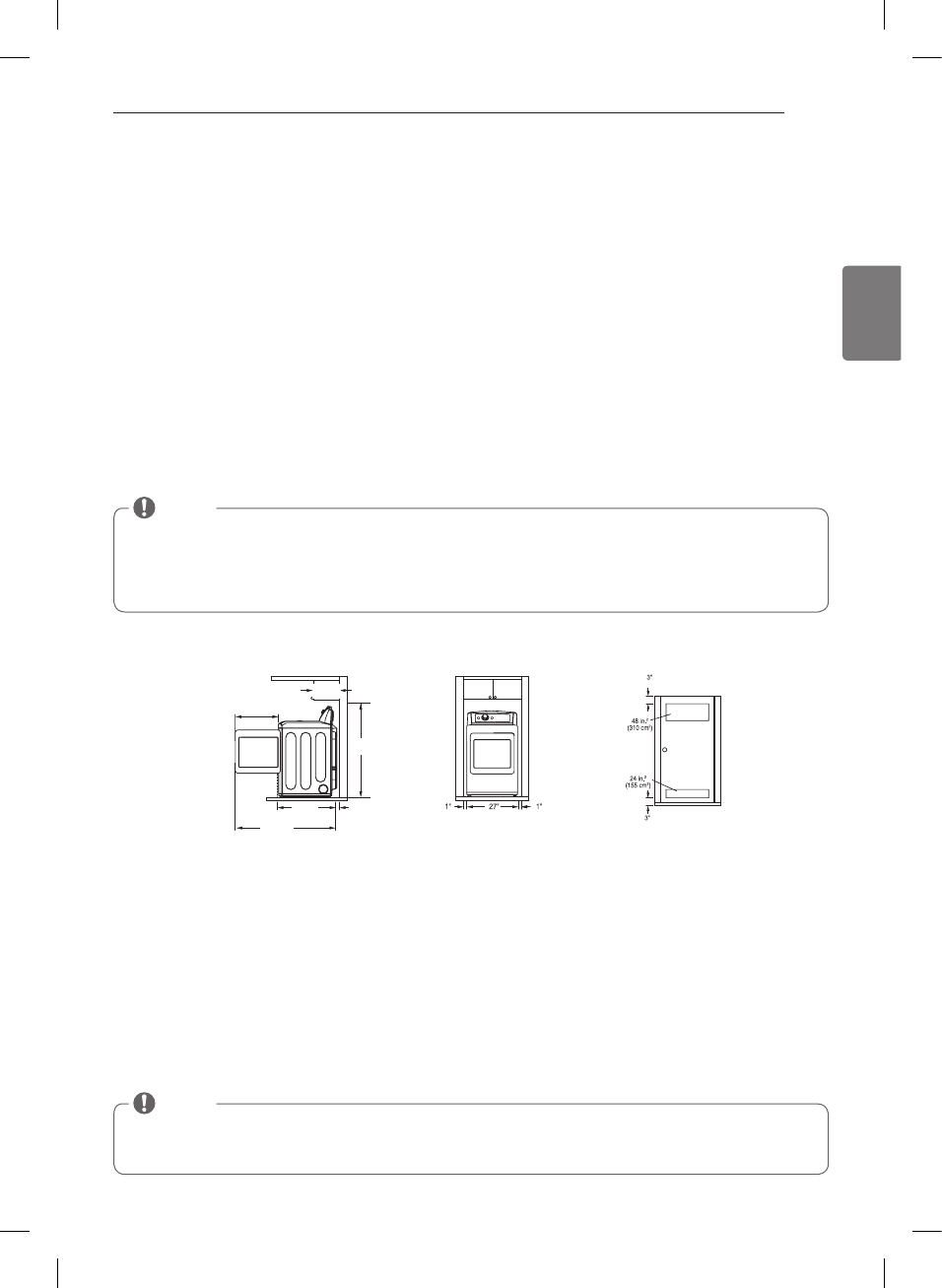

Clearances

Installation Spacing For Recessed Area Or Closet Installation

The following spacing dimensions are recommended for this dryer. This dryer has been tested for spacing of

1 inch(2.54cm) clearance on the sides and rear. Recommended spacing should be considered for the following

reasons:

• A location that allows for proper exhaust installation. A

gas dryer must be exhausted to the outdoors.

See 

• A grounded electrical outlet located within 2 ft.

(61 cm) of either side of the dryer. See 



• A sturdy floor to support the total dryer weight of 200

lbs (90.7 kg). The combined weight of a companion

appliance should also be considered.

• No other fuel-burning appliance can be installed in the

same closet as a dryer.

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door

and floor moldings.

• Additional spacing should be considered on all sides

of the dryer to reduce noise transfer.

For closet installation, with a door, minimum

ventilation openings in the top and bottom of the

door are required. Louvered doors with equivalent

ventilation openings are acceptable.

• Companion appliance spacing should also be

considered.

NOTE

• A level floor with a maximum slope of 1 inch (2.5 cm) under entire dryer. Clothes may not tumble properly, and

automatic sensor cycles may not operate correctly if dryer is not level.

• For a garage installation, you will need to place the dryer at least 18 inches (46 cm) above the floor. If using a

pedestal, you will need 18 inches (46 cm) to the bottom of the dryer.

NOTE

There should be at least a little space around the dryer (or any other appliance) to eliminate the transfer of

vibration from one to the other. Too much vibration, it could cause them to make noise or touch each other

causing paint damage and making even more noise.

24 in.

(155 cm

)

18" min.*

(45,7 cm)

1"*

(2,5 cm)

30"

(76,1 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

48 in.

(310 cm

)

14" max.*

(35,6 cm)

(7,6 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

1"*

(2,5 cm)

5"**

(12,7 cm)

14" max.*

(35,6 cm)

18" min.*

(45,7 cm) 0"

(0 cm)

39"

(99,1 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

1"**

(2,5 cm)

27"

(68,6 cm)

9"**

(22,9 cm)

7"* (17,8 cm) 7"* (17,8 cm)

1"* (2,5 cm) 5 "**

(14 cm)

1/2

771/2"

(196,8 cm)

3"* (7,6 cm) 6"*(15,2 cm)

3"* (7,6 cm)

27"

(68,6 cm)

(2,5 cm)

24 in.2*

(155 cm2)

48 in.2*

(310 cm2)

(12.7 cm)

max.*

(35.6

cm)

1⁄4"

(127.5 cm)

1⁄2"

(75.0 cm)

1⁄4"

(54 cm)

7⁄16"

(115.3 cm)

Closet Door Vent

Requirements

(12,7 cm)

max.*

(35,6

cm)

1⁄4"

(127,5 cm)

1⁄4"

(54 cm)

7⁄16"

(115,3 cm)

Requisitos de ventilación

de la puerta del armario

(2,54 cm) (2,54 cm)

(7,6 cm)

(7.6 cm)

(68,6 cm)

(2.54 cm) (2.54 cm)(68.6 cm)

7"* (17.8 cm) 7"* (17.8 cm)

5"*

(12.7 cm) 29 1/2"

(75.0 cm) 29 1/2"

(75,0 cm)

1"*

(2.5 cm) 27"

(68.6 cm)

(2.54 cm)

7"* (17,8 cm) 7"* (17,8 cm)

5"*

(12,7 cm) 1"*

(2,5 cm) 27"

(68,6 cm)

(2,54 cm)

1⁄2"

(75,0 cm)

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 13 2017.7.12 5:17:25 PM

Clearances (cont.)

Recommended Installation Spacing For Cabinet Installation

• For cabinet installation with a door, minimum ventilation openings in the top of the cabinet are required.

*Required spacing

**For side or bottom venting,

2 inches (5.1 cm) spacing is allowed.

Leveling the Dryer

wWARNING







Failure to follow this warning can cause serious injury

or death.



Failure to follow

this warning can cause serious injury or death.

To ensure that the dryer provides optimal drying

performance, it must be level. To minimize vibration,

noise, and unwanted movement, the floor must be a

perfectly level, solid surface.

1. Position the dryer in the final location. Place a level

across the top of the dryer.

• All four leveling feet must rest solidly on the floor.

Gently push on the top corners of the dryer to make

sure that the dryer does not rock from corner to corner.

If you are installing the dryer on the optional pedestal,

you must use the leveling feet on the pedestal to

level the dryer. The dryer leveling feet should be fully

retracted.

2. Use an adjustable wrench to turn the leveling feet.

Turn clockwise to raise the dryer or counterclockwise

to lower it. Raise or lower the leveling feet until dryer

is level from side to side and front to back.

Make sure that all 4 leveling feet are in firm contact with

the floor.

Level

Leveling Feet

NOTE

Adjust the leveling feet only as far as necessary to

level the dryer. Extending the leveling feet more than

necessary can cause the dryer to vibrate.

24 in.

(155 cm

)

18" min.*

(45,7 cm)

1"*

(2,5 cm)

30"

(76,1 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

48 in.

(310 cm

)

14" max.*

(35,6 cm)

(7,6 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

1"*

(2,5 cm)

5"**

(12,7 cm)

14" max.*

(35,6 cm)

18" min.*

(45,7 cm) 0"

(0 cm)

39"

(99,1 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

1"**

(2,5 cm)

27"

(68,6 cm)

9"**

(22,9 cm)

7"* (17,8 cm) 7"* (17,8 cm)

1"* (2,5 cm) 5 "**

(14 cm)

1/2

771/2"

(196,8 cm)

3"* (7,6 cm) 6"*(15,2 cm)

3"* (7,6 cm)

27"

(68,6 cm)

(2,5 cm)

24 in.2*

(155 cm2)

48 in.2*

(310 cm2)

(12.7 cm)

max.*

(35.6

cm)

1⁄4"

(127.5 cm)

1⁄2"

(75.0 cm)

1⁄4"

(54 cm)

7⁄16"

(115.3 cm)

Closet Door Vent

Requirements

(12,7 cm)

max.*

(35,6

cm)

1⁄4"

(127,5 cm)

1⁄4"

(54 cm)

7⁄16"

(115,3 cm)

Requisitos de ventilación

de la puerta del armario

(2,54 cm) (2,54 cm)

(7,6 cm)

(7.6 cm)

(68,6 cm)

(2.54 cm) (2.54 cm)(68.6 cm)

7"* (17.8 cm) 7"* (17.8 cm)

5"*

(12.7 cm) 29 1/2"

(75.0 cm) 29 1/2"

(75,0 cm)

1"*

(2.5 cm) 27"

(68.6 cm)

(2.54 cm)

7"* (17,8 cm) 7"* (17,8 cm)

5"*

(12,7 cm) 1"*

(2,5 cm) 27"

(68,6 cm)

(2,54 cm)

1⁄2"

(75,0 cm)

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 14 2017.7.12 5:17:28 PM

ENGLISH



The door reversal procedure consists of four main parts:

• Removing and reinstalling the  (steps

1, 2 and 20)

• Removing and reversing components on the dryer

 (step 3)

• Removing and reversing components on the door

 (steps 4 and 5)

• Removing and reversing components inside the door

(steps 6 through 19).



• 

•  (recommended for hinge

screws if they are tight or your Phillips screwdriver is

worn)

•  (for lifting out parts)

wWARNING

























NOTE





The door reversal procedure for the two-way door is far

more complex than for a conventional dryer door. It is

recommended that you read through these instructions

in their entirety before beginning the process, in order

to gauge whether you prefer to have the procedure

done by a professional installer or service person.





NOTE

The instructions here are for changing the door swing

from a right to a left side hinge. If the door has been

reversed, and it is necessary to change it back, use

care when following these instructions. Some of

the illustrations and the left/right references will be

reversed, and you will need to read the instructions

carefully.

wWARNING

Be sure to support the weight of the door before

removing the hinge screws.







While supporting the door, remove the four hinge

screws, two from each hinge. Set the door aside face

down on a protected surface to prevent damage to

the door or the work surface.



a. Use a Phillips screwdriver to remove the two screws

and the latch mechanism on the front panel of the

cabinet.

b. Remove the latch hole cover by gently prying it

up with a flat blade screwdriver, being careful not

to scratch the paint. Install the latch hole cover on

the opposite side, where the latch mechanism was

removed. Install the latch mechanism in the position

from which you removed the latch hole cover, using

the two screws removed in step a.

c. Remove the hinge cover by gently prying it up with

a flat blade screwdriver, being careful not to scratch

the paint. Rotate the hinge cover 180 degrees and

install it on the opposite side, where the upper hinge

was attached.

Reversing the Door

Two large

screws

Two small

screws

INSTALLATION INSTRUCTIONS

upper

hinge

cover

latch hole

cover

latch

mechanism

hinge

bracket

hinge

MFL67731040_en_170712.indd 15 2017.7.12 5:17:29 PM

INSTALLATION INSTRUCTIONS

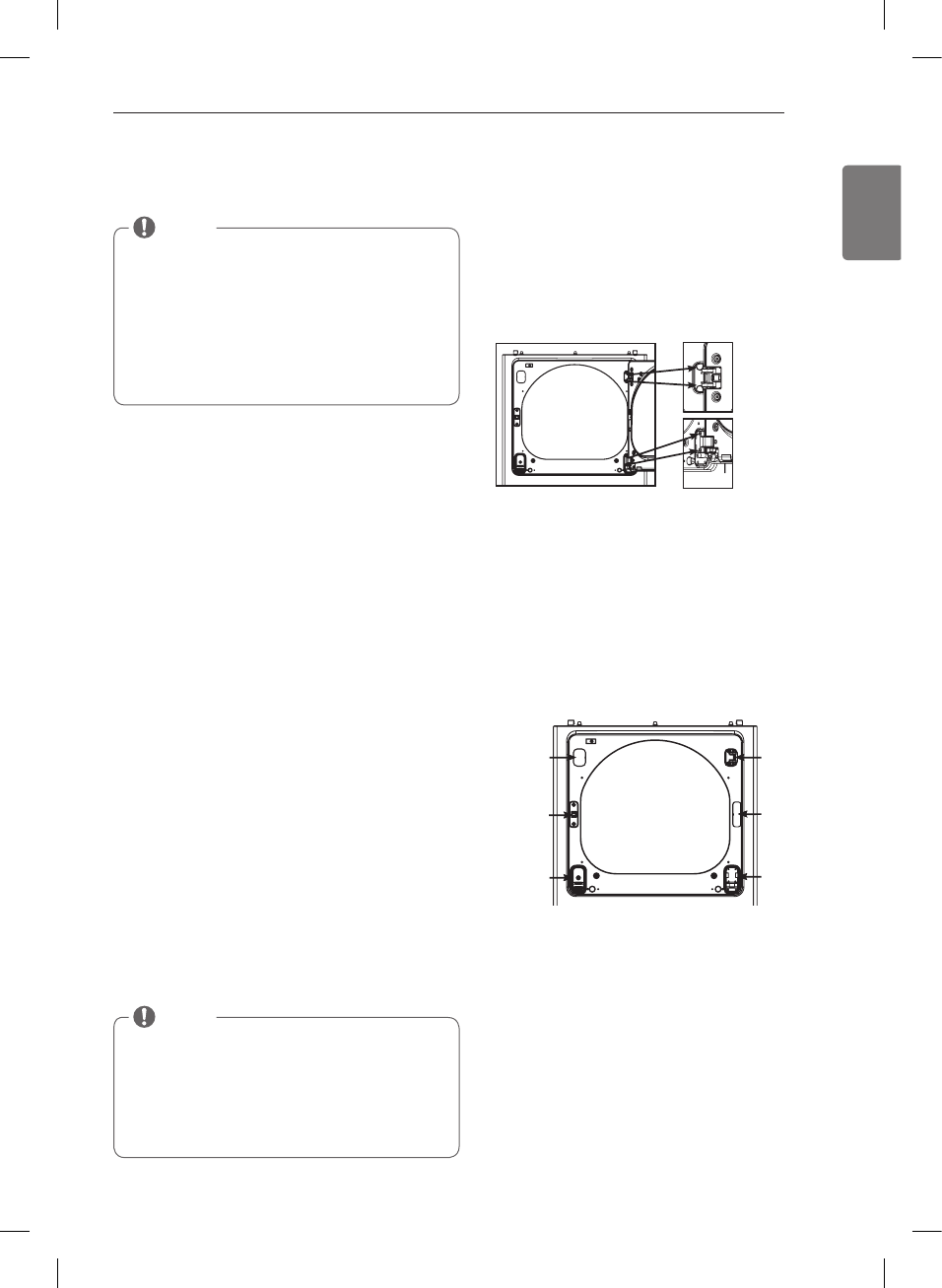

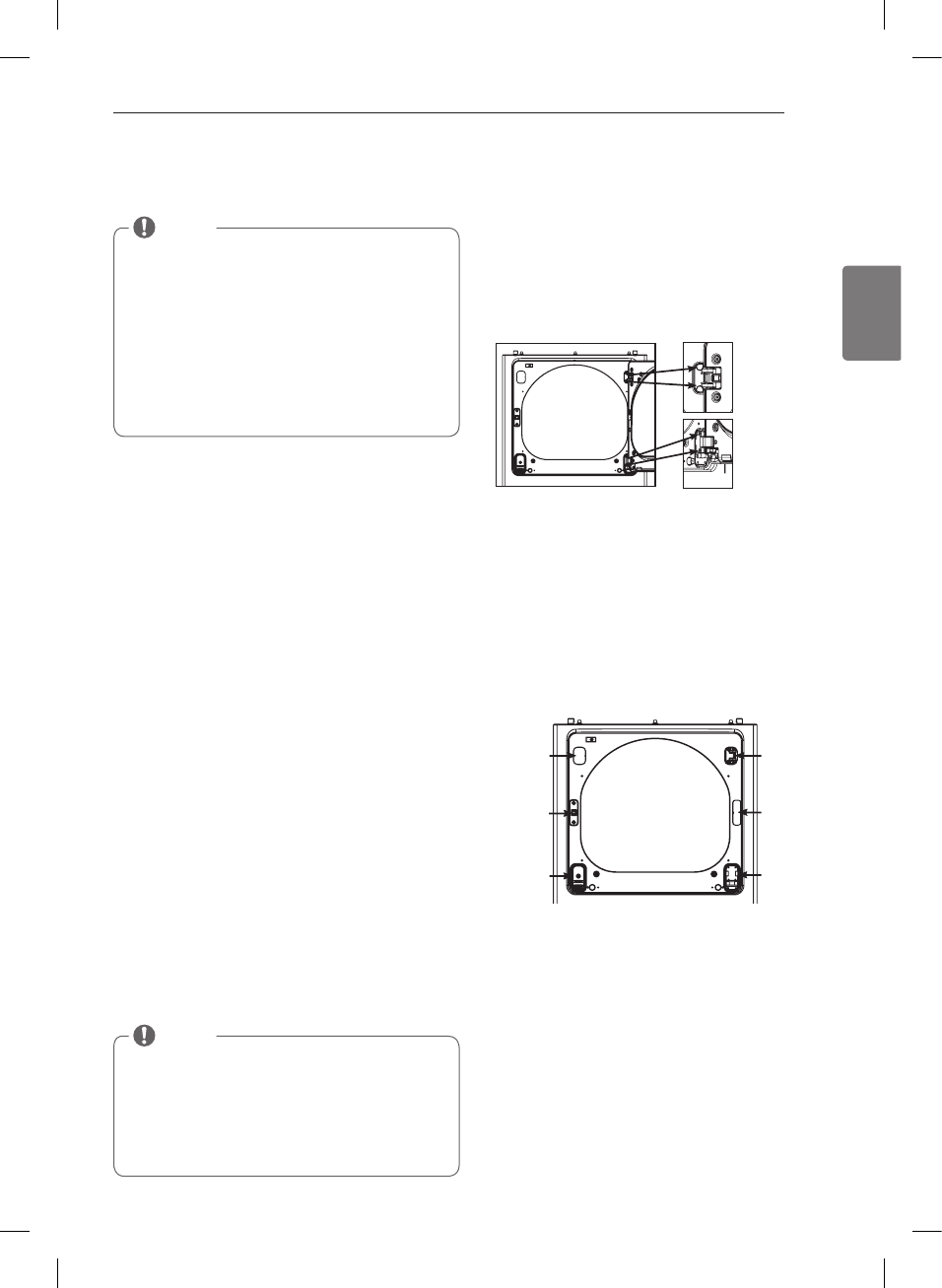

d. Reverse the hinge and the hinge bracket at the

bottom of the cabinet. Remove the two screws from

the hinge bracket at bottom right and remove the

hinge bracket.

Remove the lower of the two

screws behind the hinge

bracket. Do NOT remove the

upper screw behind the hinge

bracket. Set the parts aside.

e. Remove the three screws on the

hinge at bottom left. Remove the

hinge and reinstall it on the right

side. The top screw occupies the

hole where you removed the screw

behind the hinge bracket in step d.

f. Install the hinge bracket removed in step d on the

bottom left side, first installing one screw behind the

hinge bracket.

NOTE

Do  remove any of the eight screws on the face of

the cabinet (marked with below). Doing so could

result in damage to the dryer and the need for a

service call to repair the dryer.

ON THE DOOR:



With the door laid inside facing up on a protected

surface, remove the 12 screws on the inside of the

door. Carefully lift off the door cover with the help of

a small flat blade screwdriver inserted in the upper

corner (circled below).

wWARNING

The edges of the door cover may be sharp. Take care

when handling, or wear gloves to avoid injury.



Remove the four screws on the door cover that secure

the door strike and the blank cover.

Switch the door strike and the blank cover, installing

them on the opposite sides from which they were

removed.

Gently pry out the hole plug on the side of the door

cover and install it in the hole on the opposite side.

Set the door cover aside.

Reversing the Door (continued)

upper

hinge

cover

latch hole

cover

latch

mechanism

hinge

bracket

hinge

twelve screws

long screw short

screws

blank cover door strike

hole plug

Hole

plug

interlock

button

MFL67731040_en_170712.indd 16 2017.7.12 5:17:32 PM

ENGLISH

Reversing the Door (continued)

INSTALLATION INSTRUCTIONS

Inner Structure of Door

(before reversing - right hinge swing)

Top interlock buttons

upper hinge

assembly

upper hinge

pivot

glass

lower

hinge

assembly

lower

hinge

bracket

lower hinge

filler

upper hinge

filler

bumpers

top lock rod

side lock rod

inner lock rods

interlock buttons

inner lock rods

lower hinge filler

lower hinge bracket

side lock rod

Hole plug

top lock rod

lower hinge assembly



You will now be removing and reversing various components inside the door. See below for a detailed diagram

and identification of the inner structure and parts of the door. (The diagram shows the “before view” of the door,

with the default set-up for a right side hinge swing. After following these instructions, your door should be a

mirror image of the illustration.)

Side Interlock button

MFL67731040_en_170712.indd 17 2017.7.12 5:17:38 PM

INSTALLATION INSTRUCTIONS

b. While sliding the lock rod right, lift the right end up

and out of the guides.



Once the top lock rod has been removed, the

hinge pivot can easily be removed from the hinge

assembly on the upper left and set aside.





Lift out the upper hinge filler (on the right) and set it

aside.

Carefully lift the upper hinge assembly (on the left)

out of the outer door frame, using a small flat blade

screwdriver if necessary. Rotate the hinge assembly

180 degrees and install it on the upper right side of

the outer door. You will need to press firmly to install

the hinge assembly.

The hinge pivot removed in step 11 will be installed

later.

Reversing the Door (continued)

interlock buttons

side lock rod

NOTE

Do not remove the two inner lock rods (see page 17)

located underneath the top lock rod. They do NOT

need to be reversed

upper hinge

assembly

upper hinge

pivot

upper hinge assembly

upper hinge pivot

Spring



Lift out the two grey interlock buttons from the top of

the outer door and set them aside for later use.



door.

Make sure to remove the spring with the interlock

button and to keep the two together. Set the interlock

button aside. Do not confuse with interlock buttons

from the top of the outer door.



Remove the side lock rod from

the lower hinge bracket by lifting

the top end of the rod and sliding

it toward the top of the door. The

spring should remain attached to

the lock rod. Set the lock rod aside.



a. Slide the lock rod to the right to remove it from the

hinge assembly on the left side.

MFL67731040_en_170712.indd 18 2017.7.12 5:17:42 PM

ENGLISH

b. Rotate the lower hinge assembly 180 degrees and

install it on the right side using the two screws

removed in step a.

c. Flip over the lower hinge bracket and release the

tabs on the back locking the hinge filler to the hinge

bracket.

d. Rotate the hinge filler 180 degrees and snap it back

onto the FRONT of the hinge bracket facing in the

opposite direction.

Mount the lower hinge bracket and the filler on the

left side of the door with the screw removed in step a.



Flip the side lock rod over and install it on the

opposite side. Insert the lower end into the left

hinge and lower the rod into the guides on the door

while compressing the spring inside the recess.

tabs

Now rotate the hinge filler 180 degrees and install it

on the upper left side of the door.



Rotate the top lock rod (removed in step 10) 180

degrees end for end from its original position and

reinstall it. The spring should now be to the right of

center, with the spring on the side of the rod facing

the top of the door.

a. Insert the right end of the lock rod into the right

hinge assembly. Make sure the rod is aligned with

the guides in the door panel.

b. Lower the rod into position, sliding it to bypass the

center handle, making sure to align the lock rod

with the guides all the way across the door panel.

When released, the lock rod should slide completely

into the hinge assembly on the right. Slide the

lock rod back and forth to make sure it is correctly

positioned in the guides and slides easily.





Remove the screw from the lower hinge bracket (on

the right) and lift the hinge bracket out. Set it aside.

Remove the two screws from the lower hinge assembly

on the bottom left and lift the hinge assembly out.

Reversing the Door (continued)

upper hinge filler

screw

INSTALLATION INSTRUCTIONS

lower hinge assembly

screws

MFL67731040_en_170712.indd 19 2017.7.12 5:17:47 PM

Make sure the top of the side lock rod is beside the top

lock rod and the two do not overlap each other, so the

two rods can interact correctly. If they are not aligned

properly, the door will not operate properly.



Reinstall the top gray interlock buttons removed in

step 7, one on each side of the outer door panel.



Reinstall the side interlock button removed in step 8.

Center the spring in the compartment and insert the

interlock button on top of it.



Clean the glass on the door and door cover, if

necessary.

Make sure the three gray interlock buttons are

properly installed and that the top and side lock

rods are properly aligned where they meet. Carefully

lower the door cover into place, aligning the holes in

the cover with the interlock buttons on the top and

side and the bumpers on the bottom. Take care not

to dislodge the lock rods while mounting the door

cover. Once the door cover is in place, secure it with

the 12 screws removed in step 4.

The ten similar screws go around the top and sides

of the door cover. Make sure to install the two

different screws on the bottom edge, in the locations

marked below





 Press in the side interlock button

on the left side and hold it down while you press the hinge

pivot into the hinge assembly on the top right side. If the

door has been reassembled correctly, the lock rod will slide

back easily and lock the pivot in place. The door is now

ready to remount on the opposite side of the dryer.

wWARNING

Be sure to support the weight of the door before installing

the hinge screws.



While supporting the door, install the four hinge screws

removed in step 2. Test the swing of the door to make sure

the hinges and latch are properly aligned and that the

door opens, closes and latches properly in both directions.

If the door doesn’t operate smoothly, remove the door

and then the door cover to check that the lock rods and

interlock buttons are properly mounted and aligned.

The interlock buttons should be oriented correctly and

operating smoothly. The interlock rods should be in the

proper position and should not overlap at the contact

point. (See steps 13-15.)

If the door is damaged, or if the door does not work after

reassembly, contact the call center at 1-800-243-0000.

Reversing the Door (continued)

Two large

screws

Two small

screws

INSTALLATION INSTRUCTIONS

interlock

buttons

bumpers

MFL67731040_en_170712.indd 20 2017.7.12 5:17:49 PM

ENGLISH

Installing the Side Vent Kit

wWARNING













Failure to follow all of the safety warnings in this

manual could result in property damage, injury to

persons, or death.

Your new dryer is shipped to vent to the rear. It can also

be configured to vent to the bottom or side (right-side

venting is not available on gas models).

An adapter kit, part number 383EEL9001B, may be

purchased from your LG retailer. This kit contains the

necessary duct components to change the dryer vent

location.

1. Remove the rear exhaust duct retaining screw. Pull

out the exhaust duct.



2. Press the tabs on the knockout and carefully remove

the knockout for the desired vent opening (right-

side venting is not available on gas models). Press the

adapter duct onto the blower housing and secure to

the base of the dryer as shown.

Rear

Exhaust Duct

Retaining

Screw

Knockout

Bracket

Adapter

Duct

3. Preassemble a 4 inches (10.2 cm) elbow to the next

4-inches (10.2 cm) duct section, and secure all joints

with duct tape. Be sure that the male end of the

elbow faces AWAY from the dryer. Insert the elbow/

duct assembly through the side opening and press it

onto the adapter duct. Secure in place with duct tape.

Be sure that the male end of the duct protrudes 12/4 “

inches (3.8 cm) to connect the remaining ductwork.

Attach cover plate to the back of the dryer with

included screw.



2. Press the adapter duct onto the blower housing and

secure to the base of the dryer as shown.

3. Insert the 4 inches (10.2 cm) elbow through the rear

opening and press it onto the adapter duct. Be sure

that the male end of the elbow faces down through

hole in the bottom of the dryer. Secure in place with

duct tape. Attach the cover plate to the back of the

dryer with included screw.

Elbow

Cover

Plate

Bracket

Adapter

Duct

Elbow

Cover

Plate

12/4”

(3.8 cm)

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 21 2017.7.12 5:17:51 PM

Venting the Dryer

wWARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

INSTALLATION INSTRUCTIONS

 Failure to follow

these instructions can result in fire or death.



 Failure to follow these instructions can result

in fire or death.





Failure to follow these instructions can result in fire or

death.



Failure to follow these instructions can result in fire or

death.

 Failure to

follow these instructions can result in fire or death.





outside. Failure to follow these instructions can result

in fire or death.











Failure to follow these instructions can result in fire or

death.



 Failure to follow

these instructions can result in fire or death.









dryer. Failure to follow these instructions can result in

fire or death.













 Failure to

follow these instructions can result in fire or death.







 Failure to follow

these instructions can result in fire or death.







 Failure to

follow these instructions can result in fire or death.









 In the

United States, only those foil-type flexible ducts, if any,

specifically identified for use with the appliance by the

manufacturer and that comply with the Outline for

Clothes Dryer Transition Duct, Subject 2158A, shall be

used.

MFL67731040_en_170712.indd 22 2017.7.12 5:17:51 PM

ENGLISH

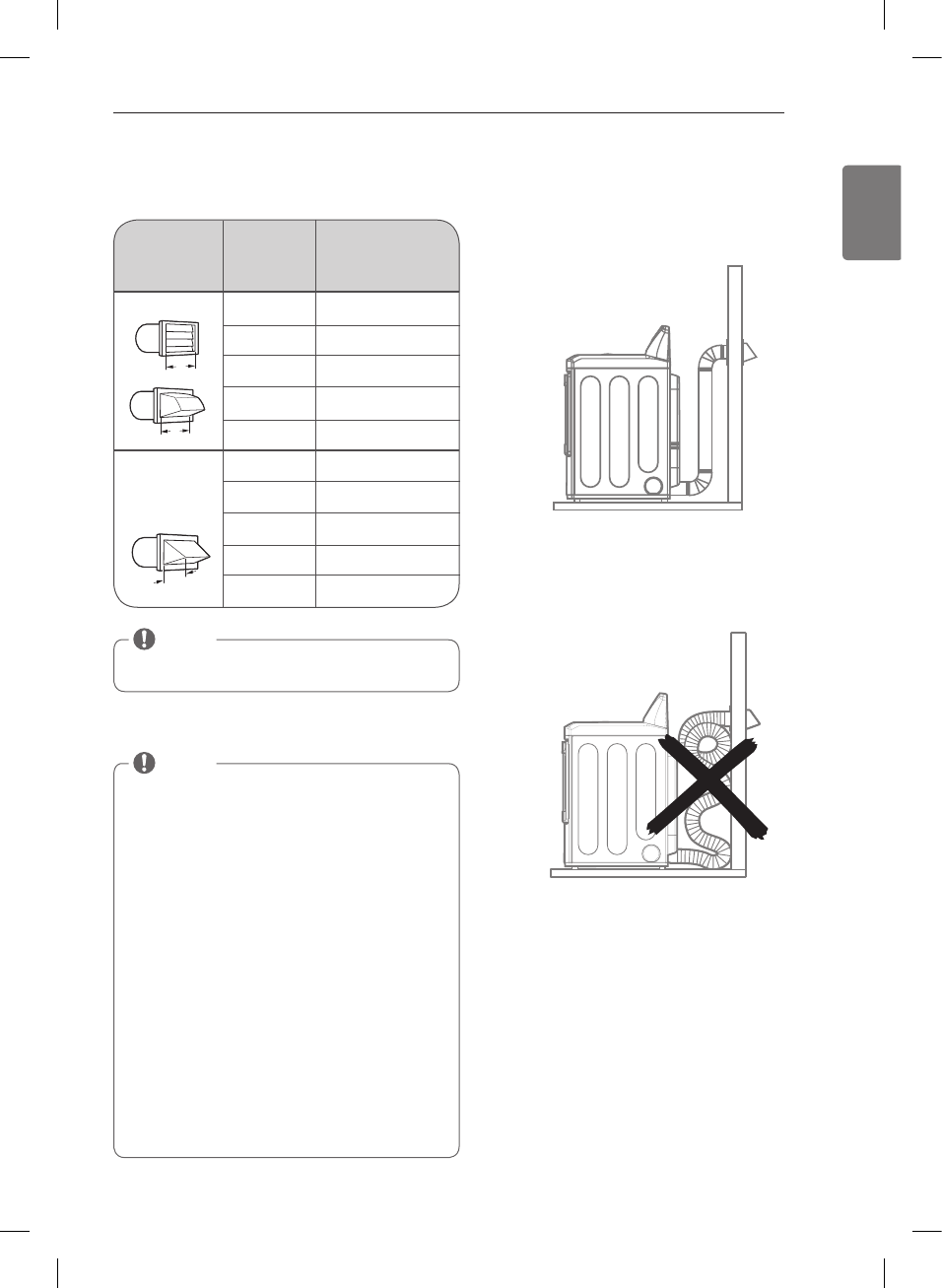

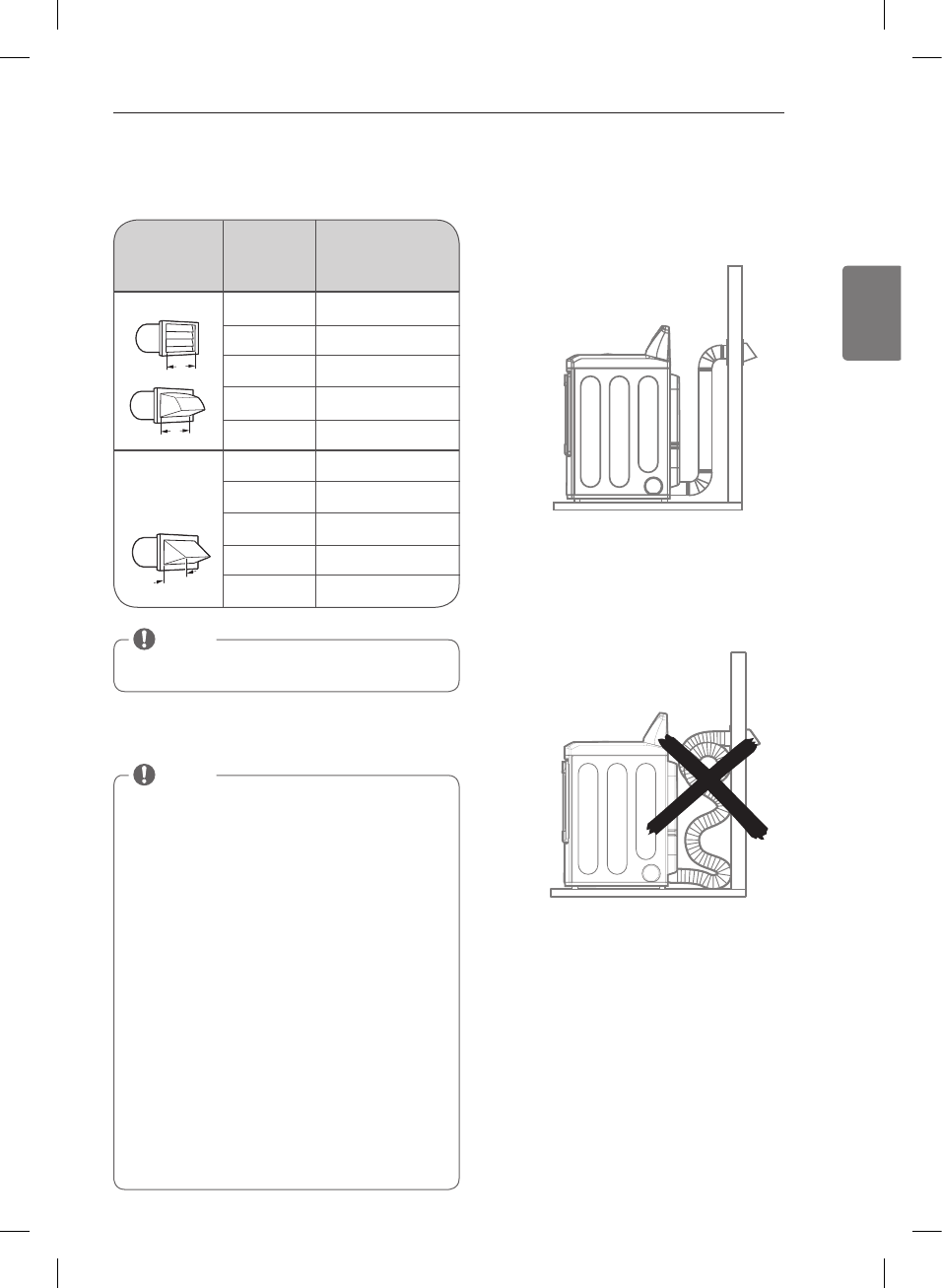

Venting the Dryer (cont.)

Routing and Connecting Ductwork





NOTE

Deduct 6 ft. (1.8 m) for each additional elbow. It is not

recommended to use more than four 90° elbows.

NOTE

Follow the guidelines below to maximize drying

performance and reduce lint buildup and

condensation in the ductwork.

Ductwork and fittings are NOT included and must be

purchased separately.

• Use 4-inch (10.2 cm) diameter rigid or semirigid

metal ductwork.

• The exhaust duct run should be as short as possible.

• Use as few elbow joints as possible.

• The male end of each section of exhaust duct must

point away from the dryer.

• Use duct tape on all duct joints.

• Insulate ductwork that runs through unheated areas

in order to reduce condensation and lint buildup on

duct surfaces.

• Incorrect or inadequate exhaust systems are not

covered by the dryer warranty. Failures or poor

performance caused by such exhaust systems will

not be covered by the dryer warranty.

Ductwork













65 ft. (19.8 m)

55 ft. (16.8 m)

47 ft. (14.3 m)

36 ft. (11.0 m)

28 ft. (8.5 m)

55 ft. (16.8 m)

47 ft. (14.3 m )

41 ft. (12.5 m)

30 ft. (9.1 m)

22 ft. (6.7 m)

Recommended

Use only for

short run

installations

INSTALLATION INSTRUCTIONS

22/4”

(6.35 cm)

4”

(10.2 cm)

4”

(10.2 cm)

MFL67731040_en_170712.indd 23 2017.7.12 5:17:53 PM

Connecting Gas Dryers

wWARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

Electrical requirements for gas models only

wWARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following:

• 

Failure

to follow this warning can result in fire, explosion, or

death.

• 

 Failure to follow this warning can result in

fire, explosion, or death.

• 



 Failure to follow this warning can

result in fire, explosion, or death.

• 





 Failure to follow this

warning can result in fire, explosion, or death.

• 











• 



Failure to do so can result in fire, explosion, or death.

• 



 Failure to do

so can result in fire, explosion, or death.

• 















Failure to do so can result in fire, explosion, death.

• 





3





 Failure to do so can result in fire, explosion, or

death.

• 

Failure to do so can result in fire,

explosion, or death.

• 









 Failure to do so can result in fire,

explosion, or death.

• 

 Failure to

do so can result in fire, explosion, or death.

• 

 Failure

to do so can result in fire, explosion, or death.

•  Failure to do

so can result in fire, explosion, or death.

• 





 Failure to do so can result in fire, explosion,

or death.

• 



Failure to do so can result in fire, explosion, or death.

INSTALLATION INSTRUCTIONS

wWARNING



Failure to follow safety warnings could result in serious

injury or death.

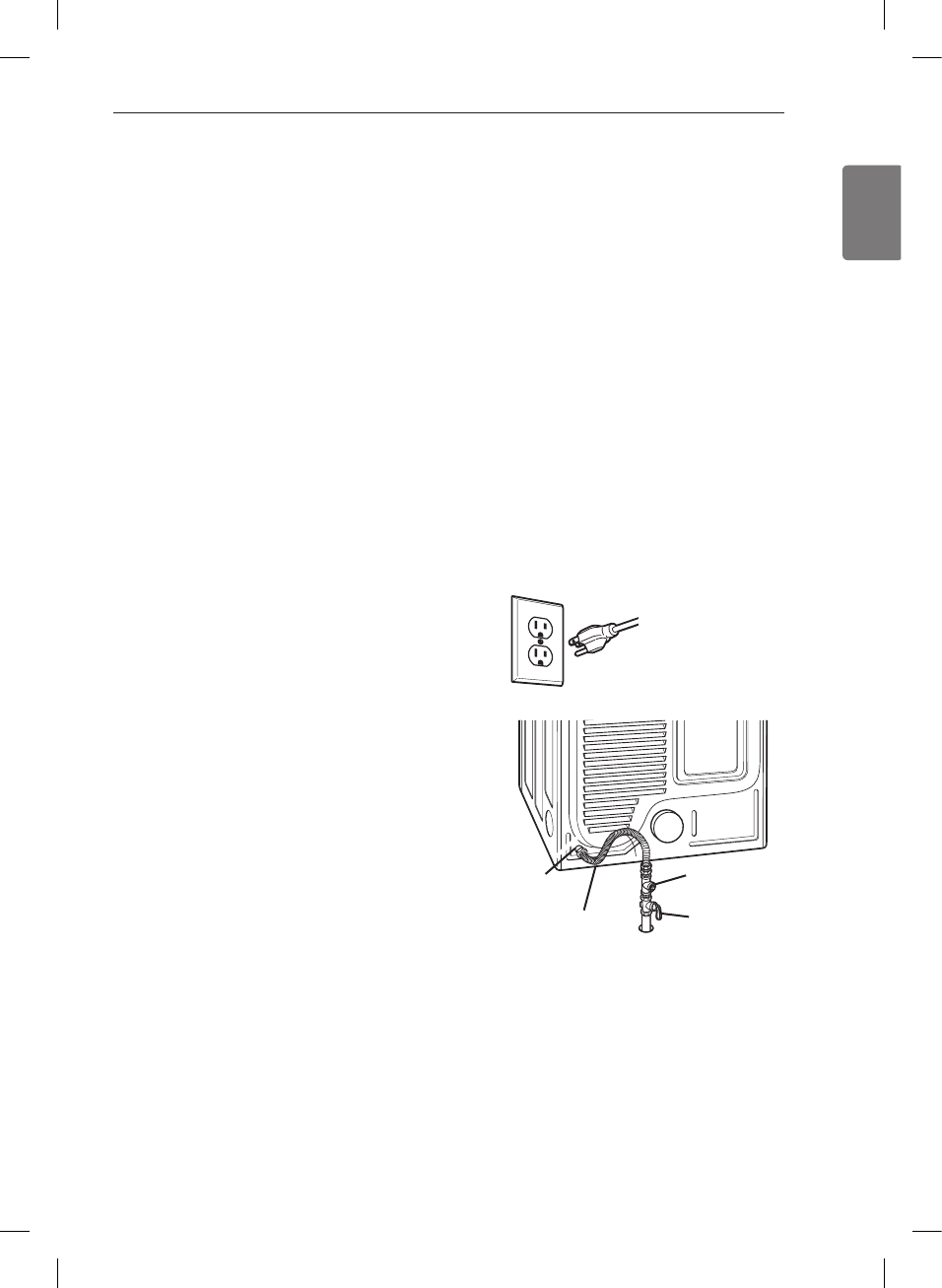

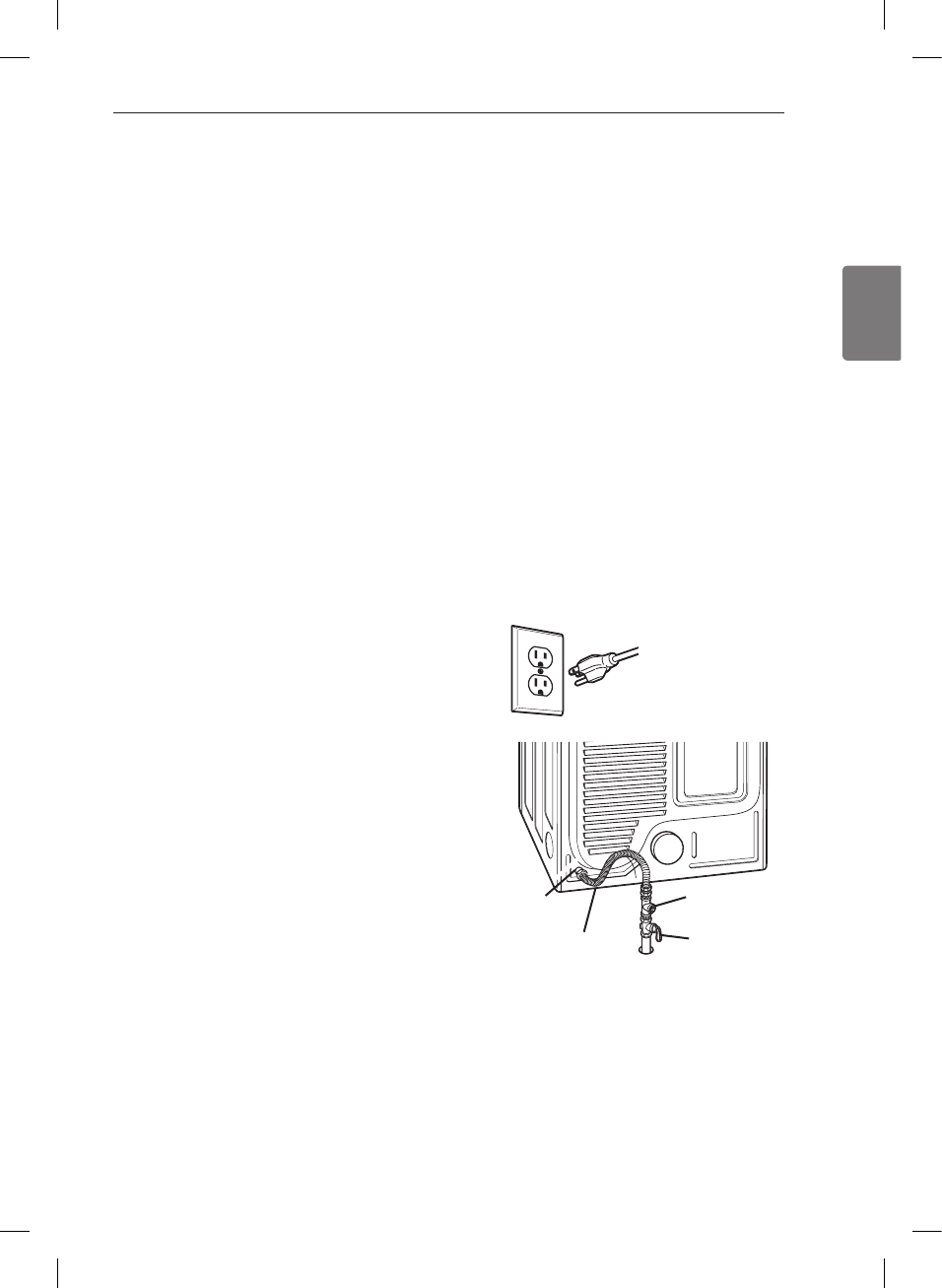

This dryer is equipped with a three-prong grounding

plug for protection against shock hazard and should

be plugged directly into a properly grounded three-

prong receptacle. Do not cut or remove the grounding

prong from this plug.

MFL67731040_en_170712.indd 24 2017.7.12 5:17:54 PM

ENGLISH

Connecting Gas Dryers (cont.)

wWARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

•



 Failure to do so can result in fire, explosion,

or death.

• 

 Failure to do so

can result in fire, explosion, or death.

• 

Failure to do so can result in fire,

explosion, or death.

• 







 Failure to do so can result in fire,

explosion, or death.

• 





 Failure to do so can

result in fire, explosion, or death.

• 

. Failure to do so can result in

fire, explosion, or death.

•  Failure to

do so can result in fire, explosion, or death.

Connecting the gas supply

1. Make sure that the gas supply to the laundry room is

turned OFF. Confirm that the type of gas available in

your laundry room is appropriate for the dryer. The

dryer is prepared for Natural Gas with a 3⁄₈ - inch NPT

gas connection.

2. Remove the shipping cap from the gas connection

at the back of the dryer. Be careful not to damage

the threads of the gas connector when removing the

shipping cap.

3. Connect the dryer to your laundry room’s gas supply

using a new flexible stainless steel connector with a 3⁄₈

- inch NPT fitting.

4. Securely tighten all connections between the

dryer and your laundry room’s gas supply. Turn on

your laundry room’s gas supply and check all pipe

connections (both internal and external) for gas leaks

with a noncorrosive leak-detection fluid.

Electrical connection

High-altitude installations

The BTU rating of this dryer is AGA-certified for

elevations below 10,000 feet.

If your gas dryer is being installed at an elevation above

10,000 feet, it must be derated by a qualified technician

or gas supplier.

Plug dryer into a 

grounded 3-prong

outlet.

Gas Supply

Shutoff Valve

3/8” NPT Gas

Connection

1/8” NPT Pipe

Plug

AGA/CSA-Certified

Stainless Steel Flexible

Connector

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 25 2017.7.12 5:17:55 PM

Connecting Electric Dryers

wWARNING

To help prevent fire, electric shock, serious injury,

or death, the wiring and grounding must conform

to the latest edition of the National Electrical Code,

ANSI/NFPA 70 and all applicable local regulations.

Please contact a qualified electrician to check your

home’s wiring and fuses to ensure that your home has

adequate electrical power to operate the dryer.

Electrical requirements for electric models only

wWARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

• 







Failure to

do so can result in fire, explosion, or death.

• 













 Failure to follow these

instructions can result in fire, explosion, or death.

• 













 Failure to do so can result in fire,

explosion, or death.

• 







Failure to

follow these instructions can result in fire, explosion,

or death.

• 







 Failure

to do so can result in fire, explosion, or death.

wWARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:











wWARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

• 









• 



 Failure to

do so can result in fire, explosion, or death.

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 26 2017.7.12 5:17:55 PM

ENGLISH

Connecting Electric Dryers (cont.)

USA only

wWARNING

• 











fire or death.

• 









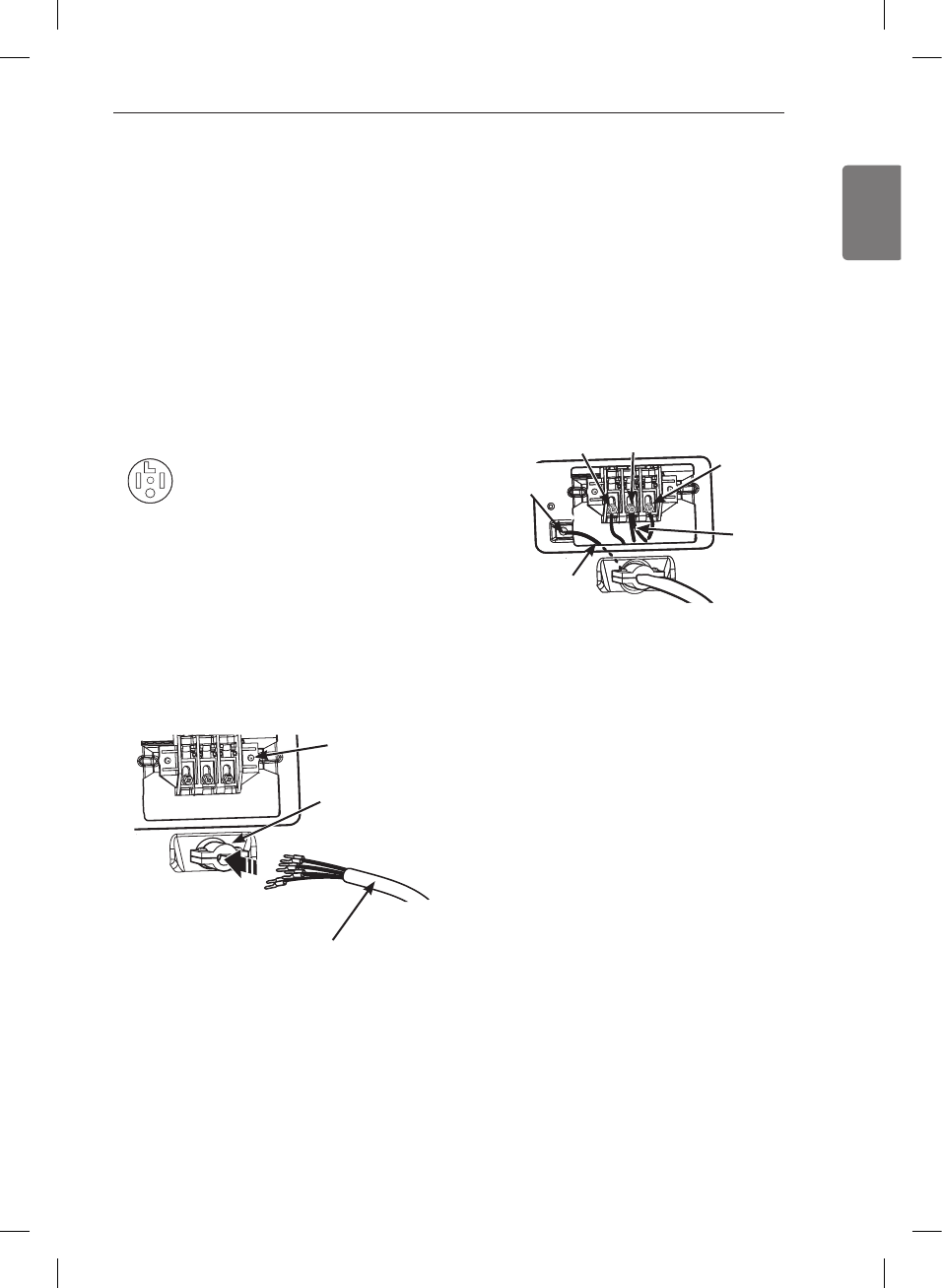

Four-wire connection for electric dryers:

Power cord

• A 4-wire connection is required for all mobile and

manufactured home installations, as well as all new

construction after January 1, 1996.

• A UL-listed strain relief is required.

1. Remove the terminal block access cover on the upper

back of the dryer. Install a UL-listed strain relief into

the power cord through-hole; then thread a UL-listed,



conductor power cord through the strain relief.

• 

 conductor and closed loop or

forked terminals with upturned ends.

2. Transfer the dryer’s ground wire from behind the

green ground screw to the center screw of the

terminal block. Attach the two hot leads of the power

cord to the outer terminal block screws. Attach the

white neutral wire to the center terminal block screw.

Attach the power cord ground wire to the green

ground screw. .

Reinstall the terminal block access cover.

Hot

(Black)

Power Cord

Ground Wire

Ground

Screw

White Wire

moved from

Ground Screw

Neutral

(White)

Hot

(Red)

UL-Listed

Strain Relief

UL-Listed

4-Wire Power

Cord

Terminal

Block

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 27 2017.7.12 5:17:56 PM

wWARNING

• 













• 









Four-wire connection for electric dryers: Direct wire

• A 4-wire connection is required for all mobile and

manufactured home installations, as well as all new

construction after January 1, 1996.

• A UL-listed strain relief is required.

1. Remove 5 inches (12.7 cm) of the outer covering from

the wire. Remove 5 inches of insulation from the

ground wire. Cut off approximately 11⁄₂ inches (3.8 cm)

from the other three wires and strip 1 inch (2.5 cm)

insulation from each wire. Bend the ends of the three

shorter wires into a hook shape.

2. Remove the terminal block access cover on the upper

back of the dryer. Install a UL-listed strain relief into

the power cord through-hole; then thread the power

cable prepared in Step 1 through the strain relief.

Ground Wire

(12.7 cm)

1" (2.5 cm)

Connecting Electric Dryers (cont.)

USA only

• Use UL-listed 

conductor cable.

• Allow at least 5 ft. (1.5 m) length to allow for removal

and reinstallation of the dryer.

3. Transfer the dryer’s ground wire from behind the

green ground screw to the center screw of the

terminal block. Attach the two hot leads of the power

cable to the outer terminal block screws. Attach the

white neutral wire to the center terminal block screw.

Attach the power cable ground wire to the green

ground screw. .

Reinstall the terminal block access cover.

UL-Listed

Strain Relief

UL-Listed 4-Wire

Power Cord

Terminal

Block

Hot

(Black)

Power Cord

Ground Wire

Ground

Screw

White Wire

moved from

Ground Screw

Neutral

(White)

Hot

(Red)

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 28 2017.7.12 5:17:57 PM

ENGLISH

Connecting Electric Dryers (cont.)

USA only

wWARNING

• 













• 









Three-wire connection for electric dryers:

Power cord

• A 3-wire connection is NOT permitted on new

construction after January 1, 1996.

• A UL-listed strain relief is required.

1. Remove the terminal block access cover on the

upper back of the dryer. Install a UL-listed strain relief

into the power cord through-hole; then thread a UL-

listed, 

 conductor power cord through the strain

relief.

• Use a 

 conductor and closed loop or

forked terminals with upturned ends.

2. Attach the two hot leads of the power cord to the

outer terminal block screws. Attach the neutral wire to

the center terminal block screw. Connect the external

ground (if required by local codes) to the green

ground screw. .

Reinstall the terminal block access cover.

UL-Listed

Strain Relief

UL-Listed

3-Wire Power

Cord

Terminal

Block

Ground

Screw

Neutral

(White)

Hot

(Black)

Hot

(Red)

External Ground

Wire (If required

by local codes)

White Wire

from Dryer

harness

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 29 2017.7.12 5:17:58 PM

Connecting Electric Dryers (cont.)

USA only

wWARNING

• 











fire or death.

• 









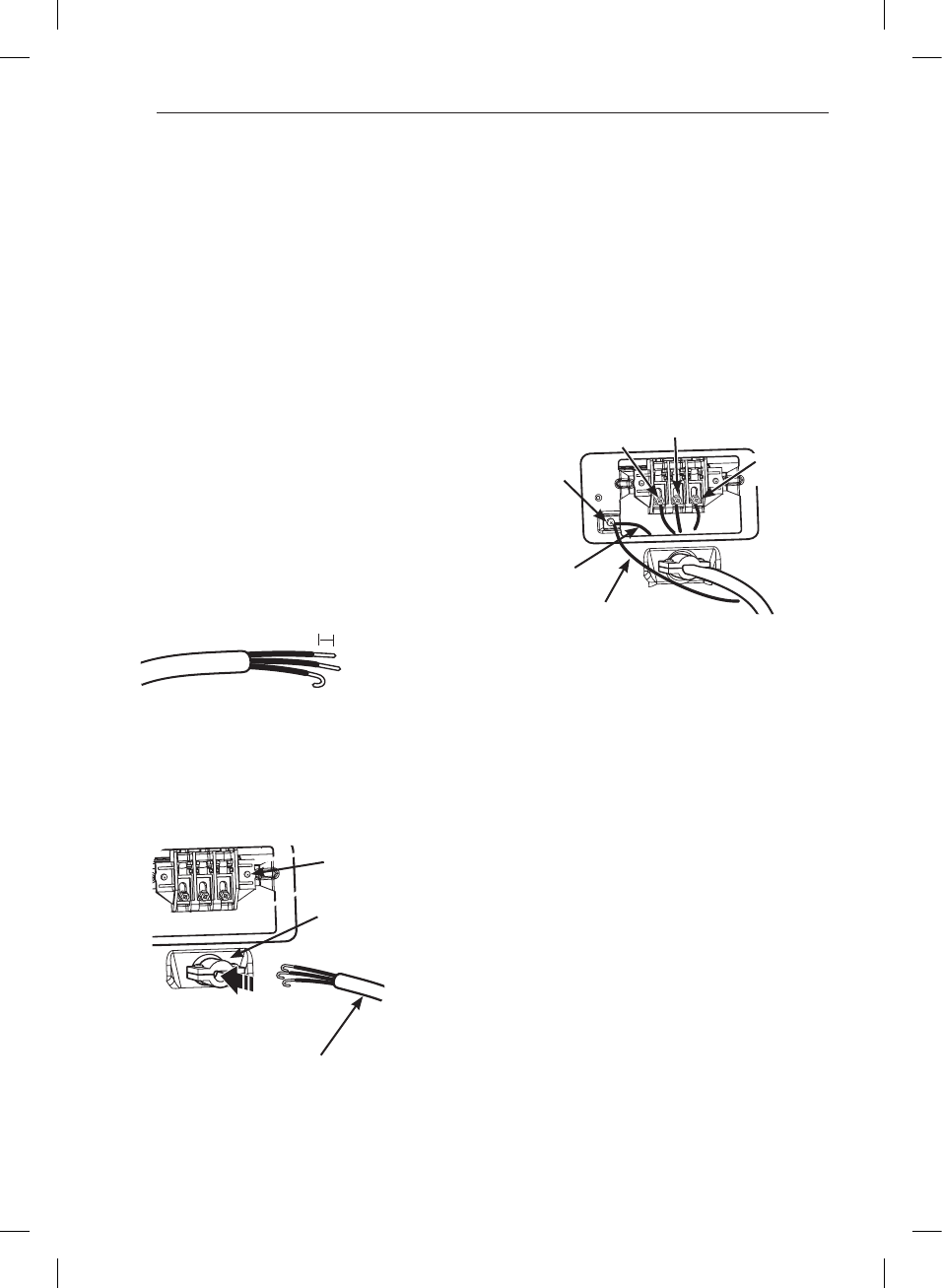

Three-wire connection for electric dryers: Direct wire

• A 3-wire connection is NOT permitted on new

construction after January 1, 1996.

• A UL-listed strain relief is required.

1. Remove 31⁄₂ inches (8.9 cm) of the outer covering from

the wire. Strip 1 inch (2.5 cm) insulation from each

wire. Bend the ends of the three wires into a hook

shape.

2. Remove the terminal block access cover on the upper

back of the dryer. Install a UL-listed strain relief into

the power cord through-hole; then thread the power

cable prepared in Step 1 through the strain relief.

• Use UL-listed 

conductor cable.

• Allow at least 5 ft. (1.5 m) length to allow for removal

and reinstallation of the dryer.

3. Attach the two hot leads of the power cord to the

outer terminal block screws. Attach the neutral wire to

the center terminal block screw. Connect the external

ground (if required by local codes) to the green

ground screw. .

Reinstall the terminal block access cover.

1" (2.5 cm)

UL-Listed

Strain Relief

UL-Listed 3-Wire

Power Cord

Terminal

Block

Ground

Screw

Neutral

(White)

Hot

(Black)

Hot

(Red)

External Ground

Wire (If required

by local codes)

White Wire

from Dryer

harness

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 30 2017.7.12 5:17:59 PM

ENGLISH

Special Requirements for

Manufactured or Mobile Homes

Any installation in a manufactured or mobile home must

comply with the Manufactured Home Construction and

Safety Standards Title 24 CFR, Part 3280 or Standard

CAN/CSA Z240 MH and local codes and ordinances. If

you are uncertain whether your proposed installation

will comply with these standards, please contact a

service and installation professional for assistance.

• A gas dryer must be permanently attached to the floor.

• The electrical connection for an electric dryer must

be a 4-wire connection. More detailed information

concerning the electrical connection is provided in the

section Connecting Electric Dryers.

• To reduce the risk of combustion and fire, the dryer

must be vented to the outside.

• DO NOT vent the dryer under a manufactured home or

mobile home.

• Electric dryers may be vented to the outside using the

back, left, right, or bottom panel.

• Gas dryers may be vented to the outside using the

back, left, or bottom panel. Gas dryers may not be

vented to the outside using the right side panel

because of the burner housing.

• The dryer exhaust duct must be affixed securely to

the manufactured or mobile home structure, and the

exhaust duct must be made of a material that will resist

fire and combustion.

It is recommended that you use a rigid or flexible metal

duct.

• DO NOT connect the dryer exhaust duct to any other

duct, vent, chimney, or other exhaust duct.

• Make sure the dryer has adequate access to outside

fresh air to ensure proper operation. The opening for

outside fresh air must be at least 25 in2 (163 cm2).

• It is important that the clearance of the duct from any

combustible construction be at least 2 inches (5 cm),

and when venting the dryer to the outdoors, the dryer

can be installed with a clearance of 1 inch (2.5 cm) at

the sides and back of the dryer.

• Please be aware that venting materials are not supplied

with the dryer. You should obtain the venting materials

necessary for proper installation.

Final Installation Check

Once you have completed the installation of the dryer

and it is in its final location, confirm proper operation

with the following tests and Installation Test (Duct

Check) on the following page.

Testing dryer heating



Close the dryer door, press the On/Off button to turn the

dryer on, and start the dryer on a heat setting.

When the dryer starts, the igniter should ignite the main

burner.



Close the dryer door, press the On/Off button to turn

the dryer on, and start the dryer on a heat setting. The

exhaust air should be warm after the dryer has been

operating for 3 minutes.

Checking airflow

Effective dryer operation requires proper airflow.

The adequacy of the airflow can be measured by

evaluating the static pressure. Static pressure in the

exhaust duct can be measured with a manometer,

placed on the exhaust duct approximately 2 ft. (60.9 cm)

from the dryer.

Static pressure in the exhaust duct should not exceed 0.6

inches (1.5 cm). The dryer should be checked while the

dryer is running with no load.

Checking levelness

Once the dryer is in its final location, recheck the dryer

to be sure it is level. Make sure it is level front to back

and side to side, and that all 4 leveling feet are firmly on

the floor.

NOTE

If all air is not purged from the gas line, the gas igniter

may turn off before the main burner ignites. If this

happens, the igniter will reattempt gas ignition after

approximately two minutes.

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 31 2017.7.12 5:17:59 PM

Installation Test (Duct check)

Once you have completed the installation of the dryer,

use this test to make sure the condition of the exhaust

system is adequate for proper operation of the dryer.

This test should be performed to alert you to any serious

problems in the exhaust system of your home.

• Your dryer features Flow Sense™, an innovative sensing

system that automatically detects blockages and

restrictions in dryer ductwork. Keeping ductwork clean

of lint buildup and free of restrictions allows clothes to

dry faster and reduces energy use.



1. 

Do not load anything in the drum for this test, as in

may affect the accuracy of the results.

2. 



This button sequence activates the installation test.

The code will display if the activation is

successful.

3. 

The dryer will start the test, which will last about

two minutes. The heat will be turned on and the

temperatures in the drum will be measured.

4. 

During the test cycle, monitor the Flow Sense™

display on the control panel. If no bars are displayed,

when the cycle ends, the exhaust system is

adequate. If the exhaust system is severely restricted,

the display will show four bars. Other problems may

also be shown with error codes. Refer to the next

page for error code details and solutions.

Four bars indicates that the exhaust system is severely

restricted. Have the system checked immediately, as

performance will be poor.

5. 

At the end of the test cycle, will display.

The test cycle will end and the dryer will shut off

automatically after a short delay.

No Bars: Ok Four Bars:

Restricted

NOTE

The dryer should be cool before starting this test. If

the dryer was warmed up during installation, run the

AIR DRY cycle for a few minutes to reduce the interior

temperature.

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 32 2017.7.12 5:18:5 PM

ENGLISH

Installation Test (Duct check) (cont.)

• Check the error code before you call for service



If the test displays four bars, check the exhaust system

for restrictions and damage. Repair or replace the

exhaust system as needed.

Error Code Possible Causes Solutions



 • Temperature sensor failure • Turn o the dryer and call for

service.



• Humidity sensor failure. • Turn o the dryer and call for

service.







• Electric dryer power cord is not

connected correctly, or house power

supply is incorrect.

• House fuse is blown, circuit breaker has

tripped, or power outage has occurred.

•

Check the power supply or the

connection of power cord to the

terminal block. Refer to the

 section of this manual

for complete instructions.

• Reset circuit breaker or replace fuse. Do not increase

the fuse capacity.

If the problem is a circuit overload, have it corrected

by a qualied electrician.



Avoid long runs or runs with multiple elbows or

bends.

Excess or crushed

transition duct

Too many elbows or

exhaust too long

Check for blockages and lint buildup.

Make sure the ductwork is not crushed or restricted.

Crushed or

damaged

exhaust

Lint buildup

or blockage

NOTE

When the dryer is rst installed, this test should be

performed to alert you to any existing problems with

the exhaust duct in your home. However, since the

test performed during normal operation provides

more accurate information on the condition of the

exhaust duct than does the installation test, the

number of bars displayed during the two tests may

not be the same.

Do not interrupt the test cycle, as this could result in

the wrong results.

Even if no bars are displayed during the test cycle,

some restrictions may still be present in the exhaust

system. Refer to the  section of

this manual for complete exhaust system and venting

requirements.

Your dryer features Flow Sense™, an innovative

sensing system that automatically detects blockages

and restrictions in dryer ductwork. Keeping ductwork

clean of lint buildup and free of restrictions allows

clothes to dry faster and reduces energy use.

INSTALLATION INSTRUCTIONS

MFL67731040_en_170712.indd 33 2017.7.12 5:18:8 PM

HOW TO USE

Operating the Dryer



Press the Power button to turn on the dryer. The cycle LEDs will illuminate and

a signal will sound, if turned on. Refer to page 10.



Press the Start/Pause button to begin the cycle. The cycle can be paused at

any time either by opening the door or by pressing the Start/Pause button. If

the cycle is not restarted within 4 minutes, the dryer will shut off and the cycle

settings will be lost.



Turn the cycle selector knob either direction until the LED for the desired cycle

is on. The preset temperature, dry level, and option settings for that cycle will

be shown. Refer to page 37. Default settings for the selected cycle can now be

changed if desired. This can be done using the cycle modifier buttons as shown

on page 37. Cycle options can be added using the option buttons as shown on

page 38-41.



When the cycle is finished, the chime will sound if it is set. Remove your

clothing from the dryer immediately to reduce wrinkling. If

Wrinkle Care is

selected, the dryer will tumble briefly every few minutes to help prevent

wrinkles from setting in the clothes.



If the lint filter has not already been cleaned, lift out the filter and remove the

lint from the last load. This will help ensure the fastest and most efficient drying

performance.



Load the dryer with the wet laundry from the washer. If the load is extra large,

you may need to divide it into smaller loads for proper performance and fabric

care.

Lint

Filter

NOTE

Not all options or modifiers are available on all cycles. A different chime will

sound and the LED will not come on if the selection is not allowed.

MFL67731040_en_170712.indd 34 2017.7.12 5:18:15 PM

ENGLISH

HOW TO USE

Following are instructions for starting and using your new dryer. Please refer to specific sections of this manual for

more detailed information.

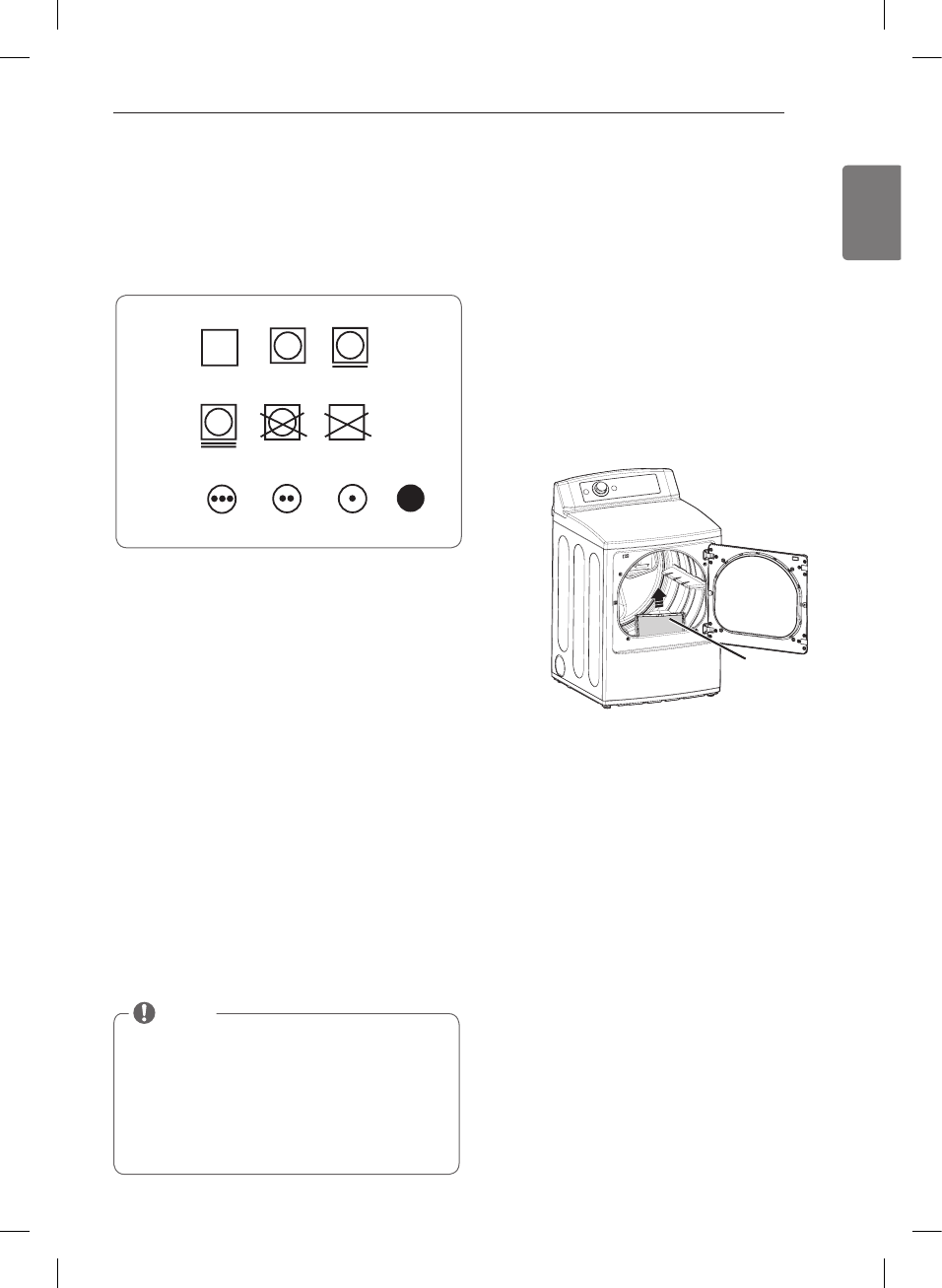

Check the Lint Filter Before Every

Load

Always make sure the lint filter is clean before starting a

new load; a clogged lint filter will increase drying times.

To clean, pull the lint filter straight up and roll any lint

off the filter with your fingers. Do not rinse or wash the

filter to remove lint. Push the lint filter firmly back into

place. See  for more information.

Always ensure the lint filter is properly installed before

running the dryer. Running the dryer with a loose or

missing lint filter will damage the dryer and articles in

the dryer.

Sorting Loads

Fabric care labels

Most articles of clothing feature fabric care labels that

include instructions for proper care.

Grouping similar items

For best results, sort clothes into loads that can be dried

with the same drying cycle.

Different fabrics have different care requirements, and

some fabrics will dry more quickly than others.

Loading the Dryer

wWARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

• 







 Failure to do so can result

in fire, explosion, or death.

• 





Failure to obey this warning can result in fire, explosion,

or death.

NOTE

Loading tips

• Combine large and small items in a load.

• Damp clothes will expand as they dry. Do not

overload the dryer; clothes require room to tumble

dry properly.

• Close zippers, hooks, and drawstrings to prevent

these items from snagging or tangling on other

clothes.

Lint

Filter

Tumble

dry

Dry Normal Permanent Press

wrinkle resistant

Gentle/

delicate

Do not tumble dry Do not dry

(used with

do not wash)

Fabric care labels

Heat

setting

High Medium Low No heat/air

Tumble

dry

Dry Normal Permanent Press

wrinkle resistant

Gentle/

delicate

Do not tumble dry Do not dry

(used with

do not wash)

MFL67731040_en_170712.indd 35 2017.7.12 5:18:18 PM

Using the LG EasyLoad™



Use the swing door when unloading, or when loading

bulkier items, for easy access to the drum.

To open the swing door, insert your fingers into the

handle recess on the top of the door on the side

opposite the hinge and pull the door open.

wWARNING

When the door is opened if you press the three interlock

buttons, door may fall off.

Failure to follow this warning can cause serious injury.

wWARNING





The dryer could tip forward, causing injury or damage.



Use the hamper door when loading. The hamper door

opens about 40 degrees and acts as a chute, to help

guide items into the drum and help prevent items

from falling onto the floor. It also comes in handy when

unloading a few small items, helping prevent the rest of

the laundry from being pulled onto the floor.

To open the hamper door, press the release in the

middle of the handle recess on the top of the door and

pull the door forward.

Make sure laundry is fully inserted in the drum before

closing the door.

wWARNING





• Be careful when opening and closing the door. Fingers

and hands can get caught in the door and cause injury

if the door drops forward unexpectedly.

Hamper door

Hamper door latch

HOW TO USE

Interlock

Buttons

Swing door

NOTE

Make sure the hamper door release is completely

closed before using the swing door.

NOTE

Make sure the swing door latch is completely closed

before pressing the hamper door release.

40º

MFL67731040_en_170712.indd 36 2017.7.12 5:18:21 PM

ENGLISH

Cycle Guide

Sensor dry cycles

Sensor dry cycles utilize LG’s unique dual sensor

system to detect and compare the moisture level

in clothes and in the air and adjust the drying time

as needed to ensure superior results. The dryer

automatically sets the dryness level and temperature

at the recommended setting for each cycle. The

estimated time remaining will be shown in the display.

Manual dry cycles

Use manual dry cycles to select a specific amount of

drying time and a drying temperature. When a manual

dry cycle is selected, the Estimated Time Remainng

display shows the actual time remaining in your cycle.

You can change the actual time in the cycle by pressing

More Time or Less Time.



NSF International (formerly the National Sanitation

Foundation), certifies that the  cycle

reduces 99.9% of bacteria on laundry, and none of the

bacteria will carry over onto the next laundry load.

• The default settings for the  cycle are

temperature and .

These default settings cannot be changed.

• Do NOT use this cycle with delicate items or fabrics.

NOTE

To protect your garments not every dryness level,

temperature, or option is available with every cycle.

See the  for details.

NOTE

The Energy Saver option is turned on by default in the

Normal cycle.

For faster drying in the Normal cycle, turn off the

Energy Saver option.

  





























 

 



Steam

FreshTM

Comforter, Shirts,Trousers

(except especially delicate

fabrics)

Off

Medium High

   

Adjustable Adjustable

Steam

SanitaryTM Comforter, Bedding,

Children’s clothing Off High



Anti

Bacterial

Do not use this cycle

with delicate fabrics. Very

Dry High



Small Load Only Normal &

Cotton/Towels Fabric

Type (Max 3 lb)

Normal Dry High



Adjustable

Bulky/

Bedding

Comforters,

Pillows, Shirts

Normal Dry Medium



Adjustable

Heavy Duty Jeans,

heavyweight items

Normal Dry High



Adjustable

Cotton/

Normal Work clothes,

corduroys, etc.

Normal Dry Medium

Elec. : 67

Gas : 63



Adjustable

Perm.Press/

Casual Permanent press,

synthetic items

Normal Dry Low



Adjustable

Towels Denims, towels,

heavy cottons

Normal Dry Medium

High



Adjustable

Sports

Wear Sports Wear Off -

 

Delicates Lingerie, sheets,

blouses

Normal Dry Low



Adjustable

Speed Dry For small loads

with short

drying times Off High

   

Adjustable Adjustable

Air Dry For items that require

heat-free drying such

as plastics or rubber Off No Heat

 

Adjustable

HOW TO USE

MFL67731040_en_170712.indd 37 2017.7.12 5:18:22 PM

Special functions

The option buttons also activate special functions,

including Child Lock and Rack Dry.

Select the option by pressing the option button. Press

and hold the option button for special features marked

with the asterisk (*), such as Child Lock.

* Rack Dry

Use Rack Dry with items, such as wool sweaters, silk, and

lingerie, that should dry flat. Rack Dry can also be used

with items that should not be tumbled dry, such as gym

shoes or stuffed animals.

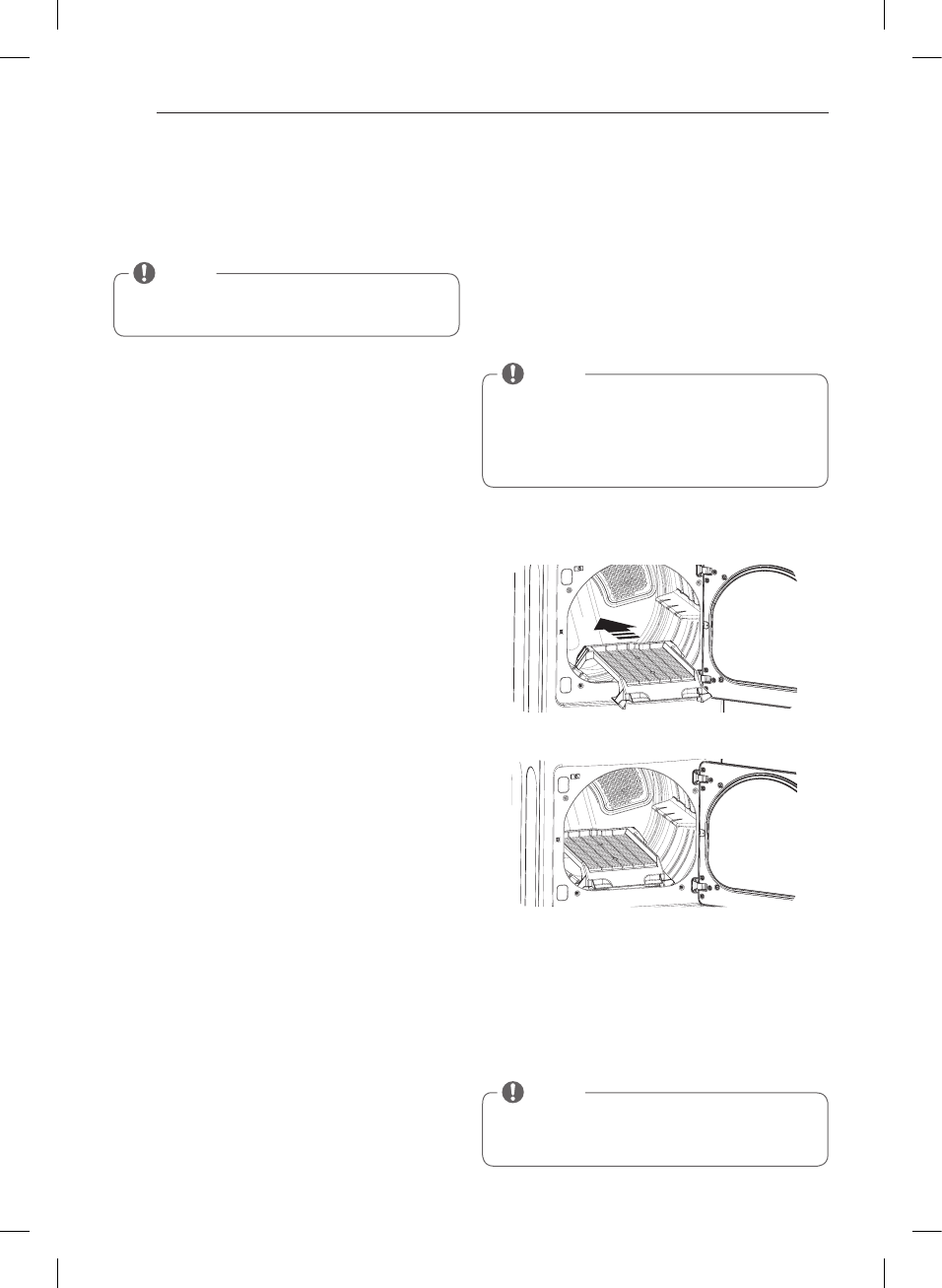

To install the drying rack:

1. With the dryer door open, slide the rack into the dryer

drum.

2. Make sure it is seated evenly on the edge of the inner

door rim and resting flat on the inside of the dryer.

* Child Lock

Use this option to prevent unwanted use of the dryer or to

keep cycle settings from being changed while the dryer is

operating. Press and hold the Easy Iron button for 3 seconds to

activate or deactivate the Child Lock function.

The Child Lock icon will be shown in the display, and all

controls are disabled except the Power button.

Cycle Settings and Options

Sensor dry cycles have preset settings that are selected

automatically. Manual dry cycles have default settings, but

you may also customize the settings using the cycle setting

buttons. Press the button for that option to view and select

other settings.

Dry Level

Selects the level of dryness for the cycle. Press the Dry Level

button repeatedly to scroll through available settings.

• This option is only available with sensor dry cycles.

• The dryer will automatically adjust the cycle time. Selecting

More Dry or Very Dry will increase the cycle time, while Less

Dry or Damp Dry will decrease the cycle time.

• Use a Less Dry or Damp Dry setting for items that you wish to

iron.

Temp. Control

Adjusts the temperature setting from Ultra Low to High.

This allows precise care of your fabrics and garments. Press the

Temp. Control button repeatedly to scroll through available

settings.

Time Dry

Allows you to manually select the drying time, from 20 to 60

minutes, in 10-minute increments. Use this for small loads or to

remove wrinkles. Use the More Time/Less Time buttons to add

or reduce the drying time in 1-minute increments.

Your dryer features several additional cycle options to

customize cycles to meet your individual needs. Certain option

buttons also feature a special function (see the following page

for details) that can be activated by pressing and holding that

option button for 3 seconds.

To Add Cycle Options to a Cycle:

1. Turn on the dryer and turn the cycle selector knob to select

the desired cycle.

2. Use the cycle settings buttons to adjust the settings for that

cycle.

3. Press the cycle option button(s) for the option you would like

to add. A confirmation message will be shown in the display.

4. Press the Start/Pause button to start the cycle. The dryer will

start automatically.

Wrinkle Care

Selecting this option will tumble the load periodically for up

to 3 hours after the selected cycle, or until the door is opened.

This is helpful in preventing wrinkles when you are unable to

remove items from the dryer immediately.

Signal

To turn the Signal off, press the Signal On/Off button. Press

again to turn the Signal back on.

Damp Dry Signal

With this option, the dryer will signal when the load is

approximately 80% dry. This allows you to remove faster-

drying lightweight items or items that you would like to iron

or hang while still slightly damp.

NOTE

To protect your garments, not every dryness level,

temperature, or option is available with every cycle.

See the  for details.

NOTE

NEVER tumble dry a load of clothing with the rack

installed. When the rack is installed, the drum will

rotate as usual, but the rack will not move. Make sure

all articles to be dried remain completely on the rack

and cannot fall off or be pulled off by the turning

drum. Be sure to remove the rack after use.

NOTE

Once set, Child Lock remains active until it is manually

deactivated. Child Lock must be turned off to run

another cycle. To deactivate Child Lock, press and

hold the Easy Iron button for three seconds.

HOW TO USE

MFL67731040_en_170712.indd 38 2017.7.12 5:18:24 PM

ENGLISH

Special Functions. (cont.)

Energy Saver

This option helps to reduce the energy consumption in

the Normal cycle, depending on the load size.

When the Energy Saver option is selected, the cycle begins

with an air dry section and the drying time is increased.

Custom Program

If you have a special combination of settings that you

use frequently, you can save these settings as a custom

program..

* To save a custom program:

1. Turn on the dryer and turn the cycle selector knob to

select the desired cycle.

2. Use the cycle setting buttons to adjust the settings for

that cycle.

3. Press the cycle option button(s) for the option you

would like to add. A confirmation message will be

shown in the display.

4. Press and hold the Custom Program button for 3

seconds.

To recall a custom program:

1. Turn on the dryer.

2. Press the Custom Program button.

3. Press the Start/Pause button to start the cycle.

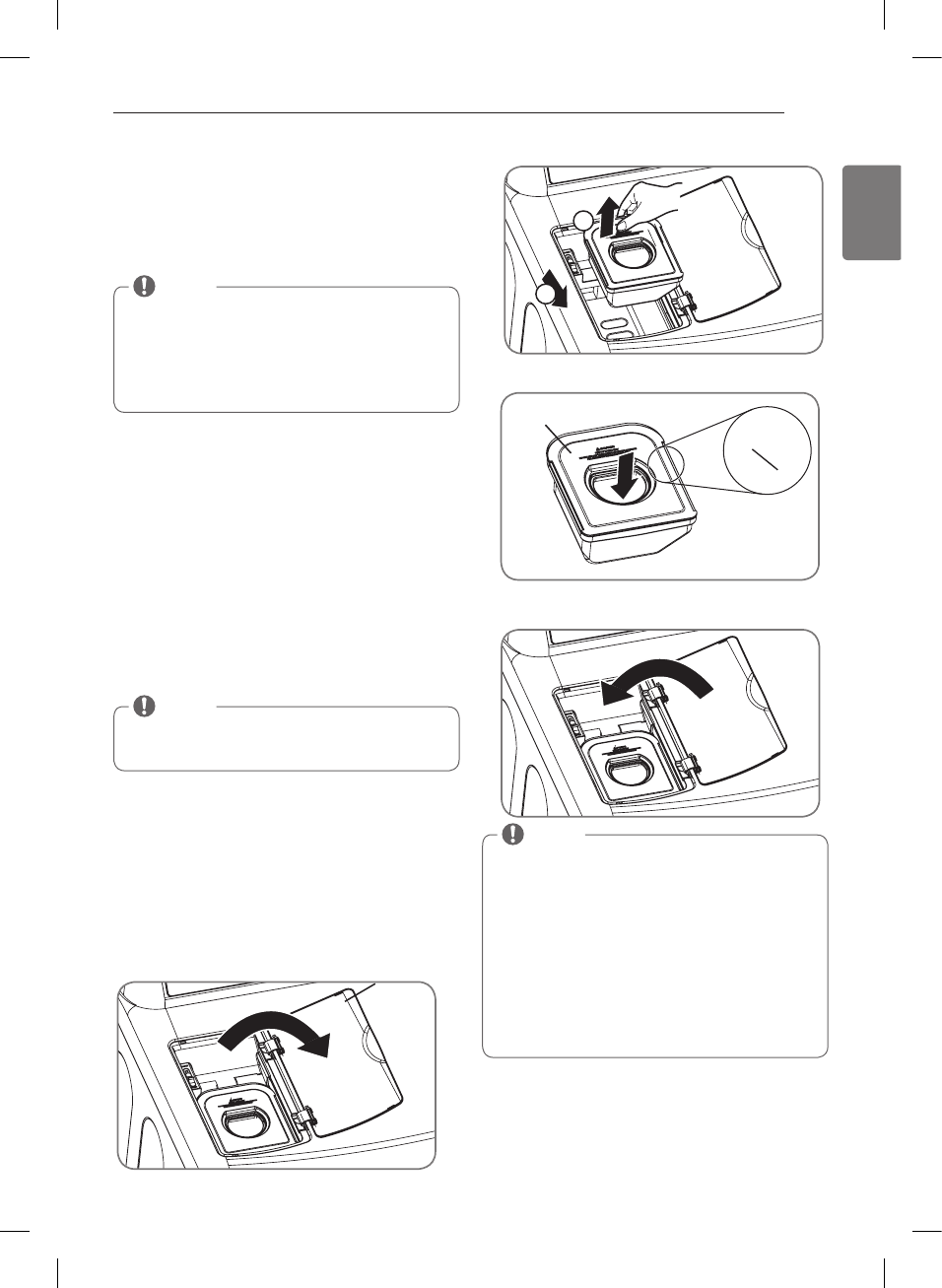

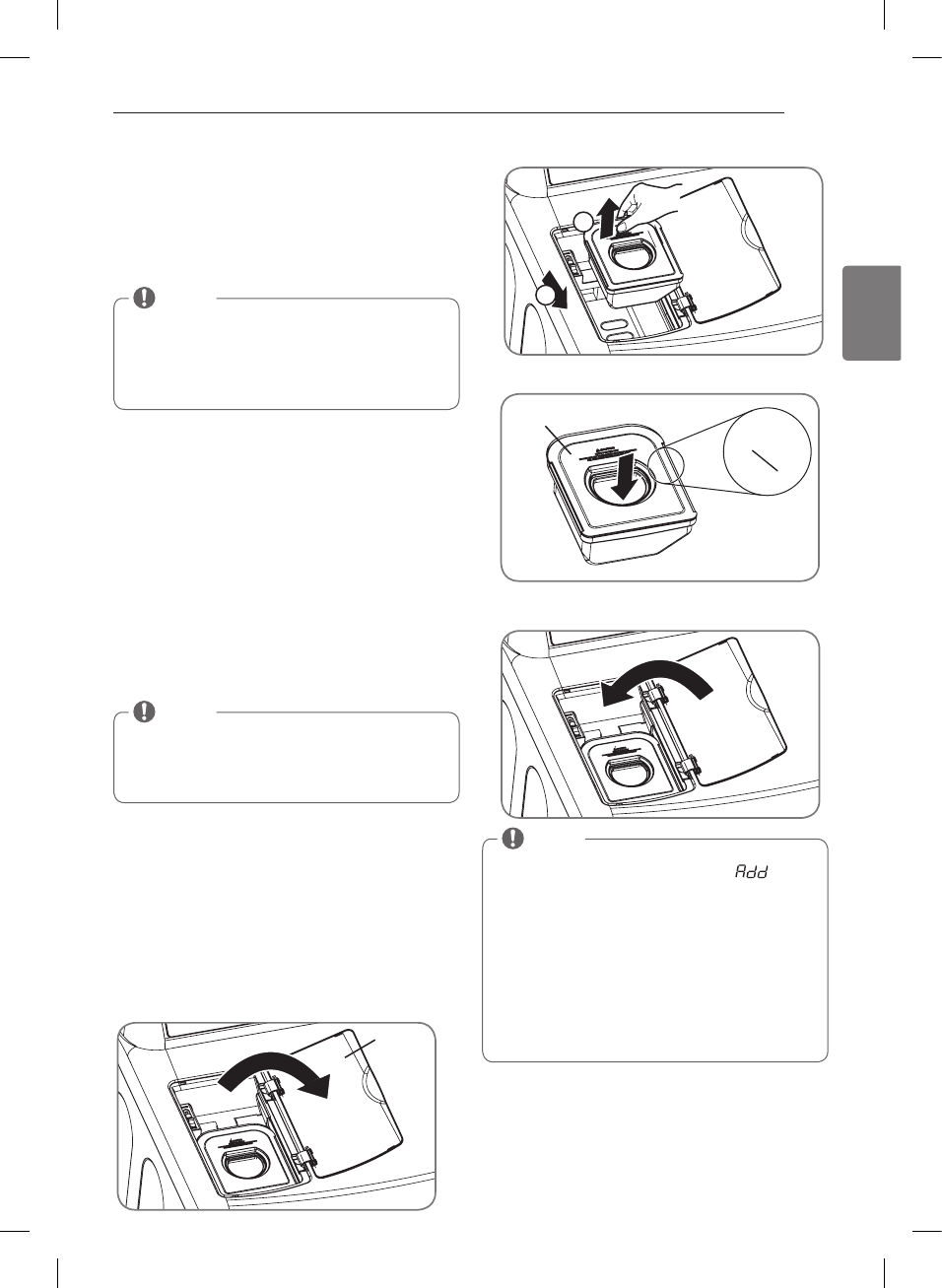

Steam Functions

To fill the steam feeder

1. Open the lid.

MAX

Lid

MAX

Water

ONLY

Steam

Feeder

NOTE

You may save only one custom program at a time.

Pressing and holding the Custom Program button will

overwrite any previously saved custom program.

NOTE

The Energy Saver option is turned on by default in the

Normal cycle.

Turn off the Energy Saver option for a faster Normal

cycle which begins with heated drying.

To turn the Energy Saver default off, press and hold

the Wrinkle Care button for three seconds.

ON or OFF appears in the display.

HOW TO USE

2. Lift out the steam feeder.

3. Fill the steam feeder to the MAX line with water.

4. Place the steam feeder in the square barrel, then

cover the lid.

wWARNING

• 



Failure to follow this

warning can cause serious injury or death.

•  Failure to

follow this warning can cause serious injury or death.

NOTE

Before using a Steam Cycle, the steam feeder must be filled with

water up to the MAX line. If not, the will be displayed. Make sure

that the steam feeder is filled with water or the drawer is fully

closed. Turn the dryer off then restart the steam cycle.

• Only use water. Do not fill the steam feeder with foreign

substances, rinse agents, or detergents.

• Before moving the dryer, make sure the steam feeder is empty.

• Do not use distilled water; the water level sensor in the steam

generator will not work.

• Be careful to put the Steam Feeder otherwise water will be

overflow.

• Wipe up any spilled water around the Steam Feeder and the

drawer before starting the dryer.

• Do not fill the steam feeder with hot water (over 86°F/30°C).

MFL67731040_en_170712.indd 39 2017.7.12 5:18:36 PM

Using the steam options:

The Reduce Static option injects steam late in the drying

cycle to reduce the static electricity caused by dry fabrics

rubbing together. Change the amount of time for the

cycle by pressing the More Time or Less Time button,

depending on the load (quantity of items). The display

will show the recommended number of items, such as 7,

9, 11, 14, 16, or 18.

The Easy Iron option provides uniform, properly

dampened fabrics for ironing, which can save time and

make ironing easier. Change the amount of time for the

cycle by pressing the More Time or Less Time button,

depending on the load (quantity of items). The display

will show the recommended number of items, such as 1,

2, 3, 4, or 5.

Using the Steam SanitaryTM cycle

The new Steam SanitaryTM cycle is ideal for sanitizing

non washable items quickly and easily using the power

of steam alone. Recommend to use this cycle for cotton

and polyester material. (Do NOT use for urethane foam,

down feathers or delicates items)

Steam Functions (cont.)

LG’s new steam technology allows you to inject fabrics

with a swirling jet of hot steam to refresh clothes, reduce

static, and make ironing easier.

Simply select the Steam Fresh™ cycle, or you can add a

steam option to selected cycles.

Using the Steam FreshTM cycle

Steam Fresh™ uses the power of steam alone to quickly

reduce wrinkles and odor in fabrics. It brings new life to

wrinkled clothes that have been stored for an extended

time and makes heavily wrinkled clothes easier to iron.

Steam Fresh™ can also be used to help reduce odors in

fabrics.

To use the Steam FreshTM cycle:

1. Turn on the dryer and turn the cycle selector knob to

select the Steam Fresh ™ cycle.

2. To add an option function, select Reduce Static, Easy

Iron, or Wrinkle Care.

3. Depending on the load (quantity of items), steam

time can be changed by pressing the More Time or

Less Time buttons.

4. Press Start/Pause button to start the cycle.

To add steam to a standard cycle:

1. Turn on the dryer and turn the cycle selector knob to

select the desired cycle.

2. Use the cycle setting buttons to adjust the settings for

that cycle.

3. Press the Steam option button for the Steam option

you would like to add. Then adjust for the load size

using the More Time or Less Time buttons.

4. Press Start/Pause button to start the cycle.

NOTE

• Reduce Static or Easy Iron options can also be used

during the Steam Fresh™ cycle.

• Depending on the load (quantity of items), you may

change the amount of time for the cycle by pressing

the More Time or Less Time button. The display will

show

3, 5, or . 3 means 3 or fewer items, 5 is for 4 or

5 items, and indicates a large load such as a

comforter.

NOTE

• When Sensor Dry is selected with the Reduce Static

or Easy Iron option, a Dry level of Less or Damp

cannot be selected.

• The Reduce Static or Easy Iron option may also be

selected during Time Dry cycles.

• After the Steam option is selected in Time Dry, the

More Time or Less Time buttons will change the

steam time only.

• After pressing Start/Pause, the More Time or Less

Time buttons will be disabled.

HOW TO USE

MFL67731040_en_170712.indd 40 2017.7.12 5:18:37 PM

ENGLISH

Steam Cycle Guide

 





 



  





39 minutes Dry

Comforter

Bedding Single (1 each)

Children’s

clothing 3 lbs.



20 minutes Dry

Comforter Single (1 each)

Shirts* 5 each





10 minutes Dry Shirts* 8 lbs.

(18 Items.)





12 minutes Dry Shirts* Shirts* (5 each)





 Follows

Selected

Cycle

Wet Varies by selected

cycle

8 lbs.

(18 Items.)





Wet Varies by selected

cycle Shirts* (5 each)







45 minutes Wet Varies by selected

cycle

8 lbs.

(18 Items.)





47 minutes Wet Varies by selected

cycle Shirts* (5 each)

*Shirt: 70% cotton:30% poly blend. Except especially delicate fabrics.

• When the lint filter or exhaust duct is clogged, steam options will not give proper results.

• For best results, load articles of similar size and fabric type. Do not overload.

Steam Functions (cont.)

wWARNING

• 

Failure to follow this warning can cause serious injury

or death.

• 



Failure to do so can result in death,

explosion, fire, or burns.

• 

Failure to follow this warning

can cause serious injury or death.

NOTE

• When Sensor Dry is selected with the Reduce Static

option, a Dry level of Less or Damp cannot be

selected.

• The Reduce Static or Easy Iron option may also be

selected during Time Dry cycles.

• After the Steam option is selected in Time Dry, the

More Time or Less Time buttons will change the

steam time Only.

• After pressing Start/Pause, the More Time or Less

Time buttons will be disabled.

HOW TO USE

MFL67731040_en_170712.indd 41 2017.7.12 5:18:37 PM

Tag on

- The Tag On function allows you to conveniently use the

LG Smart Diagnosis™ , Cycle Download, Laundry Stats

and Tag On Cycle Set features to communicate with

your appliance right from your own smart phone. To

use the Tag On functions:

1. Download the LG Smart Laundry&DW App to your

smart phone.

2. Turn on the NFC (Near Field Communication) function

in your smart phone.

- The Tag On function can only be used with smart

phones equipped with the NFC function and based on

the Android operating system (OS).

Turning on the Smart Phone’s NFC Function

1. Enter the Settings menu of

the smart phone and select

Share & Connect under

WIRELESS & NETWORKS.

2. 1 Set NFC and

Direct/Android Beam to

ON, 2 and select NFC.

3. Check the Use Read and

Write/P2P Receive option.

HOW TO USE

Using the Tag On Function

The Tag On icon

Tag On position

Look for the Tag On icon next to the LED

screen on the control panel. This is where you

position your smart phone when using the

Tag On function of the LG Smart Laundry&DW

application.

When you use the Tag On function, position your smart

phone so that the NFC antenna on the back of your

smart phone matches the position of the Tag On icon

on the appliance. If you do not know the position of

your NFC antenna, move your smart phone very slightly

in a circular motion until the application verifies the

connection.

Because of the characteristics of NFC, the transmission

can fail :

• if the distance is too far

• if the phone has a metal sticker or a thick case

• if the phone doesn’t support NFC

Press [ ] in the LG Smart Laundry&DW app for a

more detailed guide on how to use the Tag On function.

NOTE

Depending on the smart phone manufacturer and

Android OS version, the NFC activation process may

differ. Refer to the manual of your smart phone for

details.

MFL67731040_en_170712.indd 42 2017.7.12 5:18:46 PM

ENGLISH



- When a Tag On screen

appears (see at right), tap

your smart phone on the Tag

On icon on the right side of

the dryer’s control panel.

- If it isn’t recognized, touch

[ ] on the upper right

of the Tag On screen on

your LG Smart Laundry&DW

application to see the

detailed guide. (This might

happen due to the different

NFC antenna positions for

each phone.)





- It shows the diagnosis results

on the cycles recently used.

※ Images are for reference only.

The actual LG Smart Laundry&DW application may be

different.

Using Tag On with Applications

Touch the LG appliance’s Tag On logo with your

NFCequipped smart phone to use the LG Smart

Laundry&DW applications: LG Smart Diagnosis, Cycle

Download, Laundry Stats, and Tag on Cycle Set.

Tag On Diagnosis





- Install the application from the Play store and run it.



- Select Tag On by using the

top icons or the bottom icons.



HOW TO USE

MFL67731040_en_170712.indd 43 2017.7.12 5:18:51 PM

Call Center

If you receive a diagnosis from either the Tag On

Diagnosis or Smart Diagnosis application that is unclear

or directs you to call the LG Service Center, follow these

instructions:



























※ Images are for reference only. The actual LG Smart

Laundry&DW application may be different.

HOW TO USE

MFL67731040_en_170712.indd 44 2017.7.12 5:18:52 PM

ENGLISH



- You can also check the existing

cycles already downloaded.



- When a Tag On screen

appears (see at right), tap

your smart phone on the Tag

On icon on the right side of

the dryer’s control panel.

- If it isn’t recognized, touch

[ ] on the upper right

of the Tag On screen on

your LG Smart Laundry&DW

application to see the detailed

guide. (This might happen

due to the different NFC

antenna positions for each

phone.)





- Check the cycle at the

Downloaded cycle position

on the control panel.

※ Images are for reference only. The actual LG Smart

Laundry&DW application may be different.

Tag On Cycles Download

Tag On Cycle Download allows you to download cycles for later

use. The cycle is available at the Downloaded cycle position on

the control panel until another cycle is downloaded.





- Install the application from the Play store and run it.



- Select Tag On by using the top

icons or the bottom icons.







- When a Tag On screen appears

(see at right), tap your smart

phone on the Tag On icon on

the right side of the dryer’s

control panel.

- If it isn’t recognized, touch

[ ] on the upper right of

the Tag On screen on your

‘LG Smart Laundry&DW’

application to see the detailed

guide. (This might happen due

to the different NFC antenna

positions for each phone.)

HOW TO USE

MFL67731040_en_170712.indd 45 2017.7.12 5:18:56 PM

Laundry Stats

Laundry Stats can monitor the Flow Sense™ result in

case your home exhaust system is clogged.

Laundry Stats can also tell you details of your last ten

cycles.











- When a Tag On screen

appears (see at right), tap

your smart phone on the Tag

On icon on the right side of

the dryer’s control panel.

If the phone isn’t recognized,

touch [ ] on the upper

right of the Tag On screen on

your LG Smart Laundry&DW

application to see the detailed

guide.(This might happen due

to the different NFC antenna

positions for each phone.)

FLOW SENSETM Status

LG’s Flow SenseTM duct blockage sensing system detects

and alerts you to restrictions in the installed household

ductwork that reduce exhaust airflow through the dryer.

























.

※ Images are for reference only. The actual LG Smart

Laundry&DW application may be different.

HOW TO USE

MFL67731040_en_170712.indd 46 2017.7.12 5:18:58 PM

ENGLISH

Run Cycle Again





- The most used cycle or

most recent cycle can be

immediately started by

selecting the Run Cycle Again

button.



When a Tag On screen

appears(shown at right), tap

your smart phone on the Tag

On icon on the right side of

the dryer’s control panel.

- If the phone isn’t recognized,

touch [ ] on the upper

right of the Tag On screen on

your LG Smart Laundry&DW

application to see the

detailed guide. (This might

happen due to the different

NFC antenna positions for

each phone.)





- The screen shown at right

appears and drying starts

immediately on the selected

cycle.

※ Images are for reference only. The actual LG Smart

Laundry&DW application may be different.

HOW TO USE

MFL67731040_en_170712.indd 47 2017.7.12 5:18:59 PM

Tag On Cycle Set

Tag On Cycle Set allows you to automatically adjust the

cycle and settings based on your needs.











- When a Tag On screen

appears(shown at right), tap

your smart phone on the Tag

On icon on the right side of

the dryer’s control panel.

- If the phone isn’t recognized,

touch [ ] on the upper

right of the Tag On screen on

your LG Smart Laundry&DW

application to see the

detailed guide. (This might

happen due to the different

NFC antenna positions for

each phone.)















needs.





tap your smart phone to

















※ Images are for reference only. The actual LG Smart

Laundry&DW application may be different.

HOW TO USE

MFL67731040_en_170712.indd 48 2017.7.12 5:19:2 PM

ENGLISH

MAINTENANCE

Regular Cleaning

wWARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

• 

 Failure to follow this warning can

cause serious injury, fire, electrical shock, or death.

• 

They will damage the

finish.

• To prevent injury during care and maintenance/

cleaning, wear gloves or protective clothing.

Cleaning the Exterior

Proper care of your dryer can extend its life.

The outside of the machine can be cleaned with warm

water and a mild, nonabrasive household detergent.

Immediately wipe off any spills with a soft, damp cloth.

Cleaning the Interior

Wipe around the door opening and seal with a soft,

damp cloth to prevent lint and dust buildup that could

damage the door seal.

Clean the window with a soft cloth dampened with

warm water and a mild, nonabrasive household

detergent; then wipe dry.

The stainless steel drum can be cleaned with a

conventional stainless steel cleaner, used according to

the manufacturer’s specifications.

Never use steel wool or abrasive cleansers; they can

scratch or damage the surface.

Cleaning Around and Under the Dryer

Vacuum lint and dust from around the dryer and

underneath it regularly. Vent ductwork should be

checked for lint buildup and cleaned at least once per

year. If any noticeable reduction in airflow or drying

performance occurs, immediately check ductwork for

obstructions and blockages.

Maintaining Ductwork

Vent ductwork should be checked for lint buildup once

per month and cleaned at least once per year. If any

noticeable reduction in airflow or drying performance

occurs, immediately check ductwork for obstructions

and blockages. Contact a qualified technician or service

provider.

Cleaning the Lint Filter

Always clean the lint from the filter after every cycle.

To clean, open the dryer door and pull the lint filter

straight up. Then:

1. For everyday cleaning, roll any lint off the filter with

your fingers, or

2. Vacuum the lint filter

3. If the lint filter has become very dirty or clogged with

fabric softener, wash the lint filter in warm, soapy

water and allow to dry thoroughly before reinstalling.

Lint

Filter

NOTE

NEVER operate the dryer without the lint filter in

place. NEVER operate the dryer with a wet lint filter.

NOTE

Do not use methylated spirits, solvents, or similar

products.

Never use steel wool or abrasive cleansers; they can

damage the surface.

MAINTENANCE

MFL67731040_en_170712.indd 49 2017.7.12 5:19:4 PM

TROUBLESHOOTING

Before Calling For Service

Your dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an early

stage. If your dryer does not function properly or does not function at all, check the following before you call for

service.

 



Dryer will not

turn on • Power cord is not properly

plugged in.

• House fuse is blown, circuit

breaker has tripped, or power

outage has occurred.

• Make sure that the plug is plugged securely into a

grounded outlet matching the dryer’s rating plate.

• Reset circuit breaker or replace fuse. Do not increase

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

Dryer does not

heat • House fuse is blown, circuit

breaker has tripped, or power

outage has occurred.

• Gas supply or service turned off

(gas models only).

• Energy Saver option selected

• Reset circuit breaker or replace fuse. Do not increase

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

• Confirm that the house gas shutoff and the dryer gas

shutoff are both fully open.

• If using the Cotton/Normal cycle, deselect the Energy

Saver option. The Energy Saver option is selected by

default. This option reduces energy use by adding an air

dry section to the beginning of the cycle. It is normal to

feel no heat at the beginning of the cycle while in Energy

Saver mode.

Greasy or dirty

spots

on clothes

• Fabric softener used incorrectly.

• Clean and dirty clothes being

dried together.

• Confirm and follow the instructions provided with your

fabric softener.

• Make sure to use your dryer to dry only clean items,

because dirty items can soil clean clothes placed in the

same or subsequent loads.

• Stains on dried clothes are actually stains that were not

removed during the washing process.

Make sure that clothes are being completely cleaned

according to the instructions for your washer and

detergent.

Display shows error

code tE1 or tE2

• Thermistor is malfunctioning. • Turn off the dryer and call for service.

Lint on clothes • Lint filter not cleaned properly.

• Laundry not sorted properly.

• Excess static in clothes.

• Dryer is overloaded.

• Tissue, paper, etc., left in pockets.

• Make sure the lint filter is cleaned before every load. With

some loads that produce high amounts of lint, it may be

necessary to clean the filter during the cycle.

• Some fabrics are lint producers (i.e., a fuzzy white cotton

towel) and should be dried separately from clothes that

are lint trappers (i.e., a pair of black linen pants).

• See the Excess static in clothes after drying section below.

• Divide larger loads into smaller loads for drying.

• Check pockets thoroughly before washing and drying

clothes.

Excess static in

clothes after

drying

• Fabric softener not used or used

incorrectly.

• Clothes dried too long

(overdried).

• Drying synthetics, permanent

press, or synthetic blends.

• Use a fabric softener to reduce static electricity correctly.

Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

• Overdrying a load of laundry can cause a buildup of static

electricity. Adjust settings and use a shorter drying time,

or use Sensor Dry cycles.

• These materials can cause static buildup. Try using a fabric

softener.

Display shows

error

code PS

• Power cord connection is

incorrect. • Check the connection of power cord to the terminal block.

Refer to pages in26-30 this manual.

Drying time is

not consistent • Heat settings, load size, or

dampness of clothing is not

consistent.

• The drying time for a load will vary depending on the heat

setting, the type of heat used (electric, natural gas, or LP

gas), the size of the load, the type of fabrics, the wetness

of the clothes, and the condition of the exhaust ducts and

lint filter.

TROUBLESHOOTING

MFL67731040_en_170712.indd 50 2017.7.12 5:19:4 PM

ENGLISH

Before Calling For Service (cont.)

 



Clothes take

too long to dry • Load is not properly sorted.

• Large load of heavy fabrics.

• Dryer controls are not set

properly.

• Lint filter needs to be cleaned.

• Exhaust ducts blocked, dirty, or

duct run is too long.

• House fuse is blown, circuit

breaker has tripped, or power

outage has occurred.

• Dryer is overloaded.

• Dryer is underloaded.

• Energy Saver option selected

• Separate heavy items from lightweight items. Larger and

heavier items take longer to dry.

• Heavy fabrics take longer to dry because they tend to

retain more moisture. To help reduce and maintain more

consistent drying times for large and heavy fabrics,

separate these items into smaller loads of a consistent

size.

• Use the appropriate control settings for the type of load

you are drying.

• Make sure the lint filter is cleaned before every load. With

some loads that produce high amounts of lint, it may be

necessary to clean the filter during the cycle.

• Confirm that the exhaust ductwork is properly configured

and free of debris, lint, and obstructions. Make sure that

outside wall dampers can open properly and are not

blocked, jammed, or damaged.

• Reset circuit breaker or replace fuse. Do not increase

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

• Divide larger loads into smaller loads for drying.

• If you are drying a very small load, add a few extra items

to ensure proper tumbling action.

• If using the Cotton/Normal cycle, deselect the Energy

Saver option. This option reduces energy use by adding

an air dry section to the beginning of the cycle.

Clothes are

wrinkled • Clothes dried too long

(overdried).

• Clothes left in dryer too long

after cycle ends.

• Overdrying a load of laundry can lead to wrinkled clothes.

Try a shorter drying time, and remove items while they

still retain a slight amount of moisture.

• Remove items from the dryer immediately at the end

of the cycle. Use the Wrinkle Care option to continue

tumbling clothes at the end of the cycle, for up to 3 hours.

Clothes are

shrinking • Garment care instructions are

not being followed. • To avoid shrinkage, please carefully follow the fabric

care instructions for your garment, because some fabrics

will naturally shrink when washed. Other fabrics can be

washed but will shrink when dried in a dryer. Use a low or

no heat setting.

indicator light

is on during the

drying cycle

• Water supply error. • Check steam feeder drawer:

(1) Make sure steam feeder is filled with water to MAX line.

(2) Make sure steam feeder is seated properly and drawer is

fully closed.

(3) Turn the dryer off then restart the Steam cycle.

• Do not use distilled water; the water level sensor in steam

generator will not work.

• Pump not working. Unplug dryer and call for service.

Water drips

from nozzle

when Steam

Cycle starts

• This is normal. • This is steam condensation. The dripping water will stop

after a short time.

Steam does not

generate but

no error

code is shown

• Water level error. • Unplug dryer and call for service.

Garments still

wrinkled after

Steam Fresh™

• Too many or too different types

of garments in dryer. • Small loads of 1 to 5 items work best.

• Load fewer garments. Load similar-type garments.

TROUBLESHOOTING

MFL67731040_en_170712.indd 51 2017.7.12 5:19:6 PM

Before Calling For Service (cont.)

 



There are no

creases left on

garment after

Steam Fresh™

• The function of this cycle is to

remove wrinkles from fabric. • Use an iron to make creases.

Garments have

static after

Reduce Static

• This is normal. • Depends on individual moisture level in skin.

Garments are

too damp or

too dry after

Reduce Static

• Correct drying options not

selected. • Select load weight manually before starting Reduce Static

option.

Garments are not

uniformly damp

after Easy Iron

•

Number of garments or load

size not properly selected at the

beginning of the cycle.

• Select the correct number or garments or load size before

starting the cycle.

Water drips

from door

during Steam

Cycle

• This is normal. • Condensation will normally form on the inside of the

dryer door during steam operation. Some condensation

may drip out the bottom of the door.

Steam is not

visible during

Steam Cycle

• This is normal. • Steam vapor is difficult to see when the door is closed.

However, condensation will normally form on the inside of

the dryer door if the steam system is operating normally.

Drum does not

turn during

Steam Cycle

• This is normal. • The drum is turned off so that the steam vapor remains in

the drum. The drum will normally turn for about 2 seconds

once a minute.

Cannot see

steam vapor at

the beginning

of cycle

• This is normal. • Steam is released at different stages of the cycle for each

option.

The display

shows • More Time button pressed. • This display indicates that the steam option has been set

for a “ ” item such as a comforter.

Press the Less Time button to reduce the indicated load

size.

Odors remain

in clothing after

Steam Fresh™

• Steam Fresh™ did not remove

odor completely. • Fabrics containing strong odors should be washed in a

normal cycle.

Clean Filter

light is on

during the

drying cycle

• Lint filter is almost clogged or

full. • Pause the drying cycle and clean the lint filter.

Flow SenseTM

indicator

shows four

bars during the

drying cycle

or the display

shows “d80”

after drying.

• Ductwork is too long or has too

many turns/restrictions.

• Significant blockage of the

ductwork due to lint buildup or

debris.

• The appliance has detected a

restriction in the external dryer

venting.

• Install a shorter or straighter duct run. See the Installation

Instructions.

• Ductwork should be checked/cleaned soon.

Dryer can be used in this condition, but drying times may

be longer.

• If exhaust restrictions are sensed by the Flow SenseTM

system, the indicator will remain on for two hours after

the end of the cycle. Opening the door or pressing the

Power button will turn off the display.

TROUBLESHOOTING

MFL67731040_en_170712.indd 52 2017.7.12 5:19:6 PM

ENGLISH



Description Steam Dryer

Electrical requirements Please refer to the rating label regarding detailed information.

Gas requirements NG 4-10.5 inches WC

LP: 8–13 inches WC (Gas Models only)

Max. water pressure 21.8 ~ 116 psi (150 ~ 800 kPa)

Dimensions 27” (W) X 29 1/2” (D) X 45 7/16” (H), 50 1/4” (D with door open)

68.6 cm (W) X 75.0 cm (D) X 115.3 cm (H), 127.5 cm (D with door open)

Net weight Gas dryer : 139.1lbs(63.1kg)

Electric dryer : 136.3lbs(61.8kg)

Drying capacity

- Normal cycle

- Steam cycle

IEC 7.3 cu.ft. (22.5 lbs/10.2 kg)

IEC 7.3 cu.ft. (8 lbs/3.6 kg)

SPECIFICATIONS

User Support Videos

For further assistance, there are videos and Tutorials available

through the LG.com website.

1. For further assistance, there are videos and tutorials available

through the LG.com website.

On the lg.com/us home page, hover over the Support menu

tab to bring up the menu selections. Select Videos & Tutorials.

2. Type Dryer in the search box on the new page and click the

Search button.

Scan this QR code to quickly access the video

Search page on the LG website. Once there,

type Dryer in the search box.

MFL67731040_en_170712.indd 53 2017.7.12 5:19:7 PM

USING Smart DiagnosisTM

Audible Diagnosis

Should you experience any problems with your dryer, it has the capability of transmitting data to your Smart Phone

using the LG Smart Laundry Application or via your telephone to the LG call center.

Smart Diagnosis™ cannot be activated unless your dryer is turned on by pressing the Power button. If your dryer is

unable to turn on, then troubleshooting must be done without using Smart Diagnosis™.

Smart Diagnosis™ Using Your

Smart Phone

1. Download the LG Smart Laundry application on your

smart phone.

2. Open the LG Smart Laundry application on your

smart phone. Press the right arrow button to advance

to the next screen.

3. Press the Record button on the smart phone and then

hold the mouth piece of the smart phone near the

Smart Diagnosis™ logo on the dryer.

4. With the phone held in place, press and hold Temp.

Control button for three seconds.

5. Keep the phone in place until the tone transmission

has finished. It takes time on panel displayed.

6. When the recording is complete, view the diagnosis

by pressing the Next button on the phone.

Smart Diagnosis™ Through the Call

Center

1. Call the LG call center at: (LG U.S.) 1-800-243-0000

(LG Canada) 1-888-542-2623.

2. When instructed to do so by the call center agent,

hold the mouthpiece of your phone over the Smart

Diagnosis™ logo on the machine. Hold the phone no

more than one inch (but not touching) the machine.

3. Press and hold the Temp. Control button for three

seconds.

4. Keep the phone in place until the tone transmission

has finished. It takes time on panel displayed.

5. Once the countdown is over and the tones have

stopped, resume your conversation with the call

center agent, who will then be able to assist you in

using the information transmitted for analysis.

NOTE

Smart Diagnosis™ is a troubleshooting feature

designed to assist, not replace, the traditional method

of troubleshooting through service calls. The

effectiveness of this feature depends upon various

factors, including, but not limited to, the reception

of the cellular phone being used for transmission,

any external noise that may be present during the

transmission, and the acoustics of the room where the

machine is located.

Accordingly, LG does not guarantee that Smart

Diagnosis™ would accurately troubleshoot any given

issue.

NOTE

Do not touch any other buttons or icons on the

display screen.

USING SMART DIAGNOSIS™

MFL67731040_en_170712.indd 54 2017.7.12 5:19:7 PM

ENGLISH

WARRANTY

WARRANTY (USA)

Should your LG Dryer (“Product”) fail due to a defect in materials or workmanship under normal home use, during the

warranty period set forth below, LG will at its option repair or replace the product. This limited warranty is valid only

to the original retail purchaser of the product and applies only when purchased and used within the United States

including U.S. Territories. Proof of original retail purchase is required to obtain warranty service under this limited

warranty.

Warranty Period Scope of Warranty HOW SERVICE IS HANDLED

One (1) year from date of

original retail purchase Parts and Labor LG will provide parts and labor to repair or replace

defective parts.

Ten (10) years from date

of original retail purchase Dryer drum Parts only. Customer will be responsible for any labor or

in-home service to replace defective parts.

Replacement products and parts are warranted for the remaining portion of the original warranty period or ninety

•

(90) days, whichever is greater.

Replacement products and parts may be new or remanufactured.

•

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT

LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE

EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE EXPRESS

WARRANTY PERIOD ABOVE. NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE

LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY

NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR ANY OTHER DAMAGE

WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.

Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long

an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warranty gives you specific

legal rights and you may also have other rights that vary from state to state.

THIS LIMITED WARRANTY DOES NOT COVER:

Service trips to deliver, pick up, or install or repair the product; instruction to the customer on operation of the

•

product; repair or replacement of fuses or correction of wiring or plumbing, or correction of unauthorized repairs/

installation.

Failure of the product to perform during power failures and interruptions or inadequate electrical service.

•

Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or

•

interrupted water supply or inadequate supply of air.

Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined in

•

the Product’s owner’s manual.

Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.

•

Damage or failure caused by unauthorized modification or alteration, or if it is used for other than the intended

•

purpose, or any water leakage where the unit was not properly installed.

Damage or failure caused by incorrect electrical current, voltage, or plumbing codes, commercial or industrial use,

•

or use of accessories, components, or consumable cleaning products that are not approved by LG.

Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the

•

finish of your product, unless such damage results from defects in materials or workmanship and is reported within

one (1) week of delivery.

Damage or missing items to any display, open box, discounted, or refurbished Product.

•

Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model

•

and Serial numbers, along with original retail sales receipt, are required for warranty validation.

Increases in utility costs and additional utility expenses.

•

MFL67731040_en_170712.indd 55 2017.7.12 5:19:7 PM

56 WARRANTY

Repairs when your Product is used in other than normal and usual household use (e.g. commercial use, in offices

•

and recreational facilities) or contrary to the instructions outlined in the Product’s owner’s manual.

Costs associated with removal of your Product from your home for repairs.

•

The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in

•

accordance with published installation instructions, including LG’s owner’s and installation manuals.

Damage resulting from misuse, abuse, improper installation, repair, or maintenance. Improper repair includes use

•

of parts not approved or specified by LG.

Filter is clogged.

Not heating, long dry time

•

Clean the lint filter.

•

Duct is clogged.

Not heating, long dry time

•

Clean the hood and duct.

•

Excessive duct length and/

or multiple elbows

Not heating, long dry time

•

Keep exhaust ducts as short as

•

possible, using as few elbows

and bends as possible.

Improperly connected power

cord or electrical outlet

issue.

No Power

•

Not Heating

•

Reconnect power cord, replace

•

house fuse or reset breaker. If

outlet is issue, electrician may

be required.

Gas valve is not turned on.

(Gas Dryer)

Not heating

•

Open the gas valve

•

Door Reversal

Instructions for door reversal

•

can be found in the owner’s

manual.

The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.

OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION

If you do not have access to the internet and you need assistance using your product or you would like to schedule

service, you may contact LG Electronics at the number below.

For assistance or service, call 1-800-243-0000.

If you need further assistance, you can write to LG with any questions or concerns at the address below:

LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

For additional product information, visit our website at http://www.lg.com

MFL67731040_en_170712.indd 56 2017.7.12 5:19:13 PM

MANUAL DE PROPIETARIO

SECADORA

lea este manual de usuario detenidamente antes de la utilizacion y

guardelo a mano para futuras consultas.

ESPAÑOL

DLEX5780*E DLGX5781*E

www.lg.com

MFL67731040_sp_170712.indd 1 2017.7.12 5:22:11 PM

TABLA DE CONTENIDOS

3 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

3 QUÉ HACER SI HUELE GAS

4 PRECAUCIONES BÁSICAS DE SEGURIDAD

4 LEY EJECUTIVA PARA LA SEGURIDAD

DEL AGUA POTABLE Y LOS TÓXICOS DE

CALIFORNIA (CALIFORNIA SAFE DRINKING

WATER AND TOXIC ENFORCEMENT ACT)

5 INSTRUCCIONES DE CONEXIÓN A TIERRA

5 INSTRUCCIONES IMPORTANTES PARA LA

INSTALACIÓN

7 INSTRUCCIONES IMPORTANTES PARA

CONECTAR LA ELECTRICIDAD

8 CARACTERÍSTICAS DEL PRODUCTO

9 LA INTRODUCCIÓN DE LA SECADORA

9 Partes y Accesorios

9 Puerta reversible de doble vía

9 Kit de fijacion de seguridad

10 Características del panel de control

11 Pantalla

12 INSTRUCCIONES PARA LA

INSTALACIÓN

12 Vista previa del orden de instalación

13 Requisitos del lugar de instalación

13 Espacios de instalación

14 Nivelación de la secadora

15 Cambio de la dirección de apertura de la

puerta

21 Instalación del kit de ventilación lateral

22 Cónexión del conducto de ventilación de la

secadora

24 Conexión de secadoras a gas

26 Cómo conectar las secadoras eléctricas

31 Requisitos especiales para viviendas móviles o

prefabricadas

31 Revisión de instalación final

32 Test de Instalación (Verificación del Conducto)

34 CÓMO USAR

34 Funcionamiento de la secadora

35 Clasificación de cargas

35 Cómo cargar la secadora

35 Revise el filtro de pelusa antes de cada uso

36 Uso de la función LG EasyLoad™

37 Guía de ciclos

38 Configuraciones del ciclo y opciones

38 Funciones especiales

39 Programa personalizado

39 Funciones de vapor

41 Guía de ciclo de vapor

42 Tag On

43 Utilizar Tag On con Aplicaciónes

49 MANTENIMIENTO

49 Limpieza regular

50 RESOLUCIÓN DE PROBLEMAS

50 Antes de llamar a mantenimiento

53 ESPECIFICACIONES

54 UTILIZACIÓN DEL SMART

DIAGNOSISTM

55 GARANTÍA

TABLA DE CONTENIDOS

MFL67731040_sp_170712.indd 2 2017.7.12 5:22:11 PM

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

wADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

Su Seguridad y la de los demás son de suma importancia.

En este manual y en su electrodoméstico figuran muchos mensajes importantes de seguridad. Lea y cumpla

siempre con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras personas.

Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la palabra

PELIGRO, ADVERTENCIA o PRECAUCIÓN.

Estas palabras significan:

wPELIGRO

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente.

wADVERTENCIA

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.

wPRECA UCIÓN

De no seguir las instrucciones podría sufrir daños leves o causar daños en el producto.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le dirán cómo reducir las posibilidades de

sufrir heridas y qué puede suceder si no se siguen las instrucciones.









de la secadora y aumentarán el riesgo de incendio.





wADVERTENCIA



Si no se observan estrictamente las advertencias de seguridad, pueden producirse daños materiales, lesiones

graves o la muerte.

- No almacene ni use gasolina u otros líquidos o vapores inflamables cerca de este artefacto ni de ningún otro.

- QUÉ HACER SI HUELE GAS

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico ni use ningún teléfono de su edificio.

• Evacue a todos los ocupantes de la habitación, el edificio o el área.

• Llame a su compañía de gas inmediatamente desde el teléfono de un vecino.

Siga las instrucciones de la compañía de gas.

• Si no puede comunicarse con su compañía de gas, llame al departamento de bomberos.

- La instalación y el mantenimiento deben ser realizados por un instalador, una agencia de servicio o una compañía

de gas calificados.

wADVERTENCIA: Este producto contiene químicos conocidos por el Estado de California como causantes de

cáncer y defectos de nacimiento u otros daños reproductivos.

Lávese las manos después de usarlo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MFL67731040_sp_170712.indd 3 2017.7.12 5:22:11 PM

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

wADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.



wADVERTENCIA

Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones personales cuando use

electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:







Esta ley requiere que el gobernador de California publique un listado de sustancias conocidas en el estado que

causan cáncer, defectos congénitos u otras lesiones reproductivas, y obliga a los negocios a alertar a los clientes

sobre la posible exposición a tales sustancias. Los electrodomésticos a gas pueden causar exposición leve a cuatro de

estas sustancias, principalmente benceno, monóxido de carbono, formaldehído y hollín, generado principalmente

por la combustión parcial del gas natural o los combustibles LP (petróleo líquido). Las secadoras calibradas

adecuadamente minimizarán la combustión parcial. Para minimizar incluso más la exposición a estas sustancias, se

puede dotar a la secadora de la ventilación adecuada al exterior.

• Lea todas las instrucciones antes de usar la secadora.

• Antes de usar, la secadora debe estar correctamente

instalada como se describe en este manual.

• No coloque artículos que hayan sido expuestos

a aceites, incluyendo aceites comestibles, en su

secadora. Los artículos contaminados con aceites

comestibles podrían contribuir a la generación de una

reacción química que podría ocasionar que una carga

se incendie.

• No seque artículos que hayan sido limpiados, lavados,

remojados o salpicados previamente con gasolina,

disolventes de limpieza en seco u otras substancias

inflamables o explosivas, ya que emanan vapores que

podrían encenderse o explotar, incluso después del

lavado.

• No introduzca las manos en la secadora cuando el

tambor o las otras partes estén en movimiento.

• No repare o reemplace ninguna parte de la secadora

ni intente reparar la misma a menos que esto se

recomiende en forma específica en esta Guía de Uso y

Cuidado o en instrucciones de reparación publicadas

las cuales comprende y sabe aplicar.

• No altere los controles.

• Antes de poner la secadora fuera de servicio o de

tirarla, quite la puerta para prevenir que los niños se

metan dentro.

• No deje que los niños jueguen en la secadora ni dentro

de ella. Cuando se usa la secadora cerca de los niños,

se necesita una supervisión estricta.

• Use suavizadores de tela o productos para eliminar

estática únicamente del modo recomendado por el

fabricante.

• No use calor para secar artículos que contienen caucho

espumoso, plásticos o materiales de textura similar al

caucho.

• Evite la acumulación de pelusa, polvo o tierra

alrededor del área de la apertura de ventilación y áreas

adyacentes.

• La parte interior de la secadora y el conducto de

ventilación se deberán limpiar periódicamente, y la

misma deberá ser realizada por personal calificado del

servicio.

• No instale ni coloque esta secadora en lugares donde

pueda estar expuesta a variables climáticas.

• Antes de cargar la secadora, siempre revise que no

haya objetos extraños en su interior.

• Retire la pelusa del filtro antes de cada carga.

• No deje plásticos, papel o telas que puedan quemarse

o fundirse sobre la secadora en funcionamiento.

• Tenga cuidado al abrir y cerrar la puerta. Los dedos y

las manos podrían quedar enganchados en la puerta

y causar daños si ésta cae hacia delante de forma

inadvertida.

• 



• 

grados.

• La secadora podría volcarse hacia delante y causarle

lesiones personales o daños materiales.

• No coloque objetos pesados de la secadora.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MFL67731040_sp_170712.indd 4 2017.7.12 5:22:11 PM

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

wADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.



Este electrodoméstico deberá estar conectado a tierra. En caso de avería o mal funcionamiento, la conexión a tierra

reducirá el riesgo de descargas eléctricas al brindar un camino con una resistencia menor para la corriente eléctrica.

Este electrodoméstico debe estar equipado con un cable con un conductor para la conexión a tierra del equipo y

un enchufe con conexión a tierra. El enchufe deberá estar conectado a una toma de corriente instalada en forma

adecuada y con conexión a tierra de acuerdo con todos los códigos y ordenanzas locales.

wADVERTENCIA



Consulte a un electricista calificado o personal del servicio si tiene dudas de que el

electrodoméstico se encuentre conectado a tierra apropiadamente.

No modifique el enchufe que se entrega con el electrodoméstico. Si no coincide con la toma de corriente, contrate a

un electricista calificado para que instale una toma de corriente en forma adecuada.

Este electrodoméstico debe estar conectado a un sistema de cableado de metal permanente con conexión a tierra

o se debe tender un conducto para la conexión a tierra del equipo con los conductores del circuito y conectado al

terminal de tierra del equipo o al conductor de suministro del electrodoméstico.

Si la secadora no se encuentra adecuadamente conectada a tierra se pueden producir descargas eléctricas.



wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

• 

 Siga

los detalles en las instrucciones de instalación. Si la

secadora no se encuentra adecuadamente conectada

a tierra se pueden producir descargas eléctricas.

• 

 Si la

secadora no se encuentra adecuadamente conectada

a tierra se pueden producir descargas eléctricas.

• 





• 







 Si no se cumple con

esta advertencia se podrán producir heridas graves,

incendios, descargas eléctricas o muerte.

• 



Si no se cumple con esta advertencia se

podrán producir heridas graves, incendios, descargas

eléctricas o muerte.

• 

 Un

circuito eléctrico inadecuado se puede fundir, creando

descargas eléctricas y/o riesgo de incendio.

•



niños. Los materiales de los envoltorios pueden resultar

peligrosos para los niños. Existe riesgo de asfixia.

• 

Si no

se cumple con esto se podrá producir una explosión,

incendio, quemaduras o muerte.

• 



 Si no se cumple con esto se podrá producir

una explosión, incendio, quemaduras o muerte.

•



 Si no lo hace puede

ocasionar daños en el equipo, humos o un incendio.

•  Si

no lo hace puede ocasionar daños en el equipo, humos

o un incendio.

• 

Si no lo hace puede ocasionar daños en el equipo,

humos o un incendio.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MFL67731040_sp_170712.indd 5 2017.7.12 5:22:11 PM

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

wADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.



wADVERTENCIA

Para reducir el riesgo de lesiones personales, cumpla con todos los procedimientos de seguridad recomendados

por la industria, incluyendo el uso de use guantes con mangas largas y gafas de seguridad. En caso de no cumplir

con todas las advertencias de seguridad de este manual se podrán producir daños sobre la propiedad, lesiones

personales o la muerte.

Conducto de escape/Tubería:

• 

Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

• 





 La acumulación

de pelusa en cualquier parte de la casa puede crear

riesgos de salud e incendio.

• 







otro material pueden causar incendios. Los sistemas

de ventilación agujereados pueden causar incendios si

se colapsan o bloquean durante el uso o la instalación.

• 







cuando no se usa la secadora. Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

• 







 Si

no se siguen estas instrucciones se podrá producir

incendio o muerte.

• Se recomiendan conductos rígidos o

semirígidos para usar entre la secadora y la













tiempo de secado. Si no se siguen estas instrucciones

se podrá producir incendio o muerte.

• 



del conducto y puedan atrapar pelusa y reducir la

Asegure todas las

uniones con cinta adhesiva impermeable. Para más

detalles, siga las Instrucciones de Instalación. Si no se

siguen estas instrucciones se podrá producir incendio

o muerte.

wADVERTENCIA

Riesgo de incendio

Si no se observan estrictamente las advertencias de

seguridad, pueden producirse daños materiales, lesiones

graves o la muerte.

No instale un ventilador auxiliar en el tubo de salida.

Instale todas las secadoras de ropa conforme a las

instrucciones de instalación del fabricante de la secadora.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MFL67731040_sp_170712.indd 6 2017.7.12 5:22:12 PM

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LA INSTRUCCIONES ANTES DE USAR

wADVERTENCIA

Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o

explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

 

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:



• 

Para evitar

heridas a nivel personal o daños sobre la secadora, el

cable de corriente eléctrica debe estar conectado en

una conexión a tierra en condiciones adecuadas.

• 



adecuadamente. Si esto no se cumple se podrán

producir descargas eléctricas o heridas.

• 



 Si estas instrucciones no se

cumplen se podrán producir descargas eléctricas y/o

riesgo de incendio.

• 

tomacorriente conectado a tierra adecuadamente.

Si la secadora no se encuentra adecuadamente

conectada a tierra se pueden producir descargas







conectado a tierra. Si estas instrucciones no se

cumplen se podrán producir descargas eléctricas y/o

riesgo de incendio.

• 





Esto proporciona el mejor desempeño

y previene a la vez sobrecarga de los circuitos de

cableado del hogar, lo que podría producir un incendio

debido a los cables sobrecalentados.

• 



 El

cable de corriente se puede cortar debido a cualquier

movimiento de su parte central, resultando en una

descarga eléctrica.

• 





Este cable de corriente se

puede fundir, creando descargas eléctricas y/o riesgo

de incendio.

• 



corriente. Esto evitará heridas o daños debido a

incendios o descargas eléctricas sobre la secadora.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MFL67731040_sp_170712.indd 7 2017.7.12 5:22:12 PM

CARACTERÍSTICAS DEL PRODUCTO

PANEL DE CONTROL FÁCIL PARA USAR

Gire el mando selector de ciclo para seleccionar el ciclo de secado que desee. Añada opciones de ciclo o ajuste los

valores tocando un botón

PUERTA REVERSIBLE DE FÁCIL ACCESO DE DOBLE VÍA

La puerta de doble LG EasyLoad™ de apertura tipo cesto, se puede abrir desde arriba, permitiéndole cargar

fácilmente la secadora sin que la ropa caiga al suelo. También funciona como puerta batiente, permitiendo así

un fácil acceso para la carga y descarga de prendas más voluminosas. La bisagra de la puerta es reversible para

ajustarse al lugar de instalación.

FUNCIONES DE VAPOR

La nueva tecnologia de vapor de LG le permite inyectar a la ropa un chorro de vapor caliente en forma de

remolino, el cual permite refrescar la misma, reducir la estatica y facilitar el planchado. Simplemente seleccione el

ciclo Steam Fresh™, o bien puede agregar la opción de vapor a los ciclos seleccionados.

INDICADOR DEL SISTEMA DE SENSOR DE BLOQUEO DE CONDUCTO Flow Sense™

El sistema de detección de bloqueo de conductos Flow Sense™ detecta y alerta sobre la existencia de

obstrucciones en el sistema de ventilación doméstico instalado que reducen el flujo de ventilación de la secadora.

Si aparece el mensaje de alerta: Limpie o repare los conductos para eliminar las obstrucciones. Mantenga sus

conductos limpios para aumentar la eficiencia de la secadora y reducir largos ciclos de secado causados por

conductos bloqueados.

Smart Diagnosis™

Si experimenta alguna dificultad técnica en su secadora, la misma cuenta con la capacidad de transmitir datos por

teléfono al Centro de Atención al Cliente. El agente del centro de atención registra los datos transmitidos desde su

máquina y los usa para analizar el problema, brindando un diagnóstico rápido y efectivo.

Tag On

La función Tag On es compatible con la mayoría de smartphones que incorporan NFC al comunicarse con su

aparato LG equipado con Tag On.

Con la aplicación “LG Smart Laundry”, la función Tag On le permitirá diagnosticar su aparato, descargar nuevos

ciclos y ver el estado del aparato con solo tocar el logotipo Tag On del aparato con su smartphone.

Protocolo P154

Ejecución de saneamiento de

secadoras residenciales

CARACTERÍSTICAS DEL PRODUCTO

MFL67731040_sp_170712.indd 8 2017.7.12 5:22:13 PM

ESPAÑOL

LA INTRODUCCIÓN DE LA SECADORA

Partes y Accesorios

Partes

NOTA

• Póngase en contacto con el Departamento de atención al cliente de LG, en el número 1-800-243-0000 (1-888-

542-2623 en Canadá) si falta alguno de los accesorios.

• Para su seguridad, y con el fin de ampliar la vida útil de su lavadora, utilice sólo componentes autorizados. El

fabricante no se hace responsable de los fallos del producto o accidentes causados por la utilización de piezas o

componentes no autorizados.

• Las imágenes de esta guía pueden no coincidir con los componentes y accesorios reales, y están sujetas a

cambios sin previo aviso para mejoras en el producto.

Panel de

control

Patas

niveladoras

Puerta

reversible

Filtro de

pelusa

Panel de

acceso del

bloque

terminal

(Modelos

eléctricos)

Ubicación de

la toma de

gas (Modelos

a gas)

Ubicación

del cable

eléctrico

(Modelos a

gas)

Salida del

conducto

de escape

LA INTRODUCIÓN DE LA SECADORA



Kit de ventilación lateral

N° de parte

3750EL0001C

Kit de ventilación

lateral

(se vende por

separado)

N.º de kit

383EEL9001B

Accesorios Puerta reversible de doble vía

Soltar

Puerta

tipo cesto

La función LG EasyLoadTM le permite abrir la puerta de

la secadora desde arriba, tipo cesto, y cargar la ropa en

el tambor evitando que caiga al suelo.

Para la carga y descarga de ropa más voluminosa,

la puerta batiente le permite acceder fácilmente al

tambor. Para obtener más información sobre el uso

de la puerta, consulte la página 36. Para obtener más

información sobre cómo cambiar la dirección de la

puerta batiente, consulte la página 15.

Puerta batiente



Kit de fijación de seguridad



Este kit opcional ayuda a evitar que la secadora vuelque si los niños se suben a la puerta o si alguien cae sobre la puerta. Se

recomienda la instalación de este kit dependiendo de su situación particular, pero no es obligatoria. Siga las instrucciones

de instalación incluidas con el kit para instalarlo correctamente. Si no instala el kit, guárdelo fuera del alcance de los niños.

MFL67731040_sp_170712.indd 9 2017.7.12 5:22:16 PM

Características del panel de control

A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor

consulte las secciones específicas de este manual.

wADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en su totalidad, incluyendo las

Instrucciones Importantes de Seguridad, antes de operar la secadora.

 

• 

Apriete el botón para encender la secadora. Apriete nuevamente para apagar la secadora.

 Apretar el botón de Encendido/Apagado (On/Off) durante un ciclo

cancelará ese ciclo y borrará cualquier ajuste de carga.

• 

- Gire esta perilla para seleccionar el ciclo deseado. Una vez que se haya

seleccionado el ciclo deseado, los preajustes estándar se mostrarán en la

pantalla. En los ciclos de Secado Manual (Manual Dry) se pueden programar

estos ajustes usando los botones de ajuste de ciclos en cualquier momento

antes de iniciar el ciclo.

• 

Apriete este botón para iniciar el ciclo seleccionado. Si la secadora está funcionando,

utilice este botón para hacer una Pausa en el ciclo, sin perder los ajustes actuales.

 Si no aprieta el botón Inicio/Pausa Start /Pause para detener un ciclo

en 4 minutos, la secadora se apagará automáticamente.

•







Use estos botones con los ciclos de Secado Manual (Manual Dry), de Secado Temporicado (Time Dry),

y de Steam Fresh™, y con las opciones Reducir Estática (Reduse Static) y Planchado Fácil (Easy Iron)

para programar el tiempo de secado. Apriete el botón Más Tiempo (More Time) para aumentar el

tiempo del ciclo manual seleccionado en intervalos de un minuto; apriete Menos Tiempo (Less Time)

para disminuir el tiempo del ciclo en intervalos de un minuto.

• 

- Utilice estos botones para seleccionar los ajustes de ciclo deseados para el ciclo

seleccionado. Los ajustes actuales se muestran en la pantalla. Apriete el botón

para ver esa opción y seleccionar otros ajustes.

• 

- Los botones de opciones le permiten seleccionar opciones de ciclo adicionales.

No todos los ajustes pueden usarse en todos los programas. Consulte la seccion

Guia De Ciclos de este manual.

•



La nueva tecnología con vapor de LG le permite inyectar a la ropa un chorro de vapor caliente en forma

de remolino, el cual permite refrescar la misma, reducir la estática y facilitar el planchado. Simplemente

seleccione el ciclo

Steam Fresh™

, Steam Sanitary™ o puede agregar la opción VAPOR a ciclos seleccionados.

Para obtener información detallada sobre opciones individuales, lea las siguientes páginas.

Operation

LA INTRODUCIÓN DE LA SECADORA

MFL67731040_sp_170712.indd 10 2017.7.12 5:22:25 PM

ESPAÑOL

Pantalla

La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado correspondientes

a su secadora. Cuando se gira el secador, la luz en la exhibición iluminará.

wADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea este manual en su totalidad, incluyendo las

Instrucciones Importantes de Seguridad, antes de operar la secadora.

 

• 

- Cuando se presiona el boton Inicio/Pausa (Start/Pause), la pantalla indicara el

tiempo restante estimado para el ciclo de secado seleccionado.

 El tiempo de ciclo en los ciclos Secado con Sensor (Sensor Dry) podrian

fluctuar a medida que la secadora vuelve a calcular el tiempo de secado

para obtener resultados optimos.

• 

- Esta opción de la pantalla muestra qué etapa del ciclo de secado

se está llevando a cabo: Limpie Filtro (Clean Filter), Secado(Drying),

Friamiento(Cooling).

• 

- Cuando se ha fijado el seguro infantil, aparecerá el indicador de seguro infantil

y se desactivarán todos los botones excepto el botón de Enendido/Apagado

(On/Off). Esto previene que los niños cambien los ajustes mientras la secadora

se encuentra en funcionamiento.

• 

- La pantalla mostrará Limpie Filtro (Clean Filter) cuando se ha encendido la

secadora como un recordatorio para revisar el filtro. Se apaga cuando se aprieta

el botón Inicio/Pausa (Start/Pause)

• 

- Si usted tiene una combinación especial de configuraciones que utiliza con

frecuencia, puede guardarlas como Programa Personalizado (Custom Program)

• 

- El sistema de sensor de bloqueo de conducto Flow Sense™ detecta y lo alerta

sobre bloqueos y la tubería, lo cual reduce el flujo de escape de la secadora.

Esto puede mejorar el funcionamiento y ayudar a minimizar el número de

llamadas al servicio técnico, ahorrándole dinero.

LA INTRODUCIÓN DE LA SECADORA

MFL67731040_sp_170712.indd 11 2017.7.12 5:22:33 PM

INSTRUCCIONES PARA LA INSTALACIÓN

Vista previa del orden de instalación

Comprobación y elección de

la ubicación adecuada

Nivelación de la

secadora

Cómo conectar las

secadoras eléctricas

ventilación de la

secadora

Conexión del enchufe y

la toma de tierra

Conexión de secadoras

a gas

Prueba de

funcionamiento

Test de Instalación

(consulte la página 32)

Pulse y mantenga

120V 240V

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 12 2017.7.12 5:22:35 PM

ESPAÑOL

Requisitos del lugar de instalación

wADVERTENCIA



Es importante que revise todo este manual antes de instalar y usar su

secadora. Se proporcionan instrucciones detalladas pertinentes a las conexiones eléctricas, de gas y los requisitos de

escape en las siguientes páginas.

No utilice la secadora a temperaturas inferiores a 7°C (45°F). A temperaturas bajas, la secadora puede no apagarse al

final de un ciclo automático. Esto puede conllevar a tiempos de secado más largos. La secadora no se debe instalar ni

almacenar en una zona donde pueda estar expuesta al agua o a inclemencias meteorológicas. Compruebe los requi-

sitos del código. Algunos códigos limitan, o no permiten, la instalación de la secadora en garajes, muebles cerrados,

caravanas o dormitorios. Contacte con la persona encargada de la inspección de su edificio.

Espacios de instalación

Separación al realizar la instalación en áreas cerradas o empotradas

Para esta secadora, se recomienda dejar las siguientes separaciones. Esta secadora se ha evaluado dejando una

separación de 2,54cm(1pulg) a ambos lados y en la parte posterior. Se recomienda dejar el espacio recomendado,

por las razones siguientes:

• Un lugar que permita la instalación correcta del

sistema de escape. El secador de gas debe tener una

salida de escape hacia el exterior. Consulte 

.

• La salida eléctrica de toma a tierra debe estar a 61

cm (2 pies) de ambos lados de la secadora.Consulte

.

• El suelo debe ser firme para soportar el peso total de la

secadora, siendo éste de 90,7 kg (200 lbs). Igualmente,

se tendrá en cuenta el peso combinado de un posible

electrodoméstico acoplado.

• No se puede instalar ningún aparato de combustión

en el mismo compartimento que la secadora.

• Se debe dejar un espacio adicional para facilitar las

tareas de instalación y mantenimiento.

• Las separaciones adicionales pueden ser necesarias

para las molduras del techo, el suelo o la pared.

• Igualmente se deben considerar las separaciones

a ambos lados de la secadora para reducir la

transmisión de ruido. Al realizar la instalación en un

armario o habitáculo cerrado, debe haber salidas de

ventilación mínimas en la parte superior e inferior del

lugar. También se permiten las puertas apersianadas

con salidas de ventilación equivalentes.

• Además debe tenerse en cuenta el espacio requerido

por cualquier otro aparato que se acompañe.

NOTA

• El suelo de apoyo de la secadora debe estar nivelado y no tener una inclinación superior a 2,5 cm (1 pulg.). Si

la secadora no está nivelada, las prendas no se centrifugarán correctamente y los ciclos de sensor automático

puede que no funcionen como corresponde.

• Para la instalación en un garaje, necesita colocar la secadora a 46 cm (18 pulg.) como mínimo del suelo. Si utiliza

un pedestal, debe dejar una separación de 46 cm (18 pulg.) respecto a la parte inferior de la secadora.

NOTA

Al menos se debe dejar un espacio alrededor de la secadora (o de cualquier otro equipo) para eliminar la

transferencia de vibración de uno a otro. Si la vibración es importante, podría desencadenar ruidos o fricción

entre ambos, con el consecuente deterioro de la pintura e incluso, más ruido.

24 in.

(155 cm

)

18" min.*

(45,7 cm)

1"*

(2,5 cm)

30"

(76,1 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

48 in.

(310 cm

)

14" max.*

(35,6 cm)

(7,6 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

1"*

(2,5 cm)

5"**

(12,7 cm)

14" max.*

(35,6 cm)

18" min.*

(45,7 cm) 0"

(0 cm)

39"

(99,1 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

1"**

(2,5 cm)

27"

(68,6 cm)

9"**

(22,9 cm)

7"* (17,8 cm) 7"* (17,8 cm)

1"* (2,5 cm) 5 "**

(14 cm)

1/2

771/2"

(196,8 cm)

3"* (7,6 cm) 6"*(15,2 cm)

3"* (7,6 cm)

27"

(68,6 cm)

(2,5 cm)

24 in.2*

(155 cm2)

48 in.2*

(310 cm2)

(12.7 cm)

max.*

(35.6

cm)

1⁄4"

(127.5 cm)

1⁄2"

(75.0 cm)

1⁄4"

(54 cm)

7⁄16"

(115.3 cm)

Closet Door Vent

Requirements

(12,7 cm)

max.*

(35,6

cm)

1⁄4"

(127,5 cm)

1⁄4"

(54 cm)

7⁄16"

(115,3 cm)

Requisitos de ventilación

de la puerta del armario

(2,54 cm) (2,54 cm)

(7,6 cm)

(7.6 cm)

(68,6 cm)

(2.54 cm) (2.54 cm)(68.6 cm)

7"* (17.8 cm) 7"* (17.8 cm)

5"*

(12.7 cm) 29 1/2"

(75.0 cm) 29 1/2"

(75,0 cm)

1"*

(2.5 cm) 27"

(68.6 cm)

(2.54 cm)

7"* (17,8 cm) 7"* (17,8 cm)

5"*

(12,7 cm) 1"*

(2,5 cm) 27"

(68,6 cm)

(2,54 cm)

1⁄2"

(75,0 cm)

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 13 2017.7.12 5:22:38 PM

Espacios de instalación (cont.)

Separación recomendada para la instalación en un habitáculo cerrado

• Al realizar la instalación en un habitáculo cerrado debe haber salidas de ventilación mínimas en la parte superior e

inferior del lugar.

*Espacio requerido

** Para la ventilación lateral e inferior,

se permite una separación de 5,1 cm

(2 pulg.)

Nivelación de la secadora

wADVERTENCIA

• 

cumpla con todos los procedimientos de seguridad





seguridad. Si no se cumple con esta advertencia se

podrán producir heridas graves o muerte.

• 

Si no

se cumple con esta advertencia se podrán producir

heridas graves o muerte.

Para asegurar que la secadora brinde un desempeño

óptimo de secado, debe estar nivelada. Para minimizar

la vibración, el ruido y movimiento no deseados, el piso

deberá ser una superficie perfectamente nivelada y

sólida.

1. Coloque la secadora en su ubicación final. Coloque un

nivel sobre la parte superior de la secadora.

• Las 4 patas niveladoras deberán apoyarse firmemente en

el piso. Empuje suavemente las esquinas superiores de la

secadora para asegurarse de que su secadora no se mece

de esquina a esquina.

Si está instalando la secadora sobre el accesorio de pedestal

opcional, deberá usar las patas niveladoras del pedestal

para nivelarla. Las patas niveladoras de la secadora deberán

estar completamente retraídas.

2. Use una llave de tuercas ajustable para girar las patas

niveladoras. Gire en la dirección de las manecillas del reloj

para levantar la secadora o en dirección contraria para

bajarla. Suba o baje las patas niveladoras hasta que la

secadora esté nivelada de lado a lado y de adelante hacia

atrás.

Asegúrese de que las 4 patas niveladoras se encuentran

haciendo contacto firme con el piso.

Nivelador

Patas niveladoras

NOTA

Fije las patas niveladoras sólo en la medida necesaria

para nivelar la secadora. La extensión de las patas

niveladoras más de lo necesario puede causar

vibración de la secadora.

24 in.

(155 cm

)

18" min.*

(45,7 cm)

1"*

(2,5 cm)

30"

(76,1 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

48 in.

(310 cm

)

14" max.*

(35,6 cm)

(7,6 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

1"*

(2,5 cm)

5"**

(12,7 cm)

14" max.*

(35,6 cm)

18" min.*

(45,7 cm) 0"

(0 cm)

39"

(99,1 cm)

(2,5 cm)

27"

(68,6 cm)

(2,5 cm)

30"

(76,1 cm)

5"**

(12,7 cm)

1"**

(2,5 cm)

27"

(68,6 cm)

9"**

(22,9 cm)

7"* (17,8 cm) 7"* (17,8 cm)

1"* (2,5 cm) 5 "**

(14 cm)

1/2

771/2"

(196,8 cm)

3"* (7,6 cm) 6"*(15,2 cm)

3"* (7,6 cm)

27"

(68,6 cm)

(2,5 cm)

24 in.2*

(155 cm2)

48 in.2*

(310 cm2)

(12.7 cm)

max.*

(35.6

cm)

1⁄4"

(127.5 cm)

1⁄2"

(75.0 cm)

1⁄4"

(54 cm)

7⁄16"

(115.3 cm)

Closet Door Vent

Requirements

(12,7 cm)

max.*

(35,6

cm)

1⁄4"

(127,5 cm)

1⁄4"

(54 cm)

7⁄16"

(115,3 cm)

Requisitos de ventilación

de la puerta del armario

(2,54 cm) (2,54 cm)

(7,6 cm)

(7.6 cm)

(68,6 cm)

(2.54 cm) (2.54 cm)(68.6 cm)

7"* (17.8 cm) 7"* (17.8 cm)

5"*

(12.7 cm) 29 1/2"

(75.0 cm) 29 1/2"

(75,0 cm)

1"*

(2.5 cm) 27"

(68.6 cm)

(2.54 cm)

7"* (17,8 cm) 7"* (17,8 cm)

5"*

(12,7 cm) 1"*

(2,5 cm) 27"

(68,6 cm)

(2,54 cm)

1⁄2"

(75,0 cm)

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 14 2017.7.12 5:22:40 PM

ESPAÑOL

INSTRUCCIONES PARA LA INSTALACIÓN



El procedimiento consiste en cuatro partes principales:

• Retirada y nueva instalación de la puerta y las

 (pasos 1, 2 y 20)

• Retirada e inversión de los componentes del 

de la secadora (paso 3)

• Retirada e inversión de los componentes 

de la puerta (pasos 4 y 5)

• Retirada e inversión de los componentes del interior

de la puerta (pasos 6 a 17).

Herramientas necesarias

• 

• (recomendado

para los tornillos de las bisagras si están apretados o si

su destornillador Phillips está desgastado)

• (para extraer

piezas)

wADVERTENCIA







peso de la puerta.



propia puerta o el suelo.





de la puerta.







lesiones personales.



NOTA





la garantía del producto.

El procedimiento de inversión de apertura de la puerta

para la puerta de dos direcciones es mucha complejo

que para la puerta de una secadora convencional. Se

recomienda la lectura detallada de estas instrucciones

antes de comenzar el proceso, para que usted pueda

decidir si debería encargar el trabajo a un instalador

profesional o un técnico.





NOTA

Las ilustraciones aquí contenidas sirven para cambiar

la dirección de apertura de una bisagra de lado

derecho a lado izquierdo. Si se ha invertido la puerta

y debe volver a cambiarla de dirección, tenga cuidado

y siga estas instrucciones. Se invertirán algunas de las

ilustraciones y referencias derecha/izquierda, y deberá

leer las instrucciones detenidamente.

wADVERTENCIA

Asegúrese de apoyar el peso de la puerta antes de que

soltar los tornillos de la bisagra.







Con la puerta apoyada, suelte los cuatro tornillos, dos

de cada bisagra. Deje la puerta apoyada boca abajo

sobre una superficie protegida para evitar daños en la

puerta o la superficie de trabajo.



a. Utilice un destornillador Phillips para extraer los dos

tornillos y el mecanismo de cierre del panel frontal

del gabinete.

b. Retire la tapa del orificio del pestillo tirando

suavemente de ella hacia arriba con un

destornillador de punta plana y con cuidado de no

rayar la pintura.

Mueva la tapa del orificio del pestillo al lado

opuesto, donde se retiró el mecanismo de cierre.

Instale el mecanismo de cierre en el lugar donde

extrajo la tapa del orificio del pestillo, usando los

dos tornillos extraídos en el paso a.

c. Retire la tapa de la bisagra tirando suavemente de

ella hacia arriba con un destornillador de punta

plana y con cuidado de no rayar la pintura. Gire la

tapa de la bisagra 180 grados e instálela en lado

opuesto, donde estaba colocada la bisagra superior.

Cambio de la Dirección de Apertura de la Puerta

Dos

tornillos

grandes

Dos

tornillos

pequeños

Bisagra

superior

Tapa de

bisagras

Tapa de

orificio de

pasador

Mecanismo

de cierre

Soporte

de bisagra

Bisagra

MFL67731040_sp_170712.indd 15 2017.7.12 5:22:41 PM

INSTRUCCIONES PARA LA INSTALACIÓN

d. Invierta la bisagra y el soporte de la bisagra de la

parte inferior del gabinete. Afloje los dos tornillos

del soporte de la bisagra de la parte inferior derecha

y remueva el soporte de la bisagra. Extraiga el

tornillo inferior de los dos

tornillos situados detrás del

soporte de la bisagra. NO retire

el tornillo superior situado

detrás del soporte de la bisagra.

Separe las piezas a un lado.

e. Suelte los tres tornillos de la bisagra de la parte

inferior izquierda. Extraiga la bisagra e reinstálela en

el lado derecho. El tornillo superior

ocupa el orificio del que se ha

extraído el tornillo situado detrás

del soporte de la bisagra en el paso

f. Instale el soporte de la bisagra

retirado en el paso d en el lado inferior izquierdo,

instalando en primer lugar un tornillo detrás del

soporte de la bisagra.

NOTA

NO suelte ninguno de los ocho tornillos del frente del

gabinete (marcados con abajo). Hacerlo podría

dañar la secadora y necesitar solicitar ayuda a un un

servicio técnico para repararla.

EN LA PUERTA:



CCon la parte interior de puerta colocada boca arriba

sobre una superficie protegida, suelte los 12 tornillos

del interior de la puerta. Separe cuidadosamente la

tapa de la puerta con la ayuda de un destornillador

pequeño de punta plana insertado en la esquina

superior (marcado abajo con un círculo).

wADVERTENCIA

Los bordes de la tapa de la puerta pueden ser afilados.

Tenga cuidado al manipularla, o utilice guantes

paraevitarlesiones.



Extraiga los cuatro tornillos de la tapa de la puerta

que fijan el cierre y la placa ciega.

Cambie el cierre de la puerta y la placa ciega,

volviendo a instalarlos en los lados opuestos.

Quite con cuidado el tapaagujeros ubicado en la

parte lateral de la cubierta de la puerta e instálelo en

el agujero del lado opuesto.

Deje a un lado la tapa de la puerta.

Cambio de la Dirección de Apertura de la Puerta (Continuación)

bisagra

superior

Tapa de

bisagra

Tapa del

orificio del

pestillo

Mecanismo

de cierre

soporte

de bisagra

Bisagra

doce tornillos

tornillo largo tornillos

cortos

tapa ciega cierre de la puerta

Tapón de agujero

Tapon

agujero

botones de

enclavamiento

MFL67731040_sp_170712.indd 16 2017.7.12 5:22:44 PM

ESPAÑOL

INSTRUCCIONES PARA LA INSTALACIÓN

Cambio de la Dirección de Apertura de la Puerta (Continuación)



Ahora, retirará e invertirá los diferentes componentes del interior de la puerta. Vea abajo un diagrama detallado

y la identificación de la estructura interior y las partes de la puerta. (El diagrama muestra la “vista anterior” de

la puerta, con una colocación por defecto para una apertura de bisagras en el lado derecho. Tras seguir estas

instrucciones, la puerta deberá ser una imagen de espejo de la ilustración.)

Estructura interior de la puerta

(antes de cambiar la apertura - bisagras en lado derecho)

Botones de enclavamiento

conjunto de

bisagra superior

pivote

de bisagra

superior

cristal

conjunto de

bisagra

inferior

soporte de

bisagra inferior

placa de

bisagra

inferior

placa de

bisagra

superior

amortiguadores

barra de bloqueo

superior

barra de bloqueo

lateral

barras de bloqueo interiores

botones de

enclavamiento

Varillas de bloqueo

internas

placa de bisagra inferior

Soporte de bisagra

inferior

barra de bloqueo

lateral

Tapón de agujero

barra de bloqueo

superior

Ensamble de bisagra

inferior

Botón de

interbloqueo lateral

MFL67731040_sp_170712.indd 17 2017.7.12 5:22:50 PM

INSTRUCCIONES PARA LA INSTALACIÓN

Cambio de la Dirección de Apertura de la Puerta (Continuación)

botones de enclavamiento

barra de

bloqueo lateral

NOTA

No suelte las dos barras de bloqueo interiores (ver

página 17) situadas debajo de la barra de bloqueo

superior. Son idénticas y NO es necesario invertir su

dirección.

conjunto de

bisagra superior

pivote de

bisagra

superior

conjunto de bisagra superior

pivote de bisagra superior

Resorte



Saque los dos botones de enclavamiento grises de la

parte superior del panel exterior de la puerta y déjelos

a un lado para usarlos más adelante.





Asegúrese de extraer el resorte junto con el botón de

interboqueo y de mantener los dos elementos juntos.

Aparte el botón de interbloqueo. No se confunda con

los botones de interbloqueo ubicados en la parte

superior de la puerta exterior.



Remueva la barra de bloqueo

lateral del soporte de la bisagra

inferior elevando el extremo

superior de la barra y deslizándolo

hacia la parte superior de la puerta.

El resorte debe permanecer

colocado en la barra de bloqueo.

Deje la barra de bloqueo a un lado.



a. Deslice la barra de bloqueo a la derecha para

retirarla del ensamble de la bisagra del lado

izquierdo.

b. Mientras desliza la barra de bloqueo derecha,

levante el extremo derecho y sepárelo de las guías.



Tras retirar la barra de bloqueo superior, se puede

quitar fácilmente el pivote del conjunto de bisagra

en la parte superior izquierda y dejarlo a un lado.





Levante la placa de la bisagra superior (en la

derecha) y déjela a un lado.

Levante cuidadosamente el conjunto de la bisagra

superior (en la izquierda) del marco de la puerta

exterior utilizando un pequeño destornillador de

cabeza plana, si es necesario. Gire el conjunto de la

bisagra 180 grados e instálela en el lado superior

derecho de la puerta exterior. Deberá apretar con

fuerza para instalar el conjunto de la bisagra.

El pivote de la bisagra, retirado en el paso 11, se

instalará más adelante.

MFL67731040_sp_170712.indd 18 2017.7.12 5:22:54 PM

ESPAÑOL

pestañas

INSTRUCCIONES PARA LA INSTALACIÓN

Cambio de la Dirección de Apertura de la Puerta (Continuación)

placa de bisagra superior

tornillo

Tornillos

conjunto de bisagra inferior

b. Gire la el ensamble de la bisagra inferior 180 grados

e instálela en el lado derecho utilizando los dos

tornillos removidos en el paso a.

c. Voltee el soporte de la bisagra inferior y suelte las

pestañas que fijan la placa de la bisagra al soporte

de la bisagra.

d. Gire la placa de la bisagra 180 grados y encájela en

el FRENTE del soporte de la bisagra orientada en la

dirección opuesta.

Monte el soporte de la bisagra inferior y la placa en el

lado izquierdo de la puerta con el tornillo retirado en

el paso a.



Voltee la barra de bloqueo lateral y vuelva a instalarla en

el lado opuesto. Inserte el extremo inferior en la bisagra

izquierda y baje la barra a las guías de la puerta mientras

comprime el muelle en el interior del hueco.

Ahora, gire la placa de la bisagra 180 grados e

instálela en el lado superior izquierdo de la puerta.



Gire la barra de bloqueo superior (retirada en el

paso 10) 180 grados de extremo a extremo desde

su posición original y vuelva a instalarla. El muelle

quedara ahora a la derecha del centro, con el muelle

en el lado de la barra orientada hacia la parte

superior de la puerta.

Inserte el extremo derecho de la barra en el ensamble

de la bisagra derecha. Asegúrese de que la barra

quede colocada con las guías del panel de la puerta.

b. Baje labarra debloqueo a suposición, deslizándola

para bordear la manija central, y asegurándose de

alinear la barra debloqueo con las guías a lo largo

del panel de la puerta. Cuando la suelte, la barra

deberádeslizarse completamente en el ensamble

de labisagra a la derecha. Verifique que la barra de

bloqueo esté correctamente posicionada en las

guías y que se deslice fácilmente.





a. Suelte el tornillo del soporte de la bisagra interior (a

la derecha) y retire el soporte de la bisagra. Déjelo

aparte. Suelte los dos tornillos del ensamble de

la bisagra inferior en la parte inferior izquierda y

levante el ensamble de la bisagra hacia afuera.

MFL67731040_sp_170712.indd 19 2017.7.12 5:22:59 PM

INSTRUCCIONES PARA LA INSTALACIÓN

Cambio de la Dirección de Apertura de la Puerta (Continuación)

Dos

tornillos

grandes

Dos

tornillos

pequeños

botones de

enclavamiento

amortiguadores

Asegúrese de que la parte superior de la barra de

bloqueo lateral quede junto a la barra de bloqueo

superior y que no se superponga una con otra, para

que ambas puedan interactuar correctamente. Si no se

alinean correctamente, la puerta no funcionará bien.



Reinstale los botones grises de interbloqueo

superiores extraídos en el paso 7, uno en cada lado

del panel de la puerta exterior.



Reinstale el botón de interbloqueo lateral extraído

en el paso 8. Centre el resorte en el compartimento e

inserte el botón de interbloqueo encima del mismo.



Reinstale la tapa de la puerta.

Limpie el cristal de la puerta y la tapa, de ser

necesario.

Asegúrese de que los dos botones de enclavamiento

grises estén correctamente instalados y que las barras

de bloqueo laterales estén alineadas en su punto de

unión. Baje con cuidado la cubierta de la puerta a su

lugar, alineando los agujeros de la cubierta con los

botones de interbloqueo de la parte superior y lateral

y con los topes de la parte inferior. Tenga cuidado

de no desplazar las barras de bloqueo durante el

montaje de la tapa de la puerta. Una vez colocada la

tapa de la puerta, fíjela con los 12 tornillos retirados

en el paso4. Los diez tornillos similares van alrededor

de la parte superior y laterales de la tapa de la puerta.

Asegúrese de apretar os dos tornillos en el extremo

inferior, en las posiciones indicadas.





Presione el botón

de interbloqueo lateral ubicado en el lado izquierdo y

sosténgalo hacia abajo mientras presiona el pivote de

la bisagra dentro del ensamble de la bisagra en el lado

superior derecho. Si la puerta fue bien puesta en su lugar,

la varilla de bloqueo se deslizará a su lugar fácilmente y

trabará el pivote en su lugar. La puerta está ahora lista para

remontarse en el lado opuesto de la secadora.

wADVERTENCIA

Asegúrese de apoyar el peso de la puerta antes de que soltar los

tornillos de la bisagra.



Mientras sujeta la puerta, instálela con los cuatro tornillos

de bisagra retirados en el paso 2. Pruebe el movimiento de

apertura y cierre de la puerta para asegurarse de que las

bisagras y el pestillo están correctamente alineados y que la

puerta abre, cierra y traba correctamente en ambas direcciones.

Si la puerta no funciona correctamente, retírela y abra la tapa

para comprobar el correcto montaje y alineación de las barras

de bloqueo y los botones de enclavamiento.

Los botones de enclavamiento deben orientarse correctamente

y funcionar con suavidad. Las barras de bloqueo deben estar

en la posición adecuada y no superponerse en el punto de

contacto. (Consulte los pasos 13-15.)

Si está dañado, o si la puerta no funciona tras el montaje,

póngase en contacto con el centro de asistencia telefónica al

1-800-243-0000.

MFL67731040_sp_170712.indd 20 2017.7.12 5:23:2 PM

ESPAÑOL

Instalación del kit de ventilación lateral

wADVERTENCIA







secadora.



cumpla con todos los procedimientos de seguridad





En caso de no cumplir con todas las advertencias de

seguridad de este manual se podrán producir daños

sobre la propiedad, lesiones personales o la muerte.

Su secadora está equipada de fábrica para ventilar en la

parte trasera. También puede configurarse para ventilar

en la parte inferior o lateralmente (no está disponible la

ventilación del lado derecho en los modelos a gas).

Puede adquirirse el kit adaptador, número de pieza

383EEL9001B, de su distribuidor LG. Este kit contiene los

componentes de conducto necesarios para cambiar la

ubicación de la ventilación de la secadora.

1. Retire el tornillo de seguridad del conducto de escape

trasero. Saque el conducto de escape.



2. Apriete las lengüetas en el dispositivo de expulsión

y retírelo cuidadosamente para obtener la ventilación

adecuada (no está disponible ventilación lateral en los

modelos a gas). Apriete el conducto adaptador en la

carcasa del ventilador y asegure la base de la secadora

como se indica.

Parte trasera Conducto

de escape

Tornillo de

seguridad

Dispositivo de expulsión

Abrazadera

Conducto

adaptador

3. Conecte un codo de 4 pulgadas (10,2 cm) a la

siguiente sección de conducto de 4 pulgadas (10,2

cm), y asegure todas las conexiones con cinta

adhesiva impermeable. Asegúrese de que el extremo

macho del codo apunte hacia AFUERA de la secadora.

Inserte el montaje de codo/conducto a través de

la abertura lateral y presiónelo en el conducto

adaptador. Asegúrelo en su lugar con cinta adhesiva

impermeable. Asegúrese de que el extremo macho

del conducto sobresalga 12/4” pulgadas (3,8 cm) para

conectar el resto del sistema de ventilación. Conecte

la placa de cubierta a la parte trasera de la secadora

con el tornillo provisto.



2. Apriete el conducto adaptador en la carcasa del

ventilador y asegure la base de la secadora como se

indica.

3. Inserte el codo de 4 pulgadas (10,2 cm) a través de la

abertura trasera y apriételo en el conducto adaptador.

Asegúrese de que el extremo macho y el codo

apunten hacia abajo por el orificio ubicado en la parte

inferior de la secadora. Asegúrelo en su lugar con cinta

adhesiva impermeable. Conecte la placa de cubierta a

la parte trasera de la secadora con el tornillo provisto.

Codo

Placa de

cubierta

Abrazadera

Conducto

adaptador

Codo

Placa de

cubierta

12/4”

(3,8 cm)

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 21 2017.7.12 5:23:3 PM

Cónexión del conducto de ventilación de la secadora

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

• Si no se

siguen estas instrucciones se podrá producir incendio

o muerte.

• 



con los mismos. Si no se siguen estas instrucciones se

podrá producir incendio o muerte.

• 



limpio antes de instalar la secadora. Si no se siguen

estas instrucciones se podrá producir incendio o

muerte.

• 

 Si no se siguen estas instrucciones

se podrá producir incendio o muerte.

• 

Si no se siguen estas instrucciones se podrá

producir incendio o muerte.

• 





 Si no se siguen estas instrucciones se podrá

producir incendio o muerte.

• 



el escape de la secadora en un área cerrada o no







Si no se siguen estas instrucciones se podrá producir

incendio o muerte.

• 

el escape de la secadora usando conductos de

plástico ni de lámina metálica. Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

• 







 Si

no se siguen estas instrucciones se podrá producir

incendio o muerte.

• Se recomiendan conductos rígidos o

semirígidos para usar entre la secadora y la













tiempo de secado. Si no se siguen estas instrucciones

se podrá producir incendio o muerte.

• 



del conducto y puedan atrapar pelusa y reducir la



 Si no se

siguen estas instrucciones se podrá producir incendio

o muerte.

• 

siga las limitaciones de longitud del conducto

 Si no se siguen

estas instrucciones se podrá producir incendio o

muerte.

• 







cuando no se usa la secadora. Si no se siguen estas

instrucciones se podrá producir incendio o muerte.

• 



• 





En EE.UU., sólo

se deberán usar conductos flexibles de lámina de

metal, si se precisasen, específicamente identificados

por el fabricante para su uso con el electrodoméstico

y que cumplan la “Outline for Clothes Dryer Transition

Duct” (Directriz para conductos de transición de

secadoras), Sujeto 2158A.

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 22 2017.7.12 5:23:4 PM

ESPAÑOL

Conexión del conducto de ventilación de la secadora (cont.)

DIRECCIONAMIENTO Y CONEXIÓN DEL SISTEMA DE

CONDUCTO DE ESCAPE







NOTA

Reste 6 pies (1,8 m) por cada codo adicional. No se

recomienda usar más de cuatro codos de 90°.

NOTA

Siga las pautas indicadas más abajo para maximizar

el desempeño de secado y reducir la acumulación de

pelusa en el sistema de conducto.

El sistema de conducto y las conexiones NO están

incluidas y deben adquirirse por separado.

• Use un sistema de conducto metálico rígido o

semirígido de 10,2 cm (4 pulg.).

• El conducto de escape deberá tenderse lo más corto

posible.

• Use la menor cantidad de conexiones de codo que

sea posible.

• El extremo macho de cada sección del conducto de

escape deberá apuntar hacia afuera de la secadora.

• Use cinta adhesiva impermeable en todas las

conexiones de conducto.

• Aísle el sistema de conducto que se tiende a través

de áreas sin calefacción para reducir la condensación

y acumulación de pelusa en las superficies del

conducto.

• Los sistemas de escape incorrectos o inadecuados

no están cubiertos por la garantía de la secadora.

Las averías o un rendimiento escaso debido a dichos

sistemas de escape no estarán cubiertos por la

garantía de la secadora.

Sistema de conducto

















65 pies (19,8 m)

55 pies (16,8 m)

47 pies (14,3 m)

36 pies (11,0 m)

28 pies (8,5 m)

55 pies (16,8 m)

47 pies (14,3 m )

41 pies (12,5 m)

30 pies (9,1 m)

22 pies (6,7 m)

Recomendado

Solamente para

el uso en los

instalaciones de

conducto cortos

INSTRUCCIONES PARA LA INSTALACIÓN

22/4”

(6,35 cm)

4”

(10,2 cm)

4”

(10,2 cm)

MFL67731040_sp_170712.indd 23 2017.7.12 5:23:5 PM

Conexión de secadoras a gas

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

Requisitos eléctricos para modelos a gas únicamente

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

• 

 Si no se

cumple con esto se podrá producir una explosión,

incendio o muerte.

• 

Si no

se cumple con esto se podrá producir una explosión,

incendio o muerte.

• 



 Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

• 





conectado a tierra adecuadamente. Si no se cumple con

esto se podrá producir una explosión, incendio o muerte

•









• 



suministro de gas. Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

• 





suministro de gas. Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

• 













 Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

• 













 Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• 

 Si no se cumple con esto se podrá producir

una explosión, incendio o muerte.

• 

purgue el aire y sedimento del suministro de gas antes







a gas. Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• 



Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• 



 Si no se cumple con esto

se podrá producir una explosión, incendio o muerte.

• 

Si no se cumple con esto se podrá producir una explosión,

incendio o muerte.

• 





Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

• 



 Si no se cumple con esto se podra

producir una explosion, incendio o muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

wADVERTENCIA



Si no se observan las advertencias de seguridad, pueden

producirse lesiones graves o la muerte.

Esta secadora está equipada con un enchufe de tres clavijas

con conexión a tierra a fin de brindar protección contra

descargas eléctricas y debe conectarse directamente a un

receptáculo de tres terminales con una conexión a tierra

adecuada. No corte ni quite la clavija de conexión a tierra

de este enchufe.

MFL67731040_sp_170712.indd 24 2017.7.12 5:23:6 PM

ESPAÑOL

Conexión de secadoras a gas (cont.)

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas

o heridas al usar su electrodoméstico, siga las

precauciones básicas, incluyendo lo siguiente:

• 



mantenimiento o compañía de gas. Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

• 



Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• 



Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• 







 Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

• 





 Si no

se cumple con esto se podrá producir una explosión,

incendio o muerte.

• 

Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

• 

Si no se cumple con esto se podrá producir

una explosión, incendio o muerte.

Conexión del suministro de gas

1. Asegúrese de que el suministro de gas al cuarto de

lavado se encuentre APAGADO.Confirme que el

tipo de gas disponible en su cuarto de lavado sea el

adecuado para la secadora. La secadora está lista para

la conexión de gas natural de 3⁄ pulgadas NPT.

2. Quite la tapa de envío de la conexión de gas localizada

de la parte trasera de la secadora.Asegúrese de no

dañar la rosca del conector de gas al quitar la tapa de

envío.

3. Conecte la secadora al suministro de gas de su cuarto

de lavado usando un conector de acero inoxidable

flexible nuevo con una conexión de 3/8 pulgadas NPT.

4. Ajuste bien todas las conexiones entre la secadora y

el suministro de gas de su cuarto de lavado. Abra el

suministro de gas de su cuarto de lavado y verifique

que no haya fugas en todas las conexiones de tubería

(tanto interiores como exteriores) usando un fluido

anticorrosivo para detección de fugas.

Conexión eléctrica

Instalaciones en lugares de gran altitud

La clasificación BTU para esta secadora es certificación

AGA para elevaciones por debajo de los 10,000 pies.

Si va a instalar su secadora a más de 10,000 pies, debe

ser desclasificada por un técnico calificado o compañía

de gas.

Enchufe la secadora en un

tomacorriente de

 de tres patas

conectado a tierra.

Válvula de corte

de suministro

de gas

Conexión de

gas 3/8” NPT

Tapón de tubería

de 1/8” NPT

Conector flexible

de acero inoxidable

certificado por AGA/CSA

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 25 2017.7.12 5:23:7 PM

Cómo conectar las secadoras eléctricas

wADVERTENCIA

Para ayudar a evitar incendios, descargas eléctricas, heridas

graves o muerte, el cableado e instalación a tierra deben

cumplir con la última edición del Código Eléctrico Nacional,

ANSI/NFPA 70 y todas las regulaciones locales aplicables.

Por favor comuníquese con un electricista calificado para

que controle el cableado y los fusibles y así asegurar que

su casa posee energía eléctrica adecuada para operar la

secadora.

Requisitos eléctricos únicamente para modelos eléctricos

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

• 









la secadora. Si no se cumple con esto se podrá producir

una explosión, incendio o muerte.

• 















 Si no se cumple con esto se podrá producir una

explosión, incendio o muerte.

• 

















 Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

• 







y las instrucciones indicadas en las siguientes páginas.

Si no se cumple con esto se podrá producir una explosión,

incendio o muerte.

• 









 Si no se cumple con

esto se podrá producir una explosión, incendio o muerte.

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:











una adecuada.

Requisitos eléctricos especiales para viviendas móviles

o prefabricadas

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:











locales.







 Si no se cumple

con esto se podrá producir una explosión, incendio o

muerte.

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 26 2017.7.12 5:23:7 PM

ESPAÑOL

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

wADVERTENCIA

• 

















• 







tierra por el conductor neutro.

Conexión de cuatro hilos para secadoras

eléctricas: Cable eléctrico con enchufe

• Se requiere una conexión de 4 hilos en todas las

instalaciones de viviendas móviles y prefabricadas, así

como en todas las construcciones nuevas posteriores

al 1 de enero de 1996.

• Se requiere un protector de tensión listado por UL.

1. Quite la cubierta de acceso al bloque terminal

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase un

cable eléctrico conductor de cobre Núm. 

 por UL por

el protector de tensión.

• Instale un cable eléctrico de 

 como

mínimo y terminales de bucle cerrado o de horquilla

con extremos doblados hacia arriba.

2. TTransfiera el alambre de conexión a tierra de la

secadora detrás del tornillo de conexión a tierra de

color verde al tornillo central del bloque terminal.

Conecte los dos conductores calientes del cable

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro de color blanco al tornillo

del bloque terminal central. Conecte el alambre de

conexión a tierra del cable eléctrico al tornillo de

conexión a tierra de color verde.

. Reinstale la

cubierta de acceso del bloque terminal.

Caliente

(negro)

Alambre de

conexión

a tierra del

cable eléctrico

Tornillo de

conexión a

tierra

Cable blanco

movido de

tornillo de

conexión a

tierra

Neutro

(blanco) Caliente

(rojo)

Protector de tensión

listado por UL

Cable eléctrico

de cuatro hilos

listado por UL

Bloque

terminal

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 27 2017.7.12 5:23:8 PM

wADVERTENCIA



























a tierra por el conductor neutro.

Conexión de cuatro hilos para secadoras eléctricas:

Conexión directa

• Se requiere una conexión de 4 hilos en todas las

instalaciones de viviendas móviles y prefabricadas, así

como en todas las construcciones nuevas posteriores

al 1 de enero de 1996.

• Se requiere un protector de tensión listado por UL.

1. Despegue 5 pulg (12,7 cm) de la cubierta del cable

del final. Descubra 5 pulg. de aislamiento del cable de

conexión a tierra. Corte aproximadamente 11⁄2 pulg.

(3,8 cm) de los otros 3 cables y despegue 1 pulg. (2,5

cm) del aislamiento del cado uno. Haga los finales de

los 3 cables en forma de gancho.

2. Quite la cubierta de acceso al bloque terminal

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase el cable

eléctrico fabricado en el Paso 1 por el protector de

tensión.

Alambre de

conexión a tierra

(12,7 cm)

1" (2,5 cm)

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

• Instale un cable eléctrico listado por UL con 

.

• Prepare un mínimo de 5 pies (1,5 m) de longitud para

poder quitar y reemplazar la secadora.

3. Transfiera el alambre de conexión a tierra de la

secadora detrás del tornillo de conexión a tierra de

color verde al tornillo central del bloque terminal.

Conecte los dos conductores calientes del cable

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro de color blanco al tornillo

del bloque terminal central. Conecte el alambre

de conexión a tierra del cable eléctrico al tornillo

de conexión a tierra de color verde. 

. Reinstale la cubierta de

acceso del bloque terminal.

Protector de tensión

listado por UL

Cable eléctrico

de cuatro hilos

listado por UL

Bloque

terminal

Caliente

(negro)

Alambre de

conexión

a tierra del

cable eléctrico

Tornillo de

conexión a

tierra

Cable blanco

movido de

tornillo de

conexión a

tierra

Neutro

(blanco) Caliente

(rojo)

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 28 2017.7.12 5:23:9 PM

ESPAÑOL

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

wADVERTENCIA



















incendio o muerte.











Conexión de tres hilos para secadoras

eléctricas: Cable eléctrico con enchufe

• NO se permite una conexión de 3 hilos en

construcciones nuevas después del 1 de enero de

1996.

• Se requiere un protector de tensión listado por UL.

1. Quite la cubierta de acceso al bloque terminal

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase un

cable eléctrico conductor de cobre Núm. 

 por UL

por el protector de tensión.

• Instale un cable eléctrico de 



mínimo y terminales de bucle cerrado o de horquilla

con extremos doblados hacia arriba.

2. Conecte los dos conductores calientes del cable

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro al tornillo del bloque terminal

central. Conecte la conexión a tierra exterior (de

ser requerido por los códigos locales) al tornillo de

color verde. .

Reinstale la cubierta de acceso del bloque terminal.

Protector de tensión

listado por UL

Cable eléctrico

de tres hilos

listado por UL

Bloque

terminal

Tornillo de

conexión

a tierra

Neutro

(blanco)

Caliente

(negro)

Caliente

(rojo)

Conexión a tierra

exterior (de ser

requerido por los

códigos locales)

Hilo

blanco de

estructura

de secadora

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 29 2017.7.12 5:23:10 PM

Cómo conectar las secadoras eléctricas (cont.)

SÓLO EE.UU.

wADVERTENCIA



























a tierra por el conductor neutro.

Conexión de tres hilos para secadoras eléctricas:

Conexión directa

• NO se permite una conexión de 3 hilos en

construcciones nuevas después del 1 de enero de

1996.

• Se requiere un protector de tensión listado por UL.

1. Despegue 31⁄₂ pulg. (8,9 cm) de la cubierta del cable

del final. Despegue 1 pulg. (2,5 cm) del aislamiento

decada alambre. Haga los finales de los 3 cables en

forma de gancho.

2. Quite la cubierta de acceso al bloque terminal

localizado en la parte superior trasera de la secadora.

Instale un protector de tensión listado por UL en el

orificio de pase del cable eléctrico; luego pase el cable

eléctrico fabricado en el Paso 1 por el protector de

tensión.

• Instale un cable eléctrico listado por UL con 3

.

• Prepare un mínimo de 5 pies (1,5 m) de longitud para

poder quitar y reemplazar la secadora.

3. Conecte los dos conductores calientes del cable

eléctrico a los tornillos del bloque terminal exterior.

Conecte el cable neutro al tornillo del bloque terminal

central. Conecte la conexión a tierra exterior (de

ser requerido por los códigos locales) al tornillo de

color verde. .

Reinstale la cubierta de acceso del bloque terminal.

1" (2,5 cm)

Protector de tensión

listado por UL

Cable eléctrico de tres

hilos listado por UL

Bloque

terminal

Tornillo de

conexión

a tierra

Neutro

(blanco)

Caliente

(negro)

Caliente

(rojo)

Conexión a tierra

exterior (de ser

requerido por los

códigos locales)

Hilo

blanco de

estructura

de secadora

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 30 2017.7.12 5:23:11 PM

ESPAÑOL

Requisitos especiales para viviendas

móviles o prefabricadas

Cualquier instalación en una vivienda móvil o

prefabricada debe realizarse de conformidad con los

Estándares de seguridad y construcción de viviendas

prefabricadas, Título 24 CFR, Parte 3280 o estándar CAN/

CSA Z240 MH y con los códigos y regulaciones locales.

Si no está seguro de si la instalación que ha propuesto

cumple con estos estándares, llame a un técnico de

mantenimiento e instalación para obtener ayuda.

• Una secadora de gas debería fijarse permanentemente

sobre el piso.

• La conexión eléctrica de una secadora eléctrica debe

ser una conexión de 4 hilos. Se provee información

más detallada pertinente a la conexión eléctrica en la

sección Cómo conectar las secadoras eléctricas.

• Para reducir el riesgo de combustión e incendio, se

debe ventilar la secadora hacia el exterior.

• NO ventile la secadora debajo de una vivienda móvil o

prefabricada.

• Las secadoras eléctricas deben ventilarse hacia el

exterior usando el panel trasero, izquierdo, derecho o

inferior.

• Las secadoras a gas deben ventilarse al exterior usando

el panel trasero, izquierdo o inferior. Las secadoras a

gas no deben ventilarse hacia el exterior usando el

panel derecho debido a la carcasa del quemador.

• El conducto de escape de la secadora debe estar

bien fijado a la estructura de la vivienda móvil o

prefabricada, y el conducto de escape debe estar

fabricado de un material resistente al fuego y la

combustión. Se recomienda el uso de un conducto de

metal rígido o flexible.

• NO conecte el conducto de escape de la secadora a

ningún otro conducto, respiradero, chimenea ni a

ningún otro tipo de conducto de escape.

• Asegúrese de que la secadora disponga de acceso

adecuado al aire fresco del exterior para garantizar un

funcionamiento adecuado. La abertura para la toma

de aire fresco exterior debe ser de por lo menos 25

pulgadas2 (163 cm2).

• Es importante que el espacio libre del conducto

con respecto a cualquier material combustible de

construcción sea de por lo menos 2 pulgadas (5 cm)

y que, cuando se ventile la secadora al exterior, se

pueda instalar la secadora dejando un espacio libre de

1 pulgada (2,5 cm) a los lados y la parte trasera de la

secadora.

• Tenga en cuenta que los materiales de ventilación

no se proveen con la secadora. Debe obtener los

materiales de ventilación necesarios para una

instalación adecuada.

Revisión de instalación final

Una vez que haya completado la instalación de la

secadora y la misma se encuentre en su ubicación final,

confirme que funcione correctamente realizando las

siguientes pruebas.

Comprobación del calentamiento de la secadora



Cierre la puerta de la secadora, apriete el interruptor

ON/OFF para encender la secadora, e iniciar la secadora

en un ajuste de calor.Cuando inicia la secadora, el

encendedor deberá encender el quemador principal.



Cierre la puerta de la secadora, apriete el interruptor

ON/OFF para encender la secadora, e iniciar la secadora

en un ajuste de calor. El escape de aire deberá estar

caliente después de que la secadora haya funcionado

durante 3 minutos.

Revisión del flujo de aire

El funcionamiento efectivo de la secadora requiere de

un flujo de aire adecuado. La corrección del flujo de aire

puede medirse evaluando la presión estática. La presión

estática del conducto del escape se puede medir con

un manómetro, colocado en el conducto de escape

aproximadamente a 2 pies (60,9 cm) de distancia de la

secadora. La presión estática del conducto de escape

no debería exceder las 0,6 pulgadas (1,5 cm). Se debe

revisar la secadora mientras está funcionando sin carga

Revisión del nivelado

Una vez que la secadora se encuentra en su ubicación

final, vuelva a revisar que la misma se encuentre

nivelada. Asegúrese de que esté nivelada de adelante

hacia atrás y de lado a lado, y de que las cuatro patas

niveladoras se encuentren asentadas en el piso

firmemente.

NOTA

Si no se purga todo el aire de la línea de gas, el

encendedor de gas podría apagarse antes de que se

encienda el quemador. Si esto sucede, el encendedor

volverá a intentar encender el gas después de

aproximadamente dos minutos.

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 31 2017.7.12 5:23:11 PM

Test de Instalación

(Verificación del Conducto)

Una vez haya instalado la secadora, haga este test

para asegurarse de que las condiciones del sistema de

evacuación son las adecuadas para el funcionamiento

correcto de la secadora. Este test tiene como objetivo

mostrarle si existe algún problema importante en el

sistema de evacuación de su vivienda.

• Esta secadora cuenta con el sistema Flow Sense™, un

sistema innovador que detecta automáticamente los

bloqueos y restricciones en la tubería de la secadora.

Mantener la tubería sin acumulación de pelusa y libre

de restricciones le permitirá secar la ropa más rápido y

reducir el gasto de energía.



 No meta

nada en el tambor cuando se disponga a hacer este test

porque podría influir en la precisión de los resultados.

2. 





Esta secuencia de botones activa el test de instalación.

El código aparecerá en la pantalla de visuali-

zación si la activación se ha realizado con éxito.

3. 

La secadora iniciará el test, que durará alrededor de

dos minutos. Se encenderá el calor y se medirán las

temperaturas en el tambor.

4. 

Durante el ciclo de prueba, observe la pantalla de

Flow Sense™ en el panel de control. Si al terminar

el test no muestra ninguna barra, el sistema de

evacuación es adecuado. Si el sistema de evacuación

sufre res-tricciones importantes, el icono mostrará

4 barras. Si existen otros problemas, estos se le

indicarán con códigos de error. Consulte en la

página siguiente el listado de códigos de error y sus

soluciones.

Si las 4 barras están encendidas, el sistema de

evacuación está considerablemente bloqueado. Revise

el sistema de inmediato, ya que de no hacerlo el

funcionamiento será muy deficiente.

5. 

Al finalizar el test aparecerá en la pantalla

de visualización. Una vez haya terminado este ciclo,

la secadora se apagará automáticamente después de

unos momentos.

NOTA

La secadora deberá estar fría antes de iniciar el test.

Si la unidad se ha calentado durante la instala-ción,

active el sistema Secado Con Aire (Air Dry) durante

unos minutos para reducir la temperatura interior.

Sin Barras:

Corecto

4 Barras:

Restricción

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 32 2017.7.12 5:23:17 PM

ESPAÑOL

Test de Instalación (Verificación del Conducto) (cont.)

• Compruebe el código de error antes de llamar al servi-

cio técnico



Si se iluminan las 4 barras tras el test, compruebe el

sistema de evacuación en busca de restricciones o

daños. Repare o reemplace el sistema de evacuación

según sea necesario.

Código de error Causas posibles Soluciones



 • Fallo del sensor de temperatura. • Apague la secadora y llame al servicio técnico.

• Fallo del sensor de humedad. • Apague la secadora y llame al servicio técnico.







• El cable de alimentación no está

conectado correctamente o el

suministro eléctrico de la vivienda es

incorrecto.

• Se han fundido los fusibles, ha saltado

el disyuntor o ha habido un apagón.

•

Compruebe el suministro eléctrico o la conexión

del cable de alimentación al enchufe. Consulte la

sección “Cómo conectar las se-cadoras eléctricas” de

este manual para las instrucciones completas.

• Reactive el disyuntor o reemplace el fusible. No

incremente la capacidad del fusible. Si el problema

es una sobrecarga del circuito, solicite los servicios

de un electricista cualicado.



Evite funcionamientos prolongados o

funcionamientos con múltiples formaciones de

torceduras o codos.

Conducto demasiado

largo o muy torcido

Tubería demasiado larga

o con demasiados codos

Controle los bloqueos y la acumulación de pelusa.

Asegúrese que la tubería no posea cortes ni restricciones.

Tubería

estrangulada

o bloqueada

Acumulación

de pelusa o

bloqueo

NOTA

Cuando recién se instala la secadora, debe realizarse

esta prueba para alertarlo sobre cualquier clase de

problemas con el conducto de extracción de su hogar.

Sin embargo, puesto que la prueba realizada durante

un funcionamiento normal ofrece una información

más precisa sobre el estado del conducto de extrac-

ción que la prueba de instalación, la cantidad de

barras visualizadas durante las dos pruebas puede no

ser la misma.

No interrumpa el test, ya que de caso contrario podría

obtener resultados erróneos.

Aunque no se ilumine ninguna barra tras el ciclo de

test, es posible que existan algunas restricciones en el

sistema de evacuación. Consulte la sección Cónexión

del conducto de  en este

manual para conocer todos los requisitos del sistema

de evacuación y de ventilación.

Esta secadora cuenta con el sistema Flow Sense™, un

sistema innovador que detecta automaticamente los

bloqueos y restricciones en la tuberia de la secadora.

Mantener la tuberia sin acumulacion de pelusa y libre

de restricciones le permitira secar la ropa mas rapido y

reducir el gasto de energia.

INSTRUCCIONES PARA LA INSTALACIÓN

MFL67731040_sp_170712.indd 33 2017.7.12 5:23:20 PM

CÓMO USAR

Funcionamiento de la secadora



Presione el botón Encendido/Apagado (Power) para encender la secadora. Si se

enciende, los LEDs de ciclo se iluminarán y se emitirá un aviso sonoro. Consulte

la página 10.



Presione el botón Inicio/Pausa(Start/Pause) para que comience el ciclo. El ciclo

puede ser pausado en cualquier momento abriendo la puerta o presionando el

botón Inicio/Pausa(Start/Pause). Si no vuelve a iniciarse el ciclo tras 4 minutos,

la secadora se apagará y los ajustes del ciclo se perderán.



Gire el mando del selector de ciclo en cualquier sentido hasta que se ilumine

el LED del ciclo que desee. Se mostrarán los ajustes preestablecidos de

temperatura, nivel de secado y opción para este ciclo. Consulte la página 37.

Los ajustes predeterminados para el ciclo seleccionado podrán cambiarse

ahora si lo desea. Esto puede llevarse a cabo utilizando los botones

modificadores de ciclo tal y como se muestra en la página 37. Las opciones de

ciclo pueden añadirse utilizando los botones de opción tal y como se muestra

en la página 38-41.



Al finalizar el ciclo, si lo tiene ajustado, oirá un aviso sonoro. Retire

inmediatamente sus prendas de la secadora para reducir las arrugas. Si tiene

seleccionada la función Cuidado De Arrugas (Wrinkle Care), la secadora

volteará brevemente la carga cada pocos minutos para ayudar a prevenir la

aparición de arrugas en sus prendas.



Si aún no ha limpiado el filtro de pelusas, extráigalo y elimine las pelusas

procedentes de la última carga. Esto le ayudará a asegurar un funcionamiento

más rápido y eficiente de secado.



Cargue en la secadora la carga húmeda procedente de la lavadora. Si la carga

es muy grande, deberá dividirla en cargas más pequeñas para obtener un buen

rendimiento y proteger los tejidos.

Filtro de

pelusa

NOTE

No todas las opciones ni modificadores están disponibles para todos los

ciclos. Se escuchará un sonido diferente y la luz LED no se iluminará si la

selección no está permitida.

CÓMO USAR

MFL67731040_sp_170712.indd 34 2017.7.12 5:23:27 PM

ESPAÑOL

A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información por favor

consulte las secciones específicas de este manual.

Revise el filtro de pelusa antes de

cada uso

Asegúrese siempre de que el filtro de pelusa esté limpio

antes de iniciar una carga nueva; un filtro de pelusa

bloqueado incrementará los tiempos de secado.

Para limpiarlo, tire del filtro de pelusa verticalmente y,

con los dedos, enrolle cualquier pelusa para retirarla del

filtro. No enjuague ni lave el filtro para eliminar la pelusa.

Empuje el filtro de pelusa firmemente en su lugar.

Para informacaión adicional, vea la sección LIMPIEZA

REGULAR.

Asegúrese siempre de que el filtro de pelusa esté

instalado adecuadamente antes de poner en

funcionamiento la secadora. Hacer funcionar la secadora

sin el filtro o con un filtro de pelusa suelto podría dañar

la secadora y los artículos en el interior de la misma.

Clasificación de cargas

Etiquetas de mantenimiento de las telas

La mayoría de las prendas de vestir tienen etiquetas

de mantenimiento de las telas para lograr un

mantenimiento adecuado.

Agrupamiento de prendas similares

Para obtener los mejores resultados, clasifique las

prendas en cargas que puedan secarse con el mismo

ciclo de secado.

Los diferentes tipos de telas tienen diferentes requisitos de

cuidado, y algunas telas se secarán más rápido que otras.

Cómo cargar la secadora

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas

o heridas al usar su electrodoméstico, siga las

precauciones básicas, incluyendo lo siguiente:

•











Si no se cumple con esto se

podrá producir una explosión, incendio o muerte.

• 





residuos de aceite. Si no se cumple con esto se podrá

producir una explosión, incendio o muerte.

NOTA

Consejos útiles de carga

• Combine prendas grandes y pequeñas en una carga.

• Las prendas húmedas se extenderán mientras

se secan. No sobrecargue la secadora; las

prendas necesitan de espacio para girar y secar

adecuadamente.

• Cierre las cremalleras, ganchos y cordones para

prevenir que estos artículos se enganchen o enreden

en otras prendas.

Filtro de

pelusa

Secado a

máquina

Seco Planchado permanente

antiarrugas

Suave/

delicado

No secar

a máquina

No secar

(utilizado junto

a “no lavar”)

Normal

Etiquetas de cuidado de las telas

Ajuste

de calor

Alto Mediano Bajo Sin calor/aire

Secado a

máquina

Seco Planchado permanente

antiarrugas

Suave/

delicado

No secar

a máquina

No secar

(utilizado junto

a “no lavar”)

Normal

CÓMO USAR

MFL67731040_sp_170712.indd 35 2017.7.12 5:23:30 PM

Uso de la función LG EasyLoad™



Utilice la puerta batiente para la descarga o carga de

ropa voluminosa, ya que permite un fácil acceso al

tambor.

Para abrir la puerta batiente, inserte los dedos en el

hueco de la manivela en la parte superior de la puerta,

en el lado opuesto a las bisagras, y tire de la puerta para

abrirla.

wADVERTENCIA

Con la puerta abierta, si presiona los tres botones de

enclavamiento, podría caerse la puerta.

Si no se cumple con esta advertencia se podran producir

heridas graves.

wADVERTENCIA



grados.

La secadora podría volcarse hacia delante y causarle

lesiones personales o daños materiales.



La puerta de tipo cesto se abre de aproximadamente

40 grados y actúa como un conducto para ayudarle a

colocar la ropa en el tambor y evitar que las prendas

caigan al suelo.

También resulta de utilidad para la descarga de algunas

prendas pequeñas, y evita que el resto de la colada caiga

al suelo

Para abrir la puerta de tipo cesto, presione y suelte en

el centro del hueco de la manivela ubicada en la parte

superior de la puerta y tire de la puerta hacia delante.

Asegúrese de introducir la ropa correctamente en el

tambor antes de cerrar la puerta.

wADVERTENCIA





• Tenga cuidado al abrir y cerrar la puerta. Los dedos y

las manos podrían quedar enganchados en la puerta

y causar daños si ésta cae hacia delante de forma

inadvertida.

CÓMO USAR

Botones de

enclavamiento

Puerta batiente

NOTA

Asegúrese de que la puerta de tipo cesto esté

completamente cerrada antes de utilizar la puerta

batiente.

NOTA

Asegúrese de que el pestillo de la puerta batiente esté

completamente cerrado antes de presionar para la

apertura de la puerta de tipo cesto.

Puerta de tipo cesto

Pestillo de la puerta de tipo

cesto

40º

MFL67731040_sp_170712.indd 36 2017.7.12 5:23:33 PM

ESPAÑOL

Guía de ciclos

Ciclos de secado con sensor (sensor dry)

Los ciclos de secado con sensor utilizan el sistema

exclusivo de sensor doble de LG para detectar y

comparar el nivel de humedad en las prendas y en

el aire, y programar el tiempo de secado del modo

necesario para asegurar resultados superiores.

La secadora ajusta automáticamente el nivel de

sequedad y temperatura del ajuste recomendado para

cada ciclo. El tiempo restante estimado se mostrará en

la pantalla.

Ciclos de secado manual (manual dry)

Use los ciclos de secado manual para seleccionar una

cantidad especifica de tiempo y temperatura de secado.

Cuando se selecciona el ciclo de secado manual, la

pantalla de Tiempo Restane Estimado (Estimated Time

Remaining) muestra el tiempo restante real en su ciclo.

Puede cambiar el tiempo real en el ciclo apretando Más

Tiempo (More Time) o Menos Tiempo (Less Time).



NSF International (anteriormente, National Sanitation

Foundation, Fundación Nacional de Saneamiento),

certifica que el ciclo de desinfección 

reduce el 99,9% de las bacterias presentes en la colada

y que no se transmitirá ninguna bacteria a la siguiente

carga.

• Los ajustes predeterminados para el ciclo 

 son temperatura  y secado .

Estos ajustes predeterminados no se pueden cambiar.

• NO utilice este ciclo para prendas o tejidos delicados.

NOTA

Para proteger sus prendas, no todos los niveles,

temperatura u opciones están disponible con cada

ciclo. Consulte la guía de ciclos para los detalles.

NOTA

El ahorro de energía es la opción por defecto en el

ciclo Algodón/Normal.

Si desea un secado más rápido que los ajustes del

ciclo Algodón/Normal, puede desactivar la opción de

ahorro de energía.

CÓMO USAR

  

secado





en min.







tiempo



arrugas

Sonido

secado





estática







energía

Steam

FreshTM

Acolchados, camisas,

pantalones (excepto prendas

muy delicadas)

Apagado

Media Alta 20

   

Regulable Regulable

Steam

SanitaryTM Acolchados, ropa de

cama, ropa de niños. Apagado Alta



Anti

Bacterial

No utilizar este ciclo

con prendas delicadas.

Muy Seco Alta



Poca Carga

(Small Load)

Sólo prendas normales y

de algodón/tipo toallas

(máx. aprox. 1,5 kg)

Normal seco

Alta



Regulable

Prendas

Voluminosas/

Ropa de cama

(Bulky/Bedding)

Acolchados, almohadas,

camisas.

Normal seco

Media



Regulable

Secado Intenso

(Heavy Duty)

Vaqueros, prendas

pesadas.

Normal seco

Alta



Regulable

Algodón/ Normal

(Cotton/Normal)

Ropa de trabajo, pana,

etc.

Normal seco

Media

Elec.:67

Gas:63



Regulable

Planchado Perm.,

Informal

(Perm.Press/

Casual)

Prendas sintéticas,

planchado permanente.

Normal seco

Baja



Regulable

Toallas

(Towels) Prendas vaqueras, toallas,

algodón resistente.

Normal seco

Media Alta



Regulable

Ropa de- Portiva

(Sports Wear)

Ropa deportiva Apagado -

 

Delicado

(Delicates) Lencería, sábanas,

blusas

Normal seco

Baja



Regulable

Secado

Rápido

(Speed Dry)

Para poca carga con

tiempos de secado

cortos.

Apagado Alta

   

Regulable Regulable

Secado Por

Aire

(Air Dry)

Para prendas que no

precisan calor, por

llevar plástico o goma

Apagado Sin

Calor

 

Regulable

MFL67731040_sp_170712.indd 37 2017.7.12 5:23:33 PM

Funciones especiales

Los botones de opción también activan las funciones

especiales, incluyendo, SEGURO A PRUEBA DE NIÑOS (Child

Lock), SECADO EN PARRILLA (Rack Dry).Seleccione la opción

deseada presionando el botón. Al pulsar y mantener presionado

el botón se activarán las características especiales marcadas con

el asterisco (*), tales como Seguro a prueba de niños.

* SECADO EN PARRILLA (Rack Dry)

Use el ciclo SECADO EN PARRILLA (Rack Dry) con artículos

tales como suéteres de lana, sedas, y lencería, que se deberían

secar en posición horizontal. También se puede usar SECADO

EN PARRILLA (Rack Dry) con artículos que no deben secarse

girando, tales como calzado deportivo o animales de peluche.

Para instalar el estante de secado

1. Manteniendo abierta la puerta de la secadora, deslice el

estante en el tambor de la secadora.

2. Asegúrese de que esté asentado uniformemente sobre el

borde interior de la puerta y descanse horizontalmente

sobre el interior de la secadora.

* CERRADURA A PRUEBA DE NIÑOS (Child Lock)

Utilice esta opcion para evitar un uso no deseado de la secadora o para

evitar modificaciones en las configuraciones de ciclo mientras la secadora

esta funcionando. Presione y sostenga los botones Planchado Fácil (Easy

Iron) al mismo tiempo durante 3 segundos para activar o desactivar la

funcion Cerradura a Prueba De Niños (Child Lock). El icono de bloqueo

podra verse en la pantalla y todos los controles quedaran desactivados.

Cuando se ha fijado el seguro infantil, aparecerá el indicador de seguro

infantil y se desactivarán todos los botones excepto el botón de Encendido/

Apagado (Power).

Configuraciones del ciclo y opciones

Los ciclos de secado con sensor (sensor dry) tienen ajustes

preprogramados que se seleccionan automaticamente. Los ciclos de

csecado manual (manual dry) tienen ajustes predeterminados, pero

pueden Personalizarse usando los botones de ajustes de ciclos. Apriete

el botón de esa opción para ver y seleccionar otros ajustes.

Nibel De Secado (Dry Level)

Selecciona el nivel de sequedad para el ciclo. Apriete el boton de

Nivel De Secado (Dry Level) varias veces para navegar por los ajustes

disponibles.

• Esta opcion esta disponible unicamente en los ciclos de secado con

sensor (sensor dry).

• La secadora ajustara el tiempo de ciclo automaticamente.

Al seleccionar Más Seco (More Dry) o Muy Seco (Very Dry) se

incrementara el tiempo del ciclo, mientras que Humedo Seco (Damp

Dry) o Menos Seco (Less Dry) disminuira el tiempo del ciclo.

• Use un ajuste Humedo Seco (Damp Dry) o Menos Seco (Less Dry) en

los articulos que desee planchar.

Control Del Temperatura (Temp. Control)

Regula el ajuste de temperatura desde Ultra Bajo (Ultra Low) a Alto

(High). Esto permite el cuidado preciso de sus telas y prendas. Apriete

el boton Control Del Temperatura (Temp. Control) varias veces para

navegar por los ajustes disponibles.

SECADO DE TIEMPO (Time Dry)

Le permite seleccionar el tiempo de secado manualmente, de 20 a 60

minutos, en incrementos de 10 minutos.Use esta opcion en cargas

pequenas o para eliminar arrugas. Use los botones de Más Tiempo/

Menos Tiempo (More Time/Less Time) para anadir o reducir el tiempo

de secado en incrementos de 1 minuto.

Su secadora dispone de varias opciones de ciclo adicionales, las cuales

personalizan los ciclos para satisfacer sus necesidades individuales.Ciertos

botones de opción también incorporan una función especial (vea la

siguiente página para obtener mayor información) que puede activarse

apretando y manteniendo apretado ese botón de opción por 3 segundos.

Para añadir opciones de ciclo a un ciclo:

1. Encienda la secadora y gire la perilla selectora de ciclos para

seleccionar el ciclo deseado.

2. Use los botones de programación de ciclo para fijar los ajustes para

ese ciclo.

3. Apriete el(los) botón(es) de opción de ciclo para la opción que desea

añadir. Aparecerá en la pantalla un mensaje de confirmación.

4. Apriete el botón INICIO/PAUSA (START/PAUSE) para iniciar el ciclo. La

secadora iniciará automáticamente.

Cuidado De Arrugas (Wrinkle Care)

Al seleccionar esta opción, hará girar la carga periódicamente por

un plazo de hasta 3 horas después del ciclo seleccionado, o hasta

que se abra la puerta. Esto es de ayuda para prevenir la formación de

arrugas cuando no le sea posible retirar las prendas de la secadora

inmediatamente.

Spitido Encendido/Apagado (Signal On/Off)

Para apagar el pitido, presione el botón. Presione para volver a

encender el pitido.

Sonido De Secado Húmedo (Damp Dry Signal)

Con esta opción, la secadora hará sonar la alarma cuando la carga está

80% seca. Esta función le permite retirar el(los) artículo(s) liviano(s) que

seca(n) rápidamente o que desea planchar o colgar mientras aún se

encuentran húmedos. Presione y sostenga el boton Reducción Estática

(Reduce Static) durante 3 segundos para activar o desactivar Sonido

Desecado Húmedo (Damp Dry Signal).

NOTA

Para proteger las prendas, no todos los niveles de secado,

temperatura u opción están disponibles en todos los ciclos. Vea la

 para obtener más detalles.

NOTA

Cerradura a Prueba De Niños (Child Lock) se mantiene después

del fin del ciclo. Si desea desactivar esta función, presione y

sostenga 3 segundos el botón Planchado Fácil (Easy Iron).

NOTA

NUNCA seque a máquina una carga de ropa con la bandeja

instalada. Cuando la bandeja está instalada, el tambor

girará de manera habitual, pero la bandeja no se moverá.

Asegúrese de que todas las prendas a secar permanezcan

por completo sobre la bandeja y no se caigan o no sean

arrastradas fuera por el tambor en funcionamiento.

Asegúrese de extraer la bandeja luego de su uso.

CÓMO USAR

MFL67731040_sp_170712.indd 38 2017.7.12 5:23:35 PM

ESPAÑOL

CÓMO USAR

2. Extraiga el alimentador de vapor.

3. Llene el alimentadorr con agua hasta la capacidad máxima

4. Colóquelo de nuevo en el compartimento cuadrado y

ponga la tapa.

wADVERTENCIA

• 



Si no se cumple con esta advertencia

se podrán producir heridas graves o muerte.

• Si no se cumple con

esta advertencia se podrán producir heridas graves o muerte.

Funciones especiales (cont.)

DE AHORRO DE ENERGÍA ENERGY SAVER

Esta opción le permite reducir el consumo de energía en

el ciclo Normal, dependiendo del tamaño de la carga.

Cuando se seleccione el ahorro de energía, el ciclo

comienza con una sección de secado por aire y se

aumenta el tiempo de secado .

Programa personalizado

Si tiene una combinacion especial de ajustes que usa

con frecuencia, puede guardar estos ajustes a manera

de programa personalizado.

* Para guardar un programa personalizado:

1. Encienda la secadora y gire la perilla selectora de

ciclos para seleccionar el ciclo deseado.

2. Use los botones de programación de ciclo para fijar

los ajustes para ese ciclo.

3. Apriete el(los) botón(es) de opción de ciclo para la

opción que desea añadir. Aparecerá en la pantalla un

mensaje de confirmación.

4. Apriete y mantenga apretado el botón Programa

Personalizado (Custom Program).

Para recuperar un programa personalizado:

1. Encienda la secadora.

2. Apriete el botón Programa Personalizado (Custom

Program).

3. Apriete el boton Inicio/Pausa (Start/Pause) para iniciar

el ciclo.

Funciones de vapor

Para llenar el alimentador de vapor

1. Abra la tapa.

MAX

Tapa

MAX

SÓLO

agua

Alimentador

de vapor

NOTA

Puede guardar solo un programa personalizado

a la vez. Al apretar y mantener apretado el botón

Programa Personalizado (Custom Program),

reemplazará cualquier programa personalizado que

haya guardado anteriormente.

NOTA

El ahorro de energía es la opción por defecto en el ciclo Normal.

Puede desactivar la opción de ahorro de energía para un ciclo

Normal más rapido que comienza con secado caliente.

Para desactivar la opción predeterminada de ahorro de energía,

mantenga presionado durante tres segundos el botón Cuidado

de Arrugas. En la pantalla aparece Activado o Desactivado.

NOTA

Antes de usar el ciclo de vapor, debe llenarse el alimentador de vapor con

agua hasta la línea MAX. Si no lo hace, la pantalla muestra . Asegúrese

de que el alimentador de vapor está llenado con agua y el cajón está cerrado

completamente. Apague la secadora, luego vuelva a iniciar el ciclo de vapor.

• Sólo use agua. No llene el alimentador de vapor con sustancias extrañas,

agentes para enjuague, o detergentes.

• Antes de mover la secadora, verifique que el alimentador de vapor esté vacío.

• No use agua destilada; el sensor de nivel de agua del generador de vapor no

funcionará.

• Asegúrese de instalar el Alimentador de Vapor; si el mismo no se instala se

producirán desbordes de agua.

• Limpie cualquier derrame de agua alrededor del Alimentador de Vapor y del

cajón antes de encender el secador.

• No llene el alimentador de vapor con agua caliente (más de 86° F / 30° C).

MFL67731040_sp_170712.indd 39 2017.7.12 5:23:47 PM

Funciones de vapor (cont.)

La nueva tecnologia de vapor de LG le permite

inyectar las telas con un chorro giratorio de vapor

caliente para refrescar las prendas, reducir la estatica, y

facilitar el planchado. Simplemente seleccione el ciclo

Steam Fresh™ o agregue la opción vapor a los ciclos

seleccionados.

Cómo usar el ciclo Steam Fresh™

Steam Fresh™ utiliza sólo el poder del vapor para

rápidamente reducir arrugas y olores de las telas. Da

nueva vida a las prendas arrugadas que han estado

guardadas por mucho tiempo y facilita el planchado

en ropa muy arrugada. Steam Fresh™ también puede

usarse para reducir los olores en las telas.

Para usar el ciclo Steam Fresh™:

1. Encienda la secadora y gire la perilla selectora al ciclo

.

2. Para agregar una funcion opcional, seleccione

Reducción Estática (Reduce Static), Planchado Fácil

(Easy Iron), o Cuidado De Arrugas (Wrinkle Care).

3. Dependiendo de la carga (cantidad de prendas),

puede modificarse el tiempo de vapor presionando

los botones Más Tiempo (More Time) o Menos Tiempo

(Less Time)

4. Presione el botón de Inicio/Pausa (Start/Pause) para

iniciar el ciclo.

Para agregar vapor a un ciclo estándar:

1. Encienda la secadora y gire la perilla selectora al ciclo

deseado.

2. Utilice los botones de configuración de ciclo para

ajustar las configuraciones para ese ciclo.

3. Presione el botón vapor para la opción que le gustaria

agregar. Luego ajuste el tamaño de carga utilizando

los botones Más Tiempo (More Time) o Menos Tiempo

(Less Time).

4. Presione el botón de Inicio/Pausa (Start/Pause) para

iniciar el ciclo.

Cómo usar las opciónes de vapór

La opcíon Reducción Estática (Reduce Static) nyecta

vapor al final del ciclo de secado para reducir la

electricidad estatica producida por la friccion de telas.

Modifique el tiempo del ciclo presionando el botón Más

Tiempo (More Time) o Menos Tiempo (Less Time). La

pantalla muestra la cantidad de prendas recomendadas,

por ejemplo, 7, 9, 11, 14, 16 ó 18.

La opcíon Planchado Fácil (Easy Iron) deja las telas

adecuadamente húmedas para planchado, lo que

puede ahorrar tiempo y facilitar el planchado. Modifique

el tiempo del ciclo presionando el botón Más Tiempo

(More Time) o Menos Tiempo (Less Time). La pantalla

muestra la cantidad de prendas recommendadas, por

ejemplo, 1, 2, 3, 4 ó 5.

Cómo usar el ciclo Steam SanitaryTM

El nuevo ciclo Steam SanitaryTM es idóneo para la

higienización rápida y sencilla de elementos que no

pueden lavarse, utilizando sólo el poder del vapor.

Recomendamos utilizar este ciclo para tejidos de

algodón y poliéster. (NO use para espuma de uretano,

plumas o prendas delicadas).

NOTA

• Las opciones Reducción Estática (Reduce Static) o

Planchado Fácil (Easy Iron) tambien pueden usarse

durante el ciclo Steam Fresh™.

• Dependiendo de la carga (cantidad de prendas),

puede modificarse el tiempo del ciclo presionando

los botones Más Tiempo (More Time) o Menos

Tiempo (Less Time). En la pantalla podra verse 3, 5, o

. 3 significa 3 o menos prendas, 5 es para 4 ó 5

prendas, y indica una carga grande, como un

edredon.

NOTA

• Cuando se selecciona Secado Con Sensor (Sensor

Dry) con la opcíon Reducción Estática (Reduce Static)

o Planchado Facil (Easy Iron) no puede seleccionarse

Nivel De Secado (Dry Level) de Menos (Less) o

Humedo (Damp).

• Las opciones Reducción Estática (Reduce Static)

o Planchado Fácil (Easy Iron) también pueden

seleccionarse durante los ciclos Tiempo De

Secado(Time Dry).

• Después de seleccionar la opción Vapor en Time

Dry, los botones Más Tiempo (More Time) o Menos

Tiempo (Less Time) TIME cambiarán el tiempo de

vapor ÚNICAMENTE.

• Despues de presionar IInicio/Pausa (Start/Pause), los

botones Más Tiempo (More Time) o Menos Tiempo

(Less Time) Time no funcionarán.

CÓMO USAR

MFL67731040_sp_170712.indd 40 2017.7.12 5:23:49 PM

ESPAÑOL

Guía de ciclo de vapor





programado





temp.



Secado



de tela  



Steam Sanitary



39 Min. Seca

Camisas, Ropa de

cama Camisas (1 cada)

Ropa de niños 3 Ibs.



20 Min. Seca

Edredón Camisas (1 cada)

Camisas* 5 cada



estática



10 Min. Seca Camisas* 8 Ibs.

(18 ARTíCULOS)







12 Min. Seca Camisas* Camisas* (5 cada)





estática



Siga el ciclo

Seleccionado

Mojada Varía según el

ciclo seleccionado

8 Ibs.

(18 ARTíCULOS)







Mojada Varía según el

ciclo seleccionado Camisas* (5 cada)





estática



45 Min. Mojada Varía según el

ciclo seleccionado

8 Ibs.

(18 ARTíCULOS)







47 Min. Mojada Varía según el

ciclo seleccionado Camisas* (5 cada)

* Camisa: mezcla de 70% algodón:30% poliéster. Excepto telas especialmente delicadas

• Cuando se tapan el filtro de pelusas o el conducto de salida, las opciones de vapor no darán los resultados

adecuados.

• Para mejores resultados, las prendas deben ser de tamaños y de tipos de tela similares. No sobrecargue la secadora.

Funciones de vapor (cont.)

wADVERTENCIA

• 

 Si no se cumple con esto se podrá producir una

explosión, incendio, quemaduras o muerte.

• 



Si no se cumple con esto se

podrá producir una explosión, incendio, quemaduras o

muerte.

• 

 Si no se cumple con

esta advertencia se podrán producir heridas graves o

muerte.

NOTA

• Puede que el vapor no sea claramente visible durante los

ciclos de vapor. Esto es normal.

• No use el ciclo Steam Fresh™ con elementos como lana,

manta de lana, camperas de cuero, seda, ropa húmeda,

lencería, productos de espuma o mantas eléctricas.

• Para mejores resultados, las prendas deben ser de tamaños

y de tipos de tela similares. No sobrecargue la secadora.

• Cuando se tapa el filtro/conducto, la opción vapor puede

no tener resultados óptimos.

• Cuando la función vapor está siendo utilizada, el tambor

se detendrá para permitir que el vapor permanezca en el

tambor.

• El alimentador de vapor debe llenarse con agua hasta la

línea MAX. De otro modo, se mostrará un mensaje de Error.

CÓMO USAR

MFL67731040_sp_170712.indd 41 2017.7.12 5:23:49 PM

Tag On

- La función Tag On le permite utilizar cómodamente

las funciones LG Smart Diagnosis™, Descarga de

ciclos, Estadísticas de lavado y Ajuste de ciclo Tag On

para comunicarse con su aparato desde su propio

smartphone. Para utilizar las funciones Tag On:

1. Descargue la aplicación LG Smart Laundry&DW a su

smartphone.

2. Active la función NFC (Comunicación de Campo

Cercano) en el smartphone.

La función Tag On solo se puede usar con smartphones

equipados con la función NFC y con sistemas operativos

(SO) Android.

Activación de la función NFC del smartphone

1. Acceda al menú Ajustes del

smartphone y seleccione

Compartir y conectar bajo

INALÁMBRICO Y REDES.

2. 1 Ponga NFC y Direct/

Android Beam en ON,

2 y seleccione NFC.

3. Marque Usar lectura y

escritura/recibir P2P.

NOTA

El proceso de activación de NFC puede variar

dependiendo del fabricante del smartphone y la

versión del SO Android. Para más información,

consulte el manual del smartphone.

Utilizar la Función Tag On

El icono Tag On.

Posición Tag On

Busque el icono Tag On junto a la pantalla LED

del panel de control. Aquí deberá colocar el

smartphone cuando utilice la función Tag On con

la aplicación LG Smart Laundry & DW.

Para utilizar la función Tag On, coloque el smartphone

de modo que la antena NFC de la parte trasera del

smartphone coincida con el icono Tag On del aparato.

Si no conoce la posición de su antena NFC, mueva el

smartphone ligeramente de forma circular hasta que la

aplicación verifique la conexión

Debido a las características de NFC, la transmisión puede

fallar:

• si la distancia de transmisión es excesiva

• si el teléfono tiene un adhesivo metálico o una funda

gruesa

• si el teléfono no soporta NFC

Pulse [ ] en la aplicación LG Smart Laundry&DW

para acceder a una guía más detallada sobre el uso de la

función Tag On.

CÓMO USAR

MFL67731040_sp_170712.indd 42 2017.7.12 5:23:57 PM

ESPAÑOL



- Cuando aparezca una

pantalla Tag On (como se

muestra a la derecha), ponga

el smartphone sobre el icono

Tag On del lado derecho

del panel de control de la

lavadora.

- Si no es reconocido, toque

[ ] en el ángulo superior

derecho de la pantalla Tag

On de la aplicación LG Smart

Laundry&DW para ver una

guía detallada. (Esto puede

ocurrir debido a las diferentes

posiciones de la antena NFC

para cada teléfono.)





soluciones.

- Muestra los resultados

diagnósticos de los ciclos

utilizados más recientemente.

※ Las imágenes solo sirven como referencia. La

aplicación LG Smart Laundry&DW real puede ser

diferente.

Utilizar Tag On con Aplicaciónes

Toque el logotipo Tag On del dispositivo LG con su

teléfono inteligente equipado con NFC para utilizar

las aplicaciones LG Smart Laundry&DW:Diagnóstico

inteligente LG, descarga de ciclos, estadísticas de lavado,

y set de ciclos Tag On.

Diagnóstico Tag On





- Instale la aplicación desde el Play store y ejecútela.



- La ficha de inicio y todos los

iconos de la parte inferior de

la pantalla están disponibles

para su uso.





CÓMO USAR

MFL67731040_sp_170712.indd 43 2017.7.12 5:24:1 PM

Diagnóstico con el Centro de Asistencia

Si recibe un diagnóstico ya sea de la aplicación de Tag

On Diagnosis (Diagnóstico Tag On) o de Smart Diagnosis

(Diagnóstico Inteligente) que no es claro o que lo

dirige a llamar al Centro de Servicios LG, siga estas

instrucciones:





en la pantalla de resultados





















conectarse con el centro de



※ Las imágenes solo sirven como referencia. La

aplicación LG Smart Laundry&DW real puede ser

diferente.

CÓMO USAR

MFL67731040_sp_170712.indd 44 2017.7.12 5:24:2 PM

ESPAÑOL

5 Seleccione un ciclo para su

descarga.

- También puede comprobar

los ciclos existentes ya

descargados.



- Cuando aparezca una

pantalla Tag On (como se

muestra a la derecha), ponga

el smartphone sobre el icono

Tag On del lado derecho

del panel de control de la

lavadora.

- Si no es reconocido, toque

[ ] en el ángulo superior

derecho de la pantalla Tag

On de la aplicación LG Smart

Laundry&DW para ver una

guía detallada. (Esto puede

ocurrir debido a las diferentes

posiciones de la antena NFC

para cada teléfono.)





- Compruebe el ciclo en la

posición de ciclo Descargado

del panel de control.

※ Las imágenes solo sirven

como referencia. La aplicación

LG Smart Laundry&DW real puede ser diferente.

Descarga del Ciclo Tag On

El ciclo está disponible en la posición de ciclo

Descargado (Downloaded) del panel de control hasta

que se descarga otro ciclo.





- Instale la aplicación desde el Play y ejecútela.



- La ficha de inicio y todos los

iconos de la parte inferior de

la pantalla están disponibles

para su uso.







- Cuando aparezca una pantalla

Tag On (como se muestra

a la derecha), ponga el

smartphone sobre el icono

Tag On del lado derecho

del panel de control de la

lavadora.

- Si no es reconocido, toque

[ ] en el ángulo superior

derecho de la pantalla Tag

On de la aplicación ‘LG Smart

Laundry&DW’ para ver una

guía detallada. (Esto puede

ocurrir debido a las diferentes

posiciones de la antena NFC

para cada teléfono.)

CÓMO USAR

MFL67731040_sp_170712.indd 45 2017.7.12 5:24:5 PM

Estadísticas de lavado

Estadística de lavado puede monitorear los resultados

de la Detección de Caudal (Flow Sense™) en caso que el

sistema de desagüe de su vivienda esté atascado.

Las estadísticas de lavado también le proporcionan

detalles de los últimos diez ciclos.



iconos superiores o los









- Cuando aparezca una

pantalla Tag On (como se

muestra a la derecha), ponga

el smartphone sobre el icono

Tag On del lado derecho

del panel de control de la

lavadora.

- Si no es reconocido, toque

[ ] en el ángulo superior

derecho de la pantalla Tag

On de la aplicación LG Smart

Laundry&DW para ver una

guía detallada. (Esto puede

ocurrir debido a las diferentes

posiciones de la antena NFC

para cada teléfono.)

El estado de DETECCIÓN DE CAUDAL











el sistema de salida de su





















※ Las imágenes solo sirven como referencia. La

aplicación LG Smart Laundry&DW real puede ser

diferente.

CÓMO USAR

MFL67731040_sp_170712.indd 46 2017.7.12 5:24:7 PM

ESPAÑOL

Ejecutar Ciclo de Nuevo





- El Ciclo Más Usado o el Ciclo

Más Reciente puede ser

iniciado inmediatamente

seleccionando el botón

Ejecutar Ciclo de nuevo



- Cuando aparezca una

pantalla Tag On (a la derecha),

ponga el smartphone sobre

el icono Tag On del lado

derecho del panel de control

de la secadora.

- Si no es reconocido, toque

[ ] en el ángulo superior

derecho de la pantalla Tag

On de la aplicación LG Smart

Laundry&DW para ver una

guía detallada. (Esto puede

ocurrir debido a las diferentes

posiciones de la antena NFC

para cada teléfono.)



el secado con el ciclo

seleccionado.

- Aparece la pantalla que se

muestra a continuación

y el secado comienza

inmediatamente en el ciclo

seleccionado.

※ Las imágenes solo sirven como referencia. La

aplicación LG Smart Laundry&DW real puede ser

diferente.

CÓMO USAR

MFL67731040_sp_170712.indd 47 2017.7.12 5:24:9 PM

Ajuste de Ciclo Tag On

Ajuste de Ciclo Tag On le permite ajustar

automáticamente el ciclo y su configuración según las

necesidades su ropa.



iconos superiores o lo iconos









- Cuando aparezca una

pantalla Tag On (a la derecha),

ponga el smartphone sobre

el icono Tag On del lado

derecho del panel de control

de la secadora.

- Si no no es reconocido, toque

[ ] en el ángulo superior

derecho de la pantalla Tag

On de la aplicación LG Smart

Laundry&DW para ver una

guía detallada. (Esto puede

ocurrir debido a las diferentes

posiciones de la antena NFC

para cada teléfono.)

















sus necesidades.











del panel de control de la







iniciará automáticamente.



seleccionado el ciclo y los



※ Las imágenes solo sirven como referencia. La

aplicación LG Smart Laundry&DW real puede ser

diferente.

CÓMO USAR

MFL67731040_sp_170712.indd 48 2017.7.12 5:24:12 PM

ESPAÑOL

MANTENIMIENTO

Limpieza regular

wADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o

heridas al usar su electrodoméstico, siga las precauciones

básicas, incluyendo lo siguiente:

• 



Si no se cumple con esta advertencia se podrán producir

heridas graves, incendios, descargas eléctricas o muerte.

• 



Los mismos dañarán su aspecto.

• Para evitar lesiones físicas durante el cuidado y el

mantenimiento/limpieza, use guantes o prendas protectoras.

Limpieza del exterior

El mantenimiento adecuado de su secadora podría prolongar

su vida útil. El exterior de la unidad puede limpiarse con agua

tibia y un detergente de jabón medio, no abrasivo.

Limpie inmediatamente cualquier clase de fuga, con un trapo

suave y húmedo.

Limpieza del interior

Limpie con un paño alrededor de la abertura y el sello

de la puerta con un paño suave húmedo para prevenir la

acumulación de pelusa y polvo que podrían dañar el sello de la

puerta.

Limpie la ventanilla con un paño suave humedecido con agua

caliente y un detergente suave no abrasivo para el hogar;

luego seque con un paño.

Se puede limpiar el tambor de acero inoxidable con un

limpiador de acero inoxidable convencional, usado según

las especificaciones del fabricante. Nunca use limpiadores

abrasivos ni de lana metálica; pueden raspar o dañar la

superficie.

Limpieza alrededor y debajo de la secadora

Aspire la pelusa y polvo alrededor de la secadora y debajo

de ella con regularidad. Se debe revisar que el sistema de

conductos de ventilación no tenga acumulación de pelusa y

se debe limpiar una vez por año. Si se percibe una reducción

del flujo de aire o desempeño del secado notorios, revise

que el sistema de conductos no esté bloqueado ni tenga

obstrucciones.

Mantenimiento del sistema de conductos

Se debe revisar que el sistema de conductos de ventilación no

tenga acumulación de pelusa y se debe limpiar una vez por

año. Si se percibe una reducción del flujo de aire o desempeño

del secado notorios, revise que el sistema de conductos no

esté bloqueado ni tenga obstrucciones. Llame a un técnico o

proveedor de mantenimiento calificados.

Limpieza del filtro de pelusa

Limpie siempre las pelusas del filtro tras cada ciclo.

Para limpiarlo, tire del filtro de pelusa verticalmente.

Luego:

1. Para una limpieza diaria, retire todas las pelusas del

filtro con sus dedos, o

2. Limpie el filtro de pelusa con un aspirador, o

3. Si el filtro de pelusas se ha ensuciado mucho o se ha

obstruido con suavizante de tejido, lávelo en agua

caliente jabonosa y déjelo secar completamente antes

de volverlo a colocar.

Filtro de

pelusa

NOTA

NUNCA opere la secadora sin haber colocado antes el

filtro de pelusa. NUNCA haga funcionar la secadora

con un filtro de pelusas húmedo.

NOTA

No use alcohol desnaturalizado, disolventes o

productos similares.

Nunca use limpiadores abrasivos o de lana metálica;

pueden dañar la superficie.

MANTENIMIENTO

MFL67731040_sp_170712.indd 49 2017.7.12 5:24:14 PM

RESOLUCIÓN DE PROBLEMAS

Antes de llamar a mantenimiento

Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el diagnóstico de

problemas en una etapa temprana. Si su secadora no funciona adecuadamente o no funciona en lo absoluto, revise

lo siguiente antes de llamar a mantenimiento.

  Soluciones

La secadora no

se enciende

• El cable eléctrico no está enchufado

adecuadamente.

• El fusible del hogar está quemado, el

cortacircuitos se ha accionado, o ha

ocurrido una interrupción eléctrica.

• Asegúrese de que el enchufe esté conectado de manera segura

en un tomacorriente con conexión a tierra, que se corresponda

con la placa de clasificación.

• Reactive el disyuntor o cambie el fusible. No aumente la

capacidad del fusible. Si el problema se debe a una sobrecarga

de circuito, pida a un electricista calificado que solucione el

problema.

La secadora no

calienta

• El fusible del hogar está quemado, el

cortacircuitos se ha accionado, o ha

ocurrido una interrupción eléctrica.

• Se ha apagado el suministro o

servicio de gas (solo modelos a gas).

• La opción de ahorro de energía

(Energy Saver) está seleccionada

• Reactive el disyuntor o cambie el fusible. No aumente la capacidad

del fusible. Si el problema se debe a una sobrecarga de circuito, pida

a un electricista calificado que solucione el problema.

• Confirme que la válvula de corte de gas de la vivienda y la válvula de

corte de gas de la secadora estén completamente abiertas.

•

Si utiliza el ciclo Algodón/Normal, desactive la opción de ahorro

de energía. La opciónde ahorro de energía se selecciona de forma

predeterminada y permite reducir elconsumo de energía, ya que

incorpora una sección de secado por aire al comienzo delciclo.

Es normal que sienta que la secadora no calienta al comienzo del

ciclo cuando elmodo de ahorro de energía está seleccionado.

Manchas

de grasa o

suciedad en las

prendas

• Suavizador de telas usado

incorrectamente.

• Prendas limpias y sucias secadas

juntas.

• Prendas limpias y sucias secadas

juntas.

• Confirme y siga las instrucciones provistas con su suavizador de

telas.

• Asegúrese de usar su secadora solo para secar artículos limpios,

ya que los artículos sucios pueden ensuciar las prendas limpias

en la misma carga o en las subsiguientes.

• Las manchas en ropas secas son en realidad manchas que no se

eliminaron durante los procesos de lavado. Asegúrese de que

las ropas queden completamente limpias de acuerdo con las

instrucciones de su lavadora y detergente.

La pantalla

muestra los

errores tE1 o

tE2

• No está funcionando el calefactor. • Apague la secadora y llame a mantenimiento.

Pelusa en las

prendas

• No se ha limpiado correctamente el

filtro de pelusa.

• Prendas de lavado no clasificadas

adecuadamente.

• Exceso de estática en las prendas.

• La secadora está sobrecargada.

• Pañuelos de papel, papeles, etc.

dejados en los bolsillos.

• Asegúrese de limpiar el filtro de pelusa antes de cada carga. Con

algunas cargas que producen altas cantidades de pelusa, puede

ser necesario limpiar el filtro durante el ciclo.

• Algunas telas producen pelusas (por ejemplo: una toalla de

algodón peluda blanca) y deben secarse aparte de las prendas

que atrapan pelusa (por ejemplo: un par de pantalones de lino).

• Observe el exceso de estática en las prendas después del

secadora indicado de la sección más abajo.

• Divida las cargas grandes en cargas más pequeñas para realizar

el secado.

• Revise los bolsillos minuciosamente antes de lavar y secar

prendas.

Exceso de

estática en

las prendas

después del

secado

• No se usa suavizador de tela o se

usa incorrectamente.

• Las prendas se secaron por

demasiado tiempo (excesivamente

secas).

• Secado de telas sintéticas,

planchado permanente o

combinación de materiales

sintéticos.

• Use un suavizador de telas para reducir la electricidad estática.

Asegúrese de seguir las instrucciones del fabricante.

• Sobrecargar una carga de lavado puede causar la acumulacion

de electricidad estatica. Programe los ajustes y use un tiempo

de secado menos prolongado; o use los ciclos SECADO CON

SENSOR (SENSOR DRY).

• Estos materiales pueden causar acumulación de estática. Intente

usar un suavizador de telas.

El tiempo de

secado no es

constante

• Los ajustes de calor, el tamaño de la

carga o la humedad de las prendas

no son constantes.

• El tiempo de secado para una carga variará dependiendo del

ajuste de calor, tipo de calor utilizado (eléctrico, natural, o gas

LP), el tamaño de la carga, el tipo de tela, el nivel de humedad de

las prendas y la condición de los conductos de escape y el filtro

de pelusa.

MFL67731040_sp_170712.indd 50 2017.7.12 5:24:14 PM

ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de llamar a mantenimiento (cont.)

 

Solutions

Las prendas

tardan

demasiado

tiempo en

secarse

• La carga no está correctamente

clasificada.

• Carga grande de telas pesadas.

•

No se han programado adecuadamente

los controles de la secadora.

• Se necesita limpiar el filtro de

pelusa.

• Los conductos de escape están

bloqueados, sucios o el tendido de

los conductos es demasiado largo.

• El fusible del hogar está quemado, el

cortacircuitos se ha accionado, o ha

ocurrido una interrupción eléctrica.

• La secadora está sobrecargada.

• Hay muy poca carga en la secadora.

• La opción de ahorro de energía

(Energy Saver) está seleccionada

• Separe los artículos pesados de los livianos. Los artículos más

grandes y pesados requieren de mayor tiempo de secado.

• Las telas pesadas requieren de mayor tiempo de secado ya

que tienden a retener mayor humedad. Para ayudar a reducir y

mantener tiempos de secado más constantes para telas pesadas

y de mayor tamaño, separe estos artículos en cargas más

pequeñas de un tamaño sistemático.

• Use los ajustes de control adecuados para el tipo de carga que

esté secando.

• Asegúrese de limpiar el filtro de pelusa antes de cada carga. Con

algunas cargas que producen altas cantidades de pelusa, puede

ser necesario limpiar el filtro durante el ciclo.

• Confirme que el sistema de conducto de escape se encuentre

configurado correctamente y no tenga desechos, pelusa

ni obstrucciones. Asegúrese de que los reguladores de tiro

exteriores abran adecuadamente y no estén bloqueados,

atascados ni dañados.

• Reactive el disyuntor o cambie el fusible. No aumente la

capacidad del fusible. Si el problema se debe a una sobrecarga

de circuito, pida a un electricista calificado que solucione el

problema.

• Divida las cargas grandes en cargas más pequeñas para realizar

el secado.

• Si está secando una carga muy pequeña, añada algunos artículos

adicionales para asegurar una acción de giro apropiada.

•

Si utiliza el ciclo Algodón/Normal, desactive la opción de ahorro

de energía. Esta opción permite reducir el consumo de energía, ya

que incorpora una sección de secado poraire al comienzo del ciclo.

Las prendas

están

arrugadas

• Las prendas se secaron por

demasiado tiempo (excesivamente

secas).

• Se han dejado las prendas en la

secadora por demasiado tiempo

una vez finalizado el ciclo.

• Secar excesivamente una carga de lavandería puede provocar

arrugas en las prendas. Intente secar por un período menos

prolongado y retire los artículos mientras aún retienen una

cantidad leve de humedad.

• Retire inmediatamente todos los articulos de la secadora al final

del ciclo. Use la opcíon CUIDADO DE ARRUGAS (WRINKLE CARE)

para continuar girando las prendas al final de un ciclo, por un

plazo maximo de 3 horas.

Las prendas

encogen

• No se siguen las instrucciones de la

etiqueta de la prenda. • Para evitar que las prendas encojan, siga cuidadosamente las

instrucciones de cuidado de telas correspondiente a su prenda,

ya que algunas telas encogen naturalmente cuando se lavan.

Otras telas se pueden lavar, pero encogen cuando se secan en

una secadora. Use un ajuste de calor bajo o sin calor.

La pantalla

muestra el

código de error

• El cable de alimentación está mal

conectado. • Compruebe la conexión del cable de alimentación al bloque de

terminales. Consulte las páginas 26-30 de este manual.

La luz de AñADIR

AGUA

( )

esta encendida

durante el ciclo

de secado

• Error de entrada de agua. • Verifique el cajón del alimentador de vapor:

(1) El alimentador de vapor debe estar lleno de agua hasta la línea

MAX.

(2) Constate que el alimentador de vapor esté bien colocado y

que el cajón esté completamente cerrado.

(3) Apague la secadora, luego vuelva a iniciar el ciclo de vapor.

• No use agua destilada; el sensor de nivel de agua del generador

de vapor no funcionará.

• No funciona la bomba. Desenchufe la secadora y llame al servicio

técnico.

Gotea agua de la

boquilla cuando

comienza el ciclo

de vapor

• Esto es normal. • Esto es condensación de vapor. El agua parará de gotear después

de un tiempo.

MFL67731040_sp_170712.indd 51 2017.7.12 5:24:15 PM

Antes de llamar a mantenimiento (cont.)

 

Solutions

No se produce

vapor pero no

aparece ningún

código de error

• Error de nivel de agua. • Desenchufe la secadora y llame al servicio técnico.

Las prendas

siguen arrugadas

después del ciclo

Steam Fresh™

• Demasiadas prendas o prendas

muy diferentes en la secadora. • Cargas pequeñas de 1 a 5 prendas funcionan mejor.

• Cargue menos prendas. Cargue prendas de clase similar.

No quedan

rayas en la ropa

después de

Steam Fresh™

• La función de este ciclo es quitar

las arrugas de las telas. • Use una plancha para hacer las rayas.

Las prendas

tienen estatica

después de

Reducción

estática (Reduce

Static)

• Esto es normal. • Depende del nivel individual de humedad de la piel.

Las están muy

húmedas o muy

secas después

de Reducción

estática (Reduce

Static)

• Opciones correctas de secado

no seleccionadas. • Seleccione el peso de la carga manualmente antes de

comenzar la opcíon Reducción estática (Reduce Static).

Las prendas

no quedan

uniformemente

húmedas después

de Planchado fácil

(Easy Iron)

• Número de piezas o tamaño

de la carga no seleccionado

correctamente al inicio del ciclo.

• Seleccione el número correcto de prendas o el tamaño de

la carga antes de iniciar el ciclo.

Gotea agua de la

puerta durante el

ciclo de vapor

• Esto es normal. • Normalmente, se forma condensación en el interior de

la puerta de la secadora durante el funcionamiento de

vapor. Puede gotear la condensación desde el fondo de la

puerta.

No se ve vapor

durante el ciclo

de vapor

• Esto es normal. • Es difícil ver el vapor con la puerta cerrada.

Sin embargo, la condensación se forma normalmente

en el interior de la puerta de la secadora si el sistema

funciona con normalidad.

El tambor no gira

durante el ciclo

de vapor

• Esto es normal. • El tambor está apagado para que el vapor permanezca en

el tambor. Normalmente, el tambor gira aproximadamente

2 segundos cada minuto.

No se ve vapor

al comienzo del

ciclo

• Esto es normal. • El vapor se libera en diferentes etapas del ciclo para cada

opción.

La pantalla

muestra carga

voluminosa

• El botón Más tiempo (More

Time) está presionado. • Esta pantalla indica que la opción de vapor se ha ajustado

para un elemento “ ”, por ejemplo, un edredón. Pulse

el botón Less Time (Menos tiempo) para reducir el tamaño

de carga indicado.

Olores restantes

en la ropa

después de

Steam Fresh™

• Steam Fresh™ no eliminó

completamente el olor. • Lave las telas que contienen los olores en un ciclo de

lavado normal.

RESOLUCIÓN DE PROBLEMAS

MFL67731040_sp_170712.indd 52 2017.7.12 5:24:16 PM

ESPAÑOL



Descripción Secadora con vapor

Requisitos eléctricos Consulte la placa de clasificación para información en detalles.

Requisitos de gas NG: 4 a 10,5 pulgadas WC

LP: 8 a 13 pulgadas WC (Solo modelos a gas)

Presión máx. de agua 150 ~ 800 kPa (21,8 ~ 116 psi)

Dimensiones 27” (ancho) X 29 1/2” (profundidad) X 45 7/16” (alto), 50 1/4” (D con la puerta

abierta) 68,6 cm (ancho) X 75.0 cm (profundidad) X 115,3 cm (alto), 127,5 cm

(con la puerta abierta)

Peso neto Secadoras a gas : 139,1 lbs (63,1 kg)

Secadoras electricas : 136,3 lbs (61,8 kg)

Capacidad de secado

- Ciclo de normal

- Ciclo de vapor

IEC 7,3 pies cubicos (22,5 lbs/10,2 kg)

IEC 7,3 pies cubicos (8 lbs/3,6 kg)

ESPECIFICACIONES

Antes de llamar a mantenimiento (cont.)

 

Solutions

La luz de

Limpie

Filtro(Clean

Filter) esta

encendida

durante el ciclo

de secado

• El filtro de pelusa está casi

atascado o lleno. • Pause el ciclo de secado y limpie el filtro de pelusa.

El indicador

Flow Sense™

muestra

cuatro barras

durante el ciclo

de secado o

la pantalla

muestra “d80”

luego del

secado.

• La tubería es demasiado

larga o posee muchos giros/

restricciones.

• Bloqueo significativo de la

tubería por acumulación de

pelusa o escombros.

• El electrodoméstico ha

detectado una obstrucción

en la ventilación externa de la

secadora.

• Instale un conducto más corto o más derecho. Lea las

Instrucciones de Instalación.

• La tubería se deberá controlar/limpiar de inmediato

para eliminar la pelusa acumulada y otros bloqueos. La

secadora se puede usar, pero su funcionamiento y eficacia

se verán reducidos de forma importante.

• Si el sistema Flow SenseTM detecta restricciones de salida,

el indicador permanecerá encendido durante dos horas

tras finalizar el ciclo. Si abre la puerta o pulsa el botón

Encendido/Apagado (Power), se apagará la pantalla.

RESOLUCIÓN DE PROBLEMAS / ESPECIFICACIONES

MFL67731040_sp_170712.indd 53 2017.7.12 5:24:16 PM

UTILIZACIÓN DEL Smart Diagnosis™

Diagnóstico sonoro

Si tuviera algún problema con su secadora, la misma posee la capacidad de transmitir datos a un teléfono inteligente

utilizando la aplicación Smart Laundry de LG o mediante el teléfono al Centro de atención telefónica de LG.

Smart Diagnosis™ no puede ser activado a menos que su secadora esté encendida pulsando el botón de

Alimentación(Power). Si su secadora no puede encenderse, tendrá que localizar y solucionar los problemas sin

utilizar Smart Diagnosis™.

Smart Diagnosis™ utilizando su

teléfono inteligente

1. Descargue la aplicación Smart Laundry de LG en su

teléfono inteligente.

2. Abra la aplicación Smart Laundry de LG en su teléfono

inteligente. Presione el botón flecha hacia la derecha

para avanzar a la siguiente pantalla.

3. Presione el botón Grabación del teléfono inteligente

y mantenga la boquilla del teléfono inteligente junto

al logotipo de Smart Diagnosis™ de la secadora.

4. Con el teléfono en su sitio, pulse y mantenga pulsado

el botón de

Control De La Temperatura(Temp. Control)

durante tres segundos.

5. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Necesita

tiempo en el panel visualizado.

Al finalizar la grabación, vea el resultado del diagnóstico

presionando el botón Siguiente del teléfono.

Smart Diagnosis™ a través del

Centro de atención telefónica

1. Llame al Centro de atención telefónica de LG

Electronics al teléfono: (LG EE.UU.) 1-800-243-0000(LG

Canadá) 1-888-542-2623.

2. Cuando se lo indique el agente del Centro de

atención telefónica, mantenga el micrófono de

su teléfono sobre el logotipo Smart Diagnosis™

del equipo. Sostenga el teléfono a no más de una

pulgada o 2.5 cm (pero sin tocar) el equipo.

Pulse y mantenga pulsado el botón de Control De La

Temperatura(Temp. Control) durante tres segundos.

4. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Necesita

tiempo en el panel visualizado.

5. Una vez que la cuenta regresiva haya finalizado y los

tonos se hayan detenido, reanude la conversación

con el agente del Centro de atención telefónica,

que será capaz de ayudarle en la utilización de la

información transmitida para su análisis.

NOTA

“Smart Diagnosis™(Diagnóstico Inteligente) es

una función de resolución de problemas diseñada

para asistir, no reemplazar, al método tradicional

de resolución de problemas a través de llamadas

de servicio técnico. La efectividad de esta función

depende de diversos factores, entre los cuales se

incluyen, la recepción del teléfono celular utilizado

para la transmisión, cualquier ruido externo que

pueda presentarse durante la transmisión, y la acústica

de la habitación donde está ubicada la lavadora. Por lo

tanto, LG no garantiza que Smart Diagnosis™ resuelva

con precisión cualquier cuestión dada.”

NOTA

No toque ningún otro botón ni icono de la pantalla.

UTILIZACIÓN DEL SMART DIAGNOSIS™

MFL67731040_sp_170712.indd 54 2017.7.12 5:24:17 PM

ESPAÑOL

GARANTÍA

GARANTÍA (EE. UU.)

Si su secadora LG (el “Producto”) fallara debido a defectos de materiales o de fabricación en el uso doméstico

normal, durante el período de garantía que se establece a continuación, LG tendrá la opción de reparar o reemplazar

el producto. Esta garantía limitada solo es válida para el comprador minorista original del producto y será vigente

solo cuando se compre y use dentro de los Estados Unidos y de los territorios estadounidenses. Se exige el

comprobante de compra minorista original para solicitar servicio por garantía según esta garantía limitada.

Período de garantía

Alcance de la garantía

CÓMO SE MANEJA EL SERVICIO TÉCNICO

Un (1) año a partir de la fecha

de compra minorista original

Piezas y mano de

obra

LG suministrará las piezas y la mano de obra para

reparar o reemplazar las piezas defectuosas.

Diez (10) años a partir de la

fecha de compra minorista

original

Tambor de la

secadora

Solo las piezas. El cliente será responsable de

cualquier trabajo o servicio realizado en su casa para

reemplazar las piezas defectuosas.

Los productos y las piezas de repuesto están garantizados durante el tiempo restante del período original de

•

garantía o noventa (90) días, lo que resulte mayor.

Los productos y las piezas de repuesto pueden ser nuevos o reparados.

•

ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, LO QUE INCLUYE SIN

LÍMITE, LAS GARANTÍAS DE APTITUD COMERCIAL O IDONEIDAD PARA UN FIN EN PARTICULAR. SALVO

POR LAS GARANTÍAS IMPLÍCITAS EXIGIDAS POR LA LEY, ES DE DURACIÓN LIMITADA AL PERÍODO DE

GARANTÍA EXPRESA MENCIONADO ANTERIORMENTE. NI EL FABRICANTE NI SU DISTRIBUIDOR EN LOS

ESTADOS UNIDOS SERÁN RESPONSABLES DE NINGÚN DAÑO INCIDENTAL, EMERGENTE, INDIRECTO

NI PUNITIVO DE NINGÚN TIPO, LO QUE INCLUYE SIN LÍMITE, INGRESOS O GANANCIAS PERDIDOS O

CUALQUIER OTRO DAÑO CONTRACTUAL, EXTRACONTRACTUAL O DE OTRO TIPO.

Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, o limitaciones a la duración de la

garantía implícita, por lo que la exclusión o limitación anteriormente mencionadas podrían no corresponder en su caso. Esta

garantía le otorga derechos legales específicos y es posible que usted cuente con otros derechos que varían según el estado.

ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE:

Viajes del servicio técnico para entregar, buscar, o instalar o reparar el producto; instrucciones al cliente sobre la

•

operación del producto; reparación o reemplazo de fusibles o corrección de cableado o fontanería, o corrección

de reparaciones/instalaciones no autorizadas.

Incapacidad del producto para funcionar debido a fallas e interrupciones del suministro eléctrico, o a un servicio

•

eléctrico inadecuado.

Daños causados por tuberías de agua rotas o con fugas, tuberías de agua congeladas, líneas de drenaje

•

restringidas, suministro de agua inadecuado o interrumpido, o suministro de aire inadecuado.

Daños resultantes de operar el producto en una atmósfera corrosiva o contraria a las instrucciones esbozadas en

•

el manual del propietario del producto.

Daños al producto causados por accidentes, pestes y alimañas, rayos, viento, incendio, inundaciones o hechos

•

de fuerza mayor.

Daños o fallas causados por modificaciones o alteraciones no autorizadas, o si se usa para otro fin que no sea el

•

previsto, o por fugas de agua donde la unidad no se haya instalado correctamente.

Daños o fallas causados por corriente o voltaje eléctricos incorrectos, o por códigos de fontanería, por uso

•

comercial o industrial, o por uso de accesorios, componentes o productos de limpieza consumibles no aprobados

por LG.

Daños causados por el transporte y el manejo, incluye rayas, muescas, astillado y otros daños al acabado del

•

producto, a menos que tales daños resulten de defectos de los materiales o de la fabricación y se informen dentro

del plazo de una (1) semana de la entrega.

Daños o artículos faltantes a productos reacondicionados, comprados con descuento, con la caja abierta o que

•

hayan estado en exhibición.

Productos cuyos números de serie originales hayan sido retirados, alterados o no se puedan determinar

•

fácilmente. Los números de serie y de modelo, junto con el comprobante de venta minorista original, son

necesarios para validar la garantía.

Aumentos en los costos de los servicios públicos y otros gastos adicionales de dichos servicios.

•

MFL67731040_sp_170712.indd 55 2017.7.12 5:24:17 PM

GARANTÍA

Reparaciones cuando el producto se use de otra forma que no sea uso doméstico usual y normal (p. ej., uso

•

comercial, en oficinas e instalaciones recreativas) o contraria a las instrucciones esbozadas en el manual del

propietario del producto.

Costos asociados con el retiro del producto de su casa para realizar reparaciones.

•

El retiro y la reinstalación del producto si está instalado en un lugar inaccesible o no está instalado de acuerdo

•

con las instrucciones de instalación publicadas, lo que incluye los manuales de instalación y del propietario de LG.

Daños resultantes de mal uso, abuso, instalación, reparación o mantenimiento incorrectos. Una reparación

•

incorrecta incluye el uso de piezas no aprobadas o especificadas por LG.

El filtro está tapado.

La secadora no calienta,

•

tiempo de secado

prolongado.

Limpie el filtro de pelusa.

•

El conducto está tapado.

La secadora no calienta,

•

tiempo de secado

prolongado.

Limpie la campana y el

•

conducto.

Conducto demasiado largo

y/o con múltiples codos.

La secadora no calienta,

•

tiempo de secado

prolongado.

Mantenga los conductos de

•

escape lo más cortos que sea

posible y use la menor cantidad

de codos y curvas como le sea

posible.

Cable de alimentación mal

conectado o problema con la

toma de corriente eléctrica.

Sin corriente

•

No calienta

•

Vuelva a conectar el cable

•

de alimentación, reemplace

el fusible de la casa o vuelva

a iniciar el disyuntor. Si el

problema es la toma de

corriente, es probable que

necesite llamar a un electricista.

La válvula de gas no está

abierta. (Secadora de gas).

No calienta

•

Abra la válvula de gas.

•

Inversión de la puerta.

Las instrucciones para la

•

inversión de la puerta pueden

encontrarse en el manual del

usuario.

El costo de la reparación o el reemplazo en estas circunstancias excluidas estarán a cargo del consumidor.

CÓMO OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL

Si usted no tiene acceso a Internet y necesita asistencia para el uso de su producto o desea programar un servicio

técnico, puede comunicarse con LG Electronics al número que aparece a continuación.

Para obtener asistencia o servicio técnico, llame al 1-800-243-0000.

Si necesita más ayuda, puede escribir a LG para dirigir sus preguntas o inquietudes a la dirección que aparece a

continuación:

LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

Para obtener más información sobre el producto, visite nuestro sitio web en http://www.lg.com

MFL67731040_sp_170712.indd 56 2017.7.12 5:24:22 PM

ESPAÑOL

MFL67731040_sp_170712.indd 57 2017.7.12 5:24:23 PM

MFL67731040_sp_170712.indd 58 2017.7.12 5:24:24 PM

ESPAÑOL

MFL67731040_sp_170712.indd 59 2017.7.12 5:24:24 PM

1-800-243-0000 USA

1-888-542-2623 CANADA

LG Customer Information Center

www.lg.com

This product qualiﬁes for ENERGY STAR in

the “factory default (Home Use)” setting.

Changing the factory default settings or

enabling other features may increase power

consumption that could exceed the limits

necessary to qualify for ENERGY STAR.

MFL67731040_sp_170712.indd 60 2017.7.12 5:24:24 PM

LG DLGX5781VE MFL67731040_en_170712 User Manual Owner's MFL67731040 Ensp 170712

DLGX5781VE Owner's Manual MFL67731040_ensp_170712 Most comprehensive of product setup and usage. (Spanish)

Navigation menu

Versions of this User Manual:

Views

Navigation
