Life's Good

FRE CH DQQR

REFRIGERATOR

Please read this owner's manua thoroughly before

operating and keep it handy for reference at all times.

LFX25973**

P/No. : MFL63264255

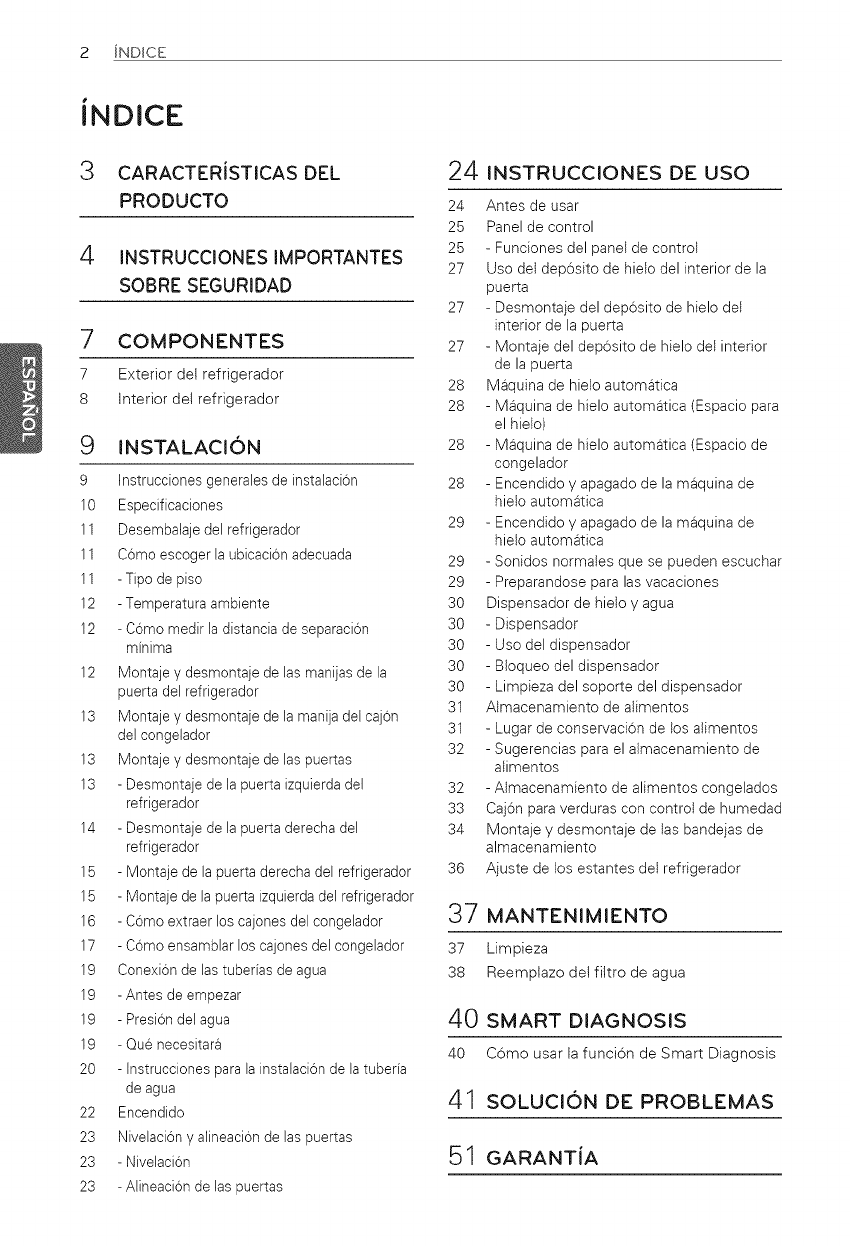

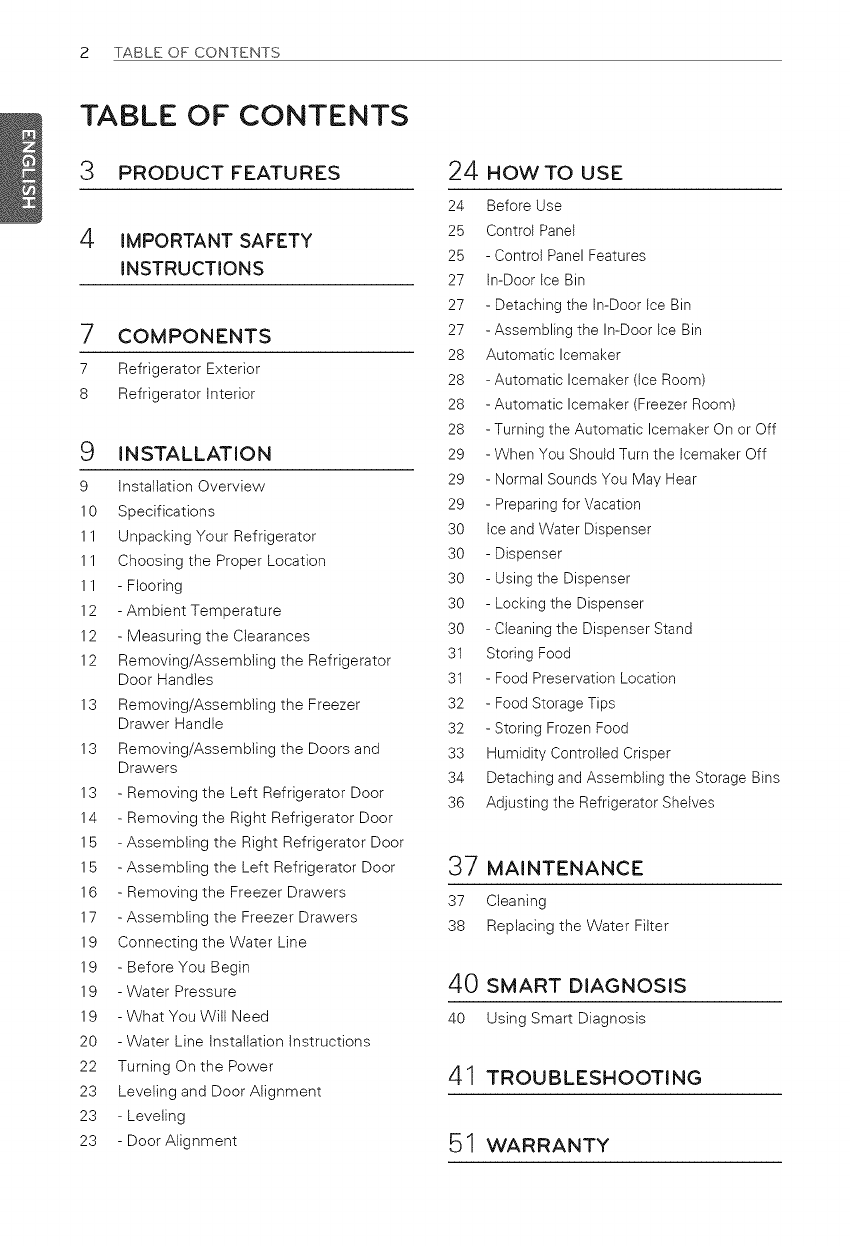

2 TABLEOFCONTENTS

TABLE OF CONTENTS

3 PRODUCT FEATURES

4IMPORTANT SAFETY

INSTRUCTIONS

7 COMPONENTS

7 Refrigerator Exterior

8 Refrigerator interior

INSTALLATION

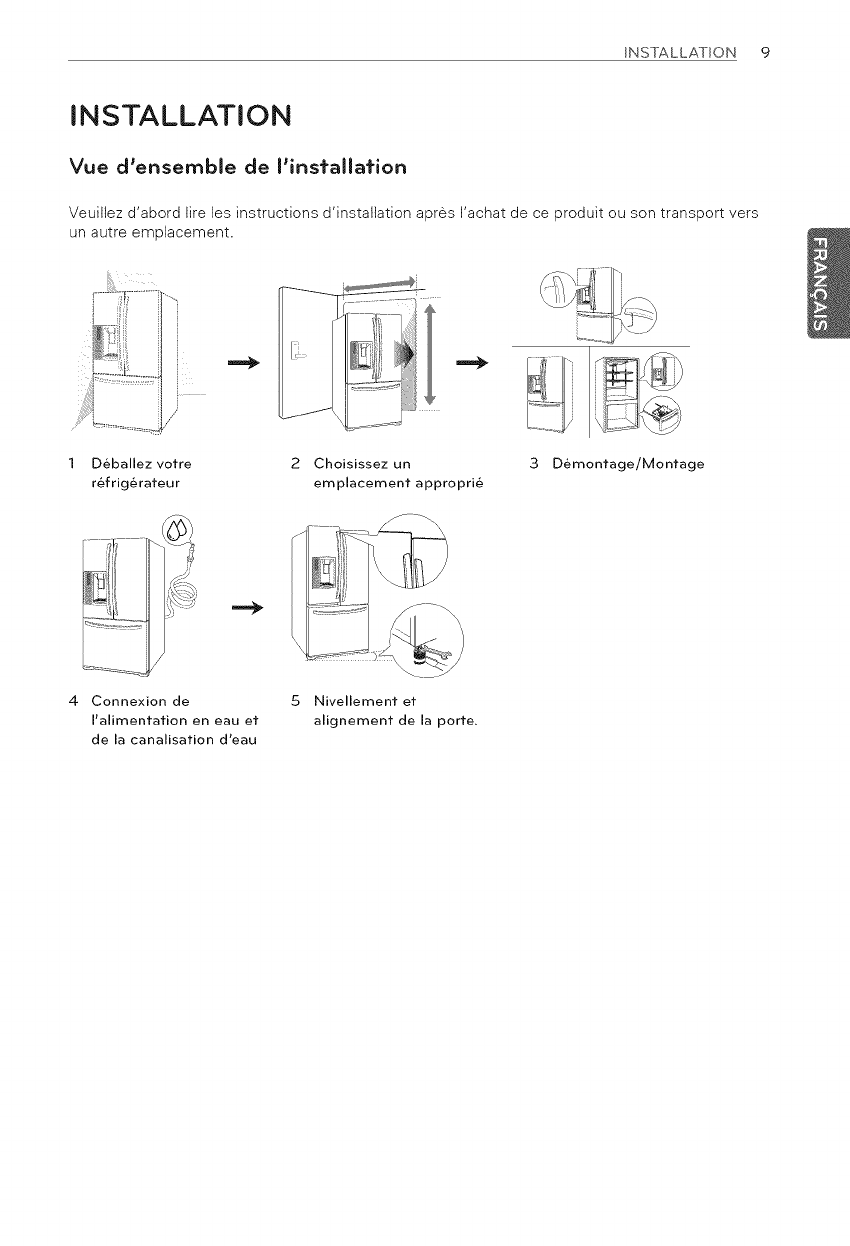

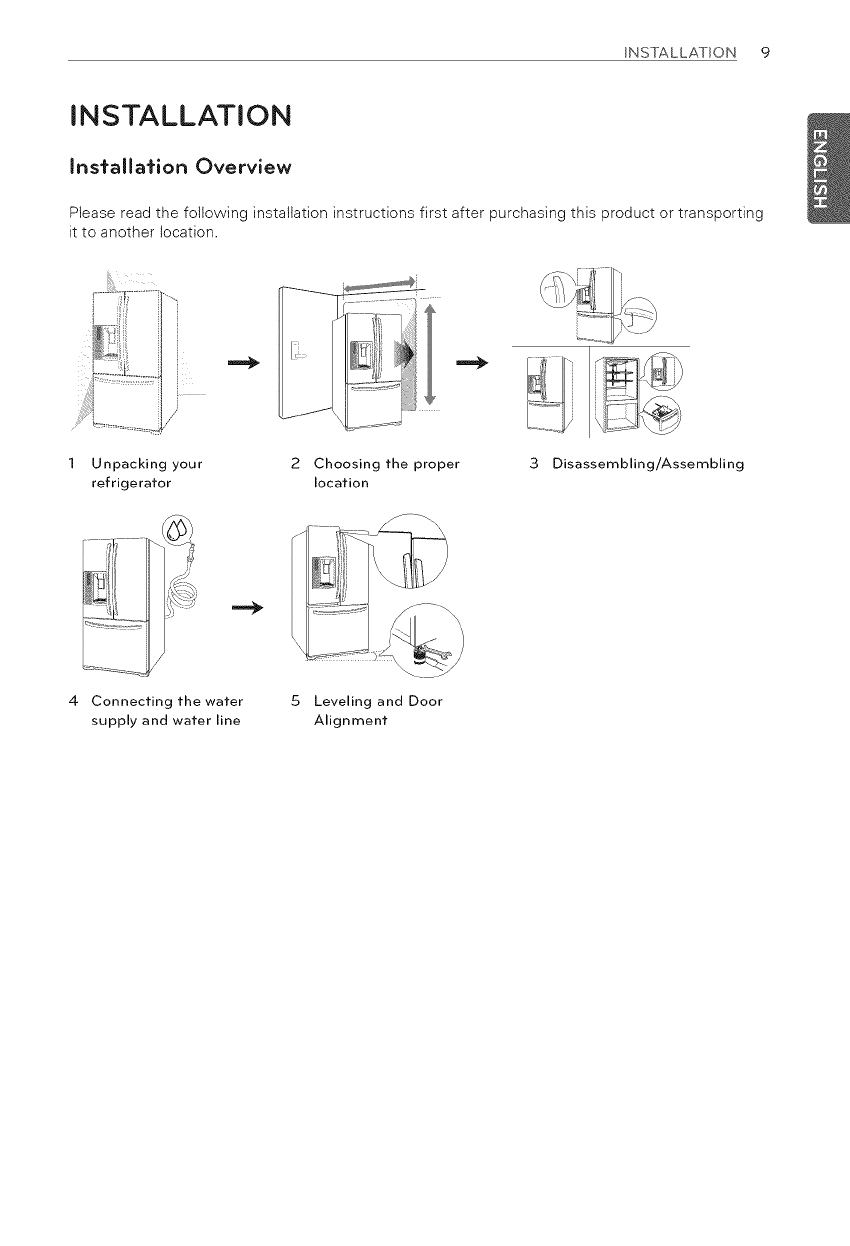

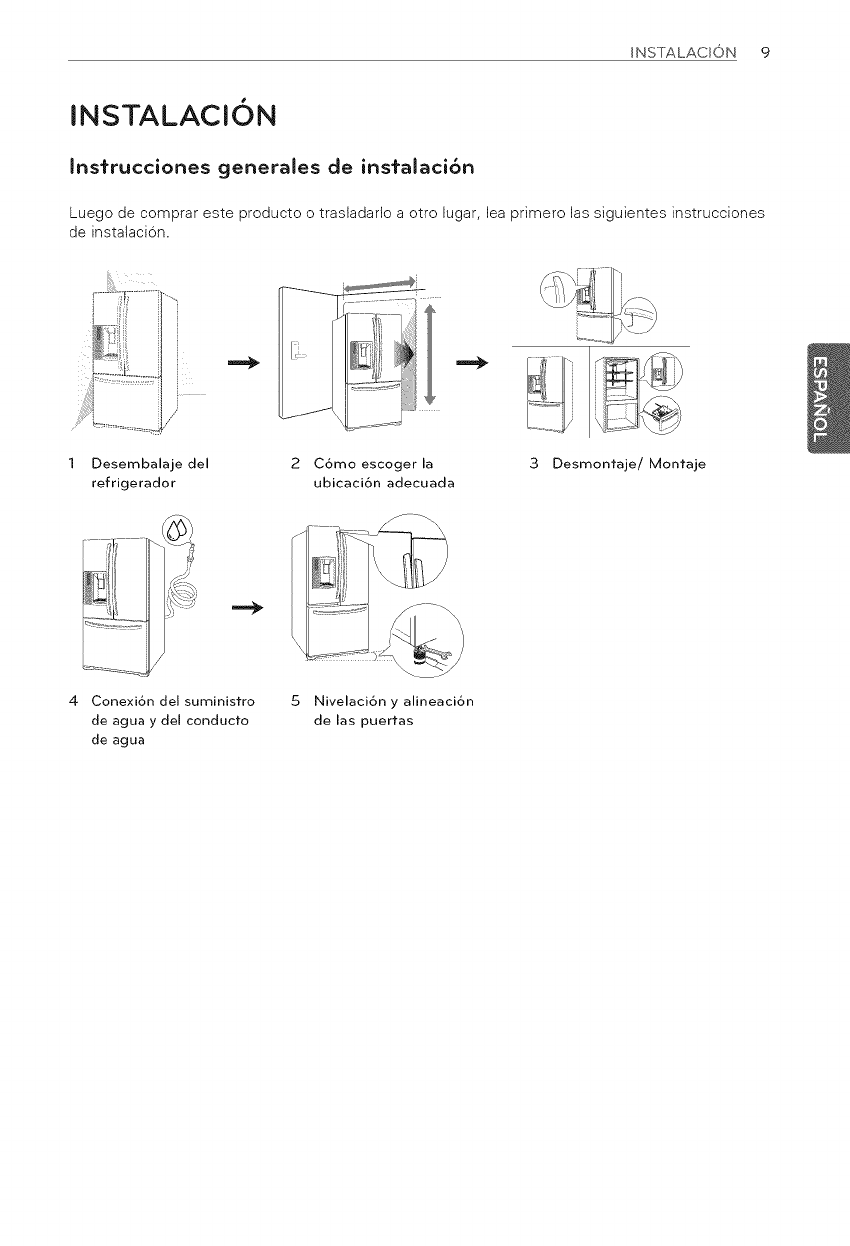

Installation Overview

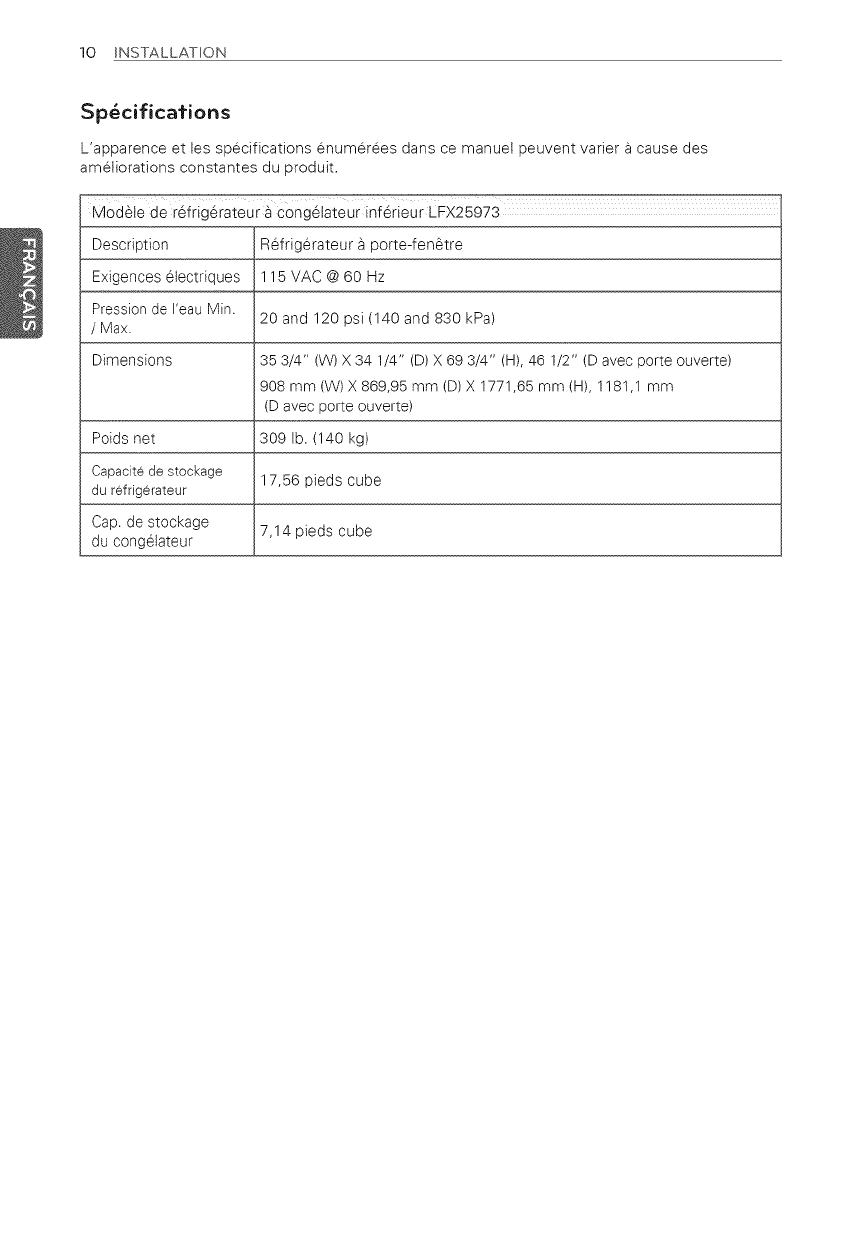

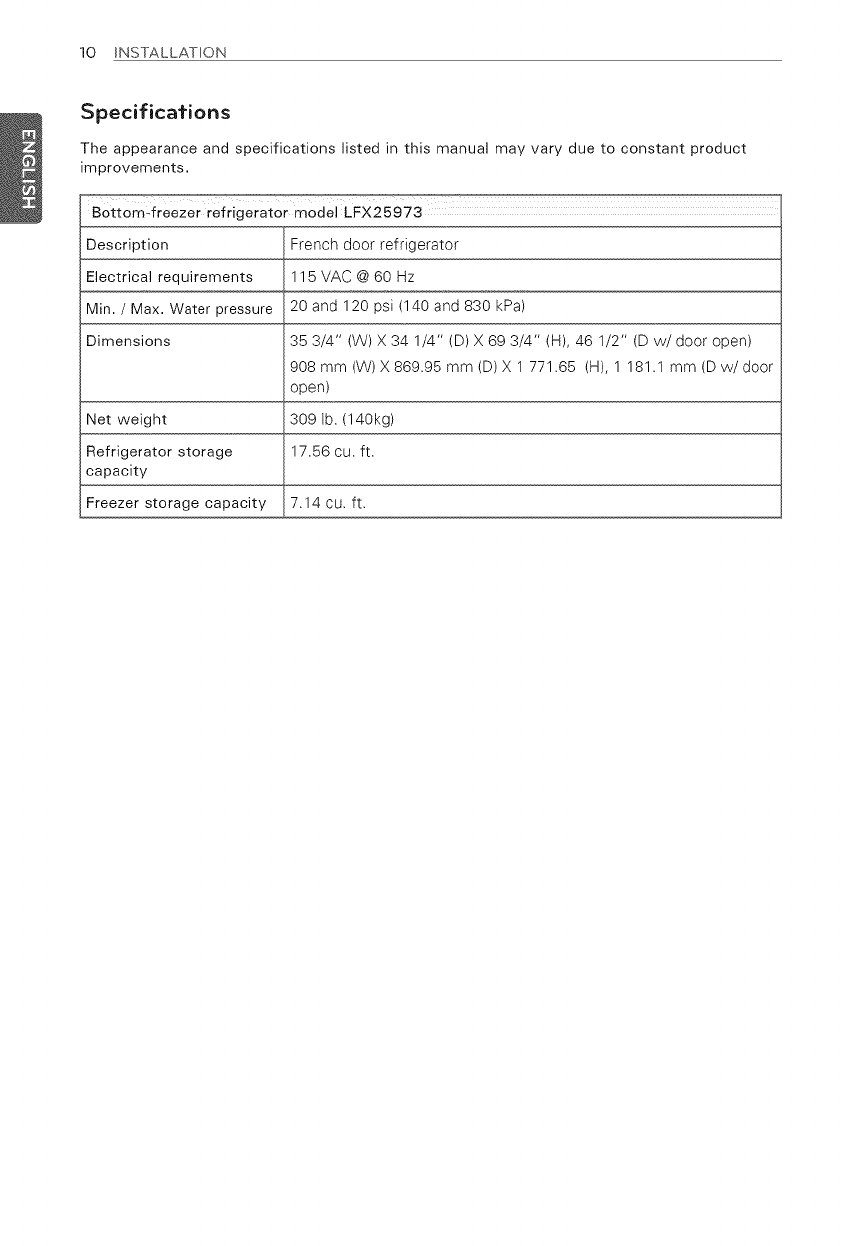

Specifications

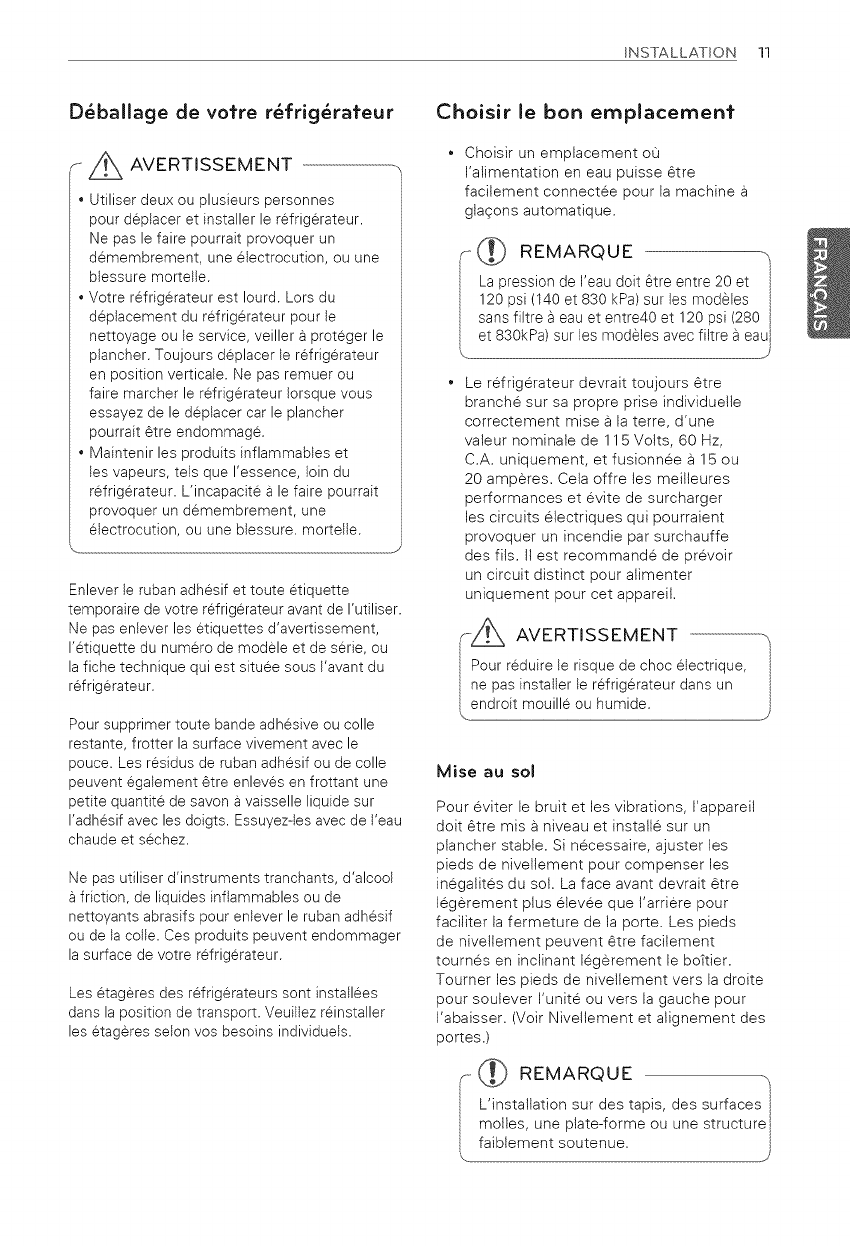

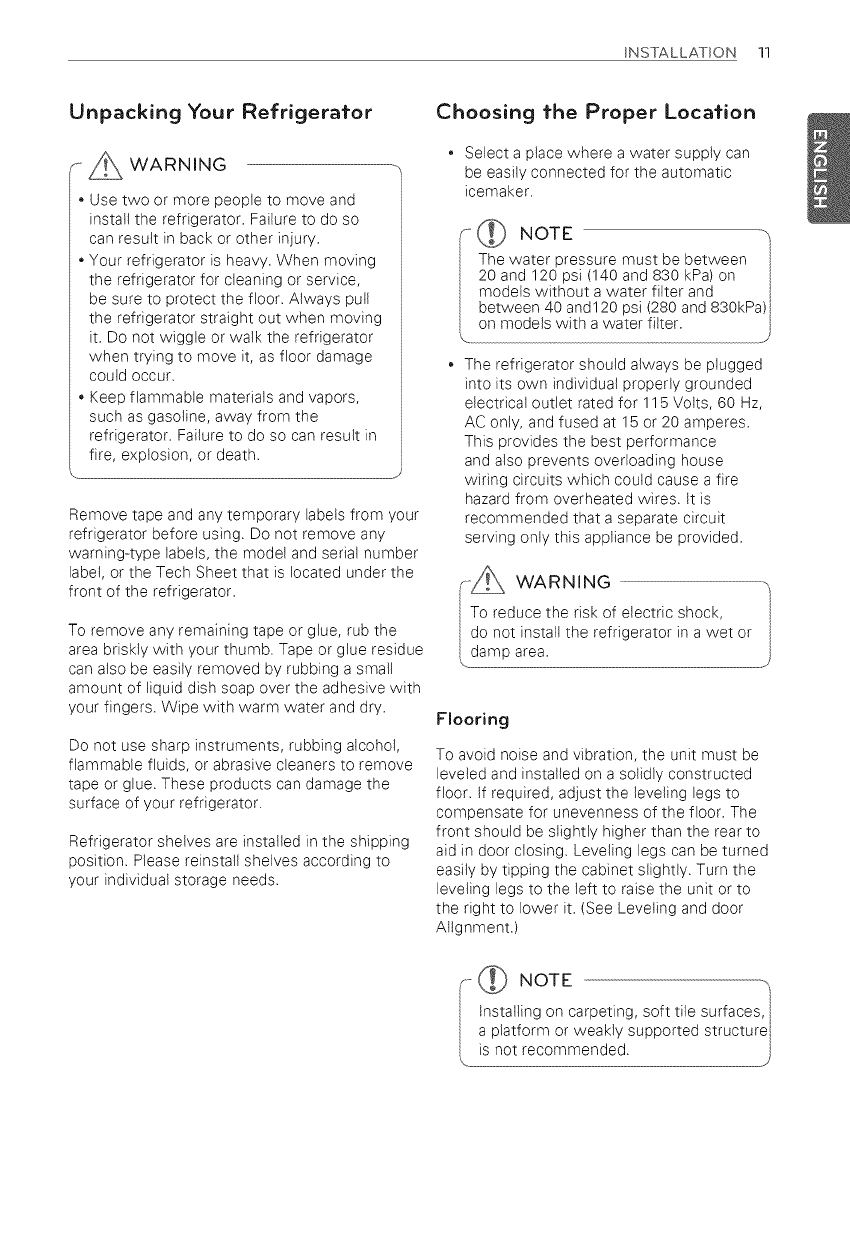

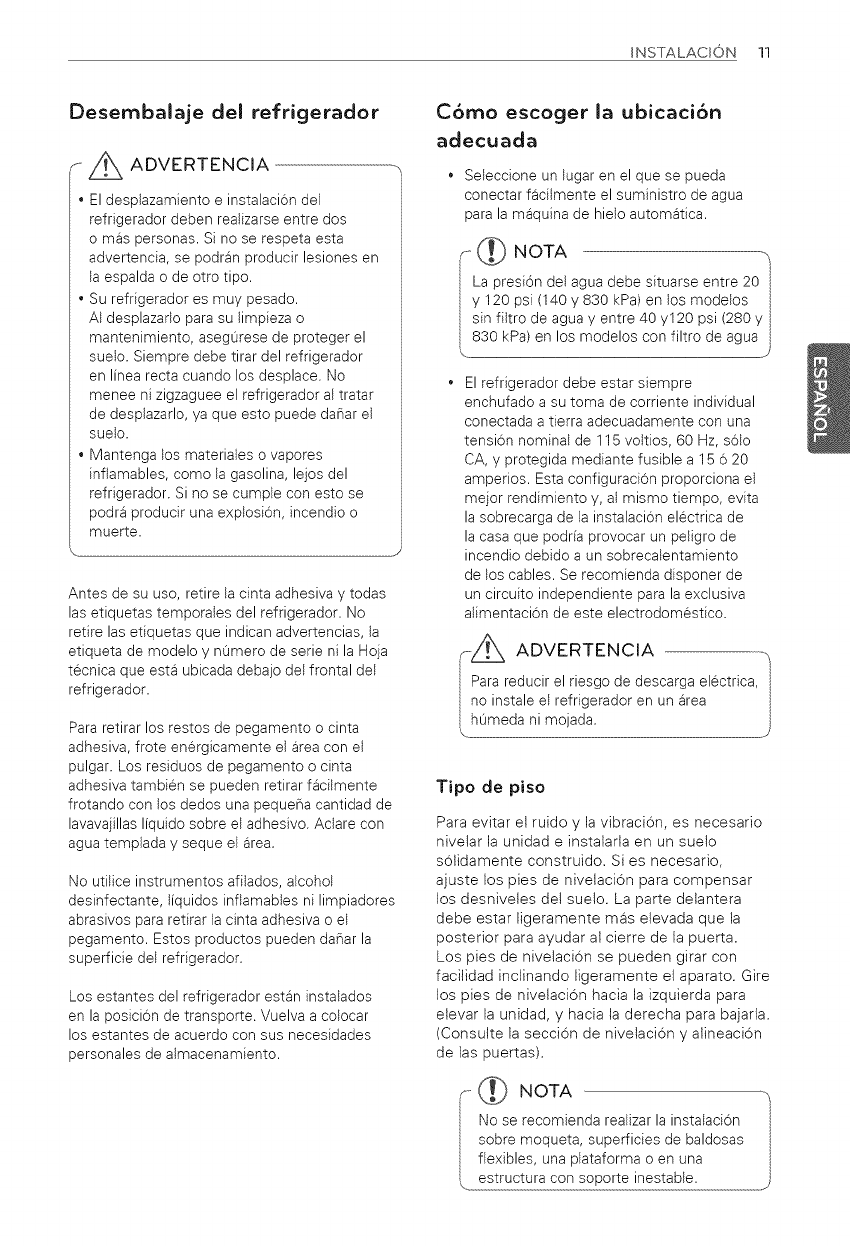

Unpacking Your Refrigerator

Choosing the Proper Location

- Flooring

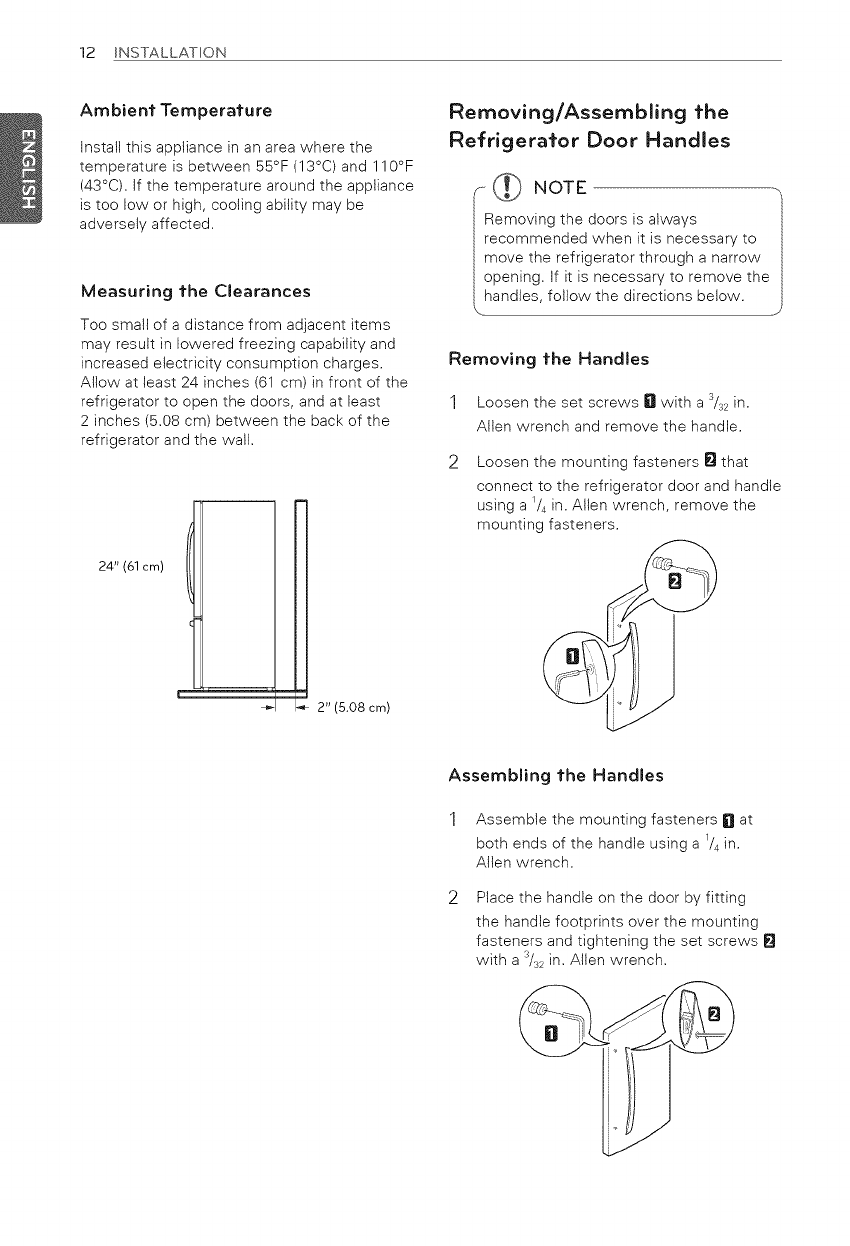

- Ambient Temperature

- Measuring the Clearances

Removing/Assembling the Refrigerator

Door Handles

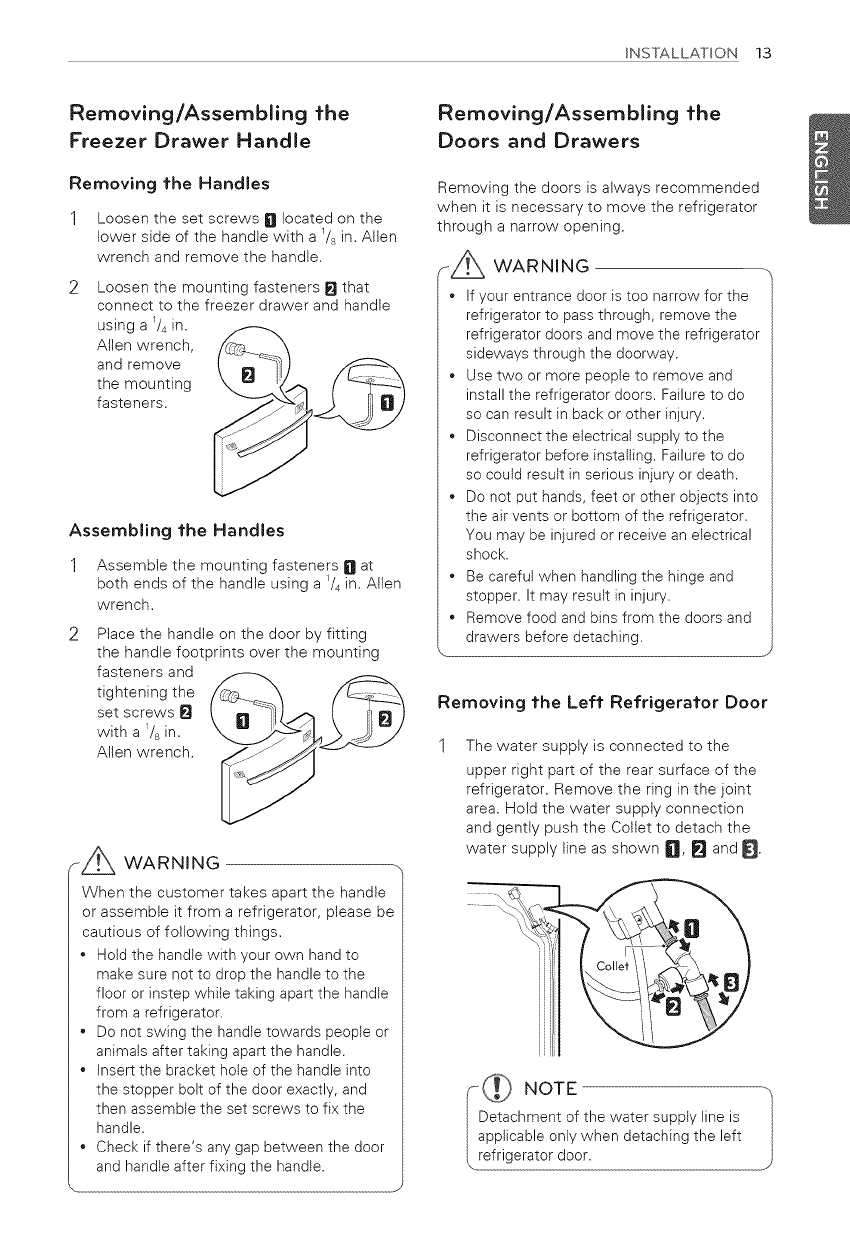

Removing/Assembling the Freezer

Drawer Handle

Removing/Assembling the Doors and

Drawers

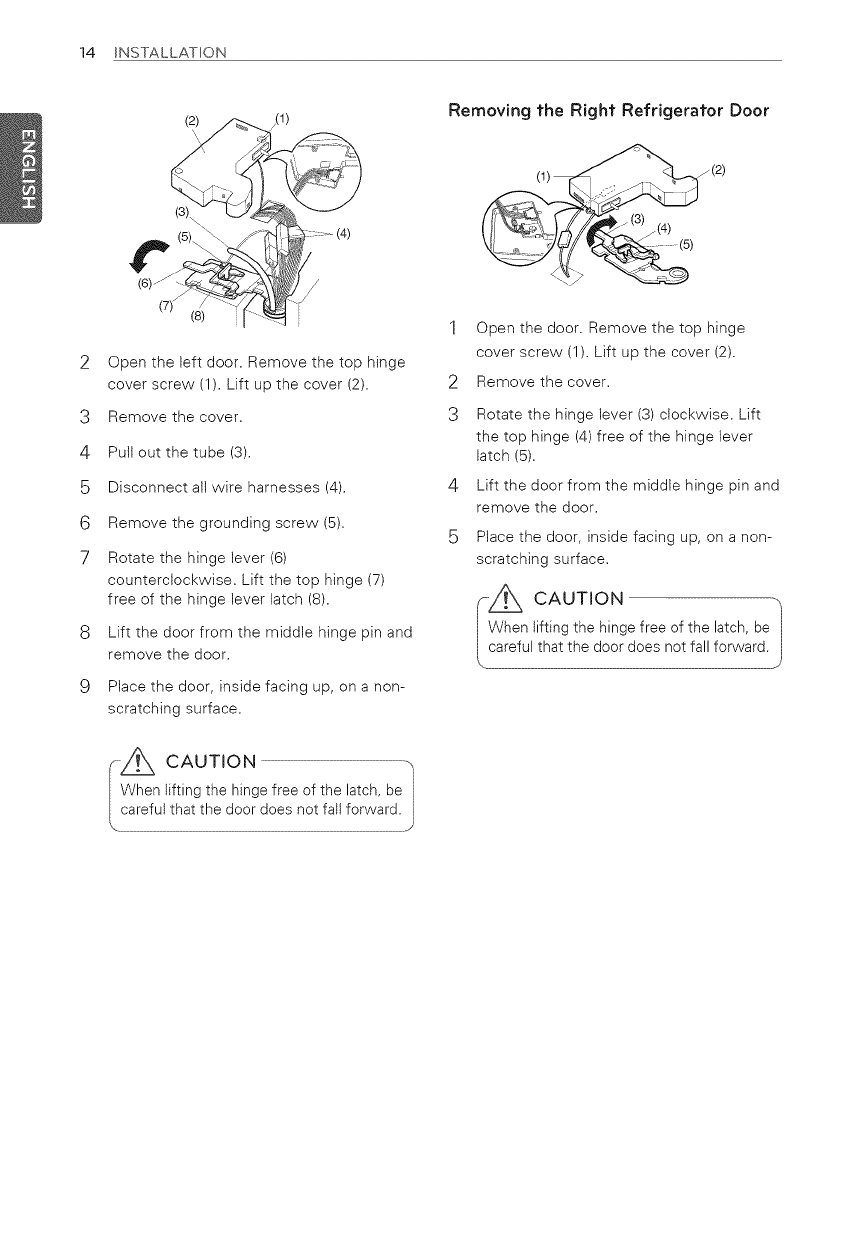

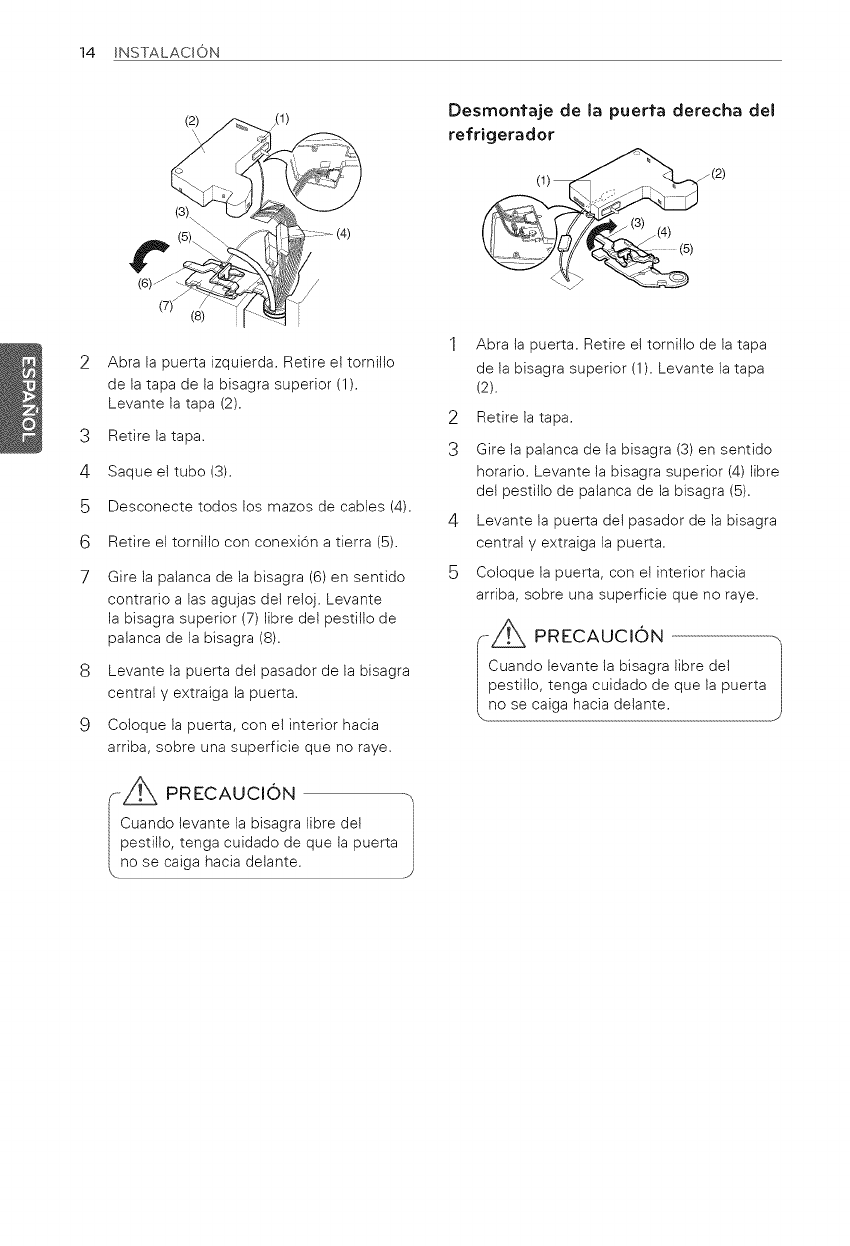

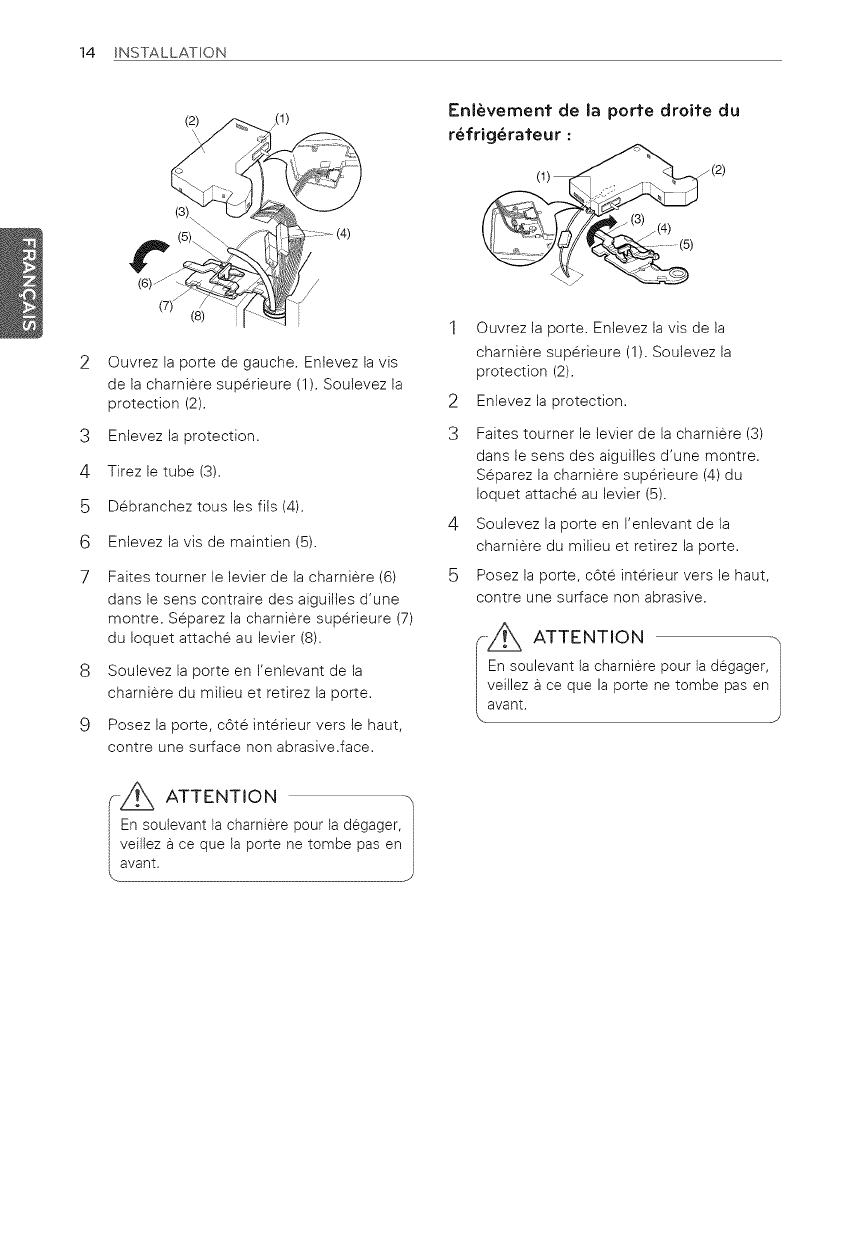

- Removing the Left Refrigerator Door

- Removing the Right Refrigerator Door

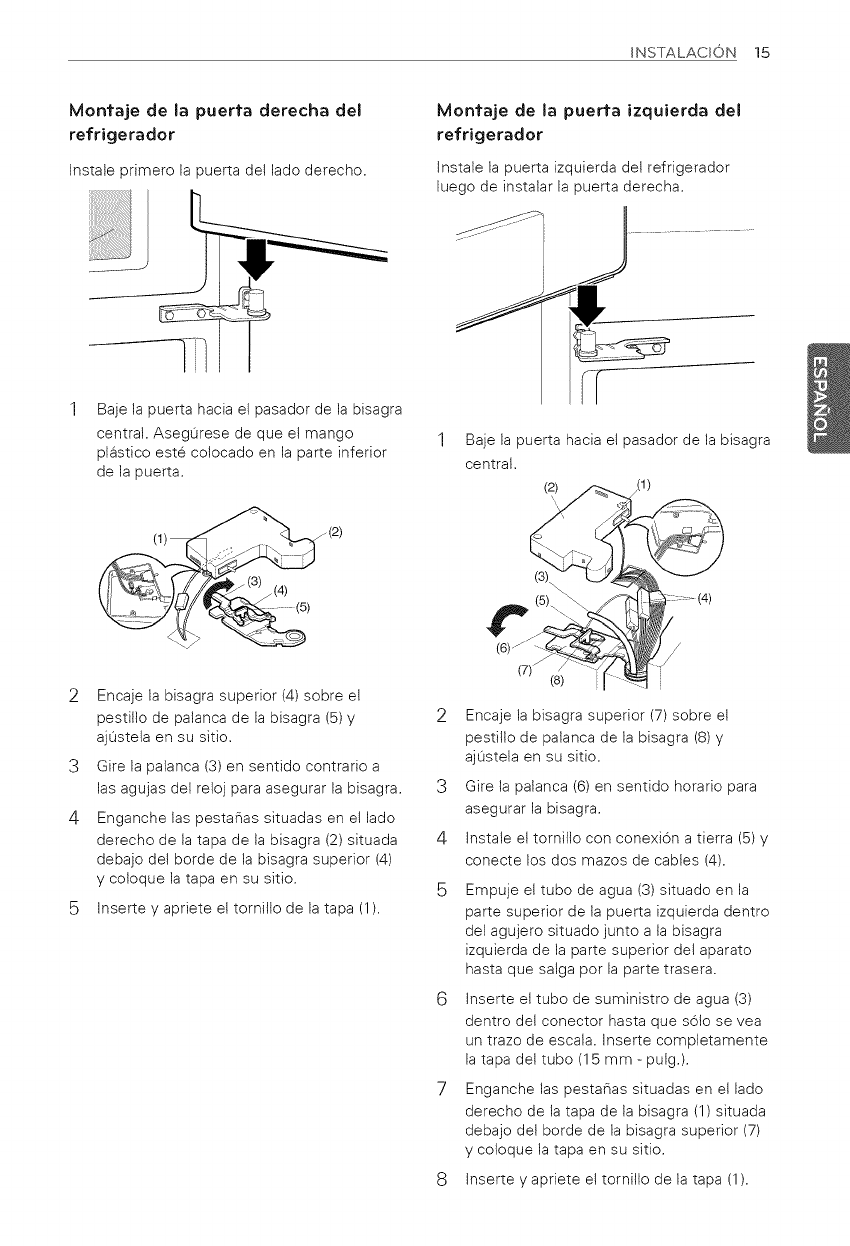

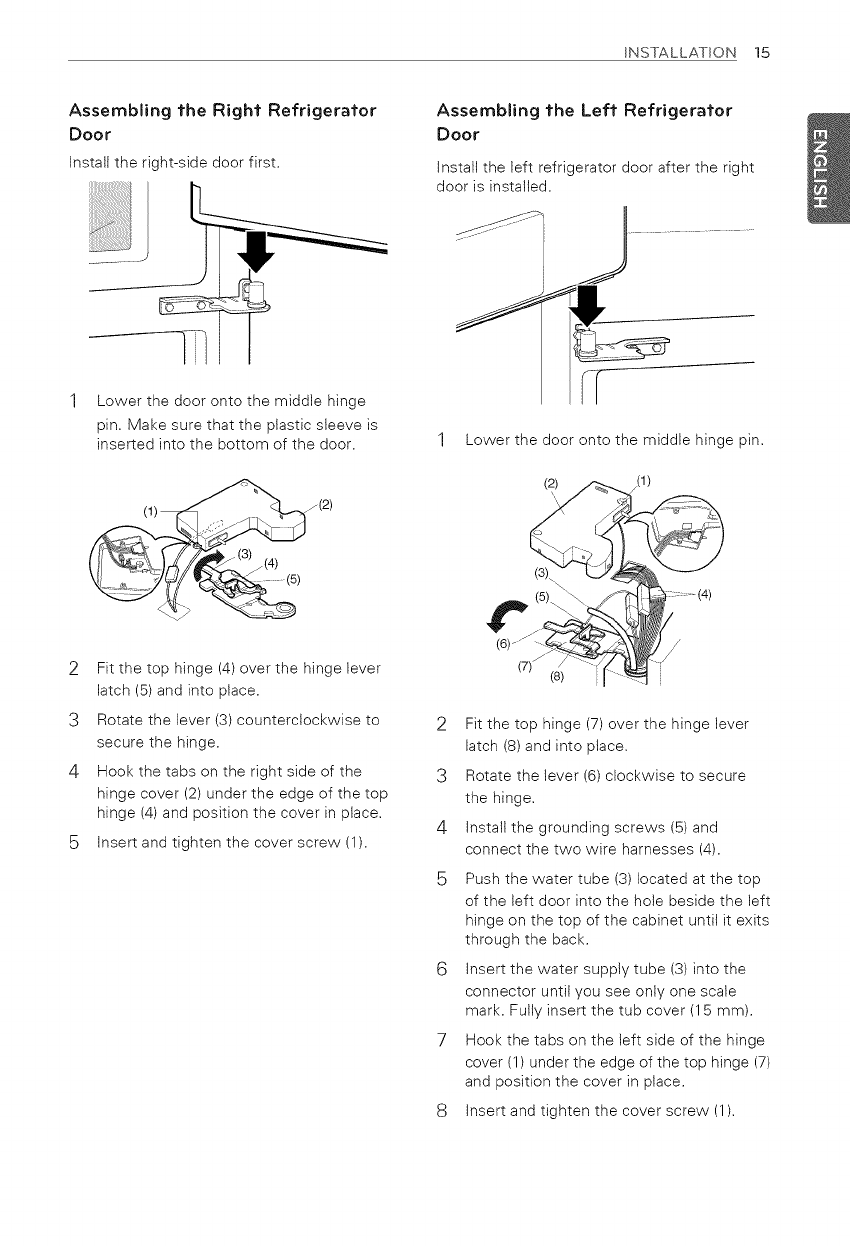

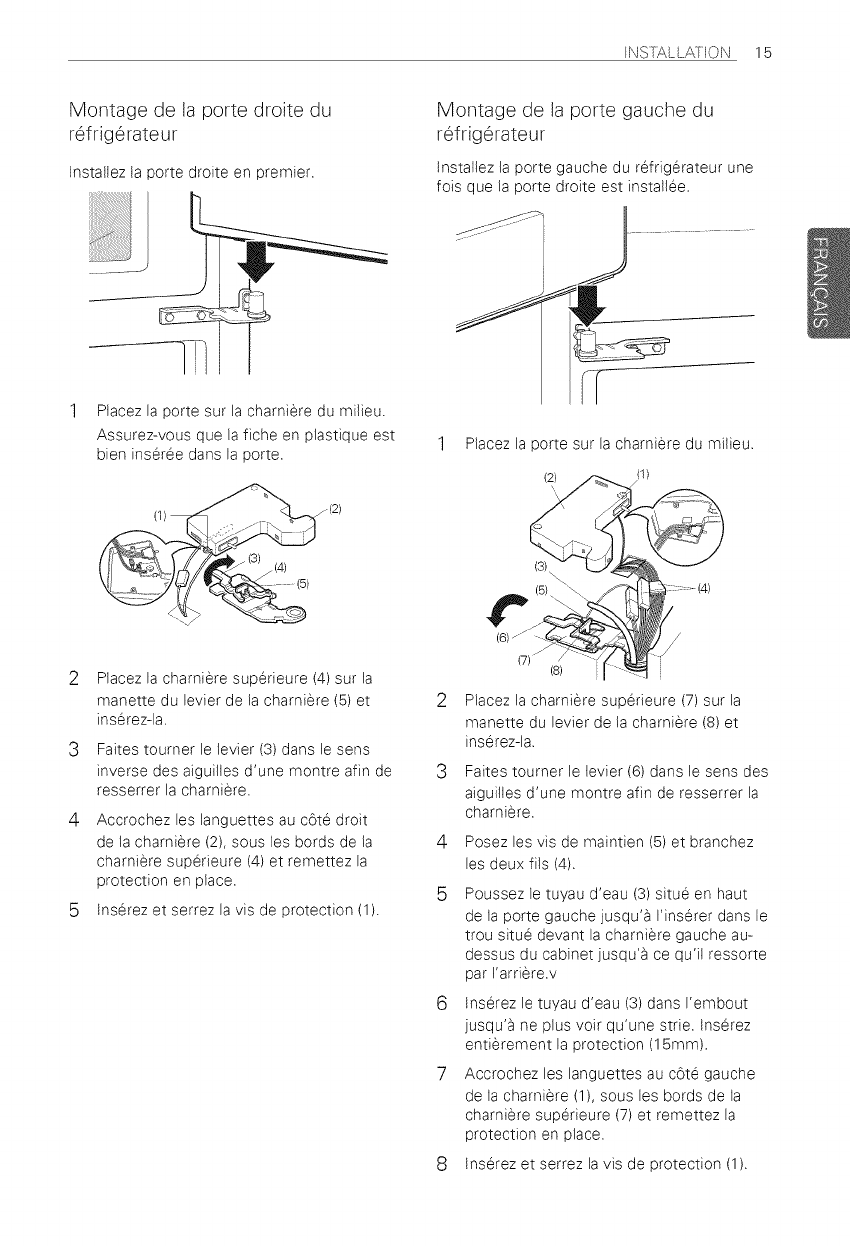

- Assembling the Right Refrigerator Door

- Assembling the Left Refrigerator Door

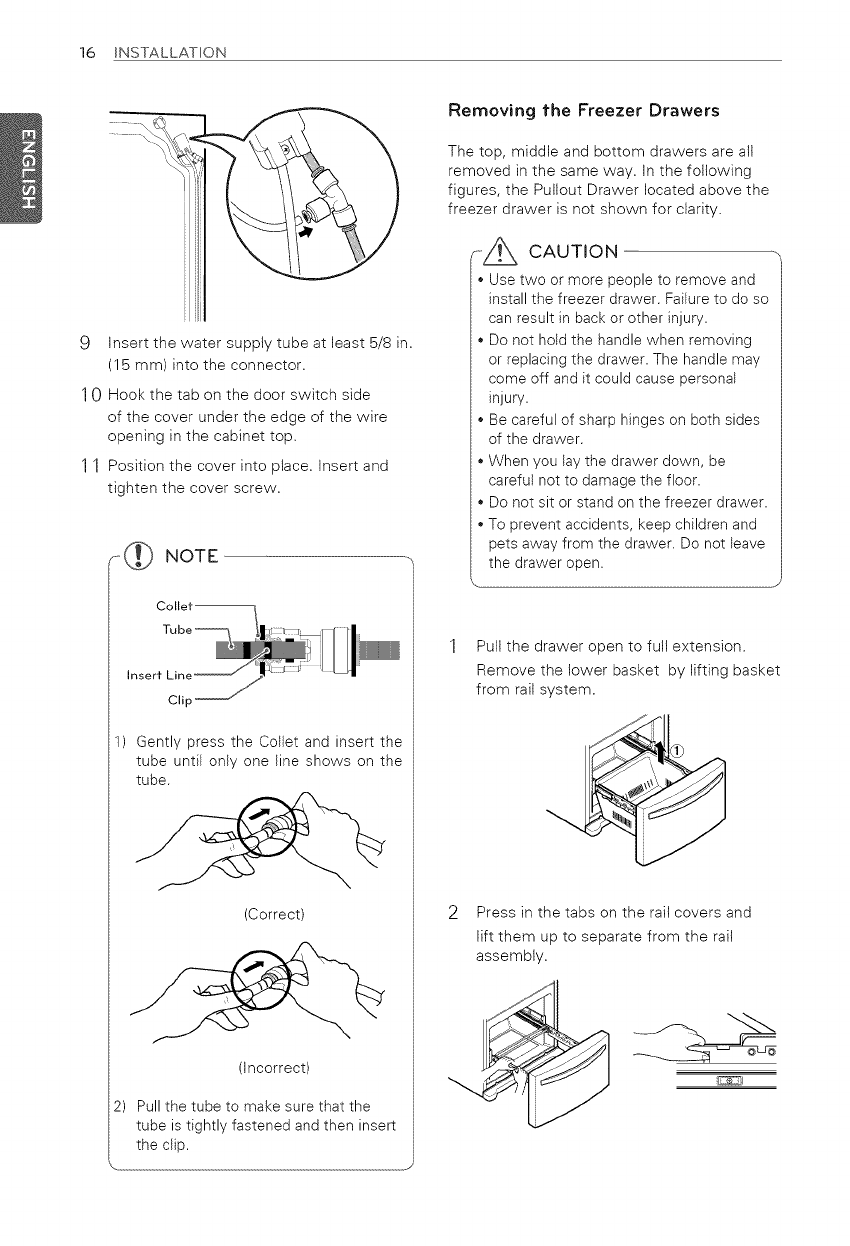

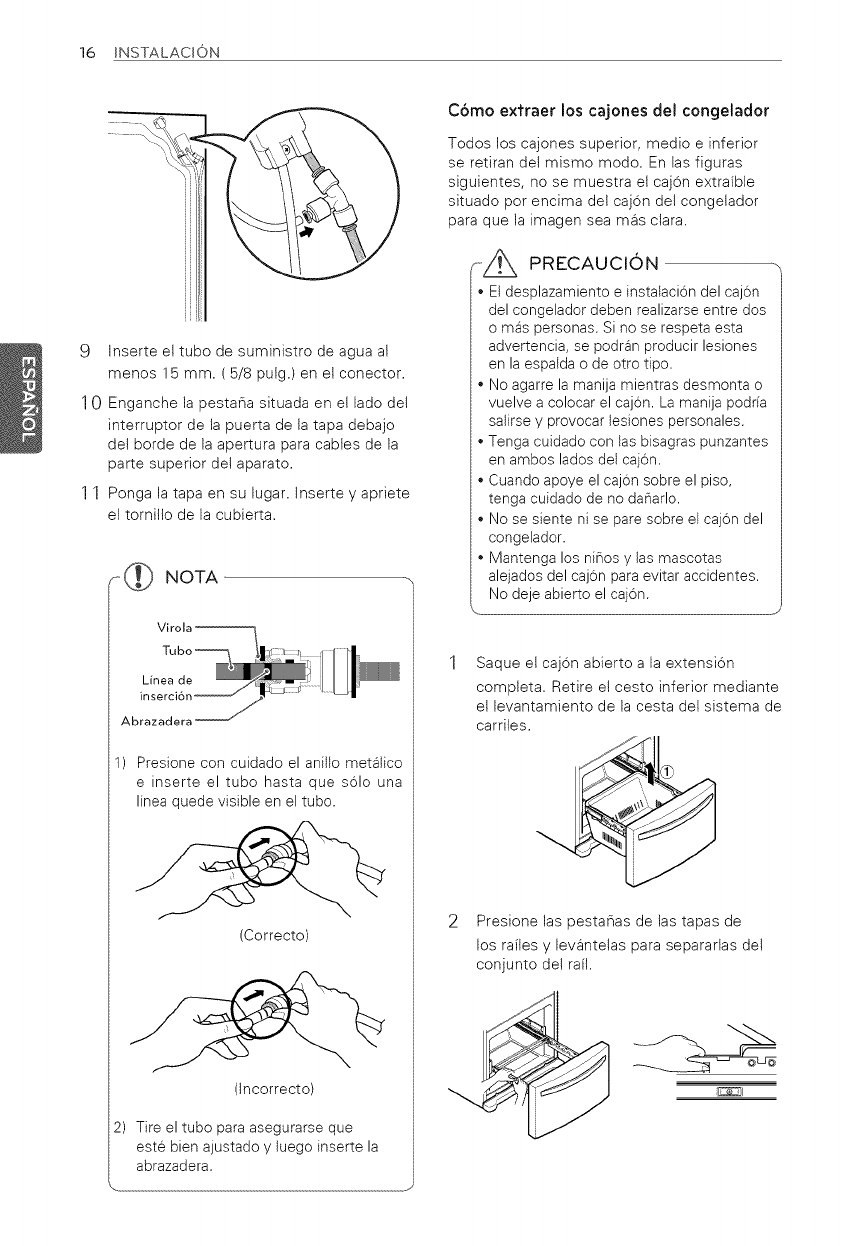

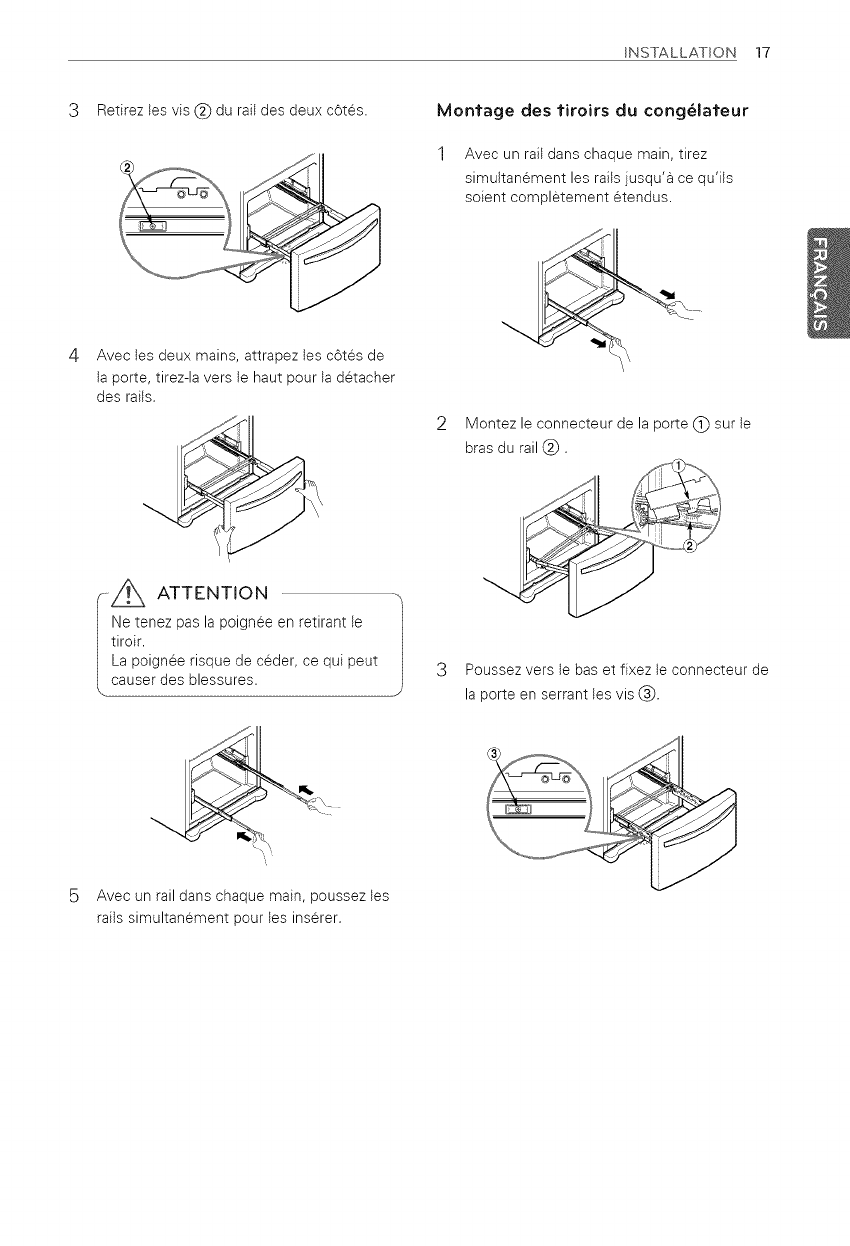

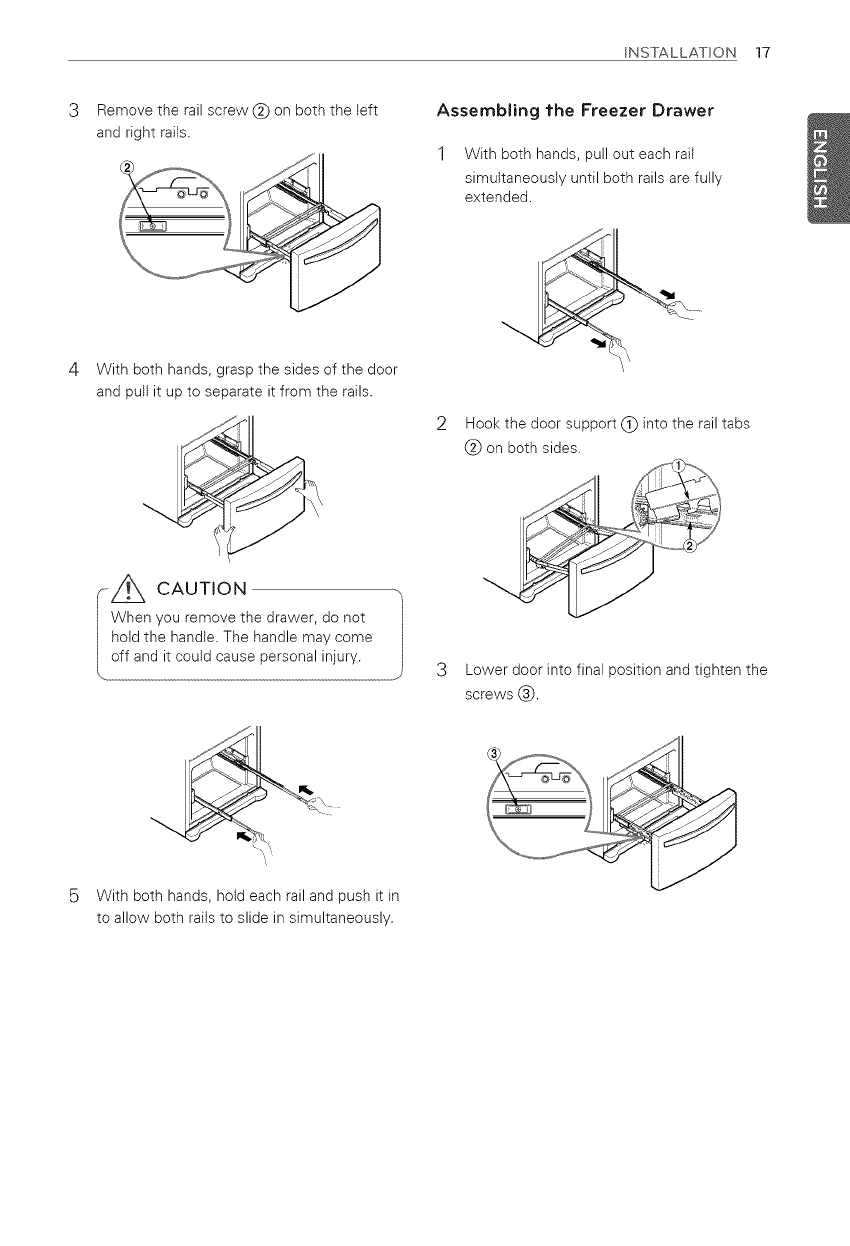

- Removing the Freezer Drawers

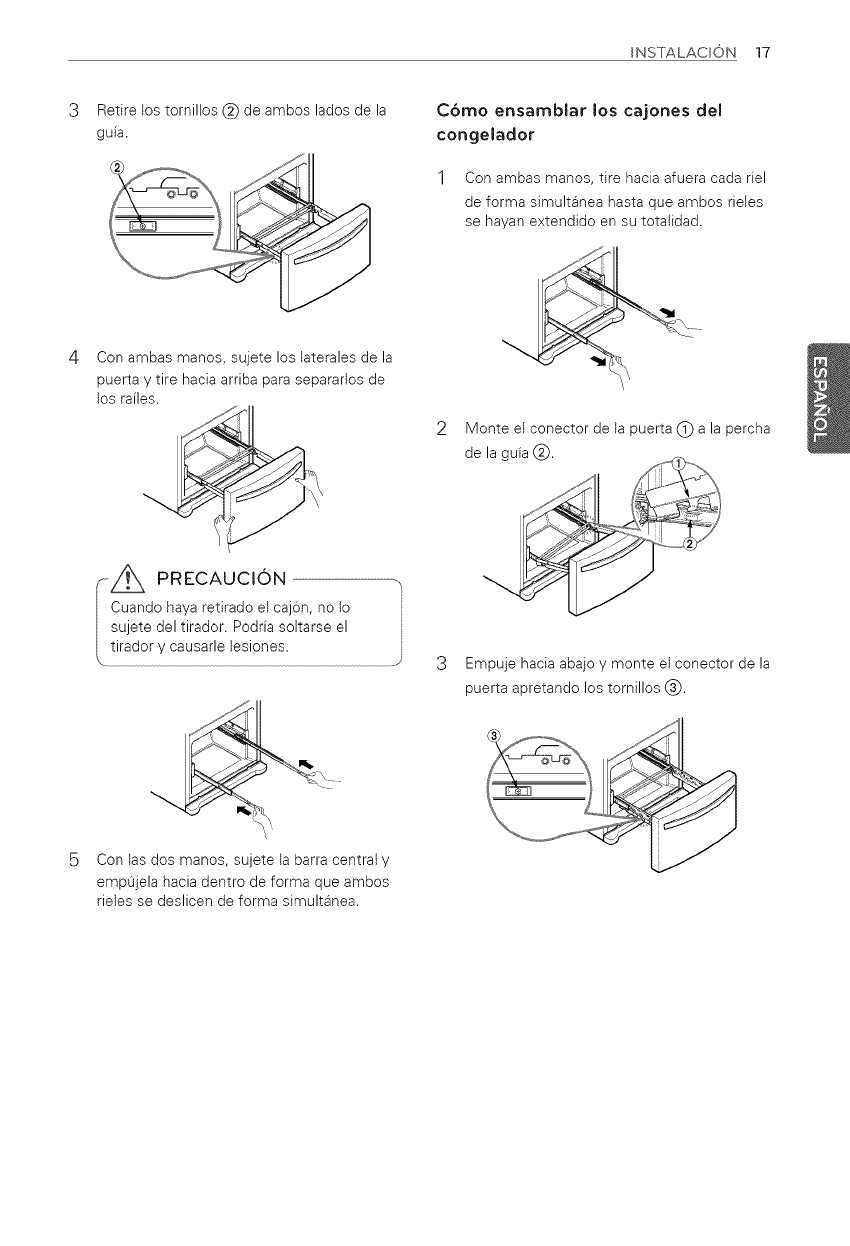

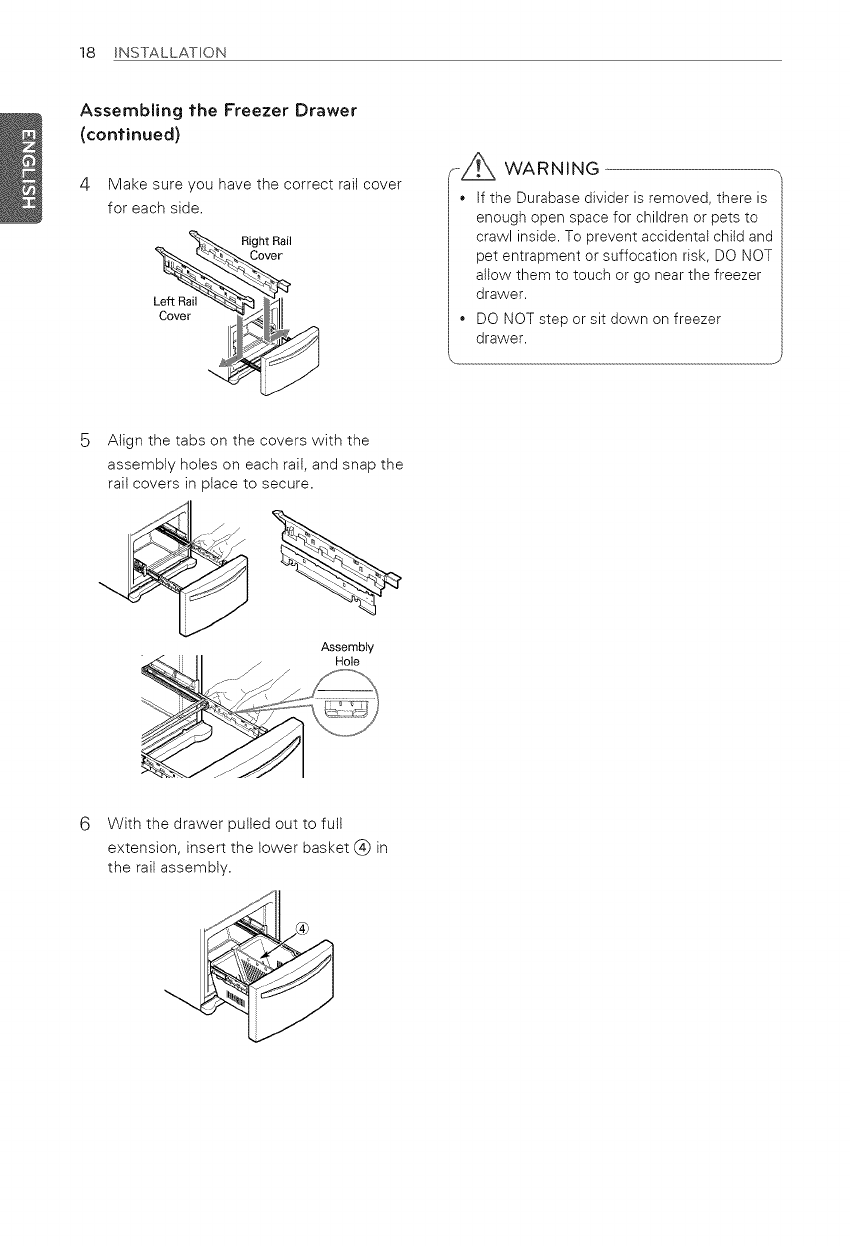

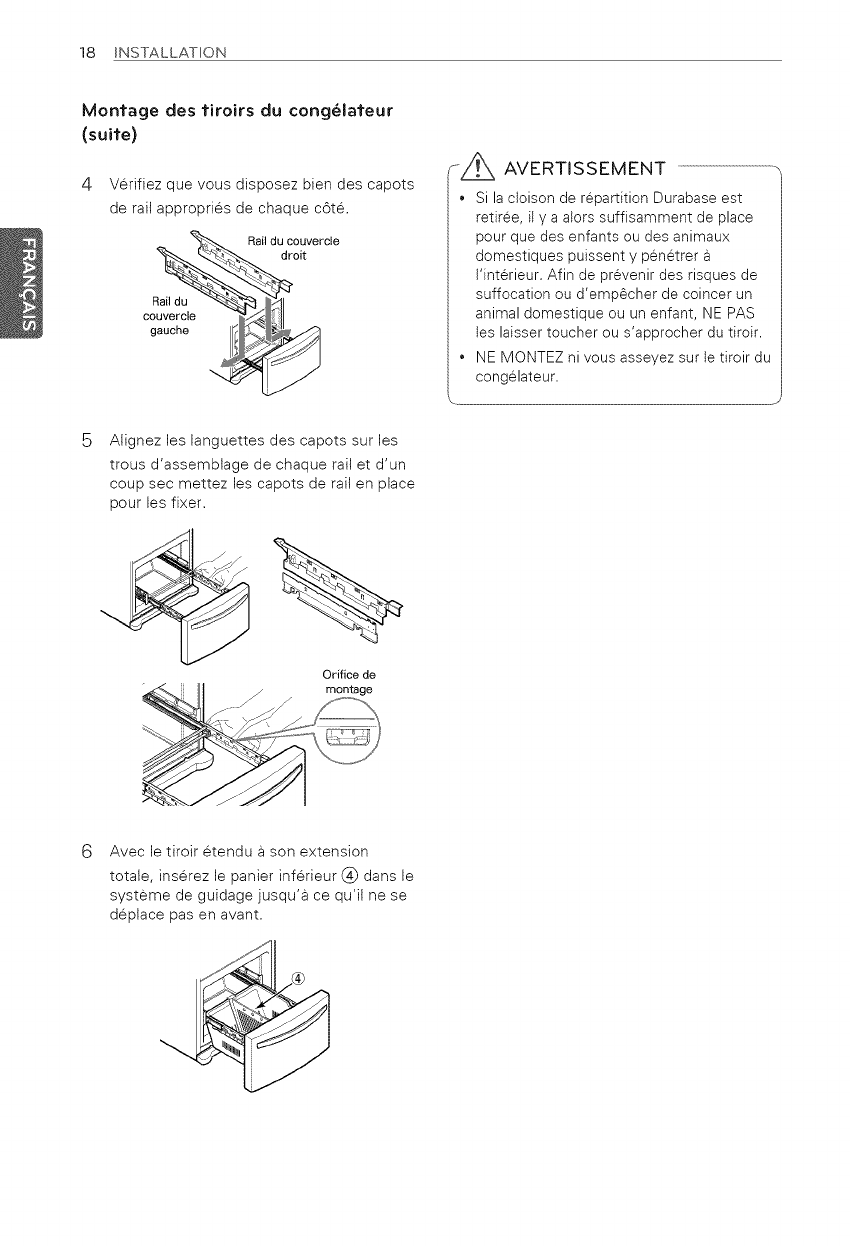

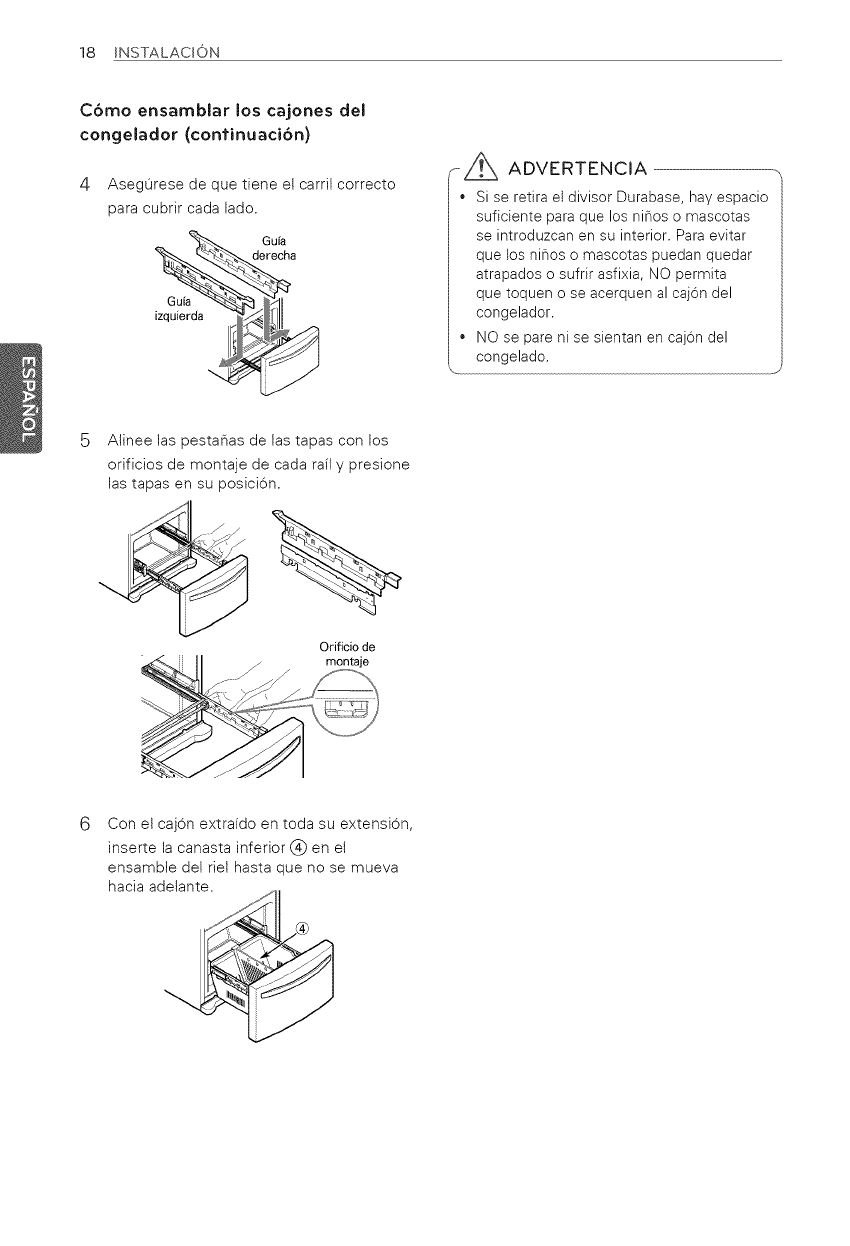

- Assembling the Freezer Drawers

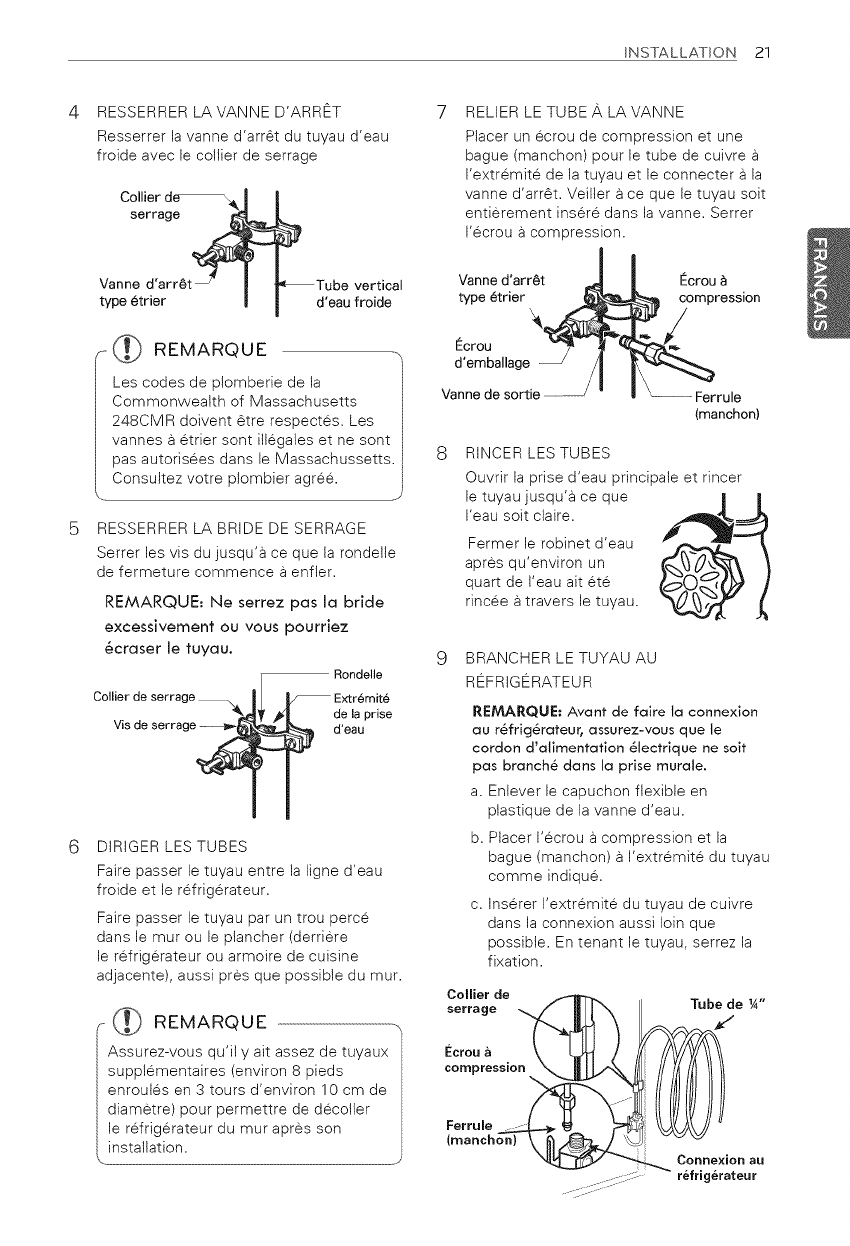

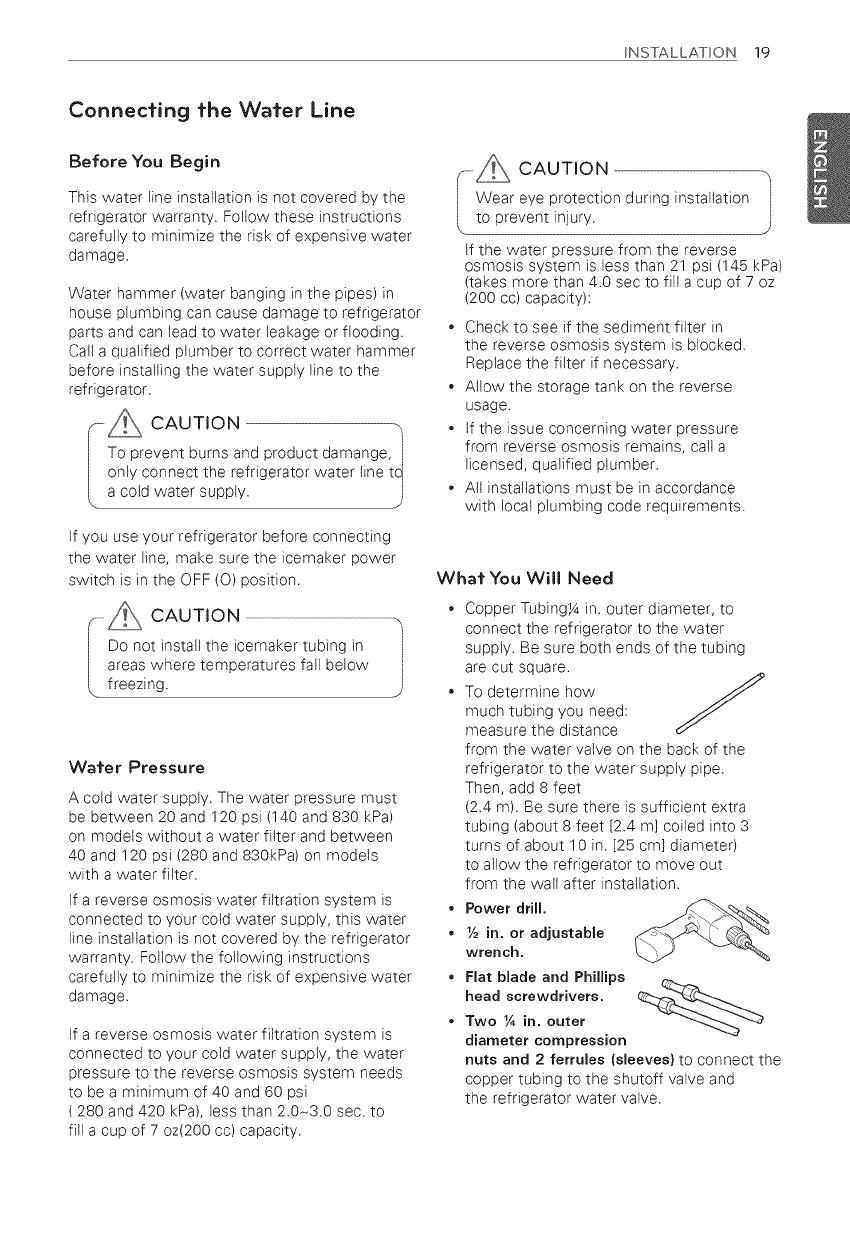

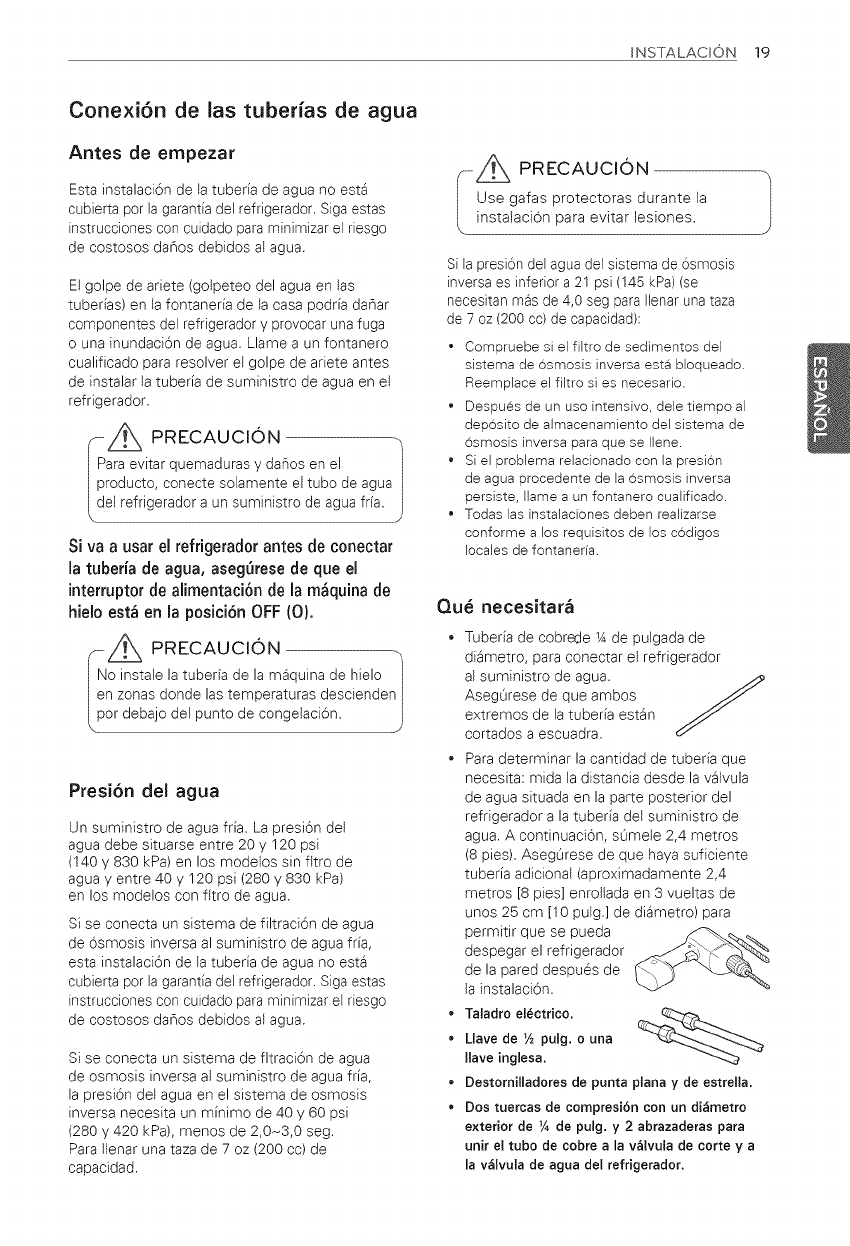

Connecting the Water Line

- Before You Begin

- Water Pressure

- What You Will Need

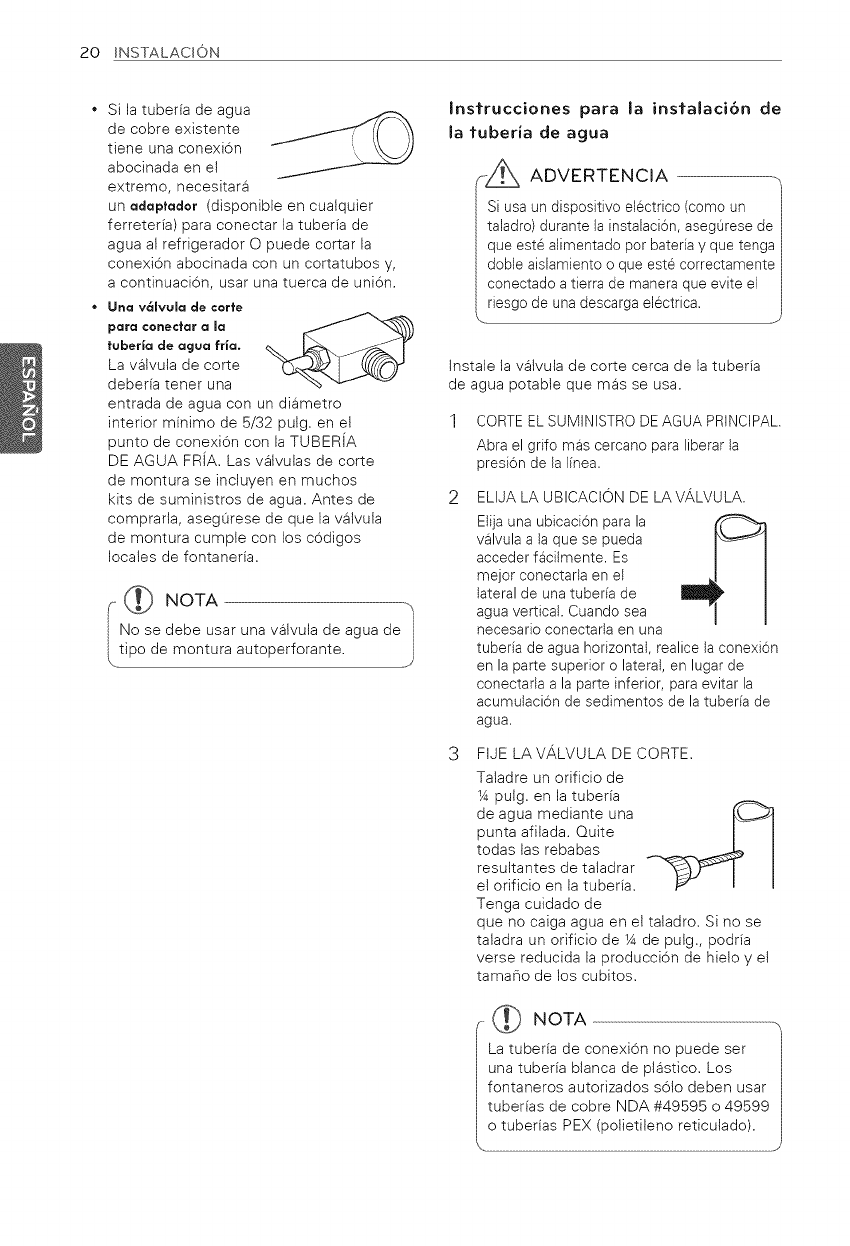

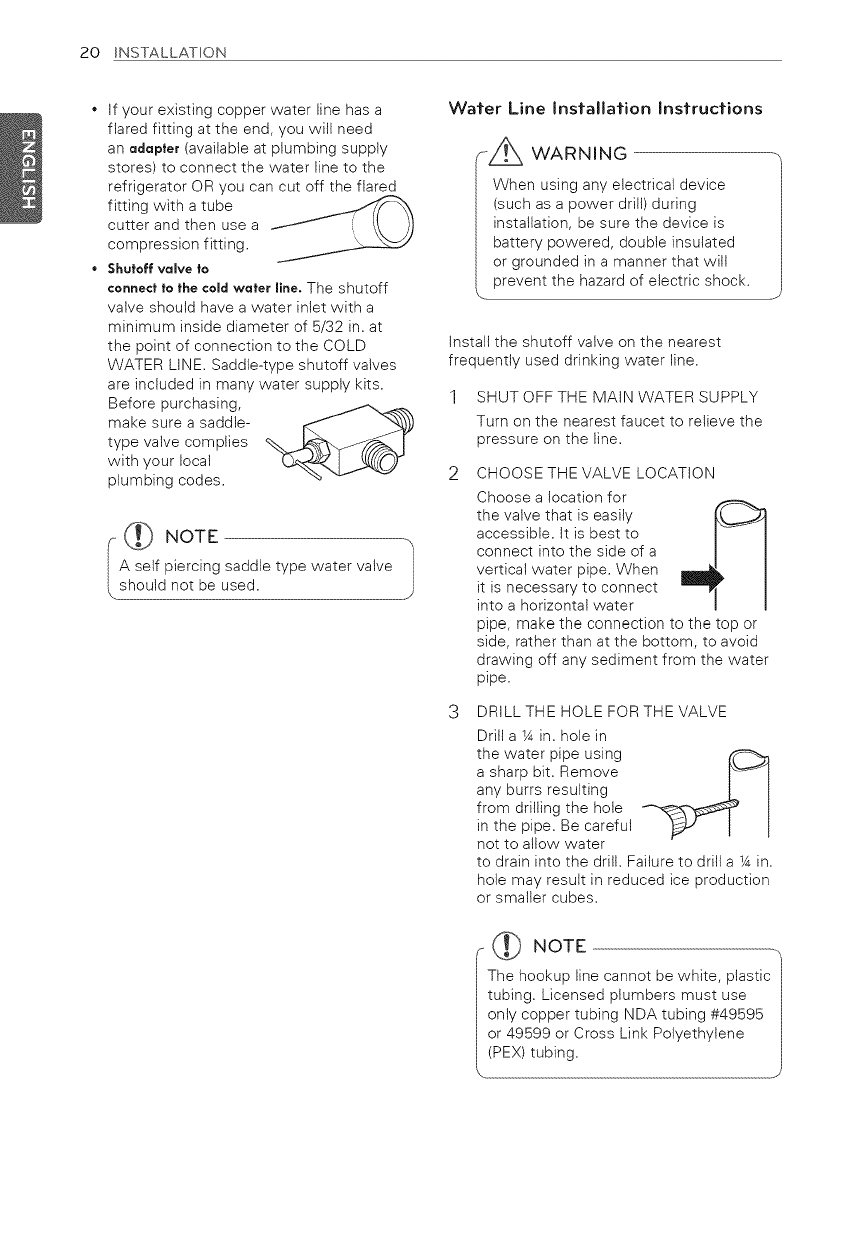

- Water Line Installation instructions

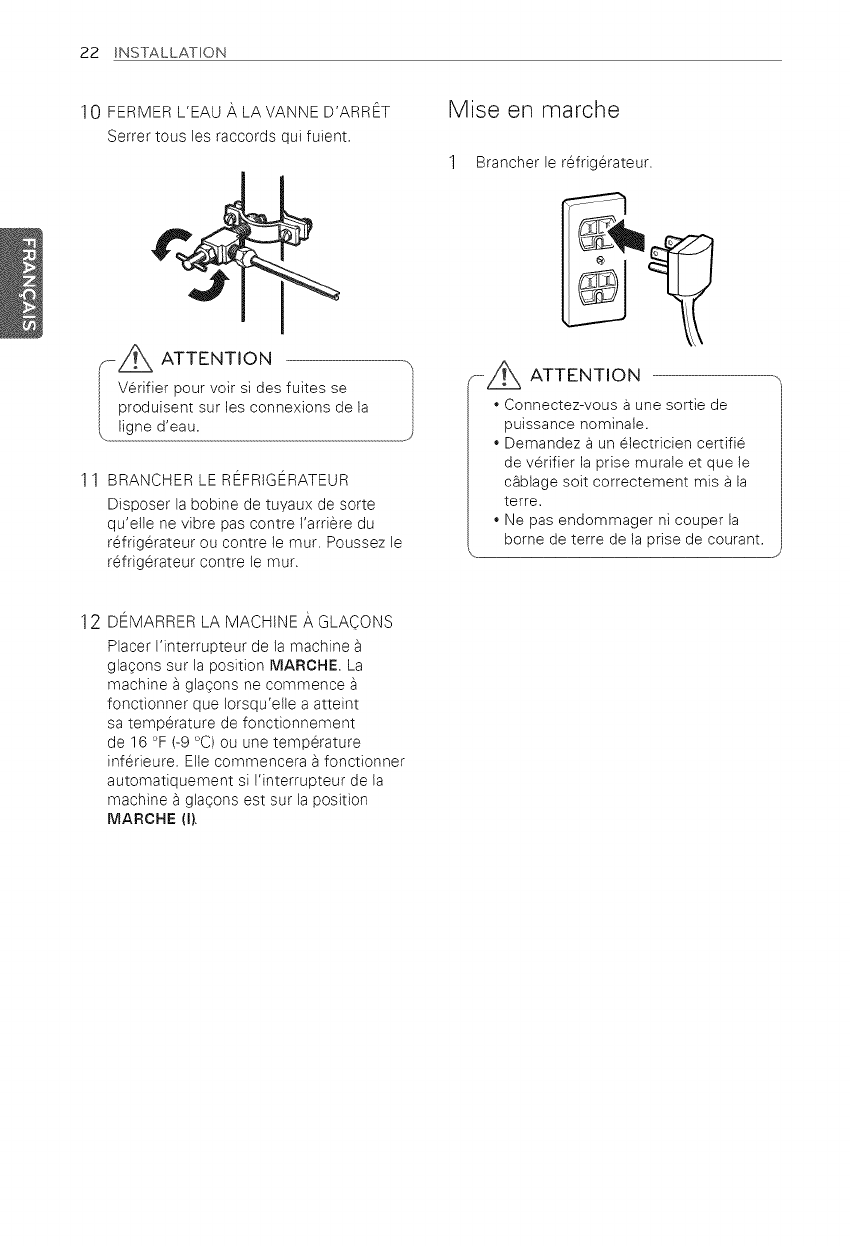

Turning On the Power

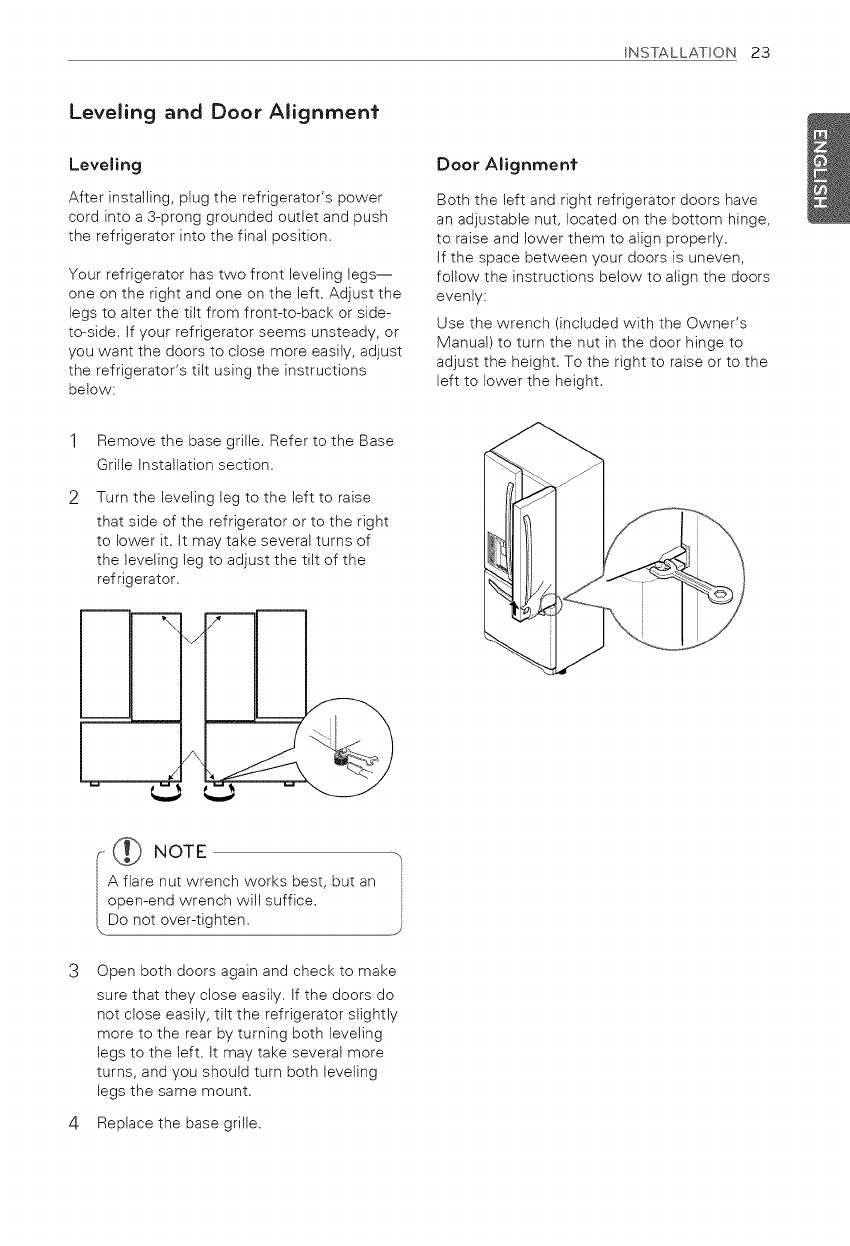

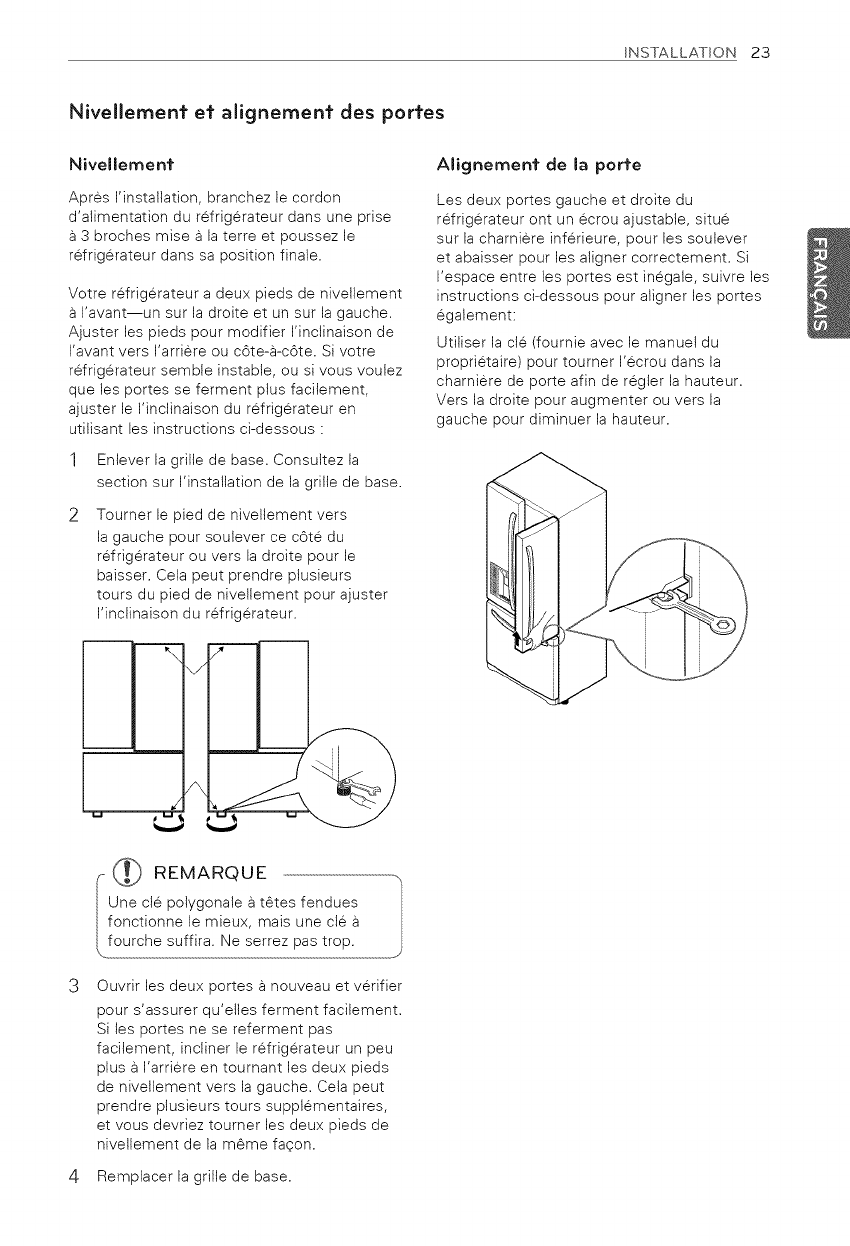

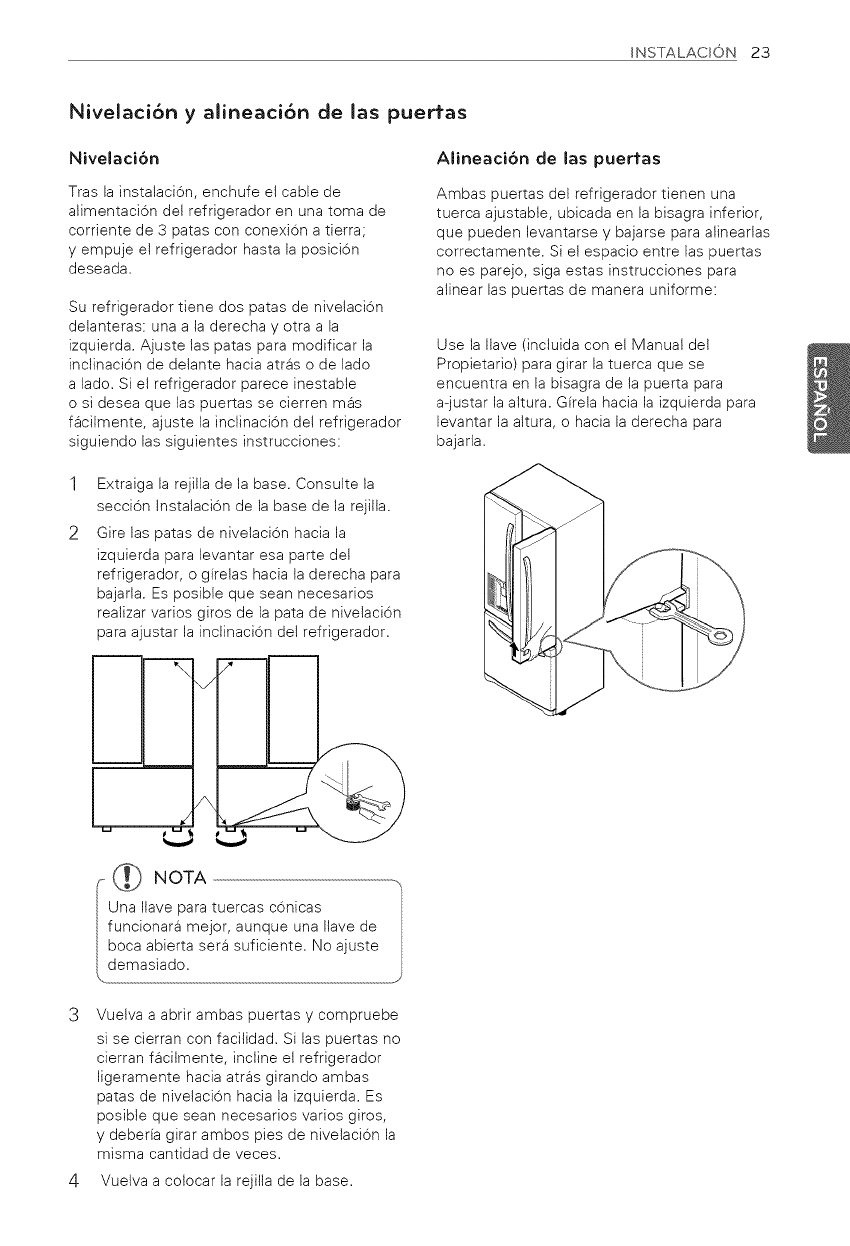

Leveting and Door Alignment

-Leveting

- Door Alignment

24 HOW TO USE

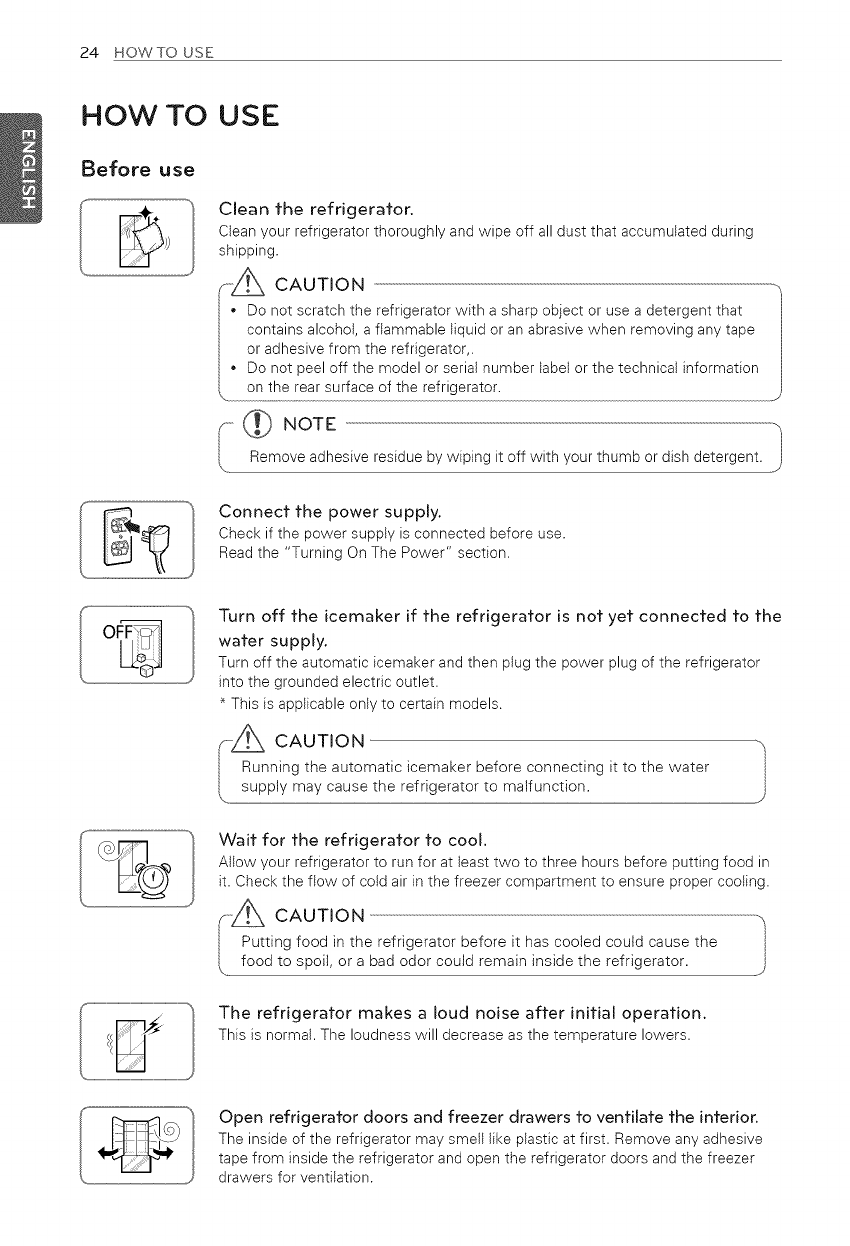

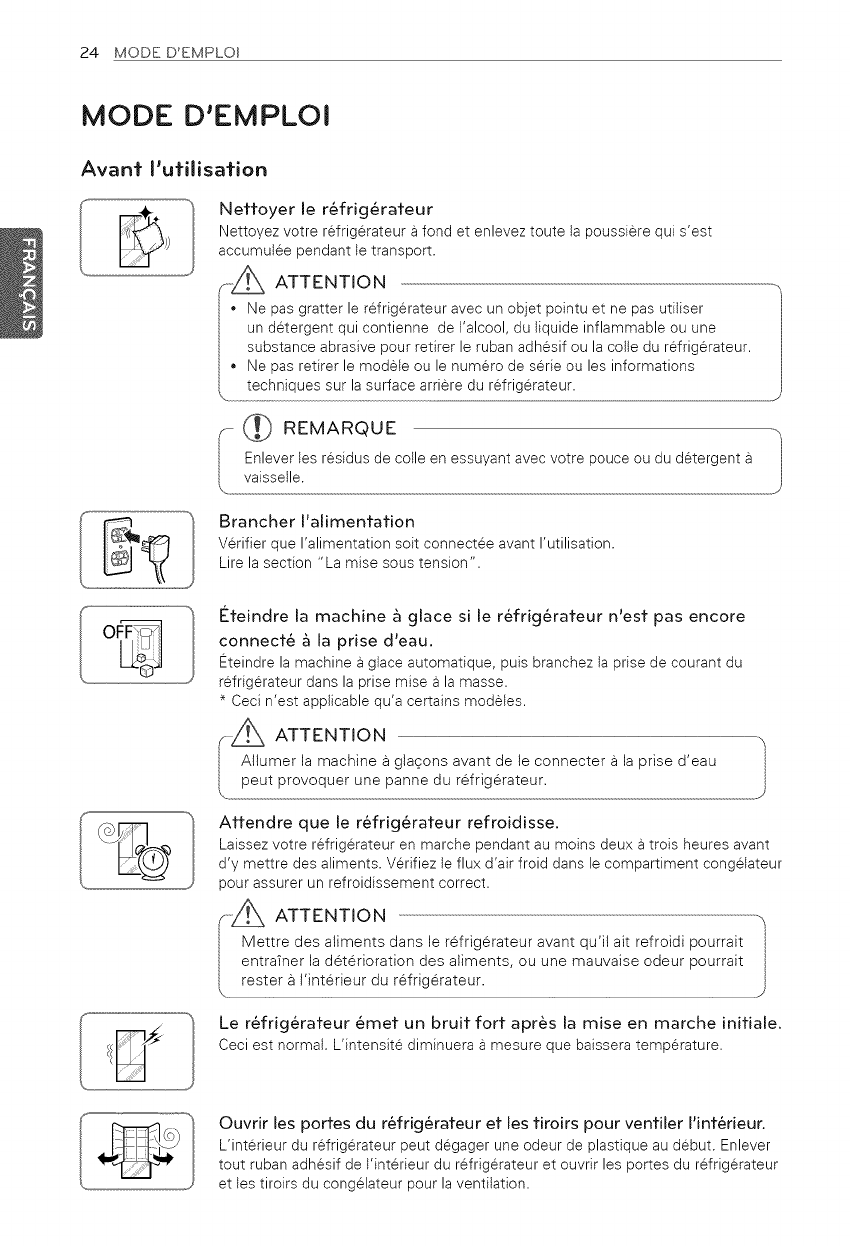

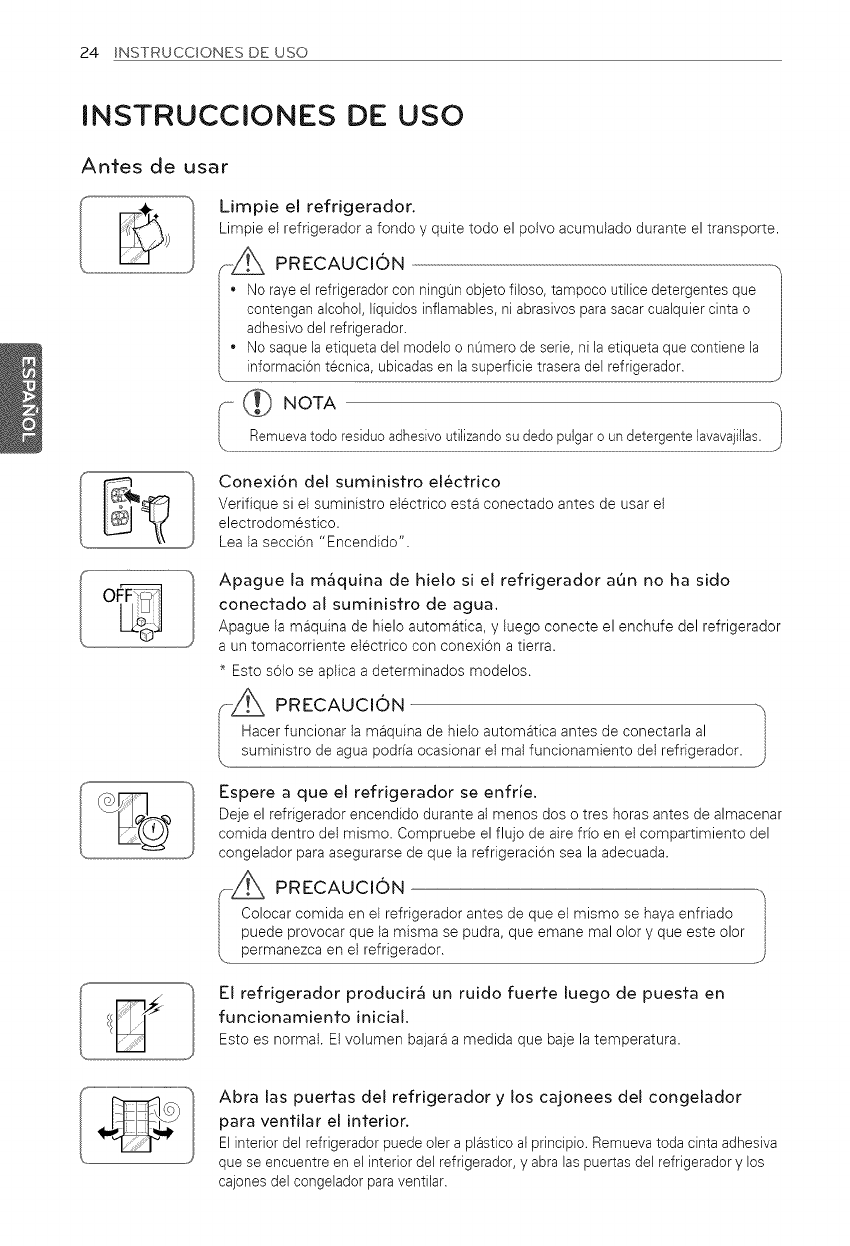

24 Before Use

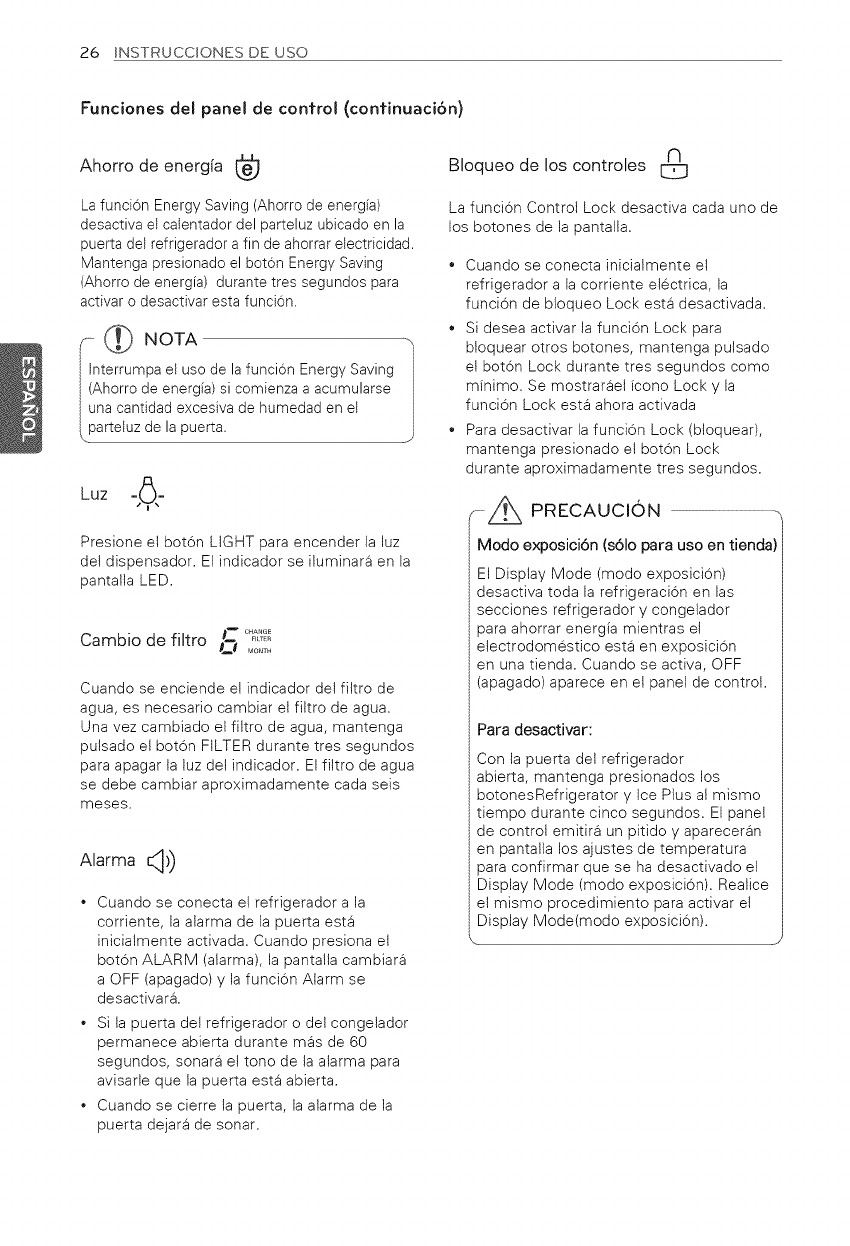

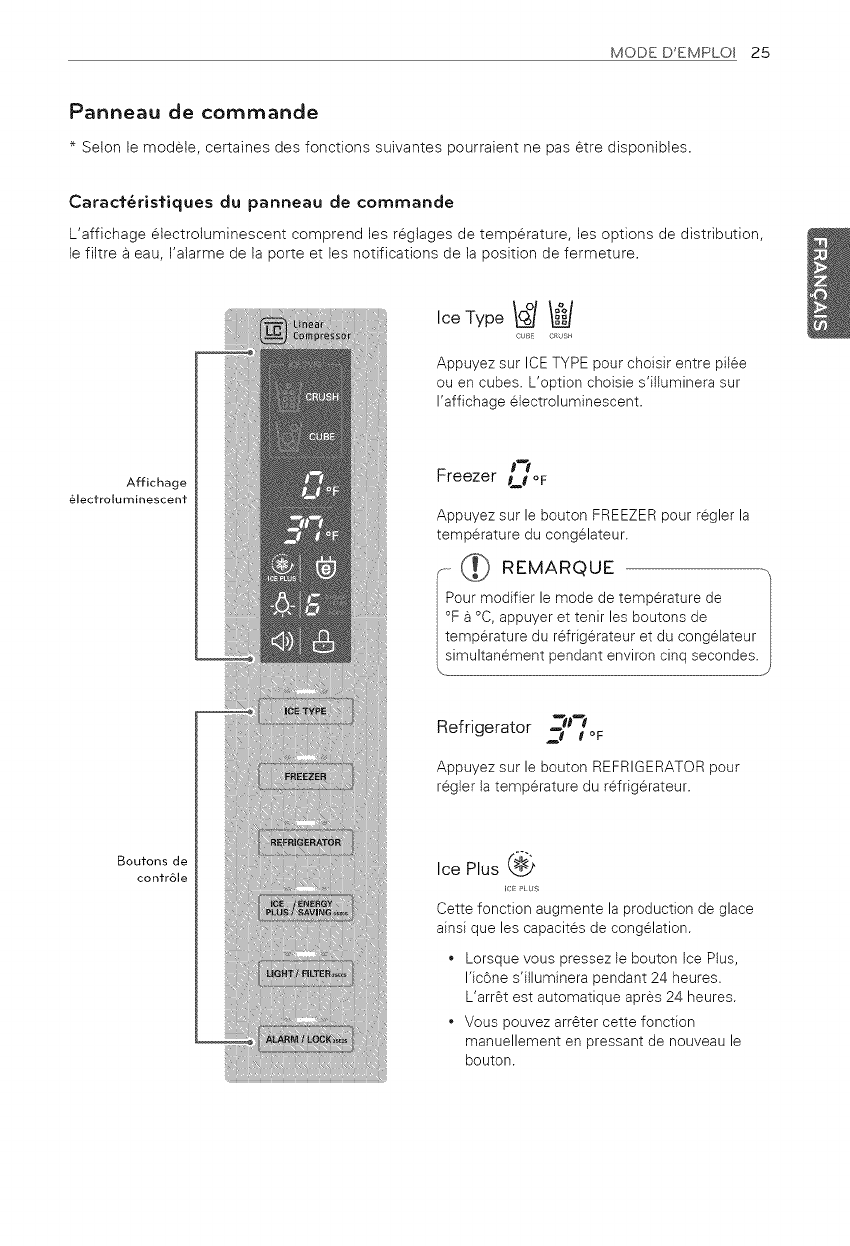

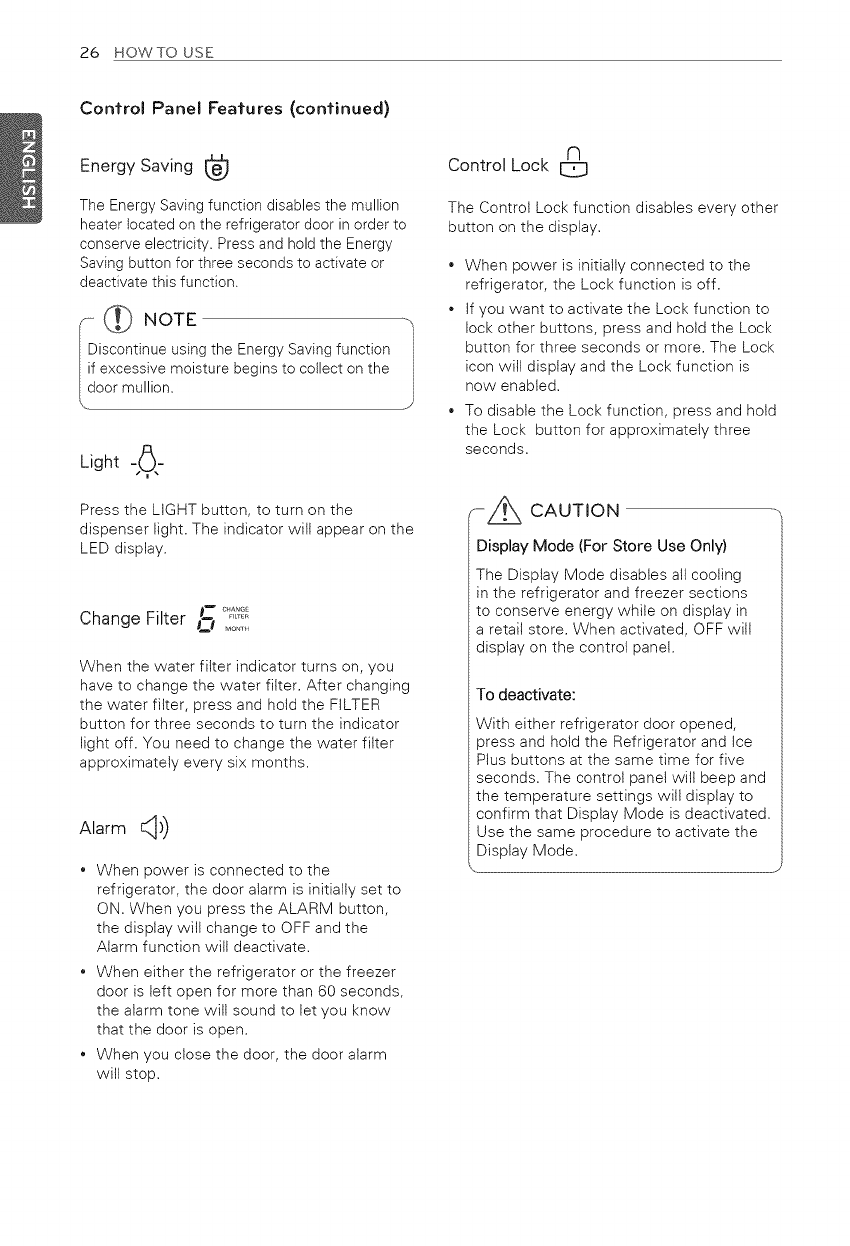

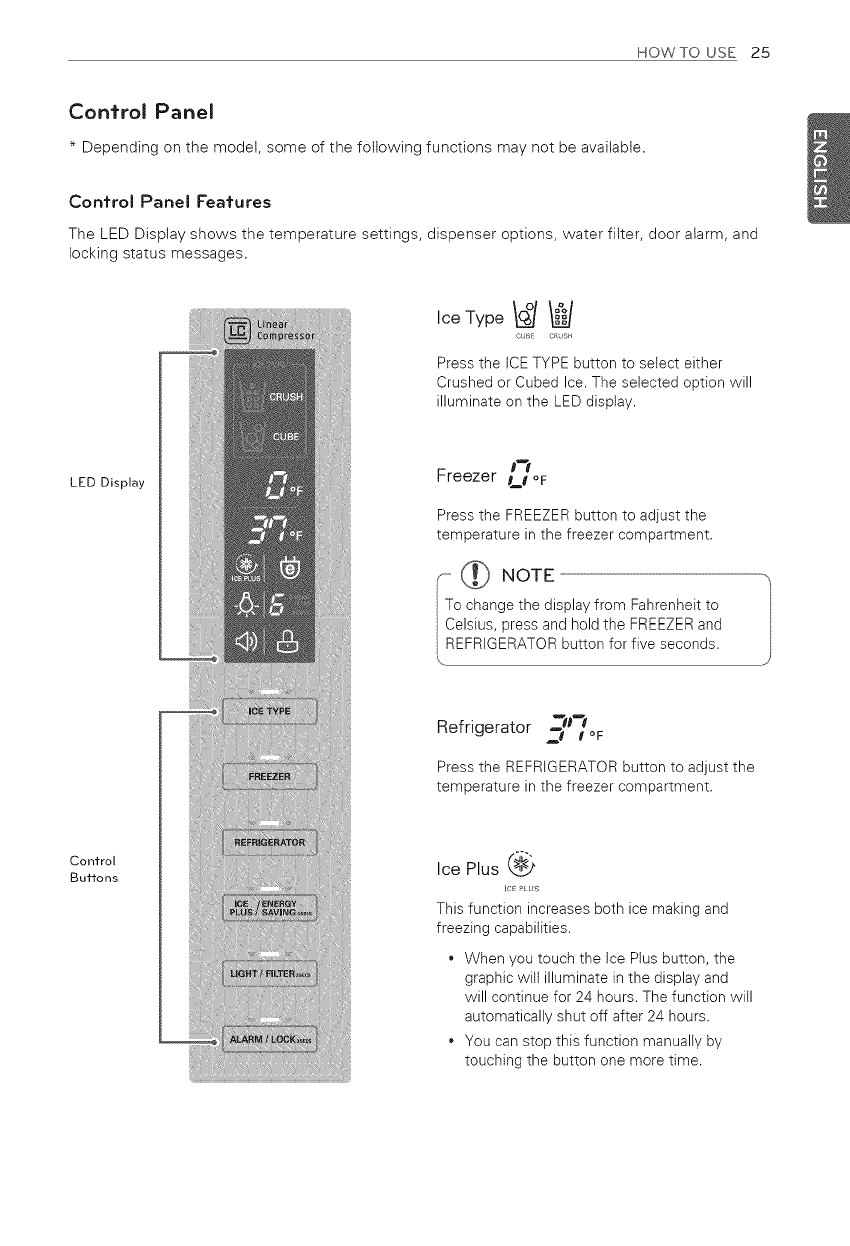

25 Control Panel

25 - Control Panel Features

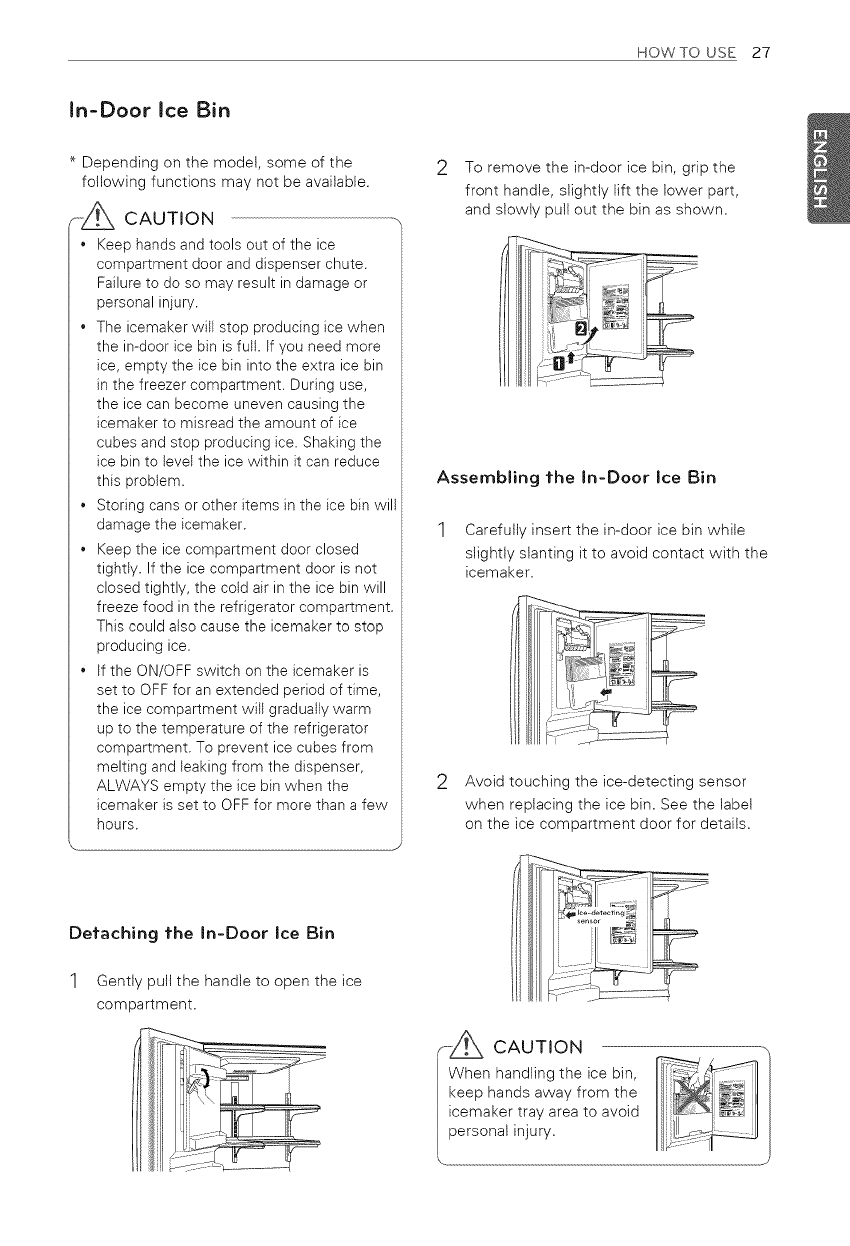

27 In-Door ice Bin

27 - Detaching the In-Door ice Bin

27 - Assembling the In-Door ice Bin

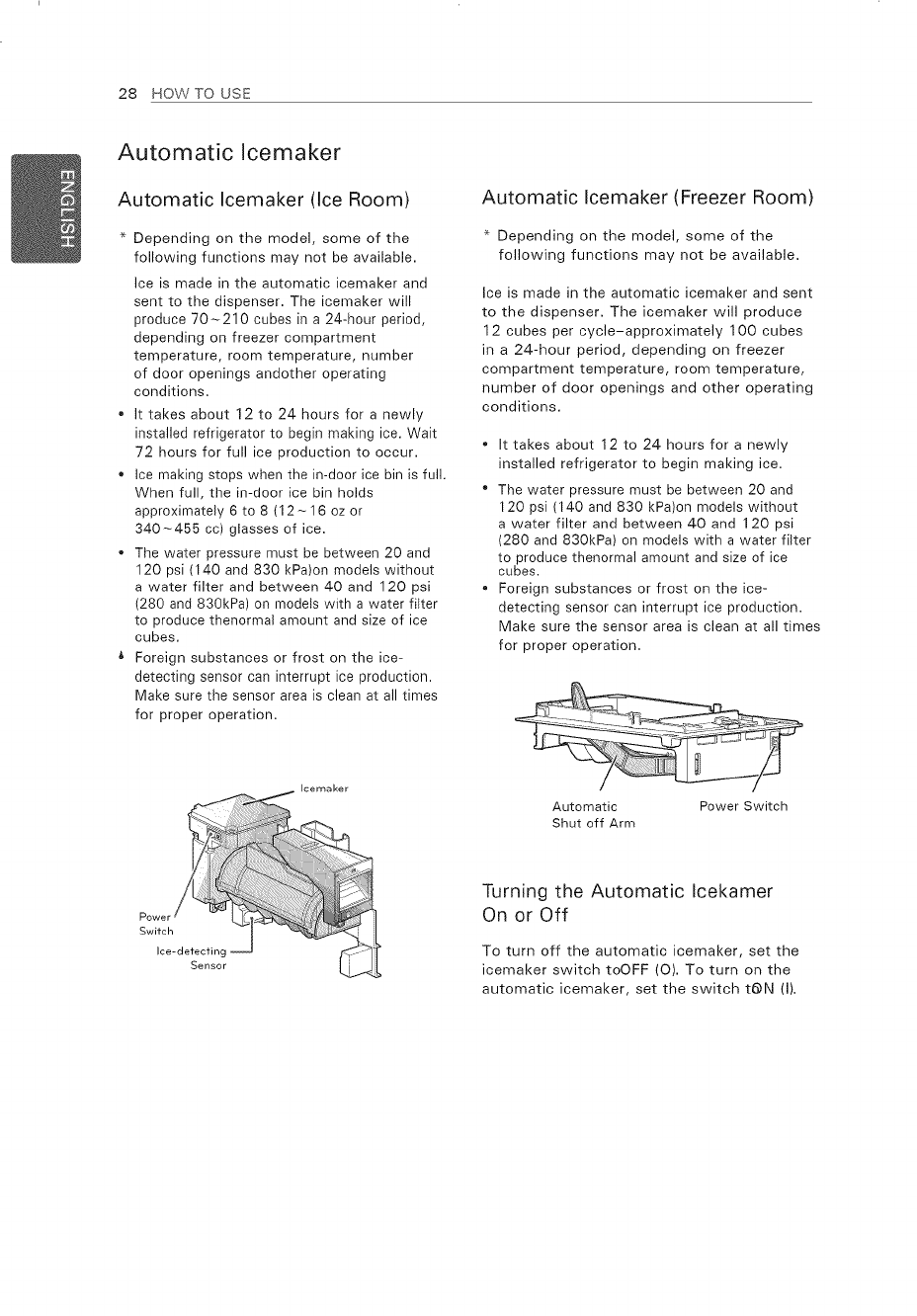

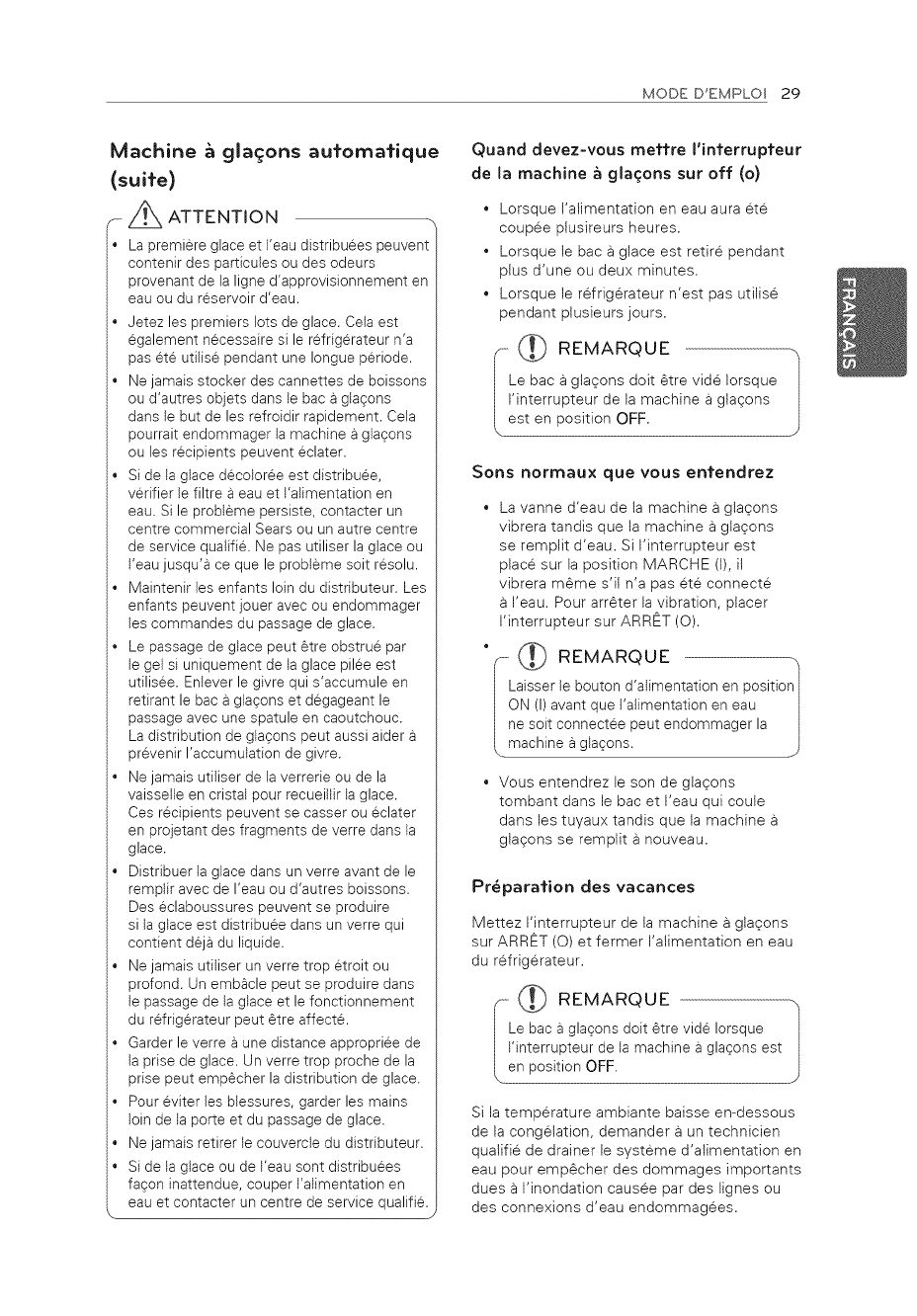

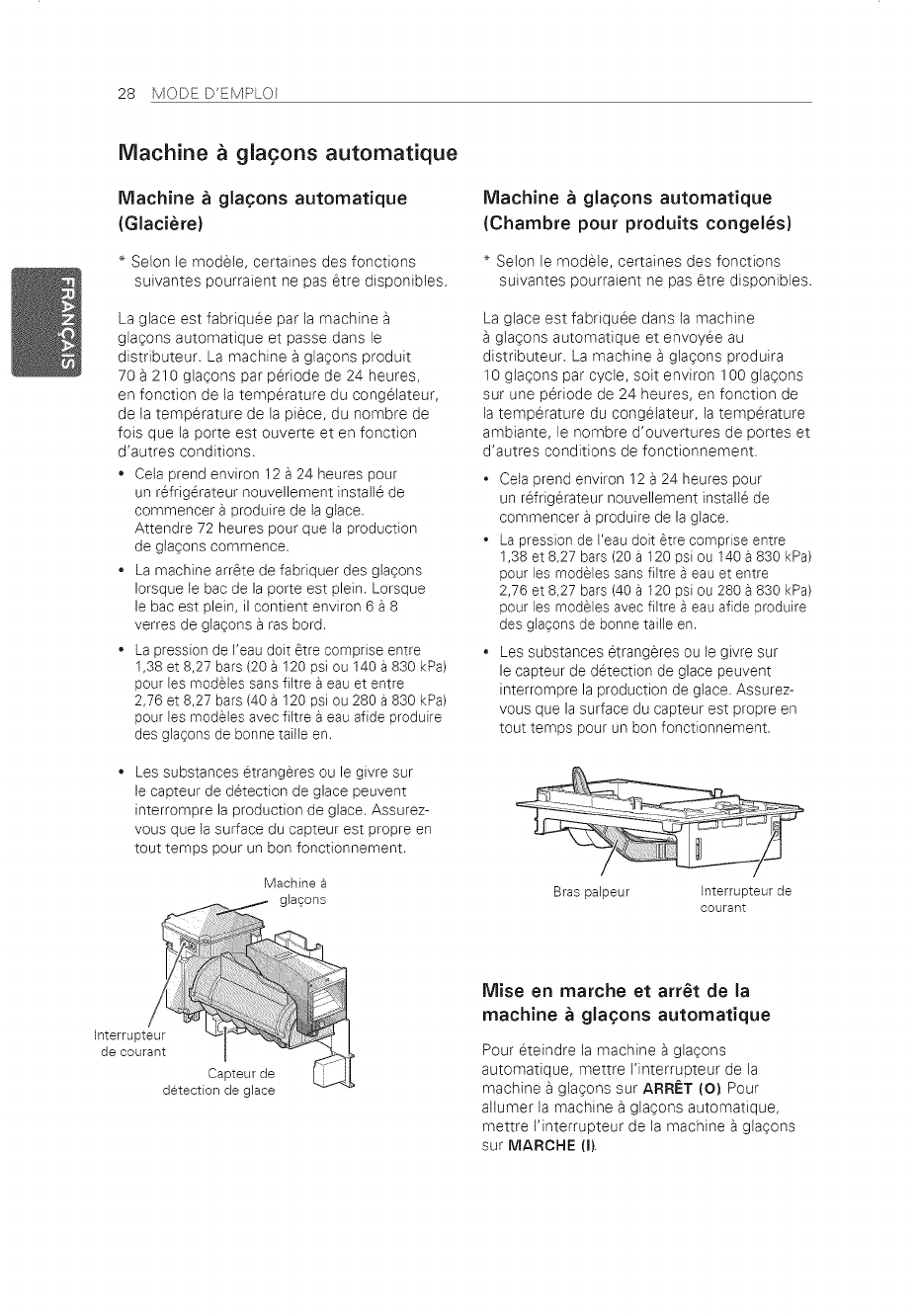

28 Automatic Icemaker

28 - Automatic Icemaker (ice Room)

28 - Automatic Icemaker (Freezer Room)

28 - Turning the Automatic Icemaker On or Off

29 - When You Should Turn the Icemaker Off

29 - Normal Sounds You May Hear

29 - Preparing for Vacation

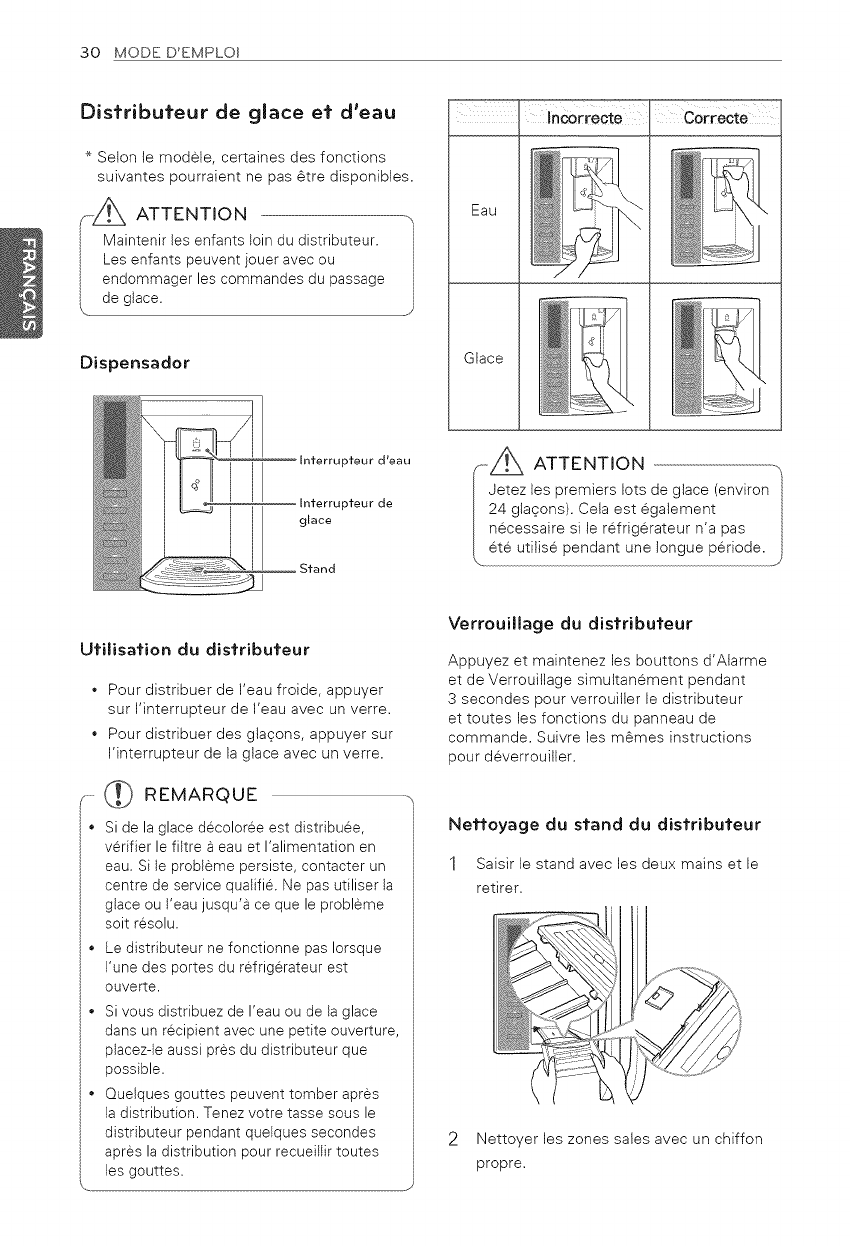

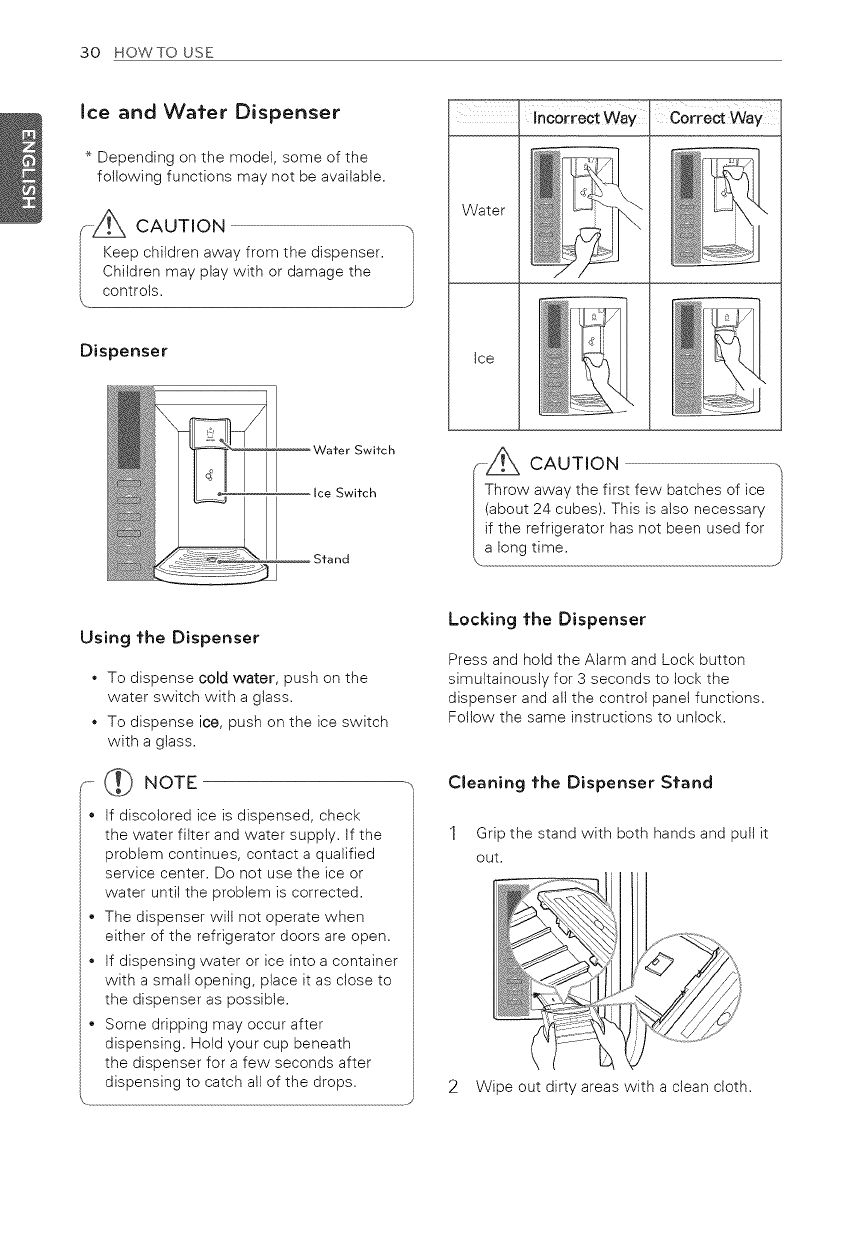

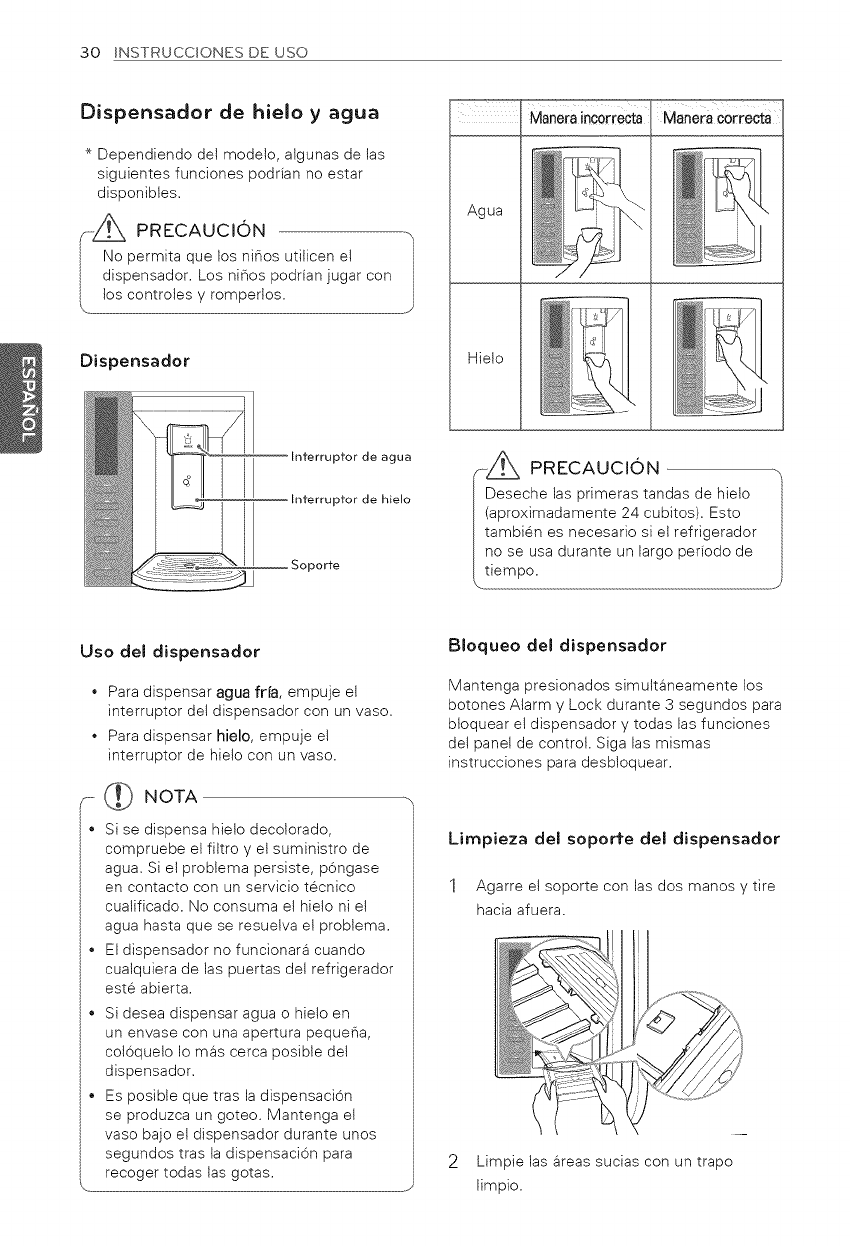

30 ice and Water Dispenser

30 - Dispenser

30 - Using the Dispenser

30 - Locking the Dispenser

30 - Cleaning the Dispenser Stand

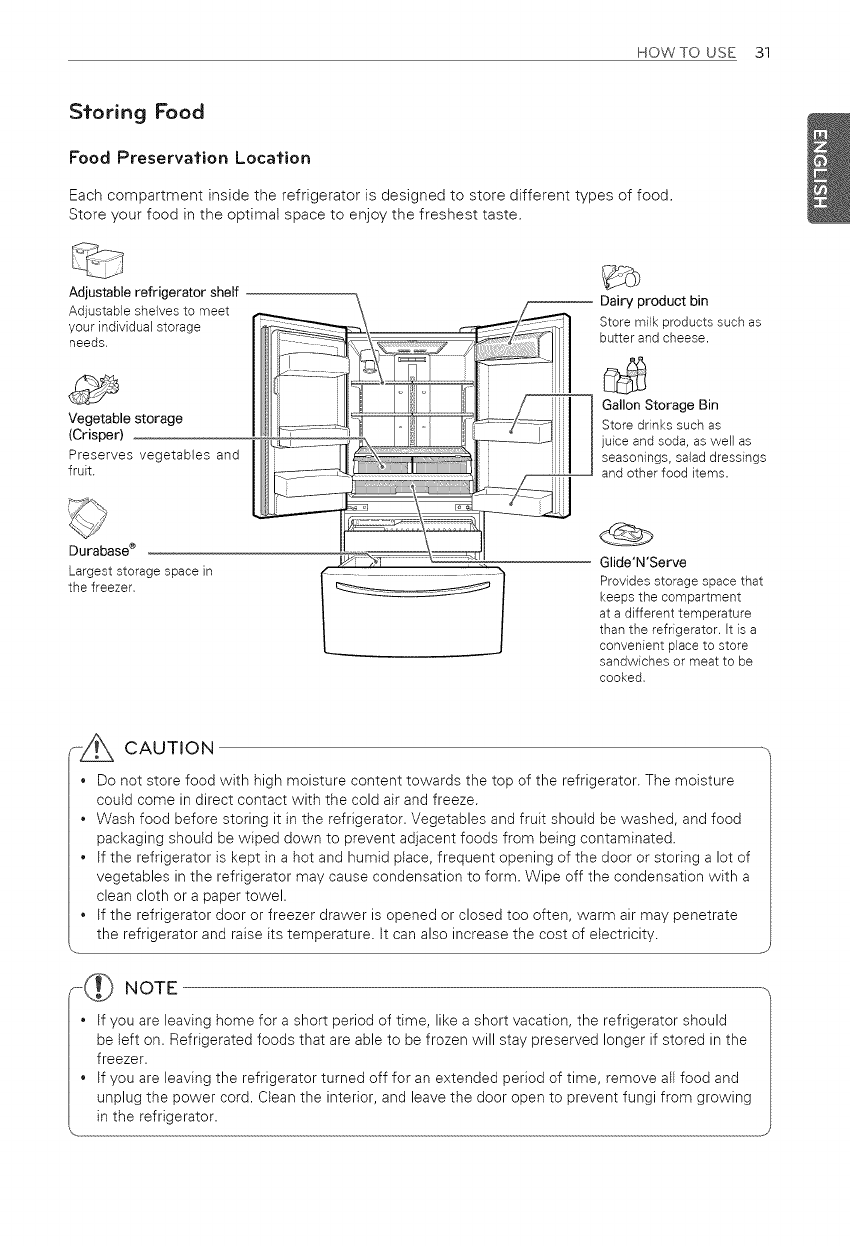

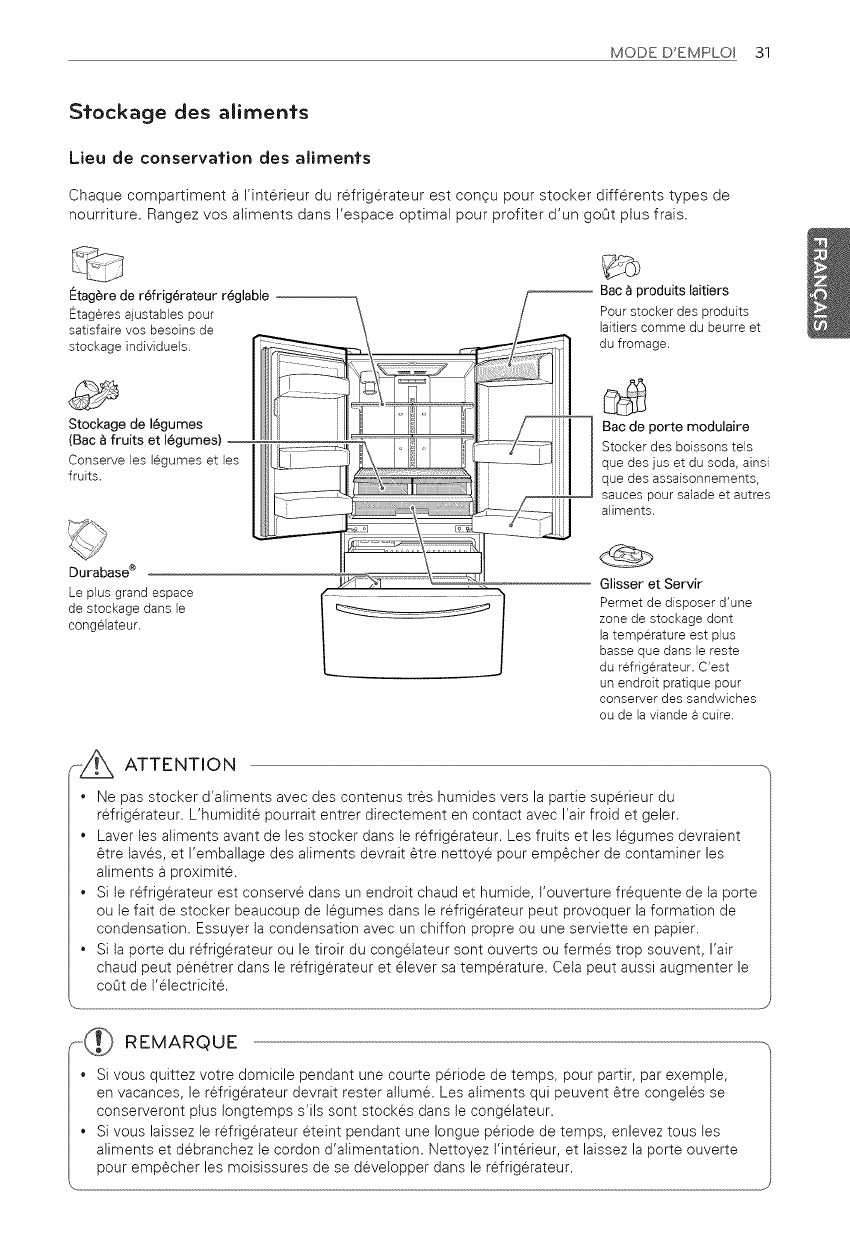

31 Storing Food

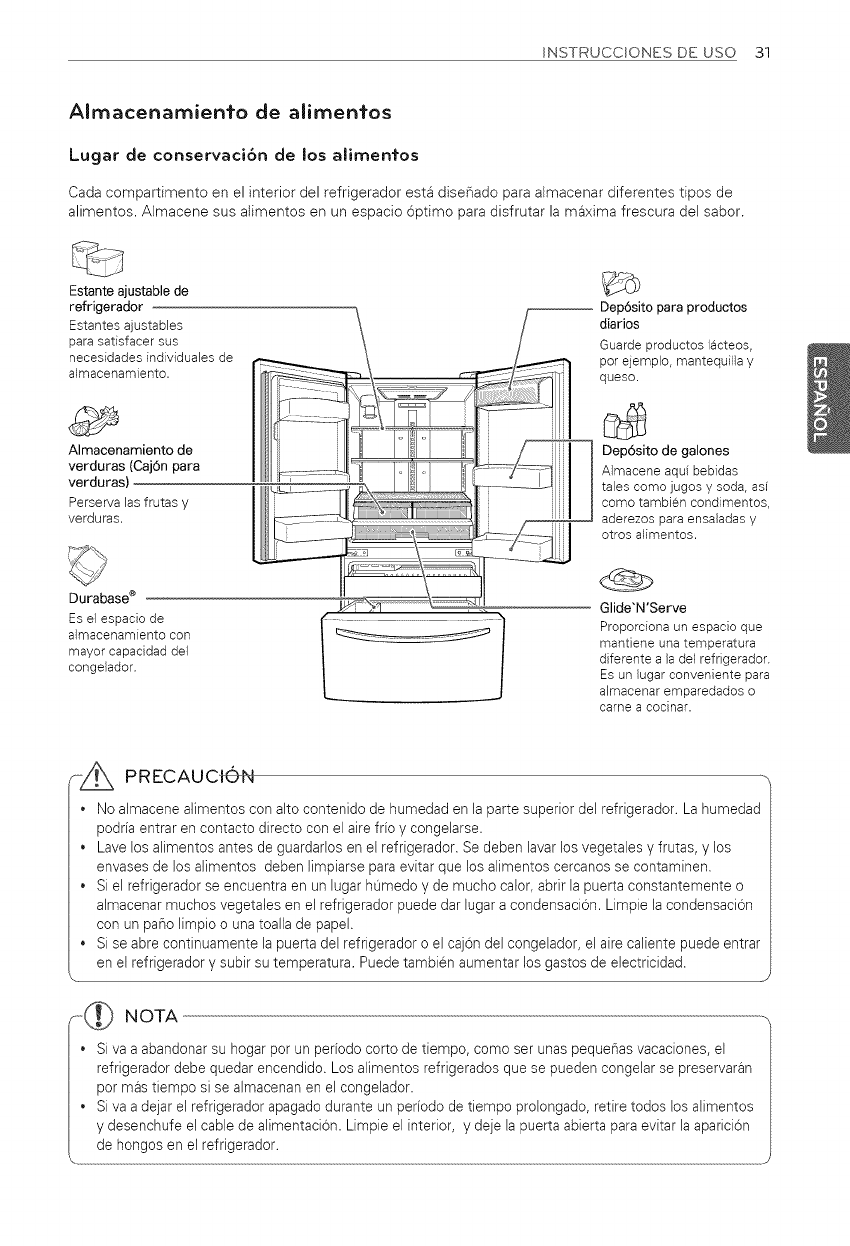

31 - Food Preservation Location

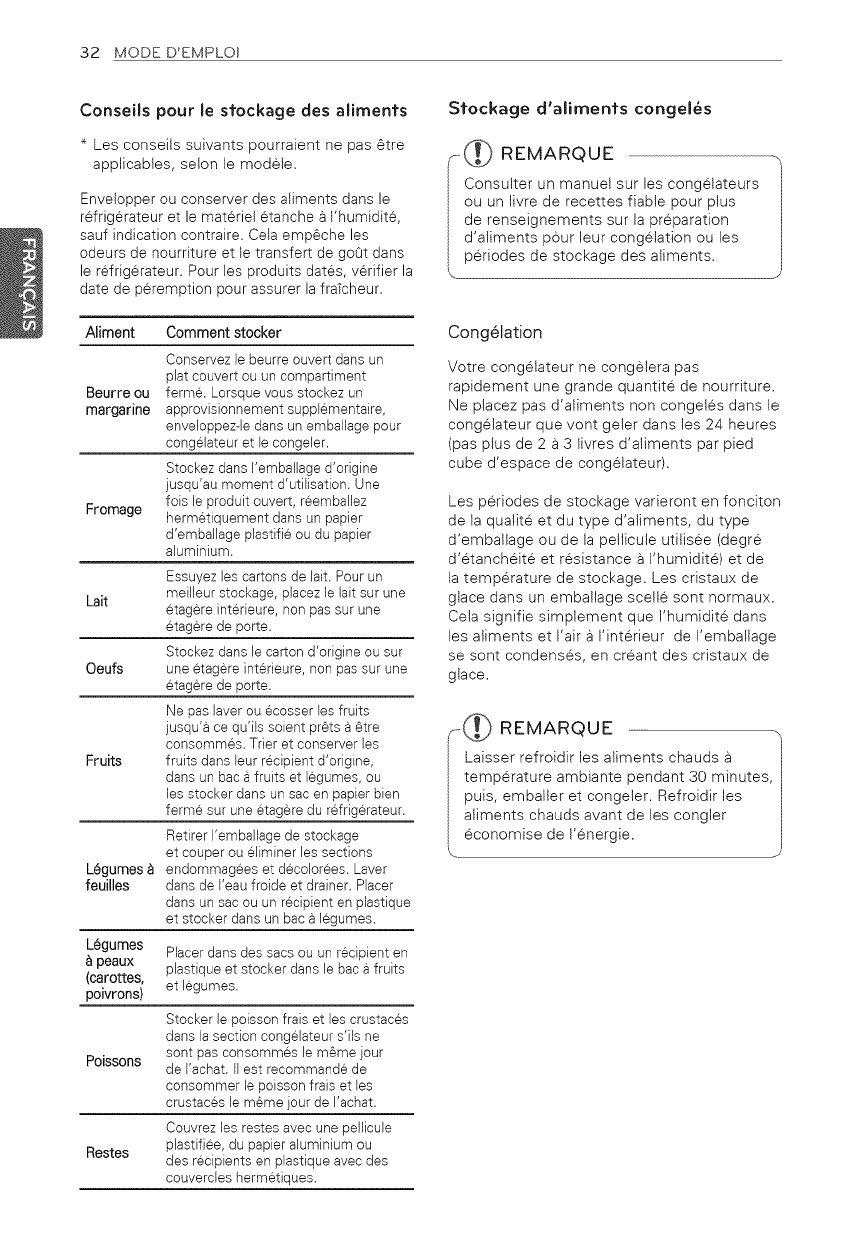

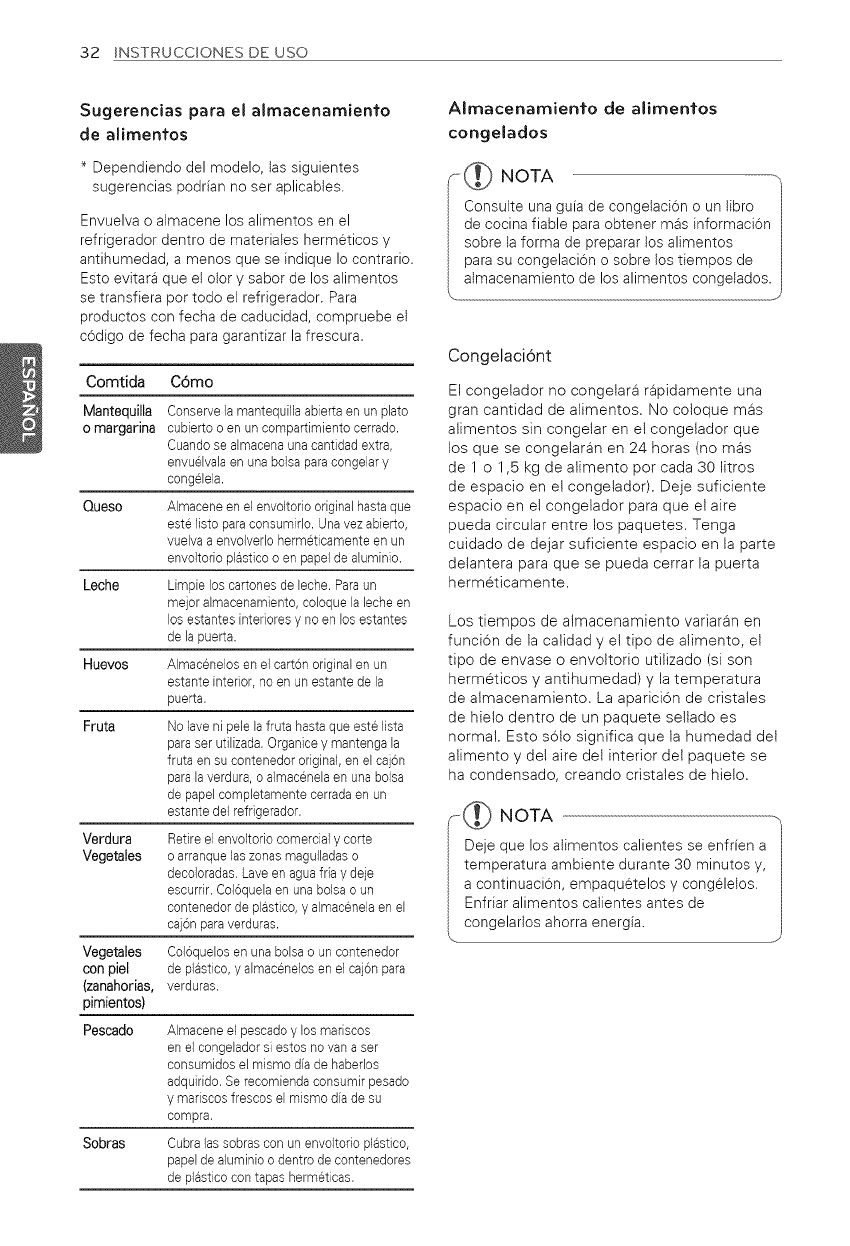

32 - Food Storage Tips

32 - Storing Frozen Food

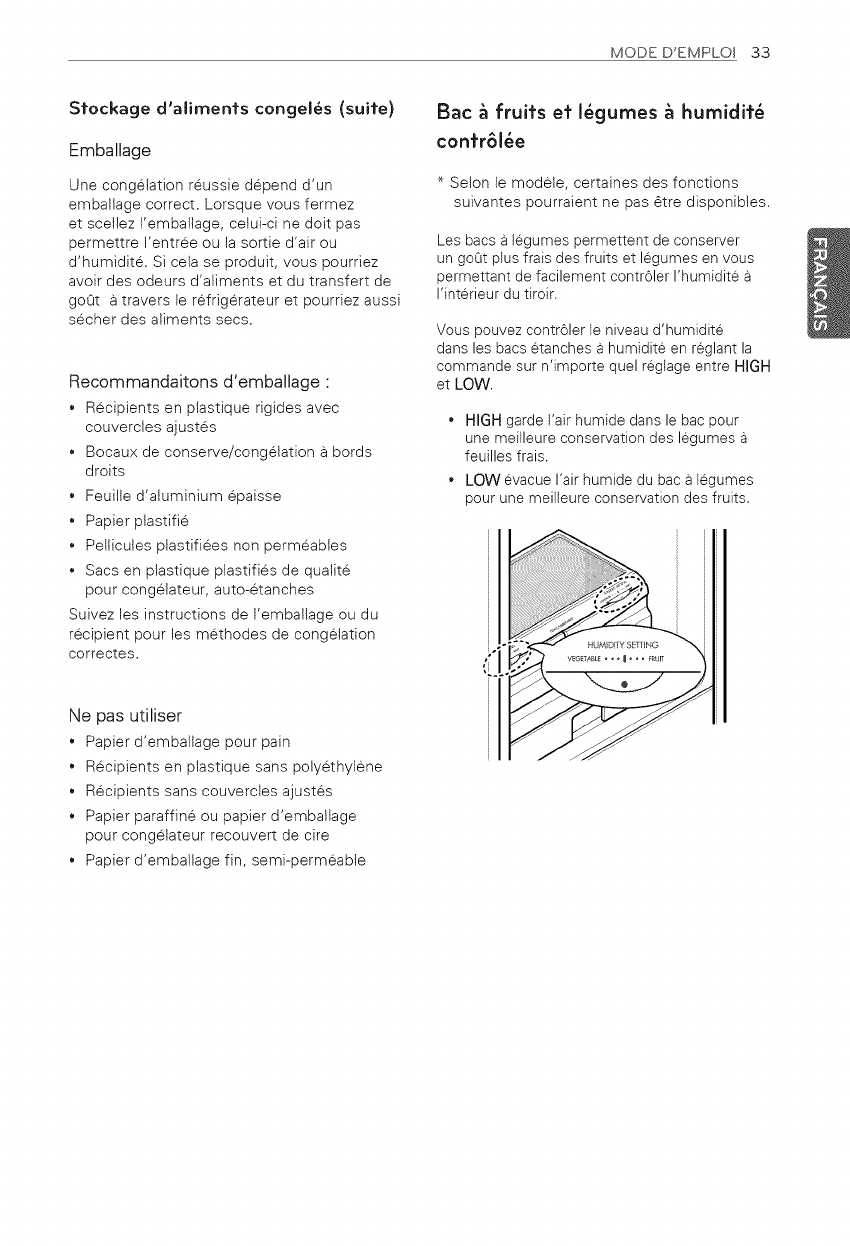

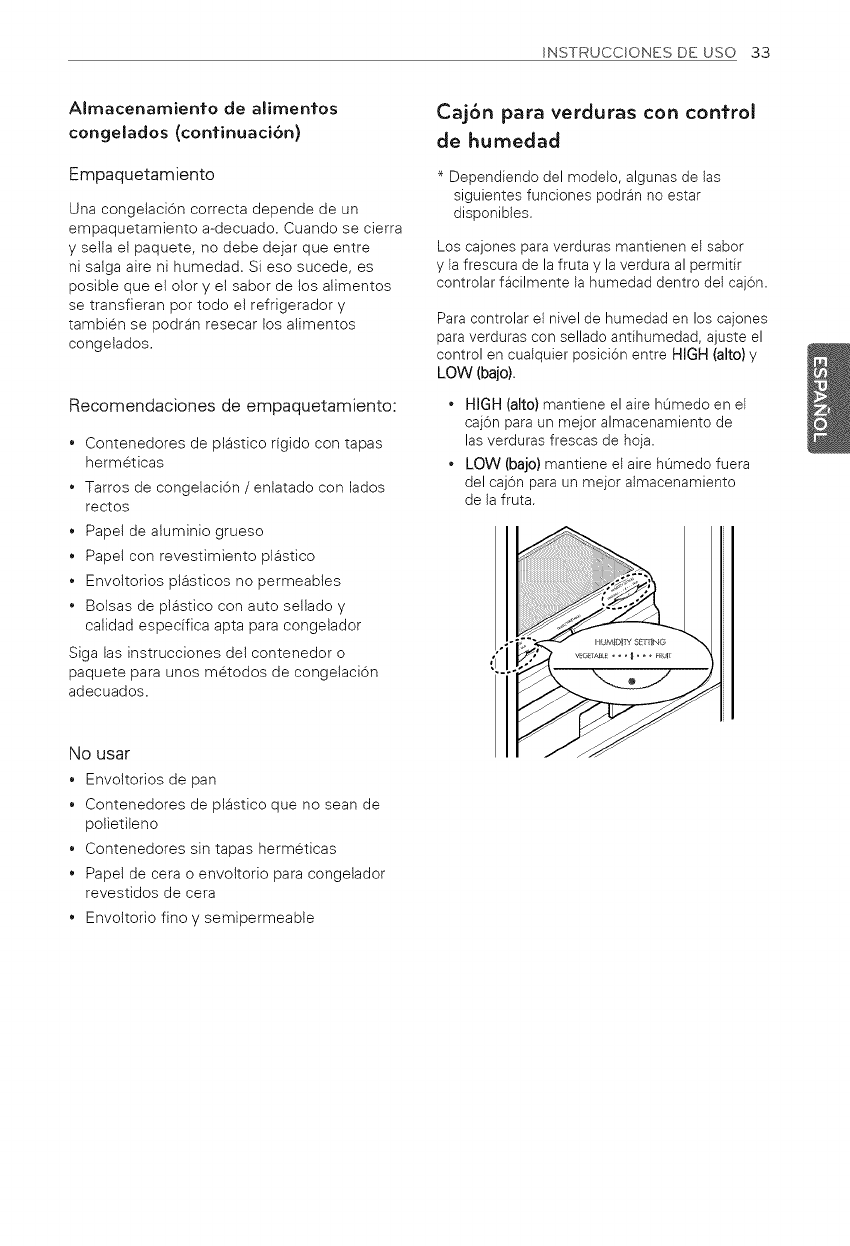

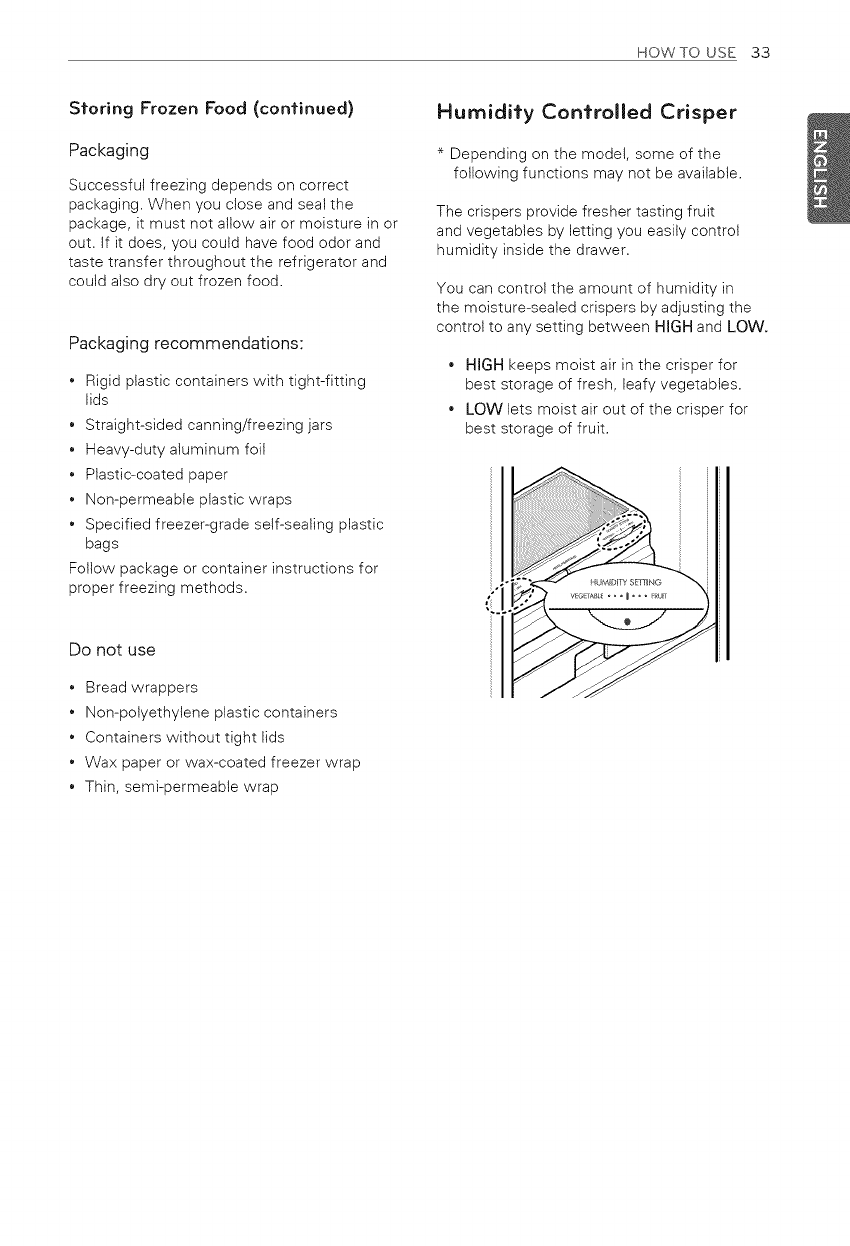

33 Humidity Controlled Crisper

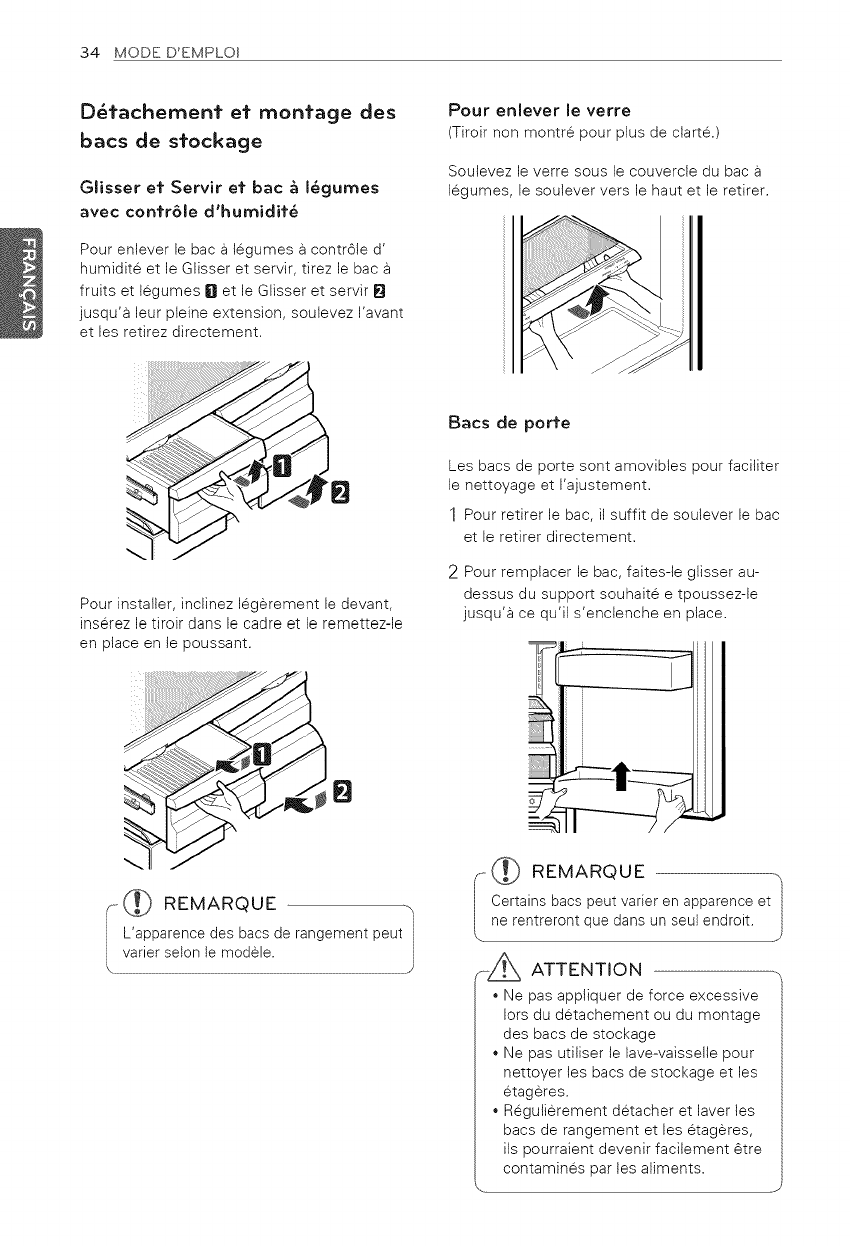

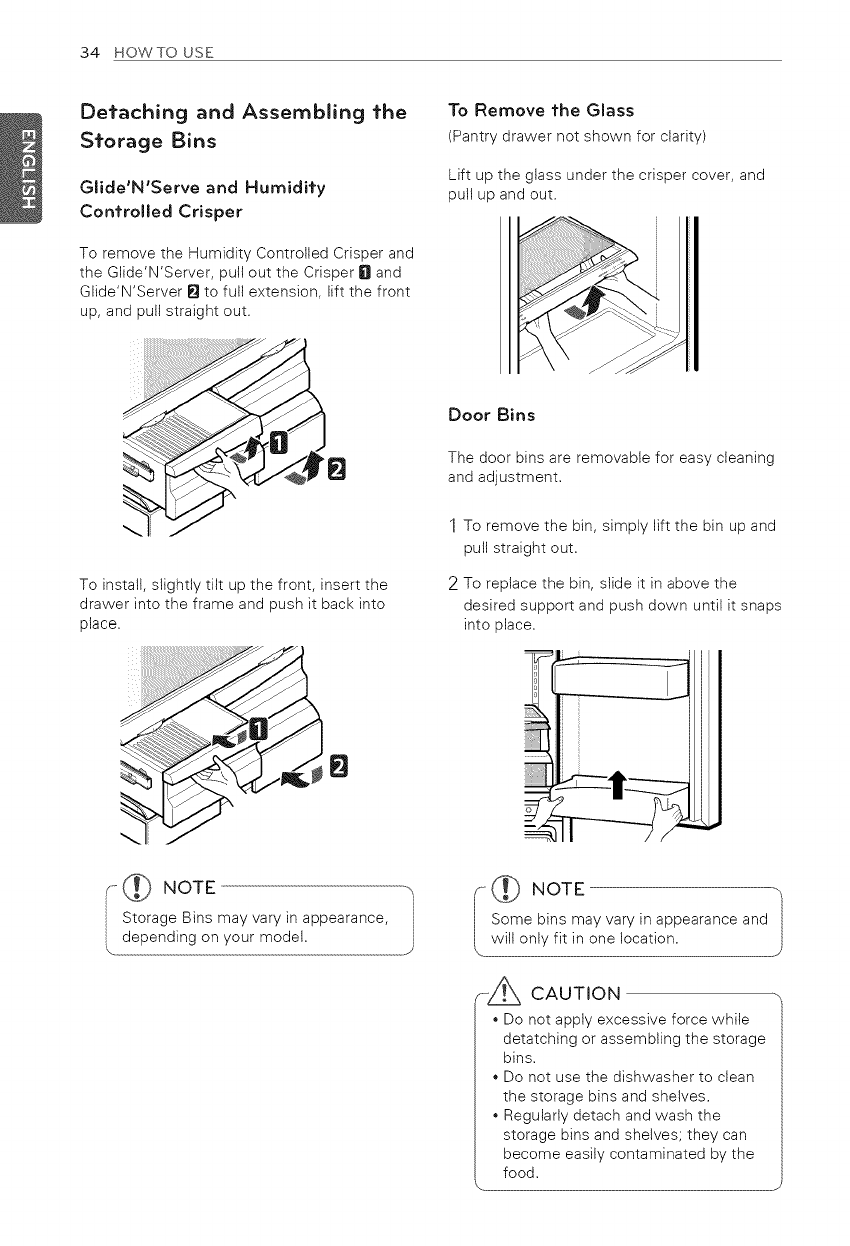

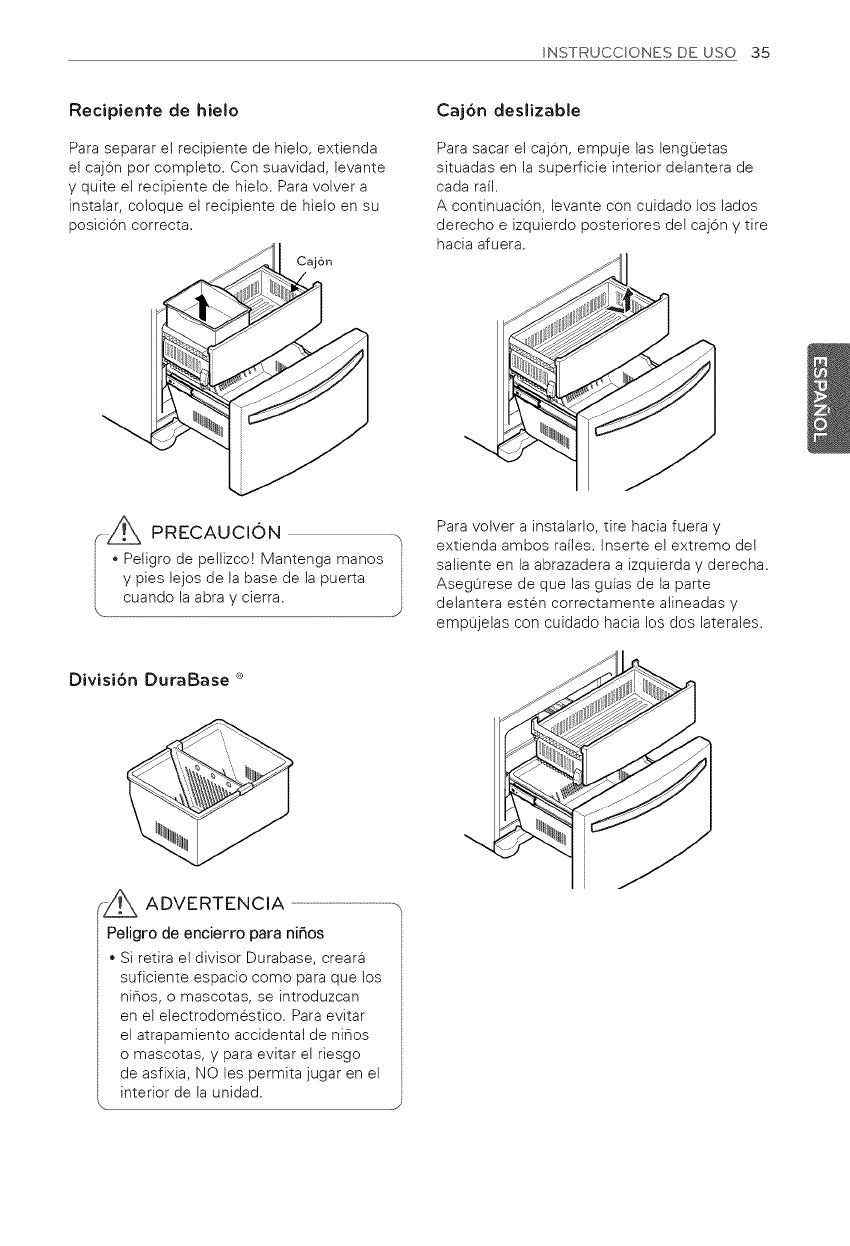

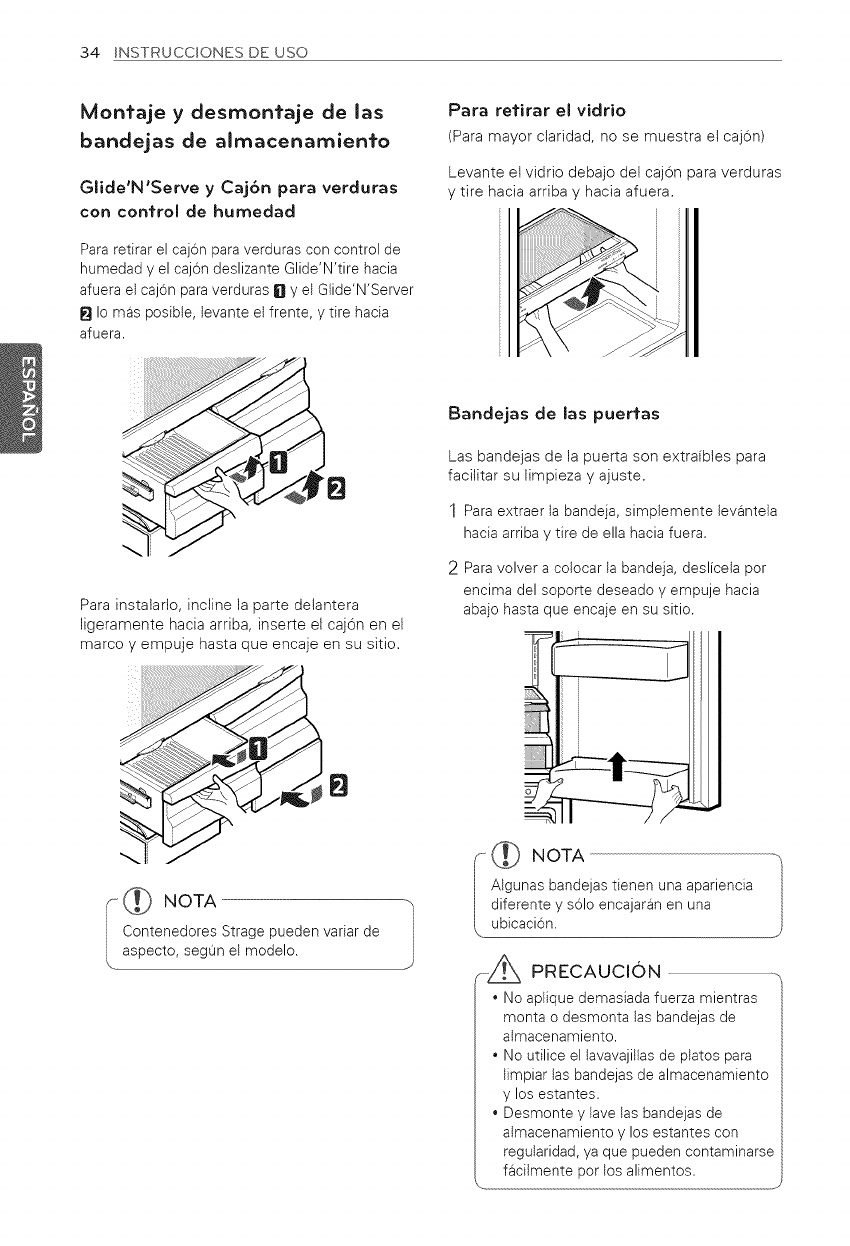

34 Detaching and Assembling the Storage Bins

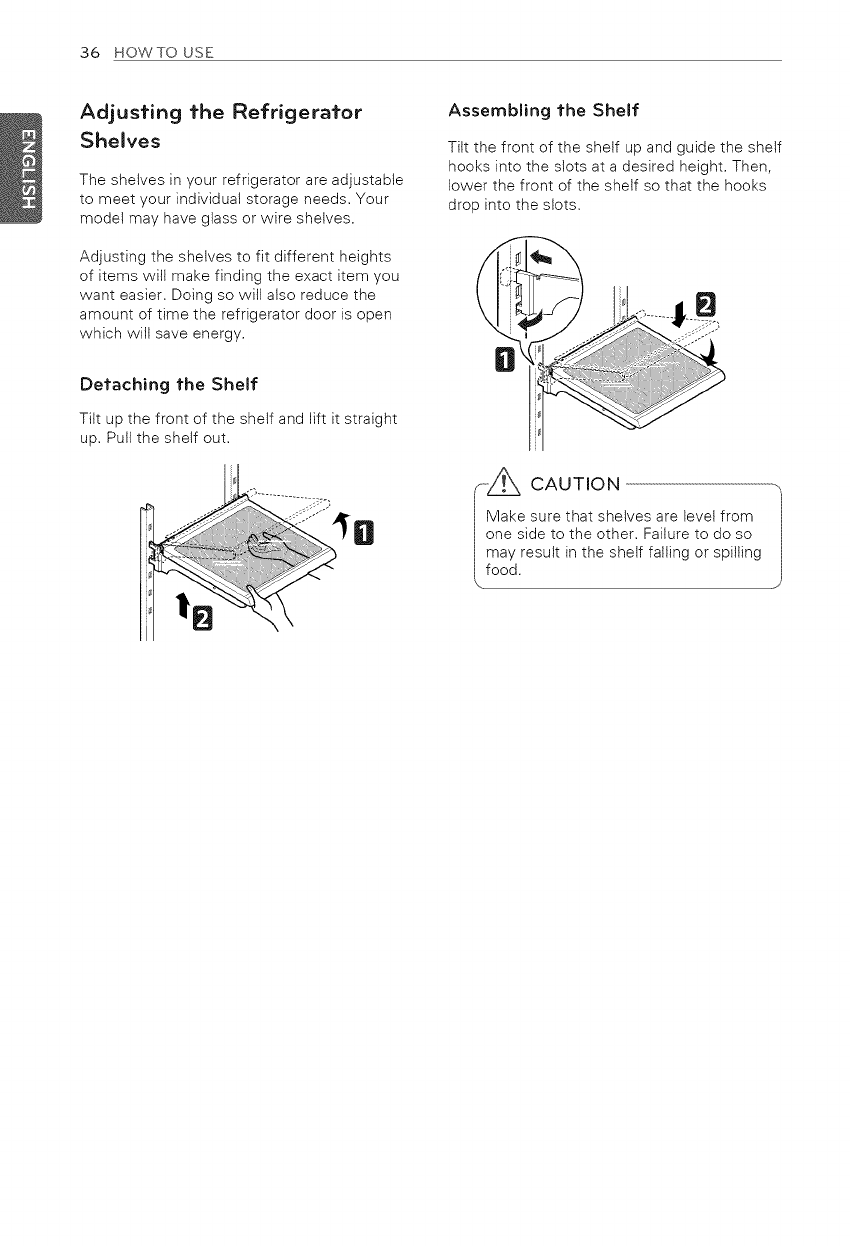

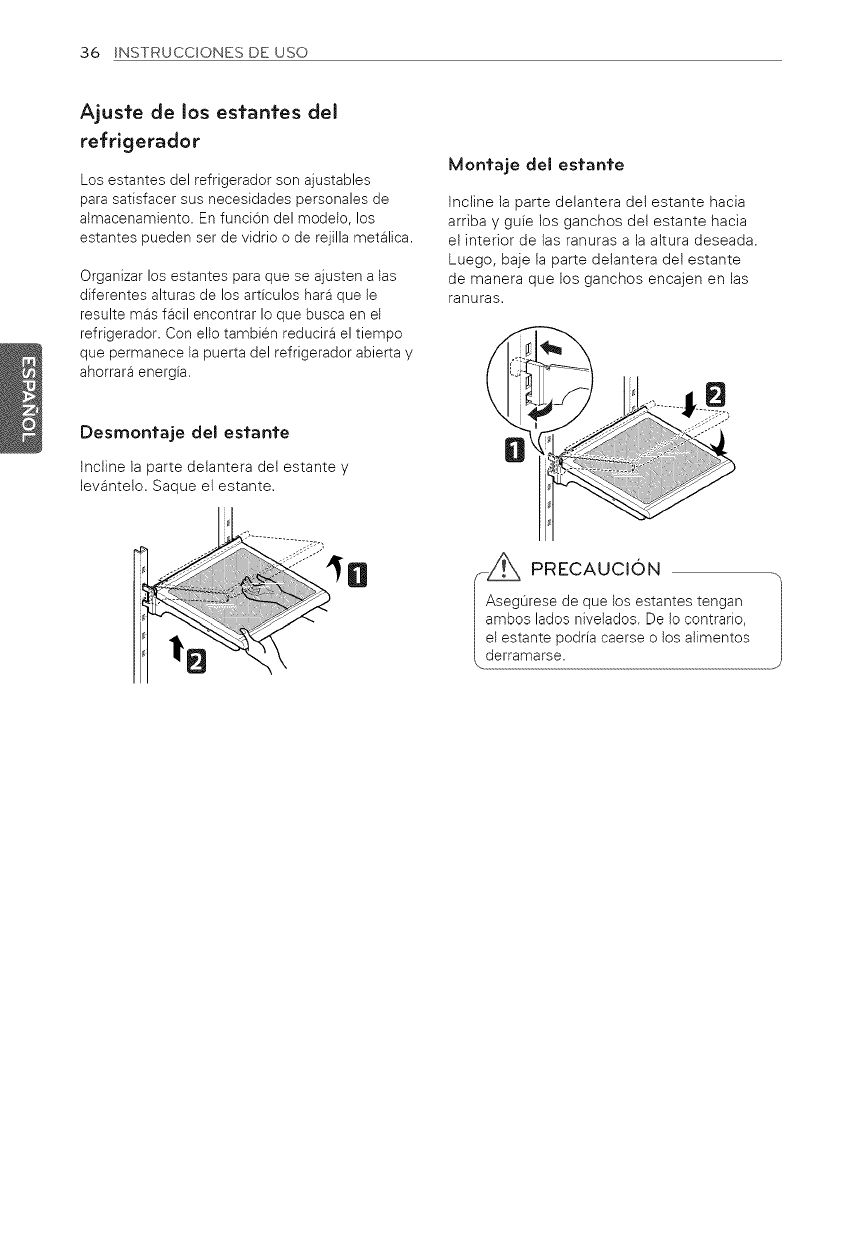

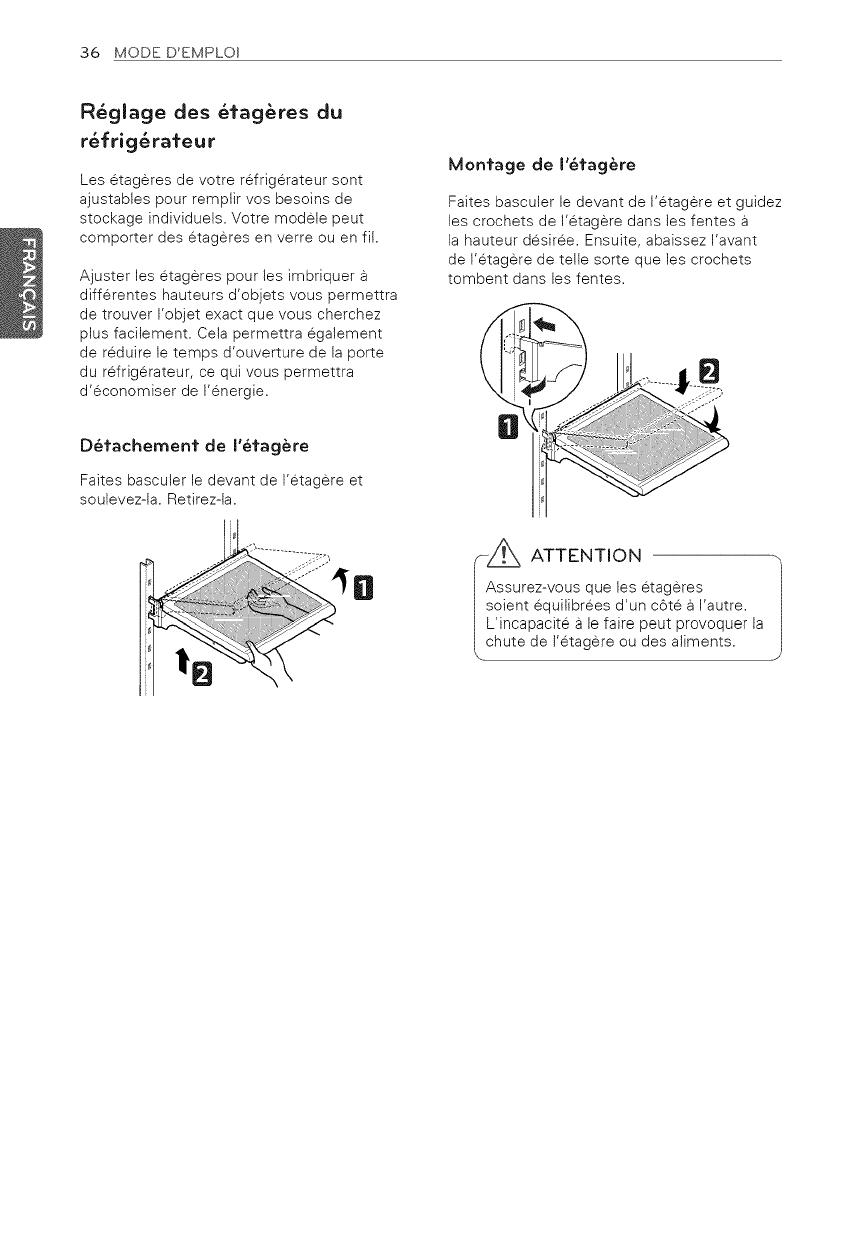

36 Adjusting the Refrigerator Shelves

37 MAINTENANCE

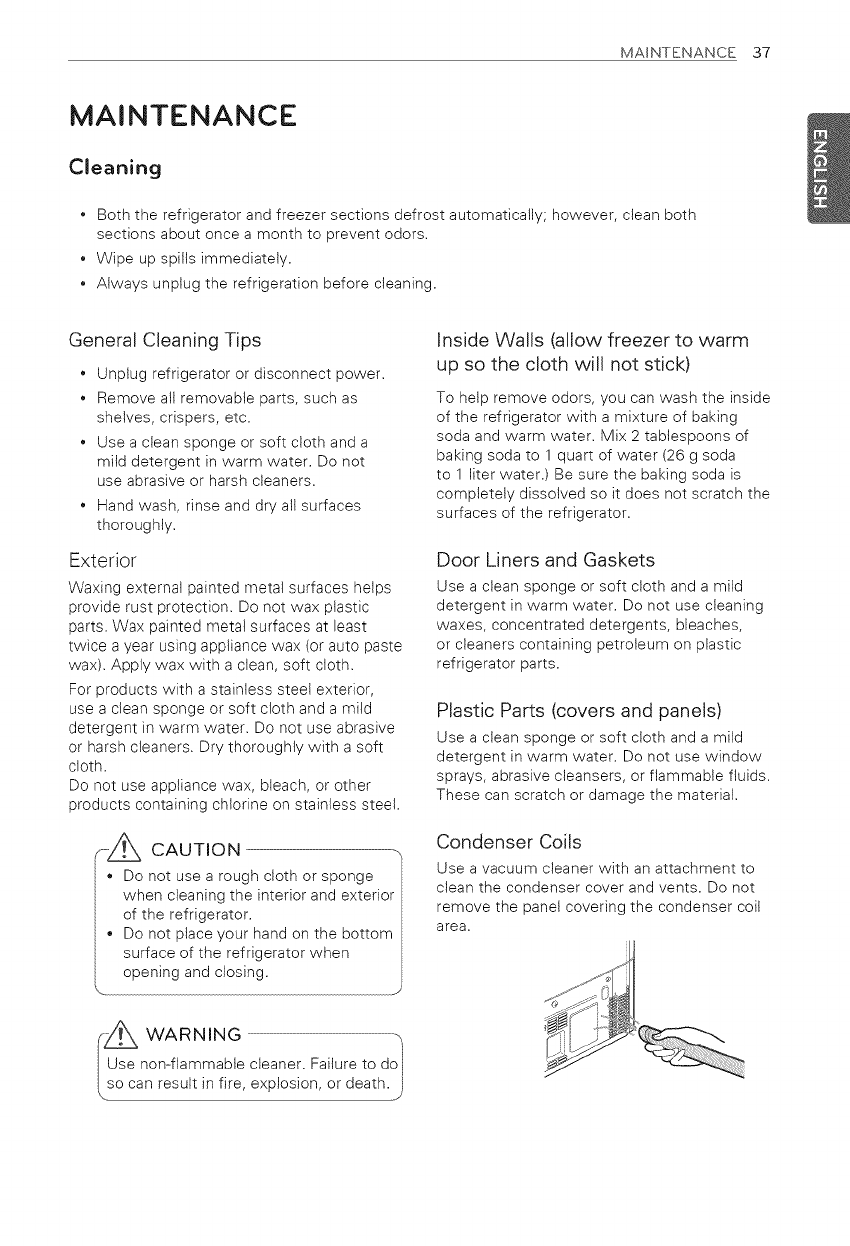

37 Cleaning

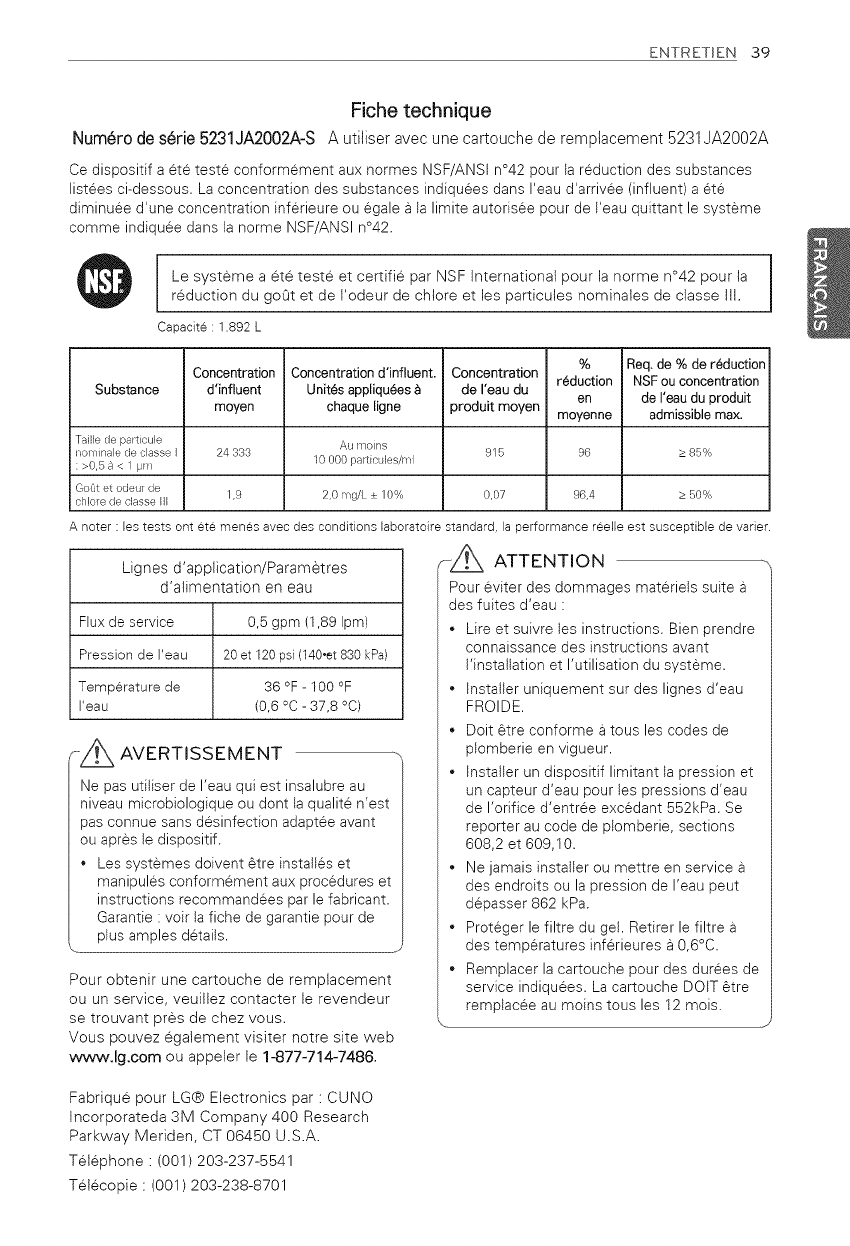

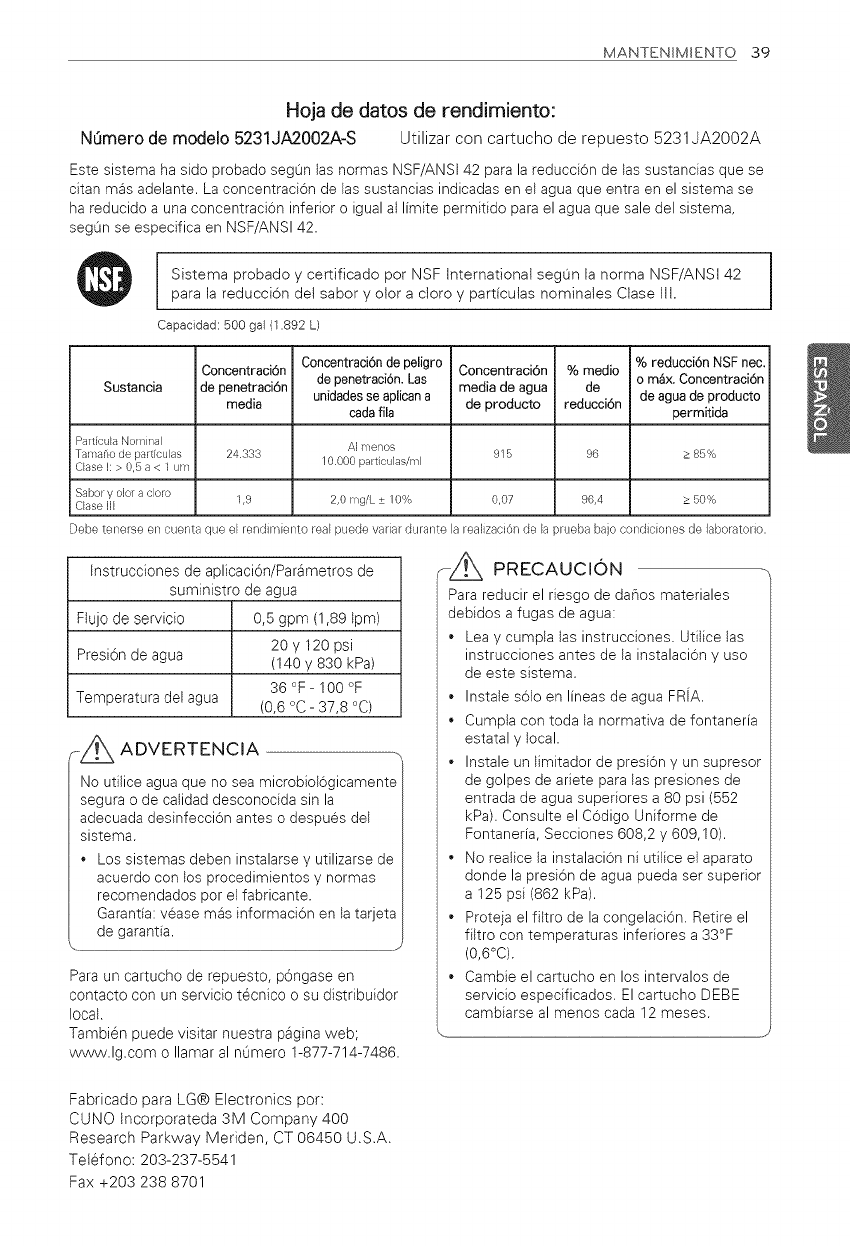

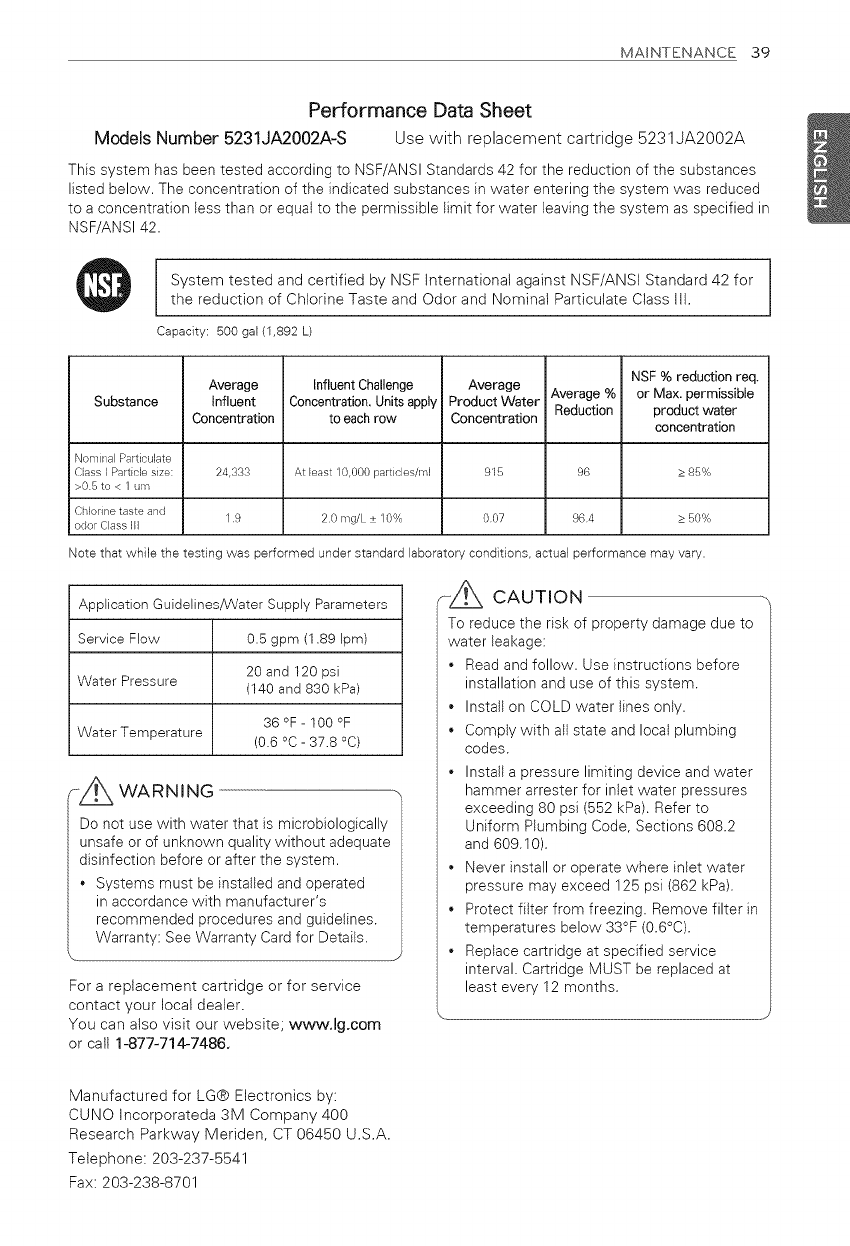

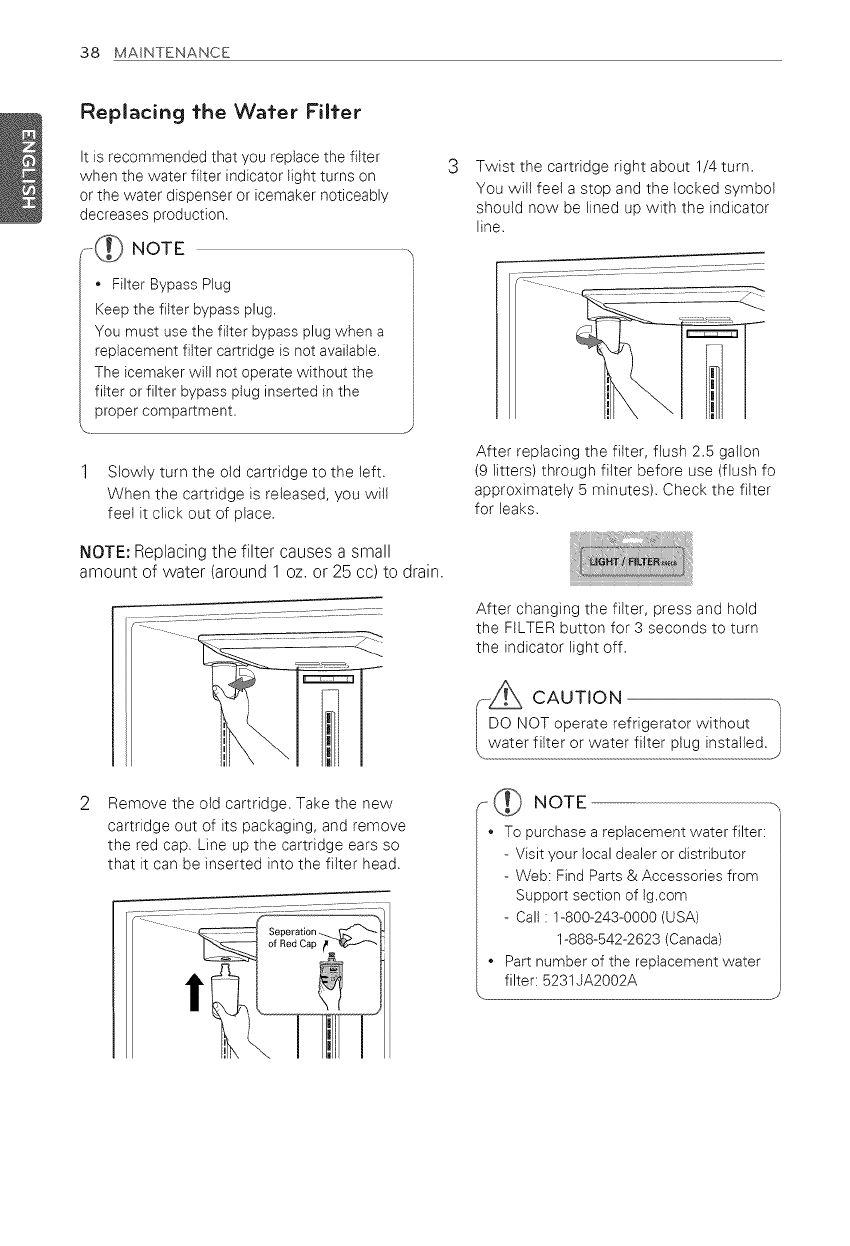

38 Replacing the Water Filter

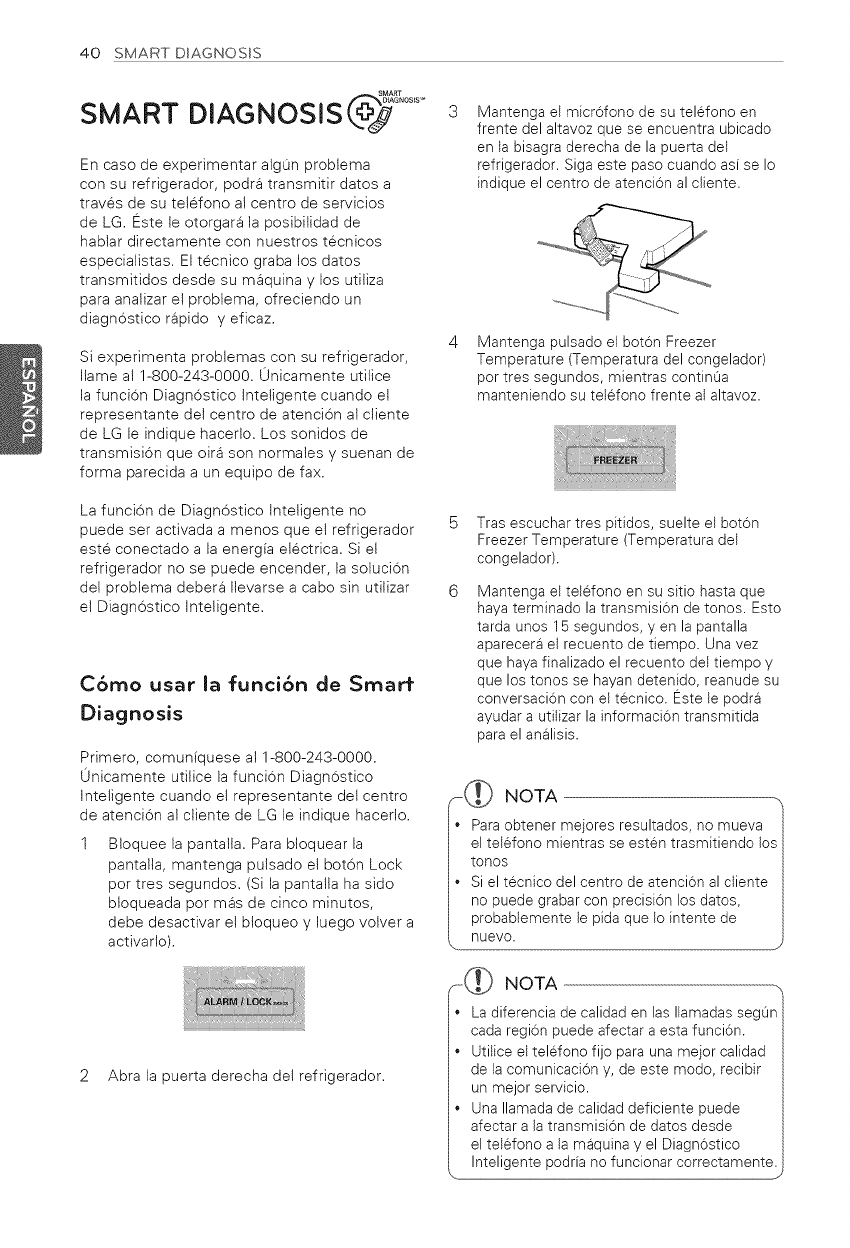

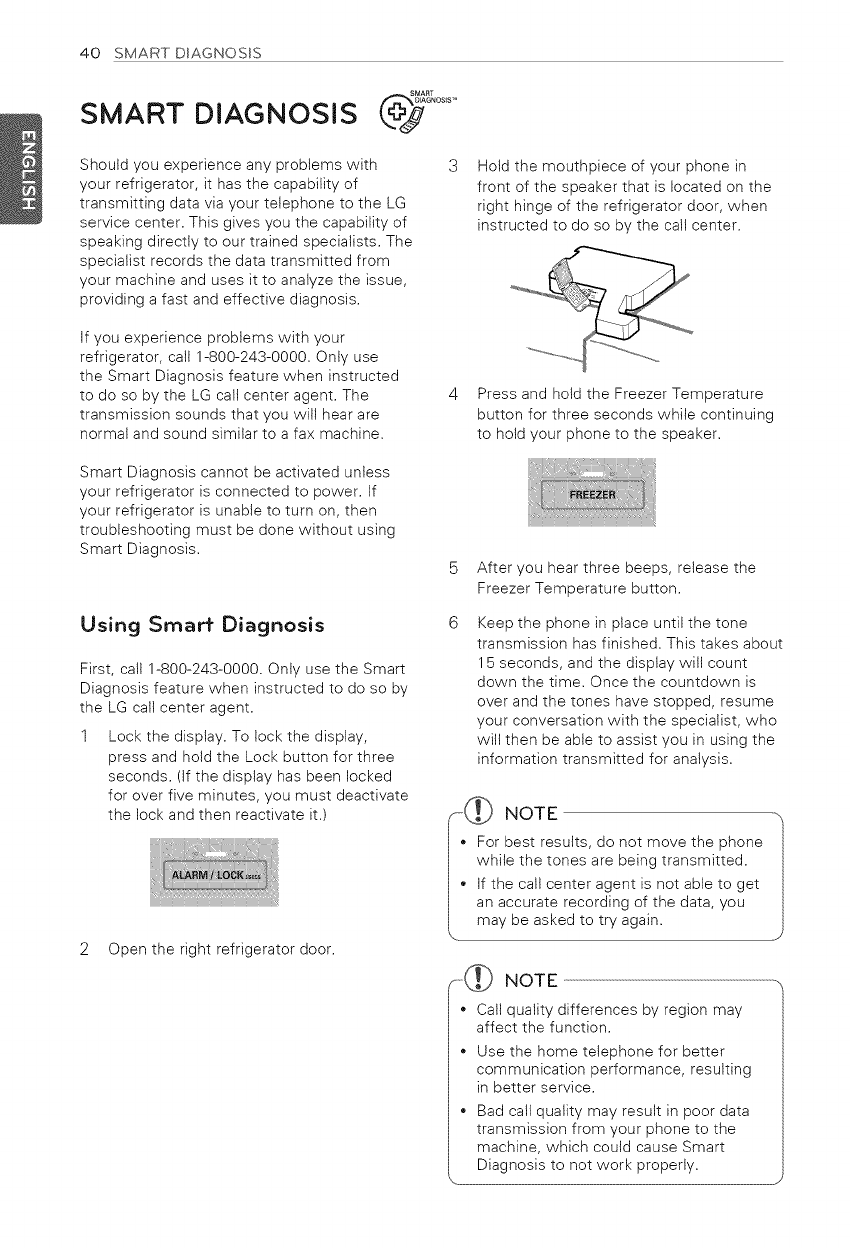

40 SMART DIAGNOSIS

40 Using Smart Diagnosis

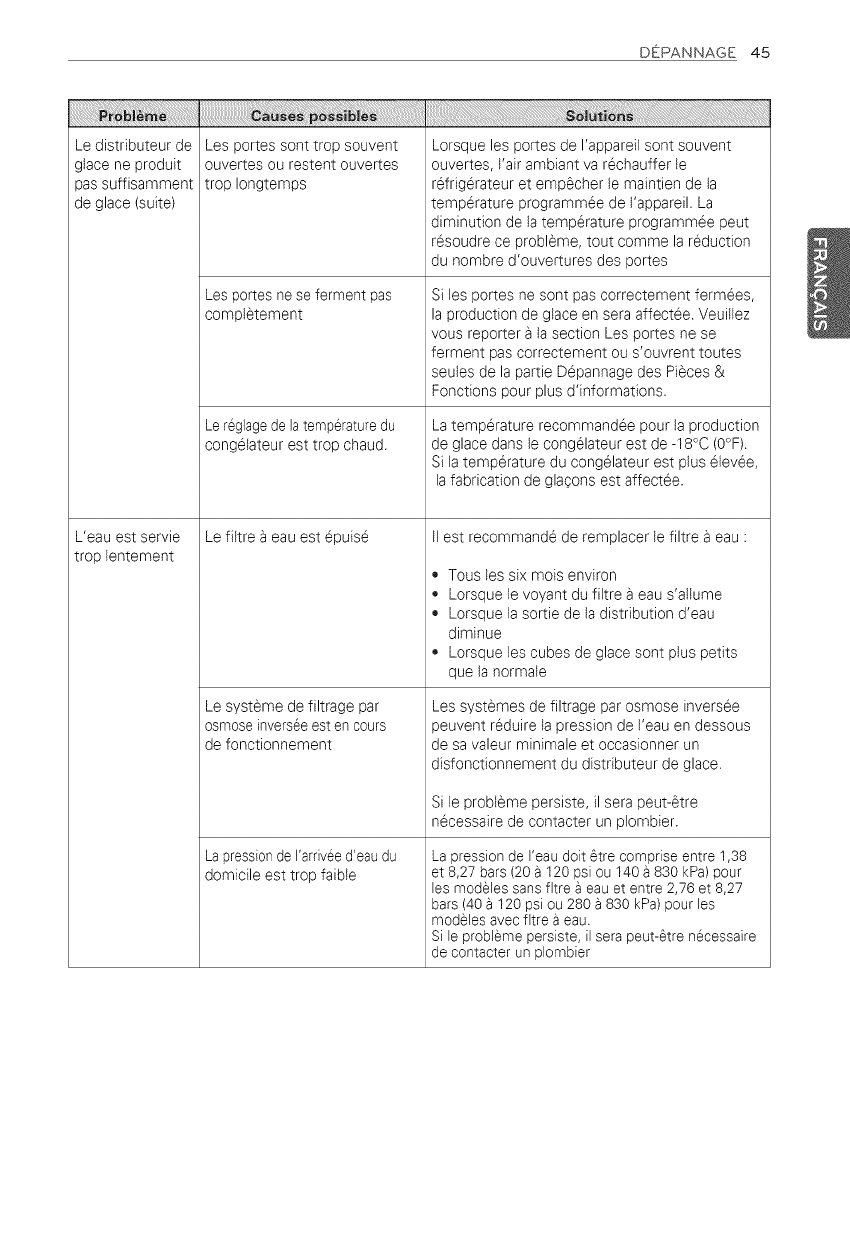

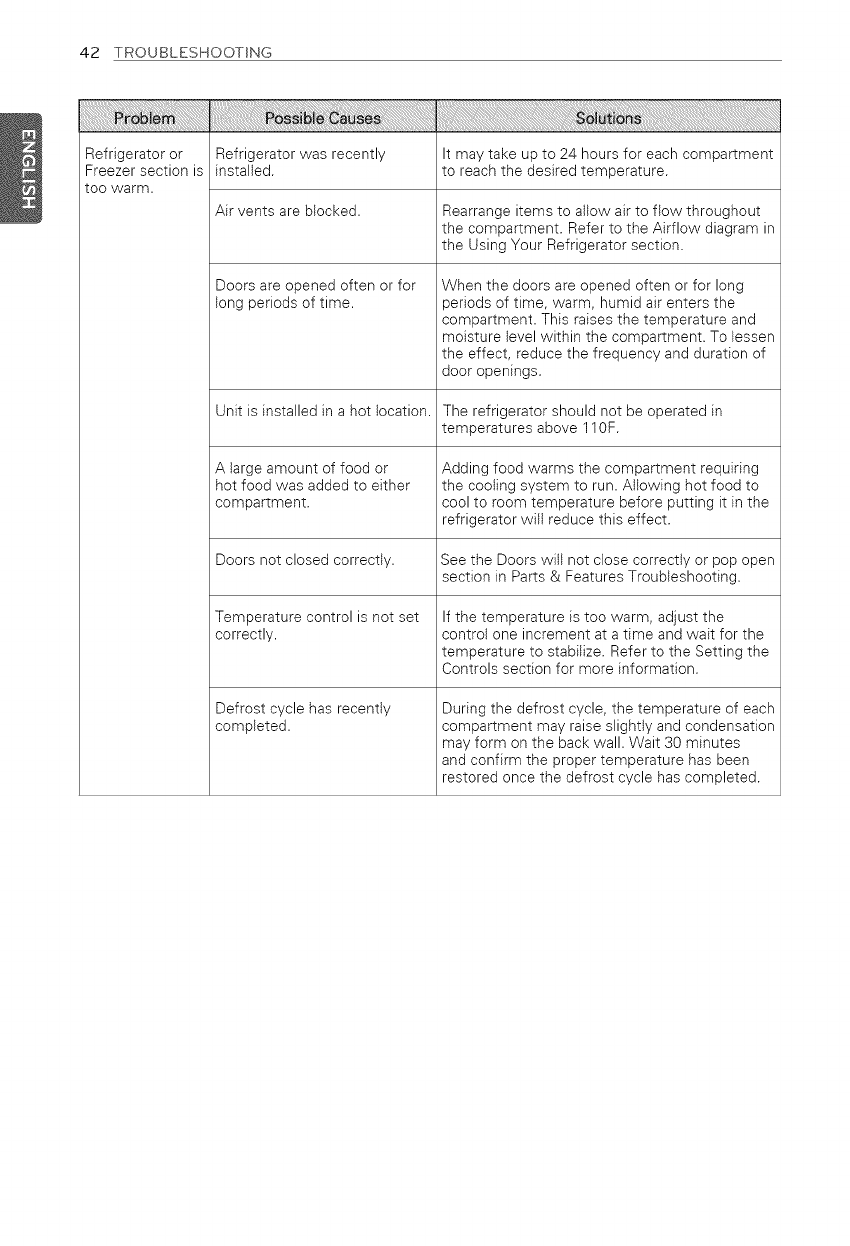

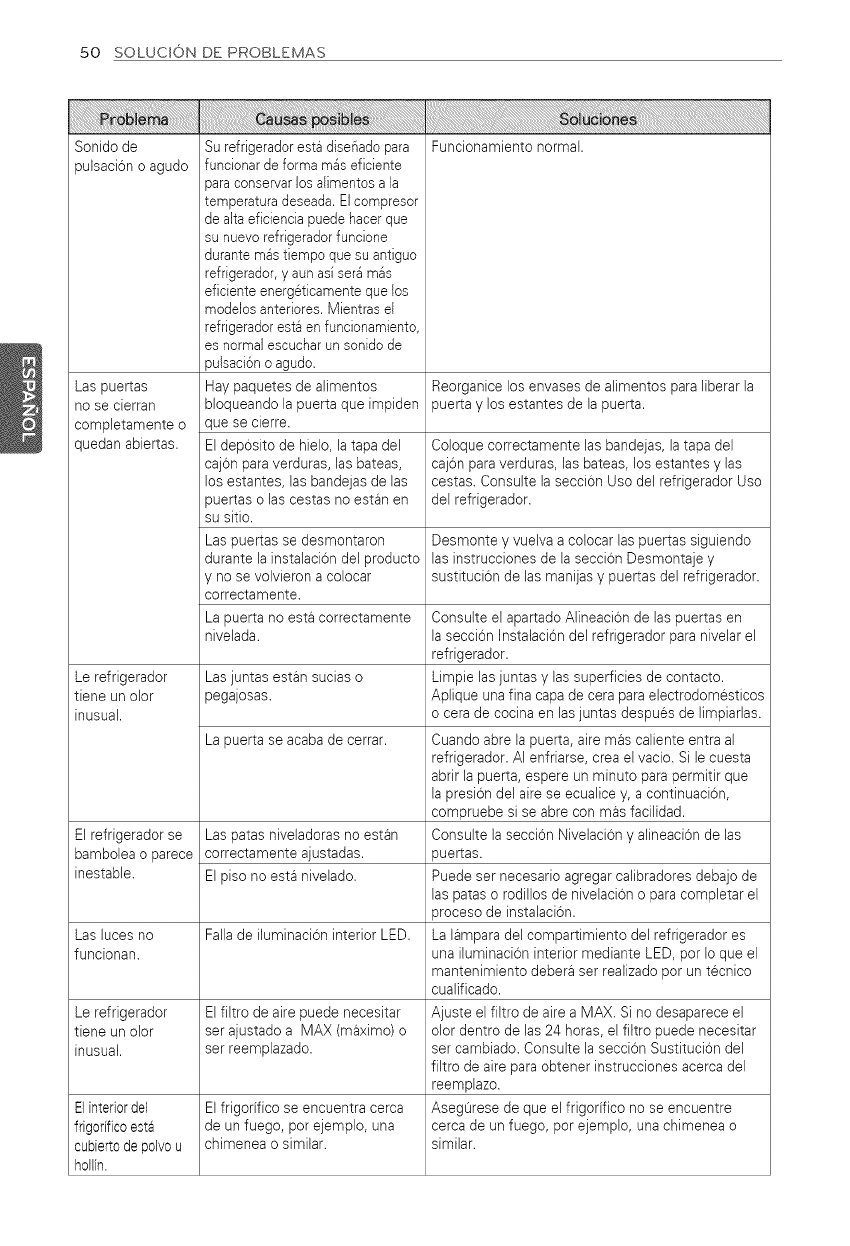

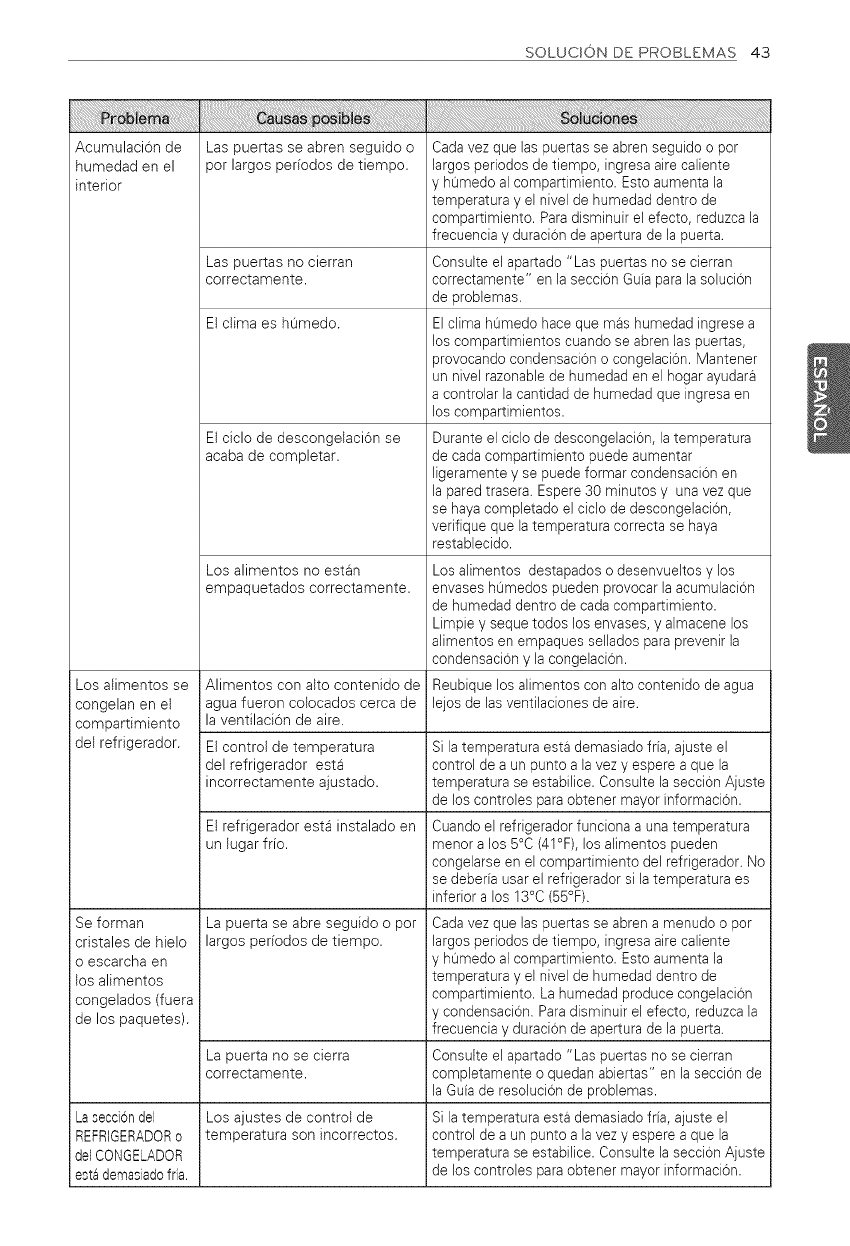

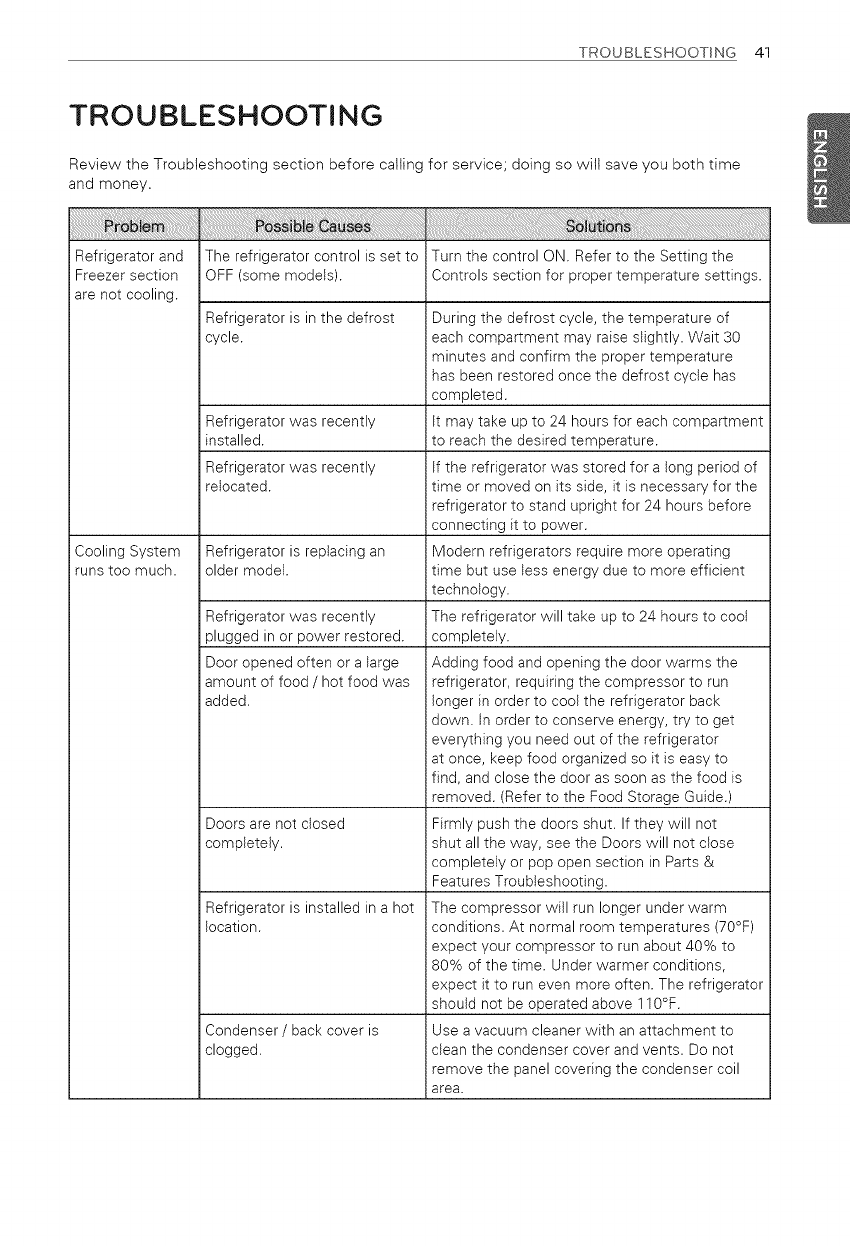

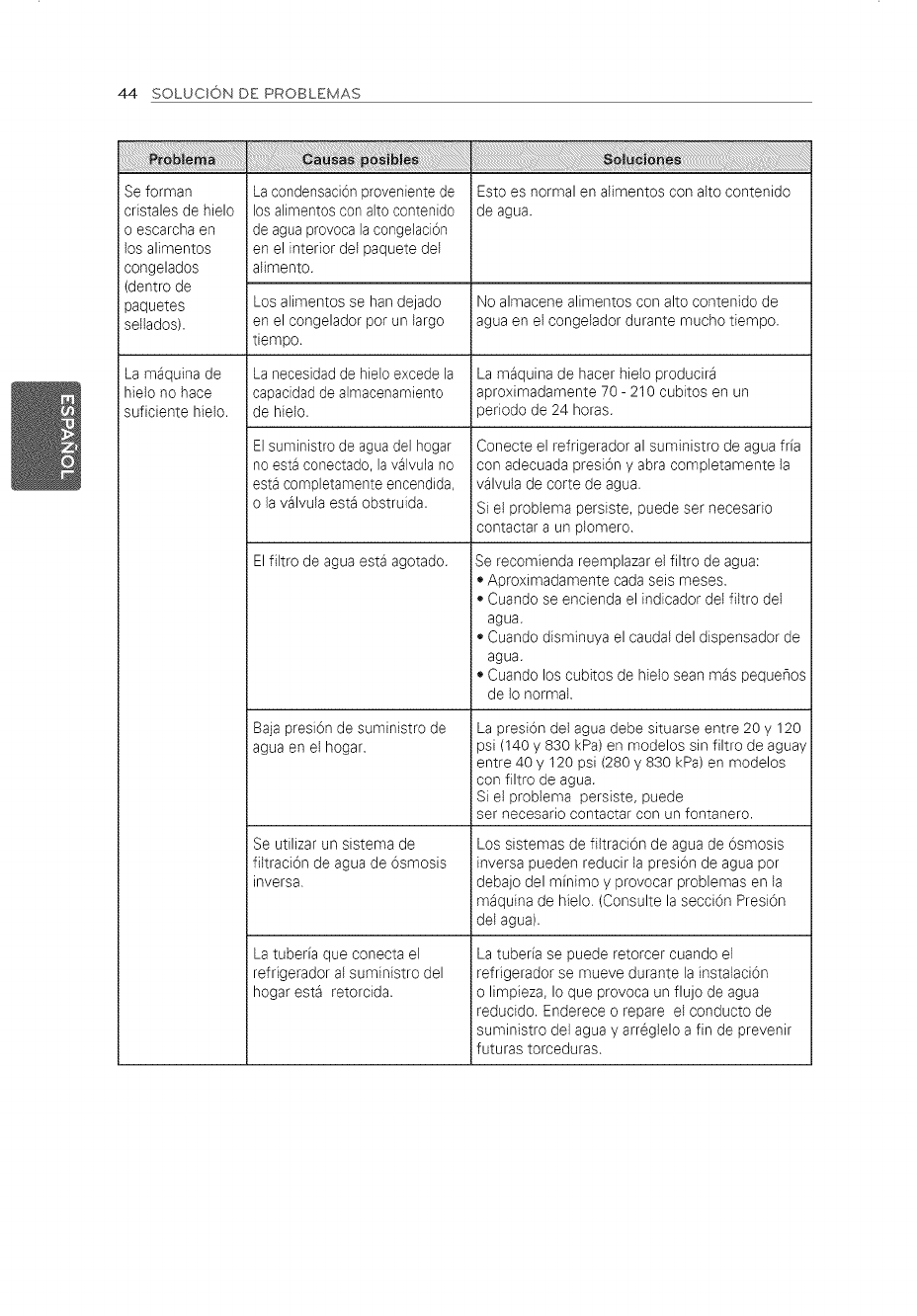

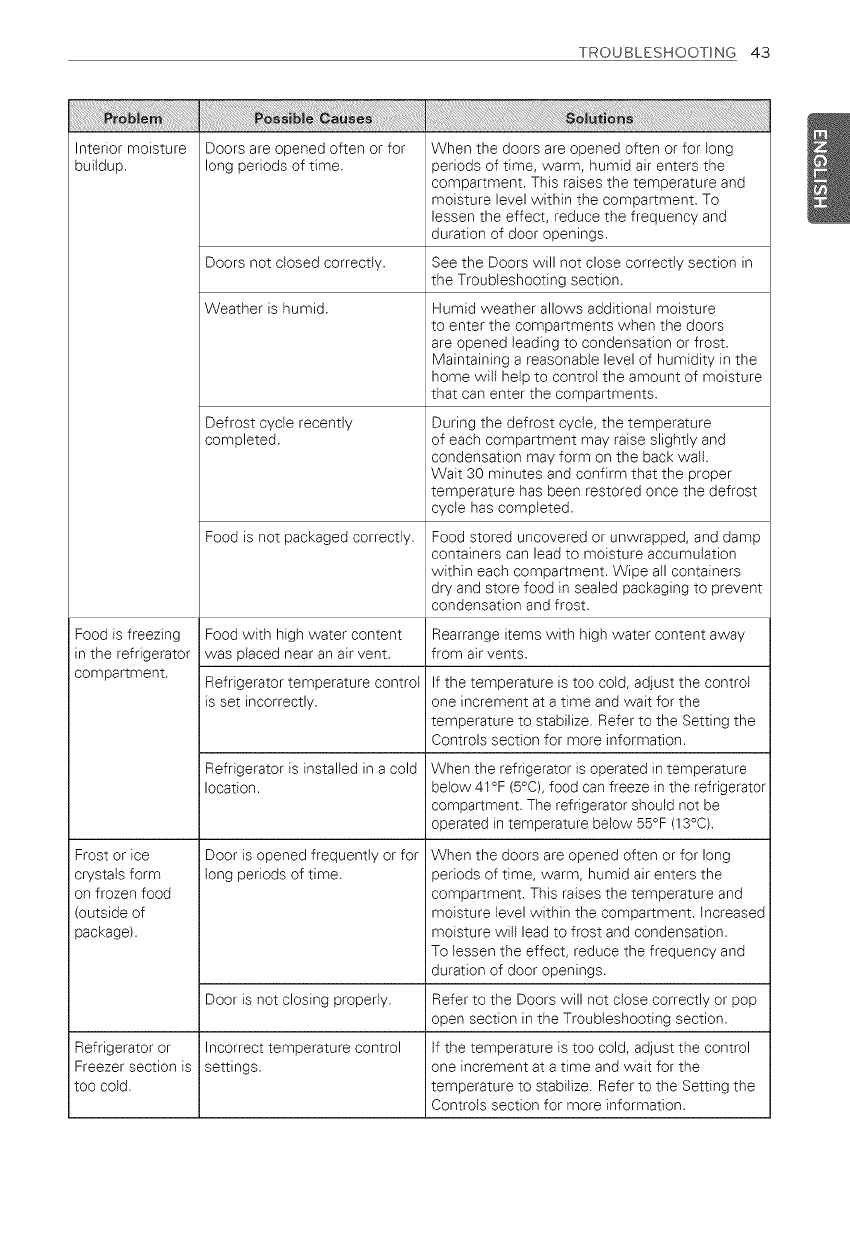

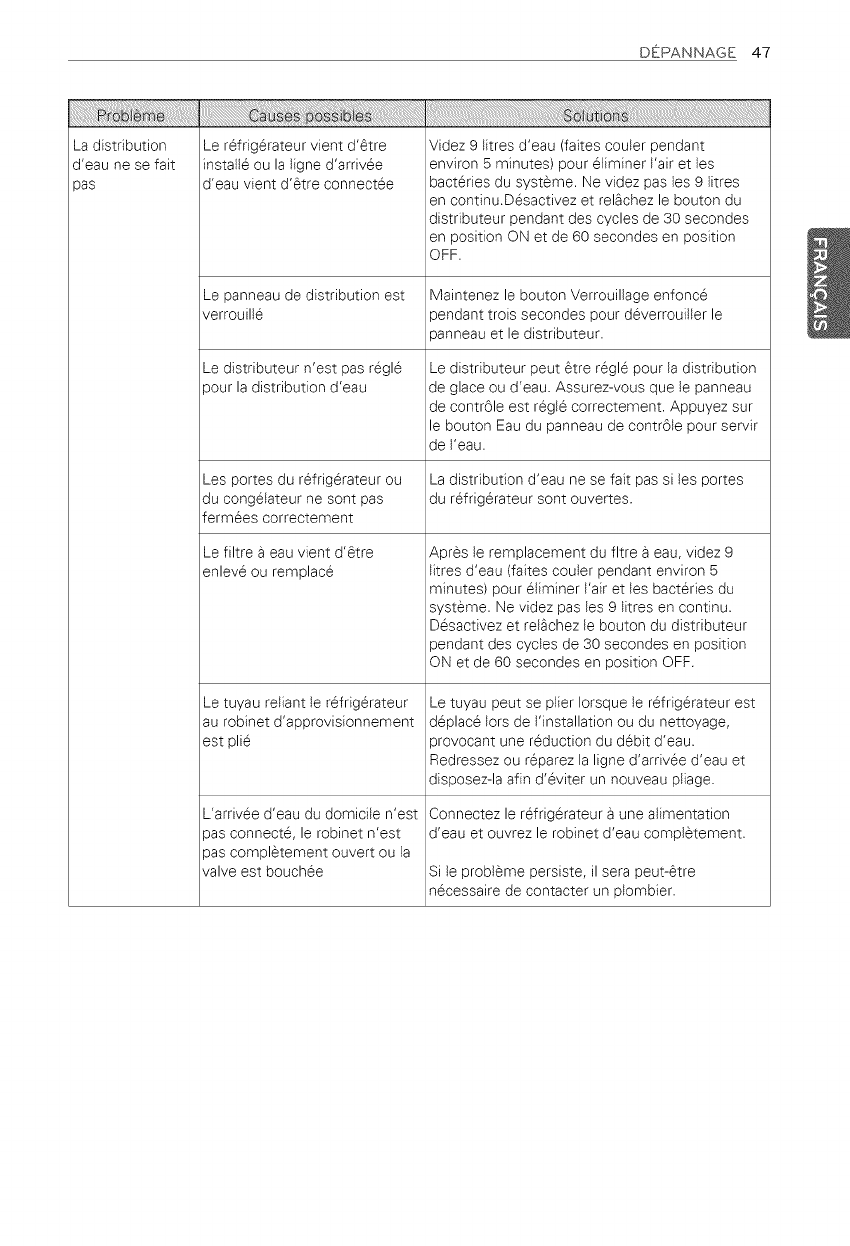

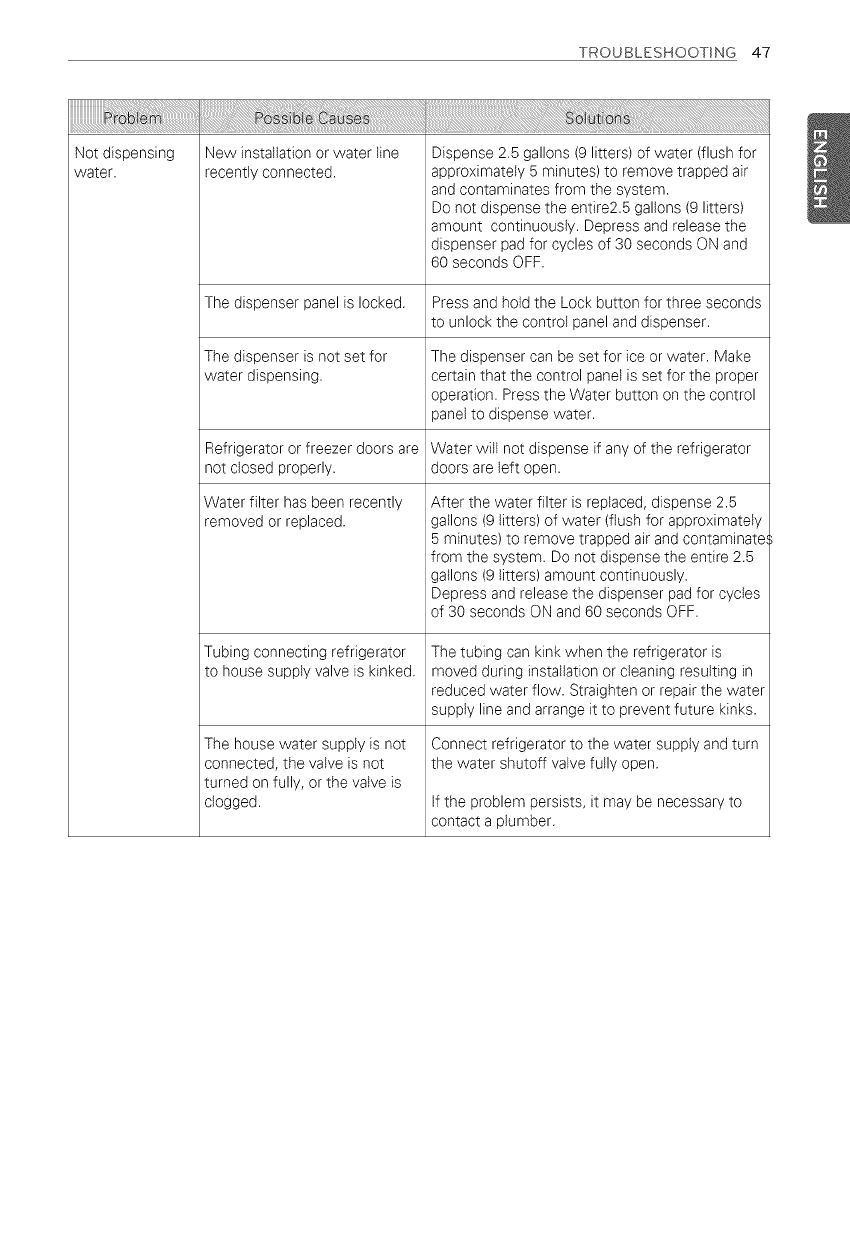

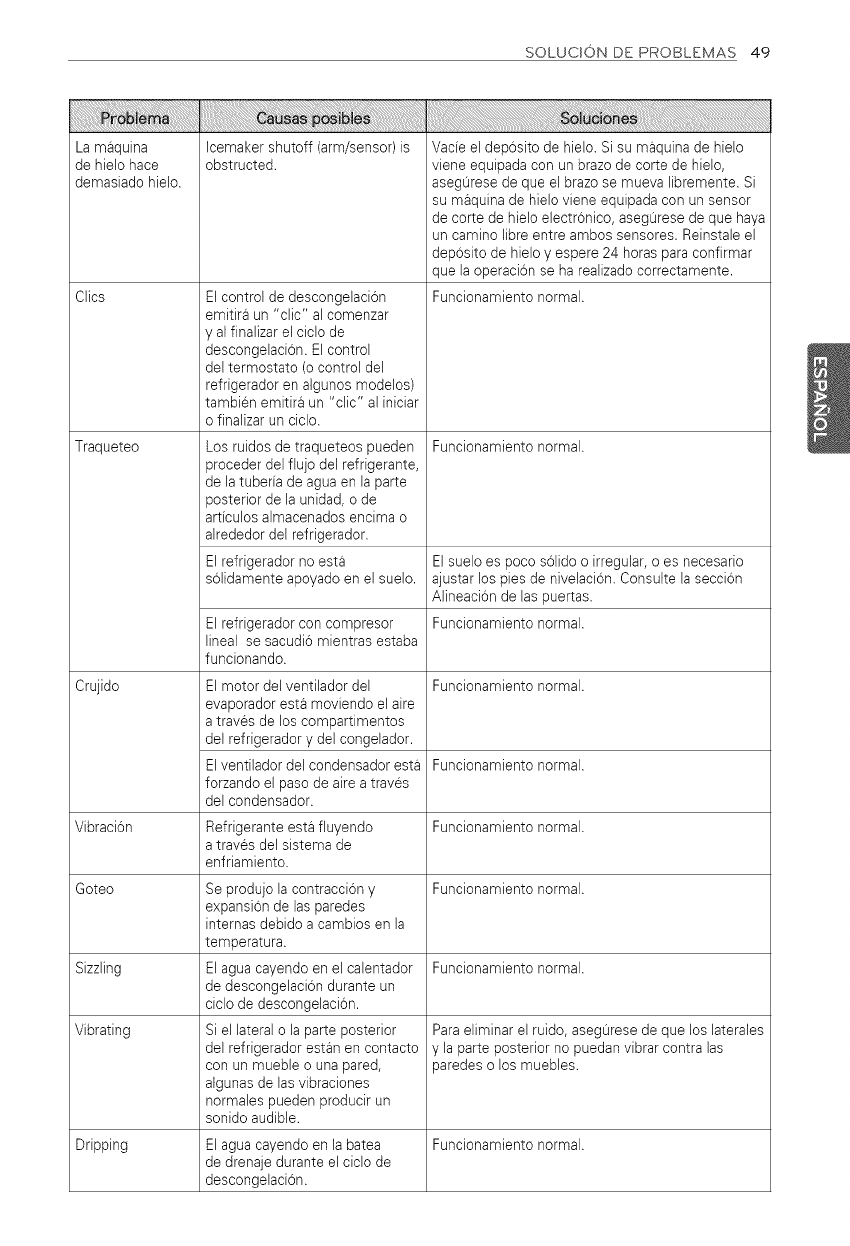

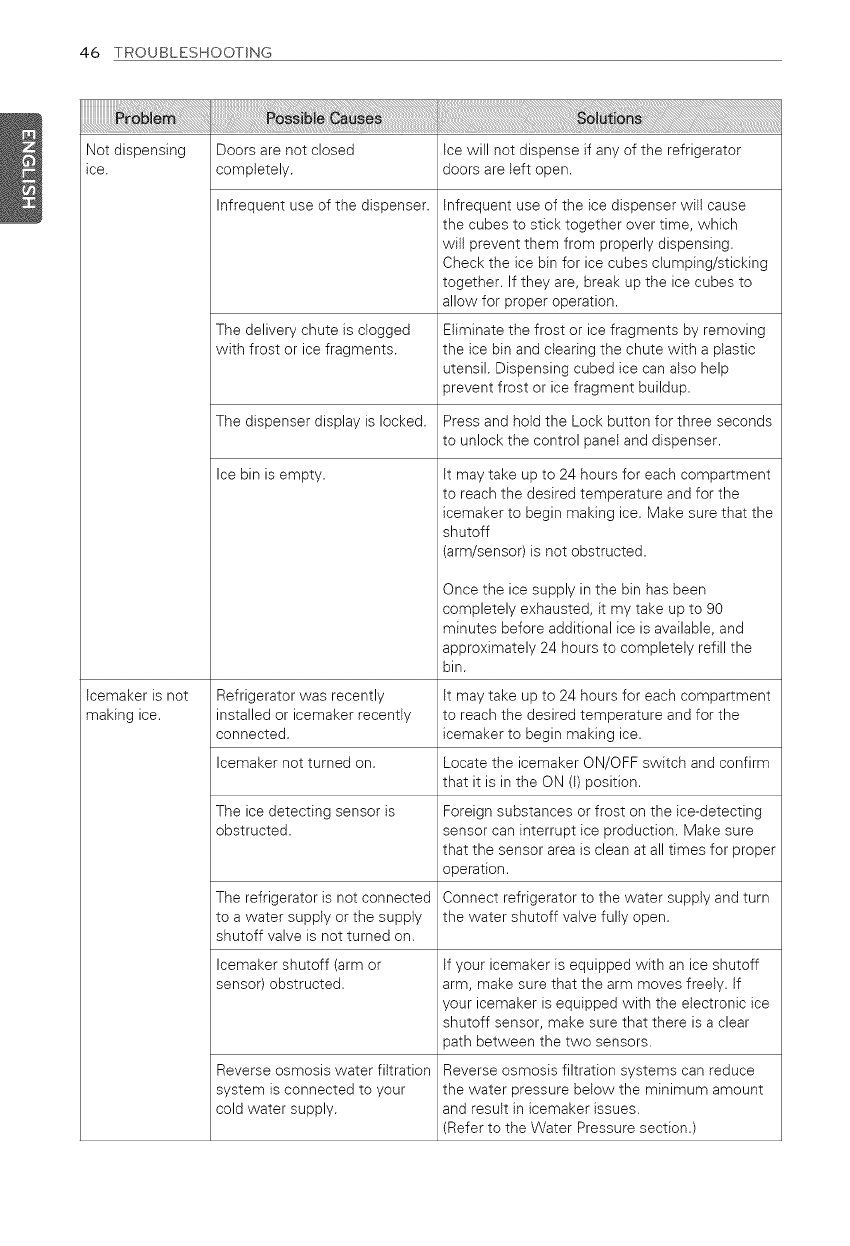

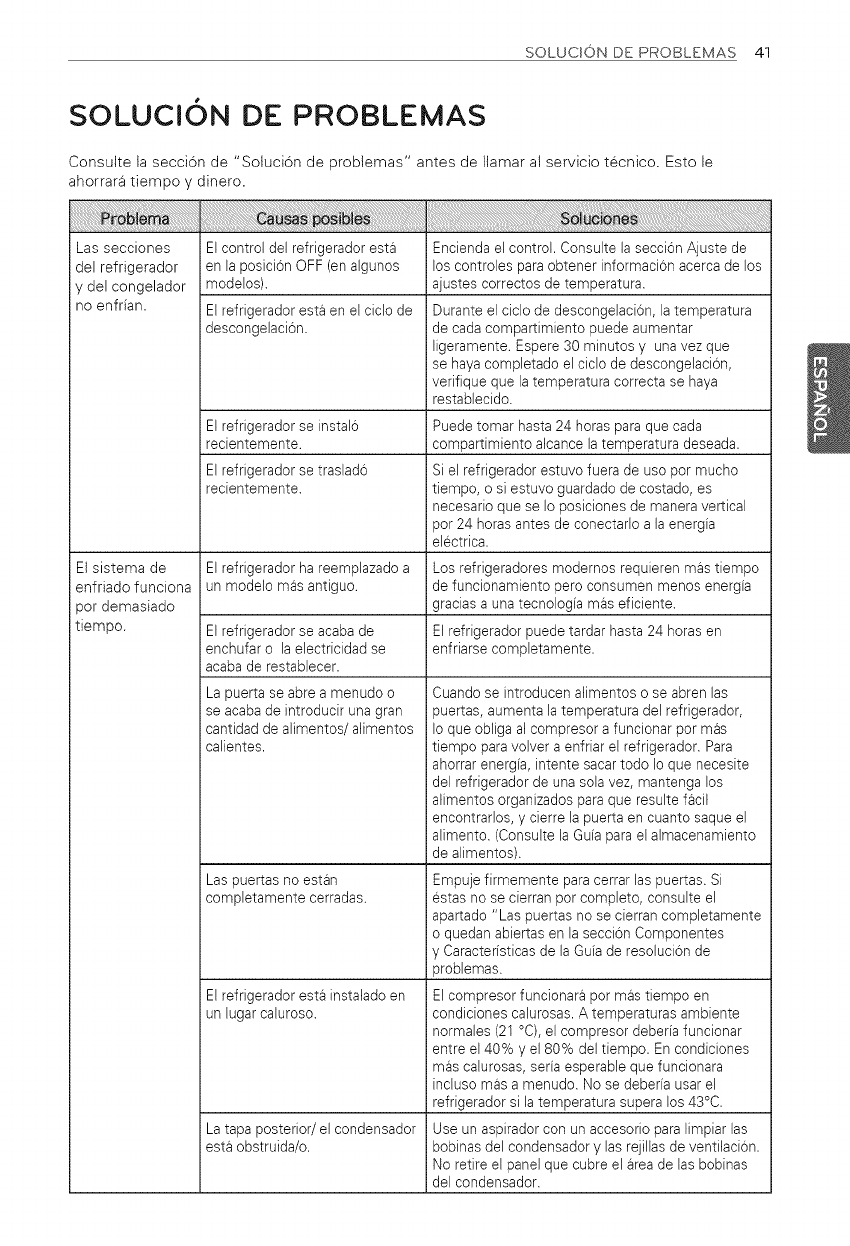

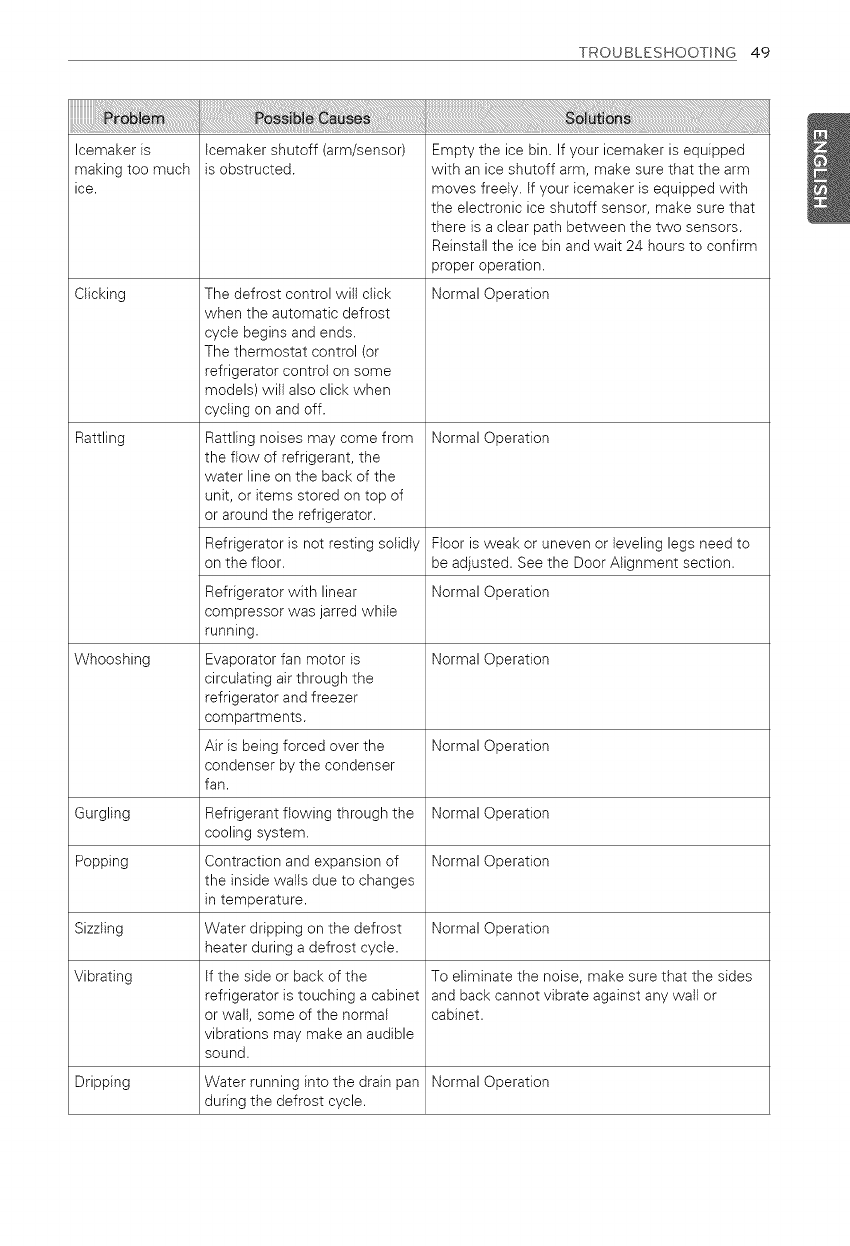

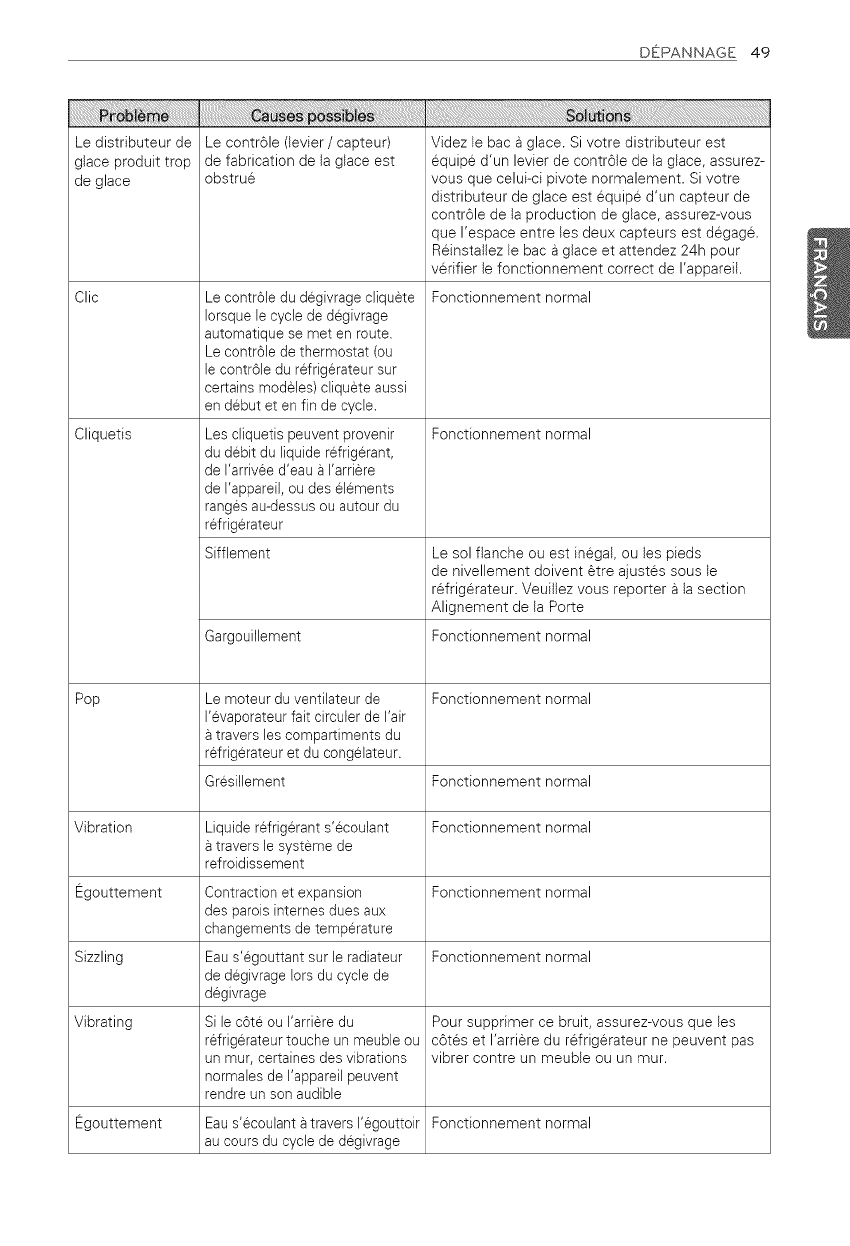

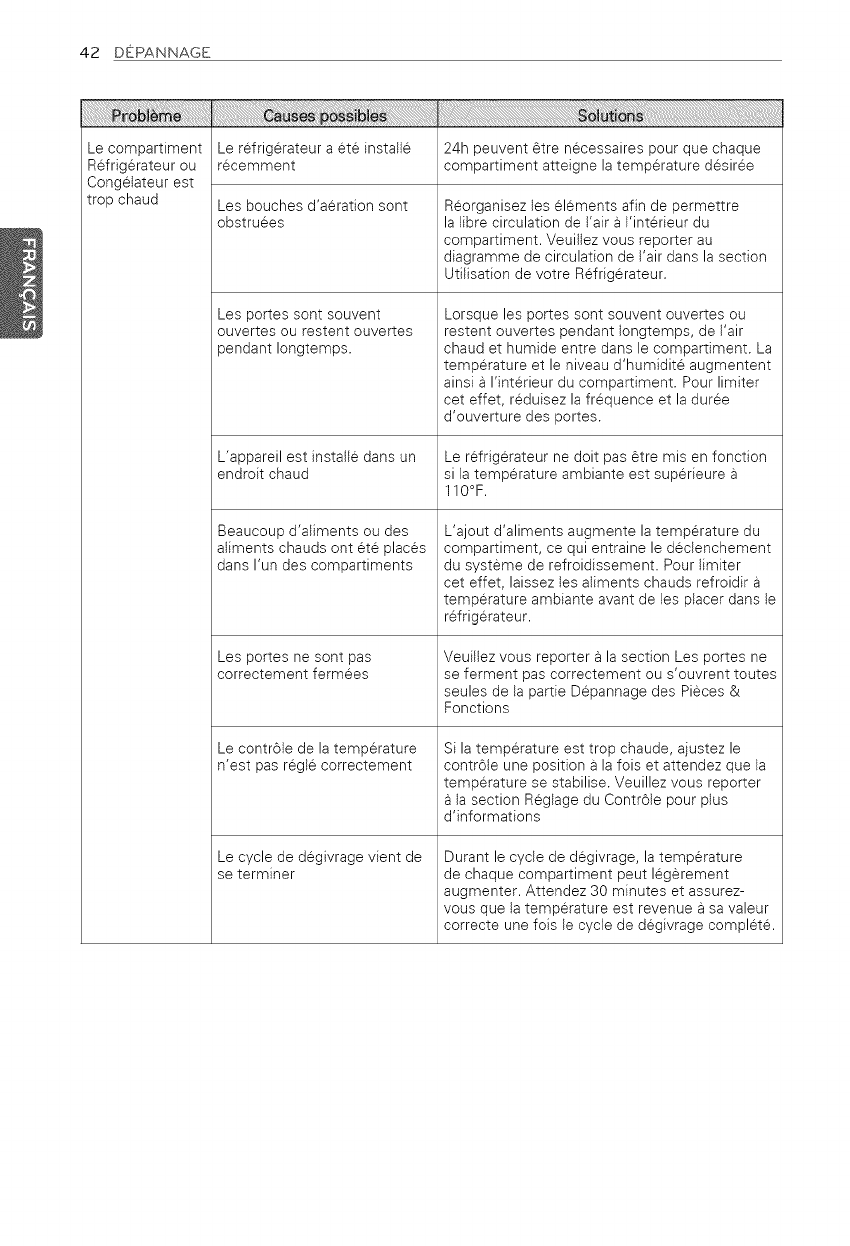

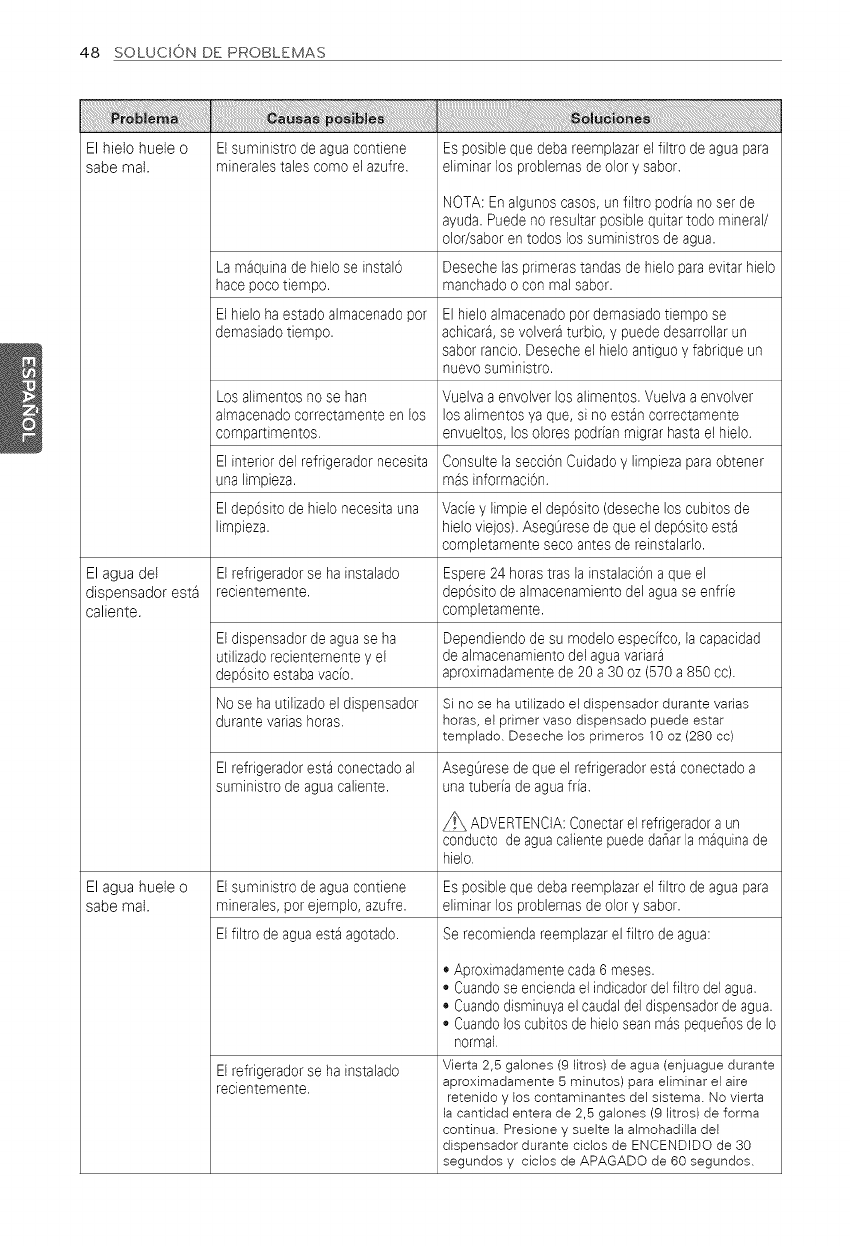

41 TROUBLESHOOTING

51 WARRANTY

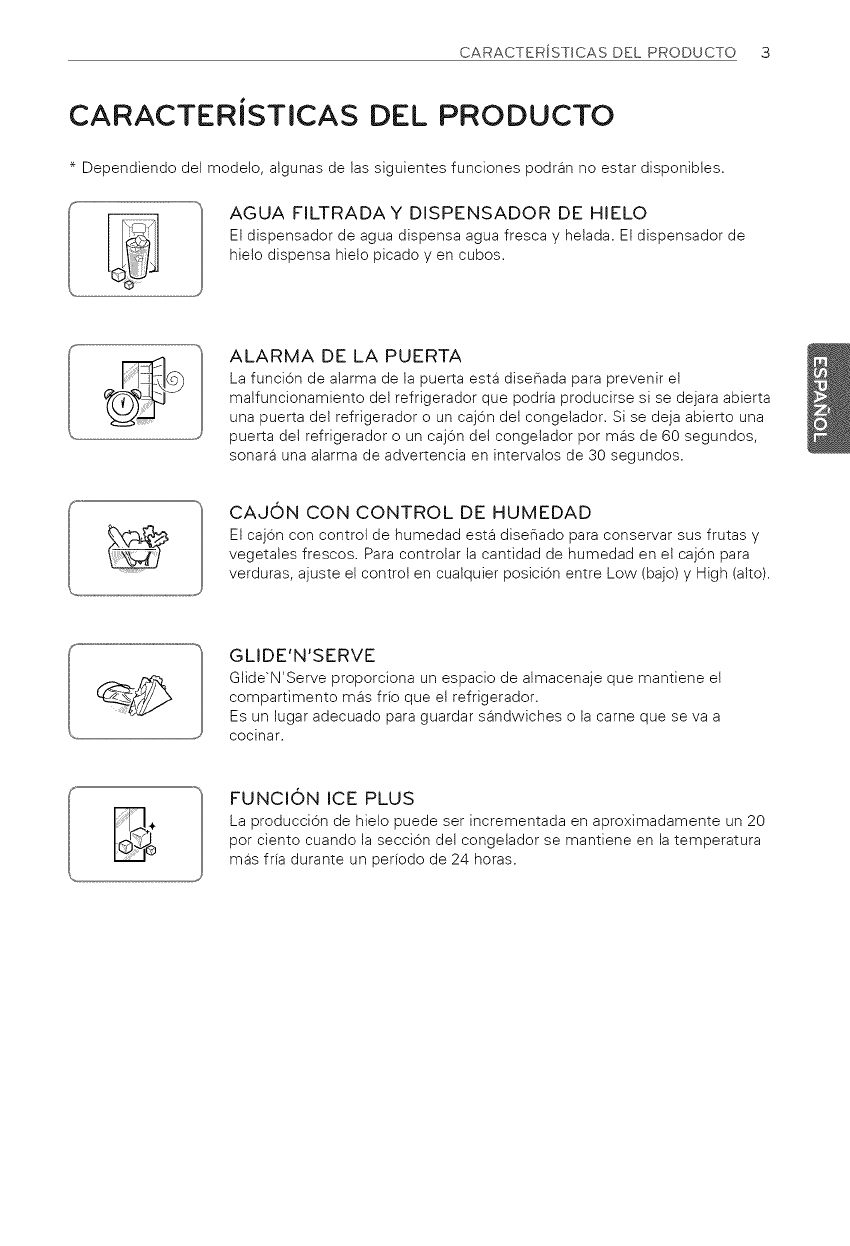

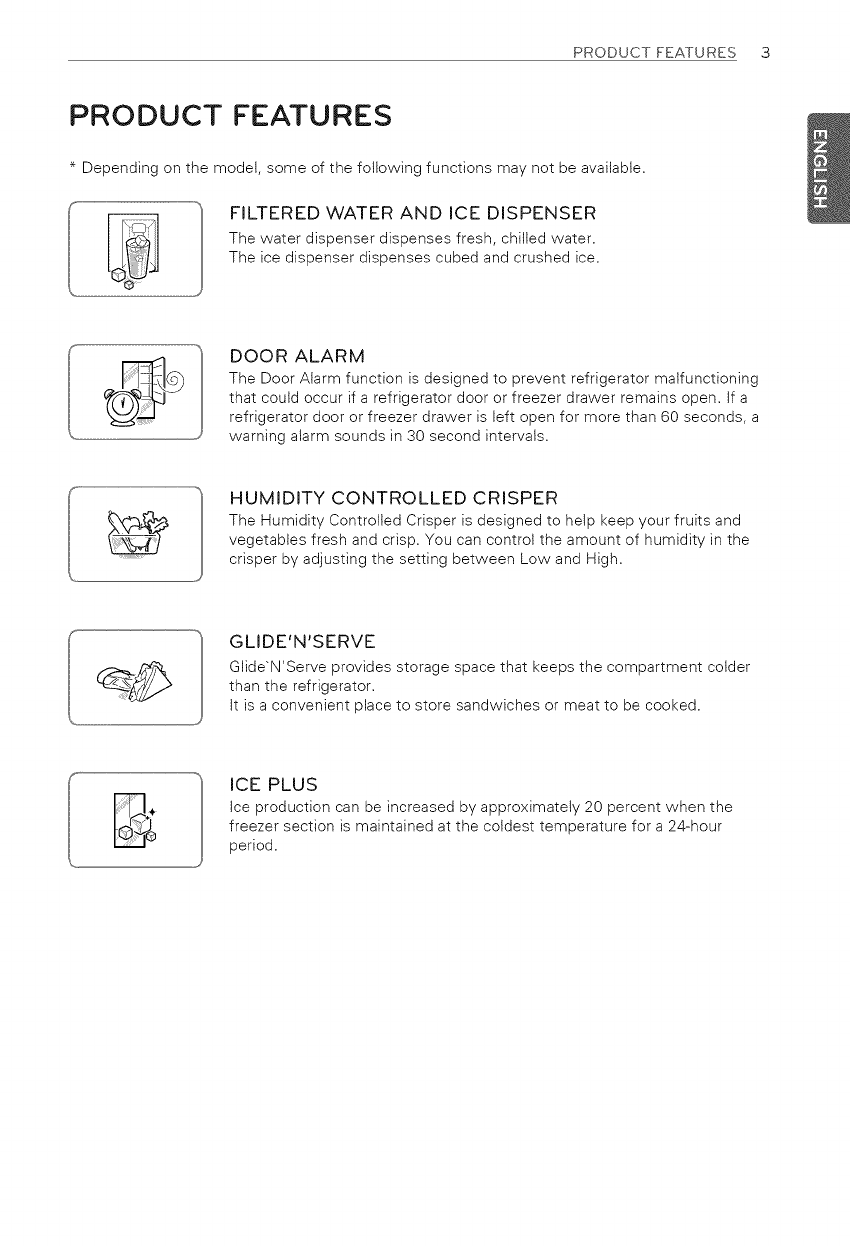

PRODUCT FEATURES 3

PRODUCT FEATURES

* Depending on the model, some of the following functions may not be available.

FILTERED WATER AND ICE DISPENSER

The water dispenser dispenses fresh, chilled water.

The ice dispenser dispenses cubed and crushed ice.

DOOR ALARM

The Door Alarm function is designed to prevent refrigerator malfunctioning

that could occur if a refrigerator door or freezer drawer remains open, If a

refrigerator door or freezer drawer is left open for more than 60 seconds, a

warning alarm sounds in 30 second intervals,

HUMIDITY CONTROLLED CRISPER

The Humidity Controlled Crisper is designed to help keep your fruits and

vegetables fresh and crisp, You can control the amount of humidity in the

crisper by adjusting the setting between Low and High,

GLIDE'N'SERVE

Glide'N'Serve provides storage space that keeps the compartment colder

than the refrigerator,

It is a convenient place to store sandwiches or meat to be cooked,

ICE PLUS

Ice production can be increased by approximately 20 percent when the

freezer section is maintained at the coldest temperature for a 24-hour

period,

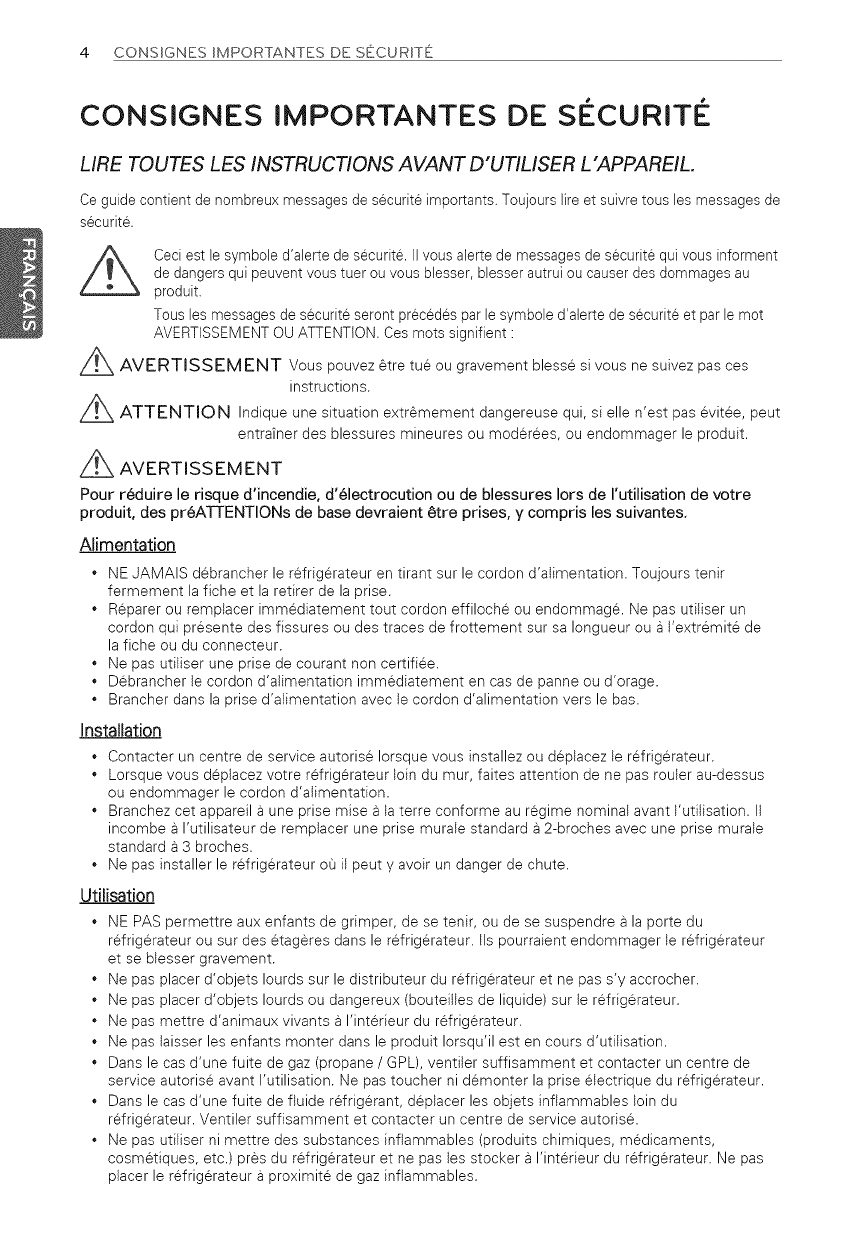

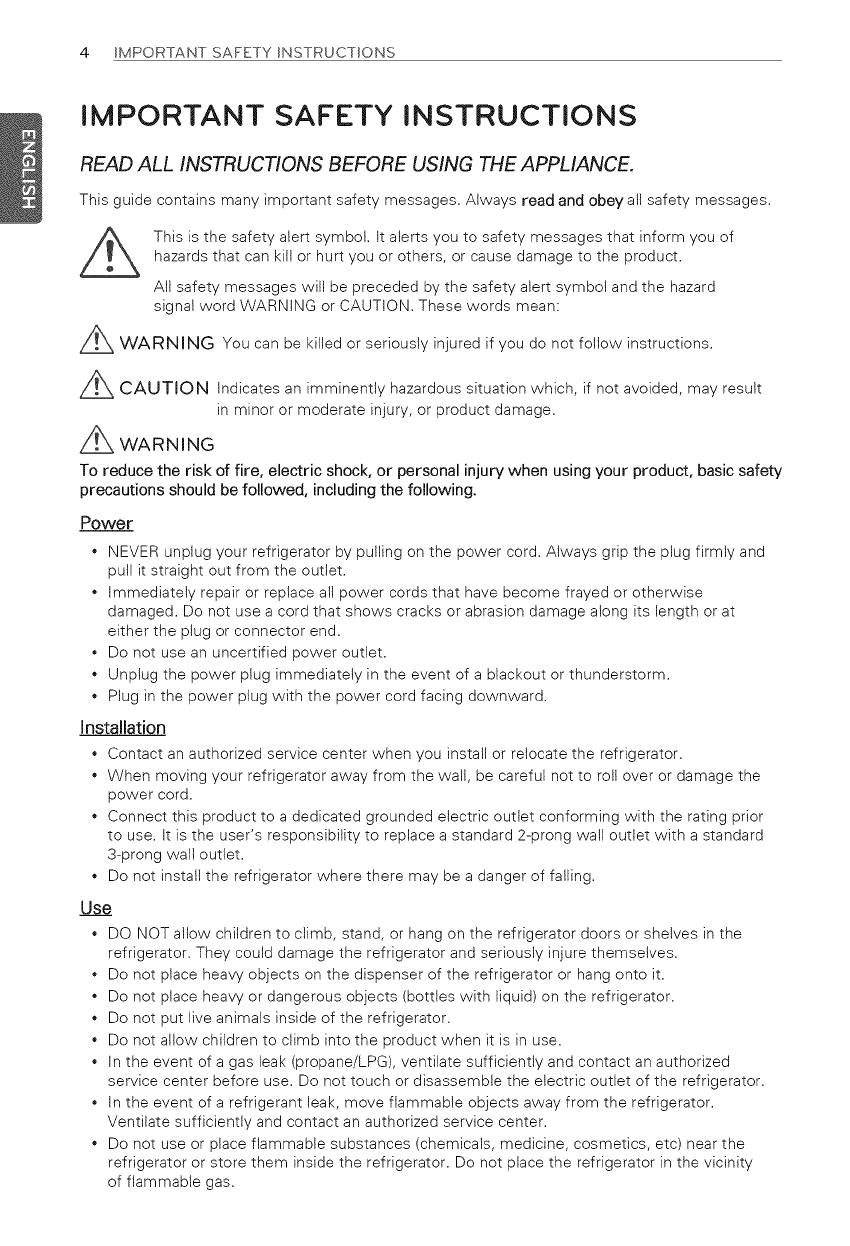

4 IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE.

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you of

hazards that can kill or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard

signal word WARNING or CAUTION. These words mean:

Z_ WARNING You can be killed or seriously injured if you do not follow instructions.

Z_ CAUTION indicates an imminently hazardous situation which, if not avoided, may result

in minor or moderate injury, or product damage.

z_x WARNING

To reduce the risk of fire, electric shock, or personal injury when using your product, basic safety

precautions should be followed, including the following.

Power

• NEVER unplug your refrigerator by pulling on the power cord. Always grip the plug firmly and

pull it straight out from the outlet.

• immediately repair or replace all power cords that have become frayed or otherwise

damaged. Do not use a cord that shows cracks or abrasion damage along its length or at

either the plug or connector end.

• Do not use an uncertified power outlet.

• Unplug the power plug immediately in the event of a blackout or thunderstorm.

• Plug in the power plug with the power cord facing downward.

Installation

• Contact an authorized service center when you install or relocate the refrigerator.

• When moving your refrigerator away from the wall, be careful not to roll over or damage the

power cord.

• Connect this product to a dedicated grounded electric outlet conforming with the rating prior

to use. it is the user's responsibility to replace a standard 2-prong wan outlet with a standard

3-prong wan outlet.

• Do not install the refrigerator where there may be a danger of falling.

Use

• DO NOT allow children to climb, stand, or hang on the refrigerator doors or shelves in the

refrigerator. They could damage the refrigerator and seriously injure themselves.

• Do not place heavy objects on the dispenser of the refrigerator or hang onto it.

• Do not place heavy or dangerous objects (bottles with liquid) on the refrigerator.

• Do not put live animals inside of the refrigerator.

• Do not allow children to climb into the product when it is in use.

• in the event of a gas leak (propane/LPG), ventilate sufficiently and contact an authorized

service center before use. Do not touch or disassemble the electric outlet of the refrigerator.

• in the event of a refrigerant leak, move flammable objects away from the refrigerator.

Ventilate sufficiently and contact an authorized service center.

• Do not use or place flammable substances (chemicals, medicine, cosmetics, etc) near the

refrigerator or store them inside the refrigerator. Do not place the refrigerator in the vicinity

of flammable gas.

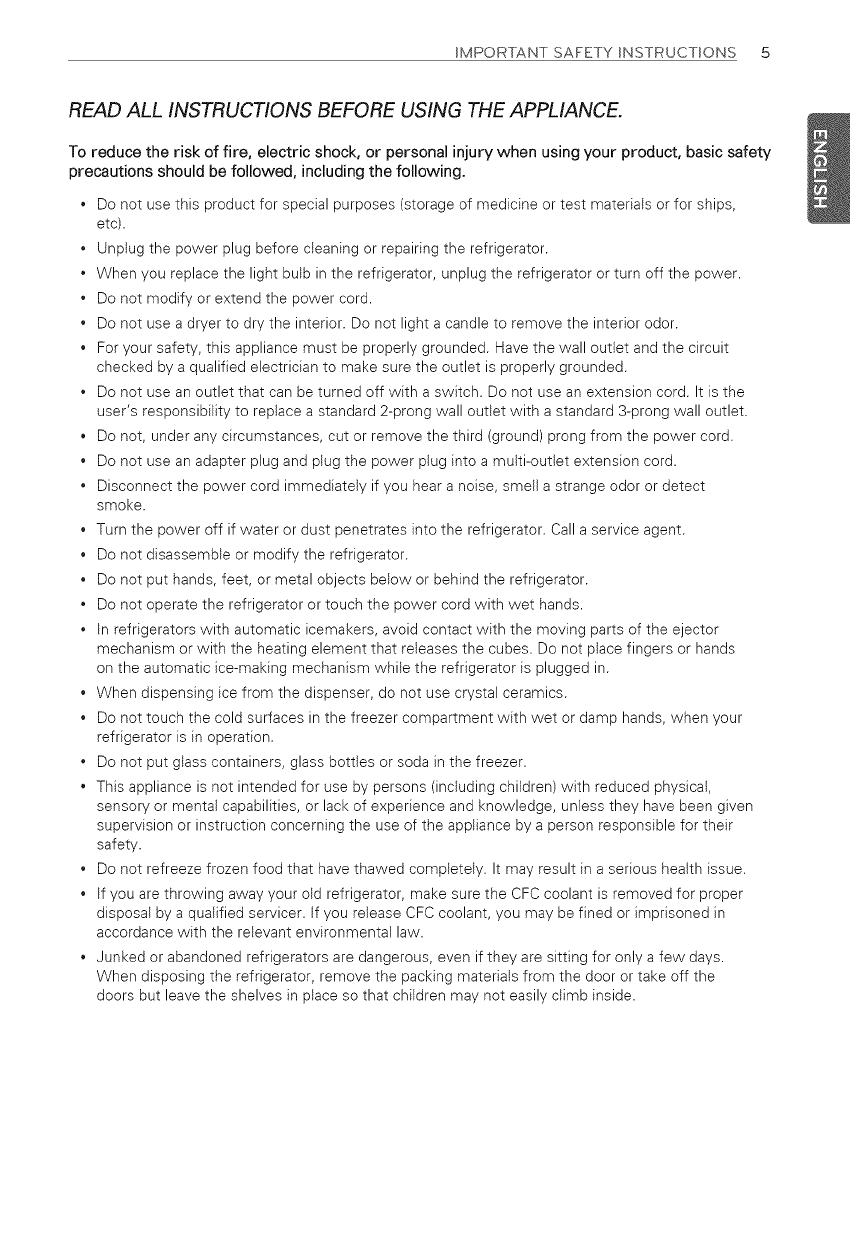

IMPORTANT SAFETY INSTRUCTIONS 5

READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE.

To reduce the risk of fire, electric shock, or personal injury when using your product, basic safety

precautions should be followed, including the following.

• Do not use this product for special purposes (storage of medicine or test materials or for ships,

etc)

• Unplug the power plug before cleaning or repairing the refrigerator.

• When you replace the light bulb in the refrigerator, unplug the refrigerator or turn off the power

• Do not modify or extend the power cord

• Do not use a dryer to dry the interior. Do not light a candle to remove the interior odor.

• For your safety, this appliance must be properly grounded. Have the wall outlet and the circuit

checked by a qualified electrician to make sure the outlet is properly grounded.

• Do not use an outlet that can be turned off with a switch. Do not use an extension cord. It is the

user's responsibility to replace a standard 2-prong wall outlet with a standard 3-prong wall outlet

• Do not, under any circumstances, cut or remove the third (ground) prong from the power cord

• Do not use an adapter plug and plug the power plug into a multi-outlet extension cord.

• Disconnect the power cord immediately if you hear a noise, smell a strange odor or detect

smoke.

• Turn the power off if water or dust penetrates into the refrigerator. Call a service agent.

• Do not disassemble or modify the refrigerator.

• Do not put hands, feet, or metal objects below or behind the refrigerator.

• Do not operate the refrigerator or touch the power cord with wet hands

• In refrigerators with automatic icemakers, avoid contact with the moving parts of the ejector

mechanism or with the heating element that releases the cubes. Do not place fingers or hands

on the automatic ice-making mechanism while the refrigerator is plugged in.

• When dispensing ice from the dispenser, do not use crystal ceramics.

• Do not touch the cold surfaces in the freezer compartment with wet or damp hands, when your

refrigerator is in operation.

• Do not put glass containers, glass bottles or soda in the freezer

• This appliance is not intended for use by persons (including children) with reduced physical,

sensory or mental capabilities, or lack of experience and knowledge, unless they have been given

supervision or instruction concerning the use of the appliance by a person responsible for their

safety.

• Do not refreeze frozen food that have thawed completely It may result in a serious health issue.

• If you are throwing away your old refrigerator, make sure the CFC coolant is removed for proper

disposal by a qualified servicer If you release CFC coolant, you may be fined or imprisoned in

accordance with the relevant environmental law

• Junked or abandoned refrigerators are dangerous, even if they are sitting for only a few days

When disposing the refrigerator, remove the packing materials from the door or take off the

doors but leave the shelves in place so that children may not easily climb inside

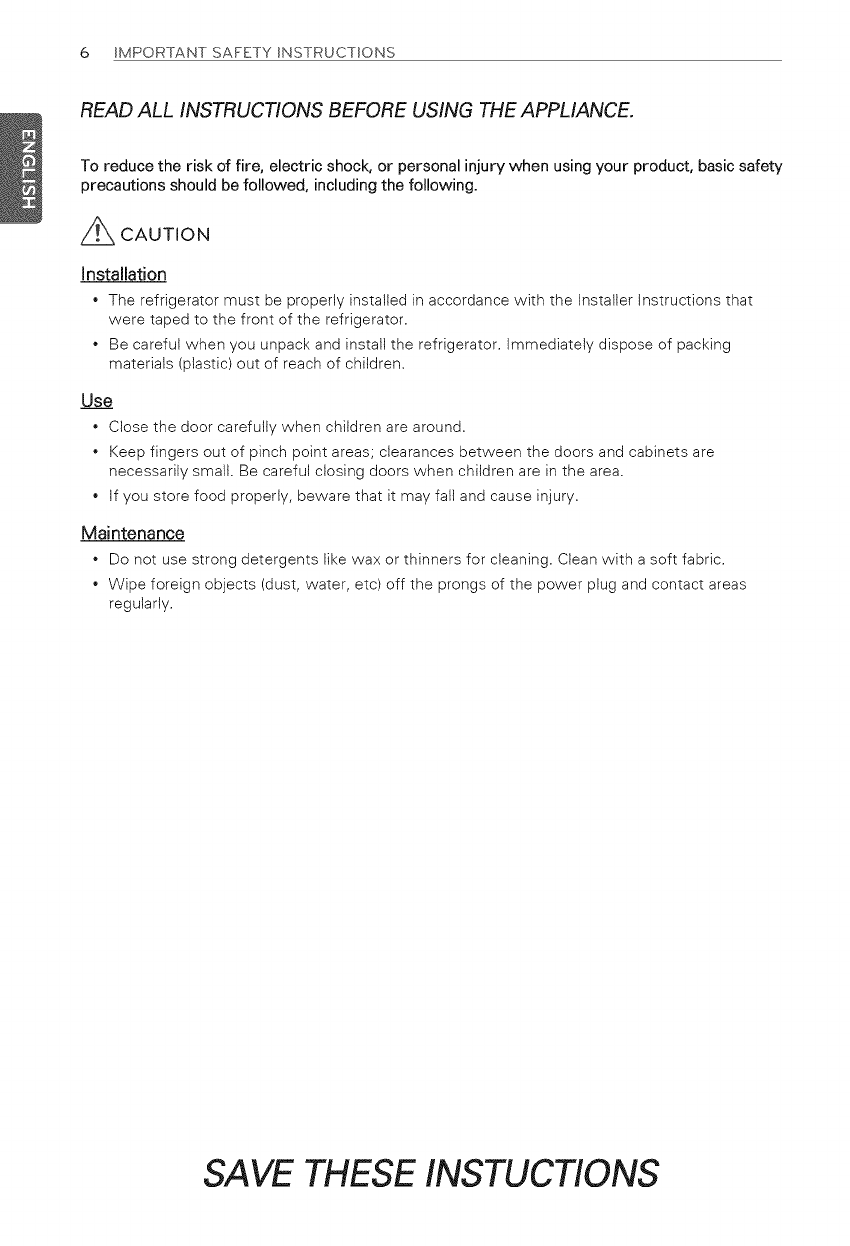

6 IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE.

To reduce the risk of fire, electric shock, or personal injury when using your product, basic safety

precautions should be followed, including the following.

Z_ CAUTION

Installation

• The refrigerator must be properly installed in accordance with the Installer Instructions that

were taped to the front of the refrigerator.

• Be careful when you unpack and install the refrigerator, immediately dispose of packing

materials (plastic) out of reach of children.

Use

• Close the door carefully when children are around.

• Keep fingers out of pinch point areas; clearances between the doors and cabinets are

necessarily small. Be careful closing doors when children are in the area.

• If you store food properly, beware that it may fan and cause injury.

Maintenance

• Do not use strong detergents like wax or thinners for cleaning. Clean with a soft fabric.

• Wipe foreign objects (dust, water, etc) off the prongs of the power plug and contact areas

regularly.

SAVE THESE INSTUCTIONS

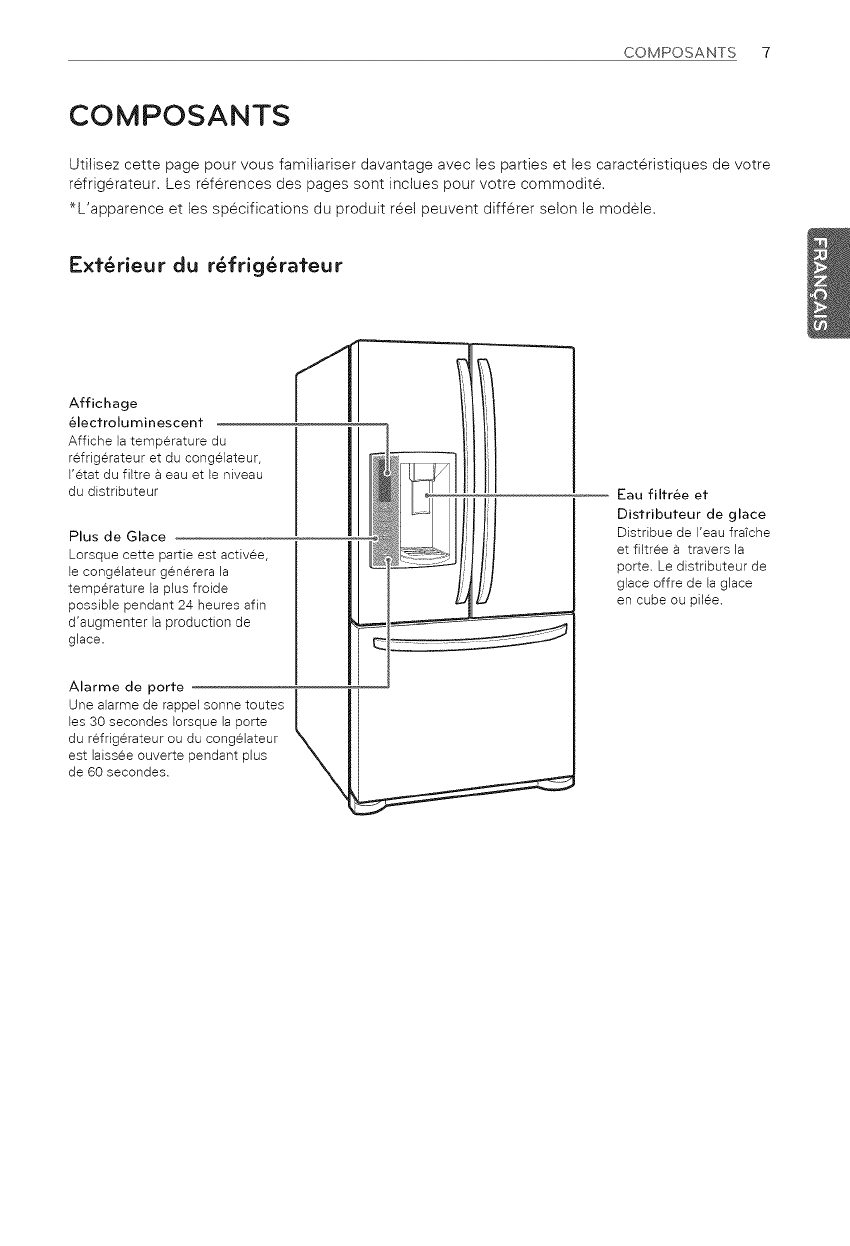

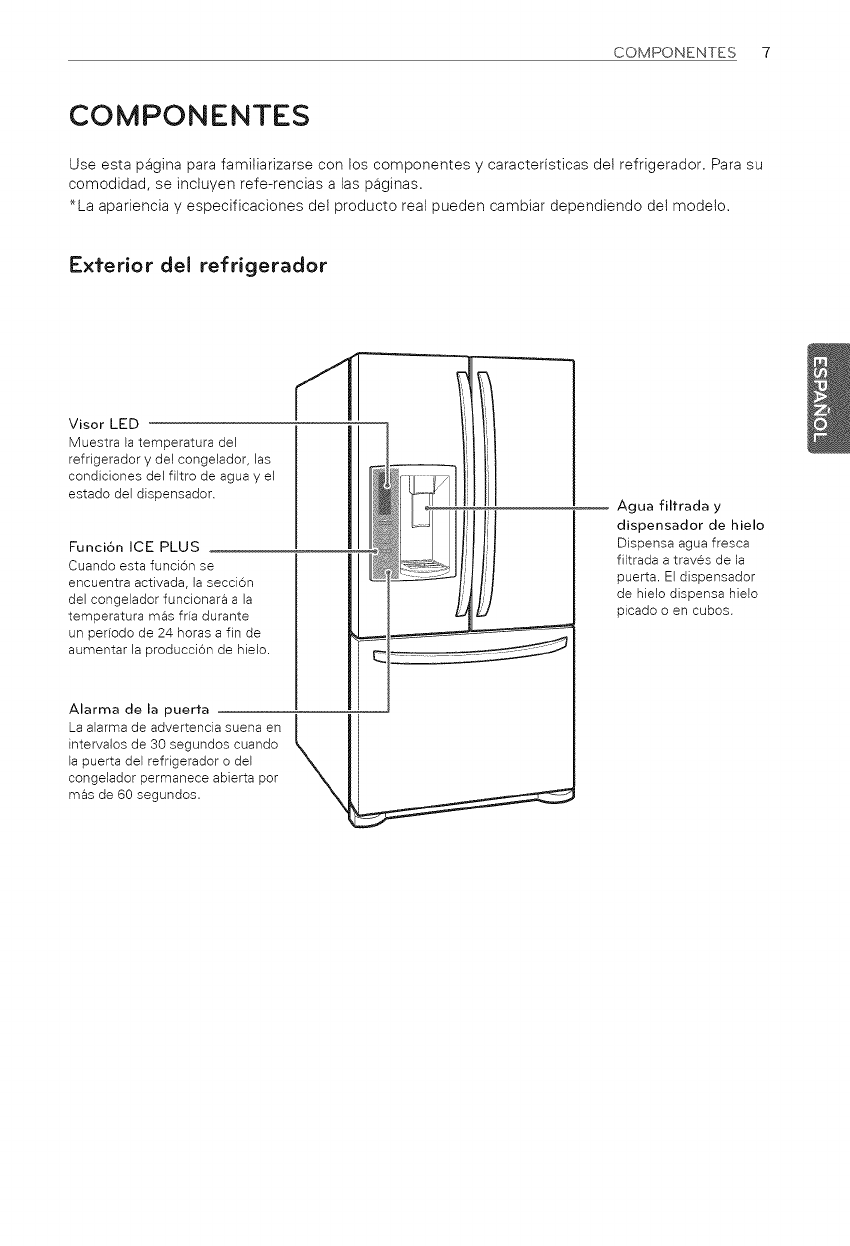

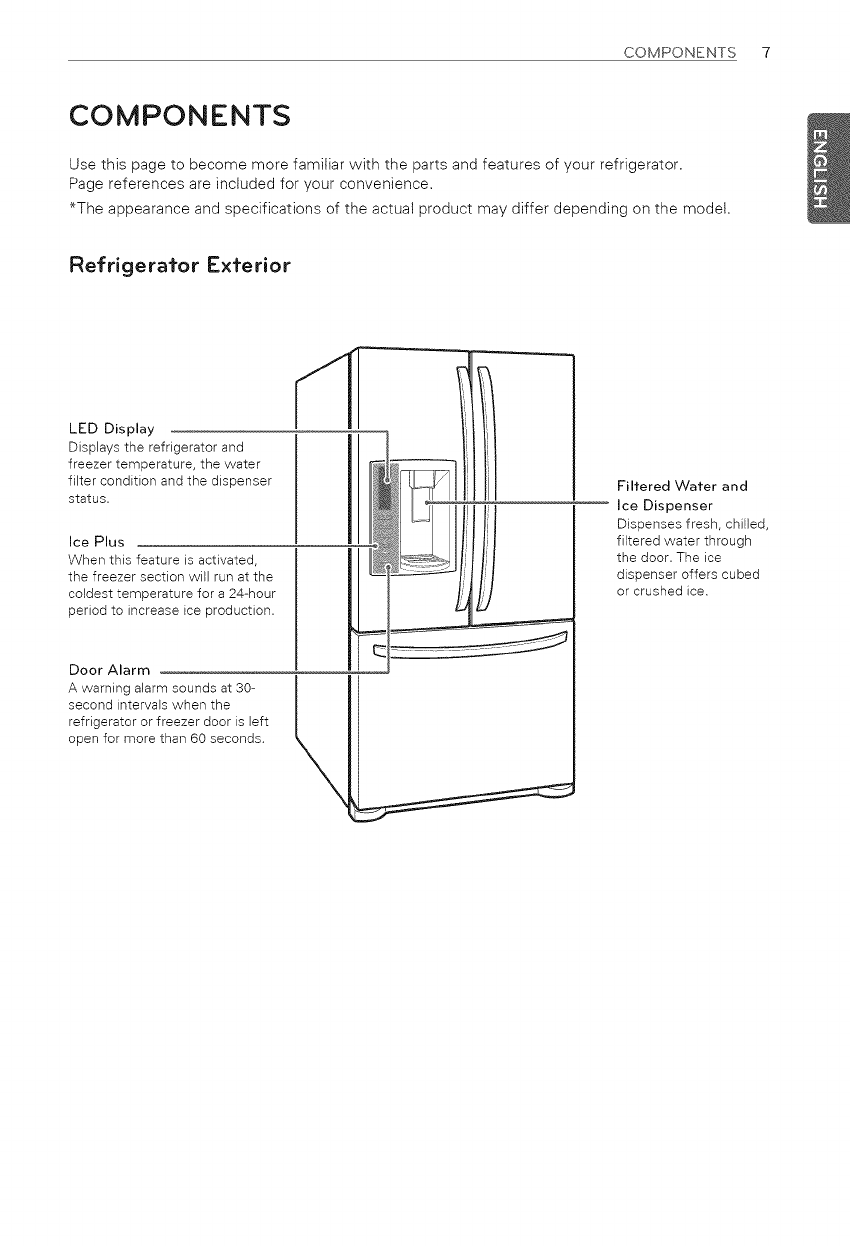

COMPONENTS 7

COMPONENTS

Use this page to become more familiar with the parts and features of your refrigerator.

Page references are included for your convenience.

*The appearance and specifications of the actual product may differ depending on the model.

Refrigerafor Exferior

LED Display

Displays the refrigerator and

freezer temperature, the water

filter condition and the dispenser

status.

Ice Plus

When this feature is activated,

the freezer section will run at the

coldest temperature for a 24-hour

period to increase ice production.

Door Alarm

A warning alarm sounds at 30-

second intervals when the

refrigerator or freezer door is left

open for more than 60 seconds.

Filtered Water and

Ice Dispenser

Dispenses fresh, chilled,

filtered water through

the door. The ice

dispenser offers cubed

or crushed ice.

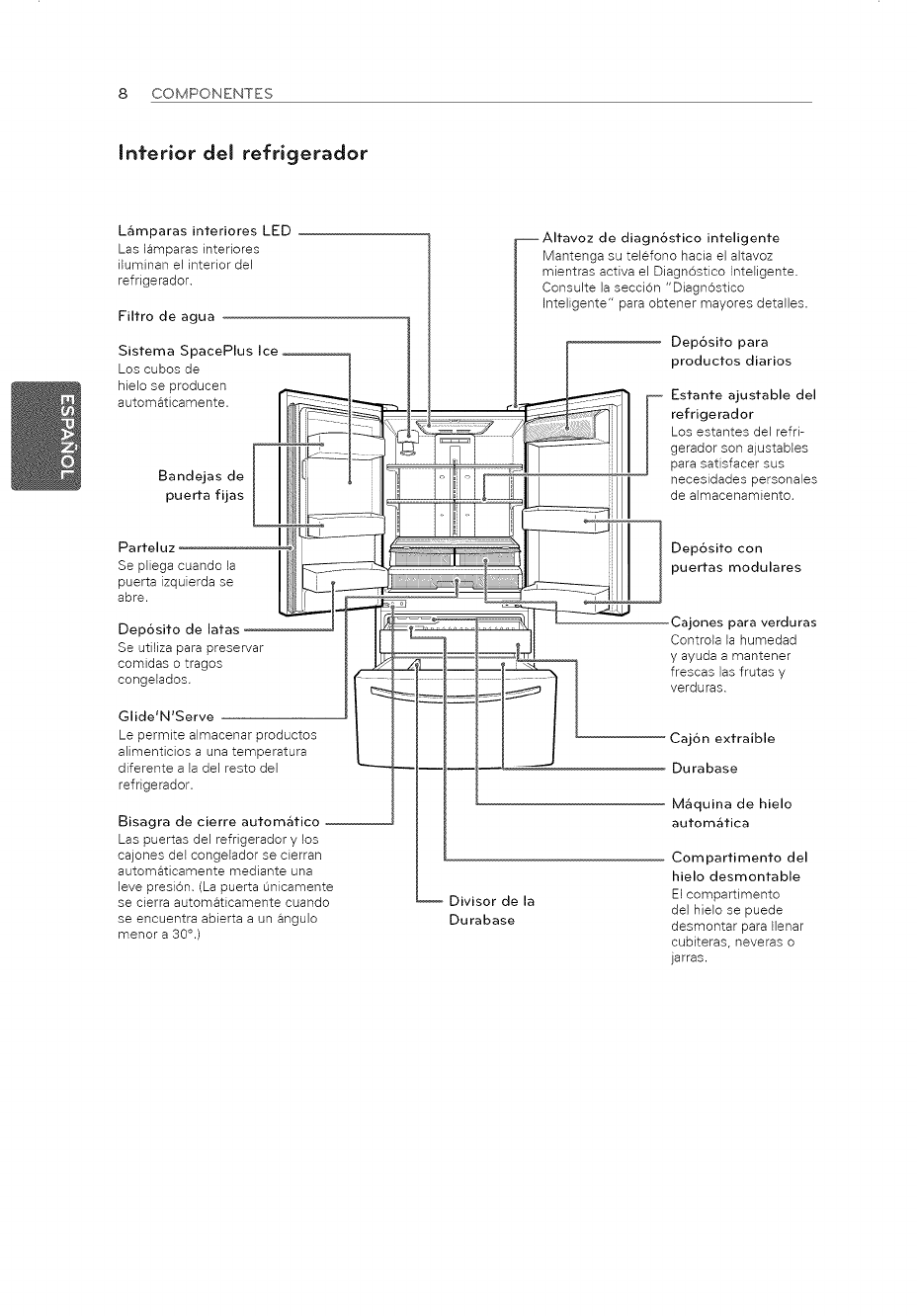

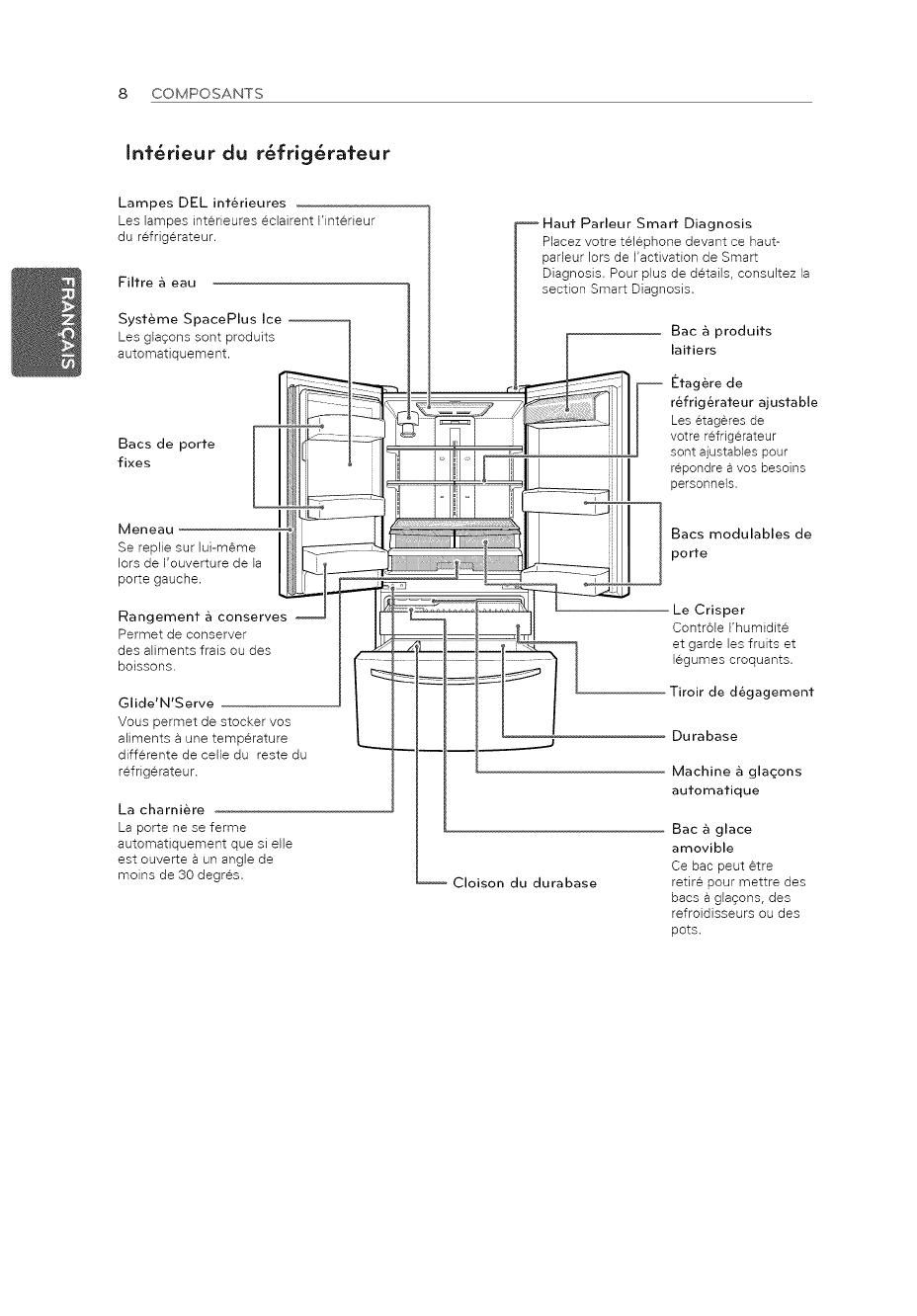

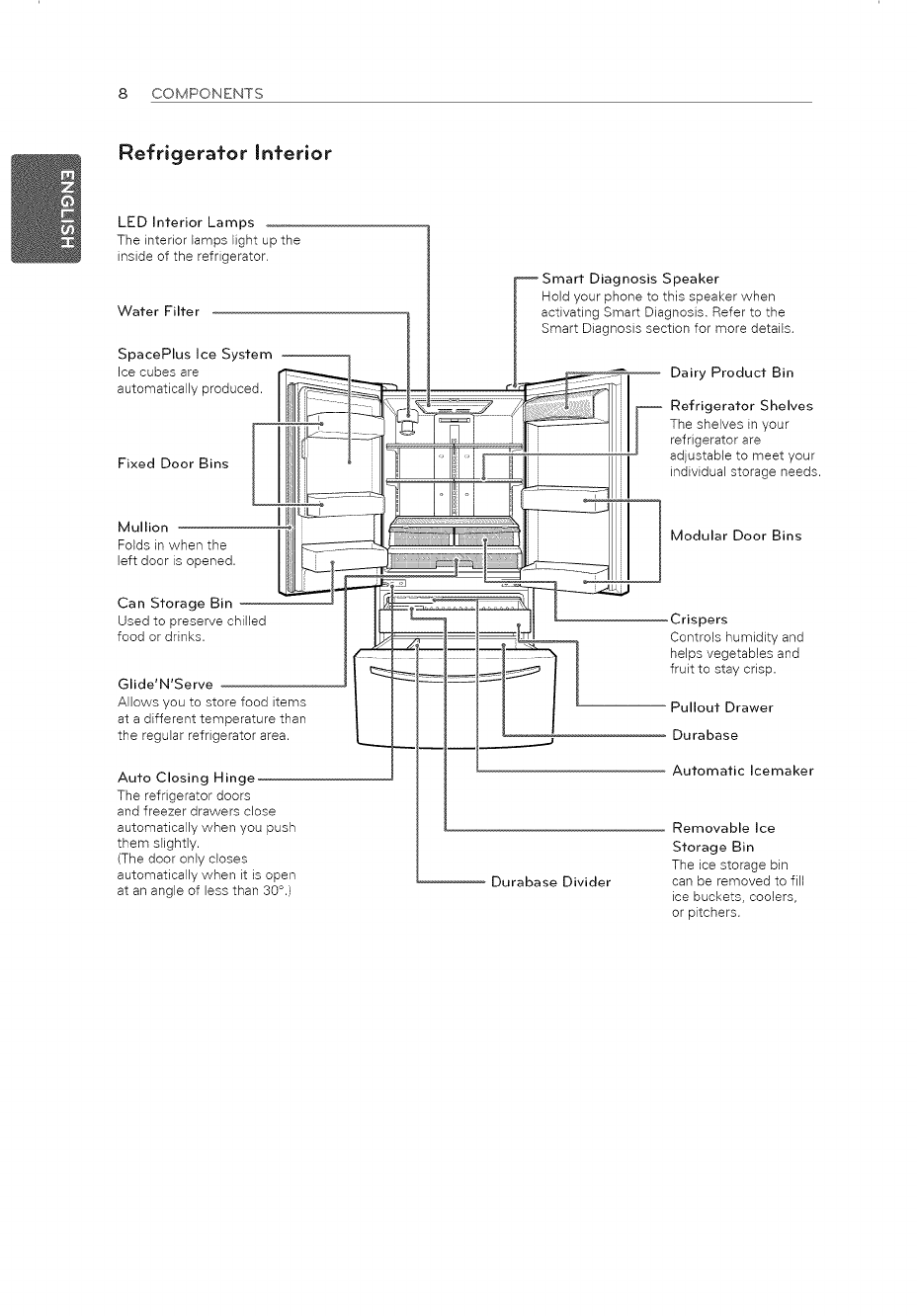

8 COMPONENTS

Refrigerator Inferior

LED Interior Lamps

The interior lamps light up the

inside of the refrigerator.

Water Filter

SpacePlus Ice System --

Ice cubes are

automatically produced.

Fixed Door Bins I I

Mullion I

FoLds in when the

left door is opened,

Can Storage Bin

Used to preserve chilled

food or drinks.

Glide'N'Serve

Allows you to store food items

at a different temperature than

the regular refrigerator area.

Auto Closing Hinge

The refrigerator doors

and freezer drawers close

automatically when you push

them slightly.

(The door only closes

automatically when it is open

at an angle of less than 30°.)

i Smart Diagnosis Speaker

Hold your phone to this speaker when

activating Smart Diagnosis. Refer to the

Smart Diagnosis section for more details.

A Dairy Product Bin

_ efrigerator Shelves

The shelves in your

refrigerator are

adjustable to meet your

individual storage needs.

Modular Door Bins

Crispers

Controls humidity and

helps vegetables and

fruit to stay crisp.

Pullout Drawer

Durabase

Automatic Icemaker

Durabase Divider

Removable Ice

Storage Bin

The ice storage bin

can be removed to fill

ice buckets, coolers,

or pitchers.

INSTALLATION9

INSTALLATION

Insfallafion Overview

Please read the following installation instructions first after purchasing this product or transporting

it to another location.

i¸,,_!!!!_.

-.,.

1 Unpacking your

refrigerator

Choosing the proper

location

3 Disassembling/Assembling

4 Connecting the water 5 Leveling and Door

supply and water line Alignment

10 INSTALLATION

Specificafions

The appearance and specifications listed in this manual may vary due to constant product

improvements.

Description French door refrigerator

Electrical requirements 11 5 VAC @ 60 Hz

Min. /Max. Water pressure 20 and 120 psi (140 and 830 kPa)

Dimensions 35 3/4" (W) X 34 1/4" (D) X 69 3/4" (H), 46 1/2" (D w/door open)

908 mm (W) X 869.95 mm (D) X 1 771.65 (H), 1 181.1 mm (D w/door

open)

Net weight 309 lb. (14Okg)

Refrigerator storage 17.56 cu. ft.

capacity

Freezer storage capacity 7.14 cu. ft.

INSTALLATION 11

Unpacking Your Refrigerator

-_ _ WARNING

*Use two or more people to move and

install the refrigerator. Failure to do so

can result in back or other injury.

Your refrigerator is heavy. When moving

the refrigerator for cleaning or service,

be sure to protect the floor. Always pull

the refrigerator straight out when moving

it. Do not wiggle or walk the refrigerator

when trying to move it, as floor damage

could occur.

*Keep flammable materials and vapors,

such as gasoline, away from the

refrigerator. Failure to do so can result in

fire, explosion, or death.

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any

warning-type labels, the model and serial number

label, or the Tech Sheet that is located under the

front of the refrigerator.

To remove any remaining tape or glue, rub the

area briskly with your thumb. Tape or glue residue

can also be easily removed by rubbing a small

amount of liquid dish soap over the adhesive with

your fingers. Wipe with warm water and dry.

Do not use sharp instruments, rubbing alcohol,

flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the

surface of your refrigerator.

Refrigerator shelves are installed in the shipping

position. Please reinstall shelves according to

your individual storage needs.

Choosing the Proper Location

• Select a place where a water supply can

be easily connected for the automatic

icemaker.

} NOTE 'I

The water pressure must be between

20 and 120 psi (140 and 830 kPa) on

models without a water filter and

between 40 and120 psi (280 and 830kPa)l

The refrigerator should always be plugged

into its own individual properly grounded

electrical outlet rated for 115 Volts, 60 Hz,

AC only, and fused at 15 or 20 amperes.

This provides the best performance

and also prevents overloading house

wiring circuits which could cause a fire

hazard from overheated wires. It is

recommended that a separate circuit

serving only this appliance be provided.

T_ WARNING

o reduce the risk of electric shock,

o not install the refrigerator in a wet or

damp area.

Flooring

To avoid noise and vibration, the unit must be

leveled and installed on a solidly constructed

floor. If required, adjust the leveling legs to

compensate for unevenness of the floor. The

front should be slightly higher than the rear to

aid in door closing. Leveling legs can be turned

easily by tipping the cabinet slightly. Turn the

leveling legs to the left to raise the unit or to

the right to lower it. (See Leveling and door

Alignment.)

_ NOTE

Installing on carpeting, soft tile surfaces

a platform or weakly supported structur

12 INSTALLATION

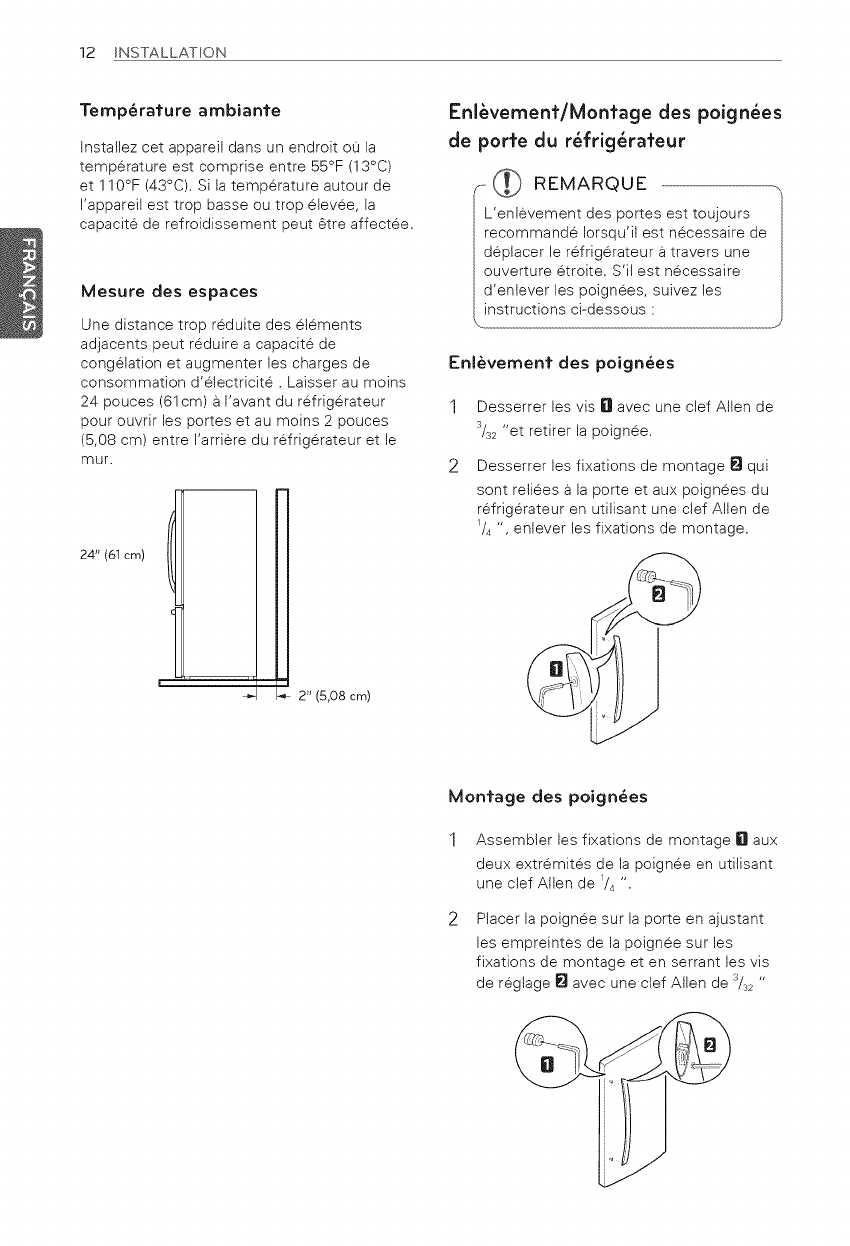

Ambient Temperature

Install this appliance in an area where the

temperature is between 55°F (13°C) and 11 0°F

(43°C). If the temperature around the appliance

is too low or high, cooling ability may be

adversely affected.

Measuring the Clearances

Too small of a distance from adjacent items

may result in lowered freezing capability and

increased electricity consumption charges.

Allow at least 24 inches (61 cm) in front of the

refrigerator to open the doors, and at least

2 inches (5.08 cm) between the back of the

refrigerator and the wall.

24" (61 cm)

2" (5.08 cm)

Removing/Assembling the

Refrigerator Door Handles

-_@ NOTE

Removing the doors is always

recommended when it is necessary to

move the refrigerator through a narrow

opening. If it is necessary to remove the

Removing the Handles

Loosen the set screws D with a 3/32 in.

Allen wrench and remove the handle.

Loosen the mounting fasteners [] that

connect to the refrigerator door and handle

using a _/4in. Allen wrench, remove the

mounting fasteners.

Assembling the Handles

1Assemble the mounting fasteners D at

both ends of the handle using a/4 in.

Allen wrench.

2Place the handle on the door by fitting

the handle footprints over the mounting

fasteners and tightening the set screws []

with a 3/32in. Allen wrench.

INSTALLATION 13

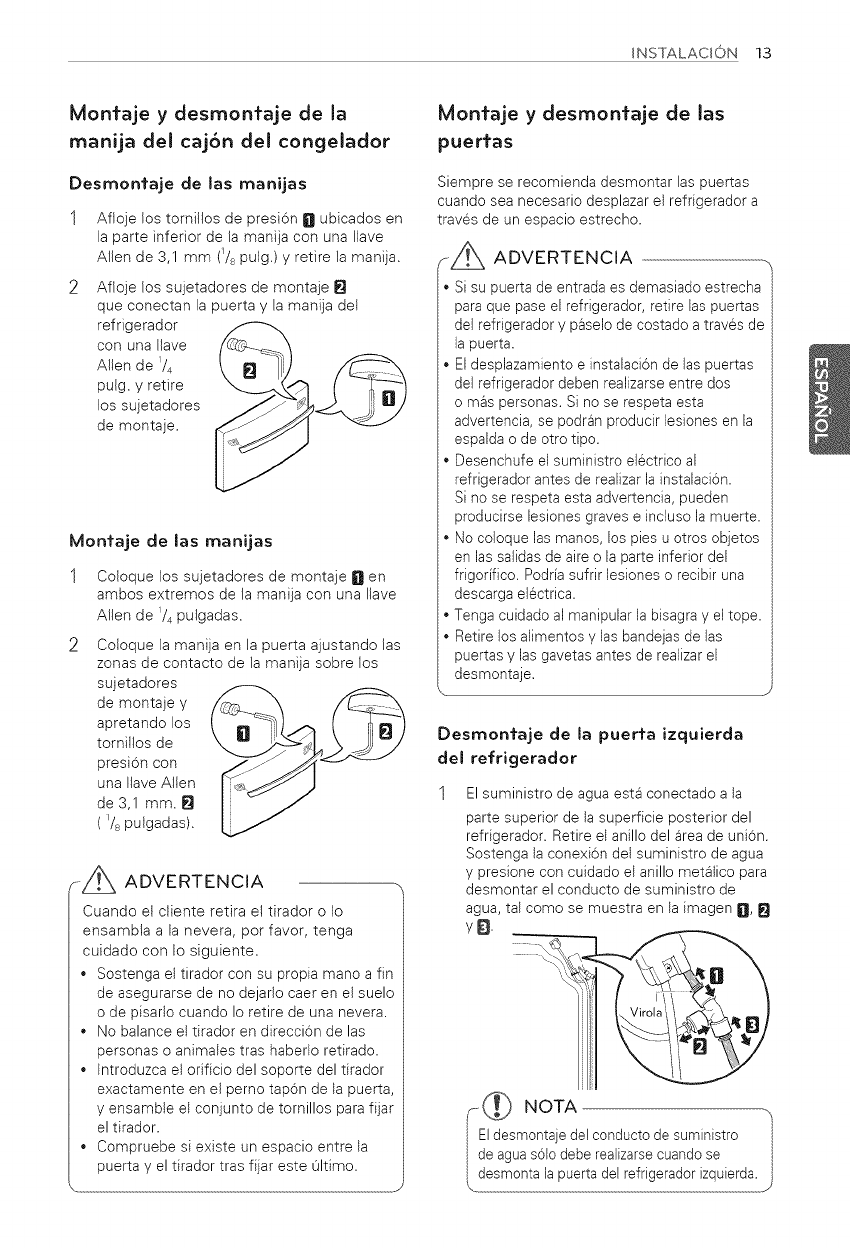

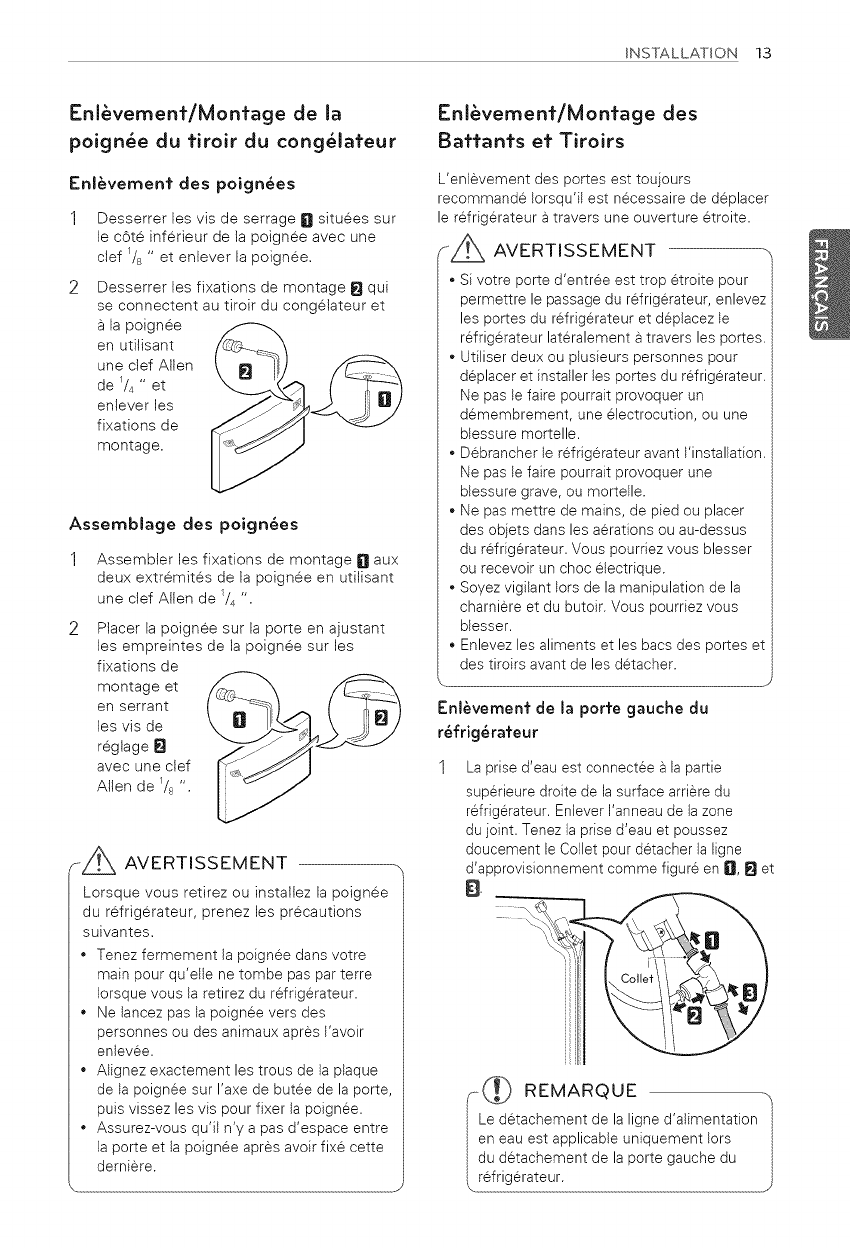

Removing/Assembling the

Freezer Drawer Handle

Removing the Handles

1Loosen the set screws D located on the

lower side of the handle with a 1/sin. Alien

wrench and remove the handle.

Loosen the mounting fasteners _ that

connect to the freezer drawer and handle

using a//4 in.

Allen wrench, __

and remove

the mounting

fasteners.

Assembling the Handles

1Assemble the mounting fasteners D at

both ends of the handle using a//4 in. Alien

wrench.

Place the handle on the door by fitting

the handle footprints over the mounting

fasteners and

tightening the

set screws

with a//g in.

Allen wrench.

Fz_ WARNING

When the customer takes apart the handle

or assemble it from a refrigerator, please be

cautious of following things.

• Hold the handle with your own hand to

make sure not to drop the handle to the

floor or instep while taking apart the handle

from a refrigerator,

Do not swing the handle towards people or

animals after taking apart the handle.

Insert the bracket hob of the handle into

the stopper bolt of the door exactly, and

then assemble the set screws to fix the

handle.

Check if there's any gap between the door

and handle after fixing the handle.

Removing/Assembling the

Doors and Drawers

Removing the doors is always recommended

when it is necessary to move the refrigerator

through a narrow opening.

F-_ WARNING

• If your entrance door is too narrow for the

refrigerator to pass through, remove the

refrigerator doors and move the refrigerator

sideways through the doorway.

• Use two or more people to remove and

install the refrigerator doors, Failure to do

so can result in back or other injury.

• Disconnect the electrical supply to the

refrigerator before installing. Failure to do

so could result in serious injury or death.

• Do net put hands, feet or other objects into

the air vents or bottom of the refrigerator.

You may be injured or receive an electrical

shock.

• Be careful when handling the hinge and

stopper. It may result in injury.

• Remove food and bins from the doors and

drawers before detaching.

Removing the Left Refrigerator Door

The water supply is connected to the

upper right part of the rear surface of the

refrigerator. Remove the ring in the joint

area. Hold the water supply connection

and gently push the Collet to detach the

water supply line as shown D, _ and _.

___> NOTE -_

Detachment of the water supply line is

applicable only when detaching the left

14 INSTALLATION

(2) _(1 )

(3).

(6)--" /

(7) /

Open the left door. Remove the top hinge

cover screw (1). Lift up the cover (2).

Remove the cover.

Pull out the tube (3).

Disconnect all wire harnesses (4).

Remove the grounding screw (5).

Rotate the hinge lever (6)

counterclockwise. Lift the top hinge (7)

free of the hinge lever latch (8).

Lift the door from the middle hinge pin and

remove the door.

Place the door, inside facing up, on a non-

scratching surface,

Removing fhe Right Refrigerafor Door

(2)

)

..-9

Open the door. Remove the top hinge

cover screw (1). Lift up the cover (2).

Remove the cover.

Rotate the hinge lever (3) clockwise. Lift

the top hinge (4) free of the hinge lever

latch (5).

Lift the door from the middle hinge pin and

remove the door.

Place the door, inside facing up, on a non-

scratching surface.

{Wh CAUTION ""1

en lifting the hinge free of the latch, be

.careful that the door does not fall forward.

CAUTiO. ---/

When lifting the hinge free of the latch, be I

INSTALLATION 15

Assembling 1"he Right" Refrigerat"or

Door

Install the right-side door first,

............ J

1Lower the door onto the middle hinge

pin. Make sure that the plastic sleeve is

inserted into the bottom of the door.

2Fit the top hinge (4) over the hinge lever

latch (5) and into place.

3 Rotate the lever (3) counterclockwise to

secure the hinge.

4Hook the tabs on the right side of the

hinge cover (2) under the edge of the top

hinge (4) and position the cover in piace.

5 Insert and tighten the cover screw (1).

Assembling 1"he Left" Refdgerat"or

Door

1Lower the door onto the middle hinge pin.

(1)

}::..... (4)

2Fit the top hinge (7) over the hinge lever

latch (8) and into piace.

:3 Rotate the lever (6) clockwise to secure

the hinge.

4Install the grounding screws (5) and

connect the two wire harnesses (4).

5 Push the water tube (3) located at the top

of the left door into the hole beside the left

hinge on the top of the cabinet until it exits

through the back.

6 Insert the water supply tube (3) into the

connector until you see onty one scale

mark. Fully insert the tub cover (15 mm).

7 Hook the tabs on the left side of the hinge

cover (1) under the edge of the top hinge (7)

and position the cover in place.

S Insert and tighten the cover screw (1).

16 INSTALLATION

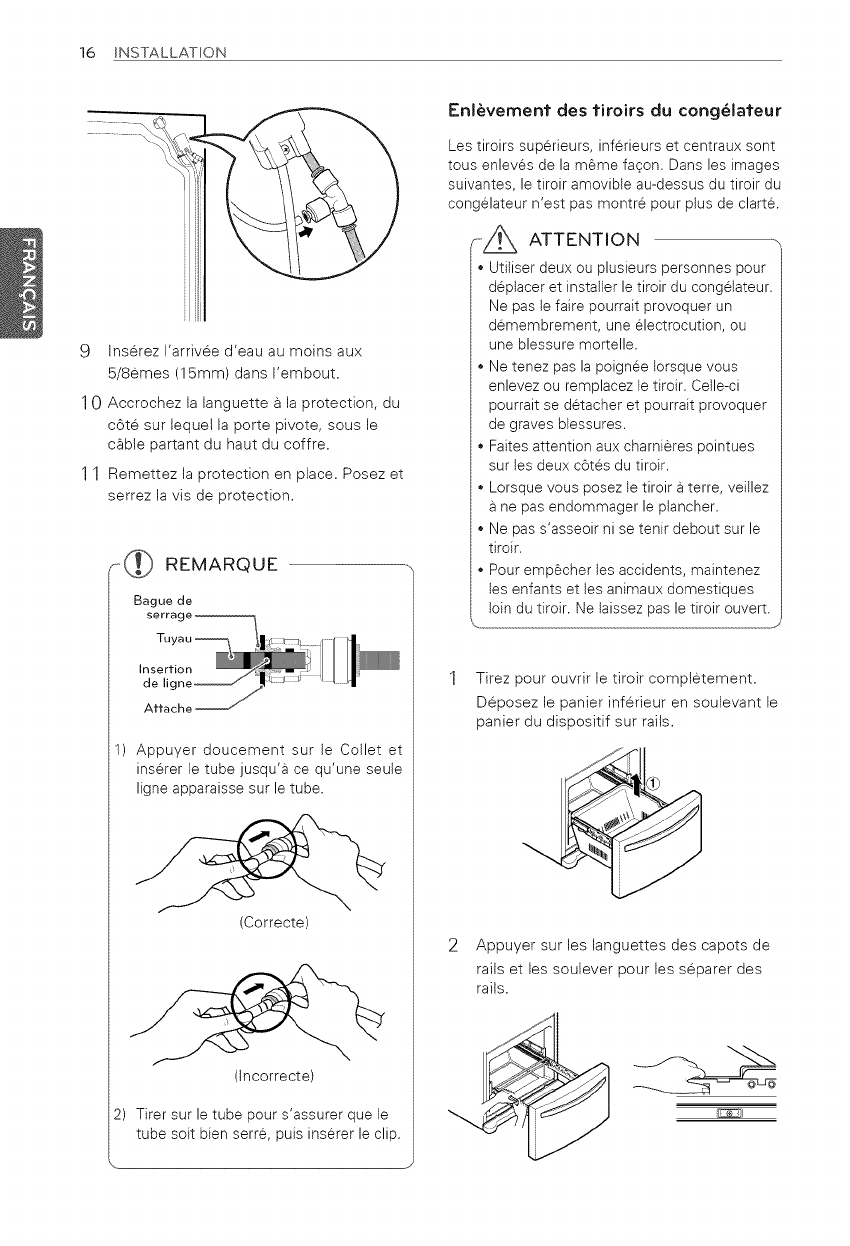

9 Insert the water supply tube at least 5/8 in.

(15 ram) into the connector.

10 Hook the tab on the door switch side

of the cover under the edge of the wire

opening in the cabinet top.

11 Position the cover into place. Insert and

tighten the cover screw.

--_ NOTE

) Gently press the Collet and insert the

tube until only one line shows on the

tube.

(Correct)

(Incorrect)

2) Pull the tube to make sure that the

tube is tightly fastened and then insert

the clip.

Removing fhe Freezer Drawers

The top, middle and bottom drawers are all

removed in the same way. In the following

figures, the Pullout Drawer located above the

freezer drawer is not shown for clarity.

....Z_ CAUTION

* Use two or more people to remove and

install the freezer drawer. Failure to do so

can result in back or other injury.

* Do not hold the handle when removing

or replacing the drawer. The handle may

come off and it could cause personal

injury.

* Be careful of sharp hinges on both sides

of the drawer.

* When you lay the drawer down, be

careful not to damage the floor.

* Do not sit or stand on the freezer drawer.

* To prevent accidents, keep children and

pets away from the drawer. Do not leave

the drawer open.

1Pull the drawer open to full extension.

Remove the lower basket by lifting basket

from rail system.

assembly.

Press in the tabs on the rail covers and

lift them up to separate from the rail

INSTALLATION 17

Remove the rail screw (_) on both the left

and right rails.

With both hands, grasp the sides of the door

and pull it up to separate it from the rails.

I L oAoT,oN

When you remove the drawer, do not

hold the handle. The handle may come

off and it could cause personal injury.

With both hands, hold each rail and push it in

to allow both rails to slide in simultaneously.

Assembling fhe Freezer Drawer

1With both hands, pull out each rail

simultaneously until both rails are fully

extended.

2Hook the door support (_) into the rail tabs

(_) on both sides.

3 Lower door into final position and tighten the

screws (_).

18 INSTALLATION

Assembling the Freezer Drawer

(continued)

4Make sure you have the correct rail cover

for each side.

ight Rail

FZ_ WARNING

•If the Durabase divider is removed, there is

enough open space for children or pets to

crawl inside. To prevent accidental child and

pet entrapment or suffocation risk, DO NOT

allow them to touch or go near the freezer

drawer.

•DO NOT step or sit down on freezer

drawer.

Align the tabs on the covers with the

assembly holes on each rail, and snap the

rail covers in place to secure.

Assembly

6With the drawer pulled out to full

extension, insert the lower basket (_ in

the rail assembly.

INSTALLATION 19

Connecting the Wafer Line

Before You Begin

This water line installation is not covered by the

refrigerator warranty. Follow these instructions

carefully to minimize the risk of expensive water

damage.

Water hammer (water banging in the pipes) in

house plumbing can cause damage to refrigerator

parts and can lead to water leakage or flooding.

Call a qualified plumber to correct water hammer

before installing the water supply line to the

refrigerator.

_-----_ CAUTION

To prevent burns and product damange,_

only connect the refrigerator water line tq

a cold water supply. J

If you use your refrigerator before connecting

the water line, make sure the icemaker power

switch is in the OFF (0) position.

_ CAUTION

Do not install the icemaker tubing =n

areas where temperatures fall below

freezing.

Water Pressure

A cold water supply. The water pressure must

be between 20 and 120 psi (140 and 830 kPa)

on models without a water filter and between

40 and 120 psi (280 and 830kPa) on models

with a water filter.

If a reverse osmosis water filtration system is

connected to your cold water supply, this water

line installation is not covered by the refrigerator

warranty. Follow the following instructions

carefully to minimize the risk of expensive water

damage.

If a reverse osmosis water filtration system is

connected to your cold water supply, the water

pressure to the reverse osmosis system needs

to be a minimum of 40 and 60 psi

( 280 and 420 kPa), less than 2.0-3.0 sec. to

flit a cup of 7 oz(200 cc) capacity.

....._, CAUTION

Wear eye protection during installation

to prevent injury.

If the water pressure from the reverse

osmosis system is less than 21 psi (145 kPa)

(takes more than 4.0 sec to fill a cup of 7 oz

(200 cc) capacity):

, Check to see if the sediment filter in

the reverse osmosis system is blocked.

Replace the filter if necessary.

• Allow the storage tank on the reverse

usage.

• If the issue concerning water pressure

from reverse osmosis remains, call a

licensed, qualified plumber.

• All installations must be in accordance

with local plumbing code requirements.

What You Will Need

Copper Tubing_ in. outer diameter, to

connect the refrigerator to the water

supply. Be sure both ends of the tubing

are cut square.

To determine how

much tubing you need:

measure the distance

from the water valve on the back of the

refrigerator to the water supply pipe.

Then, add 8 feet

(2.4 m). Be sure there is sufficient extra

tubing (about 8 feet [2.4 m] coiled into 3

turns of about 10 in. [25 cm] diameter)

to allow the refrigerator to move out

from the wall after installation.

Power drill.

½in. or adjustable

wrench.

Flat blade and Phillips

head screwdrivers.

Two % in. outer

diameter compression

nuts and 2 ferrules (sleeves) tO connect the

copper tubing to the shutoff valve and

the refrigerator water valve.

20 INSTALLATION

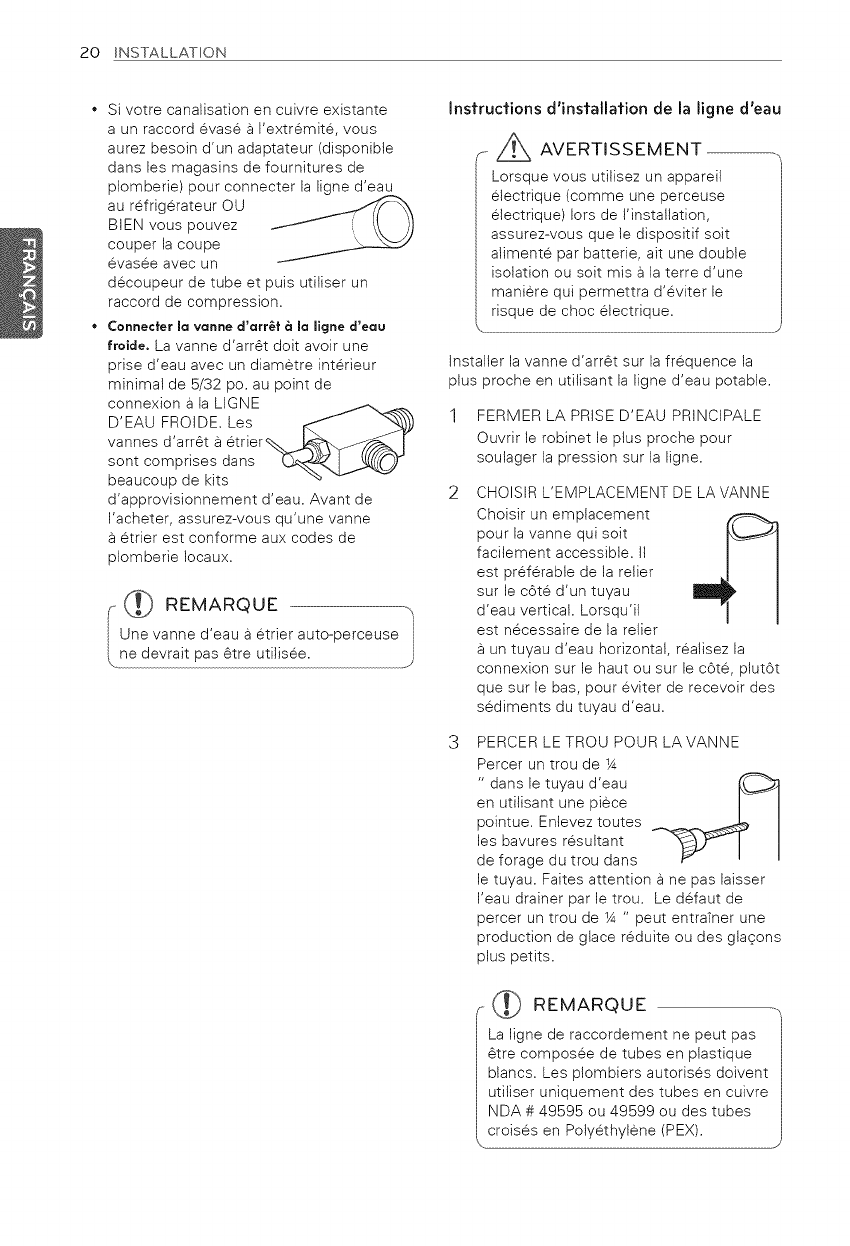

•If your existing copper water line has a

flared fitting at the end, you will need

an adapter (available at plumbing supply

stores) to connect the water line to the

refrigerator OR you can cut off the flared

fitting with a tube

cutter and then use a

compression fitting.

•Shutoff valve to

connect I'o fhe cold water line. The shutoff

valve should have a water inlet with a

minimum inside diameter of 5/32 in. at

the point of connection to the COLD

WATER LINE. Saddle-type shutoff valves

are included in many water supply kits.

Before purchasing,

make sure a saddle-

type valve complies

with your local

plumbing codes.

_ NOTE -,

A self piercing saddle type water valve /

should not be used. J

Water Line Insfallafion Insfrucfions

'_//_, WARNING

When using any electrical device

(such as a power drill) during

installation, be sure the device is

battery powered, double insulated

or grounded in a manner that will

prevent the hazard of electric shock.

install the shutoff valve on the nearest

frequently used drinking water line.

1SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the

pressure on the line.

2CHOOSE THE VALVE LOCATION

Choose a location for

the valve that is easily _(L_

accessible. It is best to

connect into the side of a

vertical water pipe. When

it is necessary to connect

into a horizontal water

pipe, make the connection to the top or

side, rather than at the bottom, to avoid

drawing off any sediment from the water

pipe.

3DRILL THE HOLE FOR THE VALVE

Drill a _Ain. hole in

the water pipe using

a sharp bit. Remove

any burrs resulting

from drilling the hole

in the pipe. Be careful

not to allow water

to drain into the drill. Failure to drill a _Ain.

hole may result in reduced ice production

or smaller cubes.

]) NOTE -------------------------.,

The hookup line cannot be white, plastic

tubing. Licensed plumbers must use /

only copper tubing NDA tubing #49595

or 49599 .or Cross Link Polyethylene

INSTALLATION 21

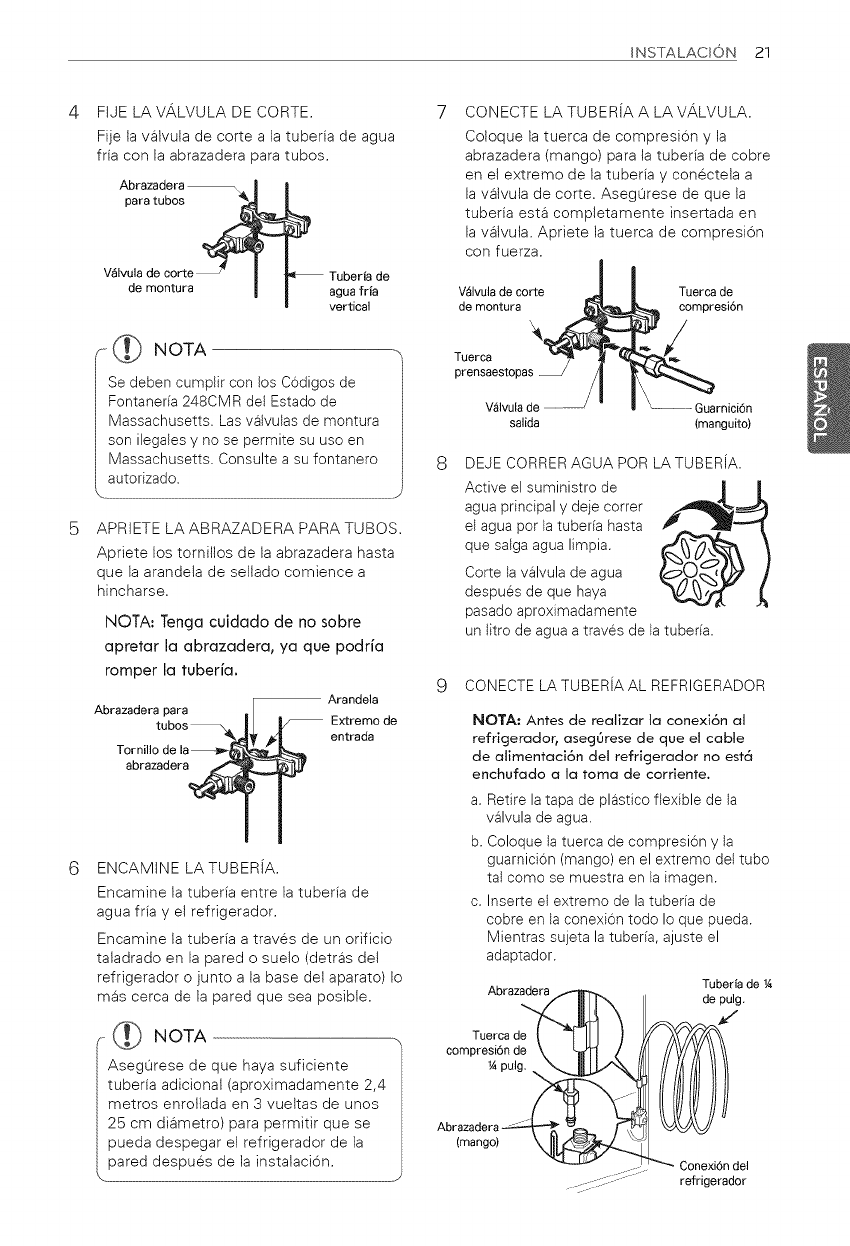

4FASTEN THE SHUTOFF VALVE 7

Fasten the shutoff valve to the cold water

pipe with the pipe clamp.

Pipe Clamp_

Saddle-Type _ _ _Vertical Cold

Shutoff Valve _ I Water Pipe

NOTE "/

Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be

adhered to. Saddle valves are illegal and I

use is not permitted in Massachusetts._ 8

Consult with your licensed ptumber.

TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing

washer begins to swell.

NOTE,, Do not overfighten clump or

you may crush the tubing.

Pipe Clamp _,

Clamp Screw

Washer

_ Inlet End

ROUTE THE TUBING

Route the tubing between the cold water

line and the refrigerator.

Route the tubing through a hole drilled in

the wall or floor (behind the refrigerator or

adjacent base cabinet) as close to the wall

as possible.

_ NOTE

Be sure there is sufficient extra tubing

(about 8 feet coiled into 3 turns of

about 10 in. diameter) to allow the

refrigerator to move out from the wall

after installation.

CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule

(sleeve) for copper tubing onto the end of

the tubing and connect it to the shutoff

valve. Make sure the tubing is fully inserted

into the valve. Tighten the compression

nut securely,

Saddle-Type

Shutoff Valve

Packing Nu_

Outlet Valve ............. /

Compression

Nut

Ferrule (sleeve)

FLUSH OUT THE TUBING

Turn the main water

supply on and flush out

the tubing until the water

is clear.

Shut the water off at the

water valve after about

one quart of water has

been flushed through the tubing.

9CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE: Before making the connection

to the refrigerator, be sure that the

refrigerator power cord is not plugged into

the wall outlet.

a. Remove the plastic flexible cap from

the water valve.

b. Place the compression nut and ferrule

(sleeve) onto the end of the tubing as

shown.

c. Insert the end of the copper tubing into

the connection as far as possible. While

holding the tubing, tighten the fitting.

Tubing Clamp _1[ _ 1,4.in. Tubing

Compression\ Ullb,xXII //YZ/t_tl11

.ut.... (((ttlIJl

Ferrule_ _ _ _

(sleeve) Re fnr_ge_at°r

22 INSTALLATION

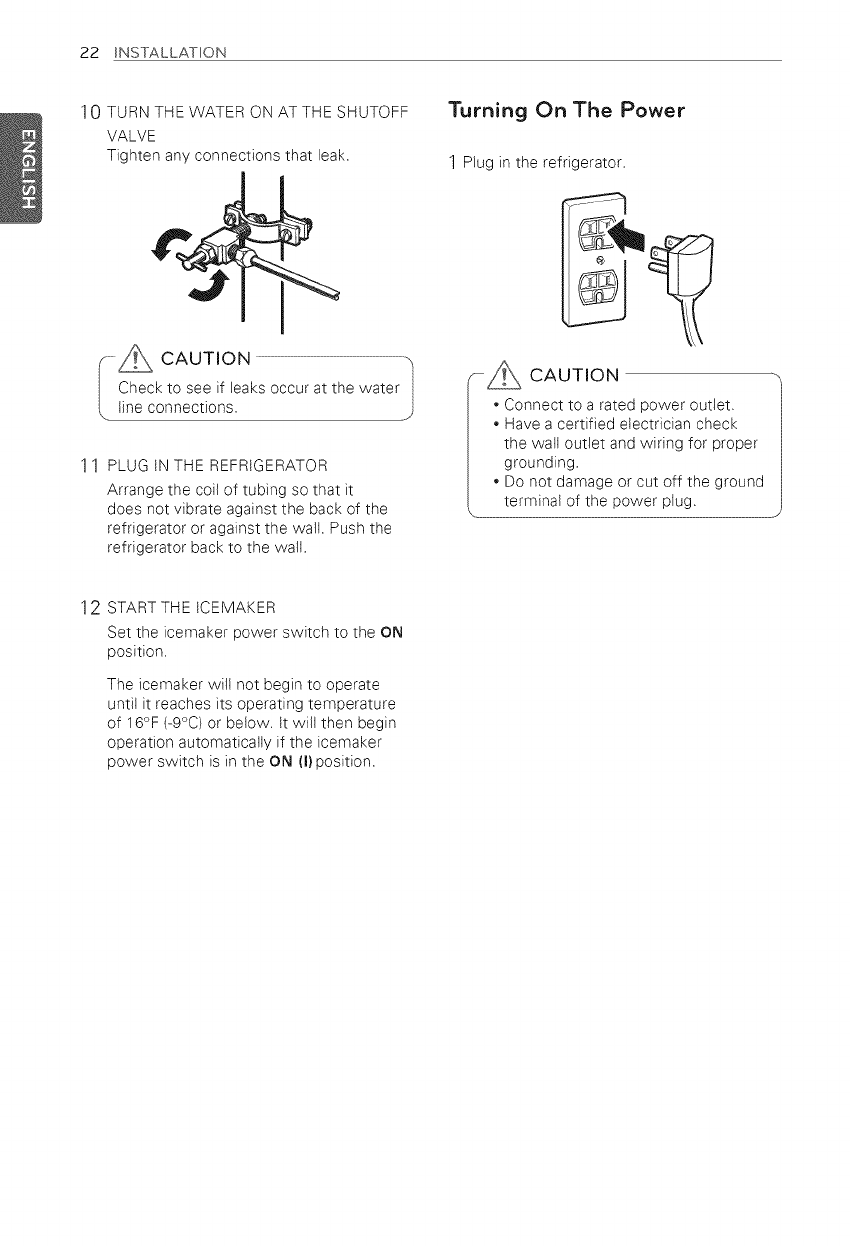

10 TURN THE WATER ON AT THE SHUTOFF

VALVE

Tighten any connections that leak.

Turning On The Power

1 Plug in the refrigerator.

oAoT,oN 1

Check to see if leaks occur at the water

line connections.

1 1 PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it

does not vibrate against the back of the

refrigerator or against the wall. Push the

refrigerator back to the wall.

CAUTION

• Connect to a rated power outlet.

• Have a certified electrician check

the wall outlet and wiring for proper

grounding.

• Do not damage or cut off the ground

terminal of the power plug.

12 START THE ICEMAKER

Set the icemaker power switch to the ON

position.

The icemaker will not begin to operate

until it reaches its operating temperature

of 16°F (-9°C) or below. It will then begin

operation automatically if the icemaker

power switch is in the ON (I) position.

INSTALLATION 23

Leveling and Door Alignmenf

Leveling

After installing, ptug the refrigerator's power

cord into a 3-prong grounded outlet and push

the refrigerator into the final position.

Your refrigerator has two front leveling legs--

one on the right and one on the left. Adjust the

legs to alter the tilt from front-to-back or side-

to-side. If your refrigerator seems unsteady, or

you want the doors to close more easily, adjust

the refrigerator's tilt using the instructions

below:

Door Alignment

Both the left and right refrigerator doors have

an adjustable nut, located on the bottom hinge,

to raise and lower them to align properly.

If the space between your doors is uneven,

follow the instructions below to align the doors

evenly:

Use the wrench (included with the Owner's

Manual) to turn the nut in the door hinge to

adjust the height. To the right to raise or to the

left to lower the height.

1Remove the base grille. Refer to the Base

Grille Installation section.

Turn the leveling leg to the left to raise

that side of the refrigerator or to the right

to lower it. It may take several turns of

the leveling leg to adjust the tilt of the

refrigerator.

_ NOTE

A flare nut wrench works best, but an

open-end wrench will suffice.

Do not over-tighten.

Open both doors again and check to make

sure that they close easily. If the doors do

not close easily, tilt the refrigerator slightly

more to the rear by turning both leveling

legs to the left. It may take several more

turns, and you should turn both leveling

legs the same mount.

4Replace the base grille.

24 HOWTO USE

HOW TO USE

Clean the refrigerator.

Clean your refrigerator thoroughly and wipe off all dust that accumulated during

shipping.

'_ CAUTION

o not scratch the refrigerator with a sharp object or use a detergent that

contains alcohol, a flammable liquid or an abrasive when removing any tape

or adhesive from the refrigerator,.

Do not peel off the model or serial number label or the technical information

on the rear surface of the refrigerator.

¢ .OT "/

Remove adhesive residue by wiping it off with your thumb or dish detergent.

Connect the power supply.

Check if the power supply is connected before use.

Read the "Turning On The Power" section.

Turn off the icemaker if the refrigerator is not yet connected to the

water supply.

Turn off the automatic icemaker and then plug the power plug of the refrigerator

into the grounded electric outlet.

* This is applicable only to certain models.

sZ_ CAUTION

Running the automatic icemaker before connecting it to the water

supply may cause the refrigerator to malfunction,

Wait for the refrigerator to cool.

Allow your refrigerator to run for at least two to three hours before putting food in

it. Check the flow of cold air in the freezer compartment to ensure proper cooling.

---A CAUTION

utting food in the refrigerator before it has cooled could cause the

food to spoil, or a bad odor could remain inside the refrigerator.

The refrigerator makes a loud noise after initial operation.

This is normal. The loudness will decrease as the temperature lowers.

Open refrigerator doors and freezer drawers to ventilate the interior.

The inside of the refrigerator may smell like plastic at first. Remove any adhesive

tape from inside the refrigerator and open the refrigerator doors and the freezer

drawers for ventilation.

HOWTO USE 25

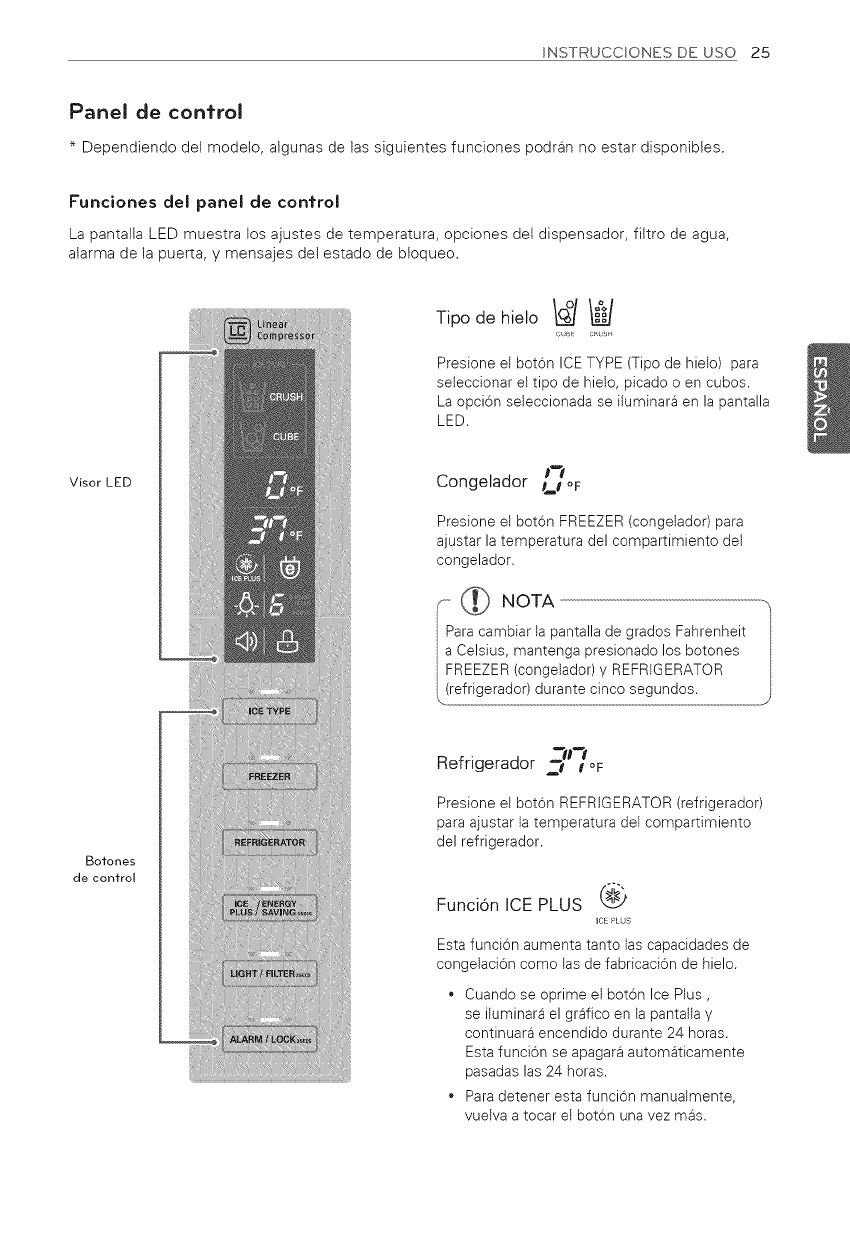

Control Panel

* Depending on the model, some of the following functions may not be available,

Control Panel Feafures

The LED Display shows the temperature settings, dispenser options, water filter, door alarm, and

locking status messages.

LED Display

Control

Buttons

IceType W

cus cn_sH

Press the tCE TYPE button to select either

Crushed or Cubed Ice. The selected option will

illuminate on the LED display.

Freezer L'7oF

Press the FREEZER button to adjust the

temperature in the freezer compartment.

NoTE

o change the display from Fahrenheit to

elsius, press and hold the FREEZER and

EFRIGERATOR button for five seconds.

Refrigerator _l"_ I°F

Press the REFRIGERATOR button to adjust the

temperature in the freezer compartment.

Ice Plus

_c_Pus

This function increases both ice making and

freezing capabilities.

• When you touch the tce Plus button, the

graphic will illuminate in the display and

will continue for 24 hours. The function will

automatically shut off after 24 hours.

• You can stop this function manually by

touching the button one more time.

26 HOWTO USE

Control Panel Features (continued)

Energy Saving (_

The Energy Saving function disables the mullion

heater located on the refrigerator door in order to

conserve electricity. Press and hold the Energy

Saving button for three seconds to activate or

deactivate this function.

_} NOTE

iscontinue using the Energy Saving function

excessive moisture begins to collect on the

oor mullion.

Press the LIGHT button, to turn on the

dispenser light. The indicator will appear on the

LED display.

w C_AN_E

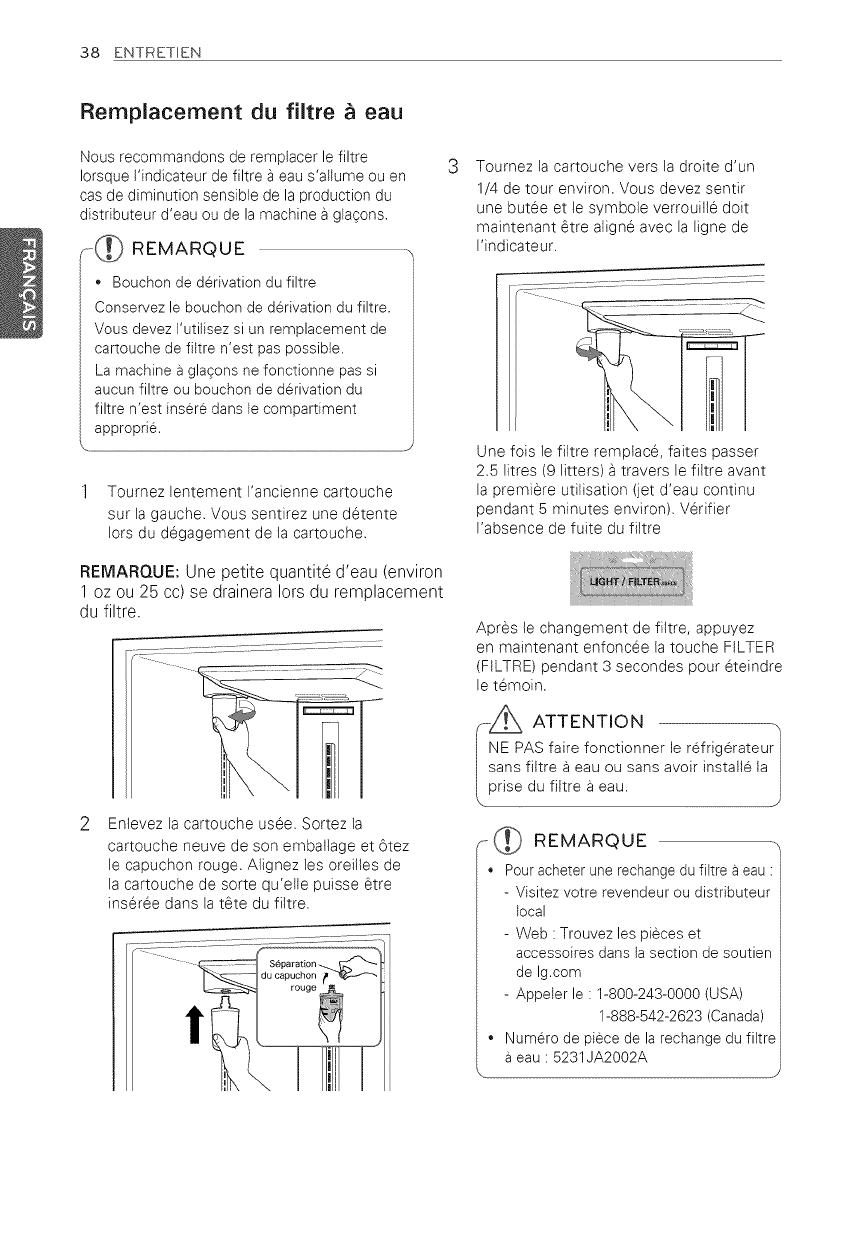

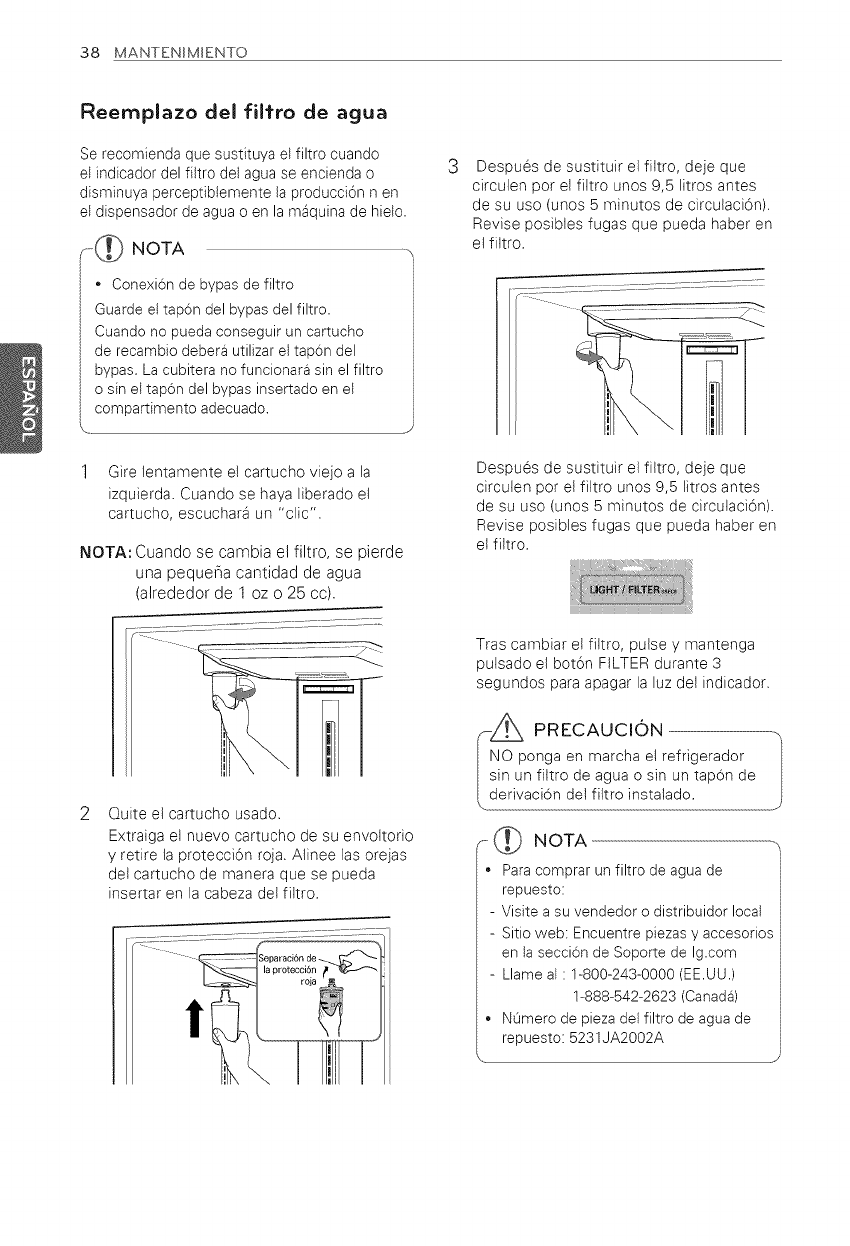

Change Filter t= ........

J=l .....

When the water filter indicator turns on, you

have to change the water filter. After changing

the water filter, press and hold the FILTER

button for three seconds to turn the indicator

light off. You need to change the water filter

approximately every six months.

Alarm q))

When power is connected to the

refrigerator, the door alarm is initially set to

ON. When you press the ALARM button,

the display will change to OFF and the

Alarm function will deactivate.

When either the refrigerator or the freezer

door is left open for more than 60 seconds,

the alarm tone will sound to let you know

that the door is open.

When you close the door, the door alarm

will stop.

control Lock EZ3

The Control Lock function disables every other

button on the display.

When power is initially connected to the

refrigerator, the Lock function is off.

If you want to activate the Lock function to

lock other buttons, press and hold the Lock

button for three seconds or more. The Lock

icon will display and the Lock function is

now enabled.

To disable the Lock function, press and hold

the Lock button for approximately three

seconds.

(" z_ CAUTION

Display Mode (For Store Use Only)

The Display Mode disabtes all cooling

in the refrigerator and freezer sections

to conserve energy while on display in

a retail store, When activated, OFF will

display on the control panel

To deactivate:

With either refrigerator door opened,

press and hold the Refrigerator and Ice

Plus buttons at the same time for five

seconds. The control panel wilt beep and

the temperature settings witt display to

confirm that Display Mode is deactivated.

Use the same procedure to activate the

Display Mode.

HOWTO USE 27

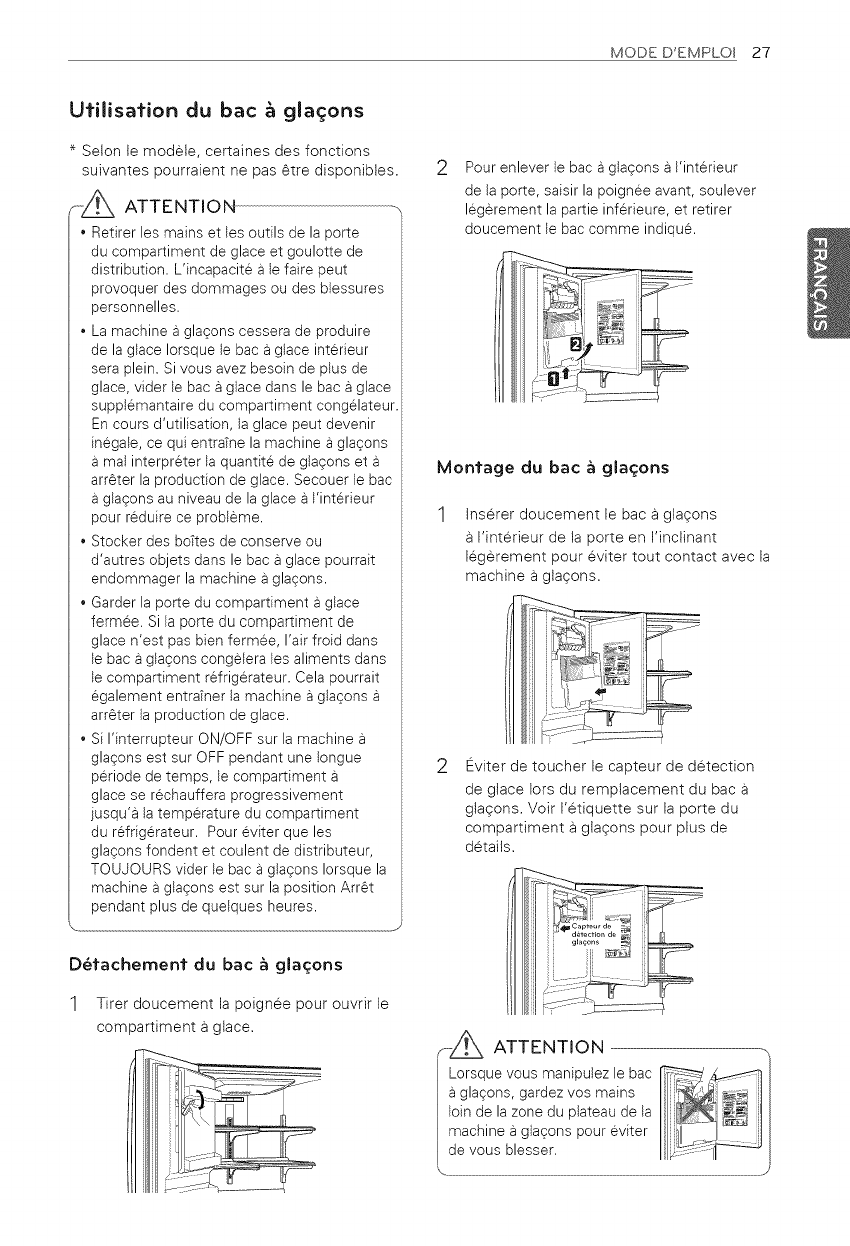

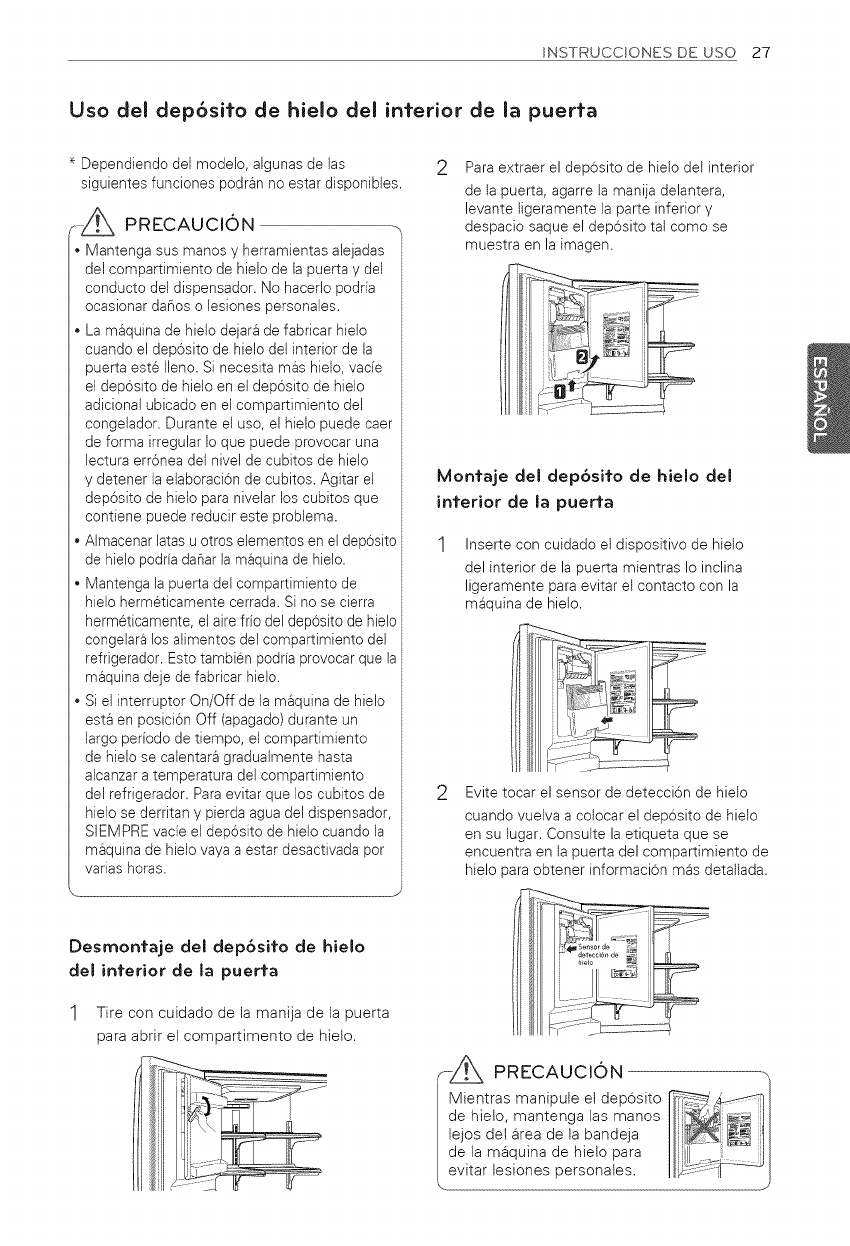

In-Door ice Bin

* Depending on the model, some of the

following functions may not be available.

F"_Z_ CAUTION

,Keep hands and tools out of the ice

compartment door and dispenser chute.

Failure to do so may result in damage or

personal injury.

,The icemaker will stop producing ice when

the in-door ice bin is full. If you need more

ice, empty the ice bin into the extra ice bin

in the freezer compartment. During use,

the ice can become uneven causing the

icemaker to misread the amount of ice

cubes and stop producing ice. Shaking the

ice bin to level the ice within it can reduce

this problem.

,Storing cans or other items in the ice bin will

damage the icemaker.

,Keep the ice compartment door closed

tightly. If the ice compartment door is not

closed tightly, the cold air in the ice bin will

freeze food in the refrigerator compartment.

This could also cause the icemaker to stop

producing ice.

,If the ON/OFF switch on the icemaker is

set to OFF for an extended period of time,

the ice compartment will gradually warm

up to the temperature of the refrigerator

compartment. To prevent ice cubes from

melting and leaking from the dispenser,

ALWAYS empty the ice bin when the

icemaker is set to OFF for more than a few

hours.

2To remove the in-door ice bin, grip the

front handle, slightly lift the lower part,

and slowly pull out the bin as shown.

Assembling "the In-Door Ice Bin

1Carefully insert the in-door ice bin while

slightly slanting it to avoid contact with the

icemaker.

2Avoid touching the ice-detecting sensor

when replacing the ice bin. See the label

on the ice compartment door for details.

Det'aching "the In-Door Ice Bin

1Gently pull the handle to open the ice

compartment.

_ CAUTION

en handling the ice bin,

eep hands away from the

emaker tray area to avoid

ersonal injury.

28 HOW TO USE

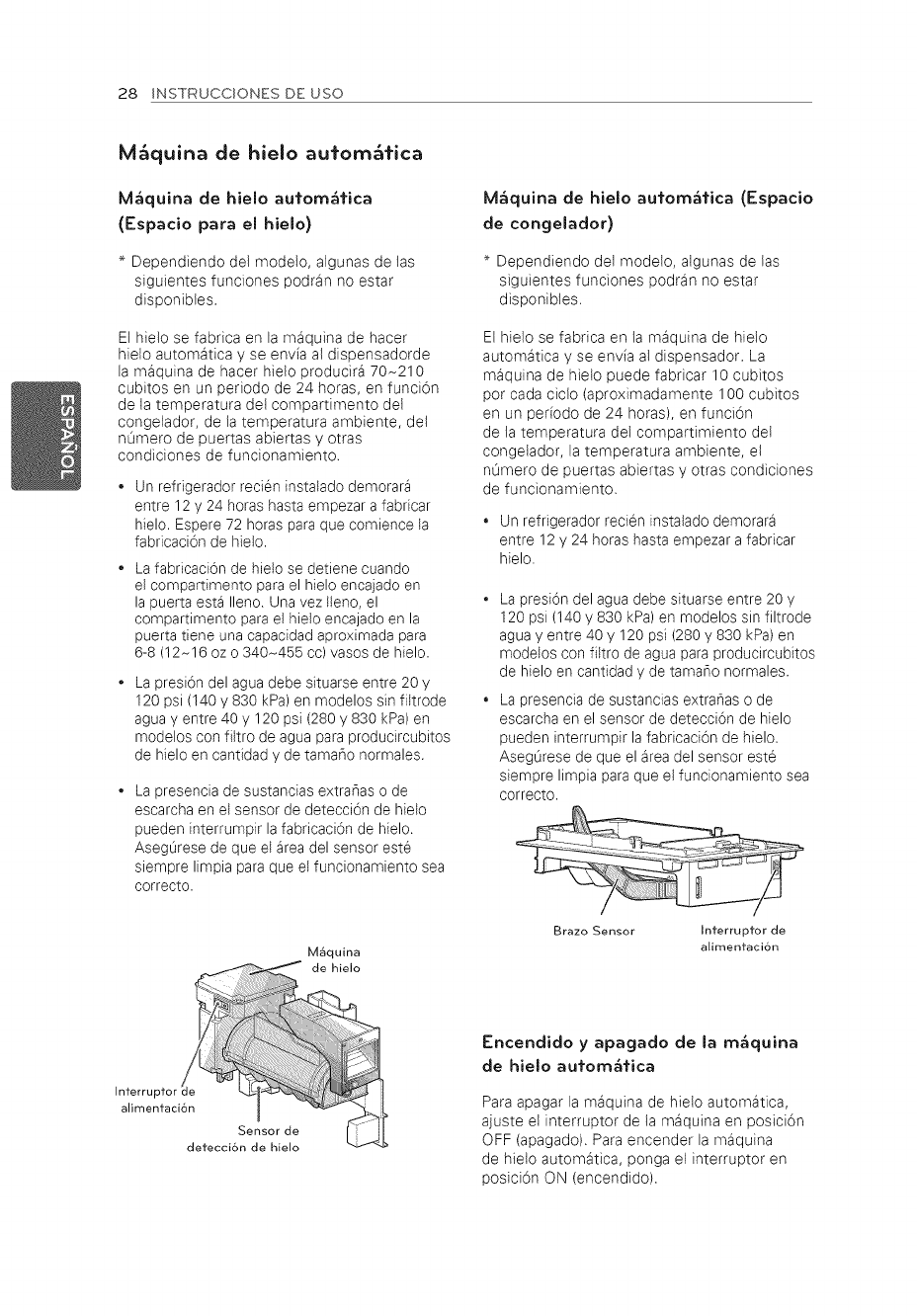

Automatic Icemaker

Automatic Icemaker (Ice Room)

* Depending on the model, some of the

following functions may not be available.

Ice is made in the automatic icemaker and

sent to the dispenser. The icemaker will

produce 70-210 cubes in a 24-hour period,

depending on freezer compartment

temperature, room temperature, number

of door openings andother operating

conditions.

, It takes about 12 to 24 hours for a newly

installed refrigerator to begin making ice. Wait

72 hours for full ice production to occur.

, Ice making stops when the in-door ice bin is full.

When full, the in-door ice bin holds

approximately 6 to 8 (12-16 oz or

340-455 cc) glasses of ice.

, The water pressure must be between 20 and

120 psi (140 and 830 kPa)on models without

a water filter and between 40 and 120 psi

(280 and 830kPa) on models with a water filter

to produce thenormal amount and size of ice

cubes.

Foreign substances or frost on the ice-

detecting sensor can interrupt ice production.

Make sure the sensor area is clean at all times

for proper operation.

Automatic Icemaker (Freezer Room)

* Depending on the model, some of the

following functions may not be available.

Ice is made in the automatic icemaker and sent

to the dispenser. The icemaker will produce

12 cubes per cycle-approximately 100 cubes

in a 24-hour period, depending on freezer

compartment temperature, room temperature,

number of door openings and other operating

conditions.

° It takes about 12 to 24 hours for a newly

installed refrigerator to begin making ice.

" The water pressure must be between 20 and

120 psi (140 and 830 kPa)on models without

a water filter and between 40 and 120 psi

(280 and 830kPa) on models with a water filter

to produce thenormal amount and size of ice

cubes.

• Foreign substances or frost on the ice-

detecting sensor can interrupt ice production.

Make sure the sensor area is clean at all times

for proper operation.

Icemaker

Automatic Power Switch

Shut off Arm

Switch

Sensor

Turning the Automatic Icekamer

On or Off

To turn off the automatic icemaker, set the

icemaker switch toOFF (O). To turn on the

automatic icemaker, set the switch tON (I).

HOWTOUSE29

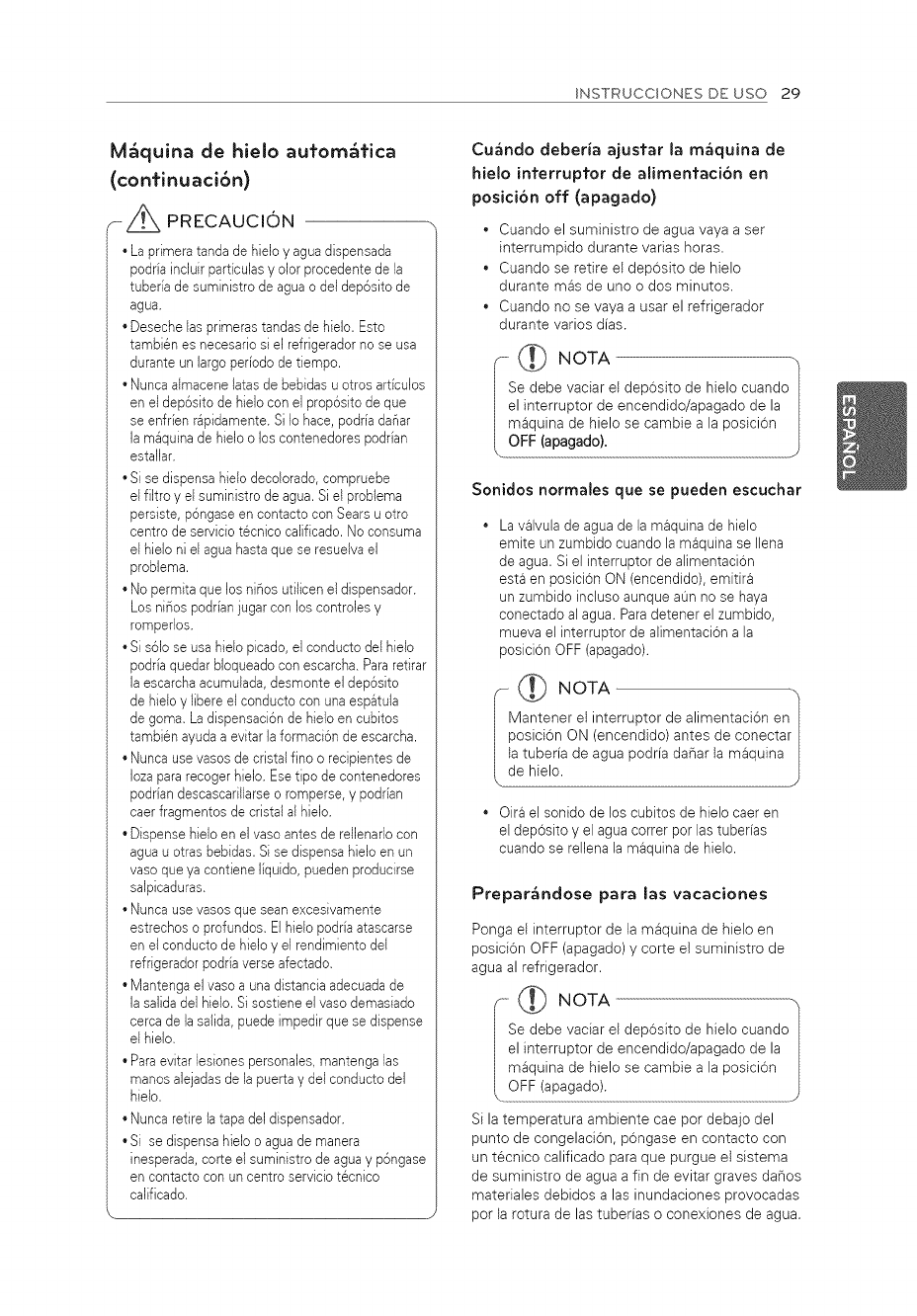

Aufomafic Icemaker

(confinued)

"-Z_ CAUTION

• The first ice and water dispensed may

include particles or odor from the water

supply line or the water tank.

Throw away the first few batches of ice.

This is also necessary if the refrigerator has

not been used for a long time.

Never store beverage cans or other items in

the ice bin for the purpose of rapid cooling.

Doing so may damage the icemaker or the

containers may burst.

If discolored ice is dispensed, check the

water filter and water supply. If the problem

continues, contact a Sears or other qualified

service center. Do not use the ice or water

until the problem is corrected.

Keep children away from the dispenser.

Children may play with or damage the

controls.

The ice passage may become blocked with

frost if only crushed ice is used. Remove the

frost that accumulates by removing the ice

bin and clearing the passage with a rubber

spatula. Dispensing cubed ice can also help

prevent frost buildup.

Never use thin crystal glass or crockery to

collect ice. Such containers may chip or

break resulting in glass fragments in the ice.

• Dispense ice into a glass before filling it

with water or other beverages. Splashing

may occur if ice is dispensed into a glass

that already contains liquid.

• Never use a glass that is exceptionally

narrow or deep. Ice may jam in the ice

passage and refrigerator performance may

be affected.

• Keep the glass at a proper distance from

the ice outlet. A glass held too close to the

outlet may prevent ice from dispensing.

• To avoid personal injury, keep hands out of

the ice door and passage.

• Never remove the dispenser cover.

• If ice or water dispenses unexpectedly, turn

off the water supply and contact a qualified

service center.

When You Should Turn 1"he

Icemaker 0t:t:

When the water supply will be shut off

for several hours.

When the ice bin is removed for more

than one or two minutes.

When the refrigerator will not be used

for several days.

NOTE -'/

he ice bin should be emptied when the I

cemaker on/off switch is turned to the

OFF position. )

Normal Sounds You May Hear

The icemaker water valve will buzz as

the icemaker fills with water. If the

power switch is in the ON (I) position,

it will buzz even if it has not yet been

hooked up to water. To stop the buzzing,

move the power switch to OFF (O).

F. _ NOTE

Keeping the power switch in the ON

(I) position before the water line is

connected can damage the icemaker.

You will hear the sound of cubes

dropping into the bin and water running

in the pipes as the icemaker refills.

Preparing For Vacation

Set the icemaker power switch to OFF (O) and

shut off the water supply to the refrigerator.

_----¢/ NOTE

The ice bin should be emptied anytime

the icemaker on/off switch is turned to

the OFF (O) position

If the ambient temperature will drop below

freezing, have a qualified technician drain

the water supply system to prevent serious

property damage due to flooding caused by

ruptured water lines or connections.

30 HOWTO USE

Ice and Wafer Dispenser

* Depending on the model, some of the

following functions may not be available.

i_ CAUTION

eep children away from the dispenser.

Children may play with or damage the

controls.

Dispenser

Water Switch

ice Switch

Stand

_ncorrectway correctway

Water

Ice

-_ CAUTION

row away the first few batches of ice

about 24 cubes). This is also necessary

f the refrigerator has not been used for

long time

Using the Dispenser

To dispense cold water, push on the

water switch with a glass.

To dispense ice, push on the ice switch

with a glass.

_ _ NOTE

If discolored ice is dispensed, check

the water filter and water suppty. If the

problem continues, contact a qualified

service center. Do not use the ice or

water until the problem is corrected.

The dispenser will not operate when

either of the refrigerator doors are open.

If dispensing water or ice into a container

with a small opening, place it as close to

the dispenser as possible.

Some dripping may occur after

dispensing. Hold your cup beneath

the dispenser for a few seconds after

dispensing to catch all of the drops.

\__

Locking the Dispenser

Press and hold the Alarm and Lock button

simultainousty for 3 seconds to lock the

dispenser and all the control panel functions.

Follow the same instructions to unlock.

Cleaning the Dispenser Stand

1Grip the stand with both hands and pull it

out.

2Wipe out dirty areas with a clean cloth.

HOWTO USE 31

Sforing Food

Food Preservation Location

Each compartment inside the refrigerator is designed to store different types of food.

Store your food in the optimal space to enjoy the freshest taste.

Adjustable refrigerator shelf

Adjustable shelves to meet

your individuaJ storage

needs.

Vegetable storage

(Crisper)

Preserves vegetables and

fruit.

Durabase ®

Largest storage space in

the freezer,

• Dairy product bin

Storemilk productssuch as

butter andcheese.

GallonStorage Bin

Storedrinks such as

juice and soda,aswell as

seasonings,saladdressings

andotherfood items.

Glide'N'Serve

Providesstoragespacethat

keepsthe compartment

at a different temperature

thanthe refrigerator.It is a

convenientplaceto store

sandwichesor meatto be

cooked.

F_ CAUTION

•Do net store food with high moisture content towards the top of the refrigerator• The moisture

could come in direct contact with the cold air and freeze•

•Wash food before storing it in the refrigerator. Vegetables and fruit should be washed, and food

packaging should be wiped down to prevent adjacent foods from being contaminated.

•If the refrigerator is kept in a hot and humid place, frequent opening of the door or storing a lot of

vegetables in the refrigerator may cause condensation to form• Wipe off the condensation with a

clean cloth or a paper towel.

•tf the refrigerator door or freezer drawer is opened or closed too often, warm air may penetrate

the refrigerator and raise its temperature. It can also increase the cost of electricity.

d} NOTE

If you are leaving home for a short period of time, like a short vacation, the refrigerator should

be left on. Refrigerated foods that are able to be frozen will stay preserved longer if stored in the

freezer.

If you are leaving the refrigerator turned off for an extended period of time, remove all food and

unplug the power cord. Clean the interior, and leave the door open to prevent fungi from growing

in the refrigerator.

32 HOWTO USE

Food Storage Tips

* The following tips may not be applicable

depending on the model.

Wrap or store food in the refrigerator in airtight

and moisture-proof material unless otherwise

noted. This prevents food odor and taste transfer

throughout the refrigerator. For dated products,

check date code to ensure freshness.

Food How to

Butter or Keep opened butter in a covered

Margarine dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Cheese Store in the original wrapping

until you are ready to use it.

Once opened, rewrap tightly in

plastic wrap or aluminum foil.

Milk Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Eggs Store in original carton on

interior shelf, not on door shelf.

Fruit Do not wash or hull the fruit

until it is ready to be used. Sort

and keep fruit in its original

container, in a crisper, or store

in a completely closed paper

bag on a refrigerator shelf.

Leafy

Vegetables

with skins

(carrots,

peppers)

Fish

Remove store wrapping and

trim or tear off bruised and

discolored areas. Wash in cold

water and drain. Place in plastic

bag or plastic container and

store in crisper.

Place in plastic bags or plastic

container and store in crisper.

Store fresh fish and shellfish

in the freezer section if they

are not being consumed the

same day of purchase. It is

recommended to consume

fresh fish and shellfish the

same day purchased.

Leftovers Cover leftovers with plastic

wrap, aluminum foil, or plastic

containers with tight lids.

Storing Frozen Food

NOTE "/

Check a freezer guide or a reliable cookbook I

for further information about preparing foodJ

for freezing or food storage times 1/

Freezing

Your freezer will not quick-freeze a large

quantity of food. Do not put more unfrozen

food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs. of food per

cubic foot of freezer space). Leave enough

space in the freezer for air to circulate around

packages. Be careful to leave enough room at

the front so the door can close tightly.

Storage times will vary according to the quality

and type of food, the type of packaging or wrap

used (how airtight and moisture-proof) and

the storage temperature. Ice crystals inside a

sealed package are normal. This simply means

that moisture in the food and air inside the

package have condensed, creating ice crystals.

_) NOTE

Allow hot foods to cool at room temperature

for 30 minutes, then package and freeze.

Cooling hot foods before freezing saves

energy

HOWTO USE 33

Storing Frozen Food (continued)

Packaging

Successful freezing depends on correct

packaging. When you close and seal the

package, it must not allow air or moisture in or

out. If it does, you could have food odor and

taste transfer throughout the refrigerator and

could also dry out frozen food.

Packaging recommendations:

Rigid plastic containers with tight-fitting

lids

Straight-sided canning/freezing jars

Heavy-duty aluminum foil

Plastic-coated paper

Non-permeable plastic wraps

Specified freezer-grade self-sealing plastic

bags

Follow package or container instructions for

proper freezing methods.

Do not use

* Bread wrappers

Non-polyethylene plastic containers

* Containers without tight lids

* Wax paper or wax-coated freezer wrap

* Thin, semi-permeable wrap

Humidify Controlled Crisper

* Depending on the model, some of the

following functions may not be available.

The crispers provide fresher tasting fruit

and vegetables by letting you easily control

humidity inside the drawer.

You can control the amount of humidity in

the moisture-sealed crispers by adjusting the

control to any setting between HIGH and LOW,

* HIGH keeps moist air in the crisper for

best storage of fresh, leafy vegetables.

* LOW lets moist air out of the crisper for

best storage of fruit.

34 HOWTO USE

Defaching and Assembling fhe

Sforage Bins

Glide'N'Serve and Humidify

Controlled Crisper

To remove the Humidity Controlled Crisper and

the Glide'N'Server, pull out the Crisper Ill and

Glide'N'Server I_1to full extension, lift the front

up, and pull straight out.

To install, slightly tilt up the front, insert the

drawer into the frame and push it back into

place.

NOTE

Storage Bins may vary in appearance, /

To Remove "the Glass

(Pantry drawer not shown for clarity)

Lift up the glass under the crisper cover, and

pull up and out.

Door Bins

The door bins are removable for easy cleaning

and adjustment.

1To remove the bin, simply lift the bin up and

pull straight out.

2To replace the bin, slide it in above the

desired support and push down until it snaps

into place.

Some bins may vary in appearance and

will only fit in one location /

_-//_ CAUTION

•Do not apply excessive force while

detatching or assembling the storage

bins.

•Do not use the dishwasher to clean

the storage bins and shelves.

•Regularly detach and wash the

storage bins and shelves; they can

become easily contaminated by the

food.

HOWTO USE 35

Ice Bin

To separate the ice bin, pull out the drawer to

full extension. Gently lift and pull out the ice

bin.

To reinstall, simply set the ice bin in its correct

position.

Drawer

_----Z_ CAUTION

/ * Pinch hazard! Keep hands and feet

clear of the bottom of the door when

opening and closing

DuraBase ® Divider

2_ WARNING

Child Entrapment Hazard

• If the Durabase divider is removed,

there is enough open space for

children or pets to crawl inside,

To prevent accidental child and pet

entrapment or suffocation risk, DO

NOT allow them to play inside of

drawer,

Pull-Our Drawer

To remove the drawer, push the tabs located

on the front inside surface of each rail. Next,

gently lift the rear left and right sides of the

drawer and pull it out.

To reinstall, pull out and fully extend both rails,

Insert the end of rib in the bracket at left and

right, Making sure that the guides at the front

are lined up properly, gently push down on

both sides,

36 HOWTO USE

Adjusting the Refrigerator

Shelves

The shelves in your refrigerator are adjustable

to meet your individual storage needs. Your

model may have glass or wire shelves.

Adjusting the shelves to fit different heights

of items will make finding the exact item you

want easier. Doing so wilt also reduce the

amount of time the refrigerator door is open

which will save energy.

Detaching the Shelf

Tilt up the front of the shelf and lift it straight

up. Pull the shelf out.

Assembling the Shelf

Tilt the front of the shelf up and guide the shelf

hooks into the slots at a desired height. Then,

lower the front of the shelf so that the hooks

drop into the slots.

FZ_ CAUTION

I Make sure that shelves are level from

I one side to the other. Failure to do so

Imay result in the shelf falling or spilling

.food.

MAINTENANCE 37

MAINTENANCE

Cleaning

• Both the refrigerator and freezer sections defrost automatically; however, clean both

sections about once a month to prevent odors.

• Wipe up spills immediately.

• Always unplug the refrigeration before cleaning.

General Cleaning Tips

• Unplug refrigerator or disconnect power.

• Remove alt removable parts, such as

shelves, crispers, etc.

• Use a clean sponge or soft cloth and a

mild detergent in warm water. Do not

use abrasive or harsh cleaners.

• Hand wash, rinse and dry all surfaces

thoroughly.

Exterior

Waxing external painted metal surfaces helps

provide rust protection. Do not wax plastic

parts. Wax painted metal surfaces at least

twice a year using appliance wax (or auto paste

wax). Apply wax with a clean, soft cloth.

For products with a stainless steel exterior,

use a clean sponge or soft cloth and a mild

detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft

cloth.

Do not use appliance wax, bleach, or other

products containing chlorine on stainless steel.

CAUTION

o not use a rough clothor sponge

when cleaningthe interiorand exterior

of therefrigerator,

Do not placeyour hand on the bottom

surfaceofthe refrigeratorwhen

Inside Walls (allow freezer to warm

up so the cloth will not stick)

To help remove odors, you can wash the inside

of the refrigerator with a mixture of baking

soda and warm water. Mix 2 tablespoons of

baking soda to 1 quart of water (26 g soda

to 1 liter water.) Be sure the baking soda is

completely dissolved so it does not scratch the

surfaces of the refrigerator.

Door Liners and Gaskets

Use a clean sponge or soft cloth and a mild

detergent in warm water. Do not use cleaning

waxes, concentrated detergents, bleaches,

or cleaners containing petroleum on plastic

refrigerator parts.

Plastic Parts (covers and panels)

Use a clean sponge or soft cloth and a mild

detergent in warm water. Do not use window

sprays, abrasive cleansers, or flammable fluids.

These can scratch or damage the material.

Condenser Coils

Use a vacuum cleaner with an attachment to

clean the condenser cover and vents. Do not

remove the panel covering the condenser coil

area.

UZ_ WARNING ' "/

IUse non-flammable cleaner. Failure to do I

38 MAINTENANCE

Replacing fhe Wafer Filler

It is recommended that you replace the filter

when the water filter indicator light turns on

or the water dispenser or icemaker noticeably

decreases production.

s(_ NOTE

Filter Bypass Plug

Keep the filter bypass plug.

You must use the filter bypass plug when a

replacement filter cartridge is not available.

The icemaker will not operate without the

filter or filter bypass plug inserted in the

proper compartment.

1 Slowly turn the old cartridge to the left.

When the cartridge is released, you will

feel it click out of place.

NOTE: Replacing the filter causes a small

amount of water (around 1 oz. or 25 cc) to drain.

2Remove the old cartridge. Take the new

cartridge out of its packaging, and remove

the red cap. Line up the cartridge ears so

that it can be inserted into the filter head.

3Twist the cartridge right about 1/4 turn.

You will feei a stop and the locked symbol

should now be lined up with the indicator

line.

After replacing the filter, flush 2.5 gallon

(9 litters) through filter before use (flush fo

approximately 5 minutes). Check the filter

for leaks.

After changing the filter, press and hold

the FILTER button for 3 seconds to turn

the indicator light off.

-Z_ CAUTION --_

DO NOT operaterefrigeratorwithout

-__ NOTE

To purchase a replacement water filter:

- Visit your local dealer or distributor

- Web: Find Parts & Accessories from

Support section of Ig.com

- Call : 1-800-243-0000 (USA)

1-888-542-2623 (Canada)

Part number of the replacement water

filter: 5231JA2002A

MAINTENANCE 39

Performance Data Sheet

Models Number 5231JA2002A-S Usewith replacementcartridge5231JA2002A

This system has been tested according to NSF/ANSI Standards 42 for the reduction of the substances

listed below. The concentration of the indicated substances in water entering the system was reduced

to a concentration less than or equal to the permissible limit for water leaving the system as specified in

NSF/ANSI 42.

System tested and certified by NSF International against NSF/ANSt Standard 42 for

the reduction of Chlorine Taste and Odor and Nominal Particulate Class IlL

Capacity: 500 gal (1,892 L)

Substance

Norninal Particulate

Class I Particle size:

>0B to < 1 uq

Cblonne taste and

odor Class III

Average

tnfluent

Concentration

24,333

Influent Challenge

Concentration, Units apply

to each row

At bast 10,000 particles/ ql

20 mg/L ± 10%

Average

Product Water Average %

Concentration Reduction

NSF % reduction req.

or Max. permissible

product water

concentration

915 96 _>85%

007 964 _>50%

Note that while the testing was performed under standard laboratory conditions, actual performance may vary.

Application Guidelines/Water Supply Parameters

Service Flow 0.5 gpm (1.89 Ipm)

20 and 120 psi

Water Pressure (140 and 830 kPa)

36 °F-100°F

Water Temperature (0.6 °C - 37.8 °C)

"Z_ WARNING

Do not use with water that is microbiologically

unsafe or of unknown quality without adequate

disinfection before or after the system.

• Systems must be installed and operated

in accordance with manufacturer's

recommended procedures and guidelines.

Warranty: See Warranty Card for Details.

For a replacement cartridge or for service

contact your local dealer.

You can also visit our website; wvcwJg.com

or call 1-877-714-7486.

4Z_ CAUTION

To reduce the risk of property damage due to

water leakage:

* Read and follow. Use instructions before

installation and use of this system.

* Install on COLD water lines only.

* Comply with all state and local plumbing

codes.

* Install a pressure limiting device and water

hammer arrester for inlet water pressures

exceeding 80 psi (552 kPa). Refer to

Uniform Plumbing Code, Sections 608.2

and 609.10).

* Never install or operate where inlet water

pressure may exceed 125 psi (862 kPa).

* Protect filter from freezing. Remove filter in

temperatures below 33°F (O.6°C).

* Replace cartridge at specified service

interval. Cartridge MUST be replaced at

least every 12 months.

\ .....

Manufactured for LG@ Electronics by:

CUNO Incorporateda 3M Company 400

Research Parkway Meriden, CT 06450 U.S.A.

Telephone: 203-237-5541

Fax: 203-238-8701

40 SMART DIAGNOSIS

SMART DIAGNOSIS .....

Should you experience any problems with

your refrigerator, it has the capability of

transmitting data via your telephone to the LG

service center. This gives you the capability of

speaking directly to our trained specialists. The

specialist records the data transmitted from

your machine and uses it to analyze the issue,

providing a fast and effective diagnosis.

If you experience problems with your

refrigerator, call 1-800-243-0000. Only use

the Smart Diagnosis feature when instructed

to do so by the LG call center agent. The

transmission sounds that you will hear are

normal and sound similar to a fax machine.

Smart Diagnosis cannot be activated unless

your refrigerator is connected to power. If

your refrigerator is unable to turn on, then

troubleshooting must be done without using

Smart Diagnosis.

Using Smarf Diagnosis

First, call 1-800-243-0000. Only use the Smart

Diagnosis feature when instructed to do so by

the LG call center agent.

1 Lock the display. To lock the display,

press and hold the Lock button for three

seconds. (If the display has been locked

for over five minutes, you must deactivate

the lock and then reactivate it.)

2 Open the right refrigerator door.

Hold the mouthpiece of your phone in

front of the speaker that is located on the

right hinge of the refrigerator door, when

instructed to do so by the call center.

Press and hold the Freezer Temperature

button for three seconds while continuing

to hold your phone to the speaker.

After you hear three beeps, release the

Freezer Temperature button.

Keep the phone in place until the tone

transmission has finished. This takes about

15 seconds, and the display will count

down the time. Once the countdown is

over and the tones have stopped, resume

your conversation with the specialist, who

will then be able to assist you in using the

information transmitted for analysis.

_-_> NOTE --]

I • For best results, do not move the phone J

/ while the tones are being transmitted. /

I • If the call center agent is not able to get

J an accurate recording of. the data, you

_-----_ NOTE

• Call quality differences by region may

affect the function.

• Use the home telephone for better

communication performance, resulting

in better service.

• Bad call quality may result in poor data

transmission from your phone to the

machine, which could cause Smart

Diagnosis to not work properly.

TROUBLESHOOTING 41

TROUBLESHOOTING

Review the Troubleshooting section before calling for service; doing so will save you both time

and money.

Refrigerator and The refrigerator control is set to Turn the control ON. Refer to the Setting the

Freezer section OFF (some models). Controls section for proper temperature settings.

are not cooling.

Refrigerator is in the defrost

cycle.

Refrigerator was recently

installed.

Refrigerator was recently

relocated.

Cooling System Refrigerator is replacing an

runs too much. older model.

Refrigerator was recently

plugged in or power restored.

Door opened often or a large

amount of food /hot food was

added.

Doors are not dosed

completely.

Refrigerator is installed in a hot

location.

Condenser /back cover is

clogged.

i During the defrost cycle, the temperature of

i each compartment may raise slightly. Wait 30

minutes and confirm the proper temperature

has been restored once the defrost cycle has

completed.

i It may take up to 24 hours for each compartment

i to reach the desired temperature.

i if the refrigerator was stored for a long period of

time or moved on its side, it is necessary for the

i refrigerator to stand upright for 24 hours before

connecting it to power.

Modern refrigerators require more operating

time but use less energy due to more efficient

i technology.

iThe refrigerator will take up to 24 hours to cool

i completely.

i Adding food and opening the door warms the

i refrigerator, requiring the compressor to run

i longer in order to cool the refrigerator back

down. in order to conserve energy, try to get

i everything you need out of the refrigerator

i at once, keep food organized so it is easy to

i find, and close the door as soon as the food is

removed. (Refer to the Food Storage Guide.)

i Firmly push the doors shut. If they will not

shut all the way, see the Doors will not close

i completely or pop open section in Parts &

i Features Troubleshooting.

iThe compressor will run longer under warm

conditions. At normal room temperatures (70°F)

expect your compressor to run about 40% to

80% of the time. Under warmer conditions,

expect it to run even more often. The refrigerator

i should not be operated above 1IO°F.

Use a vacuum cleaner with an attachment to

clean the condenser cover and vents. Do not

i remove the panel covering the condenser coil

area.

42 TROUBLESHOOTING

Refrigerator or Refrigerator was recently It may take up to 24 hours for each compartment

Freezer section is installed, to reach the desired temperature.

too warm.

Air vents are blocked. Rearrange items to allow air to flow throughout

the compartment. Refer to the Airflow diagram in

the Using Your Refrigerator section.

Doors are opened often or for

long periods of time.

Unit is installed in a hot location.

A large amount of food or

hot food was added to either

compartment.

Doors not closed correctly.

Temperature control is not set

correctly.

Defrost cycle has recently

completed.

When the doors are opened often or for long

periods of time, warm, humid air enters the

compartment. This raises the temperature and

moisture level within the compartment. To lessen

the effect, reduce the frequency and duration of

door openings.

The refrigerator should not be operated in

temperatures above 11OF.

Adding food warms the compartment requiring

the cooling system to run. Allowing hot food to

cool to room temperature before putting it in the

refrigerator will reduce this effect.

See the Doors will not close correctly or pop open

section in Parts & Features Troubleshooting.

If the temperature is too warm, adjust the

control one increment at a time and wait for the

temperature to stabilize. Refer to the Setting the

Controls section for more information.

During the defrost cycle, the temperature of each

compartment may raise slightly and condensation

may form on the back wall. Wait 30 minutes

and confirm the proper temperature has been

restored once the defrost cycle has completed.

TROUBLESHOOTING 43

Interior moisture

buildup.

Food is freezing

in the refrigerator

compartment.

Frost or _ce

crystals form

on frozen food

(outside of

package).

Doors are opened often or for

long periods of time.

When the doors are opened often or for long

periods of time, warm, humid air enters the

compartment. This raises the temperature and

moisture level within the compartment. To

lessen the effect, reduce the frequency and

duration of door openings.

Doors not closed correctly. See the Doors will not close correctly section in

the Troubleshooting section.

Weather is humid.

Defrost cycle recently

completed.

Food is not packaged correctly.

Food with high water content

was placed near an air vent.

Refrigerator temperature control

is set incorrectly.

Refrigerator is installed in a cold

location.

Door is opened frequently or for

long periods of time.

Humid weather allows additional moisture

to enter the compartments when the doors

are opened leading to condensation or frost.

Maintaining a reasonable level of humidity in the

home will help to control the amount of moisture

that can enter the compartments.

During the defrost cycle, the temperature

of each compartment may raise slightly and

condensation may form on the back wall.

Wait 30 minutes and confirm that the proper

temperature has been restored once the defrost

cycle has completed.

Food stored uncovered or unwrapped, and damp

containers can lead to moisture accumulation

within each compartment. Wipe all containers

dry and store food in sealed packaging to prevent

condensation and frost.

Rearrange items with high water content away

from air vents.

If the temperature is too cold, adjust the control

one increment at a time and wait for the

temperature to stabilize. Refer to the Setting the

Controls section for more information.

When the refrigerator is operated in temperature

below 41°F (5°C),food can freeze in the refrigerator

compartment. The refrigerator should not be

operated in temperature below 55°F (13°C).

When the doors are opened often or for long

periods of time, warm, humid air enters the

compartment. This raises the temperature and

moisture level within the compartment. Increased

moisture will lead to frost and condensation.

To lessen the effect, reduce the frequency and

duration of door openings.

Door is not closing properly. Refer to the Doors will not close correctly or pop

open section in the Troubleshooting section.

Refrigerator or Incorrect temperature control If the temperature is too cold, adjust the control

Freezer section is settings, one increment at a time and wait for the

too cold. temperature to stabilize. Refer to the Setting the

Controls section for more information.

44 TROUBLESHOOTING

Frostorice Condensationfromfoodwitha Thisisnormalforfooditemswithahighwater

crystalsonfrozenhighwatercontenthasfrozencontent.

food(insideof insideofthefoodpackage.

sealedpackage).

FoodhasbeenleftinthefreezerDonotstorefooditemswithhighwatercontent

foralongperiodoftime. inthefreezerforalongperiodoftime.

Icemakerisnot DemandexceedsicestorageTheicemakerwillproduceapproximately70_210

makingenoughcapacity, cubesina24hourperiod.

ice. Housewatersupplyisnot

connected,valveisnotturned

onfully,orvalveisclogged.

Waterfilterhasbeen

exhausted.

Lowhousewatersupply

pressure.

ReverseOsmosisfiltration

systemisused.

Tubingconnectingrefrigerator

tohousesupplyvalveiskinked.

Connecttherefrigeratortoacoldwatersupply

withadequatepressureandturnthewater

shutoffvalvefullyopen.

Iftheproblempersists,itmaybenecessaryto

contactaplumber.

Itisrecommendedthatyoureplacethewater

filter:

• Approximatelyeverysixmonths.

Whenthewaterfilterindicatorturnson.

Whenthewaterdispenseroutputdecreases.

Whentheicecubesaresmallerthannormal.

Thewaterpressuremustbebetween20and120

psi(140and830kPa)onmodelswithoutawater

filterandbetween40and120psi(280and

830kPa)onmodelswithawaterfilter.

Iftheproblempersists,itmaybenecessaryto

contactaplumber.

Reverseosmosisfiltrationsystemscanreduce

thewaterpressurebelowtheminimumamount

andresultinicemakerissues.

(RefertoWaterPressuresection.)

Thetubingcankinkwhentherefrigeratoris

movedduringinstallationorcleaningresulting

inreducedwaterflow.Straightenorrepairthe

watersupplylineandarrangeittopreventfuture

kinks.

TROUBLESHOOTING 45

Icemaker is not

making enough

ice (continued).

Dispensing water

slowly.

Doors are opened often or for

long periods of time.

Doors are not closed

completely.

The temperature setting for

the freezer is too warm.

Water filter has been

exhausted.

Reverse osmosis filtration

system is used.

Low house water supply

pressure.

If the doors of the unit are opened often, ambient

air will warm the refrigerator which will prevent

the unit from maintaining the set temperature.

Lowering the refrigerator temperature can help,

as wen as not opening the doors as frequently.

If the doors are not properly closed, ice

production will be affected. See the Doors will

not close completely or pop open section in Parts

& Features Troubleshooting for more information.

The recommended temperature for the freezer

compartment for normal ice production is O°F

(-18°C) .If the freezer temperature is warmer,

ice production will be affected.

It is recommended that you replace the water

filter:

" Approximately every six months.

" When the water filter indicator turns on.

" When the water dispenser output decreases.

" When the ice cubes are smaller than normal.

Reverse osmosis filtration systems can reduce

the water pressure below the minimum amount

and result in icemaker issues.

If the problem persists, it may be necessary to

contact a plumber.

The water pressure must be between 20 and

120 psi (140 and 830 kPa) on models without a

water filter and between 40 and 120 psi (280

and 830kPa) on models with a water filter

If the problem persists, it may be necessary to

contact a plumber.

46 TROUBLESHOOTING

Not dispensing Doors are not closed Ice will not dispense if any of the refrigerator

ice. completely, doors are left open.

Infrequent use of the dispenser.

Icemaker is not

making ice.

The delivery chute is clogged

with frost or ice fragments.

Infrequent use of the ice dispenser will cause

the cubes to stick together over time, which

will prevent them from properly dispensing.

Check the ice bin for ice cubes clumping!sticking

together. If they are, break up the ice cubes to

allow for proper operation.

Eliminate the frost or ice fragments by removing

the ice bin and clearing the chute with a plastic

utensil. Dispensing cubed ice can also help

prevent frost or ice fragment buildup.

The dispenser display is locked. Press and hold the Lock button for three seconds

to unlock the control panel and dispenser.

Ice bin is empty.

Refrigerator was recently

installed or icemaker recently

connected.

Icemaker not turned on.

The ice detecting sensor is

obstructed.

The refrigerator is not connected

to a water supply or the supply

shutoff valve is not turned on.

Icemaker shutoff (arm or

sensor) obstructed.

Reverse osmosis water filtration

system is connected to your

cold water supply.

It may take up to 24 hours for each compartment

to reach the desired temperature and for the

icemaker to begin making ice. Make sure that the

shutoff

(arm/sensor) is not obstructed.

Once the ice supply in the bin has been

completely exhausted, it my take up to 90

minutes before additional ice is available, and

approximately 24 hours to completely refill the

bin.

It may take up to 24 hours for each compartment

to reach the desired temperature and for the

icemaker to begin making ice.

Locate the icemaker ON/OFF switch and confirm

that it is in the ON (1)position.

Foreign substances or frost on the ice-detecting

sensor can interrupt ice production. Make sure

that the sensor area is clean at all times for proper

operation.

Connect refrigerator to the water supply and turn

the water shutoff valve fully open.

If your icemaker is equipped with an ice shutoff

arm, make sure that the arm moves freely. If

your icemaker is equipped with the electronic ice

shutoff sensor, make sure that there is a clear

path between the two sensors.

Reverse osmosis filtration systems can reduce

the water pressure below the minimum amount

and result in icemaker issues.

(Refer to the Water Pressure section.)

TROUBLESHOOTING 47

Not dispensing

water.

New installation or water line

recently connected.

Dispense 2.5 gallons (9 litters) of water (flush for

approximately 5 minutes) to remove trapped air

and contaminates from the system.

Do not dispense the entire2.5 gallons (9 litters)

amount continuously. Depress and release the

dispenser pad for cycles of 30 seconds ON and

60 seconds OFF.

The dispenser panel is locked. Press and hold the Lock button for three seconds

to unlock the control panel and dispenser.

The dispenser is not set for The dispenser can be set for ice or water. Make

water dispensing, certain that the control panel is set for the proper

operation. Press the Water button on the control

panel to dispense water.

Refrigerator or freezer doors are Water will not dispense if any of the refrigerator

not closed properly, doors are left open.

Water filter has been recently

removed or replaced.

Tubing connecting refrigerator

to house supply valve is kinked.

The house water supply is not

connected, the valve is not

turned on fully, or the valve is

clogged.

After the water filter is replaced, dispense 2.5

gallons (9 litters) of water (flush for approximately

5 minutes) to remove trapped air and contaminate_

from the system. Do not dispense the entire 2.5

gallons (9 litters) amount continuously.

Depress and release the dispenser pad for cycles

of 30 seconds ON and 60 seconds OFF.

The tubing can kink when the refrigerator is

moved during installation or cleaning resulting in

reduced water flow. Straighten or repair the water

supply line and arrange it to prevent future kinks.

Connect refrigerator to the water supply and turn

the water shutoff valve fully open.

If the problem persists, it may be necessary to

contact a plumber.

48 TROUBLESHOOTING

Ice has bad taste

or odor.

Water supply contains minerals

such as sulfur.

A water filter may need to be installed to

eliminate taste and odor problems.

NOTE: In some cases, a filter may not help. It

may not be possible to remove all minerals /odor

/taste in all water supplies.

Icemaker was recently installed. Discard the first few batches of ice to avoid

discolored or bad tasting ice.

Ice has been stored for too Ice that has been stored for too long will shrink,

long. become cloudy, and may develop a stale taste.

Throw away old ice and make a new supply.

The food has not been stored Rewrap the food. Odors may migrate to the ice if

properly in either compartment, food is not wrapped properly.

The interior of the refrigerator See the Care and Cleaning section for more

needs to be cleaned, information.

The ice storage bin needs to be Empty and wash the bin (discard old cubes).

cleaned. Make sure that the bin is completely dry before

reinstalling it.

Dispensing warm Refrigerator was recently Allow 24 hours after installation for the water

water, installed, storage tank to cool completely.

The water dispenser has been Depending on your specific model, the water

used recently and the storage storage capacity will range from approximately

tank was exhausted. 20 to 30 oz (570 to 850 cc)

Dispenser has not been used If the dispenser has not been used for several

for several hours, hours, the first glass dispensed may be warm.

Discard the first I0 oz (280 cc)

Refrigerator is connected to the Make sure that the refrigerator is connected to a

hot water supply, cold water pipe.

_.,._WARNING: Connecting the refrigerator to a

hot water line may damage the icemaker.

Water has bad Water supply contains minerals A water filter may need to be installed to

taste or odor. such as sulfur, eliminate taste and odor problems.

Water filter has been exhausted. It is recommended that you replace the water

filter:

Refrigerator was recently

installed.

• Approximately every 6 months.

• When the water filter indicator turns on.

• When the water dispenser output decreases.

• When the ice cubes are smaller than normal.

Dispense 2.5 gallons (9 litters) of water (flush

for approximately 5 minutes) to remove trapped

air and contaminates from the system. Do not

dispense the entire 2.5 gallons (9 litters) amount

continuously. Depress and release the dispenser

pad for cycles of 30 seconds ON and 60 seconds

OFF.

TROUBLESHOOTING 49

Icemaker is

making too much

ice.

Clicking

Icemaker shutoff (arm/sensor)

is obstructed.

The defrost control will click

when the automatic defrost

cycle begins and ends.

The thermostat control (or

refrigerator control on some

models) will also click when

cycling on and off.

Rattling noises may come from

the flow of refrigerant, the

water line on the back of the

unit, or items stored on top of

or around the refrigerator.

Refrigerator is not resting solidly

on the floor.

Empty the ice bin. If your icemaker is equipped

with an ice shutoff arm, make sure that the arm

moves freely. If your icemaker is equipped with

the electronic ice shutoff sensor, make sure that

there is a clear path between the two sensors.

Reinstall the ice bin and wait 24 hours to confirm

proper operation.

Normal Operation

Rattling Normal Operation

Floor is weak or uneven or leveling legs need to

be adjusted. See the Door Alignment section.

Refrigerator with linear Normal Operation

compressor was jarred while

running.

Whooshing Evaporator fan motor is Normal Operation

circulating air through the

refrigerator and freezer

compartments.

Air is being forced over the Normal Operation

condenser by the condenser

fan.

Gurgling Refrigerant flowing through the Normal Operation

cooling system.

Popping Contraction and expansion of Normal Operation

the inside wails due to changes

in temperature.

Sizzling Water dripping on the defrost Normal Operation

heater during a defrost cycle.

Vibrating If the side or back of the To eliminate the noise, make sure that the sides

refrigerator is touching a cabinet and back cannot vibrate against any wall or

or wall, some of the normal cabinet.

vibrations may make an audible

sound.

Dripping Water running into the drain pan Normal Operation

during the defrost cycle.

50 TROUBLESHOOTING

Pulsating or

High-Pitched

Sound

Your refrigerator is designed

to run more efficiently to keep

your food items at the desired

temperature. The high efficiency

compressor may cause your

new refrigerator to run longer

than your old one, but it is still

more energy efficient than

previous models. While the

refrigerator is running, it is

normal to hear a pulsating or

high-pitched sound.

Food packages are blocking the

door open.

Ice bin, crisper cover, pans,

shelves, door bins, or baskets

are out of position.

Normal Operation

Doors win not Rearrange food containers to dear the door and

close correctly or door shelves.

pop open. Push bins all the way in and put crisper cover,

pans, shelves and baskets into their correct

positions. See the Using Your Refrigerator section

for more information.

The doors were removed during Remove and replace the doors according to the

product installation and not Removing and Replacing Refrigerator Handles

properly replaced, and Doors section.

Refrigerator is not leveled See Door Alignment in the Refrigeration

properly. Installation section to level refrigerator.

Doors are difficult The gaskets are dirty or sticky. Clean the gaskets and the surfaces that they

to open. touch. Rub a thin coat of appliance polish or

kitchen wax on the gaskets after cleaning.

Door was recently closed. When you open the door, warmer air enters the

refrigerator. As the warm air cools, it can create

a vacuum. If the door is hard to open, wait one

minute to allow the air pressure to equalize, then

see if it opens more easily.

Refrigerator Leveling legs are not adjusted Refer to the Leveling and Door Alignment section.

wobbles or properly.

seems unstable. Floor is not level. It may be necessary to add shims under the

leveling legs or rollers to complete insta%tion.

Lights do not LED interior lighting failure. The refrigerator compartment lamp is LED interior

work. lighting, and service should be performed by a

qualified technician.

Refrigerator has The Air Filter may need to Set the Air Filter to the MAX setting. If the odor

an unusual odor. be set to the MAX setting or does not go away within 24 hours, the filter may

replaced, need to be replaced. See the Replacing the Air

Filter section for replacement instructions.

The interior of The refrigerator is located near a Make sure that the refrigerator is not located near

the refrigerator fire source, such as a fireplace, a fire source, such as a fireplace, chimney or

is covered with chimney or candle, candle.

dust or soot.

WARRANTY 51

WARRANTY (USA)

Should your LG Refrigerator ("Product") fail due to a defect in materials or workmanship under

normal home use, during the warranty period set forth below, LG will at its option repair or replace

the product. This limited warranty is valid only to the original retail purchaser of the product and

applies only when purchased and used within the United States including U.S. Territories. Proof of

original retail purchase is required to obtain warranty service under this limited warranty.

WARRANTY PERIOD

Sealed System

Refrigerator (Condenser, Dryer, Connecting Tube, Linear Compressor

Refrigerant and Evaporator)

One (1) year from One (1) year from the Seven (7) years from Ten (10) years from the

the date of original date of original retail the date of original date of original retail

retail purchase purchase retail purchase purchase

Parts and Labor Parts and Labor Parts only (Consumer Part only (Consumer will

(internal/functional will be charged for be charged for labor)

parts only) labor)

Noises associated with normal operation and failure to follow instructions found in the use and

care and installation guides or operating the unit in an unsuitable environment will not be covered

under this warranty.

1_ Replacement products and parts are warranted for the remaining portion of the original warranty

period or ninety (90) days, whichever is greater.

1_ Replacement products and parts may be new or remanufactured.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED,

INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED WARRANTY IS REQUIRED

BY LAW, IT IS LIMITED IN DURATION TO THE EXPRESS WARRANTY PERIOD ABOVE.

NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE LIABLE FOR ANY

INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY

NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR ANY

OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE. Some states do

not allow the exclusion or limitation of incidental or consequential damages or limitations on how

long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This

warranty gives you specific legal rights and you may also have other rights that vary from state

to state.

52 WARRANTY

THIS LIMITED WARRANTY DOES NOT COVER:

1. Service trips to deliver, pick up, install, or repair the product; instruct the customer on

operation of the product; repair or replace fuses or correct wiring or plumbing, or correction of

unauthorized repairs/installation.

2. Failure of product to perform during power failures and interruptions or inadequate electrical

service.

3. Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines,

inadequate or interrupted water supply or inadequate supply of air.

4. Damage resulting from operating the product in a corrosive atmosphere or contrary to the

instructions outlined in the product owner's manual.

5. Damage to the product caused by accidents, pests and vermin, lightning, wind, fire, floods, or

acts of God.

6. Damage resulting from misuse, abuse, improper installation, repair, or maintenance, improper

repair includes use of parts not approved or specified by LG.

7. Damage or failure caused by unauthorized modification or alteration, or if it is used for other

than the intended purpose, or any water leakage where the unit was not properly installed.

8. Damage or failure caused by incorrect electrical current, voltage, or plumbing codes,

commercial or industrial use, or use of accessories, components, or consumable cleaning

products that are not approved by LG.

9. Damage caused by transportation and handling, including scratches, dents, chips, and/or other

damage to the finish of your product, unless such damage results from defects in materials or

workmanship and is reported within one (1) week of delivery (Call: 1-800-243-0000).

0. Damage or missing items to any display, open box, discounted, or refurbished product.

1. Products with original serial numbers that have been removed, altered, or can not be readily

determined. Modet and Serial numbers, along with original retail sales receipt, are required for

warranty validation.

2. Increases in utility costs and additional utility expenses.

3. Replacement of light bulbs, filters, or any consumable parts.

4. Repairs when your product is used in other than normal and usuat household use (e.g.

commercial use, offices, and recreational facilities) or contrary to the instructions outlined in

the product owner's manual.

5. Costs associated with removal of your product from your home for repairs.

6. The removal and reinstallation of the product if it is installed in an inaccessible location or is

not installed in accordance with published installation instructions, including LG's owner's and

installation manuals.

7. Shelves, door bins, drawers, handles, accessories, and other parts besides those that were

originally included with this particular model.

The cost of repair or replacement under these excluded circumstances shall be borne

by the consumer.

For complete warranty details and customer assistance, please call or visit our website:

Call 1-800-243-0000 (24 hours a day, 365 days a year) and select the appropriate option from the

menu, or visit our website at http://www.lg.com Or by mail: LG Customer Information Center:

P. O. Box 240007, 201 James Record Road Huntsville, Alabama 35813 ATTN: CIC

Write your warranty information below:

Product Registration Information:

Model:

Serial Number:

Date of Purchase:

WARRANTY 53

WARRANTY (Canada)

WARRANTY: Should your LG Refrigerator ("Product") fail due to a defect in material or workmanship

under normal home use during the warranty period set forth below, LG Canada will at its option

repair or replace the Product upon receipt of proof of original retail purchase. This warranty is valid

only to the originat retail purchaser of the product and applies only to a Product distributed in Canada

by LG Canada or an authorized Canadian distributor thereof. The warranty only applies to Products

located and used within Canada.

WARRANTY PERIOD: (Note: If the original date of purchase can not be verified,

the warranty will begin sixty (60) days from the date of manufacture)

Refrigerator/ Sealed System Linear Compressor

Freezer (Condenser, Dryer, Connecting Tube,

Refrigerant and Evaporator)

One (1) year from One (1) year from Seven (7) years from Ten (10) years from the

the date of original the date of original the date of original date of original retail

retail purchase retail purchase retail purchase purchase

Parts and Labor Parts and Labor Parts only (Consumer Part only (Consumer will

(internal/functional will be charged for be charged for labor)

parts only) labor)

Noises associated with normal operation and failure to follow instructions found in the use and care

and installation guides or operating the unit in an unsuitable environment will not be covered under

this warranty.

Replacement products and parts are warranted for the remaining portion of the original warranty

period or ninety (90) days, whichever is greater.

Replacement products and parts may be new or remanufactured.

LG Authorized Service Center warranties their repair work for thirty (30) days.

LG CANADA'S SOLE LIABILITY IS LIMITED TO THE WARRANTY SET OUT ABOVE. EXCEPT

AS EXPRESSLY PROVIDED ABOVE, LG CANADA MAKES NO AND HEREBY DISCLAIMS

ALL OTHER WARRANTIES AND CONDITIONS RESPECTING THE PRODUCT, WHETHER

EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OR

CONDITION OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, AND

NO REPRESENTATIONS SHALL BE BINDING ON LG CANADA. LG CANADA DOES NOT

AUTHORIZE ANY PERSON TO CREATE OR ASSUME FOR IT ANY OTHER WARRANTY

OBLIGATION OR LIABILITY IN CONNECTION WITH THE PRODUCT. TO THE EXTENT THAT

ANY WARRANTY OR CONDITION IS IMPLIED BY LAW, IT IS LIMITED TO THE EXPRESS

WARRANTY PERIOD ABOVE. LG CANADA, THE MANUFACTURER OR DISTRIBUTOR SHALL

NOT BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, SPECIAL, DIRECT OR INDIRECT

DAMAGES, LOSS OF GOODWILL, LOST PROFITS, PUNITIVE OR EXEMPLARY DAMAGES

OR ANY OTHER DAMAGE, WHETHER ARISING DIRECTLY OR INDIRECTLY FROM ANY

CONTRACTUAL BREACH, FUNDAMENTAL OR OTHERWISE, OR FROM ANY ACTS OR

OMISSIONS, TORT, OR OTHERWISE. This warranty gives you specific legal rights. You may

have other rights which may vary from province to province depending on applicable provincial

laws. Any term of this warranty that negates or varies any implied condition or warranty under

provincial law is severable where it conflicts with provincial law without affecting the remainder

of this warranty's terms.

54 WARRANTY

THIS LIMITED WARRANTY DOES NOT COVER:

1. Service trips to deliver, pick up, or install the product; instructing a customer on operation of

the product; repair or replacement of fuses or correction of wiring or plumbing, or correction of

unauthorized repairs/installation.

2. Failure of the product to perform during power failures and interruptions or inadequate

electrical service.

3. Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines,

inadequate or interrupted water supply or inadequate supply of air.

4. Damage resulting from operating the Product in a corrosive atmosphere or contrary to the

instructions outlined in the Product owner's manual.

5. Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or

acts of God.

6. Damage resulting from the misuse, abuse, improper installation, repair, or maintenance of the

Product. improper repair includes use of parts not approved or specified by LG Canada.

7. Damage or product failure caused by unauthorized modification or alteration, or use for other

than its intended purpose, or resulting from any water leakage due to improper installation.

8. Damage or Product failure caused by incorrect electrical current, voltage, or plumbing codes,

commercial or industrial use, or use of accessories, components, or cleaning products that are

not approved by LG Canada.

9. Damage caused by transportation and handling, including scratches, dents, chips, and/or other

damage to the finish of your product, unless such damage results from defects in materials or

workmanship and is reported within one (1) week of delivery.

0. Damage or missing items to any display, open box, discounted, or refurbished Product.

1. Products with original serial numbers that have been removed, altered, or cannot be readily

determined. Model and Serial numbers, along with original retail sales receipt, are required for

warranty validation.

2. Increases in utility costs and additional utility expenses.

3. Replacement of light bulbs, filters, or any consumable parts.

4. Repairs when your Product is used in other than normal and usual household use (including,

without limitation, commercial use, in offices or recreational facilities) or contrary to the

instructions outlined in the Product owner's manual.

5. Costs associated with removal of the Product from your home for repairs.

6. The removal and reinstaltation of the Product if it is installed in an inaccessible location or is not

installed in accordance with published installation instructions, including the Product owner's

and installation manuals.

7. Shelves, door bins, drawers, handles, and accessories to the Product. Atso excluded are parts

besides those that were originally included with the Product.

All costs associated with the above excluded circumstances

shall be borne by the consumer,

For complete warranty details and customer assistance, please call or visit our website:

Calt 1-888-542-2623 (24 hours a day, 365 days a year) and select the appropriate option from the

menu, or visit our website at http://www]g.com

Write your warranty information below:

Product Registration Information:

Model:

Serial Number:

Date of Purchase:

2 TABLE DES MATIERES

TABLE DES MATII RES

3 CARACTK'RISTIQUESDU PRODUIT

4CONSIGNES IMPORTANTES DE

SECURITt

7 COMPOSANTS

7 Exterieur du refrigerateur

8 Interieur du refrigerateur

INSTALLATION

Vue d'ensemble de I'installation

Specifications

Deballage de Votre R6frigerateur

Choisir le Bon Emplacement

- Mise au Sol

- Temperature Ambiante

- Mesure des Espaces

Enlevement/Montage des Poignees de

Porte du Refrigerateur

Enlevement/Montage de la Poignee du

Tiroir du Congelateur

Enlevement/Montage des Battants et

Tiroirs

- Enlevement de la Porte gauche du

Refrigerateur

- Enlevement de la Porte Droite du

Refrigerateur

- Montage de la Porte Droite du

Refrigerateur

- Montage de la Porte Gauche du

Refrigerateur

- Enlevement des Tiroirs du Congelateur

- Montage des Tiroirs du Congelateur

Connexion de la Canalisation D'eau

- Avant de Commencer

- Pression de L'eau

- Ce dont Vous Aurez Besoin

- Instructions D'installation de la Ligne D'eau

Mise en Marche

Nivellement et Alignement des Portes

- Nivellement

- Alignement de la Porte

24 MODE D'EMPLOI

24 Avant I'Utilisation

25 Panneau de Commande

25 - Caracteristiques du Panneau de Cemmande

27 Utilisation du Bac a Glagons

27 - Detachement du bac a glacons

27 - Montage du Bac a Glacons

28 Machine a Glagons Automatique

28 - Mise en Marche et Arr_t de la Machine

Glagons Automatique

28 - Machine a glagons automatique (Glaciere)

28 - Machine a glagons automatique (Chambre

pour produits congele

29 - Quand Devez-Vous Mettre L'interrupteur

de la Machine a Glagons sur Off (O)

29 - Sons Normaux que Vous Entendrez

29 - Preparation des Vacances

30 Distributeur de Glace et D'eau

30 - Dispensador

30 - Utilisation du Distributeur

30 -Verrouillage du Distributeur

30 - Nettoyage du Stand du Distributeur

31 Stockage des Aliments

31 - Lieu de Conservation des Aliments

32 - Conseils pour le Stockage des Aliments

32 - Stockage D'aliments Congeles

33 Bac a Fruits et Legumes a Humidite

Contr61ee

34 Detachement et Montage des Bacs de

Stockage

36 Reglage des Etageres du Refrigerateur

37 ENTRETIEN

37 Nettoyage

38 Remplacement du fiitre a eau

40 SMART DIAGNOSIS

40 Utiliser Smart Diagnosis

41 DEPANNAGE

51 GARANTIE

CARACTERISTI©UES DU PRODUIT 3

CARACTI RISTIQUES DU PRODUIT

* Selon le modcte, certaines des fonctions suivantes pourraient ne pas 6tre disponibles.

EAU FILTREE ET DISTRIBUTEUR AGLA(_ONS

Le distributeur d'eau fournit de I'eau fraTche et gtacee.

Le distributeur de glagons fournit des gtagons et de la glace pilee.

ALARME DE PORTE

La fonction d'alarme de porte est concue pour emp6cher tout

dysfonctionnement refrigerateur qui pourrait se produire si une porte du

refrigerateur ou un tiroir du congelateur restaient ouverts. Si une porte ou

un tiroir du refrigerateur sont laisses ouverts pendant plus de 60 secondes,

un signal sonore d'avertissement retentit par intervalles de 30 secondes.

BAC ik FRUITS ET LEGUMES A HUMIDITE CONTROLEE

Le bac a legumes a humidite contrOlee est concu pour conserver vos fruits

et legumes frais et croquants. Vous pouvez contr61er le niveau d'humidite

dans le bac a legumes en ajustant le regtage entre Bas et Haut.

GLISSER ET SERVIR

La zone "Pr6t a I'emptoi -_vous permet de disposer d'un compartiment

de stockage dont la temperature est plus basse que dans le reste du

refrigerateur. II s'agit de I'emptacement ideal pour stocker des sandwiches

ou de la viande prevue pour 6tre preparee.

GLACE PLUS

La production de glace peut 6tre augmentee d'environ 20 pour cent Iorsque

la section du congelateur est maintenue a la temperature la plus froide pour

une periode de 24 heures.

4 CONSIGNES IMPORTANTES DE SECURITE

CONSlGNES IMPORTANTES DE Sl CURITI

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.

Ce guide contient de nombreux messages de securit6 importants. Toujours lire et suivre tousles messages de

securit6.

Ceci est le symbole d'alerte de securit6. II vous alerte de messages de s6curite qui vous informent

de dangers qui peuvent vous tuer ou vous blesser, blesser autrui ou causer des dommages au

produit.

Tousles messages de securit6 seront prec6d6s par le symbole d'alerte de s6curite et par le mot

AVERTISSEMENTOU ATTENTION. Ces roots signifient :

Z£ AVERTISSEMENT Vous pouvez 6tre tue ou gravement blesse si vous ne suivez pas ces

instructions.

Z£ ATTENTION Indique une situation extr_mement dangereuse qui, si elle n'est pas evitee, peut

entraTner des blessures mineures ou moder6es, ou endommager le produit.

z_ AVERTISSEMENT

Pour r6duire le risque d'incendie, d'61eetroeution ou de blessures Iors de I'utilisation de votre

produit, des pr6A1]-ENTIONs de base devraient etre prises, y compris les suivantes,

Alimentation

• NE JAMAIS debrancher le refrigerateur en tirant sur le cordon d'alimentation. Toujours tenir

fermement la fiche et la retirer de la prise.

• Reparer ou remplacer immediatement tout cordon effiloche ou endommage. Ne pas utiliser un

cordon qui presente des fissures ou des traces de frottement sur sa Iongueur ou a I'extremit6 de

la fiche ou du connecteur.

• Ne pas utiliser une prise de courant non certifiee.

• Debrancher le cordon d'alimentation immediatement en cas de panne ou d'orage.

• Brancher dans la prise d'alimentation avec le cordon d'alimentation vers le bas.

Installation

• Contacter un centre de service autorise Iorsque vous installez ou deplacez le refrigerateur.

• Lorsque vous deplacez votre refrigerateur loin du mur, fakes attention de ne pas rouler au-dessus

ou endommager le cordon d'alimentation.

• Branchez cet appareil a une prise raise a la terre conforme au regime nominal avant I'utilisation. II

incombe a I'utilisateur de remplacer une prise murale standard a 2-broches avec une prise murale

standard a 3 broches.

• Ne pas installer le refrigerateur ou il peut y avoir un danger de chute.

Utilisation

• NE PAS permettre aux enfants de grimper, de se tenir, ou de se suspendre a la porte du

refrigerateur ou sur des etageres dans le refrigerateur. IIs pourraient endommager le refrigerateur

et se blesser gravement.

• Ne pas placer d'objets Iourds sur le distributeur du refrigerateur et ne pas s'y accrocher.

• Ne pas placer d'objets Iourds ou dangereux (bouteilles de liquide) sur le refrigerateur.

• Ne pas mettre d'animaux vivants a I'interieur du refrigerateur.

• Ne pas laisser les enfants monter dans le produit Iorsqu'il est en cours d'utilisation.

• Dans le cas d'une fuite de gaz (propane /GPL), ventiler suffisamment et contacter un centre de

service autorise avant I'utilisation. Ne pas toucher ni demonter la prise electrique du refrigerateur.

• Dans le cas d'une fuite de fluide refrigerant, deplacer les objets inflammables loin du

refrigerateur. Ventiler suffisamment et contacter un centre de service autorise.

• Ne pas utiliser ni mettre des substances inflammables (produits chimiques, medicaments,

cosmetiques, etc.) pres du refrigerateur et ne pas les stocker a I'interieur du refrigerateur. Ne pas

placer le refrigerateur a proximite de gaz inflammables.

CONSIGNES IMPORTANTES DE SECURITE 5

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.

Pour r6duire le risque d'incendie, d'61ectrocution ou de blessures Iors de I'utilisation de votre

preduit, des pr6A]q-ENTIONs de base devraient _tre prises, y compris les suivantes,

• Ne pas utiliser ce produit a des fins particuli¢res (stockage de medicaments ou de materiaux d'essai

ou pour du transport, etc.).

• Debrancher le cordon d'alimentation avant de nettoyer ou de reparer le refrigerateur.

Lorsque vous remplacez I'ampoule dans le refrigerateur, debranchez le refrigerateur ou eteignez

I'appareil.

Ne pas modifier ou etendre le cordon d'alimentation.

Ne pas utiliser de sechoir pour secher I'interieur. Ne pas allumer une bougie pour enlever I'odeur

I'interieur.

Pour votre securite, cet appareil doit 6tre correctement mis a la terre. Faites verifier la prise murale

et le circuit electrique par un electricien qualifie pour vous assurer que la prise est correctement

raise a la terre.

Ne pas utiliser une prise qui puisse _tre eteinte avec un interrupteur. Ne pas utiliser de rallonge. II

incombe a I'utilisateur de remplacer une prise murale standard a 2-broches avec une prise murale

standard a 3 broches.

Ne pas couper ou enlever la troisieme broche (terre) du cordon d'alimentation, en aucune

circonstance.

Ne pas utiliser une prise d'adaptateur et brancher le cordon d'alimentation a une rallonge multi-

prise.

Debrancher le cordon d'alimentation immediatement si vous entendez un bruit, sentez une odeur

etrange ou detectez de la fumee.

Couper I'alimentation si de I'eau ou de la poussiere penetre dans le refrigerateur. Appeler un agent

de service.

Ne pas demonter ou modifier le refrigerateur.

Ne pas mettre les mains, les pieds ou des objets metalliques en-dessous ou derriere le

refrigerateur.

Ne pas faire fonctionner le refrigerateur ni toucher le cordon d'alimentation avec les mains

mouillees.

Dans les refrigerateurs des machines a glagons automatiques, eviter tout contact avec les pieces

mobiles du mecanisme d'ejection ou avec I'element chauffant qui libere les glacons. Ne pas

placer les doigts ou les mains sur le mecanisme automatique de fabrication de glace tandis que le

refrigerateur est branche

Pendant la distribution de glace par le distributeur, ne pas utiliser de la ceramique de cristal.

Ne pas toucher les surfaces froides dans le compartiment du congelateur avec les mains

mouillees ou humides, quand votre refrigerateur est en marche.

Ne pas mettre de recipients en verre, de bouteilles en verre ou de sodas dans le congelateur.

Cet appareil n'est pas destine a 6tre utilise par des personnes (enfants compris) avec des

capacites physiques, sensorielles ou mentales limitees, ou un manque d'experience et de

connaissances, a moins qu'elles n'aient ete encadrees ou aient regu des instructions concernant

I'utilisation de I'appareil par une personne responsable de bur securite.

• Ne pas recongeler un ailment congele qui ait completement degele. Cela pourrait entra;ner un

grave probleme de sante.

• Si vous vous debarrassez de votre vieux refrigerateur, assurez-vous que le liquide de

refroidissement CFC soit retire pour une elimination appropriee par un reparateur qualifie. Si vous

versez du refrigerant CFC, vous pouvez _tre condamne a une amende ou a I'emprisonnement en

conformite avec la legislation pertinente sur I'environnement.

• Les refrigerateurs jetes ou abandonnes sont dangereux, m_me s'ils sont deposes pour seulement

quelques jours. Lors de I'efimination du refrigerateur, retirer les materiaux d'emballage de la porte

ou decoller les portes, mais laisser les etag¢res en place afin que les enfants ne puissent pas y

penetrer facilement.

6 CONSIGNESIMPORTANTESDESECURITE

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.

Pour r6duire le risque d'incendie, d'61ectrecution ou de blessures Iors de I'utilisation de votre

preduit, des pr6A]q-ENTIONs de base devraient etre prises, y compris les suivantes,

z_ ATTENTION

Installation

Le refrigerateur doit 6tre installe conformement aux instructions d'installation qui ont ete

coltees a I'avant du refrigerateur.

Soyez prudent Iorsque vous deballez et installez le refrigerateur. Disposer immediatement le

materiel d'emballage (ptastique) hors de portee des enfants.

Utilisation

• Fermer soigneusement la porte lorsque les enfants sont a proximite.

• Eloignez vos doigts des zones de coincement; les espaces entre les portes et les armoires

sont inevitablement reduits. Soyez prudent en fermant les portes Iorsque des enfants se

trouvent dans la zone.

• Si vous stockez les aliments correctement, soyez conscients qu'ils pourraient tomber et

provoquer des blessures.

Entretien

Ne pas utiliser de detergents puissants comme de la cire ou des diluants de nettoyage.

Nettoyer avec un tissu doux.

Essuyer les objets etrangers (poussicre, eau, etc.) hors des broches de la fiche d'alimentation

et des zones de contact regulicrement.

CONSERVEZ CES INSTRUCTIONS

COMPOSANTS 7

COMPOSANTS

Utitisez cette page pour vous familiariser davantage avec les parties et les caracteristiques de votre

refrigerateur. Les references des pages sont inclues pour votre commodite.

*L'apparence et les specifications du produit reel peuvent differer seton le mod¢te.

Ext_rieur du r_frig_rateur

Affichage

61ectroluminescent

Affiche la temperature du

refrigerateur et du congelateur,

I'etat du filtre a eau et le niveau

du distributeur

Plus de Glace

Lorsque cette partie est activee,

le congelateur generera la

temperature la plus froide

possible pendant 24 heures afin

d'augmenter la production de

glace.

Alarme de porte

Une alarme de rappel sonne toutes

les 30 secondes Iorsque la porte

du refrigerateur ou du congelateur

est laissee ouverte pendant plus

de 60 secondes.

Eau filtree et

Distributeur de glace

Distribue de I'eau fratche

et filtree a travers la

porte. Le distdbuteur de

glace offre de la glace

en cube ou pilee.

8 COMPOSANTS

Inf_rieur du r_frig_rafeur

Lampes DEL interieures

Les lampes interieures eclairent I'interieur

du refdgerateur.

Filtre & eau

Systeme SpacePlus Ice

Les glagons sont produits

automatiquement.

Bacs de porte

fixes

Meneau I

Se replie sur lui-meme

Iors de I'ouverture de la

porte gauche.

Rangement & conserves

Permet de conserver

des aliments frais ou des

boissons.

Glide'N'Serve

Vous permet de stocker vos

aliments a une temperature

differente de celle du reste du

refrigerateur.

La charniere

La porte ne se ferme

automatiquement que si elle

est ouverte a un angle de

moins de 30 degres.

Haut Parleur Smart Diagnosis

Placez votre telephone devant ce haut-

parleur Iors de I'activation de Smart

Diagnosis. Pour plus de details, consultez la

section Smart Diagnosis.

Bac & produits

laitiers

_ Etagere de

refrigerateur ajustable

Les etageres de

votre refrJgerateur

sont ajustables pour

ill / III repondre a vos besoins

personnels.

11 I I m°du'a 'esde

Contrele I'humidite

i_ et garde les fruits et

/J ..............................LZ

Machine & glaqons

automatique

Cloison du durabase

Bac a glace

amovible

Ce bac peut etre

retire pour mettre des

bacs a glagons, des

refroidisseurs ou des

pots.

INSTALLATION9

INSTALLATION

Vue d'ensemble de I'insfallafion

Veuiltez d'abord lire les instructions d'installation apres I'achat de ce produit ou son transport vers

un autre emplacement.

r--- }_............

i¸,,_!!!!_.

-...

1 Deballez votre

r_frig_rateur

4 Connexion de

I'alimentation en eau et

de la canalisation d'eau

Choisissez un

emplacement appropri_

Nivellement et

alignement de la porte.

3 D6montage/Montage

10 INSTALLATION

Sp_cificafions

L'apparence et les specifications enumerees dans ce manuel peuvent varlet a cause des

ameliorations constantes du produit.

M0dete de refrig6rateur _ cong6tateur inf6rieur LFX25973

Description Refrigerateur _ porte-fen_tre

Exigences electriques 15 VAC @ 60 Hz

Pression de I'eau Min. 20 and 120 psi (140 and 830 kPa)

/Max.

Dimensions 35 3/4" (W) X 34 1/4" (D) X 69 3/4" (H), 46 1/2" (D avec porte ouverte)

908 mm (W) X 869,95 mm (D) X 1771,65 mm (H), 1181,1 mm

(D avec porte ouverte)

Poids net 309 lb. (140 kg)

Capacitede stockage 7,56 pieds cube

du r6frigerateur

Cap. de stockage 7,14 pieds cube

du congelateur

INSTALLATION 11

D_ballage de vofre r_frig_rafeur

" Z_ AVERTISSEMENT

•Utiliser deux ou plusieurs personnes

pour deplacer et installer le refrigerateur.

Ne pas le faire pourrait provoquer un

demembrement, une electrocution, ou une

bbssure mortelle.

•Votre refrigerateur est Iourd. Lors du

deplacement du refrigerateur pour le

nettoyage ou le service, veiller a proteger le

plancher. Toujours deplacer le refrigerateur

en position verticab. Ne pas remuer ou

faire marcher le refrigerateur Iorsque vous

essayez de le deplacer car le plancher

pourrait _tre endommage.

•Maintenir les produits inflammables et

les vapeurs, tels que I'essence, loin du

refrigerateur. L'incapacite ale faire pourrait

provoquer un demembrement, une

electrocution, ou une blessure, mortelle.

Enlever le ruban adhesif et toute etiquette

temporaire de votre refrigerateur avant de I'utiliser.

Ne pas enlever les etiquettes d'avertissement,

I'etiquette du numero de mod¢le et de serie, ou

la fiche technique qui est situee sous I'avant du

refrigerateur.

Pour supprimer route bande adhesive ou colle

restante, frotter la surface vivement avec le

pouce. Les residus de ruban adhesif ou de colle

peuvent egalement _tre enleves en frottant une

petite quantite de savon a vaisselle liquide sur

I'adhesif avec les doigts. Essuyez-les avec de I'eau

chaude et sechez.

Ne pas utiliser d'instruments tranchants, d'alcool

friction, de liquides inflammables ou de

nettoyants abrasifs pour enlever le ruban adhesif

ou de la colle. Ces produits peuvent endommager

la surface de votre refrigerateur.

Les etagcres des refrigerateurs sont installees

dans la position de transport. Veuillez reinstaller

les etageres selon vos besoins individuels.

Choisir le bon emplacemenf

Choisir un emplacement ot]

I'alimentation en eau puisse 6tre

facilement connectee pour la machine

glagons automatique.

-(D REMARQUE _I

La pression de I'eau doit @re entre 20 et

120 psi (140 et 830 kPa) sur les modeles

sans filtre a eau et entre40 et 120 psi (280

Le refrigerateur devrait toujours 6tre

branche sur sa propre prise individuelle

correctement raise a la terre, d'une

valeur nominale de 115 Volts, 60 Hz,

C.A. uniquement, et fusionnee a 15 ou

20 amperes. Ceta offre les meilleures

performances et evite de surcharger

les circuits electriques qui pourraient

provoquer un incendie par surchauffe

des fils. It est recommande de prevoir

un circuit distinct pour alimenter

uniquement pour cet appareil.

"Z_ AVERTISSEMENT

Pour reduire le risque de choc electrique,

ne pas installer le refrigerateur dans un

endroit mouille ou humide.

Mise au sol

Pour eviter le bruit et les vibrations, I'appareil

doit 6tre mis a niveau et instalte sur un

ptancher stable. Si necessaire, ajuster les

pieds de nivetlement pour compenser les

inegalites du sol. La face avant devrait 6tre

legerement plus elevee que I'arricre pour

faciliter la fermeture de la porte. Les pieds

de nivettement peuvent _tre facilement

tournes en inclinant legerement le boitier.

Tourner les pieds de nivetlement vers la droite

pour soutever I'unite ou vers la gauche pour

I'abaisser. (Voir Nivellement et alignement des

portes.)

F- (_) REMARQUE -.]

J L'installation sur des tapis, des surfaces I

J molles, une plate-forme ou une structure I

12 INSTALLATION

Temperature ambJante

Instaliez cet appareil dans un endroit ou la

temperature est comprise entre 55°F (13°C)

et 110°F (43°C). Si la temperature autour de

I'appareil est trop basse ou trop elevee, la

capacite de refroidissement peut 6tre affectee.

Mesure des espaces

Une distance trop reduite des elements

adjacents peut reduire a capacite de

congelation et augmenter les charges de

consommation d'electricite. Laisser au moins

24 pouces (61cm) a I'avant du refrigerateur

pour ouvrir les portes et au moins 2 pouces

(5,08 cm) entre I'arriere du refrigerateur et le

tour.

24" (61 cm)

_, 2" (5,08 cm)

EnJ&vemenf/Monfage des poign_es

de por're du r_frig_rafeur

...._} REMARQUE

L'enlevement des portes est toujours

recommande Iorsqu'il est necessaire de

deplacer le refrigerateur a travers une

ouverture etroite, S'il est necessaire

d'entever les poignees, suivez les

instructions ci-dessous :

Enl_vemenf des poign_es

Desserrer les vis III avec une clef Allen de

s/s2"et retirer la poignee,

Desserrer les fixations de montage I_1qui

sont retiees a la porte et aux poignees du

refrigerateur en utitisant une clef Alien de

1/4", enlever les fixations de montage,

Monfage des Iooign_es

Assembler les fixations de montage I[I aux

deux extremites de la poignee en utilisant

une clef Alien de _/4"

Placer la poignee sur la porte en ajustant

les empreintes de la poignee sur les

fixations de montage et en serrant les vis

de regtage _ avec une clef Alien de s/s2"

INSTALLATION 13

Enl_vemenf/Monfage de la

poign_e du firoir du cong_lafeur

Enl_vement des poign_es

Desserrer les vis de serrage ill situees sur

le c6te inferieur de la poignee avec une

clef//s " et entever la poignee.

Desserrer les fixations de montage _ qui

se connectent au tiroir du congetateur et

la poignee

en utilisant

une clef Allen

de//4 " et

entever les

fixations de

montage.

Assemblage des poign_es

Assembler les fixations de montage Ill aux

deux extremites de la poignee en utilisant

une clef Allen de 1/4".

Placer la poignee sur la porte en ajustant

les empreintes de la poignee sur les

fixations de

montage et

en serrant

les vis de

reglage

avec une clef

Allen de 1/s".

rZ_ AVERTISSEMENT

Lorsque vous retirez ou installez la poignee

du refrigerateur, prenez les precautions

suivantes.

• Tenez fermement la poignee dans votre

main pour qu'elle ne tombe pas par terre

Iorsque vous la retirez du refrigerateur.

• Ne lancez pas la poignee vers des

personnes ou des animaux apres I'avoir

enlevee.

• Alignez exactement les trous de la plaque

de la poignee sur I'axe de butee de la porte,

puis vissez les vis pour fixer la poignee.

• Assurez-vous qu'il n'y a pas d'espace entre

la porte et la poignee apres avoir fixe cette

derniere.

Enl&vemenf/Monfage des

Baffanfs ef Tiroirs

L'enlevement des portes est toujours

recommande Iorsqu'il est necessaire de deplacer

le refrig6rateur atravers une ouverture etroite.

Fz_ AVERTISSEMENT

• Si votre porte d'entree est trop etroite pour

permettre le passage du refrigerateur, enleve:

les portes du refrigerateur et deplacez le

refrigerateur lateralement a travers les portes.

• Utiliser deux ou plusieurs personnes pour

d@lacer et installer les portes du refrigerateur.

Ne pas le faire pourrait provoquer un

demembrement, une electrocution, ou une

blessure mertelle.

• Debrancher le refrigerateur avant I'installation.

Ne pas le faire pourrait provoquer une

blessure grave, ou mortelle.

• Ne pas mettre de mains, de pied ou placer

des objets dans les aerations ou au-dessus

du refrigerateur. Vous poumez vous blesser

ou recevoir un choc electrique.

• Soyez vigilant Iors de la manipulation de la

charnicre et du butoir. Vous poumez vous

blesser.

° Enlevez les aliments et les bacs des portes et

des tiroirs avant de les detacher.

Enl_vemenf de la porte gauche du

r_frig_rafeur

La prise d'eau est connectee a la partie

superieure droite de la surface arriere du

refrigerateur. Enlever I'anneau de la zone

du joint. Tenez la prise d'eau et poussez

doucement le Colbt pour detacher la ligne

d'approvisionnement comme figure en D, _ et

{_ REMARQUE

Le detachement de la ligne d'alimentation

en eau est applicable uniquement Iors

du detachement de la porte gauche du

14 INSTALLATION

(2) _(1 )

(3).

(6)--" /

(7) /

Ouvrez la porte de gauche. Enlevez la vis

de la charnicre superieure (1). Soulevez la

protection (2).

Enlevez la protection.

Tirez le tube (3).

Debranchez tous les fils (4).

Enlevez la vis de maintien (5).

Faites tourner le levier de la charnicre (6)

dans le sens contraire des aiguilles d'une

montre. Separez la charnicre superieure (7)

du Ioquet attache au levier (8).

Soulevez la porte en I'entevant de la

charnicre du milieu et retirez la porte.

Posez la porte, c6te interieur vers le haut,

contre une surface non abrasive.face.

Enl_vement de la porte droite du

r_frig_rateur :

(2)

)

..-9

1Ouvrez la porte. Enlevez la vis de la

charnicre superieure (1). Soulevez la

protection (2).

2Entevez la protection.

:3 Faites tourner le levier de la charnicre (3)

dans le sens des aiguilles d'une montre.

Separez la charnicre superieure (4) du

Ioquet attache au levier (5).

4Soulevez la porte en I'entevant de la

charnicre du milieu et retirez la porte.

5 Posez la porte, c6te interieur vers le haut,

contre une surface non abrasive.

"Z_ ATTENTION -_

En soulevant la charniere pour la degager,J

veillez a ce que la porte ne tombe pas en I

avant.

Z_ ATTENTION -,

En soulevant la charniere pour la degager,

veillez ace que la porte ne tombe pas en I

INSYALLATION15

Montage de ta porte droite du

r6frig6rateur

lnstallez ta porte droite en premier.

Placez la porte sur la charniere du milieu.

Assurez-vous que la fiche en plastique est

bien inseree darts la porte.

z (2)

Placez la charniere sup@ieure (4) sur la

manette du levier de la charniere (5) et

inserez-la.

Faites tourner le levier (3) darts le sens

inverse des aiguilles d'une montre afin de

resserrer la charniere.

Accrochez ies ianguettes au c6te droit

de la charniere (2), sous les bords de la

charniere sup@ieure (4) et remettez la

protection en place.

5 lnserez et serrez la vis de protection (1).

Montage de ta porte gauche du

r6frig6rateur

lnstailez la porte gauche du refrigerateur une

fois que la porte droite est installee.

J ........................

1 Placez la porte sur la charniere du milieu.

/3/ -LS

(6)_-Jl.

(7)z (s)/ ---_/

Placez la charniere sup@ieure (7) sur la

manette du levier de la charniere (8) et

inserez-la.

Faites tourner le levier (6) darts le sens des

aiguilles d'une montre afin de resserrer la

charniere.

Posez les vis de maintien (5) et branchez

les deux fils (4).

Poussez ie tuyau d'eau (3) situe en haut

de la porte gauche jusqu'_ I'inserer darts le

trou situe devant la charniere gauche au-

dessus du cabinet jusqu'_ ce qu'il ressorte

par I'arriere.v

6 lns@ez le tuyau d'eau (3) dans I'embout

jusqu'_ ne plus voir qu'une strie. Inserez

entierement la protection (15ram).

7 Accrochez les languettes au c6te gauche

de la charniere (1), sous les bords de la

charniere sup@ieure (7) et remettez la

protection en place.

8 lns@ez et serrez la vis de protection (1).

16 INSTALLATION

9 Inserez I'arrivee d'eau au moins aux

5/Scmes (15ram) dans I'embout.

10 Accrochez la languette a la protection, du

c6te sur lequet la porte pivote, sous le

cable partant du haut du coffre.

11 Remettez la protection en place. Posez et

serrez la vis de protection.

--@ REMARQUE

Bague de

) Appuyer doucement sur le Collet et

inserer le tube jusqu'a ce qu'une seule

ligne apparaisse sur le tube.

(Correcte)

(Incorrecte)

2) Tirer sur le tube pour s'assurer que le

tube soit bien serr& puis inserer le clip.

Enl_vement des tiroirs du cong_lat'eur

Les tiroirs superieurs, inferieurs et centraux sent

tous enleves de la m_me facon. Dans les images

suivantes, le tiroir amovible au-dessus du tiroir du

congelateur n'est pas montre pour plus de clarte.

.....Z_ ATTENTION

* Utiliser deux ou plusieurs personnes pour

deplacer et installer le tiroir du congelateur.

Ne pas le faire pourrait provoquer un

demembrement, une electrocution, ou

une blessure mortelle.

* Ne tenez pas la poignee Iorsque vous

enlevez ou remplacez le tiroir. Celle-ci

pourrait se detacher et pourrait provoquer

de graves blessures.

*Faites attention aux charnieres pointues

sur les deux c6tes du tiroir.

* Lorsque vous posez le tiroir a terre, veillez

a ne pas endommager le plancher.

* Ne pas s'asseoir ni se tenir debout sur le

tiroir.

* Pour emp_cher les accidents, maintenez

les enfants et les animaux domestiques

loin du tiroir. Ne laissez pas le tiroir ouvert.

1Tirez pour ouvrir le tiroir comptctement,

Deposez le panier inferieur en soulevant le

panier du dispositif sur rails,

2Appuyer sur les languettes des capots de

rails et les soulever pour les separer des

rails.

INSTALLATION 17

3Retirez les vis (_ du rail des deux c6tes.

4Avec les deux mains, attrapez les c6tes de

la porte, tirez-la vers le haut pour la detacher

des rails.

Ne tenez pas la poignee en retirant le

tiroir.

La poignee risque de ceder, ce qui peut

causer des blessures.

Avec un rail dans chaque main, poussez les

rails simultanement pour les inserer.

Montage des tiroirs du cong_lateur

1Avec un rail dans chaque main, tirez

simultanement les rails jusqu'a ce qu'ils

soient compl¢tement etendus.

2Montez le connecteur de la porte (_ sur le

bras du rail (_).

3Poussez vers le bas et fixez le connecteur de

la porte en serrant les vis (_.

18 INSTALLATION

Montage des t"Jroirs du cong_lateur

(suife)

Verifiez que vous disposez bien des capots

de rail appropries de chaque c6te.

Rail du couvercle

droit

Rail du

couvercle

gauche

Atignez les languettes des capots sur les

trous d'assemblage de chaque rail et d'un

coup sec mettez les capots de rail en place

pour les fixer.

Orifice de

montage

'_-Z_ AVERTISSEMENT

• Si la cleison de repartition Durabase est

retiree, il y a alors suffisamment de place

pour que des enfants ou des animaux

domestiques puissent y penetrer

Finterieur. Afin de prevenir des risques de

suffocation ou d'emp_cher de coincer un

animal domestique ou un enfant, NE PAS

les laisser toucher ou s'approcher du tiroir.

• NE MONTEZ ni vous asseyez sur le tiroir du

congelateur.

\__J

Avec le tiroir etendu a son extension

totale, inserez le panier inferieur (_) dans le

systcme de guidage jusqu'a ce qu'il ne se

deplace pas en avant.

INSTALLATION 19

Connexion de la canalisation d'eau

Avant de commencer

Cette installation de canalisation d'eau n'est pas

couverte par la garantie du r@rigerateur. Suivez

attentivement ces instructions afin de minimiser

le risque de d6g9ts d'eau co0teux.

Le martellement de I'eau (eau frappant dans les

tuyaux) dans la tuyauterie de la maison peut causer

des dommages aux pieces de votre r@rigerateur

et peut provoquer des fuites ou des inondations.

Contactez un plombier qualifie pour cornger le

martellement de I'eau avant d'installer la ligne

I'alimentation d'eau sur le r@rigerateur.

Pour eviter los brOlures et los dommages

au produit, ne relier la ligne d'eau du

refrigerateur qu'a une prise d'eau froide.

Si vous utilisez un refrigerateur avant de

connecter la ligne d'alimentation d'eau, veillez

ce que I'interrupteur de la machine a glace

se trouve sur la position ARRET (0).

--_ ATTENTION .,

Ne pas installer les tuyaux de la machine a

glagons dans les zones ou la temperature

descend en dessous de zero.

Pression de I'eau

Approvisionnement d'eau froide La pression

de I'eau doit 6tre comprise entre 20 et 120

psi (140 et 830 kPa) sur les modeles sans

fitre a eau et entre 40 et 120 psi (280 et 830kPa)

sur les modeles avec fltre a eau.

Si un systeme de filtration d'eau par osmose

inverse est connecte a votre alimentation d'eau

froide, cette installation de canalisation d'eau

n'est pas couverte par la garantie du refrig6rateur.

Suivez attentivement les instructions suivantes

pour minimiser les risques de d6gats d'eau

co0teux.

Si un systeme de titration d'eau par osmose

inverse est connecte a votre alimentation en

eau froide, la pression d'eau dans le systeme

d'osmose inverse doit 6tre d'un minimum de

40,et 60 psi (280et 420kPa), moins de 2,0_3,0

sec. pour remplir une tasse d'une capacite de

7 oz (200 cc).

ATTENTION -,

Porter des lunettes de protection Iors de

I'installation pour eviter les btessures. J

Si la pression de I'eau du systeme d'osmose

inverse est inferieure a 21 psi (145 kPa)

(ceb prend plus de 4.0 sec pour remplir

une tasse d'une capacite de 7 oz (200 cc) :

• Verifiez pour voir si le filtre a sediments

dans le systeme d'osmose inverse est

bloqu6. Rempbcez le filtre si necessaire.

• Laisser le reservoir de stockage dans le

systeme d'osmose inverse se remplir

apres une utilisation intense.

• Si le probl6me concernant la pression de

I'osmose inverse persiste, appelez un

plombier qualifie.

• Toutes les installations doivent 6tre

conformes aux exigences du code de

plomberie local.

Ce dont vous aurez besoin

Tuyaux en cuivre, X pc. diametre exterieur,

pour relier le refrigerateur _ la prise d'eau.

Veitlez _ ce que les deux /9

extremites des tuyaux soient

coupees au carre.

Pour determiner de combien de tuyaux

vous avez besoin : mesurez la distance de

la vanne d'eau _ I'arriere du refrigerateur

au tuyau d'alimentation d'eau. Ensuite,

ajoutez 8 pieds (2,4m). Assurez-vous

que vous disposez de suffisamment de

tuyaux supplementaires (environ 8 pieds

[2,4 m] enroutes en 3 tours d'environ 10

pc. [25 cm] diametre) pour permettre au

refrigerateur d'etre retire du mur apres

I'instailation.

Perceuse _lectrique,

Clef ajustable ou clef de/

½-

Toumevis _ lame plate et

pour vis cruciformes.

Deux boulons de

compression de diam_tre e×t_rieur ¼"et

2 ferrules (mancheons) pour connecter le

tube en cuivre _ la vanne d'arr_t et _ la

vanne d'eau du refrigerateur.

20 INSTALLATION

Si votre canalisation en cuivre existante

a un raccord evase a l'extremite, vous

aurez besoin d'un adaptateur (disponibte

dans les magasins de fournitures de

plomberie) pour connecter la ligne d'eau

au refrigerateur OU

BIEN vous pouvez

couper la coupe

evasee avec un

decoupeur de tube et puis utiliser un

raccord de compression.

®Connecter Ja vanne d'arr_| _ Ja Jlgne d'eau

frolde. La vanne d'arr6t doit avoir une

prise d'eau avec un diamctre interieur

minimal de 5/32 po. au point de

connexion a la LIGNE

D'EAU FROIDE. Les

vannes d'arr6t

sont comprises dans

beaucoup de kits

d'approvisionnement d'eau. Avant de

I'acheter, assurez-vous qu'une vanne

etrier est conforme aux codes de

plomberie Iocaux.

REMARQUE

Une vanne d'eau a etrier auto-perceuse J

ne devrait pas 6tre utilisee. J

Insfrucfions d'insfallafion de la ligne d'eau

Lorsque vous utilisez un appareil

electrique (comme une perceuse

electrique) Iors de I'installation,

assurez-vous que le dispositif soit

alimente par batterie, ait une double

isolation ou soit mis a la terre d'une

maniere qui permettra d'eviter le

risque de choc electrique

Installer la vanne d'arr6t sur la frequence la

plus proche en utilisant la ligne d'eau potable.

1FERMER LA PRISE D'EAU PRINCIPALE

Ouvrir le robinet le ptus proche pour

soulager la pression sur la ligne.

2CHOISIR L'EMPLACEMENT DE LAVANNE

Choisir un emplacement

pour la vanne qui soit

facilement accessible. It

est preferable de la relier

sur le c6te d'un tuyau

d'eau vertical. Lorsqu'il

est necessaire de la relier

un tuyau d'eau horizontal, realisez la

connexion sur le haut ou sur le c6te, plut6t

que sur le bas, pour eviter de recevoir des

sediments du tuyau d'eau.

PERCER LE TROU POUR LAVANNE

Percer un trou de _A

" darts le tuyau d'eau

en utitisant une piece

pointue. Entevez toutes

les bavures resultant

de forage du trou darts

le tuyau. Faites attention a ne pas laisser

I'eau drainer par le trou. Le defaut de

percer un trou de _A" peut entraTner une

production de gtace reduite ou des gtacons

plus petits.

-__ REMARQUE -o.,

La ligne de raccordement ne peut pas

6tre composee de tubes en ptastique J

blancs. Les plombiers autorises doivent

utiliser uniquement des tubes en cuivre J

NDA # 49595 ou 49599 ou des tubes J

croises en Polyethylene (PEX)

INSTALLATION 21

4RESSERRER LA VANNE D'ARRET

Resserrer la vanne d'arr6t du tuyau d'eau

froide avec le collier de serrage

Vanne d'arr6t _ _ _Tube vertical

type 6trier | I d'eau froide

D REMARQUE

'Les codes de plomberie de la

Commonwealth of Massachusetts

248CMR doivent 6tre respeetes. Les

vannes a etrier sent illegales et ne sent

pas autorisees dans le Massaehussetts.

Consultez votre plombier agre&

RESSERRER LA BRIDE DE SERRAGE

Serrer les vis du jusqu'a ce que la rondetle

de fermeture commence a enfler.

REMARQUE: Ne serrez pas la bride

excessivement ou vous pourriez

_craser Je tuyau.

Collier de serrage

Vis de serrage_

6 DIRIGER LES TUBES

Rondelle

_ Extr6mit6

_eeLprise

Faire passer le tuyau entre la ligne d'eau

froide et le refrigerateur.

Faire passer le tuyau par un trou perce

dans le tour ou le plancher (derriere

le refrigerateur ou armoire de cuisine

adjacente), aussi pres que possible du tour.

@ REMARQUE

Assurez-vous qu'il y air assez de tuyaux

supptementaires (environ 8 pie@

enroules en 3 tours d'environ 10 cm de

diametre) pour permettre de d@oller

le rdrigerateur du tour apres son

installation.

7RELIER LE TUBE A LA VANNE

Placer un @rou de compression et une

bague (manchon) pour le tube de cuivre

I'extremite de la tuyau et le connecter a la

vanne d'arr6t. Veilier ace que le tuyau soit

entierement insere dans la vanne. Serrer

I'ecrou a compression.

Vanned'arret

type 6trier _d

_crou

d'emballage

Vanne de sortie

_crou

iompression

_--.............................Ferrule

(manchon)

8RINCER LES TUBES

Ouvrir la prise d'eau principale et rincer

le tuyau jusqu'a ce que

I'eau soit claire.

Fermer le robinet d'eau

apr¢s qu'environ un

quart de I'eau ait ete

rincee a travers le tuyau.

9BRANCHER LE TUYAU AU

REFRIGERATEUR

REt_kRQUE: Avant de faire ta connexion

au r6frig@ateurt assurez-vous que te

cordon d'atimentafion _tectrique ne soit

pas branch_ dans la prise murate.

a. Entever le capuchon flexible en

plastique de la vanne d'eau.

b. Placer I'ecrou a compression et la

hague (manchon) a I'extremite du tuyau

comme indiqu&

c. Inserer I'extremite du tuyau de cuivre

dans la connexion aussi loin que

possible. En tenant le tuyau, serrez la

fixation.

Collier de _ 1

serrage _Tub_ye ¼"

........:;> re_riger_teur

22 INSTALLATION

10 FERMER L'EAU _, LA VANNE D'ARRET

Serrer tousles raccords qui fuient.

Mise en marche

1Brancher le refrigerateur.

r-//_ ATTENTION

Verifier pour voir si des fuites se

produisent sur les connexions de la

11 BRANCHER LE REFRIGERATEUR

Disposer la bobine de tuyaux de sorte

qu'eile ne vibre pas contre t'arriere du

refrigerateur ou contre lemur. Poussez le

refrigerateur contre lemur.

F-----Z_ ATTENTION

Connectez-vous a une sortie de

puissance nominale.

• Demandez a un electricien certifie

de verifier la prise muraie et que le

cablage soit correctement mis a la

terre.

• Ne pas endommager ni couper la

borne de terre de la prise de courant.

12 DCMARRER LA MACHINE _, GLACONS

Placer I'interrupteur de la machine

gla_ons sur la position MAROHE La

machine _ glaoons ne commence

fonctionner que Iorsqu'etle a atteint

sa temperature de fonctionnement

de 16 °F (-9 °C) ou une temperature

inferieure. Elte commencera _ fonctionner

automatiquement si I'interrupteur de la

machine _ gla_ons est sur la position

MARCHE (I},

INSTALLATION 23

Nivellement" et" alignement" des portes

Nivellement

Apr¢s I'instaltation, branchez le cordon

d'atimentation du refrigerateur dans une prise

3 broches raise a la terre et poussez le

refrigerateur dans sa position finale.

Votre refrigerateur a deux pieds de nivetlement

I'avant--un sur la droite et un sur la gauche.

Ajuster les pieds pour modifier I'inclinaison de

I'avant vers I'arri¢re ou c6te-a-c6te. Si votre

refrigerateur semble instabte, ou si vous voulez

que les portes se ferment plus facilement,

ajuster le I'inclinaison du refrigerateur en

utilisant les instructions ci-dessous :

Enlever la grille de base. Consultez la

section sur I'installation de la grille de base.

Tourner le pied de nivetlement vers

la gauche pour soulever ce c6te du

refrigerateur ou vers la droite pour le

baisser. Ceta peut prendre ptusieurs

tours du pied de nivettement pour ajuster

I'inclinaison du refrigerateur.

x/ 3:

-_ REMARQUE

Une cle polygonale a t6tes fendues

fonctionne le mieux, mais une cle

fourche suffira. Ne serrez pas trop.

Ouvrir les deux portes a nouveau et verifier

pour s'assurer qu'etles ferment facilement.

Si les portes ne se referment pas

facilement, incliner le refrigerateur un peu

plus a I'arriere en toumant les deux pieds

de nivetlement vers la gauche. Ceta peut

prendre plusieurs tours supptementaires,

et vous devriez tourner les deux pieds de

nivetlement de la m6me facon.

4Remplacer la grille de base.

Alignement de la porte

Les deux portes gauche et droite du

refrigerateur ont un ecrou ajustabte, situe

sur la charniere inferieure, pour les soulever

et abaisser pour les aligner correctement. Si

I'espace entre les portes est inegale, suivre les

instructions ci-dessous pour aligner les portes

egalement:

Utitiser la cie (fournie avec le manuel du

proprietaire) pour tourner I'ecrou dans la

charniere de porte afin de regter la hauteur.

Vers la droite pour augmenter ou vers la

gauche pour diminuer la hauteur.

24 MODE DEMPLOI

MODE D'EMPLOI

Avant I'utilisation

Nettoyer le r6frig6rateur

Nettoyez votre refrigerateur a fond et enlevez toute la poussiere qui s'est

accumulee pendant le transport.

(--h ATTENTION

J , Ne pas gratter le refrig6rateur avec un objet pointu et ne pas utiliser

J un detergent qui contienne de I'alcool, du liquide inflammable ou une

J substance abrasive pour retirer le ruban adhesif ou la cone du refrigerateur.

J • Ne pas retirer le modele ou le numero de serie ou les informations

L techniques sur la surface arriere du refrigerateur.

i- (_) REMARQUE 1

Enlever les residus de colleen essuyant avec votre pouce ou du detergent

vaisselle.

Brancher I'alimentation

Verifier que I'alimentation soit connectee avant I'utilisation.

Lire la section "La mise sous tension".

Eteindre la machine _ glace si le r_frig_rateur n'est pas encore

connect_ _ la prise d'eau.

Eteindre la machine a glace automatique, puis branchez la prise de courant du

refrigerateur dans la prise mise a la masse.

* Ceci n'est applicable qu'a certains modeles.

ATTENTION

umer la machine a glagons avant de le connecter a la prise d'eau

peut provoquer une panne du refrigerateur.

Attendre que le r_frig_rateur refroidisse.

Laissez votre refrigerateur en marche pendant au moins deux a trois heures avant

d'y mettre des aliments. Verifiez le flux d'air froid dans le compartiment congelateur

pour assurer un refroidissement correct.

Mettre des aliments dans le r6frigerateur avant qu'il ait refroidi pourrait

entraTner la deterioration des aliments, ou une mauvaise odeur pourrait

rester a l'interieur du refrig6rateur.

Le r_frig_rateur 6met un bruit fort apr_s la mise en marche initiale.

Ceci est normal. L'intensite diminuera a mesure que baissera temperature.

Ouvrir les portes du r_frig_rateur et les tiroirs pour ventiler I'int_rieur.

L'interieur du refrigerateur peut degager une odeur de plastique au debut. Enlever

tout ruban adhesif de I'interieur du refrigerateur et ouvrir les portes du refrigerateur

et les tiroirs du congelateur pour la ventilation.

MODE D'EMPLOI 25

Panneau de commande

Selon le mod¢ie, certaines des fonctions suivantes pourraient ne pas 6tre disponibles.

Caract_risfiques du panneau de commande

L'affichage electroluminescent comprend les reglages de temperature, les options de distribution,

le filtre a eau, I'alarme de la porte et les notifications de la position de fermeture.

Affichage

electroluminescent

Boutons de

confr61e

IceType W

cur c_sH

Appuyez sur ICE TYPE pour choisir entre pilee

ou en cubes. L'option choisie s'illuminera sur

I'affichage electroluminescent.

Freezer LToF

Appuyez sur le bouton FREEZER pour regler la

temperature du congelateur.

"C_-) REMARQUE

Pour modifier le mode de temperature de

°F a °C, appuyer et tenir les boutons de

temperature du refrigerateur et du congelateur

simultanement pendant environ cinq secondes

Refrigerator _l_

Appuyez sur le bouton REFRIGERATOR pour

regler la temperature du refrig6rateur.

Ice Plus

Ic_ PLus

Cette fonction augmente la production de glace

ainsi que les capacites de congelation.

•Lorsque vous pressez le bouton Ice Plus,

I'ic6ne s'illuminera pendant 24 heures.

L'arr_t est automatique apres 24 heures.

• Vous pouvez arr_ter cette fonction

manuellement en pressant de nouveau le

bouton.

26 MODE DEMPLOI

Caracf_rJsfJques du panneau de commande (suite)

t_conomies d'6nergie @

La fonction Economies d'energie desactive

le meneau situe sur la porte du refrigerateur

afin d'economiser I'electricit6. Maintenez le

bouton Economies d'energie enfonce pendant

trois secondes pour activer ou desactiver cette

fonction.

,-_ @ REMARQUE

Cesser d'utiliser le fonction d'economie

d'energie si I'humidite excessive commence

Appuyez sur LIGHT pour allumer la lumi¢re du

distributeur. L'ic6ne apparaTtra sur I'affichage

etectroluminescent.

C_ANGE

Change Filter 5,,,:LT_:

Lorsque Ie voyant du filtre a eau s'allume,

vous devez changer celui-ci. Apr¢s I'avoir

remplace, pressez le bouton FILTER pendant

trois secondes afin d'eteindre le voyant. Vous

devez changer le fiitre a eau environ tousles

six mois.

Alarm q))

• Lorsque le refrigerateur est branche,

I'alarme de porte est initialement en mode

MARCHE. Lorsque vous appuyez sur le

bouton ALARME, le voyant passera

ARRET et I'alarme sera desactivee.

• Si la porte du refrigerateur ou celte du

congelateur est laissee ouverte pendant

plus de 60 secondes, I'atarme sonnera pour

vous faire savoir que la porte est ouverte.

• L'alarme s'arr6tera Iors de la fermeture de

la porte.

Control Lock I::::Z3

La fonction de Verrouillage desactive tousles

autres boutons de I'affichage.

• Lorsque du branchement du refrigerateur,

le Verrouillage est en mode ARRET.

• Si vous souhaitez activer la fonction

Verrouillage afin de desactiver les autres

boutons, appuyez sur le bouton Verrouillage

pendant trois secondes ou plus. Le voyant

Verrouillage s'affichera alors et la fonction

Verrouillage sera alors activee.

Pour desactiver la fonction Verrouillage,

maintenez le bouton Verrouillage enfonce

pendant environ trois secondes.

_---/_ ATTENTION

Mode Pr6sentation (pour une utilisation

en magasin uniquement)

Le mode Presentation desactive tout

refroidissement dans les compartiments

du refrig6rateur et du congetateur afin de

conserver I'energie lors de la presentation

dans un magasin. Lorsque ce mode est

active, I'indication OFF est affichee sur le

)anneau de commande.

Pour la d6sactiver :

En laissant la porte du refrigerateur

ouverte, maintenez simultanement les

boutons Refrigerator et Ice Plus enfonces

)endant cinq secondes. Le panneau de

eommande emet un signal sonore et les

regtages de temperature s'affichent pour

eonfirmer que le mode Presentation est

desactive. Utitisez la m6me procedure

)our activer le mode Presentation.

MODE D'EMPLOI 27

Ufilisafion du bac _cjlac;ons

Selon le mod¢le, certaines des fonctions

suivantes pourraient ne pas 6tre disponibles.

_""Z_ ATTENTION

• Retirer los mains et los outils de la porte

du compartiment de glace et goulotte de

distribution. L'incapacite ale faire peut

provoquer des dommages ou des blessures

personnelles.

• La machine a glagons cessera de produire

de la glace Iorsque le bac a glace interieur

sera plein. Si vous avez besoin de plus de

glace, vider le bac a glace dans le bac a glace

supplemantaire du compartiment congelateur.

En cours d'utilisation, la glace peut devenir

inegale, ce qui entraTne la machine a glacons

mal interpreter la quantite de glagons et

arr_ter la production de glace. Secouer le bac

glagons au niveau de la glace a I'interieur

pour reduire ce probleme.

• Stocker des boTtesde conserve ou

d'autres objets dans le bac a glace pourrait

endommager la machine a glacons.

• Garder la porte du compartiment a glace

fermee. Si la porte du compartiment de

glace n'est pas bien fermee, Fair froid dans

le bac a glagons congelera les aliments dans

le compartiment refrigerateur. Cela pourrait

egalement entrainer la machine a glagons

arr_ter la production de glace.

• Si I'interrupteur ON/OFF sur la machine

glacons est sur OFF pendant une Iongue

periode de temps, le compartiment

glace se rechauffera progressivement

jusqu'a la temperature du compartiment

du refrigerateur. Pour eviter que les

glagons fondent et coulent de distributeur,

TOUJOURS vider le bac a glagons Iorsque la

machine a glagons est sur la position Arr6t

pendant plus de quelques heures.

D_tachement du bac _ glac;ons

1 Tirer doucement la poignee pour ouvrir le

compartiment a glace.

2Pour enlever le bac a glagons a I'interieur

de la porte, saisir la poignee avant, soulever

legerement la partie inferieure, et retirer

doucement le bac comme indique.

Montage du bac _ glaqons

Inserer doucement le bac a gtagons

I'interieur de la porte en I'inclinant

legerement pour eviter tout contact avec la

machine a gtagons.

2Eviter de toucher le capteur de detection

de glace Iors du remplacement du bac

gtagons. Voir I'etiquette sur la porte du

compartiment a gtagons pour plus de

details.

S----_ ATTENTION -------------------------------------------------------------------------

I Lorsque vous manipulez le bac

Ja glacons, gardez vos mains

I loin de la zone du plateau de la

I machineaglagonspoureviter I; ] .... J I

28 MODEDEMPLOI

Machine _ gla.cons automatique

Machine _ glacons automatJque

(Glaci_re)

* Selon le modele, certaines des fonctions

suivantes pourraient ne pas _tre disponibles.

La glace est fabriquee par la machine

glaoons automatique et passe dans le

distributeur. La machine _ glaoons produit

70 _ 210 glaoons par periode de 24 heures,

en fonction de la temperature du congelateur,

de {atemperature de la piece, du nombre de

lois que la porte est ouverte et en fonction

d'autres conditions.

® Cela prend environ 12 a 24 heures pour

un r6frigerateur nouvellement install6 de

commencer a produire de la gbce.

Attendre 72 heures pour que la production

de gbcons commence.

• La machine arr6te de fabriquer des gbgons

Ioreque le bac de la porte est plein. Lorsque

le bac est plein, il contient environ 6 a 8

verres de gbgons a ras bord.

• La pression de I'eau dolt 6tre comprise entre

1,38 et 8,27 bars (20 a 120 psi ou !40 a 830 kPa)

pour bs modeles sans filtre a eau et entre

2,76 et 8,27 bars (40 a 120 psi ou 280 a 830 kPa)

pour les modeles avec filtre a eau afide produire

des gla_ons de bonne taiHeen.

*Les substances etrang6res ou le givre sur

le capteur de detection de glace peuvent

interrompre la production de glace. Assurez-

vous que la surface du capteur est propre en

tout temps pour un bon fonctionnement.

Machine

glacons

Machine _ glacons automatJque

(Chambre pour produits congel_s)

* Selon le modele, certaines des fonctions

suivantes pourraient ne pas _tre disponibles.

La glace est fabriquee dans la machine

gla¢ons automatique et envoyee au

distributeur. La machine _ gla¢ons produira

10 gla¢ons par cycle, soit environ 100 gla¢ons

sur une periode de 24 heures, en fonction de

la temperature du congetateur, la temperature

ambiante, le nombre d'ouvertures de portes et

d'autres conditions de fonctionnement.

• Cela prend environ 12 a 24 heures pour

un r@rigerateur nouvellement installe de

commencer a produire de la glace.

,La pression de I'eau doit 6tre comprise entre

1,38 et 8,27 bars (20 a 120 psi ou 140 a 830 kPa)

pour les modeles sans fikre a eau et entre

2,76 et 8,27 bars (40 a 120 psi ou 280 a 830 kPa)

pour les modeles avec fikre a eau afide produire

des glacons de bonne taille en.

• Les substances etrang6res ou le givre sur

le capteur de detection de glace peuvent

interrompre la production de gbce. Assurez-

vous que la surface du capteur est propre en

tout temps pour un bon fonctionnement.

Bras palpeur Interrupteur de

courant

Interrupteur

de courant

Capteur de

detection de glace

Mise en marche et arr_t de la

machine _ glacons automatique

Pour eteindre la machine _ gla¢ons

automatique, mettre I'interrupteur de la

machine _ gla¢ons sur ARRET (O) Pour

altumer la machine _ gla¢ons automatique,

mettre I'interrupteur de la machine _ gla¢ons

sur MARCHE (I),

MODE D'EMPLOI 29

Machine _ gla(_ons aufomafique

(suife)

..- _ ATTENTION

La premiere glace et I'eau distribuees peuvent

contenir des particules ou des odeurs

provenant de la ligne d'approvisionnement en

eau ou du reservoir d'eau.

Jetez les premiers lots de glace. Cela est

egalement necessaire si le refrigerateur n'a

pas ete utilise pendant une Iongue periode.

Ne jamais stocker des cannettes de boissons

ou d'autres objets dans le bac a glagons

dans le but de les refroidir rapidement. Cela

pourrait endommager la machine a glagons

ou les recipients peuvent eclater.

Si de la glace decoloree est distribuee,

verifier le filtre a eau et I'alimentation en

eau. Si le probleme persiste, contacter un

centre commercial Sears ou un autre centre

de service qualifie. Ne pas utiliser la glace ou

I'eau jusqu'a ce que le probleme soit resolu.

Maintenir les enfants loin du distributeur. Les

enfants peuvent jouer avec ou endommager

les commandes du passage de glace.

Le passage de glace peut 6tre obstrue par

le gel si uniquement de la glace pilee est

utilisee. Enlever le givre qui s'accumule en

retirant le bac a glagons et degageant le

passage avec une spatule en caoutchouc.

La distribution de glagons peut aussi aider

prevenir I'accumulation de givre.

Ne jamais utiliser de la verrerie ou de la

vaisselle en cristal pour recueillir la glace.

Ces recipients peuvent se casser ou eclater

en projetant des fragments de verre dans la

glace.

Distribuer la glace dans un verre avant de le

remplir avec de I'eau ou d'autres boissons.

Des eclaboussures peuvent se produire

si la glace est distribuee dans un verre qui

contient deja du liquide.

Ne jamais utiliser un verre trop etroit ou

profond. Un embacle peut se produire dans

le passage de la glace et le fonctionnement

du refrigerateur peut _tre affecte.

Garder le verre a une distance appropriee de

la prise de glace. Un verre trop proche de la

prise peut emp_cher la distribution de glace.

Pour eviter les blessures, garder les mains

loin de la porte et du passage de glace.

Ne jamais retirer le couvercle du distributeur.

Si de la glace ou de I'eau sont distribuees

facon inattendue, couper I'alimentation en

eau et contacter un centre de service qualifie.

Quand devez=vous met"ire I'interrupfeur

de la machine _ glac;ons sur off (o)

Lorsque {'alimentation en eau aura ete

coupee plusireurs heures.

Lorsque le bac a gtace est retire pendant

plus d'une ou deux minutes.

Lorsque le refrigerateur n'est pas utilise

pendant plusieurs jours.

"- CD REMARQUE

Le bac a glagons dolt 6tre vide Iorsque

I'interrupteur de la machine a glagons

est en position OFF.

Sons normaux que vous entendrez

La vanne d'eau de la machine a glagons

vibrera tandis que la machine a gtagons

se remplit d'eau. Si I'interrupteur est

place sur la position MARCHE (I), il

vibrera m6me s'il n'a pas ete connecte

I'eau. Pour arr6ter la vibration, placer

I'interrupteur sur ARRET (O).

•@

----- REMARQUE

Laisser le bouton d'alimentation en position

ON (I) avant que I'alimentation en eau

ne soit connectee peut endommager la

machine a glagons,

Vous entendrez le son de gtagons

tombant dans le bac et I'eau qui coule

dans les tuyaux tandis que la machine

glagons se remplit a nouveau,

Preparation des vacances

Mettez I'interrupteur de la machine a glagons

sur ARRET (O) et fermer I'alimentation en eau

du refrigerateur.

" C_) REMARQUE

Le bac a glagons doit _tre vide Iorsque

I'interrupteur de la machine a glagons est

en position OFF.

Si la temperature ambiante baisse en-dessous

de la congelation, demander a un technicien

quatifie de drainer le systcme d'alimentation en

eau pour emp_cher des dommages importants

dues a I'inondation causee par des lignes ou

des connexions d'eau endommagees.

30 MODE DEMPLOI

Disfribufeur de glace ef d'eau

* Selon le mod¢le, certaines des fonctions

suivantes pourraient ne pas 6tre disponibles.

S-Z_ ATTENTION

Maintenir los enfants loin du distributeur.

Les enfants peuvent jouer avec ou

endommager les commandes du passage

de glace.

Dispensador

Interrupteur d*eau

Interrupfeur de

glace

Incorrecte

Eau

Glace

'_Z_ ATTENTION

Jetez les premiers lots de gtace (environ

24 gtacons). Ceta est egalement

necessaire si le refrigerateur n'a pas

et6 utilise pendant une longue periode.

Utilisation du distributeur

Pour distribuer de I'eau froide, appuyer

sur I'interrupteur de l'eau avec un verre.

Pour distribuer des glacons, appuyer sur

I'interrupteur de la gtace avec un verre.

r--@ REMARQUE

•Si de la glace decolor6e est distribuee,

verifier le filtre a eau et I'alimentation en

eau. Si le probleme persiste, contacter un

centre de service qualifie. Ne pas utiliser la

glace ou I'eau jusqu'a ce que le probleme

soit resolu.

•Le distributeur ne fonctionne pas Iorsque

I'une des portes du refrigerateur est

ouverte.

•Si vous distribuez de I'eau ou de la glace

dans un recipient avec une petite ouverture,

placezde aussi pres du distributeur que

possible.

•Quelques gouttes peuvent tomber apres

la distribution. Tenez votre tasse sous le

distributeur pendant quelques secondes

apres la distribution pour recueillir toutes

les gouttes.

VerrouJllage du distrJbuteur

Appuyez et maintenez les bouttons d'Alarme

et de Verrouiltage simultanement pendant

3 secondes pour verrouilier le distributeur

et toutes les fonctions du panneau de

commande. Suivre les m6mes instructions

pour deverrouiller.

Neffoyage du stand du disfributeur

1Saisir le stand avec les deux mains et le

retirer.

2Nettoyer les zones sales avec un chiffon

propre.

MODE D'EMPLOI 31

Sfockage des alimenfs

Lieu de conservation des aliments

Chaque compartiment a I'interieur du refrigerateur est congu pour stocker differents types de

nourriture. Rangez vos aliments dans I'espace optimal pour profiter d'un goOt plus frais.

_tag_re de r6frig6rateur r6glable

Etageres ajustables pour

satisfaire vos besoins de

stockage individuels,

Stockage de 16gumes

(Bac_ fruits et 16gumes)

Conserve les legumes et les

fruits.

-- Bac_ produits laitiers

Pourstockerdes produits

laitierscomme du beurreet

du fromage.

Bacde porte modulaire

Stockerdes boissonstels

que desjus et du soda,ainsi

que desassaisonnements,

saucespoursaladeet autres

aliments.

Durabase ®

Le plus grand espace

de stockage dans le

congelateur,

Glisser et Servir

Permetde disposer d'une

zonede stockagedont

latemperature est plus

basseque dartsle reste

du refrigerateur.C'est

un endroitpratiquepour

conserverdessandwiches

ou de la viandea cuire.

,r-Z_ ATTENTION

• Ne pas stocker d'aliments avec des contenus tres humides vers la partie superieur du

refrig6rateur. L'humidite pourrait entrer directement en contact avec Fairfroid et geler.

Laver les aliments avant de les stecker dans le refrigerateur. Les fruits et les legumes devraient

_tre laves, et I'emballage des aliments devrait _tre nettoye pour emp_cher de contaminer les

aliments a proximite.

Si le refrigerateur est conserve dans un endroit chaud et humide, I'ouverture frequente de la porte

ou le fair de stocker beaucoup de legumes dans le refrigerateur peut provoquer la formation de

condensation. Essuyer la condensation avec un chiffon propre ou une serviette en papier.

Si la porte du refrigerateur ou le tiroir du congelateur sent ouverts ou fermes trop souvent, Fair

chaud peut penetrer dans le r6frigerateur et elever sa temperature. Cela peut aussi augmenter le

coot de I'electricite.

- _,I) REMARQUE

I' Si vous quittez votre domicile pendant une courte periode de temps, pour partir, par exemple,

| en vacances, le refrigerateur devrait rester allume. Les aliments qui peuvent _tre congeles se

| censerveront plus Iongtemps s'ils sent stockes dans le congelateur.

I* Si vous laissez le refrigerateur eteint pendant une Iongue periode de temps, enlevez teus les

| aliments et debranchez le cordon d'alimentation. Netteyez I'interieur, et laissez la porte ouverte

_ pour emp_cher les moisissures de se developper dans le refrigerateur.

32 MODE DEMPLOI

ConseJls pour le sfockage des aliments

* Les conseils suivants pourraient ne pas 6tre

applicabtes, seton le mod¢le.

Envelopper ou conserver des aliments dans le

refrigerateur et le materiel etanche a I'humidite,

sauf indication contraire. Cela emp_che les

odeurs de noumture et le transfert de goQt dans

le refrig6rateur. Pour les produits dates, verifier la

date de peremption pour assurer la fraTcheur.

Aliment Comment stocker

Beurre ou

margarine

Fromage

Conservez le beurre ouvert dans un

plat couvert ou un compartiment

ferme. Lorsque vous stockez un

approvisionnement supplementaire,

enve]oppez-]e dans un emballage pour

congelateur et le congeler.

Stockez dans ]'embal]age d'origine

jusqu'au moment d'utilisation. Une

fois ]e produit ouvert, reembal]ez

hermetiquement dans un papier

d'emba]lage plastifie ou du papier

aluminium.

Essuyez les cartons de lait. Pour un

meilleur stockage, placez le lait sur une

Lait etag6re interieure, non pas sur une

etag6re de porte.

Stockez dans ]e carton d'origine ou sur

Oeufs une etagere interieure, non pas sur une

etag6re de porte.

Fruits

L6gumes _t

feuilles

L6gumes

peaux

(carottes,

poivrons)

Poissons

Restes

Ne pas laver ou ecosser les fruits

jusqu'a ce qu'ils soient pr6ts a @re

consommes. Trier et conserver ]es

fruits dans leur recipient d'origine,

dans un bac a fruits et legumes, ou

les stocker dans un sac en papier bien

ferme sur une etag6re du refrig6rateur.

Retirer I'emballage de stockage

et couper ou eliminer les sections

endommagees et decolorees. Laver

dans de I'eau froide et drainer. Placer

dans un sac ou un recipient en plastique

et stocker dans un bac a legumes.

Placer darts des sacs ou un recipient en

plastique et stocker dans le bac a fruits

et legumes.

Stocker le poisson frais et les crustaces

dans la section congelateur s'ils ne

sont pas consommes ]e m_me jour

de I'achat. IIest recommande de

consommer le poisson frais et les

crustaces le m6me jour de I'achat.

Couvrez les restes avec une pellicule

plastifiee, du papier aluminium ou

des recipients en plastique avec des

couvercles hermetiques.

St"ockage d'alimenfs congel_s

@ REMARQUE

Consulter un manuel sur les congelateurs

ou un livre de recettes fiabte pour plus

de renseignements sur la preparation

d'aliments p6ur leur congetation ou les

periodes de stockage des aliments.

Cong61ation

Votre congelateur ne congelera pas

rapidement une grande quantite de nourriture.

Ne placez pas d'aliments non congetes dans le

congelateur que vont geter dans les 24 heures

(pas plus de 2 a 3 livres d'atiments par pied

cube d'espace de congelateur).

Les periodes de stockage varieront en fonciton

de la qualite et du type d'aliments, du type

d'emballage ou de la pellicule utilisee (degre

d'etancheite et resistance a I'humidite) et de

la temperature de stockage. Les cristaux de

glace dans un emballage scetle sont normaux.

Ceta signifie simptement que I'humidite dans

les aliments et Fair a I'interieur de I'emballage

se sont condenses, en creant des cristaux de

gtace.

-_ REMARQUE -_l

Laisser refroidir les aliments chauds a J

temperature ambiante pendant 30 minutes, J

puis, emballer et congeter. Refroidir les J

aliments chauds avant de les congter J

MODE D'EMPLOI 33

Sfockage d'alimenfs congel_s (suife)

Emballage

Une congetation reussie depend d'un

emballage correct. Lorsque vous fermez

et scetlez I'embaltage, celui-ci ne dolt pas

permettre I'entree ou la sortie d'air ou

d'humidite. Si ceta se produit, vous pourriez

avoir des odeurs d'aliments et du transfert de

goOt a travers le refrigerateur et pourriez aussi

secher des aliments secs.

Recommandaitons d'emballage :

Recipients en ptastique rigides avec

couvercles ajustes

Bocaux de conserve/congelation a bords

droits

Feuille d'atuminium epaisse

Papier ptastifie

Pellicules plastifiees non permeabtes

Sacs en ptastique plastifies de qualite

pour congetateur, auto-etanches

Suivez les instructions de I'emballage ou du

recipient pour les methodes de congelation

correctes.

Ne pas utiliser

Papier d'emballage pour pain

Recipients en ptastique sans polyethylene

Recipients sans couvercles ajustes

Papier paraffine ou papier d'emballage

pour congelateur recouvert de cire

Papier d'emballage fin, semi-permeable

Bac _ fruifs ef I_gumes _ humidif_

confr61_e

Selon le mod¢le, certaines des fonctions

suivantes pourraient ne pas 6tre disponibles.

Les bacs a legumes permettent de conserver

un go_t plus frais des fruits et legumes en vous

permettant de facilement contr61er I'humidite

I'interieur du tiroir.

Vous pouvez contr61er le niveau d'humidite

dans les bacs etanches a humidite en reglant la

commande sur n'importe quel reglage entre HIGH

et LOW.

•HIGH garde I'air humide dans le bac pour

une meilleure conservation des legumes

feuilles frais.

•LOW evacue Fair humide du bac a legumes

pour une meilleure conservation des fruits.

34 MODE DEMPLOI

D_fachemenf ef monfage des

bacs de sfockage

Glisser et Servir ef bac _ I_gumes

avec com'r61e d'humidif_

Pour enlever le bac a legumes a contr61e d'

humidite et le Glisser et servir, tirez le bac

fruits et legumes D et le Glisser et servir E}

jusqu'a leur pteine extension, soulevez I'avant

et les retirez directement.

Pour installer, inclinez legerement le devant,

inserez le tiroir dans le cadre et le remettez-le

en place en le poussant.

_ REMARQUE

L'apparence des bacs de rangement peut_

varier selen le modele.

Pour enlever le verre

(Tiroir non montre pour plus de clarte.)

Soulevez le verre sous le couvercle du bac

legumes, le soulever vers le haut et le retirer.

Bats de porte

Les bacs de porte sont amovibtes pour faciliter

le nettoyage et I'ajustement.

1Pour retirer le bac, il suffit de soulever le bac

et le retirer directement.

2Pour remplacer le bac, faites-le giisser au-

dessus du support souhaite e tpoussez-te

jusqu'a ce qu'il s'enclenche en place.

REMARQUE

_"_ains bacs peut varier en apparence Ji")

ne rentreront que dans un seul endroit.

ATTENTION

* Ne pas appliquer de force excessive

Iors du detachement ou du montage

des bacs de stockage

* Ne pas utiliser te lave-vaisseite pour

nettoyer les bacs de stockage et les

etageres.

* Regulierement detacher et laver les

bacs de rangement et les etageres,

ils pourraient devenir facilement 6tre

contamines par les aliments.

MODE D'EMPLOI 35

Bac _ glace

Pour degager le bac a glace, tirez le tiroir vers

I'exterieur a sa pleine extension. En procedant

delicatement, soulevez puis tirez le bac a gtace

pour le sortir. Pour le remettre en place, placez

simplement le bac dans la position correcte.

Tiroir

(-----Z_ ATT ENTIO N

_. Risque de coincement ! Gardez les

mains et les pieds a I'e cart du bas

de la porte Iors de I'ouverture et de

Diviseur DuraBase ®

_Z_ AVERTISSEM ENT

Risque de pi6geage des enfants

o Si le separateur Durabase est retire,

il y a suffisamment d'espace ouvert

I'interieur pour qu'un enfant ou des

animaux se glissent a I'interieur. Pour

prevenir les risques qu'un enfant ou

un animal soit coince ou suffoque

accidentetlement, NE les laissez PAS

jouer a l'interieur du tiroir.

Tiroir amovible

Pour retirer le tiroir, )oussez les toquets

situes a I'avant de chaque rail. Puis, soulevez

16gerement I'arriere du tiroir et retirez-le.

Pour reinstaller, tirez et sortez comptetement

les deux rails. Inserez le bout de la nervure

dans le bras gauche et droit. Assurez-vous

que les guides de I'avant sont correctement

alignes, et poussez 16gerement les deux c6tes

vers le bas.

36 MODE DEMPLOI

R_glage des _fag&res clu

r_frig_rafeur

Les etageres de votre refrigerateur sont

ajustables pour remptir vos besoins de

stockage individuets. Votre mod¢le peut

comporter des etageres en verre ou en fil.

Ajuster les etageres pour les imbriquer

differentes hauteurs d'objets vous permettra

de trouver I'objet exact que vous cherchez

plus facilement. Ceta permettra egalement

de reduire le temps d'ouverture de la porte

du refrigerateur, ce qui vous permettra

d'economiser de I'energie.

D_tachement" de I°_t"ag_re

Faites basculer le devant de I'etagere et

soulevez-la. Retirez-la.

Monfage de I'_tag_re

Faites basculer le devant de I'etagere et guidez

les crochets de l'etagere dans les fentes

la hauteur desiree. Ensuite, abaissez I'avant

de I'etagere de telle sorte que les crochets

tombent dans les fentes.

_-Z_ ATTENTION

Assurez-vous que les etageres

soient equitibr6es d'un c6te a I'autre.

L'incapacite ale faire peut provoquer la

chute de l'6tag¢re ou des aliments.

ENTRETIEN 37

ENTRETIEN

Neffoyacje

Les sections de refrigerateur et de congelateur

les deux sections une fois par mois pour eviter

Essuyez immediatement les deversements.

Toujours debrancher la refrigeration avant de le

Conseils g6n6raux de nettoyage

Debrancher le refrigerateur ou couper le

courant.

Enlever toutes les pieces amovibles, relies

que les etageres, bacs, etc.

Utiliser une eponge propre ou un chiffon et

un detergent doux avec de I'eau chaude.

Ne pas utiliser de produits de nettoyage

abrasifs ou forts.

Se laver et se rincer les mains et secher

compl¢tement routes les surfaces

extemes.

Exterieur

Appliquer de la cire sur les surfaces metalliques

peintes aide a fournir une protection antirouille. Ne

pas citer les pi¢ces en plastique. Cirer les surfaces

metalliques peintes au moins deux fois par an

avec de la cire pour appareils electromenagers (ou

cite autocollante). Appliquer la cire avec un chiffon

propre et doux.

Pour les produits avec un exterieur en acier

inoxydable, utiliser une eponge propre ou un

chiffon et un detergent doux dans de I'eau

chaude. Ne pas utiliser des produits de nettoyage

abrasifs ou forts. Bien essuyer avec un chiffon

doux.

Ne pas utiliser de cite pour appareils, de decolorant,

ou d'autres produits contenant du chlore sur I'acier

inoxydable.

_ z_x ATTENTION

• Ne pas utiliser de chiffons ou d'eponges

rugueuses en nettoyant I'interieur et

I'exterieur du r6frigerateur.

• Ne placez pas votre main sur la surface

interieure du refrig6rateur lers de

I'ouverture et la fermeture.

-//_ AVERTISSEMENT

Utiliser un produit de nettoyage non

inflammable. Ne pas le faire pourrait

provoquer un incendie, une explosion ou

la mort

degivrent automatiquement, reals, nettoyez

les odeurs.

nettoyer,

Parois int@rieures (laisser le cong_lateur

se r@chaufferpour que Jechiffon ne

colle pas)

Pour eliminer les odeurs, vous pouvez laver

I'interieur du refrigerateur avec un melange de

bicarbonate de soude et d'eau chaude. M@langez

2 cuilleres a soupe de bicarbonate de soude

1 litre d'eau (26 g de soude pour 1 litre d'eau.)

Assurez-vous que le bicarbonate de soude est

completement dissous afin de ne pas rayer les

surfaces du refrigerateur.

Doublures et joints de porte

Utiliser une eponge propre ou un chiffon et un

detergent doux avec de I'eau chaude. Ne pas

utiliser des cires de nettoyage, de detergents

concentres, d'eaux de Javel ou de nettoyants

contenant du petrole sur les pi¢ces en plastique

du refrigerateur.

Pieces en plastique (couvercles et

panneaux)

Utiliser une eponge propre ou un chiffon et un

detergent doux avec de I'eau chaude. Ne pas

utiliser d'aeresols pour fen6tres, de netteyants

abrasifs ou de liquides inflammables. Ces produits

peuvent rayer ou endommager lemateriel.

Serpentins du condenseur

Utiliser un aspirateur avec un accessoire pour

netteyer le couvercle du condenseur et ses

events. Ne pas retirer le panneau qui recouvre la

zone du condenseur.

38 ENTRETIEN

Remplacement du filtre & eau

Nous recommandons de remplacer le filtre

Iorsque I'indicateur de filtre a eau s'allume ou en

cas de diminution sensible de la production du

distributeur d'eau ou de la machine a glacons.

_-_ REMARQUE

Bouchon de derivation du filtre

Conservez le bouchon de derivation du filtre.

Vous devez I'utilisez si un remplacement de

cartouche de filtre n'est pas possible.

La machine a glagons ne fonctionne pas si

aucun filtre ou bouchon de derivation du

filtre n'est insere dans le compartiment

approprie.

k. s

1 Tournez lentement I'ancienne cartouche

sur la gauche. Vous sentirez une detente

Iors du degagement de la cartouche.

REMARO.UE: Une petite quantite d'eau (environ

1 oz ou 25 cc) se drainera lots du remplacement

du filtre.

2Entevez la cartouche usee. Sortez la

cartouche neuve de son embatlage et 6tez

le capuchon rouge. Alignez les oreitles de

la cartouche de sorte qu'elle puisse _tre

inseree darts la t_te du filtre.

Tournez la cartouche vers la droite d'un

1/4 de tour environ. Vous devez sentir

une butee et le symbole verrouille doit

maintenant _tre aligne avec la ligne de

I'indicateur.

Une fois le fittre remptace, faites passer

2£ litres (9 litters) _ travers le filtre avant

la premiere utilisation (jet d'eau continu

pendant 5 minutes environ). V@ifier

I'absence de fuite du filtre

Apres le changement de filtre, appuyez

en maintenant enfoncee la touche FILTER

(FILTRE) pendant 3 secondes pour eteindre

le temoin.

---_ ATTENTION

AS faire fonctionner le refrigerateur

ans filtre a eau ou sans avoir instalte la

rise du filtre a eau. .,

,__) REMARQUE

• Pour acheter une rechange du fiitre a eau :

- Visitez votre revendeur ou distributeur

local

- Web : Trouvez les pieces et

accessoires dans la section de soutien

de Ig.com

- Appeler le : 1-800-243-0000 (USA)

1-888-542-2623 (Canada)

• Numero de piece de la rechange du filtre

eau :5231JA2002A

ENTRETIEN 39

Fiche technique

Num6rodes6rie 5231JA2002A-SA utiiiseravecunecartouchederemplacement5231JA2002A

Ce dispositif a ete teste conformement aux normes NSF/ANSt n°42 pour la reduction des substances

listees ci-dessous. La concentration des substances indiquees dans I'eau d'arrivee (influent) a ete

diminuee d'une concentration inferieure ou egale a la limite autorisee pour de I'eau quittant le systeme

comme indiquee dans la norme NSF/ANSI n°42.

Le systeme a ete teste et certifie par NSF International pour la norme n°42 pour la I

reduction du goOt et de I'odeur de chtore et les particules nominales de classe IlL I

Capacite : 1.892 L

Substance

Taille de pat¢icule

i_ominale de classe I

:>0,Sa<llJm

Got_£et odeur de

chlore de classe III

Concentration

d'influent

moyen

24 333

1,9

Concentration d'influent.

Unit6s appliqu6es

chaque ligne

Au molns

10 000 particubs/ml

2,0 mg/L + 10%

% Req, de % de reduction

Concentration reduction NSF ou concentration

de I'eau du

produit moyen en de I'eau du produit

moyenne admissible max.

915 96 _>85%

0,07 96,4 > 5O%

A noter : les tests ont ete menes avec des conditions Jaboratoire standard, la performance reelle est susceptible de varier.

Lignes d'application/Parametres

d'alimentation en eau

Flux de service 0,5 gpm (1,89 Ipm)

Pression de I'eau 20 et 120 psi (140.et 830 kPa)

Temp@rature de 36 °F - 100 °F

I'eau (0,6 °C - 37,8 °C)

rZ_ AVERTISSEMENT

Ne pas utiliser de I'eau qui est insalubre au

niveau microbiologique ou dont la qualite n'est

pas connue sans desinfection adaptee avant

ou apres le dispositif.

• Les systemes doivent _tre installes et

manipules conformement aux procedures et

instructions recommandees par le fabricant.

Garantie :voir la fiche de garantie pour de

plus amples details.

Pour obtenir une cartouche de remptacement

ou un service, veuillez contacter le revendeur

se trouvant pres de chez vous.

Vous pouvez egalement visiter notre site web

wwwJg.com ou appeter le 1-877-714-7486.

-Z_ ATTENTION

Pour eviter des dommages materiels suite

des fuites d'eau :

• Lire et suivre les instructions. Bien prendre

connaissance des instructions avant

I'installation et I'utilisation du systeme.

• Installer uniquement sur des lignes d'eau

FROIDE.

• Dolt 6tre conforme a tousles codes de

plomberie en vigueur.

• Installer un dispositif limitant la pression et

un capteur d'eau pour les pressions d'eau

de I'orifice d'entree excedant 552kPa. Se

reporter au code de plomberie, sections

608,2 et 609,10.

• Ne jamais installer ou mettre en service

des endroits ou la pression de I'eau peut

depasser 862 kPa.

• Proteger le filtre du gel. Retirer le filtre

des temperatures inferieures a 0,6°C.

• Remplacer la cartouche pour des durees de

service indiquees. La cartouche DOlT 6tre

remplacee au moins tousles 12 tools.

Fabrique pour LG@ Electronics par : CUNO

Incorporateda 3M Company 400 Research

Parkway Meriden, CT 06450 U.S.A.

Telephone : (001) 203-237-5541

Tetecopie : (001) 203-238-8701

40 SMART DIAGNOSIS

SMART DIAGNOSIS ......

Au cas ou vous rencontreriez des problemes

avec votre refrigerateur, celui-ci a la capacite de

transmettre des donnees via votre t61ephone

au centre d'assistance LG. Cela vous permet de

parler directement a I'un de nos specialistes. Le

specialiste enregistrera les donnees transmises

par votre appareil, les utilisera pour analyser le

probleme, et apportera un diagnostic rapide et

efficace.

En cas de probleme avec votre r6frigerateur,

appelez le 1-800-243-0000. N'utilisez la

technologie Smart Diagnosis que Iorsque I'agent

du centre d'assistance LG vous le demande. Les

bruits de transmission que vous entendrez sont

normaux et ressemblent a ceux d'un fax.

La technologie Smart Diagnosis ne peut _tre

activee a moins que votre refrigerateur ne soit

sous tension. Si votre refrigerateur ne peut pas

s'allumer, alors la resolution de probleme devra

se faire sans Smart Diagnosis.

Ufiliser Smarf Diagnosis

Appetez tout d'abord le 1-800-243-0000.

N'utilisez la technologie Smart Diagnosis que

Iorsque I'agent du centre d'assistance LG vous

le demande.

Bloquez I'affichage. Pour bioquer

I'affichage, appuyez sur le bouton

Verrouillage pendant trois secondes. (Si

I'affichage a deja ete btoque pendant ptus

de cinq minutes, vous devez desactiver le

Verrouillage pour ensuite le reactiver.)

2 Ouvrez la porte droite du refrigerateur.

Apprechez le microphone de votre tel6phone

devant le haut-parleur situe sur la charniere

droite de la porte de votre refrig6rateur, Iorsque

le centre d'assistance vous le demande.

Maintenez le bouton Temperature du

congelateur enfonce pendant trois secondes

tout en continuant a tenir votre telephone

devant le haut-parleur.

Apres avoir entendu trois signaux sonores,

relachez le bouton de temperature du

congelateur.

Maintenez le t61ephone jusqu'a ce que

le bruit de transmission disparaisse.

Cela prendra environ 15 secondes, et un

decompte du temps s'affichera sur I'ecran

d'affichage. Une fois le decompte termine et

le bruit disparu, reprenez votre conversation

avec le specialiste, qui sera alors en mesure

de vous aider grace a I'information transmise

pour I'analyse. the tones have stopped,

resume your conversation with the specialist,

who will then be able to assist you in using

the information transmitted for analysis.

@ REMARQUE

Jo Pour ameliorer les resultats, veuillez ne pas

J beuger.le.t61ephoneIorsque les bruits de

J transmission sent 6mls.

Jo Si le representant du centre d'appel n'est pas

J capable d'obtenir un enregistrement precis des

_----(_ REMARQUE

• Les differences de qualite des appels selon la

region peuvent affecter cette fonction.

• Utilisez le tel6phone de votre domicile pour

ben6ficier de meilleures performances de

communication et, en consequence, d'un

meilleur service.

• Une mauvaise qualite d'appel peut entraTner

une pietre transmission de donnees entre

votre tel6phone et la machine, de sorte que

la fonction Smart Diagnosis risque de ne pas

fonctionner correctement.

\__

DEPANNAGE 41

DEPANNAGE

Consulter la section Depannage avant d'appeler le service, car cela vous permettra d'economiser du

temps et de I'argent.

Les Le contr61e du r6frig&rateur est

compartiments regle sur ARR_T(sur certains

Refrigerateur et modules)

Congelateur ne Le reffig@ateur est regle sur le

refroidissent pas mode Demo

Le refrig@ateur est en cycle de

D&givrage

Le refrig@ateur a recemment @6

d@lac6

Le systeme de Le reffig@ateur remplace un ancien

refroidissement modele

est trop puissant

Le refrig@ateur vient d'&tre

branche ou remis sous tension

La porte a souvent @6 ouverte ou

beaucoup d'aliments /des aliments

chauds y ont @6 places

Les portes ne sont pas

compl@ement fermees

Le rdrig@ateur est instalb dansun

environnement chaud

Le condensateur /couverde arri@e

est obstrue

j R6glez le contr61e sur MARCHE. Veuillez vous reporter

j a la section Reglage du Contr61e pour le param6trage

appropri6 des temp@atures.

Le mode Demo permet un fonctionnement normal de

i I'eclairage et de I'affichage du panneau de contr61e

mais d_sactive le refroidissement pour economiser

j I'energie durant I'exposition en magasin. Veuillez vous

reporter a la section Reglage du Contr61e pour les

Jinstructions de d_sactivation du mode Demo.

j Durant le cycle de d_givrage, la temp@ature de chaque

i compartiment peut legerement augmenter. Attendez

30 minutes et assurez-vous que la temp@ature est

revenue a sa valeur correcte une fois le cycle de

d6givrage compl6t6.

JSi le refrig@ateur a et6 debranch6 ou couche pendant

june Iongue p@iode, celui-ci doit _tre plac6 a la verticale

j pendant 24h avant d'6tre mis sous tension.

j Les r6frig_rateurs modernes necessitent un temps de

fonctionnement plus long mais consomment moins

i d'energie grace a une technologie plus efficace.

i Le refrig_rateur mettra 24h a refroidir compl@ement

JL'ajout d'aliments ou I'ouverture de la porte rechauffe

i le refrig@ateur, ce qui demande au compresseur

de fonctionner plus Iongtemps pour refroidir les

i compartiments. Afin de conserver I'energie, essayez

de sortir tout ce dont vous avez besoin du refrig@ateur

en une seub fois, rangez vos aliments de mani@e

organisee afin de les Iocaliser facilement, et fermez la

j porte des que les aliments sont sortis. (Veuillez vous

reporter a la section Guide de Stockage des Aliments)

JPoussez les portes fermement. Si elles ne se ferment

pas compl@ement, reportez vous a la section Les

j portes ne se ferment pas compl@ement ou s'ouvrent

i toutes seules de la partie Depannage des Pieces &

Fonctions.

i Le compresseur fonctionnera plus Iongtemps dans

i un environnement chaud. Lorsque la temp@ature

ambiante est normale (70°F), votre compresseur

doit fonctionner entre 40% et 80% du temps. Si la

piece est plus chaude, attendez-vous a ce qu'il tourne

i encore plus souvent. Le r6frig_rateur ne doit pas &tre

mis en fonction Iorsque la temp@ature ambiante est

sup@ieure a 110°F.

JUtilisez un aspirateur muni d'un embout pour nettoyer

j la protection du condensateur et la ventilation. Ne pas

j 6ter le panneau recouvrant la bobine du condensateur.

42 DEPANNAGE

Le compartiment Le refrigerateur a ere installe 24h peuvent _tre necessaires pour que chaque

Refrigerateur ou recemment compartiment atteigne la temperature desiree

Congelateur est

trop chaud Les bouches d'aeration sont

obstruees

Les portes sont souvent

ouvertes ou restent ouvertes

oendant Iongtemps.

L'appareil est installe dans un

endroit chaud

Beaucoup d'aliments ou des

ailments chauds ont ete places

dans I'un des compartiments

Les portes ne sont pas

correctement fermees

Le contr61e de la temperature

n'est pas regle correctement

Le cycle de degivrage vient de

se terminer

Reorganisez les elements afin de permettre

la Iibre circulation de I'air a I'interieur du

compartiment. Veuillez vous reporter au

diagramme de circulation de I'air dans la section

Utilisation de votre R6frigerateur.

Lorsque les portes sont souvent ouvertes ou

restent ouvertes pendant Iongtemps, de I'air

chaud et humide entre dans le compartiment. La

temperature et le niveau d'humidite augmentent

ainsi a I'interieur du compartiment. Pour limiter

cet effet, reduisez la frequence et la duree

d'ouverture des portes.

Le refrigerateur ne dolt pas 6tre mis en fonction

si la temperature ambiante est superieure

110°F.

L'ajout d'aliments augmente la temperature du

compartiment, ce qui entraine le declenchement

du systeme de refroidissement. Pour Iimiter

cet effet, laissez les aliments chauds refroidir

temperature ambiante avant de les placer dans le

refrigerateur.

Veuillez vous reporter a la section Les portes ne

se ferment pas correctement ou s'ouvrent routes

seules de la partie Depannage des Pieces &

Fonctions

Si la temperature est trop chaude, ajustez le

contr61e une position a la fois et attendez que la

temperature se stabilise. Veuillez vous reporter

la section Reglage du Contr61e pour plus

d'informations

Durant le cycle de degivrage, la temperature

de chaque compartiment peut legerement

augmenter. Attendez 30 minutes et assurez-

vous que la temperature est revenue a sa valeur

correcte une fois le cycle de degivrage complet6.

DEPANNAGE43

De I'humidite se

forme a I'interieur

Les aliments

congelent dans

le compartiment

refrigerateur

Du givre ou des

cristaux de glace

se forment sur les

aliments surgeles

(a I'exterieur de

I'emballage)

Le compartiment

Refrigerateur ou

Congelateur est

trop chaud

Les portes sont trop souvent

ouvertes ou restent ouvertes

trop Iongtemps

Les portes ne sont pas

correctement fermees

L'atmosphere est humide

Le cycle de degivrage vient de

se terminer

Les aliments ne sont pas

correctement emballes

Des aliments avec une teneur

en eau importante ont ete

places a proximite des bouches

d'aeration

Le contr61e de la temperature

du refrigerateur est mal regle

Le refrigerateur est installe dans

un endroit froid

La porte est souvent ouverte

ou reste ouverte pendant

Iongtemps

La porte ne se ferme pas

correctement

Mauvais reglage du contr61e de

la temperature

Lorsque les portes sont souvent ouvertes ou

restent ouvertes pendant Iongtemps, de I'air

chaud et humide entre dans le compartiment. La

temperature et le niveau d'humidite augmentent

ainsi a I'interieur du compartiment. Pour limiter

cet effet, reduisez la frequence et la duree

d'ouverture des portes.

Veuillez vous reporter a la section Les portes

ne se ferment pas correctement de la partie

Depannage

Une atmosphere humide permet a plus d'humidite

de penetrer dans le compartiment Iorsque la porte

est ouverte, ce qui genere de la condensation

et du givre. Vous pouvez contr61er I'humidite qui

penetre dans le refrigerateur en maintenant un

niveau d'humidite approprie a votre domicile

Durant le cycle de degivrage, la temperature

de chaque compartiment peut leg¢rement

augmenter. Attendez 30 minutes et assurez-

vous que la temperature est revenue a sa valeur

correcte une fois le cycle de degivrage complet6.

Les aliments stockes sans couvercle ni

emballage et les conteneurs humides peuvent

conduire a une accumulation d'humidite dans

les compartiments. Essuyez bien tousles

compartiments et rangez les aliments dans

des emballages hermetiques pour prevenir la

condensation et le givre

Reorganisez les aliments avec une teneur en eau

importante loin des bouches d'aeration

Si la temperature est trop froide, ajustez le

contr61e une position a la fois et attendez que la

temperature se stabilise. Veuillez vous reporter

la section Reglage du Contr61e pour plus

d'informations

Lorsque le refrigerateur est mis en fonction sous

une temperature ambiante inferieure a 41 °F (5°C),

les aliment peuvent geler dans le compartiment

refrigerateur. Le refrigerateur ne doit pas _tre

mis en fonction sous une temperature ambiante

inferieure a 55°F (13°C).

Lorsque les portes sont souvent ouvertes ou

restent ouvertes pendant Iongtemps, de I'air

chaud et humide entre dans le compartiment. La

temperature et le niveau d'humidite augmentent

ainsi a I'interieur du compartiment. Pour limiter

cet effet, reduisez la frequence et la duree

d'ouverture des portes.

Veuillez vous reporter a la section Les portes

ne se ferment pas correctement de la partie

Depannage

Si la temperature est trop froide, ajustez le

contrOle une position a la fois et attendez que la

temperature se stabilise. Veuillez vous reporter

la section Reglage du ContrOle pour plus

d'informations

44 DCPANNAGE

Dugivreoudes Lacondensationissue Cephenomeneestnormalpourdesaliments

cristauxdeglaced'alimentsahauteteneur hauteteneureneau.

seformentsurles eneauageleaI'interieurde

alimentssurgelesI'emballagealimentaire.

(aI'interieur

deI'emballageDesalimentsontetelaisses Nestockezpasdesalimentsahauteteneuren

herm@ique)danslecongelateurpendant eaudartslecongelateurpendantuneIongue

uneIongueperiode periode

LedistributeurLademandedepassela Ledistdbuteurdeglacepeutproduire

deglacene capacitedeproductionde approximativement70a210glagonspar

produitpasde glace periodede24heures.

glace Connectezlerefrigerateuraunealimentation

d'eaufroideavecunepressionadequateet

ouvrezlerobinetd'eaucompletement.

Sileproblemepersiste,ilserapeut-@re

necessairedecontacterunplombier.

L'arriveed'eaududomicilen'est

pasconnecte,lerobinetn'est

pascompletementouvertoula

valveestbouchee

Lefiltreaeauestepuise

LapressiondeI'arriveed'eau

dudomicileesttropfaible

Lesystemedefiltragepar

osmoseinverseeestencours

defonctionnement

Letuyaureliantlerefrigerateur

aurobinetd'approvisionnement

estp%

IIestrecommandederemplacerlefiltreaeau:

Touslessixmoisenviron

Lorsquelevoyantdufiltreaeaus'allume

• Lorsquelasortiedeladistributiond'eau

diminue

Lorsquelescubesdeglacesontpluspetitsque

lanormale

LapressiondeI'eaudoit8trecompriseentre1,38

et8,27bars(20a120psiou140a830kPa)pour

lesmodelessansfiltreaeauetentre2,76et8,27bars

(40a120psiou280a830kPa)pourlesmodeles

avecfiltreaeau.

Sileprobl_mepersiste,contactezunplombier.

Lessystemesdefiltrageparosmoseinversee

peuventreduirelapressiondeI'eauendessous

desavaleurminimaleetoccasionnerun

disfonctionnementdudistributeurdeglace.

(Veuillezvousreporteralasectionpressionde

I'eau).

LetuyaupeutseplierIorsquelerefrigerateurest

deplac6IorsdeI'installationoudunettoyage,

provocantunereductiondudebitd'eau.

Redressezoureparezlaligned'arriveed'eauet

disposez-laafind'eviterunnouveaupliage

DEPANNAGE 45

Le distributeur de

glace ne produit

pas suffisamment

de glace (suite)

L'eau est servie

trop lentement

Les portes sont trop souvent

ouvertes ou restent ouvertes

trop Iongtemps

Les portes ne se ferment pas

completement

Le reglagede latemperature du

congelateur est trop chaud.

Le filtre a eau est epuise

Le systeme de filtrage par

osmose inversee est en cours

de fonctionnement

La pressionde I'arriveed'eau du

domicile est trop faible

Lorsque les portes de I'appareil sont souvent

ouvertes, Fair ambiant va rechauffer le

refrigerateur et emp_cher le maintien de la

temperature programmee de I'appareil. La

diminution de la temperature programmee peut

resoudre ce probleme, tout comme la reduction

du nombre d'ouvertures des portes

Si les portes ne sont pas correctement fermees,

la production de glace en sera affectee. Veuillez

vous reporter a la section Les portes ne se

ferment pas correctement ou s'ouvrent toutes

seules de la partie Depannage des Pieces &

Fonctions pour plus d'informations.

La temperature recommandee pour la production

de glace dans le congelateur est de -18°C (0°F).

Si la temperature du congelateur est plus elevee,

la fabrication de glagons est affectee.

II est recommande de remplacer le filtre a eau :

• Tousles six mois environ

Lorsque le voyant du filtre a eau s'allume

Lorsque la sortie de la distribution d'eau

diminue

Lorsque les cubes de glace sont plus petits

que la normale

Les systemes de filtrage par osmose inversee

peuvent reduire la pression de I'eau en dessous

de sa valeur minimale et occasionner un

disfonctionnement du distributeur de glace.

Si le probleme persiste, il sera peut-@re

necessaire de contacter un plombier.

La pression de I'eau doit @re comprise entre 1,38

et 8,27 bars (20 a 120 psi ou 140 a 830 kPa)pour

les modeles sans fltre a eau et entre 2,76 et 8,27

bars (40 a 120 psiou 280 a 830 kPa)pour les

modeles avec fltre a eau.

Si le probleme persiste, il sera peut-@re necessaire

de contacter un plombier

46 DEPANNAGE

Ladistributionde Lesportesnesontpasfermees

glacenesefait correctement

pas

Ledistributeurde

glaceneproduit

pasdeglace

Utilisationpeufrequentedu

distributeur

Laglissierededistributionest

obstrueeparlegivreoudes

morceauxdeglace

L'affichagedudistributeurest

verrouille

Lebacaglaceestvide

Le refrigerateur vient d'etre

installe ou le distributeur de glace

vient d'etre branche

Le distributeur de glace n'est pas

mis en marche

Le detecteur de glace est obstrue

Le refrigerateur n'est pas

raccorde a I'alimentation d'eau et

le robinet de sectionnement de

I'alimentation n'est pas ouvert.

Le contrele (levier ou capteur) du

distributeur de glace est obstrue

Le systeme de filtrage par

osmose inversee est connecte

votre arrivee d'eau froide.

La distribution de glace ne se fait pas si les portes

du refrigerateur sont ouvertes

L'utilisation peu frequente du distributeur de glace

conduit les glagons a se coller avec le temps, ce

qui empeche leur distribution. Veuillez verifier que

des glagons ne sont pas bloques/colles dans le bac.

S'ils le sont, cassez les glacons pour permettre le

fonctionnement correct du distributeur.

Enlevez le bac et nettoyez la glissiere avec un

ustensile en plastique pour supprimer le givre ou

les morceaux de glace. La distribution de glace en

cubes peut egalement aider a prevenir la formation

de givre ou de morceaux de glace.

Maintenez le bouton Verrouillage enfonce pendant

trois secondes pour deverrouiller le panneau de

contr61eet le distdbuteur.

24 heures peuvent etre necessaires pour que

chaque compartiment atteigne la temperature

desiree et que le distdbuteur de glace se mette

fonctionner. Assurez-vous que le contr61e(levier/

capteur) n'est pas obstrue.

Une fois que la reserve de glace dans le bac est

completement epuisee, lafabrication de glace

supplementaire peut prendre jusqu'a 90 minutes, et

environ 24h pour le remplissage complet du bac.

24 heures peuvent etre necessaires pour que

chaque compartiment atteigne la temperature

desiree et que le distributeur de glace se mette

fonctionner.

LocalisezI'interrupteur MARCHE/ARRET du

distributeur de glace et verifiez qu'il est sur la

position MARCHE (I).

La presence de corps etrangers ou de givre sur le

capteur de detection de glace peuvent interrompre

laproduction de glace. Assurez-vous que la zone

du capteur est toujours propre pour garantir le bon

fonctionnement de I'appareil.

RaccordezI'appareil a une canalisation d'alimentation

en eau et ouvrez completement le robinet

d'alimentation.

Si votre distributeur est equipe d'un levier de

contr61ede la glace, assurez-vous que celui-ci pivote

normalement. Sivotre distributeur de glace est

equipe d'un capteur de contr61ede la production

de glace, assurez-vous que I'espace entre les deux

capteurs est degage.

Les systemes de filtrage par osmose inversee

peuvent reduire la pression de I'eau en dessous

de sa valeur minimale et occasionner un

disfonctionnement du distributeur de glace. (Veuillez

vous reporter a la section pression de I'eau).

DEPANNAGE 47

La distribution

d'eau ne se fait

pas

Le refrig6rateur vient d'etre

installe ou la ligne d'arrivee

d'eau vient d'etre connectee

Le panneau de distribution est

verrouille

Le distributeur n'est pas r6gle

pour la distribution d'eau

Les portes du refrig6rateur ou

du congelateur ne sont pas

fermees correctement

Le filtre a eau vient d'etre

enleve ou remplace

Le tuyau reliant le r6frigerateur

au robinet d'approvisionnement

est plie

L'arrivee d'eau du domicile n'est

pas connecte, le robinet n'est

pas completement ouvert ou la

valve est bouchee

Videz 9 litres d'eau (faites couler pendant

environ 5 minutes) pour eliminer I'air et les

bacteries du systeme. Ne videz pas les 9 litres

en continu.Desactivez et rel_chez le bouton du

distributeur pendant des cycles de 30 secondes

en position ON et de 60 secondes en position

OFF.

Maintenez le bouton Verrouillage enfonce

pendant trois secondes pour deverrouiller le

panneau et le distributeur.

Le distributeur peut 6tre regl6 pour la distribution

de glace ou d'eau. Assurez-vous que le panneau

de contr61e est regl6 correctement. Appuyez sur

le bouton Eau du panneau de contr61e pour servir

de I'eau.

La distribution d'eau ne se fait pas si les portes

du refrig6rateur sont ouvertes.

Apres le remplacement du fltre a eau, videz 9

litres d'eau (faites couler pendant environ 5

minutes) pour eliminer I'air et les bacteries du

systeme. Ne videz pas les 9 litres en continu.

Desactivez et rel_chez le bouton du distributeur

pendant des cycles de 30 secondes en position

ON et de 60 secondes en position OFF.

Le tuyau peut se plier Iorsque le refrig6rateur est

d6place Iors de I'installation ou du nettoyage,

provocant une reduction du debit d'eau.

Redressez ou reparez la ligne d'arrivee d'eau et

disposez-la afin d'eviter un nouveau pliage.

Connectez le refrig6rateur a une alimentation

d'eau et ouvrez le robinet d'eau completement.

Si le probleme persiste, il sera peut-_tre

necessaire de contacter un plombier.

48 DEPANNAGE

La glace a un

mauvais go0t ou

une mauvaise

odeur

L'arriv@ed'eau contient des

min@rauxcomme du soufre L'installation d'un filtre a eau est peut-@tre

n@cessairepour @liminerles probl@mesde go0t et

d'odeur.

REMARQUE: Dans certains cas, un filtre a eau peut

se r@v@lerinsuffisant. II n'est pas toujours possible

d'@liminerles min@raux/go0t /odeur pr@sentsdans

I'arriv@ed'eau

Le distributeur de glace vient Jetez les premiers tas de glace afin d'@viterlaglace

d'@treinstall@ d@color@eou ayant mauvais go0t.

La glace est stock@edepuis trop La glace se tasse, devient trouble ou prend un go0t

Iongtemps d6sagr@ableIorsqu'elle est stock@etrop Iongtemps.

Jetez I'ancienne glace et fabriquez-en une nouvelle

r@serve.

Les aliments n'ont pas @t@rang@s R@emballezles aliments. Les odeurs peuvent se

de mani@reappropri@edans un fixer a la glace si les aliments ne sont pas emball@s

des compartiments correctement.

L'int@rieurdu r@frig@rateurdoit Veuillez vous reporter a la section Entretien &

@trenettoy@ Nettoyage pour plus d'informations

Le bac a glace doit @trenettoy@ Videz et lavez le bac (jetez les vieux glaGons).

Assurez-vous que le bac est compl@tementsec

avant de le r@installer.

L'eau distribu@e Le r@frig@rateurvient d'@tre Laissez le r@frig@rateurtourner pendant 24h apr@s

est chaude install@ I'installation pour permettre au r@servoirde stockage

de I'eau de refroidir compl@tement.

L'eau a un mauvais go0t ou une Selon votre mod@le,la capacit@de stockage

mauvaise odeur d'eau varie entre 60 et 90 cl (570- 850 cc).

Le distributeur n'a pas @t@utilis@ Si le distributeur n'a pas @t@utflis@pendant plusieurs

pendant plusieurs heures heures, le premier verre d'eau distribu@peut @tre

chaud. Videz les 30 (280 cc) premiers centilitres.

Le r@frig@rateurest connect@

I'arriv@ed'eau chaude

Assurez-vous que le r@frig@rateurest connect@

I'arriv@ed'eau froide.

_'i_}sAVERTtSSEMENT: Le distributeur de glace peut

@treendommag@si vous le connectez a une arriv@e

d'eau chaude.

L'eau a un L'arfiv@ed'eau contient des L'installation d'un filtre a eau est peut-@tre

mauvais go0t ou min@rauxcomme du soufre n@cessairepour @liminerles probl@mesde go0t et

une mauvaise d'odeur.

odeur Le filtre a eau est @puis@

Le r@frig@rateurvient d'@tre

install@

II est recommand@de remplacer le filtre a eau :

Tousles six mois environ

Lorsque le voyant du filtre a eau s'allume

Lorsque la sortie de ladistribution d'eau diminue

• Lorsque les cubes de glace sont plus petits que la

normale

Videz 10 litres d'eau (faites couler pendant environ 5

minutes) pour @liminerFairet les bact@riesdu s

yst@me.Ne videz pas les 10 litres en continu.

D@sactivezet rel_chez le bouton du distfibuteur

pendant des cycles de 30 secondes en position

ON et de 60 secondes en position OFF.

DEPANNAGE 49

Le distributeur de

glace produit trop

de glace

Clic

Cliquetis

Le contr61e (levier /capteur)

de fabrication de la glace est

obstrue

Le contr61edu degivrage cliquete

Iorsque le cycle de degivrage

automatique se met en route.

Le contr61ede thermostat (ou

le contr61edu refrigerateur sur

certains modeles) cliquete aussi

en debut et en fin de cycle.

Les cliquetis peuvent provenir

du debit du liquide r6frigerant,

de I'arrivee d'eau a I'arriere

de I'appareil, ou des el6ments

ranges au-dessus ou autour du

refrig6rateur

Videz le bac a glace. Si votre distributeur est

equip6 d'un levier de contrOle de la glace, assurez-

vous que celui-ci pivote normalement. Si votre

distributeur de glace est equipe d'un capteur de

contr61e de la production de glace, assurez-vous

que I'espace entre les deux capteurs est degag6.

Reinstallez le bac a glace et attendez 24h pour

verifier le fonctionnement correct de I'appareil.

Fonctionnement normal

Sifflement Le sol flanche ou est inegal, ou les pieds

de nivellement doivent _tre ajustes sous le

refrigerateur. Veuillez vous reporter a la section

Alignement de la Porte

Gargouillement Fonctionnement normal

Pop Le moteur du ventilateur de Fonctionnement normal

I'evaporateur fait circuler de I'air

travers lescompartiments du

refrig6rateur et du congelateur.

Gresillement Fonctionnement normal

Vibration Liquide refrig6rant s'ecoulant Fonctionnement normal

travers le systcme de

refroidissement

Egouttement Contraction et expansion Fonctionnement normal

des patois internes dues aux

changements de temperature

Sizzling Eau s'egouttant sur le radiateur Fonctionnement normal

de degivrage lots du cycle de

degivrage

Vibrating Si le c6te ou I'arriere du Pour supprimer ce bruit, assurez-vous que les

refrig6rateur touche un meuble ou c6tes et I'arriere du refrigerateur ne peuvent pas

un tour, certaines des vibrations vibrer contre un meuble ou un mur.

normales de I'appareil peuvent

rendre un son audible

Egouttement Eau s'¢coulant a travers I'egouttoir Fonctionnement normal

au cours du cycle de degivrage

50 DEPANNAGE

FonctionnementnormalPulsations ou son

aigu

Votre refdgerateur est congu

pour fonctionner de maniere

plus efficace pour garder vos

aliments a la bonne temperature.

Le compresseur a haute

performance peut amener

votre nouveau refrigerateur

fonctionner plus regufierement,

mais il est toujours plus econome

en energie que les anciens

modeles. II est normal d'entendre

des pulsations ou un son aigu au

cours du fonctionnement de votre

refdgerateur.

Des emballages alimentaires

bloquent lafermeture de la porte

Les portes ne Reorganisezles conteneurs afimentaires sur la

se ferment pas porte et sur les etageres pour degager la zone de

completement ou fermeture

s'ouvrent routes Le bac a glace, le couvercle Poussez les bacs jusqu'au fond et placez le

seules du bac a legume, les bacs, couvercle du bac alegume, les bacs, les etageres,

les etageres, les tiroirs ou les lestiroirs et les paniers dans leur position normale.

paniers ne sont pas positionnes Veuillez consulter la section U%sation de votre

correctement. Refrigerateur pour plus d'informations.

Les portes ont ete enJevees Enlevezet repositionnez les portes de la maniere

durant I'insta%tion de I'appareil decrite dans la section Enlever et Repositionner les

et n'ont pas ete correctement Poigneeset les Portes du Refrigerateur.

remises en place

Le refrigerateur n'est pas

positionne bien a I'horizontaJe

Les portes sont Les joints sont sales ou co%nts

difficiles a ouvrir

La porte vient d'etre refermee

Le refrigerateur Les pieds de nivellement ne sont

vacille ou parait pas correctement ajustes

instable Le sol n'est pas egal

L'eclairage ne Panne des diodes d'eclairage

fonctionne pas interne

Le refrigerateur Le filtre a air doit peut-etre _tre

possede une positionne sur la valeur MAX ou

odeur inhabituelle 6tre remplace

L'interieurdu Le refrigerateur est place pres

refrigerateurest d'une flamme ou d'un feu,

couvertdepoussiere comme une cheminee, un poele

ou de suie. a bois ou une bougie.

Veuillez vous reporter a la section Alignement des

Portes dans la partie Installation du Rdrigerateur

pour positionner correctement celui-ci

Nettoyez les joints et les surfaces de contact.

Frottez un chiffon avec du lustre ou de la cire pour

meubles sur les joints apres les avoir nettoyes

Lorsque vous ouvrez la porte, de I'air tiede entre

dans le refrig6rateur./_ mesure que I'air tiede se

refroidit, il peut creer un effet d'aspiration. Si la porte

est difficile a ouvrir, veuillez patienter une minute

pour permettre a la pression de I'air de s'equilibrer,

et verifiez que la porte s'ouvre plus facilement.

Veuillez vous reporter a la section Positionnement et

Alignement des Portes

II peut _tre necessaire de placerdes cales sous les

pieds de nivellement pour terminer I'installation

La lampe du compartiment du rdrigerateur est une

diode d'eclairage interne, et sa maintenance doit

etre realis6e par un technicien quali%. Veuillez vous

reporter a la section Remplacement d'une ampoule.

Positionnez le filtre a air sur la valeur MAX. Si

I'odeur persiste pendant plus de 24h, le filtre doit

probablement _tre change. Veuillez vous reporter

la section Remplacement du Filtre a Air pour les

consignes de remplacement.

Contr61ezet deplacez le cas ech6ant le rdrigerateur

pour qu'il ne soit pas a proximite d'une flamme ou

d'un feu (cheminee, un po_le a bois ou une bougie).

WARRANTY 51

GARANTIE ( fafs-unis)

Si votre refrigerateur LG (<<Produit>>)ne fonctionne pas a cause d'un defaut de materiel ou de

fabrication Iors de I'usage domestique normal au cours de la periode de garantie enoncee ci-

dessous, LG Canada reparera ou remplacera le produit, a sa discretion. Cette garantie limitee est

valide uniquement pour I'acheteur original du produit et ne s'applique que Iorsqu'il est achete et

utilise aux Etats-Unis, y compris sur les territoires americains. La preuve de originale d'achat est

exigee pour obtenir le service de garantie en vertu de cette garantie limitee.

Pf_RIODE DE GARANTIE

Syst_me scell6 (condensateur, s_che-linge,

R6frig6rateur tuyau de raccordement, r6frig6rant et Compresseur lin6aire

6vaporateur)

Un(l)an_compter Un(1)an_compter Sept(7)ans&compter Dix(10)ans&compterde

de la date d'achat de la date d'achat de la date d'achat initial la date d'achat initial

initial initial

Pieces et main-

d'oeuvre (pieces

internes/

fonctionnelles

uniquement)

Pi¢ces et main-

d'oeuvre Pi¢ces uniquement

(la main-d'oeuvre sera

facturee au client)

Pi¢ces uniquement

(la main-d'oeuvre sera

facturee au client)

Le bruit lie au fonctionnement normal, ne respecter pas les instructions dans le Guide d'utilisation

et d'entretien et la panne fonctionnetle de cet appareil pour une utilisation dans un environnement

inadapte, ne 6tre pas couvertes par cette garantie.

i_ Les produits de remplacement et les pi¢ces de rechange sont garantis pour la partie restante

de la periode de garantie originale ou pendant quatre vingt dix (90) jours, seton la periode la plus

elevee.

i_ Les produits de remplacement et pi¢ces de rechange peuvent 6tre neufs ou remis a neuf.

CEI-FE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPLIClTE OU IMPLIClTE, Y

COMPRIS, SANS LIMITATION, TOUTE GARANTIE MARCHANDE OU D'ADAPTATION A UN

USAGE PARTICULIER. DANS LA MESURE OU TOUTE GARANTIE IMPLIClTE EST EXlGf_E PAR

LA LOI, SA DURI_E EST LIMITI_E ,_ LA PI_RIODE DE GARANTIE INDIQUf_E CI-DESSUS. NI LE

FABRICANT NI SON DISTRIBUTEUR AM_RICAIN NE SONT TENUS RESPONSABLES POUR

LES DOMMAGES FORTUITS, CORR_LATIFS, INDIRECTS, SPt_ClAUX OU LES DOMMAGES

ET INTI_Rt_TS PUNmFS DE LA NATURE QUI SOIT, Y COMPRIS, MAIS NON LIMIT_ AUX

PERTES ET LES BI_NEFICES OU lk TOUT AUTRE DOMMAGE, DE BASE CONTRACTUELLE,

Df_LICTUELLE OU AUTREMENT. Certains etats ne permettent pas I'exclusion ou la limitation

des dommages fortuits ou indirects ou les limitations sur la duree d'une garantie implicite, donc,

I'exclusion ou la limitation susmentionnee peut ne pas s'appliquer a vous. Cette garantie vous

donne des droits legaux specifiques et vous pouvez egalement avoir d'autres droits qui varient

d'un etat a un autre.

52 WARRANTY

CE]-I-E GARANTIE LIMIT_.E NE COUVRE PAS :

1. SLes deplacements de service pour la fivraison, le ramassage, ou I'insta%tion ou la reparation du produit,

I'instruction d'un client sur le fonctionnement du produit, la reparation ou le remplacement de fusibles ou

la correction du c&blageou de la plomberie, ou la correction des reparations/insta%tions non autodsees.

2. Les defauts de fonctionnement du produk pendant les pannes et les interruptions de courant ou dos au

service electdque inadequat.

3. Les dommages causes par des conduites d'eau qui fuient ou qui sont cassees, des conduites d'eau

gelees, des canalisations a autorisation restreinte, I'approvisionnement en eau insuffisante ou interrompue

ou une provision d'air insuffisante.

4. Les dommages resultant de I'utilisation du produit dans une atmosphere corrosive ou contraire aux

instructions decrites darts le manuel du proprietaire du produit.

5. Les dommages au produit causes par des accidents, les insectes et la vermine, lafoudre, le vent, le feu,

les inondations ou les actes de Dieu.

6. Les dommages resultant de la mauvaise utilisation, I'abus, la mauvaise installation, reparation ou

maintenance. Une mauvaise reparation comprend I'utilisation de pieces non approuvees ou non specifiees

par LG.

7. Les dommages ou la defectuosit6 causes par une modification ou alteration non autorisee, ou si le

produit est utilise pour d'autres fins que celJes prevues, ou par toute fuite d'eau Iorsque I'unite n'a pas et6

correctement installee.

8. Les dommages ou les ruptures causes par uncourant electrique, une tension, ou des codes de plomberie

incorrects, I'utilisation commerciale ou industrielJe,ou I'utilisation d'accessoires, de composants ou de

produits consommables de nettoyage qui ne sont pas approuves par LG.

9. Les dommages causes par le transport et la manutention, notamment les eraflures, les bosses, les

fissures, et /ou d'autres dommages a la finition de votre produit, a moins que ces dommages soient

causes par des defauts de materiaux ou de fabrication et soient signales dans une (I) semaine de la

livraison (Appeler le : 1-800-243-0000).

10. Les dommages ou les elements manquants a tout produit d'exposition, de promotion ou remis a neuf.

11. Les produits avec des numeros de serie originaux qui ont ete enJeves,modifies ou ne pouvant pas etre

faciiement determines. Les numeros de modele et de serie, ainsi que le recu original de lavente au detail,

sont necessaires pour valider la garantie.

12. L'augmentation des coots des services publics et les frais de services publics supplementaires.

13. Le remplacement des ampoules, des filtres ou de toute piece consommable.

14. Les reparations Iorsque le produit est utifise autrement que pour un usagedomestique normal et habituel

(asavoir, I'utiflsation commerciaJe, darts des bureaux ou les insta%tions de Ioisirs) ou contraire aux

instructions decrites darts le manuel du proprietaire du produit.

15. Les coots associes a I'enlevement de votre produit de votre domicile pour des reparations.

16. L'enlevement et la reinstallation du produit s'il est instalJedarts un endroit inaccessible ou n'est pas installe

conformement aux instructions d'insta%tion publiees, y compris les manuels d'utilisation et d'instalJation

du LG.

17. Les etagcres, les bacs de porte, les tiroirs, les poignees, les accessoires et autres pieces en dehors de

celles qui ont ete initialement indues dans ce mod¢le particufier.

Le coot de r6paration ou de remplacement en vertu de ces circonstances exclues est _ la charge du

consommateur.

Pour plusde d6tailscomplets sur lagarantieet I'assistance_laclientele,veuillezappelerou visiter notre site web.

Appelez le 1-800-243-0000 (24 heures/jour, 365 jours/an) et selecitonnez I'option adequate dans le

menu, ou visitez notre site web au http://wwwJg.com Ou par coumer: LG Customer Information

Center: P. O. Box 240007, 201 James Record Road Huntsville, Alabama 35813 ATTN: CIC

Inscrivez votre information de garantie ci-dessous:

Information d'enregistrement dui produit :

Mod¢le:

Numero de serie:

Date d'achat :

WARRANTY 53

GARANTIE (Canada)

GARANTIE: Si votre refrigerateur LG (<<Produit>>)ne fonctionne pas a cause d'un defaut de materiel

ou de fabrication lots de I'usage domestique normal au cours de la periode de garantie enoncee ci-

dessous, LG Canada reparera ou remplacera le produit a la reception de la preuve d'achat originaie,

sa discretion. Cette garantie est valable uniquement pour I'acheteur original au detail du produit et ne

s'applique qu'a un produit distribue au Canada par LG Canada ou par un distributeur canadien autorise.

La garantie s'applique seulement aux produits situes et utilises au Canada.

PI_RIODE DE GARANTIE : (Remarque : dans le cas ou la date d'achat initial ne peut pas etre

verifiee, la garantie commence soixante (60) jours apres la date de fabrication).

Refrigerateur/ Syst_me scell6 (condensateur, s_che-linge, tuyau Compresseur lineaire

Congelateur de raccordement, refrigerant et 6vaporateur)

Un (1) an & compter Un (1) an _ compter Sept (7) ans _ compter Dix (10) ans _ compter

de la date d'achat de la date d'achat de la date d'achat initial de la date d'achat initial

initial initialt

Pieces et main- Pieces et main- Pieces uniquement Pieces uniquement

d'oeuvre (pieces d'oeuvre (la main-d'oeuvre sera (la main-d'oeuvre sera

internes/fonctionnelles facturee au client) facturee au client)

uniquement)

Le bruit lie au fonctionnement normal, ne respecter pas les instructions dans le Guide d'utilisation

et d'entretien et la panne fonctionnetle de cet appareil pour une utilisation dans un environnement

inadapte, ne etre pas couvertes par cette garantie.

Les produits de remplacement et les pieces de rechange sont garantis pour la partie restante

de la periode de garantie originale ou pendant quatre vingt dix (90) jours, seton la periode la plus

elevee.

Les produits de rempiacement et pieces de rechange peuvent etre neufs ou remis a neuf.

Les centres de reparation agrees par LG garantissent leurs travaux de reparation pendant trente

(30) jours.

LA SEULE RESPONSABILITI_ DE LG CANADA EST LIMITI_E ik LA GARANTIE D_CRITE Cl-

DESSUS. SAUF Sl CELA EST EXPRESSI_MENT STIPULe, LG CANADA NE FAIT AUCUNE

R_CLAMATION El REJETTE DONC TOUTE AUTRE GARANTIE ET CONDITION CONCERNANT

LE PRODUIT, EXPLICITE OU IMPLIClTE, Y COMPRIS, MAIS SANS S'Y LIMITER, A TOUTE

GARANTIE IMPLIClTE OU QUALIT!_ MARCHANDE OU ADAPTATION/_ UN USAGE

PARTICULIER, El AUCUNE DI_CLARATION N'EST OBLIGATOIRE SUR LG CANADA. LG

CANADA N'AUTORISE AUCUNE PERSONNE ]k CRIER OU ,&,ASSUMER EN SON NOM

AUCUNE AUTRE OBLIGATION OU RESPONSABILITI_ DE GARANTIE EN RELATION AVEC LE

PRODUIT. DANS LA MESURE OU TOUTE GARANTIE OU CONDITION EST IMPLIClTE PAR

LA LOI, SA DUR_E EST LIMITI_E ]k LA PI_RIODE DE GARANTIE INDIQU_E CI-DESSUS. LG

CANADA, LE FABRICANT OU SON DISTRIBUTEUR NE SONT PAS TENUS RESPONSABLES

POUR LES DOMMAGES FORTUITS, CORR_LATIFS, DIRECTS OU INDIRECTS, LES

PERTES DE CLIENTI_LE, LES PERTES DE B_Nt_FICES, LES DOMMAGES El INT__R_TS

PUNITIFS OU EXEMPLAIRES, OU TOUT AUTRE DOMMAGE, R_SULTANT DIRECTEMENT

OU INDIRECTEMENT DE TOUT MANQUEMENT AUX OBLIGATIONS CONTRACTUELLES,

FONDAMENTAL OU AUTREMENT, OU RESULTANT DE TOUTE ACTION OU OMISSION,

DE NATURE DELICTUELLE OU AUTREMENT, Cette garantie vous donne des droits legaux

specifiques. Vous pouvez avoir d'autres droits qui peuvent varier d'une province a I'autre selon

les lois provinciales applicables. Tout terme de cette garantie qui nie ou modifie toute condition

ou garantie impticite en vertu de la Ioi provinciale est susceptible de disjonction Iorsqu'il entre en

conflit avec la Ioi provinciaie sans affecter le reste des termes de cette garantie.

54 WARRANTY

CE]-I-E GARANTIE LIMIT_.E NE COUVRE PAS :

1. Les deplacements de service pour la livraison, le ramassage, ou I'insta%tion du produit; I'instruction d'un

client sur le fonctionnement du produit, la reparation ou le remplacement de fusibles ou la correction

du cablage ou de la plomberie, ou la correction des reparations/installations non autorisees.

2. Les defauts de fonctionnement du produit pendant les pannes et les interruptions de courant ou dos

au service electrique inadequat.

3. Les dommages causes par des conduites d'eau qui fuient ou qui sont cassees, des conduites

d'eau gelees, des canalisations a autorisation restreinte, I'approvisionnement en eau insuffisante ou

interrompue ou une provision d'air insuffisante.

4. Les dommages resultant de I'exploitation du produit darts une atmosphere corrosive ou contraire aux

instructions decrites dans le manuel du proprietaire du produit.

5. Les dommages au produit causes par des accidents, les insectes et la vermine, la foudre, le vent, le

feu, les inondations ou les actes de Dieu.

6. Les dommages resultant de la mauvaise utilisation, I'abus, la mauvaise installation, reparation ou

maintenance du produit. Une mauvaise reparation comprend I'utilisation de pieces non approuvees ou

non specifi6es par LG Canada.

7. Les dommages ou la rupture du produit causes par la modification ou I'alteration non autorisee, ou

I'utilisation a des fins autres que celles initialement designees ou resultant de toute fuite d'eau due

une mauvaise installation.

8. Les dommages ou les ruptures du produit causes par un courant electrique, une tension, ou des codes

de plomberie incorrects, I'utilisation commerciale ou industrielle, ou I'utilisation d'accessoires, de

composants ou de produits de nettoyage qui ne sent pas approuves par LG Canada.

9. Les dommages causes par le transport et la manutention, notamment les eraflures, les bosses, les

fissures, et/ou d'autres dommages a la finition de votre produit, a moins que ces dommages soient

causes par des defauts de materiaux ou de fabrication et soient signales darts une (1) semaine de la

livraison.

10. Les dommages ou les elements manquants a tout produit d'exposition, de promotion ou remis aneuf.

11. Les produits avec numero de serie original qui ont ete enleves, modifies ou ne peuvent pas 6tre

facilement d6termines. Les numeros de modele et de serie, ainsi que le recu original de la vente au

detail, sont necessaires pour valider la garantie.

12. L'augmentation des coots des services publics et les frais de services publics supplementaires.

13. Le remplacement des ampoules, des filtres ou de toute piece consommable.

14. Les reparations Iorsque le produit est utilise autrement que pour un usage domestique normal et

habituel (y compris, sans limitation, I'utilisation commerciale, dans des bureaux ou les installations de

Ioisirs) ou contraire aux instructions decrites dans le manuel du proprietaire du produit.

15. Les coots associes a I'enlevement du produit de chez vous pour les reparations.

16. L'enlevement et la reinstallation du produit s'il est installe dans un endroit inaccessible ou n'est pas

installe conformement aux instructions d'installation publiees, y compris les manuels d'utilisation et

d'installation du produit.

17. Les etageres, les bacs de porte, les tiroirs, les poignees, et les accessoires pour le produit. Sont

egalement exclues les pieces en plus de celles qui ont ete initialement inclues dans le produit.

Tous les coQts lies _ la situation ci-dessus exclus sont _ charge du consommateur,

Pour plus de detailscomplets sur la garantie et I'assistance_ la clientele, veuillezappelerou visiter notre site web.

Appelez le 1-888-542-2623 (24 heures/jour, 365 jours/an) et selecitonnez I'option adequate dans

le menu, ou visitez notre site web au http://wwwJg.com

Inscrivez votre information de garantie ci-dessous:

Information d'enregistrement dui produit :

Mod¢le:

Numero de serie :

Date d'achat :

Life's Good

v_j,_, ,_UA 1 - . ,_ I0L=,_,c_/ PfLA_t=

REFRIGERADOR DE

PUERTA FRA CES

Lea este manual de usuado detenidamente antes de la

uti izac 6n y gu{_rde o a mano para futuras consuKas

LFX25973**

P/No. : MFL63264255

2 iNDICE

iNDICE

3 CARACTERiSTICAS DEL

PRODUCTO

4INSTRUCCIONES IMPORTANTES

SOBRE SEGURIDAD

7 COMPONENTES

7 Exterior del refrigerador

8 Interior del refrigerador

INSTALACION

Instrucciones generales de instalacion

Especificaciones

Desembalaje de1refdgerador

Come escoger la ubicadon adecuada

- Tipo de piso

- Temperatura ambiente

- Como medir la distancia de separaci6n

minima

Montaje Vdesmontaje de lasmanijas de la

puerta del refrigerador

Montaje y desmontaje de la manija del cajon

de1congelador

Montaje y desmontaje de las puertas

- Desmontaje de la puerta izquierda de1

refrigerador

- Desmontaje de la puerta derecha de1

refrigerador

- Montaje de la puerta derecha del refrigerador

- Montaje de la puerta izquierda de1refdgerador

- Como extraer los cajones del congelador

- Como ensamblar los cajones del congelador

Conexion de las tuberias de agua

- Antes de empezar

- Presion del agua

- Que necesitara

- Instrucciones para la instalacidn de latuberia

de agua

Encendido

Nivelacidn y alineacion de las puertas

- Nivelacion

- Alineacion de las puertas

24 INSTRUCCIONES DE USO

24 Antes de usar

25 Panel de control

25 - Funcienes del panel de control

27 Uso del deposito de hieio del interior de la

puerta

27 - Desmontaje del deposito de hielo del

interior de la puerta

27 - Montaje del deposito de hielo del interior

de la puerta

28 Maquina de hieio automatica

28 - Maquina de hielo automatica (Espacio para

el hielo)

28 - Maquina de hielo automatica (Espacio de

congelador

28 - Encendido y apagado de la maquina de

hieio automatica

29 - Encendido y apagado de la maquina de

hielo automatica

29 - Sonidos nermales que se pueden escuchar

29 - Preparandese para las vacaciones

30 Dispensader de hieIo y agua

30 - Dispensador

30 - Use del dispensador

30 - Bloqueo del dispensador

30 - Limpieza del soporte del dispensador

31 Almacenamiento de alimentos

31 - Lugar de conservacion de los alimentes

32 - Sugerencias para el almacenamiento de

alimentes

32 - Almacenamiente de alimentos cengelados

33 Cajon para verduras con control de humedad

34 Montaje y desmontaje de las bandejas de

almacenamiento

36 Ajuste de los estantes del refrigerador

37 MANTENIMIENTO

37 Limpieza

38 Reemplazo del filtro de agua

40 SMART DIAGNOSlS

40 Como usar la funcion de Smart Diagnosis

41 SOLUC ONDEPROBLEMAS

51 GARANTiA

CARACTERiSTICA$ DEL PRODUCTO 5

CARACTERiSTICAS DEL PRODUCTO

* Dependiendo del modelo, algunas de las siguientes funciones podran no estar disponibtes.

AGUA FILTRADA Y DISPENSADOR DE HIELO

El dispensador de agua dispensa agua fresca y hetada. El dispensador de

hieto dispensa hielo picado yen cubos.

ALARMA DE LA PUERTA

La funcion de alarma de la puerta esta dise_ada para prevenir el

malfuncionamiento del refrigerador que podria producirse si se dejara abierta

una puerta det refrigerador o un cajon det congetador. Si se deja abierto una

puerta det refrigerador o un cajon del congetador por mas de 60 segundos,

sonara una alarma de advertencia en intervalos de 30 segundos.

CAJON CON CONTROL DE HUMEDAD

El cajon con control de humedad esta dise_ado para conservar sus frutas y

vegetales frescos. Para controlar la cantidad de humedad en et cajon para

verduras, ajuste el control en cualquier posicion entre Low (bajo) y High (alto).

GLIDE'N'SERVE

Glide'N'Serve proporciona un espacio de atmacenaje que mantiene el

compartimento mas frio queet refrigerador.

Es un lugar adecuado para guardar sandwiches o la came que se va a

cocinar.

BFUNCION ICE PLUS

La produccion de hielo puede set incrementada en aproximadamente un 20

por ciento cuando la seccion del congetador se mantiene en la temperatura

mas fria durante un periodo de 24 horas.

4 INSTRUCQONES IMPORTANTES SOBRE SEGURIDAD

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

LEA TODAS !_ASINSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMESTICO.

Este manual contiene muchos mensajes de seguridad importantes. Lea y cumpla siempre todos los

mensajes de seguridad.

Este es el simbolo de alerta de seguridad. Le avisa de mensajes de seguridad que le informan

de peligros de muerte o lesiones para usted o los demas, o que puedan dahar el producto.

Todos los mensajes de seguridad estaran precedidos del simbolo de alerta de seguridad y de

las palabras de sepal de ADVERTENCIA o PRECAUCtON. Estas palabras significan:

Z_ ADVERTENClA Si no respeta las instrucciones, podrfa morir o sufrir lesiones graves

Z_ PRECAUClON indica una situaci6n petigrosa inminente que, si no se evita, puede

producir una lesi6n menor o moderada, o daflo al producto.

Z_ ADVERTENCIA

Para reducir el riesgo de incendio, descarga el6ctrica o lesiones personales al utilizar el producto, se deben

respetar una serie de precauciones de seguridad b_sicas, entre las que se incluyen las siguientes:

Enerqia el6ctrica

• NUNCA desenchufe el refngerador tirando del cable de corriente. Agarre siempre el enchufe firmemente

y tire del mismo para retirarlo de latoma de corriente.

Repareo reemplace de inmediato todos los cables de corriente pelados o con cualquier tipo de da_o. No

use un cable con gnetas o abrasiones sobre su extension o en los extremos del enchufe o conector.

• Nunca utilice un tomacordente que no este certificado.

• En caso de corte repentino de ebctdcidad o tormenta electrba, desconecte el enchufe inmediatamente.

• Conecte el enchufe con el cable de alimentacidn en direccion hacia abajo.

Instalaci6n

• Pongase en contacto con un centro de servicio t¢cnico autorizado parainstalar o trasBdar el refrigerador,

• Cuando separe el refrigerador de la pared, tenga cuidado de no torcer o da_ar el cable de alimentacion.

• Antes de utilizar el producto, conectelo a una toma de corriente terrestre dedicada de acuerdo con la

dasificacion electrica. Queda bajo responsabilidad del usuario reempBzar un tomacorriente de pared

estandar de 2 tomas pot uno estandar de 3 tomas.

• No instab el refrigerador en un lugar en el que exista peligro de caida.

Uso

• NO permita que los nihos escabn, se monten o se cuelguen de las puertas o estantes del refrigerador.

Podrian dahar el refrigerador o sufrir bsiones graves.

• No deposite ni cuelgue objetos pesados sobre el dispensador del refrigerador.

• No deposite objetos pesados o peligrosos (por ejemplo, bote%s con liquido) sobre el refrigerador.

• No introduzca animabs con vida dentro del refrigerador.

• No permita que los nihos se trepen al producto mientras el mismo esta en uso.

• En el caso de fuga de gas (propano/gas %uado de petr6bo), ventile el lugar y pongase en contacto con un

centro de servicio tecnico autorizado antes de utilizar el producto. Notoque ni desarme el tomacorriente

electrico del refrigerador.

• En el caso de fuga del refrigerante, ubique los objetos inflamables lejos del refrigerador. Ventile el lugar y

pongase en contacto con un centro de servicio tecnico autorizado.

• No utilice ni ubique sustancias in%mables (quimicos, medicamentos, cosmeticos, etc.) cerca del

refrigerador; tampoco los almacene dentro del refrigerador. No situe el refrigerador cerca de una fuente

de gas inflamabb.

INSTRUCQONES IMPORTANTES SOBRE SEGURIDAD 5

LEA TODAS !_ASINSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMESTICO.

Para reducir el riesgo de incendio, descarga elOctrica o lesiones personales al utitizar el producto, se deben

respetar una serie de precauciones de seguridad b_sicas, entre las que se incluyen las siguientes:

• No utilice este producto para fines especiabs (almacenamiente de medicamentes o materiales

de prueba o de transporte, etc.).

• Desenchufe el cable de alimentacion antes de limpiar o reparar el refrigerador.

• AI reemplazar la bombifla del refrigerador, desenchufe el refrigerador o corte la corriente electrica.

• No modifique ni alargue el cable de cerriente.

• No utilice secadoras electricas para secar el interior del producto. No prenda velas para remover

el ebr interno del producto.

• Per su seguridad, este electrodomestico debe estar adecuadamente conectado a tierra. Solicite

a un electricista cualificado que compruebe la tema de corriente y el circuito electrico para

asegurarse de que la toma de corriente esta correctamente conectada a tierra.

• No utilice ningon temacorriente que pueda set prendido o apagado mediante un interrupter.

No utilice un alargador de corriente. Queda baje responsabilidad del usuario reemplazar un

tomacorriente de pared estandar de 2 temas per uno estandar de 3 tomas.

• Baje ninguna circunstancia, corte o quite la tercera davija (de puesta a tierra) del cable electrico.

• No utilice adaptadores; enchufe el cable de alimentaci6n a un alargador de temacomentes

mOltiples.

• Si escucha algQn ruido, percibe un olor extra5o o si detecta humo, desconecte el cable de

alimentaciOn de inmediato.

• En el case de que entre agua e polvo en el refrigerader, apaguelo. Llame al servicio tecnico.

• No desarme ni modifique el refrigerador.

• No introduzca manes, pies, u objetos metalicos debajo o detras del refrigerador.

• No maneje el refrigerador o toque el cable de alimentacion si sus manos se encuentran humedas.

• En los refrigeradores con dispensadores automaticos de hiele, evite el contacte con partes

m6viles del mecanisme eyector o con el elemento de calor que dispensa los cubes. No

introduzca los dedos o las manes en el mecanismo de fabricacion autematica de hiele con el

refrigerador enchufado.

• AI retirar hielo del dispensador no utilice cristal ceramico.

• Cuando su refrigerador este en funcionamiento, no toque las superficies frias del compartimiento

del congelador con las manes mejadas o humedas.

• No introduzca centenedores de vidrio, bote%s de vidrie o refrescos en el congelador.

• Este producto no esta diseBado para ser utilizado per personas (incluides niBos) con capacidades

fisicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiente, salvo que

esten supervisados o hayan side instruidos con respecto al use del producte per una persona

responsabb de su seguridad.

• No vuelva a cengelar alimentos congelados que se hayan descongelado completamente. Esto

podria causar graves problemas de salud.

• Si va a desechar su antigue refrigerador, asegurese de que un tecnico cualificado se encargue

de retirar el refrigerante de CFC para su adecuada eliminaci6n. Si usted emite refrigerante de

clorofluorocarbonos, podria ser multado o encarcelado de confermidad con la ley ambiental

vigente.

• Los refrigeradores desechados o abandonados son peligrosos, incluso si solo es per unos pocos

dias. AI memento de desechar el refrigerador, retire los materiales de embalaje de la puerta e

quite las puertas pero deje los estantes en su lugar a fin de que los niflos no puedan escalar

facilmente pot dentro.

6 INSTRUCQONES IMPORTANTES SOBRE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMESTICO.

Para reducir el riesgo de incendio, descarga et6ctrica o lesiones personales al utilizar el producto, se deben

respetar una serie de precauciones de seguridad b_sicas, entre las que se incluyen lassiguientes:

Z_ PRECAUCION

Instalaci6n

• El refrigerador se debe instalar correctamente de acuerdo con las instrucciones para el

instalador incluidas en la hoja adhesiva pegada al frontal det refrigerador.

• Sea cuidadoso al desempacar e instalar et refrigerador. Deseche los materiales de embalaje

(plasticos) inmediatamente, manteniendolos fuera det alcance de los nitros.

Uso

• Cierre la puerta cuidadosamente cuando haya ni_os cerca.

• Mantenga los dedos lejos de los puntos de riesgo de pinzamiento; las distancias de

separacion entre las puertas y los gabinetes son necesariamente pequeflos. Tenga especial

cuidado al cerrar las puertas cuando haya nitros cerca.

• Si almacena comida apropiadamente, sea cuidadoso porque esta podria caerse y causar

lesiones.

Mantenimiento

No utiJice detergentes fuertes tales como cera o diluyente para la limpieza. Limpie con una

teta suave.

Limpie regularmente elementos externos (polvo, agua, etc.) de las puntas del enchufe y

zonas de contacto.

GUARDE ESTAS INSTRUCCIONES

COMPONENTES 7

COMPONENTES

Use esta pagina para famitiarizarse con los componentes y caracteristicas del refrigerador. Para su

comodidad, se incluyen refe-rencias alas paginas.

*La apariencia y especificaciones det producto real pueden cambiar dependiendo det modeto.

Exferior del refrigerador

Visor LED

Muestra la temperatura de]

refrigerador y del congelador, las

condiciones del filtro de agua y el

estado del dispensador.

Funci6n ICE PLUS

Cuando esta funcidn se

encuentra activada, la seccion

del congelador funcionara a la

temperatura mas fria durante

un perfodo de 24 horas a fin de

aumentar la produccion de hielo.

Alarrna de la puerta

La alarma de advertencia suena en

intervalos de 30 segundos cuando

la puerta del refrigerador o del

congelador permanece abierta por

mas de 60 segundos.

1Agua filtrada y

dispensador de hielo

Dispensa agua fresca

filtrada a traves de la

puerta. El dispensador

de hielo dispensa hielo

picado o en cubos.

8 COMPONENTES

Inferior del refrigerador

L_mparas interiores LED

Las lamparas interiores

iluminan el interior del

refrigerador.

Filtro de agua

Sistema SpacePlus Ice.

Los cubos de

hie]o se producen

automaticamente.

Bandejas de

puerta fijas

Parteluz

Se pliega cuando la

puerta izquierda se

abre.

Dep6sito de latas

Se utiliza para preservar

comidas o tragos

congelados.

Glide'N'Serve

Le permite almacenar productos

alimenticios a una temperatura

diferente a la del resto del

refrigerador.

Bisagra de cierre autom_tico --

Las puertas del refrigerador y los

cajones del congelador se cierran

automaticamente mediante una

leve presiOn. (La puerta Onicamente

se cierra automaticamente cuando

se encuentra abierta a un angulo

menor a 30°.)

_- Divisor de la

Durabase

--Altavoz de diagn6stico inteligente

Mantenga su te]efono hacia e] a]tavoz

mientras activa e] Diagnostico Inteligente.

Consulte ]a secci0n "Diagnostico

Inte]igente" para obtener mayores detal]es.

Dep6sito para

productos diaries

Estante ajustable del

refrigerador

Los estantes del refri-

gerador son ajustables

para satisfacer sus

necesidades personales

de almacenamiento.

Dep6sito con

puertas modulares

Cajones para vercluras

Controla la humedad

y ayuda a mantener

frescas ]as frutas y

verduras.

Caj6n extraible

Durabase

M&quina de hielo

autom&tica

Compartimento del

hielo desmontable

El compartimento

de] hielo se puede

desmontar para I]enar

cubiteras, neveras o

jarras.

INSTALAQON9

INSTALAClON

Insfrucciones generales de insfalaci6n

Luego de comprar este producto o trasladarlo a otro lugar, lea primero las siguientes instrucciones

de instalacion.

i!i_ill

r-Y_ ............

i¸,,_!!!!_

9¸¸¸_¸¸¸-...............

-.,.

1 Desernbalaje del

refrigerador

4 Conexi6n del suministro

de agua y del conducto

de agua

C6rno escoger la

ubicaci6n adecuada

Nivelaci6n y alineaci6n

de las puertas

3 Desmontaje/Montaje

10 INSTALAQON

Especificaciones

La apariencia y especificaciones contenidas en este manual pueden variar debido alas contantes

mejoras reatizadas en et producto.

Refrigerador con congelador inferior modelo LFX25973

Descripci6n Refrigerador con puerta francesa

Requisitos etectricos 115 VAC @ 60 Hz

Presi6n de agua minima/maxima 20 and 120 psi (140 and 830 kPa)

Dimensiones 35 3/4" (anchura)X 34 I/4" (profundidad) X 69 3/4" (akura),

46 1/2" (profundidad con la puerta abierta)

908 mm (anchura)X 869,95 mm (profundidad)X I 771,65 mm

(altura), 1 181,1 mm (profundidad con la puerta abierta)

Peso neto 140 kg. (309 libras)

Capacidad de almacenamiento del 17,56 pies c0bicos

refrigerador

Capacidad de almacenamiento del 7,14 pies c0bicos

congelador

INSTALAQON 11

Desembalaje del refrigerador

_//_ ADVERTENCIA

El desplazamiento e instalacion del

refrigerador deben realizarse entre dos

o mas personas. Si no se respeta esta

advertencia, se podran producir lesiones en

la espalda o de otro tipo.

Su refrigerador es muy pesado.

AI desplazado para su limpieza o

mantenimiento, asegurese de proteger el

suelo. Siempre debe tirar del refrigerador

en linea recta cuando los desplace. No

menee ni zigzaguee el refrigerador al tratar

de desplazarlo, ya que esto puede daRar el

suelo.

Mantenga los materiales o vapores

inflamables, como la gasolina, lejos del

refrigerador. Si no se cumple con esto se

podra producir una explosion, incendio o

muerte.

Antes de su uso, retire la cinta adhesiva y todas

las etiquetas temporales del refrigerador. No

retire las etiquetas que indican advertencias, la

etiqueta de modelo y numero de serie ni la Hoja

tecnica que esta ubicada debajo del frontal del

refrigerador.

Para retirar los restos de pegamento o cinta

adhesiva, frote energicamente el area con el

pulgar. Los residuos de pegamento o cinta

adhesiva tambien se pueden retirar facilmente

frotando con los dedos una peque_a cantidad de

lavavajillas liquido sobre el adhesivo. Aclare con

agua templada y seque el area.

No utilice instrumentos afilados, alcohol

desinfectante, liquidos inflamables ni limpiadores

abrasivos para retirar la cinta adhesiva o el

pegamento. Estos productos pueden dahar la

superficie del refrigerador.

Los estantes del refrigerador estan instalados

en la posicion de transporte. Vuelva a colocar

los estantes de acuerdo con sus necesidades

personales de almacenamiento.

C6mo escoger la ubicaci6n

adecuada

Seleccione un lugar en el que se pueda

conectar facilmente el suministro de agua

para la maquina de hielo automatica.

NOTA "/

La presi6n del agua debe situarse entre 20

y 120 psi (140 y 830 kPa) en los modelos

sin filtro de agua y entre 40 y120 psi (280 Yl

830 kPa) en los modelos con filtro de agua /

Elrefrigerador debe estar siempre

enchufado a su toma de corriente individual

conectada a tierra adecuadamente con una

tension nominal de 115 voltios, 60 Hz, solo

CA, y protegida mediante fusible a 15 O20

amperios. Esta configuracion proporciona el

mejor rendimiento y, al mismo tiempo, evita

la sobrecarga de la instalacion electrica de

la casa que podria provocar un peligro de

incendio debido a un sobrecalentamiento

de los cables. Se recomienda disponer de

un circuito independiente para la exclusiva

alimentacion de este electrodomestico.

ADVERTENClA

ara reducir el riesgo de descarga electrica,

no instale .elre!rigerador en un area

Tipo de piso

Para evitar et ruido y la vibracion, es necesario

nivetar la unidad e instalarla en un sueio

solidamente construido. Si es necesario,

ajuste los pies de nivetacion para compensar

los desnivetes det sueto. La parte detantera

debe estar ligeramente mas elevada que la

posterior para ayudar al cierre de la puerta.

Los pies de nivelacion se pueden girar con

facilidad inclinando ligeramente et aparato. Gire

los pies de nivetacion hacia la izquierda para

etevar la unidad, y hacia ta derecha para bajarla.

(Consulte la seccion de nivetacion y alineacion

de las puertas).

-_ _ NOTA

No se recomienda realizar la instalaciOn

sobre moqueta, superficies de baldosas

flexibles, una plataforma o en una

_. estructura con soporte inestable

12 INSTALAQON

Temperatura ambienfe

Instale este etectrodomestico en una zona

donde la temperatura este entre 13 °C (55 °F)

y 43 °C (110 °F). Si la temperatura alrededor

det etectrodomestico es demasiado baja o

demasiado atta, la capacidad de refrigeracion

se vera gravemente afectada.

C6mo medir la distancia de

separaci6n minima

Una distancia demasiado pequefla con los

etementos adyacentes puede dar como

resultado una reduccion de la capacidad de

congelaci6n y un aumento det consumo

et6ctrico. Deje el menos 24 pulgadas (61

cm) en et frente det refrigerador para abrir la

puertas y al menos 2 pulgadas (5,08 cm) entre

la parte posterior det refrigerador y la pared.

24" (61 cm)

5,08 cm (2 pulgadas)

Monfaje ydesmonfaje de

las manijas de la puerfa del

refrigerador

siempre se recomienda desmontar las puertas

cuandosea necesariodesp]azarel refrigerador

a traves de un espacio estrecho. Si es

necesariodesmontar las manijas, siga ]as

Desmontaje de las manijas

1Afloje los tornillos de presion D con una

Ilave Allen de 2,5 mm. (3/32pulg.). Sueite la

Ilave Allen y extraiga la manija.

2Afloje los sujetadores de montaje

que conectan la puerta y la manija del

refrigerador con una Ilave Allen de _/4pulg.

y retire los sujetadores de montaje.

Monfaje de las manijas

1Coloque los sujetadores de montaje D en

ambos extremes de la manija con una Ilave

Allen de 1/4pulgadas.

2Coloque la manija en la puerta ajustando

las zonas de contacto de la manija sobre

los sujetaderes de montaje y apretando los

tornilles de presion con una Ilave Allen de 3,1

ram. E}(3/32pulgadas).

INSTALAQON 13

Monfaje y desmonfaje de la

manija del caj6n del congelador

Desmonfaje de las manijas

Afloje los torniitos de presi6n D ubicados en

la parte inferior de la manija con una Ilave

Alien de 3,1 mm (_/8pulg.) y retire la manija.

Afloje los sujetadores de montaje

que conectan la puerta y la manija del

refrigerador

con una Ilave

Alien de _/4

pulg. y retire

los sujetadores

de montaje.

Monfaje de las manijas

Coloque los sujetadores de montaje Den

ambos extremos de la manija con una Ilave

Allen de _/4putgadas.

Coloque la manija en la puerta ajustando las

zonas de contacto de la manija sobre los

sujetadores

de montaje y

apretando los

tornillos de

presi6n con

una Ilave Allen

de 3,1 ram.

( _/_putgadas).

FZ_ ADVERTENCIA

Cuando el cliente retira et tirador o Io

ensambta a la nevera, por favor, tenga

cuidado con Io siguiente.

• Sostenga el tirador con su propia mano a fin

de asegurarse de no dejarlo caer en el suelo

o de pisarlo cuando Io retire de una nevera.

• No balance el tirador en direcci6n de las

personas o animales tras habedo retirado.

• Introduzca el orificio del soporte del tirador

exactamente en el perno tapon de la puerta,

y ensamble el conjunto de tornillos para fijar

el tirador.

• Compruebe si existe un espacio entre la

puerta y el tirador tras fijar este Oltimo.

Monfaje y desmonfaje de las

puerfas

Siempre se recomienda desmontar las puertas

cuando sea necesario desplazar el refrigerador a

traves de un espacio estrecho.

,_-_ ADVERTENClA

•Si su puerta de entrada es demasiado estrecha

para que pase el refrigerador, retire laspuertas

de1refrigerador y paselo de costado a traves de

la puerta.

•El desplazamiento e instalaci6n de las puertas

de1refrigerador deben realizarse entre dos

o mas personas. Si no se respeta esta

advertencia, se podran producir lesiones en la

espalda o de otro tipo.

•Desenchufe el suministro el6ctrico al

refrigerador antes de realizar la instalacion.

Si no se respeta esta advertencia, pueden

producirse lesiones graves e induso la muerte.

•No coloque las manes, los pies u otros objetos

en las salidas de aire o la parte inferior del

frigorifico. Podria sufrir lesiones o recibir una

descarga electrica.

•Tenga cuidado al manipular la bisagra y el tope.

• Retire los alimentos y las bandejas de las

puertas y las gavetas antes de realizar el

desmontaje.

gesmonfaje de la puerta izquierda

del refrigerador

El suministro de agua esta conectado a la

parte superior de la superficie posterior del

refrigerador. Retire el anillo del area de union.

Sostenga la conexion del suministro de agua

y presione con cuidado el anillo metalico para

desmontar el conducto de suministro de

agua, tal como se muestra en la imagen _,

YQ.

(_!_ NOTA

Eldesmentaje del conducto de sumJnistro

de agua s61odebe realizarsecuandese

14 INSTALAQON

(2) _(1 )

(3).

(6)--" /

(7) /

Abra la puerta izquierda. Retire et tornillo

de la tapa de la bisagra superior (1).

Levante la tapa (2).

Retire la tapa.

Saque et tubo (3).

Desconecte todos los mazos de cables (4).

Retire el tornilto con conexion a tierra (5).

Gire la palanca de la bisagra (6) en sentido

contrario alas agujas del reloj. Levante

la bisagra superior (7) fibre det pestillo de

palanca de la bisagra (8).

Levante la puerta det pasador de la bisagra

central y extraiga la puerta.

Coloque la puerta, con et interior hacia

arriba, sobre una superficie que no raye.

"Z_ PRECAUCION

Cuando tevante la bisagra fibre det

pestitlo, tenga cuidado de que la puerta

no se caiga hacia detante.

Desmontaje de la puerfa derecha del

refrigerador

(2)

)

1Abra la puerta. Retire el tornillo de la tapa

de la bisagra superior (1). Levante la tapa

(2).

2Retire la tapa.

:3 Gire la patanca de la bisagra (3) en sentido

horario. Levante la bisagra superior (4) libre

del pestillo de palanca de la bisagra (5).

4Levante la puerta det pasador de la bisagra

central y extraiga la puerta.

5 Coloque la puerta, con et interior hacia

arriba, sobre una superficie que no raye.

-z_ PRECAUCION

Cuando levantelabisagrafibredel

pestilio,tenga cuidado de que lapuerta

no se caigahaciadelante.

INSTALAQON 15

Mont"aje de la puerfa derecha del

refrigerador

Instale primero la puerta del lado derecho.

Baje la puerta hacia el pasador de la bisagra

central. Asegurese de que el mango

plastico este colocado en la parte inferior

de la puerta.

(2)

2Encaje la bisagra superior (4) sobre et

pestitlo de palanca de la bisagra (5) y 2

ajQsteta en su sitio.

:3 Gire la palanca (3) en sentido contrario a

las agujas det retoj para asegurar la bisagra. :3

4Enganche las pesta_as situadas en el lado

derecho de la tapa de la bisagra (2) situada 4

debajo det borde de la bisagra superior (4)

y coloque la tapa en su sitio. 5

5 Inserte y apriete el tornitlo de la tapa (1).

Monfaje de la puerta izquierda del

refrigerador

Instale la puerta izquierda det refrigerador

luego de instalar la puerta derecha.

Baje la puerta hacia el pasador de la bisagra

central.

Y @

i_ i:::- (4)

() (7)_ //

Encaje la bisagra superior (7) sobre el

pestillo de palanca de la bisagra (8) y

ajustela en su sitio.

Gire la patanca (6) en sentido horatio para

asegurar la bisagra.

Instale et tornit{o con conexion a tierra (5) y

conecte los dos mazos de cables (4).

Empuje el tubo de agua (3) situado en la

parte superior de {a puerta izquierda dentro

det agujero situado junto a la bisagra

izquierda de la parte superior det aparato

hasta que salga por la parte trasera.

Inserte et tubo de suministro de agua (3)

dentro det conector hasta que s61o se vea

un trazo de escala. Inserte completamente

la tapa del tubo (15 mm - pulg.).

Enganche las pesta_as situadas en el lado

derecho de la tapa de la bisagra (1) situada

debajo det borde de la bisagra superior (7)

y coloque la tapa en su sitio.

S Inserte y apriete el tornilto de la tapa (1).

16 INSTALAQON

9 Inserte et tubo de suministro de agua at

menos 15 mm. ( 5/8 pulg.) en et conector.

10 Enganche la pestafla situada en et lado del

interruptor de la puerta de la tapa debajo

del borde de la apertura para cables de la

parte superior del aparato.

11 Ponga la tapa en su lugar. Inserte y apriete

et tornillo de la cubierta.

,_-(!} NOTA

) Presiene con cuidado el anillo metalico

e inserte el tubo hasta que solo una

linea quede visible en el tubo.

(Correcto)

(Incorrecto)

2) Tire el tubo para asegurarse que

este bien ajustado y luego inserte la

abrazadera.

C6mo exfraer los cajones del congelador

Todos los cajones superior, medio e inferior

se retiran del mismo modo. En las figuras

siguientes, no se muestra et cajon extrafble

situado pot encima det cajon del congelador

para que la imagen sea mas clara.

....//_ PRECAUCION

o Eldesplazamiente e instalacion del cajon

del congelador deben realizarse entre dos

o mas personas. Si no se respeta esta

advertencia, se podran producir lesiones

en la espalda o de otro ripe.

o No agarre la manija mientras desmonta o

vuelve a colocar el cajon. La manija podria

salirse y prevocar lesiones personales.

° Tenga cuidado con las bisagras punzantes

en ambos lades del cajon.

o Cuando apeye el cajon sobre el piso,

tenga cuidado de no daharlo.

o No se siente ni se pare sobre el cajon del

congelador.

• Mantenga los nihos y las mascotas

alejados del cajon para evitar accidentes.

No deje abierto el cajon.

Saque et cajon abierto a la extension

completa. Retire et cesto inferior mediante

et levantamiento de la cesta det sistema de

carriles.

2Presione las pestaflas de las tapas de

los rafles y levantelas para separarlas det

conjunto del tall.

INSTALAQON 17

Retire los tornillos (_) de ambos lados de la

guia.

Con ambas manos, sujete los laterales de la

puerta y tire hacia arriba para separarlos de

los railes.

"Z_ PRECAUCION

Cuando haya retirado el cajon, no Io

sujete del tirador. Podria soltarse el

tirador y causarle lesiones.

Con las dos manos, sujete la barra central y

empujela hacia dentro de forma que ambos

rieles se deslicen de forma simultanea.

C6mo ensamblar los cajones del

congelador

Con ambas manos, tire hacia afuera cada riel

de forma simultanea hasta que ambos rieles

se hayan extendido en su totalidad.

2Monte el conector de la puerta (_) a la percha

de la guia (_).

3Empuje hacia abajo y monte el conector de la

puerta apretando los tornillos (_.

18 INSTALAQON

C6mo ensamblar los cajones del

congelador (con'dnuaci6n)

4Asegurese de que tiene el carril correcto

para cubrir cada lado.

Gula _h_._ _,>11

izquierda _ll[

_Z_ ADVERTENCIA

• Si se retira el divisor Durabase, hay espacio

suficiente para que los niSos o mascotas

se introduzcan en su interior. Para evitar

que los ni_os o mascotas puedan quedar

atrapados o sufrir asfixia, NO permita

que toquen o se acerquen al cajon del

congelador.

• NO se pare ni se sientan en cajon del

congelado.

Alinee las pestaflas de las tapas con los

orificios de montaje de cada raft y presione

las tapas en su posicion.

Orificio de

6Con et caj6n extrafdo en toda su extensi6n,

inserte la canasta inferior (_) en et

ensambie del riet hasta que no se mueva

hacia adelante.

INSTALAQON 19

ConexiOn de las tuberias de agua

Antes de empezar

Esta instalaciOn de la tuberia de agua no esta

cubierta por la garant[a del reffigerador. Siga estas

instrucciones con cuidado para minimizar el riesgo

de costosos daAos debidos al agua.

El golpe de ariete (golpeteo del agua en las

tuberias) en la fontaneria de la casa podria daAar

componentes del refngerador y provocar una fuga

o una inundaciOn de agua. Llame a un fontanero

cualificado para resolver el golpe de ariete antes

de instalar la tuberia de suministro de agua en el

refrigerador.

_----//_ PRECAUCION .....

Para evitar quemaduras y daflos en el /

producto, conecte solamente el tubo de agua

de1refrigerador a un suministro de agua fria.

Si va a usar el refrigerador antes de conectar

la tuberia de agua, aseg_rese de que el

interruptorde alimentaciOn de la m_quina de

hielo est& en la posiciOn OFF(0).

"_Z_ PRECAUCION

No instalelatuberiade lamaquinade hielo

enzonasdonde lastemperaturasdescienden

por debajodel punto de congelacidn.

PresiOn del agua

Un suministro de agua fria. La presiSn del

agua debe situarse entre 20 y 120 psi

(140 y 830 kPa) en los modelos sin fitro de

agua y entre 40 y 120 psi (280 y 830 kPa)

en los modelos con fitro de agua.

Si se conecta un sistema de filtraciOn de agua

de 5smosis inversa al suministro de agua frfa,

esta instalaciSn de la tuber[a de agua no esta

cubierta por la garant[a deereffigerador. Siga estas

instrucciones con cuidado para minimizar eEnesgo

de costosos daAos debidos al agua.

Si se conecta un sistema de fltraciOn de agua

de osmosis inversa al suministro de agua frfa,

la presiOn del agua en el sistema de osmosis

inversa necesita un m[nimo de 40 y 60 psi

(280 y 420 kPa), menos de 2,0~3,0 seg.

Para Ilenar una taza de 7 oz (200 cc) de

capacidad.

PRECAUCION

Use gafas protectoras durante la

instalacion para evitar lesiones.

Si EapresiOn dee agua dee sistema de Osmosis

inversa es inferior a 21 psi (145 kPa)(se

neceskan mas de 4,0 seg para Henar una taza

de 7 oz (200 cc) de capacidad):

• Compruebe si eJfiltro de sedimentos del

sistema de Osmosis inversa esta bloqueado.

Reemplace el filtro si es necesario.

Q Despues de un uso intensivo, dele tiempo al

dep0sito de almacenamiento del sistema de

Osmosis inversa para que se Ilene.

• Si el problema relacionado con la presi0n

de agua procedente de la Osmosis inversa

persiste, Ilame a un fontanero cualificado.

• Todas las instalaciones deben realizarse

conforme a los requisitos de los codigos

locales de fontanefia.

O.u_ necesitar_

Tuberia de cobrede ¼ de pulgada de

diametro, para conectar el refrigerador

al suministro de agua. ,,_

AsegOrese de que ambos

extremos de la tuberia estan

cortados a escuadra.

Para determinar la cantidad de tuberia que

necesita: mida la distancia desde la valvula

de agua situada en la parte posterior del

refrigerador a la tuberia del suministro de

agua. A continuaciOn, sOmele 2,4 metros

(8 pies). Aseg0rese de que haya suficiente

tuberia adicional (aproximadamente 2,4

metros [8 pies] enrollada en 3 vueltas de

unos 25 cm [10 pulg.] de diametro) para

permitir que se pueda

despegar el refrigerador

de la pared despues de

la instalaciOn.

Taladro el_ctrico.

Llave de V2pulg. o una

ilave inglesa.

Destornilladores de punta plana y de estreiia.

Dos tuercas de compresiOn con un di_metro

exterior de ¼ de pulg. y 2 abrazaderas para

unit el tubo de cobre a la v_lvula de corte y a

la v_lvula de agua del refrigerador.

20 INSTALAQON

•Si la tuberia de agua

de cobre existente _.1_f({" ]'_

tiene una conexion

abocinada en et

extremo, necesitara

un adapiador (disponible en cualquier

ferreterfa) para conectar la tuberfa de

agua al refrigerador O puede cortar la

conexion abocinada con un cortatubos y,

a continuacion, usar una tuerca de union.

®Una v61vula de eerie

para conec|ar a la

|uber_a de acjua fr_a.

La valvula de corte

deberia tenet una

entrada de agua con un diametro

interior minimo de 5/32 pulg. en et

punto de conexion con la TUBERiA

DE AGUA FRiA. Las vatvulas de corte

de montura se incluyen en muchos

kits de suministros de agua. Antes de

comprarla, asegurese de que la valvula

de montura cumple con los codigos

locales de fontaneria.

_ NOTA ------

No se debe usar una vatvula de agua de

tipo de montura autoperforante

Insfrucciones para la instalaci6n de

la fuberia de agua

i_ ADVERTENCIA h

Si usa un dispositwo electrico (come un /

taladro) durante la instalacion, aseg0rese de

que este alimentado per bateria y que teng

doble aislamiento o que este correctamente I

conectado a tierra de manera que evite el /

riesgo de una descarga electrica. /

Instale la vatvula de corte cerca de la tuberia

de agua potable que masse usa.

CORTE EL SUMINISTRO DE AGUA PRINCIPAL.

Abra el grifo mas cercano para liberar la

presi6n de la linea.

2ELIJA LA UBICACt0N DE LAVALVULA.

Elija una ubicaci6n para la

valvula a la que se pueda

acceder facilmente. Es

mejor cenectarla en el

lateral de una tuberia de

agua vertical. Cuando sea

necesario conectarla en una

tuberia de agua horizontal, realice la conexi6n

en la parte superior e lateral, en lugar de

conectarla a la parte inferior, para evitar la

acumulacion de sedimentos de la tuberia de

agua.

FIJE LA V_,LVULA DE CORTE.

Taladre un orificio de

14pulg. en la tuberfa

de agua mediante una

punta afilada. Quite

todas las rebabas

resultantes de taladrar

et orificio en la tuberia.

Tenga cuidado de

que no caiga agua en et taladro. Si no se

taladra un orificio de _Ade pulg., podria

verse reducida la produccion de hielo y el

tamaflo de los cubitos.

_) NOTA

La tuberia de conexion no puede set

una tuberfa blanca de plastico. Los

fontaneros autorizados solo deben usar

tuberias de cobre NDA #49595 o 49599

o tuberias PEX (polietileno reticulado).

INSTALAQON 21

4FIJE LA V_,LVULA DE CORTE.

Fije la valvula de corte a la tuberia de agua

fria con la abrazadera para tubos.

Abrazadera _ ! I

para tubes _

V_lvula de corte _ _ _ Tubeda de

de montura _ _ agua fria

vertical

(_ NOTA

Se deben cumplir con los C6digos de

Fontaneria 248CMR del Estado de

Massachusetts. Las valvulas de montura

son ilegales y no se permite su uso en

Massachusetts. Consulte a su fontanero

APRIETE LA ABRAZADERA PARA TUBOS.

Apriete los tornillos de la abrazadera hasta

que la arandeta de setlado comience a

hincharse.

NOTA: Tenga cuidado de no sobre

apretar la abrazadera, ya que podria

romper la tuberia.

Arandela

Extreme de

entrada

Abrazadera para

tubes _ _

Tornillo de la --_,_

abrazadera_

ENCAMINE LA TUBERiA.

Encamine la tuberfa entre la tuberia de

agua fria y el refrigerador.

Encamine la tuberfa a traves de un orificio

taladrado en la pared o suelo (detras del

refrigerador o junto a Jabase det aparato) Io

mas cerca de la pared que sea posibte.

Asegurese de que haya suficiente

tubefia adicional (aproximadamente 2,4

metros enrollada en 3 vuettas de unos

25 cm diametro) para permitir que se

pueda despegar et refrigerador de la

pared despues de la instalacion.

7CONECTE LA TUBERiA A LA V_,LVULA.

Coloque la tuerca de compresion y la

abrazadera (mango) para la tuberia de cobre

en et extremo de la tubefia y conecteta a

la valvula de corte. Asegurese de que la

tubefia esta completamente insertada en

la vatvula. Apriete la tuerca de compresion

con fuerza.

V_lvula de corte

demontura_d ;'-_

Tuerca _'_

prensaestepas S

V_lvula de

salida

Tuerca de

compresi6n

x .............................Guarnici6n

(manguito)

S DEJE CORRER AGUA POR LATUBER[A.

Active el suministro de

agua principal y deje correr

el agua por la tuberia hasta

que salga agua limpia.

Corte la valvula de agua

despues de que haya

pasado aproximadamente

un litro de agua a traves de la tuberia.

9 CONECTE LATUBER[AAL REFRIGERADOR

NOTA: Antes de reatizar la conexi6n al

refrigerador, aseg0rese de que el cable

de alimentaci6n del refrigerador no est8

enchufado a la toma de corriente.

a. Retire la tapa de plastico flexible de la

valvula de agua.

b. Coloque la tuerca de compresion y la

guarnici6n (mango) en el extremo del tubo

tal como se muestra en la imagen.

c. Inserte el extremo de la tuberia de

cobre en la conexi6n todo Io que pueda.

Mientras sujeta la tuberia, ajuste el

adaptador.

Abraz_

Tuerca de _ q II /

compresi6nde \ _ _/ t

ra adera

Imanoe,

...._21_2222-;:2Z2: -

Tuberia de ¼

de pulg.

j,/

"_- Conexi6n del

refrigerador

22 INSTALAQON

10 ABRA EL PASO DE AGUA EN LA

V_,LVULA DE CORTE.

Ajuste las conexiones que goteen.

_//_ PRECAUCION

Compruebe si hay fugas en las

conexiones de las tuberias de agua.

11 ENCHUFE EL REFRIGERADOR.

Disponga la bobina de tuberfa de tal

manera que no vibre contra la parte

posterior del refrigerador ni contra la pared.

Empuje et refrigerador hacia la pared.

12 ENCIENDA LA M_,QUINA DE HIELO

Ponga el interruptor de alimentaci6n de

la maquina de hielo en la posici6n ON

(encendido).

La maquina de hielo no comenzara

a funcionar hasta que no alcance su

temperatura de funcionamiento de -9 °C

(16 °F) o menor. En ese momento,

comenzara automaticamente a funcionar

si el interruptor de alimentaci6n de la

maquina de hieto esta en la posici6n ON

(encendido_

Encendido

Enchufe et refrigerador.

F-----Z_ PRECAUClON

Conecte el etectrodomestico a un

tomacorriente certificado.

Haga que un tecnico etectricista

certificado verifique la toma de

corriente y et cableado para una

correcta conexion a tierra.

No dafle ni corte la terminal de conexion

a tierra det enchufe.

INSTALAQON 23

Nivelaci6n y alineaci6n de las puerfas

Nivelaci6n

Tras la instalacion, enchufe et cable de

alimentacion det refrigerador en una toma de

corriente de 3 patas con conexion a tierra;

y empuje et refrigerador hasta la posicion

deseada.

Su refrigerador tiene dos patas de nivelacion

detanteras: una a la derecha y otra a la

izquierda. Ajuste las patas para modificar la

inclinacion de delante hacia atras o de lado

a lado. Si el refrigerador parece inestabte

o si desea que las puertas se cierren mas

facitmente, ajuste la inclinaci6n del refrigerador

siguiendo las siguientes instrucciones:

Alineaci6n de las Iouertas

Ambas puertas det refrigerador tienen una

tuerca ajustabte, ubicada en la bisagra inferior,

que pueden levantarse y bajarse para alinearlas

correctamente. Si et espacio entre las puertas

no es parejo, siga estas instrucciones para

alinear las puertas de manera uniforme:

Use la Ilave (incluida con et Manual det

Propietario) para girar la tuerca que se

encuentra en la bisagra de la puerta para

a-justar la altura. Gireta hacia la izquierda para

levantar la altura, o hacia la derecha para

bajarla.

Extraiga la rejilla de la base. Consulte la

seccion Instalacion de la base de la rejilta.

Gire las patas de nivetacion hacia la

izquierda para levantar esa parte det

refrigerador, o girelas hacia la derecha para

bajarla. Es posibte que sean necesarios

realizar varios giros de la pata de nivetacion

para ajustar la inclinacion det refrigerador.

_ NOTA

Una Ilave para tuercas conicas

funcionara mejor, aunque una Ilave de

boca abierta sera suficiente. No ajuste

demasiado.

Vuelva a abrir ambas puertas y compruebe

si se cierran con facilidad. Si las puertas no

cierran facilmente, incline et refrigerador

ligeramente hacia atras girando ambas

patas de nivelacion hacia la izquierda. Es

posibte que sean necesarios varios giros,

y deberia girar ambos pies de nivetacion la

misma cantidad de veces.

4Vuelva a colocar la rejilla de la base.

24 INSTRUCQONES DE USO

INSTRUCCIONES DE USO

Antes de usar

Limpie el refrigerador.

Limpie el refrigerador a fondo y quite todo el polvo acumulado durante el transporte.

"Z_ PRECAUCION

No rayeelrefngeradorcon ningonobjetofiloso,tampocoutilicedetergentesque

contenganalcohol,liquidosinflamables,niabrasivosparasacarcualquiercintao

adhesivodelrefrigerador.

No saque laetiquetadelmodeloo nOmerode serie,nilaetiquetaque contienela

informaci6nt@cnica,ubicadasen lasuperficietraseradelrefrigerador.

NoTA 1

Remuevatodo residuo adhesivo utilizandosu dedo pulgaro un detergente lavavajiilas.

Conexi6n del suministro el@ctrico

Verifique si el suministro el@ctrico esta conectado antes de usar el

electrodomestico.

Lea la secci6n "Encendido".

Apague la m&quina de hielo si el refrigerador aQn no ha sido

conectado al suministro de agua.

Apague la maquina de hielo automatica, y luego conecte el enchufe del refrigerador

a un tomacorriente electrico con conexi6n a tierra.

* Esto s61ose aplica a determinados modelos.

FZ_ PRECAUCION

Hacer funcionar la maquina de hielo automatica antes de conectarla al

suministro de agua podria ocasionar el mal funcionamiento del refrigerador.

Espere a que el refrigerador se enfrie.

Deje el refrigerador encendido durante al menos dos o tres horas antes de almacenar

comida dentro del mismo. Compruebe el flujo de aire frio en el compartimiento del

congelador para asegurarse de que la refrigeraci6n sea la adecuada.

_-Z_ PRECAUCION

Colocar comida en el refrigerador antes de que el mismo se haya enfriado

puede provocar que la misma se pudra, que emane mal olor y que este olor

/ permanezca en el refrigerador.

El refrigerador producir& un ruido fuerte luego de puesta en

funcionamiento inicial.

Esto es normal. El volumen bajara a medida que baje la temperatura.

Abra las puertas del refrigerador y los cajonees del congelador

para ventilar el interior.

El interior del refrigerader puede oler a plastico al principio. Remueva toda cinta adhesiva

que se encuentre en el interior del refrigerador, y abra bs puertas del refrigerador y los

cajones del congebdor para ventibr.

INSTRUCQONES DE USO 25

Panel de confrol

* Dependiendo del modeIo, aigunas de las siguientes funciones podranno estar disponibtes.

Funciones del panel de control

La pantalta LED muestra los ajustes de temperatura, opciones det dispensador, filtro de agua,

aiarma de la puerta, y mensajes det estado de btoqueo.

Visor LED

Botones

de control

Tipodohiolo

cu_ c_usH

Presione el boton ICE TYPE (Tipo de hielo) para

seleccionar el tipo de hielo, picado o en cubos.

La opcion seleccionada se iluminara en la pantalla

LED.

I-t

Congelador i_lOF

Presione el boton FREEZER (congelador) para

a.iustar la temperatura del compartimiento del

congelador.

_} NOTA

ara cambiar la pantalla de grados Fahrenheit

Celsius, mantenga presionado los botones

REEZER (congelador) y REFRIGERATOR

efrigerador) durante cinco segundos

Refrigerador _ I °F

Presione el boton REFRIGERATOR (refrigerador)

para ajustar la temperatura del compartimiento

del refrigerador.

Funci6n ICE PLUS

_CEPLUS

Esta funci6n aumenta tanto las capacidades de

congelaci6n como las de fabricaci6n de hielo.

•Cuando se oprime el boton Ice Plus,

se iluminara el grafico en la pantalla y

continuara encendido durante 24 horas.

Esta funci6n se apagara automaticamente

pasadas las 24 horas.

• Para detener esta funcion manualmente,

vuelva a tocar el boton una vez mas.

26 INSTRUCQONESDEUSO

Funciones del panel de control (confinuaci6n)

Ahorro de energfa

La funci6n Energy Saving (Ahorro de energia)

desactiva el calentador del parteluz ubicado en la

puerta del refrigerador a fin de ahorrar electricidad.

Mantenga presionado el boton Energy Saving

(Ahorro de energia) durante tres segundos para

activar o desactivar esta funcion.

_'_ _b NOTA

Interrumpa el uso de la funci6n Energy Saving

(Ahorro de energia) si comienza a acumularse

una cantidad excesiva de humedad en el

parteluz de la puerta.

Presione et boton LIGHT para encender la luz

del dispensador. El indicador se iluminara en la

pantalla LED.

C_A_6E

Cambio de filtro _ ......

Cuando se enciende el indicador del filtro de

agua, es necesario cambiar et fittro de agua.

Una vez cambiado et filtro de agua, mantenga

pulsado et boton FILTER durante tres segundos

para apagar la luz det indicador. El filtro de agua

se debe cambiar aproximadamente cada seis

meses.

Alarma q))

Cuando se conecta el refrigerador a la

corriente, la alarma de la puerta esta

inicialmente activada. Cuando presiona et

boton ALARM (alarma), la pantalla cambiara

a OFF (apagado) y la funcion Alarm se

desactivar&

Si ta puerta del refrigerador o det congelador

permanece abierta durante mas de 60

segundos, sonata et tono de la alarma para

avisarle que la puerta esta abierta.

Cuando se cierre ta puerta, la alarma de la

puerta dejara de sonar.

r'h

Bloqueo de los controles 1_

La funcion Control Lock desactiva cada uno de

los botones de la pantalla.

Cuando se conecta inicialmente et

refrigerador a la corriente electrica, la

funcion de bioqueo Lock esta desactivada.

Si desea activar la funcion Lock para

bloquear otros botones, mantenga pulsado

el boton Lock durante tres segundos como

mfnimo. Se mostraraet icono Lock y la

funcion Lock esta ahora activada

• Para desactivar la funcion Lock (bloquear),

mantenga presionado et boton Lock

durante aproximadamente tres segundos.

_--Z_ PRECAUCION

Modo exposici6n (s61o para uso en tienda)

El Display Mode (modo exposicion)

desactiva toda la refrigeracion en las

secciones refrigerador y congetador

)ara ahorrar energia mientras el

etectrodomestico esta en exposicion

en una tienda. Cuando se activa, OFF

(apagado) aparece en et panel de control.

Para desactivar:

Con la puerta det refrigerador

abierta, mantenga presionados los

botonesRefrigerator y Ice Plus al mismo

tiempo durante cinco segundos. El panel

de control emitira un pitido y apareceran

en pantalla los ajustes de temperatura

_ara confirmar que se ha desactivado et

Display Mode (modo exposicion). Realice

et mismo procedimiento para activar et

Display Mode(modo exposicion).

INSTRUCQONES DE USO 27

Uso del dep6sifo de hielo del inferior de la puerfa

* Dependiendo del modelo, algunas de las

siguientes funciones podran no estar disponibles.

sZ_ PRECAUCION

•Mantenga sus manos y herramientas alejadas

del compartimiento de hielo de la puerta y de1

conducto de1dispensador. No hacerlo podria

ocasionar da_os o lesiones personales.

•La maquina de hielo dejara de fabricar hielo

cuando el dep6sito de hielo del interior de la

puerta este Ileno. Si necesita mas hielo, vacie

el dep6sito de hielo en el dep6sito de hielo

adicional ubicado en el compartimiento del

congelador. Durante el uso, el hielo puede caer

de forma irregular Io que puede provocar una

lectura err6nea del nivel de cubitos de hielo

y detener la elaboraci6n de cubitos. Agitar el

dep6sito de hielo para nivelar los cubitos que

contJene puede reducir este problem&

Almacenar latas u otros elementos en el dep6sito

de hielo podria dahar la maquina de hielo.

•Mantenga la puerta del compartimiento de

hielo hermeticamente cerrada. Si no se cierra

hermeticamente, el aire frio del dep0sito de hielo

congelara los alimentos del compartimiento del

refrigerador. Esto tambien podria provocar que la

maquina deje de fabricar hielo.

•Si el interruptor On/Off de la maquina de hielo

esta en posici6n Off (apagado) durante un

largo perbdo de tiempo, el compartJmiento

de hielo se calentara gradualmente hasta

alcanzar a temperatura del compartimiento

del refrigerador. Para evitar que los cubitos de

hielo se derritan y pierda agua del dispensador,

SIEMPRE vacie el dep6sito de hielo cuando la

maquina de hielo vaya a estar desactwada por

varias horas.

2Para extraer el deposito de hielo del interior

de la puerta, agarre la manija delantera,

levante ligeramente la parte inferior y

despacio saque el deposito tal como se

muestra en la imagen.

Montaje del dep6sifo de hielo del

inferior de la puerfa

Inserte con cuidado el dispositivo de hielo

del interior de la puerta mientras Io inclina

ligeramente para evitar el contacto con la

maquina de hielo.

2Evite tocar el sensor de deteccion de hielo

cuando vuelva a colocar el deposito de hielo

en su lugar. Consulte la etiqueta que se

encuentra en la puerta del compartimiento de

hielo para obtener informacion mas detallada.

Desmontaje del dep6sifo de hielo

del inferior de la puerfa

1 Tire con cuidado de la manija de la puerta

para abrir et compartimento de hielo.

i_ PRECAUCION -----------------------------------------------------------------

entras manipule el deposito

e hieto, mantenga las manos

ejos det area de la bandeja

e la maquina de hieto para

vitar lesiones personales.

28 INSTRUCQONES DE USO

M_quina de hielo aufom_fica

M_quina de hielo aut"om_t"ica

(Espacio para el hielo)

Dependiendo det modelo, algunas de las

siguientes funciones podran no estar

disponibles.

El hielo se fabrica en la maquina de hacer

hieto automatica y se envfa ai dispensadorde

la maquina de hacer hieto producira 70-210

cubitos en un periodo de 24 horas, en funci6n

de ta temperatura det compartimento deI

congetador, de la temperatura ambiente, del

n0mero de puertas abiertas y otras

condiciones de funcionamiento.

•Un refrigerador recien instalado demorara

entre 12 y 24 horas hasta empezar a fabricar

hielo. Espere 72 horas para que comience la

fabricaci6n de hielo.

•La fabricaci6n de hielo se detiene cuando

el compartimento para el hielo encajado en

la puerta esta Ileno. Una vez Ileno, el

compartimento para el hielo encajado en la

puerta tiene una capacidad aproximada para

6-8 (12N16 oz o 340~455 cc) vasos de hielo.

•La presi6n del agua debe situarse entre 20 y

120 psi (I 40 y 830 kPa) en medelos sin filtrode

agua y entre 40 y 120 psi (280 y 830 kPa) en

modelos con filtro de agua para producircubitos

de hielo en cantidad y de tama_o normales.

, La presencia de sustancias extra,as o de

escarcha en el sensor de detecci6n de hielo

pueden interrumpir la fabricaci6n de hielo.

Aseg0rese de que el area del sensor este

siempre limpia para que el funcionamiento sea

correcto.

M_quina de hielo aut"om_fica (Espacio

de ¢ongelador)

Dependiendo det modeio, algunas de las

siguientes funciones podran no estar

disponibles.

El hieio se fabrica en la maquina de hielo

automatica y se envia al dispensador. La

maquina de hielo puede fabncar 10 cubitos

por cada cido (aproximadamente 100 cubitos

en un periodo de 24 horas), en funci6n

de la temperatura deI compartimiento del

congelador, la temperatura ambiente, el

nOmero de puertas abiertas y otras condiciones

de funcionamiento.

.Un refrigerador recien instalado demorara

entre 12 y 24 horas hasta empezar a fabricar

hielo.

•La presi6n del agua debe situarse entre 20 y

120 psi (140 y 830 kPa) en modelos sin filtrode

agua y entre 40 y 120 psi (280 y 830 kPa) en

modelos con filtro de agua para producircubitos

de hielo en cantidad y de tamano normales.

.La presencia de sustancias extra5as o de

escarcha en el sensor de detecci6n de hielo

pueden interrumpir la fabricaci6n de hielo.

Aseg0rese de que el area del sensor este

siempre limpia para que el funcionamiente sea

correcto.

M_quina

de hielo

Brazo Sensor Interruptor de

alimenfaci6n

alimentaci6n

Sensor de

defeeeion de hielo

Encendiclo y apagado de la m_quina

de hielo aut"om_fica

Para apagar la maquina de hieio automatica,

ajuste el interruptor de ta maquina en posici6n

OFF (apagado). Para encender la maquina

de hielo automatica, ponga el interruptor en

posici6n ON (encendido).

INSTRUCQONES DE USO 29

M_quina de hielo aufom_fica

(confinuaci6n)

_ z_ PRECAUCION

• La primera tanda de hielo y agua dispensada

podria incluir particulas y olor procedente de la

tuber[a de suministro de agua o del dep6sito de

agua.

• Deseche las primeras tandas de hielo. Esto

tambien es necesario si el refrigerador no se usa

durante un largo periodo de tiempo.

• Nunca almacene latas de bebidas u otros articulos

en el dep6sito de hielo con el prop6sito de que

se enfrfen r_pidamente. Si Io hace, podria dar_ar

la m&quina de hielo o los contenedores podfian

estallar.

• Si se dispensa hielo decolorado, compruebe

el fikro y el suministro de agua. Si el problema

persiste, p6ngase en contacto con Sears u otro

centro de serqcio t@nico ca%cado. No consuma

el hielo ni el agua hasta que se resuelva el

problem&

• No permita que los nirios utilicen el dispensador.

Los ni_os podfian jugar con los controles y

romperlos.

• Si s61o se usa hielo picado, el conducto del hielo

podria quedar bloqueado con escarcha. Para retirar

la escarcha acumulada, desmonte el dep6sito

de hielo y libere el conducto con una esp_tula

de goma. La dispensaci6n de hielo en cubitos

tambien ayuda a evitar la formaci6n de escarcha.

• Nunca use vasos de cristal fino o recipientes de

Ioza para recoger hielo. Ese tipo de contenedores

podrian descascarillarse o romperse, y podr[an

caer fragmentos de cristal al hielo.

• Dispense hielo en el vaso antes de rellenarlo con

agua u otras bebidas. Si se dispensa hielo en un

vaso que ya contiene liquido, pueden producirse

salpicaduras.

• Nunca use vasos que sean excesivamente

estrechos o profundos. El hielo podria atascarse

en el conducto de hielo y el rendimiento dd

refrigerador podfia verse afectado.

• Mantenga el vaso a una distancia adecuada de

la salida del hielo. Si sostiene el vaso demasiado

cerca de la salida, puede impedir que se dispense

el hielo.

° Para evitar lesiones personales, mantenga las

manes alejadas de la puerta y del conducto del

hMo.

• Nunca retire la tapa del dispensador.

• Si se dispensa hide o agua de manera

inesperada, corte el suministro de agua y p6ngase

en contacto con un centro servicio t@nico

calificado.

Cu_ndo deberia ajustar la m_quina de

hielo interrupfor de alJmenfacJ6n en

posici6n off (apagado)

Cuando el suministro de agua vaya a ser

interrumpido durante varias horas.

Cuando se retire el dep6sito de hielo

durante mas de uno o dos minutos.

Cuando no se vaya a usar el refrigerador

durante varies dias.

- _) NOTA

Se debe vaciar el dep6site de hiele cuando

el interruptor de encendido/apagado de la

maquina de hielo se cambie a la posici6n

OFF (apagado).

Sonidos normales que se pueden escuchar

La valvula de agua de la maquina de hielo

emite un zumbido cuando la maquina se Ilena

de agua. Siel interrupter de alimentaci6n

esta en posici6n ON (encendido), emitira

un zumbido incluso aunque aun no se haya

conectade al agua. Paradetener el zumbido,

mueva el interrupter de alimentaci6n a la

posici6n OFF(apagado).

NOTA ---._

Mantener el interruptor de alimentaci6n en

posici6n ON (encendido) antes de eoneetar I

la tuberia de agua podria dahar la maquina I

;

• Oira el sonido de los cubitos de hielo caer en

el dep6sito y el agua correr per las tuberias

cuando se rellena la maquina de hielo.

Prepar_ndose para las vacaciones

Ponga el interrupter de la maquina de hielo en

posici6n OFF (apagado) y corte el suministro de

agua al refrigerador.

- @ NOTA

Se debe vaciar el dep6sito de hiele cuando /

el interruptor de encendido/apagado de la /

maquina de hielo se cambie a la posici6n

OFF (apagado).

Si la temperatura ambiente cae per debajo del

punto de congelaci6n, p6ngase en contacto con

un tecnico calificado para que purgue el sistema

de suministro de agua a fin de evitar graves daFlos

materiales debidos a las inundaciones provocadas

per la rotura de las tuberias o conexiones de agua.

30 INSTRUCQONESDEUSO

Dispensador de hielo yagua

* Dependiendo det modeto, algunas de las

siguientes funciones podfian no estar

disponibtes.

-_ PRECAUCION

o permita que los ni_os utilicen et

dispensador. Los ni_os podrian jugar con

los controles y romperlos.

Dispensador

Interruptor de agua

Interruptor de hielo

Soporte

Agua

Hieto

Manera incorrecta Manera correcta

"-Z_ PRECAUCION

Deseche las primeras tandas de hieto

(aproximadamente 24 cubitos). Esto

tambien es necesario si et refrigerador

no se usa durante un largo periodo de

tiempo.

Uso del dispensador

• Para dispensar agua fria, empuje et

interruptor del dispensador con un vaso.

• Para dispensar hielo, empuje el

interruptor de hieto con un vaso.

- _ NOTA

Si se dispensa hieto decolorado,

compruebe et filtro y et suministro de

agua, Si et problema persiste, p6ngase

en contacto con un servicio tecnico

cualificado, No consuma et hieto ni et

agua hasta que se resuelva et problema,

El dispensador no funcionara cuando

cualquiera de las puertas del refrigerador

este abierta,

Si desea dispensar agua o hielo en

un envase con una apertura peque_a,

coloqueto Io mas cerca posible del

dispensador.

Es posible que tras la dispensaci6n

se produzca un goteo. Mantenga et

vaso bajo et dispensador durante unos

segundos tras la dispensacion para

recoger todas las gotas.

Bloqueo del dispensador

Mantenga presionados simultaneamente los

botones Alarm y Lock durante 3 segundos para

btoquear et dispensador y todas las funciones

del panel de controk Siga las mismas

instrucciones para desbloquear.

Limpieza del soporfe del dispensador

1Agarre et soporte con las dos manos y tire

hacia afuera,

2Limpie las areas sucias con un trapo

limpio.

INSTRUCQONES DE USO 31

Almacenamienfo de alimenfos

Lugar de conservacJ6n de los alimenfos

Cada compartimento en el interior del refrigerador esta disehado para almacenar diferentes tipos de

alimentos. Almacene sus alimentos en un espacio 6ptimo para disfrutar la maxima frescura del saber.

Estante ajustablede

refrigerador -- Dep6sitoparaproductos

EstantesajustabJes diaries

parasatisfacersus Guardeproductoslacteos,

necesidadesindividuaJesde per ejemplo,mantequifla7

almacenamiento, queso.

Almacenamiento de

verduras (Caj6n para

verduras)

PerservaJasfrutasy

verduras.

Durabase ®

Es el espacio de

almacenamiento con

mayor capacidad del

congelador,

Dep6sito de galones

AJmacene aqui bebidas

tales comejugos y soda,asi

come tambien condimentos,

aderezospara ensaladasy

otros aFmentos.

Glide'N'Serve

Proporcionaun espacioque

mantieneuna temperatura

diferentea Jade1refrigerador.

Esun Jugarconvenientepara

aJmacenaremparedadoso

came a cocinar.

'_-Z_ PRECAUCK_N

• No almacene alimentos con alto contenido de humedad en la parte superior del refrigerador. La humedad

podria entrar en contacto directo con el aire frio y congelarse.

Lave los alimentos antes de guardarlos en el refrigerador. Se deben lavarlos vegetales y frutas, y los

envases de los alimentos deben limpiarse para evitar que los alimentos cercanos se contaminen.

Si el refrigerader se encuentra en un lugar humede y de touche calor, abrir la puerta constantemente o

almacenar touches vegetales en el refrigerador puede dar lugar a condensacion. Limpie la condensacion

con un patio limpio o una toalla de papek

• Si se abre continuamente la puerta del refrigerador o el cajon del congelador, el aire caliente puede entrar

en el refrigerador y subir su temperatura. Puedetambien aumentar losgastes de electricidad.

(_ NOTA

I' Siva a abandonar su hogar per un periodo corto de tiempo, come set unas pequeflas vacaciones, el

| refrigerador debe quedar encendido. Los alimentos refrigerados que se pueden congelar se preservaran

| per mas tiempo si se almacenan en el congelador.

I • Siva a dejar el refrigerador apagadodurante un periodo de tiempo prolongado, retire todos los alimentos

| y desenchufe el cable de alimentacion. Limpie el interior, y deje la puerta abierta paraevitar la aparici6n

l. de bongos en el refrigerador.

32 INSTRUCQONES DE USO

Sugerencias para el almacenamient"o

de alimenfos

Dependiendo del modelo, las siguientes

sugerencias podrian no ser aplicables.

Envuelva o almacene los alimentos en el

refrigerader dentro de materiales hermeticos y

antihumedad, a menos que se indique Io contrario.

Esto evitara que el oler y saber de los alimentos

se transfiera per todo el refrigerador. Para

productos con fecha de caducidad, compruebe el

c6digo de fecha para garantizar la frescura.

Comtida COmo

Mantequilla

o margarina

Queso

Leche

Huevos

Fruta

Verdura

Vegetales

con piel

(zanahorias,

pimientos)

Pescado

Sobras

Conserve ]a mantequilla abierta en un plato

cubierto o en un compartimiento cerrado.

Cuando se almacena una cantidad extra,

envuelvala en una bolsa para congelar y

congebla.

AImacene en el envoltedo original hasta que

este listo para consumido. Una vez abierto,

vuelva a envolverb hermeticamente en un

envoltofio plastico o en papel de aluminio.

Limpie los cartones de bche. Paraun

mejor almacenamiento, coloque la bche en

los estantes Jnteriores y no en los estantes

de B puerta.

AImacenelos en el carton original en un

estante interior, no en un estante de la

puerta.

No lave ni peb lafruta hasta que este lista

para ser utilizada. Organice y mantenga la

fruta en su contenedor original, en el cajon

para la verdura, o almacenela en una bolsa

de papel compbtarnente cerrada en un

estante del reffigerador.

Retire el envoltorio comercial y corte

o arranque 1aszonas magulladas o

decoloradas. Lave en agua fria y deje

escurfir. ColOqueh en una bolsa o un

contenedor de pBstico, y almacenela en el

cajon para verduras.

ColOquebs en una beBa o un conteneder

de plastico, y almacenelos en el cajon para

verduras.

Almacene el pescado y los mariscos

en el congelador si estos no van a ser

consumidos el mismo dfa de habeflos

adquirido. Se recomienda consumir pesado

y mariscos frescos el mismo dfa de su

compra.

Cubra las sobras con un envoltorio plastico,

papel de aluminie o dentro de contenedores

de plastico con tapas hermeticas.

AImacenamient"o de ahmentos

congelaclos

} NOTA

Censulte una guia de congelacion o un libro

de cocina fiable para obtener mas informaci6n

sobre la forma de preparar los alimentos

para su congelaci6n o sobre los tiempos de

almacenamiento de los alimentos congelados.

Congelaci6nt

El congetador no congetara rapidamente una

gran cantidad de alimentos. No coloque mas

alimentos sin congetar en et congelador que

los que se congetaran en 24 horas (no mas

de 1 o 1,5 kg de alimento por cada 30 litros

de espacio en et congetador). Deje suficiente

espacio en el congetador para que et aire

pueda circular entre los paquetes. Tenga

cuidado de dejar suficiente espacio en la parte

delantera para que se pueda cerrar la puerta

hermeticamente.

Los tiempos de almacenamiento variaran en

funcion de la calidad y et tipo de alimento, et

tipo de envase o envoltorio utilizado (si son

hermeticos y antihumedad) y la temperatura

de almacenamiento. La aparicion de cristales

de hieto dentro de un paquete sellado es

normal. Esto solo significa que la humedad del

alimento y del aire del interior det paquete se

ha condensado, creando cristales de hieto.

-_ NOTA

Deje que los alimentos calientes se enfrien a

temperatura ambiente durante 30 minutos y,

a continuaci6n, empaquetelos y congelelos.

Enfriar alimentos calientes antes de

congelarlos ahorra energia.

INSTRUCQONES DE USO 33

AImacenamiento de aliment"os

congelados (confinuaci6n)

Empaquetamiento

Una congelacion correcta depende de un

empaquetamiento a-decuado. Cuando se cierra

y setla el paquete, no debe dejar que entre

ni satga aire ni humedad. Si eso sucede, es

posible que et olor y et sabor de los atimentos

se transfieran por todo el refrigerador y

tambien se podran resecar los alimentos

congetados.

Recomendaciones de empaquetamiento:

Contenedores de plastico rigido con tapas

hermeticas

Tarros de congelaci6n /entatado con lados

rectos

Papel de aluminio grueso

Papel con revestimiento plastico

Envoltorios ptasticos no permeables

Bolsas de plastico con auto settado y

calidad especifica apta para congetador

Siga las instrucciones det contenedor o

paquete para unos metodos de congelaci6n

adecuados.

No usar

* Envoltorios de pan

* Contenedores de plastico que no sean de

polietileno

Contenedores sin tapas hermeticas

* Papei de cera o envoltorio para congelador

revestidos de cera

* Envoltorio fino y semipermeable

Caj6n para verduras con confro!

de humedad

* Dependiendo del modelo, algunas de las

siguientes funciones podran no estar

disponibles.

Los cajones para verduras mantienen el sabor

y la frescura de la fruta y la verdura al permitir

controlar facilmente la humedad dentro del cajon.

Para controlar el nivel de humedad en los cajenes

para verduras con sellado antihumedad, ajuste el

control en cualquier posicion entre HUGH(alto) y

LOW (bajo).

• HIGH (alto) mantiene el aire hOmedo en el

cajon para un mejor almacenamiento de

lasverduras frescas de hoja.

• LOW (bajo) mantiene el aire humedo fuera

del cajon para un meier almacenamiento

de la fruta.

34 INSTRUCQONES DE USO

Monfaje y desmonfaje de las

bandejas de almacenamienfo

Glide'N'Serve y Caj6n para verduras

con control de humedad

Para retirar el caj6n para verduras con control de

humedad y el caj6n deslizante Glide'N'tire hacia

afuera el caj6n para verduras O Y el Glide'N'Server

Io mas posible, levante el frente, y tire hacia

afuera.

Para instalarlo, incline la parte detantera

ligeramente hacia arriba, inserte ei caj6n en ei

marco y empuje hasta que encaje en su sitio.

"-d) NOTA

Contenedores Strage pueden variar de

aspecto, segon el modelo.

Para refirar el vidrJo

(Para mayor claridad, no se muestra et caj6n)

Levante et vidrio debajo del caj6n para verduras

y tire hacia arriba y hacia afuera.

Bandejas de las puertas

Las bandejas de la puerta son extrafbles para

facilitar su limpieza y ajuste.

1Para extraer la bandeja, simplemente levantela

hacia arriba y tire de ella hacia fuera.

2Para volver a colocar la bandeja, deslicela por

encima del soporte deseado y empuje hacia

abajo hasta que encaje en su sitio.

,_......

-_(_ NOTA

AIgunas bandejas tienen una apariencia

diferente y s61oencajaran en una

ubicaci6n.

,"Z_ PRECAUCION

* No aplique demasiada fuerza mientras

monta o desmonta las bandejas de

almacenamiento.

* No utilice el lavavajillas de platos para

limpiar las bandejas de almacenamiento

y los estantes.

* Desmonte y lave las bandejas de

almacenamiento y los estantes con

regularidad, ya que pueden contaminarse

facilmente por los alimentos.

INSTRUCQONESDEUSO35

Recipient"e de hielo

Para separar et recipiente de hieto, extienda

et cajon por compteto. Con suavidad, levante

y quite et recipiente de hieto. Para volver a

instalar, coloque el recipiente de hielo en su

posicion correcta.

Caj6n

Caj6n deslizable

Para sacar el cajon, empuje las leng(Jetas

situadas en la superficie interior delantera de

cada raft.

A continuacion, levante con cuidado los lados

derecho e izquierdo Dosteriores det cajon y tire

hacia afuera.

," Z_ PRECAUCION -,

'* Peligro de petlizco! Mantenga manos ]

y pies lejos de la base de la puerta

Divisi6n DuraBase ®

,_ ADVERTENCIA

Peligro de encierro para niSos

• Si retira et divisor Durabase, creara

suficiente espacio como para que los

nitros, o mascotas, se introduzcan

en el electrodomestico. Para evitar

el atrapamiento accidental de nitros

o mascotas, y para evitar et riesgo

de asfixia, NO les permita jugar en el

interior de la unidad.

Para volver a instalarlo, tire hacia fuera y

extienda ambos rafles. Inserte et extremo det

saliente en la abrazadera a izquierda y derecha.

Asegurese de que las guias de la parte

detantera esten correctamente alineadas y

empL_jelas con cuidado hacia los dos laterales.

36 INSTRUCQONES DE USO

Ajuste de los estanfes del

refrigerador

Los estantes del refrigerador sen ajustables

para satisfacer sus necesidades personales de

almacenamiento. En funci6n del modelo, los

estantes pueden ser de vidrio o de rejilla metalica.

Organizar los estantes para que se ajusten alas

diferentes alturas de los articulos hard que le

resulte mas facil encontrar Io que busca en el

refrigerader. Con ello tambien reducira el tiempo

que permanece la puerta del refrigerador abierta y

ahorrara energia.

Desmontaje del estante

Incline la parte deiantera det estante y

levanteto. Saque el estante.

Montaje del estante

Incline la parte deJantera det estante hacia

arriba y guie los ganchos det estante hacia

et interior de las ranuras a la altura deseada.

Luego, bale la parte detantera det estante

de manera que los ganchos encajen en las

ranuras.

,_Z_ PRECAUCION

Asegurese de que los estantes tengan

ambos lados nivelados. De Io contrario,

el estante podria caerse o los alimentos

..derramarse

MANTENIMIENTO 37

MANTENIMIENTO

Limpieza

• Tanto las secciones refngerador como congelador se descongelan de forma automatica; sin embargo,

se recomienda limpiar ambas secciones una vez al rues para evitar la aparici6n de olores.

• Seque los derrames inmediatamente.

• Desenchufe siempre el refngerador antes de limpiar.

Sugerencias generales de limpieza

• Desenchufe el refrigerador o desconecte la

alimentacion.

• Retire todes los componentes extraibles,

como estantes, cajones, etc.

Use una esponja limpia o un trapo suave,

junto con un detergente suave en agua

templada. No utilice limpiadores abrasivos

o muy fuertes.

Lave a mano, aclare y seque todas las

superficies a fondo.

Exterior

El encerado de las superficies metalicas pintadas

externas proporciona una protecci6n contra el

6xido. No encere las piezas de plastico. Encere

las superficies metalicas pintadas al menos dos

veces al a_o con cera para electrodomesticos (o

cera en pasta para coches). Aplique la cera con un

trapo suave y limpio.

Para productos con un exterior en acero

inoxidable, use una esponja limpia o un trapo

suave, junto con un detergente suave en agua

templada. No utilice limpiadores abrasivos o muy

fuertes. Seque a fondo con un trapo suave.

No utilice cera para electrodomesticos, lejia u

otros productos que contengan color sobre acero

inoxidable.

."Z_ PRECAUCI6N

No utiliceningunpa_o asperoo esponja

paralimpiarelinteriory exteriordel

refrigerador.

• No coloque la mane sobre la superficie

inferior del refrigerador al abrir y cerrar i

'_Z_ ADVERTENCIA _I

Use un limpiadorno inflamable.No hacerloI

podrfaproduciruna explosi6n,incendioo

Paredes interiores (deje que el

congelador pierda el fr[o para que el

trapo no se quede pegado)

Para ayudarle a etiminar los olores, puede lavar

et interior det refrigerador con una mezcla de

bicarbonato sodico y agua templada. Mezcle

2 cucharadas soperas de bicarbonato sodico

(unos 26 g) en 1 litro de agua. Aeegorese de

que et bicarbonato sodico este completamente

disuelto para que no raye las superficies det

refrigerador.

Revestimiento de las puertas y juntas

Use una esponja limpia o un trapo suave,

junto con un detergente suave en agua

templada. No utilice ceras de limpieza,

detergentes concentrados, lejias ni limpiadores

que contengan petr61eo en las piezas det

refrigerador que son de plastico.

Piezas de pl_stico (tapas y paneles)

Use una esponja limpia o un trapo suave, junto

con un detergente suave en agua templada.

No utilice sprays para ventanas, limpiadores

abrasivos ni liquidos inflamabtes. Estos pueden

rayar o daflar et material.

Bobinas del condensador

Use un aspirador con un accesorio para limpiar

las bobinas det condensador y las rejitlas de

ventilacion. No retire et panel que cubre el area

de las bobinas det condensador.

38 MANTENIMENTO

Reemplazo del filfro de agua

Se recomienda que sustituya el filtro cuando

el indicador del filtro del agua se encienda o

disminuya perceptiblemente la producci6n nen

el dispensador de agua o en la maquina de hielo.

_-d_ NOTA

Conexion de bypas de filtro

Guarde el tapon del bypas del filtro.

Cuando no pueda conseguir un cartucho

de recambio debera utilizar el tapon del

bypas. La cubitera no funcionara sin el filtro

o sin el tapon del bypas insertado en el

compartimento adecuado.

1Gire lentamente el cartucho viejo a la

izquierda. Cuando se haya liberado el

cartucho, escuchara un "clic".

NOTA: Cuando se cambia el filtro, se pierde

una peque6a cantidad de agua

(alrededor de I oz o 25 cc).

3Despues de sustituir el filtro, deje que

circuten pot et filtro unos 9,5 litros antes

de su uso (unos 5 minutos de circulaci6n).

Revise posibles fugas que pueda haber en

el fittro.

Despues de sustituir el filtro, deje que

circulen pot et filtro unos 9,5 litros antes

de su uso (unos 5 minutos de circulaci6n).

Revise posibles fugas que pueda haber en

el filtro.

2Quite el cartucho usado.

Extraiga et nuevo cartucho de su envottorio

y retire la protecci6n roja. Atinee las orejas

del cartucho de manera que se pueda

insertar en la cabeza del filtro.

Tras cambiar el filtro, pulse y mantenga

pulsado el bot6n FILTER durante 3

segundos para apagar la luz det indicador.

[--z_ PRECAUCION -_

I NO ponga en marcha el refrigerador

I sin un filtro de agua o sin un tapon de

"d) NOTA

• Para comprar un filtro de agua de

repuesto:

- Visite a su vendedor o distribuidor local

- Sitio web: Encuentre piezas y accesorios

en la seccion de Soporte de Ig.com

- Llame al : 1-800-243-0000 (EE.UU.)

1-888-542-2623 (Canad@

• Numero de pieza del filtro de agua de

repuesto: 5231JA2002A

"4 J

MANTENIMIENTO 39

Hoja de datos de rendimiento:

N0mero de modelo 5231JA2002A-S Utilizarcon cartuchode repuesto5231JA2002A

Este sistema ha sido probado segun las normas NSF/ANSI 42 para la reduccion de las sustancias que se

citan mas adelante. La concentracion de las sustancias indicadas en el agua que entra en el sistema se

ha reducido a una concentracion inferior o igual al limite permitido para el agua que sale del sistema,

segOn se especifica en NSF/ANSI 42.

Sistema probado y certificado por NSF International segun la norma NSF/ANSt 42 I

para la reduccion del sabor y olor a cloro y particulas nominales Clase III. I

Capacidad: 500 gal (1.892 L)

Sustancia

PartfcuB Nominal

Tamdlo de particulas

Clase k > 0,5 a < 1 Elm

Sabot- y olor a cloro

Clase III

Concentraci6n

de penetraci6n

media

24333

1,9

Concentraci6n de peligro

de penetraci6n. Las

unidades se aplican a

cada ilia

AI menos

10000 particulas/ml

2,0 mg/L ± 10%

% reducci6n NSF nec.

Concentraci6n % medio o m_x. Concentraci6n

media de agua de

de producto reducci6n deagua de producto

permitida

915 96 2 85%

0,07 96,4 _>5O%

Debe tenerse en cuenta que el rendimiento real puede vanar durante la realizaciOn de la prueba balo condiciones de laboratono.

Instrucciones de aplicaci6n/Parametros de

suministro de agua

Rujo de servicio 0,5 gpm (I ,89 Ipm)

20 y 120 psi

Presi6n de agua (140 y 830 kPa)

36 °F- 100 °F

Temperatura del agua (0,6 °C - 37,8 °C)

r-.Z_ ADVERTENCIA

No utilice agua que no sea micrebiol6gicamente

segura o de calidad desconocida sin la

adecuada desinfecci6n antes o despues del

sistema.

•Los sistemas deben instalarse y utilizarse de

acuerdo con los procedimientos y normas

recemendados per el fabricante.

Garantia: vease mas informaci6n en la tarjeta

de garantia.

Para un cartucho de repuesto, p6ngase en

contacto con un servicio tecnico o su distribuidor

local.

Tambien puede visitar nuestra pagina web;

www.lg.com o Ilamar al n0mero 1-877-714-7486.

Z_ PRECAUCION

Para reducir el riesgo de da6os materiales

debidos a fugas de agua:

° Lea y cumpla las instruccienes. Utilice las

instrucciones antes de la instalacion y use

de este sistema.

• Instale s61oen lineas de agua FRIA.

° Cumpla con teda la normativa de fontaneria

estatal y local.

• Instale un limitador de presi6n y un supresor

de golpes de ariete para las presiones de

entrada de agua superieres a 80 psi (552

kPa). Consulte el C6digo Uniforme de

Fontaneria, Secciones 608,2 y 609,10).

• No realice la instalaci6n ni utilice el aparato

donde la presi6n de agua pueda ser superior

a 125 psi (862 kPa).

• Proteja el filtro de la cengelaci6n. Retire el

fiitro con temperaturas inferieres a 33°F

(0,6°C).

• Cambie el cartucho en los intervalos de

servicie especificados. El cartucho DEBE

cambiarse al menos cada 12 meses.

Fabncado para LG@ Electronics por:

CUNO Incorporateda 3M Company 400

Research Parkway Meriden, CT 06450 U.S.A.

Tetefono: 203-237-5541

Fax +203 238 8701

40 SMART DSAGNOSIS

SMART DIAGNOSIS s.....

En caso de experimentar algun probtema

con su refrigerador, podra transmitir datos a

traves de su teiefono al centro de servicios

de LG. Este le otorgara la posibilidad de

habiar directamente con nuestros tecnicos

especialistas. El tecnico graba los datos

transmitidos desde su maquina y los utiliza

para analizar et problem& ofreciendo un

diagn6stico rapido y eficaz.

Si experimenta problemas con su refrigerador,

Ilame al 1-800-243-0000. Unicamente utilice

la funcion Diagn6stico inteiigente cuando et

representante det centro de atencion al cliente

de LG le indique hacerlo. Los sonidos de

transmision que oira son normales y suenan de

forma parecida a un equipo de fax.

La funcion de Diagnostico inteiigente no

puede ser activada a menos que et refrigerador 5

este conectado a la energia eiectrica. Si et

refrigerador no se puede encender, la solucion

del problema debera Ilevarse a cabo sin utilizar 6

et Diagnostico inteiigente.

C6mo usar la funci6n de Smarf

Diagnosis

Primero, comuniquese al 1-800-243-0000.

0nicamente utitice la funcion Diagnostico

inteiigente cuando et representante dei centro

de atencion al cliente de LG le indique hacerlo.

1 Bloquee la pantalla. Para bloquear la

pantalta, mantenga pulsado el boton Lock

por tres segundos. (Si la pantalla ha sido

btoqueada por mas de cinco minutos,

debe desactivar et btoqueo y luego volver a

activarlo).

2 Abra la puerta derecha del refrigerador.

Mantenga el micr6fono de su telefono en

frente del altavoz que se encuentra ubicado

en la bisagra derecha de la puerta del

refrigerador. Siga este paso cuando asi se Io

indique el centro de atencion al ciiente.

Mantenga pulsado el boton Freezer

Temperature (Temperatura del congelador)

pot tres segundos, mientras continOa

manteniendo su teiefono frente al altavoz.

Tras escuchar tres pitidos, suelte el boton

Freezer Temperature (Temperatura del

congelador).

Mantenga el telefono en su sitio hasta que

haya terminado la transmision de tonos. Esto

tarda unos 15 segundos, y en la pantalla

aparecera el recuento de tiempo. Una vez

que haya finalizado el recuento del tiempo y

que los tonos se hayan detenido, reanude su

conversacion con el tecnico. Este le podra

ayudar a utilizar la informaci6n transmitida

para el analisis.

.-_) NOTA

• Para obtener mejores resultados, no mueva

el telefono mientras se esten trasmitiendo Io_

tonos

• Si el tecnico del centro de atencion al diente

no puede grabar con precisi6n los datos,

J probablemente le pida que Io intente de

k. nuevo

_----_) NOTA

• La diferencia de calidad en las Ilamadas segOn

cada region puede afectar a esta funcion.

• Utilice el telefono fijo para una mejor calidad

de la comunicaci6n y, de este modo, recibir

un mejor servicio.

• Una Ilamada de calidad deficiente puede

afectar a la transmisi6n de datos desde

el teiefono a la maquina y el Diagn6stico

Inteligente podria no funcionar correctamente.

SOLUQON DE PROBLEMAS 41

SOLUCION DE PROBLEMAS

Consutte la seccion de "Soluci6n de problemas" antes de Ilamar al servicio tecnico. Esto le

ahorrara tiempo y dinero.

Las secciones Elcontrol del refrigerador esta Encienda el control. Consulte la seccion Ajuste de

del refrigerador en la posici6n OFF (en algunos los controles para obtener informacion acerca de los

y del congelador modelos), ajustes correctos de temperatura.

no enfrian. El refrigerador esta en el ciclo de

descongelacion.

Durante el ciclo de descongelacion, la temperatura

de cadacompartimiento puede aumentar

ligeramente. Espere 30 minutos y una vez que

se hayacompletado el ciclo de descongelacion,

verifique que la temperatura correcta se haya

restablecido.

El refrigerador se instal6 Puede tomar hasta 24 horas para que cada

recientemente, compartimiento alcance latemperatura deseada.

El refrigerador se traslad6 Si el refrigerador estuvo fuera de uso pot mucho

recientemente, tiempo, o si estuvo guardado de costado, es

necesario que se Io posiciones de manera vertical

sot 24 horas antes de conectarlo a la energia

electrica.

El sistema de El refrigerador ha reemplazado a Los refdgeradores modernos requieren mas tiempo

enfriado funciona un modelo mas antiguo, de funcionamiento pero consumen menos energia

por demasiado gracias a una tecnologia mas eficiente.

tiempo. El refrigerador se acabade El refrigerador puede tardar hasta 24 horas en

enchufar o la electricidad se enfriarse completamente.

acaba de restablecer.

La puerta se abre a menudo o

se acabade introducir una gran

cantidad de alimentos/alimentos

calientes.

Las puertas no estan

completamente cerradas.

El refrigerador esta instalado en

un lugar caluroso.

La tapa posterior/el condensador

esta obstruida/o.

Cuando se introducen alimentos o se abren las

auertas, aumenta latemperatura del refrigerador,

Io que obliga al compresor a funcionar pot mas

tiempo para volver a enfriar el refrigerador. Para

ahorrar energia, intente sacartodo Io que necesite

del refrigerador de una sob vez, mantenga los

alimentos organizados para que resulte facil

encontrarlos, y cierre la puerta en cuanto saque el

alimento. (Consulte la Guia parael almacenamiento

de alimentos).

Empuje firmemente paracerrar las puertas. Si

estas no se cierran por completo, consulte el

apartado "Las puertas no se cierran completamente

o quedan abiertas en la seccion Componentes

y Caracteristicas de la Gufade resolucion de

aroblemas.

El compresor funcionara por mas tiempo en

condiciones calurosas. A temperaturas ambiente

normales (21 °C), el compresor deberia funcionar

entre el 40% y el 80% del tiempo. En condiciones

mas calurosas, seria esperable que funcionara

incluso mas a menudo. No se deberia usar el

refrigerador si la temperatura supera los 43°C.

Use un aspirador con un accesorio para limpiar las

bobinas del condensador y las rejillas de ventilacion.

No retire el panel que cubre el area de las bobinas

del condensador.

42 SOLUQON DE PROBLEMAS

El refrigerador se instal6 Puede tomar hasta 24 horas para que cada

recientemente, compartimiento alcance la temperatura deseada.

La seccion del

REFRIGERADOR

o del

CONGELADOR

esta demasiado

caliente.

Los conductos de ventilaci6n

del aire estan bloqueados.

Las puertas se abren a menudo

o por largos periodos de

tiempo.

Reorganice los articulos dentro del

electrodomestico para permitir que el aire

fluya a traves del compartimiento. Consulte el

diagrama de Flujo de aire en la secci6n Uso del

refrigerador.

Cada vez que las puertas se abren a menudo

o por largos periodos de tiempo, ingresa aire

caliente y humedo al compartimiento. Esto

aumenta la temperatura y el nivel de humedad

dentro de compartimiento. Para disminuir el

efecto, reduzca la frecuencia y duraci6n de

apertura de la puerta.

La unidad esta instalada en un No se deberia usar el refrigerador si la

lugar caluroso, temperatura supera los 43°C (110°F).

Se agrego una gran cantidad

de alimentos o alimentos

calientes al alguno de los

compartimientos.

Las puertas no cierran

correctamente.

El control de temperatura no es

el adecuado.

El ciclo de descongelacion se

ha completado recientemente.

Agregar alimentos calienta el compartimiento,

con Io cual se necesita que el sistema de

enfriado comience a funcionar. Dejar que la

comida caliente se enfrie a temperatura ambiente

antes de ponerla en el refrigerador reducira dicho

efecto.

Consulte el apartado "Las puertas no se cierran

completamente o quedan abiertas" en la secci6n

Componentes y Caracteristicas de la Guia de

resolucion de problemas.

Si la temperatura no esta Io suficientemente fria,

ajuste el control de a un punto a la vez y espere

a que la temperatura se estabilice. Consulte la

seccion Ajuste de los controles para obtener

mayor informacion.

Durante el ciclo de descongelacion, la

temperatura de cada compartimiento puede

aumentar ligeramente y se puede formar

condensacion en la pared trasera. Espere 30

minutos y una vez que se haya completado

el ciclo de descongelaci6n, verifique que la

temperatura correcta se haya restablecido.

SOLUQONDEPROBLEMAS43

Acumulaci6nde

humedadenel

interior

Los alimentos se

congelan en el

compartimiento

del refrigerador.

Se forman

cristales de hielo

o escarcha en

los alimentos

congelados (fuera

de los paquetes).

Lasecci6nde1

REFRIGERADORo

de1CONGELADOR

estademasiadofrfa.

Las puertas se abren seguido o

por largos periodos de tiempo. Cada vez que las puertas se abren seguido o por

largos periodos de tiempo, ingresa aire caliente

y humedo al compartimiento. Esto aumenta la

temperatura y el nivel de humedad dentro de

compartimiento. Para disminuir el efecto, reduzca la

frecuencia y duracion de apertura de la puerta.

Las puertas no cierran Consulte el apartado "Las puertas no se cierran

correctamente, correctamente" en la secci6n Gufa parala soluci6n

de probbmas.

El dima es humedo. El dima humedo hace que mas humedad ingrese a

los compartimientos cuando se abren las puertas,

arovocando condensacion o congeBci6n. Mantener

un nivel razonabb de humedad en el hogar ayudara

a controlar la cantidad de humedad que ingresa en

los compartimientos.

El ciclo de descongelaci6n se

acaba de completar.

Los alimentos no estan

empaquetados correctamente.

Alimentos con alto contenido de

i agua fueron colocados cerca de

i la ventilaci6n de aire.

i El control de temperatura

i del refrigerador esta

' incorrectamente ajustado.

i El refrigerador esta instalado en

i un lugar frio.

i La puerta se abre seguido o por

largos periodos de tiempo.

i La puerta no se cierra

correctamente.

i Los ajustes de control de

temperatura son incorrectos.

Durante el ciclo de descongelacion, la temperatura

de cadacompartimiento puede aumentar

ligeramente y se puede formar condensacion en

la pared trasera. Espere30 minutos y una vez que

se hayacompbtado el ciclo de descongelacion,

verifique que la temperatura correcta se haya

restabbcido.

Los alimentos destapados o desenvueltos y los

envases humedos pueden provocar la acumuBcion

de humedad dentro de cadacompartimiento.

Limpie y seque todos los envases, y almacene los

alimentos en empaques se%dos para prevenir la

condensacion y la congeBci6n.

Reubique los alimentos con alto contenido de agua

lejos de las ventilaciones de aire.

Si la temperatura esta demasiado fria, ajuste el

control de a un punto a la vez y espere a que la

temperatura se estabilice. Consulte laseccion Ajuste

de los controbs paraobtener mayor informacion.

Cuando el refrigerador funciona a una temperatura

menor a los 5°C (41°F),los alimentos pueden

congelarse en el compartimiento del refrigerador. No

se deberia usar el refrigerador si latemperatura es

inferior a los 13°C (55°F).

Cada vez que las puertas se abren a menudo o por

largos periodos de tiempo, ingresa aire caliente

y humedo al compartimiento. Esto aumenta la

temperatura y el nivel de humedad dentro de

compartimiente. La humedad produce cengelacion

y condensacion. Para disminuir el efecte, reduzca la

frecuencia y duracion de apertura de la puerta.

Consulte el apartado "Las puertas no se cierran

completamente o quedan abiertas" en la seccion de

la Gufade resolucion de problemas.

Si la temperatura esta demasiado fria, ajuste el

control de a un punto a la vez y espere a que la

temperatura se eatabilice. Consulte laseccion Ajuste

de los controbs paraobtener mayor informacion.

44 SOLUQONDEPROBLEMAS

EstoesnormalenalimentosconaltocontenidoSeforman

cristalesdehielo

oescarchaen

losalimentos

congelados

(dentrode

paquetes

se%dos).

Lamaquinade

hielonohace

suficientehielo.

Lacondensad6nprovenientede

losalimentosconaltocontenido

deaguaprovocalacongelaciOn

enelinteriordelpaquetedel

alimento.

Losalimentossehandejado

enelcongeladorporunlargo

tiempo.

Lanecesidaddehieloexcedela

capaddaddealmacenamiento

dehielo.

Elsuministrodeaguade1hogar

noestaconectado,lav_lvulano

estacompbtamenteencendida,

olavalvubestaobstruida.

Elfiltrodeaguaestaagotado.

BajapresiOndesuministrode

aguaenelhogar.

Seutilizarunsistemade

filtraci6ndeaguade6smosis

inversa.

Latuberiaqueconectael

refrigeradoralsuministrodel

hogarestaretorcida.

deagua.

Noalmacenealimentosconaltocontenidode

aguaenelcongeladordurantemuchotiempo.

Lamaquinadehacerhieloproducira

aproximadamente70-210cubitosenun

periodode24horas.

Conecteelrefrigeradoralsuministrodeaguafria

conadecuadapresi6nyabracompletamentela

valvuladecortedeagua.

Sielproblemapersiste,puedesernecesario

contactaraunplomero.

Serecomiendareemplazarelfiltrodeagua:

Aproximadamentecadaseismeses.

Cuandoseenciendaelindicadordelfiltrodel

agua.

Cuandodisminuyaelcaudaldeldispensadorde

agua.

Cuandoloscubitosdehieloseanmaspeque_os

deIonormal.

Lapresi6ndelaguadebesituarseentre20y120

psi(140y830kPa)enmodelossinfiltrodeaguay

entre40y120psi(280y830kPa)enmodelos

confiltrodeagua.

Sielproblemapersiste,puede

sernecesariocontactarconunfontanero.

Lossistemasdefiltraci6ndeaguade6smosis

inversapuedenreducirlapresi6ndeaguapor

debajodelminimoyprovocarproblemasenla

maquinadehielo.(Consultelasecci6nPresi6n

delagua).

Latuberiasepuederetorcercuandoel

refrigeradorsemuevedurantelainstalaci6n

olimpieza,Ioqueprovocaunflujodeagua

reducido.Endereceorepareelconductode

suministrodelaguayarregleloafindeprevenir

futurastorceduras.

SOLUQON DE PROBLEMAS 45

La maquina de

hielo no hace

suficiente hielo

(continuaciOn).

Se dispensa agua

lentamente.

Las puertas se abren seguido o

por largos periodos de tiempo.

Las puertas no estan

completamente cerradas.

El ajuste de temperatura del

congebdores demasiado@lido.

El filtro de agua esta agotado.

Se utiliza un sistema de

filtraciOn de agua de Osmosis

inversa.

Baja presiOn de suministro de

agua en el hogar.

Si bs puertas de b unidad se abren a menudo, el

aire ambiental calentara el refdgerador e impedira

que la unidad pueda mantener la temperatura

establecida. Para ayudar a resolver este problema

puede bajar la temperatura del refrigerador,

ademas de no abrir la puerta con tanta frecuencia.

Si bs puertas no se cierran correctamente,

la fabricaciOn de hielo se vera afectada. Para

obtener mayor informaciOn, consulte el apartado

"Las puertas no se cierran compbtamente o

quedan abiertas" en la secciOn Componentes

y Caracteristicas de la Guia de resoluciOn de

problemas.

La temperatura recomendada para que el

compartimento del congelador fabrique hielo

con normalidad es de O°F (-18°C).

Si la temperatura del congelador es mas alta,

se vera afectada la producciOn.

Se recomienda reempbzar el filtro de agua:

• Aproximadamente cada seis meses.

Cuando se encienda el indicador del filtro del

agua.

Cuando disminuya el caudal del dispensador

de agua.

Cuando los cubitos de hielo sean mas

peque_os de Io normal.

Los sistemas de filtraciOn de agua de Osmosis

inversa pueden reducir la presiOn de agua por

debajo del minimo y provocar problemas en la

maquina de hielo.

Si el problema persiste, puede ser necesario

contactar a un plomero.

La presiOn del agua debe situarse entre 20 y

120 psi (140 y 830 kPa) en modelos sin fltro de

agua y entre 40 y 120 psi (280 y 830 kPa) en

modelos con fltro de agua.

Si el problema persiste, puede ser necesario

contactar a un plomero.

46 SOLUQON DE PROBLEMAS

No se dispensa El hieb no se dispensara si hay alguna puerta de1

hielo, refrigerador abierta.

La maquina de

hielo no hace

hielo.

Laspuertas no estan

compbtamente cerradas.

Uso poco frecuente @1

dispensador.

Elconducto de dispensacion

esta obstruido con escarchao

fragmentos de hielo.

Si el dispensador de hielo se usacon pocafrecuencia,

con eEtiempo loscubitos de hMo se pegan unosa

otros, Eoque impide que se dispensen correctamente.

Compruebe el deposito de hielo en busca de cubitos

agrupados o pegados entre si. Sibs hubiera,separelos

paraque eEdispensador funcione correctamente.

Paraeliminar Eaescarchao los fragmentos de hielo,

desmonte el deposito de hMo y libere el conducto

con un utensilio de plastico. La dispensacionde hMo

en cubitos tambien ayuda a evitar laformacion de

escarchay fragmentos de hielo.

La pantalladel dispensador esta Mantenga presionado el boton Lock durante tres

bloqueada, segundos para desbloquearel panelde control y el

dispensador.

Eldeposito de hielo esta vacio. Puede tomar hasta24 horaspara que cada

compartimiento alcance la temperatura deseada y

para que la maquinade hielo comience a fabricar hielo.

Asegurese de que el corte (braze/sensor) no este

obstruido.

El refrigeradorse instalo

recientemente o lamaquina de

hielo se conecto recientemente.

La maquina de hielo no esta

encendida.

El sensor detector de hielo esta

obstruido.

El refrigerador no esta conectado a

un suministro de aguao la valvula

de corte del suministro no esta

abierta.

Elcorte de lamaquina de hielo

(brazoo sensor)esta obstruido.

Tiene conectado un sistema de

filtracion de agua de Osmosis

inversa al suministro de agua fria.

Una vez que se hayaventilado el suministro de

hielo en el deposito de hielo, puede tomar hasta

90 minutos paraque este disponibb mas hielo, y

aproximadamente24 horas parapoder relbnar el

deposito percomplete.

Puede tomar hasta24 horaspara que cada

compartimiento alcance la temperatura deseaday para

que la maquinade hielo comience a fabricar hielo.

Localice el interrupter de ON/OFF(encendido/

apagado)de la maquina de hielo y confirme que esta

en la posicion ON (encendido).

La presencia de sustancias extra,as o de escarcha

en el sensor de deteccion de hielo puede interrumpir

la fabricacion de hielo. Asegurese de que el areadel

sensor este siempre limpiapara que el funcionamiento

sea el correcto.

Conecte el refrigeradoral suministro de aguay abra

compbtamente lavalvula de corte de agua.

Si su maquina de hielo viene equipadacon un brazode

corte de hielo, aseguresede que el brazose mueva

libremente. Si su maquina de hielo viene equipada con

un sensor de corte de hielo electronico, asegurese de

que hayaun camino libreentre ambos sensores.

Los sistemas de filtracion de aguade Osmosisinversa

pueden reducir la presion de agua pordebajodel

minimo y provocar problemas en lamaquina de hielo.

(Consultela seccion Presiondel agua).

SOLUQON DE PROBLEMAS 47

No se dispensa

agua.

Nueva instalaci6n o conducto de

agua recientemente conectado.

El panel del dispensador esta

bloqueado.

El dispensador no esta ajustado

para dispensar agua.

Las puertas del refrigerador

o del congelador no estan

cerradas correctamente.

El filtro de agua se sac6 o se

cambi6 recientemente.

La tuberb que conecta el

refrigerador al suministro del

hogar esta retercida.

El suministro de agua del hogar

no esta conectado, la valvula no

esta completamente encendida,

o la valvula esta obstruida.

Vierta 2,5 galones (9 litros) de agua (enjuague

durante aproximadamente 5 minutes) para eliminar

el aire retenido y los contaminantes del sistema.

No vierta la cantidad entera de 2,5 galones (9 litros)

de forma continua. Presione y suelte laalmohadi%

del dispensador durante ciclos de ENCENDIDO de

30 segundos y ciclos de APAGADO de 60 segundos.

Mantenga presionado el bot6n Lock durante tres

segundos para desbloquear el panel de control y

el dispensador.

El dispensador se puede ajustar para que

dispense hielo o agua. Compruebe que el panel

de control esta ajustado para el funcionamiento

deseado. Presione el bot6n Water (agua) en el

panel de control para dispensar agua.

El agua no se dispensara si hay alguna puerta del

refrigerador abierta.

Tras sustituir el fltro de agua, vierta 2,5 galones

(9litros) de agua (enjuaguedurante aproximadamente

5 minutos) para eliminar el aire retenido y los

contaminantes de1sistema. No vierta la cantidad

entera de 2,5 galones (9 litros) de forma continua.

Presione y suelte la almohadilla del dispensador

durante ciclos de ENCENDIDO de 30 segundos

y ciclos de APAGADO de 60 segundos.

La tuberb se puede retorcer cuando el

refrigerador se mueve durante la instalaci6n

o limpieza, Io que provoca un fiujo de agua

reducido. Enderece o repare el conducto de

suministro del agua y arreglelo a fin de prevenir

futuras torceduras.

Conecte el refrigerador al suministro de agua y

abra completamente la valvula de corte de agua.

Si el problema persiste, puede ser necesario

contactar a un plomero.

48 SOLUQON DE PROBLEMAS

El hielo huele o

sabe real.

Elsuministro de aguacontiene

minerales tales como el azufre. Es posible que deba reemplazar el filtro de agua para

eliminar los problemas de olor y sabor.

La maquina de hielo se instal0

hacepoco tiempo.

Elhielo ha estado almacenado por El hielo almacenado por demasiado tiempo se

demasiadotiempo, achicara,se volvera turbio, y puede desarrolbr un

sabor rancio. Deseche el hielo antiguo y fabnque un

nuevo suministro.

Los alimentos no se ban Vuelva a envolver los alimentos. Vuelva a envolver

almacenadocorrectamente en los los alimentos ya que, si no estan correctamente

compartimentos, envueltos, los olores podr[an migrar hasta el hielo.

El interior del refrigerador necesita Consulte la secciOnCuidadoy limpieza para obtener

una limpieza, mas informaciOn.

Eldep6sito de hielo necesita una Vaciey limpie el depOsito(deseche los cubitos de

limpieza, hielo viejos). Aseg0rese de que el dep6sito est_

completamente seco antes de reinstalado.

El agua del El refdgeradorse ha instabdo Espere24 horastras la instalaci6n aque el

dispensador esta recientemente, dep6sito de almacenamiento del agua se enfr[e

caliente, completamente.

Eldispensador de aguase ha Dependiendode su modelo espec_fco,la capacidad

utilizado recientemente y el de almacenamiente del agua variara

depOsitoestaba vacio, aproximadamente de 20 a 30 oz (570 a 850 cc).

No se ha utilizado el dispensador si no se ha utilizado el dispensadordurante vanas

durante varias horas, horas, el primer vase dispensado puede estar

templado. Deseche los primeros 10 oz (280cc)

El refrigeradoresta conectado al

suministro de aguacaliente.

NOTA:En algunos casos, un filtro podria no ser de

ayuda. Puedeno resultar posible quitar todo mineral/

olor/sabor en todos los suministros de agua.

Deseche las primeras tandas de hielo paraevitar hielo

manchado o con mal sabor.

Aseg0rese de que el refrigerador esta conectado a

una tuberia de agua fria.

._x_ADVERTENCIA:Conectarel refrigeradora un

conducto de aguacaliente puede da6arla maquinade

hielo.

El agua huele o Elsuministro de aguacontiene Esposible que deba reemplazarel filtro de agua para

sabe real. minerales, por ejemplo, azufre, eliminar los problemas de olor y sabor.

Elfiltro de agua esta agotado. Se recomienda reemplazarel filtro de agua:

El refdgerador se ha instalado

recientemente.

• Aproximadamentecada6 meses.

Cuandose enciendael indicadordel filtro del agua.

Cuandodisminuyael caudaldel dispensadorde agua.

Cuandolos cubitos de hielo sean mas peque_osde Io

normal

Vierta 2,5 galones (9 litros) de agua (enjuague durante

aproximadamente 5 minutos) para eliminar el aire

retenido y los contaminantes del sistema. No vierta

la cantidad entera de 2,5 galones (9 litros) de forma

continua. Presione y suelte la almohadilla del

dispensader durante ciclos de ENCENDIDO de 30

segundos y ciclos de APAGADO de 60 segundos.

SOLUQONDEPROBLEMAS49

La maquina

de hielo hace

demasiado hielo.

Clics

Traqueteo

Icemaker shutoff (arm/sensor)is

obstructed.

Elcontrol de descongelaci6n

emitira un "clic" al comenzar

y al finalizar el ciclo de

descongelaci6n. Elcontrol

del termostato (o control del

refrigerador en algunos modelos)

tambien emitira un "clic" al iniciar

o finalizar un cMo.

Los ruidos de traqueteos pueden

proceder del flujo del refrigerante,

de latuberia de agua en la parte

posterior de la unidad,o de

articulos almacenados encima o

alrededor del refrigerador.

Vacie el deposito de hielo. Si su maquina de hielo

viene equipada con un brazo de corte de hielo,

asegOresede que el brazo se mueva libremente. Si

su maquina de hielo viene equipada con un sensor

de corte de hielo electronico, asegurese de que haya

un camino libre entre ambos sensores. Reinstale el

deposito de hielo y espere 24 horas para confirmar

que la operacion se ha realizadocorrectamente.

Funcionamiento normal.

El refrigerador no esta El suelo es poco s61idoo irregular, o es necesario

solidamente apoyado en el suelo, ajustar los pies de nivelaci6n. Consulte la secci6n

Alineaci6n de las puertas.

El refrigerador con compresor Funcionamiento normal.

lineal se sacudi6 mientras estaba

funcionando.

Crujido El motor del ventilador del Funcionamiento normal.

evaporador esta moviendo el aire

a traves de los compartimentos

del refrigerador y del congelador.

Elventilador del condensador esta Funcionamiento normal.

forzando el paso de aire a traves

del condensador.

Vibraci6n Refrigerante esta fluyendo Funcionamiento normal.

a traves del sistema de

enfriamiento.

Goteo Se produjo la contraccion y Funcionamiento normal.

expansion de lasparedes

internas debido a cambios en la

temperatura.

Sizzling Elagua cayendo en el calentador Funcionamiento normal.

de descongelacion durante un

ciclo de descongelacion.

Vibrating Si el lateral o la parte posterior

del refrigerador estan en contacto

con un mueble o una pared,

algunas de lasvibraciones

normales pueden producir un

sonido audible.

Para eliminar el ruido, asegurese de que los laterales

y laparte posterior no puedan vibrar contra las

oaredes o los muebles.

Dripping Elagua cayendo en la batea Funcionamiento normal.

de drenaje durante el cido de

descongelaci6n.

50 SOLUQON DE PROBLEMAS

Funcionamiento normal.Sonido de

pulsacion o agudo

Las puertas

no se cierran

completamente o

quedan abiertas.

Su refrigerador esta diser_ado para

funcionar de forma m_s eficiente

para conservar los alimentos a la

temperatura deseada. El compresor

de alta eficiencia puede hacer que

su nuevo refrigerador funcione

durante m_s tiempo que su antiguo

refrigerador, y aun asi ser_ m_s

eficiente energ&ticamente que los

modelos anteriores. Mientras el

refrigerador est_ en funcionamiento,

es normal escuchar un sonido de

pulsaci6n o agudo.

Hay paquetes de alimentos

bloqueando la puerta que impiden

que se cierre.

El deposito de hielo, la tapa del

cajon para verduras, las bateas,

los estantes, las bandejas de las

puertas o las cestas no estan en

su sitio.

Reorganice los envases de alimentos para liberar la

puerta y los estantes de la puerta.

Coloque correctamente las bandejas, la tapa del

cajon paraverduras, las bateas, los estantes y las

cestas. Consulte la seccion Uso del refrigerador Uso

del refrigerador.

Las puertas se desmontaron Desmonte y vuelva a colocar laspuertas siguiendo

durante la instalaci6n del producto lasinstrucciones de la seccion Desmontaje y

y no se volvieron a colocar sustitucion de las manijasy puertas del refrigerador.

correctamente.

La puerta no esta correctamente Consulte el apartado Alineacion de las puertas en

nivelada, la seccion Instalaci6n del refrigerador paranivelar el

refrigerador.

Le refrigerador Las juntas estan sucias o Limpie las juntas y las superficies de contacto.

tiene un olor pegajosas. Aplique una fina capade cera para electrodom¢sticos

inusual, o cera de coch]a en las juntas despues de limpiarlas.

La puerta se acabade cerrar. Cuando abre la puerta, aire mas caliente entra al

refrigerador. AI enfriarse, crea el vacio. Si le cuesta

abrir la puerta, espere un minuto para permitir que

la presion del aire se ecualice y, a continuacion,

compruebe si se abre con mas facilidad.

El refrigerador se Las patas niveladoras no estan Consulte la seccion Nivelacion y alineaci6n de las

bambolea o parece correctamente ajustadas, puertas.

inestable. El piso no esta nivelado. Puede set necesario agregar calibradores debajo de

laspatas o rodillos de nivelacion o para completar el

proceso de instalaci6n.

Las luces no Fallade iluminacion interior LED. La lampara del compartimiento del refrigerador es

funcionan, una fluminaci6n interior mediante LED, pot Io que el

mantenimiento debera ser realizado pot un tecnico

cualificado.

Le refrigerador El filtro de aire puede necesitar Ajuste el filtro de aire a MAX. Si no desaparece el

tiene un olor set ajustado a MAX (maximo) o olor dentro de las 24 horas, el filtro puede necesitar

inusual, set reemplazado, ser cambiado. Consulte la seccion Sustituci6n del

filtro de aire para obtener instrucciones acercadel

reemplazo.

Elinteriordel El frigorifico se encuentra cerca Asegurese de que el frigorifico no se encuentre

frigorificoesta de un fuego, por ejemplo, una cercade un fuego, pot ejemplo, una chimenea o

cubiertode polvou chimenea o similar, similar.

hollfn.

GARANTiA 51

GARANTiA (EE.UU.)

En caso de que su refrigerador LG (el "Producto") presente alguna falla por defectos de materiales o

de fabricaci6n bajo uso personal normal durante el periodo de garantia establecido mas abajo, el mismo

sera reparado o reemplazado por LG, a su opci6n. Esta garantia limitada es valida unicamente para el

comprador consumidor final original del producto, y 0nicamente aplica para el Producto comprado y

utilizado dentro de los Estados Unidos, incluidos los territorios norteamericanos. Es necesario presentar

recibo o factura original de compra para obtener el servicio de garantia bajo esta garantia limitada.

PERiODO DE GARANTIA

Sistema Cerrado (Condensador, Filtro

Frigorffico desecante, Tubo conector, Refrigerante y Compresor lineal

Evaporador)

Un (1) aSo a partir Un (1) aSo a partir de Siete (7) aSos a partir Diez (10) aSos a partir de

de la fecha original la fecha original de de la fecha original de la fecha original de

de compra compra compra compra

Piezas y mano Piezas y mano de $61o piezas (Se le $61o piezas (Se le

de obra (s61o obra cobrara mano de obra cobrara mano de obra al

oiezas internas/ al consumidor) consumidor)

funcionales)

Ruidos asociados con operaciones alias normales encontradas en las instrucciones uso y cuidado

y tas guias de instatacion u operacion de la unidad en un ambiente inapropiado no seran cubiertas

bajo esta garantia.

Los productos y partes de reemplazo son garantizados por la parte restante det perfodo original

de garantia o por noventa (90) dfas, la que sea mayor.

Los productos y partes de reemplazo podran ser nuevos o remanufacturados.

LA PRESENTE GARANTJA REEM PLAZA A CUALQUI ER OTRA GARANTJA, EXPRESA O

IMPLICITA, INCLUYENDO DE MANERA ENUNCIATIVA MAS NO LIMITATIVA, CUALQUIER

GARANTIA DE COMERCIABILIDAD, O APTITUD PARA UN FIN PARTICULAR. EN LA MEDIDA

EN QUE TODA GARANTIA IMPLiCITA ES OBLIGATORIA POR LA LEY, I_STA SE LIMITA AL

PERJODO DE GARANTIA EXPRESA MENCIONADO M/_S ARRIBA. EL FABRICANTE Y SU

DISTRIBUIDOR EN LOS EE.UU. NO SERAN RESPONSABLES POR DA_IOS INCIDENTALES,

CONSECUENTES, INDIRECTOS, ESPECIALES, O POR DA_IOS PUNITIVOS DE CUALQUIER

NATURALEZA, INCLUYENDO DE MANERA ENUNCIATIVA MAS NO LIMITATIVA, DANO

EMERGENTE O LUCRO CESANTE, O POR CUALQUIER OTRO DANO BASADO EN EL

CONTRATO, ACTO ILiCITO CIVIL EXTRACONTRACTUAL, U OTRO. AIgunos estados no

permiten la exclusi6n o limitaci6n de daSos o limitaciones incidentales o resultantes, o

limitaciones sobre la duraci6n de garantias implicitas, por Io tanto las limitaciones o exclusiones

anteriores pueden no apticarse en su caso. Esta garantia le otorga derechos legales especfficos

y usted puede contar con otros derechos, que pueden variar de Estado a Estado.

52 GARANTiA

ESTA GARANTJA LIMITADA NO CUBRE:

1. Viajes de servicio para entregar, recoger, instalar, o reparar el producto; la instrucci6n al cliente sobre

el funcionamiento del producto; la reparacion o reemplazo de fusibles o, la correcci6n del cableado o

de la instalaci6n de agua, ni arreglo de reparaciones o instalaciones no autorizadas.

2. Mal funcionamiento del producto durante fallas e interrupciones el6ctricas o servicio el6ctrico

inadecuado.

3. Daflo causado por caBerias de agua rotas o con perdidas, caflerias de agua congeladas, conductos de

drenaje restringidos, provisi6n de agua interrumpida o inadecuada, o provisi6n inadecuada de aire.

4. Daflo causado por la utilizaci6n del Producto en una atm6sfera corrosiva o contraria alas

instrucciones ineluidas en el manual del usuario.

5. Daflo al Producto ocasionado por accidentes, plagas y pestes, rayos, viento, fuego, inundaciones o

actos de la Naturaleza.

6. Daflo causado por el real uso, abuso, instalaci6n, reparaci6n o mantenimiento inapropiados. La

reparaci6n inapropiada incluye la utilizaci6n de piezas no aprobadas o especificadas por LG.

7. Daflo o real funcionamiento del Producto causado por la modificaci6n o alteraci6n no autorizada,

o utilizaci6n para otro uso que no fuera el previsto, o que resultara de cualquier perdida de agua

ocasionada por una instalaci6n inapropiada.

8. Daflo o real funcionamiento del Producto causado por corriente electrica o voltaje incorrectos, o

c6digos de cafleria, utilizaci6n comercial o industrial, o por la utilizaci6n de accesorios, componentes

o productos de limpieza no aprobados por LG.

9. Dafio causado pot el transporte y manejo del Producto, incluidos rasguBos, abolladuras, daSo a la

pintura y/o cualquier otro daSo al acabado del producto, salvo que dicho da_o hubiese sido causado

pot defectos en los materiales o mano de obra y se reportase dentro de una (1) semana a partir de

la fecha de entrega. 1-800-243-0000).

0. Dafio o elementos faltantes de cualquier Producto de exposici6n, caja abierta, producto de

descuento o restaurado.

1. Productos con numeros de serie originales que hayan sido removidos, alterados o que no pueden ser

determinados facilmente. Se necesitan los numeros de Serie y el Modelo, junto con el recibo original

de ventas, a fin de validar la garantia.

2. Aumentos en los gastos de los servicios pOb%os y gastos adicionales en dichos servicios.

3. Reemplazo de bombi%s, filtros o de cualquier pieza consumible.

4. Reparaciones cuando su Producto es utilizado de manera distinta al uso hogareflo, normal y corriente

(por ejemplo, usos comerciales, oficinas o instalaciones de recreaci6n) o contraria alas instrucciones

delineadas en el manual del usuario del producto.

5. Gastos relacionados con la desinstalacion del Producto de su casa para razones de reparaci6n.

6. Remoci6n y reinstalaci6n del Producto si es instalado en una ubicacion a la que es imposible de

acceder o si no esta instalado de acuerdo con las instrucciones pubficadas de instalaci6n, incluidos

los manuales de instalacion y del propietario de LG.

7. Estantes, bandejas de puerta, cajones, manijas, accesorios y otras piezas del Producto, ademas de

aquellas piezas originalmente incluidas en este modelo en particular.

Todos los gastos de reparaci6n o reemplazo de piezas bajo las circunstancias de exdusi6n

mencionadas deber_n ser afrontados por el consumidor.

Para obtener los detalles de la garant/a y servicio de atenci6n al cliente, sirvase comunicarse

telef6nicamente o visitar nuestro sitio Web:

Comuniqueseal 1-800-243-0000(24 horasal dia, 365 dias al aflo) y seleccione la opci6n apropiadadel

menO,o bien visite nuestro sitio Web en http://_,vww.lg.comO contactese por correo electr6nico: Centre de

Informaci6n al Cliente de LG: P.O. Box 240007, 201 James Record RoadHuntsville, Alabama35813 AT.: CIC

Ingrese la informaci6n de su garantia aquf:

Informaci6n de registro det producto:

Modelo:

Numero de serie:

Fecha de compra:

GARANTiA 53

GARANTiA (CANADA)

En caso de que su refrigerador LG (el "Producto") presente alguna falla por defectos de materiales o de

fabricacion bajo uso personal normal durante el periodo de garantia establecido mas abajo, el mismo sera

reparado o reemplazado por LG, a su opcion, previa presentacion del recibo o factura original de compra.

Esta garantia es valida Onicamente para el comprador original del producto, y unicamente aplica para el

Producto distribuido en Canada, ya sea por LG Canada o por distribuidor canadiense autorizado. Esta

garantia es valida unicamente para Productos ubicados y utilizados dentro de Canada.

PERIODO DE GARANTIA (Nota: Si la fecha original de compra no pudiera set verificada, la

vigencia de la garantia comenzara sesenta (60) dias a partir de la fecha de compra)

Frigorffico /

Congelador

Un (1) aSo a partir

de la fecha original

de compra

Piezas y mano

de obra (s01o

piezas internas/

funcionales)

Sistema Cerrado (Condensador,

Filtro desecante, Tubo conector, Refrigerante y

Evaporador)

Un (1) afio a partir de

la fecha original de

compra

Piezas y mano de

obra

Siete (7) aSos a partir

de la fecha original de

compra

Solo piezas (Se le

cobrara mano de obra

al consumidor)

Compresor lineal

Diez (10) aSos a partir

de la fecha original de

compra

Solo piezas (Se le

cobrara mano de obra al

consumidor)

Ruidos asociados con operaciones alias normales encontradas en las instrucciones uso y cuidado

y las guias de instalacion u operacion de la unidad en un ambiente inapropiado no seran cubiertas

bajo esta garantia.

Los productos y partes de reemplazo son garantizados por la parte restante det perfodo original

de garantia o por noventa (90) dias, la que sea mayor.

Los productos y partes de reemplazo podran ser nuevos o remanufacturados.

El Centro de Servicio Tecnico Autorizado de LG garantiza su trabajo de reparacion por treinta (30)

dias.

LA RESPONSABILIDAD EXCLUSlVA DE LG CANADA SE LIMITA A LA GARANTIA ARRIBA

EXPRESADA. SALVO LO EXPRESAMENTE PROVlSTO M_,S ARRIBA, LG CANADA NO

OTORGA Y POR LA PRESENTE NIEGA TODA OTRA GARANTfA O CONDICl0N RESPECTO

AL PRODUCTO, EXPRESA O IMPLiClTA, INCLUYENDO A TITULO ENUNClATIVO M_,S NO

LIMITATIVO CUALQUIER GARANTiA O CONDICl0N DE COMERClABILIDAD, O APTITUD PARA

UN FIN PARTICULAR; Y NINGUNA DECLARACl0N SERA VlNCULANTE PARA LG CANADA.

LG CANADA NO AUTORIZA A NINGUNA PERSONA A CREAR O ASUMIR EN SU NOMBRE

CUALQUIER OTRA OBLIGACl0N DE GARANTiA EN RELACl0N CON EL PRODUCTO, EN

LA MEDIDA EN QUE TODA GARANTIA O CONDICl0N ES IMPLiClTA DE ACUERDO A LA

LEY, I_STA SE LIMITA AL PERIODO DE GARANTIA EXPRESA MENClONADO M/kS ARRIBA.

LG CANADA, EL FABRICANTE O DISTRIBUIDOR NO SERAN RESPONSABLES POR DAKIOS

INClDENTALES, CONSECUENTES, ESPEClALES, DIRECTOS O INDIRECTOS, PERDIDA

DE LLAVE DE COMERClO, GANANClAS PERDIDAS, DANOS PUNITIVOS O EJEMPLARES,

O CUALQUIER OTRO DANO, YA SEA QUE SURJAN DIRECTA O INDIRECTAMENTE DE

CUALQUIER INCUMPLIMIENTO CONTRACTUAL, ESENClAL O DE OTRO TIPO, O POR

CUALQUIER ACCION U OMISION, ACTO ILiCITO CIVIL EXTRACONTRACTUAL, O CUALQUIER

OTRO. Esta garantia le otorga los derechos legales especificos. Usted podrfa contar con otros

derechos, que pueden variar de provincia a provincia, dependiendo de las leyes provinciales

vigentes. Todo termino inciuido en esta garantia que negara o modificara cualquier condicion o

garantia impticita sujeto a la ley provincial es divisible y separable cuando entre en conflicto con

la ley provincial sin afectar et resto de los terminos de esta garantia.

54 GARANTiA

ESTA GARANTJA LIMITADA NO CUBRE:

1. Viajes de servicio para entregar, recoger o instalar el producto; la instrucci6n al cliente sobre el

funcionamiento del producto; la reparacion o reemplazo de fusibles o, la correcci6n del cableado o de

la instalaci6n de agua, ni arreglo de reparaciones o instalaciones no autorizadas.

2. Mal funcionamiento del producto durante fallas e interrupciones electricas o servicio electrico

inadecuado.

3. DaSo causado por caflerias de agua rotas o con perdidas, caflerias de agua congeladas, conductos de

drenaje restringidos, provisi6n de agua interrumpida o inadecuada, o provisi6n inadecuada de aire.

4. Da_o causado por la utilizacion del Producto en una atmosfera corrosiva o contraria alas

instrucciones incluidas en el manual del usuario.

5. Da6o al Producto ocasionado por accidentes, plagas y pestes, rayos, viento, fuego, inundaciones o

actos de la Naturaleza.

6. Daflo causado por el mal uso, abuso, instalaci6n, reparaci6n o mantenimiento inapropiados del

Producto. La reparacion inapropiada incluye la utilizaci6n de piezas no aprobadas o especificadas por

LG Canad&

7. Da6o o mal funcionamiento del Producto causado por la modificacion o alteraci6n no autorizada,

o utilizaci6n para otro uso que no fuera el previsto, o que resultara de cualquier perdida de agua

ocasionada por una instalacion inapropiada.

8. Da6o o mal funcionamiento del Producto causado por corriente electrica o voltaje incorrectos, o

c6digos de caheria, utilizaci6n comercial o industrial, o por la utilizaci6n de accesorios, componentes

o productos de limpieza no aprobados por LG Canad&

9. Da6o causado por el transporte y manejo del Producto, incluidos rasguflos, abolladuras, daho a la

pintura y/o cualquier otro daflo al acabado del producto, salvo que dicho daho hubiese sido causado

por defectos en los materiales o mano de obra y se reportase dentro de una (1) semana a partir de la

fecha de entrega.

0. Daflo o elementos faltantes de cualquier Producto de exposicion, caja abierta, producto de descuento

o restaurado.

1. Productos con nOmeros de serie originales que hayan sido removidos, alterados o que no pueden ser

determinados facilmente. Se necesitan los numeros de Serie y el Modelo, junto con el recibo original

de ventas, a fin de validar la garantia.

2. Aumentos en los gastos de los servicios pOb%os y gastos adicionales en dichos servicios.

3. Reemplazo de bombi%s, filtros o de cualquier pieza consumible.

4. Reparaciones cuando su Producto es utilizado de manera distinta al uso hogareflo, normal y corriente

(incluidos, a titulo ejemplificativo, usos comerciales, en oficinas o instalaciones de recreacion) o

contraria alas instrucciones incluidas en el manual del usuario del producto.

5. Gastos relacionados con la desinstalacion del Producto en su casa para su reparacion.

6. Remoci6n y reinstalaci6n del Producto si es instalado en una ubicacion a la que es imposible de

acceder o si no esta instalado de acuerdo con las instrucciones publicadas de instalaci6n, incluidos

los manuales de instalacion y del propietario.

7. Estantes, bandejas de puerta, cajones, manijas y accesorios del Producto. Tambien estan exduidas

las partes que no hayan sido incluidas originalmente con el Producto.

Todos los gastos en relaci6n con las circunstancias de exclusi6n mencionadas

anteriormente ser_n abonados por el consumidor.

Para obtener los detalles de la garantia y servicio de atenci6n al cliente, sirvase comunicarse

telef6nicamente o visitar nuestro sitio Web:

Comuniquese al 1-888-542-2623 (24 horas al dia, 365 dias at aflo) y seteccione la opcion apropiada

del menu, o bien visite nuestro sitio Web en http://www,lg.com

Ingrese la informaci6n de su garantia aquf:

Informaci6n de registro del producto:

Modelo:

Numero de serie:

Fecha de compra:

Life's Good

For inquires or corr_r-nenfs,

visi¢ www_Og_com or c_:_ll;

1-800-243-0000 usA,c..........,e_;<_

1-888-865-3026 usA,co_,..... ,, u,,÷

1-888-542-2623 CAN/,,_>/,,

LG LFX25973ST/03 User Manual REFRIGERATOR Manuals And Guides 1508021L

Navigation menu

Versions of this User Manual:

Views

Navigation
