Please read this owner's manual thoroughly before operating and keep it

handy for reference at all times.

WT7050CV

MFL68267025

ver.210317.01

ENGLISH ESPAÑOL

OWNER’S MANUAL

WASHING

MACHINE

www.lg.com

2TABLE OF CONTENTS

TABLE OF CONTENTS

3 IMPORTANT SAFETY INSTRUCTIONS

3 Basic Safety Precautions

4 Grounding Requirements

5 Safety Instructions for Installation

6 Safety Instructions for Use, Care, Cleaning and

Disposal

7 FEATURES AND BENEFITS

7 Key Parts and Components

7 Included Accessory

7 Required Accessory

8 INSTALLATION INSTRUCTIONS

8 Choose the Proper Location

8 Power Outlet

8 Flooring

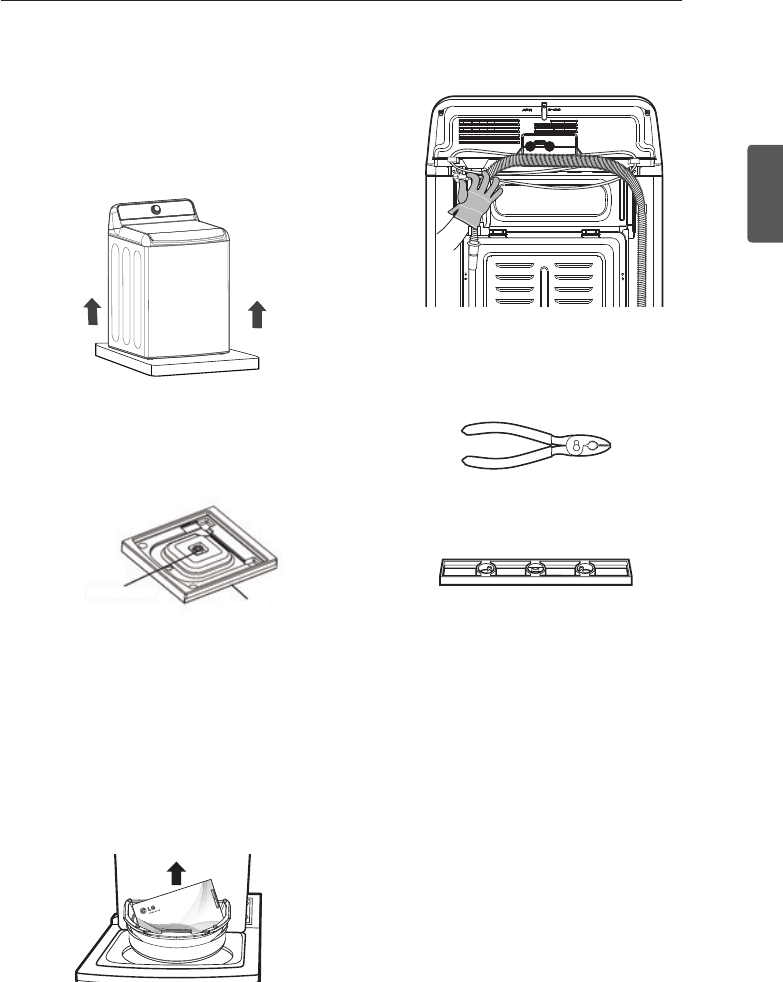

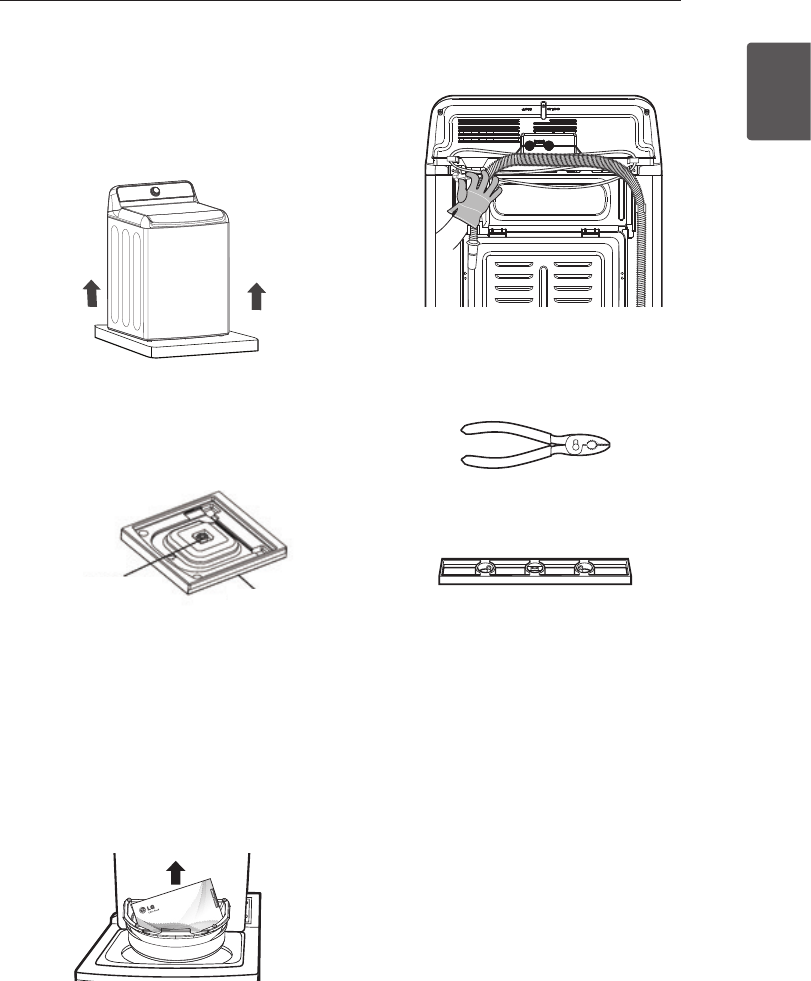

9 Unpacking and Removing Shipping Material

1 0 Connecting the Water Lines

11 Connecting the Drain Hose

12 Leveling the Washer

13 Connect to the Power Supply

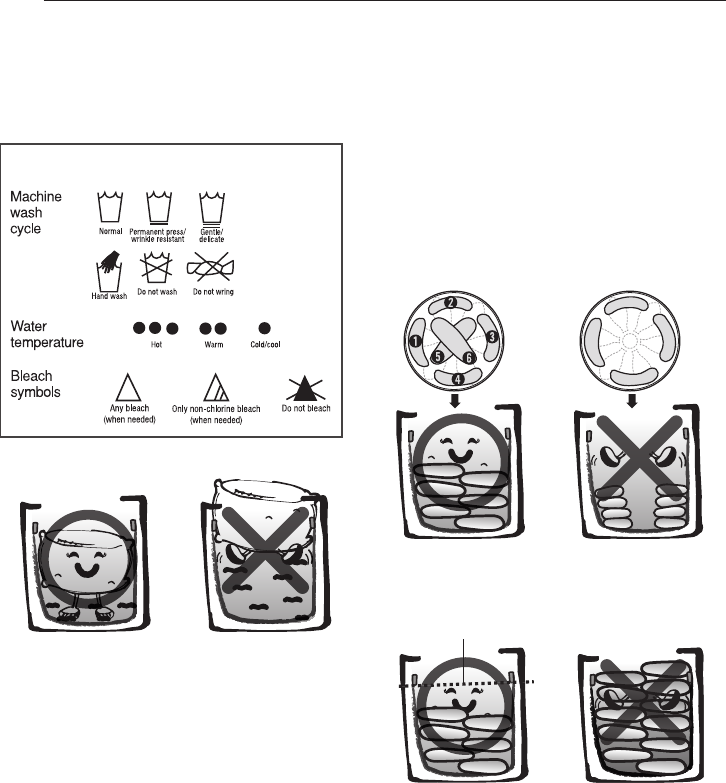

13 Sorting Wash Loads

15 About the Dispensers

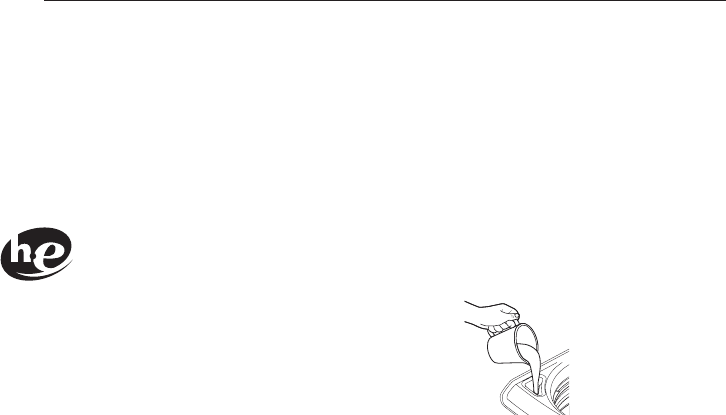

15 Detergent and Dispenser Use

17 HOW TO USE

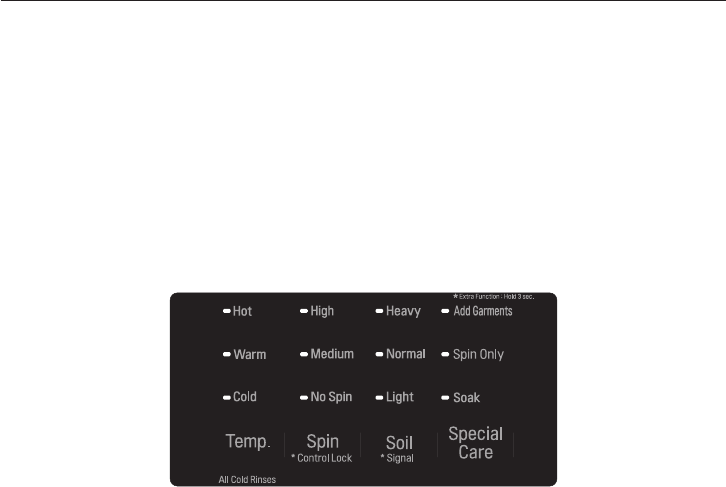

17 Control Panel Features

1 8 Time and Status Display

19 Operating the Washer

20 Cycle Guide

21 Wash Cycles

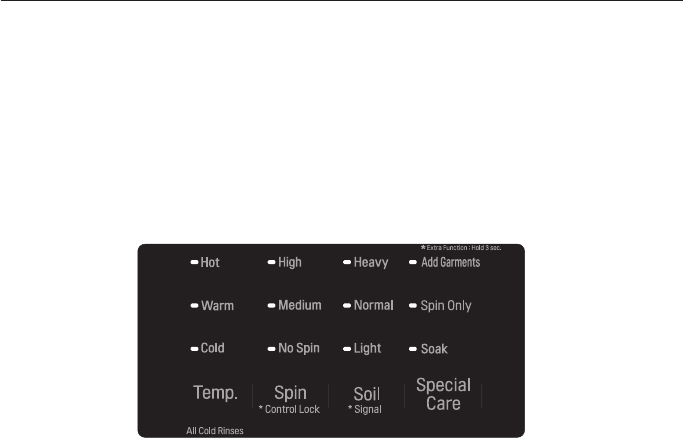

22 Cycle Modifier Buttons

23 Special Care Features

24 Option Buttons

24 Delay Wash

24 Tub Clean

25 Extra Rinse

25 Water Plus

25 Rinse+Spin

25 Signal

25 Control Lock

25 Add Garments

26 MAINTENANCE

26 Regular Cleaning

26 Cleaning the Exterior

26 Care and Cleaning of the Interior

26 Tub Clean Cycle

26 Removing Mineral Buildup

26 Leave the Lid Open

27 Cleaning the Dispenser Drawer

27 Proper Use of Detergent

28 Cleaning the Water Inlet Filters

28 Storage, Moving, and Vacations

SMART FUNCTIONS

29 Smart ThinQ Application

30 Smart Diagnosis™ Function

31 SPECIFICATIONS

32 TROUBLESHOOTING

32 Normal Sounds You May Hear

32 Before Calling for Service

36 Error Codes

38 WARRANTY

ENGLISH

SAFETY MESSAGES

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion, or

electric shock, or to prevent property damage, injury to persons, or death. Your safety and the safety of

others is very important. There are many important safety messages in this manual and on your appliance.

Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can result in prop-

erty damage and/or serious bodily harm or death.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING

or CAUTION. These words mean:

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury,

and tell you what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

You will be killed or seriously injured if you don’t immediately follow instructions.

You can be killed or seriously injured if you don’t follow instructions.

You may be slightly injured or cause damage to the product if you do not follow

instructions.

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic pre-

cautions, including the following.

yUse this appliance only for its intended purpose as described in this Owner's Manual.

yBefore use, the washer must be properly installed as described in this manual.

yDo not wash articles that have been previously cleaned in, washed in, soaked in, or spotted with gaso-

line, dry cleaning solvents, or other flammable or explosive substances, as they give off vapors that

could ignite or explode.

yDo not add gasoline, dry cleaning solvents, or other flammable or explosive substances to the wash

water. These substances give off vapors that could ignite or explode.

yUnder certain conditions, hydrogen gas may be produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system has not been used for

such a period, before using the washer, turn on all hot water faucets and let the water flow from each

for several minutes. This will release any accumulated hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

yDo not allow children to play on or in the washer. Close supervision of children is necessary when the

washer is used near children. A child might become trapped inside the washer and suffocate.

yBefore the washer is removed from service or discarded, remove the lid to prevent children from

climbing inside.

yDo not install or store the washer where it will be exposed to the weather or freezing temperatures.

yDo not tamper with controls.

yKeep the area underneath and around your appliances free of combustible materials (lint, paper, rags,

etc.), gasoline, chemicals and other flammable vapors and liquids.

yService must be performed by a qualified service technician. Do not disassemble the washer.

ySee Installation Instructions for grounding requirements.

yWARNING : This product contains chemicals known to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands after handling.

BASIC SAFETY PRECAUTIONS

WARNING

CAUTION

DANGER

4IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion or

electric shock, or to prevent property damage, injury to persons, or death.

GROUNDING REQUIREMENTS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk

of electric shock by providing a path of least resistance for electric current. This appliance is equipped with

a cord having an equipment-grounding conductor and grounding plug. The plug must be plugged into an

appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

Improper connection of the equipment-grounding conductor can result in risk of electric shock. Check with

a qualified electrician or servicer if you are in doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance. If it does not fit the outlet, have a proper outlet installed

by a qualified electrician. Failure to follow these warnings can cause serious injury, fire, electric shock, or

death.

yALWAYS follow the fabric care instructions supplied by the garment manufacturer.

yDo not place items exposed to cooking oil in your washer. Items contaminated with cooking oils may

contribute to a chemical reaction that could cause a load to catch fire.

yUse fabric softeners or products to eliminate static only as recommended by the manufacturer.

yThis washer is not designed for maritime use or for mobile installations such as in RVs, aircraft, etc.

yTurn off the water faucets and unplug the washer if the machine is to be left for an extended period of

time, such as during vacations.

yDo not use to dry articles containing foam rubber or similarly textured rubber-like materials.

yPackaging material can be dangerous for children. There is a risk of suffocation! Keep all packaging from

children.

yAlways check the inside of the washer for foreign objects before loading laundry. Keep the lid closed

when not in use.

yDo not reach into the appliance if the tub or agitator is moving.

yIn the event of a gas leak(such as propane gas, LP gas, etc.), ventilate the area immediately. Do not turn

any appliance or light on or off. Do not use a ventilating fan. A spark may result in an explosion or fire.

WARNING

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, electric shock or injury to persons when using this appliance, follow basic precautions,

including the following:

yRefer to INSTALLATION INSTRUCTIONS for detailed grounding procedures. Installation instructions are

packed with the washer for installer’s reference. If the washer is moved to a new location, have it checked

and reinstalled by a qualified service technician. Failure to follow this warning can cause serious injury, fire,

electric shock, or death.

yDo not, under any circumstances, cut or remove the third (ground) prong from the power cord. Failure to

follow this warning can cause serious injury, fire, electric shock, or death.

yFor personal safety, this appliance must be properly grounded. Failure to follow this warning can cause seri-

ous injury, fire, electric shock, or death.

yThe power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard

3-prong (grounding) wall outlet to minimize the possibility of electric shock from this appliance.

yThis washer must be plugged into a 120 VAC, 60 Hz grounded outlet. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

yHave the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

Failure to follow this warning can cause serious injury, fire, electric shock, or death.

yWhere a standard 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have

it replaced with a properly grounded 3-prong wall outlet. Failure to follow this warning can cause serious

injury, fire, electric shock, or death.

yDo not install on carpet. Install washer on a solid floor. Failure to follow this warning can cause serious leak

damage.

yDo not remove ground prong. Do not use an adapter or extension cord. Plug into a grounded 3-prong outlet.

Failure to follow these warnings can cause serious injury, fire, electric shock, or death.

yThe washer should always be plugged into its own individual electrical outlet which has a voltage rating that

matches the rating plate. This provides the best performance and also prevents overloading house wiring

circuits which could cause a fire hazard from overheated wires.

yNever unplug your washer by pulling on the power cord. Always grip plug firmly and pull straight out from the

outlet. Failure to follow this warning can cause serious injury, fire, electric shock, or death.

yRepair or immediately replace all power cords that have become frayed or otherwise damaged. Do not use

a cord that shows cracks or abrasion damage along its length or at either end. Failure to follow this warning

can cause serious injury, fire, electric shock, or death.

yWhen installing or moving the washer, be careful not to pinch, crush, or damage the power cord. Failure to

follow this warning can cause serious injury, fire, electric shock, or death.

yThe washer must be installed and electrically grounded by a qualified service person in accordance with local

codes to prevent shock hazard and assure stability during operation.

yThe washer is heavy. Two or more people may be needed to install and move the appliance. Failure to do so

can result in back or other injury.

yStore and install the washer where it will not be exposed to temperatures below freezing or exposed to

outdoor weather conditions. Failure to follow this warning can cause serious leak damage.

yTo reduce the risk of electric shock, do not install the washer in humid spaces. Failure to follow this warning

can cause serious injury, fire, electric shock, or death.

yTo reduce the risk of injury to persons, adhere to all industry recommended safety procedures including the

use of long sleeved gloves and safety glasses. Failure to follow all of the safety warnings in this manual could

result in property damage, injury to persons or death.

yNever attempt to operate this appliance if it is damaged, malfunctioning, partially disassembled, or has miss-

ing or broken parts, including a damaged cord or plug.

yTo minimize the possibility of electric shock, unplug this appliance from the power supply or disconnect the

washer at the household distribution panel by removing the fuse or switching off the circuit breaker before

attempting any maintenance or cleaning.

yPlug the power plug into the wall socket in the right direction so that the cord runs towards the floor. If you

plug the power plug into the socket in the opposite direction, the electric wires within the cable may be dam-

aged and this may result in electric shock or fire.

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion,

or electric shock, or to prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR INSTALLATION

WARNING

6IMPORTANT SAFETY INSTRUCTIONS

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion,

or electric shock, or to prevent property damage, injury to persons, or death.

SAVE THESE INSTRUCTIONS

SAFETY INSTRUCTIONS FOR USE, CARE, CLEANING AND DISPOSAL

To reduce the risk of fire, electric shock or injury to persons when using this appliance, follow basic precau-

tions, including the following:

yUnplug the washer before cleaning to avoid the risk of electric shock.

yNever use harsh chemicals, abrasive cleaners, or solvents to clean the washer. They will damage the

finish.

yDo not put oily or greasy rags or clothing on top of the washer. These substances give off vapors that

could ignite the materials.

yDo not wash items that are soiled with vegetable or cooking oil. These items may contain some oil after

laundering. Due to the remaining oil, the fabric may smoke or catch fire by itself.

yDisconnect this appliance from the power supply before attempting any user maintenance. Turning the

controls to the OFF position does not disconnect this appliance from the power supply. Failure to follow

this warning can cause serious injury, fire, electric shock, or death.

yDo not combine laundry products for use in one load unless specified on the label.

yDo not mix chlorine bleach with ammonia or acids such as vinegar. Follow package directions when us-

ing laundry products. Incorrect usage can produce poisonous gas, resulting in serious injury or death.

yDo not reach into the washer while parts are moving. Before loading, unloading, or adding items, press

the START/PAUSE button and allow the drum to coast to a complete stop before reaching inside. Failure

to follow this warning can cause serious injury, fire, electric shock, or death.

yDo not allow children to play on or in the washer. Close supervision of children is necessary when the

washer is used near children. As children grow, teach them the proper, safe use of all appliances. Fail-

ure to comply with these warnings could result in serious injury to persons or death.

yDestroy the carton, plastic bag, and other packing materials after the washer is unpacked. Children

might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight

chambers. Failure to comply with these warnings could result in serious injury to persons or death.

yKeep laundry products out of children’s reach. To prevent injury to persons, observe all warnings on

product labels. Failure to comply with these warnings could result in serious injury to persons or death.

yRemove the lid to the washing compartment before your washer is removed from service or discarded

to avoid the danger of children or small animals getting trapped inside. Failure to do so can result in seri-

ous injury to persons or death.

yKeep hands and foreign objects clear of the lid and latch area when closing the lid. Failure to keep hands

clear can result in personal injury.

yDo not touch the power plug with wet hands. This may result in electric shock.

yDo not touch the water draining from the machine during a high-temperature wash or drying cycle. This

water is hot, and touching it may result in burns or injury.

yDo not stand on top of the appliance or place objects(such an laundry, lighted candles,lighted cigarettes,

dishes, chemicals, metal objects, etc.) on the appliance. This may result in electric shock, fire, problems

with the product, or injury.

yDo not install or store the washer where it will be exposed to freezing temperatures. Water may freeze

in the hoses and damage the washer. Winterize the washer before storing or moving it in freezing tem-

peratures. Refer to the Maintenance section for instructions.

yDo not push the Lid too hard. There is a risk of breaking Lid Glass.

WARNING

ENGLISH

FEATURES AND BENEFITS

KEY PARTS AND COMPONENTS

AINVERTER DIRECT DRIVE MOTOR

The inverter motor directly connected to

the tub produces less noise and vibration

while offering outstanding durability with a

longer lifespan.

BULTRA CAPACITY & NEVERUST™

STAINLESS STEEL TUB

The efficient design provides you with ultra

large capacity.

CREAR TOUCH PANEL

The easy to read LED display shows cycle

options, setting, cycle status and estimat-

ed time remaining. The touch buttons offer

more convenience and a premium design

aesthetic.

DSLAM PROOF™LID

The Slam Proof™ lid is a safety device that

closes the lid slowly. The Slam Proof™

hinges allow the lid to close gently and qui-

etly, helping prevent injuries.

ESMART DIAGNOSIS™

If you ever experience an issue with your

LG washer, you don’t have to worry. The

SmartDiagnosis™ feature helps the ser-

vice center diagnose problems over the

phone, or with a simple app on your smart

phone, helping you minimize costly, incon-

venient service calls.

INCLUDED ACCESSORY

yTie Strap (for securing drain hose)

Dispensers

(See page 15) Lid

Control panel

(See page 17)

Liquid

bleach

compartment

(See page 15)

Power

Cord

Hot Water

Inlet valve Cold Water

Inlet valve

Drain

Hose

Tub

Leveling feet

REQUIRED ACCESSORY (sold separately)

• Required accessory is sold

separately. It can be ordered

through LG Website.

US: www.lg.com/us

Part Number

• 5215FD3715U : Hot water hose

• 5215FD3715V : Cold water hose

Hot/cold water hoses

8INSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONS

CHOOSE THE PROPER LOCATION

POWER OUTLET

yThe power outlet must be within 60 in. (1.5 m) of

either side of the washer.

yThe appliance and outlet must be positioned so

that the plug is easily accessible.

yDo not overload the outlet with more than one ap-

pliance.

yThe outlet must be grounded in accordance with

current wiring electric codes and regulations.

yTime-delay fuse or circuit breaker is recommended.

NOTE: It is the personal responsibility and obligation

of the product owner to have a proper outlet installed

by a qualified service technician.

FLOORING

yTo minimize noise and vibration, the washer MUST

be installed on a solidly constructed floor.

yAllowable slope under the entire washer is a maxi-

mum 1 inch. difference from side to side or from

front to back.

yInstalling on carpeting and soft tile surfaces is not

recommended.

yNever install the washer on a platform or weakly sup-

ported structure.

To ensure sufficient clearance for water lines and

airflow, allow minimum clearances of at least 1 in.

(2.5 cm) at the sides and 4 in. (10 cm) behind the

unit. Be sure to allow for wall, door, or floor mold-

ings that may increase the required clearances.

Minimum vertical space from floor to overhead

shelves, cabinets, ceilings, etc., is 58 in.

1”

(2.5 cm)

27”

(68.6 cm) 1”

(2.5 cm)

44 1/4”

(113 cm)

yThe washer is heavy. Two or more people

are required when moving and unpacking the

washer. Failure to do so may result in damage

to property or serious bodily harm.

yStore and install the washer where it will not

be exposed to temperatures below freezing

or exposed to outdoor weather conditions.

Failure to follow this warning can cause seri-

ous injury, fire, electric shock, or death.

yProperly ground the washer to conform with

all electric governing codes and ordinances.

Failure to follow this warning can cause seri-

ous injury, fire, electric shock, or death.

yTo reduce the risk of electric shock, do not

install the washer in humid spaces. Failure to

follow this warning can cause serious injury,

fire, electric shock, or death.

yTo ensure proper air flow, do not block the

large opening on the bottom of the washer

with carpeting or other materials.

yDo not remove ground prong. Do not use

an adapter or extension cord. Plug into a

grounded 3-prong outlet. Failure to follow this

warning can cause serious injury, fire, electric

shock, or death.

NOTE: The washer must be installed on firm flooring

to minimize vibration during the spin cycle. Concrete

flooring is best, but a wood floor is sufficient, pro-

vided it is built to FHA standards. The washer should

not be installed on rugs or exposed to weather.

WARNING

57 1/4”

(145.3 cm)

26 3/4”

(68 cm)

32”

(81.1 cm)

28 3/8”

(72.1 cm)

3 1/2"

(9 cm)

ENGLISH

INSTALLATION INSTRUCTIONS

UNPACKING AND REMOVING

SHIPPING MATERIAL

1. After removing the carton and shipping material,

lift the washer off the foam base. Make sure the

plastic tub support comes off with the base and

is not stuck to the bottom of the washer.

If you must lay the washer down to remove the base

packaging materials, always protect the side of the

washer and lay it carefully on its side. DO NOT lay

the washer on its front or back.

2. Save the foam block (that contains the Owner’s

Manual, parts and laundry product samples) for

future use. If the washer must be moved in the

future, the foam block will help prevent damage

to the washer during transportation.

NOTE: To prevent damage, do not remove the

foam block until the washer is at the final loca-

tion.

3. Unfasten the power cord from the back of the

washer.

TOOLS YOU WILL NEED

yAdjustable Pliers

yCarpenter's Level

Carton Base

Plastic Tub support Carton Base

10 INSTALLATION INSTRUCTIONS

CONNECTING THE WATER LINES

yLG recommends the use of LG hoses. Any leak-

ing, property damage, or damage to the washing

machine caused by an improper installation or by

the use of non-LG hoses is not covered under the

terms of the LG warranty and is the sole responsi-

bility of the customer and/or an installer.

yWater supply pressure must be between 14.5 psi

and 116 psi (100~800 kPa). If the water supply pres-

sure is more than 116 psi, a pressure reducing valve

must be installed.

yPeriodically check the hose for cracks, leaks, and

wear, and replace the hose if necessary.

yMake sure that the water lines are not stretched,

pinched, crushed, or kinked.

yThe washer should never be installed or stored in a

location subject to freezing temperatures. Damage to

the water lines and internal mechanisms of the washer

can result. If the washer was exposed to freezing tem-

peratures prior to installation, allow it to stand at room

temperature for several hours before use and check for

leaks prior to operation.

NOTE: Do not use flood-preventing hoses with auto

shutoff devices. The devices can be tripped during

fill and prevent the machine from filling properly.

1. Inspect the threaded fitting on each hose and

make sure there is a rubber seal in place in both

ends of each hose.

2. Connect the water supply hoses to the HOT and

COLD water faucets tightly by hand and then tight-

en another 2/3 turn with pliers.

Water Faucet

3. Always run a gallon or two of water through each

inlet hose to flush dirt, scale and other debris out

of the water lines. Doing so will help prevent future

problems with clogged filter screens, and will also

allow you to verify which water line is hot and which

is cold.

4. Attach the hot water line to the hot water inlet on

the back of the washer. Attach the cold water line

to the cold water inlet on the back of the washer.

Tighten the fittings securely. Turn ON both fau-

cets all the way and check for leaks at both ends

of the hoses.

NOTE: Be careful not to cross-thread the hose fit-

tings. This will damage the valve and could result in

property damage from leaks.

Rubber Seal

Water Hose

(to tap)

Water Hose

(to water inlet

on washer)

Rubber Seal

yDo not reuse old hoses. Only use new hoses

when you install the washing machine. Old

hoses could leak or burst causing flooding and

property damage.

yDo not overtighten the hoses. Overtightening

can damage the valves resulting in leaking and

property damage.

yDo not overtighten. Damage to the coupling

can result.

Cold water inlet

Hot water inlet

WARNING

ENGLISH

INSTALLATION INSTRUCTIONS

CONNECTING THE DRAIN HOSE

yThe drain hose should always be properly secured.

Failure to properly secure the drain hose can result in

flooding and property damage.

yThe drain must be installed in accordance with any

applicable local codes and regulations.

yMake sure that the drain hose is not stretched,

pinched, crushed, or kinked.

OPTION 1: STANDPIPE

Bend the outlet end of the drain hose to form a U

shape. Insert the end of the drain hose into the drain.

If the drain is large enough for the flange on the hose

to fit inside, then do not insert the flange more than

1-2 inches into the drain. Use the tie strap included

with the installation materials in the foam block in

the tub to secure the drain hose to the drain.

If the water valves and drain are built into the wall,

fasten the drain hose to one of the water hoses with

the tie strap (ribbed side on inside).

If your drain is a standpipe, fasten the drain hose to

the standpipe with the tie strap provided.

NOTE:

yNormal height of the end of the hose should be ap-

proximately 35”~47” (0.9~1.2 m) from the floor.

yDo not install the end of the drain hose lower than

29 in. (73.7 cm) or higher than 96 in. (243.8 cm)

above the bottom of the washer or more than 60

in. (152.4 cm) away from the washer.

yNever create an airtight seal between the hose

and the drain with tape or other means. If no air

gap is present, water can be siphoned out of the

tub resulting in poor wash/rinse performance or

clothing damage.

OPTION 2: LAUNDRY TUB

Bend the end of the drain hose to the desired shape

and support it on the edge of the laundry tub. Use

the tie strap to secure the drain hose in place.

NOTE:

yDo not use this drain hose with a floor drain. The

end of the drain hose must be at least 29 inches

above the floor for proper draining to occur.

Drain Hose

Tie Strap

39”

(99 cm)

39”

(99 cm)

Tie Strap

Drain Hose

yDo not insert the end of the drain hose into the

standpipe more than 8 inches (20cm). Doing so

can cause siphoning, odors, or improper drain-

ing.

CAUTION

8”(20 cm)

Tie Strap

No more than 8 inches (20cm)

12 INSTALLATION INSTRUCTIONS

LEVELING THE WASHER

The tub of your new washer spins at very high

speeds. To minimize vibration, noise, and move-

ment, the floor must be a level, solid surface.

NOTE:

• Adjust the leveling feet only as far as necessary

to level the washer. Extending the leveling feet

more than necessary can cause the washer to

vibrate.

• Before installing the washer, make sure that the

floor is clean, dry and free of dust, dirt, water

and oil so the washer feet cannot slide easily.

Leveling feet that move or slide on the floor can

contribute to excessive vibration and noise due

to poor contact with the floor.

All four leveling feet must rest solidly on the floor.

Attempt to rock the washer from corner to corner

to make sure that all four leveling feet are in firm

contact with the floor.

1. Position the washer in its final location, taking spe-

cial care not to pinch, strain, or crush the water

and drain lines. Place a level across the top of the

washer.

2. Adjust the leveling feet. Turn clockwise to raise

the washer or counterclockwise to lower it.

3. To make sure that the washer is properly level,

open the lid and look from above to see if the tub

is centered. If the tub is NOT centered (as shown

in the drawing with the X through it), readjust the

front feet. If you have a level, check your washer

with the level.

yTo check if the washer is level from side to side,

place a level on the back edge of the lid.

yTo check if the washer is level front to back, place

a level at the side of the washer on the edge where

RaiseLower

yUsing the washing machine without leveling

it may result in malfunction caused by the

production of excess vibration and noise.

yUse the leveling feet only when you level the

washing machine. If you raise the leveling feet

unnecessarily, it may cause abnormal vibration

of the washing machine.

the cabinet side meets the top cover. Do not place

the level on the top of the lid. Using these sur-

faces will result in the washer being unlevel.

NOTE:

• If the washer’s level is not even, the lid may be

automatically closed when it is open. If such

case occurs, raise the front leg to adjust the level

of the washer to be even.

WARNING

Raise Lower

ENGLISH

INSTALLATION INSTRUCTIONS

CONNECT TO THE POWER SUPPLY

The washer should be plugged into a 120-VAC, 60-

Hz grounded 3-prong outlet. Plug in the washer.

Improper connection of the equipment-grounding

conductor can result in risk of electric shock. Check

with a qualified electrician or service technician

if you are in doubt as to whether the appliance is

properly grounded. Do not modify the plug pro-

vided with the appliance. If it does not fit the outlet,

have a proper outlet installed by a qualified electri-

cian. Failure to follow these warnings can cause

serious injury, fire, electrical shock, or death.

yThe power outlet must be within 60 inches (1.5

m) of either side of the washer.

yThe appliance and outlet must be positioned so

that the plug is easily accessible.

yDo not overload the outlet with more than one

appliance.

yThe outlet must be grounded in accordance

with current wiring codes and regulations.

yTime-delay fuse or circuit breaker is

recommended.

yIt is the personal responsibility and obligation

of the product owner to have a proper outlet

installed by a qualified electrician.

yDo not use a worn or damaged power cord or

power plug. Replace or repair it immediately.

Failure to do so may result in death, fire, electric

shock, or malfunction.

yDo not modify the power cord and take care

not to damage it when installing or moving the

washing machine. Failure to do so may result in

death, fire, electric shock, or malfunction.

yMake sure that the washing machine is

grounded.

yConnect this washing machine to a grounded

outlet conforming to the rating prior to use.

Failure to do so may result in fire, electric

shock, or malfunction.

yDo not use adaptors or extension cords. The

washing machine should always be plugged

into its own individual electrical outlet which has

a voltage rating that matches the rating plate.

Failure to do so may result in fire, electric shock

or disorder.

yDo not damage or cut off the ground prong of

the power cord. Doing so may cause death,

fire, electric shock, or product malfunction.

WARNING

SORTING WASH LOADS

GROUPING SIMILAR ITEMS

For the best washing results, and to reduce the possibil-

ity of damage to clothing, care should be taken to sort

the clothing into loads that are made up of similar items.

Mixing different fabric types and/or soil levels can

result in poor wash performance, color transfer, dis-

coloration, fabric damage or linting. Fabrics should

be sorted into groups as described below.

COLORS

Sort articles by color. Wash dark clothes together

in a separate load from light colors or whites. Mix-

ing dark clothes with light clothes can result in dye

transfer or discoloration of the lighter clothes.

SOIL LEVEL

Wash heavily soiled clothing together. Washing

lightly soiled clothing in the same load with heav-

ily soiled clothing could result in poor wash perfor-

mance for the lightly soiled clothing.

FABRIC TYPE

Delicate articles should not be mixed with heavier or

sturdier fabric types. Washing heavier fabrics in a deli-

cate load can result in poor wash performance for the

heavier fabrics and possible damage to the delicates.

LINT TYPE

Some fabrics attract and bind lint to them while oth-

ers give off lint in the laundry process. Avoid mixing

these lint collectors and lint producers in the same

load. Mixing these fabrics will result in pilling and

linting on the lint collectors. (For example, lint collec-

tor – knit sweater; lint producer – terry cloth towels.)

SORT LAUNDRY…

By Colors By Soil By Fabric By Lint

White Heavy Delicates Lint Producer

Lights Normal Easy Care Line Collector

Darks Light Sturdy

yDo not load items higher than the top edge of the

tub. Failure to follow this caution can result in leak-

age or damage to fabrics.

yUse the Bedding cycle for buoyant or nonabsor-

bent items such as pillows or comforters. Failure

to follow this caution can result in leakage.

yIf possible, do not wash any water-resistant items.

If you must, please select the Waterproof cycle.

( i.e. Water resistant clothing, mattress covers,

outdoor clothes, plastic mats etc.)

yIf waterproof material laundry is washed in a

course other than Waterproof, it may result in in-

jury or damage to the washer, clothes, walls, floor,

and surrounding objects due to abnormal vibration.

CAUTION

14 INSTALLATION INSTRUCTIONS

FABRIC CARE LABELS

Many articles of clothing include a fabric care label.

Using the chart below, adjust the cycle and option

selections to care for your clothing according to the

manufacturer’s recommendations.

Fabric Care Labels

LOADING THE WASHER

yCheck all pockets to make sure that they are empty.

Items such as clips, matches, pens, coins, and keys

can damage both your washer and your clothes.

yClose zippers, hooks, and drawstrings to prevent

these items from snagging or tangling on other

clothes.

yPretreat heavily stained areas for best results.

yCombine large and small items in a load. Load large

items first.

yLarge items should not be more than half of the total

wash load.

yThe washer can be fully loaded, but the tub should

not be tightly packed with items. The lid of the wash-

er should close easily.

yTo prevent an out-of-balance load, do not wash sin-

gle items. Add one or two similar items to the load.

Large, bulky items, such as a blanket, comforter, or

bedspread, should be washed individually.

yWaterproof items do wash or spin Waterproof cycle.

(i.e. Water resistant clothing, mattress covers, out-

door clothes, plastic mats etc.)

yThe washer will not fill or operate with the lid open.

NOTE: Use the Bedding cycle for large or bulky items

such as poly-filled jackets, comforters, pillows, etc.

These items may not be as absorbent as other laundry

items and should be sorted into a separate wash load

for optimal results.

Bulky items should be placed as far down in the tub

as possible for optimal results. Always place buoyant

items at the bottom of the tub. The washer will auto-

matically detect the load size. Because of the high-

efficiency wash system, the water level may not com-

pletely cover the load.

1. For best performance, load clothes as shown.

Do this

Not this

2. Load clothes loosely, and do not load clothes over

the maximum guideline on the tub. Clothes need

room to circulate in order to get clean.

Maximum guide line

ENGLISH

INSTALLATION INSTRUCTIONS

ABOUT THE DISPENSERS

The automatic dispenser consists of two compart-

ments which hold:

yLiquid fabric softener.

yLiquid or powdered detergent for the main wash.

Main Wash

Powdered Detergent

Compartment

Main Wash

Liquid Detergent

Compartment

Dispenser Drawer

Insert

Liquid Fabric

Softener

Compartment

MAIN WASH DETERGENT COMPARTMENT

This compartment holds laundry detergent for the

main wash cycle. The detergent is added to the load

at the beginning of the cycle. Always use High-Effi-

ciency (HE) detergent with your washing machine.

Either powdered or liquid detergent may be used.

Never exceed the manufacturer’s recommenda-

tions when adding detergent. Using too much deter-

gent can result in detergent buildup in clothing and

the washer.

When using liquid detergent, make sure the liquid

detergent cup and insert are in place. Do not exceed

the maximum fill line.

When using powdered detergent, remove the liquid

detergent cup from the compartment. Powdered

detergent will not dispense with the liquid detergent

cup in place.

FABRIC SOFTENER COMPARTMENT

This compartment holds liquid fabric softener,

which is automatically dispensed during the final

rinse cycle.

Never exceed the manufacturer’s recommendations

when adding softener. Using too much fabric soften-

er can result in damage to clothing and the washer.

Either powdered or liquid fabric softener.

yAlways follow the manufacturer’s recommenda-

tions when adding fabric softener. Do not exceed

the maximum fill line. Using too much fabric soft-

ener may stain clothes.

yDilute concentrated fabric softeners with warm

water. Do not exceed the maximum fill line.

yNever pour fabric softener directly onto the load

or into the tub.

LIQUID BLEACH COMPARTMENT

The bleach dispenser is a separate compartment at

the left front of the tub opening. This compartment

holds liquid bleach, which is dispensed automati-

cally at the proper time during the wash cycle. Any

liquid remaining in the dispenser at the end of the

cycle is water, not bleach.

yDo not add powdered bleach to this compartment.

The bleach compartment is designed to dispense

liquid bleach only. Powdered or liquid color-safe

bleach will not dispense properly.

yAlways follow the manufacturer’s recommenda-

tions when adding bleach. Never add more than

one cup and do not exceed the maximum fill line

since this can cause the bleach to be dispensed

immediately, resulting in damage to fabrics. Using

too much bleach can damage fabrics.

yNever pour undiluted liquid chlorine bleach di-

rectly onto the load or into the tub. Fabric damage

can occur.

yDo not use color-safe bleach or Oxi products in

the same cycle with liquid chlorine bleach.

DETERGENT AND DISPENSER USE

A WORD ABOUT DETERGENTS

High-Efficiency (HE) detergents produce fewer

suds, dissolve more efficiently to improve wash-

ing and rinsing performance, and help to keep the

interior of your washer clean. Using detergent that

is not HE may cause oversudsing and unsatisfac-

tory performance which could result in error codes,

cycle failure, and machine damage.

Liquid Bleach

Compartment

Do NOT mix chlorine bleach with ammonia or ac-

ids, such as vinegar or rust/scale remover. Mix-

ing chemicals like these can produce a lethal gas,

resulting in severe injury or death.

Maximum

Normal Load Amount

Liquid

Detergent

Powder

Detergent

DANGER

16 INSTALLATION INSTRUCTIONS

For proper wash performance, always measure the

detergent using the measuring device provided by

the detergent manufacturer.

The normal amount of HE detergent needed, for

average loads, is less than ½ of the recommended

maximum. Use less detergent for soft water, light

soil or smaller loads. Never use more than the

maximum amount recommended by the detergent

manufacturer.

DESIGNED TO USE ONLY

HIGH-EFFICIENCY (HE)

DETERGENT

IMPORTA NT: Your washing machine is designed for

use with only High-Efficiency (HE) detergents. HE

detergents are formulated specifically for High-Effi-

ciency washers and contain suds-reducing agents.

Always look for the HE symbol when purchasing

detergent.

IMPORTA NT: Not all detergents are the same. Pay

careful attention to the amount of detergent used

to avoid oversudsing, poor rinsing and detergent

buildup in clothing, and residue buildup that can

contribute to odors in the machine. NEVER use a

cup or scoop other than the one supplied by the

manufacturer of the detergent you are using. Never

use more than the maximum amount of detergent

recommended by the manufacturer. A full scoop or

measure of detergent should only be used for very

large and heavily soiled loads. Using too much de-

tergent can result in detergent buildup in the washer

and in your clothes.

Always measure the detergent amount. While HE

detergents are designed for this type of washing

machine, be careful when measuring the detergent.

For most normal loads, no more than 1/4 to 1/2 a

cap or scoop of HE detergent should be used.

NOTE:

yExtra care must be exercised when using 2X and 3X

concentrated detergents because even a little bit ex-

tra can contribute to the problems mentioned above.

yDetergents designated as HE compatible may not

provide optimal results.

USING THE SOFTENER AND DETERGENT

DISPENSER

To add detergent, and fabric softener to the auto-

matic dispenser:

1. Open the dispenser drawer.

2. Load the laundry products into the appropriate

compartments.

3. Close the drawer before starting the cycle.

4. If using fabric softener on NORMAL or HEAVY

DUTY cycles, select the EXTRA RINSE option.

NOTE: It is normal for a small amount of water to

remain in the bleach dispenser and softener com-

partment at the end of the cycle.

IMPORTA NT: Do not place or store laundry prod-

ucts, such as detergent, bleach, or liquid fabric soft-

ener, on top of your washer or dryer. Wipe up any

spills immediately. These products can damage the

finish and controls.

USING THE LIQUID BLEACH DISPENSER

The bleach dispenser automatically dilutes and dis-

penses liquid bleach at the proper time in the wash

cycle.

1. Check clothing care labels for special instructions.

2. Measure liquid bleach carefully, following instruc-

tions on the bottle. High-efficiency washers use

less water, so less bleach is needed. One half cup is

enough for most loads.

3. Carefully pour the pre-measured amount of bleach

directly into the bleach dispenser. If you are using

powdered bleach of any kind, pour it directly into the

tub before adding the laundry. Never add powdered

bleach to the liquid bleach dispenser.

yNever pour undiluted liquid chlorine bleach directly

onto clothes or into the tub.

yDo not pour powdered bleach into bleach dispenser.

yDo not place laundry items on top of the bleach dis-

penser when loading and unloading the washer.

yAlways measure and pour bleach carefully. Avoid

overfilling or splashing when adding bleach to the

dispenser. The maximum capacity of the bleach dis-

penser is one cup of bleach per wash cycle. Overfill-

ing could result in bleach being dispensed immedi-

ately, which can result in damage to the clothes in the

washer.

Bleach

ENGLISH

HOW TO USE

CONTROL PANEL FEATURES

APOWER (ON/OFF) BUTTON

Press to turn the washer ON. Press again to

turn the washer OFF. Pressing the POWER

button during a cycle will cancel that cycle

and any load settings will be lost. The lid will

unlock after a brief pause.

NOTE:

• If there is any water remaining in the tub

after the washer shuts off, it will drain fol-

lowing 4-minutes delay. The washer can

be restarted any time before the drain be-

gins. However, once the water begins to

drain, all functions will be suspended until

the water has been completely drained

and the washer shuts off.

BCYCLE SELECTOR KNOB

Turn this knob to select the desired cycle.

Once the desired cycle has been selected,

the standard presets will appear in the

display. These settings can be adjusted

using the cycle setting buttons any time

before starting the cycle.

NOTE: To protect your clothing, not all set-

tings are available on all cycle selections.

CSTART/PAUSE BUTTON

Press this button more than 0.4 seconds

hold to start the selected cycle. If the wash-

er is running, use this button to pause the

cycle without losing the current settings.

NOTE: If you do not press the START/

PAUSE button within 60 minutes of select-

ing a cycle, the washer automatically turns

OFF and all cycle settings are lost. And any

water remaining in the tub will be drained.

DCYCLE MODIFIER BUTTONS

Use these buttons to adjust the settings for

the selected cycle. The setting lights above

the buttons illuminate to show the current

selection.

SPECIAL CYCLE AND OPTION BUTTONS

These buttons allow you to select special

cycles or options.

FTIME AND STATUS DISPLAY

The display shows the cycle status and esti-

mated time remaining.

HOW TO USE

A B C

EFE

18 HOW TO USE

TIME AND STATUS DISPLAY

The time and status display shows the estimated time remaining and cycle progress.

ALID LOCK INDICATOR

The Lid Lock indicator will illuminate

once a cycle has started. The indicator

light will stay on until the cycle is paused,

stopped or has finished.

BCONTROL LOCK

When the Control Lock function is acti-

vated, the LED lights up. When the Con-

trol Lock function is set, except for the

POWER button, the other functions are

disabled. Once the Control Lock function

is disabled, the LED turns off.

CCYCLE STATUS INDICATOR

These LEDs will illuminate when a cycle

is selected to indicate which stages will

run. When a cycle is running, the LED for

the active stage will blink, and the LEDs

for the remaining stages will remain

steady. Once a stage is complete, the

LED will turn off. If a cycle is paused, the

active stage LED will stop blinking.

DESTIMATED TIME REMAINING

When a cycle is selected, the default

time for that cycle is displayed. This time

will change as modifiers or options are

selected. Once the START/PAUSE but-

ton is pressed, the washer will measure

the size of the load. The estimated time

may change once the load size has been

measured. If Delay Wash is set, the re-

maining delay time counts down until the

cycle begins.

NOTE: The time shown is only an esti-

mate. This time is based on normal oper-

ating conditions. Several external factors

(load size, room temperature, incoming

Water temperature, water pressure, etc.)

can affect the actual time.

CB D

ENGLISH

HOW TO USE

OPERATING THE WASHER

SORT LAUNDRY AND LOAD THE WASHER

Sort laundry by fabric type, soil level, color and

load size, as needed. Open the lid and load items

into the washer.

Softener

Bleach

Detergent

CLEANING PRODUCTS

Add High-Efficiency (HE) detergent to the

detergent dispenser. If bleach or fabric softener

is to be used, add these to the appropriate

dispensers.

TURN ON THE WASHER

Press the POWER button to turn ON the washer.

The lights around the cycle selector knob will

illuminate and a chime will sound.

SELECT A CYCLE

Turn the cycle selector knob in either direction to

select the desired cycle. The preset Wash Temp.,

Spin, Soil, Options and option settings for that cycle

will be shown. Pressing the Start/Pause button

without selecting a cycle will cause the Normal

cycle to begin immediately

ADJUST SETTINGS

Default settings for the selected cycle can now

be changed, if desired, using the cycle modifier

and option buttons.

NOTE: Not all modifiers and options are available

on all cycles. A different chime will sound and the

LED will not come on if the selection is not allowed.

BEGIN CYCLE

Press and hold the START/PAUSE button to

begin the cycle. The lid will lock, and the washer

will agitate briefly without water to measure the

weight of the load. If the START/PAUSE button is

not pressed within 60 minutes, the washer will

shut off and all settings will be lost.

ADD GARMENTS LIGHT

The Add Garments light will illuminate near the

beginning of the wash cycle to indicate when

it is safe to add items to the load. Press the

START/PAUSE button to pause the cycle and add

garments to the load. Press the START/PAUSE

button to resume the cycle.

NOTE: It is not recommended to add items

unless the ADD GARMENTS light is illuminated,

as this could result in poor performance and/or

clothing damage.

END OF CYCLE

When the cycle is finished, a melody will sound.

Immediately remove your clothing from the

washer to reduce wrinkling.

yTo reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY

INSTRUCTIONS before operating this appliance.

WARNING

20 HOW TO USE

CYCLE GUIDE

The cycle guide below shows the default settings, available options

and recommended fabric types for each cycle. Allowable modifier

adjustments are shown below the default setting for each cycle. Default Setting

Cycle Fabric or Load

Type Wash Temp. Spin Speed Soil

Level Soak Extra

Rinse

Water

Plus

Normal Cotton, linen,

towels, shirts,

sheets, jeans,

mixed loads

Hot Hight Heavy

● ● ●

Warm Medium Normal

Cold No Spin Light

Bedding Large items such

as blankets and

comforters

Hot Hight Heavy

● ● ●

Warm Medium Normal

Cold No Spin Light

* Use the Bedding cycle for items such as pillows, comforters, pet bedding and other

articles which have difficulty absorbing water. DO NOT WASH EXCESSIVELY LARGE

ITEMS. If large/bulky items do not fit easily into the tub, there may not be enough

room for them to move during washing. Keep like items together; do not mix large

bulky items with smaller clothing items. Failure to follow these instructions may result

in damage to the clothing or to the washer.

Waterproof

Waterproof or

water resistant

items: mattress

covers, outdoor

clothing, plastic

mats, etc. (less

than 14 lb.)

Heavy

● ●

Warm Medium Normal

Cold No Spin Light

Delicates Dress shirts/

blouses, nylons,

sheer or lacy

items (less than

8 lb.)

Heavy

● ● ●

Warm Medium Normal

Cold No Spin Light

Speed Wash Lighly soiled

and small loads High Heavy

● ● ●

Warm Medium Normal

Cold No Spin Light

Downloaded The downloaded

cycle (See page

21.)

● Available Option

ENGLISH

HOW TO USE

Delicates

This cycle is for washing lingerie or sheer and lacy

clothes which can easily be damaged.

Speed Wash

Use the Speed Wash cycle to quickly wash lightly

soiled clothing and small loads. For high wash and

rinse efficiency, washing small loads of 2-3 lightly

soiled garments is recommended.

NOTE: Use very little detergent in this cycle. If you

want additional rinsing, you can add extra rinses by

using the Extra Rinse button.

Downloaded

If you download a cycle using a smart phone, it will

be placed in the Downloaded cycle position. Choose

the Downloaded cycle to run the cycle.

NOTE: The default cycle for this position is Small

Load, used for normally soiled loads with just a

few items. The Small Load cycle is also available to

download.

WASH CYCLES

Wash cycles are designed for the best wash

performance for each type of load. Select the cycle

that best matches the load contents for maximum

wash performance and fabric care. Turn the knob to

the desired cycle. When you select a wash cycle, the

light for the corresponding wash cycle will turn on.

See page 19, OPERATING THE WASHER, for more

details on operating methods.

Normal

Use this cycle to wash all normal items, except

delicate fabrics such as wool or silk.

NOTE: Pressing the START/PAUSE button without

selecting a cycle will cause the NORMAL cycle to

begin immediately using the default settings.

Bedding

This cycle is for washing blankets or bulky items.

NOTE: Do not use this cycle to wash a mixed load

of bedding and non-bedding items.

Waterproof

This cycle is used for washing waterproof material.

NOTE:

yDo not use any other wash cycle to wash

waterproof fabrics. (i.e. Water resistant clothing,

mattress covers, outdoor clothes, plastic mats

etc.)

yDo not use this cycle to wash a mixed load of

waterproof and non-waterproof items.

yUse only the waterproof cycle, after checking the

washing instruction label on the fabric.

yDo not wash other fabrics using the waterproof

cycle.

yIf waterproof material laundry is washed in a

course other than Waterproof, it may result in

injury or damage to the washer, clothes, walls,

floor, and surrounding objects due to abnormal

vibration.

WARNING

22 HOW TO USE

Temp.

Temp. selects the wash and temperature

combination for the selected cycle. Press the

Temp. button until the indicator light for the

desired setting is lit. All rinses use tap cold water.

ySelect the water temperature suitable for

the type of load you are washing. Follow the

garment fabric care labels for best results.

Spin

Higher spin speeds extract more water from

clothes, reducing drying time and saving energy.

Press the Spin button until the desired speed is

selected. Some fabrics, such as delicates, require

a slower spin speed. To protect your clothing, not

all spin speeds are available for all cycles.

CYCLE MODIFIER BUTTONS

Each cycle has default settings that are selected

automatically. You may also customize these set-

tings using the cycle modifier buttons. Press the

button for the desired modifier until the indicator

light for the desired setting is lit. The washer auto-

matically adjusts the water level for the type and

size of wash load for best results and maximum

efficiency. Due to the high-efficiency nature of this

product, water levels may be much lower than ex-

pected. This is normal and cleaning/rinsing perfor-

mance will not be compromised.

NOTE: To protect your garments, not every wash/

temperature, spin speed, soil level, or option is

available with every cycle. A chime will sound and

the LED will not light if a selection is not allowed.

Soil

Adjusting the soil level setting will modify the

cycle times and/or wash actions. Press the Soil

button until the desired soil level is selected.

NOTE: This feature needs more time for heavily

soiled loads or less time for lightly soiled loads.

Special Care

Pressing the SPECIAL CARE button will allow you

to select additional features, such as Soak, Spin

only. Pressing the SPECIAL CARE button before

selecting a cycle will automatically default to the

Normal cycle with the Soak feature selected.

ENGLISH

HOW TO USE

SPECIAL CARE FEATURES

After selecting a cycle, press the SPECIAL CARE

button to select additional features for the load.

NOTE:

yTo protect your garments, not every feature is

available with every cycle.

yIf the START/PAUSE button is not pressed within

60 minutes to start the cycle, the control will shut

off and all settings will be lost.

SOAK

This option provides a 30-minute presoak prior to

the start of the selected cycle. Use the SOAK option

to presoak garments to help remove difficult spots

or stains on fabrics. At the end of the presoak time,

the selected cycle will begin with the same water

used for the soak.

NOTE: You cannot select the SOAK option for the

TUB CLEAN cycle.

SPIN ONLY

Use this option to drain the water from the tub and

spin out the clothes. This can be used, for example,

if the wash cycle is interupted by a power failure.

The spin speed can be adjusted by using the SPIN

button.

SPECIAL DRAIN FEATURE

This washer is equipped with a special feature that

is designed to make your washer as safe as pos-

sible. If the washer is paused or shut off while there

is still water in the tub, the water will drain automati-

cally after several minutes of inactivity. This helps

keep children safe by reducing the possibility of wa-

ter remaining in the tub.

Any water remaining in the tub will automatically

drain 4 minutes after the washer has shut off. If the

washer is paused and the START/PAUSE button is

not pressed within 60 minutes, the washer will shut

off and all cycle settings will be lost. And any water

remaining in the tub will be drained.

The washer can be turned on or restarted any time

before the drain begins. However, once the washer

begins to drain, all controls and functions will be dis-

abled until the water has been completely drained

and the washer shuts off.

24 HOW TO USE

OPTION BUTTONS

Your washing machine features several additional cycle

options that customize cycles to meet your individual

needs. To use these options, select the desired option

AFTER selecting the desired cycle.

After selecting the desired cycle and settings, press

the cycle option button(s) for the option(s) you would

like to add. The button will light when that option is

selected. If the selected option is not allowed for the

selected cycle, the chime will sound twice to alert you

and the LED will not illuminate.

NOTE:

yTo protect your garments, not every option is

available with every cycle.

yIf the START/PAUSE button is not pressed within 60

minutes to start the cycle, the control will shut off

and all settings will be lost.

DELAY WASH

Once you have selected the cycle and other settings,

press this button to delay the start of the wash cycle.

Each press of the button increases the delay time by 1

hour, for up to 19 hours. Once the desired delay time is

set, press the START/PAUSE button to start the delay

time.

NOTE:

If the START/PAUSE button is not pressed to

begin the delay time, the washer will automatically

shut off after five minutes and all cycle settings will

be lost.

TUB CLEAN

Use this cycle to clean the tub of your washing

machine. See the Care and Cleaning section for more

information.

ENGLISH

HOW TO USE

EXTRA RINSE

This option will add an extra rinse to the selected cycle.

Use this option to help ensure the removal of detergent

or bleach residue from fabrics. Liquid fabric softener, if

used, is always dispensed in the final rinse.

NOTE:

You cannot select the Extra Rinse option with

the Spin Only option and Tub Clean cycle.

WATER PLUS

Use this option to add extra water to the wash cycle for

better wash performance and stain treatment of large or

bulky items.

NOTE:

yIf the washing machine reaches its maximum water

level, the WATER PLUS button will have no effect.

yThe Water Plus option can only be selected or

deselected while the cycle is running.

yOnce the Water Plus option has been added to a

cycle, it is saved as a default option on that cycle

until you deselect it.

yTo deselect the option, press WATER PLUS after

starting the cycle.

Adding the Water Plus Option to a Cycle

1. While the cycle is running, press START/PAUSE to

pause the cycle

2. Press WATER PLUS to add Water Plus as a default

option for that cycle.

3. Press START/PAUSE to resume the cycle.

RINSE + SPIN

Select this option to rinse and spin a load separetely

from a regular cycle. This can be helpful in preventing

fresh stains from setting in fabrics. You can change the

spin speed by pressing the SPIN button.

1. Press the POWER button to turn on the washer.

2. Press and hold the TUB CLEAN button for 3

seconds.

3. Press the SPIN button to select the desired spin

speed. Selecting NO SPIN is not allowed.

4. Press the START/PAUSE button

SIGNAL

The washing machine plays a melody when the wash

cycle has finished. The volume of the melody is

adjusted using the SIGNAL button.

Press the SOIL button repeatedly to adjust the volume

of the signal. When no signal is heard, the signal is off.

The volume settings are ON– OFF. The signal volume

can be adjusted at any time as long as the washer is

turned ON.

CONTROL LOCK

Use this option to disable the controls. This feature can

prevent children from changing cycles or operating the

machine. Once the CONTROL LOCK is set, it must be

deactivated before any controls, except the POWER

button, can be used. Once the washer has shut off,

the POWER button will allow the machine to be turned

ON, but the controls will still be locked. When the

controls are locked, CL will display alternately with the

estimated time remaining.

Press and hold the SPIN button for 3 seconds to

activate or deactivate CONTROL LOCK.

NOTE: Once the controls are locked, they must be

manually unlocked to restore operation.

ADD GARMENTS

Laundry may ONLY be added to the load at the

proper time in the wash cycle. When the Add

Garments light is illuminated, it is safe to pause the

cycle and add more items to the load. If garments

are added when the Add Garments light is off, the

washer will not adjust for these items which could

result in poor performance and/or fabric damage.

1. Press the START/PAUSE button to pause the

washer.

2. Open the lid after it unlocks.

3. Add your additional items.

4. Close the lid.

5. Press the START/PAUSE button. The cycle will

resume after the lid locks.

NOTE:

yThe ADD GARMENTS light is an indicator only

and is not selected by pressing the SPECIAL USE

button.

yIf the washer remains idle for 4 minutes after

pausing the cycle, the water in the tub will drain.

26 MAINTENANCE

REGULAR CLEANING

CLEANING THE EXTERIOR

Proper care of your washer can extend its life. The

outside of the machine can be cleaned with warm

water and a mild, nonabrasive household detergent.

Lid: Wash with a damp cloth on the outside and

inside, then dry with a soft cloth.

Exterior: Immediately wipe off any spills with a soft,

damp cloth. Do not touch the surface or the display

with sharp objects.

IMPORTA NT: Do not use solvents, cleaning

alcohols, or similar products. Never use steel wool

or abrasive cleaners because they can damage the

surface.

CARE AND CLEANING OF THE INTERIOR

Use a towel or soft cloth to wipe around the washer

lid opening and lid glass.

Always remove items from the washer as soon as

the cycle is complete. Leaving damp items in the

washer can cause wrinkling, color transfer, and odor.

Run the Tub Clean cycle once a month, or more

often if needed, to remove detergent buildup and

other residue.

TUB CLEAN CYCLE

Some environmental and usage conditions can

cause a residue to build up in the tub over time and

can lead to a mildewy or musty smell. The Tub Clean

cycle is specially designed to remove this buildup

using bleach or other cleaners designed specifically

for cleaning washing machines. Run the Tub Clean

cycle once a month, or more often under heavy use

conditions or if odor is present

1. Remove any clothing from the tub.

2. Fill the bleach dispenser to the MAX line with

liquid chlorine bleach. Do not overfill the bleach

dispenser. Overfilling will cause the bleach to

dispense immediately.

NOTE: For other tub cleaning products, follow

the cleaner manufacturer’s instructions and

recommendations. For powdered cleaning products,

add the cleaner to the main wash compartment

of the dispenser drawer after removing the liquid

detergent dispenser insert.

3. Close the lid and press the POWER button to turn

the washer ON. Press the TUB CLEAN button to

select the Tub Clean cycle then press the START/

PAUSE button to begin the cycle. Selecting any

other cycle after Tub Clean has been selected will

cause the Tub Clean cycle to be cancelled.

4. After the cycle ends, open the lid and allow the

tub interior to dry completely.

NOTE:

yNever load laundry while using TUB CLEAN. The

laundry may be damaged or contaminated with

cleaning products. Make sure to run the Tub Clean

cycle ONLY when the tub is empty.

yIt is recommended to leave the lid open after

finishing the laundry to keep the tub clean.

yIt is recommended that Tub Clean should be

repeated monthly.

REMOVING MINERAL BUILDUP

If you live in an area with hard water, mineral scale

can form on internal components of the washer. Use

of a water softener is recommended in areas with

hard water.

Use a descaler, such as Washer Magic®, to remove

visible mineral buildup. After descaling, always run

the Tub Clean cycle before washing clothing.

Mineral scale and other spots may be removed from

the stainless steel tub using a stainless steel cleaner.

Do NOT use steel wool or abrasive cleaners.

LEAVE THE LID OPEN

If the washer will not be used for several days, leave

the lid open overnight to allow the tub to dry.

MAINTENANCE

To reduce the risk of fire, electric shock, or injury to persons, read and follow this entire Owner’s

Manual, including the Important Safety Instructions, before operating this washer.

yUnplug the washer before cleaning to avoid the risk of electric shock. Failure to follow this warning

can cause serious injury, fire, electric shock, or death.

yNever use harsh chemicals, abrasive cleaners, or solvents to clean the washer. They will damage

the finish.

WARNING

ENGLISH

MAINTENANCE

CLEANING THE DISPENSER DRAWER

Detergent and fabric softener may build up in the dis-

penser drawer. Remove the drawer and inserts and

check for build up once or twice a month.

1. Remove the drawer by pulling it straight out until

it stops. Lift up on the front of the drawer and pull

it completely out.

2. Remove the inserts from the two compartments.

Rinse the inserts and the drawer with warm water

to remove buildup from laundry products.

3. To clean the drawer opening, use a small, non-

metal brush to clean the recess. Remove all resi-

due from the upper and lower parts of the recess.

4. Return the inserts to the proper compartments

and replace the drawer. Set the drawer into the

opening at an angle as shown above, then lower it

and slide it into place.

yDo not spray water inside the washing

machine. Doing so may cause fire or electric

shock.

WARNING

PROPER USE OF DETERGENT

Using too much detergent is a common cause of

laundry problems. Today’s detergents are formulat-

ed to be effective without visible sudsing. Be sure to

carefully read and follow manufacturer’s recommen-

dations for how much detergent to use in your wash.

You can use less detergent if you have soft water, a

smaller load, or a lightly soiled load.

NOTE: Use only low-sudsing, high-efficiency deter-

gent. These detergents can be identified by the HE

logo.

28 MAINTENANCE

CLEANING THE WATER INLET

FILTERS

If the washer does not fill properly, an error mes-

sage will show on the display. The inlet valve filter

screens could be plugged by hard water scale,

sediment in the water supply, or other debris.

NOTE: The inlet screens protect the delicate parts

of the inlet valve from being damaged by particles

that could enter the valves with the water supply.

Operating the washer with these filters removed

could cause a valve to stick open resulting in flood-

ing and/or property damage.

1. Turn OFF both water faucets completely. Un-

screw the hot and cold water lines from the back

of the washer.

IMPORTA NT: Aftermarket hoses are not guaran-

teed to fit or function correctly. Other hoses may

not tighten correctly and could cause leaks. Sub-

sequent damage to product or property will not be

covered under the terms of the product warranty.

2. Carefully remove the filters from the water valves

and soak them in white vinegar or a lime scale

remover, following the manufacturer’s instruc-

tions. Be careful not to damage the filters while

cleaning.

3. Rinse thoroughly before reinstalling. Press the fil-

ters back into place.

4. Before reattaching the hoses, flush the hoses and

water lines by running several gallons of water

into a bucket or drain, preferably with the faucets

wide open for maximum flow.

NOTE: IE message may blink on the display when

the water pressure is weak or an inlet filter is

clogged with dirt. Clean the inlet filter.

STORAGE, MOVING, AND VACATIONS

STORING THE WASHER

If the washer will not be used for an extended period of

time and is in an area that could be exposed to freezing

temperatures, perform the following steps to protect

the washer from damage.

1. Turn OFF the water supply.

2. Disconnect the hoses from the water supply and

drain water from the hoses.

3. Plug the power cord into a properly grounded electri-

cal outlet.

4. Add 1 gallon of nontoxic recreational vehicle (RV) an-

tifreeze to the empty tub and close the lid. Never use

automotive antifreeze.

5. Press the POWER button, then select Spin Only.

Press the START/PAUSE button to activate the

drain pump. Allow the drain pump to run for one

minute, then press the POWER button to shut off

the washer. This will expel some of the antifreeze,

leaving enough to protect the washer from damage.

6. Unplug the power cord, dry the tub interior with a

soft cloth, and close the lid.

7. Remove the inserts from the dispenser. Drain any

water in the compartments and let them dry.

8. Store the washer in an upright position.

9. To remove the antifreeze from the washer after stor-

age, run a complete Speed Wash cycle using deter-

gent. Do not add laundry to this cycle.

MOVING

Contact a service technician to remove water from the

drain pump and hoses. Reinstall the foam tub block to

protect the washer from damage while moving. Do not

store the washer where it will be exposed to outdoor

weather conditions.

LONG VACATIONS

Be sure the water supply is shut off at the faucets. Fol-

low the instructions in the Storing the Washer section

if the washer will be exposed to freezing temperatures.

yUnplug the power cord and turn off the faucets be-

fore cleaning. Failure to do so may cause electric

shock.

yDo not use the washing machine without the inlet

filters. If you use the washing machine without the

inlet filters it will cause leaks and product malfunction.

yIf you use the washing machine in an area with hard

water, the inlet filter may clog due to lime buildup.

Inlet Filter

Hot

Cold

WARNING

ENGLISH

SMART FUNCTIONS

Smart ThinQ Application

The Smart ThinQ application allows you to commu-

nicate with the appliance using a smartphone.

Installing Smart ThinQ

Application

Search for the LG Smart ThinQ application from the

Google Play Store on a smart phone. Follow instruc-

tions to download and install the application.

Smart ThinQ Application

Features

yFor appliances with the logo

yThe Tag On function can only be used with most

smart phones equipped with the NFC (Near Field

Communication) function and based on the An-

droid OS (operating system).

Download Cycle

Download new and special cycles that are not in-

cluded in the basic cycles on the appliance.

Appliances that have been successfully registered

can download a variety of specialty cycles specific

to the appliance.

Only one cycle can be stored on the appliance at

a time.

Once cycle download is completed in the appliance ,

the product keeps the downloaded cycle until a new

cycle is downloaded.

Tub Clean Coach

This function shows how many cycles remain be-

fore it is time to run the Tub Clean cycle.

Smart Diagnosis™

This function provides useful information for diag-

nosing and solving issues with the appliance based

on the pattern of use.

Settings

Set the product nickname and delete product.

NOTE

yPress in the LG Smart ThinQ application for

a more detailed guide on how to use the Tag On

function.

yThe location of the smartphone's NFC module

may vary depending on the phone, and NFC use

may be restricted on some smartphones due to

differences in transmission methods. Because

of the characteristics of NFC, if the transmission

distance is too far, or if there is a metal sticker

or a protective case on the phone, transmission

will not be good. In some cases, NFC-equipped

phones may be unable to transmit successfully.

yThe content found in this manual may differ from

the current version of the LG Smart ThinQ appli-

cation, and the software may be modified with-

out informing customers.

yNFC function would vary depending on smart

phones.

30 SMART FUNCTIONS

Smart Diagnosis™ Function

Should you experience any problems with the ap-

pliance, it has the capability of transmitting data via

your telephone to the LG Customer Information Cen-

ter. NFC or Wi-Fi equipped models can also transmit

data to a smartphone using the LG Smart ThinQ ap-

plication.

Smart Diagnosis™ through the Customer

Information Center

yFor appliances with the or logo This

gives you the capability of speaking directly to

our trained specialists. The specialist records the

data transmitted from the appliance and uses it

to analyze the issue, providing a fast and effec-

tive diagnosis.

1. Call the LG Electronics Customer Information

Center at:

(LG U.S.A.) 1-800-243-0000

(LG Canada) 1-888-542-2623

2. When instructed to do so by the call center, place

the mouthpiece of the phone close to the Smart

Diagnosis™ icon. Do not press any other buttons.

3. Press and hold the button for 3 seconds.

4. Keep the phone in place until the ton transmis-

sion has finished.

5. Once the countdown is over and the tones have

stopped, resume your conversation with the call

center agent, who will then be able to assist you

using the information transmitted for analysis.

ySmart Diagnosis™ cannot be activated unless

the appliance can be turned on using the but-

ton. If the appliance cannot be turned on, trou-

bleshooting must be done without using Smart

Diagnosis™.

yFor best results, do not move the phone while

the tones are being transmitted.

yIf the call center agent is not able to get an ac-

curate recording of the data, you may be asked

to try again.

yThe Smart Diagnosis™ function depends on the

local call quality.

yBad call quality may result in poor data transmis-

sion from your phone to the call center, which

could cause Smart Diagnosis™ to malfunction.

NOTE

Smart ThinQ Smart Diagnosis™

yFor appliances with the or logo

Use the Smart Diagnosis feature in the Smart

ThinQ application for help diagnosing is-

sues with the appliance without the assis-

tance of the LG Customer Information Center.

Follow the instructions in the Smart ThinQ applica-

tion to perform a Smart Diagnosis using your smart-

phone.

ySmart Diagnosis™ cannot be activated unless

the appliance can be turned on using the

button. If the appliance cannot be turned on,

troubleshooting must be done without using

Smart Diagnosis™.

NOTE

ENGLISH

SPECIFICATIONS

Model WT7050C*

Description Top-Loading Washer

Electrical requirements 120 VAC @ 60 Hz.

Max. water pressure 14.5~116PSI (100~800kPa)

Dimensions 27”(W) X 28” 3/8”(D) X 44 1/2”(H), 57 1/4” (H with lid open)

68.6cm(W) X 72.1cm(D) X 113cm(H), 145.3cm (H with lid open)

Net weight 139.9 lbs (63.5kg)

Max. spin speed 740RPM (±50 RPM)

32 TROUBLESHOOTING

NORMAL SOUNDS YOU MAY HEAR

The following sounds may be heard while the wash-

er is operating. They are normal.

CLICKING:

Lid lock relay when the lid locks and unlocks.

SPRAYING OR HISSING:

Water spraying or circulating during the cycle.

HUMMING OR GURGLING:

Drain pump is pumping water from the washer at

times during a cycle.

WATER SLOSHING SOUND:

A liquid in the balance ring around the wash basket

helps the basket spin smoothly.

SOUND OF WATER BEING ADDED AFTER THE

WASHER HAS ALREADY BEEN IN OPERATION

yThe washer adapts to the load size and type to

add more water to the cycle as needed.

yThe wash load may be unbalanced. If the washer

senses that the load is unbalanced, it will stop and

refill to redistribute the load.

yThe washer may be diluting laundry additives to

add to the wash load.

BEFORE CALLING FOR SERVICE

Your washing machine is equipped with an automatic error-monitoring system to detect and diagnose prob-

lems at an early stage. If your washer does not function properly or does not function at all, check the fol-

lowing before you call for service:

Problem Possible Cause Solutions

Rattling and clanking

noise

Foreign objects, such as keys,

coins, or safety pins may be in tub .

Stop washer, check tub for foreign objects. If noise

continues after washer is restarted, call for service.

Thumping sound Heavy wash loads may produce a

thumping sound.

This is normal. If sound continues, washer is probably

out of balance. Stop and redistribute wash load.

Wash load may be out of balance. Pause the cycle and redistribute the load after the lid

unlocks.

Vibrating noise Packaging materials were not re-

moved.

See the Unpacking and Removing Shipping Material

section in the installation requirements section.

Wash load may be unevenly dis-

tributed in the tub.

Pause the cycle and redistribute the load after the lid

unlocks.

Not all leveling feet are resting

firmly and evenly on the floor.

See Leveling the Washer in the Installation Instructions

section.

Floor not rigid enough. Make sure that the floor is solid and does not flex. See

Flooring in the Installation Requirements section.

Water leaking Inlet hose connection is loose at

faucet or washer.

Check hoses for leaks, cracks and splits.

Check and tighten hose connections.

House drain pipes are clogged. The washer pumps out water very rapidly. Check for

water backing up out of the drain pipe during drain. If

water is seen coming out of the drain, check for proper

drain hose installation and check for restrictions in the

drain. Contact a plumber to repair drain pipe.

Drain hose has come out of drain

or is not inserted far enough.

Tie drain hose to inlet hose or standpipe to prevent it

from coming out during drain. For smaller drain pipes,

insert the drain hose into the pipe as far as the drain

hose flange. For larger drain pipes, insert the drain

hose into the pipe 1-2 inches past the flange.

A large item such as a pillow or

blanket is above the top of the tub.

Use the BULKY/BEDDING cycle for large or bulky

items. Use extra care and never wash more than half a

load of items that float, such as pillows.

Stop the washer and check the load. Make sure the

load does not crest above the top edge of the tub.

TROUBLESHOOTING

ENGLISH

TROUBLESHOOTING

BEFORE CALLING FOR SERVICE (continued)

Problem Possible Cause Solutions

Wrinkling Washer not unloaded promptly. Always remove items from the washer as soon as the

cycle is complete.

Washer overloaded. The washer can be fully loaded, but the tub should not be

tightly packed with items. The lid of the washer should

close easily.

Hot and cold water inlet hoses are

reversed.

Hot water rinse can set wrinkles in garments. Check the

inlet hose connections.

Excessive sudsing Too much detergent or incorrect

detergent.

HE detergents are formulated specifically for High-Effi-

ciency washers and contain suds-reducing agents. Only

use detergent with the High-Efficiency (HE) logo. For de-

tergent quantities refer to the How to Use section.

Staining Bleach or softener dispensed too

soon.

Dispenser compartment is overfilled causing bleach or

softener to dispense immediately. ALWAYS measure

bleach to prevent overfilling - one cup maximum.

Dispenser drawer closed too quickly causing softener to

dispense immediately.

Bleach or softener was added di-

rectly to the wash load in the tub.

Always use the dispensers to ensure that laundry prod-

ucts are properly dispensed at the right time in the cycle.

Washer was not unloaded prompt-

ly.

Always remove items from the washer as soon as pos-

sible after the cycle is complete.

Clothes were not properly sorted. Always wash dark colors separately from light colors and

whites to prevent discoloration.

Never wash heavily soiled items washed with lightly

soiled items.

Washer will not turn

Power cord is not properly plugged

in.

Make sure that the plug is plugged securely into a ground-

ed, 3-prong, 120-VAC, 60-Hz outlet.

House fuse is blown, circuit break-

er has tripped, or power outage

has occurred.

Reset circuit breaker or replace fuse. Do not increase

fuse capacity. If the problem is a circuit overload, have it

corrected by a qualified electrician.

Wash cycle time is lon-

ger than usual

The washer automatically adjusts

the wash time for the amount of

laundry, water pressure and other

operating conditions.

This is normal. The washer adjusts cycle time automati-

cally to provide optimal results for the selected cycle. The

time remaining shown in the display is only an estimate.

Actual time may vary.

Musty or mildewy odor

in washer

Incorrect or too much detergent

has been used.

Use only High-Efficiency (HE) detergent in accordance

with the manufacturer’s instructions.

Inside of tub was not cleaned prop-

erly.

Run the Tub clean cycle regularly.

Water leaks Oversudsing of detergent. Oversudsing may create leaks, and may be caused by the

type and amount of detergent used. High-Efficiency de-

tergent is the only detergent recommended. Make sure

that detergent and any additives are put into the correct

dispenser compartments. The normal amount of deter-

gent to use is 1/4 to 1/2 of the maximum amount recom-

mended by the detergent manufacturer. Always reduce

the amount of detergent if the load is small or lightly

soiled, or if your water is very soft. Never use more than

the maximum amount recommended by the detergent

manufacturer.

34 TROUBLESHOOTING

BEFORE CALLING FOR SERVICE (continued)

Problem Possible Cause Solutions

Washer will not operate Control panel has powered off due

to inactivity.

This is normal. Press the POWER button to turn the

washer on.

Washer is unplugged. Make sure cord is plugged securely into a working

outlet.

Water supply is turned off. Turn both hot and cold faucets fully on.

Controls are not set properly. Make sure the cycle was set correctly, close the lid

and press the START/PAUSE button.

Lid is open The washer will not operate if the lid is open. Close

the lid and make sure that nothing is caught under

the lid preventing it from closing completely.

Circuit breaker/fuse is tripped/

blown.

Check house circuit breakers/fuses. Replace fuses

or reset breaker. The washer should be on a dedicat-

ed branch circuit. The washer will resume the cycle

where it stopped once power is restored.

Control needs to be reset. Press the POWER button, then re-select the desired

cycle and press the START/PAUSE button.

START/PAUSE was not pressed

after a cycle was set.

Press the POWER button then re-select the desired

cycle and press the START/PAUSE button. The

washer will shut off if the START/PAUSE button is

not pressed within 60 minutes.

Extremely low water pressure. Check another faucet in the house to make sure that

household water pressure is adequate.

Washer is too cold. If the washer has been exposed to temperatures be-

low freezing for an extended period of time, allow

it to warm up before pressing the POWER button.

Otherwise, the display will not come on.

Washer not filling properly Filter clogged. Make sure the inlet filters on the fill valves are not

clogged. Refer to the filter cleaning instructions.

Inlet hoses may be kinked. Check that inlet hoses are not kinked or clogged.

Energy efficiency. This is a High Efficiency (HE) washer. As a result, the

water level settings for this washer may be different

than for conventional washers.

Insufficient water supply. Make sure that both hot and cold water faucets are

turned on all the way.

The washer lid is open. The washer will not operate if the lid is open. Close

the lid and make sure that nothing is caught under

the lid preventing it from closing completely.

Hot and cold inlet hoses are

reversed.

Check inlet hose connections. Make sure the hot

water supply is connected to the hot inlet valve, and

the cold water supply is connected to the cold inlet

valve.

Water level is too low. This is a high efficiency washer. The water will not

normally cover the clothes. The fill level is optimized

for the wash motion to achieve the best wash per-

formance.

ENGLISH

TROUBLESHOOTING

BEFORE CALLING FOR SERVICE (continued)

Problem Possible Cause Solutions

Washer will not drain water Kinked drain hose. Ensure that the drain hose is not kinked.

Drain located higher than 96 in.

above the floor.

Make sure that the drain hose is no higher than 8 ft.

above the bottom of the washer and is no more than

5 ft. away from the washer.

Poor stain removal Proper options not selected. Heavier soils and tougher stains may require extra

cleaning power. Select the Soak or Stain Care feature

to boost the cleaning power of the selected cycle.

Previously set stains. Articles that have previously been washed may have

stains that have been set. These stains may be dif-

ficult to remove and may require hand washing or pre-

treating to aid in stain removal.

Bleach does not dispense Bleach dispenser cover is not

properly installed.

Make sure that the bleach cover is properly installed

and snapped into place before the beginning of the

cycle.

Bleach dispenser is dirty or

clogged.

Lift out the bleach dispenser cover and clean out the

reservoir. Lint and other foreign debris that collects in

the inside the dispenser may prevent proper dispens-

ing of the bleach.

Premature dispensing of

bleach

Bleach dispenser filled for future

load.

You cannot store bleach in the dispenser for future

use. The bleach will be dispensed every load.

Overfilling the bleach dispenser. Overfilling the bleach dispenser will cause the bleach

to dispense immediately, which will damage items in

the tub. ALWAYS measure bleach, but never fill above

the MAX line on the dispenser. One cup of bleach is

normal, but never add more than one cup.

Incomplete or no dispensing

of detergent

Detergent compartments

clogged from incorrect filling.

Make sure that detergent and additives are put into

the correct dispenser compartments. If liquid deter-

gent is used, make sure that the liquid detergent cup

and insert are in the detergent compartment. If pow-

dered detergent is used, make sure that the liquid de-

tergent cup and insert are not used. For all detergent

types, always make sure that the dispenser drawer is

fully closed before the start of the cycle.

Too much detergent used. Make sure that the suggested amount of detergent is

used per the manufacturer’s recommendations. You

may also dilute the detergent with water to the maxi-

mum fill line on the compartment to avoid clogging.

Use only HE (High- Efficiency) detergent.

NOTE: Always use as little detergent as possible.

High-Efficiency washers need very little detergent to

achieve optimum results. Using too much detergent

will cause poor wash and rinse performance and may

contribute to odors in washer.

Insufficient water supply. Make sure that both hot and cold water faucets are

turned on all the way.

Normal residue. It is normal for a small amount of detergent to remain

in the dispenser. If this residue builds up it can inter-

fere with normal dispensing of products. Refer to the

cleaning instructions.

Water leaks every load Hoses not installed correctly. Check all fill and drain hose connections to ensure

that they are tight and secure.

36 TROUBLESHOOTING

ERROR CODES

Problem Possible Cause Solutions

The display shows: The lid is not closed properly. Make sure that the lid is closed properly

and press the START/PAUSE button. After

starting a cycle, it may take a few moments

before the tub begins to turn or spin. The

washer will not spin unless the lid is locked.

If the lid is closed and the lid lock error mes-

sage is displayed, call for service.

The display shows: Lid lock switch error. Make sure that the lid is closed properly and

press the START/PAUSE button. The washer

will not operate unless the lid is locked.

Make sure that nothing is caught under the

lid, including shipping material or clothing.

Make sure that the latch mechanism is fully

retracted.

If the lid is closed and the lid lock error mes-

sage is displayed, call for service.

The display shows: Special Drain Feature. If the washer is paused during a cycle for

more than 4 minutes, the cycle will be can-

celled and any water remaining in the tub will

be drained. This code is not an error code,

but is the function display for notification

only.

Washer fills with water slowly or

not at all, or the display shows:

Water supply faucets are not fully

open.

Make sure that the water faucets are fully

open.

Water line hoses are kinked,

pinched, or crushed.

Make sure that the hoses are not kinked or

pinched. Be careful when moving the washer

during cleaning and maintenance.

Water inlet filters are clogged. Clean the inlet filters. See Maintenance in

the Care and Cleaning section.

Water supply pressure to faucet or

house is too low.

Check another faucet in the house to make

sure that household water pressure is ad-

equate and flow is not restricted. Disconnect

the inlet hose from the washer and run a few

gallons of water through the hose to flush

the water supply lines. If flow is too low,

contact a plumber to have the water lines

repaired.

Water supply connected with leak-

limiting hoses.

Hoses designed to limit leaks can trip falsely

and prevent the washer from filling. The use

of leak limiting hoses is not recommended.

Washer will not turn on Power cord is not properly

plugged in.

House fuse is blown, circuit break-

er has tripped, or power outage

has occurred.

Make sure that the plug is plugged seruely

into a grounderd, 3-prong. 120-VAC, 60-Hz.

outlet.

Reset circuit breaker or replace fuse. Do not

increase fuse capacity. If the problem is a

circuit overload, have it corrected by a quali-

fied electrician.

ENGLISH

TROUBLESHOOTING

ERROR CODES (continued)

Problem Possible Cause Solutions

The display shows: Foreign objects, such as coins,

pins, clips, etc., caught between

the wash plate and the inner

basket.

Turn off the washer and then press the Power

button. Press the spin speed button without

selecting a cycle to drain and spin the load.

When the spin is complete, remove the

clothes and then find and remove any objects

caught in the wash plate.

Always check pockets, etc., before wash-

ing to prevent error codes or damage to the

washer or clothing.

Water in the washer drains slowly

or not at all, or the display shows:

Drain hose is kinked, pinched, or

clogged

Drain discharge is more than 96

inches above bottom of washer.

Make sure the drain hose is free of clogs,

kinks, etc., and is not pinched behind or

under the washer.

Adjust or repair drain. Maximum drain height

is 96 inches (8 ft.)

The display shows: The washer has detected an out of

balance load.

If the washer detects a load that is too far

out of balance to spin, it will display this code

while it is attempting to rebalance the load. The

washer will add water and try to redistribute

the load automatically. As a result, the cycle

will take longer than initially estimated. This

display is for your information only, and no

action is required.

The display shows: If the UE rebalancing operation

(see above) is not successful, this

error will be displayed.

The automatic attempt to rebalance the load

was not successful. The cycle has been

paused to allow the load to be manually

adjusted.

The load is too small. Small loads may need additional items to be

added to allow the washer to balance the

loads.

Heavy articles are mixed with

lighter items.

The load may have heavy items loaded with

lighter items. Always try to wash articles of

somewhat similar weight to allow the washer

to evenly distribute the weight of the load for

spinning.

The load is out of balance. Manually redistribute the load if articles have

become tangled preventing the automatic

distribution from working properly.

The display shows: Control error. Unplug the washer and wait 60 seconds.

Reconnect power and try again. If the error

reappears, call for service.

The display shows : Water level is too high due to a

faulty water valve.

Close the water faucets, unplug the washer,

and call for service.

The display shows: The water level sensor is not

working correctly.

Close the water faucets, unplug the washer,

and call for service.

The display shows: A motor error has occurred. Allow the washer to stand for 30 minutes

and then restart the cycle. If the LE error

code persists, call for service.

The display shows: Clutch error. Mechanical failure.

Unplug the washer and call for service.

38 WARRANTY

HOW SERVICE IS HANDLED: In-Home Service

In-home service will be provided, as available, during the warranty period subject to servicer availability within the

U.S. To receive in-home service, the product must be unobstructed and accessible to service personnel. If the in-

home service repair cannot be completed, it may be necessary to remove, repair and return the product. If in-home

service is unavailable, LG may elect, at its option, to provide for transportation of the product to and from an LG

authorized service center.

THIS LIMITED WARRANTY DOES NOT COVER:

1. Service trips to deliver, pick up, or install the product or for instruction on product use.

2. Replacing house fuses or resetting of circuit breakers, correction of house wiring or plumbing, or correction of

product installation.

3. Damage or failure caused by leaky/ broken/ frozen water pipes, restricted drain lines, inadequate or interrupted

water supply or inadequate supply of air.

4. Damage or failure caused by accidents, pests and vermin, lightning, wind, fire, floods or acts of God.

5. Damage or failure resulting from misuse, abuse, improper installation, repair or maintenance. Improper repair

includes use of parts not approved or specified by LG.

6. Damage or failure caused by unauthorized modification or alteration to the product.

7. Damage or failure caused by incorrect electrical current, voltage, or plumbing codes.

8. Cosmetic damage, including scratches, dents, chips or other damage to the finish of the product, unless such

damage results from defects in materials or workmanship and is reported to LG within seven (7) calendar days

from the date of delivery.

9. Damage or missing items to any display, open box, discounted, or refurbished product.

10. Product where the original factory serial numbers have been removed, defaced or changed in any way.

11. Repairs when product is used in other than normal and usual household use (e.g. rental, commercial use,

offices, or recreational facilities) or contrary to the instructions outlined in the owner’s manual.

12. The removal and reinstallation of the Product if it is installed in an inaccessible location.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING AND WITHOUT

LIMITATION TO, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE

EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, THIS WARRANTY IS LIMITED IN DURATION TO THE

TERM PERIOD EXPRESSED ABOVE. REPAIR OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE

EXCLUSIVE REMEDY FOR THE CUSTOMER. NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR

SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF

ANY NATURE, INCLUDING AND WITHOUT LIMITATION TO, LOST REVENUES OR PROFITS, OR ANY OTHER

DAMAGE, WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES OR LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR

LIMITATION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY

ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE.

HOW TO OBTAIN WARRANTY SERVICE & ADDITIONAL INFORMATION: Write your warranty information

below:

Call 1-800-243-0000 or visit our website at www.lg.com. Product Registration Information:

Mail to: LG Customer Information Center (ATTN: CIC) Model:

201 James Record Road, Huntsville, AL 35824 Serial Number:

Date of Purchase:

WARRANTY:

LG Electronics U.S.A., Inc. (“LG”) warrants your LG Washing Machine (“product”) against defect in materials or

workmanship under normal household use, during the warranty period set forth below, LG will, at its option, repair or

replace the product. This limited warranty is valid only to the original retail purchaser of the product, is not assignable

or transferrable to any subsequent purchaser or user, and applies only when the product is purchased through an LG

authorized dealer or distributor and used within the United States (“U.S.”) including U.S. Territories.

Note: Replacement products and repair parts may be new or factory-remanufactured and are warranted for the

remaining portion of the original unit’s warranty period or ninety (90) days, whichever is longer. Please retain dated

receipt or delivery ticket as evidence of the Date of Purchase for proof of warranty (you may be required to submit a

copy to LG or authorized representative).

WARRANTY PERIOD:

LG WASHING MACHINE LIMITED WARRANTY (USA)

Period

One (1) year from date of

original retail purchase:

Ten (10) years from date of

original retail purchase:

Lifetime from date of

original retail purchase:

Scope of Warranty

Any internal /functional

Parts & Labor

Drum Motor

(Stator, Rotor, and Hall

Sensor)

Stainless Steel Drum

Remark

LG will provide parts & labor to

repair or replace defective parts.

Parts only. Customer will be responsible for any labor or in-home

service to replace defective parts.

ENGLISH

WARRANTY

THIS LIMITED WARRANTY DOES NOT COVER

THE FOLLOWING SITUATIONS

In cases where damage or failure results from misuse, abuse, improper installation, maintenance

or repair (using unauthorized technicians or parts, as specied by LG), you will be charged for

the repair.

For limited warranty details, please call 1-800-243-0000 (USA), 1-888-542-2623 (CANADA)

The packing materials are not

removed

• Noise, vibration

Tub SupportCarton Base

• Remove the packing

materials.

A coin or foreign object is

stuck in the machine

• E6 error, the drum won’t spin,

noise

• Remove coins or foreign

objects from the laundry

before loading.

The drain hose is installed too

low

•

Drain HoseDrain Hose

• Reinstall the drain hose

properly.

The water inlet valve ﬁlters are

clogged or the water inlet

hoses are kinked

• No water is being suppliedInlet Filter

•

or reinstall the water inlet

hoses.

The water inlet hoses are

reversed

• Clothes are coming out hot or

warm, or wrinkled

Hot water inlet

Cold water inlet

• Reinstall the water inlet

hoses.

The water tap is not open

• No water is being suppliedwater tap• Open the taps to the water

valves.

There is a power cord or

electrical outlet problem

• Machine won’t turn on

• Reconnect the power cord,

replace the house fuses or

reset the circuit breakers.

Correct the house wiring.

Water inlet hoses have been

installed improperly or

unauthorized hoses are used

• leakage

• Reinstall the inlet hoses or

replace them with approved

hoses.

Request for installation

• The removal and reinstallation

of the product

• Service trips to deliver, pick

up, or install the product or for

instruction on product use

• The warranty covers

manufacturing defects only.

Service resulting from

improper installation is not

covered.

Natural disaster

• Accidents, pests and vermin,

acts of God

• Service resulting from

natural disasters rather than

manufacturing defects is not

covered by the warranty.

Lea este manual del propietario detenidamente antes de utilizar el

aparato y guárdelo para futuras consultas.

WT7050CV

www.lg.com

ESPAÑOL

MANUAL DE

PROPIETARIO

LAVADORA

2ÍNDICE

ÍNDICE

3 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

3 Precauciones básicas de seguridad

4 Requisitos de conexión a tierra

5 Instrucciones de seguridad para la instalación

6 Instrucciones de seguridad para uso, cuidado

limpieza y eliminación

7 CARACTERÍSTICAS Y VENTAJAS

7 Piezas clave y componentes

7 Accesorio incluido

7 Accesorio necesario

8 INSTRUCCIONES DE INSTALACIÓN

8 Elección de la ubicación adecuada

8 Toma de corriente

8 Suelo

9 Desembalaje y eliminación del material de trans-

porte

1 0 Conexión del suministro de agua

11 Conexión de la manguera de desagüe

12 Nivelación de la lavadora

13 Conexión a la red eléctrica

13 Clasificación de las cargas de lavado

15 Acerca de los dosificadores

15 Uso del detergente y de los dosificadores

17 MODO DE UTILIZACIÓN

17 Características del panel de control

1 8 Pantalla de tiempo y estado

19 Funcionamiento de la lavadora

20 Guía de ciclos

21 Ciclos de lavado

22 Botones modificadores de ciclo

22 Special Care (Cuidado especial)

24 Botones opcionales

24 Delay Wash (Lavado con inicio diferido)

24 Tub Clean (Limpieza de Cuba)

25 Extra Rinse (Enjuague extra)

25 Water Plus (Agua adicional)

25 Rinse+Spin(Aclardo + Centrifugado)

25 Signal (Señal)

25 Control Lock (Bloqueo de contro)

25 Add Garments (Introducir tejido)

26 MANTENIMIENTO

26 Limpieza regular

26 Limpieza del exterior

26 Cuidado y limpieza del interior

26 Ciclo de limpieza de tambor

26 Eliminación de depósitos minerales

26 Deje la puerta abierta

27 Limpieza del cajón dispensador

27 Uso adecuado de detergente

28 Limpieza de los filtros de entrada de agua

28 Almacenamiento, traslado y vacaciones

FUNCIONES INTELIGENTES

29 UTILIZACION DEL SMART DIAGNOSIS

30 USING DE LA FUNCION TAG ON

31 ESPECIFICACIONES

32 SOLUCIÓN DE PROBLEMAS

32 Sonidos normales que puede escuchar

32 Antes de llamar al servicio técnico

36 Códigos de error

38 GARANTÍA

ESPAÑOL

MENSAJES DE SEGURIDAD

Por su seguridad, cumpla con la información de este manual para reducir el riesgo de incendio, explosión o descar-

gas eléctricas o para evitar daños materiales y lesiones graves o mortales. Su seguridad y la de otras personas es

muy importante. Hay muchos mensajes importantes de seguridad en este manual y/o el aparato. Lea siempre los

mensajes de seguridad y cumpla con sus instrucciones. Este es el símbolo de alerta de seguridad.

Este símbolo le alerta de peligros potenciales que pueden causar daños materiales y/o lesiones

graves o mortales.

Todos los mensajes de seguridad estarán precedidos de un símbolo de alerta y la palabra PELI-

GRO, ADVERTENCIA o PRECAUCIÓN. Estas palabras significan:

Todos los mensajes de seguridad le indicarán los peligros potenciales, cómo reducir la posibilidad de sufrir

lesiones y qué ocurrirá si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Podría sufrir lesiones graves o mortales si no cumple con estas instrucciones inme-

diatamente.

Podría sufrir lesiones graves o mortales si no cumple con estas instrucciones.

Podría sufrir lesiones leves o causar daños al producto si no sigue las instrucciones.

Para reducir el riesgo de incendio, descargas eléctricas o lesiones durante el uso de este producto, cumpla

con todas las instrucciones básicas de seguridad, incluidas las siguientes:

yUtilice este aparato solo para los fines descritos en el manual del propietario.

yAntes del uso, la lavadora debe instalarse correctamente, según se describe en este manual.

yNo lave ropa que se haya limpiado, lavado, empapado o manchado previamente con disolventes de

limpieza u otras sustancias inamables o explosivas, ya que los vapores que emiten podrían causar un

incendio o una explosión.

yNo añada gasolina, disolventes de limpieza en seco u otras sustancias inamables o explosivas al agua

de lavado. Estas sustancias emiten vapores que pueden incendiarse o explotar.

yBajo determinadas circunstancias, puede producirse gas hidrógeno en un sistema de agua caliente que

no se haya usado durante 2 semanas o más tiempo. EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha

usado el sistema de agua caliente durante ese tiempo, antes de usar la lavadora abra todos los grifos de

agua caliente y deje que uya el agua durante varios minutos. Esto liberará el gas hidrógeno que haya

podido acumularse. Debido a que el gas es inflamable, no fume ni utilice llamas abiertas durante este

tiempo.

yNo permita que niños jueguen en la lavadora o sobre ella. Es necesaria la supervisión cercana de los

niños si la lavadora está siendo utilizada cerca de ellos. De lo contrario, un niño podría quedar atrapado

dentro de la lavadora y asxiarse.

yAntes de retirar la lavadora del servicio o desecharla, quite la puerta para evitar que los niños se suban

sobre ella o jueguen en el interior.

yNo instale ni guarde la lavadora en un lugar expuesto a la intemperie o con temperaturas bajo cero.

yNo manipule los controles.

yMantenga el área debajo y alrededor del aparato libre de materiales combustibles (pelusa, papel, trapos,

etc.), gasolina, productos químicos y otros vapores y líquidos inflamables.

yEl servicio de mantenimiento debe ser realizado por un técnico cualificado. No desmonte la lavadora.

yConsulte en las instrucciones de instalación los requisitos para la conexión a tierra.

yADVERTENCIA : Este equipo contiene productos químicos que, según el Estado de California, causan

PRECAUCIONES BÁSICAS DE SEGURIDAD

ADVERTENCIA

PRECAUCIÓN

PELIGRO

4INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

Por su seguridad, cumpla con la información de este manual para reducir el riesgo de incendio o explosión

o para evitar daños materiales y lesiones personales graves o mortales.

REQUISITOS DE CONEXIÓN A TIERRA

Este electrodoméstico debe estar conectado a tierra. Si se produce un fallo o una avería, la toma de tierra

reduce el riesgo de descargas eléctricas proporcionando un hilo de escape para la corriente eléctrica. Este

aparato está equipado con un cable puesto a tierra y un enchufe de tierra. El enchufe debe conectarse en

una toma eléctrica adecuada, correctamente instalada y con conexión a tierra, de acuerdo con los códigos

y reglamentos locales.

La conexión incorrecta del conductor de tierra puede causar riesgo de descargas eléctricas. Consulte a

un electricista o técnico cualificado si tiene dudas acerca de la correcta conexión a tierra del aparato. No

modifique el enchufe incluido con el aparato. Si la toma no es compatible, solicite la instalación de una

toma adecuada a un electricista cualificado. El incumplimiento de las siguientes advertencias puede causar

lesiones graves o mortales, un incendio o descargas eléctricas.

cáncer y malformaciones congénitas u otros daños reproductivos. Lávese las manos tras su utilización.

ySIGA siempre las instrucciones de cuidados de la ropa incluidos en la etiqueta del fabricante.

yNo coloque artículos expuestos a aceite de cocina en la lavadora. Los artículos contaminados con acei-

te de cocina podrían causar una reacción química que haría que la carga de lavado se incendie.

yUtilice suavizantes u otros productos para la eliminación de la electricidad estática del modo recomen-

dado por el fabricante.

yEsta lavadora no ha sido diseñada para uso marítimo o para instalaciones móviles, como vehículos de

recreo, aviones, etc.

yCierre los grifos del agua y desenchufe la lavadora si no va a utilizarse durante un periodo de tiempo

prolongado, por ejemplo, durante las vacaciones.

yNo la utilice para artículos que contengan espuma de caucho o materiales de textura similar.

yEl material de embalaje puede resultar peligroso para los niños. Existe peligro de asfixia. Mantenga el

material de embalaje alejado de los niños.

yAntes de cargar la ropa, compruebe siempre el interior de lavadora por si hubiera algún objeto extraño

en su interior. Mantenga la puerta cerrada cuando no esté usando la lavadora.

yNo introduzca la mano en el interior si el tambor o el agitador están en movimiento.

ySi se produce una fuga de gas (gas propano, gas LP, etc.), ventile el área inmediatamente. No encien-

da o apague ningún aparato ni las luces. No utilice un ventilador. Podría saltar una chispa y causar una

explosión o un incendio.

ADVERTENCIA

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para reducir el riesgo de incendio, descargas eléctricas o lesiones durante el uso de este producto, cumpla con todas

las instrucciones básicas de seguridad, incluidas las siguientes:

yConsulte las INSTRUCCIONES DE INSTALACIÓN para conocer los procedimientos detallados de conexión a

tierra. Las instrucciones de instalación se incluyen con la lavadora como referencia para el instalador. Si la lavadora

se cambia de ubicación, esta deberá ser revisada y reinstalada por un técnico cualificado. El incumplimiento de esta

advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yBajo ninguna circunstancia corte o retire la tercera clavija (tierra) del cable del alimentación eléctrica. El incumpli-

miento de esta advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yPor su seguridad, este aparato debe estar correctamente conectado a tierra. El incumplimiento de esta advertencia

puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yEl cable de alimentación de este aparato está equipado con un enchufe de tres clavijas (tierra) adecuado para una

toma estándar de pared de tres clavijas (tierra) para reducir la posibilidad de descargas eléctricas.

yEsta lavadora debe conectarse a una toma de 120 VCA, 60 Hz con toma de tierra. El incumplimiento de esta adver-

tencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

ySolicite a un electricista cualicado que compruebe la correcta conexión a tierra. El incumplimiento de esta adver-

tencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yCuando tenga una toma de pared estándar de dos clavijas, es su responsabilidad y obligación sustituirla por una

toma de tres clavijas. El incumplimiento de esta advertencia puede causar lesiones graves o mortales, un incendio o

descargas eléctricas.

yNo instale el producto sobre una moqueta. Instale la lavadora sobre un suelo estable. El incumplimiento de esta

advertencia puede causar daños graves por fugas.

yNo retire la clavija de tierra. No utilice un adaptador o alargadera. Haga la conexión en un toma de tres clavijas. El

incumplimiento de las siguientes advertencias puede causar lesiones graves o mortales, un incendio o descargas

eléctricas.

yConecte siempre la lavadora en una toma de corriente individual, con la misma tensión que la indicada en la placa

de características. De este modo, se logra el mejor rendimiento y también se evitan las sobrecargas de los circuitos

doméstico que podrían causar un incendio por el sobrecalentamiento de los cables.

yNo desenchufe la lavadora tirando del cable. Hágalo siempre tirando con fuerza del enchufe y sacándolo de la toma

de pared. El incumplimiento de esta advertencia puede causar lesiones graves o mortales, un incendio o descargas

eléctricas.

yRepare o cambie inmediatamente los cables de alimentación pelados o que hayan sufrido cualquier otro daño. No

utilice un cable agrietado o con señales de abrasión en toda su longitud o sus extremos. El incumplimiento de esta

advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yCuando instale o mueva la lavadora, tenga cuidado de no aplastar o dañar el cable eléctrico. El incumplimiento de

esta advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yLa lavadora debe ser instalada y conectada eléctricamente por una persona cualicada de acuerdo con los códigos

locales, con el n de evitar el riesgo de descargas eléctricas y garantizar la estabilidad durante su funcionamiento.

yLa lavadora es pesada. Pueden ser necesarias dos o más personas para instalar y mover el aparato. De lo contrario

podría sufrir lesiones en la espalda o de otro tipo.

yInstálela o guárdela donde no quede expuesta a temperaturas bajo cero o a la intemperie. El incumplimiento de

esta advertencias puede causar daños graves por fugas.

yPara reducir el riesgo de descargas eléctricas, no instale la lavadora en espacios con humedad. El incumplimiento

de estas advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yPara reducir el riesgo de daños personales, siga todos los procedimientos de seguridad recomendados por la in-

dustria incluyendo guantes de goma y gafas de seguridad. Si no sigue todas las advertencias de seguridad de este

manual puede dañar el producto, causar daños materiales o sufrir lesiones graves o mortales.

yNo intente nunca hacer funcionar este electrodoméstico si está estropeado, funciona mal, parcialmente desmonta-

do o tiene piezas perdidas o rotas, incluidos el cable o un enchufe dañado.

yPara minimizar la posibilidad de sufrir una descarga eléctrica, antes de cualquier operación de

mantenimiento o limpieza, desenchufe el electrodoméstico de la toma de corriente o desconecte la

lavadora del cuadro eléctrico retirando el fusible o apagando el interruptor.

yEl enchufe debe conectarse a una toma correctamente instalada y conectada a tierra. Si conecta el cable en la

dirección opuesta en el enchufe, los hilos pueden resultar dañados, lo que podría provocar una descarga eléctrica o

un incendio.

Por su seguridad, cumpla con la información de este manual para reducir el riesgo de incendio, explosión

o descargas eléctricas, o para evitar daños materiales y lesiones graves o mortales.

INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

ADVERTENCIA

6INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Por su seguridad, cumpla con la información de este manual para reducir el riesgo de incendio,

explosión o descargas eléctricas, o para evitar daños materiales y lesiones graves o mortales.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD PARA USO, CUIDADO, LIMPIEZA Y

ELIMINACIÓN

Para reducir el riesgo de incendio, descargas eléctricas o lesiones durante el uso de este producto, cumpla con todas

las instrucciones básicas de seguridad, incluidas las siguientes:

yAntes de su limpieza desconecte la lavadora para evitar el riesgo de descarga eléctrica.

yNo utilice productos químicos abrasivos, limpiadores abrasivos o disolvente para limpiar la lavadora. Podrían dañar

el acabado.

yNo coloque trapos grasientos y aceitosos encima de la lavadora. Estas sustancias emiten vapores que podrían

provocar un incendio.

yNo lave prendas manchadas con aceite vegetal o de cocina. Estas prendas pueden contener restos de aceite tras el

lavado. Debido a este aceite, el tejido puede desprender humo o prenderse fuego.

yAntes de proceder con cualquier tipo de mantenimiento, desconecte el aparato. Colocar los controles en la posición

de APAGADO no desconecta el electrodoméstico del ujo de energía eléctrica. El incumplimiento de esta adverten-

cia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yNo mezcle diferentes productos de lavado en una misma carga a menos que se especique en la etiqueta.

yNo mezcle lejía con amoniaco o ácidos como el vinagre. Siga las instrucciones del envase cuando use productos de

lavandería. Un uso incorrecto puede provocar gases tóxicos, conllevando lesiones graves o la muerte.

yNunca intente meter nada dentro de la lavadora mientras ésta se encuentra en movimiento. Antes de cargar, des-

cargar o añadir prendas pulse el botón START / PAUSE para detener el tambor por completo. El incumplimiento de

esta advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yNo permita que los niños jueguen sobre la lavadora o en su interior. No deje a los niños desatendidos cuando estén

cerca de la lavadora en funcionamiento. A medida que los niños crecen, enséñeles el uso correcto y seguro de los

electrodomésticos. Si ignora las advertencias de seguridad, podrían causarse daños personales o la muerte.

yElimine la bolsa de plástico y otros materiales de embalaje una vez desembalada la lavadora. Es posible que los

niños deseen usarlas para jugar. Los cartones cubiertos con alfombras, colchas o láminas de plástico se pueden

convertir en cámaras herméticas. Si ignora las advertencias de seguridad, podrían causarse daños personales o la

muerte.

yMantenga el jabón en polvo y los detergentes fuera del alcance de los niños. Para evitar lesiones personales, siga

las advertencias de las etiquetas de los productos. Si ignora las advertencias de seguridad, podrían causarse daños

personales o la muerte.

yAntes de retirar la lavadora para su reparación o eliminación, quite la puerta del compartimento de lavado para evi-

tar que los niños o animales pequeños puedan quedar atrapados en el interior. De lo contrario, podría sufrir lesiones

graves o mortales.

yMantenga las manos y los objetos extraños alejados de la puerta al cerrarla. De lo contrario podría sufrir lesiones.

yNo toque el enchufe con las manos mojadas. Puede causar descargas eléctricas.

yNo toque el agua de desagüe de la máquina durante un ciclo de lavado o secado de alta temperatura. El agua está

caliente y podría causarle quemaduras o lesiones.

yNo coloque objetos (velas y cigarrillos encendidos, platos, productos químicos, objetos metálicos, etc.) en la parte

superior del aparato. Podría causar descargas eléctricas, un incendio, problemas con el producto o lesiones.

yNo instale ni guarde la lavadora expuesta a temperaturas bajo cero. El agua podría congelarse en las mangueras y

dañar la máquina. Prepare la lavadora antes de guardarla o moverla a un lugar con temperaturas bajo cero. Consul-

te la sección de Mantenimiento para instrucciones.

yNo empuje la tapa con demasiada fuerza. Podría romperse el cristal de la tapa.

ADVERTENCIA

ESPAÑOL

CARACTERÍSTICAS Y VENTAJAS

PIEZAS CLAVE Y COMPONENTES

AMOTOR INVERTER DIRECT DRIVE

El motor inversor, conectado directamente

al tambor, produce pocas vibraciones y ofre-

ce una excelente durabilidad y una prologada

vida útil.

BULTRA CAPACIDAD Y TAMBOR DE

ACERO INOXIDABLE NEVERUST™

El diseño eficiente le proporciona una gran

capacidad.

CPANEL DE CONTROL TÁCTIL

La pantalla LED de fácil lectura muestra las

opciones de ciclos, ajustes, estado del ciclo

y tiempo restante aproximado. Los botones

táctiles ofrecen una mayor comodidad y una

excelente estética de diseño.

DPUERTA SLAM PROOF™

La puerta Slam Proof™ cuenta con un dispo-

sitivo de seguridad que cierra la puerta lenta-

mente. Las bisagras Slam Proof™ permiten

cerrar la puerta de forma suave y silenciosa,

y ayuda a evitar accidentes.

FDIAGNÓSTICO INTELINGENTE™

Si alguna vez sufre un problema con su la-

vadora LG, no tiene por qué preocuparse. El

servicio Diagnóstico inteligente ™ le ayuda a

diagnosticar el problema por teléfono o me-

diante una sencilla aplicación en su teléfono

móvil, lo que permite minimizar las costosas

e inconvenientes llamadas de servicio.

ACCESORIO INCLUIDO

yCorrea (para fijar la manguera de drenaje)

Dosificadores

(Véase la

página 15)

Puerta

Panel de

control

(véase la

página 17)

Dosificador de

lejía líquida

(véase la

página15)

Cable de

alimentación

Válvula de entrada

de agua caliente Válvula de entrada

de agua fría

Manguera

de desagüe

Tambor

Patas

niveladoras

Accesorio necesario

(se vende por separado)

• El accesorio necesario se vende

por separado. Se puede pedir a

través del sitio Web de LG.

EE.UU: www.lg.com/us

Mangueras de agua

caliente/fría

Número de pieza

• 5215FD3715U : Manguera de agua caliente

• 5215FD3715V : Manguera de agua fría

8INSTRUCCIONES DE INSTALACIÓN

INSTRUCCIONES DE INSTALACIÓN

ELECCIÓN DE LA UBICACIÓN ADECUADA

TOMA DE CORRIENTE

yLa toma de corriente debe estar dentro de un área

mínima de de 60 pulgadas. (1,5 m) a cualquiera de

los lados de la lavadora.

yEl aparato y la toma eléctrica deberán colocarse de

modo que pueda accederé fácilmente al enchufe.

yNo sobrecargue la toma de corriente con más de

un aparato.

yLa toma de corriente debe estar puesta a tierra

cumpliendo los códigos y las regulaciones locales.

ySe recomienda un fusible de demora de tiempo

o disyuntor.

NOTA: Es responsabilidad y obligación personal del

dueño del producto pedir a un electricista calificado

que instale la toma de corriente adecuada.

SUELO

yPara reducir los ruidos y vibraciones, la unidad

DEBE nivelarse e instalarse sobre un suelo sólido

y resistente.

yLa inclinación debajo de la lavadora no debe ser

superior a 1 pulgada de lado a lado o de delante

a atrás.

yNo se recomienda la instalación sobre moquetas o

superficies de azulejos blandos.

yNunca instale la lavadora en una plataforma o en una

estructura poco resistente.

Deje espacio suficiente para las tuberías de agua

y el flujo del aire. Mínimo 1 pulgada (2,5 cm) a los

lados y 4 pulgadas (10 cm) en la parte trasera. Ase-

gúrese de tener en cuenta molduras de paredes,

puertas o suelo por si desea aumentar el espacio

requerido.

El espacio mínimo vertical desde el suelo hasta los

estantes superiores, armarios, techos, etc., es de

58 pulgadas.

1”

(2,5 cm)

27”

(68,6 cm) 1”

(2,5 cm)

44 1/2”

(113 cm)

yLa lavadora es pesada. Son necesarias dos o más

personas para trasladar y desembalar la lavadora.

No hacerlo puede provocar graves lesiones corpo-

rales.

yInstálela o guárdela donde no quede expuesta a tem-

peraturas bajo cero o a la intemperie. El incumpli-

miento de esta advertencia puede causar lesiones

graves o mortales, un incendio o descargas eléctri-

cas.

yConecte la lavadora a tierra correctamente cum-

pliendo con los códigos y ordenanzas locales. El

incumplimiento de esta advertencia puede causar

lesiones graves o mortales, un incendio o descargas

eléctricas.

yPara reducir el riesgo de descargas eléctricas, no

instale la lavadora en espacios con humedad. El

incumplimiento de esta advertencia puede causar

lesiones graves o mortales, un incendio o descargas

eléctricas.

yCompruebe que la circulación del aire no se vea in-

terrumpida por alfombras, esterillas u otros objetos.

yNo retire la clavija de tierra. No utilice un adaptador

o alargadera. Haga la conexión en un toma de tres

clavijas. El incumplimiento de esta advertencia pue-

de causar lesiones graves o mortales, un incendio o

descargas eléctricas.

NOTA: La lavadora debe estar instalada en suelo es-

table para minimizar la vibración durante el centrifu-

gado. Los suelos de hormigón son los mejores, pero

los de madera son suficientes siempre que cumplan

las normas FHA. No instale la lavadora sobre alfom-

bras o a la intemperie.

ADVERTENCIA

57 1/4”

(145,3 cm)

26 3/4"

(68 cm)

32”

(81,1 cm)

28 3/8”

(72,1 cm)

3 1/2"

(9 cm)

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

DESEMBALAJE Y ELIMINACIÓN

DEL MATERIAL DE TRANSPORTE

1. Una vez retirados el cartón y material de trans-

porte, levante la lavadora de la base de espuma.

Asegúrese de quitar el soporte de espuma del

tambor colocado en la base y de que no quede

pegado en la base inferior de la lavadora.

Si debe inclinar la lavadora para quitar los materiales

de embalaje de la base, hágalo siempre cuidadosa-

mente sobre su parte lateral. NO incline la lavadora

sobre la parte frontal o posterior.

2. Guarde los pernos (que contiene el Manual del

Propietario, piezas y muestras de productos de

lavado) para futuros usos. Si la lavadora debe mo-

verse en el futuro, el bloque de espuma ayudará

a prevenir daños durante su transporte.

NOTA: Para prevenir daños, no retire la espuma

del bloque hasta que la lavadora esté en su ubi-

cación final.

3. Suelte el cable de alimentación de la parte poste-

rior de la lavadora.

HERRAMIENTAS NECESARIAS

yAlicates

yNivel de carpintería

del tambor. Base de cartón

Soporte de espuma

10 INSTRUCCIONES DE INSTALACIÓN

CONEXIÓN DEL SUMINISTRO DE

AGUA

yLG recomienda el uso de mangueras LG. Los daños

materiales o en la lavadora provocados por una

fuga debidos a una mala instalación o por el uso de

mangueras de otro fabricante, no estarán cubiertos

por la garantía LG y serán de exclusiva responsabi-

lidad del cliente y/o instalador.

yLa presión de las tuberías de agua debe ser entre 14.5 psi

y 116 psi (100 - 800 kPa). Si la presión de la tubería de agua

es superior a 116 psi, se debe instalar una válvula reductora

de presión.

yRevise periódicamente las mangueras por si hubiera grie-

tas, fugas y desgaste, y sustitúyalas si fuese necesario.

yAsegúrese de que las tuberías de agua no están dema-

siado tensas, retorcidas o aplastadas.

yAlmacene e instale la lavadora en un lugar no expuesto

a temperaturas inferiores a las de congelación. Pueden

provocar daños a las tuberías y mecanismos internos.

Si la lavadora ha estado expuesta a temperaturas bajo

cero antes de la instalación, déjela reposar a temperatu-

ra ambiente durante unas horas antes de su utilización y

compruebe que no haya fugas.

NOTA: No utilice mangueras anti-desbordamiento con dispositi-

vos de corte automático. Estos dispositivos pueden activarse du-

rante el llenado y evitar que la lavadora se llene adecuadamente.

1. Revise la conexión roscada las mangueras y ase-

gúrese de que haya una junta de goma en ambos

extremos de cada manguera.

2. Conecte las tuberías de agua a las llaves de paso

de agua caliente y fría y apriete las conexiones con

la mano. A continuación, utilice unos alicates para

apretarlas otro 2/3 de vuelta.

3. Deje salir el agua de la manguera para eliminar la

suciedad, arena o serrín de las tuberías. Hacerlo le

ayudará a evitar futuras obstrucciones del filtro y le

permitirá verificar qué tubería de agua es la caliente

o fría.

4. Conecte la tubería de agua caliente a la llave de

paso de agua caliente en la parte posterior de la la-

vadora. Conecte la tubería de agua fría a la llave de

paso de agua fría en la parte posterior de la lava-

dora. Apriete correctamente las conexiones. Abra

ambas llaves y compruebe que no haya fugas.

NOTA: Manipule cuidadosamente la rosca de los

accesorios de la manguera; de lo contrario, podría

averiarse y dañar las válvulas, causando fugas y da-

ños materiales.

yNo reutilice mangueras viejas. Utilice

mangueras nuevas para la instalación de la

lavadora. Las mangueras viejas pueden tener

fugas o reventar causando inundaciones y

daños materiales.

yNo ajuste las mangueras en exceso. Hacerlo

puede dañar las válvulas, causando fugas y

daños a la propiedad.

yNo apriete las mangueras en exceso. Pueden

producirse daños en el empalme.

Entrada de agua fría

Entrada de agua caliente

ADVERTENCIA

Sello de caucho

Manguera de

agua (de entrada

a la lavadora)

Manguera de

agua (de grifo)

Sello de caucho

Grifo del agua

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

CONEXIÓN DE LA MANGUERA DE

DESAGÜE

yLa manguera de desagüe debe ajustarse correcta-

mente. No ajustar correctamente la manguera de

desagüe puede provocar inundaciones y daños a la

propiedad

yEl sistema de desagüe debe ser conforme a las re-

gulaciones nacionales y locales aplicables.

yAsegúrese de que la manguera de desagüe no está

demasiado tensa, retorcida o aplastada.

OPCIÓN 1: TUBO INDEPENDIENTE

Doble el extremo de salida de la manguera de desagüe

hasta formar una U. Inserte el extremo de la manguera

de desagüe en el desagüe. Si el desagüe tiene el tamaño

suficiente para colocar en su interior el extremo del sujeta-

cables, no introduzca más de 1-2 pulgadas en él. Utilice el

soporte de codo incluido con los materiales de instalación

para fijar la manguera de desagüe al desagüe.

Si las llaves de paso de agua y el desagüe están em-

potradas en la pared, fije la manguera de desagüe

a una de las mangueras de agua con el soporte de

codo (lado rugoso hacia el interior). Si su desagüe es

un tubo vertical, asegure la manguera de desagüe al

tubo con la correa proveída.

NOTA:

yLa altura normal del extremo de la manguera debe

ser aproximadamente 35"~ 47" (0,9 ~ 1,2 m) desde

el suelo.

yNo instale el extremo de la manguera de desagüe

más bajo de 29 pulg. (73,7 cm) o más alto de 96

pulg. (243,8 cm) con respecto a la base de la lava-

dora o a una distancia superior a 60 pulg. (152,4

cm) de la lavadora.

yNo cree una junta hermética entre la manguera y el

desagüe, por ejemplo, con cinta. Si no hay algo de

aire, el agua puede ser desviada del tambor dando

como resultado un mal lavado / enjuagado o dañan-

do la ropa.

OPCIÓN 2: LAVABO

Doblar el extremo de la manguera de desagüe en

la forma deseada y apoyarlo en el borde del lavabo.

Utilice un sujetacables para fijar la manguera de des-

agüe en su posición.

NOTA:

yNo utilice esta manguera de desagüe con un

desagüe de suelo. El extremo de la manguera

debe situarse al menos 29 pulgadas por encima

del suelo para lograr un vaciado adecuado.

Manguera de desagüe

Sujetacables

39”

(99 cm)

39”

(99 cm)

Sujetacables

Manguera de desagüe

yNo inserte el extremo de la manguera de drenaje

en el tubo vertical más de 20 cm. (8 pulgadas).

Hacerlo puede causar sifonaje, olores o drenaje

inadecuado.

PRECAUCIÓN

8”(20 cm)

Sujetacables

No más de 20 cm. (8 pulg.)

12 INSTRUCCIONES DE INSTALACIÓN

NIVELACIÓN DE LA LAVADORA

El tambor de su nueva lavadora gira a alta velocidad.

Para reducir las vibraciones, el ruido y los movimien-

tos no deseados, el suelo debe ser una superficie

sólida y nivelada.

NOTA:

• Ajuste las patas niveladoras hasta que la lava-

dora quede nivelada. Subir las patas niveladoras

más de lo necesario puede provocar que la lava-

dora vibre.

• Antes de instalar la lavadora, asegúrese de que

el suelo esté limpio, seco y libre de polvo sucie-

dad, agua y aceite con el fin de que las patas no

se deslicen. Si las patas niveladoras se despla-

zan o deslizan pueden producirse vibraciones y

ruidos excesivos por un contacto deficiente con

el suelo.

Las cuatro patas niveladoras deben estar firmemen-

te apoyadas en el suelo. Empuje o sacuda suave-

mente los extremos superiores de la lavadora para

asegurarse de que las patas hacen contacto con el

suelo.

1. Coloque la lavadora en su ubicación final, teniendo

especial cuidado de no apretar, estirar o aplastar

las tuberías de agua y desagüe. Coloque un nivel

en la parte superior de la lavadora.

2. Ajuste de las patas niveladoras. Gire en sentido

horario para subir la lavadora y en sentido inverso

para bajarla.

3. Para asegurarse de que la lavadora esté nivela-

da adecuadamente, abra la puerta y compruebe

desde arriba que el tambor esté centrado. Si el

tambor no está centrado, (como se muestra en el

dibujo tachado con la X), reajuste las patas delan-

teras. Si tiene un nivel, compruebe que la lavadora

esté nivelada.

RaiseLower

ySi utiliza la lavadora sin nivelarla, podrían

producirse fallos de funcionamiento causando

ruidos y vibraciones excesivos.

yUtilice las patas niveladoras únicamente para

subir el nivel de la lavadora. Si eleva las patas

de nivelación de forma innecesaria, puede

causar vibraciones anómalas de la lavadora.

yPara comprobar si la lavadora está nivelada de lado a

lado, coloque un nivel en el borde posterior de la tapa.

yPara comprobar si la lavadora está nivelada de delan-

te hacia atrás, coloque un nivel en unos de los bordes

laterales de la cubierta superior. No coloque el nivel

en la parte superior de la tapa. De hacerlo la lavadora

resultará desnivelada.

NOTA:

• Si la lavadora no está nivelada, la tapa podría ce-

rrarse automáticamente cuando está abierta. Si

esto ocurre, levante la pata delantera para que la

lavadora quede nivelada.

ADVERTENCIA

BajarElevar

Bajar Elevar

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

CONEXIÓN A LA RED ELÉCTRICA

La lavadora deberá estar conectada a una toma de co-

rriente de 120 VCA, 60 Hz.de 3 clavijas con conexión a

tierra. Conecte la lavadora. La conexión incorrecta del

conductor de tierra puede causar riesgo de descargas

eléctricas. Consulte a un electricista o técnico cualificado

si tiene dudas acerca la correcta conexión a tierra del

aparato. No modifique el enchufe incluido con el aparato.

Si la toma no es compatible, solicite la instalación de una

toma adecuada a un electricista cualificado. El incum-

plimiento de estas advertencias puede causar lesiones

graves o mortales, un incendio o descargas eléctricas.

yLa toma de corriente debe estar dentro de un área

mínima de 60 pulgadas (1,5 m) a cualquiera de los

lados de la lavadora.

yEl aparato y la toma eléctrica deberán colocarse de

modo que pueda accederse fácilmente al enchufe.

yNo sobrecargue la toma de corriente con más de un

aparato.

yLa puesta a tierra de la toma de corriente será confor-

me a los códigos y las regulaciones locales.

ySe recomienda un fusible de demora de tiempo o

disyuntor.

yEs responsabilidad y obligación personal del dueño del

producto pedir a un electricista calificado que instale la

toma de corriente adecuada.

yNo utilice un cable o enchufe dañado o desgastado.

Repare o sustitúyalo de inmediato. De lo contrario,

podría sufrir lesiones mortales, o causar un incendio,

descargas eléctricas o fallos de funcionamiento.

yNo modifique el cable de alimentación y tenga cuidado

de no dañarlo durante la instalación o traslado de la

lavadora. De lo contrario, podría sufrir lesiones morta-

les, o causar un incendio, descargas eléctricas o fallos

de funcionamiento.

yAsegúrese de que la lavadora esté conectada a tierra.

yConecte esta lavadora a una toma eléctrica con co-

nexión a tierra y compruebe previamente su placa de

características. De lo contrario, podría producirse un

incendio, descargas eléctricas o fallos de funciona-

miento.

yNo utilice adaptadores o alargaderas. La lavadora

debe conectarse siempre en su propia toma eléctrica

individual, con la misma tensión a la indicada en la pla-

ca de características. De lo contrario, podría producirse

un incendio, descargas eléctricas o fallos de funciona-

miento.

yNo dañe o corte el terminal de tierra del enchufe. Pue-

de causar un incendio, descargas eléctricas o dañar el

producto.

ADVERTENCIA

CLASIFICACIÓN DE LAS CARGA

DE LAVADO

CLASIFICAR EN CARGAS SIMILARES

Para obtener mejores resultados de lavado y reducir

la posibilidad de dañar la ropa, clasifique cuidadosa-

mente la ropa en cargas similares.

La mezcla de diferentes tipos de prendas y/o niveles

de suciedad puede provocar un mal resultado de la-

vado, la transferencia de los colores, pelusas, deco-

loración o daños en los tejidos. Clasificar las prendas

en grupos como se describe a continuación.

COLORES

Ordene los artículos por colores. Separe los colores

oscuros de los claros y prendas blancas. La mezcla

de prendas oscuras y claras puede provocar la deco-

loración o el teñido de las prendas más claras.

NIVEL DE SUCIEDAD

Lave la ropa muy sucia en una misma carga. Lavar

la ropa poco sucia con ropa muy sucia puede afectar

negativamente el rendimiento de lavado.

TIPO DE TEJIDO

No mezcle prendas delicadas con prendas más pesa-

das o resistentes. Mezclar prendas pesadas con otras

delicadas puede provocar que las prensas pesadas no

queden suficientemente limpias y dañar a las delicadas.

TIPO DE PELUSA

En el proceso de lavado, mientras algunos tejidos pro-

ducen pelusa otros la recogen. No mezcle tejidos reco-

gedores y productores de pelusa en la misma carga. La

mezcla de estos tejidos puede provocar la formación

de bolas y pelusa en los tejidos recogedores de pelusa.

(Por ejemplo, tejido recogedor de pelusa - suéter de

punto; tejido productor de pelusa - toallas de felpa.)

CLASIFICACIÓN DE LAVADO…

Colores Suciedad Tejidos Pelusa

Blanco Muy sucio Delicados Productores de pelusa

Claros Normal Normales

Recogedores de pelusa

Oscuros Luz Resistentes

yNo agregue artículos cuando estos superen el eje su-

perior del tambor. El incumplimiento de esta precaución

puede causarle fugas o daños en la ropa.

yUtilice el ciclo Bedding de cama para los ar tículos pesa-

dos o no absorbentes como almo hadas o edredones. El

incumplimiento de esta precaución puede causar fugas.

ySi es posible, no lave prendas impermeables. Si tiene

que hacerlo, seleccione el Waterproof de cama. (es

decir, ropa resistente al agua, fundas de colchón, ropa

para exterior, alfombrillas de plástico, etc.)

ySi se lavan materiales impermeables en un ciclo que no

sea Impermeable, podría sufrir lesiones o dañar la lava-

dora, la ropa, las paredes, el suelo u objetos alrededor a

causa de las vibraciones anómalas.

PRECAUCIÓN

14 INSTRUCCIONES DE INSTALACIÓN

ETIQUETAS DE CUIDADO DE LA ROPA

La mayoría de las prendas de vestir llevan etiquetas.

Consulte el cuadro siguiente para clasificar la ropa según

las recomendaciones del fabricante.

Etiquetas

Ciclo de

lavado a

máquina

Planchado permanente/

Resistente a las arrugas Suave / DelicadoNormal

Lavado a mano

Caliente

Cualquier blanqueador

(cuando sea necesario) Solo blanqueador sin lejía

cuando sea necesario.

No utilizar blanqueador

Tibio Frío/caliente

No lavar No escurrir

Temperatura

del agua

Blanqueadores

CARGA DE LA LAVADORA

yRevise todos los bolsillos para asegurarse de que estén vacíos.

Artículos como clips, cerillas, plumas, monedas y llaves pueden

dañar su lavadora o sus prendas.

yCierre las cremalleras, ganchos y cordones para prevenir que estos

artículos se enganchen o enreden en otras prendas.

yRealice un pretratamiento de las áreas más sucias antes del lavado.

yCombine prendas grandes y pequeñas en una carga. Cargue las

prendas grandes primero.

yLas prendas grandes no deberán suponer más de la mitad de la

carga de lavado total.

ySe puede cargar la lavadora completamente, pero el tambor no

puede quedar colmado de prendas. La puerta de la lavadora deberá

cerrar con facilidad.

yPara evitar un desequilibrio en el tambor, no lave prendas sueltas.

Asegúrese de lavar la ropa en tipos similares de cargas. Lavar in-

dividualmente las prendas grandes y voluminosas, como mantas,

edredones o colchas.

yLave o centrifugue las prendas impermeables en ciclo Impermea-

bles. (es decir, ropa resistente al agua, fundas de colchón, ropa

para exterior, alfombrillas de plástico, etc.)

yLa lavadora no se llenará ni operará con la puerta abierta.

NOTA: Utilice el ciclo de Bedding para prendas gran-

des o voluminosas, como chaquetas de poliéster,

edredones, almohadas, etc. Estas prendas pueden

no ser tan absorbentes como otras y deben lavarse

por separado para obtener mejores resultados.

Colocar en la parte baja del tambor las prendas vo-

luminosas para obtener mejores resultados. Colo-

que los elementos flotantes en la parte inferior del

tambor. La lavadora detectará automáticamente el

tamaño de la carga. Debido al sistema de lavado de

alta eficiencia, puede que el nivel de agua no sobre-

pase la carga.

1. Para un mejor rendimiento, cargue la ropa como se

muestra.

Haga esto

No haga esto

2. Cargue la ropa sin apretarla, y no cargue ropa por

encima de la línea de guía de la tina. La ropa debe

circular para su limpieza.

Línea de guía máxima

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

ACERCA DE LOS DOSIFICADORES

El dispensador está compuesto por dos comparti-

mentos que separan:

ySuavizante líquido

yDetergente líquido o en polvo para el lavado.

Main Wash

Powdered Detergent

Compartment

Main Wash

Liquid Detergent

Compartment

Dispenser Drawer

Insert

Liquid Fabric

Softener

Compartment

COMPARTIMENTO DE DETERGENTE PARA

EL LAVADO PRINCIPAL

Este compartimento contiene el detergente para el

ciclo de lavado principal. El detergente se añade al

comienzo del ciclo de carga. Use siempre detergen-

te tipo HE (Alta eficiencia). Puede utilizar detergente

en polvo o líquido.

Cuando agregue detergente nunca sobrepase las

cantidades recomendadas por el fabricante. Si utili-

za demasiado detergente, podría acumularse en las

prendas y en la lavadora.

Cuando utilice detergente líquido, asegúrese de que

la cajita para el detergente líquido y el inserto están

en su sitio. No exceda la línea de llenado máximo.

Cuando utilice detergente en polvo, retire la cajita

del detergente líquido del compartimento. El deter-

gente en polvo no se dispensará si la cajita del deter-

gente líquido está en su lugar.

DOSIFICADOR DEL SUAVIZANTE

Este compartimento contiene el suavizante líquido,

que se dispensa automáticamente durante el último

ciclo de enjuague.

Cuando añada suavizante nunca sobrepase las re-

comendaciones del fabricante. Si utiliza demasiado

suavizante, podría dañar la lavadora y la ropa. Ya sea

suavizante en polvo o líquido.

ySiga siempre las recomendaciones del fabrican-

te del suavizante. No exceda la línea de llenado

máximo. Usar demasiado suavizante puede llegar

a manchar las prendas.

yDiluya con agua caliente los suavizantes concen-

trados. No exceda la línea de llenado máximo.

yNunca añada suavizante directamente en las pren-

das o en el tambor.

DOSIFICADOR DE LEJÍA LÍQUIDA

La lejía se deposita en un compartimento separado

situado en la parte delantera izquierda de la apertura

del tambor. Este compartimento contiene los blan-

queadores líquidos que se dispensan automática-

mente en el momento adecuado del ciclo. En caso

algún líquido permanezca en el compartimiento al

finalizar el ciclo, este será agua, no lejía.

yNo añada blanqueador en polvo en este compar-

timento. El compartimento del blanqueador está

diseñado para dispensar únicamente blanqueador

líquido. El blanqueador en polvo no se dispensará

correctamente.

ySiga siempre las recomendaciones del fabricante

del suavizante. Nunca agregue más de una me-

dida ni exceda la línea de llenado máximo, usar

demasiado blanqueador puede dañar los tejidos

Usar blanqueador en exceso puede dañar los te-

jidos.

yNunca vierta directamente cloro líquido sin diluir

sobre la carga o en el tambor. Los tejidos pueden

resultar dañados.

yNo mezcle lejía u oxiproductos protectores del co-

lor en el mismo ciclo con cloro.

USO DEL DETERGENTE Y LOS DO-

SIFICADORES DE DETERGENTES

Los detergentes de Alta Eficiencia (HE: High-Effi-

ciency) se disuelven mejor y producen menos espu-

ma logrando un lavado y enjuague más eficiente, a la

vez que ayudan a mantener el interior de su lavadora

limpia. El empleo de un detergente que no sea de

Alta Eficiencia puede provocar demasiada espuma,

errores, fallos en el ciclo, y daños a la lavadora.

No mezcle lejía con amoniaco o ácidos como el

vinagre (o eliminador de óxido) El uso incorrecto

puede producir gases tóxicos, lo que podría pro-

vocar lesiones graves o la muerte.

PELIGRO

Compartimento de

suavizante líquido

Compartimento de

detergente

Añada

Compartimento de

detergente líquido para el

lavado principal

Dosificador de lejía

líquida

Compartimento de

detergente en polvo para

el lavado principal

Detergente líquido Detergente en polvo

Máximo

Tamaño normal de la carga

16 INSTRUCCIONES DE INSTALACIÓN

Para lograr buenos resultados, dosifique el deter-

gente usando el medidor facilitado por el fabricante

del detergente.

La cantidad recomendada de detergente para cargas

medias es menos de la mitad de la cantidad máxima

recomendada. Use menos detergente en cargas pe-

queñas o ligeramente sucias. No utilice una cantidad

superior a la máxima recomendada por el fabricante

del detergente.

DISEÑADO ÚNICAMENTE

PARA EL USO DE DETERGEN-

TES DE ALTA EFICIENCIA.

(HE: HIGH-EFFICIENCY)

IMPORTANTE: Su lavadora está diseñada única-

mente para el uso de detergentes de Alta Eficien-

cia (HE: High-Efficiency). Los detergentes de Alta

Eficiencia están formulados específicamente para

lavadoras de alta eficiencia y contienen agentes re-

ductores de espuma. Busque siempre el símbolo de

HE en la compra de detergente.

IMPORTANTE: No todos los detergentes son igua-

les. Preste especial atención a la cantidad de deter-

gente que se usa para evitar el exceso de espuma.

Un mal enjuague y detergente o residuos acumula-

dos en la ropa pueden contribuir a los olores en la

máquina. NO utilice medidas que no sean las sumi-

nistradas por el fabricante del detergente. No utilice

una cantidad superior a la máxima recomendada por

el fabricante del detergente. Sólo se necesita una

cucharada o medida completa de detergente para

cargas de ropa muy sucia. Si utiliza demasiado deter-

gente, podría acumularse en la lavadora y en la ropa.

Mida siempre la cantidad de detergente. Ya que los

detergentes de Alta Eficiencia están diseñados para

este tipo de lavadora, tenga cuidado al medir el de-

tergente. Para la mayoría de las cargas no se debe

utilizar más de 1/4 a 1/2 del tapón o una cucharada

de detergente HE.

NOTA:

ySe debe tener especial cuidado al utilizar detergen-

tes concentrados 2x y 3x porque añadir poco más

puede producir los problemas mencionados anterior-

mente.

yCiertos detergentes considerados como compa-

tibles con HE pueden no proporcionar los mejores

resultados.

UTILIZACIÓN DEL DOSIFICADOR DE SUA-

VIZANTE Y DETERGENTE

Para añadir detergente y suavizante al dosificador

automático:

1. Abra el cajón dosificador.

2. Añada los productos de lavado en los comparti-

mentos adecuados.

3. Cierre el cajón antes de comenzar el ciclo.

4. Si está utilizando suavizante en los ciclos Normal

o Heavy duty, seleccione la opción Extra Rinse.

NOTA: Es normal que una pequeña cantidad de agua

permanezca en los compartimentos de lejía y suavi-

zante al final del ciclo.

IMPORTANTE: No coloque ni almacene productos

de lavandería, como el detergente, blanqueador o

suavizante líquido, en la parte superior de la lava-

dora o secadora. Limpie los productos derramados

inmediatamente. Estos productos pueden dañar el

acabado de la superficie y los controles.

USO DEL COMPARTIMENTO DEL BLAN-

QUEADOR LÍQUIDO

El dosificador de lejía diluye y distribuye la lejía líquida

en el momento adecuado del ciclo de lavado.

1. Revise las etiquetas de cuidado de la ropa para ins-

trucciones especiales.

2. Mida el blanqueador líquido con cuidado, siguiendo

las instrucciones del envase. Las lavadoras de alta

eficiencia usan menos agua, por lo que necesitan

menos lejía. Media taza es suficiente para la mayoría

de las cargas.

3. Vierta cuidadosamente la cantidad de blanquea-

dor en el compartimento del blanqueador. Si utiliza

blanqueador en polvo, viértalo directamente en el

tambor antes de agregar la ropa. Nunca agregue

blanqueador en polvo en el compartimento del blan-

queador líquido.

yNo vierta cloro líquido sin diluir sobre la ropa o en el

tambor directamente.

yNo vierta el blanqueador en polvo en el comparti-

mento del blanqueador líquido.

yNo coloque artículos de lavado en la parte superior

del compartimento del blanqueador.

yMida y vierta siempre el blanqueador con cuidado. No

llene en exceso el compartimento del blanqueador y

evite las salpicaduras. La capacidad máxima del depó-

sito del blanqueador es una taza de blanqueador por

ciclo de lavado. Un llenado excesivo puede hacer que

la lejía se distribuya inmediatamente y dañar la ropa

en el interior de la lavadora.

Blanqueador

ESPAÑOL

MODO DE UTILIZACIÓN

CARACTERÍSTICAS DEL PANEL DE CONTROL

BOTÓN POWER (ENCENDIDO/APAGADO)

Pulse para ENCENDER la unidad. Presione

de nuevo para APAGAR. Pulsar el botón

POWER durante un ciclo cancelará ese ciclo

y se perderán los ajustes de carga. La puer-

ta se desbloqueará después de una breve

pausa.

NOTA:

• El agua que quede en el tambor tras apa-

gar la lavadora, se vaciará transcurridos

4 minutos. La lavadora se puede volver a

poner en funcionamiento en cualquier mo-

mento antes de comenzar el vaciado. Sin

embargo, una vez que comienza el vacia-

do, las funciones se suspenden hasta que

este haya finalizado y la lavadora se haya

apagado.

BSELECTOR DE CICLOS

Gire el mando selector hasta situarlo en el

ciclo deseado Una vez que se ha seleccio-

nado el ciclo, en la pantalla se visualizan los

preajustes estándar. Esta configuración se

puede modificar mediante los botones antes

de comenzar el ciclo.

NOTA: Para proteger su ropa, no todas las

velocidades de centrifugado están disponi-

bles para todos los ciclos..

CBOTÓN INICIO/PAUSA

Mantenga pulsado este botón más de 0,4

segundos para iniciar el ciclo seleccionado.

Si la lavadora está en funcionamiento, use

este botón para pausar el ciclo sin perder la

configuración actual.

NOTA: Si no pulsa el botón INICIO/PAUSA

en 60 minutos tras la selección de un ciclo,

la lavadora se APAGARÁ automáticamente y

se perderán los ajustes del ciclo. Y se vaciará

el agua restante de la cuba.

DBOTONES MODIFICADORES DE CICLO

Utilice estos botones para realizar los ajus-

tes del ciclo seleccionado. Los pilotos lumi-

nosos situados encima de los botones se

iluminan para mostrar la selección.

CICLO ESPECIAL Y BOTONES OPCIONALES

Estos botones le permiten seleccionar ciclos

u opciones especiales.

FPANTALLA DE TIEMPO Y ESTADO

La pantalla muestra el estado y tiempo apro-

ximado para la finalización del ciclo.

MODO DE UTILIZACIÓN

A B C

EFE

18 MODO DE UTILIZACIÓN

PANTALLA DE TIEMPO Y ESTADO

La pantalla muestra el tiempo restante estimado y el progreso del ciclo.

AINDICADOR DE BLOQUEO DE LA

PUERTA

El indicador de bloqueo de la puerta se

ilumina cuando se ha iniciado el ciclo. El

indicador permanecerá iluminado hasta

que haya una pausa, se pare o finalice el

ciclo.

BBLOQUEO DE CONTROL

Cuando se activa el bloqueo de control, el

LED se ilumina. Con el bloqueo de control

activado, excepto el botón de POWER, el

resto de las funciones están desactivadas.

Cuando se desactiva el Bloqueo de control,

el LED se apaga.

CINDICADOR DE ESTADO DEL CICLO

Cuando se selecciona un ciclo los LED se

encienden e indican las diferentes etapas.

Con un ciclo en funcionamiento, parpadea

el LED de la fase activa y permanecen

iluminados los LED de las fases siguientes.

Una vez que el ciclo se ha completado, el

LED se APAGA. Si se pone en pausa un

ciclo, el LED deja de parpadear.

DTIEMPO RESTANTE ESTIMADO

Cuando se selecciona un ciclo, la pantalla

indica el tiempo restante estimado. Este

cambia a medida que se seleccionan

modificaciones u opciones. Cuando se

aprieta el botón INICIO/PAUSA, la lavadora

detecta automáticamente la carga de

lavado. El tiempo estimado puede cambiar

una vez detectada la carga de lavado. Si se

se lecciona Delay Wash, el tiempo cuenta

hasta que se inicia el ciclo.

NOTA: la hora que se muestra es

estimativa. Esta estimación se basa en

funciones normales de funcionamiento.

Diferentes factores externos (tamaño

de la carga, la temperatura ambiente,

Temperatura del agua, presión del agua,

etc.) pueden afectar el tiempo real.

CB D

ESPAÑOL

MODO DE UTILIZACIÓN

FUNCIONAMIENTO DE LA LAVADORA

CLASIFICACIÓN Y CARGA DE LA LAVADORA

Dependiendo de la necesidad, clasifique la ropa según tipo

de tejido, nivel de suciedad, color o tamaño de la carga.

Abra la puerta y cargue las prendas en la lavadora.

PRODUCTOS DE LIMPIEZA

Deposite el detergente de Alta Eficiencia (HE: High-Effi-

ciency) en el depósito correspondiente. Si se va a utilizar le-

jía o suavizante, añádalos en los dosificadores apropiados.

ENCENDIDO DE LA LAVADORA

Pulse el botón POWER (ENCENDIDO/APAGADO) para

encender la lavadora. Las luces alrededor del selector de

ciclos se iluminarán y sonará una señal.

SELECCIONAR UN CICLO

Gire la perilla del selector de ciclo en cualquier direccion

para seleccionar el ciclo que desee. Se comenzará los

valores predefinidos de temperatura de lavado y enjuague,

velocidad de centrifugado, nivel de suciedad, cuidado

especial y los ajustes de opcion para dicho ciclo. Si pulsa el

botón INICIO/PAUSA sin seleccionar un ciclo, comenzara

inmediatamente el ciclo Normal.

CONFIGURACIÓN DE AJUSTES

Se selecciona automáticamente la opción por defecto se-

gún el ciclo de lavado. Para cambiar las opciones, pulse el

botón de opción y seleccione la opción deseada

NOTA: No todas las modificaciones y opciones están dis-

ponibles en todos los ciclos. Si no es posible la selección,

se escuchará un sonido y el LED no se encenderá.

COMIENZO DEL CICLO

Mantenga pulsado el botón INICIO/PAUSA para iniciar el

ciclo. La puerta se bloquea y la lavadora realiza ligeros mo-

vimientos para calcular el peso de la carga. Si no pulsa el

botón INICIO/PAUSA transcurridos 60 minutos, la lavado-

ra se apagará y se perderán todos los ajustes.

PILOTO AÑADIR PRENDA

Con el piloto Add Garments iluminado, es seguro aña dir

prendas a la carga. Pulse el botón INICIO/PAUSA para pau-

sar el ciclo y añadir las prendas a la carga. Pulse el botón

INICIO/PAUSA para reanudar el ciclo.

NOTA: No se recomienda añadir prendas a la carga si no

está encendido el piloto Add Garments, ya que de lo con-

trario el resultado del lavado podría no ser el deseado y/o

dañar la ropa.

FINAL DE CICLO

Cuando el ciclo haya terminado, sonará una melodía. Retire

la ropa inmediatamente de la lavadora para evitar que se

formen arrugas.

yPara reducir el riesgo de incendio, cortocircuito o lesiones personales, lea las INSTRUCCIONES

IMPORTANTES DE SEGURIDAD antes de utilizar este aparato.

ADVERTENCIA

Suavizante

Blanqueador

Detergente

20 MODO DE UTILIZACIÓN

GUÍA DE CICLOS

La guía de ciclos que aparece a continuación muestra la configuración prede-

terminada, las opciones disponibles y los tipos de tejidos recomendados para

cada ciclo. Debajo de la configuración predeterminada de cada ciclo figuran los

ajustes y modificaciones permitidos.

●

Opciones disponibles

Conguración predeterminada

Ciclo Tipo de tejido o de

carga

Temperatura

lavado

Velocidad de

centrifugado

Nivel de

suciedad Soak Extra

Rinse

Water

Plus

Normal Algodón, lino,

toallas, camisas,

vaqueros, cargas

mixtas

Caliente Rápido Muy sucio

● ● ●

Tibia Media Normal

Fría Sin centrifugado Ligero

Bedding

(Ropa de

cama)

Prendas grandes

como mantas o

edredones

Caliente Rapido Muy sucio

● ● ●

Tibia Media Normal

Fría Sin centrifugado Ligero

* Utilice el ciclo Ropa de cama para los artículos tales como almohadas, edredones, camas

para mascotas y otros artículos que tienen dificultad para absorber agua.. NO LAVE PRENDAS

EXCESIVAMENTE GRANDES. Si la prenda grande/voluminosa no entra con holgura en el

tambor, quizás no haya espacio suficiente para su movimiento durante el lavado. Mantenga

artículos similares juntos; no mezcle artículos de gran tamaño con prendas pequeñas. No

respetar estas instrucciones, podría dañar la ropa o la lavadora.

Waterproof

(Impermeable)

Artículos impermeables

o resistentes al agua:

fundas de colchón, ropa

para exterior, alfombrillas

de plástico, etc. (menos

de 14 libras)

Rapido Muy sucio

● ●

Tibia Media Normal

Fría Sin centrifugado Ligero

Delicates Camisas de etiqueta/

blusas, prendas de

nylon, muy finas o de

encaje (menos de 8

libras)

Rápido Muy sucio

● ● ●

Tibia Media Normal

Fría Sin centrifugado Ligero

Speed Wash Cargas poco

sucias y

pequeñas

Rápido Muy sucio

● ● ●

Tibia Media Normal

Fría Sin centrifugado Ligero

Downloaded El ciclo descargado

(véase página 21)

ESPAÑOL

MODO DE UTILIZACIÓN

pequeñas cargas de 2-3 prendas con poca suciedad.

NOTA: Utilice muy poca cantidad de detergente en

este ciclo. Si desea más enjuague, puede añadir un

enjuague extra pulsando el botón Extra rinses.

Downloaded (Vaciado)

Si descarga un ciclo con un teléfono inteligente, se

colocará en la posición Ciclo descargado. Elija el Ci-

clo descargado para ejecutarlo.

NOTA: El ciclo por defecto para esta posición es

Carga pequeña, utilizado para poca ropa y con

suciedad normal. El ciclo Carga pequeña también

puede descargarse.

CICLOS DE LAVADO

Los ciclos de lavado se han diseñado para lograr los

mejores resultados para cada tipo de carga. Selec-

cione el ciclo más adecuado para sus prendas y, de

este modo, logrará mejores resultados y un mayor

cuidado de los tejidos. Gire el mando selector hasta

el ciclo deseado. Cuando pulse el botón de selección

de ciclo de lavado, se iluminará el piloto del ciclo de

lavado correspondiente. Consulte en la página 19,

FUNCIONAMIENTO DE LA LAVADORA, más infor-

mación sobre los métodos de funcionamiento.

Normal (Normal)

Use este ciclo para el lavado de prendas normales,

excepto tejidos delicados como lana o seda.

NOTA: Si pulsa el botón INICIO/PAUSA sin seleccio-

nar un ciclo, comenzará automáticamente el progra-

ma NORMAL con los ajustes predefinidos.

Bedding (Ropa de cama)

Este ciclo está destinado al lavado de mantas o pren-

das voluminosas.

NOTA: No use este ciclo para lavar una carga mixta

de ropa de cama y otras prendas.

Waterproof (Impermeable)

Este ciclo se utiliza para el lavado de material impermeable.

NOTA :

yNo utilice ningún otro ciclo de lavado para lavar

tejidos impermeables.(es decir, ropa resistente

al agua, fundas de colchón, ropa para exterior,

alfombrillas de plástico, etc.)

yNo use este ciclo para lavar en la misma carga

artículos impermeables y no impermeables.

yUtilice el ciclo Impermeables solo tras

comprobar la etiqueta de instrucciones de la

ropa.

yNo lave otros tejidos con el ciclo Impermeables.

ySi se lavan materiales impermeables en un ciclo que

no sea Impermeable, podría sufrir lesiones o dañar

la lavadora, la ropa, las paredes, el suelo u objetos

alrededor a causa de las vibraciones anómalas.

ADVERTENCIA

Delicates (Tejidos delicados)

Este ciclo es para el lavado de lencería o ropa fina y

de encaje que pueda dañarse fácilmente.

Speed Wash (Lavado rápido)

Use el ciclo Speed Wash para lavar prendas li-

geramente sucias y cargas pequeñas. Para una alta

eficiencia de lavado y enjuague, se recomienda lavar

22 MODO DE UTILIZACIÓN

Temp. (Temp.)

Temp. selecciona la combinación del lavado y

temperatura para el ciclo deseado. Pulse el botón

Temp. hasta que se ilumine el ajuste deseado.

ySeleccione la temperatura de agua adecuada para

el tipo de carga. Para un mejor resultado siga las

indicaciones de las etiquetas de las prendas.

Spin (Centrifugado)

Las mayores velocidades de centrifugado escurren

más agua, reduciendo el tiempo de secado y

ahorrando energía.

Pulse el botón Spin para seleccionar la velocidad de

centrifugado deseada. Algunos tipos de tejidos, por

ejemplo, las prendas delicadas, necesitan velocidades

de centrifugado más bajas. Para proteger su ropa,

no todas las velocidades de centrifugado están

disponibles para todos los ciclos.

BOTONES MODIFICADORES DE

CICLO

Los ciclos tienen ajustes predeterminados que se

seleccionan automáticamente. También puede per-

sonalizar los ajustes con los botones modificadores

de ciclos. Para su modificación pulse el botón has-

ta alcanzar la posición deseada: la luz indicadora se

encenderá. La lavadora ajusta automáticamente el

nivel del agua en función del tipo y tamaño de carga

de lavado con el fin de obtener los mejores resulta-

dos y la máxima eficiencia. Gracias al diseño de alto

rendimiento de este producto, los niveles de agua

pueden ser mucho menores de lo esperado. Esto es

normal y no afectará la limpieza/enjuague.

NOTA: Para proteger sus prendas de vestir, no todas

las temperaturas de lavado/enjuague, velocidades de

centrifugado, niveles de suciedad u opciones están

disponibles en todos los ciclos. Si no es posible la

selección, se escuchará una señal acústica y el LED

no se encenderá.

Soil (Suciedad)

Ajuste del nivel de suciedad para modificar los

tiempos de ciclo y/o tipos de lavado. Pulse el botón

Soil hasta seleccionar el nivel de suciedad

deseado.

NOTA: Esta función utiliza más tiempo para ropa

muy sucia y menos para ropa menos sucia.

Special Care (Cuidado especial)

Pulsando el botón SPECIAL CARE, podrá selec cionar

funciones adicionales, como Soak, Spin Only. Si pulsa

el botón SPECIAL CARE antes de seleccionar un ciclo,

seleccionará automáticamente el ciclo Normal con la

función Soak.

ESPAÑOL

MODO DE UTILIZACIÓN

CARACTERÍSTICAS DE SPECIAL

CARE

Tras seleccionar un ciclo, pulse el botón SPECIAL CARE

para seleccionar características de lavado adicionales.

NOTA:

yPara proteger sus prendas de vestir no todas las opcio-

nes están disponibles en todos los ciclos.

ySi no pulsa el botón INICIO/PAUSA transcurridos 60

minutos para iniciar el ciclo, se apagará la lavadora y se

perderán todos los ajustes.

Soak (Remojo)

Esta opción permite mantener las prendas a remojo duran-

te 30 minutos antes del inicio del ciclo seleccionado. La

opción Soak ayudar a quitar las manchas difíciles incrusta-

das en las prendas. Una vez finalizado el tiempo de remo-

jo, comenzará el ciclo seleccionado sin que se produzca

un cambio de agua.

NOTA: No es posible seleccionar la opción Soak en el ciclo

Tub Clean.

Spin Only (Solo centrifugado)

Use esta opción para vaciar el agua del tambor y centri-

fugar la ropa. Se puede usar, por ejemplo, en caso de in-

terrupción del ciclo de lavado por un corte de suministro

eléctrico. Ajuste la velocidad de centrifugado con el botón

SPIN.

FUNCIÓN ESPECIAL DE DRENAJE

Esta lavadora está equipada con una función especial di-

señada para que la lavadora sea lo más segura posible.

En caso de pausa o si la lavadora se apaga con agua en

el tambor, ésta se vaciará transcurridos nueve minutos.

Esto ayuda a mejorar la seguridad de los niños, reduciendo

la posibilidad de que quede agua en el tambor.

El agua restante del tambor se vaciará transcurridos 4 mi-

nutos tras apagarse la lavadora. Si la lavadora está en pau-

sa y no se pulsa el botón INICIO/PAUSA transcurridos 60

minutos, ésta se apagará y se perderán todos los ajustes.

Y se vaciará el agua restante de la cuba.

La lavadora se puede volver a poner en funcionamiento

en cualquier momento antes de comenzar el vaciado. Sin

embargo, una vez que ha comenzado el vaciado, se sus-

penden todas las funciones hasta que este ha finalizado y

la lavadora se ha apagado.

24 MODO DE UTILIZACIÓN

BOTONES DE OPCIONES

Su lavadora dispone de varios ciclos adicionales personali-

zados para satisfacer sus necesidades. Para utilizar estas

opciones, seleccione la opción deseada DESPUÉS de se-

leccionar el ciclo deseado.

Tras seleccionar el ciclo y los ajustes deseados, pulse el

botón o botones de opción de ciclo para la opción u op-

ciones que desea añadir. El botón se iluminará cuando se

haya seleccionado esa opción. Si la opción seleccionada

no está permitida para el ciclo seleccionado, la señal acús-

tica sonará dos veces y no se iluminará el LED.

NOTA:

yPara proteger sus prendas de vestir no todas las opcio-

nes están disponibles en cada ciclo.

ySi no pulsa el botón INICIO/PAUSA transcurridos 60

minutos para iniciar el ciclo, se apagará la lavadora y se

perderán todos los ajustes.

Delay Wash (Lavado con inicio diferido)

Una vez que ha seleccionado el ciclo y los demás ajustes

pulse este botón para retrasar el comienzo del mismo.

Cada vez que pulse el botón, el tiempo diferido aumentará

en 1 hora, llegando a un máximo de 19 horas. Una vez

seleccionado el tiempo de inicio demorado, pulse el botón

INICIO/PAUSA para iniciar el tiempo diferido.

NOTA: : Si no se pulsa el botón INICIO/PAUSA para el ini-

cio de lavado diferido transcurridos 5 minutos, la lavadora

se apagará y se perderán todos los ajustes del ciclo.

nalizado a la vez. Mantenga pulsado el botón de Custom

PGM para sobrescribir cual quier programa personalizado

previamente guardado.

TUB CLEAN (LIMPIEZA DE CUBA)

Use este ciclo para limpiar el tambor de su lavadora.

ESPAÑOL

MODO DE UTILIZACIÓN

Extra Rinse (Enjuague extra)

Utilice esta opción para añadir un enjuague adicional al

ciclo seleccionado. Esta opción garantiza la eliminación

de restos de detergente o productos blanqueantes. El

suavizante líquido se dispensa en el último enjuague.

NOTA:

No es posible seleccionar la opción de Extra

Rinse con la opción Spin Only y el ciclo Tub Clean.

WATER PLUS (AGUA EXTRA)

Utilice esta opción para agregar agua adicional al ciclo de

lavado para un mejor rendimiento y para el tratamiento de

manchas en prendas voluminosas o grandes.

NOTA:

ySi la lavadora alcanza su nivel máximo de agua, el

botón WATER PLUS (AGUA EXTRA) no tendrá

efecto.

yLa opción Water Plus (Agua Extra) solo puede

seleccionarse o anularse mientras el ciclo está en

funcionamiento.

yUna vez que se ha añadido la opción Water Plus

(Agua Extra) a un ciclo, se guarda como opción

predeterminada en ese ciclo hasta que la anule.

yPara anular la opción, presione WATER PLUS (AGUA

EXTRA) después de iniciar el ciclo.

Cómo agregar la opción Water Plus (Agua

Extra) a un ciclo

1. Mientras el ciclo esté ejecutándose, presione START/

PAUSE (INICIO/PAUSA) para pausar el ciclo.

2. Presione WATER PLUS (AGUA EXTRA) para añadir

Water Plus como opción predeterminada para ese ciclo.

3. Presione START/PAUSE (INICIO/PAUSA) para reanudar

el ciclo.

Rinse + Spin (Enjuagado + Centrifugado)

Seleccione esta opción para enjuagar y centrifugar

una carga sin realizar un ciclo regular. Esto previene la

permanencia de ciertos tipos de mancha en los tejidos.

Para cambiar la velocidad de centrifugado, pulse el

botón SPIN.

1 Pulse el botón POWER para encender la lavadora.

2 Mantenga pulsado el botón SPIN durante 3 segundos.

3 Pulse el botón SPIN para seleccionar la velocidad de

centrifugado deseada. No se puede seleccionar NO SPIN.

4. Pulse el botón INICIO/PAUSA.

Signal (Señal)

La lavadora emite una melodía cuando ha finalizado el

ciclo de lavado. El volumen de la melodía se ajusta con

el botón SIGNAL.

Mantenga pulsado el botón Soil duran te 3 segundos

para ajustar el volumen de la señal. Mantenga pulsado

el botón repetidamente para ajustar el volumen de

la melodía. Cuando no oiga ninguna señal, significa

que ésta está apagada. Los ajustes de volumen son

ENCENDIDA - APAGADO. El volumen de la señal se

puede ajustar en cualquier momento con la lavadora

ENCENDIDA.

Control Lock (bloqueo de control)

Utilice esta opción para desactivar los controles.

Esta función evita que los niños cambien los ciclos o

utilicen la lavadora. Cuando está activado el bloqueo

de control, deberá desactivarse antes de poder utilizar

cualquier botón, excepto el de encendido. Una vez que

haya finalizado el ciclo, la máquina se podrá encender,

pero los controles continuarán bloqueados. Con los

controles bloqueados, CL se mostrará alternativamente

junto con el tiempo restante.

Mantenga pulsado el botón SPIN durante 3 segundos

para activar o desactivar el bloqueo de control.

NOTA: Una vez bloqueados los controles, deberán

desbloquearse manualmente para reanudar el

funcionamiento.

ADD GARMENTS (Introducir tejido)

SÓLO puede añadirse ropa a la carga en el momento

adecuado del ciclo de lavado. Cuando se enciende la

luz de ADD GARMENTS, es seguro pausar el ciclo

y añadir más prendas a la carga. Si se añade ropa

con la luz ADD GARMENTS apagada, la lavadora no

realizará ningún ajuste para estas prendas, lo que

podría afectar los resultados y/o dañar los tejidos.

1. Pulse el botón INICIO/PAUSA para dejar la

lavadora en pausa.

2. Abra la puerta luego de que esta se desbloquee.

3. Añada las prendas.

4. Cierre la puerta.

5. Pulse el botón INICIO/PAUSA. El ciclo se

reanudará tras bloquearse la puerta.

NOTA:

yLa luz ADD GARMENTS es sólo un indicador y no se

selecciona cuando se pulsa el botón SPECIAL USE.

ySi la puerta permanece abierta durante 4 minutos tras

pausar el ciclo, el agua del tambor se drenará.

26 MANTENIMIENTO

LIMPIEZA REGULAR

LIMPIEZA DEL EXTERIOR

Limpie el exterior de la máquina con agua tibia y un

detergente suave, no abrasivo.

Puerta: Limpie el exterior y el interior con un paño húmedo

y luego séquela con un trapo seco.

Exterior: Limpie inmediatamente cualquier salpicadura.

Utilice un paño húmedo. No toque la superficie ni el panel

de control con objetos punzantes.

IMPORTANTE: No use disolventes, alcohol o productos

similares. No utilice lana de acero ni limpiadores abrasivos

ya que pueden dañar la superficie.

CUIDADO Y LIMPIEZA DEL INTERIOR

Use una toalla o paño suave para limpiar alrededor de la

puerta y el cristal.

Siempre vacíe la lavadora una vez finalizado el ciclo de

lavado. Mantener ropa húmeda en la lavadora puede

causar arrugas, transferencia de colores, y malos olores.

Ejecute el ciclo Tub Clean una vez al mes, o con mayor

frecuencia si fuera necesario, para eliminar los restos de

detergente y de otro tipo.

CICLO DE LIMPIEZA DE TAMBOR

Algunas condiciones medioambientales y de uso pueden

causar la acumulación de residuos en el tambor con el

paso del tiempo y producir un olor a moho o humedad. El

ciclo Tub Clean ha sido especialmente diseñado para

eliminar esta acumulación mediante el uso de lejía u otros

limpiadores específicos para la limpieza de la máquina.

Ejecute el ciclo Tub Clean una vez al mes o con mayor

frecuencia si el olor persiste.

1. Retire toda la ropa del tambor.

2. Llene el dosificador de lejía hasta la línea MAX con lejía

líquida. No llene en exceso el dosificador de lejía. De lo

contrario la lejía se podría dispensar inmediatamente.

NOTA: Para los productos de limpieza de tambores, siga

las instrucciones y recomendaciones del fabricante. Para

productos de limpieza en polvo, añada el limpiador al cajón

dosificador de lavado principal tras retirar el inserto de

detergente líquido.

3. Cierre la puerta y presione POWER para ENCENDER la

lavadora. Gire el selector hasta posicionar lo sobre el

ciclo TUB CLEAN; a conti nuación pulse el botón

START/PAUSE para iniciar el ciclo. En caso de

seleccionar otro ciclo tras la selección del ciclo Tub

Clean, éste se cancela.

4. Una vez finalizado el ciclo deje la puerta abierta hasta

que el interior se seque por completo.

NOTA:

Nunca meta prendas en la lavadora mientras utili-

ce el ciclo de TUB CLEAN. La ropa puede da-

ñarse o contaminarse con productos de limpieza.

Asegúrese de realizar el ciclo Tub Clean SOLO con

la cuba vacía.

ySe recomienda dejar la puerta abierta cuando haya

terminado el lavado para mantener el tambor limpio.

ySe recomienda repetir el ciclo TUB CLEAN todos los

meses.

ELIMINACIÓN DE DEPÓSITOS MINERALES

Si usted vive en un área con agua dura, puede acumularse

la cal en los componentes internos de la lavadora. En

estas zonas es recomendable utilizar productos para

ablandar el agua.

Use un descalcificador, como Washer Magic®, para

eliminar los restos de cal. Tras la descalcificación, realice

un ciclo de Tub Clean, antes de realizar un ciclo de lavado.

Ciertos restos de minerales u otras manchas en el acero

inoxidable pueden quitarse con un limpiador de acero

inoxidable. NO utilice productos abrasivos o lana metálica.

DEJE LA PUERTA ABIERTA

Si no va a utilizar la lavadora durante varios días, deje la

puerta abierta durante toda la noche para que se seque el

tambor.

MANTENIMIENTO

Antes de utilizar la lavadora, para minimizar el riesgo de incendio, descarga eléctrica o prevenir lesiones, lea com-

pletamente el Manual del usuario, incluyendo las normas importantes de seguridad.

yAntes de su limpieza desconecte la lavadora para evitar el riesgo de descarga eléctrica. El incumplimiento de

esta advertencia puede causar lesiones graves o mortales, un incendio o descargas eléctricas.

yNo utilice productos químicos abrasivos, limpiadores abrasivos o disolvente para limpiar la lavadora. Podrían

dañar el acabado.

ADVERTENCIA

ESPAÑOL

MANTENIMIENTO

LIMPIEZA DEL CAJÓN DISPENSADOR

El detergente y el suavizante pueden acumularse en

el compartimento dispensador. Extraiga el cajón y

las partes movibles y compruebe la acumulación de

residuos una o dos veces al mes.

1. Tire del cajón hacia fuera hasta que se detenga.

Levante el frente del cajón y tire hacia fuera.

2. Quite los insertos de los dos compartimentos.

Limpie los insertos y el cajón del dispensador con

agua tibia para eliminar los restos de productos

procedentes del lavado.

3. Limpie los huecos de la abertura del depósito con

un cepillo pequeño, que no sea de metal. Elimine

todos los residuos de las partes superior e inferior

del hueco.

4. Vuelva a poner los insertos en los compartimentos

y coloque el cajón. Incline el cajón en la abertura

como se muestra en la figura, bájelo y deslícelo

hasta su posición.

yNo pulverice agua directamente en el interior

de la lavadora. De lo contrario, podría produ-

cirse un incendio o descargas eléctricas.

ADVERTENCIA

USO ADECUADO DE DETERGEN-

Usar demasiado detergente puede llegar a causar

problemas con el lavado. Los detergentes actuales

se formulan para ser eficientes y sin formación de

espuma visible. Utilice la cantidad correcta de deter-

gente, siguiendo las instrucciones de la etiqueta del

detergente. Use menos cantidad de detergente en

caso de agua blanda, para una carga pequeña, o una

carga de prendas poco sucias.

NOTA: Utilice sólo detergente de alta eficiencia que

producen menos espuma. Este tipo de detergentes

se identifican mediante el logo

28 MANTENIMIENTO

LIMPIEZA DE LOS FILTROS DE

ENTRADA DE AGUA

Si la lavadora no se llena correctamente, se mostrará un

mensaje de error en la pantalla. El filtro de la válvula de

entrada podría estar obstruido por incrustaciones, sedimen-

tos u otros residuos.

NOTA: Los filtros de entrada protegen las partes delicadas

de la válvula de entrada de los posibles daños causados por

partículas que pudieran entrar en la válvula con el suministro

de agua. No utilice la lavadora sin los filtros de entrada, pues

podrían producirse fugas y/o daños.

1. APAGUE los dos grifos de agua completamente. Suelte

las mangueras de agua caliente y de agua fría de la par-

te posterior de la lavadora.

IMPORTANTE: No todas las mangueras disponibles en

el mercado son válidas ni garantizan un correcto funcio-

namiento. Determinadas mangueras pueden no encajar

correctamente y provocar fugas. Los daños provocados

al producto o a la propiedad por este uso inadecuado no

serán cubiertos por la garantía.

2. Retire con cuidado los filtros de las válvulas de agua y

sumérjalos en vinagre o en algún producto para la elimi-

nación de depósitos calcáreos, siguiendo las instruccio-

nes del fabricante. Tenga cuidado de no dañar los filtros

durante la limpieza.

3. Enjuáguelos bien antes de volver a instalarlos. Encaje

los filtros en su posición.

4. Antes de volver a colocarlas, conecte las mangueras y

tuberías a un grifo completamente abierto de manera

que el flujo sea máximo y deje circular varios litros de

agua a un balde o sistema de drenaje.

NOTA: Un mensaje IE parpadea en la pantalla cuando la

presión del agua es baja o si un filtro de entrada está obs-

truido por la suciedad. Limpie el filtro de entrada.

ALMACENAMIENTO, TRASLADO,

VACACIONES

GUARDAR LA LAVADORA

Siga las siguientes instrucciones para guardar la lavadora

si no la va a utilizar durante un largo período de tiempo y se

encuentra en un área expuesta a temperaturas bajo cero.

1. APAGUE el suministro de agua.

2. Desconecte las mangueras del suministro de agua y

vacíe el agua.

3. Conecte el cable de alimentación a una toma eléctrica

con conexión a tierra.

4. Añada 1 galón (3,8 litros) de anticongelante para vehí-

culos recreativos (RV) no tóxicos en el tambor vacío de

la lavadora y cierre la puerta. Nunca use anticongelante

para automóviles.

5. Pulse el botón POWER y a continuación selec cione

Spin Only. Pulse el botón START/PAUSE para acti-

var la bomba de desagüe. Deje la bomba de desagüe

funcionando durante un minuto y luego pulse el botón

POWER para apagar la lavadora. EEsto expulsará algo

del anticongelante, protegiendo suficientemente a la la-

vadora de posibles daños.

6. Desconecte el cable de alimentación, seque el interior

del tambor con un paño suave y cierre la puerta.

7. Presione con fuerza para desenganchar el cajón dispen-

sador de detergente y extráigalo. Escurra el agua de los

compartimentos y deje que se sequen.

8. Guarde la lavadora en posición vertical.

9. Para eliminar el anticongelante tras guardar la la vadora,

añada detergente al dispensador y ejecute un ciclo de

Speed Wash. No agregue prendas a este ciclo.

Traslado

Póngase en contacto con un técnico del servicio de

mantenimiento para eliminar el agua de la bomba de

desagüe y de las mangueras. Vuelva a instalar el bloque de

espuma del tambor para proteger la lavadora de posibles

daños durante su traslado. No guarde la lavadora en un

lugar expuesto a la intemperie.

Vacaciones prolongadas

Asegúrese de cortar el abastecimiento de agua en los grifos

Siga las instrucciones de almacenamiento de la lavadora

cuando se encuentre expuesta a temperaturas bajo cero.

Filtro de entrada

Caliente

Frío

yDesconecte el cable de alimentación y cierre los grifos antes de

limpiar. No hacerlo puede ser causa de descarga eléctrica.

yNo utilice la lavadora sin los ltros de entrada. Utilizar la

lavadora sin los filtros de entrada podría causar fugas y un mal

funcionamiento.

ySi utiliza la lavadora en un área con un suministro de agua dura, el

filtro de entrada podría obstruirse debido a la acumulación de cal.

ADVERTENCIA

ESPAÑOL

FUNCIONES INTELIGENTES

Aplicación Smart ThinQ

La aplicación Smart ThinQ le permite comunicarse

con el electrodoméstico usando un teléfono inteli-

gente.

Cómo instalar la aplicación Smart

ThinQ

Busque la aplicación LG Smart ThinQ en Google

Play Store desde un teléfono inteligente. Siga las

instrucciones para descargar e instalar la aplicación.

Funciones de la aplicación Smart

ThinQ

yPara electrodomésticos con el logo

yLa función Tag On solo puede utilizarse con la

mayoría de los teléfonos inteligentes que cuen-

tan con la función NFC (por las siglas en inglés

de Near Field Communication, Comunicación

de campo cercano) y con sistema operativo An-

droid.

Descarga ciclo

Descargue ciclos nuevos y especiales que no se

encuentran incluidos en los ciclos básicos del arte-

facto.

Los artefactos que se encuentran correctamente

registrados tienen la posibilidad de descargar una

variedad de ciclos especiales específicos para el

artefacto.

Solamente puede guardarse un ciclo por vez en el

artefacto.

Una vez que se completa la descarga de un ciclo en

el artefacto, el producto mantiene el ciclo descar-

gado hasta que se descarga un nuevo ciclo.

Asistente de limpieza de tina

Revise el período apropiado de Limpieza del tambor

por frecuencia de lavado.

Smart Diagnosis™

Esta función brinda información útil para diagnosti-

car y resolver problemas con el producto conforme

a su patrón de uso.

Configuración

Configure el apodo del producto y borre el producto.

NOTA

yPresione en la aplicación LG Smart ThinQ para

obtener una guía más detallada de cómo usar la

función Tag On.

yLa ubicación del módulo NFC del teléfono inteli-

gente puede variar dependiendo del modelo, y el

uso de NFC puede estar restringido en algunos

teléfonos debido a diferencias en los métodos

de transmisión. Debido a las características NFC,

si la distancia de transmisión es muy larga, o si

hay un adhesivo metálico o un estuche protec-

tor en el teléfono, la transmisión no será buena.

En algunos casos, puede que algunos teléfonos

equipados con NFC no puedan llevar a cabo una

transmisión exitosa.

yEl contenido de este manual puede diferir de la

versión actual de la aplicación LG Smart ThinQ

y el software puede modificarse sin que se in-

forme a los clientes.

yLa función NFC varía según el teléfono inteli-

gente.

FUNCIONES INTELIGENTES

FUNCIÓN SMART DIAGNOSIS ™

En caso de experimentar algún problema con el

aparato, el mismo tiene la capacidad de transmitir

datos a través de su teléfono al Centro de infor-

mación del cliente de LG. Los modelos equipados

con NFC o Wi-Fi pueden también transmitir datos

a un teléfono inteligente usando la aplicación LG

Smart ThinQ.

SMART DIAGNOSIS™ A TRAVÉS DEL

CENTRO DE INFORMACIÓN AL CLIENTE

yPara electrodomésticos con el o logo.

Esto le da la oportunidad de hablar directamente

con nuestros especialistas capacitados. El especial-

ista registra los datos transmitidos desde el aparato

y los usa para analizar el problema, así le brinda un

diagnostico efectivo y rápido.

1. Comuníquese con el Centro de información al

cliente de LG Electronics llamando al:

(LG EE. UU.) 1-800-243-0000

(LG Canadá) 1-888-542-2623

2. Cuando del centro de información le soliciten

que lo haga, coloque el micrófono del teléfono

cerca del ícono de Smart Diagnosis™. No pre-

sione ningún otro botón.

3. Mantenga presionado el botón durante 3

segundos.

4. Mantenga el teléfono allí hasta que la transmis-

ión de tonos haya terminado.

5. Una vez que la cuenta regresiva haya terminado

y se hayan detenido los tonos, reanude su con-

versación con el agente del centro de atención,

que podrá, entonces, ayudarlo a usar la infor-

mación transmitida para un análisis.

NOTA

ySmart Diagnosis™ no puede activarse a menos

que el electrodoméstico se encienda usando el

botón . Si no es posibleencender el electro-

doméstico, entonces la resolución de problemas

debe llevarse a cabo sin usar Smart Diagnosis™.

yPara obtener resultados óptimos, no mueva el telé-

fono mientras se transmitan los tonos.

ySi el agente del centro de atención no puede ob-

tener una grabación precisa de los datos, es po-

sible que le pida que lo intente nuevamente.

yLa calidad de la función Smart Diagnosis™ de-

pende de la calidad de la llamada local.

yUna llamada de mala calidad puede resultar en la

mala transmisión de los datos desde su teléfono al

centro de llamadas, lo que podría hacer que Smart

Diagnosis™ tenga un mal funcionamiento.

SMART THINQ SMART DIAGNOSIS™

yPara electrodomésticos con el o logo

Use la función de diagnóstico inteligente en la apli-

cación Smart ThinQ para ayudar a diagnosticar prob-

lemas sin la ayuda del Centro de información del clien-

te de LG.Siga las instrucciones en la aplicación Smart

ThinQ para realizar un diagnóstico inteligente usando

su teléfono inteligente.

NOTA

ySmart Diagnosis™ no puede activarse a menos

que el electrodoméstico se encienda usando el

botón . Si no es posible encender el electro-

doméstico, entonces la resolución de problemas

debe llevarse a cabo sin usar Smart Diagnosis™.

FUNCIONES INTELIGENTES

ESPAÑOL

ESPECIFICACIONES

Modelo WT7050C*

Descripción Lavadora de carga superior

Requisitos eléctricos 120 VAC @ 60 Hz.

Presión máxima de agua

14.5~116

PSI (100~800kPa)

Dimensiones 27”(An) X 28 3/8”(F) X 44 1/2”(Al), 57 1/4” (F con puerta abierta)

68.6cm(An) X 72.1 cm (F) X 113cm(Al), 145.3cm (F con puerta abierta)

Peso neto 139.9 lbs (63.5kg)

Velocidad máxima de centrifugado 740RPM (±50 RPM)

32 SOLUCIÓN DE PROBLEMAS

SONIDOS NORMALES QUE PODRÁ

ESCUCHAR

Se pueden escuchar los siguientes sonidos mientras

la lavadora está en funcionamiento. Son normales.

CHASQUIDOS:

Sonido cuando cierra y bloquea o desbloquea la

puerta.

SONIDO DE SPRAY O SILBIDO:

El agua se está rociando o circulando en el tambor

ZUMBIDO O SONIDO DE BORBOTONES:

La bomba de desagüe vacía el agua de la lavadora

tras el ciclo.

SONIDO DE CHAPOTEO:

El líquido en la goma alrededor del tambor ayuda a

que éste gire suavemente.

SONIDO DE AGUA ENTRANDO EN LA LA-

VADORA CON ÉSTA EN FUNCIONAMIEN-

yLa lavadora se adapta al tipo y tamaño de la carga

añadiendo más agua al ciclo según sea necesario.

yLa carga puede estar desequilibrada. Si la lavado-

ra detecta que la carga está desequilibrada, esta

detendrá el ciclo y reorganizará la carga para equi-

librarla.

yLa lavadora está diluyendo los aditivos para aña

dirlos a la carga de lavado.

ANTES DE LLAMAR AL SERVICIO TÉCNICO

Su lavadora está equipada con un sistema automático de control de errores que detecta y diagnostica los

problemas rápidamente. Si su lavadora no funciona correctamente o no funciona en absoluto, realice las

siguientes comprobaciones antes de llamar al servicio técnico:

Problema Causa posible Soluciones

Sonido de traqueteo y ruido

metálico Objetos tales como llaves, monedas, o

alfileres pueden estar en la cuba Detenga la lavadora y compruebe si hay objetos extraños en la

cuba. Llame al servicio técnico si el ruido continúa tras reiniciar

el funcionamiento de lavadora.

Sonido de golpes Las cargas pesadas pueden provocar

este ruido.

Esto es normal. Si el ruido continúa probablemente la lavadora esté

desnivelada. Detenga la lavadora y redistribuya la carga de lavado.

La carga está desequilibrada. Detenga el ciclo, abra la puerta y redistribuya la carga.

Ruido de vibración No se retiraron materiales de embalaje. Consulte la sección Desembalaje y eliminación del Material de

envío, en la sección de requisitos de instalación.

Carga de lavado distribuida de manera

desigual en el tambor. Detenga el ciclo, abra la puerta y redistribuya la carga.

Las patas de nivelación no están firme-

mente apoyadas. Consulte la sección Nivelado de la lavadora del Manual de

Instalación.

El suelo no es lo suficientemente rígi-

do. Asegúrese de que el suelo es sólido y no se flexiona. Consulte

la sección Suelos en los Requisitos de Instalación.

Fugas de agua La conexión de la manguera de entrada

de agua al grifo o lavadora está suelta. Revise las mangueras por si hubiese fugas, grietas y rajas.

Compruebe y apriete las conexiones de las mangueras.

Los tubos de drenaje están obstruidos. La lavadora bombea agua muy rápidamente. Compruebe la

seguridad del tubo de drenaje durante el drenaje del agua. Si

el agua sale del desagüe, compruebe que la manguera de des-

agüe esté correctamente instalada y si existen obstrucciones

en el desagüe. Póngase en contacto con un fontanero.

La manguera de drenaje ha sufrido una

fuga o no se ha introducido suficiente-

mente.

Fije la manguera de desagüe a la manguera de entrada de agua

o al tubo independiente para impedir que se salga durante el

desagüe. Para tuberías de drenaje más pequeñas, inserte la

manguera de drenaje en la tubería hasta el sujetacables de la

manguera de drenaje. Para tuberías de drenaje de mayor ta-

maño, inserte la manguera de desagüe en el tubería 1-2 pulg.

más allá del sujetacables.

Una prenda de gran tamaño, como una

almohada o una manta sobrepasa la

parte superior del tambor.

Use el ciclo PRENDAS VOLUMINOSAS/ROPA DE CAMA

para prendas grandes o voluminosas. No lave nunca más de la

mitad de una carga con objetos flotantes como por ejemplo

almohadas.

Detenga la lavadora y revise la carga. Verifique que la carga no

alcance el borde superior del tambor.

SOLUCIÓN DE PROBLEMAS

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR AL SERVICIO TÉCNICO (continuación)

Problema Causa posible Soluciones

Ropa arrugada. No se retiraron las prendas rápidamen-

te.

Vaciar la lavadora una vez finalizado el ciclo de lavado.

La lavadora está sobrecargada. Se puede cargar la lavadora completamente, pero el tambor no

puede quedar colmado de prendas. La puerta de la lavadora de-

berá cerrar con facilidad.

Las mangueras de entrada de agua ca-

liente y fría están invertidas.

El enjuague con agua caliente puede provocar arrugas en las

prendas. Compruebe las conexiones de la manguera de entrada.

Espuma excesiva Exceso de detergente. Los detergentes de alta eficiencia están formulados específi-

camente para lavadoras de alta eficiencia y contienen agentes

reductores de espuma. Utilice solo detergente de Alta Eficiencia

(HE: High-Efficiency). Use la cantidad correcta de detergente tal

como se indica en el envase.

Coloración El blanqueador o suavizante se ha dis-

pensado antes de tiempo.

Se ha sobrepasado el nivel máximo de llenado del compartimen-

to provocando el dispensado inmediato del blanqueador o suavi-

zante. NO sobrepase nunca la cantidad de blanqueador -máximo

una taza.

Si cierra el cajón con fuerza el suavizante puede dispensarse

inmediatamente.

El blanqueador o suavizante se añaden

directamente a la carga de lavado en el

tambor.

Utilice los dispensadores para asegurar que los productos de

lavando se dispensan correctamente en el momento adecuado

del ciclo.

El tiempo de lavado es más largo de lo

normal.

Retire siempre la ropa de la lavadora lo antes posible una vez

finalizado el ciclo de lavado.

La ropa no se ha seleccionado correc-

tamente.

Separar las prendas de color oscuro de las claras o blancas para

evitar la transferencia de colores.

Nunca lave artículos muy sucios con prendas con poca suciedad.

La lavadora no se EN-

CENDER.

El cable de alimentación eléctrica no se

ha conectado correctamente.

Asegúrese de que el enchufe está correctamente conectado a

una toma de 3 clavijas con conexión a tierra, 120-VAC, 60-Hz.

Se han fundido los fusibles, ha saltado

el automático o se ha producido un cor-

te de suministro eléctrico.

Restablezca el disyuntor o cambie los fusibles. No incremente

la capacidad de los fusibles. Si el problema es la sobrecarga del

circuito, solicite la asistencia de un electricista cualificado.

El tiempo de lavado es

más largo de lo normal.

La lavadora ajusta automáticamente el

tiempo de lavado en función de la carga

de lavado, el tipo de agua, su presión

y otras condiciones de funcionamiento.

Esto es normal. La lavadora ajusta automáticamente el tiempo

de lavado para asegurar resultados óptimos en el ciclo seleccio-

nado. El tiempo restante que muestra la pantalla es aproximado.

El tiempo real puede variar.

Olor a humedad o moho. Detergente incorrecto o excesivo. Utilice solo detergente de Alta Eficiencia (HE: High-Efficiency)

de acuerdo con las instrucciones del fabricante.

No se ha limpiado el interior del tambor

adecuadamente.

Ejecute el ciclo de limpieza del tambor con regularidad

Fugas de agua. Espuma excesiva del detergente El tipo y la cantidad de detergente utilizado pueden provocar que

el exceso de espuma produzca fugas. El detergente de alta efi-

ciencia es el único recomendado. Asegúrese de que el detergen-

te y los aditivos se introduzcan en los compartimentos correctos.

Utilice normalmente entre 1/4 y 1/2 de la cantidad máxima reco-

mendada por el fabricante del detergente. Reduzca la cantidad

de detergente si la carga es pequeña, poco sucia, o si el agua es

muy blanda. No utilice una cantidad superior a la máxima reco-

mendada por el fabricante del detergente.

34 SOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR AL SERVICIO TÉCNICO (continuación)

Problema Causa posible Soluciones

La lavadora no arranca El panel de control se ha apagado

debido a su inactividad.

Esto es normal. Pulse el botón POWER para encen-

der la lavadora.

La lavadora está desconectada. Asegúrese de que el cable está correctamente co-

nectado a una toma de corriente.

Se ha cortado el suministro de agua Abra completamente los grifos de agua fría y caliente.

Los controles no están ajustados

correctamente.

Asegúrese de que el ciclo está correctamente configu-

rado, cierre la puerta y pulse el botón INICIO/PAUSA.

La puerta está abierta. La lavadora no funciona con la puerta abierta. Com-

pruebe que no queda ningún objeto atrapado que

impida el cierre de la puerta.

El disyuntor/fusible se ha dispara-

do/fundido.

Compruebe los disyuntores / fusibles de la casa.

Cambie los fusibles o restablezca la corriente. La

lavadora debe estar conectada a un circuito inde-

pendiente. La lavadora reanudará el ciclo donde se

detuvo una vez restablecida la corriente.

El control necesita ser reajustado. Pulse el botón POWER, vuelva a seleccionar el ciclo

deseado y presione el botón INICIO/PAUSA.

No se ha pulsado INICIO/PAUSA

tras seleccionar el ciclo.

Pulse el botón POWER, vuelva a seleccionar el ci-

clo deseado y presione el botón INICIO/PAUSA. La

lavadora se apagará si no se pulsa el botón INICIO/

PAUSA transcurridos 60 minutos.

Nivel extremadamente bajo de

presión de agua.

Verifique en otro grifo de la casa que la presión del

agua es adecuada.

La lavadora está demasiado fría. Si la lavadora ha estado expuesta a temperaturas

bajo cero durante un período prolongado de tiem-

po, deje que se caliente antes de presionar el botón

POWER. De lo contrario, la pantalla no se iluminará.

No entra bien el agua en la

lavadora

Filtro obstruido. Compruebe que los filtros de entrada de las válvulas

de llenado no están obstruidos. Consulte las instruc-

ciones de limpieza del filtro.

Las mangueras de entrada pueden

estar dobladas.

Verifique que las mangueras de entrada no se en-

cuentren dobladas u obstruidas.

Eficiencia energética. Esta es una lavadora de Alta Eficiencia (HE: High-

Efficiency). Por ello, los ajustes de nivel de agua para

esta lavadora pueden ser diferentes a los de las lava-

doras convencionales.

Suministro de agua caliente. Asegúrese de que los grifos de agua fría y caliente

están abiertos.

La puerta de la lavadora está

abierta.

La lavadora no funciona con la puerta abierta. Com-

pruebe que no queda ningún objeto atrapado que

impida el cierre de la puerta.

Las mangueras de entrada de

agua caliente y fría están inver-

tidas.

Compruebe las conexiones de la manguera de entra-

da. Asegúrese de que el suministro de agua caliente

está conectado a la válvula de entrada de agua ca-

liente, y el suministro de agua fría está conectado a

la válvula de entrada de agua fría.

El nivel de agua es demasiado

bajo.

Esta es una lavadora de Alta Eficiencia. El agua no

cubrirá la ropa normalmente. El nivel de llenado se

ha optimizado para que el movimiento de la lavadora

permita obtener los mejores resultados de lavado.

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

ANTES DE LLAMAR AL SERVICIO TÉCNICO (continuación)

Problema Causa posible Soluciones

La lavadora no desagua Manguera de desagüe retorcida. Compruebe que la manguera de desagüe no esté retorcida.

Desagüe situado a más de 96 pulgadas

por encima del piso

Compruebe que la manguera de desagüe no supere los 8 pies

desde la parte inferior de la lavadora ni está más de 5 pies sepa-

rada de la lavadora.

Escasa eliminación de manchas Opciones adecuadas no selecciona-

das.

Las mayores suciedades y las manchas más difíciles pueden

requerir una limpieza de poder extra. Seleccione la función re-

mojo o tratamiento de manchas para aumentar la potencia de

limpieza del ciclo seleccionado.

Manchas adquiridas previamente Los prendas lavadas con anterioridad pueden tener manchas

que no se hayan ido en el lavado. Estas manchas pueden ser

difíciles de quitar y pueden requerir un lavado a mano o un pre-

tratamiento para ayudar a su eliminación.

El producto blanqueador no se

dispensa

La tapa del dispensador del producto

blanqueador no está correctamente

instalada

Verifique que la tapa del compartimento del blanqueador está

correctamente instalada y encajada en su lugar antes del co-

mienzo del ciclo.

El depósito del producto blanqueador

está sucio u obstruido.

Levante la tapa del compartimento del producto blanqueador y

límpielo. Las pelusas y otros residuos extraños que se aacumu-

lan en el interior del dispensador pueden impedir una adecuada

dispensación del producto blanqueador.

Dispensación del producto blan-

queador antes del lo programado.

Depósito del producto blanqueador lle-

no para cargas futuras.

No almacene producto blanqueador en el compartimento para

un uso futuro. El blanqueador será dispensado en cada carga.

Llenado excesivo del dispensador de

producto blanqueador.

El exceso de blanqueador puede provocar daños en la lavadora.

Mida SIEMPRE la lejía, pero nunca sobrepase la línea máxima

que figura en el compartimento. No añada nunca más de una

taza de blanqueador.

Incompleta o inexistente dispensa-

ción del detergente

Compartimentos de detergentes

obstruidos por llenado incorrecto.

Asegúrese de que detergente y aditivos se introducen en los

compartimentos correctos. Si utiliza detergente líquido, asegú-

rese de que la cajita de detergente líquido y el inserto se en-

cuentren en el compartimiento para el detergente. Si emplea un

detergente en polvo, asegúrese de que la cajita de detergente

líquido y el inserto no se utilicen. Para cualquier tipo de detergen-

te, verifique que el cajón dispensador esté bien cerrado antes

del inicio del ciclo.

Uso excesivo de detergente. Compruebe que la cantidad de detergente utilizada es la reco-

mendada por los fabricante. También puede diluir el detergente

con agua hasta la línea de llenado máximo en el compartimiento

para evitar una obstrucción. Utilice exclusivamente detergente

HE (Alta Eficiencia).

NOTA: Utilice la mínima cantidad de detergente posible. Las la-

vadoras de alta eficiencia necesitan muy poco detergente para

obtener resultados óptimos. Emplear demasiado detergente

puede provocar un lavado y centrifugado deficiente y problemas

de malos olores en la lavadora.

Insuficiencia en el suministro de agua. Asegúrese de que los grifos de agua fría y caliente están abier-

tos.

Residuo normal. Es normal que una pequeña cantidad de detergente permanezca

en el depósito. Si este residuo se acumula puede interferir en la

dispensación de los productos de lavado. Consulte las instruc-

ciones de limpieza.

El agua se filtra en cada carga Las mangueras no están instaladas co-

rrectamente.

Compruebe que las conexiones de la manguera de llenado y des-

agüe estén bien apretadas y sean seguras.

36 SOLUCIÓN DE PROBLEMAS

CÓDIGOS DE ERROR

Problema Causas posibles Soluciones

La pantalla muestra: La puerta no se ha cerrado correc-

tamente.

Verifique que la puerta esté bien cerrada y pul-

se el botón INICIO/PAUSA. Una vez iniciado el

ciclo, el tambor puede empezar a girar o centri-

fugar pasados unos momentos. La lavadora no

centrifuga si la puerta no está cerrada.

Si la puerta está cerrada y aparece el mensaje

de error de bloqueo de la puerta, llame al servi-

cio técnico.

La pantalla muestra: Error del cierre de seguridad de la

puerta.

Verifique que la puerta esté bien cerrada y

pulse el botón INICIO/PAUSA. La lavadora no

funciona si la puerta no está cerrada.

Compruebe que nada ha quedado atrapado

debajo de la puerta, como material de envío

o ropa.

Verifique que el mecanismo de cierre esté

totalmente retraído.

Si la puerta está cerrada y aparece el mensaje

de error de bloqueo de la puerta, llame al servi-

cio técnico.

La pantalla muestra: Función de drenaje especial. Si la lavadora está en pausa durante más de 4

minutos, el ciclo seleccionado se cancela y el

agua que quede en el tambor se drena. Este

código no es un código de error, sino una indi-

cación de función que sirve como aviso.

El agua entra en la lavadora muy len-

tamente o no lo hace en absoluto; la

pantalla muestra:

Los grifos de suministro de agua no

están completamente abiertos.

Compruebe que los grifos del agua estén total-

mente abiertos.

Las mangueras de suministro de

agua están retorcidas, perforadas o

aplastadas.

Compruebe que las mangueras no estén retor-

cidas ni aplastadas. Mueva cuidadosamente la

lavadora para proceder a su limpieza o mante-

nimiento.

Los filtros de entrada de agua están

obstruidos.

Limpie los filtros de entrada. Consulte Manteni-

miento en la sección de Cuidado y Limpieza.

La presión del agua en el grifo o en

la vivienda es demasiado baja.

Compruebe en otro grifo que la presión del

agua es adecuada y que el flujo no esté limita-

do. Desconecte la manguera de entrada de la la-

vadora y deje correr unos cuantos litros de agua

a través de la manguera para limpiar las tuberías

de suministro de agua. Si el flujo es demasiado

bajo, póngase en contacto con un fontanero.

El suministro de agua está limitado

por mangueras con fuga.

Las mangueras diseñadas para limitar el flujo

del agua pueden provocar que la lavadora no se

llene. No se recomienda el uso de mangueras

limitadoras de flujo.

La lavadora no se enciende. El cable de alimentación eléctrica no

se ha conectado correctamente.

Se han fundido los fusibles, ha salta-

do el automático o se ha producido

un corte de suministro eléctrico.

Compruebe que el enchufe esté correctamente

conectado a una toma de 3 clavijas 120-VAC,

60-Hz. salida.

Restablezca el disyuntor o cambie los fusibles.

No incremente la capacidad de los fusibles. Si

el problema es la sobrecarga del circuito, solici-

te la asistencia de un electricista cualificado.

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

CÓDIGOS DE ERROR (CONTINUACIÓN)

Problema Causas posibles Soluciones

La pantalla muestra:

Objetos como monedas, pasadores,

clips, etc., atrapados entre la chapa del

tambor y el cesto interior.

Apague la lavadora y pulse el botón Power. Pulse

el botón de ciclo de sólo centrifugado para vaciar y

centrifugar la carga.

Cuando haya finalizado el centrifugado, saque la

ropa y compruebe si han quedado objetos atrapa-

dos en el tambor.

Compruebe siempre los bolsillos, etc., antes del

lavado para evitar códigos de error o daños en la

lavadora o la ropa.

El agua drena de la lavadora muy

lentamente o no lo hace en abso-

luto; la pantalla muestra:

La manguera de desagüe está retorci-

da, aplastada u obstruida.

La longitud total de la manguera de dre-

naje debe ser inferior a 96 pulg. desde

la parte inferior de la lavadora.

Verifique que la manguera de drenaje no esté obs-

truida, retorcida, etc, ni atrapada detrás o debajo

de la lavadora.

Ajuste o reparación del drenaje. La altura máxima

de la manguera de drenaje es 96 pulg. (8 pies.)

La pantalla muestra:

La lavadora ha detectado una carga

desequilibrada.

Si la lavadora detecta que la carga está demasiado

desequilibrada, se visualiza este mensaje mientras

se intenta reequilibrar la carga. La lavadora añade

agua y redistribuye la carga de forma automática.

Como resultado, el ciclo necesitará más tiempo

que el estimado inicialmente. Esta pantalla es solo

informativa.

La pantalla muestra:

Si la operación de equilibrado UE (ver

más arriba) no se realiza con éxito, se

mostrará este error.

El reequilibrado automático de la carga no ha teni-

do éxito. El ciclo se ha detenido para reequilibrar la

carga manualmente.

La carga es demasiado pequeña. Las cargas pequeñas necesitan prendas adiciona-

les para equilibrar la carga de la lavadora.

Prendas pesadas se mezclan con otras

ligeras.

La carga puede contener tanto prendas pesadas

como ligeras. Trate de lavar prendas de peso

similar para que la lavadora distribuya uniforme-

mente el peso.

La carga está desequilibrada. Redistribuya manualmente la carga si los artículos

se han enredado e impiden la distribución auto-

mática.

La pantalla muestra:

Error de control. Desenchufe la lavadora y espere 60 segundos.

Conéctela y vuelva a intentarlo. Si el error persiste,

llame al servicio técnico.

La pantalla muestra:

El nivel del agua es demasiado alto de-

bido a una válvula de agua defectuosa.

Cierre el grifo de agua, desconecte el enchufe de

la toma de corriente y póngase en contacto con el

servicio técnico.

La pantalla muestra:

El sensor de nivel de agua no funciona

correctamente.

Cierre el grifo de agua, desconecte el enchufe de

la toma de corriente y póngase en contacto con el

servicio técnico.

La pantalla muestra:

Se ha producido un error en el motor. Deje la lavadora en espera durante 30 minutos y a

continuación reinicie el ciclo. Si el código de error

LE persiste, póngase en contacto con el servicio

técnico.

La pantalla muestra:

Error de embrague. Fallo mecánico. Desenchufe la lavadora y póngase

en contacto con el servicio técnico.

38 GARANTÍA

ESTA GARANTÍA LIMITADA NO CUBRE:

1. Desplazamientos de servicio para el envío, recogida o instalación del

producto o para dar instrucciones sobre la utilización del producto.

2. Sustitución de los fusibles de la vivienda o puesta en funcionamiento de

los disyuntores, corrección de la instalación eléctrica de la casa o

fontanería, o corrección de la instalación del producto.

3. Daños o fallos causados por tubos de agua con fugas o roturas, tubos de

agua congelados, tubos de desagüe atascados, suministro de agua

inadecuado o con interrupciones o suministro de aire inadecuado.

4. Daños al producto causados por accidentes, pestes e insectos, rayos,

viento, fuego, inundaciones o causas de fuerza mayor.

5. Daños o fallos resultantes de un uso inadecuado, abusos, instalación,

reparaciones o mantenimiento incorrectos. Las reparaciones

incorrectas incluyen la utilización de piezas no aprobadas o

especificadas por LG.

6. Daños o fallos causados por la modificación u alteración no autorizada

del producto.

7. Daños o fallos causados por la corriente eléctrica, tensión o códigos

de fontanería incorrectos.

8. Daños cosméticos, incluidos arañazos, abolladuras u otros daños en el

acabado del producto, a menos que los daños sean resultado de

defectos de materiales o mano de obra y se informe a LG en un plazo

de siete (7) días calendarios a partir de la fecha de entrega.

9. Daños o falta de elementos en cualquier producto de exposición, caja

abierta, de descuento o reacondicionado.

10. Productos en los que se haya borrado, desdibujado o cambiado el

número de serie original de fábrica.

11. Reparaciones cuando se esté dando al producto una utilización

diferente del uso doméstico normal (por ejemplo, alquiler, uso

comercial, oficinas e instalaciones recreativas) o contraria a las

instrucciones del manual del propietario del producto.

12. La retirada y nueva instalación del producto si se ha instalado en una

ubicación inaccesible.

CÓMO SE PRESTA EL SERVICIO: Servicio a domicilio

El servicio a domicilio se prestará, según esté disponible, durante el período de garantía según la disponibilidad del personal de servicio

técnico en EE.UU. Para recibir servicio a domicilio el producto deberá estar accesible y sin obstrucciones para el personal de servicio.

Si no se puede prestar el servicio de reparación a domicilio, puede ser necesario retirar, reparar y devolver el producto. Si no está

disponible el servicio a domicilio, LG podrá decidir si facilitará transporte para el producto a y desde cualquier servicio técnico de LG,

según su elección.

ESTA GARANTÍA EXCLUYE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO Y SIN LIMITACIÓN

A CUALQUIER GARANTÍA DE COMERCIABILIDAD O ADECUACIÓN A UN FIN PARTICULAR. EN EL GRADO EN QUE

CUALQUIER GARANTÍA IMPLÍCITA SEA REQUERIDA POR LEY, ESTA GARANTÍA SE LIMITARÁ EN SU DURACIÓN AL PERIODO

INDICADO ANTERIORMENTE. LA REPARACIÓN O SUSTITUCIÓN BAJO ESTA GARANTÍA ES LA ÚNICA SOLUCIÓN PARA

EL CLIENTE. NI EL FABRICANTE, NI SUS DISTRIBUIDORES EN EE.UU. SERÁN RESPONSABLES DE CUALQUIER DAÑO

INCIDENTAL, CONSECUENCIAL, INDIRECTO, ESPECIAL O PUNITIVO DE CUALQUIER TIPO, INCLUIDAS SIN LIMITACIÓN,

PÉRDIDAS DE INGRESOS O BENEFICIOS, O CUALQUIER OTRO DAÑO BASADOS EN CONTRATOS, RESPONSABILIDADES

EXTRACONTRACTUALES O DE OTRO TIPO.

ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O CONSECUENCIALES O

LAS LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE PUEDEN NO SER APLICABLES A SU

CASO LAS CITADAS EXCLUSIONES. ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE

TENER OTROS DERECHOS QUE VARÍAN DE UNOS ESTADOS A OTROS.

CÓMO OBTENER SERVICIO DE GARANTÍA E INFORMACIÓN ADICIONAL:

Llame al número 1-800-243-0000 o visite nuestro sitio web en www.lg.com.

Si desea ponerse en contacto por correo: Centro de información al cliente LG (ATT: CIC)

201 James Record Road, Huntsville, AL 35824

COBERTURA DE LA GARANTÍA:

LG Electronics U.S.A., Inc. (“LG”) garantiza su lavadora LG (“producto”) contra cualquier defecto en materiales o mano de obra bajo un uso doméstico normal,

durante el periodo de garantía indicado más adelante, y LG podrá reparar o sustituir el producto, bajo su exclusivo criterio. Esta garantía limitada tiene validez sólo

para el comprador minorista original del producto, no puede cederse o transferirse a cualquier comprador o usuario posterior, y se aplica sólo cuando el producto

se haya adquirido a través de un distribuidor LG autorizado y se haya utilizado en Estado Unidos (“EE.UU.”), incluidos los Territorios de EE.UU.

Nota: Los productos de sustitución o piezas de reparación pueden ser nuevos o remanufacturados en fábrica y tendrán garantía para el tiempo

restante del período original de garantía o noventa (90) días, el que sea más largo. Guarde la factura o el justificante de compra como prueba de la

fecha de compra para la garantía (se le podría pedir que envíe una copia a LG o un representante autorizado).

PERIODO DE GARANTÍA:

GARANTÍA LIMITADA PARA LAVADORA LG (EE.UU.)

Periodo Un (1) año a partir de la fecha de

compra original:

Diez (10) años a partir de la

fecha de compra original:

Toda la vida útil desde la fecha

de compra original:

Alcance de la garantía Cualquier pieza interna/funcional Motor del tambor

(estator, rotor y sensor Hall) Tambor de acero inoxidable

Observación

LG suministrará las piezas

y la mano de obra para la

reparación o sustituirá las piezas

defectuosas.

Sólo piezas. El cliente será responsable de la mano de obra

o la reparación a domicilio para la sustitución de las piezas

defectuosas.

ESPAÑOL

ÉSTA GARANTÍA LIMITADA NO CUBRE LAS

SIGUIENTES SITUACIONES

En los casos en que el daño o la falla sea producto del uso incorrecto, abuso o la instalación, mantenimiento o

reparación inapropiada (el uso de técnicos o partes no autorizadas, según lo especicado por LG), se le cobrará la

reparación.

Para detalles de la garantía limitada, por favor llame al 1-800-243-0000 (ESTADOS UNIDOS), 1-888-542-2623 (CANADÁ)

El material de empaque no se ha

removido.

• Ruido, vibración

Soporte de la CubaBase de Cartón

• Remueva el material de

empaque.

Una moneda o un objeto extraño

está atorado en la máquina.

• Error E6, el tambor no gira, ruido.

• Remueva monedas u

objetos extraños del lavado

previo a su carga.

La manguera de drenaje está

instalada muy bajo.

• Error IE, fallo al llenar con agua o

al drenar durante el llenado.

Manguera de DrenajeManguera de

Drenaje

• Reinstale la manguera de

drenaje apropiadamente.

Los ﬁltros de la válvula de entrada

de agua están obstruidos o las

mangueras de entrada de agua

están retorcidas

• No hay suministro de agua

Filtro de Entrada

•

válvula de entrada o

reinstale las mangueras de

entrada de agua.

Las mangueras de entrada de

agua están revertidas.

• Las prendas están saliendo

calientes, tibias o arrugadas.

Entrada de agua caliente.

Entrada de agua fría

• Reinstale las mangueras de

entrada de agua.

El grifo de agua no está abierto

• No hay suministro de agua.

Grifo de agua• Abra los grifos que

suministran las válvulas de

agua.

Hay un problema con el cable de

alimentación o el enchufe

eléctrico

• La máquina no enciende

•

Conecte nuevamente el cable

de alimentación, reemplace

los fusibles de la casa o

reinicie los interruptores.

Corrija el cableado del hogar.

Las mangueras de entrada de

agua no sido instaladas

apropiadamente o se han utilizado

mangueras no autorizadas.

• fuga

• Reinstale las mangueras de

entrada o reemplacelas por

mangueras autorizadas.

Requerimiento para instalación

• La extracción y re-instalación del

producto

• Viajes de servicio para entregar,

recoger o instalar el producto, o

para dar instrucciones sobre su

uso.

• La garantía cubre

únicamente defectos de

fabricación. El servicio

resultante de una

instalación inadecuada no

está cubierto.

Desastre Natural

• Accidentes, plagas y parásitos,

iluminación, viento, fuego,

inundaciones o actos de Dios.

• El servicio resultante de

desastres naturales y no de

defectos de manufactura no

será cubierto por la

garantía.

GARANTÍA

This product qualifies for ENERGY STAR in the

“factory default (Home Use)” setting.

Changing the factory default settings or enabling other

features may increase power consumption that could

exceed the limits necessary to quality for ENERGY STAR.

1-800-243-0000

1-888-542-2623

USA

CANADA

LG Customer Information Center

www.lg.com

LG WT7050CV User Manual Owner's MFL68267025 Eng Spa TD GOOD

WT7050CV Owner's Manual MFL68267025_Eng Spa_TD GOOD; Most comprehensive of product setup and usage. (English)

Navigation menu

Versions of this User Manual:

Views

Navigation
