Širokoúhlý plochý monitor

Uživatelská příručka

ThinkVision Pro2840m

Číslo produktu

První vydání ( 1

Všechna práva vyhrazena.

Produkty, data, počítačový software a služby LENOVO byly vyvinuty exkluzivně ze soukromých prostředků a podle

definice 48 C.F.R. 2.101 jsou prodávány státním orgánům jako komerční zboží s omezenými a právy na používání,

kopírování a zveřejňování.

POZNÁMKA K OMEZENÝM PRÁVŮM: POKUD jsou produkty, data, počítačový software nebo služby dodávány na

základě smlouvy GSA (General Services Administration), vztahují se na používání, kopírování nebo zveřejňování

omezení ustanovená ve smlouvě č. GS-35F-05925.

60B4-RAR6-WW

1 20 4)

Obsah

Bezpečnostní informace ................................................................................................iii

Zásady bezpečnosti a údržby .........................................................................................iv

Kapitola 1. Začínáme ......................................................................................................1-1

Obsah krabice ................................................................................................................................. 1-1

Popis produktu ................................................................................................................................1-2

Typy nastavení.............................................................................................................................1-2

Uživatelské ovládací prvky...........................................................................................................1-3

Otvor pro kabelový zámek ...........................................................................................................1-4

Nastavení monitoru .........................................................................................................................1-4

Připojení a zapnutí monitoru........................................................................................................1-4

Registrace vaší volby ......................................................................................................................1-7

Kapitola 2. Nastavení a používání monitoru ..................................................................2-1

Pohodlí a dostupnost.......................................................................................................................2-1

Uspořádání pracovní plochy ........................................................................................................ 2-1

Stručné tipy pro zdravé pracovní návyky..................................................................................... 2-2

Nastavení obrazu monitoru .............................................................................................................2-3

Používání přímých ovládacích prvků...........................................................................................2-3

Používání ovládacích prvků nabídky OSD (On-Screen Display) ................................................2-3

Výběr podporovaného režimu zobrazení ........................................................................................ 2-6

Seznámení s řízením spotřeby........................................................................................................2-6

Údržba monitoru.............................................................................................................................. 2-7

Demontáž podstavce monitoru........................................................................................................ 2-7

Kapitola 3. Referenční informace ...................................................................................3-1

Technické informace o monitoru ..................................................................................................... 3-1

Odstraňování problémů................................................................................................................... 3-2

Ruční instalace ovladače monitoru.............................................................................................. 3-4

Servisní informace ....................................................................................................................... 3-8

Dodatek A. Servis a podpora ..........................................................................................A-1

Technická podpora online ............................................................................................................... A-1

Telefonická odborná pomoc............................................................................................................ A-1

Celosvětový telefonní seznam..................................................................................................... A-1

Dodatek B. Poznámky......................................................................................................B-1

Informace o recyklaci .....................................................................................................................B-2

Ochranné známky .........................................................................................................................B-3

Turecké prohlášení o shod ............................................................................................................B-4

Informace o usnadnění ................................................................................................................2-2

Bezpečnostní informace

Obecné bezpečnostní pokyny

Pro tipy ohledně bezpečného používání počítače viz:

http://www.lenovo.com/safety

Zásady bezpečnosti a údržby

Důležité bezpečnostní informace

Napájecí kabel je navržen pro použití s vaším monitorem. Při použití jiného kabelu používejte pouze zdroj a připojení

kompatibilní s tímto monitorem.

UPOZORNĚNÍ: Vždy připojujte monitor, počítač a jiná zařízení k uzemněnému vývodu proudu. Pro snížení rizika elektrického šoku nebo

poškození zařízení nedeaktivujte zemnící vlastnosti napájecího kabelu. Vidlice s ochranným kontaktem je důležitým bezpečnostním prvkem.

UPOZORNĚNÍ: V zájmu vlastní bezpečnosti se ujistěte, že je uzemněná zásuvka, ke které napájecí kabel připojujete, bezpečně dostupná pro

ovládání a umístěna tak blízko k zařízení, jak je to jen možné. Pro odpojení proudu od zařízení odpojte napájecí kabel od zásuvky pevným

uchopením zástrčky. Nikdy netahejte za kabel.

VAROVÁNÍ: Abyste ochránili svůj monitor včetně počítače, připojte veškeré napájecí kabely svého počítače a periferní zařízení (jako jsou

monitor, tiskárna nebo skener) k přepěťové ochraně jako jsou napájecí zásuvky s přepěťovou ochranou nebo zdroj nepřerušitelného napájení

(UPS).

Ne všechny napájecí zásuvky poskytují přepěťovou ochranu; k tomu musí být speciálně označeny. Používejte zásuvky, jejichž výrobci mají politiku

náhrady škody, abyste mohli svá zařízení vyměnit v případě, že přepěťová ochrana selže.

VAROVÁNÍ: Toto vybavení může být používáno pouze s certifikovaným napájecím kabelem. Je třeba vzít do úvahy příslušné národní

předpisy pro montáž a/nebo zařízení. Je třeba použít certifikovaný napájecí kabel, který není lehčí než běžný PVC (polyvinyl-chloridový)

ohebný kabel v souladu s normou IEC 60227 (označení H05VV-F 3G 0,75 mm2˛ nebo H05VVH2-F2 3G 0,75 mm2˛). Alternativně ohybný

kabel ze syntetického kaučuku.

Bezpečnostní opatření

■ Používejte pouze zdroj a připojení kompatibilní s tímto monitorem tak, jak je uvedeno na nálepce / zadním štítku monitoru.

■ Ujistěte se, že celkové proudové charakteristiky výrobků připojených k zásuvce nepřekračují proudové charakteristiky elektrické zásuvky a

že celkové proudové charakteristiky výrobků připojených k napájecímu kabelu nepřekračují charakteristiky napájecího kabelu. Proudové

charakteristiky (ampéry nebo A) u každého zařízení zjistíte na štítku s údaji napájení.

■ Monitor instalujte v blízkosti zásuvky, ke které je snadný přístup. Monitor odpojte pevným uchopením zástrčky a vytažením ze zásuvky.

Nikdy neodpojujte monitor taháním za kabel.

■ Nedopusťte, aby na napájecím kabelu ležely jakékoli předměty. Po kabelu nešlapejte.

■ Při použití montážního zařízení VESA musí AC vstup směřovat dolů. Nepoužívejte žádnou jinou pozici.

Pokyny pro údržbu

Pro zvýšení výkonu a prodloužení životnosti monitoru:

■ Neotevírejte kryt monitoru ani se nepokoušejte o vlastnoruční servisní zásahy. Pokud monitor nefunguje tak, jak má, nebo pokud spadl

na zem nebo byl poškozen, kontaktujte svého autorizovaného prodejce, distributora nebo poskytovatele služeb Lenovo.

■ Nastavujte pouze ty ovládací prvky, které jsou popsány v návodu k obsluze.

■ Vypněte monitor v případě, že jej nepoužíváte. Očekávanou životnost monitoru můžete výrazně prodloužit používáním programu spořiče

obrazovky a vypínáním monitoru v případě, že není používán.

■ Uchovávejte monitor v dobře větraném prostředí, mimo dosah příliš ostrého světla, tepla nebo vlhka.

■ Zdířky a otvory v těle monitoru slouží pro větrání. Tyto otvory nesmí být blokovány ani zakrývány. Nikdy do zdířek nebo otvorů těla

monitoru nestrkejte žádné předměty.

■ Před čištěním monitor odpojte od elektrické zásuvky. Nepoužívejte tekuté čistící prostředky nebo čistící prostředky na bázi aerosolu.

■ Zabraňte pádu monitoru na zem, ani jej neumisťujte na nestabilní povrchy.

■ Pokud se rozhodnete odmontovat podstavec monitoru, je zapotřebí položit monitor přední částí monitoru směrem dolů na měkké podloží,

aby se zabránilo jeho poškrábání, znehodnocení nebo rozbití.

Čištění monitoru

Monitor je vysoce kvalitní optické zařízení, které při čištění vyžaduje zvláštní péči. Pro vyčištění monitoru se řiďte následujícími pokyny:

1. Vypněte počítač a monitor.

2. Před čištěním monitor odpojte od elektrické zásuvky.

VAROVÁNÍ: Při čištění obrazovky nebo těla monitoru nepoužívejte benzenové, rozpouštěcí, čpavkové ani žádné prchavé látky. Tyto chemikálie

mohou monitor poškodit. Nepoužívejte tekuté čistící prostředky nebo čistící prostředky na bázi aerosolu. Pro čištění LCD obrazovky nikdy

nepoužívejte vodu.

3. Otřete obrazovku suchým, měkkým, čistým hadříkem. Pokud obrazovka vyžaduje další čištění, použijte antistatický

čistící prostředek na obrazovky.

4. Oprašte tělo monitoru. Pro čištění krytu použijte vlhký hadřík. Pokud kryt vyžaduje další čištění, použijte čistý hadřík

namočený v isopropylalkoholu.

5. Zapojte monitor.

6. Zapněte monitor a počítač.

Kapitola 1. Začínáme

Tato uživatelská příručka obsahuje detailní informace o vašem plochém panelovém

monitoru. Stručný přehled je uveden na instalačním letáku, který byl dodán s

monitorem.

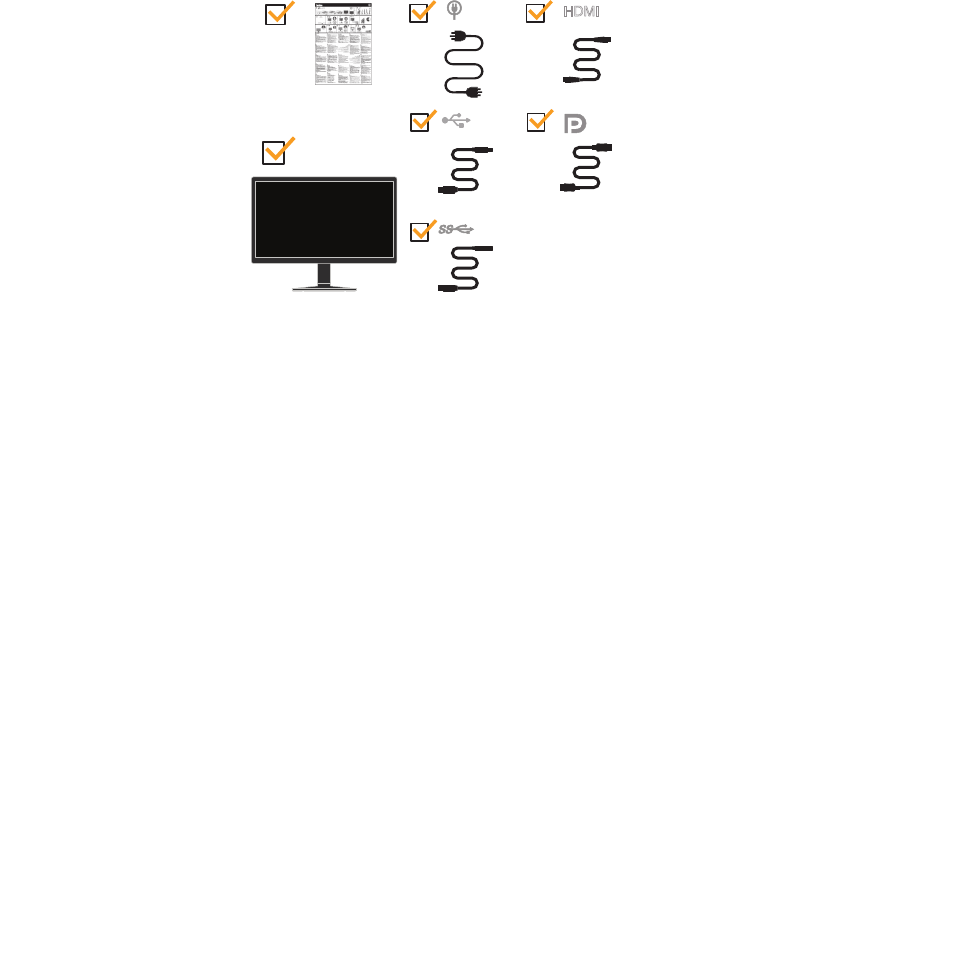

Obsah krabice

Krabice s produktem musí obsahovat následující položky:

z Instalační leták

z Plochý monitor

z Napájecí kabel

z Kabel DP v1.2

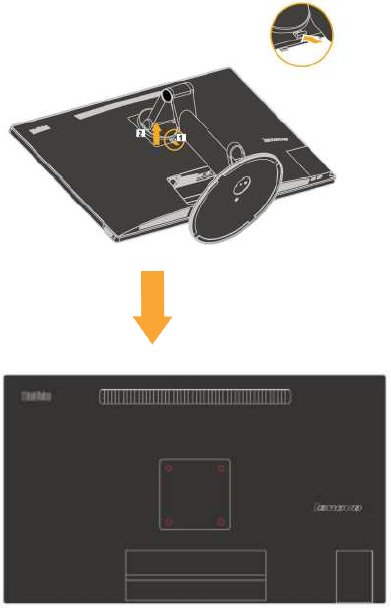

Poznámka: Před připevněním držáku VESA

si přečtěte část „Demontáž

podstavce monitoru“ na straně

2-8.

z Kabel HDMI

z Kabel USB 2.0

z Kabel USB 3.0

HDMI

1-2 Širokoúhlý plochý monitor říručka

Popis produktu

Tato část obsahuje pokyny pro nastavení polohy monitoru, nastavení uživatelských

ovládacích prvků a používání otvoru pro kabelový zámek.

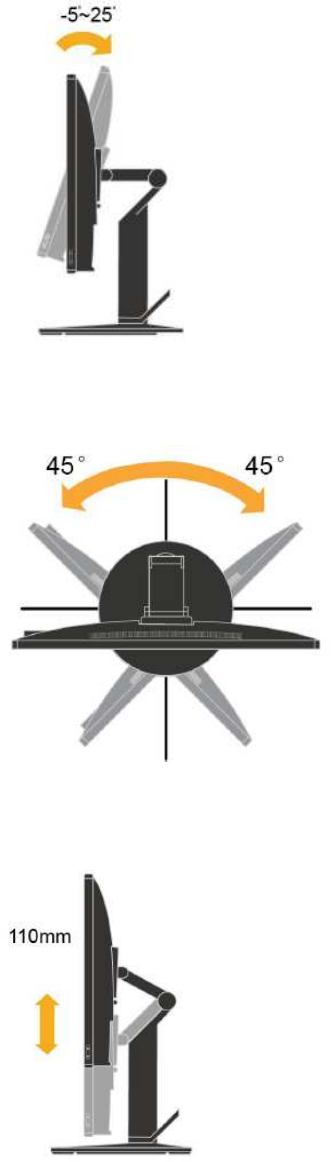

Typy nastavení

Náklon

Na obrázku níže je uveden příklad rozsahu náklonu monitoru.

Otáčení

Vestavěný podstavec umožňuje sklopit nebo otočit monitor do polohy, která zajišťuje

nejvhodnější zobrazení.

Nastavení výšky

Stiskněte horní stranu monitoru, vyjměte pevný čep a nastavte výšku monitoru.

ThinkVision Pro2840m Uživatelská p

Kapitola 1. Začínáme 1-3

Uživatelské ovládací prvky

Na přední straně monitoru jsou ovládací prvky, které slouží k nastavení zobrazení.

Pokyny pro používání těchto ovládacích prvků jsou uvedeny v části „Nastavení obrazu monitoru“ na

straně 2-3.

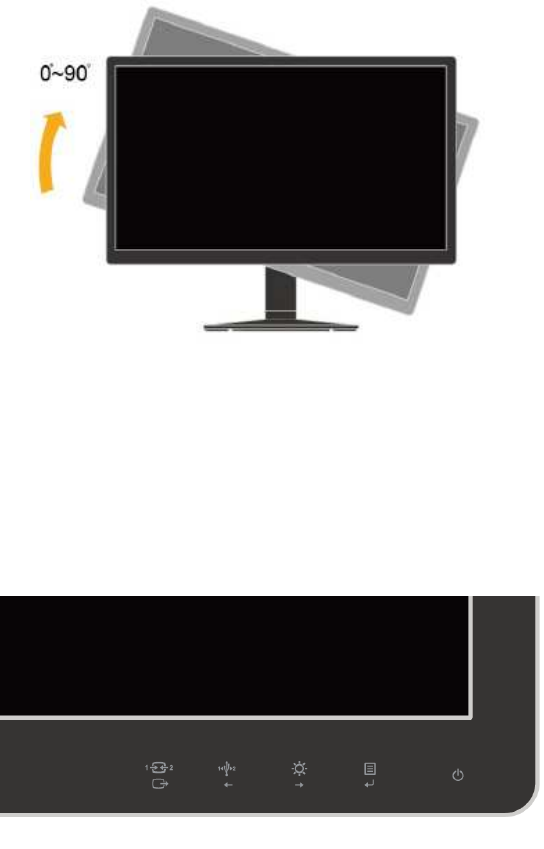

Otočný čep monitoru

− Před otočením monitoru upravte výšku na horní polohu.

− Otočte monitor ve směru hodinových ručiček, až se zastaví na 90°.

1-4

Nastavení monitoru

Tato část obsahuje pokyny pro nastavení monitoru.

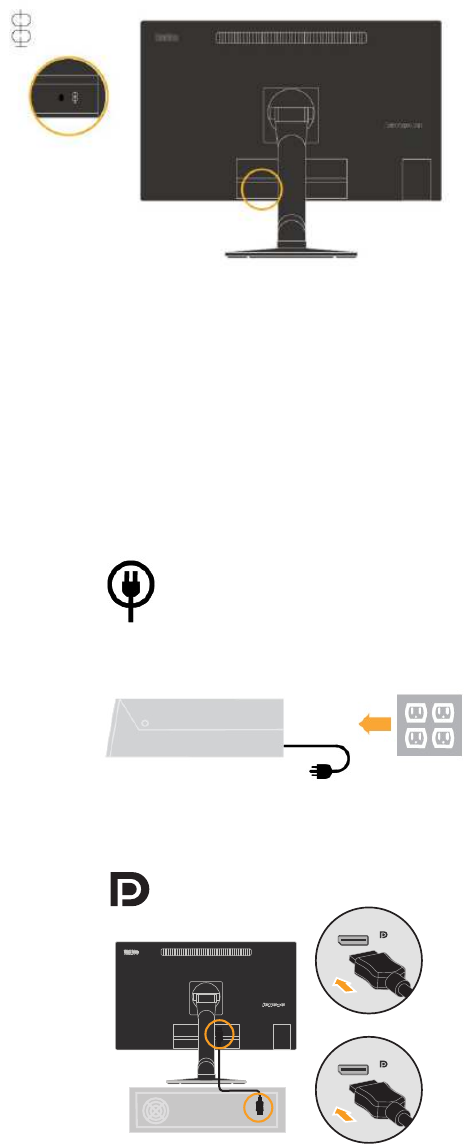

Připojení a zapnutí monitoru

Poznámka: Před provedením tohoto postupu si přečtěte Bezpečnostní informace

v dokumentu Bezpečnostní informace k monitoru, pokyny pro odstraňování

závad a záruka.

1. Vypněte počítač a všechna připojená zařízení a odpojte napájecí kabel monitoru.

2. Připojte kabel analogového signálu ke konektoru DP monitoru a druhý konec k zadní

části počítače.

Otvor pro kabelový zámek

Tento monitor je na zadní části (v pravém dolním rohu) vybaven otvorem pro kabelový zámek.

Při nasazování postupujte podle pokynů dodaných s kabelovým zámkem.

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Kapitola 1. Začínáme 1-5

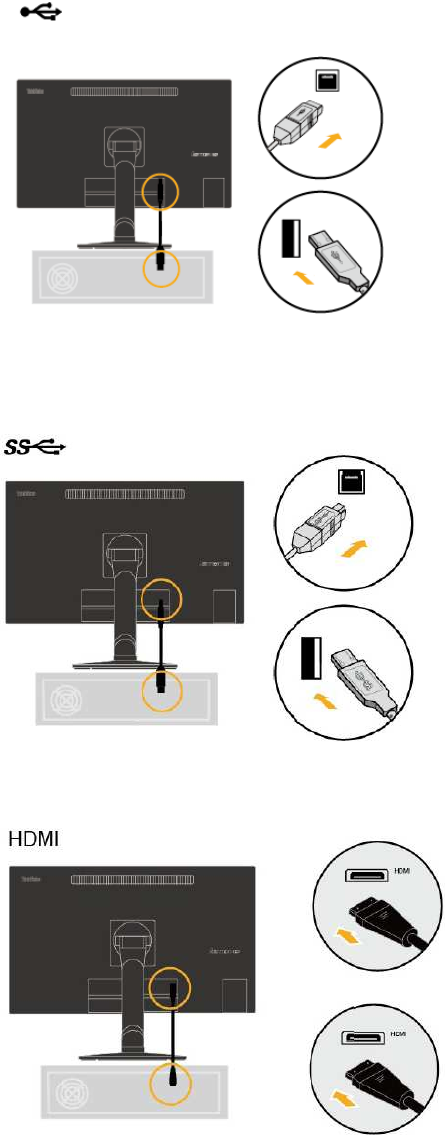

řipojte kabel analogového signálu ke konektoru USB2.0 monitoru a druhý konec k zadní

části počítače.

řipojte kabel analogového signálu ke konektoru USB3.0 monitoru a druhý konec k zadní

části počítače.

řipojte kabel analogového signálu ke konektoru HDMI monitoru a druhý konec k zadní

části počítače.

3. P

4. P

5. P

1-6

Zapněte monitor a počítač.

Připojte napájecí kabel monitoru a kabel počítače do uzemněných elektrických zásuvek.

Poznámka: Toto vybavení může být používáno pouze s certifikovaným napájecím

kabelem. Je třeba vzít do úvahy příslušné národní předpisy pro montáž a/nebo zařízení.

Je třeba použít certifikovaný napájecí kabel, který není lehčí než běžný PVC

(polyvinyl-chloridový) ohebný kabel v souladu s normou IEC 60227 (označení H05VV-F

3G 0,75 mm2˛ nebo H05VVH2-F2 3G 0,75 mm2˛). Alternativně je možno použít ohebnou

šňůru nebo šňůru ze syntetické pryže v souladu s normou IEC 60245 (podle popisu

H05RR-F 3G 0,75 mm2).

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Aby bylo možné nainstalovat ovladač monitoru, je třeba jej stáhnout z webových stránek

Lenovo (http://support.lenovo.com/Pro2840mD) a postupovat podle pokynů na stránce

3-4.

1-7

Registrace vaší volby

Děkujeme vám za zakoupení tohoto produktu značky Lenovo

. Věnujte několik

minut tomu, abyste mohli tento produkt zaregistrovat a poskytnout nám informace,

které umožní společnosti Lenovo, aby vám mohla v budoucnosti ještě lépe

posloužit. Vaše hodnocení je pro nás velmi cenné při vývoji produktů a služeb, které jsou

pro vás důležité, a také při rozvíjení lepších způsobů, jak s vámi komunikovat.

Zaregistrujte vaši volbu na následujících webových stránkách:

http://www.lenovo.com/register

Pokud ve webovém dotazníku neuvedete, že nechcete, aby vám byly zasílány další

informace, společnost Lenovo vám bude zasílat informace a aktualizace o vašem

zaregistrovaném produktu.

Kapitola 1. Začínáme

2-1

Kapitola 2. Nastavení a používání monitoru

Tato část obsahuje informace o nastavení a používání monitoru.

Pohodlí a dostupnost

Dobré ergonomické návyky jsou důležité pro maximální využití osobního

počítače a pro zabránění potížím. Uspořádejte si pracoviště a používané

vybavení podle vašich individuálních potřeb a podle typu vykonávané práce.

Kromě toho dodržujte zdravé pracovní návyky pro maximalizaci vašeho výkonu a

pohodlí při používání počítače.

Uspořádání pracovní plochy

Využívejte pracovní plochu správné výšky a dostupný pracovní prostor tak,

abyste mohli pohodlně pracovat.

Uspořádejte si vaši pracovní plochu tak, aby odpovídala způsobu, jakým

používáte materiály a vybavení. Udržujte pracovní plochu čistou a volnou pro

materiály, které běžně používáte, a umístěte předměty, které nejčastěji používáte,

například počítačovou myš nebo telefon, tak, aby byly snadno na dosah.

Rozmístění a nastavení vybavení hraje důležitou roli na vašem držení

těla při práci. Následující části obsahují pokyny jak zoptimalizovat

vybavení tak, aby bylo možné při práci dosáhnout a udržovat správné

držení těla.

Umístění a sledování monitoru

Při umísťování a nastavování vašeho počítačového monitoru pro pohodlné

sledování zvažte následující zásady:

z Vzdálenost sledování: Optimální vzdálenost sledování monitoru je přibližně

od 510 mm do 760 mm (20 až 30 palců) a může se lišit podle okolního světla a

denní doby. Vzdálenost sledování lze měnit přemístěním monitoru nebo

změnou držení těla nebo polohy židle. Používejte takovou vzdálenost

sledování, která je pro vás nejpohodlnější.

z Výška monitoru: Umístěte monitor tak, aby se vaše hlava a krk nacházely v

pohodlné a neutrální (svislé nebo vzpřímené) poloze. Pokud monitor není

vybaven nastavením výšky, bude třeba dosáhnout požadované výšky

podložením podstavce monitoru knihami nebo jinými tvrdými předměty.

Obecným pravidlem je umístit monitor tak, aby horní okraj obrazovky nacházel

rovnoběžně nebo mírně pod výškou očí, když jste pohodlně usazeni. Nicméně

přizpůsobte výšku monitoru tak, aby přímka mezi vaším zrakem a středem

monitoru vyhovoval vaším preferencím pro obrazovou vzdálenost a pohodlné

sledování, když jsou vaše oční svaly odpočinuté.

z Náklon: Upravte náklon monitoru pro optimalizaci vzhledu obsahu obrazovky

a pro přizpůsobení vaší upřednostňované poloze hlavy a krku.

z Obecné umístění: Umístěte monitor tak, aby nedocházelo k oslňování nebo

odleskům na obrazovce ze stropního osvětlení nebo okolních oken.

Níže jsou uvedeny další typy pro pohodlné sledování monitoru:

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

z Používejte vhodné osvětlení pro typ vykonávané práce.

z Pomocí nastavení jasu, kontrastu a obrazu monitoru (jsou-li k dispozici)

přizpůsobte obraz monitoru vašim vizuálním preferencím.

z Udržujte obrazovku monitoru čistou, aby bylo možné se zaměřit na její

obsah.

Každá zvýšená nebo trvalá vizuální aktivita může unavovat váš zrak. Pravidelně se

podívejte mimo monitor a zaostřete na vzdálený objekt, aby si mohly vaše oční svaly

odpočinout. S veškerými dotazy ohledně únavy nebo bolestí zraku se obraťte na

očního specialistu.

Stručné tipy pro zdravé pracovní návyky

V následující části je uveden přehled důležitých faktorů pro zachování pohodlí a

produktivity při práci s počítačem.

z Správné držení těla se odvíjí od uspořádání vybavení: Rozvržení

pracovní plochy a uspořádání počítačového vybavení má velký vliv na

držení těla při používání počítače. Přizpůsobte polohu a orientaci vašeho

vybavení podle tipů uvedených v části „Uspořádání pracovní plochy“ na

straně 2-1, aby bylo možné udržovat pohodlné a produktivní držení těla.

Rovněž využijte možnosti nastavení součástí počítačového vybavení a

kancelářského nábytku a přizpůsobte je vaším aktuálním i budoucím

preferencím.

z Malé změny držení těla mohou zabránit bolestem: Čím déle sedíte a

používáte počítač, tím je důležitější sledovat držení těla. Neustrnujte

dlouhodobě v jedné poloze. Pravidelně provádějte drobné změny držení

těla, aby se zabránilo jakýmkoli bolestem, které by mohly nastat. Využijte

veškeré možnosti nastavení kancelářského nábytku a vybavení pro

přizpůsobení držení těla.

z Krátké pravidelné přestávky přispívají ke zdravému používání

výpočetní techniky: Vzhledem k tomu, že práce s výpočetní technikou je

převážně statická, je zvlášť důležité dělat při práci krátké přestávky.

Pravidelně vstaňte, protáhněte se, napijte se vody nebo jinak využijte

přestávku v práci s počítačem. Krátká pracovní přestávka přináší vašemu

tělu vítanou změnu polohy a pomáhá zachovat pohodlí a produktivitu při

práci.

Kapitola 2. Nastavení a používání monitoru 2-2

Informace o usnadnění

Společnost Lenovo se zavázala poskytovat tělesně postiženým lepší přístup k

informacím a technologiím. Díky technickým pomůckám mohou tělesně postižení

uživatelé přistupovat k informacím způsobem, který co nejlépe vyhovuje jejich

postižení. Některé z těchto pomůcek jsou již zahrnuty v operačním systému; další lze

zakoupit prostřednictvím prodejců nebo na webových stránkách:

https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php

Nastavení obrazu monitoru

V této části jsou popsány uživatelské ovládací prvky pro nastavení obrazu monitoru.

Používání přímých ovládacích prvků

Přímé ovládací prvky lze použít, když není zobrazena nabídka OSD (On Screen

Display).

Poznámka: Přímé ovládací prvky jsou

modré. Tabulka 2-1. Přímé ovládací prvky

Používání ovládacích prvků nabídky OSD (On-Screen Display)

Nastavení, která lze upravit pomocí uživatelských ovládacích prvků, jsou zobrazena v

nabídce OSD (On-Screen Display) podle obrázku níže.

Pokyny pro používání ovládacích prvků:

1. Stisknutím tlačítka  otevřete hlavní nabídku OSD.

2. Použijte  nebo  pro navigaci mezi ikonami. Vyberte některou ikonu a stisknutím

tlačítka  přejděte na danou funkci. Pokud existuje podnabídka, můžete

stisknutím tlačítka  nebo  procházet jejími volbami a potom stisknutím tlačítka

 vyberte požadovanou funkci. Použijte  nebo  pro provedení změn.

Stiskněte  pro uložení.

3. Stisknutím tlačítka projdete zpět podnabídkami a ukončíte nabídku OSD.

4. Stisknutím a podržením tlačítka  po dobu 10 sekund zamknete nabídku OSD.

Tím zabráníte provádění náhodných nastavení v nabídce OSD. Chcete-li provést

nastavení v nabídce OSD, stisknutím a podržením tlačítka  po dobu 10 sekund

odemkněte nabídku OSD.

5. Aktivuje DDC/CI jako výchozí. Stisknutím a podržením tlačítka pro ukončení

nabídky OSD po dobu

obrazovce se zobrazí zpráva „DDC/CI Disable/DDC/CI/Enable“ (DDC/CI

deaktivováno/aktivováno).

Ikona Ovládací prvek Popis

Změna vstupu Slouží k přepínání vstupního zdroje videa.

Jas Přímý přístup k nastavení jasu.

10 sekund deaktivujte / aktivujte funkci DDC/CI. Na

2-3 Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Hlavní nabídka Otevřít OSD hlavní nabídky

Změna vstupu přepne zdroj vstupního signálu USB

Tabulka 2-2. Funkce nabídky OSD

Ikona OSD v

hlavní

nabídce

Podnabídka Popis

Jas

Slouží k nastavení celkového jasu

Jas/ Kontrast

Kontrast

Slouží k nastavení rozdílu mezi světlými a

tmavými částmi obrazu

Barva

Slouží k nastavení intenzity červené, zelené a modré barvy.

Předvolený režim

z Neutrální

z sRGB

z Do červena

z Do modra

Vlastní

z Červená: Zvýší nebo sníží sytost ‚červené‘ barvy v obrazu.

z Zelená: Zvýší nebo sníží sytost ‚zelené‘ barvy v obrazu.

z Modrá: Zvýší nebo sníží sytost ‘modré’ barvy na obrazu.

z Uložit: Uloží vlastní výběr barev.

Vlastnosti

obrazu

DCR

Kapitola 2. Nastavení a používání monitoru 2-4

Povolit dynamický kontrastní poměr Zapnuto Vypnuto

Vstupní

signál

- Slouží k výběru DP-Digital

- Slouží k výběru -Digital MHL

- Slouží k výběru mDP-Digital

- Slouží k výběru -Digital HDMI

MHL

HDMI

Zvětšení

Zapnuto

Vypnuto

Nastavení

PBP

Nastavení

PBP

Zdroj PBP

Jeden rež im

Rež im PBP

Výběr zdroje

Vyberte levý a pravý signá l.

Tabulka 2-2. Funkce nabídky OSD

Ikona OSD v hlavní

nabídce Podnabídka Popis

Informace

Zobrazí rozlišení, obnovovací frekvenci a podrobnosti o

produktu.

Poznámka: Na této obrazovce nelze upravovat

nastavení.

Jazyk nabídky

V této části je uveden seznam jazyků podporovaných

monitorem.

Poznámka: Zvolený jazyk má vliv pouze na jazyk

nabídky OSD. Nemá žádný vliv na jakýkoli software

spuštěný v počítači.

Umístění nabídky

Výchozí

Vlastní

Slouží k nastavení umístění nabídky na obrazovce.

Slouží k obnovení výchozího nastavení polohy nabídky.

z Vodorovně: Slouží ke změně vodorovné polohy

nabídky OSD.

z Svisle: Slouží ke změně vodorovné polohy nabídky

OSD.

z Uložit

Obnovení továrního

nastavení

Volby

Usnadnění

z Storno

z Obnovit

Vrátit monitor do původního nastavení.

Nastavení ovládacího tlačítka a nabídek pro preference

usnadnění.

Rychlost opakování tlačítka:

Zvolte  nebo  pro změnu.

z Vypnuto

z Výchozí

z Pomalá

Časový limit nabídky: Slouží k nastavení intervalu,

po který zůstane zobrazena nabídka OSD po stisknutí

posledního tlačítka.

Konec

Ukončení hlavní nabídky

2-5 Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

DP1.2

DP1.1

●

DP1.1 DP1.2

Vyberte DP1.1 nebo DP 1.2

Výběr podporovaného režimu zobrazení

Režim zobrazení monitoru je řízeno počítačem. Podrobné pokyny pro změnu

režimu zobrazení proto najdete v dokumentaci k počítači.

Při změně režimu zobrazení se může změnit velikost, poloha a tvar obrazu.

To je normální a obraz lze znovu nastavit pomocí automatického nastavení a

ovládacích prvků obrazu.

Na rozdíl od monitorů CRT, které pro minimalizaci blikání vyžadují vysokou

obnovovací frekvenci, je technologie LCD nebo technologie plochého panelu

zcela bez blikání.

Poznámka: Pokud jste dosud používali s vaším počítačem monitor CRT a váš

počítač je aktuálně nakonfigurován na režim zobrazení mimo rozsah tohoto

monitoru, pravděpodobně bude nutné dočasně znovu připojit monitor CRT a

překonfigurovat systém; pokud možno na rozlišení ři 60 Hz, což

je režim nativního rozlišení.

Níže uvedené režimy zobrazení byly optimalizovány během výroby.

Tabulka 2-3.Továrně nastavené režimy zobrazení

Adresovatelnost Obnovovací frekvence

Kapitola 2. Nastavení a používání monitoru 2-6

3840 x 2160 p

DP/mDP

640x480 60Hz

720x400 70Hz

800x600 60Hz

1024x768 60Hz

1280x720 60Hz

1280x768 60Hz

1280x800 60Hz

1280x1024 60Hz

1360x768 60Hz

1440x900 60Hz

1600x900 60Hz

1680x1050 60Hz

1920x1080 60Hz

1920x1200 60Hz

1920x2160 60Hz

2560x1440 60Hz

2560x1600 60Hz

3840x2160 30Hz,60Hz

HDMI

640x480 60Hz

720x400 70Hz

800x600 60Hz

1280x720 60Hz

1280x768 60Hz

1280x800 60Hz

1280x1024 60Hz

1360x768 60Hz

1440x900 60Hz

1600x900 60Hz

1680x1050 60Hz

1920x1080 60Hz

1920x1200 60Hz

1920x2160 60H

2560x1440 60Hz

2560x1600 60Hz

3840x2160 24Hz,25Hz,30Hz

Adresovatelnost Obnovovací frekvence

Údržba monitoru

Před prováděním jakékoli údržby vypněte monitor.

Čeho se vyvarovat:

z Nenanášejte vodu nebo tekutiny přímo na monitor.

z Nepoužívejte rozpouštědla ani abrazivní látky.

z K čištění monitoru ani jiného elektrického vybavení nepoužívejte hořlavé čistící

materiály.

z Nedotýkejte se plochy obrazovky monitoru ostrými nebo abrazivními předměty. Tento

typ kontaktu by mohl způsobit trvalé poškození obrazovky.

z Nepoužívejte žádný čistič, který obsahuje antistatickou příměs nebo podobné příměsi.

Tyto látky by mohly způsobit poškození povrchové úpravy obrazovky.

Co je doporučeno:

z Mírně navlhčete měkký hadřík vodou a lehce otřete plášť a obrazovku.

z Mastné skvrny a otisky prstů odstraňte vlhkým hadříkem a malým množstvím mírného

čistícího prostředku.

2-7 Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Seznámení s řízením spotřeby

Řízení spotřeby je aktivováno, když počítač rozpozná, že jste po dobu, kterou

může uživatel nastavit, nepoužili myš nebo klávesnici. Existuje několik stavů,

které jsou popsány v následující tabulce.

Pro zajištění optimálního výkonu vypněte monitor na konci každého

pracovního dne nebo kdykoli během dne, pokud jej nebudete delší dobu

používat.

Tabulka 2-4.Indikátor napájení

Stav Indikátor napájení Obrazovka Obnovení provozu Kompatibilita

Zapnuto Svítí zeleně Normální

Pohotovost

ní režim/

vypnuto

Svítí oranžově Prázdná Stiskněte libovolnou klávesu

nebo pohněte myší.

Obraz se na displeji může

zobrazit s mírným zpožděním.

Poznámka: K pohotovostnímu

režimu rovněž dochází, když

není na vstupu do monitoru

žádný obraz.

ENERGY STAR

Vypnuto Vypnuto Vypnuto Pro zapnutí stiskněte vypínač.

Obraz se na displeji může

zobrazit s mírným zpožděním.

ENERGY STAR

MHL

640x480 60Hz

720x400 70Hz

800x600 60Hz

1024x768 60Hz

1280x720 60Hz

1440x480i 60Hz

1440x576i 50Hz

720x480p 60Hz

720x576p 50Hz

1280x720p 50Hz,60Hz

1920x1080p 24Hz,25Hz,30Hz,

1920x1080i 50Hz,60Hz

Adresovatelnost Obnovovací frekvence

Demontáž podstavce monitoru

Polož te monitor lí cem dol

ů na čisté mí sto a stisknutí m zá padky na podstavci vy jmět e

stojá nek z monitoru.

Kapitola 2. Nastavení a používání monitoru 2-8

3-1

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Kapitola 3. Referenční informace

Tato část obsahuje technické informace o monitoru, pokyny pro ruční instalaci

ovladače

monitoru, pokyny pro odstraňování závad a servisní informace.

Technické informace o monitoru

Tabulka 3-1. Technické informace o monitoru pro typ-model

60B4-RAR6-WW

Rozměry

Výška

Hloubka

Šířka

( .)

289,35mm ( .)

( .)

Rozsah náklonu Rozsah: -5°/+25°

Otáčení Rozsah: -45°,+45°

Zvednutí Rozsah: 110,0 mm

Podstavec

Otočný čep Ano (90 stupňů po směru hodin)

Držák VESA Podporováno 100 mm (3,94 in.)

Obraz

Zobrazitelná velikost

obrazu

Maximální výška

Maximální šířka

Rozteč obrazových

bodů

(28,00 in.)

(13,44 in.)

( .)

0,16 mm (0,0063 in.) (V)

Vstupní napájení Napájecí napětí

Max. napájecí proud

100-240 VAC, 60/50 ± 3 Hz

Příkon

Poznámka: Údaje o příkonu jsou

pro kombinaci monitoru a zdroje

napájení.

Max. příkon

Typický příkon

Pohotovostní

režim/režim spánku

Vypnuto

< 1.2W

< 0.5W

Vstup videa (digitální signál)

Rozhraní

Vodorovná adresovatelnost

Svislá adresovatelnost

Frekvence taktu

ů (max.)

řádků (max.)

10,8Gbps(max)

Komunikace VESA DDC CI

Text nadmořské výšky Provoz 8.000 stop

Vodorovná frekvence

Svislá frekvence

2 kHz - 140 kHz

Hz - 7 Hz

Podporované režimy

zobrazení

(Režimy standardu VESA mezi

uvedenými rozsahy) Nativní rozlišení ři 60 Hz

526,43mm 20,72 in

11,39 in

665,90mm 26,22 in

711,20mm

341,28mm

620,93mm 24,45 in

Vstup videa (digitální signál)

Rozhraní

Vodorovná adresovatelnost

Svislá adresovatelnost

Frekvence taktu

ů (max.)

řádků (max.)

10,8Gbps(max)

MHL/HDMI

3840 obrazových bod

2160

3840 obrazových bod

2160

3840 x 2160 p

1.5 A

65 W

60 W

24 0

Kapitola 3. Referenční informace 3-2

Odstraňování problémů

Setkáte-li se při nastavování nebo používání monitoru s problémem, možná jej budete

moci sami odstranit. Než se obrátíte na vašeho prodejce nebo na společnost Lenovo,

vyzkoušejte doporučené postupy, které odpovídají vašemu problému.

Tabulka 3-2.Odstraňování problémů

Problém Možná příčina Doporučený postup Reference

Na obrazovce je

zobrazena

zpráva „Out of

Range“ (Mimo

rozsah) a

indikátor

napájení bliká

zeleně.

V počítači je

nastaven režim

zobrazení, který

není podporován

monitorem.

• Nahrazujete-li starý

monitor, znovu jej

připojte a nastavte

režim ve

specifikovaném

rozsahu pro nový

monitor.

• Používáte-li operační

systém Windows,

restartujte systém v

bezpečném režimu a

potom vyberte

podporovaný režim

zobrazení pro počítač.

• Pokud žádný z těchto

postupů nepomůže,

obraťte se středisko

podpory zákazníků.

„Výběr podporovaného

režimu zobrazení“ na

straně 2-6

Kabel signálu

videa není zcela

připojen k

monitoru nebo

počítači.

Zasuňte kabel signálu

řádně do počítače a

monitoru.

„Připojení a zapnutí

monitoru“ na straně 1-4

Nastavení barev

pravděpodobně

nejsou správná.

Vyberte jiné

nastavení barev v

nabídce OSD.

„Nastavení obrazu

monitoru“ na straně 2-3

Kvalita obrazu

je nepřijatelná.

Nebylo

provedeno

automatické

nastavení

Proveďte automatické

nastavení obrazu.

„Nastavení obrazu

monitoru“ na straně 2-3

Indikátor

napájení nesvítí

a na obrazovce

není žádný

obraz.

• Vypínač

napájení

monitoru není

zapnutý.

• Napájecí

kabel je

uvolněný

nebo

odpojený.

• Elektrická

zásuvka není

pod napětím.

• Zkontrolujte, zda je

napájecí kabel řádně

připojen.

• Zkontrolujte, zda je

elektrická zásuvka pod

napětím.

• Zapněte monitor.

• Zkuste použít jiný

napájecí kabel.

• Zkuste použít jinou

elektrickou zásuvku.

„Připojení a zapnutí

monitoru“ na straně 1-4

Teplota

Provozní

Skladovací

Přepravní

0° až 40°C (32° až 104° F)

-20° až 60°C (-4° až 140° F)

Provozní

Skladovací 5% až 95%

Vlhkost

Přepravní 5% až 95%

10% až 80%

3-3 Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Tabulka 3-2.Odstraňování problémů (pokračování)

Problém Možná příčina Doporučený postup Reference

Obrazovka je

prázdná a

indikátor zapnutí

je již trvale žlutý

nebo zeleně

bliká

Monitor je

v pohotovostním/

klidovém režimu

• Stiskněte libovolné

tlačítko na klávesnici

nebo pohněte myší pro

obnovení provozu.

• Zkontrolujte nastavení

napájení svého

počítače.

„Seznámení s řízením

spotřeby“ na straně 2-6

Kabel s video

signálem je

uvolněn nebo

odpojen od

systému nebo

Ujistěte se, že je video

kabel řádně připojen

k systému.

„Připojení a zapnutí

monitoru“ na straně 1-4

Indikátor

napájení je

zelený, ale na

obrazovce není

žádný obraz.

Jas a kontrast

monitoru jsou

na nastaveny

na nejnižší

úroveň.

Upravte nastavení jasu a

kontrastu v OSD menu.

„Nastavení obrazu

monitoru“ na straně 2-3

Jeden nebo více

pixelů má

špatnou barvu.

Jedná se o

vlastnost LCD

technologie a

nikoli o závadu

na LCD.

Pokud chybí více než

pět pixelů, kontaktujte

Centrum zákaznické

podpory.

Příloha A „Servis a

podpora“ na straně A-1

Upravte nastavení

rozlišení na vašem

systému tak, aby

odpovídalo nativnímu

rozlišení tohoto

monitoru: ři

60 Hz.

„Nastavení obrazu

monitoru“ na straně 2-3

„Ruční nastavení obrazu“

Proveďte automatické

nastavení obrazu. Pokud

automatické nastavení

obrazu nepomůže,

proveďte ruční nastavení

„Výběr podporovaného

režimu zobrazení“ na

straně 2-6

• Neostré řádky

textu nebo

rozmazaný

obraz.

• Vodorovné

nebo svislé

čáry přes

obraz.

• Nebylo

optimalizován

o nastavení

obrazu.

• Nedošlo

k optimalizaci

systémového

nastavení

obrazu.

Když pracujete

v nativním rozlišení,

můžete dosáhnout

dodatečného zlepšení

nastavením bodů na

palec (Dots Per Inch –

DPI) na vašem

Viz Pokročilé nastavení u

nastavení zobrazení

vašeho systému.

3840 x 2160 p

Kapitola 3. Referenční informace 3-4

Ruční instalace ovladače monitoru

Systém automaticky vybere maximální obnovovací frekvenci a

odpovídající profily korekce barev.

Poznámka: Na rozdíl od monitorů CRT u monitorů LCD vyšší obnovovací frekvence neznamená

zlepšení kvality zobrazení. Společnost Lenovo doporučuje používat rozlišení ři

obnovovací frekvenci 60 Hz nebo rozlišení 640 x 480 při obnovovací frekvenci 60 Hz.

V následující části jsou uvedeny pokyny pro instalaci ovladače monitoru v operačním

systému Microsoft Windows 10,Microsoft Windows 8.1, Microsoft Windows 8 a Microsoft

Windows 7

Instalace ovladače monitoru pod Windows 10

1. Vypněte počítač a veškerá připojená zařízení.

2. Ujistěte se, že je monitor řádně připojen.

3. Zapněte monitor a poté systém. Nechte vašemu počítači čas na spuštění operačního

systému Windows .

5. Klepněte na záložku Change the display settings (Upravit nastavení zobrazení).

6. Klepněte na ikonu Advanced Settings (Upřesnit nastavení).

7. Klepněte na záložku Monitor.

8. Klepněte na tlačítko Properties (Vlastnosti).

9. Klepněte na záložku Driver (Ovladač).

10. Klepněte na Update Driver (Aktualizovat ovladač) a poté na Browse the computer to

find the driver program (Vyhledat ovladač v počítači).

11. Zvolte Pick from the list of device driver program on the computer (Vybrat ze

seznamu ovladačů v počítači).

12.

13. Vyberte soubor a klepněte na tlačítko Open (Otevřít). Klepněte na

tlačítko OK.

14.

15.

16. Restartujte systém. Systém automaticky zvolí maximální obnovovací frekvenci a

příslušné profily přizpůsobení barev.

3840 x 2160 p

Pro využití funkce Plug and Play v systému Microsoft Windows 10 postupujte následovně:

Poznámka: Je třeba stáhnout ovladač pro váš operační systém z webových stránek Lenovo

(http://support.le novo.com /Pro2840mD)

Klepněte na tlačítko Have Disk (Z disku). Klepněte na tlačítko Browse (Procházet) a přejděte

na adresář, do kterého jste uložili stažené ovladače.

Vyberte ThinkVision Pro2840m a klepněte na tlačítko Next (Další). Soubory budou

zkopírovány z adresáře do vašeho pevného disku.

Zavřete všechna otevřená okna.

Pro2840mD.inf

Na pracovní ploše přemístěte ukazatel myši na malou ikonu Window v levém dolním rohu

obrazovky, klikněte pravým tlačítkem a zvolte příkaz Ovládací panely, potom poklepejte na

ikonu Hardware and Sound (Hardware a zvuk) a potom klepněte na Display

(Zobrazení).

Systém automaticky vybere maximální obnovovací frekvenci a

odpovídající profily korekce barev.

Poznámka: Na rozdíl od monitorů CRT u monitorů LCD vyšší obnovovací frekvence neznamená

zlepšení kvality zobrazení. Společnost Lenovo doporučuje používat rozlišení ři

obnovovací frekvenci 60 Hz nebo rozlišení 640 x 480 při obnovovací frekvenci 60 Hz.

Instalace ovladače monitoru pod Windows 8.1

Pro využití funkce Plug and Play v systému Microsoft Windows 8.1 postupujte následovně:

1. Vypněte počítač a veškerá připojená zařízení.

2. Ujistěte se, že je monitor řádně připojen.

3. Zapněte monitor a poté systém. Nechte vašemu počítači čas na spuštění operačního

systému Windows 8.1.

5. Klepněte na záložku Change the display settings (Upravit nastavení zobrazení).

6. Klepněte na ikonu Advanced Settings (Upřesnit nastavení).

7. Klepněte na záložku Monitor.

8. Klepněte na tlačítko Properties (Vlastnosti).

9. Klepněte na záložku Driver (Ovladač).

10. Klepněte na Update Driver (Aktualizovat ovladač) a poté na Browse the computer to

find the driver program (Vyhledat ovladač v počítači).

11. Zvolte Pick from the list of device driver program on the computer (Vybrat ze

seznamu ovladačů v počítači).

12.

13. Vyberte soubor a klepněte na tlačítko Open (Otevřít). Klepněte na

tlačítko OK.

14.

15.

16. Restartujte systém. Systém automaticky zvolí maximální obnovovací frekvenci a

příslušné profily přizpůsobení barev.

Na Pracovní ploše přemístěte myš do pravého dolního

rohu obrazovky, vyberte volbu Nastavení, poklepejte na položku

Ovládací panely, potom poklepejte na ikonu Hardware a zvuk a

potom klepněte na položku Zobrazení.

3840 x 2160 p

Klepněte na tlačítko Have Disk (Z disku). Klepněte na tlačítko Browse (Procházet) a přejděte

na adresář, do kterého jste uložili stažené ovladače.

Vyberte ThinkVision Pro2840m a klepněte na tlačítko Next (Další). Soubory budou

zkopírovány z adresáře do vašeho pevného disku.

Zavřete všechna otevřená okna.

Pro2840mD.inf

3-5

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Poznámka: Je třeba stáhnout ovladač pro váš operační systém z webových stránek Lenovo

(http://support.le novo.com /Pro2840mD)

Poznámka: Na rozdíl od monitorů CRT u monitorů LCD vyšší obnovovací frekvence neznamená

zlepšení kvality zobrazení. Společnost Lenovo doporučuje používat rozlišení ři

obnovovací frekvenci 60 Hz nebo rozlišení 640 x 480 při obnovovací frekvenci 60 Hz.

Instalace ovladače monitoru pod Windows 8

Pro využití funkce Plug and Play v systému Microsoft Windows 8 postupujte následovně:

1. Vypněte počítač a veškerá připojená zařízení.

2. Ujistěte se, že je monitor řádně připojen.

3. Zapněte monitor a poté systém. Nechte vašemu počítači čas na spuštění operačního

systému Windows 8.

5. Klepněte na záložku Change the display settings (Upravit nastavení zobrazení).

6. Klepněte na ikonu Advanced Settings (Upřesnit nastavení).

7. Klepněte na záložku Monitor.

8. Klepněte na tlačítko Properties (Vlastnosti).

9. Klepněte na záložku Driver (Ovladač).

10. Klepněte na Update Driver (Aktualizovat ovladač) a poté na Browse the computer to

find the driver program (Vyhledat ovladač v počítači).

11. Zvolte Pick from the list of device driver program on the computer (Vybrat ze

seznamu ovladačů v počítači).

16. Restartujte systém. Systém automaticky zvolí maximální obnovovací frekvenci a

příslušné profily přizpůsobení barev.

Na Pracovní ploše přemístěte myš do pravého dolního

rohu obrazovky, vyberte volbu Nastavení, poklepejte na položku

Ovládací panely, potom poklepejte na ikonu Hardware a zvuk a

potom klepněte na položku Zobrazení.

3840 x 2160 p

12.

13. Vyberte soubor a klepněte na tlačítko Open (Otevřít). Klepněte na

tlačítko OK.

14.

15.

Klepněte na tlačítko Have Disk (Z disku). Klepněte na tlačítko Browse (Procházet) a přejděte

na adresář, do kterého jste uložili stažené ovladače.

Vyberte ThinkVision Pro2840m a klepněte na tlačítko Next (Další). Soubory budou

zkopírovány z adresáře do vašeho pevného disku.

Zavřete všechna otevřená okna.

Pro2840mD.inf

Kapitola 3. Referenční informace 3-6

Poznámka: Je třeba stáhnout ovladač pro váš operační systém z webových stránek Lenovo

(http://support.le novo.com /Pro2840mD)

Poznámka: Na rozdíl od monitorů CRT u monitorů LCD vyšší obnovovací frekvence neznamená

zlepšení kvality zobrazení. Společnost Lenovo doporučuje používat rozlišení ři

obnovovací frekvenci 60 Hz nebo rozlišení 640 x 480 při obnovovací frekvenci 60 Hz.

Získání další pomoci

Pokud problém přesto nelze odstranit, obraťte se na středisko podpory zákazníků. Další informace

o kontaktování střediska podpory zákazníků najdete v části Dodatek A, „Servis a podpora“ na

straně A-1.

Instalace ovladače monitoru v operačním systému Windows 7

Při instalaci ovladače zařízení v operačním systému Microsoft® Windows 7

postupujte podle následujících pokynů:

1. Vypněte počítač a všechna připojená zařízení.

2. Zkontrolujte, zda je monitor správně připojen.

3. Zapněte monitor a potom počítač. Počkejte, až se v počítači spustí operační systém Windows 7

4. Klepněte na tlačítko Start, přejděte na příkaz Control Panel (Ovládací panely) a poklepáním

na ikonu Hardware and Sound (Hardware a zvuk) otevřete okno Display Properties

(Vlastnosti zobrazení).

5. Klepněte na ikonu Personalization (Přizpůsobení).

6. Klepněte na ikonu Display Settings (Nastavení zobrazení).

Klepněte na tlačítko Advanced Settings (Upřesnit nastavení).

Klepněte na kartu Monitor.

Klepněte na tlačítko Properties (Vlastnosti).

.Klepněte na kartu Driver (Ovladač).

. Klepnutím na tlačítko „Update Driver (Aktualizovat ovladač)“ otevřete okno „Update Driver

Software-Generic PnP Monitor (Aktualizovat softwarový generický PNP ovladač

monitoru)“ a potom klepněte na tlačítko „Browse my computer for driver software

(Vyhledat software ovladače v počítači)“.

. Vyberte možnost „Let me pick from a list of device drivers on my computer (Vybrat ze

seznamu ovladačů zařízení v počítači)“ a potom klepněte na tlačítko Next (Další).

17 . Restartujte počítač.

Klepněte na ikonu Adjust Resolution

(Upravit rozliení)

3840 x 2160 p

Poznámka: Je třeba stáhnout ovladač pro váš operační systém z webových stránek

Lenovo (http://support.lenovo.com/Pro2840mD)

Vyberte soubor a klepněte na tlačítko Open (Otevřít). Klepněte na tlačítko OK.

Klepněte na tlačítko Have Disk (Z disku). Klepněte na tlačítko Browse (Procházet) a

přejděte na adresář, do kterého jste uložili stažené ovladače.

Vyberte ThinkVision Pro2840m a klepněte na tlačítko Next (Další). Soubory budou

zkopírovány z adresáře do vašeho pevného disku.

Zavřete všechna otevřená okna.

Pro2840mD.inf

3-7

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Servisní díly

Následující díly jsou určeny pro servis Lenovo nebo pro autorizované prodejce Lenovo za účelem

podpory zákaznické záruky. Tyto díly jsou určeny pouze pro servis. V tabulce níže jsou uvedeny

Tabulka 3-3. Seznam servisních dílů

Číslo dílu FRU

(jednotka pro

výměnu)

Popis Barva Model typu

zařízení (MTM)

FRU monitor

FRU stojan

smontovaný s

podstavcem

informace pro model .

03T8

03T8504

03T8505

Havraní čerň

03T8 Havraní čerň

503

506

ThinkVision Pro2840m

USB 3.0 kabel

kabel

60B4-RAR6-WW

03T8508 Havraní čerň 60B4-RAR6-WW

ThinkVision Pro2840m

HDMI kabel

USB 2.0

Servisní informace

Produktová čísla

Produktové číslo monitoru se nachází na boční straně rámečku displeje (viz obrázek níže).

Odpovědnost zákazníka

Záruka se nevztahuje na produkt, který byl poškozen nehodou, špatným nebo nesprávným

používáním, nesprávnou instalací, nedodržením specifikací produktu a pokynů pro

používání, přírodní nebo osobní katastrofou nebo neoprávněnými úpravami, opravami nebo

změnami.

Mezi příklady špatného nebo nesprávného používání, na které se nevztahuje záruka, patří:

•Obraz vypálený na obrazovce monitoru CRT. Vypálení obrazu lze předejít použitím spořiče

obrazovky nebo řízením spotřeby.

•Fyzické poškození krytů, rámečku, podstavce a kabelů.

•Škrábance nebo otvory na obrazovce monitoru.

03T8 Havraní čerň

531 ThinkVision Pro2840m

DP v1.2 kabel 60B4-RAR6-WW

Kapitola 3. Referenční informace 3-8

Dodatek A. Servis a podpora

V následující části jsou uvedeny informace o technické podpoře, která je pro tento

produkt k dispozici v rámci záruční doby nebo po dobu životnosti produktu.

Podrobné znění záručních podmínek je uvedeno v prohlášení o omezené záruce

společnosti Lenovo.

Registrace vaší volby

Registrujte se pro získání servisních a podpůrných aktualizací včetně bezplatného a

zlevněného počítačového příslušenství a obsahu. Jděte na:

http://www.lenovo.com/register

Technická podpora online

Technická podpora online je k dispozici po celou dobu životnosti

výrobku na adrese: http://www.lenovo.com/support

Pomoc při výměně výrobku nebo výměně vadných částí je také k dispozici po celou

záruční dobu. Navíc pokud je v počítači Lenovo nainstalován doplněk podle vašeho

vlastního výběru, můžete mít nárok na servis v místě vašeho působení. Zástupce

technické podpory společnosti Lenovo vám může pomoci s určením nejlepší alternativy.

Telefonická odborná pomoc

Podpora při instalaci a konfiguraci prostřednictvím Zákaznického centra podpory bude

k dispozici do 90 dnů poté, kdy byla možnost z marketingu stažena. Po této době bude

podpora zrušena nebo poskytována za poplatek podle výběru společnosti Lenovo.

Dodatečná podpora je také k dispozici za nominální poplatek.

Předtím, než budete kontaktovat představitele technické podpory společnosti Lenovo si

prosím připravte následující informace: název a číslo varianty, doklad o koupi, výrobce

počítače, model, sériové číslo a návod, přesné znění jakékoli chybové hlášky, popis

problému a údaje k hardwarové a softwarové konfiguraci vašeho systému.

Je možné, že zástupce technické podpory bude chtít s vámi během hovoru projít

problém s tím, že vy budete sedět u svého počítače.

Telefonní čísla se mohou měnit bez předchozího upozornění. Nejaktuálnější telefonní

seznam podpory společnosti Lenovo je vždy k dispozici na adrese:

http://www.lenovo.com/support/phone

4. A-l

Servis a podpora A-2

Země nebo region

Telefonní číslo

Argentina

0800-666-0011 (Španělsky, Anglicky)

Austrálie 1-800-041-267 (Anglicky)

Rakousko 0810-100-654 (Místní sazby) (Německy)

Belgie

Záruční servis a podpora: 02-339-36-11 (Holandsky, Francouzsky)

Bolívie

0800-10-0189 (Španělsky)

Brazílie

Volání z regionu Sao Paulo: 11-3889-8986,

Volání mimo region Sao Paulo: 0800-701-4815

(Portugalština)

Sultanát Brunej Vytočte 800-1111 (Anglicky)

Kanada

1-800-565-3344 (Anglicky, Francouzsky)

Chile

800-361-213 (Španělsky)

Čína

Linka technické podpory: 400-100-6000 (Mandarínsky)

Čína

(Hong Kong S.A.R.)

(852) 3516-8977

(Kantonsky, Anglicky, Mandarínsky)

Čína

(Macao SA.R.)

0800-807 / (852) 3071-3559

(Kantonsky, Anglicky, Mandarínsky)

Kolumbie

1-800-912-3021 (Španělsky)

Kostarika

0-800-011-1029 (Španělsky)

Chorvatsko

385-1-3033-120 (Chorvatština)

Kypr

800-92537 (Řečtina)

Česká republika

800-353-637 (Čeština)

Dánsko

Záruční servis a podpora: 7010-5150 (Dánsky)

Dominikánská

republika

1-866-434-2080 (Španělsky)

Ekvádor

1-800-426911-OPCION 4 (Španělsky)

Egypt

Primární: 0800-0000-850

Sekundární: 0800-0000-744

(Arabština, Anglicky)

Salvador

800-6264 (Španělsky)

Estonsko

372-66-0-800 (Estonština, Rusky, Anglicky)

Finsko

Záruční servis a podpora: +358-800-1-4260 (Finsky)

Francie

Záruční servis a podpora: 0810-631-213 (hardware) (Francouzsky)

Německo

Záruční servis a podpora : 0800-500-4618 (Zdarma) (Německy)

Řecko

Obchodní partner Lenovo (Řečtina)

Guatemala

Vytočte 999-9190, vyčkejte operátora a požádejte o spojení

877-404-9661 (Španělsky)

A-3 Širokoúhlý plochý monitor ThinkVision Pro2840m – uživatelská p

Honduras

Vytočte 800-0123 (Španělsky)

Maďarsko

+ 36-13-825-716 (Anglicky, Maďarsky)

Indie

Primární: 1800-419-4666 (Tata)

Sekundární: 1800-3000-8465 (Reliance)

Email: commercialts@lenovo.com

(Anglicky a hindština)

Indonésie

1-803-442-425

62 213-002-1090 (Platí standardní poplatky)

(Anglicky, Bahaská indonéština)

Irsko

Záruční servis a podpora: 01-881-1444 (Anglicky)

Izrael

Servisní středisko Givat Shmuel: +972-3-531-3900 (Hebrejsky,

Itálie

Záruční servis a podpora: +39-800-820094 (Italsky)

Japonsko

0120-000-817 (Japonština, Anglicky)

Kazachstán

77-273-231-427 (Platí standardní poplatky) (Rusky, Anglicky )

Korea

080-513-0880 (Hovor na účet volaného)

02-3483-2829 (Bezplatný hovor)

(Korejsky)

Země nebo region

Telefonní číslo

Anglicky)

Lotyšsko

371-6707-360 (Lotyština, Rusky, Anglicky)

Litva

370 5278 6602 (Italsky, Rusky, Anglicky )

Lucembursko

ThinkServer a ThinkStation: 352-360-385-343

ThinkCentre a ThinkPad: 352-360-385-222

(Francouzsky)

Malajsie

1-800-88-0013

03-7724-8023 (Platí standardní poplatky)

(Anglicky)

Malta

356-21-445-566 (Angličtina, Italština, Maltština, Arabština)

Mexiko

001-866-434-2080 (Španělsky)

Nizozemsko

020-513-3939 (Holandsky)

Nová Zéland

0508-770-506 (Anglicky)

Nikaragua 001-800-220-2282 (Španělsky)

Norsko

8152-1550 (Norsky)

Panama

Zákaznické středisko podpory Lenovo: 001-866-434 (Zdarma)

(Španělsky)

Peru

0-800-50-866 OPCION 2 (Španělsky)

Filipíny

1-800-8908-6454 (odběratelé GLOBE),

1-800-1441-0719 (odběratelé PLDT)

(Tagalogština, Anglicky)

Servis a podpora A-4

Polsko

Notebooky a tablety s logy značky Think : 48-22-273-9777

ThinkStation a ThinkServer : 48-22-878-6999

(Polština, Anglicky )

Portugalsko 808-225-115 (Platí standardní poplatky) (Portugalština)

Rumunsko

4-021-224-4015 (Romanian)

Rusko

+7-499-705-6204

+7-495-240-8558 (Platí standardní poplatky)

(Rusky)

Země nebo region

Telefonní číslo

Singapur

1-800-415-5529

6818-5315 (Platí standardní poplatky)

(Anglicky, Mandarínsky, Malajština)

Slovensko

ThinkStation a ThinkServer : 421-2-4954-5555

Slovinsko

386-1-2005-60 (Slovinsky)

Španělsko

34-917-147-833 (Španělsky)

Srí Lanka

9477-7357-123 (Informační systémy Sumathi) (Anglicky)

Švédsko

Záruční servis a podpora: 077-117-1040 (Švédsky)

Švýcarsko

Záruční servis a podpora: 0800-55-54-54

(Německy, Francouzsky, Italsky)

Taiwan

0800-000-702 (Mandarínsky)

Thajsko

001-800-4415-734

(+662) 787-3067 (Platí standardní poplatky)

(Thajsky, Anglicky)

Turecko

444-04-26 (Turecky)

Spojené království

Standardní záruční podpora: 03705-500-900 (místní sazba)

Standardní záruční podpora: 08705-500-900

(Anglicky)

Spojené státy

1-800-426-7378 (Anglicky)

Uruguay

000-411-005-6649 (Španělsky)

Venezuela

0-800-100-2011 (Španělsky)

Vietnam

120-11072 (Zdarma)

84-8-4458-1042 (Platí standardní poplatky)

(Vietnamsky, Anglicky)

Dodatek B. Poznámky

Společnost Lenovo nemusí nabízet produkty, služby nebo funkce zmiňované v

tomto dokumentu ve všech zemích. Informace o produktech a službách, které

jsou aktuálně k dispozici ve vaší oblasti, vám poskytne místní zástupce

společnosti Lenovo. Jakýkoli odkaz na produkt, program nebo službu Lenovo

neznamená ani z něho nevyplývá, že by měl být použit pouze daný produkt,

program nebo služba Lenovo. Místo toho může být použit jakýkoli funkčně

ekvivalentní produkt, program nebo služba, které neporušují žádná práva na

duševní vlastnictví společnosti Lenovo. Nicméně uživatel je povinen

vyhodnotit a ověřit funkčnost jakéhokoli jiného produktu, programu nebo

služby.

Společnost Lenovo může vlastnit patenty nebo žádosti o patenty, které se

vztahují předmět tohoto dokumentu. Získáním tohoto dokumentu nezískáváte

žádné licence na tyto patenty. Žádosti o licence můžete zasílat písemně na

adresu:

Lenovo (United States), Inc.

1009 Think Place - Building One

Morrisville, NC 27560

U.S.A.

Attention: Lenovo Director of Licensing

SPOLEČNOST LENOVO POSKYTUJE TUTO PUBLIKACI „TAK JAK JE“ BEZ

JAKÉKOLI VÝSLOVNÉ NEBO PŘEDPOKLÁDANÉ ZÁRUKY VČETNĚ, ALE

BEZ OMEZENÍ, PŘEDPOKLÁDANÉ ZÁRUKY NEPORUŠITELNOSTI PRÁVA,

OBCHODOVATELNOSTI NEBO VHODNOSTI PRO KONKRÉTNÍ ÚČEL.

Některé právní řády neumožňují u konkrétních transakcí vyloučení výslovných

nebo odvozených záruk a z tohoto důvodu se na vás toto ustanovení nemusí

vztahovat.

Tyto informace mohou obsahovat technické nepřesnosti nebo typografické

chyby. Informace obsažené v tomto dokumentu jsou pravidelně měněny; tyto

změny budou zahrnuty do nových vydání publikace. Společnost Lenovo může

kdykoli bez předchozího upozornění provádět vylepšení a/nebo změny

produktů a/nebo programů popsaných v této publikaci.

Produkty popsané v tomto dokumentu nejsou určeny pro používání v

implantátech nebo v jiných aplikacích pro podporu lidského života, kde by

případná závada mohla způsobit zranění nebo úmrtí osob. Informace

obsažené v tomto dokumentu neovlivňují ani nemění technické specifikace

nebo záruky na produkt Lenovo. Žádná část tohoto dokumentu nesmí být

považována na výslovnou nebo předpokládanou licenci nebo náhradu škod v

rámci práv na duševní vlastnictví společnosti Lenovo nebo třetích stran.

Veškeré informace uvedené v tomto dokumentu byly získány ve specifickém

prostředí a jsou uváděny jako příklad. Výsledky dosažené v jiných operačních

prostředích se mohou lišit.

Společnost Lenovo může používat nebo distribuovat jakékoli informace,

které jí poskytnete, jakýmkoli způsobem, o kterém je přesvědčena, že je

správný, bez závazku vůči vám.

Veškeré odkazy v této publikaci na webové stránky jiné, než společnosti

Lenovo, jsou uváděny pouze orientačně a v společnost Lenovo za ně v

žádném případě neodpovídá. Materiály na těchto webových stránkách

nejsou součástí materiálů pro tento produkt Lenovo a používání těchto

webových stránek je na vaše vlastní riziko.

B-2

Veškeré výkonností hodnoty uvedené v tomto dokumentu byly dosaženy ve

specifickém prostředí. Z tohoto důvodu se mohou výsledky dosažené v jiných

operačních prostředích značně lišit. Některá měření mohla být prováděna na

vyvíjených systémech a nelze zaručit, že tato měření budou stejná u obecně

dostupných systémů. Navíc některá měření mohla být odhadnuta prostřednictvím

extrapolace. Skutečné výsledky se mohou lišit. Uživatelé tohoto dokumentu musí ověřit

platné údaje pro jejich konkrétní prostředí.

Informace o recyklaci

Lenovo vyzývá vlastníky zařízení informačních technologií (IT), aby odpovědně

recyklovali svá zařízení v případě, že je již dále nepotřebují. Lenovo nabízí množství

programů a služeb pro pomoc vlastníkům zařízení při recyklaci jejich IT produktů.

Pro informace o recyklaci výrobků Lenovo navštivte:

http://www.lenovo.com/lenovo/environment/recycling

Sběr, recyklace a zastaralé počítače nebo monitory Lenovo

Pokud jste zaměstnancem společnosti a potřebujete se zbavit počítače nebo monitoru

značky Lenovo, který je vlastnictvím společnosti, musíte tak učinit v souladu se

Zákonem o podpoře efektivního nakládání se zdroji. Počítače a monitory jsou zařazeny

jako průmyslový odpad a měly by být řádně likvidovány smluvním partnerem z oblasti

likvidace průmyslových odpadů, který má certifikaci místní samosprávy. V souladu se

Zákonem o podpoře efektivního nakládání se zdroji poskytuje Lenovo Japan zajišťuje

prostřednictvím svých sběrných a recyklačních služeb počítačů (PC Collecting and

Recycling Services) sběr, opětovné využití a recyklaci zastaralých (nepoužívaných)

počítačů a monitorů. Pro další detaily navštivte webovou stránku společnosti Lenovo na

adrese www.ibm.com/jp/pc/service/recycle/pcrecycle/. Podle Zákona o podpoře

efektivního nakládání se zdroji byl sběr a recyklace domácích použitých počítačů a

monitorů zahájen výrobcem 1. října 2003. Tato služba je poskytována bezplatně pro

domácí počítače, které byly prodány po 1. říjnu 2003. Pro další detaily navštivte

webovou stránku společnosti Lenovo na adrese

www.ibm.com/jp/pc/service/recycle/personal/.

Širokoúhlý plochý monitor říručka Think ision Pro2840m Uživatelská pV

Likvidace počítačových komponent Lenovo

Některé počítačové komponenty Lenovo prodávané v Japonsku mít díly, které

obsahují těžké kovy nebo jiné substance, na které je životní prostředí citlivé. Pro

správnou likvidaci nepoužívaných komponent jako jsou desky s plošnými spoji nebo

mechaniky použijte metody popsané výše, které se týkají sběru a recyklace

nepoužívaných počítačů nebo monitorů.

Ochranné známky

Následující termíny jsou ochranné známky společnosti Lenovo v USA, v dalších

zemích nebo oboje:

Lenovo

Logo společnosti Lenovo

ThinkCentre

ThinkPad

ThinkVision

Microsoft Windows a Windows NT jsou ochranné známky skupiny společností

Microsoft.

Ostatní názvy společností, produktů nebo služeb mohou být ochranné známky

nebo služby dalších subjektů.

B-4

Turecké prohlášení o shodě

Výrobek Lenovo splňuje požadavky Směrnice o omezení používání určitých

nebezpečných substancí u elektrických a elektronických zařízení (EEE)

Turecké Republiky.

Lenovo a logo společnosti Lenovo jsou ochranné známky společnosti Lenovo

v USA, v dalších zemích nebo oboje.

Širokoúhlý plochý monitor říručka ThinkVision Pro2840m Uživatelská p

Lenovo Pro2840M Ug Cze Usereng_L1951pwD_0709 80 Czech User Manual (Czech) Guide For Think Vision (Machine Type 60B4) Wide Flat Panel Monitor

Navigation menu

Versions of this User Manual:

Views

Navigation
