User Manual

V3US/V3USP Setup Guide

English

Box Contents

Wren V3US Speaker

(vertical/horizontal placement)

Wren V3US

Setup Guide

V3US Setup Guide

Wren V3US Safety

Instructions & Warranty

AC Power Cord

Index

Box Contents ...........................................3

Connections and Controls

Back Panel Connections

and Settings ..............................................4

Speaker Controls ...................................... 5

Portability and your

Battery Power Supply ..............................6

Using the V3US Bass EQ .........................7

Getting Started

Powering on your V3US ..........................8

Establishing a WiFi connection .............9

How to ﬁnd what you need

to know for your device ..........................10

Connecting and Using

Your V3US

Connect to your network

using an AndroidTM device ....................... 11

Using the Play-Fi App on your

Android or iOS device ............................. 15

Connect using iOS Devices with

Apple WAC setup (V3US)

.....................................................................16

Connect to your network using iOS

devices with the Play-Fi iOS App

.....................................................................20

Using the Play-Fi iOS App to add more

Play-Fi speakers to your network .......... 24

Using AirPlay on your iOS device

(iPad, iPhone, iPod Touch) .....................25

Connect to your network using a

Mac or Windows® PC running iTunes ....26

Using AirPlay on your Mac or

Windows computer ..................................29

Streaming to multiple V3US speakers

with iTunes running on a Mac or

Windows PC ..............................................29

Connect to your network using a PC

running Windows 7 and higher .............. 30

Using the special Play-Fi App for

Windows 7 and higher.............................31

Connect to your network using WPS

(if your router supports it) ......................32

Connect to your V3US

using Bluetooth® .......................................34

Using Bluetooth ........................................ 37

Connect using Spotify Premium ............40

Device Guide ............................................. 41

Note: Throughout this Setup Guide, we use "V3US" to refer to both the non-portable (V3US) and portable

(V3USP) versions of the speaker

English

Back Panel Connections and Settings

Setup Button

Used to enter various setup modes

EQ Adjustment

Adjusts bass output to

compensate for speaker

placement relative to

room walls

3.5mm Aux Input

Connects any audio source via

a 3.5mm audio cable

Reset Button

Reboots speaker by

cycling the power

o and back on.

Service Port/Ethernet Input

Used for ﬁrmware updates. Also works as an

Ethernet input via RJ45 to USB connector.

Speaker Controls

Power/Standby

Powers on and o the Wren speaker

To turn on, press and release the Power

button; to turn o, press and hold the

power button for 7 seconds

Power Status Indicator

For V5USP (portable) only: Any

light indicates power is on. White

light indicates the power supply is

connected; other colors indicate

remaining battery power (see next

page for details). For V5US (non-

portable): Solid white light

indicates power is on.

Volume Up

Increases the volume.

Volume Adjustment

Indicator

Flashes to indicate volume

being adjusted.

Volume Down

Decreases the volume.

Wiﬁ Indicator

Indicates WiFi audio

source is selected.

Aux (3.5mm)

Source Indicator

Indicates Aux audio

source is selected.

Source Selector

Selects the desired

audio input source.

Bluetooth

Indicator

Indicates

Bluetooth

audio source is

selected.

Power Supply Input

Connects to the power supply

English

Portability and your Battery Power Supply

(V3USP only) Your V3US is equipped with a 3-position bass equalization (“EQ”) switch to compensate

for room “boundary eects” on bass output. Room boundaries can change the sound of

a speaker because its bass output is either ampliﬁed or diminished depending on how

near the speaker is to the room’s walls, ﬂoor or ceiling. A speaker placed a good distance

away from a room’s walls, ﬂoor or ceiling will be free from the amplifying eects of these

boundaries. At the opposite end of the spectrum, a speaker placed in a corner on the

ﬂoor or up near the ceiling will most likely have overwhelming and unnatural sounding

bass output, assuming that its inherent bass output is powerful enough to begin with, as

is the case with your V3US.

We provide the Bass Adjustment EQ Selector, pictured below, to allow greater ﬂexibility

in room placement of your speaker. If your speaker is a good distance from any room

boundaries, use the left-most setting. If your speaker is near a back wall, use the middle

setting. Finally, if your speaker is in a corner, use the right-most setting.

Of course, bass output is for many people a matter of personal taste. If the bass on your

speaker seems too light for your taste — regardless of room position — you can make it

heavier by moving the setting to the left. If the bass is too heavy — regardless of room

position — you can make it lighter by moving the setting to the right.

The V3USP has a built-in rechargeable battery that lets you unplug completely and take

your music with you — from the dining room, to the game room, to the bedroom, even

out on your deck. You can go just about anyplace up to 100 feet from your home router or

switch to Bluetooth and take your music anywhere.

The battery in the V3USP will provide up to 9 hours of playback. Duration of playback will

vary depending on volume level and type of content being played.

When you disconnect the power supply, the Power Indicator will show the Battery status

as follows:

Free from

boundaries

In a corner

Near a wall

Using the Bass EQ

Battery Level Indicator

60-100% Solid Green

30-60% Amber

10-30% Red

Less than 10%

(time to plug in power supply} Blinking Red

Battery Charging

(power supply connected) Slow Breathing Red

Battery Fully Charged

(power supply connected & on) White

Power Status

Indicator

Note: the natural wood ﬁnish is not weather resistant and it is not water-proof.

Do not leave the V3UP outside for extended periods of time as this may cause damage.

English

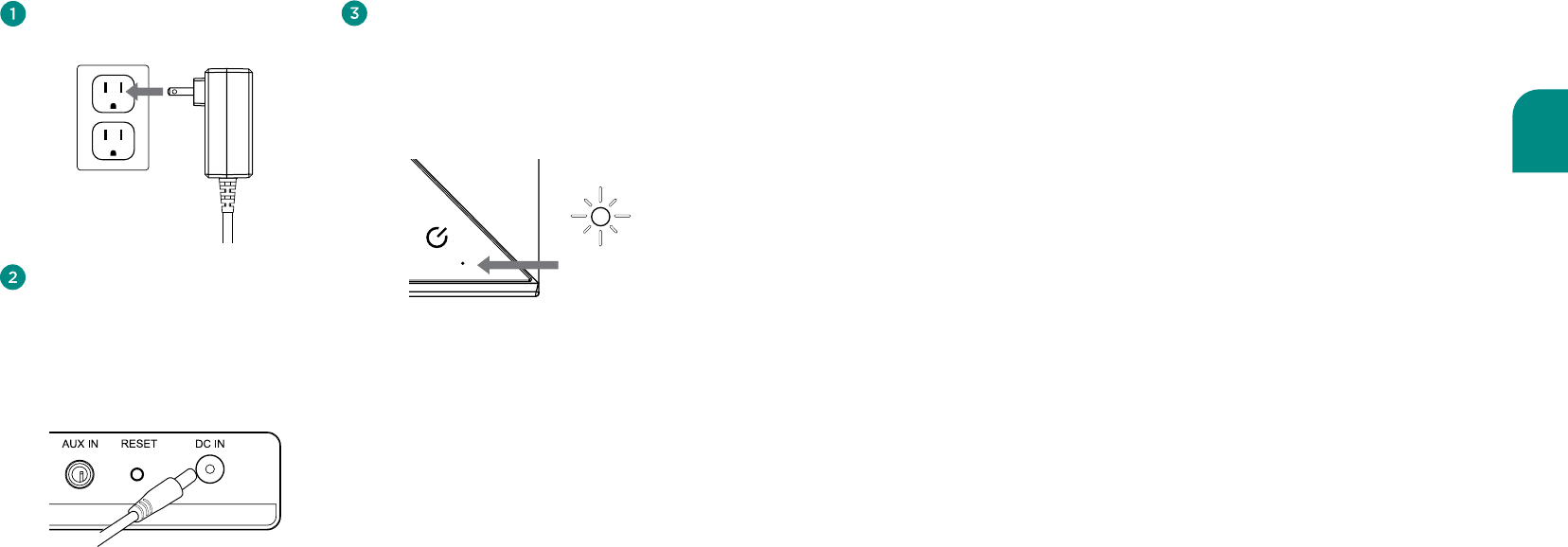

Powering on your Wren V3US

Press power button.

The power indicator will blink

white until the system is ready.

When the system is ready, the

power indicator will remain white.

Connect power supply to AC outlet.

Connect power cord to power input

on rear of speaker.

The power indicator will ﬂash white

for about 10 seconds, then turn o.

If you are using WiFi to connect

(All wireless connection types except Bluetooth)

If you are using WiFi to connect, please check that the following are true:

• Your source device (smartphone, tablet, PC, etc.) is compatible. (For more

information on compatible devices, visit wrensound.com/support.)

• You know your wireless network (WiFi) name and password.

• Your wireless network is on and functioning properly.

• Your Wren V3US speaker is located in an area with ample WiFi signal strength.

ONCE YOUR V3US IS CONNECTED TO YOUR WIFI NETWORK, REGARDLESS OF HOW

YOU CONNECTED IT, THE V3US WILL EASILY CONNECT WITH ALL OF THE WIFI-

EQUIPPED SOURCE DEVICES THAT ARE ON THE SAME NETWORK AND COMPATIBLE

WITH YOUR V3US provided you have the appropriate app installed. In other words, once

you have used any compatible device to establish a connection between your V3US and

your wireless network, other compatible WiFi source devices on the same network will

recognize your speaker on the network and stream music to that speaker; you will not need

to go through another setup process.

solid white

English

Download and install the free

Wren Play-Fi App (search for

“Wren Play-Fi”) from the Google

Play Store or the Amazon App Store.

Turn on your speaker(s). The ﬁrst

time you turn on the Wren V3US, it

will start up in WiFi Connect Mode

(indicated by the WiFi indicator

slowly blinking amber). In this

mode, the speaker is broadcasting

a signal telling Android devices

that it is ready to connect.

Standard WiFi Setup enables you to set up multiple Wren V3US speakers at once.

For best results, place your Wren V3US speaker(s) near your router. You may move the

speaker(s) after setup is complete.

Standard WiFi setup using an Android

smartphone or tablet

Connect to your network using Android devices

Connect your Android phone or

tablet to the same WiFi network that

you want to use to stream music to

your Wren V3US speaker(s).

How to ﬁnd what you need to know to

set up and use your source device

The Wren V3US works with nearly all major smartphone, tablet and PC brands,

each with its own setup method. Chances are, however, that you want to use only one

primary device for streaming music to your V3US. To get started, simply ﬁnd your device

in the index below and go to the section for connecting your Wren V3US

with that device. You don’t need to read the setup and operating sections that do

not pertain to your device(s).

For setup instructions, please turn to the appropriate page for your device:

Android Smartphone or Tablet ................................page 11

iOS Devices — Apple iPad, iPhone and iPod Touch —

using the Apple WAC setup ...................................page 16

iOS Devices — Apple iPad, iPhone and iPod Touch —

using the Play-Fi App ........................................page 20

Mac or Windows PC running iTunes ............................page 26

PC running Windows 7 and higher .............................page 30

WiFi Protected Setup (WPS) if supported by your router.........page 32

Bluetooth Setup .............................................page 34

Steps 4-8, next page

amber

English

To listen to music, simply use the

Wren Play-Fi App on your Android

device to select the music you

want to play.

The Wren Play-Fi App will ask you

to name your speaker. Choose from

preselected names or create your

own by choosing “Custom Name”

at the end of the name list.

To move your speaker to a dierent location, power it o, move it to where you want to

listen, and power it back on.

Connect to your network using Android devices (cont.)

The Wren Play-Fi App will ask you to

enter your WiFi network’s password

(if required).

After connecting, your Wren V3US

may perform a software update. This

may take several minutes. During the

update, do not unplug your speaker,

turn o your Android device or leave

the network.

Launch the Wren Play-Fi App.

It will automatically detect any

Wren V3US speakers that are in

WiFi Connect Mode.

Step 8 continued, next page

English

Once you have successfully set up your Wren V3US speaker, simply launch the Wren

Play-Fi App on your Android device or the iOS Play-Fi App on your iOS device. The App

will verify the connection with all Play-Fi speakers on your network. It’s that simple.

Questions? Visit wrensound.com/support for additional help.

Select the speaker(s).

Choose a single speaker in one

room, or link all your speakers for

a whole-home listening experience.

You can control the volume of

each speaker independently using

the individual speaker volume

controls, or control all speakers

simultaneously using the master

volume control.

Enjoy!

Sit back and enjoy the music. (And if

you must check your email, feel free —

the Play-Fi App runs smoothly in the

background.)

Select your music.

See every song stored on your device,

(searchable by album, artist, genre

or folder). Or choose from one of the

integrated streaming audio services.

See the device guide on page 41 for a

complete list of available music services.

New services are added every quarter.

Using the Play-Fi App on your

Android or iOS device

Setting Up Wren V3US Speakers

After Launching the App

The Wren Play-Fi App looks for devices

in Standard WiFi Setup Mode when it is

launched. If you launch the app before

connecting the speaker to the WiFi network,

go to the app’s home screen, select

“Settings” and then “Add Play-Fi Device.”

Selecting a Dierent WiFi Network

If you want to connect the speaker to a

dierent WiFi network, open the Wren

Play-Fi App and press the “Alternative

Network” button on the “Enter Network

Password” screen.

Manually Enabling WiFi Mode

You may need to manually enable the

speaker’s WiFi Mode if any of the following

conditions apply:

• If this is not your ﬁrst time setting

up the speaker

• If you’re in a new location with

a dierent WiFi network

• If you want to switch from your current

WiFi network to a dierent one

To manually enable WiFi Mode, hold down

the setup button on the rear of the speaker

for seven seconds. The WiFi light will blink

once per second indicating that WiFi Setup

Mode is active.

Connect to your network using Android devices (cont.)

blinking

amber

English

Settings

For customers who with to use the V3US as an AirPlay-only device, this is our

recommended method for connecting to your network using an iOS device. You can

also use the Play-Fi App, described on page 20 or the Web server method described

on page 26.

For best results, place your Wren speakers near your router. You can move the

speaker(s) after the setup is complete.

Once you have completed this setup procedure, you can stream music to your V3US

using AirPlay on your iOS device(s). In addition, you can use the Play-Fi App on your

iOS device(s) to stream music to multiple V3US speakers on your network.

Turn on your speaker(s). The ﬁrst

time you turn on the Wren V3US, it

will start up in WiFi Connect Mode

(indicated by the WiFi indicator

blinking amber). In this mode, the

speaker is broadcasting a signal

telling iOS devices that it is ready

to connect.

On your iPhone/iPad, go to Settings

Steps 5-7, next page

Connect using iOS Devices with

Apple WAC setup (V3US15)

amber

To put speaker into WiFi Connect

Mode manually; Press and hold the

Setup button on the rear of the

speaker (about 8 seconds) until the

WiFi indicator blinks slowly.

Select Wi-Fi and verify that your

network is selected

You will see a selection for “Set

Up New Airplay Speaker…” and,

in about 2 miutes, "Select the

"Play-Fi Device..."

blinking

amber

English

Connect using Apple WAC setup (cont.)

Verify network and speaker name:

1 - Verify your network selection 2 – Select name to change the speakers name

3 - Enter a new name 4 – Press Next when done

Your device will now share its WiFi settings with the speaker,

you will see a series of screens as the setup is completed.

The WiFi indicator on the speaker will turn white when

it is connected to the network

solid

white

English

Steps 10-14, next page

Choose “Set-Up New Device” on the

Play-Fi App Setup screen.

Exit the Play-Fi App

and select WiFi in the

Settings app on your

iOS device.

In the drop-down list of networks,

select the option with the words

“PlayFiDevice.”

Launch the Play-Fi App on your iOS

device. After about 5 seconds, you will

get the Setup screen.

Make sure your V3US’s WiFi indicator is

amber and pulsing slowly. If this is not the

case, make certain that your V3US is turned

on (the Power button will be lit white) and

that your source is set on WiFi. Then press

and steadily hold down the Setup button

on the rear panel until the amber light is on

and pulsing slowly

(about seven seconds).

Follow the Play-Fi App’s instructions

on your iOS device’s screen or refer

to the step-by-step instructions that

follow below.

Settings

The Play-Fi App for iOS devices can be used to setup your speaker(s) on your network.

The Play-Fi WiFi Setup enables you to set up multiple speakers at once. For Best results,

place the speaker(s) near your router. You can move the speaker(s) after setup is

complete.

Once you have completed this setup procedure, you can stream music to your V3US

using AirPlay on your iOS device(s). In addition, you can use the Play-Fi App on your iOS

device(s) to stream music to multiple V3US speakers on your network.

Download and install the free Play-Fi

App (search for “Play-Fi”) from the

Apple App Store.

Before you proceed, make sure you

know the name of the WiFi network

you wish to use if you have more than

one network; it is also important to

note upper and lower case as well as

spacing and the use of any special

characters (e.g., “Asus_3b”). Make

sure you also know your network

password if you have one.

Turn on your speaker(s). The ﬁrst

time you turn on the Wren V3US, it

will start up in WiFi Connect Mode

(indicated by the WiFi indicator

blinking amber). In this mode, the

speaker is broadcasting a signal

telling iOS devices that it is ready

to connect.

Steps 10-14, next page

Connect using iOS Devices with the

Play-Fi iOS App

amber

* IMPORTANT: To download the Play-Fi App for Apple iOS devices from the Apple App Store, search using the term

"DTS Play-Fi." DO NOT download the app titled "wrensoundsystemv5ap", as it is designed to work with the Wren

V5AP and will not work with your speaker.

English

Upon connecting successfully, you

will be prompted to assign a name

to your V3US. This is especially

useful if you have more than one

Play-Fi speaker on your network,

as it will enable you to distinguish

them and to stream music to up to

eight speakers simultaneously when

using the Play-Fi App on your iOS

device or iTunes running on a Mac

or Windows PC.

After you name your Wren speaker,

the Play-Fi Main Menu will appear.

To use the Play-Fi App on your

iOS device, follow the directions

in “Using the Play-Fi App on Your

Android or iOS Device” on page

15. To use AirPlay on your V3US,

exit the Play-Fi App and follow

the directions in “Using AirPlay on

Your iOS Device (iPad, iPhone, iPod

Touch)” on page 25.

To move your speaker to a dierent location, power it o, move it to where you

want to listen, and power it back on.

Return to the Play-Fi App. The

“Select Network” screen will

appear. Select the network you

want to use for streaming music

to your V3US.

Once you enter your password — or

if your network does not require a

password — the “Conﬁrm Settings”

screen will appear. Touch the blue

Set-Up button at the bottom of the

screen. The iOS device will then

connect to your V3US through your

WiFi network.

If your network requires a

password, you will be asked to

enter it next.

After connecting, your Wren V3US

may perform a software update; this

update may take several minutes.

During the update, do not unplug

your speaker, turn o your iOS device

or leave the network.

Connect using the Play-Fi iOS App (cont.)

English

Once you have successfully set up your Wren speaker, locate and press the AirPlay

icon on your music app to begin playing music. Note that the location of the

AirPlay icon will dier depending on the music player you are using. Below are

some examples.

Questions? Visit wrensound.com/support for additional help.

Using AirPlay on Your iOS device

(iPad, iPhone, iPod Touch)

If you have more than one Wren V3US (or other brand of Play-Fi speaker), you can

use the Play-Fi iOS App to add these speakers to your network by performing the

following steps.

In the Play-Fi App’s main menu,

select Settings.

In the Settings menu, select Add

Play-Fi Device.

Follow the directions in the prior

section, “Connect using the Play-

Fi iOS App,” starting with step 5.

Please skip step 7, as you will already

be in the Setup mode.

Note: To use multiple Play-Fi speakers, you must use the Play-Fi App on your iOS device or AirPlay on iTunes

running on a Mac or Windows PC. AirPlay on iOS does not support the simultaneous use of multiple speakers.

Using the Play-Fi iOS App to add more

Play-Fi speakers to your network

English

After you select Set Up, the next screen

asks you to select the network you

want to use to connect to your V3US.

Click on your preferred network.

Using your iOS device or computer,

navigate to your WiFi network

selection window and select

the network with the words

“PlayFiDevice.”

Launch your web browser (e.g., Safari®,

Internet Explorer®, Chrome® or Firefox®)

and type 192.168.0.1 in the address bar.

Then press Enter. This will take you to

the Settings page. Select “Set Up.”

Note: If the web page is not initially available

or becomes unresponsive, reload it.

Steps 6-8, next page

If you want to use AirPlay with your Mac or a Windows PC running iTunes, you will need to

use the Web Server method.

Note: Make sure you have saved open work on your computer and closed all programs.

Using the Web Server method to connect

Connect to your network using a Mac or

Windows PC running iTunes

On your V3US, select WiFi as your

source; press the Source button

until the WiFi indicator is lit.

Press and hold the Setup button on the

back of the Wren V3US for about seven

seconds until the amber WiFi indicator

begins to blink slowly; then release

the Setup button. Your Wren V3US has

entered Web Server setup mode.

This is also an alternate method to connect to your network using an iOS device.

amber

blinking

amber

English

Once you have successfully set up your Wren speaker, you are ready to enjoy your

music wirelessly. Locate and press the AirPlay icon in iTunes to begin playing music.

Questions? Visit wrensound.com/support for additional help.

Note: When adjusting the volume when using AirPlay on your computer, use the volume control

slider in iTunes, not the computer’s main volume control.

With AirPlay and iTunes 10 or later, you can listen to music through your computer

speakers and multiple AirPlay outputs.

The maximum number of outputs ranges from three to six, depending on your

environment (such as building composition and local radio interference), distance

to the outputs, and available network capacity relative to your other usage.

You can use the multiple speakers feature in iTunes to control the volume of your

output devices.

Using AirPlay on your Mac or Windows computer

Streaming to multiple V3US speakers with

iTunes running on a Mac or Windows PC

Note: You may need to reconnect your iOS device to your preferred wireless network after this setup process.

Problem connecting? Visit wrensound.com/support for additional help.

Use the next screen to select a

name for your speaker. You can

choose any name from the list or

you can enter a custom name.

After you have named your V3US, you

will be oered a “Connect” screen with

a button. Touch the blue button that

says “Next.”

Congratulations!

Your Wren V3US is

now ready to use as

an AirPlay speaker!

The “Attempting Connection” screen

will come up with information on how

to proceed (see image below.) Once

the WiFi indicator light on your Wren

V3US turns solid white, your speaker is

connected to the network. You can now

play music using AirPlay on your iOS

device or your Mac or Windows PC.

Connect to your network using a Mac or

Windows PC running iTunes (Cont.)

solid

white

English

To send songs to any speaker, simply click the icon in the system tray to see and choose

from the available speakers. Pick a favorite, and you are good to go. Adding a speaker?

The app makes set up a snap, too. And with Play-Fi HD, you can access your entire

speaker network for true multi-room enjoyment. Choose from the limitless music options,

and Play-Fi will deliver perfectly synchronized audio everywhere.

Play-Fi HD also oers highly selective music streaming. Use the built-in source selector

to choose which audio stream, app, or service to send to the speakers. Play-Fi sends the

music where you want, and all other sounds (like annoying ads and notiﬁcations) remain

on the PC where they belong.

Using the special Play-Fi App for

Windows 7 and higher

If you have a PC running Windows 7 or higher, you can use the Play-Fi App for Windows

to stream all the music in the world (including Google Music and Amazon Cloud Player)

to as many as eight Wren V3US speakers on the same network.

System Requirements

• Windows 7 or higher (32 and 64 bit)

• 802.11b/g/n Wi-Fi router

• One or more audio products equipped with DTS Play-Fi (like the Wren V3US)

The Play-Fi App for Windows is available in a free version that enables you to stream

music to one speaker only. It is also available in an HD version that enables streaming to

up to eight speakers for $14.99.

It’s easy to upgrade to Play-Fi HD. Here’s how:

• Download Play-Fi for Windows

• Purchase an Upgrade License

• Use your license key to activate Play-Fi HD

• Enjoy a great-sounding multi-room experience

Note: With either version of Play-Fi for Windows, audio will work best if you update your speaker system

using your Android or iOS app ﬁrst.

Visit play-ﬁ.com to learn more about this amazing multi-room wireless audio

Connect to your network using a PC

running Windows 7 and higher

English

When the secure connection is made,

the WiFi indicator on your Wren V3US

will stop blinking and remain solid white.

How To Exit WPS Mode

If during the setup process you need

to exit the WPS Setup Mode, press the

Source button once. The speaker will

then return to its previous mode.

Problem connecting? Visit wrensound.com/support for additional help.

Place your router in WPS Mode.

Usually this is done by holding the

router’s WPS button, but check

your router owner’s manual.

Press and hold the setup button on

the rear of the product for three

seconds, then release. The WiFi

indicator will blink amber two times,

then pause every second. The speaker

is now in WPS Mode.

Plug in the Wren V3US speaker near

your router. Wait approximately

10 seconds for the speaker to fully

power on (when the power indicator

light stops blinking).

WiFi Protected Setup (WPS) is a feature on some WiFi routers that allows the Wren V3US

speaker to automatically and securely connect without needing to enter a password. WPS is

not a standard feature on all routers, and only one Wren V3US speaker can be set up at a time.

Check your router’s owner manual to see if WPS is a feature, or look for a button on your

router marked with the WPS logo . If your router does not have WPS, then use the

method appropriate to your device. (See the Index on page 9 to locate setup instructions

for your device.)

If your router has WPS, use the following instructions.

WiFi Protected Setup (WPS)

Connect to your network using WPS (if your router supports it)

solid white

amber

blinking

amber

solid

white

English

Make sure your Bluetooth source

device and the V3US are both

turned on and the Bluetooth

mode is selected as the source

on your V3US.

Press the setup button on the

rear of your V3US (Figure 1) until

the Bluetooth source indicator

blinks amber once every second

(Figure 2). This will place the

V3US into “discoverable”

mode.

In the Bluetooth control section

of your source device, place the

source device into “discovery”

mode. V3US15_XXXXXXX should

appear on the list of devices that

can be paired.

Pairing occurs when two Bluetooth devices “communicate” with each other and create a

connection. The Wren V3US can “remember” the last six Bluetooth devices that have

paired with it. For best results, have your Bluetooth source device near your V3US.

Note: Your V3US will automatically enter pairing mode the ﬁrst time you select Bluetooth as your source.

The following directions are for all subsequent pairings. If you are setting up the speaker for the ﬁrst time,

start with step 3 below.

Pairing with your V3US

In addition to a variety of WiFi streaming technologies, your V3US is equipped with

Bluetooth wireless technology. While we recognize that most V3US customers will

use WiFi, we believe that Bluetooth comes in handy in a number of instances:

Since it does not require a WiFi router, you can stream music using Bluetooth when

you are outside the range of a router (e.g., on the patio) or when you vacation in a

location where WiFi is not available or the available WiFi is encumbered with ﬁrewalls

and other security protocols that prevent it’s use or, due to limited bandwidth and

heavy trac (e.g., hotels, work places), WiFi’s quality of service is severely constrained.

Visitors, guests and household members may use devices that are not equipped with

AirPlay or Play-Fi. Nearly all recently developed devices that can store and play music

are quipped with Bluetooth technology. Moreover, those devices equipped with aptX

Bluetooth will enjoy WiFi-like lossless ﬁdelity.

Connect to your V3US using Bluetooth

Steps 4-6, next page

blinking

amber

Figure 1 Figure 2

English

To pair additional devices with your

V3US, simply follow the instructions

under “Pairing with your V3US” on

pages 35-36.

When you switch the source on your

V3US from WiFi or Aux to Bluetooth

or when the Power button is pressed

to turn the speaker on from Sleep

or Standby mode while Bluetooth

has already been selected as the

source, the V3US will look for the

most recently paired device that

was connected to the speaker. If

that device is available, the V3US

will reconnect to it. If the last paired

device is not available, the V3US

will continue to search for the next

most recently paired device. It will

connect with the most recently paired

device that it ﬁnds.

When you wish to connect to

a speciﬁc paired device, select

Bluetooth as your source. Press

and hold the Source button on the

front of the speaker for three (3)

seconds. The Bluetooth indicator

will blink amber two times per

second indicating that the V3US

is trying to connect to a paired

device. Select V3US on the source

device. The Bluetooth indicator

will change to solid blue when an

active connection is established

(Figure 5).

Many households (and many individuals) have multiple Bluetooth-equipped devices that

they use for music. The Wren V3US can “remember” pairings with up to six dierent

Bluetooth devices, eliminating the need to go through the initial pairing process every

time you switch devices.

Using multiple Bluetooth devices on your V3US

Problem connecting? Visit wrensound.com/support for additional help.

To play music on your

Wren V3US, make sure that

Bluetooth is turned on and

the V3US has been selected

on your source device. Then

simply select your favorite

music on your device and play.

Select V3US15_xxxxxx. If

your source device asks for a

passkey, enter “0000” (four

zeros) and press “OK.” The

Bluetooth indicator on the

V3US will blink amber two

times per second when pairing

is in progress (Figure 3).

A message will appear on

your source device to indicate

when pairing is complete,

In addition, the Bluetooth

indicator on the V3US will go

from blinking amber to solid

blue (Figure 4). You are now

ready to play music wirelessly

on your V3US.

Connect to your V3US using Bluetooth (cont.)

Steps 4, next page

Figure 3 • Pairing Figure 4 • Connected

solid

blue

blinking

amber

English

As with all Bluetooth pairings with audio devices, the volume control of your

Wren V3US functions as a “master” volume control. That means that, when you

are using Bluetooth, the volume control on the V3US governs how loud your

music can play. Once you have set the volume level on the V3US, the volume

control on your source device allows you to play music ranging from very low

to as high as your V3US “master” volume setting allows. For best results, we

suggest setting the master volume control on the V3US at or near maximum

volume. The best way to determine where to set the volume on the V3US is to

use the following steps:

• Set the volume control on the V3US at about half of maximum.

• Set the volume control on your source device at or just below maximum.

• Play music that you are familiar with.

• Raise the volume control on the V3US in small steps until it is as loud as you

think you will want it to play.

• Turn the volume down on your source device. You will ﬁnd that it goes from

the peak loudness you established all the way down through medium to

soft to inaudible.

• You can now use your source device to play music from very low to as

loud you have set the V3US to play. This enables you to manage volume

remotely using your source device.

Important note on volume control

when using Bluetooth

Using Bluetooth (cont.)

Problem connecting? Visit wrensound.com/support for additional help.

To clear the V3US’s memory of all

paired devices, press and hold the

Setup button on the rear of your V3US

and, while holding the Setup button,

press the Power button on the control

panel. The Volume indicator will blink

amber two times to indicate that the

memory has been cleared. When

the V3US is powered on again, and

Bluetooth has been selected as the

source, it will be in pairing mode and

ready to pair with a Bluetooth device

(see “Pairing with your V3US” on

pages 35-36).

Note:Clearing the V3US’s memory will

also clear any WiFi connection between

your V3US and your network. To reconnect,

follow the instructions for connecting your

device.

After you have cleared your V3US’s

memory, you must delete the Wren speaker

from your source device’s list of available

Bluetooth devices before you can pair it

with the V3US again. To delete a previously

paired Wren V3US from your source device’s

memory, follow the directions provided by

the device's manufacturer.

Figure 5

solid

blue

English

You’ll need Spotify Premium to use Connect.

Add your new speaker to the same wiﬁ network as your phone, tablet or

PC (see product user instructions for details).

Open the Spotify app on your phone, tablet or PC, and play any song.

If you’re using the app on a phone — tap the song image in the bottom

left of the screen. For tablet and PC move to step 4.

Tap the Connect icon

Pick your speaker from the list. If you can’t see it, just check it’s

connected to the same wiﬁ network as your phone, tablet or PC.

All done! Happy listening.

How to use Connect

Connect using Spotify Premium Wren V3US Series Device Guide

Apps, Content Services, and Multi-Room Capabilities

Note: App features and content services for all types of devices are constantly evolving.

For the most up-to-date information, go to wrensound.com/support.

Device App Content Multi-Room

Apple iOS

AirPlay • iTunes

• all iOS music apps

• 1 to 1 only

Play-Fi

• iTunes stored on device

• All DLNA content

• Spotify Premium

• Rdio

• Rhapsody

• Songza

• Deezer

• Sirius/XM

• vTuner

• KK Box

• up to 8

• multiple simutaneous users

• speakers can be grouped

into zones

• speakers can be conﬁgured into

stereo pairs

Android Play-Fi

• Music stored on device

• All DLNA content

• Spotify Premium

• Rdio

• Rhapsody

• Songza

• Deezer

• Sirius/XM

• vTuner

• QQ Music

• KK Box

• up to 8

• multiple simutaneous users

• speakers can be grouped into zones

• speakers can be conﬁgured into

stereo pairs

Mac AirPlay •iTunes

•All other audio content

• up to 4 using iTunes

PC (Windows

7, 8 and 8.1) Play-Fi

• All content available on

device, including streaming

services like Google Play™

and Amazon Cloud Player™

• up to 8

• multiple simutaneous users

• speakers can be grouped into zones

• speakers can be conﬁgured into

stereo pairs

All others Bluetooth

with aptX

• All content available on device • 1 to 1 only

42 43

Guía de Configuración para V3US/V3USP

Notes

Español

Contenido de la caja

Wren V3US Guía

de Conﬁguración

V3US Setup Guide

Instrucciones de

Seguridad y Garantía

Cable de

Energía AC

Índice

Contenido de la caja ............................... 45

Conexiones y Controles

Conexiones de Panel posterior y

conﬁguraciones ........................................46

Controles de Altavoces ...........................47

Control Remoto ........................................48

Uso del Equializador de Bajos ...............49

Como Empezar

Corriente eléctrica en su V3US ..............50

Establecer una conexión WiFi ................51

Como encontrar lo que necesita

para su dispositivo ................................... 52

Conexión y Uso de su V3US

Conexión a su red mediante

un dispositivo AndroidTM .......................... 53

Uso de la Aplicación Play-Fi en su

dispositivo Android o dispositivo iOS ..57

Add WAC copy .........................................58

Conectarse a su red mediante dispositivos

iOS con la Aplicación Play-Fi de iOS ....62

Uso de la Aplicación Play-Fi de

iOS para añadir más altavoces

Play-Fi a la red ..........................................66

Uso de AirPlay en su dispositivo iOS

(iPad, iPhone, iPod Touch) .....................67

Conectarse a la red utilizando un

ordenador personal Mac o Windows

ejecutando iTunes ....................................68

Transmisión a varios altavoces con iTunes

ejecutándose en un ordenador personal

Mac o Windows ........................................71

Conectarse a su red utilizando un

ordenador personal ejecutando

Windows 7 y mayor .................................71

Conectarse a su red utilizando un

PC con Windows 7 o Mayor ....................72

Utilizar la Aplicación especial Play-Fi

para Windows 7 y mayor ........................72

Conectarse a su red utilizando WPS

(si su router lo soporta) ..........................74

Conectar su V3US utilizando

Bluetooth® ..................................................76

Uso de Bluetooth......................................79

Conectar mediante

Spotify Premium .......................................82

Guía del Dispositivo ................................. 83

Wren V3US/V3USP Altavoz

(colocación vertical/horizontal)

Check pages are correct • Need WAC translation

Español

Conexiones y Conﬁguraciones

del Panel Posterior

Botón de Conﬁguración

se utiliza para introducir varios Modos de Conﬁguración

Ajuste de Ecualizador (EQ)

Ajusta la salida de sonidos bajos

para compensar la colocación

de altavoces en relación a las

paredes de la habitación

Salida Auxiliar de 3.5mm

Conecta cualquier fuente de audio

a su Wren V3US mediante un

cable de audio De 3.5 mm

Botón de Reinicio

Reinicia los altavoces

ciclo de energia de

apagado y encendido

Entrada de Corriente

Alterna (AC)

Conecta los altavoces a

la toma de corriente

Puerto de Servicios/Ethernet Input

Se utiliza para las actualizaciones de

ﬁrmware. Also works as an Ethernet input

via RJ45 to USB connector

Controles de Altavoces

Indicador de Ajuste

de Volumen

Parpadea para indicar que el

volumen está siendo ajustado

adjusted

Bajar el

Volumen

Disminuye el Volumen

Indicador

de WiFi

Indica que se ha

seleccionado la

fuente de audio WiFi

Aux (3.5mm)

Indicador de

Fuente

Indica que se ha

seleccionado la

fuente auxiliar de

audio

Selector de

Fuente

Selecciona la

fuente de de

entrada de audio

deseada

Indicador

Bluetooth

Indica que se ha

seleccionado la

fuente

de audio

Bluetooth

Encendido/Modo de Espera

Encendido y apagado de los altavoces Wren. La luz blanca

indica que la energía está apagada; luz ambar indica que el

volumen está silenciado.

Para encender, presione y suelte el botón de encendido,

para apagar, presione y mantenga presionado el botón de

encendido durante siete segundos

Power Status Indicator

For V5USP (portable) only: Any

light indicates power is on. White

light indicates the power supply is

connected; other colors indicate

remaining battery power (see next

page for details). For V5US (non-

portable): Solid white light

indicates power is on.

Subir el

Volumen

Incrementa el

Volumen

Español

Su V3US está equipado con un interruptor de 3 posiciones del Ecualizador de

Bajos “EQ” para compensar los “efectos límite”en la salida de bajos. Los límites de la

habitación pueden cambiar el sonido de un altavoz ya que su salida de bajos se ampliﬁca

o disminuye dependiendo de cuan cerca está el altavoz de las paredes, piso, o techo. Un

altavoz colocado a una buena distancia de las peredes, piso o techo de una habitación

estará libre de los efectos ampliﬁcadores de estos límites. En el extremo opuesto del

espectro, un altavoz colocado en una esquina , en el piso, o cerca del techo lo más

probable es que tenga una salida de bajos abrumadora, poco natural, en el supuesto de

que la salida de bajos inherente sea lo suﬁcientemente potente para empezar, como es el

caso de su V3US.

Le proporcionamos un Selector de Ajuste de Ecualizador EQ, en la foto de abajo, para

permitir una gran ﬂexibilidad en la colocación de su V3US en una habitación. Si su

altavoz está a una buena distancia de cualquier límite de la habitación, utilice el ajuste

más a la izquierda. Si el altavoz está cerca de la pared de fondo, utilice el ajuste medio.

Por último, si el altavoz está en una esquina, utilice el ajuste más a la derecha.

Por supuesto, la salida de bajos es para muchas personas una cuestión de gusto

personal. Si el Bajo de su V3US parece demasiado ligero para su gusto – sin emportar la

posición en la habitación, usted puede hacer que sea más fuerte moviendo el ajuste a la

izquierda. Si el bajo es demasiado fuerte sin importar la posición en la habitación, usted

puede hacer que sea más ligero moviendo el ajuste a la derecha.

Uso del Ecualizador de BajosPortability and your Battery Power Supply

(V3USP only)

The V3USP has a built-in rechargeable battery that lets you unplug completely and take

your music with you — from the dining room, to the game room, to the bedroom, even

out on your deck. You can go just about anyplace up to 100 feet from your home router or

switch to Bluetooth and take your music anywhere.

The battery in the V3USP will provide up to 9 hours of playback. Duration of playback will

vary depending on volume level and type of content being played.

When you disconnect the power supply, the Power Indicator will show the Battery status

as follows:

Battery Level Indicator

60-100% Solid Green

30-60% Amber

10-30% Red

Less than 10%

(time to plug in power supply} Blinking Red

Battery Charging

(power supply connected) Slow Breathing Red

Battery Fully Charged

(power supply connected & on) White

Power Status

Indicator

Note: the natural wood ﬁnish is not weather resistant and it is not water-proof.

Do not leave the V3UP outside for extended periods of time as this may cause damage.

Need Translation for this page

Libre de

paredes

En una esquina

Cerca de una pared

Español

Si está utilizando WiFi para conectarse

(todos los tipos de conexiones inalámbricas excepto Bluetooth)

Si utiliza WiFi para conectarse, por favor veriﬁque que se cumpla lo siguiente:

• Su dispositivo fuente (teléfono inteligente, Tableta, ordenador personal, etc.) es

compatible (Para m[as informaci[on sobre los dispositivos compatibles visite

wrensound.com/V3US/compatibility)

• Usted conoce el nombre y dirección de su red inalámbrica WiFi.

• La red inalámbrica está encendida y funciona correctamente.

• Su altavoz Wren V3US se encuentra en una zona con amplia fuerza de señal WiFi.

UNA VEZ QUE SU V3US ESTÉ CONECTADO A SU RED WIFI, INDEPENDIENTEMENTE DE

COMO LA HAYA CONECTADO, EL V3US SE CONECTARÁ FÁCILMENTE CON TODOS LOS

DISPOSITIVOS EQUIPADOS CON FUENTE WIFI QUE NO SON DE LA MISMA RED Y QUE

SON COMPATIBLES CON SU V3US, siempre que tenga instalada la aplicación apropiada. En

otras palabras, una vez que haya utilizado cualquier dispositivo compatible para establecer

una conexión entre su V3US y su red inalámbrica, otros dispositivos de fuente compatibles

reconocerán su altavoz en la red y transmitirán la música a su altavoz, usted no tendrá que

pasar por otro proceso de conﬁguración.

Encendido de su Wren V3US

Presione el botón de encendido.

El indicador de encendido

parpadeará blanco hasta que

el sistema esté listo. Cuando el

sistema esté listo el indicador de

encendido permanecerá blanco

Conectar el cordón eléctrico a una

salida de Corriente Alterna (AC).

Conecte el cordón eléctrico a la

entrrada de energía en la parte

posterior del altavoz.

El indicador de encendido en el centro

del botón de encendido parapdeará

blanco durante unos diez segundos, y

luego se apagará.

solid white

Step 2 should be this: The power

indicator will ﬂash white for about 10

seconds, then turn o. (Need to delete

text about center of button.)

Español

Como encontrar lo que necesita

saber para utilizar y conﬁgurar su

dispositivo de fuente.

El Wren V3US funciona con casi todas las principales marcas de teléfonos inteligentes,

tabletas y Ordenadores Personales cada uno con sus propios métodos de conﬁguración.

Sin embargo, es probable que usted desee utilizar solamente un método primario para la

transmisión de música a su V3US. Para empezar, simplemente busque su dispositivo en el

índice de abajo y vaya a la sección para la conexión de su Wren V3US con ese dispositivo.

No es necesario leer las secciones de operación y funcionamiento que no le pertenecen a

su dispositivo(s)

Para instrucciones de conﬁguración, por favor pase a la

página apropiada para su dispositivo:

Android, teléfono inteligente, Tableta ..........................página 53

Add WAC text? ..............................................página 58

Dispositivos iOS: Apple, iPad, iPhone y

iPod Touch utilizando la App Play-Fi ...........................página 62

Ordenadores Mac o Windows ejecutando iTunes ................página 68

Ordenador Personal ejecutando Windows

7 o mayor ...................................................página 75

Conﬁguración Protegida WiFi (WPS)

Si su router lo soporta) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . página 77

Conﬁguración Bluetooth ......................................página 79

Descargar gratuitamente e instalar

La App Ply-Fi de Wren (buscar Wren

Play-Fi) en la Tienda de Juegos de

Google o en la tienda de aplicaciones

Amazon.

Encienda los altavoces. La primera

vez que encienda en Wren V3US

este se iniciará en el Modo WiFi

(indicado por el indicador WiFi

parpadeando ambar lentamente).

En este modo el altavoz Emite una

señal diciendo a los Dispositivos

Android que está listo para

Conectarse.

La Conﬁguración WiFi estándar le permite conﬁgurar varios altavoces Wren V3US a la vez.

Para obtener mejores resultados colocar los altavoces Wren V3US cerca de su router, usted

puede mover los altavoces después que la instalación esté completa.

Conﬁguración Estándar WiFi usando un

Smartphone Android o una Tableta

Conéctese a su red utilizando dispositivos Android

Conecte su teléfono Android o

Tableta a la misma red WiFi que

desea utilizar para transmitir música

a su altavoz Wren V3US.

ámbar

Pasos 4 – 8 siguiente página

Need WAC translation and check page numbers.

Español

Conéctese a su red utilizando dispositivos Android (cont.)

La App Play-Fi del Wren le pedirá que

ingrese su contraseña de la red WiFi

(si es requerido).

Después de la conexión, su

dispositivo Wren V3US puede realizar

una actualización de software. Esto

puede tardar varios minutos. Durante

la actualización no desconecte los

altavoces, no apague su dispositivo

Android, no salga de la red.

Poner en marcha la App Play-Fi

del Wren V3US, ésta detectará

automáticamente cualquier

altavoz Wren V3US que esté

conectado en Modo WiFi.

Para escuchar música,

simplemente use la App

Wren Play-Fi en su

dispositivo Android para

seleccionar la música wue

desea reproducir.

La App Wren Play-Fi le pedirá que

nombre su altavoz. Elija entre los

nombres preseleccionados o cree

el suyo propio eligiendo “Nombre

Personalizado” al ﬁnal de la lista de

nombres.

Para mover su altavoz a un lugar diferente, desenchúfelo, muévalo donde usted quiere

escuchar, y enchúfelo nuevamente.

Paso 8 continua en la siguiente página

Español

Conﬁguración de Altavoces Wren V3US

Después de ejecutar la App

La App. Play-Fi busca dispositivos en un modo de

conﬁguración WiFi estándar cuando se ejecuta. Si

usted ejecuta la Aplicación antes de conectar el

altavoz a la red WiFi, vaya a la pantalla principal de

la Aplicación, sleccione “Conﬁguración” y luego

“Agregar Dispositivo Play-Fi.”

Seleccionar una red WiFi diferente

Si usted quiere conectar su altavoz a una

red WiFi diferente, abra la App Wren Play-Fi

y presione el botón “Red Alternativa” En la

pantalla “Ingresar Contraseña de red.”

Activación Manual del Modo WiFi

Es posible que tenga que habilitar

manualmente el Modo WiFi del altavoz, si

se da alguna de las siguientes condiciones:

• Si no es su primera vez conﬁgurando un

altavoz

• Si se encuentra en una nueva ubicación

con una red WiFi diferente

• Si desea cambiar de su red WiFi actual

a otra diferente

Para habilitar manualmente el Modo

WiFi, mantenga pulsado el botón de

conﬁguración en la parte posterior del

altavoz durante siete segundos. La luz WiFi

parpadeará una vez por segundo indicando

que el Modo de Conﬁguración WiFi está

activo.To manually enable WiFi Mode, hold

down the setup button on the rear of the

speaker for seven seconds. The WiFi light

will blink once per second indicating that

WiFi Setup Mode is active.

Conéctese a su red utilizando dispositivos Android (cont.)

Una vez que haya ﬁnalizado la conﬁguración de su altavoz Wren V3US, simplemente ejecute

la App Play-Fi Wren en su dispositivo Android o iOS Play-Fi App en su dispositivo iOS. La

Aplicación veriﬁcará la conexión con todos los altavoces Play-Fi de su red. Es así de simple.

Preguntas? Visite wrensound.com/support para recibir ayuda adicional.

Seleccione los Altavoces

Elegir un solo altavoz en una

habitación , o enlazar todos sus

altavoces para una experiencia de

audio para todo el hogar. Usted

puede controlar el volumen de cada

altavoz de forma independiente

utilizando los controles individuales

de volumen, o controlar todos los

altavoces simultáneamente usando

el control principal de volumen.

Disfrútelo!

Relájese y disfrute la música ( y si tiene

que revisar su correo –siéntase libre de

hacerlo porque la App Play-Fi funciona

suavemente en el fondo.)

Seleccione su Música

Ver todas las canciones almacenadas en

su dispositivo (buscar por album, artista,

género, o carpeta) o elegir entre uno de

los servicios de transmisión de audio.

Se preveen más fuentes de transmisión de

audio y estarán disponibles en el futuro.

Uso de la App Play-Fi en su

dispositivo Android o iOS

ámbar

intermitente

Español

Settings

For customers who with to use the V3US as an AirPlay-only device, this is our

recommended method for connecting to your network using an iOS device. You can

also use the Play-Fi App, described on page 20 or the Web server method described

on page 26.

For best results, place your Wren speakers near your router. You can move the

speaker(s) after the setup is complete.

Once you have completed this setup procedure, you can stream music to your V3US

using AirPlay on your iOS device(s). In addition, you can use the Play-Fi App on your

iOS device(s) to stream music to multiple V3US speakers on your network.

Turn on your speaker(s). The ﬁrst

time you turn on the Wren V3US, it

will start up in WiFi Connect Mode

(indicated by the WiFi indicator

blinking amber). In this mode, the

speaker is broadcasting a signal

telling iOS devices that it is ready

to connect.

On your iPhone/iPad, go to Settings

Steps 5-7, next page

Connect using iOS Devices with

Apple WAC setup (V3US15)

amber

To put speaker into WiFi Connect

Mode manually; Press and hold the

Setup button on the rear of the

speaker (about 8 seconds) until the

WiFi indicator blinks slowly.

Select Wi-Fi and verify that your

network is selected

You will see a selection for “Set

Up New Airplay Speaker…” and,

in about 2 miutes, "Select the

"Play-Fi Device..."

blinking

amber

Need WAC translation

Español

Need WAC translation

Connect using Apple WAC setup (cont.)

Verify network and speaker name:

1 - Verify your network selection 2 – Select name to change the speakers name

3 - Enter a new name 4 – Press Next when done

Your device will now share its WiFi settings with the speaker,

you will see a series of screens as the setup is completed.

The WiFi indicator on the speaker will turn white when

it is connected to the network

solid

white

Español

Este es nuestro método recomendado, para hacer una conexión utilizando un dispositivo iOS.

El Play-Fi de WiFi le permite conﬁgurar múltiples altavoces Wren V3US a la vez. Para obtener

mejores resultados coloque el altavoz Wren V3US cerca de su router. Usted puede mover

el altavoz después de que la conﬁguración esté completa.

Una vez que haya completado el procedimiento de conﬁguración, puede transmitir música

a su V3US utilizando AirPlay en su dispositivo iOS. Además, puede utilizar la Aplicación

Play-Fi en su(s) dispositivo(s) de iOS para transmitir música a varios altavoces Wren en su red.

Descargar gratuitamente e instalar la

App Play-Fi (buscar “Play-Fi”) en la

Tienda de Aplicaciones de Apple.

Antes de continuar, asegúrese de que

conoce el nombre de la red WiFi que

desea utilizar si tiene más de una red;

también es importante tener en cuenta

las mayúsculas y minúsculas asi como

el espaciamiento y el uso de cualquier

crácter especial, (por ejemplo, “Aus_3b”).

Asegurese también de conocer la

contraseña de red, si la tuviera.

ámbar

Encienda el altavoz(s). La primera

vez que encienda su Wren V3US,

éste se pondrá en marcha en

el Modo WiFi (indicado por el

indicador parpadeando ámbar).

En este Modo el indicador emite

una señal diciendo a los dispositivos

iOS que está listo para conectarse.

Conexión utilizando los dispositivos

iOS con la Aplicación Play-Fi

Seleccione la opción “Conﬁgurar

Nuevo Dispositivo” en la pantalla de

conﬁguración .

Salga de la App

Play-Fi y seleccione

WiFi en la App de

Conﬁguración en su

dispositivo iOS.

En la lista desplegable de las

redes, seleccione la opción con las

palabras “Play-Fi Device.”

Ejecutar la App Play-Fi en su dispositivo

iOS. Después de unos cinco segundos

aparecerá la pantalla de Conﬁguración.

Asegúrese de que el indicador de su V3US

es ámbar y parpadeando lentamente.

Si este no es el caso, asegúrese de que

su V3US está encendido (el botón de

encendido se iluminará blanco) y su fuente

esta establecida en WiFi. A continuación,

pulse y mantenga pulsado el botón

de conﬁguración en el panel posterior

hasta que la luz ámbar esté encendida

y parpadeando lentamente (unos siete

segundos).

Siga las instrucciones de la pantalla de

la App Play-Fi en su dispositivo iOS o

consulte las instrucciones paso a paso

que siguen a continuación.

Pasos 10 -14 siguiente página

* IMPORTANT: To download the Play-Fi App for Apple iOS devices from the Apple App Store, search using the term

"DTS Play-Fi." DO NOT download the app titled "wrensoundsystemv5ap", as it is designed to work with the Wren

V5AP and will not work with your speaker.

Copy was updated. Need new translation.

Settings

Español

Regrese a la App Play-Fi.

Aparecerá la pantalla “Seleccione

Red”. Seleccione la red que

desea utilizar para transmitir

músic a su V3US.

Una vez que haya ingresado su

contraseña – o si su red no requiere

una contraseña – aparecerá la

pantalla “Conﬁrmar Conﬁguración”

toque el botón azul de Conﬁguración

en la parte inferior de la pantalla.

Entonces el dispositivo iOS se

conectará a su V3US a través de su

red WiFi.

Si su red requiere una contraseña,

se le pedirá que la ingrese a

continuación.

Despues de la conexión, su Wren

V3US puede realizar una actualización

de software; esta actualización

puede tardar varios minutos. Durante

la actualización no desconecte el

altavoz, no apague su dispositivo iOS

y no salga de la red.

Conexión utilizando la App Play-Fi iOS (cont.)

Una vez conectado exitosamente,

se le pedirá que asigne un nombre a

su V3US. Esto es especialmente útil

si tiene más de un altavoz en la red.,

ya que le permite distinguirlos y

para transmitir música a hasta ocho

altavoces simultáneamente cuando

se utiliza la App Play-Fi en su

dispositivo iOS o iTunes ejecutando

un ordenador personal Mac o

Windows.

Después de nombrar su altavoz

Wren, aparecerá el menú

principal Play-Fi. Para utilizar

la App Play-Fi en su dispositivo

iOS, siga las instrucciones en

“Uso de la App Play-Fi en su

dispositivo Android o iOS” en

la página 53. Para usar AirPlay

en su dispositivo iOS (iPad,

iPhone, iPhone Touch) en la

página 59.

Para mover el altavoz a un lugar diferente, apáguelo, muévalo a donde usted quiere

escuchar, y enciéndalo nuevamente.

Español

Si usted tiene más de un Wren V3US (u otra marca de altavoz Play-Fi), puede utilizar

el App iOS Play-Fi para agregar estos altavoces a su red mediante la realización de

los siguientes pasos:

En el Menú Principal del App

Play-Fi, seleccione Conﬁguración.

En el Menú de Conﬁguración, seleccione

Agregar Dispositivo Play-Fi.

Siga las instrucciones en la sección

anterior, “Conectarse con el App iOS Play-

Fi”, empezando con el paso 5. Por favor

omita el paso 7, dado que usted ya estará

en el Modo de Conﬁguración.

Nota: Para utilizar varios altavoces Play-Fi, debe utilizar la App Play-Fi en su dispositivo iOS o AirPlay en iTunes que se

ejecuta en un ordenador personal Mac o Windows. AirPlay en iOS no admite el uso simultáneo de múltiples altavoces

Usar el App iOS Play-Fi para agregar

más altavoces Play-Fi a su Red

Una vez que haya conﬁgurado correctamente su altavoz Wren, ubique y presione el

ícono de AirPlay en su app de música para comenzar a escuchar música. Tome en cuenta

que la ubicación del ícono de AirPlay será diferente dependiendo del reproductor de

música que usted este utilizando. A continuación, algunos ejemplos.

Preguntas? Visite wrensound.com/support para recibir ayuda adicional.

Usar AirPlay en Su dispositivo iOS

(iPad, iPhone, iPod Touch)

Español

Si usted desea usar AirPlay con su ordenador personal Mac o Windows que ejecute iTunes,

tendrá que utilizar el método de Servidor Web.

El método de Servidor Web es una de dos formas en las cuales se puede conﬁgurar una

conexión de red para su Wren V3US utilizando un dispositivo iOS; la otra manera, que le

permitirá utilizar tanto AirPlay como Play-Fi en su dispositivo iOS,es usando el App Play-Fi,

explicada en la página 53.

Nota: Asegúrese de guardar la información abierta en su computadora y cerrar todos los programas.

Usando el Método de Servidor Web

para conectarse

Conectese a su red usando un ordenador

personal Mac o Windows que ejecute iTunes

En su V3US, seleccione WiFi

como su fuente; aprete el botón

de Fuente hasta que se encienda

el indicador de WiFi.

ámbar

Aprete y presione el botón de Conﬁguración

en la parte posterior del Wren V3US por

aproximadamente 7 segundos hasta que el

indicador de WiFi color ambar comience a

parpadear lentamente; luego suelte el botón

de Conﬁguración. Su Wren V3US ha pasado

a modo de Conﬁguración de Servidor Web.

ámbar

intermitente

Este también es un método alternativo para conectar a su red utilizando un dispositivo iOS

Luego de seleccionar Conﬁguración, la

próxima pantalla le pide que seleccione

la red que desea usar para conectar su

V3US. Haga clic en su red preferida.

Utilizando su dispositivo iOS

o computadora, navegue a su

ventana de selección de su red

WiFi y seleccione la red que diga

“PlayFiDevice.”

Ejecute su navegador web (por ejemplo,

Safari®, Internet Explorer ®, Chrome® o

Firefox®) y escriba 192.168.0.1 en el panel

de dirección. Luego presione Enter. Esto

lo llevará a la página de Conﬁguración.

Seleccione “Conﬁguración”

Nota: Si la página web no está disponible o

no responde, vuelva a cargarla.

Pasos 6-8 en la siguiente página

Español

Nota: Puede ser necesario que vuelva a conectar a su dispositivo iOS a su red inalámbrica preferida luego de este

procedimiento de conﬁguración.

¿Problemas con la conexión? Visite wrensound.com/support para ayuda adicional.

Use la próxima pantalla para

seleccionar un nombre para su

altavoz. Usted puede elegir cualquier

nombre de la lista o puede ingresar

un nombre personalizado.

Después de ponerle nombre a su V3US,

se le mostrará una pantalla “Conectar”

con un botón. Presione el botón que

dice “Siguiente.”

¡Felicidades! ¡Su

Wren V3US está

listo para usar como

altavoz de AirPlay!

La pantalla “Intentando Conectar”

aparecerácon la información sobre

cómo proceder (ver imagen abajo). Una

vez que la luz indicador de WiFi en su

Wren V3US se vuelve blanca, su altavoz

está conectado a la red. Ahora puede

escuchar música usando AirPlay en su

dispositivo iOS o su ordenador personal

Mac o Windows.

Conectese a su red usando un ordenador

personal Mac o Windows que ejecute iTunes (cont.)

Una vez que haya conﬁgurado exitosamente su altavoz Wren, está listo para disfrutar su

música de forma inalámbrica.Ubique y presione el ícono AirPlay en iTunes para comenzar

a escuchar música.

¿Preguntas? Visite wrensound.com/support para ayuda adicional.

Nota: Cuando ajuste el volumen al utilizar AirPlay en el equipo, utilice el control deslizante de

volumen en iTunes, no el control de volumen principal de la computadora.

Transmisión a múltiples altavoces V3US con iTunes funcionando en un Ordenador Personal

Mac o Windows

Con AirPlay y iTunes 10 o posterior, se puede escuchar música a través de los altavoces del

ordenador y múltiples salidas de AirPlay.

El número máximo de salidas es de tres a seis, dependiendo de su entorno (como la

composición de construcción y la interferencia de radio local), distancia de las salidas, y la

capacidad disponible de la red en relación con otros usos.

Puede utilizar la función de múltiples altavoces en iTunes para controlar el volumen de los

dispositivos de salida.

Usando AirPlay en su computadora Mac o Windows

Con AirPlay y iTunes 10 o posterior, se puede

escuchar música a través de los altavoces

del ordenador y múltiples salidas de AirPlay.

blanco

sólido

Español

Si usted tiene un ordenador con Windows 7 o superior, puede utilizar el App Play-Fi

para Windows para transmitir toda la música en el mundo (incluyendo Google Music y

Amazon Cloud Player) a un máximo de ocho altavoces Wren V3US en la misma red.

Requisitos del Sistema

• Windows 7 o 8 (32 y 64 bits)

• 802.11b / g / n Wi-Fi router

• Uno o más productos de audio equipados con DTS Play-Fi (como el Wren V3US)

La aplicación Play-Fi para Windows está disponible en una versión gratuita que le

permite transmitir música a un solo altavoz. También está disponible en una versión de

alta deﬁnición que permite la transmisión a hasta ocho altavoces por $ 14.99.

Es fácil de actualizar a Play-Fi HD. He aquí cómo:

• Descargar Play-Fi para Windows

• Adquiera una licencia de actualización

• Utilice su clave de licencia para activar Play-Fi HD

• Disfrute de una experiencia de gran sonido para varias habitaciones

Nota: Con cualquiera de las versiones de Play-Fi para Windows, el audio funcionará mejor si actualiza su

sistema de altavoces utilizando su aplicación para Android o iOS primero.

Visite play-ﬁ.com para aprender más sobre este audio inalámbrico increíble para

varias habitaciones

Conectando a su red utilizando un ordenador

personal ejecuntando Windows 7 o superior

Para enviar canciones a cualquier altavoz, simplemente haga clic en el icono en la

bandeja del sistema para ver y elegir entre los altavoces disponibles. Escoja un favorito,

y listo. ¿Quiere agregar un altavoz? Esta aplicación hace que eso también sea fácil. Y con

Play-Fi HD, puede acceder a su red de altavoces completa para el disfrute verdadero

audio inalámbrico increíble para varias habitaciones. Elija entre las opciones de música

ilimitadas, y Play-Fi entregará audio perfectamente sincronizado en todas partes.

Play-Fi HD también ofrece transmisión de música altamente selectiva. Utilice el selector

de fuente incorporado para elegir el audio, aplicación o servicio para enviar a los

altavoces. Play-Fi envía la música donde quiera, y todos los demás sonidos (como los

molestos anuncios y notiﬁcaciones) permanecen en el ordenador donde pertenecen.

Usando la App Play-Fi especial para

Windows 7 o superior

Español

Mantenga presionado el botón

de conﬁguración en la parte

posterior del producto durante

tres segundos, luego suéltelo.

El indicador Wi-Fi parpadeará

ámbar dos veces, y luego hará

una pausa cada segundo. El

altavoz se encuentra ahora en el

modo WPS.

Conecte el altavoz Wren V3US

cerca de su router. Espere unos

10 segundos para que el altavoz

estétotalmente encendido (cuando

el indicador de encendido deje de

parpadear).

Conﬁguración Protegida de WiFi (WPS) es una característica en algunos routers WiFi que

permite al altavoz Wren V3US conectarse automáticamente y de forma segura sin necesidad

de introducir una contraseña. WPS no es una característica estándar en todos los routers, y

sólo un altavoz Wren V3US se puede conﬁgurar a la vez.

Revise el manual del propietario de su router para ver si WPS es una característica, o busque

un botón en el router con el logotipo . Si su router no tiene WPS, utilice el método

apropiado para su dispositivo. (Vea el índice en la página 48 para localizar las instrucciones

de conﬁguración para su dispositivo.)

Si su router tiene WPS, utilice las siguientes instrucciones:

Conﬁguración Protegida de WiFi

(WPS, por sus siglas en ingles)

Conectando a su red utilizando WPS (si su router lo soporta)

blanco sólido

ámbar

intermitente

Cuando se realiza una conexión segura,

el indicador de WiFi en su Wren V3US

dejará de parpadear y permanecerá de

color blanco sólido.

Cómo salir del modo WPS

Si durante el proceso de conﬁguración

que necesita salir del modo de

conﬁguración WPS, pulse el botón

Fuente una vez. El altavoz volverá

entonces al modo anterior.

¿Problemas con la conexión? Visite wrensound.com/support para ayuda adicional.

Coloque el router en modo

WPS. Normalmente esto se hace

manteniendo presionado el botón

WPS del router, pero consulte el

manual del propietario del router.

ámbar

blanco sólido

Español

Además de una gran variedad de tecnologías de transmisión Wi-Fi, su V3US está

equipado con tecnología inalámbrica Bluetooth. Si bien reconocemos que la mayoría de

los clientes V3US utilizarán WiFi, creemos que Bluetooth es muy útil en varios casos:

Dado que no requiere de un router WiFi, puede transmitir música a través de Bluetooth

cuando se encuentre fuera del rango de un router (por ejemplo, en el patio) o cuando

esté de vacaciones en un lugar donde el WiFi no está disponible o el WiFi disponible está

gravado con cortafuegos y otros protocolos de seguridad que impiden su uso o, si debido

al ancho de banda limitado y el tráﬁco pesado (por ejemplo, hoteles, lugares de trabajo), la

calidad de servicio de WiFi está muy limitado.

Los visitantes, invitados y miembros de la familia pueden utilizar los dispositivos que

no están equipados con AirPlay o Play-Fi. Casi todos los dispositivos recientemente

desarrollados que pueden almacenar y reproducir música están equipados con la

tecnología Bluetooth. Por otra parte, los dispositivos equipados con Bluetooth aptX

disfrutarán ﬁdelidad sin pérdidas similar al obtenido con WiFi.

Conectando su V3US usando Bluetooth

Asegúrese de que el dispositivo

de fuente Bluetooth y el V3US

están encendidos y el modo

Bluetooth está seleccionado

como la fuente de su V3US.

Pulse el botón de conﬁguración

en la parte posterior de su V3US

(Figura 1) hasta que el indicador

de la fuente Bluetooth parpadea

en ámbar una vez por segundo

(Figura 2). Esto colocará al V3US

en modo “detectable”.

En la sección de control de

Bluetooth del dispositivo fuente,

coloque el dispositivo de origen en

el modo de “detectar”. V3US15_

xxxxxx debe aparecer en la lista

de dispositivos que pueden ser

vinculados.

La vinculación se produce cuando dos dispositivos Bluetooth “se comunican” entre sí y

crean una conexión. El Wren V3US puede “recordar” los últimos seis dispositivos Bluetooth

con los que se ha vinculado. Para obtener los mejores resultados, haga que su dispositivo

fuente Bluetooth esté cerca de su V3US.

Nota: Su V3US entrará automáticamente en modo de emparejamiento la primera vez que seleccione Bluetooth

como fuente. Las siguientes instrucciones son para todas las vinculaciones siguientes. Si va a conﬁgurar el

altavoz por primera vez, comience con el paso 3 a continuación:

ámbar

intermitente

Figura 1 Figura 2

Vinculación con su V3US

Pasos 4 – 6 siguiente página

Español

¿Problemas con la conexión? Visite wrensound.com/support para ayuda adicional.

Para reproducir música en el

Wren V3US, asegúrese de que

Bluetooth está activado y el

V3US15 ha sido seleccionado

en el dispositivo fuente.

Entonces sólo tiene que

seleccionar su música favorita

en su dispositivo y reproducir.

Seleccione V3US15_xxxxxx.

Si su dispositivo de origen le

solicita una clave, introduzca

“0000” (cuatro ceros) y pulse

“OK”. El indicador de Bluetooth

en el V3US parpadeará en

ámbar dos veces por segundo

cuando el emparejamiento está

en curso (Figura 3).

Aparecerá un mensaje en

el dispositivo fuente para

indicar cuando se completa

la vinculación, Además, el

indicador de Bluetooth en el

V3US pasará de parpadear

ámbar a azul sólido (Figura 4).

Ahora está listo para reproducir

música de forma inalámbrica

en su V3US.

Figura 3

Estableciendo conexión

ámbar

intermitente

Figura 4

Conectado

azul

sólido

Conectando su V3US usando Bluetooth (cont.)

Para vincular dispositivos adicionales

con su V3US, simplemente siga las

instrucciones de “Vinculación con su

V3US” en las páginas 69-70.

Al cambiar la fuente en su V3US de

WiFi o Aux a Bluetooth o cuando

se presiona el botón de encendido

para encender el altavoz del

modo de suspensión o de espera,

mientras que Bluetooth ya se ha

seleccionado como fuente, el V3US

buscará el dispositivo que fue más

recientemente conectado al altavoz.

Si el dispositivo está disponible, el

V3US se volverá a conectar al mismo.

Si el último dispositivo vinculado no

está disponible, el V3US continuará

buscando el siguiente dispositivo más

recientemente vinculado. Se conectará

con el dispositivo más recientemente

vinculado que encuentre.

Cuando desee conectarse a un

dispositivo vinculado especíﬁco,

seleccione Bluetooth como fuente.

Mantenga pulsado el botón Fuente

en la parte frontal del altavoz

durante tres (3) segundos. El

indicador de Bluetooth parpadeará

de color ámbar dos veces por

segundo indicando que el V3US

está intentando conectarse a un

dispositivo vinculado. Seleccione

V3US15 en el dispositivo fuente.

El indicador Bluetooth cambiará

a azul sólido cuando se establece

una conexión activa (Figura 5).

Muchos hogares (y muchos individuos) tienen varios dispositivos equipados con

Bluetooth que utilizan para la música. El Wren V3US puede “recordar” vinculaciones con

hasta seis dispositivos Bluetooth diferentes, lo que elimina la necesidad de pasar por el

proceso de vinculación inicial cada vez que se cambia de dispositivo.

Utilización de varios dispositivos Bluetooth

en su V3US

Paso 4 siguiente página

Español

Problem connecting? Visit wrensound.com/support for additional help.

Para borrar la memoria del V3US de

todos los dispositivos vinculados,

mantenga presionado el botón

Conﬁguración en la parte trasera de

su V3US y, manteniendo el botón de

conﬁguración presionado, pulse el

botón de encendido en el panel de

control frontal. El indicador de volumen

parpadeará en ámbar dos veces para

indicar que la memoria ha sido borrada.

Cuando el V3US se vuelve a encender, y

Bluetooth ha sido seleccionado como la

fuente, estará en modo de vinculación

y listo para vincular con un dispositivo

Bluetooth (consulte “Vinculación con su

V3US” en las páginas XX a XX).

Nota:Borrando la memoria del V3US también

borrará cualquier conexión WiFi entre su

V3US y su red. Para volver a conectar, siga las

instrucciones para conectar su dispositivo.

Después de haber borrado la memoria de

su V3US, debe eliminar el altavoz Wren de la

lista de dispositivos Bluetooth disponibles de

su dispositivo fuente antes de poder vincularlo

con el V3US nuevo. Para eliminar un Wren

V3US vinculado anteriormente de la memoria

del dispositivo de origen, siga las instrucciones

proporcionadas por el fabricante.

azul

sólido

Figura 5

Al igual que con todos los vínculos de Bluetooth con dispositivos de audio, el

control de volumen de su Wren V3US funciona como un de control “maestro”

de volumen. Esto signiﬁca que, cuando se utiliza Bluetooth, el control de

volumen del V3US rige que tan fuerte puede reproducir su música. Una vez

que haya ajustado el nivel de volumen en el V3US, el control de volumen en el

dispositivo fuente le permite reproducir música desde muy bajo a lo más alto

que el control de volumen “maestro” de su V3US permite. Para obtener los

mejores resultados, se sugiere establecer el control de volumen maestro del

V3US en o cerca del volumen máximo. La mejor manera de determinar dónde

establecer el volumen en el V3US es utilizar los siguientes pasos:

• Ajuste el control de volumen del V3US a la mitad del máximo.

• Ajuste el control de volumen del dispositivo de origen en o justo por

debajo del máximo.

• Ponga música con la que usted está familiarizado.

• Eleve el control de volumen del V3US en pequeños pasos hasta que sea

tan fuerte como cree que lo querrá escuchar.

• Baje el volumen del dispositivo fuente. Usted encontrará que va de la

intensidad sonora máxima que estableció hasta medio a suave a inaudible.

• Ahora puede utilizar el dispositivo de fuente para reproducir música desde

muy bajo volumen a lo más fuerte que haya establecido el V3US para

escuchar. Esto le permite gestionar el volumen de forma remota utilizando

su dispositivo fuente.

Aviso importante sobre el control de

volumen al utilizar Bluetooth

Utilización Bluetooth (cont.)

Español

Guía de Dispositivo Wren V3US

Aplicaciones, Servicios de Contenido y Capacidades en múltiples habitaciones

Nota: Las características de la aplicación y servicios de contenido para todo tipo de dispositivos están en constante

evolución. Para obtener la información más actualizada, vaya a wrensound.com/support.

Dispositivo App Contenido Multiples Habitaciones

Apple iOS

AirPlay •iTunes

•Todos los apps de música de iOS

•Sólo uno a uno

Play-Fi

• iTunes guardado en dispositivo

•Todo el contenido DLNA

•Spotify Premium

•Songza

•Deezer

•vTuner

•KK Box

•Hasta ocho

• Múltiples usuarios

simultáneos

• Altavoces pueden

agruparse en zonas

• Altavoces se pueden

conﬁgurar en pares

estéreo

Android Play-Fi

•Música guardada en dispositivo

•Todo el contenido DLNA

•Spotify Premium

•Songza

•Deezer

•Sirius/XM

•vTuner

•QQ Music

•KK Box

•Hasta ocho

• Múltiples usuarios

simultáneos

• Altavoces pueden

agruparse en zonas

• Altavoces se pueden

conﬁgurar en pares

estéreo

Ordenador Mac o

Windows AirPlay

•Solo iTunes (Ordenador Windows)

• Todo el contenido audio

(ordenador Mac solamente)

•Hasta seis usando iTunes

Ordenador con

Windows 7 o

superior

Play-Fi

• Todo el contenido disponible en el

dispositivo, incluyendo servicios de

transmisión como Google MusicTM

y Amazon Cloud PlayerTM

•Hasta ocho

• Múltiples usuarios

simultáneos

• Altavoces pueden

agruparse en zonas

• Altavoces se pueden

conﬁgurar en pares estéreo

Todos los demás Bluetooth

con aptX

• Todo el contenido disponible en

el dispositivo

• Sólo uno a uno

Para usar Connect necesitas Spotify Premium (ver detalles en la otra cara).

Añade tu nuevo altavoz a la misma red Wi-Fi que tu teléfono, tablet u

ordenador (consulta las instrucciones del producto).

Abre la app de Spotify en el teléfono, tablet u ordenador y dale a

reproducir la canción que quieras.

Si usas la app en un teléfono, toca en la imagen de la canción, en la

esquina inferior izquierda de la pantalla. Para tablet u ordenador, pasa al

paso 4.

Toca en el icono de Connect.

Selecciona tu altavoz en la lista. Si no aparece, comprueba que tenga

conexión a la misma red Wi-Fi que el teléfono, tablet u ordenador.

¡Todo listo! ¡Que disfrutes con la música!

Cómo se usa Connect

Conectar mediante Spotify Premium

Guide d’installation du V3US/V3USP

Notas

Français

Index

Contenu de la boîte ................................87

Connexions et contrôles

Branchements au panneau arrière

et conﬁgurations ......................................88

Commande de haut parleur ....................89

Télécommande .........................................90

Utilisation de l’ÉQU de

graves de V3US ........................................91

Démarrage

Mise sous tension de V3US .....................92

Établissement d’une connexion Wiﬁ .....93

Comment trouver plus d’informations

sur votre appareil .....................................94

Connexion et utilisation

de votre V3US

Connexion à votre réseau en utilisant

un appareil AndroidTM ...............................95

Utilisation de l’application Play-Fi sur

votre appareil Android ou iOS ...............99

WAC pages – Need translation ..............100

Connexion à votre réseau en utilisant

des appareils iOS avec l’application

Play-Fi iOS ................................................. 104

Utilisation de l’application Play-Fi iOS

pour ajouter plus de haut-parleurs

Play-FI à votre réseau .............................. 108

Utilisation d’AirPlay sur votre appareil

iOS (iPad, iPhone, iPod Touch) ..............109

Connexion à votre réseau en utilisant

un ordinateur Mac ou PC Windows

qui utilise iTunes .......................................110

Utilisation d’Air Play sur votre Mac

ou PC Windows ........................................113

Lecture continue sur plusieurs parleurs

V3US avec iTunes avec Un Mac

ou un PC ....................................................113

Connexion à votre réseau en utilisant

un PC utilisant Windows 7 ou

version ultérieure .....................................115

Utilisation de l’application Play-Fi

spéciale pour Windows 7 ou

version ultérieure .....................................115

Connexion à votre réseau en utilisant

WPS (si votre routeur Le prend

en charge) .................................................116

Connexion à votre V3US

En utilisant Bluetooth® .............................118

En utilisant Bluetooth ..............................121

Reliez en utilisant Spotify Premium ......124

Guide de l’appareil ................................... 125

Box Contents

Guide

d’installation

de Wren V3US

V3US Setup Guide

Garantie et

instructions

de sécurité de

Wren V3US

Câble

électrique

de courant

alternatif

Wren V3US/V3USP Haut-Parleur

(positionnement vertical/horizontal)

Check pages are correct • Need WAC translation

Français

Branchements du panneau

arrière et conﬁgurations Commandes du haut-parleur

Alimentation/Mode Veille

Mise sous et hors tension du haut-parleur Wren. La lumière

blanche indique que l’appareil est sous tension. La lumière

ambre indique que le volume est en sourdine. Pour allumer

l’appareil, il faut appuyer sur le bouton d’alimentation et le

relâcher. Pour l’éteindre, appuyez sur le bouton d’alimentation

tout en le maintenant enfoncé pendant sept secondes.

Hausser le

volume

Augmente le

volume

Indicateur de réglage

de volume

Clignote pour indiquer que le

volume est en train de changer

Baisser le

volume

Diminue le volume

Indicateur

Wiﬁ

Indique que la

source audio

WiFi est sélctionné

Indicateur

de la

source Aux

3,5 mm

Indique que la

source audio Aux

est sélectionné

Sélecteur

de source

Sélectionne la

source d’entrée

audio voulue

Indicateur

Bluetooth

Indique que la

source audio

Bluetooth est

sélectionnée

Bouton de conﬁguration

Utilisé pour entrer divers modes de conﬁguration

Réglage EQ

Règle la sortie de graves pour

équilibrer le son dû au placement

des haut-parleurs par rapport

aux murs de la pièce

Entrée Aux 3,5 mm

Connexion de toute source

audio à votre Wren V3US par

un câble audio de 3,5 mm

Bouton de

réinitialisation

Redémarre haut-

parleur en

en le rallumant et

rallumez-le

Entrée du câble

électrique

Connexion du

haut-parleur à la prise

électrique

Port de service/Ethernet Input

Utilisé pour les mises à jour du

micrologiciel. Also works as an Ethernet

input via RJ45 to USB connector

Power Status Indicator

For V5USP (portable) only: Any

light indicates power is on. White

light indicates the power supply is

connected; other colors indicate

remaining battery power (see next

page for details). For V5US (non-

portable): Solid white light

indicates power is on.
