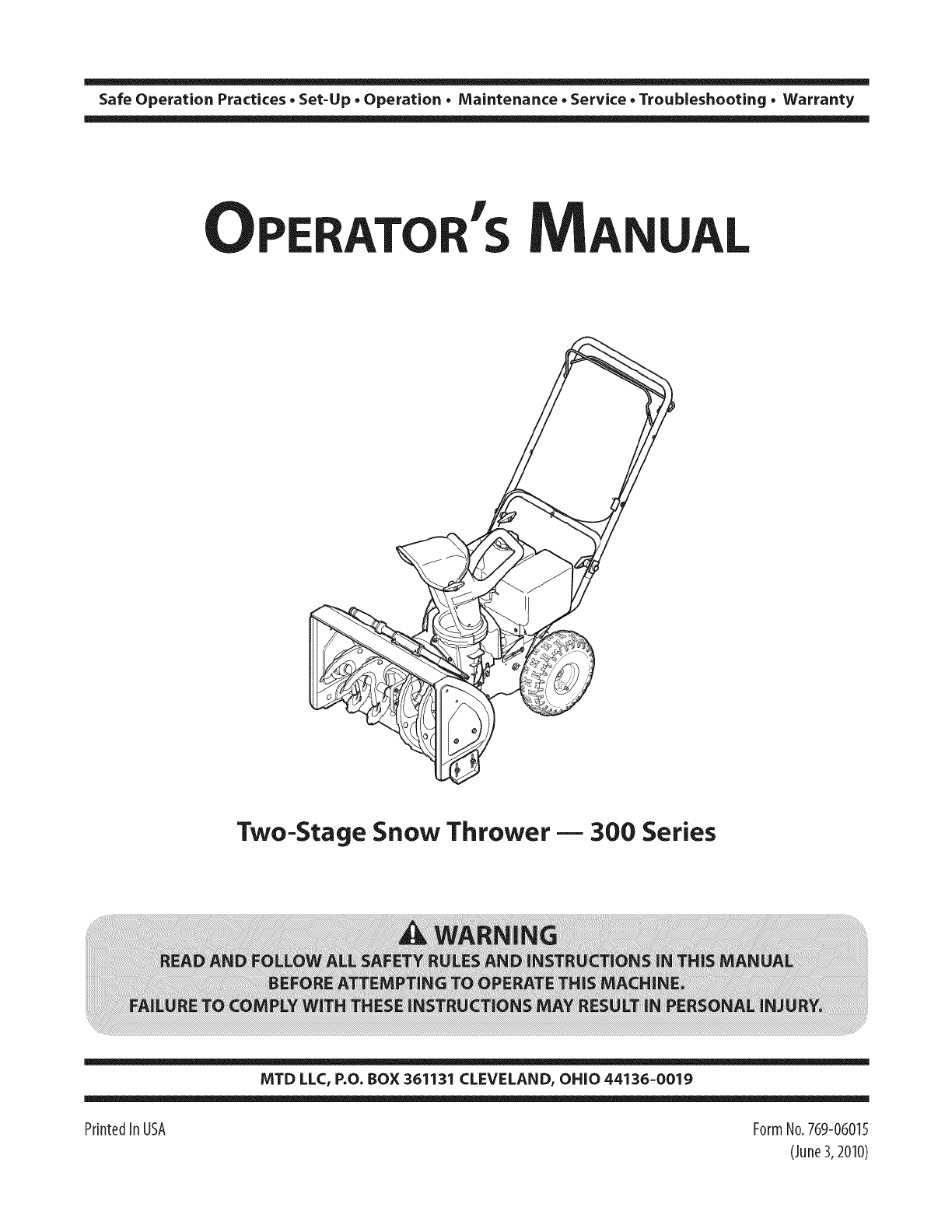

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

OPER roR's L

Two-Stage Snow Thrower m 300 Series

MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019

PrintedIn USA FormNo.769-06015

(June3, 2010)

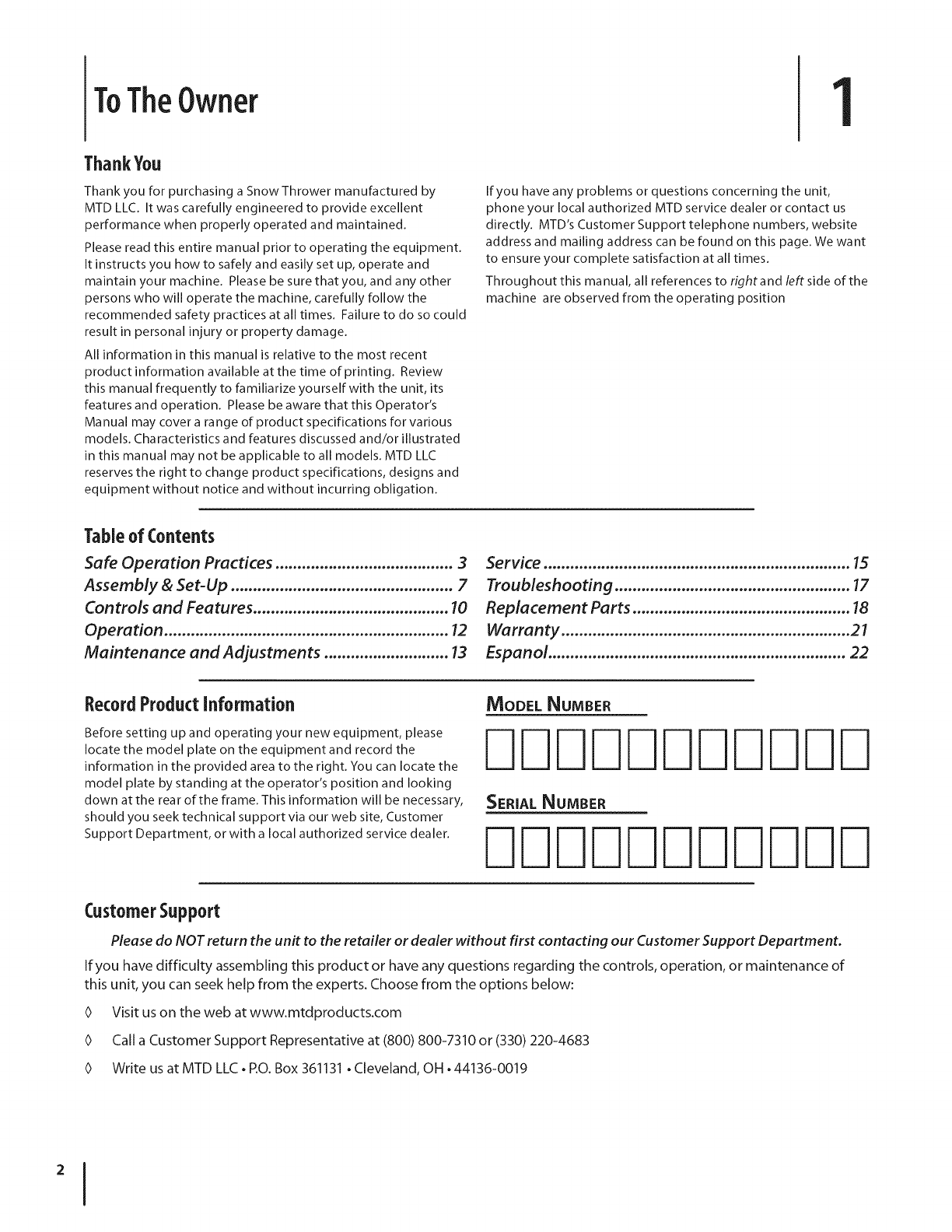

ToTheOwner 1

Thank¥ou

Thank you for purchasing a Snow Thrower manufactured by

MTD LLC. It was carefully engineered to provide excellent

performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and

maintain your machine. Please be sure that you, and any other

persons who will operate the machine, carefully follow the

recommended safety practices at all times. Failure to do so could

result in personal injury or property damage.

All information in this manual is relative to the most recent

product information available at the time of printing. Review

this manual frequently to familiarize yourself with the unit, its

features and operation. Please be aware that this Operator's

Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated

in this manual may not be applicable to all models. MTD LLC

reserves the right to change product specifications, designs and

equipment without notice and without incurring obligation.

If you have any problems or questions concerning the unit,

phone your local authorized MTD service dealer or contact us

directly. MTD's Customer Support telephone numbers, website

address and mailing address can be found on this page. We want

to ensure your complete satisfaction at all times.

Throughout this manual, all references to fightand left side of the

machine are observed from the operating position

Tableof Contents

Safe Operation Practices ........................................ 3

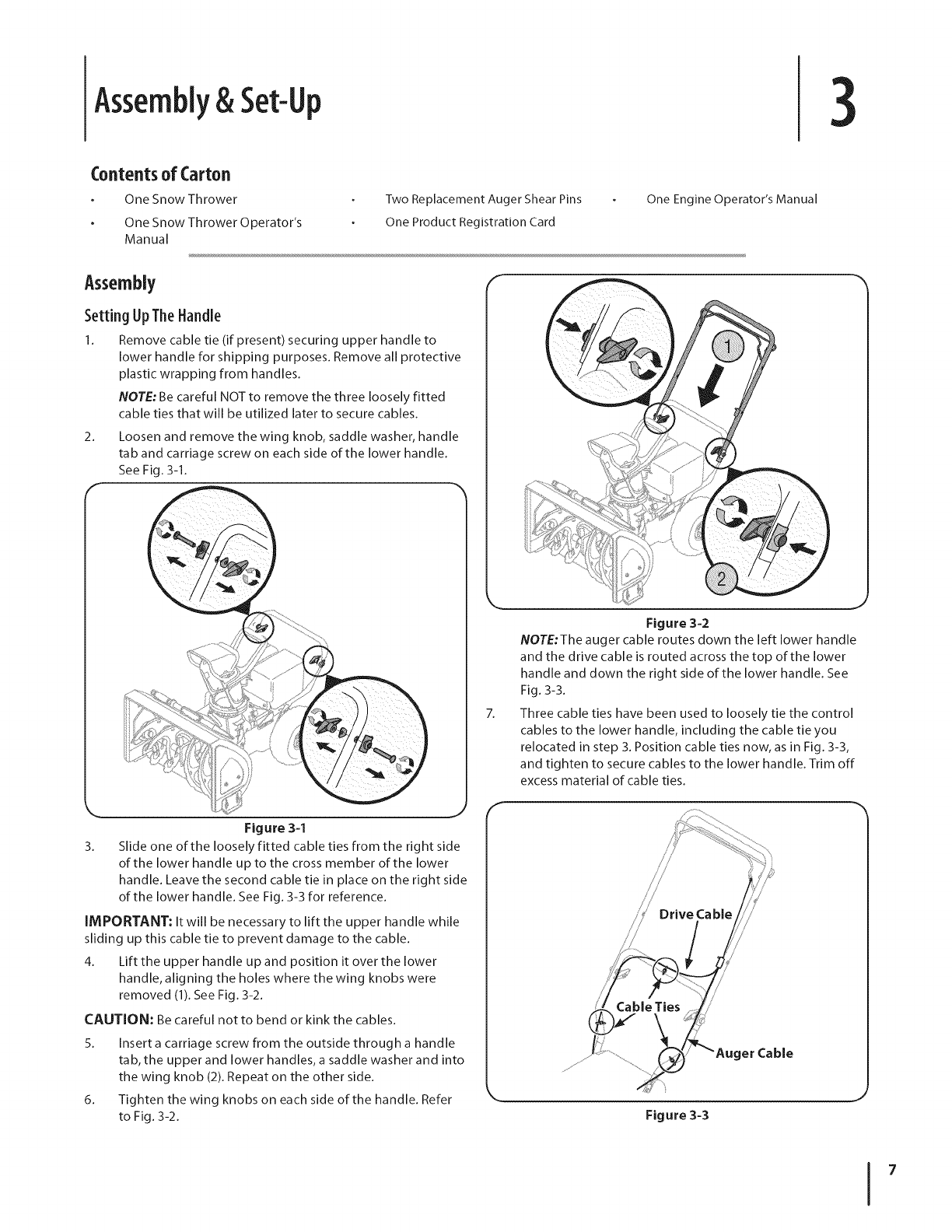

Assembly &Set-Up .................................................. 7

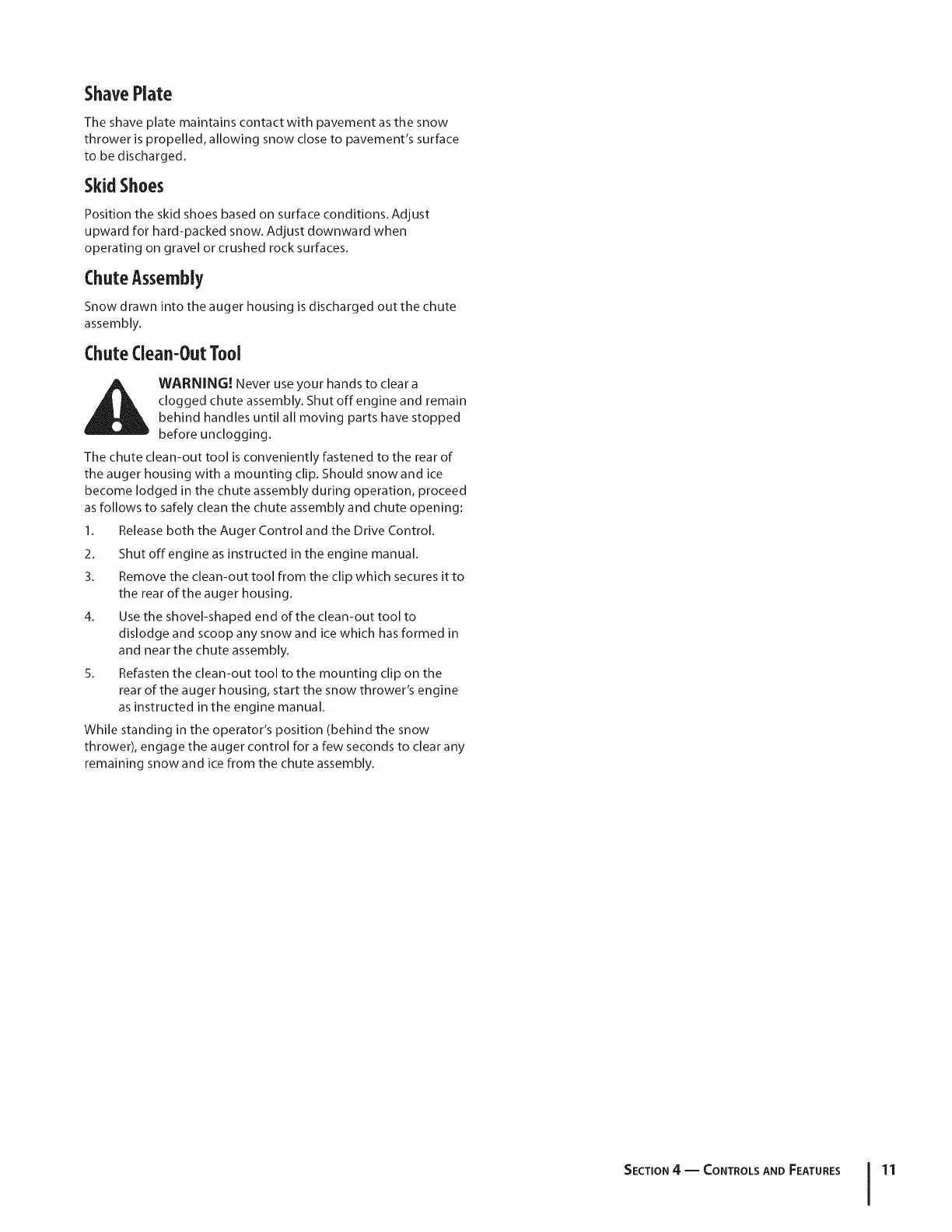

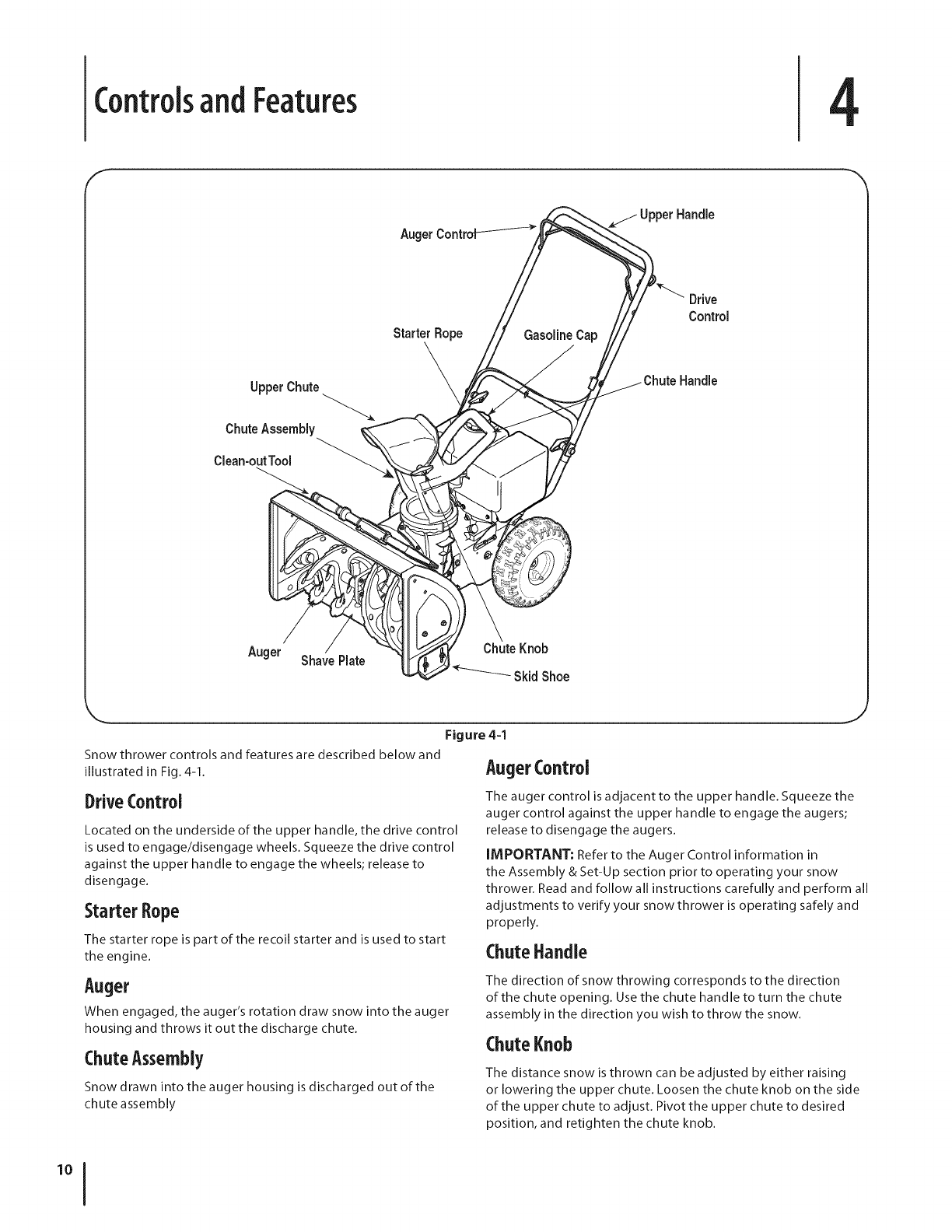

Controls and Features ............................................ 10

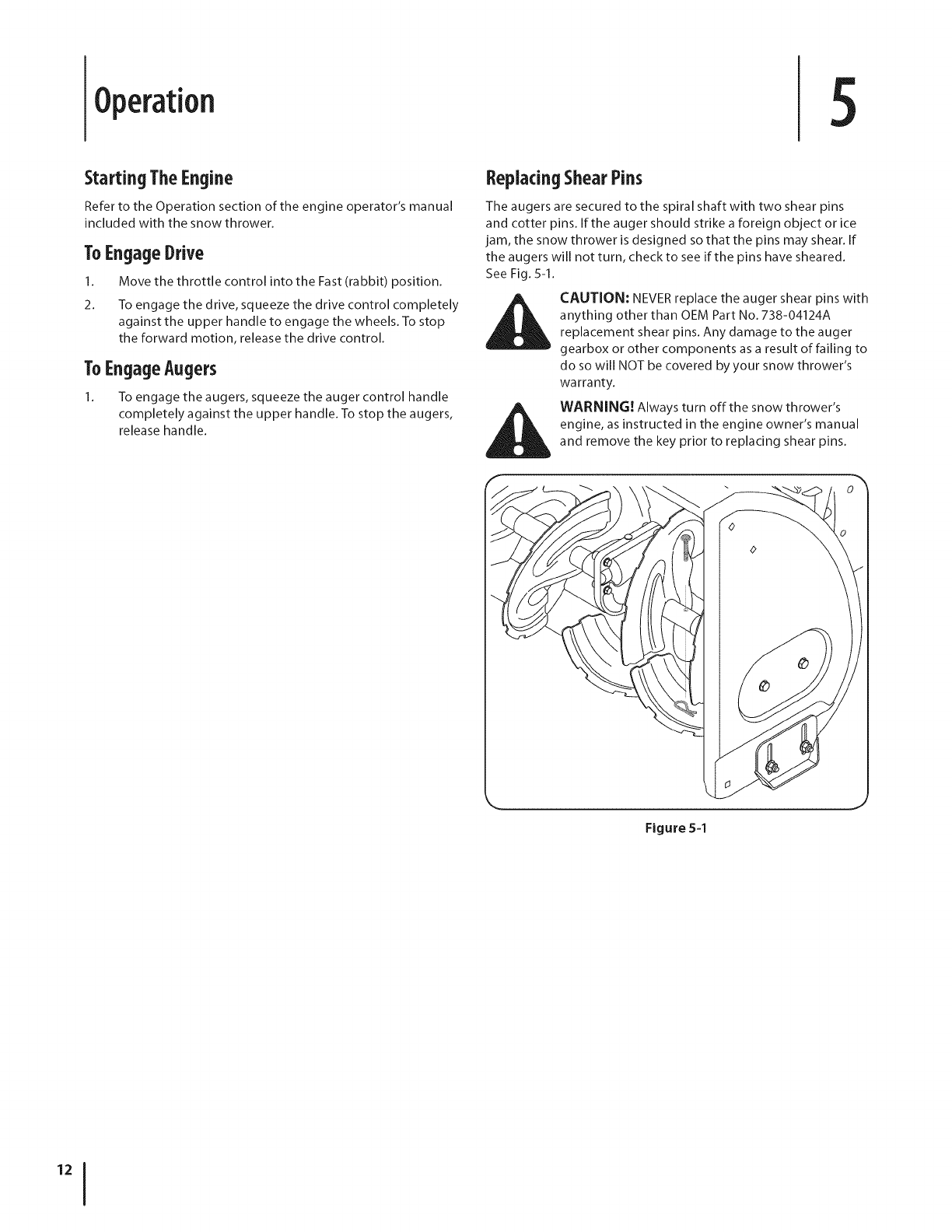

Opera tion ................................................................ 12

Maintenance and Adjustments ............................ 13

Service ..................................................................... 15

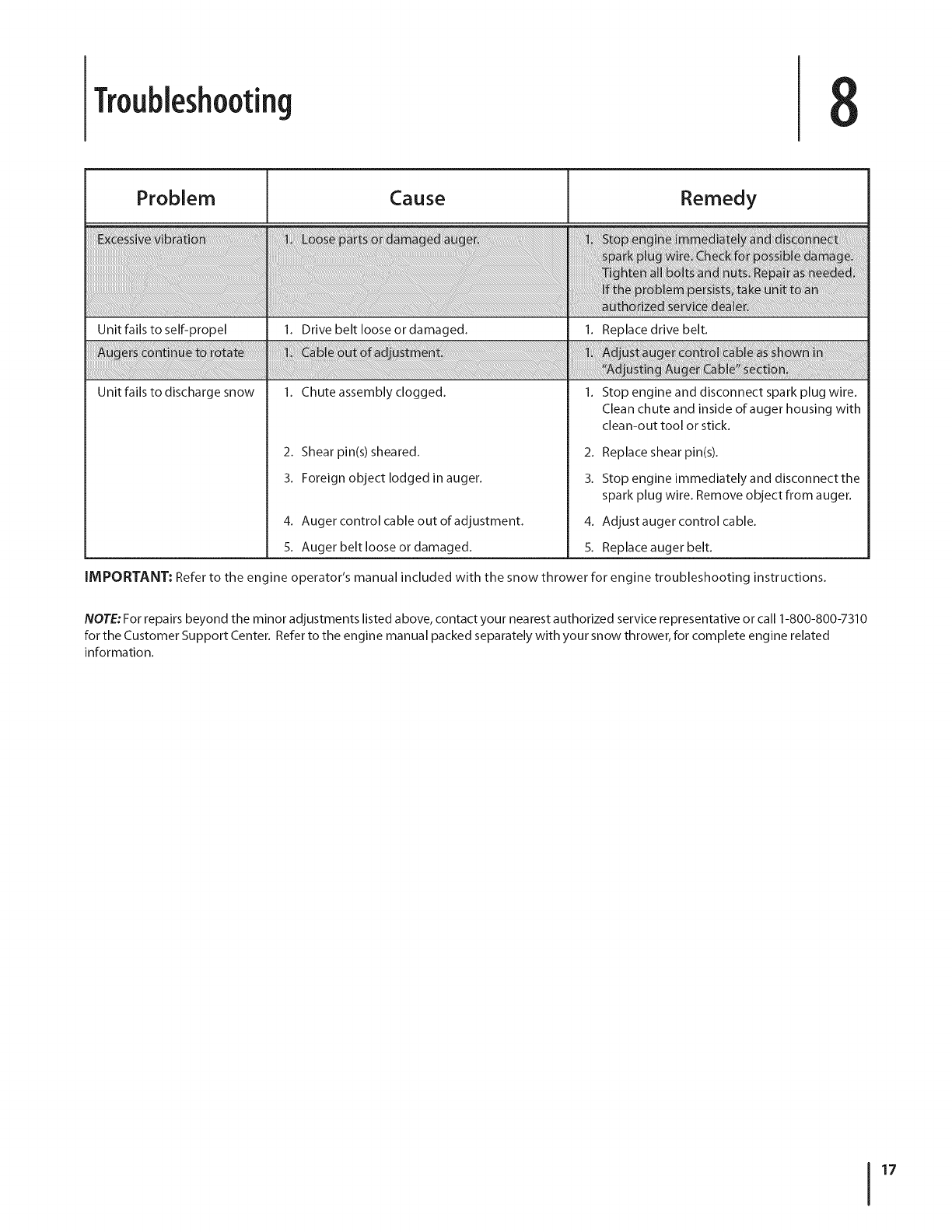

Troubleshooting ..................................................... 17

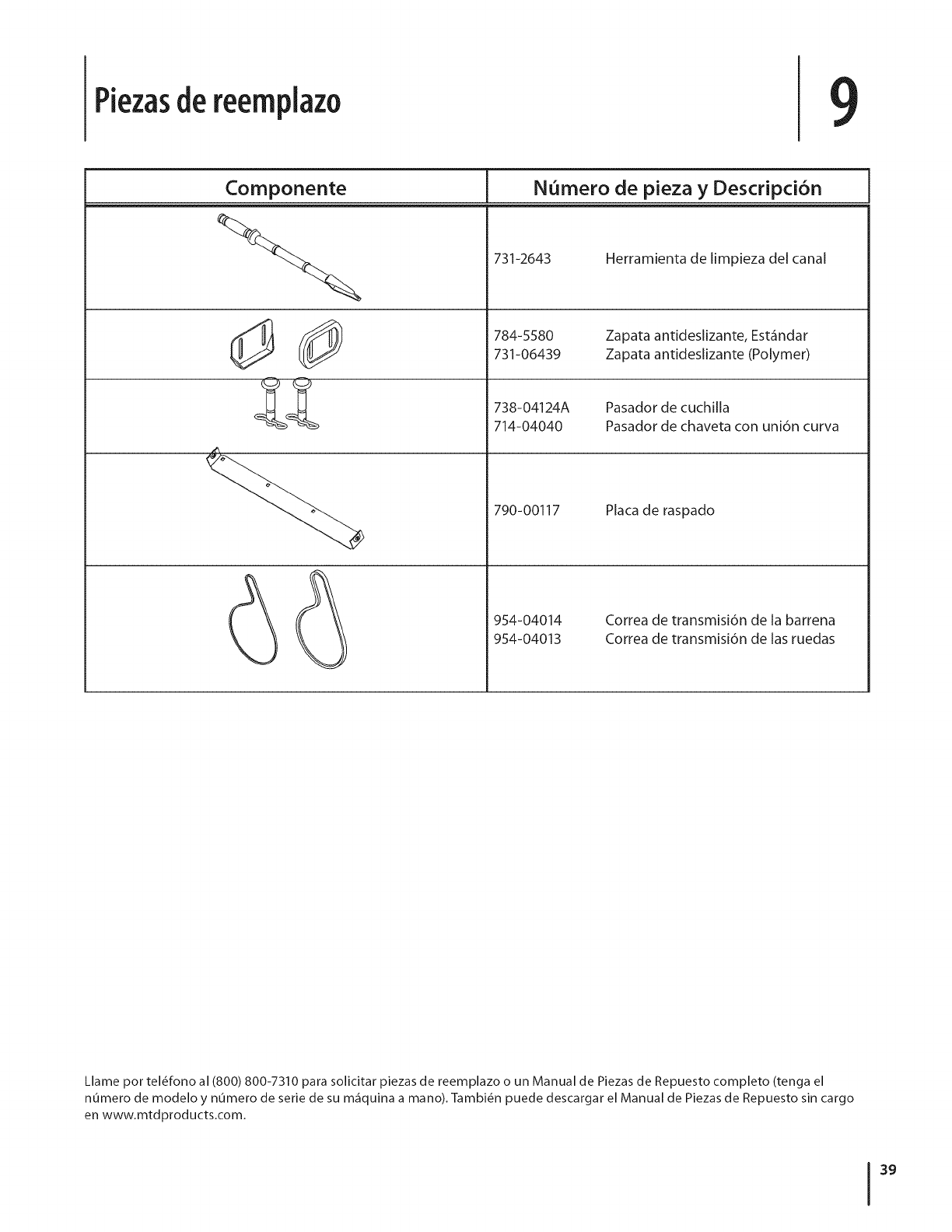

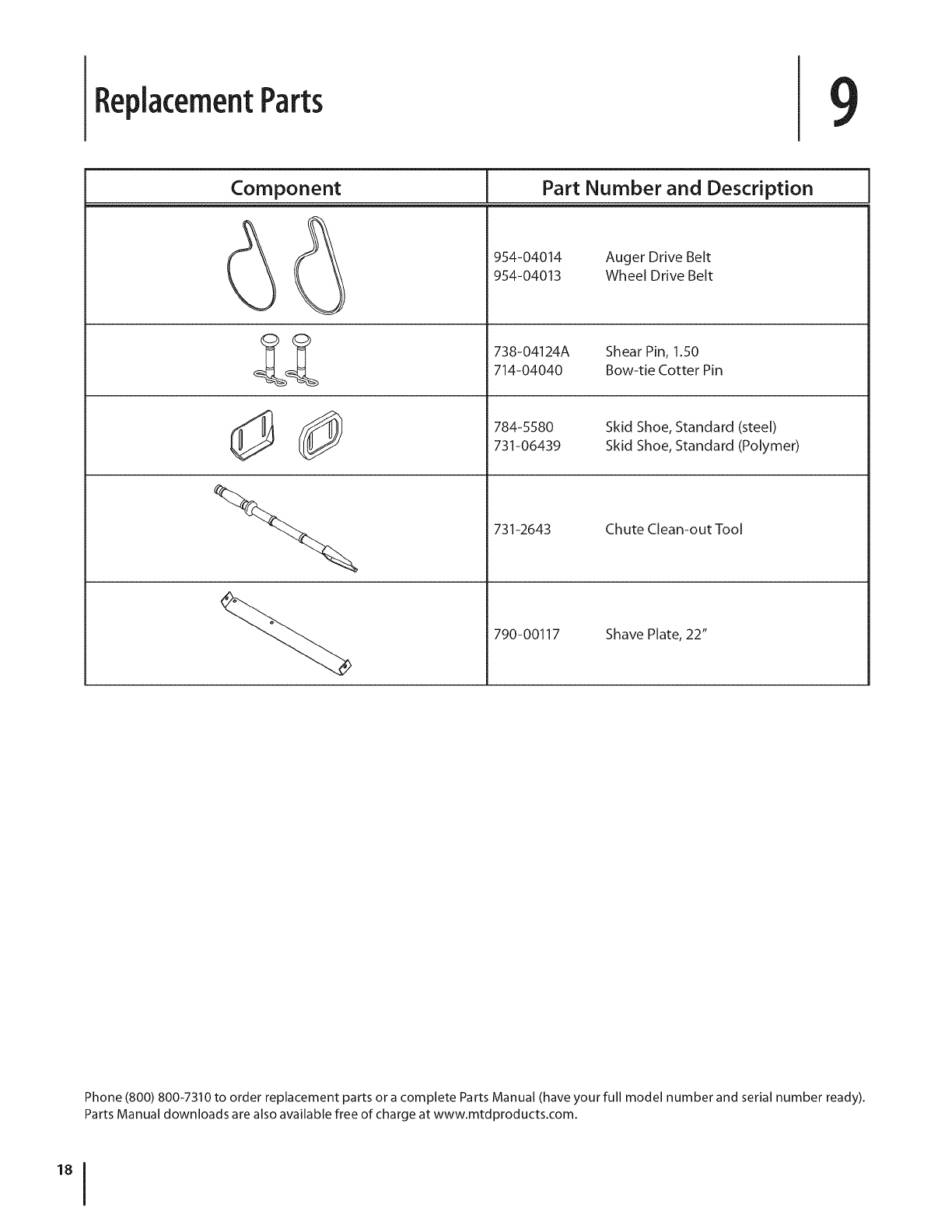

Replacement Parts ................................................. 18

Warranty ................................................................. 21

Espanol ................................................................... 22

RecordProductinformation

Before setting up and operating your new equipment, please

locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the

model plate by standing at the operator's position and looking

down at the rear of the frame. This information will be necessary,

should you seek technical support via our web site, Customer

Support Department, or with a local authorized service dealer.

MODEL NUMBER

D[31313131313131313D

SERIAL NUMBER

DD[3D[3D[3D[3DD

CustomerSupport

Please do NOT return the unit to the retailer or dealer without first contacting our Customer Support Department.

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of

this unit, you can seek help from the experts. Choose from the options below:

0 Visit us on the web at www.mtdproducts.com

0 Call a Customer Support Representative at (800) 800-7310 or (330) 220-4683

0 Write us at MTD LLC • EO. Box 361131 • Cleveland, OH • 44136-0019

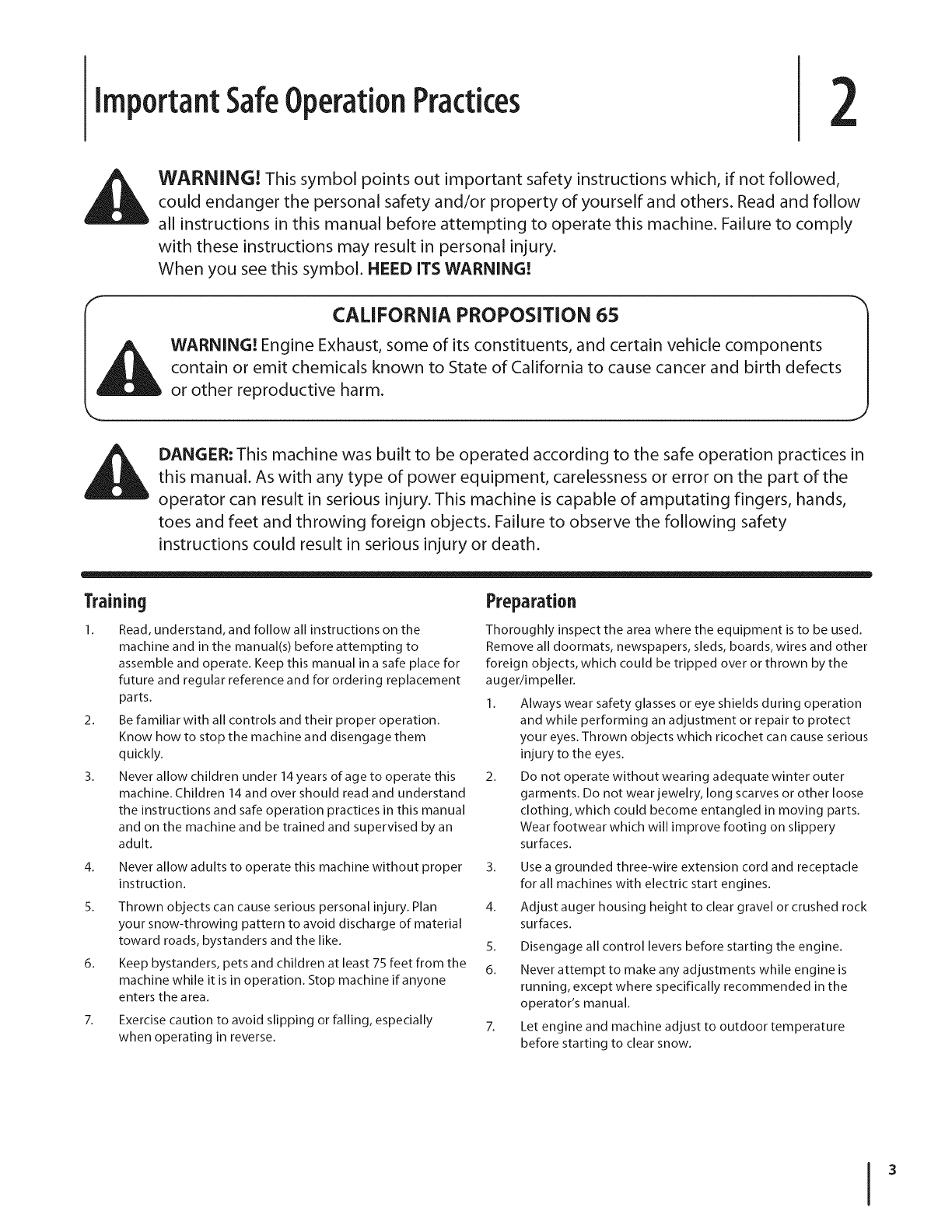

ImportantSafeOperationPractices 2

WARNING! This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow

all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury.

When you see this symbol. NEED ITS WARNING!

CALIFORNIA PROPOSITION 65

WARNING! Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects

or other reproductive harm.

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands,

toes and feet and throwing foreign objects. Failure to observe the following safety

instructions could result in serious injury or death.

Training Preparation

1. Read, understand, and follow all instructions on the

machine and in the manual(s) before attempting to

assemble and operate. Keep this manual in a safe place for

future and regular reference and for ordering replacement

parts.

2. Be familiar with all controls and their proper operation.

Know how to stop the machine and disengage them

quickly.

3. Never allow children under 14 years of age to operate this

machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual

and on the machine and be trained and supervised by an

adult.

4. Never allow adults to operate this machine without proper

instruction.

5. Thrown objects can cause serious personal injury. Plan

your snow-throwing pattern to avoid discharge of material

toward roads, bystanders and the like.

6. Keep bystanders, pets and children at least 75 feet from the

machine while it is in operation. Stop machine if anyone

enters the area.

Exercise caution to avoid slipping or falling, especially

when operating in reverse.

Thoroughly inspect the area where the equipment is to be used.

Remove all doormats, newspapers, sleds, boards, wires and other

foreign objects, which could be tripped over or thrown by the

auger/impeller.

1. Always wear safety glasses or eye shields during operation

and while performing an adjustment or repair to protect

your eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

2. Do not operate without wearing adequate winter outer

garments. Do not wear jewelry, long scarves or other loose

clothing, which could become entangled in moving parts.

Wear footwear which will improve footing on slippery

surfaces.

3. Use a grounded three-wire extension cord and receptacle

for all machines with electric start engines.

4. Adjust auger housing height to clear gravel or crushed rock

surfaces.

5. Disengage all control levers before starting the engine.

6. Never attempt to make any adjustments while engine is

running, except where specifically recommended in the

operator's manual.

7. Let engine and machine adjust to outdoor temperature

before starting to clear snow.

SafeHandlingof Gasoline

To avoid personal injury or property damage use extreme care

in handling gasoline. Gasoline is extremely flammable and the

vapors are explosive. Serious personal injury can occur when

gasoline is spilled on yourself or your clothes which can ignite.

Wash your skin and change clothes immediately.

a. Use only an approved gasoline container.

b. Extinguish all cigarettes, cigars, pipes and other

sources of ignition.

Never fuel machine indoors.

d. Never remove gas cap or add fuel while the engine is

hot or running.

e. Allow engine to cool at least two minutes before

refueling.

f. Never over fill fuel tank. Fill tank to no more than 1/2

inch below bottom of filler neck to provide space for

fuel expansion.

g. Replace gasoline cap and tighten securely.

h. If gasoline is spilled, wipe it off the engine and

equipment. Move machine to another area. Wait 5

minutes before starting the engine.

i. Never store the machine or fuel container inside

where there is an open flame, spark or pilot light

(e.g. furnace, water heater, space heater, clothes

dryer etc.).

j. Allow machine to cool at least 5 minutes before

storing.

k. Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic linen Always place

containers on the ground away from your vehicle

before filling.

I. If possible, remove gas-powered equipment from

the truck or trailer and refuel it on the ground. If this

is not possible, then refuel such equipment on a

trailer with a portable container, rather than from a

gasoline dispenser nozzle.

m. Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times until fueling is

complete. Do not use a nozzle lock-open device.

Operation

1. Do not put hands or feet near rotating parts, in the auger/

impeller housing or chute assembly. Contact with the

rotating parts can amputate hands and feet.

2. The auger/impeller control lever is a safety device. Never

bypass its operation. Doing so makes the machine unsafe

and may cause personal injury.

3. The control levers must operate easily in both directions

and automatically return to the disengaged position when

released.

4. Never operate with a missing or damaged chute assembly.

Keep all safety devices in place and working.

5. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless

and deadly gas.

6. Do not operate machine while under the influence of

alcohol or drugs.

7. Muffler and engine become hot and can cause a burn. Do

not touch. Keep children away.

8. Exercise extreme caution when operating on or crossing

gravel surfaces. Stay alert for hidden hazards or traffic.

9. Exercise caution when changing direction and while

operating on slopes.

10. Plan your snow-throwing pattern to avoid discharge

towards windows, walls, cars etc. Thus, avoiding possible

property damage or personal injury caused by a ricochet.

11. Never direct discharge at children, bystanders and pets or

allow anyone in front of the machine.

12. Do not overload machine capacity by attempting to clear

snow at too fast of a rate.

13.

14.

15.

Never operate this machine without good visibility or light.

Always be sure of your footing and keep a firm hold on the

handles. Walk, never run.

Disengage power to the auger/impeller when transporting

or not in use.

Never operate machine at high transport speeds on

slippery surfaces. Look down and behind and use care

when backing up.

16. If the machine should start to vibrate abnormally, stop

the engine, disconnect the spark plug wire and ground it

against the engine. Inspect thoroughly for damage. Repair

any damage before starting and operating.

17. Disengage all control levers and stop engine before you

leave the operating position (behind the handles). Wait

until the auger/impeller comes to a complete stop before

unclogging the chute assembly, making any adjustments,

or inspections.

18. Never put your hand in the discharge or collector openings.

Always usethe clean-out tool provided to unclog the

discharge opening. Do not unclog chute assembly while

engine is running. Shut off engine and remain behind

handles until all moving parts have stopped before

unclogging.

19. Use only attachments and accessories approved by the

manufacturer (e.g.wheel weights, tire chains, cabs etc.).

20. When starting engine, pull cord slowly until resistance

isfelt, then pull rapidly. Rapid retraction of starter cord

(kickback) will pull hand and arm toward engine faster than

you can let go. Broken bones, fractures, bruises or sprains

could result.

21. If situations occur which are not covered in this manual, use

care and good judgment. Contact Customer Support for

assistance and the name of your nearest servicing dealer.

4 I SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES

ClearingaCloggedDischargeChute

Hand contact with the rotating impeller inside the discharge

chute is the most common cause of injury associated with snow

throwers. Never use your hand to clean out the discharge chute.

To clear the chute:

1. SHUTTHE ENGINE OFF!

2. Wait 10 seconds to be sure the impeller blades have

stopped rotating.

3. Always use a clean-out tool, not your hands.

Maintenance&Storage

1. Never tamper with safety devices. Check their proper

operation regularly. Refer to the maintenance and

adjustment sections of this manual.

2. Before cleaning, repairing, or inspecting machine

disengage all control levers and stop the engine. Wait until

the auger/impeller come to a complete stop. Disconnect

the spark plug wire and ground against the engine to

prevent unintended starting.

3. Check bolts and screws for proper tightness at frequent

intervals to keep the machine in safe working condition.

Also, visually inspect machine for any damage.

4. Do not change the engine governor setting or over-speed

the engine. The governor controls the maximum safe

operating speed of the engine.

5. Snow thrower shave plates and skid shoes are subject to

wear and damage. For your safety protection, frequently

check all components and replace with original equipment

manufacturer's (OEM) parts only. "Use of parts which do

not meet the original equipment specifications may lead to

improper performance and compromise safety!"

6. Check control levers periodically to verify they engage

and disengage properly and adjust, if necessary. Refer

to the adjustment section in this operator's manual for

instructions.

7. Maintain or replace safety and instruction labels, as

necessary.

8. Observe proper disposal laws and regulations for gas, oil,

etc. to protect the environment.

g. Prior to storing, run machine a few minutes to clear snow

from machine and prevent freeze up of auger/impeller.

10. Never store the machine or fuel container inside where

there is an open flame, spark or pilot light such as a water

heater, furnace, clothes dryer etc.

11. Always refer to the operator's manual for proper

instructions on off-season storage.

12. Check fuel line, tank, cap, and fittings frequently for cracks

or leaks. Replace if necessary.

13. Do not crank engine with spark plug removed.

14. According to the Consumer Products Safety Commission

(CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years,

or 60 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized

service dealer to ensure that all mechanical and safety

systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any

way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and

may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air

Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

SparkArrestor

i_li WARNING! This machine is equipped with an

internal combustion engine and should not be used

on or near any unimproved forest-covered, brush

covered or grass-covered land unless the engine's

exhaust system is equipped with a spark attester

meeting applicable local or state laws (if any).

Ira spark arrester is used, it should be maintained in effective

working order by the operator. In the State of California the

above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws

apply on federal lands.

A spark attester for the muffler is available through your

nearest engine authorized service dealer or contact the service

department, RO. Box 361131 Cleveland, Ohio 44136-0019.

SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES S

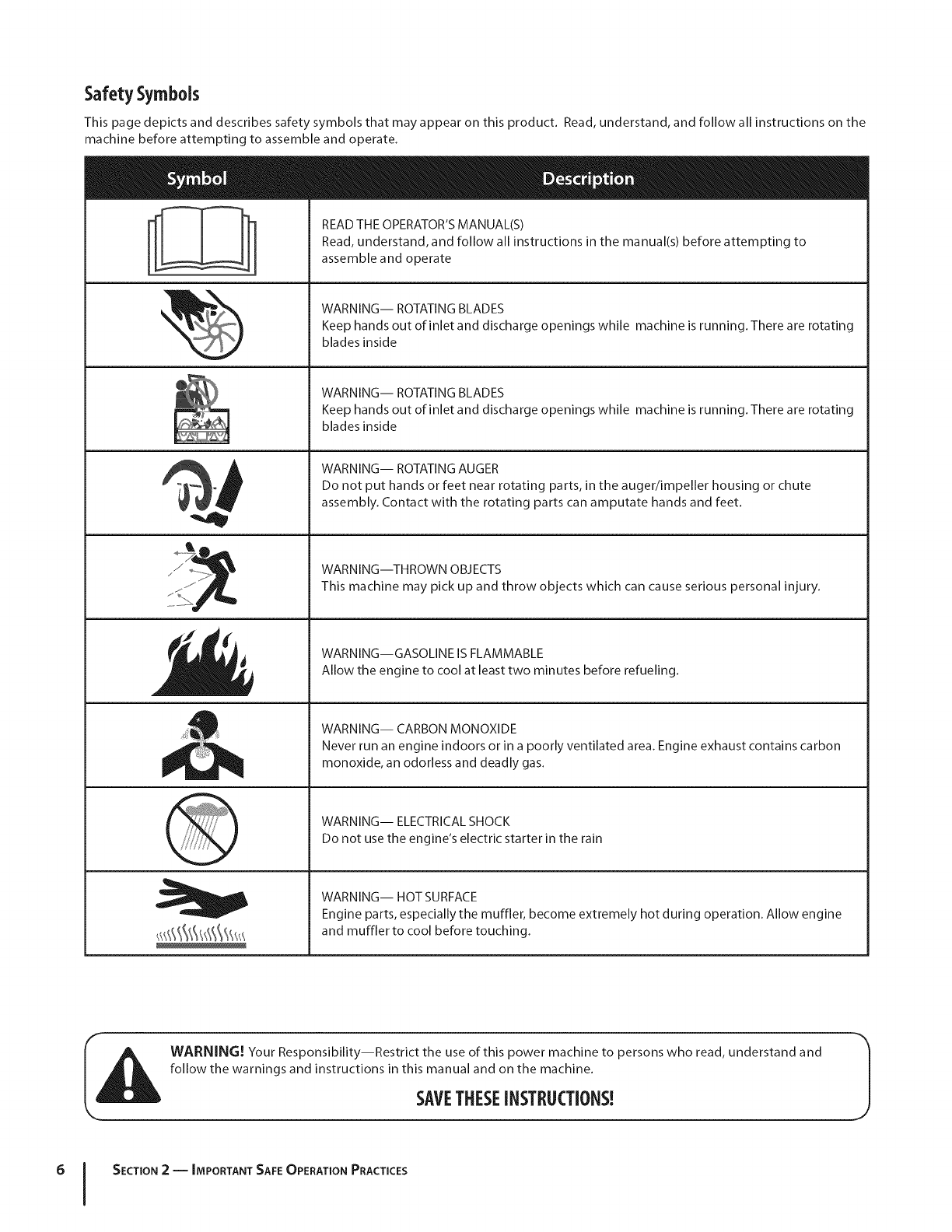

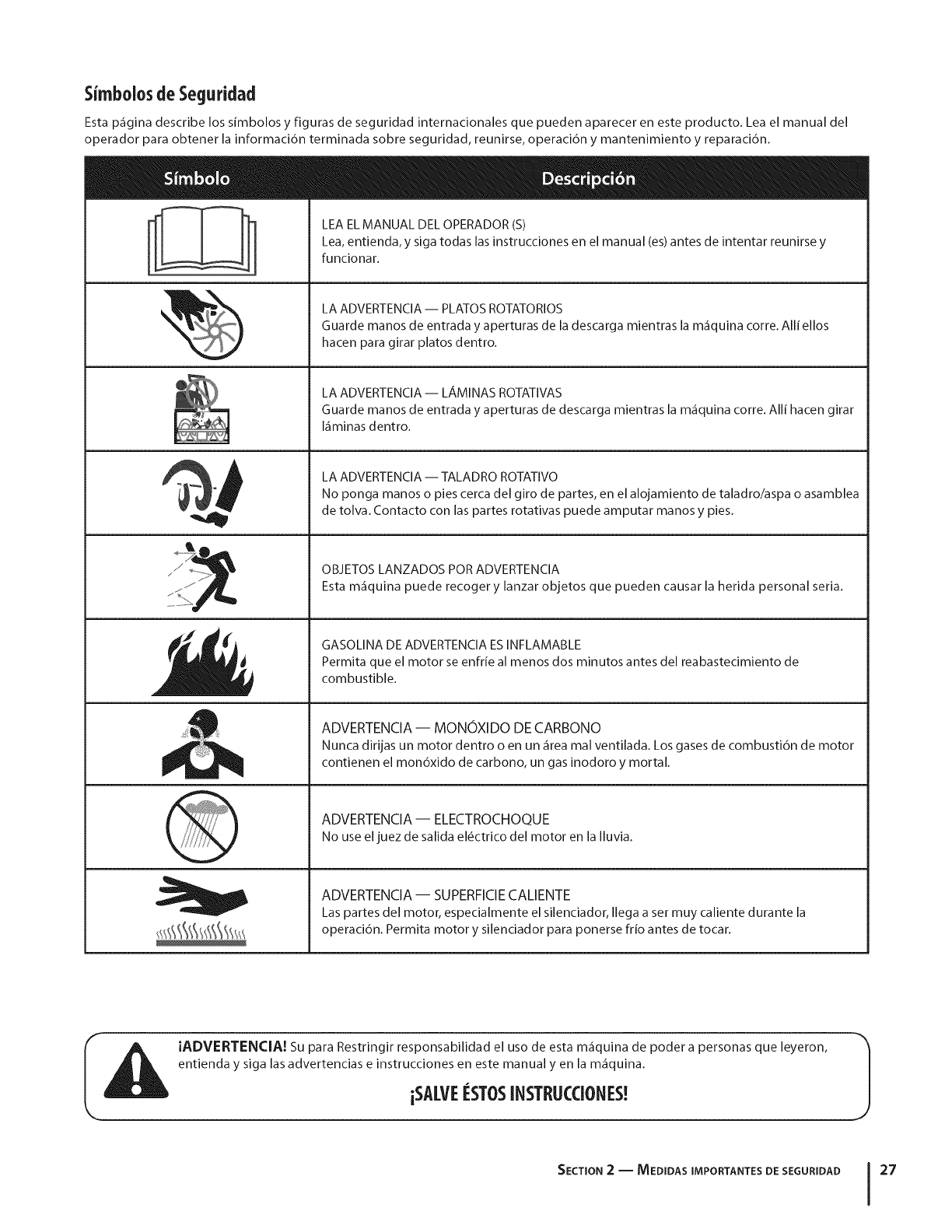

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the

machine before attempting to assemble and operate.

READ THE OPERATOR'S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to

assemble and operate

WARNING-- ROTATING BLADES

Keep hands out of inlet and discharge openings while machine is running. There are rotating

blades inside

WARNING-- ROTATING BLADES

Keep hands out of inlet and discharge openings while machine is running. There are rotating

blades inside

WARNING-- ROTATING AUGER

Do not put hands or feet near rotating parts, in the auger/impeller housing or chute

assembly. Contact with the rotating parts can amputate hands and feet.

WARNING--THROWN OBJECTS

This machine may pick up and throw objects which can cause serious personal injury.

WARNING--GASOLINE IS FLAMMABLE

Allow the engine to cool at least two minutes before refueling.

WARNING-- CARBON MONOXIDE

Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon

monoxide, an odorless and deadly gas.

WARNING-- ELECTRICAL SHOCK

Do not use the engine's electric starter in the rain

WARNING-- HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine

and muffler to cool before touching.

WARNING! Your Responsibility--Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

SAVETHESEINSTRUCTIONS[

6ISECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES

Assembly& Set-Up 3

Contentsof Carton

One Snow Thrower

One Snow Thrower Operator's

Manual

Two Replacement Auger Shear Pins

One Product Registration Card

One Engine Operator's Manual

Assembly

Setting UpThe Handle

1. Remove cable tie (if present) securing upper handle to

lower handle for shipping purposes. Remove all protective

plastic wrapping from handles.

NOTE: Be careful NOT to remove the three loosely fitted

cable ties that will be utilized later to secure cables.

2. Loosen and remove the wing knob, saddle washer, handle

tab and carriage screw on each side of the lower handle.

See Fig. 3-1.

Figure 34

Slide one of the loosely fitted cable ties from the right side

of the lower handle up to the cross member of the lower

handle. Leave the second cable tie in place on the right side

of the lower handle. See Fig. 3-3 for reference.

IMPORTANT: It will be necessary to lift the upper handle while

sliding up this cable tie to prevent damage to the cable.

4. Lift the upper handle up and position it over the lower

handle, aligning the holes where the wing knobs were

removed (1).See Fig. 3-2.

CAUTION: Be careful not to bend or kink the cables.

5. Insert a carriage screw from the outside through a handle

tab, the upper and lower handles, a saddle washer and into

the wing knob (2). Repeat on the other side.

6. Tighten the wing knobs on each side of the handle. Refer

to Fig. 3-2.

Figure 3=2

NOTE:The auger cable routes down the left lower handle

and the drive cable is routed across the top of the lower

handle and down the right side of the lower handle. See

Fig. 3-3.

Three cable ties have been used to loosely tie the control

cables to the lower handle, including the cable tie you

relocated in step 3. Position cable ties now, as in Fig. 3-3,

and tighten to secure cables to the lower handle. Trim off

excess material of cable ties.

er Cable

Figure 3=3

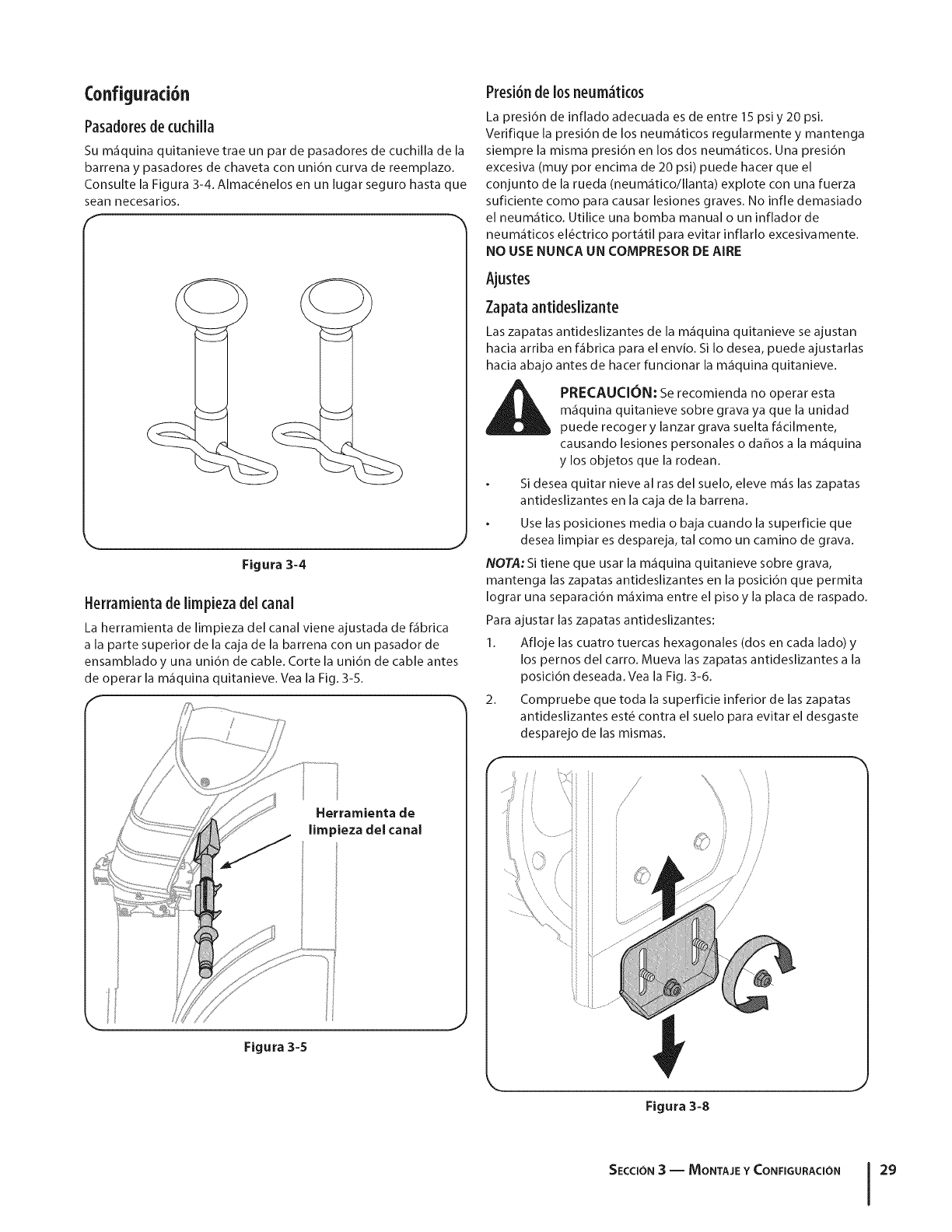

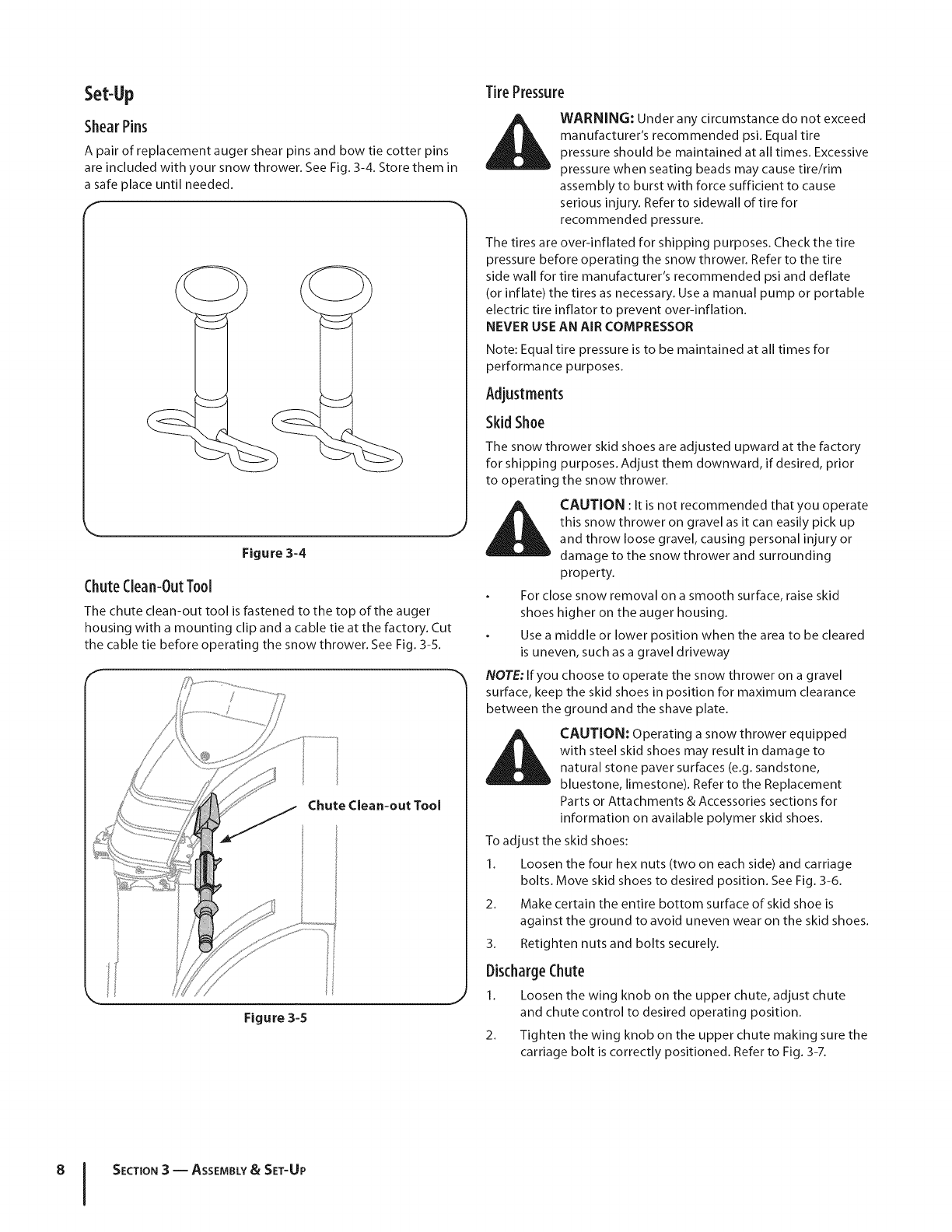

Set-Up

ShearPins

A pair of replacement auger shear pins and bow tie cotter pins

are included with your snow thrower. See Fig. 3-4. Store them in

a safe place until needed.

Figure 3-4

ChuteClean-0utTool

The chute clean-out tool is fastened to the top of the auger

housing with a mounting clip and a cable tie at the factory. Cut

the cable tie before operating the snow thrower. See Fig. 3-5.

Chute Clean=out Tool

Figure 3-5

TirePressure

_/il ARNING: Under any circumstance do not exceed

manufacturer's recommended psi. Equal tire

pressure should be maintained at all times. Excessive

pressure when seating beads may cause tire/rim

assembly to burst with force sufficient to cause

serious injury. Refer to sidewall of tire for

recommended pressure.

The tires are over-inflated for shipping purposes. Check the tire

pressure before operating the snow thrower. Refer to the tire

side wall for tire manufacturer's recommended psi and deflate

(or inflate) the tires as necessary. Use a manual pump or portable

electric tire inflator to prevent over-inflation.

NEVER USE AN AiR COMPRESSOR

Note: Equal tire pressure is to be maintained at all times for

performance purposes.

Adjustments

Skid Shoe

The snow thrower skid shoes are adjusted upward at the factory

for shipping purposes. Adjust them downward, if desired, prior

to operating the snow thrower.

CAUTION : It is not recommended that you operate

this snow thrower on gravel as it can easily pick up

and throw loose gravel, causing personal injury or

damage to the snow thrower and surrounding

property.

For close snow removal on a smooth surface, raise skid

shoes higher on the auger housing.

Use a middle or lower position when the area to be cleared

is uneven, such as a gravel driveway

NOTE: If you choose to operate the snow thrower on a gravel

surface, keep the skid shoes in position for maximum clearance

between the ground and the shave plate.

CAUTION: Operating a snow thrower equipped

with steel skid shoes may result in damage to

natural stone paver surfaces (e.g.sandstone,

-- bluestone, limestone). Refer to the Replacement

Parts or Attachments & Accessories sections for

information on available polymer skid shoes.

To adjust the skid shoes:

1. Loosen the four hex nuts (two on each side) and carriage

bolts. Move skid shoes to desired position. See Fig. 3-6.

2. Make certain the entire bottom surface of skid shoe is

against the ground to avoid uneven wear on the skid shoes.

3. Retighten nuts and bolts securely.

DischargeChute

I. Loosen the wing knob on the upper chute, adjust chute

and chute control to desired operating position.

2. Tighten the wing knob on the upper chute making sure the

carriage bolt is correctly positioned. Refer to Fig. 3-7.

8[SECTION3-- ASSEMBLY& SET-UP

l! /

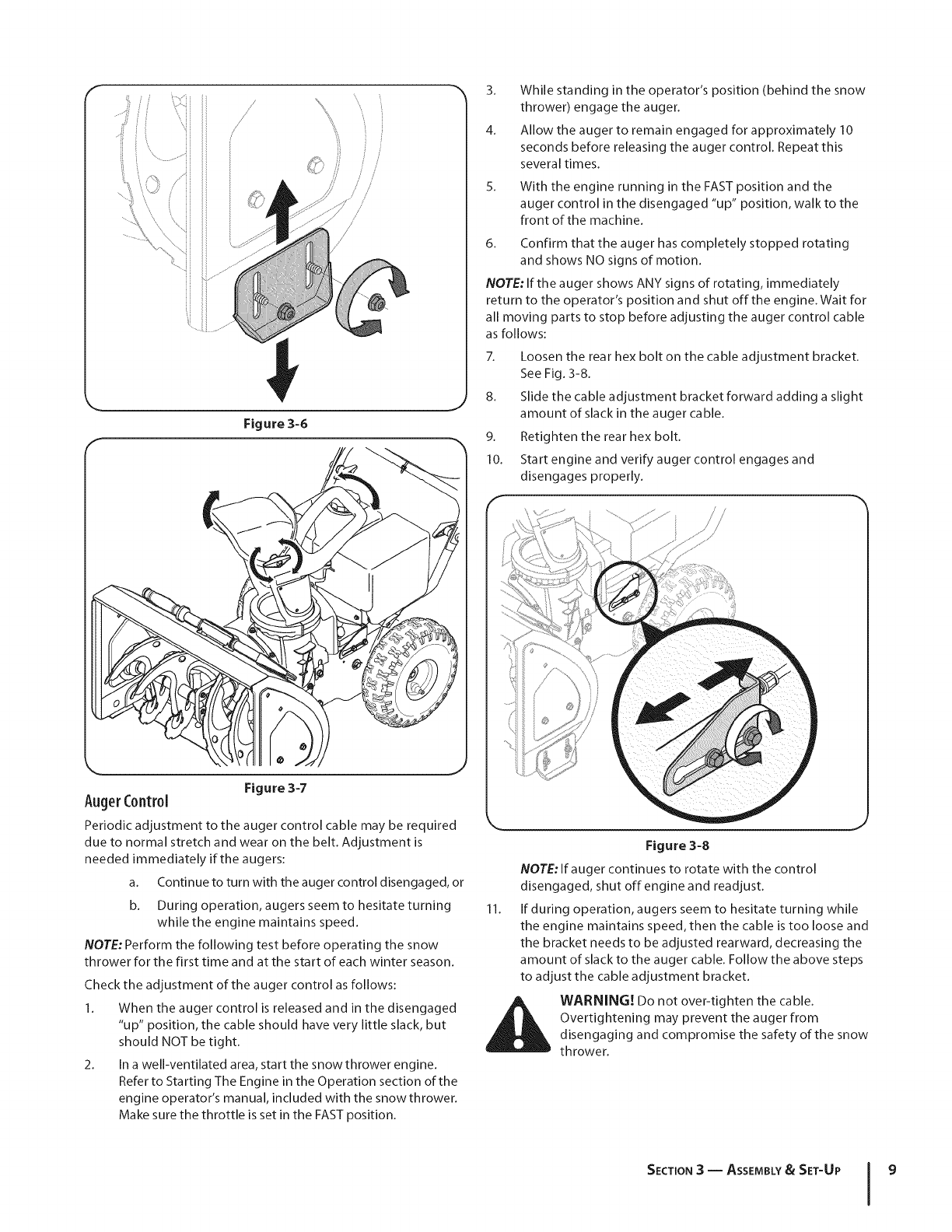

Figure 3=6

3. While standing in the operator's position (behind the snow

thrower) engage the auger.

4. Allow the auger to remain engaged for approximately 10

seconds before releasing the auger control. Repeat this

several times.

5, With the engine running in the FASTposition and the

auger control in the disengaged "up" position, walk to the

front of the machine.

6. Confirm that the auger has completely stopped rotating

and shows NO signs of motion.

NOTE: If the auger shows ANY signs of rotating, immediately

return to the operator's position and shut off the engine. Wait for

all moving parts to stop before adjusting the auger control cable

as follows:

7. Loosen the rear hex bolt on the cable adjustment bracket.

See Fig. 3-8.

8. Slide the cable adjustment bracket forward adding a slight

amount of slack in the auger cable.

9. Retighten the rear hex bolt.

10. Start engine and verify auger control engages and

disengages properly.

Figure 3-7

AugerControl

Periodic adjustment to the auger control cable may be required

due to normal stretch and wear on the belt. Adjustment is

needed immediately if the augers:

a. Continue to turn with the auger control disengaged, or

b. During operation, augers seem to hesitate turning

while the engine maintains speed.

NOTE: Perform the following test before operating the snow

thrower for the first time and at the start of each winter season.

Check the adjustment of the auger control as follows:

1. When the auger control is released and in the disengaged

"up" position, the cable should have very little slack, but

should NOT be tight.

2. In a well-ventilated area, start the snow thrower engine.

Refer to Starting The Engine in the Operation section of the

engine operator's manual, included with the snow thrower.

Make sure the throttle is set in the FAST position.

Figure 3=8

NOTE: If auger continues to rotate with the control

disengaged, shut off engine and readjust.

11. If during operation, augers seem to hesitate turning while

the engine maintains speed, then the cable is too loose and

the bracket needs to be adjusted rearward, decreasing the

amount of slack to the auger cable. Follow the above steps

to adjust the cable adjustment bracket.

WARNING! Do not over-tighten the cable.

Overtightening may prevent the auger from

disengaging and compromise the safety of the snow

thrower.

SECTION 3-- ASSEMBLY&SET-UP 9

Controlsand Features 4

Auger S UpperHandle

StarterRope Gasoline Cap

Drive

Control

Upper Chute

Chute Assembly

Clean-outTool

Handle

Auger Shave Plate ChuteKnob

SkidShoe

Snow thrower controls and features are described below and

illustrated in Fig. 4-1.

Drive Control

Located on the underside of the upper handle, the drive control

is used to engage/disengage wheels. Squeeze the drive control

against the upper handle to engage the wheels; release to

disengage.

Starter Rope

The starter rope is part of the recoil starter and is used to start

the engine.

Auger

When engaged, the auger's rotation draw snow into the auger

housing and throws it out the discharge chute.

ChuteAssembly

Snow drawn into the auger housing is discharged out of the

chute assembly

Figure 4-1

AugerControl

The auger control is adjacent to the upper handle. Squeeze the

auger control against the upper handle to engage the augers;

release to disengage the augers.

iMPORTANT: Refer to the Auger Control information in

the Assembly & Set-Up section prior to operating your snow

thrower. Readand follow all instructions carefully and perform all

adjustments to verify your snow thrower is operating safely and

properly.

ChuteHandle

The direction of snow throwing corresponds to the direction

of the chute opening. Use the chute handle to turn the chute

assembly in the direction you wish to throw the snow.

ChuteKnob

The distance snow is thrown can be adjusted by either raising

or lowering the upper chute. Loosen the chute knob on the side

of the upper chute to adjust. Pivot the upper chute to desired

position, and retighten the chute knob.

ShavePlate

The shave plate maintains contact with pavement as the snow

thrower is propelled, allowing snow close to pavement's surface

to be discharged.

SkidShoes

Position the skid shoes based on surface conditions. Adjust

upward for hard-packed snow. Adjust downward when

operating on gravel or crushed rock surfaces.

ChuteAssembly

Snow drawn into the auger housing is discharged out the chute

assembly.

ChuteClean-OutTool

i_ WARNING! Never use your hands to clear a

clogged chute assembly. Shut off engine and remain

behind handles until all moving parts have stopped

before unclogging.

The chute clean-out tool is conveniently fastened to the rear of

the auger housing with a mounting clip. Should snow and ice

become lodged in the chute assembly during operation, proceed

as follows to safely clean the chute assembly and chute opening:

1. Release both the Auger Control and the Drive Control.

2. Shut off engine as instructed in the engine manual.

3. Remove the clean-out tool from the clip which secures it to

the rear of the auger housing.

4. Use the shovel-shaped end of the clean-out tool to

dislodge and scoop any snow and ice which has formed in

and near the chute assembly.

5. Refasten the clean-out tool to the mounting clip on the

rear of the auger housing, start the snow thrower's engine

as instructed in the engine manual.

While standing in the operator's position (behind the snow

thrower), engage the auger control for a few seconds to clear any

remaining snow and ice from the chute assembly.

SECTION 4 -- CONTROLS AND FEATURES 11

Operation

Starting TheEngine

Refer to the Operation section of the engine operator's manual

included with the snow thrower.

1"oEngageDrive

Move the throttle control into the Fast (rabbit) position.

To engage the drive, squeeze the drive control completely

against the upper handle to engage the wheels. To stop

the forward motion, release the drive control.

ToEngageAugers

1. To engage the augers, squeeze the auger control handle

completely against the upper handle. To stop the augers,

release handle.

ReplacingShearPins

The augers are secured to the spiral shaft with two shear pins

and cotter pins. If the auger should strike a foreign object or ice

jam, the snow thrower is designed so that the pins may shear. If

the augers will not turn, check to see if the pins have sheared.

See Fig. 5-1.

_AUTION: NEVER replace the auger shear pins with

anything other than OEM Part No. 738-04124A

replacement shear pins. Any damage to the auger

gearbox or other components as a result of failing to

do so will NOT be covered by your snow thrower's

warranty.

_WARNING! Always turn off the snow thrower's

engine, as instructed in the engine owner's manual

and remove the key prior to replacing shear pins.

Figure S=I

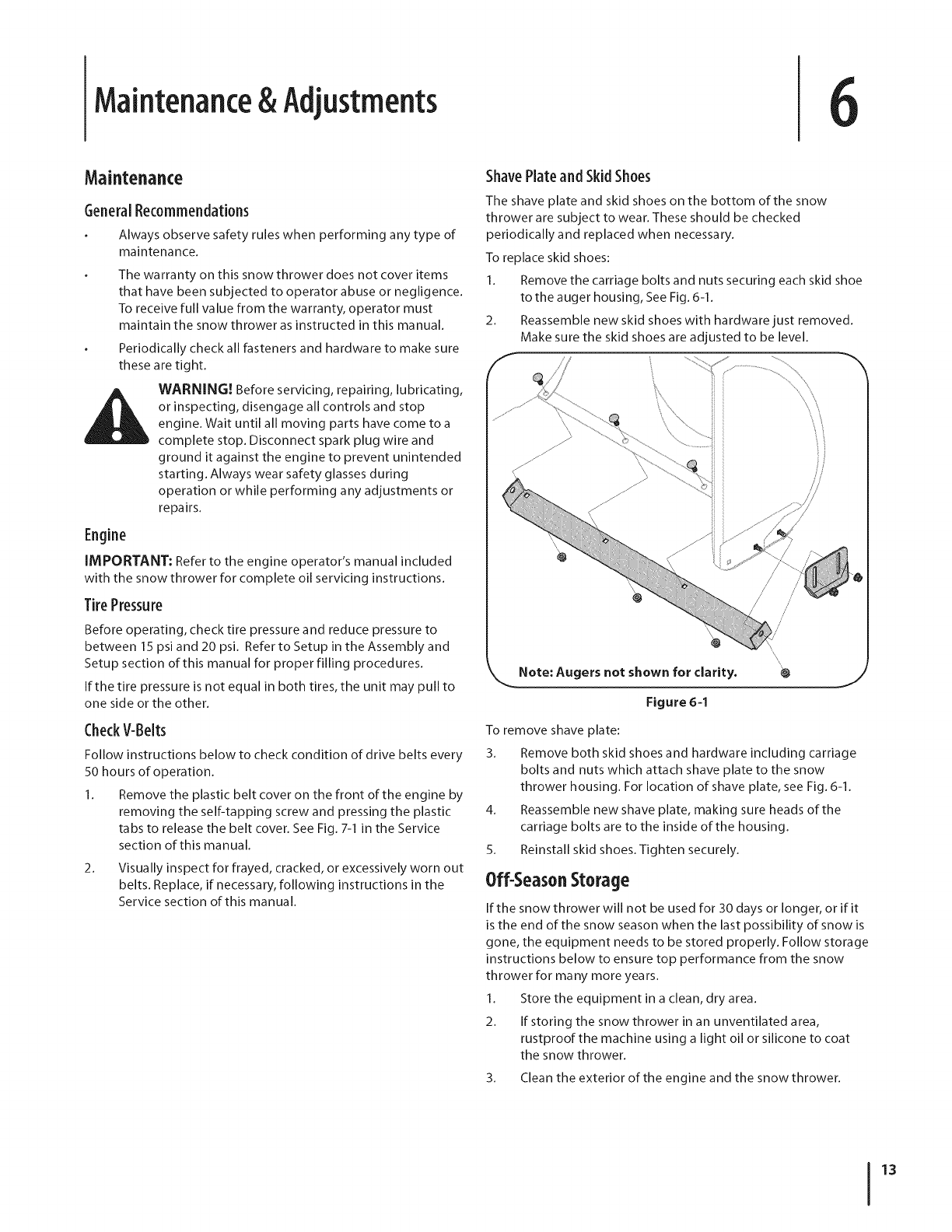

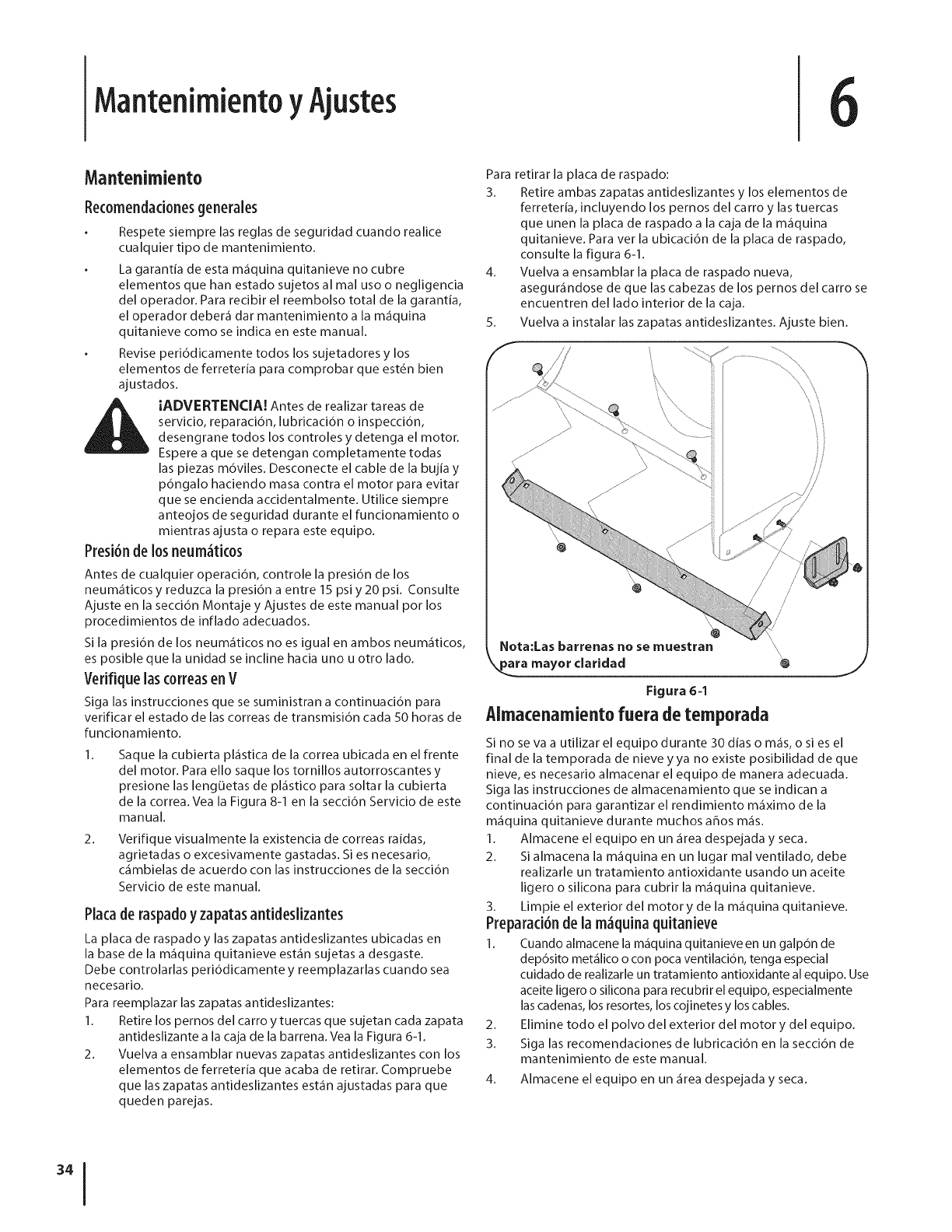

Maintenance&Adjustments

Maintenance

GeneralRecommendations

Always observe safety rules when performing any type of

maintenance.

The warranty on this snow thrower does not cover items

that have been subjected to operator abuse or negligence.

To receive full value from the warranty, operator must

maintain the snow thrower as instructed in this manual.

Periodically check all fasteners and hardware to make sure

these are tight.

ill_i WARNING! Before servicing, repairing, lubricating,

or inspecting, disengage all controls and stop

engine. Wait until all moving parts have come to a

complete stop. Disconnect spark plug wire and

ground it against the engine to prevent unintended

starting. Always wear safety glasses during

operation or while _erforming any adjustments or

repairs.

Engine

IMPORTANT: Refer to the engine operator's manual included

with the snow thrower for complete oil servicing instructions.

TirePressure

Before operating, check tire pressure and reduce pressure to

between 15 psi and 20 psi. Refer to Setup in the Assembly and

Setup section of this manual for proper filling procedures.

If the tire pressure is not equal in both tires, the unit may pull to

one side or the other.

CheckV-Belts

Follow instructions below to check condition of drive belts every

S0 hours of operation.

1. Remove the plastic belt cover on the front of the engine by

removing the self-tapping screw and pressing the plastic

tabs to release the belt cover. See Fig. 7-1 in the Service

section of this manual.

2_ Visually inspect for frayed, cracked, or excessively worn out

belts. Replace, if necessary, following instructions in the

Service section of this manual.

ShavePlate and Skid Shoes

The shave plate and skid shoes on the bottom of the snow

thrower are subject to wear. These should be checked

periodically and replaced when necessary.

To replace skid shoes:

1. Remove the carriage bolts and nuts securing each skid shoe

to the auger housing, See Fig. 6-1.

2. Reassemble new skid shoes with hardware just removed.

Make sure the skid shoes are adjusted to be level.

jJJJ ii

_Note: Augers not shown for clarity. J

Figure 6-1

To remove shave plate:

3. Remove both skid shoes and hardware including carriage

bolts and nuts which attach shave plate to the snow

thrower housing. For location of shave plate, see Fig. 6-1.

4. Reassemble new shave plate, making sure heads of the

carriage bolts are to the inside of the housing.

5. Reinstall skid shoes. Tighten securely.

Off-SeasonStorage

If the snow thrower will not be used for 30 days or longer, or if it

is the end of the snow season when the last possibility of snow is

gone, the equipment needs to be stored properly. Follow storage

instructions below to ensure top performance from the snow

thrower for many more years.

1. Store the equipment in a clean, dry area.

2. If storing the snow thrower in an unventilated area,

rustproof the machine using a light oil or silicone to coat

the snow thrower.

3. Clean the exterior of the engine and the snow thrower.

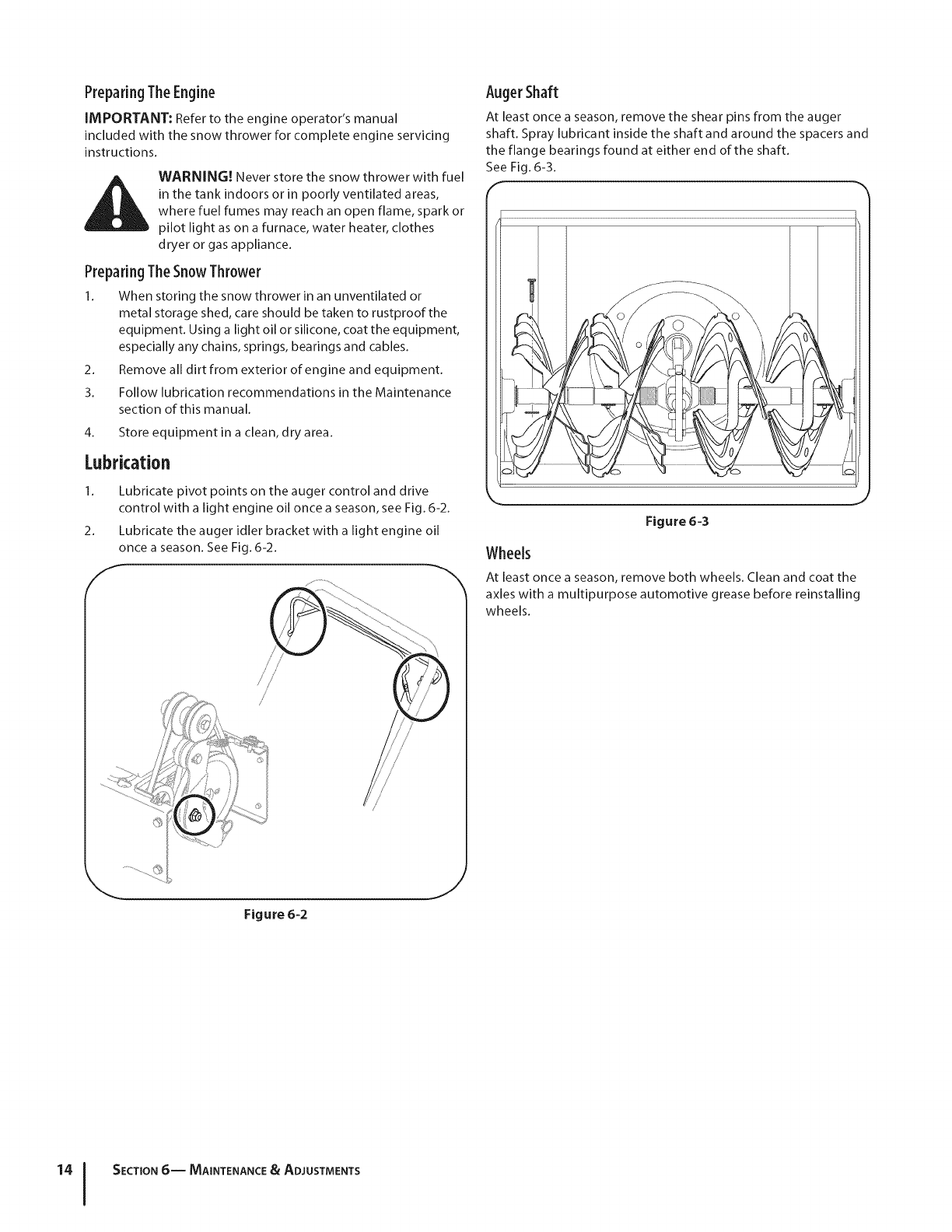

Preparing TheEngine

IMPORTANT: Refer to the engine operator's manual

included with the snow thrower for complete engine servicing

instructions.

WARNING! Never store the snow thrower with fuel

in the tank indoors or in poorly ventilated areas,

where fuel fumes may reach an open flame, spark or

pilot light as on a furnace, water heater, clothes

dryer or gas appliance.

PreparingTheSnowThrower

1. When storing the snow thrower in an unventilated or

metal storage shed, care should be taken to rustproof the

equipment. Using a light oil or silicone, coat the equipment,

especially any chains,springs, bearings and cables.

2. Remove all dirt from exterior of engine and equipment.

3. Follow lubrication recommendations in the Maintenance

section of this manual.

4. Store equipment in a clean, dry area.

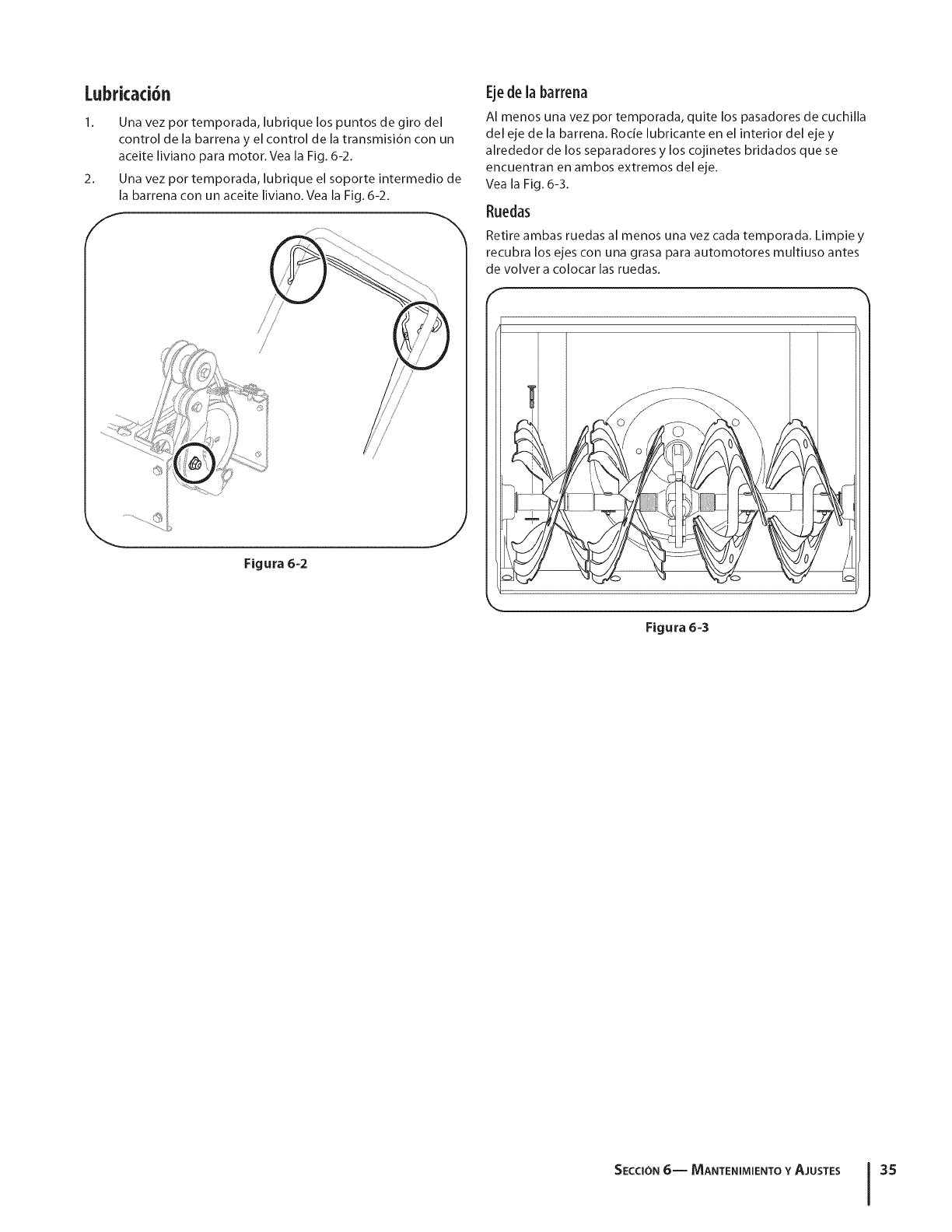

Lubrication

1. Lubricate pivot points on the auger control and drive

control with a light engine oil once a season, see Fig. 6-2.

2. Lubricate the auger idler bracket with a light engine oil

once a season. See Fig.6-2.

/ /

AugerShaft

At least once a season, remove the shear pins from the auger

shaft. Spray lubricant inside the shaft and around the spacers and

the flange bearings found at either end of the shaft.

See Fig. 6-3.

_" :/-117-

I O_ro _o S

Figure 6-3

Wheels

At least once a season, remove both wheels. Clean and coat the

axles with a multipurpose automotive grease before reinstalling

wheels.

Figure 6-2

SECTION 6-- MAINTENANCE & ADJUSTMENTS

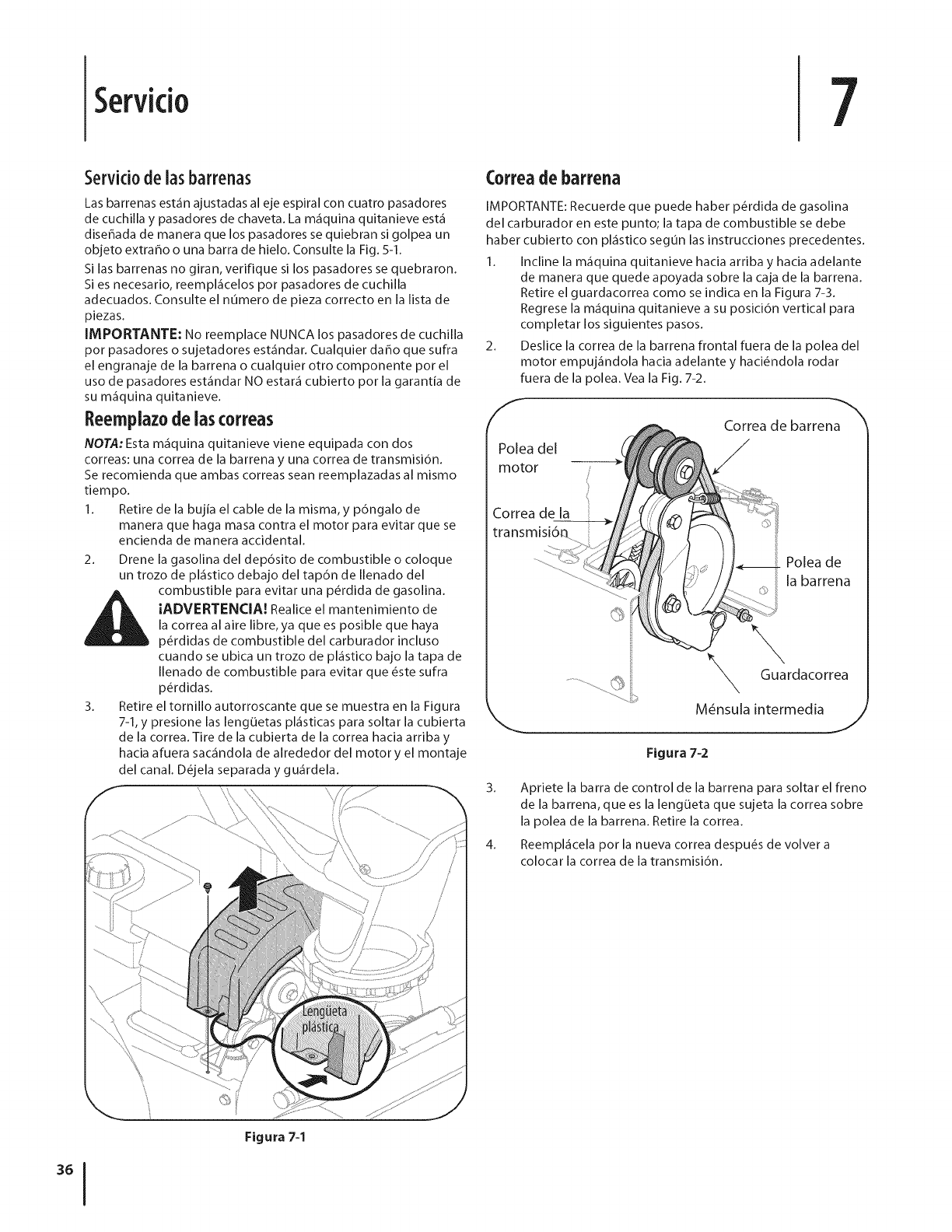

Service 7

The augers are secured to the spiral shaft with four shear pins and

cotter pins. If you hit a foreign object or ice jam, the snow thrower

is designed so that the pins may shear. Refer to Fig. 5-1.

If the augers do not turn, check if the pins have sheared. Replace,

if needed, with proper shear pins. Refer to Parts List for correct

part number.

CAUTION: NEVERreplace the auger shear pins with

standard pins or fasteners. Any damage to the auger

gearbox or other components, asa result of doing

so, will NOT be covered by your snow thrower's

warranty.

ReplacingBelts

1. Allow the engine to run until it is out of fuel. Do not

attempt to pour fuel from the engine

2. Remove the key to prevent accidental starting.

3. Remove the self-tapping screw shown in Fig. 7-1, and press

the plastic tabs to release the belt coven Pull the belt cover

up and out from around the engine and chute assembly.

Set it aside and save.

Auger Belt

1. Tip the snow thrower up and forward so that it rests on

the auger housing. Remove the belt keeper (Refer to Fig.

7-3). Return the snow thrower to its upright position to

complete the following steps.

2. Slip the front auger belt off of the engine pulley, pushing it

forward and rolling in off of the pulley. See Fig. 7-2.

Auger Belt

Belt Keeper

Idler Bracket

Figure 7-2

3. Squeeze the auger control handle to release the auger

brake, which is the tab that holds the belt onto the auger

pulley. Remove the belt.

4. Replace with new belt after replacing the drive belt.

Figure 7-1

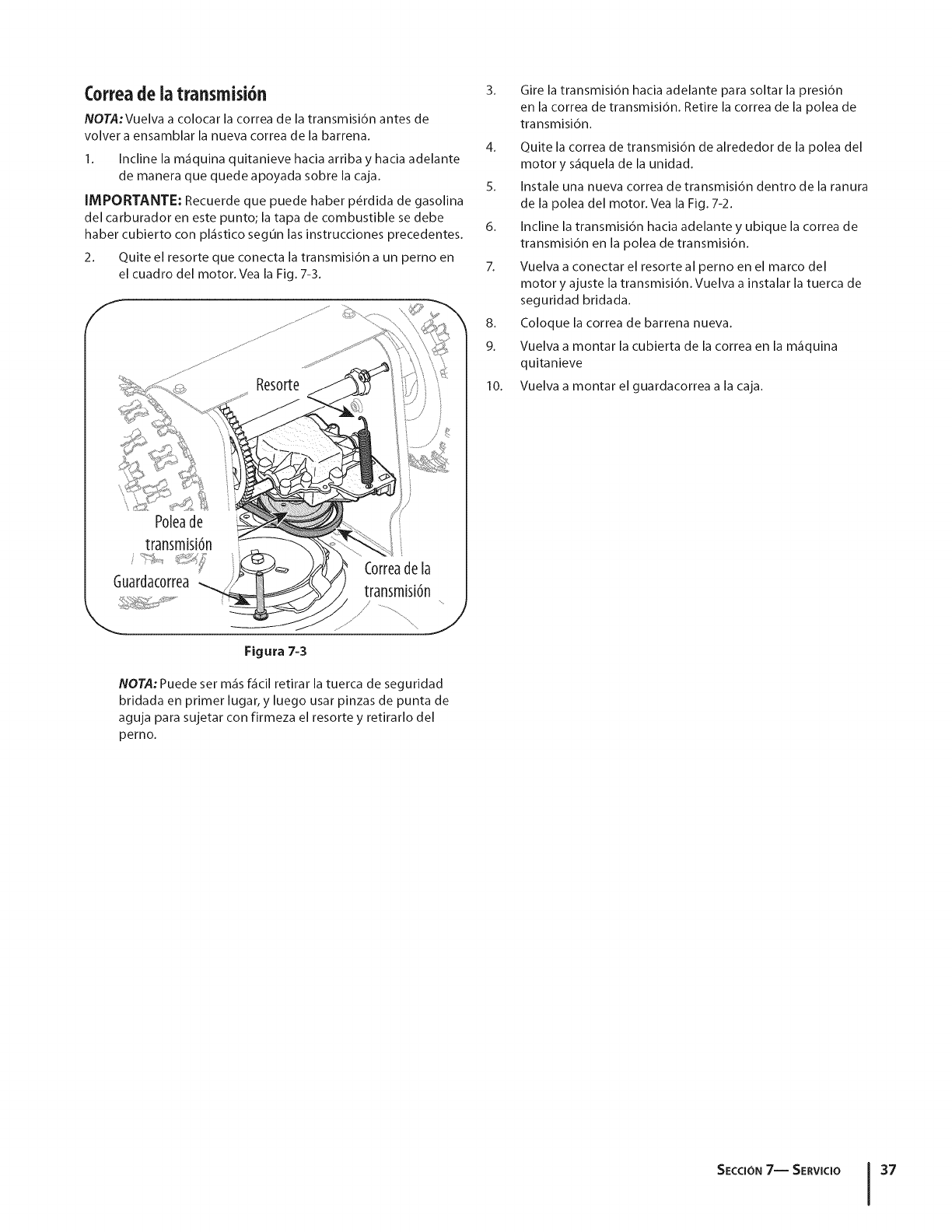

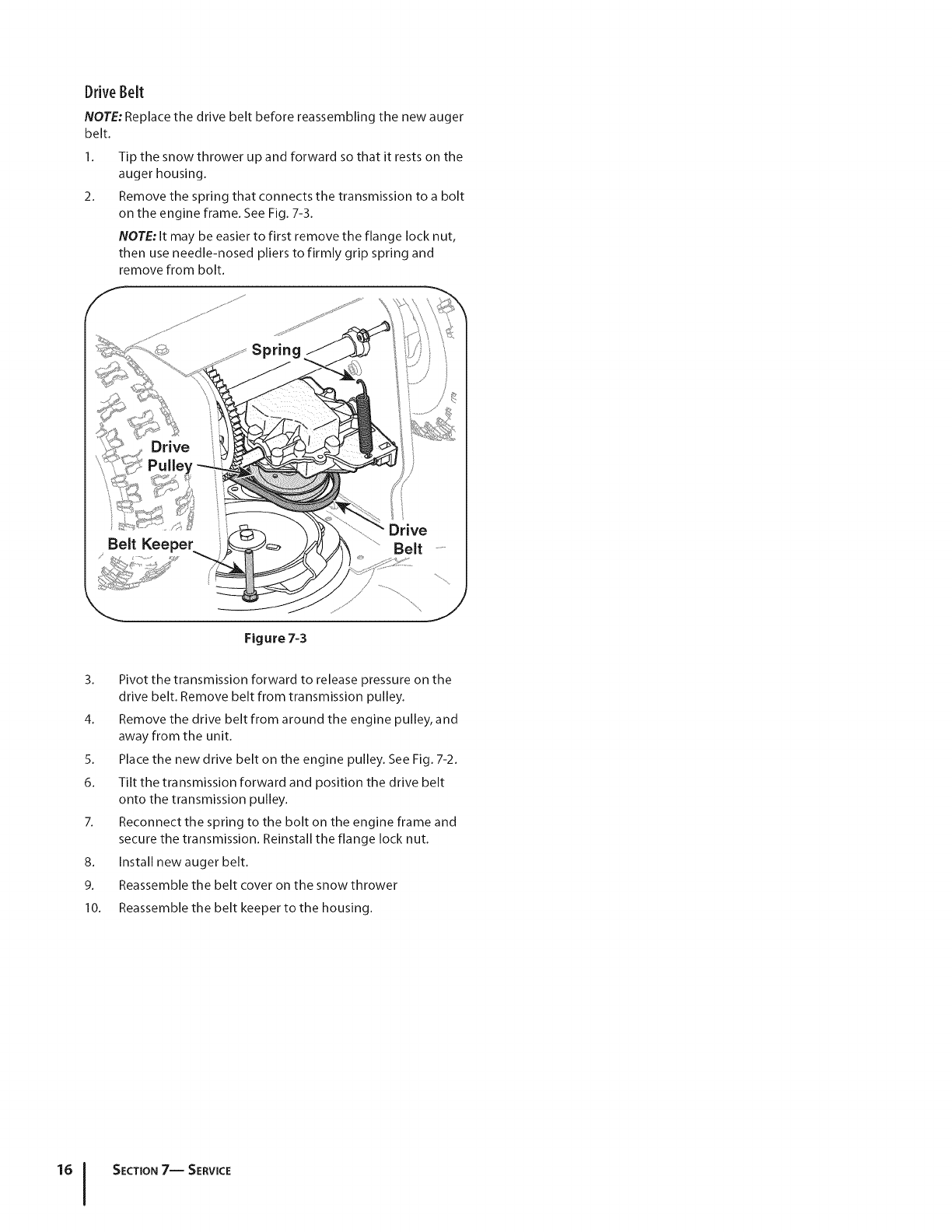

DriveBelt

NOTE:Replace the drive belt before reassembling the new auger

belt.

Tip the snow thrower up and forward so that it rests on the

auger housing.

Remove the spring that connects the transmission to a bolt

on the engine frame. See Fig. 7-3.

NOTE: It may be easier to first remove the flange lock nut,

then use needle-nosed pliers to firmly grip spring and

remove from bolt.

Spring

Belt Kee

Figure 7-3

10.

Pivot the transmission forward to release pressure on the

drive belt. Remove belt from transmission pulley.

Remove the drive belt from around the engine pulley, and

away from the unit.

Place the new drive belt on the engine pulley. See Fig. 7-2.

Tilt the transmission forward and position the drive belt

onto the transmission pulley.

Reconnect the spring to the bolt on the engine frame and

secure the transmission. Reinstall the flange lock nut.

Install new auger belt.

Reassemble the belt cover on the snow thrower

Reassemble the belt keeper to the housing.

SECTION7-- SERVICE

Troubleshooting

Problem

Unit fails to self-propel

Unit fails to discharge snow

Cause I

1. Drive belt loose ordamaged.

1. Chute assembly clogged.

2. Shear pin(s) sheared.

3. Foreign object lodged in auger.

4. Auger control cable out of adjustment.

S. Auger belt loose or damaged.

Remedy

1. Replace drive belt.

1. Stop engine and disconnect spark plug wire.

Clean chute and inside of auger housing with

clean-out tool or stick.

2. Replace shear pin(s).

3. Stop engine immediately and disconnect the

spark plug wire. Remove object from auger.

4. Adjust auger control cable.

5. Replace auger belt.

IMPORTANT: Refer to the engine operator's manual included with the snow thrower for engine troubleshooting instructions.

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest authorized service representative or call 1-800-800-7310

for the Customer Support Center. Refer to the engine manual packed separately with your snow thrower, for complete engine related

information.

ReplacementParts 9

Component l Part Number and Description

954-04014 Auger Drive Belt

954-04013 Wheel Drive Belt

738-04124A

714-04040

784-5580

731-06439

731-2643

Shear Pin, 1.50

Bow-tie Cotter Pin

Skid Shoe, Standard (steel)

Skid Shoe, Standard (Polymer)

Chute Clean-out Tool

790-00117 Shave Plate, 22"

Phone (800) 800-7310 to order replacement parts or a complete Parts Manual (have your full model number and serial number ready).

Parts Manual downloads are also available free of charge at www.mtdproducts.com.

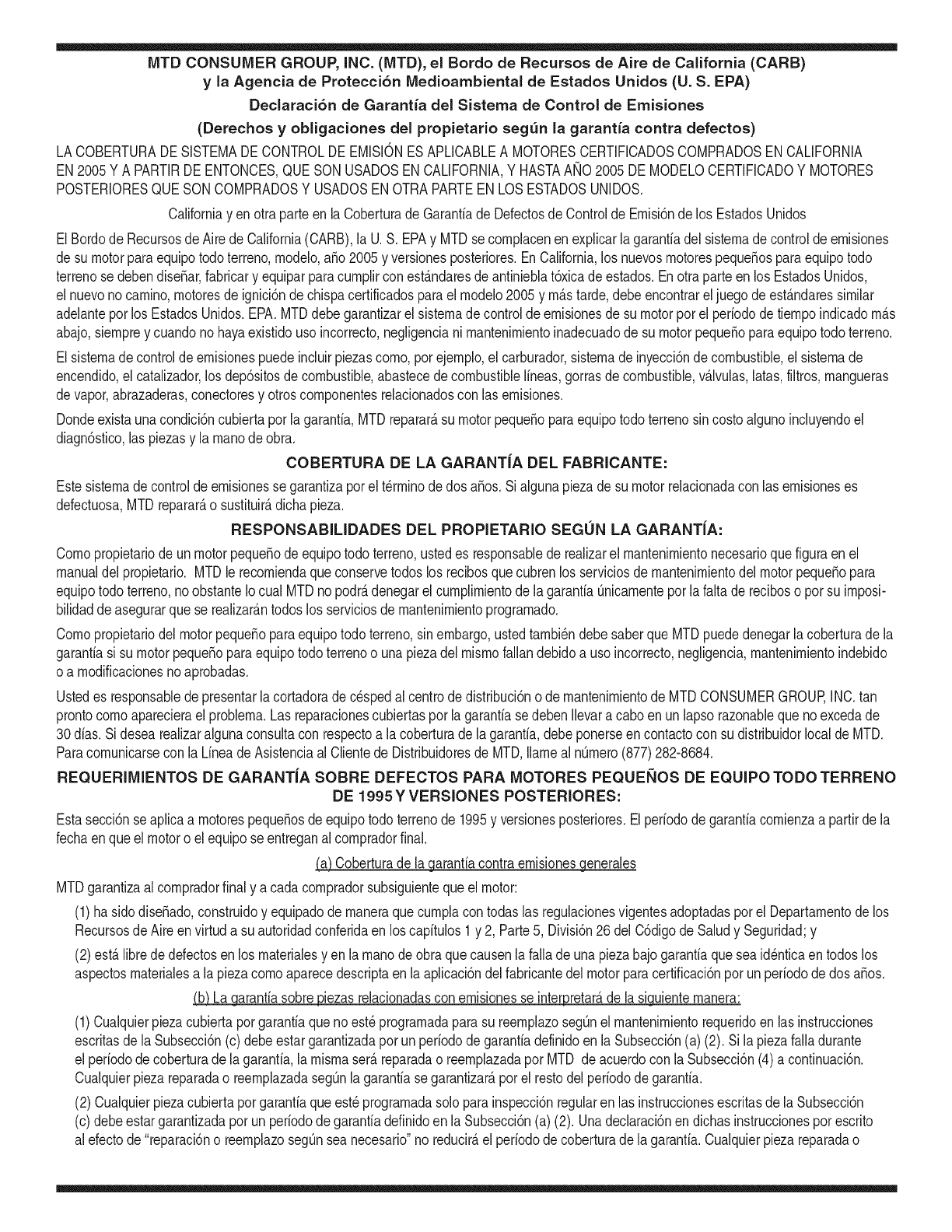

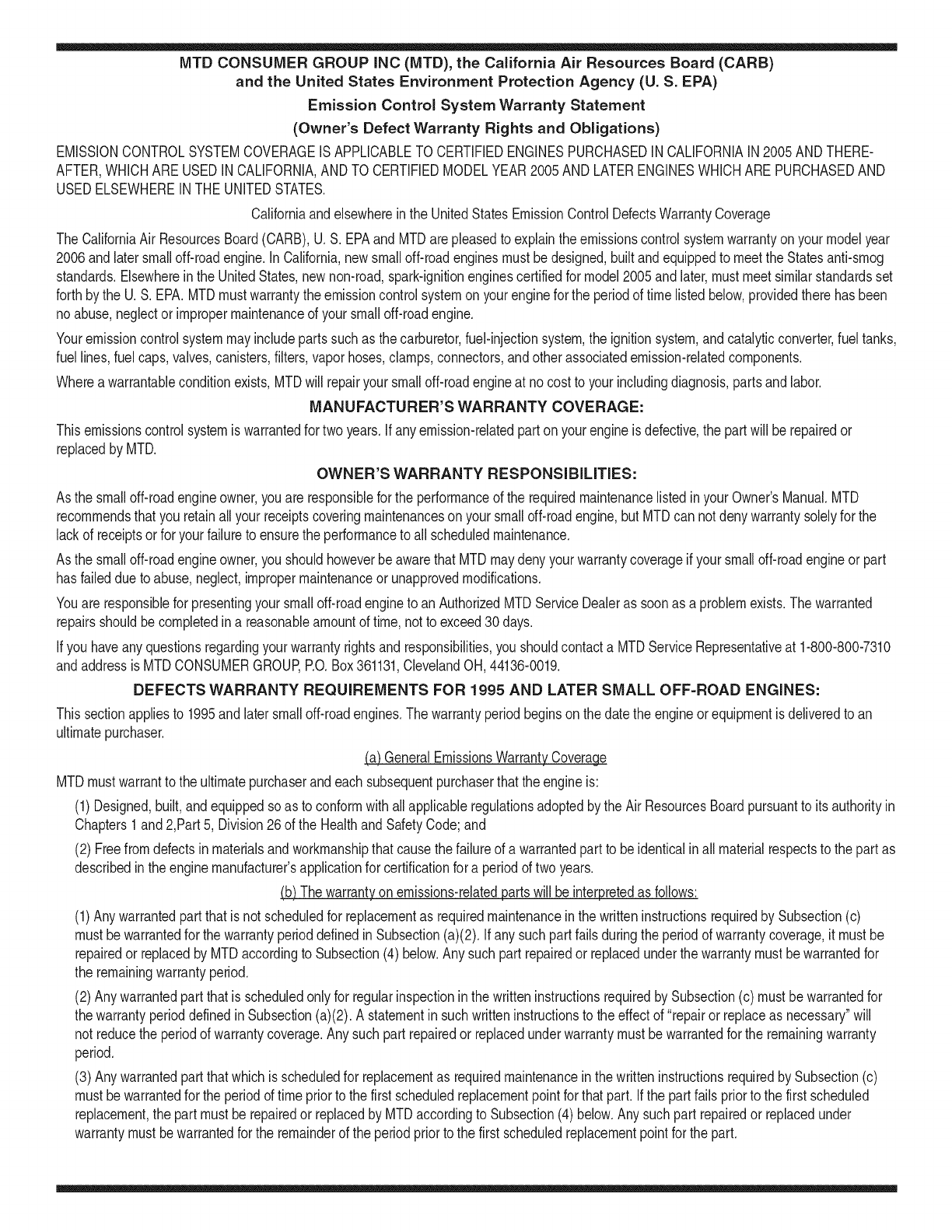

MTD CONSUMER GROUP INC (MTD), the California Air Resources Board (CARB)

and the United States Environment Protection Agency (U. S. EPA)

Emission Control System Warranty Statement

(Owner's Defect Warranty Rights and Obligations)

EMISSIONCONTROLSYSTEMCOVERAGEIS APPLICABLETOCERTIFIEDENGINESPURCHASEDINCALIFORNIAIN2005ANDTHERE-

AFTER,WHICHARE USEDINCALIFORNIA,ANDTO CERTIFIEDMODELYEAR2005ANDLATERENGINESWHICHARE PURCHASEDAND

USEDELSEWHEREINTHEUNITEDSTATES.

Californiaandelsewherein the UnitedStatesEmissionControlDefectsWarrantyCoverage

The CaliforniaAir ResourcesBoard(CARB),U.S. EPAandMTDarepleasedto explaintheemissionscontrolsystemwarrantyonyour modelyear

2006andlatersmalloff-roadengine.In California,new smalloff-roadenginesmustbe designed,builtand equippedto meettheStatesanti-smog

standards.Elsewhereinthe UnitedStates,newnon-road,spark-ignitionenginescertifiedfor model2005and later,mustmeetsimilarstandardsset

forthby the U.S. EPA.MTDmustwarrantythe emissioncontrolsystemonyourenginefor the periodof timelistedbelow,providedtherehasbeen

noabuse,neglector impropermaintenanceof your smalloff-roadengine.

Youremissioncontrolsystemmayincludepartssuchas the carburetor,fuel-injectionsystem,the ignitionsystem,andcatalyticconverter,fueltanks,

fuel lines,fuel caps,valves,canisters,filters,vaporhoses,clamps,connectors,andotherassociatedemission-relatedcomponents.

Wherea warrantableconditionexists,MTDwill repairyoursmalloff-roadengineat nocost to yourincludingdiagnosis,partsand labor.

MANUFACTURER'S WARRANTY COVERAGE:

Thisemissionscontrolsystemis warrantedfor twoyears.If anyemission-relatedpart onyourengineis defective,the part will berepairedor

replacedby MTD.

OWNER'S WARRANTY RESPONSIBILITIES:

As the smalloff-roadengineowner,youare responsibleforthe performanceof the requiredmaintenancelistedinyour Owner'sManual.MTD

recommendsthatyou retainall yourreceiptscoveringmaintenanceson yoursmalloff-roadengine,but MTDcan not denywarrantysolelyfor the

lackof receiptsor foryour failureto ensurethe performanceto allscheduledmaintenance.

As the smalloff-roadengineowner,youshouldhoweverbeawarethat MTDmaydenyyour warrantycoverageif yoursmalloff-roadengineorpart

hasfaileddue toabuse,neglect,impropermaintenanceor unapprovedmodifications.

Youare responsiblefor presentingyour smalloff-roadengineto an AuthorizedMTDServiceDealeras soonas a problemexists.Thewarranted

repairsshouldbe completedina reasonableamountof time,notto exceed30 days.

Ifyou haveanyquestionsregardingyourwarrantyrightsand responsibilities,you shouldcontacta MTDServiceRepresentativeat 1-800-800-7310

andaddressis MTDCONSUMERGROUP,RO.Box361131,ClevelandOH,44136-0019.

DEFECTS WARRANTY REQUIREMENTS FOR 1995 AND LATER SMALL OFF-ROAD ENGINES:

Thissectionappliesto 1995andlater smalloff-roadengines.The warrantyperiodbeginsonthe datethe engineor equipmentis deliveredto an

ultimatepurchaser.

(a) GeneralEmissionsWarrantyCoverage

MTDmustwarrantto the ultimatepurchaserandeachsubsequentpurchaserthatthe engineis:

(1)Designed,built,andequippedsoas to conformwithallapplicableregulationsadoptedby the AirResourcesBoardpursuantto itsauthorityin

Chapters1and2,Part5, Division26of the HealthandSafetyCode;and

(2) Freefromdefectsin materialsandworkmanshipthatcausethe failureof a warrantedpart to beidenticalin all materialrespectsto the partas

describedin theenginemanufacturer'sapplicationfor certificationfora periodof twoyears.

(b)The warrantyonemissions-relatedpartswill be interpretedas follows:

(1)Anywarrantedpart thatis not scheduledfor replacementas requiredmaintenanceinthe writteninstructionsrequiredby Subsection(c)

mustbewarrantedfor the warrantyperioddefinedinSubsection(a)(2). Ifany such partfails duringthe periodof warrantycoverage,it mustbe

repairedor replacedby MTDaccordingto Subsection(4)below.Anysuchpart repairedor replacedunderthewarrantymustbewarrantedfor

the remainingwarrantyperiod.

(2)Any warrantedpartthat is scheduledonlyfor regularinspectioninthe writteninstructionsrequiredby Subsection(c) must bewarrantedfor

thewarrantyperioddefinedin Subsection(a)(2).A statementinsuchwritteninstructionsto the effectof "repairor replaceas necessary"will

not reducethe periodof warrantycoverage.Anysuchpart repairedor replacedunderwarrantymustbe warrantedforthe remainingwarranty

period.

(3) Anywarrantedpartthat whichis scheduledfor replacementas requiredmaintenancein the writteninstructionsrequiredby Subsection(c)

mustbewarrantedfor the perioddtimepriorto the first scheduledreplacementpointforthat part.Ifthe part failspriorto thefirst scheduled

replacement,the part mustbe repairedor replacedby MTDaccordingto Subsection(4) below.Any suchpart repairedor replacedunder

warrantymustbewarrantedfor the remainderof the periodpriorto the first scheduledreplacementpointfor the part.

(4)Repairorreplacementofanywarrantedpartunderthewarrantyprovisionsofthisarticlemustbeperformedatnochargetotheownerata

warrantystation.

(5)NotwithstandingtheprovisionsofSubsection(4)above,warrantyservicesorrepairsmustbeprovidedatallMTDdistributioncentersthat

arefranchisedtoservicethesubjectengines.

(6)Theownermustnotbechargedfordiagnosticlaborthatleadstothedeterminationthatawarrantedpartisinfactdefective,providedthat

suchdiagnosticworkisperformedatawarrantystation.

(7)Theenginemanufacturerisliablefordamagestootherenginecomponentsproximatelycausedbyafailureunderwarrantyofanywarranted

part.

(8)Throughouttheengine'swarrantyperioddefinedinSubsection(a)(2),MTDwillmaintainasupplyofwarrantedpartssufficienttomeetthe

expecteddemandforsuchparts.

(9)Anyreplacementpartmaybeusedintheperformanceofanywarrantymaintenanceorrepairsandmustbeprovidedwithoutchargetothe

owner.SuchusewillnotreducethewarrantyobligationsofMTD.

(10)Add-onormodifiedpartsthatarenotexemptedbytheAirResourcesBoardmaynotbeused.Theuseofanynon-exemptedadd-onor

modifiedpartsshallbegroundsfordisallowingawarrantyclaimmadeinaccordancewiththisarticle.Theenginemanufacturershallnotbe

liableunderthisarticletowarrantfailuresofwarrantedpartscausedbytheuseofnon-exemptedadd-onormodifiedpart.

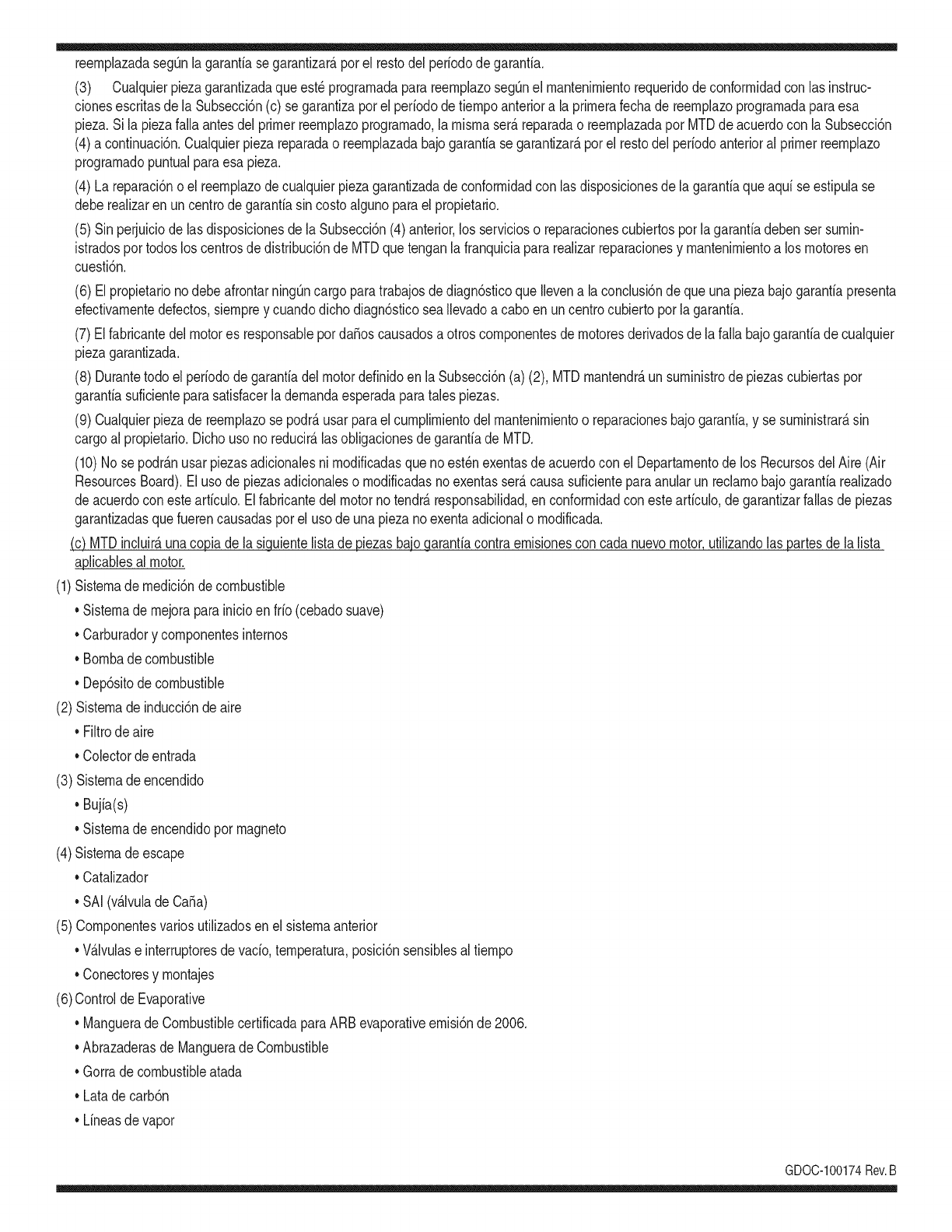

(c) MTDwill includea copyof the followingemissionwarrantypartslistwitheach newengine,usingthoseportionsof the listapplicableto the

e__&gine.

(1)FuelMeteringSystem

• Coldstart enrichmentsystem(soft choke)

,,Carburetorandinternalparts

• Fuel Pump

• FuelTank

(2)Air InductionSystem

• Aircleaner

• Intakemanifold

(3) IgnitionSystem

• Sparkplug(s)

• MagnetoIgnitionSystem

(4)ExhaustSystem

Catalyticconverter

• SAI (Reedvalve)

(5) MiscellaneousItemsUsedin AboveSystem

Vacuum,temperature,position,timesensitivevalvesand switches

Connectorsandassemblies

(6) Evaporativecontrol

• Fuel Hosecertifiedfor ARBevaporativeemissionof 2006.

• Fuel HoseClamps

Tetheredfuel cap

Carboncanister

Vaporlines

GD0C-100174Rev.B

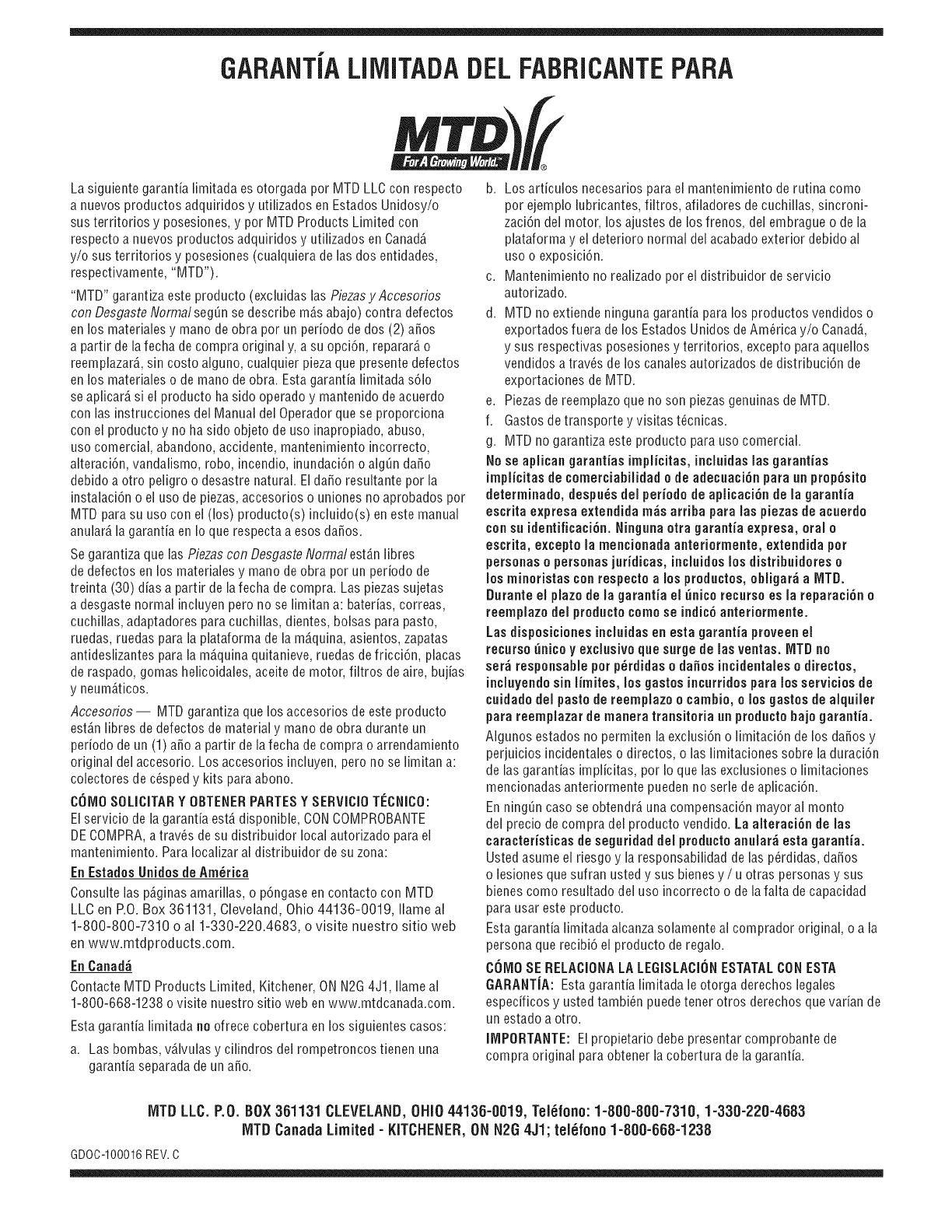

MANUFACTURER'S LiMiTED WARRANTY FOR

The limited warranty set forth below is given by MTD LLC with

respect to new merchandise purchased and used in the United States

and/or its territories and possessions, and by MTD Products Limited

with respect to new merchandise purchased and used in Canadaand/

or its territories and possessions (either entity respectively, "MTD").

"MTD" warrants this product (excluding its Normal WearParts and

Attachments as described below) against defects in material and

workmanship for a period of two (2) years commencing on the date

of original purchase and will, at its option, repair or replace, free of

charge, any part found to be defective in materials or workmanship.

This limited warranty shall only apply if this product has been

operated and maintained in accordance with the Operator's Manual

furnished with the product, and has not been subject to misuse,

abuse, commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because of other

peril or natural disaster. Damage resulting from the installation or use

of any part, accessory or attachment not approved by MTD for use

with the product(s) covered by this manual will void your warranty as

to any resulting damage.

Normal WearParts are warranted to befree from defects in material

and workmanship for a period of thirty (30) days from the date of

purchase. Normal wear parts include, but are not limited to items

such as: batteries, belts, blades, blade adapters, tines, grass bags,

wheels, rider deck wheels, seats, snow thrower skid shoes, friction

wheels, shave plates, auger spiral rubber, engine oil, air filters, spark

plugs and tires.

Attachments-- MTD warrants attachments for this product against

defects in material and workmanship for a period of one (1) year,

commencing on the date of the attachment's original purchase or

lease. Attachments include, but are not limited to items such as:

grass collectors and mulch kits.

HOWTO OBTAINSERVICE:Warranty service is available, WITH

PROOFOFPURCHASE,through your local authorized service dealer.

To locate the dealer in your area:

In the U.S.A.

Check your Yellow Pages,or contact MTD LLC at RO. Box 361131,

Cleveland, Ohio 44136-0019, or call 1-800-800-7310, 1-330-220-

4683 or log on to our Web site at www.mtdproducts.com.

In Canada

Contact MTD Products Limited, Kitchener, ON N2G4J1, or call 1-800-

668-1238 or log on to our Web site at www.mtdcanada.com.

This limited warranty does not provide coverage in the following

cases:

Log splitter pumps, valves, and cylinders havea separate one-

year warranty.

Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments,

deck adjustments, and normal deterioration of the exterior finish

due to use or exposure.

c. Service completed by someone other than an authorized service

dealer.

d. MTD does not extend any warranty for products sold or exported

outside of the United States and/or Canada, and their respective

possessions and territories, except those sold through MTD's

authorized channels of export distribution.

e. Replacement parts that are not genuine MTD parts.

f. Transportation charges and service calls.

g. MTD does not warrant this product for commercial use.

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose,applies after

the applicable period of express written warranty above as to the

parts as identified. No other express warranty, whether written or

oral, except as mentioned above, given by any person or entity,

including a dealer or retailer, with respect to any product,shall

bind MTD. Duringthe period of the warranty, the exclusive remedy

is repair or replacement of the product as set forth above.

The provisions as set forth inthis warranty providethe sole and

exclusive remedy arising from the sale. MTD shall not be liable

for incidental orconsequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn

care services or for rental expenses to temporarily replace a

warranted product.

Some states do not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied

warranty lasts, so the above exclusions or limitations may not apply

to you.

In no event shall recovery of any kind begreater than the amount of

the purchase price of the product sold. Alteration of safety features of

the product shall void this warranty. You assume the risk and liability

for loss, damage, or injury to you and your property and/or to others

and their property arising out of the misuse or inability to use the

product.

This limited warranty shall not extend to anyone other than the

original purchaser or to the person for whom it was purchased as a

gift.

HOWSTATELAW RELATESTOTHIS WARRANTY: This limited

warranty gives you specific legal rights, and you may also have other

rights which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to

obtain warranty coverage.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1=800=800=7310, 1=330=220-4683

MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone 1-800-668-1238

GDOC-100016 REV. B

Medidas importantes de seguridad • Configuraci6n • Funcionamiento • Mantenimiento • Servicio •

Soluci6n de problemas • Garantia

ANUAL EL

M_quina quitanieve de dos etapas mSerie 300

MTD LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019

ImpresoenEstadosUnidosdeAm_rka

A!propietario 1

Gracias

Gracias por comprar una m_quina quitanieve fabricada por MTD

LLC. La misma ha sido diseffada cuidadosamente para brindar

excelente rendimiento si se la opera y mantiene correctamente.

Pot favor lea todo este manual antes de operar el equipo.

Le indica c6mo configurar, operar y mantener la m_quina

con seguridad y f_cilmente. Pot favor asegurese de seguir

cuidadosamente yen todo momento las pr_cticas de seguridad

recomendadas, y hac_rselas seguir a cualquier otra persona que

opere la m_quina. En caso de no hacerlo podrian producirse

lesiones personales o dahos materiales.

Toda la informaci6n contenida en este manual hace referencia

a la m_s reciente informaci6n de producto disponible en el

momento de la impresi6n. Revise el manual frecuentemente

para familiarizarse con la unidad, sus caracteristicas y

funcionamiento. Pot favor tenga en cuenta que este Manual

del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las caracteristicas y funciones

incluidas y/o ilustradas en este manual pueden no set aplicables

a todos los modelos. MTD LLC se reserva el derecho de modificar

las especificaciones de los productos, los diseffos y el equipo

est_ndar sin previo aviso y sin generar responsabilidad pot

obligaciones de ningun tipo.

Si tienealgun problema o duda respecto a la unidad, Ilamea un

distribuidor de servicio MTD autorizado o p6ngase en contacto

directamente con nosotros. Los numeros de tel_fono, direcci6n

del sitio web y direcci6n postal de la Asistencia al Cliente de MTD

se encuentran en esta p_gina. Queremos garantizar su entera

satisfacci6n en todo momento.

En este manual, las referencias al lado derecho oizquierdo de la

m_quina se observan desde la posici6n del operador.

indice

Importante Medidas importantes de seguridad 24

Ensamblado y Conf_guraci6n ............................... 28

Controles yCaractefisticas .................................... 31

Funcionamiento .................................................... 33

Mantenimiento yAjustes ...................................... 34

Servicio ................................................................... 36

Soluci6n de Problemas ......................................... 38

Repuestos ............................................................... 39

Garantia ......................................... Cubierta Trasera

Registro de informaci6ndeproducto

Antes de configurar y operar su equipo nuevo, por favor Iocalice

la placa del modelo en el equipo y registre la informaci6n en

el _rea situada a la derecha. Para encontrar la placa de modelo,

col6quese detr_s de la unidad en la posici6n del operador y mire

hacia la parte inferior de la secci6n trasera del chasis. Si tiene

que solicitar soporte t6cnico a trav6s de nuestro sitio web, el

Departamento de Asistencia al Cliente, o de un distribuidor de

servicio autorizado local, necesitar_ esta informaci6n.

_OMERO DE MODELO

DDDDDDDDDDD

NOMERO DE SERIE

DDDDDDDDDDD

Asistenciaal Ciiente

Por favor, NO devuelva la unidad al minorista o distribuidor sin ponerse en contacto primero con el Departamento de

Asistencia al Cliente.

En caso de tener problemas para montar este producto o de tenet dudas con respecto a los controles, fundonamiento o

mantenimiento del mismo, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a continuaci6n:

0 Visite nuestro sitio web en www.mtdproducts.com

0 Llame a un representante de Asistencia al Cliente al (800) 800-7310 6(330) 220-4683

0 Escrfbanos a MTD LLC •P.O. Box 361131 •Cleveland, OH •44136-0019

Medidasimportantes de seguridad 2

iADVERTENCIA! La presencia de este s[mbolo indica que se trata de instrucciones

importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad

personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual

antes de poner en funcionamiento esta m_quina. Si no respeta estas instrucdones puede

provocar lesiones personales.

Cuando vea este s[mbolo, iTENGA EN CUENTAS LAS ADVERTENCIAS!

PROPOSICION 6S DE CALIFORNIA

iADVERTENCIA! El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehkulo contienen o liberan sustancias qu[micas que el estado

de California considera que pueden producir c_ncer, defectos de nadmiento u otros

problemas reproductivos.

PELIGRO: Esta m_quina est_ diseEada para set utilizada respetando las normas de seguridad

contenidas en este manual. AI igual que con cualquier tipo de equipo motorizado, un

descuido o error por parte del operador puede producir lesiones graves. Esta m_quina es

capaz de amputar dedos, manos y pies y de arrojar objetos extraEos con gran fuerza. De no

respetar las instrucdones de seguridad siguientes se pueden producir lesiones graves o la

muerte.

Capadtad6n 7.

1. Lea, entienda y cumpla todas las instrucciones incluidas en

la m_quina y en los manuales antes de montarla y utilizarla.

Guarde este manual en un lugar seguro para consultas

futuras y peri6dicas, asi como para solicitar repuestos.

2. Familiaricese con todos los controles y con el uso adecuado

de los mismos. Sepa c6mo detener la m_quina y desactivar

los controles r_pidamente.

3. No permita nunca que los niEos menores de 14aEos

utilicen esta m_quina. Los niEos de 14 ahos en adelante

deben leery entender las instrucciones de operaci6n y

normas de seguridad contenidas en este manual, y en la

m_quina ydeben set entrenados y supervisados pot un

adulto.

Nunca permita que los adultos operen esta m_quina sin

recibir antes la instruccidn apropiada.

Los objetos arrojados por la m_quina pueden producir

lesiones graves. Planifique el patrdn en el queva air

arrojando nieve para evitar que la descarga de material se

realice hacia los caminos, los observadores, etc.

6. Mantenga a los observadores, ayudantes, mascotas y ni_os

por Io menosa 75 pies de la m_quina mientras la misma

est_ en funcionamiento. Detenga la m_quina si alguien se

acerca.

Sea precavido para evitar patinarse o caerse especialmente

cuando opera la m_quina en reversa.

Preparativos

Inspeccione minuciosamente el _rea donde utilizar_ el equipo.

Saque todos los felpudos, peri6dicos, trineos, tablas, cables y

otros objetos extrahos con los que podria tropezar o que podrian

set arrojados pot la barrena /impulsor.

1. Para protegerse los ojos utilice siempre anteojos o

antiparras de seguridad mientras opera la m_quina o

mientras la ajusta o repara. Los objetos arrojados que

rebotan pueden producir lesiones oculares graves.

2. No opere la m_quina sin la vestimenta adecuada para

estar al aire libre en invierno. No utilice alhajas, bufandas

largas u otras prendas sueltas que podrian enredarse en las

partes m6viles. Utilice un calzado especial para superficies

resbaladizas.

3. Use un prolongador y un tomacorriente de tres cables con

conexi6n a tierra para todas las m_quinas con motores de

encendido el6ctrico.

4. Ajuste la altura de la caja del tomacorriente para limpiar la

grava o las superficies con piedras trituradas.

S. Desengrane todas las palancas de control antes de arrancar

el motor.

6. Nuncaintenterealizarajustesmientraselmotorest,1

enmarchaexceptoenloscasosespecificamente

recomendadosenelmanualdeloperador.

7. Dejequeelmotorylam_iquinaseadaptenala

temperaturaexteriorantesdecomenzarasacarlanieve.

Manejo segur0 de la gasolina

Para evitar lesiones personales o dahos materiales tenga mucho

cuidado cuando trabaje con gasolina. La gasolina es sumamente

inflamable y sus vapores pueden causar explosiones. Si se

derrama gasolina encima o sobre la ropa se puede lesionar

gravemente ya que se puede incendiar. L_ivese la piel y c_imbiese

de ropa de inmediato.

a. Utilice s61o los recipientes para gasolina autorizados.

b. Apague todos los cigarrillos, cigarros, pipas y otras

fuentes de combusti6n.

c. Nunca cargue combustible en la m_iquina en un

espacio cerrado.

d. Nunca saque la tapa del combustible ni agregue

combustible mientras el motor est,1 caliente o en

ma rcha.

e. Deje que el motor se enfrie pot Io menos dos

minutos antes de volver a cargar combustible.

fl Nunca Ilene en exceso el dep6sito de combustible.

Llene el tanque a no m_is de 1/2pulgada pot debajo

de la base del cuello de Ilenado dejando espacio

para la dilataci6n del combustible.

g. Vuelva a colocar la tapa de la gasolina y ajustela

bien.

h. Limpie el combustible que se haya derramado sobre

el motor y el equipo. Traslade la m_iquina a otra

zona. Espere 5 minutos antes de encender el motor.

i. Nunca almacene la m_iquina o el recipiente de

combustible en un espacio cerrado donde haya

fuego, chispas o luz piloto (pot ejemplo, hornos,

calentadores de agua, calefactores, secadores de

ropa, etc.).

j. Deje que la m_iquina se enfrie por Io menos 5

minutos antes de guardarla.

k. Nunca Ilene los recipientes en el interior de

un vehiculo o cami6n o caja de remolque con

recubrimientos pl_isticos. Coloque siempre los

recipientes en el piso y lejos del vehiculo antes de

Ilenarlos.

I. Si es posible, retire el equipo a gasolina del cami6n o

remolque y II_nelo en el suelo. Si esto no es posible,

Ilene el equipo en un remolque con contenedor

port_itil, en vez de desde una boquilla dispensadora

de gasolina.

m. Mantenga la boquilla dispensadora en contacto

con el borde del dep6sito de combustible o con la

abertura del recipiente en todo momento, hasta

terminar la carga. No utilice un dispositivo de

apertura/cierre de boquilla.

Funcionamiento

No ponga las manos o los pies cerca de las piezas

rotatorias, en la caja de la barrena /impulsor o en el

montaje del canal de descarga. Hacer contacto con piezas

giratorias puede resultar en la amputaci6n de manos o

pies.

2. La palanca de control de la barrena /impulsor es un

dispositivo de seguridad. Nunca evite su funcionamiento.

De hacerlo la operaci6n de la m_iquina es riesgosa y puede

ocasionar lesiones.

3. Las palancas de control deben funcionar bien en ambas

direcciones y regresar autom_iticamente a la posici6n de

desengrane cuando se las suelta.

4. Nunca opere la m_iquina si falta un montaje del canal o si

el mismo est,1 dahado. Mantenga todos los dispositivos de

seguridad en su lugary en funcionamiento.

5. Nunca encienda el motor en espacios cerrados o en una

zona con poca ventilaci6n. El escape del motor contiene

mon6xido de carbono, un gas inodoro y letal.

6. No utilice la m_iquina bajo la influencia del alcohol o las

drogas.

7. El silenciador y el motor se calientan y pueden causar

quemaduras. No los toque. Mantenga a los ni_os alejados.

8. Sea sumamente precavido cuando opere la m_iquina sobre

una superficie con grava o cuando la cruce. Mant6ngase

alerta por si se presentan peligros ocultos o tr_insito.

9. Tenga cuidado cuando cambie de direcci6n o cuando

opere la m_iquina en pendientes.

10. Planifique el patr6n en el que va air arrojando nieve para

evitar que la descarga de material se produzca hacia las

ventanas, las paredes, los autom6viles, etc. y evitar asi

posibles dahos materiales o lesiones producidas por los

rebotes.

11. Nunca dirija la descarga hacia los ni_os, los observadores

o las mascotas ni deje que nadie se pare delante de la

m_iquina.

12. No sobrecargue la capacidad de la m_iquina tratando de

sacar la nieve muy r_ipidamente.

13. Nunca opere esta m_iquina sin buena visibilidad o

iluminaci6n. Siempre debe estar seguro de que est,1 bien

afirmado y sujetando firmemente las manijas. Camine,

nunca corra.

14. Corte la corriente a la barrena /impulsor cuando transporte

la m_iquina o cuando la misma no est,1 en uso.

15. Nunca opere la m_iquina a alta velocidad de

desplazamiento sobre superficies resbaladizas. Mire hacia

abajo y hacia atr_is y tenga cuidado cuando vaya marcha

atr_is.

16. Si la m_iquina comenzara a vibrar de manera anormal,

detenga el motor, desconecte el cable de la bujia y p6ngala

de manera que haga masa contra el motor. Inspeccione la

m_iquina minuciosamente para vet si esQi dahada. Repare

todos los da_os antes de encender y operar la m_iquina.

17. Desengrane todas las palancas de control y detenga el

motor antes de dejar la posici6n de operaci6n (detr_is de las

manijas). Espere a que la barrena /impulsor se detenga pot

completo antes de destapar el montaje del canal o realizar

ajustes e inspecciones.

18. Nunca ponga las manos en las aberturas de descarga o

de recolecci6n. Utilice siempre la herramienta de limpieza

que se adjunta para destapar la abertura de descarga. No

destape el montaje del canal mientras el motor esQi en

funcionamiento. Antes de destaparlo, apague el motor

y permanezca detr_is de las manijas hasta que todas las

partes m6viles se hayan detenido.

19. Use s61o uniones y accesorios aprobados pot el fabricante

(pot ejemplo, pesas para las ruedas, cadenas para los

neum_iticos, ca binas, etc.).

SECTION 2 -- _V_EDIDAS IMPORTANTES DE SEGURIDAD 25

20. Para encender el motor, jale de la cuerda lentamente hasta 12.

que sienta resistencia, luego jale r_pidamente. El repliegue

r_pido de la cuerda de arranque (tensidn de retroceso) le

jalar_ la mano y el brazo hacia el motor m_s r_pido de Io

que usted puede soltar. El resultado pueden ser huesos 13.

rotos, fracturas, hematomas o esguinces. 14.

21. Si se presentan situaciones que no est_in previstas en este

manual, sea cuidadoso y use el sentido comun. Pdngase en

contacto con Asistencia al Cliente para solicitar ayuda y el

nombre del distribuidor de servicio m_is cercano.

Maatenimieatoy AImaceaamieato

Nunca altere los dispositivos de seguridad. Controle

peri6dicamente que funcionen correctamente. Remitase a

las secciones de mantenimiento y ajuste de este manual.

Antes de realizar la limpieza, reparar o revisar la m_iquina,

desengrane todas las palancas de control y detenga el

motor. Espere a que la barrena /impulsor se detenga

pot completo. Desconecte el cable de la bujia y p6ngalo

haciendo masa contra el motor para evitar que se encienda

accidentalmente.

Controle frecuentemente que todos los pernos y tornillos

est_n bien ajustados para comprobar que la m_iquina se

encuentra en condiciones seguras de funcionamiento.

Adem_is, haga una inspeccidn visual de la m_iquina para

verificar si est,1 dafrada.

No cambie la configuraci6n del regulador del motor

ni acelere demasiado el mismo. El regulador del motor

controla la velocidad m_xima segura de funcionamiento

del motor.

S. Las placas de raspado y las zapatas antideslizantes que se

usan con la m_iquina quitanieve se desgastan y se dafran.

Para proteger su seguridad, verifique frecuentemente

todos los componentes y reempl_icelos s61o con partes

de los fabricantes de equipos originales (OEM). "iEI uso de

piezas que no cumplen con las especificaciones del equipo

original puede resultar en rendimiento inadecuado adem_is

de poner en riesgo la seguridad!"

6. Revise las palancas de control peri6dicamente para

verificar que engranen y desengranen adecuadamente y

ajustelos si es necesario. Consulte la seccidn de ajustes de

este manual del operador para obtener instrucciones.

7. Mantenga o reemplace las etiquetas de seguridad e

instrucciones segun sea necesario.

8. Respete las normas referentes a la disposicidn correcta y las

reglamentaciones sobre gasolina, aceite, etc. para proteger

el medio ambiente.

9. Antes de almacenar la m_quina enci6ndala unos minutos

para sacar la nieve que haya quedado en la misma y para

evitar asi que se congele la barrena /impulsor.

10. Nunca almacene la m_quina o el recipiente de combustible

en un espacio cerrado donde haya fuego, chispas o luz

piloto como por ejemplo, calentadores de agua, hornos,

secadores de ropa, etc.

11. Consulte siempre el manual del operador para obtener

instrucciones adecuadas para el almacenamiento fuera de

temporada.

Verifique frecuentemente la linea de combustible, el

tanque, el tap6n, y los accesorios buscando rajaduras o

p_rdidas. Reemplace de ser necesario.

No d_ arranque al motor si no est_ la bujia de encendido.

Segun la Comisi6n de Seguridad de Productos para el

Consumidor de los Estados Unidos (CPSC) y la Agencia

de Protecci6n Ambiental de los Estados Unidos (EPA),

este producto tiene una vida (ltilmedia de siete (7) afros,

6 60 horas de funcionamiento. AI finalizar la vide Otil

media, adquiera una m_iquina nueva o haga inspeccionar

anualmente _sta por un distribuidor de servicio autorizado

para cerciorarse de que todos los sistemas mec_inicos y de

seguridad funcionan correctamente y no tienen excesivo

desgaste. Si no Io hace, pueden producirse accidentes,

lesiones o muerte

Nomodifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor

bajo ninguna circunstancia. Si cambia la configuracidn del

regulador el motor puede descontrolarse y operar a velocidades

inseguras. Nunca cambie la configuracidn de f_ibrica del

regulador del motor.

Avisoreferidoa emisiones

Los motores que est_n certificados y cumplen con las

regulaciones de emisiones federales EPAy de California para

SORE (Equipos pequefros todo terreno) est_n certificados para

operar con gasolina com0n sin plomo y pueden incluir los

siguientes sistemas de control de emisiones: Modificacidn de

motor (EM) y catalizador de tres vias (TWC) si est_n equipados de

esa manera.

6uardachispas

iADVERTENCIA! Esta m_iquina est.1equipada con

un motor de combusti6n interna y no debe ser

utilizada en o cerca de un terreno agreste cubierto

pot bosque, malezas o hierba excepto si el sistema

de escape del motor est.1equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes, en caso de

haberlas.

Si se utiliza un amortiguador de chispas el operador Io debe

mantener en condiciones de uso adecuadas. En el Estado

de California las medidas anteriormente mencionadas son

exigidas por ley (Articulo 4442 del C6digo de Recursos POblicos

de California). Es posible que existan leyes similares en otros

estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador

a trav_s de su distribuidor autorizado de motores o poni_ndose

en contacto con el departamento de servicios, RO. Box 361131

Cleveland, Ohio 44136-0019.

SECTION 2 -- _V_EDIDAS IlVlPORTANTES DE SEGURIDAD

Simbolosde Seguridad

Esta p_igina describe los simbolos y figuras de seguridad internacionales que pueden aparecer en este producto. Lea el manual del

operador para obtener la informaci6n terminada sobre seguridad, reunirse, operaci6n y mantenimiento y reparaci6n.

........!i........

LEA EL MANUAL DEL OPERADOR (S)

Lea, entienda, y siga todas las instrucciones en el manual (es) antes de intentar reunirse y

funcionar.

LA ADVERTENClA -- PLATOS ROTATORIOS

Guarde manos de entrada y aperturas de la descarga mientras la m_iquina corre. Alli ellos

hacen para girar platos dentro.

LA ADVERTENCIA- LAMINAS ROTATIVAS

Guarde manos de entrada y aperturas de descarga mientras la m_iquina corre. Alli hacen girar

I_iminas dentro.

LA ADVERTENCIA -- TALADRO ROTATIVO

No ponga manos o pies cerca del giro de partes, en el alojamiento de taladro/aspa o asamblea

de tolva. Contacto con las partes rotativas puede amputar manos y pies.

OBJETOS LANZADOS POR ADVERTENCIA

Esta m_iquina puede recoger y lanzar objetos que pueden causar la herida personal seria.

GASOLINA DE ADVERTENCIA ESINFLAMABLE

Permita que el motor se enfrie al menos dos minutos antes del reabastecimiento de

combustible.

ADVERTENCIA -- MONOXIDO DE CARBONO

Nunca dirijas un motor dentro o en un _irea mal ventilada. Los gases de combusti6n de motor

contienen el mon6xido de carbono, un gas inodoro y mortal.

ADVERTENCIA- ELECTROCHOQUE

No use eljuez de salida el6ctrico del motor en la Iluvia.

ADVERTENCIA-- SUPERFICIE CALIENTE

Las partes del motor, especialmente el silenciador, Ilega a set muy caliente durante la

operaci6n. Permita motor y silenciador para ponerse frio antes de tocar.

iADVERTENCIA! Su para Restringir responsabilidad el uso de esta m_iquina de poder a personas que leyeron,

entienda y siga las advertencias e instrucciones en este manual y en la m_iquina.

iSALVEI STOSINSTRUCCIONES!

SECTION 2 -- _,/_EDIDAS II'_PORTANTES DE SEGURIDAD 27

MontajeyConfiguraci6n 3

Contenido de iacaja

Una m_quina quitanieve

Un Manual del Operador de la

M_quina Quitanieve

Montaje

Configuraci6nde la barra decontrol

Dos pasadores de cuchilla de barrena

de repuesto

Una tarjeta para registrar el producto

Extraiga la uni6n de cable (si la hay) que sujeta la barra

de control superior a la barra inferior para el envio. Saque

de las barras de control todos los envoltorios pl_sticos de

protecci6n.

NOTA:AsegOrese de NO extraer las tres uniones de cable

flojas que se utilizar_n posteriormente para sujetar los cables.

Afloje la perilla de aletas, la arandela c6ncava, la lengOeta de

la barra de control y el tornillo del carro que est_n a ambos

lados de la barra de control inferior y retirelos. Vea la Fig. 3-1.

Un conjunto de canal

Figura 3=2

NOTA: El recorrido del cable de la barrena pasa por debajo

de la barra de control inferior izquierda y el cable de

transmisi6n pasa a trav_s de la parte superior de la barra de

control inferior y por debajo del lado derecho de la misma.

Vea la Fig. 3-3.

Se utilizaron tres uniones de cable para sujetar los cables de

control a la barra de control inferior sin ajustarlos, incluida la

uni6n que se reubic6 en el paso 3. Ubique ahora las uniones

de cable, como se indica en la Fig. 3-3 y ajOstelas para sujetar

los cables a la manija inferior. Recorte el material excedente

de las uniones de cable.

Figura 3-1 F -_

3. Deslice una de las uniones de cable flojas desde el lado

derecho de la barra de control inferior hasta el travesaho

de la misma. Deje la segunda uni6n de cable en su sitio a la

derecha de la barra de control inferior. Vea la Fig. 3-3 como

referencia.

IMPORTANTE: Para evitar que se daffe el cable resultar_

necesario levantar la barra de control superior mientras se desliza

esta unidn de cable hacia arriba.

4. Eleve la barra de control superior y ubiquela sobre la barra

inferior, alineando los orificios de los cuales se extrajeron las

perillas de aletas (1).Vea la Fig. 3-2.

PRECAUCION: tenga cuidado de no doblar ni torcer los cables.

5. Inserte un tornillo del carro desde el exterior a trav_s de

una lengOeta de la barra de control, las manijas superior e

inferior, una arandela cdncava, y al interior de la perilla de

aletas (2). Repita Io mismo en el otro lado.

6. Ajuste las perillas de aletas a cada lado de la barra de control.

Consulte la Fig. 3-2.

Cable de la

barrena

Figura 3-3

Configuraci6n

Pasadoresde cuchilla

Su m_iquina quitanieve trae un parde pasadores de cuchilla de la

barrena y pasadores de chaveta con unidn curva de reemplazo.

Consulte la Figura 3-4. Almac_nelos en un lugar seguro hasta que

sean necesarios.

Figura 3-4

Herramientade limpieza del canal

La herramienta de limpieza del canal viene ajustada de f_brica

a la parte superior de la caja de la barrena con un pasador de

ensamblado y una unidn de cable. Corte la unidn de cable antes

de operar la m_quina quitanieve. Vea la Fig. 3-5.

Figura 3-5

Presi6nde 10sneum_tic0s

La presi6n de inflado adecuada es de entre 15 psi y 20 psi.

Verifique la presi6n de los neum_ticos regularmente y mantenga

siempre la misma presi6n en los dos neum_ticos. Una presi6n

excesiva (muy por encima de 20 psi) puede hacer que el

conjunto de la rueda (neum_tico/llanta) explote con una fuerza

suficiente como para causar lesiones graves. No infle demasiado

el neum_tico. Utilice una bomba manual o un inflador de

neum_ticos el6ctrico port_til para evitar inflarlo excesivamente.

NO USE NUNCA UN COMPRESOR DE AIRE

Ajustes

Zapataantideslizante

Las zapatas antideslizantes de la m_quina quitanieve se ajustan

en f_brica para el envio. Si Io desea, puede ajustarlas

antes de hacer funcionar la m_quina quitanieve.

hacia arriba

hacia abajo

PRECAUCION: Se recomienda no operar esta

m_quina quitanieve sobre grava ya que la unidad

puede recoger y lanzar grava suelta f_cilmente,

causando lesiones personales o dahos a la m_quina

y los objetos que la rodean.

Si desea quitar nieve al ras del suelo, eleve m_s las zapatas

antideslizantes en la caja de la barrena.

Use las posiciones media o baja cuando la superficie que

desea limpiar es despareja, tal como un camino de grava.

NOTA: Si tiene que usar la m_quina quitanieve sobre grava,

mantenga las zapatas antideslizantes en la posicidn que permita

lograr una separacidn m_xima entre el piso y la placa de raspado.

Para ajustar las zapatas antideslizantes:

I. Afloje las cuatro tuercas hexagonales (dos en cada lado) y

los pernos del carro. Mueva las zapatas antideslizantes a la

posici6n deseada. Vea la Fig. 3-6.

2. Compruebe que toda la superficie inferior de las zapatas

antideslizantes est_ contra el suelo para evitar el desgaste

desparejo de las mismas.

/ /

Figura 3-8

SECCION3 -- MONTAJE Y CONFIGURACION 29

3. Vuelva a ajustar bien las tuercas y los pernos.

Canaldedescarga

1. Afloje la perilla de aletas del canal superior, ajuste el canal

y el control del canal a la posici6n de funcionamiento

deseada.

2. Apriete la perilla de aletas del canal superior asegur_ndose

de que el perno del carro se encuentre correctamente

colocado. Consulte la Fig. 3-7.

Figura 3-7

Controldela barrena

Es posible que se requieran ajustes peri6dicos del cable de

control de la barrena debido al estiramiento y desgaste normales

de la correa. Se requiere de un ajuste inmediato si las barrenas:

a. Siguen girando aun despu6s de desengranar el

control de las mismas, o

b. Durante el funcionamiento, parecen titubear

mientras el motor mantiene la velocidad.

NOTA: Realice la prueba siguiente antes de operar la m_quina

quitanieve pot primera vezy al principio de cada invierno.

Compruebe el ajuste del control de la barrena de la siguiente forma:

1. Cuando se suelta el control de la barrena y est_ en posici6n

desengranada arriba, el cable debe tenet muy poco juego,

pero NO debe estar ajustado.

2. En un _rea bien ventilada, arranque el motor de la m_quina

quitanieve. Consulte Arranque del Motor en la secci6n

Funcionamiento de este manual. Asegurese de que el

regulador se encuentra en la posici6n FAST (r_pida).

3. Parado en la posici6n del operador (detr_s de la m_quina

quitanieve), engrane la barrena.

4. Deje la barrena engranada durante aproximadamente 10

segundos antes de soltar el control de la barrena. Repita

esta operaci6n varias veces.

5. Con el motor funcionando en posici6n FAST (r_pida) y el

control de la barrena en posici6n desengranada arriba,

camine hacia el frente de la m_quina.

6. Confirme que la barrena ha dejado de girar por completo y

no muestra NINGON signo de movimiento.

NOT@: Si la barrena muestra CUALQUIER signo de rotaci6n,

vuelva a la posici6n del operador y apague el motor

inmediatamente. Espere a que todas las partes m6viles se

detengan antes de ajustar el cable de control de la barrena de la

siguiente manera:

7. Afloje la tuerca hexagonal posterior en el soporte de ajuste

del cable. Vea la Fig. 3-8.

8. Deslice el soporte de ajuste del cable hacia adelante

agregando una leve holgura en el cable de la barrena.

9. Vuelva a ajustar el perno hexagonal posterior.

10. Encienda el motor y verifique que el control de la barrena

se engrana y desengrana adecuadamente.

NOTA:Si la barrena continua girando con el control

desengranado, apague el motor y reajuste.

1. Si mientras la m_quina est_ en funcionamiento, la barrena

parece titubear en girar mientras el motor mantiene la

velocidad, entonces significa que el cable est_ demasiado

flojo y que se debe ajustar el soporte hacia atr_s,

reduciendo la holgura del cable de la barrena. Siga los

pasos precedentes para ajustar el soporte de ajuste del

cable.

i_lb iADVERTENCIA! No ajuste demasiado el cable. Si

Io ajusta en exceso puede evitar que la barrena se

desengrane y poner en peligro la seguridad de la

m_quina quitanieve.

Figura 3-8

SECCION3 -- MONTAJE Y CONFIGURACION

ControlesyCaracter sticas 4

Conrtolde la barren a -_

jBarndecon tro_uperi D

Cueda de arranq Tap_ndecomb ust ibl

Can hsuperio r

Mon taejdelcan

Herram ienta

delimpi

Ba rre n

Pla_ de raspad o

Controlde la transmisi6n

Perilla del can aI

Zap _aantideslzianle

Figura 4-1

Platade raspado

Ubicado sobre la parte de abajo de la barra de control superior, el

control de la transmisi6n se utiliza para engranar/desengranar

las ruedas. Apriete el control de la transmisi6n contra la barra

de control superior para engranar las ruedas, y su_ltelo para

desengranarlas.

Manijadel canal

La direcci6n en que se arroja la nieve corresponde a la direcci6n

de apertura del canal. Use la manija del canal para girar el

montaje del canal en la direcci6n en la que desee arrojar la nieve.

Periiladei canal

La placa de raspado mantiene el contacto con el pavimento

a medida que se impulsa la m_quina quitanieve, permitiendo

que se descargue la nieve que est_ cerca de la superficie del

pavimento.

Manijadei arrancador de retroceso

Esta manija se utiliza para arrancar el motor manualmente.

Montajedel canal

La nieve empujada al interior de la caja de la barrena se descarga

pot el montaje del canal.

Es posible ajustar la distancia a la cual se arroja la nieve elevando

o bajando el canal superior. Afloje la perilla del canal del lado

del canal superior para ajustarlo. Gire el canal superior hasta la

posici6n deseada y vuelva a ajustar la perilla del canal.

Herrarnienta de iimpieza del canal

iADVERTENCIA! Nunca use las manos para despejar un

montaje de canal tapado. Antes de destaparlo, apague el motor

y permanezca detr_is de las barras de control hasta que todas las

partes mdviles se hayan detenido.

La herramienta de limpieza del canal est,1 ajustada

convenientemente a la parte posterior de la caja de la barrena

con un pasador de ensamblado. Si se acumulan nieve y hielo

en el canal de descarga durante la operacidn, proceda como se

indica a continuacidn para limpiar de manera segura el montaje

del canal y la abertura del canal:

1. Suelte el control de la barrena y el control de la transmisidn.

2. Para detener el motor saque la Ilave de encendido.

3. Saque la herramienta de limpieza del pasador que la ajusta

a la parte posterior de la caja de la barrena.

4. Use el extremo con forma de pala de la herramienta de

limpieza para desplazar y recoger la nieve y el hielo que se

formen cerca del montaje del canal.

5. Vuelva a ajustar la herramienta de limpieza al pasador de

ensamblado ubicado en la parte posterior de la caja de la

barrena, inserte de nuevo la Ilave de encendido y encienda

el motor de la m_iquina quitanieve.

Parado en la posicidn del operador (detr_is de la m_iquina

quitanieve), engrane el control de la barrena durante unos

segundos para eliminar la nieve o el hielo que hayan quedado en

el montaje del canal.

SECCION 4-- CONTROLES Y CARACTERiSTICAS

Funcionamiento 5

Encendidodel motor

iADVERTENCIA! Siempre mantenga las manos

y los pies alejados de las partes m6viles. No utilice

fluidos comprimidos para arrancar. Los vapores son

inflamables.

NOTA: Deje que el motor se caliente durante unos minutos tras

el arranque. El motor no desarrollar_ toda su potencia hasta que

alcance temperaturas operativas.

Procedimientoparaengranaria transmisi6n

barrenas

1. Mueva la palanca del regulador hasta la

posici6n Fast (r_pido, representada por una liebre).

2. Para enganchar la transmisi6n, apriete el

control de transmisi6n completamente contra la

barra de control superior para engranar las ruedas.

Para detener la marcha hacia adelante, suelte el

control de la transmisi6n.

Procedimientopara engranarias

1. Para enganchar las barrenas, apriete la barra de control

de la barrena completamente contra la barra de control

superior. Para detener las barrenas, suelte la barra.

Reemplazode lospasadoresdecuchiila

Las barrenas est_n ajustadas al eje espiral con dos pasadores

de cuchilla y pasadores de chaveta. La m_quina quitanieve ha

sido dise_ada para que los pasadores se quiebren si la barrena

golpeara un objeto extraho o un trozo de hielo. Si las barrenas no

giran, verifique si los pasadores se han quebrado. Vea la Fig. 5-1.

PRECAUCION: NUNCA cambie los pasadores de

cuchilla de las barrenas por otra pieza que no sean

los pasadores de cuchilla de repuesto del fabricante

-- del equipo original, N ° de pieza 738-04124A.

Cualquier daho que sufra la caja de engranajes de la

barrena o cualquier otto componente por respetar

la indicaci6n precedente, NO estar_ cubierto por la

garantia de su m_quina quitanieve.

iADVERTENCIA! Siempre debe apagar el motor de

la m_quina quitanieve y retirar la Ilave antes de

cambiar los pasadores de cuchilla.

Figura 54

MantenimientoyAjustes 6

Mantenimiento

Recomendacionesgenerales

Respete siempre las reglas de seguridad cuando realice

cualquier tipo de mantenimiento.

La garantia de esta m_quina quitanieve no cubre

elementos que han estado sujetos al real uso o negligencia

del operador. Para recibir el reembolso total de la garantia,

el operador deber_ dar mantenimiento a la m_quina

quitanieve como se indica en este manual.

Revise peri6dicamente todos los sujetadores y los

elementos de ferreteria para comprobar que est_n bien

ajustados.

iADVERTEN(:IA! Antes de realizar tareas de

servicio, reparaci6n, lubricaci6n o inspecci6n,

desengrane todos los controles y detenga el motor.

Espere a que se detengan completamente todas

las piezas m6viles. Desconecte el cable de la bujia y

p6ngalo haciendo masa contra el motor para evitar

que se encienda accidentalmente. Utilice siempre

anteojos de seguridad durante el funcionamiento o

mientras ajusta o repara este equipo.

Presi6nde 10sneum_tk0s

Antes de cualquier operaci6n, controle la presi6n de los

neum_ticos y reduzca la presi6n a entre 15 psi y 20 psi. Consulte

Ajuste en la secci6n Montaje y Ajustes de este manual pot los

procedimientos de inflado adecuados.

Si la presi6n de los neum_ticos no es igual en ambos neum_ticos,

es posible que la unidad seincline hacia uno u otto lado.

Verffique las correasenV

Siga las instrucciones que se suministran a continuaci6n para

verificar el estado de las correas de transmisi6n cada 50 horas de

funcionamiento.

Saque la cubierta pl_stica de la correa ubicada en el frente

del motor. Para ello saque los tornillos autorroscantes y

presione las leng0etas de pl_stico para soltar la cubierta

de la correa. Vea la Figura 8-1 en la secci6n Servicio de este

manual.

Verifique visualmente la existencia de correas raidas,

agrietadas o excesivamente gastadas. Si es necesario,

c_mbielas de acuerdo con las instrucciones de la secci6n

Servicio de este manual.

Plata de raspad0y zapatasantideslizantes

La placa de raspado y las zapatas antideslizantes ubicadas en

la base de la m_quina quitanieve est_n sujetas a desgaste.

Debe controlarlas peri6dicamente y reemplazarlas cuando sea

necesario.

Para reemplazar las zapatas antideslizantes:

I. Retire los pernos del carro y tuercas que sujetan cada zapata

antideslizante a la caja de la barrena. Vea la Figura 6-I.

2. Vuelva a ensamblar nuevas zapatas antideslizantes con los

elementos de ferreteria que acaba de retirar. Compruebe

que las zapatas antideslizantes est_n ajustadas para que

queden parejas.

Para retirar la placa de raspado:

3. Retire ambas zapatas antideslizantes y los elementos de

ferreteria, incluyendo los pernos del carro y las tuercas

que unen la placa de raspado a la caja de la m_quina

quitanieve. Para vet la ubicaci6n de la placa de raspado,

consulte la figura 6-1.

4. Vuelva a ensamblar la placa de raspado nueva,

asegur_ndose de que las cabezas de los pernos del carro se

encuentren del lado interior de la caja.

Vuelva a instalar las zapatas antideslizantes. Ajuste bien.

_,para mayor claridad

Figura 6-I

Almacenamientofuera de temporada

'\ \

Si no se va a utilizar el equipo durante 30 dias o m_s, o si es el

final de la temporada de nieve yya no existe posibilidad de que

nieve, es necesario almacenar el equipo de manera adecuada.

Siga las instrucciones de almacenamiento que se indican a

continuaci6n para garantizar el rendimiento m_ximo de la

m_quina quitanieve durante muchos afios m_s.

1. Almacene el equipo en un _rea despejada y seca.

2. Si almacena la m_quina en un lugar real ventilado, debe

realizarle un tratamiento antioxidante usando un aceite

ligero o silicona para cubrir la m_quina quitanieve.

3. Limpie el exterior del motor y de la m_quina quitanieve.

Preparad6nde la m_quina quJtanJeve

I. Cuando almacene la m_quina quitanieve en un galp6n de

dep6sito met_lico o con poca ventilaci6n, tenga especial

cuidado de realizarle un tratamiento antioxidante al equipo. Use

aceite ligero o silicona para recubrir el equipo, especialmente

las cadenas, los resortes, los cojinetes y los cables.

2. Elimine todo el polvo del exterior del motor y del equipo.

3. Siga las recomendaciones de lubricaci6n en la secci6n de

mantenimiento de este manual.

4. Almacene el equipo en un _rea despejada y seca.

Lubricaci6n

1. Una vez por temporada, lubrique los puntos de giro del

control de la barrena y el control de la transmisidn con un

aceite liviano para motor. Vea la Fig. 6-2.

2. Una vez pot temporada, lubrique el soporte intermedio de

la barrena con un aceite liviano. Vea la Fig. 6-2.

f --,,

Figura 6-2

Ejede la barrena

AI menos una vez pot temporada, quite los pasadores de cuchilla

del eje de la barrena. Rocie lubricante en el interior del eje y

alrededor de los separadores y los cojinetes bridados que se

encuentran en ambos extremos del eje.

Vea la Fig. 6-3.

Ruedas

Retire ambas ruedas al menos una vez cada temporada. Limpie y

recubra los ejes con una grasa para automotores multiuso antes

de volver a colocar las ruedas.

I©f_ ©

Figura 6-3

SECCION 6-- MANTENIMIENTO Y AJUSTES 35

Servido 7

Servidodelasbarrenas

Las barrenas est_n ajustadas al eje espiral con cuatro pasadores

de cuchilla y pasadores de chaveta. La m_quina quitanieve est_

diserqada de manera que los pasadores se quiebran si golpea un

objeto extraEo o una barra de hielo. Consulte la Fig. 5-1.

Si las barrenas no giran, verifique si los pasadores se quebraron.

Si es necesario, reempl_celos pot pasadores de cuchilla

adecuados. Consulte el numero de pieza correcto en la lista de

piezas.

IMPORTANTE: No reemplace NUNCA los pasadores de cuchilla

pot pasadores o sujetadores est_ndar. Cualquier daho que sufra

el engranaje de la barrena o cualquier otto componente pot el

uso de pasadores est_ndar NO estar_ cubierto por la garantia de

su m_quina quitanieve.

Reemplazo de ias correas

NOTA: Esta m_quina quitanieve viene equipada con dos

correas: una correa de la barrena y una correa de transmisi6n.

Se recomienda que ambas correas sean reemplazadas al mismo

tiempo.

1. Retire de la bujia el cable de la misma, y p6ngalo de

manera que haga masa contra el motor para evitar que se

encienda de manera accidental.

2. Drene la gasolina del dep6sito de combustible o coloque

un trozo de pl_stico debajo del tap6n de Ilenado del

combustible para evitar una p_rdida de gasolina.

iADVERTENCIA! Realice el mantenimiento de

la correa al aire libre, ya que es posible que haya

p6rdidas de combustible del carburador incluso

cuando se ubica un trozo de pl_stico bajo la tapa de

Ilenado de combustible para evitar que 6ste sufra

p_rdidas.

3. Retire el tornillo autorroscante que se muestra en la Figura

7-1, y presione las leng0etas pl_sticas para soltar la cubierta

de la correa. Tire de la cubierta de la correa hacia arriba y

hacia afuera sac_ndola de alrededor del motor y el montaje

del canal. D6jela separada y gu_rdela.

'\ \

Correadebarrena

IMPORTANTE: Recuerde que puede haber p6rdida de gasolina

del carburador en este punto; la tapa de combustible se debe

haber cubierto con pl_stico segun las instrucciones precedentes.

1. Incline la m_quina quitanieve hacia arriba y hacia adelante

de manera que quede apoyada sobre la caja de la barrena.

Retire el guardacorrea como se indica en la Figura 7-3.

Regrese la m_quina quitanieve a su posici6n vertical para

completar los siguientes pasos.

2. Deslice la correa de la barrena frontal fuera de la polea del

motor empuj_ndola hacia adelante y haci6ndola rodar

fuera de la polea. Vea la Fig. 7-2.

FCorrea de barrena _

Polea del

motor

Correadela _

Polea de

la barrena

_'_ Guardacorrea

M_nsula intermedia J

Figura 7-2

3. Apriete la barra de control de la barrena para soltar el freno

de la barrena, que es la leng0eta que sujeta la correa sobre

la polea de la barrena. Retire la correa.

4. Reempl_cela pot la nueva correa despu_s de volver a

colocar la correa de la transmisi6n.

Figura 7-1

Correa de ia transmisi6n

NOTA:Vuelva a colocar la correa de la transmisidn antes de

volver a ensamblar la nueva correa de la barrena.

1. Incline la m_quina quitanieve hacia arriba y hacia adelante

de manera que quede apoyada sobre la caja.

IMPORTANTE: Recuerde que puede haber p_rdida de gasolina

del carburador en este punto; la tapa de combustible se debe

haber cubierto con pl_stico segun las instrucciones precedentes.

2. Quite el resorte que conecta la transmisi6n a un perno en

el cuadro del motor. Vea la Fig. 7-3.

3. Gire la transmisidn hacia adelante para soltar la presidn

en la correa de transmisidn. Retire la correa de la polea de

transmisidn.

4. Quite la correa de transmisi6n de alrededor de la polea del

motor y s_quela de la unidad.

5. Instale una nueva correa de transmisi6n dentro de la ranura

de la polea del motor. Vea la Fig. 7-2.

6. Incline la transmisi6n hacia adelante y ubique la correa de

transmisi6n en la polea de transmisi6n.

7. Vuelva a conectar el resorte al perno en el marco del

motor y ajuste la transmisidn. Vuelva a instalar la tuerca de

seguridad bridada.

8. Coloque la correa de barrena nueva.

9. Vuelva a montar la cubierta de la correa en la m_quina

quitanieve

10. Vuelva a montar el guardacorrea a la caja.

Poleade

transmisi6n

Guardac0rrea

Figura 7-:3

NOTA: Puede ser m_s f_cil retirar la tuerca de seguridad

bridada en primer lugar, y luego usar pinzas de punta de

aguja para sujetar con firmeza el resorte y retirarlo del

perno.

SECCION7-- SERVICIO 37

Solud6nde Problemas

Problema Causa I Solud6n

Launidad no se

autopropulsa

La unidad no descarga la

nieve

1. La correa de transmisi6n est.1 floja o dahada.

1. El montaje del canal est.1 tapado.

2. Elo los pasadores de cuchilla est,(n)

quebrado(s).

3. Hay un objeto extraho alojado en la barrena.

4. El cable del control de la barrena necesita un

ajuste.

S. La correa de la barrena est_ floja o dahada.

1. Reemplace la correa de transmisi6n.

Detenga el motor y desconecte el cable de

la bujia. Limpie el canal y el interior de la caja

de la barrena con la herramienta de limpieza

o una varilla.

Reemplace el o los pasadores de cuchilla.

Detenga el motor de inmediato y desconecte

el cable de la bujia. Retire el objeto de la

barrena.

Ajuste el cable del control de la barrena.

Reemplace la correa de la barrena.

Importante: Consulte el manual del operario del motor que se incluye con el quitanieves para el motor de soluci6n de problemas

instrucciones.

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest authorized service representative or call 1-800-800-7310

for the Customer Support Center. Refer to the engine manual packed separately with your snow thrower, for complete engine related

information.

Piezasde reemplazo 9

Componente N_mero de pieza y Descripd6n

731-2643 Herramienta de limpieza del canal

784-5580

731-06439 Zapata antideslizante, Est_ndar

Zapata antideslizante (Polymer)

738-04124A

714-04040

Pasador de cuchilla

Pasador de chaveta con uni6n curva

790-00117 Placa de raspado

954-04014

954-04013

Correa de transmisi6n de la barrena

Correa de transmisi6n de las ruedas

Llame por tel6fono al (800) 800-7310 para solicitar piezas de reemplazo o un Manual de Piezas de Repuesto completo (tenga el

numero de modelo y numero de serie de su m_quina a mano). Tambi6n puede descargar el Manual de Piezas de Repuesto sin cargo

en www.mtdproducts.com.

Notas 1

SECCION 10- _OTAS 4_

MTD CONSUMER GROUP, iNC. (MTD), el Bordo de Recursos de Aire de California (CARB)

y la Agencia de Protecci6n Medioambiental de Estados Unidos (U. S. EPA)

Declaraci6n de Garantia del Sistema de Control de Emisiones

(Derechos yobligaciones del propietario seg_n la garantia contra defectos)

LACOBERTURADESISTEMADECONTROLDEEMISIONESAPLICABLEA MOTORESCERTIFICADOSCOMPRADOSENCALIFORNIA

EN2005Y A PARTIRDE ENTONCES,QUESON USADOSEN CALIFORNIA,Y HASTAANO2005DE MODELOCERTIFICADOY MOTORES

POSTERIORESQUESON COMPRADOSY USADOSENOTRAPARTEEN LOSESTADOSUNIDOS.

Californiayen otraparteen la Coberturade Garantiade DefectosdeControlde Emisi6nde los EstadosUnidos

El Bordode Recursosde Airede California(CARB),la U.S. EPAy MTDsecompJacenenexplicarla garantiadel sistemade controldeemisiones

de su motorparaequipotodo terreno,modelo,aSo2005y versionesposteriores.EnCalifornia,los nuevosmotorespequeSosparaequipotodo

terrenose debendise5ar,fabricary equiparparacumplirconest_.ndaresde antinieblat6xicade estados.Enotraparteen los EstadosUnidos,

el nuevonocamino,motoresdeignici6ndechispacertificadosparaelmodelo2005y m_.starde,debeencontrareljuegode est_.ndaressimilar

adelanteporlos EstadosUnidos.EPA.MTDdebegarantizarel sistemadecontrolde emisionesdesu motorpor elperiodode tiempoindicadom&s

abajo,siemprey cuandono hayaexistidousoincorrecto,negligencianimantenimientoinadecuadode su motorpequeBoparaequipotodoterreno.

Elsistemadecontrolde emisionespuedeincluirpiezascomo,porejemplo,el carburador,sistemadeinyecci6ndecombustible,el sistemade

encendido,el catalizador,losdep6sitosdecombustible,abastecedecombustiblelineas,gorrasde combustible,v&lvulas,latas,filtros,mangueras

devapor,abrazaderas,conectoresy otroscomponentesrelacionadosconlas emisiones.

Dondeexistaunacondici6ncubiertaporla garantia,MTDreparar&su motorpequeBoparaequipotodoterrenosincostoalgunoincluyendoel

diagn6stico,laspiezasy la manode obra.

COBERTURA DE LA GARANTJA DEL FABRICANTE:

Estesistemade controldeemisionesse garantizapor el t@rminodedos a5os.Si algunapiezade su motorrelacionadacon lasemisioneses

defectuosa,MTD reparar&o sustituir&dichapieza.

RESPONSABJLIDADES DEL PROPIETARIO SEGUN LA GARANTJA:

Comopropietariodeun motorpequeSode equipotodoterreno,ustedes responsablede realizarel mantenimientonecesarioquefigura enel

manualdel propietario.MTDle recomiendaqueconservetodoslos recibosquecubrenlos serviciosdemantenimientodel motorpequeBopara

equipotodoterreno,noobstanteIo cual MTDnopodr&denegarel cumplimientodela garantiaQnicamenteporlafaltade reciboso porsu imposi-

bilidaddeasegurarque se realizar_.ntodoslos serviciosde mantenimientoprogramado.

Comopropietariodelmotorpeque5oparaequipotodo terreno,sinembargo,ustedtambi@ndebesaberque MTDpuededenegarlacoberturade la

garantiasi su motorpeque5oparaequipotodoterrenoo unapiezadel mismofallandebidoa usoincorrecto,negligencia,mantenimientoindebido

oa modificacionesnoaprobadas.

Ustedes responsablede presentarlacortadoradecespedal centrode distribuci6no de mantenimientode MTDCONSUMERGROUP,INC.tan

prontocomoaparecierael problem& Lasreparacionescubiertaspor lagarantfasedebenIlevaracabo enun lapsorazonableque noexcedade

30dias.Si desearealizaralgunaconsultacon respectoa la coberturade lagarantia,debeponerseencontactocon su distribuidorlocalde MTD.

Paracomunicarseconla LineadeAsistenciaal Clientede Distribuidoresde MTD,Ilameal nQmero(877)282-8684.

REQUERJMJENTOS DE GARANTJA SOBRE DEFECTOS PARA MOTORES PEQUENOS DE EQUJPO TODO TERRENO

DE 1995YVERSJONES POSTERJORES:

Estasecci6nse aplicaa motorespeque5osdeequipotodo terrenode 1995y versionesposteriores.Elperiododegarantiacomienzaa partirde la

fechaen queel motoro elequiposeentreganal compradorfinal.

(a)Coberturade la garantiacontraemisionesgenerales

MTDgarantizaal compradorfinaly acada compradorsubsiguientequeel motor:

(1)hasido diseSado,construidoy equipadode maneraquecumplacontodaslas regulacionesvigentesadoptadasporel Departamentodelos

RecursosdeAire envirtuda suautoridadconferidaen los capitulos1y 2, Parte5, Divisi6n26del C6digode Saludy Seguridad;y

(2)est,. librede defectosen los materialesyen la manode obraquecausenlafalla deunapiezabajogarantiaque seaid@nticaentodoslos

aspectosmaterialesa lapiezacomoaparecedescriptaen laaplicaci6ndelfabricantedel motorparacertificaci6npor unperiododedos a5os.

_arantia sobre piezasrelacJonadasconemisJonesse interpretar_,de la sJguientemanera:

(1)Cualquierpiezacubiertaporgarantiaquenoest@programadaparasu reemplazosegQnel mantenimientorequeridoenlas instrucciones

escritasdela Subsecci6n(c) debeestargarantizadapor unperiodode garantiadefinidoen la Subsecci6n(a)(2). Sila piezafalladurante

el periododecoberturadela garantia,lamismaser_.reparadao reemplazadaporMTD de acuerdocon laSubsecci6n(4)a continuaci6n.

Cualquierpiezareparadao reemplazadasegQnlagarantiasegarantizarB,porel restodelperiodode garantia.

(2) Cualquierpiezacubiertaporgarantiaqueest@programadasoloparainspecci6nregularen las instruccionesescritasde la Subsecci6n

(c) debeestargarantizadaporun periododegarantiadefinidoenla Subsecci6n(a) (2). Unadeclaraci6nen dichasinstruccionesporescrito

alefectode "reparaci6no reemplazosegQnseanecesario"no reducir_,elperiodode coberturade la garantia.Cualquierpiezareparadao

reernplazadasegQnlagarantiasegarantizar_,porelrestodelperiododegarantia.

(3) Cualquierpiezagarantizadaqueest_prograrnadaparareernplazosegQnelrnantenirnientorequeridodeconforrnidadconlasinstruc-

clonesescritasdelaSubsecci6n(c)segarantizaporelperiododetiernpoanterioralaprirnerafechadereernplazoprograrnadaparaesa

pieza.Silapiezafallaantesdelprimerreernplazoprogramatic,larnisrnaser_.reparadaoreernplazadaporMTDdeacuerdoconlaSubsecci6n

(4)acontinuaci6n.Cualquierpiezareparadaoreernplazadabajogaranfiasegarantizar_,porelrestodelperiodoanterioralprimerreernplazo

programaticpuntualparaesapieza.

(4)Lareparaci6noelreernplazodecualquierpiezagarantizadadeconforrnidadconlasdisposicionesdelagaranfiaqueaquiseestipulase

deberealizarenuncentrodegaranfiasincostoalgunoparaelpropietario.

(5)SinperjuiciodelasdisposicionesdelaSubsecci6n(4)anterior,losserviciosoreparacionescubiertosporlagaranfiadebensersurnin-

istradosportodosloscentrosdedistribuci6ndeMTDquetenganlafranquiciapararealizarreparacionesyrnantenirnientoalosrnotoresen

cuesti6n.

(6)ElpropietarionodebeafrontarningQncargoparatrabajosdediagn6sticoqueIlevenalaconclusi6ndequeunapiezabajogaranfiapresenta

efectivarnentedefectos,siernpreycuandodichodiagn6sticoseaIlevadoacaboenuncentrocubiertoporlagarantia.

(7)Elfabricantedelmotoresresponsableporda_oscausadosaotroscornponentesdernotoresderivadosdelafallabajogaranfiadecualquier

piezagarantizada.

(8)DurantetodoelperiododegaranfiadelmotordefinidoenlaSubsecci6n(a)(2),MTDrnantendr_,unsurninistrodepiezascubiertaspor

garantiasuficienteparasatisfacerladernandaesperadaparatalespiezas.

(9)Cualquierpiezadereernplazosepodr_,usarparaelcurnplirnientodelrnantenirnientooreparacionesbajogaranfia,ysesurninistrar_,sin

cargoalpropietario.Dichousonoreducir_,lasobligacionesdegarantiadeMTD.

(10)Nosepodr_.nusarpiezasadicionalesnirnodificadasquenoest_nexentasdeacuerdoconelDepartarnentodelosRecursosdelAire(Air

ResourcesBoard).Elusodepiezasadicionalesornodificadasnoexentasser_.causasuficienteparaanularunreclarnobajogaranfiarealizado

deacuerdoconestearticulo.Elfabricantedelmotornotendr_,responsabilidad,enconforrnidadconestearticulo,degarantizarfallasdepiezas

garantizadasquefuerencausadasporelusodeunapiezanoexentaadicionalornodificada.

.(c)MTDincluir_,unacopiade lasiguientelistade piezasbajogarantiacontraernisionescon cadanuevomotor,utilizandolas partesde la lista

a_plicablesal motor.

(1)Sisternadernedici6ndecombustible

• Sisternade rnejoraparainicioenfrio (cebadosuave)

• Carburadory cornponentesinternos

• Bornbade combustible

• Dep6sitodecombustible

(2) Sisternadeinducci6ndeaire

• Filtrode aire

• Colectordeentrada

(3) Sisternadeencendido

• Bujia(s)

• Sisternadeencendidopor magneto

(4)Sisternadeescape

• Catalizador

• SAI (v_Jvulade Ca_a)

(5) Cornponentesvariosutilizadosen el sisternaanterior

• V_Jvulase interruptoresde vado, ternperatura,posici6nsensiblesal tiernpo

• Conectoresy rnontajes

(6)Controlde Evaporative

• Manguerade CombustiblecertificadaparaARB evaporativeernisi6nde 2006.

• Abrazaderasde Manguerade Combustible

• Gorrade combustibleatada

• Latade carb6n

• Lineasdevapor

GD0C-100174Rev.B

GARANTiALllVlITADADELFABRICANTEPARA

La siguiente garantia Nmitada es otorgada por MTD LLC con respecto

a nuevos productos adquifidos y utiNzados en Estados Unidosy/o

sus territorios y posesiones, y por MTD Products Limited con

respecto a nuevos productos adquifidos y utiNzados en Canada

y/o sus territorios y posesiones (cualquiera de las dos entidades,

respectivamente, "MTD").

"MTD" garantiza este producto (excluidas las PiezasyAccesorios

con DesgasteNormal seg_n se describe mAsabajo) contra defectos

en los matefiales y mano de obra por un perfodo de dos (2) a_os

a partir de la fecha de compra original y, a su opci6n, repararA o

reemplazarA, sin costo alguno, cualquier pieza que presente defectos

en los materiales o de mano de obra. Esta garantia Nmitada s61o

se aplicarA si el producto ha sido operado y mantenido de acuerdo

con las instrucciones del Manual del Operador que se proporciona

con el producto y no hasido objeto de uso inapropiado, abuso,

uso comercial, abandono, accidente, mantenimiento incorrecto,

alteraci6n, vandalismo, robo, incendio, inundaci6no alg_n da_o

debido a otro peligro o desastre natural. Elda_o resultante por la

instalaci6no el uso de piezas, accesorios o uniones no aprobados por

MTD para su uso con el (los) producto(s) incluido(s) en este manual

anularA la garantfa en Io que respecta a esos da_os.

Segarantiza que las Piezascon OesgasteNormal estAn fibres

de defectos en los materiales y mano de obra por un perfodo de

treinta (30) dfas a partir de la fecha de compra. Las piezas sujetas

a desgaste normal incluyen pero no se limitan a: batefias, correas,

cuchillas, adaptadores para cuchillas, dientes, bolsas para pasto,

ruedas, ruedas para la plataforma de la mAquina, asientos, zapatas

antideslizantes para la mAquina quitanieve, ruedas de fricci6n, placas

de raspado, gomas helicoidales, aceite de motor, filtros deaire, bujias

y neumAticos.

Accesorios-- MTD garantiza que los accesorios de este producto

estAn fibres de defectos de material y mano de obra durante un

perfodo de un (1) a_o a partir de la fecha de compra o arrendamiento

original del accesorio. Los accesorios incluyen, pero no se limitan a:

colectores de c_sped y kits paraabono.

C6MO SOLICITARfOBTENERPARTESf SERVICIOTI_CNICO:

El servicio de la garantia estAdisponible, CONCOMPROBANTE

DECOMPRA, a trav_s de su distribuidor local autorizado para el

mantenimiento. Para Iocalizar al distribuidor de su zona:

En EstadosUnidosde America

Consulte las pAginasamarillas, o p6ngase encontacto con MTD

LLC en P.O.Box 361131, Cleveland, Ohio 44136-0019, Ilame al

1-800-800-7310 o al 1-330-220.4683, o visite nuestro sitio web

en www.mtdproducts.com.

EnCanad_

Contacte MTD Products Limited, Kitchener, ON N2G4J1, Ilame al

1-800-668-1238 o visite nuestro sitio web en www.mtdcanada.com.

Esta garantfa limitada no ofrece cobertura en los siguientes casos:

a. Las bombas, vAIvulas y cilindros del rompetroncos tienen una

garantfa separada de un a_o.

b. Los artfculos necesarios para el mantenimiento de rutina como

por ejemplo lubricantes, filtros, afiladores de cuchillas, sincroni-

zaci6n del motor, los ajustes de los frenos, del embrague o de la

plataforma y el deterioro normal del acabado exterior debido al

uso o exposici6n.

c. Mantenimiento no realizado por el distribuidor de servicio

autorizado.

d. MTD no extiende ninguna garantia para los productos vendidos o

exportados fuera de los Estados Unidos deAmerica y/o CanadA,

y sus respectivas posesiones y territorios, excepto para aquellos

vendidos a trav_s de los canales autorizados dedistribuci6n de

exportaciones de MTD.

e. Piezas de reemplazo que no son piezas genuinas de MTD.

f. Gastos de transporte y visitas t_cnicas.

g. MTD no garantiza este producto para uso comercial.

No se aplican garanfias implfcitas, incluidas las garanfias

implicitas de comerciabilidad o de adecuaci6n para un prop6sito

determinado, despu_s del periodo de aplicaci6n de la garantia

escrita expresa extendida m_s arriba para las piezas de acuerdo

consu identificaci6n. Ninguna otra garantfa expresa, oral o

escrita, excepto la mencionada anteriormente, extendida pot

personas opersonasjuridicas, incluidos los distribuidores o

los minoristas con respecto a los productos, obligar_ a MTD.

Durante el plazo de la garantfa el _nico recurso es la reparaci6n o

reemplazo del productocomo se indic6 anteriormente.

Las disposiciones incluidas en esta garantfa proveen el

recurso _nico yexclusivo que surgede las ventas. MTD no

ser_ responsable pot p_rdidas o da_os incidentales odirectos,

incluyendosin Ifmites, los gastos incurridos para los servicios de

cuidado del pasto de reemplazo o cambio, o los gastos de alquiler

para reemplazar de manera transitoria un producto bajo garantfa.

Algunos estados no permiten la exclusi6n o limitaci6n de los da_os y

perjuicios incidentales o directos, o las limitaciones sobre la duraci6n

de las garantias implfcitas, por Io que las exclusiones o limitaciones

mencionadas anteriormente pueden no serle deaplicaci6n.

En ningQncaso se obtendrA una compensaci6n mayor al monto

del precio de compra del producto vendido. La alteraci6n de las

caracterfsticas de seguridad del productoanular_ esta garantfa.

Usted asume el riesgo y la responsabilidad de las p_rdidas, da_os

o lesiones que sufran usted y sus bienes y /u otras personas y sus

bienes como resultado del uso incorrecto o de lafalta de capacidad

para usar este producto.

Esta garantfa limitada alcanza solamente al comprador original, o a la

persona que recibi6 el producto de regalo.

COiVlOSE RELACIONALA LEGISLACI6N ESTATALCON ESTA

GARANTiA: Esta garantfa limitada le otorga derechos legales

especificos y usted tambi_n puede tener otros derechos que varfan de

un estado a otro.

IMPORTANTE: El propietario debe presentar comprobante de

compra original para obtener la cobertura de la garantfa.

IVITDLLC. P.O.BOX361131 CLEVELAND,OHIO44135-0019, Tel_fono:1-800-600-7310, 1-330-220-4583

IVITDCanada Limited- KITCHENER,ON N2G4J1; tel6fono1-800-568-1238

GDOC-100016 REV. C

MTD 31A 32AD700 User Manual SNOW THROWER Manuals And Guides 1108456L

Navigation menu

Versions of this User Manual:

Views

Navigation
