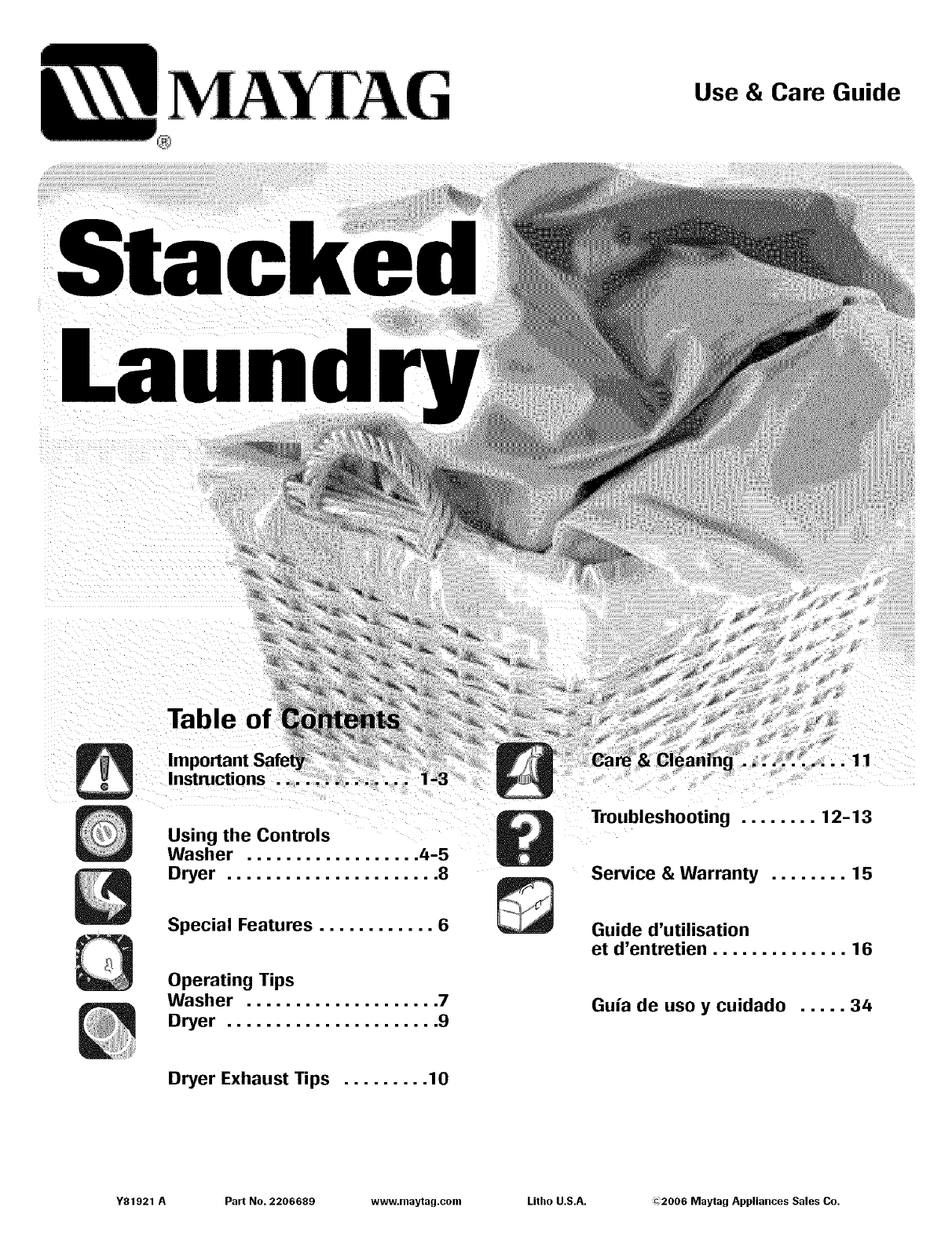

Use & Care Guide

Table of

Using the Controls

Washer .................. 4-5

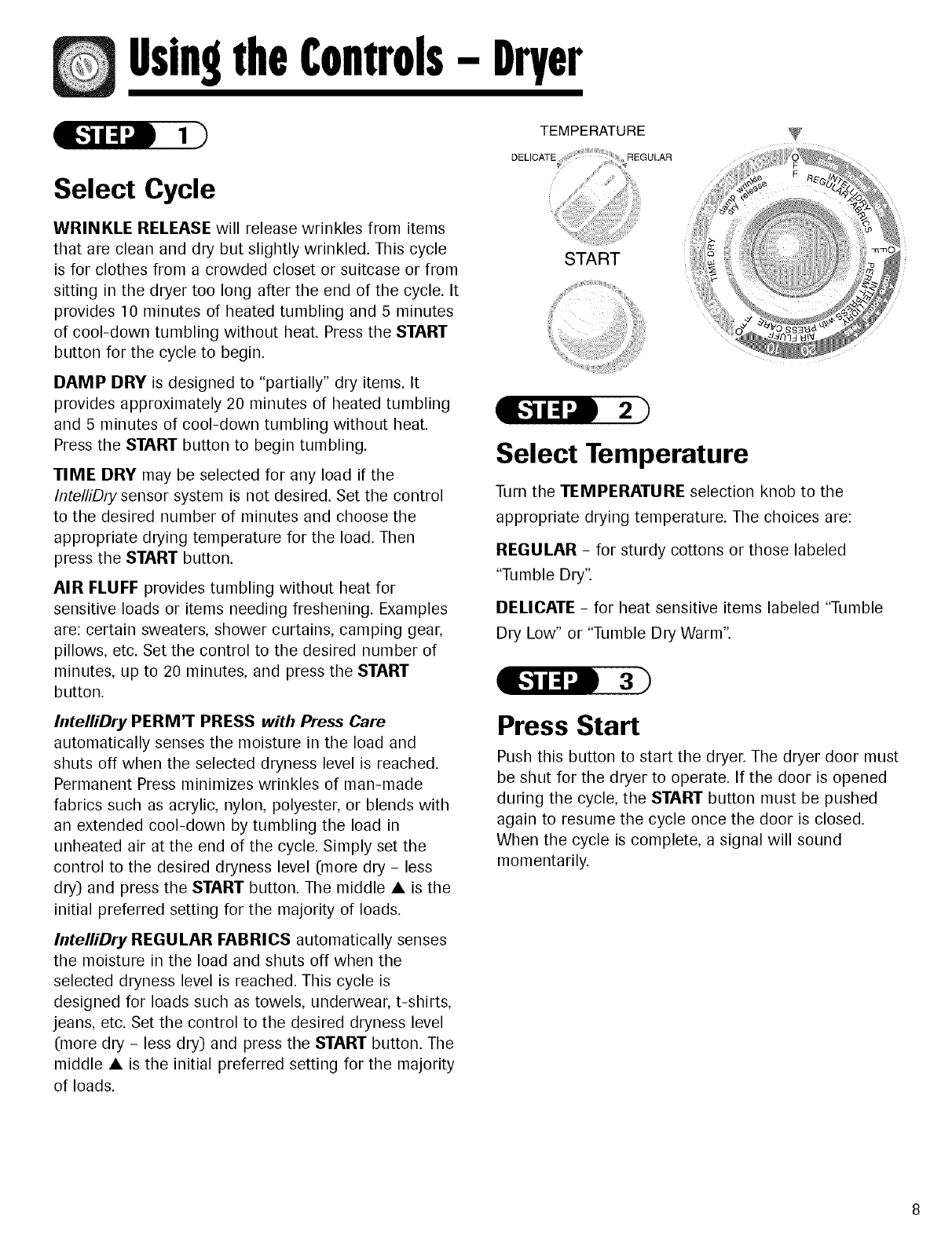

Dryer ...................... 8

Special Features ............ 6

Operating Tips

Washer .................... 7

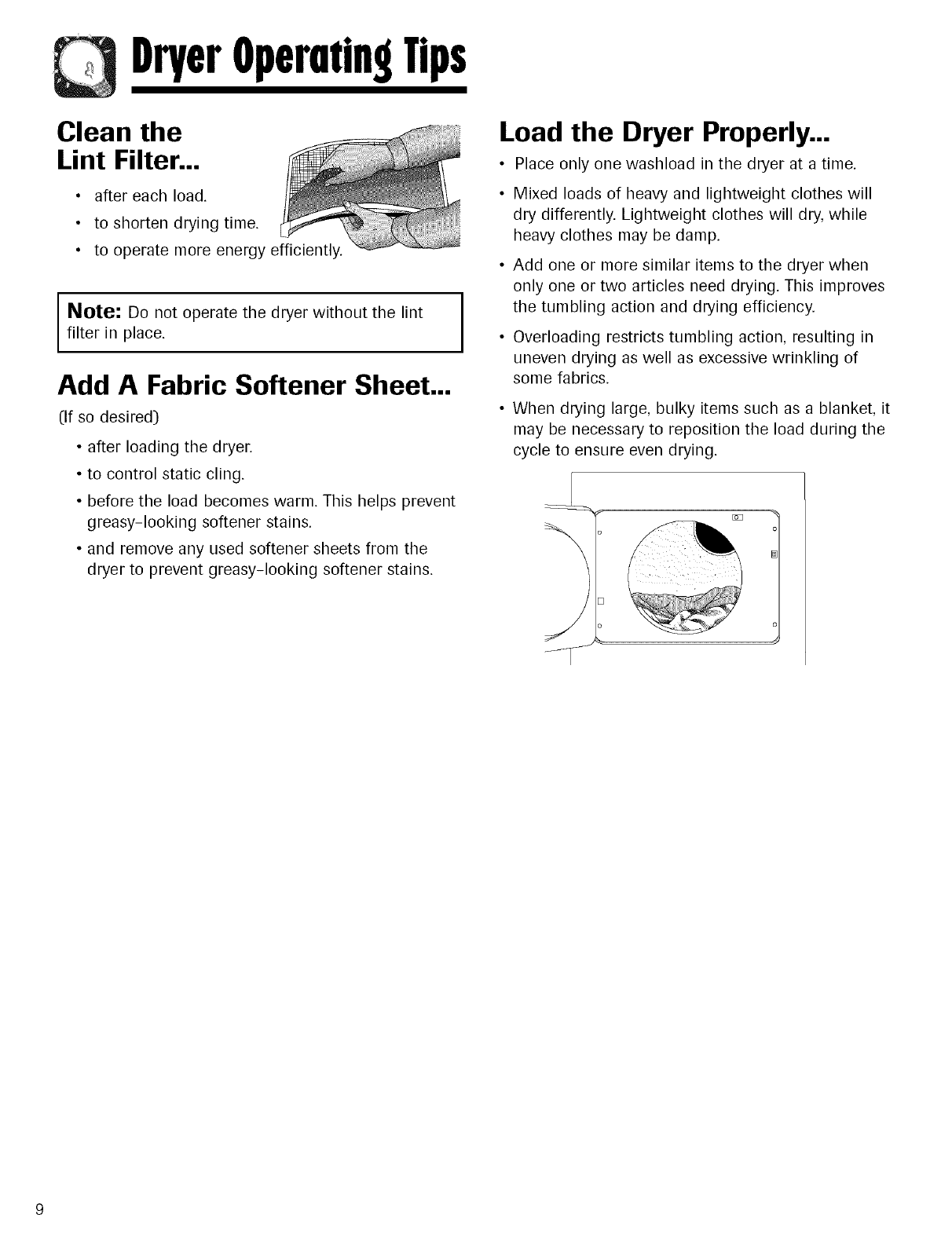

Dryer ...................... 9

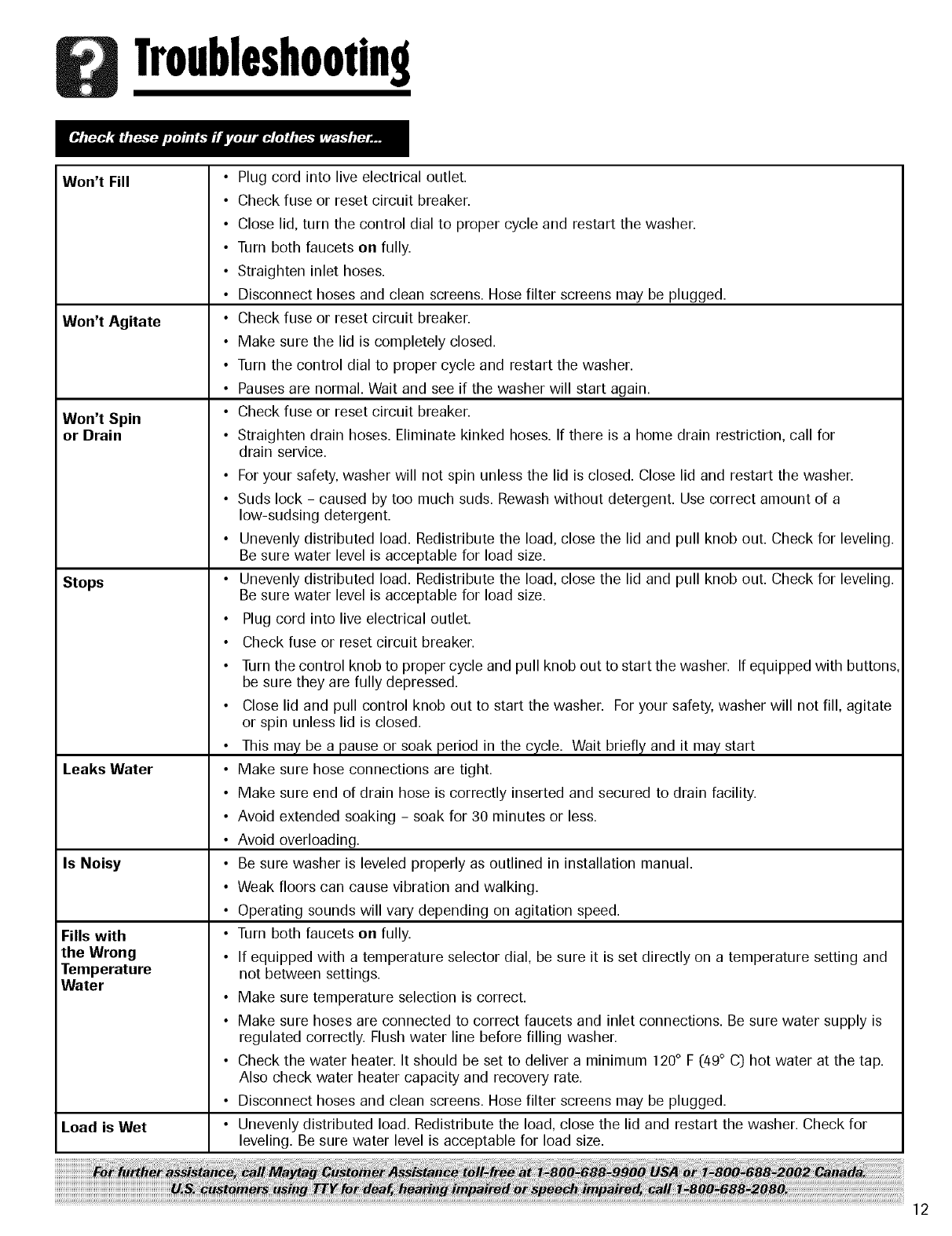

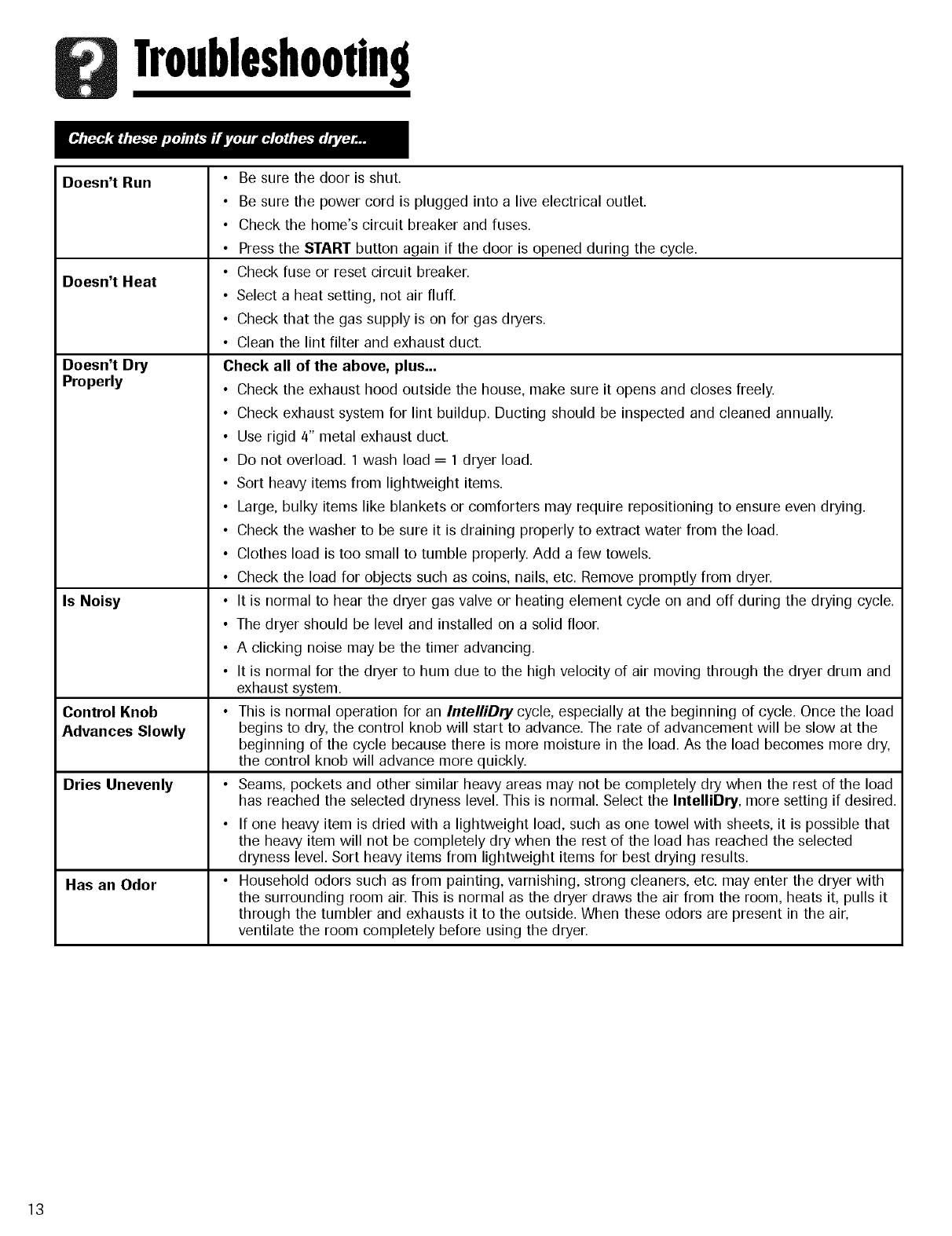

Troubleshooting ........ 12-13

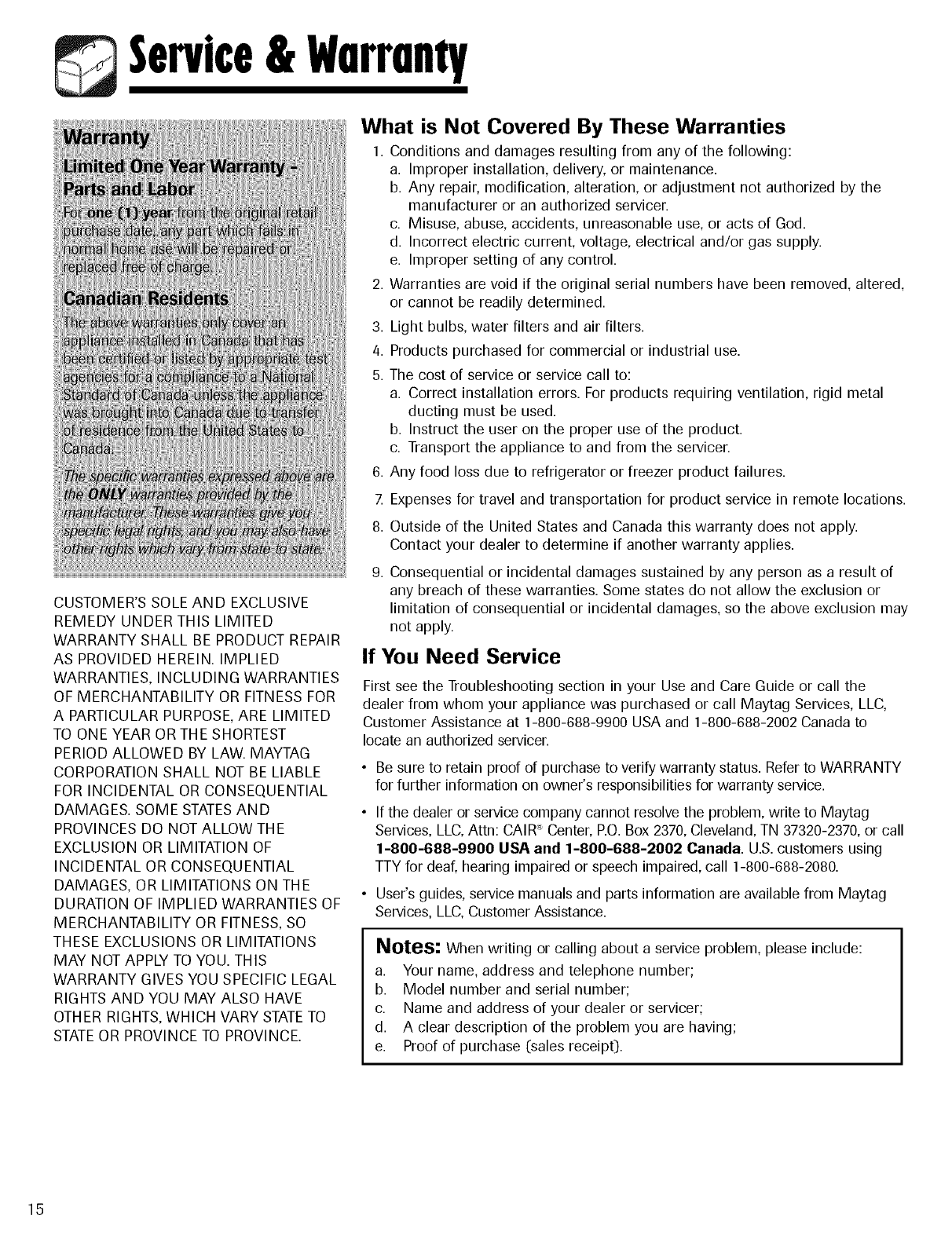

Service & Warranty ........ 15

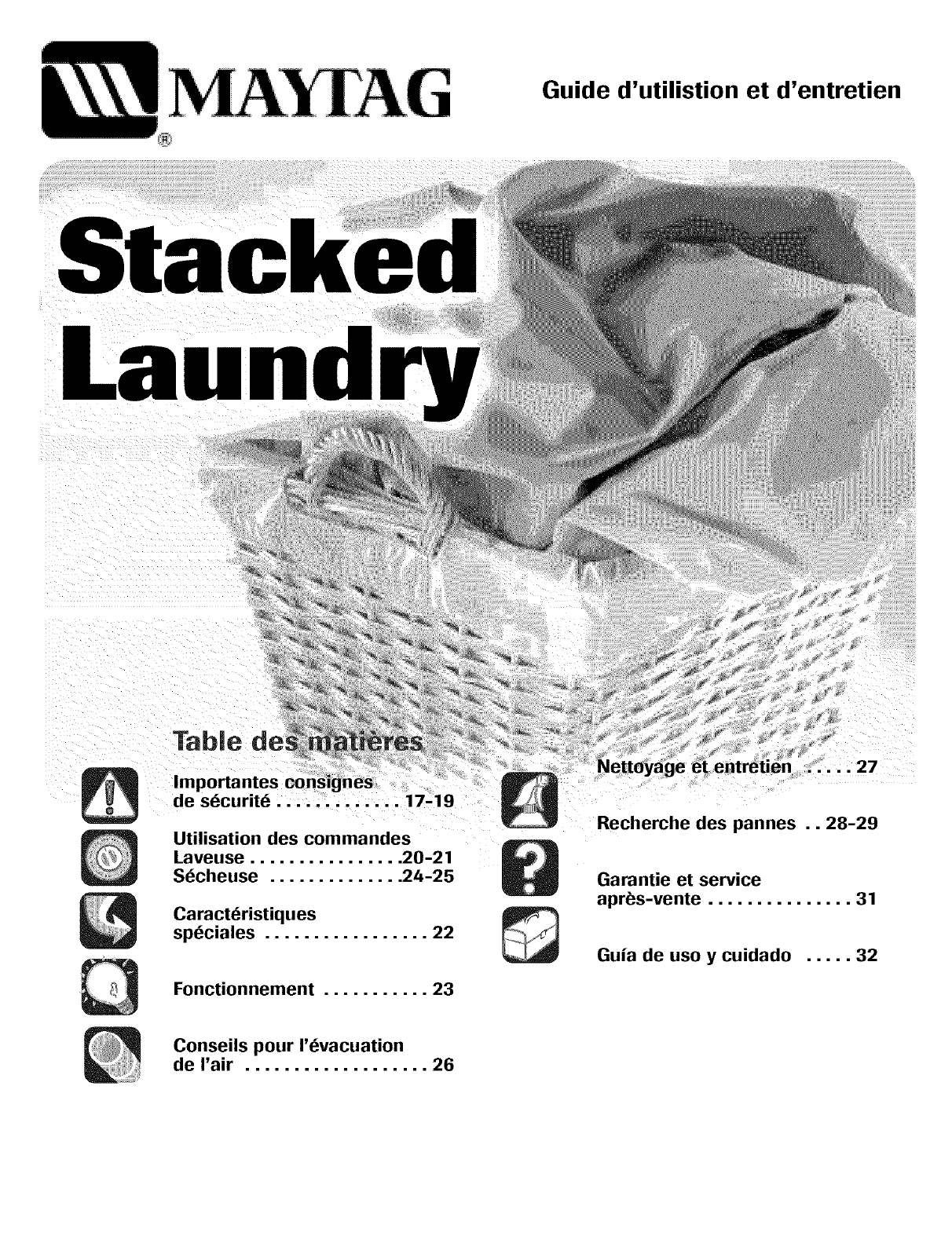

Guide d'utilisation

et d'entretien .............. 16

Guia de uso y cuidado ..... 34

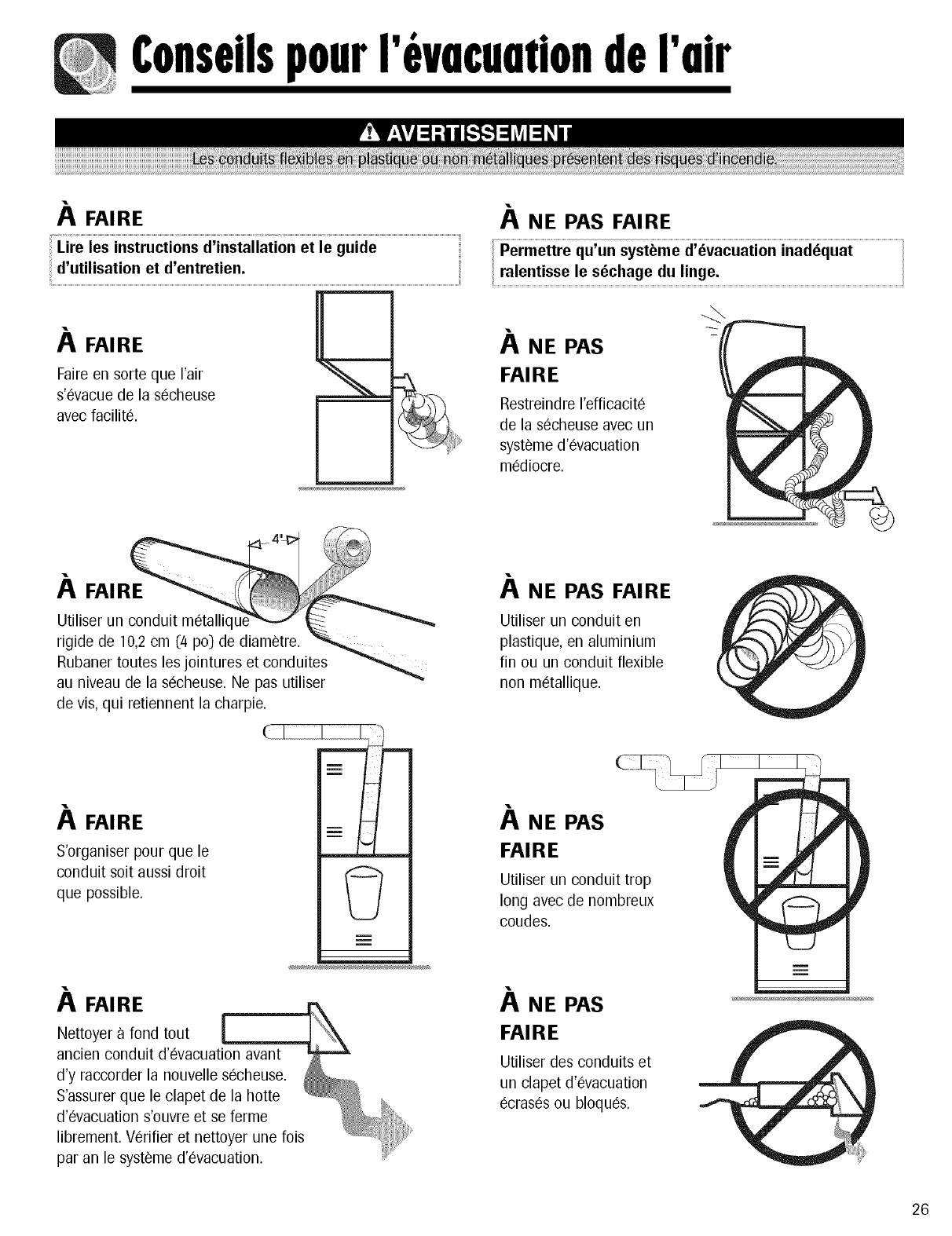

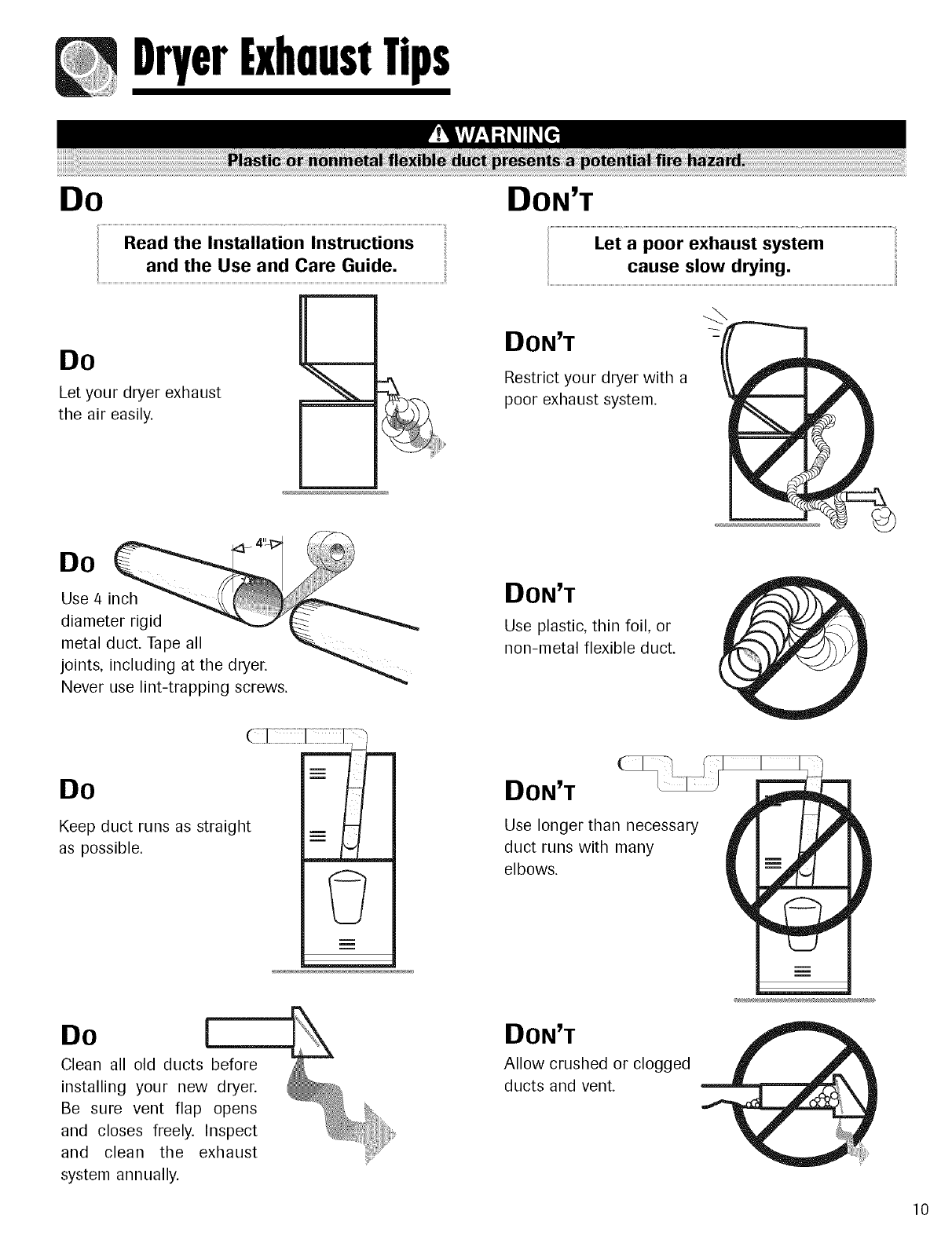

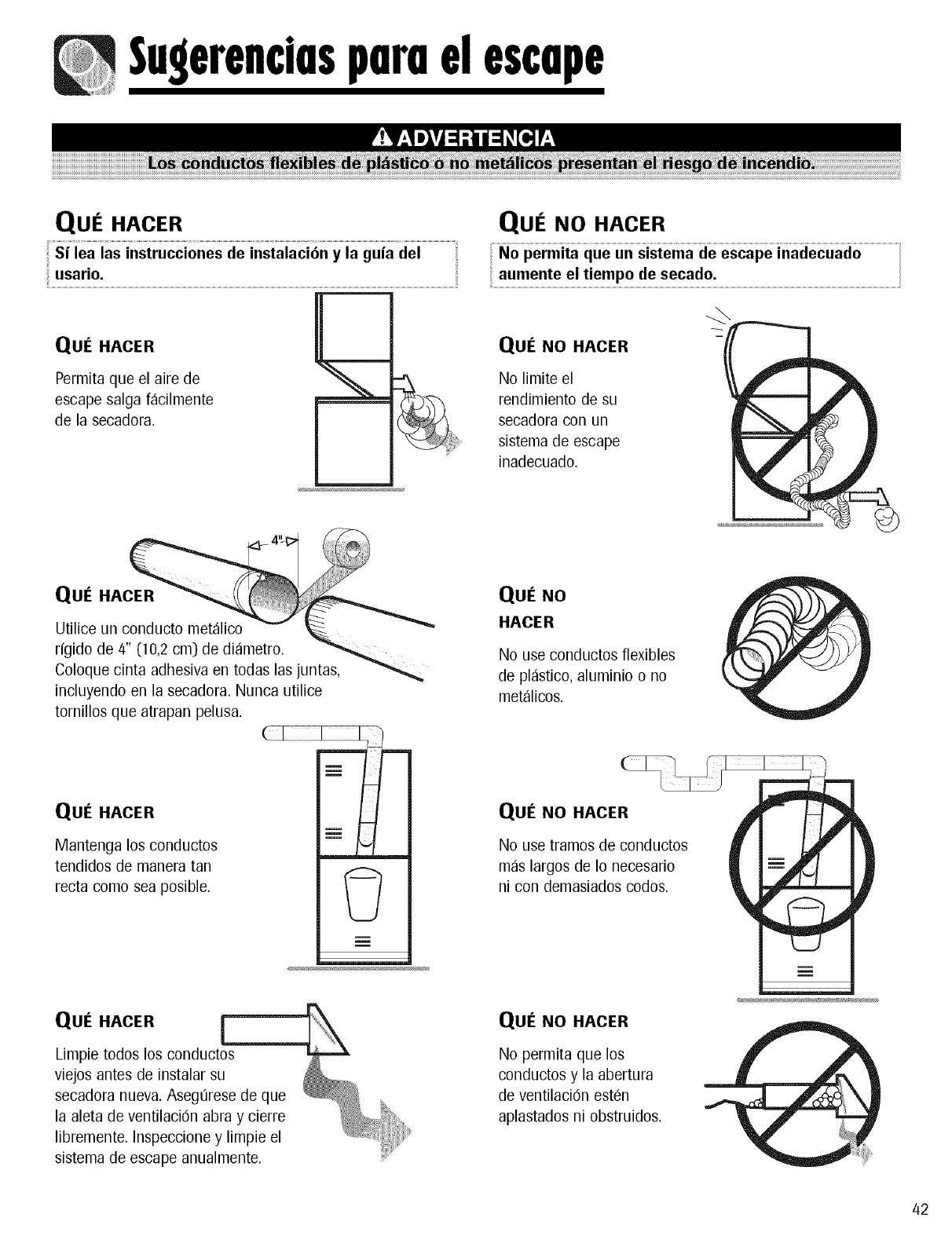

Dryer Exhaust Tips ......... 10

Y81921 A Part No. 2206689 www.maytag.com Litho U.S.A. :_2006 Maytag Appliances Sales Co.

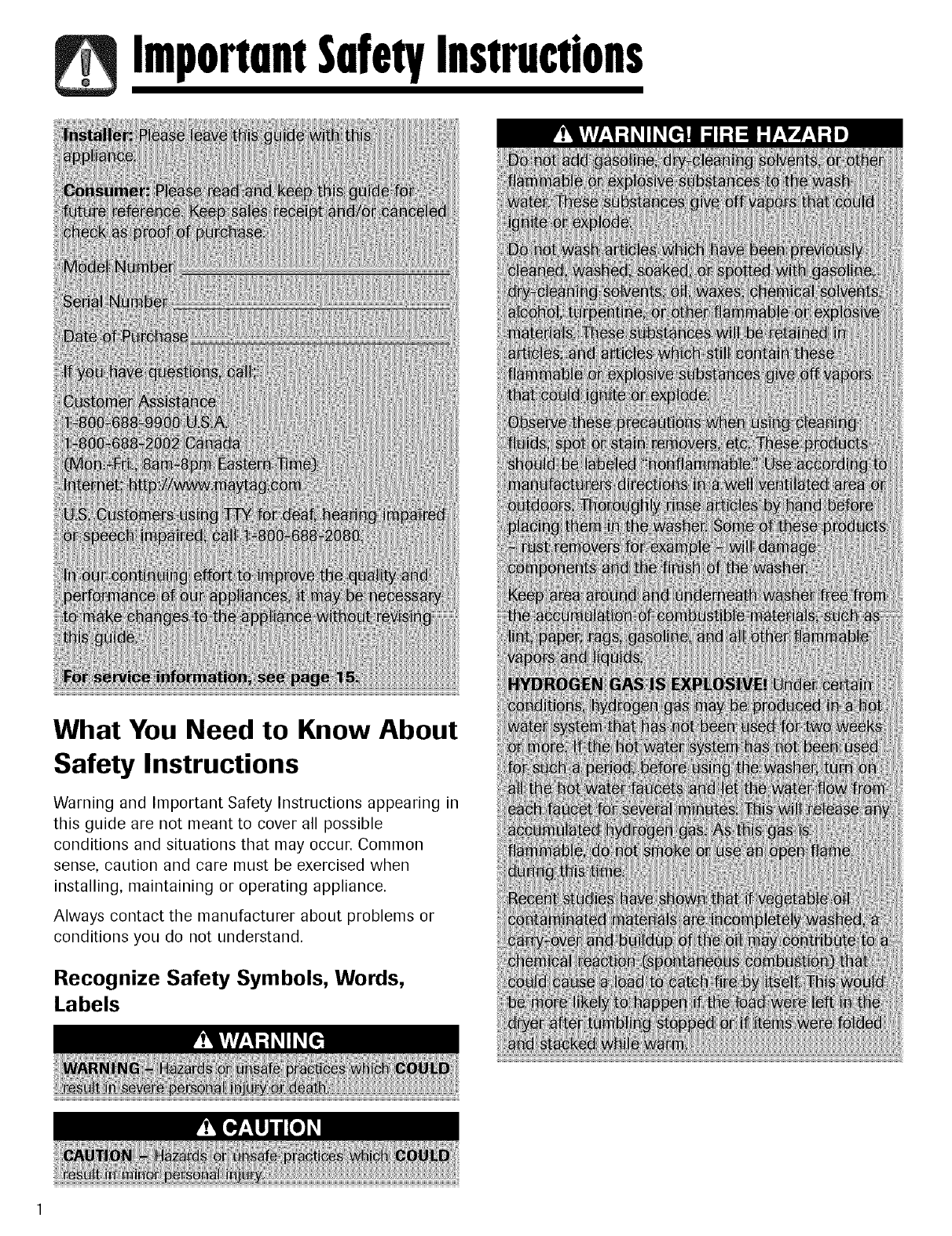

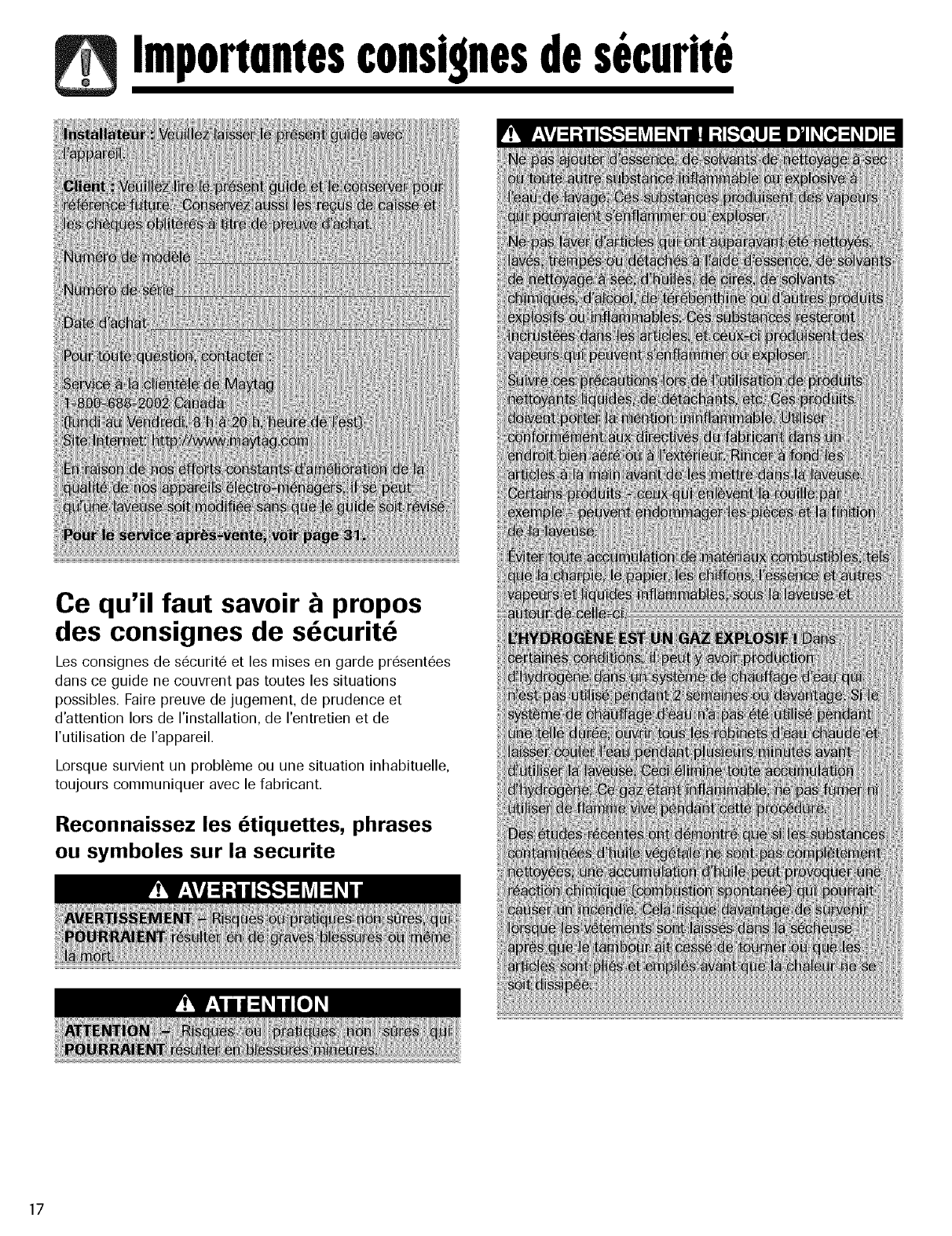

ImportnntSnfet¥Instructions

What You Need to Know About

Safety Instructions

Warning and Important Safety Instructions appearing in

this guide are not meant to cover all possible

conditions and situations that may occur. Common

sense, caution and care must be exercised when

installing, maintaining or operating appliance.

Always contact the manufacturer about problems or

conditions you do not understand.

Recognize Safety Symbols, Words,

Labels

ImportnntSnfet¥Instructions

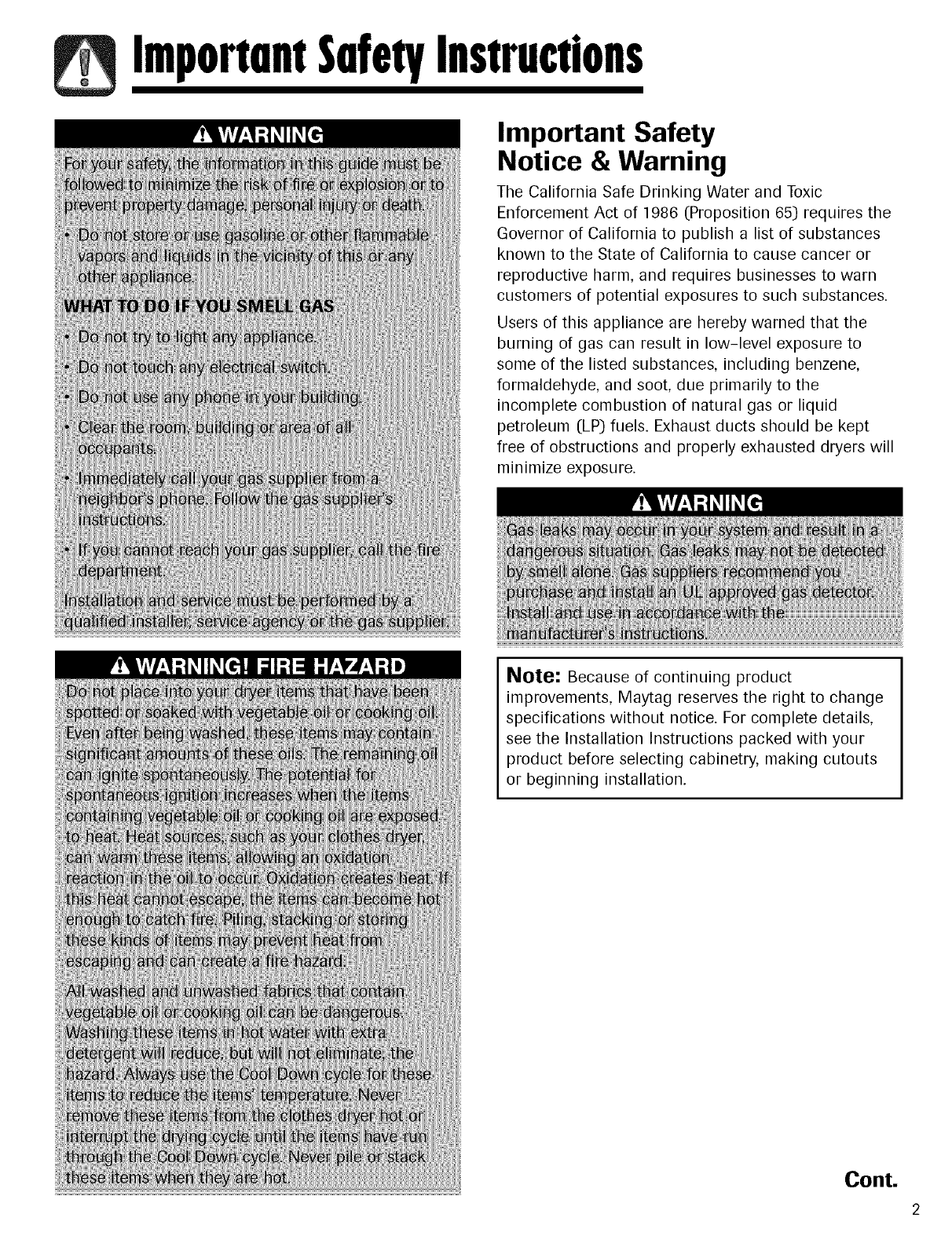

Important Safety

Notice & Warning

The California Safe Drinking Water and Toxic

Enforcement Act of 1986 (Proposition 65) requires the

Governor of California to publish a list of substances

known to the State of California to cause cancer or

reproductive harm, and requires businesses to warn

customers of potential exposures to such substances.

Users of this appliance are hereby warned that the

burning of gas can result in low-level exposure to

some of the listed substances, including benzene,

formaldehyde, and soot, due primarily to the

incomplete combustion of natural gas or liquid

petroleum (LP) fuels. Exhaust ducts should be kept

free of obstructions and properly exhausted dryers will

minimize exposure.

Note: Because of continuing product

improvements, Maytag reserves the right to change

specifications without notice. For complete details,

see the Installation Instructions packed with your

product before selecting cabinetry, making cutouts

or beginning installation.

Cont.

2

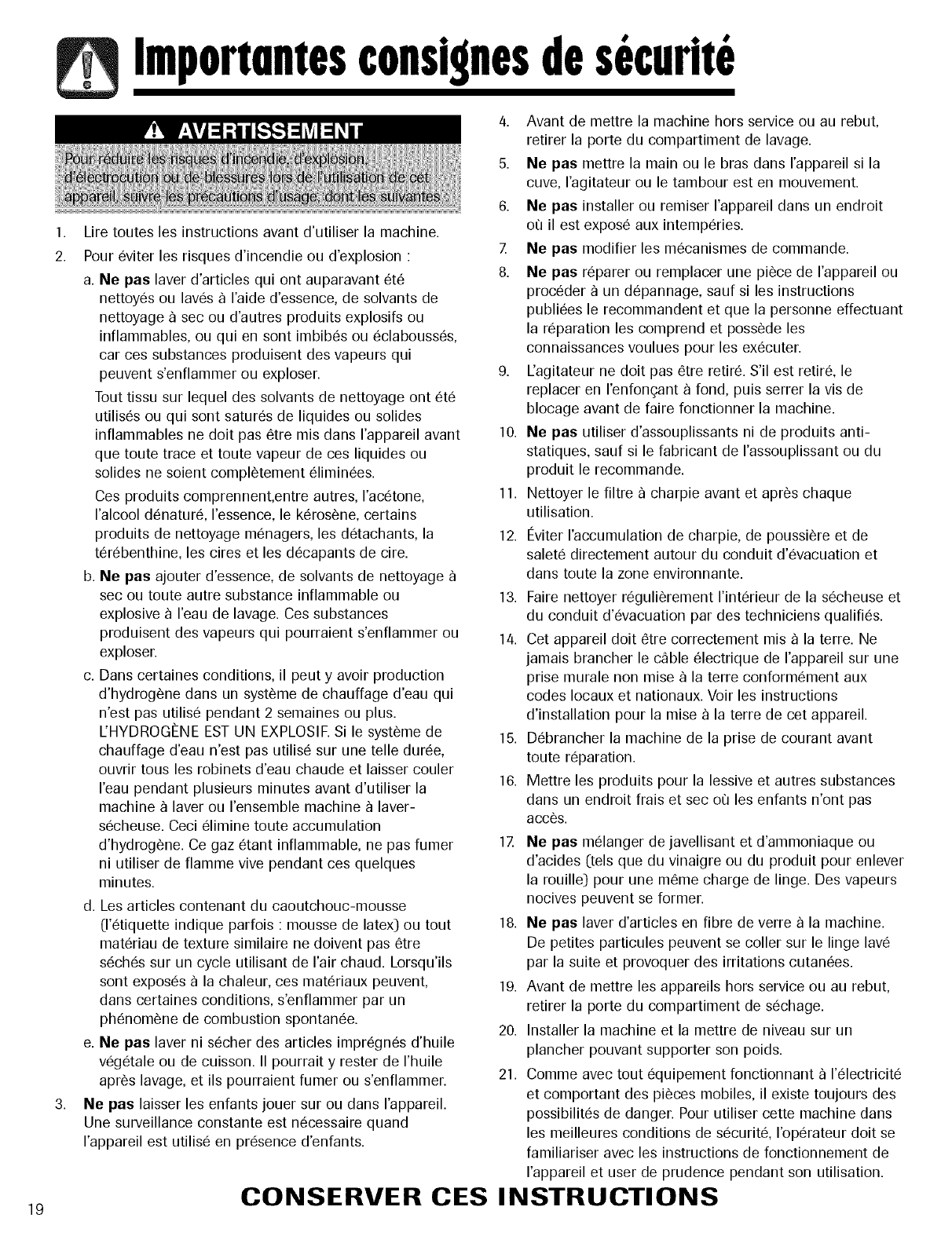

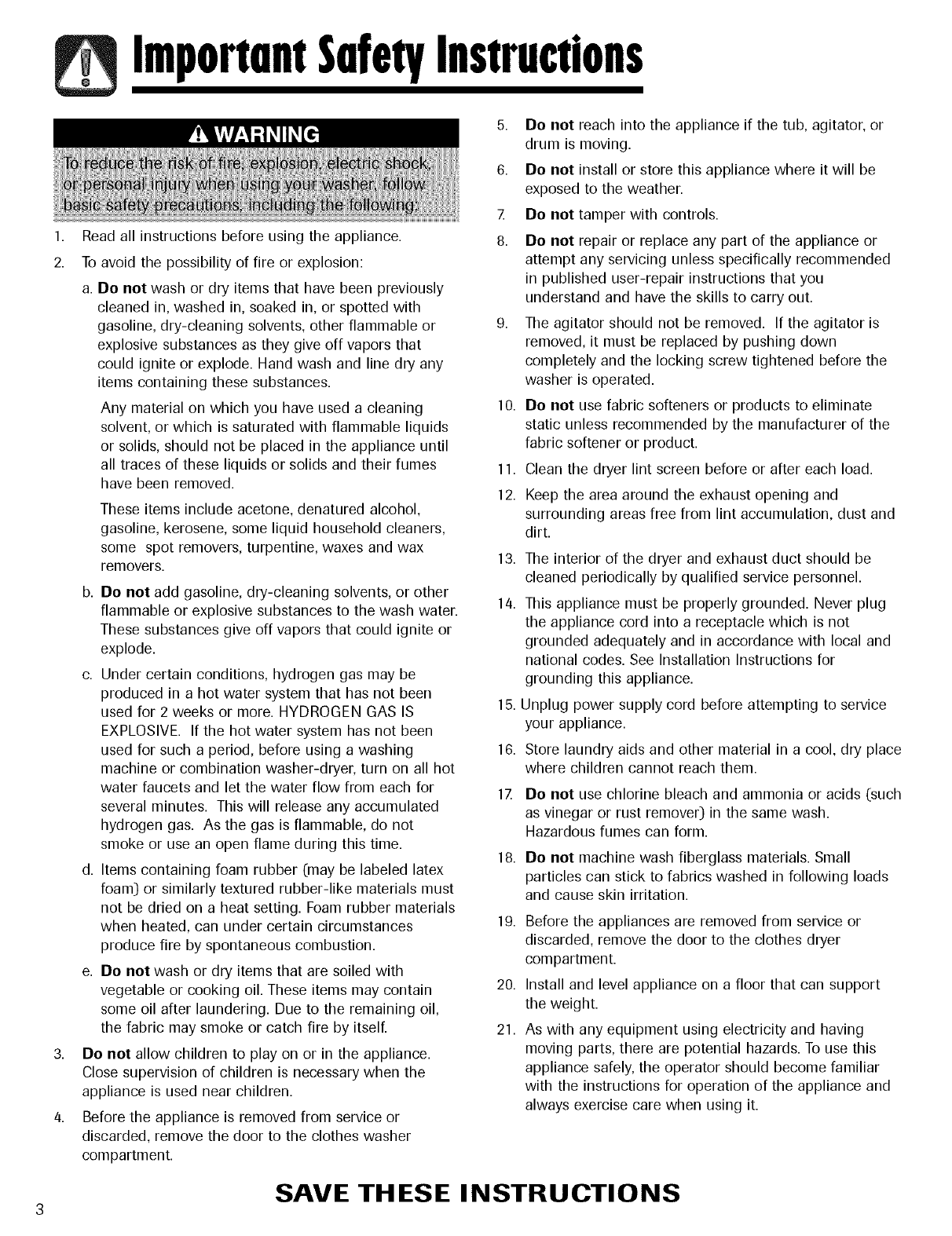

ImportnntSnfet¥Instructions

1,

2.

3,

Read all instructions before using the appliance.

To avoid the possibility of fire or explosion:

a. De not wash or dry items that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable or

explosive substances as they give off vapors that

could ignite or explode. Hand wash and line dry any

items containing these substances.

Any material on which you have used a cleaning

solvent, or which is saturated with flammable liquids

or solids, should not be placed in tile appliance until

all traces of these liquids or solids and their fumes

have been removed.

These items include acetone, denatured alcohol,

gasoline, kerosene, some liquid household cleaners,

some spot removers, turpentine, waxes and wax

removers.

b. De not add gasoline, dry-cleaning solvents, or other

flammable or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

c. Under certain conditions, hydrogen gas may be

produced in a [lot water system that has not been

used for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using a washing

machine or combination washer-dryer, turn on all hot

water faucets and let the water flow from each for

several minutes. This will release any accumulated

hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

d. Items containing foam rubber (may be labeled latex

foam) or similarly textured rubber-like materials must

not be dried on a heat setting. Foam rubber materials

when heated, carl under certain circumstances

produce fire by spontaneous combustion.

e. De not wash or dry items that are soiled with

vegetable or cooking oil. These items may contain

some oil after laundering. Due to the remaining oil,

the fabric may smoke or catch fire by itsel[

De not allow children to play on or in the appliance.

Close supervision of children is necessary when the

appliance is used near children.

Before the appliance is removed from service or

discarded, remove the door to the clothes washer

compartment.

5. Do not reach into the appliance if the tub, agitator, or

drum is moving.

6. Do not install or store this appliance where it will be

exposed to the weather.

Z Do not tamper with controls.

8. Do not repair or replace any part of the appliance or

attempt any servicing unless specifically recommended

in published user-repair instructions that you

understand and have the skills to carry out.

g. The agitator should not be removed. If the agitator is

removed, it must be replaced by pushing down

completely and the locking screw tightened before the

washer is operated.

10. Do not use fabric softeners or products to eliminate

static unless recommended by the manufacturer of the

fabric softener or product.

11. Clean the dryer lint screen before or after each load.

12. Keep the area around the exhaust opening and

surrounding areas free from lint accumulation, dust and

dirt.

13.

14.

15.

16.

17.

18.

The interior of the dryer and exhaust duct should be

cleaned periodically by qualified service personnel.

This appliance must be properly grounded. Never plug

the appliance cord into a receptacle which is not

grounded adequately and in accordance with local and

national codes. See Installation Instructions for

grounding this appliance.

Unplug power supply cord before attempting to service

your appliance.

Store laundry aids and other material in a cool, dry place

where children cannot reach them.

Do not use chlorine bleach and ammonia or acids (such

as vinegar or rust remover) in the same wash.

Hazardous fumes can form.

Do not machine wash fiberglass materials. Small

particles can stick to fabrics washed in following loads

and cause skirl irritation.

19. Before the appliances are removed from service or

discarded, remove the door to the clothes dryer

compartment.

20. Install and level appliance on a floor that carl support

the weight.

21. As with any equipment using electricity and having

moving parts, there are potential hazards. To use this

appliance safely, the operator should become familiar

with the instructions for operation of the appliance and

always exercise care when using it.

SAVE THESE INSTRUCTIONS

3

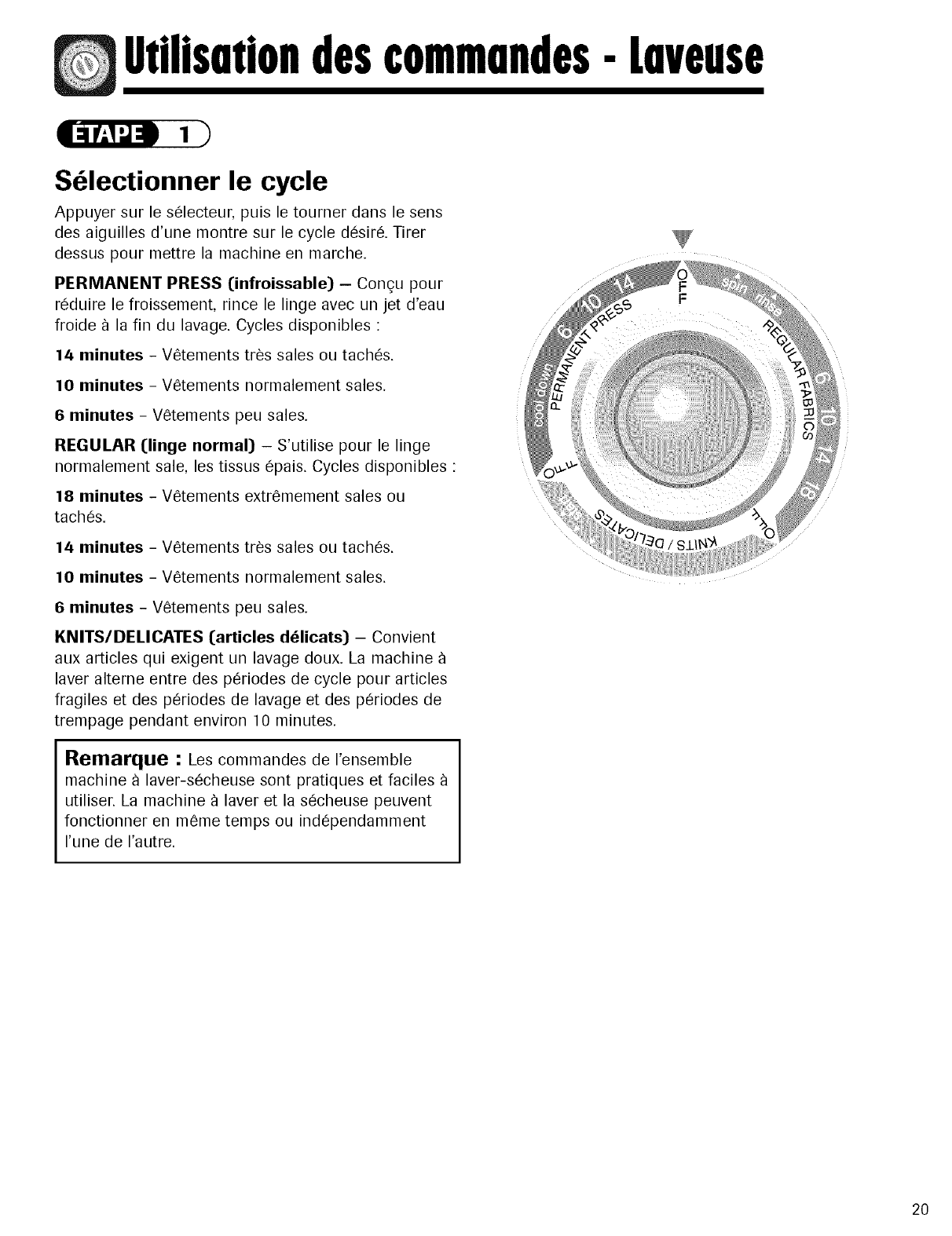

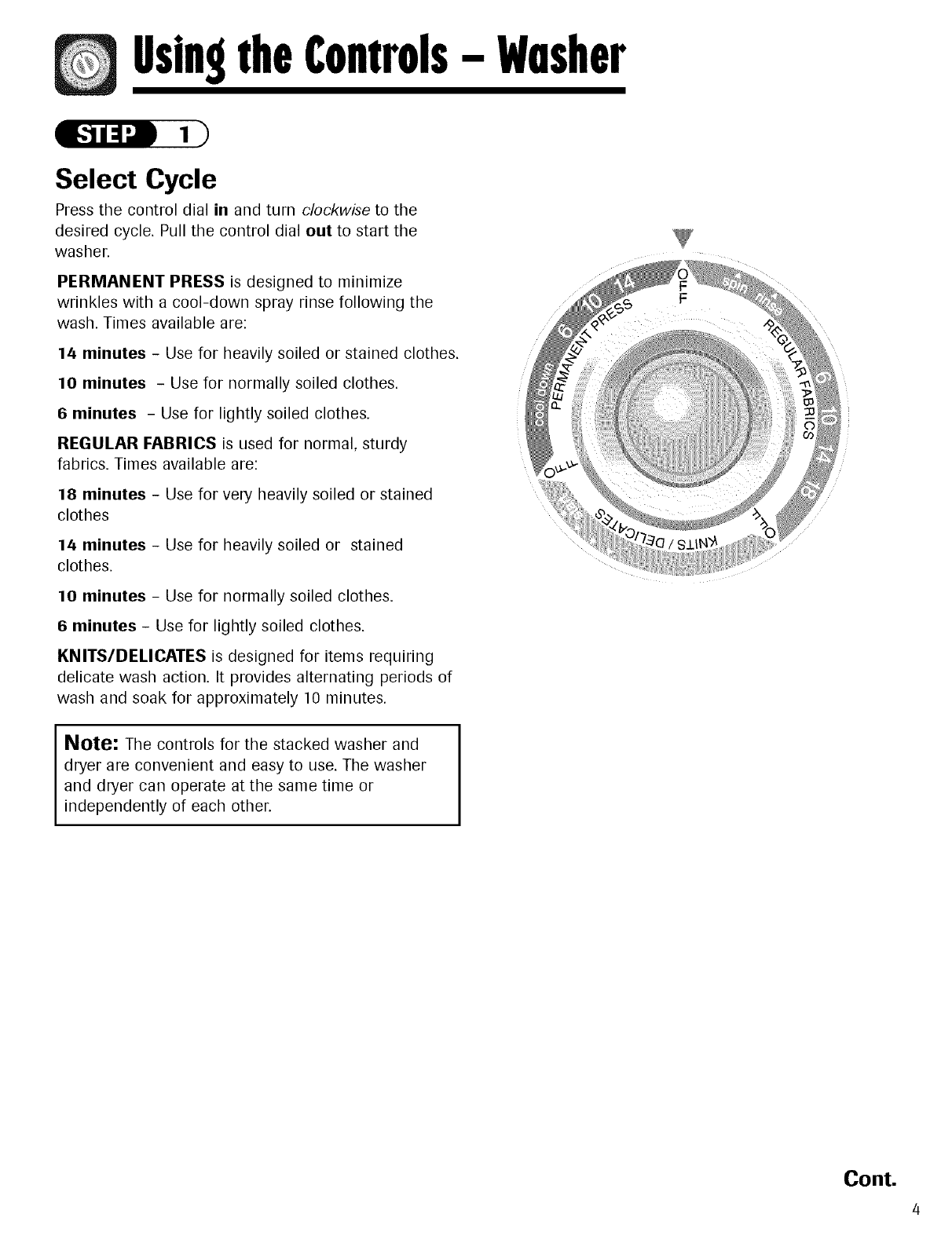

UsingtheControls-Wnsher

Select Cycle

Press the control dial in and turn clockwise to the

desired cycle. Pull the control dial out to start the

washer.

PERMANENT PRESS is designed to minimize

wrinkles with a cool-down spray rinse following the

wash. Times available are:

14 minutes - Use for heavily soiled or stained clothes.

10 minutes - Use for normally soiled clothes.

6 minutes - Use for lightly soiled clothes.

REGULAR FABRICS is used for normal, sturdy

fabrics. Times available are:

18 minutes - Use for very heavily soiled or stained

clothes

14 minutes - Use for heavily soiled or stained

clothes.

10 minutes - Use for normally soiled clothes.

6 minutes - Use for lightly soiled clothes.

KNITS/DELICATES is designed for items requiring

delicate wash action. It provides alternating periods of

wash and soak for approximately 10 minutes.

Note: The controls for the stacked washer and

dryer are convenient and easy to use. The washer

and dryer can operate at the same time or

independently of each other.

Cont.

4

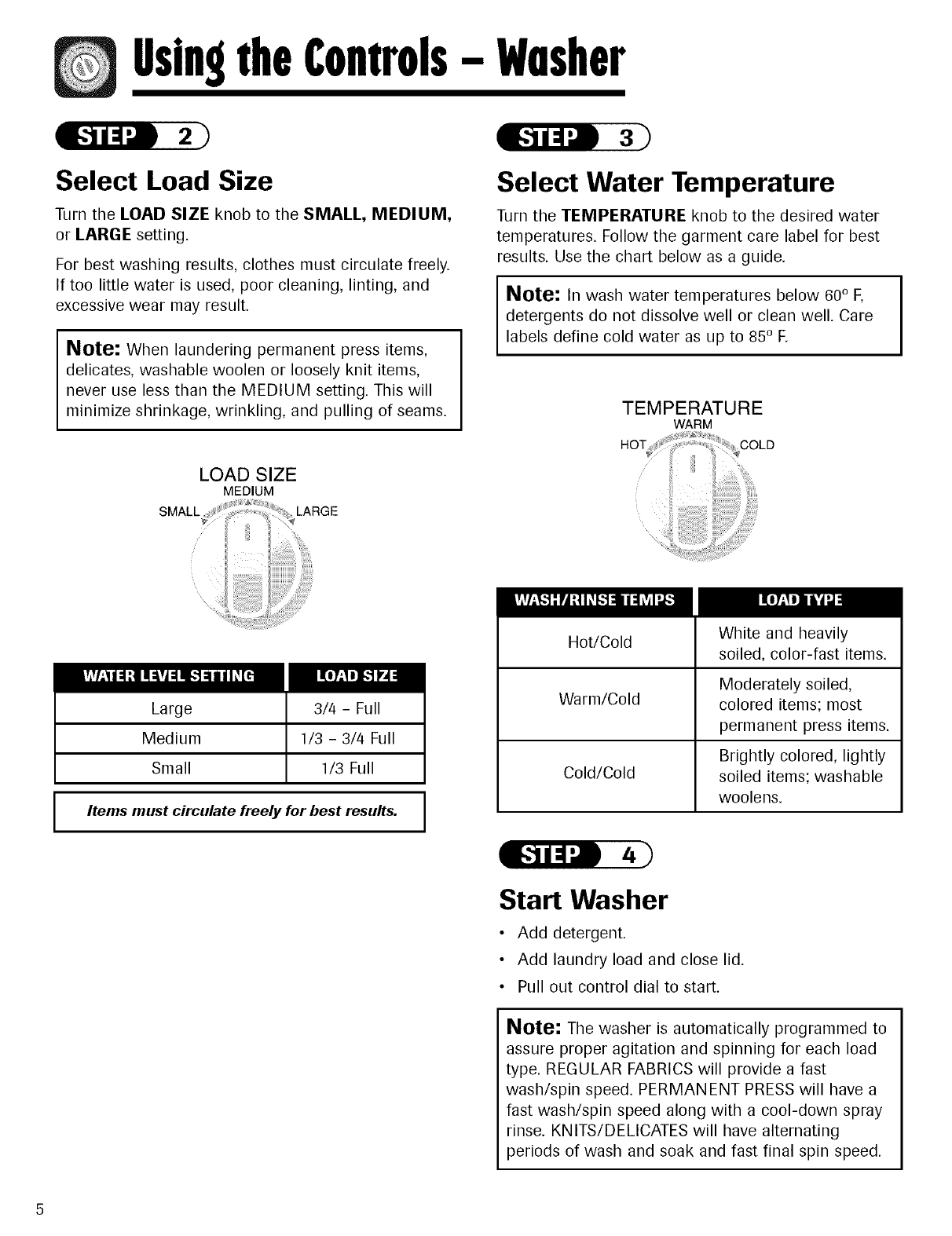

UsingtheControls- Washer

Select Load Size

Turn the LOAD SIZE knob to the SMALL, MEDIUM,

or LARGE setting.

For best washing results, clothes must circulate freely.

If too little water is used, poor cleaning, linting, and

excessive wear may result.

Note: When laundering permanent press items,

delicates, washable woolen or loosely knit items,

never use less than the MEDIUM setting. This will

minimize shrinkage, wrinkling, and pulling of seams.

LOAD SIZE

MEDIUM

SMALL LARGE

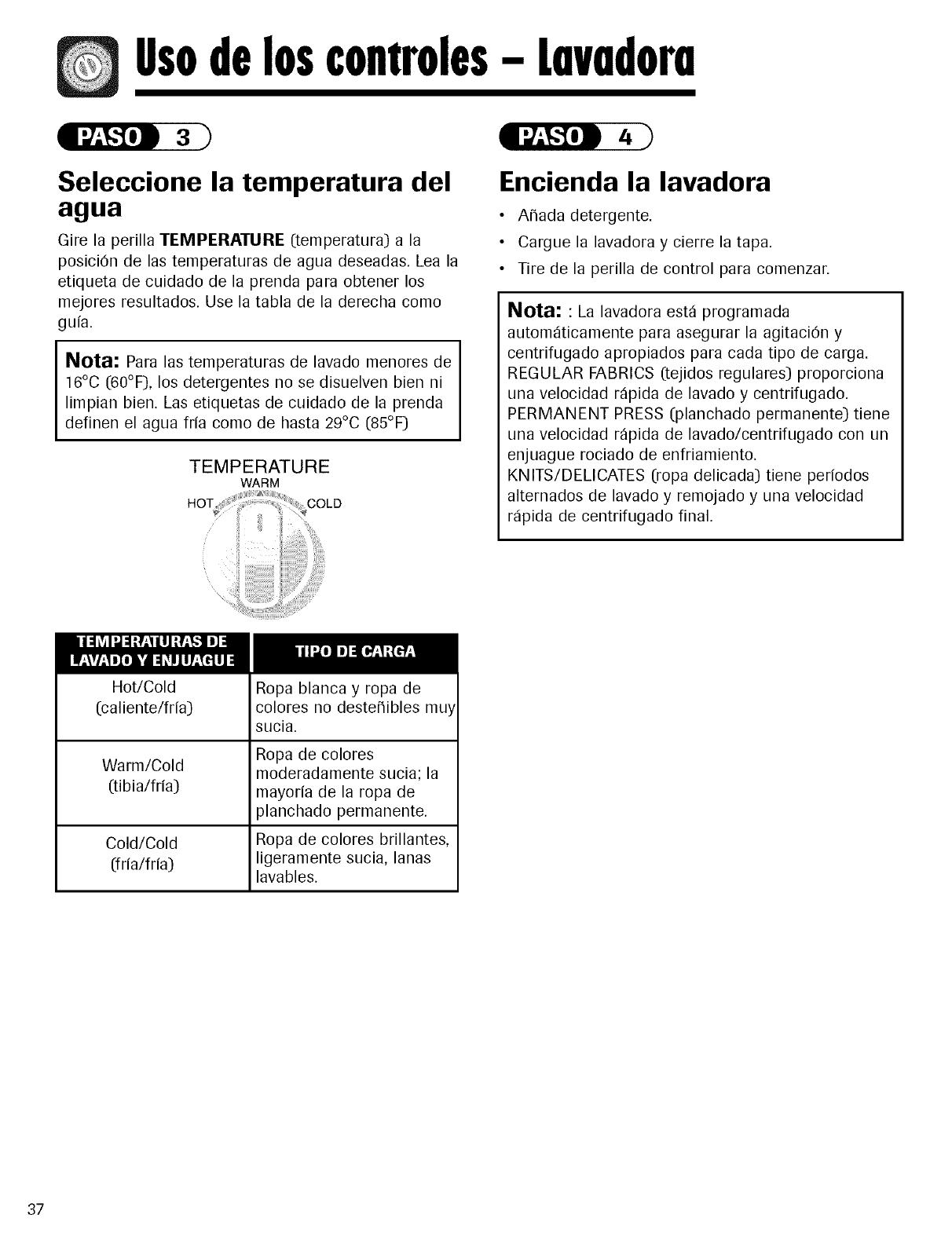

Select Water Temperature

Turn the TEMPERATURE knob to the desired water

temperatures. Follow the garment care label for best

results. Use the chart below as a guide.

Note: In wash water temperatures below 60° F,

detergents do not dissolve well or clean well. Care

labels define cold water as up to 850 F.

TEMPERATURE

WARM

COLD

Large

Medium

Small

3/4 - Full

1/3 - 3/4 Full

1/3 Full

Items must circulate freely for best results.

Hot/Cold

Warm/Cold

Cold/Cold

White and heavily

soiled, color-fast items.

Moderately soiled,

colored items; most

permanent press items.

Brightly colored, lightly

soiled items; washable

woolens.

Start Washer

• Add detergent.

• Add laundry load and close lid.

• Pull out control dial to start.

Note: The washer is automatically programmed to

assure proper agitation and spinning for each load

type. REGULAR FABRICS will provide a fast

wash/spin speed. PERMANENT PRESS will have a

fast wash/spin speed along with a cool-down spray

rinse. KNITS/DELICATES will have alternating

periods of wash and soak and fast final spin speed.

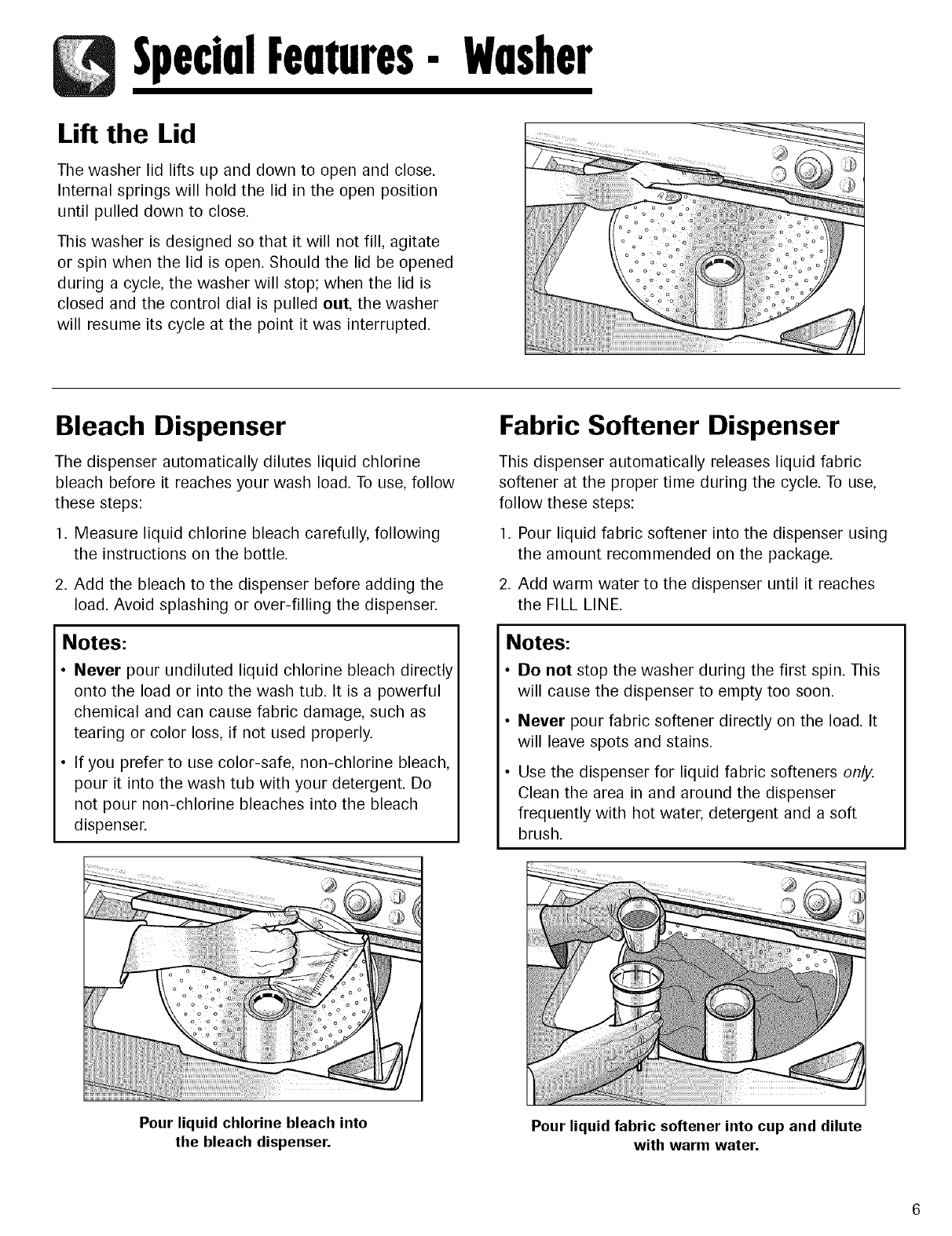

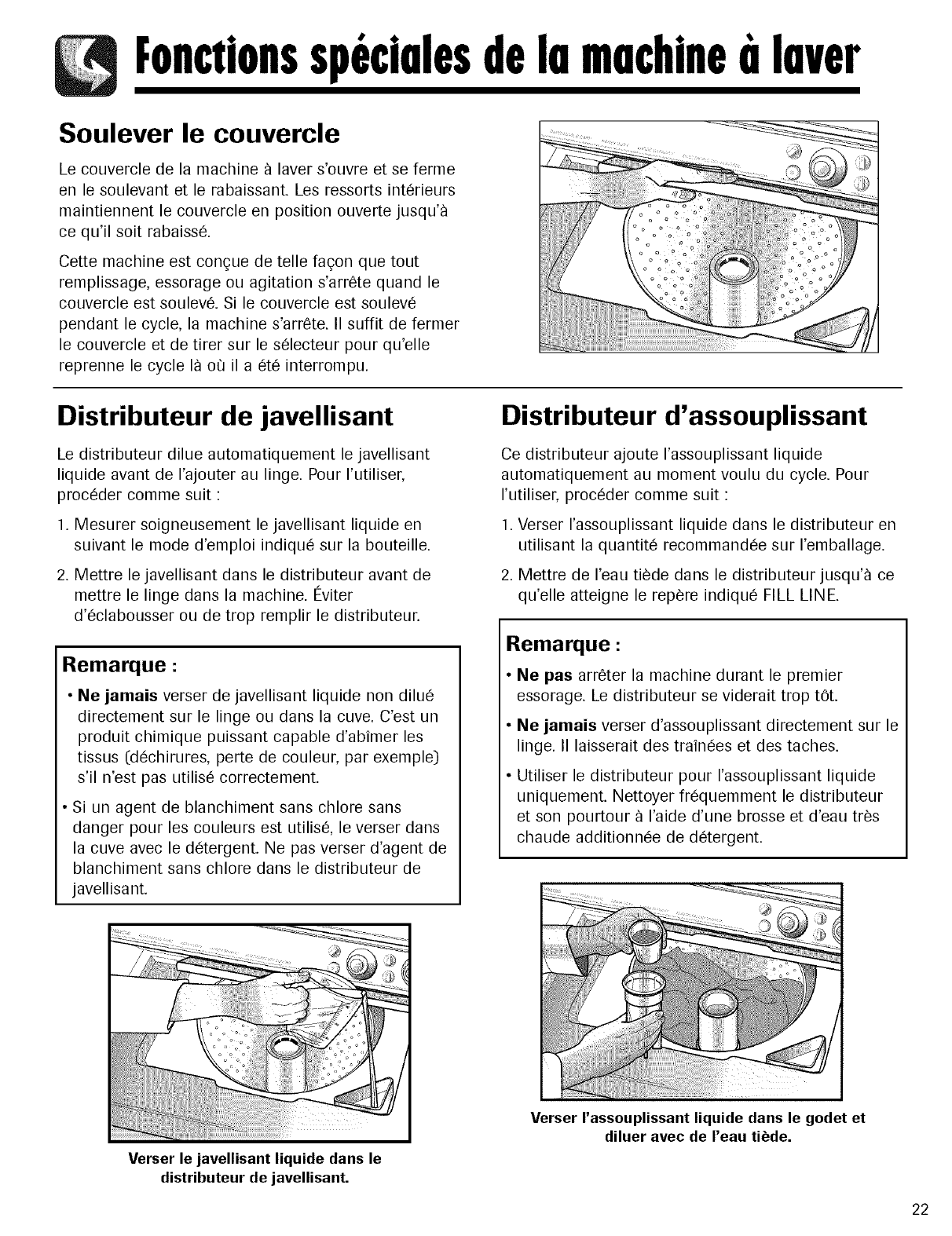

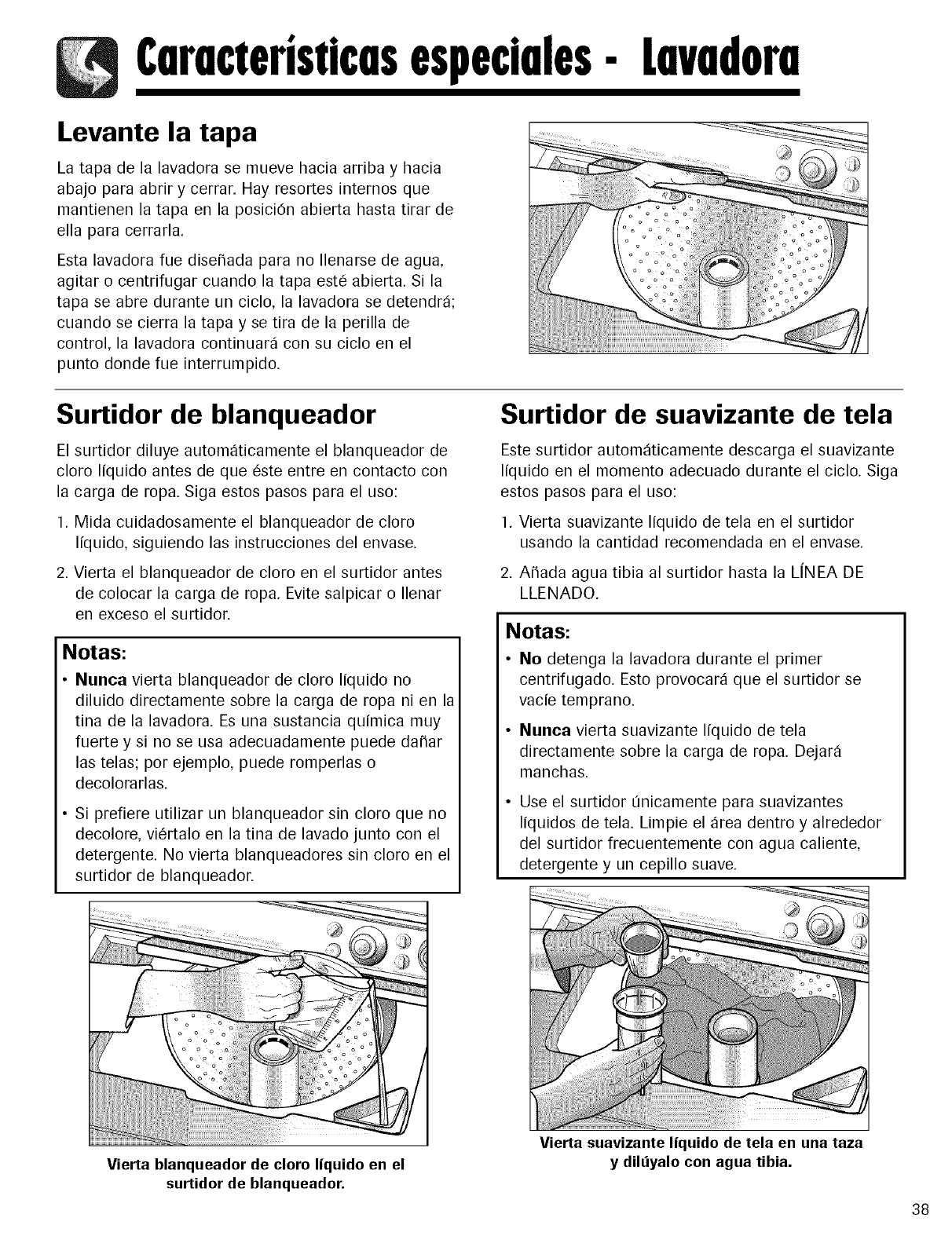

$peciulFeatures-Wosher

Lift the Lid

The washer lid lifts up and down to open and close.

Internal springs will hold the lid in the open position

until pulled down to close.

This washer is designed so that it will not fill, agitate

or spin when the lid is open. Should the lid be opened

during a cycle, the washer will stop; when the lid is

closed and the control dial is pulled out, the washer

will resume its cycle at the point it was interrupted.

Bleach Dispenser

The dispenser automatically dilutes liquid chlorine

bleach before it reaches your wash load. To use, follow

these steps:

1. Measure liquid chlorine bleach carefully, following

the instructions on the bottle.

2. Add the bleach to the dispenser before adding the

load. Avoid splashing or over-filling the dispenser.

Notes:

Never pour undiluted liquid chlorine bleach directly

onto the load or into the wash tub. It is a powerful

chemical and can cause fabric damage, such as

tearing or color loss, if not used properly.

If you prefer to use color-safe, non-chlorine bleach,

pour it into the wash tub with your detergent. Do

not pour non-chlorine bleaches into the bleach

dispenser.

Fabric Softener Dispenser

This dispenser automatically releases liquid fabric

softener at the proper time during the cycle. To use,

follow these steps:

1. Pour liquid fabric softener into the dispenser using

the amount recommended on the package.

2. Add warm water to the dispenser until it reaches

the FILL LINE.

Notes:

• Do not stop the washer during the first spin. This

will cause the dispenser to empty too soon.

• Never pour fabric softener directly on the load. It

will leave spots and stains.

Use the dispenser for liquid fabric softeners only.

Clean the area in and around the dispenser

frequently with hot water, detergent and a soft

brush.

Pour liquid chlorine bleach into

the bleach dispenser. Pour liquid fabric softener into cup and dilute

with warm water.

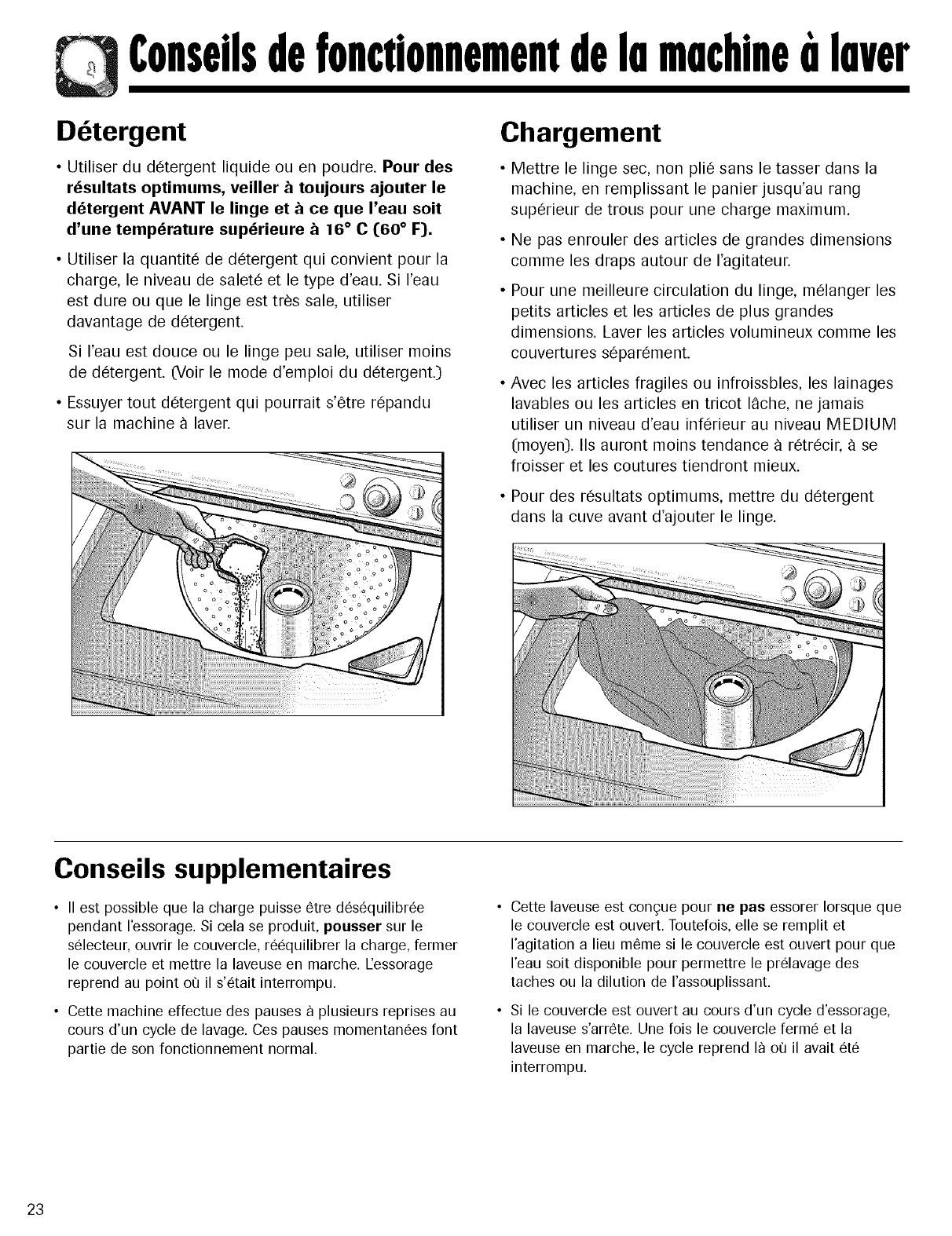

OperutingTips-Wusher

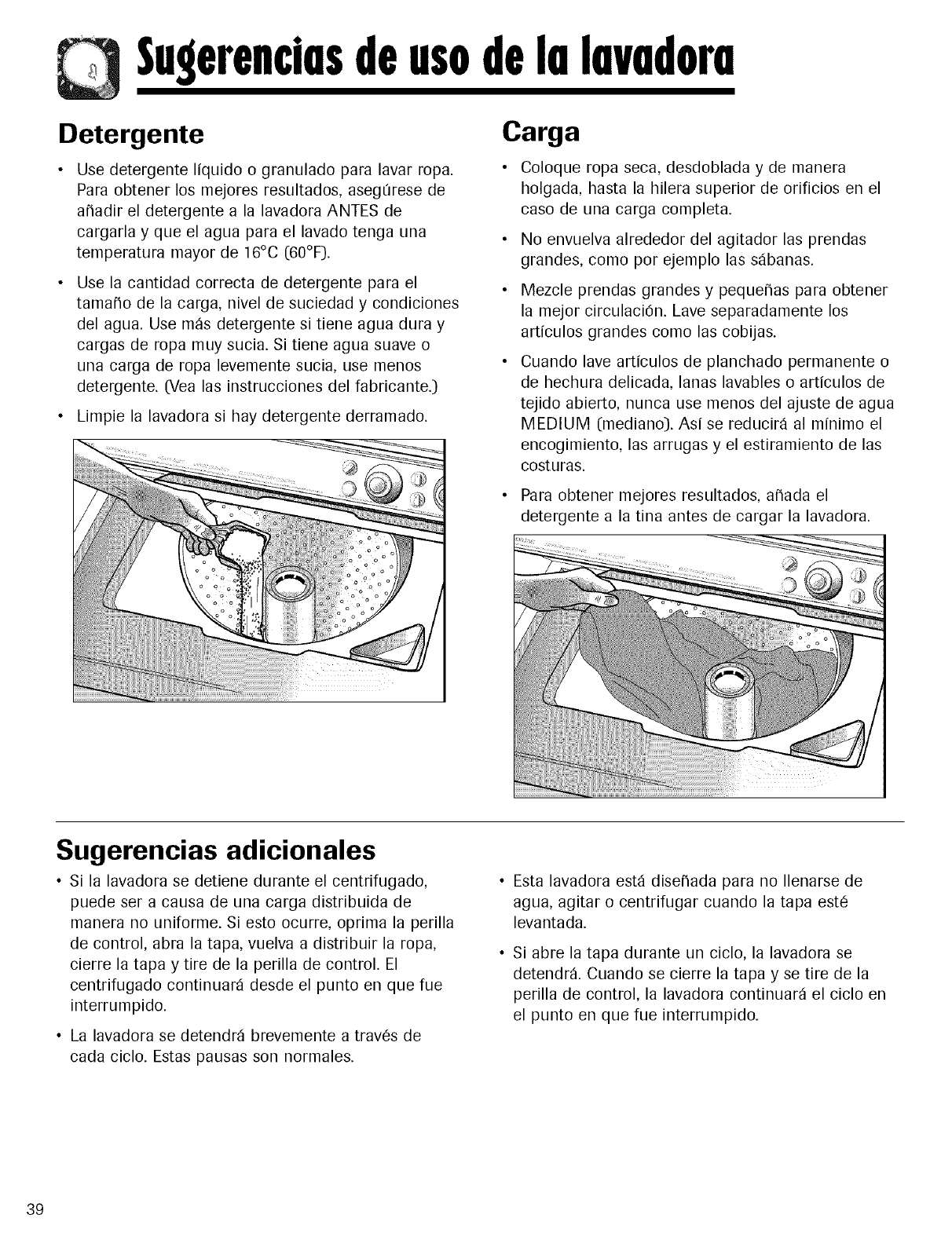

Detergent

•Use either liquid or granular laundry detergent. For

best results, be sure detergent is added to the

washer BEFORE the load and be sure wash

water is above 60 ° F.

Use the correct amount of detergent for the load

size, soil level and water conditions. Use more

detergent if you have hard water and very soiled

loads.

If you have soft water or a lightly soiled load, use

less detergent. (See manufacturer's instructions.)

• Wipe up any detergent spills on the washer.

Loading

• Put dry, unfolded clothes loosely in the tub, up to

the top row of holes for a maximum load.

• Do not wrap large items like sheets around the

agitator.

• Mix large and small items for best circulation. Wash

bulky items like blankets separately.

When laundering permanent press items or items

of delicate construction, washable woolens or

loosely knit items, never use less than the

MEDIUM water level setting. This will minimize

shrinkage, wrinkling and pulling of seams.

• For best results, add the detergent to the washtub

before adding the load.

Additional Tips

• During the spin, it is possible for the load to become

unevenly distributed in the tub. If this happens, push

in the control dial, open the lid, redistribute the load,

close the lid and restart the washer. The spin will

resume at the point it was interrupted.

• The washer will pause briefly throughout each cycle.

These pauses are normal.

• This washer is designed so that it will not agitate or

spin when the lid is open. It will, however, fill with

the lid open so water is available for pretreating

stains or diluting fabric softener.

• If you open the lid during a spin cycle, the washer

will stop. When the lid is closed and the washer is

restarted, the washer will continue the cycle at the

point it was interrupted.

Usin9theControls- Drver

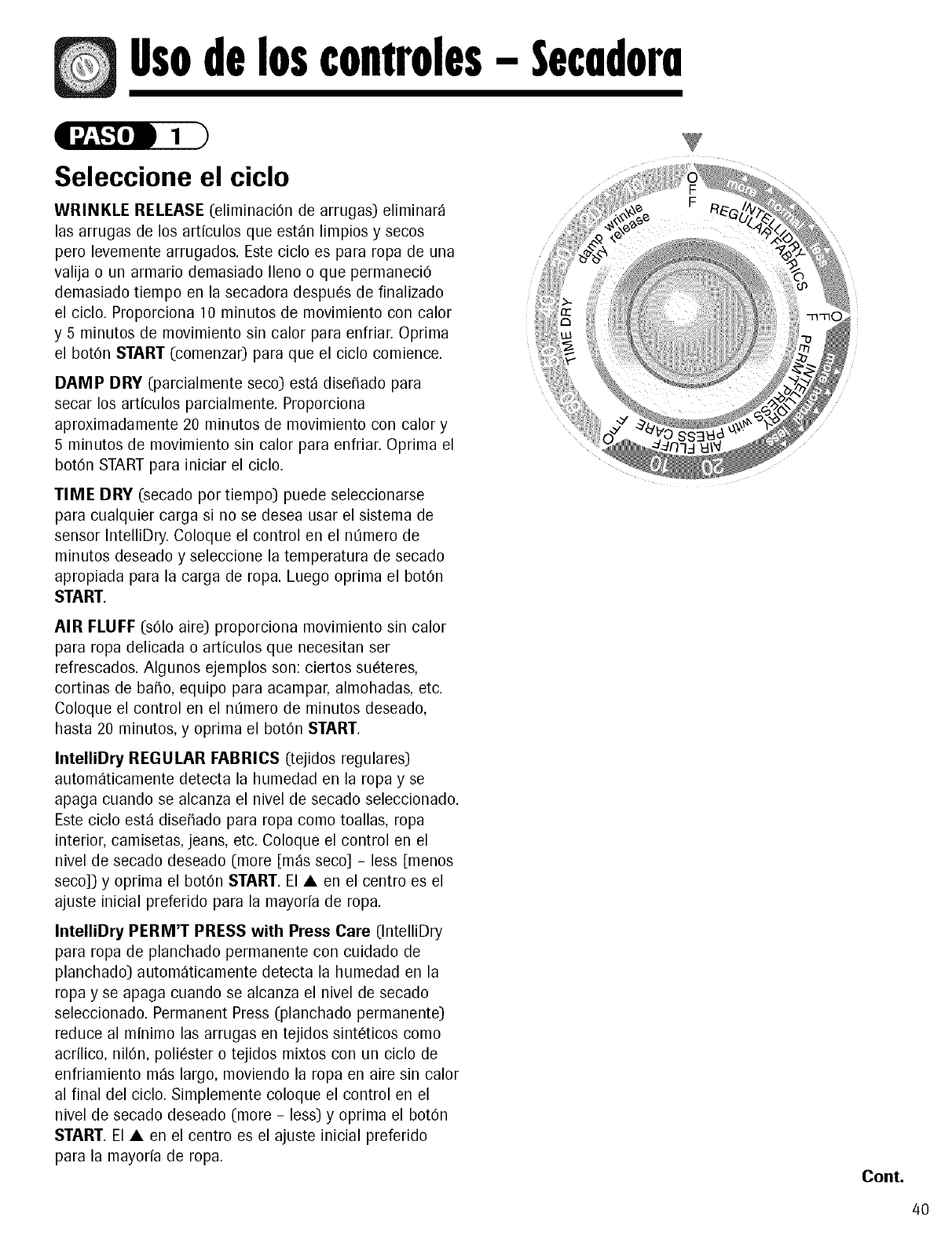

Select Cycle

WRINKLE RELEASE will release wrinkles from items

that are clean and dry but slightly wrinkled. This cycle

is for clothes from a crowded closet or suitcase or from

sitting in the dryer too long after the end of the cycle. It

provides 10 minutes of heated tumbling and 5 minutes

of cool-down tumbling without heat. Press the START

button for the cycle to begin.

DAMP DRY is designed to "partially" dry items. It

provides approximately 20 minutes of heated tumbling

and 5 minutes of cool-down tumbling without heat.

Press the START button to begin tumbling.

TIME DRY may be selected for any load if the

IntelliDry sensor system is not desired. Set the control

to the desired number of minutes and choose the

appropriate drying temperature for the load. Then

press the START button.

AIR FLUFF provides tumbling without heat for

sensitive loads or items needing freshening. Examples

are: certain sweaters, shower curtains, camping gear,

pillows, etc. Set the control to the desired number of

minutes, up to 20 minutes, and press the START

button.

IntelliOry PERM'T PRESS with Press Care

automatically senses the moisture in the load and

shuts off when the selected dryness level is reached.

Permanent Press minimizes wrinkles of man-made

fabrics such as acrylic, nylon, polyester, or blends with

an extended cool-down by tumbling the load in

unheated air at the end of the cycle. Simply set the

control to the desired dryness level (more dry - less

dry) and press the START button. The middle • is the

initial preferred setting for the majority of loads.

IntelliDry REGULAR FABRICS automatically senses

the moisture in the load and shuts off when the

selected dryness level is reached. This cycle is

designed for loads such as towels, underwear, t-shirts,

jeans, etc. Set the control to the desired dryness level

(more dry - less dry) and press the START button. The

middle • is the initial preferred setting for the majority

of loads.

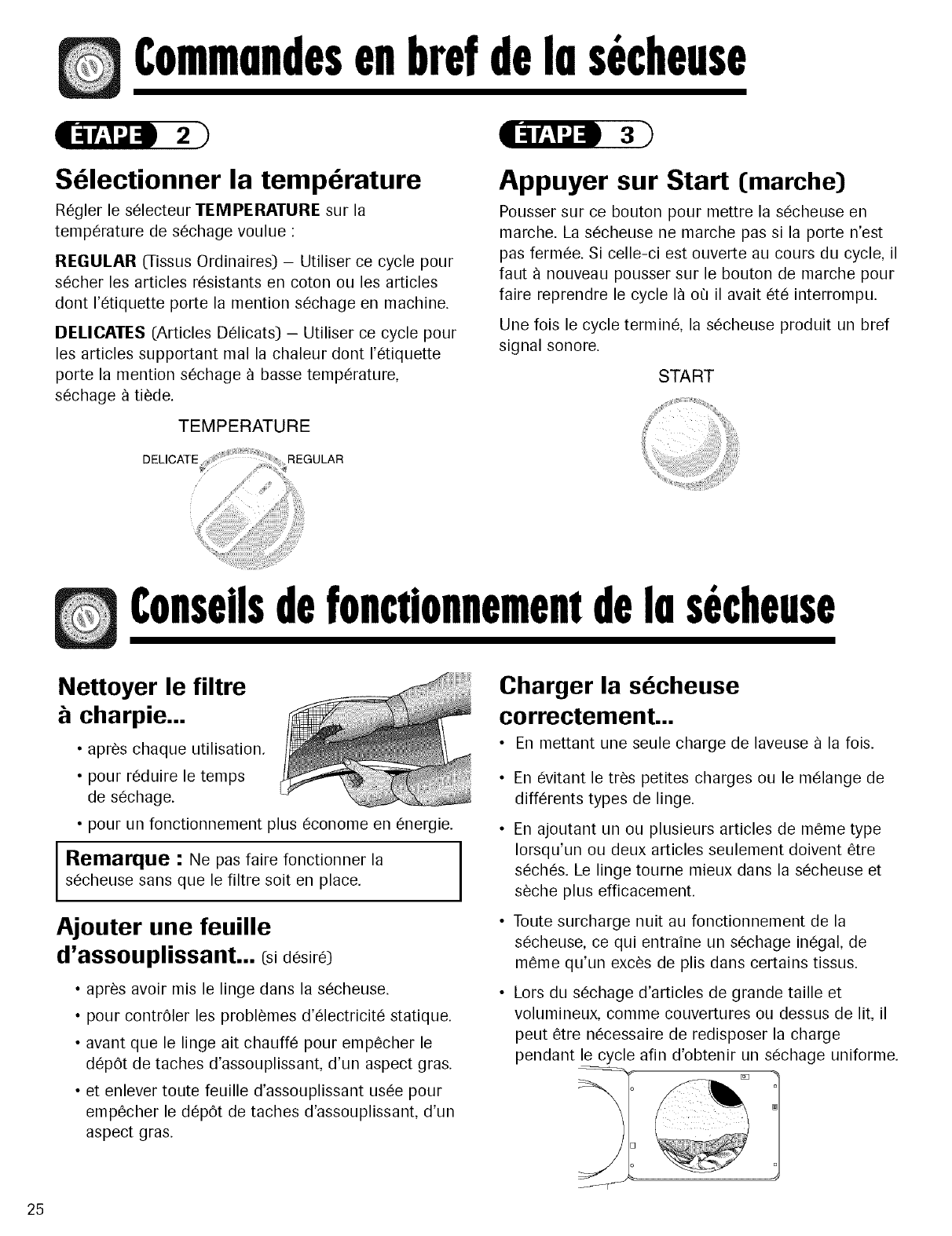

TEMPERATURE

DELICATE REGULAR

START

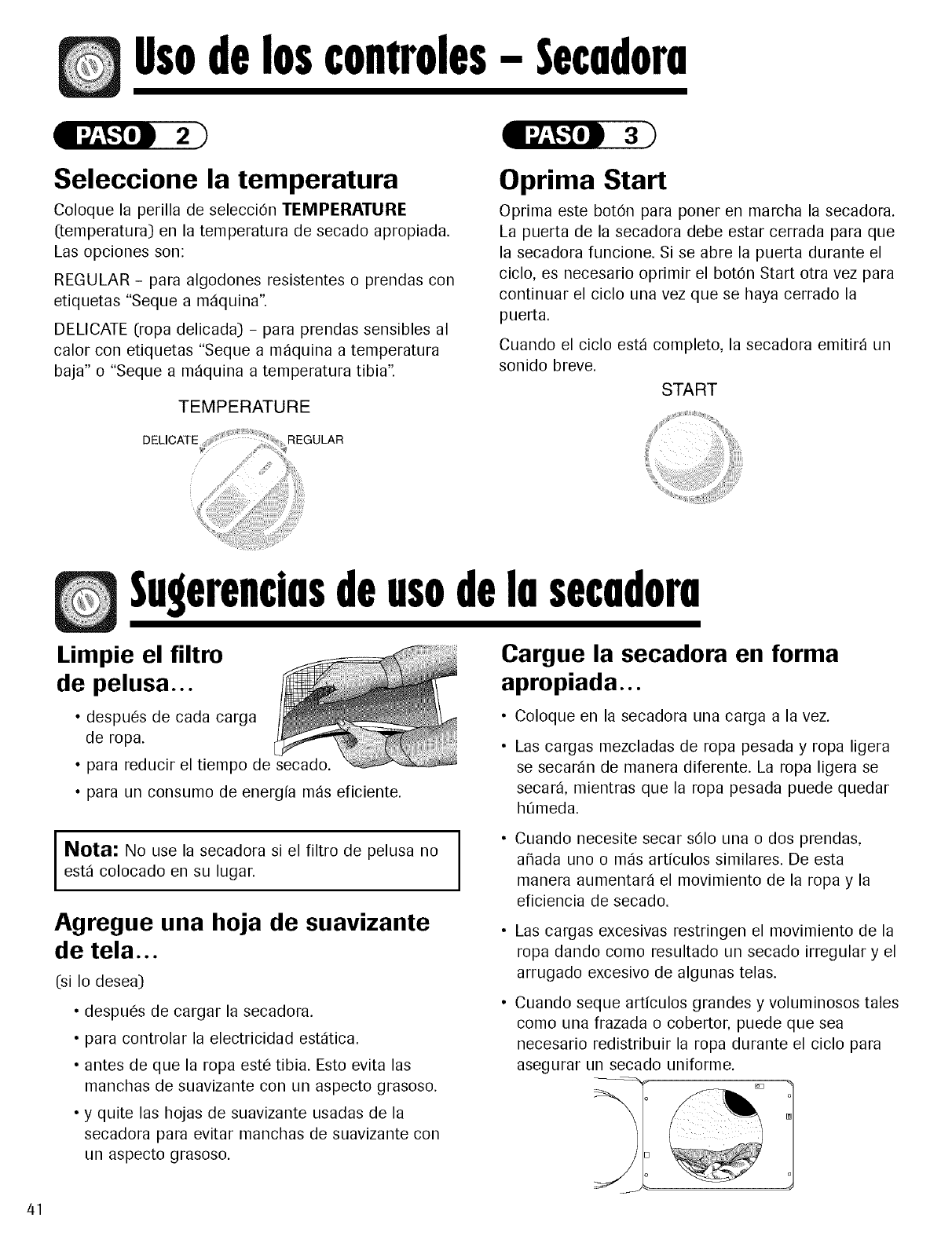

Select Temperature

Turn the TEMPERATURE selection knob to the

appropriate drying temperature. The choices are:

REGULAR - for sturdy cottons or those labeled

"Tumble Dry".

DELICATE - for heat sensitive items labeled "Tumble

Dry Low" or "Tumble Dry Warm".

Press Start

Push this button to start the dryer. The dryer door must

be shut for the dryer to operate. If the door is opened

during the cycle, the START button must be pushed

again to resume the cycle once the door is closed.

When the cycle is complete, a signal will sound

momentarily.

DryerOperotin9Tips

Clean the

Lint Filter...

•after each load.

• to shorten drying time.

• to operate more energy efficiently.

I Note: Do not operate the dryer without the lintfilter in place.

Add A Fabric Softener Sheet...

(If so desired)

• after loading the dryer.

• to control static cling.

• before the load becomes warm. This helps prevent

greasy-looking softener stains.

• and remove any used softener sheets from the

dryer to prevent greasy-looking softener stains.

Load the Dryer Properly...

• Place only one washload in the dryer at a time.

• Mixed loads of heavy and lightweight clothes will

dry differently. Lightweight clothes will dry, while

heavy clothes may be damp.

• Add one or more similar items to the dryer when

only one or two articles need drying. This improves

the tumbling action and drying efficiency.

• Overloading restricts tumbling action, resulting in

uneven drying as well as excessive wrinkling of

some fabrics.

• When drying large, bulky items such as a blanket, it

may be necessary to reposition the load during the

cycle to ensure even drying.

/

J

DryerixhnustTips

Do DON'T

Do

Let your dryer exhaust

the air easily. L

_iii!!i_ '

4 II

Use 4 i

diameter rigid _ _

metal duct. Tape all

joints, including at the dryer.

Never use lint-trapping screws.

DON'T

Restrict your dryer with a

poor exhaust system.

DON'T

Use plastic, thin foil, or

non-metal flexible duct.

°°Keep duct runs as straight

as possible.

oo i

Clean all old ducts before

installing your new dryer.

Be sure vent flap opens

and closes freely.Inspect

and clean the exhaust

system annually.

iiiV

DON'T

Use longer than necessary

duct runs with many

elbows.

DON'T

Allow crushed or clogged

ducts and vent.

10

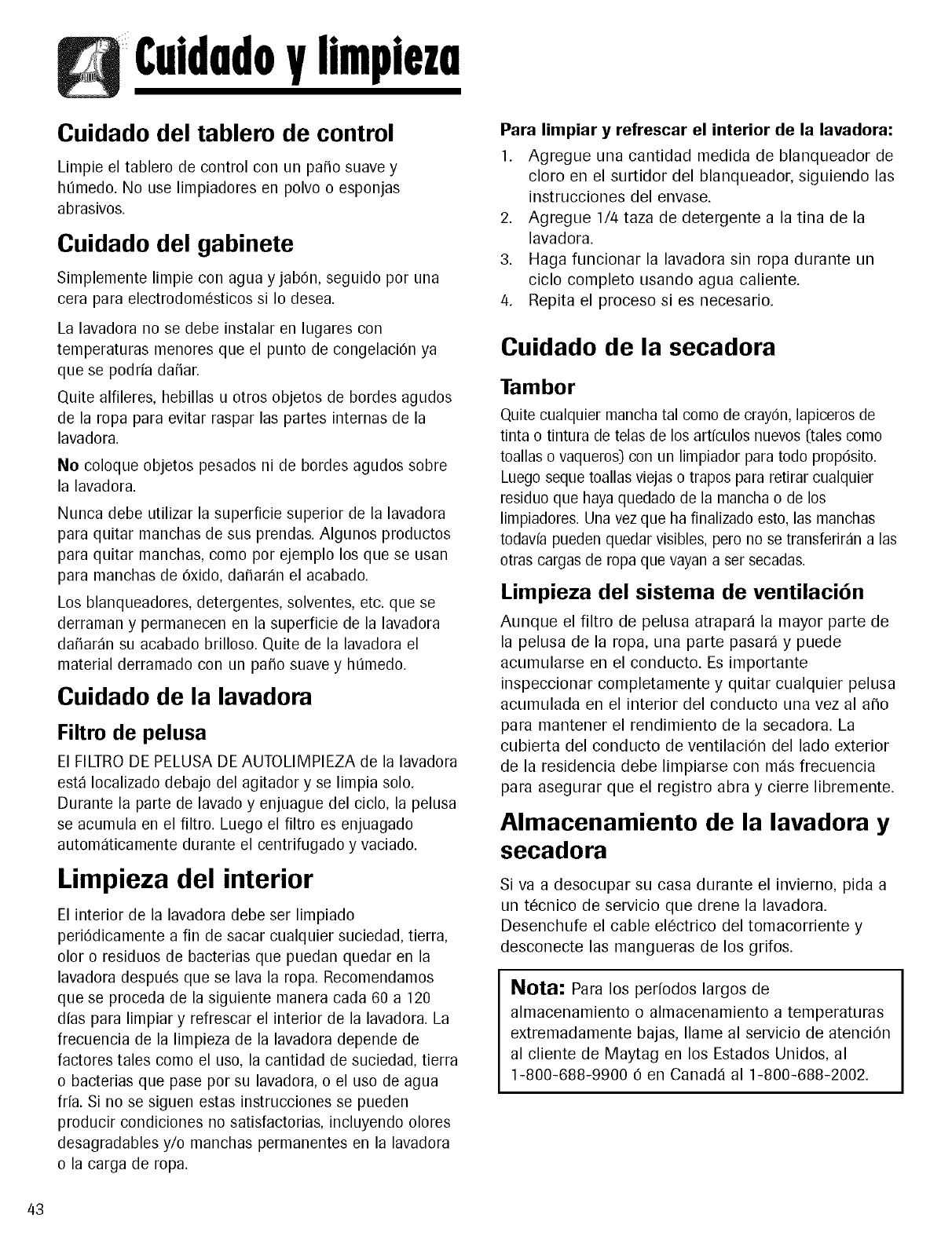

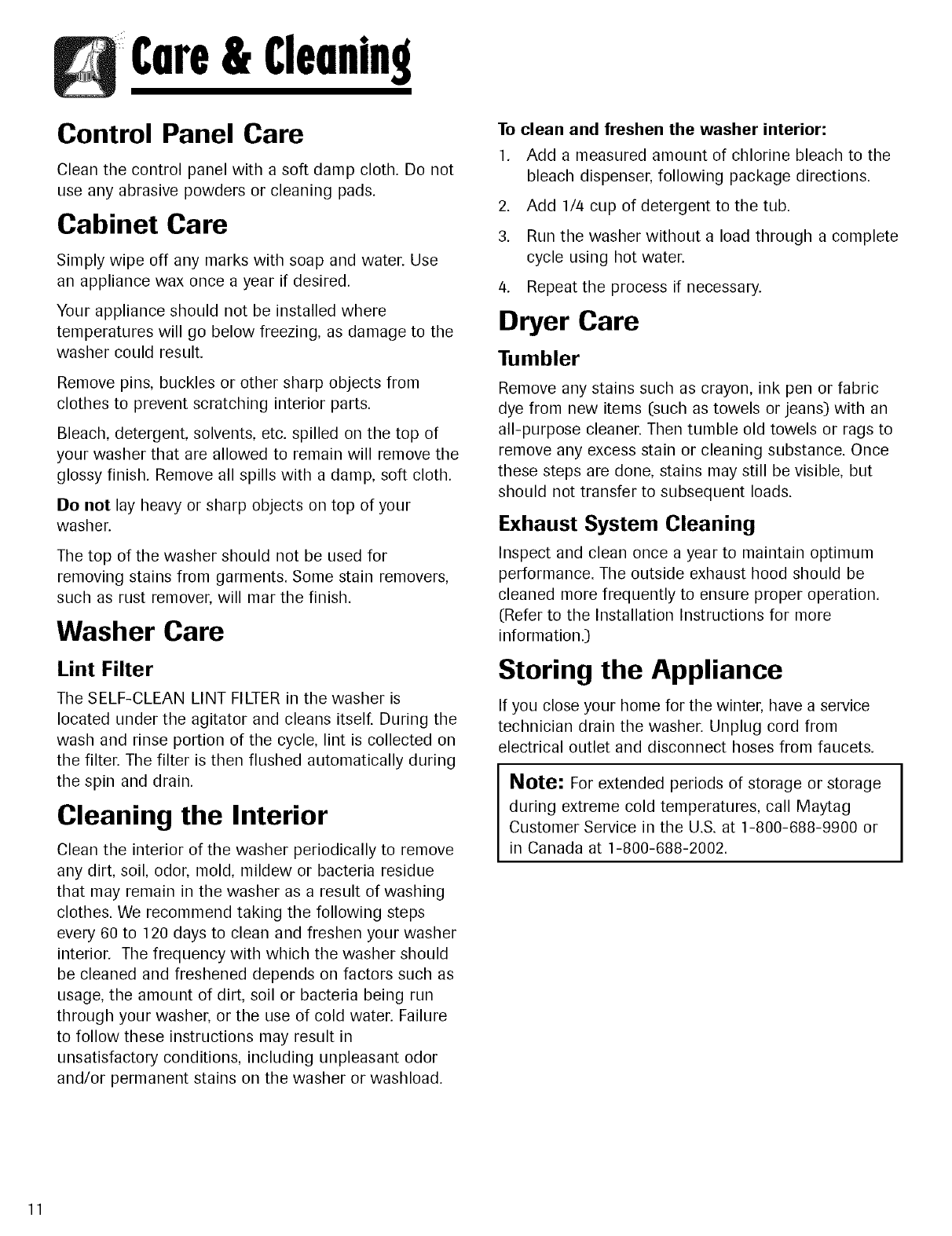

Care& Cleaning

Control Panel Care

Clean the control panel with a soft damp cloth. Do not

use any abrasive powders or cleaning pads.

Cabinet Care

Simply wipe off any marks with soap and water. Use

an appliance wax once a year if desired.

Your appliance should not be installed where

temperatures will go below freezing, as damage to the

washer could result.

Remove pins, buckles or other sharp objects from

clothes to prevent scratching interior parts.

Bleach, detergent, solvents, etc. spilled on the top of

your washer that are allowed to remain will remove the

glossy finish. Remove all spills with a damp, soft cloth.

Do not lay heavy or sharp objects on top of your

washer.

The top of the washer should not be used for

removing stains from garments. Some stain removers,

such as rust remover, will mar the finish.

Washer Care

Lint Filter

The SELF-CLEAN LINT FILTER in the washer is

located under the agitator and cleans itself. During the

wash and rinse portion of the cycle, lint is collected on

the filter. The filter is then flushed automatically during

the spin and drain.

Cleaning the Interior

Clean the interior of the washer periodically to remove

any dirt, soil, odor, mold, mildew or bacteria residue

that may remain in the washer as a result of washing

clothes. We recommend taking the following steps

every 60 to 120 days to clean and freshen your washer

interior. The frequency with which the washer should

be cleaned and freshened depends on factors such as

usage, the amount of dirt, soil or bacteria being run

through your washer, or the use of cold water. Failure

to follow these instructions may result in

unsatisfactory conditions, including unpleasant odor

and/or permanent stains on the washer or washload.

To clean and freshen the washer interior:

1. Add a measured amount of chlorine bleach to the

bleach dispenser, following package directions.

.

3.

Add 1//4 cup of detergent to the tub.

Run the washer without a load through a complete

cycle using hot water.

4. Repeat the process if necessary.

Dryer Care

Tumbler

Remove any stains such as crayon, ink pen or fabric

dye from new items (such as towels or jeans) with an

all-purpose cleaner. Then tumble old towels or rags to

remove any excess stain or cleaning substance. Once

these steps are done, stains may still be visible, but

should not transfer to subsequent loads.

Exhaust System Cleaning

Inspect and clean once a year to maintain optimum

performance. The outside exhaust hood should be

cleaned more frequently to ensure proper operation.

(Refer to the Installation Instructions for more

information.)

Storing the Appliance

If you close your home for the winter, have a service

technician drain the washer. Unplug cord from

electrical outlet and disconnect hoses from faucets.

Note: For extended periods of storage or storage

during extreme cold temperatures, call Maytag

Customer Service in the U.S. at 1-800-688-9900 or

in Canada at 1-800-688-2002.

11

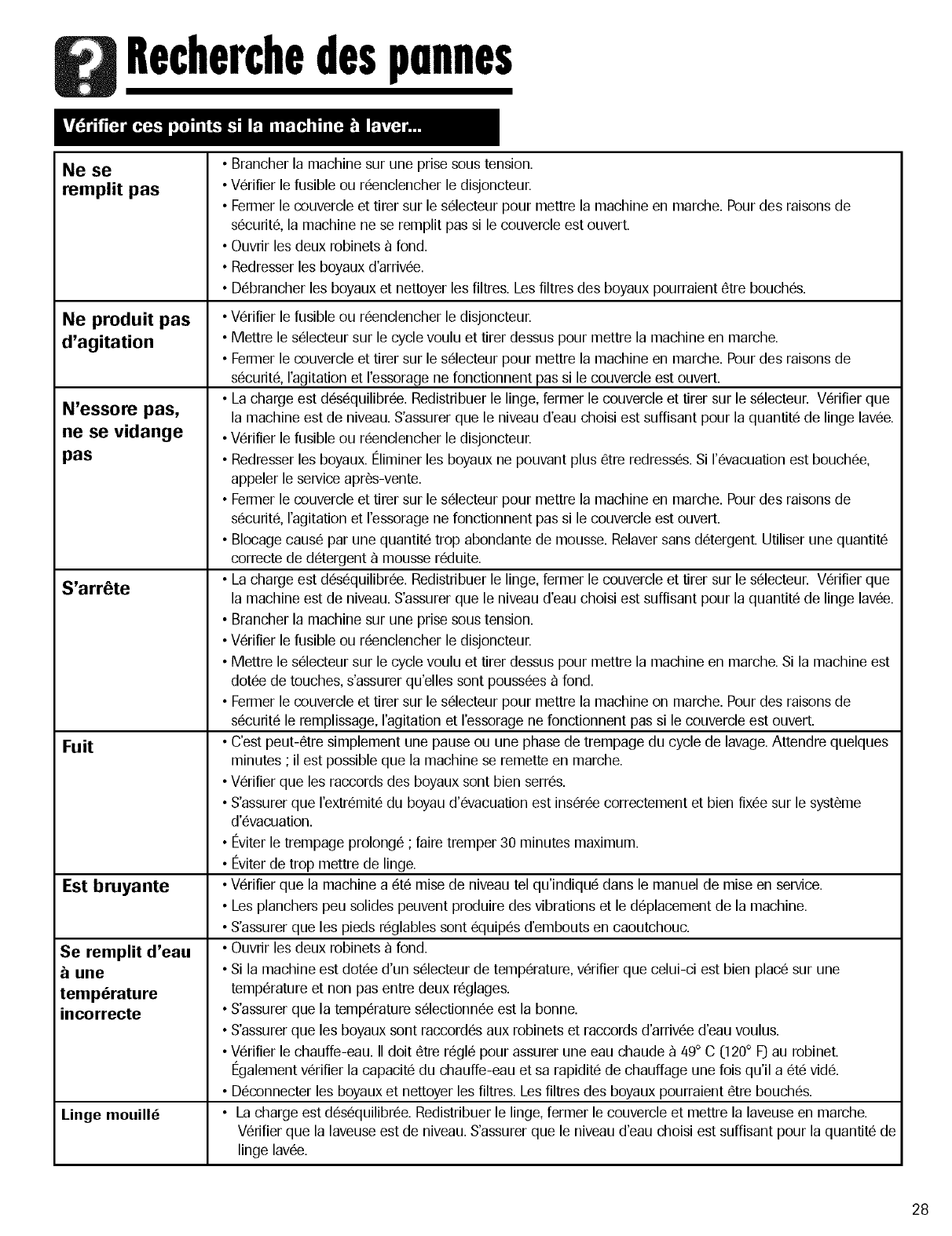

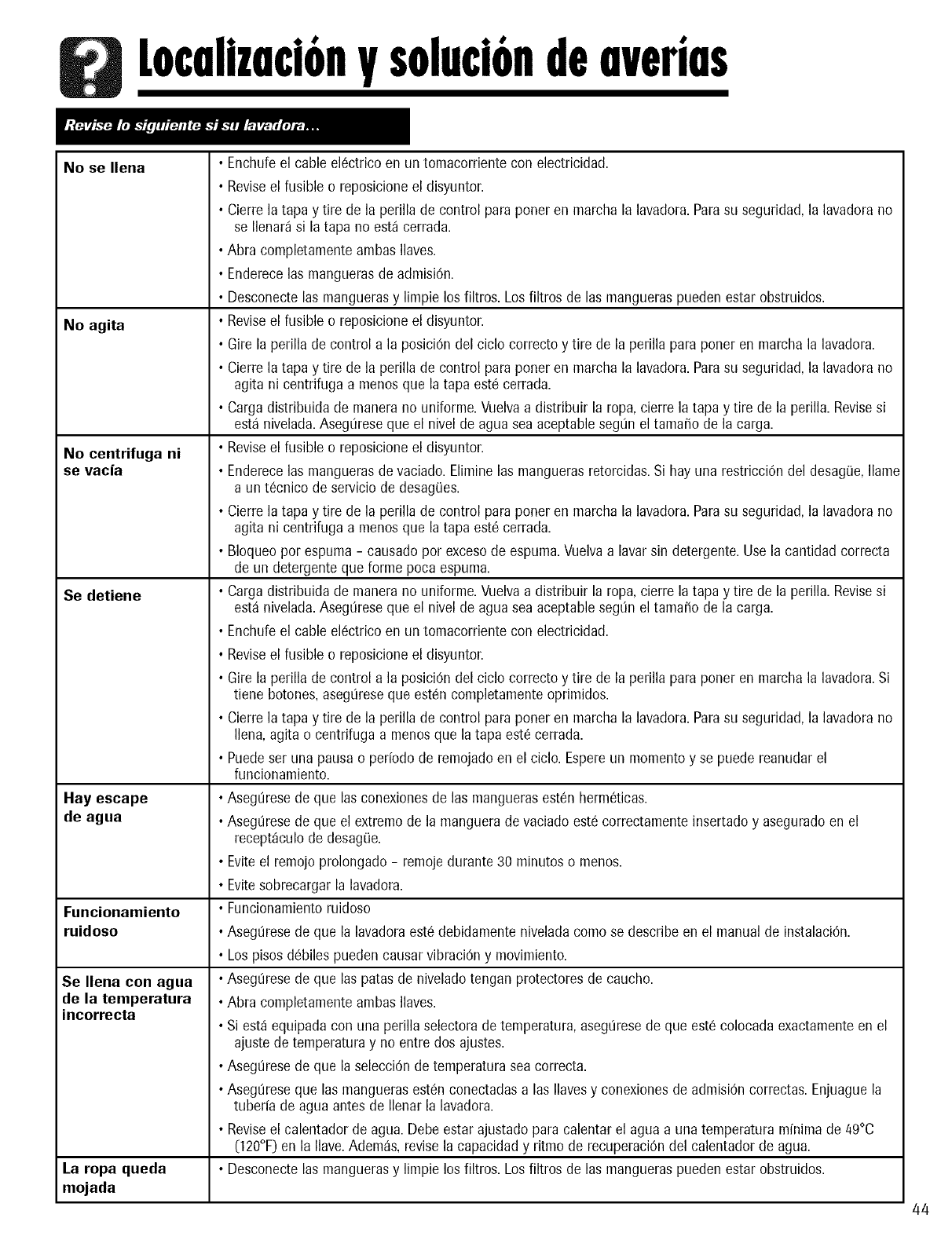

Troubleshooting

Won't Fill

Won't Agitate

Won't Spin

or Drain

Stops

Leaks Water

Is Noisy

Fills with

the Wrong

Temperature

Water

Load is Wet •

• Plug cord into live electrical outlet.

• Check fuse or reset circuit breaker.

• Close lid, turn the control dial to proper cycle and restart the washer.

• Turn both faucets on fully.

• Straighten inlet hoses.

• Disconnect [loses and clean screens. Hose filter screens may be plugged.

• Check fuse or reset circuit breaker.

• Make sure the lid is completely closed.

• Turn the control dial to proper cycle and restart the washer.

• Pauses are normal. Wait and see if the washer will start again.

• Check fuse or reset circuit breaker.

• Straighten drain [loses. Eliminate kinked hoses. If there is a home drain restriction, call for

drain service.

• For your safety, washer will not spin unless the lid is closed. Close lid and restart the washer.

• Suds lock - caused by too much suds. Rewash without detergent. Use correct amount of a

low-sudsing detergent.

• Unevenly distributed load. Redistribute the load, close the lid and pull knob out. Check for leveling.

Be sure water level is acceptable for load size.

• Unevenly distributed load. Redistribute the load, close the lid and pull knob out. Check for leveling.

Be sure water level is acceptable for load size.

Plug cord into live electrical outlet.

Check fuse or reset circuit breaker.

• Turn the control knob to proper cycle and pull knob out to start the washer. If equipped with buttons,

be sure they are fully depressed.

Close lid and pull control knob out to start the washer. For your safety, washer will not fill, agitate

or spin unless lid is closed.

• This may be a pause or soak period in the cycle. Wait briefly and it may start

• Make sure hose connections are tight.

• Make sure end of drain [lose is correctly inserted and secured to drain facility.

• Avoid extended soaking - soak for 30 minutes or less.

• Avoid overloading.

• Be sure washer is leveled properly as outlined in installation manual.

• Weak floors can cause vibration and walking.

• Operating sounds will vary depending on agitation speed.

• Turn both faucets on fully.

• If equipped with a temperature selector dial, be sure it is set directly on a temperature setting and

not between settings.

• Make sure temperature selection is correct.

• Make sure hoses are connected to correct faucets and inlet connections. Be sure water supply is

regulated correctly. Flush water line before filling washer.

• Check the water heater. It should be set to deliver a minimum 120° F 1:49°C:)hot water at the tap.

Also check water heater capacity and recovery rate.

Disconnect hoses and clean screens. Hose filter screens may be plugged.

Unevenly distributed load. Redistribute the load, close the lid and restart the washer. Check for

leveling. Be sure water level is acceptable for load size.

12

Troubleshooting

Doesn't Hun

Doesn't Heat

Doesn't Dry

Properly

Is Noisy

Control Knob

Advances Slowly

Dries Unevenly

Has an Odor

•Be sure the door is shut.

•Be sure the power cord is plugged into a live electrical outlet.

• Check the home's circuit breaker and fuses.

• Press the START button again if the door is opened during the cycle.

• Check fuse or reset circuit breaker.

• Select a heat setting, not air fluff.

• Check that the gas supply is on for gas dryers.

• Clean the lint filter and exhaust duct.

Check all of the above, plus...

• Check the exhaust hood outside the house, make sure it opens and closes freely.

• Check exhaust system for lint buildup. Ducting should be inspected and cleaned annually.

• Use rigid 4" metal exhaust duct.

• Do not overload. 1wash load = 1 dryer load.

• Sort heavy items from lightweight items.

• Large, bulky items like blankets or comforters may require repositioning to ensure even drying.

• Check the washer to be sure it is draining properly to extract water from the load.

• Clothes load is too small to tumble properly. Add a few towels.

• Check the load for objects such as coins, nails, etc. Remove promptly from dryer.

• It is normal to hear the dryer gas valve or heating element cycle on and off during the drying cycle.

• The dryer should be level and installed on a solid floor.

• A clicking noise may be the timer advancing.

• It is normal for the dryer to hum due to the high velocity of air moving through the dryer drum and

exhaust system.

• This is normal operation for an IntelliDry cycle, especially at the beginning of cycle. Once the load

begins to dry, the control knob will start to advance. The rate of advancement will be slow at the

beginning of the cycle because there is more moisture in the load. As the load becomes more dry,

the control knob will advance more quickly.

• Seams, pockets and other similar heavy areas may not be completely dry when the rest of the load

has reached the selected dryness level. This is normal. Select the IntelliDry, more setting if desired.

• If one heavy item is dried with a lightweight load, such as one towel with sheets, it is possible that

the heavy item will not be completely dry when the rest of the load has reached the selected

dryness level. Sort heavy items from lightweight items for best drying results.

• Household odors such as from painting, varnishing, strong cleaners, etc. may enter the dryer with

the surrounding room air. This is normal as the dryer draws the air from the room, heats it, pulls it

through the tumbler and exhausts it to the outside. When these odors are present in the air,

ventilate the room completely before using the dryer.

13

notes

14

Service&Wurrunt¥

CUSTOMER'S SOLE AND EXCLUSIVE

REMEDY UNDER THIS LIMITED

WARRANTY SHALL BE PRODUCT REPAIR

AS PROVIDED HEREIN. IMPLIED

WARRANTIES, INCLUDING WARRANTIES

OF MERCHANTABILITY OR FITNESSFOR

A PARTICULAR PURPOSE,ARE LIMITED

TO ONE YEAR OR THE SHORTEST

PERIOD ALLOWED BY LAW. MAYTAG

CORPORATION SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL

DAMAG ES. SOM E STATESAN D

PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL

DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS,SO

THESE EXCLUSIONS OR LIMITATIONS

MAY NOT APPLY TO YOU. THIS

WARRANTY GIVES YOU SPECIFIC LEGAL

RIGHTS AND YOU MAY ALSO HAVE

OTHER RIGHTS,WHICH VARY STATETO

STATEOR PROVINCE TO PROVINCE.

What is Not Covered By These Warranties

1. Conditions and damages resulting from any of tile following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration, or adjustment not authorized by the

manufacturer or an authorized servicer.

c. Misuse, abuse, accidents, unreasonable use, or acts of God.

d. Incorrect electric current, voltage, electrical and/or gas supply.

e. Improper setting of any control.

2. Warranties are void if the original serial numbers have been removed, altered,

or cannot be readily determined.

3. Light bulbs, water filters and air filters.

4. Products purchased for commercial or industrial use.

5. The cost of service or service call to:

a. Correct installation errors. For products requiring ventilation, rigid metal

ducting must be used.

b. Instruct the user on the proper use of the product.

c. Transport the appliance to and from tile servicer.

6. Any food loss due to refrigerator or freezer product failures.

7. Expenses for travel and transportation for product service in remote locations.

8. Outside of tile United States and Canada this warranty does not apply.

Contact your dealer to determine if another warranty applies.

9. Consequential or incidental damages sustained by any person as a result of

any breach of these warranties. Some states do not allow tile exclusion or

limitation of consequential or incidental damages, so the above exclusion may

not apply.

If You Need Service

First see tile Troubleshooting section in your Use and Care Guide or call the

dealer from whom your appliance was purchased or call Maytag Services, LLC,

Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to

locate an authorized servicer.

Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY

for further information on owner's responsibilities for warranty service.

If the dealer or service company cannot resolve the problem, write to Maytag

Services, LLC,Attn: CAIR_ Center, P.O.Box 2370,Cleveland, TN 37320-2370, or call

1-800-688-9900 lISA and 1-8OO-688-2OO2 Canada. U.S.customers using

TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

User's guides, service manuals and parts information are available from Maytag

Services, LLC,Customer Assistance.

Notes: When writing or calling about a service problem, please include:

a. Your name, address and telephone number;

b. Model number and serial number;

c. Name and address of your dealer or servicer;

d. A clear description of the problem you are having;

e. Proof of purchase (sales receipt).

15

Guide d'utilistion et d'entretien

Laund

Tabl

de s6curit6 ............. 17-19

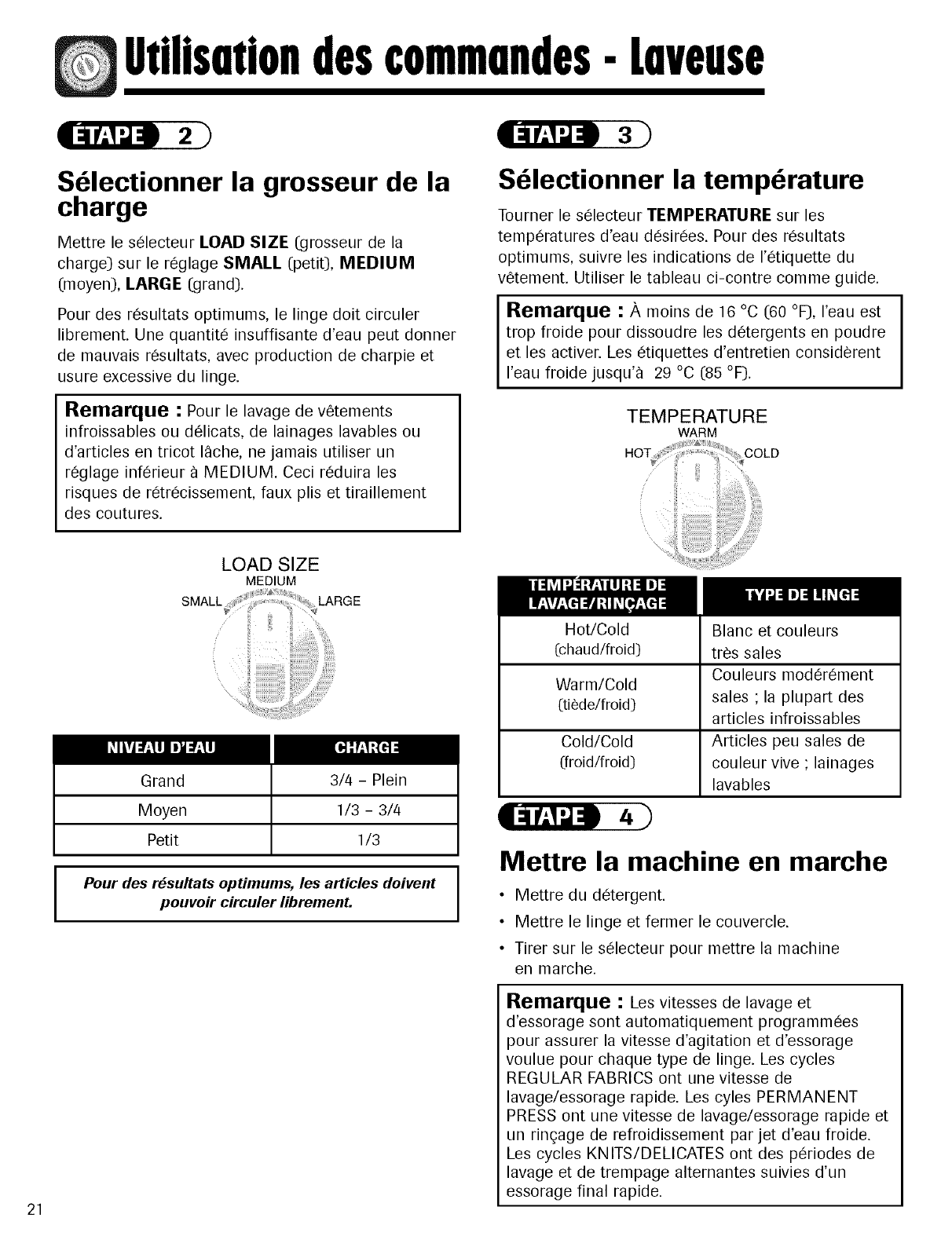

Utilisation des commandes

Laveuse ................ 20-21

S_cheuse .............. 24-25

Caractbristiques

spbciales ................. 22

Fonctionnement ........... 23

Conseils pour I'_vacuation

de I'air ................... 26

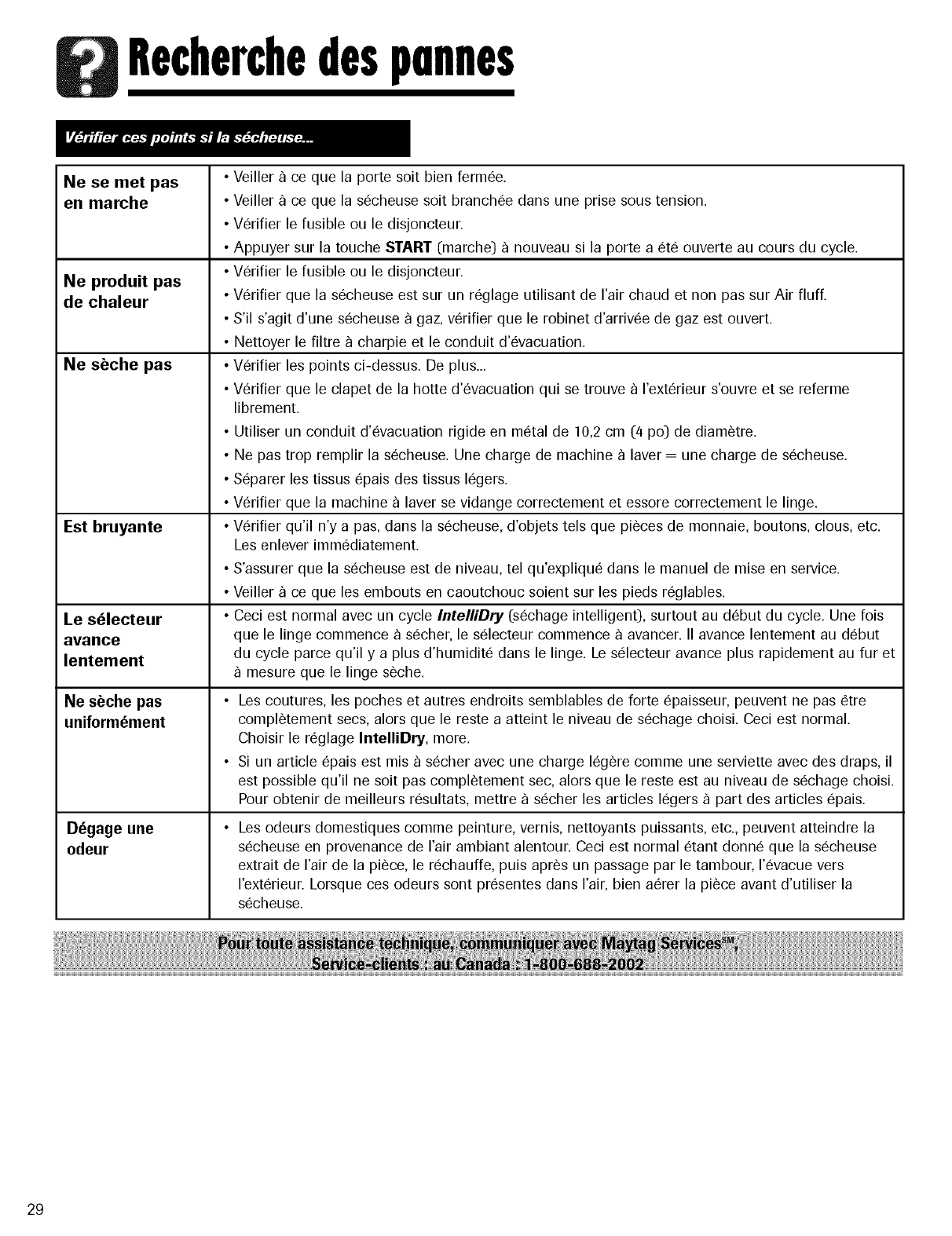

Recherche des pannes .. 28-29

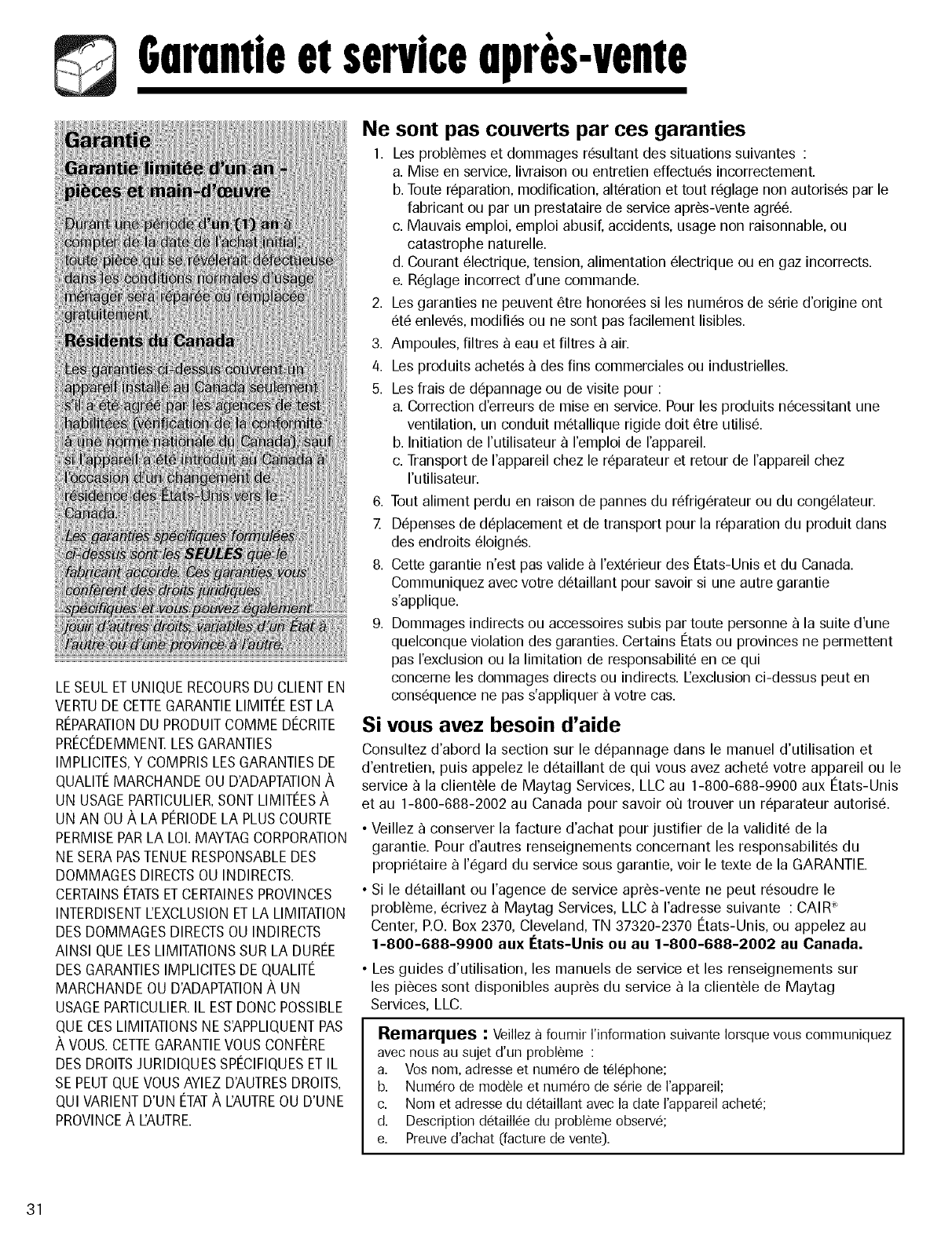

Garantie et service

aprbs-vente ............... 31

Gufa de uso y cuidado ..... 32

Importnntesconsignesdesecurit6

Ce qu'il faut savoir _propos

des consignes de s_curitd

Les consignes de s6curit6 et les mises en garde pr6sent6es

dans ce guide ne couvrent pas toutes les situations

possibles. Faire preuve de jugement, de prudence et

d'attention Iors de I'installation, de I'entretien et de

I'utilisation de I'appareil.

Lorsque survient un probleme ou une situation inhabituelle,

toujours communiquer avec le fabricant.

Reconnaissez les _tiquettes, phrases

ou symboles sur la securite

17

Importnntesconsignesdesecurit6

Mesures de s curit

importantes

En application de la Ioi californienne concernant la salubrite

de I'eau et la protection contre les substances chimiques

California Safe Drinking Water and Toxic Enforcement Act de

1986 (Proposition 65), le gouverneur de Californie est tenu de

publier une liste des substances reconnues par I'etat de

Californie comme etant cancerigenes ou pouvant etre cause

d'infertilite, et les commerces et industries sont tenus

d'avertir les consommateurs des risques potentiels

d'exposition a de telles substances.

Enconsequence, les utilisateursde rappareil sont avertis que la

combustion de gaz peut entrainer une faible exposition

certaines des substances nomenclaturees par I'etat de Californie,

dont le benzene,le formaldehyde et la suie, principalement en

raison d'une combustion incomplete de gaz naturel ou de gaz de

petrole liqudie (GPL). Les conduits d'evacuation ne doivent pas

etre obstrues et I'exposition a cos substances peut etre reduite

en assurant une evacuation d'air adequate.

Remarque: En raison des am61iorations apport6es

rdgulierement _ ses produits, Maytag se r6serve le droit

de modifier les sp6cifications sans pr6avis. Pour de plus

amples renseignements, consulter les instructions

d'installation incluses avec votre appareil avant de choisir

des meubles de rangement, de faire du d6coupage ou de

commencer I'installation.

Suite

18

19

Importnntesconsignesdesecurit6

1. Lire routes les instructions avant d'utiliser la machine.

2. Pour 6viter les risques d'incendie ou d'explosion :

a. Ne pas laver d'articles qui ont auparavant 6t6

nettoy6s ou lav6s _ I'aide d'essence, de solvants de

nettoyage _ sec ou d'autres produits explosifs ou

inflammables, ou qui en sont imbib6s ou 6clabouss6s,

car ces substances produisent des vapeurs qui

peuvent s'enfiammer ou exploser.

Tout tissu sur lequel des solvants de nettoyage ont 6t6

utilis6s ou qui sont satures de liquides ou solides

inflammables ne doit pas etre mis dans I'appareil avant

que toute trace et toute vapeur de ces liquides ou

solides ne soient completement eliminees.

Ces produits comprennent,entre autres, I'acetone,

I'alcool denature, I'essence, le kerosene, certains

produits de nettoyage menagers, les detachants, la

terebenthine, les cires et les decapants de cire.

b. Ne pas ajouter d'essence, de solvants de nettoyage

sec ou toute autre substance inflammable ou

explosive _ I'eau de lavage. Ces substances

produisent des vapeurs qui pourraient s'enfiammer ou

exploser.

c. Dans certaines conditions, il peut y avoir production

d'hydrogene dans un systeme de chauffage d'eau qui

n'est pas utilise pendant 2 semaines ou plus.

L'HYDROGI_NEEST UN EXPLOSIF.Si le systeme de

chauffage d'eau n'est pas utilise sur une telle duree,

ouvrir tousles robinets d'eau chaude et laisser couler

I'eau pendant plusieurs minutes avant d'utiliser la

machine _ laver ou I'ensemble machine _ laver-

secheuse. Ceci elimine route accumulation

d'hydrogene. Ce gaz etant inflammable, ne pas fumer

ni utiliser de flamme vive pendant ces quelques

minutes.

d. Les articles contenant du caoutchouc-mousse

(l'etiquette indique parfois : mousse de latex) ou tout

materiau de texture similaire ne doivent pas etre

seches sur un cycle utilisant de I'air chaud. Lorsqu'ils

sont exposes _ la chaleur, ces materiaux peuvent,

dans certaines conditions, s'enflammer par un

phenomene de combustion spontanee.

e. Ne pas laver ni secher des articles impregnes d'huile

vegetale ou de cuisson. II pourrait y rester de I'huile

apres lavage, et ils pourraient fumer ou s'enfiammer.

3. Ne pas laisser les enfants jouer sur ou dans I'appareil.

Une surveillance constante est necessaire quand

I'appareil est utilise en presence d'enfants.

4. Avant de mettre la machine hors service ou au rebut,

retirer la porte du compartiment de lavage.

5. Ne pas mettre la main ou le bras dans I'appareil si la

cuve, I'agitateur ou le tambour est en mouvement.

6. Ne pas installer ou remiser I'appareil dans un endroit

ot] il est expose aux intemperies.

ZNe pas modifier les mecanismes de commande.

8. Ne pas r@arer ou remplacer une piece de I'appareil ou

proceder _ un d@annage, sauf si les instructions

publiees le recommandent et que la personne effectuant

la reparation les comprend et possede les

connaissances voulues pour les executer.

9. L'agitateur ne doit pas etre retire. S'il est retire, le

replacer en I'enfon£;ant _ fond, puis serrer la vis de

blocage avant de faire fonctionner la machine.

10. Ne pas utiliser d'assouplissants ni de produits anti-

statiques, sauf si le fabricant de I'assouplissant ou du

produit le recommande.

11. Nettoyer le filtre _ charpie avant et apres chaque

utilisation.

12. I_viter I'accumulation de charpie, de poussiere et de

salete directement autour du conduit d'evacuation et

dans route la zone environnante.

13. Faire nettoyer regulierement I'interieur de la secheuse et

du conduit d'evacuation par des techniciens qualifies.

14. Cet appareil doit etre correctement mis _ la terre. Ne

jamais brancher le cable electrique de I'appareil sur une

prise murale non mise _ la terre conformement aux

codes Iocaux et nationaux. Voir les instructions

d'installation pour la mise _ la terre de cet appareil.

15. Debrancher la machine de la prise de courant avant

toute reparation.

16. Mettre les produits pour la lessive et autres substances

dans un endroit frais et sec ot] les enfants n'ont pas

acces.

17 Ne pas melanger de javellisant et d'ammoniaque ou

d'acides (tels que du vinaigre ou du produit pour enlever

la rouille) pour une meme charge de linge. Des vapeurs

nocives peuvent se former.

18. Ne pas laver d'articles en fibre de verre _ la machine.

De petites particules peuvent se coller sur le linge lave

par la suite et provoquer des irritations cutanees.

19. Avant de mettre les appareils hors service ou au rebut,

retirer la porte du compartiment de sechage.

20. Installer la machine et la mettre de niveau sur un

plancher pouvant supporter son poids.

21. Comme avec tout equipement fonctionnant _ I'electricite

et comportant des pieces mobiles, il existe toujours des

possibilites de danger. Pour utiliser cette machine dans

les meilleures conditions de securite, I'operateur doit se

familiariser avec les instructions de fonctionnement de

I'appareil et user de prudence pendant son utilisation.

CONSERVER CES INSTRUCTIONS

Udlisadondescommandes- Laveuse

S lectionner le cycle

Appuyer sur le selecteur, puis le tourner dans le sens

des aiguilles d'une montre sur le cycle desire. Tirer

dessus pour mettre la machine en marche.

PERMANENT PRESS [infroissable) -Con£u pour

reduire le froissement, rince le linge avec un jet d'eau

froide a la fin du lavage. Cycles disponibles •

14 minutes - Vetements tres sales ou taches.

10 minutes - Vetements normalement sales.

6 minutes - VCtements peu sales.

REGULAR [linge normal) - S'utilise pour le linge

normalement sale, les tissus @ais. Cycles disponibles :

18 minutes - VCtements extrCmement sales ou

tach_s.

14 minutes - VCtements tres sales ou taches.

10 minutes - Vetements normalement sales.

6 minutes - VCtements peu sales.

KNITS/DELICATES [articles d_licats) - Convient

aux articles qui exigent un lavage doux. La machine

laver alterne entre des periodes de cycle pour articles

fragiles et des periodes de lavage et des periodes de

trempage pendant environ 10 minutes.

Remarque :Lescommandes de I'ensemble

machine a laver-secheuse sont pratiques et faciles

utiliser. La machine _ laver et la secheuse peuvent

fonctionner en meme temps ou independamment

I'une de I'autre.

2O

Utilisutiondescommundes- Luveuse

Selectionner la grosseur de la

charge

Mettre le selecteur LOAD SIZE (grosseur de la

charge) sur le reglage SMALL (petit), MEDIUM

(moyen), LARGE (grand).

Pour des resultats optimums, le linge doit circuler

librement. Une quantite insuffisante d'eau peut donner

de mauvais resultats, avec production de charpie et

usure excessive du linge.

Remarque :Pour le lavage de vetements

infroissables ou delicats, de lainages lavables ou

d'articles en tricot I_che, ne jamais utiliser un

reglage inferieur _ MEDIUM. Ceci reduira les

risques de retrecissement, faux plis et tiraillement

des coutures.

Selectionner la temperature

Tourner le selecteur TEMPERATURE sur les

temperatures d'eau desirees. Pour des resultats

optimums, suivre les indications de I'etiquette du

vetement. Utiliser le tableau ci-contre comme guide.

Remarque : Amoins de 16 °C (60 °F-), I'eau est

trop froide pour dissoudre les detergents en poudre

et les activer. Les etiquettes d'entretien considerent

I'eau froide jusqu'_ 29 °C (85 °F).

TEMPERATURE

WARM

21

LOAD SIZE

MEDIUM

Grand 3/4 -Plein

Moyen 1/3 - 3/4

Petit 1/3

Pour des r_sultats optimums, les articles doivent

pouvoir circuler librement.

Hot/Cold Blanc et couleurs

(chaud/froid) tres sales

Couleurs moderement

Warm/Cold sales ; la plupart des

(ti_de/froid) articles infroissables

Cold/Cold Articles peu sales de

(froid/froid) couleur vive ; lainages

lavables

Mettre la machine en marche

• Mettre du detergent.

• Mettre le linge et fermer le couvercle.

• Tirer sur le selecteur pour mettre la machine

en marche.

Remarque :Les vitesses de lavage et

d'essorage sont automatiquement programmees

pour assurer la vitesse d'agitation et d'essorage

voulue pour chaque type de linge. Les cycles

REGULAR FABRICS ont une vitesse de

lavage/essorage rapide. Les cyles PERMANENT

PRESS ont une vitesse de lavage/essorage rapide et

un rin£age de refroidissement par jet d'eau froide.

Les cycles KNITS/DELICATES ont des periodes de

lavage et de trempage alternantes suivies d'un

essorage final rapide.

Fonctionsspeciulesdelumuchineuluver

Soulever le couvercle

Le couvercle de la machine a laver s'ouvre et se ferme

en le soulevant et le rabaissant. Les ressorts int6rieurs

maintiennent le couvercle en position ouver[e jusqu'a

ce qu'il soit rabaiss6.

Cette machine est conQue de telle faQon que tout

remplissage, essorage ou agitation s'arrete quand le

couvercle est soulev6. Si le couvercle est soulev6

pendant le cycle, la machine s'arrete. II suffit de fermer

le couvercle et de tirer sur le s61ecteur pour qu'elle

reprenne le cycle la ot_ il a 6t6 interrompu.

Distributeur de javellisant

Le distributeur dilue automatiquement le javellisant

liquide avant de I'ajouter au linge. Pour I'utiliser,

proc6der comme suit "

1. Mesurer soigneusement le javellisant liquide en

suivant le mode d'emploi indiqu6 sur la bouteille.

2. Mettre le javellisant dans le distributeur avant de

mettre le linge dans la machine. I_viter

d'6clabousser ou de trop remplir le distributeur.

Remarque :

•Ne jamais verser de javellisant liquide non dilu6

directement sur le linge ou dans la cuve. C'est un

produit chimique puissant capable d'abimer les

tissus (d6chirures, per[e de couleur, par exemple)

s'il n'est pas utilis6 correctement.

• Si un agent de blanchiment sans chlore sans

danger pour les couleurs est utilis6, le verser dans

la cuve avec le d6tergent. Ne pas verser d'agent de

blanchiment sans chlore dans le distributeur de

javellisant.

Verser le javellisant liquide dans le

distributeur de javellisant.

Distributeur d'assouplissant

Ce distributeur ajoute I'assouplissant liquide

automatiquement au moment voulu du cycle. Pour

rutiliser, proc6der comme suit "

1. Verser I'assouplissant liquide dans le distributeur en

utilisant la quantit6 recommand6e sur I'emballage.

2. Mettre de I'eau tiede dans le distributeur jusqu'_ ce

qu'elle atteigne le repere indiqu6 FILL LINE.

Remarque :

Ne pas arreter la machine durant le premier

essorage. Le distributeur se viderait trop tot.

Ne jamais verser d'assouplissant directement sur le

linge. II laisserait des trafn6es et des taches.

Utiliser le distributeur pour rassouplissant liquide

uniquement. Nettoyer fr6quemment le distributeur

et son pour[our a I'aide d'une brosse et d'eau tres

chaude additionn6e de d6tergent.

Verser rassouplissant liquide dans le godet et

diluer avec de I'eau tilde.

22

Conseilsdefonctionnementdelumachineulever

D tergent

•Utiliser du detergent liquide ou en poudre. Pour des

r_sultats optimums, veiller &toujours ajouter le

d_tergent AVANT le linge et &ce que I'eau soit

d'une temperature sup_rieure & 16 ° C [60 ° F).

• Utiliser la quantite de detergent qui convient pour la

charge, le niveau de salete et le type d'eau. Si I'eau

est dure ou que le linge est tres sale, utiliser

davantage de detergent.

Si I'eau est douce ou le linge peu sale, utiliser moins

de detergent. (Voir le mode d'emploi du detergent.)

• Essuyer tout detergent qui pourrait s'etre repandu

sur la machine a laver.

Chargement

• Mettre le linge sec, non plie sans le tasser dans la

machine, en remplissant le panier jusqu'au rang

superieur de trous pour une charge maximum.

• Ne pas enrouler des articles de grandes dimensions

comme les draps autour de I'agitateur.

Pour une meilleure circulation du linge, melanger les

petits articles et les articles de plus grandes

dimensions. Laver les articles volumineux comme les

couvertures separement.

Avec les articles fragiles ou infroissbles, les lainages

lavables ou les articles en tricot I_che, ne jamais

utiliser un niveau d'eau inferieur au niveau MEDIUM

(moyen). IIs auront moins tendance a retrecir, _ se

froisser et les coutures tiendront mieux.

• Pour des resultats optimums, mettre du detergent

dans la cuve avant d'ajouter le linge.

Conseils supplementaires

II est possible que la charge puisse 6tre d6s6quilibr6e

pendant I'essorage. Si cela se produit, pousser sur le

s61ecteur,ouvrir le couvercle, r68quilibrer la charge, fermer

le couvercle et mettre la laveuse en marche. I'essorage

reprend au point ot] il s'6tait interrompu.

• Cette machine effectue des pauses _ plusieurs reprises au

cours d'un cycle de lavage. Ces pauses momentan6es font

partie de son fonctionnement normal.

Cette laveuse est con(;ue pour ne pas essorer Iorsque que

le couvercle est ouvert. Toutefois, elle se remplit et

I'agitation a lieu m6me si le couvercle est ouvert pour que

I'eau soit disponible pour permettre le pr61avagedes

taches ou la dilution de I'assouplissant.

Si le couvercle est ouvert au cours d'un cycle d'essorage,

la laveuse s'arr6te. Une lois le couvercle ferm6 et la

laveuse en marche, le cycle reprend I_ ot] il avait 6t6

interrompu.

23

CommondesenbrefdeIosecheuse

S lectionner le cycle

WRINKLE RELEASE (defroissage) defroisse les

articles propres et secs mais legerement froisses, par

exemple des articles suspendus dans un placard trop

plein ou d'une valise ou des articles qui sont restes

trop Iongtemps dans la secheuse _ la fin du cycle. Ce

cycle assure environ 10 minutes de sechage a chaud,

puis 5 minutes de sechage a froid. Appuyer sur START

(marche).

DAMP DRY (s_chage partiel) est con£;u pour secher

le linge <<partiellemenb>. Ce cycle assure environ 20

minutes de sechage _ chaud, puis 5 minutes de

sechage _ froid. Appuyer sur START.

TIME DRY (s_chage minute) peut etre selectionne

pour tout type de linge si le systeme a capteur

IntelliDry n'est pas desire. Regler le selecteur sur le

nombre de minutes voulu et la temperature appropriee

pour le linge. Appuyer sur START.

AIR FLUFF (gonflant) assure un culbutage _ I'air

froid pour les articles fragiles ou ceux qui ont besoin

d'etre acres, par exemple : certains chandails, rideaux

de douche, materiel de camping, oreillers, etc. Regler

le selecteur sur le nombre de minutes desire jusqu'a 20

minutes, et appuyer sur START.

IntelliDry PERMANENT PRESS with Press Care

(s_chage intelligent, tissus infroissables et de

minimum d'entretien) <<sent>>automatiquement le

degre d'humidite du linge et arrete la secheuse Iorsque

le degre d'humidite desire est atteint. Permanent Press

(tissus infroissables) reduit le froissement des tissus

synthetiques tels que I'acrylique, le nylon, le polyester

ou les tissus melanges en assurant, _ la fin du cycle,

une periode prolongee de refroidissement au cours de

laquelle la secheuse tourne _ froid. II suffit de mettre le

selecteur sur le niveau de sechage desire (more

dry/plus sec - less dry/moins sec) et d'appuyer sur

START. Le centre • est le reglage initial conseille pour

la majorite du linge.

IntelliDry REGULAR FABRICS (s_chage intelligent,

tissus ordinaires) detecte automatiquement le degre

d'humidite du linge et arrete la secheuse Iorsque le

degre d'humidite desire est atteint. Ce cycle est prevu

pour le linge comme les serviettes, les sous-vetements,

les T-shirts, les jeans, etc. Mettre le selecteur sur le

niveau de sechage desire (more dry/plus sec - less

dry/moins sec) et appuyer sur START. Le centre • est

le reglage initial conseille pour la majorite du linge.

24

CommondesenbrefdeIosecheuse

S_lectionner la temperature

Regler le selecteur TEMPERATURE sur la

temperature de sechage voulue "

REGULAR (Tissus Ordinaires) - Utiliser ce cycle pour

secher les articles resistants en coton ou les articles

dont I'etiquette porte la mention sechage en machine.

DELICATES (Articles Delicats) - Utiliser ce cycle pour

les articles supportant real la chaleur dont I'etiquette

porte la mention sechage a basse temperature,

sechage _ tiede.

TEMPERATURE

DELICATE REGULAR

Appuyer sur Start (marche)

Pousser sur ce bouton pour mettre la secheuse en

marche. La secheuse ne marche pas si la porte n'est

pas fermee. Si celle-ci est ouverte au cours du cycle, il

faut _ nouveau pousser sur le bouton de marche pour

faire reprendre le cycle I_ ot_ il avait ete interrompu.

Une fois le cycle termine, la secheuse produit un bref

signal sonore.

START

ConseilsdefonctionnementdeIosecheuse

25

Nettoyer le filtre

charpie...

•apres chaque utilisation.

• pour reduire le temps

de sechage.

• pour un fonctionnement plus econome en energie.

Remarque :Ne pas faire fonctionner la

secheuse sans que le filtre soit en place.

Ajouter une feuille

d'assouplissant... (sidesire)

• apres avoir mis le linge dans la secheuse.

• pour contr01er les problemes d'electricite statique.

• avant que le linge ait chauffe pour empecher le

depot de taches d'assouplissant, d'un aspect gras.

• et enlever toute feuille d'assouplissant usee pour

empecher le depot de taches d'assouplissant, d'un

aspect gras.

I

Charger la secheuse

correctemegt...

• En mettant une seule charge de laveuse a la fois.

En evitant le tres petites charges ou le melange de

differents types de linge.

En ajoutant un ou plusieurs articles de meme type

Iorsqu'un ou deux articles seulement doivent etre

seches. Le linge tourne mieux dans la secheuse et

seche plus efficacement.

Toute surcharge nuit au fonctionnement de la

secheuse, ce qui entraine un sechage inegal, de

meme qu'un exces de plis dans certains tissus.

Lors du sechage d'articles de grande taille et

volumineux, comme couvertures ou dessus de lit, il

peut etre necessaire de redisposer la charge

pendant le cycle afin d'obtenir un sechage uniforme.

ConseilspourI'evacuationdeI'air

AFAIRE

AFAIRE

Faire en sorte que I'air

s'evacue de la secheuse

avec facilite.

FAIRE

Utiliser un End

rigide de 10,2 crn (4 po) de diametre.

Rubaner toutes les jointures et conduites _.

au niveau de la secheuse. Ne pas utiliser

de vis, qui retiennent la charpie.

AFAIRE

S'organiser pour que le

conduit soit aussi droit

que possible.

m

AFAIRE

Nettoyer a fond tout !.

ancien conduit d'evacuation avant

d'y raccorder la nouvelle secheuse.

S'assurer que le clapet de la hotte

d'evacuation s'ouvre et se ferme

librement. Verifier et nettoyer une lois

par an le systeme d'evacuation.

NE PAS FAIRE

Permettre qu'un syst_me d'evacuation inad_quat

ralentisse le sechage du linge.

NE PAS

FAIRE

Restreindre I'efficacite

de la secheuse avec un

systeme d'evacuation

mediocre.

ANE PAS FAIRE

Utiliser un conduit en

plastique, en aluminium

fin ou un conduit flexible

non metallique.

NE PAS

FAIRE

Utiliser un conduit trop

long avec de nombreux

coudes.

NE PAS

FAIRE

Utiliser des conduits et

un clapet d'evacuation

ecrases ou bloques.

26

Hettovugeete,tretie,

Entretien du tableau

de commande

Nettoyer le tableau de commande avec un chiffon doux

humide. Ne pas utiliser de poudre abrasive ni de tampon

recurer.

Entretien de la carrosserie

Nettoyer toutes traces de salete ou autre a I'eau et au

savon et, si desire,appliquer ensuite de la cire pour

appareils menagers.

La laveuse ne doit pas etre installee ou la temperature

descend sous le point de congelation car cela pourrait

endommager la laveuse.

Enlever les epingles, les ceintures et autres objets

tranchants des vetements afin de prevenir les

egratignures sur les parties interieures.

Ne pas deposer d'articles Iourds ou tranchants sur le

dessus de la laveuse.

Le dessus de la laveuse ne doit pas etre utilise pour

detacher les vetements. Certains detachants, pour la

rouille, entre autres, abimeront le fini.

Les javellisants, detergents, solvants et autres produits qui

sont renverses sur le dessus de la laveuse et y demeurent

ternissent le fini. Enlever toutes les eclaboussures avec un

linge douce et humide.

Entretien de la machine laver

Filtre _charpie

Le FILTREA CHARPIE AUTO-NETTOYANT de la machine

laver est situe sous I'agitateur. II est auto-nettoyant. La

charpie est retenue pendant le lavage et le rin£age et le

filtre est automatiquement rince pendant la portion

essorage et evacuation du cycle.

Nettoyage de I'interieur

Nettoyer periodiquement rinterieur de la laveuse pour

retirer toutes saletes, odeurs ou bacteries qui resteraient

dans la laveuse par suite du lavage du linge. Nous

recommandons de suivre les etapes suivantes tousles 60

- 120 jours pour nettoyer et rafraichir I'interieur de la

laveuse. La frequence a laquelle la laveuse doit etre

nettoyee et rafraichie depend de facteurs tels

qu'utilisation, quantite de salete ou bacteries passant par

la laveuse, ou encore I'utilisation d'eau froide. Le non-

respect de ces directives peut entrainer des conditions

insatisfaisantes, incluant de mauvaises odeurs et/ou des

taches permanentes sur la laveuse ou sur la lessive.

Pour nettoyer et rafraichir I'int_rieur de la

laveuse :

1. Ajouter une quantite mesuree de javellisant dans le

distributeur de javellisant, en suivant les

instructions donnees sur le paquet.

2. Ajouter 1//4tasse de detergent dans la cuve.

3. Faire _ la laveuse un cycle complet sans linge avec

de I'eau tres chaude.

/4. Repeter au besoin le processus.

Entretien de la s cheuse

Tambour

Enlever toutes taches comme celles de crayon, de stylo ou de

teinture (des nouveaux articles comme serviettes ou jeans)

avec un nettoyant tout usage. Ensuite, faire secher par

culbutage avec de vieilles serviettes ou des chiffons pour

enlever tout exces de taches ou de substance de nettoyage.

A la suite de ces etapes, les taches peuvent encore etre

visibles mais ne devraient pas affecter les charges suivantes.

Nettoyage de I'evacuation d'air

Doit etre inspecte et nettoye entierement une lois par an

pour donner des resultats optimums. La hotte se trouvant

rexterieur de la residence doit etre nettoyee plus

frequemment pour assurer son bon fonctionnement. (Voir les

instructions de d'installation pour plus de renseignements.)

Remisage de I'ensemble machine

laver-secheuse

Si vous fermez votre maison durant I'hiver, demandez

un technicien de vider I'eau de la laveuse. Debrancher

le cordon d'alimentation de la prise de courant et les

boyaux des robinets.

Remarque :Afin d'en savoir davantage sur les

precautions a prendre en cas de remisage de la

machine pour de Iongues periodes ou par temps

tres froid, consulter le service _ la clientele de

Maytag au Canada au 1-800-688-2002.

27

Recherchedesponnes

Ne se

remplit pas

Ne produit pas

d'agitation

N'essore pas,

ne se vidange

pas

S'arr_te

Fuit

Est bruyante

Se remplit d'eau

une

temperature

incorrecte

Linge rnouill_

•Brancher la machine sur une prise sous tension

•V6rifier le fusible ou reenclencher le disjoncteur

• Fermerle couvercle et tirer sur le selecteur pour mettre la machine en marche Pourdes raisons de

securite, la machine ne se remplit pas si le couvercle est ouvert

• Ouvrir les deux robinets _ fond

• Redresser les boyaux d'arrivee

• Debrancher les boyauxet nettoyer les filtres Les filtres des boyaux pourraient etre bouches

• Verifier le fusible ou reenclencher le disjoncteur

• Mettre le selecteur sur le cycle voulu et tirer dessus pour mettre la machine en marche

• Fermerle couvercle et tirer sur le selecteur pour mettre la machine en marche Pourdes raisons de

securite, [agitation et I'essoragene fonctionnent pas si le couvercle est ouvert

• La charge est desequilibree Redistribuer le linge, fermer le couvercle et tirer sur le selecteur Verifier que

la machine est de niveau S'assurerque le niveau d'eau choisi est suffisant pour la quantite de linge lavee

• Verifier le fusible ou reenclencher le disjoncteur

• Redresser les boyaux l_liminerles boyaux ne pouvant plus etre redresses Si [evacuation est bouchee,

appeler le service apres-vente

• Fermerle couvercle et tirer sur le selecteur pour mettre la machine en marche Pourdes raisons de

securite, [agitation et I'essoragene fonctionnent pas si le couvercle est ouvert

• Blocage cause par une quantite trop abondante de mousse Relaversans detergent Utiliser une quantite

correcte de detergent _ mousse reduite

• La charge est desequilibree Redistribuer le linge, fermer le couvercle et tirer sur le selecteur Verifier que

la machine est de niveau S'assurerque le niveau d'eau choisi est suffisant pour la quantite de linge lavee

• Brancher la machine sur une prise sous tension

• Verifier le fusible ou reenclencher le disjoncteur

• Mettre le selecteur sur le cycle voulu et tirer dessus pour mettre la machine en marche Si la machine est

dotee de touches, s'assurer qu'elles sont poussees _ fond

• Fermerle couvercle et tirer sur le selecteur pour mettre la machine on marche Pourdes raisons de

securite le remplissage, [agitation et I'essoragene fonctionnent pas si le couvercle est ouvert

• C'est peut-etre simplement une pause ou une phase de trempage du cycle de lavage Attendre quelques

minutes ; il est possible que la machine se remette en marche

• Verifier que lesraccords des boyaux sont bien serres

• S'assurerque I'extremite du boyau d'evacuation est inseree correctement et bien fixee sur le systeme

d'evacuation

• l_viterle trempage prolonge ; faire tremper 30 minutes maximum

• l_viterde trop mettre de linge

• Verifier que la machine a ere mise de niveau tel qu'indique dans le manuel de mise en service

• Lesplanchers peu solides peuvent produire des vibrations et le d@lacement de la machine

• S'assurerque les pieds reglables sont equipes d'embouts en caoutchouc

• Ouvrir les deux robinets _ fond

• Si la machine est dotee d'un selecteur de temperature, verifier que celui-ci est bien place sur une

temperature et non pas entre deux reglages

• S'assurerque la temperature selectionnee est la bonne

• S'assurerque les boyaux sont raccordes aux robinets et raccords d'arrivee d'eauvoulus

• Verifier le chauffe-eau II doit etre regle pour assurer une eau chaude _ 49° C (120° FJau robinet

l_galementverifier la capacite du chauffe-eau et sa rapidite de chauffage une lois qu'il a ete vide

• Deconnecter les boyauxet nettoyer les filtres Les filtres des boyaux pourraient etre bouches

• La charge est desequilibree Redistribuer le linge, fermer le couvercle et mettre la laveuseen marche

Verifier que la laveuseest de niveau S'assurerque le niveaud'eau choisi est suffisant pour la quantite de

linge lavee

28

Recherchedespannes

Ne se met pas

en marche

Ne produit pas

de chaleur

Ne sbche pas

Est bruyante

Le s_lecteur

avarice

lentement

Ne sbche pas

uniform_ment

D_gage une

odeur

•Veiller _ ce que la porte soit bien ferm6e

•Veiller _ ce que la s6cheuse soit branch6e dans une prise sous tension

•V6rifier le fusible ou le disjoncteur

• Appuyer sur la touche START (marche) _ nouveau si la porte a 6t6 ouverte au cours du cycle

• V6rifier le fusible ou le disjoncteur

• V6rifier que la secheuse est sur un reglage utilisant de I'air chaud et non pas sur Air fluff

• S'il s'agit d'une secheuse _ gaz, verifier que le robinet d'arrivee de gaz est ouvert

• Nettoyer le filtre _ charpie et le conduit d'evacuation

• Verifier les points ci-dessus De plus

• Verifier que le clapet de la hotte d'evacuation qui se trouve _ I'exterieur s'ouvre et se referme

librement

• Utiliser un conduit d'evacuation rigide en metal de 10,2 cm (4 pod de diametre

• Ne pas trop remplir la secheuse Une charge de machine _ laver = une charge de secheuse

• S@arer les tissus @ais des tissus legers

• Verifier que la machine _ laver se vidange correctement et essore correctement le linge

• Verifier qu'il n'y a pas, dans la secheuse, d'objets tels que pieces de monnaie, boutons, clous, etc

Les enlever immediatement

• S'assurer que la secheuse est de niveau, tel qu'explique dans le manuel de mise en service

• Veiller _ ce que les embouts en caoutchouc soient sur les pieds reglables

• Ceci est normal avec un cycle IntelliDty (sechage intelligent), surtout au debut du cycle Une fois

que le linge commence _ secher, le selecteur commence _ avancer II avance lentement au debut

du cycle parce qu'il y a plus d'humidite dans le linge Le selecteur avance plus rapidement au fur et

mesure que le linge seche

• Les coutures, les poches et autres endroits semblables de forte epaisseur, peuvent ne pas etre

completement secs, alors que le reste a atteint le niveau de sechage choisi Ceci est normal

Choisir le reglage IntelliDry, more

• Si un article @ais est mis _ secher avec une charge legere comme une serviette avec des draps, il

est possible qu'il ne soit pas completement sec, alors que le reste est au niveau de sechage choisi

Pour obtenir de meilleurs resultats, mettre _ secher les articles legers _ part des articles epais

• Les odeurs domestiques comme peinture, vernis, nettoyants puissants, etc, peuvent atteindre la

secheuse en provenance de Fair ambiant alentour Ceci est normal etant donne que la secheuse

extrait de I'air de la piece, le rechauffe, puis apres un passage par le tambour, I'evacue vers

I'exterieur Lorsque ces odeurs sont presentes dans Fair, bien aerer la piece avant d'utiliser la

secheuse

29

Remurques

30

Guruntieetserviceupres-vente

LESEUL ETUNIQUERECOURSDU CLIENTEN

VERTUDE CETTEGARANTIELIMITI_EESTLA

REPARATIONDU PRODUITCOMME DI_CRITE

PR¢CCDEMMENT.LESGARANTIES

IMPLIClTES,Y COMPRISLESGARANTIESDE

QUALIT¢MARCHANDEOU D'ADAPTATIONA

UN USAGEPARTICULIER,SONTLIMITI_ESA

UN AN OUA LA PCRIODELA PLUSCOURTE

PERMISEPARLA LOI.MAYTAGCORPORATION

NE SERAPASTENUERESPONSABLEDES

DOMMAGESDIRECTSOU INDIRECTS.

CERTAINS€TATSETCERTAINESPROVINCES

INTERDISENTL'EXCLUSIONETLA LIMITATION

DESDOMMAGESDIRECTSOU INDIRECTS

AINSI QUELESLIMITATIONSSURLA DURCE

DESGARANTIESIMPLIClTESDE QUALIT¢

MARCHANDEOU D'ADAPTATIONA UN

USAGEPARTICULIER.IL ESTDONC POSSIBLE

QUECESLIMITATIONSNE S'APPLIQUENTPAS

A VOUS.CETTEGARANTIEVOUS CONFI_RE

DESDROITSJURIDIQUESSPI_ClFIQUESETIL

SEPEUTQUEVOUSAYIEZD_,UTRESDROITS,

QUIVARIENTD'UN €TATA L'AUTREOU D'UNE

PROVINCEA L'AUTRE.

Ne sont pas couverts par ces garanties

1. Les probl_mes et dommages r_sultant des situations suivantes :

a. Mise en service, livraison ou entretien effectuds incorrectement.

b. Toute r@aration, modification, alt6ration et tout rdglage non autoris6s par le

fabricant ou par un prestataire de service apres-vente agr_6.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle.

d. Courant 61ectrique,tension, alimentation 61ectriqueou en gaz incorrects.

e. R6glage incorrect d'une commande.

2. Les garanties ne peuvent 6tre honordes si les numdros de s6rie d'origine ont

6td enlevds, modifids oune sont pas facilement lisibles.

3. Ampoules, filtres _ eau et filtres _ air.

4. Les produits achet6s _ des fins commerciales ou industrielles.

5. Les frais de d@annage ou de visite pour :

a. Correction d'erreurs de mise en service. Pour les produits n6cessitant une

ventilation, un conduit m6tallique rigide doit (!tre utilis&

b. Initiation de I'utilisateur _ I'emploi de I'appareil.

c. Transport de I'appareil chez le r@arateur et retour de I'appareil chez

I'utilisateur.

6. Tout aliment perdu en raison de pannes du r6frig6rateur ou du cong61ateur.

Z D@enses de d@lacement et de transport pour la r@aration du produit dans

des endroits 61oign6s.

8. Cette garantie n'est pas valide _ I'ext6rieur des Ctats-Unis et du Canada.

Communiquez avec votre d6taillant pour savoir si une autre garantie

s'applique.

9. Dommages indirects ou accessoires subis par route personne _ la suite d'une

quelconque violation des garanties. Certains €tats ou provinces ne permettent

pas I'exclusion ou la limitation de responsabilit6 en ce qui

concerne les dommages directs ou indirects. I'exclusion ci-dessus peut en

consequence ne pas s'appliquer _ votre cas.

Si vous avez besoin d'aide

Consultez d'abord la section sur le d@annage dans le manuel d'utilisation et

d'entretien, puis appelez le d6taillant de qui vous avez achet6 votre appareil ou le

service _ la clientele de Maytag Services, LLC au 1-800-688-9900 aux Ctats-Unis

et au 1-800-688-2002 au Canada pour savoir ot_ trouver un r@arateur autoris6.

• Veillez _ conserver la facture d'achat pour justifier de la validit6 de la

garantie. Pour d'autres renseignements concernant les responsabilit6s du

propridtaire _ I'dgard du service sous garantie, voir le texte de la GARANTIE.

• Si le d6taillant ou I'agence de service apres-vente ne peut r6soudre le

probleme, 6crivez _ Maytag Services, LLC _ I'adresse suivante : CAIR"

Center, P.O.Box 2370, Cleveland, TN 37320-2370 Ctats-Unis, ou appelez au

1-800-688-9900 aux I_tats-Unis ou au 1-800-688-2002 au Canada.

• Les guides d'utilisation, les manuels de service et les renseignements sur

les pieces sont disponibles aupres du service _ la clientele de Maytag

Services, LLC.

Remarques :Veillez a fournir I'information suivante Iorsque vous communiquez

avec nous au sujet d'un probleme :

a. Vos nora, adresse et num_ro de t_l@hone;

b. Num@o de modele et num@o de s@ie de I'appareil;

c. Nora et adresse du d_taillant avec la date I'appareil achet_;

d. Description d_taill_e du probleme observe;

e. Preuve d'achat (facture de vente).

31

Guia de uso y cuidado

lid

Tabla dl

Instruq

de seguridad

Uso de los controles

Lavadora ............... 36-37

Secadora .............. 40-41

Caracteristicas

especiales ................ 38

Sugerencias para

la operaci6n .............. 39

Localizaci6n y soluci6n

de averias ............. 44-45

Garantia y

servicio ......... t_ltimia pdgina

Surgerencias para

el escape ................. 42

32

Instruccionesimportuntesdeseguridud

Ahora debe conocer las

instrucciones de seguridad

Las advertencias y las instrucciones importantes de

seguridad que aparecen en esta gufa no tienen el propOsito

de cubrir todas las condiciones posibles que podrfan ocurrir.

Se debe usar el sentido comt_n, precauciOn y cuidado

cuando se instale, se efectt_e mantenimiento o se use el

electrodom6stico.

Siempre comunfquese con el fabricante para los asuntos

relacionados con problemas o condiciones que no entienda.

Reconozca los simbolos de seguridad,

advertencias, etiquetas

33

Instruccionesimportantesdeseguridad

Aviso y advertencia de

seguridad importantes

La Ley sobre Sustancias T6xicas y Agua Potable Segura de

California, de 1986 (Proposici6n 65), estipula que el

gobernador de California debe publicar una lista de

sustancias que el Estado de California sabe que pueden

causar cancer o da_os en el sistema reproductor, y requiere

que las empresas adviertan a sus consumidores sobre las

exposiciones potenciales a tales sustancias.

Los usuarios de este dispositivo quedan advertidos por

medio de este documento que la combusti6n de gas puede

dar como resultado una exposici6n a bajo nivel de algunas

de las sustancias listadas, entre elias benceno, formaldehido

y negro de humo _ollfn}, debido principalmente a la

combusti6n incompleta del gas natural o petr61eo liquido

{LP}. Los conductos de escape deben mantenerse libres de

obstrucciones, y una secadora con un sistema de escape

adecuadamente instalado minimizara sobre, dentro ni delante

del aparato.

Nota: Debido a la mejora continua de sus productos,

Maytag se reserva el derecho de cambiar las

especificaciones sin previo aviso. Si desea ver los detalles

completos, consulte las instrucciones de instalaci6n que

vienen con su producto antes de seleccionar el tipo de

gabinete, cortar las aberturas o comenzar la instalaci6n.

Cont.

34

Instruccionesimportantesdeseguridad

5. No coloque la mano dentro del electrodom6stico cuando

la tina, el agitador o el tambor est6 en movimiento.

6. No instale ni almacene este electrodom6stico donde

estara expuesto alas inclemencias del tiempo.

Z No altere los controles.

1. Lea todas las instrucciones antes de usar el

electrodom6stico.

2. Para evitar la posibilidad de incendioo explosi6n:

a. No lave o seque art[culos que anteriormente se hayan

limpiado, lavado, sumergido o manchado con gasolina,

solventes de lavado en seco u otras sustancias

inflamables o explosivas ya que emiten vapores

inflamablesque pueden incendiarseo producir una

explosi6n. Lave a mano y cuelgue en una cuerda de

secar cualquier artfculo que contenga estas sustancias.

Cualquier material en el cual se haya usado un agente

de limpieza o que est8 saturado con I[quidos o s61idos

inflamables no debe ser colocado en el electrodom6stico

hasta que todos los restos de estos I[quidos o s61idosy

sus vapores hayan sido eliminados.

Estas sustancias incluyen acetona, alcohol

desnaturalizado, gasolina, keroseno, algunos Ifquidos de

limpieza dom6sticos, algunos quitamanchas, aguarras,

ceras y quitaceras.

b. No agregue gasolina, solventes de lavado en seco ni

otras sustancias irfflamables o explosivas al agua de

lavado. Estas sustancias emiten vapores que pueden

incendiarse o explotar.

c. Bajo ciertas condiciones, se puede producir gas

hidr(_geno en un sistema de agua caliente que no ha

sido usado durante dos semanas o m4s. EL GAS

HIDROGENO ES EXPLOSIVO.Si el sistema de agua

caliente no ha sido usado durante tal perfodo, antes de

usar una lavadora o una combinaci6n de lavadora y

secadora, abra todas las Ilaves del agua caliente y deje

que el agua escurra durante varios minutos. Esto

eliminara cualquier gas hidr6geno acumulado. Debido a

que el gas es infiamable, no fume ni use una llama

abierta durante ese perfodo.

d. No seque con calor los artfculos que contengan espuma

de caucho (puede Ilamarse espuma de latex) o

materiales de caucho de textura similar. AI calentarse,

los materiales de espuma de caucho pueden prenderse

fuego por s[ solos bajo ciertas circunstancias.

e. No lave ni seque artfculos que est6n sucios con aceite

vegetal o de cocinar. Estos artfculos pueden contener

algo de aceite despu6s de ser lavados. Debido al aceite

remanente, la tela puede echar humo o prenderse fuego

por sf sola.

3. No permita que los nitros jueguen encima o dentro del

electrodom6stico. Es necesaria una supervisi6n estricta

cuando el electrodom6stico es usado cerca de los nif_os.

4. Antes de que el electrodom6stico sea puesto fuera de

servicio o descartado, retire la puerta del compartimiento

de lavado.

8. No repare ni reemplace rfirlguna pieza del

electrodom6stico ni intente efectuar ningt_n servicio a

menos que haya sido recomendado especfficamente en

las instrucciones de reparaci6n por el usuario y que

usted las comprenda y tenga habilidad para efectuarlas.

9. El agitador no debe ser retirado. Si el agitador se retira,

debe ser colocado nuevamente oprimi6ndolo hacia abajo

completamente y apretando el tornillo de fijaci6n antes

de que la lavadora sea usada.

10. No use suavizadores de tela o productos para eliminar la

electricidad est4tica que no hayan sido recomendados

por el fabricante del suavizador de tela o producto.

11. Limpie el filtro de pelusa de la secadora antes o despu6s

de cada carga de ropa.

12. Mantenga el 4rea alrededor de la abertura del conducto

de ventilaci(_n y las 4reas aledafias libres de

acumulaciones de pelusa, polvo y suciedad.

13. La parte interior de la secadora y del conducto de

ventilaci6n debe ser limpiada peri(_dicamente por

personal de servicio calificado.

14. Este electrodom6stico debe ser puesto a tierra de

manera apropiada. Nunca enchufe el cord6n del

electrodom6stico en un tomacorriente que no est6

debidamente puesto a tierra y de acuerdo con los

c6digos nacionales y locales. Vea las instrucciones de

instalaci(_n para la puesta a tierra de este

electrodom6stico.

15.

16.

Desenchufe el cord(_n el6ctrico antes de intentar reparar

su electrodom6stico.

Mantenga todos los aditivos de lavado y otros materiales

en un lugar fresco y seco y fuera del alcance de los

nif_os.

1Z No use blanqueador de cloro y amorffaco o acidos (tales

como vinagre o desoxidantes} en el mismo lavado. Se

pueden formar vapores peligrosos.

18. No lave en la lavadora los materiales de fibra de vidrio.

Se pueden pegar partfculas en la ropa que se lave a

continuaci6n y causar irritaci6n a la piel.

19. Antes de que los electrodom6stico sea puesto fuera de

servicio o descartado, retire la puerta del compartimiento

de secado.

20.

21.

Instale y nivele la lavadora sobre un piso que pueda

soportar el peso.

AI igual que con cualquier equipo que utiliza electricidad

y que tiene piezas m6viles, existen ciertos riesgos

potenciales. Para usar este electrodom_stico con

seguridad, el usuario debe familiarizarse con las

instrucciones de funcionamiento del electrodom6stico y

ejercer siempre cuidado cuando Io usa.

(; UARDE ESTAS I NSTBUCCION ES

35

Usodeloscontroles- Lavadoru

Seleccione el ciclo

Presione perilla de control y hdgala girar a la derecha

hasta alcanzar el ciclo deseado. Tire de la perilla de

control para encender la lavadora.

PERMANENT PRESS (planchado permanente) fue

dise_ado para reducir al minimo las arrugas con un

enjuague rociado de enfriamiento despues del lavado.

Los tiempos disponibles son:

14 minutos - Para ropa muy sucia o manchada.

10 minutos - Para ropa con suciedad normal.

6 minutos - Para ropa con poca suciedad.

REGULAR FABRICS (tejidos regulares) se usa para

telas normales y resistentes. Los tiempos disponibles

son:

18 minutos - Para ropa extremadamente sucia o

manchada.

14 minutos - Para ropa muy sucia o manchada.

10 minutos - Para ropa con suciedad normal.

6 minutos - Para ropa con poca suciedad.

KNITS/DELICATES (ropa delicada) fue dise_ado para

los articulos que requieren una acci0n de lavado

delicada. Proporciona periodos alternados de lavado y

remojado durante aproximadamente 10 minutos.

Nota: Los controles para la combinaciOn de

lavadora y secadora son convenientes y f_ciles de

usar. La lavadora y secadora pueden funcionar al

mismo tiempo o en forma independiente una de la

otra.

Seleccione el tamafio de la

carga de ropa

Gire la perilla LOAD SIZE (tama_o de carga de ropa) a

la posici0n SMALL (peque_o), MEDIUM (mediano) o

LARGE (grande).

Los articulos deben moverse libremente para obtener

los mejores resultados. Si se usa muy poca agua,

puede resultar una limpieza deficiente, formaciOn de

pelusa y un desgaste excesivo.

Nota: AI lavar articulos de planchado permanente,

ropa delicada, articulos lavables de lana o de un

tejido abierto, nunca use menos de la posici0n

MEDIUM. Asi se reducir_ al minimo el

encogimiento, las arrugas y el estiramiento de las

costuras.

LOAD SIZE

MEDIUM

\

Large (grande) 3//4 -Ileno

Medium (mediano) 1/3 - 3//4

Small (peque_o) 1/3 Ileno

ILos articulos deben moverse libremente para

obtener los mejores resultados.

Cont.

36

Usodeloscontroles- Lavadora

Seleccione la temperatura del

agua

Gire la perilla TEMPERATURE (temperatura) a la

posici6n de las temperaturas de agua deseadas. Lea la

etiqueta de cuidado de la prenda para obtener los

mejores resultados. Use la tabla de la derecha como

gufa.

Nota: Para las temperaturas de lavado menores de

16°C (60°F), los detergentes no se disuelven bien ni

limpian bien. Las etiquetas de cuidado de la prenda

definen el agua fria como de hasta 29°C (85°F)

TEMPERATURE

WARM

HOT COLD

Encienda la lavadora

•A_ada detergente.

• Cargue la lavadora y cierre la tapa.

• Tire de la perilla de control para comenzar.

Nota: : La lavadora estd programada

automdticamente para asegurar la agitaci6n y

centrifugado apropiados para cada tipo de carga.

REGULAR FABRICS (tejidos regulares) proporciona

una velocidad r_pida de lavado y centrifugado.

PERMANENT PRESS (planchado permanente) tiene

una velocidad r_pida de lavado/centrifugado con un

enjuague rociado de enfriamiento.

KNITS/DELICATES (ropa delicada) tiene periodos

alternados de lavado y remojado y una velocidad

rdpida de centrifugado final.

Hot/Cold

(caliente/fria)

Warm/Cold

(tibia/fria)

Cold/Cold

(fria/fria)

Ropa blanca y ropa de

colores no deste_ibles muy

sucia.

Ropa de colores

moderadamente sucia; la

mayoria de la ropa de

planchado permanente.

Ropa de colores brillantes,

ligeramente sucia, lanas

lavables.

37

Caracteristicasespeciales- tavadora

Levante la tapa

La tapa de la lavadora se mueve hacia arriba y hacia

abajo para abrir y cerrar. Hay resortes internos que

mantienen la tapa en la posici0n abierta hasta tirar de

ella para cerrarla.

Esta lavadora fue dise_ada para no Ilenarse de agua,

agitar o centrifugar cuando la tapa est6 abierta. Si la

tapa se abre durante un ciclo, la lavadora se detendr_;

cuando se cierra la tapa y se tira de la perilla de

control, la lavadora continuara con su ciclo en el

punto donde fue interrumpido.

Surtidor de blanqueador

El surtidor diluye autom_ticamente el blanqueador de

cloro liquido antes de que 6ste entre en contacto con

la carga de ropa. Siga estos pasos para el uso:

1. Mida cuidadosamente el blanqueador de cloro

liquido, siguiendo las instrucciones del envase.

2. Vierta el blanqueador de cloro en el surtidor antes

de colocar la carga de ropa. Evite salpicar o Ilenar

en exceso el surtidor.

Notas:

•Nunca vierta blanqueador de cloro liquido no

diluido directamente sobre la carga de ropa ni en la

tina de la lavadora. Es una sustancia quimica muy

fuerte y si no se usa adecuadamente puede da_ar

las telas; por ejemplo, puede romperlas o

decolorarlas.

• Si prefiere utilizar un blanqueador sin cloro que no

decolore, vi6rtalo en la tina de lavado junto con el

detergente. No vierta blanqueadores sin cloro en el

surtidor de blanqueador.

Vierta blanqueador de cloro I|quido en el

surtidor de blanqueador.

Surtidor de suavizante de tela

Este surtidor autom_ticamente descarga el suavizante

liquido en el momento adecuado durante el ciclo. Siga

estos pasos para el uso:

1. Vierta suavizante liquido de tela en el surtidor

usando la cantidad recomendada en el envase.

2. A_ada agua tibia al surtidor hasta la LfNEA DE

LLENADO.

Notas:

• No detenga la lavadora durante el primer

centrifugado. Esto provocara que el surtidor se

vacie temprano.

• Nunca vierta suavizante liquido de tela

directamente sobre la carga de ropa. Dejara

manchas.

Use el surtidor Qnicamente para suavizantes

liquidos de tela. Limpie el _rea dentro y alrededor

del surtidor frecuentemente con agua caliente,

detergente y un cepillo suave.

Vierta suavizante I|quido de tela en una taza

y dilt_yalo con agua tibia.

38

Sugerenciusdeusodeluluvudoru

Detergente

•Use detergente liquido o granulado para lavar ropa.

Para obtener los mejores resultados, aseg[irese de

a_adir el detergente a la lavadora ANTES de

cargarla y que el agua para el lavado tenga una

temperatura mayor de 16°C (60°F).

Use la cantidad correcta de detergente para el

tama_o de la carga, nivel de suciedad y condiciones

del agua. Use m_s detergente si tiene agua dura y

cargas de ropa muy sucia. Si tiene agua suave o

una carga de ropa levemente sucia, use menos

detergente. (Vea las instrucciones del fabricante.)

• Limpie la lavadora si hay detergente derramado.

Carga

•Coloque ropa seca, desdoblada y de manera

holgada, hasta la hilera superior de orificios en el

caso de una carga completa.

• No envuelva alrededor del agitador las prendas

grandes, como por ejemplo las sdbanas.

• Mezcle prendas grandes y peque_as para obtener

la mejor circulaciOn. Lave separadamente los

articulos grandes como las cobijas.

Cuando lave articulos de planchado permanente o

de hechura delicada, lanas lavables o articulos de

tejido abierto, nunca use menos del ajuste de agua

MEDIUM (mediano). Asi se reducir_ al minimo el

encogimiento, las arrugas y el estiramiento de las

costuras.

• Para obtener mejores resultados, a_ada el

detergente a la tina antes de cargar la lavadora.

Sugerencias adicionales

• Si la lavadora se detiene durante el centrifugado,

puede ser a causa de una carga distribuida de

manera no uniforme. Si esto ocurre, oprima la perilla

de control, abra la tap& vuelva a distribuir la ropa,

cierre la tapa y tire de la perilla de control. El

centrifugado continuard desde el punto en que rue

interrumpido.

• La lavadora se detendrd brevemente a traves de

cada ciclo. Estas pausas son normales.

• Esta lavadora estd dise_ada para no Ilenarse de

agua, agitar o centrifugar cuando la tapa este

levantada.

• Si abre la tapa durante un ciclo, la lavadora se

detendr& Cuando se cierre la tapa y se tire de la

perilla de control, la lavadora continuard el ciclo en

el punto en que rue interrumpido.

39

Usodeloscontroles- Secadora

Seleccione el ciclo

WRINKLE RELEASE (eliminaciCn de arrugas) eliminar_

las arrugas de los articulos que est_n limpios y secos

pero levemente arrugados. Este ciclo es para ropa de una

valija o un armario demasiado Ileno o que permaneci6

demasiado tiempo en la secadora despuCs de finalizado

el ciclo. Proporciona 10 minutos de movimiento con calor

y 5 minutos de movimiento sin calor para enfriar. Optima

el botCn START (comenza0 para que el ciclo comience.

DAMP DRY (parcialmente seco) est_ dise_ado para

secar los articulos parcialmente. Proporciona

aproximadamente 20 minutos de movimiento con calor y

5 minutos de movimiento sin calor para enfriar. Optima el

botCn START para iniciar el ciclo.

TIME DRY (secado por tiempo) puede seleccionarse

para cualquier carga si no se desea usar el sistema de

sensor IntelliDry. Coloque el control en el mimero de

minutos deseado y seleccione la temperatura de secado

apropiada para la carga de ropa. Luego optima el botCn

START.

AIR FLUFF (sCIo aire) proporciona movimiento sin calor

para ropa delicada o articulos que necesitan ser

refrescados. Algunos ejemplos son: ciertos suCteres,

cortinas de ba_o, equipo para acampar, almohadas, etc.

Coloque el control en el mimero de minutos deseado,

hasta 20 minutos, y optima el botCn START.

IntelliDry REGULAR FABRICS (tejidos regulares)

autom_ticamente detecta la humedad en la ropa y se

apaga cuando se alcanza el nivel de secado seleccionado.

Este ciclo est_ dise_ado para ropa como toallas, ropa

interior, camisetas, jeans, etc. Coloque el control en el

nivel de secado deseado (more ImPs seco] - less [menos

seco]) y oprima el botCn START. El • en el centro es el

ajuste inicial preferido para la mayofia de ropa.

IntelliDry PERM'T PRESS with Press Care (IntelliDry

para ropa de planchado permanente con cuidado de

planchado) autom_ticamente detecta la humedad en la

ropa y se apaga cuando se alcanza el nivel de secado

seleccionado. Permanent Press (planchado permanente)

reduce al minimo las arrugas en tejidos sintCticos como

acfilico, nilCn, poliCster o tejidos mixtos con un ciclo de

enfriamiento m_s largo, moviendo la ropa en aire sin calor

al final del ciclo. Simplemente coloque el control en el

nivel de secado deseado (more - less) y optima el botCn

START. El • en el centro es el ajuste inicial preferido

para la mayofia de ropa.

"-nO

Cont.

40

Usodeloscontroles- Secadora

Seleccione la temperatura

Coloque la perilla de selecciOn TEMPERATURE

(temperatura) en la temperatura de secado apropiada.

Las opciones son:

REGULAR - para algodones resistentes o prendas con

etiquetas "Seque a m_quina".

DELICATE (ropa delicada) - para prendas sensibles al

calor con etiquetas "Seque a m_quina a temperatura

baja" o "Seque a m_quina a temperatura tibia".

TEMPERATURE

Oprima Start

Oprima este bot0n para poner en marcha la secadora.

La puerta de la secadora debe estar cerrada para que

la secadora funcione. Si se abre la puerta durante el

ciclo, es necesario oprimir el bot0n Start otra vez para

continuar el ciclo una vez que se haya cerrado la

puerta.

Cuando el ciclo estd completo, la secadora emitird un

sonido breve.

START

$ugerenciasdeusodelasecadora

Limpie el filtro

de pelusa...

•despues de cada carga

de ropa.

•para reducir el tiempo de secado.

• para un consumo de energia m_s eficiente.

Cargue la secadora en forma

apropiada...

• Coloque en la secadora una carga a la vez.

Las cargas mezcladas de ropa pesada y ropa ligera

se secardn de manera diferente. La ropa ligera se

secar& mientras que la ropa pesada puede quedar

h[imeda.

Nota: No use la secadora si el filtro de pelusa noesta colocado en su lugar.

Agregue una hoja de suavizante

de tela...

(si Io desea)

• despues de cargar la secadora.

• para controlar la electricidad estdtica.

• antes de que la ropa est6 tibia. Esto evita las

manchas de suavizante con un aspecto grasoso.

• y quite las hojas de suavizante usadas de la

secadora para evitar manchas de suavizante con

un aspecto grasoso.

Cuando necesite secar s01o una o dos prendas,

a_ada uno o rods articulos similares. De esta

manera aumentard el movimiento de la ropa y la

eficiencia de secado.

Las cargas excesivas restringen el movimiento de la

ropa dando como resultado un secado irregular y el

arrugado excesivo de algunas telas.

Cuando seque articulos grandes y voluminosos tales

como una frazada o cobertor, puede que sea

necesario redistribuir la ropa durante el ciclo para

asegurar un secado uniforme.

41

Sugerenciasparaelescape

QUl_ HACER QUE NO HACER

QUI_ HACER

Permita que el aire de

escape salga facilmente

de la secadora. !

QUI_ HACER

Utilice unc

rfgido de 4'(10,2. cm) de di_metr().

Coloque cinta adhesiva en todas las juntas,

incluyendo en la secadora. Nunca utilice

tornillos que atrapan pelusa.

QUI_ HACER __=

Mantenga los conductos

tendidos de manera tan

recta como sea posible. /_/

LJ

m

QUI_ HACER i

Limpie todos los conductos

viejos antes de instalar su

secadora nueva. Asegt_rese de que

la aleta de ventilaci6n abra y cierre

libremente. Inspeccione y limpie el

sistema de escape anualmente.

aumente el tiempo de secado.

QUI_ NO HACER

No limite el

rendimiento de su

secadora con un

sistema de escape

inadecuado.

QUI_ NO

HACER

No use conductos flexibles

de plastico, aluminio o no

metalicos.

QUI_ NO HACER

No use tramos de conductos

mas largos de Io necesario

ni con demasiados codos.

QUE NO HACER

No permita que los

conductos y la abertura

de ventilaci6n esten

aplastados ni obstruidos.

42

43

CuidadoYlimpieza

Cuidado del tablero de control

Limpie el tablero de control con un paso suave y

h[imedo. No use limpiadores en polvo o esponjas

abrasivos.

Cuidado del gabinete

Simplemente limpie con agua yjab6n, seguido por una

cera para electrodomesticos si Io desea.

La lavadora no se debe instalar en lugares con

temperaturas menores que el punto de congelaci6n ya

que se podrfa da_ar.

Quite alfileres, hebillas u otros objetos de bordes agudos

de la ropa para evitar raspar las partes internas de la

lavadora.

No coloque objetos pesados ni de bordes agudos sobre

la lavadora.

Nunca debe utilizar la superficie superior de la lavadora

para quitar manchas de sus prendas. Algunos productos

para quitar manchas, como por ejemplo los que se usan

para manchas de 6xido, da_ar_n el acabado.

Los blanqueadores, detergentes, solventes, etc. que se

derraman y permanecen en la superficie de la lavadora

da_ar_n su acabado brilloso. Quite de la lavadora el

material derramado con un paso suave y h[imedo.

Cuidado de la lavadora

Filtro de pelusa

El FILTRO DE PELUSA DE AUTOLIMPIEZA de la lavadora

est_ Iocalizado debajo del agitador y se limpia solo.

Durante la parte de lavado y enjuague del ciclo, la pelusa

se acumula en el filtro. Luego el filtro es enjuagado

autom_ticamente durante el centrifugado y vaciado.

Limpieza del interior

El interior de la lavadora debe ser limpiado

peri6dicamente a fin de sacar cualquier suciedad, tierra,

olor o residuos de bacterias que puedan quedar en la

lavadora despu6s que se lava la ropa. Recomendamos

que se proceda de la siguiente manera cada 60 a 120

dfas para limpiar y refrescar el interior de la lavadora. La

frecuencia de la limpieza de la lavadora depende de

factores tales como el uso, la cantidad de suciedad, tierra

o bacterias que pase por su lavadora, o el uso de agua

frfa. Si no se siguen estas instrucciones se pueden

producir condiciones no satisfactorias, incluyendo olores

desagradables y/o manchas permanentes en la lavadora

o la carga de ropa.

Para limpiar y refrescar el interior de la lavadora:

1. Agregue una cantidad medida de blanqueador de

cloro en el surtidor del blanqueador, siguiendo las

instrucciones del envase.

2. Agregue 1/4 taza de detergente a la tina de la

lavadora.

3. Haga funcionar la lavadora sin ropa durante un

ciclo completo usando agua caliente.

4. Repita el proceso si es necesario.

Cuidado de la secadora

Tambor

Quite cualquier mancha tal como de cray6n, lapiceros de

tinta o tintura de telas de los artfculos nuevos (tales como

toallas o vaqueros} con un limpiador para todo prop6sito.

Luego seque toallas viejas o trapos para retirar cualquier

residuo que haya quedado de la mancha o de los

limpiadores. Una vez que ha finalizado esto, las manchas

todavfa pueden quedar visibles, pero no se transferiran alas

otras cargas de ropa que vayan a ser secadas.

Limpieza del sistema de ventilaci6n

Aunque el filtro de pelusa atrapar_ la mayor parte de

la pelusa de la ropa, una parte pasar_ y puede

acumularse en el conducto. Es importante

inspeccionar completamente y quitar cualquier pelusa

acumulada en el interior del conducto una vez al a_o

para mantener el rendimiento de la secadora. La

cubierta del conducto de ventilaciOn del lado exterior

de la residencia debe limpiarse con m_s frecuencia

para asegurar que el registro abra y cierre libremente.

Almacenamiento de la lavadora y

secadora

Si va a desocupar su casa durante el invierno, pida a

un t6cnico de servicio que drene la lavadora.

Desenchufe el cable el6ctrico del tomacorriente y

desconecte las mangueras de los grifos.

Nota: Para los perfodos largos de

almacenamiento o almacenamiento a temperaturas

extremadamente bajas, Name al servicio de atenci6n

al cliente de Maytag en los Estados Unidos, al

1-800-688-9900 6 en Canadd al 1-800-688-2002.

to©ulim©i6n¥ solu©i6ndeuverius

No se Ilena

No agita

No centrifuga ni

se vacfa

Se detiene

Hay escape

de agua

Funcionamiento

ruidoso

Se Ilena con agua

de la temperatura

incorrecta

La ropa queda

mojada

• Enchufeel cableel_ctrico en un tomacorrientecon electricidad.

• Reviseel fusibleo reposicioneel disyuntor.

• Cierrela tapa y tire de la perilla de control para porteren marchala lavadora.Parasu seguridad,la lavadorano

se Ilenar_si la tapa no est_cerrada.

• Abra completamenteambasIlaves.

• Enderecelas manguerasdeadmisiOn.

• Desconectelas manguerasy limpie los filtros. Losfiltros de las mangueraspuedenestar obstruidos.

• Reviseel fusibleo reposicioneel disyuntor.

• Girela perilla de control a la posiciOndel ciclo correctoy tire de la perilla para poneren marchala lavadora.

• Cierrela tapa y tire de la perilla de control para poneren marchala lavadora.Parasu seguridad,la lavadorano

agita ni centrifuga a menosque la tapa est_ cerrada.

• Cargadistribuidade manera no uniforme.Vuelvaa distribuir la ropa,cierre la tapa y tire de la perilla. Revisesi

est_nivelada.Asegt_reseque el nivel de agua seaaceptablesegt3nel tama_ode la carga.

• Reviseel fusibleo reposicioneel disyuntor.

• Enderecelas manguerasdevaciado.Eliminelas manguerasretorcidas.Si hay una restricci0ndel desagiJe,Ilame

a un tecnico deservicio de desagiJes.

• Cierrela tapa y tire de la perilla de control para poneren marchala lavadora.Parasu seguridad,la lavadorano

agita ni centrifuga a menosque la tapa est_ cerrada.

• Bloqueopor espuma- causadopor excesode espuma.Vuelvaa lavar sin detergente.Usela cantidad correcta

de un detergenteque formepoca espuma.

• Cargadistribuidade manera no uniforme.Vuelvaa distribuir la ropa,cierre la tapa y tire de la perilla. Revisesi

est_nivelada.Asegt_reseque el nivel de agua seaaceptablesegt_nel tama_ode la carga.

• Enchufeel cableelectrico en un tomacorrientecon electricidad.

• Reviseel fusibleo reposicioneel disyuntor.

• Girela perilla de control a la posiciOndel ciclo correctoy tire de la perilla para porteren marchala lavadora.Si

tiene botones,asegt_reseque est_n completamenteoprimidos.

• Cierrela tapa y tire de la perilla de control para poneren marchala lavadora.Parasu seguridad,la lavadorano

Ilena,agita o centrifuga a menosque la tapa est_ cerrada.

• Puedeseruna pausao periodode remojadoen el ciclo. Espereun momentoy se puede reanudarel

funcionamiento.

• Asegt3resede que lasconexionesde lasmanguerasest_nherm_ticas.

• Asegt3resede que el extremode la mangueradevaciadoest_ correctamenteinsertadoy aseguradoen el

recept_culode desag(Je.

• Eviteel remojo prolongado- remojedurante 30 minutos o menos.

• Evitesobrecargarla lavadora.

• Funcionamientoruidoso

• Asegt3resede que la lavadoraest_ debidamenteniveladacomose describeen el manualde instalaciOn.

• Lospisosd_biles puedencausarvibraciOny movimiento.

• Asegt3resede que laspatasde niveladotengan protectoresde caucho.

• Abra completamenteambasIlaves.

• Si est_ equipadacon una perillaselectorade temperatura,asegt3resede que est_colocadaexactamenteen el

ajustede temperaturay no entre dos ajustes.

• Asegt3resede que laselecciOnde temperaturasea correcta.

• Asegt3reseque las manguerasest_nconectadasalas Ilavesy conexionesde admisiOncorrectas.Enjuaguela

tuberia de aguaantes de Ilenar la lavadora.

• Reviseel calentadorde agua.Debe estarajustadopara calentarel aguaa una temperaturaminimade 49°C

(120%)en la Ilave.Adem_s,revisela capacidady ritmo de recuperaci0ndel calentadorde agua.

• Desconectelas manguerasy limpie los filtros. Losfiltros de las mangueraspuedenestar obstruidos.

44

to©alizad6n¥solu©iondeaverias

No funciona

No genera calor

No seca

Funcionamient

o ruidoso

La perilla de

control avanza

lentamente

No seca en

forma pareja

Tiena olor

•Asegt_rese que la puerta est6 cerrada y asegurada.

•Asegt_rese que el cordon elOctrico est6 enchufado en un tomacorriente con electricidad.

• Reviseel disyuntor y los fusibles de la residencia.

• Vuelva a oprimir el bot0n START(comenzar) si abre la puerta durante el ciclo.

• Reviseel disyuntor y los fusibles de la residencia.

• Seleccione un ajuste con calory no s01ode aire.

• En una secadora de gas, revise si el suministro de gas esta conectado.

• Limpie el filtro de pelusa y el conducto de ventilaci0n.

Revise todo Io arriba mencionado, y ademds...

• Asegt_rese de que la cubierta del conducto de ventilaci0n del lado exterior de la residencia se

pueda abrir y cerrar libremente.

• Use un conducto de ventilaci0n de metal rfgido de 10,2 cm (4 pulg).

• No sobrecargue la secadora. 1carga de lavadora = 1 carga de secadora.

• Separe los artfculos pesados de los artfculos livianos.

• Revise que la lavadora se est6 vaciando apropiadamente para extraer la cantidad adecuada de agua

de la ropa.

• Revise la carga para verificar si hay objetos como monedas, botones sueltos, clavos, etc. Quftelos

inmediatamente.

• Asegt_rese de que la secadora est6 debidamente nivelada como se describe en el manual de

instalaci0n.

• Asegt_rese de que las patas de nivelado tengan protectores de caucho.

• La perilla de control avanza lentamente

• I_staes una operaci0n normal para un ciclo IntelliDry, especialmente al comienzo del ciclo. Una

vez que la ropa empieza a secarse, la perilla de control comienza a avanzar. AI principio del ciclo

avanzara lentamente porque hay mas humedad en la ropa. Conforme la ropa se va secando, la

perilla de control avanzara con mayor rapidez.

• Las costuras, bolsillos y otras _reas gruesas similares pueden no estar completamente secas

cuando el resto de la ropa haya alcanzado el grado de secado deseado. Estoes normal. Seleccione

el ajuste 'lntelliDry' si Io desea.

• Si se seca un artfculo pesado con una carga de ropa liviana, tal como una toalla con s_banas, es

posible que el artfculo pesado no este completamente seco cuando el resto de la ropa haya

alcanzado el grado de secado deseado. Separe los artfculos pesados de los mas livianos para

obtener los mejores resultados del secado.

• Los olores domesticos, tales como olores de pintura, barnices, limpiadores fuertes, etc., pueden

penetrar a la secadora con el aire ambiente. Esto es normal pues la secadora extrae el aire de la

habitaciOn, Io calienta, Io circula en el tambor y Io hace circular al exterior. Cuando estos olores se

encuentren presentes en el aire, ventile completamente la habitaciOn antes de usar la secadora.

45

46

Garantiaservicio

LA UNICAY EXCLUSIVASOLUCIONPARAEL

CLIENTEBAJOESTAGARANTfALIMITADAES

LA REPARAClONDEL PRODUCTOSEGUNSE

INDICA AQU(.LAS GARANTiASIMPLiClTAS,

INCLUYENDOLAS GARANTiASDE

COMERClALIZAClON0 DEAPTITUDPARAUN

PROPOSITOEN PARTICULARESTA,N

LIMITADASA UNANO 0 AL PERiODODE

TIEMPOMiNIMO PERMITIDOPORLA LEY.

MAYTAGCORPORATIONNO SERA

RESPONSABLEDE DANOSINClDENTALES0

CONSECUENTES.ALGUNOSESTADOSY

PROVlNClASNO PERMITENLA EXCLUSION0

LIMITAClONDEDANOSINClDENTALES0

CONSECUENTES0 LA LIMITAClONDE LA

DURAClONDE LAS GARANTfASIMPLfClTAS

DE COMERClALIZAClON0 APTITUD,PORLO

QUEESTASEXCLUSIONES0 LIMITAClONES

PUEDENNO APLICARSEEN SU CASO.ESTA

GARANTfALEOTORGADERECHOSLEGALES

ESPECiFICOS.USTEDTAMBICNPUEDETENER

OTROSDERECHOSQUEVARfANDE UN

ESTADOA OTRO0 DE UNA PROVlNClAA

OTRA.

Lo que no cubren estas garantias

1. Situaciones y da_os resultantes de cualquiera de las siguientes

situaciones:

a. InstalaciOn, entrega o mantenimiento inapropiados.

b. Cualquier reparaciOn, modificaciOn, alteraciOn o ajuste no autorizados por

el fabricante o taller de servicio autorizado.

c. Mal uso, abuso, accidentes, uso no razonable o hechos fortuitos.

d. Corriente, voltaje, suministro elOctrico o suministro de gas incorrectos.

e. Ajuste inadecuado de cualquier

2. Las garantfas quedan nulas si los nt_meros de serie originales han sido

retirados, alterados o no se pueden determinar facilmente.

3. Bombillas, filtros de agua y filtros de aire.

4. Los productos comprados para uso comercial o industrial.

5. El costo del servicio o Ilamada de servicio para:

a. Corregir errores de instalaciOn. Para los productos que requieran

ventilaciOn, se deben usar conductos de metal rfgido.

b. Instruir al usuario en el uso adecuado del producto.

c. Transporte del electrodomOstico al establecimiento de servicio y de regreso.

6. Cualquier pOrdida de alimentos debido a fallas del refrigerador o

congelador.

Z Costos de viaje y transporte de servicio en areas remotas.

8. Esta garantfa no se aplica fuera de los Estados Unidos y Canad& POngaseen

contacto con su distribuidor para determinar si se aplica cualquier otra

garantfa.

9. Los dafios consecuentes o incidentales sufridos por cualquier persona como

resultado del incumplimiento de esta garantfa. En algunos

estados no se permite la exclusion o limitaciOn de da_os consecuentes o

incidentales, por Io tanto la limitaciOn o exclusion anterior puede no aplicarse

en su caso.

Si necesita servicio

Primero revise la secciOn de IocalizaciOn y soluciOn de averfas en su gufa de uso

y cuidado o Ilame al distribuidor donde adquiriO el electrodomOstico. TambiOn

puede Ilamar a Maytag Services, LLC,AtenciOn al cliente, al 1-800-688-9900 en

EE.UU.y al 1-800-688-2002 en Canada para ubicar a un agente de servicio

calificado.

• Asegt_rese de conservar el comprobante de compra para verificar el estado de

la garantfa. Consulte la secciOn sobre la GARANTIA para mayor informaciOn

sobre las responsabilidades del propietario para obtener servicio bajo la

garantfa.

• Si el distribuidor o la compa_fa de servicio no pueden resolver el problema,

escriba a Maytag Services, LLC, Attn: CAIR" Center, EO. Box 2370, Cleveland,

TN 37320-2370 o Nameal 1-800-688-9900 en EE.UU. y al

1-800-688-2002 en Canad_t.

• Las gufas del propietario, manuales de servicio e informaciOn sobre las piezas

pueden solicitarse a Maytag Services,LLC,AtenciOn al cliente.

Notas." Cuando Ilame o escriba acerca de un problema de servicio, por

favor incluya la siguiente informaciOn:

a. Su nombre, direcciOn y nt_mero de tel_fono;

b. Nt_mero de modelo y nt_mero de serie;

c. Nombre y direcciOn de su distribuidor o tOcnico de servicio;

d. Una descripciOn clara del problema que esta experimentando;

e. Comprobante de compra (recibo de compra).

Y81921 A Part No. 2206689 www.maytag.com Litho U.S.A. 2006 Maytag Appliances Sales Co.
