Users Manual

Automatic Blood Pressure Monitor - Instruction Manual

Table of contents

1. Introduction

1.1.Features of your blood pressure monitor

1.2. Gentle+™Measurement System

1.3.Important information about self measurement

2. Important Information on Blood Pressure and its Measurement

2.1.How does high/low blood pressure arise?

2.2.Which values are normal?

2.3.What can be done if regular high/low values are obtained?

3. Components of your Blood Pressure Monitor

4. Using your Monitor for the First Time

4.1.Installing the batteries

4.2.Setting the date and time

4.3.Cuff tube connection

4.4.Select the user

5. Measurement Procedure

5.1.Before measurement

5.2.Common sources of error

5.3.Fitting the cuff

5.4.Measuring procedure

5.5.Irregular Heartbeat Detector

5.6. Hypertension Indicator

5.7. Memory - Displaying the last 99 measurements

5.8. Discontinuing a measurement

5.9. Battery Charge Indicator

5.10. Using the AC Adapter

6. Bluetooth® functions & application (App)

6.1. Bluetooth® Icon Indicator

6.2. iOS devices

6.3. Android OS Phones

7. Error Messages/Troubleshooting

8. Care and Maintenance

9. Limited Warranty

10. Standards

11. Technical Specifications

12. Contacts for Support

1. Introduction

1.1. Features of your Automatic Blood Pressure Monitor

Your blood pressure monitor is an automatic digital blood pressure measuring

device for use by adults on the upper arm at home or in your doctor’s/nurse’s

office. It enables very fast and reliable measurement of systolic and diastolic

blood pressure as well as pulse through the oscillometric method. This device

offers clinically proven accuracy and has been designed to be user friendly.

Before using, please read this instruction manual carefully and then keep it in

a safe place. Please contact your doctor for additional questions on the sub-

ject of blood pressure and its measurement.

1.2. Gentle+™Measurement System

Gentle+™, our most advanced system to date, combines clinical accuracy and

premium features including:

• A quieter, more comfortable measurement experience that reduces the

amount of time your arm is under pressure. Less pressure = more comfort!

• An ergonomic cuff design that is easier to use and fits a wider range of arm

sizes (for arms 8.7”-18.1”).

Attention!

1.3. Important information about self-measurement

•Self-measurement means control, not diagnosis or treatment. Unusual

values must always be discussed with your doctor. Under no circum-

stances should you alter the dosages of any drugs prescribed by

your doctor.

• The pulse display is not suitable for checking the frequency of heart pacemakers.

• In cases of irregular heartbeat, measurements made with this instrument

should only be evaluated after consultation with your doctor.

Electromagnetic interference:

The device contains sensitive electronic components. Avoid strong electrical or

electromagnetic fields in the direct vicinity of the device (e.g. mobile telephones,

microwave ovens). These can lead to temporary impairment of the measuring accuracy.

2. Important Information on Blood Pressure and its Measurement

2.1. How does high or low blood pressure arise?

Your level of blood pressure is determined in the circulatory center of the

brain and adjusts to a variety of situations through feedback from the nervous

system. To adjust blood pressure, the strength and speed of the heart (Pulse),

as well as the width of circulatory blood vessels is altered. Blood vessel width

is controlled by fine muscles in the blood vessel walls.

Your level of arterial blood pressure changes periodically during heart activity:

During the “blood ejection” (Systole) the value is highest (systolic blood pres-

sure value). At the end of the heart’s “rest period” (Diastole) pressure is low-

est (diastolic blood pressure value).

Blood pressure values must lie within certain normal ranges in order to pre-

vent particular diseases.

2.2. Which values are normal?

Blood pressure is very high if your diastolic pressure is above 100 mmHg and/or

your systolic blood pressure is over 160 mmHg, while at rest. In this case,

please consult your physician immediately. Long-term values at this level endanger

your health due to continual damage to the blood vessels in your body.

If your systolic blood pressure values are between 140 mmHg and 159mmHg

and/or the diastolic blood pressure values between 90 mmHg and 99mmHg,

consult your physician. Regular self-checks are necessary.

If you have blood pressure values that are too low, (i.e., systolic values under

105mmHg and/or diastolic values under 60 mmHg), consult your physician.

Even with normal blood pressure values, a regular self-check with your blood

pressure monitor is recommended. You can detect possible changes in your

values early and react appropriately.

If you are undergoing medical treatment to control your blood pressure, keep a

record of values along with time of day and date. Show these values to your

physician. Never use the results of your measurements to independently

alter the drug doses prescribed by your physician.

Which values are normal?

The following table is for classifying blood pressure values in adults in accor-

dance with the National Institutes of Health JNC7 (Data in mmHg):+

Additional information

• If your values are mostly normal under resting conditions but exceptionally

high under conditions of physical or psychological stress, it is possible that

you are suffering from so-called “labile hypertension.” Consult your doctor.

• Correctly measured diastolic blood pressure values above

120mmHg require immediate medical treatment.

•This device is not intended for use on children 12 years of age or

younger. Please ensure that children are supervised around this device,

some parts are small enough to be swallowed. Be aware of the risk of

strangulation in case this device is supplied with cables or tubes.

2.3. What can be done if regular high or low values are obtained?

a) Consult your doctor.

b) Increased blood pressure values (various forms of hypertension) are associ-

ated with considerable health risks over time. Arterial blood vessels in your

body are endangered due to constriction caused by deposits in the vessel

walls (Arteriosclerosis). A deficient supply of blood to important organs

Category Systolic Diastolic

(mmHg) (mmHg)

Normal <120 and <80

Pre-Hypertension 120-139 or 80-89

Hypertension

Stage 1 Hypertension 140-159 or 90-99

Stage 2 Hypertension ≥160 or ≥100

(heart, brain, muscles) can result from arteriosclerosis. Furthermore, the

heart will become structurally damaged with increased blood pressure values.

c) There are many different causes of high blood pressure. We differentiate

between the common primary (essential) hypertension, and secondary

hypertension. The latter group can be ascribed to specific organ malfunctions

Please consult your doctor for information about the possible origins of your

own increased blood pressure values.

d) There are measures which you can take to reduce and even prevent high

blood pressure. These measures must be permanent lifestyle changes.

A) Eating habits

• Strive for a normal weight corresponding to your age. See your doctor for

your ideal weight.

• Avoid excessive consumption of common salt.

• Avoid fatty foods.

B) Previous illnesses

• Consistently follow all medical instructions for treating illness such as:

• Diabetes (Diabetes mellitus or sugar diabetes)

• Fat metabolism disorder

• Gout

C) Habits

• Give up smoking completely.

• Drink only moderate amounts of alcohol.

• Restrict your caffeine consumption (coffee, tea, chocolate).

D) Your physical condition

• After a medical examination, and with your doctor’s approval and

direction; exercise.

• Choose sports which require stamina and avoid those which require strength.

• Avoid reaching the limit of your performance.

• With previous illnesses and/or an age of over 40 years, please consult your

doctor before beginning your exercise routine. Speak with your doctor

regarding the type and extent of exercise that is appropriate for you.

3. Components of your blood pressure monitor

a) Measuring unit

b) One Size Easy Fit Cuff:

For arm circumference 22cm - 46 cm (8.7” - 18.1”).

If you ever need to buy a replacement cuff, call

1-800-568-4147 for information.

Please Note:

Arm circumference should be measured with a measuring tape in the middle

of the relaxed upper arm. Do not force cuff connection into the opening. Make

sure the cuff connection is not pushed into the AC adapter port. If the cuff is

too small, call 1-800-568-4147 for additional information. You may prefer to

use one of our wrist type monitors.

Cuff Socket

Power Button

Memory Recall

Button

Hypertension

Indicator

AC Adapter Port

User/Time

Switch

4. Using your Monitor for the First Time

4.1 Installing the batteries

Insert batteries immediately after unpacking the unit. The

battery compartment is located on the bottom of the device.

a) Remove cover.

b) Insert the batteries (4 x size AA 1,5V), observing the

indicated polarity.

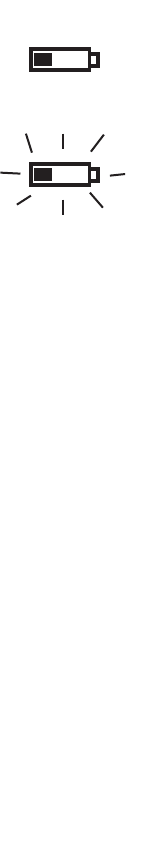

c) If a battery warning appears in the display, the batteries

are discharged and must be replaced.

Attention!

• After the low battery indicator appears, the device

won’t function until the batteries have been replaced.

• Please use "AA" Long-Life or Alkaline 1.5 V batteries

and replace them all at once.

• If the blood pressure monitor is not used for long periods,

remove the batteries from the device.

Low Battery

Indicator

4.2 Setting the date and time

1. After the new batteries are activated, the year num-

ber flashes in the display. You can advance the year

by pressing the "M" button. To confirm and then set

the month, press the time button.

2. You can now set the month using the “M” button. To

confirm and then set the day, press the time button.

3. Please follow the instructions above to set the day,

hour and minutes.

4. Once you have set the last minute and pressed the

time button, the date and time are set and the time

is displayed.

5. If you want to change the date and time, press and

hold the time button down for approx. 3 seconds.

Release and press the time button once more and

the year will begin flashing. Now you can enter the

new values as described above.

TIME PM

Memory

Button

Time/Dat

Button

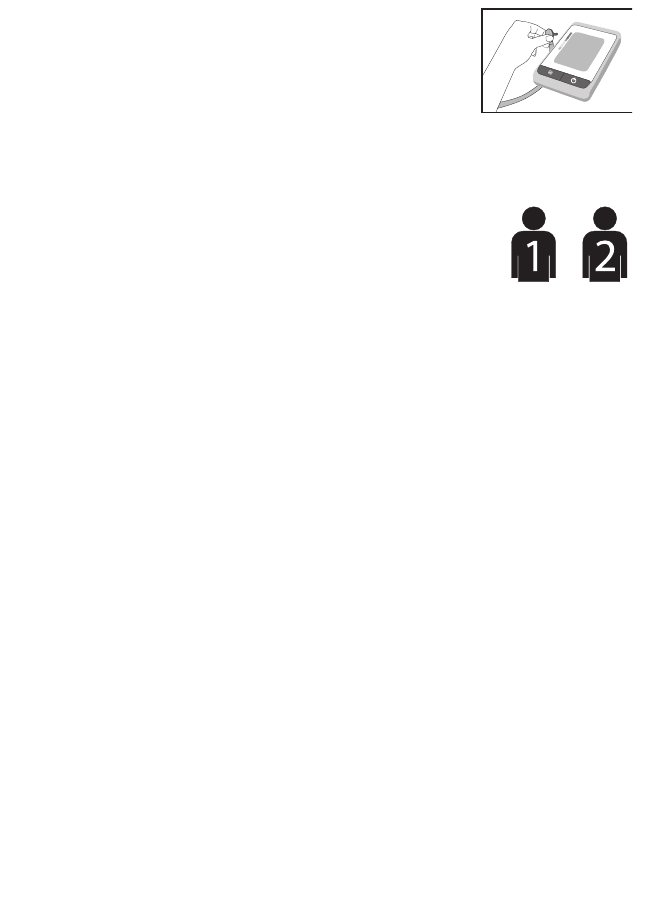

4.3. Cuff tube connection

Insert the blue cuff tube into the blue opening on the

side of the monitor indicated by the drawing of a cuff.

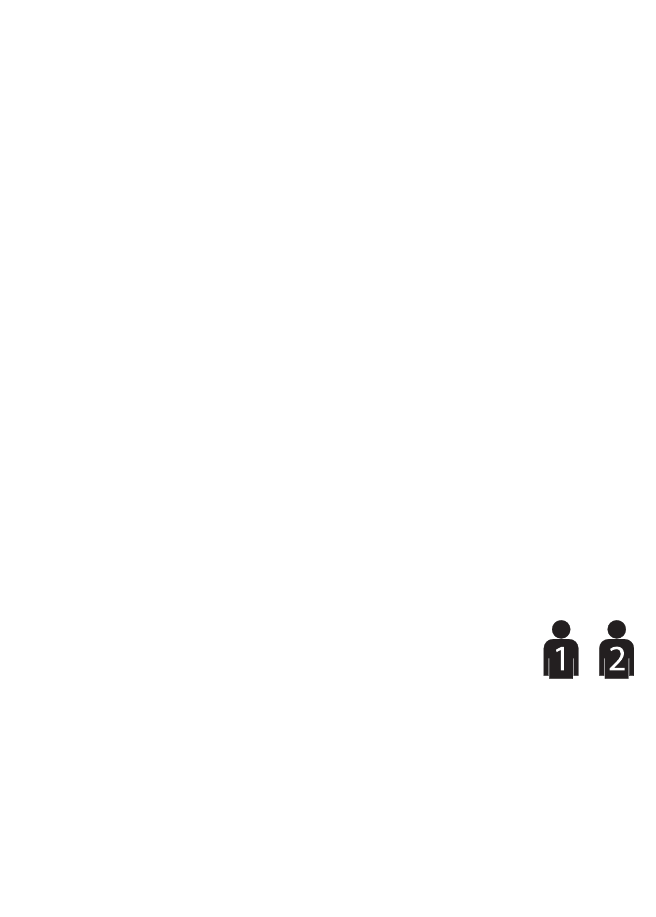

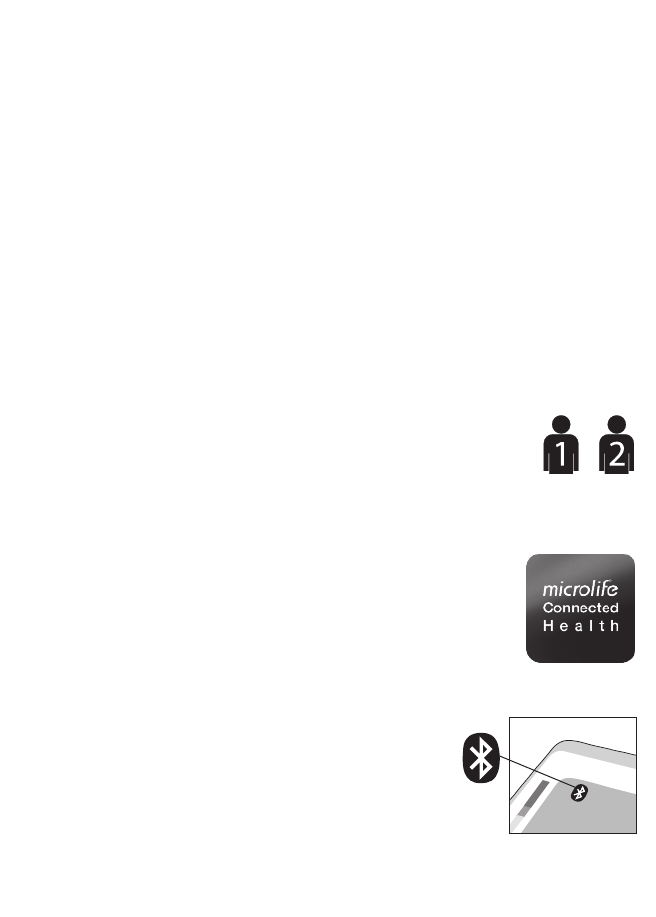

4.4. Select the User

This blood pressure monitor is designed to store 99

measurements for each of two users. Before taking a

measurement, be certain that the correct user has

been selected.

a) With the unit off, press and hold the TIME button

for 3 seconds until the user icon in the bottom right-

hand corner of the LCD screen flashes.

b) Press the “M” button to toggle between users.

c) Press the power button to make your selection.

mmHg

5. Measurement Procedure

Please note: You should always be seated before and during measurement.

5.1. Before measurement:

• Avoid eating and smoking as well as all forms of exertion directly before

measurement. These factors influence the measurement result. Find time

to relax by sitting in an armchair in a quiet atmosphere for about 5 minutes

before taking a measurement.

• Remove any garment that fits closely to your upper arm.

• Always measure on the same arm (normally left).

• Always compare measurements taken at the same time of day, since blood

pressure changes during the course of the day, as much as 20-40 mmHg.

5.2. Common sources of error:

Note: Comparable blood pressure measurements always require the

same conditions! Conditions should always be quiet.

• All efforts by the user to support the arm can increase blood pressure.

Make sure you are in a comfortable, relaxed position and do not flex any of

the muscles in the measurement arm during the measurement. Use a cush-

ion for support if necessary.

• If the arm artery lies considerably lower or higher than the heart, an erro-

neously high or low blood pressure will be measured! Each 15cm (6 inch)

difference in height between your heart and the cuff results in a measure-

ment error of 10 mmHg!

• Cuffs that are too narrow or too short result in false measurement values.

Selecting the correct cuff is extremely important. Cuff size is dependent

upon the circumference of the arm (measured in the center). The permissi-

ble range is printed on the cuff. If this is not suitable for your use, please

call 1-800-568-4147.

• A loose cuff or a sideways protruding air pocket causes false measurement values.

• With repeated measurements, blood accumulates in the arm, which can

lead to false results.

Consecutive blood pressure measurements should

be repeated after a 1 minute pause or after your

arm has been held up in order to allow the accu-

mulated blood to flow away.

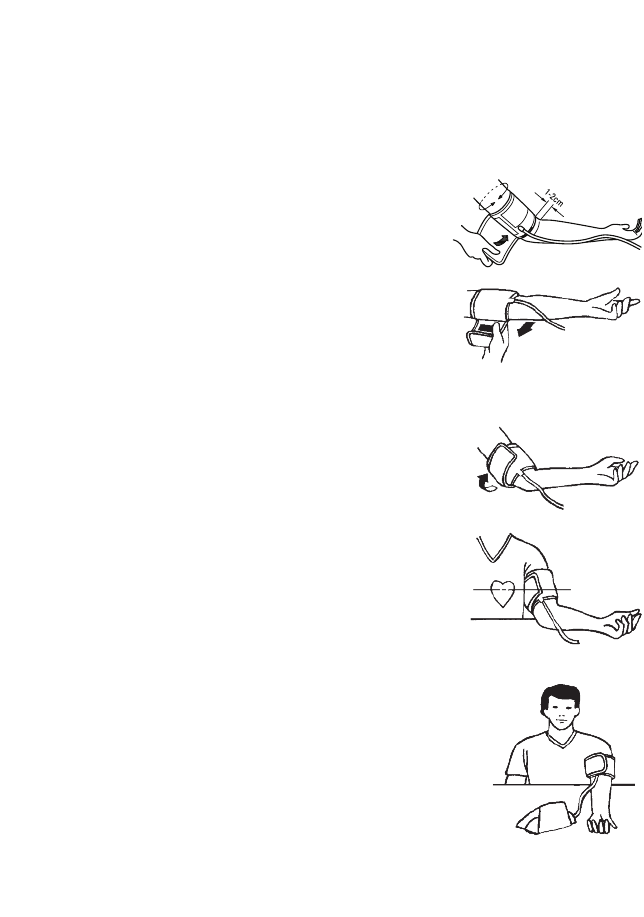

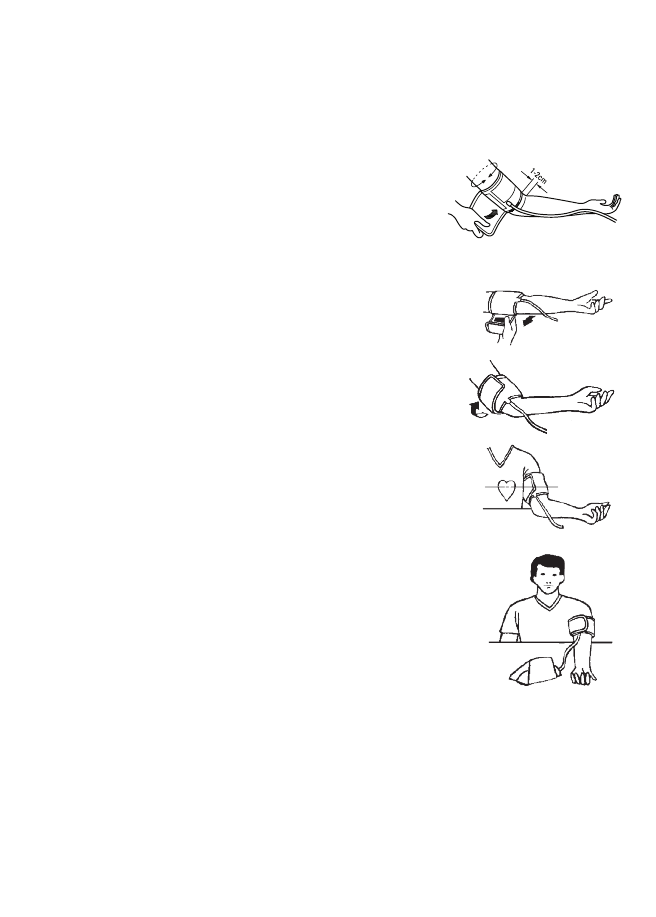

5.3. Fitting the Cuff

a) The cuff is pre-formed for easier use. Remove

tight or bulky clothing from your upper arm.

b) Wrap the cuff around your upper left arm. The

rubber tube should be on the inside of your arm

extending downward to your hand. Make certain

the cuff lies approximately 1/2” (1 to 2 cm) above

the elbow.

Important! The red strip on the edge of the cuff

(Artery Mark) must lie over the artery which runs

down the inner side of the arm.

TIP: Align red artery mark to pinky finger.

c) To secure the cuff, wrap it around your arm and

press the velcro together.

d) There should be little free space between the

arm and the cuff. You should able to fit 2 fingers

between your arm and the cuff. Clothing must not

restrict the arm. Any piece of clothing which does

must be removed. Cuffs that don’t fit properly

result in false measurement values. Measure your

arm circumference if you are not sure of proper fit.

e) Lay your arm on a table (palm upward) so the

cuff is at the same height as your heart. Make

sure the tube is not kinked.

f) Remain seated quietly for at least five

minutes before you begin the measurement.

8.7 - 18.1 inches

22 - 46 cm

½”

Comment:

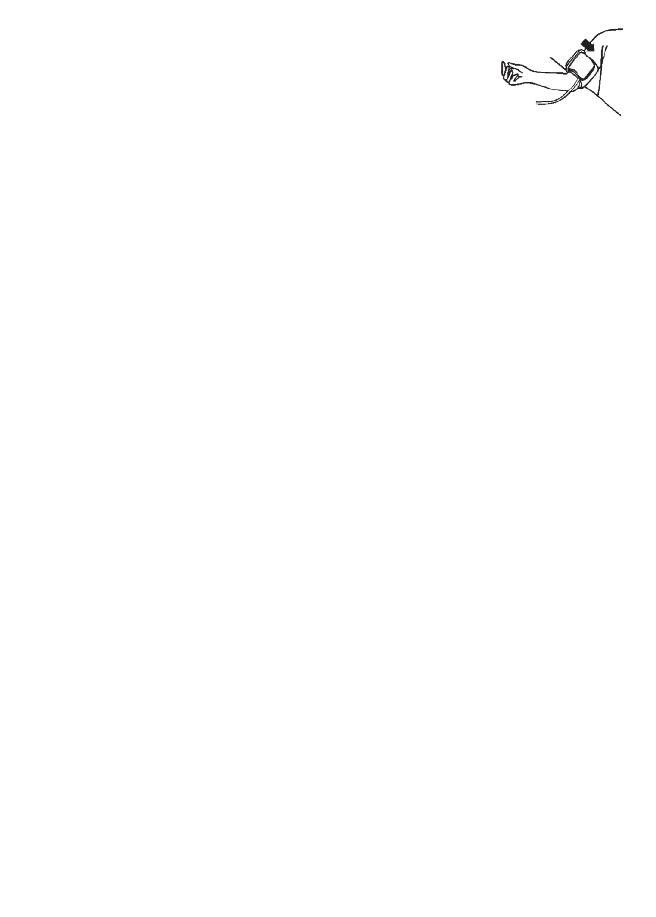

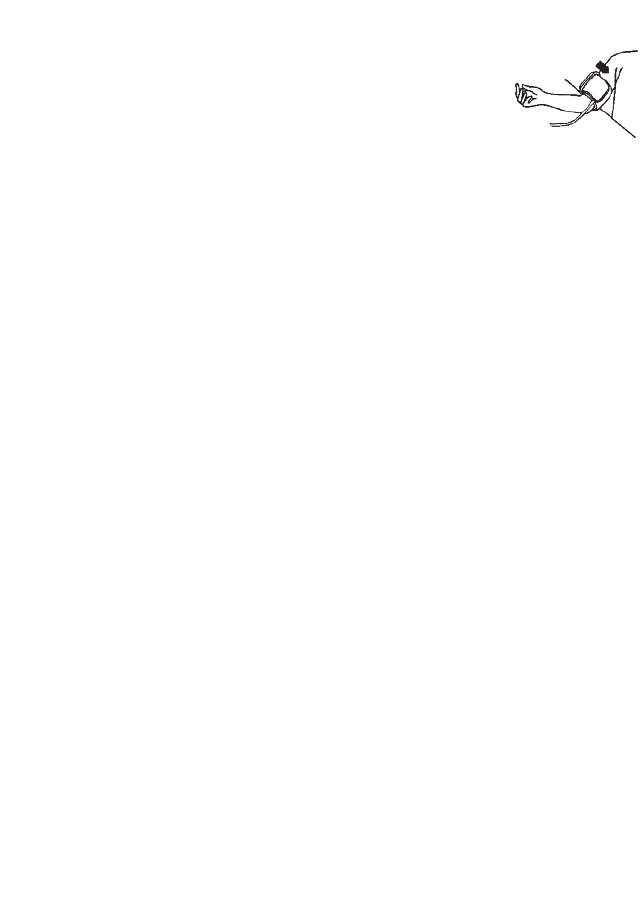

If it is not possible to fit the cuff to your left arm, it can

also be placed on your right arm. However, all meas-

urements should be made using the same arm.

Comparable blood pressure measurements always

require the same conditions (Relax for 5 minutes before

taking a measurement).

Please consult your physician for any of the following

situations:

• The application of the cuff over a wound or inflamed

area.

• The application of the cuff on any limb with intravas-

cular access or therapy, or an arterio-venous (A-V)

shunt.

• The application of the cuff on the arm on the side of

a mastectomy.

• Simultaneous use with other medical monitoring

equipment on the same limb.

• The blood circulation of the user needs to be checked.

Cuff on

right arm

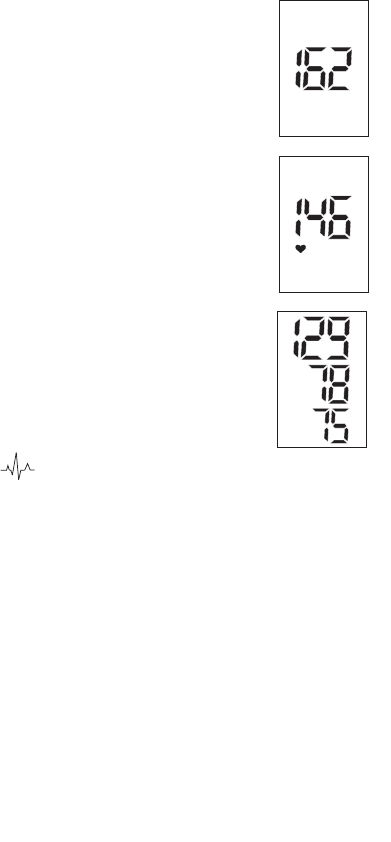

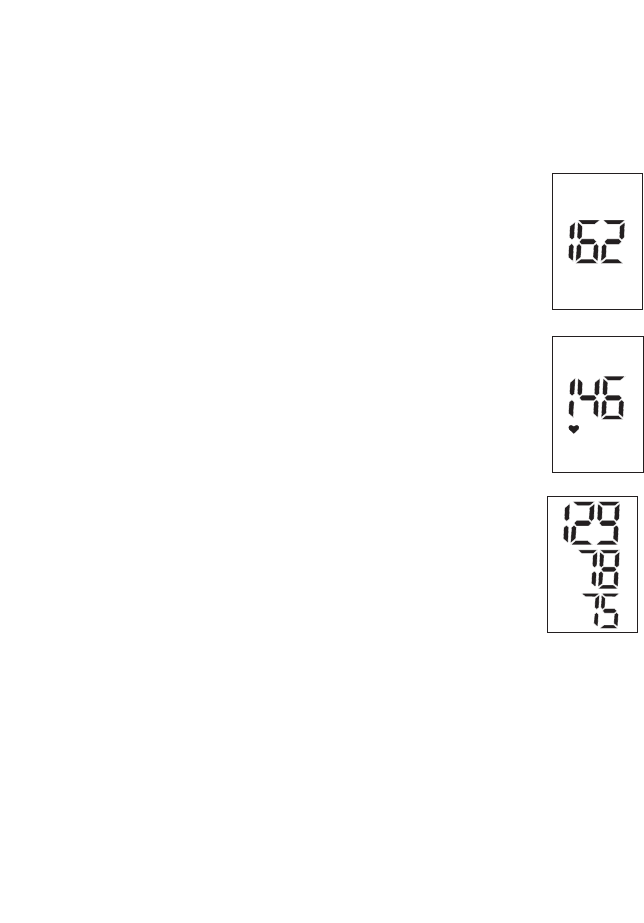

5.4. Measuring procedure

After the cuff has been appropriately positioned on the

arm and connected to the blood pressure monitor, the

measurement can begin. Remain still during your

measurement, do not flex muscles.

a) Remain seated quietly for 5 minutes before you

begin the measurement.

b) Press the power button. The pump begins to inflate

the cuff. In the display, the increasing cuff pressure

is continually displayed.

c) When the device has detected your pulse, the heart

symbol in the display begins to blink.

d) After reaching the inflation pressure, the pump

stops and the pressure will release. The cuff pressure

(large digits) is displayed during the measurement.

e) When the measurement has been concluded, the

measured systolic and diastolic blood pressure val-

ues, and the pulse are displayed.

f) The appearance of the irregular heartbeat symbol

signifies that an irregular heartbeat was detected.

This indicator is only a caution. It is

important that

you be

relaxed, remain still and do not talk during

measurements.

NOTE: We recommend contacting

your physician if you see this indicator frequently.

g) The measurement results are displayed until you

switch the device off. If no button is pressed for

1minute, the device switches off automatically.

Pumping

Pressure

Measuring

Measurement

complete

Systolic

Diastolic

Pulse

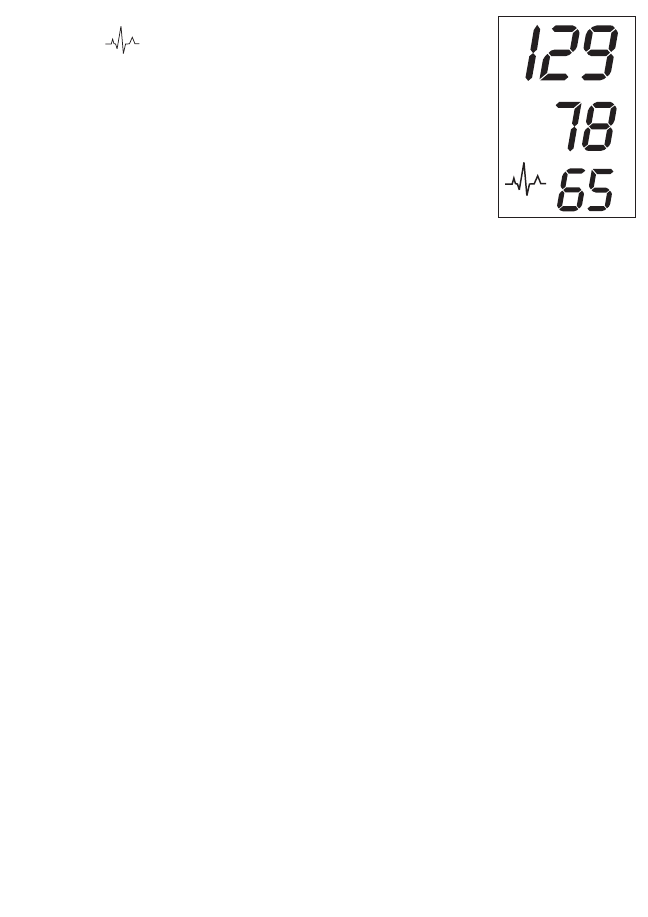

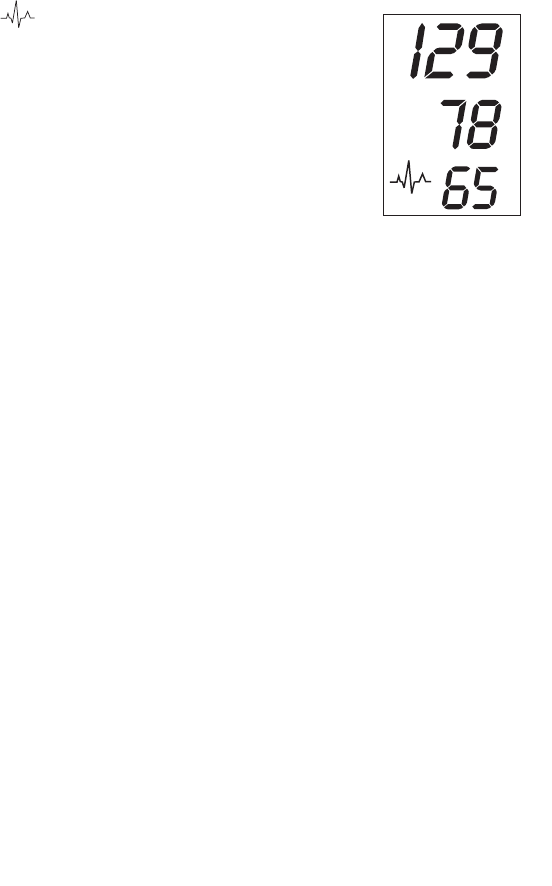

5.5. Irregular Heartbeat Detector

This symbol indicates that certain pulse irregularities

were detected during the measurement. In this case, the

result may deviate from your normal basal blood pressure–

repeat the measurement. In most cases, this is no cause

for concern. However, if the symbol appears on a regular

basis (e.g. several times a week with measurements

taken daily), we advise you to tell your doctor. Please

show your doctor the following explanation:

Information for the doctor on frequent appearance

of the Irregular Heartbeat Symbol

This instrument is an oscillometric blood pressure monitor

device that also analyzes pulse frequency during meas-

urement. The instrument is clinically tested.

If pulse irregularities occur during measurement, the

irregular heartbeat symbol is displayed after the measure-

ment. If the symbol appears more frequently (e.g.

severa

times per week on measurements performed daily) or if it

suddenly

appears more often than usual, we recommend

the patient to seek medical advice.

The instrument does not replace a cardiac examination,

but serves to detect pulse irregularities at an early stage.

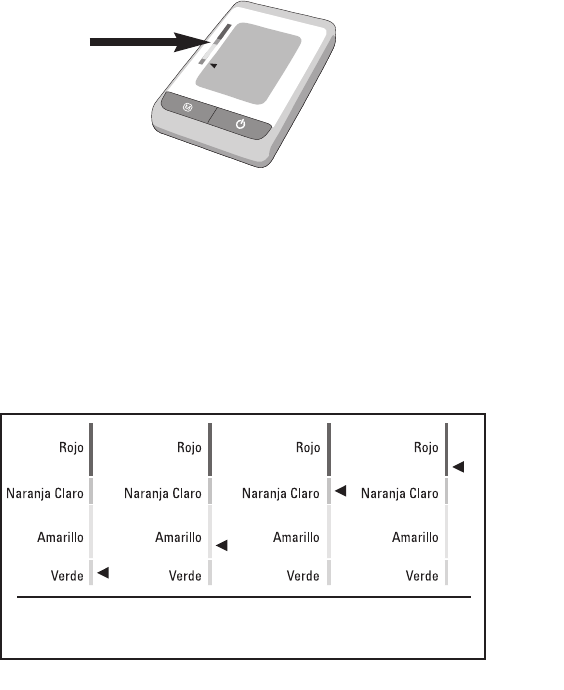

5.6. Hypertension Indicator

The colored bar on the left-hand edge of the display is the hypertension range.

The black triange on the left hand side of the screen will shift depending upon

whether the readout value is within the normal (green), borderline (yellow) or

danger (red) range.

The classification is based on standards established by the National Institutes

of Health JNC7, 2003. Refer to the chart in section 2.2 of this instruction man-

ual for details of the classifications.

With each reading, a corresponding black triangle is displayed to the right of

the hypertension indicator.

• If your triangle is in the green zone, your measurement is "Normal,"

according to NIH standards.

• If your triangle is in the yellow zone, your measurement is "Pre-Hypertension."

• If your triangle is in the orange zone, it is "Stage 1 Hypertension."

• If your triangle is in the red zone, it is "Stage 2 Hypertension."

Indication of a

"Normal" Blood

Pressure

Indication of a "Pre-

Hypertension" Blood

Pressure

Indication of a "Stage 1

Hypertension" Blood

Pressure

Indication of a "Stage 2

Hypertension" Blood

Pressure

5.7. Memory – Displaying the last 99 Measurements

At the end of a measurement, this monitor automatically stores

each result with date and time. This unit stores 99 memories for

each of 2 users.

Viewing the stored values

With the unit off, press the "M" button. The display first shows

"A", then shows an average of all measurements stored in the

unit. Please note: Measurements for each user are averaged

and stored separately. Be certain that you are viewing the

measurements for the correct user.

Pressing the "M" button again displays the previous value. To

view a particular stored memory, press and hold the “M” button

to scroll to that stored reading.

Memory full

When the memory has stored 99 results for the selected user, a

new measured

value is stored by overwriting the oldest value.

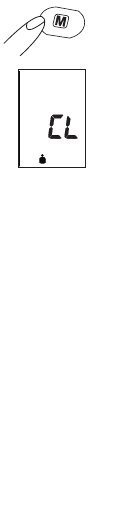

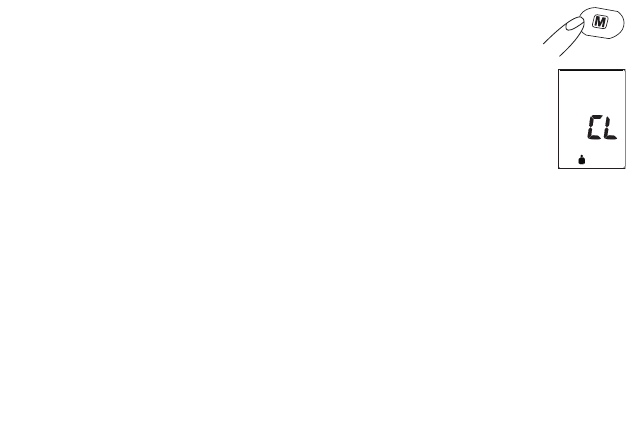

Clear all values

If you are sure that you want to permanently remove all stored

values, hold down the "M" button (the instrument must have

been switched off beforehand) until "CL" appears and then

release the button. If you do not want to clear the values, press

the START/STOP button. To permanently clear the memory,

press the "M" button while "CL" is flashing.

Individual values cannot be cleared.

5.8. Discontinuing a Measurement

If it is necessary to interrupt a blood pressure measurement for

any reason (e.g the patient feels unwell), the power button can

be pressed at any time. The device then immediately lowers the

cuff pressure automatically.

5.9. Battery Charge Indicator

Batteries almost discharged

When the batteries are approximately 75% used the battery

symbol will flash as soon as the instrument is switched on

(if at least one of the batteries still has some charge).

Although the instrument will continue to measure reliably,

you should obtain replacement batteries.

Batteries discharged– replacements required

When the batteries are discharged, the battery symbol will

appear unblinking as soon as the instrument is switched on.

You cannot take any additional measurements and must

replace the batteries.

Open the battery compartment at the back of the instrument

by pushing inward at the two arrows and pulling it out.

2. Replace the batteries at the same time – ensure they are

correctly connected, as shown on the symbols in the com-

partment.

3. The memory retains all values although date and time

must be reset - the year number therefore flashes auto-

matically after the batteries are replaced.

4. To set date and time, follow the procedure described in

Section 4.2.

Which batteries and which procedure?

Use four new, longlife 1.5V AA batteries. Do not use batter-

ies beyond their expiration date. If the monitor is not going

to be used for a prolonged period the batteries should be

removed.

5.10. Using the AC Adapter

You may also operate this monitor using the included

AC Adapter (output 6V DC/600 mA with DIN plug).

Use only the included AC Adapter to avoid damaging

the unit.

1. Ensure that the AC adapter and cable are not damaged.

2. Plug the adapter cable into the AC Adapter port on the

blood pressure monitor.

3. Plug the adapter into your electrical outlet.

When the AC adapter is connected, no battery current

is consumed.

Note: No power is taken from the batteries while the

AC Adapter is connected to the monitor. If electrical

power is interrupted, (e.g., by accidental removal of the

AC adapter from the outlet) the monitor must be reset

by removing the plug from the socket and reinserting

the AC adapter connection. Please consult us if you

have any questions regarding the AC adapter by calling

1-800-568-4147.

mmHg

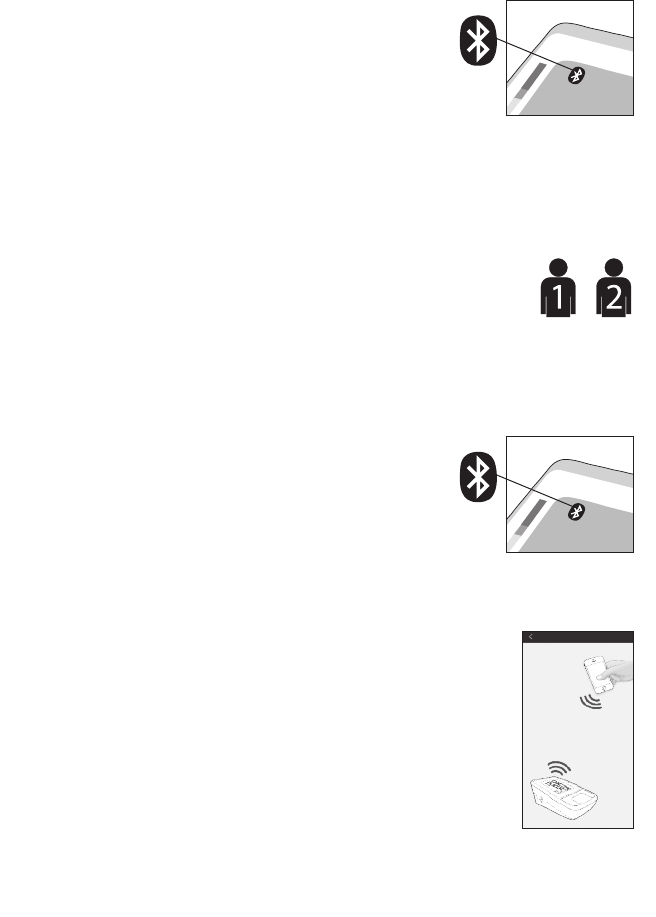

6. Bluetooth® functions and application (App)

Please download the Microlife Connected Health App

(referred to as App in this document) from Apple’s App

Store®or Google Play®before pairing your devices. The

App can be executed on a number of mobile platforms with

the following specifications:

Compatibility:

• Apple® devices running iOS 8.0 or higher on iPhone®, iPad®, and iPod touch®.

• Android® phones running Android® 4.4.2 or higher.

Questions?

• To access the tutorial, go to the App home screen (Microlife

Connected Health) and press the “Settings” button.

• Press “Tutorial” and select your topic.

• If you have any issues with your setup, please contact customer

service toll free: 1-800-568-4147 for additional support

6.1 Bluetooth® Icon Indicator

The bluetooth® icon indicator on your blood pressure monitor,

located in the upper left portion of the screen,

is designed to

provide information about the

connection between

your device

and the monito

r. Please note the following:

• The bluetooth® icon on your blood pressure monitor will

flash initially when ready to pair with a device, and continue

flashing for 2 minutes until pairing occurs,

•

If paring does not occur within 2 minutes, the Bluetooth®

function

on the monitor will automatically turn off.

• If the bluetooth® icon flashes for 10 seconds and then turns off, there is a

problem with the connection.

• The icon will remain unblinking on the monitor when data is uploading to the App.

Bluetooth

Icon

Troubleshooting: Bluetooth® connection:

• Monitor: Turn off and wait for 1 minute.

• Device (eg. phone): Return to the Main Menu and reselect

Download Data again.

If connection issues persist, please contact customer support

toll free: 1-800-568-4147.

6.2 iOS devices:

Setting up your iOS device:

• In the settings menu, turn Bluetooth® “ON”

• Select the Microlife Connected Health App

• Select “User Profiles”

• Select “+” at the top of the screen to create a new user profile.

• Review the terms of service, and select “Accept” to proceed.

• Enter your information and select the check mark to confirm.

Pairing the devices for the first time:

On your device:

• Open the Microlife Connected Health App and select “Settings.”

• Select “Pair Device.”

On your blood pressure monitor:

• Press and hold the power button on your monitor for

5 seconds. Once connected, a Bluetooth® icon will

appear on the blood pressure monitor’s screen.

• “OK” will be displayed if the pairing is successful.

Setting up your blood pressure monitor:

Confirm the correct user is selected on your blood pressure monitor:

• Confirm the user icon on the bottom right hand side of the

monitor screen is set to user 1 or 2.

• To change users on your monitor, see section 4.4.

Bluetooth icon

Saving a measurement automatically

(iOS)

• Open the Microlife Connected Health App

• Select “Download data.”

• Take your blood pressure.

•

Once complete, the blood pressure monitor will auto-

matically

activate a Bluetooth® connection with

your iOS device. A Bluetooth® icon will appear on the

monitor’s screen when connected. (The devices must

have been previously

paired, and be in range).

• An image of a blood pressure monitor and a phone

connecting will appear, and the readings will transfer.

• To save your data and return to the main menu,

select the check mark in the upper right hand corner.

Your measurements will now be available for review

through the “View Data” button on the home screen.

Saving measurements manually (iOS):

1. Open the Microlife Connected Health App

2. Select “User Profiles,” and

select the profile which

you would like to upload. Once selected, the profile

will be highlighted, and a check mark will appear to

its left

Use

the home button

to exit and return to the main

menu.

4. Select “Download data.” An image of a blood

pressure monitor and a phone connecting will

appear, and the readings will transfer.

5. To save your data and return to the main menu,

select the check mark in the upper right hand corner.

Your measurements will now be available for review

through the “View Data” button on the home screen.

Bluetooth icon

Data Download

Download

data

User Profiles

Saving readings stored on your monitor (iOS):

• Open the Microlife Connected Health App

• Select the profile which you would like to upload.

Once

selected, the profile

will be highlighted, and check mark

will appear to its left

• On your blood pressure monitor: Press and hold the

power button for 5 seconds. Once connected, a

Bluetooth® icon will appear on the blood pressure

monitor’s screen.

•Follow steps 4 & 5 in “saving measurements manually

6.3 Android OS Phones

Setting up your phone:

• In the settings menu, turn Bluetooth® “ON”

• Select the Microlife Connected Health App

• Select “User Profile”

• Select “+” at the top of the screen to create a new user profile.

• Review the terms of service, and select “Accept” to proceed.

• Enter your information and select the check mark to confirm.

On your blood pressure monitor:

• Confirm the correct user is selected on your blood pressure

monitor by checking the icon on the bottom right hand side

of the monitor screen is set to your preference (user 1 or 2).

• To change users on your monitor, see section 4.4 in this manual.

Saving readings to your Android phone:

On your phone:

• Open the Microlife Connected Health App

• Select “User Profiles,” and then select the profile which

you would like to upload (the profile will be highlighted in

gray when selected).

On your blood pressure monitor:

• Press and hold the power button on your monitor for

5 seconds. Once connected, a Bluetooth® icon will

appear on the blood pressure monitor’s screen.

On your phone:

• Select “Download data.” Your phone will search and list

available Bluetooth® devices.

• Select your monitor from the list (BP3MS1-3B), and

the readings will automatically transfer.

• After the readings have been transfered, a summary of all

your readings will be displayed.

• To save your readings and return to the main menu, select

the check mark in the upper right hand corner.

Note: If no connection between the monitor and the phone

has been made within 10 seconds, a “scan” button will

appear in the top right corner of the phone’s screen

• To search for your monitor again, press “scan.”

• Once the phone has detected your monitor, select it from

the list (BP3MS1-3B).

Bluetooth icon

Download

data

7. Error Messages/Troubleshooting

If an error occurs during a measurement, the measurement is

discontinued and a corresponding error code is displayed.

(Example Error no. 1)

Error No. Possible cause(s) / Solutions

ERR 1 The systolic pressure was determined but

after wards the cuff pressure fell below 20

mmHg.

This situation can occur, for example, if the

tube becomes unplugged after the systolic

blood pressure has been measured. Additional

possible cause: No pulse has been detected.

ERR 2 Unnatural pressure impulses influence the

measurement result. Reason: The arm was

moved during the measurement (Artifact).

ERR 3 Inflation of the cuff takes too long. The cuff is

not correctly seated or the hose connection is

not sealed.

ERR 5 The difference between systolic and diastolic

is excessive. Measure again carefully follow-

ing proper cuff procedures and ensure meas-

urement under quiet conditions. Contact your

doctor if this message occurs frequently.

The cuff pressure is too high. Relax for 5 minutes

and repeat the measurement.*

LO The pulse is too low (less than 40). Repeat the

measurement.*

*If this or any other problem occurs repeatedly, please consult your doctor.

Other possible errors and their solutions

If problems occur when using the device, the following points should be checked:

Malfunction Remedy

• Check battery installation.

• If the display is unusual, remove the

batteries and then exchange them for

new ones

• Check polarity

• Check the connection of the cuff

tube and connect properly.

Fit the cuff correctly on the arm. (see 5.3)

2. Before starting the measurement

make sure that the cuff is not too

tight and that clothing is not exerting

pressure on the arm. Take off articles

of clothing if necessary.

3. Measure blood pressure again in

complete peace and quiet.

• Please read the following informa-

tion and the points listed under

“Common sources of error”.(5.2)

Repeat the measurement.

Blood Pressure changes constantly.

The observed readings may accurately

reflect your pressure.

• Record daily values, consult your doctor.

• Pressure readings in your doctor’s

office may be higher due to anxiety.

• Your blood pressure fluctuates

throughout the day so record the

time along with your reading.

• Check cuff connections.

Ensure the unit has not been tam-

pered with.

The display remains blank when the

instrument is switched ON although

the batteries are in place.

The pressure does not rise although

the pump is running.

The device frequently fails to meas-

ure the blood pressure values, or the

values measured are too low or too

high.

Every measurement results in differ-

ent values, although the device func-

tions normally and normal values dis-

played.

The blood pressure values differ from

those measured by my doctor.

After the instrument has inflated the

cuff the pressure falls very slowly or

not at all. (No reasonable measurement

possible).

8. Care and Maintenance

a) Do not store the unit under direct sunlight, at a

high temperature, or in high humidity or dust.

Performance may be degraded.

b) The cuff contains a sensitive air-tight bubble.

Handle this cuff carefully and avoid all types of

stress through twisting or buckling.

c) Clean the device with a soft, dry cloth. Do not

use gas, thinners or similar solvents. Spots on

the cuff can be removed carefully with a damp

cloth and soapsuds. The cuff with bladder

must not be washed in a dishwasher,

clothes washer, or submerged in water.

d) Handle the tube carefully. Do not pull on it. Do

not allow the tubing to kink and keep it away

from sharp edges.

e) Do not drop the monitor or treat it roughly in any

way. Avoid strong vibrations.

f) Never open the monitor! This invalidates the

manufacturer’s warranty.

g) Batteries and electronic instruments must be

disposed of in accordance with the locally appli-

cable regulations, not with domestic waste.

Additional information

Blood pressure is subject to fluctuations even in healthy people.

Comparable measurements always require the same conditions (quiet condi-

tions)! If fluctuations in readings are larger than 15 mmHg, consult your doctor.

Never attempt to repair the instrument yourself. Any unauthorized opening of the

instrument invalidates all warranty claims.

Do not use the device if you think it is damaged or if anything appears unusual.

/min

Gasoline

9. Limited Warranty

Your Blood Pressure Monitor is warranted for 5 years by Microlife USA Inc,

against manufacturer defects for the original purchaser only, from date of purchase.

The 5 year warranty applies to the monitor only. The following accessories are

warranted for 1 year: cuff and adapter. Batteries are not covered by this warranty.

There are no user serviceable parts inside.

The warranty does not apply to consequential and incidental damages, or

damage caused by batteries, improper handling, and accidents. Professional

use, not following the operating instructions, and alterations made to the

monitor or accessory by third parties, are also not included in this warranty.

Some states do not allow the exclusion or limitation of incidental or consequentia

damages, so the above limitation or exclusion may not apply to you.

Microlife USA Inc will investigate your concern. A monitor or accessory as

defined by this warranty, determined to be out of specification, will be

replaced and shipped to you at no cost. A monitor or accessory as defined by

this warranty, determined to be within specification, will be returned to you

with a report of findings, at no cost.

Please use the below customer service contact information to reach Microlife

USA Inc. regarding any warranty concerns. We ask that you please contact us

before sending any product back in order to better identify, and more quickly

process, your concern.

10. Standards

Device standard:

Device corresponds to the requirements

of the standard for non-invasive blood

pressure monitors:

AAMI / ANSI / IEC 80601-2-30

IEC 60601-1, IEC 60601-1-2, IEC 60601-11

Bluetooth® system to V4.0,FCC Part

15C

Electromagnetic compatibility: Device fulfills the stipulations of the

International standard IEC 60601-1-2

IP20 Classification: Protected against solid foreign particles

with a diameter of more than 12.5 mm,

no protection against water.

Keep Dry.

Clinical testing: Testing per the ESH Protocol and ISO

81060-2:2013 was conducted on blood

pressure units using the same

measurement technology.

Expected Service Life:

Monitor: 5 years

Cuff: 2 years.

Do NOT use this device close to strong electromagnetic fields such as mobile

telephones or radio installations. Keep a distance from such devices when

using this unit.

Please note: According to international standards, your monitor should be

checked for accuracy every 2 years.

Trademark Usage:

Apple, the Apple logo, iPad, and iPhone are trademarks of Apple Inc., registered

in the U.S. and other countries. App Store is a service mark of Apple Inc.

Android and Google Play are both trademarks of Google Inc.

The Bluetooth® Smart word mark and logos are registered trademarks owned by

Bluetooth SIG, Inc.

and any use of such marks in this Blood Pressure Monitor

is under

license. Other trademarks and trade names are those of their respective owners.

Health LOGO, LEADER, and the Leader LOGO are trademarks or registered trade-

marks of Cardinal Health. All other marks are property of their respective owners.

FCC Compliance:

This device complies with part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) This device may not cause harmful interference,

and (2) this device must accept any interference received, including interfer-

ence that may cause undesired operation. Changes or modifications to the

product are not approved by Microlife USA and could void the user's authority

to operate the equipment under FCC jurisdiction.

This equipment has been verified to comply with the limits for a Class B digi-

tal device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential

installation. This equipment generates uses and can radiate radio frequency

energy and, if not used in accordance with the instructions, may cause harm-

ful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be

determined by turning the equipment on and off, the user is encouraged to try

to correct the interference by increasing the distance between the product and

the affected device; or if applicable, reorientation the receiving antenna, or

moving the product’s power plug to another receptacle.

Models with wireless comply with FCC radiation exposure limits set forth for

an uncontrolled environment. End users must follow the specific operating

instructions for satisfying RF exposure compliance. This transmitter must not

be co-located or operating in conjunction with any other antenna or transmitter.

Federal Communications Commission (FCC) Statement

15.21

You are cautioned that changes or modifications not expressly approved by the part

responsible for compliance could void the user’s authority to operate the equipment.

15.105(b)

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation.

This equipment generates uses and can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or television

reception, which can be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

-Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC Rules. Operation is subject to the following two

conditions:

1) this device may not cause interference and

2) this device must accept any interference, including interference that may cause undesired

operation of the device.

FCC RF Radiation Exposure Statement:

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled

environment. End users must follow the specific operating instructions for satisfying RF

exposure compliance. This transmitter must not be co-located or operating in conjunction with

any other antenna or transmitter.

11. Technical specifications:

Weight: 400 g (with batteries)

Size: 3.5” (W) x 6” (L) x 1.5” (H)

Storage temperature: –20 to +55°C (-4°F to +131°F)

Humidity: 15 to 90% relative humidity maximum

Operation temperature: 10 to 40°C ( 50°F - 104°F)

Display: LCD-Display (Liquid Crystal Display)

Measuring method: oscillometric

Pressure sensor: capacitive

Measuring range:

SYS: 60 to 255 mmHg

DIA: 40 to 200 mmHg

Pulse: 40 to 199 per minute

Cuff pressure display range: 0–299 mmHg

Memory: Automatically stores the last 99

measurements for 2 users (total 198)

Measuring resolution: 1 mmHg

Accuracy: pressure within ± 3 mmHg

or 2% of reading > 200mmHg

pulse ± 5 % of the reading

Power source: a) 4 AA batteries, 1.5 V

b) AC adapter 6 V DC 600 mA

(voltage 4.5 V DC to 6 V DC)

Accessories: One size easy fit cuff 22-46 cm

(8.7” - 18.1”)

Technical alterations reserved!

Made in China

Read the instruction manual carefully before using this device, especially

the safety instructions, and keep the instruction manual for future use.

Type BF applied part.

*Not for use on children 12 years of age or younger.

12. Contacts for Support

Questions? Call Toll Free 1-800-568-4147

or email: custserv@microlifeusa.com

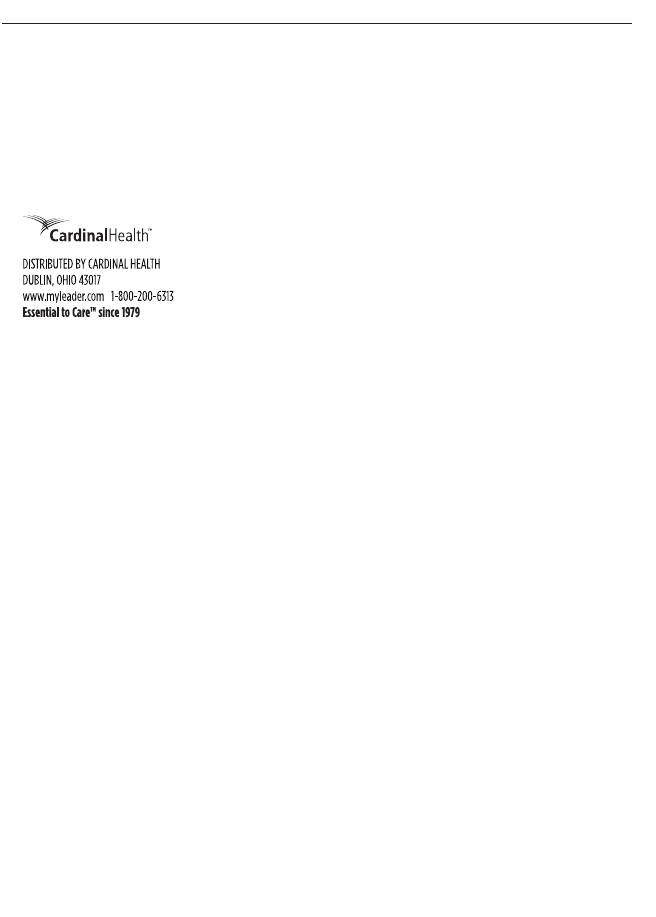

Distributed by:

Monitor de Presión Arterial

Manual de Instrucción para el modelo # BP3MS1-3B

Monitor de Presión Arterial Automático – Manual de Instrucción

Tabla de Contenido

1. Introducción

1.1.Características de su monitor de presión arterial

1.2.Sistema Gentle+™

1.3.Información importante sobre la automedición

2. Información importante sobre la presión sanguínea y su medición

2.1.Como sube/baja la presión alta

2.2.Cuales son los valores normales?

2.3.Que se puede hacer si se obtienen valores altos o bajos?

3. Componentes de su Monitor de Presión arterial

4. Utilización de su Monitor de Presión arterial por primera vez

4.1.Inserción de baterías

4.2.Fijación de la fecha y hora

4.3.Conexión del tubo del brazalete

4.4.Selección del usuario

5. Procedimiento para la medición

5.1.Antes de la medición

5.2.Causas comunes de errores

5.3.Prueba del brazalete

5.4.Procedimiento para la medición

5.5.Detector de Latido Irregular

5.6.Indicador de luz de tráfico

5.7.Memoria – Despliegue de las últimas 99 memorias

5.8.Como descontinuar la medición

5.9.Indicador de la carga de la batería

5.10. Uso del adaptador de corriente alterna CA

6. Funciones y aplicación de Bluetooth®

6.1. Indicador del ícono de Bluetooth®

6.2. Dispositivos iOS

6.3. Teléfonos Android OS

7. Mensajes de Error/Como se detectan y eliminan

8. Cuidado y Mantenimiento

9. Garantía Limitada

10. Estandartes

11. Especificaciones técnicas

12. Como contactarnos para asistencia

1. Introducción

1.1. Características de su medidor automático de presión arterial

Su monitor de presión sanguínea es un monitor de presión sanguínea comple-

tamente automático y digital para uso en adultos en la parte superior del

brazo, tanto en el hogar como en el consultorio médico/enfermería. Hace posi-

ble una rápida y confiable lectura de la presión arterial sistólica y diastólica,

como también del pulso, por medio del método de oscilación. Este artefacto

ofrece precisión clínicamente comprobada y ha sido designado para fácil

manejo.

Antes de usarlo, por favor, lea cuidadosamente las instrucciones del manual y

manténgalo en un lugar seguro. Por favor contacte a su médico para mayor

información sobre la presión sanguínea y su medición.

1.2. Gentle+™Sistema de Medición

Gentle+™, nuestro sistema más avanzado combina la precisión clínica y las

características prima, entre ellos:

• Una medida más cómoda y tranquila que reduce la cantidad de tiempo que

su brazo está bajo presión. Menos presión = más comodidad!

• Un brazalete con diseño ergonómico que es más fácil de usar y se adapta a

una gama más amplia de tamaños de brazo (para brazos 8.7”- 18.1”).

Atención!

1.3. Importante información sobre la automedición

•Automedición es un medio de control de la presión arterial. No se

debe confundir con el diagnóstico o el tratamiento. Valores inusuales deben

ser discutidos con su médico. Bajo ninguna circunstancia debe usted

alterar la dosis de ninguno de los medicamentos prescritos por su

doctor.

• La lectura del pulso no es la indicada para chequear la frecuencia de los

latidos de los marcapasos.

• En casos de latidos irregulares, las mediciones tomadas con este instru-

mento deben ser evaluadas solamente luego de una consulta con su médico.

Interferencia Electromagnética:

Este dispositivo contiene componentes electrónicos bien sensibles. Evite la

cercanía a fuertes campos electrónicos o electromagnéticos. (Ej. Teléfonos

celulares, hornos micro-ondas). Estos pueden causar daño temporal y afecta-

ría la exactitud de la medición.

2. Importante información sobre la presión arterial y su medición

2.1 Como sube la presión alta/baja?

Su nivel de presión sanguínea se determina en el centro circulatorio del cere-

bro y se ajusta a una variedad de situaciones conforme a la retroalimentación

del sistema nervioso. Para ajustar la presión sanguínea, se altera la intensi-

dad y frecuencia del corazón (pulso), así como también la dilatación de los

vasos sanguíneos. La dilatación de las veras es controlada por pequeños mús-

culos en las paredes de las mismas.

Su nivel de presión arterial cambia periódicamente durante la actividad cardí-

aca: Durante la “ejección de sangre” (sístole) el valor es más alto (valor de

presión de la sangre sistolica). Al final del período de “descanso del Corazón”

(diástole) la presión es la mas baja (valor de la presión de la sangre diastólica).

Los valores de la presión sanguínea deben encontrarse entre parámetros nor-

males para prevenir enfermedades particulares.

2.2 Cuales valores son normales?

La presión sanguínea es alta si la presión diastólica está por encima de

100mmHg y/o la presión sistólica está por enciama de 160 mmHg, durante un

periodo de descanso. En este caso, por favor consulte a su médico inmediata-

mente. Mediciones de este tipo por prolongados períodos ponen en peligro su

salud, debido al continuo daño que se ocasiona a los vasos sanguíneos de su

cuerpo.

Si los valores de su presión sistólica están entre 140mmg y 159 mmHg y/o la

diastólica entre 90mmHg y 99mmHg, consulte con su médico. Un auto control

regular será necesario.

Si usted obtiene resultados demasiado bajos (ej. Valores sistólicos por debajo

de 105mmHg y/o diastólicos por debajo de 60mmHg), consulte con su medico.

Aún con valores normales de presión, se recomienda un auto-control regular

con su monitor de presión sanguínea. Usted podría detector posibles cambios

a tiempo y reaccionar apropiadamente.

Si usted esta bajo tratamiento para controlar la presión, lleve un registro de

las lecturas obtenidas junto con la fecha y la hora. Enseñe las lecturas a su

médico. Nunca utilice los resultados de las mediciones para alterar,

por su cuenta, la dosis del medicamento prescrito por su doctor.

Cuales son los valores normales?

La tabla siguiente es para la clasificación de los valores de tensión arterial en

adultos según los establecidos para los Institutos Nacionales de la Salud

(información en mmHg).

Información Adicional

• Si sus valores son mayormente normales bajo períodos de descanso pero

excepcionalmente altos bajo condiciones de stress físico o mental, es posi-

ble que usted sufra de lo que se denomina “hipertensión lábil”. Consulte

con su médico.

• La presión sanguínea diastólica correctamente medida que está por

encima de 120mmHg, requiere tratamiento médico inmediato.

No previsto para el uso en niños 12 años de edad o más jóvenes.

Asegúrese de que los niños no utilicen el dispositivo sin supervisión, puesto

que podrían tragarse algunas de las piezas más pequeñas. Tenga en cuenta el

riesgo de estrangulamiento en caso de que este dispositivo se suministre con

cables o tubos.

Categoría Sistólica Diastólica

(mmHg) (mmHg)

Normal <120 y <80

Pre-Hipertensión 120-139 o 80-89

Hipertensión

Estado 1 140-159 o 90-99

Estado 2 ≥160 o ≥100

2.3.Que se puede hacer si se obtienen valores altos o bajos con regularidad?

a) Consulte con su médico.

b) Valores altos de presión sanguínea (varias formas de hipertensión) se aso-

cian con considerables riegos de salud a largo plazo. Las arterias de su

cuerpo se encuentran bajo peligro debido a la constricción causada por los

depósitos en las paredes de las venas (Arteriosclerosis). Una provisión defi-

ciente de la sangre a los órganos importantes (Corazón, cerebro, músculos)

puede resultar en arteriosclerosis. Además, el Corazón sufriría daños con el

aumento de la presión sanguínea.

c) Hay diferentes causas de presión alta. Diferenciamos entre común primaria

(esencial) hipertensión e hipertensión secundaria. Esta última se debe al mal

funcionamiento de los órganos específicos. Por favor consulte con su médico

para obtener información sobre los posibles orígenes de su presión alta.

d) Hay medidas de precaución que usted puede tomar para reducir y hasta

prevenir la presión alta. Estas medidas deben resultar en cambios perma-

nentes en su estilo de vida.

A) Hábitos de comida

• mantenga el peso correspondiente a su edad. Consulte con su médico sobre

su peso ideal.

• Evite el consumo excesivo de la sal común.

• Evite comidas con grasa

B) Previas enfermedades

• Siga consistentemente todas las instrucciones médicas para el tratamiento

de enfermedades tales como:

• Diabetes (Diabetes mellitus o diabetes de azucar)

• Mal funcionamiento del metabolismo graso

• Gota

C) Hábitos

• Deje de fumar completamente.

• Beba cantidades moderadas de alcohol.

• Restrinja el consumo de cafeína(café, té, chocolate)

D) Su Estado Físico

• Luego de un exámen médico, con el consentimiento del doctor y bajo su

dirección; haga ejercicios.

• Elija deportes que requieran stámina y evite los que demandan fuerza.

• Evite alcanzar el límite de su capacidad

• Con previas enfermedades y/o sobre los 40 años de edad, consulte con su

médico antes de comenzar una rutina de ejercicios. Usted debe asociarse

con respecto al tipo y duración de los ejercicios que se recomiendan para su

edad.

3. Componentes de su monitor para la presión

a) Unidad de medida

b) Brazaletes

Para brazos de circunferencia 22-46 cm o 8.7”-18.1”

(inclusivo)

Si usted necesita adquirir un brazalete nuevo llama

1-800-568-4147 para información.

Nota:

La circunferencia del brazo debe medirse con una cinta métrica en el medio de

la parte superior del brazo en estado de relajación. No forcejee el brazalete.

Asegúrese de que la conexión del brazalete no se introduzca en el portal del

adaptador de corriente alterna CA. Si el brazalete es muy pequeño, llame al

numero 1-800-568-4147 para información. Puede que usted prefiera usar uno

de nuestros monitores para el puño.

Boton del

Usario y hora

Conexión

del Brazalete

Botón de Inicio

Botón de memoria

Indicador de

hipertensión

Portal

Adaptador

4. Utilización del monitor por primera vez

4.1. Inserción de baterías

Una vez desempaquetado el aparato, inserte primero las

baterías. El compartimento de la batería está situado en la

parte inferior del aparato.

a) Remueva la cubierta de las baterías.

b) Inserte las baterías (4, "AAA" 1.5 V), observando la

indicada polaridad (+ - ).

c) Si el símbolo de la batería aparece en la pantalla, significa

que las baterías están descargadas y deben ser reemplaza-

das.

¡Atención!

• Después de que el indicador de baterías con baja potencia

aparezca, el dispositivo no funcionará hasta que las baterí-

as han sido reemplazadas.

•

Por favor utilice baterías alcalinas de larga vida "AAA" 1.5 V

reemplace todos a la vez.

• No se recomienda el uso de pilas recargables con este

dispositivo.

• Si su monitor de presión arterial no será utilizado por

mucho tiempo, por favor remueva las baterías del dispositivo.

Indicator de baja

potencia

4.2 Fijación de la hora y la fecha

1. Luego de que las baterías nuevas estén activadas, las

cifras del año se observarán en forma intermitente en

la pantalla. Usted puede avanzar el año presionando

el botón de la memoria “M”. Para confirmar y luego

fijar el mes, presione el botón de la hora.

2. Usted ahora puede fijar el mes usando el botón “M”.

Para confirmar y luego fijar el día, presione el botón

de la hora.

3. Por favor siga las instrucciones anteriores para fijar el

día, hora y minutos.

4.Una vez que usted haya fijado los minutos y presiona-

do el botón de la hora, la fecha y hora fijados se

observarán en la pantalla.

5. Si desea cambiar la fecha y hora, presione y manten-

ga presionado el botón Hora durante aprox. 3 segun-

dos. Suelte y pulse el botón una vez más el tiempo y

el año comenzará a parpadear. Ahora puede introducir

los nuevos valores como se describe anteriormente.

TIME PM

Boton de

memoria

Boton de

la fecha

4.3 Conexión del tubo del brazalete

Inserte el tubo del brazalete dentro de la abertura

lateral del monitor.

4.4. Selección del Usuario

Este monitor de presión está designado para guardar

99 mediciones para cada uno de los dos usuarios.

Antes de tomarse una medición, asegúrese que haber

escogido el usuario correcto.

a) Con la unidad apagada, mantenga presionado el

botón de la hora por 3 segundos hasta que el ícono

del ususario se haga visible en la parte superior

izquierda de la pantalla.

b) Presione el botón de la memoria “M” para alternar

entre un usuario y otro.

c) Presione el botón de inicio para hacer la selección.

mmHg

5. Procedimiento de Medición

Nota: Usted siempre debe estar sentado antes y durante la medición.

5.1 Antes de la medición

• Evite comer y fumar como también toda forma de ejercicio inmediatamente

antes de la medición. Estos factores influencian el resultado de la misma.

Sientese en una silla confortable en una atmósfera de calma por aproxima-

damente 5 minutos antes de la medición.

• Quítese toda ropa que se ajuste a la parte superior del brazo.

• Siempre tome la medición del mismo lado (normalmente el brazo izquierdo).

• Siempre tome la medición a la misma hora del día, ya que la presión san-

guínea varía durante el curso del día.

5.2 Causas comunes de errores:

Nota: Las mediciones de la presión sanguínea siempre requieren las

mismas condiciones! Las condiciones deben ser el silencio/calma.

• Todo esfuerzo del usuario para sostener el brazo aumenta la presión arte-

rial. Asegúrese que usted se encuentre en una posición cómoda y relajada y

no flexione ninguno de los músculos del brazo durante la medición. Utilice

un almohadón para soporte si es necesario.

• Si la vena del brazo se encuentra a una posición considerablemente mas

baja o alta que el Corazón, se podría obtener una lectura errónea o muy alta

o muy baja. Cada 15 cm (6 pulgadas) de diferencia en altura entre el

Corazón y el brazalete, puede resultar en un lectura errada de 10 mmHg!

• Brazaletes muy estrechos o cortos resultan en lecturas falsas. La selección

del brazalete apropiado es extremadamente importante. El tamaño del bra-

zalete depende de la circunferencia del brazo (medida en el centro). La fluc-

tuación permitida se halla impresa en el brazalete. Si la misma no se adap-

ta a su necesidad, por favor llame al teléfono 1-800-568-4147.

• Un brazalete flojo o con protuberancias de aire a los costados causaría lec-

turas incorrectas.

• Mediciones seguidas hace que se acumule sangre

en el brazo, que podría

llevar a obtener falsos resultados

. Mediciones conse-

cutivas deben repetirse luego de una pausa de 1

minuto o luego de haber levantado el brazo para

que la sangre acumulada fluya.

5.3 Prueba del brazalete

a) El brazalete esta pre-formado para facilitar su brazo.

Asegúrese de no tener ropa ajustada o en el brazo.

b) Colóquese el brazalete alrededor del brazo izquierdo.

La manguero debe estar ubicada en la parte interior

del brazo extendido. Asegúrese de que el brazalete

de encuentre de 1 a 2 cm ½”) por encima del codo.

IMPORTANTE: La línea roja la orilla del brazalete

(Marca Arterial) debe quedar posicionada encima

de la arteria que corre por la interior del brazo.

TIP: Alineé la marca roja de la arteria con el dedo

meñique.

c) Para asegurar el brazalete, presione el velcro.

d) Debe quedar un poco de espacio entre el brazo y

brazalete. Debería caber 2 dedos entre el mismo y

el brazo. La ropa no debe restringir el brazo. El bra-

zalete que no quede perfectamente resultará en

una lectura falso. Mídase la circunferencia del

brazo si no está seguro de que le va perfectamente.

Brazalete más grandes se encuentran a su disposición.

e) Descanse el brazo sobre la mesa (la palma de la

mano hacia arriba) para que el brazalete esté a la

misma altura que el Corazón. Asegúrese que el

tubo no esté doblado.

f) Permanezca sentado y tranquilo por un mínimo de 5

minutos antes de iniciar la medición.

8.7 - 18.1 inches

22 - 46 cm

½”

Nota:

Si no es posible colocarse el brazalete en el brazo

izquierdo, también se puede colocar en el derecho.

Sin embargo, todas las mediciones deben ser

tomadas en el mismo brazo. Para poder comparar

las lecturas obtenidas se requiere que siempre se

cumplan las mismas condiciones. (Relájese por

varios minutos antes de la medición).

Por favor, consulte a su médico para cualquiera de

las siguientes situaciones:

• La aplicación del brazalete sobre una herida o

una zona inflamada.

• La aplicación del brazalete en cualquier extremi-

dad con acceso intravascular o terapia, o una

arterio-venosa (A-V) shunt.

• La aplicación del brazalete en el lado de una

mastectomía.

• Uso simultáneo con otros dispositivos de monitoreo

médico en la misma extremidad.

Brazo Derecho

5.4 Como efectuar la medición

Después de que el brazalete se ha posicionado

adecuadamente puede comenzar la medición.

Permanecer quieto durante la medición, no flexione

los músculos.

a) Permanezca tranquilamente sentado durante 5

minutos, antes de comenzar con la medición.

) Presione el botón de inicio. La bomba comenzará

a inflar el brazalete. En la pantalla se podrá

observar continuamente el aumento de la presión.

c) Cuando el dispositivo ha detectado el pulso, el

símbolo del corazón se observará en la pantalla

en forma intermitente.

d) Cuando la medición ha sido concluida, la presión

de la muñequera

(dígitos grandes) se visualiza

durante la medición.

Al llegar a la presión deseada, la bomba auto-

máticamente descende.

La presión del brazalete

será exhibida durante la medición.

f) La aparición de este símbolo significa que

un latido irregular ha sido detectado. Este indicador

s solo una advertencia. Es importante que usted

se mantenga relajado, inmóvil y sin hablar duran-

te el procedimiento.

Nota: Recomendamos contactar a su médico si

usted

observa frecuentemente este símbolo en su

pantalla.

g) Los resultados de la medición serán observados

hasta que usted apague el dispositivo. Si ningún

botón es oprimido por mas de 1 minuto, este dis-

positivo se apagará automáticamente.

Aumento de

la pressión

Símbolo

del

Corazón

Medición

Concluida

Sistolico

Diastolico

Pulso

5.5. Detector de Latido Irregular

El símbolo indica que se ha detectado un

pulso irregular durante la medición. En este caso,

el resultado puede variar su presión básica. Repita

la medición, esto no es motivo de inquietud. Sin

embargo, si el símbolo aparece con regularidad (ej.

Varias veces a la semana durante mediciones dia-

rias), le aconsejamos consulte con su médico.

Por favor enseñe a su médico la siguiente explicación:

Información para el médico sobre la frecuen-

te aparición del Símbolo de Latido Irregular.

Este instrumento es un monitor oscilométrico de

presión sanguínea que también analiza la frecuen-

cia del pulso durante la medición. El instrumento

está clínicamente analizado.

Si durante la medición ocurren irregularidades del

pulso, se observará el símbolo de latido irregular.

Si el símbolo aparece con mas frecuencia (ej. Varias

veces a la semana en lecturas diarias) o si aparece

repentinamente con mas frecuencia que lo usual,

recomendamos al paciente consultar con su

médico.

Este instrumento no reemplaza un examen cardia-

co, pero sirve el propósito de detectar irregularida-

des del pulso a temprana edad.

5.6. Indicador de Luz de Trafico

Las barras de color en el lado izquierdo de la pantalla muestran el alcance de

la presión arterial. El triángulo negro en el lado izquierdo de la pantalla cam-

biará dependiendo de si el valor de lectura está dentro del rango normal;

(verde), al borde; (Amarillo) o en peligro; (rojo).

La clasificación está basada en los normas establecidos por El Instituto

Nacional de la Salud JNC7, 2003. Refiérase al la tabla en la sección 2.2 de

este manual para obtener mas detalles sobre las clasificaciones.

Con cada lectura, un triángulo negro correspondiente se muestra a la derecha

del indicador de hipertensión.

• Si el triángulo está en el zona verde, su medida es "Normal", de acuerdo a

las normas del NIH.

• Si el triángulo está en el zona amarillo, su medida es "Pre-Hipertensión."

• Si el triángulo está en el zona naranja claro, su medida es "Hipertensión en

Etapa 1."

• Si el triángulo está en el zona rojo, su medida es "Hipertensión en Etapa 2.".

mmH

Indicación de una

presión "Normal"

Indicación de una presión

"Pre-Hipertensión"

Indicación de una presión

"Hipertensión Etapa 1"

Indicación de una presión

"Hipertensión Etapa 2"

5.7. Memoria – exhibición de las últimas 99 mediciones

Al final de una medición, este monitor almacena automática-

mente cada resultado con la fecha y la hora. Esta unidad guar-

da 99 memorias para cada uno de los dos usuarios.

Visualización de los valores almacenados

Estando la unidad apagada, presione el botón“M”. La pantalla

le enseñará primero “A”, luego el promedio de todas las medi-

ciones almacenadas en la unidad. Por favor tenga en cuenta

que las mediciones de cada usuario son almacenadas por sepa-

rado, asegúrese que esté viendo las mediciones del usuario

correcto. El instrumento vuelve luego al último dato almacenado.

Presionando el botón “M” de nuevo se observará el valor ante-

rior. Para ver una medición grabada en particular, mantenga

presionado el botón “M” hasta llegar a la medición deseada.

Memoria llena

Cuando la memoria ha almacenado 99 resultados para el usuario

seleccionado, un nuevo valor reemplazará al mas antiguo.

Como despejar los valores

Si usted está seguro que quiere borrar permanentemente todos

lo valores almacenados, mantenga presionado el botón “M” ( el

dispositivo debe de estar apagado) hasta que las letras “CL”

aparezcan y luego suelte el botón. Si usted no quiere borrar los

valores, presione el botón START/STOP. Para borrar la memoria

permanentemente, presione el botón “M” mientras las letras

“CL” estén intermitentes.

Valores individuales no se pueden borrar.

5.8. Como descontinuar la medición

Si por alguna razón, se hace necesario interrumpir el procedimiento

(ej. El paciente no se siente bien), se puede presionar el botón de

inicio en cualquier momento. El dispositivo inmediatamente

comenzará a disminuir automáticamente la presión en el brazalete.

5.9. Indicador de batería

Baterías casi completamente descargadas.

Cuando las baterías llegan a estar aproximadamente 75%

discargados, se podrá observar el siguiente símbolo centelle-

ando en la pantalla al momento de encender la unidad. A

pesar de que el instrumento continuará tomando las medicio-

nes correctamente, usted ya debería reemplazar las baterías.

Baterías completamente descargadas.

Cuando las baterías están completamente descargadas, el

símbolo de la batería aparece, sin parpadear, tan pronto como

el dispositivo se enciende. Usted no podrá tomar ninguna

otra medición, las baterías deben ser reemplazadas

inmediatamente.

1. Abra el compartimiento de la batería en la parte posterior

del dispositivo presionando en los dos extremos del com-

partimiento y levantándolo.

2. Reemplace todas las baterías a la vez, asegúrese de que

estén puestas

correctamente conforme a la indicación del

compartimiento.

3. La memoria retendrá todos los valores aunque el día y la

hora deberán ser nuevamente fijados. Los números que

indican el año centellearán automáticamente luego de que

las baterías sean reemplazadas.

4. Para fijar la fecha y la hora, siga el procedimiento descrito

en 4.2

Cuales baterías y cual procedimiento?

Utilice 4 baterías nuevas de larga vida 1.5V AA. No utilice

baterías que han expirado. Si el dispositivo no será utilizado

por un largo periodo, es aconsejable que remueva las baterías.

5.10. Utilización del Adapatador de Corriente Alterna AC

Usted también puede utilizar este monitor con el

adaptador de corriente alterna con el cual viene

equipado. Para evitar daños a la unidad, utilice

únicamente el adaptador que viene con la unidad.

1. Asegúrese que tanto el cable como el adaptador

no se encuentren dañados.

2. Conecte el cable del adaptador al portal en la

unidad.

3. Enchufe el adaptador en el toma corrientes

eléctrico.

Cuando el Adaptador de Corriente está siendo

utilizado no se consume la batería.

Nota: Las baterías no se consumen cuando el

adaptador esta conectado a la unidad. Si la

corriente eléctrica es interrumpida (e.j. por acciden-

o desconeción. Por favor consulte a nosotros en

caso de alguna pregunta con respecto al adaptador

de corriente alterna CA, llamando al número

1-800-568-4147.

mmHg

6. Funciones y aplicación de Bluetooth®

Descargue del App Store® de Apple o de Google Play®

la Microlife Connected Health App (a la que nos

referimos como "la aplicación" en este documento) antes de

emparejar sus dispositivos. La aplicación se puede ejecutar en

varias plataformas móviles con las siguientes especificaciones:

Compatibilidad:

• Dispositivos Apple® con sistema operativo iOS 8.0 o superior

en iPhone®, iPad® y iPod touch®.

• Teléfonos Android® con Android® 4.4.2 o superior.

¿Preguntas?

• Para acceder al tutorial, visite la pantalla de inicio de la apli-

cación (Microlife Connected Health) y presione el botón

"Setting" (configuración).

• Presione "Tutorial" y elija su tema.

• Si tiene problemas con su configuración, comuníquese con el

servicio de atención al cliente sin cargo, llamando al: 1-800-

568-4147 para obtener soporte adicional.

6.1 Indicador del ícono de Bluetooth®

El indicador del ícono de bluetooth® en su monitor de presión

sanguínea, situada en la parte superior izquierda de la pantalla,

está diseñado para brindarle información sobre su dispositivo

para monitorear la conexión. Tenga en cuenta lo siguiente:

• El ícono de bluetooth® en su monitor de presión sanguínea

parpadeará al principio cuando esté listo para emparejarse

con un dispositivo y continuará parpadeando durante 2 minu-

tos hasta que se produzca el apareamiento.

Bluetooth

Icon

• Si no se emparejara en 2 minutos, la función Bluetooth® en

el monitor se apagará automáticamente.

• Si el ícono de bluetooth® parpadea durante 10 segundos y

luego se apaga, hay un problema con la conexión.

• Permanecerá sin parpadear en el monitor mientras se carguen los datos en

la aplicación.

Resolución de problemas: Conexión de Bluetooth®:

• Monitor: apáguelo y espere 1 minuto.

• Dispositivo (teléfono, por ej.): regrese al menú principal y

vuelva a seleccionar

"Download Data" (descargar datos).

Si los problemas de conexión persisten, comuníquese con el

servicio de atención al cliente sin cargo: 1-800-568-4147.

6.2 Dispositivos iOS:

Para configurar su dispositivo iOS:

• En el menú de configuraciones, coloque Bluetooth® en "ON"

(encendido).

• Seleccione la aplicación Microlife Connected Health.

• Seleccione "User Profiles" (perfiles de usuarios).

• Seleccione "+" en la parte superior de la pantalla para crear

un nuevo perfil de usuario.

• Revise las condiciones del servicio y seleccione "Accept" (aceptar)

para continuar.

• Ingrese su información y seleccione la marca de verificación

para confirmar.

Al emparejar los dispositivos por primera vez:

En el dispositivo

• Abra la aplicación Microlife Connected Health y seleccio-

ne "Settings" (configuración).

• Seleccione "Pair Device" (emparejar dispositivo).

En su monitor de presión sanguinea:

• Presione y mantenga presionado el botón de encendido

durante 5 segundos.

Cuando se conecte, aparecerá el

ícono de Bluetooth® en la pantalla del monitor.

• Se verá "OK" si se emparejaron con éxito.

Configuración de su monitor de presión sanguínea:

Confirme que está seleccionado el usuario correcto en

su monitor:

• Confirme que el ícono de usuario en la parte inferior del

lado derecho en la pantalla del monitor está configurado

para el usuario 1 o 2.

• Para cambiar los usuarios, vea la sección 4.4.

Guardar una medición automáticamente (iOS):

• Abra la aplicación Microlife Connected Health

• Seleccione “Download data” (descargar datos).

• Tome su presión sanguinea.

• Una vez completado, el monitor de presión arterial

activará automáticamente

una conexión Bluetooth®

con su dispositivo iOS. Cuando esté conectado, apa-

recerá un icono de Bluetooth® en la pantalla del

monitor. (Los dispositivos deben haber sido previa-

mente emparejados y estar en el rango).

• Seleccione "Download data" (descargar datos).

Aparecerá una imagen del

monitor de presión y un

teléfono que se conecta y se transferirán las lecturas.

• Para guardar sus datos y regresar al menú principal,

seleccione la marca de verificación en la esquina

derecha superior.

Sus mediciones ahora estarán disponibles para su

revisión mediante el botón "View Data" (visualizar

datos) en la pantalla de inicio.

Icono de

Bluetooth®

Icono de

Bluetooth®

Data Download

Almacenamiento manual de las mediciones (iOS):

1. Abra la aplicación Microlife Connected Health

2. Seleccione "User Profiles" (perfiles de usuarios) y

elija el perfil que desee cargar. Una vez selecciona-

do, el perfil se resaltará y aparecerá una marca de

verificación a su izquierda.

3. Use el botón de inicio para salir y regrese al menú

principal.

4. Seleccione "Download data" (descargar datos).

Aparecerá una imagen del

monitor de presión y un

teléfono que se conecta y se transferirán las lecturas.

5. Para guardar sus datos y regresar al menú principal,

seleccione la marca de verificación en la esquina

derecha superior.

Sus mediciones ahora estarán disponibles para su

revisión mediante el botón "View Data" (visualizar

datos) en la pantalla de inicio.

Guardar lecturas almacenadas en su dispositivo iOS:

• Abra la aplicación Microlife Connected Health.

• Seleccione el perfil que desee cargar. Una vez

seleccionado, el perfil se resaltará y aparecerá una

marca de verificación a su izquierda.

• En su monitor de presión sanguínea: presione y

mantenga presionado el botón de encendido

durante 5 segundos. Cuando se conecte, aparecerá

el ícono de Bluetooth® en la pantalla del monitor.

• Siga los pasos 4 y 5 en "guardar mediciones

manualmente.

Download

data

User Profiles

6.3 Teléfonos Android OS

Configuración de su teléfono:

• En el menú de configuraciones, coloque Bluetooth® en "ON"

(encendido).

• Seleccione la aplicación Microlife Connected Health.

• Seleccione "User Profiles" (perfiles de usuarios).

• Seleccione "+" en la parte superior de la pantalla para crear

un nuevo perfil de usuario.

• Revise las condiciones del servicio y seleccione "Accept"

(aceptar) para continuar.

• Ingrese su información y seleccione la marca de verificación

para confirmar.

En su monitor de presión sanguínea:

• Confirme que el usuario correcto está seleccionado

en su monitor de presión sanguínea, verificando que

el icono en la parte inferior derecha de la pantalla del

monitor esté ajustado a su preferencia (usuario 1 o 2).

• Para cambiar los usuarios en su monitor, vea la sec-

ción 4.4 de este manual.

Para guardar lecturas en su teléfono Android:

En su teléfono:

• Abra la aplicación Microlife Connected Health.

• Seleccione "User Profiles" (perfiles de usuarios) y

luego elija el perfil que desee cargar (el perfil se

resaltará en gris cuando se seleccione).

En su monitor de presión sanguínea:

• Presione el botón de encendido y manténgalo presio-

nado durante 5 segundos. Una vez que esté conecta-

do, aparecerá el ícono de Bluetooth® en la pantalla

del monitor.

Icono de

Bluetooth®

En su teléfono:

• Seleccione "Download data" (descargar datos). En su teléfono

se verá una lista de dispositivos Bluetooth® disponibles.

• Seleccione su monitor en la lista (BP3MS1-3ELDR) y las

lecturas se transferirán en forma automática.

• Después de la transferencia se visualizará un resumen de

todas sus lecturas.

• Para guardar sus lecturas y regresar al menú principal,

seleccione la marca de verificación en la esquina derecha

superior.

Nota: Si no se establece una conexión entre el monitor y el

teléfono en 10 segundos, aparecerá un botón de "escaneo"

en la esquina superior derecha de la pantalla del teléfono.

• Para volver a buscar su monitor, presione "scan" (escanear).

• Una vez que el teléfono haya detectado su monitor, selec-

ciónelo en la lista (BP3MS1-3ELDR).

Download

data

7. Mensajes de Error/Como se detectan y eliminan

Si ocurre un error durante la medición, la misma será des-

continuada y el código de error se observará en la pantalla.

Recomendamos apagar el dispositivo y efectuar una nueva

medición, siempre y cuando usted se tome el tiempo nece-

sario para relajarse. (ej. Error no. 1)

Error No. Posible(s) causa(s)/solución(es)

ERR 1 El tubo pudo haberse aflojado, no se detectó Pulso.*

Asegúrese de que las conexiones de la bocamanga estén en

posición correcta. Consulte la sección 5.3.

ERR 2 Impulsos no naturales influyeron en el resultado de la medi-

ción. Razón: El brazo se movió durante la medición (artefac-

to). Vuelva a repetir la medición, manteniendo quieto y en

silencio.

ERR 3 El inflado de la bocamanga toma mucho tiempo. La boca-

manga no está colocado correctamente o la conexión del

tubo no esta bien ajustada. Vuelva a colocar el brazalete y

repita la medición.

ERR 5 La diferencia entre lecturas sistólica y diastólica es excesi-

va. Mediase otra vez siguiendo las instrucciones cuidadosa-

mente.

Comuníquese con su médico si sigue obteniendo lec-

turas inusuales.

HI La presión del brazalete es muy alta. Relájese por 5 minutos

y repita el procedimiento.*

El pulso es muy bajo (menos de 40). Repita el procedimiento.*

*Si este o algún otro problema ocurre repetidamente, por favor con-

sulte con su médico.

Otros posibles errores y soluciones

Si ocurren problemas durante el uso del dispositivo, verifique los siguientes

puntos:

Mal funcionamiento

La pantalla permanece en blanco cuando

se enciende el dispositivo

La presión no aumenta aun cuando la

bomba está funcionando correctamente.

El dispositivo falla con frecuencia a medir

valores de la presión arterial, o los valo-

res son muy bajos o altos.

Cada medición obtiene un valor diferente,

aunque el dispositivo funciona normalmen-

y los valores normales se muestran.

La medición obtenida difiere de los valo-

res obtenidos por el médico.

Después de que el dispositivo ha inflado

la bocamanga, la presión disminuye

lentamente, o nada en absoluto. (Se hace

imposible obtener una medición.)

Solución

1. Revise la polaridad de las baterías

2. Si el despliegue es inusual, remueva

las baterías y cámbielas por nuevas.

Verifique la conexión del tubo de la

bocamanga y conéctela correctamente

1. Ajuste la bocamanga al brazo

correctamente.

2. Mida la presión otra vez en paz y

tranquilidad, siguiendo cuidadosamente

los detalles en las sección 5.

Por favor, lea la siguiente información en

la Sección 5.2 "Fuentes comunes de

error." Repita la medición.

Nota: La presión sanguínea fluctúa

continuamente así que las medidas

sucesivas se muestran cierta

variabilidad.

Registre sus mediciones diarias y

consulte a su medico.

Nota: Las personas que visitan a su

medico con frecuencia experimen-

tan ansiedad que puede resultar en

una lectura mas alta que en casa en

condiciones de reposo.

1. Verifique las conexiones de la

bocamanga.

2. Asegúrese de que la unidad no ha sido

maltratada.

8. Cuidado y mantenimiento

a) No guarde el dispositivo en la luz solar directa, a

una temperatura elevada, o en alta humedad o

polvo. El rendimiento puede degradarse.

b) Los brazaletes contienen burbujas de aire muy

sensitivas. Manéjelos con cuidado para evitar

todo tipo de stress al doblarlos o abrocharlos.

c) Limpie el dispositivo con un paño limpio y seco.

No use ninguna clase de solventes ni gas.

Manchas en el brazalete pueden ser removidas

muy cuidadosamente con un paño humedo. Los

brazaletes no se pueden introducir en el lavarro-

pas, lavaplatos ni ser sumergidos en agua.

d) Manipule el tubo cuidadosamente. No lo jale. No

permita que el tubo se doble y manténgalo aleja-

do de objetos filosos.

e) No deje caer el monitor, ni permita maltratos.

Evite vibraciones fuertes.

f) Nunca abra el monitor! Ello anularía la garantía

del fabricante.

g) Deben deshacerse de las baterías y dispositivo

conforme a las regulaciones locales.

/min

Gasoline

Otras indicaciones al respecto

La presión arterial está sujeta a oscilaciones aún en individuos sanos.

Sin embargo es importante recalcar en este punto que a fin de obtener

mediciones comparativas entre ellos, éstas deben de realizarse siempre

en las mismas condiciones, (condiciones de reposo y tranquilidad). Si

las variaciones son mayores de 15 mmHg a pesar de haber tenido en

cuenta las mencionadas condiciones, acuda al médico.

Nunca intente abrir o reparar el aparato. Esto invalida automáticamente cual-

quier reclamo bajo la garantía del manufacturero.

No utilice el dispositivo si usted piensa que está dañado o si algo parece

extraño.

9. Garantía Limitada

Su monitor automático de presión sanguínea está garantizado por Microlife

USA Inc., por 5 años, por defectos de manufactura solamente para el comprador

original desde la fecha de compra.

La garantía de 5 años aplica al monitor. Los siguientes accesorios tienen

garantía por un año: brazalete y adaptador de corriente. Las pilas no están

cubiertas por esta garantía. Dentro de la unidad no hay partes que le sirvan al

usuario.

La garantía no aplica a daños consecuentes o incidentales, o daños causados

por las pilas o mal manejo y accidentes. Uso profesional, no siguiendo el manua

de instrucciones, y alteraciones hechas al monitor o accesorios por terceros,

están también excluidos en esta garantía. Algunos estados no permiten la

exclusión o limitación de los daños consecuentes o incidentales. Por consigu-

iente dicha limitación o exclusión puede que no apliquen en su caso.

Microlife USA Inc., investigará su reclamo. Un monitor o accesorio definido

por esta garantía, que se determine fuera de especificaciones, será reemplazado

y enviado sin costo para usted. Un monitor o accesorio definido por esta

garantía que se determine estar dentro de las especificaciones, le será

devuelto con su respectivo reporte, sin costo.

Por favor usar la información de servicio al cliente de Microlife USA Inc., para

cualquier reclamo de garantía. Le solicitamos por favor que nos contacte primero.

10. Estandardes

Regulación del dispositivo: Este dispositivo, para procedimientos no

Invasivos, esta diseñado conforme a las

reglas de:

AAMI/ ANSI/ IEC 80601-2-30

IEC 60601-1, IEC 60601-1-2, IEC 60601-1-11

Sistema de Bluetooth® a V4.0, FCC Parte 15C

Compatibilidad

electromagnética: Este dispositivo cumple con las estipulacio-

nes Internacionales IEC60601-1-2

Clase IP20: Protegido contra objetos sólidos extraños de

diámetro superior a 12.5 mm, no protegido

contra

agua.

Mantener en lugar seco.

Ensayo clínico: Pruebas según el Protocolo de ESH e ISO

81060-2: 2013 fueron realizado en dispositi-

vos de presión arterial utilizando la misma

tecnología de medición.

Vida Útil Esperada:

Dispositivo: 5 años

Brazalete: 2 años

No use el dispositivo cerca de fuertes campos eléctricos tales como teléfonos

móviles o equipos de radio. Mantenga el dispositivo a una distancia de estos

aparatos cuando lo utilice.

Nota: De acuerdo a estándares internacionales, la exactitud de su medidor de

presión arterial debe ser verificada cada 2 años.

Uso de Marcas Registradas:

Apple, el logotipo de Apple , iPad yiPhone son marcas comerciales de Apple

Inc. , registradas en los EE.UU. y otros países. App Store es una marca de ser-

vicio de Apple Inc.

Android y Google Play son marcas comerciales de Google Inc.

La marca y los logotipos de Bluetooth® Smart son marcas registradas y pro-

piedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas en este tensió-

metro está según la licensia. Otras marcas y nombres comerciales pertenecen

a sus respectivos propietarios.

Health LOGO, LEADER, and the Leader LOGO are trademarks or registered trade-

marks of Cardinal Health. All other marks are property of their respective owners

Declaración de la Comisión Federal de Comunicaciones (FCC)

Este dispositivo cumple con las reglas establecidas en la sección 15 de FCC. Su ope-

ración es sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar

interferencia dañina, y (2) Este dispositivo debe aceptar cualquier interferencia recibi-

da, incluyendo interferencia que pudiera causar una operación no deseada.

Este equipo ha sido verificado para cumplir con los límites para los dispositivos digita-

les Clase B, de acuerdo a la sección 15 de las reglas de la FCC. Estos límites están

diseñados para proveer una protección razonable en contra de interferencia dañina en

una instalación residencial. Este equipo genera, usa y puede irradiar energía de radio

frecuencia y, si no es instalado y usado de acuerdo a las instrucciones puede causar

interferencia dañina a comunicaciones de radio. Sin embargo, no hay garantía de que

no ocurra interferencia en una instalación en particular. Si este equipo causa interfe-

rencia dañina a la recepción de radio o televisión, la cual puede ser determinada apa-

gando y encendiendo el equipo, el usuario podría tratar de corregir la interferencia

incrementando la distancia entre el producto y el dispositivo afectado.

Declaración FCC de Exposición de Radiación RF:

Este equipo cumple con los límites de exposición de radiación establecidos por la FCC

para ambientes no controlados. Los usuarios deben seguir las instrucciones específi-

cas de operación para satisfacer el cumplimiento con exposición de RF. Este trasmisor

no debe ser colocado u operado en conjunto con ningún otro trasmisor o antena.

11. Especificaciones técnicas

Peso: 400 g (con baterías)

Tamaño: 3.5” (W) x 6” (L) x 1.5” (H)

Temperatura de almacenamiento: –20 to +55°C (-4°F to +131°F)

Humedad: 15 to 90% relativa humedad máxima

Temperatura de operación: 10 to 40°C ( 50°F - 104°F)

Pantalla: Pantalla LCD (Pantalla Cristal Liquido)

Método de Medición: Oscilación

Sensor de Presión: capacidad eléctrica

Área de medición:

SIS: 60 to 255 mmHg

DIA: 40 to 200 mmHg

Pulso: 40 to 199 por minuto

Capacidad del brazalete: 0–299 mmHg

Memoria: Almacena automáticamente las últimas 99

Mediciones para dos usuarios (total 198)

Medida de resolución: 1 mmHg

Precisión: presión dentro de un pulso de ± 3 mmHg o 2%

del medicion >200mmHg

Pulso ± 5 % de lectura

Fuente de energía: a) 4 baterías AA, 1.5V

b) Adaptador CA 6 V DC 600 mA

voltaje 4.5 V DC to 6 V DC)

Accesorios:

brazalete tipo

gama amplia 22-46 cm

(8.7” - 18.1”))

Hecho en China

Lea el manual de instrucciones antes de usar este dispositivo, especialmente

las instrucciones de seguridad y mantenga el manual de instrucciones para

uso en el futuro.

Mecanografíe la partición aplicada FB.

*No previsto para el uso en niños 12 años o más menores.

12. Como contactarnos para asistencia

¿Preguntas? Llame 1-800-568-4147

o email: custserv@microlifeusa.com

Distribuido por:

BP3MS1-3E-1116-2

Microlife BP3MS1-3B Upper Arm Automatic Digital Blood Pressure Monitor User Manual MLU3AC1 JAN05 2

Microlife Corporation Upper Arm Automatic Digital Blood Pressure Monitor MLU3AC1 JAN05 2

Users Manual

Navigation menu

Namespaces

Views

Navigation
