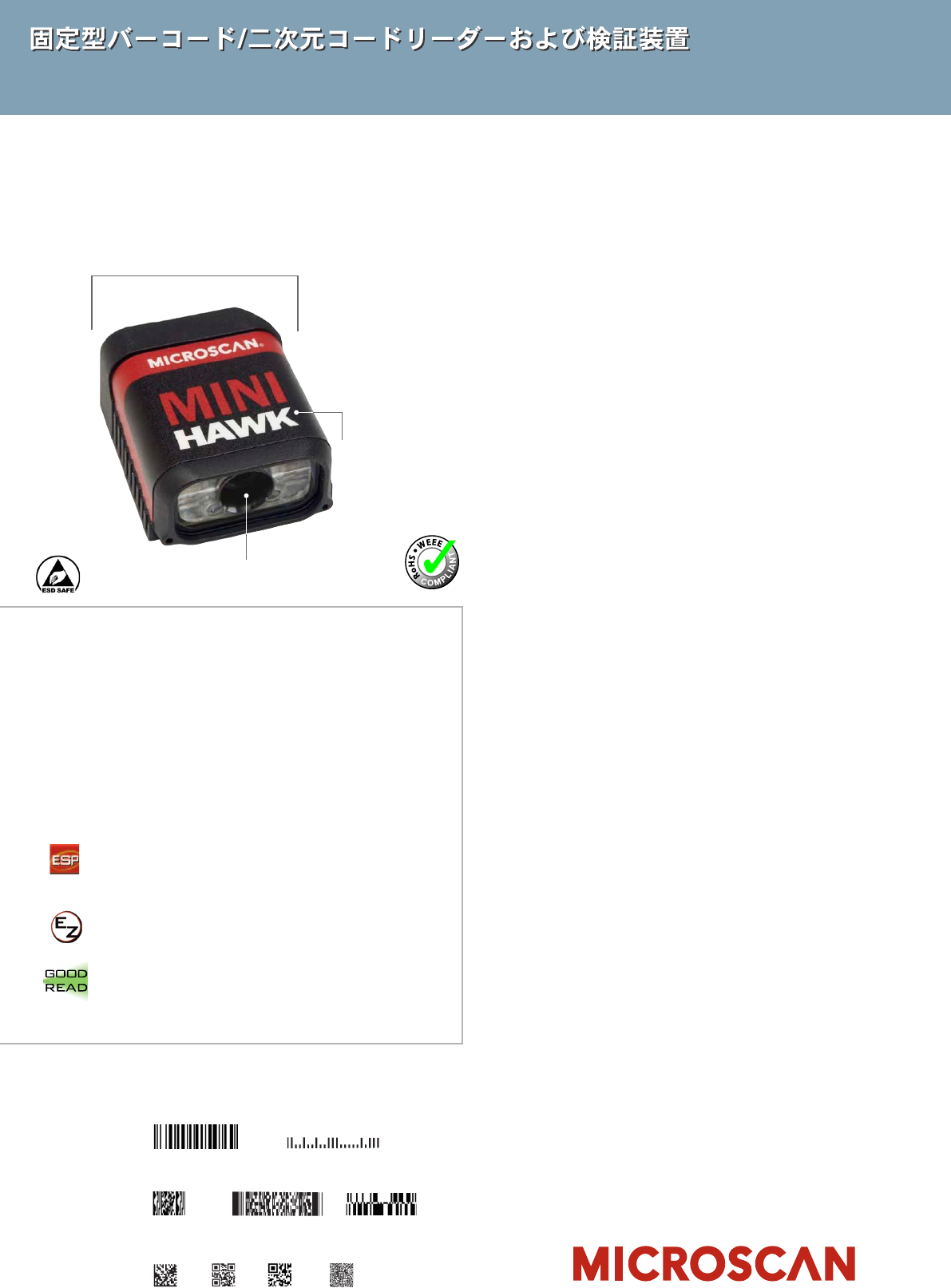

超小型 オートフォーカ

ス イメージャ

コンパクト設計

実 物 サイズ

高 さ： 1" (25.4 mm)

幅：1.80" (45.7 mm)

長 さ： 2.10" (53.3 mm)

MINI HAWK は、あらゆる業界にわたる幅広いデー

タ追跡およびトレーサビリティ ニーズに応える強

力な小型イメージャです。強力なバーコード読み

取りアルゴリズムが採用されており、一次元、二次

元およびダイレクト パーツ マーク (DPM) アプリ

ケーションのために簡単に設定できます。X-Mode

テクノロジを採用することにより、設定やセットア

ップをしなくても破損したシンボルや解読が困難

なシンボルを読み取ることのできる信頼性の高い

解読機能が搭載されています。

簡単に設定でき、強力な画像処理機能を持ち、

複数の構成オプションが提供されている MINI

HAWK は、あらゆるバーコードまたは DPM アプリ

ケーションに最適なソリューションです。

ESP®イージー セットアップ プログラム： シングルポイント型

ソフトウェアで、すべての Microscan リーダーのセットアッ

プと設定を、すばやく簡単に行うことができます。

EZ ボタン：リーダー のセットアップと設 定を、コンピュータな

しで行うことができます。

可視インジケーター：「良好な読み取り」を緑の点滅 LED で示

し、シンボルの位置決めツールの役割も果たします。

MINI HAWK: 特長

X–Mode テ クノ ロ ジ

特許取得済みの X-Mode テクノ ロ

ジがあらゆるアプリケーションで

の簡単な設定と配備を保証しま

す。破損した、または読み取りが困

難な線型コードや 2D シンボルを

高い信頼性で解読できるだけで

なく、さまざまなダイレクト パー

ツ マークを読み取ることを可能に

する最新式の解読アルゴリズムが

MINI HAWK の特長です。

柔軟性

さまざまなアプリケーションにソ

リューションを提供する複数の解

像度が使用できます。

広い視野

回折視野照明、オプションの直角

ミラーを使用して、2 平方インチ

(50.8 mm) のシンボルを

1 インチ (25.4 mm) の近距離で

読みこむことができます。

小型で軽量

コンパクト形状により、狭い空間

にも簡単に取り付けることがで

き、軽量であるためロボット アプ

リケーションへの搭載もできます。

オートフォーカス

動的でリアルタイムなオートフ

ォーカスを行うには、視野の中

心にシンボルを配置し、EZ ボ

タンを押します。MINI HAWK

は自動的に焦点距離を調整し、

内部パラメータを設定して読

み取り条件を最適化します。

用途例

組み立て製造ライン

コンポーネント トラッキング

自動車関連

• 駆動系部品へのドット ピ

ーン マーク

• 自動車の電子部品へのレ

ーザー マーキング

医療機器

• 部品への

レーザー マーキング

エレクトロニクス

• 回路基盤またはフレック

ス回路へのレーザー マー

キング

半導体

• パッケージ部 品とコンポ

ーネントのレーザー マー

キング

MINI HAWK

この製品についての詳細は www.microscan.com をご覧ください。

• デコード速度および読み取り範囲: モデルにより異なる

• X-Mode デコード テクノロジ

• オートフォー カス

• USB 接続性 (オプション)

MINI HAWK 3MP: 3 メガピクセル解像度イメージャ

MINI HAWK HR: 高解像度イメージャ

MINI HAWK HS: 高速イメージャ

広い視野、

オートフォーカス

X-Mode

テ クノ ロ ジ

MINI HAWK: 読み取り可能コード

バーコード

QR

スタック型

MicroPDF PDF417 GS1 Databar

2Dシンボル

郵 便コ ード

Micro QR Aztec

オプ ション の

ESD 安全設計

標準的に使用される

すべてのコード種類

Data

Matrix

Narrow-bar-width Field of View Read Range

1D 2D (maximum) (using autofocus)

Ultra High Density

.0033” (0.08 mm) .005” (0.13 mm) 1.6” (40 mm) 1.9 to 4.4” (47 mm to 110 mm)

.0075” (0.19 mm) .010” (0.25 mm) 2.5” (64 mm) 1.7 to 6.7” (42 mm to 170 mm)

.015” (0.38 mm) .020” (0.51 mm) 2.9” (74 mm) 1.5 to 8.0” (38 mm to 203 mm)

Standard Density

.005” (0.13 mm) .0075” (0.19 mm) 2.8” (72 mm) 1.6 to 4.4” (41 mm to 112 mm)

.0075” (0.19 mm) .010” (0.25 mm) 3.8” (97 mm) 1.5 to 6.2” (38 mm to 157mm)

.010” (0.25 mm) .015” (0.38 mm) 4.7” (118 mm) 1.4 to 7.6” (36 mm to 193 mm)

.020” (0.51 mm) .030” (0.76 mm) 6.2” (158 mm) 1.3 to 10.0” (33 mm to 254 mm)

MINI Hawk 3MP Standard Density

Depth of Field (@ Focus Position)

MINI Hawk 3MP Standard Density

Fields of View (inches/mm)

20 mil 1D | 30 mil 2D

10 mil 1D | 15 mil 2D

5 mil 1D

7.5 mil 2D

7.5 mil 1D | 10 mil 2D

1 2 3 3 2 1

76 51 25 25 51 76 .5 51 102 127 152

20 mil 1D | 30 mil 2D

10 mil 1D | 15 mil 2D

5 mil 1D

7.5 mil 2D 7.5 mil 1D | 10 mil 2D

M2x0.4

.10” (2.54 mm)

depth

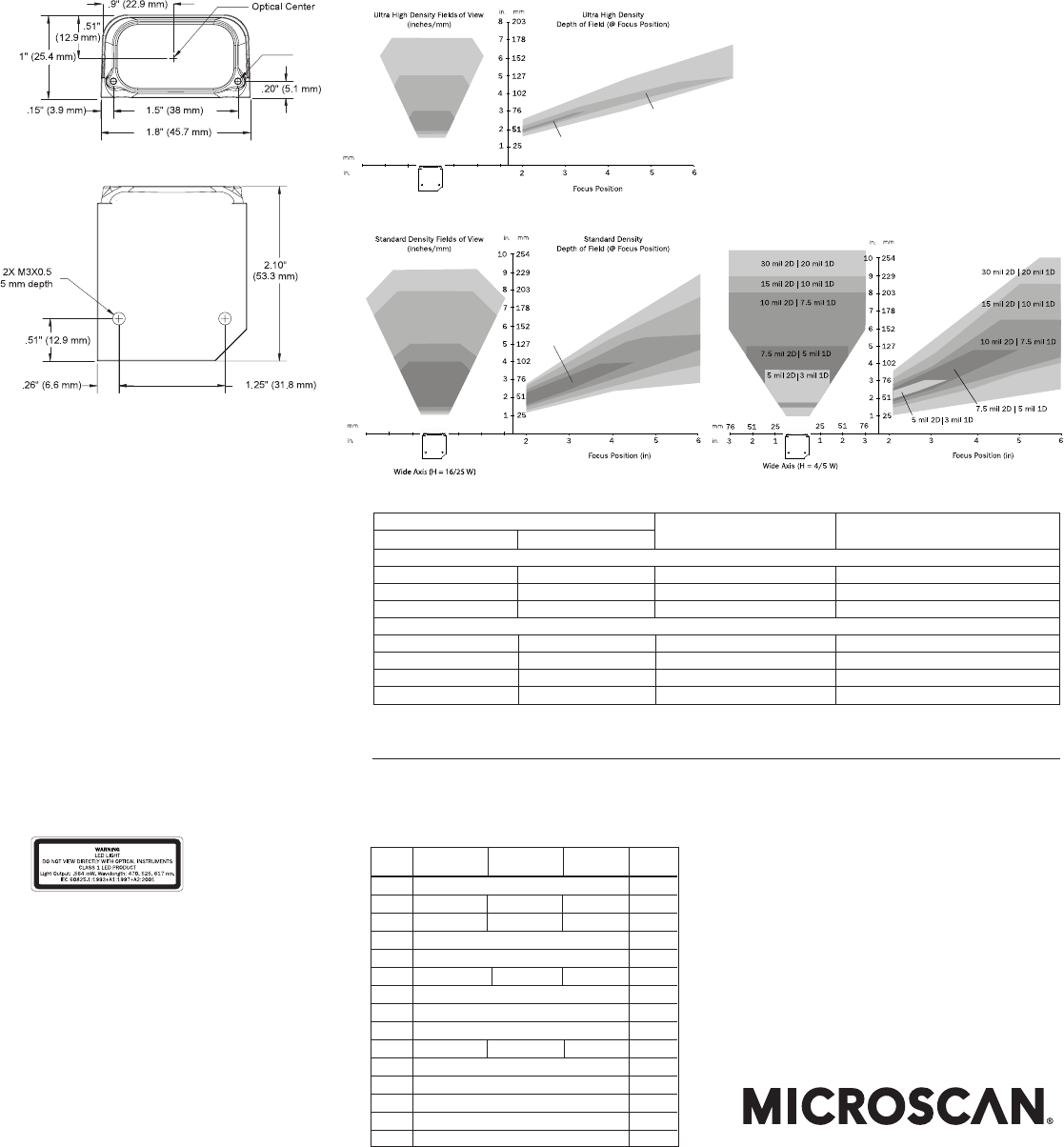

MINI HAWK SpecIfIcAtIoNS ANd optIoNS

MECHANICAL

Height: 1” (25.4 mm) Width: 1.80” (45.7 mm)

Depth: 2.10” (53.3 mm) Weight: 2 oz. (57 g)

ENVIRONMENTAL

Enclosure: IP54 (category 2)

Humidity: up to 90% (non-condensing)

Operating Temperature: 0° to 40°C (32° to 104°F)

Storage Temperature: -50° to 75° C (-58° to 167°F)

CE MARK

EN 55024: 1998 ITE Immunity Standard

EN 55022:98 ITE Disturbances

LIGHT SOURCE

Type: High output LEDs

LIGHT COLLECTION OPTIONS

Progressive scan, square pixel. Software adjustable

shutter speed, electronic shutter

MINI HAWK 3MP: 2048 by 1536 pixels (QXGA)

MINI HAWK HR: 1280 by 1024 pixels (SXGA)

MINI HAWK HS: 752 by 480 pixels (WVGA)

SYMBOLOGIES

2D Symbologies: Data Matrix (ECC 0-200), QR Code,

Micro QR Code, Aztec Code

Stacked Symbologies: PDF417, Micro PDF417,

GS1 Databar (Composite & Stacked)

Linear Barcodes: Code 39, Code 128, BC 412, I2 of 5,

UPC/EAN, Codabar, Code 93, Pharmacode, PLANET,

PostNet, Japanese Post, Australian Post, Royal Mail,

Intelligent Mail, KIX

READ PARAMETERS

Pitch: ±30° Skew: ±30° Tilt: 360°

Decode Rate: Up to 60 decodes per second (HS model)

Focal Range: 1.3 to 9.3” (33 to 236 mm) (autofocus)

CONNECTOR

Type: 3 ft. cable terminated with High Density

15-pin D-Sub socket connector or USB Type A connector

INDICATORS

LEDS: Read Performance, Power, Read Status

Green Flash: Good read Blue V: Symbol locator

Beeper: Good read, match/mismatch, noread, serial

command conrmation, on/off

COMMUNICATION PROTOCOLS

Standard Interface: RS-232, RS-422, or USB

HOST CONNECTOR/PIN ASSIGNMENTS

High Density 15 Pin D-sub Socket Connector

Pin Host Host/Aux Host In/

No. RS232 RS232 RS422/485 Out

1 Power +5 VDC In

2 TxD TxD TxD(–) Out

3 RxD RxD RxD(–) In

4 Power/Signal Ground

5 NC

6 RTS Aux TxD TxD(+) Out

7 Output 1 TTL Out

8 Default congurationaIn

9 Trigger In

10 CTS Aux RxD RxD (+) In

11 Output 3 TTL Out

12 New Master (NPN) In

13 Chassis groundb

14 Output 2 TTL Out

15 NC

a. The default is activated by connecting pin 8 to ground pin 4.

b. Chassis ground: Used to connect chassis body to earth

ground only. Not to be used as power or signal return.

SAFETY CERTIFICATIONS DESIGNED FOR

FCC, UL/cUL, CE, CB

ROHS/WEEE COMPLIANT

ISO CERTIFICATION

Certied ISO 9001:2008 Quality Management

System

©2015 Microscan Systems, Inc. SP057E-JA-0313

Read Range and other performance data is determined using high

quality Grade A symbols per ISO/IEC 15415 and ISO/IEC 15416 in a

25°C environment. For application-specic Read Range results, testing

should be performed with symbols used in the actual application.

Microscan Applications Engineering is available to assist with

evaluations. Results may vary depending on symbol quality.

Warranty–For current warranty information on this product, please visit

www.microscan.com/warranty.

Front

Base

ELECTRICAL

Power: 5 VDC +/– 5 %, 200 mV p-p max. ripple, 494 mA @

5 VDC (typ.) Optional Int.: 10-28 V Accessory

DISCRETE I/O

Trigger Input, New Master: 5 to 28 VDC rated (.16 mA)

Outputs (1, 2, 3): 5V TTL compatible, can sink 10 mA and

source 10mA

Optional I/O: Optoisolated (with IC-332 accessory)

READ RANGES (GRAPHS AND TABLES)

MINI HAWK HS units used for data provided in table. Subject to change. See User Manual for complete data.

.5 1 1.51.5 1 .5

38 25 13 38 25 13 .5 51 102 127 152

10 mil 1D | 15 mil 2D

5 mil 1D | 7.5 mil 2D

3.3 mil 1D

5 mil 2D

10 mil 1D | 15 mil 2D

7.5 mil 1D | 10 mil 2D

3.3 mil 1D | 5 mil 2D

Microscan Systems Inc.

Tel 425 226 5700 / 800 251 7711

Fax 425 226 8250

Microscan Europe

Tel 31 172 423360 / Fax 31 172 423366

Microscan Asia Pacific

Tel 65 6846 1214 / Fax 65 6846 4641

www.microscan.com

Product Information: info@microscan.com

Technical Support: helpdesk@microscan.com

MINI Hawk HSMINI Hawk HS

MINI Hawk HSMINI Hawk HS

Note: Nominal dimensions shown.

Typical tolerances apply.
