Solución de
conectividad con
Ethernet
MS-Connect 210 simplifica la conectividad
de lectores Microscan en aplicaciones
industriales. Esta caja de cableado lista
para su uso cuenta con un luminoso
display y prácticos orificios de acceso
para el direccionamiento sencillo del
cableado, además de múltiples opciones de
conectividad, incluidos protocolos Ethernet.
MS-Connect 210 es el accesorio ideal de un
lector Microscan para usuarios que buscan
una opción de conectividad sencilla.
Conectividad Ethernet
Conéctese con un host
utilizando comunicación
en serie o Ethernet.
Los protocolos Ethernet
TCP/IP y EtherNet/IP están
disponibles de forma
inmediata.
Display informativo
El display opcional es muy
luminoso y de fácil lectura,
y presenta dos líneas
para la visualización de
información codificada.
Indicadores de E/S
El panel frontal en el
MS-Connect 210 ofrece
confirmación visual del
rendimiento. Distintos
colores facilitan el rápido
reconocimiento.
Módulos de relé
El MS-Connect 210 incluye
ranuras para módulos
de relé opcionales que
permiten un mayor uso
de dispositivos externos,
incluso lámparas.
Diseño práctico
Cuatro orificios de acceso
ubicados en la caja permite
a los usuarios un rápido,
sencillo y limpio cableado
de entradas y salidas. El
montaje se simplifica con
cuatro orificios de accceso
para el montaje de tornillos.
Plataforma opcional
disponible para el montaje
sencillo de raíles DIN.
Ruta de cableado clara
El cableado al bloque de
terminal apropiado se
realiza de forma sencilla
gracias a los orificios de
acceso y a un área clara
ubicada entre las líneas de
terminales.
Potencia y respaldo
adicionales
MS-Connect 210 incluye
la opción de conectar tres
lectores adicionales. Además
incluye conexiones internas
para un lector MS-Q que se
puede utilizar como respaldo.

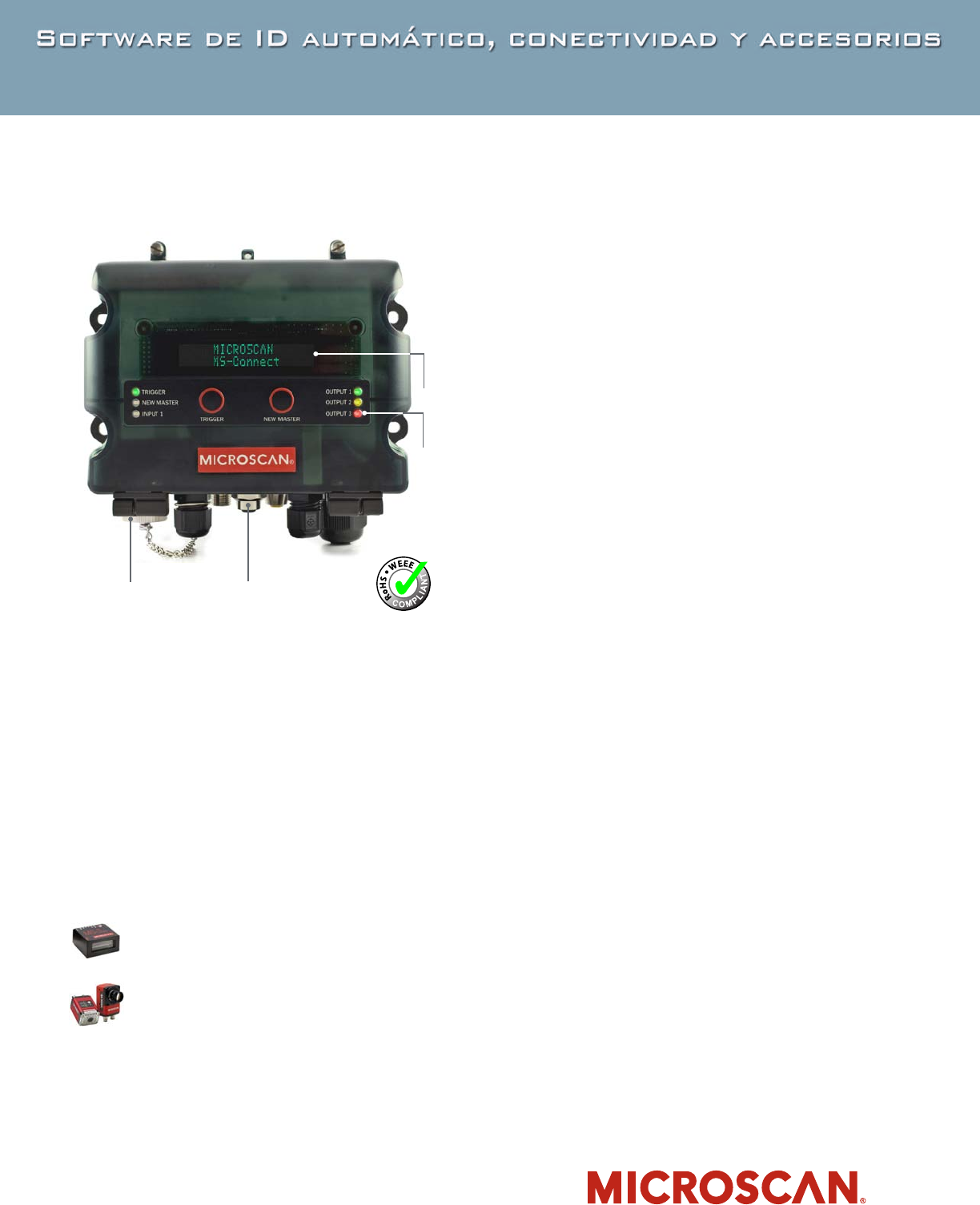

MS–Connect 210
MS–Connect 210: Integración sencilla
•Paralainstalaciónrápidayelsencillomantenimientode
cualquier escáner o generador de imágenes de Microscan
•DiseñoindustrialconclasificaciónIP65
•PermiteelcableadodellectorderespaldoMS-Q
•Mejororganizacióndecablesycableadoenfábrica
•Laconversióndeprotocolospermitelaconexiónatravés
de Ethernet
Solución de conectividad simple para estos productos:
LectoresdeCódigodeBarras
Lectores2D
Display-
opcional
Conectores
accesibles
Indicadores
de E/S
visibles
Puerto de
acceso
Ethernet
opcional
INPUTS/OUTPUTS
J1 Input Power 10-28 VDC
J2 Output Power 10-28 VDC
J3 Chassis
J4 Output Power 10-28 VDC
J5 Output Power 10-28 VDC
J6 Output 1
J7 Output 2
J8 Output 3
J9 RS 422/485
J10 Trigger/New Master
J11 Input 1
J13 Host RS-232
J14 Aux RS 232
J15 MS-Q 5 VDC
J16 Spare
JUMPERS
JP1 Relay Output 1 Options
JP2 Relay Output 2 Options
JP3 Relay Output 3 Options
JP 11 Trigger Button Lockout
JP 10 New Master Button Lockout
MECHANICAL
Length: 7.3” (184 mm) Width: 6.3” (160 mm)
Height: 2.8” (71 mm) Weight: 1.6 lb. (726 g)
ENVIRONMENTAL
Enclosure: IP65
Humidity: up to 90% (non-condensing)
Operating Temperature: 0° to 50° C (32° to 122°F)
Storage Temperature: -30° to 70° C (-22° to 158°F)
ELECTRICAL
Power: 10-28 V

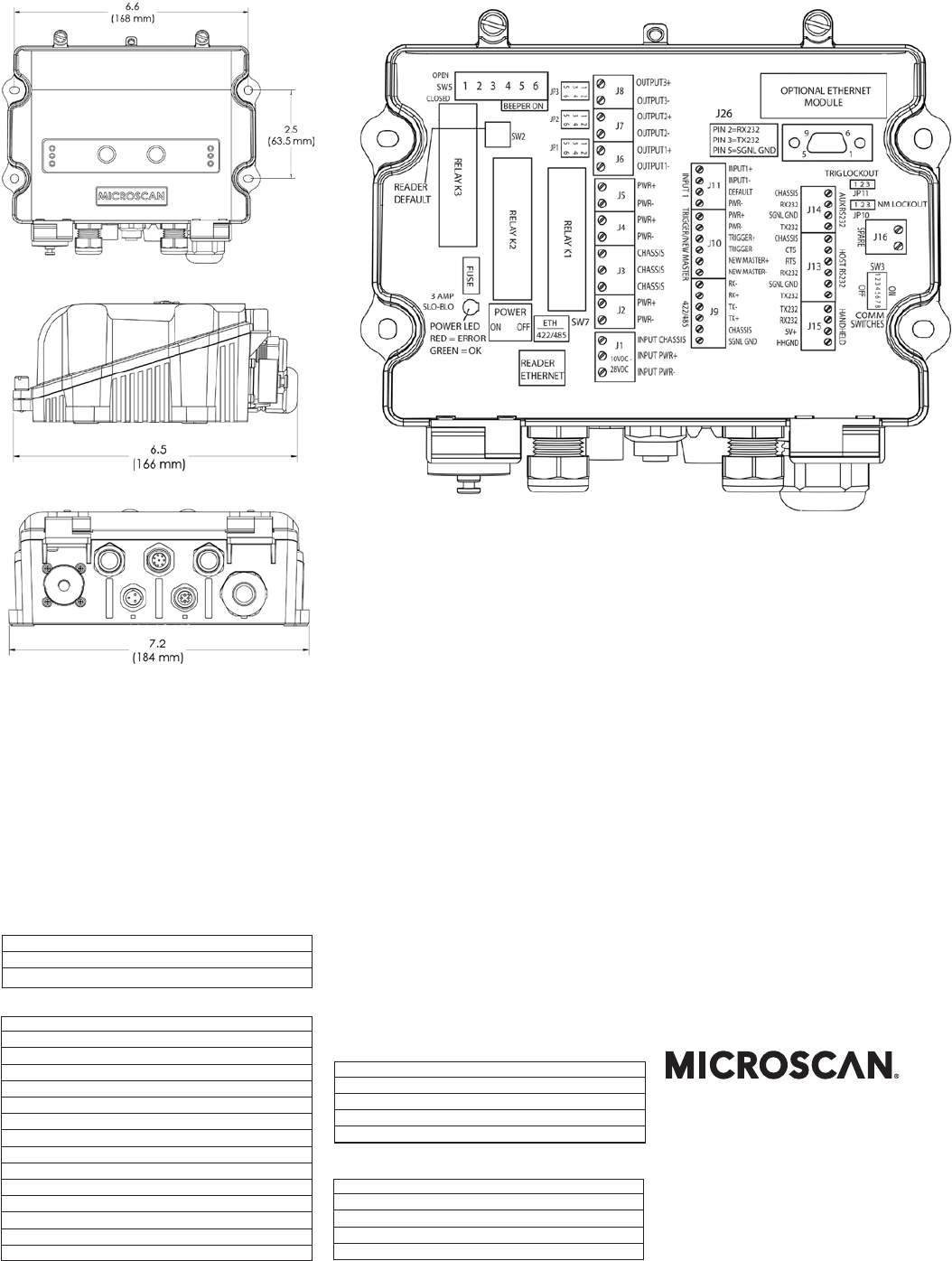

TOP
SIDE
BACK
MS-CONNECT 210 INTERNAL VIEW
PLUGGABLE RELAY MODULE
K1 Pluggable Relay Module
K2 Pluggable Relay Module
K3 Pluggable Relay Module
CE MARK
General Immunity for Heavy Industry:
EN 55024: 1998 ITE Immunity Standard
EN 61000-6-2-:2001
EMISSIONS
EN 55022:1998 Class A
INDICATORS
Digital Display: 2X20 Alphanumeric characters
Beeper: Congurable LEDs: I/O status, Serial
TERMINAL BLOCKS MAX RATING
J1-J8 Wire Range: 26 to 14 AWG.
Wire Strip Length: 11 mm
J9-J15 Wire Range: 22 to 18 AWG.
Wire Strip Length: 5 mm
J2-J5 Max Voltage: 28 VDC. Max Current: 4 Amps
J6-J8 Max Voltage: 240 VAC. Max Current: 3 Amps
COMMUNICATION PROTOCOLS
Standard Interface: RS-232, RS-422
ACCESS CGB
Small: Access diameter range 0.18” to 0.39”
(4.5 to 10 mm)
Large: Access diameter range 0.2” to 0.5”
(5 to 12.7 mm)
SWITCHES
SW1 On/Off
SW2 Reader Default
SW3 Display Comm Switches
SW5 Reader Output Indicators
SW7 Reader Ethernet Option
MS−ConneCt 210 SpeCifiCationS and optionS
CONNECTORS
Reader: M23 19-pin circular socket connector
Trigger: 4-pin MicroChange socket
Power: 3-pin MicroChange plug
OTHER ACCESSORIES
Type: DIN rail kit, Relay modules
Industrial Ethernet Connector: 8-pin M12 MicroChange
socket
SAFETY CERTIFICATIONS DESIGNED FOR
FCC, UL/cUL, CE, BSMI
ROHS/WEEE COMPLIANT
ISO CERTIFICATION
Certied ISO 9001:2008 Quality Management
System
©2017 Microscan Systems, Inc. SP022H-ES-0417
Warranty–For current warranty information on this product, please visit
www.microscan.com/warranty
Microscan Systems Inc.
Tel 425 226 5700 / 800 251 7711
Fax 425 226 8250
Microscan Europa
Tel 31 172 423360 / Fax 31 172 423366
Microscan Asia Pacífico
Tel 65 6846 1214 / Fax 65 6846 4641
www.microscan.com
Información de Producto: info@microscan.com
Soporte Técnico: helpdesk@microscan.com
