Microsoft 1733 Wireless Display Adapter User Manual

Microsoft Corporation Wireless Display Adapter

Contents

User Manual.PDF

X20-43694-01
© 2015 Microsoft
microsoft.com/hardware/support
K65
Front Cover
Back Cover
Set up

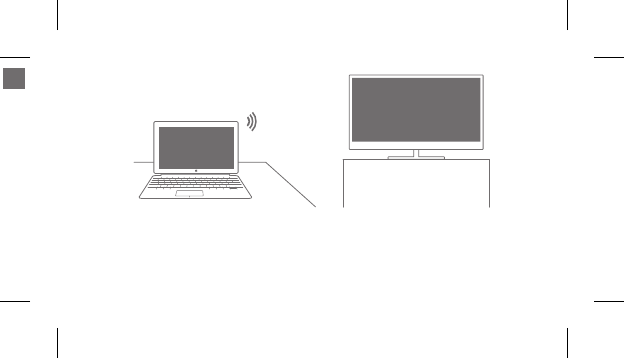

Note: You can wirelessly connect Wi-Fi CERTIFIED Miracast® enabled devices
to a TV or monitor (available HDMI port and USB power required).
• For best performance, keep your connected device within 20 feet of the TV
or monitor
• The adapter must always be plugged into both the HDMI and USB ports.
The adapter is powered through the USB port

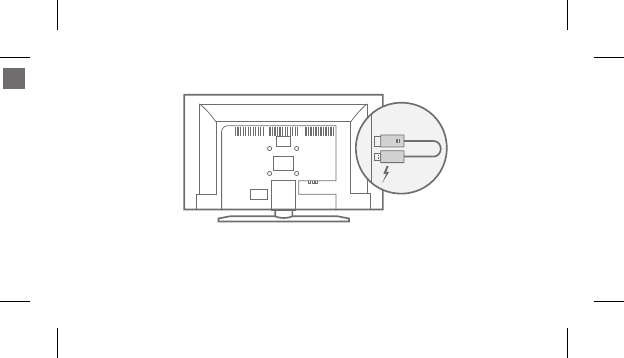

1. Connect your Microsoft Wireless Display Adapter to the HDMI and powered
USB ports on your TV or monitor
2. On the TV, set the channel to the HDMI source
K65
HDMI
USB
Note: Use the included USB cable if you need to extend the Microsoft
Wireless Display Adapter to t your TV or monitor.
K65
Windows 10 : Surface or Surface Pro
Action center > Connect > Select Wireless Display Adapter
Windows 10 : Windows device
Notications > Connect > Select Wireless Display Adapter
Windows 8.1 : Surface, Surface Pro or Windows device
1. Tap Devices > Project > Add a wireless display
2. To pair, tap Microsoft Wireless Display in the list
On other Miracast enabled devices
1. Install the latest updates
2. Find the Microsoft Wireless Display Adapter on your device
K65
A
A
Download optional settings app for Windows
• For adapter updates and additional settings, download Microsoft Wireless
Display Adapter from the Windows Store
For more information visit microsoft.com/hardware
K65
Installation
Remarque : La connexion sans l CERTIFIÉE Wi-Fi Miracast® permet de connecter
des appareils compatibles à un téléviseur ou un écran d’ordinateur (prise HDMI
et alimentation USB requises).
• Pour un rendement optimal, votre appareil connecté devrait être à moins de
6,1 m (20 pi) du téléviseur ou de l’écran d’ordinateur.
• L’adaptateur doit demeurer connecté aux prises HDMI et USB.
L’adaptateur est alimenté par la prise USB.
1. Connectez votre Afchage sans l Microsoft aux prises HDMI et USB alimenté
de votre téléviseur ou écran d’ordinateur.
2. Sur le téléviseur, utilisez la source HDMI.
K65
HDMI
USB
Remarque : Utilisez le câble USB fourni si votre téléviseur ou votre écran
d’ordinateur requiert une extension de l’adaptateur d’écran sans l Microsoft.
K65
Windows 10 : Surface ou Surface Pro
Centre de maintenance > Connecter > Sélectionner l’Wireless Display Adapter
Windows 10 : appareil Windows
Notications > Connecter > Sélectionner l’Wireless Display Adapter
Windows 8.1 : appareil Surface, Surface Pro ou Windows
1. Appuyez sur Périphériques > Projeter > Ajouter un afchage sans l
2. Pour jumeler, appuyez sur Afchage sans l Microsoft dans la liste
Autres appareils compatibles avec le dispositif Miracast
1. Installez les plus récentes mises à jour
2. Sur votre appareil, cherchez l’Microsoft Wireless Display Adapter
K65
A
A
Téléchargez l’application de réglages facultatifs pour Windows.
• Pour les mises à jour de l’adaptateur et des réglages supplémentaires, téléchargez
Afchage sans l Microsoft depuis la boutique Windows.
Pour plus d’informations, consultez le site microsoft.com/hardware/fr-ca
K65
Instalación
Puede conectar de forma inalámbrica dispositivos con Miracast WI-FI Certicado
a un televisor o monitor (se requiere disponer de un puerto HDMI y la carga es a
través de un puerto USB)
• Para lograr un rendimiento óptimo mantenga su dispositivo conectado a menos
de 6 metros del televisor o monitor.
• El adaptador debe estar conectado siempre tanto al puerto HDMI como al
puerto USB. El puerto USB es la fuente de alimentación del adaptador
1. Conecte su Adaptador de pantalla inalámbrico Microsoft a los puertos HDMI y
USB del monitor o televisión
2. En el televisor, congure el canal a la fuente HDMI
K65
HDMI
USB
Nota: Utilice el cable USB que se incluye si necesita una extensión para el
Adaptador de pantalla inalámbrico Microsoft y conectarlo así a su televisor
o monitor.
K65
Windows 10 : Surface o Surface Pro
Panel de control – conectar – selecciona Wireless Display Adapter
Windows 10 : dispositivo Windows
Noticaciones > Conectar > selecciona Wireless Display Adapter
Windows 8.1 : Surface, Surface Pro o dispositivo Windows
1. Selecciona Dispositivos > Proyectar > Agregar una proyección inalámbrica
2. Para emparejar, selecciona Proyección Inalámbrica de Microsoft en la lista
En otros dispositivos Miracast:
1. Instale las últimas actualizaciones
2. Busque el Microsoft Wireless Display Adapter en su dispositivo
K65
A
A
Descargue la aplicación de ajustes opcionales para Windows
• Para obtener actualizaciones de adaptadores y ajustes adicionales, descargue el
Adaptador de pantalla inalámbrico Microsoft de la Tienda Windows
Para obtener más información visite microsoft.com/hardware
K65
