Midea Kitchen Appliances XM245AYY-PV4 Microwave Oven User Manual VG8XM245AYY PV4
Guangdong Midea Kitchen Appliances Manufacturing Co.,Ltd Microwave Oven VG8XM245AYY PV4
VG8XM245AYY-PV4_User Manual

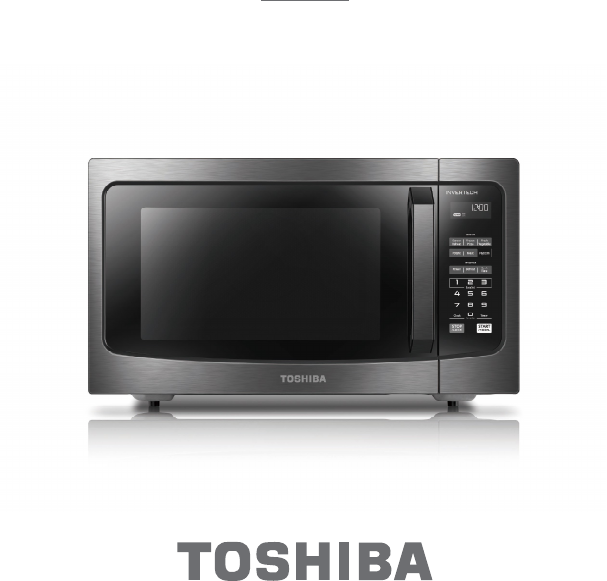

EM245A5C-BS
Microwave
Instruction
Solo Oven

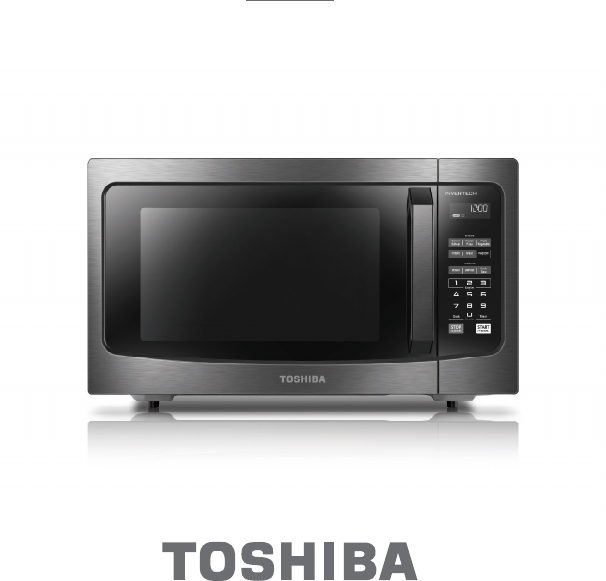

Welcome to the world of
TOSHIBA
BEFORE OPERATING THIS PRODUCT,
READ, UNDERSTAND, AND FOLLOW THESE INSTRUCTIONS.
BE SURE TO SAVE THIS BOOKLIST FOR FUTURE REFERENCE
CONTENTS
OPERATION
PRECAUTIONS TO AVOID POSSIBLE EXPOSURE TO EXCESSIVE
MICROWAVE ENERGY
IMPORTANT SAFETY INSTRUCTIONS
GROUNDING INSTRUCTIONS
UTENSILS
SETTING UP YOUR OVEN
MAINTENANCE
PRECAUTIONS TO AVOID POSSIBLE
EXPOSURE TO EXCESSIVE MICROWAVE
ENERGY
Do not attempt to operate this oven with the door open since this can result
in harmful exposure to microwave energy. It is important not to
defeat or tamper with the safety interlocks.
120V~ 60Hz
1250W
Rated Voltage:
Rated Input Power(Microwave):
Rated Output Power(Microwave):
Oven Capacity:
Turntable Diameter:
External Dimensions:
Net Weight:
Specifications
a. DOOR (bent)
b. HINGES AND LATCHES (broken or loosened)
c. DOOR SEALS AND SEALING SURFACE
The oven should not be adjusted or reparied by anyone except properly
qualified service personnel.
Do not place any object between the oven front face and the door or allow
soil or cleaner residue to accumulate on sealing surfaces.
Do not operate the oven if it is damaged. It is particularly important
that the oven door closes properly and that there is no damage to the:
Model:
1 inch / 3 5 mm3.6 4
1.6 cu.ft. /45 L
1350W
21.77X20.20X12.83 inch (553X513X326 mm)
Approx. 28.88 Lbs (13.1 kg)
1.
2.
3.
4.
EM245A5C-BS
EN-2
Read all instructions before using the appliance.
Read and follow the specific: " PRECAUTIONS TO AVOID POSSIBLE EXPOSURE
TO EXCESSIVE MICROWAVE ENERGY" found on page 2.
As with most cooking appliances, close supervision is necessary to reduce the risk of
a fire in the oven cavity.
To reduce the risk of fire in the oven cavity:
This oven must be grounded. Connect only to properly grounded outlet. See
"GROUNDING INSTRUCTIONS" found on page 6.
Install or locate this oven only in accordance with the installation instructions
provided.
Some products such as whole eggs and sealed containers-for example, closed glass
jars-are able to explode and should not be heated in the oven.
1.
2.
3.
4.
5.
6.
7.
To reduce the risk of burns, electric shock, fire, injury to persons or
exposure to excessive microwave oven energy when using your
appliance, follow basic safety precautions, including the following:
IMPORTANT SAFETY INSTRUCTIONS
WARNING
Do not overcook food. Carefully attend the appliance when paper, plastic, or other
combustible materials are placed inside the oven to facilitate cooking.
Remove wire twist-ties and metal handles from paper or plastic containers/ bags
before placing them in the oven.
If materials inside the oven ignite, keep the oven door closed. Turn the oven off,
and unplug the appliance. Disconnect the power cord, shut off power at the fuse
or circuit breaker panel.
Do not leave paper products, cooking utensils, or food in the cavity when not in
use.
a.
b.
c.
d.
EN-3
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Use this appliance only for its intended uses as described in this manual. Do not
use corrosive chemicals or vapors in this appliance. This oven is specifically
designed to heat or cook or dry food. It is not designed for industrial or laboratory
use.
As with any appliance, close supervision is necessary when used by children.
Do not operate this oven if it has a damaged cord or plug, if it is not working properly
or if it has been damaged or dropped.
This microwave should be serviced only by qualified service personnel.
Do not cover or block any openings on the oven.
Do not store or use this appliance outdoors.
Do not use this oven near water, for example, near a kitchen sink, in a wetbasement,
near a swimming pool, or similar locations.
Do not immerse cord or plug in water.
Keep cord away from heated surfaces.
Do not let cord hang over edge of table or counter.
When cleaning surfaces of door and oven that comes together on closing the door,
use only mild, nonabrasive soaps or detergents applied with a sponge of soft cloth.
This appliance is for private household use only.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
EN-4
20. Liquids, such as water, coffee, or tea are able to be overheated beyond the boiling
point without appearing to be boiling. Visible bubbling or boiling when the container
is removed from the microwave oven is not always present. THIS COULD RESULT
IN VERY HOT LIQUIDS SUDDENLY BOILING OVER WHEN THE CONTAINER IS
DISTURBED OR A SPOON OR OTHER UTENSIL IS INSERTED INTO THE
LIQUID.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
Do not overheat the liquid.
Stir the liquid both before and halfway through heating it.
Do not use straight-sided containers with narrow necks.
After heating, allow the container to stand in the microwave oven for a short
time before removing the container.
Use extreme care when inserting a spoon or other utensil into the container.
a.
b.
c.
d.
e.
EN-5
CAUTION:
Do not insert your fingers into any gaps or holes; it may cause injuries.
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
DANGER
WARNING
This appliance must be grounded. In the event of an electrical short circuit, grounding
reduces the risk of electric shock by providing an escape wire for the electric current. To
protect against electrical shock, this appliance is equipped with a cord having a 3 prong
grounding-type plug for insertion into a proper grounding-type receptacle. DO NOT alter
the plug for use in a 2-prong receptacle. If the plug will not fit into a receptacle, have the
proper receptacle installed by a qualified electrician.
Touching some of the internal components can cause serious personal injury or death.
Do not disassemble this appliance.
An improperly grounded appliance can result in electric
shock. Do not plug into an outlet until appliance is
properly installed and grounded.
Electric Shock Hazard
Electric Shock Hazard (grounding) plug
Three-pronged
EN-6
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
A short power-supply cord is provided to reduce the risks resulting from becoming
entangled in or tripping over a longer cord.
Longer cord sets or extension cords are available and may be used if care is
exercised in their use.
If a long cord sets or extension cord is used:
a.
b.
c.
The marked electrical rating of the cord set or extension marked electrial rating of
the cord set or extension cord should be at least as great as the electrical rating of
the appliance.
The extension cord must be a grounding -type 3-wire cord.
The longer cord should be arranged so that it will not drape over the countertop or
tabletop where it can be pulled on by children or tripped over unintentionally.
Consult a qualified electrician or serviceman if the grounding instructions are not
completely understood or if doubt exists as to whether the appliance is properly
grounded. If it is necessary to use an extension cord, use only a 3-wire extension cord
that has a 3-pronged grounding plug , and a 3-slot receptacle that will accept the plug on
the appliance.The marked rating of the extension cord shall be equal to or greater than
the electrical rating of the appliance.
1.
2.
3.
EN-7
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
Operation of the microwave oven may cause interference to your radio, TV or similar
equipment.
When there is interference, it may be reduced or eliminated by taking the following
measures:
a.
b.
c.
d.
e.
Clean door and sealing surface of the oven.
Reorient the receiving antenna of radio or television.
Relocate the microwave oven with respect to the receiver.
Move the microwave oven away from the receiver.
Plug the microwave oven into a different outlet so that microwave oven and
receiver are on different branch circuits.
RADIO INTERFERENCE
EN-8
UTENSILS
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
See the instructions on "Materials you can use in microwave oven or to be avoided in
microwave oven.". There may be certain non-metallic utensils that are not safe to use for
microwaving. If in doubt, you can test the utensil in question following the procedure
below.
Fill a microwave-safe container with 1 cup of cold water (250ml) along with the utensil
in question.
Cook on maximum power for 1 minute.
Carefully feel the utensil. If the empty utensil is warm, do not use it for microwave
cooking.
Do not exceed 1 minute cooking time.
1.
2.
3.
4.
Tightly-closed utensils could explode. Closed containers should be opened and plastic
pouches should be pierced before cooking.
UTENSIL TEST:
SAVE THESE INSTRUCTIONS
HOUSEHOLD INDOOR USE ONLY
CAUTION
Electric Shock Hazard
EN-9
Shelding only. Small smooth pieces can be used to cover thin
parts of meat or poultry to prevent overcooking. Arcing can occur if
foil is too close to oven walls. The foil should be at least 1
inch (2.5cm) away from oven walls.
MATERIALS YOU CAN USE IN MICROWAVE OVEN
UTENSILS
Aluminum foil
REMARKS
Follow manufacturer’s instructions.The bottom of browning dish
must be at least 3/16 inch (5mm) above the turntable. Incorrect
usage may cause the turntable to break.
Browning dish
Microwave-safe only. Follow manufacturer’s instructions. Do not
use cracked or chipped dishes.
Dinnerware
Always remove lid. Use only to heat food until just warm. Most
glass jars are not heat resistant and may break.
Glass jars
Heat-resistant oven glassware only. Make sure there is no metallic
trim. Do not use cracked or chipped dishes.
Glassware
Follow manufacturer’s instructions. Do not close with metal tie.
Make slits to allow steam to escape.
Oven cooking bags
Use for short–term cooking/warming only. Do not leave oven
unattended while cooking.
Paper plates and cups
Use to cover food for reheating and absorbing fat. Use with
supervision for a short-term cooking only.
Paper towels
Use as a cover to prevent splattering or a wrap for steaming.
Microwave-safe only. Use to cover food during cooking to retain
moisture. Do not allow plastic wrap to touch food.
Microwave-safe only ( meat and candy thermometers).
Use as a cover to prevent splattering and retain moisture.
Parchment paper
Microwave-safe only. Follow the manufacturer’s instructions.
Should be labeled "Microwave Safe". Some plastic cont ainers
soften, as the food inside gets hot. "Boiling bags" and tightly closed
plastic bags should be slit, pierced or vented as directed by
package.
Plastic
Wax paper
Thermometers
Plastic wrap
EN-10
UTENSILS REMARKS
MATERIALS TO BE AVOIDED IN MICROWAVE OVEN
May cause arcing. Transfer food into microwave-safe dish.
Aluminum tray
Metal twist ties
May cause arcing. Transfer food into microwave-safe dish.
May cause arcing and could cause a fire in the oven.
Food carton with
metal handle
Paper bags May cause a fire in the oven.
Plastic foam
Wood
Plastic foam may melt or contaminate the liquid inside when
exposed to high temperature.
Wood will dry out when used in the microwave oven and may split
or crack.
EN-11
SETTING UP YOUR OVEN
Remove the oven and all materials from the carton and oven cavity. Your
oven comes with the following accessories:
NAMES OF OVEN PARTS AND ACCESSORIES
Glass tray
1
Turntable ring 1
Instruction Manual 1
Control panel
Turntable shaft
Turntable ring
Glass tray
Observation window
Oven Door
Safety interlock system
A.
B
C
D
E
F
G
EN-12
SETTING UP YOUR OVEN
TURNTABLE INSTALLATION
a. Never place the glass tray upside down. The glass tray should never be restricted.
b. Both glass tray and turntable ring must always be used during cooking.
c. All food and containers of food are always placed on the glass tray for cooking.
Turntable ring
Turntable shaft
Hub (underside)
Glass tray
EN-13
SETTING UP YOUR OVEN

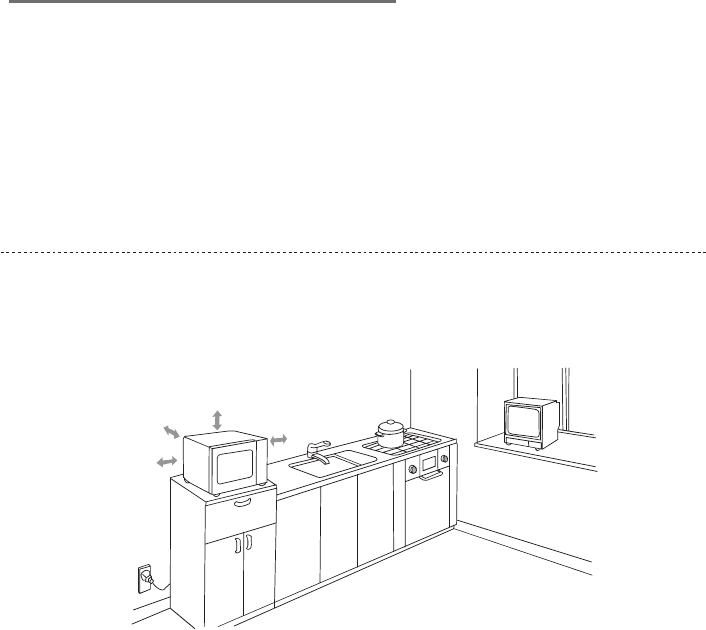

COUNTERTOP INSTALLATION
INSTALLATION
1.
Remove all packing material and accessories. Examine the oven for any damage such as dents or
broken door. Do not install if oven is damaged.
Cabinet: Remove any protective film found on the microwave oven cabinet surface. Do not remove
the light brown Mica cover that is attached to the oven cavity to protect the magnetron.
Select a level surface that provide enough open space for the intake and/or
outlet vents.
A minimum clearance of 3.0 inches (7.5cm) is required between the oven and any adjacent walls. One
side must be open.
(1)
(2)
(3)
(4)
Leave a minimum clearance of 12 inches (30cm) above the oven.
Do not remove the legs from the bottom of the oven.
Blocking the intake and/or outlet openings can damage the oven.
Place the oven as far away from radios and TV a s possible.
Operation of microwave oven may cause interference to your radio or TV reception.
OPEN
12 inches(30cm )
3.0 inches( 7.5cm )
3.0 inches( 7.5cm )
EN-14
SETTING UP YOUR OVEN
INSTALLATION
2. Plug your oven into a standard household outlet. Be sure the voltage and the
WARNING
Do not install oven over a range cooktop or other heat-producing appliance. If
installed near or over a heat source, the oven could be damaged and the
warranty would be avoid.
The accessible surface may
be hot during operation
EN-15
the frequency is the same as the voltage and the frenquency on the
rating label.
OPERATION
CONTROL PANEL AND FEATURES
(4)
(3)
(2)
(5)
(6)
(7)
(9)
(13)
(10)
Sensor Cook Menu (Sensor Reheat, Frozen Pizza,Fresh Vegetable,Potato and Meat)
Number Pads
Clock
START ADD 30 SEC
Favorite
cooking starts, press to clear all
previous settings. During cooking, press once to stop oven; press twice
to stop oven and clear all settings.
(10)
Popcorn Menu
Power Level
Defrost
Cook Time
(12) STOP Cancel Hold 3 sec: Before
EN-16
(2)
(4)
(3)
(7)
(12)
(6)
(11)
(13)
(9)
(5)
(8)
(1)
(1) Display Screen
(8) Quick Start Cooking
(11) Timer
1.POWER LEVELS
OPERATION
Prior to or during cooking, press Power and "PL10" will display. Then press
number pads to select a di erent power level.
2.CLOCK SETTING
(1)
(2)
(3)
Press Clock once, "00:00" will appear in the display.
Press the number pads to enter the current clock time. For example, if the time is
now 10:12, press " 1, 0, 1, 2 " in order.
Press Clock to nish clock setting, " : " will ash and the numbers will
appear as a clock time in the display.
Level 10 9 8 7 6 5 4 3 2 1
Power 100% 90% 80% 70% 60% 50% 40% 30% 20% 10%
Display PL10 PL 9 PL 8 PL 7 PL 6 PL 5 PL 4 PL 3 PL 2 PL 1
NOTE:
If the numbers entered are not within the range between 1:00 to 12:59, the setting
will not be accepted until valid numbers are entered.
In the process of setting clock, if the pad is pressed or if there is no operation
within 1 minute, the display will automatically return to the previous clock setting.
Ten power levels are available.
When the microwave oven is plugged into an outlet, "0:00" will display.
EN-17
Press Timer once, "00:00" will appear in the display.
Press the number pads to enter the time amount. The maximum amount of time
that can be entered is 99 minutes, 99 seconds.
Press to con rm setting, and the timer will start to count down.
When the time arrives,the oven will beep 5 times.
OPERATION
Press Cook Time , "00:00" will appear in the display.
Press number pads to enter the cooking time. The maximum cooking time is 99
minutes,99 seconds.
Press Power, PL10 will ash. Press number pads 0 through 9 to select a
di erent power level if desired. See the POWER LEVEL table above.
Press to start cooking. The remaining cooking time will display.
a.
b.
c.
d.
Press Cook Time , "00:00" will display.
Press "1, 5, 0, 0" in order for 15:00 to appear in the display.
Press Power once , then press "5" to select 50% microwave power.
Press to start cooking. Buzzer sounds once. The remaining cooking
time will display.
4.MICROWAVE COOK
(1)
(2)
(3)
(4)
3. KITCHEN TIMER
(1)
(2)
(3)
(4)
Note:
The Kitchen Timer setting is di erent from the Clock setting; it is simply a timer.
During the Kitchen Timer function, no cooking function can be set into operation.
Kitchen Timer amount cannot be increased by pressing .
Press will cancel the Timer countdown.
Example : To cook the food with 50% microwave power for 15 minutes.
EN-18
NOTE:
In the process of setting, if the pad is pressed or if there is no operation within
1 minute, the oven will automatically return to display the clock.
OPERATION
Instant cooking at 100% power level and 1 to 3 minutes cooking time can be
started by pressing number pads 1 to 3. Press to increase the cooking
time by 30 seconds with each press. The maximum cooking time is 99 minutes,
99 seconds.
Instant cooking at 100% power level and 30 seconds cooking time can be
started by pressing . Each repeated press will increase cooking time by 30
seconds. The maximum cooking time is 99 minutes, 99 seconds.
NOTE:
Time can also be added in 30 second increments by pressing during Micro-
wave Cooking, Time Defrost and Multi-stage Cooking.
Time cannot be added by pressing during Weight Defrost and Kitchen Timer
functions.
(1)
(2)
5.ONE TOUCH START
(2) Press number pads to input weight to be defrosted.
(1) Press
Input the
(4) Press to start defrosting and the cooking time remaining will be displayed.
(3)
Defrost
weight range between 0.1 to 6.0 lbs.
If the weight input is not between 0.1 to6.0lbs, the input will be invalid. A beep
once,"WEIGHT" will display.
will sound and the unit will not work until valid numbers are entered.
6. WEIGHT DEFROST FUNCTION
EN-19
OPERATION
Press Popcorn , "1.75" will appear in the display.
Press Popcorn two more times to choose the weight, "3.0" and "3.5" will
display in order.
(1)
(2)
8. POPCORN
Oven beeps 5 times when
Press to cook. The remaining time will display.
(3)
cooking finish.
Press Defrost twice , "TIME" will appear in the display.
Press the number pads to input the defrost time. The time arrange is 00:01-99:99.
Press to start defro cooking. And the remaining defrost time will display.
(1)
(2)
(4)
(3) The default microwave power is power level 3.
7.TIME DEFROST
9. Sensor Cooking
1) In waiting state, press the relevant menu key in the sensor cook, put the food in the oven.
"SENSOR REHEAT" FROZEN PIZZA" FRESH VEGETABLE" POTATO" and
"MEAT" will display twice in turn .The " " and the " " will be lighted.
2) Press " " to start sensor reheat function and no need to set time.
The " " and the " " will flash. If the sensor receive the humidity signal,
the buzzer will sound 2 beeps, and the remaining time will display. Or the screen
will show "S-01" "S-02"…"S-05".
Note:
1) When cooking or reheating food, you should do these in order to have the best effect.
a. The room temperature cannot be over 35 degrees.
b. The weight of food must be more than 110g (4 Oz).
c. The cavity, glass tray and utensils must kept drying before putting the food in.
d. The reheat food can be covered with the lid. But the lid must has vent hole in order to
emanate the steam. Sealed utensil is forbidden.
e. If the cavity is too hot, the sensor cook can not be started.
," ," ,"
EN-20
OPERATION
2) During cooking process, following points must be done.
a. Keep the door close when the remaining time is not displays or the buzzer does not
sound twice.
b. When the buzzer sound twice , the time will count down and display the rem ing time,
you can open the door to mix the food up ,turn over or replace the food. And then go
on the next operation.
ain
3) Please leave the food alone for a while after cooking have been finished.
4) During sensor cooking process, if the time not count down, please do not open the oven
door or press " " key. Otherwise, the sensor will make mistakes.
5) After 35 seconds sensor cooking, the buzzer sound 1 beep to start self-checking. If
the sensor do not work, the oven will go back to waiting state after 40seconds.
If the weight is over 12 OZ,please set the additional
cooking time manually.
All pieces should be the same size. Wash thoroughly,
add 15ml water per 125g vegetables, and cover with a
lid or vented plastic wrap. When cooking time counts
down. Press " STOP/CANCEL " to pause and open the
to mix and then continue to cook.
Break apart in glass bowl or colander. Cover with lid or
vented plastic wrap. Juices should be clear when done,
Drain.When cooking time counts down. Press "STOP/
continue to cook.
Reheat food is dinner plate. When sensor time finish,
Cooking time counts down.Now you can mix it and
then continue reheating.
Pierce each potato with a fork 6 times around it’s surface.
Place potatoes around the edge of a paper-towel-lined
turntable. Do not cover. If additional time is needed,
continue to cook manually. Please let stand for 5 minutes
in the oven after finishing to avoid burning.
Sensor Cook Chart
Menu Weight
S-01
Sensor
Reheat
S-02
Frozen
Pizza
8~12 Oz
1~4 Units
6~12 Oz
(170~340g)
4~16Oz
(110~450g)
8~24 Oz
S-03
Fresh
Vegetable
S-05
Meat (225~680g)
Inicial Temp.
S-04
Potato (6~8Oz
each one)
Room
Temp.
minus
18 degrees
5 degrees
Room
Temp.
5 degrees
Additional Instructions
and then
CANCEL" to pause and open the oven door to mix
oven door
EN-21
OPERATION
Sensor Reheat Menu
1) In waiting states, and put the food into the microwave oven. Press "SENSOR REHEAT"
"S-01" is displayed.
2) Press
3) The sensor will sound twice when the steaming was be emanated.The surplus time will
displays, the buzzer will sound 5 beeps when finishing and the oven will turn back to
the waiting states.
5) The sensor reheat has different request for different food.
Casseroles- Add to 4 tablespoons of water, cover with lid or vented plastic wrap.
Stir when time appears in the display window.
or vented plastic wrap. After reheating, let stand for a few minutes.
plastic wrap. After reheating, let stand for a few minutes.
3
3) The reheat food can be covered with the lid.And the lid must has venthole in order to
emanate the steam. Sealed utensil is forbidden.
4) During sensor cooking process, please do not open the oven door or press
" key. Otherwise,the sensor will make mistakes.
a.Bread and other dry food, such as biscuit,cake.
b.For raw or uncooked foods.
c.Beverage and frozen food.
2) The oven cannot cook automatically when the temperature of the oven cavity is high.
Canned foods-Empty contents into casserole dish or serving bowl,cover dish with lid
Plate of food- Arranged food on plate; top with butter, gravy,etc. Cover with lid or vented
Note:
1) Food to be avoided in sensor reheating.
""
to
start
sensor
reheat
function
and
no
need
to
set
time.
"
EN-22
OPERATION
Press Favorite to program and choose up to three cooking procedures.Each
procedure will be indicated by 1, 2 or 3 in the display.
Press Favorite until your desired procedure number appears in the display.
Press to begin it. A maximum of two cooking stages can be set for each
procedure.
To program a procedure, follow the steps listed below. Example: Cook food at
80% Power Level for 3 minutes and 20 seconds; save as memory 2.
10. MEMORY FUNCTION
(1)
(2)
(3)
Press Favorite twice; screen displays 2.
Press Cook Time , then press "3" , "2" and "0" in order.
Press Power once, then press "8" for "PL 8" to display.

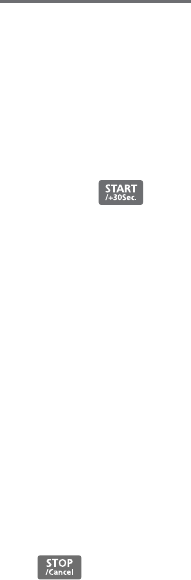

Press to save the procedure. Oven beeps once.
Or press directly to save and start cooking.
To choose the procedure from the memory list, press Favorite twice.
Screen will display "2". Press to run procedure.
a.
b.
c.
d.
e.
Auto Menu cannot be set in Memory function.
At most 2 stages can be set for cooking. If one stage is Defrost, it will automatically
set to be the rst stage.
11.Muti-Stage Cooking
EXAMPLE: 80% Power Level for 5 minutes followed by 60% Power Level for 10
minutes; saved as memory 3.
NOTE: Auto Menu cannot be set in Multi-stage Cooking.
Press Favorite 3 times; screen displays 3.
Press Cook Time, then press "5" , "0" and "0" to set rst stage cook time.
Press Power once, then press "8" to choose 80% rst stage cooking
power.
Press Cook Time again, then press "1", "0", "0" and "0" to set second stage
a.
b.
c.
d.
cook time.
EN-23
OPERATION
Press Power again, then press "6" to choose 60% second stage cooking
power.
Press to immediately start multi-stage cooking.
To choose the procedure from the memory list, press Favorite three times.
Screen will display "3"; press to run procedure.
e.
f .
g.
NOTE:
If you do not want to save a particular multi-stage program as a procedure, do not
press Favotite as the rst step. Press after programming both stages.
12. LOCK FUNCTION FOR CHILDREN
Lock: In waiting state, press " " for 3 seconds, there will be a long "beep"
denoting the entering into the children-lock state; meanwhile, oven will display "LOCKED".
Lock quitting: In locked state, press "
"beep" denoting that lock is released.
" for 3 seconds, there will be a long
2 seconds later, the screen will display " L " and the current time, if the clock has been set.
13. INQUIRING FUNCTION
(1) In cooking state, press " CLOCK ", the screen will display clock for three seconds, if the clock
(2) In the microwave cooking state, press " POWER " to inquire microwave power level, and
the current microwave power will be displayed. After three seconds, the oven will turn back
to the previous state. In multi-stage state, the inquiring way can be done by the same way
as above.
has been set.
14. COOKING END REMINDING FUNCTION
When the cooking is over, the buzzer will sound 5 "beep" to alert user the cooking is finished.
The screen displays " FINISH".
EN-24
MAINTENANCE
Cooking time,
power level is not suitable.
Use correct cooking time,
power level.
Check your problem by using the chart below and try the solutions for each problem.
TROUBLESHOOTING
TROUBLE
Oven will not start
Arcing or sparking
Unevenly cooked foods
Overcooked foods
Undercooked foods
Improper defrosting
Sensor cooked foods
not properly cooked
Cover or lid over food must contain
vent hole for escaping steam.
Do not open door to stir orturn food
before sensor-detected cooking time
appears in display.
a.
b.
a.
b.
c.
Materials to be avoided
inmicrowaveoven were used.
Cooking time, power level is not
suitable.
Food is not turned or stirred.
a.
b.
c.
d.
Use microwave-safe cookware only.
Completely defrost food.
Use correct cooking time, power level.
Turn or stir food.
a.
b.
c.
d.
Materials to be avoided in microwave
oven were used.
Food is not defrosted completely.
Cooking time, power level is not
suitable.
Food is not turned or stirred.
a.
b.
c.
Materials to be avoided in microwave
oven were used.
The oven is operated when empty.
Spilled food remains in the cavity.
a.
b.
c.
Use microwave-safe cookware only.
Do not operate with oven empty. Clean
cavity with wet towel.
a.
b.
c.
Plug into the outlet.
Close the door and try again.
Check instructions
a.
b.
c.
Electrical cord for oven is not
plugged in.
Door is open.
Wrong operation is set.
a.
b.
c.
Use microwave-safe cookware only.
Use correct cooking time, power level.
Turn or stir food
a.
b.
c.
d.
Use microwave-safe cookware only.
Completely defrost food.
Check to see that oven venti-lation
ports are not restricted.
Use correct cooking time, power level
a.
b.
c.
d.
Materials to be avoided in microwave
oven were used.
Food is not defrosted completely.
Oven ventilation ports are restricted.
Cooking time, power level is not suitable.
Cover or lid on food not vented.
Door opened before sensor-detected
cooking time appears in display.
a.
b.
EN-25
Possible Cause Possible Remedy
EM245A5C-BS
Horno de solo
por microondas
Manual de instrucciones
Bienvenido al mundo de
TOSHIBA
ANTES DE UTILIZAR ESTE PRODUCTO, LEA, ENTENDA Y SIGA ESTAS
INSTRUCCIONES.
ASEGÚRESE DE GUARDAR ESTA LISTA DE LIBROS PARA SU CONSUL-
TA EN EL FUTURO
CONTENIDO
PRECAUCIONES PARA EVITAR EXPOSICIÓN EXCESIVA A ENERGÍA
DE MICROONDAS
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
GUARDE ESTAS INSTRUCCIONES
UTENSILIOS
AJUSTANDO SU HORNO DE MICROONDAS
FUNCIONAMIENTO
MANTENIMIENTO
PRECAUCIONES PARA EVITAR
EXPOSICIÓN EXCESIVA A ENERGÍA
DE MICROONDAS
No intente hacer funcionar este horno con la puerta abierta, ya que podría
exponerse a energía de microondas dañina. Es importante no interferir con
los seguros del dispositivo.
120V~ 60Hz
1250W
Voltaje nominal:
Potencia nominal de salida (Microondas):
Capacidad del horno:
Diámetro del disco giratorio:
Dimensiones exteriores:
Peso Neto:
Especificaciones
a. PUERTA (doblada)
b. BISAGRAS Y SEGUROS (quebrados o sueltos)
c. JUNTAS DE LAS PUERTAS Y SUPERFICIES DE SELLADO
El horno debe ser ajustado o reparado por exclusivamente por personal de
servicio calificado.
No coloque ningún objeto entre la parte frontal del horno y la puerta, de lo
contrario permitirá que el polvo o restos de limpiadores se acumulen en las
superficies de sellados.
No haga funcionar el horno microondas si está dañado. Es particularmente
importante que la puerta del horno se cierre adecuadamente y que no
existan daños en:
Modelo:
1 inch/ 3 5 mm3,6 4
1,6 cu.ft. /45 L
1350W
21,77X20,20X12,83 pulg. (553X513X326 mm)
Aprox. 28,88 Lbs (13,1 kg)
1.
2.
3.
4.
Potencia no minal de entrada (Microondas):
ES-2
EM245A5C-BS
Lea todas las instrucciones antes de usar el electrodoméstico.
Lea y siga las "PRECAUCIONES PARA EVITAR LA POSIBLE EXPOSICIÓN A
ENERGÍA DE MICROONDAS EXCESIVA" en la página 2.
Al igual que ocurre con la mayoría de los aparatos de cocina, se requiere una estre-
cha supervisión para reducir el riesgo de incendio en la cavidad del horno.
Para reducir el riesgo de incendio en la cavidad del horno microondas:
Este aparato debe estar conectado a tierra. Conectar únicamente a un tomacorriente
conectado a tierra apropiadamente. Ver "Instrucciones de conexión a tierra" en la
página .
Instale o coloque este electrodoméstico sólo de acuerdo con las instrucciones de
instalación provistas.
1.
2.
3.
4.
5.
6.
Para reducir los riesgos de quemaduras, choques eléctricos, incendio,
lesiones a personas o exposición excesiva a energía de microondas,
cuando utilice aparatos eléctricos, siempre debe seguir las precauciones
básicas de seguridad, incluyendo las siguientes:
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
No cocine en exceso los alimentos. Supervise cuidadosamente el electrodomésti-
co al colocar papel, plástico u otros materiales combustibles en el interior del
horno microondas para facilitar la cocción.
Retire los alambres de amarre de las bolsas plásticas o papel antes de colocar la
bolsa en el horno microondas.
Si los materiales en el interior del horno microondas se encienden, mantenga
cerrada la puerta del horno microondas, apague el horno microondas y
desconecte el cable de suministro de energía o corte la energía desde el panel de
fusibles o disyuntor.
No deje productos de papel, utensilios de cocina o alimentos en la cavidad del
horno microondas cuando no está en uso.
a.
b.
c.
d.
6
ES-3
7. Algunos productos tales como huevos con cáscara y recipientes sellados — por
ejemplo, recipientes de vidrio cerrados - pueden explotar y no deben calentarse
en este horno microondas.
8. Utilice este electrodoméstico sólo para el uso previsto que se describe en este
manual. No use vapores o químicos corrosivos en este electrodoméstico. Este
tipo de horno microondas está diseñado específi camente para calentar, cocinar
o descongelar alimentos. No está diseñado para uso industrial o de laboratorios.
9. Como con cualquier electrodoméstico, es necesaria una estricta supervisión al
momento de ser operado por menores de edad.
10. No opere este electrodoméstico si tiene un cordón, cable o enchufe dañado, si
el electrodoméstico no está funcionando adecuadamente; o si ha sido dañado o
dejado caer.
11. Este electrodoméstico únicamente debe ser provisto de servicio de manten-
imiento por personal de servicio califi cado.
12. No cubra ni bloquee ningún orifi cio del electrodoméstico.
13. No almacene ni utilice este electrodoméstico al aire libre.
14. No utilice este producto cerca del agua - por ejemplo, cerca del fregadero de la
cocina, en un sótano húmedo o cerca de una piscina o lugares similares.
15. No almacene ni utilice este electrodoméstico al aire libre.
16. No almacene ni utilice este electrodoméstico al aire libre.
17. No deje que el cable cuelgue del borde de la mesa o mostrador..
18. Cuando limpie las superficies de la puerta y el horno que se juntan al cerrar la
puerta, use solamente jabones suaves y no abrasivos o detergentes aplicados
con una esponja de paño suave.
19. Este aparato es para el uso privado del hogar solamente.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
ES-4
20. Líquidos, tales como agua, café o té, son propensos a sobrecalentarse más allá del
punto de ebullición sin aparentar que lo están. No siempre será visible un burbujeo
o ebullición al retirar el recipiente del horno microondas.
ESTO PUEDE DAR COMO RESULTADO QUE LÍQUIDOS MUY CALIENTES
EBULLAN REPENTINAMENTE AL INSERTAR UNA CUCHARA U OTRO UTEN-
SILIODENTRO DEL LÍQUIDO.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
No sobrecalentar el líquido.
Revolver el líquido antes y durante el proceso de calentamiento.
No utilizar recipientes de lados rectos con cuellos angostos.
Después de calentar, deje reposar el recipiente dentro del horno microondas
por un corto tiempo antes de removerlo.
Tener cuidado extremo al momento de introducir una cuchara u otro utensilio
dentro del recipiente.
a.
b.
c.
d.
e.
ES-5
PRECAUCIÓN:
No introduzca el dedo en los huecos o agujeros ya que podría causar lesiones.
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
PELIGRO
ADVERTENCIA
Este horno debe tener una conexión a tierra. En caso de corto circuito, este tipo de
conexión reduce el riesgo de descargas eléctricas al proporcionar un cable de escape
para la corriente eléctrica. Para protegerse contra descargas eléctricas, este electro-
doméstico está equipado con un cable con un enchufe de 3 clavijas para conexión a
tierra que se inserta en una toma de corriente apropiada. NO altere el enchufe para su
uso en un receptáculo de 2 clavijas. Si el enchufe no encaja en un receptáculo, tenga un
receptáculo apropiado instalado por un electricista cualificado.
Tocar alguno de los componentes internos puede provocar graves lesiones personales
o incluso la muerte. No desarme este aparato.
El uso inadecuado de la conexión a tierra puede
ocasionar un choque eléctrico. No conecte
el dispositivo en un tomacorriente hasta que el
primero haya sido correctamente instalado y
conectado a tierra.
Riesgo de choque eléctrico
Riesgo de choque eléctrico
Clavija de tres clavijas
(conexión a tierra)
ES-6
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este dispositivo cuenta con un cable de alimentación corto para evitar riesgos
relacionados con personas que se puedan enredar o tropezar con un cable largo.
Puede utilizar cables más largos o extensiones si tiene cuidado a la hora de
manejarlos.
Si utiliza cables o extensiones más largos:
a.
b.
c.
La clasificación eléctrica marcada del cable o extensión debe ser tan alta como la
del propio dispositivo.
La extensión debe tener un cable de conexión a tierra tipo 3.
El cable más largo debe ser ordenado de tal manera que no represente un
peligro para los niños y para evitar que estos últimos lo tiren o se tropiecen de
forma involuntaria.
Consulte con un eléctrico o con personal de servicio técnico calificado si no comprende
completamente las instrucciones de conexión a tierra o si tiene dudas sobre si el
microondas está conectado a tierra de forma adecuada. Si es necesario utilizar una
extensión, sólo utilice una que cuente con 3 cables o que tenga un enchufe de 3 clavijas
y un receptáculo de 3 ranuras que sea compatible con el enchufe del microondas. La
clasificación eléctrica que aparece en la extensión debe ser igual o superior a la de este
dispositivo
1.
2.
3.
ES-7
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
El uso del horno microondas puede provocar interferencias en su radio, televisión o
equipos similares.
Cuando exista interferencia, puede ser reducida o eliminada si toma las siguientes
medidas:
a.
b.
c.
d.
e.
Clean door and sealing surface of the oven.
Reorient the receiving antenna of radio or television.
Relocate the microwave oven with respect to the receiver.
Move the microwave oven away from the receiver.
Plug the microwave oven into a different outlet so that microwave oven and receiv-
er are on different branch circuits.
INTERFERENCIA DE RADIO
ES-8
UTENSILIOS
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
Consulte las instrucciones en “Materiales que puede utilizar en el horno microondas o
para evitar en el horno de microondas". Podrían existir ciertos utensilios no metálicos
que podrían no ser seguros de usar en
un horno de microondas. Si tiene dudas, puede revisar los utensilios en cuestión
siguiendo el procedimiento que le presentamos a continuación:
Llene un contenedor microondeable con una taza de agua fría junto con el utensilio
que desee probar.
Cocine a máxima potencia durante un minuto.
Con cuidado toque el utensilio. Si el utensilio está caliente, entonces no lo utilice en
el microondas.
No exceda el tiempo de 1 minuto.
1.
2.
3.
4.
Los utensilios herméticamente cerrados podrían estallar. Los contenedores cerrados
deben ser abiertos y las bolsas de plástico deben ser agujereadas antes de cocinar.
REVISIÓN DE UTENSILIOS:
GUARDE ESTAS INSTRUCCIONES
SOLO PARA USO DOMÉSTICO
PRECAUCIÓN
Riesgo de choque eléctrico
ES-9
Sólo como protección. Se pueden usar pequeños pedazos para
cubrir las partes delgadas de carne o pollos y así evitar
sobre-cocción. Podría producirse un arco eléctrico si el papel se
coloca demasiado cerca de las paredes del horno. El papel debe
usar al menos a una pulgada (2,5cm) de las paredes del horno.
MATERIALES QUE SE PUEDEN UTILIZAR EN EL HORNO
DE MICROONDAS
UTENSILIOS
Papel de aluminio
OBSERVACIONES
Siga las recomendaciones del fabricante. El fondo del plato para
dorar debe estar al menos 3/16 pulgadas (5mm) por sobre del
plato giratorio. Su uso incorrecto podría provocar que el plato se
quiebre.
Plato para dorar
Utilice sólo vajilla microondeable. Siga las recomendaciones del
fabricante. No use platos agrietados o astillados.
Vajilla
Siempre retire la tapa. Sólo utilícelos para calentar comida. La
mayoría de los recipientes de vidrio no son resistentes al calor y
podrían quebrarse.
Recipiente de vidrio
Utilice sólo cristalería resistente al calor. Asegúrese de que no
tengan bordes metálicos. No use platos agrietados o astillados.
Cristalería
Siga las recomendaciones del fabricante. No cierre las bolsas
usando ataduras de metal. Realice agujeros para permitir que
escape el vapor.
Bolsas para hornear
Sólo utilícelos para periodos de cocción cortos. No deje el horno
sin vigilancia cuando cocine con estos utensilios.
Platos y vasos de papel
Utilícelas para cubrir la comida cuando la recaliente y para
absorber la grasa. Utilícelas bajo supervisión y durante periodos
de cocción breves.
Toallas de papel
Utilícelo como cubierta para evitar salpicones o como envoltura
para el vapor.
Utilice sólo productos microondeables. Utilícelo para cubrir la
comida y retener la humedad. No permita que las envolturas de
plástico toquen la comida
Utilice sólo utensilios microondeables (termómetros de carne y
dulce).
Utilícelo como cubierta para evitar salpicaduras y retener humedad.
Papel manteca
Utilice sólo productos microondeables. Siga las recomenda-
ciones del fabricante. Debe tener una marca que señale que el
producto es "Microondeable". Algunos contenedores de plástico
se ablandan, pues la comida en su interior se calienta. Las
“bolsas de cocción” y las bolsas de plásticos selladas deben ser
agujereadas tal y como señalan sus instrucciones.
Plástico
Papel encerado
Termómetros
Envoltura plástica
ES-10
UTENSILIOS OBSERVACIONES
MATERIALES QUE DEBEN EVITARSE EN EL HORNO
DE MICROONDAS
Podría provocar un arco eléctrico. Transfiera la comida a un plato
microondeabe.
Bandeja de aluminio
Ataduras de metal
Podría provocar un arco eléctrico. Transfiera la comida a un plato
microondeable.
Podrían causar arcos eléctricos y provocar incendios en el horno.
Comida envuelta
con manijas de metal
Bolsas de papel Podrían provocar incendio en el horno.
Porexpán
Madera
El porexpán podría derretirse y contaminar la comida cuando se
expone altas temperaturas.
La madera podría secarse cuando la utilice en el horno de
microondas y podría partirse o agrietarse.
ES-11
AJUSTANDO SU HORNO DE MICROONDAS
Retire el horno y todos los materiales de la caja de cartón y de la cavidad del
horno. Su horno posee los siguientes accesorios:
NOMBRES DE LAS PARTES DEL HORNO Y ACC ESORIOS
Bandeja de vidrio 1
Aanillo de bandeja giratoria 1
Manual de instrucciones 1
A) Panel de control
B) Eje de la bandeja giratoria
C) Anillo de bandeja giratoria
D) Bandeja de vidrio
E) Ventana de observación
F) Puerta
G) Seguros de la puerta
ES-12
AJUSTANDO SU HORNO DE MICROONDAS
INSTALACIÓN DE LA BANDEJA GIRATORIA
Anillo d e bandeja giratoria
Eje de la bandeja
giratoria
Eje (parte inferior)
Bandeja de vidrio
a. Nunca coloque la bandeja de vidrio al revés. La bandeja de vidrio nunca debe tener
restricciones que la imposibiliten de girar.
b. Tanto la bandeja de vidrio como el ensamblaje del anillo de la misma deben usarse a
la hora de cocinar.
c. Toda la comida y los contenedores de comida deben colocarse sobre la bandeja de
vidrio para cocinar o calentar.
ES-13
AJUSTANDO SU HORNO DE MICROONDAS
INSTALACIÓN EN UNA ENCIMERA
INSTALACIÓN
1.
Retire todos los materiales de empaque y los accesorios. Examine el horno en busca de daños
como abolladuras o puerta rota. No instalar si el horno se encuentra dañado.
Carcasa: Retire cualquier película protectora que se encuentre en la superficie de la carcasa del
microondas. No retire la cubierta marrón claro Mica que está adherida a la cavidad del horno
para proteger el magnetrón.
Seleccione una superficie nivelada que proporcione espacio suficiente para
las ranuras de ventilación de entrada y salida del aparato.
Se requiere de un claro mínimo de 3,0 pulgadas (7,5cm) entre el horno y cualquier pared adyacente.
Un lado debe estar despejado.
(1)
(2)
(3)
(4)
Deje un claro mínimo de 12 pulgadas (30cm) sobre el horno..
No retire las patas de la parte de abajo del horno.
Si bloquea las aberturas de ventilación del aparato podría dañarlo.
Coloque el horno lo más lejos que pueda de radios y televisores. El uso del horno microondas
puede provocar interferencias en su radio, televisión o equipos similares.
OPEN
12 inches(30cm )
3.0 inches( 7.5cm )
3.0 inches(7.5cm )
ES-14
AJUSTANDO SU HORNO DE MICROONDAS
INSTALACIÓN
2.Conecte su horno en un tomacorriente casero estándar. Asegúrese de que
el voltaje.
ADVERTENCIA
No coloque el horno sobre una estufa o parrillas u otros aparatos productores
de calor. Si instala el horno cerca o sobre una fuente de calor, podría dañarlo
y la garantía quedaría inválida.
La superficie accesible podría
calentarse cuando utilice el horno.
ES-15
FUNCIONAMIENTO
PANEL DE CONTROL Y CARACTERÍSTICAS
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
Pantalla de visualización
Menú de cocción por sensor (Recalentamien-
to por sensor, Pizza congelada, Verduras,
Patatas y Carnes frescas)
Menú de palomitas de maíz
Nivel de potencia
Descongelar
Tiempo de cocción
Botones numéricos
Cocción de Inicio Rápido
Reloj
Favorito
Minutero
DETENER Cancelar mantener 3 seg.:
Antes de comenzar la cocción, pulse
para borrar todos los ajustes anteriores.
Durante la cocción, presione una vez
para detener el horno; Pulse dos veces
para detener el horno y borrar todos los
ajustes.
NICIO AÑADIR 30 SEG
(10)
(2)
(4)
(3)
(7)
(12)
(6)
(11)
(13)
(9)
(5)
(8)
(1)
ES-16
1. NIVELES DE POTENCIA
FUNCIONAMIENTO
Antes o durante la cocción, presione el nivel de potencia y se mostrará "PL10". Un
teclado numérico para seleccionar un nivel de potencia.
2. AJUSTE DEL RELOJ
(1)
(2)
(3)
Presione Clock una vez, "00:00" aparecerá en la pantalla.
Pulse las teclas numéricas para introducir la hora actual. Por ejemplo, si el tiempo
es ahora 10:12, presione "1, 0, 1, 2" en orden.
Pulse Clock para finalizar la configuración del reloj, ":" parpadeará y los números
aparecerán como una hora en la pantalla.
Nivel 10 9 8 7 6 5 4 3 2 1
Potencia 100% 90% 80% 70% 60% 50% 40% 30% 20% 10%
Monitor PL10 PL 9 PL 8 PL 7 PL 6 PL 5 PL 4 PL 3 PL 2 PL 1
NOTA:
Si los números introducidos no están dentro del rango entre 1:00 a 12:59, el ajuste no
se aceptará hasta que se ingresen números válidos.
En el proceso de ajuste del reloj, si se pulsa el botón o si no hay ninguna
operación en 1 minuto, la pantalla volverá automáticamente al ajuste del reloj anterior.
Hay disponibles 10 niveles de potencia
Cuando el horno de microondas esté conectado a una toma de corriente, se mostrará "0:00".
ES-17
Pulse Timer una vez, "00:00" aparecerán en la pantalla.
Pulse las teclas numéricas para introducir la cantidad de tiempo. La cantidad
máxima de tiempo que se puede introducir es 99 minutos, 99 segundos.
Pulse para confirmar el ajuste, el indicador del temporizador parpadeará y el
temporizador comenzará a contar hacia abajo.
Cuando haya transcurrido el tiempo, el horno sonará 5 veces.
FUNCIONAMIENTO
Presione Cook Time, "00:00" aparecerán en la pantalla.
Pulse las teclas numéricas para introducir el tiempo de cocción. El tiempo de
cocción máximo es de 99 minutos, 99 segundos.
Pulse Power, PL10 parpadeará. Pulse Power Level varias veces o las
teclas 0 a 9 para seleccionar un nivel de potencia diferente si lo desea. Vea la
tabla POWER LEVEL de arriba.
Pulse para iniciar la cocción. Se mostrará el tiempo de cocción restante.
a.
b.
c.
d.
Presione Cook Time, "00:00" se mostrará.
Presione "1, 5, 0, 0" para que aparezcan 15:00 en la pantalla.
Presione Power, luego presione "5" para seleccionar 50% de
potencia de microondas.
Presione para iniciar la cocción. El timbre suena una vez. Se mostrará el
tiempo de cocción restante.
4. COCINA DE MICROONDAS
(1)
(2)
(3)
(4)
3. TEMPORIZADOR DE COCINA
(1)
(2)
(3)
(4)
NOTA:
El ajuste del temporizador de cocina es diferente del ajuste del reloj; Es simplemente un
temporizador.
Durante la función de temporizador de cocina, no se puede poner en funcionamiento
ninguna función de cocción.
La cantidad del temporizador de cocina no se puede aumentar presionando .
Al pulsar se cancelará la cuenta atrás del temporizador.
Ejemplo
: Cocinar los alimentos con un 50% de potencia de microondas durante 15 min.
ES-18
FUNCIONAMIENTO
La cocción instantánea al 100% del nivel de potencia y de 1 a 3 minutos de tiempo
de cocción se puede iniciar pulsando las teclas numéricas 1 a 3. Pulse para
aumentar el tiempo de cocción en 30 segundos con cada presión. El tiempo de
cocción máximo es de 99 minutos 99 segundos.
La cocción instantánea al 100% del nivel de potencia y el tiempo de cocción de 30
segundos se pueden iniciar pulsando . Cada repetición de pulsación aumen-
tará el tiempo de cocción en 30 segundos. El tiempo máximo de cocción es de 99
minutos, 99 segundos.
5. INICIO DE UN TOQUE
(1)
(2)
NOTA:
El tiempo también se puede añadir en incrementos de 30 segundos presionando
durante la Cocción por Microondas, Descongelación por tiempo y Cocción en múltiples
etapas.
El tiempo no se puede agregar presionando durante las funciones de descongel-
ación de peso y temporizador de cocina.
Pulse Defrost una vez, se mostrará "WEIGHT".
Presione los botones numéricos para introducir el peso que desee descongelar.
Introduzca el rango de peso entre 0,1 y 6,0 libras.
Si el rango de peso está entre 0,1 y 6,0 libras, la entrada será inválida. Se escucha-
rá un pitido y la unidad no funcionará hasta que se introduzcan números válidos.
Pulse para iniciar la descongelación y se mostrará el tiempo de cocción
restante.
6. FUNCIÓN DE DESCONGELACIÓN DE PESO
(1)
(2)
(3)
(4)
NOTA:
En el proceso de ajuste, si se presiona la tecla o si no hay operación en 1 minuto,
el horno regresará automáticamente para mostrar el reloj.
ES-19
9. Cocción por sensor
1) En estado de espera, presione la tecla de menú correspondiente en la cocción por
sensor y ponga los alimentos en el horno. “SENSOR REHEAT”, “FROZEN PIZZA”,
“FRESH VEGETABLE”, “POTATO” y “MEAT” se mostrarán dos veces a su vez. Se
iluminarán y .
2) Pulse "START/+ 30SEC" para iniciar la función de recalentamiento por sensor y no
es necesario ajustar el tiempo. Parpadearán y . Si el sensor recibe la
señal de humedad, el timbre emitirá 2 pitidos y se mostrará el tiempo restante. O la
pantalla mostrará "S-01", "S-02" ... "S-05".
Nota:
1) Al cocinar o recalentar los alimentos, debe hacer esto con el fin de tener el mejor
efecto.
a. La temperatura ambiente no puede superar los 35 grados.
b. El peso de los alimentos debe ser superior a 110 g (4 oz).
c. La cavidad, la bandeja de vidrio y los utensilios deben estar secos antes de poner
la comida.
d. Los alimentos recalentados pueden cubrirse con la tapa. Pero la tapa debe tener
un orificio de ventilación para que salga el vapor. El utensilio sellado está
prohibido.
e. Si la cavidad está demasiado caliente, el sensor de cocción no se puede iniciar.
8. PALOMITAS DE MAÍZ
(1)
(2)
(3)
FUNCIONAMIENTO
Pulse Defrost dos veces, "TIME" aparecerá en la pantalla.
Pulse los botones numéricos para introducir el tiempo de descongelación. La
disposición de la imagen es 00: 01-99: 99.
La potencia de microondas predeterminada es el nivel de potencia 3.
Pulse para iniciar la cocción de descongelación. Y se mostrará el tiempo de
descongelación restante.
7. DESCONGELACIÓN POR TIEMPO
(1)
(2)
(3)
(4)
Presione Popcorn, "1.75" aparecerá en la pantalla.
Presione Popcorn dos veces más para elegir el peso, "3.0" y "3.5" se mostrará en
orden.
Presione para cocinar. Se mostrará el tiempo restante. El horno emite cinco
pitidos al finalizar la cocción.
ES-20
FUNCIONAMIENTO
1) Durante el proceso de cocción, deben realizarse los siguientes puntos.
a. Mantenga la puerta cerrada cuando no se muestre el tiempo restante o el timbre
no suene dos veces.
b. Cuando el timbre suena dos veces, el tiempo contará hacia atrás y mostrará el
tiempo restante. Puede abrir la puerta para mezclar la comida, girarla o reempla-
zar los alimentos. Y luego vaya a la siguiente operación.
2)
Por favor, deje la comida solo durante un tiempo después de haber terminado la cocción.
3) Durante el proceso de cocción por sensor, si el tiempo no cuenta hacia atrás, por
favor no abra la puerta del horno o presione la tecla " ". De lo contrario,
el sensor comete errores.
4) Después de 35 segundos de cocción por sensor, el timbre emite 1 pitido para iniciar
la autocomprobación. Si el sensor no funciona, el horno volverá al estado de espera
después de 40 segundos.
Cuadro de cocción por sensor
Menú Peso
S-01 Sensor
de recalent-
amiento
S-02
Pizza
congelada
8~12 Oz
1~4 Units
6~12 Oz
(170~340g)
4~16Oz
(110~450g)
8~24 Oz
S-03
Verduras
frescas
S-05
Carne (225~680g)
Temp. inicial
S-04
Patatas (6~8Oz
each one)
Temperatura
ambiente
Menos
18 grados
5 grados
Temperatura
ambiente
5 grados
Instrucciones adicionales
Recalentar la comida es el plato de la cena. Cuando
finaliza el tiempo del sensor, el tiempo de cocción
disminuye. Ahora puede mezclarlo y luego continuar
recalentando.
Si el peso es superior a 12 OZ, ajuste el tiempo de
cocción adicional manualmente.
Todas las piezas deben ser del mismo tamaño. Lave
bien, agregue 15 ml de agua por cada 125 g de
verduras y cubra con una tapa o envoltura de plástico
ventilada. Cuando el tiempo de cocción cuente hacia
atrás, presione "STOP/CANCEL" para hacer una
pausa y abrir la puerta del horno para mezclar y luego
continuar cocinando
Perfore cada patata con un tenedor 6 veces alrededor
de su superficie. Coloque las patatas alrededor del
borde de un plato giratorio con papel absorbente. No
cubrir. Si necesita tiempo adicional, continúe
cocinando manualmente. Por favor, deje reposar
durante 5 minutos en el horno después de terminar
para evitar que se quemen.
Aparte en un tazón de vidrio o colador. Cubra con una
tapa o envoltura de plástico ventilada. Los jugos deben
estar claros cuando están hechos. Escurra. Cuando el
tiempo de cocción cuente hacia atrás, presione
"STOP/CANCEL" para hacer una pausa y abrir la puerta
del horno para mezclar y luego continuar cocinando
ES-21
Menú de recalentamiento por sensor
1) En estados de espera, ponga los alimentos en el microondas abierto. Presione
"SENSOR REHEAT". Se visualiza "S-01".
2) Pulse " " para iniciar la función de recalentamiento por sensor y no
es necesario ajustar el tiempo.
3) El sensor sonará dos veces cuando se haya ido el vapor. El tiempo excedente se
mostrará, el timbre emitirá 5 pitidos al terminar y el horno volverá a los estados de
espera.
Nota:
1) Alimentos que se deben evitar en el recalentamiento del sensor.
a. Pan y otros alimentos secos, tales como galletas, pasteles.
b. Para alimentos crudos o crudos.
c. Bebidas y alimentos congelados.
2) El horno no puede cocinar automáticamente cuando la temperatura de la cavidad
del horno es alta.
3) Los alimentos recalentados pueden cubrirse con la tapa y la tapa debe tener orificio
de ventilación para que emane el vapor. El utensilio sellado está prohibido.
4) Durante la cocción del sensor, no abra la puerta del horno ni pulse la tecla " ".
De lo contrario, el sensor comete errores.
5) El sensor de recalentamiento tiene diferentes solicitudes de alimentos diferentes.
Cazuelas - Agregue 3 a 4 cucharadas de agua, cubra con una tapa o envoltura de
plástico ventilada.
Revuelva cuando aparezca el tiempo en la ventana de visualización.
Alimentos enlatados - Vierta el contenido en una cacerola o en un recipiente para
servir, cubra el plato con una tapa o envoltura de plástico ventilada. Después de
recalentar, deje reposar durante unos minutos.
Plato de comida - comida arreglada en el plato; cubra con mantequilla, salsa, etc.
Cubra con tapa o envoltura de plástico ventilada. Después de recalentar, deje reposar
durante unos minutos.
FUNCIONAMIENTO
ES-22
FUNCIONAMIENTO
10. FUNCIÓN DE MEMORIA
1) Pulse Favorite para programar y seleccione hasta tres procedimientos de cocción.
Cada procedimiento se indicará con 1, 2 o 3 en la pantalla.
2) Presione Favorite hasta que aparezca el número de procedimiento deseado en la
pantalla. Presione para comenzar. Se puede ajustar un máximo de dos
etapas de cocción para cada procedimiento.
3) Para programar un procedimiento, siga los pasos que se indican a continuación.
Ejemplo: cocinar los alimentos a un nivel de potencia del 80% durante 3 minutos y
20 segundos; Guardar como memoria 2.
a. Presione Favorite dos veces; Pantalla 2.
b. Presione Cook Time, luego presione "3", "2" y "0" en orden.
c. Pulse Power una vez, luego pulse "8" para que aparezca "PL 8".
d. Pulse para guardar el procedimiento. El horno emite un pitido una vez.
O presione directamente para guardar e iniciar la cocción.
e. Para elegir el procedimiento de la lista de memoria, presione Favorite dos veces.
La pantalla mostrará "2". Pulse para ejecutar el procedimiento.
NOTA:
El menú Auto no se puede ajustar en la función de memoria.
Se pueden configurar a lo sumo 2 etapas para cocinar. Si una etapa es Descongel-
ación, automáticamente se establecerá como la primera etapa.
NOTA: Auto Menu no se pueden configurar en la cocción multi-etapa.
EJEMPLO: 80% de nivel de potencia durante 5 minutos, seguido de 60% de nivel de
potencia durante 10 minutos; Guardado como memoria 3.
11. Cocina multi-etapa
Presione Favorite 3 veces; La pantalla muestra 3.
Presione Cook Time una vez, luego presione "5", "0" y "0" para establecer el
tiempo de cocción de la primera etapa.
Presione Power una vez, luego presione "8" para elegir 80% de potencia de
cocción de primera etapa.
Presione Cook Time otra vez, luego presione "1", "0", "0" y "0" para establecer el
tiempo de cocción de la segunda etapa.
a.
b.
c.
d.
ES-23
FUNCIONAMIENTO
Presione Power nuevamente, luego presione "6" para elegir el 60% de
potencia de cocción de la segunda etapa.
Presione para iniciar inmediatamente la cocción en varias etapas.
Para elegir el procedimiento de la lista de memoria, presione Favorite tres veces.
La pantalla mostrará "3"; Presione para ejecutar el procedimiento.
e.
f .
g.
NOTA:
Si no desea guardar un programa multi-etapa en particular como procedimiento, no
presione Favorite como primer paso. La cocción en varias etapas comenzará la primera
vez. Pulse después de programar ambas etapas.
12. FUNCIÓN DE BLOQUEO PARA NIÑOS
Bloquear: En estado de espera, presione " " durante 3 segundos, habrá
un "pitido" largo que denota la entrada en el estado de bloqueo de niños.
Mientras tanto, el horno mostrará "LOCKED". 2 segundos más tarde, la
pantalla mostrará "L" y la hora actual, si se ha ajustado el reloj.
Bloqueo de cierre: en estado bloqueado, presione " " durante 3
segundos, habrá un "pitido" largo indicando que se libera el bloqueo.
13. FUNCION DE CONSULTA
1) En el estado de cocción, pulse "CLOCK", la pantalla mostrará el reloj durante tres
segundos, si el reloj ha sido ajustado.
2) En el estado de cocción de microondas, presione "POWER" para averiguar el nivel
de potencia del microondas, y la energía de microondas actual se mostrará.
Después de tres segundos, el horno volverá al estado anterior. En la multi-etapa, la
manera que pregunta puede ser hecha por la misma manera que arriba.
14. FUNCIÓN DE RECORDATORIO FINAL DE COCCIÓN
Cuando termine la cocción, el timbre emitirá 5 pitidos para alertar al usuario que la
cocción ha terminado. La pantalla muestra "FINISH".
ES-24
ES-25
MANTENIMIENTO
CAUSA POSIBLE
El tiempo de cocinado, nivel de
potencia no es adecuado.
Use el tiempo correcto de
cocinado, nivel de potencia.
POSIBLE SOLUCIÓN
Compruebe su problema mediante el uso de la siguiente tabla y pruebe las soluciones
para cada problema.
SOLUCIÓN DE PROBLEMAS
PROBLEMA
El horno no arranca
Arqueo o chispa
Alimentos cocinados desigualmente
Alimentos demasiado cocinados
Alimentos poco cocinados
Descongelación incorrecta
Los alimentos cocinados por sensor
no se cocinan adecuadamente
La cubierta o la tapa de los alimentos
debe contener el orificio de ventilación
para el escape de vapor.
No abra la puerta para remover o
revolver los alimentos antes de que el
tiempo de cocción por sensor
detectado aparezca en la pantalla.
a.
b.
a.
b.
c.
Se utilizaron materiales que
hay que evitar introducir en el
horno de microondas.
b. El tiempo de cocinado, nivel
de potencia no es adecuado.
a.
b.
c.
d.
Use solamente utensilios de cocina
para microondas.
Descongele los alimentos
completamente.
Use el tiempo correcto de cocinado,
nivel de potencia.
Dé la vuelta o remueva los alimentos.
a.
b.
c.
d.
Se utilizaron materiales que hay que
evitar introducir en el horno de
microondas.
La comida no está descongelada por
completo.
El tiempo de cocinado, nivel de potencia
no es adecuado.
No se ha dado la vuelta o removido el
alimento.
a.
b.
c.
Se utilizaron materiales que hay que
evitar introducir en el horno de
microondas.
El horno se opera cuando está vacío.
Hay comida derramada en la cavidad.
a.
b.
c.
Use solamente utensilios de cocina
para microondas.
No opere con el horno vacío.
Limpie la cavidad con una toalla
húmeda.
a.
b.
c.
Conecte en el enchufe.
Cierre la puerta y vuelva a
intentarlo.
Lea las instrucciones.
a.
b.
c.
El cable eléctrico para el horno no
está enchufado.
La puerta está abierta.
Hay configurado un
funcionamiento erróneo.
a.
b.
c.
Use solamente utensilios de cocina
para microondas.
Use el tiempo correcto de cocinado,
nivel de potencia.
Dé la vuelta o remueva los alimentos.
a.
b.
c.
d.
Use solamente utensilios de cocina
para microondas.
Descongele los alimentos
completamente.
Compruebe que los puertos de
ventilación del horno no están
restringidos.
Use el tiempo correcto de cocinado,
nivel de potencia.
a.
b.
c.
d.
Se utilizaron materiales que hay que
evitar introducir en el horno de
microondas.
La comida no se descongela
completamente.
Los puertos de ventilación del horno se
encuentran restringidos.
El tiempo de cocinado, nivel de
potencia no es adecuado.
Cubra o tape los alimentos no
ventilados.
La puerta se abrió antes de que
apareciera el tiempo de cocción por
sensor detectado en la pantalla.
a.
b.
