Mitsumi Electric Co DWMW095A 802.11 11abgn 2X2 MIMO + BT/BLE RADIO MODULE User Manual Q572 B5FK 0131 01ENZ0 00

Mitsumi Electric Co Ltd 802.11 11abgn 2X2 MIMO + BT/BLE RADIO MODULE Q572 B5FK 0131 01ENZ0 00

Contents

Users Manual

User’s Guide Learn how to use your Fujitsu
LIFEBOOK Q5 Tablet PC
Guide d’utilisation Découvrez comment utiliser
votre PC Tablette
LIFEBOOK Fujitsu Q5
Draft version
User’s
Guide
Learn how to use your
Fujitsu STYLISTIC®
Q584 Tablet PC
Copyright and Trademark Information
Fujitsu America, Inc.has made every effort to ensure the accuracy and completeness of this document. Because ongoing development efforts are made to
continually improve the capabilities of our products, however, the data contained herein represents Fujitsu design objectives and is provided for comparative
purposes; actual results may vary based on a variety of factors. This product data does not constitute a warranty. Specifications are subject to change without
knowledge.
Fujitsu and the Fujitsu logo are registered trademarks of Fujitsu Limited; STYLISTIC is a registered trademark of Fujitsu America, Incorporated.
Microsoft and Windows are registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.
The SD Logo is registered with the U.S. Patent and Trademark Office and with other trademark offices around the world by SD-3C, LLC.
AMD and Radeon are trademarks or registered trademarks of Advanced Micro Devices, Inc.
OmniPass is a trademark of Softex, Inc.
Skype is a trademark of Skype Limited.
Broadcom is a registered trademark of Broadcom Corporation.smartcard
Norton Internet Security is a trademark of Symantec Corporation in the United States and other countries.
AirPrime is a trademark of Sierra Wireless Inc.
Gobi3000 is a trademark of Qualcomm Inc.
Adobe and Adobe Reader are registered trademarks or trademarks of Adobe Systems Incorporated in the United States and/or other countries.
Ralink is a registered trademark of Ralink Technology Corporation.
Bluetooth and the Bluetooth logo are registered trademarks of Bluetooth SIG, Inc.
Realtek is a trademark of Realtek Semiconductor Corp.
Wi-Fi is a trademark of the Wireless Ethernet Compatibility Alliance (WECA).
All other products are trademarks or registered trademarks of their respective companies. All other trademarks mentioned herein are the property of their
respective owners.
Copyright 2012 Fujitsu America, Incorporated. All rights reserved. No part of this publication may be copied, reproduced, or translated, without the prior
written consent of Fujitsu America, Incorporated. No part of this publication may be stored or transmitted in any electronic form without the prior consent of
Fujitsu America, Incorporated. B5FK-0131-01ENZ0-00
USER GUIDE FOR WIRELESS BROADBAND CONNECTION
IF YOU HAVE THE OPTIONAL WIRELESS WAN (WWAN) DEVICE INSTALLED IN YOUR TABLET PC, THE WWAN USER’S GUIDE IS LOCATED AT:
http://solutions.us.fujitsu.com/www/content/support/mobile/support_notices
PLEASE CLICK “3G MINI-CARD GOBI3000 REGULATORY AND SAFETY INFORMATION” TO OPEN THE FULL USER GUIDE CONTAINING WARNINGS AND PRECAUTIONS
ASSOCIATED WITH RF SAFETY WHEN USING THE WWAN DEVICE.
DECLARATION OF CONFORMITY
according to FCC Part 15
Responsible Party Name: Fujitsu America, Inc.
Address: 1250 E. Arques Avenue
Sunnyvale, CA 94085
Telephone: (408) 746-6000
Declares that product: Base Model Configuration: STYLISTIC Q584 Tablet PC
Complies with Part 15 of the FCC Rules.
This device complies with Part 15 of the FCC rules. Operations are subject to the following two conditions:
(1) This device may not cause harmful interference, (2) This device must accept any interference received,
including interference that may cause undesired operation.
IMPORTANT SAFETY INSTRUCTIONS
This unit requires an AC adapter to operate. Use only UL Listed I.T.E. Class II Adapters with an output rating of 19 VDC, with a current of 3.16A (60 W).
When using your tablet PC, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the
following:
•Do not use this product near water for example, near a bathtub, washbowl, kitchen sink or laundry tub, in a wet basement or near a
swimming pool.
•Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local
codes for possible special disposal instructions.
SAVE THESE INSTRUCTIONS
For Authorized Repair Technicians Only
•CAUTION: HOT SURFACE: THE BOTTOM OF THIS COMPUTER CAN BECOME HOT WHEN USED FOR LONG PERIODS OF TIME. WHEN USING THIS
DEVICE, TAKE CAUTION TO LIMIT LONG TERM OR CONTINUOUS USE WHILE RESTING IT ON EXPOSED SKIN, SUCH AS THE LAP.
•CAUTION: RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE. DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS
CONTAINED HEREIN.
DANGER OF EXPLOSION IF LITHIUM (CLOCK) BATTERY IS INCORRECTLY REPLACED. REPLACE ONLY WITH THE SAME OR EQUIVALENT TYPE
RECOMMENDED BY THE MANUFACTURER. DISPOSE OF USED BATTERIES ACCORDING TO THE MANUFACTURER’S INSTRUCTION.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH THE SAME TYPE AND RATING FUSE.

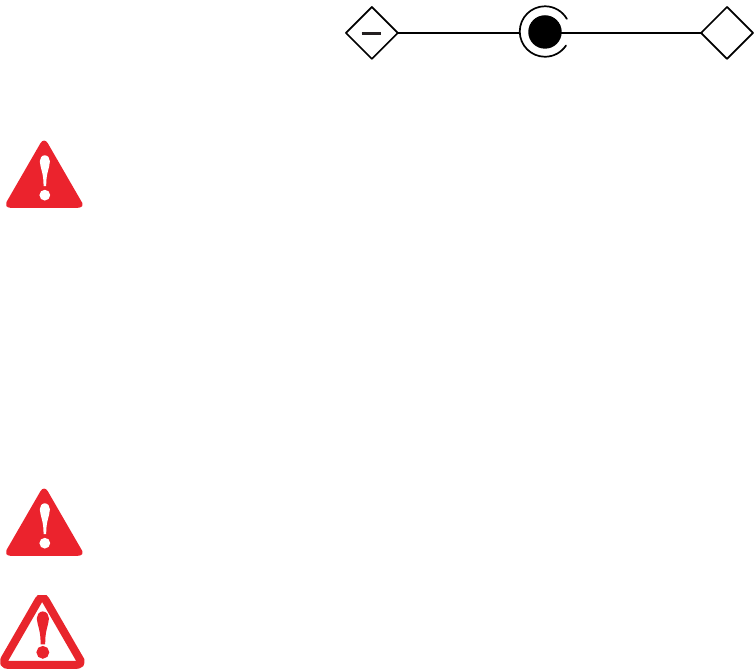

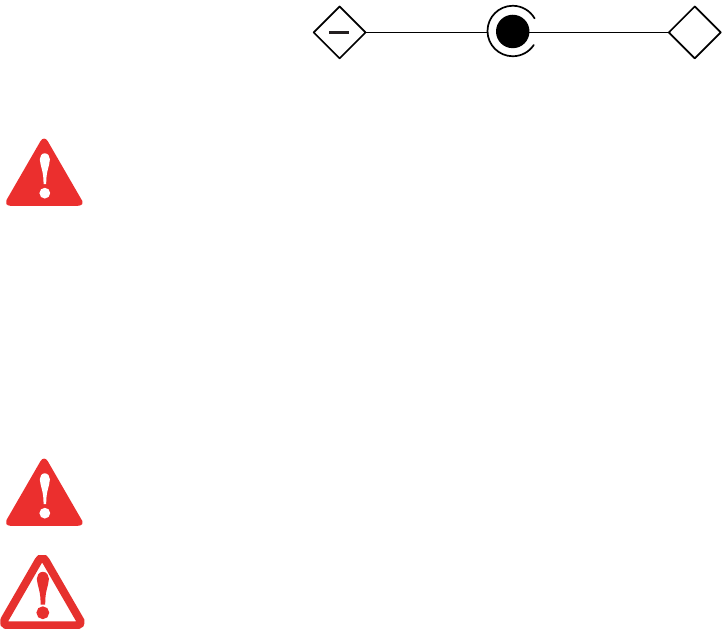

AC adapter output polarity:
+
Recycling your battery
Over time, the batteries that run your mobile computer will begin to hold a charge for a shorter amount of time; this is a natural occurrence for all batteries.
When this occurs, you may want to replace the battery with a fresh one*. If you replace it, it is important that you dispose of the old battery properly because
batteries contain materials that could cause environmental damage if disposed of improperly.
Fujitsu is very concerned with environmental protection, and has enlisted the services of the Rechargeable Battery Recycling Corporation
(RBRC)**, a non-profit public service organization dedicated to protecting our environment by recycling old batteries at no cost to you.
RBRC has drop-off points at tens of thousands of locations throughout the United States and Canada. To find the location nearest you, go
to www.RBRC.org or call 1-800-822-8837.
If there are no convenient RBRC locations near you, you can also go to the EIA Consumer Education Initiative website (http://EIAE.org/)
and search for a convenient disposal location.
Remember – protecting the environment is a cooperative effort, and you should make every effort to protect it for current and future generations.
* To order a new battery for your Fujitsu mobile computer, go to the Fujitsu shopping site at www.shopfujitsu.com in the US or
www.fujitsu.ca/products/notebooks in Canada.
** RBRC is an independent third party to which Fujitsu provides funding for battery recycling; RBRC is in no way affiliated with Fujitsu.
6
Contents
About This Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Conventions Used in the Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Fujitsu Contact Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Chapter 1 Getting to Know Your Tablet PC
Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Locating the Connectors and Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

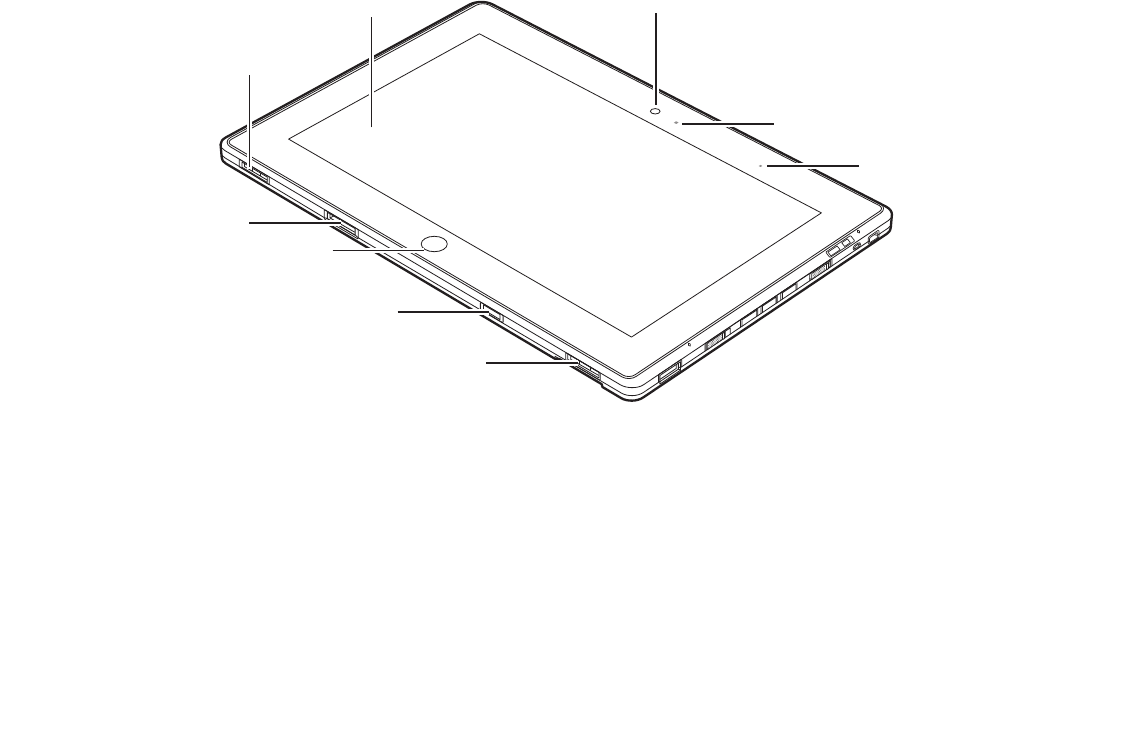

Front Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

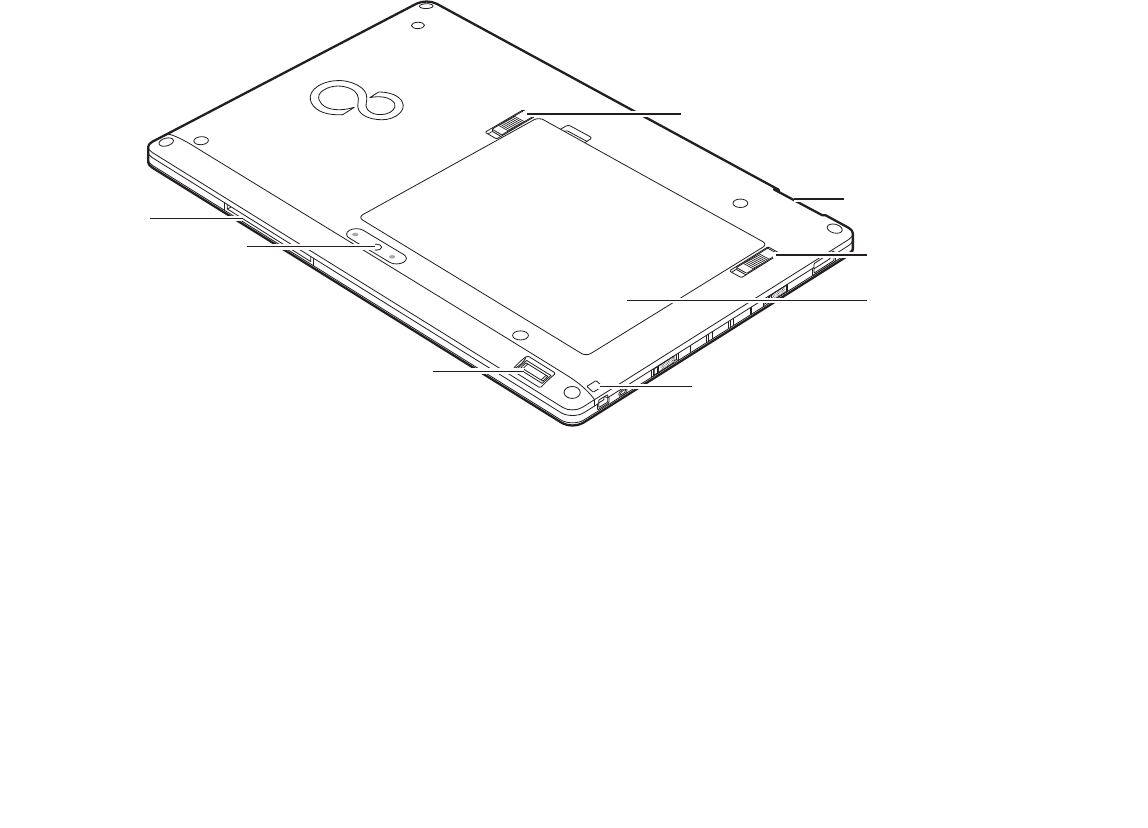

Back Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Left Side Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

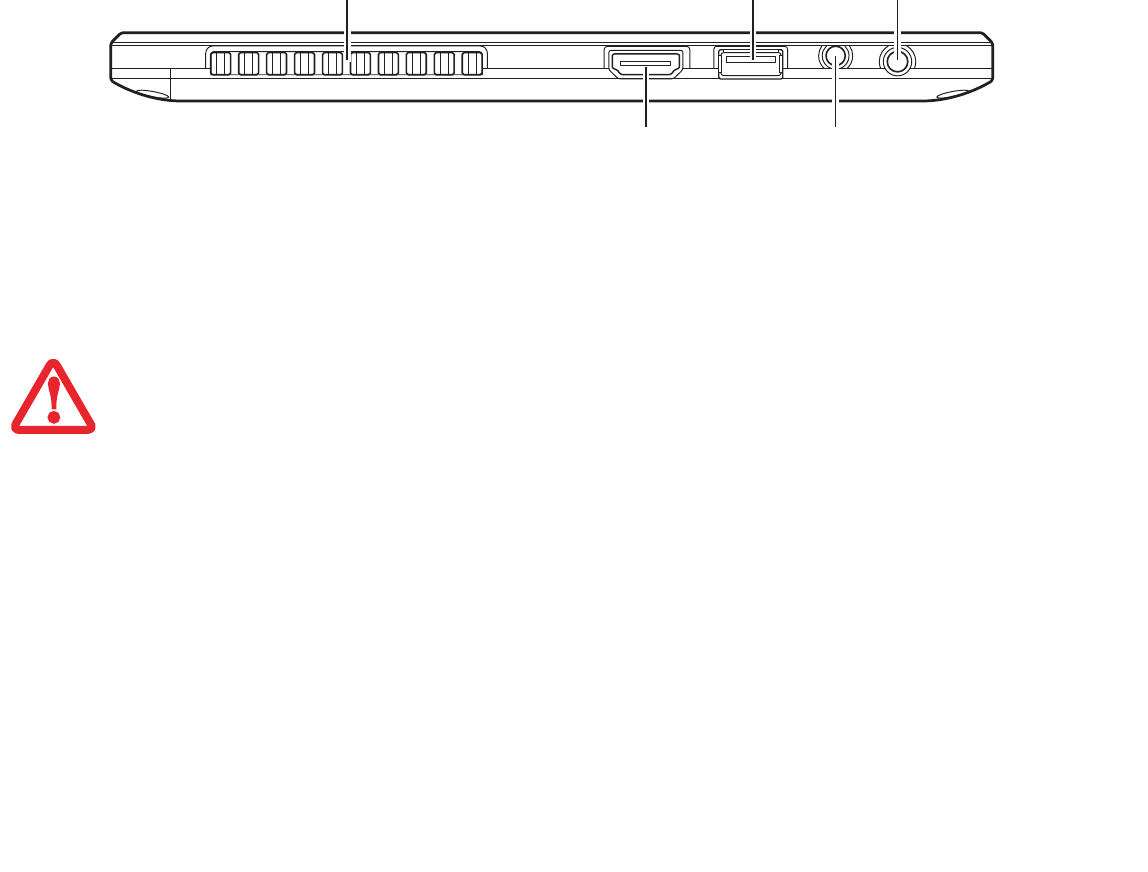

Right Side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Status Indicator Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Display Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Active Digitizer/Touchscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

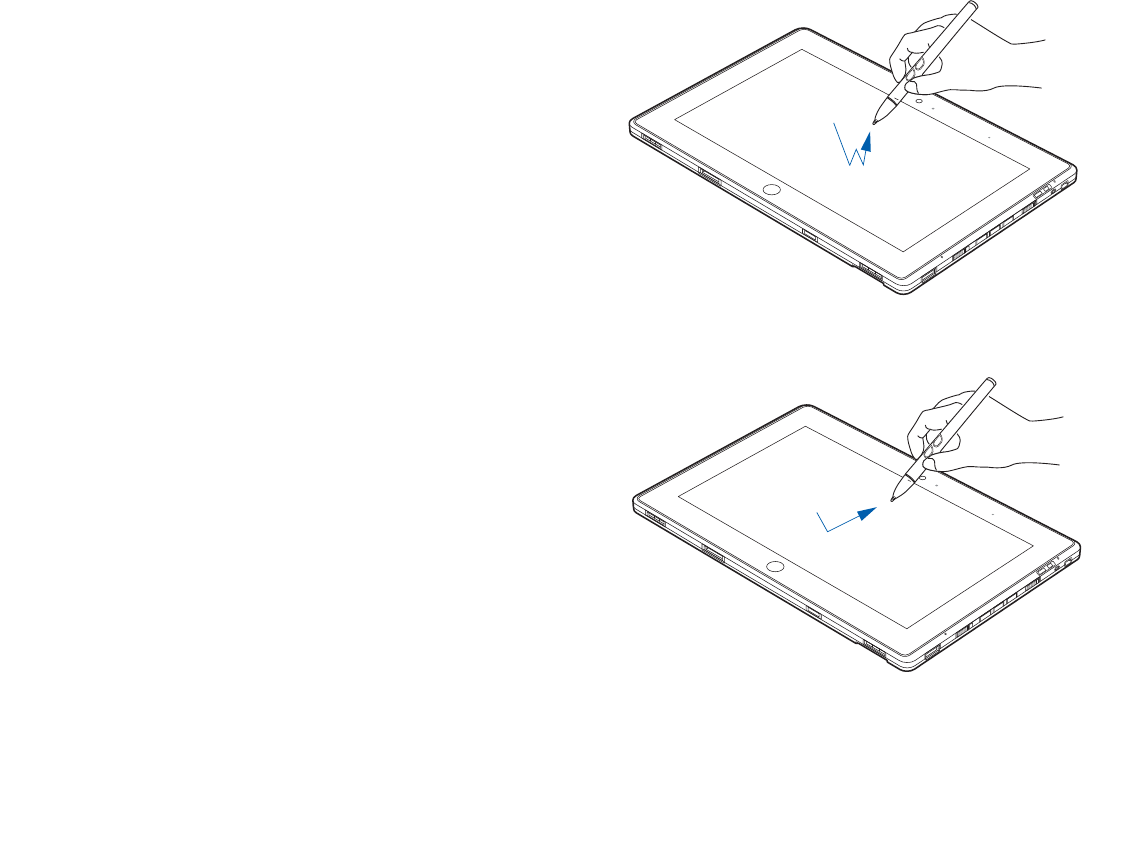

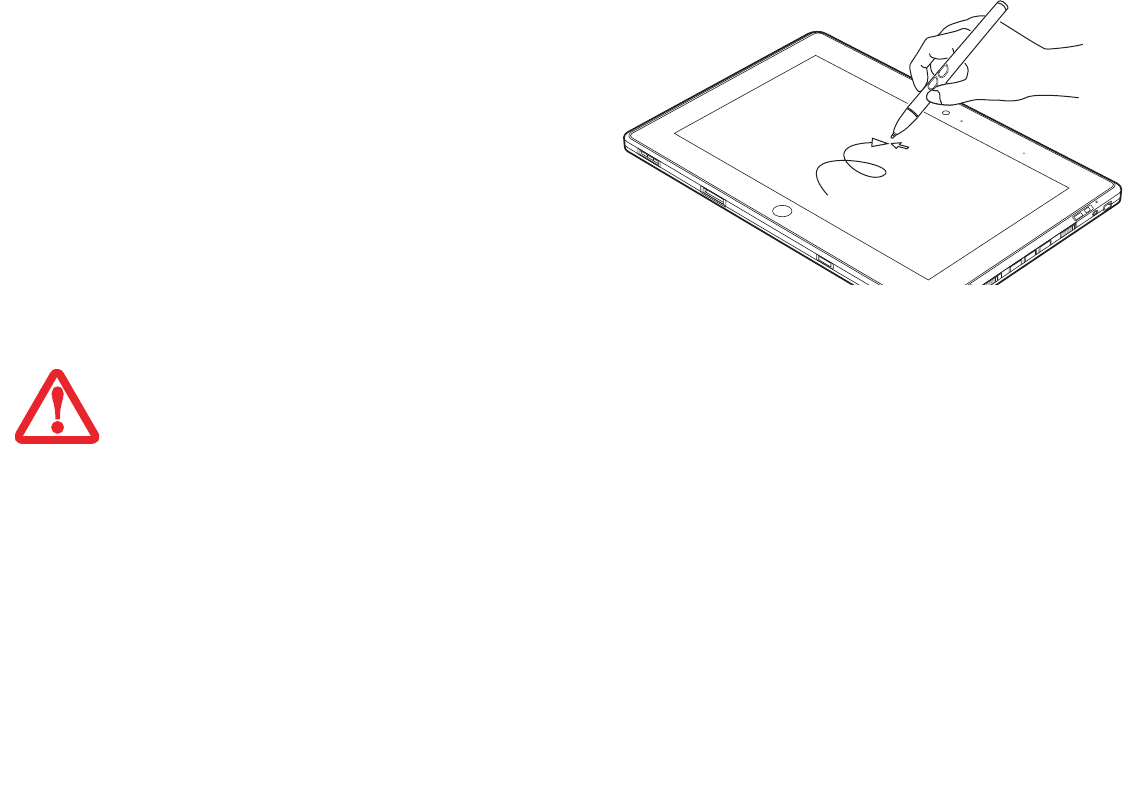

Active Digitizer Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Using the Capacitive Touchscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Caring for the Pen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

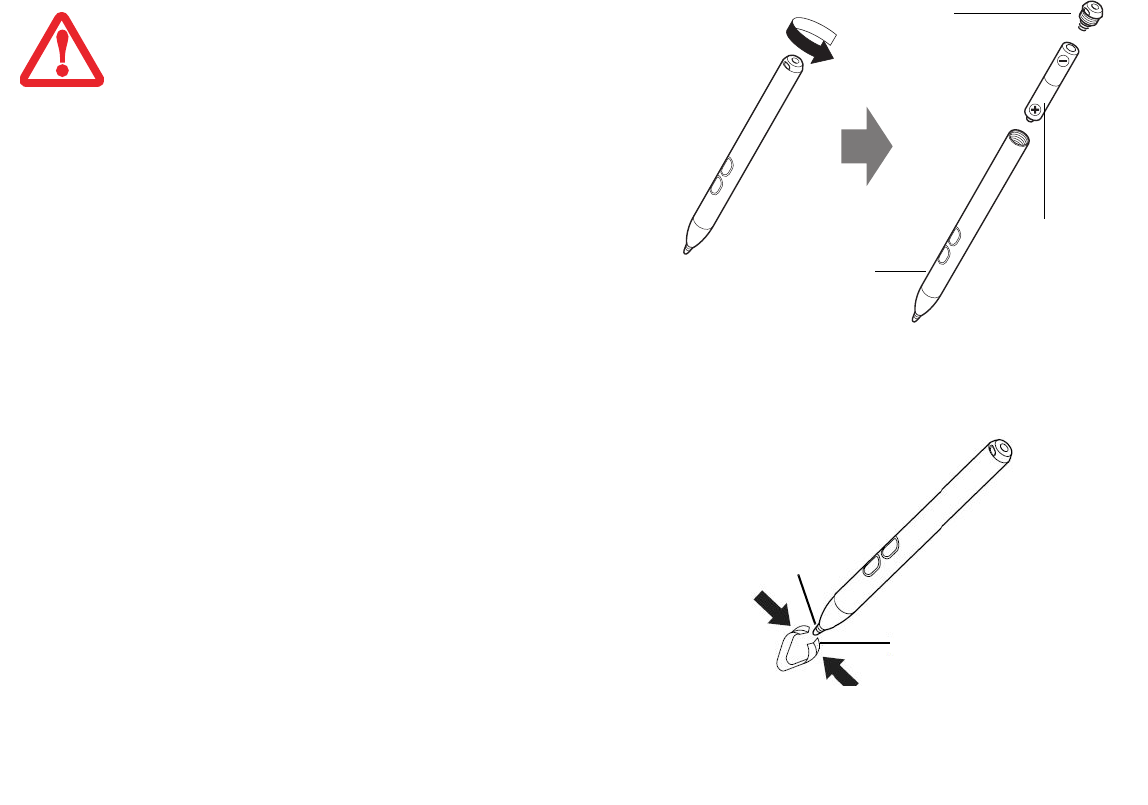

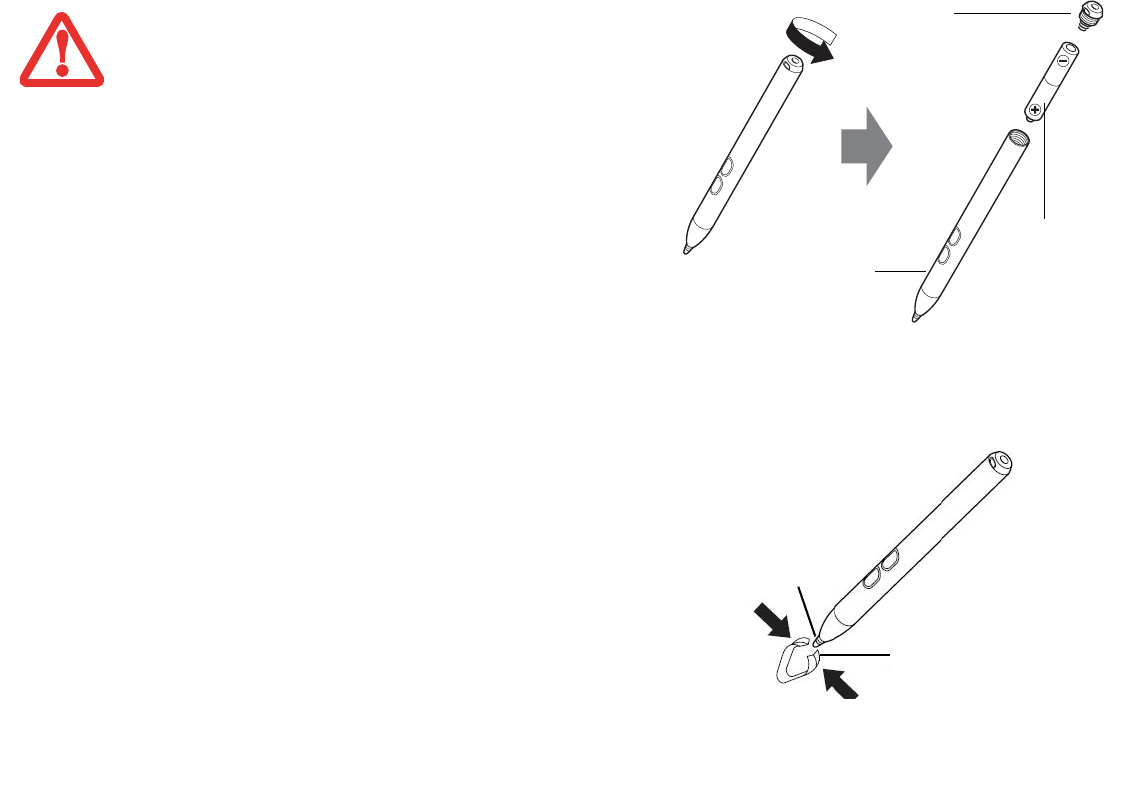

Changing the Pen Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Replacing the Pen Tip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

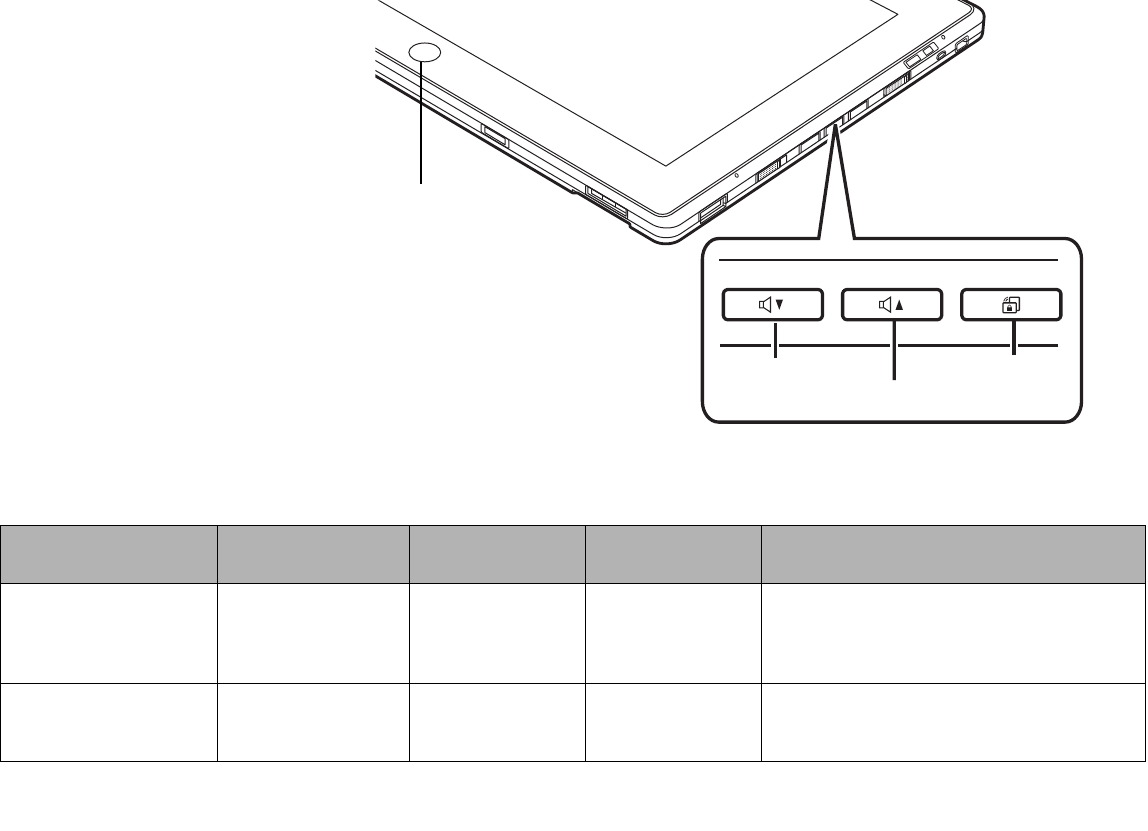

Tablet PC Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7
-
Chapter 2 Getting Started with Your Tablet PC
Power Sources . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

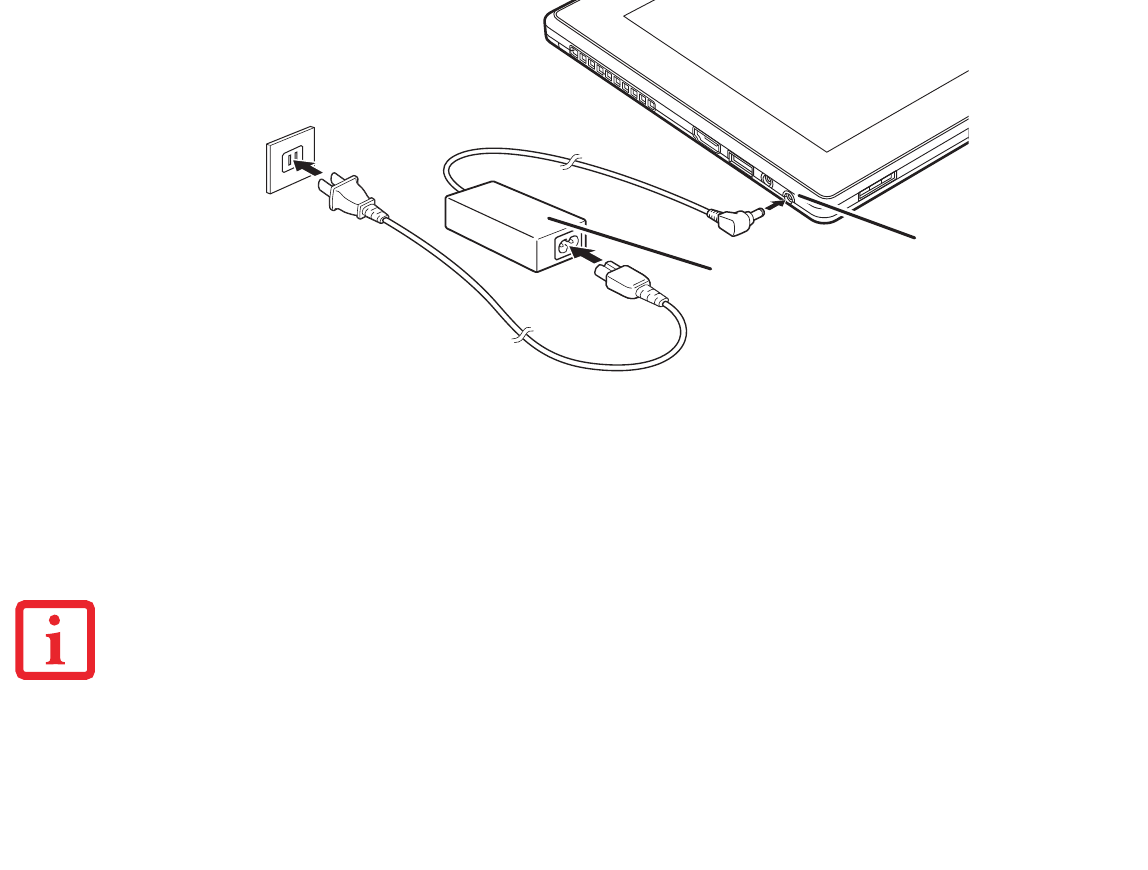

Connecting the Power Adapters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Starting Your STYLISTIC Tablet PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Power On. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Boot Sequence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Hard Disk Drive Passwords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
BIOS Setup Utility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Booting the System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Starting Windows the First Time. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Power Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Power/Suspend/Resume Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Sleep Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Hibernation (Save-to-Disk) Feature. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Windows Power Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Restarting the System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Powering Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Chapter 3 User-Installable Features
Lithium Polymer Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Recharging the Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

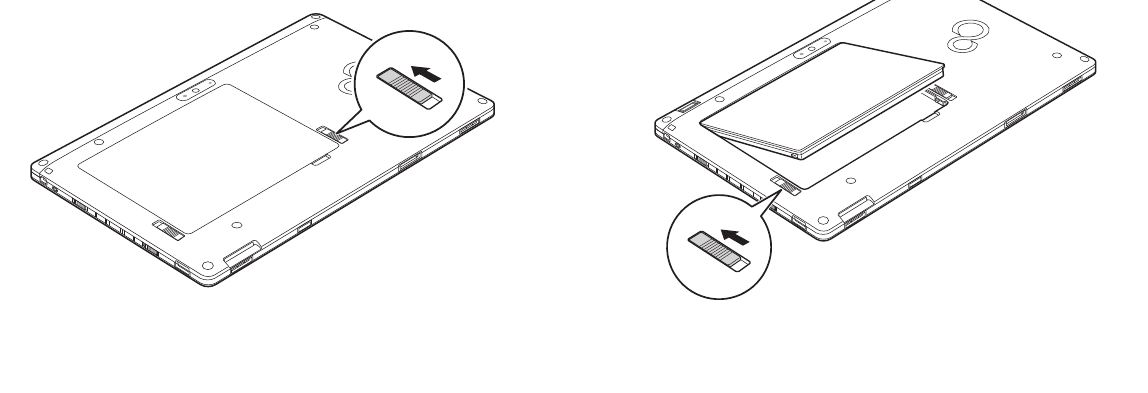

Replacing the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Secure Digital Cards. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Installing SD Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Removing an SD Card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
8
-
Chapter 4 Troubleshooting Your Tablet PC
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Identifying the Problem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Specific Problems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Power On Self Test Messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Restoring Your System Image and Software. . . . . . . . . . . . . . . . . . . . . . . 63
Saving and Recovering Your Factory and System Images . . . . . . . . . . . . 63

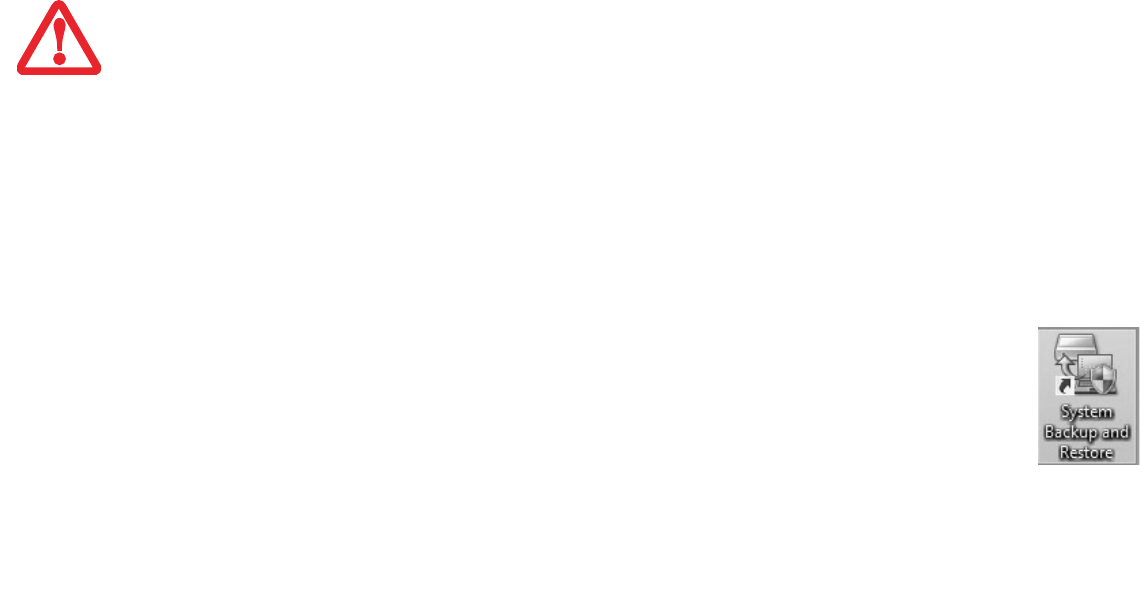

Backing Up a System Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Recovery and Utility tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Recovering your Factory Image using Recovery and Utility . . . . . . . . . . 71
Downloading Driver Updates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Chapter 5 Care and Maintenance
Caring for your Tablet PC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Cleaning your Tablet PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Storing your Tablet PC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Traveling with your Tablet PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Media Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Secure Digital Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Chapter 6 System Specifications
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Microprocessor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Chipset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Mass Storage Device Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Communications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Security Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
9
-
Device Ports. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Power. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Dimensions and Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Environmental Requirements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Popular Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Included Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Learning About Your Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Regulatory Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Appendix A: WLAN User’s Guide
Before Using the Optional Wireless LAN. . . . . . . . . . . . . . . . . . . . . . . . . . 91
Wireless LAN Device Covered by this Document . . . . . . . . . . . . . . . . . . . 91
Characteristics of the WLAN Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

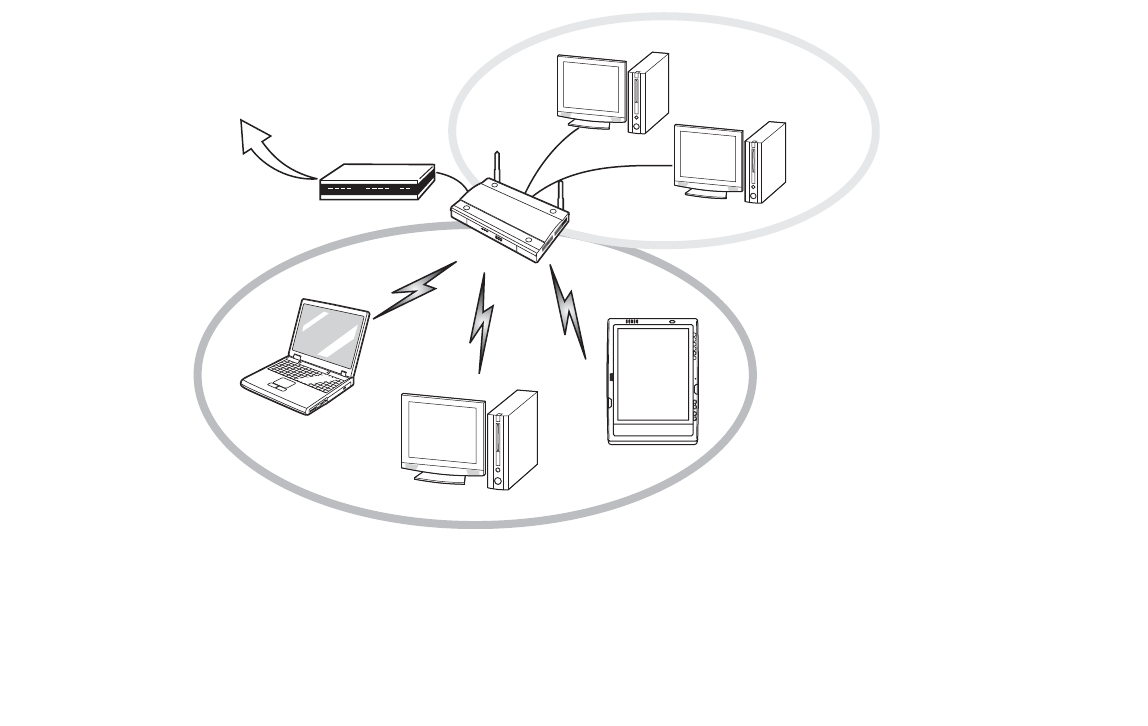

Wireless LAN Modes Using this Device. . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Deactivating/Disconnecting the WLAN Device. . . . . . . . . . . . . . . . . . . . . 94
Deactivation Using the Wireless On/Off Switch . . . . . . . . . . . . . . . . . . . . 95
Disconnection Using the Icon in the Taskbar. . . . . . . . . . . . . . . . . . . . . . 95
Activating the WLAN Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
Configuration of the WLAN Device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Configuring the WLAN Using Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Connection to the network . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Troubleshooting the WLAN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
WLAN Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Using the Bluetooth Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
What is Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Where to Find Information About Bluetooth. . . . . . . . . . . . . . . . . . . . . . 100
10
-

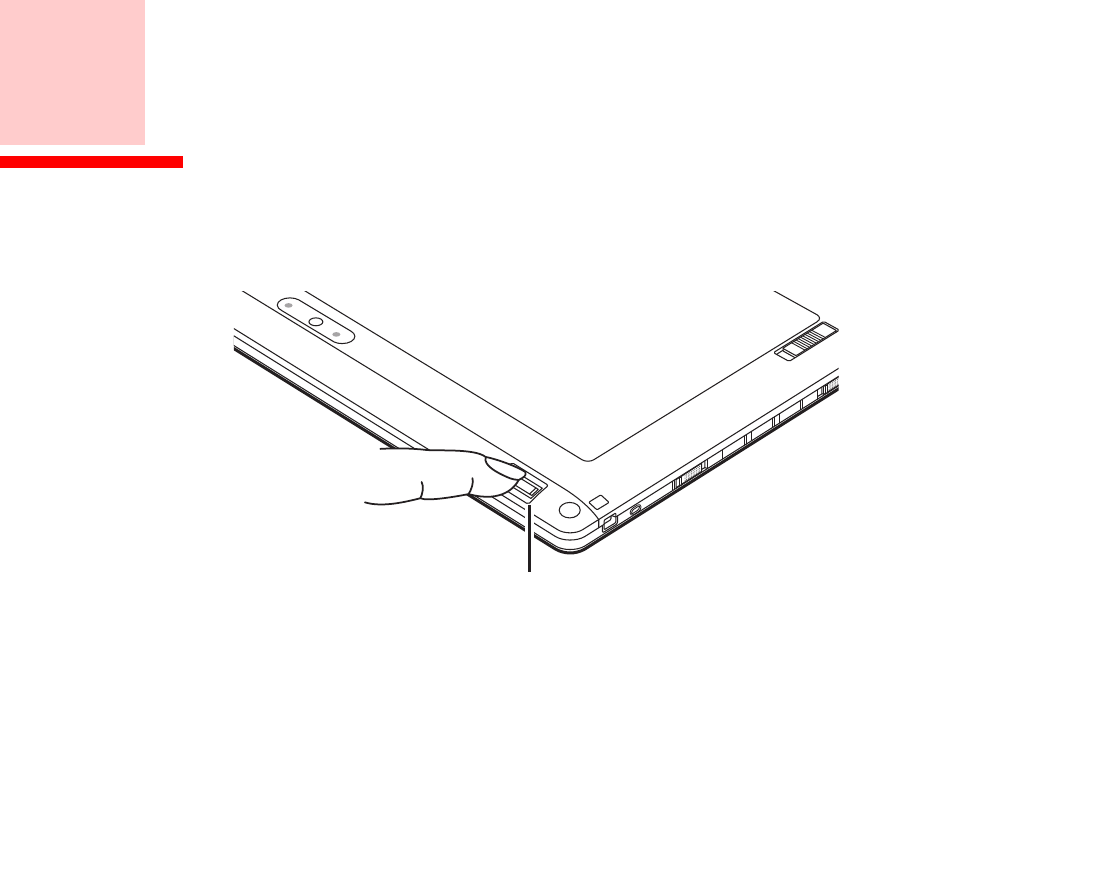

Appendix B: Fingerprint Sensor Device
Introducing the Fingerprint Sensor Device . . . . . . . . . . . . . . . . . . . . . . . . 102
Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Installing OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
User Enrollment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Using OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Configuring OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
OmniPass Control Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
11
Preface
About This Guide
The STYLISTIC® Q584 Tablet PC is a high-performance pen-based computer that has been designed to support
Microsoft®Windows® 7 and Windows 8 Professional editions.
This manual explains how to operate your Tablet PC hardware and built-in system software.
The STYLISTIC Q584 Tablet PC is a completely self-contained unit with a 10.1” WXGA LED backlit IPS display with 160
degree vertical and horizontal viewing angles. It has a powerful interface that enables it to support a variety of
optional features.
Conventions Used in the Guide
Pages with additional information about a specific topic are cross-referenced within the text.
On screen buttons or menu items appear in bold. Example: Click OK to restart your Tablet PC.
THE INFORMATION ICON HIGHLIGHTS INFORMATION THAT WILL ENHANCE YOUR UNDERSTANDING OF THE SUBJECT MATERIAL.
THE CAUTION ICON HIGHLIGHTS INFORMATION THAT IS IMPORTANT TO THE SAFE OPERATION OF YOUR COMPUTER, OR TO THE INTEGRITY OF YOUR
FILES. PLEASE READ ALL CAUTION INFORMATION CAREFULLY.
12
- About This Guide
Fujitsu Contact Information
Service and Support
You can contact Fujitsu Service and Support in the following ways:
•Toll free: 1-800-8FUJITSU (1-800-838-5487)
•Website:
U.S.A. - us.fujitsu.com/solutions
Canada - www.fujitsu.ca
Before you place the call, you should have the following information ready so that the customer support
representative can provide you with the fastest possible solution:
•Product name
•Product configuration number
•Product serial number
•Purchase date
•Conditions under which the problem occurred
•Any error messages that have occurred
•Type of device connected, if any
Fujitsu Shopping Online
You can go directly to the online by going to the website at: www.shopfujitsu.com.
Maintaining Latest Configuration
To ensure that you always have the most current driver updates related to your system, you should occasionally access
the Fujitsu Software Download Manager (FSDM) utility. The FSDM utility is available to allow you to download the
latest drivers, utilities, and applications from the Fujitsu Support site. If you have a Windows 7 operating system, you
will need to go to the Support Site (http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
THE WARNING ICON HIGHLIGHTS INFORMATION THAT CAN BE HAZARDOUS TO EITHER YOU, YOUR TABLET PC, OR YOUR FILES. PLEASE READ ALL
WARNING INFORMATION CAREFULLY.
13
- About This Guide
Limited Warranty
Your Tablet PC is backed by a Fujitsu International Limited Warranty. Check the service kit that came with your tablet
for the Limited Warranty period and terms and conditions.
14
Chapter 1
Getting to Know Your Tablet PC
Overview
The STYLISTIC® Q584 Tablet PC is a
high-performance pen-based
computer that has been designed to
support Microsoft® Windows® 7 and
Windows® 8 Professional editions.
This chapter provides an overview of
the STYLISTIC Q584 Tablet PC and its
many features.

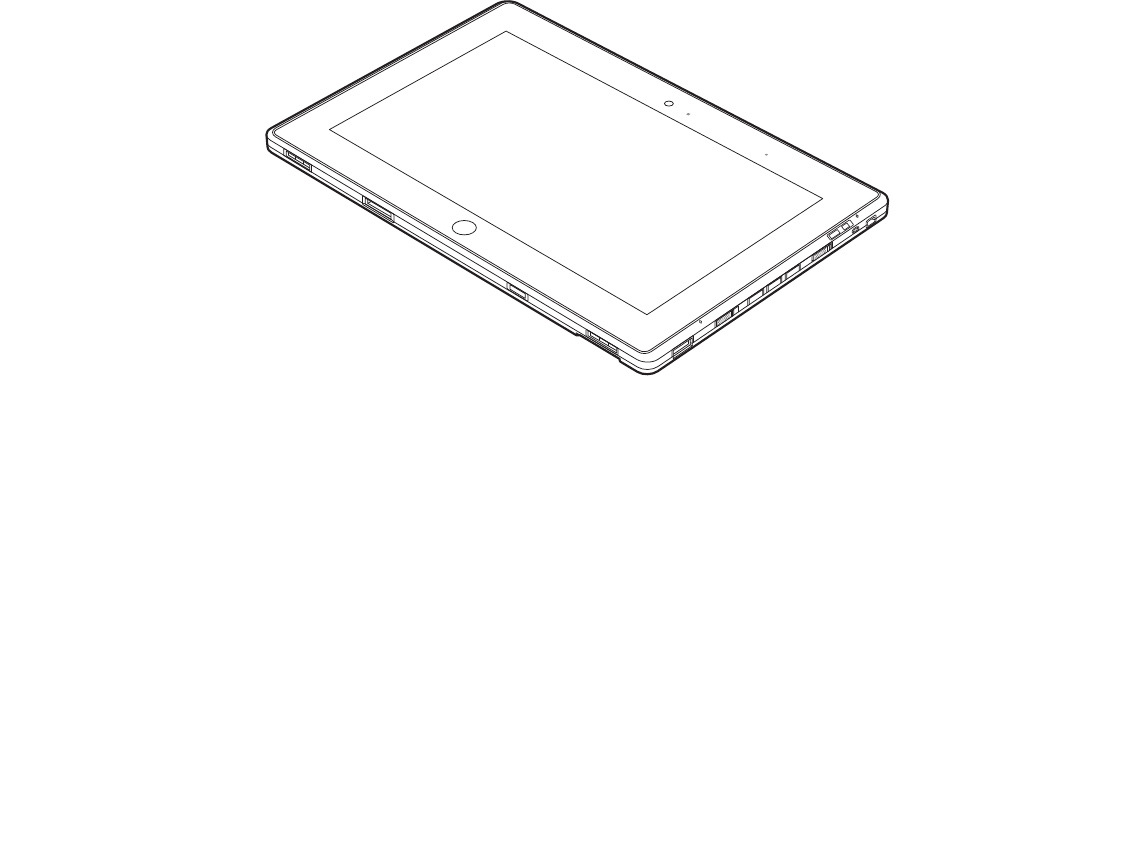

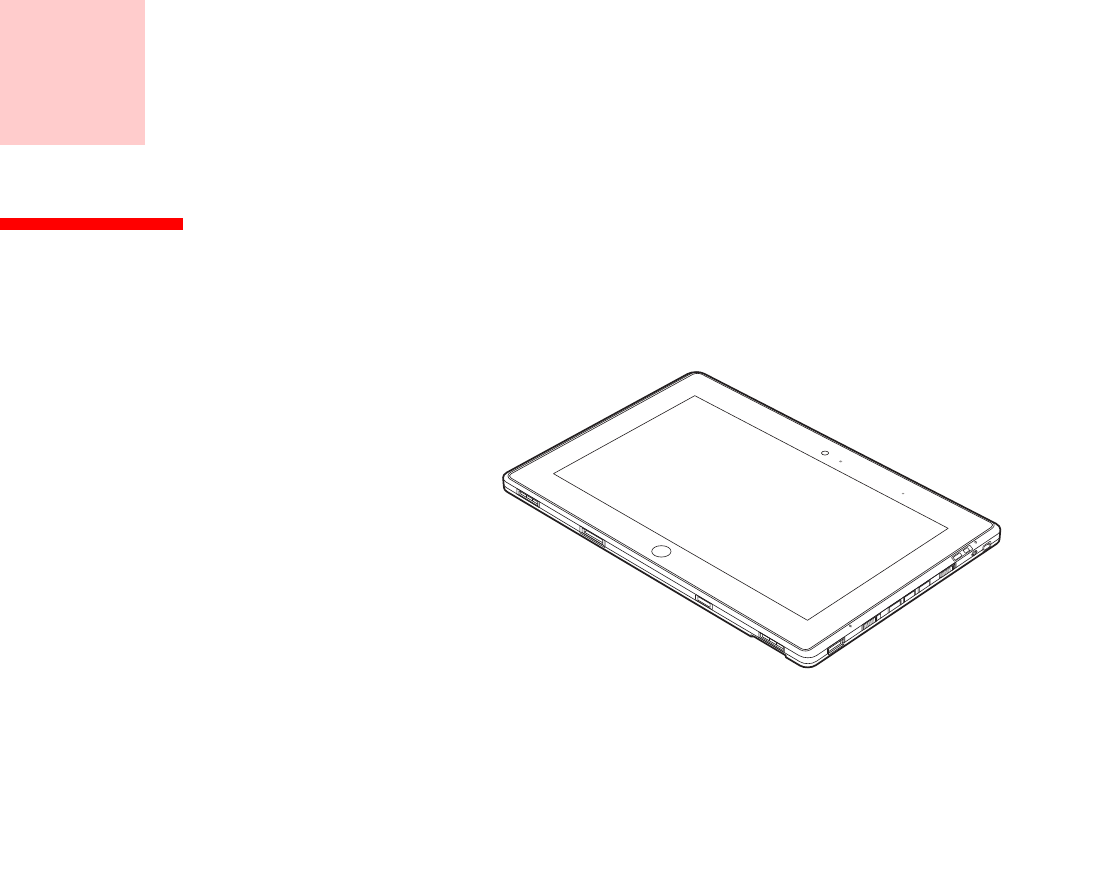

Figure 1. STYLISTIC Q584 Tablet PC
15
- Locating the Connectors and Controls
Locating the Connectors and Controls
Features and controls that you use to operate your Tablet PC are outlined below and illustrated in Figures 2 and 3.
Details on using these features and controls are provided later in this manual.
Figure 2. STYLISTIC Q584 Tablet PC Features (Bottom, Right View)
Front Features
Front Web Camera
The front-facing HD (1280 x 720 pixel) web camera allows you to take pictures of yourself to send over the internet.
Web Cam Access LED
The web cam access LED indicates when the web camera is in use.
Front Web Camera
Display
Speaker
Docking Cradle Connector
Web Camera Access LED
Speaker
Windows Button
Ambient Light Sensor
Docking Cradle Guide Pin
16
- Locating the Connectors and Controls
Ambient Light Sensor
The ambient light sensor automatically recognizes lighting conditions and adjusts the display to provide optimum
battery life.
Display
The 10.1” Wide XGA display offers 160 degree vertical and horizontal viewing angles.
Speakers
The speakers allow you to hear sound from the system.
Docking Cradle Guide Pin
The docking cradle guide pin provides an alignment point when docking your system in the cradle.
Windows Button
Pressing the Windows button gives you quick access to the Modern Start screen.
Docking Cradle Connector
Allows you to connect the optional STYLISTIC Docking Cradle.
Display
The 10.1” HD display offers 160 degree vertical and horizontal viewing angles.
17
- Locating the Connectors and Controls

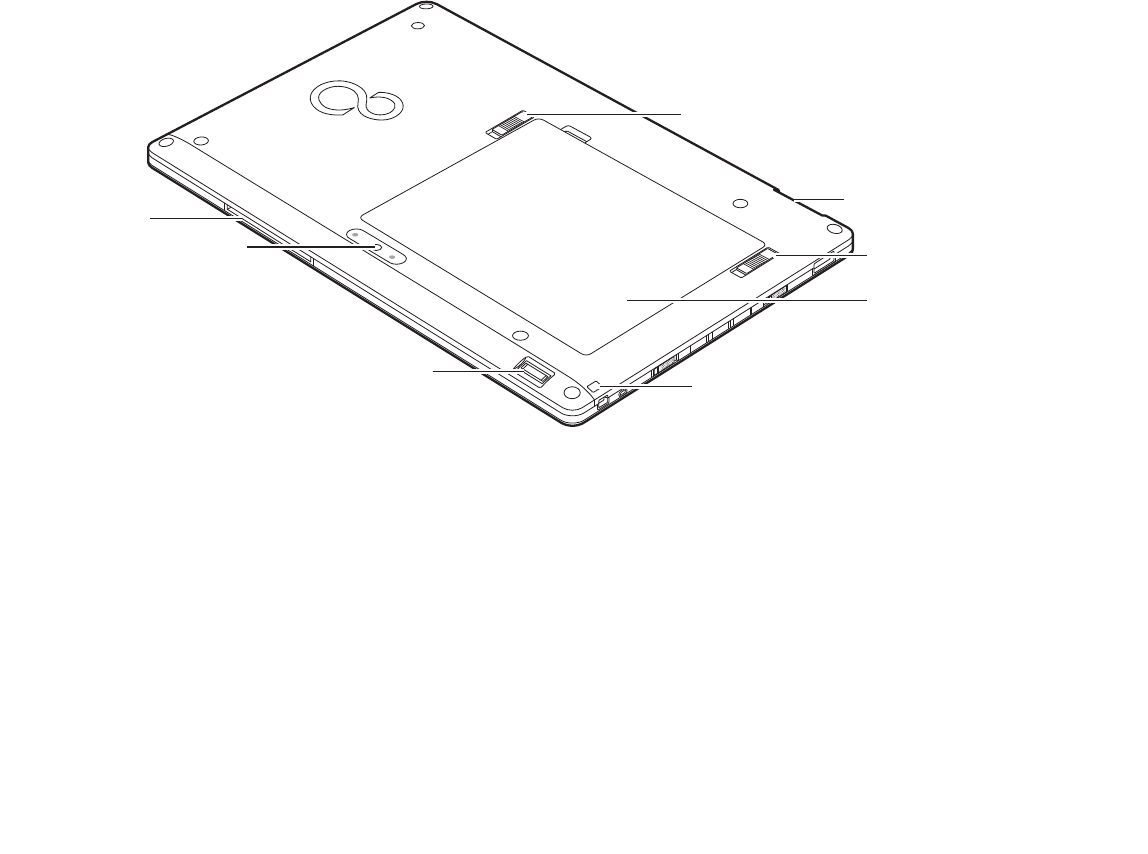

Figure 3. STYLISTIC Q584 Tablet PC Features (Back View)
Back Features

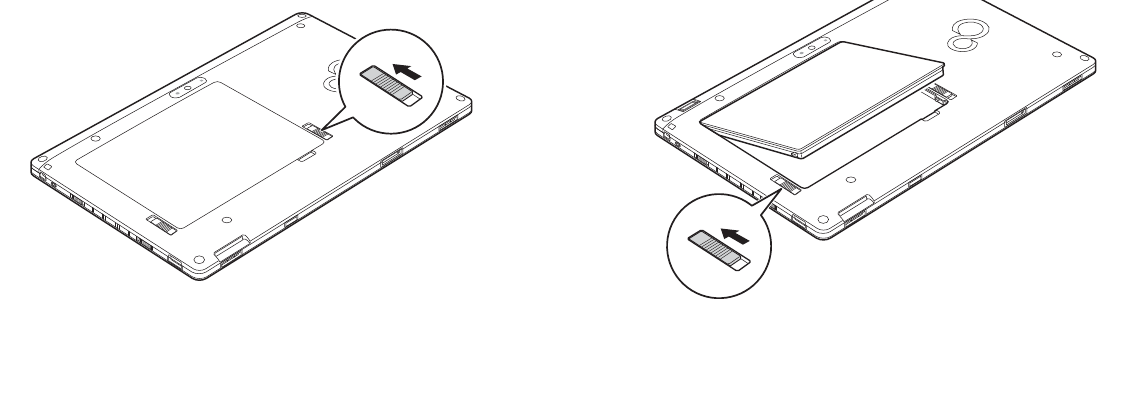

Battery Lock Latch
The battery lock latch is used with the battery release latch to allow removal of the battery.
SD Card Slot

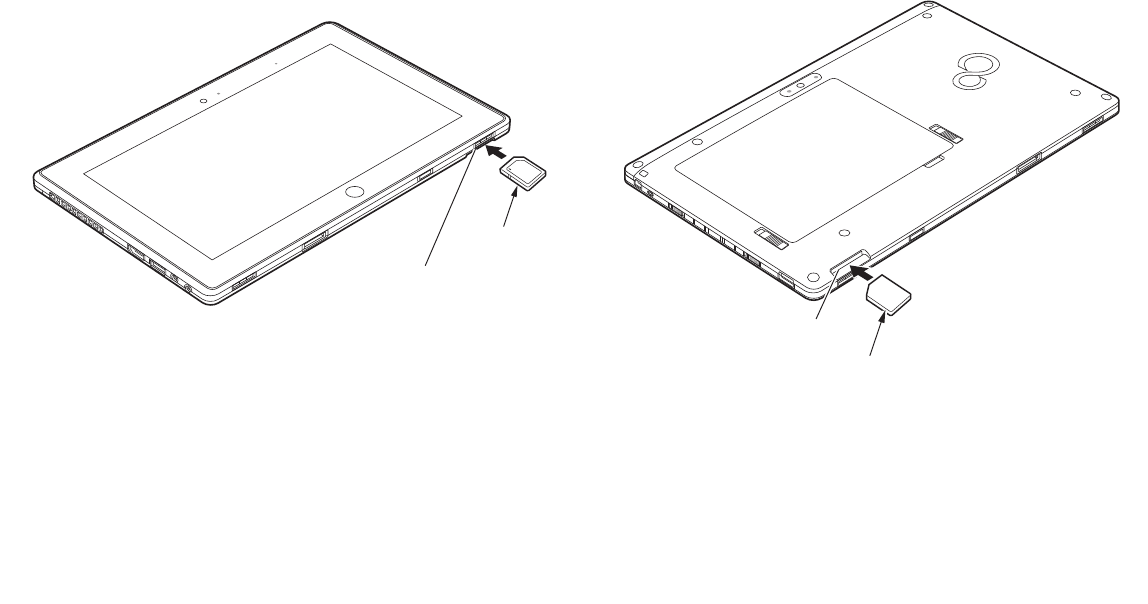

The Secure Digital (SD) card slot allows you to insert a flash memory card for data storage. Flash memory cards allow
you to transfer data to and from a variety of different digital devices. See “Secure Digital Cards” on page 52.
18
- Locating the Connectors and Controls
Battery Release Latch
The battery release latch is used with the battery lock latch to allow removal of the battery.
Removable Lithium Polymer Battery
Can be removed and replaced with a charged battery. See “Lithium Polymer Battery” on page 47.

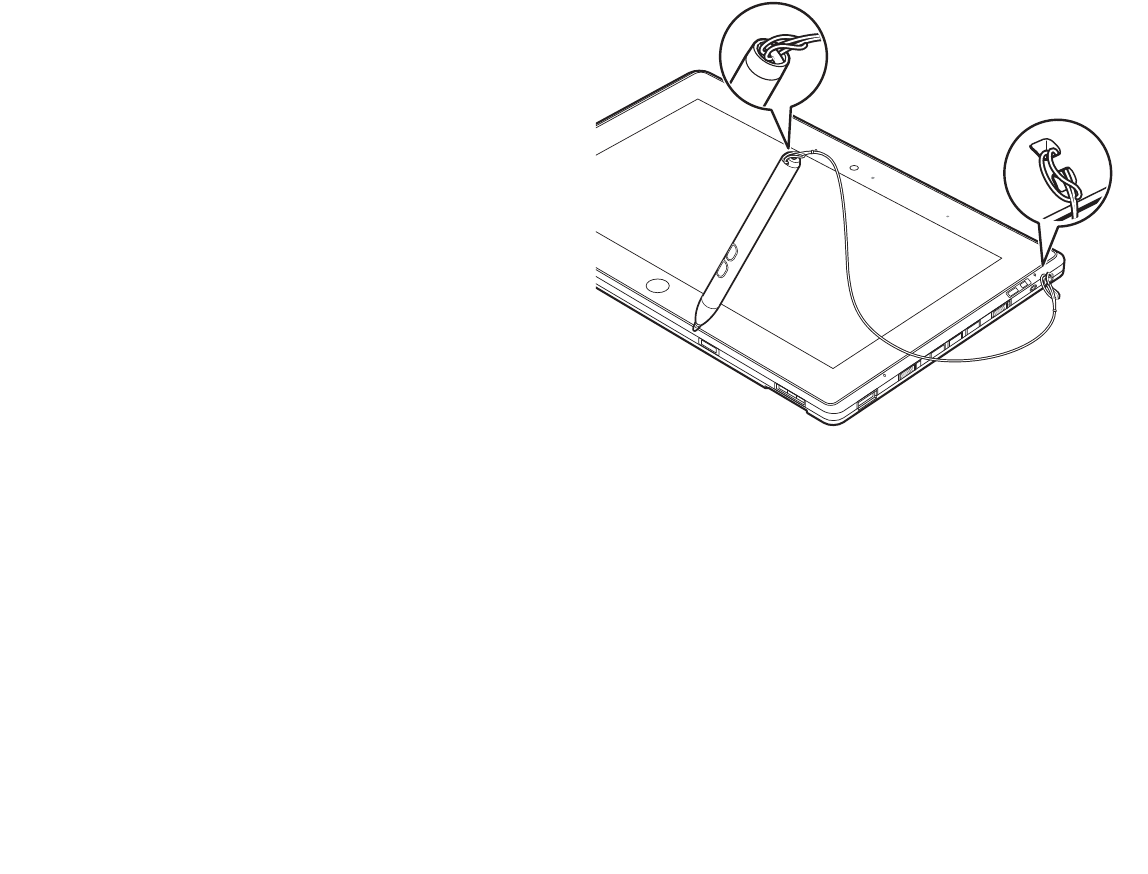

Pen Tether Attachment Point
The pen tether attachment point is used to connect your pen -- or stylus -- to the system to prevent its loss.

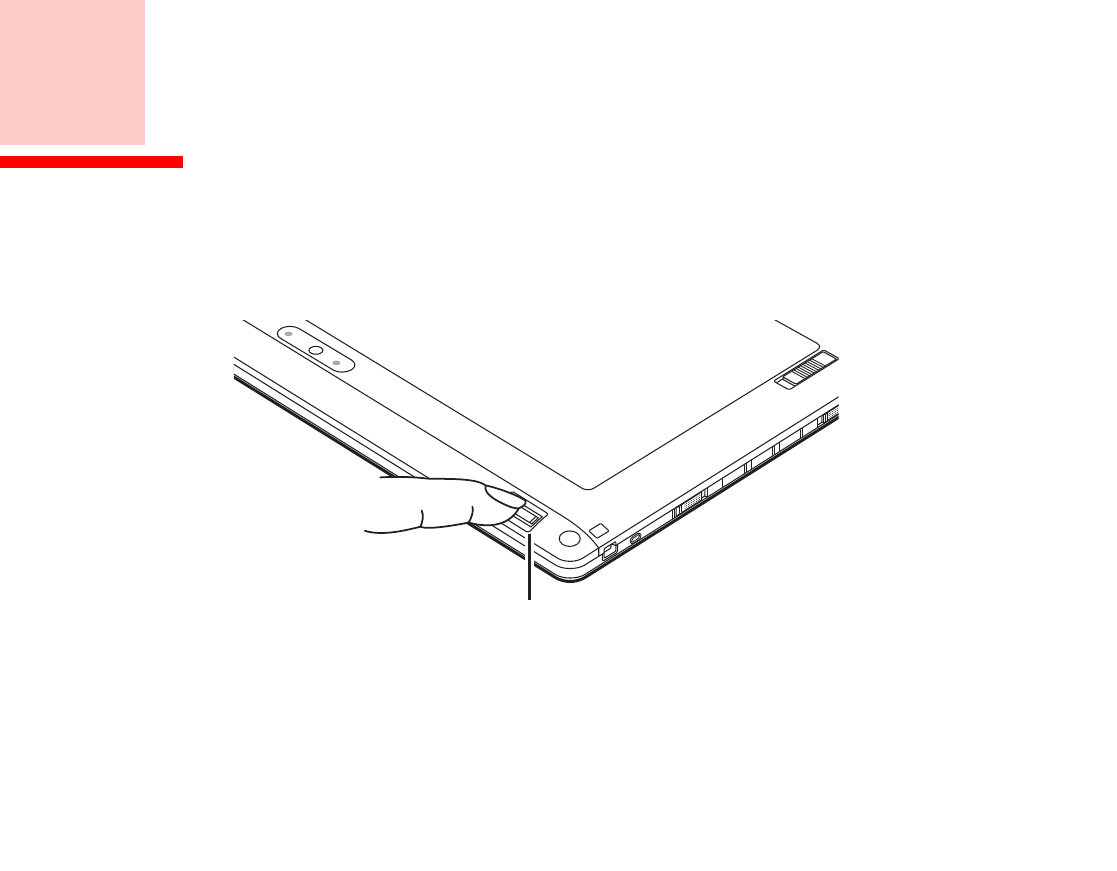

Fingerprint Sensor
The fingerprint sensor allows you to start your system by swiping your finger over the sensor. See “Introducing the
Fingerprint Sensor Device” on page 102.
Rear Web Camera
The 5.0 megapixel auto-focus rear web camera allows you to take pictures of objects in front of you for sharing over
the internet.
Smart Card Slot
The dedicated Smart Card slot allows you to insert a Smart Card on which you can store such data as medical
information or electronic “cash”.
19
- Locating the Connectors and Controls
Figure 4. STYLISTIC Q584 Tablet PC Features Left Side
Left Side Features
Air Flow Vents
The air flow vents assist in proper cooling of the system.
USB 2.0 port
Allows you to connect Universal Serial Bus-compliant devices (compliant with USB Standard Revision 2.0) to the
Tablet PC. Four additional USB ports are located on the optional STYLISTIC Docking Cradle.
DC input connector

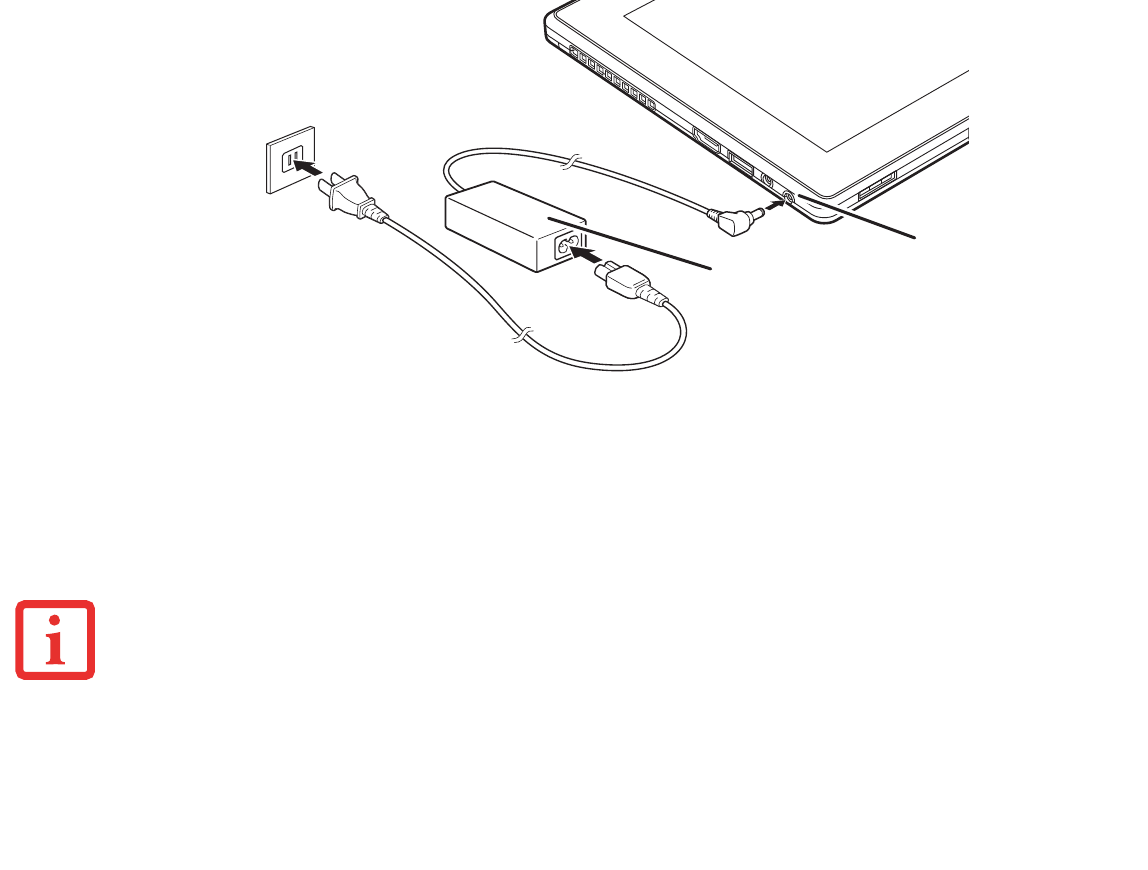

Allows you to connect the AC adapter or auto adapter.
Line Out/Headphone Jack
Allows you to connect a set of stereo headphones.
HDMI Connector
The HDMI connector is used to connect compatible digital devices with your computer (such as a high-definition
television or AV receiver).
TO PROTECT YOUR TABLET FROM DAMAGE AND TO OPTIMIZE SYSTEM PERFORMANCE, BE SURE TO KEEP ALL AIR VENTS UNOBSTRUCTED, CLEAN, AND
CLEAR OF DEBRIS. THIS MAY REQUIRE PERIODIC CLEANING, DEPENDING UPON THE ENVIRONMENT IN WHICH THE SYSTEM IS USED.
DO NOT OPERATE THE TABLET IN AREAS WHERE THE AIR VENTS CAN BE OBSTRUCTED, SUCH AS IN TIGHT ENCLOSURES OR ON SOFT SURFACES LIKE A
BED OR CUSHION.
Air Vents
HDMI Connector
USB 2.0 Connector
Headphone Jack
DC-In Jack
20
- Locating the Connectors and Controls

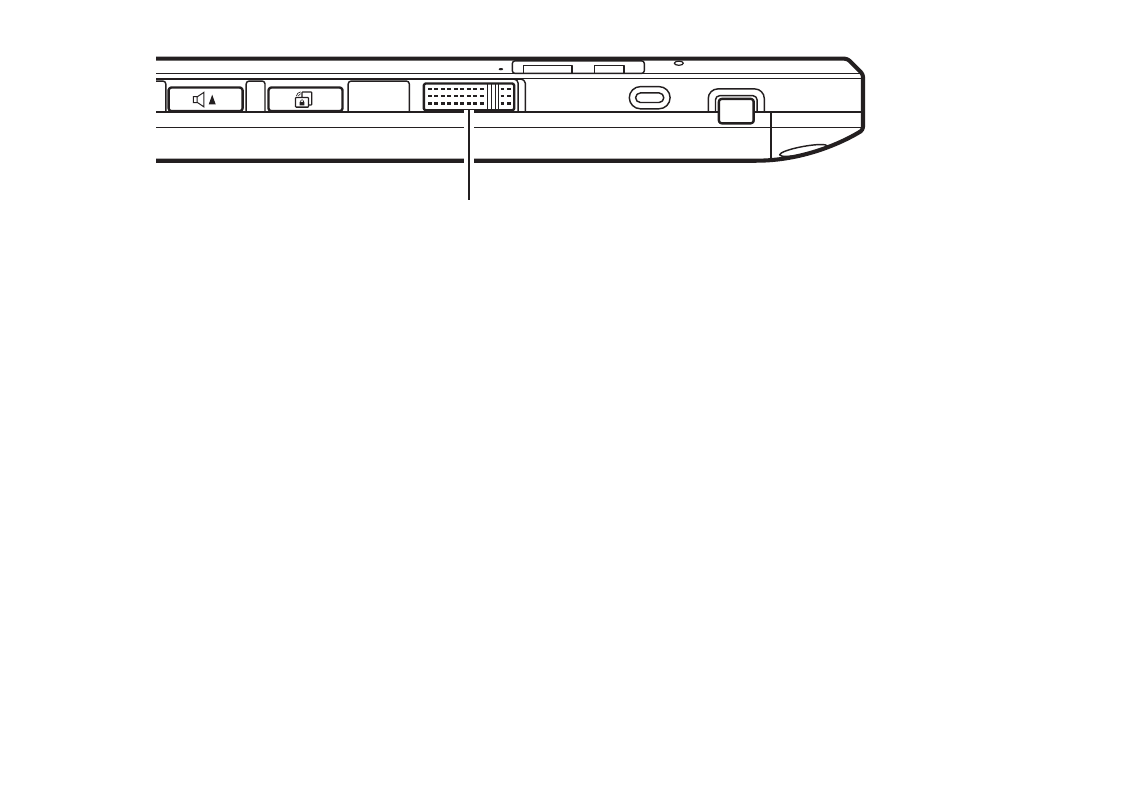

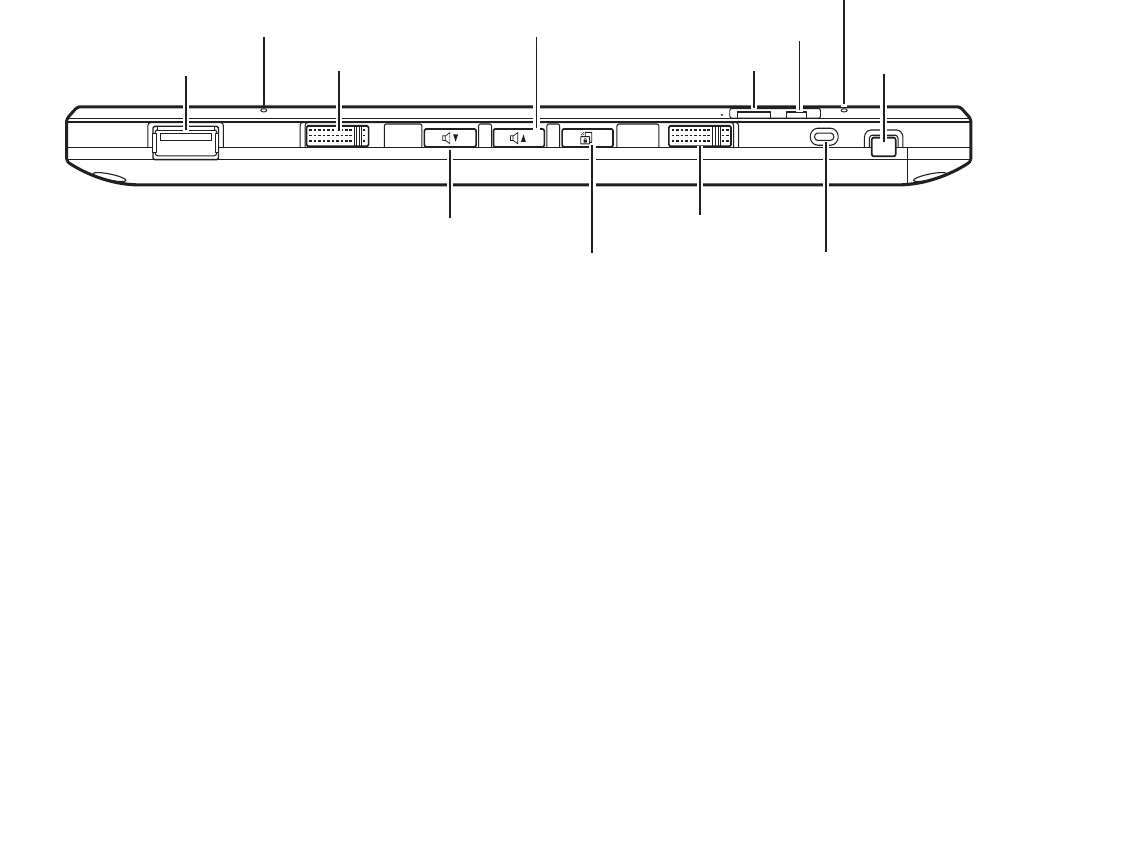

Figure 5. STYLISTIC Q584 Tablet PC Features Right Side
Right Side
USB 2.0 port
Allows you to connect Universal Serial Bus-compliant devices (compliant with USB Standard Revision 2.0) to the
Tablet PC. Four additional USB ports are located on the optional STYLISTIC Docking Cradle.
Built-in Microphones
The built-in microphones allow you to input analog audio.
Power/Suspend/Resume Switch
Allows you to turn on, off, sleep, resume, hibernate or wake the Tablet PC in order to optimize battery life. See
“Starting Your STYLISTIC Tablet PC” on page 39.
Volume Up / Volume Down Buttons
The Volume Up and Volume Down buttons allow you to control the volume of the tablet.
21
- Locating the Connectors and Controls
Charge and Power Indicators
Indicate the operational status of the Tablet PC power and battery charge level. See “Status Indicator Panel” on
page 22.
Pen Tether Attachment Point
The pen tether attachment point is used to connect your pen -- or stylus -- to the system to prevent its loss.
Pen Attachment Slot
The pen attachment slot allows you to attach an optional pen holder to secure your pen.
Wireless On/Off switch
The wireless on/off switch is used to turn the optional WLAN, WWAN, and Bluetooth devices on and off. Switching the
device off when not in use will help to extend battery life.
Rotation Lock Button
The rotation lock button is used to Pause or Resume the auto rotation feature. If the auto rotation feature is resumed,
the display rotates automatically when the system is rotated. When the auto rotation feature is paused, the display
doesn't rotate automatically when the tablet is rotated.
22
- Status Indicator Panel
Status Indicator Panel
Icons appear under each of the system status LEDs in the status display indicating the status of system power and
battery charge status. The location of icons in the Status display is shown in Figure 6.
Table 1 explains how the LEDs associated with the individual icons are displayed, and describes what the variations
of that display indicate. (If an icon is not displayed, it indicates that the related system function is off or inactive.
Figure 6. Status Display Icons
Power Indicator
Charge/DC-In Indicator
23
- Status Indicator Panel
Table 1. Status Display Conditions
In the following table, a “blinking” LED flashes at the rate of once per second; an LED that is “blinking, slow” flashes at the rate of one second on, five
seconds off.
Icon Mode/State LED State Remarks
Power
•On State
• Idle Mode
Blue,
continuous
The system is powered on and ready for use.
• Sleep Blue, blinking The system has suspended and saved active settings to RAM.
• Off State
•Hibernate
Off The system has suspended and saved settings and data to
the hard disk drive.
Charge/DC In
•On State
• Idle Mode
• Sleep
•Hibernate
• Off State
Green AC adapter and battery are available and charged battery
level is 50-100%.
Orange AC adapter and battery are available and charged battery
level is less than 50%.
Green, blinking Tablet PC is in Suspend mode, AC adapter and battery are
available and charged battery level is 50-100%.
Orange,
blinking
Tablet PC is in Suspend mode, AC adapter and battery are
available and charged battery level is less than 50%.
Off The AC Adapter is not available.
24
- Display Panel
Figure 7. Tablet PC Display Panel
Display Panel
Your STYLISTIC Q584 Tablet PC contains an LCD display panel that is backlit for easier viewing in bright environments.
The slate design of your Tablet PC allows you to easily hold the unit and rotate it 90o, 180o, or 270o in either direction.
This display is used as a tablet, much as you would a pad of paper.
Adjusting Display Panel Brightness
To adjust brightness with the power management utility:
From the Modern Start screen, press [Windows]+[X], then select Control Panel. In View by:, select one of the icon
views. Select Display, then click Adjust brightness in the left pane. Under Choose or customize a power plan, select
the plan settings you want to use. Drag Screen brightness: bar (at the bottom of the window) to the left or right,
depending on your preference.
25
- Display Panel
Holding the Tablet PC

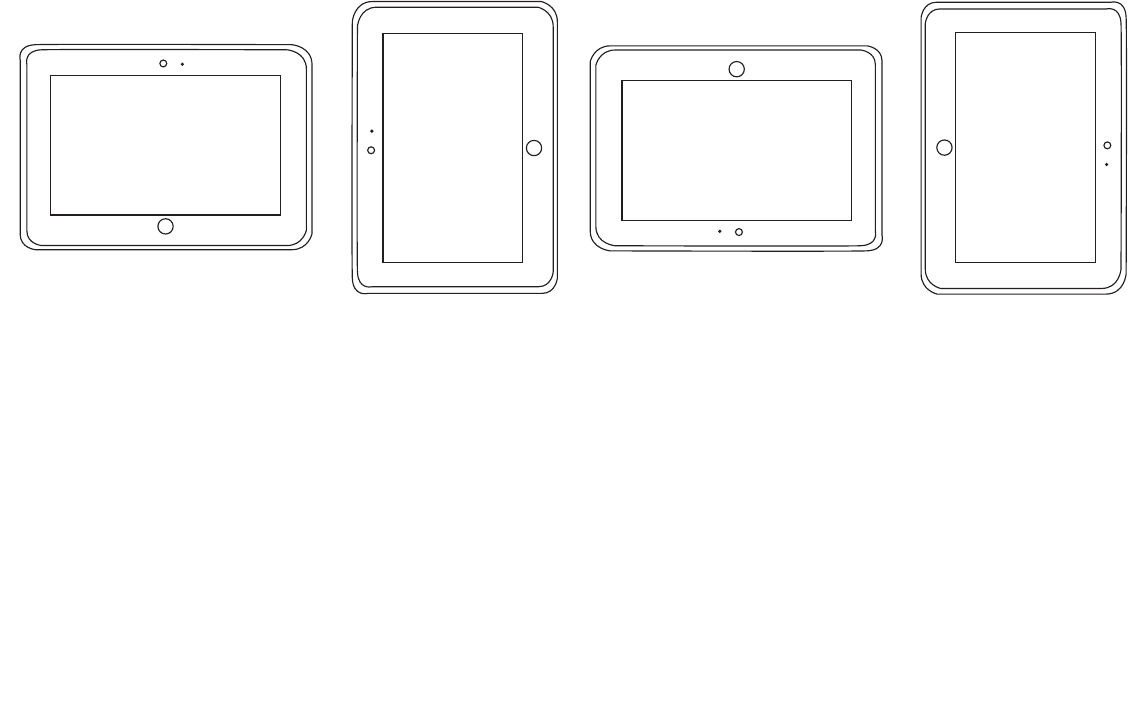

The STYLISTIC Q584 can be held in any of four orientations, depending upon how you would like to use it. There are
primary and secondary landscape orientations and primary and secondary portrait orientations. (The orientation
nomenclatures reflect those used in the button utility). When you rotate the system using the Rotation button, the
order in which it rotates is illustrated below.
Primary Landscape Orientation Secondary Portrait
Orientation
Secondary Landscape Orientation Primary Portrait
Orientation
26
- Active Digitizer/Touchscreen
Active Digitizer/Touchscreen
Active Digitizer Display
The integrated active digitizer allows you to use the
included stylus (also called a “pen”) as a pointing device.
(For detailed information about caring for your stylus,
go to “Caring for the Pen” on page 32.)
You can use the stylus to click, double-click, drag items and
icons, write text, or to draw like a pen or pencil in
applications that support this behavior, such as drawing or
painting programs. See the documentation that came with
your application for details.

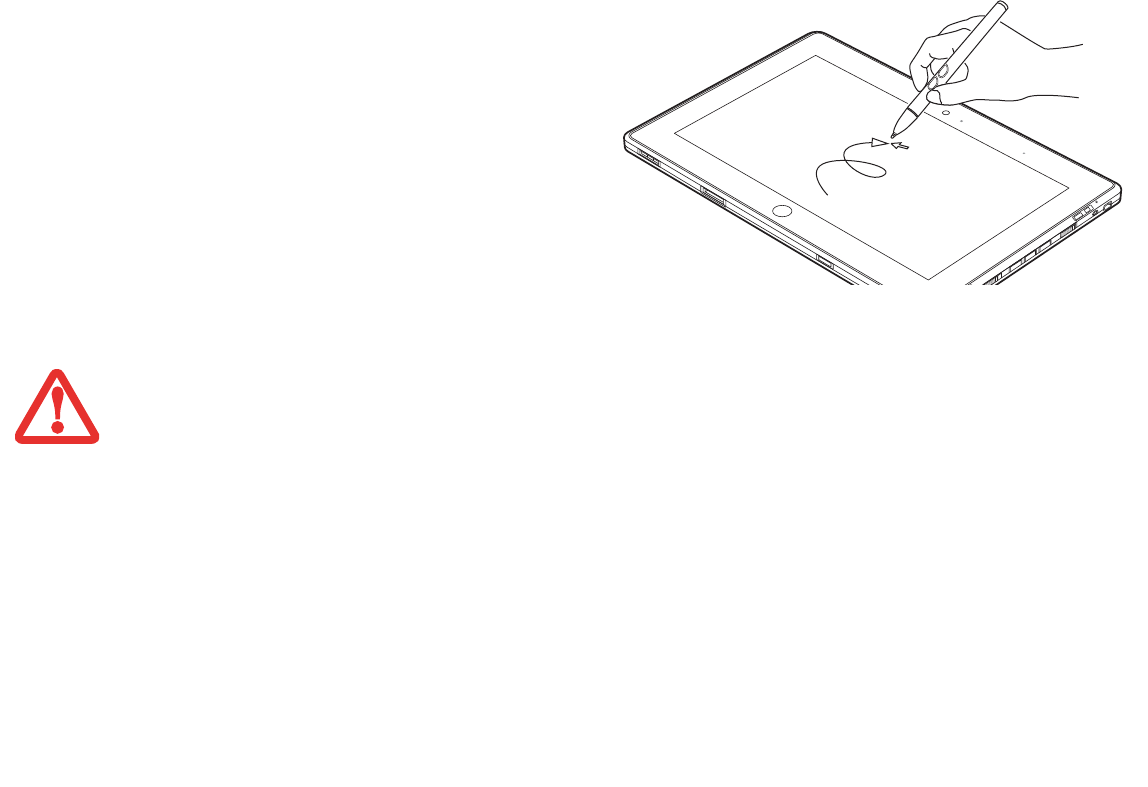

Figure 8. Using the Active Digitizer Display
•DO NOT USE EXCESSIVE FORCE WHEN TAPPING OR WRITING ON THE SCREEN WITH THE STYLUS. EXCESSIVE FORCE COULD RESULT IN DAMAGE TO
THE LED AND/OR ACTIVE DIGITIZER.
•TO PURCHASE ADDITIONAL OR REPLACEMENT STYLUSES, VISIT THE FUJITSU ACCESSORIES WEBSITE AT: WWW.SHOPFUJITSU.COM.
27
- Active Digitizer/Touchscreen
Clicking on Active Digitizer Display
To left-click, touch the object you wish to select and
then lift the stylus tip immediately.

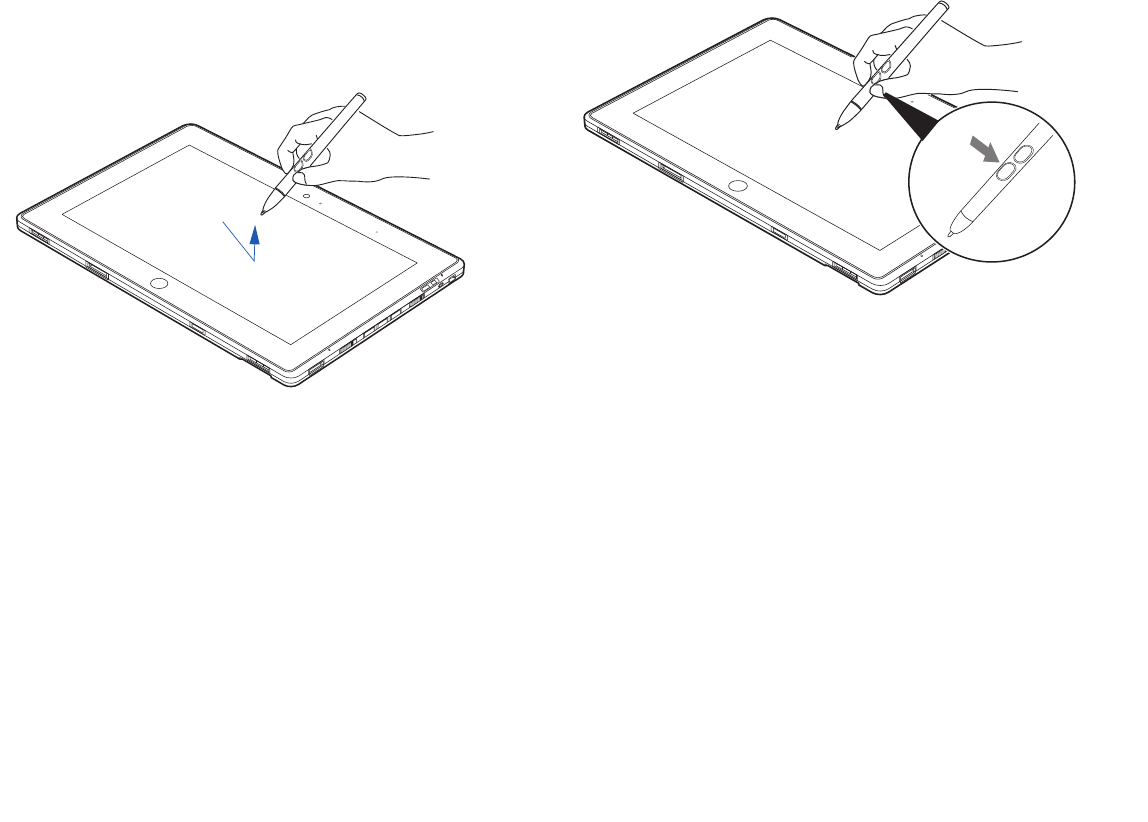

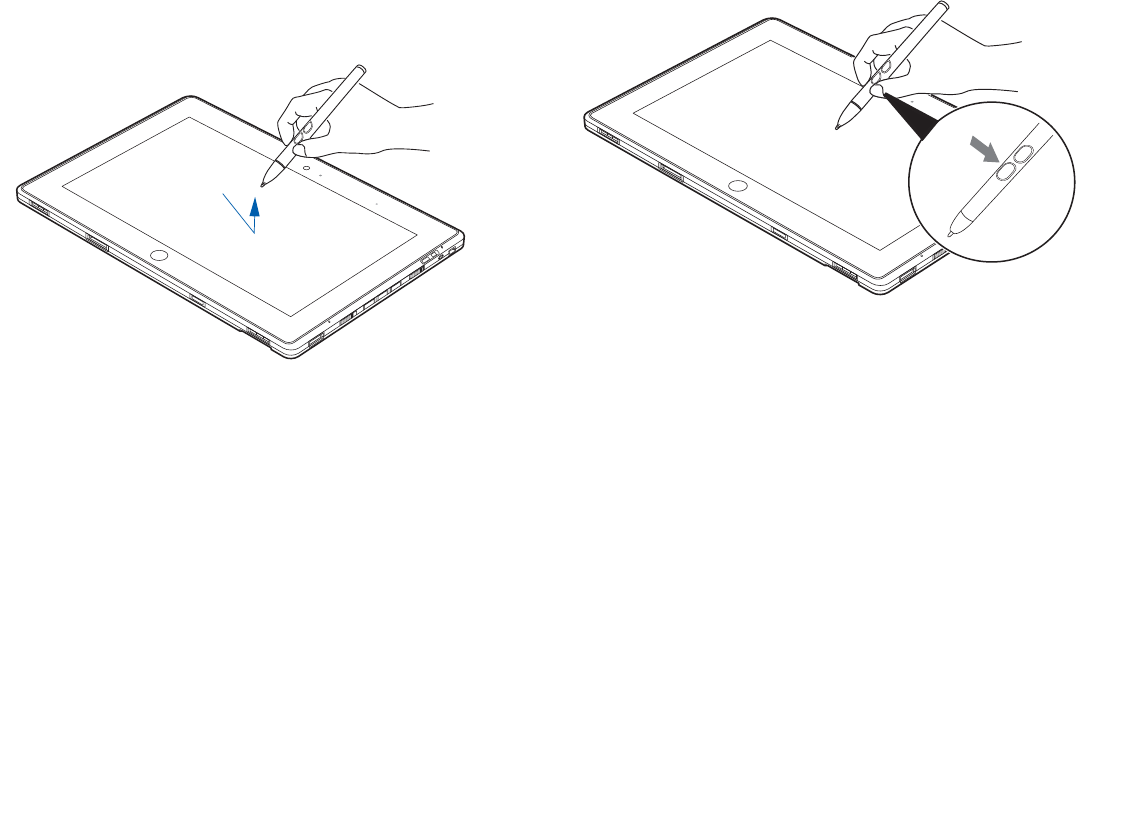

Figure 9. Clicking on the Active Digitizer Display
Figure 10. Right-clicking Active Digitizer
Right-Clicking on Active Digitizer
Right-click can be accomplished by holding the front toggle
button down while tapping on the screen. To change the
settings for the right-click feature, go to Modern Start
screen->[Windows]+[X]-> Control Panel -> Pen and Touch.
In the Pen Options tab, select “Press and Hold” then click the
[Settings] button.
28
- Active Digitizer/Touchscreen
Double-Clicking
To double-click, touch the item twice, and then
immediately remove the stylus tip.
Figure 11. Double-clicking the Display
Dragging
Dragging means moving an item with the stylus by
touching the screen, moving and then lifting the stylus. To
drag, touch the Active Digitizer Display with your stylus on
the item you wish to move. While continuing to touch the
screen with the stylus, drag the item to its new location by
moving the stylus across the screen, and then lifting the
stylus to release it.
Figure 12. Dragging on the Display
29
- Active Digitizer/Touchscreen
Calibrating the Display
In order to ensure accurate tracking between the stylus and cursor, you must run the Calibration Utility before you use
the system for the first time, or after you change the display resolution.
To run the calibration utility:
1Go to Modern Start screen -> [Windows]+[X]-> Control Panel.
2Double-click the Tablet PC Settings icon and select the Display tab
3Click the [Calibrate] button, then select whether you want to calibrate pen input or touch input.
4Adjust the display of your Tablet PC to a comfortable angle and find the (+) symbol in the upper-left corner of the
display.
5Using the stylus or your finger (depending upon which type of input you are calibrating), firmly touch the screen
directly on the (+) symbol. Lift the stylus from the screen and the target will move to a different location on the
screen.
6Repeat step 5 until you have selected all of the (+) symbols.
7Once you have selected all the symbols, press the [OK] button.
8Touch the stylus to various points on the screen to verify that the screen is correctly calibrated. If you are not
satisfied with the screen’s calibration, press the [Calibrate] button to begin again.
DO NOT USE EXCESSIVE FORCE WHEN TAPPING ON THE SCREEN DURING CALIBRATION. USE OF EXCESSIVE FORCE COULD RESULT IN DAMAGE TO THE
LED AND/OR TOUCH PANEL.
30
- Active Digitizer/Touchscreen
Using the Capacitive Touchscreen
Certain configurations of this Tablet PC have an optional dual digitizer that allows you to use either the stylus or your
finger(s) as a pointing device. This type of display also allows you to use “gestures” to perform such actions as scroll,
zoom, and rotate.
Right-clicking the touchscreen
To perform a right-click action using two fingers, press the first finger at the location you want to perform a right-click,
then quickly tap and release the second finger on the screen.
Gesture Mode
To initiate gesture mode, two fingers must touch the screen within 200 ms of each other. If the second finger touches
the screen after 200 ms has elapsed, the second finger is ignored. If more than two fingers touch the screen in that
time, Advanced Gesture Mode is activated instead. When Gesture Mode is activated, no cursor movement is sent to
the system.
When both fingers are removed, Gesture mode ends. When a third finger is added, gesture mode ends and Advanced
gesture mode is activated. Note that if a gesture can’t be recognized, no action is taken. In that case, remove both
fingers from the screen and try again.
Scrolling Gesture
To scroll through long documents or on a web page, place both fingers on the screen (one finger quickly followed by
the second). If at least one finger has moved at least 3 mm, a scroll is considered. If both fingers are moving in the
same direction and parallel (given a tolerance of 5 mm), Scroll Mode is activated. If one finger is stationary, it is not
considered a scroll. If either finger is lifted, Scroll Mode is canceled.
Zoom Gesture
The zoom gesture is especially helpful when viewing pictures. To zoom in, place two fingers on the item you want to
enlarge (one finger quickly followed by the second), then spread them away from each other.
•GESTURE SUPPORT IS DETERMINED BY THE APPLICATION IN USE.
•THE STYLUS TAKES PRECEDENCE OVER FINGER TOUCH. IF THE STYLUS IS WITHIN ACTIVE RANGE OF THE SCREEN, FINGER TOUCH WILL BE DISABLED.
•WHEN ONE FINGER IS USED ON THE TOUCHSCREEN, IT BEHAVES IN THE SAME MANNER AS A STYLUS.
31
- Active Digitizer/Touchscreen
If at least one finger has moved at least 10 mm, a zoom event is considered. If the distance between the fingers has
changed by at least 10 mm, and both fingers have stayed on approximately the same line, Zoom Mode is entered. If
either finger strays more than 10 mm from the "zoom line" created when the fingers first made contact, the zoom is
canceled.
To zoom out, place two fingers on the item you want to reduce (one finger quickly followed by the second), then move
them towards each other.
Rotate Gesture
To change the orientation of an object on the screen, place two fingers on the image you want to rotate (one finger
quickly followed by the second), then move them in opposite directions (as if you were turning a knob). The direction
the item turns is dependant upon the direction you move your fingers.
If at least one finger moves at least 12 mm, a rotate is considered. If one finger is stationary (moving less than 5 mm
in any direction), and the other is moving, a rotate is considered. If the fingers begin moving in the same direction,
the rotation is canceled. If the distance between the fingers changes by more than 10 mm, the rotation is canceled.
32
- Active Digitizer/Touchscreen
Caring for the Pen
Changing the Pen Settings
There are a few changes you can make to your pen settings in order to make it more suitable to your needs (such as
changing the pressure sensitivity). To do so, go to Modern Start screen->[Windows]+[X] > Control Panel and select
one of the icon views from the “View by:” dropdown. Click on the Pen and Touch icon to open the window from which
you can change a variety of pen settings.
•ONLY USE THE PEN PROVIDED WITH YOUR TABLET PC. DO NOT USE SUBSTITUTE PEN TIPS THAT WERE NOT SPECIALLY DESIGNED FOR YOUR TABLET
PC. REPLACE THE STYLUS TIP IF IT IS WORN. THE WARRANTY DOES NOT COVER A SCRATCHED SCREEN.
•WHILE WRITING, DO NOT TO SCRATCH THE SURFACE OF THE DISPLAY (E.G., WITH A WRISTWATCH OR BRACELET).
THE PEN OF YOUR TABLET PC IS AN ELECTRONIC INSTRUMENT WHICH CAN BE DAMAGED IF USED INCORRECTLY. HANDLE THE PEN WITH CARE. THE
FOLLOWING LIST CONTAINS GUIDELINES FOR PROPER PEN HANDLING:
•DO NOT GESTURE WITH THE PEN OR USE IT AS A POINTER.
•NEVER USE THE PEN ON ANY OTHER SURFACE THAN THE SCREEN OF YOUR TABLET PC.
•DO NOT TRY TO TURN THE THUMB GRIP ON THE PEN.
•NEVER STORE THE PEN WITH THE TIP BEARING THE WEIGHT OF THE PEN. IF THE PEN IS STORED WITH THE TIP POINTING DOWN, THIS MAY HAVE AN
ADVERSE EFFECT ON THE PEN MECHANISM (PARTICULARLY UNDER HIGH TEMPERATURES). IN THIS CASE THE PEN TIP MAY REACT AS THOUGH IT IS
CONSTANTLY BEING PRESSED DOWN.
•THE PEN CAN BE INFLUENCED BY ELECTROMAGNETIC FIELDS (CURSOR QUIVERS OR JUMPS). THERE MAY BE A FEW AREAS ON THE SCREEN WHERE THE
CURSOR QUIVERS SLIGHTLY IN SPITE OF PRESSING THE PEN DOWN FIRMLY.
33
- Active Digitizer/Touchscreen
Changing the Pen Battery
•DO NOT REMOVE THE TIP OF THE PEN TO REPLACE THE BATTERY;
REMOVE ONLY THE CAP ON THE TOP OF THE PEN.
•THERE IS A RISK OF EXPLOSION IF THE BATTERY IS REPLACED BY AN
INCORRECT TYPE. DISPOSE OF USED BATTERIES IN ACCORDANCE WITH
LOCAL INSTRUCTIONS.
The pen contains a AAAA-battery. Before proceeding, be sure to
have a new battery available.
1Remove the rear Pen Cap (Figure 13).
2Remove the battery from the pen barrel.
3Insert the new battery into the pen barrel in the same
orientation as the one that was removed.
4Close the rear Pen Cap. Figure 13. Replacing the Battery
Replacing the Pen Tip
With use, the pen tip may become worn or may pick up foreign
particles that can scratch the screen. A damaged or worn tip may
not move freely, causing unpredictable results when using the pen.
If a problem like this should occur, you should replace the pen tip.
1Using the pen tip removal tool that was included with your
system, pinch the pen tip and pull it from the barrel.
2Using one of the new tips that were supplied with your pen,
insert the pointed end of the tip into the barrel and push it in
firmly until it is in place Figure 14. Replacing the Pen Tip
Pen Cap
AAAA-battery
Pen Barrel
Pen Tip
Pen Tip Removal Tool
34
- Active Digitizer/Touchscreen
Installing a Pen Tether
To prevent dropping or losing your pen, you should attach
it to your system using the pen tether that is included with
the system.
To attach the pen tether to your Tablet PC, perform the
following steps:
1Attach the end of the pen tether with the smaller loop
to your pen. To do so, push the end of the tether under
the slot on the top of the pen, then thread the opposite
end of the tether through the loop.
2Attach the end of the pen tether with the larger loop to
the attachment point on the right side of your tablet.
To do so, insert the end of the pen tether through the
attachment point, then feed the pen through the large
loop in the tether. Figure 15. Installing a Pen Tether
35
- Tablet PC Buttons
Tablet PC Buttons
The three Tablet buttons are
located on the right-hand side of
a horizontally-oriented system.
The Windows button is located at
the bottom center of the display.
Figure 16. Application buttons
Button Name Primary
Function (Press)
Press at Splash
Screen* In BIOS Setup Utility Description
Volume Down Button Volume Down Opens BIOS setup Acts as Down key
while in BIOS Setup
Pressing the Volume Down button decreases the
volume. While the system is starting up, it opens
the BIOS Setup utility, and while the BIOS is open,
it can be used to move the cursor down.
Volume Up Button Volume Up None Acts as Up key while
in BIOS Setup
Pressing the Volume Up button increases the
volume. When the BIOS is open, it can be used to
move the cursor up.
Rotation
Volume Down Button
Volume Up Button Lock Button
Windows Button
36
- Tablet PC Buttons
* “Press at Splash Screen” refers to the action that occurs when you press the button when the Fujitsu logo appears
when you first start up the system.
Rotation Lock Button Enables/disable Auto
Rotation feature
Opens the Boot
menu None
Pressing and holding the button enables and
disables the Auto Rotate function. It also opens
the Boot menu if pressed while the system is
starting up.
Windows Button
Open Modern Start
screen/Ctl+Alt+Del
when pressed with
Power button
None None
In post-logon, the Windows button can be used to
perform two functions. When pressed alone, it
opens up the Modern Start screen. When pressed
at the same time as the power button, it acts the
same as if pressing [Ctl] + [Alt] + [Del].
Button Name Primary
Function (Press)
Press at Splash
Screen* In BIOS Setup Utility Description
37
Chapter 2
Getting Started with Your Tablet PC
Power Sources
Your Fujitsu STYLISTIC Tablet PC has three possible power sources: a primary Lithium Polymer battery, an AC adapter
or an optional Auto/Airline adapter.
Connecting the Power Adapters
The AC adapter or optional Auto/Airline adapter provides power for operating your Tablet PC and charging the
batteries.
Connecting the AC Adapter
1Plug the DC output cable into the DC power jack of your STYLISTIC Tablet PC.
2Plug the AC adapter into an AC electrical outlet.
Connecting the Optional Auto/Airline Adapter
1Plug the DC output cable into the DC power jack on your Tablet PC.
2Plug the Auto/Airline adapter into the cigarette lighter of an automobile, or,
3Plug the Auto/Airline adapter into the DC power jack on an airplane seat.
38
- Power Sources
Figure 17. Connecting the AC Adapter
Switching from AC Adapter Power or the Auto/Airline Adapter to Battery Power
1Be sure that you have at least one charged battery installed.
2Remove the AC adapter or the Auto/Airline adapter.
THE LITHIUM POLYMER BATTERY IS NOT CHARGED UPON PURCHASE. INITIALLY, YOU WILL NEED TO CONNECT EITHER THE AC ADAPTER OR THE
AUTO/AIRLINE ADAPTER TO USE YOUR TABLET PC.
DC Power Jack
AC Adapter
39
- Starting Your STYLISTIC Tablet PC
Starting Your STYLISTIC Tablet PC
Power On

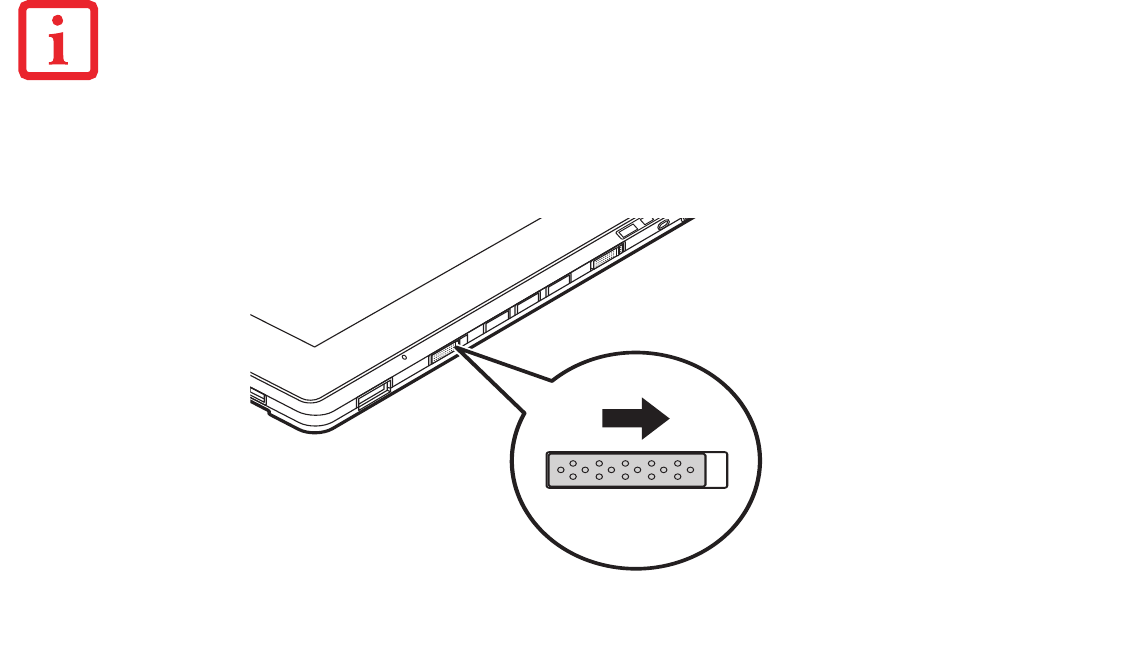

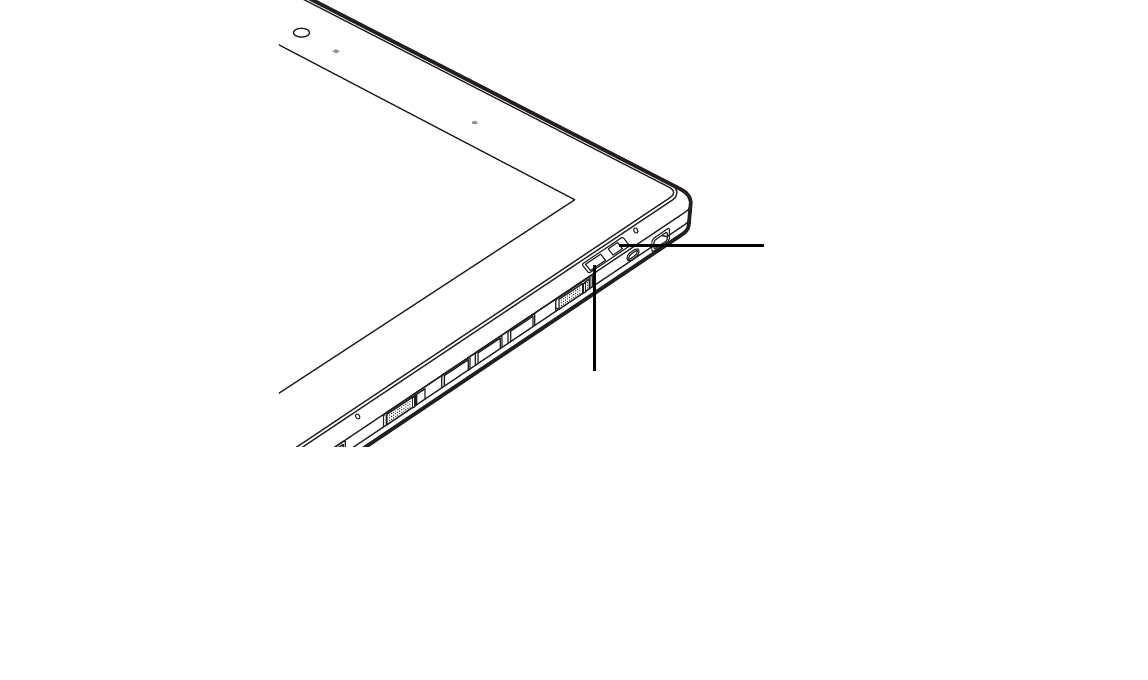

Power/Suspend/Resume Switch
The Power/Suspend/Resume switch is used to turn on your STYLISTIC Tablet PC from its off state. Once you have
connected your AC adapter or charged the internal Lithium Polymer battery, you can power on your Tablet PC.
To turn on your STYLISTIC Tablet PC from its off state, slide the Power/Suspend/Resume switch, located on the bottom
edge of the right side (when the system is held horizontally). When you are done working you can either leave your
Tablet PC in Suspend mode or you can turn it off. See “Sleep Mode” on page 44 and “Powering Off” on page 46
.
Figure 18. Power/Suspend/Resume Switch
WHEN YOU TURN ON YOUR STYLISTIC TABLET PC BE SURE YOU HAVE A POWER SOURCE. THIS MEANS THAT AT LEAST ONE BATTERY IS INSTALLED
AND CHARGED, OR THAT THE AC OR AUTO/AIRLINE ADAPTER IS CONNECTED AND HAS POWER.
40
- Starting Your STYLISTIC Tablet PC
When you power on your STYLISTIC, it will perform a Power On Self Test (POST) to check the internal parts and
configuration for correct functionality. If a fault is found, your STYLISTIC Tablet PC will emit an audio warning and/or
an error message will be displayed. See “Power On Self Test Messages” on page 62. Depending on the nature of the
problem, you may be able to continue by starting the operating system or by entering the BIOS setup utility and
revising the settings.
After satisfactory completion of the POST, your Tablet PC will load your operating system.
Boot Sequence
The procedure for starting-up your Tablet PC is termed the Bootup sequence and involves your Tablet PC’s BIOS. When
your STYLISTIC Tablet PC is first turned on, the main system memory is empty, and it needs to find instructions to start
up your Tablet PC. This information is in the BIOS program. Each time you power up or restart your Tablet PC, it goes
through a boot sequence which displays a Fujitsu logo until your operating system is loaded. During booting, your
Tablet PC is performing a standard boot sequence including a Power On Self Test (POST). When the boot sequence is
completed without a failure and without a request for the BIOS Setup Utility, the system displays the operating
system’s opening screen.
The boot sequence is executed when:
•You turn on the power to your STYLISTIC Tablet PC.
•You restart your Tablet PC from the Windows Shut Down dialog box.
•The software initiates a system restart. Example: When you install a new application.
Hard Disk Drive Passwords
To provide additional security for your data, you can assign passwords to your hard disk drive(s). This feature is
managed in the system BIOS Setup Utility. See
BIOS Setup Utility
below for information about accessing the utility.
NEVER TURN OFF YOUR STYLISTIC TABLET PC DURING THE POWER ON SELF TEST (POST) OR IT WILL CAUSE AN ERROR MESSAGE TO BE DISPLAYED
WHEN YOU TURN YOUR STYLISTIC TABLET PC ON THE NEXT TIME.
See “Power On Self Test Messages” on page 62.
41
- Starting Your STYLISTIC Tablet PC
BIOS Setup Utility
The BIOS Setup Utility is a program that sets up the operating environment for your STYLISTIC Tablet PC. Your BIOS is
set at the factory for normal operating conditions, therefore there is no need to set or change the BIOS’ environment
to operate your Tablet PC.
The BIOS Setup Utility configures:
•Device control feature parameters, such as changing I/O addresses and boot devices.
•System Data Security feature parameters, such as passwords.
Entering the BIOS Setup Utility
To enter the setup utility, do the following:
1Turn on or restart your STYLISTIC Tablet PC.
2To enter the BIOS Setup Utility, either press the Rotation button (or press the [F2] key if you have an external
keyboard) when the Fujitsu logo appears on the screen. This will open the main menu of the BIOS Setup Utility
with the current settings displayed.
3Press the [RIGHT ARROW] or [LEFT ARROW] key to scroll through the other setup menus to review or alter the
current settings.
BIOS Guide
A guide to your Tablet PC’s BIOS is available online. Please visit our service and support website at
http://www.computers.us.fujitsu.com/support, then select User’s Guides under Online Support. Select your Product,
Series, and Model, then click [Go]. Under the Manuals tab, select the BIOS Guide.
REMEMBER YOUR PASSWORDS. IF YOU SET AND FORGET YOUR USER AND MASTER HARD DISK PASSWORDS, FUJITSU WILL NOT BE ABLE TO RESET IT.
YOU MAY LOSE DATA AND HAVE TO REPLACE YOUR SYSTEM BOARD OR HARD DISK DRIVE.
42
- Starting Your STYLISTIC Tablet PC
Booting the System
We strongly recommend that you not attach any external devices until you have gone through the initial power on
sequence.
When you turn on your Tablet PC for the first time, it will display a Fujitsu logo on the screen. If you do nothing the
system will load the operating system, and then the Windows Welcome will begin.
Starting Windows the First Time
After you boot up the system the first time and follow the instructions on the screen, you will eventually come to the
Sign-In screen which prompts you for your user name. After sign-in, it takes less then a minute for the computer to
boot to Windows and during that time a progress bar and interactive messages are displayed on the screen.
During the course of the first start up, you will need to read and accept the End User License Agreements (EULAs) for
Microsoft and Fujitsu.
Following first boot, you will arrive at the Modern start screen. Some useful shortcuts for your reference: Press the
Windows + D key to go to traditional Windows desktop. Press Windows + M key to load the traditional Windows
desktop and minimize all applications.
Installing Bonus Apps
After you have started your system the first time, you will see a Bonus Apps icon on your desktop. Click on
the icon to see which additional applications are available for you to install. Alternatively, you can access
Bonus Apps by opening the Charms panel from Modern Start screen and searching for "Bonus Apps". Applications that
are already installed appear in grey; those that are available for installation appear in blue.
Select the applications you wish to install by selecting the checkbox adjacent to your selection, or click [Select All] if
you would like to install all available applications. Once you have made your selections, click [Install].
YOU CANNOT USE YOUR NOTEBOOK UNTIL YOU HAVE ACCEPTED THE LICENSE AGREEMENT. IF YOU STOP THE PROCESS YOUR NOTEBOOK WILL RETURN
TO THE BEGINNING OF THE WINDOWS WELCOME PROCESS, EVEN IF YOU SHUT YOUR NOTEBOOK DOWN AND START IT UP AGAIN.
43
- Starting Your STYLISTIC Tablet PC
Note that in some cases (depending upon which application was selected for installation) after installation
completes, the system will prompt you to reboot. There are also cases in which if multiple applications are selected
to install but one of them needs a reboot, the system will reboot and continue installing the rest of the selected
applications.
Registering your LIFEBOOK with Fujitsu
You can register your notebook by going to our website at: http://www.us.fujitsu.com/computers. You will need to be
set up with an Internet Service Provider (ISP) to register online.
44
- Power Management
Power Management
Your Fujitsu STYLISTIC Tablet PC has many options and features for conserving battery power. Some of these features
are automatic and need no user intervention. However, others depend on the parameters you set to best suit your
operating conditions, such as those for the display brightness. Internal power management for your Tablet PC may
be controlled from settings made in your operating system, pre-bundled power management application, or from
settings made in BIOS setup utility.
Besides the options available for conserving battery power, there are also some things that you can do to prevent
your battery from running down as quickly. For example, you can create an appropriate power saving profile, put your
Tablet PC into Sleep mode when it is not performing an operation, and you can limit the use of high power devices.
As with all mobile, battery powered computers, there is a trade-off between performance and power savings.
Power/Suspend/Resume Switch
When your Tablet PC is active, the Power/Suspend/Resume switch can be used to manually put the Tablet PC into Sleep
mode. Push the Power/Suspend/Resume switch when the Tablet PC is active, but not actively accessing anything, and
immediately release the button.
If your Tablet PC is suspended, pushing the Power/Suspend/Resume switch returns it to active operation. You can tell
whether the system is Suspended by looking at the Power indicator. If the indicator is visible and not flashing, your
Tablet PC is fully operational. If the indicator is visible
and
flashing, the Tablet PC is in Sleep mode. If the indicator is
not visible, the power is off or your Tablet PC is in Hibernation mode.
Sleep Mode
Sleep mode in Windows saves the contents of your system memory during periods of inactivity by maintaining power
to critical parts. This mode turns off the CPU, display, hard drive, and all other internal components except those
necessary to maintain system memory and for restarting.
Your Tablet PC can be put in sleep mode by:
•Pressing the Power/Suspend/Resume switch when your system is turned on.
•Selecting “Sleep” after clicking Windows + C -> Settings-> Power button then clicking the small arrow at the
bottom right of the window.
•Timing out from lack of activity.
45
- Power Management
•Allowing the battery to reach the Dead Battery Warning condition.
Your Tablet PC’s system memory typically stores the file on which you are working, open application information, and
any other data required to support operations in progress. When you resume operation from Sleep mode, your Tablet
PC will return to the point where it left off. You must use the Power/Suspend/Resume switch to resume operation, and
there must be an adequate power source available, or your Tablet PC will not resume.
Hibernation (Save-to-Disk) Feature
The Hibernation feature saves the contents of your notebook’s system memory to the hard drive as a part of the
Power/Suspend/Resume mode. You can enable or disable this feature.
Enable or Disable the Hibernation Feature
The default settings are not enabled. To enable or disable the Hibernation feature, follow these steps:
1From the Modern Start screen, press [Windows]+[X]. Select Control Panel from the menu, then select Power
Options.
2Select Choose what the power button does or Choose what closing the lid does, then make your selection (Do
Nothing, Sleep, Hibernate, or Shut Down).
•IF RUNNING YOUR TABLET PC ON BATTERY POWER, BE AWARE THAT THE BATTERY CONTINUES TO DISCHARGE WHILE YOUR TABLET PC IS IN SLEEP
MODE, THOUGH NOT AS QUICKLY AS WHEN FULLY OPERATIONAL.
•DISABLING THE POWER/SUSPEND/RESUME SWITCH PREVENTS IT FROM BEING USED TO PUT THE TABLET PC INTO SLEEP OR HIBERNATION MODE.
THE BUTTON RESUME FUNCTION CANNOT BE DISABLED.
•IF YOUR TABLET PC IS ACTIVELY ACCESSING INFORMATION WHEN YOU ENTER THE SLEEP OR HIBERNATION MODE, CHANGES TO OPEN FILES ARE NOT
LOST. THE FILES ARE LEFT OPEN AND MEMORY IS KEPT ACTIVE DURING SLEEP MODE OR THE MEMORY IS TRANSFERRED TO THE INTERNAL HARD
DRIVE DURING HIBERNATION MODE.
•THE MAIN ADVANTAGE OF USING HIBERNATION IS THAT POWER IS NOT REQUIRED TO MAINTAIN YOUR DATA. THIS IS PARTICULARLY IMPORTANT IF
YOU WILL BE LEAVING YOUR TABLET PC IN A SUSPENDED STATE FOR A PROLONGED PERIOD OF TIME. THE DRAWBACK OF USING HIBERNATION MODE
IS THAT IT LENGTHENS THE POWER DOWN AND POWER UP SEQUENCES AND RESETS PERIPHERAL DEVICES.
46
- Power Management
Windows Power Management
The Power Options icon in the Control Panel allows you to configure some of the power management settings. For
example, you can use Power Options to set the timeout values for turning off the display and hard disks whether you
are running the notebook on battery or one of the adapters.
Restarting the System
If your system is on and you need to restart it, be sure that you use the following procedure.
1From the Modern Start screen, open Charms ([Windows]+C) or mouse over [-] in the bottom right corner of the
screen). Click [Settings]->[Power].
2Select Restart from the list.
Powering Off
Before turning off the power, check that the hard drive/optical drive access indicator is off. If you turn off the power
while accessing a disk there is a risk of data loss. To ensure that your notebook shuts down without error, use the
Windows shutdown procedure.
Using the correct procedure to shut down from Windows allows your notebook to complete its operations and turn off
power in the proper sequence to avoid errors. The proper sequence is:
From the Modern Start screen, open Charms ([Windows]+C) or mouse over [-] in the bottom right corner of the
screen), click [Settings]->[Power]. Select Shut down from the list.
TURNING OFF YOUR LIFEBOOK NOTEBOOK WITHOUT EXITING WINDOWS OR TURNING ON YOUR NOTEBOOK WITHIN 10 SECONDS OF THE NOTEBOOK
BEING SHUT OFF MAY CAUSE AN ERROR WHEN YOU START THE NEXT TIME.
BE SURE TO CLOSE ALL FILES AND EXIT ALL APPLICATIONS PRIOR TO TURNING OFF THE POWER. IF FILES ARE OPEN WHEN YOU TURN THE POWER OFF,
YOU WILL LOSE ANY CHANGES THAT HAVE NOT BEEN SAVED, AND MAY CAUSE DISK ERRORS.
47
Chapter 3
User-Installable Features
Lithium Polymer Battery
Your STYLISTIC Tablet PC has a Lithium Polymer battery that provides power for operating your Tablet PC when no
external power source is available. The battery is durable and long lasting, but should not be exposed to extreme
temperatures, high voltages, chemicals or other hazards.
The Lithium Polymer battery operating time may become shorter if it is used under the following conditions:
•When used at temperatures that exceed a low of 5°C or a high of 35°C (41° to 95° F). Extreme temperatures not
only reduce charging efficiency, but can also cause battery deterioration. The Charging icon on the Status
Indicator panel will flash when you try to charge a battery that is outside its operating temperature range.
•When using a high current device such as an external optical drive or the hard drive, using the AC adapter will
conserve your battery life.
DO NOT LEAVE A FAULTY BATTERY IN YOUR TABLET PC. IT MAY DAMAGE YOUR AC ADAPTER, OPTIONAL AUTO/AIRLINE ADAPTER, OR YOUR TABLET PC
ITSELF. IT MAY ALSO PREVENT OPERATION OF YOUR TABLET PC BY DRAINING ALL AVAILABLE CURRENT INTO THE BAD BATTERY.
48
- Lithium Polymer Battery
Recharging the Batteries
If you want to know the condition of the primary Lithium Polymer battery, check the Battery Level indicator located
on the Status Indicator panel. The indicator changes as the battery level changes.
The Lithium Polymer battery is recharged internally using the AC adapter or Auto/Airline adapter. To recharge the
battery make sure the battery that needs to be charged is installed in your STYLISTIC Tablet PC and connect the AC or
Auto/Airline adapter.
There is no memory effect on the Lithium Polymer battery therefore you do not need to discharge the battery
completely before recharging. The charge times will be significantly longer if your Tablet PC is in use while the battery
is charging. If you want to charge the battery more quickly, put your Tablet PC into Sleep mode, or turn it off while the
adapter is charging the battery. (See Power Management on page 44 for more information on Sleep mode and shutdown
procedure)
•ACTUAL BATTERY LIFE WILL VARY BASED ON SCREEN BRIGHTNESS, APPLICATIONS, FEATURES, POWER MANAGEMENT SETTINGS, BATTERY CONDITION
AND OTHER CUSTOMER PREFERENCES. HARD DRIVE USAGE MAY ALSO HAVE A SIGNIFICANT IMPACT ON BATTERY LIFE. THE BATTERY CHARGING CAPACITY
IS REDUCED AS THE BATTERY AGES. IF YOUR BATTERY IS RUNNING LOW QUICKLY, YOU SHOULD REPLACE IT WITH A NEW ONE.
•UNDER FEDERAL, STATE, OR LOCAL LAW IT MAY BE ILLEGAL TO DISPOSE OF BATTERIES BY PUTTING THEM IN THE TRASH. PLEASE TAKE CARE OF OUR
ENVIRONMENT AND DISPOSE OF BATTERIES PROPERLY. CHECK WITH YOUR LOCAL GOVERNMENT AUTHORITY FOR DETAILS REGARDING RECYCLING OR
DISPOSING OF OLD BATTERIES. IF YOU CANNOT FIND THIS INFORMATION ELSEWHERE, CONTACT YOUR SUPPORT REPRESENTATIVE AT 1-800-
8FUJITSU (1-800-838-5487)
MAKE SURE THAT THE PERCENTAGE CHARGE IS INDICATED BY THE BATTERY CHARGING INDICATOR ON THE STATUS INDICATOR PANEL.
USING HEAVY CURRENT DEVICES OR FREQUENT EXTERNAL OPTICAL DRIVE ACCESSES MAY PREVENT CHARGING COMPLETELY.
49
- Lithium Polymer Battery
Low Battery State
When the battery is running low, a low battery notification message will appear. If you do not respond to the low
battery message, the batteries will continue to discharge until they are too low to operate. When this happens, your
Tablet PC will go into Sleep mode. There is no guarantee that your data will be saved once the Tablet PC reaches this
point.
Dead Battery Suspend mode shows on the Status indicator just like the normal Sleep mode. Once your Tablet PC goes
into Dead Battery Suspend mode you will be unable to resume operation until you provide a source of power either
from an adapter, or a charged battery. Once you have provided power, you will need to press the
Power/Suspend/Resume switch to resume operation.
In the Dead Battery Suspend mode, your data can be maintained for some time, but if a power source is not provided
promptly, the Power indicator will stop flashing and go out, meaning that you have lost the data that was not stored.
Once you provide power, you can continue to use your Tablet PC while an adapter is charging the battery.
Shorted Batteries
The Status Indicator panel indicator associated with the Battery Level indicator displays the operating level available
in that battery. If this display shows a flashing red LED, it means the battery is damaged and must be replaced so it
does not damage other parts of your STYLISTIC Tablet PC.
Replacing the Battery
With the purchase of an additional battery, you can have a fully charged spare to swap with one that is not charged.
There are two ways to swap batteries, cold-swapping and hot-swapping:
•ONCE THE LOW BATTERY NOTIFICATION MESSAGE APPEARS, YOU NEED TO SAVE ALL YOUR ACTIVE DATA AND PUT YOUR TABLET PC INTO SLEEP
MODE UNTIL YOU CAN PROVIDE A NEW POWER SOURCE. YOU SHOULD PROVIDE A CHARGED BATTERY, AN AC POWER ADAPTER, OR AUTO/AIRLINE
ADAPTER AS SOON AS POSSIBLE.
• WHEN YOU ARE IN SLEEP MODE THERE MUST ALWAYS BE AT LEAST ONE POWER SOURCE ACTIVE. IF YOU REMOVE ALL POWER SOURCES WHILE
YOUR STYLISTIC TABLET PC IS IN SLEEP MODE, ANY DATA THAT HAS NOT BEEN SAVED TO THE HARD DRIVE WILL BE LOST.
50
- Lithium Polymer Battery
Cold-swapping Batteries
To cold-swap batteries in your battery bay, follow these easy steps:
1Have a charged battery ready to install.
2Perform one of the following two steps:
•Click the Fujitsu Battery Swap Utility icon on the desktop. Follow the instructions that appear to put the system
into Hibernate mode. Using this procedure saves your data and the system powers down. It is then safe to swap
the batteries.
•Save your data, then power down the system. It is then safe to swap the batteries.
3Note that the battery latch on the left is spring loaded, while the latch on the right is not. Unlock the battery by
first pushing the right latch backwards, then pushing and holding the left latch (Figure 19). While holding the left
latch, lift the battery out at the lift point (Figure 20).
4To install a battery, first verify that the right latch is pushed back. While pushing the left latch back and holding
it, insert a new battery into the bay. Lock the battery in place by sliding the right latch forward.
5Plug in the AC adapter and turn the power on.
Figure 19. Unlocking the Battery Figure 20. Removing the Battery
Lift Point
51
- Lithium Polymer Battery
Hot-swapping Batteries
To hot-swap batteries in your battery bay follow these easy steps:
1Plug an AC Adapter into the system and connect it to a power outlet.
2Follow steps 3 through 5 in “Cold Swapping Batteries”.
BE SURE TO PLUG IN AN AC ADAPTER PRIOR TO REMOVING THE BATTERY. THERE IS NO BRIDGE BATTERY PRESENT TO SUPPORT THE SYSTEM
WHILE THE BATTERY IS BEING REPLACED. IF YOU DO NOT USE AN AC ADAPTER YOU WILL LOSE ANY UNSAVED FILES.
IF THE LITHIUM POLYMER BATTERY CONNECTOR IS NOT FULLY SEATED, YOU MAY NOT BE ABLE TO USE YOUR TABLET PC OR CHARGE YOUR BATTERY.
52
- Secure Digital Cards
Secure Digital Cards
Your STYLISTIC Tablet PC supports Secure Digital (SD) cards, on which you can store and transfer data to and from a
variety of digital devices. These cards use flash memory architecture, which means they don’t need a power source to
retain data. Note that SD and SDHC Cards are supported, but SDXC Cards are not.
SD Cards allow portable storage among a variety of devices, such as cell phones, GPS systems, digital cameras, and
PDAs. SD Cards transfer data quickly, with low battery consumption.
Installing SD Cards
When holding the Tablet PC in horizontal position with the front facing you and the web camera on the left, the SD
Card slot is located at the top left edge of the system, in the rear (Figures 21 and 22). To install an SD Card, follow
these steps:

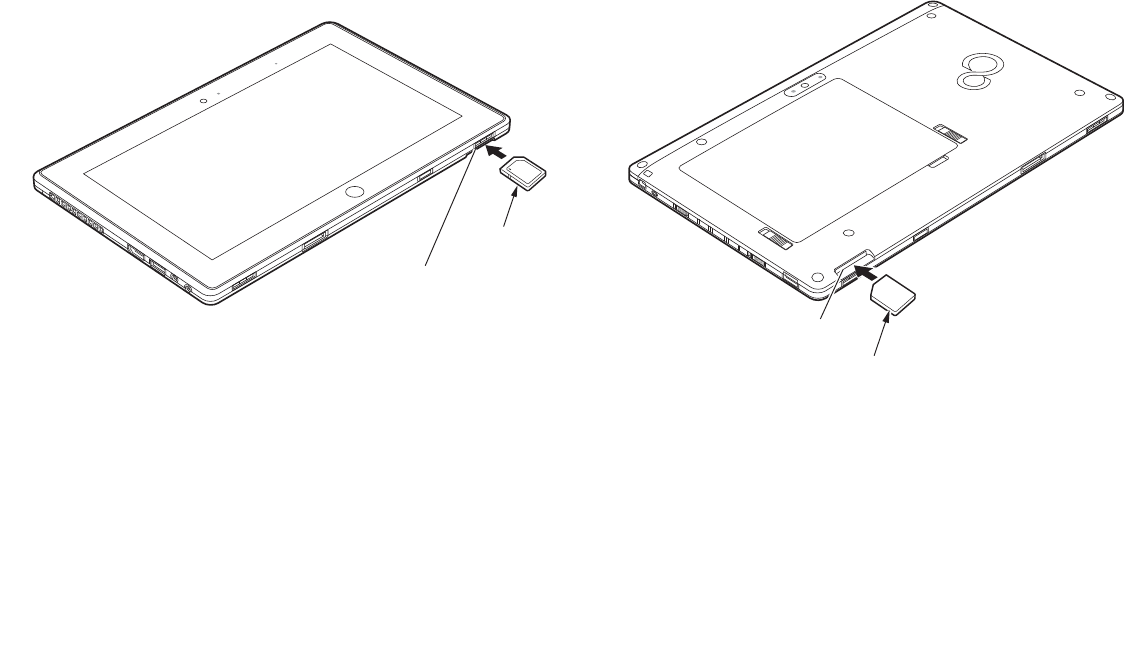

Figure 21. SD Card Slot - Front Access Figure 22. SD Card Slot - Rear Access
SD Card
SD Card Slot
(relative location on rear)
SD Card
SD Card Slot
53
- Secure Digital Cards
1See your specific card manual for instructions on the installation of your card. Some cards may require that your
Tablet PC is off while installing them.
2Make sure there is no card currently in the slot. If there is, see Removing an SD Card.
3With the product label facing in the same direction as the display screen, insert your card into the slot.
4Push the card firmly into the slot until it is seated in the connector.
Removing an SD Card
To remove an SD Card, follow these easy steps:
1Select Safely Remove Hardware from the System Tray. Highlight the card in the list, then click [Stop].
2Push the SD Card in until it unlatches. It will then eject from the slot for removal.
INSTALLING OR REMOVING AN SD CARD DURING YOUR STYLISTIC TABLET PC’S SHUTDOWN OR BOOTUP PROCESS MAY DAMAGE THE CARD AND/OR
YOUR STYLISTIC TABLET PC.
DO NOT INSERT A CARD INTO A SLOT IF THERE IS WATER OR ANY OTHER SUBSTANCE ON THE CARD AS YOU MAY PERMANENTLY DAMAGE THE CARD,
YOUR STYLISTIC TABLET PC, OR BOTH.
SEE YOUR CARD MANUAL FOR SPECIFIC INSTRUCTIONS ON THE REMOVAL OF YOUR CARD. SOME CARDS MAY REQUIRE YOUR STYLISTIC TABLET PC TO
BE IN SLEEP MODE OR OFF WHILE REMOVING THEM.
54
Chapter 4
Troubleshooting Your Tablet PC
Troubleshooting
There may be occasions when you encounter simple setup or operating problems that you can solve on the spot, or
problems with peripheral devices that can be solved by replacing the device. The information in this section helps you
isolate and resolve some of these straightforward issues and identify failures that require service.
Identifying the Problem
If you encounter a problem, go through the following procedure before pursuing complex troubleshooting:
1Turn off your STYLISTIC Tablet PC.
2Make sure the AC adapter is plugged into your Tablet PC and to an active AC power source.
3Make sure that any cards installed are seated properly. If it appears that there is a problem with a card, remove
the card from the slot, thus eliminating it as a possible cause of failure.
4Make sure that any devices connected to the external connectors are plugged in properly. You can also disconnect
such devices, thus eliminating them as possible causes of failure.
5Turn on your Tablet PC. Make sure it has been off at least 10 seconds before you turn it back on.
6Go through the boot sequence.
7If the problem has not been resolved, refer to the Troubleshooting Table that follows for more detailed
troubleshooting information.
55
- Troubleshooting
8If you have tried the solutions suggested in the Troubleshooting Table without success, contact your support
representative:
Toll free: 1-800-8Fujitsu (1-800-838-5487)
Web site: http://www.computers.us.fujitsu.com/support
Before you place the call, you should have the following information ready so that the customer support
representative can provide you with the fastest possible solution:
•Product name
•Product configuration number
•Product serial number
•Purchase date
•Conditions under which the problem occurred
•Any error messages that have occurred
•Type of device connected, if any
See the Configuration Label on the bottom of your Tablet PC for configuration and serial numbers.
IF YOU KEEP NOTES ABOUT WHAT YOU HAVE TRIED, YOUR SUPPORT REPRESENTATIVE MAY BE ABLE TO HELP YOU MORE QUICKLY BY GIVING
ADDITIONAL SUGGESTIONS OVER THE PHONE.
56
- Troubleshooting
Specific Problems
Using the Troubleshooting Table
When you have problems with your Tablet PC, try to find the symptoms under the Problem column of the
troubleshooting table for the feature giving you difficulty. You will find a description of common causes for that
symptom under the column Possible Cause and what, if anything, you can do to correct the condition under Possible
Solutions. All possible causes or solutions may not apply to your Tablet PC.
Troubleshooting Table
Audio Problems. . . . . . . . . . . . . . .page 57
Hard Drive Problems. . . . . . . . . . .page 57
Keyboard or Mouse Problems . . .page 57
Pen Input Problems . . . . . . . . . . .page 57
USB Device Problems . . . . . . . . .page 58
Power Failures . . . . . . . . . . . . . . . .page 58
Shutdown and Startup Problems . .page 60
Video Problems . . . . . . . . . . . . . . .page 61
Miscellaneous Problems . . . . . . . .page 62
57
- Troubleshooting
Problem Possible Cause Possible Solutions
Audio Problems
There is no sound coming
from the built-in speaker.
The volume is turned too low. Adjust the volume control on your Tablet PC and operating system. Click the Volume
icon in the system tray on the bottom right of the screen. (It looks like a speaker). If
the Mute box has a red circle on it, click on it to deselect it.
Headphones are plugged into
your Tablet PC.
Plugging in headphones disables the built-in speaker. Remove the headphones.
Hard Drive Problems
You cannot access your hard
drive.
The wrong drive designator was
used by an application when a
bootable disc was used to start
the Tablet PC.
Verify drive designator used by application is in use by the operating system. When
the operating system is booted from a CD, drive designations are automatically
adjusted.
Security is set so your operating
system cannot be started with-
out a password.
Verify your password and security settings.
Keyboard or Mouse Problems
You have installed an
optional external keyboard
or mouse, and it does not
seem to work.
Your operating system is not set
up with correct software driver
for that device.
Check your device and operating system documentation and activate the proper
driver.
You have connected an
external keyboard or a
mouse and it seems to be
locking up the system.
Your operating system is not
setup with correct driver.
Check your device and operating system documentation and activate the proper
driver.
Your system has crashed. Try to restart your Tablet PC.
Pen Input Problems
Cursor isn’t tracking the pen. Display needs to be calibrated See “Calibrating the Display” on page 29. for more information.
58
- Troubleshooting
Tablet is not responding to
the pen
System may have crashed. If the Tablet PC does not respond to the pen, connect an external keyboard to the
system to see if it responds to keyboard commands. If the system doesn’t respond to
a keyboard, the application or system may have crashed, and it may be necessary to
reboot the system. If the system responds to a keyboard but not to a pen, contact
your local help desk or reseller, or call Fujitsu Service and Support at 1-800-8Fujitsu
(1-800-838-5487) for further assistance.
Memory Problems
Your System screen in the
Control Panel does not show
the correct amount of
installed memory.
You have a memory failure. Check for Power On Self Test (POST) messages.
See “Power On Self Test Messages” on
page 62.
USB Device Problems
Your system doesn’t recog-
nize a USB device you
installed, or the device
doesn’t work properly.
The device is not properly
installed.
Remove and re-install the device.
The device may have been
installed while an application
was running, so your system is
not aware of its installation.
Close the application and restart your Tablet PC.
Your device may not have the
correct software driver active.
See your software documentation and activate the correct driver.
Power Failures
You turn on your Tablet PC
and nothing seems to
happen.
The installed battery is com-
pletely discharged or there is no
power adapter installed.
Check the Status Indicator Panel to determine the presence and condition of the bat-
tery. See “Status Indicator Panel” on page 22. Install a charged battery or a Power
adapter.
The battery is installed but is
faulty or very low.
When the battery reaches a critically low level, the system is forced into Sleep mode
to avoid a total system power failure. To correct this problem, either connect an
external power supply (such as the AC adapter), or install a charged battery in the
Tablet PC.
Problem Possible Cause Possible Solutions
59
- Troubleshooting
You turn on your Tablet PC
and nothing seems to
happen.
(continued)
System is at a critical thermal
limit.
To avoid damage to heat-sensitive components, the system enters sleep mode when
it gets too hot. System operation cannot be resumed until the Tablet PC cools off to a
tolerable temperature. Move the Tablet PC to a cooler location.
AC power adapter is not
plugged in properly.
Verify that your adapter is connected correctly.
See “Power Sources” on page 37.
The power adapter has no
power from the AC or airline
outlet.
Move the AC cord to a different outlet, or check for a line switch or tripped circuit
breaker. If you are using an auto/airline adapter in a car be sure the ignition switch
is in the On or Accessories position.
The power adapter is faulty. Try a different power adapter.
Your STYLISTIC Tablet PC
turns off all by itself.
The power management
parameters are set for auto
timeouts which are too short for
your operating needs.
Move the mouse to restore operation. If that fails, push Power/Suspend/Resume
switch. Check your power management settings, or close your applications and go to
Power Options located in the Control Panel to adjust timeouts to better suit your
needs.
Your power adapter has failed
or lost its power source.
Make sure the adapter is plugged in and the outlet has power.
You ignored a low battery alarm
until the battery entered Dead
Battery Suspend mode.
Install a power adapter, then push the Power/Suspend/Resume switch. See “Power
Sources” on page 37.
You have a battery failure. Verify the condition of the battery using the Status Indicator panel. If the battery is
shorted, replace or remove it. See “Status Indicator Panel” on page 22.
Your Tablet PC will not work
on battery alone.
The installed battery is dead. Replace the battery with a charged one or use an adapter.
No battery is installed. Install a charged battery.
Battery is improperly installed. Verify that the battery is properly connected by re-installing it.
Your installed battery is faulty. Verify the condition of the battery using the Status Indicator panel and replace or
remove any batteries that are shorted. See “Status Indicator Panel” on page 22.
Problem Possible Cause Possible Solutions
60
- Troubleshooting
The battery seems to
discharge too quickly.
The power savings features may
be disabled.
Check the Power Options menu settings and adjust according to your operating
needs.
The brightness is turned all the
way up.
Turn down the brightness adjustment. The higher the brightness the more power
your display uses.
You’re running an application
that uses a lot of power due to
frequent drive access, or use of
wireless devices.
Use a power adapter for this application when at all possible.
The battery is very old. Replace the battery.
The battery was exposed to
high temperatures.
Replace the battery.
The battery is too hot or too
cold.
Restore the Tablet PC to normal operating temperature. Charging icon on the Status
Indicator panel will flash when battery is outside of operating range.
Shutdown and Startup Problems
The Suspend/Resume
switch does not work.
Suspend/Resume
switch is disabled.
To enable the button, go to Control Panel -> Power Options and click on the
Advanced tab. In the Power buttons area, select the “Change what the power button
does” option.
There may be application soft-
ware. conflict
Close all applications and try the button again.
The system powers up and
displays power on informa-
tion, but fails to load the
operating system.
You have a secured system
requiring a password to load
your operating system.
Make sure you have the right password. Enter the setup utility and verify the Security
settings and modify them as accordingly. See “BIOS Setup Utility” on page 41.
The boot sequence settings of
the setup utility are not com-
patible with your configuration.
Set the operating source by pressing the [F12] key while the Fujitsu logo is on screen
or use the [F2] key and enter the setup utility and adjust the source settings from
the Boot menu. See “BIOS Setup Utility” on page 41.
Hard drive was not detected. Use BIOS setup utility to auto detect the internal hard drive.
Problem Possible Cause Possible Solutions
61
- Troubleshooting
An error message is dis-
played on the screen during
the boot sequence.
Power On Self Test (POST) has
detected a problem.
See the Power On Self Test (POST) messages to determine the meaning and severity
of the problem. Not all messages are errors; some are simply status indicators. See
“Power On Self Test Messages” on page 62.
Your Tablet PC appears to
change setup parameters
when you start it.
BIOS setup changes were not
saved when made and you
exited the setup utility.
Make sure you select Save Changes And Exit when exiting the BIOS setup utility.
Video Problems
The display is blank when
you turn on your Tablet PC.
Power management timeouts
are set for short intervals and
you didn’t see the display go on
and off again.
Move the mouse to restore operation. If that fails, push the Power/Suspend/Resume
switch. (The display may be shut off by Sleep mode, Auto Suspend or Video Timeout)
The Tablet PC turned on with
a series of beeps and the
display is blank.
Power On Self Test detected a
failure which does not allow the
display to operate.
Contact your support representative.
The display goes blank by
itself after you have been
using it.
Power management timeouts
are set for short intervals and
you failed to notice the display
come on and go off again.
Push the Power/Suspend/Resume switch. (The display may be shut off by Sleep Mode,
Auto Suspend or Video Timeout)
The Tablet PC has gone into
Sleep or Hibernate mode
because you have not used it for
a period of time.
Push Power/Suspend/Resume switch. Check power management settings, or close
applications and go to the Power Savings menu of the setup utility to adjust timeout
values to suit your needs. See “BIOS Setup Utility” on page 41.
The display has bright or
dark spots.
If the spots are very tiny and
few in number, this is normal
for a large LCD display.
This is normal; do nothing.
If the spots are numerous or
large enough to interfere with
your operation needs.
Display is faulty; contact your support representative.
Problem Possible Cause Possible Solutions
62
- Troubleshooting
Power On Self Test Messages
The following is a list of error-and-status messages that the Phoenix BIOS and/or your operating system can generate
and an explanation of each message. Error messages are marked with an *. If an error message is displayed that is
not in this list, write it down and check the operating system documentation on screen and in the manual. If you can
find no reference to the message, contact a support representative.
*Invalid NVRAM Data
Problem with NVRAM access. In the unlikely case that you see this message you may have a display problem. You can
continue operating but should contact your support representative for more information.
*Operating system not found
Operating system cannot be located on either drive A: or drive C: Enter the setup utility and see if both the fixed disk,
and drive A: are properly identified and that the boot sequence is set correctly. Unless you have changed your
installation greatly, the operating system should be on drive C:. If the setup utility is correctly set, your hard drive may
be corrupted.
*Real time clock error - Check date and time settings
Real-time clock fails BIOS test. May require board repair. Contact your support representative.
Miscellaneous Problems
Error message displayed on
the screen during operation
of an application.
Application software often has
its own set of error message dis-
plays.
See your application manual and help displays screens for more information. Not all
messages are errors some may simply be status.
Problem Possible Cause Possible Solutions
63
- Restoring Your System Image and Software
Restoring Your System Image and Software
It is very important that you create DVD copies of your Factory Image and Bootable Disc before beginning to use
your system. To do so, follow the instructions in the “Saving Your Factory Image” and “Creating Backup Images
of Factory Image and Discs” sections of this chapter.
Saving and Recovering Your Factory and System Images
Along with instructions on saving your Factory Image, this document outlines several other important procedures,
such as making a system image, restoring your Factory Image and system images, managing your images, and
restoring the partitions on a hard drive.
Saving your Factory Image
When you purchased your new system, a copy of the pre-installed Factory Image was loaded into a hidden partition
on your hard disk drive. Having a copy of the original Factory Image available to you means that in the event of system
failure, you will be able to restore it to its original state.
•IN ORDER TO MAKE COPIES OF FACTORY AND SYSTEM IMAGES AND BURN BOOTABLE DISCS YOU MUST HAVE AN INTERNAL OR EXTERNALLY
CONNECTED WRITABLE DVD DRIVE.
•IT IS EXTREMELY IMPORTANT THAT YOU COPY YOUR FACTORY IMAGE TO REMOVABLE MEDIA (E.G., DVD DISCS). FAILURE TO DO SO COULD RESULT
IN AN INABILITY TO RESTORE THE IMAGE AT A FUTURE DATE.
•WE RECOMMEND THAT YOU USE DVD-R OR DVD+R DISCS FOR YOUR BACKUP, BUT SUPPORTED MEDIA* FOR IMAGE BACKUPS INCLUDE:
FOR FACTORY IMAGE, APPLICATION DATA, AND BOOTABLE DISC: DVD-R/+R.
FOR USER-CREATED BACKUP IMAGE: DVD-R/+R, DVD-RW/+RW, DVD-DL.
* DEPENDING UPON YOUR OPTICAL DRIVE AND MEDIA FORMAT USED, SOME MEDIA TYPES MAY BE INCOMPATIBLE FOR CREATING IMAGE BACKUPS.
DUE TO CERTAIN LICENSING REQUIREMENTS, SOME THIRD-PARTY APPLICATIONS WILL NEED TO BE INSTALLED SEPARATELY.
64
- Restoring Your System Image and Software
To make a copy of the Factory Image to DVD discs, you will need four or five blank discs (DVD-R or DVD+R discs are
recommended) to create the copy. After creating the copy, be sure to label the discs and keep them in a safe place to
ensure they do not get damaged.
Creating Backup Images of Factory Image and Bootable Disc
Using the [Manage/Change] button, you can create backup images of the Factory Image and/or Bootable Disc.
1Launch System Backup and Restore from the desktop icon and click [Yes] on the User Account Control dialog.
2Click [Next] on the Backup Your Data screen.
3Select the [Manage/Create] tab, then click [Make Recovery Disc set] to burn your factory image to DVD.
4On “Step 1: Please select a media type for Recovery Disc” screen select Media Type from the drop down box, then
click [Next]. (Note: This screen shows the number of discs required for backup.)
5On “Step 2: Confirm your Recovery Disc” both the Bootable Disc and Recovery disks are selected by default under
“List of Recovery Discs”. When the backup is created for the first time, these options should stay selected. Click
[Next].
6Click [OK] on the “Attention about media” confirmation screen.
7Click [Start] on “Step 3: Making Recovery Disc” .
8The process will prompt you to insert your discs.
9Once the process completes successfully, click [Finish] on “Step 4: Making Recovery Disc process has been
completed” screen.
ALL USER-CREATED DATA WILL BE DELETED FROM YOUR SYSTEM WHEN THE FACTORY IMAGE IS RESTORED.
DURING THE FOLLOWING PROCESS, YOU SHOULD CONNECT AN AC ADAPTER SINCE THE PROCESS MAY TAKE A LONG TIME.
65
- Restoring Your System Image and Software
Recovering Your Factory Image.
In the event you need to restore your original Factory Image, perform the following steps.
In order to recover your Factory Image, perform the steps outlined in “Running Recovery and Utility from hard disk”.
Backing Up a System Image
Optional Step: Launch the Fujitsu Bonus Apps utility from your desktop, and select the components you wish to
install. (Alternatively, you can access Bonus Apps by opening Charms panel from Modern Start screen and searching
for "Fujitsu BonusApps".)
User-Configured System Backups: On your desktop, there is a [System Backup and Restore] icon that
allows you to make backups of your current system image either to another location on your hard drive
or on removable media. A system image is the configuration of your C: drive at a particular point of time.
You may want to make system image backups occasionally in order to have points to which you can
return without having to go all the way back to the Factory Image.
By default, system images are saved in the D: drive in the System Backup and Restore folder. You can also elect to
save the image to an external hard drive.
1Launch System Backup and Restore from the desktop icon and click [Yes] on User Account Control dialog
2Click [Next] on Backup Your Data screen
3Select the [Backup] tab on System Backup and Restore screen.
4Click the [Backup User System] button.
ALL USER-CREATED DATA WILL BE DELETED FROM YOUR SYSTEM WHEN THE FACTORY IMAGE IS RESTORED.
66
- Restoring Your System Image and Software
5On the “Step 1: Select a backup destination” screen select your destination drive. By default the Destination is set
to D: drive. You can also select the [Other drive] option to back up to an external drive. Select whether you would
like the system to [Shutdown] or [Restart] after the process is completed.
6On the “Step 2: Name your backup images” screen that appears, you can enter up to 300 characters of information
about the backup file. This information will help you to identify the image at a later date.
7On “Step 3: Backup the entire C: drive image” verify your backup settings and click [Next].
8Click [OK] on “Step 4: Please confirm the following before starting your backup” to restart you computer and begin
backup.
9After backup completes and the system restarts, “Step 5: Backup Completed. Confirm the results” screen should
appear on your desktop confirming that backup image has been created successfully. Click [Close] to close System
Backup and Restore dialog.
10 Click [OK] to quit the System Backup and Restore utility.
Managing Your Backup Images
With the System Backup and Restore tool you can also make copies of backup images, archive them on DVD, or delete
them from your hard drive.
1Launch System Backup and Restore from the desktop icon and click [Yes] on User Account Control dialog.
2Click [Next] on the Backup Your Data screen.
3Select the [Create/Manage] tab and click on [Manage User System Backup].
4In the next window there are three options allowing you to [Copy], [Delete], or [Add Comment] to your images.
Click the action button you would like to perform:
Selecting [Copy] option (Note that you must have an external disk drive connected for the [Copy] button to
work, otherwise an attempt to copy will result in an error.)
a. On “Step 1: Select a backup file that you wish to copy”, select the location of a backup file. A list of backup
files will appear. Select the file you wish to copy from the list and click [Next].
67
- Restoring Your System Image and Software
b. On “Step 2: Select a drive to copy a backup file”, select the destination drive and click [Next].
c. On “Step 3: Start to copy the following information” confirm the information and click [Start].
d. “Step 4: Processing backup data copying” screen displays the progress bar.
e. Click [Finish] on “Step 5: Copy completed. Confirm the results” screen.
Selecting “Delete” option
a. On “Step 1: Please select your target data” screen select location of a backup file. A list of backup files will
appear. Select the file(s) you wish to delete and click [Next].
b. Click [Start] on “Step 2: Delete backup data” screen.
c. Click [OK] to the confirmation message.
d. Click [Finish] on “Step 4: Delete process has been completed” screen.
Selecting “Add Comment” option
a. On the “Step 1: Select target data” screen select location of a backup file. A list of backup files will appear.
Select the file you wish to add comments to and click [Next].
b. On the “Step 2: Add comment” screen, type in a maximum of 300 characters in “Comment” text area and
click [Add].
c. Click [Finish] on the “Step 3: Adding comment has been completed” screen.
Restoring your backup images
1Launch System Backup and Restore from the desktop icon and click [Yes] on the User Account Control dialog
2Click [Next] on the Backup Your Data screen
3Select the Restore tab and click on “Restore User System Backup”
4On “Step 1: Please confirm the following before starting restore process”, confirm information and click [OK]. The
system will restart to begin restoring your backup.
68
- Restoring Your System Image and Software
5After the system restarts, the “Explanation about Restore User System Backup” screen is shown. Once you read the
EULA, select [Agree] choice and click [Next].
6Select an image to restore from the Backup data list and click [Next]
7Click [Start] on “Confirm before restoration” screen
8Once restoration finishes, click [Close] in “Finished restoration” screen, the computer will restart to Windows.
Using the Recovery and Utility Tools
The Recovery and Utility tools consist of a variety of tools that will help you recover your Factory Image, recover system
images, and delete the data from your hard disk.
Methods for accessing the utilities
Recovery and Utility Tools are preinstalled in a hidden partition by the factory, or they can be accessed by using the
bootable disc. Please note that you can delete Recovery and Utility tools from your hard disk drive if you modify the
partitions. In this case you will not be able to use the hidden partition for booting to Recovery and Utility Tools, but
you will still be able to boot from the Bootable Disc.
Determining whether Recovery and Utility is pre-loaded
1Turn on or reboot your system. When the Fujitsu logo appears, press [F12] key.
2From the Boot Menu that appears, check whether the <Recovery and Utility> option is present. If it is not present,
it means that the utility must be used from the disc. Proceed to “Running Recovery and Utility from the Bootable
Disc” if <Recovery and Utility> is unavailable.
Running Recovery and Utility from hard disk
1Turn on or reboot your system. When the Fujitsu logo appears, press the [F12] key.
2Cursor down to <Recovery and Utility> and press the [Enter] key.
3Choose your Language (English or French).
4Three tool options appear: Diagnostics, Recovery and Utility (Please see Recovery and Utility tools section below
for instructions on how to use these tools).
69
- Restoring Your System Image and Software
Running Recovery and Utility from the Bootable disc
To verify/change the boot-up priority (rather than booting-up from the hard drive or an external floppy disk drive),
perform the following steps:
1Power on your system. When the Fujitsu logo appears on the screen. press the [F12] key.
2Highlight the CD/DVD option from the Boot menu, then press [Enter].
3Insert the bootable disc into the drive tray.
4Click [OK].
5Select CD/DVD boot mode: UEFI Mode and press [Enter]. While the files are being loaded from the disc, the Fujitsu
logo screen will appear followed by a progress bar screen at the bottom of the screen.
Recovery and Utility tools
Diagnostics tool: The Diagnostics tool is designed for use by IT professionals. It is not likely you will need to use this
tool. If you should need to use this tool, perform the following steps:
1Press the “Diagnostics Tool” button to start the Diagnostics tool. A progress bar appears while the Diagnostics tool
is starting up.
2Read the note, then click [OK].
3Choose one or more of the following options for diagnostics on the “Fujitsu Hardware Diagnostics Tool window”:
CPU, Memory, Display, Hard Disk, CD/DVD/BD, Floppy Disk, Keyboard, and Mouse. Click the [Option] button to
specify how many times the tool should run diagnostics on each selected component. Press [Execute] to start the
Diagnostics tool.
4After the execution is completed, the selected components are circled in red to indicated that they have been
diagnosed and the result dialog window is opened.
5Click [End] to close the Diagnostics tool, then click [Yes] to confirm the end of diagnostics session.
Recovery tool: The Recovery tool contains three options. User System Backups: Recovering C: Drive from D: Drive or
external storage device), Restore C: Drive: Restore factory image (only C: drive), and Restore Full Hard Drive:
70
- Restoring Your System Image and Software
Restore factory image (full hard drive).You can use these tools to restore the Factory Image from the hidden
partition, restore backup image(s) created by you or images stored on DVD discs, and perform a full hard drive
recovery. Please refer to instructions above for details on how to create Factory Image Recovery DVDs, user backup
DVDs and system image backup.
To recover from D: drive or external storage device:
1Click [User System Backups]
2The progress bar screen is followed by EULA screen. Click [Agree] to accept the EULA.
3On “Select an image to restore” screen select the image to restore from the list of images and click [Next].
4Click [Start] on the “Confirm before restoration” screen to begin the restoration process.
5Once restoration finishes, click [Close] in the “Finished restoration” screen; the computer will restart to Windows.
To restore from the Factory Image (hidden partition):
1Click [Restore C: drive].
2The progress bar screen is followed by “Restore Factory Image (only C: drive) screen confirming that the Factory
Image will be restored to the C: drive and D: drive data will remain. Click [Next].
3Read the instruction screen and select [Agree], then [Next].
4Click [OK] to the warning message to restore factory image to the C: drive.
5When the progress bar screen, wait for the process to complete.
6Click [Finish] when the process completes; the computer will restart to Windows.
To restore full hard drive:
Follow the steps in section “Recovering your Factory Image using Recovery and Utility (for new hard drive or
non-bootable hard drive)”
71
- Restoring Your System Image and Software
Utility tool: The Utility tool contains two options: Hard Disk Data Delete and Partition Creation.
•The Hard Disk Data Delete utility is used to delete all data on the hard disk and prevent the data from being
reused. NOTE: Do not use the Hard Disk Data Delete utility unless you are absolutely certain that you want
to erase your entire hard disk, including all partitions.
To delete hard disk data:
a. Click the [Hard Disk Data Delete] button
b. The progress bar appears, followed by the EULA screen.
c. Agree to the EULA and click [Next].
d. Choose the hard disk from which the data should be deleted in the list of hard disks and click [Next].
•The Partition Creation utility is used to change the C: and D: drive partition sizes. To run this utility:
a. Click the [Partition Creation] button.
b. A progress bar screen appears, followed by the EULA screen. Agree to the EULA.
c. On the Recovery Tool - Partition Creation screen move the slider to set disk size, then click [OK].
d. Click YES in the Partition Creation confirmation dialog.
Recovering your Factory Image using Recovery and Utility (for new hard drive or non-bootable hard drive)
If you have installed a new hard drive or your hard drive is not bootable, perform the following steps.
1Power on your system. When the Fujitsu logo appears on the screen, press the [Enter] key.
2Highlight the CD/DVD option from the Boot Menu and press [Enter].
3Insert the bootable disc in your DVD drive, then click [OK].
4Select CD/DVD boot mode: UEFI Mode and press [Enter]. While the files are being loaded from the disc, Fujitsu
logo screen will appear followed by a progress bar screen at the bottom of the screen.
5Choose your language (English or French).
6Three tool options appear: Diagnostics, Recovery and Utility. Select [Recovery].
72
- Restoring Your System Image and Software
7Select [Restore full hard drive].
8Click [Next] to confirm full hard drive restoration. (All data on HDD will be deleted).
9Agree to EULA by selecting [Agree] option and clicking [Next].
10 Click [Next] on the Recovery Disk Check screen to verify that the bootable disk has been inserted into the optical
drive.
11 The Checking for Recovery Disk screen appears followed by the prompt to insert the first disk. Click [OK] to
continue. Repeat this step for all disks. After all recovery disks have been checked and the check has been
completed, click [Next]
12 Reinsert the first recovery disk and click [Next]
13 Click [OK] when you receive the final warning informing you that all data on drives C: and D: will be lost. This starts
the recovery process.
14 Follow the prompts to insert the next recovery disks and click [OK].
15 After the copying of the factory image to the HDD completes and the factory image is restored, follow the prompt
to insert bootable disk.
16 After the restore process is complete, click [Finish] to restart the system. The computer will restart automatically
and then go through the first boot process.
Downloading Driver Updates
The Fujitsu Software Download Manager (FSDM) utility is available to allow you to download the latest drivers,
utilities, and applications from the Fujitsu Support site. If you have a Windows 8 or Windows 7 operating system, you
will need to go to the Support Site (http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
73
Chapter 5
Care and Maintenance
Caring for your Tablet PC
If you use your STYLISTIC Tablet PC carefully, you will increase its life and reliability. This section provides some tips for
looking after the Tablet PC and its devices.
•Your STYLISTIC is a durable but sensitive electronic device. Treat it with respect and care.
•Make a habit of transporting it in a suitable carrying case.
•Do not attempt to service the computer yourself. Always follow installation instructions closely.
•Keep it away from food and beverages.
THE SYSTEM CONTAINS COMPONENTS THAT CAN BE SEVERELY DAMAGED BY ELECTROSTATIC DISCHARGE (ESD). TO MINIMIZE RISK TO THE
COMPONENTS, OBSERVE THE FOLLOWING PRECAUTIONS:
•IF YOU DROP YOUR TABLET PC OR DAMAGE THE HOUSING IN ANY WAY, IMMEDIATELY TURN OFF POWER AND DISCONNECT THE POWER PLUG. FAILURE
TO DO SO COULD RESULT IN A SHORT CIRCUIT, SMOKE, AND/OR FIRE. CONTACT FUJITSU SERVICE AND SUPPORT BY PHONE AT 1-800-8FUJITSU (1-
800-838-5487), BY EMAIL AT 8FUJITSU@US.FUJITSU.COM, OR THROUGH THE WEBSITE AT HTTP://WWW.COMPUTERS.US.FUJITSU.COM/SUPPORT
TO LEARN HOW TO GET THE SYSTEM REPAIRED.
•BEFORE DOCKING OR UNDOCKING YOUR TABLET PC (WHEN USING A DOCKING CRADLE), IT IS GOOD PRACTICE TO TOUCH A GROUNDED METAL OBJECT
TO DISCHARGE STATIC ELECTRICITY IN YOUR BODY.
•ELECTRICAL EQUIPMENT MAY BE HAZARDOUS IF MISUSED. OPERATIONS OF THIS PRODUCT OR SIMILAR PRODUCTS, MUST ALWAYS BE SUPERVISED BY AN
ADULT. DO NOT ALLOW CHILDREN ACCESS TO THE INTERIOR OF ANY ELECTRICAL PRODUCTS AND DO NOT PERMIT THEM TO HANDLE ANY CABLES.
74
- Caring for your Tablet PC
•If you accidentally spill liquid on your STYLISTIC Tablet PC:
1Turn it off.
2Position it so that the liquid can run out and let it dry out for 24 hours, or longer if needed.
3If your Tablet PC will not boot after it has dried out, call your support representative.
•Do not use your Tablet PC in a wet environment (near a bathtub, swimming pool).
•Always use the AC adapter and batteries that are approved for your Tablet PC.
•Avoid exposure to sand, dust and other environmental hazards.
•Do not expose your Tablet PC to direct sunlight for long periods of time as temperatures above 140° F (60° C)
may damage your Tablet PC.
•Do not put heavy or sharp objects on the computer.
Cleaning your Tablet PC
General instructions
Always shut down the computer, unplug the power adapter, and remove the battery when cleaning or disinfecting
the computer exterior, keyboard or LCD display.
Cleaning guidelines using recommended off-the-shelf cleaners
Computer exterior, computer keyboard
To clean the exterior and keyboard, use one of the following off-the-shelf products only:
•Office Depot® #154-616 Notebook Cleaning Kit
•Meridrew Enterprises Klear_Screen® Wipes
•3M CL563 Cleaner Wipes
Note: After cleaning with one of these products, gently polish with a dry, soft, lint-free cloth until the solution is no
longer visible.
75
- Caring for your Tablet PC
LCD display, fingerprint sensor*
To clean the LCD display or fingerprint sensor, use one of the following off-the-shelf products only:
•Office Depot® #154-616 Notebook Cleaning Kit
•Meridrew Enterprises Klear_Screen® Wipes
* Applies to Tablet PC, convertible PC with LCD shield, and standard notebook LCD displays.
Note: Wipe the LCD surface gently, allowing it to dry before turning on the computer.
Disinfecting guidelines using recommended off-the-shelf disinfectants
To disinfect the Tablet PC, use one of the following off-the-shelf products only:
•Veridien® ViraGuard Hospital Disinfectant
•Veridien® ViraGuard Disinfectant Wipes
1Disinfect the surface with a soft cloth which has been lightly dampened with the solution. Allow the surface to dry
before turning on the computer.
OR
2Wipe the surface with a soft cloth wipe and a 50% ethanol solution or use another ethanol-based germicide which
has been registered as a hospital disinfectant by the EPA .
•USE OF INCORRECT CLEANERS CAN RESULT IN OPTICAL IMPAIRMENT OF THE LCD AND/OR DAMAGE TO THE COMPUTER. ALWAYS REFER TO THE
CLEANER MANUFACTURER'S GUIDELINES AND MATERIAL SAFETY DATA SHEETS FOR PROPER HANDLING AND USE OF THE PRODUCTS.
•NEVER USE AMMONIA, ACIDIC, OR ALKALINE CLEANERS OR ORGANIC CHEMICALS SUCH AS PAINT THINNER, ACETONE, PROPYL OR ISOPROPYL
ALCOHOL, OR KEROSENE. IT MAY DAMAGE SURFACE FINISHES AND THE COATING OF THE LCD SCREEN.
•NEVER USE COMPRESSED AIR FOR CLEANING YOUR COMPUTER.
76
- Caring for your Tablet PC
Storing your Tablet PC
•If storing your Tablet PC for a month or longer, turn it off, fully charge the battery, then remove and store all
Lithium Polymer batteries.
•Store your Fujitsu STYLISTIC in a cool, dry location. Temperatures should remain between 13ºF
(-25ºC) and 140ºF (60ºC).
•Store your tablet and batteries separately. If you store your system with a battery installed, the battery will
discharge, and battery life will be reduced. In addition, a faulty battery might damage your system.
Traveling with your Tablet PC
•Do not transport your Tablet PC while it is turned on.
•You should carry your Tablet PC with you while traveling, rather than checking it in as baggage.
•Never put your Tablet PC through a metal detecto; have it hand-inspected by security personnel.
You can however, put your Tablet PC through a properly tuned X-ray machine. To avoid problems,
place it close to the entrance of the machine and remove it as soon as possible or have it hand-
inspected by security personnel. Security officials may require you to turn your system on, so make sure you
have a charged battery on hand.
•ALWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING AND/OR PACKAGING IT. AFTER SHUTTING DOWN THE SYSTEM, WAIT UNTIL THE STATUS
LED PANEL INDICATES POWER OFF CONDITION (I.E., NO LIGHTS ARE ILLUMINATED).
•IT IS POSSIBLE THAT THE UNIT MAY NOT AUTOMATICALLY GO TO POWER OFF OR HIBERNATE MODE WHEN YOU CLOSE THE LID. THIS SITUATION MAY
OCCUR DUE TO PRE-OS BOOT PASSWORD SECURITY SETTINGS OR SOME OTHER APPLICATION RUNNING ON THE COMPUTER.
•ATTEMPTING TO TRANSPORT THE COMPUTER WHILE POWER IS ON MAY DAMAGE THE TABLET PC DUE TO SHOCK OR OVERHEATING.
77
- Caring for your Tablet PC
•Take the necessary plug adapters if you're traveling overseas. Check the following diagram to determine which
plug adapter you'll need or ask your travel agent.
Batteries
Caring for your Battery
•Always handle batteries carefully.
•Do not short-circuit the battery terminals (that is, do not touch both terminals with a metal object). Do not
carry lose batteries in a pocket or purse where they may mix with coins, keys, or other metal objects. Doing so
may cause an explosion or fire.
•Do not drop, puncture, disassemble, mutilate or incinerate the battery.
•Recharge batteries only as described in this manual and only in ventilated areas.
•Do not leave batteries in hot locations for more than a day or two. Intense heat can shorten the life of your
battery.
•Do not leave a battery in storage for longer than 6 months without recharging it.
Increasing Battery Life
•Power your Tablet PC through the AC or optional auto/airline adapter whenever possible.
•If your tablet runs on battery power all day, connect it to an AC adapter overnight to recharge it.

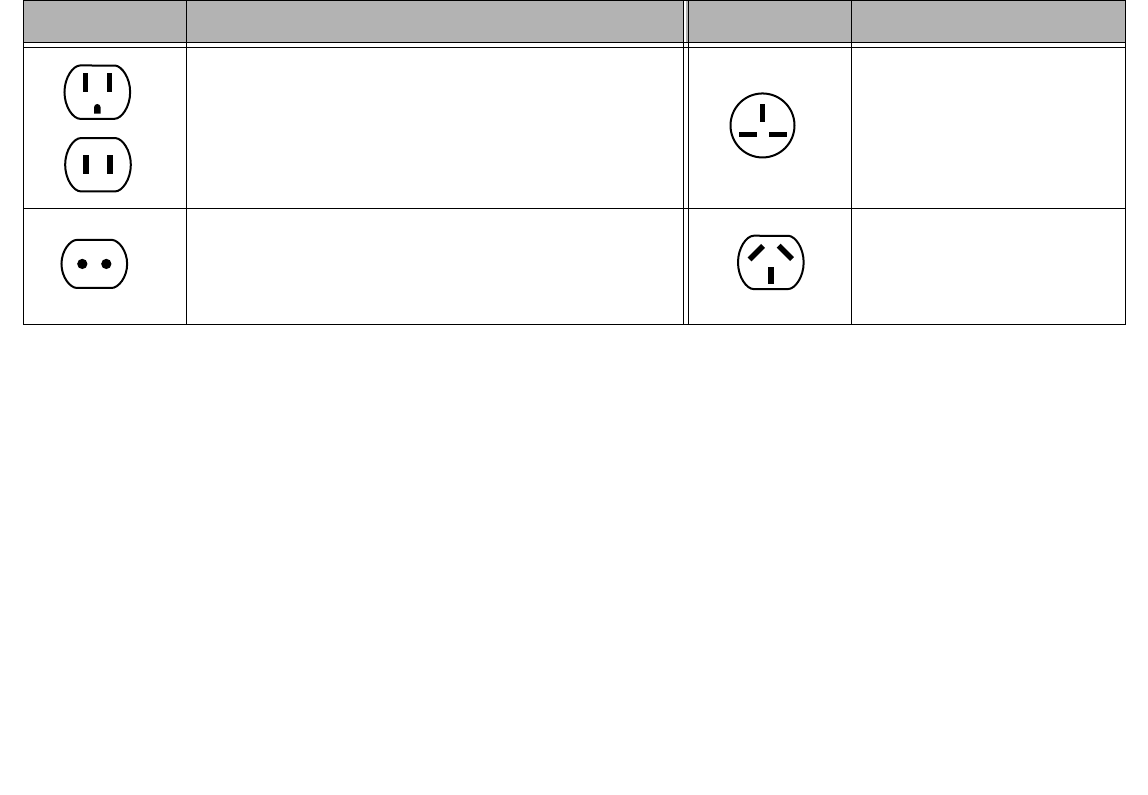

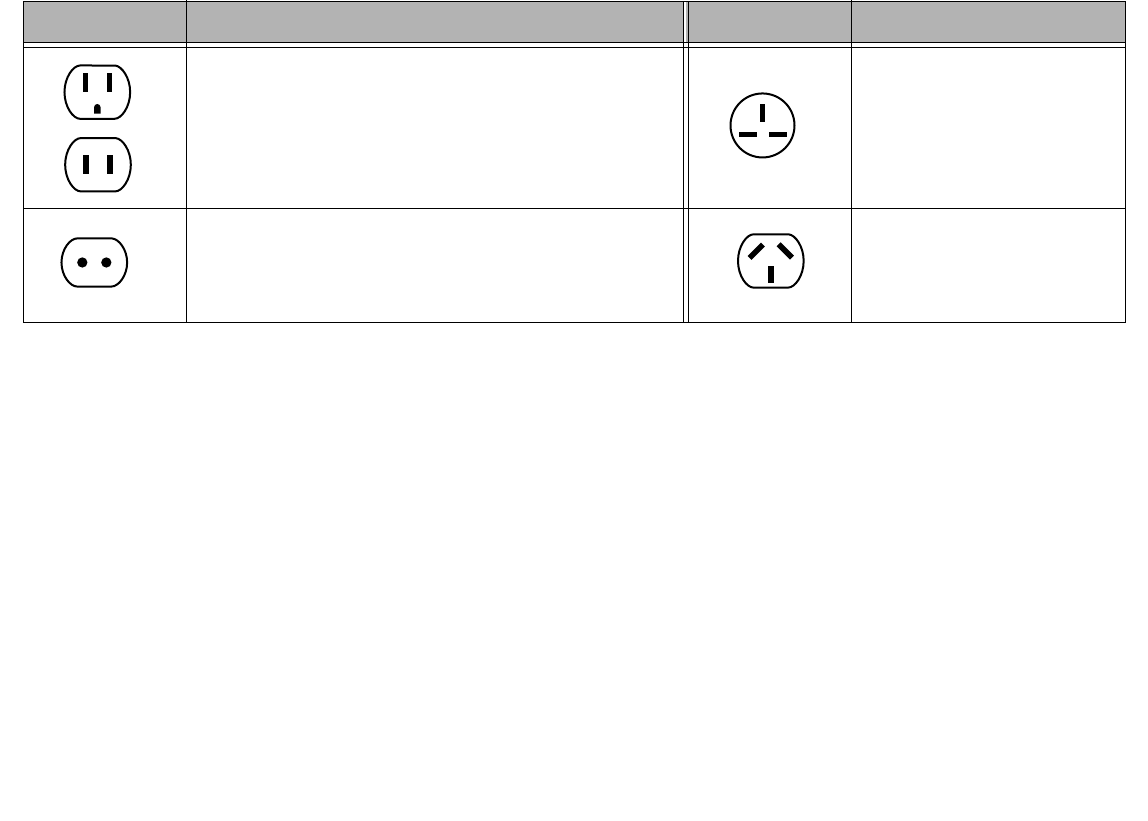

Outlet Type Location Outlet Type Location
United States, Canada, parts of Latin America, Mexico,
Japan, Korea, the Philippines, Taiwan
United Kingdom,
Ireland, Malaysia,
Singapore, parts of Africa
Russia and the Commonwealth of Independent States (CIS),
most of Europe, parts of Latin America, the Middle East, parts
of Africa, Hong Kong, India, most of South Asia
China, Australia, New Zealand
78
- Caring for your Tablet PC
•Keep brightness to the lowest level comfortable.
•Set the power management for maximum battery life.
•Put your Tablet PC in Sleep mode when it is turned on and you are not actually using it.
•Limit your media drive access.
•Disable the Media Player auto insert notification function.
Media Care
Caring for your Media (when optional external optical drive is installed)
Media discs are precision devices and will function reliably if given reasonable care.
•Always store your media disc in its case when it is not in use.
•Always handle discs by the edges and avoid touching the surface.
•Avoid storing any media discs in extreme temperatures.
•Do not bend or scratch media discs or set heavy objects on them.
•Do not spill liquids or get dust on media discs.
•Never write on the label surface with a ballpoint pen or pencil. Always use a felt pen.
•If a disc is dirty, use only a DVD/CD cleaner or wipe it with a clean, soft, lint free cloth starting from the inner
edge and wiping to the outer edge.
•If a disc is subjected to a sudden change in temperature, condensation may form on the surface. Wipe moisture
off with a soft, lint free cloth and let it dry at room temperature. DO NOT use a hair dryer or heater to dry media
discs.
Caring for an Optional Optical Drive
An optional optical drive is durable but you must treat it with care. Please pay attention to the following points:
•The drive rotates the compact disc at a very high speed. Do not carry it around or subject it to shock
or vibration with the power on.
•Avoid using or storing the drive where it will be exposed to extreme temperatures.
•Avoid using or storing the drive where it is damp or dusty.
•Avoid using or storing the drive near magnets or devices that generate strong magnetic fields.
79
- Caring for your Tablet PC
•Avoid using or storing the drive where it will be subjected to shock or vibration.
•Do not disassemble or dismantle the optical drive.
•Use of a commercially available lens cleaner is recommended for maintenance of your drive.
Secure Digital Cards
Caring for your Cards
Secure Digital Cards are durable, but you must treat them with care. The documentation supplied with your card will
provide specific information, but you should pay attention to the following points:
•To keep out dust and dirt, store cards in their protective sleeves when they are not installed.
•Avoid prolonged exposure to direct sunlight or excessive heat.
•Keep the cards dry.
•Do not flex or bend the cards, and do not place heavy objects on top of them.
•Do not force cards into the slot.
•Avoid dropping cards, or subjecting them to excessive vibration.
80
Chapter 6
System Specifications
Specifications
This section provides the hardware and environmental specifications for your Fujitsu STYLISTIC Tablet PC.
Specifications of particular configurations will vary.
Microprocessor
AMD Z60 APU (with AMD Radeon™ HD 6250 Graphics)
Chipset
•AMD A68M FCH
Memory
System Memory
•DDR3-1066 MHz SDRAM memory module
•Fixed 4GB of total memory depending upon configuration
Cache Memory
1MB L2 cache on-die
81
- Specifications
Video
Video Color and Resolution
Anti-glare 10.1" HD LED backlit IPS display
•Internal: 1366 x 768 pixel resolution, 16M colors
•HDMI: 1920 x 1080 pixel resolution, 16M colors
•Simultaneous: 1366 x 768, 16M colors
•160° vertical and horizontal viewing angles
Digitizer
N-trig® DuoSense® technology. Dual Digitizer, consisting of active digitizer and capacitive touch panel (uses active
stylus input and up to 10 finger touch input).
Video RAM
AMD Radeon™ HD 6250 graphics
Win8/Win7 (32bit): max 1908MB (HyperMemory) when the main memory is 4GB
Win8/Win7 (64bit): max 1964MB (HyperMemory) when the main memory is 4GB
Audio
•Realtek codec ALC269
•Headphones: Stereo headphone jack, 3.5 mm, 1 Vrms or less, minimum impedance 32 Ohms
•Two built-in stereo speakers
•Two built-in dual analog microphones
Mass Storage Device Options
Hard Drive Options
•FDE Solid State Drive, S-ATA/300 (3.0Gbps), 64 GB, with TRIM command support
•FDE Solid State Drive, S-ATA/300 (3.0Gbps), 128 GB, with TRIM command support
•Solid State Drive, S-ATA/300 (3.0Gbps), 256 GB, with TRIM command support
82
- Specifications
Communications
•WLAN: Mitsumi MW-W095 (Broadcom: 43241)
•Bluetooth: Broadcom BCM20702 Bluetooth USB device for wireless personal area network communication
•WWAN: Wireless Gobi 5000 EM7355
Security Features
Trusted Platform Module
The STYLISTIC Q584 Tablet PC may have an optional Trusted Platform Module (TPM) installed for added system
security.
Fingerprint Recognition Sensor
Swipe sensor for biometric security.
SmartCard Slot
Integrated SmartCard slot (requires third-party application)
Device Ports
On the STYLISTIC Tablet PC:
•SD Card slot
•Two USB 2.0 (Universal Serial Bus) connectors for input/output devices
•One DC In connector
•One HDMI connector
•Docking port (40-pin, to dock with optional STYLISTIC Docking Cradle)
•One stereo headphone jack
•5.0 megapixel auto-focus rear-facing web camera, HD (1240 x 720 pixel) front-facing web camera
On the Optional STYLISTIC Docking Cradle
•Three USB 2.0 connectors for input/output devices
•One Ethernet LAN connector
83
- Specifications
•One DC-in connector
•One docking connector (40-pin, to dock with Tablet PC)
Power
Battery
Lithium Polymer Battery, 2 cells, 7.2V, 36Wh, 5000 mAh
AC Adapter
Autosensing 100-240V AC, supplying 19V DC, 3.16A, 60W to the Tablet PC; includes an AC cable
Power Management
Conforms to ACPI (Advanced Configuration and Power Interface).
Dimensions and Weight
Overall Dimensions
Approximately 10.76" (w) x 6.93" (d) x 0.54" (h) (273.5 x 176 x 13.6 mm)
Weight
Approximately 1.65 lb. (748g)
Environmental Requirements
Temperature
Operating: 41° to 95° F (5° to 35° C). Non-operating: 5° to 140° F (–15° to 60° C)
Humidity
Operating: 20% to 85%, relative, non-condensing. Non-operating: 8% to 85%, relative, non-condensing
Altitude
Operating: 10,000 feet (3,048 m) maximum
84
- Specifications
Popular Accessories
For ordering or additional information on Fujitsu accessories please visit our Web site at
www.shopfujitsu.com or call 1-800-FUJITSU.
Included Software
Depending on your pre-installed operating system, your Tablet PC comes with software for playing audio and video
files of various formats. In addition there is virus protection software and Power Management software. The following
list indicates the software included with your system.
•Adobe® Reader
•Norton Studio
•Skype
•OmniPass® Fingerprint application
Learning About Your Software
Tutorials
All operating systems and most application software have tutorials built into them upon installation. We highly
recommend that you step through the tutorial before you use an application.
Manuals
Included with your Tablet PC you will find manuals for your installed operating system and other pre-installed
software. Any manuals that are not included, are available online through the help system of the software. We
recommend that you review these manuals for general information on the use of these applications.
Adobe Reader
The Adobe Reader allows you to view, navigate, and print PDF files from across all of the major computing platforms.
Norton Studio
Easily manage your Norton™ protection for your PCs and other devices right from your Windows® 8 tile interface
desktop. Designed and optimized for Windows 8 tile interface, Norton Studio lets you view, control, fix, update, and
renew all your Norton protection products from a single screen.
85
- Specifications
OmniPass® Fingerprint application
The fingerprint sensor uses Softex OmniPass which provides password management capabilities to Microsoft
Windows operating systems. OmniPass lets you use a "master password" for all Windows, applications, and on-line
passwords, and presents a convenient user interface through which you can securely manage passwords, users, and
multiple identities for each user.
Skype
Skype allows users to communicate with peers by voice, video, and instant messaging over the Internet. Skype can
be used to place phone calls on traditional telephone networks. Calls to other users within Skype are free, while calls
to landlines and cell phones are charged via a user account system. Skype is also a popular tool for file transfer and
teleconferencing.
Operating System
The following operating system configuration is installed on your system:
Microsoft Windows 8 Professional Edition
86
- Regulatory Information
Regulatory Information
Notice
Changes or modifications not expressly approved by Fujitsu could void this user’s authority to operate the equipment.
FCC NOTICES
Notice to Users of Radios and Television
This equipment has been tested and found to comply with the limit for class B digital devices, pursuant to parts 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet that is on a different circuit than the receiver.
•Consult the dealer or an experienced radio/TV technician for help.
Shielded interconnect cables must be employed with this equipment to ensure compliance with the pertinent RF emission limits governing
this device.
DOC (INDUSTRY CANADA) NOTICES
Notice to Users of Radios and Television
This Class B digital apparatus meets all requirements of Canadian Interference-Causing Equipment Regulations.
CET appareil numérique de la class B respecte toutes les exigence du Réglement sur le matérial brouilleur du Canada.
87
Appendix A: WLAN User’s Guide
FCC Regulatory Information
Please note the following regulatory information related to the optional wireless LAN device.
Regulatory Notes and Statements
Wireless LAN, Health and Authorization for use
Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The energy levels of these emissions, however, are far much
less than the electromagnetic energy emissions from wireless devices such as mobile phones. Wireless LAN devices are safe for use by
consumers because they operate within the guidelines found in radio frequency safety standards and recommendations. The use of Wireless
LAN devices may be restricted in some situations or environments, such as:
•On board an airplane, or
•In an explosive environment, or
•In situations where the interference risk to other devices or services is perceived or identified as harmful.
In cases in which the policy regarding use of Wireless LAN devices in specific environments is not clear (e.g., airports, hospitals,
chemical/oil/gas industrial plants, private buildings), obtain authorization to use these devices prior to operating the equipment.
THE PRODUCT ID LABEL IS LOCATED IN THE BATTERY COMPARTMENT. THE LABEL CAN BE SEEN BY REMOVING THE BATTERY AS PER INSTRUCTIONS ON
PAGE 50.
L’ÉTIQUETTE D’IDENTIFICATION DU PRODUIT EST SITUÉE DANS LE COMPARTIMENT DE LA BATTERIE. POUR VOIR L’ÉTIQUETTE, RETIREZ LA BATTERIE
CONFORMÉMENT AUX INSTRUCTIONS DE LA PAGE 50.
88
-
Regulatory Information/Disclaimers
Installation and use of this Wireless LAN device must be in strict accordance with the instructions included in the user documentation
provided with the product. Any changes or modifications made to this device that are not expressly approved by the manufacturer may void
the user’s authority to operate the equipment. The manufacturer is not responsible for any radio or television interference caused by
unauthorized modification of this device, or the substitution or attachment of connecting cables and equipment other than those specified
by the manufacturer. It is the responsibility of the user to correct any interference caused by such unauthorized modification, substitution or
attachment. The manufacturer and its authorized resellers or distributors will assume no liability for any damage or violation of government
regulations arising from failure to comply with these guidelines.
This device must not be co-located or operated in conjunction with any other antenna or transmitter.
For IEEE 802.11a Wireless LAN: For operation within 5.15~5.25 GHz frequency range, it is restricted to indoor environments, and the
antenna of this device must be integral.
Federal Communications Commission and Industry Canada statement:
This device complies with Part 15 of FCC Rules and Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) This device may not cause interference, and, (2) This device must accept any
interference, including interference that may cause undesired operation of this device.
Déclaration d’Industrie Canada
Cet appareil est conforme à la Section 15 des Règles de la FCC et à la (aux) norme(s) RSS concernant les appareils exempts de licence par
Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence
nuisible; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de
l'appareil.
FCC Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy. If not installed and used in accordance with the instructions, it may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try and correct the interference by one or more of the following measures:
1Reorient or relocate the receiving antenna.
2Increase the distance between the equipment and the receiver.
Figure A-1. Ad Hoc Mode Network
89
-
3Connect the equipment to an outlet on a circuit different from the one the receiver is connected to.
4Consult the dealer or an experienced radio/TV technician for help.
FCC/IC Radio Frequency Exposure statement
The available scientific evidence does not show that any health problems are associated with using low power wireless devices. There is no
proof, however, that these low power wireless devices are absolutely safe. Low power wireless devices emit low levels of radio frequency
energy (RF) in the microwave range while being used. Whereas high levels of RF can produce health effects (by heating tissue), exposure to
low-level RF that does not produce heating effects causes no known adverse health effects. Many studies of low-level RF exposure have not
found any biological effects. Some studies have suggested that some biological effects might occur, but such findings have not been
confirmed by additional research.
The wireless LAN radio device has been tested and found to comply with FCC radiation exposure limits set forth for an uncontrolled equipment
and meets the FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65.
The exposure standard for wireless devices employs a unit of measurement known as the Specific Absorption Rate, or SAR. The SAR limit set
by the FCC is 1.6W/kg, and 1.6W/kg by Industry Canada.
This device is compliance with SAR for general population /uncontrolled exposure limits in ANSI/IEEE C95.1-1992 and Canada RSS 102, and
had been tested in accordance with the measurement methods and procedures specified in OET Bulletin 65 Supplement C, and Canada RSS
102. This device has been tested, and meets the FCC, IC RF exposure guidelines when tested with the device directly contacted to the body.
Déclaration de la FCC/d’Industrie Canada sur l’exposition aux radiofréquences
La norme régissant l’exposition des appareils sans fil aux radiofréquences emploie une unité de mesure dénommée Taux d’absorption
spécifique, ou TAS. La FCC et Industrie Canada ont défini la même limite de TAS : 1,6 W/kg.
Cet appareil est conforme au TAS pour les limites d’exposition générales de la population/non contrôlées définies par les règles C95.1-1992
de l’ANSI/IEEE et RSS 102 d’Industrie Canada ; il a été testé en conformité avec les méthodes et procédures de mesure spécifiées dans le
supplément C du bulletin 65 de l’OET (Office d’ingénierie et de technologie) et la règle RSS 102 d’Industrie Canada. Cet appareil a été testé
selon les directives de la FCC et d’IC concernant l’exposition aux radiofréquences et s’est révélé conforme à ces dernières lorsqu’il a été testé
en contact direct avec le corps.
Export restrictions
This product or software contains encryption code which may not be exported or transferred from the US or Canada without an approved US
Department of Commerce export license. This device complies with Part 15 of FCC Rules., as well as ICES 003 B / NMB 003 B. Operation is
subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesirable operation. Modifications not expressly authorized by Fujitsu America, Inc. may
invalidate the user's right to operate this equipment.
90
-
Canadian Notice
The device for the 5150 - 5250 MHz band is only for indoor usage to reduce the potential for harmful interference to co-channel mobile
satellite systems.
The maximum antenna gain of 6 dBi permitted (for devices in the 5250 - 5350 MHz, 5470 - 5725 MHz and 5725 - 5825 MHz bands) to comply
with the e.i.r.p. limit as stated in A9.2 of RSS210.
In addition, users are cautioned to take note that high power radars are allocated as primary users (meaning they have priority) of 5250 -
5350 MHz and 5650 - 5850 MHz and these radars could cause interference and/or damage to LE-LAN devices.
Avis pour le Canada
Le matériel destiné à un usage sur la bande 5 150 - 5 250 MHz doit être utilisé uniquement à l’intérieur afin de réduire les risques de
brouillage nuisible causé aux systèmes mobiles par satellite fonctionnant sur un même canal.
Un gain d’antenne de 6 dBi est autorisé (pour le matériel utilisant les bandes 5 250 - 5 350 MHz, 5 470 - 5 725 MHz et 5 725 - 5 825 MHz),
conformément à la limite p.i.r.e. maximale permise selon l'annexe A9.2 afférent aux périphériques RSS210.
En outre, les utilisateurs doivent prendre garde au fait que les radars de grande puissance sont considérés comme des utilisateurs principaux
(ce qui signifie qu'ils sont prioritaires) des bandes 5 250 - 5 350 MHz et 5 650 - 5 850 MHz et qu'ils pourraient causer des interférences et/ou
des dommages aux appareils de réseau exempts de licence.
91
- Before Using the Optional Wireless LAN
Before Using the Optional Wireless LAN
This manual describes the procedures required to properly set up and configure the optional integrated Wireless LAN
USB device (referred to as "WLAN device" in the rest of the manual). Before using the WLAN device, read this manual
carefully to ensure its correct operation. Keep this manual in a safe place for future reference.
Wireless LAN Device Covered by this Document
This document is applicable to systems containing the following device:
•Mitsumi DMW-W095 (Broadcom: 43241 )Wireless LAN USB Device
Characteristics of the WLAN Device
•The WLAN device is a USB module attached to the main board of the mobile computer.
•The WLAN device operates in license-free RF bands, eliminating the need to procure an FCC operating license.
The WLAN operates in the 2.4GHz Industrial, Scientific, and Medical (ISM) RF band and the lower, middle, and
upper bands of the 5GHz Unlicensed National Information Infrastructure (UNII) bands.
•The WLAN devices are capable of four operating modes, IEEE802.11a, IEEE802.11b, IEEE802.11g, and
IEEE802.11n
•The WLAN devices are Wi-Fi certified and operate (as applicable) at a the maximum data rate of 150 Mbps
(theoretical) in IEEE802.11n mode; 54 Mbps in IEEE802.11a or IEEE802.11g mode; and 11 Mbps in
IEEE802.11b mode.
•The WLAN devices support the following encryption methods - WEP, TKIP, CKIP, and AES encryption.
•The Wireless LAN devices are compliant with the following standards: WPA, WPA2, CCX1.0, CCX2.0, CCX3.0,
CCX4.0, and CCX5.0.
92
- Before Using the Optional Wireless LAN
Wireless LAN Modes Using this Device
Ad Hoc Mode
"Ad Hoc Mode" refers to a wireless network architecture where wireless network connectivity between multiple
computers is established without a central wireless network device, typically known as Access Point(s). Connectivity
is accomplished using only client devices in a peer-to-peer fashion. That is why Ad Hoc networks are also known as
peer-to-peer networks. Ad Hoc networks are an easy and inexpensive method for establishing network connectivity
between multiple computers. Ad Hoc mode requires that the SSID, network authentication, and encryption key
settings are identically configured on all computers in the Ad Hoc network.

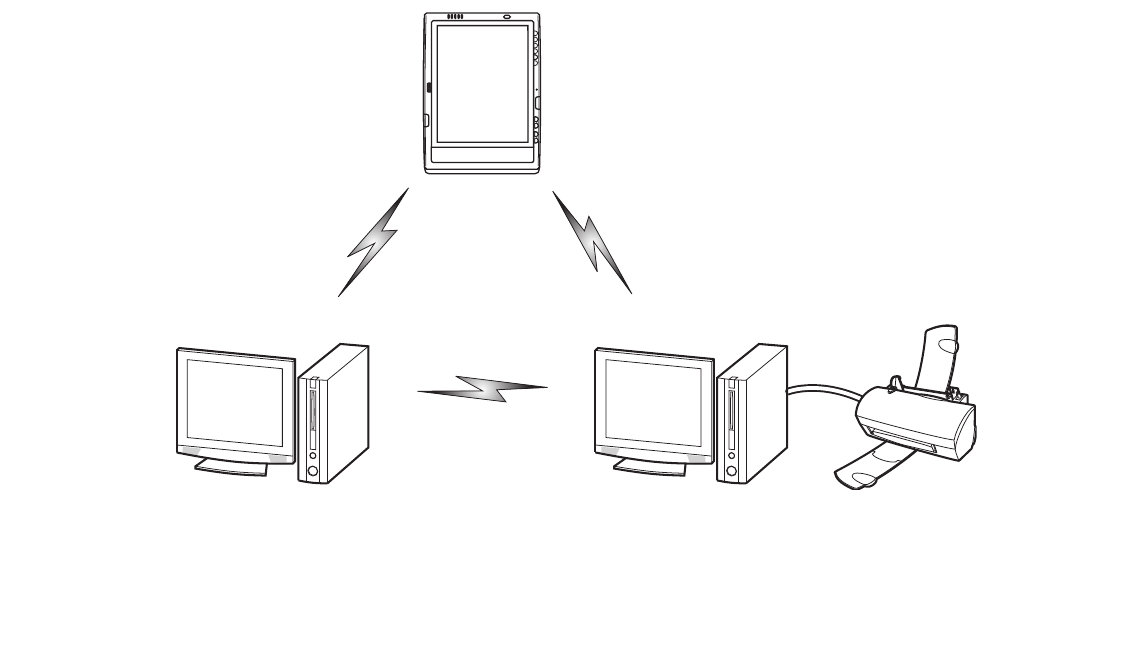

Figure 23. Ad Hoc Mode Network
93
- Before Using the Optional Wireless LAN
Access Point (Infrastructure) Mode
Infrastructure mode refers to a wireless network architecture in which devices communicate with wireless or wired
network devices by communicating through an Access Point. In infrastructure mode, wireless devices can
communicate with each other or with a wired network. Corporate wireless networks operate in infrastructure mode
because they require access to the WLAN in order to access services, devices, and computers (e.g., file servers,
printers, databases).

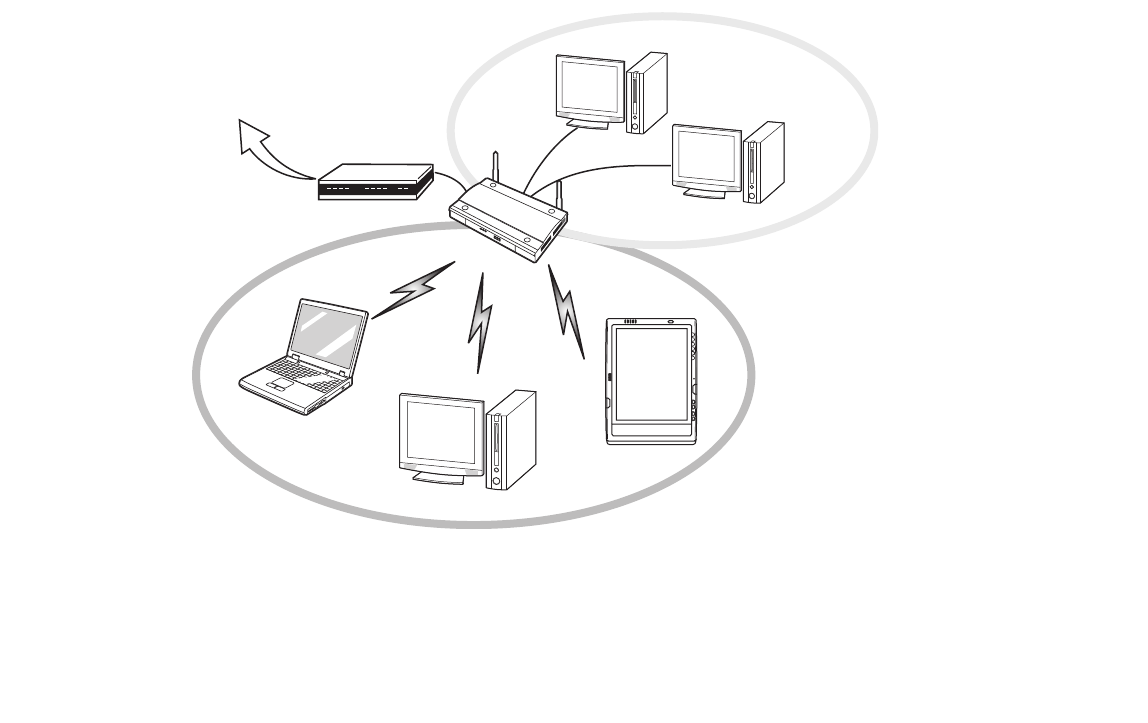

Figure 24. Access Point (Infrastructure) Mode Network
ADSL modem,
cable modem,
or similar
Internet Wired LAN
Access Point*
Wireless LAN *An optional hub for a wired
LAN may be required depending
upon the type of access point used.
94
- Before Using the Optional Wireless LAN
How to Handle This Device
The WLAN device is an optional device that may come pre-installed in your mobile computer. Under normal
circumstances, it should not be necessary for you to remove or re-install it. The operating system that your mobile
computer comes with has been pre-configured to support the WLAN device.
•The Wireless LAN devices support IEEE802.11a, IEEE802.11b, IEEE802.11g, and IEEE802.11n.
•The WLAN devices operate in the 2.4 GHz ISM band and the 5 GHz lower, middle, and upper UNII bands.
•Microwave ovens may interfere with the operation of WLAN devices since they operate in the same 2.4 GHz
frequency range as IEEE802.11b/g/n devices. Interference by microwaves does not occur with IEEE802.11a
radio which operates in the 5 GHz RF band.
•Wireless devices that transmit in the 2.4 GHz range may interfere with operation of WLAN devices in
IEEE802.11b/g/n modes. Symptoms of interference include reduced throughput, intermittent disconnects, and
many frame errors. It is HIGHLY recommended that these interfering devices be powered off to ensure proper
operation of the WLAN device.
Deactivating/Disconnecting the WLAN Device
Disconnecting the WLAN device may be desired in certain circumstances (to extend battery life) or where certain
environments require it (i.e. hospitals, clinics, airplanes, etc.). The WLAN device can be deactivated by using the
Wireless On/Off Switch, and it can be disconnected in Windows using the WLAN icon in the system tray (Note that
disconnecting via the icon in the system tray does not turn off the radio; it continues to transmit and receive even
though it’s not connected.).
95
- Before Using the Optional Wireless LAN
Deactivation Using the Wireless On/Off Switch
The WLAN device can be deactivated quickly and efficiently by toggling the Wireless On/Off Switch to the Off position.
The switch has no effect on non-Wireless LAN models.
Figure 25. Wireless LAN/Bluetooth On/Off Switch Location
Disconnection Using the Icon in the Taskbar
Note that disconnecting via the icon in the system tray does not turn off the radio; it continues to transmit and receive
even though it’s not connected.
1Right-click the WLAN icon in the taskbar at the bottom right of your screen.
2Choose Disconnect from a network.
Activating the WLAN Device
Activation of the WLAN device can be accomplished using the same methods as the deactivation process
•Using the Wireless On/Off Switch
•In Windows, by right-clicking the WLAN icon then clicking “Connect to a network”
Wireless On/Off Switch
96
- Configuration of the WLAN Device
Configuration of the WLAN Device
The optional WLAN device can be configured to establish wireless network connectivity using the software that is built
into Windows. Support for most industry standard security solutions is contained in this software.Pre-defined
parameters will be required for this procedure. Please consult with your network administrator for these parameters:
Configuring the WLAN Using Windows
1From Modern Start screen press [Windows]+[X], then select Control Panel from the menu.
2If the Control Panel is not in Classic View, select Classic View from the left panel. Double-click the Network and
Sharing Center icon. Select "Setup a new connection or network".
3Depending upon what type of connection you would like to make, make a selection. For an infrastructure network,
select “Manually connect to a wireless network”.
4Enter the required information. You may need to consult with your network administrator for some information.
5In the event you require assistance, go to the Network and Sharing Center window (Control Panel -> Network and
Sharing Center), and type in relevant keywords in the Search box.
Connecting to a Network
After you have configured your computer, you can connect to an active network by performing the following steps:
1Click on the WLAN icon in the system tray.
2Select “Connect to a network”.
3Select a network from the list that appears, and click the [Connect] button.
Connection to the network
After you have configured your computer, you can connect to an active network by clicking on the Wireless Network
icon in the system tray.
97
- Troubleshooting the WLAN
Troubleshooting the WLAN
Troubleshooting
Causes and countermeasures for troubles you may encounter while using your wireless LAN are described in the
following table. If you are unfamiliar with the steps required, consult your System Administrator or go to [Start] ->
Help and Support -> Networking and the Web
Problem Possible Cause Possible Solution
Unavailable
network
connection
Incorrect network
name (SSID) or
network key
Ad hoc connection: verify that the network names (SSID’s) and network keys (WEP) of all computers to
be connected have been configured correctly. SSID’s and WEP key values must be identical on each
machine.
Access Point (Infrastructure) connection: set network name (SSID) and network key to the same values
as those of the access point.
Set the Network Authentication value identically to that of the Access Point. Please consult your network
administrator for this value, if necessary.
Weak received signal
strength and/or link
quality
Ad hoc connection: Retry connection after shortening the distance to the destination computer or
removing any obstacles for better sight.
Access Point (Infrastructure) connection: Retry connection after shortening the distance to the access
point or removing any obstacles for better transmission.
The WLAN device has
been deactivated or
disabled
Check if the wireless switch is turned On. Go to Modern Start screen->[Windows]+[X] -> Control Panel,
and double-click on Windows Mobility Center. If the wireless network is off, click the [Turn wireless on]
button.
The computer to be
connected is turned
off
Check if the computer to be connected is turned ON.
98
- Troubleshooting the WLAN
Unavailable
network
connection
(continued)
RF interference from
Access Points or other
wireless networks
The use of identical or overlapping RF channels can cause interference with the operation of the WLAN
device. Change the channel of your Access Point to a channel that does not overlap with the interfering
device.
Wireless network
authentication has
failed
Re-check your Network Authentication, Encryption, and Security settings. Incorrectly configured security
settings such as an incorrectly typed WEP key, a misconfigured LEAP username, or an incorrectly chosen
authentication method will cause the LAN device to associate but not authenticate to the wireless
network.
Incorrectly configured
network settings
Recheck the configuration of your network settings.
Incorrect IP address
configuration
This only applies to networks using static IP addresses. Please contact your network administrator for the
correct settings.
Problem Possible Cause Possible Solution
99
- WLAN Specifications
WLAN Specifications
Specifications
* “Wi-Fi based” indicates that the interconnectivity test of the organization which guarantees the interconnectivity of wireless LAN (Wi-Fi
Alliance) has been passed.
** The communication ranges shown above will increase or decrease depending on factors such as number of walls, reflective material, or
interference from external RF sources.
*** Encryption with network key (WEP) is performed using the above number of bits, however, users can set 40 bits/ 104 bits after
subtracting the fixed length of 24 bits.
**** Depending on practical environments, the allowable number of computers to be connected may be decreased.
Item Specification
Type of network The integrated Mitsumi DMW-W095 (Broadcom: 43241) Wireless LAN USB Device conforms to IEEE 802.11a, 802.11b/g, and
802.11n, Wi-Fi based*.
Transfer rate (Automatic switching) 150 Mbps maximum data rate
Active frequency •802.11n: 2.4 GHz or 5 GHz
•802.11b/g: 2400~2473 MHz
•802.11a: 4900 ~ 5850 MHz
Typical operating distances** •802.11a: 40 ft. (12 m) @ 54 Mbps; 300 ft. (91 m) @ 6 Mbps
•802.11b: 100 ft. (30 m) @ 11 Mbps; 300 ft. (91 m) @ 1 Mbps
•802.11g: 100 ft. (30 m) @ 54 Mbps; 300 ft. (91 m) @ 1 Mbps
•802.11n: Estimated double the operating distance of 802.11g and 802.11a in their respective frequencies.
Number of channels •802.11a: 8 independent channels
•802.11b/g: 11 channels, 3 non-overlapping channels
•802.11n: 2.4 GHz - 3 non-overlapping channels when Channel Bonding is not used; 2 non-overlapping
channels when Channel Bonding is used.
5 GHz - 12 non-overlapping UNII channels with or without Channel Bonding
Security Encryption Types - WEP, TKIP, AES***, WPA 1.0 compliant
Maximum recommended number of
computers to be connected over
wireless LAN (during ad hoc
connection)
10 units or less ****
100
- Using the Bluetooth Device
Using the Bluetooth Device
Bluetooth is integrated into the WLAN module. The Bluetooth capabilities are Bluetooth Basic, EDR and
Bluetooth Low Energy (BT v4.0) operational modes.
What is Bluetooth
Bluetooth technology is designed as a short-range wireless link between mobile devices, such as laptop computers,
phones, printers, and cameras. Bluetooth technology is used to create Personal Area Networks (PANs) between
devices in short-range of each other.
Where to Find Information About Bluetooth
For additional information about Bluetooth Technology, visit the Bluetooth Web site at: www.bluetooth.com.
TO ENABLE OR DISABLE EITHER THE WIRELESS LAN OR BLUETOOTH DEVICES INDIVIDUALLY, PERFORM THE FOLLOWING STEPS:
> TURN ON THE WLAN/BLUETOOTH SWITCH.
> GO TO THE MODERN START SCREEN -> CHARMS -> SETTINGS -> CHANGE PC SETTINGS -> WIRELESS.
> UNDER WIRELESS->WIRELESS DEVICES, CLICK ON "BLUETOOTH" SWITCH TO TURN IT ON.
101
- Using the Bluetooth Device
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. The Bluetooth
antenna is located on the front edge of the right palm rest and is exempt from minimum distance criteria due to its
low power.
The transmitters in this device must not be co-located or operated in conjunction with any other antenna or
transmitter.
Canadian Notice
To prevent radio interference to the licensed service, this device is intended to be operated indoors and away from
windows to provide maximum shielding. Equipment (or its transmit antenna) that is installed outdoors is subject to
licensing.
Warranty
Users are not authorized to modify this product. Any modifications invalidate the warranty.
This equipment may not be modified, altered, or changed in any way without signed written permission from Fujitsu.
Unauthorized modification will void the equipment authorization from the FCC and Industry Canada and the
warranty.
102
Appendix B: Fingerprint Sensor Device
Introducing the Fingerprint Sensor Device
Your system has a fingerprint sensor device on the rear of the tablet in the top right corner.
Figure 26. Fingerprint sensor
With a fingerprint sensor, you can avoid having to enter a username and password every time you want to:
•Log onto Windows
•Resume from sleep mode
•Cancel a password-protected screen saver
•Log into home pages that require a username and password
Fingerprint Sensor Device
103
- Introducing the Fingerprint Sensor Device
After you have “enrolled” - or registered - your fingerprint, you can simply swipe your fingertip over the sensor for the
system recognize you.
The fingerprint sensor uses Softex OmniPass which provides password management capabilities to Microsoft
Windows operating systems. OmniPass enables you to use a "master password" for all Windows, applications, and on-
line passwords.
OmniPass requires users to authenticate themselves using the fingerprint sensor before granting access to the
Windows desktop. This device results in a secure authentication system for restricting access to your computer,
applications, web sites, and other password-protected resources.
OmniPass presents a convenient graphical user interface, through which you can securely manage passwords, users,
and multiple identities for each user.
Getting Started
This section guides you through the preparation of your system for the OmniPass fingerprint recognition application.
You will be led through the OmniPass installation process. You will also be led through the procedure of enrolling your
first user into OmniPass.
Installing OmniPass
If OmniPass has already been installed on your system, skip this section and go directly to “User Enrollment” on
page 106. You can determine whether OmniPass has already been installed by checking to see if the gold key-shaped
OmniPass icon is present in the system tray at the bottom right of the screen.
System Requirements
The OmniPass application requires space on your hard drive; it also requires specific Operating Systems (OS’s). The
minimum requirements are as follows:
•Windows XP Professional operating system or later
•At least 35 MB available hard disk space
104
- Introducing the Fingerprint Sensor Device
Installing the OmniPass Application
If OmniPass is already installed on your system, go to “User Enrollment” on page 106
.
Otherwise continue with this
section on software installation.
To install OmniPass on your system you must:
1Insert the installation media for the OmniPass application into the appropriate drive. If you are installing from
CD-ROM or DVD-ROM, you must find and launch the OmniPass installation program (setup.exe) from the media.
2Follow the directions provided in the OmniPass installation program. Specify a location to which you would like
OmniPass installed. It is recommended that you NOT install OmniPass in the root directory (e.g. C:\).
3Once OmniPass has completed installation you will be prompted to restart you system. Once your system has
rebooted you will be able to use OmniPass. If you choose not to restart immediately after installation, OmniPass
will not be available for use until the next reboot.
4The installation program automatically places an icon (Softex OmniPass) in the Windows Control Panel as well as
a golden key shaped icon in the taskbar.
Verifying Information about OmniPass
After you have completed installing OmniPass and restarted your system, you may wish to check the version of
OmniPass on your system.
To check the version information of OmniPass:
•INSTALLATION OF THE APPLICATION REQUIRES THAT YOU HAVE AN EXTERNAL OPTICAL DRIVE ATTACHED TO YOUR SYSTEM.
•FOR INSTALLATION, OMNIPASS REQUIRES THAT THE USER INSTALLING OMNIPASS HAVE ADMINISTRATIVE PRIVILEGES TO THE SYSTEM. IF YOUR
CURRENT USER DOES NOT HAVE ADMINISTRATIVE PRIVILEGES, LOG OUT AND THEN LOG IN WITH AN ADMINISTRATOR USER BEFORE PROCEEDING
WITH OMNIPASS INSTALLATION.
105
- Introducing the Fingerprint Sensor Device
1From the Windows Desktop, double-click the key-shaped OmniPass icon in the taskbar (usually located in the
lower right corner of the screen),
or,
Click Modern Start screen->[Windows]+[X], and click Control Panel. Double-click OmniPass in the Control Panel,
and the OmniPass Control Center will appear. If it does not appear, then the program is not properly installed.
2Select the About tab at the top of the OmniPass Control Center. The About tab window appears with version
information about OmniPass.
Uninstalling OmniPass
To remove the OmniPass application from your system:
1Click Start on the Windows taskbar. Select Settings, and then Control Panel.
2Double-click Add/Remove Programs.
3Select OmniPass, and then click Change/Remove.
4Follow the directions to uninstall the OmniPass application.
5Once OmniPass has finished uninstalling, reboot your system when prompted.
FOR UNINSTALLATION, OMNIPASS REQUIRES THAT THE USER UNINSTALLING OMNIPASS HAVE ADMINISTRATIVE PRIVILEGES TO THE SYSTEM. IF YOUR
CURRENT USER DOES NOT HAVE ADMINISTRATIVE PRIVILEGES, LOG OUT AND THEN LOG IN WITH AN ADMINISTRATOR USER BEFORE PROCEEDING WITH
OMNIPASS UNINSTALLATION.
106
- Introducing the Fingerprint Sensor Device
User Enrollment
Before you can use any OmniPass features you must first enroll a user into OmniPass.
Master Password Concept
Computer resources are often protected with passwords. Whether you are logging into your computer, accessing your
email, e-banking, paying bills online, or accessing network resources, you often have to supply credentials to gain
access. This can result in dozens of sets of credentials that you have to remember.
During user enrollment a "master password” is created for the enrolled user. This master password “replaces” all other
passwords for sites you register with OmniPass.
Example: A user, John, installs OmniPass on his system (his home computer) and enrolls an OmniPass
user with username “John_01” and password “freq14”. He then goes to his webmail site to log onto his
account. He inputs his webmail credentials as usual (username “John_02” and password “STYLISTIC”),
but instead of clicking [Submit], he directs OmniPass to Remember Password. Now whenever he returns to that site,
OmniPass will prompt him to supply access credentials.
John enters his OmniPass user credentials (“John_01” and “freq14”) in the OmniPass authentication prompt, and he
is allowed into his webmail account. He can do this with as many web sites or password protected resources he likes,
and he will gain access to all those sites with his OmniPass user credentials (“John_01” and “freq14”). This is assuming
he is accessing those sites with the system onto which he enrolled his OmniPass user. OmniPass does not actually
change the credentials of the password protected resource. If John goes to another computer without he OmniPass
account to access his webmail, he would need to enter his original webmail credentials (“John_02” and “STYLISTIC”)
to gain access. If he attempts his OmniPass user credentials on a system other than a system he’s enrolled on, he will
not gain access.
THE ENROLLMENT PROCEDURE ASSUMES YOU HAVE NO HARDWARE AUTHENTICATION DEVICES OR ALTERNATE STORAGE LOCATIONS THAT YOU WISH
TO INTEGRATE WITH OMNIPASS. IF YOU DESIRE SUCH FUNCTIONALITY, CONSULT THE APPROPRIATE SECTIONS OF THIS DOCUMENT.
107
- Introducing the Fingerprint Sensor Device
Basic Enrollment
The Enrollment Wizard will guide you through the process of enrolling a user. Unless you specified otherwise, after
OmniPass installation the Enrollment Wizard will launch on Windows login. If you do not see the Enrollment Wizard,
you can bring it up by accessing OmniPass via Control Panel.
1Click Enroll to proceed to username and password verification. By default, the OmniPass Enrollment Wizard enters
the credentials of the currently logged in Windows user.
2Enter the password you use to log in to Windows. This will become the “master password” for this
OmniPass user. In most cases, the Domain: value will be your Windows computer name. In a
corporate environment, or when accessing corporate resources, the Domain: may not be your
Windows computer name. Click [Next] to continue.
3In this step OmniPass captures your fingerprint. Refer to “Enrolling a Fingerprint” on page 107 for additional
information.
4Next, choose how OmniPass notifies you of various events. We recommend you keep Taskbar Tips on Beginner
mode taskbar tips and Audio Tips on at least Prompt with system beeps only until you get accustomed to how
OmniPass operates. Click [Next] to proceed with user enrollment. You will then see a Congratulations screen
indicating your completion of user enrollment.
5Click [Done] to exit the OmniPass Enrollment Wizard. You will be asked if you’d like to log in to OmniPass with
your newly enrolled user; click [Yes].
Enrolling a Fingerprint
Enrolling a fingerprint will increase the security of your system and streamline the authentication procedure.
You enroll fingerprints in the OmniPass Control Center. With an OmniPass user logged in, double-click the system tray
OmniPass icon. Select the User Settings tab and click Enrollment under the User Settings area. Click Enroll
Authentication Device and authenticate at the authentication prompt to start device enrollment.
108
- Introducing the Fingerprint Sensor Device
1During initial user enrollment, you will be prompted to select the finger you wish to enroll. Fingers that have
already been enrolled will be marked by a green check. The finger you select to enroll at this time will be marked
by a red arrow. OmniPass will allow you re-enroll a finger. If you choose a finger that has already been enrolled
and continue enrollment, OmniPass will enroll the fingerprint, overwriting the old fingerprint. Select a finger to
enroll and click [Next].
2It is now time for OmniPass to capture your selected fingerprint. It may take a several capture attempts before
OmniPass acquires your fingerprint. Should OmniPass fail to acquire your fingerprint, or if the capture screen
times out, click [Back] to restart the fingerprint enrollment process.
Your system has a “swipe” fingerprint sensor. A swipe sensor is small and resembles a skinny elongated rectangle.
To capture a fingerprint, gently swipe or pull your fingertip over the sensor (starting at the second knuckle)
towards yourself. Swiping too fast or too slow will result in a failed capture. The Choose Finger screen has a
[Practice] button; click it to practice capturing your fingerprint. When you are comfortable with how your
fingerprint is captured, proceed to enroll a finger.
3Once OmniPass has successfully acquired the fingerprint, the Verify Fingerprint screen will automatically appear.
To verify your enrolled fingerprint, place your fingertip on the sensor and hold it there as if you were having a
fingerprint captured. Successful fingerprint verification will show a green fingerprint in the capture window and
the text Verification Successful under the capture window.
Using OmniPass
You are now ready to begin using OmniPass. Used regularly, OmniPass will streamline your authentications.
Password Replacement
You will often use the password replacement function. When you go to a restricted access website (e.g., your bank,
your web-based email, online auction or payment sites), you are always prompted to enter your login credentials.
OmniPass can detect these prompts and you can teach OmniPass your login credentials. The next time you go to that
website, you can authenticate with your fingerprint to gain access.
109
- Introducing the Fingerprint Sensor Device
OmniPass Authentication Toolbar
After installing OmniPass and restarting, you will notice a dialog you have not seen before at Windows Logon. This is
the OmniPass Authentication Toolbar, and it is displayed whenever the OmniPass authentication system is invoked.
The OmniPass authentication system may be invoked frequently: during Windows Logon, during OmniPass Logon,
when unlocking your workstation, when resuming from sleep or hibernate, when unlocking a password-enabled
screensaver, during password replacement for remembered site or application logins, and more. When you see this
toolbar, OmniPass is prompting you to authenticate.
The Logon Authentication window indicates what OmniPass-restricted function you are attempting. The icons in the
lower left (fingerprint and key) show what authentication methods are available to you. Selected authentication
methods are highlighted while unselected methods are not. When you click the icon for an unselected authentication
method, the authentication prompt associated with that method is displayed.
When prompted to authenticate, you must supply the appropriate credentials: an enrolled finger for the fingerprint
capture window or your master password for the master password prompt (the key icon).
Remembering a Password
OmniPass can remember any application, GUI, or password protected resource with a password prompt.
Using the following procedure, you can store a set of credentials into OmniPass. These credentials will then be linked
to your “master password” or fingerprint.
Go to a site that requires a login (username and password), but
do not log in yet.
At the site login
prompt, enter your username and password in the prompted fields, but
do not enter the site
(do not
hit [Enter], [Submit], [OK], or Login). Right-click the OmniPass system tray icon and select Remember
Password from the submenu. The Windows arrow cursor will change to a golden key OmniPass cursor. Click the
OmniPass cursor in the login prompt area, but don’t click [Login] or [Submit].
Associating a Friendly Name
After clicking the OmniPass key cursor near the login prompt, OmniPass will prompt you to enter a “friendly name”
for this site. You should enter something that reminds you of the website, the company, or the service you are logging
into. In its secure database, OmniPass associates this friendly name with this website.
110
- Introducing the Fingerprint Sensor Device
Additional Settings for Remembering a Site
When OmniPass prompts you to enter a “friendly name” you also have the opportunity to set how OmniPass
authenticates you to this site. There are three effective settings for how OmniPass handles a remembered site.
The default setting is Automatically click the “OK” or “Submit” button for this password protected site once the
user is authenticated. With this setting, each time you navigate to this site OmniPass will prompt you for your master
password or fingerprint authentication device. Once you have authenticated with OmniPass, you will automatically
be logged into the site.
Less secure is the option to Automatically enter this password protected site when it is activated. Do not prompt
for authentication. Check the upper box to get this setting, and each time you navigate to this site OmniPass will log
you into the site without prompting you to authenticate.
If you uncheck both boxes in Settings for this Password Site, OmniPass will prompt you for your
master password or fingerprint authentication device. Once you have authenticated with OmniPass
your credentials will be filled in to the site login prompt, but you will have to click the website [OK],
[Submit], or [Login] button to gain access to the site.
Click Finish to complete the remember password procedure. The site location, the credentials to access the site, and
the OmniPass authentication settings for the site are now stored in the OmniPass secure database. The OmniPass
authentication settings (Settings for this Password Site) can always be changed in Vault Management.
Logging in to a Remembered Site
Whether or not OmniPass prompts you to authenticate when you return to a remembered site is determined by
Settings for this Password Site and can be changed in Vault Management.
THIS SETTING IS MORE CONVENIENT IN THAT WHENEVER YOU GO TO A SITE REMEMBERED WITH THIS SETTING, YOU WILL BYPASS ANY
AUTHENTICATION PROCEDURE AND GAIN INSTANT ACCESS TO THE SITE. BUT SHOULD YOU LEAVE YOUR SYSTEM UNATTENDED WITH YOUR OMNIPASS
USER LOGGED IN, ANYONE USING YOUR SYSTEM CAN BROWSE TO YOUR PASSWORD PROTECTED SITES AND GAIN AUTOMATIC ACCESS.
111
- Introducing the Fingerprint Sensor Device
The following cases are applicable to using OmniPass to login to: Windows, remembered web sites, and all other
password protected resources.
With Master Password
Once you return to a site you have remembered with OmniPass, you may be presented with a master password
prompt. Enter your master password and you will be allowed into the site.
Logging into Windows with a Fingerprint Device
When logging into Windows with a fingerprint device, the fingerprint capture window will now appear next to the
Windows Login screen. Place your enrolled fingertip on the sensor to authenticate. You will be simultaneously logged
into Windows and OmniPass. The capture window will also appear if you have used Ctrl-Alt-Del/Windows button +
Power button to lock a system, and the fingerprint device can be used to log back in as stated above.
Password Management
OmniPass provides an interface that lets you manage your passwords. To access this GUI, double-click the OmniPass
key in the system tray. Click Vault Management; you will be prompted to authenticate. Once you gain access to Vault
Management, click Manage Passwords under Vault Settings. You will see the Manage Passwords interface, with a
list of friendly names.
You can view the credentials stored for any remembered website by highlighting the desired resource under Password
Protected Dialog and clicking Unmask Values. Should a password be reset, or an account expire, you can remove
stored credentials from OmniPass. Highlight the desired resource under Password Protected Dialog and click Delete
Page. You will be prompted to confirm the password deletion.
The two check boxes in Manage Passwords govern whether OmniPass prompts you to authenticate or directly logs
you into the remembered site.
IF A MACHINE IS LOCKED AND OMNIPASS DETECTS A DIFFERENT USER LOGGING BACK IN WITH A FINGERPRINT, THE FIRST USER WILL BE LOGGED OUT
AND THE SECOND USER LOGGED IN.
112
- Introducing the Fingerprint Sensor Device
OmniPass will overwrite an old set of credentials for a website if you attempt to use Remember Password on an
already remembered site.
The exception to the above rule is when resetting the Windows password. If your password is reset in Windows, the
next time you login to Windows, OmniPass will detect the password change and prompt you to “Update” or
“Reconfirm” the password with OmniPass. Enter your new Windows password in the prompt and click OK. Your
OmniPass "master password" will still be your Windows password.
OmniPass User Identities
Identities allow OmniPass users to have multiple accounts to the same site (e.g.,
bob@biblomail.com
and
boballen@biblomail.com
). If OmniPass did not provide you identities, you would be limited to remembering one
account per site.
To create and manage identities, double-click the OmniPass key in the system tray. Click Vault Management;
OmniPass will prompt you to authenticate. Once you gain access to Vault Management, click Manage Identities
under Vault Settings. You can only manage the identities of the currently logged in OmniPass user
To add a new identity, click New Identity or double-click Click here to add a new identity. Name the new identity
and click [OK], then click [Apply]. You can now switch to the new identity and start remembering passwords.
To delete an identity, highlight the identity you want to delete and click [Delete Identity], then [Apply].
To set the default identity, highlight the identity you want as default and click [Set as Default]; click [Apply] to ensure
the settings are saved. If you log in to OmniPass with a fingerprint device, you will automatically be logged in to the
default identity for that OmniPass user. You can choose the identity with which you are logging in if you login using
"master password".
WHEN YOU DELETE AN IDENTITY, ALL OF ITS ASSOCIATED REMEMBERED SITES AND PASSWORD PROTECTED DIALOGS ARE LOST.
113
- Introducing the Fingerprint Sensor Device
Choosing User Identity during Login
To choose your identity during login, type your username in the User Name: field. Press [Tab] and see that the
Domain: field self-populates. Click the Password: field to bring the cursor to it, and you will see the pull-down menu
in the Identity: field. Select the identity to login as, then click OK.
Switch User Identity
To switch identities at any time, right-click the OmniPass system tray icon and click Switch User Identity from the
submenu. The Switch Identity dialog will appear. Select the desired identity and then click OK.
Identities and Password Management
On the Manage Passwords interface of the Vault Management tab of the OmniPass Control Center, there is a pull-
down selection box labeled, Identity. This field lets you choose which identity you are managing passwords for. When
you select an identity here, only those password protected dialogs that are associated with that identity are shown.
You can perform all the functions explained in “Password Management” on page 111.
Configuring OmniPass
This section gives an overview of both the Export/Import function and the OmniPass Control Center.
Exporting and Importing Users
Using OmniPass Control Center, you can export and import users in and out of OmniPass. The export process backs
up all remembered sites, credentials, and enrolled fingerprints for an OmniPass user. All OmniPass data for a user is
backed up to a single encrypted database file. During the import process, the Windows login of the exported user is
required. If the proper credentials cannot be supplied, the user profile will not be imported.
YOU CANNOT IMPORT A USER INTO OMNIPASS IF THERE ALREADY IS A USER WITH THE SAME NAME ENROLLED IN OMNIPASS.
114
- Introducing the Fingerprint Sensor Device
Exporting an OmniPass User Profile
To export a user, open the OmniPass Control Center, and click Import/Export User under Manage Users.
Click Exports an OmniPass user profile. OmniPass will prompt you to authenticate. Upon successfully authentication,
you must name the OmniPass user profile and decide where to save it. An .opi file is generated, and you should store
a copy of it in a safe place.
This .opi file contains all your user specific OmniPass data, and it is both encrypted and password protected. This user
profile does NOT contain any of your encrypted data files.
Importing an OmniPass User Profile
To import an OmniPass user open the OmniPass Control Center, and click Import/Export User under Manage Users.
Click Imports a new user into OmniPass and then select OmniPass Import/Export File (*.opi) and click Next. OmniPass
will then prompt you to browse for the file you had previously exported (.opi file). When you select the .opi file for
importation, OmniPass will prompt you for authentication. The credentials that will allow a user profile to be imported
are the Windows login credentials of the exported user. They are the credentials that had to be submitted when the
user profile was exported. You will need User Name, Password, and Domain. If you don’t remember the value for
Domain, in a PC or SOHO environment Domain should be your computer name.
OmniPass will notify you if the user was successfully imported.
•YOU SHOULD PERIODICALLY EXPORT YOUR USER PROFILE AND STORE IT IN A SAFE PLACE. IF ANYTHING HAPPENS TO YOUR SYSTEM, YOU CAN IMPORT
YOUR OMNIPASS PROFILE TO A NEW SYSTEM AND HAVE ALL YOUR REMEMBERED SETTINGS AND FINGERPRINTS INSTANTLY.
•YOU DON'T FORGET THE WINDOWS LOGIN CREDENTIALS WHEN EXPORTING. WHEN YOU EXAMINE THE IMPORTATION, YOU ARE PROMPTED FOR
AUTHENTICATION. THE CREDENTIALS THAT WILL ALLOW A USER PROFILE TO BE IMPORTED ARE THE WINDOWS LOGIN CREDENTIALS OF THE
EXPORTED USER. THEY ARE THE CREDENTIALS THAT HAD TO BE SUBMITTED WHEN THE USER PROFILE WAS EXPORTED. YOU WILL NEED USER
NAME, PASSWORD, AND DOMAIN.
115
- Introducing the Fingerprint Sensor Device
Things to Know Regarding Import/Export
•Assume you export a local Windows User profile from OmniPass. You want to import that profile to another
machine that has OmniPass. Before you can import the profile, a Windows user with the same login credentials
must be created on the machine importing the profile.
Example: I have a Windows user with the username “Tom” and the password “Sunshine” on my system. I have
enrolled Tom into OmniPass and remembered passwords. I want to take all my passwords to new system. I
export Tom’s OmniPass user profile. I go to my new system and using the Control Panel I create a user with the
username "Tom" and the password "Sunshine". I can now successfully import the OmniPass user data to the new
system.
•If you export an OmniPass-only user, you can import that user to any computer running OmniPass, provided
that a user with that name is not already enrolled in OmniPass.
•If you attempt to import a user profile who has the same name as a user already enrolled in OmniPass, the
OmniPass import function will fail.
OmniPass Control Center
This section serves to explain functions within OmniPass Control Center that weren’t explained earlier.
You can access the OmniPass Control Center any of three ways:
•Double-click the golden OmniPass key shaped icon in the Windows taskbar (typically in the lower-right corner
of the desktop)
•Search for OmniPass using Windows 8 Search accessible from Charms panel (Windows button + C)
•Open the Windows Control Panel (accessible via Modern Start screen->[Windows]+[X] -> Control Panel) and
double-click the OmniPass icon.
User Management
The User Management tab has two major interfaces: Add/Remove User and Import/Export User. Import/Export User
functionality is documented in “Exporting and Importing Users” on page 113. Add/Remove User functionality is
straightforward.
116
- Introducing the Fingerprint Sensor Device
If you click Adds a new user to OmniPass you will start the OmniPass Enrollment Wizard. The Enrollment Wizard is
documented in “User Enrollment” on page 106.
If you click Removes a user from OmniPass, OmniPass will prompt you to authenticate. Authenticate with the
credentials (or enrolled fingerprint) of the user you wish to remove. OmniPass will prompt you to confirm user
removal. Click OK to complete user removal.
User Settings
User Settings tab has three interfaces: Audio Settings, Taskbar Tips, and Enrollment. User settings allow you to
customize OmniPass to suit your preferences. Under User Settings (Audio Settings and Taskbar Tips) you can set
how OmniPass notifies you of OmniPass events (e.g., successful login, access denied, etc.). Details of each setting
under the Audio Settings and Taskbar Tips interfaces are self-explanatory.
The Enrollment interface allows you to enroll fingerprints. For the procedure to enroll and authentication device refer
to
Chapter 2.3
. To enroll additional fingerprints, click Enroll Authentication Device, and authenticate with OmniPass.
Select the fingerprint recognition device in the Select Authentication Device screen (it should already be marked by
a green check if you have a finger enrolled) and click Next.
System Settings
The OmniPass Startup Options interface can be found in the System Settings tab. With these options you can specify
how your OmniPass Logon is tied to your Windows Logon.
The first option, Automatically log on to OmniPass as the current user, will do just as it says; during Windows login,
you will be logged on to OmniPass using your Windows login credentials. If the user logging into Windows was never
enrolled into OmniPass, upon login no one will be logged on to OmniPass. This setting is appropriate for an office
setting or any setting where users must enter a username and password to log into a computer. This is the default
setting.
REMOVING A USER WILL AUTOMATICALLY DESTROY ALL OMNIPASS DATA ASSOCIATED WITH THAT USER. ALL IDENTITIES AND CREDENTIALS
ASSOCIATED WITH THE USER WILL BE LOST.
IF YOU’RE SURE YOU WANT TO REMOVE THE USER, WE RECOMMEND YOU EXPORT THE USER PROFILE.
117
- Introducing the Fingerprint Sensor Device
With the second option, Manually log on to OmniPass at startup, OmniPass will prompt you to login once you have
logged on to Windows.
With the third option, Do not log on to OmniPass at startup, OmniPass will not prompt for a user to be logged on.
You can manually log on to OmniPass by right-clicking the OmniPass taskbar icon and clicking Log in User from the
right-click menu.
Troubleshooting
You cannot use OmniPass to create Windows users. You must first create the Windows user, and you will need
administrative privileges to do that. Once the Windows user is created, you can add that user to OmniPass using the
same username and password
Cannot add Windows users to OmniPass
If you experience difficulties adding a Windows user to OmniPass, you may need to adjust your local security settings.
You can do this by going to Modern Start screen->[Windows]+[X], Control Panel, Administrative Tools, and Local
Security Settings. Expand Local Policies, expand Security Options, and double-click Network Access: Sharing and
Security Model for Local Accounts. The correct setting should be
Classic - Local Users Authenticate as Themselves
.
Cannot add a User with a Blank Password to OmniPass
If you experience difficulties adding a user with a blank password to OmniPass, you may need to adjust your local
security settings. First attempt the procedure explained in the
Cannot add Windows user to OmniPass
section. If the
difficulties persist, then try the following procedure.
Click Modern Start screen->[Windows]+[X], Control Panel, Administrative Tools, and Local Security Settings.
Expand Local Policies, expand Security Options, and double-click Accounts: Limit local account use of blank
passwords to console login only. This setting should be set to Disabled.
Dialog appears after OmniPass authentication during Windows Logon
After installing OmniPass on your system, you can choose to logon to Windows using OmniPass. You authenticate
with OmniPass (via master password, or an enrolled security device) and OmniPass logs you into Windows. You may,
during this OmniPass authentication, see a Login Error dialog box.
118
- Introducing the Fingerprint Sensor Device
This dialog box occurs when OmniPass was unable to log you into Windows with the credentials supplied (username
and password). This could happen for any of the following reasons:
•Your Windows password has changed
•Your Windows account has been disabled
If you are having difficulties due to the first reason, you will need to update OmniPass with your changed Windows
account password. Click Update Password and you will be prompted with a dialog to reconfirm your password.
Enter the new password to your Windows user account and click OK. If the error persists, then it is unlikely the problem
is due to your Windows user account password changing.
119
Index
A
About This Guide 11
AC
adapter 37
plug adapters 77
Active Digitizer 26
application buttons 35
Auto/Airline Adapter 37, 38
B
Battery 47
care 77
cold-swapping 50
conserving power 44
dead 59
faulty 59
hot-swapping 51
increasing life 77
Lithium Polymer battery 47
problems 59, 60
recharging 48
replacing 49
shorted 49
Standby mode 49
battery release latch 17, 18
BIOS 41
Bluetooth 100
Boot Sequence 40
Built-in Speakers 57
C
Cameras 15, 18, 20
Capacitive Touchscreen 30
Clicking 26
Contact Information 12
Conventions used in the guide 11
D
DC input connector 19
DC Output Cable 37
Display Panel 24, 61
E
Error Messages 62
F
Fingerprint Sensor Device 102
enrolling a fingerprint 107
getting started 103
installing OmniPass 103
logging into a remembered site 110
OmniPass authentication toolbar 109
password replacement 108
remembering a password 109
uninstalling OmniPass 105
user enrollment 106
using OmniPass 108
Front Web Camera 15, 20
Fujitsu Contact Information 12
120
G
Gestures 30
H
Hard Disk Drive 57
Hard Disk Drive Passwords 40
HDMI Port 19
headphone 19
Hibernation Feature 45
L
Lithium Polymer Battery 18
M
Media Player 78
Mouse 57
P
Pen 58
Caring for the Pen 32
Changing the Pen Battery 33
Changing the Pen Settings 32
Installing a Pen Tether 34
Replacing the Pen Tip 33
Pen Tether Attachment Point 17, 21
Power
AC adapter 37
Auto/Airline adapter 37
failure 58, 59
management 44
off 46
on 39
problems 60
sources 37
power icon 23
Power Management 44
Power On Self Test 40, 62
Power/Suspend/Resume Switch 44
Pre-Installed Software 84
R
Rear Web Camera 18
Registration 43
Regulatory Information 86
Removable battery pack 18
Restarting 46
Restoring Your Pre-installed Software 63
S
SD Card
installing 52
removing 53
Sleep Mode 44
Specifications 80
Audio 81
Chipset 80
Digitizer 81
Dimensions and Weight 83
Environmental Requirements 83
Keyboard 82
mass storage device options 81
Memory 80
Microprocessor 80
Power 83
Video 81
status display 22, 23
121
T
Touch Screen
calibrating 29
clicking 27
dragging 28
Troubleshooting 54
Audio Problems 57
battery 59
display 61
hard drive 57
mouse 57
power 58
USB 58
U
Universal Serial Bus 19, 20
W
Warranty 13
Windows 11
Windows Power Management 46
Wireless LAN
Before Using the Wireless LAN 91
configuring 91
connection to the network 96
deactivating/disconnecting 94
modes 92
Specifications 99
Troubleshooting 96
Guide
d’utilisation
Découvrez comment
utiliser votre PC Tablette
STYLISTIC® Fujitsu Q584
6
Table des matières
À propos de ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Conventions utilisées dans ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Coordonnées pour contacter Fujitsu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Chapitre 1 À la découverte de votre PC Tablette
Aperçu général. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Emplacement des commandes et des connecteurs . . . . . . . . . . . . . . . . . .15
Éléments situés à l’avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Éléments situés à l’arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Fonctionnalités sur le côté gauche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Côté droit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Tableau de voyants d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Numériseur actif/écran tactile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Écran de numériseur actif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Utilisation de l’écran tactile capacitif. . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Entretien du stylet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Changement de la pile du stylet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Remplacement de l’embout du stylet . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Boutons du PC Tablette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7
-
Chapitre 2 Guide d’introduction à votre PC Tablette
Sources d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Connexion des adaptateurs d’alimentation. . . . . . . . . . . . . . . . . . . . . . . 37
Démarrage de votre PC Tablette STYLISTIC. . . . . . . . . . . . . . . . . . . . . . . . 39
Mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Procédure d’amorçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Mots de passe d’accès au disque dur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Utilitaire de configuration du BIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Amorçage du système. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Premier démarrage de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Gestion de l’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Commutateur d’alimentation/veille/reprise. . . . . . . . . . . . . . . . . . . . . . . 44
Mode veille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Mode veille prolongée (enregistrement sur le disque). . . . . . . . . . . . . . 45
Gestion de l’alimentation dans Windows. . . . . . . . . . . . . . . . . . . . . . . . . 46
Redémarrage du système. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Mise hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Chapitre 3 Options installables par l’utilisateur
Batterie au lithium-polymère . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Procédure de recharge des batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Remplacement de la batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Cartes Secure Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Installation d’une carte SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Retrait d’une carte SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Chapitre 4 Dépannage de votre PC Tablette
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Identification du problème. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
8
-
Problèmes spécifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Messages de l’auto-diagnostic de mise sous tension . . . . . . . . . . . . . . . 65
Restauration de votre image de système et de vos logiciels . . . . . . . . . 66
Enregistrement et restauration de vos images d’origine et de système 66
Création d’une image de système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Restauration et Utilitaires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Restauration de l’image d’origine avec la fonctionnalité
Restauration et Utilitaires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Téléchargement des mises à jour de pilotes . . . . . . . . . . . . . . . . . . . . . . 77
Chapitre 5 Entretien
Entretien de votre PC Tablette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Nettoyage de votre PC Tablette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Entreposage de votre PC Tablette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Voyager avec votre PC Tablette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Entretien de votre lecteur multimédia. . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Cartes Secure Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Chapitre 6 Spécifications techniques
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Microprocesseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Puce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Options de mémoire de masse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Communications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Fonctions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Ports de périphériques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
9
-
Dimensions et poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Environnement d’exploitation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Accessoires préférés des utilisateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Logiciels fournis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Apprendre à utiliser vos logiciels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Renseignements sur la réglementation . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Annexe A : Guide d’utilisation de la carte de réseau local sans fil
Avant d’utiliser la carte réseau sans fil en option . . . . . . . . . . . . . . . . . . 96
Cartes réseau sans fil présentées dans ce document . . . . . . . . . . . . . . . 96
Caractéristiques de la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . 96
Modes de réseau sans fil compatibles avec cette carte. . . . . . . . . . . . . . 97
Désactivation/déconnexion de la carte réseau sans fil . . . . . . . . . . . . . . 99
Désactivation avec le commutateur de la carte réseau sans fil . . . . . . . 100
Désactivation par l’icône dans la zone de notification . . . . . . . . . . . . . . 100
Activation de la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Configuration de la carte réseau sans fil. . . . . . . . . . . . . . . . . . . . . . . . . . 101
Configuration de la carte de réseau local sans fil sous Windows . . . . . . 101
Connexion au réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Dépannage de la carte réseau sans fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Spécifications de la carte réseau sans fil. . . . . . . . . . . . . . . . . . . . . . . . . . 104
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Utilisation de Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Présentation de Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Sources d’informations supplémentaires sur Bluetooth . . . . . . . . . . . . . 105
Annexe B : Capteur d’empreintes digitales
Présentation du capteur d’empreintes digitales . . . . . . . . . . . . . . . . . . . 107
Guide d’introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
10
-
Installation d’OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Enregistrement des utilisateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Utilisation d’OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Configuration d’OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Centre de contrôle OmniPass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Informations sur les droits d’auteurs
et les marques commerciales
La société Fujitsu America, Inc. s’est efforcée d’assurer la précision ainsi que l’intégralité de ce document. Toutefois, en raison de développements continus
visant à améliorer constamment les capacités de nos produits, les données contenues dans ce document représentent seulement les objectifs de conception
de Fujitsu et ne sont données qu’à titre indicatif ; les résultats réels peuvent varier en fonction de facteurs très variés. Les données relatives à ce produit ne
sont pas garanties. Les spécifications sont sujettes à modification sans préavis.
Fujitsu et le logo Fujitsu sont des marques déposées de Fujitsu, Limited. STYLISTIC est une marque déposée de la société Fujitsu America, Inc.
Microsoft et Windows sont des marques déposées de la société Microsoft aux États-Unis et/ou dans d’autres pays.
Le logo SD a été enregistré par la société SD-3C, LLC auprès du U.S. Patent and Trademark Office (Agence américaine des brevets et marques de commerce)
et auprès d’autres agences de ce type dans le monde.
AMD et Radeon sont des marques déposées ou des marques de commerce de la société Advanced Micro Devices, Inc.
OmniPass est une marque de commerce de la société Softex, Inc.
Skype est une marque de commerce de la société Skype Limited.
Broadcom est une marque déposée de la société Broadcom.
Norton Internet Security est une marque de commerce de la société Symantec aux États-Unis et dans d’autres pays.
AirPrime est une marque de commerce de la société Sierra Wireless Inc.
Gobi3000 est une marque de commerce de la société Qualcomm Inc.
Adobe et Adobe Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Inc. aux États-Unis et/ou dans d’autres pays.
Ralink est une marque déposée de la société Ralink Technology.
Bluetooth et le logo Bluetooth sont des marques déposées de la société Bluetooth SIG, Inc.
Realtek est une marque de commerce de la société Realtek Semiconductor.
Wi-Fi est une marque de commerce de la Wireless Ethernet Compatibility Alliance (WECA).
Tous les autres noms de produit sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs. Toutes les autres marques de commerce
mentionnées dans le présent document sont la propriété de leurs détenteurs respectifs.
© 2012 Fujitsu America, Incorporated. Tous droits réservés. Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement
préalable de la société Fujitsu America, Inc. Aucune partie de cette publication ne peut être enregistrée ou transmise électroniquement sans le consentement
écrit préalable de la société Fujitsu America, Inc. B5FK-0131-01ENZ0-00
GUIDE D’UTILISATION POUR LA CONNEXION SANS FIL EN LARGE BANDE
SI LE PÉRIPHÉRIQUE DE RÉSEAU ÉTENDU SANS FIL (WWAN) OPTIONNEL EST INSTALLÉ SUR VOTRE ORDINATEUR TABLETTE, LE GUIDE D’UTILISATION CORRESPONDANT
ESTDISPONIBLE SUR :
http://solutions.us.fujitsu.com/www/content/support/mobile/support_notices
LA VERSION COMPLÈTE DU GUIDE D’UTILISATION CONTIENT DES AVERTISSEMENTS ET DES MISES EN GARDE SUR LA SÉCURITÉ DES RADIOFRÉQUENCES LORSQU’ON UTILISE
UN DISPOSITIF DE RÉSEAU ÉTENDU SANS FIL, POUR LES CONSULTER, CLIQUEZ SUR « 3G MINI-CARD GOBI3000 REGULATORY AND SAFETY INFORMATION ».
DÉCLARATION DE CONFORMITÉ
selon la partie 15 des règles de la FCC
Nom de la partie
responsable : Fujitsu America, Inc.
Adresse : 1250 E. Arques Avenue,
Sunnyvale, CA 94085
Téléphone : (408) 746-6000
Déclare que le produit : Configuration du modèle de base : PC Tablette STYLISTIC Q584
est conforme aux exigences de la partie 15 des règles de la FCC.
Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L’utilisation est sujette aux deux
conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet appareil doit accepter
toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué
UL I.T.E., avec une sortie nominale de 19 V c.c. et un courant de 3,16A (60 W).
Lorsque vous utilisez votre ordinateur tablette, vous devez toujours prendre certaines précautions de base pour éviter les risques d’incendie, de choc
électrique et de blessure, notamment :
•N’utilisez pas ce produit à proximité d’un point d’eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol humide
ou à côté d’une piscine.
•Utilisez uniquement le cordon d’alimentation et les piles recommandés dans ce manuel. Ne jetez pas les batteries dans le feu. Elles risquent
d’exploser. Vérifiez si la réglementation locale comporte des instructions spéciales d’élimination.
CONSERVEZ CES INSTRUCTIONS
Avis réservé à des réparateurs qualifiés
•ATTENTION : SURFACE CHAUDE : LE DESSOUS DE CET ORDINATEUR PEUT S’ÉCHAUFFER LORSQUE L’APPAREIL EST UTILISÉ PENDANT UNE
LONGUE PÉRIODE. LORSQUE VOUS UTILISEZ CET ORDINATEUR ET QU’IL REPOSE À MÊME LA PEAU (SUR LES JAMBES NUES), PRENEZ GARDE À
NE PAS L’UTILISER PENDANT TROP LONGTEMPS OU DE MANIÈRE CONTINUE.
•ATTENTION : IL Y A UN RISQUE D’EXPLOSION SI LA BATTERIE N’EST PAS REMPLACÉE PAR UNE BATTERIE APPROPRIÉE. JETEZ LES BATTERIES
USÉES CONFORMÉMENT AUX INSTRUCTIONS DU FABRICANT.
DANGER D’EXPLOSION SI LA BATTERIE AU LITHIUM (HORLOGE) EST INCORRECTEMENT REMPLACÉE. LA PILE DOIT ÊTRE REMPLACÉE UNIQUEMENT PAR
UNE PILE IDENTIQUE OU D’UN TYPE ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT. JETEZ LES BATTERIES USÉES CONFORMÉMENT AUX INSTRUCTIONS
DU FABRICANT.
POUR BÉNÉFICIER D’UNE PROTECTION CONTINUE CONTRE LES RISQUES D’INCENDIE, LE FUSIBLE NE DOIT ÊTRE REMPLACÉ QUE PAR UN AUTRE FUSIBLE
DE MÊME TYPE ET DE MÊME CAPACITÉ.
Polarité de sortie de l’adaptateur secteur :
+
Recyclage de la batterie
Avec le temps, l’autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer ; c’est un phénomène naturel pour toutes les batteries.
Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important que vous la jetiez comme
il convient car, dans le cas contraire, les matériaux qu’elle contient risquent de nuire à l’environnement.
Chez Fujitsu, nous portons une attention particulière à la protection de l’environnement et nous collaborons donc avec la Rechargeable
Battery Recycle Corporation (RBRC**), une organisation de service publique à but non lucratif qui s’engage dans la protection de
l’environnement par le recyclage des batteries usagées sans coût pour vous.
La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche
de chez vous, visitez www.RBRC.org ou appelez au 1-800-822-8837.
Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en trouver un en visitant le site de la Consumer Education Initiative
(Initiative pour l’éducation des consommateurs) de l’EIA à l’adresse http://EIAE.org/.
Rappelez-vous que la protection de l’environnement est l’affaire de tous, vous devriez donc faire tout votre possible afin d’y contribuer, pour la génération
actuelle et les générations suivantes.
* Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, allez sur www.shopfujitsu.com (États-Unis)
ou www.fujitsu.ca/products/notebooks (Canada).
** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon
affiliée à Fujitsu.
11
Préface
À propos de ce guide
Le PC Tablette STYLISTIC Q584 est un ordinateur de haute performance, fonctionnant avec un stylet, qui a été conçu
pour le système d’exploitation MicrosoftWindows 7 et Windows 8, Édition professionnelle.
Ce manuel présente le mode d’emploi du PC Tablette et de ses logiciels intégrés.
Le PC Tablette STYLISTIC Q584 est un système monobloc entièrement équipé, doté d’un écran d’affichage à DEL rétroéclairé
WXGA de 10,1 pouces avec angle de vision verticale et horizontale de 160°. Il est doté d’une puissante interface autorisant
la prise en charge de divers périphériques offerts en option.
Conventions utilisées dans ce guide
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque.
Les boutons affichés à l’écran et les éléments de menu sont indiqués en caractères gras. Exemple: Cliquez sur OK pour
redémarrer le PC Tablette.
L’ICÔNE D’INFORMATIONS MET EN ÉVIDENCE DES RENSEIGNEMENTS QUI VOUS AIDERONT À MIEUX COMPRENDRE LE SUJET TRAITÉ.
L’ICÔNE DE MISE EN GARDE MET EN ÉVIDENCE DES INFORMATIONS IMPORTANTES POUR L’UTILISATION SÉCURITAIRE DE VOTRE ORDINATEUR OU POUR
L’INTÉGRITÉ DE VOS FICHIERS. VEUILLEZ LIRE ATTENTIVEMENT TOUTES LES MISES EN GARDE.
12
- À propos de ce guide
Coordonnées pour contacter Fujitsu
Service et assistance
Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu :
•Appel sans frais : 1-800-8FUJITSU (1-800-838-5487)
•Site Internet :
U.S.A. - us.fujitsu.com/solutions
Canada - www.fujitsu.ca
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service
à la clientèle puisse vous venir en aide le plus rapidement possible :
•Nom du produit
•Numéro de configuration du produit
•Numéro de série du produit
•Date d’achat
•Conditions dans lesquelles le problème est survenu
•Texte des messages d’erreur reçus
•Types de périphériques connectés, si applicable
Site de vente par internet de Fujitsu
Vous pouvez vous rendre sur ce site directement à : www.shopfujitsu.com.
L’ICÔNE D’AVERTISSEMENT MET EN ÉVIDENCE DES INFORMATIONS SUR DES DANGERS POUR VOUS, VOTRE PC TABLETTE OU VOS FICHIERS. VEUILLEZ LIRE
ATTENTIVEMENT TOUS LES AVERTISSEMENTS.
13
- À propos de ce guide
Maintien de la plus récente configuration
Pour vous assurer de toujours disposer des versions les plus actuelles des pilotes de votre système, il vous est suggéré
d’utiliser périodiquement l’utilitaire de mise à jour Fujitsu Software Download Manager (FSDM). L’utilitaire FSDM est
à votre disposition pour télécharger les plus récentes versions des pilotes, utilitaires et applications depuis le site
d’assistance Fujitsu. Si vous avez un système d’exploitation Windows 7, vous devez vous connecter au site d’assistance
(http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS).
Garantie limitée
Votre PC Tablette est accompagné d’une garantie limitée internationale de Fujitsu. Pour connaître les conditions
générales et la durée de votre garantie limitée, consultez la pochette de service livrée avec votre tablette.
14
Chapitre 1
À la découverte de votre PC Tablette
Aperçu général
Le PC Tablette STYLISTIC Q584 est
un ordinateur de haute performance,
fonctionnant avec un stylet, qui a été
conçu pour le système d’exploitation
Microsoft Windows7 et Windows®8,
Édition professionnelle.
Ce chapitre donne un aperçu du PC
Tablette STYLISTIC Q584 et de ses
nombreuses fonctions.
Figure 1. PC Tablette STYLISTIC Q584
15
- Emplacement des commandes et des connecteurs
Emplacement des commandes et des connecteurs
Les fonctions et commandes qui vous permettront d’utiliser votre PC Tablette sont présentées et illustrées
danslesfigures 2 et3. Des informations plus détaillées sur ces fonctions et commandes sont données dans
leschapitressuivants.
Caméra Web avant
Écran
Haut-parleur
Connecteur pour
DEL d’accès à la caméra Web
Haut-parleur
Bouton Windows
Capteur de lumière ambiante
Cheville de guidage du piédestal
duplicateur de ports
Figure 2. Caractéristiques du PC Tablette STYLISTIC Q584 (dessous, vue du côté droit)
Éléments situés à l’avant
Caméra Web avant
La caméra web HD (1280 x 720 pixels) située à l’avant vous permet de transmettre sur Internet des images
de vous-même.
DEL d’accès à la caméra Web
Le voyant d’accès à la caméra web s’allume lorsque la caméra web est en marche.
16
- Emplacement des commandes et des connecteurs
Capteur de lumière ambiante
Le capteur de lumière ambiante reconnaît automatiquement les conditions d’éclairage et ajuste la luminosité
del’écran de façon à optimiser la longévité de la batterie.
Écran
Le grand écran XGA de 10,1 pouces offre un angle de vision verticale et horizontale de 160 degrés.
Hauts-parleurs
Les haut-parleurs permettent d’écouter le son émanant de votre système.
Cheville de guidage du piédestal
La cheville de guidage du piédestal procure un point d’alignement utile lorsque vous installez le système sur le piédestal.
Bouton Windows
Le bouton Windows procure un accès rapide à l’écran de démarrage rapide.
Connecteur pour duplicateur de ports
Ce connecteur vous permet de brancher un duplicateur de ports (en option) à votre ordinateur.
Écran
L’écran HD de 10,1 pouces offre un angle de vision verticale et horizontale de 160 degrés.
17
- Emplacement des commandes et des connecteurs
Figure 3. Caractéristiques du PC Tablette STYLISTIC Q584 (vue arrière)
Éléments situés à l’arrière
Loquet de verrouillage de la batterie
Le loquet de verrouillage de la batterie est utilisé avec le loquet de dégagement de la batterie pour sortir la batterie
deson compartiment.
Fente pour carte SD
La fente pour carte Secure Digital (SD) permet d’insérer une carte mémoire pour la conservation des données.
Cettecarte mémoire vous permet de transférer des données à partir de et vers une variété de périphériques
numériques. Voir « Cartes Secure Digital » en page 53.
18
- Emplacement des commandes et des connecteurs
Loquet de dégagement de la batterie
Le loquet de dégagement de la batterie est utilisé avec le loquet de verrouillage de la batterie pour sortir la batterie
de son compartiment.
Batterie au lithium-polymère amovible
La batterie peut être retirée et remplacée par une batterie chargée. Voir « Batterie au lithium-polymère » en page 48.
Point d’attache du cordon du stylet
Le point d’attache du cordon permet de relier votre stylo ou stylet à l’ordinateur pour éviter de le perdre.
Capteur d’empreintes digitales
Le capteur d’empreintes digitales vous permet de mettre votre ordinateur en marche : il suffit de glisser votre doigt
sur le capteur. Voir « Présentation du capteur d’empreintes digitales » en page 107.
Caméra Web arrière
La caméra web arrière de 5.0 mégapixels à mise au point automatique permet de prendre en photo des objets situés
devant vous et de partager celles-ci sur Internet.
Fente pour carte Smart Card
La fente réservée vous permet d’insérer une carte Smart Card sur laquelle vous pouvez enregistrer des informations
importantes, telles que renseignements médicaux ou de l’argent « électronique ».
Grilles de ventilation
Connecteur HDMI
Connecteur USB 2.0
Prise d’écouteurs
Prise d’alimentation c.c.
19
- Emplacement des commandes et des connecteurs
Figure 4. Éléments du PC Tablette STYLISTIC Q584, côté gauche
Fonctionnalités sur le côté gauche
Grilles de ventilation
Les grilles de ventilation permettent le refroidissement correct du système.
Port USB 2.0
Ce port vous permet de connecter à l’ordinateur PC Tablette des périphériques USB (Universal Serial Bus) compatibles
avec la norme USB 2.0. Quatre ports USB supplémentaires sont situés sur le duplicateur de ports STYLISTIC en option.
Connecteur entrée c. c.
Ce connecteur vous permet de brancher l’adaptateur secteur ou l’adaptateur auto.
Prise de sortie audio/écouteurs
Cette prise vous permet de connecter des écouteurs stéréo.
Connecteur HDMI
Le connecteur HDMI est conçu pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur,
tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo).
POUR PROTÉGER VOTRE TABLETTE DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES,
PROPRES ET SANS DÉBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L’ENVIRONNEMENT DANS LEQUEL VOUS
UTILISEZ L’ORDINATEUR.
NE PLACEZ PAS LA TABLETTE DANS UN ENDROIT OÙ LES GRILLES DE VENTILATION POURRAIENT ÊTRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE
FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.
20
- Emplacement des commandes et des connecteurs
Figure 5. Éléments du PC Tablette STYLISTIC Q584, côté droit
Côté droit
Port USB 2.0
Ce port vous permet de connecter à l’ordinateur PC Tablette des périphériques USB (Universal Serial Bus) compatibles
avec la norme USB 2.0. Quatre ports USB supplémentaires sont situés sur le duplicateur de ports STYLISTIC en option.
Microphones intégrés
Les micros intégrés vous permettent d’introduire de l’audio analogue.
Commutateur d’alimentation/veille/reprise
Ce commutateur vous permet d’allumer le PC Tablette, de l’éteindre, de le mettre en mode Sommeil, en mode Veille
prolongée ou de le remettre en marche, ceci afin d’économiser l’autonomie de la batterie. Voir « Démarrage de votre
PC Tablette STYLISTIC » en page 39.
Boutons d’augmentation/diminution du volume
Ils vous permettent de contrôler le volume de la tablette.
21
- Emplacement des commandes et des connecteurs
Voyants de charge et d’alimentation
Ces voyants indiquent l’état de fonctionnement et de charge des batteries du PC Tablette. Voir « Tableau de voyants
d’état » en page 22.
Point d’attache du cordon du stylet
Le point d’attache du cordon permet de relier votre stylo ou stylet à l’ordinateur pour éviter de le perdre.
Fente du cordon de stylet
La fente de fixation du stylet permet d’installer un porte-stylet optionnel pour y déposer votre stylet.
Interrupteur de communications sans fil
Ce commutateur permet d’activer/désactiver les dispositifs WLAN (réseau local sans fil), WWAN (réseau sans fil étendu)
et Bluetooth en option. Pour prolonger la longévité de la batterie, éteignez ces périphériques entre les utilisations.
Bouton de verrouillage de rotation
Le bouton de verrouillage de la rotation permet de désactiver/réactiver la rotation automatique. Lorsque la fonction
de rotation automatique est réactivée, l’écran pivote automatiquement à la moindre rotation du système. Lorsque la
rotation automatique est désactivée, l’écran reste en position quels que soient les mouvements de l’ordinateur.
22
- Tableau de voyants d’état
Tableau de voyants d’état
Les icônes apparaissant sous chacun des voyants d’état dans la zone d’état indiquent l’état du fonctionnement et
leniveau de charge des batteries. L’emplacement des icônes dans la zone d’état est illustrée Figure 6.
Le tableau 1 explique la manière dont les voyants associés aux icônes individuelles sont affichés et décrit la signification
des différents affichages. (Si une icône ne s’affiche pas, cela signifie que la fonction associée est éteinte ou désactivée.)
Voyant d’alimentation
batterie/entrée c.c.
Figure 6. Icônes de la zone d’état
Tableau 1. Conditions de la zone d’état
Dans le tableau suivant, un voyant clignote une fois par seconde ; un voyant clignotant lentement s’allume une fois toutes les cinq secondes.
Icône Mode/État État du voyant Remarques
Voyant
Le système est allumé et prêt à être utilisé.
Le système est en mode Veille, les paramètres actifs sont
enregistrés dans la mémoire vive.
Le système est en mode Veille, les paramètres et données sont
enregistrés sur le disque dur.
Niveau de
charge/entrée c.c.
Vert L’adaptateur secteur et la batterie sont disponibles, et la batterie
est chargée entre 50 et 100 %.
Orange L’adaptateur secteur et la batterie sont disponibles, et la batterie
est chargée à moins de 50 %.
Vert clignotant L’ordinateur est en mode Veille, l’adaptateur secteur et la
batterie sont disponibles, et la batterie est chargée entre
50et 100 %.
Orange
clignotant
L’ordinateur est en mode Veille, l’adaptateur secteur et la
batterie sont disponibles, et la batterie est chargée à moins
de 50 %.
Éteint L’adaptateur secteur n’est pas branché.
23
- Tableau de voyants d’état
•Sous tension
•Mode d’inactivité
Bleu
continu
• Sommeil Bleu clignotant
•Hors tension
• Veille prolongée
Éteint
•Sous tension
•Mode d
’inactivité
•Sommeil
• Veille prolongée
•Hors tension
24
- Écran
Figure 7. Écran du PC Tablette
Écran
Votre PC Tablette STYLISTIC Q584 est doté d’un écran d’affichage à DEL rétroéclairé vous permettant de mieux voir son
contenu lorsque la lumière environnante est intense. La ligne svelte de votre PC Tablette vous permet de le manipuler
facilement et de le tourner à 90º, 180º, ou 270º dans toutes les directions. Cet écran peut être utilisé comme tablette,
de la même façon qu’un bloc de papier.
Réglage de la luminosité de l’écran
Pour régler la luminosité avec l’utilitaire de gestion de l’alimentation :
Allez à l’écran de démarrage moderne, appuyez sur [Windows]+[X], puis sélectionnez Panneau de configuration.
Dans « Affichage par : », sélectionnez un des affichages par icônes. Sélectionnez Affichage, puis cliquez sur Régler
la luminosité dans la partie gauche de l’écran. Sous Sélectionner ou personnalisez un régime d’alimentation,
choisissez le régime que vous souhaitez. Faites glisser la barre Luminosité de l’écran : (au bas de la fenêtre) vers
la gauche ou la droite selon votre préférence.
25
- Écran
Comment tenir le PC Tablette
L’ordinateur STYLISTIC Q584 peut être tenu de quatre façons différentes, que vous pouvez choisir selon vos besoins du
moment. Vous pouvez donc choisir l’orientation horizontale primaire ou secondaire, ou encore l’orientation verticale
primaire ou secondaire. (Les désignations d’orientation sont conformes à celles utilisées dans l’utilitaire de boutons.)
L’illustration ci-dessous indique l’ordre des rotations lorsque vous faites pivoter le système avec le bouton de rotation.
Orientation horizontale primaire Orientation verticale
secondaire
Orientation horizontale secondaire Orientation verticale
primaire
26
- Numériseur actif/écran tactile
Numériseur actif/écran tactile
Le numériseur intégré vous permet d’utiliser le stylet
comme un pointeur. (Pour de plus amples informations
sur l’entretien du stylet, voir « Entretien du stylet » on
page 32.)
Vous pouvez utiliser le stylet pour cliquer, double-cliquer,
faire glisser des éléments ou icônes ou pour dessiner
comme avec un stylo ou un crayon dans des applications
qui fonctionnent avec cette caractéristique, notamment
des programmes de dessin et de peinture. Pour de plus
amples informations, consultez la documentation
accompagnant votre application. Figure 8. Utilisation de l’écran numériseur
Écran de numériseur actif
•LORSQUE VOUS TOUCHEZ L’ÉCRAN AVEC LE DOIGT ET LORSQUE VOUS ÉCRIVEZ AVEC LE STYLET, N’UTILISEZ PAS DE FORCE EXCESSIVE.
DANS LE CAS CONTRAIRE, VOUS RISQUEZ D’ENDOMMAGER L’ÉCRAN À DEL ET/OU L’ÉCRAN TACTILE.
•POUR ACHETER DES STYLETS SUPPLÉMENTAIRES OU DE REMPLACEMENT, VISITEZ LE SITE INTERNET DES ACCESSOIRES DE FUJITSU À :
WWW.SHOPFUJITSU.COM.
Cliquer sur l’écran numériseur actif
Pour faire un clic gauche, touchez l’objet que vous
voulez sélectionner, puis soulevez immédiatement
lebout du stylet.
Figure 9. Cliquer sur l’écran numériseur actif
Figure 10. Faire un clic droit sur l’écran numériseur
Faire un clic droit sur l’écran numériseur
Pour faire un clic droit, maintenez le bouton sur le devant
dustylet enfoncé en tapotant sur l’écran. Pour changer
lesparamètres pour la fonction de clic à droite, allez à
l’écran de démarrage moderne->[Windows]+[X]-> Panneau
de configuration -> Paramètres tactiles et du stylet. Dans
l’onglet des Options de stylet, sélectionnez « Appuyer et
maintenir », puis cliquez sur le bouton [Paramètres].
27
- Numériseur actif/écran tactile
Double-cliquer
Pour double-cliquer, touchez l’élément deux fois, puis retirez
immédiatement le bout du stylet.
Figure 11. Faire un double clic sur l’écran
Glisser
Glisser signifie déplacer un élément avec le stylet en touchant
l’écran, puis en déplaçant et en soulevant le stylet. Pour glisser,
touchez l’écran tactile avec votre stylet sur l’élément que
vous souhaitez déplacer. Tout en continuant de toucher
l’écran avec le stylet, glissez l’élément vers son nouvel
emplacement en déplaçant le stylet à travers l’écran,
puisen soulevant le stylet pour le relâcher.
Figure 12. Faire glisser un objet sur l’écran
28
- Numériseur actif/écran tactile
29
- Numériseur actif/écran tactile
Étalonner l’écran
Pour assurer une correspondance précise entre le curseur et le stylet, vous devez exécuter l’Utilitaire d’étalonnage de
l’écran tactile avant d’utiliser l’écran tactile pour la première fois. Faites de même si vous avez modifié la résolution
de l’écran et/ou l’orientation.
Pour exécuter l’utilitaire d’étalonnage :
1Allez à l’écran de démarrage moderne -> [Windows]+[X] -> Panneau de configuration.
2Double-cliquez sur l’icône Paramètres PC Tablette, puis sélectionnez l’onglet Ecran.
3Cliquez sur le bouton [Étalonner], puis sélectionnez la fonction à étalonner : stylet ou tactile.
4Réglez l’écran de votre portable à un angle confortable, puis repérez le symbole (+) dans le coin supérieur gauche
de l’écran.
5A l’aide du stylet ou de votre doigt (selon la fonction que vous avez choisi d’étalonner), touchez fermement l’écran
directement sur le symbole (+). Soulevez le stylet de l’écran et la cible se déplacera vers une position différente
sur l’écran.
6Répétez l’étape 5 jusqu’à ce que vous ayez sélectionné tous les symboles (+).
7Une fois cette opération terminée, appuyez sur le bouton [OK].
8Touchez le stylet sur plusieurs points de l’écran pour vérifier qu’il est bien étalonné. Si vous n’êtes pas satisfait
del’étalonnage de l’écran, appuyez sur le bouton [Étalonner] pour recommencer.
LORSQUE VOUS TAPOTEZ SUR L’ÉCRAN PENDANT L’ÉTALONNAGE, N’UTILISEZ PAS DE FORCE EXCESSIVE. DANS LE CAS CONTRAIRE, VOUS RISQUEZ
D’ENDOMMAGER L’ÉCRAN DEL ET/OU L’ÉCRAN TACTILE.
30
- Numériseur actif/écran tactile
Utilisation de l’écran tactile capacitif
Certaines configurations de ce PC Tablette comportent un numériseur double optionnel permettant d’utiliser le stylet
ou un doigt comme pointeur. Ce type d’écran permet également d’utiliser des « mouvements » pour exécuter diverses
opérations, notamment pour défiler, zoomer et pivoter.
Faire un clic droit sur l’écran tactile
Pour exécuter un clic droit avec deux doigts, placez un doigt à l’endroit où vous désirez exécuter le clic droit, puis tapotez
rapidement une fois sur l’écran.
Mode mouvements
Pour activer le mode mouvements, deux doigts doivent toucher l’écran avec un intervalle de moins de 200 ms. Si le
deuxième doigt touche l’écran plus de 200 ms après le premier doigt, le deuxième doigt est ignoré. Si plus de deux
doigts touchent l’écran pendant cet instant, c’est plutôt le mode mouvements avancé qui est activé. Lorsque le mode
mouvements est activé, aucun mouvement de curseur n’est envoyé au système.
Lorsque les deux doigts quittent l’écran tactile, le mode mouvements est désactivé. Lorsqu’un troisième doigt est ajouté,
le mode mouvements normal est désactivé au profit du mode mouvements avancé. Si le système ne reconnaît pas
un mouvement, aucune opération n’est exécutée. Dans ce cas, retirez les deux doigts de l’écran et essayez de nouveau.
Mouvement de défilement
Pour faire défiler un long document ou une page Web, placez deux doigts sur l’écran (un premier doigt rapidement suivi
du deuxième). Si au moins un des doigts se déplace d’au moins 3 mm, un défilement est produit. Si les deux doigts se
déplacent dans la même direction de façon parallèle (avec une tolérance de 5 mm), le mode défilement est activé. Si un
doigt demeure immobile, aucun défilement n’est produit. Si un des deux doigts est levé, le mode défilement est désactivé.
Mouvement de zoom
Le mouvement de zoom est particulièrement utile pour voir des images. Pour faire un zoom avant, placez deux doigts sur
l’élément que vous désirez agrandir (posez un premier doigt rapidement suivi du deuxième), puis écartez-les l’un de l’autre.
•LA RECONNAISSANCE DES MOUVEMENTS EST ACTIVÉE SUIVANT L’APPLICATION UTILISÉE.
•LE STYLET EST PRIORITAIRE PAR RAPPORT À LA COMMUNICATION TACTILE. SI LE STYLET SE TROUVE DANS LE RAYON D’ACTION DE L’ÉCRAN,
LA COMMUNICATION TACTILE EST DÉSACTIVÉE.
•LORSQUE L’UTILISATEUR POSE UN DOIGT SUR L’ÉCRAN TACTILE, CE DERNIER RÉAGIT COMME SI LE STYLET ÉTAIT UTILISÉ.
31
- Numériseur actif/écran tactile
Si au moins un des doigts se déplace d’au moins 10 mm, un zoom est produit. Si la distance entre les doigts change de10 mm
ou plus et que les deux doigts sont demeurés à peu près alignés, le mode zoom est activé. Si un des deuxdoigts s’écarte de
plus de 10 mm de la « ligne de zoom » créée lors du contact initial des doigts, le mode zoomestdésactivé.
Pour faire un zoom arrière, placez deux doigts sur l’élément que vous désirez réduire (posez un premier doigt rapidement
suivi du deuxième), puis déplacez-les l’un vers l’autre.
Mouvement de rotation
Si vous désirez faire pivoter un objet sur l’écran, placez deux doigts sur l’image que vous désirez faire pivoter (posezun
premier doigt rapidement suivi du deuxième), puis déplacez-les en sens contraire, comme pour tourner une poignée.
La direction du pivotement de l’objet dépend de la direction du mouvement des doigts.
Si au moins un des doigts se déplace d’au moins 12 mm, une rotation est produite. Si un doigt demeure immobile
(se déplaçant de moins de 5 mm dans n’importe quelle direction) et que l’autre est déplacé, une rotation est produite.
Si les doigts commencent à se déplacer dans la même direction, la rotation est annulée. Si la distance entre les doigts
change de plus de 10 mm, la rotation est annulée.
32
- Numériseur actif/écran tactile
Entretien du stylet
Modification des paramètres du stylet
Vous pouvez opérer quelques changements dans les paramètres du stylet pour l’adapter à vos besoins (changement de la
sensibilité à la pression, notamment) Pour ce faire, allez à l’écran de démarrage moderne->[Windows]+[X]-> Panneau de
configuration, puis sélectionnez un des affichages dans la zone « Page d’accueil du Panneau de configuration : » . Cliquez sur
l’icône « Stylet et périphériques d’entrée », la fenêtre des paramètres s’affichera alors.
•UTILISEZ UNIQUEMENT LE STYLET FOURNI AVEC VOTRE PC TABLETTE. N’UTILISEZ PAS DE STYLETS DIFFÉRENTS : ILS N’ONT PAS ÉTÉ CONÇUS SPÉCIALEMENT
POUR ÊTRE UTILISÉS AVEC VOTRE ORDINATEUR PORTABLE. REMPLACEZ L’EMBOUT DU STYLET S’IL EST USÉ. LA GARANTIE NE COUVRE PAS LES ÉGRATIGNURES
SUR L’ÉCRAN.
•LORSQUE VOUS ÉCRIVEZ QUELQUE CHOSE, PRENEZ GARDE À NE PAS ÉGRATIGNER LA SURFACE DE L’ÉCRAN (EX. AVEC UNE MONTRE OU UN BRACELET).
LE STYLET DE L’ORDINATEUR EST UN INSTRUMENT ÉLECTRONIQUE QUI PEUT ÊTRE ENDOMMAGÉ EN CAS D’UTILISATION NON CONFORME. IL CONVIENT DE
LE MANIPULER AVEC PRÉCAUTION. LA LISTE SUIVANTE DONNE DES INDICATIONS SUR LA FAÇON DE BIEN UTILISER LE STYLET :
•NE FAITES PAS DE GRANDS MOUVEMENTS AVEC LE STYLET ET NE L’UTILISEZ PAS COMME POINTEUR.
•NE L’UTILISEZ JAMAIS SUR UNE SURFACE AUTRE QUE CELLE DE L’ÉCRAN DE VOTRE ORDINATEUR.
•N’ESSAYEZ PAS DE FAIRE TOURNER LA ZONE DE MAINTIEN PAR LE POUCE.
•NE STOCKEZ JAMAIS LE STYLET DE MANIÈRE À CE QUE L’EMBOUT SUPPORTE LE POIDS DU STYLET. SI VOUS ENTREPOSEZ LE STYLET DE CETTE FAÇON,
LES MÉCANISMES INTERNES RISQUENT D’ÊTRE ENDOMMAGÉS (SURTOUT SI LA TEMPÉRATURE EST ÉLEVÉE). DANS CE CAS, LE STYLET PEUT RÉAGIR
COMME SI L’EMBOUT ÉTAIT CONSTAMMENT ENFONCÉ.
•LE STYLET PEUT SUBIR L’INFLUENCE DES CHAMPS ÉLECTROMAGNÉTIQUES (VIBRATIONS ET TRESSAUTEMENTS DU CURSEUR). IL SE PEUT QUE LE CURSEUR
VIBRE LÉGÈREMENT DANS CERTAINES ZONES DE L’ÉCRAN MÊME SI L’ON APPUIE FERMEMENT SUR LE STYLET.
Changement de la pile du stylet
Capuchon
Pile AAAA
Fourreau du stylet
du stylet
Le stylet fonctionne avec une pile AAAA. Avant de commencer,
assurez-vous d’avoir à disposition une pile neuve.
2Retirez la pile du fourreau.
3Insérez la pile neuve dans le fourreau dans le même sens
que celle qui y était auparavant.
4Refermez le capuchon. Figure 13. Remplacement de la batterie
Remplacement de l’embout du stylet
Avec le temps, il se peut que l’embout du stylet s’use ou que des
particules étrangères s’y attachent, risquant de rayer l’écran. Une
fois abîmé, l’embout sera difficile à manipuler et l’écran réagira de
manière imprévue. Si un problème de ce genre se produit,
remplacez l’embout du stylet.
2En vous aidant d’un des nouveaux conseils fournis avec votre
stylet, insérez l’extrémité pointue de l’embout dans le fourreau
et enfoncez-la fermement pour la mettre en place.
Embout
Outil de retrait de
du stylet
l’embout du stylet
Figure 14. Remplacement de l’embout du stylet
33
- Numériseur actif/écran tactile
•NE RETIREZ PAS L’EMBOUT DU STYLET POUR ACCÉDER À LA PILE,
RETIREZ UNIQUEMENT LE CAPUCHON À L’ARRIÈRE DU STYLET.
•IL Y A UN RISQUE D’EXPLOSION SI LA PILE EST REMPLACÉE PAR UNE
PILE DONT LE TYPE NE CORRESPOND PAS. JETEZ LES PILES USAGÉES
CONFORMÉMENT AUX PROCÉDURES LOCALES.
1Retirez le capuchon à l’arrière du stylet (Figure 13).
1Avec l’outil d’extraction d’embout de stylet inclus dans la boîte de
votre système, pincez l’embout du stylet et retirez-le du cylindre.
Installation du cordon
Pour éviter d’échapper ou de perdre votre stylo, attachez-le
à votre ordinateur à l’aide du cordon fourni.
Pour attacher le cordon à votre PC Tablette, suivez les
étapes suivantes :
2Attachez la grande boucle du cordon au point d’attache
de votre ordinateur. Pour ce faire, enfilez le bout du
cordon (grande boucle) à travers le point d’attache,
puis faites passer le stylo à travers la grande boucle.
Figure 15. Installation du cordon
34
- Numériseur actif/écran tactile
1Attachez l’extrémité du cordon (petite boucle) à votre
stylet. Pour ce faire, enfilez la petite boucle à travers
letrou du stylo, puis faites passer l’autre extrémité
ducordon à travers la boucle.
35
- Boutons du PC Tablette
Boutons du PC Tablette
Les trois boutons de la Tablette
sont situés sur le côté droit de
l’ordinateur lorsque celui-ci est
à l’horizontale.
Le bouton de Windows se trouve
au centre en bas de l’écran
Bouton Windows
Bouton de
diminution
du volume Bouton d’augmentation
du volume
Rotation
Bouton de
verrouillage
Figure 16. Boutons d’applications
Nom du bouton Fonction Primaire
(Appuyer)
Action « Press at
Splash Screen* »
(Pression à l’écran de
démarrage initial)
Dans l’utilitaire
de configuration
du BIOS
Description
Bouton de diminution
du volume
Diminution
du volume
ouvre la configuration
du BIOS
est utilisé comme
touche Bas dans
la configuration
du BIOS
Lorsque vous appuyez sur le bouton Diminution du
volume, vous réduisez le volume. Le système ouvre
l’utilitaire de la configuration du BIOS au démarrage.
Le BIOS étant ouvert, il peut être utilisé pour déplacer
le curseur vers le bas.
36
- Boutons du PC Tablette
* L’action « Press at Splash Screen » désigne l’action qui se produit quand vous appuyez sur le bouton lorsque le logo
Fujitsu apparaît au premier démarrage de l’ordinateur.
Bouton d’augmentation
du volume
Augmentation
du volume Aucune
est utilisé comme
touche Haut dans
la configuration
du BIOS
Lorsque vous appuyez sur le bouton Augmentation
du volume, vous augmentez le bouton. Lorsque le
BIOS est ouvert, il peut être utilisé pour déplacer le
curseur vers le haut.
Bouton de verrouillage
de rotation
Ce bouton permet
d’activer ou
désactiver la rotation
automatique
Il permet également
d’ouvrir le menu
d’amorçage
Aucune
Lorsque vous appuyez sur ce bouton et le maintenez
enfoncé, vous activez ou désactivez la fonction
de rotation automatique. Il ouvre également le
menu d’Amorçage lorsque vous l’appuyer lors du
démarrage du système.
Bouton Windows
Ouvre l’écran
de démarrage
moderne/Ctrl+Alt+Suppr
lorsqu’il est enfoncé
enmême temps que le
bouton d’alimentation
Aucune Aucune
En postconnexion, le bouton Windows sert à
activer deux fonctions. Lorsqu’il est utilisé seul,
il ouvre l’écran de démarrage moderne. Lorsque
vous appuyez sur ce bouton en même temps
que sur le bouton d’alimentation, il ouvre le
gestionnaire des tâches [Ctrl] + [Alt] + [Suppr].
Nom du bouton Fonction Primaire
(Appuyer)
Action « Press at
Splash Screen* »
(Pression à l’écran de
démarrage initial)
Dans l’utilitaire
de configuration
du BIOS
Description
37
Chapitre 2
Guide d’introduction à votre PC Tablette
Sources d’alimentation
Votre PC Tablette STYLISTIC Fujitsu peut utiliser trois sources d’alimentation différentes : une batterie au lithium-
polymère principale, un adaptateur secteur et un adaptateur auto/avion.
Connexion des adaptateurs d’alimentation
L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner votre
PC Tablette et de charger les batteries.
Connexion de l’adaptateur secteur
1Branchez le câble de sortie c.c. dans la prise d’alimentation c.c. de votre PC Tablette STYLISTIC.
2Branchez l’adaptateur secteur sur une prise électrique secteur (c.a.).
Connexion de l’adaptateur auto/avion disponible en option
1Branchez le câble de sortie c.c. sur la prise d’alimentation c.c. de votre ordinateur.
2Branchez l’adaptateur auto/avion dans l’allume-cigare d’une automobile, ou,
3Branchez l’adaptateur auto/avion sur la prise d’alimentation c.c. de votre siège d’avion.
Prise d’alimentation c.c.
Adaptateur secteur
38
- Sources d’alimentation
Figure 17. Connexion de l’adaptateur secteur
Passer d’une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie
1Assurez-vous qu’au moins une batterie chargée est installée dans votre ordinateur.
2Débranchez l’adaptateur secteur ou l’adaptateur auto/avion.
LORSQUE VOUS RECEVEZ VOTRE NOUVEL ORDINATEUR, LA BATTERIE AU LITHIUM-POLYMÈRE N’EST PAS CHARGÉE. LORS DE LA PREMIÈRE UTILISATION
DE VOTRE ORDINATEUR, VOUS DEVEZ CONNECTER L’ADAPTATEUR SECTEUR OU L’ADAPTATEUR AUTO/AVION.
39
- Démarrage de votre PC Tablette STYLISTIC
Démarrage de votre PC Tablette STYLISTIC
Mise sous tension
Commutateur d’alimentation/veille/reprise
Lorsque votre PC Tablette STYLISTIC est éteint, le bouton d’alimentation/veille/reprise permet de l’allumer.
Pour allumer votre PC Tablette, vous devez avoir connecté votre adaptateur secteur ou disposer d’une batterie
au lithium-polymère chargée.
Pour allumer le PC Tablette STYLISTIC lorsqu’il est complètement éteint, appuyez sur le bouton d’alimentation/veille/
reprise situé en haut à droite du clavier. Lorsque vous avez terminé d’utiliser votre PC Tablette, vous pouvez soit le mettre
en mode veille (sommeil), soit l’éteindre complètement. Voir « Mode veille » en page 44 et « Mise hors tension » en
page 47
.
Figure 18. Commutateur d’alimentation/veille/reprise
LORSQUE VOUS ALLUMEZ VOTRE PC TABLETTE STYLISTIC, ASSUREZ-VOUS D’AVOIR UNE SOURCE D’ALIMENTATION. VOUS DEVEZ DONC AVOIR AU
MOINS UNE BATTERIE INSTALLÉE ET CHARGÉE OU AVOIR BRANCHÉ L’ADAPTATEUR SECTEUR OU L’ADAPTATEUR AUTO/AVION À UNE PRISE SOUS TENSION.
40
- Démarrage de votre PC Tablette STYLISTIC
Lorsque vous allumez votre ordinateur STYLISTIC, ce dernier exécute un auto-test de mise sous tension pour vérifier
les composants internes et la configuration. Si une anomalie est découverte, votre PC Tablette STYLISTIC émet un
avertissement audio et/ou affiche un message d’erreur. Voir « Messages de l’auto-diagnostic de mise sous tension »
en page 65. Selon la nature du problème, vous pourrez poursuivre le démarrage du système d’exploitation ou vous
devrez ouvrir l’utilitaire de configuration du BIOS pour corriger certains paramètres.
Une fois les diagnostics terminés, le PC Tablette charge le système d’exploitation.
Procédure d’amorçage
La procédure de démarrage du PC Tablette invoque une procédure d’amorçage qui fait d’abord appel au BIOS. La première
fois que l’ordinateur STYLISTIC est allumé, la mémoire principale du système est vide et doit trouver les instructions
de démarrage de l’ordinateur. Ces informations se trouvent dans le programme BIOS. Chaque fois que vous démarrez
ou redémarrez votre PC Tablette, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que
le système d’exploitation soit chargé. Durant l’amorçage, votre système exécute une procédure d’amorçage standard
y compris un auto-test de mise sous tension. Si la procédure d’amorçage est exécutée sans échec et sans demande
d’accès à l’utilitaire de configuration du BIOS, le message de bienvenue du système d’exploitation s’affiche.
La procédure d’amorçage est exécutée lorsque :
•Vous allumez votre PC Tablette STYLISTIC.
•Vous redémarrez le PC Tablette à partir de la boîte de dialogue d’arrêt de Windows.
•Un logiciel lance un redémarrage du système. Exemple : Lorsque vous installez une nouvelle application.
Mots de passe d’accès au disque dur
Pour mieux sécuriser vos données, vous pouvez créer des mots de passe contrôlant l’accès au(x) disque(s) dur(s).
Cette fonction est gérée par l’utilitaire de configuration BIOS. Pour savoir comment procéder, reportez-vous à la section
Utilitaire de configuration du BIOS
ci-après.
VOUS NE DEVEZ JAMAIS ÉTEINDRE VOTRE PC TABLETTE STYLISTIC DURANT L’AUTO-TEST DE MISE SOUS TENSION. AUTREMENT, LA PROCHAINE FOIS
QUE VOUS ALLUMEREZ L’ORDINATEUR, CE DERNIER AFFICHERA UN MESSAGE D’ERREUR.
Voir « Messages de l’auto-diagnostic de mise sous
tension » en page 65.
41
- Démarrage de votre PC Tablette STYLISTIC
Utilitaire de configuration du BIOS
L’utilitaire de configuration du BIOS est un programme qui définit l’environnement de fonctionnement de votre PC
Tablette STYLISTIC. Votre BIOS a été configuré en usine pour des conditions d’utilisation normales. Vous ne devriez
donc pas avoir à configurer ni à modifier votre environnement BIOS pour utiliser l’ordinateur.
L’utilitaire de configuration du BIOS permet de configurer :
•Les paramètres de commande des périphériques, notamment les adresses d’entrée-sortie et les lecteurs
de démarrage.
•Les paramètres de sécurité des données du système, ce qui comprend notamment les mots de passe.
Entrée dans l’utilitaire de configuration du BIOS
Pour ouvrir l’utilitaire de configuration du BIOS, exécutez les opérations suivantes :
1Allumez ou redémarrez votre PC Tablette STYLISTIC.
2Pour entrer dans l’utilitaire, appuyez sur le bouton Rotation (ou sur la touche [F2] si vous avez un clavier externe)
lorsque le logo Fujitsu apparaît à l’écran. Le menu principal de l’utilitaire de configuration du BIOS s’affichera avec
les paramètres courants.
3Avec la [TOUCHE FLÉCHÉE À DROITE] ou la [TOUCHE FLÉCHÉE À GAUCHE], parcourez les autres menus de
configuration et vérifiez/modifiez les paramètres actuels.
Guide d’information sur le BIOS
Un guide d’information sur le BIOS de votre ordinateur portable est disponible en ligne. Veuillez visiter notre site
de service après vente et d’assistance en ligne à http://www.computers.us.fujitsu.com/support, puis, sous « Online
Support » (Assistance en ligne), sélectionnez « Users Guides » (Guides d’utilisation). Sélectionnez votre produit, sa
série et son modèle, puis cliquez sur [Go]. Sous l’onglet Manuals (Manuels), sélectionnez BIOS Guide (Guide du BIOS).
RETENEZ BIEN VOS MOTS DE PASSE. SI VOUS CONFIGUREZ DES MOTS DE PASSE DE MAÎTRE ET D’UTILISATEUR, PUIS QUE VOUS LES OUBLIEZ, FUJITSU
NE POURRA PAS RÉINITIALISER VOTRE SYSTÈME. VOUS RISQUERIEZ ALORS DE PERDRE DES DONNÉES ET DE DEVOIR REMPLACER VOTRE CARTE SYSTÈME
OU VOTRE DISQUE DUR.
42
- Démarrage de votre PC Tablette STYLISTIC
Amorçage du système
Il est fortement recommandé de ne pas installer de périphérique externe avant que la procédure de démarrage ne soit
entièrement terminée.
La première fois que vous allumez votre PC Tablette, l’écran affiche le logo Fujitsu. Si vous n’intervenez pas, l’ordinateur
charge le système d’exploitation et lance la procédure d’ouverture Windows.
Premier démarrage de Windows
La première fois que vous faites démarrer le système et que vous suivez les instructions à l’écran, vous voyez apparaître
une fenêtre d’ouverture de session vous demandant votre nom d’utilisateur. Après l’ouverture de session, il faut moins
d’une minute à l’ordinateur pour amorcer Windows. Pendant cette procédure, vous voyez une barre de progression et
des messages interactifs.
Lors du premier démarrage, vous devrez lire et accepter les contrats de licence d’utilisation de Microsoft et Fujitsu.
Après la première procédure d’amorçage, vous verrez apparaître l’écran de démarrage moderne. Certains raccourcis
pouvant vous être utiles : Appuyez sur les touches Windows + D pour faire apparaître le bureau Windows traditionnel.
Appuyez sur les touches Windows + M si vous désirez charger le bureau Windows traditionnel et réduire toutes
les applications.
Installer des applications en prime
Après le premier démarrage de votre système, une icône « Applications en prime » s’affiche sur votre bureau
Windows. Cliquez sur cette icône et vous verrez une liste d’applications supplémentaires pouvant être installées.
Vous pouvez également accéder à l’utilitaire Bonus Apps en ouvrant le tableau Icônes sur l’écran de démarrage moderne
et en cherchant « Bonus Apps ». Les applications déjà installées sont affichées en gris et celles que vous pouvez installer
sont affichées en bleu.
Pour sélectionner une application que vous désirez installer, cochez la case de choix à côté de l’application ou cliquez
sur [Sélectionner tout] si vous désirez installer toutes les applications disponibles. Lorsque vous avez fait vos choix,
cliquez sur [Installer].
VOUS NE POURREZ L’UTILISER QUE SI VOUS ACCEPTEZ LE CONTRAT DE LICENCE. SI VOUS N’ALLEZ PAS AU BOUT DE CETTE PROCÉDURE, VOTRE
ORDINATEUR RETOURNE À L’ÉCRAN DE BIENVENUE WINDOWS, MÊME SI VOUS ESSAYEZ D’ÉTEINDRE L’ORDINATEUR ET DE LE REDÉMARRER.
43
- Démarrage de votre PC Tablette STYLISTIC
Veuillez prendre note que dans certains cas (selon les applications sélectionnées), il est possible que vous deviez
redémarrer le système après l’installation des applications. Si vous demandez l’installation de plusieurs applications
et que l’une d’elles nécessite un redémarrage du système, le redémarrage est exécuté immédiatement et les
applications restantes sont ensuite installées.
Enregistrement de votre LIFEBOOK chez Fujitsu
Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet : http://www.us.fujitsu.com/computers.
Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d’un fournisseur d’accès Internet.
44
- Gestion de l’alimentation
Gestion de l’alimentation
Votre PC Tablette Fujitsu STYLISTIC possède plusieurs dispositifs permettant d’économiser l’énergie des batteries.
Certains d’entre eux sont automatiques et ne nécessitent donc aucune intervention. Cependant, d’autres dépendent
de paramètres que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment en ce qui concerne
la luminosité de l’écran. Les paramètres de gestion interne de l’alimentation de votre PC Tablette peuvent être configurés
dans votre système d’exploitation, dans une application intégrée de gestion de l’alimentation ou dans l’utilitaire de
configuration du BIOS.
Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre disposition
pour éviter l’épuisement trop rapide de votre batterie. Par exemple, vous pouvez créer un profil de conservation de
l’énergie approprié, mettre votre ordinateur en mode sommeil lorsqu’il n’exécute aucune opération et vous pouvez
limiter l’utilisation des périphériques consommant beaucoup d’énergie. À l’instar de tous les ordinateurs portables
alimentés par batterie, vous devez trouver le meilleur compromis entre performance et rendement énergétique.
Commutateur d’alimentation/veille/reprise
Lorsque votre PC Tablette est allumé, vous pouvez utiliser le commutateur d’alimentation/veille/reprise pour placer
manuellement votre système en mode veille. Assurez-vous alors que le PC Tablette n’est pas en train d’accéder à des
données, puis enfoncez et relâchez immédiatement le bouton d’alimentation/veille/reprise.
Pour « réveiller » le PC Tablette lorsqu’il est en mode sommeil, appuyez de nouveau sur le bouton veille/reprise. Pour
savoir si l’ordinateur est en mode veille, regardez le voyant lumineux d’alimentation. Si le voyant est allumé sans clignoter,
l’ordinateur est entièrement fonctionnel. Si le voyant est allumé
et
qu’il clignote, l’ordinateur est en mode sommeil.
Si le voyant est éteint, l’ordinateur est éteint ou en veille prolongée.
Mode veille
Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant la période
d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint l’unité centrale, l’écran,
le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du
système et permettre son redémarrage.
45
- Gestion de l’alimentation
Votre PC Tablette peut être mis en sommeil de plusieurs façons :
•En appuyant sur le bouton d’alimentation/veille/reprise (si l’ordinateur est allumé).
•En sélectionnant « Sommeil » après avoir cliqué sur Windows + C -> Paramètres -> bouton d’alimentation,
puisen cliquant sur la petite flèche située en bas à droite de la fenêtre.
•Lorsque le délai d’inactivité est atteint.
•En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible.
Dans ces situations, la mémoire de système du PC Tablette enregistre généralement le fichier sur lequel vous travaillez,
des informations sur les applications ouvertes et d’autres données nécessaires aux opérations en cours. Lorsque vous
quittez le mode veille, le PC Tablette retourne à l’état où vous l’avez laissé. Pour reprendre l’utilisation du PC Tablette,
vous devez employer le bouton d’alimentation/veille/reprise et vous devez disposer d’une source d’alimentation valide.
•SI LE PC TABLETTE UTILISE L’ALIMENTATION PAR BATTERIE, N’OUBLIEZ PAS QUE LA BATTERIE CONTINUE À SE DÉCHARGER MÊME EN MODE VEILLE,
MAIS PLUS LENTEMENT QU’EN MODE DE FONCTIONNEMENT NORMAL.
•SI VOUS DÉSACTIVEZ LE BOUTON D’ALIMENTATION/VEILLE/REPRISE, VOUS NE POURREZ PLUS L’UTILISER POUR METTRE LE PC TABLETTE EN MODE
SOMMEIL OU EN VEILLE PROLONGÉE (ENREGISTREMENT SUR LE DISQUE). LA FONCTION DE REPRISE DU BOUTON NE PEUT PAS ÊTRE DÉSACTIVÉE.
•SI VOTRE PC TABLETTE ACCÈDE ACTIVEMENT À DES INFORMATIONS AU MOMENT OÙ VOUS LE METTEZ EN MODE SOMMEIL OU EN MODE VEILLE
PROLONGÉE, LES MODIFICATIONS AUX FICHIERS OUVERTS NE SERONT PAS PERDUES. LORSQUE VOUS ACTIVEZ LE MODE SOMMEIL, LES FICHIERS SONT
LAISSÉS OUVERTS ET LA MÉMOIRE DEMEURE ACTIVE. SI VOUS CHOISISSEZ LE MODE VEILLE PROLONGÉE, LA MÉMOIRE EST TRANSFÉRÉE SUR LE DISQUE
DUR INTERNE.
•LE PRINCIPAL AVANTAGE DU MODE VEILLE PROLONGÉE EST QU’AUCUNE ÉNERGIE N’EST NÉCESSAIRE POUR CONSERVER VOS DONNÉES. CET AVANTAGE
EST PARTICULIÈREMENT IMPORTANT SI VOUS COMPTEZ LAISSER VOTRE PC TABLETTE EN VEILLE PENDANT DE LONGUES PÉRIODES. LES PRINCIPAUX
INCONVÉNIENTS DE LA VEILLE PROLONGÉE SONT UNE PLUS LONGUE DURÉE DES PROCÉDURES DE MISE EN VEILLE ET DE REPRISE, AINSI QUE LA
RÉINITIALISATION DES PÉRIPHÉRIQUES.
Mode veille prolongée (enregistrement sur le disque)
Le mode veille prolongée enregistre le contenu de la mémoire du système sur le disque dur, ce qui fait partie du mode
alimentation/veille/reprise. Cette fonction peut être activée et désactivée.
46
- Gestion de l’alimentation
Activation et désactivation de la fonction de veille prolongée
Dans la configuration par défaut, cette fonction n’est pas activée. Pour activer ou désactiver la fonction de veille
prolongée, exécutez les opérations suivantes :
1Depuis l’écran de démarrage moderne, appuyez sur [Windows]+[X]. Dans le menu, sélectionnez Panneau de
configuration puis Options d’alimentation.
2Puis sélectionnez « Choisir ce que fait le bouton d’alimentation » ou « Choisir ce que fait la fermeture du
couvercle », puis faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Arrêter).
Gestion de l’alimentation dans Windows
L’icône des options d’alimentation disponible dans le Panneau de configuration vous permet de configurer certains
paramètres de gestion de l’alimentation. Par exemple, vous pouvez utiliser les Options d’alimentation pour régler les
valeurs de temporisation (délai d’inactivité) afin d’éteindre l’écran et les disques durs selon que l’ordinateur est
alimenté par batterie ou par l’un des adaptateurs.
Redémarrage du système
Si votre système est allumé et que vous désirez le redémarrer, vous devez exécuter les opérations suivantes :
1Depuis l’écran de démarrage moderne, ouvrez les Icônes ([Windows]+C) ou déposez le pointeur [-] dans le coin
inférieur droit de l’écran) Cliquez sur [Paramètres]->[Alimentation].
2Dans la liste, sélectionnez Redémarrer.
SI VOUS ARRÊTEZ VOTRE ORDINATEUR SANS FERMER WINDOWS OU SI VOUS L’ALLUMEZ MOINS DE 10 SECONDES APRÈS L’AVOIR ARRÊTÉ, VOUS
RISQUEZ DE PROVOQUER UNE ERREUR LORS DU PROCHAIN DÉMARRAGE DU SYSTÈME.
47
- Gestion de l’alimentation
Mise hors tension
Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique est éteint.
Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre des données. Pour vous
assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows.
Si vous arrêtez votre système depuis Windows, vous permettez à l’ordinateur de terminer les opérations en cours, vous
lui permettez aussi d’exécuter les opérations de mise hors tension dans le bon ordre et vous évitez les risques d’erreur.
La procédure appropriée est la suivante :
Depuis l’écran de démarrage moderne, ouvrez les Icônes ([Windows]+C) ou déposez le pointeur [-] dans le coin
inférieur droit de l’écran), puis cliquez sur [Paramètres]->[Alimentation]. Dans la liste, sélectionnez Arrêter.
AVANT D’ÉTEINDRE L’ORDINATEUR, ASSUREZ-VOUS DE FERMER TOUS LES FICHIERS ET DE QUITTER TOUS LES PROGRAMMES. SI DES FICHIERS SONT
OUVERTS LORSQUE VOUS COUPEZ L’ALIMENTATION, VOUS PERDREZ TOUTES LES MODIFICATIONS N’AYANT PAS ÉTÉ ENREGISTRÉES ET VOUS RISQUEZ DE
CAUSER DES ERREURS DE DISQUE.
48
Chapitre 3
Options installables par l’utilisateur
Batterie au lithium-polymère
Votre PC Tablette STYLISTIC possède une batterie au lithium-polymère qui lui permet de fonctionner lorsque vous n’avez
pas accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée
à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à d’autres situations dangereuses.
Si la batterie au lithium-polymère est utilisée dans les conditions suivantes, son autonomie peut en être réduite :
•Utilisée à des températures en deçà de 5°C ou au-delà de 35°C (41°F à 95°F). Les températures extrêmes ne
diminuent pas seulement l’efficacité du chargement, elles risquent également de provoquer la détérioration
de la batterie. Si vous tentez de charger une batterie sous une température ambiante dépassant les seuils
de tolérance, vous voyez clignoter l’icône de charge en cours sur le tableau de voyants d’état.
•Lorsque vous servez d’un dispositif à courant élevé tel qu’un lecteur optique externe ou un disque dur, l’utilisation
de l’adaptateur secteur vous permettra de conserver la durée de vie de la batterie.
NE LAISSEZ JAMAIS UNE BATTERIE DÉFECTUEUSE DANS VOTRE PC TABLETTE. ELLE POURRAIT ENDOMMAGER L’ADAPTATEUR SECTEUR, L’ADAPTATEUR
AUTO/AVION DISPONIBLE EN OPTION OU L’ORDINATEUR LUI-MÊME. UNE BATTERIE ENDOMMAGÉE PEUT ÉGALEMENT NUIRE AU FONCTIONNEMENT DU
PC TABLETTE EN UTILISANT TOUT LE COURANT DISPONIBLE.
49
- Batterie au lithium-polymère
Procédure de recharge des batteries
Pour connaître le niveau de charge de votre batterie principale au lithium-polymère, vérifiez le voyant de batterie
dans le tableau de voyants d’état. Ce voyant change selon le niveau de charge de la batterie.
La batterie au lithium-polymère peut être rechargée avec l’adaptateur secteur ou avec l’adaptateur auto/avion. Pour
recharger une batterie, assurez-vous qu’elle est bien installée dans le PC Tablette STYLISTIC et connectez l’adaptateur
secteur ou l’adaptateur auto/avion.
Puisque les batteries au lithium-polymère n’ont aucun effet de mémoire, il n’est pas nécessaire de décharger complètement
votre batterie avant de la recharger. La durée de charge sera nettement plus longue si vous utilisez le PC Tablette
pendant que la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez votre ordinateur en
mode sommeil ou éteignez-le pendant que la batterie se charge.
(Pour de plus amples informations sur le mode
veille et la procédure d’arrêt, reportez-vous à Gestion de l’alimentation en page 44)
.
•L’AUTONOMIE DE LA BATTERIE DÉPEND DE LA LUMINOSITÉ DE L’ÉCRAN, DES APPLICATIONS, DES FONCTIONS, DES PARAMÈTRES DE GESTION DE
L’ALIMENTATION, DE L’ÉTAT DE LA BATTERIE, AINSI QUE D’AUTRES PRÉFÉRENCES DE L’UTILISATEUR. L’UTILISATION DU DISQUE DUR A ÉGALEMENT
UN EFFET NOTOIRE SUR L’AUTONOMIE. EN OUTRE, LA CAPACITÉ DE CHARGE DE LA BATTERIE DIMINUE AVEC L’USAGE. SI VOTRE BATTERIE PERD
RAPIDEMENT SA CHARGE, REMPLACEZ-LA PAR UNE NEUVE.
•IL EST POSSIBLE QUE DES LOIS FÉDÉRALES, PROVINCIALES OU LOCALES INTERDISENT DE JETER DES BATTERIES DANS LES DÉCHETS DOMESTIQUES.
CONTRIBUEZ À LA PROTECTION DE L’ENVIRONNEMENT ET JETEZ VOS BATTERIES USÉES CONFORMÉMENT AUX LOIS EN VIGUEUR. POUR OBTENIR DES
INFORMATIONS SUR LE RECYCLAGE ET LA MISE AUX REBUTS DES VIEILLES BATTERIES, CONSULTEZ LES AUTORITÉS LOCALES OU PROVINCIALES
COMPÉTENTES. SI VOUS N’ARRIVEZ PAS À TROUVER CES INFORMATIONS, CONTACTEZ UN PRÉPOSÉ DU SERVICE À LA CLIENTÈLE AU 1-800-8FUJITSU
(1-800-838-5487).
ASSUREZ-VOUS QUE LE VOYANT DE BATTERIE EN CHARGE SUR LE TABLEAU DE VOYANTS D’ÉTAT INDIQUE BIEN LE NIVEAU DE CHARGE EN COURS.
SI VOUS UTILISEZ DES PÉRIPHÉRIQUES À FORTE CONSOMMATION D’ÉNERGIE OU SI VOUS ACCÉDEZ FRÉQUEMMENT AU LECTEUR OPTIQUE EXTERNE,
LA BATTERIE RISQUE DE NE PAS SE CHARGER COMPLÈTEMENT.
50
- Batterie au lithium-polymère
Batterie faible
Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à cet avis
de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire fonctionner le système.
Lorsque cela se produit, le PC Tablette se place en mode sommeil. Dans un tel cas, rien ne garantit que toutes vos
données seront sauvegardées.
Si l’ordinateur se place en mode « veille car batterie épuisée », le voyant d’état apparaît comme si l’ordinateur était
en mode sommeil normal. Lorsque le PC Tablette est en mode Veille de batterie épuisée, il est impossible d’en reprendre
l’utilisation avant d’avoir connecté une source d’alimentation valide provenant d’un adaptateur ou d’une batterie chargée.
Lorsque vous avez connecté une alimentation valide, vous devez ensuite appuyer sur l’interrupteur d’alimentation/veille/
reprise pour reprendre l’utilisation de l’ordinateur.
Lorsque l’ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées pendant une certaine
période, mais si vous ne connectez pas rapidement une source d’alimentation valide, le voyant d’alimentation cesse de
clignoter et s’éteint. Vous avez alors perdu toutes les données n’ayant pas été enregistrées. Dès que vous fournissez une source
d’alimentation, vous pouvez poursuivre l’utilisation du PC Tablette pendant que la batterie se recharge.
Batterie court-circuitée
Le tableau de voyants d’état comprend un voyant de charge indiquant le niveau de charge disponible de la batterie.
Si ce voyant affiche un voyant rouge clignotant, cela signifie que la batterie est endommagée : elle doit donc être
remplacée pour éviter qu’elle ne nuise à d’autres composants de votre PC Tablette STYLISTIC.
Remplacement de la batterie
Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient
à se décharger complètement. Deux méthodes s’offrent à vous pour remplacer votre batterie : le remplacement hors
tension et le remplacement sous tension.
•LORSQUE L’AVIS DE BATTERIE FAIBLE APPARAÎT, VOUS DEVEZ ENREGISTRER TOUTES VOS DONNÉES ACTIVES ET PLACER VOTRE ORDINATEUR EN MODE
SOMMEIL JUSQU’À CE QUE VOUS PUISSIEZ DISPOSER D’UNE AUTRE SOURCE D’ALIMENTATION. VOUS DEVEZ CONNECTER LE PLUS RAPIDEMENT POSSIBLE
UNE BATTERIE CHARGÉE, UN ADAPTATEUR SECTEUR OU UN ADAPTATEUR AUTO/AVION.
•LORSQUE L’ORDINATEUR EST EN MODE SOMMEIL, IL DOIT TOUJOURS DISPOSER D’UNE BONNE SOURCE D’ALIMENTATION. SI VOUS RETIREZ TOUTES LES
SOURCES D’ALIMENTATION ALORS QUE LE PC TABLETTE STYLISTIC EST EN MODE SOMMEIL, TOUTES LES DONNÉES N’AYANT PAS ÉTÉ SAUVEGARDÉES
SERONT PERDUES.
51
- Batterie au lithium-polymère
Remplacement hors tension de la batterie
Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes :
1Trouvez une batterie chargée, prête à l’installation.
2Exécutez l’une des deux étapes suivantes :
•Cliquez sur l’icône de l’utilitaire Fujitsu Battery Swap de votre bureau Windows. Suivez les instructions qui
apparaissent à l’écran pour mettre l’ordinateur en Veille prolongée. Cette procédure permet de sauvegarder
vos données et d’éteindre l’ordinateur. Vous pouvez ensuite changer la batterie.
•Sauvegardez vos données, puis éteignez l’ordinateur. Vous pouvez ensuite changer la batterie.
3Notez que le loquet de la batterie situé à gauche est monté sur ressort mais que le loquet de droite ne l’est pas.
Dégagez la batterie en poussant d’abord le loquet droit vers l’arrière, puis en poussant et en maintenant le loquet
gauche (figure 19). Tout en maintenant le loquet gauche, soulevez la batterie au point de soulèvement (figure 20).
4Pour installer la batterie neuve, vérifiez d’abord que le loquet droit est retiré. Tout en poussant le loquet gauche
vers l’arrière et en le maintenant ainsi, insérez la batterie neuve dans le compartiment. Bloquez la batterie en position
en faisant glisser le loquet droit vers l’avant.
5Branchez l’adaptateur secteur et allumez l’ordinateur.
Point de sou
Figure 19. Déverrouillage de la batterie Figure 20. Retrait de la batterie
52
- Batterie au lithium-polymère
Remplacement sous tension
Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes :
1Branchez l’adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension.
2Suivez les étapes 3 à 5 de la section « Remplacement hors tension ».
AVANT D’ENLEVER LA BATTERIE, ASSUREZ-VOUS QUE L’ADAPTATEUR SECTEUR EST BIEN CONNECTÉ. L’ORDINATEUR NE DISPOSE D’AUCUNE BATTERIE
TEMPORAIRE POUR FAIRE FONCTIONNER LE SYSTÈME DURANT LE REMPLACEMENT DE LA BATTERIE. SI VOUS N’UTILISEZ PAS L’ADAPTATEUR SECTEUR,
VOUS PERDREZ TOUTES LES DONNÉES NON ENREGISTRÉES.
SI LE CONNECTEUR DE LA BATTERIE AU LITHIUM-POLYMÈRE N’EST PAS BIEN ENFONCÉ, VOUS RISQUEZ DE NE PAS POUVOIR UTILISER L’ORDINATEUR
OU RECHARGER LA BATTERIE.
53
- Cartes Secure Digital
Cartes Secure Digital
Votre PC Tablette STYLISTIC peut accueillir des cartes Secure Digital (SD), sur lesquelles vous pouvez stocker et transférer
des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce
qui veut dire que vous n’avez pas besoin d’une source d’énergie pour conserver les données. Veuillez prendre note que
les cartes SD et SDHC sont prises en charge, mais que les cartes SDXC ne sont pas compatibles.
Les cartes SD permettent un stockage mobile sur plusieurs types de dispositifs, tels que des téléphones cellulaires,
des systèmes de positionnement mondial, des appareils photo numériques et des assistants numériques personnels.
Les cartes SD transfèrent les données rapidement et sollicitent très peu la batterie.
Carte SD
Fente pour carte SD
(emplacement approximatif sur le dessous)
Carte SD
Fente pour carte SD
Figure 21. Fente pour carte SD – Accès par l’avant Figure 22. Fente pour carte SD – Accès par l’arrière
Installation d’une carte SD
Lorsque vous tenez le PC Tablette en position horizontale avec l’avant de l’appareil face à vous et la caméra web
àgauche, la fente pour carte SD est située dans la partie supérieure du côté gauche, à l’arrière (Figures 21 et 22).
Pourinstaller une carte SD, exécutez les opérations suivantes :
54
- Cartes Secure Digital
1Le guide d’utilisation de la carte mémoire vous indiquera comment l’installer. Certaines cartes pourraient
nécessiter que votre ordinateur soit éteint pendant que vous les insérez.
2Avant d’insérer votre carte, assurez-vous qu’aucune autre carte n’est déjà installée dans la fente. Si c’est le cas,
consultez la rubrique Retirer une carte SD.
3Tenez l’ordinateur de sorte que l’étiquette soit dans le même sens que l’écran, puis insérez votre carte dans
lafente.
4Poussez fermement la carte dans la fente jusqu’à ce qu’elle soit logée dans le connecteur.
Retrait d’une carte SD
Pour retirer une carte SD, suivez ces étapes faciles :
1Dans la zone de notification, cliquez sur l’icône « Retirer le périphérique en toute sécurité ». Dans la liste, mettez
la carte en surbrillance, puis cliquez sur Stop.
2Enfoncez la carte SD jusqu’à ce que vous sentiez un déclic de déverrouillage. La carte s’éjecte ensuite de la fente
pour que vous puissiez la retirer.
SI VOUS INSÉREZ OU RETIREZ UNE CARTE SD PENDANT LE PROCESSUS D’ARRÊT OU DE DÉMARRAGE DE VOTRE PC TABLETTE STYLISTIC,
VOUSRISQUEZ D’ENDOMMAGER LA CARTE ET/OU VOTRE ORDINATEUR.
N’INSÉREZ PAS DE CARTE DANS LA FENTE S’IL Y A DE L’EAU OU TOUTE AUTRE SUBSTANCE SUR LA CARTE, CAR VOUS POURRIEZ ENDOMMAGER
DEFAÇON PERMANENTE LA CARTE, VOTRE PC TABLETTE STYLISTIC OU LES DEUX.
LE GUIDE D’UTILISATION DE LA CARTE MÉMOIRE VOUS INDIQUERA COMMENT LA RETIRER. CERTAINES CARTES POURRAIENT NÉCESSITER QUE VOTRE
PCTABLETTE STYLISTIC SOIT EN MODE SOMMEIL OU QU’IL SOIT ÉTEINT PENDANT QUE VOUS LES RETIREZ.
55
Chapitre 4
Dépannage de votre PC Tablette
Dépannage
Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être
résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement.
Les informations contenues dans cette section vous aideront à isoler et résoudre certains de ces problèmes simples
et à identifier les pannes qui nécessitent une réparation.
Identification du problème
Si vous éprouvez un problème, consultez la procédure suivante avant d’entreprendre un processus de
dépannage complexe :
1Éteignez votre PC Tablette STYLISTIC.
2Assurez-vous que l’adaptateur secteur est connecté à votre ordinateur portable et à une source d’alimentation
secteur active.
3Assurez-vous que les cartes éventuellement installées sur l’ordinateur sont bien branchées. Si un problème
se produit avec une carte, retirez-la de la fente, vous éliminerez ainsi ce risque de défaillance.
4Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous pouvez
également déconnecter ces périphériques pour vous assurer qu’ils ne sont pas à l’origine de la panne.
56
- Dépannage
5Mettez votre PC Tablette en marche. Assurez-vous qu’il soit resté hors fonction pendant 10 secondes au moins
avant de le remettre en marche.
6Laissez s’exécuter la procédure d’amorçage.
7Si le problème n’a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés
concernant le dépannage.
8Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec
le service d’assistance :
Appel sans frais : 1-800-8Fujitsu (1-800-838-5487)
Site Web : http://www.computers.us.fujitsu.com/support
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service
à la clientèle puisse vous venir en aide le plus rapidement possible :
•Nom du produit
•Numéro de configuration du produit
•Numéro de série du produit
•Date d’achat
•Conditions dans lesquelles le problème est survenu
•Texte des messages d’erreur reçus
•Types de périphériques connectés, si applicable
Pour les numéros de série et de configuration, consultez l’étiquette de configuration sur le dessous de votre ordinateur.
SI VOUS PRENEZ EN NOTE TOUT CE QUE VOUS ESSAYEZ, LE SERVICE D’ASSISTANCE POURRA VOUS AIDER PLUS RAPIDEMENT EN VOUS DONNANT
DES SUGGESTIONS SUPPLÉMENTAIRES AU TÉLÉPHONE.
57
- Dépannage
Problèmes spécifiques
Utilisation du tableau de dépannage
Lorsque vous éprouvez des problèmes avec votre PC Tablette, essayez de trouver les symptômes sous la colonne
Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description des
causes communes pour ce symptôme sous la colonne Cause possible ; le cas échéant, ce que vous pouvez faire pour
corriger la situation se trouve sous la colonne Solutions possibles. Il est possible que certaines causes et solutions
possibles ne s’appliquent pas à votre ordinateur.
Tableau de dépannage
Problèmes audio. . . . . . . . . . . . . . . . . . . . . . page 58
Problèmes de disque dur . . . . . . . . . . . . . . . page 58
Problèmes de clavier ou de souris . . . . . . . . page 58
Problèmes de saisie avec le stylet . . . . . . . . page 59
Problèmes de périphérique USB. . . . . . . . . . page 59
Problèmes d’alimentation électrique. . . . . . . page 60
Problèmes d’arrêt et de démarrage . . . . . . . . page 62
Problèmes vidéo . . . . . . . . . . . . . . . . . . . . . . . page 63
Problèmes divers . . . . . . . . . . . . . . . . . . . . . . page 64
58
- Dépannage
Problème Cause possible Solutions possibles
Problèmes audio
Aucun son ne sort du
haut-parleur incorporé.
Le volume est réglé à un niveau
très bas.
Réglez le volume de votre ordinateur et de votre système d’exploitation. Cliquez sur
l’icône Volume dans la zone de notification, en bas à droite de l’écran (elle ressemble
à un haut-parleur). Si la case Mute (Sourdine) est entourée d’un cercle rouge, cliquez
dessus pour la désélectionner.
Des écouteurs sont branchés sur
votre PC Tablette.
Le branchement d’écouteurs désactive le haut-parleur incorporé.
Retirez les écouteurs.
Problèmes de disque dur
Vous ne pouvez pas accéder
à votre disque dur.
Un mauvais identificateur
d’unité a été utilisé par une
application lorsqu’un disque
d’amorçage a été utilisé pour
démarrer votre ordinateur.
Assurez-vous que la lettre d’unité utilisée par l’application est bien celle qu’utilise
lesystème d’exploitation. Lorsque le système d’exploitation est démarré à partir
d’un CD, les identifications du lecteur sont ajustées automatiquement.
Les paramètres de sécurité
exigent un mot de passe pour
le démarrage du système
d’exploitation.
Vérifiez votre mot de passe et vos paramètres de sécurité.
Problèmes de clavier ou de souris
Vous avez installé un clavier
ou une souris externe en
option et il/elle ne semble
pas fonctionner.
Votre système d’exploitation
n’utilise pas le bon pilote pour
ce périphérique.
Consultez la documentation du périphérique et du système d’exploitation,
puis installez le pilote approprié.
Vous avez connecté un
clavier externe ou une
souris et il/elle semble
bloquer le système.
Votre système d’exploitation
n’utilise pas le bon pilote.
Consultez la documentation du périphérique et du système d’exploitation,
puis installez le pilote approprié.
Votre système s’est planté. Essayez de redémarrer votre système.
59
- Dépannage
Problèmes de saisie avec le stylet
Le curseur ne suit pas
le stylet.
L’écran doit être étalonné. Pour de plus amples informations, voir Voir «Étalonner l’écran» en page 29.
La Tablette ne réagit
pas au stylet.
Il se peut que le système se
soit planté.
Si le PC Tablette ne réagit pas au stylet, connectez un clavier externe à l’ordinateur
pour voir s’il réagit aux impulsions des touches. Si l’ordinateur ne réagit pas non plus
dans ce cas, il se peut que l’application ou le système se soit planté, auquel cas un
redémarrage semble nécessaire. Si l’ordinateur réagit au clavier mais pas au stylet,
contactez votre représentant ou distributeur local, ou appelez le service de soutien
Fujitsu au 1-800-8Fujitsu (1-800-838-5487) pour obtenir de l’aide.
Problèmes de mémoire
Dans le panneau de
configuration, l’écran
Système n’indique pas
le montant correct de
mémoire installée.
Votre mémoire est défaillante. Vérifiez les messages de l’auto-diagnostic de démarrage (POST).
Voir «Messages de
l’auto-diagnostic de mise sous tension» en page 65.
Problèmes de périphérique USB
Votre système ne reconnaît
pas le périphérique USB que
vous avez installé ou le
périphérique ne fonctionne
pas correctement.
Votre périphérique n’est pas
bien installé.
Retirez et réinstallez votre périphérique.
Le périphérique a peut-être
été installé pendant qu’une
application était en exécution,
par conséquent votre système
ne reconnaît pas son installation.
Fermez l’application et redémarrez votre ordinateur portable.
Votre périphérique pourrait ne
pas disposer du bon pilote de
logiciel actif.
Consultez la documentation relative à votre logiciel et activez le bon pilote.
Problème Cause possible Solutions possibles
60
- Dépannage
Problèmes d’alimentation
Lorsque vous allumez
votre PC Tablette rien
ne semble se.
La batterie installée est
complètement déchargée
ou aucun adaptateur de
courant n’est installé.
Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la batterie.
Voir «Tableau de voyants d’état» en page 22. Installez une batterie chargée ou
branchez un adaptateur d’alimentation.
La batterie est installée, mais
elle est défectueuse ou faible.
Lorsque la batterie descend à un niveau critique, le système se met systématiquement
en mode Veille pour éviter tout problème d’alimentation. Pour résoudre ce problème,
branchez une source d’alimentation externe (adaptateur secteur, par exemple) ou
une batterie chargée dans l’ordinateur.
Le système a atteint une
température critique.
Pour éviter tout dégât aux composants sensibles à la chaleur, l’ordinateur se met en
mode Sommeil lorsque la température est trop élevée. Il est impossible de reprendre
l’utilisation de l’ordinateur tant qu’il ne s’est pas refroidi suffisamment. Mettez l’ordinateur
dans un endroit frais.
L’adaptateur secteur n’est pas
branché convenablement.
Vérifiez si votre adaptateur est branché de façon appropriée.
Voir «Sources
d’alimentation» en page 37.
L’adaptateur d’alimentation ne
reçoit pas de courant de la prise
murale ou de la prise de l’avion.
Branchez le cordon d’alimentation secteur dans une autre prise murale et vérifiez
si un interrupteur ou un disjoncteur coupe le courant. Si vous utilisez un adaptateur
auto/avion dans un véhicule, assurez-vous que la clé de contact est à la position
On (marche) ou Acc. (accessoires).
L’adaptateur secteur
est défaillant.
Essayez un autre adaptateur d’alimentation.
Problème Cause possible Solutions possibles
61
- Dépannage
Votre PC Tablette STYLISTIC
s’éteint tout seul.
Les paramètres de gestion
d’alimentation sont réglés
à des temporisations (délais
d’inactivité) automatiques
trop courtes par rapport à
vos besoins d’exploitation.
Bougez la souris pour rétablir le fonctionnement. Si cela ne fonctionne pas, appuyez
sur le bouton d’alimentation/veille/reprise. Vérifiez vos paramètres de gestion
d’alimentation, ou fermez vos applications et consultez les propriétés des Options
d’alimentation du Panneau de configuration pour ajuster les valeurs de temporisation
afin qu’elles répondent mieux à vos besoins.
Votre adaptateur d’alimentation
est tombé en panne ou a perdu
sa source d’énergie.
Assurez-vous que l’adaptateur est branché et que la prise est alimentée.
Vous avez ignoré un
avertissement de batterie
faible, la batterie s’est
épuisée et le système
est entré en mode de veille.
Installez un adaptateur d’alimentation puis appuyez sur le bouton
d’alimentation/veille/reprise. Voir «Sources d’alimentation» en page 37.
Votre batterie est défectueuse. Vérifiez l’état des batteries à l’aide du Tableau de voyants d’état. Si la batterie est
court-circuitée, remplacez-la ou retirez-la. Voir «Tableau de voyants d’état» en
page 22.
Le PC Tablette ne fonctionne
pas lorsqu’il est alimenté
uniquement par batterie.
La batterie installée
est épuisée.
Remplacez la batterie par une batterie chargée ou branchez un adaptateur d’alimentation.
Aucune batterie n’est installée. Installez une batterie chargée.
La batterie n’a pas été
correctement installée.
Vérifiez si la batterie est bien connectée en la réinstallant.
La batterie installée est
défectueuse.
Consultez le tableau de voyants d’état pour connaître l’état de la batterie et remplacez
ou retirez la batterie si elle est court-circuitée. Voir «Tableau de voyants d’état» en
page 22.
Problème Cause possible Solutions possibles
62
- Dépannage
La batterie semble se
décharger trop rapidement.
Les fonctions d’économies
d’énergie sont peut-être
désactivées.
Consultez le menu Options d’alimentation du Panneau de configuration pour
changer les paramètres en fonction de vos besoins.
La luminosité est réglée
au maximum.
Réduisez la luminosité. Plus la luminosité est élevée, plus l’écran d’affichage
consomme de l’énergie.
Une des applications que vous
exécutez utilise beaucoup
d’énergie en raison d’un accès
fréquent à un lecteur ou de
l’utilisation de la carte réseau
local sans fil.
Utilisez un adaptateur de courant pour cette application chaque fois que vous
le pouvez.
La batterie est très vieille. Remplacez la batterie.
Les batteries ont été exposées à
des températures élevées.
Remplacez la batterie.
La batterie est trop chaude
ou trop froide.
Rétablissez le PC Tablette à la température d’exploitation normale. L’icône de
chargement sur le tableau de voyants d’état clignote lorsque la batterie est en
dehors de la plage de fonctionnement.
Problèmes d’arrêt et de démarrage
La glissière
d’alimentation/veille/reprise
ne fonctionne pas.
La glissière d’alimentation/
veille/reprise est désactivé.
Pour le réactiver, allez à Panneau de configuration -> Options d’alimentation,
puis cliquez sur l’onglet Avancés. Dans la zone Alimentation, sélectionnez
l’option « Changer ce que fait le bouton d’alimentation ».
Il est possible qu’il y ait
un conflit entre logiciels.
Fermez toutes les applications et essayez le bouton à nouveau.
Problème Cause possible Solutions possibles
63
- Dépannage
Le système se met en
marche et affiche les
informations sur la mise
en marche, mais n’est pas
en mesure de charger le
système d’exploitation.
Vous avez un système protégé
qui requiert un mot de passe
pour charger votre système
d’exploitation.
Assurez-vous d’avoir le bon mot de passe. Accédez à l’utilitaire de configuration
et vérifiez les paramètres de sécurité, puis modifiez-les en conséquence.
Voir «Utilitaire de configuration du BIOS» en page 41.
Les paramètres d’amorçage de
l’utilitaire de configuration du
BIOS sont incompatibles avec
votre configuration.
Configurez la source d’exploitation en appuyant sur la touche [F12] pendant que
le logo Fujitsu est affiché sur l’écran ou utilisez la touche [F2], accédez à l’utilitaire
de configuration et ajustez les paramètres de source à partir du menu Amorçage.
Voir «Utilitaire de configuration du BIOS» en page 41.
Le disque dur n’a pas
été détecté.
Utilisez l’utilitaire de configuration du BIOS pour détecter automatiquement le
disque dur interne.
Un message d’erreur
s’affiche sur l’écran durant
la procédure d’amorçage.
L’auto-diagnostic de mise
sous tension (POST) a détecté
un problème.
Consultez les messages de l’auto-diagnostic de démarrage pour déterminer
la signification et la gravité du problème. Tous les messages n’indiquent pas
des erreurs ; certains sont simplement des indicateurs d’état. Voir «Messages de
l’auto-diagnostic de mise sous tension» en page 65.
Votre PC Tablette semble
changer les paramètres de
configuration lorsque vous
le démarrez.
Les modifications que vous avez
apportées à la configuration du
BIOS n’ont pas été sauvegardées
et vous avez quitté l’utilitaire
sans les sauvegarder.
Assurez-vous de sélectionner l’option Sauvegarder les changements et quitter
lorsque vous quittez l’utilitaire de configuration du BIOS.
Problèmes vidéo
L’écran d’affichage demeure
vide lorsque vous mettez en
marche votre PC Tablette.
La temporisation d’affichage
a été réglée à des intervalles
trop courts et vous n’avez pas
remarqué que l’écran s’allume
et s’éteint souvent.
Bougez la souris pour rétablir le fonctionnement. Si cela ne fonctionne pas, appuyez
sur le bouton d’alimentation/veille/reprise (l’écran d’affichage peut avoir été arrêté
par le mode sommeil, veille automatique ou temporisation vidéo).
Le PC Tablette s’est mis en
marche en émettant une
série de tonalités et votre
écran intégré est vide.
L’auto-diagnostic de démarrage
(POST) a détecté une défaillance
qui ne permet pas à l’écran
de fonctionner.
Communiquez avec le service d’assistance.
Problème Cause possible Solutions possibles
64
- Dépannage
L’écran devient vide par
lui-même après avoir
été utilisé.
Les valeurs de temporisation
menant au mode d’économie
d’énergie sont réglées à des
intervalles très courts et vous
n’avez pas remarqué que
l’écran s’est allumé, puis
éteint de nouveau.
Appuyez sur le bouton d’alimentation/veille/reprise. (L’écran d’affichage peut avoir
été arrêté par le mode sommeil, veille automatique ou temporisation vidéo).
Le PC Tablette s’est mis en
mode Sommeil ou en mode
Veille prolongée car vous
ne l’avez pas utilisé pendant
un certain moment.
Appuyez sur le bouton d’alimentation/veille/reprise. Vérifiez vos paramètres
degestion de l’alimentation, ou fermez vos applications et allez dans le menu
«Économies d’énergie » de l’utilitaire de configuration pour ajuster les valeurs
detemporisation afin qu’elles répondent mieux à vos besoins. Voir «Utilitaire de
configuration du BIOS» en page 41.
L’écran affiche des zones
claires ou sombres.
Si ces zones sont très petites et
si leur nombre est restreint,
cela est normal pour un
grand écran ACL.
Ne faites rien.
Si les zones sont nombreuses
ou suffisamment grandes pour
perturber vos besoins
d’exploitation.
L’écran est défectueux : communiquez avec le service d’assistance.
Problèmes divers
Un message d’erreur
s’affiche sur l’écran
durant l’exécution
d’une application.
Les applications génèrent
souvent leurs propres
messages d’erreur.
Pour obtenir de plus amples informations, consultez le guide d’utilisation et les
écrans d’aide de votre application. Tous les messages n’indiquent pas des erreurs ;
certains sont simplement des indicateurs d’état.
Problème Cause possible Solutions possibles
65
- Dépannage
Messages de l’auto-diagnostic de mise sous tension
Voici une liste des messages d’erreur et d’état que le BIOS Phoenix et/ou votre système d’exploitation peuvent générer
ainsi qu’une explication pour chacun d’eux. Les messages d’erreurs sont marqués d’un *. Si un message d’erreur est
affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la documentation du système d’exploitation
(à l’écran et dans le manuel imprimé). Si vous ne trouvez pas d’explication au message, communiquez avec le service
d’assistance.
*Données NVRAM non valides
Problème d’accès à la mémoire NVRAM. Au cas où ce message s’afficherait, ce qui est peu probable, vous pourriez
avoir un problème d’affichage. Vous pouvez continuer à utiliser votre ordinateur mais vous devriez communiquer
avec le service d’assistance pour plus d’informations.
*Système d’exploitation introuvable
Le système d’exploitation ne peut pas être localisé ni sur le lecteur A: ni sur le lecteur C: Accédez à l’utilitaire de configuration
et vérifiez si le disque fixe et le lecteur A: sont bien identifiés et si la séquence d’amorçage est bien configurée. Le système
d’exploitation devrait être sur le lecteur C: sauf si vous avez changé sensiblement votre installation. Si l’utilitaire de
configuration est bien installé, votre disque dur pourrait être corrompu.
*Erreur de l’horloge de temps réel - Vérifiez les paramètres d’heure et de date
L’horloge de temps réel a échoué le test du BIOS. Une réparation de la carte mère pourrait être nécessaire.
Communiquez avec le service d’assistance.
66
- Restauration de votre image de système et de vos logiciels
Restauration de votre image de système et de vos logiciels
Avant de commencer à utiliser votre ordinateur, il est très important de copier sur DVD l’image d’origine de votre
système et votre disque d’amorçage. Pour ce faire, suivez les instructions données dans les sections «Sauvegarde de
l’image d’origine » et « Création de sauvegardes de l’image d’origine et des disques » de ce chapitre.
Enregistrement et restauration de vos images d’origine et de système
Outre les instructions sur l’enregistrement de votre image d’origine, ce document explique plusieurs autres procédures
importantes, notamment la création d’une image de système, la restauration de l’image d’origine et des images de
système, la gestion de vos images et la restauration des partitions sur un disque dur.
•POUR INSTALLER DES APPLICATIONS, POUR COPIER L’IMAGE D’ORIGINE ET LES IMAGES DE SYSTÈME, POUR GRAVER UN DISQUE D’AMORÇAGE, VOUS
DEVEZ AVOIR UN GRAVEUR DE DVD INTERNE OU EXTERNE.
•IL EST EXTRÊMEMENT IMPORTANT DE COPIER VOTRE IMAGE D’ORIGINE SUR DES SUPPORTS AMOVIBLES (P. EX. DISQUES DVD). DANS LE CAS CONTRAIRE,
VOUS RISQUEZ DE NE PAS POUVOIR RESTAURER L’IMAGE À UNE DATE ULTÉRIEURE.
•NOUS VOUS RECOMMANDONS D’UTILISER DES DISQUES DE TYPE DVD-R OU DVD+R POUR VOS SAUVEGARDES MAIS LES SUPPORTS* SUIVANTS
SONT AUSSI PRIS EN CHARGE :
POUR L’IMAGE D’ORIGINE, LES DONNÉES D’APPLICATION ET LE DISQUE D’AMORÇAGE
POUR LES IMAGES DE SYSTÈME CRÉÉES PAR L’UTILISATEUR
* SELON LE LECTEUR OPTIQUE ET LE FORMAT DU SUPPORT UTILISÉ, CERTAINS TYPES DE SUPPORTS PEUVENT NE PAS CONVENIR À LA CRÉATION
D’IMAGES DE SYSTÈME.
Enregistrement de votre image d’origine
Lorsque vous avez acheté votre nouveau système, l’image d’origine a été pré-installée dans une partition cachée de
votre disque dur. Une copie de l’image d’origine vous permettra, en cas de panne grave, de restaurer votre système
exactement comme il était à l’origine.
: DVD-R/+R.
: DVD-R/+R, DVD-RW/+RW, DVD-DL.
EN RAISON DE CERTAINES EXIGENCES DE LICENCE, CERTAINES APPLICATIONS TIERCES DEVRONT ÊTRE INSTALLÉES SÉPARÉMENT.
67
- Restauration de votre image de système et de vos logiciels
Pour créer une copie de sécurité de l’image d’origine sur des DVD, quatre ou cinq disques vierges (les DVD-R ou DVD+R
sont recommandés) vous seront nécessaires. Lorsque vous avez terminé la copie, assurez-vous d’étiqueter clairement
les disques et de les conserver en lieu sûr.
Création d’images de sauvegarde de l’image d’origine et d’un disque d’amorçage
Le bouton [Gérer/Changer] permet de créer des copies de sauvegarde de l’image d’origine et/ou du disque d’amorçage.
1Lancez l’application Sauvegarde et restauration de système avec l’aide de l’icône correspondante sur le bureau
Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d’utilisateur.
2Sur l’écran Faites une copie de sécurité de vos données, cliquez sur [Suivant].
3Sélectionnez l’onglet [Gérer/créer], puis cliquez sur [Créer un jeu de disques de restauration] afin de graver
l’image d’origine de votre ordinateur sur des DVD.
4Sous « Step 1: Veuillez sélectionner un type de support pour le disque de restauration », sélectionnez Type de support
dans la liste déroulante, puis cliquez sur [Suivant]. (Remarque : cet écran indique le nombre de disques nécessaires
à la restauration).
5Sous « Step 2: Confirm your Recovery Disc » (Étape 2 : Confirmez votre disque de restauration), les disques
d’amorçage et de restauration sont par défaut tous les deux sélectionnés dans la Liste des disques de restauration.
Si vous gravez une sauvegarde pour la première fois, veillez à sélectionner les options suivantes : Cliquez sur [Suivant].
6Sur l’écran de confirmation « Mise en garde concernant les disques », cliquez sur [OK].
TOUTES LES DONNÉES CRÉÉES PAR L’UTILISATEUR SERONT SUPPRIMÉES DE VOTRE SYSTÈME LORSQUE L’IMAGE D’ORIGINE SERA RESTAURÉE.
VEILLEZ À BRANCHER L’ORDINATEUR SUR LE SECTEUR POUR LES ÉTAPES SUIVANTES CAR ELLES RISQUENT DE DURER LONGTEMPS.
68
- Restauration de votre image de système et de vos logiciels
7Cliquez sur le bouton [Démarrer] de l’écran « Étape 3 : Making Recovery Disc » (Étape 3 : Création du disque de
Restauration), cliquez sur [Démarrer].
8Le système vous demandera d’insérer les disques.
9Lorsque la procédure est terminée, vous devez cliquer sur [Terminer] sous le message « Étape 4 : Making Recovery
Disc process has been completed » (Étape 4 : La création du disque de restauration est terminée) apparaît, cliquez
sur [Terminer].
Restauration de votre image d’origine.
Si vous avez un jour besoin de restaurer votre image d’origine, exécutez les opérations suivantes.
Si vous désirez restaurer votre image d’origine, exécutez les opérations indiquées sous « Exécution de la fonctionnalité
Restauration et Utilitaires à partir du disque dur ».
Création d’une image de système
Étape facultative : Depuis votre bureau Windows, lancez l’utilitaire Applications Fujitsu en prime, puis sélectionnez
les composants que vous désirez installer. (Vous pouvez aussi accéder aux Applications bonus en ouvrant le panneau
Charms à partir de l’écran Modern Start, et en recherchant les applications bonus Fujitsu.)
Copies de sauvegarde de l’image système configurées par l’utilisateur : Sur votre bureau, il existe une
icône [Sauvegarde et restauration du système] qui vous permet de faire une copie de sécurité de votre
image système actuelle sur un autre emplacement de votre disque dur ou sur un support externe. Une
image système est un enregistrement de la configuration de votre unité de disque C à un moment précis.
Il est conseillé de faire occasionnellement une copie de sécurité de l’image système afin de pouvoir
revenir à certains stades précédents sans avoir à revenir au tout début, à l’image d’origine.
TOUTES LES DONNÉES CRÉÉES PAR L’UTILISATEUR SERONT SUPPRIMÉES DE VOTRE SYSTÈME LORSQUE L’IMAGE D’ORIGINE SERA RESTAURÉE.
69
- Restauration de votre image de système et de vos logiciels
Par défaut, les images de système sont enregistrées dans l’unité de disque D: située dans le dossier Sauvegarde et
restauration du système. Vous pouvez également décider d’enregistrer l’image sur un disque dur externe.
1Lancez l’application Sauvegarde et restauration de système avec l’aide de l’icône correspondante sur le bureau
Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d’utilisateur.
2Sur l’écran Faites une copie de sécurité de vos données, cliquez sur [Suivant].
3Sur l’écran Sauvegarde et restauration de système, sélectionnez l’onglet [Sauvegarde].
4Cliquez sur le bouton [Sauvegarder le système de l’utilisateur].
5Sous « Step 1: Select a backup destination » (Étape 1 : Sélectionnez une destination de sauvegarde), sélectionnez
le disque de destination. Par défaut, le lecteur de destination est le D. Vous pouvez également choisir l’option
[Autre disque] pour enregistrer l’image sur un disque externe. Sélectionnez si vous désirez que le système exécute
une opération [Arrêter] ou [Redémarrer] lorsque la procédure est terminée.
6Sous « Step 2: Name your backup images » (Étape 2 : Nommez vos images de sauvegarde.), vous pouvez saisir
jusqu’à 300 caractères d’informations se rapportant au fichier de sauvegarde. Ces informations vous aideront à
identifier l’image ultérieurement.
7Sous « Step 3: Faites une copie de sécurité de toute l’image du disque C: », vérifiez vos paramètres de sauvegarde
et cliquez sur [Suivant].
8Cliquez sur le bouton [OK] de l’écran « Étape 4 : Please confirm the following before starting your backup »(Étape4:
Veuillez confirmer les données suivantes avant de lancer la sauvegarde), cliquez sur [OK] pour redémarrer votre
ordinateur et lancer la sauvegarde.
9Une fois la sauvegarde effectuée et après redémarrage du système, l’écran « Step 5: Backup Completed. Confirm
the results » (Étape 5 : Sauvegarde terminée. Confirmez les résultats) doit apparaître sur le bureau, confirmant
que la création l’image de sauvegarde est réussie. Cliquez sur [Fermer] pour fermer la boîte de dialogue
Sauvegarde et restauration de système.
10 Cliquez sur [OK] pour fermer l’utilitaire Sauvegarde et restauration de système.
70
- Restauration de votre image de système et de vos logiciels
Gestion de vos images de sauvegarde
L’outil « Sauvegarde et restauration du système » permet également de copier vos images de sauvegarde, de les archiver
sur des DVD, ou de les supprimer de votre disque dur lorsqu’elles n’y sont plus utiles.
1Lancez l’application Sauvegarde et restauration de système avec l’aide de l’icône correspondante sur le bureau
Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d’utilisateur.
2Sur l’écran Faites une copie de sécurité de vos données, cliquez sur [Suivant].
3Sélectionnez l’onglet [Créer/gérer] et cliquez sur [Gérer la sauvegarde de système de l’utilisateur].
4Dans la fenêtre suivante, le système vous offre de [Copier], [Supprimer] et [Ajouter des commentaires] à vos
images. Sélectionnez l’action que vous voulez voir le bouton effectuer.
Si vous choisissez « Copier » (Pour que le bouton [Copier] fonctionne, un disque externe doit être connecté
au système, faute de quoi toute tentative de copie produira un message d’erreur.)
a. Sous « Step 1: Select a backup file that you wish to copy » (Étape 1 : Sélectionnez un fichier de sauvegarde
que vous souhaitez copier.), sélectionnez l’emplacement du fichier de sauvegarde désiré. Une liste de fichiers
de sauvegarde apparaît. Dans la liste, sélectionnez le fichier que vous désirez copier et cliquez sur [Suivant].
b. Sous « Step 2: Sélectionnez le disque sur lequel sera copié le fichier de restauration », sélectionnez le fichier
de destination et cliquez sur [Suivant].
c. Sous « Step 3: Commencez à copier les informations suivantes », vérifiez les informations affichées et cliquez
sur [Démarrer].
d. L’écran « Step 4: Processing backup data copying » (Étape 4 : Copie des données de sauvegarde en cours),
affiche une barre de progression.
e. Cliquez sur le bouton [Terminer] de l’écran « Étape 5 : Copy completed. Confirm the results »
(Étape 5 : Confirmez les résultats), cliquez sur [Terminer].
71
- Restauration de votre image de système et de vos logiciels
Sélection de l’option [Supprimer].
a. Sous « Step 1: Please select your target data » (Étape 1 : Veuillez sélectionner les données désirées.),
sélectionnez l’emplacement du fichier de sauvegarde désiré. Une liste de fichiers de sauvegarde apparaît
Sélectionnez le ou les fichiers que vous désirez supprimer et cliquez sur [Suivant].
b. Cliquez sur le bouton [Démarrer] de l’écran « Étape 2 : Delete backup data » (Étape 2 : Supprimer les
données de sauvegarde), cliquez sur [Démarrer].
c. Le système ouvre une fenêtre de confirmation. Cliquez sur [OK].
d. Cliquez sur le bouton [Terminer] de l’écran « Étape 4 : Delete process has been completed »
(Étape 4 : Lasuppression est terminée.), cliquez sur [Terminer].
Sélection de l’option [Ajouter un commentaire].
a. Sous « Step 1: Please select your target data » (Étape 1 : Veuillez sélectionner les données désirées.),
sélectionnez l’emplacement du fichier de sauvegarde désiré. Une liste de fichiers de sauvegarde apparaît.
Sélectionnez le fichier auquel vous désirez ajouter des commentaires et cliquez sur [Suivant].
b. Sous « Step 2: Add comment » (Étape 2 : Ajouter un commentaire), saisissez au maximum 300 caractères
dans la zone « Commentaire », puis cliquez sur [Ajouter].
c. Cliquez sur le bouton [Terminer] de l’écran « Étape 3 : Adding comment has been completed » (Étape 3 : Ajout du
commentaire terminé), cliquez sur [Terminer].
Restauration à partir de vos images de sauvegarde
1Lancez l’application Sauvegarde et restauration de système avec l’aide de l’icône correspondante sur le bureau
Windows, puis cliquez sur [Oui] dans la boîte de dialogue Contrôle de compte d’utilisateur.
2Sur l’écran Faites une copie de sécurité de vos données, cliquez sur [Suivant].
3Sélectionnez l’onglet Restaurer et cliquez sur « Restore User System Backup » (Restaurer à partir d’une sauvegarde
du système utilisateur).
72
- Restauration de votre image de système et de vos logiciels
4Sous « Step 1: Avant de débuter la procédure de restauration, exécutez les opérations suivantes », vérifiez les
informations affichées et cliquez sur [OK]. Le système redémarrera pour permettre à la restauration de commencer.
5Après le redémarrage du système, l’écran « Explanation about Restore User System Backup » (Explications sur la
restauration à partir de la sauvegarde de l’utilisateur) apparaît. Lisez le contrat de licence, puis cliquez sur [J’accepte]
et sur [Suivant].
6Dans la liste de données de restauration qui s’affiche ensuite, sélectionnez une image de restauration et cliquez
sur [Suivant].
7Cliquez sur le bouton [Démarrer] de l’écran « Confirmer avant le début de la restauration ».
8Lorsque la restauration est terminée, cliquez sur [Fermer] dans le message « Restauration terminée ».
L’ordinateur redémarre.
Utilisation des outils Restauration et Utilitaires
Le disque Restauration et Utilitaires contient divers outils permettant de restaurer votre image d’origine ou une
image de système, ainsi que d’effacer certaines données inutiles sur votre disque dur.
Méthodes pour accéder aux utilitaires
Les outils « Restauration et Utilitaires » sont pré-installés en usine dans une partition cachée et sont disponibles sur
le disque à auto-amorçage. Veuillez prendre note que si vous modifiez la configuration des partitions de votre disque
dur, vous risquez de supprimer les outils « Restauration et Utilitaires ». Dans un tel cas, vous ne pourrez plus utiliser
la partition cachée pour lancer les outils « Restauration et Utilitaires », mais vous pourrez toujours amorcer le système
à partir du disque d’amorçage.
Comment déterminer si la fonctionnalité Restauration et Utilitaires est déjà installée
1Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparaît, appuyez sur la touche [F12].
2Dans le menu Amorçage qui apparaît, vérifiez si l’option <Restauration et Utilitaires> est présente. Si elle n’y est pas,
cela signifie que la fonctionnalité doit être utilisée à partir du disque. Si l’option <Restauration et Utilitaires> n’est pas
disponible, reportez-vous à « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque d’amorçage ».
73
- Restauration de votre image de système et de vos logiciels
Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque dur
1Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparaît, appuyez sur la touche [F12].
2Avec le curseur, allez en bas de page jusqu’à <Restauration et Utilitaires>, puis appuyez sur [Entrée].
3Choisissez votre langue (anglais ou français).
4Trois options sont à disposition : Diagnostics, Restauration et Utilitaires (pour savoir comment utiliser ces outils,
consultez la section Restauration et Utilitaires ci-dessous).
Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque d’amorçage
Si vous désirez vérifier/changer la priorité d’amorçage (plutôt que de démarrer à partir du disque dur ou d’un lecteur
de disquette externe), exécutez les opérations suivantes :
1Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [F12].
2Mettez en surbrillance l’option CD/DVD du menu d’amorçage et appuyez sur la touche [Entrée].
3Mettez le disque d’amorçage sur le plateau du lecteur.
4Cliquez sur [OK].
5Sélectionnez le mode d’amorçage CD/DVD. Mode UEFI et appuyez sur [Entrée]. Le logo Fujitsu suivi d’une barre
de progression, apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque.
Restauration et Utilitaires
Outil Diagnostics : L’outil de diagnostic est conçu pour être utilisé par des informaticiens professionnels. Il y a peu
de chances que vous ayez besoin de l’utiliser. Si vous devez toutefois l’utiliser, procédez selon les étapes suivantes :
1Appuyez sur le bouton « Outil Diagnostic » pour démarrer l’outil de diagnostic. Une barre de progression s’affiche
pendant le démarrage de l’outil.
2Lisez l’avis et cliquez sur [OK].
74
- Restauration de votre image de système et de vos logiciels
3Dans la fenêtre affichant les outils de diagnostic matériel Fujitsu, choisissez une ou plusieurs des options suivantes :
Unité centrale, Mémoire, Écran, Disque dur, CD/DVD/BD, Disquette, Clavier, et Souris. Cliquez sur lebouton [Option]
pour indiquer combien de fois la procédure de diagnostic doit être exécutée sur chaque composant sélectionné.
Appuyez sur [Exécuter] pour lancer le fonctionnement de l’outil de diagnostic.
4Une fois l’opération terminée, les composants sélectionnés sont entourés en rouge, ce qui indique qu’ils ont été
diagnostiqués, puis la fenêtre de résultats apparaît.
5Cliquez sur [Terminer] pour fermer l’outil de diagnostic, puis cliquez sur [Oui] pour confirmer la fin de la session
de diagnostic.
Outil Restauration : L’outil de restauration contient trois options. Copies de sauvegarde de l’image système configurées
par l’utilisateur : Restauration du disque C: à partir du disque D: ou d’un support externe), Restauration du disque C:
Restauration de l’image d’origine (disque C: uniquement), et Restauration complète dudisque dur : Vous pouvez
utiliser ces outils pour restaurer l’image d’origine à partir de la partition cachée, pour restaurer une image de sauvegarde
créée par vous ou des images enregistrées sur des DVD, et pour restaurer complètement votre disque dur. Si vous
désirez savoir comment créer des DVD de restauration de l’image d’origine, des DVD de sauvegarde créée par l’utilisateur,
et une sauvegarde de l’image de système, reportez-vous aux sections appropriées ci-dessus.
Pour une restauration à partir du disque D: ou d’un support externe :
1Cliquez sur [Images de système de l’utilisateur]
2Un écran avec une barre de progression s’affiche, suivi par l’écran avec l’accord de licence. Cliquez sur [J’accepte]
pour accepter les conditions du contrat.
3Dans la liste d’images de restauration qui s’affiche ensuite, sélectionnez une image de restauration et cliquez
sur[Suivant].
4Cliquez sur le bouton [Démarrer] de l’écran « Confirmer avant le début de la restauration ». Le processus de
restauration débute ensuite.
5Lorsque la restauration est terminée, cliquez sur [Fermer] dans le message « Restauration terminée ».
L’ordinateur redémarre.
75
- Restauration de votre image de système et de vos logiciels
Pour une restauration à partir de l’image d’origine (partition cachée) :
1Cliquez sur [Restaurer le disque C: ].
2Un écran avec une barre de progression s’affiche, suivi par l’écran « Restore Factory Image (only C: drive) »
(Restauration à partir de l’image d’origine – disque C: uniquement) confirmant que l’image d’origine sera
restaurée sur le disque C: et que les données présentes sur le disque D: seront conservées. Cliquez sur [Suivant].
3Lisez les instructions, puis cliquez sur [J’accepte] et sur [Suivant].
4Cliquez sur [OK] en bas du message d’avertissement pour restaurer l’image d’origine sur le disque C:.
5Lorsque l’écran avec la barre de progression apparaît, attendez la fin du processus.
6Lorsque la procédure est terminée, cliquez sur [Terminer]. L’ordinateur redémarre.
Pour une restauration complète du disque dur :
Suivez les instructions données dans la section appropriée : « Recovering your Factory Image using Recovery and Utility
(for new hard drive or non-bootable hard drive) » (Restauration de l’image d’origine avec la fonctionnalité Restauration
et Utilitaires - à partir d’un nouveau disque dur ou d’un disque dur sans auto-amorçage).
Outil Utilitaires : L’outil Utilitaires comprend deux options : « Supprimer les données sur le disque dur » et « Créer des partitions ».
•L’utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur votre disque
dur et d’en empêcher leur réutilisation. REMARQUE : N’utilisez pas l’utilitaire « Supprimer les données sur
le disque dur », à moins que vous soyez absolument certain de vouloir effacer votre disque dur en entier,
y compris toutes les partitions.
Pour supprimer les données sur le disque dur :
a. Cliquez sur [Suppression des données sur le disque dur]
b. Une barre de progression apparaît, suivie par un écran avec l’accord de licence.
c. Acceptez les conditions du contrat et cliquez sur [Suivant].
d. Dans la liste de disques durs affichée, choisissez le disque dur sur lequel les données seront effacées,
puiscliquez sur [Suivant].
76
- Restauration de votre image de système et de vos logiciels
•L’utilitaire Création de partitions sert à changer la taille des partitions sur le disque C: et le disque D:. Pour
exécuter cet utilitaire :
a. Cliquez sur [Création d’une partition].
b. Une barre de progression apparaît, suivie par un écran avec l’accord de licence. Acceptez l’accord
delicence.
c. Sur l’écran Outil de restauration – Création de partitions, glissez la coulisse jusqu’à la taille appropriée
et cliquez sur [OK].
d. Au message vous demandant de confirmer la création des partitions, cliquez sur [Oui].
Restauration de l’image d’origine avec la fonctionnalité Restauration et Utilitaires
(à partir d’un nouveau disque dur ou d’un disque dur sans auto-amorçage)
Si vous avez installé un nouveau disque dur ou si votre disque dur n’a pas de fonction d’auto-amorçage, exécutez
lesopérations suivantes.
1Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée].
2Mettez en surbrillance l’option CD/DVD du menu d’amorçage et appuyez sur la touche [Entrée].
3Insérez le disque d’amorçage dans le lecteur de DVD, puis cliquez sur [OK].
4Sélectionnez le mode d’amorçage CD/DVD. Mode UEFI et appuyez sur [Entrée]. Le logo Fujitsu, suivi d’une
barrede progression, apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque.
5Choisissez votre langue (anglais ou français).
6Trois options sont à disposition : Diagnostics, Restauration et Utilitaires. Sélectionnez [Restauration].
7Sélectionnez [Restauration intégrale du disque dur].
8Cliquez sur [Suivant] pour confirmer la restauration complète du disque dur. (Toutes les données présentes
surledisque dur seront effacées.)
9Lisez le contrat de licence, sélectionnez [J’accepte] et cliquez sur [Suivant].
77
- Restauration de votre image de système et de vos logiciels
10 Cliquez le bouton [Suivant] de l’écran « Vérification du disque de restauration » afin de confirmer que le disque
d’amorçage a bien été inséré dans le lecteur de disque.
11 L’écran de vérification du disque de restauration apparaît, suivi par un message vous invitant à insérer le premier
disque. Cliquez sur [OK] pour continuer. Répétez cette étape pour tous les disques. Lorsque tous les disques de
restauration ont été vérifiés et que la procédure de vérification est entièrement terminée, cliquez sur [Suivant].
12 Réinsérez le premier disque de restauration et cliquez sur [Suivant].
13 Lorsque le système affiche l’avertissement final signalant que toutes les données des disques C: et D: seront perdues,
cliquez sur [OK]. Le processus de restauration démarre alors.
14 Suiviez les instructions d’insertion du disque de restauration suivant et cliquez sur [OK].
15 Une fois l’image d’origine copiée sur le disque dur et restaurée, insérez le disque d’amorçage lorsque le message
vous y invite.
16 Lorsque la procédure de restauration est terminée, cliquez sur [Terminer] pour redémarrer le système.
L’ordinateur redémarrera automatiquement puis effectuera son amorçage initial.
Téléchargement des mises à jour de pilotes
L’utilitaire FSDM (Fujitsu Software Download Manager) est à votre disposition pour télécharger les plus
récentesversions des pilotes, utilitaires et applications depuis le site d’assistance Fujitsu. Si vous avez
unsystèmed’exploitation Windows 8 ou Windows 7, vous devez vous connecter au site d’assistance
(http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS)
78
Chapitre 5
Entretien
Entretien de votre PC Tablette
Si vous prenez soin de votre PC Tablette STYLISTIC, vous augmenterez sa durée de vie et sa fiabilité. Cette section
fournit certains conseils relatifs à l’entretien de votre PC Tablette et de ses dispositifs.
•Votre ordinateur STYLISTIC est durable, mais c’est un appareil électronique sensible. Traitez-le avec respect
etprécaution.
•Prenez l’habitude de transporter votre ordinateur dans une mallette convenable.
LE SYSTÈME CONTIENT DES COMPOSANTS POUVANT ÊTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE ÉLECTROSTATIQUE (DES). POUR MINIMISER
CE RISQUE, VEUILLEZ PRENDRE LES PRÉCAUTIONS SUIVANTES :
•SI VOUS LAISSEZ TOMBER VOTRE PC TABLETTE OU ENDOMMAGEZ LE BOÎTIER D’UNE FAÇON OU D’UNE AUTRE, ÉTEIGNEZ IMMÉDIATEMENT L’ORDINATEUR
ET DÉBRANCHEZ LA FICHE D’ALIMENTATION. DANS LE CAS CONTRAIRE, CELA RISQUE DE PROVOQUER UN COURT-CIRCUIT, DE LA FUMÉEET/OU UN INCENDIE.
POUR SAVOIR COMMENT RÉPARER L’ORDINATEUR, CONTACTEZ LE SERVICE APRÈS-VENTE ET LE SOUTIEN TECHNIQUE FUJITSU PAR TÉLÉPHONE AU
1-800-8FUJITSU (1-800-838-5487), PAR COURRIEL À 8FUJITSU@US.FUJITSU.COM OU VIA NOTRE SITE WEB À
HTTP://WWW.COMPUTERS.US.FUJITSU.COM/SUPPORT.
•AVANT DE CONNECTER OU DE DÉCONNECTER VOTRE PC TABLETTE STYLISTIC (LORSQUE VOUS UTILISEZ UN DUPLICATEUR DE PORTS), IL EST TOUJOURS
RECOMMANDÉ DE TOUCHER UN OBJET MÉTALLIQUE MIS À LA TERRE AFIN DE DÉCHARGER L’ÉLECTRICITÉ STATIQUE QUI S’ESTACCUMULÉEDANS VOTRE CORPS.
•TOUT ÉQUIPEMENT ÉLECTRIQUE PEUT ÊTRE DANGEREUX S’IL EST UTILISÉ DE FAÇON INAPPROPRIÉE. LE FONCTIONNEMENT DE CE PRODUIT OU D’AUTRES
PRODUITS SIMILAIRES DOIT TOUJOURS SE FAIRE SOUS LA SUPERVISION D’UN ADULTE. NE PERMETTEZ PAS AUX ENFANTS D’ACCÉDER ÀL’INTÉRIEUR DE
TOUT PRODUIT ÉLECTRIQUE ET NE LEUR PERMETTEZ PAS D’EN MANIPULER LES CÂBLES.
79
- Entretien de votre PC Tablette
•N’essayez pas de réparer l’ordinateur vous-même. Suivez toujours les instructions d’installation à la lettre.
•Gardez-le loin de la nourriture et des boissons.
•Si vous renversez par accident un liquide sur votre PC Tablette STYLISTIC :
1Éteignez-le.
2Positionnez-le de façon à ce que le liquide puisse s’écouler et laissez-le sécher pendant 24 heures,
oupluslongtemps s’il le faut.
3S’il ne démarre pas une fois sec, contactez le service d’assistance clients.
•N’utilisez pas votre PC Tablette dans un environnement très humide (à proximité d’une baignoire,
d’unepiscine).
•Utilisez toujours l’adaptateur secteur d’origine et des batteries approuvées pour votre ordinateur.
•Évitez d’exposer l’ordinateur au sable, à la poussière et à d’autres matières.
•N’exposez pas votre ordinateur portable à la lumière directe du soleil pendant de longues périodes,
carlestempératures de plus de 60°C (140°F) pourraient l’endommager.
•Ne déposez pas d’objets lourds ou tranchants sur l’ordinateur.
Nettoyage de votre PC Tablette
Instructions générales
Avant de nettoyer ou de désinfecter l’extérieur de votre ordinateur, le clavier ou l’écran ACL, prenez garde à toujours
éteindre le système, à débrancher l’adaptateur secteur et à retirer la batterie.
Suivez les procédures de nettoyage en utilisant des produits nettoyants recommandés disponibles dans le commerce.
Extérieur et clavier de l’ordinateur
Pour nettoyer l’extérieur et le clavier, utilisez uniquement l’un des produits suivants :
•Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616
•Lingettes Meridrew Enterprises Klear_Screen®
•Lingettes de nettoyage 3M CL563
Remarque : Après avoir nettoyé votre système avec l’un de ces produits, faites-le reluire et retirez les traces de produit
à l’aide d’un tissu doux non-pelucheux.
80
- Entretien de votre PC Tablette
Écran ACL, capteur d’empreintes digitales*
Pour nettoyer l’écran ACL ou le capteur d’empreintes digitales, utilisez uniquement l’un des produits suivants :
•Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616
•Lingettes Meridrew Enterprises Klear_Screen®
* Convient aux écrans des PC Tablettes, PC convertibles avec protecteur ACL et ordinateurs portables standard.
Remarque : Nettoyez l’écran doucement et laissez-le sécher avant d’allumer votre ordinateur.
Suivez les procédures de désinfection en utilisant des désinfectants recommandés disponibles dans le commerce
Pour désinfecter le PC Tablette, utilisez uniquement l’un des produits suivants :
•Désinfectant pour hôpitaux Veridien® ViraGuard
•Lingettes désinfectantes Veridien® ViraGuard
1Désinfectez la surface avec un chiffon doux légèrement mouillé avec la solution. Laissez sécher la surface avant
d’allumer l’ordinateur.
OU
2Nettoyez la surface de l’ordinateur à l’aide d’un tissu doux imbibé d’une solution d’éthanol à 50% ou d’un autre
germicide à base d’éthanol homologué par l’EPA (« Environment Protection Agency », ou Agence américaine de
protection de l’environnement) en tant que désinfectant hospitalier.
•SI VOUS N’UTILISEZ PAS LES BONS PRODUITS, L’AFFICHAGE DE L’ÉCRAN ACL OU L’ORDINATEUR LUI-MÊME PEUT EN ÊTRE ENDOMMAGÉ. POUR SAVOIR
COMMENT UTILISER ET MANIPULER CONVENABLEMENT LES PRODUITS NETTOYANTS, PRENEZ GARDE À TOUJOURS CONSULTER LES PROCÉDURES DE
NETTOYAGE DU FABRICANT, AINSI QUE LES FICHES TECHNIQUES DE SÉCURITÉ.
•N’UTILISEZ JAMAIS DE NETTOYANTS À BASE ALCALINE, D’AMMONIAQUE, D’ACIDE, OU DE PRODUITS CHIMIQUES BIOLOGIQUES TELS QUE DISSOLVANTS
POUR PEINTURE, ACÉTONE, ALCOOL PROPYLIQUE OU ISOPROPYLIQUE OU PÉTROLE. LA FINITION DES SURFACES DE L’ORDINATEUR ET LA PELLICULE
DE PROTECTION DE L’ÉCRAN ACL POURRAIENT EN ÊTRE ENDOMMAGÉES.
•N’UTILISEZ JAMAIS D’AIR COMPRIMÉ POUR NETTOYER VOTRE ORDINATEUR.
81
- Entretien de votre PC Tablette
Entreposage de votre PC Tablette
•Si vous entreposez votre PC Tablette durant un mois ou plus, éteignez-le, chargez complètement les batteries
au lithium-polymère, puis enlevez-les.
•Rangez votre Fujitsu STYLISTIC dans un endroit frais et sec. Les températures acceptables sont comprises entre 13°F
(-25°C) et 140°F (60°C).
•Rangez votre ordinateur portable et les batteries séparément. Si vous rangez votre ordinateur avec une batterie
installée, la batterie se déchargera et sa durée de vie sera réduite. De plus, une batterie défectueuse pourrait
endommager votre ordinateur.
Voyager avec votre PC Tablette
•Ne transportez pas votre PC Tablette pendant qu’il est en marche.
•Vous devriez toujours transporter votre PC Tablette en cabine au lieu de l’enregistrer comme bagage.
•Ne faites jamais passer votre PC Tablette au détecteur de métal. Demandez plutôt qu’il soit vérifié à la main par
du personnel de sécurité. Par contre, le PC Tablette peut être soumis à un appareil radioscopique correctement
réglé. Pour éviter les problèmes, placez-le à proximité de l’entrée de l’appareil et retirez-le aussitôt que possible
ou faites inspecter votre ordinateur portable manuellement par le personnel de sécurité. Il se peut que les
responsables de la sécurité vous demandent d’allumer votre ordinateur, alors assurez-vous que vous avez une
batterie chargée à disposition.
•ÉTEIGNEZ TOUJOURS VOTRE ORDINATEUR AVANT DE LE TRANSPORTER ET/OU DE L’EMBALLER. APRÈS AVOIR ÉTEINT LE SYSTÈME, ATTENDEZ QUE
LEPANNEAU DE VOYANTS D’ÉTAT INDIQUE BIEN LE STATUT HORS TENSION (C’EST À DIRE QU’AUCUN VOYANT N’EST ALLUMÉ).
•IL EST POSSIBLE QUE L’APPAREIL NE SE METTE PAS AUTOMATIQUEMENT EN MODE HORS TENSION OU VEILLE PROLONGÉE APRÈS QUE VOUS AVEZ
FERMÉ LE COUVERCLE. CETTE SITUATION PEUT SE PRODUIRE EN FONCTION DES PARAMÈTRES DE SÉCURITÉ PAR MOT DE PASSE QUI GÈRENT LA
PRÉ-INITIALISATION DU SYSTÈME OU D’UNE AUTRE APPLICATION EN COURS D’UTILISATION SUR L’ORDINATEUR.
•SI VOUS ESSAYEZ DE TRANSPORTER L’ORDINATEUR ALORS QU’IL EST ALLUMÉ, VOUS RISQUEZ D’ENDOMMAGER LA TABLETTE À CAUSE DES CHOCS
ETSURCHAUFFES ÉVENTUELS.
82
- Entretien de votre PC Tablette
•Apportez avec vous les adaptateurs de fiches nécessaires lorsque vous voyagez outre-mer. Vérifiez le diagramme
suivant pour déterminer quel adaptateur de fiche vous serait nécessaire ou renseignez-vous auprès de votre
agent de voyage.
Type de prise Emplacement Type de prise Emplacement
Canada, États-Unis, Mexique, certains pays d’Amérique
latine, Japon, Corée, Taïwan, Philippines
le Royaume-Uni,
Irlande, Malaisie,
Singapour, certains
paysd’Afrique
Russie et Communauté des États indépendants (CEI),
la plupart des pays d’Europe, certains pays d’Amérique Latine,
Moyen-Orient, certains pays d’Afrique, Hongkong, Inde,
laplupart des pays de l’Asie du Sud
Chine, Australie,
Nouvelle-Zélande
Batteries
Entretien de la batterie
•Manipulez toujours les batteries avec soin.
•Ne court-circuitez pas les terminaux des batteries (c’est à dire, ne touchez pas les deux terminaux avec des
objets métalliques). Ne transportez pas des batteries dans votre poche ou sac à main car elles pourraient entrer
en contact avec de la monnaie, des clés ou d’autres objets métalliques. Cela pourrait causer une explosion ou
un incendie.
•Il ne faut jamais laisser tomber, percer, désassembler, abîmer ou incinérer une batterie.
•Rechargez les batteries uniquement selon les instructions de ce manuel et seulement dans des endroits aérés.
•Ne laissez pas les batteries dans des endroits chauds pendant plus d’une journée ou deux. Les grandes chaleurs
risquent de raccourcir la durée de vie de votre batterie.
•Ne rangez pas la batterie pendant plus de 6 mois sans la recharger.
83
- Entretien de votre PC Tablette
Augmenter la durée de vie des batteries
•Alimentez votre PC Tablette avec l’adaptateur secteur ou l’adaptateur d’auto/avion optionnel chaque fois que
vous le pouvez.
•Si votre ordinateur portable fonctionne sur l’alimentation par batterie pendant toute une journée, branchez-le
sur l’adaptateur secteur durant la nuit pour recharger la batterie.
•Gardez la luminosité au niveau le plus bas possible.
•Réglez la gestion de la consommation d’énergie pour une durée de vie maximale de la batterie.
•Lorsque votre PC Tablette est allumé et que vous ne l’utilisez pas, mettez-le en mode sommeil.
•Limitez votre accès au lecteur multimédia.
•Désactivez la fonction d’avis automatique d’insertion de votre lecteur
Entretien de votre lecteur multimédia
Entretien de vos lecteurs (lorsqu’un périphérique externe est installé)
Les disques multimédias sont des dispositifs précis qui fonctionneront de manière fiable si vous en prenez bien soin.
•Rangez toujours vos disques multimédias dans leurs étuis lorsqu’ils ne sont pas utilisés.
•Tenez toujours les disques par les bords et évitez d’en toucher la surface.
•Évitez de ranger les disques multimédias dans des endroits où les températures sont extrêmes.
•Ne courbez pas les disques multimédias, ne les rayez pas et ne déposez pas d’objets lourds par dessus.
•Ne renversez pas de liquides sur les disques multimédia, ne les exposez pas à la poussière.
•N’écrivez jamais sur la surface de l’étiquette avec un stylo à bille ou un crayon. Utilisez toujours un crayon-feutre.
•Si un disque est sale, utilisez seulement un nettoyant pour DVD/CD ou essuyez-le avec un chiffon doux, propre
et non pelucheux : commencez par le bord intérieur et essuyez en direction du bord extérieur.
•Si un disque subit un changement soudain de température, il est possible qu’une condensation se forme sur la
surface. Essuyez l’humidité avec un chiffon doux et non pelucheux, puis laissez le disque sécher à température
ambiante. N’UTILISEZ PAS de sèche-cheveux ou d’autre appareil chauffant pour sécher les disques multimédia.
84
- Entretien de votre PC Tablette
Entretien de votre lecteur optique optionnel
Votre lecteur optique (en option) a une longue durée de vie mais vous devez en prendre soin. Veuillez faire attention
aux points suivants :
•Le lecteur fait pivoter le disque compact à une vitesse très élevée. Lorsqu’il fonctionne, ne le transportez pas
d’un endroit à un autre, et évitez qu’il subisse un choc ou des vibrations.
•Évitez d’utiliser ou de ranger le lecteur dans un endroit où il serait exposé à des températures extrêmes.
•Évitez d’utiliser ou de ranger le lecteur dans un endroit humide ou poussiéreux.
•Évitez d’utiliser ou de ranger le lecteur à proximité d’aimants ou de dispositifs qui génèrent de forts champs
magnétiques.
•N’utilisez pas et ne rangez pas le lecteur dans des endroits exposés à des chocs ou à des vibrations.
•Ne désassemblez pas ou ne démontez pas le lecteur optique.
•L’usage d’un nettoyant spécial pour lentilles est recommandé pour l’entretien du lecteur.
Cartes Secure Digital
Entretien de vos cartes
Les cartes ExpressCard sont durables, mais vous devez en prendre soin. La documentation fournie avec votre carte
vous donnera des renseignements spécifiques, mais vous devriez aussi faire attention aux points suivants :
•Pour les protéger de la poussière et de la saleté, rangez vos cartes dans leurs étuis de protection lorsqu’elles
nesont pas installées.
•Évitez toute exposition prolongée aux rayons du soleil ou à une chaleur excessive.
•Gardez les cartes au sec.
•Ne fléchissez pas ou ne courbez pas les cartes et n’y placez pas d’objet lourd.
•Ne faites pas entrer par force une carte dans une fente.
•Évitez de faire tomber les cartes ou de les exposer à des vibrations excessives.
85
Chapitre 6
Spécifications techniques
Spécifications
Cette partie présente les spécifications techniques du matériel et de l’environnement de votre PC Tablette STYLISTIC
Fujitsu. Selon les configurations, les spécifications techniques peuvent varier.
Microprocesseur
AMD Z60 APU (avec carte graphique AMD Radeon™ HD 6250)
Puce
•AMD A68M FCH
Mémoire
Mémoire système
•Module de mémoire vive SDRAM DDR3, 1066 MHz
•Capacité totale de mémoire de 4 Go selon la configuration
Mémoire cache
Cache intégré L2 de 1 Mo
86
- Spécifications
Vidéo
Couleur et résolution Vidéo
Écran IPS HD antireflets à DEL rétroéclairé de 10,1 pouces
•Interne : Résolution 1366 x 768 pixels, 16 mln couleurs
•HDM : Résolution 1920 x 1080 pixels, 16 mln couleurs
•En simultané : Résolution 1366 x 768 pixels, 16 mln couleurs
•Angle de vision verticale et horizontale de 160°
Numériseur
Technologie N-trig® DuoSense®. Numériseur double, comprenant le numériseur actif et le pavé tactile à technologie
capacitive (impulsion par le stylo et impulsion digitale jusqu’à 10 doigts)
Mémoire vive vidéo
Carte graphique AMD Radeon™ HD 6250
Win8/Win7 (32 bits) : max 1908 Mo (hyper-mémoire) lorsque la mémoire principale est de 4 Go
Win8/Win7 (64 bits) : max 1964 Mo (hyper-mémoire) lorsque la mémoire principale est de 4 Go
Audio
•Codec Realtek ALC269
•Écouteurs : Prise d’écouteurs stéréo de 3,5 mm, 1 Veff. ou moins, impédance minimale de 32 ohms
•Deux haut-parleurs stéréo intégrés
•Deux microphones analogues doubles intégrés
Options de mémoire de masse
Options de disque dur
•Disque dur solide FDE, S-ATA/300 (3,0 Gbit/sec), 64 Go, avec soutien de commande TRIM
•Disque dur solide FDE, S-ATA/300 (3,0 Gbit/sec), 128 Go, avec soutien de commande TRIM
•Disque dur solide FDE, S-ATA/300 (3,0 Gbit/sec), 256 Go, avec soutien de commande TRIM
87
- Spécifications
Communications
•Réseau local sans fil : Mitsumi DMW-W095 (Broadcom: 43241)
•Bluetooth : Dispositif Bluetooth USB BCM20702 Broadcom pour communications personnelles sur réseau
localsans fil
•Réseau étendu sans fil : Carte de réseau étendu sans fil intégrée WWAN Gobi 5000, en option
(EM7355)
Fonctions de sécurité
Puce Trusted Platform Module (TPM)
Certaines configurations du PC Tablette STYLISTIC Q584 peuvent être dotées en option d’une puce TPM pour améliorer
la sécurité du système.
Capteur d’empreintes digitales
Capteur de glissement pour sécurité biométrique.
Fente pour carte SmartCard
Fente intégrée pour carte SmartCard (application tierce requise)
Ports de périphériques
Sur le PC Tablette STYLISTIC :
•Emplacement pour SD Card
•Deux connecteurs USB 2.0 (Universal Serial Bus) pour périphériques en entrée/sortie
•Une prise d’entrée c.c.
•Un connecteur HDMI
•Port de connexion (à 40 broches pour assurer la connexion avec le piédestal STYLISTIC en option)
•Une prise écouteur stéréo
•Caméra Web arrière de 5.0 mégapixels avec mise au point automatique, caméra Web avant HD
(1240x720pixels)
88
- Spécifications
Sur le piédestal STYLISTIC optionnel
•Trois connecteurs USB 2.0 pour périphériques d’entrée/sortie
•Un connecteur de réseau local Ethernet
•Une entrée c.c.
•Connecteur pour duplicateur de ports (40 broches, pour arrimage au PC Tablette)
Alimentation
Batterie
Batterie au lithium-polymère, 2 accumulateurs ; 7,2 V ; 36 WH ; 5000 mAh
Adaptateur secteur
Autodétection c.a. 100-240 V, fournissant c.c. de 19 V ; 3,16A ; 60W au PC Tablette, y compris un câble c.a.
Gestion de l’alimentation
Conforme à la norme ACPI (Advanced Configuration and Power Interface, ou Interface avancée de configuration et de
gestion de l’énergie)
Dimensions et poids
Dimensions générales
Environ 273,5 mm de largeur x 176 mm de profondeur x 13,6 mm d’épaisseur (10,76 po x 6,93 po x 0,54 po)
Poids
Environ 1.65 lb (748g)
Environnement d’exploitation
Température
Utilisation : 5°C à 35°C (41°F à 95°F) Stockage : 5° à 140° F (-15° à 60° C)
89
- Spécifications
Humidité
Utilisation : 20 à 85% d’humidité relative, sans condensation Stockage : 8% à 85 % d’humidité relative, sans
condensation
Altitude
Utilisation : 3 048 m (10 000 pieds) maximum
Accessoires préférés des utilisateurs
Pour commander des accessoires ou demander des informations supplémentaires, veuillez visiter notre site Internet
à www.shopfujitsu.com ou appelez 1-800-FUJITSU.
Logiciels fournis
Selon le système d’exploitation pré-installé, votre PC Tablette est livré avec des logiciels inclus afin de vous permettre
d’écouter des fichiers audio et de visionner des fichiers vidéo de formats divers. De même, l’ordinateur est fourni avec
des logiciels de protection contre les virus et de gestion de l’alimentation. La liste suivante indique les logiciels
fournis avec votre système.
•Adobe® Reader
•Norton Studio
•Skype
•OmniPass® (application de reconnaissance des empreintes digitales)
Apprendre à utiliser vos logiciels
Tutoriaux
Tous les systèmes d’exploitation et la plupart des logiciels d’application ont des didacticiels intégrés dès leur
installation. Nous vous recommandons vivement de passer en revue le tutorial avant d’utiliser une application.
90
- Spécifications
Guides d’utilisation
Sont compris dans votre PC Tablette, les guides d’utilisation pour votre système d’exploitation et les autres applications
pré-installées. Tous les guides d’utilisation non présents sont disponibles en ligne par l’intermédiaire du système d’aide
du logiciel. Nous vous recommandons de passer en revue ces guides d’utilisation pour obtenir des informations
générales sur l’utilisation des logiciels.
Adobe Reader
Adobe Reader vous permet de visualiser, de naviguer et d’imprimer des fichiers « pdf » à partir des principales plates-
formes informatiques.
Norton Studio
Gère avec facilité la protection Norton™ de vos ordinateurs et de vos périphériques directement à partir de l’interface
mosaïque Windows® 8. Conçu et optimisé pour l’interface mosaïque Windows 8, Norton Studio permet de voir, contrôler,
réparer, actualiser et renouveler tous vos abonnements de produits Norton à partir d’un seul et même écran.
OmniPass® (application de reconnaissance des empreintes digitales)
Le capteur d’empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe
aux systèmes d’exploitation Microsoft Windows. OmniPass vous permet d’utiliser un « mot de passe principal, ou maître»
pour toutes les applications Windows et mots de passe en ligne, avec une interface d’utilisateur conviviale permettant
de gérer en toute sécurité les mots de passe, les utilisateurs et les identités multiples pour chaque utilisateur.
Skype
Skype permet de communiquer sur Internet par voix, vidéo et messagerie instantanée. Skype permet de réaliser des
appels téléphoniques sur les réseaux de téléphonie classiques. Les appels à d’autres utilisateurs Skype sont gratuits,
alors que les appels à des téléphones fixes et à des téléphones cellulaires sont facturés via un système de comptes
d’utilisateur. Skype constitue également un outil utile pour les transferts de fichiers et les téléconférences.
Système d’exploitation
Votre ordinateur est équipé du système d’exploitation suivant :
Microsoft Windows 8 Édition Professionnelle
91
- Renseignements sur la réglementation
Renseignements sur la réglementation
Avis
Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire aux utilisateurs d’utiliser
lematériel.
AVIS DE LA FCC
Avis aux utilisateurs de postes radio et de téléviseurs
Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de
la FCC.
Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet
appareil génère, utilise et émet de l’énergie radiofréquence et, si son installation et son utilisation ne sont pas conformes aux instructions,
il peut être la cause de parasites nuisibles aux communications radio. Il n’est toutefois pas garanti qu’aucune interférence ne sera observée
dans un environnement particulier. Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui
peut être vérifié en le mettant hors tension puis sous tension, l’utilisateur devra tenter de les corriger en procédant comme suit :
•Réorienter ou déplacer l’antenne réceptrice.
•Accroître la distance entre l’appareil et le récepteur.
•Brancher l’appareil sur une prise reliée à un circuit différent de celui sur lequel le récepteur est branché.
•Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.
Des câbles de liaison à paires torsadées blindées doivent être utilisés pour assurer la conformité aux limites d’émission RF qui gouvernent
ce dispositif.
AVIS DOC (INDUSTRIE CANADA)
Avis aux utilisateurs de postes radio et de téléviseurs
Cet appareil numérique de classe B respecte toutes les exigences de la Réglementation canadienne sur le matériel brouilleur.
Cet appareil numérique de classe B respecte toutes les exigences de la Réglementation canadienne sur le matériel brouilleur.
92
Annexe A : Guide d’utilisation de la carte de
réseau local sans fil
Renseignements sur la réglementation de la FCC
Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option.
Remarques et déclarations réglementaires
Santé et autorisation d’utilisation – Carte réseau sans fil
Une carte réseau sans fil émet de l’énergie électromagnétique radiofréquence. Les niveaux d’énergie de ces émissions sont toutefois beaucoup
moins élevés que ceux d’autres appareils sans fil, tels que les téléphones cellulaires. La carte réseau sans fil peut être utilisée en toute sécurité car
son fonctionnement est conforme aux recommandations et aux normes de sécurité en matière de radiofréquences. L’usage d’une carte réseau sans
fil peut être limité dans certaines situations ou certains environnements, notamment :
•à bord d’un avion ;
•dans un lieu contenant des matières explosives ;
•dans des situations où le risque d’interférence avec d’autres appareils ou services est jugé dangereux.
Lorsque la politique d’utilisation des cartes réseaux sans fil de certains lieux à risque n’est pas bien définie (par exemple, dans les aéroports,
leshôpitaux, les usines de produits chimiques, les raffineries de pétrole ou de gaz et dans les édifices privés), obtenez d’abord une autorisation.
L’ÉTIQUETTE DE L’IDENTIFIANT DE PRODUIT EST SITUÉE DANS LE COMPARTIMENT DE LA BATTERIE. CETTE ÉTIQUETTE PEUT ÊTRE LUE EN RETIRANT
LABATTERIE (VOIR LES INSTRUCTIONS EN PAGE 50).
L’ÉTIQUETTE D’IDENTIFICATION DU PRODUIT EST SITUÉE DANS LE COMPARTIMENT DE LA BATTERIE. POUR VOIR L’ÉTIQUETTE, RETIREZ LA BATTERIE
CONFORMÉMENT AUX INSTRUCTIONS DE LA PAGE 50.
93
-
Renseignements sur la réglementation et avis de non-responsabilité
Cette carte réseau sans fil doit être installée et utilisée conformément aux instructions de la documentation livrée avec le produit. Toute
modification apportée sans l’approbation expresse du fabricant peut annuler le droit de l’utilisateur de s’en servir. Le fabricant n’est pas
responsable des interférences avec la réception des ondes de radio ou de télévision causées par une modification non autorisée ou par
leremplacement ou le raccord de câbles et de matériel de connexion autres que ceux prescrits par le fabricant. Il incombe à l’utilisateur
deremédier aux interférences causées par une telle modification, substitution ou connexion non autorisée. Le fabricant et ses revendeurs
oudistributeurs autorisés ne peuvent être tenus responsables des dommages ni de toute infraction à la réglementation gouvernementale
résultant du non-respect de ces directives.
Cet appareil ne doit pas être utilisé avec ou à proximité immédiate d’une antenne ou d’un émetteur.
Avis concernant les réseaux sans fil IEEE 802.11a : Le matériel destiné à un usage sur la bande 5,15~5,25 GHz doit être utilisé uniquement
à l’intérieur et son antenne doit être intégrale.
Déclarations concernant la réglementation de la FCC et Industrie Canada :
Ce matériel est conforme aux limites définies dans la Partie 15 des règlements de la FCC et dans les normes RSS d’exemption de licence
d’Industrie Canada.
Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible; (2) cet appareil
doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
Déclaration d’Industrie Canada
Cet appareil est conforme à la Section 15 des Règles de la FCC et à la (aux) norme(s) RSS concernant les appareils exempts de licence par
Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible;
(2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
Déclaration concernant les dispositions de la FCC sur les interférences
Cet appareil a été testé et reconnu conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de
la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel.
Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence. S’il n’est pas installé et utilisé conformément aux instructions, il peut
causer des interférences nuisibles aux communications radio. Il n’est toutefois pas garanti qu’aucune interférence ne sera observée dans un
environnement particulier.
Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors
tension puis sous tension, l’utilisateur devra tenter de les corriger en procédant comme suit :
1Réorienter ou déplacer l’antenne réceptrice.
2Éloigner le matériel du récepteur.
94
-
3Brancher le matériel sur une prise alimentée par un circuit différent de celui du récepteur.
4Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.
Déclaration concernant la réglementation de la FCC/IC sur l’exposition aux fréquences radio
Selon les données scientifiques disponibles, il n’existe pas de problèmes de santé liés à l’utilisation des périphériques sans fil de faible puissance.
En revanche il n’existe pas non plus de preuves qui démontrent que ces périphériques sont absolument dépourvus de risques. Les périphériques
sans fil de faible puissance émettent, lors de leur utilisation, une faible énergie de fréquences radio dans la plage des micro-ondes. Alors que des
niveaux élevés de fréquences radio risquent d’entraîner des effets néfastes sur la santé (en chauffant les tissus), l’exposition à un faible niveau de
fréquences radio ne provoque pas les effets calorifiques qui ont un effet adverse sur la santé. De nombreuses études portant sur l’exposition à de
faibles niveaux de fréquences radio n’indiquent aucun effet biologique. Certaines études laissent entendre que des effets biologiques sont
possibles, mais ces conclusions n’ont pas été confirmées par des recherches supplémentaires.
La carte de réseau local sans fil a été testée et les résultats obtenus sont conformes aux limites établies par la FCC en matière d’exposition
au rayonnement d’un équipement non contrôlé; ainsi que les directives de la FCC en matière d’exposition aux radiofréquences selon le
Supplément C du Bulletin lOET65.
La norme d’exposition d’appliquant aux appareils de communications sans fil utilise une unité de mesure appelée « taux d’absorption
spécifique » (ou SAR en anglais). La limite SAR établie par la FCC est de 1,6 W/kg et de 1,6 W/kg également pour Industrie Canada.
Cet appareil est conforme aux limites du taux d’absorption spécifique de la population générale ou des expositions non contrôlées (norme
ANSI/IEEE C95.1-1992 et norme RSS 102 au Canada) et il a été testé conformément aux méthodes de mesure et aux procédures spécifiées
dans le bulletin OET 65, supplément C et dans la norme canadienne RSS 102. Cet appareil a fait l’objet de tests et respecte les normes de la
FCC/IC relatives à l’exposition aux rayonnements, lorsque les tests ont été réalisés avec l’appareil en contact direct avec le corps.
Déclaration de la FCC/d’Industrie Canada sur l’exposition aux radiofréquences
La norme régissant l’exposition des appareils sans fil aux radiofréquences emploie une unité de mesure dénommée Taux d’absorption
spécifique, ou TAS. La FCC et Industrie Canada ont défini la même limite de TAS : 1,6 W/kg.
Cet appareil est conforme au TAS pour les limites d’exposition générales de la population/non contrôlées définies par les règles C95.1-1992
de l’ANSI/IEEE et RSS 102 d’Industrie Canada ; il a été testé en conformité avec les méthodes et procédures de mesure spécifiées dans le
supplément C du bulletin 65 de l’OET (Office d’ingénierie et de technologie) et la règle RSS 102 d’Industrie Canada. Cet appareil a été testé
selon les directives de la FCC et d’IC concernant l’exposition aux radiofréquences et s’est révélé conforme à ces dernières lorsqu’il a été testé
en contact direct avec le corps.
95
-
Restrictions concernant l’exportation
Ce produit ou logiciel contient du code de chiffrement qui ne peut être exporté ou transféré du Canada ou des États-Unis sans un permis
d’exportation du département du commerce des États-Unis. Ce matériel est conforme à la Partie 15 des règlements de la FCC, ainsi qu’à lanorme
ICES 003 B/NMB 003 B. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence
nuisible; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
Toute modification n’ayant pas été expressément approuvée par la société Fujitsu America, Inc. peut annulerledroit de l’utilisateur de se servir
du matériel.
Avis pour le Canada
Le matériel destiné à un usage sur la bande 5 150 - 5 250 MHz doit être utilisé uniquement à l’intérieur afin de réduire les risques de brouillage
nuisible causé aux systèmes mobiles par satellite fonctionnant sur un même canal.
Un gain d’antenne de 6 dBi est autorisé (pour le matériel utilisant les bandes 5 250 - 5 350 MHz, 5 470 - 5 725 MHz et 5 725 - 5 825 MHz),
conformément à la limite p.i.r.e. maximale permise selon l’annexe A9.2 afférent aux périphériques RSS210.
En outre, les utilisateurs doivent prendre garde au fait que les radars de grande puissance sont considérés comme des utilisateurs principaux
(ce qui signifie qu’ils sont prioritaires) des bandes 5 250 - 5 350 MHz et 5 650 - 5 850 MHz et qu’ils pourraient causer des interférences ou
des dommages aux appareils de réseau exempts de licence.
96
- Avant d’utiliser la carte réseau sans fil en option
Avant d’utiliser la carte réseau sans fil en option
Ce guide explique comment installer et configurer correctement la carte réseau sans fil USB intégrée (disponible
enoption), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil, lisez
attentivement le présent guide afin de bien comprendre son fonctionnement. Conservez ce guide en lieu sûr afin
depouvoir vous y référer ultérieurement.
Cartes réseau sans fil présentées dans ce document
Ce document s’applique aux systèmes équipés du composant suivant :
• Mitsumi DMW-W095 (Broadcom: 43241)
Caractéristiques de la carte réseau sans fil
•La carte réseau sans fil est un module USB connecté à la carte mère de l’ordinateur portable.
•Elle fonctionne dans les bandes RF pouvant être utilisées sans autorisation spéciale, ce qui élimine le besoin d’obtenir
une licence de la FCC pour les radiocommunications. Elle fonctionne dans la bande industrielle, scientifique et
médicale (ISM) de 2,4 GHz et dans les bandes UNII (Unlicensed National Information Infrastructure) inférieures,
intermédiaires et supérieures (5 GHz).
•Les cartes réseau sans fil peuvent être utilisées selon quatre modes de fonctionnement : IEEE 802.11a, IEEE 802.11b,
IEEE 802.11g et IEEE 802.11n (version préliminaire).
•Les cartes réseau sans fil sont certifiées Wi-Fi et fonctionnent à un débit maximal théorique de 150 Mbit/s
enmode IEEE 802.11n (version préliminaire), de 54 Mbit/s en mode IEEE 802.11a ou IEEE 802.11g, et de
11Mbit/s en mode IEEE 802.11b.
•La carte réseau sans fil prend en charge les modes de chiffrement WEP, TKIP, CKIP et AES.
•La carte réseau sans fil est conforme aux normes suivantes : WPA, WPA2, CCX1.0, CCX2.0, CCX3.0, CCX4.0
etCCX5.0.
97
- Avant d’utiliser la carte réseau sans fil en option
Modes de réseau sans fil compatibles avec cette carte
Mode Ad Hoc
Le mode Ad hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs
est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement à
l’aide de périphériques clients dans une configuration égal à égal. Les réseaux Ad hoc sont donc également connus
sous le nom de réseaux d’égal à égal. Un réseau Ad hoc est une méthode aisée et peu coûteuse de relier plusieurs
ordinateurs en réseau. Le mode Ad hoc exige que les paramètres de nom de réseau SSID, d’authentification réseau
et de clé de chiffrement soient configurés de façon identique sur tous les ordinateurs du réseau.
Figure 23. Réseau en mode Ad hoc
98
- Avant d’utiliser la carte réseau sans fil en option
Mode point d’accès (Infrastructure)
Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent au sein
d’un réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les appareils sans fil peuvent
communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans fil d’entreprise fonctionnent en mode
Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, auxpériphériques
et aux services (par exemple, serveurs de fichier, imprimantes et bases de données).
Modem ADSL
modem câble,
ou similaire
Internet Réseau local câblé
Point d’accès*
Réseau local *Un concentrateur en option pour
réseau local peut être requis selon
le type de point d’accès utilisé.
sans fil
Figure 24. Réseau en mode point d’accès (Infrastructure)
99
- Avant d’utiliser la carte réseau sans fil en option
Manipulation de la carte réseau sans fil
La carte réseau local sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable. Normalement,
vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d’exploitation de l’ordinateur est déjà
configuré pour utiliser la carte réseau sans fil.
•Le réseau local sans fil fonctionne dans les modes IEEE802.11a, IEEE802.11b, IEEE802.11g et IEEE802.11n.
•Elles fonctionnent dans la bande ISM de 2,4 GHz et dans les bandes UNII inférieures, intermédiaires et
supérieures (5 GHz).
•Les fours micro-ondes peuvent interférer avec la carte réseau sans fil car ils utilisent la même bande de
fréquences (2,4 GHz) que les spécifications IEEE 802.11b/g/n. Les fours micro-ondes ne causent aucune
interférence en mode IEEE 802.11a car celui-ci utilise la bande radiofréquence de 5 GHz.
•Les appareils sans fil qui émettent dans la bande de fréquences de 2,4 GHz peuvent nuire au fonctionnement des
périphériques IEEE 802.11b/g/n. Les symptômes associés aux interférences incluent une réduction du débit, des
coupures intermittentes de connexion et un nombre important d’erreurs de trames. Il est FORTEMENT recommandé
de mettre hors tension les appareils générant des interférences afin d’assurer le bon fonctionnement de la carte
réseau sans fil.
Désactivation/déconnexion de la carte réseau sans fil
La désactivation de la carte réseau sans fil peut être souhaitable dans certaines circonstances (pour prolonger lavie de
la batterie) ou dans des endroits où l’utilisation des appareils électroniques est réglementée (par exemple:hôpitaux,
cliniques, avions, etc.). La carte réseau sans fil peut être désactivée avec le commutateur marche/arrêt correspondant
ou avec Windows, en utilisant l’icône correspondante dans la zone de notification (Remarque : cette deuxième procédure
n’éteindra pas la radio : l’émission et la réception continueront bien que la carte réseau ait été désactivée).
100
- Avant d’utiliser la carte réseau sans fil en option
Désactivation avec le commutateur de la carte réseau sans fil
La carte réseau sans fil peut être rapidement et efficacement désactivée en mettant le commutateur de carte réseau
sans fil à la position OFF (arrêt).
le commutateur de la carte réseau sans fil n’a aucun effet sur les modèles pour réseau
local câblé.
Interrupteur de communications sans fil
Figure 25. Commutateur marche/arrêt pour réseau local sans fil/Bluetooth
Désactivation par l’icône dans la zone de notification
Notez qu’avec cette procédure, la radio ne sera pas éteinte, l’émission et la réception sont toujours actives bien que
la carte ne soit plus connectée.
1Faites un clic droit sur l’icône Carte réseau sans fil dans la zone de notification en bas à droite de l’écran.
2Choisir Se déconnecter d’un réseau.
Activation de la carte réseau sans fil
La carte réseau sans fil peut être activée de la même façon que pour sa désactivation.
•Avec le commutateur correspondant
•Sous Windows, en cliquant à l’aide du bouton droit de la souris l’icône de la carte réseau sans fil puis en cliquant
sur « Connexion à un réseau »
101
- Configuration de la carte réseau sans fil
Configuration de la carte réseau sans fil
La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel
intégré dans Windows. Ce logiciel prend également en charge la plupart des solutions de sécurité standard. Certains
paramètres prédéfinis seront requis pour cette procédure. Pour les obtenir, consulter votre administrateur de réseau :
Configuration de la carte de réseau local sans fil sous Windows
1Allez à l’écran de démarrage moderne, appuyez sur [Windows]+[X], puis sélectionnez Panneau de configuration
dans le menu.
2Si le Panneau de configuration n’est pas en affichage classique, sélectionnez « Basculer vers l’affichage classique»
sur le panneau de gauche. Double-cliquez sur l’icône du Centre de réseau et partage. Sélectionnez « Configurer
une nouvelle connexion ou un nouveau réseau ».
3Selon le type de connexion que vous souhaitez faire, faites une sélection. Pour un réseau en mode infrastructure,
sélectionnez « Connecter manuellement à un réseau sans fil ».
4Entrez les informations requises. Pour obtenir ces renseignements, il est possible que vous deviez consulter votre
administrateur de réseau.
5Dans l’éventualité d’un besoin d’aide, allez à la fenêtre du Centre de réseau et partage (Panneau de configuration ->
Centre de réseau et partage) et entrez les mots-clés dans la boîte Recherche.
Se connecter à un réseau
Après avoir configuré votre ordinateur, vous pouvez vous connecter à un réseau actif en réalisant les étapes suivantes :
1Cliquez sur l’icône de la carte réseau sans fil de la zone de notification.
2Sélectionnez « Connexion à un réseau ».
3Sélectionnez un réseau dans la liste qui apparaît et cliquez sur le bouton [Connexion]
Connexion au réseau
Une fois la configuration effectuée, vous pouvez vous connecter à un réseau actif en cliquant sur l’icône « Connexion
réseau sans fil » de la zone de notification.
102
- Dépannage de la carte réseau sans fil
Dépannage de la carte réseau sans fil
Dépannage
Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau
sans fil. Si les étapes à réaliser ne vous sont pas connues, consultez votre administrateur système ou allez dans
[Démarrer] -> Aide et soutien (ou support) -> Gestion du réseau et Web.
Problème Cause possible Solution possible
Connexion
réseau
indisponible
Nom de réseau (SSID)
ou clé WEP non valide
Connexion en mode Ad hoc : Assurez-vous que le SSID et la clé WEP de tous les ordinateurs du réseau
ont été configurés correctement. Les noms de réseau et les valeurs de la clé WEP doivent être identiques
sur chaque ordinateur.
Connexion en mode point d’accès (Infrastructure) : Attribuez aux ordinateurs le même SSID et la même
clé WEP que ceux du point d’accès.
Attribuez la même valeur d’authentification réseau que celle du point d’accès. Consultez votre
administrateur de réseau si cette valeur est requise.
Signal faible et/ou
mauvaise qualité
delaliaison
Connexion en mode Ad hoc : Essayez de rétablir la connexion après avoir rapproché l’ordinateur ou retiré
les éventuels obstacles.
Connexion en mode point d’accès (Infrastructure) : Essayez de rétablir la connexion après avoir
rapproché le point d’accès ou retiré les éventuels obstacles.
La carte réseau sans
filest désactivée
Assurez-vous que l’interrupteur de la carte réseau sans fil est sur ON. Allez à l’écran de démarrage
moderne->[Windows]+[X] -> Panneau de configuration, puis double-cliquez sur Centre de mobilité
Windows. Si le réseau sans fil est éteint, cliquez sur le bouton « Allumer le réseau sans fil ».
L’ordinateur à
connecter est éteint
Vérifiez si l’ordinateur est allumé.
103
- Dépannage de la carte réseau sans fil
Connexion
réseau
indisponible
(suite)
Interférences RF
provenant de points
d’accès ou d’autres
réseaux sans fil
L’utilisation de canaux RF identiques ou se chevauchant peut nuire au fonctionnement de la carte réseau
sans fil. Changez le canal de votre point d’accès en tenant compte du canal du périphérique nuisible.
Échec de
l’authentification de
la carte réseau sans fil.
Vérifiez les paramètres d’authentification réseau, de chiffrement et de sécurité. Si les paramètres de
sécurité sont mal configurés, en raison, par exemple, d’une clé WEP comportant une faute de frappe,
d’un nom d’utilisateur LEAP incorrect ou d’un mauvais choix de méthode d’authentification, la carte
réseau sans fil s’associera au réseau sans fil mais ne s’y authentifiera pas.
Paramètres réseau
mal configurés
Vérifiez la configuration des paramètres réseau.
Configuration
incorrecte de
l’adresseIP
Ceci s’applique uniquement aux réseaux qui utilisent des adresses IP statiques. Pour obtenir les
paramètres appropriés, consultez votre administrateur de réseau.
Problème Cause possible Solution possible
104
- Spécifications de la carte réseau sans fil
Spécifications de la carte réseau sans fil
Spécifications
Élément Spécification
Type de réseau La carte réseau sans fil intégrée Ralink RT3572, IEEE 802.11a/b/g/n est conforme aux spécifications IEEE 802.11a,
802.11b/g et 802.11n, Wi-Fi*.
Débit (Commutation automatique) débit maximum de 150 Mbit/s
Fréquence active •802.11n : 2,4 GHz ou 5 GHz
•802.11b/g : 2 400 ~ 2 473 MHz
•802.11a : 4 900 ~ 5 850 MHz
Portée nominale** •802.11a : 12 mètres (40 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 6 Mbit/s
•802.11b : 30 mètres (100 pi) à 11 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s
•802.11g : 30 mètres (100 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s
•802.11n : selon les estimations, les portées des modes 802.11g et 802.11a, dans leurs fréquences
respectives, sont multipliées par deux.
Nombre de canaux •802.11a : 8, indépendants
•802.11b/g : 11, dont 3 sans chevauchement
•802.11n : 2,4 GHz - 3 sans chevauchement si la liaison entre canaux n’est pas utilisée, 2 sans
chevauchement si la liaison entre canaux est utilisée.
5 GHz - 12 canaux UNII sans chevauchement avec ou sans utilisation de la liaison entre canaux
Sécurité Types de chiffrement – compatible avec WEP, TKIP, AES*** et WPA 1.0
Nombre maximum recommandé
d’ordinateurs connectés au réseau
local sans fil (en mode Ad hoc)
10 ou moins****
* « Type Wi-Fi » indique que le test d’interconnectivité de la Wi-Fi Alliance (organisation garantissant l’interconnectivité des réseaux sans fil)
a réussi.
** La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflectivité des matériaux ou interférences provenant
d’autres sources de radiofréquences).
*** Le chiffrement par clé de réseau (WEP) est effectué avec le nombre de bits indiqué ci-dessus, mais l’utilisateur peut définir une clé de
40 ou 104 bits après avoir soustrait la longueur fixe de 24 bits.
**** Selon l’environnement, le nombre maximum d’ordinateurs peut être inférieur.
105
- Utilisation de Bluetooth
Utilisation de Bluetooth
Le module Bluetooth 4.0+HS permet de communiquer rapidement et sans fil avec un autre appareil situé à proximité.
Présentation de Bluetooth
La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils mobiles,
telsque téléphones, ordinateurs portables, imprimantes et caméras. La technologie Bluetooth permet d’établir
desréseaux personnels (PAN) entre des appareils situés à courte distance les uns des autres.
Sources d’informations supplémentaires sur Bluetooth
Pour en savoir davantage sur la technologie Bluetooth, visitez le site Web : www.bluetooth.com.
POUR ACTIVER OU DÉSACTIVER SÉPARÉMENT LA CARTE DE RÉSEAU LOCAL SANS FIL OU BLUETOOTH, PROCÉDEZ COMME SUIT :
> METTEZ LE COMMUTATEUR DE RÉSEAU LOCAL SANS FIL/BLUETOOTH EN POSITION DE MARCHE.
> ALLEZ À L’ÉCRAN DE DÉMARRAGE MODERNE -> ICÔNES -> PARAMÈTRES -> MODIFIER LES PARAMÈTRES DE L’ORDINATEUR -> SANS FIL.
> SOUS SANS FIL->APPAREILS SANS FIL, CLIQUEZ SUR « BLUETOOTH » POUR ACTIVER CETTE FONCTION.
106
- Utilisation de Bluetooth
Énoncé de la FCC relatif à l’exposition aux rayonnements
Cet équipement respecte les normes de la FCC relatives à l’exposition aux rayonnements, définies pour un environnement
non contrôlé. L’antenne Bluetooth est située sur le rebord avant du repose-mains droit et est exempte des critères de
distance minimale en raison de sa faible puissance.
Les émetteurs de ce périphérique ne doivent pas être utilisés avec ou à proximité immédiate d’une antenne ou d’un
autre émetteur.
Avis pour le Canada
Pour éviter que ce service fourni sous licence soit perturbé par des interférences radio, ce matériel doit être utilisé
àl’intérieur et à distance des fenêtres. Si l’équipement (ou l’antenne de transmission) est installé à l’extérieur,
unelicence peut être nécessaire.
Garantie
Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie.
Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l’autorisation écrite de Fujitsu. Toute
modification non autorisée annulera les autorisations d’équipement de la FCC et d’Industrie Canada, de même que
la garantie.
107
Annexe B : Capteur d’empreintes digitales
Présentation du capteur d’empreintes digitales
Votre système est doté d’un capteur d’empreintes digitales, sur l’arrière de la tablette dans le coin supérieur droit.
Capteur d’empreintes digitales
Figure 26. Capteur d’empreintes digitales
Grâce au capteur d’empreintes digitales, il n’est plus nécessaire de saisir votre nom d’utilisateur et votre mot de passe
chaque fois que vous voulez :
•Ouvrir une session dans Windows
•Reprendre à partir du mode sommeil
•Annuler un économiseur d’écran protégé par mot de passe
•Ouvrir une session dans des pages d’accueil nécessitant un nom d’utilisateur et un mot de passe
108
- Présentation du capteur d’empreintes digitales
Après avoir « inscrit » – ou enregistré – votre empreinte digitale, il vous suffit de glisser le bout de votre doigt sur le
capteur pour que le système vous reconnaisse.
Le capteur d’empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de
passe aux systèmes d’exploitation Microsoft Windows. OmniPass vous permet d’utiliser un « mot de passe principal »
pour tous les écrans en ligne, toutes les applications Windows et d’autres applications demandant un mot de passe.
OmniPass demande aux utilisateurs de s’authentifier à l’aide du capteur d’empreintes digitales avant de leur donner
accès au bureau Windows. Ce périphérique comporte un système d’authentification sécurisé qui limite l’accès à votre
ordinateur, à vos applications, à vos sites Web et aux autres ressources protégées par mot de passe.
OmniPass présente une interface graphique conviviale, qui permet de gérer de façon sécuritaire les mots de passe,
les comptes utilisateur et les identités multiples pour chaque utilisateur.
Guide d’introduction
Cette section vous montre comment préparer votre système à l’installation de l’application de reconnaissance d’empreintes
digitales OmniPass. Vous y trouverez des conseils qui vous guideront au long de la procédure d’installation. Elle indique
également de façon détaillée comment enregistrer votre premier utilisateur dans OmniPass.
Installation d’OmniPass
Si l’application OmniPass a déjà été installée sur votre système, sautez cette section et allez directement à « Enregistrement
des utilisateurs » en page 111. Vous pouvez déterminer si l’application OmniPass a déjà été installée en vérifiant si l’icône
OmniPass en forme de clé dorée est visible dans la zone de notification, en bas à droite de l’écran.
Configuration de système nécessaire
L’application OmniPass nécessite de l’espace sur votre disque dur ainsi qu’un système d’exploitation (SE) spécifique.
Les exigences minimales sont les suivantes :
•Système d’exploitation Windows XP Professionnel ou ultérieur
•Au moins 35 Mo d’espace disque disponible
109
- Présentation du capteur d’empreintes digitales
Installation de l’application OmniPass
Si l’application OmniPass est déjà installée sur votre système, allez directement à « Enregistrement des utilisateurs »
en page 111
.
Autrement, continuez à suivre les instructions de cette section concernant l’installation du logiciel.
Pour installer OmniPass dans votre système, vous devez exécuter les opérations suivantes :
1Insérez le disque d’installation de l’application OmniPass dans le lecteur approprié. Si vous installez OmniPass
àpartir d’un CD-ROM ou d’un DVD-ROM, vous devez trouver et lancer le programme d’installation (setup.Exe)
setrouvant sur le disque.
2Suivez les instructions figurant dans le programme d’installation. Indiquez l’endroit où vous souhaitez installer
OmniPass. Il est recommandé de NE PAS installer l’application dans le répertoire racine (par exemple : C:\).
3Une fois l’installation d’OmniPass terminée, vous serez invité à redémarrer votre système. Vous pourrez ensuite
utiliser OmniPass. Si vous décidez de ne pas redémarrer votre système immédiatement après l’installation,
OmniPass ne sera pas disponible avant le prochain redémarrage.
4Le programme d’installation place automatiquement une icône (Softex OmniPass) dans le panneau de configuration
Windows, ainsi qu’une icône dorée en forme de clé dans la zone de notification.
Vérification des informations concernant votre version d’OmniPass
Après avoir installé OmniPass et redémarré votre système, vous pouvez décider de vérifier la version du logiciel.
Pour vérifier votre version d’OmniPass :
•POUR INSTALLER LE LOGICIEL, VOUS DEVEZ AVOIR UN LECTEUR OPTIQUE EXTERNE RACCORDÉ À VOTRE ORDINATEUR.
•L’UTILISATEUR DÉSIRANT INSTALLER OMNIPASS DOIT DISPOSER DE DROITS D’ADMINISTRATEUR DANS LE SYSTÈME. SI VOUS N’AVEZ PAS DE
TELSDROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D’UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE
L’INSTALLATION D’OMNIPASS.
110
- Présentation du capteur d’empreintes digitales
1Double-cliquez sur l’icône en forme de clé OmniPass de votre barre de tâches Windows (généralement en bas
àdroite de l’écran),
ou
Cliquez sur l’écran Démarrage moderne -> [Windows]+[X], puis cliquez sur Panneau de configuration. Double-
cliquez sur OmniPass dans le panneau de configuration et vous verrez apparaître le Centre de contrôle OmniPass.
S’il ne s’affiche pas, cela signifie que le programme n’est pas installé correctement.
2Sélectionnez l’onglet À propos de en haut du Centre de contrôle OmniPass. Une fenêtre indiquant la version du
logiciel OmniPass apparaît.
Désinstallation d’OmniPass
Pour supprimer l’application OmniPass de votre système :
1Cliquez sur Démarrer dans la barre des tâches. Sélectionnez Paramètres, puis Panneau de configuration.
2Double-cliquez sur Ajouter ou supprimer des Programmes.
3Sélectionnez OmniPass, puis cliquez sur Modifier/Supprimer.
4Suivez les instructions de désinstallation de l’application OmniPass.
5Après la désinstallation d’OmniPass, redémarrez votre système lorsque vous y êtes invité.
L’UTILISATEUR DÉSIRANT DÉSINSTALLER OMNIPASS DOIT DISPOSER DE DROITS D’ADMINISTRATEUR DANS LE SYSTÈME. SI VOUS N’AVEZ PAS DE
TELSDROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D’UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE LA
DÉSINSTALLATION D’OMNIPASS.
111
- Présentation du capteur d’empreintes digitales
Enregistrement des utilisateurs
Avant de pouvoir utiliser les fonctions d’OmniPass, vous devez enregistrer un utilisateur dans ce programme.
Concept du mot de passe principal
Les ressources d’un ordinateur sont souvent protégées par des mots de passe. Lorsque vous vous connectez à votre
ordinateur, que vous consultez vos courriels, que vous effectuez des opérations bancaires sur Internet, que vous payez
des factures en ligne ou que vous accédez aux ressources d’un réseau, il vous est souvent demandé de vous identifier.
Il se peut alors que vous ayez besoin de dizaines de mots de passe dont vous devez vous rappeler.
Lors de l’enregistrement d’un utilisateur, un « mot de passe principal » est créé à son intention. Ce mot de passe
«remplace » tous les autres mots de passe des sites sur lesquels l’utilisateur s’enregistre avec OmniPass.
Exemple : Un utilisateur, Jean, installe OmniPass sur son système (son ordinateur de maison) et inscrit un utilisateur
OmniPass avec le nom d’utilisateur « Jean_01 » et mot de passe « freq14 ». Il se rend ensuite sur son site Internet de
courriel pour ouvrir une session dans son compte. Il entre, comme d’habitude, son nom d’utilisateur et son mot de
passe (par exemple, « Jean_02 » et « STYLISTIC »), mais demande à OmniPass de Mémoriser le mot de passe au lieu
de cliquer sur [Envoyer]. Dorénavant, chaque fois qu’il retournera sur ce site, OmniPass l’invitera à fournir ses
informations d’identification.
Jean saisira alors les informations OmniPass (« Jean_01 » et « freq14 ») dans l’invite d’authentification d’OmniPass et
pourra accéder à son compte de courriel. Il peut répéter cette opération avec autant de sites Web ou de ressources
protégées par mot de passe qu’il le souhaite et pourra accéder à tous ces sites à l’aide de ses informations d’identification
d’utilisateur OmniPass (« Jean_01 » et « freq14 »). Pour ce faire, il devra utiliser le système sur lequel il s’est enregistré à
titre d’utilisateur OmniPass. En fait, OmniPass ne change pas les informations d’identification de la ressource protégée
par mot de passe. Si Jean veut accéder à son courriel depuis un ordinateur sur lequel le compte OmniPass n’existe pas,
il devra saisir ses informations d’identification originales (« Jean_02 » et « STYLISTIC »). Dans ce cas, s’il tente d’utiliser
ses informations d’identification OmniPass, l’accès au site lui sera refusé.
CETTE PROCÉDURE D’ENREGISTREMENT REPOSE SUR L’HYPOTHÈSE QUE VOUS NE VOULEZ INTÉGRER À OMNIPASS AUCUN PÉRIPHÉRIQUE
D’AUTHENTIFICATION OU AUTRE EMPLACEMENT DE STOCKAGE. SI VOUS SOUHAITEZ DISPOSER DE CETTE FONCTIONNALITÉ, CONSULTEZ
LESSECTIONSCORRESPONDANTES DU PRÉSENT DOCUMENT.
112
- Présentation du capteur d’empreintes digitales
Enregistrement de base
L’Assistant d’enregistrement vous guidera à travers les étapes d’enregistrement d’un utilisateur. Sauf indication
contraire de votre part, l’Assistant d’enregistrement sera lancé après l’installation d’OmniPass au moment de
l’ouverture d’une session Windows. Si V.ous ne voyez pas l’Assistant d’enregistrement, vous pouvez l’afficher en
accédant à OmniPass via le Panneau de configuration.
1Cliquez sur Enregistrement pour procéder à la vérification de l’utilisateur et du mot de passe. Par défaut,
l’Assistant d’enregistrement entre les informations d’identification de l’utilisateur Windows actuellement
connecté.
2Entrez le mot de passe qui vous sert à ouvrir une session dans Windows. Il deviendra le « mot de passe principal » de
cet utilisateur OmniPass. Dans la plupart des cas, la valeur de Domaine : correspondra au nom de votre ordinateur
Windows. Dans un environnement d’entreprise, ou lorsque vous accédez à des ressources professionnelles, il se peut
que Domaine : ne corresponde pas au nom de votre ordinateur. Cliquez sur [Suivant] pour continuer.
3Au cours de cette étape, OmniPass prend votre empreinte digitale. Pour de plus amples informations, reportez-
vous à « Capteur d’empreintes digitales » en page 112.
4Ensuite, choisissez comment OmniPass doit vous avertir de différents événements. Nous vous recommandons de
laisser Astuces de la barre de tâches sur Astuces de la barre des tâches en mode débutant et Invites audio sur
au moins Invite avec signaux sonores uniquement, jusqu’à ce que le fonctionnement d’OmniPass vous soit
familier. Cliquez sur [Suivant] pour continuer la procédure d’enregistrement de l’utilisateur. Un écran de félicitations,
indiquant que l’enregistrement de l’utilisateur est terminé, apparaîtra.
5Cliquez sur [Terminé] pour quitter l’assistant d’enregistrement. Il vous sera demandé si vous voulez vous
connecter à OmniPass avec les informations d’utilisateur nouvellement enregistrées. Cliquez sur [Oui].
Capteur d’empreintes digitales
L’enregistrement d’une empreinte digitale augmentera la sécurité de votre système et simplifiera la procédure
d’authentification.
113
- Présentation du capteur d’empreintes digitales
L’enregistrement des empreintes digitales se fait à partir du Centre de contrôle OmniPass. Après vous être connecté
à titre d’utilisateur OmniPass, faites un double clic sur l’icône OmniPass dans la zone de notification. Sélectionnez
l’onglet Paramètres utilisateur, puis cliquez sur Enregistrement dans la zone Paramètres utilisateur. Cliquez
surEnregistrer le périphérique d’authentification et authentifiez-vous à l’invite d’authentification d’OmniPass.
Lesystème ouvre la procédure d’enregistrement du périphérique.
1Pendant la procédure d’enregistrement initial de l’utilisateur, vous serez invité à sélectionner le doigt qui sera
enregistré. Les doigts déjà enregistrés seront marqués d’un crochet vert. Le doigt sélectionné pour l’enregistrement
sera marqué d’une flèche rouge. OmniPass vous permet de réenregistrer un doigt. Si vous choisissez un doigt qui a
déjà été enregistré et que vous poursuivez la procédure d’enregistrement, OmniPass enregistre l’empreinte digitale
actuelle à la place de l’ancienne empreinte. Sélectionnez un doigt à enregistrer et cliquez sur [Suivant].
2Il est temps pour OmniPass de prendre l’empreinte que vous avez choisie. Plusieurs tentatives peuvent être
nécessaires avant qu’OmniPass prenne votre empreinte digitale. Si OmniPass n’y parvient pas ou si l’écran de capture
de l’empreinte digitale expire, cliquez sur [Précédent] pour redémarrer le processus d’enregistrement d’empreinte
digitale.
Votre système est équipé d’un capteur d’empreintes digitales « à glissement ». Les capteurs à glissement sont de
taille réduite et ressemblent à un mince rectangle allongé. Pour prendre une empreinte digitale, faites glisser ou
tirez doucement vers vous le bout de votre doigt sur le capteur (à partir de la deuxième articulation). Un glissement
trop rapide ou trop lent pourrait faire échouer la prise d’empreintes. L’écran Choisir un doigt dispose d’un bouton
[Pratique] ; cliquez dessus pour pratiquer la prise de votre empreinte digitale. Lorsque vous maîtrisez la prise
d’empreintes digitales, vous pouvez procéder à l’enregistrement d’un doigt.
3Lorsque OmniPass a correctement pris l’empreinte digitale, l’écran Vérifier l’empreinte digitale s’affiche
automatiquement. Pour vérifier l’enregistrement de votre empreinte, placez le bout de votre doigt sur le capteur
comme lors d’une prise d’empreinte digitale. Si l’empreinte a été vérifiée avec succès, une empreinte digitale
verte apparaît dans la fenêtre de prise et le texte Vérification réussie s’affiche en dessous.
114
- Présentation du capteur d’empreintes digitales
Utilisation d’OmniPass
Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos
procédures d’authentification.
Remplacement du mot de passe
Vous utiliserez souvent la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet à accès
restreint (par exemple, de votre banque, de votre courrier électronique, de paiement ou d’enchères en ligne), vous
serez toujours invité à entrer vos références de connexion. OmniPass peut détecter ces invites et vous pouvez lui
«enseigner » à enregistrer vos références. La prochaine fois que vous visiterez un de ces sites, vous pourrez vous
authentifier à l’aide de votre empreinte digitale pour y accéder.
Barre d’outils d’authentification OmniPass
Après avoir installé OmniPass et redémarré votre ordinateur, vous remarquerez la présence d’une nouvelle boîte
dedialogue au début de votre session Windows. Il s’agit de la barre d’outils d’authentification OmniPass. Celle-ci
s’affiche chaque fois que le système d’authentification est appelé. Ce système peut être appelé fréquemment :
pendant l’ouverture d’une session Windows, lors de la connexion à OmniPass, lorsque vous déverrouillez votre poste
de travail, lorsque vous reprenez le système depuis le mode sommeil ou veille prolongée, lorsque vous déverrouillez
un économiseur d’écran activé par mot de passe, lors du remplacement du mot de passe d’un site mémorisé ou des
noms de connexion d’applications, etc. Lorsque cette barre d’outils s’affiche, OmniPass vous invite à vous authentifier.
La fenêtre Authentification de la connexion indique la fonction restreinte par OmniPass à laquelle vous tentez de vous
connecter. Les icônes en bas à gauche (empreinte digitale et clé) indiquent les méthodes d’authentification disponibles.
Les méthodes sélectionnées sont en surbrillance, contrairement aux méthodes non sélectionnées. Lorsque vous cliquez
sur l’icône pour obtenir une méthode d’authentification non sélectionnée, l’invite d’authentification associée à cette
méthode s’affiche.
À l’invite d’authentification, vous devez fournir les informations d’identification appropriées : un doigt enregistré dans
la fenêtre d’empreintes digitales ou votre mot de passe principal dans la case de mot de passe principal (l’icône en
forme de clé).
115
- Présentation du capteur d’empreintes digitales
Mémorisation d’un mot de passe
OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot
de passe.
À l’aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous
identifier. Ces informations seront ensuite associées à votre « mot de passe principal » ou à votre empreinte digitale.
Allez sur un site comportant une procédure de connexion (nom d’utilisateur et mot de passe), mais
ne vous connectez
pas tout de suite
. À l’invite de connexion au site, entrez votre nom d’utilisateur et votre mot de passe dans les champs
appropriés, mais
n’entrez pas sur le site
(n’appuyez pas sur [Entrer], [Soumettre], [OK], ou Connexion). Cliquez avec
le bouton droit de la souris sur l’icône OmniPass de la zone de notification et sélectionnez Mémoriser le mot de passe
dans le sous-menu. Le curseur fléché Windows devient un curseur OmniPass en forme de clé dorée. Cliquez sur ce
curseur dans la zone d’invite de connexion, mais ne cliquez pas sur le bouton [Connexion] ou [Envoyer].
Association d’un nom convivial
Après avoir cliqué sur le curseur en forme de clé près de l’invite de connexion, OmniPass vous invitera à entrer un
«nom convivial » pour ce site. Vous devez entrer un terme qui vous rappelle le site Internet, la société ou le service
auquel vous vous connectez. Dans sa base de données sécurisée, OmniPass associe ce nom convivial au site Internet.
Paramètres supplémentaires pour mémoriser un site
Lorsque vous êtes invité à entrer un « nom convivial », vous pouvez définir la manière dont OmniPass vous authentifie
sur ce site. Trois choix sont à votre disposition pour chaque site mémorisé par OmniPass.
Le paramètre par défaut est Cliquer automatiquement sur le bouton « OK » ou « Soumettre » pour ce site protégé
par mot de passe une fois l’utilisateur authentifié. Avec ce paramètre, chaque fois que vous accédez à ce site,
OmniPass vous demandera votre mot de passe principal ou votre périphérique d’authentification d’empreintes
digitales. Lorsque votre authentification est complétée par OmniPass, vous êtes automatiquement connecté au site.
116
- Présentation du capteur d’empreintes digitales
La deuxième option est moins sécuritaire : Entrer automatiquement sur ce site protégé par mot de passe lorsqu’il
est activé. Ne pas demander d’authentification. Cochez la case supérieure pour sélectionner ce choix. Ensuite, chaque
fois que vous vous connectez à ce site, OmniPass vous donnera accès sans vous demander de vous authentifier.
Si vous désélectionnez les deux cases dans Paramètres pour ce site protégé par mot de passe, OmniPass vous
demande votre mot de passe principal ou votre périphérique d’authentification. Lorsque votre authentification est
complétée par OmniPass, vos informations d’identification s’affichent à l’invite de connexion du site. Toutefois, vous
devez cliquer sur le bouton [OK], [Envoyer] ou [Connexion] pour accéder au site.
Cliquez sur Terminer pour achever la procédure de mémorisation du mot de passe. L’emplacement du site, les
informations d’identification pour y accéder et les paramètres d’authentification OmniPass correspondant à ce site sont
désormais sauvegardés dans la base de données sécurisée d’OmniPass. Les paramètres d’authentification d’OmniPass
(Paramètres pour ce site protégé par mot de passe) peuvent toujours être modifiés dans Gestion du coffre-fort.
Connexion à un site mémorisé
Selon les informations contenues dans Paramètres pour ce site protégé par mot de passe, OmniPass vous invitera
ou non à vous authentifier lorsque vous retournerez à un site mémorisé. Ces informations peuvent être modifiées
dans Gestion du coffre-fort.
Les cas suivants s’appliquent à l’utilisation d’OmniPass pour se connecter à : Windows, aux sites mémorisés et à
toutes les autres ressources protégées par mot de passe.
Avec mot de passe principal
Lorsque vous retournez à un site mémorisé avec OmniPass, il se peut que le système vous demande un mot de passe
principal. Entrez votre mot de passe principal et vous serez autorisé à accéder au site.
CE PARAMÈTRE EST PLUS PRATIQUE CAR DÈS QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ, VOUS SAUTEZ LA PROCÉDURE D’AUTHENTIFICATION
ET VOUS ACCÉDEZ INSTANTANÉMENT AU SITE. CEPENDANT, SI VOUS LAISSEZ VOTRE ORDINATEUR SANS SURVEILLANCE AVEC VOTRE CONNEXION
OMNIPASS ACTIVÉE, TOUTE PERSONNE UTILISANT VOTRE SYSTÈME PEUT ENTRER SUR LES SITES PROTÉGÉS EN USURPANT VOTRE IDENTITÉ.
117
- Présentation du capteur d’empreintes digitales
Connexion à Windows avec un capteur d’empreintes digitales
Lorsque vous vous connectez à Windows à l’aide d’un capteur d’empreintes, la fenêtre de prise d’empreintes digitales
apparaît à côté de l’écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système
vous identifie. Vous serez simultanément connecté à Windows et OmniPass. La fenêtre de prise d’empreinte s’affiche
également si vous avez utilisé Ctrl-Alt-Suppr/bouton Windows + bouton d’alimentation afin de verrouiller le
système. En outre, le capteur d’empreintes peut être utilisé pour vous reconnecter, comme indiqué ci-dessus.
Gestion des mots de passe
OmniPass propose une interface qui vous permet de gérer vos mots de passe. Pour accéder à cette interface graphique,
cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort; vous serez invité
à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les mots de passe sous
Paramètres du coffre-fort. L’interface Gérer les mots de passe apparaît avec une liste de noms conviviaux.
Si vous désirez afficher les informations d’identification sauvegardées pour un site Internet mémorisé, mettez en
surbrillance la ressource souhaitée sous Boîte de dialogue Protection par mot de passe et cliquez sur Afficher
lesvaleurs. En cas de réinitialisation d’un mot de passe ou d’expiration d’un compte, vous pouvez supprimer les
informations d’identification sauvegardées dans OmniPass. Mettez en surbrillance la ressource souhaitée sous
Boîtede dialogue ’Protection par mot de passe’, puis cliquez sur Supprimer la page. Vous serez invité à confirmer
la suppression du mot de passe.
Les deux cases à cocher dans Gérer les mots de passe déterminent si OmniPass vous invite à vous authentifier ou
vous connecte directement au site mémorisé.
Si vous tentez d’utiliser Mémoriser le mot de passe sur un site déjà connu, OmniPass efface les anciennes
informations d’identification.
SI UN ORDINATEUR EST VERROUILLÉ ET QU’OMNIPASS DÉTECTE UN UTILISATEUR DIFFÉRENT SE RECONNECTANT AVEC SON EMPREINTE DIGITALE,
LEPREMIER UTILISATEUR SERA DÉCONNECTÉ ET LE SECOND CONNECTÉ.
118
- Présentation du capteur d’empreintes digitales
Le remplacement de votre mot de passe Windows constitue l’exception à la règle ci-dessus. Si votre mot de passe
estréinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou à
«Reconfirmer » le mot de passe. Entrez votre nouveau mot de passe Windows dans l’invite, puis cliquez sur OK.
Votre«mot de passe principal » Omnipass sera toujours votre mot de passe Windows.
Identités d’utilisateur OmniPass
Les identités permettent aux utilisateurs OmniPass de posséder plusieurs comptes sur un même site (par exemple,
claude@biblomail.com
et
claudepicard@biblomail.com
). Si OmniPass ne vous a pas fourni d’identités, vous ne
pourrez mémoriser qu’un seul compte par site.
Pour créer et gérer des identités, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion
du coffre-fort. OmniPass vous invite à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez
sur Gérer les identités sous Paramètres du coffre-fort. Vous pouvez seulement gérer les identités de l’utilisateur
OmniPass actuellement connecté.
Pour ajouter une nouvelle identité, cliquez sur Nouvelle identité ou double-cliquez sur Cliquer ici pour ajouter une
nouvelle identité. Nommez la nouvelle identité et cliquez sur [OK], puis sur [Appliquer]. Vous pouvez désormais
basculer vers la nouvelle identité et démarrer la mémorisation des mots de passe.
Pour supprimer une identité, mettez en surbrillance l’identité à supprimer et cliquez sur [Supprimer l’identité], puis
cliquez sur [Appliquer].
Pour définir l’identité par défaut, mettez en surbrillance l’identité souhaitée puis cliquez sur [Définir par défaut] et
cliquez sur [Appliquer] pour vérifier que les paramètres sont bien enregistrés. Si vous accédez à OmniPass à l’aide
d’un capteur d’empreintes digitales, vous serez automatiquement connecté à l’identité par défaut de l’utilisateur
OmniPass associé à l’empreinte. Si vous utilisez la procédure de connexion à l’aide du « mot de passe principal »,
vouspouvez choisir l’identité avec laquelle vous vous connectez.
LORSQUE VOUS SUPPRIMEZ UNE IDENTITÉ, TOUS LES SITES MÉMORISÉS ET LES BOÎTES DE DIALOGUE « PROTECTION PAR MOT DE PASSE » ASSOCIÉS
ÀL’IDENTITÉ SONT PERDUS.
119
- Présentation du capteur d’empreintes digitales
Choix de l’identité de l’utilisateur lors de la connexion
Pour choisir votre identité lors de la connexion, tapez votre nom d’utilisateur dans le champ Nom d’utilisateur :
Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot
de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité : Sélectionnez
l’identité souhaitée puis cliquez sur OK.
Changement d’identité de l’utilisateur
Pour changer les identités à tout moment, cliquez avec le bouton droit de la souris sur l’icône OmniPass dans la zone
de notification, puis cliquez sur Changer l’identité de l’utilisateur dans le sous-menu. La boîte de dialogue Changer
d’identité apparaît. Sélectionnez l’identité souhaitée puis cliquez sur OK.
Gestion des mots de passe et des identités
Sur l’interface Gérer les mots de passe de l’onglet Gestion du coffre-fort du Centre de contrôle OmniPass, il existe
une liste de sélection déroulante nommée Identité. Ce champ vous permet de choisir l’identité pour laquelle vous
désirez gérer les mots de passe. Lorsque vous sélectionnez une identité dans cette liste, le système affiche seulement
les boîtes de dialogue « Protection par mot de passe » associées à cette identité. Vous pouvez effectuer toutes les
fonctions expliquées dans « Gestion des mots de passe » en page 117.
Configuration d’OmniPass
Cette section vous donne un aperçu de la fonction Exportation/Importation et du Centre de contrôle OmniPass.
Exportation et importation d’utilisateurs
VOUS NE POUVEZ PAS IMPORTER UN UTILISATEUR DANS OMNIPASS SI UN UTILISATEUR PORTANT LE MÊME NOM Y EST DÉJÀ ENREGISTRÉ.
120
- Présentation du capteur d’empreintes digitales
Vous pouvez importer et exporter des utilisateurs dans et hors d’OmniPass à l’aide du Centre de contrôle. Le processus
d’exportation permet de sauvegarder tous les sites mémorisés, les informations d’identification et les empreintes
enregistrées d’un utilisateur OmniPass. Toutes les données OmniPass d’un utilisateur sont sauvegardées dans un
fichier de base de données crypté unique. Durant le processus d’importation, vous devez utiliser les informations de
connexion Windows de l’utilisateur exporté. Si les informations d’identification appropriées ne sont pas fournies, le
profil utilisateur ne sera pas importé.
Exporter un profil d’utilisateur OmniPass
Pour exporter un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur Importer/exporter un
utilisateur sous Gérer les utilisateurs.
Cliquez sur Exporter un profil utilisateur OmniPass. OmniPass vous invitera à vous authentifier. Une fois l’authentification
réussie, vous devez nommer le profil utilisateur OmniPass et décider où l’enregistrer. Un fichier .opi est généré et vous devez
en sauvegarder une copie dans un endroit sûr.
Ce fichier .opi contient toutes vos données d’utilisateur OmniPass. Il est crypté et protégé par mot de passe. Ce profil
utilisateur ne contient AUCUN de vos fichiers de données cryptés.
•VOUS DEVEZ EXPORTER PÉRIODIQUEMENT VOTRE PROFIL UTILISATEUR ET LE SAUVEGARDER DANS UN ENDROIT SÛR. S’IL DEVAIT ARRIVER QUELQUE
CHOSE À VOTRE SYSTÈME, VOUS POUVEZ IMPORTER VOTRE PROFIL OMNIPASS SUR UN NOUVEAU SYSTÈME ET DISPOSER INSTANTANÉMENT DE TOUS
VOS PARAMÈTRES ET EMPREINTES DIGITALES MÉMORISÉS.
•N’OUBLIEZ PAS VOS INFORMATIONS D’IDENTIFICATION WINDOWS UTILISÉES LORS DE L’EXPORTATION. LORSQUE VOUS PROCÉDEZ À L’IMPORTATION
D’UN PROFIL UTILISATEUR, OMNIPASS VOUS INVITE À VOUS AUTHENTIFIER. LES INFORMATIONS D’IDENTIFICATION PERMETTANT D’IMPORTER UN
PROFIL SONT LES RÉFÉRENCES DE CONNEXION WINDOWS DE L’UTILISATEUR EXPORTÉ. CES RÉFÉRENCES SONT CELLES QU’IL FALLAIT SOUMETTRE
LORSQUE LE PROFIL D’UTILISATEUR A ÉTÉ EXPORTÉ. VOUS AUREZ BESOIN DU NOM D’UTILISATEUR, DU MOT DE PASSE ET DU DOMAINE.
121
- Présentation du capteur d’empreintes digitales
Importer un profil d’utilisateur OmniPass
Pour importer un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur [Importer/exporter un utilisateur]
sous Gérer les utilisateurs. Cliquez sur [Importer un nouvel utilisateur dans OmniPass], sélectionnez «Fichier d’importation/
exportation OmniPass » (*.opi) puis cliquez sur [Suivant]. OmniPass vous invite ensuite à rechercher le fichier exporté
auparavant (fichier .opi). Lorsque vous sélectionnez le fichier .opi pour l’importer, OmniPass vous invite à vous authentifier.
Les informations d’identification permettant d’importer un profil sont les références de connexion Windows de l’utilisateur
exporté. Ces références sont celles qu’il fallait soumettre lorsque le profil d’utilisateur a été exporté. Vous aurez besoin du
Nom d’utilisateur, du Mot de passe et du Domaine. Si vous avez oublié la valeur pour Domaine, celle-ci doit correspondre
au nom de votre ordinateur dans un environnement PC ou SOHO.
OmniPass vous informe si le profil utilisateur a été correctement importé.
Informations importantes sur les opérations d’importation et d’exportation
•Supposons que vous exportez un profil d’utilisateur Windows local depuis OmniPass. Vous voulez importer ce
profil sur un autre ordinateur doté d’OmniPass. Avant de pouvoir importer le profil, un utilisateur Windows avec
les mêmes références de connexion doit être créé sur l’ordinateur important le profil.
Exemple : J’ai un utilisateur Windows avec le nom d’utilisateur « Thomas » et le mot de passe « Soleil » sur mon
système. J’ai enregistré « Thomas » dans OmniPass et mémorisé des mots de passe. Je veux transférer tous mes
mots de passe vers le nouveau système. J’exporte le profil utilisateur OmniPass de Thomas. J’accède à mon
nouveau système et à l’aide du panneau de configuration, je crée un utilisateur avec le nom d’utilisateur
«Thomas » et le mot de passe « Soleil ». Je peux maintenant importer les données utilisateur OmniPass dans
lenouveau système.
•Si vous exportez un utilisateur propre à OmniPass, vous pouvez importer cet utilisateur dans tout ordinateur
exécutant OmniPass, à condition qu’un utilisateur portant le même nom n’y soit pas déjà enregistré.
•Si vous tentez d’importer un profil utilisateur portant le même nom qu’un utilisateur déjà enregistré dans
OmniPass, le processus d’importation échoue.
122
- Présentation du capteur d’empreintes digitales
Centre de contrôle OmniPass
Cette section a pour but de présenter les fonctions du Centre de contrôle OmniPass qui n’ont pas été expliquées
auparavant.
Vous pouvez accéder au Centre de contrôle OmniPass de trois façons :
•Double-cliquez sur l’icône OmniPass en forme de clé dorée dans la zone de notification Windows
(généralement située dans le coin inférieur droit du bureau).
•Cherchez OminiPass avec l’outil de recherche Windows 8 accessible depuis le tableau Icônes
(boutonWindows+ 8)
•Ouvrez le Panneau de configuration Windows (accessible à partir de l’écran Démarrage moderne->
[Windows]+[X] -> Panneau de configuration) et double-cliquez sur l’icône OmniPass.
Gestion des utilisateurs
L’onglet « Gestion des utilisateurs » comporte deux interfaces principales : Ajouter/supprimer un utilisateur et
Importer/exporter un utilisateur. La fonctionnalité Importer/exporter un utilisateur est expliquée dans « Exportation
et importation d’utilisateurs » en page 119. La fonctionnalité Ajouter/supprimer un utilisateur est explicite.
Si vous cliquez sur Ajouter un nouvel utilisateur à OmniPass, vous démarrez l’Assistant d’enregistrement OmniPass.
L’Assistant d’enregistrement est expliqué dans « Enregistrement des utilisateurs » en page 111.
Si vous cliquez sur Supprimer un utilisateur OmniPass, vous êtes invité à vous authentifier. Authentifiez-vous à l’aide
des informations d’identification (ou de l’empreinte digitale enregistrée) de l’utilisateur à supprimer. OmniPass vous
invite à confirmer la suppression de l’utilisateur. Cliquez sur OK pour terminer le processus de suppression.
LA SUPPRESSION D’UN UTILISATEUR DÉTRUIT AUTOMATIQUEMENT TOUTES LES DONNÉES OMNIPASS ASSOCIÉES À CET UTILISATEUR.
TOUTESLESIDENTITÉS ET TOUTES LES INFORMATIONS D’IDENTIFICATION DE L’UTILISATEUR SERONT PERDUES.
SI VOUS ÊTES CERTAIN DE DEVOIR SUPPRIMER L’UTILISATEUR, NOUS VOUS RECOMMANDONS D’EXPORTER LE PROFIL UTILISATEUR.
123
- Présentation du capteur d’empreintes digitales
Paramètres utilisateur
L’onglet « Paramètres utilisateur » comporte quatre interfaces : Paramètres audio, Astuces de la barre de tâches
etEnregistrement. Les paramètres utilisateur vous permettent de personnaliser OmniPass pour répondre à vos
préférences. Sous Paramètres utilisateur (Paramètres audio et Astuces de la barre de tâches), vous pouvez
configurer la manière dont OmniPass vous informe des événements d’OmniPass (par exemple, connexion réussie,
accès refusé, etc.). Les détails de chaque paramètre sous les interfaces Paramètres audio et Astuces de la barre des
tâches sont explicites.
L’interface Enregistrement vous permet d’enregistrer des empreintes digitales. Si vous désirez des informations sur la
procédure d’enregistrement d’un périphérique d’authentification, reportez-vous au
Chapitre 2.3
. Pour enregistrer des
empreintes digitales supplémentaires, cliquez sur Enregistrer un périphérique d’authentification et authentifiez-vous
dans OmniPass. Sélectionnez le périphérique de reconnaissance d’empreintes digitales dans l’écran Sélectionner un
périphérique d’authentification (il doit être déjà marqué d’une coche verte si vous avez enregistré un doigt), puis
cliquez sur Suivant.
Paramètres de système
Vous trouverez l’interface Options de démarrage dans l’onglet « Paramètres de système ». Les options de cette
interface vous permettent de spécifier la manière dont votre ouverture de session OmniPass est associée à votre
ouverture de session Windows.
La première option, Se connecter automatiquement à OmniPass en tant qu’utilisateur actuel, est explicite.
Lorsde l’ouverture d’une session Windows, vous êtes connecté à OmniPass à l’aide de vos références de connexion
Windows. Si l’utilisateur ouvrant une session Windows n’a jamais été enregistré dans OmniPass, personne n’est
connecté à OmniPass au moment de la connexion. Ce paramètre convient à une configuration de bureau ou à toute
configuration nécessitant la saisie d’un nom d’utilisateur et d’un mot de passe pour utiliser l’ordinateur. Il s’agit du
paramètre par défaut.
Avec la deuxième option, Se connecter manuellement à OmniPass au démarrage, OmniPass vous invite à vous
connecter une fois que vous avez ouvert une session Windows.
Si vous choisissez la troisième option, Ne pas se connecter à OmniPass au démarrage, OmniPass n’invite pas
l’utilisateur à se connecter.
124
- Présentation du capteur d’empreintes digitales
Vous pouvez vous connecter manuellement à OmniPass en cliquant avec le bouton droit de la souris sur l’icône
d’OmniPass dans la zone de notification et sur Connecter l’utilisateur dans le menu généré.
Dépannage
Vous ne pouvez pas utiliser OmniPass pour créer des utilisateurs Windows. Vous devez d’abord créer l’utilisateur
Windows, ce qui nécessite des droits d’administrateur. Une fois l’utilisateur Windows créé, vous pouvez l’ajouter dans
OmniPass avec le même nom d’utilisateur et le même mot de passe.
Impossible d’ajouter des utilisateurs Windows dans OmniPass
Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier
vos paramètres de sécurité locale. Pour ce faire, allez à l’écran Démarrage moderne->[Windows]+[X], Panneau de
configuration, Outils d’administration et Paramètres de sécurité locale. Ouvrez Stratégies locales et Options de
sécurité, puis double-cliquez sur Accès réseau : Modèle de partage et de sécurité pour les comptes locaux. La
configuration correcte doit être
Classique – Les utilisateurs locaux s’authentifient eux-mêmes
.
Impossible d’ajouter un utilisateur avec un mot de passe vide dans OmniPass
Si vous rencontrez des difficultés pour ajouter un utilisateur avec un mot de passe vide dans OmniPass, vous devrez
peut-être modifier vos paramètres de sécurité locale. Essayez d’abord la procédure expliquée dans la section
Impossible d’ajouter un utilisateur Windows dans OmniPass
. Si le problème persiste, essayez la procédure suivante.
Cliquez sur l’écran Démarrage moderne->[Windows]+[X], Panneau de configuration, Outils d’administration et
Paramètres de sécurité locale. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Comptes:
restreindre l’utilisation de mots de passe vierges par le compte local à l’ouverture de session console. Ce paramètre
doit être configuré sur Désactivé.
Durant la procédure d’ouverture d’une session Windows, une boîte de dialogue s’affiche après l’authentification
OmniPass
Après avoir installé OmniPass sur votre système, vous pouvez choisir de vous connecter à Windows à l’aide d’OmniPass.
Vous vous authentifiez avec OmniPass (à l’aide du mot de passe principal ou d’un périphérique de sécurité enregistré)
et OmniPass vous connecte à Windows. Au cours du processus d’authentification, il se peut que la boîte de dialogue
Erreur de connexion s’affiche.
125
- Présentation du capteur d’empreintes digitales
Cette boîte de dialogue apparaît si OmniPass n’a pas réussi à vous connecter à Windows à l’aide des informations
d’identification fournies (nom d’utilisateur et mot de passe). Ceci peut arriver dans les circonstances suivantes :
•Votre mot de passe Windows a changé.
•Votre compte Windows a été désactivé.
Si vous rencontrez des difficultés à cause de la première raison, vous devrez mettre à jour OmniPass avec votre mot
de passe de compte Windows modifié. Cliquez sur Mettre à jour le mot de passe et une boîte de dialogue vous
invitera à reconfirmer votre mot de passe.
Entrez le nouveau mot de passe Windows et cliquez sur OK. Si l’erreur persiste, il est peu probable que le problème
soit dû à la modification de votre mot de passe Windows.
126
Index
A
À propos de ce guide 11
Adaptateur
secteur 37
Adaptateur auto/avion 37, 38
adaptateurs
de fiches 82
Alimentation
adaptateur auto/avion 37
adaptateur secteur 37
allumer 39
défectuosité 60
éteindre 47
gestion 44
problèmes 62
sources 37
Amorçage du système 42
Auto-diagnostic de mise sous tension 40, 65
B
Batterie 48
augmentation de la longévité 83
batterie au lithium-polymère 48
conservation de l'énergie 44
court-circuitée 50
défectueuse 61
entretien 82
épuisée 61
faible 50
mode veille 50
problèmes 61, 62
remplacement 50
remplacement hors tension 51
remplacement sous tension 52
Batterie amovible 18
Batterie au lithium-polymère 18
BIOS
guide 41
utilitaire de configuration 41
Bluetooth
informations supplémentaires 105
boutons d’applications
bouton de rotation 36
C
Câble de sortie c.c. 37
Caméra Web arrière 18
Caméra Web avant 15, 20
Caméras 15, 18, 20
Capteur d'empreintes digitales
barre d’outils d’authentification OmniPass 114
connexion à un site mémorisé 116
désinstallation d’OmniPass 110
enregistrement d’une empreinte digitale 112
enregistrement des utilisateurs 111
mémorisation d’un mot de passe 115
première mise en marche 108
remplacement du mot de passe 114
utilisation d’OmniPass 114
127
Capteur d’empreintes digitales 107
Carte réseau ans fil
connexion au réseau 101
Carte réseau sans fil
avant d'utiliser la carte réseau sans fil 96
configuration 96
dépannage 101
désactivation/déconnexion 99
modes 97
spécifications 104
Carte SD
installation 53
retrait 54
Carte Secure Digital 53
retrait 54
Cliquer 26
Commutateur d'alimentation/veille/reprise 44
Connecteur entrée c. c. 19
Conventions utilisées dans ce guide 11
Coordonnées 12
Coordonnées pour contacter Fujitsu 12
D
Dépannage 55
alimentation 60
batterie 61
disque dur 58
écran 63
problèmes audio 58
souris 58
USB 59
Disque dur
problèmes 58
E
Écouteurs 19
Écran 24
problèmes 63, 64
Écran tactile
cliquer 27
étalonner 29
glisser 28
Écran tactile capacitif 30
Enregistrement 43
F
Fonction de veille prolongée 45
G
Garantie 13
Gestion de l'alimentation dans Windows 46
Gestion de l’alimentation 44
H
Haut-parleurs incorporés 58
I
icône d'alimentation 23
L
le stylet
ne répond pas 59
Lecteur multimédia
entretien 84
Logiciels pré-installés 89
Logiciels préinstallés
Adobe Reader 90
manuels 90
loquet de dégagement de la batterie 17, 18
128
M
Messages d'erreurs 65
Microsoft Office Starter 2010 90
Mode sommeil (veille) 44
Mots de passe d'accès au disque dur 40
Mouvements 30
N
Numériseur 26
P
Point d'attache du cordon du stylet 17, 21
Port HDMI 19
Ports USB (Universal Serial Bus) 19, 20
Prise d'alimentation c.c. 37
Procédure d'amorçage 40
R
Recharge
des batteries 49
Redémarrage 46
Renseignements sur la réglementation 91
Restaurer vos logiciels pré-installés 66
S
Souris
problèmes 58
Spécifications 85
alimentation 88
audio 86
clavier 87
dimensions et poids 88
environnement requis 88
mémoire 85
microprocesseur 85
numériseur 86
options de mémoire de masse 86
puce 85
vidéo 86
Stylet
entretien du stylet 32
installation du cordon 34
modification des paramètres du stylet 32
remplacement de l'embout du stylet 33
remplacement de la pile du stylet 33
Syst 90
U
Utilisation de l’écran tactile capacitif optionnel 30
V
Veille prolongée
activation/désactivation 46
W
Windows 11
Z
zone d'état 22
zone d’état
icône d'alimentation, états du système
indiqués par 23
