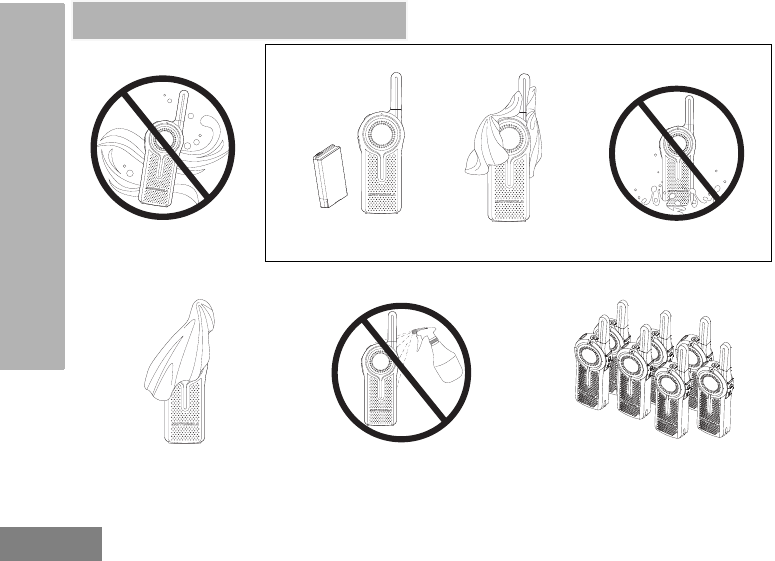

USE AND CARE

If the radio is submerged in water...

Turn radio OFF and

remove batteries Dry with soft cloth

Use a soft damp cloth to clean the

exterior

Do not use alcohol or

cleaning solutions

Do not use radio until

completely dry

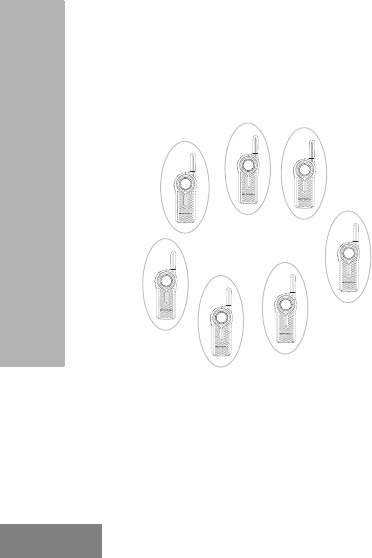

Do not place more than 7 radios

turned on, too close to each other in a

container

USE AND CARE

Do not immerse in water

English

109

MOTOROLA LIMITED WARRANTY

FOR THE UNITED STATES AND

CANADA

MOTOROLA LIMITED

WARRANTY FOR THE

UNITED STATES AND

CANADA

What Does this Warranty Cover?

Subject to the exclusions contained below,

Motorola, Inc. warrants its telephones, pagers, and

consumer and business two-way radios (excluding

commercial, government or industrial radios) that

operate via Family Radio Service or General

Mobile Radio Service, Motorola-branded or

certified accessories sold for use with these

Products (“Accessories”) and Motorola software

contained on CD-ROMs or other tangible media

and sold for use with these Products (“Software”)

to be free from defects in materials and

workmanship under normal consumer usage for

the period(s) outlined below.

This limited warranty is a consumer's exclusive

remedy, and applies as follows to new Motorola

Products, Accessories and Software purchased by

consumers in the United States, which are

accompanied by this written warranty.

Products and Accessories

Products Covered Length of Coverage

Products and

Accessories as defined

above, unless otherwise

provided for below.

One (1) year from the date

of purchase by the first

consumer purchaser of the

product unless otherwise

provided for below.

Decorative

Accessories and

Cases.

Decorative covers,

bezels, PhoneWrap™

covers and cases.

Limited lifetime warranty

for the lifetime of ownership

by the first consumer

purchaser of the product.

Business Two-way

Radio Accessories

One (1) year from the date

of purchase by the first

consumer purchaser of the

product.

Products and

Accessories that are

Repaired or Replaced.

The balance of the original

warranty or for ninety (90)

days from the date returned

to the consumer, whichever

is longer.

English

110

MOTOROLA LIMITED WARRANTY

FOR THE UNITED STATES AND

CANADA

Exclusions

Normal Wear and Tear. Periodic maintenance,

repair and replacement of parts due to normal

wear and tear are excluded from coverage.

Batteries. Only batteries whose fully charged

capacity falls below 80% of their rated capacity

and batteries that leak are covered by this limited

warranty.

Abuse & Misuse. Defects or damage that result

from: (a) improper operation, storage, misuse or

abuse, accident or neglect, such as physical

damage (cracks, scratches, etc.) to the surface of

the product resulting from misuse; (b) contact with

liquid, water, rain, extreme humidity or heavy

perspiration, sand, dirt or the like, extreme heat, or

food; (c) use of the Products or Accessories for

commercial purposes or subjecting the Product or

Accessory to abnormal usage or conditions; or (d)

other acts which are not the fault of Motorola, are

excluded from coverage.

Use of Non-Motorola Products and

Accessories. Defects or damage that result from

the use of Non-Motorola branded or certified

Products, Accessories, Software or other

peripheral equipment are excluded from coverage.

Unauthorized Service or Modification. Defects

or damages resulting from service, testing,

adjustment, installation, maintenance, alteration,

or modification in any way by someone other than

Motorola, or its authorized service centers, are

excluded from coverage.

Altered Products. Products or Accessories with

(a) serial numbers or date tags that have been

removed, altered or obliterated; (b) broken seals

or that show evidence of tampering; (c)

mismatched board serial numbers; or (d)

nonconforming or non-Motorola housings, or

parts, are excluded form coverage.

English

111

MOTOROLA LIMITED WARRANTY

FOR THE UNITED STATES AND

CANADA

Communication Services. Defects, damages, or

the failure of Products, Accessories or Software

due to any communication service or signal you

may subscribe to or use with the Products

Accessories or Software is excluded from

coverage.

Software

Exclusions

Software Embodied in Physical Media. No

warranty is made that the software will meet your

requirements or will work in combination with any

hardware or software applications provided by

third parties, that the operation of the software

products will be uninterrupted or error free, or that

all defects in the software products will be

corrected.

Software NOT Embodied in Physical Media.

Software that is not embodied in physical media

(e.g. software that is downloaded from the

internet), is provided “as is” and without warranty.

WHO IS COVERED?

This warranty extends only to the first consumer

purchaser, and is not transferable.

HOW TO OBTAIN WARRANTY SERVICE OR

OTHER INFORMATION?

Contact your Motorola point of purchase.

SOFTWARE COPYRIGHT NOTICE

The Motorola products described in this manual

may include copyrighted Motorola and third party

software stored in semiconductor memories or

other media. Laws in the United States and other

countries preserve for Motorola and third party

software providers certain exclusive rights for

copyrighted software, such as the exclusive rights

to distribute or reproduce the copyrighted

software. Accordingly, any copyrighted software

contained in the Motorola products may not be

modified, reverse-engineered, distributed, or

reproduced in any manner to the extent allowed by

law.

Products Covered Length of Coverage

Software. Applies only

to physical defects in

the media that

embodies the copy of

the software (e.g. CD-

ROM, or floppy disk).

Ninety (90) days from the

date of purchase.

English

112

MOTOROLA LIMITED WARRANTY

FOR THE UNITED STATES AND

CANADA

Furthermore, the purchase of the Motorola

products shall not be deemed to grant either

directly or by implication, estoppel, or otherwise,

any license under the copyrights, patents, or

patent applications of Motorola or any third party

software provider, except for the normal, non-

exclusive, royalty-free license to use that arises by

operation of law in the sale of a product.

PATENT NOTICE

This product is covered by one or more of the

following United States patents.

5896277 5894292 5864752 5699006 5742484

D408396 D399821 D387758 D389158 5894592

5893027 5789098 5734975 5861850 D395882

D383745 D389827 D389139 5929825 5926514

5953640 6071640 D413022 D416252 D416893

D433001

EXPORT LAW ASSURANCES

This product is controlled under the export

regulations of the United States of America. The

Governments of the United States of America may

restrict the exportation or re-exportation of this

product to certain destinations. For further

information contact the U.S. Department of

Commerce.

For questions or comments related to this

product, please contact Motorola

1-800-448-6866 or visit us at

www.motorolasolutions.com/DLR.

English

113

ACCESSORIES

AUDIO ACCESSORIES

BATTERY

CABLES

CHARGERS

Part No. Description

HKLN4599_ Earpiece w/PTT, Mic, Slim Plug

HKLN4601_ Surveillance Earpiece w/PTT,

Slim Plug

HKLN4604_ Swivel Earpiece w/PTT, Slim

Plug

HKLN4606_ Remote Speaker Mic w/PTT,

Slim Plug

HKLN4608_ Transparent Acoustic Tube

Replacement Part

Part No. Description

HKNN4013_ Li-Ion Battery 1800mAh

Part No. Description

HKKN4027_ Business Radio CPS Cable Kit

HKKN4028_ Business Radio Cloning Cable

Kit

Part No. Description

PMLN7140_ DLR Single-Unit Charger (SUC)

Kit

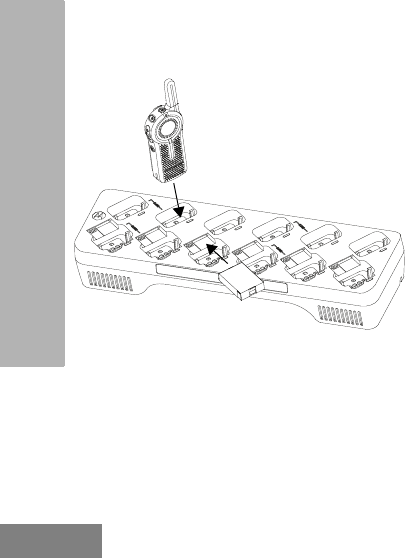

PMLN7136_ DLR 12-Pocket Multi-Unit

Charger (MUC) Kit

English

114

ACCESSORIES

CARRY ACCESSORIES

Part No. Description

HKLN4615_ DLR Swivel Clip Holster Kit

Informations juridiques relatives aux logiciels libres :

Ce produit Motorola contient des logiciels libres. Pour obtenir plus de renseignements

au sujet des licences, des attestations, des avis de droits d'auteur requis et d'autres

conditions d'utilisation, reportez-vous à la documentation concernant ce produit

Motorola à l'adresse suivante : www.motorolasolutions.com/DLR

Français

canadien

TABLE DES MATIÈRES

Table des matières . . . . . . . . . . . . . . . . . . . .1

Sécurité du produit . . . . . . . . . . . . . . . . . . . .5

Protection de l'ouïe . . . . . . . . . . . . . . . . . . . . .5

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . .6

Contenu de l'emballage. . . . . . . . . . . . . . . . . .6

Renseignements de licence FCC. . . . . . . . .8

Renseignements sur l'utilisation sécuritaire

des batteries et des chargeurs . . . . . . . . . . .9

Directives d'utilisation sécuritaire . . . . . . . . .10

Présentation de la radio . . . . . . . . . . . . . . .11

Parties de la radio . . . . . . . . . . . . . . . . . . . . .11

Bouton d'alimentation . . . . . . . . . . . . . . .12

Bouton supérieur. . . . . . . . . . . . . . . . . . .12

Bouton de commande de volume (+/-) . . .12

Connecteur d'accessoire audio. . . . . . . .12

Microphone . . . . . . . . . . . . . . . . . . . . . . .12

Antenne. . . . . . . . . . . . . . . . . . . . . . . . . .12

Indicateur Tx/Rx . . . . . . . . . . . . . . . . . . .12

Bouton d'émission (PTT) . . . . . . . . . . . .12

Bouton Channel/Menu . . . . . . . . . . . . . .12

Batterie au lithium-ion (Li-Ion). . . . . . . . .13

Spécifications de la radio Série DLR . . . 13

Caractéristiques de la batterie . . . . . . . . . . . 14

À propos de la batterie lithium-ion . . . . . 14

Recyclage et mise au rebut des

batteries . . . . . . . . . . . . . . . . . . . . . . . 15

Installation de la batterie au lithium-ion

(Li-Ion) . . . . . . . . . . . . . . . . . . . . . . . . 16

Retrait de la batterie au lithium-ion

(Li-Ion) . . . . . . . . . . . . . . . . . . . . . . . . 17

Étui. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Bloc d'alimentation, adaptateur et

support de charge pour unité simple

DLR (SUC). . . . . . . . . . . . . . . . . . . . . 18

Information sur l'autonomie de la

batterie. . . . . . . . . . . . . . . . . . . . . . . . 19

Information sur l'état de la batterie. . . . . 19

Durée de charge estimée . . . . . . . . . . . 21

Voyants à DEL du chargeur Série

DLR . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Compatibilité des radios DLF et du

chargeur. . . . . . . . . . . . . . . . . . . . . . . 25

Pour commencer . . . . . . . . . . . . . . . . . . . . 27

Français

canadien

TABLE DES MATIÈRES

Mise sous tension et hors tension de la

radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Réglage du volume . . . . . . . . . . . . . . . . . . . .28

Vérification de l'état de la batterie . . . . . . . . .29

Émission et réception . . . . . . . . . . . . . . . . . .29

Tonalité d'autorisation de parler (TPT). . .30

Pour s'adresser à un groupe dans un

canal donné . . . . . . . . . . . . . . . . . . . .31

Pour parcourir les canaux/sélectionner un

canal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Private Reply (Réponse privée) . . . . . . . . . .31

Options Top Button (Bouton supérieur). . . . .32

Portée de communication . . . . . . . . . . . . . . .32

Compatibilité des radios DLR et DTR . . . . . .33

État de la radio . . . . . . . . . . . . . . . . . . . . . . .34

Mode de configuration avancée. . . . . . . . .35

Accès au mode de configuration avancée . . .36

Navigation parmi les options du mode de

configuration avancée. . . . . . . . . . . . . . . . .37

PROFILE ID Number

(Numéro d'ID DU PROFIL) . . . . . . . . .38

Maximum Channels

(Nombre maximum de canaux). . . . . .42

Top Button (Bouton supérieur) . . . . . . . 43

MIC Gain (Gain MIC) . . . . . . . . . . . . . . . 45

Home Channel (Canal d'accueil) . . . . . . 46

Réinitialisation des paramètres d'usine . . . . 47

Paramètres d'usine par défaut de la

radio. . . . . . . . . . . . . . . . . . . . . . . . . . 48

Fonctions d'appel radio spéciales . . . . . . 51

Private Reply (Réponse privée) . . . . . . . . . . 51

Fonctionnement de la fonction

Private Reply (Réponse privée) . . . . . 52

Voyant d'état Private Reply

(Réponse privée) . . . . . . . . . . . . . . . . 57

Direct Call (Appel direct) . . . . . . . . . . . . . . . 58

Fonctionnement de la fonction

Direct Call (Appel direct) . . . . . . . . . . 59

Voyant d'état d'appel direct . . . . . . . . . . 63

Appeler tous disponibles . . . . . . . . . . . . . . . 68

Fonctionnement de la fonction Call All

Available (Appeler tous disponibles) . . . 70

Voyant d'état Call All Available

(Appeler tous disponibles) . . . . . . . . . 76

Page All Available

(Téléavertir tous disponibles) . . . . . . . . . . 77

Français

canadien

TABLE DES MATIÈRES

Fonctionnement de la fonction

Page All Available

(Téléavertir tous disponibles) . . . . . . .79

Voyant d'état Page All Available

(Téléavertir tous disponibles) . . . . . . .86

Logiciel CPS (programmation client) . . . .89

Instructions du menu de base du CPS . . . . .90

Clonage . . . . . . . . . . . . . . . . . . . . . . . . . . .101

Clonage de radios . . . . . . . . . . . . . . . . . . . .101

Mode de clonage . . . . . . . . . . . . . . . . .102

Clonage avec un chargeur multi-unités

(MUC) (accessoire en option) . . . . . .103

Clonage de la radio au moyen du

câble de clonage de radio à radio

(R2R) (accessoire en option) . . . . . .104

Clonage du numéro d'ID du PROFIL

sans fil. . . . . . . . . . . . . . . . . . . . . . . .106

Voyant d'état du mode de clonage . . . . . . .108

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . .109

Utilisation et entretien. . . . . . . . . . . . . . . .115

Garantie limitée de Motorola pour les

États-Unis et le Canada . . . . . . . . . . . . . .117

Accessoires . . . . . . . . . . . . . . . . . . . . . . . .121

Accessoires audio . . . . . . . . . . . . . . . . . . . 121

Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Câbles . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Chargeurs . . . . . . . . . . . . . . . . . . . . . . . . . 122

Accessoires de transport . . . . . . . . . . . . . . 122

Français

canadien

TABLE DES MATIÈRES

Remarques

Français

canadien

SÉCURITÉ DU PRODUIT

SÉCURITÉ DU PRODUIT ET

RESPECT DES NORMES

RELATIVES À L'EXPOSITION AUX

FRÉQUENCES RADIO

ATTENTION!

Pour être conforme aux règlements de la FCC

relatifs aux normes d'exposition aux

radiofréquences, cette radio ne doit être utilisée

qu'à des fins professionnelles.

Pour obtenir une liste des batteries et autres

accessoires autorisés par Motorola, visitez le site

Web sur les accessoires autorisés :

www.motorolasolutions.com/DLR

PROTECTION DE L'OUÏE

Une exposition à des bruits forts en provenance

de n'importe quelle source pendant de longues

périodes de temps pourrait affecter votre audition

de manière temporaire ou permanente. Plus le

volume sonore de la radio est élevé, plus votre

audition peut se détériorer rapidement. Les

dommages auditifs dus à l'exposition à des bruits

forts peuvent d'abord être indétectables, mais

ceux-ci ont parfois des effets cumulatifs.

Pour protéger votre audition :

• Réglez le volume le plus bas possible pour

effectuer votre travail.

• Augmentez le volume seulement si vous vous

trouvez dans un environnement bruyant.

• Réduisez le volume avant de brancher le

casque ou l'écouteur.

• Limitez la période de temps d'utilisation de

casques ou d'écouteurs à volume élevé.

• Lorsque vous utilisez la radio sans casque ni

écouteur, ne placez pas le haut-parleur

directement sur votre oreille.

• Si vous ressentez une gêne auditive, que

vous entendez des sifflements ou que les

conversations sont étouffées, vous devez

cesser d'utiliser votre radio avec un casque

d'écoute ou une oreillette et consulter votre

médecin pour faire vérifier votre audition.

Avant d'utiliser ce produit,

veuillez lire les instructions

d'utilisation et les informations

sur l'exposition aux fréquences

radio contenues dans la brochure

« Sécurité du produit et

exposition aux fréquences

radio » fournie avec votre radio.

Mise en garde

Français

canadien

INTRODUCTION

Nous vous remercions d'avoir acheté la radio

Série DLR de Motorola®. Cette radio est le

produit de plus de 80 années d'expérience de

Motorola en tant que leader mondial dans la

conception et la fabrication d'équipement de

communication. Les radios Série DLR offrent

des communications à bon prix pour les

entreprises telles que les magasins de détail,

les restaurants, les écoles, les sites de

construction, les manufactures, l'hôtellerie et

bien plus encore. Les radios professionnelles

bidirectionnelles de Motorola constituent la

solution parfaite pour tous les secteurs au

rythme rapide d'aujourd'hui.

Remarque : Lisez attentivement ce guide d'utilisation

pour vous assurer que vous savez

comment vous servir de votre radio de

la façon adéquate avant de l'utiliser.

Radios professionnelles,

Boîte postale 1C15, Motorola

8000, boul. Sunrise Ouest

Plantation, Floride 33322

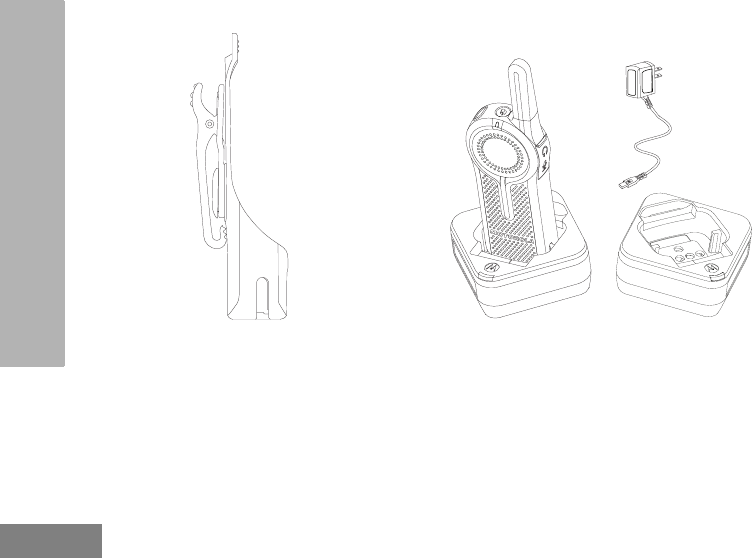

CONTENU DE L'EMBALLAGE

• Radio

•Étui

• Batterie au lithium-ion

• Bloc d'alimentation

• Guide de référence rapide

• Socle de charge avec adaptateur d'alimentation

• Brochure sur la sécurité du produit et l'exposition

aux RF

Français

canadien

INTRODUCTION

Pour toute question relative aux produits,

composez le 1-800-448-6686 ou visitez notre

site, à : www.motorolasolutions.com/DLR

Français

canadien

RENSEIGNEMENTS DE

LICENCE FCC

RENSEIGNEMENTS DE

LICENCE FCC

Cet appareil est conforme à la partie 15 des

règles de la FCC / IC. Son fonctionnement est

soumis aux deux conditions suivantes : (1) Ce

dispositif ne doit pas causer d’interférences

nuisibles, et (2) cet appareil doit accepter toute

interférence reçue, y compris les interférences

qui peuvent causer une opération indésirable.

Les changements ou modifications non

expressément approuvés par Motorola peuvent

annuler l'autorisation de l'utilisateur accordée

par la FCC / IC pour opérer cette radio et ne

devraient pas être faits. Pour se conformer aux

exigences de la FCC / IC, les ajustements de

l'émetteur doivent être effectués seulement par

ou sous la supervision d'une personne certifiée

en valeur technique.

Français

canadien

RENSEIGNEMENTS SUR

L'UTILISATION SÉCURITAIRE DES

BATTERIES ET DES CHARGEURS

RENSEIGNEMENTS

SUR L'UTILISATION

SÉCURITAIRE DES

BATTERIES ET DES

CHARGEURS

Ce document contient d'importantes directives

relatives à la sécurité et au fonctionnement de

l'appareil. Veuillez lire attentivement cette

notice et la conserver pour vous y référer

ultérieurement.

Avant d'utiliser le chargeur de batterie, lisez

toutes les directives et marquages

d'avertissement propres

• au chargeur,

• à la batterie et

• à la radio qui utilise cette batterie

1. Afin de réduire les risques de blessure, ne

chargez que les batteries rechargeables

agréées Motorola. Les batteries non agréées

pourraient exploser et causer des blessures

corporelles et autres dommages.

2. L'utilisation d'accessoires non recommandés

par Motorola pourrait occasionner des risques

d'incendie, de choc électrique ou de blessure.

3. Afin de réduire la possibilité d'endommager la

fiche et le cordon d'alimentation, débranchez le

chargeur en tirant sur la fiche au lieu du cordon.

4. Il n'est pas recommandé d'utiliser une rallonge,

sauf en cas de nécessité absolue. L'utilisation

d'une rallonge inappropriée pourrait causer un

risque d'incendie et de choc électrique. Si une

rallonge doit être utilisée, assurez-vous que le

format du cordon est de calibre 18 lorsque sa

longueur est de 100 pieds (30,48 m) ou moins

et de calibre 16 lorsque sa longueur est de

150 pieds (45,72 m) ou moins.

5. Pour réduire le risque d'incendie, de choc

électrique ou de blessure, n'utilisez pas le

chargeur s'il est brisé ou endommagé de

quelque manière que ce soit. Apportez-le à un

technicien Motorola qualifié.

6. Ne désassemblez pas le chargeur. Il ne peut

être réparé et aucune pièce de rechange n'est

disponible. Le désassemblage du chargeur

pourrait occasionner des risques de choc

électrique ou d'incendie.

Français

canadien

RENSEIGNEMENTS SUR

L'UTILISATION SÉCURITAIRE DES

BATTERIES ET DES CHARGEURS

7. Pour réduire les risques de choc électrique,

débranchez le chargeur de la prise c.a. avant

de procéder à une maintenance ou à un

nettoyage.

DIRECTIVES D'UTILISATION

SÉCURITAIRE

• Éteignez la radio lorsque vous chargez la

batterie.

• Le chargeur n'est pas conçu pour une utilisation à

l'extérieur. Ne l'utilisez que dans des

emplacements secs et sous des conditions de

nature semblable.

• Ne branchez le chargeur qu'à un bloc

d'alimentation à fusible câblé approprié de tension

prescrite (telle que spécifiée sur le produit).

• Débranchez le chargeur de la tension de secteur

en retirant la fiche principale.

• La prise de courant à laquelle cet équipement est

branché doit se trouver à proximité et être

facilement accessible.

• Pour les appareils utilisant des fusibles, les

pièces de rechange devront être conformes aux

instructions fournies dans la documentation.

• La température ambiante maximale autour du

bloc d'alimentation ne doit pas dépasser 40 °C

(104 °F).

• La puissance de sortie du bloc d'alimentation ne

devra pas dépasser la puissance indiquée sur

l'étiquette du produit apposée sous le chargeur.

• Assurez-vous que le cordon est placé à un

endroit où il ne sera pas écrasé ou endommagé,

ne gênera pas le passage, ne sera pas tendu de

façon anormale et ne sera pas exposé à une

source d'humidité.

Français

canadien

PRÉSENTATION DE LA

RADIO

PRÉSENTATION DE LA RADIO

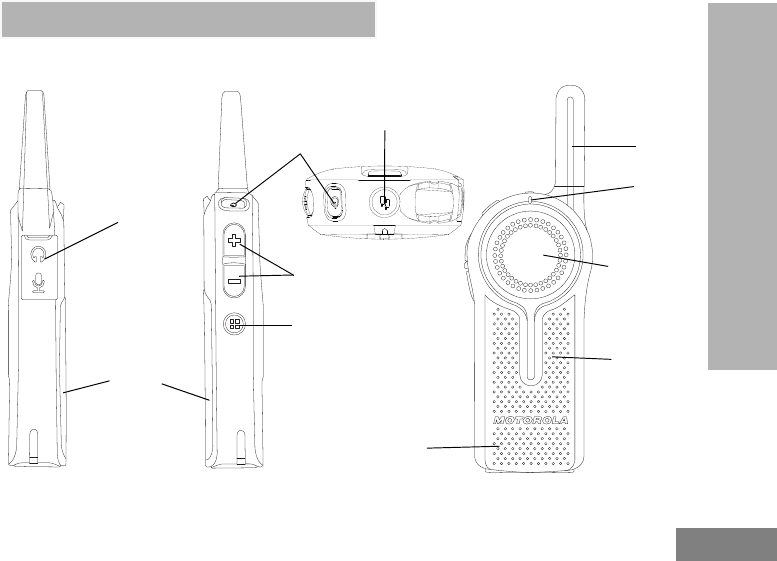

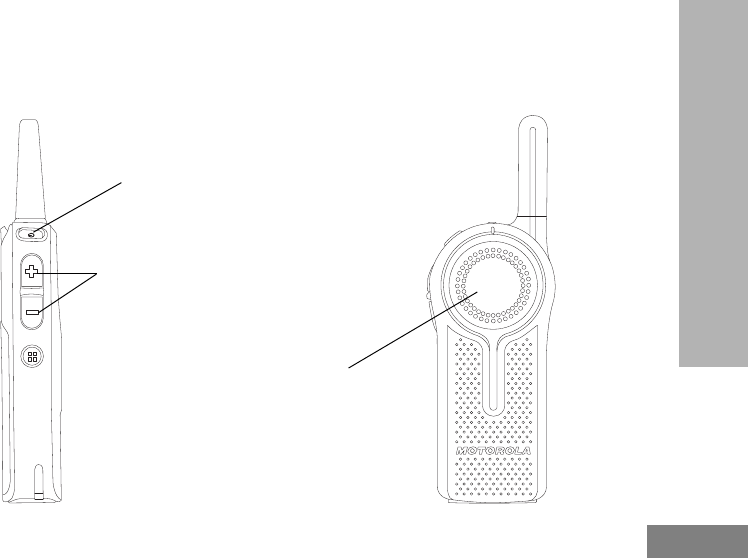

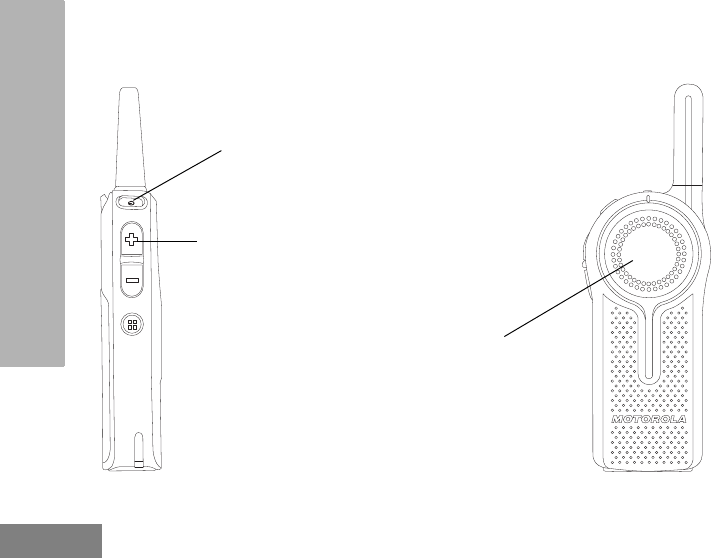

PARTIES DE LA RADIO

Antenne

Boutons

d'augmentation et de

diminution du volume

Indicateur

Tx/Rx

Batterie

Bouton PTT

(Push-To-Talk)

Bouton

d'alimentation

Connecteur

d'accessoire

audio

Bouton

Channel/Menu Microphone

Bouton

supérieur

Haut-parleur

Français

canadien

PRÉSENTATION DE LA

RADIO

Bouton d'alimentation

Appuyez longuement sur pour mettre la radio

sous ou hors tension. Appuyez brièvement

pour vérifier l'état de la batterie.

Bouton supérieur

La fonction « Private Reply » (Réponse privée)

est attribuée par défaut au bouton supérieur de

la radio.

Remarque : Pour plus d'informations concernant

l'attribution d'une autre fonction au bouton

supérieur, reportez-vous à « Fonctions

d'appel radio spéciales » à la page 51.

Bouton de commande de volume (+/-)

Utilisé pour augmenter (+) ou diminuer (-) le

volume, ou couper le son.

Connecteur d'accessoire audio

Utilisé pour connecter des accessoires audio

compatibles.

Microphone

Parlez clairement dans le microphone lors de

l'envoi d'un message.

Antenne

Pour les modèles DLR1020 et DLR1060, les

antennes sont non amovibles.

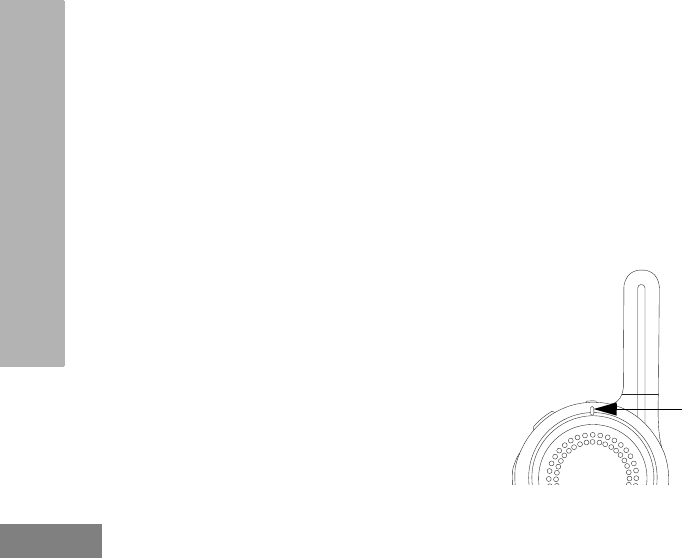

Indicateur Tx/Rx

Sert à indiquer que la radio est en mode veille,

ou encore, qu'une réception ou une

transmission est en cours.

Bouton d'émission (PTT)

Pour parler, appuyez sur le bouton PTT (Push

to Talk) et ATTENDEZ d'entendre la tonalité

d'autorisation de parler (un double bip rapide)

AVANT de commencer à parler. Tenez la radio

à la verticale, à une distance de 2,5 cm à 5 cm

(de 1 po à 2 po) de vos lèvres lorsque vous

parlez. Relâchez le bouton PTT pour écouter.

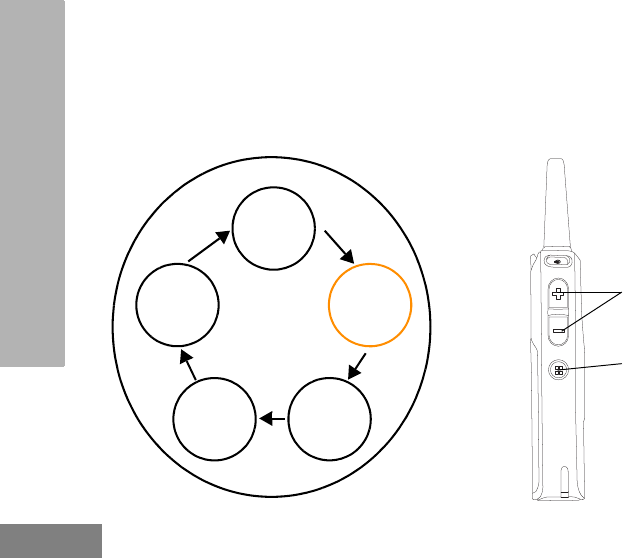

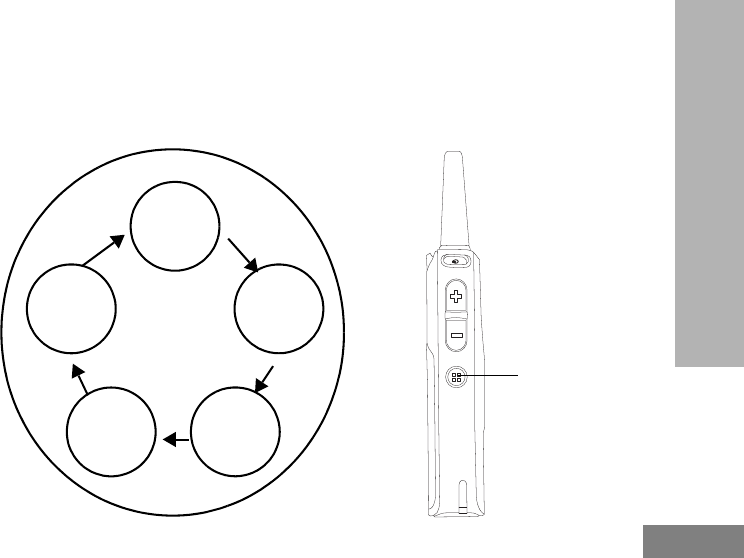

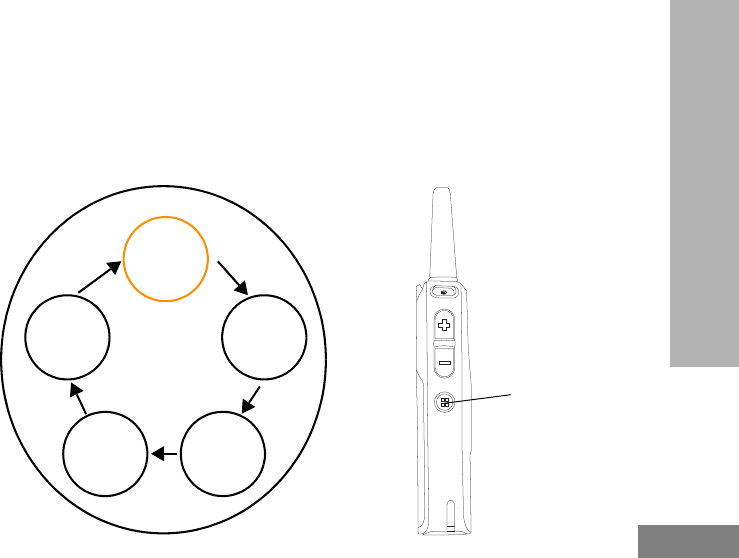

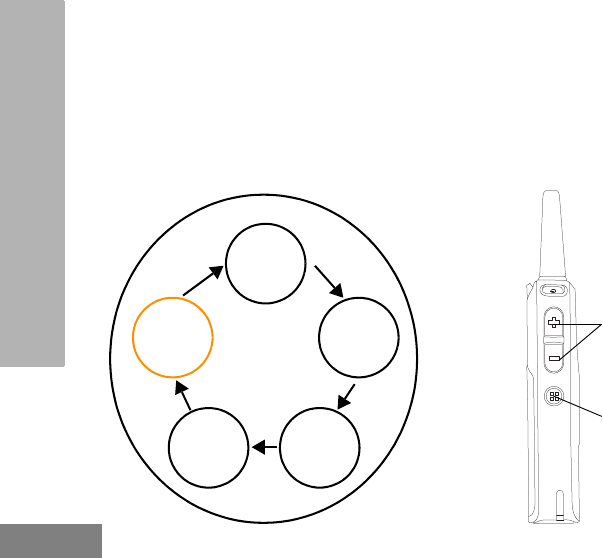

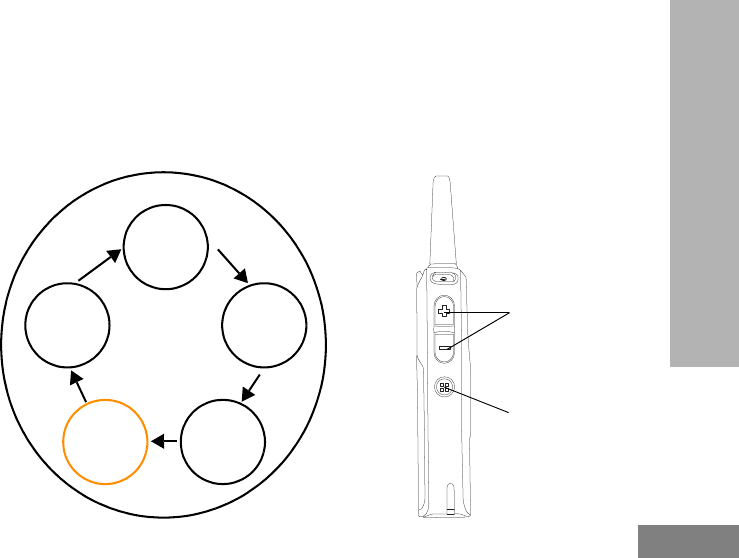

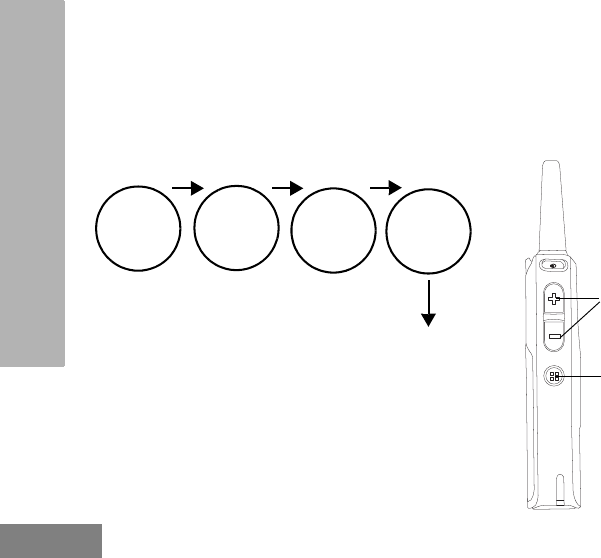

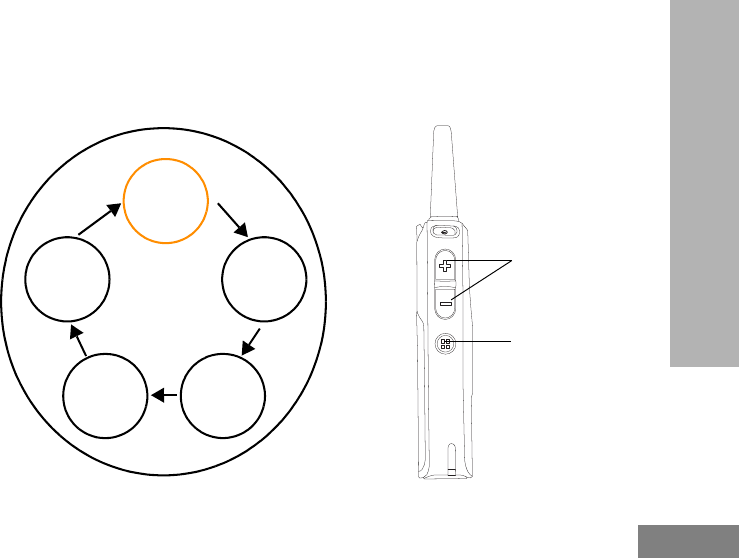

Bouton Channel/Menu

En mode de fonctionnement standard de la

radio, la fonction Channel (Canal) est attribuée

par défaut au bouton Channel/Menu. Pour

changer de canal, appuyez sur le bouton

Channel/Menu, puis appuyez sur le bouton (+)

ou (-) pour parcourir des canaux. Appuyez

brièvement sur le bouton PTT pour quitter.

Lorsque le système est en mode de

configuration avancée, le bouton Channel/

Menu vous permet d'accéder aux fonctions

spéciales, de les parcourir et de les configurer.

Français

canadien

PRÉSENTATION DE LA

RADIO

Batterie au lithium-ion (Li-Ion)

La radio Série DLR est fournie avec une batterie Li-Ion

de capacité standard. D'autres batteries peuvent-être disponibles. Pour plus d'informations,

reportez-vous à la section « Caractéristiques de la batterie » à la page 14.

Spécifications de la radio Série DLR

Le modèle de la radio est indiqué à l'arrière de la radio et fournit les informations suivantes :

Tableau 1 : Spécifications de la radio Série DLR

Modèle Bande de

fréquences

Puissance de

transmission

(watts)

Nombre de

canaux Antenne

DLR1020 ISM 900 MHz 1 2 Non amovible

DLR1060 ISM 900 MHz 1 6 Non amovible

Français

canadien

PRÉSENTATION DE LA

RADIO

CARACTÉRISTIQUES DE LA BATTERIE

La radio Série DLR est fournie avec une

batterie Li-Ion de capacité standard.

Remarque : Des batteries de capacités et de

durées de vie différentes pourront être

offertes à l'avenir.

À propos de la batterie lithium-ion

La radio Série DLR est équipée d'une batterie

lithium-ion rechargeable. Cette batterie doit

être entièrement chargée avant la première

utilisation pour assurer une capacité et une

performance optimales.

L'autonomie de la batterie dépend de plusieurs

facteurs. Parmi les plus importants, on retrouve

la surcharge régulière des batteries et le

niveau de perte de charge associé à chaque

cycle. Généralement, un état de surcharge

fréquent et un niveau de perte de charge

important entraînent une diminution du nombre

de cycles de la batterie. Par exemple, une

batterie surchargée et déchargée à 100 %

plusieurs fois par jour offrira moins de cycles

de vie qu'une batterie moins surchargée et

dont le niveau de perte de charge est de 50 %

par jour. En outre, une batterie dont l'état de

surcharge est minimal et dont le niveau de

perte de charge moyen est de 25 % durera

plus longtemps.

Les batteries Motorola sont conçues

spécifiquement pour être utilisées avec un

chargeur Motorola et inversement. La charge

de la batterie au moyen d'un chargeur non-

Motorola peut endommager la batterie et

annuler sa garantie. La température de la

batterie doit être d'environ 25 °C (77 °F)

chaque fois que c'est possible. La charge de la

batterie froide (moins de 10 °C [50 °F]) peut

entraîner une fuite d'électrolytes et,

éventuellement, la défaillance de la batterie. La

charge d'une batterie chaude (plus de 35 °C

[95 °F]) réduit la capacité de permet de charge,

ce qui affecte la performance de la radio. Les

chargeurs rapides de Motorola contiennent un

circuit de détection de la chaleur pour s'assurer

que la température des batteries en cours de

charge respecte les seuils de température

indiqués ci-dessus.

Français

canadien

PRÉSENTATION DE LA

RADIO

Recyclage et mise au rebut des batteries

Les batteries au lithium-ion peuvent être

recyclées. Cependant, on ne retrouve pas des

installations de recyclage appropriées dans

toutes les régions. Conformément aux lois en

vigueur dans les différents états des États-Unis

et dans plusieurs autres pays, les batteries

doivent être recyclées et ne peuvent pas être

mises au rebut dans les sites d'enfouissement

ou les incinérateurs. Communiquez avec votre

agence de gestion de l'élimination des déchets

obtenir des renseignements et connaître les

exigences applicables dans votre région.

Motorola soutient pleinement et encourage le

recyclage des batteries au lithium-ion. Aux

États-Unis et au Canada, Motorola participe au

programme national Rechargeable Battery

Recycling Corporation (Société de recyclage

des piles rechargeables) qui a comme objectif

la collecte et le recyclage des batteries.

De nombreux détaillants participent à ce

programme. Pour connaître l'emplacement du

dépôt le plus proche, consultez le site Web de

la RBRC à l'adresse suivante :

www.rbrc.com

Ou encore, composez le :

1-800-8-BATTERY

Ce site Internet et ce numéro de téléphone

donnent accès à des informations utiles sur les

possibilités de recyclage qui s'offrent aux

consommateurs, aux entreprises et aux

agences gouvernementales.

Français

canadien

PRÉSENTATION DE LA

RADIO

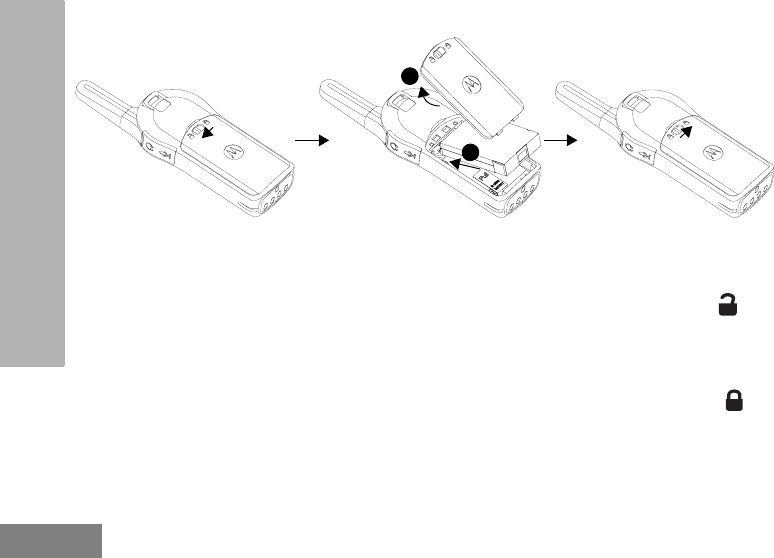

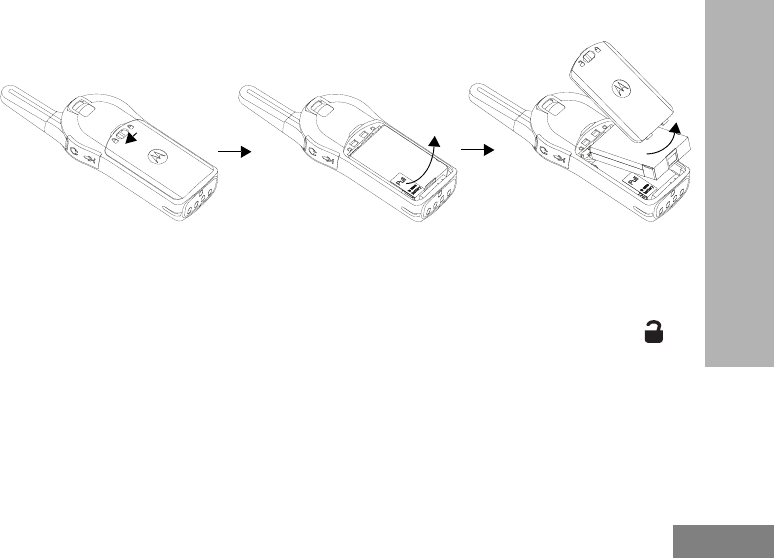

Installation de la batterie au lithium-ion (Li-Ion)

1. Faites glisser le loquet situé dans le haut du couvercle de la batterie en position de déverrouillage et

soulevez le couvercle par le renfoncement du centre.

2. Alignez les contacts de la batterie avec les languettes du compartiment de la batterie. Insérez le côté

contacts de la batterie en premier, puis appuyez sur la batterie vers le bas pour la fixer en place.

3. Remettez le couvercle de la batterie sur la radio. Faites glisser le loquet en position de verrouillage .

Français

canadien

PRÉSENTATION DE LA

RADIO

Retrait de la batterie au lithium-ion (Li-Ion)

1. Éteignez la radio.

2. Faites glisser le loquet situé dans le haut du couvercle de la batterie en position de déverrouillage et

soulevez le couvercle par le renfoncement du centre.

3. Tirez sur la languette de retrait la batterie pour faire sortir la batterie de son compartiment.

4. Enlevez la batterie de la radio.

Français

canadien

PRÉSENTATION DE LA

RADIO

Étui

1. Insérez la radio dans la partie inférieure de l'étui

en l'inclinant. Poussez la radio dans le fond de

l'étui jusqu'à ce que les crochets de l'étui reposent

dans les encoches supérieures de la batterie.

2. Pour la retirer en utilisant la languette située dans

le haut de l'étui, dégagez les crochets de l'étui des

encoches supérieures de la batterie. Faites

glisser la radio en l'inclinant pour la sortir de l'étui.

Bloc d'alimentation, adaptateur et support

de charge pour unité simple DLR (SUC)

La radio est fournie avec un support de charge

pour unité simple DLR (SUC), d'un bloc

d'alimentation et d'un adaptateur. Pour obtenir

plus de renseignements à ce sujet, consultez la

section « Chargeurs » à la page 122.

Français

canadien

PRÉSENTATION DE LA

RADIO

Information sur l'autonomie de la batterie

Lorsque la fonction Économie de la batterie est activée (réglage par défaut), l'autonomie de la

batterie est prolongée. Le tableau suivant indique les durées de charge estimées des batteries.

Remarque : L'estimation de l'autonomie de la batterie est fondée sur un cycle de vie réparti de cette façon :

transmission, 5 %; réception, 5 %; mode veille, 90 %.

Information sur l'état de la batterie

Pour vérifier l'état de la batterie, appuyez brièvement sur le bouton d'alimentation. La radio DLR

annonce également le niveau de la batterie chaque fois qu'elle est mise sous tension.

Remarque : Le mode d'économie de la batterie est activé par défaut.

Tableau 2 : Durée de vie de la batterie au Li-Ion pour DLR1020 et DLR1060

Type de batterie Économie de la batterie

désactivée Économie de la batterie

activée

Standard 10,0-12,0 heures Jusqu'à 14 heures

Tableau 3 : Information sur l'état de la batterie

État de la batterie Niveau de la batterie Message vocal ou tonalité

Niveau de charge élevé 100 %-71 % « Battery level high »

(Niveau de batterie élevé)

Niveau de charge moyen 70 %-41 % « Battery level medium »

(Niveau de batterie moyen)

Niveau de charge faible 40 %-11 % « Battery level low »

(Niveau de batterie faible)

Niveau de batterie critique 10 %-0 % « Battery level critical »

(Niveau de batterie critique)

Arrêt de la batterie 0 % Brèves tonalités d'arrêt

Français

canadien

PRÉSENTATION DE LA

RADIO

ATTENTION!

Éteignez toujours la radio avant la charge.

Les radios se chargent plus efficacement à la

température ambiante.

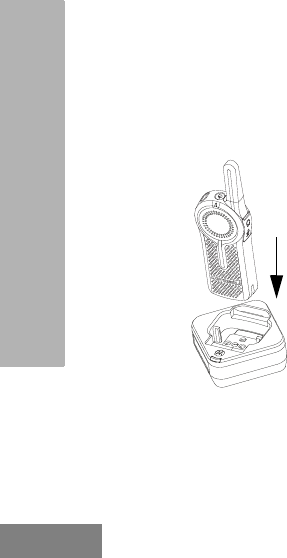

Charge de la batterie avec le support de

charge pour unité simple DLR (SUC)

La radio Série DLR est équipée d'un bloc

d'alimentation standard et d'un support de

charge SUC DLR.

1. Placez le support SUC DLR sur une surface

plane.

2. Insérez le connecteur du bloc d'alimentation

dans le port latéral du chargeur SUC DLR.

3. Branchez l'adaptateur c.a. dans une prise

murale.

4. Éteignez la radio.

5. Insérez la radio dans le chargeur, l'avant de la

radio faisant face à l'avant du chargeur, tel

qu'illustré. Assurez-vous que la radio est bien

insérée jusqu'au fond du chargeur et que le

voyant rouge est allumé, ce qui indique que la

charge de la batterie est en cours. Pour obtenir

plus de renseignements à ce sujet, consultez la

section « Voyants à DEL du chargeur Série

DLR » à la page 23.

Remarque : Lorsque vous chargez une batterie

insérée dans la radio, éteignez la

radio afin d'assurer une charge

complète. Pour obtenir plus de

renseignements à ce sujet, consultez

la section « Directives d'utilisation

sécuritaire » à la page 10.

Français

canadien

PRÉSENTATION DE LA

RADIO

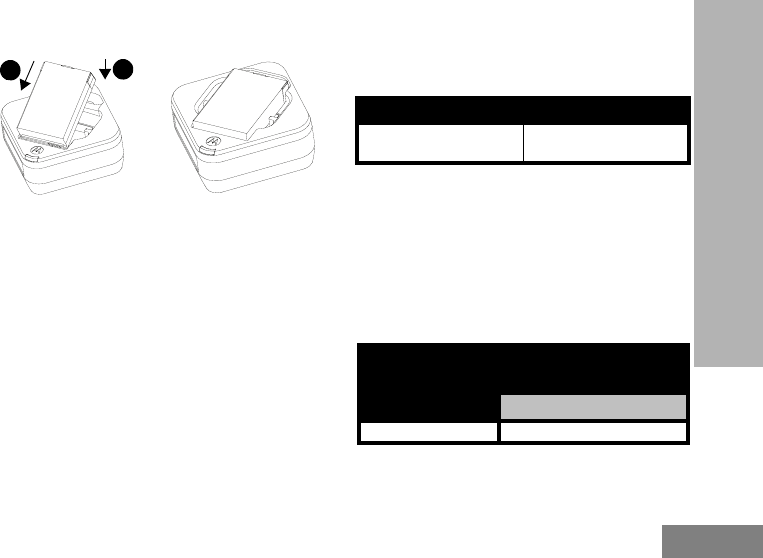

Charge d'une batterie autonome

Pour charger une batterie, insérez la batterie

dans le logement du chargeur comme suit :

1. Alignez la rainure en relief sur chaque côté de

la batterie avec la rainure correspondante sur

chaque côté du compartiment du chargeur.

2. Appuyez la batterie contre l'arrière du logement.

3. Glissez la batterie dans le logement en vous

assurant qu'un contact parfait est établi entre le

chargeur et les pôles de la batterie.

4. Lorsque la batterie est correctement insérée dans

le logement, le chargeur affiche le niveau de

charge de la batterie tel qu'indiqué dans le

Tableau 6. Le voyant DEL ROUGE s'allume pour

indiquer que la batterie se recharge rapidement.

5. Le voyant passera au VERT CONTINU pour

indiquer que la batterie est complètement ou

presque complètement chargée.

Durée de charge estimée

Le tableau suivant indique les durées de

charge estimées des batteries. Pour plus

d'informations, reportez-vous à la section

« Batterie » à la page 121.

Tableau 4 : Batteries agréées Motorola

Numéro de pièce Description

HKNN4013_ Batterie au lithium-ion

1800 mAh

Tableau 5 : Durée de charge estimée

de la batterie

Solutions de

chargement

Durée de charge

estimée

Batterie standard

Standard ≤ 3,50 heures

Français

canadien

PRÉSENTATION DE LA

RADIO

Charge d'une radio et d'une batterie dans le

chargeur multi-unités à 12 compartiments

DLR - MUC (accessoire en option)

Le chargeur multi-unités à 12 compartiments

DLR (MUC) permet de charger jusqu'à

12 radios ou jusqu'à 6 radios et 6 batteries

autonomes. Les batteries peuvent être

chargées à l'intérieur ou à l'extérieur de la

radio; elles peuvent en outre être placées

séparément dans le MUC. Chacun des

12 compartiments de charge peut loger une

radio (placée ou non dans son étui) ou une

batterie, mais pas les deux à la fois.

1. Placez le chargeur multi-unités sur une surface

plane.

2. Branchez le cordon d'alimentation dans le

connecteur à deux broches situé à la base du

MUC.

3. Branchez l'autre extrémité du cordon

d'alimentation dans une prise secteur.

4. Éteignez la radio.

5. Insérez la radio ou la batterie dans le

compartiment de charge en vous assurant que

la radio ou la batterie n'est pas tournée vers les

bornes.

Remarque :

• Ce chargeur multi-unités permet de cloner un

maximum de deux radios (deux radios sources et

deux radios cibles). Reportez-vous au « Clonage

avec un chargeur multi-unités (MUC) (accessoire

en option) » à la page 103 pour plus d'information.

• Vous trouverez plus d'informations sur le

fonctionnement du chargeur multi-unités dans les

feuilles d'instructions fournies avec le MUC. Pour

plus d'informations sur les pièces et numéros de

pièce, reportez-vous au Chapitre « Accessoires »

à la page 121.

Français

canadien

PRÉSENTATION DE LA

RADIO

Voyants à DEL du chargeur Série DLR

(*) La réinstallation de la batterie suffit habituellement pour résoudre ce problème.

(**) La température de la batterie est trop basse ou trop élevée ou la tension utilisée n'est pas correcte.

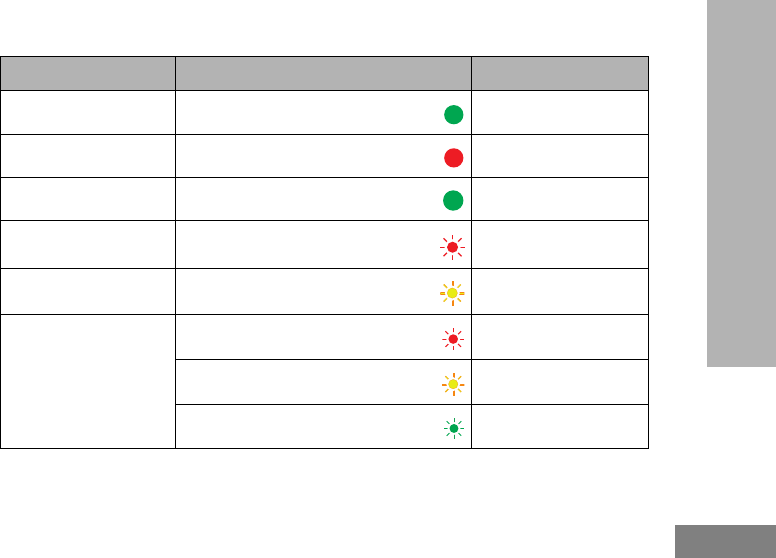

Tableau 6 : Voyant DEL du chargeur

État Voyant d'état Commentaires

Mise sous tension Vert pendant environ 1 s

Charge en cours Rouge continu

Chargé Vert continu

Erreur (*) Clignotement rapide rouge

Veille (**) Clignotement lent ambre

Niveau de charge de la

batterie

Clignotement rouge 1 fois Niveau de charge faible

Clignotement ambre 2 fois Niveau de charge moyen

Clignotement vert 3 fois Niveau de charge élevé

Français

canadien

PRÉSENTATION DE LA

RADIO

Si AUCUN VOYANT ne s'allume :

1. Assurez-vous que la radio ou la batterie autonome est insérée correctement.

2. Assurez-vous que le câble d'alimentation est branché dans une prise d'alimentation secteur appropriée.

(Pour le plateau de charge pour unité simple DLR (SUC) uniquement).

3. Assurez-vous que le câble est bien branché à la prise du chargeur (chargeur DLR (SUC) pour appareil

unique seulement).

4. Assurez-vous que le cordon d'alimentation est correctement branché à la prise du chargeur et qu'une prise

c.a. appropriée est utilisée et que cette dernière est alimentée (pour plateau de charge multi-unités DLR à

12 compartiments uniquement).

5. Assurez-vous que la batterie utilisée dans la radio figure bien dans la liste des batteries agréées par

Motorola Solutions, qui figure dans Tableau 4.

Français

canadien

PRÉSENTATION DE LA

RADIO

Compatibilité des radios DLF et du chargeur

Remarque : Bien que les chargeurs Série DLR et Série CLS soient compatibles, les radios DLR et CLS utilisent

des bandes de fréquence différentes et ne peuvent pas communiquer entre elles.

Tableau 7 : Compatibilité des radios DLR et du CLS

Chargeurs

Compatibilité de charge

Radio DLR

avec batterie

en place

Batteries DLR

autonomes

Radio CLS

avec batterie

en place

Batteries CLS

autonomes

DLR SUC  

DLR MUC  

CLS SUC  

CLS MUC  

Français

canadien

PRÉSENTATION DE LA

RADIO

Remarques

Français

canadien

POUR COMMENCER

Pour les explications suivantes, reportez-vous à « Présentation de la radio » à la page 11.

FONCTIONNEMENT DE BASE DE LA RADIO

Boutons (+)/(-)

Appuyez vers le haut ou

vers le bas pour régler le

volume.

Bouton PTT (Push-To-Talk)

Enfoncez fermement le

bouton PTT. Attendez la TPT.

Parlez dans le microphone(*)

Bouton ON/OFF

Appuyez longuement

pour allumer ou éteindre

la radio. Appuyez

brièvement pour vérifier

l'état de la batterie.

Bouton Channel/Menu

Appuyez sur le bouton pour

entendre le canal actuel.

Appuyez à plusieurs reprises

sur les boutons (+)/(-) pour

faire défiler les canaux et

sélectionner un canal.

Appuyez sur le bouton PTT

pour cesser de parcourir les

canaux.

Bouton supérieur

Appuyez sur le bouton supérieur pour

être mis en file d'attente pour la réponse

privée (pendant que quelqu'un parle

dans votre canal).

Appuyez sur le bouton PTT pour

répondre en privé à la dernière

personne qui a parlé.

(*) Assurez-vous de maintenir une distance de 2,5 à 5 cm (de 1 à 2 pouces) entre le microphone et votre bouche.

Français

canadien

POUR COMMENCER

MISE SOUS TENSION ET HORS TENSION

DE LA RADIO

Pour allumer la radio, maintenez le bouton

d'alimentation enfoncé jusqu'à ce que la radio

émette la tonalité de mise sous tension et que

le voyant de veille de la radio commence à

clignoter.

Remarque : Par défaut, lorsque la radio est mise

sous tension, elle annonce le nom du

canal courant et l'état de la batterie.

Pour éteindre la radio, maintenez le bouton

d'alimentation enfoncé (environ 3 secondes)

jusqu'à ce que le voyant à DEL Tx/Rx de la

radio s'éteigne et que la tonalité de mise hors

tension se fasse entendre.

RÉGLAGE DU VOLUME

Appuyez sur le bouton (+) pour augmenter le

volume ou le bouton (-) pour réduire le volume.

Pour désactiver le son, maintenez enfoncé le

bouton (-) (environ 2 secondes) jusqu'à ce que

vous entendiez l'annonce vocale « Sourdine ».

Remarque : La sourdine a pour effet de régler le

volume de la radio au niveau le plus

faible. (Ainsi, il est impossible pour

l'utilisateur d'oublier de rétablir le son

de la radio.)

Pour maximiser le volume, maintenez enfoncé

le bouton (+) (environ 2 secondes). Les barres

de volume défileront rapidement jusqu'à

atteindre le réglage maximum. Vous entendrez

les tonalités de volume augmenter par

incrément pendant l'augmentation du volume.

Remarques : Ne placez pas la radio trop proche de

votre oreille lorsque le volume est

élevé ou durant le réglage du volume.

Il y a 16 incréments de volume.

Chaque fois que vous appuierez sur

les boutons (+)/(-), vous entendrez la

tonalité de volume correspondant au

réglage courant. Si l'appareil reçoit un

appel durant le réglage du volume,

vous entendrez la tonalité de

réception au lieu de la tonalité de

volume correspondant au réglage

courant.

Français

canadien

POUR COMMENCER

Si vous utilisez la radio avec un écouteur,

veillez à ajuster le volume de la radio au plus

bas avant de mettre votre écouteur en place.

Voir « Protection de l'ouïe » à la page 5.

Utilisez uniquement les accessoires agréés par

Motorola. Reportez-vous aux « Accessoires

audio » à la page 121 pour plus d'information.

VÉRIFICATION DE L'ÉTAT DE LA BATTERIE

Pour vérifier l'état de la batterie, appuyez

brièvement sur le bouton d'alimentation.

Reportez-vous à la « Information sur l'état de la

batterie » à la page 19 pour plus d'information.

Remarque : Les quatre indicateurs d'état de la

batterie sont : High (Fort), Medium

(Moyen), Low (Faible) et Critical

(Critique).

ÉMISSION ET RÉCEPTION

• Pour recevoir un appel, écoutez à l'aide du

haut-parleur.

• Pour répondre ou pour parler, appuyez sur le

bouton PTT (Push-To-Talk) et ATTENDEZ que

la radio émette la tonalité d'autorisation de

parler (TPT) AVANT de commencer à parler.

Tenez la radio à la verticale, à une distance de

2,5 cm à 5 cm (de 1 po à 2 po) de vos lèvres

lorsque vous parlez. Relâchez le bouton PTT

pour écouter.

• Le voyant Tx/Rx clignote lentement en

ROUGE quand la radio est en veille. Lorsque

la radio est en cours de transmission,

l'indicateur Tx/Rx est rouge fixe.

• Lorsque la radio est en cours de réception, le

voyant à DEL Tx/Rx clignote rapidement en

ROUGE.

Français

canadien

POUR COMMENCER

IMPORTANT : Quand vous parlez dans la radio,

assurez-vous de ne pas relâcher le

bouton PTT tant que vous émettez. Si

vous émettez au moyen du bouton

PTT ou du PTT en ligne de l'écouteur,

assurez-vous de tenir le bouton PTT

bien enfoncé jusqu'à la fin de la

transmission. Si vous relâchez le

bouton PTT pendant la transmission

et que vous tentez immédiatement de

l'enfoncer de nouveau, la radio fera

entendre une tonalité de refus de

grande intensité. Attendez

2 secondes et appuyez sur le bouton

PTT pour continuer à parler.

Si vous appuyez sur le bouton PTT

pour transmettre et que vous recevez

une tonalité occupée au lieu d'une

TPT, cela signifie que le canal est non

disponible ou occupé, ou encore,

qu'aucun utilisateur ne se trouve à

portée de transmission.

Tonalité d'autorisation de parler (TPT)

La TPT est une double tonalité rapide spéciale

émise par la radio chaque fois que l'utilisateur

appuie sur le bouton PTT; elle indique que le

canal de transmission est libre. La TPT facilite

le bon déroulement des communications en

empêchant les radios de transmettre et

d'interférer avec les conversations en cours.

Attendez toujours la TPT avant de commencer

à parler pour vous assurer que votre message

est entendu en entier.

Le voyant à

DEL Tx/Rx

s'allume en

rouge et en

continu

durant la

transmission.

Français

canadien

POUR COMMENCER

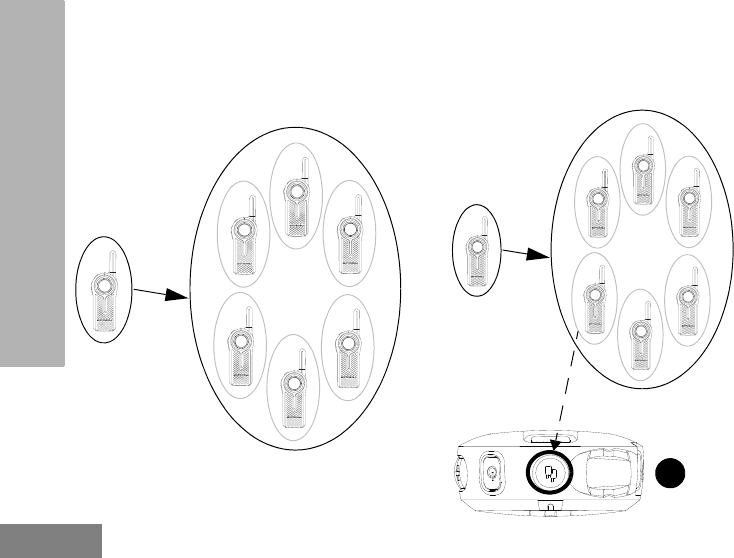

Pour s'adresser à un groupe dans un canal

donné

Pour transmettre, appuyez sur le bouton PTT

(Push to Talk) et ATTENDEZ que la radio

émette la TPT (tonalité d'autorisation de parler)

AVANT de commencer à parler.

POUR PARCOURIR LES CANAUX/

SÉLECTIONNER UN CANAL

Pour sélectionner un canal, appuyez sur le

bouton Channel/Menu jusqu'à ce que vous

entendiez l'annonce vocale « Channel

<Number>, to change press + or - » (Canal

<numéro> pour modifier, appuyez sur + ou -).

Appuyez sur (+) ou (-) pour sélectionner le

canal voulu. Une voix audible indique le canal

sélectionné.

Pour quitter l'option Changement de canal,

appuyez sur le bouton PTT ou attendez que la

minuterie du menu Canal de la radio arrive à

son terme.

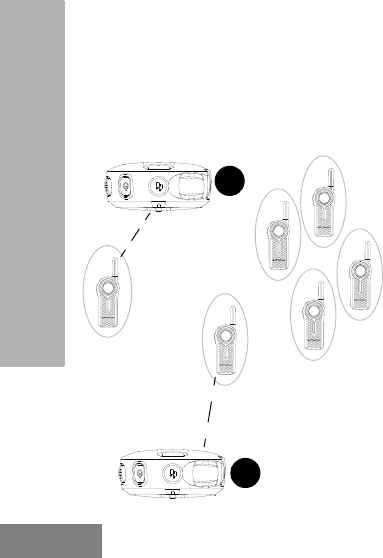

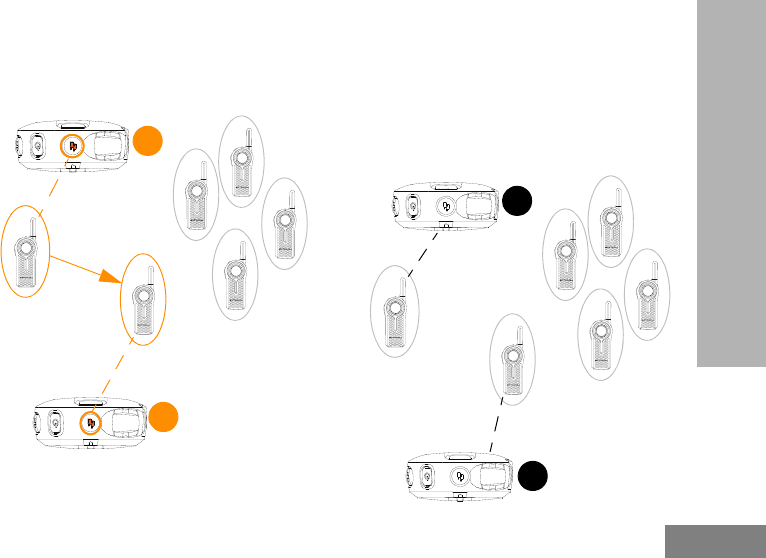

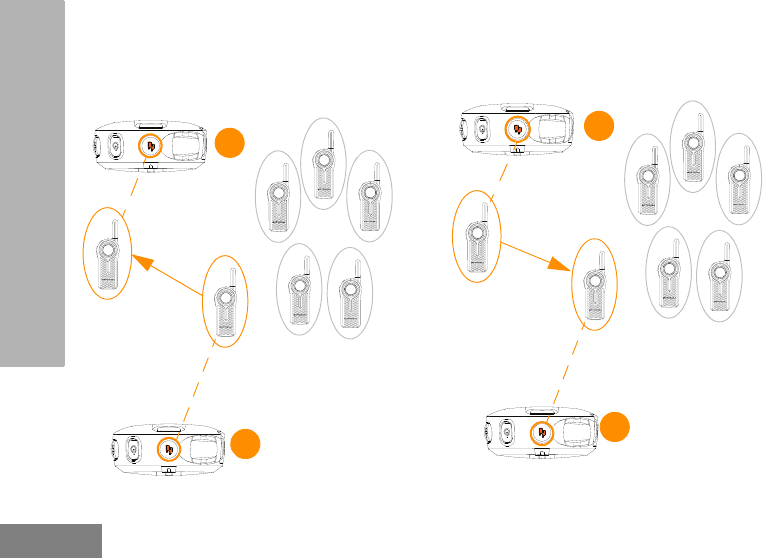

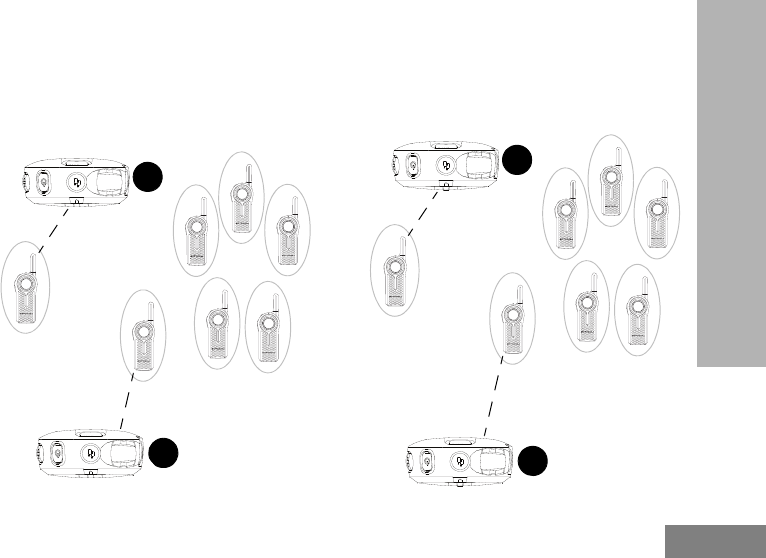

PRIVATE REPLY (RÉPONSE PRIVÉE)

À la sortie de l'usine, le bouton supérieur de la

radio DLR est attribué à la fonction Private

Reply (Réponse privée) : quand vous entendez

quelqu'un parler avec la radio, il suffit

d'appuyer sur le bouton supérieur pour être mis

en file d'attente pour la réponse privée (le

voyant à DEL du bouton supérieur clignote en

orangé). Une fois que la personne a cessé de

parler, appuyez sur le bouton PTT pour

répondre en privé à cette personne (le voyant à

DEL du bouton supérieur s'allume en orangé

et en continu). Des invites vocales et des

tonalités vous fournissent de l'information sur

l'état de l'appel privé. Pour plus de détails sur

l'utilisation de cette fonction, reportez-vous à

« Fonctions d'appel radio spéciales » à la

page 51.

Français

canadien

POUR COMMENCER

OPTIONS TOP BUTTON (BOUTON

SUPÉRIEUR)

Le bouton supérieur est préconfiguré pour

l'activation de la fonction Private Reply

(Réponse privée). Le bouton supérieur peut être

configuré pour être attribué à d'autres fonctions

d'appel, dont : Page All Available (Téléavertir

tous disponibles), Call Available (Appeler

disponibles), Direct Call (Appel direct) et Mute

(Sourdine). Il peut également être désactivé.

Pour plus de détails sur la configuration du

bouton supérieur, reportez-vous à « Mode de

configuration avancée » à la page 35.

PORTÉE DE COMMUNICATION

Pour permettre les communications au sein

d'un groupe de radios DLR, les radios doivent

utiliser le même canal et le même numéro d'ID

DE PROFIL radio. Toutes les radios utilisent le

numéro d'ID DE PROFIL par défaut « 0000 »

1. Canal : le canal actuellement utilisé par la

radio, propre au modèle de radio.

2. Numéro d'ID DE PROFIL : toutes les radios de

votre parc (quel que soit le canal attribué à

l'utilisateur) doivent utiliser le MÊME ID DE

PROFIL. Il est également TRÈS IMPORTANT

DE PERSONNALISER L'ID DE PROFIL pour

vous protéger contre les interférences produites

par les détenteurs de radio utilisant le numéro

d'ID par défaut « 0000 ».

Pour personnaliser l'ID DE PROFIL de votre

parc de radios, choisissez un numéro à

4 chiffres et entrez-le au moyen du mode de

configuration avancée de la radio (éteignez la

radio, appuyez simultanément sur le bouton

PTT, le bouton (+) et le bouton d'alimentation et

tenez-les enfoncés jusqu'à ce que la radio

annonce « Programming Mode » (Mode de

programmation). Suivez les instructions

vocales). Pour plus d'information, reportez-vous

à « Mode de configuration avancée » à la

page 35.

PORTÉE DE COMMUNICATION

Modèle

Industriel Étages

À l'intérieur des

bâtiments

industriels,

À l'intérieur

des bâtiments

à étages

ISM

900 MHz Jusqu'à

300 000 pieds carrés Jusqu'à

20 étages

Français

canadien

POUR COMMENCER

COMPATIBILITÉ DES RADIOS DLR ET DTR

Les radios DLR et DTR utilisent la même

technologie de radio numérique et peuvent être

combinées pour former un parc de radios mixte

DLR-DTR. À la livraison, les radios DLR et

DTR communiquent en utilisant les paramètres

d'usine par défaut.

Si vos radios DTR utilisent des paramètres

personnalisés ou sont configurées pour des

groupes privés et que vous souhaitez les

combiner avec des radios DLR, assurez-vous

d'utiliser le logiciel DLR CPS(*) pour les

configurer de manière à les rendre compatibles

avec les radios DLR. Le même principe

s'applique à l'ajout de radios DTR à un parc de

radios DLR existant. Pour plus de détails sur la

compatibilité des radios DLR et DTR, veuillez

communiquer avec votre point de vente de

Motorola.

Pour des questions ou des commentaires à

propos de ce produit, veuillez communiquer

avec Motorola :

1-800-448-6866

Remarque : (*) Le logiciel DLR CPS peut être

téléchargé gratuitement à partir de

cette adresse :

www.motorolasolutions.com/DLR

Français

canadien

POUR COMMENCER

ÉTAT DE LA RADIO

État de la radio Voyant à DEL avant Voyant à DEL du

bouton supérieur Message vocal ou

tonalité

Mise sous tension Rouge, allumé en continu

pendant 2 secondes Désactivé

« Battery Level <level>,

Channel <number> » (Niveau

de batterie <niveau>, Canal

<numéro>)

Mise hors tension Rouge, allumé en continu

pendant 2 secondes Désactivé Tonalités de mise hors

tension

Erreur fatale à la mise

sous tension Rouge, double clignotement Orangé, simple

clignotement Non disponible

Canal occupé Non disponible Désactivé Tonalité occupée

Mode « veille » Rouge, pulsation Désactivé Non disponible

Transmission (Tx) (appel

de groupe standard) Rouge, allumé en continu Désactivé Non disponible

Réception (Rx) (appel de

groupe standard) Rouge, pulsation rapide Désactivé Non disponible

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

(*) Seulement si activée à partir du CPS

MODE DE CONFIGURATION AVANCÉE

Le mode de configuration avancée de la DLR vous permet de configurer des paramètres spéciaux

dans votre radio sans avoir besoin de câbles de programmation ou de logiciels supplémentaires.

Le mode de configuration avancée permet de personnaliser les fonctions suivantes :

• PROFILE ID Number (Numéro d'ID DU PROFIL),

• Maximum Channels (Nombre maximum de canaux),

• Top Button (Bouton supérieur),

• Microphone (MIC) Gain (Gain du microphone [MIC]), et

• Home Channel (Canal d'accueil).

Tableau 1 : Fonctions du mode de configuration avancée

Fonction Description

PROFILE ID Number

(Numéro d'ID DU PROFIL)

Choisissez le numéro à 4 chiffres (0000-9999) qui deviendra le numéro d'ID DU

PROFIL de votre radio. Personnalisez le numéro d'ID DU PROFIL pour vous

protéger contre les interférences durant vos communications privées.

Maximum Channel (Nombre

maximum de canaux)

Choisissez le nombre maximum de canaux à autoriser pour votre radio.

Top Button (Bouton

supérieur)

Attribuez une des fonctions suivantes au bouton supérieur : Private Reply

(Réponse privée), Direct Call (Appel direct)(*), Call All Available (Appeler tous

disponibles), Page All Available (Téléavertir tous disponibles), Mute (Sourdine),

Disabled (Désactivé).

MIC Gain (Gain MIC) Réglez le gain du microphone à High (Élevé), Medium (Moyen) ou Low (Faible)

pour ajuster le niveau de sensibilité du microphone de la radio pour différents

utilisateurs ou environnements bruyants.

Home Channel (Canal

d'accueil)

Choisissez le canal que vous voulez désigner en tant que canal principal.

Chaque fois que vous basculez vers un autre canal et qu'aucune activité n'est

détectée sur le canal en question, la radio revient à votre canal d'accueil.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

ACCÈS AU MODE DE CONFIGURATION AVANCÉE

Pour accéder au mode de configuration avancée, mettez la radio sous tension avec le bouton ON/

OFF tout en enfonçant simultanément les boutons PTT et (+).

Bouton (+)

Bouton PTT (Push-To-Talk)

Bouton ON/OFF

Mettez la radio sous tension

avec le bouton ON/OFF tout en

enfonçant simultanément les

boutons PTT et (+) pour accéder

au mode de configuration

avancée.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

NAVIGATION PARMI LES OPTIONS DU MODE DE CONFIGURATION AVANCÉE

Quand vous accédez au mode de configuration avancée, la radio fait entendre le message vocal

suivant : « Programming Mode. Press Menu to continue » (Mode de programmation, appuyer sur

Menu pour continuer). Appuyez sur le bouton Channel/Menu pour naviguer parmi les options de

configuration avancée.

Remarque : Appuyez longuement sur le bouton PTT à tout moment pour quitter le mode de configuration avancée.

Bouton Channel/Menu

Appuyez sur ce bouton

pour naviguer parmi les

options de configuration

avancée.

« Programmin Mode.

Press Menu to continue »

(Mode de

programmation, appuyer

sur Menu pour continuer).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum

de canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

PROFILE ID Number (Numéro d'ID DU PROFIL)

PROFILE ID Number (Numéro d'ID DU PROFIL) - Valeur actuelle

Quand vous appuyez sur le bouton Channel/Menu, la radio annonce le numéro d'ID DU PROFIL(*)

et vous invite à le modifier. Appuyez sur le bouton (+) ou (-) pour accéder au sous-menu PROFILE

ID Number (Numéro d'ID DU PROFIL). Vous pouvez aussi appuyer sur le bouton Channel/Menu

pour accéder à l'option de configuration avancée suivante.

Bouton Channel/Menu

Appuyez sur ce bouton

pour revenir à la

première option de

configuration avancée.

« Current Profile ID <Digit 1,

Digit 2, Digit 3, Digit 4> to

change, press plus or

minus. » (ID du profil actuel

<Chiffre 1, Chiffre 2,

Chiffre 3, Chiffre 4> Pour

modifier, appuyez sur plus

ou moins).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum

de canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Boutons (+)/(-)

Appuyez sur ces

boutons pour accéder au

sous-menu PROFILE ID

Number (Numéro d'ID

DU PROFIL).

(*) Le numéro d'ID DU PROFIL par défaut est « 0000 ». Modifiez ce numéro

pour vous protéger contre les interférences et améliorer la confidentialité.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

PROFILE ID Number (Numéro d'ID DU PROFIL) - Modification des valeurs

Quand vous appuyez sur le bouton (+) ou (-) pour accéder au sous-menu PROFILE ID Number

(Numéro d'ID DU PROFIL), la radio annonce le premier chiffre de ce numéro et vous invite à le

modifier(*). Appuyez de nouveau sur le bouton (+) ou (-) pour modifier le premier chiffre. Appuyez

sur le bouton Channel/Menu pour passer au chiffre suivant.

Bouton Channel/Menu

Appuyez sur ce bouton

pour passer au chiffre

suivant.

« First digit <number>. To

change press plus or

minus. » (Premier chiffre

<chiffre>. Pour modifier,

appuyez sur plus ou

moins.).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum

de canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Boutons (+)/(-)

Appuyez sur le bouton

(+) ou (-) pour modifier

le premier chiffre.

(*) Vous avez le choix parmi 10 000 valeurs possibles pour le numéro d'ID DU PROFIL (de 0000 à 9999).

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

PROFILE ID Number (Numéro d'ID DU PROFIL) - Sous-menu

Quand vous appuyez sur le bouton (+) ou (-) pour modifier le chiffre actuel, la radio annonce la

valeur de ce chiffre. Appuyez sur le bouton Channel/Menu pour passer au chiffre suivant. Quand le

quatrième chiffre s'affiche, appuyez de nouveau sur le bouton Channel/Menu pour accéder à

l'option de configuration avancée suivante.

Remarque : La radio DLR vous offre la possibilité de faire défiler vers le bas les quatre chiffres en utilisant le bouton

Channel/Menu. Vous ne pouvez pas faire défiler vers le haut les quatre chiffres du numéro d'ID DU PROFIL.

Bouton Channel/Menu

Appuyez sur ce bouton pour

passer au chiffre suivant.

Quand le quatrième chiffre

s'affiche, appuyez de

nouveau sur le bouton

Channel/Menu pour accéder

à l'option de configuration

avancée suivante.

« Zéro, one, two, three...

nine, zero. » (Zéro, un,

deux, trois... neuf, zéro.).

Chiffre 1

Boutons (+)/(-)

Appuyez sur ces boutons

pour modifier le chiffre

actuel.

Chiffre 2 Chiffre 3 Chiffre 4

Appuyez sur le bouton

Channel/Menu pour accéder à

l'option de configuration

avancée suivante.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

PROFILE ID Number (Numéro d'ID DU PROFIL) - Confirmation de la modification de la valeur

Une fois que vous avez défini les quatre chiffres du numéro d'ID DU PROFIL, la radio annonce le

nouveau numéro d'ID DU PROFIL complet. Appuyez sur le bouton Channel/Menu pour accéder à

l'option de configuration avancée suivante ou tenez enfoncé le bouton PTT pour quitter le mode de

configuration avancée.

Remarque : Si les quatre chiffres du numéro d'ID DU PROFIL actuel ne sont pas les bons au moment d'accéder

à l'option de configuration avancée suivante, appuyez sur le bouton Channel/Menu pour faire défiler

les options de configuration avancée jusqu'à l'option PROFILE ID Number (Numéro d'ID DU

PROFIL) et en modifier les chiffres.

Bouton Channel/Menu

Appuyez sur ce bouton

pour revenir à la

première option de

configuration avancée.

« Profile ID saved as

<Digit 1, Digit 2, Digit 3,

Digit 4>. Press Menu to

continue. » (ID du profil

enregistrée <Chiffre 1,

Chiffre 2, Chiffre 3,

Chiffre 4>. Appuyez sur

Menu pour continuer).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum

de canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Maximum Channels (Nombre maximum de canaux)

Appuyez sur le bouton Channel/Menu jusqu'à ce que la radio annonce le nombre maximum de canaux

actuels et vous invite à le modifier. Appuyez sur le bouton (+) ou (-) pour modifier le nombre de canaux(*).

Appuyez sur le bouton Channel/Menu pour accéder à l'option de configuration avancée suivante.

Remarque : Le nombre maximum de canaux pouvant être configurés dans votre radio dépend du modèle de

radio. Le nombre maximum de canaux pouvant être configurés dans la radio est de 6 pour le

modèle DLR1060 et de 2 pour le modèle DLR1020.

Bouton Channel/Menu

Appuyez sur ce bouton

pour revenir à la

première option de

configuration avancée.

« Maximum channels

<number>. To change, press

plus or minus » (Nombre

maximum de canaux

<nombre>. Pour modifier,

appuyez sur plus ou moins.).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum de

canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Boutons (+)/(-)

Appuyez sur ces

boutons pour modifier le

nombre de canaux.

(*) Le nombre maximum de canaux autorisé par défaut est le nombre

maximum de canaux pris en charge selon le modèle de la radio.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Top Button (Bouton supérieur)

Top Button (Bouton supérieur) - Fonction actuelle

Appuyez sur le bouton Channel/Menu jusqu'à ce que la radio annonce la fonction actuellement

attribuée au bouton supérieur et vous invite à la modifier. Appuyez sur le bouton (+) ou (-) pour

accéder au sous-menu Top Button (Bouton supérieur). Vous pouvez aussi appuyer sur le bouton

Channel/Menu pour accéder à l'option de configuration avancée suivante.

Bouton Channel/Menu

Appuyez sur ce bouton

pour accéder à l'option de

configuration avancée

« Programmable Button <Top

Button Feature>. To change,

press plus or minus. »

(Bouton programmable

Pour modifier, appuyez sur

plus ou moins.).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum de

canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Boutons (+)/(-)

Appuyez sur ces boutons

pour accéder au sous-

menu Top Button (Bouton

supérieur).

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Top Button (Bouton supérieur) - Options du sous-menu

Après avoir appuyé sur le bouton (+) ou (-) pour accéder au sous-menu Top Button (Bouton

supérieur), vous pouvez faire défiler les options Top Button (Bouton supérieur) vers le haut ou vers

le bas en utilisant le bouton (+) ou (-). La radio fait entendre des messages vocaux pour vous guider

pendant que vous naviguez parmi les fonctions. Appuyez sur le bouton Channel/Menu pour accéder

à l'option de configuration avancée suivante.

Remarque : Pour utiliser l'option Direct Call (Appel direct), celle-ci doit être activée à partir du CPS au préalable.

Si vous sélectionnez cette option dans le sous-menu, alors qu'elle n'a pas été activée au préalable,

une tonalité d'alarme retentira quand vous utiliserez le bouton supérieur.

« <Top Button feature> »

(<Fonction Bouton

supérieur>).

Private

(Réponse

privée)

Direct Call

(Appel

direct)(*)

Call All

Available

(Appeler tous

disponibles)

Page All

Available

(Téléavertir

tous

disponibles)

Disabled

(Inactif)

Boutons (+)/(-)

Défilement vers le haut

et vers le bas des

différentes options

offertes pour Top Button

(Bouton supérieur) au

moyen en utilisant le

bouton (+) ou (-).

Muet

Bouton Channel/Menu

Appuyez sur ce bouton

pour revenir à la

première option de

configuration avancée.

(*) L'option Direct Call (Appel direct) est disponible seulement si elle a été activée à partir du CPS au préalable.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

MIC Gain (Gain MIC)

Appuyez sur le bouton Channel/Menu jusqu'à ce que la radio annonce le réglage du gain du

microphone et vous invite à le modifier. Trois réglages sont offerts pour le gain du microphone - Low

(Faible), Medium (Moyen), High (Élevé). Le gain du microphone est réglé par défaut à « Medium ».

Appuyez sur le bouton (+) ou (-) pour modifier le réglage du gain du microphone. Appuyez sur le

bouton Channel/Menu pour accéder à l'option de configuration avancée suivante. Le réglage du

gain du microphone doit être modifié seulement si d'autres utilisateurs se plaignent que le volume

de la radio visée est trop élevé ou trop faible. Le réglage Medium (Moyen) par défaut devrait

convenir à la plupart des utilisateurs et peut être laissé tel quel.

Bouton Channel/Menu

Appuyez sur ce bouton

pour revenir à la

première option de

configuration avancée.

« MIC Gain <MIC Gain

level>. To change, press plus

or minus. » (Gain du MIC

<niveau de gaion MIC> Pour

modifier, appuyez sur plus ou

moins).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum de

canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Boutons (+)/(-)

Appuyez sur ces

boutons pour modifier

les paramètres de gain

du microphone.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Home Channel (Canal d'accueil)

Appuyez sur le bouton Channel/Menu jusqu'à ce que la radio annonce le réglage du canal d'accueil et

vous invite à le modifier. Deux réglages sont offerts pour l'option Home Channel (Canal d'accueil) -

Disabled (Désactivé) ou Channel Number (Numéro de canal) (ou le nom du canal si un alias a été

configuré à partir du CPS). Le canal d'accueil est réglé par défaut à « Disabled ». Appuyez sur le

bouton Channel/Menu pour revenir à la première option de configuration avancée - PROFILE ID

Number (Numéro d'ID DU PROFIL).

Remarque : Quand l'option Home Channel (Canal d'accueil) est activée et qu'aucune activité n'est détectée sur

un canal donné durant une période de 10 secondes (programmable à partir du CPS), la radio

revient automatiquement au canal d'accueil. Par conséquent, cette fonction pourrait ne pas

convenir aux utilisateurs qui ont besoin de changer les canaux fréquemment durant la journée.

Bouton Channel/Menu

Appuyez sur ce bouton

pour revenir à la première

option de configuration

avancée.

« Home Channel <Home

Channel Setting>. To

change, press plus or

minus. » (Canal d'accueil

<Réglage du canal

d'accueil> Pour modifier,

appuyez sur plus ou moins.).

PROFILE

ID Number

(Numéro

d'ID DU

PROFIL)

Maximum

Channels

(Nombre

maximum de

canaux)

Top Button

(Bouton

supérieur)

MIC Gain

(Gain MIC)

Home

Channel

(Canal

d'accueil)

Boutons (+)/(-)

Appuyez sur ces boutons

pour modifier les

paramètres Home

Channel (Canal d'accueil).

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

RÉINITIALISATION DES PARAMÈTRES D'USINE

Pour réinitialiser les paramètres d'usine de votre radio, mettez la radio sous tension en appuyant sur le

bouton ON/OFF tout en enfonçant simultanément les boutons PTT, (+) et (-). La radio fait entendre les

tonalités de réinitialisation ainsi que le message vocal suivant : « Battery Level <battery level>,

Channel <channel name> » (Niveau de batterie <niveau de batterie>, Canal <nom du canal>.

Boutons (+)/(-)

Bouton ON/OFF

Bouton PTT (Push-To-Talk)

Mettez la radio sous tension

avec le bouton ON/OFF tout

en enfonçant simultanément

les boutons PTT, (+) et (-)

pour réinitialiser les

paramètres par défaut.

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Paramètres d'usine par défaut de la radio

Tableau 2 : Réglages par défaut des

fonctions de base de la radio

Fonction de base

de la radio Réglage par

défaut

Annonce de mise sous

tension État de la batterie et

nom du canal

Appuyez rapidement

sur le bouton On/Off État de la batterie

Nombre de canaux

Réglé au nombre

maximum de canaux

selon le modèle de

radio

Bouton Channel/Menu Changement de

canal seulement

Fonction Top Button

(Bouton supérieur) Private Reply

(Réponse privée)

Tableau 3 : Réglages par défaut du mode de

configuration avancée de la radio

Mode de

configuration

avancée de la radio

Réglage par

défaut

Verrouillage de l'option

PROFILE ID Number

(Numéro d'ID DU

PROFIL)

OFF (DÉSACTIVÉ)

Numéro d'ID DU

PROFIL de la radio 0000

Maximum Channels

(Nombre maximum de

canaux)

Réglé au nombre

maximum de canaux

selon le modèle de

radio

Direct Call (Appel

direct) OFF (Désactivé)

MIC Gain (Gain MIC) Medium (Moyen)

Home Channel (Canal

d'accueil) Disabled (Inactif)

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Pour connaître tous les autres réglages par

défaut de la radio, veuillez vous reporter au

CPS.

Tableau 4 : Réglages par défaut du mode

spécial de la radio

Mode spécial de la

radio Réglage par

défaut

Active la réinitialisation

des paramètres par

défaut ACTIVÉ

Active le mode de

configuration avancée ACTIVÉ

Active le mode de

clonage ACTIVÉ

Français

canadien

MODE DE CONFIGURATION

AVANCÉE

Remarques

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

FONCTIONS D'APPEL

RADIO SPÉCIALES

PRIVATE REPLY (RÉPONSE PRIVÉE)

La fonction « Private Reply » (Réponse privée)

est attribuée par défaut au bouton supérieur de

la radio DLR. Appuyez sur le bouton supérieur

pour saisir l'ID de la radio de la personne qui

parle actuellement à votre groupe et, dès que

la transmission s'achève, appuyez sur le

bouton PTT pour parler en privé avec cette

personne.

La fonction Private Reply (Réponse privée)

permet à deux utilisateurs de libérer le canal

radio des échanges qui ne les concernent pas

et de se connecter instantanément pour tenir

une communication privée dès que la

transmission de groupe prend fin.

Exemple d'application

Grâce à cette fonction, il n'est pas nécessaire

de saisir un numéro de poste téléphonique ou

de téléphone portable pour tenir des

conversations privées. Il suffit d'annoncer par

radio le nom de la personne avec laquelle vous

voulez parler en privé. Quand cette personne

vous répond, appuyez sur le bouton Private

Reply (Réponse privée) (bouton supérieur),

puis sur le bouton PTT pour établir la

communication privée.

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

Fonctionnement de la fonction Private

Reply (Réponse privée)

1. L'utilisateur B est en train de parler aux

utilisateurs d'un groupe de radios.

2. L'utilisateur A veut parler en privé à

l'utilisateur B; il appuie sur le bouton supérieur

pour se mettre en file d'attente.

Remarque : Pour quitter la file d'attente, il lui suffit

d'appuyer longuement une seconde

fois sur le bouton supérieur.

Appel de groupe en

cours

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

3. La radio de l'utilisateur A fait entendre le message

vocal « Private Reply » (Réponse privée) et le

bouton supérieur commence à clignoter en

orangé pour indiquer que l'utilisateur A est en file

d'attente pour parler en privé avec l'utilisateur B.

4. L'utilisateur B met fin à son appel de groupe

pendant que la radio de l'utilisateur A continue

de clignoter, indiquant que celui-ci est en file

d'attente pour la réponse privée.

En file d'attente pour

réponse privée « Private Reply »

(Réponse privée)

En file d'attente pour

réponse privée

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

5. L'utilisateur A appuie sur le bouton PTT pour

parler en privé avec l'utilisateur B. Le voyant à

DEL du bouton supérieur des radios A et B

s'allume en orangé et en continu. L'utilisateur B

reçoit le message vocal « Private » (Privé) et la

radio fait entendre la tonalité TPT privé spéciale.

6. L'utilisateur A ou l'utilisateur B appuie sur le

bouton PTT pour répondre en privé, ce qui initie

l'appel privé entre les deux utilisateurs.

Personne d'autre ne peut les entendre. La radio

fait entendre une tonalité TPT privé spéciale.

Appel privé en cours

« Private » (Privé)

Appel privé en cours

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

7a. Si l'un des utilisateurs de la radio n'appuie pas

assez rapidement sur le bouton PTT pour

répondre en privé (le « délai de réponse

privée » par défaut est de 10 secondes), la

radio se déconnecte et met fin à l'appel privé,

et les radios A et B font entendre le message

vocal « Private Over » (Privé terminé). Le

voyant à DEL du bouton SUPÉRIEUR s'éteint.

7b. L'utilisateur de la radio A (qui a initié l'appel

privé) peut également y mettre fin à tout

moment en appuyant longuement sur le bouton

supérieur. Le message vocal « Private Over »

(Privé terminé) est émis par les radios A et B

pour indiquer que l'appel privé est terminé. Le

voyant à DEL du bouton SUPÉRIEUR s'éteint.

« Private Over »

(Privé terminé)

« Private Over »

(Privé terminé)

« Private Over »

(Privé terminé)

« Private Over »

(Privé terminé)

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

8. Une fois que leur appel privé a pris fin, les

utilisateurs des radios A et B peuvent retourner

à l'appel de groupe sur leur canal.

Remarque : Vous pouvez modifier les valeurs à

utiliser pour le « Délai de réponse

privée » et le « Délai d'appel de

groupe » à partir du CPS.

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

Voyant d'état Private Reply (Réponse privée)

Remarques : La réponse privée prend fin après 10 secondes d'inactivité (aucune transmission détectée). Le

message vocal « Private Reply » (Réponse privée) est entendu par les deux utilisateurs ayant pris

part à l'appel privé.

(*) Cette notification est donnée une fois seulement, au début de l'appel.

Tableau 1 : Voyant d'état Private Reply (Réponse privée)

État Private Reply

(Réponse privée) Voyant à DEL Top Button

(Bouton supérieur) Message vocal ou tonalité

Demande de réponse privée en file

d'attente (initiée avec le bouton

supérieur) - Émetteur de la

demande

Clignote en orangé « Private Reply » (Réponse

privée)

Conversation privée initiée (avec le

bouton PTT) - Récepteur de la

demande Allumé en orangé et en continu TPT privé

Notification d'appel privé(*) -

Récepteur de la demande Allumé en orangé et en continu « Private » (Privé)

Appel privé en cours - Les deux

parties Allumé en orangé et en continu TPT privé

Fin de l'appel privé - Les deux

parties Désactivé « Private Over » (Privé terminé)

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

DIRECT CALL (APPEL DIRECT)

La fonction Direct Call (Appel direct) permet à

un utilisateur de joindre un autre utilisateur

prédésigné et dont l'ID a été attribuée au

préalable au bouton supérieur de la radio pour

tenir une conversation privée (cette fonction doit

être préconfigurée à partir du CPS(*). Les

utilisateurs ont également la possibilité

d'attribuer la fonction Direct Call (Appel direct)

à n'importe quel canal radio au lieu de l'attribuer

au bouton supérieur. En attribuant Direct Call

(Appel direct) à un canal spécial, le bouton

supérieur demeure disponible pour l'attribution

d'une autre fonction de la radio (p. ex. : Private

Reply (Réponse privée) ou Mute (Sourdine).

(Des appels directs peuvent être configurés et

attribués à différents canaux.)

Remarque : Pour configurer la fonction Direct Call

(Appel direct) pour la première fois dans

votre radio (en l'attribuant au bouton

supérieur ou à un canal donné), vous

devez utiliser le logiciel de programmation

client (CPS), qui peut être téléchargé

gratuitement à partir de cette adresse :

www.motorolasolutions.com/DLR. Après

avoir démarré le CPS, vous devez lire et

charger les ID de radio (identifiées dans le

CPS au moyen de l'étiquette « Private »

[Privé]) dans le CPS pour activer la

fonction Direct Call (Appel direct) et

l'attribuer à des radios distinctes.

Reportez-vous à « Logiciel CPS

(programmation client) » à la page 89

pour plus d'information.

Exemple d'application

Programmez les radios de vos employés pour

leur permettre de communiquer directement et

en privé avec leur superviseur, le responsable

de service ou une personne à joindre pour

obtenir une assistance particulière en appuyant

simplement sur le bouton Direct Call (Appel

direct) (bouton supérieur), puis sur le bouton

PTT pour commencer à parler.

Remarque : Si la fonction Direct Call (Appel direct)

est configurée pour être initiée au moyen

d'un canal spécifique, connectez-vous à

ce canal et appuyez sur le bouton PTT

pour parler en privé.

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

Fonctionnement de la fonction Direct Call

(Appel direct)

1. L'utilisateur A appuie sur le bouton supérieur de

la radio pour parler directement avec

l'utilisateur B. La radio de l'utilisateur A fait

entendre le message vocal « Privé <nom> »

(Privé <nom>) programmé dans le CPS (si

activé) et le voyant à DEL du bouton supérieur

commence à clignoter en orangé pour indiquer

que l'utilisateur A est en file d'attente pour

parler en privé avec l'utilisateur B.

En file d'attente pour

appel direct avec B « Private <name> »

(Privé <nom>)

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

2. L'utilisateur A appuie sur le bouton PTT pour

parler en privé avec l'utilisateur B (qui ne

participe PAS à une conversation radio); le

voyant à DEL du bouton supérieur des radios

A et B s'allume en orangé et en continu. La

radio B fait entendre le message vocal

« Privé » (Privé) pour indiquer que l'appel

entrant est un appel privé direct. La radio émet

une tonalité TPT privée distincte.

Appel direct

en cours

« Private » (Privé)

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

3. L'utilisateur A ou l'utilisateur B appuie sur le

bouton PTT pour répondre en privé, ce qui initie

l'appel privé entre les deux utilisateurs. (La

radio émet une tonalité TPT privée distincte.)

Personne d'autre ne peut les entendre.

4a. Si l'un des utilisateurs de la radio n'appuie pas

assez rapidement sur le bouton PTT pour

répondre en privé (le « délai de réponse

privée » par défaut est de 10 secondes), la

radio se déconnecte et met fin à l'appel privé,

et les radios A et B font entendre le message

vocal « Private Over » (Privé terminé). Le

voyant à DEL du bouton SUPÉRIEUR s'éteint.

Appel direct en cours

« Private Over »

(Privé terminé)

« Private Over »

(Privé terminé)

Français

canadien

FONCTIONS D'APPEL RADIO

SPÉCIALES

4b. L'utilisateur de la radio A (qui a initié l'appel

direct) peut également y mettre fin à tout

moment en appuyant longuement sur le bouton

supérieur. Le message vocal « Private Over »

(Privé terminé) est émis par les radios A et B

pour indiquer que l'appel privé est terminé. Le

voyant à DEL du bouton SUPÉRIEUR s'éteint.

« Private Over »

(Privé terminé)

« Private Over »

(Privé terminé)
