Motorola Solutions 99FT4096 Non Broadcast Transmitter User Manual SLR 5000 NAG

Motorola Solutions, Inc. Non Broadcast Transmitter SLR 5000 NAG

Users Manual

APPLICANT: MOTOROLA SOLUTIONS EQUIPMENT TYPE: ABZ99FT4096
109AB-99FT4096
EXHIBITD
User Information
User Information
Tune-up and user / operational manual information are provided in the following exhibits.
EXHIBIT DESCRIPTION
D1 Tune-Up Procedure
D2 User / Operational Manual
APPLICANT: MOTOROLA SOLUTIONS EQUIPMENT TYPE: ABZ99FT4096
109AB-99FT4096
EXHIBITD2
User / Operational Manual
Operational or User’s Manual
The manual should include instruction, installation, operator, or technical manuals with required ‘information to the
users’. This manual should include a statement that cautions the user that changes or modifications not expressly
approved by the party responsible for compliance could void the user’s authority to operate the equipment. The
manual shall include RF Hazard warning statements, if applicable.
The end user in the US and Canada receives a booklet entitled “MOTOTRBO™ SLR 5000 Series Repeater Quick
Start Guide’ ” (part number MN001443A01-AA, March 2015), as all units are shipped with this document. This
booklet is printed in English and French Canadian.
As indicated in the ‘Quick Start Guide’, more detail can be found in the document “MOTOTRBO™ SLR 5000
Series Repeater Basic Service and Installation Manual” (part number MN001436A01-AA, March 2015).
Upon request, published basic service and installation manuals will be sent to the commission and/or
telecommunication certification body (TCB).
All of the descriptions, block diagrams, and schematics that are included in this filing package are current as of the
package submittal date.
MOTOTRBO™
SLR 5000 Series Repeater
en
QUICK START GUIDE
fr-CA
8QWLWOHGIP3DJH7XHVGD\)HEUXDU\30
1
English
m
MOTOTRBO™ SLR 5000 Series Repeater Quick Start Guide
Notations Used in This Manual
Note and caution notations are used throughout the text in this publication. These notations are used to emphasize that safety hazards exist,
and due care must be taken and observed.
CAUTION indicates a potentially hazardous situation which, if not avoided, might result in equipment damage.
WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or injury.
This symbol indicates areas of the product that pose potential burn hazards.
W A R N I N G
SLR_5000_NAG.book Page 1 Monday, March 2, 2015 10:19 AM
2
English
General Safety and Installation Standards and Guidelines
The following are additional general safety precautions that must be observed:
• To continue compliance with any applicable regulations and maintain the safety of this equipment, do not install substitute parts or perform
any unauthorized modifications.
• All equipment must be serviced by Motorola trained personnel.
• If troubleshooting the equipment while the power is on, be aware of live circuits which could contain hazardous voltage.
• Do not operate the radio transmitters unless all RF connectors are secure and all connectors are properly terminated.
• All equipment must be properly grounded in accordance with the Motorola R56 and specified installation instructions for safe operation.
• Slots and openings in the cabinet are provided for ventilation. Do not block or cover openings that protect the devices from overheating.
• Some equipment components can become extremely hot during operation. Turn off all power to the equipment and wait until sufficiently
cool before touching.
• Maintain emergency first aid kits at the site.
• Never store combustible materials in or near equipment racks. The combination of combustible material, heat and electrical energy
increases the risk of a fire hazard.
• Equipment shall be installed in a site that meets the requirements of a “restricted access location,” per (UL60950-1 & EN60950-1), which is
defined as follows: “Access can only be gained by service persons or by users who have been instructed about the reasons for the
restrictions applied to the location and about any precautions that shall be taken; and access is through the use of a tool or lock and key, or
other means of security, and is controlled by the authority responsible for the location.”
• Burn hazard. The metal housing of the product may become extremely hot. Use caution when working around the equipment.
WARNING: For safe installation, operation, service and repair of this equipment, follow the safety precautions and
instructions described below, as well as any additional safety information in Motorola’s product service and installation
manuals and the Motorola R56 Standards and Guidelines for Communications Sites manual (which can be obtained by
ordering CD-ROM 9880384V83). To obtain copies of these materials, please contact Motorola as directed at the end of this
section. After installation, these instructions should be retained and readily available for any person operating or servicing this
repeater or working near it.
Failure to follow these safety precautions and instructions could result in serious injury or property damage. The installation
process requires preparation and knowledge of the site before installation begins. Review installation procedures and
precautions in the Motorola R56 manual before performing any site or component installation. Personnel must use safe work
practices and good judgment, and always follow applicable safety procedures, such as requirements of the Occupational
Safety and Health Administration (OSHA), the National Electrical Code (NEC), and local codes.
W A R N I N G
SLR_5000_NAG.book Page 2 Monday, March 2, 2015 10:19 AM
3
English
• RF energy burn hazard. Disconnect power in the cabinet to prevent injury before disconnecting and connecting antennas.
• Shock hazard. The outer shields of all Tx and Rx RF cables outer shields must be grounded per Motorola R56 manual.
• Shock hazard. DC input voltage shall be no higher than 60 VDC. This maximum voltage shall include consideration of the battery charging
“float voltage” associated with the intended supply system, regardless of the marked power rating of the equipment.
• All Tx and Rx RF cables shall be connected to a surge protection device according to Motorola R56 manual. Do not connect Tx and Rx RF
cables directly to an outside antenna.
• Compliance with National and International standards and guidelines for human exposure to Electromagnetic Energy (EME) at
Transmitter Antenna sites generally requires that persons having access to a site shall be aware of the potential for exposure to EME and
can exercise control of exposure by appropriate means, such as adhering to warning sign instructions. See this installation manual and
Appendix A of Motorola R56.
This product complies with the requirements set forth by the European R&TTE regulations and applicable CENELEC standards concerning
human exposure to Electromagnetic Energy (EME) at Transmitter Antenna sites. “Appendix F” of the SLR 5000 Series Repeater Basic Service
and Installation Manual includes an EME exposure analysis of a typical system configuration for this product.
For a different system configuration than the typical configuration, compliance with applicable EME exposure standards (current versions of
the EN50384 and EN50385 standards for occupational and general public exposure, respectively) can be evaluated by either employing the
method illustrated in the typical system configuration EME exposure analysis included in “Appendix F” in the SLR 5000 Series Repeater Basic
Service and Installation Manual, or employing another suitable method among those described in the current version of the EN50383
standard.
Once the occupational and general public compliance boundaries are determined, means to ensure that workers and people are outside the
respective boundaries, for instance using appropriate signage or restricted access, should be implemented; if this is not possible or practically
achievable for the specific system configuration, the configuration should be modified in order to make it possible. The R56 Standards and
Guidelines for Communications Sites manual provides examples of signage that can be used to identify the occupational or general public
compliance boundaries.
Refer to product specific manuals for detailed safety and installation instructions. Manuals can be obtained with product orders, downloaded
from https://businessonline.motorolasolutions.com or purchased through the Motorola Aftermarket & Accessory Department.
Attention
SLR_5000_NAG.book Page 3 Monday, March 2, 2015 10:19 AM
English
English
4
MOTOTRBO SLR 5000 Series Repeater
Supplemental Safety and Installation
Requirements
ATTENTION!
The MOTOTRBO SLR 5000 Series Repeater must be installed in a
suitable, in-building enclosure. A restricted access location is required
when installing this equipment into the end system.
The repeater contains a Class 1 built-in power supply component. It is
equipped with an appliance inlet for connecting to an AC input, as
well as DC input terminals which meet SELV DC circuit requirements.
When installing the equipment, all requirements of relevant standards
and local electrical codes must be fulfilled.
The maximum operating ambient temperature of this equipment is
60°C. The maximum guaranteed operating altitude is 2000 meters
above sea level. Operating above this maximum altitude may result in
degradation to product specifications and compliances.
The nominal13.6 VDC output from the power supply to the PA is at an
energy hazard level (exceeds 240 VA).
When installing into the end system, care must be taken so as not to
touch the output wires. When the MOTOTRBO SLR 5000 Series
Repeater is used in a DC reverting system, the DC power supply
must be located in the same building as the MOTOTRBO SLR 5000
Series Repeater, and it must meet the requirements of a SELV circuit.
General Installation
Proper installation ensures the best possible performance and
reliability of the repeater equipment. Pre-installation planning is
required. This includes considering the mounting location of the
equipment in relation to input power, antennas, and system
interfaces. Also to be considered are site environment conditions, the
particular mounting method (several available), and the required tools
and equipment.
If this is the first time installing this type of equipment, it is highly
recommended that the user read the following:
• Chapter 12 of the SLR 5000 Series Basic Service and Installation
Manual before beginning the actual installation.
Pre-Installation Overview
The following information is an overview for installing the SLR 5000
Series Repeater:
List of Supplied Items
• SLR 5000 Series Repeater
• Cabinet and Rack mounting hardware
• AC line cord
• Quick Start Guide
NOTE: Save the SLR 5000 Series Repeater shipping container
and its components to facilitate possible future SLR 5000
Series Repeater shipping needs.
SLR_5000_NAG.book Page 4 Monday, March 2, 2015 10:19 AM
5
English
Environmental Conditions at Intended Installation
Site
The repeater may be installed in any location suitable for electronic
communications equipment, provided that the environmental
conditions do not exceed the equipment specifications for
temperature, humidity, and air quality.
Operating Temperature Range
-30°C (-22°F) to +60°C (+140°F) – consider cabinet temperature rise.
Humidity
Humidity range: At or below RH of 95%, non-condensing at 50°C
(122°F).
Air Quality
• Air quality (rack mount): Airborne particulates level must not
exceed 25 µg/m3
• Air quality (cabinet mount): airborne particulates level must not
exceed 90 µg/m3
The Motorola Quality Standards Fixed Network Equipment
Installation manual, R56; specifically refer to the information on
ground connection for lightning protection and power requirements.
Mechanical Installation
• The repeater may be mounted in a rack or cabinet.
• Open frame racks accept multiple repeaters and ancillary
equipment; EIA 48.3 cm (19 inch) rack configuration.
Recommended clearance front and rear is 91.44 cm (36 in)
minimum for servicing access.
• Cabinets must be equipped with ventilation slots or openings in the
front (for air entry) and back or side panels (for air to exit). If
several repeaters are installed in a single cabinet, be sure
ventilation openings surround each repeater to allow for adequate
cooling. All cabinets must have at least 15 cm (6 in) of open space
between the air vents and any wall or other cabinets to allow for
adequate air flow.
Mounting the SLR 5000 Series Repeater in a Rack or
Cabinet
When mounting the SLR 5000 Series Repeater into a rack or cabinet,
use the included mounting hardware. This allows proper installation of
the repeater within the center of gravity of a rack or to use in forward
mounting the repeater in cabinet installations.
NOTE: See Chapter 12 of the SLR 5000 Series Repeater for
modular racks and cabinets that are available for
purchase.

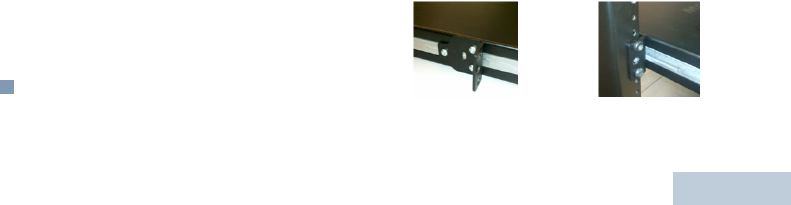

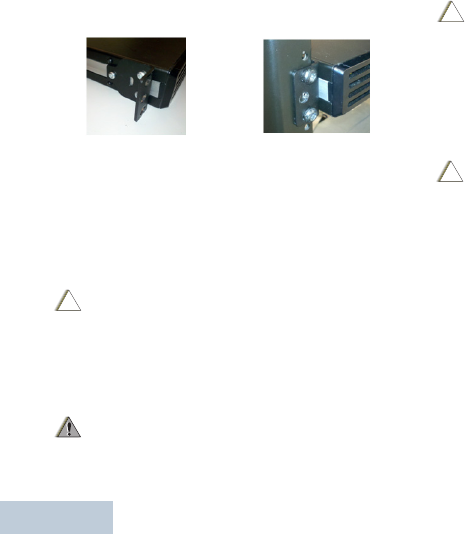

See Figure 1a and Figure 1b for an illustration of the mounting
hardware configured for a rack installation.
Figure 1a: Rack installation Figure 1b: Rack installation
SLR_5000_NAG.book Page 5 Monday, March 2, 2015 10:19 AM
English
English
6

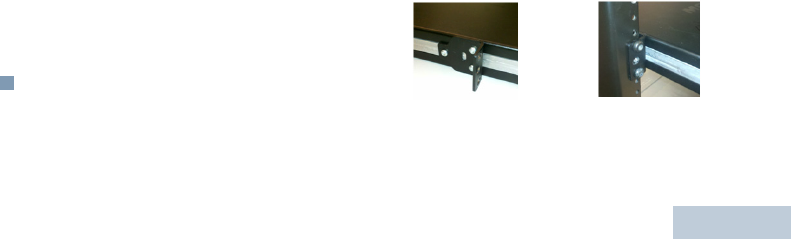

See Figure 2a and Figure 2b for an illustration of the mounting
hardware configured for a cabinet installation.
Power Input Requirements
After the repeater equipment has been mechanically installed,
electrical connections must be made. This involves making the
following connections to:
• When applicable, AC input power cabling: 100–240 Volts
(47–63Hz) at 4 A maximum.
• When applicable, DC input power cabling: 11–14.4 VDC at 17 A
maximum.
Grounding
Connect a bonding wire from the repeaters ground screw to the site
ground point. The size of the bonding wire used for this connection
must be 8 AWG minimum.
NOTE: Follow all applicable electrical codes for the end use
country and locality.

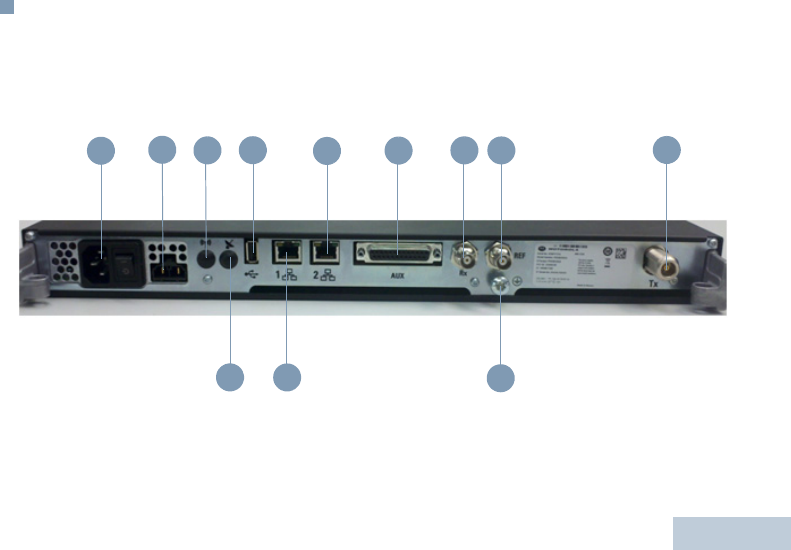

Cable Connections
• Connect RF coaxial cables to transmit (N-Type Female) and
receive (BNC Female) antenna connectors.
• System cable connections are made through the Aux and/or
Ethernet connectors.
Do not apply AC power to the repeater at this time. Make
sure that the circuit breaker associated with the AC outlet
is turned off.
The AC socket-outlet must be installed near the
equipment and must be easily accessible.
Ensure that the appropriate voltage is connected with a
nominal 13.6VDC (11–14.4 VDC).
Figure 2a: Mounting hardware Figure 2b: Mounting hardware
W A R N I N G
The base station/repeater is to be connected to a battery
supply that is in accordance with the applicable electrical
codes for the end use country; for example, the National
Electric Code ANSI/NFPA No.70 for the U.S.
Refer to Motorola Quality Standards Fixed Network
Equipment Installation manual, R56 for complete
information regarding lightning protection.
SLR_5000_NAG.book Page 6 Monday, March 2, 2015 10:19 AM
7
English
Connectors
Rear Panel
Figure 3 illustrates the position of the external connectors located on the back panel of the repeater. Table 1 identifies the connector types as
well as the primary function of a connector.
Figure 3: SLR 5000 Series Repeater rear panel locations
125
4
3
6
789
11
10 12
SLR_5000_NAG.book Page 7 Monday, March 2, 2015 10:19 AM
English
English
8
Post-Installation Checklist
Applying Power
After the SLR 5000 Series Repeater has been mechanically installed
and all electrical connections have been made, power may now be
applied and the repeater checked for proper operation.
Front Panel LEDs
After turning on the repeater power, the seven LEDs on the repeater
front panel:
1. Light for approximately one second to indicate that they are
functional, then
2. Go off for one second.
3. Indicate the operational status of the repeater.
Verifying Proper Operation
Operation of the repeater can be verified by:
• Observing the state of the seven LEDs located on the front panel,
and
• Exercising radio operation.
Table 1: Connector Type and Primary Function
NO Connector Function(s)
C14 (IEC
60320)
AC Power Inlet and Repeater
Power Switch
Molex 42818 –
0212
DC Power Inlet and DC Charger
Outlet
Option
Dependent
Future Option 1
Option
Dependent
Future Option 2
Type A Socket USB
RJ-45 – Jack Ethernet 1
RJ-45 – Jack Ethernet 2
DB25 –
Female
Rx Audio, Tx Audio, PTT, COR,
Accessory Power, 1 PPS, and
GPIO
BNC – Female Receiver RF
BNC – Female Frequency Reference Input
T30 TORX
Screw
Bonding ground connection
N-Type –
Female
Transmitter RF
1
2
3
4
5
6
7
8
9
10
11
12
Some repeater components can become extremely
hot during operation. Turn off all power to the
repeater and wait until sufficiently cool before
touching the repeater.
SLR_5000_NAG.book Page 8 Monday, March 2, 2015 10:19 AM
9
English
Archiving
Copying the Repeater Codeplug Data to a Computer
Proceed to the Customer Programming Software (CPS) configuration
procedures to customize the repeater parameters (e.g., operating
frequency, PL, codes, etc.). Backup the codeplug data of the SLR
5000 Series Repeater using the CPS application.
The SLR 5000 Series Repeater connector to facilitate the CPS
configuration is a USB Type-B host connection located on the front of
the repeater. See Figure 4.

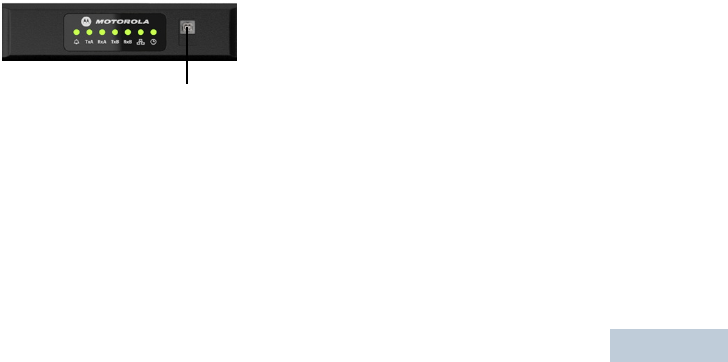

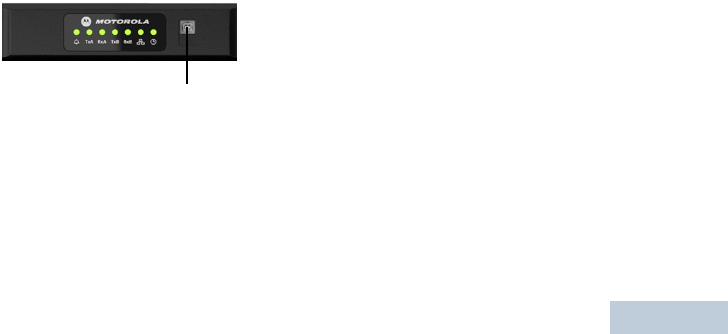

Figure 4: Front panel
Motorola Service Center
To find out more about Motorola Service Centers, please visit
http://www.motorolasolutions.com
USB service port
SLR_5000_NAG.book Page 9 Monday, March 2, 2015 10:19 AM
NOTES
English
SLR_5000_NAG.book Page 11 Monday, March 2, 2015 10:19 AM
1
Français
canadien
m
Guide de démarrage rapide du répéteur MOTOTRBO™ série 5000 SLR
Notations utilisées dans ce guide
Des notations de remarques et de précautions sont utilisées dans l'ensemble du texte de cette publication. Ces notations sont utilisées pour
mettre l'accent sur les dangers potentiels et pour encourager les utilisateurs à prendre les précautions qui s'imposent.
La notation AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée,
pourrait endommager l'équipement.
La notation AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée,
pourrait entraîner des blessures graves, voire la mort.
Ce symbole indique les zones du produit qui sont susceptibles de générer des dangers de brûlure.
!
Mise en garde
AVERTISSEMENT
SLR_5000_NAG.book Page 1 Monday, March 2, 2015 10:19 AM
2
Français
canadien
Normes et directives générales de sécurité et d'installation
Les consignes de sécurité générales supplémentaires suivantes doivent également être respectées :
• Pour continuer à respecter toute réglementation applicable et assurer la sécurité de cet équipement, n'installez aucune pièce de rechange
et ne modifiez aucune pièce de l’équipement sans autorisation.
• Tout équipement doit être entretenu par le personnel formé de Motorola.
• Si vous tentez une procédure de dépannage de l'équipement alors qu'il est sous tension, portez attention aux circuits alimentés qui
pourraient présenter un danger électrique.
• N'utilisez pas d'émetteurs-récepteurs radio à moins que tous les connecteurs RF soient solidement branchés et que tous les connecteurs
soient adéquatement protégés d'un embout.
• Tout équipement doit comporter un dispositif de mise à la terre adéquat, conforme au manuel Motorola R56 et aux instructions à suivre
durant l'installation en vue d'assurer une utilisation sécuritaire.
• Les fentes et les ouvertures du cabinet servent à l'aération. Évitez de bloquer ou de recouvrir les ouvertures qui empêchent les appareils de
surchauffer.
• Certains composants peuvent devenir très chauds durant l'utilisation. Mettez l'équipement hors tension et attendez qu'il refroidisse
suffisamment avant de le toucher.
• Veillez à ce que le site dispose d'une trousse d'urgence et de premiers soins en tout temps.
• Ne rangez jamais des matières combustibles sur ou près des étagères destinées à l'équipement. La combinaison matières combustibles-
chaleur-énergie électrique augmente le risque d'incendie.
AVERTISSEMENT : Pour une installation, un fonctionnement, un entretien et des réparations de cet équipement sans risque,
respectez les mesures de sécurité et instructions décrites ci-dessous ainsi que les consignes de sécurité supplémentaires
présentées dans les guides d’entretien et d’installation des produits Motorola et dans le manuel de Motorola intitulé
Standards and Guidelines for Communications Sites, R56 (que vous pouvez vous procurer en commandant le CD-ROM
9880384V83). Pour obtenir des copies de ces documents, adressez-vous à Motorola selon la procédure indiquée à la fin de
cette section. Après l’installation, conservez ces instructions pour que toute personne utilisant ou réparant ce répéteur ou
travaillant à proximité puisse s’y référer facilement.
Ne pas suivre ces mesures de sécurité et ces instructions peut entraîner des blessures graves ou des dommages matériels.
Le processus d'installation exige une préparation et une connaissance du site au préalable. Passez en revue les procédures
d'installation et les consignes de sécurité en consultant le manuel Motorola R56 avant de procéder à toute installation sur le
site ou à toute installation d'un composant. Le personnel doit adopter des pratiques professionnelles sécuritaires et faire
preuve de bon sens et toujours respecter les procédures de sécurité applicables, telles que les exigences des normes
Occupational Safety and Health Administration (OSHA), celles du Code national de l'électricité ou de tout autre code en
vigueur dans votre région.
AVERTISSEMENT
SLR_5000_NAG.book Page 2 Monday, March 2, 2015 10:19 AM
3
Français
canadien
• Tout équipement doit être installé sur site conformément aux exigences relatives à un « emplacement à accès restreint » (UL60950-1 et
EN60950-1), qui se définit comme suit : « L'accès est uniquement autorisé aux personnes chargées de l'entretien ou aux utilisateurs informés
des raisons motivant les restrictions appliquées à ce site et de toutes les précautions devant être prises. L'accès doit par ailleurs être soumis à
l'utilisation d'un outil ou d'une serrure et d'une clé ou d'autres dispositifs de sécurité, et est contrôlé par le responsable du site. »
• Risques de brûlure. Le boîtier métallique du produit peut devenir extrêmement chaud. Faites attention lorsque vous travaillez près de
l'équipement.
• Risques de brûlure causée par l'énergie RF. Coupez le courant du cabinet pour éviter les blessures avant de débrancher et de brancher des
antennes.
• Risques de décharge électrique. Le blindage de tous les câbles RF d'émission et de réception doit comporter un dispositif de mise à la terre
conforme aux exigences décrites dans le manuel Motorola R56.
• Risques de décharge électrique. La tension d'entrée de courant continu ne doit pas dépasser 60 V c.c. Cette tension maximale doit tenir
compte de la « tension d'annonciation » du chargement de la batterie associée au système d'alimentation voulu, peu importe le type de
puissance de l'équipement indiqué.
• Le blindage de tous les câbles RF d'émission et de réception doit comporter un dispositif de protection contre les surtensions conformément
au manuel Motorola R56. Ne branchez pas les câbles RF d'émission et de réception directement sur l'antenne extérieure.
• Les normes et directives nationales et internationales en matière d’exposition à l’énergie électromagnétique à proximité des antennes
émettrices exigent, en général, que les personnes ayant accès à de tels sites soient conscientes du risque d’être exposées à l’énergie
électromagnétique et de la possibilité de contrôler ces risques d’exposition en respectant strictement les instructions figurant sur les panneaux
d’avertissement. Référez-vous à ce manuel d’installation et à l’annexe A du manuel Motorola R56.
Ce produit est conforme aux exigences établies par la directive européenne R&TTE et aux normes CENELEC applicables en matière d'exposition
à l'énergie électromagnétique à proximité des antennes émettrices. L'annexe F du manuel d'entretien de base et d'installation du répéteur de
série SLR 5000 comprend une analyse de l'exposition à l'énergie électromagnétique d'une configuration typique de ce produit.
Pour une configuration système différente de la configuration typique, la conformité aux normes d'exposition à l'énergie électromagnétique (les
versions actuelles des normes EN50384 et EN50385 en matière d'exposition des professionnels et du public, respectivement) peut être évaluée
en utilisant la méthode illustrée dans l'analyse de l'exposition à l'énergie électromagnétique dans le cadre d'une configuration système typique
incluse dans l'annexe F du manuel d'entretien de base et d'installation du répéteur de série SLR 5000, ou en employant une autre méthode
appropriée parmi celles décrites dans la version actuelle de la norme EN50383.
Une fois les distances à respecter en milieu professionnel et public déterminées, des mesures permettant d'assurer que tout employé ou toute
personne demeure hors de portée, à l’aide, par exemple, d’une signalisation appropriée ou d’un accès restreint, doivent être mises en place; si
cela n’est pas possible ou n’est pas facilement applicable pour la configuration spécifique, cette configuration doit être modifiée afin que cela soit
possible. Le manuel intitulé Standards and Guidelines for Communications Sites R56 fournit des exemples de signalisation pouvant être utilisés
pour identifier les distances à respecter en milieu professionnel et public.
Consultez les manuels spécifiques au produit pour des instructions détaillant les mesures de sécurité et la procédure d’installation. Ces manuels
peuvent accompagner le produit commandé, être téléchargés du site https://businessonline.motorolasolutions.com ou être achetés auprès du
service Accessoires et pièces de rechange de Motorola.
Attention
SLR_5000_NAG.book Page 3 Monday, March 2, 2015 10:19 AM
Français
4
Français
canadien
canadien
Français
Répéteur MOTOTRBO SLR de série 5000
Exigences supplémentaires en matière de
sécurité et d'installation
ATTENTION!
Le répéteur MOTOTRBO de série SLR 5000 doit être installé dans un
endroit adéquat, à l'intérieur. Un endroit à accès restreint est
nécessaire au moment d'installer cet appareil au système d'extrémité.
Le répéteur comporte un bloc d'alimentation intégré de type Classe 1.
Il est équipé d’une entrée pour prise c.a. et de bornes d’entrée c.c.
conformes aux exigences relatives aux circuits SELV c.c.
L’installation de l’appareil doit répondre à l’ensemble des exigences,
des normes et des codes de l'électricité en vigueur dans votre région.
La température ambiante maximale autour de cet appareil ne doit pas
dépasser 60 °C. L'altitude maximale garantie de fonctionnement est
de 2000 mètres au-dessus du niveau de la mer. L'utilisation au-
dessus de cette altitude maximale peut entraîner une dégradation
des caractéristiques et conformités du produit.
La tension nominale de sortie de 13,6 V c.c. fournie par le bloc
d'alimentation à l'amplificateur de puissance est une énergie
dangereuse (elle dépasse 240 voltampères).
Procédez à l’installation dans le système d’extrémité avec précaution,
en veillant à ne pas toucher aux fils d'alimentation. Lorsque le
répéteur MOTOTRBO de série SLR 5000 est utilisé dans un système
de réversion c.c., le bloc d'alimentation c.c. doit se trouver dans le
même bâtiment que le répéteur MOTOTRBO de série SLR 5000 et
doit répondre aux exigences d'un circuit SELV.
Installation générale
Une installation correctement réalisée vise à assurer le meilleur
rendement et la meilleure fiabilité possible de l'équipement du
répéteur. Une planification s'impose donc. Il s'agit, entre autres, de
prendre en considération l'emplacement du montage de l'équipement
en fonction de l'alimentation, des antennes et des interfaces
systèmes. Il faut également examiner les conditions
environnementales du site, la méthode de montage à retenir (parmi
plusieurs) et les outils et l'équipement nécessaires.
Si vous procédez à l'installation de ce type d'équipement pour la
première fois, nous vous recommandons fortement de prendre
connaissance de ce qui suit :
• Chapitre 12 du manuel d'entretien de base et d'installation du
répéteur de série SLR 5000 avant de procéder à l'installation telle
quelle.
Présentation pré-installation
L'information ci-dessous vous donne un aperçu de l'installation du
répéteur de série 5000 :
Liste des éléments fournis
• Répéteur SLR de série 5000
• Cabinet et matériel de montage en bâti
• Cordon d'alimentation c.a.
• Guide de démarrage rapide
REMARQUE : Conservez le conteneur d'expédition et ses
composants du répéteur de série SLR 5000 afin de
faciliter une éventuelle expédition du répéteur de série
SLR 5000.
SLR_5000_NAG.book Page 4 Monday, March 2, 2015 10:19 AM
5
Français
canadien
Conditions environnementales du site d’installation
retenu
Le répéteur peut être installé dans tout emplacement adapté à
l'installation d'équipement de communication électronique pourvu que
les conditions environnementales respectent les spécifications du
fabricant quant à la température ambiante, au taux d'humidité et à la
qualité de l'air.
Plage de température de fonctionnement
-30 °C (-22 °F) à +60 °C (+140 °F) — prendre en compte la hausse
de température due au cabinet.
Humidité
Plage d'humidité : à ou sous 95 % d'humidité relative, sans
condensation à 50 °C (122 °F).
Qualité de l'air
• Qualité de l'air (montage en bâti) : le niveau de particules en
suspension dans l'air ne doit pas dépasser 25 µg/m3
• Qualité de l'air (montage en cabinet) : le niveau de particules en
suspension dans l'air ne doit pas dépasser 90 µg/m3
Le manuel de Motorola intitulé Quality Standards Fixed Network
Equipment Installation, R56, avec une attention particulière pour
l'information sur la connexion au dispositif de mise à la terre en vue
de protéger l'équipement contre la foudre et pour les exigences
d'alimentation.
Installation mécanique
• Le répéteur peut être monté dans un bâti ou dans un cabinet.
• Les bâtis ajourés peuvent contenir plusieurs répéteurs ainsi que
leur équipement accessoire; configuration du bâti EIA 48,3 cm
(19 po). Un dégagement minimal de 91,44 cm est recommandé à
l'avant et à l'arrière afin d'accéder à l'équipement pour y effectuer
des opérations de réparation et d'entretien.
• Les cabinets doivent comporter des fentes ou des ouvertures
d'aération sur les panneaux avant (pour l'entrée d'air), arrière ou
latéraux (pour la sortie d'air). Si plusieurs répéteurs sont installés
dans un même cabinet, assurez-vous que chacun d'entre eux
comporte des ouvertures d'aération pour permettre un
refroidissement adéquat. Il doit y avoir un dégagement minimal de
15 cm entre les bouches d'aération et toute autre surface (mur ou
panneau latéral d'un autre cabinet).
Montage du répéteur de série 5000 SLR dans un bâti
ou un cabinet
Lors du montage du répéteur de série SLR 5000 dans un bâti ou un
cabinet, utilisez le matériel de montage inclus. Cela permet
l'installation correcte du répéteur dans le centre de gravité du bâti ou
le montage en position avancée pour utiliser le répéteur dans une
installation en cabinet.
REMARQUE : Reportez-vous au chapitre 12 du manuel du répéteur
de série SLR 5000 pour voir les bâtis modulaires et
les cabinets qui sont disponibles à l'achat.
Reportez-vous à la Figure 1a et à la Figure 1b pour une illustration du
matériel de montage utilisé dans une installation en bâti.
Figure 1a : Installation en bâti Figure 1b : Installation en bâti
SLR_5000_NAG.book Page 5 Monday, March 2, 2015 10:19 AM
Français
6
Français
canadien
canadien
Français
Reportez-vous à la Figure 2a et à la Figure 2b pour une illustration du
matériel de montage utilisé dans une installation en cabinet.
Exigences d'alimentation
Après l'installation mécanique du répéteur, il faut établir les
connexions électriques. Il s'agit plus précisément de relier l’appareil :
• Le cas échéant, câblage d'alimentation d'entrée c.a. : 100-240
volts (47-63 Hz) à 4 A maximum.
• Le cas échéant, câblage d'alimentation d'entrée c.c. :
11-14,4 V c.c. à 17 A maximum.
Mise à la terre
Branchez un fil de mise à la terre provenant de la vis de mise à la
terre du répéteur au point de masse du site. Le câble utilisé pour
établir cette connexion doit être d'un calibre minimal de 8 AWG.
REMARQUE : Suivez tous les codes électriques en vigueur dans le
pays et la localité d'utilisation.
Branchements des câbles
• Branchez les câbles coaxiaux RF aux connecteurs d'antenne de
transmission (connecteur femelle de type N) et de réception
(connecteur BNC femelle).
• Le branchement des câbles de système s'effectue par
l'intermédiaire des connecteurs aux et/ou Ethernet.
N’alimentez pas le répéteur en courant alternatif à ce
stade. Assurez-vous de mettre le disjoncteur associé à la
prise de courant alternatif en position hors tension.
La prise de courant alternatif doit être installée à proximité
de l'équipement et facile d'accès.
Assurez-vous que la tension nominale corresponde à
13,6 V c. c. (11-14,4 V c.c.).
Figure 2a : Matériel de montage Figure 2b : Matériel de montage
!
Mise en garde
AVERTISSEMENT
La station de base/répéteur doit être branchée sur une
batterie conforme aux codes de l’électricité en vigueur
dans le pays d'utilisation, par exemple, au National
Electrical Code ANSI/NFPA n
o
70 des États-Unis.
Consultez le manuel de Motorola intitulé Quality
Standards Fixed Network Equipment Installation, R56
pour obtenir de plus amples renseignements sur la
protection de l'équipement contre la foudre.
!
Mise en garde
!
Mise en garde
SLR_5000_NAG.book Page 6 Monday, March 2, 2015 10:19 AM
7
Français
canadien
Connecteurs
Panneau arrière
La Figure 3 illustre l'emplacement des connecteurs externes situés sur le panneau arrière du répéteur. Le Tableau 1 indique les types de
connecteurs, ainsi que la fonction principale d'un connecteur.
Figure 3 : Emplacements panneau arrière du répéteur de série 5000
125
4
3
6
789
11
10 12
SLR_5000_NAG.book Page 7 Monday, March 2, 2015 10:19 AM
Français
8
Français
canadien
canadien
Français
Liste de vérification après installation
Alimenter la station
Après avoir procédé à l'installation mécanique de l'équipement du
répéteur et établi tous les branchements électriques, alimentez le
répéteur pour en vérifier le bon fonctionnement.
Voyants DEL du panneau avant
Après la mise sous tension du répéteur, les sept voyants sur panneau
avant du répéteur :
1. S'allument pendant environ une seconde pour indiquer qu'ils sont
fonctionnels, puis
2. S'éteignent pendant une seconde.
3. Indiquent l'état de fonctionnement du répéteur.
Vérification d’un fonctionnement adéquat
Le fonctionnement du répéteur peut être vérifié en :
• Observant l'état des sept voyants DEL situés sur le panneau
avant; et
• Effectuant des tests du fonctionnement de l’émetteur-récepteur
radio.
Tableau 1 : Type de connecteur et fonction principale
NoConnecteur Fonction(s)
C14 (IEC
60320)
Prise d'alimentation AC et
interrupteur marche/arrêt du répéteur
Molex 42818 –
0212
Entrée d'alimentation c. c. et prise
chargeur c. c.
Dépend de
l'option
Option future 1
Dépend de
l'option
Option future 2
Prise de type A USB
RJ-45 – Prise Ethernet 1
RJ-45 – Prise Ethernet 2
DB25 –
Femelle
Réception audio, transmission audio,
PTT, COR, alimentation d'accessoire,
1 PPS et GPIO
BNC – Femelle Récepteur RF
BNC – Femelle Entrée de référence de fréquence
Vis TORX T30 Connexion de mise à la terre
Type N –
Femelle
Émetteur RF
1
2
3
4
5
6
7
8
9
10
11
12
Certains composants peuvent devenir très chauds
durant l'utilisation. Mettez le répéteur hors tension et
attendez qu'il refroidisse suffisamment avant de le
toucher.
!
Mise en garde
SLR_5000_NAG.book Page 8 Monday, March 2, 2015 10:19 AM
9
Français
canadien
Archivage
Copie des données de codeplug du répéteur sur un
ordinateur
Passez aux procédures de configuration du logiciel de
programmation client (CPS) pour personnaliser les paramètres du
répéteur (p. ex., fréquence de fonctionnement, PL, codes, etc.).
Sauvegardez les données de codeplug du répéteur de série 5000 à
l'aide du logiciel CPS.
Le connecteur permettant la configuration du logiciel CPS du répéteur
de série 5000 est un connecteur USB de type B hôte situé à l'avant
du répéteur. Voir Figure 4.
Figure 4 : panneau avant
Motorola Service Center
Pour en savoir plus sur les centres de service Motorola, rendez-vous
sur le site http://www.motorolasolutions.com.
Port de service USB
SLR_5000_NAG.book Page 9 Monday, March 2, 2015 10:19 AM
M
MOTOROLA, MOTO, MOTOROLA SOLUTIONS
and the Stylized M logo are trademarks or
registered trademark of Motorola Trademark
Holdings, LLC and are used under license.
All other trademarks are the property of their respective
owners.
© 2015 Motorola Solutions, Inc. All rights reserved.
March 2015.
www.motorolasolutions.com/mototrbo
Printed in
*MN001443A01*
MN001443A01-AA
SLR_5000_NAG.book Page 1 Monday, March 2, 2015 10:19 AM

Navigation menu
