User Manual

Nemo

Climatic sensor

0682

SCT

WSCT

EN - Instructions and warnings for installation and use

IT - Istruzioni ed avvertenze per l’installazione e l’uso

FR - Instructions et avertissements pour l’installation et l’utilisation

ES - Instrucciones y advertencias para la instalación y el uso

DE - Installierungs-und Gebrauchsanleitungen und Hinweise

PL - Instrukcje i ostrzeżenia do instalacji i użytkowania

NL - Aanwijzingen en aanbevelingen voor installatie en gebruik

ENGLISH

GENERAL WARNINGS

Safety warnings

• During device installation, always strictly ob serve

all instructions in this manual. If in any doubt re -

garding installation, do not proceed and contact

the Nice Technical Assistance for clarifications.

• CAUTION! – Important instructions: keep these

instructions in a safe place to ena ble future

product maintenance and disposal procedures.

•CAUTION! – All installation, connection, pro-

gramming and maintenance operations must

be performed exclusively by a qualified techni-

cian!

• CAUTION! – Nemo is not to be considered a sa -

fety device that eliminates faults on the aw ning

caused by strong winds (in fact a simple power

failure would make automatic retraction of the

awning impossible). Nemo should be con si de -

red part of an automation used to safeguard

the awning and to facilitate use.

• Nice declines all liability for material damage cau sed by

atmospheric agents not detected by the device sen-

sors.

• Do not open the device protection housing as it con-

tains electrical circuits that do not require maintenance.

• Never apply modifications to any part of the de vice.

Operations other than as specified can only cause

malfunctions. The manufacturer de clines all liability for

da mage caused by makeshift modifications to the

product.

• Never place devices near to sources of heat and never

expose to naked flames. This may damage the unit and

cause malfunctions.

Other warnings

• The device is powered by a photovoltaic cell which

must be exposed to sunlight. Therefore ensure that the

surface of this cell is kept clean and free of leaves, snow

or other elements: clean the surface with a soft damp

cloth, avoiding the use of substances containing alco-

hol, benzene, solvents or similar.

• The product packaging material must be disposed of in

full observance of current local legislation governing

waste disposal.

1 –PRODUCT DESCRIPTION AND INTEND-

ED USE

This product is part of the series of Nemo climatic sen-

sors. These are equipped with a built-in radio transmitter

with “TTS” encoding and independent solar power sup-

plied by a built-in photovoltaic cell; during the night Nemo

uses the residual power accumulated during the day,

thus eliminating the need for connection to the mains

power supply.

Nemo is designed for systems used to automate sun

awnings, shutters, skylights and similar, which implement

Nice tubular motors with “TTS” radio encoding. Any oth-

er use is to be considered improper and is strictly

prohibited! The manufacturer declines all liability for

damage resulting from improper use of the product

and other than as specified in this manual.

2–UNIT OPERATION

Operation of Nemo is based on the detection of varia-

tions in wind speed (function present on Nemo SCT only)

or variations in the intensity of sunlight.

When the reading value exceeds the trip threshold (mo -

difiable parameter), Nemo transmits a “radio signal” to

the automation. This, in turn, activates the set ma noeuvre

according to the type of signal received.

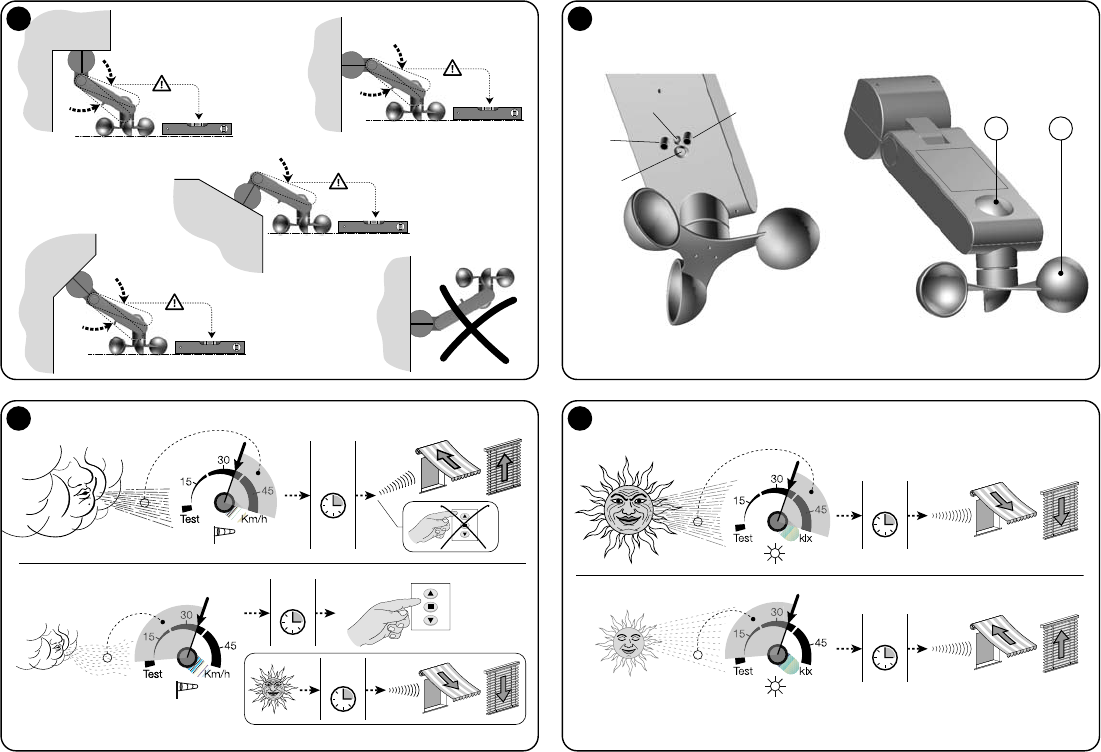

• “Sun” sensor (fig. 8)

When the intensity of sunlight, measured by the sensor

(b - fig. 6) exceeds the threshold, after 2 minutes Nemo

transmits the Descent command to the automation.

Otherwise, when the sunlight intensity falls below the

threshold value, after 15 minutes Nemo transmits the

retraction command to the automation.

The delay intervals described above are implemented to

avoid continuous and repetitive movements of the au -

tomation in the presence of transitory clouds. As regards

the thresholds, there is a difference (hysteresis) of approx.

70% between the threshold that activates descent and

the threshold that activates retraction. For example, if the

threshold is set at 20Klux descent is activated when this

brightness value is reached, while the awning is retracted

when the value reaches approx. 14Klux.

• “Wind” sensor (fig. 7)

When the wind speed, measured by the sensor (a - fig.

6), exceeds the threshold, Nemo immediately transmits

the Up command to the automation. At the same time it

also sends a command that blocks execution of any oth-

er command sent to the automation, to protect the

awning from the wind.

When the wind speed falls below the threshold value,

after 4 minutes Nemo unblocks the awning protection to

enable other automation commands. After the system is

unblocked, if the sun threshold is exceeded, after 15 min-

utes Nemo sends the command for awning descent.

Note - During normal operation of the product, the led

remains permanently off, even when Nemo sends com-

mands.

3 –PRELIMINARY INSTALLATION CHECKS

AND PRODUCT APPLICATION LIMITS

• Read the technical specifications provided in the chap-

ter “Product technical specifications” to check the

application limits of Nemo.

• Ensure that the automation receiver on which Ne mo is

to be memorised uses “TTS” encoding (refer to the

automation receiver instruction manual).

• Nemo may not be compatible with older motors pro-

duced before June 2004 or TT0 control unit models.

•(fig. 1) Ensure that the selected installation site for

Nemo is within the range with respect to the automa-

tion to be controlled. Although the range in favourable

conditions (open field) can reach 100m, as Nemo rep-

resents a protection for the awning, a maximum range

of 10-20 m is recommended. It is also recommended

to check that there are no other radio devices in the

zone operating at the same frequency, such as alarms,

radio headphones etc.: these may reduce the range

further or even block communication between Nemo

and the automation.

• Ensure that the selected installation site for Nemo

meets the following requirements:

– (fig. 2) must enable direct sun exposure of the sun

sensor surface, at least at the time of day in which the

sun protection of the automation must be efficient; nev-

er install the product in shaded areas caused by

awnings, trees, balconies etc.;

– (fig. 3) the area must ensure exposure of the wind

sensor blades to the same ventilation as that applied on

the sun awning to be automated.

•(fig. 4) Select the type of configuration for the Nemo

structure according to the angle of the surface selected

for installation. Caution! – the wind sensor blades

must be positioned horizontally facing downwards

with respect to the body.

• Ensure that the selected surfaces for installation are

solid and guarantee a stable fixture.

• Ensure that Nemo is placed in a position protected

against accidental impact with other objects.

4– PRODUCT INSTALLATION

For installation, fix the various parts of the product in

numerical order as shown in fig. 5. Then rotate the body

of Nemo until the wind sensor blades are positioned on a

horizontal plane as shown in fig. 4.

In general, up to 3 Nemo units can be memorised on the

same automation; this enables control of different points

of the environment.

5–MEMORISING THE PRODUCT ON THE

AUTOMATION RECEIVER

As with any transmitter, Nemo also requires memorisation

of its radio code on the receiver of the automation to be

controlled, so that Nemo can send the data of its climatic

sensors To memorise Nemo follow the procedure “Mode

I” described in the manual of the associated receiver.

Note – key ■(= Stop) on the transmitter specified in this

manual is equivalent to the Nemo key “P1” as shown in

fig. 6.

If the original automation instructions are not available (all

Nice product manuals are available on the site www.nice-

service.com) the following memorisation procedure can

be used.

• PROCEDURE “A” – memorising the first

transmitter

Note – Use this procedure when no radio code has yet

been memorised on the tubular motor.

01. Disconnect the tubular motor from the power supply

and re-connect; the motor emits 2 long beeps (or

performs 2 long movements). Caution! - On pow-

er-up, if the motor emits 2 short beeps (or per-

forms 2 short movements, or no movement at

all), this means that other transmitters have been

memorised. In this case, interrupt the procedure

and follow “Procedure B”.

02. Within 5 seconds, press and hold the key “P1” on

Nemo and release once the motor has emitted the

first of the 3 short beeps (or the first of the 3 short

movements) to confirm memorisation. Caution! - If

the key is not pressed within 5 seconds the motor

emits 1 short beep (or performs 2 short movements).

This indicates memorisation failure.

• PROCEDURE “B” – memorising other

transmitters

Note – Use this procedure when other devices are

already memorised on the tubular motor

01. (on the Nemo to be memorised) Press and hold the

key “P1”, until the motor emits 1 long beep;

02. (on a previously memorised transmitter) Press the

key ■ 3 times (slowly) or key “P1” in the case of a

previously memorised Nemo).

03. (on the Nemo unit to be memorised) Press “P1” again.

04. The motor emits 3 short beeps (or performs 3 long

movements) to confirm memorisation.

Note – If the motor emits 6 short beeps (or performs 6

long movements) this means that the memory is full.

6–PRODUCT CHECK BY “TEST” MODE

At the end of the memorisation procedure, perform the

following tests to ensure correct memorisation and oper-

ation of the Nemo sensors.

In TEST mode the system sets the sensor thresholds to

minimum, so that they can be exceeded with small varia-

tions in light and wind. This enables a rapid check of sys-

tem behaviour, and avoids long waits. In this way Nemo

responds in real time, without observing the envisaged

pause times for normal operation.

• Sun sensor test:

01. Turn the knob “Sun” (fig. 6) ANTICLOCKWISE to the

position “Test”.

Set the system so that the sun sensor is illuminated

with at least 1Klux (outdoor daylight. even if partially

cloudy, should be sufficient; otherwise use a lamp).

02. Ensure that the green Led emits a series of short

flashes (= threshold exceeded) and that Nemo acti-

vates a Descent command.

03. Obscure the sensor with the hand (as the threshold

is minimum in TEST mode, if the weather is mild and

in full sunlight, the hand may not be sufficient to

darken the sensor; in this case use a black cloth) and

check that the led emits a series of short flashes (=

end of exceeding threshold; alternating red and

green flashes) and that Nemo activates an UP com-

mand.

04. Then turn the “Sun” knob outside the “TEST” zone.

• Wind sensor test:

01. Turn the knob “Wind” (fig. 6) ANTICLOCKWISE to

the position “Test”.

02. Move the wind sensor blades and ensure that: a)

Nemo sends the awning UP command to the

automation; b) Nemo blocks the possibility of acti-

vating any other command on the automation (pro-

tection of awning against wind); c) the Led emits a

series of brief red flashes (= threshold exceeded).

03. At this point stop the blades and ensure that: a)

Nemo unblocks the awning wind protection and that

awning commands are possible; b) the Led emits a

series of brief alternating red and green flashes (=

end of exceeding threshold).

04. Then turn the “Wind” knob outside the “TEST” zone.

Caution!

During the “Test” on the “sun” or “wind” sensors, Nemo

transmits the commands corresponding to values ex -

ceeding the sun or wind thresholds to the control unit.

These commands, on the control unit, activate the aw -

ning Down and Up manoeuvres, as well as the activation

of any blocks or activation of priority status, as shown

in the following examples.

• First example: values exceeding the wind threshold

causes both upward movement of the awning and a block

(on the control unit) of all commands for 15 minutes.

• Second example: after descent of the awning caused

by values exceeding the sun threshold, if the user sends

an Up command via a transmitter, the control unit acti-

vates the “manual priority” status. From this moment

onwards, the control unit ignores all subsequent com-

mands sent by Nemo, caused by values “exceeding the

sun threshold” and normal operation is restored when

Nemo sends the command “end of values exceeding sun

threshold”.

To cancel blocks generated during the test phase, sim-

ply switch off the control unit (or motor) controlled by

Nemo for a few seconds.

On completion of the checks in TEST mode, the Sun and

Wind sensor knobs can be set to the required values,

using the graduated scale next to the knobs as a refer-

ence.

• “Sun” knob

As a guideline, this knob should be set to between 15

and 30Klux. If the automation needs to be activated in

the case of very intense sunlight, set the knob to a higher

value.

Otherwise, the “real time” mode can also be used to set

the Sun knob. To use this mode, turn the Sun knob

through small sections and each time wait for a few sec-

onds, to that Nemo can compare the set threshold with

the light value measured at that time, and then transmit

the envisaged command to the automation. In this case

the led emits one of the following signals: green flashing =

threshold exceeded; alternating red and green flashes =

threshold not exceeded.

• “Wind” knob

As a guideline, this knob should be set to between 15

and 30Km/h; it can only be set to higher values in the

case of small and very sturdy awnings.

7– DIAGNOSTICS

It is possible to check at any time whether the intensity of

the atmospheric phenomena at the time is below or

above the set threshold by activating “DIAGNOSTIC”

mode.

To activate diagnostics, briefly press “P1” (fig. 6) and wait

for approx. 1 second when the red led stops flashing,

then check the led signal and compare this with the

description in Tabla A.

Caution! - “Diagnostic” mode only generates the led

signal and not an awning command.

8– DISABLING THE SUN SENSOR

To disable the sun sensor, for example in the winter, turn

the “Sun” knob (fig. 6) clockwise to the maximum setting.

To enable the sensor, turn the knob to the required set-

ting and briefly press “P1” (fig. 6).

Caution! - The wind sensor cannot be disabled.

9– TROUBLESHOOTING...

If the wind or sun exceeds the set threshold but the

automation seems not to perform the ma noeuvre

correctly: • ensure that Nemo is correctly memorised in

the receiver of the automation to be controlled, as fol-

lows: Send a command to the automation by means of

another transmitter, then press P1 on Nemo to ensure

that the manoeuvre is stopped. • Check correct opera-

tion of the sensors by running the diagnostics function

described in chapter 7. • Then perform the TEST de -

scribed in chapter 6.

Table A

• Led off

No threshold has been exceeded and there is no pre-

alarm.

• Red Led lit (for 3 seconds)

The set wind threshold has been exceeded

• Green Led lit (for 3 seconds)

The set sun threshold has been exceeded

• Red flashing Led (for 3 seconds)

Pre-alarm: fault on “wind” sensor this has not detect-

ed wind action in the last 24 hours

• Green flashing Led (for 3 seconds)

Pre-alarm: fault on “sun” sensor this has not detected

any variation in sunlight intensity in the last 24 hours

PRODUCT DISPOSAL

This product is an integral part of the automation,

and therefore must be disposed of together with the

latter.

As in installation, also at the end of product lifetime, the

disassembly and scrapping operations must be per-

formed by qualified personnel.

This product comprises various types of materials: some

may be recycled and others must be disposed of. Seek

information on the recycling and disposal systems envis-

aged by the local regulations in your area for this product

category.

Caution! - some parts of the product may contain pollu-

tant or hazardous substances which, if disposed of into

the environment, may cause serious damage to the envi-

ronment or physical health

As indicated by the symbol alongside, dis-

posal of this product in domestic wa ste is

strictly prohibited. Separate the wa ste into

categories for disposal, according to the

methods envisaged by current legislation in

your area, or return the product to the retailer when pur-

chasing a new version.

Caution! – Local legislation may envisage serious fines in

the event of abusive disposal of this product.

Battery disposal

Caution! – The product contains a battery that must be

removed prior to disposal. The discharged battery con-

tains pollutant substances and therefore must not be dis-

posed of as common household waste. Dispose of

according to separate waste collection procedures as

envisaged by local current standards.

EC DECLARATION OF

CONFORMITY

Note - The contents of this declaration correspond to those

of the last revision available of the official document, deposit-

ed at the registered offices of Nice S.p.a., before printing of

this manual. The text herein has been re-edited for editorial

purposes.

Number: 286/WSCT Revision: 1

The undersigned Luigi Paro, in the role of Managing

Director, declares under his sole responsibility that

the product:

Manufacturer’s name: Nice S.p.a.

Address: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italy

Type: Climatic sensor

Models: Nemo WSCT; Nemo SCT

Accessories: –––

conform with the requirements of the EC directive:

• 1999/5/EC; DIRECTIVE 1999/5/EC OF THE

EUROPEAN PARLIAMENT AND COUNCIL of 9

March 1999 regarding radio equipment and

telecommunications terminal equipment and the

mutual recognition of their conformity, according to

the following harmonised standards:

– Health protection: EN 50371:2002;

– Electrical safety: EN 60950-1:2006;

– Electromagnetic compatibility : EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– Radio range: EN 300220-2V2.1.2:2007

In accordance with the directive 1999/5/EC (appen-

dix V), the product is class 1 and marked:

Oderzo, 2 September 2009

Luigi Paro

(Managing director)

0682

TECHNICAL SPECIFICATIONS OF PRODUCT

■Power supply: Completely autonomous comprising

photovoltaic cell (64 mWp)

■Transmission Frequency: 433,92 Mhz with built-in

antenna

■Radio encoding: TTS (compatible with receivers

controlled with transmitters in the series Ergo, Plano,

NiceWay)

■Radiated power: approx. 1 mW (erp). In optimal con-

ditions this corresponds to a range of approx. 100 m

in open field or 20 m inside buildings

■Protection rating: IP 34

■Impact resistance: up to 0,5J, according to standard

EN 60068-2-75; hail: H3-H4 Torro scale

■Operating temperature: from - 20°C to + 55°C

■Dimensions (mm.): (volume) 125 x 250 x 100 (H)

■Weight: 250 g

Wind sensor

■Measurement range: from 0 to 125 Km/h

■Resolution: 1 km/h

■Accuracy: ± 2% F.S

■Conversion constant: 0,26 rev/s - km/h

■Threshold adjustment: from 5 to 60 Km/h

■Pre-alarm: after 24 h without wind

Sun sensor

■Measurement range: from 3 to 80 Klux

■Resolution: 1 Klux

■Accuracy: ± 5% F.S

■Threshold adjustment: from 5 to 60 Klux

■Pre-alarm: after 24 h without variations in sunlight

–––––––

Note:

–(*) The range of the transmitters can be influenced by other

devices operating in the vicinity at the same frequency as the

transmitter (for example radio headphones, alarm systems etc.)

causing interference with the receiver. In the event of strong inter-

ference, Nice cannot provide any guarantee as regards the effec-

tive capacity of its radio devices.

– All technical characteristics refer to an ambient temperature of

20°C (± 5°C).

– Nice S.p.a. reserves the right to apply modifications to the product

at any time when deemed necessary, while maintaining the same

functionalities and intended use.

ITALIANO

AVVERTENZE GENERALI

Avvertenze per la sicurezza

• Durante l’installazione del dispositivo è importante

seguire attentamente tutte le istruzioni riportate in

questo manuale. Non procedere con l’installazione

se si hanno dubbi di qualunque natura e richiedere

eventuali chiarimenti al Servizio Assistenza Nice.

• ATTENZIONE! – Istruzioni importanti: conser-

vare queste istruzioni per eventuali in terventi

futuri di manutenzione o di smaltimento del

dispositivo.

• ATTENZIONE! – Tutte le operazioni di in stal -

lazione, di collegamento, di programmazione e

di manutenzione del dis positivo devono es sere

effettuate esclusivamente da un tecnico quali-

ficato!

• ATTENZIONE! – Nemo non è da considerarsi un

dispositivo di sicurezza che elimina i guasti alla

tenda per effetto del vento forte (di fatto, un

banale blackout elettrico renderebbe impossi-

bile il ritiro automatico della tenda). Nemo va

considerato parte di un automatismo utile alla

salvaguardia della tenda e al confort per il suo

uso.

• Nice declina ogni responsabilità per danni materiali veri-

ficatisi a causa di eventi atmosferici non rilevati dai sen-

sori del dispositivo.

• Non aprire il guscio di protezione del dispositivo perchè

contiene circuiti elettrici non soggetti a manutenzione.

• Non eseguire modifiche su nessuna parte del dispositi-

vo. Operazioni non permesse possono causare solo

malfunzionamenti. Il costruttore de clina ogni responsa-

bilità per danni derivanti da modifiche arbitrarie al pro-

dotto.

• Non mettere il dispositivo vicino a fonti di calore né

esporlo a fiamme libere. Tali azioni possono danneg-

giarlo ed essere causa di malfunzionamenti.

Altre avvertenze

• Il dispositivo è alimentato da una cella fotovoltaica che

deve essere esposta alla luce solare. Quindi, assicurar-

si che la superficie di questa cella sia sempre pulita e

libera da foglie, neve o altro: pulire la superficie con un

panno morbido e umido, evitando sostanze contenenti

alcool, benzene, di luenti o similari.

• Il materiale dell’imballaggio del prodotto deve es sere

smaltito nel pieno rispetto della normativa presente a

livello locale.

1–DESCRIZIONE DEL PRODOTTO E

DESTINAZIONE D’USO

Il presente prodotto fa parte della serie di sensori climati-

ci Nemo. Questi sono dotati di un trasmettitore radio

integrato, con codifica “TTS”, e di un’alimentazione auto-

noma a energia solare fornita da una cella fotovoltaica

integrata; durante la notte Nemo sfrutta l’energia residua

accumulata di giorno, senza la necessita, quindi, di esse-

re collegato alla rete elettrica. Nemo è destinato agli

impianti di automatizzazione per tende da sole, tapparel-

le, lucernari e similari, che adottano motori tubolari Nice

con codifica radio “TTS”.

Ogni altro uso è da considerarsi improprio e vietato! Il

costruttore non risponde dei danni risultanti da un

uso improprio del prodotto, diverso da quanto previ-

sto nel presente manuale.

2–FUNZIONAMENTO DEL PRODOTTO

Il funzionamento di Nemo si basa sul rilevamento delle

variazioni di velocità del vento (funzione presente solo nel

Nemo SCT) o delle variazioni d’intensità della luce solare.

Quando il valore rilevato supera la soglia d’intervento

(parametro regolabile) Nemo trasmette un “segnale radio”

all’automatismo. Questo, a sua volta, co manda la mano-

vra prestabilita, in base al tipo di segnale ricevuto.

• Sensore “Sole” (fig. 8)

Quando l’intensità della luce solare misurata dal sensore

(b - fig. 6) supera il valore di soglia, dopo 2 minuti Nemo

trasmette all’automatismo il comando che provoca la

discesa.

Quando invece l’intensità della luce scende sotto il valore

di soglia, dopo 15 minuti Nemo trasmette all’automati-

smo il comando che provoca la risalita.

I tempi di ritardo descritti sopra, hanno lo scopo di evita-

re continui e ripetuti movimenti dell'automatismo in pre-

senza di nuvole passeggere. Riguardo le soglie, esiste

una differenza (isteresi) di circa il 70% tra la soglia che

provoca la discesa e quella che provoca la salita. Ad

esempio, se la soglia è regolata a 20Klux la discesa viene

comandata in corrispondenza di questo valore di lumino-

sità, mentre la risalita viene comandata quando il valore è

di circa 14Klux.

• Sensore “Vento” (fig. 7)

Quando la velocità del vento misurata dal sensore (a - fig.

6), supera il valore di soglia, Nemo trasmette immediata-

mente all’automatismo il comando che provoca la salita

della tenda. Contemporaneamente invia anche un co -

mando che blocca l’esecuzione di qualsiasi altro co -

mando diretto all’automatismo, in modo da proteggere la

tenda dal vento.

Quando la velocità del vento scende sotto il valore di

soglia, dopo 4 minuti Nemo sblocca la protezione della

tenda rendendo di nuovo possibile il comando dell’auto-

matismo. Dopo questo sblocco, se il valore della soglia

sole è superato, Nemo trasmette dopo 15 minuti il co -

mando che provoca la discesa della tenda.

Nota - Durante il normale funzionamento del prodotto il

led rimane sempre spento, anche quando Nemo tra-

smette i comandi.

3–VERIFICHE PRELIMINARI ALL’INSTAL-

LAZIONE E LIMITI D’IMPIEGO DEL PRO-

DOTTO

• Leggere i dati tecnici riportati nel capitolo “Caratteristi-

che tecniche del prodotto” per valutare i limiti d’impiego

di Nemo.

•Verificare che il ricevitore dell’automatismo in cui Nemo

deve essere memorizzato, adotti la codifica “TTS” (fare

riferimento al manuale istruzioni del ricevitore o dell’au-

tomatismo).

• Nemo potrebbe non essere compatibile con i vecchi

motori prodotti prima del giugno 2004 e con le centrali

di comando, modello TT0.

•(fig. 1) Verificare che il luogo prescelto per l’installazione

di Nemo sia all’interno del raggio di portata rispetto

all’automatismo da comandare. Benché la portata in

condizioni favorevoli (in campo aperto) possa essere di

Istruzioni originali

100 m, considerando che Nemo rappresenta una pro-

tezione per la tenda, si consiglia di non superare i 10-20

m. Si consiglia inoltre, di verificare che non vi siano in

zona altri dispositivi radio che operano alla stessa fre-

quenza, come allarmi, radiocuffie, ecc.: questi potreb-

bero ridurre ulteriormente la portata o addirittura bloc-

care la comunicazione tra Nemo e l'automatismo.

•Verificare che il luogo prescelto per l’installazione di

Nemo abbia i seguenti requisiti:

– (fig. 2) deve permettere l’insolazione diretta della

superficie del sensore sole, almeno nella parte della gior-

nata in cui deve essere efficace la protezione solare pro-

dotta dall'automatismo; non installare il prodotto nelle

zone d’ombra prodotte da tende, alberi, balconi ecc.;

– (fig. 3) deve permettere l’esposizione delle pale del

sensore vento alla stessa ventilazione a cui è soggetta

la tenda da sole che si vuole automatizzare.

•(fig. 4) Scegliere il tipo di configurazione che deve assu-

mere la struttura di Nemo, in relazione all’inclinazione

della superficie prescelta per l’installazione. Attenzio-

ne! – le pale del sensore vento devono essere posi-

zionate in orizzontale e rivolte verso il basso rispet-

to al corpo.

•Verificare che la superficie prescelta per l’installazione

sia di materiale solido e possa garantire un fissaggio

stabile.

•Verificare che Nemo sia collocato in una posizione pro-

tetta da urti accidentali con altri oggetti.

4– INSTALLAZIONE DEL PRODOTTO

Per eseguire l’installazione, fissare le varie parti del pro-

dotto seguendo l’ordine numerico riportato in fig. 5. Infi-

ne, ruotare il corpo di Nemo fino a portare le pale del sen-

sore vento sul piano orizzontale come mostrato in fig. 4.

In genere, sullo stesso automatismo possono essere

memorizzati fino a 3 Nemo; questo consente di controlla-

re diversi punti dell’ambiente.

5–MEMORIZZAZIONE DEL PRODOTTO

NEL RICEVITORE DELL’AUTOMATISMO

Come per qualsiasi trasmettitore, anche per Nemo è

necessario memorizzare il suo codice radio nel ricevitore

dell’automatismo da comandare, in modo che Nemo

possa comunicare “via radio” i dati dei suoi sensori clima-

tici. Per me morizzare Nemo occorre utilizzare la procedu-

ra “Modo I” descritta nel manuale del ricevitore abbinato.

Nota – il tasto ■(= Stop) del trasmettitore citato in questi

manuali equivale su Nemo al tasto “P1” di fig. 6.

Se non sono disponibili le istruzioni originali dell'automati-

smo (tutti i manuali dei prodotti Nice sono disponibili su

www.nice-service.com) è possibile usare anche una delle

seguenti procedure di memorizzazione.

• PROCEDURA “A” - memorizzazione del pri-

mo trasmettitore

Nota – Utilizzare questa procedura quando nel motore

tubolare non è memorizzato ancora nessun codice radio.

01. Scollegare e ricollegare il motore tubolare all’alimen-

tazione: il motore emette 2 suoni lunghi (oppure 2

movimenti lunghi). Attenzione! - Se all’accensio-

ne il motore emette 2 suoni brevi (oppure 2 movi-

menti corti, oppure nessun movimento) vuol dire

che sono memorizzati altri trasmettitori. Quindi

interrompere la procedura e utilizzare la “Proce-

dura B”.

02. Entro 5 secondi, mantenere premuto il tasto “P1” di

Nemo e rilasciarlo dopo che il motore ha emesso il

primo dei 3 suoni brevi (oppure il primo dei 3 movi-

menti corti) che segnalano l’avvenuta memorizzazio-

ne. Attenzione! - Se il tasto non viene premuto entro

5 secondi il motore emette 1 suono corto (o 2 movi-

menti corti). Questi segnalano che la memorizzazio-

ne non è avvenuta.

• PROCEDURA “B” - memorizzazione di ulte-

riori trasmettitori

Nota – Utilizzare questa procedura quando nel motore

tubolare sono già memorizzati altri dispositivi.

01. (sul Nemo da memorizzare) Mantenere premuto il

tasto “P1” fino a quando il motore emette 1 suono

lungo.

02. (su un trasmettitore già memorizzato) Premere per 3

volte (lentamente) il tasto ■ (o il tasto “P1” se si trat-

ta di un altro Nemo già memorizzato).

03. (sul Nemo da memorizzare) Premere di nuovo il tasto

“P1”.

04. Il motore emette 3 suoni brevi (oppure 3 movimenti

lunghi) per segnalare l’avvenuta memorizzazione.

Nota – Se il motore emette 6 suoni brevi (oppure 6 movi-

menti lunghi) vuol dire che la memoria è piena.

6–VERIFICA DEL PRODOTTO TRAMITE LA

MODALITÀ “TEST”

Al termine della procedura di memorizzazione effettuare

le seguenti prove per verificare la corretta memorizzazio-

ne ed il funzionameto dei sensori di Nemo.

Nella modalità TEST il sistema posiziona le soglie dei sen-

sori al minimo, affinché queste possano essere superate

da piccole variazioni di luce e di vento. Ciò permette di

verificare velocemente il comportamento del sistema, evi-

tando lunghe attese. In questa modalità Nemo reagisce

in tempo reale, senza rispettare i tempi di attesa previsti

per il funzionamento normale.

• Test del sensore sole:

01. Ruotare la manopola “Sun” (fig. 6) in senso ANTIO-

RARIO fino a raggiungere la posizione “Test”.

Fare in modo che il sensore sole sia illuminato con

almeno 1Klux (la luce esterna diurna di un giorno,

anche se parzialmente nuvoloso, dovrebbe essere

sufficiente; altrimenti usare una lampada).

02. Verificare se il Led verde emette una serie di lam-

peggi brevi (= superamento della soglia) e se Nemo

invia un comando di Discesa.

03. Oscurare il sensore sole con una mano (poiché in

modalità TEST il valore della soglia è minimo, se il

tempo è sereno e ci si trova in pieno sole, potrebbe

non essere sufficiente coprire il sensore con una

mano; eventualmente usare un telo nero) e verificare

se il Led esegue una serie di lampeggi brevi (= fine

superamento soglia; lampeggi di colore rosso e ver-

de alternati) e se Nemo invia un comando di Salita.

04. Infine, ruotare la manopola “Sun” fuori dalla zona di

“TEST”.

• Test del sensore vento:

01. Ruotare la manopola “Wind” (fig. 6) in senso ANTIO-

RARIO fino a raggiungere la posizione “Test”.

02. Mettere in movimento le pale del sensore vento e

accertarsi che: a) Nemo invii all’automatismo il co -

mando di salita della tenda; b) Nemo blocchi la pos-

sibilità di comandare l’automatismo con qualsiasi

altro comando (protezione della tenda dal vento); c) il

Led emetta una serie di lampeggi brevi di colore ros-

so (= superamento della soglia).

03. A questo punto fermare le pale e accertarsi che: a)

Nemo sblocchi la protezione della tenda dal vento e

che la tenda possa essere comandata di nuovo; b) il

Led emetta una serie di lampeggi brevi di colore ros-

so e verde alternati (= fine superamento soglia).

04. Infine, ruotare la manopola “Wind” fuori dalla zona di

“TEST”.

Attenzione!

Durante il “Test” dei sensori “sole” o “vento”, Nemo tra-

smette alla centrale i comandi corrispondenti al supera-

mento delle soglie sole o vento. Questi comandi provoca-

no nella centrale sia le manovre di discesa e salita della

tenda, sia l’attivazione di eventuali blocchi o l’attiva-

zione di stati di priorità, come nei seguenti esempi.

• Primo esempio: il superamento della soglia vento pro-

voca sia la salita della tenda sia il blocco, nella centrale, di

qualsiasi comando per 15 minuti.

• Secondo esempio: se dopo la discesa della tenda cau-

sata dal superamento della soglia sole, l’utente invia un

comando di salita tramite un trasmettitore, nella centrale

si attiva lo stato di “priorità manuale”. Da questo momen-

to la centrale ignora tutti i comandi successivi inviati da

Nemo, provocati dal “superamento della soglia sole” e il

normale funzionamento viene ripristinato quando Nemo

invia il comando di “fine superamento soglia sole”.

Per annullare qualsiasi blocco provocato durante la

fase di test, è sufficiente spegnere per alcuni istanti la

centrale (o il motore) comandato da Nemo.

Terminate le verifiche in modalità TEST è possibile proce-

dere alla regolazione delle manopole “Sun” e “Wind” sui

valori desiderati, utilizzando come riferimento la scala

graduata riportata accanto alle manopole.

• Manopola “Sun”

Indicativamente questa manopola andrebbe regolata tra

15 e 30Klux. Se si desidera che l'automatismo intervenga

in presenza di sole molto intenso, regolare la manopola

su valori maggiori.

In alternativa, per regolare la manopola “Sun” è possibile

usare anche la modalità “in tempo reale”. Per usare que-

sta modalità ruotare la manopola “Sun” per piccoli tratti

ed attendere ogni volta qualche secondo, in modo che

Nemo possa confrontare il valore di soglia appena regola-

to con il valore di luminosità misurato in quell’istante e,

infine, possa trasmettere il comando previsto all’automa-

tismo. Nell’occasione il Led emette uno dei seguenti

segnali: lampeggio di colore verde = soglia superata;

lampeggio di colore rosso e verde alternati = soglia non

superata.

• Manopola “Wind”

Indicativamente questa manopola andrebbe regolata tra

15 e 30Km/h; può essere regolata su valori maggiori sol-

tanto in presenza di tende piccole e molto robuste.

7– DIAGNOSTICA

In qualsiasi momento è possibile attivare la “modalità

DIAGNOSTICA” per verificare se l’intensità del fenomeno

atmosferico che si manifesta in quell’istante è al di sotto o

al di sopra della soglia impostata.

Per attivare la diagnosi premere brevemente il tasto “P1”

(fig. 6) ed attendere circa 1 secondo che il Led rosso

smetta di lampeggiare, poi osservare la segnalazione

successiva sul Led e confrontarla con la descrizione in

Tabella A.

Attenzione! - La modalità “diagnostica” provoca

solo la segnalazione sul Led e non il comando della

tenda.

8– COME DISABILITARE IL SENSORE SOLE

Se si desidera disabilitare il sensore sole, ad esempio

d'inverno, è possibile farlo portando la manopola “Sun”

(fig. 6) nella posizione massima, ruotandola in senso ora-

rio. Per ripristinare il sensore, portare la stessa manopola

in una posizione desiderata e premere brevemente il

tasto “P1” (fig. 6).

Attenzione! - Non è possibile disabilitare il sensore

vento.

9– COSA FARE SE...

Se il vento o il sole sono superiori alla soglia imposta-

ta ma l’automatismo sembra non eseguire le mano-

vre come dovrebbe: • verificare che Ne mo sia memoriz-

zato correttamente nel ricevitore dell’automatismo da

comandare nel modo seguente. Inviare un comando

all’automatismo con un altro trasmettitore; quindi preme-

re su Nemo il tasto P1 per accertarsi che la manovra si

fermi. • Controllare il corretto funzionamento dei sensori

eseguendo la diagnosi riportata nel capitolo 7. • Per ulti-

mo eseguire il TEST riportato nel capitolo 6.

Tabella A

• Led spento

Non è superata nessuna soglia e non c’è nessun pre-

allarme

• Led rosso acceso (per 3 secondi)

È superata la soglia d’intervento vento

• Led verde acceso (per 3 secondi)

È superata la soglia d’intervento sole

• Led rosso lampeggiante (per 3 secondi)

Preallarme: guasto al sensore “vento”: questo non ha

rilevato azioni del vento nelle ultime 24 ore

• Led verde lampeggiante (per 3 secondi)

Preallarme: guasto al sensore “sole”: questo non ha

rilevato nessuna variazione dell’intesità della luce sola-

re durante le ultime 24 ore

DICHIARAZIONE CE DI

CONFORMITÀ

Nota - Il contenuto di questa dichiarazione corrisponde a

quanto dichiarato nell’ultima revisione disponibile, prima del-

la stampa di questo manuale, del documento ufficiale depo-

sitato presso la sede di Nice Spa. Il presente testo è stato ria-

dattato per motivi editoriali.

Numero: 286/WSCT Revisione: 1

Il sottoscritto Luigi Paro, in qualità di Amministratore

Delegato, dichiara sotto la propria responsabilità

che il prodotto:

Nome produttore: NICE s.p.a.

Indirizzo: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italia

Tipo: Sensore climatico

Modelli: Nemo WSCT; Nemo SCT

Accessori: –––

risulta conforme a quanto previsto dalla seguente

direttiva comunitaria:

• 1999/5/CE DIRETTIVA 1999/5/CE DEL PARLA-

MENTO EUROPEO E DEL CONSIGLIO del 9 marzo

1999 riguardante le apparecchiature radio e le

apparecchiature terminali di telecomunicazione e il

reciproco riconoscimento della loro conformità,

secondo le seguenti norme armonizzate:

– protezione della salute: EN 50371:2002;

– sicurezza elettrica: EN 60950-1:2006;

– compatibilità elettromagnetica: EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– spettro radio: EN 300220-2V2.1.2:2007

In accordo alla direttiva 1999/5/CE (allegato V), il

prodotto risulta di classe 1 e marcato:

Oderzo, 2 Settembre 2009

Luigi Paro

(Amministratore Delegato)

0682

CARATTERISTICHE TECNICHE DEL

PRODOTTO

■Alimentazione: Completamente autonoma: costituito

da cella fotovoltaica (64 mWp)

■Frequenza di trasmissione: 433,92 Mhz con anten-

na integrata

■Codifica radio: TTS (compatibile con i ricevitori

comandati con trasmettitori Ergo, Plano, NiceWay)

■Potenza irradiata: circa 1 mW (erp). In condizioni

ottimali corrisponde ad una portata di circa 100 m in

campo aperto o 20 m all’interno di edifici

■Grado di protezione: IP 34

■Resistenza agli urti: fino a 0,5J, secondo la norma

EN 60068-2-75; grandine: H3-H4 scala Torro

■Temperatura di utilizzo: da - 20°C a + 55°C

■Dimensioni mm: (volume) 125 x 250 x 100 (H)

■Peso: 250 g

Sensore “vento”

■Gamma di misura: da 0 a 125 Km/h

■Risoluzione: 1 km/h

■Accuratezza: ± 2% F.S.

■Costante di conversione: 0,26 giri/s - km/h

■Regolazione soglia: da 5 a 60 Km/h

■Preallarme: dopo 24 h senza vento

Sensore “sole”

■Gamma di misura: da 3 a 80 Klux

■Risoluzione: 1 Klux

■Accuratezza: ± 5% F.S.

■Regolazione soglia: da 5 a 60 Klux

■Preallarme: dopo 24 h senza variazione della luce

–––––––

Note:

–(*) La portata dei trasmettitori può essere influenzata da altri dispo-

sitivi che operano nelle vicinanze alla stessa frequenza del trasmet-

titore (ad esempio radiocuffie, sistemi di allarme, ecc.), provocan-

do interferenze con il ricevitore. Nei casi di forti interferenze, Nice

non può offrire nessuna garanzia circa la reale portata dei propri

dispositivi radio.

– Tutte le caratteristiche tecniche riportate, sono riferite ad una tem-

peratura ambientale di 20°C (± 5°C).

– Nice S.p.a. si riserva il diritto di apportare modifiche al prodotto, in

qualsiasi momento lo riterrà necessario, mantenendone la stessa

destinazione d’uso e le funzionalità.

SMALTIMENTO DEL PRODOTTO

Questo prodotto è parte integrante dell'automazione,

e dunque, deve essere smaltito insieme con essa.

Come per le operazioni d’installazione, anche al termine

della vita di questo prodotto, le operazioni di smantella-

mento devono essere eseguite da personale qualificato.

Questo prodotto è costituito da vari tipi di materiali: alcu-

ni possono essere riciclati, altri devono essere smaltiti.

Informatevi sui sistemi di riciclaggio o smaltimento previsti

dai regolamenti vigenti sul vostro territorio, per questa

categoria di prodotto.

Attenzione! – alcune parti del prodotto possono conte-

nere sostanze inquinanti o pericolose che, se disperse

nell’ambiente, potrebbero provocare effetti dannosi sul-

l’ambiente stesso e sulla salute umana.

Come indicato dal simbolo a lato, è vietato

gettare questo prodotto nei rifiuti domestici.

Eseguire quindi la “raccolta separata” per lo

smaltimento, secondo i metodi previsti dai

regolamenti vigenti sul vostro territorio, op -

pure riconsegnare il prodotto al venditore nel momento

dell’acquisto di un nuovo prodotto equivalente.

Attenzione! – i regolamenti vigenti a livello locale posso-

no prevedere pesanti sanzioni in caso di smaltimento

abusivo di questo prodotto.

Smaltimento della pila

Attenzione! – Il prodotto contiene una pila che deve

essere rimossa prima dello smaltimento. La pila scarica

contiene sostanze inquinanti e quindi, non deve essere

buttata nei rifiuti comuni. Occorre smaltirla utilizzando i

metodi di raccolta ‘separata’, previsti dalle normative

vigenti nel vostro territorio.

FRANÇAIS

RECOMMANDATIONS GÉNÉRALES

Recommandations pour la sécurité

• Au cours de l’installation du dispositif, il est impor-

tant de suivre attentivement toutes les instructions

figurant dans ce guide. Ne pas effectuer l’installa-

tion si le moindre doute persiste et demander les

éclaircissements nécessaires au Service après-

vente Nice.

• ATTENTION ! – Instructions importantes : con -

server ces instructions pour les éventuelles in -

terventions futures de maintenance ou de mi se

au rebut du dispositif.

• ATTENTION ! – Toutes les opérations d’installa-

tion, de connexion, de programmation et de main-

tenance du dispositif doivent être effectuées

exclusivement par un technicien qualifié !

• ATTENTION ! – Nemo ne doit pas être considéré

comme un dispositif de sécurité qui élimine les

dommages causés au store par un vent fort (de

fait, une banale coupure de courant rendrait

impossible la rentrée automatique du store).

Nemo doit être considéré comme partie d’une

automatisation utile à la protection du store et

à son confort d’utilisation.

• Nice décline toute responsabilité pour les dommages

matériels dus à des évènements atmosphériques non

détectés par les capteurs du dispositif.

• Ne pas ouvrir le carter de protection du dispositif car il

contient des circuits électriques qui ne sont pas sujets à

maintenance.

• Ne pas effectuer de modifications sur une partie quel-

conque du dispositif. Des opérations non au torisées ne

peuvent que provoquer des problèmes de fonctionne-

ment. Le constructeur décline toute responsabilité pour

les dommages dérivant de modifications arbitraires au

produit.

• Ne pas mettre le dispositif à proximité de fortes sources

de chaleur ni l’exposer à des flammes vives. Ces

actions peuvent l’endommager et être cause de mau-

vais fonctionnement.

Autres recommandations

• Le dispositif est alimenté par une cellule photovoltaïque

qui doit être exposée à la lumière solaire. S’assurer par

conséquent que la surface de cette cellule est toujours

propre et dépourvue de feuilles, neige ou autre : net-

toyer la surface avec un chiffon doux et humide, en évi-

tant les substances contenant de l’alcool, du benzène,

des diluants ou similaires.

• Les matériaux de l’emballage du produit doivent être

mis au rebut dans le plein respect des normes locales

en vigueur.

1–DESCRIPTION DU PRODUIT ET TYPE

D’UTILISATION

Le produit fait partie de la série de capteurs climatiques

Nemo. Ces capteurs sont munis d’un émetteur radio

intégré, avec codage « TTS », et d’une alimentation auto-

nome à énergie solaire fournie par une cellule photovol-

taïque intégrée ; pendant la nuit, Nemo utilise l’énergie

résiduelle accumulée le jour, sans avoir besoin, par con -

séquent, d’être branché au secteur électrique.

Nemo est destiné aux installations d’automatisation pour

stores, volets roulants, lanterneaux et similaires, qui adop -

tent des moteurs tubulaires Nice avec codage radio «

TTS ». Toute autre utilisation doit être considérée

comme impropre et interdite ! Le constructeur ne

répond pas des dommages résultant d’une utilisation

impropre du produit, différente de ce qui est prévu

dans ce guide.

2–FONCTIONNEMENT DU PRODUIT

Le fonctionnement de Nemo se base sur la détection des

variations de vitesse du vent (fonction qui n’est présente

que sur Nemo SCT) ou des variations d’intensité de la

lumière solaire.

Quand la valeur détectée dépasse le seuil d’intervention

(paramètre réglable), Nemo transmet un « signal radio » à

l’automatisme. Celui-ci, à son tour, commande la ma -

nœuvre préétablie, suivant le type de signal reçu.

• Capteur « Soleil » (fig. 8)

Quand l’intensité de la lumière solaire, mesurée par le

capteur (b - fig. 6), dépasse la valeur de seuil, au bout de

2 minutes Nemo transmet à l’automatisme la commande

qui provoque la descente.

Tandis que quand l’intensité de la lumière descend en

dessous de la valeur de seuil, au bout de 15 minutes

Nemo transmet à l’automatisme la commande qui pro-

voque la remontée.

Les temps de retard décrits plus haut, ont pour but d’évi-

ter des mouvements continus et répétés de l’automa-

tisme en présence de nuages passagers. Concernant les

seuils, il existe une différence (hystérésis) d’environ 70 %

entre le seuil qui provoque la descente et celle qui pro-

voque la montée. Par exemple, si le seuil est réglé à 20

kLux la descente est commandée en présence de cette

valeur de luminosité, tandis que la remontée est com-

mandée quand la valeur est d’environ 14 kLux.

• Capteur « Vent » (fig. 7)

Quand la vitesse du vent, mesurée par le capteur (a - fig.

6), dépasse la valeur de seuil, Nemo transmet immédiate-

ment à l’automatisme la commande qui provoque la

montée du store. Simultanément, il envoie aussi une

com mande qui bloque l’exécution de n’importe quelle

autre commande destinée à l’automatisme, de manière à

protéger le store de l’action du vent.

Quand la vitesse du vent descend en dessous de la

valeur de seuil, au bout de 4 minutes Nemo débloque la

protection du store en rendant de nouveau possible la

commande de l’automatisme. Après ce déblocage, si le

valeur du seuil soleil est dépassée, Nemo transmet au

bout de 15 minutes la commande qui provoque la des-

cente du store.

Note - Durant le fonctionnement normal du produit, la led

reste toujours éteinte, même quand Nemo transmet les

commandes.

3–VÉRIFICATIONS AVANT L’INSTALLATION

ET LIMITES D’UTILISATION DU PRODUI

• Lire les données techniques figurant dans le chapitre «

Caractéristiques techniques du produit » pour évaluer

les limites d’utilisation de Nemo.

• Vérifier que le récepteur de l’automatisme dans lequel

Nemo doit être mémorisé adopte le codage « TTS » (se

référer au manuel d’instructions du récepteur ou de

l’automatisme).

• Nemo pourrait ne pas être compatible avec les anciens

moteurs produits avant juin 2004 et avec les logiques

de commande, modèle TTO.

•(fig. 1) Vérifier que le lieu choisi pour l’installation de

Nemo se trouve à l’intérieur du rayon de portée par rap-

port à l’automatisme à commander. Même si la portée

dans des conditions favorables (en es pace libre) peut

être de 100 m, considérant que Nemo représente une

protection pour le store, il est conseillé de ne pas

dépasser 10-20 m. Il est conseillé, en outre, de vérifier

qu’il n’y a pas, à proximité, d’autres dispositifs radio

opérant à la même fréquence, tels que des alarmes,

écouteurs radio, etc. : ces dispositifs pourraient réduire

ultérieurement la portée ou même bloquer la communi-

cation entre Nemo et l’automatisme.

• vérifier que le lieu choisi pour l’installation de Ne mo

remplit les conditions suivantes :

– il doit permettre un ensoleillement total et direct de la

surface du capteur soleil, au moins dans les moments

de la journée où la protection solaire produite par l’au-

tomatisme doit être efficace ; ne pas installer le produit

dans les zones d’ombre produites par des stores, des

arbres, balcons etc. ;

– (fig. 3) il doit permettre l’exposition des pales du cap-

teur vent à la même ventilation à laquelle est soumis le

store que l’on souhaite automatiser.

• (fig. 4) Choisir le type de configuration que doit prendre

la structure de Nemo, suivant l’inclinaison de la surface

choisie pour l’installation. Attention ! – les pales du

capteur vent doivent être positionnées à l’horizon-

tale et tournées vers le bas par rapport au corps.

• Vérifier que la surface choisie pour l’installation est d’un

matériau solide et peut garantir une fixation stable.

• Vérifier que Nemo se trouve dans une position protégée

des chocs accidentels contre d’autres objets.

4 –INSTALLATION DU PRODUIT

Pour effectuer l’installation, fixer les différentes parties du

produit en suivant l’ordre numérique indiqué sur la fig. 5.

Ensuite, tourner le corps de Nemo de manière à mettre

les pales du capteur vent sur le plan horizontal comme

indiqué sur la fig. 4.

En général, sur le même automatisme on peut mémoriser

jusqu’à 3 Nemo ; cela permet de contrôler différents

points de l’environnement.

5–MÉMORISATION DU PRODUIT DANS LE

RÉCEPTEUR DE L’AUTOMATISME

Comme pour n’importe quel émetteur, pour Nemo aussi,

il faut mémoriser son code radio dans le récepteur de

l’automatisme à commander, de manière que Nemo

puisse communiquer « par radio » les données de ses

capteurs climatiques. Pour mémoriser Nemo, il faut sui-

vre la procédure « Mode I » décrite dans le guide du

récepteur associé.

Note – la touche ■(= Stop) de l’émetteur cité dans ces

manuels équivaut sur Nemo à la touche « P1 » de la fig. 6.

Si les instructions originales de l’automatisme ne sont

pas disponibles (tous les guides des produits Nice peu-

vent être téléchargés sur www.nice-service.com) il est

possible d’utiliser aussi l’une des procédures de mémori-

sation ci-après.

• PROCÉDURE « A » - mémorisation du premier

émetteur

Note – Utiliser cette procédure quand aucun code radio

n’a encore été mémorisé dans le moteur tu bulaire.

01. Débrancher et rebrancher le moteur tubulaire à l’ali-

mentation : le moteur émet 2 sons longs (ou 2 mou-

ve ments longs). Attention ! - Si à l’allumage le mo -

teur émet 2 sons brefs (ou deux mouvements

courts, ou aucun mouvement) cela veut dire que

d’autres émetteurs ont été mémorisés. Par con -

séquent, interrompre la procédure et utiliser la

« Pro cédure B ».

02. Dans les 5 secondes qui suivent, garder la touche «

P1 » de Nemo enfoncée et la relâcher après l’émis-

sion du premier des 3 sons brefs du moteur (ou bien

du premier des 3 mouvements courts) qui signalent

que la mémorisation a eu lieu. Attention ! - Si la

touche n’est pas pressée dans les 5 secondes, le

moteur émet 1 son court (ou 2 mouvements courts).

Ils signalent que la mémorisation n’a pas eu lieu.

• PROCÉDURE « B » - mémorisation d’autres

émetteurs

Note – Utiliser cette procédure quand d’autres dispositifs

ont déjà été mémorisés dans le moteur tubulaire.

01. (sur le Nemo à mémoriser) Maintenir enfoncée la

touche « P1 » jusqu’à ce que le moteur émette 1 son

long ;

02. (sur un émetteur déjà mémorisé) Appuyer 3 fois (len-

tement) sur la touche ■ (ou la touche « P1 » s’il s’agit

d’un autre Nemo déjà mémorisé).

03. (sur le Nemo à mémoriser) Appuyer de nouveau sur

la touche « P1 ».

04. Le moteur émet 3 sons brefs (ou 3 mouvements

longs) pour signaler que la mémorisation a eu lieu.

Note – Si le moteur émet 6 sons brefs (ou 6 mouvements

longs) cela indique que la mémoire est pleine.

6–VÉRIFICATION DU PRODUIT AVEC LA

MODALITÉ « TEST »

À la fin de la procédure de mémorisation, effectuer les tests

suivants pour vérifier si la mémorisation a été effectuée

correctement et si les capteurs de Nemo fonctionnent.

Dans la modalité TEST, le système positionne les seuils

des capteurs au minimum, pour qu’ils puissent être fran-

chis par de petites variations de lumière et de vent. Cela

permet de vérifier rapidement le comportement du sys-

tème, en évitant de longues attentes. Dans cette moda-

lité, Nemo réagit en temps réel, sans respecter les temps

d’attente prévus pour le fonctionnement normal.

• Test du capteur soleil :

01. Tourner le bouton « Sun » (fig. 6) dans le sens ANTI-

HORAIRE jusqu’à la position « Test ».

Faire en sorte que le capteur soleil soit éclairé avec

au moins 1 kLux (la lumière extérieure diurne d’une

journée, même si partiellement nuageuse, devrait

être suffisante ; en cas contraire utiliser une lampe).

02. Vérifier si la Led verte émet une série de clignote-

ments brefs (= dépassement du seuil) et si Nemo

envoie une commande de Descente.

03. Masquer le capteur soleil avec une main (vu qu’en

modalité TEST la valeur du seuil est minime, si le

temps est serein et qu’on se trouve en plein soleil,

couvrir le capteur avec une main pourrait ne pas suf-

fire ; utiliser éventuellement un tissu noir) puis vérifier

si la led effectue une série de clignotements brefs (=

fin de dépassement du seuil ; clignotements alterné

rouge/vert) et si Nemo envoie une commande de

montée.

04. Pour finir, tourner le bouton « Sun » hors de la zone

de « TEST ».

• Test du capteur vent :

01. Tourner le bouton « Wind » (fig. 6) dans le sens

ANTIHORAIRE jusqu’à la position « Test ».

02. Mettre en mouvement les pales du capteur vent et

contrôler que : a) Nemo envoie à l’automatisme la

commande de montée du store ; b) Nemo bloque la

possibilité de commander l’automatisme avec n’im-

porte quelle autre commande (protection du store

contre le vent) ; c) la led émet une série de clignote-

ments brefs de couleur rouge (= dépassement du

seuil).

03. Arrêter alors les pales et contrôler que : a) Nemo

débloque la protection du store contre le vent et que

le store peut être commandé de nouveau ; b) la led

émet une série de clignotements brefs alternés

rouge/vert (= fin de dépassement du seuil).

04. Pour finir, tourner le bouton « Wind » hors de la zone

de « TEST ».

Attention !

Durant le « Test » des capteurs « soleil » ou « vent », Ne -

mo transmet à la logique les commandes correspondant

au dépassement des seuils soleil ou vent. Ces com-

mandes provoquent dans la logique à la fois les manœu-

vres de descente et de montée du store, et l’activation

d’éventuels blocages ou l’activation d’états de prio-

rité, comme dans les exemples suivants.

• Premier exemple : le dépassement du seuil vent pro-

voque à la fois la montée du store et le blocage, dans la

logique, de n’importe quelle commande pendant 15

minutes.

• Deuxième exemple : si après la descente du store cau-

sée par le dépassement du seuil soleil, l’utilisateur envoie

une commande de montée à l’aide d’un émetteur, l’état

de « priorité manuelle » s’active dans la logique. À partir

de ce moment, la logique ignore toutes les commandes

successives envoyées par Nemo, provoquées par le «

dépassement du seuil soleil » et le fonctionnement nor-

mal est rétabli quand Nemo envoie la commande de « fin

du dépassement du seuil soleil ».

Pour annuler n’importe quel blocage provoqué durant

la phase de test, il suffit d’éteindre pendant quelques

instants la logique (ou le moteur) commandé(e) par

Nemo.

Après avoir terminé les contrôles en modalité TEST, il est

possible de procéder au réglage des boutons « Sun » et «

Wind » sur les valeurs désirées en utilisant comme réfé-

rence l’échelle graduée à côté des boutons.

• Bouton « Sun »

Indicativement, ce bouton doit être réglé entre 15 et 30

kLux. Si l’on souhaite que l’automatisme intervienne en

présence de soleil très intense, régler le bouton sur des

valeurs plus élevées.

En alternative, pour régler le bouton « Sun » il est possible

d’utiliser aussi la modalité « en temps réel ». Pour utiliser

cette modalité, tourner le bouton « Sun » par petites

étapes et attendre à chaque fois quelques secondes, de

manière que Nemo puisse comparer la valeur de seuil qui

vient d’être sélectionnée avec la valeur de luminosité

mesurée au même instant et enfin, puisse transmettre la

commande prévue à l’automatisme. À cette occasion, la

led émet l’un des signaux suivants : clignotement de cou-

leur verte = seuil dépassé ; clignotement alterné rouge/vert

= seuil non dépassé.

• Bouton « Wind »

Indicativement ce bouton devrait être réglé entre 15 et 30

km/h ; il peut être réglé sur des valeurs plus élevées uni-

quement en présence de stores de petite taille et très

robustes.

7– DIAGNOSTIC

La « modalité DIAGNOSTIC » peut être activée à tout

moment, pour vérifier si l’intensité du phénomène atmo-

sphérique qui se manifeste à cet instant est en dessous

ou au-dessus du seuil programmé.

Pour activer le diagnostic, appuyer brièvement sur la

touche « P1 » (fig. 6) attendre environ 1 seconde que la

led rouge arrête de clignoter, puis observer la signalisa-

tion émise ensuite par la led et la comparer à la descrip-

tion du Tableau A.

Attention ! - La modalité « diagnostic » provoque

uniquement la signalisation sur la led et pas la com-

mande du store.

8–COMMENT DÉSACTIVER LE CAPTEUR

SOLEIL

Si l’on souhaite désactiver le capteur soleil, par exemple

en hiver, il est possible de le faire en mettant le bouton «

Sun » (fig. 6) dans la position maximum, en le tournant

dans le sens horaire. Pour réactiver le capteur, amener ce

même bouton dans la position souhaitée et appuyer briè-

vement sur la touche « P1 » (fig. 6).

Attention ! - Le capteur vent ne peut pas être désactivé.

9– QUE FAIRE SI…

Si le vent ou le soleil dépassent le seuil programmé

mais que l’automatisme semble ne pas exécuter les

manœuvres comme il devrait: • vérifier que Nemo est

mémorisé correctement dans le récepteur de l’automa-

tisme à commander en procédant comme suit. Envoyer

une commande à l’automatisme avec un autre émetteur

; puis presser sur Nemo la touche P1 pour vérifier que la

manœuvre s’arrête. • Contrôler le fonctionnement cor-

rect des capteurs en effectuant le diagnostic indiqué au

chapitre 7. • En dernier, effectuer le TEST indiqué au

chapitre 6.

Tableau A

• Led éteinte

Aucun seuil n’est franchi et il n’y a aucune préalarme

• Led rouge allumée (pendant 3 secondes)

Le seuil d’intervention vent est dépassé

• Led verte allumée (pendant 3 secondes)

Le seuil d’intervention soleil est dépassé

• Led rouge clignotante (pendant 3 secondes)

Préalarme : panne du capteur « vent » : il n’a pas

détecté d’actions du vent au cours des dernières 24

heures

• Led verte clignotante (pendant 3 secondes)

Préalarme : panne du capteur « soleil » : il n’a détecté

aucune variation de l’intensité de la lumière solaire au

cours des dernières 24 heures

DÉCLARATION CE DE

CONFORMITÉ

Note - Le contenu de cette déclaration de conformité cor-

respond à ce qui est déclaré dans la dernière révision dispo-

nible du document officiel, déposé au siège de Nice S.p.a.,

avant l'impression de ce guide. Le texte ici présent a été réa-

dapté pour des raisons d’édition.

Numéro : 286/WSCT Révision : 1

Je soussigné Luigi Paro, en qualité d’Administrateur

Délégué, déclare sous mon entière responsabilité

que le produit :

Nom du producteur : NICE s.p.a.

Adresse : Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italie

Type : Capteur climatique

Modèles : Nemo WSCT ; Nemo SCT

Accessoires : –––

est conforme à ce qui est prévu par la directive

communautaire suivante :

• 1999/5/CE DIRECTIVE 1999/5/CE DU PARLE-

MENT EUROPÉEN ET DU CONSEIL du 9 mars

1999 concernant les équipements hertziens et les

équipements terminaux de télécommunication et la

reconnaissance mutuelle de leur conformité, selon

les normes harmonisées suivantes :

– protection de la santé : EN 50371:2002 ;

– sécurité électrique : EN 60950-1:2006 ;

– compatibilité électromagnétique : EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– spectre radio : EN 300220-2V2.1.2:2007

Conformément à la directive 1999/5/CE (annexe V),

le produit résulte de classe 1 et est marqué :

Oderzo, le 2 Septembre 2009

Luigi Paro

(Administrateur Délégué)

0682

CARACTÉRISTIQUES TECHNIQUES DU

PRODUIT

■Alimentation : Complètement autonome : constituée

d’une cellule photovoltaïque (64 mWp)

■Fréquence de transmission : 433,92 Mhz avec

antenne intégrée

■Codage radio : TTS (compatible avec les récepteurs

commandés par les émetteurs Ergo, Plano, NiceWay)

■Puissance rayonnée : environ 1 mW (PAR). Dans

des conditions optimales, cela correspond à une por-

tée d’environ 100 m en espace libre ou à 20 m à l’in-

térieur d’édifices

■Indice de protection : IP 34

■Résistance aux chocs : jusqu’à 0,5 J, selon la norme

EN 60068-2-75 ; grêle : H3-H4 échelle TORRO

■Température d’utilisation : de - 20°C à 55°C

■Dimensions mm : (volume) 125 x 250 x h 100

■Poids : 250 g

Capteur « vent »

■Plage de mesure : de 0 à 125 km/h

■Résolution : 1 km/h

■Précision : ± 2% fin d’échelle

■Constante de conversion : 0,26 tours/s - km/h

■Réglage seuil : de 5 à 60 km/h

■Préalarme : au bout de 24 h sans vent

Capteur « soleil »

■Plage de mesure : de 3 à 80 kLux

■Résolution : 1 kLux

■Précision : ± 5% fin d’échelle

■Réglage seuil : de 5 à 60 kLux

■Préalarme : au bout de 24 h sans variation de lumière

–––––––

Notes :

–(*) La portée des émetteurs peut être influencée par d’autres dis-

positifs fonctionnant à proximité à la même fréquence que l’émet-

teur (par exemple écouteurs radio, systèmes d’alarme, etc.), pro-

voquant des interférences avec le récepteur. En cas de fortes inter-

férences, Nice ne peut offrir aucune garantie sur la portée réelle de

ses dispositifs radio.

– Toutes les caractéristiques techniques indiquées se réfèrent à une

température ambiante de 20 °C (± 5 °C).

– NICE s.p.a. se réserve le droit d’apporter des modifications au

produit à tout moment si elle le jugera nécessaire, en garantissant

dans tous les cas le même bon fonctionnement et le type d’utilisa-

tion prévus.

MISE AU REBUT DU PRODUIT

Ce produit est partie intégrante de l’automatisme et

doit donc être mis au rebut avec ce dernier.

Comme pour l’installation, à la fin de la durée de vie de ce

produit, les opérations de démantèlement doivent être

effectuées par du personnel qualifié.

Ce produit est constitué de différents types de ma tériaux

: certains peuvent être recyclés, d’autres doivent être mis

au rebut. Informez-vous sur les systèmes de recyclage

ou de mise au rebut prévus par les règlements, en

vigueur dans votre pays, pour cette catégorie de produit.

Attention ! – certains composants du produit peuvent

contenir des substances polluantes ou dangereuses qui

pourraient avoir des effets nuisibles sur l’environnement

et sur la santé des personnes s’ils étaient jetés dans la

nature.

Comme l’indique le symbole ci-contre, il est

interdit de jeter ce produit avec les ordures

ménagères. Par conséquent, utiliser la mé -

thode de la « collecte sélective » pour la

mise au rebut des composants conformé-

ment aux prescriptions des normes en vigueur dans le

pays d’utilisation ou restituer le produit au vendeur lors de

l’achat d’un nouveau produit équivalent.

Attention ! – les règlements locaux en vigueur peuvent

appliquer de lourdes sanctions en cas d’élimination illicite

de ce produit.

Mise au rebut de la pile

Attention ! – Le produit contient une pile qui doit être

enlevée avant la mise au rebut. La pile usagée contient

des substances polluantes et ne doit donc pas être jetée

avec les ordures ménagères. Il faut la mettre au rebut en

adoptant les méthodes de collecte sélective prévues par

les normes en vigueur dans le pays d’utilisation.

ESPAÑOL

ADVERTENCIAS GENERALES

Advertencias de seguridad

• Durante la instalación es importante respetar escru -

pulosamente todas las instrucciones mencionadas

en este manual. No proceda con la instalación si

tuviera alguna duda y solicite aclaraciones al Servi-

cio de Asistencia Nice.

• ¡ATENCIÓN! – Instrucciones importantes: guar-

de estas instrucciones para cuando deba llevar

a cabo los trabajos de mantenimiento o para

cuando deba eliminar el dispositivo.

• ¡ATENCIÓN! – Todas las operaciones de instala-

ción, conexión, programación y mantenimiento

del dispositivo deben ser llevadas a cabo ex -

clusivamente por un técnico cualificado!

• ¡ATENCIÓN! – Nemo no debe considerarse un

dispositivo de seguridad que elimina las averí-

as del toldo por efecto del viento fuerte (en

efecto, un banal corte de energía eléctrica ha -

ría imposible la recogida automática del toldo).

Nemo debe considerarse parte de una automa-

tización útil para la protección del toldo y para

que su uso sea más cómodo.

• Nice no se asume ninguna responsabilidad por daños

materiales provocados por eventos atmosféricos no

detectados por los sensores del dispositivo.

• No abra la cubierta de protección del dispositivo porque

contiene circuitos eléctricos libres de mantenimiento.

• No modifique ninguna pieza del dispositivo. Las opera-

ciones no permitidas pueden provocar desperfectos de

funcionamiento. El fabricante no se asumirá ninguna

responsabilidad por daños originados por modificacio-

nes arbitrarias hechas al producto.

• No coloque el dispositivo cerca de fuentes de ca lor ni lo

exponga al fuego. Esto podría averiarlo y provocar des-

perfectos de funcionamiento.

Otras advertencias

• El dispositivo es alimentado por una célula fotovoltaica

que debe estar expuesta a la luz del sol. Por consi-

guiente, controle que la superficie de esta célula siem-

pre esté limpia y no tenga hojas, nieve o cualquier otro

elemento: limpie la superficie con un paño suave y hú -

medo, y no utilice alcohol, benceno, disolventes u otras

sustancias similares.

• El material de embalaje del producto debe ser elimina-

do respetando las normativas locales.

1–DESCRIPCIÓN DEL PRODUCTO Y USO

PREVISTO

Este producto forma parte de la serie de los sensores cli-

máticos Nemo. Dichos sensores incorporan un radio-

transmisor integrado con codificación “TTS”, y una ali-

mentación autónoma de energía solar suministrada por

una célula fotovoltaica integrada; durante la noche Nemo

aprovecha la energía residual acumulada durante el día,

sin la necesidad de estar conectado a la red eléctrica.

Nemo debe ser utilizado en las instalaciones de automati-

zación de toldos, persianas, lumbreras y similares, que uti-

licen motores tubulares Nice con codificación radio “TTS”.

¡Cualquier otro empleo debe considerarse ina decuado

y está prohibido! El fabricante no responde de los

daños que pudieran surgir por un uso inadecuado del

producto y diferente de aquel previsto en este ma nual.

2–FUNCIONAMIENTO DEL PRODUCTO

El funcionamiento de Nemo se basa sobre la detección

de las variaciones de velocidad del viento (función pre-

sente sólo en Nemo SCT) o de las variaciones de intensi-

dad de la luz solar.

Cuando el valor detectado supera el umbral de activa-

ción (parámetro regulable) Nemo transmite una “señal de

radio” al automatismo. A su vez, éste acciona el movi-

miento predeterminado según el tipo de señal recibido.

• Sensor “Sole” (fig. 8)

Cuando la intensidad de la luz solar medida por el sensor

(b - fig. 6) supera el valor de umbral, transcurridos 2

minutos, Nemo transmite al automatismo el mando de

bajada.

Por el contrario, cuando la intensidad de la luz está por

debajo del valor de umbral, transcurridos 15 minutos,

Nemo transmite al automatismo el mando de recogida.

Los tiempos de retardo antedichos tienen la finalidad de

evitar movimientos continuos y repetitivos del automatis-

mo ante la presencia de nubes pasajeras. En los umbra-

les hay una diferencia (histéresis) del 70% aproximada-

mente entre el umbral que provoca la bajada y aquel que

provoca la recogida. Por ejemplo, si el umbral está regu-

lado en 20Klux, la bajada se accionará en corresponden-

cia de este valor de luminosidad, mientras que la recogi-

da se accionará cuando el valor sea de 14Klux aproxima-

damente.

• Sensor “Vento” (fig. 7)

Cuando la velocidad del viento, medida por el sensor (a -

fig. 6), supera el valor de umbral, Nemo transmite inme-

diatamente al automatismo el mando de recogida del tol-

do. Simultáneamente, envía un mando que bloquea la

ejecución de cualquier otro mando dirigido al automatis-

mo a fin de proteger el toldo del viento.

Cuando la velocidad del viento está por debajo del valor

del umbral, transcurridos 4 minutos Nemo desbloquea la

protección del toldo, pudiendo accionar nuevamente el

automatismo. Después de este desbloqueo, si se supe-

rara el valor del umbral del sol, Nemo transmitirá después

de 15 minutos el mando de bajada del toldo.

Nota - Durante el funcionamiento normal del producto, el

led quedará siempre apagado, incluso cuando Nemo

transmite los mandos.

3–CONTROLES PRELIMINARES A LA INS-

TALACIÓN Y LÍMITES DE UTILIZACIÓN

DEL PRODUCTO

• Lea los datos técnicos mencionados en el capítulo

“Características técnicas del producto” para evaluar los

límites de utilización de Nemo.

•Controle que el receptor del automatismo donde haya

que memorizar Nemo utilice la codificación “TTS” (con-

sulte el manual de instrucciones del receptor o del

automatismo).

• Es probable que Nemo no sea compatible con los vie-

jos motores producidos antes de junio de 2004 o con

las centrales de mando TT0.

•(fig. 1) Controle que el lugar escogido para la instala-

ción de Nemo esté dentro del radio de alcance del

automatismo que deba accionar. Si bien el alcance en

condiciones favorables (en campo abierto) puede su -

perar 100 m, teniendo en cuenta que Nemo es una

pro tección para el toldo, se aconseja no su perar la dis-

tancia de 10-20 m. También se aconseja controlar que

en la zona no haya otros dispositivos radio que trabajen

con la misma frecuencia, tales como alarmas, auricula-

res de radio, etc., porque podrían disminuir aún más el

alcance o bloquear la comunicación entre Nemo y el

automatismo.

•Controle que el lugar escogido para instalar Ne mo res-

pete los siguientes requisitos:

– (fig. 2) debe permitir la insolación directa de la super-

ficie del sensor sol, al menos en la parte del día en que

la protección solar del automatismo debe ser eficiente;

no instale el producto en las zonas de sombras produ-

cidas por toldos, árboles, balcones, etc.;

– (fig. 3) debe permitir la exposición de las paletas del

sensor viento a la misma ventilación que recibe el toldo

que se desea automatizar.

•(fig. 4) Elija el tipo de configuración que debe te ner la

estructura de Nemo en función de la inclinación de la

superficie escogida para la instalación. ¡Atención! –

las paletas del sensor viento de ben estar coloca-

das en posición horizontal y dirigidas hacia abajo

respecto del cuerpo.

•Controle que la superficie escogida para la instalación sea

de material sólido y que garantice una fijación estable.

•Controle que Nemo quede colocado en una po sición

que no pueda ser golpeado por otros objetos.

4– INSTALACIÓN DEL PRODUCTO

Para realizar la instalación, fije las piezas del producto

siguiendo el orden numérico indicado en la fig. 5. Por

último, gire el cuerpo de Nemo hasta colocar las paletas

del sensor viento en posición horizontal, tal como se

muestra en la fig. 4.

Por lo general, en el mismo automatismo se pueden

memorizar hasta 3 dispositivos Nemo, lo que permite

controlar diferentes puntos del entorno.

5–MEMORIZACIÓN DEL PRODUCTO EN

EL RECEPTOR DEL AUTOMATISMO

Al igual que para cualquier transmisor, también para

Nemo es necesario memorizar su código de radio en el

receptor del automatismo a accionar, a fin de que Nemo

pueda enviar “vía radio” los datos de sus sensores climá-

ticos. Para memorizar Nemo hay que seguir el procedi-

miento “Modo I” descrito en el manual del receptor com-

binado.

Nota – el botón ■(Stop) del transmisor citado en estos

manuales equivale al botón “P1” de Nemo que se mues-

tra en la fig. 6.

Si no estuvieran presentes las instrucciones originales del

automatismo (todos los manuales de los productos Nice

están disponibles en www.nice-service.com) se podrá

utilizar uno de los siguientes procedimientos de memori-

zación.

• PROCEDIMIENTO “A” – memorización del

primer transmisor

Nota – Utilice este procedimiento cuando el motor tubu-

lar todavía no tenga memorizado ningún código de radio.

01. Desconecte y reconecte el motor tubular a la alimen-

tación: el motor emitirá 2 sonidos prolongados (o 2

movimientos largos). ¡Atención! - Si durante el

encendido el motor emitiera 2 sonidos breves (o

2 movimientos cortos, o ningún movimiento) sig-

nifica que se han memorizado otros transmiso-

res. Por consiguiente, interrumpa el proce di -

mien to y utilice el “Procedimiento B”.

02. Antes de 5 segundos, mantenga pulsado el pulsa-

dor “P1” de Nemo y suéltelo después de que el

motor haya emitido el primero de los 3 sonidos bre-

ves (o el primero de los 3 movimientos cortos) que

indica que la memorización se ha ejecutado. ¡Aten-

ción! - Si no se pulsara el pulsador antes de 5 se -

gundos, el motor emitirá 1 sonido corto (o 2 movi-

mientos cortos). Estos señalan que la memorización

no se ha ejecutado.

• PROCEDIMIENTO “B” – memorización de

otros transmisores

Nota – Utilice este procedimiento cuando en el motor

tubular haya otros dispositivos memorizados.

01. (en el Nemo a memorizar) Mantenga pulsado el pul-

sador “P1” hasta que el motor emita 1 sonido pro-

longado.

02. (en un transmisor memorizado) Pulse 3 veces (lenta-

mente) el pulsador ■ (o el pulsador “P1” si se trata

de otro Nemo memorizado).

03. (en el Nemo a memorizar) Pulse de nuevo el pulsa-

dor “P1”;

04. El motor emitirá 3 sonidos breves (o 3 movimientos

prolongados) para señalar que se ha ejecutado la

memorización.

Nota – Si el motor emitiera 6 sonidos breves (o 6 movi-

mientos prolongados) significa que la memoria está llena.

6–CONTROL DEL PRODUCTO MEDIANTE

EL MODO “TEST”

Al concluir el procedimiento de memorización, lleve a cabo

las siguientes pruebas para comprobar si la memorización y

el funcionamiento de los sensores de Nemo son correctos.

En el modo TEST el sistema coloca los umbrales de los

sensores al mínimo, a fin de que puedan ser superadas

por pequeñas variaciones de luz y de viento, lo cual per-

mite comprobar rápidamente el comportamiento del sis-

tema, evitando esperas largas. En este modo Nemo

reacciona en tiempo real sin respetar los tiempos de

espera previstos para el funcionamiento normal.

• Test del sensor sol:

01. Gire el regulador “Sun” (fig. 6) en el sentido ANTIHO-

RARIO hasta llegar a la posición “Test”.

Procure que el sensor sol esté iluminado con al

menos 1Klux (la luz exterior diurna de un día, aunque

esté parcialmente nublado, debería ser suficiente; en

caso contrario, utilice una lámpara).

02. Controle que el Led verde emita una serie de deste-

llos cortos (superación del umbral) y si Nemo envía

un mando de Bajada.

03. Cubra el sensor sol con una mano (puesto que en

modo TEST el valor del umbral está al mínimo, si el

tiempo está sereno y estuviera a pleno sol, podría

ser insuficiente cubrir el sensor con una mano; en

este caso utilice una tela negra) y controle que el Led

ejecute una serie de destellos cortos (fin superación

del umbral; destellos de color rojo y verde alterna-

dos) y si Nemo envía un mando de Recogida.

04. Por último, gire el regulador “Sun” fuera de la zona

de “TEST”.

• Test del sensor viento:

01. Gire el regulador “Wind” (fig. 6) en el sentido ANTI-

HORARIO hasta llegar a la posición “Test”.

02. Mueva las paletas del sensor viento y controle que:

a) Nemo envíe al automatismo el mando de recogida

del toldo; b) Nemo bloquee la posibilidad de accio-

nar el automatismo con cualquier otro mando (pro-

tección del toldo del viento); c) el Led emita una serie

de destellos cortos de color rojo (= superación del

umbral).

03. Entonces, detenga las paletas y controle que: a) Ne -

mo desbloquee la protección del toldo del viento y

que el toldo pueda ser accionado de nuevo; b) el

Led emita una serie de destellos cortos de color rojo

y verde alternados (= fin de la superación del umbral).

04. Por último, gire el regulador “Wind” fuera de la zona

de “TEST”.

¡Atención!

Durante el “Test” de los sensores “sole” o “vento”, Nemo

transmite a la central los mandos que corresponden a la

superación de los umbrales sol o viento. Tales mandos

provocan en la central las maniobras de apertura y cierre

del toldo, y la activación de posibles bloqueos o la

activación de estados de prioridad, como en los

siguientes ejemplos.

• Primer ejemplo: la superación del umbral viento provo-

ca la recogida del toldo y el bloqueo, en la central, de

cualquier mando durante 15 minutos.

• Segundo ejemplo: si tras la apertura del toldo, accionada

por la superación del umbral sol, el usuario envía un mando

de recogida mediante un transmisor, en la cental se activa

el estado de “prioridad manual”. Desde ese mo mento la

central ignora todos los mandos posteriores enviados por

Nemo, activados por la “superación del umbral sol” y el

funcionamiento normal se restablece cuando Nemo envía

el mando de “fin de superación umbral sol”.

Para anular cualquier bloqueo provocado durante el

test, es suficiente con apagar durante algunos instan-

tes la central (o el motor) accionado por Nemo.

Al concluir los controles en modo TEST se podrán regu-

lar los reguladores “Sun” y “Wind” en los valores desea-

dos, utilizando como referencia la escala graduada indi-

cada al lado de cada regulador.

• Regulador “Sun”

Por lo general este regulador debería estar regulado entre

15 y 30Klux. Si se desea que el automatismo se accione

ante la presencia de luz de sol intensa, regule el regulador

en los valores más grandes.

Como alternativa, para regular el regulador “Sun” tam-

bién es posible utilizar el modo “en tiempo real”. Para uti-

lizar este modo, gire un poco a la vez el regulador “Sun” y

espere algunos segundos para que Nemo pueda com-

parar el valor de umbral apenas regulado con el valor de

luminosidad medido en ese instante y, por último, pueda

transmitir el mando previsto al automatismo. En esta

ocasión el Led emitirá una de las siguientes señales: des-

tello de color verde = umbral superado; destello de color

rojo y verde alternados = umbral no superado.

• Regulador “Wind”

Indicativamente, este regulador debería estar regulado

entre 15 y 30Km/h; se puede regular en valores mayores

únicamente con toldos pequeños y muy robustos.

7– DIAGNÓSTICO

En cualquier momento es posible activar la “modo DIAG-

NÓSTICO” a fin de comprobar si la intensidad del fenó-

meno atmosférico que se manifiesta en ese instante está

por encima o por debajo del umbral regulado.

Para activar el diagnóstico, pulse el pulsador “P1” (fig. 6)

y espere alrededor de un segundo hasta que el Led rojo

comience a destellar; posteriormente, observe la señal

siguiente en el Led y compárela con la descripción de la

Tabla A.

¡Atención! - El modo “diagnóstico” provoca sólo la

señal en el Led y no el accionamiento del toldo.

8– CÓMO DESHABILITAR EL SENSOR SOLE

Si se deseara deshabilitar el sensor sol, por ejemplo en

invierno, es posible hacerlo colocando el regulador “Sun”

(fig. 6) en la posición máxima, girándolo en el sentido

horario. Para restablecer el sensor, coloque el regulador

en una posición deseada y pulse brevemente el pulsador

“P1” (fig. 6).

¡Atención! - No es posible deshabilitar el sensor vento.

9– QUÉ HACER SI…

Si la intensidad del viento o del sol superara el

umbral configurado pero el automatismo no re alizara

los movimientos que debe realizar: • controle que

Nemo esté memorizado correctamente en el receptor del

automatismo a accionar de la siguiente manera. Envíe un

mando al automatismo con otro transmisor; posterior-

mente pulse en Nemo el pulsador P1 para controlar que

el movimiento se detenga. • Controle que los sensores

funcion correctamente llevando a cabo el diagnóstico

indicado en el capítulo 7. • Por último, lleve a cabo el

TEST indicado en el capítulo 6.

Tabla A

• Led apagado

No se ha superado ningún umbral y no hay ninguna

prealarma

• Led rojo encendido (durante 3 segundos)

Se ha superado el umbral de accionamiento viento

• Led verde encendido (durante 3 segundos)

Se ha superado el umbral de accionamiento sol

• Led rojo intermitente (durante 3 segundos)

Prealarma: avería en el sensor “viento” porque no ha

detectado las acciones del viento en las últimas 24

horas

• Led verde intermitente (durante 3 segundos)

Prealarma: avería en el sensor “sol” porque no ha

detectado ninguna variación de la intensidad de la luz

solar durante las últimas 24 horas

DECLARACIÓN DE

CONFORMIDAD CE

Nota - El contenido de esta declaración corresponde a

aquello declarado en la última revisión disponible, antes de la

impresión de este manual, en el documento oficial, deposita-

do en la sede de Nice S.p.a. En este manual, el texto ha sido

readaptado por motivos de impresión.

Número: 286/WSCT Revisión: 1

El suscrito Luigi Paro, en su carácter de Administra-

dor Delegado, declara bajo su responsabilidad que

el producto:

Nombre del fabricante: NICE s.p.a.

Dirección: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italia

Tipo: Sensor climático

Modelos: Nemo WSCT; Nemo SCT

Accesorios: –––

responde a las prescripciones de la siguiente direc-

tiva comunitaria:

• 1999/5/CE DIRECTIVA 1999/5/CE DEL PARLA-

MENTO EUROPEO Y DEL CONSEJO del 9 de

marzo de 1999 relativa a los equipos radioeléctri-

cos y equipos terminales de telecomunicación y el

recíproco reconocimiento de su conformidad,

según las siguientes normas armonizadas:

– protección de la salud: EN 50371:2002;

– seguridad eléctrica: EN 60950-1:2006;

– compatibilidad electromagnética: EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– espectro radioeléctrico: EN 300220-

2V2.1.2:2007

De acuerdo con la directiva 1999/5/CE (anexo V), el

producto es de clase 1 y está marcado:

Oderzo, 2 de Septiembre 2009

Luigi Paro

(Administrador delegado)

0682

CARACTERÍSTICAS TÉCNICAS DEL

PRODUCTO

■Alimentación: Completamente autónoma: constitui-

do por una célula fotovoltaica (64 mWp)

■Frecuencia de transmisión: 433,92 Mhz con antena

integrada

■Codificación radio: TTS (compatible con los recep-

tores accionados con transmisores Ergo, Plano, Nice-

Way)

■Potencia irradiada: alrededor de 1 mW (e.r.p.) En con-

diciones ideales corresponde a un alcance de unos 100

m en campo abierto o 20 m en el interior de edificios

■Clase de protección: IP 34

■Resistencia a los golpes: hasta 0,5J, según la nor-

ma EN 60068-2-75; granizo: H3-H4 escala Torro

■Temperatura de funcionamiento: de - 20°C a + 55°C

■Dimensiones mm: (volumen) 125 x 250 x 100 (H)

■Peso: 250 g

Sensor “viento”

■Gama de medición: de 0 a 125 Km/h

■Resolución: 1 km/h

■Precisión: ± 2% F.E.

■Constante de conversión: 0,26 revoluciones/s - km/h

■Regulación umbral: de 5 a 60 Km/h

■Prealarma: después de 24 hs sin viento

Sensor “sol”

■Gama de medición: da 3 a 80 Klux

■Resolución: 1 Klux

■Precisión: ± 5% F.S.

■Regulación umbral: de 5 a 60 Klux

■Prealarma: después de 24 hs sin variación de la luz

–––––––

Notas:

–(*) El alcance de los transmisores puede verse influenciado por

otros dispositivos que funcionan en las cercanías con la misma

frecuencia del transmisor (por ejemplo auriculares con radio, siste-

mas de alarma, etc.), provocando interferencias con el receptor.

En casos de interferencias fuertes, Nice no puede ofrecer ninguna

garantía sobre el alcance real de sus dispositivos radio.

– Todas las características técnicas indicadas se refieren a una tem-

peratura ambiental de 20°C (± 5°C).

– Nice S.p.a. se reserva el derecho de modificar el producto en cual-

quier momento, manteniendo las mismas funcionalidades y el mis-

mo uso previsto.

ELIMINACIÓN DEL PRODUCTO

Este producto forma parte integrante del automatis-

mo y, por consiguiente, deberá ser eliminado junto

con éste.

Al igual que para las operaciones de instalación, también al

final de la vida útil de este producto las operaciones de

desguace deben ser llevadas a ca bo por personal experto.

Este producto está formado de varios tipos de materia-

les: algunos podrán ser reciclados y otros deberán ser

eliminados. Infórmese sobre los sistemas de reciclaje o

de eliminación previstos por las normativas vigentes loca-

les para esta categoría de producto.

¡Atención! – algunas piezas del producto pueden conte-

ner sustancias contaminantes o peligrosas que, si se las

abandonara en el medio ambiente, podrían provocar

efectos perjudiciales para el mismo medio ambiente y

para la salud humana.

Tal como indicado por el símbolo de aquí al

lado, está prohibido arrojar este producto

en los residuos urbanos. Realice la “recogi-

da selectiva” para la eliminación, según los

métodos previstos por las normativas vi -

gentes locales, o bien entregue el producto al vendedor

cuando compre un nuevo producto equivalente.

¡Atención! – las normas locales vigentes pueden prever

sanciones importantes en el caso de eliminación abusiva

de este producto.

Eliminación de la pila

¡Atención! – El producto contiene una pila que debe qui-

tarse antes de eliminarlo. La pila agotada contiene sus-

tancias contaminantes y, por dicho motivo, no debe arro-

jarse en los residuos normales. Hay que eliminarla utili-

zando los métodos de recogida selectiva previstos por

las normativas vigentes locales.

DEUTSCH

ALLGEMEINE HINWEISE

Sicherheitshinweise

• Während der Installierung der Vorrichtung ist es

wichtig, alle in diesem Handbuch aufgeführten An -

leitungen aufmerksam zu befolgen. Nicht mit der

Installierung fortschreiten, wenn Zweifel jeglicher

Art vorliegen und eventuelle Fragen mit dem Kun-

denservice Nice klären.

• ACHTUNG! – Wichtige Anleitungen: Diese An -

leitungen für eventuelle zukünftige Wartungs-

arbeiten oder zur Entsorgung der Vorrichtung

aufbewahren.

• ACHTUNG! – Alle Installierungen, Anschlüsse,

Programmierungen und Wartungen der Vorrich-

tung dürfen nur durch qualifiziertes Personal

ausgeführt werden!

• ACHTUNG! – Nemo ist nicht als Sicherheitsvor-

richtung zu betrachten, die die Defekte der Mar-

kise durch die Einwirkung von starkem Wind

beseitigt (ein banaler Stromausfall würde das

automatische Aufwickeln der Markise un mö gli -

ch machen). Nemo ist als Teil der Automatisie-

rung zu betrachten, die für die Schonung der Mar -

kise und die bequeme Anwendung nützlich ist.

• Nice lehnt jede Verantwortung für Materialschäden auf-

grund von Wettereinflüssen ab, die nicht durch die Sen-

soren der Vorrichtung erfasst wurden.

• Die Schutzhülle der Vorrichtung nicht öffnen, da sie Schalt-

kreise enthält, die keiner Instandhaltung unterliegen.

• Keine Änderungen an den Teilen der Vorrichtung aus-

führen. Nicht erlaubte Vorgänge können mangelhafte

Funktionen hervorrufen. Der Hersteller lehnt jede Ver-

antwortung für Schäden durch willkürlich ausgeführte

Änderungen des Produkts ab.

• Die Vorrichtung nicht in die Nähe von Wärmequellen

bringen oder offenen Flammen aussetzen. Dies könnte

sie beschädigen und zu einer mangelhaften Funktion

führen.

Weitere Hinweise

• Die Vorrichtung wird durch eine Photovoltaikzelle ge -

speist, die dem Sonnenlicht ausgesetzt werden muss.

Somit sicherstellen, dass die Oberfläche dieser Zelle

immer sauber und frei von Blättern, Schnee oder

anderem ist: Die Oberfläche mit einem weichen und

feuchten Tuch reinigen und Al kohol, Benzol, Verdün-

nungen oder ähnliche Substanzen enthaltende Reini-

gungsmittel vermeiden.

• Das Verpackungsmaterial des Produkts muss bei voll-

ständiger Einhaltung der örtlich geltenden Vorschriften

entsorgt werden.

1–BESCHREIBUNG DES PRODUKTS UND

VERWENDUNGSZWECK

Dieses Produkt gehört zur Serie der Klimasensoren

Nemo. Sie sind mit einem integrierten Funksender, mit

Codierung “TTS” und einer autonomen Sonnenenergie-

speisung ausgestattet, die durch eine integrierte Photo-

voltaikzelle gegeben wird. Nachts nützt Nemo die tags-

über gespeicherte Restenergie, ohne an das Stromnetz

angeschlossen werden zu müssen.

Nemo ist für Automatisierungsanlagen für Markisen, Roll-

läden, Dachfenstern und ähnliches bestimmt, die Rohr-

motoren Nice mit Funkcodierung “TTS” verwenden. Jede

andere Verwendung ist als falsch anzusehen und

somit verboten! Der Hersteller ist nicht für Schäden

durch eine falsche Anwendung des Produkts verant-

wortlich, die nicht den Vorschriften dieses Hand-

buchs entspricht.

2–FUNKTION DES PRODUKTES

Die Funktionsweise von Nemo basiert auf der Erfassung

der Geschwindigkeitsänderungen des Windes (die Funk-

tion ist nur in Nemo SCT vorhanden) oder der Änderun-

gen der Stärke des Sonnenlichts.

Wenn der erfasste Wert den Eingriffsgrenzwert (einstell-

barer Parameter) überschreitet, überträgt Nemo ein “Funk-

signal” an die Automatisierung. Diese steuert aufgrund des

empfangenen Signaltyps eine festgesetzte Bewegung.

• Sonnenwächter (Abb. 8)

Wenn die durch den Sensor (b - Abb. 6) gemessene

Stärke des Sonnenlichts den Grenzwert überschreitet,

überträgt Nemo nach 2 Minuten die Senksteuerung an

die Automatisierung.

Wenn die Stärke des Sonnenlichts dagegen unter den

Grenzwert sinkt, überträgt Nemo nach 15 Minuten die

Anstiegssteuerung an die Automatisierung.

Die oben beschriebenen Verzögerungszeiten haben das

Ziel, bei Anwesenheit von vorüber ziehenden Wolken

kontinuierliche und wiederholte Bewegungen zu vermei-

den. Hinsichtlich der Grenzwerte besteht eine Differenz

(Hysterese) von etwa 70% zwischen dem Grenzwert der

Senk- und dem Grenzwert der Anstiegssteuerung. Ist der

Grenzwert z. b. auf 20Klux eingestellt, erfolgt die Senk-

steuerung gemäß diesem Helligkeitswert, während die

Anstiegssteuerung gesteuert wird, wenn der Wert bei

etwa 14 Klux liegt.

• Windwächter (Abb. 7)

Wenn die durch den Sensor (a - Abb. 6), gemessene

Windgeschwindigkeit den Grenzwert überschreitet, über-

trägt Nemo sofort die Anstiegssteuerung an die Automa-

tisierung. Gleichzeitig sendet Nemo auch eine Steuerung,

die die Ausführung aller anderen Steuerungen sperrt, die

an die Automatisierung gerichtet sind, um die Markise vor

Wind zu schützen.

Wenn die Windgeschwindigkeit unter den Grenzwert

absinkt, entriegelt Nemo nach 4 Minuten den Markisen-

schutz, sodass die Steuerung der Automatisierung wie-

der ermöglicht wird. Falls der Grenzwert nach dieser Ent-

riegelung überschritten wird, überträgt Nemo nach 15

Minuten die Senksteuerung der Markise.

Hinweis - Während des normalen Betriebs des Produkts

bleibt die Led immer ausgeschaltet, auch wenn Nemo die

Steuerungen überträgt.

3–PRÜFUNGEN VOR DER INSTALLIERUNG

UND PRODUKTANWENDUNGSLIMITS

• Die technischen Daten im Kapitel “Technische Eigen-

schaften des Produkts” lesen, um die An wendungslimits

von Nemo zu bewerten.

•Prüfen, ob der Empfänger der Automatisierung, in dem

Nemo gespeichert werden muss, die Codierung “TTS”

annimmt (Bezugnahme auf Gebrauchsanleitung des

Empfängers oder der Automatisierung).

• Nemo könnte mit den alten Motoren, die vor dem Juni

2004 hergestellt wurden, und mit den Steuerungen,

Modell TTO, nicht kompatibel sein.

•(Abb. 1) Prüfen, ob sich der gewählte Ort für die Instal-

lation von Nemo in der Reichweite der zu steuernden

Automatisierung befindet. Auch wenn die Reichweite

unter günstigen Bedingungen (freies Feld) 100 m betra-

gen kann, Nemo jedoch ein Schutz für die Markise dar-

stellt, empfehlen wir, 10-20 m nicht zu überschreiten.

Es wird außerdem empfohlen zu überprüfen, ob sich

andere Funkeinrichtungen im Bereich befinden, die auf

derselben Frequenz funktionieren wie Alarmanlagen,

Kopfhörer usw.: Diese können weiterhin die Reichweite

reduzieren oder sogar die Kommunikation zwischen

Nemo und der Automatisierung sperren.

•Prüfen, ob der zur Installierung von Nemo gewählte Ort

die folgenden Eigenschaften aufweist:

– (Abb. 2) muss eine direkte Sonneinstrahlung der

Oberfläche des Sonnenwächters ermöglichen, mindes-

tens in der Tageszeit, in der der durch die Automatisie-

rung erzeugte Sonnenschutz wirksam sein soll, das

Produkt nicht in Schattenbereichen, die durch Marki-

sen, Bäume, Balkone usw. erzeugt werden, installieren;

– (Abb. 3) Er muss die Aussetzung der Flügel des Wind-

sensors bei derselben Belüftungsstärke er möglichen,

der die zu automatisierende Markise unterliegt.

•(Abb. 4) Die Konfigurationsart wählen, die die Nemo-

Struktur aufgrund der Neigung der zur Installierung

gewählten Oberfläche haben muss. Achtung! – die Flü-

gel des Windsensors müssen waagrecht positioniert

sein und gegenüber dem Körper nach unten zeigen.

•Prüfen, ob die zur Installierung gewählte Oberfläche ein

solides Material aufweist und eine stabile Befestigung

gewährleistet.

•Prüfen, ob Nemo in einer vor plötzlichen Stößen mit ande-

ren Gegenständen geschützten Position montiert ist.

4– INSTALLIERUNG DES PRODUKTS

Zur Installierung die verschiedenen Teile des Produkts

nach der in Abb. 5 aufgeführten Reihenfolge befestigen.

Dann den Körper des Nemo drehen, bis die Flügel des

Windsensors auf die waagrechte Ebene gebracht wer-

den, wie in Abb. 4 gezeigt wird.

Normalerweise können auf derselben Automatisierung

bis 3 Nemo gespeichert werden; das ermöglicht die Kon-

trolle verschiedener Punkte der Umgebung.

5–SPEICHERUNG DES PRODUKTS IM

EMPFÄNGER DER AUTOMATISIERUNG

Wie bei jedem Sender ist es auch bei Nemo notwendig,

den Funkcode im Empfänger der zu steuernden Automati-

sierung zu speichern, damit er “über Funk” die Daten seiner

Wetterwächter mitteilen kann. Zum Speichern von Ne mo

ist das Verfahren “Modus 1”, das im Handbuch des kom-

binierten Empfängers beschrieben wird, zu verwenden.

Hinweis – Die Taste ■(= Stop) des Senders, die in die-

sen Handbüchern ge nannt wird, entspricht im Nemo der

Taste “P1” der Abb. 6.

Falls die Originalanweisungen der Automatisierung nicht

verfügbar sind (alle Handbücher der Produkte Nice sind

auf www.nice-service.com verfügbar), ist es auch mög-

lich, eins der folgenden Speicherverfahren zu verwenden.

• VERFAHREN “A” – Speicherung des ersten

Senders

Hinweis – Dieses Verfahren ausführen, wenn im Rohrmo-

tor noch kein Funkcode gespeichert ist.

01. Den Rohrmotor von der Speisung trennen und wie-

der anschließen: Der Motor gibt 2 lange Töne ab

(oder 2 lange Bewegungen). Achtung! - Wenn der

Motor beim Einschalten 2 kurze Töne abgibt

(oder 2 kurze Bewegungen oder keine Bewegung

ausführt), bedeutet dies, dass andere Sender

gespeichert sind. Das Verfahren somit unterbre-

chen und das “Verfahren B” ausführen.

02. Binnen 5 Sekunden, die Taste “P1” von Nemo ge -

drückt halten und erst freigeben, nachdem der Mo -

tor den ersten der 3 kurzen Töne abgegeben hat

(oder die erste der 3 kurzen Bewegungen ausgeführt

hat), was die erfolgte Speicherung anzeigt. Achtung!

- Wenn die Taste nicht binnen 5 Sekunden gedrückt

wird, gibt der Motor 1 kurzen Ton ab (oder 2 kurze

Bewegungen). Diese zeigen an, dass die Speiche-

rung nicht erfolgt ist.

• VERFAHREN “B” – Speicherung weiterer Sender

Hinweis – Dieses Verfahren verwenden, wenn im Rohr-

motor schon andere Vorrichtungen gespeichert sind.

01. (auf dem zu speichernden Nemo) Die Taste “P1”

gedrückt halten, bis der Motor 1 langen Ton abgibt.

02. (in einem schon gespeicherten Sender) – Dreimal

(langsam) die Taste n drücken (oder die Taste „P1“,

wenn es sich um einen anderen schon gespeicher-

ten Nemo handelt).

03. (im zu speichernden Nemo) – Erneut die Taste „P1“

drücken.

04. Der Motor gibt 3 kurze Töne ab (oder 3 lange Bewe-

gungen), um die erfolgte Speicherung an zuzeigen.

Anmerkung – Wenn der Motor 6 kurze Töne abgibt (oder

6 lange Bewegungen), bedeutet dies, dass der Speicher

voll ist.

6–PRÜFUNG DES PRODUKTS DURCH

DEN “TESTMODUS”

Am Ende des Speicherverfahrens die folgenden Versuche

ausführen, um die korrekte Speicherung und die Funkti-

onsweise der Wächter von Nemo zu prüfen.

Im TESTMODUS positioniert das System die Grenzwerte

der Wächter auf dem kleinsten Wert, damit diese durch

geringe Licht- und Windänderungen überschritten wer-

den können. Das ermöglicht, schnell das Verhalten des

Systems zu überprüfen und lange Wartezeiten zu vermei-

den. In diesem Modus reagiert Nemo in Echtzeit, ohne

die vorgesehenen Wartezeiten für den normalen Betrieb

zu beachten.

• Test des Sonnenwächters:

01. Den Drehknopf “Sun” (Abb. 6) GEGEN den Uhrzei-

gersinn drehen, bis die Position “Test” er reicht wird.

Richten Sie es so ein, dass der Sonnenwächter mit

mindestens 1Klux beleuchtet wird (das Außenlicht

eines Tages, auch wenn dieser teilweise bewölkt ist,

müsste ausreichen; anderenfalls ist eine Lampe zu

verwenden).

02. Prüfen, ob die grüne Led mehrere Male kurz blinkt (=

Überschreiten des Grenzwerts) und ob Nemo eine

Senksteuerung überträgt.

03. Den Sonnenwächter mit einer Hand verdunkeln

(denn im TESTMODUS ist der Grenzwert minimal,

wenn das Wetter heiter ist und er sich im vollen Son-

nenlicht befindet, könnte es nicht ausreichen, den

Wächter mit einer Hand abzudecken; ggf. ein sch -

war zes Tuch verwenden) und prüfen, ob die Led

meh rere kurze Blinkvorgänge ausführt (= Ende Über-

schreitung Grenzwert; abwechselndes rotes und

grünes Blinkzeichen) und ob Nemo eine Anstiegs-

steuerung überträgt.

04. Zum Schluss den Drehknopf “Sun” außerhalb des

Bereichs “TEST” drehen.

• Test des Windwächters:

01. Den Drehknopf “Wind” (Abb. 6) GEGEN den Uhrzei-

gersinn drehen, bis die Position “Test” erreicht wird.

02. Die Flügel des Windsensors in Bewegung setzen

und sicherstellen, dass: a) Nemo die Anstiegssteue-

rung der Markise an die Automatisierung überträgt;

b) Nemo die Möglichkeit sperrt, die Automatisierung

mit allen anderen Steuerungen zu steuern (Wind-

schutz der Markise); c) die Led mehrere kurze rote

Blinkzeichen abgibt (= Überschreitung des Grenz-

werts).

03. Jetzt die Flügel anhalten und sicherstellen, dass: a)

Nemo den Windschutz der Markise entriegelt und

dass die Markise erneut gesteuert werden kann; b)

die Led abwechselnd mehrere kurze rote und grüne

Blinkzeichen abgibt (= Ende Überschreitung des

Grenzwerts).

04. Zum Schluss den Drehknopf “Wind” außerhalb des

Bereichs “TEST” drehen.

Achtung!

Während des “Tests” der “Sonnen”- oder “Wind”-Wäch-

ters, überträgt Nemo der Steuerung die Befehle bezüg-

lich der Überschreitung der Sonnen- oder Windgrenzwer-

te. Diese Befehle rufen in der Steuerung die Senkung und

das Anheben der Markise, wie auch die Aktivierung

eventueller Sperren oder die Aktivierung der Priori-

tätszustände, wie in den folgenden Beispielen gezeigt,

hervor.

• Erstes Beispiel: Die Überschreitung des Windgrenz-

werts ruft das Anheben der Markise wie auch die Sperre

in der Steuerung eines beliebigen Befehls 15 Minuten

lang hervor.

• Zweites Beispiel: Wenn der Benutzer nach dem Senken

der Markise aufgrund der Überschreitung des Sonnen-

grenzwerts einen Anstiegsbefehl über den Sender gibt,

wird in der Steuerung der Zustand “manuelle Priorität”

aktiviert. Ab diesem Moment ignoriert die Steuerung alle

folgenden durch Nemo übersendeten Befehle, die durch

die “Überschreitung des Sonnengrenzwerts” hervorgeru-

fen werden und der normale Betrieb wird erst wieder her-

gestellt, wenn Nemo den Befehl “Ende Überschreitung

Sonnengrenzwert” übersendet.

Zum Löschen aller Sperren aufgrund des Tests ist es

ausreichend, die durch Nemo gesteuerte Steuerung

(oder Motor) einige Sekunden auszuschalten.

Nach Beendigung der Prüfungen im TESTMODUS ist es

möglich, die Drehknöpfe “Sun” und “Wind” auf die ge -

wünschten Werte einzustellen, wobei als Bezug die Maß-

skala zu verwenden ist, die neben den Drehknöpfen an -

gegeben ist.

• Drehknopf “Sun”

Dieser Drehknopf sollte ungefähr zwischen 15 und

30Klux eingestellt werden. Wenn Sie wünschen, dass die

Automatisierung bei sehr starker Sonne einschreitet, ist

der Drehknopf auf die höheren Werte einzustellen.

Alternativ dazu ist es für die Einstellung des Drehknopfes

“Sun” auch möglich, den Modus “Echtzeit” zu verwen-

den. Zur Verwendung dieses Modus den Drehknopf

“Sun” in kurzen Abschnitten drehen und jedes Mal etwas

warten, sodass Nemo den soeben eingestellten Grenz-

wert mit dem Helligkeitswert vergleichen kann, der in

dem Moment gemessen wird, und schließlich die vorge-

sehene Steuerung an die Automatisierung übertragen

kann. Bei der Gelegenheit gibt die Led eins der folgenden

Signale ab: Grünes Blinkzeichen = Grenzwert überschrit-

ten; abwechselndes rotes und grünes Blinkzeichen =

Grenzwert nicht überschritten.

• Drehknopf “Wind”

Dieser Drehknopf sollte ungefähr zwischen 15 und

30Km/h eingestellt werden; er kann nur bei Anwesenheit

von kleinen und sehr robusten Markisen auf die höheren

Werte eingestellt werden.

7– DIAGNOSTIK

In jedem Moment ist es möglicht, den “Modus DIAG-

NOSTIK” zu aktivieren, um zu prüfen, ob die Stärke des

vorliegenden Wettereinflusses unter oder über dem ein-

gestellten Grenzwert liegt.

Um die Diagnose zu aktivieren, kurz die Taste “P1” (Abb.

6) drücken und etwa 1 Sekunde abwarten, bis die rote

Led nicht mehr blinkt, dann die nächste Anzeige auf der

Led beobachten und diese mit der Beschreibung in

Table A vergleichen.

Achtung! - Der Modus “Diagnostik” löst nur die An -

zeige auf der Led und nicht die Steuerung der Marki-

se aus.

8–WIE DER SONNENWÄCHTER DEAKTI-

VIERT WIRD

Wenn der Sonnenwächter deaktiviert werden soll, zum

Beispiel im Winter, ist es durch Drehen des Drehknopfes

“Sun” (Abb. 6) im Uhrzeigersinn auf die max. Position

möglich. Zur Rückstellung des Sensors, diesen Knopf in

eine gewünschte Position bringen und kurz die Taste

“P1” drücken (Abb.6).

Achtung! - Es ist nicht möglich, den Windwächter zu

deaktivieren.

9– WAS ZU TUN IST, WENN...

Wenn der Wind oder die Sonne über dem eingestell-

ten Grenzwert liegen, aber die Automatisierung die

Bewegungen nicht korrekt ausführt: • Prüfen Sie auf

folgende Weise, ob Nemo korrekt im Empfänger der zu

steuernden Automatisierung gespeichert ist. Senden Sie

mit einem anderen Sender eine Steuerung an die Auto-

matisierung, dann drücken Sie die Taste P1 auf Nemo,

um sicherzustellen, dass die Bewegung anhält. • Kontrol-

lieren Sie den korrekten Betrieb der Wächter, indem Sie

die im Kapitel 7 angegebene Diagnose ausführen. • Füh-

ren Sie zuletzt den im Kapitel 6 angegebenen TEST aus.

Tabelle A

• Ausgeschaltete Led

Es wird kein Grenzwert überschritten, und es ist kein

Voralarm vorhanden

• Eingeschaltete rote Led (3 Sekunden lang)

Der Einschrittsgrenzwert des Windes wurde über-

schritten

• Eingeschaltete grüne Led (3 Sekunden lang)

Der Einschrittsgrenzwert der Sonne wurde überschritten

• Blinkende rote Led (3 Sekunden lang)

Vorwarnung: Störung des “Wind”-Sensors: Dieser hat

in den letzten 24 Stunden keine Windeinwirkung erfasst

• Blinkende grüne Led (3 Sekunden lang)

Vorwarnung: Störung des “Sonnen”-Sensors: Dieser

hat in den letzten 24 Stunden keine Änderung der

Sonnenlichtstärke erfasst

EG-KONFORMITÄTSERKLÄRUNG

Anmerkung - Der Inhalt dieser Erklärung entspricht dem in

der vor dem Druck dieser Anleitung verfügbaren, letzten

Revision, der offiziellen Unterlage, die sich im Firmensitz der

Nice S.p.a. befindet. Dieser Text wurde aus Herausgeberg-

ründen überarbeitet.

Nr.: 286/WSCT Revision: 1

Der Unterzeichnende Geschäftsführer Luigi Paro,

erklärt unter eigener Verantwortung, dass das Pro-

dukt:

Herstellername: NICE s.p.a.

Adresse: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italien

Typ: Klimasensor

Modelle: Nemo WSCT; Nemo SCT

Zubehörteile: –––

dem Inhalt der folgenden europäischen Richtlinien

entspricht:

• 1999/5/EG RICHTLINIE 1999/5/EG DES EURO-

PÄISCHEN PARLAMENTS UND DES EUROPA-

RATS vom 9. März 1999 bezüglich der Funkgeräte

und der Fernkommunikationseinrichtungen sowie

der gegenseitigen Anerkennung ihrer Konformität,

Gemäß den übereinstimmenden Vorschriften:

– Gesundheitsschutz: EN 50371:2002;

– Elektrische Sicherheit: EN 60950-1:2006;

– Elektromagnetische Kompatibilität: EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– Funkspektrum: EN 300220-2V2.1.2:2007

Gemäß der Richtlinie 1999/5/EG (Anlage V) ent-

spricht das Produkt der Klasse 1 und ist wie folgt

markiert:

Oderzo, 2. September 2009

Luigi Paro

(Geschäftsführer)

0682

TECHNISCHE EIGENSCHAFTEN DES

PRODUKTS

■Speisung: Vollständig autonom: Bestehend aus Pho-

tovoltaik-Zelle (64 mWp)

■Übertragungsfrequenz: 433,92 Mhz mit integrierter

Antenne

■Funkcode: TTS (mit den Empfängern kompatibel, die

mit Sendern Ergo, Plano, NiceWay gesteuert werden)

■Abgegebene Leistung: zirka 1 mW (erp). Unter opti-

malen Bedingungen entspricht dies einer Leistung

von zirka 100 m im freien Feld oder 20 m innerhalb

Gebäuden.

■Schutzgrad: IP 34

■Stoßfestigkeit: Bis 0,5J, gemäß der Norm

EN 60068-2-75; Hagel: H3-H4 Torro-Skala

■Betriebstemperatur: - 20°C bis + 55°C

■Abmessungen mm: (Volumen) 125 x 250 x 100 (H)

■Gewicht: 250 gr

“Wind”-Sensor

■Messbereich: 0 bis 125 Km/h

■Auflösung: 1 km/h

■Präzision: ± 2% E.S.

■Umwandlungskonstante: 0,26 Drehungen/Sek. - km/h

■Grenzwerteinstellung: 5 bis 60 Km/h

■Vorwarnung: nach 24 h ohne Wind

“Sonnen”-Sensor

■Messbereich: 3 bis 80 Klux

■Auflösung: 1 Klux

■Präzision: ± 5% E.S.

■Grenzwerteinstellung: 5 bis 60 Klux

■Vorwarnung: nach 24 h ohne Lichtveränderung

–––––––

Anmerkungen:

–(*) Die Reichweite der Sender kann von anderen Vorrichtungen

beeinträchtigt werden, die mit derselben Frequenz in der Nähe in

Betrieb sind (zum Beispiel Kopfhörer, Alarmsysteme usw.),

wodurch Störungen mit dem Empfänger hervorgerufen werden. Im

Falle starker Störungen kann Nice keine Garantie über die reelle

Reichweite ihrer Funkgeräte bieten.

– Alle angegebenen technischen Merkmale beziehen sich auf eine

Temperatur von 20°C (± 5°C).

– Nice S.p.a. behält sich das Recht vor, jederzeit als nötig betrachte-

te Änderungen am Produkt vorzunehmen, wobei Funktionalitäten

und Einsatzzweck beibehalten werden.

ENTSORGUNG DES PRODUKTS

Dieses Produkt ist ein vervollständigender Teil der

Automatisierung und muss somit gemeinsam mit die-

ser entsorgt werden.

Wie bei den Installierungsarbeiten müssen die Abrüstar-

beiten am Ende der Lebensdauer dieses Produkts eben-

so durch qualifiziertes Personal ausgeführt werden.

Dieses Produkt besteht aus verschiedenen Werkstoffen:

Einige können recycelt, andere müssen entsorgt werden.

Informieren Sie sich über die Re cycel- oder Entsorgungs-

systeme, die in Ihrem Land für diese Produktkategorie

vorgesehen sind.

Achtung! – Einige Teile des Produkts können Um welt

verschmutzende oder gefährliche Substanzen enthalten,

die die Umwelt oder die Gesundheit der Menschen schä-

digen könnten, wenn sie ohne Einhaltung der Vorschriften

weggeworfen werden.

Wie durch das seitliche Symbol angegeben

wird, ist es untersagt, dieses Produkt in den

Hausabfall zu werfen. Somit den Müll ge -

mäß den Vorschriften trennen, die von den

in Ihrem Land geltenden Gesetzen vorgese-

hen sind oder das Produkt an den Verkäufer aushändi-

gen, wenn ein neues gleichwertiges Produkt gekauft

wird.

Achtung! – Die örtlich geltenden Vorschriften können im

Falle einer gesetzeswidrigen Entsorgung dieses Produkts

schwere Strafen vorsehen.

Entsorgung der Batterie

Achtung! – Das Produkt enthält eine Batterie, die vor der

Entsorgung entfernt werden muss. Die leere Batterie ent-

hält Umwelt verschmutzende Substanzen und darf somit

nicht in den normalen Müll ge worfen werden. Sie muss

bei Anwendung des Mülltrennungsprinzips gemäß den in

Ihrem Land geltenden Vorschriften entsorgt werden.

POLSKI

OGÓLNE ZALECENIA

Zalecenia dotyczące bezpieczeństwa

• Podczas instalowania urządzenia ważne jest, aby

uważnie śledzić zalecenia zamieszczone w tej in -

strukcji obsługi. Nie przystępować do instalowania

urządzenia w przypadku wątpliwości jakiegokol-

wiek charakteru, zwrócić się o ewentualne wyja-

śnienia do Serwisu Technicznego Nice.

• UWAGA! – Ważna informacja: przechowywać tę

instrukcję obsługi w celu ułatwienia ewentual-

nych przyszłych operacji konserwacji i utyliza-

cji urządzenia.

• UWAGA! – Wszystkie operacje instalacji, podłą-

czania, programowania i konserwacji urządze-

nia muszą być wykonywane wyłącznie przez

wykwalifikowanego technika!

•UWAGA! – Nie uwzględniaj Nemo, jako urządze-

nia zabezpieczającego, które całkowicie zapo-

biega uszkodzeniu markizy w wyniku silnego

wiatru (w rzeczywistości zwykła awaria zasila-

nia elektrycznego uniemożliwiłaby automatycz-

ne zwinięcie markizy). Nemo jest uwzględniany

jako część automatyki, użytecznej dla zabez-

pieczenia markizy oraz dla zapewnienia kom-

fortu podczas jej używania.

• Firma Nice zrzeka się wszelkiej odpowiedzialności za

szkody materialne, poniesione w wyniku wystąpienia

zjawisk atmosferycznych nierozpoznanych przez czuj-

niki urządzenia.

• Nie otwierać pokrywy ochronnej urządzenia, ponieważ

znajdują się w niej obwody elektryczne niepodlegające

konserwacji.

• Nie wykonywać modyfikacji żadnej części urządzenia.

Operacje niedozwolone mogą wyłącznie powodować

nieprawidłowe funkcjonowanie urządzenia. Producent

zrzeka się wszelkiej odpowiedzialności za szkody, wyni-

kające z samowolnie wy konywanych modyfikacji urzą-

dzenia.

• Nie umieszczać urządzenia w pobliżu źródeł ciepła i nie

narażać go na działanie otwartego ognia. Te działania

mogą uszkodzić urządzenie i stać się przyczyną niepra-

widłowego funkcjonowania.

Inne zalecenia

• Urządzenie jest zasilane za pomocą ogniwa fotoelek-

trycznego, które musi być wystawione na działanie

światła słonecznego. Należy więc upewnić się, czy po -

wierzchnia ogniwa jest zawsze czysta i wolna od liści,

śniegu i innych przedmiotów: czyścić powierzchnię

miękką wilgotną ściereczką, nie stosować substancji

zawierających alkohol, benzen, rozpuszczalniki lub inne

tego typu substancje.

• Materiał opakowania urządzenia musi być zlikwidowa-

ny zgodnie z odpowiednimi przepisami obowiązującymi

na danym terytorium.

1 –OPIS URZĄDZENIA I PRZEZNACZENIE

Niniejsze urządzenie należy do serii czujników klimatycz-

nych Nemo. Urządzenia te są wyposażone we wbudo-

wany nadajnik radiowy, z kodowaniem “TTS” oraz w

autonomiczny zasilacz wykorzystujący energię słonecz-

ną, dostarczaną przez wbudowane ogniwo fotoelektrycz-

ne; w nocnych warunkach Nemo wykorzystuje zapas

energii nagromadzonej w ciągu dnia, nie jest więc ko -

nieczne podłączanie go do sieci elektrycznej.

Nemo przeznaczony jest do instalacji w automatach mar-

kiz, żaluzji, świetlików i do innych podobnych zastoso-

wań, w których wykorzystywane są silniki rurowe Nice z

kodowaniem radiowym “TTS”. Każde inne zastosowa-

nie jest niewłaściwe i zabronione! Producent nie od -

powiada za szkody wynikające z niewłaściwego uży-

wania urządzenia, odmiennego od przewidzianego w

niniejszej instrukcji.

2–FUKCJONOWANIE URZĄDZENIA

Funkcjonowanie Nemo opiera sięna wykrywaniu zmian

prędkości wiatru, (funkcja występująca tylko w Nemo

SCT) lub zmian natężenia światła słonecznego.

Kiedy odczytana wartość przekracza próg zadziałania

ten parametr może byćregulowany), Nemo przesyła

sygnał radiowy do automatyki. Ten sygnał z kolei steruje

wcześniej zaprogramowanym manewrem, w zależności

od rodzaju odebranego sygnału.

• Czujnik “Słońca” (rys. 8)

Kiedy natężenie światła słonecznego, zmierzone przez

czujnik (b - rys. 6) przekracza wartość progową, po upły-

nięciu 2 minut Nemo przesyła do automatyki polecenie,

które powoduje ruch opuszczenia.

Kiedy natomiast natężenie światła spada poniżej wartości

progowej, po 15 minutach Nemo przesyła do automatyki

polecenie, które powoduje jej podniesienie.

Celem wyżej podanego czasu opóźnienia jest zapobieże-

nie ciągłym i powtarzającym sięruchom automatyki w

obecności przejściowego zachmurzenia. W przypadku

progów, istnieje pewna różnica (histereza) około 70%

pomiędzy progiem, który powoduje opuszczenie a pro-

giem, który powoduje podniesienie. Na przykład, jeżeli

próg jest ustawiony na 20 Klux, opuszczenie jest wyko-

nane w pobliżu tej wartości natężenia światła słoneczne-

go, natomiast ponowne podniesienie jest wykonane, kie-

dy ta wartość wynosi około 14 Klux.

• Czujnik “Wiatru” (rys. 7)

Kiedy prędkość wiatru, zmierzona przez czujnik (a - rys.

6), przekracza wartość progową, Nemo natychmiast

przesyła do automatyki polecenie, które powoduje pod-

niesienie markizy. Jednocześnie wysyła do automatyki

polecenie, które powoduje zablokowanie jakiegokolwiek

innego, bezpośredniego polecenia, zabezpieczając w ten

sposób markizęprzed wiatrem.

Kiedy prędkość wiatru spada poniżej wartości progowej,

po upłynięciu 4 minut Nemo odblokowuje zabezpieczenie

markizy, umożliwiając ponownie sterowanie automatyką.

Po tym odblokowaniu, jeżeli wartość progowa słońca

zostanie przekroczona, Nemo prześle po upłynięciu 15

minut polecenie, które spowoduje opuszczenie markizy.

Uwaga - Podczas zwykłego funkcjonowania urządzenia,

dioda będzie pozostawaćzawsze zgaszona, równieżw

przypadku, kiedy Nemo przesyła polecenia.

3–WERYFIKACJE WSTĘPNE INSTALACJI I

OGRANICZENIA ZASTOSOWANIA

URZĄDZENIA

• Aby ocenić ograniczenia zastosowania Nemo na leży

przeczytać dane techniczne zawarte w rozdziale “Para-

metry techniczne urządzenia”.

•Sprawdzić, czy odbiornik automatu, do którego Nemo mu -

si zostać wczytany wykorzystuje kodowanie “TTS” (odwo-

łać się do instrukcji obsługi od biornika lub automatu).

• Nemo może nie byćkompatybilny ze starymi modelami

silników, wyprodukowanymi przed czerwcem 2004

roku oraz z centralami sterującymi, model TT0.

•(rys. 1) Sprawdź, czy miejsce wybrane wstępnie do

zainstalowania Nemo znajduje sięw zasięgu radiowym

sterowanej automatyki.Pomimo, iż zasięg urządzenia

może w sprzyjających warunkach (otwarta przestrzeń)

wy nosić 100 m, uwzględniając, że Nemo reprezentuje

zabezpieczenie dla markizy zaleca się, aby nie przekra-

czać 10-20 m. Zaleca sięponadto sprawdzenie, czy w

tej strefie nie występująinne urządzenia radiowe, które

funkcjonująz tąsamączęstotliwością, takie jak alarmy,

słuchawki radiowe, itp.: mogąone dodatkowo reduko-

waćzasięg lub nawet zablokowaćpołączenie pomię-

dzy Nemo i automatyką.

•Sprawdzić, czy miejsce wybrane wstępnie do in stalacji

Nemo spełnia następujące wymogi:

– (rys. 2) musi umożliwiaćbezpośrednie nasłonecznie-

nie powierzchni czujnika słońca, co najmniej w tej czę-

ści dnia, w której musi byćskuteczne zabezpieczenie

słoneczne stwarzane przez automatykę; nie instaluj

urządzenia w strefach cienia wytwarzanego przez mar-

kizy, drzewa, balkony, itp.;

– (rys. 3) musi umożliwiać wystawianie łopatek czujnika

wiatru na tę samą wentylację, której podlega automaty-

zowana markiza.

•(rys. 4) Wybrać rodzaj konfiguracji, którą musi przyjąć

struktura Nemo, w zależności od nachylenia po wierz

ch ni wybranej wstępnie do instalacji. Uwaga! – łopatki

czujnika wiatru muszą być ustawione poziomo i

muszą być skierowane w dół w stosunku do obu-

dowy.

•Sprawdzić, czy wybrana wstępnie powierzchnia, prze-

znaczona do instalacji urządzenia jest trwała i może

zagwarantować stabilne przymocowanie.

•Sprawdzić, czy Nemo został zamontowany w po ło że -

niu zabezpieczonym przed przypadkowymi zderzenia-

mi z innymi przedmiotami.

4 – INSTALOWANIE URZĄDZENIA

Aby wykonać instalację należy przymocować różne ele-

menty urządzenia śledząc kolejność numeryczną wska-

zaną na rys. 5. Obracać obudowę Nemo, dopóki łopatki

czujnika wiatru nie zostaną ustawione w płaszczyźnie

poziomej, jak pokazano na rys. 4.

Do tej samej automatyki można wczytywaćdo 3 Nemo;

umożliwia to kontrolowanie różnych miejsc w pomiesz-

czeniu.

5–WCZYTYWANIE URZĄDZENIA DO

ODBIORNIKA AUTOMATYKI

Tak jak w przypadku każdego nadajnika, tak równieżw

przypadku Nemo należy wczytaćjego kod radiowy do

odbiornika sterowanej automatyki, w taki sposób, aby

Nemo mógł przekazywaćdrogąradiowądane swoich

czujników klimatycznych. Aby wczytaćNemo należy

zastosowaćprocedurę"Tryb I", opisanąw instrukcji ob -

sługi współpracującego z nim odbiornika.

Uwaga – klawisz ■(= Stop) nadajnika, opisany w tych in -

strukcjach obsługi odpowiada klawiszowi “P1” z rys. 6.

Jeżeli nie sądostępne oryginalne instrukcje obsługi auto-

matyki, (wszystkie instrukcje obsługi urządzeńproduko-

wanych przez firmęNice sądostępne na stronie interne-

towej www.nice-service.com) jest możliwe wykorzystanie

równieżjednej z następujących procedur wczytywania:

• PROCEDURA “A” – wczytywanie pierwszego

nadajnika

Uwaga – Zastosować tę procedurę w przypadku, kiedy

do silnika rurowego nie został jeszcze wczytany żaden

kod radiowy.

01. Odłącz i ponownie podłącz silnik rurowy do zasilania:

silnik wykona 2 długie dźwięki (lub 2 długie ruchy).

Uwaga! - Jeżeli podczas włączania silnik wyko-

na 2 krótkie dźwięki (2 krótkie ruchy lub też nie

wykona żadnego ruchu), oznacza to, że zostały

już do niego wczytane inne nadajniki. Dlatego też

przerwij procedurę i wykorzystaj “Procedurę B”.

02. W ciągu 5 sekund, przytrzymaj wciśnięty przycisk

“P1” na Nemo i następnie zwolnij, po wy konaniu

przez silnik pierwszego z 3 krótkich dźwięków (lub

pierwszego z 3 krótkich ru chów), które sygnalizują

wczytanie wykonane prawidłowo. Uwaga! - Jeżeli

przycisk nie zostanie wciśnięty w ciągu 5 sekund, sil-

nik wykona 1 krótki dźwięk (lub 2 krótkie ruchy).

Sygnalizują one, że wczytanie nie zostało wykonane

prawidłowo.

• PROCEDURA “B” – wczytywanie dodatko-

wych nadajników

Uwaga – Wykorzystaj tę procedurę w przypadku, kiedy w

silniku rurowym zostały już wczytane inne urządzenia.

01. (na wczytywanym Nemo) Przytrzymaj wciśnięty przyci -

sk "P1", dopóki silnik nie wykona 1 długiego dźwięku.

02. (na nadajniku już wczytanym) Wciśnij 3 razy (powoli)

przycisk ■ (lub przycisk “P1”, w przypadku kolejne-

go Nemo już wczytanego).

03. (na wczytywanym Nemo) Ponownie wciśnij przycisk

“P1”.

04. Silnik wykona 3 krótkie dźwięki (lub 3 długie ruchy),

aby zasygnalizować prawidłowe wczytanie.

Uwaga – Jeżeli silnik wykona 6 krótkich dźwięków (lub 6

długich ruchów) oznacza to, że pamięć jest pełna.

6–WERYFIKACJA URZĄDZENIA Z ZASTO-

SOWANIEM TRYBU “TEST”

Po zakończeniu procedury wczytywania wykonaj nastę-

pujące testy, umożliwiające sprawdzenie prawidłowego

wczytania urządzenia oraz funkcjonowania czujników

Nemo.

W trybie TEST system ustawia progi czujników na najniż-

sze wartości, aby mogły one być przekraczane przez nie-

wielkie zmiany natężenia światła lub siły wiatru. Umożliwia

to szybkie sprawdzenie zachowania systemu i uniknięcie

długiego oczekiwania. W tym trybie Nemo reaguje w cza-

sie rzeczywistym (natychmiast), nie przestrzegając cza-

sów oczekiwania, przewidzianych podczas zwykłego

funkcjonowania.

• Test czujnika słońca:

01. Obrócić pokrętło “Sun” (rys. 6) w kierunku PRZE-

CIWNYM DO RUCHU WSKAZÓWEK ZE GARA,

dopóki nie zostanie uzyskana pozycja “Test”.

Ustaw czujnik słońca w taki sposób, aby poziom

nasłonecznienia wynosił co najmniej 1Klux (naturalne

światło zewnętrzne w ciągu dnia, również w przy-

padku częściowego zachmurzenia, powinno być

wystarczające; w przeciwnym przypadku zastosuj

lampę).

02. Sprawdzić, czy zielona dioda wyda serię krótkich

błysków (= przekroczenie progu) oraz czy Nemo

wyśle polecenie Opuszczenia.

03. Zasłoń czujnik słońca ręką, (ponieważ w trybie TEST

wartość progowa jest najniższa, jeżeli pogoda jest

ładna i czujnik znajduje się w pełnym słońcu, może

nie wystarczyć jego zasłonięcie ręką; ewentualnie

zastosuj czarne płótno) i sprawdź, czy dioda wykona

serię krótkich błysków (= koniec przekroczenia pro-

gu; błyski w kolorze czerwonym i zielonym występu-

jące na przemian) oraz czy Nemo wysyła polecenie

Podnoszenia.

04. Wreszcie obróć pokrętło “Sun” poza strefę “TEST”.

•Test czujnika wiatru:

01. Obrócić pokrętło “Wind” (rys. 6) w kierunku PRZE-

CIWNYM DO RUCHU WSKAZÓWEK ZE GARA,

dopóki nie zostanie uzyskane położenie “Test”.

02. Uruchom łopatki czujnika wiatru i upewnij się, czy: a)

Nemo wyśle do automatyki polecenie podniesienia

markizy; b) Nemo zablokuje możliwość sterowania

automatyką z pomocą każdego innego polecenia

(zabezpieczenie markizy przed wiatrem); c) dioda

wykona serię krótkich błysków koloru czerwonego

(= przekroczenie progu).

03. Teraz zatrzymaj łopatki i upewnij się, czy: a) Nemo

odblokuje zabezpieczenie markizy przed wiatrem

oraz czy markiza może być sterowana ponownie; b)

dioda wykona serię krótkich błysków koloru czer-

wonego i zielonego na przemian (= koniec przekro-

czenia progu).

04. Wreszcie obróć pokrętło “Wind” poza strefę “TEST”.

Uwaga!

Podczas przeprowadzania “Testu” czujników “słońca” lub

“wiatru”, Nemo przekazuje do centrali polecenia, odpo-

wiadające przekroczeniu ustawionych progów słońca lub

wiatru. Te polecenia powodują w centrali zarówno wyko-

nanie manewrów opuszczania jak i podnoszenia markizy,

oraz uaktywnienie ewentualnych blokad lub uaktyw-

nienie stanów priorytetowych, jak pokazano na

zamieszczonych niżej przykładach.

• Pierwszy przykład: przekroczenie progu wiatru powo-

duje zarówno podniesienie markizy jak i zablokowanie w

centrali każdego polecenia na 15 minut.

• Drugi przykład: jeżeli po opuszczeniu markizy, spowo-

dowanym przez przekroczenie progu słońca, użytkownik

wyśle z nadajnika polecenie podniesienia, w centrali uak-

tywni się stan “priorytetu w trybie ręcznym”. Od tego

momentu centrala pomija każde następne polecenie

wysłane przez Nemo, spowodowane przez “przekrocze-

nie progu słońca”; zwykłe funkcjonowanie urządzenia

zostanie przywrócone, kiedy Nemo wyśle polecenie

“zakończenia przekroczenia progu słońca”.

Aby anulować każdą blokadę spowodowaną podczas

fazy test, wystarczy wyłączyć na kilka sekund centralę

(lub silnik) sterowany przez Nemo.

Po zakończeniu weryfikacji w trybie TEST jest możliwe

przystąpienie do ustawienia pokręteł “Sun” i “Wind” na

wy brane wartości, wykorzystując jako odniesienie pod -

ziałkę skalowaną, zamieszczoną obok pokręteł.

• Pokrętło “Sun”

Orientacyjnie to pokrętło należy ustawić na wartość znaj-

dującą się w zakresie od 15 do 30 Klux. Jeżeli wymagane

jest, aby automatyka zadziałała w obecności bardzo in -

tensywnego słońca, ustaw pokrętło na większe wartości.

Alternatywnie, aby wyregulować pokrętło “Sun” jest moż-

liwe również wykorzystanie trybu “w czasie rzeczywi-

stym”. Aby wykorzystać ten tryb, obracaj pokrętłem

“Sun” bardzo powoli i odczekaj za każdym razem kilka

sekund, aby w ten sposób Nemo mógł porównać war-

tość progową właśnie ustawioną z wartością natężenia

światła słonecznego, zmierzoną w tej chwili i wreszcie,

aby mógł wysłać odpowiednie polecenie do automatyki.

Podczas wykonywania tej operacji dioda wyśle jeden z

następujących sygnałów: błysk w kolorze zielonym =

przekroczony próg; błysk w kolorze czerwonym i zielo-

nym na przemian = próg nieprzekroczony.

• Pokrętło “Wind”

Orientacyjnie to pokrętło należy ustawić na wartość znaj-

dującą się w zakresie od 15 do 30 Km/h; może być usta-

wiane na większe wartości jedynie w obecności markiz

małych i bardzo masywnych.

7– DIAGNOSTYKA

W każdej chwili jest możliwe uaktywnienie “tryb DIAGNO-

STYKA”, aby sprawdzić, czy natężenie zjawiska at mo -

sferycznego, które występuje w danej chwili znajduje się

poniżej lub powyżej ustawionego progu.

Aby uaktywnićdiagnozęwciśnij na krótko przycisk “P1”

(rys. 6) i odczekaj około 1 sekundę, dopóki dioda nie

przestanie migotać, następnie obserwuj kolejnąsygnali-

zacjędiody i porównaj jąz opisem w Tabelli A.

Uwaga! - Tryb “diagnostyka” powoduje wyłącznie sy -

gnalizację diody i nie powoduje sterowania markizą.

8– JAK WYŁĄCZYĆ CZUJNIK SŁOŃCA

Jeżeli zamierza sięwyłączyćczujnik słońca, na przykład

podczas zimy, jest to możliwe po ustawieniu pokrętła

“Sun” (rys. 6) na największąwartość, obracając je w kie-

runku zgodnym z ruchem wskazówek zegara. Aby zrese-

tować czujnik ustaw to samo pokrętło w wybranym poło-

żeniu, następnie wciśnij i krótko przytrzymaj przycisk “P1”

(rys. 6).

Uwaga! - Nie jest możliwa dezaktywacja czujnika wiatru.

9 – CO ZROBIC JEŻELI…

Jeżeli wiatr lub słońce są silniejsze od ustawionego

progu, jednakże automatyka wydaje się nie wykony-

wać manewrów tak jak powinna: • sprawdź, czy Nemo

został wczytany prawidłowo do odbiornika sterowanej

automatyki w następujący sposób: Wyślij polecenie do

automatyki z innego nadajnika, następnie wciśnij na

Nemo przycisk P1, aby upewnić się, że manewr zostanie

przerwany. • Sprawdź prawidłowe funkcjonowanie czuj-

ników, wykonując diagnozę opisaną w rozdziale 7. • Na

zakończenie wykonaj TEST opisany w rozdziale 6.

Tabela A

• Dioda nie świeci się

Nie został przekroczony żaden próg zadziałania i

żaden prealarm nie znajduje się w toku

• Świecąca się czerwona dioda (na 3 sekundy)

Został przekroczony próg zadziałania wiatru

• Świecąca się zielona dioda (na 3 sekundy)

Został przekroczony próg zadziałania słońca

• Dioda czerwona migająca (na 3 sekundy)

Sygnalizacja awarii: uszkodzenie czujnika “wiatru”:

czujnik nie wykrył działania wiatru w ciągu ostatnich 24

godzin

• Dioda zielona migająca (na 3 sekundy)

Sygnalizacja awarii: uszkodzenie czujnika “słońca”:

czujnik nie odczytał żadnej zmiany natężenia światła

słonecznego w ciągu ostatnich 24 godzin

DEKLARACJA ZGODNOŚCI CE

Uwaga - Zawartość niniejszej deklaracji odpowiada oświadc-

zeniom znajdującym się w dokumencie urzędowym, złożonym

w siedzibie firmy Nice S.p.a., a w szczególności w ostatniej

korekcie dostępnej przed wydrukowaniem tej instrukcji. Tekst

w niej zawarty został dostosowany w celach wydawniczych.

Numer: 286/WSCT Wersja: 1

Niżej podpisany Luigi Paro, w charakterze Członka

Zarządu Spółki, oświadcza na własną odpowiedzi-

alność, że produkt:

Nazwa producenta: NICE s.p.a.

Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Włochy

Typ: Czujnik klimatyczny

Modele: Nemo WSCT; Nemo SCT

Akcesoria: –––

jest zgodny z zaleceniami następującej dyrektywy

europejskiej:

• 1999/5/WE DYREKTYWA 1999/5/WE PARLA-

MENTU EUROPEJSKIEGO I RADY z dnia 9 marca

1999 roku w sprawie urządzeń radiowych i końco-

wych urządzeń telekomunikacyjnych oraz wzajem-

nego uznawania ich zgodności, zgodnie z następu-

jącymi normami zharmonizowanymi:

– zabezpieczenie zdrowia: EN 50371:2002;

– bezpieczeństwo elektryczne: EN 60950-1:2006;

– kompatybilność elektromagnetyczna: EN 301

489-1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– widmo radiowe: EN 300220-2V2.1.2:2007

Zgodnie z dyrektywą 1999/5/WE (załącznik V), pro-

dukt jest klasy 1 i jest oznaczony następującym

symbolem:

Oderzo, dnia 2 Wrzesień 2009 roku

Luigi Paro

(Członek Zarządu)

0682

DANE TECHNICZNE PRODUKTU

■Zasilanie: Całkowicie autonomiczne: składające się z

ogniwa fotoelektrycznego (64 mWp)

■Częstotliwość: 433,92 MHz z wbudowaną anteną

transmisja

■Kodowanie radiowe: TTS (kompatybilne z odbiorni-

kami sterowanymi przeznadajniki Ergo, Plano, Nice-

Way)

■Moc promieniowania: około 1 mW (erp). W optymal-

nych warunkach odpowiada zasięgowi około 100 m

w otwartym terenie lub 20 m wewnątrz budynków

■Stopień zabezpieczenia: IP 34

■Odporność na uderzenia: do 0,5J, zgodnie z normą

EN 60068-2-75; grad: H3-H4 skala Torro

■Temperatura eksploatacji: od - 20°C do + 55°C

■Wymiary mm: 125 x 250 x 100 (H)

■Waga: 250 g

Czujnik “wiatru”

■Zakres pomiarowy: od 0 do 125 km/h

■Rozdzielczość: 1 km/h

■Dokładność: ±2% F.S.

■Stała konwersji: 0,26 obrotów/s - 1km/h

■Regulacja progu: od 5 do 60 km/h

■Informacja o awarii: po upływie 24 h bez wiatru

Czujnik “słońca”

■Zakres pomiarowy: od 3 do 80 klux

■Rozdzielczość: 1 klux

■Dokładność: ±5% F.S.

■Regulacja progu: od 5 do 60 klux

■Informacja o awarii: po upływie 24 h bez zmiany

oświetlenia

–––––––

Uwagi:

–(*) Zasięg nadajników może być uzależniony od innych urządzeń,

które funkcjonują w jego pobliżu na tej samej częstotliwości (na

przykład słuchawki radiowe, systemy alarmowe, itp.), powodując

zakłócenia z nadajnikiem. W tym przypadku Nice nie może udzielić

żadnej gwarancji na rzeczywisty zasięg własnych urządzeń radio-

wych.

– Wszystkie przytoczone dane techniczne dotyczą temperatury oto-

czenia 20°C (± 5°C).

– Nice S.p.a. zastrzega sobie prawo do wprowadzania zmian w

produkcie, kiedykolwiek to będzie konieczne, z zachowaniem tego

samego przeznaczenia oraz funkcjonalności.

UTYLIZACJA URZĄDZENIA

Ten produkt jest integralną częścią automatyki, dlate-

go też powinien zostać zlikwidowany razem z nią.

Zarówno w przypadku operacji instalowania jak również

po zakończeniu eksploatacji niniejszego urządzenia, ope-

racje demontażu powinny być wykonywane przez perso-

nel wykwalifikowany.

Niniejsze urządzenie składa się z różnych rodzajów mate-

riałów: niektóre z nich mogą być ponownie używane, inne

nadają się do wyrzucenia. Zgromadzić niezbędne infor-

macje dotyczące placówek zajmujących się recyrkulacją

lub likwidacją materiałów, zgodnie z przepisami obowią-

zującymi dla tej kategorii urządzenia na Waszym teryto-

rium.

Uwaga! – niektóre części urządzenia mogą zawierać

substancje zanieczyszczające lub niebezpieczne, które

jeżeli zostaną rozrzucone w otoczeniu, mogą wywierać

szkodliwy wpływ na środowisko i zdrowie ludzkie.

Jak wskazuje symbol zamieszczony obok,

zabrania się wyrzucania urządzenia razem z

odpadami domowymi. Należy więc prze-

prowadzić “selektywną zbiórkę odpadów”,

zgodnie z metodami przewidzianymi przez

przepisy obowiązujące na Waszym terytorium lub oddać

urządzenie do sprzedawcy podczas dokonywania zaku-

pu nowego ekwiwalentnego urządzenia.

Uwaga! – lokalne przepisy mogą przewidywać wy sokie

kary za nielegalną likwidację niniejszego ur ządzenia.

Utylizacja baterii

Uwaga! – Urządzenie zawiera baterię, którą należy wyjąć

przed jego zlikwidowaniem. Rozładowana bateria zawie-

ra substancje zanieczyszczające, nie należy jej więc wyr -

zucać razem z odpadami domowymi. Należy wyrzucić ją

stosując metody ‘selektywnej zbiórki odpadów’, przewi-

dziane przez przepisy obowiązujące na Waszym teryto-

rium.

NEDERLANDS

ALGEMENE AANBEVELINGEN

Aanbevelingen voor de veiligheid

• Het is belangrijk dat gedurende de installatie van de

inrichting alle aanwijzingen uit deze handleiding

nauwgezet worden opgevolgd. Als u twijfels van

wel ke aard dan ook koestert, het product niet in -

stalleren en u voor eventuele toelichtingen tot de

Klantenservice van Nice wenden.

• LET OP! – Belangrijke aanwijzingen: be waar

deze aanwijzingen voor eventuele toekomstige

onderhoudswerkzaamheden of de verwerking

als afval van de afgedankte inrichting.

• LET OP! – Alle werkzaamheden in verband met

de installatie, de aansluiting, de programme-

ring en het onderhoud van de in richting mogen

uitsluitend worden uitgevoerd door een gekwa-

lificeerde technicus!

• LET OP! – Nemo moet niet beschouwd worden

als een veiligheidsinrichting die schade aan de

zonwering als gevolg van sterke wind kan voor-

komen (het is bijvoorbeeld al genoeg dat de

stroom uitvalt om het automatisch optrekken van

de zonwering onmogelijk te maken). Nemo dient

beschouwd te worden als deel van de automati-

sering dat bijdraagt aan het gebruikscomfort en

dat nuttig is ter bescherming van de zonwering.

• Nice aanvaardt geen aansprakelijkheid voor materiële

schade die optreedt als gevolg van niet door de sensoren

van de inrichting gedetecteerde we ersom standi gheden.

• Maak de beschermende omhulling van de inrichting

niet open, deze bevat elektrische circuits die niet onder-

houden kunnen worden.

• Voer geen wijzigingen uit op onderdelen van de inrich-

ting. Niet-toegestane handelingen zullen sle chts storin-

gen in de werking veroorzaken. De fa brikant aanvaardt

geen aansprakelijkheid voor schade die het gevolg is

van op willekeurige wijze gewijzigde inrichtingen.

• Plaats de inrichting niet in de buurt van warmtebronnen

en stel hem niet bloot aan open vuur. Dit kan leiden tot

beschadigingen en storingen in de werking.

Andere aanbevelingen

• De inrichting wordt van stroom voorzien door een zon-

necel die aan het zonlicht moet zijn blootgesteld. Zorg

ervoor dat het oppervlak van deze cel altijd schoon is

en vrij van bladeren, sneeuw en dergelijke: maak het

oppervlak schoon met een zachte, vochtige doek en

gebruik geen substanties die alcohol, benzeen, oplos-

middelen en dergelijke bevatten.

• Het verpakkingsmateriaal van het product moet over-

eenkomstig de plaatselijk van kracht zijnde voorschrif-

ten als afval worden verwerkt.

1–BESCHRIJVING VAN HET PRODUCT EN

GEBRUIKSBESTEMMING

Dit product maakt deel uit van de serie klimaatsensoren

Nemo. Deze sensoren zijn uitgerust met een ingebouwde

radiozender, met codering “TTS”, en beschikken over

een autonome voeding op zonne-energie, die geleverd

wordt door een ingebouwde zonnecel; gedurende de

nacht gebruikt Nemo de overdag verzamelde restener-

gie, zonder dat de in richting op het elektriciteitsnet hoeft

te zijn aangesloten.

Nemo is bestemd voor automatiseringsinstallaties voor

zonnewering, rolluiken, daklichten en dergelijke, die buis-

motoren van Nice met radiocodering “TTS” gebruiken.

Leder ander gebruik dient als oneigenlijk en dus als

verboden te worden be schouwd! De fabrikant is niet

aansprakelijk voor schade die het gevolg is van een

oneigenlijk ge bruik van het product, anders dan in

deze handleiding is voorzien.

2–WERKING VAN HET PRODUCT

De werking van Nemo is gebaseerd op de detectie van

veranderingen in de windsnelheid (deze functie is alleen

aanwezig op de Nemo SCT) of van veranderingen in de

intensiteit van het zonlicht.

Wanneer de gemeten waarde de activeringsdrempel

(instelbare parameter) overschrijdt, zal Nemo na zekere

tijd een "radiosignaal” naar de automatisering sturen.

Deze zal op zijn beurt de vooringestelde manoeuvre aan-

sturen, op basis van het ontvangen signaaltype.

• “Zon”sensor (afb. 8)

Wanneer de intensiteit van het zonlicht, gemeten door de

sensor (b - afb. 6), de drempelwaarde overschrijdt, zal

Nemo na 2 minuten een instructie aan de automatisering

sturen die de daalbeweging bewerkstelligt.

Wanneer de lichtintensiteit daarentegen onder de drem-

pelwaarde zakt, zal Nemo na 15 minuten een instructie

aan de automatisering sturen die de stijgbeweging be -

werkstelligt.

De hierboven beschreven vertragingstijden hebben het

doel continue en herhaaldelijke bewegingen van de auto-

matisering bij snel voorbijtrekkende wolken te vermijden.

Met betrekking tot de drempels bestaat er een verschil

(hysterese) van circa 70% tussen de drempel die de daal-

beweging veroorzaakt en de drempel die de stijgbewe-

ging veroorzaakt. Als de drempel bijvoorbeeld is ingesteld

op 20Klux, wordt bij het bereiken van deze lichtwaarde de

daalbeweging aangestuurd, terwijl de stijgbeweging wordt

aangestuurd wanneer de waarde circa 14Klux bedraagt.

• “Wind”sensor (afb. 7)

Wanneer de windsnelheid, gemeten door de sensor (a -

afb. 6), de drempelwaarde overschrijdt, zal Nemo onmid-

dellijk een instructie aan de automatisering sturen die de

stijgbeweging van de zonwering bewerkstelligt. Tegelijker-

tijd wordt ook een instructie verzonden die de uitvoering

van alle andere instructies aan de automatisering blok-

keert, om de zonwering tegen de wind te beschermen.

Wanneer de windsnelheid onder de drempelwaarde zakt,

zal Nemo de beveiliging van de zonwering na 4 minuten

blokkeren, zodat de automatisering opnieuw aange-

stuurd kan worden. Na deze deblokkering zal Nemo,

indien de zondrempelwaarde wordt overschreden, na 15

minuten de instructie voor het neerlaten van de zonwe-

ring versturen.

Opmerking - Gedurende de normale werking van het

product, blijft de led altijd uit, ook wanneer Nemo instruc-

ties verstuurt.

3–CONTROLES VOORAFGAAND AAN DE

INSTALLATIE EN GEBRUIKSLIMIETEN

VAN HET PRODUCT

• Lees de technische gegevens uit het hoofdstuk “Tech-

nische kenmerken van het product” door om de ge -

bruik slimieten van Nemo te kennen.

•Controleer of de ontvanger van de automatisering waa -

rin Nemo moet worden opgeslagen gebruikmaakt van

de codering “TTS” (zie de instructiehandleiding van de

ontvanger of de automatisering).

• Nemo is mogelijk niet compatibel met de motoren die

eerder dan juni 2004 geproduceerd werden en met de

besturingseenheden model TT0.

•(afb. 1) Controleer of de plaats die gekozen is voor de

installatie van Nemo binnen het bereik van de te bestu-

ren automatisering ligt. Hoewel het bereik bij gunstige

condities (in open veld) 100 m kan bedragen, wordt,

ervan uitgaande dat Nemo een beveiliging van de zon-

newering vormt, aanbevolen een afstand van maximaal

10-20 m aan te houden. Daarnaast wordt aangeraden

om te controleren of er zich in de betreffende zone geen

andere, op dezelfde frequentie werkende radiosystemen

bevinden, zoals bijvoorbeeld alarmen, hoofdtelefoons

met radiobesturing etc., dergelijke inrichtingen kun nen

het bereik nog verder verkleinen of de communicatie tus-

sen Nemo en de automatisering zelfs volledig blokkeren.

•Controleer of de plaats die gekozen is voor de installa-

tie van Nemo aan de volgende vereisten voldoet:

– (afb. 2) moet toelaten dat het oppervlak van de zon-

sensor direct aan het zonlicht wordt blootgesteld, in elk

geval gedurende het deel van de dag waarin de door

de automatisering gegeven bescherming tegen de zon

effectief moet zijn; installeer het product niet in scha-

duwzones geproduceerd door gordijnen, bomen, bal-

kons etc.;

– (afb. 3) de plaats van installatie moet de blootstelling

van de bladen van de windsensor toestaan aan dezelf-

de windbeweging als de zonnewering die geautomati-

seerd moet worden.

•(afb. 4) Kies het configuratietype dat de structuur van

Nemo moet aannemen, afhankelijk van de helling van

het voor de installatie gekozen vlak. Let op! – de bla-

den van de windsensor moeten horizontaal gepla -

atst worden en naar beneden toe gericht zijn ten

opzichte van de romp).

•Controleer of het voor de installatie gekozen vlak van

stevig materiaal is dat een stabiele bevestiging kan ver-

zekeren.

•Controleer of Nemo wordt opgesteld op een pla ats

waar de inrichting beschermd is tegen stoten en bot-

singen met andere voorwerpen.

4– INSTALLATIE VAN HET PRODUCT

Om het product te installeren, dient u de verschillende

onderdelen ervan te bevestigen volgens de nummervolg-

orde die is weergegeven in afb. 5. Draai tot slot aan de

romp van Nemo tot de bladen van de windsensor in hori-

zontale stand staan, zoals te zien is op afb. 4.

Over het algemeen kunnen op dezelfde automatisering

tot 3 Nemo's worden opgeslagen; dit maakt het mogelijk

verschillende punten van de omgeving te controleren.

5–OPSLAG VAN HET PRODUCT IN DE

ONTVANGER VAN DE AUTOMATISERING

Net als voor willekeurige andere ontvangers is het ook

voor Nemo noodzakelijk de radiocode ervan op te slaan

in de ontvanger van de automatisering die moet worden

aangestuurd, zodat Nemo de gegevens van zijn klimaat-

sensoren “via radio” door kan geven. Om Nemo op te

slaan dient u de procedure “Modus I”, beschreven in de

handleiding van de bijbehorende ontvanger, te volgen.

Opmerking – de toets ■(= Stop) van de ontvanger die in

deze handleidingen wordt genoemd komt op Nemo over-

een met de toets “P1” van afb. 6.

Als de originele bedieningsinstructies van de automatise-

ring niet beschikbaar zijn (alle handleidingen van Nice

producten zijn beschikbaar op www.nice-service.com) is

het ook mogelijk één van de volgende opslagprocedures

te volgen.

• PROCEDURE “A” – opslag van de eerste zender

Opmerking – Gebruik deze methode wanneer er geen

enkele radiocode in de buismotor is opgeslagen.

01. Koppel de buismotor van de voeding en sluit hem

weer aan: de motor laat 2 lange tonen ho ren (of

maakt 2 lange bewegingen). Let op! - Als de motor

bij inschakeling 2 korte tonen laat horen (of 2

korte bewegingen of helemaal geen beweging

maakt) betekent dit dat er andere zenders zijn

opgeslagen. Onderbreek de procedure en ge -

bruik de “Procedure B”.

02. Houd binnen 5 seconden de toets “P1” van Nemo

ingedrukt en laat hem los nadat de motor de eerste

van 3 korte pieptonen heeft laten ho ren (of de eerste

van 3 korte bewegingen heeft gemaakt) ten teken

dat de opslag in het geheugen heeft plaatsgevon-

den. Let op! - Als de to ets niet binnen 5 seconden

wordt ingedrukt, laat de motor 1 korte pieptoon ho -

ren (of 2 korte be wegingen). Dit betekent dat er geen

opslag in het geheugen heeft plaatsgevonden.

• PROCEDURE “B” – opslag van nog andere

zenders

Opmerking – Gebruik deze methode wanneer er reeds

andere inrichtingen in de buismotor zijn opgeslagen.

01. (op de Nemo die moet worden opgeslagen) Houd de

toets “P1” ingedrukt tot de motor 1 lange pieptoon

laat horen.

02. (op een reeds opgeslagen zender) Druk 3 maal

(langzaam) op de toets ■ (of de toets “P1” als het

een andere reeds opgeslagen Nemo betreft).

03. (op de Nemo die in het geheugen moet worden

opgeslagen) Druk opnieuw op de toets “P1”.

04. De motor laat 3 korte pieptonen horen (of ma akt 3

lange bewegingen) om aan te gegeven dat de

opslag in het geheugen heeft plaatsgevonden.

Opmerking – Als de motor 6 korte tonen laat horen (of 6 lan

ge bewegingen maakt) betekent dit dat het geheugen vol is.

6–CONTROLE VAN HET PRODUCT VIA DE

“TEST”-MODUS

Na afloop van de opslagprocedure de volgende tests uit-

voeren om te controleren of de opslag correct is verlopen

en de sensoren van Nemo correct werken.

In de TEST-modus zet het systeem de drempels van de

sensoren op het minimum, zodat deze bij kleine verande-

ringen van licht en wind overschreden zullen worden. Zo

kan het gedrag van het systeem snel gecontroleerd wor-

den, zonder lange wachttijden. In deze modus reageert

Nemo in real-time, zonder de voor de normale werking

voorziene wachttijden aan te houden.

• Test van de zonsensor:

01. Draai aan knop “Sun” (afb. 6) LINKSOM tot aan de

“Test” stand.

Zorg ervoor dat de zonsensor met minimaal 1Klux

wordt verlicht (het daglicht buiten zou voldoende

moeten zijn, ook bij gedeeltelijk bewolkt weer, ge -

bruik anders een lamp).

02. Controleer of de groene led een aantal maal kort

knippert (= overschrijding van de drempel) en of de

Nemo een ‘omlaag’-instructie verstu urt.

03. Dek de zonsensor met af met uw hand (aangezien in

de TEST-modus de drempelwaarde op het minimum

is ingesteld is het, bij mooi weer en in de volle zon,

mogelijk niet voldoende om de sensor met uw hand

te bedekken, gebruik eventueel een zwarte doek) en

controleer of de Led een aantal maal achtereen kort

knippert (= einde overschrijding drempel; afwisse-

lend rood en groen knipperen) en of Nemo een 'om-

hoog'-instructie verstuurt.

04. Draai de knop “Sun” tot slot tot buiten de “TEST” zone.

• Test van de windsensor:

01. Draai de knop “Wind” (afb. 6) LINKSOM tot aan de

“Test” stand.

02. Breng de bladen van de windsensor aan het draaien

en verzeker u ervan dat: a) Nemo de instructie 'zon-

wering omhoog' aan de automatisering stuurt; b)

Nemo alle andere instructies naar de automatisering

blokkeert (om de zonwering tegen de wind te be -

schermen); c) de Led een aantal maal kort knippert,

met rood licht (= overschrijding van de drempel).

03. Stop op dit punt de bladen en verzeker u ervan dat

a) Nemo de beveiliging van de zonwering deblok-

keert en de zonwering weer bestuurd kan worden;

b) de Led een aantal maal achtereen kort knippert,

rood en groen (= einde overschrijding drempel).

04. Draai de knop “Wind” tot slot tot buiten de “TEST” zone.

Let op!

Gedurende de “Test” van de “zon” of “wind” sensoren, geeft

Nemo de bedieningsinstructies die corresponderen met

overschrijding van de drempelwaarden voor zon of wind

door aan de besturingseenheid. Deze bedieningsinstructies

bewerkstelligen in de besturingseenheid zowel de manoeu-

vres omhoog en omlaag van de zonwering als de active-

ring van eventuele blokkeringen of de activering van

prioriteitsstatussen, zoals in de volgende voorbeelden.

• Eerste voorbeeld: de overschrijding van de drempel-

waarde voor de wind bewerkstelligt zowel de beweging

omhoog van de zonwering als de blokkering, in de bestu-

ringseenheid, van iedere willekeurige bedieningsinstructie

voor15 minuten.

• Tweede voorbeeld: indien na het neerlaten van de zon-

wering als gevolg van het overschrijden van de drempel-

waarde voor de zon de gebruiker een bedieningsinstruc-

tie ‘omhoog’ verstuurt via een zender, wordt in de bestu-

ringseenheid de status “prioriteit handbediening” geacti-

veerd. Vanaf dat moment negeert de besturingseenheid

alle volgende door Nemo verstuurde bedieningsinstruc-

ties, veroorzaakt door de “overschrijding van de drempel-

waarde voor de zon” en de normale werking wordt her-

steld wanneer Nemo de bedieningsinstructie “einde over-

schrijding drempelwaarde voor zon” verstuurt.

Om willekeurige blokkeringen, die gedurende de test-

fase werden veroorzaakt, te annuleren, is het voldoende

om de door Nemo aangestuurde besturingseenheid (of

motor) enige ogenblikken uit te schakelen.

Na afloop van de controles in de TEST-modus is het

mogelijk de knoppen “Sun” en “Wind” op de gewenste

waarden in te stellen, hierbij gebruikt u de schaalverdeling

naast de knoppen als referentie.

• Knop “Sun”

Deze knop hoort tussen 15 en 30Klux te staan (indicatie-

ve waarde). Als u wilt dat de automatisering pas bij zeer

felle zon in werking treedt, de knop op een hogere waar-

de instellen.

Als alternatief kan de knop “Sun” ook in de modus “real-

time” worden gebruikt. Om deze modus te gebruiken,

draait u de knop “Sun” met kleine beetjes tegelijk en

wacht u steeds een paar seconden, zodat Nemo de

zojuist ingestelde drempelwaarde kan vergelijken met de

op dat moment gemeten lichtwaarde en tot slot de voor-

ziene instructie aan de automatisering kan sturen. Bij die

gelegenheid geeft de Led één van de volgende signalen:

knipperen met groen licht = drempel overschreden; knip-

peren met afwisselend rood en groen licht = drempel niet

overschreden.

• Knop “Wind”

Deze knop hoort tussen 15 en 30 km/u te staan (indicatieve

waarde); hij mag alleen op hogere waarden worden inge-

steld in het geval van kleine en zeer stevige zonweringen.

7– DIAGNOSTIEK

Het is op elk willekeurig moment mogelijk om de

“DIAGNOSE-modus” te activeren om te controleren of de

intensiteit van de weerscondities van dat moment onder

of boven de ingestelde drempel ligt.

Om de diagnose te activeren, drukt u kort op de toets

“P1” (afb. 6) en wacht u circa 1 seconde tot de rode Led

stopt met knipperen, vervolgens observeert u de volgen-

de signalering van de Led en vergelijkt u deze met de

beschrijving in Tabel A.

Let op! - De “diagnose”-modus bewerkstelligt alleen

de signalering via de Led, er wordt geen instructie

aan de zonwering gegeven.

8– HOE DEACTIVEERT U DE ZONSENSOR

Het is mogelijk om de zonsensor te deactiveren, bijvoor-

beeld in de winter, hiervoor draait u de knop “Sun” (afb.

6) met de klok mee in de maximumstand. Om de sensor

terug te zetten, draait u dezelfde knop op de gewenste

stand en drukt u kort op de toets “P1” (afb. 6).

Let op! - Het is niet mogelijk de windsensor te deactiveren.

9– WAT TE DOEN ALS...

Als de wind of de zon de ingestelde drempel over-

schrijden maar de automatisering de juiste manoeu-

vres niet lijkt uit te voeren: • controleer als volgt of Nemo

correct werd opgeslagen in de ontvanger van de te bestu-

ren automatisering. Stuur een instructie aan de automati-

Tabel A

• Led uit

Er werd geen enkele drempel overschreden en er is

geen enkel vooralarm

• Rode led aan (gedurende 3 seconden)

De activeringsdrempel van de wind werd overschreden

• Groene led aan (gedurende 3 seconden)

De activeringsdrempel van de zon werd overschreden

• Knipperende rode led (gedurende 3 seconden)

Vooralarm: storing van de “wind” sensor: deze heeft

de afgelopen 24 uur de effecten van de wind niet

gedetecteerd

• Knipperende groene led (gedurende 3 seconden)

Vooralarm: storing van de “zon” sensor: deze heeft de

afgelopen 24 uur geen enkele variatie in de intensiteit

van het zonlicht gedetecteerd

sering met een andere zender; druk vervolgens op de

toets P1 op Nemo om te zien of de manoeuvre stopt. •

Controleer of de sensoren correct werken aan de hand

van de diagnoseprocedure die beschreven is in hoofdstuk

7. • Voer tot slot de in hoofdstuk 6 beschreven TEST uit.

AFDANKEN VAN HET PRODUCT

Dit product maakt integraal deel uit van de automati-

sering en moet dan ook samen met de automatise-

ring worden afgedankt.

De ontmantelingwerkzaamheden aan het eind van de le -

ven sduur van dit product moeten, net als de installatie-

werkzaamheden, worden uitgevoerd door gekwalificeerd

personeel.

Dit product is opgebouwd uit verschillende soorten mate-

riaal: sommigen hiervan kunnen gerecycled worden,

anderen moeten als afval worden verwerkt. Win informa-

tie in over de recycling- of afvalverwerkingsystemen die

voor deze productcategorie zijn voorzien door de in uw

land geldende voorschriften.

Let op! – Sommige delen van het product kunnen ver-

vuilende of gevaarlijke substanties bevatten die, indien

ze in het milieu terechtkomen, schadelijke effecten kun-

nen hebben op de omgeving of op de gezondheid van

personen.

Zoals aangegeven door het symbool hier-

naast, is het verboden dit product met het

gewone huisvuil weg te gooien. Volg een

“gescheiden afvalverwerking” volgens de

methodes die voorzien zijn door de in uw

land geldende voorschriften, of lever het product weer in

bij de verkoper op het moment dat u een nieuw gelijk-

soortig product aanschaft.

Let op! – De plaatselijk geldende voorschriften kunnen

zware sancties voorzien in het geval u de voorschriften

voor afvalverwerking van dit product niet opvolgt.

Afdanken van de batterij

Let op! – Het product bevat een batterij die voor het

afdanken moet worden verwijderd. – De lege batterij be -

vat vervuilende substanties en mag niet met het gewone

huisvuil worden weggegooid. De batterij dient als afval te

worden verwerkt volgens gescheiden afvalverzamelings-

methoden, zoals voorzien do or de voorschriften die van

kracht zijn in uw land.

EG-VERKLARING VAN

OVEREENSTEMMING

Opmerking - de inhoud van deze verklaring stemt overeen

met hetgeen verklaard is in de laatste revisie die beschikbaar

was voor het ter perse gaan van deze handleiding, van het

officiële document dat is neergelegd bij de vestiging van Nice

Spa. Deze tekst werd om uitgeversredenen heraangepast.

Nummer: 286/WSCT Herziening: 1

Ondergetekende, Luigi Paro, in de hoedanigheid

van Gedelegeerd Bestuurder, verklaart onder zijn

eigen verantwoordelijkheid dat het product:

Naam fabrikant: NICE s.p.a.

Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italië

Type: Klimaatsensor

Modellen: Nemo WSCT; Nemo SCT

Accessoires: –––

voldoet aan de volgende communautaire richtlijnen:

• 1999/5/EG RICHTLIJN 1999/5/EG VAN HET

EUROPESE PARLEMENT EN VAN DE RAAD van 9

maart 1999 met betrekking tot radioapparatuur en

eindtelecommunicatieapparatuur en de wederzijdse

erkenning van hun conformiteit, volgens de volgen-

de geharmoniseerde normen:

– bescherming van de gezondheid: EN

50371:2002;

– elektrische veiligheid: EN 60950-1:2006;

– elektromagnetische compatibiliteit: EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– radiospectrum: EN 300220-2V2.1.2:2007

Overeenkomstig de richtlijn 1999/5/EG (bijlage V),

behoort het product tot de klasse 1 en draagt het

de markering:

Oderzo, 2 september 2009

Luigi Paro

(Gedelegeerd Bestuurder)

TECHNISCHE GEGEVENS VAN HET

PRODUCT

■Stroomtoevoer: Geheel autonoom: bestaande uit

zonnecel (64 mWp)

■Zendfrequentie: 433,92 Mhz met geïntegreerde

antenne

■Radiocodering: TTS (compatibel met de ontvangers

die worden aangestuurd met zenders Ergo, Plano,

NiceWay)

■Uitgestraald vermogen: circa 1 mW (erp). Bij optimale

condities komt dit overeen met een bereik van onge-

veer 100 m in open veld of 20 m binnen gebouwen

■Beschermingsklasse: IP 34

■Stootvastheid: tot 0,5J, volgens de norm EN 60068-

2-75; hagel: H3-H4 schaal Torro

■Bedrijfstemperatuur: van - 20°C tot + 55°C

■Afmetingen mm: (volume) 125 x 250 x 100 (H)

■Gewicht: 250 g

“Wind”sensor

■Meetbereik: van 0 tot 125 km/u

■Resolutie: 1 km/u

■Nauwkeurigheid: ± 2% e.s.

■Omzettingsconstante: 0,26 toeren/s - km/u

■Afstelling drempel: van 5 tot 60 km/u

■Vooralarm: na 24 uur zonder wind

“Zon”sensor

■Meetbereik: van 3 tot 80 Klux

■Resolutie: 1 Klux

■Nauwkeurigheid: ± 5% e.s.

■Afstelling drempel: da 5 a 60 Klux

■Vooralarm: na 24 uur zonder lichtvariaties

–––––––

Opmerkingen:

–(*) Het bereik van de zenders kan worden beïnvloed door andere

inrichtingen die in de omgeving daarvan op dezelfde frequentie

werken als de zender (bijvoorbeeld koptelefoons, alarmsystemen

e.d.) waardoor er interferentie met de ontvanger ontstaat. In geval

van sterke interferentie kan Nice ten aanzien van het daadwerkelijke

bereik van haar radio-grafische inrichtingen geen enkele zekerheid

bieden.

- Alle technische gegevens hebben betrekking op een omgevings-

temperatuur van 20°C (± 5°C).

- Nice S.p.a. behoudt zich het recht voor op elk gewenst moment en

zonder voorbericht wijzigingen in haar producten aan te brengen,

waarbij gebruiksbestemming en functionaliteit echter gehandhaafd

blijven.

0682

31 4 5

2 3

“P1”

Sun

Wind

Led

4 min.

3 sec.

15 min.

2 min.

15 min.

4 6

7 8

IST255R01.4862 – Rev. 00 – 27-10-2009

Nice South Africa

Johannesburg South Africa

info@co.za.niceforyou.com

Nice Polska

Pruszków Polska

Ph. +48.(022).759.40.00

Fax +48.(022).759.40.22

info@pl.niceforyou.com

Nice Portugal

Mem Martins Portugal

Ph. +351.21.922.82.10

Fax +351.21.922.82.19

info@pt.niceforyou.com

Nice Romania

Cluj Napoca Romania

Ph./Fax +40.(0)264.453.127

info@ro.niceforyou.com

Nice Turkey

Kadikoy Istanbul Turkey

Ph. +90.216.456.34.97

Fax +90.216.455.78.29

info@tr.niceforyou.com

Nice UK

Sutton in Ashﬁeld

United Kingdom

Ph. +44.16.23.55.80.86

Fax +44.16.23.55.05.49

info@uk.niceforyou.com

www.niceforyou.com

Headquarters

Nice SpA

Oderzo TV Italia

Ph. +39.0422.85.38.38

Fax +39.0422.85.35.85

info@niceforyou.com

Nice in Italy

Nice Padova

Padova Italia

Ph. +39.049.87.01.05.1

Fax +39.049.87.07.63.8

infopd@niceforyou.com

Nice Roma

Roma Italia

Ph. +39.06.72.67.17.61

Fax +39.06.72.67.55.20

inforoma@niceforyou.com

Nice Worldwide

Nice France

Buchelay France

Ph. +33.(0)1.30.33.95.95

Fax +33.(0)1.30.33.95.96

info@fr.niceforyou.com

Nice France Sud

Aubagne France

Ph. +33.(0)4.42.62.42.52

Fax. +33.(0)4.42.62.42.50

infomarseille@fr.niceforyou.com

Nice France Rhône Alpes

Decines Charpieu France

Ph. +33.(0)4.78.26.56.53

Fax +33.(0)4.78.26.57.53

infolyon@fr.niceforyou.com

Nice Belgium

Leuven (Heverlee) Belgium

Ph. +32.(0)16.38.69.00

Fax +32.(0)16.38.69.01

info@be.niceforyou.com

Nice Deutschland

Gelnhausen Deutschland

Ph. +49.(0)6051.91.520

Fax +49.(0)6051.91.52.119

info@de.niceforyou.com

Nice España Madrid

Mostoles Madrid España

Ph. +34.(0)9.16.16.33.00

Fax +34.(0)9.16.16.30.10

info@es.niceforyou.com

Nice España Barcelona

Sant Quirze del Valles

Barcelona España

Ph. +34.(0)9.37.84.77.75

Fax +34.(0)9.37.84.77.72

info@es.niceforyou.com

Nice Australia

Wetherill Park Australia

Ph. +61.(0)2.96.04.25.70

Fax +61.(0)2.96.04.25.73

info@au.niceforyou.com

Nice China

Shanghai P. R. China

Ph. +86.21.575.701.46

Fax +86.21.575.701.44

info@niceforyou.com.cn

Nice USA

San Antonio Texas USA

info@us.niceforyou.com

Nice Russia

Odintsovo Moscow Region Russia

Ph. +7.495.739.97.02

Fax +7.495.739.97.02

info@ru.niceforyou.com

Nice S p A 433WSC Nemo Transmitter User Manual IST255R01 Nemo R000 Layout 1

Nice S.p.A. Nemo Transmitter IST255R01 Nemo R000 Layout 1

Contents

User Manual

Navigation menu

Namespaces

Views

Navigation
