Otodata Wireless Network C008TR900 TELEMATIC Transceiver User Manual

Otodata Wireless Network Inc. TELEMATIC Transceiver Users Manual

Users Manual

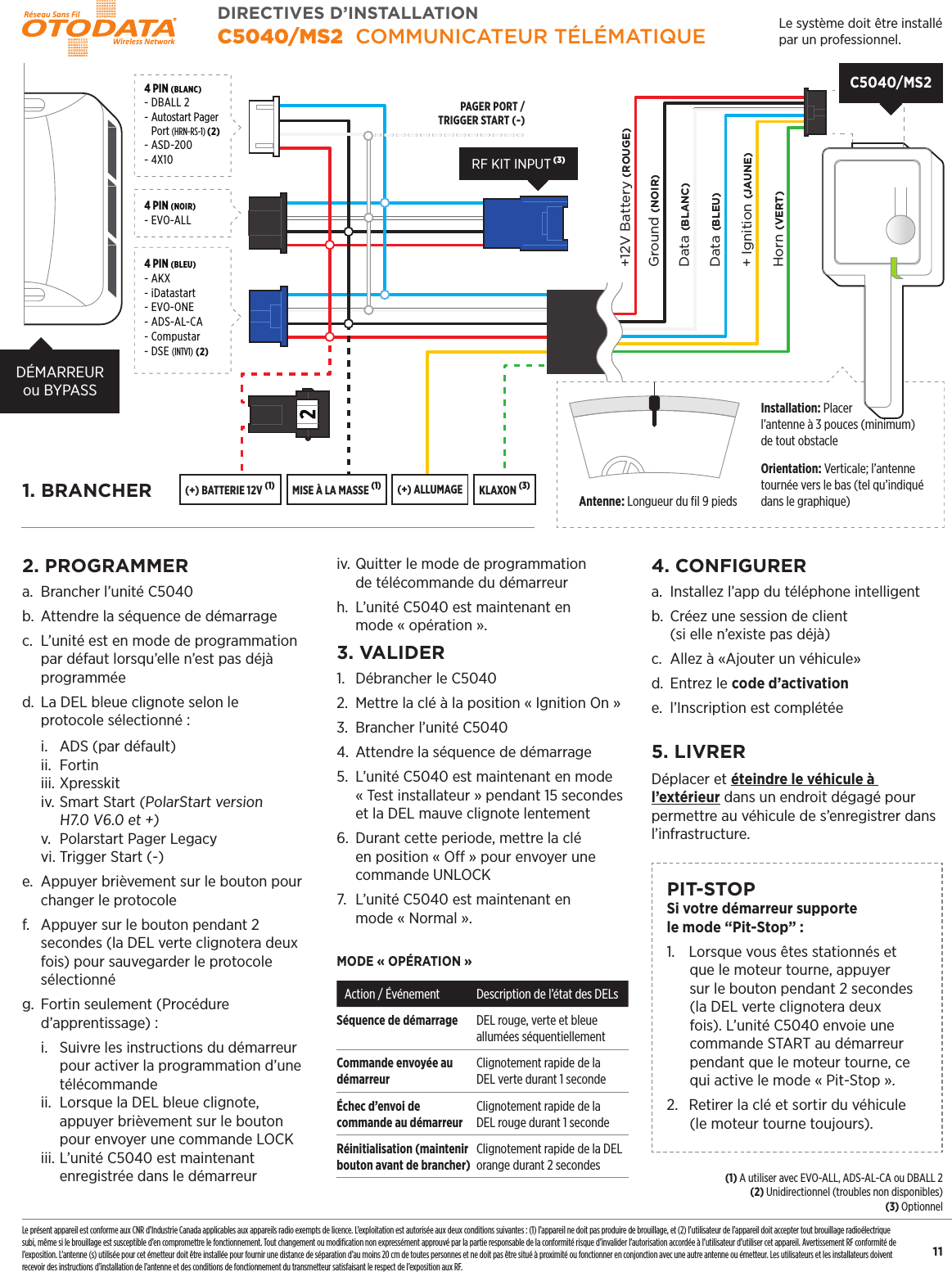

(+) ALLUMAGE(+) BATTERIE 12V (1) MISE À LA MASSE (1) KLAXON (3)4 PIN (BLANC)- DBALL 2- Autostart Pager Port (HRN-RS-1) (2)- ASD-200- 4X104 PIN (BLEU)- AKX- iDatastart- EVO-ONE- ADS-AL-CA- Compustar- DSE (INTV1) (2)+12V Battery (ROUGE)Ground (NOIR)Data (BLANC)Data (BLEU)+ Ignition (JAUNE)Horn (VERT)Antenne: Longueur du fil 9 piedsInstallation: Placer l’antenne à 3 pouces (minimum) de tout obstacleOrientation: Verticale; l’antenne tournée vers le bas (tel qu’indiqué dans le graphique)PAGER PORT / TRIGGER START (-)4 PIN (NOIR)- EVO-ALLDÉMARREURou BYPASSC5040/MS2RF KIT INPUT (3)112. PROGRAMMERa. Brancher l’unité C5040b. Attendre la séquence de démarragec. L’unité est en mode de programmation par défaut lorsqu’elle n’est pas déjà programméed. La DEL bleue clignote selon le protocole sélectionné: i. ADS (par défault) ii. Fortin iii. Xpresskit iv. Smart Start (PolarStart version H7.0 V6.0 et +) v. Polarstart Pager Legacy vi. Trigger Start (-)e. Appuyer brièvement sur le bouton pour changer le protocolef. Appuyer sur le bouton pendant 2 secondes (la DEL verte clignotera deux fois) pour sauvegarder le protocole sélectionnég. Fortin seulement(Procédure d’apprentissage) : i. Suivre les instructions du démarreur pour activer la programmation d’une télécommande ii. Lorsque la DEL bleue clignote, appuyer brièvement sur le bouton pour envoyer une commande LOCK iii. L’unité C5040 est maintenant enregistrée dans le démarreur iv. Quitter le mode de programmation de télécommande du démarreurh. L’unité C5040 est maintenant en mode « opération ».3. VALIDER1. Débrancher le C50402. Mettre la clé à la position «Ignition On»3. Brancher l’unité C50404. Attendre la séquence de démarrage5. L’unité C5040 est maintenant en mode «Test installateur» pendant 15 secondes et la DEL mauve clignote lentement6. Durant cette periode, mettre la clé en position «O» pour envoyer une commande UNLOCK7. L’unité C5040 est maintenant en mode «Normal». MODE «OPÉRATION»Action / Événement Description de l’état des DELsSéquence de démarrage DEL rouge, verte et bleue allumées séquentiellement Commande envoyée au démarreurClignotement rapide de la DEL verte durant 1 secondeÉchec d’envoi de commande au démarreurClignotement rapide de la DEL rouge durant 1 secondeRéinitialisation (maintenir bouton avant de brancher)Clignotement rapide de la DEL orange durant 2 secondes4. CONFIGURERa. Installez l’app du téléphone intelligentb. Créez une session de client (si elle n’existe pas déjà)c. Allez à «Ajouter un véhicule»d. Entrez le code d’activatione. l’Inscription est complétée 5. LIVRERDéplacer et éteindre le véhicule à l’extérieur dans un endroit dégagé pour permettre au véhicule de s’enregistrer dans l’infrastructure.PIT-STOP Si votre démarreur supporte le mode “Pit-Stop” :1. Lorsque vous êtes stationnés et que le moteur tourne, appuyer sur le bouton pendant 2 secondes (la DEL verte clignotera deux fois). L’unité C5040 envoie une commande START au démarreur pendant que le moteur tourne, ce qui active le mode « Pit-Stop ».2. Retirer la clé et sortir du véhicule (le moteur tourne toujours).(1) A utiliser avec EVO-ALL, ADS-AL-CA ou DBALL 2(2) Unidirectionnel (troubles non disponibles)(3) OptionnelDIRECTIVES D’INSTALLATIONC5040/MS2 COMMUNICATEUR TÉLÉMATIQUELe présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. Tout changement ou modification non expressément approuvé par la partie responsable de la conformité risque d’invalider l’autorisation accordée à l’utilisateur d’utiliser cet appareil. Avertissement RF conformité de l’exposition. L’antenne (s) utilisée pour cet émetteur doit être installée pour fournir une distance de séparation d’au moins 20 cm de toutes personnes et ne doit pas être situé à proximité ou fonctionner en conjonction avec une autre antenne ou émetteur. Les utilisateurs et les installateurs doivent recevoir des instructions d’installation de l’antenne et des conditions de fonctionnement du transmetteur satisfaisant le respect de l’exposition aux RF.1. BRANCHER Le système doit être installé par un professionnel.

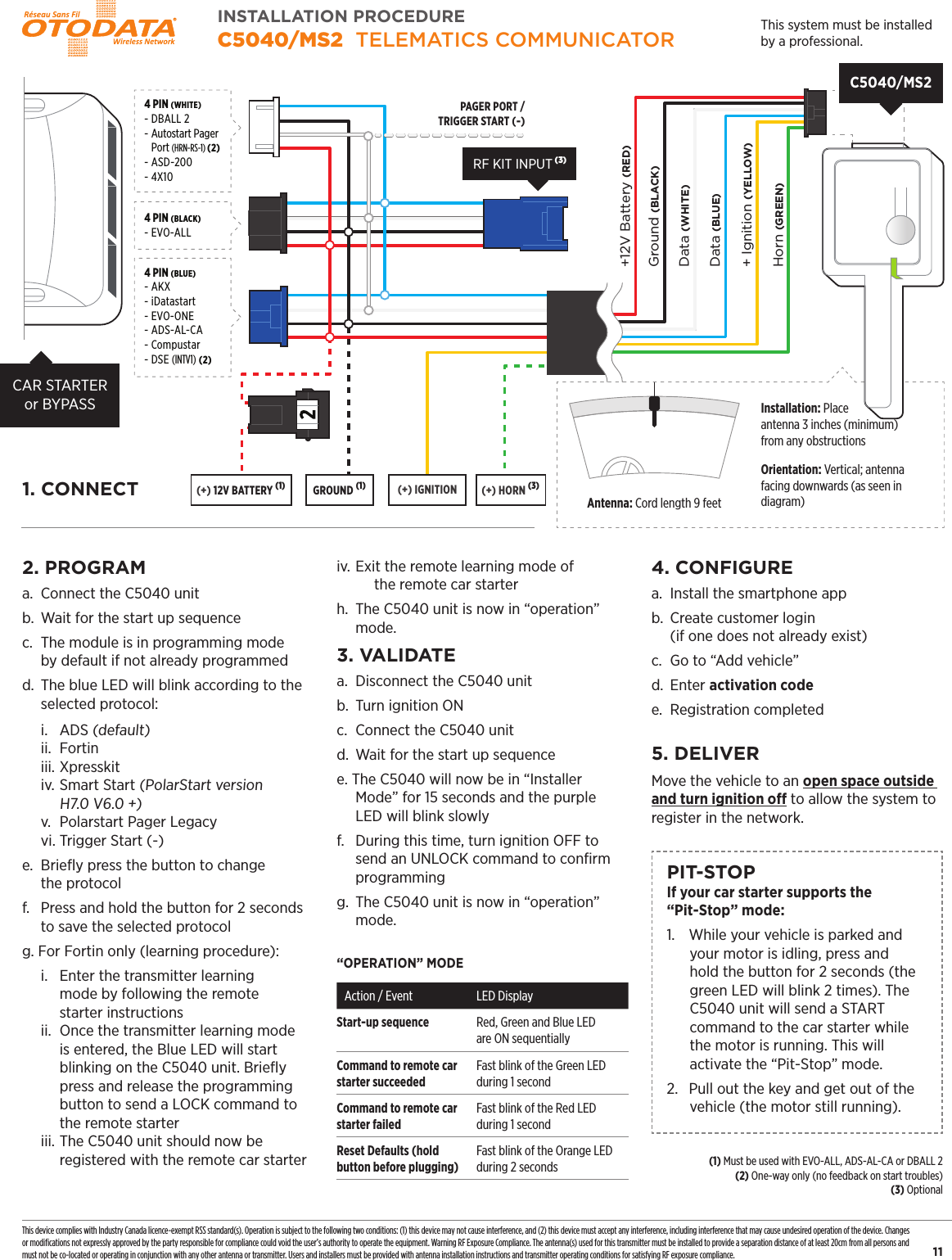

(+) IGNITION(+) 12V BATTERY (1) GROUND (1) (+) HORN (3)4 PIN (WHITE)- DBALL 2- Autostart Pager Port (HRN-RS-1) (2)- ASD-200- 4X104 PIN (BLACK)- EVO-ALL4 PIN (BLUE)- AKX- iDatastart- EVO-ONE- ADS-AL-CA- Compustar- DSE (INTV1) (2)+12V Battery (RED)Ground (BLACK)Data (WHITE)Data (BLUE)+ Ignition (YELLOW)Horn (GREEN)Antenna: Cord length 9 feetInstallation: Place antenna 3 inches (minimum) from any obstructionsOrientation: Vertical; antenna facing downwards (as seen in diagram)PAGER PORT / TRIGGER START (-)CAR STARTERor BYPASSRF KIT INPUT (3)C5040/MS2112. PROGRAMa. Connect the C5040 unitb. Wait for the start up sequencec. The module is in programming mode by default if not already programmedd. The blue LED will blink according to the selected protocol: i. ADS (default) ii. Fortin iii. Xpresskit iv. Smart Start (PolarStart version H7.0 V6.0 +) v. Polarstart Pager Legacy vi. Trigger Start (-)e. Briefly press the button to change the protocolf. Press and hold the button for 2 seconds to save the selected protocolg. For Fortin only (learning procedure): i. Enter the transmitter learning mode by following the remote starter instructions ii. Once the transmitter learning mode is entered, the Blue LED will start blinking on the C5040 unit. Briefly press and release the programming button to send a LOCK command to the remote starter iii. The C5040 unit should now be registered with the remote car starteriv. Exit the remote learning mode of the remote car starterh. The C5040 unit is now in “operation” mode.3. VALIDATEa. Disconnect the C5040 unitb. Turn ignition ONc. Connect the C5040 unitd. Wait for the start up sequencee. The C5040 will now be in “Installer Mode” for 15 seconds and the purple LED will blink slowlyf. During this time, turn ignition OFF to send an UNLOCK command to confirm programmingg. The C5040 unit is now in “operation” mode. “OPERATION” MODEAction / Event LED DisplayStart-up sequence Red, Green and Blue LED are ON sequentiallyCommand to remote car starter succeededFast blink of the Green LED during 1 secondCommand to remote car starter failedFast blink of the Red LED during 1 secondReset Defaults (hold button before plugging) Fast blink of the Orange LED during 2 seconds4. CONFIGUREa. Install the smartphone appb. Create customer login (if one does not already exist)c. Go to “Add vehicle”d. Enter activation codee. Registration completed 5. DELIVERMove the vehicle to an open space outside and turn ignition o to allow the system to register in the network.PIT-STOP If your car starter supports the “Pit-Stop” mode:1. While your vehicle is parked and your motor is idling, press and hold the button for 2 seconds (the green LED will blink 2 times). The C5040 unit will send a START command to the car starter while the motor is running. This will activate the “Pit-Stop” mode.2. Pull out the key and get out of the vehicle (the motor still running).(1) Must be used with EVO-ALL, ADS-AL-CA or DBALL 2(2) One-way only (no feedback on start troubles)(3) OptionalINSTALLATION PROCEDUREC5040/MS2 TELEMATICS COMMUNICATORThis device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Warning RF Exposure Compliance. The antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. Users and installers must be provided with antenna installation instructions and transmitter operating conditions for satisfying RF exposure compliance.1. CONNECTThis system must be installed by a professional.
