Operating Instructions

All-in-One Headset

Model No. WX-CH455

Before attempting to connect or operate this product,

please read these instructions carefully and save this manual for future use.

No model number suffix is shown in this Operating Instructions.

WX-CH455_PGQX2221ZAC1.indb 1 2017/08/21 16:11:06

FEDERAL COMMUNICATIONS COMMISSION

INTERFERENCE STATEMENT

This equipment has been tested and found to comply with the limits for a Class A digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference when the equipment is operated

in a commercial environment. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with the instruction

manual, may cause harmful interference to radio communications. Operation of this

equipment in a residential area is likely to cause harmful interference in which case the

user will be required to correct the interference at his own expense.

This transmitter must not be co-located or operated in conjunction with any other

antenna or transmitter.

The available scientific evidence does not show that any health problems are associated

with using low power wireless devices. There is no proof, however, that these low power

wireless devices are absolutely safe. Low power Wireless devices emit low levels of

radio frequency energy (RF) in the microwave range while being used. Whereas high

levels of RF can produce health effects (by heating tissue), exposure of low-level RF

that does not produce heating effects causes no known adverse health effects. Many

studies of low-level RF exposures have not found any biological effects. Some studies

have suggested that some biological effects might occur, but such findings have not

been confirmed by additional research. WX-CH455 has been tested and found to

comply with FCC/IC radiation exposure limits set forth for an uncontrolled environment

and meets the FCC radio frequency (RF) Exposure Guidelines in Supplement C to

OET65 and RSS-102 of the IC radio frequency (RF) Exposure rules.

Changes or modifications not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

This device complies with Part 15 of FCC Rules and Industry Canada licence-exempt

RSS standard(s). Operation is subject to the following two conditions: (1) this device

may not cause interference, and (2) this device must accept any interference, including

interference that may cause undesired operation of this device.

ENGLISH VERSION

Safety precautions

WX-CH455_PGQX2221ZAC1.indb 2 2017/08/21 16:11:06

English

WARNING:

 To reduce the risk of fire or electric shock, do not expose this apparatus to rain or

moisture.

 The apparatus should not be exposed to dripping or splashing and that no objects

filled with liquids, such as vases, should be placed on the apparatus.

 All work related to the installation of this product should be made by qualified service

personnel or system installers.

 The risk of hearing impairment due to exposure to excessive sound levels may be

reduced by listening at lower volumes and for shorter durations.

 Operating near 1.9 GHz electrical appliances may cause interference. Move away

from the electrical appliances.

 This transmitter must not be co-located or operated in conjunction with any other

antenna or transmitter.

 MEDICAL:

Consult the manufacturer of any personal medical devices, such as pacemakers, to

determine if they are adequately shielded from external RF (radio frequency) energy.

(The unit operates in the frequency range of 1.92 GHz to 1.93 GHz, and the power

output level is 115 mW (max.).)

Do not use the unit in health care facilities if any regulations posted in the area

instruct you not to do so. Hospitals or health care facilities may be using equipment

that could be sensitive to external RF (radio frequency) energy.

 Batteries (battery pack or batteries installed) shall not be exposed to excessive heat

such as sunshine, fire or the like.

CAUTION:

 Danger of explosion if battery is incorrectly replaced. Replace only with the same or

equivalent type.

 These servicing instructions are for use by qualified service personnel only. To reduce

the risk of electric shock do not perform any servicing other than that contained in the

operating instructions unless you are qualified to do so.

 Any changes or modifications not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

WX-CH455_PGQX2221ZAC1.indb 3 2017/08/21 16:11:06

A lithium-ion battery that is recyclable

powers the product you have purchased.

Please call 1-800-8-BATTERY for information

on how to recycle this battery.

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not install near any heat sources such as radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce heat.

8) Only use attachments/accessories specified by the manufacturer.

IMPORTANT SAFETY INSTRUCTIONS

CAUTION:

The FCC ID number for this radio

equipment is listed below.

For U.S.A.

FCC ID: ACJ9TAWX-CH455

The model number and serial number

of this product may be found on the

surface of the unit.

You should note the model number and

serial number of this unit in the space

provided and retain this book as a

permanent record of your purchase to

aid identification in the event of theft.

Model No.

Serial No.

For U.S.A.

ICES-003

CAN ICES-3(A)/NMB-3(A)

For Canada

RSS-Gen

 Under Industry Canada regulations,

this radio transmitter may only

operate using an antenna of a

type and maximum (or lesser) gain

approved for the transmitter by

Industry Canada. To reduce potential

radio interference to other users, the

antenna type and its gain should

be so chosen that the equivalent

isotropically radiated power (e.i.r.p.)

is not more than that necessary for

successful communication.

For Canada

Safety precautions

WX-CH455_PGQX2221ZAC1.indb 4 2017/08/21 16:11:06

English

Contents

Safety precautions ……………………… 2

Before use ……………………………… 6

Preface …………………………………… 6

Features …………………………………… 6

System diagram ………………………… 7

Limitation of liability ……………………… 8

Disclaimer of warranty …………………… 8

Abbreviations …………………………… 8

Precautions ……………………………… 9

Major operating controls and their

functions ……………………………… 10

Battery loading & replacement ……… 13

Loading …………………………………… 13

Replacement ……………………………… 13

Color tip replacement procedure …… 14

Operating procedures ………………… 15

Preparations ……………………………… 15

Volume adjustment ……………………… 17

Communications with customers (TALK)

… 18

Communications with other store

personnel (PAGE) ……………………… 19

Alert notification ………………………… 20

Dual lane operation ……………………… 21

Communication limitations ……………… 22

Out of communication range …………… 22

Battery …………………………………… 22

Turning off the power …………………… 22

Charging ………………………………… 23

Setting the unit ………………………… 24

ID registration …………………………… 24

Manager mode …………………………… 26

Canceling the manager mode ………… 28

Auto-Talk-Lock setup …………………… 29

Center Module search …………………… 31

Deletion of ID …………………………… 32

Setting mode ……………………………… 33

Starting in setting mode ………………… 34

Talk button setting ……………………… 35

Page button setting ……………………… 35

Voice prompt setting …………………… 35

AIO Digital Noise Reduction …………… 36

Talk/Page Auto Off setting ……………… 36

Initialization ……………………………… 36

Center Module model selection ………… 37

Maintenance …………………………… 38

Troubleshooting ………………………… 39

Specifications …………………………… 40

Accessories ……………………………… 40

Standard accessories …………………… 40

Optional accessories …………………… 40

Table of beep tones …………………… 41

WX-CH455_PGQX2221ZAC1.indb 5 2017/08/21 16:11:06

Before use

 Preface

All-in-One Headset WX-CH455 is exclusively designed for Panasonic Wireless

Communication System, which is used with drive-thru order posts, etc. This product is

equipped with the microphone, earphone as well as battery compartment and control

buttons. With the built-in antennas, transmitter, and receiver, users can communicate with

other store personnel and customers.

 Features

 This product can be used with Center Module WX-C3010, WX-CC411, WX-CC411A,

WX-CC412, WX-CC412A.

 This product uses a system compliant with the 1.9 GHz band DECT* standard so it will

not suffer any interference from microwave ovens or wireless LANs which operate in the

2.4 GHz and higher frequency bands.

* Digital Enhanced Cordless Telecommunications

 Manager mode

Only one All-in-One Headset and (or) Belt Pack can be set to manager mode for each

lane of the center module. A person using this headset and (or) Belt Pack has the priority

of communication.

 When the Auto-Talk-Lock function is activated, with the Auto-Talk-Lock function, users

can communicate with customers without holding down the button.

 It is possible to use voice prompt to check the settings of this product.

 When using this product in the dual lane system, it is possible to communicate without

changing the lane setting.

 It is possible to select the Talk-Lock or Press-To-Talk mode.

 It is possible to select the Page-Lock or Press-To-Page mode.

 Email notifications and other alerts can be sent to external parties through the Center

Module by operations from this product.

WX-CH455_PGQX2221ZAC1.indb 6 2017/08/21 16:11:06

English

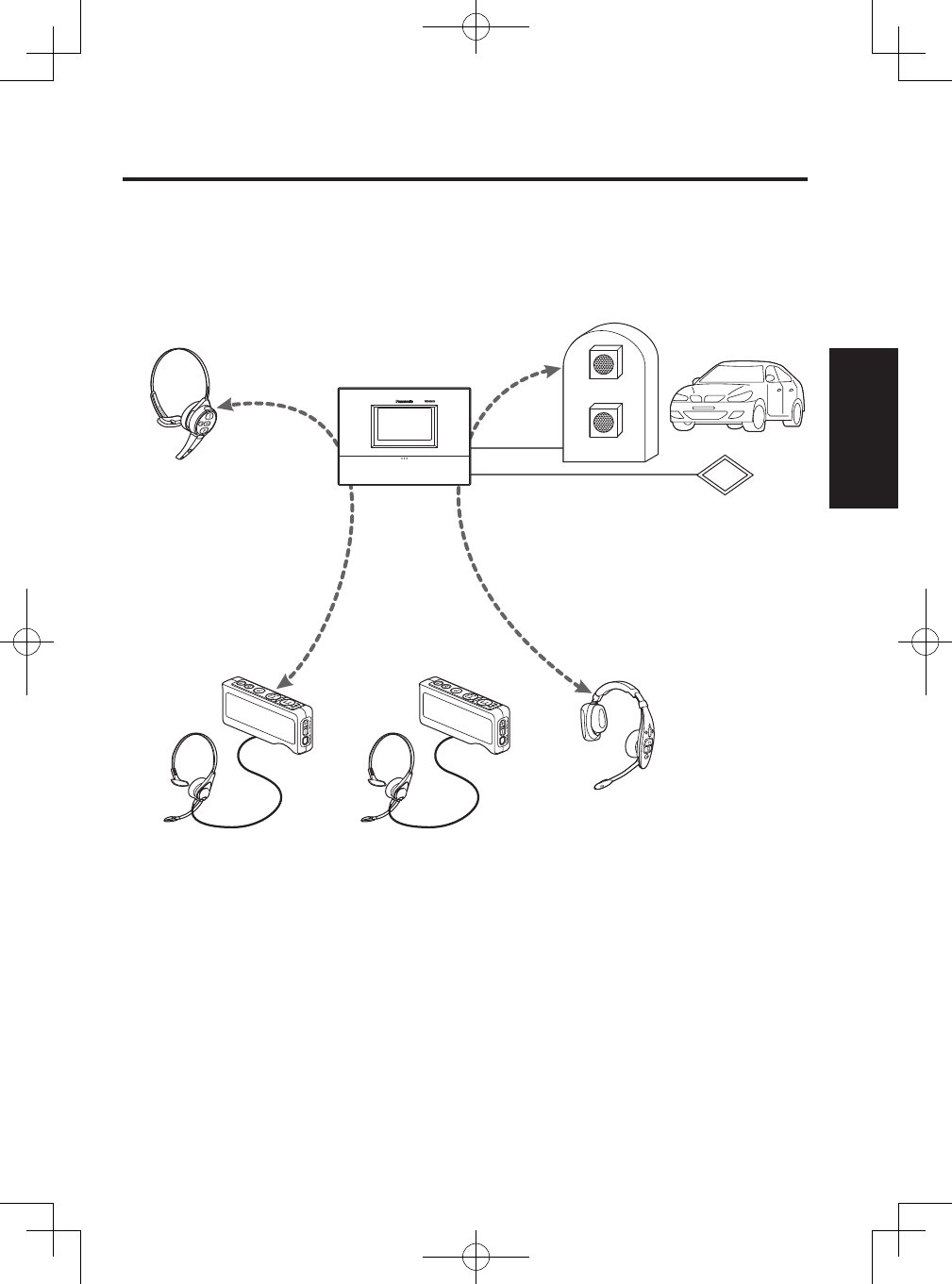

 System diagram

Product users and (or) Belt Pack can communicate with each other and with customers at

the order post by connecting wirelessly to the Center Module.

Center Module

WX-CC411/WX-CC411A/

WX-CC412/WX-CC412A/

WX-C3010

Speaker

Microphone

TALK

(Communications with

customers)

All-in-One Headset

WX-CH455

Order Post

All-in-One Headset

WX-CH450

Belt Pack

WX-CT420

Belt Pack

WX-CT420

Vehicle

Detector

PAGE

(Communications with

other store personnel)

WX-CH455_PGQX2221ZAC1.indb 7 2017/08/21 16:11:06

 Limitation of liability

THIS PUBLICATION IS PROVIDED “AS IS” WITHOUT WARRANTY OF ANY KIND,

EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY, FITNESS FOR ANY PARTICULAR PURPOSE,

OR NON-INFRINGEMENT OF THE THIRD PARTY’S RIGHT.

 Disclaimer of warranty

IN NO EVENT SHALL Panasonic Corporation BE LIABLE TO ANY PARTY OR ANY

PERSON, EXCEPT FOR REPLACEMENT OR REASONABLE MAINTENANCE OF THE

PRODUCT, FOR THE CASES, INCLUDING BUT NOT LIMITED TO BELOW:

(1) ANY DAMAGE AND LOSS, INCLUDING WITHOUT LIMITATION, DIRECT OR

INDIRECT, SPECIAL, CONSEQUENTIAL OR EXEMPLARY, ARISING OUT OF OR

RELATING TO THE PRODUCT;

(2) ANY INCONVENIENCE, LOSS, OR DAMAGE CAUSED BY INAPPROPRIATE USE

OR NEGLIGENT OPERATION OF THE USER;

(3) UNAUTHORIZED DISASSEMBLE, REPAIR OR MODIFICATION OF THE PRODUCT

BY THE USER;

(4) ANY PROBLEM CAUSING FAILED SIGNAL TRANSMISSION RESULTING IN

CONSEQUENTIAL INCONVENIENCE, LOSS OR DAMAGE, ARISING OUT OF

CAUSES SUCH AS SYSTEM MALFUNCTION, FAULT, SET UP OR INSTALLATION;

(5) ANY PROBLEM, CONSEQUENTIAL INCONVENIENCE, OR LOSS OR DAMAGE,

ARISING OUT OF THE SYSTEM COMBINED BY THE DEVICES OF THIRD PARTY.

 Abbreviations

The following abbreviations are used in this manual.

 All-in-One Headset (WX-CH455) is referred to as this product.

 All-in-One Headset (WX-CH450: sold separately, WX-CH455) is referred to as headset.

 Center Module (WX-CC411/WX-CC411A/WX-CC412/WX-CC412A/WX-C3010: sold

separately) is referred to as Center Module.

 Battery (WX-SB100: optional accessory) is referred to as battery.

 Battery Charger (WX-Z3040A: optional accessory) is referred to as battery charger.

Information on optional accessories and other items included in this manual is as of

October 2017. For the latest information, inquire at the shop where you purchased this

product.

 Copyright

Distributing, copying, disassembling, reverse compiling and reverse engineering of the

software provided with this product are all expressly prohibited. In addition, exporting any

software provided with this product violating export laws is prohibited.

Before use

WX-CH455_PGQX2221ZAC1.indb 8 2017/08/21 16:11:06

English

Precautions

 This product is for indoor use only.

It cannot be used outdoors.

Avoid installation in a location where the unit will be exposed to direct sunlight for

extended periods or near a cooling or heating appliance.

Otherwise, deformation, discoloration, malfunctioning and/or problems in operation may

result. Operate the unit where it will not be splashed or sprayed by water.

 Handle this product carefully. This product uses parts that may be damaged by improper

handling or storage.



Use the dedicated Battery WX-SB100 (optional accessory). Also check the operating

instructions for the Battery Charger WX-Z3040A (optional accessory).

 The supplied charging attachment is required when recharging the battery with the

battery charger. For further details, refer to page 23.

 Do not expose the battery to excessive heat, such as direct sunlight or fire.

 Follow the instructions of battery for care and handling.

 When using an implanted medical device, do not use this product. The medical device

may malfunction.

 Turn off this product when not in use, in order to save the battery life.

 When not using for long periods of time, do not leave the battery in this product. Be sure

to remove it.

 Do not throw the battery into a fire or expose it to excessive heat. Generation of heat,

ignition or rupture of the battery may result.

 Do not insert sharp objects into the battery, apply impact on the battery, or disassemble/

modify the battery. Generation of heat, ignition or rupture of the battery may result.

 Do not short positive (+) and negative (–) contact. Do not carry it around or store it

together with necklaces, hairpins, etc. Generation of heat, ignition or rupture of the

battery may result.

 Do not charge, use, or leave the battery where temperatures are high such as a place

close to fire or a place under the hot sun. Generation of heat, ignition or rupture of the

battery may result.

 Do not use this product close to an automatic control equipment like an automatic

door, fire alarm and so on. Radio waves from this product may cause the trouble by a

malfunction for automatic equipment.

 Do not disassemble this product. Otherwise, it may cause fire or electric shock.

 Before proceeding to maintain this product, remove the battery. Otherwise you may

receive an electric shock.

 When it is time to dispose of this product, ask a specialist contractor to do this for you.

Burning it gives off chemicals, possibly damaging your eyes, causing a fire and/or

burning yourself.

 Do not put this product on a place with moisture or dirt. There is the risk of injury.

WX-CH455_PGQX2221ZAC1.indb 9 2017/08/21 16:11:06

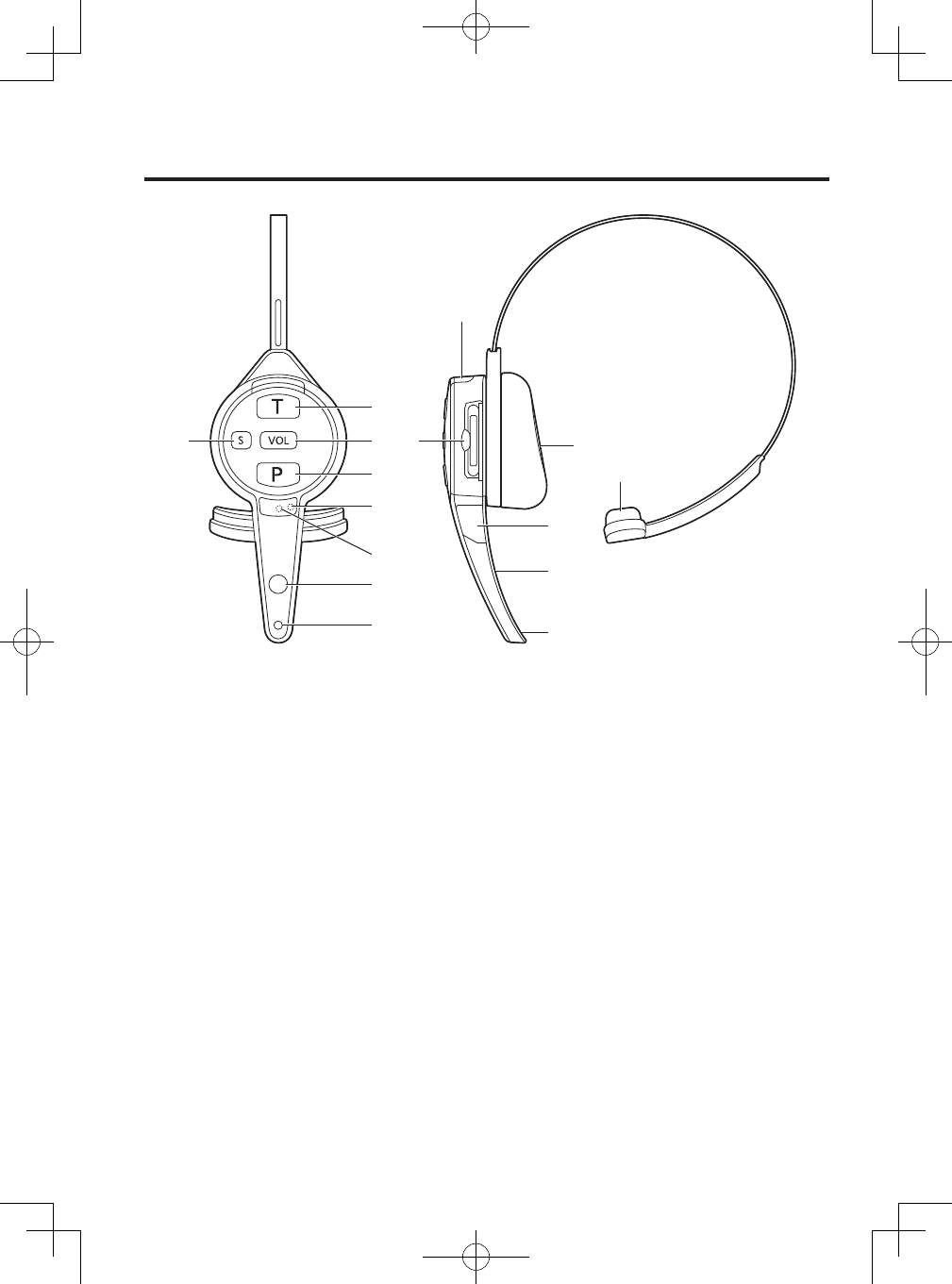

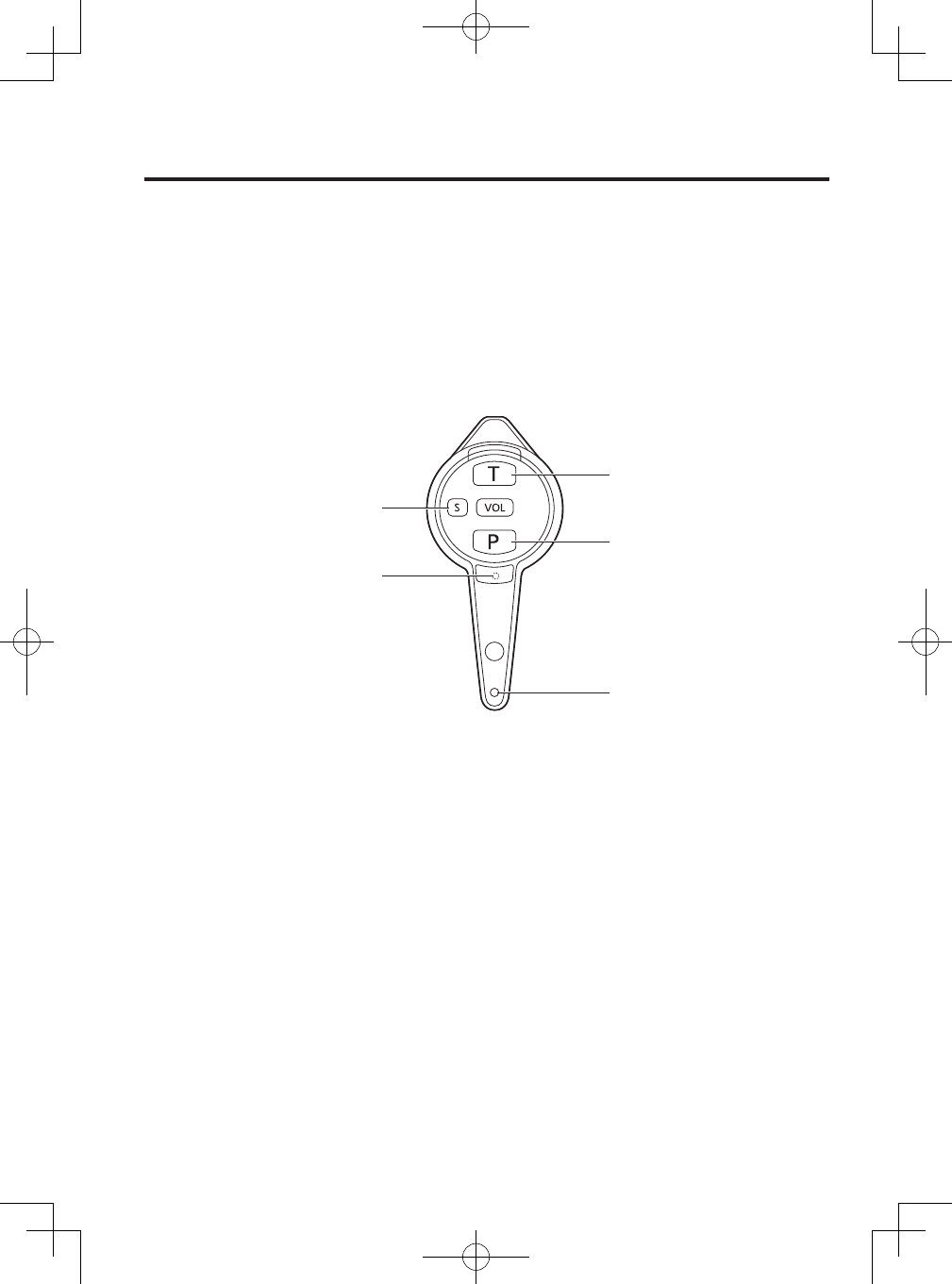

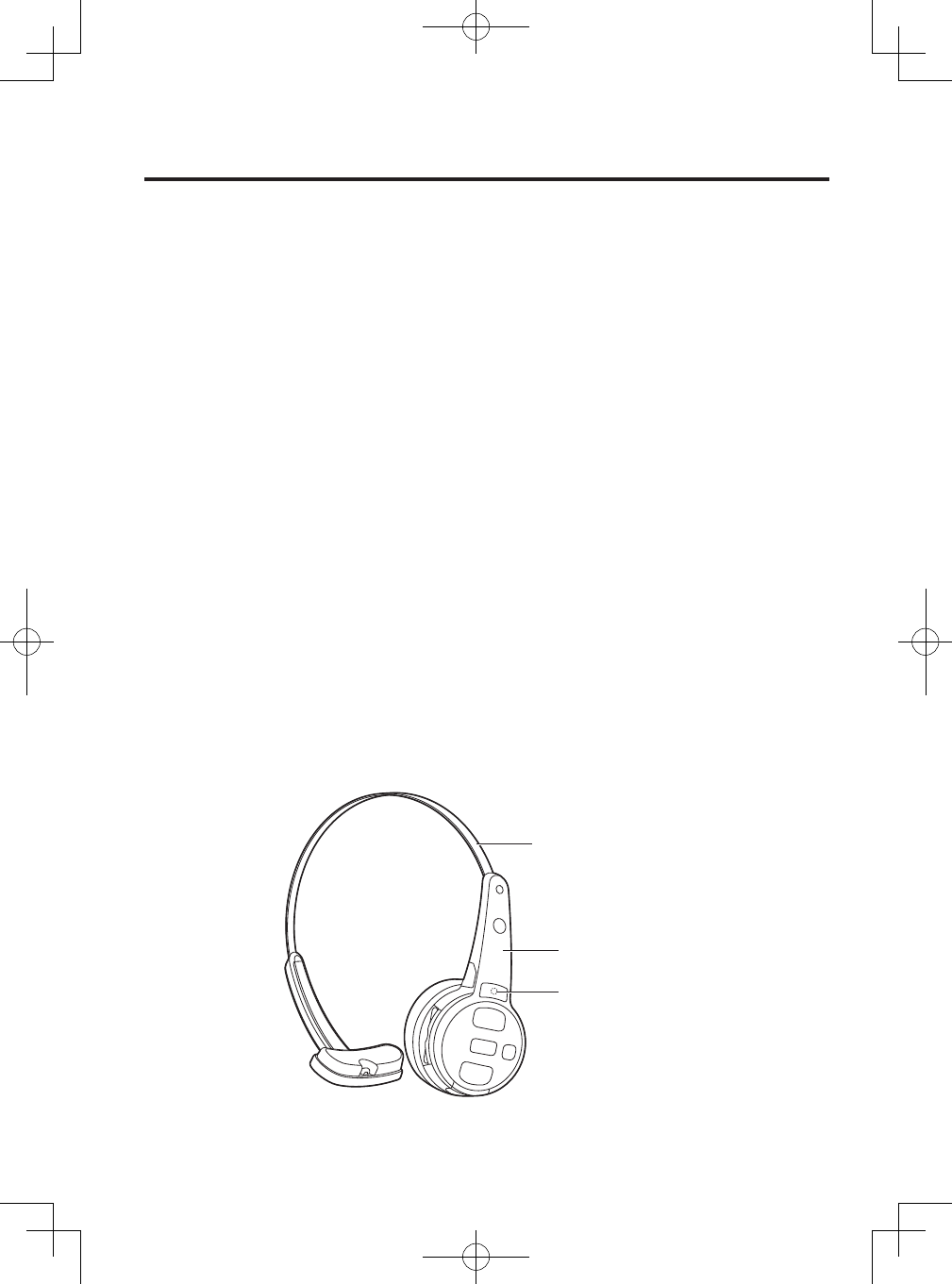

Major operating controls and their functions

;> 2



1 Head pad

The size is adjustable by sliding the head pad side.

2 Battery lock

When removing the battery, slide out the lock.

When loading a battery, insert the battery until the lock clicks.

3 Color tip

Replacing the tip with a supplied color tip enables this product to be differentiated by

color.

4 Ear pad

The angle of the microphone boom and the fit feeling on ear are adjustable by rotating

this ear pad.

5 USB cover

Covers the maintenance dedicated connector. The USB connector inside the USB cover

is used for maintenance only and can not be used for charging the battery.

6 Microphone boom

Change the position of the microphone boom, and adjust it so that the microphone is

brought to a position near your mouth.

WX-CH455_PGQX2221ZAC1.indb 10 2017/08/21 16:11:07

English

7 Microphone

Captures sound.

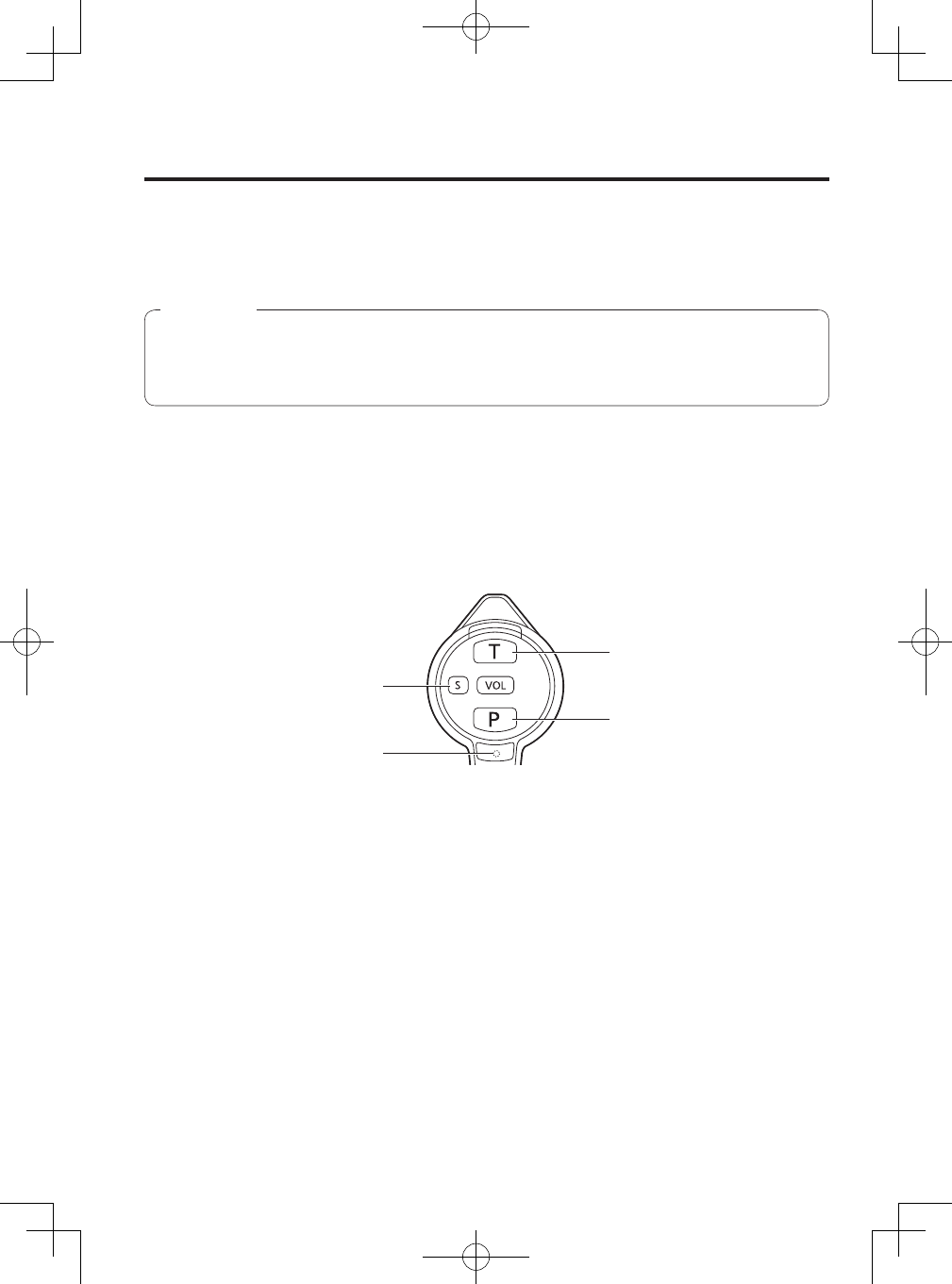

8 Lane indicator

Lights orange or green to indicate which lane is in operation.

Orange : Lane A is selected.

Green : Lane B is selected.

Orange blinking : Lane A is being selected, and either the TALK or PAGE mode is

activated.

Green blinking : Lane B is being selected, and either the TALK or PAGE mode is

activated.

9 Power indicator

The indicator shows the status as follows.

Green : Power is supplied and the unit is operating.

This product does not have a power switch. Turn on/off the power by

rotating the microphone boom.

Green blinking : Power is supplied and manager mode is activated.

Red : The battery is almost exhausted. Replace the battery with a charged

one.

Red blinking : An error has occurred.

Orange blinking : Power is supplied and ID registration is in progress.

: Setting indicator

Lights only during setting to indicate the setting state.

; Volume control button [VOL]

Pressing the button will increase or decrease the sound level.

Press the button to increase the sound level. Each time the button is pressed, a beep

notifies the user that the volume is being increased. When the volume reaches the upper

limit, two beeps can be heard, and if you press the button again, the volume returns to

the lower limit.

When this product’s power is turned off and then turned back on, the volume will return

to the default setting.

WX-CH455_PGQX2221ZAC1.indb 11 2017/08/21 16:11:07

Major operating controls and their functions

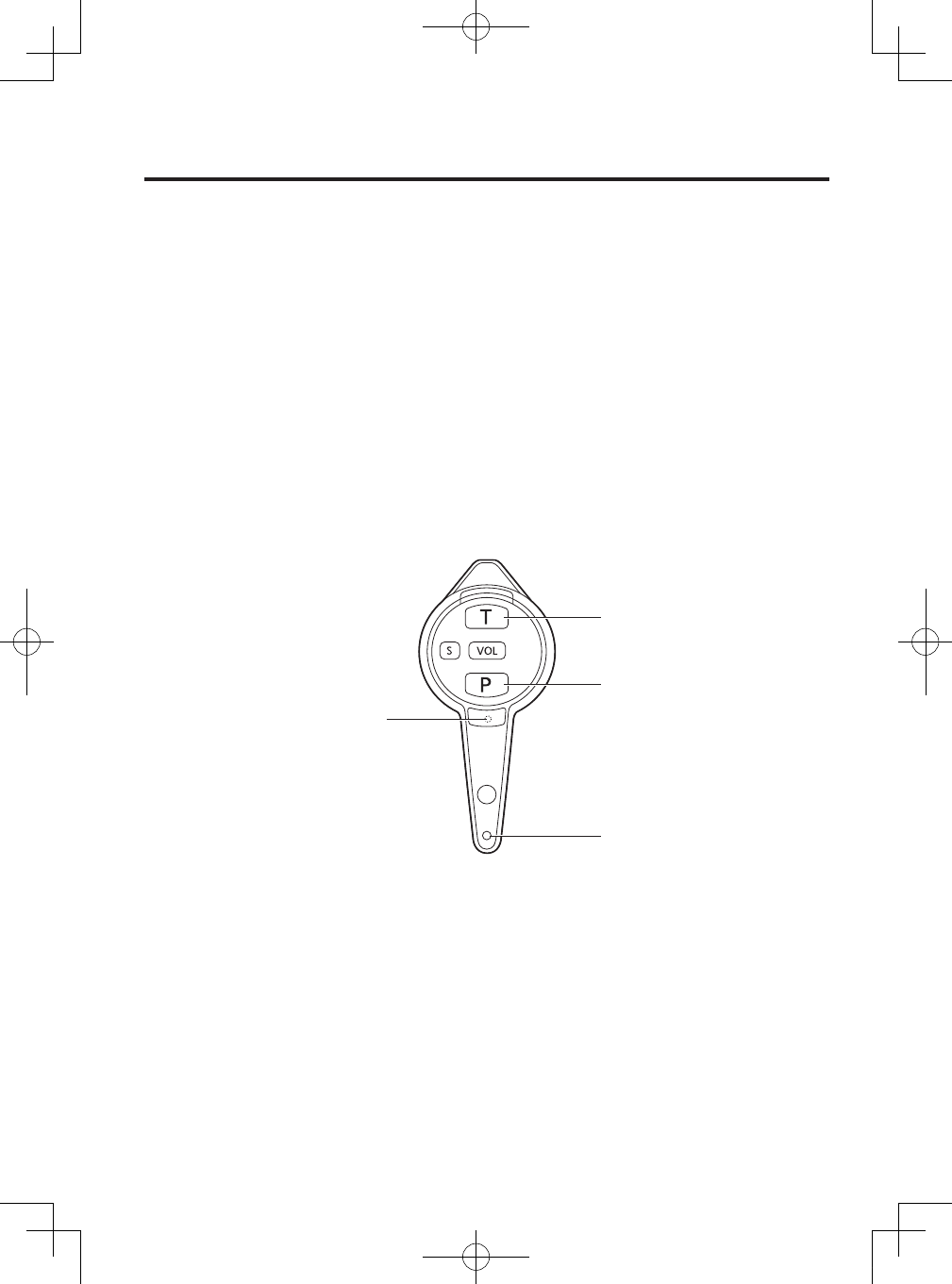

< Talk button [T]

This button controls communications with the customer.

This button’s operation differs depending on the settings of this product. For further

details, refer to “Setting mode” (page 33).

When you press the [T] button once, you can talk with a customer at the Lane A order

post. Press the button again to end the call.

While the [T] button is being pressed, you can talk with a customer at the Lane A order

post.

 Page button [P]

This button controls communications with store personnel.

When you press the [P] button once, you can speak to the store personnel until you

press the button a second time.

While the [P] button is held down, you can speak to store personnel.

> Shift button [S]

Various functions can be operated by pressing this button or by pressing this button and

another button at the same time.

WX-CH455_PGQX2221ZAC1.indb 12 2017/08/21 16:11:07

English

Battery loading & replacement

 Refer to operating instructions included with the battery and battery charger.

 Charge the battery in advance.

Note

 Loading

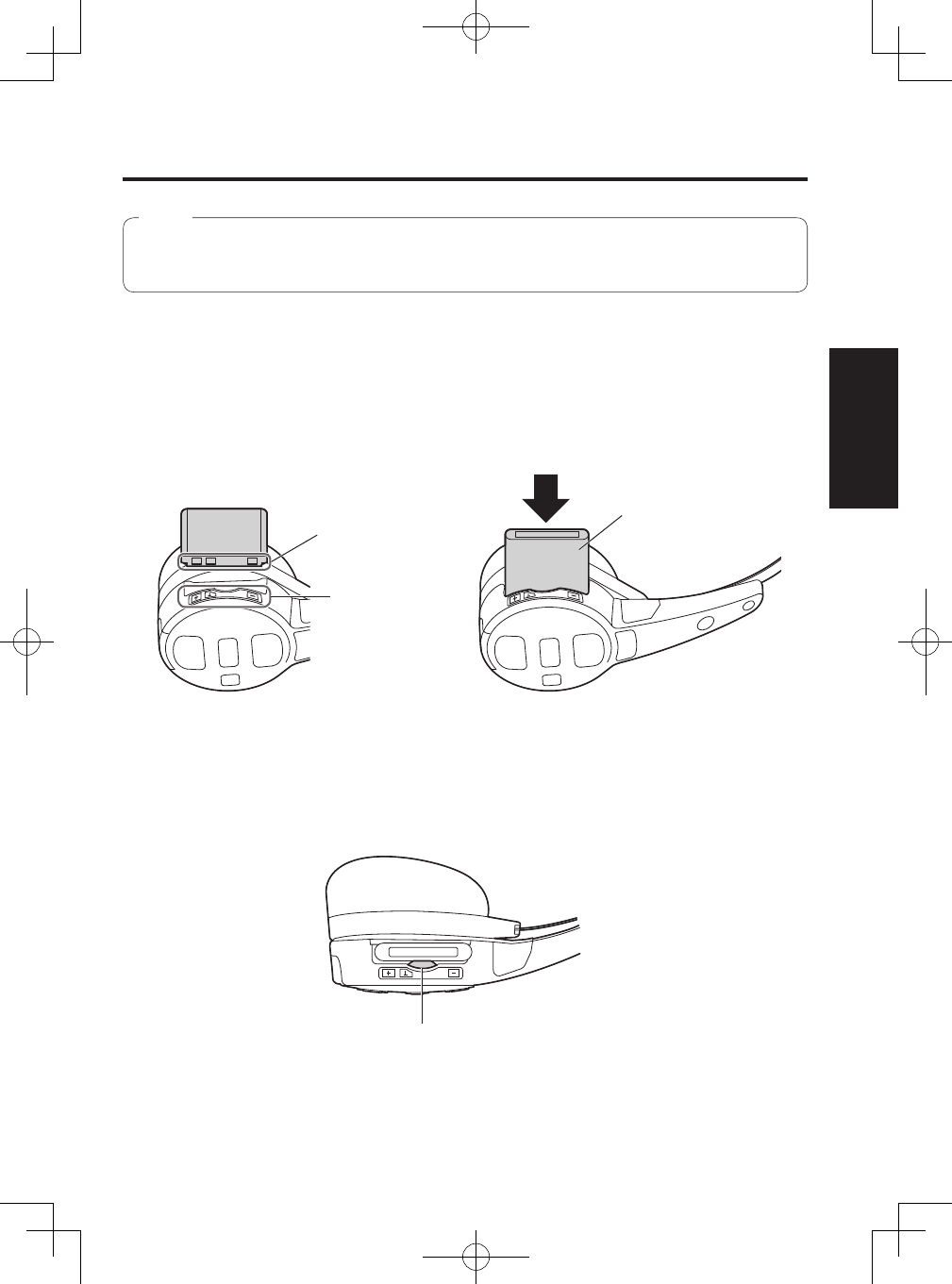

1 Insert the battery in this product as shown in the figure below.

●Insert the battery while matching the labels on this product and the terminals of the

battery.

●Insert the battery until the lock clicks.

Battery

Terminals of the

battery

Labels

 Replacement

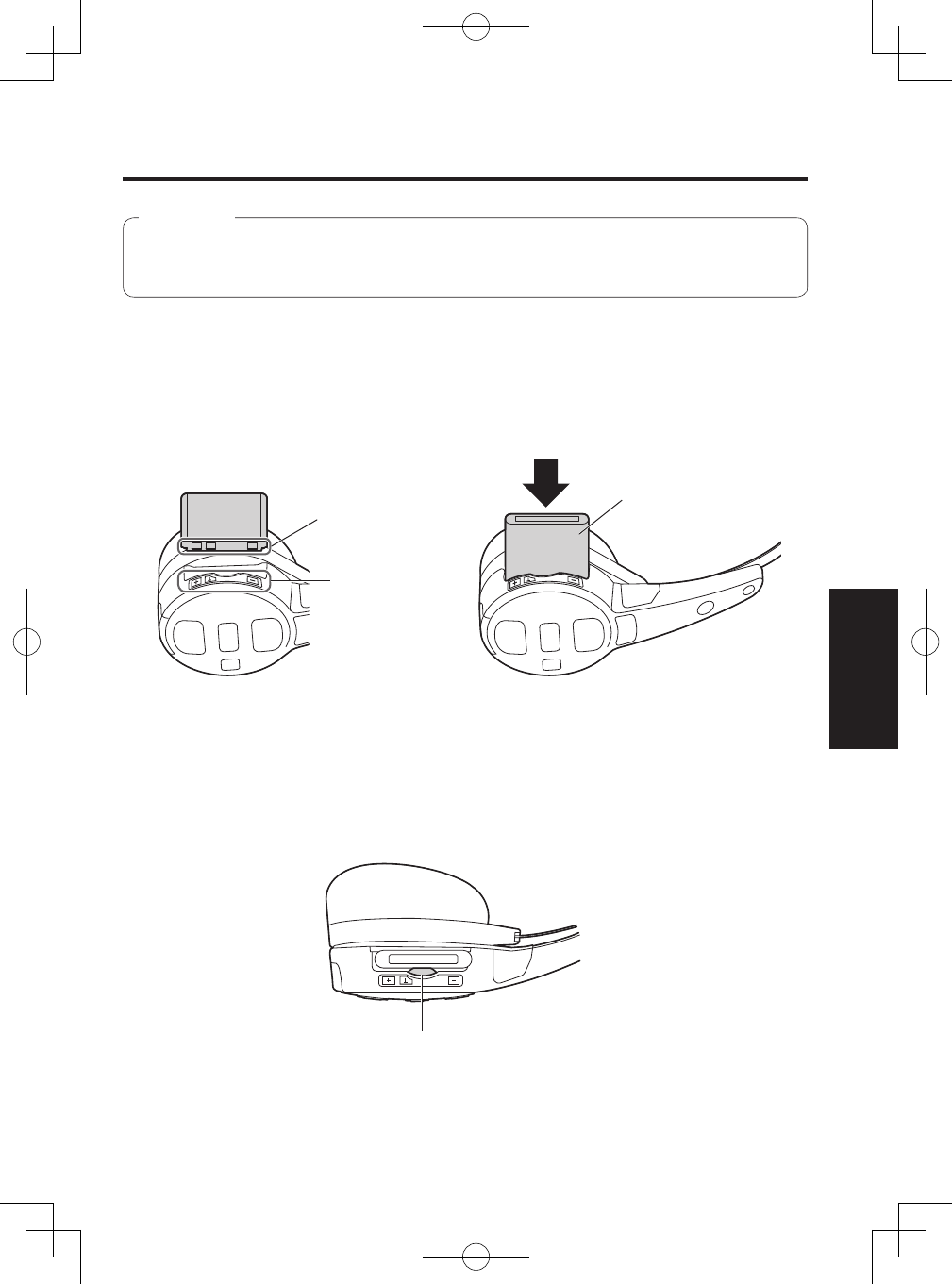

1 Release the battery lock shown in the figure below and then remove the battery.

Battery Lock

WX-CH455_PGQX2221ZAC1.indb 13 2017/08/21 16:11:08

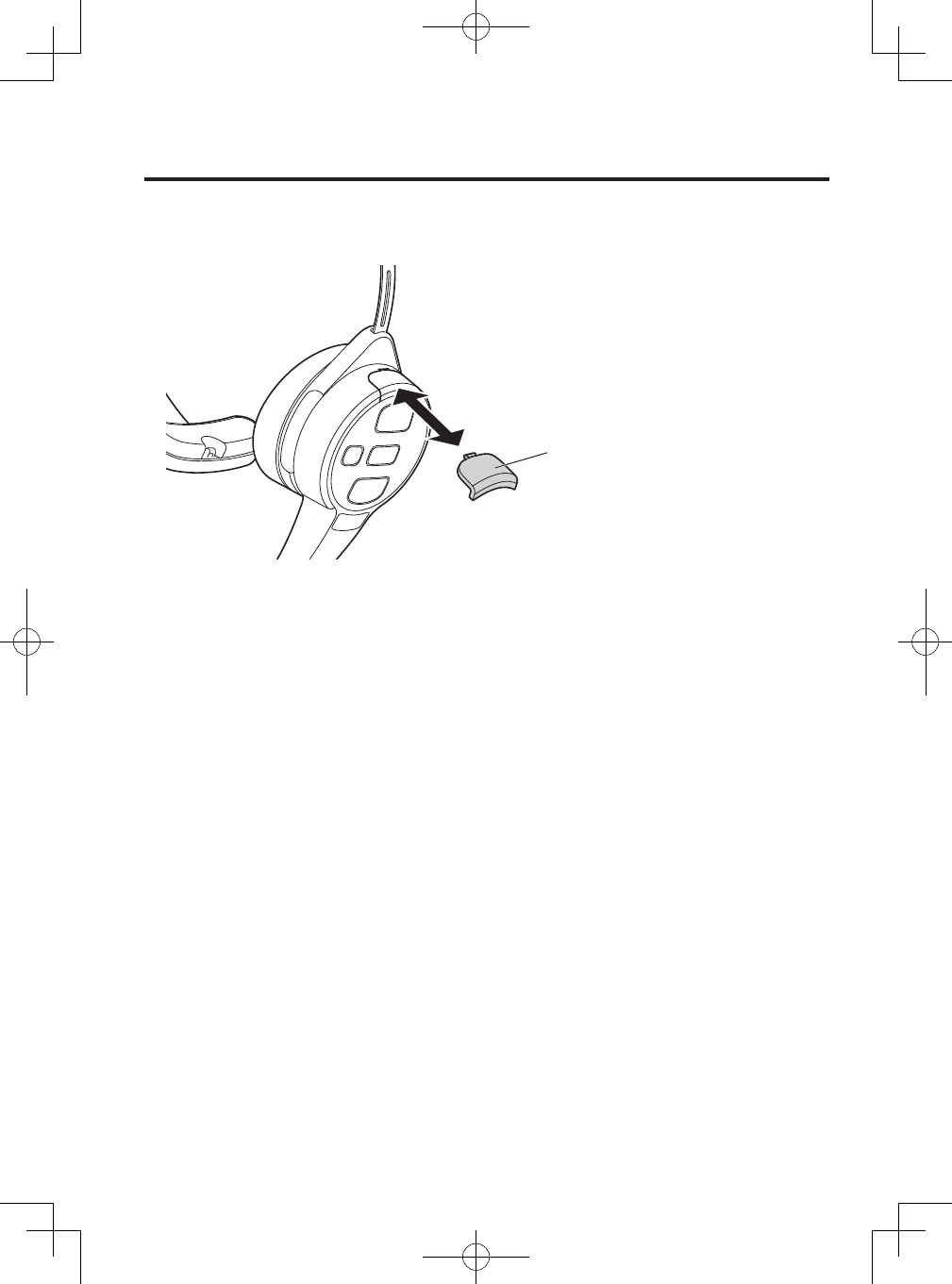

Color tip replacement procedure

Replacing the color tip enables this product to be differentiated by color.

Replace the color tip (accessory) as shown in the figure below.

Color tip

(black, red, blue, yellow, green)

WX-CH455_PGQX2221ZAC1.indb 14 2017/08/21 16:11:08

English

Operating procedures

 Preparations

Prior to operating this product, confirm that the system setup for this product, Center

Module, order post, and other devices has been completed.

1 Insert the battery in this product and then rotate the microphone boom to turn

on the power.

●When the power is turned on, the voice messages “Hello”, “Headset xx” (xx: ID

number registered in the Center Module) and “Lane x” (x: Connected Lane number)

are heard from the earphone.

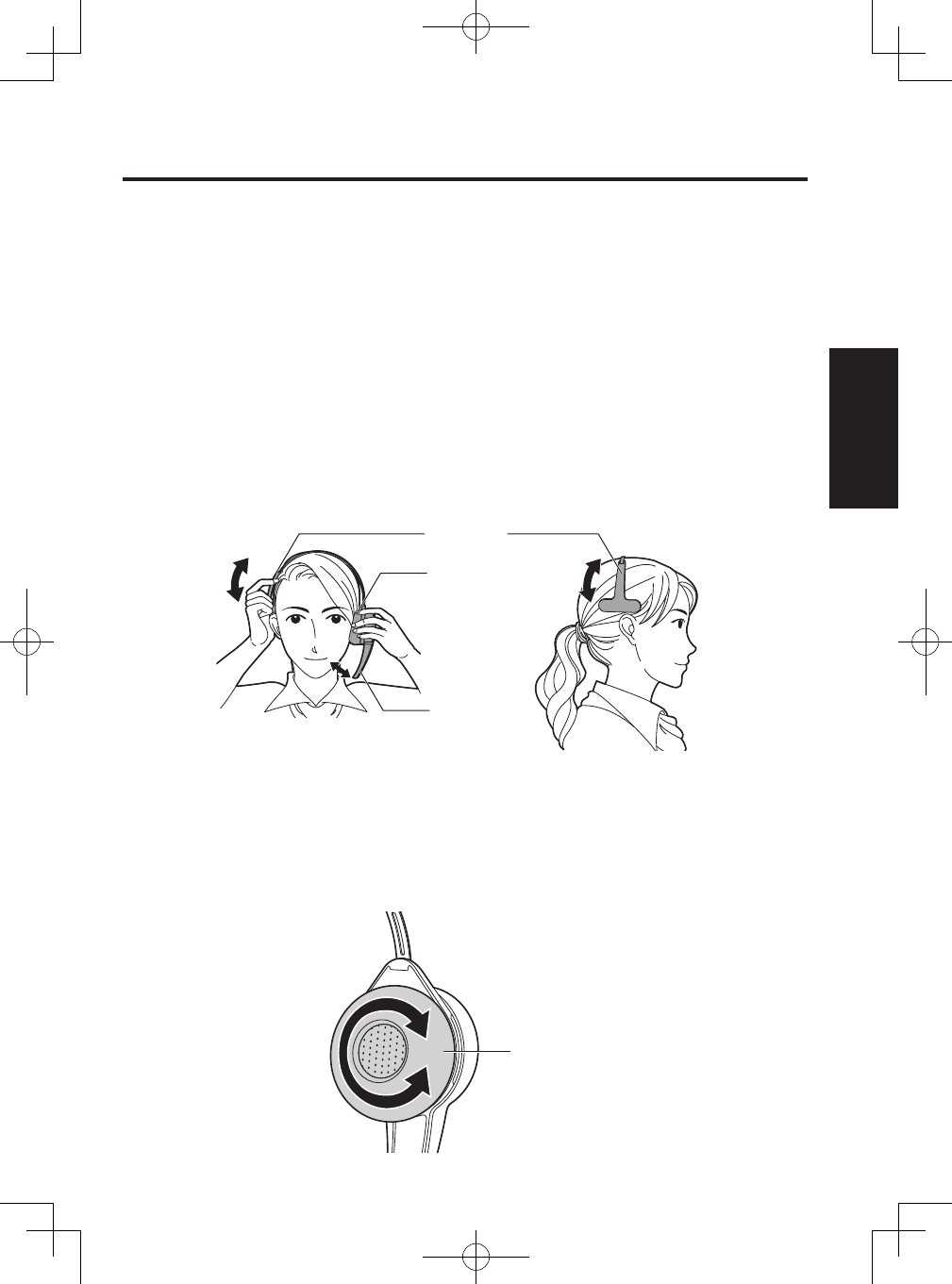

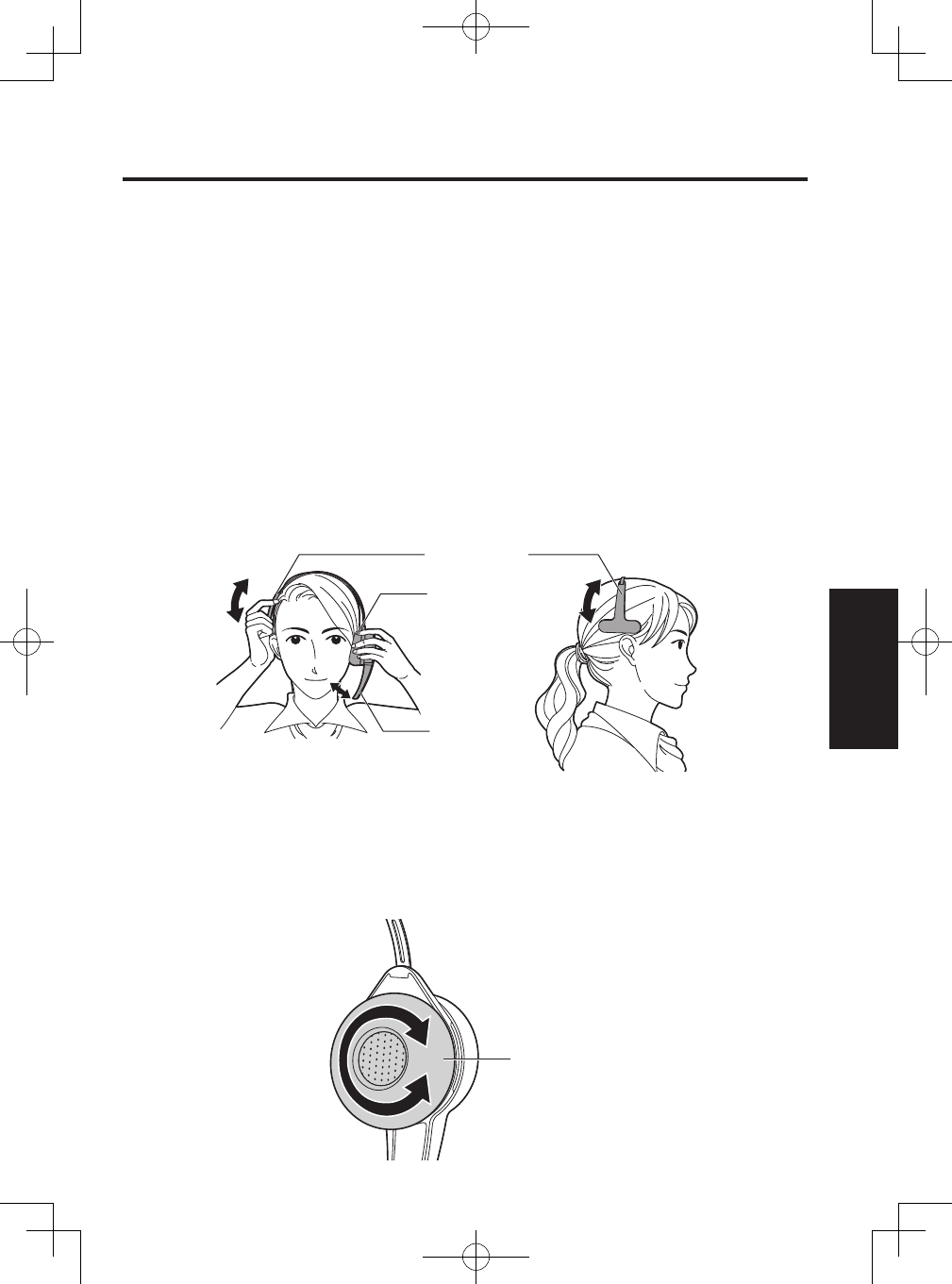

2 Wear this product.

Place this product on your head with the ear pad side up against your ear.

The length can be adjusted on the head pad side.

Earphone

Head pad

Microphone

boom

Rotate the microphone boom to adjust it so that the microphone boom tip is positioned

near your mouth. If the microphone boom tip is touching your face or far away from

your mouth, set the microphone boom to the optimum position by adjusting the head

pad position forward/backward or rotating the ear pad to adjust the angle in relation to

the ear.

Ear pad

WX-CH455_PGQX2221ZAC1.indb 15 2017/08/21 16:11:08

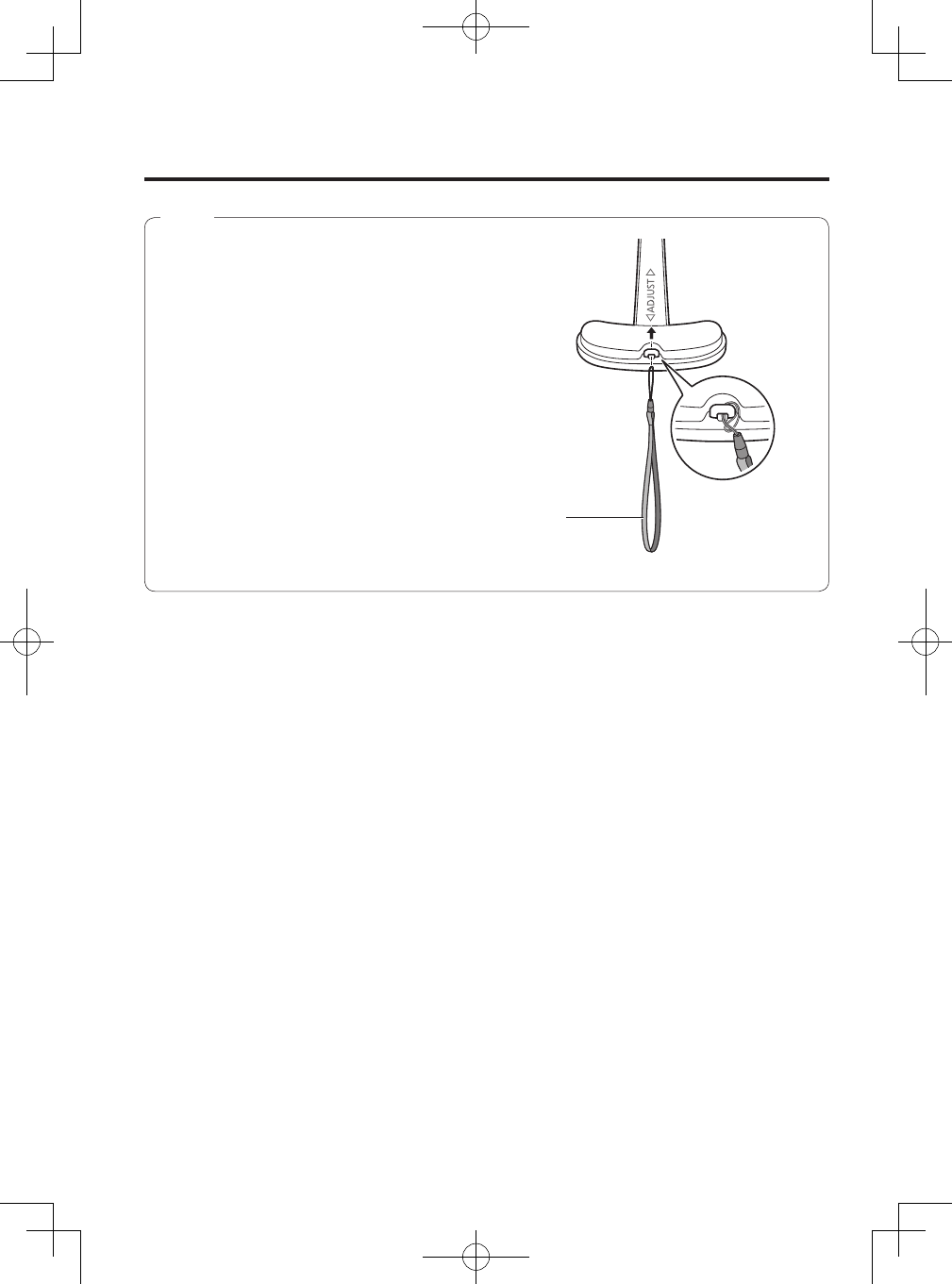

 You can also attach a strap (commercially

available) to this product.

Strap

(commercially

available)

Note

Operating procedures

WX-CH455_PGQX2221ZAC1.indb 16 2017/08/21 16:11:08

English

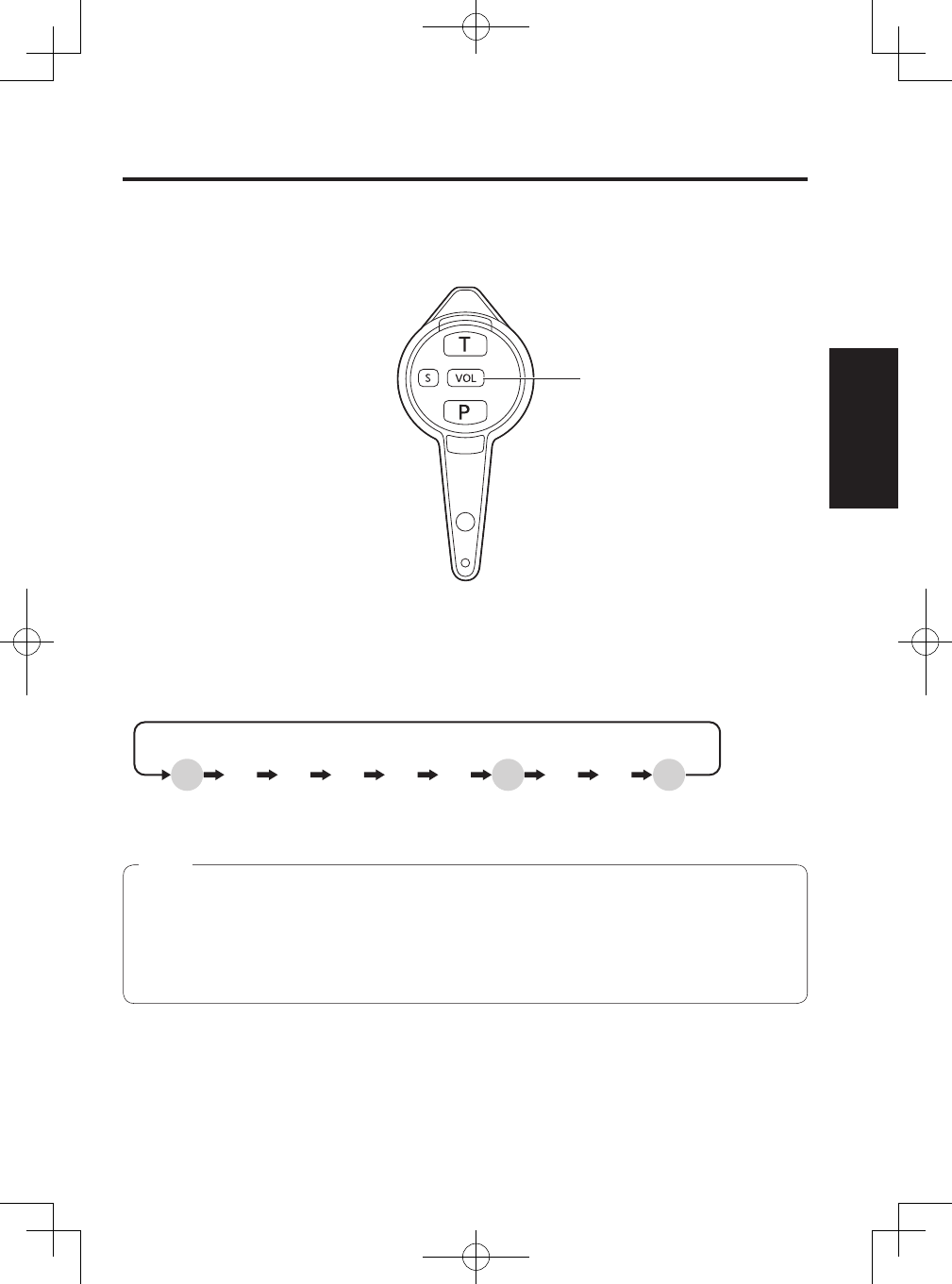

 Volume adjustment

Select a proper sound level by pressing the [VOL] button.

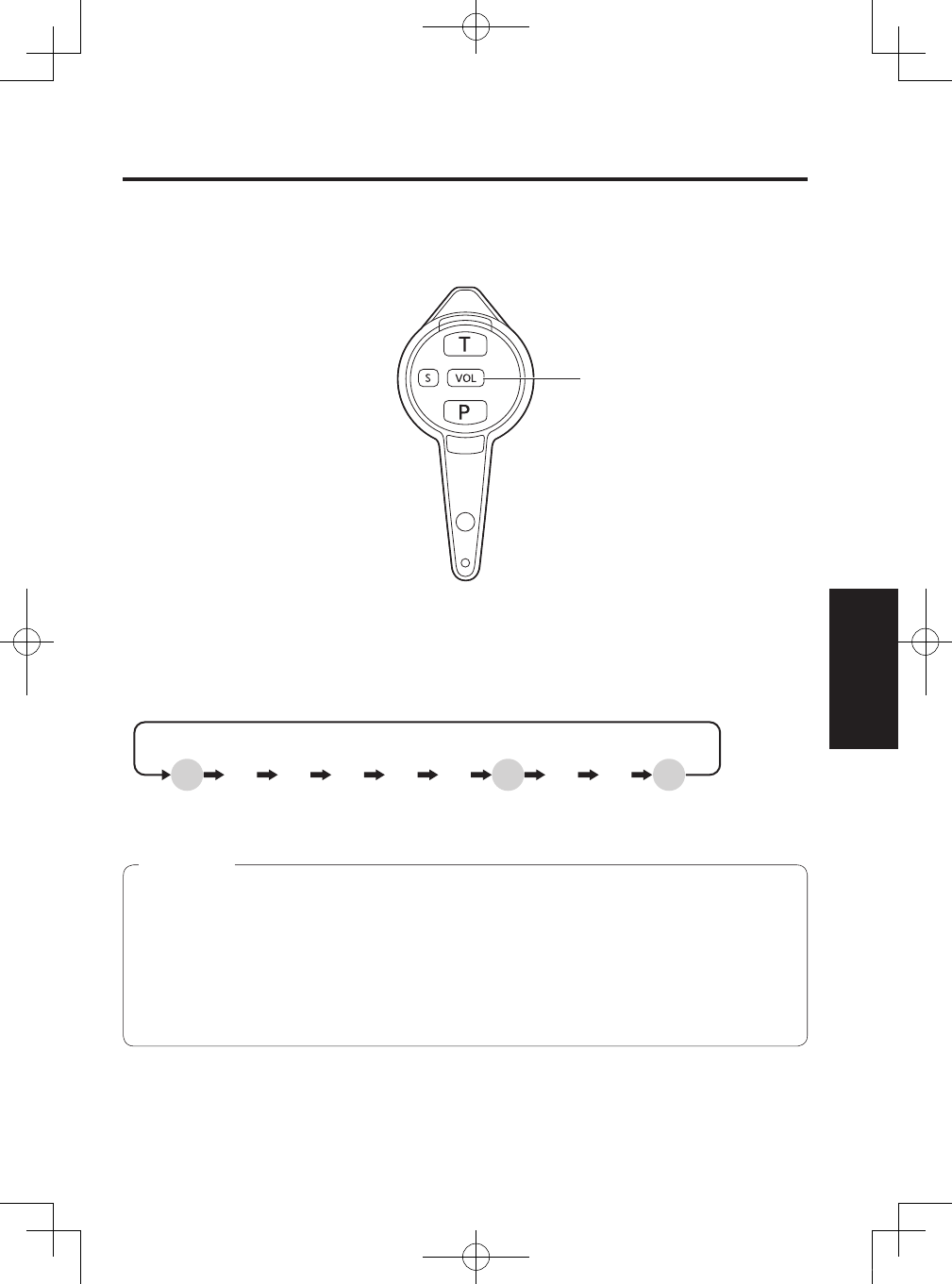

[VOL] button

The volume level is adjustable to any of 10 levels. Each press of the [VOL] button increases

the volume level, and the volume level becomes the minimum when the maximum volume

level is exceeded.

12345678910

Minimum Initial state Maximum

 When the [VOL] button is pressed, a confirmation tone can be heard from the

earphone. One beep can be heard when the volume level changes, and two beeps

can be heard when the volume level becomes the maximum.

 When you hold down the [VOL] button, the volume level changes every 0.7 second.

 When this product’s power is turned off, the volume setting returns to the initial state.

Note

WX-CH455_PGQX2221ZAC1.indb 17 2017/08/21 16:11:09

Operating procedures

 Communications with customers (TALK)

Any store personnel wearing the headset and (or) the Belt Pack can communicate

bidirectionally with any customer who is at the order post.

 You will hear a beep in this product when a vehicle arrives at the order post.

When the Talk-Lock mode is preset

1 Press the [T] button.

●A beep is heard from the earphone to confirm that communication has been

established. In this state, you can talk with a customer at the order post by speaking

into the microphone of this product.

2 Press the [T] button again.

●Communication is interrupted and the conversation is ended.

When the Press-To-Talk (PTT) mode is preset

1 Hold down the [T] button.

●A beep is heard from the earphone to confirm that communication has been

established. In this state, you can talk with a customer at the order post by speaking

into the microphone of this product.

2 Release the [T] button.

●Communication is interrupted and the conversation is ended.

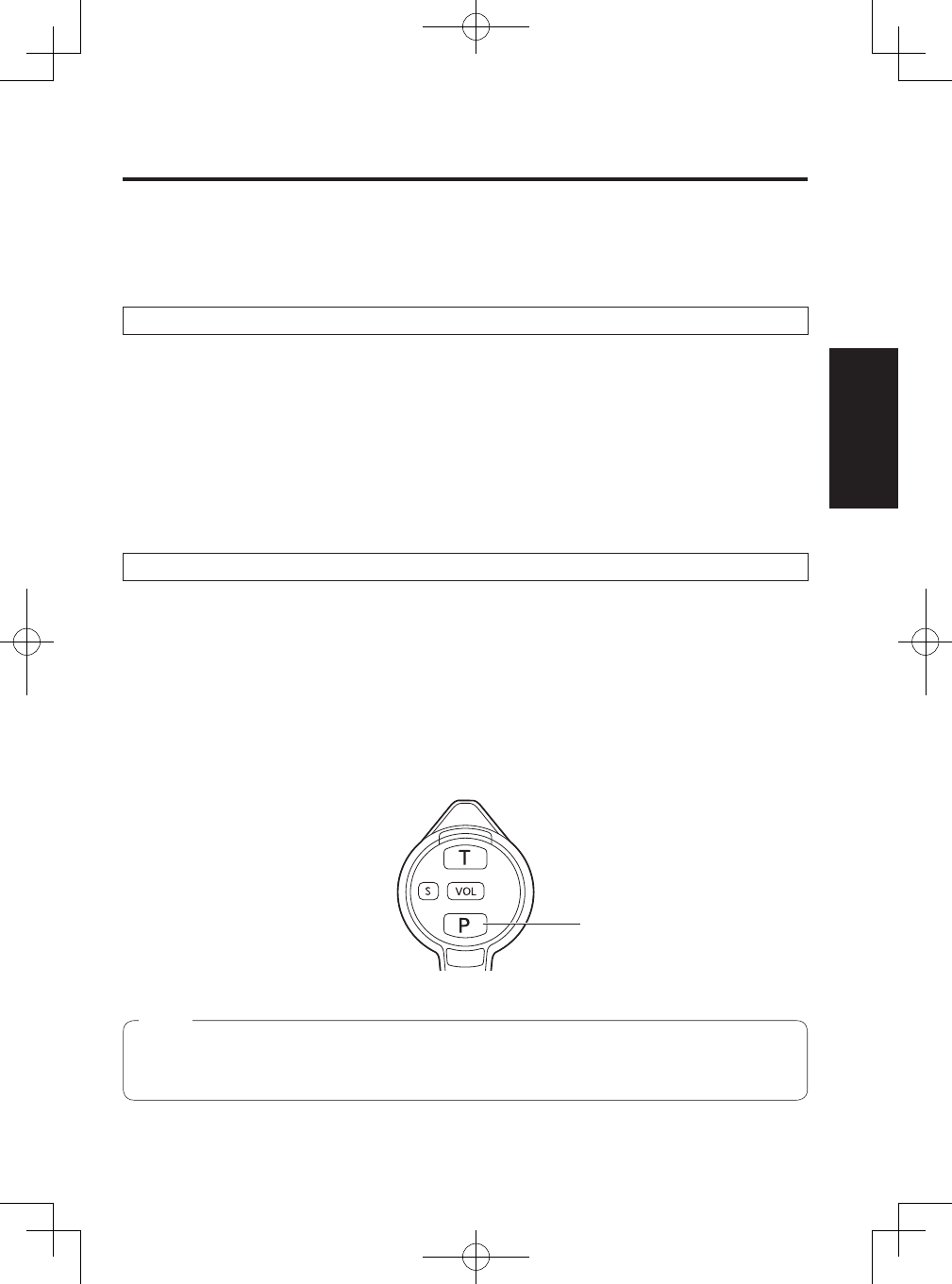

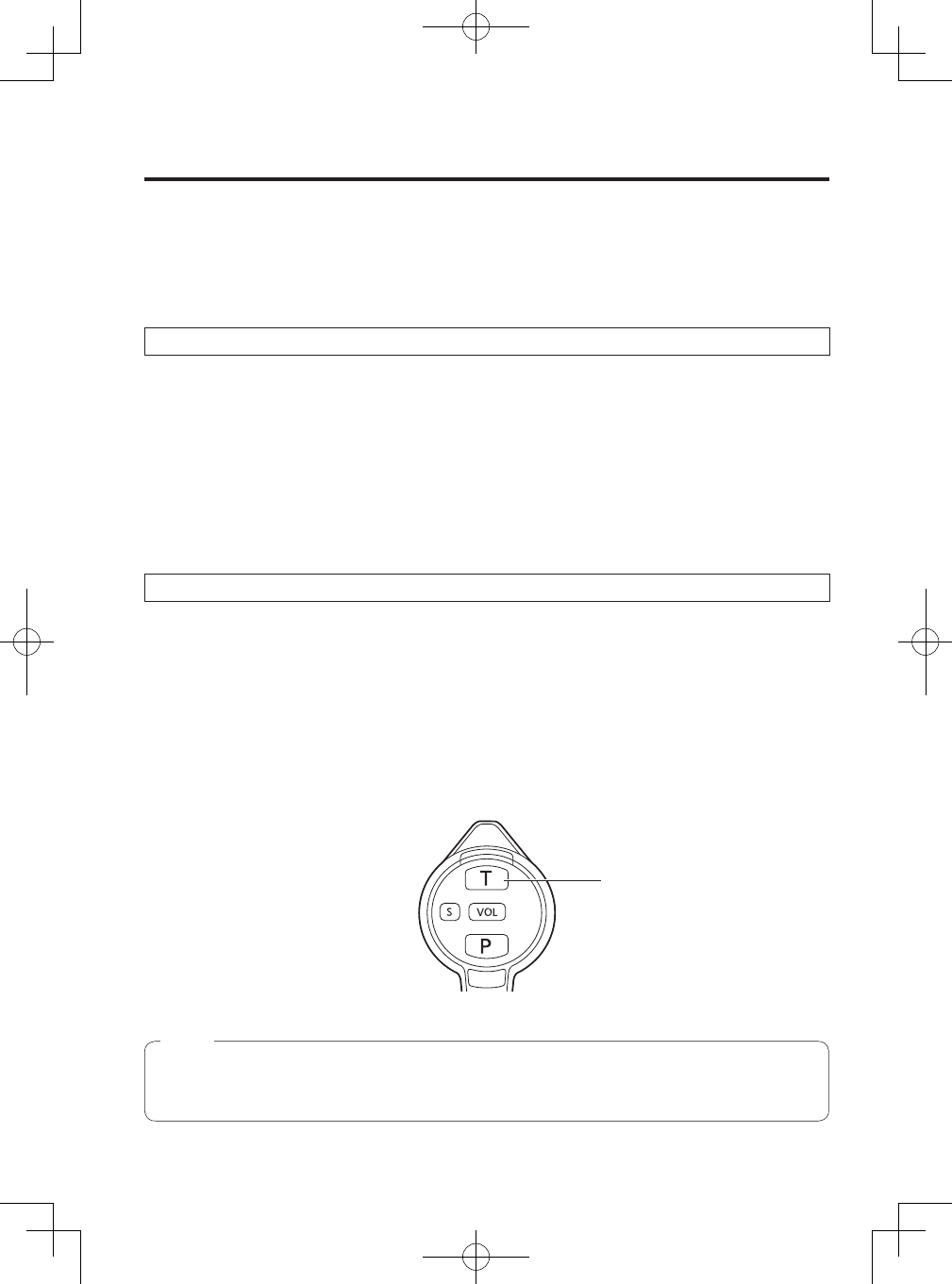

[T] button

 The Talk-Lock mode and the Press-To-Talk (PTT) mode can be configured in the

setting mode. For further details, refer to pages 34 and 35.

Note

WX-CH455_PGQX2221ZAC1.indb 18 2017/08/21 16:11:09

English

 Communications with other store personnel (PAGE)

Store personnel wearing headsets and (or) the Belt Packs can communicate with each

other. The sound cannot be heard at the order post.

When the Page-Lock mode is preset

1 Press the [P] button.

●A beep is heard from the earphone to confirm that communication has been

established. In this state, you can talk with a store personnel by speaking into the

microphone of this product.

2 Press the [P] button again.

●Communication is interrupted and the conversation is ended.

When the Press-To-Page (PTP) mode is preset

1 Hold down the [P] button.

●A beep is heard from the earphone to confirm that communication has been

established. In this state, you can talk with a store personnel by speaking into the

microphone of this product.

2 Release the [P] button.

●Communication is interrupted and the conversation is ended.

[P] button

 The Page-Lock mode and the Press-To-Page (PTP) mode can be configured in the

setting mode. For further details, refer to pages 34 and 35.

Note

WX-CH455_PGQX2221ZAC1.indb 19 2017/08/21 16:11:09

Operating procedures

 Alert notification

When the Center Module is WX-CC411, WX-CC411A, WX-CC412 or WX-CC412A, store

personnel wearing the headset and (or) the Belt Pack can send a security alert to the

Center Module.

1 Press the [VOL] button while holding down the [S] button.

●A beep is heard from the earphone, indicating that the transmission is complete, and

a security alert is sent to the Center Module.

2 When the Center Module receives a security alert, it is possible to perform a

preset operation (TALK & PAGE Recording, Send E-Mail, alert message playback,

Camera Monitoring, etc.).

[VOL] button[S] button

WX-CH455_PGQX2221ZAC1.indb 20 2017/08/21 16:11:09

English

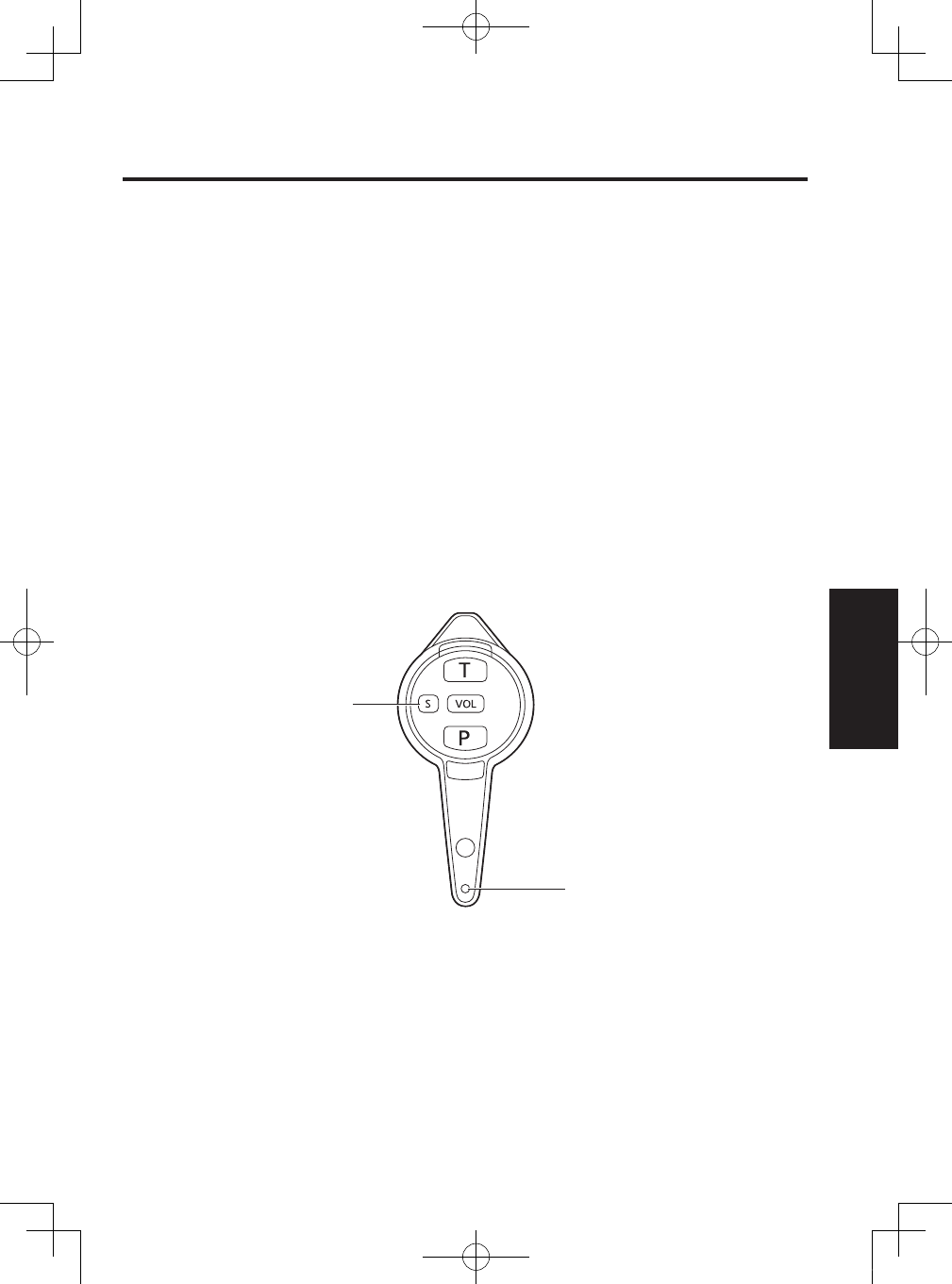

 Dual lane operation

In dual lane operation, this product must select a lane for communication.

Switching to Lane B

When a connection is made to Lane A, the lane indicator is lit in orange.

1 Double-click the [S] button.

●A voice of “Lane B” is heard from the earphone and the lane indicator is lit in green.

The connection is changed to Lane B.

Switching to Lane A

When a connection is made to Lane B, the lane indicator is lit in green.

1 Double-click the [S] button.

●A voice of “Lane A” is heard from the earphone and the lane indicator is lit in orange.

The connection is changed to Lane A.

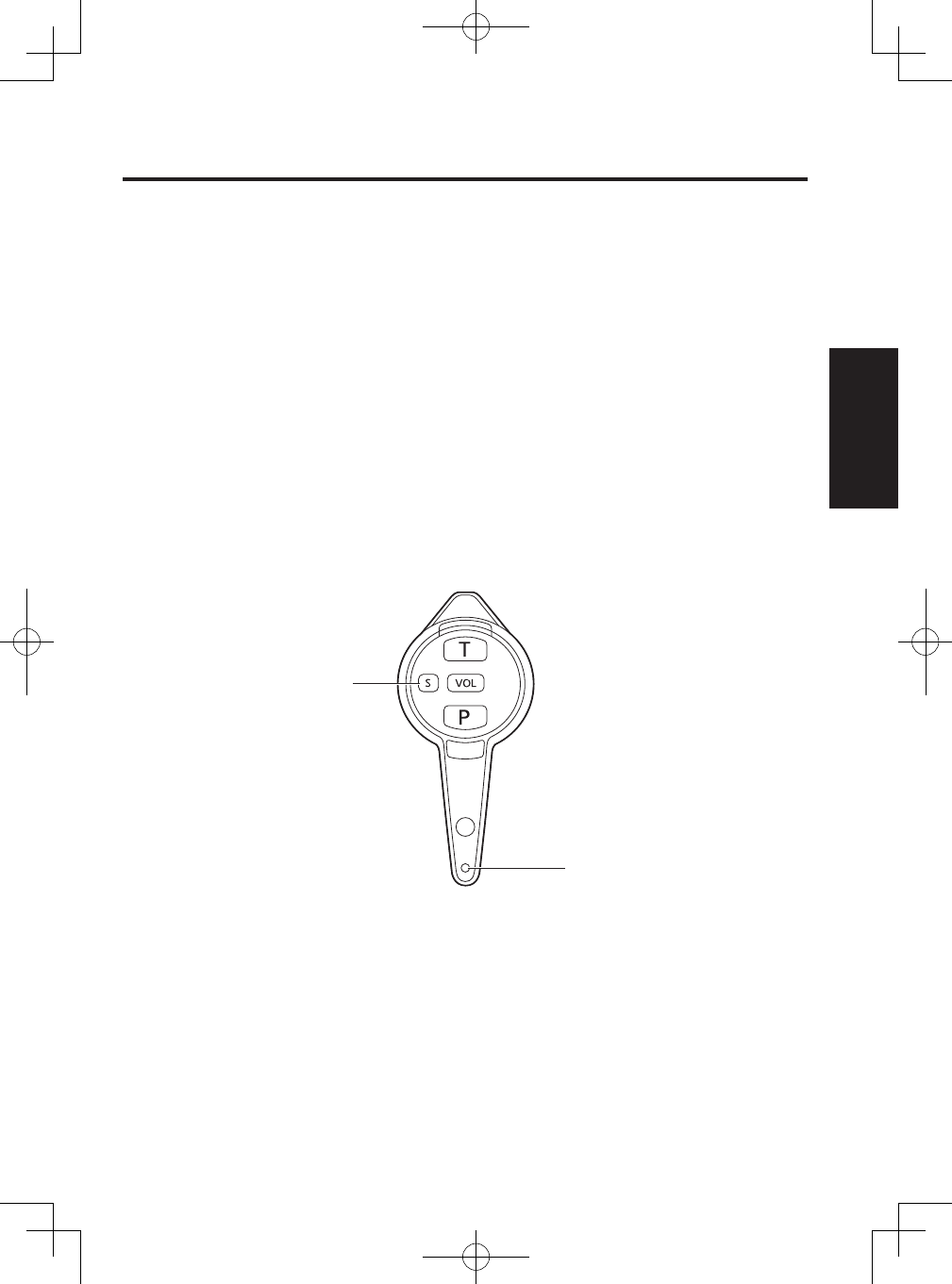

Lane indicator

[S] button

WX-CH455_PGQX2221ZAC1.indb 21 2017/08/21 16:11:09

Operating procedures

 Communication limitations

Up to 4 units of the headset and (or) the Belt Pack can be used per lane.

If a 5th or subsequent unit tries to talk or page, an error beep and the voice message

“Cannot Connect” are heard from the earphone, and the communication is rejected.

However, talk or page communication can also be heard by units for which communication

is rejected.

 Out of communication range

When a store personnel wearing this product moves out of communication range, an

error beep and the voice message “Out of Range” are heard from the earphone and

communication is disconnected.

When returning to communication range, a beep is heard and communication becomes

possible.

 Battery

When the battery charge becomes low, a beep and the voice message “Battery Low” are

heard from the earphone, and then a beep is heard at 5 seconds intervals.

The power indicator is lit in red at the same time. When this occurs, immediately replace

the battery with a fully charged one.

 Turning off the power

Align the microphone boom with the position of the head band to turn off the power as

shown in the figure below.

The voice message “Goodbye” is heard from the earphone and the power indicator goes

off.

Power indicator

Microphone boom

Head band

WX-CH455_PGQX2221ZAC1.indb 22 2017/08/21 16:11:09

English

 Charging

Use the supplied charging attachment to charge the battery with the battery charger.

The charging time is approximately 3 hours (when charged from empty to full). For details

on the indicator during charging, refer to the operating instructions for the battery charger.

When the charging attachment (accessory) is attached to the battery charger as shown in

the figure below, insert the battery while matching the terminals.

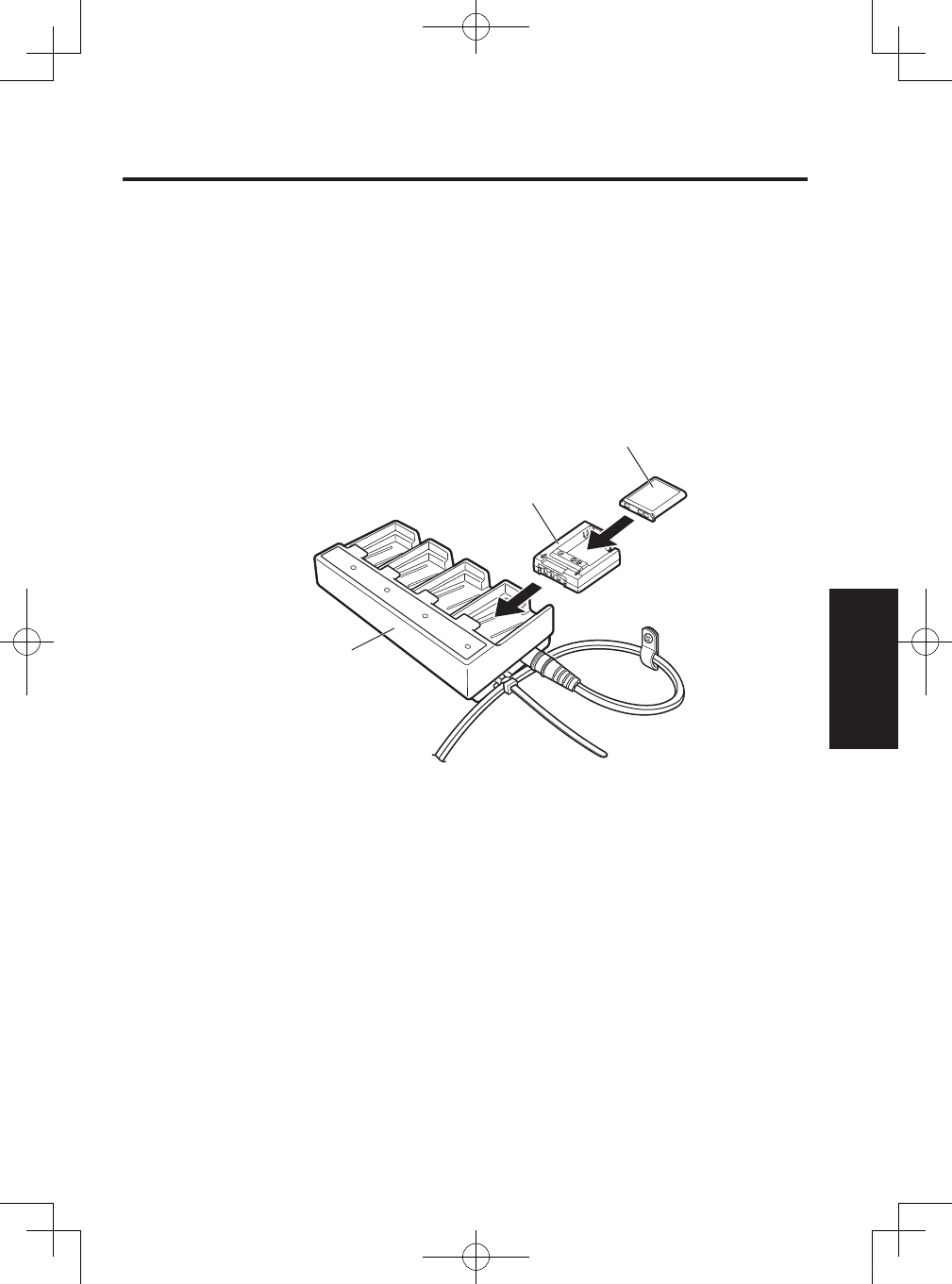

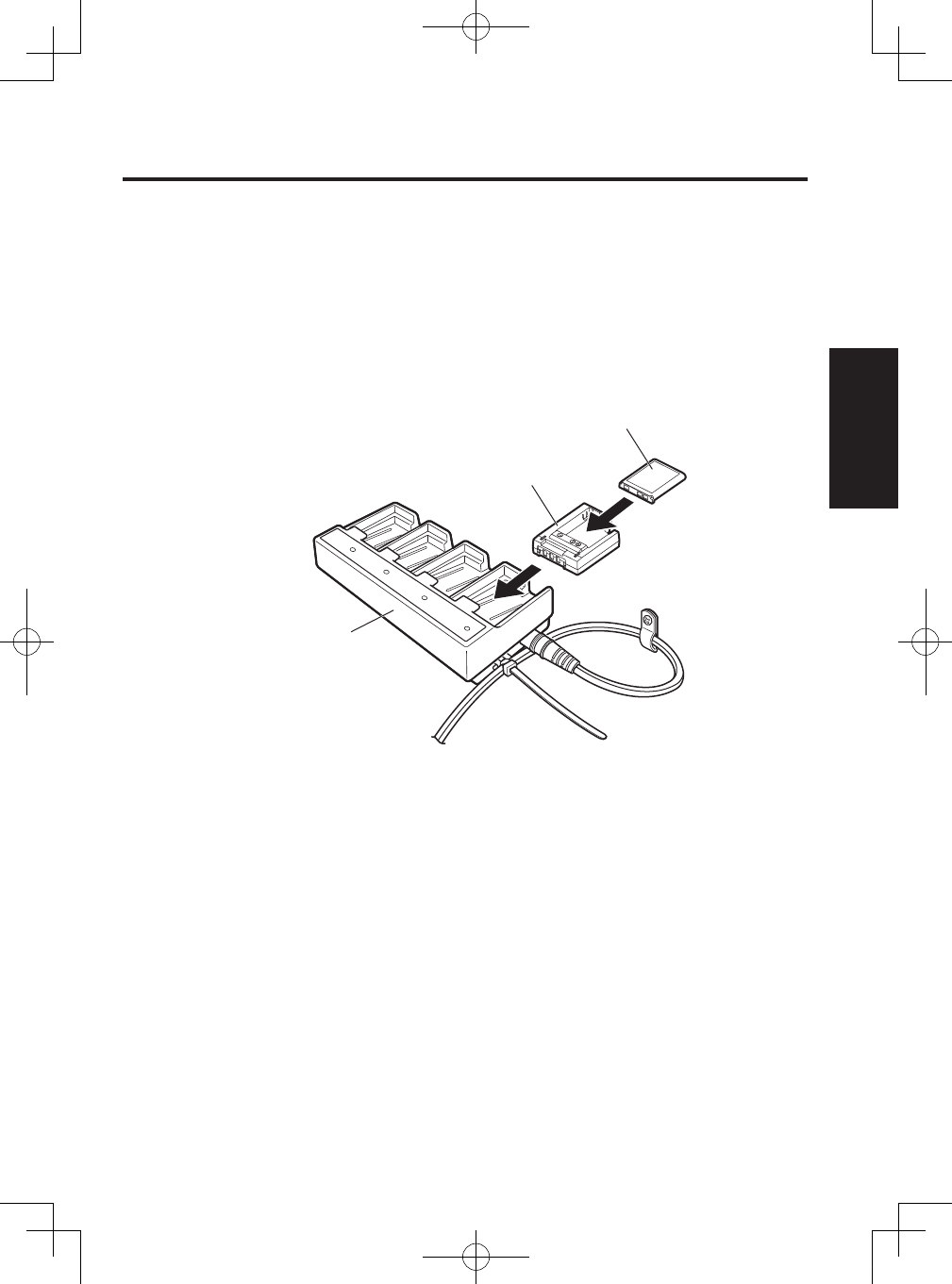

Charging attachment

Battery

Battery Charger

WX-CH455_PGQX2221ZAC1.indb 23 2017/08/21 16:11:10

 ID registration

Before using this product, the unit ID must be registered in the Center Module. After the ID

is registered in the Center Module, wireless communication between this product and the

Center Module is enabled.

1 Set the Center Module to “ID Registration” mode.

Refer to the operating instructions of the Center Module.

2 Rotate the microphone boom to turn off the power of this product.

3 Rotate the microphone boom while holding down the [T] and [P] buttons to turn

on the power of this product.

●This product enters the ID Registration setting mode. You will hear “Registration

Mode” and the power indicator will blink orange.

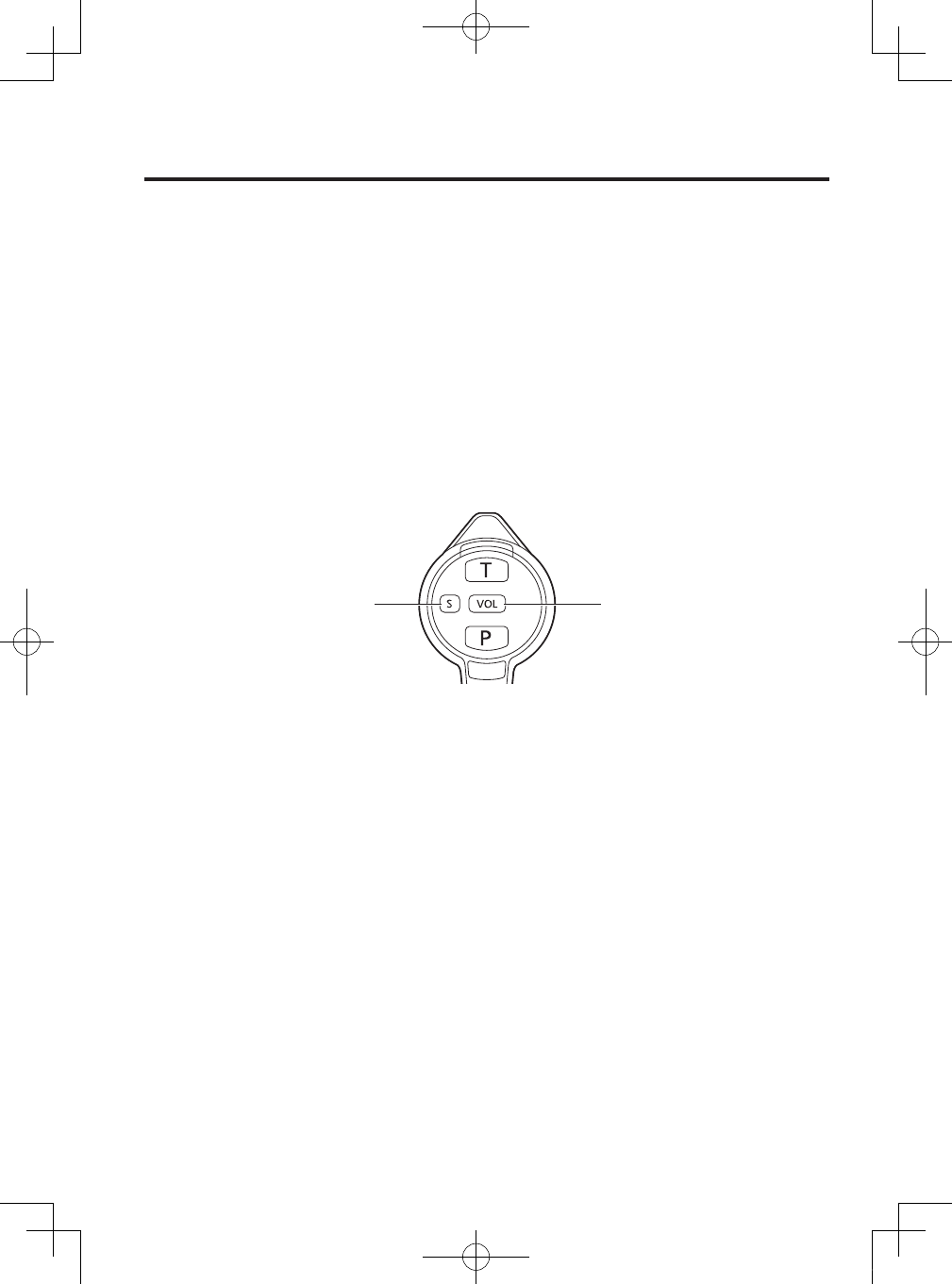

[T] button

[P] button

Power indicator

Lane indicator

4 Press the [T] button.

●You can hear “Connecting Center Module A” and the lane Indicator will blink orange.

●When the Center Module is WX-CC412/WX-CC412A, ID registration for Lane B is

automatically started, the voice message “Connecting Center Module B” is heard

from the earphone, and the lane indicator blinks green.

●When the ID Registration succeeds, you will hear “Registration complete”, “Headset

xx” (xx: ID number registered in the Center Module), and the power indicator stops

blinking and stays on.

Setting the unit

WX-CH455_PGQX2221ZAC1.indb 24 2017/08/21 16:11:10

English

 If ID registration fails, an error beep and the voice message “Failed” are heard from

the earphone, and the power indicator blinks red to indicate an abnormal state. If that

happens, retry from step 2.

Note

5 When the ID registration is complete, cancel “ID Registration” mode of the

Center Module.

●When this is done, “ID Registration” of this product is cancelled and the power

indicator turns green.

 Communication between headsets and (or) the Belt Packs is not possible while the

Center Module is in “ID registration” mode.

Note

WX-CH455_PGQX2221ZAC1.indb 25 2017/08/21 16:11:10

Setting the unit

 Manager mode

The manager can interrupt store personnel’s TALK or PAGE at any time by monopolizing

one channel by priority.

 Only 1 unit of the headset and (or) the Belt Pack can be set to manager mode.

Complete ID Registration, to do this setting.

Note

1 Rotate the microphone boom to turn off the power of this product.

2 Rotate the microphone boom while holding down the [S] and [T] buttons to turn

on the power of this product.

●The power indicator turns red and green alternately.

[T] button

[P] button

[S] button

Power indicator

3 Press a communication button ([T] or [P] button) while the power indicator turns

red and green alternately.

Setting manager mode for Lane A

●When the [T] button is pressed, the manager mode is set for Lane A. The lane

indicator blinks orange and “Connecting Center Module A” can be heard from the

earphone.

Setting manager mode for Lane B

●When the [P] button is pressed, the manager mode is set for Lane B. The lane

indicator blinks green and “Connecting Center Module B” can be heard from the

earphone.

WX-CH455_PGQX2221ZAC1.indb 26 2017/08/21 16:11:10

English

4 If manager mode setting is successful, you can hear “Manager” and the power

indicator blinks green.

●If there is a problem setting the manager mode settings, an error beep and the voice

message “Failed” are heard from the earphone, and the power indicator blinks red to

alert the user the abnormal state. If that happens, retry from step 1.

 Only 1 unit of the headset and (or) the Belt Pack can be set to manager mode per

lane. If a second unit is set to manager mode, the manager mode setting on the first

unit is automatically cancelled.

Note

WX-CH455_PGQX2221ZAC1.indb 27 2017/08/21 16:11:10

Setting the unit

 Canceling the manager mode

1 Rotate the microphone boom of this product you set to manager mode to turn

off the power.

2 Rotate the microphone boom while holding down the [S] and [T] buttons to turn

on the power of this product.

●The power indicator turns red and green alternately.

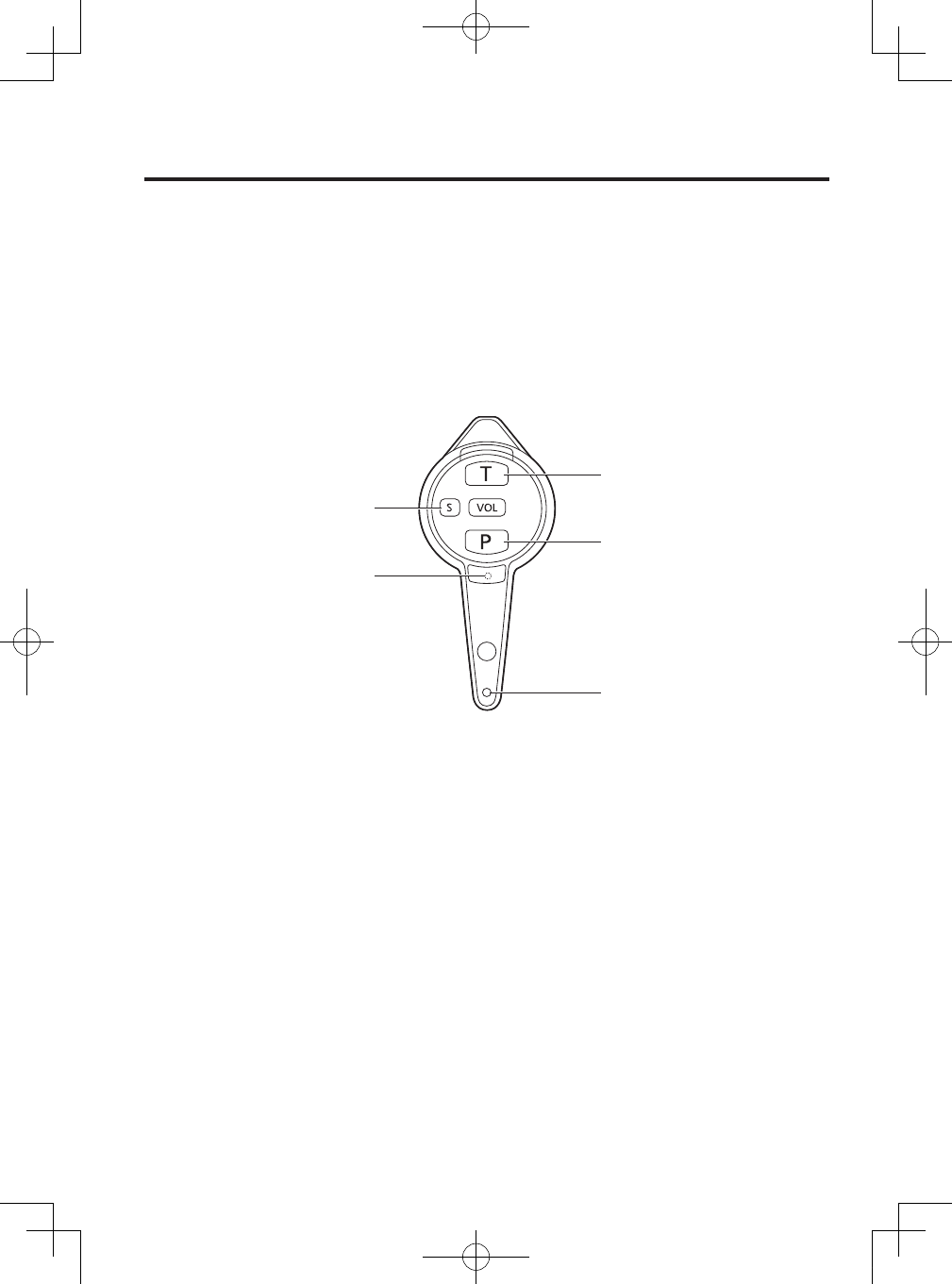

[T] button

[P] button

Lane indicator

[S] button

Power indicator

3 Press a communication button ([T] or [P] button) while the power indicator turns

red and green alternately.

Canceling manager mode for Lane A

●When the [T] button is pressed, the manager mode is canceled for Lane A. The lane

indicator blinks orange and “Connecting Center Module A” can be heard from the

earphone.

Canceling manager mode for Lane B

●When the [P] button is pressed, the manager mode is canceled for Lane B. The lane

indicator blinks green and “Connecting Center Module B” can be heard from the

earphone.

4 When manager mode is cancelled, the unit returns to the normal condition, and

the power indicator turns green.

●If there is a problem canceling the manager mode settings, an error beep and the

voice message “Failed” are heard from the earphone, and the power indicator blinks

red to alert the user the abnormal state. If that happens, retry from step 1.

WX-CH455_PGQX2221ZAC1.indb 28 2017/08/21 16:11:10

English

 Auto-Talk-Lock setup

For a headset and (or) a Belt Pack where Auto-Talk-Lock is set up, it has a function to

select “TALK” automatically when the vehicle detector has become active, and you can talk

with the customer at the order post. One unit of the headset and (or) the Belt Pack can be

set to Auto-Talk-Lock setup per lane.

 Complete ID Registration, to do this setting.

Note

1 Rotate the microphone boom to turn off the power of this product.

2 Rotate the microphone boom while holding down the [S] and [P] buttons to turn

on the power of this product.

●When the power is turned on, the voice messages “Hello”, “Headset xx” (xx: ID

number registered in the Center Module) and “Lane x” (x: Connected Lane number)

are heard from the earphone.

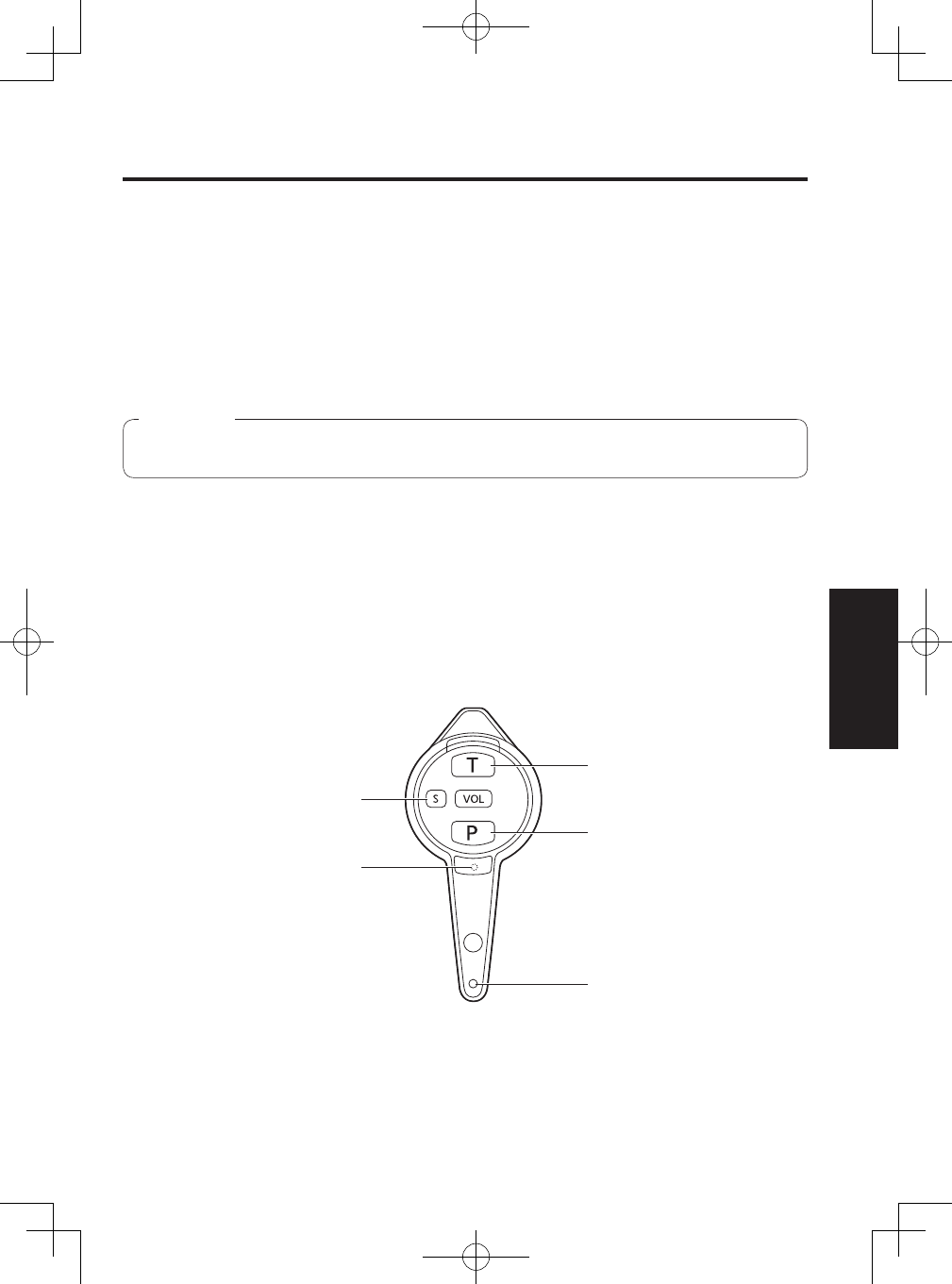

[T] button

[P] button

Lane indicator

[S] button

Power indicator

WX-CH455_PGQX2221ZAC1.indb 29 2017/08/21 16:11:10

Setting the unit

3 Press a communication button ([T] or [P] button) within the 3 seconds that the

power indicator turns red and green alternately.

Setting Auto-Talk-Lock for Lane A

●When the [T] button is pressed, the Auto-Talk-Lock setting is set for Lane A. The

lane indicator blinks orange and “Connecting Center Module A” can be heard from

the earphone. When registration is complete, the voice message “Auto Talk Lock

ON” is heard from the earphone, and the power indicator stops turning alternately.

●When the [T] button of this product is not pressed within 3 seconds after the power

is turned on, the voice message “Auto Talk Lock OFF” is heard from the earphone,

and the unit starts as usual.

Setting Auto-Talk-Lock for Lane B

●When the [P] button is pressed, the Auto-Talk-Lock setting is set for Lane B. The

lane indicator blinks green and “Connecting Center Module B” can be heard from the

earphone. When registration is complete, the voice message “Auto Talk Lock ON” is

heard from the earphone, and the power indicator stops turning alternately.

●When the [P] button of this product is not pressed within 3 seconds after the power

is turned on, the voice message “Auto Talk Lock OFF” is heard from the earphone,

and the unit starts as usual.

●If there is a problem registering Auto-Talk-Lock, an error beep and the voice

message “Failed” are heard from the earphone, and the power indicator blinks red to

alert the user the abnormal state. If that happens, retry from step 1.

 If the power of this product is turned off, all the setting conditions for Auto-Talk-Lock

will be canceled. This setting should be carried out without fail when the power supply

is started up. When using this setting in combination with the manager mode setting,

set the Auto-Talk-Lock setting after the manager mode setting.

 A headset and (or) a Belt Pack with the Auto-Talk-Lock function enabled operates

with Talk-lock set regardless of the talk button setting.

 With the Auto-Talk-Lock setup, only one headset and (or) Belt Pack is permitted per

lane. If a second headset and (or) Belt Pack has been set up, the Auto-Talk-Lock

setup will forcibly be released for the first headset and (or) Belt Pack.

Note

WX-CH455_PGQX2221ZAC1.indb 30 2017/08/21 16:11:10

English

 Center Module search

This product searches for an accessible Center Module via the Center Module in which

the ID is already registered. When an accessible Center Module is found, this product is

connected to that Center Module.

 To use this function, it is necessary to register the ID in multiple Center Modules in

advance.

 This setting is enabled when the Center Module model selection setting is set to

WX-CC411, WX-CC411A, WX-CC412 or WX-CC412A.

1 Rotate the microphone boom to turn off the power of this product.

2 Rotate the microphone boom while holding down the [P] and [VOL] buttons to

turn on the power of this product.

●The power indicator turns red and green alternately, and the lane indicator blinks

orange rapidly.

Power indicator

[VOL] button

[P] button

Lane indicator

3 When an accessible Center Module is found, the power indicator turns red and

green alternately, and the lane indicator blinks orange slowly.

●After 5 seconds, this product restarts automatically and accesses the Center Module

searched for.

 The ID of 1 unit of the headset and (or) the Belt Pack can be registered in up to 30

Center Modules. The Center Module not accessed for the longest time is overwritten

when the ID is registered in the 31st Center Module.



In the case of a Center Module in which this product’s ID has not been registered, the

voice message “Failed” is heard from the earphone, and the power indicator blinks red.

Note

WX-CH455_PGQX2221ZAC1.indb 31 2017/08/21 16:11:10

 Deletion of ID

When the Center Module is WX-C3010, delete the ID of this product according to the

following procedure.

This setting is enabled when the Center Module model selection setting is set to

WX-C3010.

When WX-CC411, WX-CC411A, WX-CC412 or WX-CC412A is set, there is no need to

delete the ID manually. Delete the ID on the Center Module.

1 Rotate the microphone boom to turn off the power of this product.

2 For deleting an ID registered in the Center Module of Lane A

Rotate the microphone boom while holding down the [VOL] and [T] buttons to

turn on the power of this product.

●The unit starts in “Delete ID mode”. The power indicator blinks orange.

For deleting an ID registered in the Center Module of Lane B

Rotate the microphone boom while holding down the [VOL] and [P] buttons to

turn on the power of this product.

●The unit starts in “Delete ID mode”. The power indicator blinks orange.

3 Press the [P] button.

●The ID is deleted instantly, the voice message “ID not registered” is heard from the

earphone, and the power indicator blinks red to indicate an abnormal state.

●If Deletion of ID fails, an error beep and the voice message “Failed” are heard from

the earphone, and the power indicator blinks red to indicate an abnormal state. If

that happens, retry from step 1.

 When the number of ID registrations of the headset and (or) the Belt Pack exceeds

the Center Module’s upper limit, the Center Module deletes some IDs automatically.

If a unit of the headset and (or) the Belt Pack is not used for an extended time after

being registered, its ID may be deleted.

Important

Setting the unit

WX-CH455_PGQX2221ZAC1.indb 32 2017/08/21 16:11:10

English

 Setting mode

You can set the operation settings of this product. The settings can be set in the setting

mode.

Item Description

Talk button setting Sets the talk operation for when the [T] button is pressed.

Page button setting Sets the page operation for when the [P] button is pressed.

Voice prompt setting

A voice prompt is the voice information notifying you of the

state of this product that you can hear from the earphone. This

switches the voice setting for outputting voice prompts.

AIO Digital Noise

Reduction

Removes the ambient noise input from the microphone of

this product to make talk and page communication sound

higher quality and thus easier to hear. Set this according to the

microphone’s surrounding environment.

Talk/Page Auto Off

setting

This function detects the motion of this product to automatically

turn communication off if this product is left unattended during

communication (talk or page).

Initialization Initializes this product to the state at the time of shipment.

Center Module model

selection Selects the Center Module to connect.

WX-CH455_PGQX2221ZAC1.indb 33 2017/08/21 16:11:10

Setting the unit

 Starting in setting mode

1 Rotate the microphone boom to turn off the power of this product.

2 Rotate the microphone boom while holding down the [S] and [VOL] buttons to

turn on the power of this product.

●This product starts in setting mode and a beep sound can be heard. Also, the setting

indicator blinks.

[VOL] button

Setting indicator

[S] button

3 Press the [VOL] button to switch the setting item.

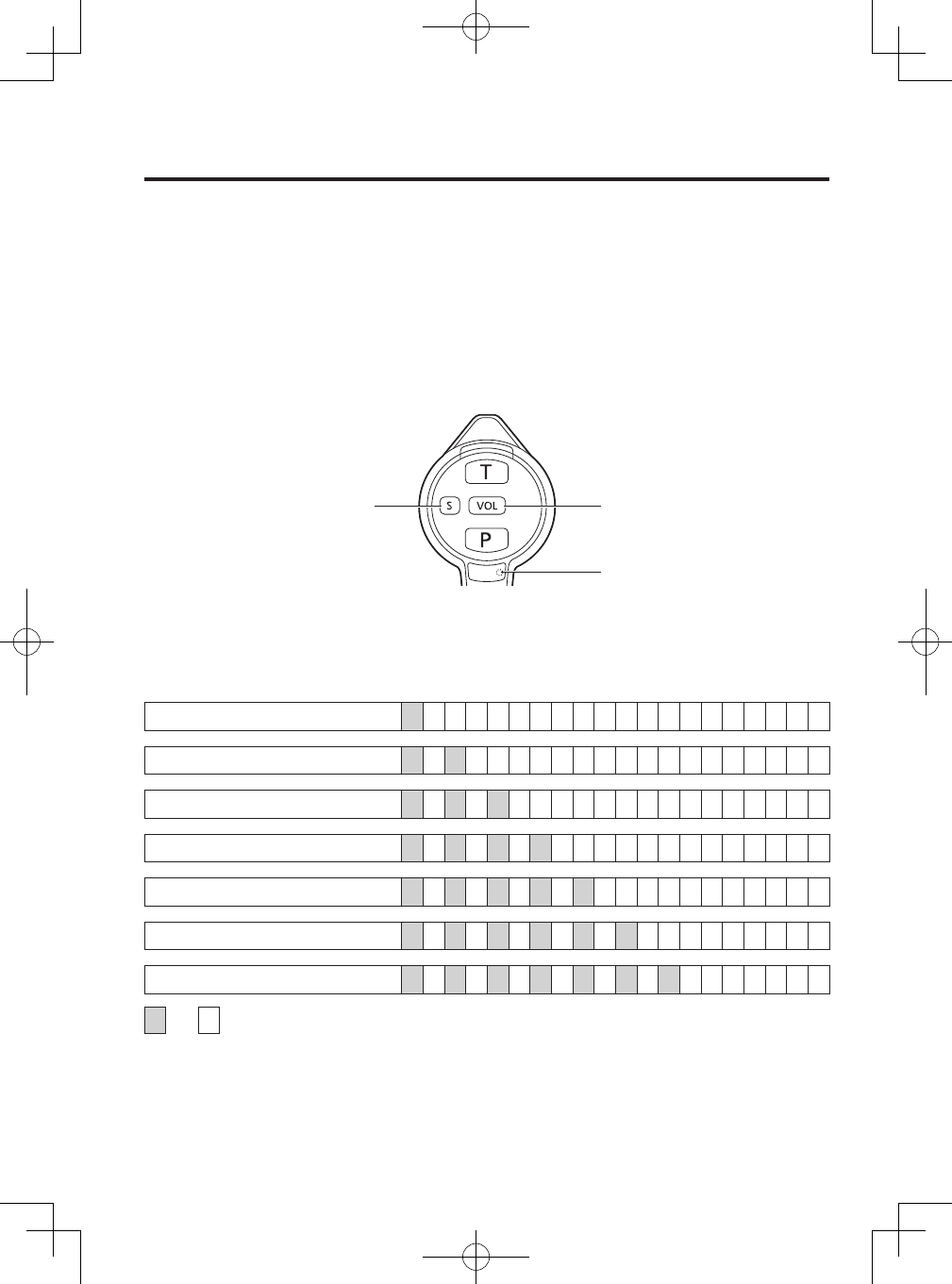

●In setting mode, the setting indicator blinks as shown below according to the setting

item. When this product starts in setting mode, “Talk button setting” is selected.

Talk button setting

Page button setting

Voice prompt setting

AIO Digital Noise Reduction

Talk/Page Auto Off setting

Initialization

Center Module model selection

: lit, : off

4 Configure the setting of each item.

●Set the setting items with the following operations.

WX-CH455_PGQX2221ZAC1.indb 34 2017/08/21 16:11:11

English

 Talk button setting

Sets the talk operation for when the [T] button is pressed.

Operation Setting Description

[T] button Talk-lock

When you press the [T] button once, you can

talk with a customer at the order post of the

connected lane. Press the button again to end

the call.

[P] button PTT*

While the [T] button is being pressed, you can

talk with a customer at the order post of the

connected lane.

* indicates the default setting.

 Page button setting

Sets the page operation for when the [P] button is pressed.

Operation Setting Description

[T] button Page-lock

When you press the [P] button once, you can

talk with store personnel of the connected lane.

Press the button again to end the call.

[P] button PTP* While the [P] button is being pressed, you can

talk with store personnel of the connected lane.

* indicates the default setting.

 Voice prompt setting

You can change the language used for voice prompt. You can select one from “English”,

“French”, “Spanish”, and “No voice prompt” as the language for voice prompt.

Operation Setting Description

[T] button while

holding down [S]

button

Spanish Outputs voice prompts in Spanish.

“Buenos Dias” is output when this is set.

[P] button while

holding down [S]

button

French Outputs voice prompts in French.

“Bonjour” is output when this is set.

[T] button English* Outputs voice prompts in English.

“Hello” is output when this is set.

[P] button No voice prompt No voice prompts are output.

Nothing is output when this is set.

* indicates the default setting.

WX-CH455_PGQX2221ZAC1.indb 35 2017/08/21 16:11:11

Setting the unit

 AIO Digital Noise Reduction

Removes the ambient noise input from the microphone of this product to make talk and

page communication sound higher quality and thus easier to hear.

Operation Setting Description

[T] button while

holding down [S]

button

HI High noise reduction amount

[P] button while

holding down [S]

button

MID Middle noise reduction amount

[T] button LOW* Low noise reduction amount

[P] button NONE Disables this function.

* indicates the default setting.

 When the noise reduction amount becomes high, the communication sound is also

suppressed resulting in sound deterioration.

Important

 Talk/Page Auto Off setting

This function detects the motion of this product to automatically turn communication off if

this product is left unattended during communication (talk or page).

Operation Setting Description

[T] button ON Ends communication if this product is not moved

for 10 minutes during communication (talk/page).

[P] button OFF* Communication (talk/page) is not ended

automatically.

* indicates the default setting.

 Initialization

Initializes this product to the state at the time of shipment.

Operation Setting Description

Hold down [T]

button —Executes setting initialization and restarts this

product.

* indicates the default setting.

WX-CH455_PGQX2221ZAC1.indb 36 2017/08/21 16:11:11

English

 Center Module model selection

Selects the Center Module to connect.

Operation Setting Description

[T] button WX-C3010 Connects to WX-C3010.

[P] button

WX-CC411*,

WX-CC411A*,

WX-CC412*,

WX-CC412A*

Connects to WX-CC411, WX-CC411A,

WX-CC412 or WX-CC412A.

* indicates the default setting.

WX-CH455_PGQX2221ZAC1.indb 37 2017/08/21 16:11:11

Maintenance

 Remove the battery before proceeding.

 Avoid all contact with benzine, paint thinners and other volatile substances, and avoid

using these substances.

 When using a chemical cloth for cleaning, read the caution provided with the chemical

cloth product.

When there is stubborn dirt on the surfaces of the product

 Soak a soft cloth into a dishwashing liquid which has been diluted with water, wring it out

well, and then wipe the surfaces gently. Then use a dry, soft cloth to take up all the traces

of the liquid.

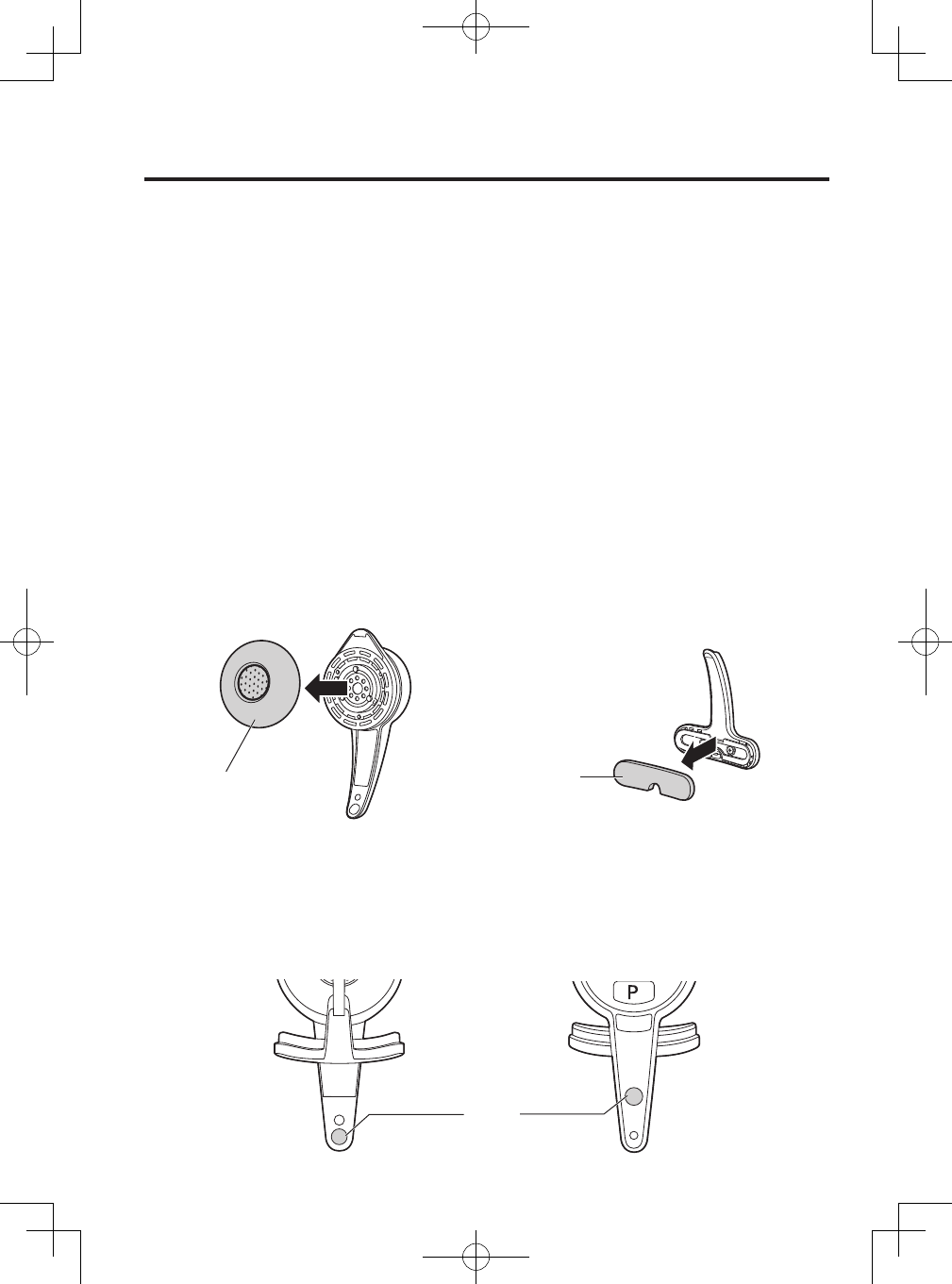

Maintenance of the ear pad and head pad

Remove the ear pad and head pad from this product and hand wash them in neutral

detergent that has been diluted with water. After cleaning, wipe them well to remove

moisture and then allow them to dry naturally before use.

The ear pad and head pad deteriorate depending on the usage state, so we recommend

replacing them regularly.

Ask the shop where you purchased this product to replace them for you.

Head Pad

Ear Pad

Replacement of the filter

The filter of the microphone part deteriorates depending on the usage state, so we

recommend replacing it regularly.

Ask the shop where you purchased this product to replace it for you.

Filter

WX-CH455_PGQX2221ZAC1.indb 38 2017/08/21 16:11:11

English

Troubleshooting

Check the following before requesting repair.

Consult your sales shop if these measures do not resolve a problem, if symptoms not listed

here occur, or if you have a question related to engineering.

Symptom Cause/solution Reference

pages

The power indicator

blinks red.

 The ID of this product is not yet registered

in the Center Module and a wireless

connection cannot be made.

 Register ID in the Center Module of the target.

P. 1 1 , 24

The power indicator

lights red.

 The battery is almost exhausted.

 Replace the battery with a charged one. P. 1 1 , 13

Cannot turn on this

product.

 The battery is exhausted.

The battery is not inserted correctly.

 Replace the battery with a charged one.

Position the battery properly.

P. 1 3

Cannot

communicate

with other store

personnel or the

customer at the

order post.

 The Center Module may be turned off.

 Turn on the power switch of the Center

Module. If no remedy exists, consult your

dealer for repairs.

Operating

instructions

of the Center

Module

 The ID of this product is not registered in

the Center Module of the target.

 Register ID in the Center Module of the target.

P. 2 4

 The [S] +[P] or [S] + [T] buttons may have

been pressed at the same time, causing the

extended functions to start.

 Turn the power off and then back on.

P. 2 2

Cannot hear or talk

to the customer, but

communications

with the store

personnel are OK.

 The vehicle detector may be malfunctioning

because the detector is not plugged into the

Center Module, no power is supplied, or the

detecting function is out of order.

 Check that the vehicle detector is plugged in

and has power. If no remedy exists, consult

your dealer for repairs.

Operating

instructions

of the Center

Module

Cannot “talk” or

“page” in certain

areas.

 Radio waves cannot reach the area.

 Remove any metal obstacles blocking radio

waves.

—

WX-CH455_PGQX2221ZAC1.indb 39 2017/08/21 16:11:11

Specifications

Frequency Characteristic 1921.536 MHz to 1928.448 MHz

Power Supply DC 3.7 V (Rechargeable Li-ion Battery)

Mass Approx 100 g {0.22 lbs} (including the battery)

Operating Temperature Range 0 °C to +40 °C {32 °F to 104 °F}

Microphone Maximum Input Level 110 dBSPL

Earphone

Nominal Output Level 96 dBSPL

Maximum Output

Level Less than 115 dBSPL

Frequency Response 300 Hz to 3 kHz

Output Volume

Control +9 dB to –18 dB (3 dB step)

Accessories

 Standard accessories

Operating Instructions (this manual) ......................................................1

Color tips (black, red, blue, yellow, green)

.......................................1 each

(Black is already attached to this product)

Charging attachment .............................................................................1

 Optional accessories

Battery (Li-ion 3.7 V DC, 1,100 mAh) ....................................WX-SB100

Battery Charger ................................................................... WX-Z3040A

WX-CH455_PGQX2221ZAC1.indb 40 2017/08/21 16:11:11

English

Table of beep tones

The following table lists the beep tones used by this product.

Category Message Beep tone*1

Customer

notification

Lane A BEE (at intervals of

2 seconds or so)

Lane B BU-BU (at intervals of

2 seconds or so)

System

notification*2

Mode change

(Start of speed team operation) BU-BUU

Message

recording*2

Message recording start BUU

Message recording end BU-BU

Message recording end countdown BUU-BUU-BUU-BEE

Talk & page

Communication establishment

(Talk start, page start, alert notification) BEE

Communication end

(Talk end, page end) BU-BU

In-range notification tone

(When the status in which

communication with the Center Module

is enabled has been established from

the out-of-range status)

BE-BEE

Communication error

(When talking, paging, etc. is not

possible)

BU-BU-BU-BU

Volume adjustment Volume change BEE

Volume change (upper limit) BE-BEE

Other

Error occurrence BUU-UU-UU

Remaining battery level warning BUU-UU (at intervals of

5 seconds or so)

Setting mode Started in setting mode BEE-BEE-BEE-BEE-BEE

Setting confirmation BEE

*1 Some tones may sound the same but their intervals or speed may differ.

*2 For further details of the functions, refer to the operating instructions of the Center

Module.

WX-CH455_PGQX2221ZAC1.indb 41 2017/08/21 16:11:11

DÉCLARATION DE LA COMMISSION FÉDÉRALE DES

TÉLÉCOMMUNICATIONS (FCC) SUR LES INTERFÉRENCES

Cet équipement a été testé et déclaré conforme aux spécifications de la Classe A

des appareils numériques, suivant le chapitre Part 15 des Règles FCC. Ces limites

sont prévues pour assurer une protection suffisante contre les interférences nuisibles

dans une installation commerciale. Cet équipement génère, utilise et peut émettre de

l’énergie radiofréquence, et, s’il est installé sans tenir compte des recommandations du

mode d’emploi, peut causer des interférences nuisibles dans les communications radio.

L’utilisation de cet équipement dans une zone résidentielle risque fort de provoquer des

interférences nuisibles, auquel cas il sera demandé à l’utilisateur de remédier à ces

interférences à ses frais.

Cet émetteur ne doit pas être installé ou utilisé en conjonction avec d’autres antennes

ou d’autres émetteurs.

Les connaissances scientifiques dont nous disposons n’ont mis en évidence aucun

problème de santé associé à l’usage des appareils sans fil à faible puissance. Nous

ne sommes cependant pas en mesure de prouver que ces appareils sans fil à faible

puissance sont entièrement sans danger. Les appareils sans fil à faible puissance

émettent une énergie radioélectrique (RF) très faible dans le spectre des micro-ondes

lorsqu’ils sont utilisés. Alors qu’une dose élevée de RF peut avoir des effets sur la santé

(en chauffant les tissus), l’exposition à de faibles RF qui ne produisent pas de chaleur

n’a pas de mauvais effets connus sur la santé. De nombreuses études ont été menées

sur les expositions aux RF faibles et n’ont découvert aucun effet biologique. Certaines

études ont suggéré qu’il pouvait y avoir certains effets biologiques, mais ces résultats

n’ont pas été confirmés par des recherches supplémentaires.

WX-CH455 a été testé et jugé conforme aux limites d’exposition aux rayonnements

énoncées pour un environnement non contrôlé et respecte les règles les

radioélectriques (RF) de la FCC lignes directrices d’exposition dans le Supplément C à

OET65 et d’exposition aux fréquences radioélectriques (RF) CNR-102 de l’IC.

Les changements ou modifications non expressément approuvés par la partie

responsable de la conformité peuvent entraîner l’annulation du droit d’utiliser

l’équipement.

Le présent appareil est conforme aux la partie 15 des règles de la FCC et CNR

d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation

est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de

brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique

subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

VERSION FRANÇAISE

(FRENCH VERSION)

Consignes de sécurité

WX-CH455_PGQX2221ZAC1.indb 42 2017/08/21 16:11:11

Français

AVERTISSEMENT:

 Afin de réduire le risqué d’incendie ou de choc électrique, ne pas exposer cet

appareil à la pluie ou à l’humidité.

 L’appareil ne devrait pas être exposé à des éclaboussures ou des projections d’eau

et aucun récipient rempli de liquide tels que des vases ne devraient être posé sur

l’appareil.

 Tout travail lié à l’installation de ce produit doit être effectué par le personnel de

service ou des installateurs de système qualifiés.

 Le risque de déficience auditive due à l’exposition à des niveaux de bruit excessifs

peut être réduit par l’écoute à volume plus bas et sur des périodes plus courtes.

 L’utilisation près d’appareils électriques 1,9 GHz peut causer de l’interférence.

Éloigner des appareils électriques.

 Cet émetteur ne doit pas être installé ou utilisé en conjonction avec d’autres antennes

ou d’autres émetteurs.

 MÉDICAL:

S’informer auprès du fabricant des appareils médicaux personnels tels que les

stimulateurs cardiaques pour savoir s’ils sont adéquatement isolés contre l’énergie

des fréquences radio externes. (Cet appareil fonctionne sur la gamme de fréquences

1,92 GHz à 1,93 GHz, et son niveau de puissance de sortie est de 115 mW (max.).)

Ne pas utiliser l’appareil dans les établissements de soins là où des règlements

affichés l’interdissent. Les hôpitaux et autres établissements de soins peuvent utiliser

des équipements sensibles à l’énergie des fréquences radio externes.

 Les piles (le bloc-pile ou les piles insérées) ne doivent pas être exposées à une

chaleur excessive telle que celle du soleil ou d’un feu.

ATTENTION:

 Risque d’explosion si la pile n’est pas correctement remplacée. Ne remplacer qu’avec

une pile de type identique ou équivalent.

 Les présentes instructions de service ne doivent être utilisées que par le personnel

de service qualifié. Pour réduire les risques de décharge électrique, n’effectuer

aucune tâche d’entretien autre que celles indiquées dans ce manuel d’instructions, à

moins d’être dûment qualifié.

 Tout changement ou modification non expressément approuvée par la partie

responsable de la conformité pourraient annuler l’autorité de l’utilisateur à utiliser cet

équipement.

WX-CH455_PGQX2221ZAC1.indb 43 2017/08/21 16:11:11

L’appareil que vous vous êtes procuré est

alimenté par une pile au lithium-ion.

Pour des renseignements sur le

recyclage de la pile, veuillez composer le

1-800-8-BATTERY.

1) Veiller à lire ces instructions.

2) Conserver ces instructions.

3) Tenir compte de tous les avertissements.

4) Se conformer à toutes les instructions.

5) Ne pas utiliser cet appareil près de lieux en présence d’eau.

6) Nettoyer uniquement avec un chiffon sec.

7) Ne pas utiliser à proximité de sources de chaleur telles que des radiateurs, des

bouches de chauffage, des appareils de chauffage ou tout autre appareil (y compris les

amplificateurs) produisant de la chaleur.

8) Utiliser uniquement les fixations ou les accessoires spécifiés par le fabricant.

Instructions de sécurité importantes

ICES-003

CAN ICES-3(A)/NMB-3(A)

Pour Canada

CNR-Gen

 Conformément à la réglementation d’Industrie Canada, le présent émetteur radio

peut fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur)

approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques

de brouillage radioélectrique à l’intention des autres utilisateurs, il faut choisir le

type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente

(p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une communication

satisfaisante.

Pour Canada

Consignes de sécurité

WX-CH455_PGQX2221ZAC1.indb 44 2017/08/21 16:11:12

Français

Sommaire

Consignes de sécurité ………………… 42

Avant utilisation ………………………… 46

Préface …………………………………… 46

Caractéristiques dominantes …………… 46

Schéma du système …………………… 47

Limitation de responsabilité …………… 48

Déni de la garantie ……………………… 48

Abréviations ……………………………… 48

Droits d’auteur …………………………… 48

Mesures de précaution ………………… 49

Principaux organes de commande et

fonctions ……………………………… 50

Chargement et remplacement

de la pile ……………………………… 53

Chargement ……………………………… 53

Remplacement …………………………… 53

Procédure de remplacement de

l’embout de couleur ………………… 54

Modes d’utilisation …………………… 55

Préparatifs ………………………………… 55

Réglage du volume ……………………… 57

Communications avec les clients (VOIX)

… 58

Communication avec d’autres membres du

personnel du magasin (INTERCOM.)

… 59

Notification d’alerte ……………………… 60

Mode double passage …………………… 61

Limitations de communication ………… 62

Hors de portée de communication …… 62

Pile ………………………………………… 62

Éteindre l’appareil………………………… 62

Chargement ……………………………… 63

Configuration de l’appareil …………… 64

Enregistrement d’identification ………… 64

Mode de gérant …………………………… 66

Annulation du mode gérant ……………… 68

Configuration de la fonction de verrouillage

automatique pour parler

……………… 69

Recherche de module central ………… 71

Suppression d’une identification ……… 72

Mode de configuration …………………… 73

Démarrer en mode de configuration …… 74

Réglage du bouton VOIX ……………… 75

Réglage du bouton INTERCOM. ……… 75

Réglage de message vocal …………… 76

Réduction du bruit numérique tout-en-un

… 76

Réglage de désactivation automatique

VOIX/INTERCOM. …………………… 77

Initialisation ……………………………… 77

Sélection du modèle de module central 77

Maintenance …………………………… 78

Dépannage ……………………………… 79

Caractéristiques techniques ………… 80

Accessoires ……………………………… 80

Accessoires standard …………………… 80

Accessoires optionnels ………………… 80

Tableau des tonalités ………………… 81

WX-CH455_PGQX2221ZAC1.indb 45 2017/08/21 16:11:12

Avant utilisation

 Préface

Le WX-CH455 est un casque d’écoute tout-en-un exclusivement conçu pour être utilisé

avec les systèmes de communication à liaison radio Panasonic dont on se sert dans la

borne de commande de service clientèle de passage, etc. Ce produit est équipé d’un

microphone, d’un écouteur ainsi que d’un logement de pile et de boutons de contrôle. Avec

les antennes, l’émetteur et le récepteur incorporés, les utilisateurs peuvent communiquer

en mode vocal avec les autres personnes du personnel de magasin et les clients.

 Caractéristiques dominantes

 Ce produit peut être utilisé avec le module central WX-C3010, WX-CC411, WX-CC411A,

WX-CC412, WX-CC412A.

 Ce produit utilisant un système conforme à la norme DECT* pour bande de fréquence

1,9 GHz, il ne subira aucune interférence des fours à micro-ondes ou des réseaux

locaux sans fil qui fonctionnent sur les bandes de fréquence 2,4 GHz et supérieures.

* Télécommunications sans fil améliorées par numérique

 Mode de gérant

Un seul casque d’écoute tout-en-un et (ou) module de commande pour ceinture peut

être paramétré sur le mode de gérant pour chaque allée du module central. Une

personne se servant de ce casque d’écoute et (ou) du module de commande pour

ceinture a la priorité de communication.

 Quand la fonction de verrouillage automatique pour parler est activée, avec la fonction

de verrouillage automatique pour parler, les utilisateurs peuvent communiquer avec des

clients sans avoir à maintenir enfoncé le bouton.

 Il est possible d’employer l’incitation de voix pour vérifier les paramétrages du produit.

 Lorsque ce produit est utilisé dans un système de passage double, il est possible de

communiquer sans modifier le réglage de passage.

 Il est possible de sélectionner le mode de verrouillage pour parler ou mode presser pour

parler.

 Il est possible de sélectionner le mode de verrouillage page ou le mode presser pour

page.

 Des notifications par courriel et d’autres alertes peuvent être envoyées à des tiers

externes via le module central par des fonctions de ce produit.

WX-CH455_PGQX2221ZAC1.indb 46 2017/08/21 16:11:12

Français

 Schéma du système

Les utilisateurs de ce produit et (ou) du module de commande pour ceinture peuvent

communiquer entre eux et avec les clients à la hauteur de la borne de commande par une

connexion sans fil au module central.

Module central

WX-CC411/WX-CC411A/

WX-CC412/WX-CC412A/

WX-C3010

Haut-parleur

Microphone

VOIX

(Communications

avec les clients)

Casque d’écoute

tout-en-un

WX-CH455

Borne de commande

Casque d’écoute

tout-en-un

WX-CH450

Module de

commande pour

ceinture

WX-CT420

Module de

commande

pour ceinture

WX-CT420

Détecteur de

véhicule

INTERCOM.

(Communication avec

d’autres membres

du personnel du

magasin)

WX-CH455_PGQX2221ZAC1.indb 47 2017/08/21 16:11:12

 Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE “COMME TEL” SANS GARANTIE DE TOUTE

SORTE, EXPRÈS OU IMPLICITE, ÉTANT INCLUSE MAIS NON LIMITÉE AUX

GARANTIES IMPLICITES DE LA VALEUR MARCHANDE, ADAPTATION POUR TOUT

BUT PARTICULIER OU NON-INFRACTION DES DROITS D’UN TIERS.

 Déni de la garantie

EN AUCUN CAS Panasonic Corporation NE SERA TENU POUR RESPONSABLE POUR

TOUTE PARTIE OU TOUTE PERSONNE, À L’EXCEPTION DU REMPLACEMENT OU

D’UNE MAINTENANCE RAISONNABLE DE CE PRODUIT POUR LES CAS CITÉS,

INCLUS MAIS NON LIMITÉS À CE QUI SUIT:

(1) TOUT DÉGÂT ET PERTE, Y COMPRIS SANS LIMITATION, DIRECT OU INDIRECT,

SPÉCIAL, IMPORTANT OU EXEMPLAIRE, SURVENANT OU CONCERNANT LE

PRODUIT;

(2) TOUTE INCOMMODITÉ, PERTE OU ENDOMMAGEMENT CAUSÉ PAR UN USAGE

NON APPROPRIÉ OU UNE UTILISATION NÉGLIGENTE DE L’UTILISATEUR;

(3) DÉMONTAGE, RÉPARATION OU MODIFICATION NON AUTORISÉS DU PRODUIT

EFFECTUÉS PAR L’UTILISATEUR;

(4) TOUT PROBLÈME ENTRAÎNANT UN ÉCHEC DE TRANSMISSION DE SIGNAL

RÉSULTANT EN UNE INCOMMODITÉ IMPORTANTE DE CONSÉQUENCE,

PERTE OU DÉGÂTS, SURVENANT ET ENTRAÎNANT UNE PANNE DU SYSTÈME,

ANOMALIE, CONFIGURATION OU INSTALLATION;

(5) TOUT PROBLÈME, INCOMMODITÉ IMPORTANTE OU PERTE OU

ENDOMMAGEMENT, SURVENANT DU SYSTÈME COMBINÉ PAR LES APPAREILS

DE TIERS.

 Abréviations

Les abréviations suivantes sont utilisées dans ce manuel.

 Le casque d’écoute tout-en-un (WX-CH455) est appelé produit.

 Le casque d’écoute tout-en-un (WX-CH450 : vendu séparément, WX-CH455) est appelé

casque.

 Le module central (WX-CC411/WX-CC411A/WX-CC412/WX-CC412A/WX-C3010 :

vendu séparément) est appelé le module central.

 La pile (WX-SB100 : accessoire optionnel) est appelée pile.

 Le chargeur de pile (WX-Z3040A : accessoire optionnel) est appelé chargeur de pile.

Les informations sur les accessoires optionnels et les autres articles inclus dans ce manuel

sont en date d’octobre 2017. Pour obtenir les informations les plus récentes, se renseigner

auprès du magasin où vous avez acheté ce produit.

 Droits d’auteur

La distribution, la copie, le démontage, l’inversion en conformité et l’inversion d’ingénierie

du logiciel fourni avec ce produit sont formellement interdits. En outre, l’exportation de

n’importe quel logiciel fourni avec ce produit violant les lois d’exportation est interdite.

Avant utilisation

WX-CH455_PGQX2221ZAC1.indb 48 2017/08/21 16:11:12

Français

Mesures de précaution

 Ce produit est destiné à une utilisation à l’intérieur seulement.

Il ne peut pas s’utiliser en extérieur.

Éviter d’installer dans un emplacement où l’unité sera exposée à l’ensoleillement direct

pour de longues périodes, ou à proximité d’un appareil de climatisation ou de chauffage.

Sinon, une déformation, une décoloration, un dysfonctionnement et/ou des problèmes

d’utilisation risque d’en résulter.

Utilisez l’appareil à l’abri d’éclaboussures ou de goutelettes d’eau.

 Manipuler ce produit avec précaution. Ce produit utilise des pièces qui peuvent être

endommagées par une manipulation ou un rangement inadéquat.

 Utiliser la pile WX-SB100 dédiée à ce produit (accessoire optionnel). Consulter

également les instructions d’utilisation du chargeur de pile WX-Z3040A (accessoire

optionnel).

 L’accessoire de chargement fourni est requis pendant la recharge de la pile avec le

chargeur de pile. Pour plus de détails, se référer à la page 63.

 Ne pas exposer la pile à une chaleur excessive telle que la lumière directe du soleil ou

un feu.

 Se conformer aux instructions de précaution et d’utilisation de la pile.

 Ne pas utiliser ce produit si vous portez un implant médical. Le dispositif médical pourrait

ne pas fonctionner correctement.

 Arrêter ce produit quand celui-ci n’est pas utilisé de manière à économiser la vie de la

pile.

 Ne pas laisser la pile dans le produit lorsque celui-ci doit rester inutilisé pour une période

prolongée. Penser à la retirer.

 Ne pas jeter la pile au feu et ne pas la soumettre à une chaleur excessive. Une

production de chaleur est possible, la pile risque également de prendre feu ou de casser.

 Ne pas insérer d’objets tranchants dans la pile, soumettre la pile à un impact, ou

démonter/modifier la pile. Une production de chaleur est possible, la pile risque

également de prendre feu ou de casser.

 Ne pas provoquer de courtcircuits avec les contacts positifs (+) et négatifs (–). Ne la

transportez pas ou ne la rangez pas avec des colliers, des épingles à cheveux, etc. Une

production de chaleur est possible, la pile risque également de prendre feu ou de casser.

 Ne pas charger, utiliser ou laisser la pile dans les emplacements à température élevée,

comme près d’un feu ou sous un soleil ardent. Une production de chaleur est possible,

la pile risque également de prendre feu ou de casser.

 Ne pas utiliser ce produit à proximité d’un équipement de commande automatique,

par exemple l’alarme d’une porte anti-incendie ou autre. Les ondes radio émises par

ce produit peuvent entraîner une panne ou un dysfonctionnement d’un équipement

automatique.

 Ne pas démonter ce produit. Sinon, cela crée un risque d’incendie ou de choc électrique.

 Retirer la pile avant d’effectuer la maintenance de ce produit. Autrement, il y a risque de

décharge électrique.

 Lorsque vient le temps d’éliminer ce produit, le confier à un entrepreneur spécialisé.

En brûlant, le produit dégage des substances chimiques qui peuvent abîmer les yeux,

entraîner un incendie et/ou causer des brûlures.



Ne pas mettre ce produit dans un emplacement humide ou sale. Il y a risque de blessure.

WX-CH455_PGQX2221ZAC1.indb 49 2017/08/21 16:11:12

Principaux organes de commande et fonctions

;> 2



1 Rembourrage de casque

La taille s’ajuste par coulissement du rembourrage de casque.

2 Verrouillage de pile

Faire coulisser le verrouillage pour retirer la pile.

Lors du chargement d’une pile, introduire la pile jusqu’à ce que le verrouillage émette un

déclic.

3 Embout de couleur

Le remplacement de l’embout avec un embout de couleur fourni permet à ce produit

d’être différencié par couleur.

4 Oreillette

L’angle de la perche du micro et l’ajustement sur l’oreille sont réglables par rotation de

cette oreillette.

5 Couvercle USB

Couvre le connecteur dédié à la maintenance. Le connecteur USB à l'intérieur du capot USB

est utilisé uniquement pour la maintenance et ne peut pas être utilisé pour charger la batterie.

6 Perche de microphone

Changer la position de la perche de microphone, et l’ajuster pour placer le microphone

près de la bouche.

WX-CH455_PGQX2221ZAC1.indb 50 2017/08/21 16:11:12

Français

7 Microphone

Capte les sons.

8 Indicateur de passage

S’allume en orange ou en vert pour indiquer le passage en service.

Orange : Le passage A est sélectionné.

Vert : Le passage B est sélectionné.

Clignotement orange : Le passage A est sélectionné, et le mode VOIX ou INTERCOM.

est activé.

Clignotement vert : Le passage B est sélectionné, et le mode VOIX ou INTERCOM.

est activé.

9 Indicateur d’alimentation

L’indicateur montre l’état actuel comme suit.

Vert : L’alimentation est appliquée et l’appareil est en fonction.

Ce produit ne dispose pas d’un interrupteur d’alimentation.

Allumer et éteindre en tournant la perche du microphone.

Clignotement vert : L’alimentation est appliquée et le mode de gérant est activé.

Rouge : La pile est presque épuisée. Remplacer la pile par une pile

chargée.

Clignotement rouge : Une erreur s’est produite.

Clignotement orange : L’alimentation est appliquée et l’enregistrement ID est en cours

d’exécution.

: Indicateur de configuration

S’allume uniquement pendant la configuration pour indiquer l’état de configuration.

; Bouton de réglage du volume [VOL]

Une pression de bouton a pour effet d’augmenter ou de diminuer le niveau de sortie son.

Appuyer sur le bouton pour augmenter le niveau du son. À chaque pression sur le

bouton, une tonalité informe l’utilisateur que le volume est augmenté. Lorsque le volume

atteint la limite supérieure, deux tonalités peuvent être entendues et si vous appuyez à

nouveau sur le bouton, le volume revient à la limite inférieure.

Lorsque ce produit est éteint puis rallumé, le volume revient au réglage par défaut.

WX-CH455_PGQX2221ZAC1.indb 51 2017/08/21 16:11:12

Principaux organes de commande et fonctions

< Bouton Parler [T]

Ce bouton contrôle les communications avec le client.

La fonction de ce bouton change suivant le réglage de ce produit. Pour plus de détails,

se référer à “Mode de configuration” (page 73).

En appuyant une fois sur le bouton [T], il est possible de parler a un client a la hauteur

de la borne de commande du passage A. Appuyer de nouveau sur le bouton pour

terminer l’appel.

Pendant que le bouton [T] est enfonce, il est possible de parler a un client a la hauteur

de la borne de commande du passage A.

 Bouton Page [P]

Ce bouton contrôle les communications avec le personnel du magasin.

En appuyant une fois sur le bouton [P], il est possible de parler au personnel du magasin

jusqu’à ce que le bouton soit pressé une seconde fois.

Alors que le bouton [P] est maintenu pressé, il est possible de parler au personnel du

magasin.

> Bouton MAJ [S]

Différentes fonctions peuvent être utilisées en appuyant sur ce bouton ou en appuyant

sur ce bouton et un autre bouton en même temps.

WX-CH455_PGQX2221ZAC1.indb 52 2017/08/21 16:11:13

Français

Chargement et remplacement de la pile

 Se référer aux manuel d’utilisation qui accompagnent la pile et le chargeur de pile.

 Charger la pile à l’avance.

Remarque

 Chargement

1 Introduire la pile dans ce produit comme représenté sur la figure ci-dessous.

●Insérer la pile en alignant les étiquettes sur ce produit et les bornes de la pile.

●Insérer la pile jusqu’à ce qu’elle se verrouille en émettant un déclic.

Pile

Bornes de la pile

Étiquettes

 Remplacement

1 Relâcher le verrouillage de pile illustré dans la figure ci-dessous, puis retirer la

pile.

Verrouillage de pile

WX-CH455_PGQX2221ZAC1.indb 53 2017/08/21 16:11:13

Procédure de remplacement de l’embout de couleur

Le remplacement de l’embout de couleur permet de différencier ce produit par couleur.

Remplacer l’embout de couleur (accessoire) comme illustré dans la figure ci-dessous.

Embout de couleur

(noir, rouge, bleu, jaune, vert)

WX-CH455_PGQX2221ZAC1.indb 54 2017/08/21 16:11:13

Français

Modes d’utilisation

 Préparatifs

Avant d’utiliser ce produit, confirmer que la configuration du système pour ce produit,

pour le module central, pour la borne de commande et pour d’autres périphériques est

complétée.

1 Insérer la pile dans ce produit, puis faire tourner la perche du microphone pour

mettre l’appareil sous tension.

●Au moment de la mise en marche, les messages vocaux “Bonjour”, “Casque

d’écoute xx” (xx : le numéro d’identification enregistré dans le module central) et

“Allée x” (x : numéro du passage connecté) seront entendus par l’écouteur.

2 Porter ce produit.

Placer le produit sur votre tête avec l’oreillette bien en place sur votre oreille.

La taille peut être ajustée du côté du rembourrage de casque.

Écouteur

Rembourrage

de casque

Perche de

microphone

Tourner la perche du microphone pour l’ajuster de sorte que le bout de la perche du

microphone se trouve près de votre bouche. Si le bout de la perche du microphone

touche votre visage ou se trouve loin de votre bouche, placer le microphone à la

position optimale en ajustant la position du rembourrage de casque vers l’avant/

l’arrière ou en tournant l’oreillette pour ajuster l’angle par rapport à l’oreille.

Oreillette

WX-CH455_PGQX2221ZAC1.indb 55 2017/08/21 16:11:13

 Vous pouvez également attacher une courroie

(disponible dans le commerce) à ce produit.

Courroie

(disponible dans

le commerce)

Remarque

Modes d’utilisation

WX-CH455_PGQX2221ZAC1.indb 56 2017/08/21 16:11:13

Français

 Réglage du volume

Sélectionner un niveau sonore approprié en appuyant sur le bouton [VOL].

Bouton [VOL]

Le volume peut être réglé à l’un des 10 niveaux. Chaque pression du bouton [VOL]

augmente le niveau du volume. Le niveau du volume revient au minimum lorsque le niveau

maximum est dépassé.

12345678910

Minimum État initial Maximum

 Lorsque le bouton [VOL] est enfoncé, un signal de confirmation peut être entendu à

partir de l’écouteur. Une tonalité se fait entendre lorsque le niveau du volume change,

et deux tonalités se font entendre lorsque le niveau de volume atteint le maximum.

 Lorsque vous maintenez le bouton enfoncé [VOL], le niveau du volume change

toutes les 0,7 secondes.

 Lorsque ce produit est mis hors tension, le réglage du volume revient à son état

initial.

Remarque

WX-CH455_PGQX2221ZAC1.indb 57 2017/08/21 16:11:14

Modes d’utilisation

 Communications avec les clients (VOIX)

Tout membre du personnel portant un casque d’écoute et (ou) un module de commande

pour ceinture peut communiquer en mode bidirectionnel avec n’importe quel client qui se

trouve à la hauteur de la borne de commande.

 Une tonalité est entendue dans ce produit quand un véhicule arrive à la hauteur de la

borne de commande.

Lorsque le mode de verrouillage pour parler est préréglé

1 Appuyer sur le bouton [T].

●Une tonalité est entendue par l’écouteur pour confirmer que la communication est

établie. Dans cet état, il est possible de communiquer avec un client à la hauteur de

la borne de commande en parlant dans le microphone de ce produit.

2 Appuyer sur le bouton [T] encore une fois.

●La communication est coupée et la conversation prend fin.

Lorsque le mode presser pour parler (PTT) est préréglé

1 Appuyer et immobiliser le bouton [T].

●Une tonalité est entendue par l’écouteur pour confirmer que la communication est

établie. Dans cet état, il est possible de communiquer avec un client à la hauteur de

la borne de commande en parlant dans le microphone de ce produit.

2 Libérer le bouton [T].

●La communication est coupée et la conversation prend fin.

Bouton [T]

 Le mode de verrouillage pour parler et le mode presser pour parler (PTT) peuvent

être réglés dans le mode de configuration. Pour plus de détails, se référer aux pages

74 et 75.

Remarque

WX-CH455_PGQX2221ZAC1.indb 58 2017/08/21 16:11:14

Français

 Communication avec d’autres membres du personnel du

magasin (INTERCOM.)

Les membres du personnel portant un casque d’écoute et (ou) un module de commande

pour ceinture peuvent communiquer entre eux. Le son ne peut être entendu à la borne de

commande.

Lorsque le mode de verrouillage page est préréglé

1 Appuyer sur le bouton [P].

●Une tonalité est entendue par l’écouteur pour confirmer que la communication est

établie. Dans cet état, il est possible de communiquer avec un membre du personnel

en parlant dans le microphone de ce produit.

2 Appuyer sur le bouton [P] encore une fois.

●La communication est coupée et la conversation prend fin.

Lorsque le mode presser pour page (PTP) est préréglé

1 Appuyer et immobiliser le bouton [P].

●Une tonalité est entendue par l’écouteur pour confirmer que la communication est

établie. Dans cet état, il est possible de communiquer avec un membre du personnel

en parlant dans le microphone de ce produit.

2 Libérer le bouton [P].

●La communication est coupée et la conversation prend fin.

Bouton [P]

 Le mode verrouillage page et le mode presser pour page (PTP) peuvent être réglés

dans le mode de configuration. Pour plus de détails, se référer aux pages 74 et

75.

Remarque

WX-CH455_PGQX2221ZAC1.indb 59 2017/08/21 16:11:14

Modes d’utilisation

 Notification d’alerte

Lorsque le module central est WX-CC411, WX-CC411A, WX-CC412 ou WX-CC412A, les

membres du personnel qui portent le casque d’écoute et (ou) le module de commande

pour ceinture peuvent envoyer une alerte de sécurité au module central.

1 Appuyer sur le bouton [VOL] en maintenant enfoncé le bouton [S].

●Une tonalité est entendue par l’écouteur pour indiquer que la transmission est

achevée, et une alerte de sécurité est envoyée au module central.

2 Lorsque le module central reçoit une alerte de sécurité, il est possible

d’effectuer une opération préréglée (Enreg. VOIX et INTERCOM., Envoyer

courriel, lecture de message d’alerte, Surveillance par caméra, etc.).

Bouton [VOL]Bouton [S]

WX-CH455_PGQX2221ZAC1.indb 60 2017/08/21 16:11:14

Français

 Mode double passage

En mode double passage, ce produit doit sélectionner un passage pour la communication.

Commutation sur le passage B

Quand une connexion est établie au passage A, l’indicateur de passage s’allume en

orange.

1 Double-cliquer sur le bouton [S].

●Une voix “Allée B” est entendue par l’écouteur et l’indicateur de passage s’allume en

vert. La connexion passe au passage B.

Commutation sur le passage A

Quand une connexion est établie au passage B, l’indicateur de passage s’allume en vert.

1 Double-cliquer sur le bouton [S].

●Une voix “Allée A” est entendue par l’écouteur et l’indicateur de passage s’allume en

orange. La connexion passe au passage A.

Indicateur de passage

Bouton [S]

WX-CH455_PGQX2221ZAC1.indb 61 2017/08/21 16:11:14

 Limitations de communication

Jusqu’à 4 appareils de ce casque d’écoute et (ou) du module de commande pour ceinture

peuvent être utilisés par passage.

Si un cinquième appareil ou un appareil subséquent tente de parler à un client ou de

communiquer avec un membre du personnel, une tonalité d’erreur et le message vocal

“Connexion impossible” sont entendus par l’écouteur et l’accès est refusé.

Par contre, les communications peuvent également être entendues par des appareils pour

lesquels la communication est refusée.

 Hors de portée de communication

Lorsqu’un membre du personnel qui porte ce produit n’est plus à portée de

communication, une tonalité d’erreur et le message vocal “Hors zone” sont entendus par

l’écouteur et la communication est déconnectée.

Lorsqu’il revient à portée de communication, une tonalité est entendue et la communication

devient possible.

 Pile

Lorsque la pile devient faible, une tonalité et le message vocal “Pile faible” sont entendus

par l’écouteur, puis une tonalité est entendue à intervalles de 5 secondes.

L’indicateur d’alimentation s’allume en rouge en même temps. Lorsque cela se produit,

remplacer immédiatement la pile par une pile complètement chargée.

 Éteindre l’appareil

Aligner la perche du microphone avec la position de la bande de casque d’écoute pour

éteindre, comme illustré dans la figure ci-dessous.

Le message vocal “Au revoir” est entendu par l’écouteur et l’indicateur d’alimentation

s’éteint.

Indicateur d’alimentation

Perche de microphone

Bande de casque d’écoute

Modes d’utilisation

WX-CH455_PGQX2221ZAC1.indb 62 2017/08/21 16:11:14

Français

 Chargement

Utiliser l’accessoire de chargement fourni pour charger la pile avec le chargeur de pile.

Le temps de charge est d’environ 3 heures (d’une pile vide à une pile pleine). Pour plus

de détails sur l’indicateur pendant la charge, se référer aux instructions d’utilisation du

chargeur de pile.

Lorsque l’accessoire de chargement (accessoire) est fixé au chargeur de pile comme

illustré dans la figure ci-dessous, insérer la pile en alignant les bornes.

Accessoire de chargement

Pile

Chargeur de pile

WX-CH455_PGQX2221ZAC1.indb 63 2017/08/21 16:11:14

 Enregistrement d’identification

Avant d’utiliser ce produit, l’ID d’appareil doit être enregistré dans le module central. Une

fois l’ID enregistré dans le module central, la communication sans fil entre ce produit et le

module central est activée.

1 Régler le module central sur le mode “Enregistrement ID”.

Se reporter au manuel d’instructions du module central.

2 Tourner la perche du microphone pour éteindre ce produit.

3 Tourner la perche du microphone en maintenant enfoncés les boutons [T] et [P]

pour allumer ce produit.

●Ce produit passe en mode de paramétrage d’enregistrement d’identification. On

entend alors “Mode d’enregistrement ” et l’indicateur d’alimentation clignote en

orange.

Bouton [T]

Bouton [P]

Indicateur d’alimentation

Indicateur de passage

4 Appuyer sur le bouton [T].

●On entend alors “Mise en circuit du module central A” et l’indicateur de passage

clignote en orange.

●Lorsque le module central est le WX-CC412/WX-CC412A, l’enregistrement ID pour

le passage B est automatiquement lancé, le message vocal “Mise en circuit du

module central B” est entendu par l’écouteur, et l’indicateur de passage clignote en

vert.

●Quand l’enregistrement d’identification a réussi avec succès, on entend alors

“L’enregistrement est complété”, “Casque d’écoute xx” (xx : le numéro d’identification

enregistré dans le module central), et l’indicateur d’alimentation cessent de clignoter

et restent allumés.

Configuration de l’appareil

WX-CH455_PGQX2221ZAC1.indb 64 2017/08/21 16:11:15

Français

 Si l’enregistrement ID échoue, une tonalité d’erreur et le message vocal “L’opération

a échoué” sont entendus par l’écouteur, et l’indicateur d’alimentation clignote en

rouge pour indiquer un état anormal. Si cela se produit, réessayer depuis l’étape 2.

Remarque

5 Une fois l’enregistrement ID terminé, annuler le mode “Enregistrement ID” du

module central.

●Lorsque cela est fait, “Enregistrement ID” de ce produit est annulé et l’indicateur

d’alimentation s’allume en vert.

 La communication entre les casques ou les modules de commande pour ceinture (ou

les preneurs de commande) n’est pas possible lorsque le module central se trouve

en mode “Enregistrement ID”.

Remarque

WX-CH455_PGQX2221ZAC1.indb 65 2017/08/21 16:11:15

Configuration de l’appareil

 Mode de gérant

Le gérant peut interrompre le mode VOIX ou INTERCOM. de tout membre du personnel à

tout moment en monopolisant un canal par priorité.

 Seulement 1 appareil de ce casque d’écoute et (ou) du module de commande

pour ceinture peut être réglé sur le mode de gérant. Effectuer l’enregistrement

d’identification, pour faire ce réglage.

Remarque

1 Tourner la perche du microphone pour éteindre ce produit.

2 Tourner la perche du microphone en maintenant enfoncés les boutons [S] et [T]

pour allumer ce produit.

●L’indicateur d’alimentation s’allume alternativement en rouge et en vert.

Bouton [T]

Bouton [P]

Bouton [S]

Indicateur d’alimentation

3 Appuyer sur un bouton de communication (bouton [T] ou [P]) tandis que

l’indicateur d’alimentation s’allume alternativement en rouge et en vert.

Réglage du mode de gérant pour le passage A

●Lorsque le bouton [T] est enfoncé, le mode de gérant est réglé pour le passage A.

L’indicateur de passage clignote en orange et il est possible d’entendre “Mise en

circuit du module central A” dans l’écouteur.

Réglage du mode de gérant pour le passage B

●Lorsque le bouton [P] est enfoncé, le mode de gérant est réglé pour le passage B.

L’indicateur de passage clignote en vert et il est possible d’entendre “Mise en circuit

du module central B” dans l’écouteur.

WX-CH455_PGQX2221ZAC1.indb 66 2017/08/21 16:11:15

Français

4 Si le réglage de mode de gérant se déroule avec succès, il est possible

d’entendre “Gérant” et l’indicateur d’alimentation clignote en vert.

●S’il y a un problème lors de la configuration des réglages de mode de gérant, une

tonalité d’erreur et le message vocal “L’opération a échoué” sont entendus par

l’écouteur, et l’indicateur d’alimentation clignote en rouge pour alerter l’utilisateur de

l’état anormal. Si cela se produit, réessayer depuis l’étape 1.

 Seulement 1 appareil de ce casque d’écoute et (ou) du module de commande pour

ceinture peut être réglé sur le mode de gérant par passage. Si un deuxième appareil

est réglé sur le mode de gérant, cela annule automatiquement le réglage du mode de

gérant sur le premier appareil.

Remarque

WX-CH455_PGQX2221ZAC1.indb 67 2017/08/21 16:11:15

Configuration de l’appareil

 Annulation du mode gérant

1 Tourner la perche du microphone du produit qui a été réglé en mode de gérant

pour couper l’alimentation.

2 Tourner la perche du microphone en maintenant enfoncés les boutons [S] et [T]

pour allumer ce produit.

●L’indicateur d’alimentation s’allume alternativement en rouge et en vert.

Bouton [T]

Bouton [P]

Indicateur de passage

Bouton [S]

Indicateur d’alimentation

3 Appuyer sur un bouton de communication (bouton [T] ou [P]) tandis que

l’indicateur d’alimentation s’allume alternativement en rouge et en vert.

Annulation du mode de gérant pour le passage A

●Lorsque le bouton [T] est enfoncé, le mode de gérant est annulé pour le passage

A. L’indicateur de passage clignote en orange et il est possible d’entendre “Mise en

circuit du module central A” dans l’écouteur.

Annulation du mode de gérant pour le passage B

●Lorsque le bouton [P] est enfoncé, le mode de gérant est annulé pour le passage B.

L’indicateur de passage clignote en vert et il est possible d’entendre “Mise en circuit

du module central B” dans l’écouteur.

4 Lorsque le mode de gérant est annulé, l’appareil revient en condition normale et

l’indicateur d’alimentation s’allume en vert.

●S’il y a un problème lors de l’annulation des réglages de mode de gérant, une

tonalité d’erreur et le message vocal “L’opération a échoué” sont entendus par

l’écouteur, et l’indicateur d’alimentation clignote en rouge pour alerter l’utilisateur de

l’état anormal. Si cela se produit, réessayer depuis l’étape 1.

WX-CH455_PGQX2221ZAC1.indb 68 2017/08/21 16:11:15

Français

 Configuration de la fonction de verrouillage automatique

pour parler

Pour un casque d’écoute et (ou) un module de commande pour ceinture où la fonction de

verrouillage automatique pour parler est configurée, il a une fonction pour sélectionner

“VOIX” automatiquement quand le détecteur de véhicule est devenu actif, et si l’on parle

avec le client à la borne de commande. La fonction de verrouillage automatique pour parler

peut seulement être configurée sur un appareil de ce casque d’écoute et (ou) du module

de commande pour ceinture par passage.

 Effectuer l’enregistrement d’identification, pour faire ce réglage.

Remarque

1 Tourner la perche du microphone pour éteindre ce produit.

2 Tourner la perche du microphone en maintenant enfoncés les boutons [S] et [P]

pour allumer ce produit.

●Au moment de la mise en marche, les messages vocaux “Bonjour”, “Casque

d’écoute xx” (xx : le numéro d’identification enregistré dans le module central) et

“Allée x” (x : numéro du passage connecté) seront entendus par l’écouteur.

Bouton [T]

Bouton [P]

Indicateur de passage

Bouton [S]

Indicateur d’alimentation

WX-CH455_PGQX2221ZAC1.indb 69 2017/08/21 16:11:15

Configuration de l’appareil

3 Appuyer sur un bouton de communication (bouton [T] ou [P]) pendant que

l’indicateur d’alimentation s’allume alternativement en rouge et en vert pendant

3 secondes.

Réglage du verrouillage automatique pour parler pour le passage A

●Lorsque le bouton [T] est enfoncé, la fonction de verrouillage automatique pour

parler est réglée pour le passage A. L’indicateur de passage clignote en orange

et il est possible d’entendre “Mise en circuit du module central A” dans l’écouteur.

Une fois l’enregistrement terminé, le message vocal “Le système automatique

d’instructions vocales est activé” est entendu par l’écouteur, et l’indicateur

d’alimentation cesse de clignoter de manière alternée.

●Si l’on n’appuie pas sur le bouton [T] de ce produit dans les 3 secondes qui suivent

sa mise en marche, le message vocal “Le système automatique d’instructions

vocales est désactivé” est entendu par l’écouteur, et l’appareil démarre comme

d’ordinaire.

Réglage du verrouillage automatique pour parler pour le passage B

●Lorsque le bouton [P] est enfoncé, la fonction de verrouillage automatique pour

parler est réglée pour le passage B. L’indicateur de passage clignote en vert et il est

possible d’entendre “Mise en circuit du module central B” dans l’écouteur. Une fois

l’enregistrement terminé, le message vocal “Le système automatique d’instructions

vocales est activé” est entendu par l’écouteur, et l’indicateur d’alimentation cesse de

clignoter de manière alternée.

●

Si l’on n’appuie pas sur le bouton [P] de ce produit dans les 3 secondes qui suivent

sa mise en marche, le message vocal “Le système automatique d’instructions vocales

est désactivé” est entendu par l’écouteur, et l’appareil démarre comme d’ordinaire.

●

S’il y a un problème lors de l’enregistrement de la fonction de verrouillage automatique

pour parler, une tonalité d’erreur et le message vocal “L’opération a échoué” sont

entendus par l’écouteur, et l’indicateur d’alimentation clignote en rouge pour alerter

l’utilisateur de l’état anormal. Si cela se produit, réessayer depuis l’étape 1.

 Si le courant d’alimentation de ce produit est coupé, toutes les conditions de réglage

pour la fonction de verrouillage automatique pour parler seront annulées. Ce réglage

devrait être effectué sans faute quand l’alimentation électrique est appliquée. Lorsque

cette fonction est utilisée en combinaison avec le mode de gérant, régler la fonction

de verrouillage automatique pour parler après avoir réglé le mode de gérant.



Un casque pour lequel la fonction de verrouillage automatique pour parler est activée

fonctionne en mode verrouillage pour parler, indépendamment du réglage du bouton VOIX.



Avec la configuration de la fonction de verrouillage automatique pour parler, un seul

casque d’écoute et (ou) module de commande pour ceinture par allée est permis.

Si un deuxième casque et (ou) module de commande pour ceinture a été configuré,

l’annulation de la configuration de la fonction de verrouillage automatique pour parler

sera forcée sur le premier casque d’écoute et (ou) module de commande pour ceinture.

Remarque

WX-CH455_PGQX2221ZAC1.indb 70 2017/08/21 16:11:15

Français

 Recherche de module central

Ce produit cherche un module central accessible via le module central sur lequel l’ID est

déjà enregistré. Lorsqu’il trouve un module central accessible, ce produit s’y connecte.

 Pour utiliser cette fonction, il est nécessaire d’enregistrer à l’avance l’ID sur plusieurs

modules centraux.

 Cette fonction n’est activée que lorsque la sélection du modèle de module central est

réglée sur WX-CC411, WX-CC411A, WX-CC412 ou WX-CC412A.

1 Tourner la perche du microphone pour éteindre ce produit.

2 Tourner la perche du microphone en maintenant enfoncés les boutons [P] et

[VOL] pour allumer ce produit.

●L’indicateur d’alimentation s’allume alternativement en rouge et en vert, et

l’indicateur de passage clignote en orange rapidement.

Indicateur d’alimentation

Bouton [VOL]

Bouton [P]

Indicateur de passage

3 Lorsqu’un module central accessible est trouvé, l’indicateur d’alimentation

s’allume en rouge et en vert alternativement, et l’indicateur de passage clignote

en orange lentement.

●Au bout de 5 secondes, ce produit redémarre automatiquement et accède au

module central trouvé.



L’ID de 1 appareil de casque d’écoute et (ou) du module de commande pour ceinture

peut être enregistré sur jusqu’à 30 modules centraux. Le module central resté le plus

longtemps sans accès est remplacé lorsque l’ID est enregistré sur le 31e module central.



Dans le cas d’un module central sur lequel l’ID de ce produit n’a pas été enregistré,

le message vocal “L’opération a échoué” est entendu par l’écouteur, et l’indicateur

d’alimentation clignote en rouge.

Remarque

WX-CH455_PGQX2221ZAC1.indb 71 2017/08/21 16:11:15

Configuration de l’appareil

 Suppression d’une identification

Si le module central est le WX-C3010, supprimer l’ID de ce produit en procédant comme

suit.

Cette fonction n’est activée que lorsque la sélection du modèle de module central est

réglée sur WX-C3010.

Lorsque WX-CC411, WX-CC411A, WX-CC412 ou WX-CC412A est sélectionné, il n’est pas

nécessaire de supprimer l’ID manuellement. Supprimer l’ID sur le module central.

1 Tourner la perche du microphone pour éteindre ce produit.

2 Pour supprimer un ID enregistré dans le module central du passage A

Tourner la perche du microphone en maintenant enfoncés les boutons [VOL] et

[T] pour allumer ce produit.

●L’appareil démarre en “Mode suppression ID”. L’indicateur d’alimentation clignote en

orange.

Pour supprimer un ID enregistré dans le module central du passage B

Tourner la perche du microphone en maintenant enfoncés les boutons [VOL] et

[P] pour allumer ce produit.

●L’appareil démarre en “Mode suppression ID”. L’indicateur d’alimentation clignote en

orange.

3 Appuyer sur le bouton [P].

●Cet identifiant est supprimé instantanément, le message vocal “Identification non

enregistrée” est entendu par l’écouteur, et l’indicateur d’alimentation clignote en

rouge pour indiquer un état anormal.

●Si la suppression de l’ID échoue, une tonalité d’erreur et le message vocal

“L’opération a échoué” sont entendus par l’écouteur, et l’indicateur d’alimentation

clignote en rouge pour indiquer un état anormal. Si cela se produit, réessayer depuis

l’étape 1.

 Lorsque le nombre d’Enregistrements ID du casque d’écoute et (ou) du module de

commande pour ceinture dépasse la limite supérieure du module central, celui-ci

supprime automatiquement certains ID. Si un appareil du casque d’écoute et (ou) du

module de commande pour ceinture demeure inutilisé pour une période prolongée

après avoir été enregistré, il se peut que son ID soit supprimé.

Important

WX-CH455_PGQX2221ZAC1.indb 72 2017/08/21 16:11:15

Français

 Mode de configuration

Vous pouvez régler les paramètres de fonctionnement de ce produit. Les paramètres

peuvent être réglés en mode de configuration.

Élément Description

Réglage du bouton

VOIX Définit la fonction VOIX lorsque le bouton [T] est enfoncé.

Réglage du bouton

INTERCOM.

Définit la fonction INTERCOM utilisée lorsque le bouton [P] est

enfoncé.

Réglage de message

vocal

Un message vocal est l’information vocale que vous pouvez

entendre par l’écouteur et vous informant de l’état de ce produit.

Ceci permet de régler le paramétrage de voix pour la sortie des

messages vocaux.

Réduction du bruit

numérique tout-en-un

Supprime l’entrée du bruit ambiant provenant du microphone de

ce produit afin d’améliorer la qualité du son des communications

avec les clients ou les autres membres du personnel et ainsi

améliorer la compréhension. Régler cette option en fonction de

l’environnement immédiat du microphone.

Réglage de

désactivation

automatique VOIX/

INTERCOM.

Cette fonction détecte le mouvement de ce produit pour

désactiver automatiquement la communication si ce produit

est laissé sans surveillance pendant la communication (voix ou

intercom).

Initialisation Réinitialise ce produit pour rétablir les réglages d’usine.

Sélection du modèle

de module central Sélectionne le module central auquel se connecter.

WX-CH455_PGQX2221ZAC1.indb 73 2017/08/21 16:11:15

Configuration de l’appareil

 Démarrer en mode de configuration

1 Tourner la perche du microphone pour éteindre ce produit.

2 Tourner la perche du microphone en maintenant enfoncés les boutons [S] et

[VOL] pour allumer ce produit.

●Ce produit démarre en mode de configuration et une tonalité se fait entendre. De

plus, l’indicateur de configuration clignote.

Bouton [VOL]

Indicateur de configuration

Bouton [S]

3 Appuyer sur le bouton [VOL] pour modifier l’élément de configuration.

●Dans le mode de configuration, l’indicateur de configuration clignote comme illustré

ci-dessous en fonction de l’élément de configuration. Lorsque ce produit démarre en

mode de configuration, “Réglage du bouton VOIX” est sélectionné.

Réglage du bouton VOIX

Réglage du bouton INTERCOM.

Réglage de message vocal

Réduction du bruit numérique

tout-en-un

Réglage de désactivation

automatique VOIX/INTERCOM.

Initialisation

Sélection du modèle de module

central

: allumé, : éteint

4 Régler les paramètres de chaque élément.

●Définir les éléments de réglage avec les opérations suivantes.

WX-CH455_PGQX2221ZAC1.indb 74 2017/08/21 16:11:15

Français

 Réglage du bouton VOIX

Définit la fonction VOIX lorsque le bouton [T] est enfoncé.

Utilisation Paramètre Description

Bouton [T] Verrouillage pour

parler

En appuyant une fois sur le bouton [T], il est

possible de parler à un client à la hauteur de

la borne de commande du passage connecté.

Appuyer de nouveau sur le bouton pour terminer

l’appel.

Bouton [P] PTT*

Pendant que le bouton [T] est enfoncé, il est

possible de parler à un client à la hauteur de la

borne de commande du passage connecté.

* Indique le paramètre par défaut.

 Réglage du bouton INTERCOM.

Définit la fonction INTERCOM utilisée lorsque le bouton [P] est enfoncé.

Utilisation Paramètre Description

Bouton [T] Verrouillage page

Lorsque vous appuyez sur le bouton [P] une fois,

vous pouvez communiquer avec le personnel du

magasin connecté au passage.

Appuyer de nouveau sur le bouton pour mettre

fin à la conversation.

Bouton [P] PTP*

Alors que le bouton [P] est enfoncé, vous pouvez

communiquer avec le personnel du magasin

connecté au passage.

* Indique le paramètre par défaut.

WX-CH455_PGQX2221ZAC1.indb 75 2017/08/21 16:11:15

Configuration de l’appareil

 Réglage de message vocal

Il est possible de changer la langue utilisée pour le message vocal. Il est possible de

sélectionner “Anglais”, “Français”, “Espagnol” ou “Pas de message vocal” comme langue

de message vocal.

Utilisation Paramètre Description

Bouton [T] enfoncé

tout en maintenant

enfoncé le bouton [S]

Espagnol

Diffuse les messages vocaux en espagnol.

“Buenos Dias” est diffusé lorsque ce

paramètre est défini.

Bouton [P] enfoncé

tout en maintenant

enfoncé le bouton [S]

Français

Diffuse les messages vocaux en français.

“Bonjour” est diffusé lorsque ce paramètre est

défini.

Bouton [T] Anglais*

Diffuse les messages vocaux en anglais.

“Hello” est diffusé lorsque ce paramètre est

défini.

Bouton [P] Pas de message

vocal

Aucun message vocal n’est diffusé.

Rien n’est diffusé lorsque ce paramètre est

défini.

* Indique le paramètre par défaut.

 Réduction du bruit numérique tout-en-un

Supprime l’entrée du bruit ambiant provenant du microphone de ce produit afin d’améliorer

la qualité du son des communications avec les clients ou les autres membres du personnel

et ainsi améliorer la compréhension.

Utilisation Paramètre Description

Bouton [T] enfoncé

tout en maintenant

enfoncé le bouton [S]

HAUT Grande réduction de bruit

Bouton [P] enfoncé

tout en maintenant

enfoncé le bouton [S]

MOYEN Réduction de bruit moyenne

Bouton [T] BAS* Faible réduction de bruit

Bouton [P] NON Désactive cette fonction.

* Indique le paramètre par défaut.

 Lorsque la réduction de bruit atteint un niveau élevé, le son de la communication est

aussi réduit, causant une détérioration du son.

Important

WX-CH455_PGQX2221ZAC1.indb 76 2017/08/21 16:11:15

Français

 Réglage de désactivation automatique VOIX/INTERCOM.

Cette fonction détecte le mouvement de ce produit pour désactiver automatiquement la

communication si ce produit est laissé sans surveillance pendant la communication (voix

ou intercom).

Utilisation Paramètre Description

Bouton [T] OUI

Met fin à la communication si ce produit n’est

pas déplacé pendant 10 minutes au cours de la

communication (voix/intercom).

Bouton [P] NON* La communication (voix/intercom) n’est pas

interrompue automatiquement.

* Indique le paramètre par défaut.

 Initialisation

Réinitialise ce produit pour rétablir les réglages d’usine.

Utilisation Paramètre Description

Maintenir enfoncé

le bouton [T] —Effectue l’initialisation des paramètres et

redémarre ce produit.

* Indique le paramètre par défaut.

 Sélection du modèle de module central

Sélectionne le module central auquel se connecter.

Utilisation Paramètre Description

Bouton [T] WX-C3010 Se connecte à WX-C3010.

Bouton [P]

WX-CC411*,

WX-CC411A*,

WX-CC412*,

WX-CC412A*

Se connecte à WX-CC411, WX-CC411A,

WX-CC412 ou WX-CC412A.

* Indique le paramètre par défaut.

WX-CH455_PGQX2221ZAC1.indb 77 2017/08/21 16:11:15

Maintenance

 Retirer la pile avant de continuer.

 Évitez tout contact avec du benzine, des diluants ou d’autres substances volatiles, et

évitez d’utiliser ces substances.

 Lors du nettoyage avec un chiffon traité chimiquement, lire les mises en garde qui

l’accompagnent.

Lorsqu’il y a une saleté tenace sur la surface du produit

 Tremper un linge doux dans une solution de détergent à vaisselle dilué dans l’eau, bien

l’essorer, puis essuyer doucement la surface. Utiliser ensuite un linge doux et sec pour

enlever toute trace de liquide.

Maintenance de l’oreillette et du rembourrage de casque

Retirer l’oreillette et le rembourrage du casque de ce produit et les laver à la main avec un

détergent neutre dilué avec de l’eau. Après le nettoyage, bien les essuyer afin d’éliminer

l’humidité, puis les laisser sécher naturellement avant l’utilisation.

L’oreillette et le rembourrage du casque se détériorent au fil de l’utilisation, nous vous

recommandons donc de les remplacer régulièrement.

Confier le remplacement au magasin où le produit a été acheté.

Rembourrage de

casque

Oreillette

Remplacement du filtre

Le filtre qui se trouve dans le microphone se détériore au fil de l’utilisation, nous vous

recommandons donc de le remplacer régulièrement.

Confier le remplacement au magasin où le produit a été acheté.

Filtre

WX-CH455_PGQX2221ZAC1.indb 78 2017/08/21 16:11:16

Français

Dépannage

Avant de faire une demande de réparation, vérifier les points suivants.

Consulter le revendeur si ces mesures ne règlent pas le problème, si des symptômes non

mentionnés se produisent, ou pour toute question d’ingénierie.

Symptôme Origine/Solution Pages de

référence

L’indicateur

d’alimentation

clignote en rouge.

 L’ID de ce produit n’est pas encore enregistré

dans le module central et la connexion sans

fil ne peut être établie.

 Enregistrer l’ID dans le module central de la cible.

P. 51, 64

L’indicateur

d’alimentation

s’allume en rouge.

 La pile est presque épuisée.

 Remplacer la pile par une pile chargée. P. 5 1 , 53

Impossibilité de

mettre le produit

en marche.

 La pile est épuisée.

La pile n’est pas introduite correctement.

 Remplacer la pile par une pile chargée.

Orienter correctement la pile.

P. 53

Impossibilité de

communiquer

avec les autres

membres du

personnel du

magasin ou avec le

client qui se trouve

à la hauteur

de la borne de

commande.

 Le module central est peut être arrêté.

 Mettre le module central sous tension avec

l’interrupteur d’alimentation. S’il n’existe aucun

moyen de rectifier, consulter le distributeur

pour qu’il effectue les réparations nécessaires.

Manuel

d’instructions

du module

central

 L’ID de ce produit n’est pas enregistré dans le

module central ciblé.

 Enregistrer l’ID dans le module central de la cible.

P. 64

 Les boutons [S] + [P] ou [S] + [T] ont peut-être

été enfoncés en même temps, provoquant

l’activation des fonctions avancées.

 Éteindre le produit, puis le rallumer.

P. 62

Impossibilité

d’entendre ni de

parler au client

alors que la

communication avec

les autres membres

du personnel

du magasin est

normale.

 Le détecteur de véhicule est peut être en

dysfonctionnement parce qu’il n’est pas

branché dans le module central ou bien parce

que l’alimentation n’est pas fournie ou encore

que la fonction de détection est déréglée.

 Vérifier que le détecteur de véhicule est

branché et est alimenté. S’il n’existe aucun

moyen de rectifier, consulter le distributeur

pour qu’il effectue les réparations nécessaires.

Manuel

d’instructions

du module

central

Impossibilité de

passer en mode

“VOIX” ou en mode

“INTERCOM.” dans

certaines zones.

 Les ondes radio ne peuvent pas atteindre la

zone.

 Retirer les obstacles métalliques bloquant les

ondes radio.

—

WX-CH455_PGQX2221ZAC1.indb 79 2017/08/21 16:11:16

Caractéristiques techniques

Caractéristique de fréquence 1921,536 MHz à 1928,448 MHz

Alimentation CC 3,7 V (pile au lithium-ion rechargeable)

Poids Environ 100 g {0,22 lbs} (incluant la pile)

Températures de fonctionnement 0 °C à +40 °C {32 °F à 104 °F}

Microphone Niveau d’entrée

maximum 110 dBnps

Écouteur

Niveau de sortie

nominal 96 dBnps

Niveau de sortie

maximum Inférieur à 115 dBnps

Réponse en

fréquence 300 Hz à 3 kHz

Commande du

volume de sortie +9 dB à –18 dB (par incréments de 3 dB)

Accessoires

 Accessoires standard

Manuel d’utilisation (cette documentation) ............................................1

Embouts de couleur (noir, rouge, bleu, jaune, vert)

..................... 1 chaque

(l’embout noir est assemblé à ce produit)

Accessoire de chargement ....................................................................1

 Accessoires optionnels

Pile (Li-ion 3,7 V c.c., 1 100 mAh) ......................................... WX-SB100

Chargeur de pile .................................................................. WX-Z3040A

WX-CH455_PGQX2221ZAC1.indb 80 2017/08/21 16:11:16

Français

Tableau des tonalités

Le tableau suivant dresse la liste des tonalités utilisées par ce produit.

Catégorie Message Tonalité*1

Notification client

Passage A

1 long bip aigu (biip) (à

intervalles de 2 secondes

environ)

Passage B

2 courts bips graves (BIP-

BIP) (à intervalles de

2 secondes environ)

Notification

système*2

Changement de mode

(Début d’opération d’équipe rapide)

1 court bip grave suivi de

1 long bip grave (BIP-BIIP)

Enregistrement

de message*2

Début d’enregistrement de message 1 long bip grave (BIIP)

Fin d’enregistrement de message

2 courts bips graves (BIP-BIP)

Décompte de fin d’enregistrement de

message

3 longs bips graves suivis de

1 long bip aigu (BIIP-BIIP-

BIIP-biip)

Conversation

avec client et

communication

avec personnel

Établissement de la communication

(Début de conversation avec le client, début

de communication avec le personnel du

magasin, notification d’alerte)

1 long bip aigu (biip)

Fin de communication

(Fin de conversation avec le client, fin de

communication avec le personnel du magasin)

2 courts bips graves (BIP-BIP)

Tonalité de notification de retour à portée de

commande

(Lorsque la communication avec le module

central est rétablie au retour d’une zone

hors de portée de communication.)

1 court bip aigu suivi de

1 long bip aigu (bi-biip)

Erreur de communication

(S’il n’est pas possible de converser avec le

client, de communiquer avec le personnel

du magasin, etc.)

4 courts bips graves

(BIP-BIP-BIP-BIP)

Réglage du

volume

Changement de volume 1 long bip aigu (biip)

Changement de volume (limite

supérieure)

1 court bip aigu suivi de

1 long bip aigu (bi-biip)

Autre

Une erreur se produit 1 long bip grave prolongé

deux fois (BII-II-IIP)

Avertissement de niveau de charge de la

pile

1 long bip grave prolongé

une fois (BII-IIP) (à

intervalles de 5 secondes

environ)

Setting mode Démarré en mode de configuration BIIP-BIIP-BIIP-BIIP-BIIP

Confirmation de la configuration 1 long bip aigu (biip)

*1 Bien que certaines tonalités puissent sembler identiques, l’intervalle ou la vitesse peut varier.

*2 Pour plus de détails sur les fonctions, se reporter au manuel d’instructions du module central.

WX-CH455_PGQX2221ZAC1.indb 81 2017/08/21 16:11:16

WX-CH455_PGQX2221ZAC1.indb 82 2017/08/21 16:11:16

WX-CH455_PGQX2221ZAC1.indb 83 2017/08/21 16:11:16

PGQX2221ZA

Fs0917-0

Printed in China

WX-CH455_PGQX2221ZAC1.indb 84 2017/08/21 16:11:16

Panasonic of North America 9TAWX-CH455 DECT 6.0 All-In-One Headset User Manual

Panasonic Corporation of North America DECT 6.0 All-In-One Headset

user manual

Navigation menu

Namespaces

Views

Navigation
